INSTRUCTIONS PRÉLIMINAIRES
Puisque cette feuille d’instruction couvre plusieurs modèles, les illustrations qui s’y trouvent sont typiques.
Afin de déterminer à quelles dimensions la base de l’armoire correspond le revêtement, voir le tableau et l’illustration ci-dessous. Il n’y a que la base de l’armoire qui est nécessaire pour l’installation du
revêtement. Ne pas finaliser l’armoire tout de suite; garder un accès pour le futur branchement électrique du module de hotte encastrable.
CUSTOM HOOD LINER INSTALLATION SHEET
MODELS: RML7030S, RML7036S, RML7048S, RML7030L, RML7036L, RML7048L,
RML3336S, RML3342S, RML4548S, RML4554S
AND RML4560S
PRELIMINARY INSTRUCTIONS
This instruction sheet applies to many liner models, so the illustrations shown are typical ones.
See the table and illustration below to locate your liner and use corresponding custom hood base dimensions. For the liner installation, only the bottom of the custom hood is needed. Do not finalize the
entire custom hood yet, because an access is needed for the insert or power pack electrical connection.
WARNING
When building a custom hood for an insert or power pack, always follow all applicable construction codes and standards.
!
NOTES: 1. We recommend the base of the custom hood should be 3/4 inch thick plywood. We recommend the sides, front and backboard (if included)of the custom hood to be 3/4“ thick, assuming standard
cabinet widths. The INSIDE DEPTH shown in the table above assumes a minimum cabinet backboard thickness of 3/8’’.
2. If the custom hood base has a backboard, scribe in two (2) 1/2” notches to allow for the side flange extension of the main liner plate, if necessary.
Consider the shape and size of the insert or power pack to determine the configuration of the custom hood. For more details, refer to the installation manual of the insert or power pack.

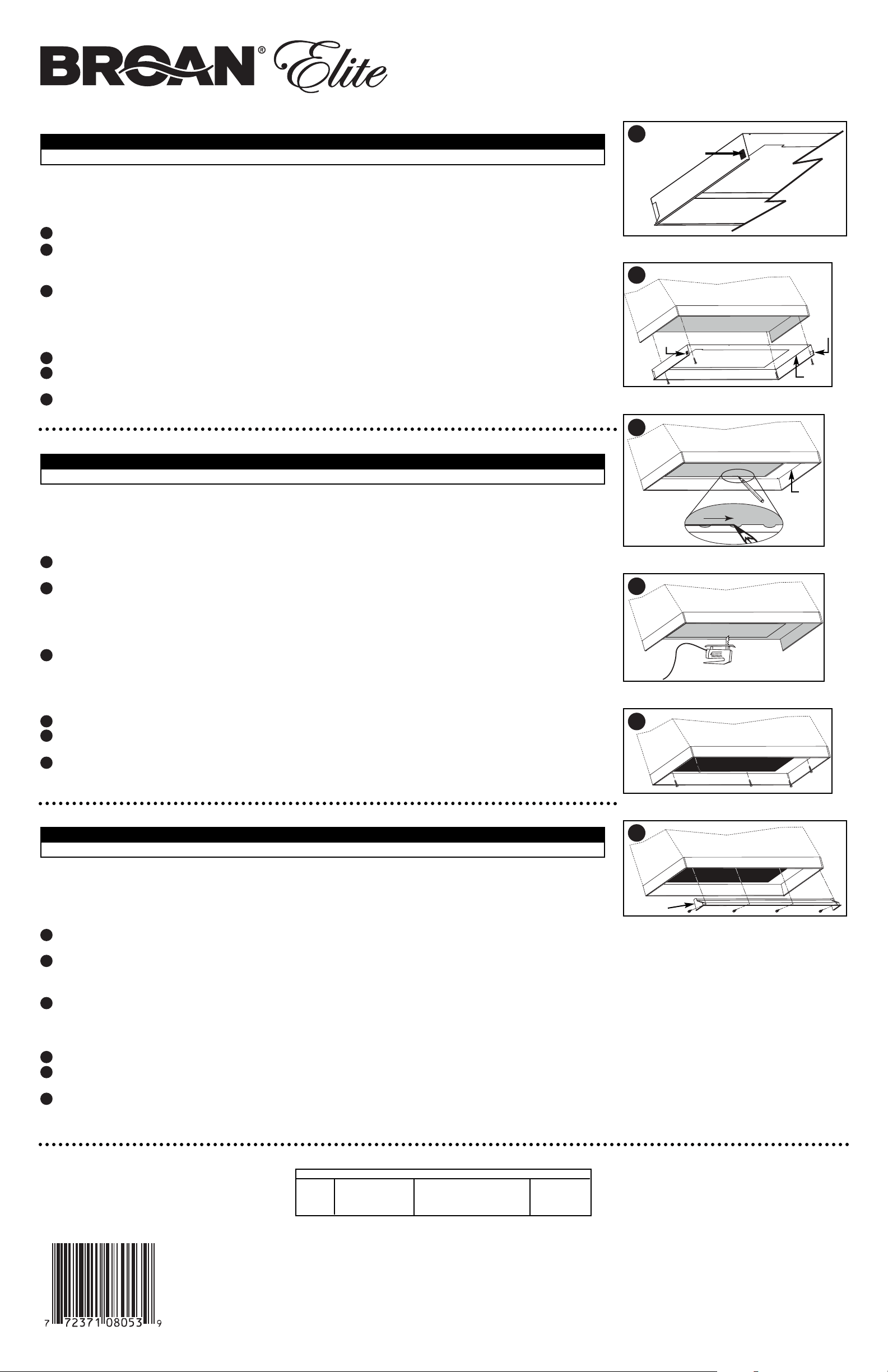

For custom hood liner detailed installation instructions, see the reverse of this page.
INSTALLATION DU REVÊTEMENT D’ARMOIRE
MODÈLES : RML7030S, RML7036S, RML7048S, RML7030L, RML7036L, RML7048L,
RML3336S, RML3342S, RML4548S, RML4554S
ET RML4560S
AVERTISSEMENT
Toujours suivre tous les codes en vigueur et standards de la construction lors de la construction d’une armoire de module de hotte encastrable.
0
!
NOTES : 1. Nous recommandons que la base de l’armoire soit faite en contreplaqué de 3/4” d’épaisseur. Nous recommandons que l’épaisseur de l’arrière (le cas échéant), de l’avant et des côtés de l’armoire
soit de 3/4”. La PROFONDEUR INTÉRIEURE indiquée dans le tableau ci-dessus sous-entend que l’épaisseur minimale de l’arrière de l’armoire est de 3/8’’.
2. Si la base de l’armoire a un panneau arrière, y faire 2 incisions de 1/2” pour permettre l’insertion des arêtes en coin de la plus grande plaque de revêtement (si nécessaire).
Considérer la forme et la dimension du module de hotte encastrable afin de déterminer la configuration de son armoire. Voir le guide d’installation du module de hotte encastrable pour plus de détails.
Voir le verso de cette page pour les instructions détaillées de l’installation du revêtement d’armoire.
INSTRUCCIONES PRELIMINARES
La presente hoja de instrucciones aplica a muchos modelos, por lo que las ilustraciones que se muestran son las más usuales.
Consulte la tabla y la ilustración que se muestra a continuación para que localice la campana de su elección y utilice la base de dimensiones apropriadas a la campana. Para instalar la cubierta solo
necesitará la parte inferior de la campana. No termine la instalación todavia, ya que necesitará dejar una entrada para la conexión eléctrica.
INSTALACIÓN DE LA CUBIERTA DE LA CAMPANA LINER
MODELOS: RML7030S, RML7036S, RML7048S, RML7030L, RML7036L, RML7048L,
RML3336S, RML3342S, RML4548S, RML4554S
Y RML4560S
AVERTANCIA
Siempre que instale una cubierta empotrable con insertos o paquete de potencia, debe seguir todos los codígos y normas de la construcción.
!
NOTAS: 1. Se recomienda utilizar una base de madera laminada de 3/4“ de grueso. Se recomienda que los lados, el frente y de la parte trasera (llegado el caso) de la campana deben tener un grosor
de 3/4“. La PROFUNDIDAD INTERIOR indicada en la tabla arriba supone que el grosor mínimo de la parte trasera del armario es 3/8’’.
2. Si la base de la armario tene una parte trasera, hacer 2 incisíones 1/2” en ella para permitir la insercíon dos aristas en esquina de la placa principal de la cubierta (si es necesario).
Debe tomar en consideración la forma y dimensiones del inserto o del paquete de potencia para determinar la configuración de la campana. Para mayores detalles, refiérase al manual de instalación del
inserto o del paquete de potencia. Para instruccionnes detalladas de la instalación de la cubierta de la campana, vea el reverso de ésta página.
4''
A
B
HA0015
3/4''
Plywood base thickness: 3/4”
1/2"
HA0014
1/2"
NOTE 1:
NOTE 2:
4''
A
B
HA0015
3/4''
Épaisseur du
contreplaqué : 3/4“
1/2"
HA0014
1/2"
NOTE 1 :
NOTE 2 :
LINER MODELS INSERT OR POWER PACK MODELS INSIDE WIDTH (A)
INSIDE DEPTH (B)
WITHOUT BACKBOARD WITH BACKBOARD
RML7030S RMP1 OR RMPE 28 1/2” 17 1/2” TO 20 1/2” 17 1/8” TO 20 1/8”
RML7036S RMP1 OR RMPE 34 1/2” 17 1/2” TO 20 1/2” 17 1/8” TO 20 1/8”
RML7048S RMP1 OR RMPE 46 1/2” 17 1/2” TO 20 1/2” 17 1/8” TO 20 1/8”
RML7030L RMP1 OR RMPE 28 1/2” 20 1/2” TO 23 1/2” 20 1/8” TO 23 1/8”
RML7036L RMP1 OR RMPE 34 1/2” 20 1/2” TO 23 1/2” 20 1/8” TO 23 1/8”
RML7048L RMP1 OR RMPE 46 1/2” 20 1/2” TO 23 1/2” 20 1/8” TO 23 1/8”
RML3336S RMIP33 34 1/2” 22 7/8” TO 25 7/8” 22 1/2” TO 25 1/2”
RML3342S RMIP33 40 1/2” 22 7/8”
TO 25 7/8” 22 1/2” TO 25 1/2”
RML4548S RMIP45 46 1/2” 22 7/8” TO 25 7/8” 22 1/2” TO 25 1/2”
RML4554S RMIP45 52 1/2” 22 7/8” TO 25 7/8” 22 1/2” TO 25 1/2”
RML4560S RMIP45 58 1/2” 22 7/8” TO 25 7/8” 22 1/2” TO 25 1/2”
Recommended
thickness:
MODÈLES MODÈLES DE MODULE DE HOTTE LARGEUR INT. (A)
PROFONDEUR INTÉRIEURE (B)
SANS PANNEAU ARRIÈRE AVEC PANNEAU ARRIÈRE
RML7030S RMP1 OU RMPE 28 1/2” 17 1/2” À 20 1/2” 17 1/8” À 20 1/8”
RML7036S RMP1 OU RMPE 34 1/2” 17 1/2” À 20 1/2” 17 1/8” À 20 1/8”
RML7048S RMP1 OU RMPE 46 1/2” 17 1/2” À 20 1/2” 17 1/8” À 20 1/8”
RML7030L RMP1
OU
RMPE 28 1/2” 20 1/2” À 23 1/2” 20 1/8” À 23 1/8”
RML7036L RMP1 OU RMPE 34 1/2” 20 1/2” À 23 1/2” 20 1/8” À 23 1/8”
RML7048L RMP1 OU RMPE 46 1/2” 20 1/2” À 23 1/2” 20 1/8” À 23 1/8”
RML3336S RMIP33 34 1/2” 22 7/8” À 25 7/8” 22 1/2” À 25 1/2”
RML3342S RMIP33 40 1/2” 22 7/8” À 25 7/8” 22 1/2” À 25 1/2”
RML4548S RMIP45 46 1/2” 22 7/8” À 25 7/8” 22 1/2” À 25 1/2”
RML4554S RMIP45 52 1/2” 22 7/8” À 25 7/8” 22 1/2” À 25 1/2”
RML4560S RMIP45 58 1/2” 22 7/8”
À 25 7/8” 22 1/2” À 25 1/2”
Épaisseur recommandée :
CUBIERTAS INSERTOS O PAQUETES DE POTENCIA ANCHO INT. (A)
PROFUNDIDAD INTERIOR (B)
CON PARTE TRASERA SIN PARTE TRASERA
RML7030S RMP1 O RMPE 28 1/2” 17 1/2” A 20 1/2” 17 1/8” A 20 1/8”
RML7036S RMP1 O RMPE 34 1/2” 17 1/2” A 20 1/2” 17 1/8” A 20 1/8”
RML7048S RMP1 O RMPE 46 1/2” 17 1/2” A 20 1/2” 17 1/8” A 20 1/8”
RML7030L RMP1 O RMPE 28 1/2” 20 1/2” A 23 1/2” 20 1/8” A 23 1/8”
RML7036L RMP1 O RMPE 34 1/2” 20 1/2” A 23 1/2” 20 1/8” A 23 1/8”
RML7048L RMP1 O RMPE 46 1/2” 20 1/2” A 23 1/2” 20 1/8” A 23 1/8”
RML3336S RMIP33 34 1/2” 22 7/8” A 25 7/8” 22 1/2” A 25 1/2”
RML3342S RMIP33 40 1/2” 22 7/8” A 25 7/8” 22 1/2” A 25 1/2”
RML4548S RMIP45 46 1/2” 22 7/8” A 25 7/8” 22 1/2” A 25 1/2”
RML4554S RMIP45 52 1/2” 22 7/8” A 25 7/8” 22 1/2” A 25 1/2”
RML4560S RMIP45 58 1/2” 22 7/8”
A 25 7/8” 22 1/2” A 25 1/2”
4''
A
B
HA0015
3/4''
Grueso de madera laminada: 3/4”
1/2"
HA0014
1/2"
NOTA 1:
NOTA 2:
Grosor recomandado:
