Haier DD400RS Undercounter Dual Drawer Refrigerator

User Manual

For DD400RS. Additionally, the document applies to other Haier models: DD300RW, DD350RB

PDF File Manual, 40 pages, Read Online | Download pdf file

DD400RS photo
background
Dual-Drawer Refrigerator
Réfrigérateur à deux tiroirs
Refrigerador de doble cajón
User Manual | Guide d'utilisation | Manual de usuario
Models | Modèles | Modelos:
DD300RW
(White exterior | extérieur blanc | exterior blanco)
DD350RB (Black exterior | extérieur noir | exterior negro)
DD400RS (Stainless steel door | porte en acier inoxydable | puerta de acero inoxidable)
Quality Innovation Style
Loading page 2...
Loading page 3...
Loading page 4...
Loading page 5...
Loading page 6...

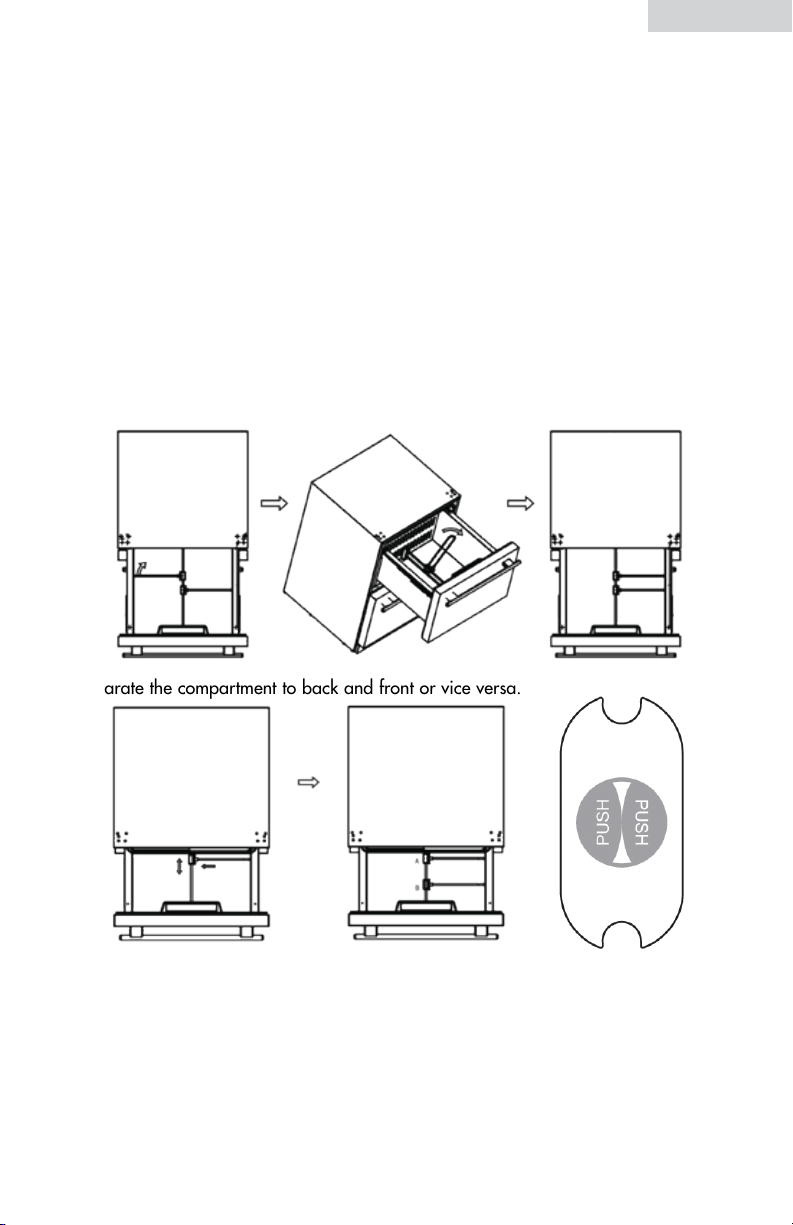

Loading page 7...

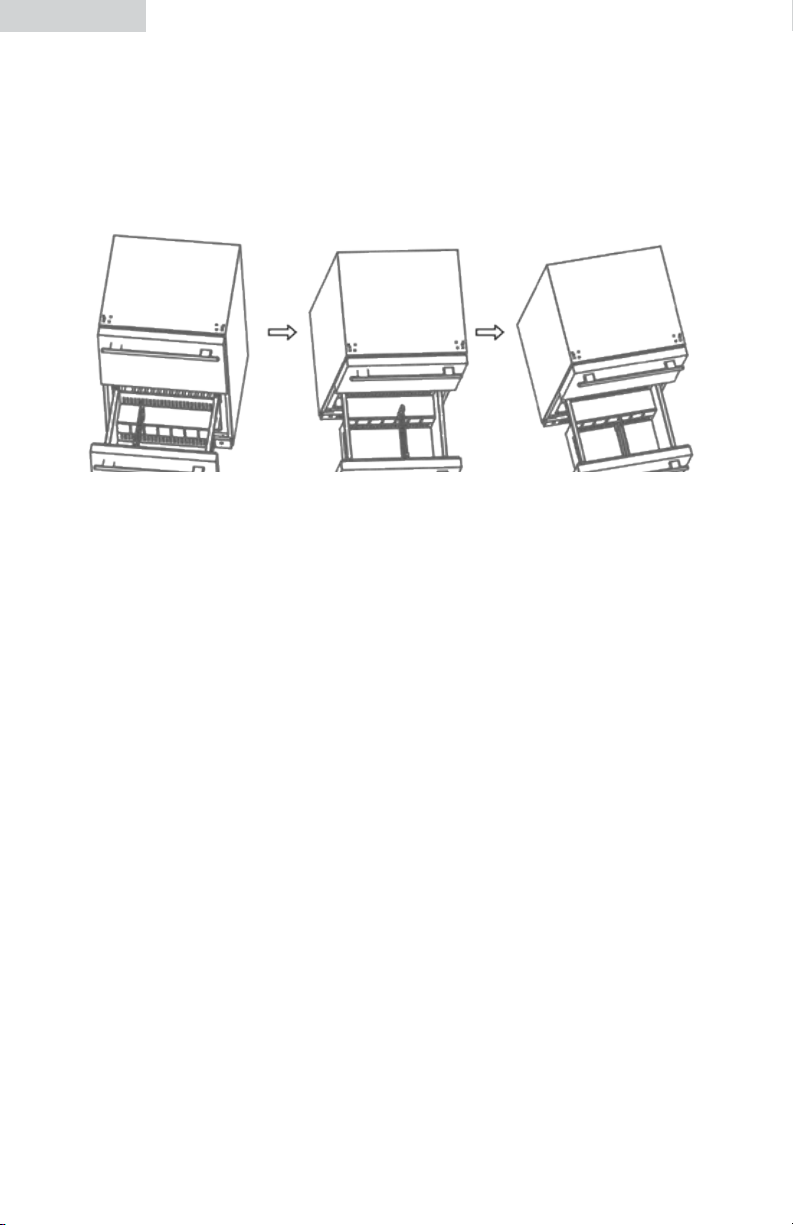

Loading page 8...
Loading page 9...
Loading page 10...

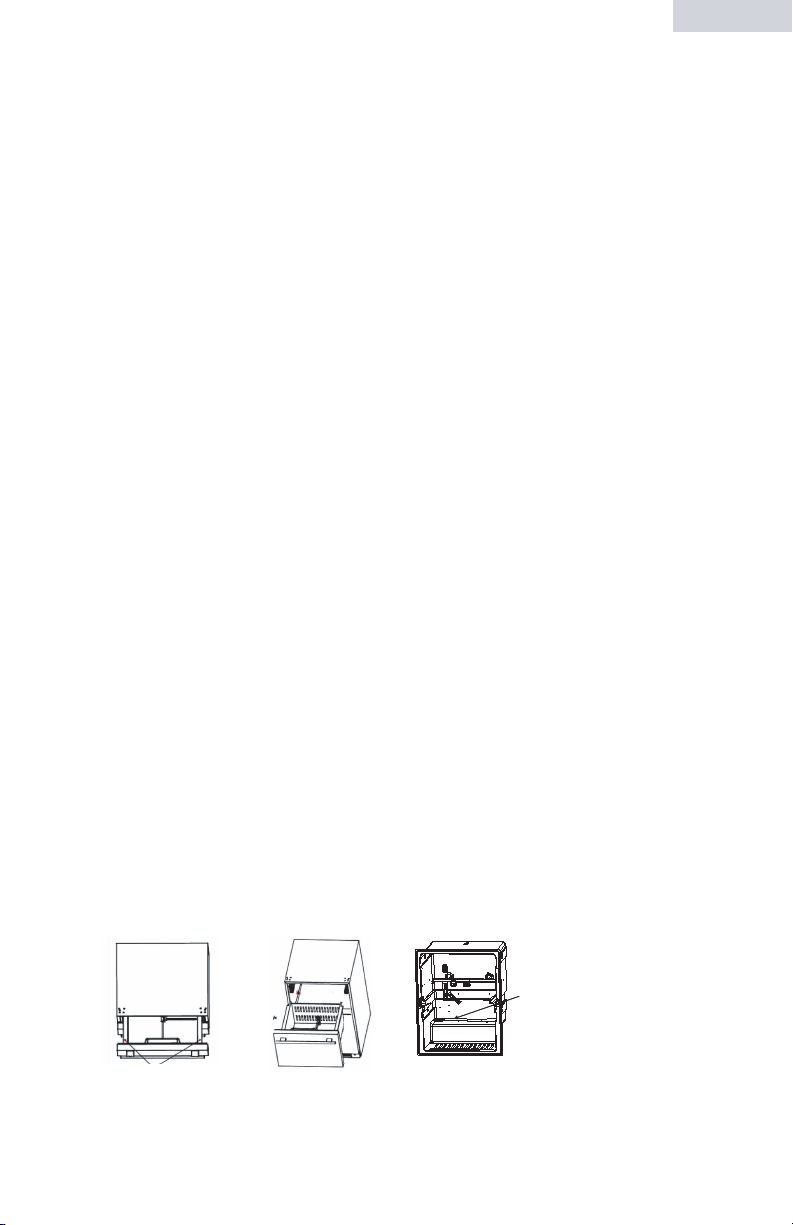

Loading page 11...
Loading page 12...
Loading page 13...
Loading page 14...
Loading page 15...
Loading page 16...
Loading page 17...

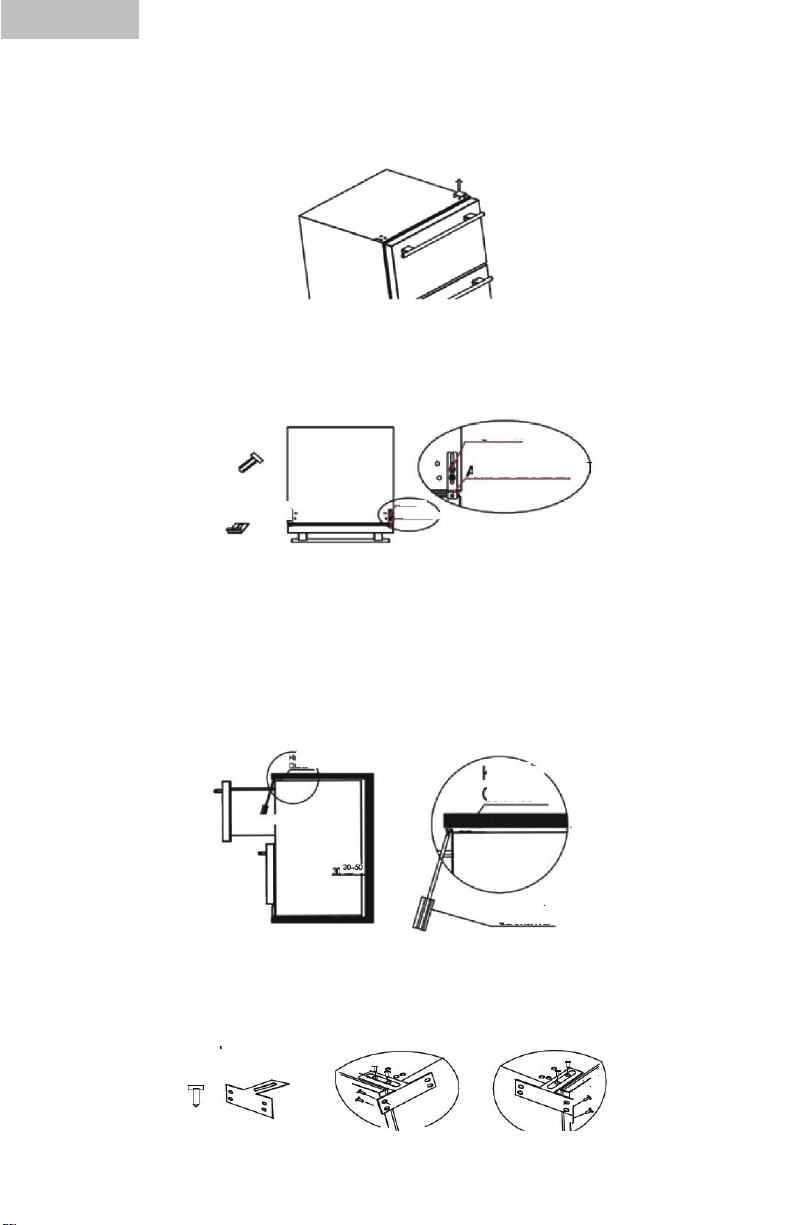

Loading page 18...
Loading page 19...
Loading page 20...

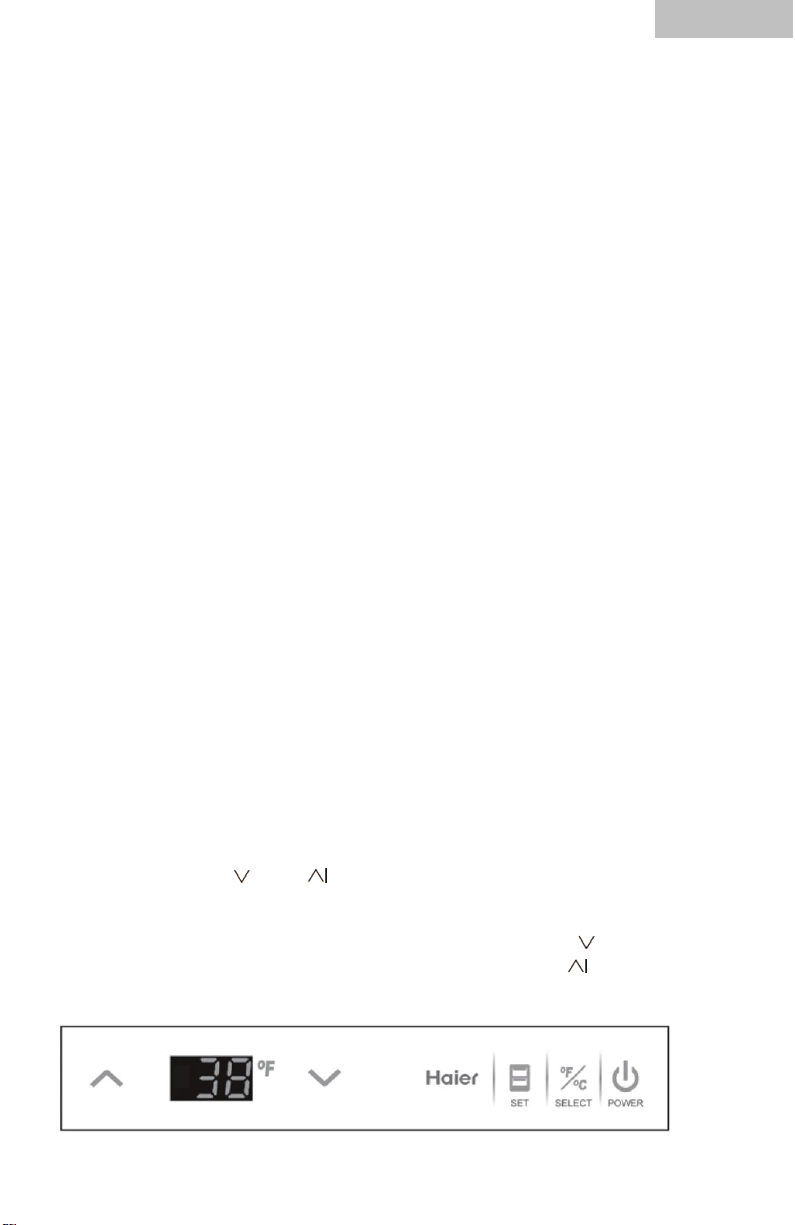

Loading page 21...
Loading page 22...

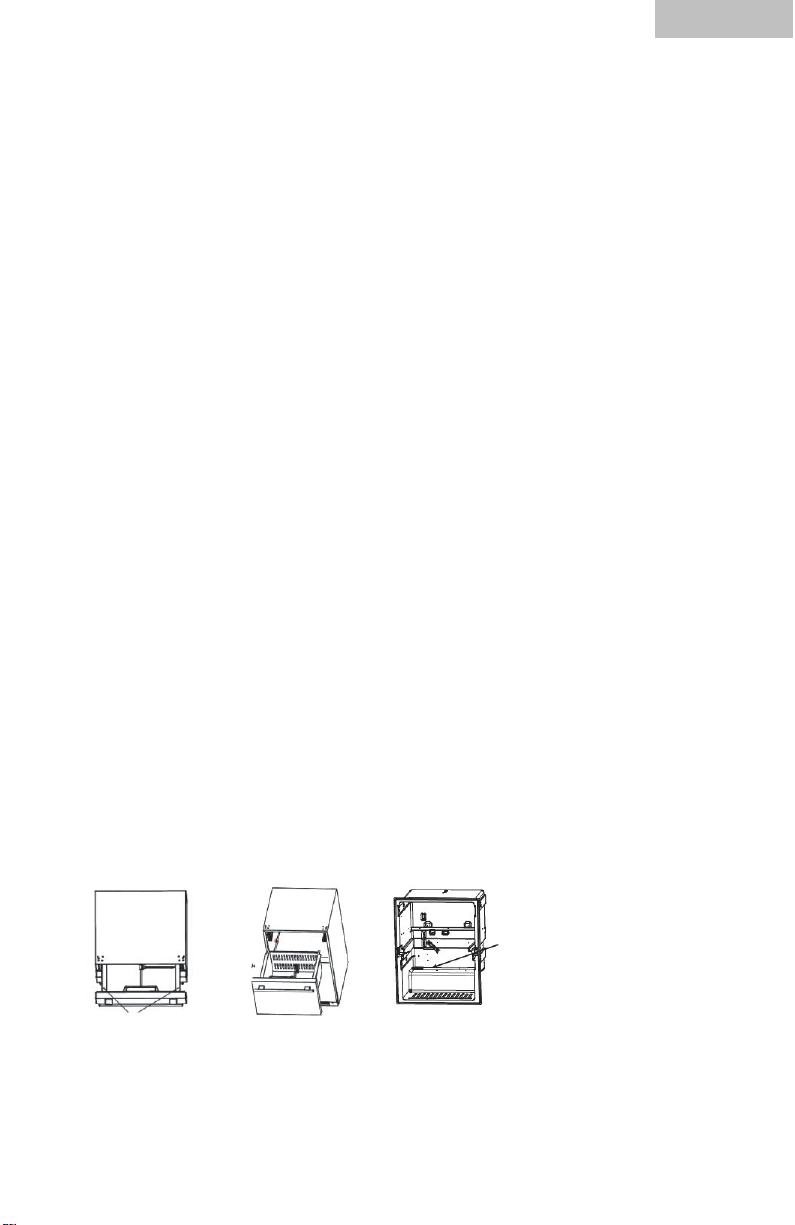

Loading page 23...
Loading page 24...
Loading page 25...
Loading page 26...
Loading page 27...
Loading page 28...
Loading page 29...
Loading page 30...
Loading page 31...
Loading page 32...

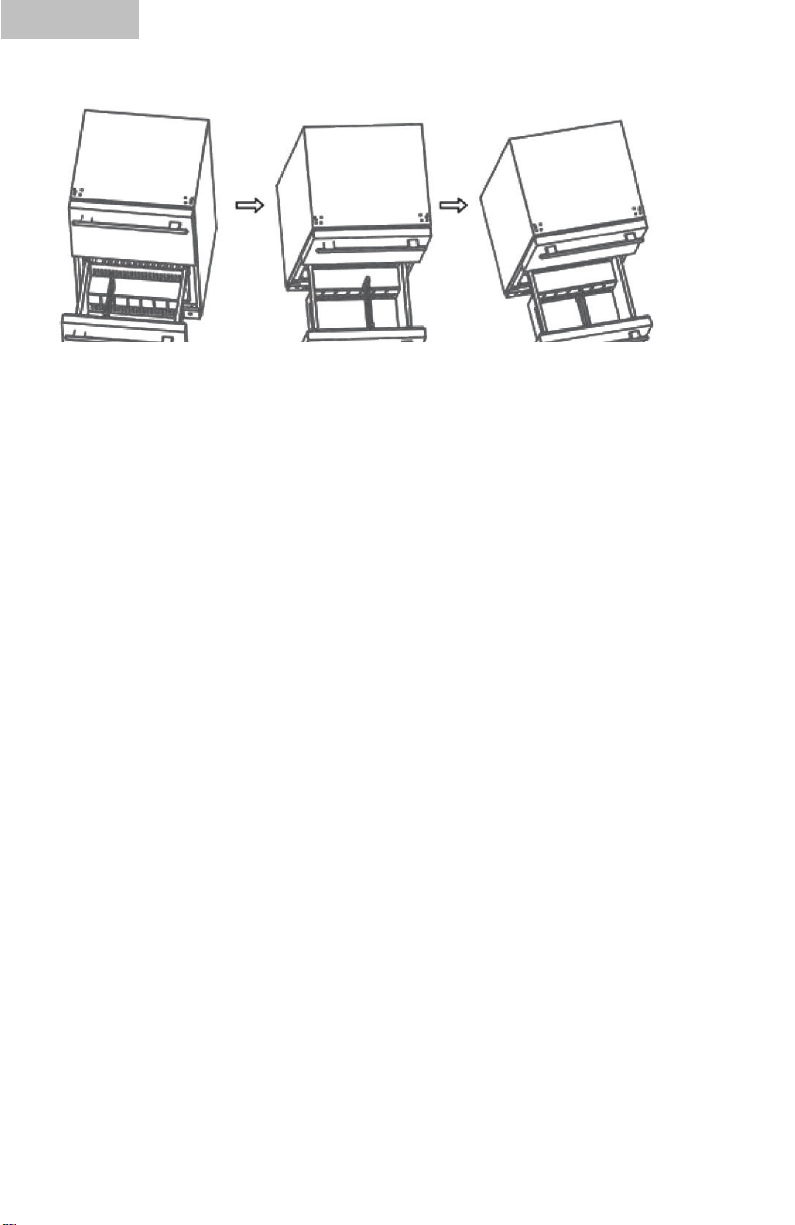

Loading page 33...
Loading page 34...
Loading page 35...
Loading page 36...
Loading page 37...
Loading page 38...
Loading page 39...
Loading page 40...

Other documents for Haier DD400RS

The following documents are available:
User Manual Energy Guide Specification Photos

Specifications

User Manual - Transcript

  • Page 2 - English - : English Important Safeguards When using this appliance always exercise basic safety precautions including the following 1 Read all of the instructions before using this appliance 2 Use this appliance only for its intended purpose as described in this use and care guide 3 This refrigerator must be properly installed in accordance with the installation instructions before it is used See grounded instructions in the installation section 4 Never unplug your refrigerator by pulling on the power cord Always grasp the plug firmly and pull straight out from the outlet 5 Unplug your refrigerator before cleaning or before making any repairs Note If for any reason this product requires service we strongly recommend that a certified technician performs the service 6 Repair or replace immediately all electric power cords that have become frayed or otherwise damaged Do not use a cord that shows cracks or abrasion damage along its length the plug or the connector end 7 This appliance is designed for builtin use only into an enclosed cabinet 8 If your old refrigerator is not being used we recommend that you remove the door and leave the shelves in place This will reduce possibility of danger to children 9 Do not operate your refrigerator in the presence of explosive fumes 10 Cabinet edges along stampcutout areas may be sharp Please avoid placing hands fingers or other appendages near these areas 11 This appliance is not intended for use by young children or infirm persons without supervision Young children should be supervised to ensure they do not play with the appliance 12 CAUTION DONT USE EXTENSION CORDS NOTE Ambient operating temperature is between 5590F SAVE THESE INSTRUCTIONS DANGER Risk of child entrapment Before you throw away your old appliance take off the doors Leave the shelves in place so that children may not easily climb inside
  • Page 3 - English - : Thank you for using our Haier product This easytouse manual will guide you in getting the best use of your refrigerator Remember to record the model and serial number They are on a label in back of the refrigerator Model number Serial number Date of purchase Staple your receipt to your manual You will need it to obtain warranty service English Table Of Contents PAGE Important Safeguards 1 Parts And Overall Dimension 3 PreInstallation Instructions 4 Preparation before installing 4 Installation5 Interior Parts6 Crisper6 Adjustable Divider6 Drawers 8 Upper Drawer8 Lower Drawer8 How To Use This Product8 Important notes before connecting the power supply8 Connect the power supply8 Interior LED bulb 8 Temperature setting 8 Degree Centigrade and Fahrenheit conversion9 Power switch9 Sabbath mode 9 Door Ajar Alarm 10 Auto Defrost 10 Cleaning 10 TroubleShooting 11 Limited Warranty 12

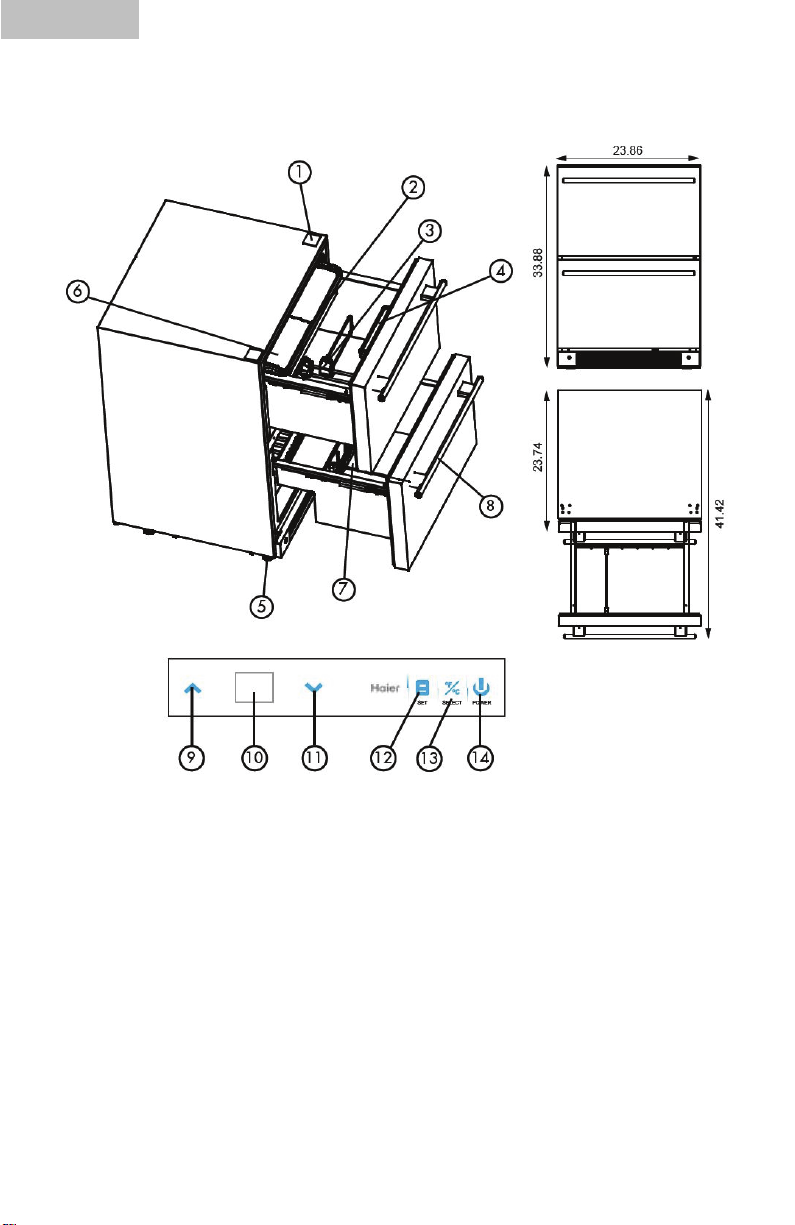

  • Page 4 - English - : Parts And Overall Dimensions English 1 Hinge Cover 2 Crisper 3 Upper Drawer Divider 4 Control Panel 5 Feet 6 Accessory Package 7 Lower Drawer Divider 8 Handle 9 Temperature Up 10 LED Screen 11 Temperature Down 12 Control LockSet 13 ºCºF Conversion 14 Power Switch 9 10 11 12 F C F C 88334732 SET SELECT POWER
