Karcher 10554020 FC 5 Hard Floor Cleaner User Manual

your product

www.kaercher.com/welcome

FC 5

FC 5 Premium

59685850 (08/20)

001

΍ΔϳΒήόϠ

242

Deutsch 5

English 13

Français 21

Italiano 30

Nederlands 38

Español 46

Português 54

Dansk 62

Norsk 70

Svenska 77

Suomi 85

Ελληνικά 93

Türkçe 102

Русский 110

Magyar 119

Čeština 127

Slovenščina 135

Polski 143

Româneşte 151

Slovenčina 159

Hrvatski 167

Srpski 175

Български 183

Eesti 192

Latviešu 200

Lietuviškai 208

Українська 216

Қазақша 225

– 5

Lesen Sie vor der ersten Benutzung

Ihres Gerätes diese Originalbetriebs-

anleitung, handeln Sie danach und be-

wahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Benutzen Sie den Bodenreiniger ausschließlich für die

Hartbodenreinigung im Privathaushalt und nur auf was-

serfesten Hartböden.

Keine wasserempfindlichen Beläge wie z. B. unbehan-

delte Korkböden reinigen (Feuchtigkeit kann eindringen

und den Boden beschädigen).

Das Gerät eignet sich zur Reinigung von PVC, Linole-

um, Fliesen, Stein, geöltem und gewachstem Parkett,

Laminat sowie allen wasserunempfindlichen Bodenbe-

lägen.

Die Verpackungsmaterialien sind recyclebar.

Bitte werfen Sie die Verpackungen nicht in den

Hausmüll, sondern führen Sie diese einer Wie-

derverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige

Materialien, die einer Verwertung zugeführt wer-

den sollten. Bitte entsorgen Sie Altgeräte des-

halb über geeignete Sammelsysteme.

Elektrische und elektronische Geräte enthalten oft Be-

standteile, die bei falschem Umgang oder falscher Ent-

sorgung eine potentielle Gefahr für die menschliche Ge-

sundheit und die Umwelt darstellen können. Für den

ordnungsgemäßen Betrieb des Gerätes sind diese Be-

standteile jedoch notwendig. Mit diesem Symbol ge-

kennzeichnete Geräte dürfen nicht mit dem Hausmüll

entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Der Lieferumfang Ihres Gerätes ist auf der Verpackung

abgebildet. Prüfen Sie beim Auspacken den Inhalt auf

Vollständigkeit.

Bei fehlendem Zubehör oder bei Transportschäden be-

nachrichtigen Sie bitte ihren Händler.

Nur Original-Zubehör und Original-Ersatzteile verwen-

den, sie bieten die Gewähr für einen sicheren und stö-

rungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie

unter www.kaercher.com.

In jedem Land gelten die von unserer zuständigen Ver-

triebsgesellschaft herausgegebenen Garantiebedin-

gungen. Etwaige Störungen an Ihrem Gerät beseitigen

wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-

terial- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-

dienststelle.

(Adresse siehe Rückseite)

– Neben den Hinweisen in der

Betriebsanleitung müssen die

allgemeinen Sicherheits- und

Unfallverhütungsvorschriften

des Gesetzgebers berück-

sichtigt werden.

– Am Gerät angebrachte Warn-

und Hinweisschilder geben

wichtige Hinweise für den ge-

fahrlosen Betrieb.

 GEFAHR

Hinweis auf eine unmittelbar

drohende Gefahr, die zu schwe-

ren Körperverletzungen oder

zum Tod führt.

Inhalt

Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . DE 5

Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . DE 5

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . DE 8

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 8

Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . DE 8

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 9

Pflege und Wartung. . . . . . . . . . . . . . . . . . . . DE 10

Hilfe bei Störungen . . . . . . . . . . . . . . . . . . . . DE 11

Technische Daten . . . . . . . . . . . . . . . . . . . . . DE 12

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Umweltschutz

Lieferumfang

Ersatzteile

Garantie

Symbole auf dem Gerät

ACHTUNG

Während den Reinigungsarbeiten darf die

Markierung „MAX“ des Schmutzwasser-

tanks nicht überschritten werden.

Bitte folgende Vorgehensweise beachten:

Zuerst Schmutzwassertank entleeren.

Danach Frischwassertank befüllen.

Sicherheitshinweise

Gefahrenstufen

5DE

– 6

몇 WARNUNG

Hinweis auf eine möglicherwei-

se gefährliche Situation, die zu

schweren Körperverletzungen

oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherwei-

se gefährliche Situation, die zu

leichten Verletzungen führen

kann.

ACHTUNG

Hinweis auf eine möglicherwei-

se gefährliche Situation, die zu

Sachschäden führen kann.

 GEFAHR

 Das Gerät nicht in Schwimm-

becken verwenden, die Was-

ser enthalten.

 Das Gerät und das Zubehör

vor Benutzung auf ordnungs-

gemäßen Zustand prüfen.

Falls der Zustand nicht ein-

wandfrei ist, darf es nicht be-

nutzt werden.

 Beschädigte Netzanschluss-

leitung unverzüglich durch

autorisierten Kundendienst/

Elektro-Fachkraft austau-

schen lassen.

 Netzstecker und Steckdose

niemals mit feuchten Händen

anfassen.

 Vor allen Pflege– und War-

tungsarbeiten das Gerät aus-

schalten und den Netzstecker

ziehen.

 Reparaturarbeiten am Gerät

dürfen nur vom autorisierten

Kundendienst durchgeführt

werden.

 Die Verbindung Netzan-

schluss-/Verlängerungslei-

tung darf nicht im Wasser lie-

gen.

몇 WARNUNG

 Das Gerät darf nur an einen

elektrischen Anschluss ange-

schlossen werden, der von

einem Elektroinstallateur ge-

mäß IEC 60364 ausgeführt

wurde.

 Das Gerät nur an Wechsel-

strom anschließen. Die Span-

nung muss mit dem Typen-

schild des Gerätes überein-

stimmen.

 In feuchten Räumen, z. B.

Badezimmer, das Gerät nur

an Steckdosen mit vorge-

schaltetem FI-Schutzschal-

ter betreiben.

 Nur spritzwassergeschützte

elektrische Verlängerungslei-

tungen mit einem Querschnitt

von mindestens 3x1 mm² ver-

wenden

 Kupplungen an der Netzan-

schluss- oder Verlängerungs-

leitung nur durch solche mit

gleichem Spritzwasser-

schutz und gleicher mechani-

schen Festigkeit ersetzen.

몇 VORSICHT

 Darauf achten, dass Netzan-

schluss- und Verlängerungslei-

tung nicht durch Überfahren,

Quetschen, Zerren oder der-

gleichen verletzt oder beschä-

digt werden. Die Netzan-

schlussleitungen vor Hitze, Öl

und scharfen Kanten schützen.

Elektrische Komponenten

6 DE

– 7

 GEFAHR

 Der Benutzer hat das Gerät

bestimmungsgemäß zu ver-

wenden. Er hat die örtlichen

Gegebenheiten zu berück-

sichtigen und beim Arbeiten

mit dem Gerät auf Personen

im Umfeld zu achten.

 Der Betrieb in explosionsge-

fährdeten Bereichen ist unter-

sagt.

 Beim Einsatz des Gerätes in

Gefahrbereichen sind die ent-

sprechenden Sicherheitsvor-

schriften zu beachten.

 Das Gerät nicht verwenden,

wenn es zuvor heruntergefal-

len, sichtbar beschädigt oder

undicht ist.

몇 WARNUNG

 Das Gerät darf nicht von Kin-

dern oder nicht unterwiese-

nen Personen betrieben wer-

den.

 Dieses Gerät ist nicht dafür

bestimmt, durch Personen

mit eingeschränkten physi-

schen, sensorischen oder

geistigen Fähigkeiten oder

mangels Erfahrungen und/

oder mangels Wissen benutzt

zu werden, es sei denn, sie

werden durch eine für ihre Si-

cherheit zuständige Person

beaufsichtigt oder erhielten

von ihr Anweisungen, wie das

Gerät zu benutzen ist und ha-

ben die daraus resultieren-

den Gefahren verstanden.

 Kinder dürfen mit dem Gerät

nicht spielen.

 Kinder beaufsichtigen, um si-

cherzustellen, dass sie nicht

mit dem Gerät spielen.

 Gerät von Kindern fernhalten,

solange es eingeschaltet

oder noch nicht abgekühlt ist.

 Das Gerät nur entsprechend

der Beschreibung bzw. Abbil-

dung betreiben oder lagern!

몇 VORSICHT

 Vor allen Tätigkeiten mit oder

am Gerät Standsicherheit her-

stellen, um Unfälle oder Be-

schädigungen durch Umfallen

des Geräts zu vermeiden.

 Niemals Lösungsmittel, lö-

sungsmittelhaltige Flüssigkei-

ten oder unverdünnte Säuren

(z. B. Reinigungsmittel, Ben-

zin, Farbverdünner und Aze-

ton) in den Wassertank füllen,

da sie die im Gerät verwende-

ten Materialien angreifen.

 Das Gerät niemals unbeauf-

sichtigt lassen, solange es in

Betrieb ist.

 Körperteile (z. B. Haare, Fin-

ger) von den rotierenden Rei-

nigungswalzen fern halten.

 Hände während der Reini-

gung des Saugkopfes schüt-

zen, da Verletzungsgefahr

durch spitze Gegenstände (z.

B. Splitter).

ACHTUNG

 Das Gerät nur einschalten,

wenn Frischwassertank und

Schmutzwassertank einge-

setzt sind.

Sicherer Umgang

7DE

– 8

 Mit dem Gerät dürfen keine

scharfen oder größeren Ge-

genstände (z. B. Scherben,

Kieselsteine, Spielzeugteile)

aufgesaugt werden.

 Keine Essigsäure, Entkalker,

ätherische Öle oder ähnliche

Stoffe in den Frischwasser-

behälter füllen. Ebenfalls dar-

auf achten, dass diese Stoffe

nicht aufgesaugt werden.

 Die Lüftungsöffnungen des

Gerätes dürfen nicht blockiert

werden.

 Gerät nur auf Hartböden mit

wasserfester Beschichtung

(z. B. lackiertes Parkett,

emaillierte Fliesen, Linoleum)

verwenden.

 Gerät nicht zur Reinigung von

Teppichen oder Teppichbö-

den verwenden.

 Gerät nicht über das Boden-

gitter von Konvektor-Heizun-

gen führen. Das austretende

Wasser kann nicht vom Gerät

aufgenommen werden, wenn

es über das Gitter geführt

wird.

 Bei längeren Arbeitspausen

und nach Gebrauch das Ge-

rät am Hauptschalter / Gerä-

teschalter ausschalten und

Netzstecker ziehen.

 Das Gerät nicht bei Tempera-

turen unter 0 °C betreiben.

 Das Gerät vor Regen schüt-

zen. Nicht im Aussenbereich

lagern.

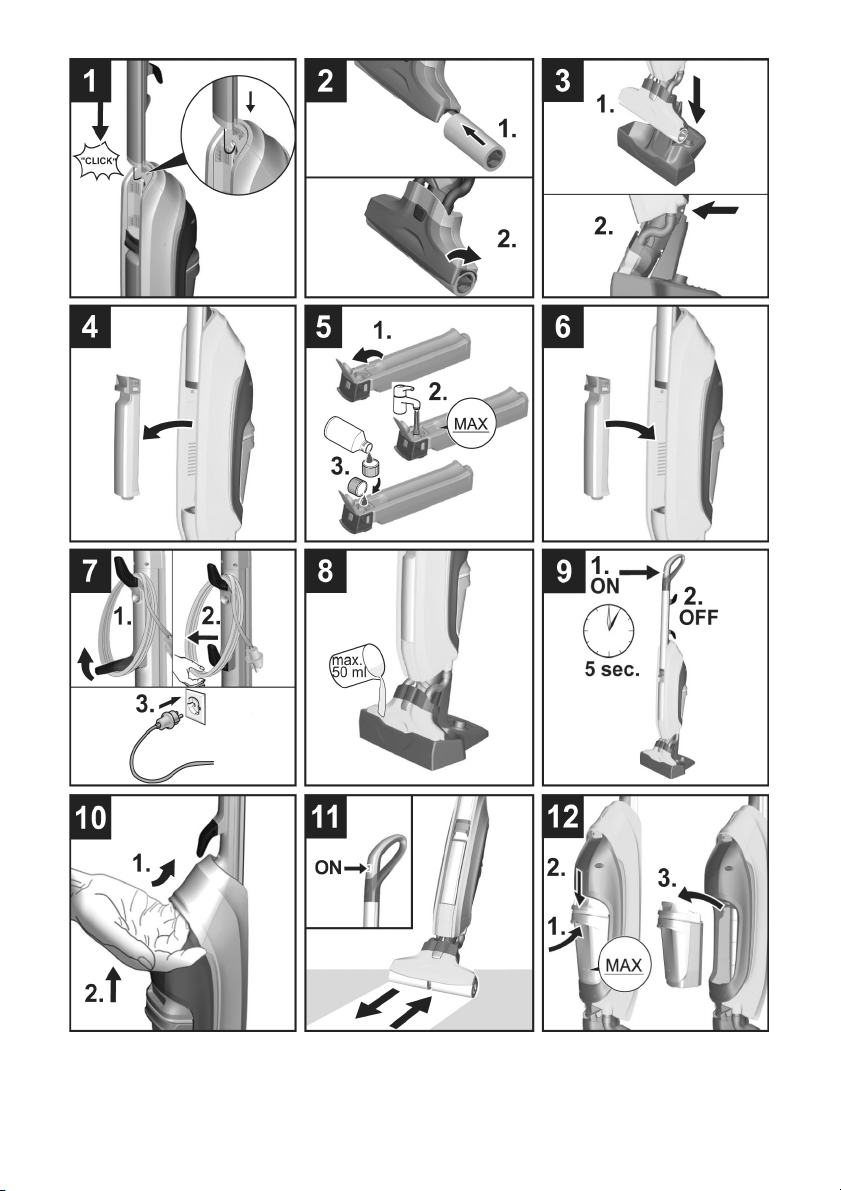

 Abbildungen siehe Grafikseiten

FC 5

** FC 5 Premium

 Abbildungen siehe Grafikseiten

Abbildung

 Handgriffleiste bis zum Anschlag in das Grundge-

rät einsetzen, bis sie hörbar einrastet.

Handgriffleiste muss fest im Gerät sitzen.

Abbildung

 Reinigungswalzen bis zum Anschlag auf die Wal-

zenhalterung eindrehen.

 Auf die farbliche Zuordnung von Walzeninnenseite

und Walzenhalterung am Gerät achten (z. B. blau

zu blau).

 Nach dem Einbau überprüfen, ob Reinigungswal-

zen fest sitzen.

Abbildung

 Zur Standsicherung das Gerät in die Reinigungs-

station stellen.

Abbildung

 Frischwassertank am Griff aus dem Gerät heraus-

nehmen.

Abbildung

 Tankverschluss öffnen.

 Frischwassertank mit kaltem oder lauwarmen Lei-

tungswasser befüllen.

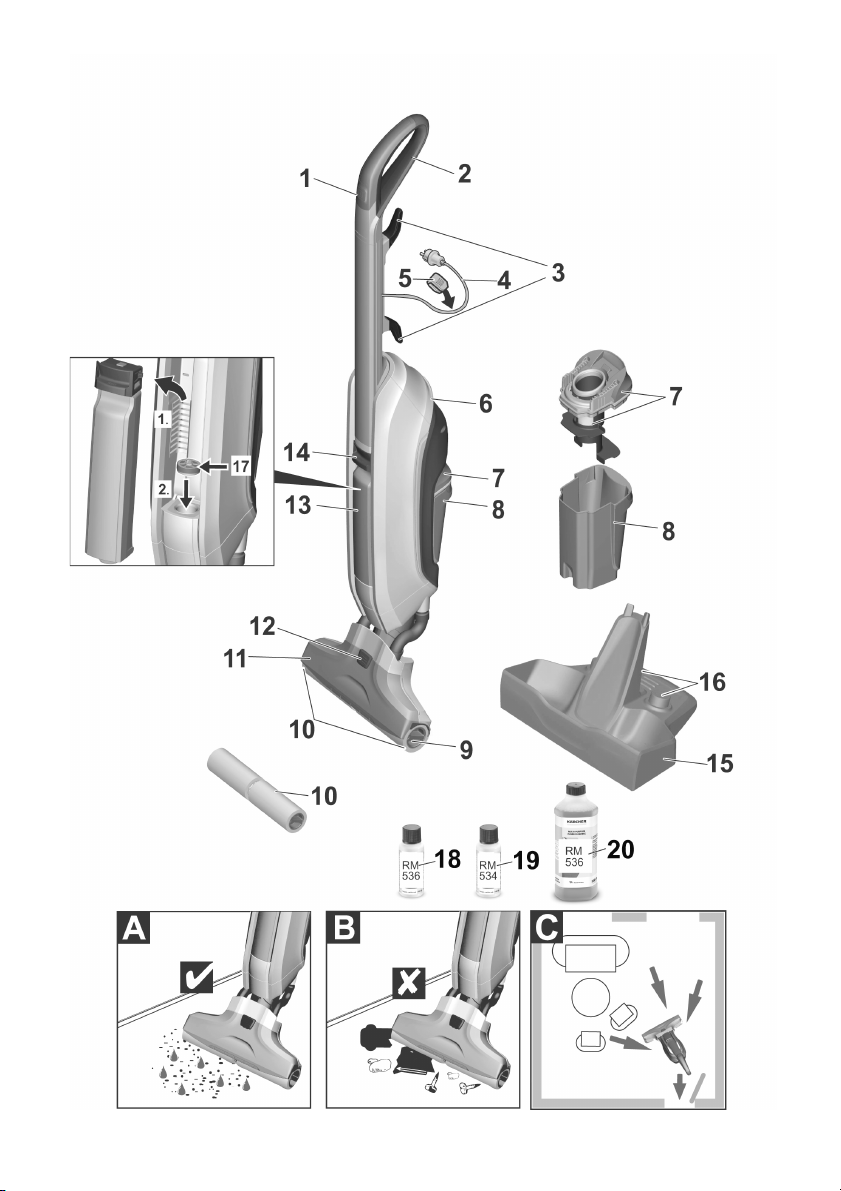

Gerätebeschreibung

1 EIN-/AUS-Schalter

2 Handgriff

3 Kabelhalter

4 Netzkabel

5 Kabelclip

6 Tragegriff

7 Deckel Schmutzwassertank / Abscheider

8 Schmutzwassertank

9 Griffmulde Reinigungswalze

10 Reinigungswalzen

11 Abdeckung Saugkopf

12 Verriegelung Saugkopf

13 Frischwassertank

14 Griff Frischwassertank

15 Reinigungs- /Parkstation

16 Aufbewahrung Walzen

(je nach Ausstattung)

17 Filtereinsatz

18 * Reinigungsmittel RM 536 30 ml

19 ** Reinigungsmittel RM 534 30 ml

20 ** Reinigungsmittel RM 536 500 ml

10 ** Reinigungswalzen 2x

Montage

Inbetriebnahme

Walzen montieren

Frischwassertank befüllen

8 DE

– 9

 Nach Bedarf können KÄRCHER Reinigungs- bzw.

Pflegemittel in den Frischwassertank gefüllt wer-

den.*

Siehe Kapitel „Reinigungs- und Pflegemittel“.

 Markierung „MAX“ darf bei der Befüllung nicht

überschritten werden.

 Tankverschluss schließen.

Abbildung

 Frischwassertank in das Gerät einsetzen.

 Frischwassertank muss fest im Gerät sitzen.

ACHTUNG

*Auf die Dosierungsempfehlung der Reinigungs- bzw.

Pflegemittel achten.

ACHTUNG

Abbildung

Gerät darf nur Schmutz und Flüssigkeiten (max. 250 ml)

aufnehmen.

Abbildung

Vor Arbeitsbeginn evtl. Gegenstände, wie z. B. Scher-

ben, Kieselsteine, Schrauben oder Spielzeugteile vom

Boden entfernen.

Boden vor dem Einsatz des Gerätes an unauffälliger

Stelle auf Wasserbeständigkeit überprüfen. Keine was-

serempfindlichen Beläge wie z. B. unbehandelte Kork-

böden reinigen (Feuchtigkeit kann eindringen und den

Boden beschädigen).

Hinweise

Um Stolpern über das Netzkabel zu vermeiden, Hand-

griff in einer Hand und Netzkabel in der anderen Hand

halten.

Abbildung

Damit keine Fußabdrücke auf dem frisch gewischten

Boden entstehen, rückwärts Richtung Tür arbeiten.

 Gerät in einem Winkel von ca. 60 Grad am Hand-

griff halten.

 Bodenreinigung erfolgt durch Vor- und Zurückbe-

wegung des Gerätes in einer Geschwindigkeit wie

beim Staubsaugen.

 Bei stärkeren Verschmutzungen das Gerät lang-

sam über den Boden gleiten lassen.

 Bei Lieferumfang der Walzenpaare in grau und

gelb: Beide Walzenpaare haben die gleiche Funk-

tionalität, können aber für unterschiedliche Anwen-

dungsbereiche (farbliche Unterscheidung z. B. für

Küche und Bad) verwendet werden.

ACHTUNG

Sobald das Gerät eingeschaltet wird, beginnen sich die

Reinigungswalzen zu drehen. Damit sich das Gerät

nicht von selbst fortbewegt, muss der Handgriff festge-

halten werden.

Sicherstellen, ob Frischwassertank mit Wasser befüllt

und Schmutzwassertank im Gerät eingesetzt ist.

Abbildung

 Netzstecker in eine Steckdose stecken.

Abbildung

 Zur schnellen Befeuchtung der Walzen die Reini-

gungsstation mit Hilfe eines Messbechers mit 50 ml

Frischwasser befüllen.

Abbildung

 Gerät einschalten und in der Station für 5 Sekun-

den in Betrieb nehmen.

Das Gerät besitzt dann die optimale Feuchtigkeit

um eine schnelle Reinigung zu ermöglichen.

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Gerät am Tragegriff aus der Reinigungsstation

nehmen und auf den Boden stellen.

 Gerät am Handgriff festhalten.

Abbildung

 Zum Einschalten den Geräteschalter (Ein-/Aus)

drücken.

ACHTUNG

Vor der Befüllung des Frischwassertanks bitte den

Schmutzwassertank entleeren. So wird das Überlaufen

des Schmutzwassertanks vermieden.

Siehe Kapitel „Schmutzwassertank entleeren“.

Abbildung

 Gerät in die Reinigungsstation stellen.

Abbildung

 Frischwassertank am Griff aus dem Gerät heraus-

nehmen.

Abbildung

 Tankverschluss öffnen.

 Frischwassertank mit kaltem oder lauwarmen Lei-

tungswasser befüllen.

 Nach Bedarf Reinigungs- oder Pflegemittel hinzu-

fügen.

 Markierung „MAX“ darf bei der Befüllung nicht

überschritten werden.

 Tankverschluss schließen.

Abbildung

 Frischwassertank in das Gerät einsetzen.

Frischwassertank muss fest im Gerät sitzen.

ACHTUNG

Damit der Schmutzwassertank nicht überläuft, muss

der Wasserstand regelmäßig überprüft werden. Die

Markierung „MAX“ darf nicht überschritten werden.

Abbildung

 Gerät in die Reinigungsstation stellen.

Abbildung

 Schmutzwassertank an der unteren Griffleiste hal-

ten, dabei die obere Griffleiste mit dem Daumen

nach unten drücken.

 Schmutzwassertank herausnehmen.

Abbildung

 Deckel vom Schmutzwassertank abnehmen.

 Schmutzwassertank entleeren.

 Je nach Verschmutzung Deckel/Abscheider und

Schmutzwassertank mit Leitungswasser reinigen.

 Deckel auf Schmutzwassertank setzen.

Deckel muss fest auf Schmutzwassertank sitzen.

Abbildung

 Schmutzwassertank in das Gerät einsetzen.

Schmutzwassertank muss fest im Gerät sitzen.

Betrieb

Allgemeine Hinweise zur

Bedienung

Mit der Arbeit beginnen

Reinigungsflüssigkeit nachfüllen

Schmutzwassertank entleeren

9DE

– 10

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Gerät in die Reinigungsstation stellen.

ACHTUNG

Zur Standsicherheit Gerät bei Arbeitsunterbrechungen

immer in die Reinigungs- bzw. Parkstation stellen.

Durch unzureichende Standsicherheit kann das Gerät

umkippen und dabei können Flüssigkeiten austreten,

die den Bodenbelag beschädigen.

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Gerät in die Reinigungsstation stellen.

Abbildung

ACHTUNG

Nach Beendigung der Arbeit Gerätereinigung durch

Spülvorgang.

Siehe Kapitel „Gerätereinigung durch Spülvorgang“.

Abbildung

 Gerät vollständig entleeren.

Abbildung

bis

Abbildung

 Schmutzwassertank entleeren.

Siehe Kapitel „Schmutzwassertank entleeren“.

 Falls sich noch Wasser im Frischwassertank oder

Reinigungsstation befindet, Wasser ausleeren.

Abbildung

 Netzstecker aus Steckdose ziehen.

Abbildung

 Netzkabel um die Kabelhaken wickeln.

 Netzkabel mit Kabelclip fixieren.

ACHTUNG

Zur Vermeidung von Geruchsentwicklung müssen bei

Lagerung des Gerätes Frischwasser- und Schmutzwas-

sertank vollständig entleert werden.

Abbildung

 Gerät an Tragegriff zum Aufbewahrungsort tragen.

Abbildung

 Zur Standsicherung das Gerät in die Reinigungs-

station stellen.

 Gerät in trockenen Räumen aufbewahren.

ACHTUNG

Nach Beendigung der Arbeit das Gerät immer mit der

Reinigungsstation und frischem Wasser durchspülen

lassen. Durch diesen Vorgang wird das Gerät optimal

gereinigt und es wird vermieden, dass Schmutz- und

Bakterienansammlungen oder unangenehme Gerüche

im Gerät entstehen.

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Gerät in die Reinigungsstation stellen.

 Für den Spülvorgang den Frischwassertank mit et-

was kaltem oder lauwarmen Leitungswasser befül-

len, um Saugkanäle und Schlitze des Saugkopfes

vollständig von Reinigungsmittelrückständen zu

befreien.

Abbildung

 Frischwassertank in das Gerät einsetzen.

Abbildung

 Schmutzwassertank herausnehmen und entleeren.

Siehe Kapitel „Schmutzwassertank entleeren“.

 Messbecher mit 200 ml Wasser füllen.

 Wasser in die Reinigungsstation füllen.

 Nach Bedarf können für den Spülvorgang entspre-

chende KÄRCHER Reinigungsmittel hinzugeführt

werden.

 Zum Einschalten den Geräteschalter (Ein-/Aus)

drücken.

 Gerät 30-60 Sekunden laufen lassen, bis das Was-

ser vollständig aus der Reinigungsstation aufge-

saugt ist.

Spülvorgang ist nun beendet.

Hinweis

Je länger das Gerät eingeschaltet ist desto weniger

Restfeuchte bleibt in den Reinigungswalzen zurück.

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

 Falls sich noch Wasser im Frischwassertank befin-

det, Frischwassertank herausnehmen und entlee-

ren.

Abbildung

 Schmutzwassertank entleeren.

Siehe Kapitel „Schmutzwassertank entleeren“.

 Falls sich noch Wasser in Reinigungsstation befin-

det, Wasser ausleeren.

Abbildung

 Netzstecker aus Steckdose ziehen.

Abbildung

 Netzkabel um die Kabelhaken wickeln.

 Netzkabel mit Kabelclip fixieren.

ACHTUNG

Bevor das Gerät zur Walzenentnahme auf dem Boden

abgelegt wird, muss der Frischwasser- und Schmutz-

wassertank entleert werden. So wird vermieden, dass

währen der Bodenablage Flüssigkeiten aus den Tanks

auslaufen.

Hinweis

Bei starker Verschmutzung können die Reinigungswal-

zen separat gereinigt werden.

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

 Falls sich noch Wasser im Frischwassertank befin-

det, Frischwassertank herausnehmen und entleeren.

Abbildung

 Netzstecker aus Steckdose ziehen.

 Frischwassertank entleeren.

Abbildung

 Schmutzwassertank entleeren.

Abbildung

 An Griffmulde Reinigungswalzen herausdrehen.

 Reinigungswalzen unter fließendem Wasser reinigen.

oder

 Reinigungswalzen in der Waschmaschine bei bis

zu 60 °C waschen.

Betrieb unterbrechen

Gerät ausschalten

Gerät aufbewahren

Pflege und Wartung

Gerätereinigung durch Spülvorgang

Reinigung der Walzen

10 DE

– 11

ACHTUNG

Bei Reinigung in der Waschmaschine keinen Weich-

spüler verwenden. So werden die Mikrofasern nicht be-

schädigt und die Reinigungswalzen behalten ihre hohe

Reinigungswirkung.

Die Reinigungswalzen sind nicht für den Trockner ge-

eignet.

 Nach der Reinigung Walzen an der Luft trocknen

lassen.

Abbildung

 Reinigungswalzen bis zum Anschlag auf die Wal-

zenhalterung eindrehen.

 Auf die farbliche Zuordnung von Walzeninnenseite

und Walzenhalterung am Gerät achten (z. B. blau

zu blau).

 Nach dem Einbau überprüfen, ob Reinigungswal-

zen fest sitzen.

ACHTUNG

Bei starker Verschmutzung oder wenn Teile (z. B. Stei-

ne, Splitter) in den Saugkopf gelangen, muss dieser ge-

reinigt werden. Diese Teile verursachen während der

Arbeit ein klapperndes Geräusch oder verstopfen die

Saugkanäle und vermindern die Saugleistung.

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Netzstecker aus Steckdose ziehen.

Abbildung

 Reinigungswalzen entfernen.

Siehe Kapitel „Reinigung der Walzen“.

Abbildung

 Saugkopfverriegelung drücken.

 Saugkopfabdeckung abnehmen.

 Saugkopfabdeckung unter fließendem Wasser rei-

nigen.

 Bei Bedarf Saugkanäle und Schlitze der Saugkopfab-

deckung von festsitzenden Partikeln befreien.

 Gerätesaugkopf mit feuchtem Tuch reinigen.

 Saugkopfabdeckung am Saugkopf befestigen.

Hinweis

Saugkopfabdeckung muss bei der Befestigung am

Saugkopf hörbar einrasten.

Abbildung

 Reinigungswalzen bis zum Anschlag auf die Wal-

zenhalterung eindrehen.

Siehe Kapitel „Reinigung der Walzen“.

ACHTUNG

Damit der Abscheider nicht durch Staub und Schmutz

verstopft wird oder sich Schmutz im Tank festsetzt,

muss der Schmutzwassertank regelmäßig gereinigt

werden.

Abbildung

 Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

Abbildung

 Gerät in die Reinigungsstation stellen.

Abbildung

bis

Abbildung

 Schmutzwassertank aus dem Gerät nehmen.

Siehe Kapitel „Schmutzwassertank entleeren“.

 Deckel/Abscheider und Schmutzwassertank mit

Leitungswasser reinigen.

 Schmutzwassertank kann auch in der Spülmaschi-

ne gereinigt werden.

 Nach der Reinigung Schmutzwassertank mit De-

ckel wieder in das Gerät einsetzen.

ACHTUNG

Verwendung ungeeigneter Reinigungs- und Pflegemit-

tel kann das Gerät beschädigen und zum Ausschluss

von Garantieleistungen führen.

Hinweis

Nach Bedarf zur Bodenreinigung KÄRCHER Reini-

gungs- oder Pflegemittel verwenden.

 Bei der Dosierung der Reinigungs- und Pflegemit-

tel auf die Mengenangaben des Herstellers achten.

 Um Schaumbildung zu vermeiden, den Frischwas-

sertank zuerst mit Wasser und dann mit Reini-

gungs- oder Pflegemittel befüllen.

 Damit die Füllmenge „MAX“ vom Frischwassertank

nicht überschritten wird, bei der Wasserbefüllung

noch Platz für die Menge der Reinigungs- oder

Pflegemittel lassen.

Störungen haben oft einfache Ursachen, die Sie mit Hil-

fe der folgenden Übersicht selbst beheben können. Im

Zweifelsfall oder bei hier nicht genannten Störungen

wenden Sie sich bitte an den autorisierten Kunden-

dienst.

Filtereinsatz ist nicht eingesetzt.

(siehe Grafik für Gerätebeschreibung)

 Frischwassertank entnehmen und Filtereinsatz mit

Stift nach oben einsetzen.

Filtereinsatz ist verkehrt herum eingesetzt.

 Filtereinsatz entnehmen und mit Stift nach oben

einsetzen.

Der Saugschlauch ist durch Ablagerungen von

Schmutz verstopft.

 Saugschläuche vorsichtig vom Saugkopf und

Grundgerät entfernen.

 Saugschläuche für 10 - 20 Minuten in kaltes Was-

ser einlegen.

 Saugschläuche mit einem stumpfen Gegenstand

und/oder unter fließendem Wasser reinigen.

Kein Wasser im Wassertank.

 Wasser nachfüllen.

Frischwassertank sitzt nicht richtig im Gerät.

 Frischwassertank so einsetzen, dass er fest im Ge-

rät sitzt.

Reinigungswalzen fehlen oder sind nicht richtig einge-

setzt.

Abbildung

 Reinigungswalzen einsetzen bzw. Reinigungswal-

zen bis zum Anschlag auf die Walzenhalterung ein-

drehen.

Reinigungswalzen sind verschmutzt oder abgenutzt.

 Reinigungswalzen reinigen.

oder

 Reinigungswalzen ersetzen.

Saugkopf reinigen

Schmutzwassertank reinigen

Reinigungs- und Pflegemittel

Hilfe bei Störungen

Fehlende Walzenbefeuchtung mit

Frischwasser

Gerät nimmt Schmutz nicht auf

11DE

– 12

Walzen werden blockiert.

Abbildung

 Walzen entnehmen und prüfen, ob sich ein Gegen-

stand oder das Netzkabel in den Walzen ver-

klemmt hat.

Walzen sind zu trocken.

 Walzen befeuchten bzw. Gerät mit 50 ml Wasser in

Parkstation befeuchten.

Teile (z. B. Steine oder Splitter) befinden sich im Saug-

kopf.

Abbildung

 Saugkopfabdeckung abnehmen und Saugkopf rei-

nigen.

Siehe Kapitel „Saugkopf reinigen“.

Saugkanäle und Schlitze des Saugkopfes sind ver-

stopft.

Abbildung

 Saugkopfabdeckung abnehmen und Saugkopf rei-

nigen.

Siehe Kapitel „Saugkopf reinigen“.

Schmutzwassertank ist überfüllt.

Abbildung

bis

Abbildung

 Schmutzwassertank sofort leeren.

Siehe Kapitel „Schmutzwassertank reinigen“.

Schmutzwassertank sitzt nicht richtig im Gerät.

 Überprüfen, ob der Deckel fest auf dem Schmutz-

wassertank sitzt.

Siehe Kapitel „Schmutzwassertank reinigen“.

Abscheider ist verstopft.

 Deckel vom Schmutzwassertank abnehmen und

Abscheider reinigen.

Siehe Kapitel „Schmutzwassertank reinigen“.

Das Filternetz des Abscheiders vom Schmutzwasser-

tank wurde bei der Reinigung beschädigt.

 Abscheider erneuern.

Reinigungs- oder Pflegemittel eignen sich nicht für das

Gerät oder sind falsch dosiert.

 Die vom Hersteller empfohlenen Reinigungs- und

Pflegemittel verwenden.

Siehe Kapitel „Reinigungs- und Pflegemittel“.

 Auf die Dosierungsangaben des Herstellers ach-

ten.

Erstbefeuchtung der Walzen wurde nicht oder zu kurz

angewendet und sind dadurch nicht vollständig be-

feuchtet (Walzen reinigen dewegen nur partiell).

Abbildung

 Walzen vollständig befeuchten.

ACHTUNG

Handgriff nach dem Zusammenbau nicht mehr vom

Grundgerät abnehmen.

Die Abnahme des Handgriffs vom Grundgerät darf nur

erfolgen, wenn das Gerät zu Servicezwecken versendet

wird.

Abbildung

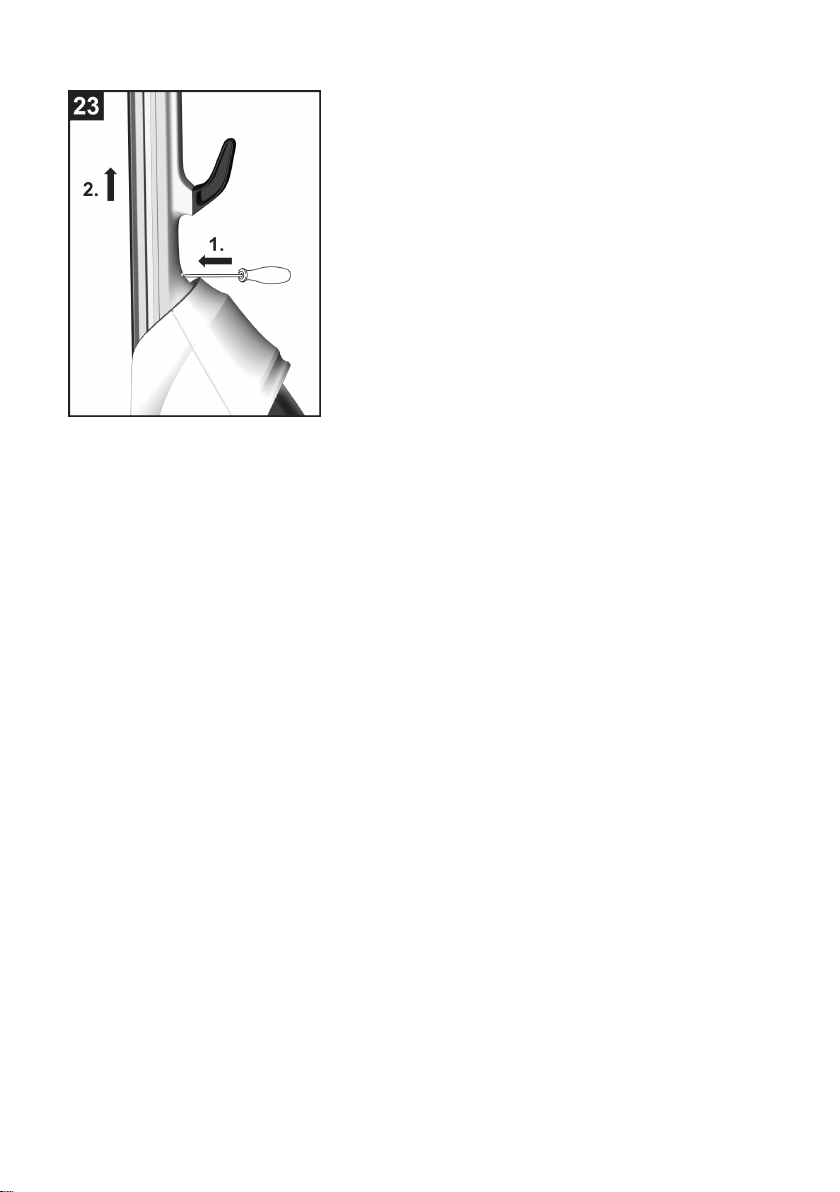

Siehe Abbildung am Ende der Betriebsanleitung

 Schraubendreher im 90 Grad Winkel in die kleine

Öffnung an der Rückseite des Handgriffs stecken

und Handgriff abnehmen.

ACHTUNG

Bitte darauf achten, dass das Verbindungskabel zwi-

schen Grundgerät und Handgriff nicht beschädigt wird.

Technische Änderungen vorbehalten!

Walzen drehen sich nicht

Lautes Rattern beim Einschalten

Klapperndes Geräusch im Saugkopf

Saugleistung lässt nach

Gerät verliert Schmutzwasser

Gerät hinterlässt Bodenstreifen

Abnahme des Handgriffs vom Grundgerät

Technische Daten

Stromanschluss

Spannung 220-240 V

1~50-60 Hz

Schutzgrad IPX4

Schutzklasse II

Leistungsdaten

Aufnahmeleistung 460 W

Walzenumdrehungen pro Minute 500 U/min

Füllmenge

Frischwassertank 400 ml

Reinigungsstation 200 ml

Maße

Kabellänge 7,0 m

Gewicht (ohne Reinigungsflüssig-

keiten)

5,0 kg

Länge 320 mm

Breite 270 mm

Höhe 1220 mm

12 DE

– 5

Before using your appliance for the

first time, read these original operating

instructions, act in compliance with

them, and keep them for later use or

for subsequent owners.

Use the floor cleaner exclusively for cleaning hard floors

in your private household and only on waterproof hard

floors.

Do not clean water-sensitive floor coverings such as un-

treated cork floors (the moisture could penetrate and

damage the floor).

The device is suitable for cleaning PVC, linoleum, tiled,

stone, oiled and waxed parquet, laminate and all water-

resistant floor coverings.

The packaging material can be recycled. Please

do not place the packaging into the ordinary re-

fuse for disposal, but arrange for the proper re-

cycling.

Old appliances contain valuable materials that

can be recycled. Please arrange for the proper

recycling of old appliances. Please dispose your

old appliances using appropriate collection sys-

tems.

Electrical and electronic devices often contain compo-

nents which could potentially pose a danger to human

health and the environment if handled or disposed of in-

correctly. However, these components are necessary

for the proper operation of the device. Devices marked

with this symbol must not be disposed of with regular

household rubbish.

Notes about the ingredients (REACH)

You will find current information about the ingredients

at:

www.kaercher.com/REACH

The scope of delivery of your appliance is illustrated on

the packaging. Check the contents of the appliance for

completeness when unpacking.

In the event of missing accessories or any transport

damage, please contact your dealer.

Only use original accessories and spare parts, they en-

sure the safe and trouble-free operation of the device.

For information about accessories and spare parts,

please visit www.kaercher.com.

The warranty terms published by the relevant sales

company are applicable in each country. We will repair

potential failures of your appliance within the warranty

period free of charge, provided that such failure is

caused by faulty material or defects in manufacturing. In

the event of a warranty claim please contact your dealer

or the nearest authorized Customer Service centre.

Please submit the proof of purchase.

(See address on the reverse)

– Apart from the notes con-

tained herein the general

safety provisions and rules

for the prevention of acci-

dents of the legislator must be

observed.

– Warnings and notes that are

attached on the appliance

provide important notes for

the safe operation.

 DANGER

Pointer to immediate danger,

which leads to severe injuries or

death.

몇 WARNING

Pointer to a possibly dangerous

situation, which can lead to se-

vere injuries or death.

Contents

General information. . . . . . . . . . . . . . . . . . . . EN 5

Safety instructions . . . . . . . . . . . . . . . . . . . . . EN 5

Description of the Appliance . . . . . . . . . . . . . EN 8

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 8

Commissioning . . . . . . . . . . . . . . . . . . . . . . . EN 8

Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . .EN 8

Care and maintenance . . . . . . . . . . . . . . . . . EN 10

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . EN 11

Technical specifications. . . . . . . . . . . . . . . . . EN 12

General information

Proper use

Environmental protection

Scope of delivery

Spare parts

Warranty

Symbols on the machine

ATTENTION

The "MAX" marking on the waste water

tank must not be exceeded when cleaning

work is being performed.

Please observe the following procedure:

First empty the waste water tank.

Then fill the fresh water tank.

Safety instructions

Hazard levels

13EN

– 6

몇 CAUTION

Pointer to a possibly dangerous

situation, which can lead to mi-

nor injuries.

ATTENTION

Pointer to a possibly dangerous

situation, which can lead to

property damage.

 DANGER

 Never use the appliance in

pools containing water.

 Check the faultless condition

of the appliance and the ac-

cessories before using it.

Otherwise, the appliance

must not be used.

 If the power cord is damaged,

please arrange immediately

for the exchange by an au-

thorized customer service or

a skilled electrician.

 Never touch the mains plug

and the socket with wet

hands.

 Turn off the appliance and re-

move the mains plug prior to

any care and maintenance

work.

 Repair works may only be

performed by the authorized

customer service.

 The connection between the

power cord and extension ca-

ble must not lie in water.

몇 WARNING

 The appliance may only be

connected to an electric sup-

ply that has been installed by

an electrician in accordance

with IEC 60364.

 The appliance may only be

connected to alternating cur-

rent. The voltage must corre-

spond with the type plate of

the appliance.

 In wet rooms, e.g. bathrooms,

connect the appliance to

sockets with a series con-

nected RCD adapter.

 Only use splash-proof electri-

cal extension cables with a

minimum cross-section of

3x1 mm²

 Replace couplings at the

power cord or extension ca-

ble only with couplings that

have the same protection

against splashing water and

the same mechanical

strength.

몇 CAUTION

 Make sure that the power

cord or extension cable is not

damaged by running over,

pinching, dragging or the like.

Protect the power cords from

heat, oil, and sharp edges.

 DANGER

 The user must use the appli-

ance as intended. The person

must consider the local condi-

tions and must pay attention

to other persons in the vicinity

when working with the appli-

ance.

 The appliance may not be op-

erated in explosive atmos-

pheres.

 If the appliance is used in

hazardous areas the corre-

Electric components

Safe handling

14 EN

– 7

sponding safety provisions

must be observed.

 Do not use the appliance if it

fell down, is visibly damaged

or leaking.

몇 WARNING

 The appliance must not be

operated by children or per-

sons who have not been in-

structed accordingly.

 This appliance is not intended

for use by persons with limit-

ed physical, sensory or men-

tal capacities or lacking expe-

rience and/or skills, unless

such persons are accompa-

nied and supervised by a per-

son in charge of their safety

or they have received precise

instructions on the use of this

appliance and have under-

stood the resulting risks.

 Children must not play with

this appliance.

 Supervise children to prevent

them from playing with the

appliance.

 Keep appliance out of reach

of children as long as it is

switched on or hasn't cooled

down.

 Operate or store the appli-

ance only in accordance with

the description or illustration!

몇 CAUTION

 Create stability for the appli-

ance prior to any work on or

with the appliance to prevent

accidents or damage.

 Never fill solvents, solvent-

containing liquids or undiluted

acids (e.g. detergents, petrol,

paint thinner, and acetone)

into the water reservoir as

these substances corrode the

materials used in the appli-

ance.

 Never leave the appliance

unattended as long as it is in

operation.

 Keep parts of the body (e.g.

hair, fingers) away from the

rotating cleaning rollers.

 Keep your hands protected

while cleaning the suction

head- risk of injury from sharp

objects (e.g. splinters).

ATTENTION

 Only switch on the appliance

when the fresh water tank

and waste water tank are fit-

ted.

 The appliance must not be

used for the intake of sharp or

large objects (e.g. shards,

pebbles, toy parts).

 Do not add acetic acids, des-

caling agents, essential oils

or similar substances to the

fresh water tank. Also ensure

that the substances are not

drawn in.

 The air vents on the appli-

ance must not be blocked up.

 Only use this appliance on

hard floors with waterproof

coatings (e. g. varnished par-

quet, enamelled tiles, Linole-

um).

 Do not use the appliance for

cleaning of carpets or carpet-

ed floors.

15EN

– 8

 Do not use the appliance over

the floor grilles of convector

heaters. The appliance is not

able to take in the water dis-

charged when used above

grilles.

 In case of longer breaks and

after use, switch the appli-

ance off at the main switch /

appliance switch and pull the

mains plug.

 Do not operate the appliance

at temperatures below 0 °C.

 Protect the unit from rain. Do

not store outside.

 Illustrations on the picture pages

* FC 5

** FC 5 Premium

 Illustrations on the picture pages

Illustration

 Insert handle into the basic unit as far as it goes un-

til it engages audibly.

The handle must sit snugly into the appliance.

Illustration

 Screw the cleaning rollers onto the threaded rod up

to the mechanical stop.

 Pay attention to the colour-codes on the inside of

the roller and roller holder on the appliance (e.g.

blue should match up with blue).

 After the installation, check to ensure that the

cleaning rollers sit snugly.

Illustration

 To stabilise, place the appliance into the cleaning

station.

Illustration

 Remove the fresh water tank from the appliance

using the handle.

Illustration

 Open fuel filler cap.

 Fill the fresh water tank with cold or lukewarm tap

water.

 KÄRCHER detergents/care agents can also be

added to the fresh water tank as required.*

See chapter "Detergents and care products".

 Do not exceed the "MAX" marking when filling.

 Close tank lock.

Illustration

 Insert the fresh water container into the appliance.

 The fresh water tank must sit snugly into the appli-

ance.

ATTENTION

*Follow the recommended dosage instructions on the

detergent/care agent.

ATTENTION

Illustration

The appliance must only be used for the intake of dirt

and fluids (max. 250 ml).

Illustration

Before beginning your work, remove any objects, such

as shards, pebbles, screws or toy parts from the floor.

Before use, check the floor for water consistency at sus-

pect areas. Do not clean water-sensitive coatings, such

as untreated cork floors (moisture ingress is possible

which may damage the floor).

Notes

To prevent yourself from tripping over network cables,

keep the handle in one hand, and the network cable in

the other.

Illustration

To avoid fresh footprints on the freshly-wiped floor, work

backwards towards the door.

 Hold the appliance at the handle at angle of approx.

60 degrees.

 Clean the floor by moving the appliance back and

forth at a similar speed as if you were vacuum

cleaning.

 If the floor is especially dirty, let the appliance glide

slowly across the floor.

Description of the Appliance

1 ON/OFF switch

2 Handle

3 Cable clamp

4 Supply Cord

5 Cable clip

6 Carrying handle

7 Waste water tank/separator lid

8 Waste water tank

9 Recessed grip cleaning roller

10 Cleaning rollers

11 Cover suction head

12 Lock suction head

13 Fresh water tank

14 Handle fresh water tank

15 Cleaning / park station

16 Roller storage

(Depending on equipment)

17 Filter inlay

18 * Detergent RM 536 30 ml

19 ** Detergent RM 534 30 ml

20 ** Detergent RM 536 500 ml

10 ** Cleaning rollers 2x

Assembly

Commissioning

Installing the rollers

Fill fresh water reservoir

Operation

General information on the

operation

16 EN

– 9

 For scope of delivery of the roller pads in grey and

yellow: Both roller pads have the same functionali-

ty, they can be used for different areas of applica-

tion (colour distinction, e.g. for kitchen and bath-

room).

ATTENTION

After switching on the appliance, the cleaning rollers will

begin to rotate. Hold the handle tight to prevent the ap-

pliance from moving forwards by itself.

Make sure the fresh water tank is filled with water and

the waste water tank is fitted in the appliance.

Illustration

 Insert the mains plug into a socket.

Illustration

 To quickly wet the rollers, use a measuring cup to

fill the cleaning station with 50 ml of fresh water.

Illustration

 Switch on the appliance and put it into operation in

the station for 5 seconds.

The appliance then has the ideal level of moisture

in order to allow fast cleaning.

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Remove the carrying handle from the cleaning sta-

tion and set it on the floor.

 Hold the appliance firmly using the handle.

Illustration

 To switch on the appliance press the on/off switch.

ATTENTION

Before filling the fresh water tank, please empty the

waste water tank. In this way you can avoid overflowing

of the waste water tank.

See Chapter "Emptying the waste water tank".

Illustration

 Place the appliance in the cleaning station.

Illustration

 Remove the fresh water tank from the appliance

using the handle.

Illustration

 Open fuel filler cap.

 Fill the fresh water tank with cold or lukewarm tap

water.

 Add cleaning or disinfecting agent as required.

 Do not exceed the "MAX" marking when filling.

 Close tank lock.

Illustration

 Insert the fresh water container into the appliance.

The fresh water tank must sit snugly into the appli-

ance.

ATTENTION

The water level must be checked at regular intervals to

prevent the waste water tank from overflowing. Do not

exceed the "MAX" marking.

Illustration

 Place the appliance in the cleaning station.

Illustration

 Hold the waste water tank at the bottom handle. At

the same time, press the upper handle downwards

with your thumbs.

 Remove waste water tank.

Illustration

 Remove the cover from the waste water tank.

 Empty the waste water tank.

 Depending on the amount of dirt, clean the lid/sep-

arator and waste water tank with tap water.

 Place the lid on the waste water tank.

The lid must sit snugly onto the waste water tank.

Illustration

 Insert the waste water tank into the appliance.

The waste water tank must sit snugly in the appli-

ance.

Illustration

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Place the appliance in the cleaning station.

ATTENTION

To ensure the stability of the appliance during down-

time, always put the appliance into the cleaning/park

station. A lack of stability can cause the appliance to

topple over, which can cause fluid to leak that damages

the floor covering.

Illustration

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Place the appliance in the cleaning station.

Illustration

ATTENTION

After completing the work, clean the appliance by apply-

ing a rinse cycle.

See "Cleaning the appliance by rinsing".

Illustration

 Completely empty the appliance.

Illustration

until

Illustration

 Empty the waste water tank.

See Chapter "Emptying the waste water tank".

 If there is still water in the fresh water tank or clean-

ing station, empty it.

Illustration

 Disconnect the main plug from the socket.

Illustration

 Wind the mains cable around the cable clips.

 Secure the mains cable with the cable clip.

ATTENTION

To prevent odours developing, the fresh water and

waste water tank must be completely emptied prior to

storing the appliance.

Illustration

 Move the appliance to the place of storage using

the carrying handle.

Illustration

 To stabilise, place the appliance into the cleaning

station.

 Store the appliance in a dry room.

Start working

Refill detergent

Emptying the waste Water tank

Interrupting operation

Turning Off the Appliance

Storing the Appliance

17EN

– 10

ATTENTION

When the work is finished, always rinse the appliance

through with the cleaning station and fresh water. This

is the best way of cleaning the appliance. It prevents the

build-up of dirt and bacteria or unpleasant odours.

Illustration

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Place the appliance in the cleaning station.

 For the rinsing process, fill the fresh water tank with

cold or lukewarm tap water to completely remove

detergent residue from the suction ducts and slits

on the suction head.

Illustration

 Insert the fresh water container into the appliance.

Illustration

 Remove the waste water tank and empty it.

See Chapter "Emptying the waste water tank".

 Fill the measuring cup with 200 ml water.

 Fill the cleaning station with water.

 If necessary, add appropriate KÄRCHER cleaning

agents for the rinsing procedure.

 To switch on the appliance press the on/off switch.

 Allow the appliance to run for 30-60 seconds until

the water is completely drawn out of the cleaning

station.

The rinsing procedure is now complete.

Note

The longer the appliance is switched on, the less resid-

ual moisture is left over in the cleaning rollers.

 Switch off the appliance; press the on/off button to

do so.

 If there is still water in the fresh water tank, remove

the fresh water tank and empty it.

Illustration

 Empty the waste water tank.

See Chapter "Emptying the waste water tank".

 If there is still water in the fresh cleaning station,

empty it.

Illustration

 Disconnect the main plug from the socket.

Illustration

 Wind the mains cable around the cable clips.

 Secure the mains cable with the cable clip.

ATTENTION

The fresh and waste water tanks must be emptied be-

fore the appliance is set down on the ground for roller

removal. This prevents any fluids from leaking out of the

tank when it is laid on the ground.

Note

In the case of heavy contamination, clean the cleaning

rollers separately.

Illustration

 Switch off the appliance; press the on/off button to

do so.

 If there is still water in the fresh water tank, remove

the fresh water tank and empty it.

Illustration

 Disconnect the main plug from the socket.

 Empty the fresh water reservoir.

Illustration

 Empty the waste water tank.

Illustration

 Twist out the cleaning rollers from the recessed

grip.

 Clean the cleaning rollers under running water.

 Wash the cleaning rollers in the washing machine

up to 60°C.

ATTENTION

Do not use any soft detergents when cleaning in the

washing machine. This avoids causing damage to the

microfibres. It also preserves the high performance lev-

els of the cleaning rollers.

The cleaning rollers are not suitable for the tumble dry-

er.

 After cleaning, allow the rollers to air-dry.

Illustration

 Screw the cleaning rollers onto the threaded rod up

to the mechanical stop.

 Pay attention to the colour-codes on the inside of

the roller and roller holder on the appliance (e.g.

blue should match up with blue).

 After the installation, check to ensure that the

cleaning rollers sit snugly.

ATTENTION

In the case of heavy contamination or if parts such as

stones or splinters get into the suction head, it will need

to be cleaned. While the appliance is working, these

parts will cause a rattling noise or will block up the suc-

tion ducts, diminishing suction performance.

Illustration

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Disconnect the main plug from the socket.

Illustration

 Remove the cleaning rollers.

See "Cleaning the rollers".

Illustration

 Press the suction head lock.

 Take off the suction head lid.

 Clean the suction head lid under running water.

 If necessary, remove particle deposits from the

suction ducts and slits in the suction head lid.



Clean the suction head with a damp cloth.

 Fix the suction head lid onto the suction head.

Note

When

attached to the suction head the suction head lid

must lock in place audibly.

Illustration

 Screw the cleaning rollers onto the threaded rod up

to the mechanical stop.

See "Cleaning the rollers".

ATTENTION

Regularly clean the waste water tank to prevent block-

age to the separator with dust and dirt or to prevent dirt

from building up in the tank.

Illustration

 Switch off the appliance; press the on/off button to

do so.

Illustration

 Place the appliance in the cleaning station.

Care and maintenance

Cleaning appliance with rinsing process

Cleaning the rollers

Cleaning the suction head

Clean the waste water tank

18 EN

– 11

Illustration

until

Illustration

 Remove the waste water tank from the appliance.

See Chapter "Emptying the waste water tank".

 Clean the lid/separator and waste water tank with

tap water.

 The waste water tank can also be cleaned in the

dishwasher.

 After cleaning, put the waste water tank with lid

back into the appliance.

ATTENTION

The use of unsuitable cleaning and disinfecting agents

can damage the appliance and will void the warranty.

Note

Add cleaning or disinfecting agent as required.

 When dosing the detergent and care product, fol-

low the manufacturer's dosage instructions.

 To prevent foaming, first fill the fresh water tank

with water then cleaning or disinfecting agent.

 To avoid exceeding the "MAX" fill level on the fresh

water tank, leave room for the cleaning or disinfect-

ing agent when filling with water.

Often, failures have simple causes and you can do the

troubleshooting yourself using the following overview. If

you are in doubt or if the failure is not listed here please

contact the authorized customer service.

Filter inlay is not inserted.

(see graphic for description of the device)

 Remove fresh water tank and insert filter inlay with

rubber pin facing upwards.

Filter inlay is inserted the wrong way round.

 Remove filter inlay and insert with pin facing up-

wards.

The suction hose is blocked by deposits of dirt.

 Carefully remove the suction hoses from the suc-

tion head and basic unit.

 Place the suction hoses in cold water for 10–20

minutes.

 Clean suction hoses with a dull object and/or under

running water.

No water in the water reservoir.

 Refill water

Fresh water tank does not fit properly in the device.

 Insert the fresh water tank so that it sits snugly in

the appliance.

Cleaning rollers missing or not fitted correctly.

Illustration

 Fit the cleaning rollers or turn them onto the roller

holder up to the mechanical stop.

Cleaning rollers are contaminated or worn.

 Clean the cleaning rollers.

 Replace the cleaning rollers.

Rollers are blocked.

Illustration

 Remove rollers and check if an object or the power

cord has become stuck in the rollers.

Rollers are too dry.

 Moisten the rollers/the device with 50 ml of water in

the park station.

There are parts (e.g. stones or splinters).

Illustration

 Remove suction head lid and clean the suction

head.

See Chapter "Cleaning the suction head".

The suction ducts and slits on the suction head are

blocked.

Illustration

 Remove suction head lid and clean the suction

head.

See Chapter "Cleaning the suction head".

Waste water tank is overfilled.

Illustration

until

Illustration

 Empty the waste water tank right away.

See Chapter "Cleaning the waste water tank".

Waste water tank does not fit properly in the appliance.

 Check whether the lid is fit securely on the waste

water tank.

See Chapter "Cleaning the waste water tank".

Separator is blocked.

 Remove lid from the waste water tank and clean

the separator.

See Chapter "Cleaning the waste water tank".

The filter net of the waste water tank separator was

damaged during cleaning.

 Renew separator.

Cleaning or disinfecting agents are not suitable for the

appliance or were dosed incorrectly.

 Only use detergents and care products approved

by the manufacturer.

See chapter "Detergents and care products".

 Follow the manufacturer's dosage instructions.

The initial moistening of the rollers was not used or was

not used long enough, meaning that the rollers are not

completely moistened (rollers therefore only clean par-

tially).

Illustration

 Completely moisten rollers.

ATTENTION

Do not remove the handle from the basic unit once it has

been assembled.

The handle may only be removed from the basic unit if

the unit is sent out for service purposes.

Illustration

See illustration at the end of the operating instructions

 Insert screwdriver at a 90 degree angle in the small

opening at the rear side of the handle and remove

handle.

ATTENTION

Please ensure that the connection cable between the

basic unit and the handle are not damaged.

Detergents and care products

Troubleshooting

Lack of roller moistening with fresh water

Appliance is not sucking up dirt

Rollers do not turn

Loud rattling when switched on

Rattling noise in the suction head

Suction power decreases

Appliance is leaking waste water.

Appliance leaves streaks behind on the floor

Removing the handle from the basic unit

19EN

– 12

Subject to technical modifications!

Technical specifications

Power connection

Voltage 220-240 V

1~50-60 Hz

Protection class IPX4

Protective class II

Performance data

Intake performance 460 W

Roller revolutions per minute 500 rpm

Filling quantity

Fresh water tank 400 ml

Cleaning station 200 ml

Dimensions

Cable length 7,0 m

Weight (without cleaning liquids) 5,0 kg

Length 320 mm

Width 270 mm

Height 1220 mm

20 EN

– 5

Veuillez lire ce manuel d'instructions

original avant la première utilisation de

votre appareil ; agissez selon ces ins-

tructions et conservez ce manuel pour

une utilisation ultérieure ou pour le fu-

tur propriétaire.

Le nettoyeur de sols est uniquement destiné au net-

toyage des sols durs et résistants à l'eau dans les mé-

nages.

Ne pas nettoyer les revêtements sensibles à l'eau

comme par ex. les sols en liège non traités (l'humidité

peut pénétrer et endommager le sol).

L'appareil convient pour le nettoyage des sols en PVC,

du linoléum, des carrelages, des sols en pierre, des par-

quets huilés ou cirés, des revêtements de sol stratifiés

ainsi que pour tous les revêtements de sol résistants à

l'eau.

Les matériaux constitutifs de l’emballage sont

recyclables. Ne pas jeter les emballages dans

les ordures ménagères, mais les remettre à un

système de recyclage.

Les appareils usés contiennent des matériaux

précieux recyclables lesquels doivent être ap-

portés à un système de recyclage. Pour cette

raison, utilisez des systèmes de collecte adé-

quats afin d'éliminer les appareils usés.

Les appareils électriques et électroniques renferment

souvent des composants qui peuvent représenter un

danger potentiel pour l'intégrité physique et l'environne-

ment s'ils sont mal utilisés ou éliminés. Ces composants

sont pourtant nécessaires au bon fonctionnement de

l'appareil. Les appareils qui présentent ce symbole ne

doivent pas être jetés avec les déchets ménagers.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se

trouvent sous :

www.kaercher.com/REACH

L'étendue de la fourniture de votre appareil figure sur

l'emballage. Lors du déballage, contrôler l’intégralité du

matériel.

S'il manque des accessoires ou en cas de dommages

imputables au transport, informer immédiatement le re-

vendeur.

N'utiliser que des accessoires et pièces de rechange

d'origine, ils garantissent le bon fonctionnement de l'ap-

pareil.

Vous trouverez des informations relatives aux acces-

soires et pièces de rechange sur www.kaercher.com.

Dans chaque pays, les conditions de garantie en vi-

gueur sont celles publiées par notre société de distribu-

tion responsable. Les éventuelles pannes sur l’appareil

sont réparées gratuitement dans le délai de validité de

la garantie, dans la mesure où celles-ci relèvent d'un

défaut matériel ou d'un vice de fabrication. En cas de re-

cours en garantie, adressez-vous à votre revendeur ou

au service après-vente agréé le plus proche munis de

votre preuve d'achat.

(Adresse au dos)

– En plus des consignes figu-

rant dans ce mode d'emploi,

les règles générales de sécu-

rité et de prévention des acci-

dents imposées par la loi

doivent être respectées.

– Afin d'assurer un fonctionne-

ment sans danger, les aver-

tissements et les consignes

placés sur l'appareil doivent

être respectés.

Contenu

Consignes générales. . . . . . . . . . . . . . . . . . . FR 5

Consignes de sécurité. . . . . . . . . . . . . . . . . . FR 5

Description de l’appareil . . . . . . . . . . . . . . . . FR 8

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 8

Mise en service . . . . . . . . . . . . . . . . . . . . . . . FR 9

Fonctionnement. . . . . . . . . . . . . . . . . . . . . . . FR 9

Entretien et maintenance . . . . . . . . . . . . . . . FR 10

Assistance en cas de panne . . . . . . . . . . . . . FR 12

Caractéristiques techniques . . . . . . . . . . . . . FR 13

Consignes générales

Utilisation conforme

Protection de l’environnement

Contenu de livraison

Pièces de rechange

Garantie

Symboles sur l'appareil

ATTENTION

Lors des travaux de nettoyage, le mar-

quage « MAX » du bac d'eau sale ne doit

pas être dépassé.

Veuillez respecter le procédé suivant :

Vider d'abord le bac d'eau sale.

Remplir ensuite le réservoir d'eau propre.

Consignes de sécurité

21FR

– 6

 DANGER

Signale la présence d'un danger

imminent entraînant de graves

blessures corporelles et pou-

vant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situa-

tion éventuellement dangereuse

pouvant entraîner de graves

blessures corporelles et même

avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situa-

tion potentiellement dangereuse

pouvant entraîner des blessures

légères.

ATTENTION

Remarque relative à une situa-

tion éventuellement dangereuse

pouvant entraîner des dom-

mages matériels.

 DANGER

 Ne pas utiliser l'appareil dans

des piscines qui contiennent

de l'eau.

 Contrôler l'état de l 'appareil

et de l'accessoire avant de

les utiliser. Si l'appareil n'est

pas en bon état, il ne doit pas

être utilisé.

 Un câble d’alimentation en-

dommagé doit immédiate-

ment être remplacé par le

service après-vente ou un

électricien agréé.

 Ne jamais saisir la fiche sec-

teur ni la prise de courant

avec des mains humides.

 Avant tout travail d'entretien

et de maintenance, mettre

l'appareil hors tension et dé-

brancher la fiche secteur.

 Seul le service après-vente

agréé est autorisé à effectuer

des travaux de réparation sur

l'appareil.

 La liaison entre le câble d’ali-

mentation et le câble de ral-

longe ne doit jamais se trou-

ver dans l’eau.

몇 AVERTISSEMENT

 L’appareil doit uniquement

être raccordé à un branche-

ment électrique mis en ser-

vice par un électricien confor-

mément à la norme IEC

60364.

 Branchement l’appareil uni-

quement à du courant alter-

natif. La tension doit être

identique avec celle indiquée

sur la plaque signalétique de

l’appareil.

 Dans les pièces humides,

telles que les salles de bain,

exploiter l'appareil unique-

ment s'il est raccordé à une

prise munie d'un disjoncteur

de protection FI placé en

amont.

 Utiliser uniquement des

câbles de rallonge dotés

d'une protection contre les

projections d'eau d'une sec-

tion d'au moins 3x1 mm².

 Remplacer des raccords de

branchement au secteur ou

de câble de rallonge unique-

ment par des raccords ayant

Niveaux de danger

Composants électriques

22 FR

– 7

la même protection contre les

projections d'eau et la même

résistance mécanique.

몇 PRÉCAUTION

 Veiller à ne pas abîmer ni en-

dommager le câble d’alimen-

tation ni le câble de rallonge

en roulant dessus, en les

coinçant ni en tirant violem-

ment dessus. Protéger les

câbles d’alimentation contre

la chaleur, l’huile et les bords

tranchants.

 DANGER

 L’utilisateur doit utiliser l’ap-

pareil de façon conforme. Il

doit prendre en considération

les données locales et lors du

maniement de l’appareil, il

doit prendre garde aux

tierces personnes, et en parti-

culier aux enfants.

 Il est interdit d’utiliser l’appa-

reil dans des domaines pré-

sentant des risques d’explo-

sion.

 Si l’appareil est utilisé dans

des zones dangereuses, tenir

compte des consignes de sé-

curité correspondantes.

 Ne pas utiliser l'appareil s'il

est tombé, s'il présente des

dommages visibles ou s'il fuit.

몇 AVERTISSEMENT

 L’appareil ne doit jamais être

utilisé par des enfants ni par

des personnes non avisées.

 Cet appareil n'est pas destiné

à être utilisé par des per-

sonnes ayant des capacités

physiques, sensorielles ou

mentales réduites ou man-

quant d'expérience et/ou de

connaissances, sauf si ces

mêmes personnes sont sous

la supervision d'une per-

sonne responsable de leur

sécurité ou ont été formées à

l'utilisation de l'appareil.

 Les enfants ne doivent pas

jouer avec l'appareil.

 Surveiller les enfants pour

s'assurer qu'ils ne jouent pas

avec l'appareil.

 Tenir l'appareil à l'écart des

enfants lorsqu'il est en

marche ou tant qu'il n'est pas

encore refroidi.

 N'utiliser ou ne stocker l'ap-

pareil que conformément à la

description ou à la figure !

몇 PRÉCAUTION

 Avant d'effectuer toute opéra-

tion avec ou sur l'appareil, en

assurer la stabilité afin d'évi-

ter tout accident ou tout en-

dommagement dû à une

chute de l'appareil.

 Ne jamais remplir le réservoir

d'eau de solvants, de liquides

contenant des solvants ou

d'acides non dilués (tels que

détergents, essence, diluants

pour peinture et acétone), car

ceux-ci ont un effet corrosif

sur les matériaux se trouvant

dans l'appareil.

 Ne jamais laisser l’appareil

sans surveillance lorsqu’il est

en marche.

Manipulation fiable

23FR

– 8

 Eloigner les parties du corps

(p. ex. cheveux, doigts) des

rouleaux de nettoyage en ro-

tation.

 Protéger ses mains lors du

nettoyage de la tête d'aspira-

tion en raison du risque de

blessures causées par la pro-

jection d'objets tranchants (p.

ex. éclats).

ATTENTION

 Mettre l'appareil en marche

uniquement si le réservoir

d'eau propre et le bac d'eau

sale sont mis en place.

 Ne pas aspirer d'objets poin-

tus ou plus grands (p. ex. dé-

bris de verre, cailloux, acces-

soires de jouets) avec cet ap-

pareil.

 Ne pas remplir le réservoir

d'eau propre avec de l'acide

acétique, du détartrant, des

huiles essentielles ou

d'autres substances simi-

laires. Veiller également à ne

pas aspirer ces substances.

 Les ouvertures d'aération de

l'appareil ne doivent en aucun

cas être bloquées.

 Utiliser cet appareil unique-

ment sur des sols durs avec

revêtement étanche à l'eau

(p. ex. parquet peint, carre-

lage émaillé, linoléum).

 Ne pas utiliser l'appareil pour

le nettoyage de tapis ou de

moquettes.

 Ne pas passer l'appareil sur

la grille des chauffages par

convecteur. En passant sur la

grille, l'appareil ne peut pas

absorber l'eau qui s'écoule.

 Lors de pauses prolongées et

après utilisation, mettre l'ap-

pareil hors service au niveau

de l'interrupteur principal / de

l'interrupteur de l'appareil et

débrancher la fiche secteur.

 Ne pas exploiter l'appareil à

des températures inférieures

à 0 °C.

 Protéger l'appareil de la pluie.

Ne pas l'entreposer à exté-

rieur.

 Pour les illustrations, voir les pages de gra-

phiques

* FC 5

** FC 5 Premium

 Pour les illustrations, voir les pages de gra-

phiques

Figure :

 Insérer la barre de la poignée jusqu'en butée dans

l'appareil de base jusqu'à ce qu'elle s'enclenche de

manière audible.

Description de l’appareil

1 Interrupteur Marche/Arrêt

2 Poignée

3 Attache-câble

4 Câble d’alimentation

5 clip de câble

6 Poignée de transport

7 Couvercle du bac d'eau sale/séparateur

8 Réservoir d'eau sale

9 Poignée encastrée rouleau de nettoyage

10 Rouleaux de nettoyage

11 Cache de la tête d'aspiration

12 Verrouillage de la tête d'aspiration

13 Réservoir d'eau propre

14 Poignée du réservoir d'eau propre

15 Station de nettoyage/poste de stationnement

16 Rangement des rouleaux

(En fonction de l’équipement)

17 Elément d'un filtre

18 * Produit détergent RM 536 30 ml

19 ** Produit détergent RM 534 30 ml

20 ** Produit détergent RM 536 500 ml

10 ** Rouleaux de nettoyage 2x

Montage

24 FR

– 9

La barre de la poignée doit être bien fixée dans

l'appareil.

Figure :

 Visser les rouleaux de nettoyage sur le porte-rou-

leaux jusqu'en butée.

 Tenir compte de l'affectation des couleurs figurant

à l'intérieur des rouleaux et sur le porte-rouleaux de

l'appareil (p. ex. le bleu avec le bleu).

 Après le montage, vérifier si les rouleaux de net-

toyage sont bien installés.

Figure :

 Pour stabiliser l'appareil, le placer dans la station

de nettoyage.

Figure :

 Sortir le réservoir d'eau propre de l'appareil en ti-

rant par la poignée.

Figure :

 Ouvrir le réservoir de carburant.

 Remplir le réservoir d'eau propre à l'eau potable

froide ou tiède.

 Selon les besoins, les produits d'entretien et de

nettoyage de la marque KÄRCHER peuvent être

ajoutés dans le réservoir d'eau propre.*

Cf. le chapitre « Produit de nettoyage et

d'entretien ».

 Le marquage « MAX » ne doit pas être dépassé

lors du remplissage.

 Fermer le couvercle du réservoir.

Figure :

 Mettre le réservoir d'eau fraîche en place dans l'ap-

pareil.

 Le réservoir d'eau propre doit être bien installé

dans l'appareil.

ATTENTION

*Tenir compte de la recommandation de dosage figu-

rant sur le produit de nettoyage ou d'entretien.

ATTENTION

Figure :

L'appareil ne peut absorber que les salissures et les li-

quides (max. 250 ml).

Figure :

Avant le début des travaux, éliminer tous les objets se

trouvant éventuellement sur le sol, comme p. ex. les dé-

bris de verre, les cailloux, les vis ou les accessoires de

jouets.

Avant d'utiliser l'appareil sur un endroit peu visible, véri-

fier si le sol est résistant à l'eau. Ne pas nettoyer de re-

vêtements sensibles à l'eau tels que les sols en liège

non traités (l'humidité risque de pénétrer et d'endomma-

ger le sol).

Remarque

Pour éviter de trébucher sur le câble d'alimentation, te-

nir la poignée d'une main et le câble d'alimentation de

l'autre main.

Figure :

Afin d'éviter que toute empreinte n'apparaisse sur le sol

fraîchement nettoyé, travailler en marche arrière en di-

rection de la porte.

 Tenir l'appareil par la poignée à un angle d'env. 60

degrés.

 Le nettoyage du sol a lieu en effectuant un mouve-

ment avant et arrière de l'appareil à une vitesse si-

milaire à celle d'un aspirateur.

 En cas d'encrassement plus important, faire glisser

lentement l'appareil sur le sol.

 Pour les livraisons des paires de rouleaux en gris

et jaune : les deux paires de rouleaux ont la même

fonction, mais ne peuvent pas être utilisées dans

des domaines d'utilisation différents (différents co-

loris, p. ex. pour la cuisine et la salle de bain).

ATTENTION

Les rouleaux de nettoyage se mettent à tourner dès que

l'appareil est sous tension. La poignée doit être mainte-

nue afin d'empêcher l'appareil de se déplacer de façon

autonome.

S'assurer que le réservoir d'eau propre est rempli d'eau

et que le bac d'eau sale est inséré dans l'appareil.

Figure :

 Brancher la fiche secteur dans une prise de cou-

rant.

Figure :

 Pour humidifier rapidement les rouleaux, remplir la

station de nettoyage avec 50 ml d'eau du robinet à

l'aide d'un verre mesureur.

Figure :

 Mettre l'appareil sous tension et le mettre en ser-

vice dans la station pendant 5 secondes.

L'appareil possède alors un taux d'humidité optimal

pour permettre un nettoyage rapide.

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Sortir l'appareil de la station de nettoyage à l'aide

de la poignée de transport et le poser sur le sol.

 Maintenir l'appareil au niveau de la poignée.

Figure :

 Pour mettre en service, appuyer sur le sectionneur

général (marche/arrêt).

ATTENTION

Avant de remplir le réservoir d'eau propre, prière de vi-

der le bac d'eau sale. Cela permet d'éviter le déborde-

ment du bac d'eau sale.

Cf. le chapitre « Vidage du bac d'eau sale ».

Figure :

 Placer l'appareil dans la station de nettoyage.

Figure :

 Sortir le réservoir d'eau propre de l'appareil en ti-

rant par la poignée.

Figure :

 Ouvrir le réservoir de carburant.

 Remplir le réservoir d'eau propre à l'eau potable

froide ou tiède.

 Selon les besoins, ajouter un produit de nettoyage

ou d'entretien.

 Le marquage « MAX » ne doit pas être dépassé

lors du remplissage.

 Fermer le couvercle du réservoir.

Mise en service

Montage des rouleaux

Remplir le réservoir d'eau fraîche

Fonctionnement

Remarques générales relatives

à la commande

Commencer le travail

Ajout de détergent

25FR

– 10

Figure :

 Mettre le réservoir d'eau fraîche en place dans l'ap-

pareil.

Le réservoir d'eau propre doit être bien installé

dans l'appareil.

ATTENTION

Afin d'éviter tout débordement du bac d'eau sale,

contrôler régulièrement le niveau de l'eau. Le marquage

« MAX » ne doit en aucun cas être dépassé.

Figure :

 Placer l'appareil dans la station de nettoyage.

Figure :

 Tenir le bac d'eau sale par la barre inférieure de la

poignée, tout en poussant avec le pouce la barre

supérieure de la poignée vers le bas.

 Enlever le bac d'eau sale.

Figure :

 Retirer le couvercle du réservoir d'eau sale.

 Vidange du réservoir d'eau sale.

 Selon l'encrassement, nettoyer le couvercle/sépa-

rateur et le bac d'eau sale à l'eau potable.

 Placer le couvercle sur le bac d'eau sale.

Le couvercle doit être bien fixé au bac d'eau sale.

Figure :

 Mettre le réservoir d'eau fraîche en place dans l'ap-

pareil.

Le bac d'eau sale doit être bien installé dans l'ap-

pareil.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Placer l'appareil dans la station de nettoyage.

ATTENTION

Pour garantir la stabilité de l'appareil en cas d'interrup-

tions de travail, toujours placer l'appareil dans la station

de nettoyage ou le poste de stationnement. Une insta-

bilité insuffisante peut faire basculer l'appareil et entraî-

ner l'écoulement de liquides risquant d'endommager le

revêtement du sol.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Placer l'appareil dans la station de nettoyage.

Figure :

ATTENTION

Nettoyage de l'appareil par un processus de rinçage

une fois les travaux terminés.

Cf. le chapitre « Nettoyage de l'appareil par un proces-

sus rinçage ».

Figure :

 Vider complètement l'appareil.

Figure :

jusque

Figure :

 Vidange du réservoir d'eau sale.

Cf. le chapitre « Vidage du bac d'eau sale ».

 Si le réservoir d'eau propre ou la station de net-

toyage contiennent encore de l'eau, vider l'eau.

Figure :

 Débrancher la fiche secteur.

Figure :

 Enrouler le câble d'alimentation autour de l'at-

tache-câbles.

 Fixer le câble d'alimentation avec le clip de câble.

ATTENTION

Pour éviter la formation d'odeurs, les réservoirs d'eau

propre et d'eau sale doivent être complètement vidés

lors du stockage de l'appareil.

Figure :

 Porter l'appareil à l'aide de la poignée de transport

vers son lieu de stockage.

Figure :

 Pour stabiliser l'appareil, le placer dans la station

de nettoyage.

 Stocker l’appareil dans des locaux secs.

ATTENTION

Une fois les travaux terminés, toujours faire rincer l'ap-

pareil à l'eau froide à l'aide de la station de nettoyage.

Ce processus permet de nettoyer l'appareil de façon op-

timale et d'éviter toute formation de salissures ou de

bactéries et toute odeur désagréable dans l'appareil.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Placer l'appareil dans la station de nettoyage.

 Pour le processus de rinçage, remplir le réservoir

d'eau propre avec de l’eau potable froide ou tiède

pour retirer complètement les résidus de détergent

dans les canaux d’aspiration et la fente de la tête

d'aspiration.

Figure :

 Mettre le réservoir d'eau fraîche en place dans l'ap-

pareil.

Figure :

 Retirer le bac d'eau sale et le vider.

Cf. le chapitre « Vidage du bac d'eau sale ».

 Remplir le gobelet de 200 ml d'eau.

 Remplir l'eau dans la station de nettoyage.

 Selon les besoins, il est possible d'ajouter un pro-

duit d'entretien approprié de la marque KÄRCHER

pour le processus de rinçage.

 Pour mettre en service, appuyer sur le sectionneur

général (marche/arrêt).

 Laisser tourner l'appareil pendant 30 à 60 se-

condes, jusqu'à ce que l'eau soit entièrement aspi-

rée de la station de nettoyage.

Le processus de rinçage est à présent terminé.

Remarque

Plus l'appareil reste allumé longtemps, moins l'humidité

résiduelle sera retenue dans les rouleaux de nettoyage.

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

 Si le réservoir d'eau propre contient encore de

l'eau, retirer le réservoir d'eau propre et le vider.

Vidange du réservoir d'eau sale

Interrompre le fonctionnement

Mise hors tension de l’appareil

Ranger l’appareil

Entretien et maintenance

Nettoyage de l'appareil par un processus de

rinçage

26 FR

– 11

Figure :

 Vidange du réservoir d'eau sale.

Cf. le chapitre « Vidage du bac d'eau sale ».

 Si la station de nettoyage contient encore de l'eau,

la vider.

Figure :

 Débrancher la fiche secteur.

Figure :

 Enrouler le câble d'alimentation autour de l'at-

tache-câbles.

 Fixer le câble d'alimentation avec le clip de câble.

ATTENTION

Avant de déposer l'appareil au sol pour retirer les rou-

leaux, le réservoir d'eau propre et le bac d'eau sale

doivent être vidés. Cela permet d'éviter tout écoulement

de liquides des réservoirs lors de la dépose au sol.

Remarque

En cas de fort encrassement, les rouleaux de nettoyage

peuvent être nettoyés séparément.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

 Si le réservoir d'eau propre contient encore de

l'eau, retirer le réservoir d'eau propre et le vider.

Figure :

 Débrancher la fiche secteur.

 Vidanger le réservoir d'eau propre.

Figure :

 Vidange du réservoir d'eau sale.

Figure :

 Dévisser les rouleaux de nettoyage au niveau de la

poignée encastrée.

 Nettoyer les rouleaux de nettoyage sous l'eau cou-

rante.

 Nettoyer les rouleaux de nettoyage à la machine à

laver jusqu'à 60 °C.

ATTENTION

Ne pas utiliser d'adoucisseur en cas de nettoyage dans

la machine à laver. Ainsi, les microfibres ne seront pas

endommagées et les rouleaux de nettoyage conservent

leur effet élevé de nettoyage.

Les rouleaux de nettoyage ne peuvent pas passer au

sèche-linge.

 Après le nettoyage, laisser les rouleaux sécher à

l'air libre.

Figure :

 Visser les rouleaux de nettoyage sur le porte-rou-

leaux jusqu'en butée.

 Tenir compte de l'affectation des couleurs figurant

à l'intérieur des rouleaux et sur le porte-rouleaux de

l'appareil (p. ex. le bleu avec le bleu).

 Après le montage, vérifier si les rouleaux de net-

toyage sont bien installés.

ATTENTION

Nettoyer la tête d'aspiration en cas d'encrassement im-

portant ou de pénétration de pièces (p. ex. cailloux,

éclats) dans cette dernière. Lors des travaux, ces

pièces risquent de provoquer un bruit de claquement,

de boucher les canaux d'aspiration et elles empêchent

la puissance d'aspiration.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Débrancher la fiche secteur.

Figure :

 Retirer les rouleaux de nettoyage.

Cf. le chapitre « Nettoyage des rouleaux ».

Figure :

 Appuyer sur le verrouillage de la tête d'aspiration.

 Retirer le couvercle de la tête d'aspiration.

 Nettoyer le couvercle de la tête d'aspiration sous

l'eau courante.

 Si besoin, éliminer les particules se trouvant dans

les canaux d'aspiration et les fentes du couvercle

de la tête d'aspiration.

 Nettoyer la tête d'aspiration de l'appareil avec un

chiffon humide.

 Fixer le couvercle de la tête d'aspiration sur la tête

d'aspiration.

Remarque

Le couvercle de la tête d’aspiration doit s’enclencher

audiblement à la tête d’aspiration lors de la fixation.

Figure :

 Visser les rouleaux de nettoyage sur le porte-rou-

leaux jusqu'en butée.

Cf. le chapitre « Nettoyage des rouleaux ».

ATTENTION

Nettoyer régulièrement le bac d'eau sale pour ne pas

boucher le séparateur en raison de la poussière et des

salissures ou pour éviter que les salissures ne s'in-

crustent dans le réservoir.

Figure :

 Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal.

Figure :

 Placer l'appareil dans la station de nettoyage.

Figure :

jusque

Figure :

 Retirer le bac d'eau sale de l'appareil.

Cf. le chapitre « Vidage du bac d'eau sale ».

 Nettoyer le couvercle/séparateur et le bac d'eau

sale à l'eau potable.

 Le bac d'eau sale peut également être nettoyé

dans le lave-vaisselle.

 Après le nettoyage, remettre le bac d'eau sale avec

le couvercle dans l'appareil.

ATTENTION

L'utilisation de produits de nettoyage et d'entretien non

appropriés peut endommager l'appareil et entraîner

l'extinction des droits à garantie.

Remarque

Selon les besoins, utiliser un produit de nettoyage ou

d'entretien de la marque KÄRCHER pour le nettoyage

du sol.

 Lors

du dosage du produit de nettoyage et d'entre-

tien, tenir compte des quantités recommandées

par le fabricant.

 Afin d'éviter toute formation de mousse, remplir

d'abord le réservoir d'eau propre avec de l'eau puis

ajouter le produit de nettoyage et d'entretien.

Nettoyage des rouleaux

Nettoyage de la tête d'aspiration

Nettoyage du bac d'eau sale

Produit de nettoyage et d'entretien

27FR

– 12

 Pour ne pas dépasser le volume de remplissage

« MAX » du réservoir d'eau propre, laisser encore

de la place lors du remplissage de l'eau pour le pro-

duit de nettoyage et d'entretien.

Les pannes ont souvent des causes simples auxquelles

il est facile de remédier soi-même à l'aide de la liste sui-

vante. En cas de doute ou de panne non citée ici,

s'adresser au service après-vente agréé.

L'élément filtrant n'a pas été inséré.

(Voir représentation graphique pour la description de

l’appareil)

 Retirer le réservoir d'eau propre et placer l'élément

filtrant avec le pion vers le haut.

L'élément filtrant a été inséré à l'envers.

 Retirer l'élément filtrant et le placer avec le pion

vers le haut.

Le tuyau d'aspiration est bouché par des dépôts de sa-

lissures.

 Retirer avec précaution les tuyaux d'aspiration de

la tête d'aspiration et de l'appareil de base.

 Mettre les tuyaux d'aspiration dans de l'eau froide

pendant 10 à 20 minutes.

 Nettoyer les tuyaux d'aspiration avec un objet

contondant et/ou sous l'eau courante.

Il n’y a pas d’eau dans le réservoir d’eau.

 Appoint en eau

Le réservoir d’eau propre n'est pas positionné correcte-

ment dans l'appareil.

 Mettre le réservoir d'eau propre en place et s'assu-

rer qu'il est bien fixé dans l'appareil.

Les rouleaux de nettoyage sont absents ou ne sont pas

insérés correctement.

Figure :

 Insérer les rouleaux de nettoyage et visser les rou-

leaux de nettoyage jusqu'en butée sur le porte-rou-

leaux.

Les rouleaux de nettoyage sont encrassés ou usés.

 Nettoyer les rouleaux de nettoyage.

 Remplacer les rouleaux de nettoyage.

Les rouleaux sont bloqués.

Figure :

 Enlever les rouleaux et vérifier si un objet ou un

câble électrique est coincé entre les rouleaux.

Les rouleaux sont trop secs.

 Humidifier les rouleaux ou humidifier l’appareil

avec 50 ml d’eau en stationnement.

Des pièces (p. ex. cailloux ou éclats) se trouvent dans

la tête d'aspiration.

Figure :

 Retirer le couvercle de la tête d'aspiration et net-

toyer la tête d'aspiration.

Cf. le chapitre « Nettoyage de la tête d'aspiration ».

Les canaux d'aspiration et les fentes de la tête d'aspira-

tion sont obturés.

Figure :

 Retirer le couvercle de la tête d'aspiration et net-

toyer la tête d'aspiration.

Cf. le chapitre « Nettoyage de la tête d'aspiration ».

Le bac d'eau sale est trop rempli.

Figure :

jusque

Figure :

 Vider immédiatement le bac d'eau sale.

Cf. le chapitre « Nettoyage du bac d'eau sale ».

Le bac d'eau sale n'est pas positionné correctement

dans l'appareil.

 Vérifier si le couvercle est bien fixé sur le bac d'eau

sale.

Cf. le chapitre « Nettoyage du bac d'eau sale ».

Le séparateur est bouché.

 Enlever le couvercle du bac d'eau sale et nettoyer

le séparateur.

Cf. le chapitre « Nettoyage du bac d'eau sale ».

Le filet filtrant du séparateur du bac d'eau sale a été en-

dommagé lors du nettoyage.

 Remplacer le séparateur.

Le produit de nettoyage ou d'entretien ne convient pas

à l'appareil ou n'est pas dosé correctement.

 Utiliser le produit de nettoyage et d'entretien re-

commandé par le fabricant.

Cf. le chapitre « Produit de nettoyage et

d'entretien ».

 Tenir compte des recommandations de dosage du

fabricant.

La première humidification des rouleaux n'a pas été ou

trop peu effectuée et les rouleaux ne sont donc pas en-

tièrement humidifiés (et pour cette raison, les rouleaux

ne nettoient que partiellement).

Figure :

 Humidifier entièrement les rouleaux.

ATTENTION

Ne plus retirer la poignée de l'appareil de base après

assemblage.

Le retrait de la poignée de l'appareil de base ne peut

être effectué que lorsque l'appareil est expédié à des

fins de maintenance.

Figure :

Cf. Figure à la fin du Manuel d'utilisation

 Insérer le tournevis à un angle de 90° dans l'ouver-

ture à l'arrière de la poignée et retirer la poignée.

ATTENTION

Merci de noter que le câble de liaison entre l'appareil de

base et la poignée ne doit pas être endommagé.

Assistance en cas de panne

Aucune humidification des rouleaux à l'eau

du robinet

Non-aspiration des salissures par l'appareil

Les rouleaux ne tournent pas

Bruit sourd lorsque l'appareil est allumé

Bruit de claquement dans la tête d'aspiration

La puissance d'aspiration diminue

Fuite d'eau sale de l'appareil

Traces sur le sol laissées par l'appareil

Retrait de la poignée de l'appareil de base

28 FR

– 13

Sous réserve de modifications techniques !

Caractéristiques techniques

Alimentation électrique

Tension 220-240 V

1~50-60 Hz

Degré de protection IPX4

Classe de protection II

Performances

Puissance absorbée 460 W

Rotations des rouleaux par mi-

nute

500 tr/min

Contenance

Réservoir d'eau propre 400 ml

Station de nettoyage 200 ml

Dimensions

Longueur de câble 7,0 m

Poids (sans détergent) 5,0 kg

Longueur 320 mm

Largeur 270 mm

Hauteur 1220 mm

29FR

– 5

Prima di utilizzare l'apparecchio per la

prima volta, leggere le presenti istru-

zioni per l'uso originali, seguirle e con-

servarle per un uso futuro o in caso di

rivendita dell'apparecchio.

Utilizzare la pulitrice per pavimenti esclusivamente per la

pulizia di pavimenti duri in ambiente domestico e solo su

pavimenti duri con rivestimento impermeabile all'acqua.

Non pulire superfici sensibili all'acqua quali ad es. pavi-

menti in sughero non trattati (l'umidità si potrebbe infil-

trare e danneggiare il pavimento).

L'apparecchio è adatto alla pulizia di PVC, linoleum,

piastrelle, pietra, parquet oliato e cerato, laminato non-

ché tutti i pavimenti non sensibili all'acqua.

Tutti gli imballaggi sono riciclabili. Gli imballaggi

non vanno gettati nei rifiuti domestici, ma conse-

gnati ai relativi centri di raccolta.

Gli apparecchi dimessi contengono materiali ri-

ciclabili preziosi e vanno perciò consegnati ai re-

lativi centri di raccolta. Si prega quindi di smaltire

gli apparecchi dimessi mediante i sistemi di rac-

colta differenziata.

Gli apparecchi elettrici ed elettronici contengono spesso

componenti che, con un utilizzo o smaltimento non cor-

retti, possono costituire un potenziale pericolo per la sa-

lute umana e per l'ambiente. Questi componenti sono

tuttavia necessari per un corretto funzionamento

dell'apparecchio. Gli apparecchi contrassegnati con

questo simbolo non devono essere smaltiti con i rifiuti

domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili

all'indirizzo:

www.kaercher.com/REACH

La fornitura del Suo apparecchio è riportata sulla confe-

zione. Controllare che il contenuto dell'imballaggio sia

completo.

In caso di accessori assenti o danni dovuti al trasporto

si prega di contattare il rivenditore.

Utilizzando solamente accessori e ricambi originali, si

garantisce un funzionamento sicuro e privo di disturbi

dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e

ricambi su www.kaercher.com.

Le condizioni di garanzia valgono nel rispettivo paese di

pubblicazione da parte della nostra società di vendita

competente. Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio, se causati

da difetto di materiale o di produzione. Nei casi previsti

dalla garanzia si prega di rivolgersi al proprio rivendito-

re, oppure al più vicino centro di assistenza autorizzato,

esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

– Osservare sempre sia le indi-

cazioni riportate nelle istru-

zioni, sia le norme vigenti in

materia di sicurezza/antinfor-

tunistica.

– Le targhette di avvertimento

poste sull'apparecchio forni-

scono importanti indicazioni

in materia di sicurezza.

 PERICOLO

Indica un pericolo imminente

che determina lesioni gravi o la

morte.

몇 AVVERTIMENTO

Indica una probabile situazione

pericolosa che potrebbe deter-

minare lesioni gravi o la morte.

Indice

Avvertenze generali. . . . . . . . . . . . . . . . . . . . IT 5

Norme di sicurezza . . . . . . . . . . . . . . . . . . . . IT 5

Descrizione dell’apparecchio. . . . . . . . . . . . . IT 8

Montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 8

Messa in funzione . . . . . . . . . . . . . . . . . . . . . IT 8

Funzionamento . . . . . . . . . . . . . . . . . . . . . . . IT 9

Cura e manutenzione . . . . . . . . . . . . . . . . . . IT 10

Guida alla risoluzione dei guasti . . . . . . . . . . IT 11

Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . IT 12

Avvertenze generali

Uso conforme a destinazione

Protezione dell’ambiente

Fornitura

Ricambi

Garanzia

Simboli riportati sull’apparecchio

ATTENZIONE

Durante i lavori di pulizia non si deve supe-

rare il segno "MAX" del serbatoio acqua

sporca.

Osservare la procedura seguente:

Innanzitutto svuotare il serbatoio acqua

sporca.

Poi riempire il serbatoio acqua pulita.

Norme di sicurezza

Livelli di pericolo

30 IT

– 6

몇 PRUDENZA

Indica una probabile situazione

pericolosa che potrebbe causa-

re lesioni leggere.

ATTENZIONE

Indica una probabile situazione

pericolosa che potrebbe deter-

minare danni alle cose.

 PERICOLO

 Non utilizzare l'apparecchio

in piscine contenenti acqua.

 Verificare il perfetto stato

dell'apparecchio e degli ac-

cessori prima della messa in

funzione. In caso contrario è

vietato usarlo.

 Far sostituire immediatamen-

te il cavo di allacciamento alla

rete danneggiato dal servizio

clienti autorizzato/da un elet-

tricista specializzato.

 Mai toccare e afferrare la spi-

na e la presa elettrica con

mani bagnate.

 Prima di ogni intervento di

cura e di manutenzione, spe-

gnere l'apparecchio e stacca-

re la spina.

 Gli interventi di riparazione

dell'apparecchio vanno ese-

guiti esclusivamente dal ser-

vizio assistenza autorizzato.

 Il collegamento fra il cavo di

rete e il cavo prolunga non

deve trovarsi in acqua.

몇 AVVERTIMENTO

 Collegare l'apparecchio solo

ad un allacciamento elettrico

installato da un installatore

elettrico in conformità alla

norma IEC 60364.

 Collegare l'apparecchio solo

alla corrente alternata. La

tensione deve corrispondere

a quella indicata sulla tar-

ghetta tipo dell'apparecchio.

 Per l'uso all'interno di am-

bienti umidi, p. es. bagni, col-

legare l'apparecchio a prese

dotate di interruttore differen-

ziale a monte (salvavita).

 Usare esclusivamente pro-

lunghe di cavi elettrici protetti

contro gli spruzzi d'acqua

aventi una sezione minima di

3x1 mm².

 Sostuire i giunti di raccordo al

cavo di collegamento alla rete

e alle prolunghe solo con tali

che hanno la stessa protezio-

ne da spruzzi d'acqua e la

stessa resistenza meccanica.

몇 PRUDENZA

 Prestare attenzione che il

cavo di allacciamento alla

rete o il cavo prolunga non

vengano lesionato o danneg-

giati passandovi sopra,

schiacciandoli, tirandoli o si-

mili. Proteggere i cavi di colle-

gamento elettrico dal calore,

dall'olio e da spigoli affilati.

 PERICOLO

 L'utente deve utilizzare l'ap-

parecchio in modo conforme

alla sua destinazione. Esso

deve rispettare le condizioni

del luogo e durante il lavoro

con l'apparecchio, fare atten-

Componenti elettrici

Uso sicuro

31IT

– 7

zione alle persone presenti

sul luogo circostante.

 È interdetto fare funzionare

l'apparecchio in aree poten-

zialmente a rischio di esplo-

sione.

 Rispettare assolutamente le

relative norme di sicurezza in

caso di utilizzo dell'apparec-

chio in aree a rischio.

 Non utilizzare l'apparecchio

se dapprima è caduto a terra,

è visibilmente danneggiato o

non è ermetico.

몇 AVVERTIMENTO

 L'apparecchio non deve es-

sere utilizzato da bambini e

da persone non autorizzate.

 Questo apparecchio non è in-

dicato per essere usato da

persone con delle limitate ca-

pacità fisiche, sensoriali o

mentali e da persone che ab-

biano poca esperienza e/o

conoscenza dell'apparecchio

a meno che non vengano su-

pervisionati per la loro sicu-

rezza da una persona incari-

cata o che abbiano da questa

ricevuto istruzioni su come

usare l'apparecchio e dei pe-

ricoli da esso derivante.

 I bambini non devono giocare

con l'apparecchio.

 Sorvegliare i bambini per as-

sicurarsi che non giochino

con l'apparecchio.

 Tenere l'apparecchio fuori la

portata dei bambini finché è

acceso oppure non è ancora

raffreddato.

 Utilizzare e conservare l'ap-

parecchio solo secondo la

descrizione o la figura!

몇 PRUDENZA

 Prima di qualsiasi attività con

o sull'apparecchio è necessa-

rio renderlo stabile per evitare

incidenti o danneggiamenti

dovuto dalla caduta dell'ap-

parecchio.

 Non versare mai solventi, li-

quidi contenenti solventi o

acidi allo stato puro (p.es. de-

tergenti, benzina, diluenti per

vernici e acetone) nel serba-

toio dell'acqua, in quanto cor-

rodono i materiali dell'appa-

recchio.

 Non lasciare mai l’apparec-

chio incustodito quando è in

funzione.

 Tenere lontane le parti del

corpo (ad es. capelli, dita) dai

rulli per la pulizia rotanti.

 Proteggere le mani durante la

pulizia della testa di aspira-

zione, poiché sussiste il peri-

colo di lesioni a causa di og-

getti appuntiti (ad es. scheg-

ge).

ATTENZIONE

 Accendere l'apparecchio solo

con il serbatoio acqua pulita e

acqua sporca inseriti.

 Non si possono aspirare con

l'apparecchio oggetti taglienti

o grandi (ad es. cocci, ghiaia,

pezzi di giocattolo).

 Non versare nel serbatoio

dell'acqua fresca acido aceti-

co, decalcificatore, oli eterici

32 IT

– 8

o sostanze simili. Fare anche

attenzione a non aspirare

queste sostanze.

 Non devono essere bloccate

le aperture di aerazione

dell'apparecchio.

 Utilizzare l'apparecchio solo

su pavimenti duri con rivesti-

mento impermeabile all'ac-

qua (ad es. parquet vernicia-

to, piastrelle smaltate, lino-

leum).

 L'apparecchio non è destina-

to alla pulizia di tappeti o mo-

quette.

 Non far passare l'apparec-

chio sulle griglie di fondo di ri-

scaldamenti a convettori.

L'acqua che fuoriesce non

può essere raccolta dall'ap-

parecchio se questo viene

fatto passare sulla griglia.

 In caso di pause di lavoro pro-

lungate e dopo averlo utiliz-

zato, disattivare l'apparec-

chio dall'interruttore principa-

le / interruttore dell'apparec-

chio e staccare la spina di

rete.

 Non utilizzare l'apparecchio

in caso di temperature inferio-

ri a 0 °C.

 Proteggere l'apparecchio

contro la pioggia. Depositare

l'apparecchio soltanto in am-

bienti chiusi.

 Per le figure vedi pagine con grafico

* FC 5

** FC 5 Premium

 Per le figure vedi pagine con grafico

Figura

 Inserire l'impugnatura fino all'arresto nell'apparec-

chio di base, finché non si sente lo scatto.

L'impugnatura deve essere ben salda nell'apparec-

chio.

Figura

 Avvitare i rulli per la pulizia sull'apposito supporto

fino all'arresto.

 Fare attenzione ad abbinare correttamente i colori

del lato interno dei rulli e del supporto dei rulli

sull'apparecchio (ad es. blu con blu).

 Dopo il montaggio verificare se i rulli per la pulizia

sono saldamente posizionati.

Figura

 Per assicurare la stabilità dell'apparecchio posizio-

narlo nella stazione di pulizia.

Figura

 Estrarre dall'apparecchio il serbatoio dell'acqua pu-

lita prendendolo dal manico.

Figura

 Aprire il tappo del serbatoio.

 Riempire il serbatoio dell'acqua pulita con acqua

del rubinetto fredda o tiepida.

Descrizione dell’apparecchio

1 Interruttore ON/OFF

2 Impugnatura

3 Serracavi

4 Cavo di alimentazione

5 Clip per cavi

6 Maniglia trasporto

7 Coperchio serbatoio acqua sporca / separatore

8 Serbatoio acqua sporca

9 Presa rullo per la pulizia

10 Rulli per la pulizia

11 Copertura testa di aspirazione

12 Bloccaggio della testa di aspirazione

13 Serbatoio acqua pulita

14 Manico del serbatoio dell'acqua pulita

15 Stazione di pulizia/parcheggio

16 Alloggiamento rulli

(In base alla dotazione)

17 Inserto filtrante

18 * Detergente RM 536 30 ml

19 ** Detergente RM 534 30 ml

20 ** Detergente RM 536 500 ml

10 ** Rulli per la pulizia 2x

Montaggio

Messa in funzione

Montaggio dei rulli

Riempire il serbatoio acqua pulita

33IT

– 9

 In caso di necessità, possono essere aggiunti al

serbatoio dell'acqua pulita anche prodotti per la pu-

lizia e la manutenzione KÄRCHER.*

Vedi capitolo "Prodotti per la pulizia e la manuten-

zione".

 Durante il riempimento non si deve superare il con-

trassegno "MAX".

 Chiudere il tappo del serbatoio.

Figura

 Inserire il serbatoio acqua pulita nell'apparecchio.

 Il serbatoio acqua pulita deve avere una posizione

salda all'interno dell'apparecchio.

ATTENZIONE

*Attenersi ai consigli di dosaggio dei prodotti per la pu-

lizia e la manutenzione.

ATTENZIONE

Figura

L'apparecchio può essere utilizzato solo per raccogliere

sporco e liquidi (max. 250 ml).

Figura

Prima di iniziare il lavoro rimuovere eventualmente dal

pavimento oggetti, come ad es. cocci, ghiaia, viti o pezzi

di giocattoli.

Prima di utilizzare l'apparecchio verificare in un punto

poco visibile la resistenza all'acqua. Non pulire rivesti-

menti sensibili all'acqua come ad es. pavimenti di su-

ghero non trattati (l'umidità potrebbe penetrare e dan-

neggiare il pavimento).

Indicazioni

Per evitare di inciampare sul cavo di rete tenere la ma-

niglia in una mano e il cavo di rete nell'altra.

Figura

Per evitare di lasciare delle impronte sul pavimento ap-

pena lavato procedere camminando all'indietro in dire-

zione della porta.

 Sorreggere l'apparecchio dalla maniglia tenendolo

inclinato di ca. 60 gradi.

 La pulizia del pavimento si effettua muovendo l'ap-

parecchio avanti e indietro alla stessa velocità con

cui si passa l'aspirapolvere.

 In caso di sporco più tenace far scorrere lentamen-

te l'apparecchio sul pavimento.

 Per la fornitura delle coppie di rulli in grigio e giallo:

Entrambe le coppie di rulli hanno la stessa funzio-

nalità, ma possono essere usate per diversi campi

d'impiego (distinzione in base al colore, ad es. per

cucina e bagno).

ATTENZIONE

Non appena l'apparecchio si accende i rulli per la pulizia

iniziano a girare. Affinché l'apparecchio non si muova

da solo, è necessario tenere saldamente la maniglia.

Accertarsi che il serbatoio acqua pulita sia pieno d'ac-

qua e che nell'apparecchio sia stato inserito il serbatoio

acqua sporca.

Figura

 Inserire la spina in una presa elettrica.

Figura

 Per inumidire rapidamente i rulli riempire la stazio-

ne di pulizia con 50 ml di acqua pulita mediante un

misurino.

Figura

 Accendere l'apparecchio e metterlo in funzione per

5 secondi nella stazione.

L'apparecchio disporrà dunque dell'umidità ottima-

le che consentirà una pulizia rapida.

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Estrarre l'apparecchio dalla stazione di pulizia

prendendolo dalla maniglia da trasporto.

 Tenere fermo l'apparecchio dalla maniglia.

Figura

 Accendere l'apparecchio premendo l'interruttore

(on/off).

ATTENZIONE

Prima del rabbocco del serbatoio dell'acqua pulita svuo-

tare il serbatoio acqua sporca. In questo modo si evita

di far traboccare il serbatoio acqua sporca.

Vedi il capitolo "Svuotamento del serbatoio acqua spor-

ca".

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

Figura

 Estrarre dall'apparecchio il serbatoio dell'acqua pu-

lita prendendolo dal manico.

Figura

 Aprire il tappo del serbatoio.

 Riempire il serbatoio dell'acqua pulita con acqua

del rubinetto fredda o tiepida.

 In caso di necessità aggiungere un prodotto per la

pulizia o la manutenzione.

 Durante il riempimento non si deve superare il con-

trassegno "MAX".

 Chiudere il tappo del serbatoio.

Figura

 Inserire il serbatoio acqua pulita nell'apparecchio.

Il serbatoio acqua pulita deve avere una posizione

salda all'interno dell'apparecchio.

ATTENZIONE

Per non far traboccare il serbatoio acqua sporca, il livel-

lo dell'acqua deve essere controllato regolarmente. Non

si deve superare il contrassegno "MAX".

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

Figura

 Tenere il serbatoio acqua sporca dall'impugnatura

inferiore, premendo l'impugnatura superiore verso

il basso con il pollice.

 Estrarre il serbatoio acqua sporca.

Figura

 Rimuovere il coperchio del serbatoio acqua spor-

ca.

 Svuotare il serbatoio acqua sporca.

 A seconda della sporcizia pulire il coperchio/sepa-

ratore e il serbatoio acqua sporca con acqua del ru-

binetto.

 Collocare il coperchio sul serbatoio acqua sporca.

Il coperchio deve avere una posizione salda sul

serbatoio acqua sporca.

Figura

 Inserire il serbatoio acqua sporca nell'apparecchio.

Il serbatoio acqua sporca deve avere una posizio-

ne salda all'interno dell'apparecchio.

Funzionamento

Indicazioni generali riguardo all'

uso

Iniziare a lavorare

Rabbocco del liquido per la pulizia

Svuotare il serbatoio dell'acqua sporco

34 IT

– 10

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

ATTENZIONE

Per assicurare la sua stabilità, posizionare sempre l'ap-

parecchio nella stazione di pulizia o di parcheggio du-

rante le interruzioni del lavoro. Se l'apparecchio non ha

una posizione sufficientemente stabile, c'è il rischio che

si ribalti e che fuoriescano liquidi, che potrebbero dan-

neggiare il rivestimento del pavimento.

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

Figura

ATTENZIONE

Al termine dei lavori pulire l'apparecchio con un ciclo di

lavaggio.

Vedi capitolo "Pulizia dell'apparecchio mediante un ci-

clo di lavaggio".

Figura

 Svuotare completamente l'apparecchio.

Figura

fino a

Figura

 Svuotare il serbatoio acqua sporca.

Vedi il capitolo "Svuotamento del serbatoio acqua

sporca".

 Se nel serbatoio dell'acqua pulita o nella stazione

di pulizia c'è ancora dell'acqua, svuotarla.

Figura

 Staccare la spina di alimentazione dalla presa.

Figura

 Avvolgere il cavo di alimentazione intorno ai ganci

corrispondenti.

 Fissare il cavo di alimentazione con la clip per cavi.

ATTENZIONE

Per evitare la formazione di odori durante la conserva-

zione dell'apparecchio, svuotare completamente il ser-

batoio dell'acqua pulita e quello dell'acqua sporca.

Figura

 Sollevare l'apparecchio dal manico di trasporto e

portarlo nel luogo di deposito.

Figura

 Per assicurare la stabilità dell'apparecchio posizio-

narlo nella stazione di pulizia.

 Conservare l’apparecchio in luoghi asciutti.

ATTENZIONE

Al termine dei lavori sciacquare sempre l'apparecchio

con la stazione di servizio e con acqua pulita. Con que-

sto procedimento si pulisce in modo ottimale l'apparec-

chio e si evita al suo interno la formazione di sporcizia e

batteri od odori sgradevoli.

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

 Per la procedura di risciacquo, riempire il serbatoio

acqua pulita con un po’ di acqua di rubinetto fredda

o tiepida per liberare completamente i canali di

aspirazione della testina aspirante da residui di de-

tergente.

Figura

 Inserire il serbatoio acqua pulita nell'apparecchio.

Figura

 Estrarre e svuotare il serbatoio acqua sporca.

Vedi il capitolo "Svuotamento del serbatoio acqua

sporca".

 Riempire il misurino con 200 ml di acqua.

 Rabboccare l'acqua nella stazione di pulizia.

 Secondo le esigenze è possibile aggiungere i ri-

spettivi detergenti KÄRCHER per il ciclo di lavag-

gio.

 Accendere l'apparecchio premendo l'interruttore

(on/off).

 Far funzionare l'apparecchio per 30-60 secondi,

finché l'acqua è stata completamente aspirata dalla

stazione di pulizia.

Ora il ciclo di lavaggio è terminato.

Indicazione

Più a lungo resta acceso l'apparecchio, meno umidità

residua rimane all'interno dei rulli per la pulizia.

 Spegnere l'apparecchio premendo l'interruttore on/

off.

 Se nel serbatoio dell'acqua pulita c'è ancora

dell'acqua, rimuoverlo e svuotarla.

Figura

 Svuotare il serbatoio acqua sporca.

Vedi il capitolo "Svuotamento del serbatoio acqua

sporca".

 Se nel serbatoio dell'acqua pulita o nella stazione

di pulizia c'è ancora dell'acqua, svuotarla.

Figura

 Staccare la spina di alimentazione dalla presa.

Figura

 Avvolgere il cavo di alimentazione intorno ai ganci

corrispondenti.

 Fissare il cavo di alimentazione con la clip per cavi.

ATTENZIONE

Prima di deporre l'apparecchio sul pavimento per rimuo-

verne i rulli, è necessario svuotare il serbatoio acqua

pulita e il serbatoio acqua sporca. In questo modo si evi-

ta che mentre è appoggiato per terra fuoriesca dell'ac-

qua dai serbatoi.

Interrompere il funzionamento

Spegnere l’apparecchio

Deposito dell’apparecchio

Cura e manutenzione

Ciclo di lavaggio per la pulizia

dell'apparecchio

Pulizia dei rulli

35IT

– 11

Indicazione

In caso di sporco tenace è possibile pulire separata-

mente i rulli.

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

 Se nel serbatoio dell'acqua pulita c'è ancora

dell'acqua, rimuoverlo e svuotarla.

Figura

 Staccare la spina di alimentazione dalla presa.

 Svuotare il serbatoio dell'acqua pulita.

Figura

 Svuotare il serbatoio acqua sporca.

Figura

 Svitare i rulli per la pulizia dall'apposita presa.

 Pulire i rulli per la pulizia sotto acqua corrente.

oppure

 Lavare i rulli per la pulizia in lavatrice a un massimo

di 60 °C.

ATTENZIONE

Se si lava in lavatrice non utilizzare ammorbidenti. In

questo modo non si danneggia la microfibra e i rulli per

la pulizia mantengono il loro elevato effetto pulente.

I rulli per la pulizia non sono compatibili con l'asciugatri-

ce.

 Dopo il lavaggio far asciugare i rulli per la pulizia

all'aria aperta.

Figura

 Avvitare i rulli per la pulizia sull'apposito supporto

fino all'arresto.

 Fare attenzione ad abbinare correttamente i colori

del lato interno dei rulli e del supporto dei rulli

sull'apparecchio (ad es. blu con blu).

 Dopo il montaggio verificare se i rulli per la pulizia

sono saldamente posizionati.

ATTENZIONE

In caso di forte sporcizia o se oggetti (ad es. sassi,

schegge) finiscono nella testa di aspirazione, è neces-

sario pulirla. Durante il lavoro questi oggetti causano

battiti oppure otturano i canali di aspirazione, riducen-

done la potenza.

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Staccare la spina di alimentazione dalla presa.

Figura

 Rimuovere i rulli per la pulizia.

Vedi capitolo "Pulizia dei rulli".

Figura

 Premere il bloccaggio della testa di aspirazione.

 Rimuovere la copertura della testa di aspirazione.

 Pulire la copertura della testa di aspirazione sotto

acqua corrente.

 Se necessario rimuovere dai canali di aspirazione

e dalle fessure della copertura della testa di aspira-

zione le particelle bloccate.

 Pulire la testa di aspirazione dell'apparecchio con

un panno umido.

 Fissare la copertura alla testa di aspirazione.

Indicazione

Durante il fissaggio, la copertura della testata aspirante

deve agganciarsi in modo udibile alla stessa.

Figura

 Avvitare i rulli per la pulizia sull'apposito supporto

fino all'arresto.

Vedi capitolo "Pulizia dei rulli".

ATTENZIONE

Affinché il separatore non si otturi a causa dello sporco

o della polvere o nel serbatoio non si depositi dello spor-

co, è necessario pulire regolarmente il serbatoio acqua

sporca.

Figura

 Spegnere l'apparecchio premendo l'interruttore on/

off.

Figura

 Posizionare l'apparecchio nella stazione di pulizia.

Figura

fino a

Figura

 Rimuovere il serbatoio acqua sporca dall'apparec-

chio.

Vedi il capitolo "Svuotamento del serbatoio acqua

sporca".

 Pulire il coperchio/separatore e il serbatoio acqua

sporca con acqua del rubinetto.

 Il serbatoio acqua sporca può essere anche lavato

in lavastoviglie.

 Dopo la pulizia reinserire nell'apparecchio il serba-

toio acqua sporca con il coperchio.

ATTENZIONE

L'impiego di prodotti per la pulizia e la manutenzione

non adatti può danneggiare l'apparecchio e causare

l'esclusione della garanzia.

Indicazione

A seconda della necessità utilizzare un prodotto KÄR-

CHER per la pulizia o la manutenzione.

 Per il dosaggio dei prodotti per la pulizia e la manu-

tenzione osservare le quantità indicate dal produt-

tore.

 Per evitare la formazione di schiuma, riempire il

serbatoio acqua pulita prima d'acqua e poi versare

il prodotto per la pulizia o la manutenzione.

 Per non superare il livello di riempimento "MAX" del

serbatoio dell'acqua pulita, durante il riempimento

dell'acqua lasciare posto alla quantità di prodotto

per la pulizia o la manutenzione.

Spesso i guasti sono riconducibili a cause di poca entità

e possono essere eliminati facilmente osservando le

seguenti istruzioni. In caso di dubbi o di guasti non ripor-

tati qui di seguito si prega di rivolgersi al servizio assi-

stenza autorizzato.

La cartuccia del filtro non è inserita.

(vedi grafica per la descrizione dell’apparecchio)

 Rimuovere il serbatoio dell'acqua pulita e ribaltare

la cartuccia del filtro con il perno in su.

La cartuccia del filtro è inserita a rovescio.

 Rimuovere la cartuccia del filtro e ribaltare con il

perno in su.

Il tubo flessibile di aspirazione è otturato da depositi di

sporcizia.

Pulizia della testa di aspirazione

Pulizia del serbatoio acqua sporca

Prodotti per la pulizia e la manutenzione

Guida alla risoluzione dei guasti

Umidificazione dei rulli mancanti con acqua

pulita

36 IT

– 12

 Rimuovere con cautela i tubi flessibili di aspirazio-

ne dalla testata aspirante e dall'apparecchio base.

 Immergere i tubi flessibili di aspirazione in acqua

fredda per 10 - 20 minuti.

 Pulire i tubi flessibili di aspirazione con un oggetto

smussato e/o sotto acqua corrente.

Il serbatoio dell'acqua è vuoto.

 Aggiungere acqua

Il serbatoio dell'acqua pulita non è posizionato corretta-

mente nell'apparecchio.

 Inserire il serbatoio acqua pulita in modo che sia

saldamente posizionato nell'apparecchio.

Rulli per la pulizia mancanti o non introdotti corretta-

mente.

Figura

 Inserire i rulli per la pulizia o avvitarli sull'apposito

supporto fino all'arresto.

I rulli per la pulizia sono sporchi o usurati.

 Pulire i rulli per la pulizia.

oppure

 Sostituire i rulli per la pulizia.

I rulli sono bloccati.

Figura

 Rimuovere i rulli e controllare che non si sia bloc-

cato un oggetto o il cavo di alimentazione nei rulli.

I rulli sono troppo asciutti.

 Bagnare i rulli o l'apparecchio con 50 ml di acqua

nella stazione di parcheggio.

Nella testa di aspirazione ci sono degli oggetti (ad es.

sassi o schegge).

Figura

 Rimuovere la copertura della testa di aspirazione e

pulire la testa.

Vedi il capitolo "Pulizia della testa di aspirazione".

I canali di aspirazione e le fessure della testa di aspira-

zione sono otturate.

Figura

 Rimuovere la copertura della testa di aspirazione e

pulire la testa.

Vedi il capitolo "Pulizia della testa di aspirazione".

Il serbatoio acqua sporca è troppo pieno.

Figura

fino a

Figura

 Svuotare immediatamente il serbatoio acqua spor-

ca.

Vedi il capitolo "Pulizia del serbatoio acqua spor-

ca".

IL serbatoio acqua sporca non è posizionato corretta-

mente nell'apparecchio.

 Verificare se il coperchio è saldamente posizionato

sul serbatoio acqua sporca.

Vedi il capitolo "Pulizia del serbatoio acqua spor-

ca".

Il separatore è otturato.

 Togliere il coperchio dal serbatoio acqua sporca e

pulire il separatore.

Vedi il capitolo "Pulizia del serbatoio acqua spor-

ca".

La rete filtrante del separatore del serbatoio per l'acqua

sporca è stata danneggiata durante la pulizia.

 Sostituire il separatore.

Il prodotto per la pulizia o la manutenzione non sono

adatti all'apparecchio o sono dosati in modo errato.

 Utilizzare solo prodotti per la pulizia o la manuten-

zione consigliati dal fabbricante.

Vedi capitolo "Prodotti per la pulizia e la manuten-

zione".

 Prestare attenzione al dosaggio consigliato dal fab-

bricante.

Al primo utilizzo, i rulli non sono stati umettati o non ab-

bastanza a lungo e non sono quindi sufficientemente

umidi (i rulli puliscono quindi solo parzialmente).

Figura

 Umettare completamente i rulli.

ATTENZIONE

Dopo l'assemblaggio non rimuovere più la maniglia

dall'apparecchio di base.

La rimozione della maniglia dall'apparecchio base deve

avvenire solo quando l'apparecchio viene inviato al ser-

vizio assistenza.

Figura

Vedere la figura alla fine delle istruzioni per l'uso

 Inserire il cacciavite ad angolo di 90 gradi nella pic-

cola apertura sul retro della maniglia e rimuoverla.

ATTENZIONE

Si prega di fare attenzione che il cavo di collegamento

tra l'apparecchio base e la maniglia non venga danneg-

giato.

Con riserva di modifiche tecniche!

L'apparecchio non raccoglie lo sporco

I rulli non ruotano

Forte rumore all'accensione

Battiti nella testa di aspirazione

La forza aspirante diminuisce

L'apparecchio perde acqua sporca

L'apparecchio lascia delle striature sul

pavimento

Rimozione della maniglia dall'apparecchio

base

Dati tecnici

Collegamento elettrico

Tensione 220-240 V

1~50-60 Hz

Grado di protezione IPX4

Classe di protezione II

Prestazioni

Potenza assorbita 460 W

Rotazioni dei rulli al minuto 500 giri/min.

Capacità di riempimento

Serbatoio acqua pulita 400 ml

Stazione di pulizia 200 ml

Dimensioni

Lunghezza cavo 7,0 m

Peso (senza prodotti liquidi per la

pulizia)

5,0 kg

Lunghezza 320 mm

Larghezza 270 mm

Altezza 1220 mm

37IT

– 5

Lees vóór het eerste gebruik van uw

apparaat deze originele gebruiksaan-

wijzing, ga navenant te werk en be-

waar deze voor later gebruik of voor

een andere eigenaar.

Gebruik de vloerreiniger uitsluitend voor het reinigen

van harde vloeren in het privé-huishouden en alleen op

waterbestendige harde vloeren.

Geen watergevoelige ondergronden zoals onbehandel-

de kurkvloer reinigen (vochtigheid kan indringen en de

vloerbedekking beschadigen).

Het apparaat is geschikt voor het reinigen van PVC, li-

noleum, tegels, steen, geolied en gewaxt parket, lami-

naat evenals alle waterbestendige vloerbedekkingen.

Het verpakkingsmateriaal is herbruikbaar. De-

poneer het verpakkingsmateriaal niet bij het

huishoudelijk afval, maar bied het aan voor her-

gebruik.

Onbruikbaar geworden apparaten bevatten

waardevolle materialen die geschikt zijn voor

hergebruik. Lever de apparaten daarom in bij

een inzamelpunt voor herbruikbare materialen.

Elektrische en elektronische apparaten bevatten vaak

onderdelen die een potentieel gevaar kunnen vormen

voor de menselijke gezondheid en het milieu als ze fou-

tief worden gebruikt of niet correct worden afgevoerd.

Deze onderdelen zorgen er desalniettemin voor dat het

apparaat naar behoren functioneert. Apparaten die dit

symbool dragen, mogen niet met het huisvuil worden af-

gevoerd.

Aanwijzingen betreffende de inhoudsstoffen

(REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

Het leveringspakket van het apparaat staat op de ver-

pakking afgebeeld. Controleer bij het uitpakken of de in-

houd volledig is.

Mochten er eventueel accessoires ontbreken of mocht

u transportschade constateren, neem dan contact op

met uw leverancier.

Gebruik alleen origineel toebehoren en originele reser-

veonderdelen. Deze garanderen dat het apparaat veilig

en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderde-

len vindt u op www.kaercher.com.

In ieder land zijn de door ons bevoegde verkoopkantoor

uitgegeven garantiebepalingen van toepassing. Even-

tuele storingen aan het apparaat verhelpen wij zonder

kosten binnen de garantietermijn, mits een materiaal of

fabrieksfout de oorzaak van deze storing is. Neem bij

klachten binnen de garantietermijn contact op met uw

leverancier of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

(adres zie achterzijde)

– Naast de instructies in de ge-

bruiksaanwijzing moeten de

algemene voorschriften inza-

ke veiligheid en ongevallen-

preventie van de wetgever in

acht genomen worden.

– Waarschuwings- en instruc-

tiestickers op het apparaat

geven belangrijke aanwijzin-

gen over veilig gebruik.

 GEVAAR

Verwijzing naar een onmiddellijk

dreigend gevaar dat tot ernstige

en zelfs dodelijke lichaamsver-

wondingen leidt.

Inhoud

Algemene instructies . . . . . . . . . . . . . . . . . . . NL 5

Veiligheidsaanwijzingen . . . . . . . . . . . . . . . . NL 5

Beschrijving apparaat . . . . . . . . . . . . . . . . . . NL 8

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 8

Inbedrijfstelling . . . . . . . . . . . . . . . . . . . . . . . NL 8

Gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 9

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . NL 10

Hulp bij storingen. . . . . . . . . . . . . . . . . . . . . . NL 11

Technische gegevens . . . . . . . . . . . . . . . . . . NL 12

Algemene instructies

Reglementair gebruik

Zorg voor het milieu

Leveringsomvang

Reserveonderdelen

Garantie

Symbolen op het toestel

LET OP

Tijdens de reinigingswerkzaamheden mag

de markering "MAX" van het vuilwaterre-

servoir niet worden overschreden.

Neem de volgende werkwijze in acht:

Eerst vuilwaterreservoir leegmaken.

Vervolgens verswaterreservoir vullen.

Veiligheidsaanwijzingen

Gevarenniveaus

38 NL

– 6

몇 WAARSCHUWING

Verwijzing naar een mogelijke

gevaarlijke situatie die tot ernsti-

ge en zelfs dodelijke lichaams-

verwondingen kan leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk ge-

vaarlijke situatie die tot lichte

verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke

gevaarlijke situatie die tot mate-

riele schade kan leiden.

 GEVAAR

 Het apparaat niet in gevulde

zwenbaden gebruiken.

 Het apparaat en de accessoi-

res voor gebruik controleren

op goede staat. Indien zij niet

in goede staat verkeren, mag

u de apparatuur niet gebrui-

ken.

 Een beschadigde stroomlei-

ding onmiddellijk laten ver-

vangen door geautoriseerde

klantendienst / bevoegde

electricien.

 Neem de netstekker en de

contactdoos nooit met vochti-

ge handen vast.

 Bij alle reinigings- en onder-

houdswerkzaamheden altijd

het apparaat uitschakelen en

de stekker uit het stopcontact

trekken.

 Reparaties aan het apparaat

mogen alleen worden uitge-

voerd door een erkende klan-

tendienst.

 De overgang netaansluiting –

verlengsnoer mag niet in het

water liggen.

몇 WAARSCHUWING

 Het apparaat mag enkel aan

een elektrische aansluiting

aangesloten zijn die door een

elektromonteur conform IEC

60364 werd uitgevoerd.

 Sluit het apparaat enkel aan

wisselstroom aan. De span-

ning moet overeenstemmen

met het typeplaatje van het

apparaat.

 In vochtige ruimtes, zoals

badkamers, het apparaat

aansluiten op een stopcon-

tact met een voorgeschakel-

de aardlekbeveiliging.

 Gebruik enkel een spatwater-

beschermde elektrische ver-

lengkabel met een diameter

van minstens 3x1 mm².

 Vervang koppelingen aan de

netaansluitleiding of verleng-

kabel enkel door koppelingen

met dezelfde spatwaterbe-

scherming en mechanische

stevigheid.

몇 VOORZICHTIG

 Let erop dat stroomleidingen

en verlengkabels niet aange-

tast of beschadigd worden

door overrijden, knellen, rek-

ken o.d. Bescherm de

stroomleidingen tegen hitte,

olie en scherpe randen.

Elektrische componenten

39NL

– 7

 GEVAAR

 De gebruiker moet het appa-

raat op reglementaire wijze

gebruiken. Hij moet rekening

houden met de plaatselijke

omstandigheden en tijdens

de werkzaamheden met het

apparaat letten op personen

in de omgeving.

 Het is verboden om het appa-

raat in explosiegevaarlijke

bereiken te gebruiken.

 Bij het gebruik van het appa-

raat in gevaarlijke bereiken

moeten de overeenkomstige

veiligheidsvoorschriften in

acht genomen worden.

 Gebruik het apparaat niet als

het vooraf gevallen, zichtbaar

beschadigd of ondicht is.

몇 WAARSCHUWING

 Kinderen of niet-geïnstrueerd

personeel mogen het appa-

raat niet gebruiken.

 Dit apparaat mag niet ge-

bruikt worden door personen

met beperkte fysieke, zintuig-

lijke of mentale capaciteiten

of met te weinig ervaring en/

of kennis, tenzij ze onder toe-

zicht staan van een bevoeg-

de persoon die instaat voor

hun veiligheid of van die per-

soon instructies hebben ge-

kregen over het gebruik van

het apparaat en de daaruit re-

sulterende gevaren begrij-

pen.

 Kinderen mogen niet met het

apparaat spelen.

 Kinderen moeten gecontro-

leerd worden om te garande-

ren dat ze niet met het appa-

raat spelen.

 Houd het apparaat uit de

buurt van kinderen zolang het

ingeschakeld of niet afge-

koeld is.

 Bedien of bewaar het appa-

raat overeenkomstig de be-

schrijving c.q. afbeelding!

몇 VOORZICHTIG

 Zorg er vóór alle handelingen

met of aan het apparaat voor

dat het apparaat stabiel staat

om ongevallen of beschadi-

gingen door omvallen van het

apparaat te vermijden.

 Giet nooit oplosmiddelen,

vloeistoffen die oplosmidde-

len bevatten of onverdunde

zuren (bijv. reinigingsmidde-

len, benzine, verfverdunner

en aceton) in het waterreser-

voir omdat deze stoffen mate-

rialen in het apparaat aantas-

ten.

 Laat het apparaat nooit zon-

der toezicht staan terwijl het

in bedrijf is.

 Lichaamsdelen (bijv. haar,

vinger) uit de buurt van de ro-

terende borstelwalsen hou-

den.

 Handen tijdens de reiniging

van de zuigkop beschermen.

Hierbij ontstaat namelijk ver-

wondingsgevaar door scher-

pe voorwerpen (bijv. splin-

ters).

Veilige omgang

40 NL

– 8

LET OP

 Schakel het apparaat alleen

in als het verswater- en het

vuilwaterreservoir zijn ge-

plaatst.

 Met dit apparaat mogen geen

scherpe of grote voorwerpen

(bijv. scherven, kiezelstenen,

onderdelen van speelgoed)

worden opgezogen.

 Geen azijnzuur, ontkalker,

etherische oliën of gelijkaar-

dige stoffen in het verswater-

reservoir doen. Zorg er ook

voor dat deze stoffen niet

worden opgezogen.

 De ventilatieopeningen van

het apparaat mogen niet wor-

den geblokkeerd.

 Gebruik het apparaat alleen

op harde vloeren met water-

vaste coating (bijv. gelakt

parket, geëmailleerde tegels,

linoleum).

 Gebruik het apparaat niet

voor de reiniging van tapijten

en vloerbedekking.

 Rijd met het apparaat niet

over het vloerrooster van

convectorverwarmingen. Het

apparaat kan het uittredende

water niet opnemen als het

over het rooster rijdt.

 Bij langere werkonderbrekin-

gen en na elk gebruik moet

het apparaat met de hoofd-

schakelaar / apparaatschake-

laar uitgeschakeld en moet

de netstekker uitgetrokken

worden.

 Gebruik het apparaat niet bij

temperaturen onder 0 °C.

 Het apparaat tegen regen be-

schermen. Niet buiten op-

slaan.

 Afbeeldingen zie pagina´s met afbeeldingen

* FC 5

* FC 5 Premium

 Afbeeldingen zie pagina´s met afbeeldingen

Afbeelding

 De stang van de handgreep tot de aanslag in het

basisapparaat plaatsen tot ze hoorbaar vastklikt.

Handgreepstang moet vast in het apparaat steken.

Afbeelding

 Borstelwalsen tot de aanslag op de walshouder

draaien.

 Let erop dat de kleurindicaties op de binnenkant

van de wals en de walshouder op het apparaat

overeenkomen (blauw op blauw).

 Controleer na de montage of de borstelwalsen ste-

vig vastzitten.

Afbeelding

 Plaats voor meer stabiliteit het apparaat in het rei-

nigingsstation.

Beschrijving apparaat

1 AAN/UIT-schakelaar

2 Handgreep

3 Kabelhouder

4 Stroomkabel

5 Kabelclip

6 Handgreep

7 Deksel vuilwaterreservoir / afscheider

8 Vuilwaterreservoir

9 Greep borstelwals

10 Borstelwalsen

11 Afdekking zuigkop

12 Vergrendeling zuigkop

13 Schoonwaterreservoir

14 Greep verswaterreservoir

15 Reinigings-/parkeerstation

16 Opberging walsen

(Afhankelijk van de uitrusting)

17 Filterelement

18 * Reinigingsmiddel RM 536 30 ml

19 ** Reinigingsmiddel RM 534 30 ml

20 ** Reinigingsmiddel RM 536 500 ml

10 ** Borstelwalsen 2x

Montage

Inbedrijfstelling

Walsen monteren

Schoonwatertank vullen

41NL

– 9

Afbeelding

 Haal het verswaterreservoir met de greep uit het

apparaat.

Afbeelding

 Tankdop openen.

 Vul het verswaterreservoir met koud of lauwwarm

leidingswater.

 Indien nodig kunnen reinigings- en onderhouds-

middelen van KÄRCHER in het schoonwaterreser-

voir worden gevuld.*

Zie hoofdstuk "Reinigings- en onderhoudsmidde-

len".

 Markering "MAX" mag tijdens het vullen niet wor-

den overschreden.

 Tankdop sluiten.

Afbeelding

 Schoonwatertank in het apparaat plaatsen.

 Verswaterreservoir moet vast in het apparaat zit-

ten.

LET OP

*Let op de aanbevolen dosering voor het reinigings- of

onderhoudsmiddel.

LET OP

Afbeelding

Apparaat mag alleen vuil en vloeistof (max. 250 ml) op-

nemen.

Afbeelding

Verwijder voor het gebruik van het apparaat evt. voor-

werpen van de vloer, zoals scherven, kiezelstenen,

schroeven of speelgoed.

Controleer voor het gebruik van het apparaat op een

normale plaats of de vloer waterbestendig is. Reinig

geen ondergrond die gevoelig is voor water, zoals on-

behandelde kurkvloer (vocht kan binnendringen en de

vloer beschadigen).

Instructie

Houd de handgreep in de ene hand en de voedingska-

bel in de andere om te vermijden dat u over de kabel

struikelt.

Afbeelding

Rijd achterwaarts richting de deuropening zodat er

geen voetsporen op de vers gereinigde vloer achterblij-

ven.

 Apparaat in een hoek van ca. 60 graden aan de

handgreep vastnemen.

 De vloer wordt door de voorwaartse en achter-

waartse bewegingen van het apparaat gereinigd,

net zoals bij stofzuigen.

 Laat op sterk vervuilde plaatsen het apparaat lang-

zaam over de grond glijden.

 Bij meegeleverde walsparen in grijs en geel: Beide

walsparen hebben dezelfde functie, maar kunnen

voor verschillende toepassingsgebieden worden

ingezet (kleur dient als onderscheiding, bijv. voor

keuken en bad).

LET OP

De borstelwalsen beginnen meteen te draaien als het

apparaat wordt ingeschakeld. De handgreep moet wor-

den vastgehouden om ervoor te zorgen dat het appa-

raat niet uit zichzelf wegrijdt.

Controleer of het verswaterreservoir met water is ge-

vuld en het vuilwaterreservoir in het apparaat is ge-

plaatst.

Afbeelding

 Netstekker in een stopcontact steken.

Afbeelding

 Vul het reinigingsstation met een maatbeker van

50 ml schoon water om de walsen snel te bevoch-

tigen.

Afbeelding

 Schakel het apparaat in en stel het voor 5 secon-

den in het station in bedrijf.

Het apparaat heeft dan het optimale vochtgehalte

voor een snelle reiniging.

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Neem het apparaat aan de draaggreep uit het rei-

nigingsstation en stel het op de vloer.

 Houd het apparaat aan de handgreep vast.

Afbeelding

 Voor het inschakelen de hoofdschakelaar (in/uit)

indrukken.

LET OP

Voor het vullen van het verswaterreservoir het vuilwa-

terreservoir legen. Zo wordt vermeden dat het vuilwa-

terreservoir overloopt.

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

Afbeelding

 Haal het verswaterreservoir met de greep uit het

apparaat.

Afbeelding

 Tankdop openen.

 Vul het verswaterreservoir met koud of lauwwarm

leidingswater.

 Indien nodig reinigings- of onderhoudsmiddel toe-

voegen.

 Markering "MAX" mag tijdens het vullen niet wor-

den overschreden.

 Tankdop sluiten.

Afbeelding

 Schoonwatertank in het apparaat plaatsen.

Verswaterreservoir moet vast in het apparaat zit-

ten.

LET OP

Om ervoor te zorgen dat het vuilwaterreservoir niet

overloopt, moet het waterpeil regelmatig worden gecon-

troleerd. De markering "MAX" mag niet overschreden

worden.

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

Afbeelding

 Vuilwaterreservoir aan de onderste greepstang

houden. Druk hierbij de bovenste greepstang met

de duim naar beneden.

 Neem het vuilwaterreservoir eruit.

Afbeelding

 Deksel van het vuilwaterreservoir afnemen.

 Vuilwatertank leegmaken.

Gebruik

Algemene instructies voor de

bediening

Beginnen met het werk

Reinigingsvloeistof navullen

Vuilwatertank leegmaken

42 NL

– 10

 Afhankelijk van de verontreiniging deksel/afschei-

der en vuilwaterreservoir met leidingswater reini-

gen.

 Deksel van het vuilwaterreservoir plaatsen.

Deksel moet vast op het vuilwaterreservoir zitten.

Afbeelding

 Vuilwatertank in het apparaat plaatsen.

Vuilwaterreservoir moet vast in het apparaat zitten.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

LET OP

Om ervoor te zorgen dat het apparaat stabiel staat,

moet het als het niet wordt gebruikt steeds in het reini-

gingsstation (parkeerstation) worden geplaatst. Omdat

het apparaat op zich niet stabiel genoeg is, kan het kan-

telen. Hierdoor kan vloeistof uittreden en zo de vloerbe-

dekking beschadigen.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

Afbeelding

LET OP

Na gebruik wordt het apparaat door een spoeling gerei-

nigd.

Zie hoofdstuk "Apparaatreiniging door spoeling".

Afbeelding

 Apparaat volledig legen.

Afbeelding

tot

Afbeelding

 Vuilwatertank leegmaken.

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

 Verwijder het water als er zich nog water in het

verswaterreservoir of het reinigingsstation bevindt.

Afbeelding

 Stekker uit het stopcontact trekken.

Afbeelding

 Voedingskabel om de kabelhaak wikkelen.

 Voedingskabel met de kabelklem vastzetten.

LET OP

Om de ontwikkeling van geurtjes te voorkomen, moet bij

het opbergen van het apparaat het schoonwater- en

vuilwaterreservoir volledig worden geleegd.

Afbeelding

 Apparaat aan de draaggreep naar de opslagplaats

dragen.

Afbeelding

 Plaats voor meer stabiliteit het apparaat in het rei-

nigingsstation.

 Apparaat in een droge ruimte bewaren.

LET OP

Na gebruik het apparaat steeds met het reinigingsstati-

on en vers water laten doorspoelen. Met deze procedu-

re wordt het apparaat optimaal gereinigd en wordt ver-

meden dat in het apparaat ophopingen van vuil en bac-

teriën of onaangename geurtjes ontstaan.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

 Voor het spoelen het schoonwaterreservoir vullen

met koud of lauwwarm leidingwater om de zuigka-

nalen en gleuven van de zuigkop volledig vrij te

maken van resten van reinigingsmiddelen.

Afbeelding

 Schoonwatertank in het apparaat plaatsen.

Afbeelding

 Vuilwaterreservoir wegnemen en leegmaken.

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

 Maatbeker met 200 ml water vullen.

 Water in het reinigingsstation vullen.

 Indien nodig kunnen voor het spoelen ook KÄR-

CHER-reinigingsmiddelen worden toegevoegd.

 Voor het inschakelen de hoofdschakelaar (in/uit)

indrukken.

 Apparaat 30-60 seconden laten draaien tot het wa-

ter volledig uit het reinigingsstation is gezogen.

De spoeling is nu beëindigd.

Tip

Hoe langer het apparaat is ingeschakeld, hoe minder

vocht in de borstelwalsen blijft zitten.

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

 Verwijder het verswaterreservoir en maak het leeg

als er zich nog water in het verswaterreservoir be-

vindt.

Afbeelding

 Vuilwatertank leegmaken.

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

 Verwijder het water als er zich nog water in het rei-

nigingsstation bevindt.

Afbeelding

 Stekker uit het stopcontact trekken.

Afbeelding

 Voedingskabel om de kabelhaak wikkelen.

 Voedingskabel met de kabelklem vastzetten.

LET OP

Maak eerst het verswater- en vuilwaterreservoir leeg

voordat u het apparaat op de vloer legt om de walsen te

verwijderen. Zo wordt vermeden dat er vloeistof uit de

reservoirs komt terwijl het apparaat op de vloer ligt.

Tip

Bij sterke verontreiniging kunnen de borstelwalsen af-

zonderlijk worden gereinigd.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

 Verwijder

het verswaterreservoir en maak het leeg

als er zich nog water in het verswaterreservoir be-

vindt.

Werking onderbreken

Apparaat uitschakelen

Apparaat opslaan

Onderhoud

Apparaatreiniging door spoeling

Reiniging van de walsen

43NL

– 11

Afbeelding

 Stekker uit het stopcontact trekken.

 Schoonwaterreservoir leegmaken.

Afbeelding

 Vuilwatertank leegmaken.

Afbeelding

 Draai aan de greep de borstelwalsen eruit.

 Reinig de walsen onder stromend water.

 Was de walsen op maximaal 60 °C in de wasma-

chine.

LET OP

Bij reiniging in de wasmachine geen wasverzachter ge-

bruiken. Zo raken de microvezels niet beschadigd en

behouden de borstelwalsen hun hoge reinigingskracht.

De borstelwalsen zijn niet geschikt voor de droogtrom-

mel.

 Na de reiniging de walsen laten drogen.

Afbeelding

 Borstelwalsen tot de aanslag op de walshouder

draaien.

 Let erop dat de kleurindicaties op de binnenkant

van de wals en de walshouder op het apparaat

overeenkomen (blauw op blauw).

 Controleer na de montage of de borstelwalsen ste-

vig vastzitten.

LET OP

Bij sterke verontreiniging of als onderdelen (bijv. ste-

nen, splinters) in de zuigkop terechtkomen moet deze

worden gereinigd. Deze onderdelen veroorzaken tij-

dens het gebruik een klapperend geluid of verstoppen

de zuigkanalen en reduceren het zuigvermogen.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Stekker uit het stopcontact trekken.

Afbeelding

 Borstelwalsen verwijderen.

Zie hoofdstuk "Reiniging van de walsen".

Afbeelding

 Druk op de vergrendeling van de zuigkop.

 Verwijder de afdekking van de zuigkop.

 Reinig de afdekking van de zuigkop onder stro-

mend water.

 Indien nodig zuigkanalen en gleuf van de afdekking

van de zuigkop vrijmaken van vastzittende deel-

tjes.

 Reinig de zuigkop van het apparaat met een droge

doek.

 De afdekking van de zuigkop op de zuigkop beves-

tigen.

Tip

Zuigkopafdekking moet bij de bevestiging aan de zuig-

kop hoorbaar vastklikken.

Afbeelding

 Borstelwalsen tot de aanslag op de walshouder

draaien.

Zie hoofdstuk "Reiniging van de walsen".

LET OP

Het vuilwaterreservoir moet regelmatig worden gerei-

nigd om te vermijden dat de afscheider niet door stof of

vuil verstopt raakt of zich vuil in het reservoir vastzet.

Afbeelding

 Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Afbeelding

 Apparaat in het reinigingsstation plaatsen.

Afbeelding

tot

Afbeelding

 Vuilwaterreservoir uit het apparaat nemen.

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

 Deksel/afscheider en vuilwaterreservoir met lei-

dingswater reinigen.

 Het vuilwaterreservoir kan ook in de afwasmachine

worden gereinigd.

 Na de reiniging het vuilwaterreservoir met deksel

opnieuw in het apparaat plaatsen.

LET OP

Gebruik van ongeschikte reinigings- en onderhouds-

middelen kan het apparaat beschadigen en de aan-

spraak op garantie laten vervallen.

Tip

Gebruik indien nodig reinigings- of onderhoudsmidde-

len van KÄRCHER voor de vloerreiniging.

 Let bij de dosering van de reinigings- of onder-

houdsmiddelen op de aanbevolen hoeveelheden

van de fabrikant.

 Vul het vuilwaterreservoir eerst met water en dan

met reinigings- of onderhousdmiddelen om

schuimvorming te vermijden.

 Laat tijdens het vullen met water nog plaats over

voor de hoeveelheid reinigings- of onderhoudsmid-

del zodat het "MAX"-vulpeil van het verswaterre-

servoir niet wordt overschreden.

Storingen hebben vaak een eenvoudige oorzaak die u

met behulp van het volgende overzicht zelf kunt oplos-

sen. Bij twijfel of bij storingen die niet worden vermeld

kunt u zich wenden tot de erkende klantendienst.

Filterinzet is niet geplaatst.

(zie afbeelding voor apparaatbeschrijving)

 Schoonwaterreservoir verwijderen en filterinzet

met pen naar boven plaatsen.

Filterinzet is omgekeerd geplaatst.

 Filterinzet verwijderen en filterinzet met pen naar

boven plaatsen.

De zuigslang is door opeenhoping van vuil verstopt.

 Zuigslangen voorzichtig van de zuigkop en het ba-

sisapparaat verwijderen.



Zuigslangen voor 10 - 20 minuten in koud water

leggen.

 Zuigslangen

met een stomp voorwerp en/of onder

stromend water reinigen.

Geen water in de watertank.

 Water bijvullen

Schoonwaterreservoir is niet correct in het apparaat ge-

plaatst.

 Verswaterreservoir zodanig plaatsen dat het vast

in het apparaat zit.

Borstelwalsen ontbreken of zijn niet correct gemon-

teerd.

Zuigkop reinigen

Vuilwaterreservoir reinigen

Reinigings- en onderhoudsmiddelen

Hulp bij storingen

Walsen worden niet met vers water

bevochtigd

Apparaat neemt geen vuil op

44 NL

– 12

Afbeelding

 Borstelwalsen monteren of de walsen tot de aan-

slag op de walshouder draaien.

Borstelwalsen zijn vervuild of versleten.

 Borstelwalsen reinigen.

 Borstelwalsen vervangen.

Walsen worden geblokkeerd.

Afbeelding

 Walsen verwijderen en controleren of een voor-

werp of het netsnoer in de walsen klem is komen te

zitten.

Walsen zijn te droog.

 Walsen bevochtigen of apparaat met 50 ml water in

parkeerstation bevochtigen.

Er bevinden zich onderdelen (bijv. stenen of splinters) in

de zuigkop.

Afbeelding

 Afdekking van de zuigkop wegnemen en zuigkop

reinigen.

Zie hoofdstuk "Zuigkop reinigen".

Zuigkanalen en gleuf van de zuigkop zijn verstopt.

Afbeelding

 Afdekking van de zuigkop wegnemen en zuigkop

reinigen.

Zie hoofdstuk "Zuigkop reinigen".

Vuilwaterreservoir is te vol.

Afbeelding

tot

Afbeelding

 Vuilwaterreservoir meteen leegmaken.

Zie hoofdstuk "Vuilwaterreservoir reinigen".

Vuilwaterreservoir is niet correct in het apparaat ge-

plaatst.

 Controleren of het deksel vast op het vuilwaterre-

servoir zit.

Zie hoofdstuk "Vuilwaterreservoir reinigen".

Afscheider is verstopt.

 Deksel van het vuilwaterreservoir wegnemen en

afscheider reinigen.

Zie hoofdstuk "Vuilwaterreservoir reinigen".

Het filternet van de afscheider van het vuilwaterreser-

voir werd bij de reiniging beschadigd.

 Afscheider vervangen.

Reinigings- of onderhoudsmiddelen zijn niet geschikt

voor het apparaat of foute dosering.

 Gebruik de door de fabrikant aanbevolen reini-

gings- of onderhoudsmiddelen.

Zie hoofdstuk "Reinigings- en onderhoudsmidde-

len".

 Let op de doseringsinstructies van de fabrikant.

Eerste bevochtiging van de walsen werd niet of te kort

uitgevoerd en de walsen zijn daardoor niet volledig be-

vochtigd (walsen reinigen daarom slechts gedeeltelijk).

Afbeelding

 Walsen volledig bevochtigen.

LET OP

Verwijder de handgreep na de montage niet meer van

het basisapparaat.

De handgreep mag alleen van het basisapparaat wor-

den verwijderd wanneer het apparaat voor servicedoel-

einden wordt verzonden.

Afbeelding

Zie afbeelding aan het einde van de gebruiksaanwijzing

 Steek de schroevendraaier in een hoek van 90 gra-

den in de kleine opening aan de achterkant van de

handgreep en verwijder de handgreep.

LET OP

Let erop dat de verbindingskabel tussen het basisappa-

raat en de handgreep niet wordt beschadigd.

Technische veranderingen voorbehouden!

Walsen draaien niet

Luid ratelen bij het inschakelen

Klapperend geluid in de zuigkop

Zuigvermogen vermindert

Apparaat verliest vuil water

Apparaat laat strepen op de vloer achter

De handgreep van het basisapparaat

verwijderen

Technische gegevens

Stroomaansluiting

Spanning 220-240 V

1~50-60 Hz

Veiligheidsklasse IPX4

Beschermingsklasse II

Capaciteit

Opnamecapaciteit 460 W

Walsomwentelingen per minuut 500 u/min

Inhoud

Schoonwaterreservoir 400 ml

Reinigingsstation 200 ml

Afmetingen

Lengte snoer 7,0 m

Gewicht (zonder reinigingsvloei-

stoffen)

5,0 kg

Lengte 320 mm

Breedte 270 mm

Hoogte 1220 mm

45NL

– 5

Antes de utilizar por primera vez el

equipo, lea este manual, siga sus ins-

trucciones y consérvelo para posterio-

res usos o futuros propietarios.

Utilice el limpiador de suelos únicamente para la limpie-

za de suelos resistentes en el hogar y solamente sobre

suelos resistentes impermeables.

No limpiar pavimentos sensibles al agua, como, por

ejemplo, suelos de corcho sin tratar (la humedad puede

introducirse en el suelo y dañar el pavimento).

El equipo sirve para limpiar PVC, linóleo, azulejos, pie-

dra, parqué engrasado y encerado, laminado, así como

todos los recubrimientos de suelos resistentes al agua.

Los materiales de embalaje son reciclables. Por

favor, no tire el embalaje a la basura doméstica;

en vez de ello, entréguelo en los puntos oficiales

de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valio-

sos reciclables que deberían ser entregados

para su aprovechamiento posterior. Por este

motivo, entregue los aparatos usados en los

puntos de recogida previstos para su reciclaje.

Los equipos eléctricos y electrónicos contienen a me-

nudo componentes que pueden representar un peligro

potencial para la salud de las personas y para el medio

ambiente en caso de que se manipulen o se eliminen de

forma errónea. Estos componentes son necesarios

para el correcto funcionamiento del equipo. Los equi-

pos marcados con este símbolo no pueden eliminarse

con la basura doméstica.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

www.kaercher.com/REACH

El contenido de suministro de su aparato está ilustrado

en el embalaje. Verifique durante el desembalaje que

no falta ninguna pieza.

En caso de detectar que faltan accesorios o o que han

surgido daños durante el transporte, informe a su distri-

buidor.

Utilice solamente accesorios y recambios originales, ya

que garantizan un funcionamiento correcto y seguro del

equipo.

Puede encontrar información acerca de los accesorios

y recambios en www.kaercher.com.

En todos los países rigen las condiciones de garantía

establecidas por nuestra empresa distribuidora. Las

averías del aparato serán subsanadas gratuitamente

dentro del periodo de garantía, siempre que se deban a

defectos de material o de fabricación. En un caso de ga-

rantía, le rogamos que se dirija con el comprobante de

compra al distribuidor donde adquirió el aparato o al

servicio al cliente autorizado más próximo a su domici-

lio.

(La dirección figura al dorso)

– Además de las indicaciones

contenidas en este manual

de instrucciones, deben res-

petarse las normas generales

vigentes de seguridad y pre-

vención de accidentes.

– Las placas de advertencia e

indicadoras colocadas en el

aparato proporcionan indica-

ciones importantes para un

funcionamiento seguro.

Índice de contenidos

Indicaciones generales . . . . . . . . . . . . . . . . . ES 5

Instrucciones de seguridad . . . . . . . . . . . . . . ES 5

Descripción del aparato. . . . . . . . . . . . . . . . . ES 8

Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ES 8

Puesta en marcha . . . . . . . . . . . . . . . . . . . . . ES 8

Funcionamiento. . . . . . . . . . . . . . . . . . . . . . . ES 9

Cuidados y mantenimiento . . . . . . . . . . . . . . ES 10

Ayuda en caso de avería. . . . . . . . . . . . . . . . ES 11

Datos técnicos. . . . . . . . . . . . . . . . . . . . . . . . ES 12

Indicaciones generales

Uso previsto

Protección del medio ambiente

Volumen del suministro

Piezas de repuesto

Garantía

Símbolos en el aparato

CUIDADO

Durante los trabajos de limpieza no debe

superarse la marca "MAX" del depósito de

agua sucia.

Respetar el siguiente procedimiento:

En primer lugar, vaciar el depósito de agua

sucia.

A continuación, rellenar el depósito de

agua fresca.

Instrucciones de

seguridad

46 ES

– 6

 PELIGRO

Aviso sobre un riesgo de peligro

inmediato que puede provocar

lesiones corporales graves o la

muerte.

몇 ADVERTENCIA

Aviso sobre una situación pro-

pablemente peligrosa que pue-

de provocar lesiones corporales

graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación

que puede ser peligrosa, que

puede acarrear lesiones leves.

CUIDADO

Aviso sobre una situación pro-

bablemente peligrosa que pue-

de provocar daños materiales.

 PELIGRO

 No utilizar el aparato en pisci-

nas que contengan agua.

 Antes de emplear el aparato y

los accesorios, compruebe

que están en perfecto estado.

Si no está en perfecto estado,

no debe utilizarse.

 Si el cable de conexión a la

red estuviera dañado, debe

pedir inmediatamente a un

electricista especializado del

servicio técnico autorizado

que lo sustituya.

 No tocar nunca la clavija ni el

enchufe con manos húme-

das.

 Apague el aparato y desen-

chufe la clavija de red antes

de efectuar los trabajos de

cuidado y mantenimiento.

 Los trabajos de reparación en

el aparato sólo los puede rea-

lizar el Servicio técnico auto-

rizado.

 La conexión del cable de co-

nexión a red y del cable alar-

gador no deben sumergirse

en agua.

몇 ADVERTENCIA

 El equipo solo se puede co-

nectar a una toma eléctrica

que haya sido instalada por

un electricista conforme a

IEC 60364.

 Conectar el equipo solo a co-

rriente AC. La tensión tiene

que coincidir con la placa de

características del equipo.

 En habitaciones húmedas, p.

e. baños, conecte el aparato

sólo en enchufes con un inte-

rruptor de protección de co-

rriente de defecto.

 Utilizar solo prolongadores

de protección eléctricos con-

tra los chorros de agua con

un corte transversal de 3x1

mm².

 Sustituir los acoplamientos

en el cable de conexión a la

red o cable prolongador por

unos con protección contra

salpicaduras de agua y la

misma resistencia mecánica.

몇 PRECAUCIÓN

 Tener cuidado de no atrope-

llar, aplastar o tirar del cable

de alimentación o el conducto

de prolongación para evitar

Niveles de peligro

Componentes eléctricos

47ES

– 7

dañarlos o estropearlos. Pro-

teger los cables de alimenta-

ción del calor, el aceite y los

bordes afilados.

 PELIGRO

 El usuario debe utilizar el

equipo de forma correcta.

Debe tener en cuenta las si-

tuaciones locales y respetar

las personas del entorno a la

hora de trabajar con el apara-

to.

 Está prohibido el funciona-

miento en zonas donde haya

riesgo de explosión.

 Para usar el aparato en zo-

nas de peligro deben cumplir-

se las normas de seguridad

correspondientes.

 No utilizar el aparato si se ha

caido antes, o está dañado o

no es estanco.

몇 ADVERTENCIA

 Los niños o las personas no

instruidas sobre su uso no

deben utilizar el aparato.

 Este aparato no es apto para

ser manejado por personas

con incapacidades físicas,

sensoriales o intelectuales o

falta de experiencia y/o cono-

cimientos, a no ser que sean

supervisados por una perso-

na encargada o hayan recibi-

do instrucciones de esta so-

bre como usar el aparato y

qué peligros conlleva.

 Los niños no pueden jugar

con el aparato.

 Supervisar a los niños para

asegurarse de que no jue-

guen con el aparato.

 Mantener los aparatos aleja-

dos de los niños mientras es-

tén conectados o no se hayan

enfriado.

 Operar y almacenar el apara-

to solo de acuerdo con la des-

cripción o la ilustración.

몇 PRECAUCIÓN

 Antes de realizar cualquier

tarea con o en el equipo, es-

tabilizarlo para evitar acci-

dentes o daños si se cae el

equipo.

 No echar nunca en el depósi-

to de agua disolventes, líqui-

dos que contengan disolven-

tes o ácidos sin diluir (por

ejemplo: detergentes, gasoli-

na, diluyentes cromáticos y

acetona), ya que atacan a los

materiales utilizados en el

equipo.

 No dejar el equipo nunca sin

vigilancia mientras esté en

funcionamiento.

 Mantener las partes del cuer-

po (p. ej. pelo, dedos) aleja-

das de los rodillos de limpieza

giratorios.

 Proteger las manos durante

la limpieza del cabezal de as-

piración ya que existe riesgo

de lesiones causadas por ob-

jetos afilados (p. ej. astillas).

Manipulación segura

48 ES

– 8

CUIDADO

 Conecte el equipo solo si se

han colocado el depósito de

agua fresca y el depósito de

agua sucia.

 Con el equipo no deben aspi-

rarse objetos afilados o gran-

des (p. ej. vidrios, guijarros,

piezas de juguetes).

 No llenar el depósito de agua

fresca con ácidos acéticos,

descalcificadores, aceites

esenciales o sustancias simi-

lares. Procurar no aspirar di-

chas sustancias.

 No bloquear los orificios de

ventilación del equipo.

 Utilizar este equipo única-

mente sobre suelos duros

con revestimiento impermea-

ble (p. ej. parqué lacado, azu-

lejos esmaltados, linóleo).

 No utilizar el equipo para lim-

piar alfombras o moquetas.

 No pasar el equipo por enci-

ma de los suelos de rejilla de

las calefacciones por convec-

tor. El equipo no puede reco-

ger el agua que sale si pasa

por encima de la rejilla.

 En caso de pausas de trabajo

prolongadas y tras su uso,

desconectar y desenchufar el

aparato con el interruptor

principal/interruptor del apa-

rato.

 No operar el equipo a tempe-

raturas inferiores a 0 ºC.

 Proteger el aparato de la llu-

via. No depositarlo a la intem-

perie.

 Ilustraciones, véase las hojas de gráficos

* FC 5

** FC 5 Premium

 Ilustraciones, véase las hojas de gráficos

Imagen

 Colocar el asidero hasta el tope en el equipo bási-

co de forma que haga ruido al encajarse.

El asidero debe estar firmemente asentado en el

equipo.

Imagen

 Enroscar los rodillos de limpieza hasta el tope en el

soporte de rodillos.

 Tener en cuenta la asignación cromática del lado

interno de los rodillos y del soporte de rodillos en el

equipo (p. ej. azul con azul).

 Tras el montaje, comprobar si los rodillos de limpie-

za están firmemente asentados.

Imagen

 Para asegurar su estabilidad, el equipo debe estar

colocado en la estación de limpieza.

Imagen

 Extraer el depósito de agua fresca del equipo por

el asa.

Imagen

 Abra la tapa del depósito.

 Llenar el depósito de agua fresca con agua del gri-

fo fría o tibia.

Descripción del aparato

1 Interruptor ON/OFF

2 Mango

3 Portacables

4 Cable de conexión a la red

5 Abrazadera de cable

6 Asa de transporte

7 Tapa del depósito de agua sucia/separador

8 Depósito de agua sucia

9 Ranura de rodillo de limpieza

10 Rodillos de limpieza

11 Cubierta del cabezal de aspiración

12 Bloqueo del cabezal de aspiración

13 Depósito de agua limpia

14 Asa del depósito de agua fresca

15 Estación de limpieza/parada

16 Almacenaje de los rodillos

(En función del equipamiento)

17 Cartucho filtrante

18 * Detergente RM 536 30 ml

19 ** Detergente RM 534 30 ml

20 ** Detergente RM 536 500 ml

10 ** Rodillos de limpieza 2x

Montaje

Puesta en marcha

Montaje de las rodillos

Rellenar el depósito de agua limpia

49ES

– 9

 El depósito de agua fresca puede llenarse con de-

tergentes o productos de conservación KÄRCHER

en caso necesario.*

Véase el capítulo "Detergentes y productos de

conservación".

 Durante el llenado no debe sobrepasarse la marca

"MAX".

 Cerrar la tapa del depósito.

Imagen

 Colocar el depósito de agua limpia en el aparato.

 El depósito de agua fresca debe estar firmemente

asentado en el equipo.

CUIDADO

*Tener en cuenta la dosis recomendada del detergente

o del producto de conservación.

CUIDADO

Imagen

El equipo solo retira suciedad y líquido (máx. 250 ml).

Imagen

En caso necesario y antes de comenzar el trabajo, reti-

rar objetos del suelo como p. ej. vidrios, guijarros, torni-

llos o piezas de juguete.

Antes de utilizar el equipo probar en una zona discreta

si el suelo es resistente al agua. No limpiar pavimentos

sensibles al agua como p. ej. suelos de corcho sin tratar

(la humedad puede introducirse en el suelo y dañarlo).

Notas

Para evitar tropezar con el cable de alimentación, suje-

tar el asa con una mano y el cable de alimentación con

la otra.

Imagen

Para evitar la aparición de pisadas sobre el suelo lim-

pio, trabajar hacia atrás en dirección a la puerta.

 Sujetar el equipo en un ángulo aproximado de

60 grados.

 La limpieza del suelo se realiza mediante movi-

mientos hacia delante y hacia atrás a una veloci-

dad semejante a la utilizada durante la aspiración.

 En caso de un alto nivel de suciedad, deslizar el

equipo lentamente sobre el suelo.

 En el alcance de suministro del par de rodillos en

gris y amarillo: los dos rodillos tienen la misma fun-

ción, pero se pueden utilizar en diferentes campos

de aplicación (diferentes colores, p. ej. para la co-

cina o baño).

CUIDADO

Los rodillos de limpieza comienzan a girar tan pronto se

encienda el equipo. Para que el equipo no se desplace

por sí solo, debe agarrarse por el asa.

Comprobar que el depósito de agua fresca esté lleno de

agua y que el depósito de agua sucia se encuentre co-

locado en el equipo.

Imagen

 Enchufar la clavija de red a una toma de

corriente.

Imagen

 Para humedecer rápidamente los rodillos, llenar la

estación de limpieza con 50 ml de agua fresca con

la ayuda de un vaso medidor.

Imagen

 Conectar el equipo y ponerlo en funcionamiento

durante 5 segundos en la estación.

De esa manera, el equipo adquiere la humedad óp-

tima para una limpieza rápida.

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Retirar el equipo de la estación de limpieza por el

asa de transporte y colocarlo sobre el suelo.

 Agarrar el equipo por el asa.

Imagen

 Para encender pulsar el interruptor del aparato

(ON/OFF).

CUIDADO

Vaciar el depósito de agua sucia antes de llenar el de-

pósito de agua fresca. Así se evita que el depósito de

agua sucia rebose.

Véase el capítulo "Vaciado del depósito de agua sucia".

Imagen

 Colocar el equipo en la estación de limpieza.

Imagen

 Extraer el depósito de agua fresca del equipo por

el asa.

Imagen

 Abra la tapa del depósito.

 Llenar el depósito de agua fresca con agua del gri-

fo fría o tibia.

 Añadir detergente o producto de conservación en

caso necesario.

 Durante el llenado no debe sobrepasarse la marca

"MAX".

 Cerrar la tapa del depósito.

Imagen

 Colocar el depósito de agua limpia en el aparato.

El depósito de agua fresca debe estar firmemente

asentado en el equipo.

CUIDADO

Para evitar que el depósito de agua sucia se desborde,

se debe comprobar regularmente el nivel de agua. No

se debe superar la marca "MAX".

Imagen

 Colocar el equipo en la estación de limpieza.

Imagen

 Sujetar el depósito de agua sucia por el asidero in-

ferior mientras se ejerce presión hacia abajo con el

pulgar en el asidero superior.

 Extraiga el depósito de agua sucia.

Imagen

 Quitar la tapa del depósito de agua sucia.

 Vaciado del depóito de agua sucia.

 Limpiar la tapa/separador y el depósito de agua su-

cia con agua del grifo según el grado de suciedad.

 Colocar la tapa en el depósito de agua sucia.

La tapa debe asentarse firmemente en el depósito

de agua sucia.

Imagen

 Insertar el depósito de agua limpia en el aparato.

El depósito de agua sucia debe estar firmemente

asentado en el equipo.

Funcionamiento

Indicaciones generales sobre

Manejo

Comenzar con el trabajo

Llenado de detergente líquido

Vaciado del depósito de agua sucia

50 ES

– 10

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Colocar el equipo en la estación de limpieza.

CUIDADO

Para garantizar la estabilidad del equipo durante las

pausas en el funcionamiento, colocarlo siempre en la

estación de limpieza o parada. Una estabilidad insufi-

ciente puede provocar que el equipo bascule y, por tan-

to, puede provocar la salida de líquidos que dañan el re-

cubrimiento del suelo.

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Colocar el equipo en la estación de limpieza.

Imagen

CUIDADO

Al finalizar el trabajo, limpiar el equipo mediante un pro-

ceso de enjuague.

Véase el capítulo "Limpieza de equipos mediante pro-

ceso de enjuague".

Imagen

 Vaciar totalmente el equipo.

Imagen

hasta

Imagen

 Vaciado del depóito de agua sucia.

Véase el capítulo "Vaciado del depósito de agua

sucia".

 Si todavía queda agua en el depósito de agua fres-

ca o en la estación de limpieza, vaciar el agua.

Imagen

 Saque el enchufe de la toma de corriente.

Imagen

 Enrollar el cable de alimentación en el gancho para

cables.

 Fijar el cable de alimentación con el clip para ca-

bles.

CUIDADO

Para impedir la formación de olores, al almacenar el

equipo se debe vaciar por completo el agua fresca y el

depósito de agua sucia.

Imagen

 Llevar el equipo hasta el lugar de almacenamiento

por el asa de transporte.

Imagen

 Para asegurar su estabilidad, el equipo debe estar

colocado en la estación de limpieza.

 Guarde el aparato en un lugar seco.

CUIDADO

Al finalizar el trabajo, enjuagar siempre el equipo con la

estación de limpieza y agua fresca. Mediante este pro-

ceso, se optimiza la limpieza del equipo y se evita la

acumulación de suciedad y bacterias o la aparición de

olores desagradables en el equipo.

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Colocar el equipo en la estación de limpieza.

 Para el proceso de enjuague, llenar el depósito de

agua fresca con un poco de agua del grifo fría o ti-

bia para eliminar por completo los residuos de de-

tergente de los canales de aspiración y de las ra-

nuras del cabezal de aspiración.

Imagen

 Colocar el depósito de agua limpia en el aparato.

Imagen

 Extraer y vaciar el depósito de agua sucia.

Véase el capítulo "Vaciado del depósito de agua

sucia".

 Llenar el vaso medidor con 200 ml de agua.

 Llenar de agua la estación de limpieza.

 En caso necesario, puede añadirse el correspon-

diente detergente de KÄRCHER al proceso de en-

juague.

 Para encender pulsar el interruptor del aparato

(ON/OFF).

 Dejar funcionar el equipo 30-60 segundos hasta

que se haya aspirado por completo el agua de la

estación de limpieza.

El proceso de enjuague ha finalizado.

Nota

Cuando más tiempo esté encendido el equipo, menos

humedad residual quedará en los rodillos de limpieza.

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

 Si todavía queda agua en el depósito de agua fres-

ca, extraer y vaciar el depósito de agua fresca.

Imagen

 Vaciado del depóito de agua sucia.

Véase el capítulo "Vaciado del depósito de agua

sucia".

 Si todavía queda agua en la estación de limpieza,

vaciar el agua.

Imagen

 Saque el enchufe de la toma de corriente.

Imagen

 Enrollar el cable de alimentación en el gancho para

cables.

 Fijar el cable de alimentación con el clip para ca-

bles.

CUIDADO

Para extraer los rodillos, se deben vaciar los depósitos

de agua fresca y de agua sucia antes de colocar el equi-

po en el suelo. De esa forma, se evita que salgan líqui-

dos del depósito al colocarlo en el suelo.

Nota

En caso de estar muy sucios, los rodillos de limpieza

pueden limpiarse por separado.

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

 Si todavía queda agua en el depósito de agua fres-

ca, extraer y vaciar el depósito de agua fresca.

Imagen

 Saque el enchufe de la toma de corriente.

 Vaciado del depósito de agua limpia

Interrupción del funcionamiento

Desconexión del aparato

Almacenamiento del aparato

Cuidados y mantenimiento

Limpieza de equipos mediante proceso de

enjuague

Limpieza de rodillos

51ES

– 11

Imagen

 Vaciado del depóito de agua sucia.

Imagen

 Desenroscar los rodillos de limpieza por la ranura.

 Limpiar los rodillos de limpieza con agua corriente.

 Limpiar los rodillos de limpieza en la lavadora con

hasta 60 °C.

CUIDADO

No utilizar suavizante si se lava a máquina. De esa for-

ma, no se dañan las microfibras y los rodillos de limpie-

za conservan su alto efecto de limpieza.

Los rodillos de limpieza no pueden meterse en la seca-

dora.

 Tras limpiar los rodillos, dejarlos secar al aire.

Imagen

 Enroscar los rodillos de limpieza hasta el tope en el

soporte de rodillos.

 Tener en cuenta la asignación cromática del lado

interno de los rodillos y del soporte de rodillos en el

equipo (p. ej. azul con azul).

 Tras el montaje, comprobar si los rodillos de limpie-

za están firmemente asentados.

CUIDADO

En caso de un alto nivel de suciedad o si partes (p. ej.

piedras, astillas) penetran en el cabezal de aspiración,

debe lavarse el cabezal. Durante el trabajo, estas par-

tes provocan un ruido de golpeteo u obstruyen los ca-

nales de aspiración y reducen la potencia de aspira-

ción.

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Saque el enchufe de la toma de corriente.

Imagen

 Retirar los rodillos de limpieza.

Véase el capítulo "Limpieza de rodillos".

Imagen

 Presionar el bloqueo del cabezal de aspiración.

 Desmontar la cubierta del cabezal de aspiración.

 Limpiar la cubierta del cabezal de aspiración con

agua corriente.

 En caso necesario, retirar partículas fijas de los ca-

nales de aspiración y de las ranuras de la cubierta

del cabezal de aspiración.

 Limpiar el cabezal de aspiración del equipo con un

paño húmedo.

 Fijar la cubierta del cabezal de aspiración al cabe-

zal de aspiración.

Nota

Se debe oír como encaja la cubierta del cabezal de as-

piración al fijarla en el cabezal de aspiración.

Imagen

 Enroscar los rodillos de limpieza hasta el tope en el

soporte de rodillos.

Véase el capítulo "Limpieza de rodillos".

CUIDADO

Para no obstruir el separador con polvo y suciedad o

para que la suciedad no se adhiera al depósito, el de-

pósito de agua sucia debe limpiarse regularmente.

Imagen

 Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo.

Imagen

 Colocar el equipo en la estación de limpieza.

Imagen

hasta

Imagen

 Sacar el depósito de agua sucia del equipo.

Véase el capítulo "Vaciado del depósito de agua

sucia".

 Limpiar la tapa/separador y el depósito de agua su-

cia con agua del grifo.

 El depósito de agua sucia también puede lavarse

en el lavavajillas.

 Tras la limpieza, volver a instalar el depósito de

agua sucia con la tapa en el equipo.

CUIDADO

El uso de detergentes y productos de conservación in-

apropiados puede dañar el equipo y provocar una anu-

lación de la garantía.

Nota

En caso necesario, añadir detergente o producto de

limpieza KÄRCHER para la limpieza de suelos.

 A la hora de dosificar el detergente y producto de

conservación, tener en cuenta las indicaciones del

fabricante.

 Para evitar la formación de espuma, llenar el depó-

sito de agua fresca primero con agua y, a continua-

ción, con detergente o producto de conservación.

 Para no sobrepasar el volumen de llenado "MAX"

del depósito de agua fresca, dejar suficiente espa-

cio para el detergente o producto de conservación

al llenar con agua.

Muchas averías las puede solucionar usted mismo con

ayuda del resumen siguiente. En caso de duda, diríjase

al servicio de atención al cliente autorizado.

Acoplamiento de filtro no colocado.

(véase el gráfico para la descripción del equipo)

 Retirar el depósito de agua fresca y colocar el aco-

plamiento de filtro con un perno hacia arriba.

Acoplamiento de filtro colocado del revés.

 Retirar el acoplamiento de filtro e introducir hacia

arriba con un perno.

La manguera de aspiración está atascada debido a la

acumulación de suciedad.

 Retirar las mangueras de aspiración con cuidado

del cabezal de aspiración y del equipo básico.

 Colocar las mangueras de aspiración entre 10 y 20

minutos en agua fría.

 Limpiar las mangueras de aspiración con un objeto

obtuso y/o bajo agua corriente.

Limpieza del cabezal de aspiración

Limpieza del depósito de agua sucia

Detergentes y productos de conservación

Ayuda en caso de avería

Falta humidificación de rodillos con agua

fresca

52 ES

– 12

No hay agua en el depósito de agua.

 Rellenado del depósito con agua

El depósito de agua fresca no se encuentra correcta-

mente colocado en el equipo.

 Colocar el depósito de agua fresca de forma que

quede firmemente asentado en el equipo.

Faltan rodillos de limpieza o no están correctamente in-

sertados.

Imagen

 Colocar los rodillos de limpieza o enroscar los rodi-

llos de limpieza hasta el tope en el soporte de rodi-

llos.

Los rodillos de limpieza están sucios o desgastados.

 Limpiar los rodillos de limpieza.

 Sustituir los rodillos de limpieza.

Los rodillos se bloquean.

Imagen

 Retirar los rodillos y comprobar si se ha atascado

en los rodillos algún objeto o el cable de red.

Los rodillos están demasiado secos.

 Humedecer los rodillos o mojar el equipo con 50 ml

de agua en parada.

Presencia de piezas (p. ej. piedras o astillas) en el ca-

bezal de aspiración.

Imagen

 Extraer la cubierta del cabezal de aspiración y lim-

piar el cabezal.

Véase el capítulo "Limpieza del cabezal de aspira-

ción".

Los canales de aspiración y las ranuras del cabezal de

aspiración están obstruidos.

Imagen

 Extraer la cubierta del cabezal de aspiración y lim-

piar el cabezal.

Véase el capítulo "Limpieza del cabezal de aspira-

ción".

El depósito de agua sucia está lleno.

Imagen

hasta

Imagen

 Vaciar inmediatamente el depósito de agua sucia.

Véase el capítulo "Limpieza del depósito de agua

sucia".

El depósito de agua sucia no se encuentra correcta-

mente colocado en el equipo.

 Compruebe si la tapa se encuentra firmemente

asentada sobre el depósito de agua sucia.

Véase el capítulo "Limpieza del depósito de agua

sucia".

El separador está atascado.

 Quitar la tapa del depósito de agua sucia y limpiar

el separador.

Véase el capítulo "Limpieza del depósito de agua

sucia".

El filtro del separador del depósito de agua sucia se ha

dañado con la limpieza.

 Cambiar el separador.

El detergente o el producto de conservación no es apto

para el equipo o no se ha dosificado de forma adecua-

da.

 Utilizar solo detergentes y productos de conserva-

ción recomendados por el fabricante.

Véase el capítulo "Detergentes y productos de

conservación".

 Tener en cuenta la información de dosificación del

fabricante.

El primer humedecimiento de los rodillos no se ha efec-

tuado o ha sido demasiado corto y, por lo tanto, no es-

tán completamente humedecidos (por este motivo los

rodillos limpian solo de forma parcial).

Imagen

 Humedecer los rodillos por completo.

CUIDADO

No extraer el asa del equipo básico una vez montada.

Solo se puede extraer el asa del equipo básico cuando

se va a enviar el equipo por motivos de servicio técnico.

Imagen

Ver la figura al final del manual de instrucciones

 Introducir el destornillador en un ángulo de 90º en

la abertura pequeña de la parte trasera del asa y

retirarla.

CUIDADO

Prestar atención a que no se produzcan daños en el ca-

ble de conexión entre el equipo básico y el asa.

Reservado el derecho a realizar modificaciones téc-

nicas.

El equipo no elimina suciedad

Los rodillos no giran

Fuerte vibración al encender.

Golpeteo en el cabezal de aspiración

La potencia de absorción disminuye

El equipo pierde agua sucia

El equipo deja marcas en el suelo

Extracción del asa del equipo básico

Datos técnicos

Toma de corriente

Tensión 220-240 V

1~50-60 Hz

Grado de protección IPX4

Clase de protección II

Potencia y rendimiento

Potencia de absorción 460 W

Revoluciones por minuto de los

rodillos

500 rpm

Cantidad de llenado

Depósito de agua limpia 400 ml

Estación de limpieza 200 ml

Medidas

Longitud del cable 7,0 m

Peso (sin líquido de limpieza) 5,0 kg

Longitud 320 mm

Anchura 270 mm

Altura 1220 mm

53ES

– 5

Leia o manual de instruções original

antes de utilizar o seu aparelho. Pro-

ceda conforme as indicações no ma-

nual e guarde o manual para uma con-

sulta posterior ou para terceiros a

quem possa vir a vender o aparelho.

Utilize o detergente para pavimentos exclusivamente

para a limpeza de pavimentos rígidos em habitações

privadas e apenas em pavimentos rígidos impermeá-

veis.

Não limpar pavimentos sensíveis à água como, por

exemplo, soalhos de cortiça (a humidade pode penetrar

e danificar o pavimento).

O aparelho é adequado à limpeza de PVC, linóleo, la-

drilhos, pedra, parquet oleado e encerado, chão flutu-

ante, bem como todos os pavimentos impermeáveis à

água.

Os materiais de embalagem são recicláveis.

Não coloque as embalagens no lixo doméstico,

envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais precio-

sos e recicláveis e deverão ser reutilizados. Por

isso, elimine os aparelhos velhos através de sis-

temas de recolha de lixo adequados.

Muitas vezes, os aparelhos eléctricos e electrónicos

contém componentes que, em caso de manuseamento

incorrecto ou recolha errada, podem representar um

perigo para a saúde e para o ambiente. Contudo, estes

componentes são necessários para a operação ade-

quada do aparelho. Os aparelhos assinalados com este

símbolo não podem ser eliminados com o lixo domésti-

co.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser

encontradas em:

www.kaercher.com/REACH

O volume de fornecimento do seu aparelho é ilustrado

na embalagem. Ao desembalar verifique a integridade

do conteúdo.

Contacte imediatamente o vendedor, em caso de falta

de acessórios ou no caso de danos de transporte.

Utilizar apenas acessórios e peças sobressalentes ori-

ginais. Só assim poderá garantir uma operação do apa-

relho segura e sem avarias.

Para mais informações sobre acessórios e peças so-

bressalentes, consulte www.kaercher.com.

Em cada país vigem as respectivas condições de ga-

rantia estabelecidas pelas nossas Empresas de Co-

mercialização. Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem encargos

para o cliente, desde que se trate dum defeito de mate-

rial ou de fabricação. Em caso de garantia, dirija-se,

munido do documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

(Endereços no verso)

– Além das indicações do ma-

nual de instruções deve res-

peitar as regras gerais de se-

gurança e de prevenção de

acidentes em vigor.

– Constam das placas de aviso

e de alerta montadas no apa-

relho instruções importantes

para a sua segurança.

 PERIGO

Aviso referente a um perigo emi-

nente que pode conduzir a gra-

ves ferimentos ou à morte.

Índice

Instruções gerais . . . . . . . . . . . . . . . . . . . . . . PT 5

Avisos de segurança . . . . . . . . . . . . . . . . . . . PT 5

Descrição da máquina. . . . . . . . . . . . . . . . . . PT 8

Montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . PT 8

Colocação em funcionamento. . . . . . . . . . . . PT 8

Funcionamento . . . . . . . . . . . . . . . . . . . . . . . PT 9

Conservação e manutenção . . . . . . . . . . . . . PT 10

Ajuda em caso de avarias . . . . . . . . . . . . . . . PT 11

Dados técnicos . . . . . . . . . . . . . . . . . . . . . . . PT 12

Instruções gerais

Utilização conforme o fim a que se destina a

máquina

Proteção do meio-ambiente

Volume do fornecimento

Peças sobressalentes

Garantia

Símbolos no aparelho

ADVERTÊNCIA

Durante os trabalhos de limpeza, a marca-

ção "MAX" do depósito de água suja não

deve ser ultrapassada.

Observar o seguinte método de procedi-

mento:

Esvaziar primeiro o depósito de água suja.

Encher em seguida o depósito de água lim-

pa.

Avisos de segurança

Níveis do aparelho

54 PT

– 6

몇 ATENÇÃO

Aviso referente a uma possível

situação perigosa que pode

conduzir a graves ferimentos ou

à morte.

몇 CUIDADO

Aviso referente a uma situação

potencialmente perigosa que

pode causar ferimentos leves.

ADVERTÊNCIA

Aviso referente a uma situação

potencialmente perigosa que

pode causar danos materiais.

 PERIGO

 Não utilizar o aparelho em

piscinas que contenham

água.

 Verificar, antes da utilização,

o bom estado do aparelho e

dos acessórios. Se tiver dúvi-

das quanto ao bom estado do

aparelho, não o utilize.

 O cabo de ligação à rede da-

nificado tem que ser imedia-

tamente substituído pela as-

sistência técnica ou por um

electricista autorizado.

 Nunca tocar na ficha de rede

e na tomada com as mãos

molhadas.

 Antes de efectuar trabalhos

de conservação e de manu-

tenção desligar o aparelho e

retirar a ficha de rede.

 Os trabalhos de reparação no

aparelho só poderão ser rea-

lizados pelo Serviço de As-

sistência Técnica autorizado.

 A ligação entre o cabo de

rede / cabo de extensão não

deve estar dentro de água.

몇 ATENÇÃO

 O aparelho só deve ser ligado

a uma ligação elétrica execu-

tada por um técnico de insta-

lação elétrica, de acordo com

IEC 60364.

 Ligar o aparelho só à corrente

alternada. A tensão deve cor-

responder à placa de carac-

terísticas do aparelho.

 Em locais húmidos, p.ex. em

quartos de banho, ligue o

aparelho somente a tomadas

equipadas com disjuntor dife-

rencial.

 Utilizar apenas um cabo de

extensão protegido contra

salpicos de água com uma

secção mínima de 3x1 mm².

 Os acoplamentos no cabo de

alimentação eléctrica ou de

extensão apenas devem ser

substituídos por modelos

com a mesma protecção con-

tra salpicos de água e com a

mesma resistência mecâni-

ca.

몇 CUIDADO

 Assegurar que os cabos de li-

gação à rede e de extensão

não sejam danificados por

trânsito, esmagamento, pu-

xões ou problemas similares.

Proteger o cabo de rede con-

tra calor, óleo e arestas afia-

das.

Componentes elétricos

55PT

– 7

 PERIGO

 Utilize o aparelho somente

para os fins a que se destina.

Deve ter em consideração as

condições locais e, ao utilizar

o aparelho, ter em conta o

comportamento de pessoas

nas proximidades.

 É proibido pôr o aparelho em

funcionamento em áreas com

perigo de explosão.

 Ao utilizar o aparelho em zo-

nas de perigo devem ser ob-

servadas as respectivas ins-

truções de segurança.

 Não utilizar o aparelho se

este tiver caído ao chão,

apresentar danos visíveis ou

fugas.

몇 ATENÇÃO

 Este aparelho não deve ser

manobrado por crianças ou

pessoas não instruídas.

 Este aparelho não é adequa-

do para a utilização por pes-

soas com capacidades físi-

cas, sensoriais e psíquicas

reduzidas e por pessoas com

falta de experiência e/ou co-

nhecimentos, excepto se fo-

rem supervisionadas por uma

pessoa responsável pela se-

gurança ou receberam instru-

ções sobre o manuseamento

do aparelho e que tenham

percebido os perigos ineren-

tes.

 Crianças não podem brincar

com o aparelho.

 Supervisionar as crianças, de

modo a assegurar que não

brincam com o aparelho.

 Manter o aparelho fora do al-

cance das crianças, enquan-

to este estiver ligado ou

quente.

 Operar e armazenar o apare-

lho apenas em conformidade

com a descrição ou figura!

몇 CUIDADO

 Antes de iniciar quaisquer

trabalhos com ou no apare-

lho, deve-se assegurar o po-

sicionamento estável do apa-

relho, de modo a evitar aci-

dentes ou danos causados

pelo tombamento do apare-

lho.

 Nunca encher solventes, lí-

quidos que contenham sol-

ventes ou ácidos não diluídos

(p.ex., detergentes, gasolina,

diluentes de tinta ou acetona)

no reservatório de água, pois

estas substâncias atacam os

materiais do aparelho.

 Nunca deixar o aparelho sem

vigilância enquanto estiver a

funcionar.

 Manter todas as partes do

corpo (p.ex., cabelos, dedos)

afastadas dos cilindros de

limpeza em rotação.

 Proteger as mãos durante a

limpeza do cabeçote de aspi-

ração, pois existe perigo de

ferimentos por objectos pon-

tiagudos (p.ex., aparas).

Manuseamento seguro

56 PT

– 8

ADVERTÊNCIA

 Ligar o aparelho apenas com

o depósito de água limpa e o

depósito de água suja monta-

dos.

 Não devem ser aspirados ob-

jectos pontiagudos ou de

maiores dimensões (p.ex., vi-

dros, seixos, peças de brin-

quedos) com o aparelho.

 Não colocar ácido acético,

descalcificador, óleos essen-

ciais ou substâncias similares

no depósito de água limpa.

Ter igualmente cuidado para

não aspirar essas substân-

cias.

 As aberturas de ventilação do

aparelho não devem ser blo-

queadas.

 Utilizar este aparelho apenas

em pavimentos rígidos com

revestimento à prova de água

(p.ex., parquet lacado, ladri-

lhos esmaltados, linóleo).

 Não utilizar o aparelho para

limpeza de tapetes ou alcati-

fas.

 Não passar o aparelho por

cima da grelha de pavimento

de convectores embutidos. A

água que sai não pode ser

apanhada pelo aparelho,

quando este passa por cima

da grelha.

 Durante pausas longas e

após a utilização deve-se

desligar o aparelho no inter-

ruptor principal / interruptor

do aparelho e retirar a ficha

da tomada.

 Não operar o aparelho a tem-

peraturas inferiores a 0 °C.

 Proteger o aparelho contra a

chuva. Não armazenar fora

de casa.

 Ver figuras no lado do gráfico

* FC 5

** FC 5 Premium

 Ver figuras no lado do gráfico

Figura

 Inserir a barra do punho no aparelho base até ao

batente, até encaixar de forma audível.

A barra do punho tem de estar firmemente encai-

xada no aparelho.

Figura

 Enroscar os cilindros de limpeza no respectivo su-

porte até ao batente.

 Ter atenção à correspondência entre as cores no

lado interior dos cilindros e no suporte dos cilindros

no aparelho (p.ex., azul com azul).

 Depois da montagem, verificar se os cilindros de

limpeza estão firmemente encaixados.

Descrição da máquina

1 Interruptor LIGAR/DESLIGAR

2 Punho

3 Braçadeira para cabo

4 Cabo de rede

5 Clipe para cabo

6 Pega para portar

7 Tampa do depósito de água suja / separador

8 depósito de água suja

9 Punho do cilindro de limpeza

10 Cilindros de limpeza

11 Cobertura do cabeçote de aspiração

12 Bloqueio do cabeçote de aspiração

13 Tanque de água fresca

14 Punho do depósito de água limpa

15 Estação de limpeza / parqueamento

16 Armazenamento dos cilindros

(Em função do equipamento)

17 Elemento filtrante

18 * Detergente RM 536 30 ml

19 ** Detergente RM 534 30 ml

20 ** Detergente RM 536 500 ml

10 ** Cilindros de limpeza 2x

Montagem

Colocação em funcionamento

Montar os cilindros

57PT

– 9

Figura

 Colocar o aparelho na estação de limpeza, para

assegurar o posicionamento estável do mesmo.

Figura

 Retirar o depósito de água limpa do aparelho pelo

punho.

Figura

 Abrir a tampa do depósito.

 Encher o depósito de água limpa com água da tor-

neira fria ou morna.

 Se necessário, pode ser acrescentado detergente

ou produto de conservação KÄRCHER no depósi-

to de água limpa.*

Ver capítulo "Produtos de limpeza e de conserva-

ção".

 A marcação "MAX" não deve ser ultrapassada du-

rante o enchimento.

 Fechar a tampa do tanque.

Figura

 Inserir o depósito de água limpa no aparelho.

 O depósito de água limpa tem de estar firmemente

encaixado no aparelho.

ADVERTÊNCIA

*Respeitar as recomendações de dosagem do deter-

gente ou produto de conservação.

ADVERTÊNCIA

Figura

O aparelho apenas deve recolher sujidade e líquidos

(máx. 250 ml).

Figura

Antes do início do trabalho retirar eventuais objectos,

como cacos, seixos, parafusos ou peças de brinque-

dos, do chão.

Antes de utilizar o aparelho, testar num local escondido,

para verificar se o pavimento é resistente à água. Não

limpar revestimentos sensíveis à água, como, p.ex., pa-

vimentos de cortiça não tratada (a humidade pode pe-

netrar e danificar o pavimento).

Notas

Para evitar tropeçar no cabo de rede, segurar o punho

numa mão e o cabo de rede na outra.

Figura

Para que não se formem pegadas no chão acabado de

lavar, trabalhar para trás em direcção à porta.

 Segurar o aparelho pelo punho, num ângulo de

aprox. 60 graus.

 A limpeza de pavimentos é efectuada através de

movimentos para a frente e para trás do aparelho,

a uma velocidade semelhante à de um aspirador.

 Em caso de forte sujidade, fazer deslizar o apare-

lho lentamente sobre o pavimento.

 Caso o volume do fornecimento dos discos de ci-

lindro seja em cinzento e amarelo: Os dois discos

de cilindro têm a mesma funcionalidade, mas po-

dem utilizar-se para diferentes campos de utiliza-

ção (diferença cromática, por ex., para cozinha e

casa de banho).

ADVERTÊNCIA

Assim que o aparelho é ligado, os cilindros de limpeza

começam a rodar. Para que o aparelho não se deslo-

que para a frente por si próprio, é necessário segurar no

punho.

Verificar se o depósito de água limpa está cheio de

água e se o depósito de água suja está montado no

aparelho.

Figura

 Ligar a ficha de rede à tomada re rede.

Figura

 Para humedecer rapidamente o cilindro, encher a

estação de limpeza com 50 ml de água de rede,

com o auxílio de um copo medidor.

Figura

 Ligar o aparelho e colocá-lo em funcionamento na

estação durante 5 segundos.

O aparelho fica então com a humidade ideal para

possibilitar uma limpeza rápida.

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Retirar o aparelho da estação de limpeza, seguran-

do-o pela pega de transporte, e colocá-lo no chão.

 Segurar o aparelho pelo punho.

Figura

 Carregar no interruptor do aparelho (ligar/desligar)

para ligar o aparelho.

ADVERTÊNCIA

Antes do enchimento do depósito de água limpa, des-

pejar o depósito de água suja. Deste modo evita-se que

o depósito de água suja verta.

Ver capítulo "Esvaziar o depósito de água suja".

Figura

 Colocar o aparelho na estação de limpeza.

Figura

 Retirar o depósito de água limpa do aparelho pelo

punho.

Figura

 Abrir a tampa do depósito.

 Encher o depósito de água limpa com água da tor-

neira fria ou morna.

 Acrescentar detergente ou produto de conserva-

ção sempre que necessário.

 A marcação "MAX" não deve ser ultrapassada du-

rante o enchimento.

 Fechar a tampa do tanque.

Figura

 Inserir o depósito de água limpa no aparelho.

O depósito de água limpa tem de estar firmemente

encaixado no aparelho.

ADVERTÊNCIA

Para que o depósito de água suja não verta, o nível de

água tem de ser verificado regularmente. A marcação

"MAX" não deve ser ultrapassada.

Figura

 Colocar o aparelho na estação de limpeza.

Figura

 Segurar no depósito de água suja pelo puxador de

barra inferior, premindo simultaneamente o puxa-

dor de barra superior para baixo com o polegar.

 Retirar o depósito de água suja.

Encher o depósito da água limpa

Funcionamento

Avisos gerais para o

comando

Iniciar o trabalho

Adicionar líquido de limpeza

Esvaziar o depósito de água suja

58 PT

– 10

Figura

 Retirar a tampa do depósito de água suja.

 Esvaziar o depósito de água suja.

 Consoante a sujidade, lavar a tampa/separador e

o depósito de água suja com água da torneira.

 Colocar a tampa no depósito de água suja.

A tampa tem de estar firmemente encaixada no de-

pósito de água suja.

Figura

 Inserir o depósito de água suja no aparelho.

O depósito de água suja tem de estar firmemente

encaixado no aparelho.

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Colocar o aparelho na estação de limpeza.

ADVERTÊNCIA

Para garantir a segurança de estabilidade do aparelho,

colocá-lo sempre na estação de limpeza ou de parque-

amento durante interrupções do trabalho. Caso a segu-

rança de estabilidade seja insuficiente, o aparelho pode

tombar, causando derramamento de líquidos que dani-

fiquem o pavimento.

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Colocar o aparelho na estação de limpeza.

Figura

ADVERTÊNCIA

Após a conclusão do trabalho, efectuar a limpeza do

aparelho através do processo de lavagem.

Ver capítulo "Limpeza do aparelho através do processo

de lavagem".

Figura

 Esvaziar completamente o aparelho.

Figura

até

Figura

 Esvaziar o depósito de água suja.

Ver capítulo "Esvaziar o depósito de água suja".

 Caso ainda se encontre água no depósito de água

limpa ou na estação de limpeza, esvaziar a água.

Figura

 Puxar a ficha de rede da tomada.

Figura

 Enrolar o cabo de rede em torno dos ganchos do

cabo.

 Fixar o cabo de rede com o clipe para cabo.

ADVERTÊNCIA

Para evitar o desenvolvimento de odores, os depósitos

de água de rede e de água suja devem ser completa-

mente esvaziados em caso de armazenamento do apa-

relho.

Figura

 Levar o aparelho para o local de armazenamento,

segurando-o pela pega de transporte.

Figura

 Colocar o aparelho na estação de limpeza, para

assegurar o posicionamento estável do mesmo.

 Guarde o aparelho em locais secos.

ADVERTÊNCIA

Após a conclusão do trabalho, lavar sempre o aparelho

com a estação de limpeza e água limpa. Através deste

processo, assegura-se a limpeza óptima do aparelho e

evita-se a acumulação de sujidade e bactérias, ou a for-

mação de cheiros desagradáveis no aparelho.

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Colocar o aparelho na estação de limpeza.

 Para o processo de lavagem, encher o depósito de

água limpa com água da rede morna ou um pouco

fria, de forma a remover por completo os resíduos

de detergente que se encontrem nos canais de as-

piração e nas aberturas da cabeça de aspiração.

Figura

 Inserir o depósito de água limpa no aparelho.

Figura

 Retirar e esvaziar o depósito de água suja.

Ver capítulo "Esvaziar o depósito de água suja".

 Encher o copo de medição com 200 ml de água.

 Colocar a água na estação de limpeza.

 Sempre que necessário podem ser adicionados

detergentes KÄRCHER adequados para o proces-

so de lavagem.

 Carregar no interruptor do aparelho (ligar/desligar)

para ligar o aparelho.

 Deixar funcionar o aparelho durante 30 a 60 se-

gundos, até a água ter sido completamente aspira-

da da estação de limpeza.

O processo de lavagem está terminado.

Aviso

Quanto mais tempo o aparelho estiver ligado, menos

humidade residual permanece nos cilindros de limpeza.

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

 Caso ainda se encontre água no depósito de água

limpa, retirar e esvaziar o depósito de água limpa.

Figura

 Esvaziar o depósito de água suja.

Ver capítulo "Esvaziar o depósito de água suja".

 Caso ainda se encontre água na estação de limpe-

za, esvaziar a água.

Figura

 Puxar a ficha de rede da tomada.

Figura

 Enrolar o cabo de rede em torno dos ganchos do

cabo.

 Fixar o cabo de rede com o clipe para cabo.

ADVERTÊNCIA

Antes de posicionar o aparelho no chão para retirar os

cilindros, é necessário esvaziar os depósitos de água

limpa e de água suja. Deste modo, evita-se que se der-

ramem líquidos dos depósitos quando o aparelho é po-

sicionado no chão.

Aviso

Em caso de forte sujidade, os cilindros de limpeza po-

dem ser limpos separadamente.

Interromper o funcionamento

Desligar o aparelho

Guardar a máquina

Conservação e manutenção

Limpeza do aparelho através do processo de

lavagem

Limpeza dos cilindros

59PT

– 11

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

 Caso ainda se encontre água no depósito de água

limpa, retirar e esvaziar o depósito de água limpa.

Figura

 Puxar a ficha de rede da tomada.

 Esvaziar o depósito de água limpa.

Figura

 Esvaziar o depósito de água suja.

Figura

 Desenroscar os cilindros de limpeza pelo punho.

 Lavar os cilindros de limpeza sob água corrente.

 Lavar os cilindros de limpeza na máquina de lavar

roupa, até 60 ºC.

ADVERTÊNCIA

Em caso de lavagem na máquina de lavar roupa, não

utilizar amaciador. Deste modo, as microfibras não são

danificadas e os cilindros de limpeza preservam o seu

elevado efeito de limpeza.

Os cilindros de limpeza não podem ser secados no se-

cador de roupa.

 Após a limpeza, deixar os cilindros secar ao ar.

Figura

 Enroscar os cilindros de limpeza no respectivo su-

porte até ao batente.

 Ter atenção à correspondência entre as cores no

lado interior dos cilindros e no suporte dos cilindros

no aparelho (p.ex., azul com azul).

 Depois da montagem, verificar se os cilindros de

limpeza estão firmemente encaixados.

ADVERTÊNCIA

Em caso de forte sujidade ou se penetrarem objectos

(p.ex., pedras, aparas) no cabeçote de aspiração, este

tem de ser limpo. Esses objectos provocam um ruído

chocalhante durante o trabalho, ou entopem os canais

de aspiração e diminuem a potência de aspiração.

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Puxar a ficha de rede da tomada.

Figura

 Retirar os cilindros de limpeza.

Ver capítulo "Limpeza dos cilindros".

Figura

 Premir o bloqueio do cabeçote de aspiração.

 Retirar a cobertura do cabeçote de aspiração.

 Lavar a cobertura do cabeçote de aspiração sob

água corrente.

 Sempre que necessário, libertar os canais de aspi-

ração e as fendas da cobertura do cabeçote de as-

piração de partículas incrustadas.

 Limpar o cabeçote de aspiração do aparelho com

um pano húmido.

 Fixar a cobertura no cabeçote de aspiração.

Aviso

A cobertura da cabeça de aspiração tem de encaixar de

modo audível na cabeça de aspiração durante a fixa-

ção.

Figura

 Enroscar os cilindros de limpeza no respectivo su-

porte até ao batente.

Ver capítulo "Limpeza dos cilindros".

ADVERTÊNCIA

Para que o separador não fique entupido pelo pó e a su-

jidade, ou para que não se incruste sujidade no depósi-

to, o depósito de água suja tem de ser limpo com regu-

laridade.

Figura

 Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Figura

 Colocar o aparelho na estação de limpeza.

Figura

até

Figura

 Retirar o depósito da água suja do aparelho.

Ver capítulo "Esvaziar o depósito de água suja".

 Lavar a tampa/separador e o depósito de água

suja com água da torneira.

 O depósito de água suja também pode ser lavado

na máquina lava-loiça.

 Após a limpeza, voltar a montar o depósito de água

suja com a tampa no aparelho.

ADVERTÊNCIA

A utilização de detergentes e produtos de conservação

inadequados pode danificar o aparelho e levar ao can-

celamento da garantia.

Aviso

Sempre que necessário, utilizar detergentes ou produ-

tos de conservação KÄRCHER para limpeza de pavi-

mentos.

 Para a dosagem dos detergentes e produtos de

conservação, respeitar as quantidades indicadas

pelo fabricante.

 Para evitar a formação de espuma, encher o depó-

sito de água limpa primeiro com água e, em segui-

da, com detergente ou produto de conservação.

 Para que o volume de enchimento "MAX" do depó-

sito de água limpa não seja ultrapassado, ao en-

cher com água deixar espaço para a quantidade

necessária de detergente ou produto de conserva-

ção.

Avarias muitas vezes têm causas simples que poderão

ser eliminados seguindo as seguintes instruções. Em

caso de dúvidas ou de avarias não referidas neste ca-

pítulo, consulte os nossos Serviços Técnicos autoriza-

dos.

O elemento filtrante não está colocado.

(consultar imagem de descrição do aparelho)

 Retirar o depósito de água limpa e colocar o ele-

mento filtrante para cima com o pino.

O elemento filtrante está colocado ao contrário.

 Retirar o elemento filtrante e colocá-lo para cima

com o pino.

A mangueira de aspiração está entupida devido à acu-

mulação de sujidade.

 Remover as mangueiras de aspiração cuidadosa-

mente

da cabeça de aspiração e do aparelho base.

 Colocar as mangueiras de aspiração durante 10 -

20 minutos dentro de água fria.

Limpar o cabeçote de aspiração

Limpar o depósito de água suja

Produtos de limpeza e de conservação

Ajuda em caso de avarias

Falta humedecer os cilindros com água

limpa

60 PT

– 12

 Limpar as mangueiras de aspiração com um objec-

to rombo e/ou sob água corrente.

Não há água no depósito de água.

 Encher água

O depósito de água limpa não está correctamente mon-

tado no aparelho.

 Montar o depósito de água limpa de modo a ficar

firmemente encaixado no aparelho.

Os cilindros de limpeza faltam ou não estão correcta-

mente montados.

Figura

 Montar os cilindros de limpeza ou enroscar os cilin-

dros de limpeza no respectivo suporte até ao ba-

tente.

Os cilindros de limpeza estão sujos ou desgastados.

 Lavar os cilindros de limpeza.

 Substituir os cilindros de limpeza.

Os cilindros foram bloqueados.

Figura

 Retirar o cilindro e verificar se está colado ao cilin-

dro um objecto ou cabo de rede.

Os cilindros estão demasiado secos.

 Molhar os cilindros ou o aparelho com 50 ml de

água na estação de parqueamento.

Encontram-se objectos (p.ex., pedras ou aparas) no ca-

beçote de aspiração.

Figura

 Retirar a cobertura do cabeçote de aspiração e lim-

par o cabeçote de aspiração.

Ver capítulo "Limpar o cabeçote de aspiração".

Os canais de aspiração e as fendas do cabeçote de as-

piração estão entupidos.

Figura

 Retirar a cobertura do cabeçote de aspiração e lim-

par o cabeçote de aspiração.

Ver capítulo "Limpar o cabeçote de aspiração".

O depósito de água suja está demasiado cheio.

Figura

até

Figura

 Esvaziar imediatamente o depósito de água suja.

Ver capítulo "Limpar o depósito de água suja".

O depósito de água suja não está correctamente mon-

tado no aparelho.

 Verificar se a tampa está firmemente encaixada no

depósito de água suja.

Ver capítulo "Limpar o depósito de água suja".

O separador está entupido.

 Retirar a tampa do depósito de água suja e limpar

o separador.

Ver capítulo "Limpar o depósito de água suja".

A rede de filtro do separador do depósito de água suja

foi danificada durante a limpeza.

 Mudar o separador.

O detergente ou produto de conservação não é ade-

quado para o aparelho, ou a respectiva dosagem está

incorrecta.

 Utilizar detergentes e produtos de conservação re-

comendados pelo fabricante.

Ver capítulo "Produtos de limpeza e de conserva-

ção".

 Respeitar as indicações de dosagem do fabrican-

te.

A primeira humidificação dos cilindros não foi realizada

ou foi demasiada curta e, consequentemente, estes

não foram totalmente humidificados (limpar cilindros

apenas parcialmente).

Figura

 Humidificar cilindros completamente.

ADVERTÊNCIA

Não voltar a remover o punho do aparelho base após a

montagem.

O punho deve apenas ser removido do aparelho base

se o aparelho for enviado para assistência técnica.

Figura

Consultar figura no final do manual de instruções

 Inserir a chave de parafusos num ângulo de 90

graus através da pequena abertura na parte poste-

rior do punho e remover o punho.

ADVERTÊNCIA

Ter atenção para não danificar o cabo de ligação entre

o aparelho base e o punho.

Reservados os direitos a alterações técnicas!

O aparelho não aspira a sujidade

Os cilindros não rodam

Som estranho ao ligar

Ruído chocalhante no cabeçote de

aspiração.

Redução da potência de aspiração

O aparelho perde água suja

O aparelho deixa rastos no pavimento

Remoção do punho do aparelho base

Dados técnicos

Conexão eléctrica

Tensão 220-240 V

1~50-60 Hz

Grau de protecção IPX4

Classe de protecção II

Dados relativos à potência

Potência de admissão 460 W

Rotações dos cilindros por minu-

500 rpm

Capacidade de carga

Tanque de água fresca 400 ml

Estação de limpeza 200 ml

Dimensões

Comprimento do cabo 7,0 m

Peso (sem líquidos de limpeza) 5,0 kg

Comprimento 320 mm

Largura 270 mm

Altura 1220 mm

61PT

– 5

Læs den originale driftsvejledning in-

den første brug, følg anvisningerne og

opbevar vejledningen til senere brug

eller til den næste ejer.

Gulvrenseren må kun anvendes til rengøring af hårde

gulve i private husholdninger og kun på vandfaste hårde

gulve.

Rens ingen belægninger, som f.eks. ubehandlede kork-

gulve, der er følsomme overfor vand (fugtighed kan

trænge ind og beskadige gulvet).

Maskinen er egnet til rengøring af PVC, linoleum, fliser,

sten, olie- og voksbehandlet parket, laminat samt alle

gulvbelægninger.

Emballagen kan genbruges. Smid ikke emballa-

gen ud sammen med det almindelige hushold-

ningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde mate-

rialer, der kan og bør afleveres til genbrug. Afle-

ver derfor udtjente apparater på en genbrugs-

station eller lignende.

Elektriske og elektroniske maskiner indeholder ofte be-

standdele, der ved forkert omgang eller forkert bortskaf-

felse kan udgøre en mulig fare for menneskers sundhed

og for miljøet. For en korrekt drift af maskinen er disse

bestanddele imidlertid nødvendige. Maskiner kendeteg-

net med dette symbol må ikke bortskaffes sammen med

husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

www.kaercher.com/REACH

Maskinen, tilbehør m.m. vises på emballagen. Kontrol-

ler ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør

eller ved transportskader.

Anvend kun originaltilbehør og -reservedele. De er en

garanti for en sikker og fejlfri drift af maskinen.

Informationer om tilbehør og reservedele findes

www.kaercher.com

I de enkelte lande gælder de af vore forhandlere fastlag-

te garantibetingelser. Eventuelle fejl på apparatet af-

hjælpes gratis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl. Hvis De øn-

sker at gøre garantien gældende, bedes De henvende

Dem til Deres forhandler eller nærmeste kundeservice

medbringende kvittering for købet.

(Se adressen på bagsiden)

– Ud over henvisningerne i

denne brugsanvisning skal

lovens generelle sikkerheds-

og ulykkesforebyggelsesfor-

skrifter overholdes.

– Advarsels- og henvisnings-

skilte på damprenseren giver

vigtige anvisninger for farefri

drift.

 FARE

Henviser til en umiddelbar fare,

der fører til alvorlige kvæstelser

eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situa-

tion, der kan føre til alvorlige

kvæstelser eller til døden.

Indhold

Generelle henvisninger . . . . . . . . . . . . . . . . . DA 5

Sikkerhedsanvisninger . . . . . . . . . . . . . . . . . DA 5

Beskrivelse af apparatet . . . . . . . . . . . . . . . . DA 8

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 8

Ibrugtagning . . . . . . . . . . . . . . . . . . . . . . . . . DA8

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 8

Pleje og vedligeholdelse . . . . . . . . . . . . . . . . DA 10

Hjælp ved fejl. . . . . . . . . . . . . . . . . . . . . . . . . DA 11

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . DA 12

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Leveringsomfang

Reservedele

Garanti

Symboler på maskinen

BEMÆRK

Under rengøringsarbejdet må markeringen

„MAX“ på snavsevandsbeholderen ikke

overskrides.

Vær opmærksom på følgende fremgangs-

måde:

Tøm først snavsevandsbeholderen.

Påfyld derefter friskvandsbeholderen.

Sikkerhedsanvisninger

Faregrader

62 DA

– 6

몇 FORSIGTIG

Henviser til en mulig farlig situa-

tion, der kan føre til lette person-

skader.

BEMÆRK

Henviser til en mulig farlig situa-

tion, der kan føre til materiel ska-

de.

 FARE

 Renseren må ikke bruges i

svømmebassiner som inde-

holder vand.

 Kontroller at renser og tilbe-

hør er korrekt og i orden før

brug. Hvis maskinen ikke er i

en fejlfri tilstand, må den ikke

benyttes.

 En beskadiget tilslutningsled-

ning skal omgående udskiftes

af en autoriseret kundeser-

viceafdeling/el-installatør.

 Rør aldrig ved netstik og stik-

kontakt med fugtige hænder.

 Før alle service- og vedlige-

holdelsesarbejder skal ma-

skinen afbrydes og stikket

trækkes ud.

 Reparationsarbejder på

damprenseren må kun udfø-

res af den autoriserede kun-

deservice.

 Forbindelsen net-/forlænger-

ledning må aldrig ligge i vand.

몇 ADVARSEL

 Maskinen skal altid tilsluttes

et elektrisk stik, der er instal-

leret af en el-installatør iht.

IEC 603064.

 Maskinen må kun sluttes til

vekselstrøm. Spændingen

skal svare til angivelsen på ty-

peskiltet.

 Tilslut damprenseren til stik-

dåser med tilkoblet FI-sikker-

hedsafbryder i vådrum, f.eks.

badeværelser.

 Anvend kun stænkvandsbe-

skyttede forlængerkabler

med en min. diameter på 3x1

mm².

 Tilkoblinger på strøm- eller

forlængerledninger må kun

udskiftes med nogle som har

samme stænkvandsbeskyt-

telse og samme mekaniske

styrke.

몇 FORSIGTIG

 Undgå at køre over, klemme,

rive eller lign. i net- eller for-

længerledninger, da dette

ødelægger eller beskadiger

dem. Beskyt netledningerne

mod varme, olie og skarpe

kanter.

 FARE

 Brugeren skal anvende høj-

tryksrenseren iht. dens an-

vendelsesformål. Han skal

tage hensyn til lokale forhold

og holde øje med, om der er

personer i nærheden, når han

arbejder med aggregatet.

 Det er forbudt at bruge høj-

tryksrenseren i områder, hvor

der er eksplosionsfare.

 Ved anvendelse af dampren-

seren i fareområder skal de

relevante sikkerhedsforskrif-

ter overholdes.

Elektriske Komponenter

Sikker brug

63DA

– 7

 Renseren må ikke bruges,

hvis den før enten er faldet

ned, er tydeligt beskadiget el-

ler utæt.

몇 ADVARSEL

 Højtryksrenseren må ikke an-

vendes af børn eller af perso-

ner, der ikke er blevet instrue-

ret i brugen.

 Apparatet er ikke beregnet til

at blive brugt af personer (in-

klusive børn), hvis fysiske,

sensoriske eller åndelige ev-

ner er indskrænket eller af

personer med manglende er-

faring og/eller kendskab med

mindre disse personer over-

våges af en person, som er

ansvarlig for deres sikkerhed,

eller blev trænet i apparatets

håndtering og de evt. resulte-

rende farer.

 Børn må ikke lege med appa-

ratet.

 Børn skal være under opsyn

for at sørge for, at de ikke le-

ger med maskinen.

 Opbevar renseren utilgænge-

ligt for børn så længe den er

tændt eller ikke helt kølet af.

 Maskinen bør kun bruges og

opbevares iht. beskrivelsen,

hhv. figuren!

몇 FORSIGTIG

 Inden der arbejdes med eller

ved maskinen, skal det sik-

res, at maskinen står stabilt

for at forhindre ulykker eller

beskadigelser/kvæstelser

ved at maskinen vælter.

 Hæld aldrig opløsningsmid-

ler, væsker, der indeholder

opløsningsmidler eller ufor-

tyndede syrer (f.eks. rengø-

ringsmidler, benzin, farve-

fortynder og acetone) i vand-

beholderen, da de angriber

materialerne i apparatet.

 Lad aldrig damprenseren

være uden opsyn, mens den

er i drift.

 Hold legemsdele (f.eks. hår,

fingre) væk fra de roterende

rengøringsvalser.

 Beskyt hænderne under ren-

gøring af sugehovedet, da

der er fare for tilskadekomst

pga. spidse genstande (f.eks.

splinter).

BEMÆRK

 Tænd kun for apparatet, når

friskvandsbeholderen og

snavsevandsbeholderen er

sat i.

 Der må ikke opsuges skarpe

eller større genstande (f.eks.

glasskår, små sten, legetøjs-

dele) med apparatet.

 Eddikesyre, afkalkningsmid-

ler, æteriske olier eller lignen-

de stoffer må ikke fyldes i

friskvandsbeholderen. Undgå

også at opsuge disse stoffer.

 Ventilationsåbningerne på

apparatet må ikke tildækkes.

 Anvend kun apparatet på hår-

de gulve med vandfast be-

lægning (f.eks. lakerede par-

ketgulve, emaljerede fliser, li-

noleum).

64 DA

– 8

 Apparatet må ikke anvendes

til rengøring af tæpper og

gulvtæpper.

 Apparatet må ikke føres hen

over gulvvarmegitre. Det ud-

strømmende vand kan ikke

opsuges af apparatet, hvis

det føres hen over et gitter.

 Sluk for apparatet på hoved-

afbryderen / kontakten ved

længere arbejdspauser og

træk stikket ud.

 Apparatet må ikke bruges

ved temperaturer under 0 °C.

 Beskyt damprenseren mod

regn. Må ikke opbevares

udendørs.

 Figurer, se siderne med grafik

* FC 5

** FC 5 Premium

 Figurer, se siderne med grafik

Figur

 Sæt håndtagslisten helt ind i grundenheden, indtil

du kan høre et klik.

Håndtagslisten skal være fast monteret i apparatet.

Figur

 Drej rengøringsvalserne helt i bund på valseholde-

ren.

 Vær opmærksom på farvemarkeringen på valser-

nes inderside og valseholderen på apparatet

(f.eks. blå til blå).

 Efter monteringen skal du kontrollere, at rengø-

ringsvalserne er fastmonterede.

Figur

 Anbring apparatet i rengøringsstationen, så det

står sikkert.

Figur

 Tag fat i håndtaget og tag friskvandsbeholderen ud

af apparatet.

Figur

 Åbn tankdækslet.

 Fyld friskvandsbeholderen op med koldt eller lun-

kent vand fra vandhanen.

 Der kan om nødvendigt påfyldes hhv. rengørings-

eller plejemiddel fra KÄRCHER i ferskvandstan-

ken.*

Se kapitlet "Rengørings- og plejemiddel".

 Markeringen „MAX“ må ikke overskrides ved på-

fyldningen.

 tanklåg skal lukkes.

Figur

 Sæt friskvandstanken ind i maskinen.

 Friskvandsbeholderen skal være fast monteret i

apparatet.

BEMÆRK

*Overhold den anbefalede dosering for hhv. rengørings-

eller plejemidlet.

BEMÆRK

Figur

Apparatet må kun opsuge snavs og væske (maks. 250

ml).

Figur

Fjern om nødvendigt genstande, som f.eks. glasskår,

små sten, skruer eller legetøjsdele, fra gulvet, inden ar-

bejdet påbegyndes.

Kontrollér gulvets vandbestandighed et diskret sted, in-

den apparatet anvendes. Rens ikke gulvbelægninger,

der er følsomme overfor vand, såsom ubehandlede

korkgulve (fugtighed kan trænge ind og beskadige gul-

vet).

Bemærk

Hold håndtaget i den ene hånd og netkablet i den an-

den, så du ikke falder over netkablet.

Beskrivelse af apparatet

1 TIL-/FRA-knap

2 Håndtag

3 Kabelholder

4 Strømkabel

5 Kalbelclips

6 Bæregreb

7 Låg til snavsevandsbeholder/afstryger

8 Snavsevandsbeholder

9 Håndtagsfordybning, rengøringsvalse

10 Rengøringsvalser

11 Afdækning, sugehoved

12 Lås på sugehoved

13 Ferskvandtank

14 Håndtag, friskvandsbeholder

15 Rengørings-/parkeringsstation

16 Opbevaring valser

(Afhængigt af udstyr)

17 Filterindsats

18 * Rensemiddel RM 536 30 ml

19 ** Rensemiddel RM 534 30 ml

20 ** Rensemiddel RM 536 500 ml

10 ** Rengøringsvalser 2x

Montering

Ibrugtagning

Montering af valser

Påfyld ferskvandstanken

Drift

Generelle henvisninger til

betjening

65DA

– 9

Figur

Arbejd dig tilbage i retning mod døren, så du ikke efter-

lader fodaftryk på det nyvaskede gulv.

 Hold apparatet i en vinkel på ca. 60 grader i hånd-

taget.

 Bevæg apparatet frem og tilbage med samme ha-

stighed som en støvsuger, når gulvet rengøres.

 Lad apparatet glide langsomt over gulvet på steder

med kraftig tilsmudsning.

 Ved leveringsomfang af valsepads i grå og gul:

Begge valsepads har den samme funktionalitet,

men kan bruges i forskellige anvendelsesområder

(farveforskelle f.eks. for køkken og bad).

BEMÆRK

I samme øjeblik apparatet tændes, begynder rengø-

ringsvalserne at rotere. Hold fast i håndtaget, så appa-

ratet ikke bevæger sig af sig selv.

Kontrollér, om friskvandsbeholderen er fyldt op med

vand og om snavsevandsbeholderen er monteret i ap-

paratet.

Figur

 Sæt stikket i en stikkontakt.

Figur

 Fyld rengøringsstationen med hjælp af et målebæ-

ger med 50 ml ferskvand for en hurtig fugtning af

valserne.

Figur

 Tænd for apparatet, og lad det køre i 5 sekunder i

stationen.

Så har apparatet den rette fugtighed, og rengørin-

gen kan udføres hurtigt.

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Tag fat i håndtaget og løft apparatet ud af rengø-

ringsstationen, og stil det på gulvet.

 Hold fast i apparatets håndtag.

Figur

 Tryk på afbryderen (Tænd/Sluk) for at tænde ma-

skinen.

BEMÆRK

Tøm snavsevandsbeholderen, inden du fylder vand i

friskvandsbeholderen. På den måde forhindres snavse-

vandsbeholderen i at løbe over.

Se kapitlet "Tømning af snavsevandsbeholder".

Figur

 Anbring apparatet i rengøringsstationen.

Figur

 Tag fat i håndtaget og tag friskvandsbeholderen ud

af apparatet.

Figur

 Åbn tankdækslet.

 Fyld friskvandsbeholderen op med koldt eller lun-

kent vand fra vandhanen.

 Tilsæt om nødvendigt rengørings- eller plejemid-

del.

 Markeringen „MAX“ må ikke overskrides ved på-

fyldningen.

 tanklåg skal lukkes.

Figur

 Sæt friskvandstanken ind i maskinen.

Friskvandsbeholderen skal være fast monteret i

apparatet.

BEMÆRK

Kontrollér jævnligt vandstanden, så snavsevandsbehol-

deren ikke løber over. Markeringen "MAX" må ikke

overskrides.

Figur

 Anbring apparatet i rengøringsstationen.

Figur

 Hold snavsevandsbeholderen fast i den nederste

håndtagsliste, og tryk samtidigt den øverste hånd-

tagsliste ned med tommelfingeren.

 Tag snavsevandsbeholderen ud.

Figur

 Tag låget af snavsevandsbeholderen.

 Tøm snavsevandsbeholderen.

 Rengør låget/afstrygeren og snavsevandsbeholde-

ren med rent vand afhængigt af tilsmudsningsgra-

den.

 Sæt låget på snavsevandsbeholderen.

Låget skal være fast monteret på snavsevandsbe-

holderen.

Figur

 Sæt snavsevandstanken ind i maskinen.

Snavsevandsbeholderen skal være fast monteret i

apparatet.

Figur

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Anbring apparatet i rengøringsstationen.

BEMÆRK

Anbring altid apparatet i hhv. rengørings- og parkerings-

stationen, hvis arbejdet afbrydes. Her står det mere sik-

kert. I modsat fald kan apparatet vælte, hvorved der kan

løbe væske ud, som kan beskadige gulvbelægningen.

Figur

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Anbring apparatet i rengøringsstationen.

Figur

BEMÆRK

Når arbejdet er afsluttet, skal apparatet rengøres ved

hjælp af en skylleproces.

Se kapitlet "Apparatrengøring ved hjælp af skyllepro-

ces".

Figur

 Tøm apparatet helt.

Figur

til

Figur

 Tøm snavsevandsbeholderen.

Se kapitlet "Tømning af snavsevandsbeholder".

 Tøm vandet af, hvis der stadig befinder sig vand i

friskvandsbeholderen eller rengøringsstationen.

Figur

 Træk netstikket ud af stikkontakten.

Figur

 Vikl netkablet op på kabelkrogene.

 Fiksér netkablet med kabelklips.

Starte med arbejdet

Efterfyldning af rengøringsvæske

Tømning af snavsevandstanken

Afbrydelse af driften

Sluk for maskinen

66 DA

– 10

BEMÆRK

For at undgå lugtudvikling skal ferskvand- og snavse-

vandstanken tømmes helt ved opbevaring af maskinen.

Figur

 Løft apparatet i bærehåndtaget, og bær det hen til

opbevaringsstedet.

Figur

 Anbring apparatet i rengøringsstationen, så det

står sikkert.

 Opbevar maskinen i tørre rum.

BEMÆRK

Når arbejdet er afsluttet, skal apparatet altid skylles

igennem med rent vand i rengøringsstationen. På den

måde rengøres apparatet optimalt og det forhindres, at

der opstår snavs- og bakterieopsamlinger eller ubeha-

gelig lugt i apparatet.

Figur

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Anbring apparatet i rengøringsstationen.

 Fyld i forbindelse med skylleprocessen ferskvand-

stanken med koldt eller lunkent postevand for at

fjerne rengøringsmiddelrester helt fra sugehove-

dets sugekanaler og sprækker.

Figur

 Sæt friskvandstanken ind i maskinen.

Figur

 Tag snavsevandsbeholderen ud og tøm den.

Se kapitlet "Tømning af snavsevandsbeholder".

 Fyld målebægeret med 200 ml vand.

 Fyld vandet på rengøringsstationen.

 Ved behov kan der påfyldes rengøringsmiddel fra

KÄRCHER til skylleprocessen.

 Tryk på afbryderen (Tænd/Sluk) for at tænde ma-

skinen.

 Lad apparatet køre i 30-60 sekunder, indtil vandet

er suget helt op af rengøringsstationen.

Nu er skylleprocessen afsluttet.

OBS

Jo længere apparatet er tændt, desto mindre restfugtig-

hed forbliver der i rengøringsvalserne.

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

 Tag friskvandsbeholderen ud og tøm den, hvis der

stadig befinder sig vand i friskvandsbeholderen.

Figur

 Tøm snavsevandsbeholderen.

Se kapitlet "Tømning af snavsevandsbeholder".

 Tøm vandet af, hvis der stadig befinder sig vand i

rengøringsstationen.

Figur

 Træk netstikket ud af stikkontakten.

Figur

 Vikl netkablet op på kabelkrogene.

 Fiksér netkablet med kabelklips.

BEMÆRK

Inden apparatet anbringes på gulvet og valserne tages

ud, skal friskvandsbeholderen og snavsevandsbehol-

deren tømmes. Så undgås det, at der løber væske ud af

beholderne, mens apparatet befinder sig på gulvet.

OBS

Hvis rengøringsvalserne er meget snavsede, kan de

rengøres hver for sig.

Figur

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

 Tag friskvandsbeholderen ud og tøm den, hvis der

stadig befinder sig vand i friskvandsbeholderen.

Figur

 Træk netstikket ud af stikkontakten.

 Tømning af friskvandstanken.

Figur

 Tøm snavsevandsbeholderen.

Figur

 Drej rengøringsvalserne ud ved håndtagsfordyb-

ningen.

 Rens rengøringsvalserne under rindende vand.

eller

 Vask rengøringsvalserne i vaskemaskinen på op til

60 °C.

BEMÆRK

Anvend intet blødgøringsmiddel, hvis den vaskes i va-

skemaskinen. Så bliver mikrofibrene ikke beskadiget,

og rengøringsvalserne bevarer deres høje virknings-

grad.

Rengøringsvalserne må ikke komme i tørretumbleren.

 Lad rengøringsvalserne lufttørre efter rengøringen.

Figur

 Drej rengøringsvalserne helt i bund på valseholde-

ren.

 Vær opmærksom på farvemarkeringen på valser-

nes inderside og valseholderen på apparatet

(f.eks. blå til blå).

 Efter monteringen skal du kontrollere, at rengø-

ringsvalserne er fastmonterede.

BEMÆRK

Hvis det er meget snavset eller hvis der er kommet små-

dele (f.eks. sten, splinter) ind i sugehovedet, skal det

renses. Disse smådele forårsager en klaprende lyd un-

der arbejdet eller tilstopper sugekanalerne og reducerer

sugekapaciteten.

Figur

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Træk netstikket ud af stikkontakten.

Figur

 Fjern rengøringsvalserne.

Se kapitlet "Rengøring af valserne".

Figur

 Tryk på sugehovedets lås.

 Tag sugehovedets afdækning af.

 Rens sugehovedets afdækning under rindende

vand.

 Fjern om nødvendigt fastsiddende partikler fra su-

gekanalerne og slidserne i sugehovedets afdæk-

ning.

 Rengør

apparatets sugehoved med en fugtig klud.

Opbevaring af apparatet

Pleje og vedligeholdelse

Apparatrengøring ved hjælp af skylleproces

Rengøring af valserne

Rensning af sugehovedet

67DA

– 11

 Fastgør sugehovedets afdækning på sugehovedet.

OBS

Der skal lyde et klik, når sugehovedsafdækningen fast-

gøres på sugehovedet.

Figur

 Drej rengøringsvalserne helt i bund på valseholde-

ren.

Se kapitlet "Rengøring af valserne".

BEMÆRK

Snavsevandsbeholderen skal rengøres jævnligt, så af-

strygeren ikke tilstoppes af støv og snavs eller der sæt-

ter sig snavs fast i beholderen.

Figur

 Tryk på tænd/sluk-afbryderen for at slukke appara-

tet.

Figur

 Anbring apparatet i rengøringsstationen.

Figur

til

Figur

 Tag snavsevandsbeholderen ud af apparatet.

Se kapitlet "Tømning af snavsevandsbeholder".

 Rengør låget/afstrygeren og snavsevandsbeholde-

ren med rent vand.

 Snavsevandsbeholderen kan også rengøres i op-

vaskemaskinen.

 Anbring snavsevandsbeholderen med låg i appara-

tet igen efter rengøringen.

BEMÆRK

Anvendelse af uegnede rengørings- og plejemidler kan

beskadige apparatet og medføre bortfald af garantien.

OBS

Anvend om nødvendigt rengørings- eller plejemiddel fra

KÄRCHER til gulvrengøring.

 Overhold producentens mængdeangivelser ved

doseringen af rengørings- og plejemidler.

 Fyld først friskvandsbeholderen med vand og der-

efter med rengørings- eller plejemiddel for at undgå

skumdannelse.

 Undlad at fylde beholderen helt op, så der er plads

til mængden af rengørings- eller plejemiddel og

"MAX"-markeringen på friskvandsbeholderen ikke

overskrides.

Fejl skyldes ofte simple årsager, som du selv kan af-

hjælpe ved at se på følgende oversigt. I tvivlstilfælde el-

ler ved fejl, der ikke nævnes her, bedes du henvende

dig til den autoriserede kundeservice.

Filterindsats er ikke sat i.

(Se illustration til beskrivelse af maskinen)

 Fjern ferskvandsbeholderen, og sæt filterindsatsen

i med stiften opad.

Filterindsatsen er vendt forkert.

 Fjern filterindsatsen, og sæt den i med stiften opad.

Sugeslangen er tilstoppet på grund af oplagring af

snavs.

 Fjern forsigtigt sugeslanger fra sugehovedet og

grundenheden.

 Læg sugeslanger i koldt vand i 10-20 minutter.

 Rengør sugeslanger med en skarp genstand og/el-

ler under rindende vand.

Ikke mere vand i vandtanken

 Påfyld vand, når kedlen er afkølet.

Ferskvandsbeholderen sidder ikke korrekt i maskinen.

 Anbring snavsevandsbeholderen korrekt i appara-

tet.

Rengøringsvalserne mangler eller sidder ikke korrekt.

Figur

 Sæt rengøringsvalserne i, eller drej rengøringsval-

serne helt i bund på valseholderen.

Rengøringsvalserne er snavsede eller slidte.

 Rengør rengøringsvalserne.

eller

 Udskift rengøringsvalserne.

Valserne blokeres.

Figur

 Fjern valserne, og kontrollér, om en genstand eller

netkablet sidder fast i valserne.

Valserne er for tørre.

 Gør valserne fugtige, eller gør maskinen fugtig med

50 ml vand i parkeringsstationen.

Smådele (f.eks. sten eller splinter) befinder sig i suge-

hovedet.

Figur

 Tag sugehovedets afdækning af, og rengør suge-

hovedet.

Se kapitlet "Rensning af sugehovedet".

Sugekanalerne og slidserne på sugehovedet er tilstop-

pede.

Figur

 Tag sugehovedets afdækning af, og rengør suge-

hovedet.

Se kapitlet "Rensning af sugehovedet".

Snavsevandsbeholderen er overfyldt.

Figur

til

Figur

 Tøm omgående snavsevandsbeholderen.

Se kapitlet "Tømning af snavsevandsbeholderen".

Snavsevandsbeholderen sidder ikke korrekt i apparatet.

 Kontrollér, om låget på snavsevandsbeholderen

sidder korrekt.

Se kapitlet "Tømning af snavsevandsbeholderen".

Afstrygeren er tilstoppet.

 Tag låget på snavsevandsbeholderen af, og rengør

afstrygeren.

Se kapitlet "Tømning af snavsevandsbeholderen".

Udskilningsanlæggets filternet fra snavsevandstanken

blev beskadiget under rengøringen.

 Udskift udskilningsanlægget.

Rengøring af snavsevandsbeholderen

Rengørings- og plejemiddel

Hjælp ved fejl

Manglende fugtning af valser med friskvand

Apparatet opsuger ikke snavs

Valserne drejer ikke

Raslende lyd ved tilkobling

Klaprende lyd i sugehovedet

Sugekapacitet reduceres

Apparatet lækker snavsevand

68 DA

– 12

Rengørings- eller plejemidlet er ikke egnet til apparatet

eller er forkert doseret.

 Anvend de rengørings- og plejemidler, der anbefa-

les af producenten.

Se kapitlet "Rengørings- og plejemiddel".

 Overhold producentens doseringsanvisninger.

Den første fugtning af valserne er ikke eller er anvendt i

for kort tid, og de er derved ikke blevet fuldstændige fug-

tige (valserne rengør derfor kun delvist).

Figur

 Valserne er fuldstændig fugtige.

BEMÆRK

Tag ikke længere håndtaget af grundenheden efter

samling.

Håndtaget på grundenheden må kun tages af, hvis ma-

skinen afsendes til serviceformål.

Figur

Se figur i slutningen af driftsvejledningen

 Sæt skruetrækkeren i en vinkel på 90 grader i den

lille åbning på bagsiden af håndtaget, og tag hånd-

taget af.

BEMÆRK

Vær opmærksom på, at forbindelseskablet mellem

grundenheden og håndtaget ikke beskadiges.

Forbehold for tekniske ændringer!

Apparatet laver striber på gulvet

Aftagning af håndtaget på grundenheden

Tekniske data

Strømtilslutning

Spænding 220-240 V

1~50-60 Hz

Beskyttelsesniveau IPX4

Beskyttelsesklasse II

Ydelsesdata

Optaget effekt 460 W

Valseomdrejninger pr. minut 500 o/min

Påfyldningsmængde

Ferskvandtank 400 ml

Rengøringsstation 200 ml

Mål

Kabellængde 7,0 m

Vægt (uden rengøringsvæsker) 5,0 kg

Længde 320 mm

Bredde 270 mm

Højde 1220 mm

69DA

– 5

Les og følg denne originale bruksan-

visningen før første gangs bruk av en-

heten og oppbevar den til senere bruk

eller overlevering til neste eier.

Gulvrengjøringsmaskinen må kun brukes til rengjøring

av vannfaste, harde gulv i privathusholdninger.

Ikke rengjør belegg som er ømfintlige ovenfor vann,

som f.eks. ubehandlet korkgulv (fuktighet kan trenge inn

og skade gulvet).

Maskinen egner seg til rengjøring av PVC, linoleum, fli-

ser, stein, oljet og voksbelagt parkett, laminat samt alle

gulvbelegg som tåler vann.

Materialet i emballasjen kan resirkuleres. Ikke

kast emballasjen i husholdningsavfallet, men le-

ver den inn til resirkulering.

Gamle maskiner inneholder verdifulle materialer

som kan resirkuleres. Disse bør leveres inn til

gjenvinning. Gamle maskiner skal derfor avhen-

des i egnede innsamlingssystemer.

Elektriske og elektroniske apparater inneholder ofte de-

ler som kan utgjøre en potensiell fare for helse og miljø

ved feil bruk eller feil avfallsbehandling. Disse delene er

imidlertid nødvendige for korrekt drift av apparatet. Ap-

parater merket med dette symbolet skal ikke kastes i

husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du un-

der:

www.kaercher.com/REACH

Leveringsomfang for apparatet er vist på emballasjen.

Kontroller at innholdet i pakken er fullstendig, når du

pakker ut.

Ved manglende tilbehør eller ved transportskader,

vennligst informer forhandleren.

Bruk bare originalt tilbehør og originale reservedeler; de

garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservedeler finner du på

www.kaercher.com.

Vår ansvarlige salgsorganisasjon for det enkelte land

har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil på maskinen blir reparert gratis i

garantitiden dersom disse kan føres tilbake til material-

eller produksjonsfeil. Ved behov for garantireparasjo-

ner, vennligst henvend deg med kjøpskvitteringen til din

forhandler eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

– I tillegg til anvisningene i

bruksveiledningen, må det

tas hensyn til lokale, generel-

le forskrifter vedrørende sik-

kerhet og forebygging av

ulykker.

– Advarsel- og henvisningsskilt

som er anbrakt på apparatet

gir viktig informasjon for en

farefri drift.

 FARE

Anvisning om en umiddelbar tru-

ende fare som kan føre til store

personskader eller til død.

몇 ADVARSEL

Anvisning om en mulig farlig si-

tuasjon som kan føre til store

personskader eller til død.

Innhold

Generelle merknader. . . . . . . . . . . . . . . . . . . NO 5

Sikkerhetsanvisninger . . . . . . . . . . . . . . . . . . NO 5

Beskrivelse av apparatet . . . . . . . . . . . . . . . . NO 8

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 8

Ta i bruk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 8

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 8

Pleie og vedlikehold . . . . . . . . . . . . . . . . . . . NO 9

Feilretting. . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 11

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . NO 11

Generelle merknader

Forskriftsmessig bruk

Miljøvern

Leveringsomfang

Reservedeler

Garanti

Symboler på maskinen

OBS

Under rengjøringsarbeidene må merket

"MAX" på bruktvanntanken ikke overskri-

des.

Vennligst pass på følgende fremgangsmå-

te:

Tøm først bruktvanntanken.

Fyll deretter renvanntanken.

Sikkerhetsanvisninger

Risikotrinn

70 NO

– 6

몇 FORSIKTIG

Anvisning om en mulig farlig si-

tuasjon som kan føre til mindre

personskader.

OBS

Anvisning om en mulig farlig si-

tuasjon som kan føre til materiel-

le skader.

 FARE

 Ikke bruk apparatet i svøm-

mebassemf som inneholder

vann.

 Kontroller at apparatet og til-

behøret er i forskriftsmessig

stand før det tas i bruk. Appa-

rat og tilbehør må ikke brukes

dersom det ikke er i feilfritt

stand.

 En skadet strømledning må

skiftes ut umiddelbart hos au-

torisert kundeservice eller au-

torisert elektriker.

 Ta aldri i støpselet eller stik-

kontakten med våte hender.

 Slå av apparatet og ta ut

strømstøpselet innen service

eller vedlikeholdsarbeider på-

begynnes.

 Reparasjonsarbeider på ap-

paratet må kun utføres av au-

torisert kundeservice.

 Forbindelsen mellom strøm-

ledningen og skjøteledningen

må aldri ligge i vann.

몇 ADVARSEL

 Maskinen må kun tilkobles

strømuttak som er installert

av en elektromontør, i hen-

hold til IEC 60364.

 Maskinen skal kun kobles til

vekselstrøm. Spenningen må

stemme overens med maski-

nens typeskilt.

 I fuktige rom, f.eks. baderom,

skal apparatet koples til stik-

kontakt med forankoplet ver-

nebryter.

 Det skal utelukkende benyt-

tes sprutsikre elektriske skjø-

teledninger med minimum

tverrsnitt på minst 3x1 mm².

 Koplingene på strøm- eller

skjøteledningen skal kun er-

stattes av slike med samme

sprutsikkerhet og lik meka-

nisk fasthet.

몇 FORSIKTIG

 Pass på at strømledningen

eller skjøteledningen ikke

skades ved at den kjøres

over, klemmes, strekkes eller

lignende. Beskytt strømled-

ningen mot sterk varme, olje

og skarpe kanter.

 FARE

 Maskinen må brukes på kor-

rekt måte. Brukeren må ta

hensyn til forholdene på det

aktuelle bruksstedet, og være

oppmerksom på andre perso-

ner som måtte befinne seg i

nærheten.

 Bruk i eksplosjonsfarlige om-

råder er forbudt.

 Ved bruk av apparatet i risiko-

områder skal angjeldende

sikkerhetsforskrifter følges.

Elektriske komponenter

Sikker håndtering

71NO

– 7

 Ikke bruk apparatet dersom

det har falt ned, har synlige

skader eller er utett.

몇 ADVARSEL

 Høytrykksvaskeren må ikke

brukes av barn, eller perso-

ner som ikke er kjent med

hvordan høytrykksvaskeren

fungerer.

 Dette apparatet er ikke ment

for bruk av personer med re-

duserte fysiske, sensoriske

eller sjelelige evner, eller som

pga. mangel på erfaring og/

eller kunnskap ikke kan be-

nytte apparatet trygt. De skal

da kun bruke apparatet under

oppsyn av en sikkerhetsan-

svarlig person, eller få in-

struksjoner av vedkommende

om bruk av appratet.

 Barn skal ikke leke med ap-

paratet.

 Barn skal holdes under tilsyn

for å sikre at de ikke leker

med apparatet.

 Hold apparatet unna barn så

lenge det er slått på og ikke

avkjølt.

 Apparatet skal kun brukes og

lagres som angitt i beskrivel-

se eller illustrasjoner!

몇 FORSIKTIG

 Før alle arbeider på maski-

nen, sørg for at den står støtt

for å forhindre personskader

eller materielle skader der-

som den velter.

 Fyll aldri løsemidler, væske

som inneholdende løsemidler

eller ufortynnet syre (f.eks.

rengjøringsmidler, bensin,

lakktynner eller aceton) i

vanntanken ettersom disse

angriper materialene i enhe-

ten.

 La aldri maskinen være ube-

voktet når det er i gang.

 Kroppsdeler (f.eks. fingre,

hår) må holdes unna de rote-

rende rengjøringsvalsene.

 Beskytt hendene under ren-

gjøring av sugehodet, da

skarpe gjenstander (f.eks.

splinter) kan forårsake per-

sonskader.

OBS

 Slå enheten bare på når ren-

vanntanken og bruktvanntan-

ken er satt inn.

 Ingen skarpe eller store gjen-

stander (f.eks. skår, små-

stein, leketøydeler) må suges

opp med enheten.

 Eddiksyre, avkalkingsmiddel,

eteriske oljer eller lignende

stoffer må ikke fylles i ren-

vanntanken. Sørg også for at

disse stoffene ikke suges

opp.

 Ventilasjonsåpningene på

enheten må ikke blokkeres.

 Bruk enheten kun på harde

gulv med vanntett belegg

(f.eks lakkert parkettgulv,

emaljerte fliser, linoleum).

 Bruk ikke enheten til rengjø-

ring av tepper eller heldek-

kende teppegulv.

 Før ikke enheten over gulvgi-

tre for konvektorvarmean-

legg. Utlekkende vann kan

72 NO

– 8

ikke absorberes av enheten

når den føres over risten.

 Ved lengre arbeidspauser og

etter bruk må apparatet slås

av med hovedbryteren/appa-

ratbryteren og trekke ut støp-

selet.

 Maskinen skal ikke brukes

ved temperaturer under 0 °C.

 Beskytt apparatet mot regn.

Det må ikke oppbevares

utendørs.

 Figurer se grafikk-sider

* FC 5

** FC 5 Premium

 Figurer se grafikk-sider

Figur

 Sett inn håndtaklisten til anslaget i grunnenheten til

den klikker på plass.

Gripelisten må sitte godt fast i enheten.

Figur

 Skru inn rengjøringsvalsene til anslaget i valshol-

deren.

 Vær oppmerksom på fargetilordningen på innsiden

av valsen og valsholderen på enheten (f.eks. blå til

blå).

 Kontroller at rengjøringsvalsen sitter godt fast etter

monteringen.

Figur

 Plasser enheten i rengjøringsstasjonen for å sikre

stabiliteten.

Figur

 Ta ut renvanntanken fra enheten i håndtaket.

Figur

 Åpne tanklokket.

 Fyll renvanntanken med kaldt eller lunkent vann fra

springen.

 Ved behov kan KÄRCHER rengjørings- og pleie-

middel fylles i renvanntanken.*

Se kapittelet "Rengjørings- og pleiemidler".

 Merket "MAX" må ikke overskrides under fylling.

 Lukk tanklokket.

Figur

 Sett rentvannstanken i apparatet.

 Renvanntanken må sitte godt fast i enheten.

OBS

* Sørg for å overholde doseringsanbefalingen for ren-

gjørings- og pleiemidler.

OBS

Figur

Enheten må kun absorbere smuss og væsker (maks.

250 ml).

Figur

Før du starter arbeidet, må du fjerne evt. gjenstander,

f.eks. skår, småstein, skruer eller leketøydeler fra gul-

vet.

Kontroller gulvet på et lite synlig sted for vanntetthet før

du bruker enheten. Må ikke brukes på vannfølsomme

overflater, f.eks. ubehandlet korkgulv (fuktighet kan

trenge inn og skade gulvet).

Merknader

For å unngå å snuble i strømledningen, må du holde

håndtaket i den ene hånden og strømledningen i den

andre hånden.

Figur

Arbeid bakover mot døren for å hindre at det blir fotspor

på det nyvaskede gulvet.

 Hold enheten i en vinkel på omtrent 60 grader i

håndtaket.

 Rengjøring av gulvet foregår ved å bevege enheten

forover og bakover i en hastighet som ved støvsu-

ging.

 Ved sterk nedsmussing lar du enheten gli langsomt

over gulvet.

 Ved leveringsomfang av valseparene i grått og gult:

Begge valseparene har den samme funksjonalite-

Beskrivelse av apparatet

1 PÅ/AV-bryter

2 Håndtak

3 Kabelholder

4 Nettledning

5 Kabelclips

6 Bærehåndtak

7 Lokk bruktvanntank/avskiller

8 Spillvanntank

9 Gripespor rengjøringsvals

10 Rengjøringsvalser

11 Deksel sugehode

12 Låsing sugehode

13 Rentvannstank

14 Håndtak renvanntank

15 Rengjørings-/parkeringsstasjon

16 Oppbevaring valser

(Avhengig av utstyr)

17 Filterinnsats

18 * Rengjøringsmiddel RM 536 30 ml

19 ** Rengjøringsmiddel RM 534 30 ml

20 ** Rengjøringsmiddel RM 536 500 ml

10 ** Rengjøringsvalser 2x

Montering

Ta i bruk

Montere valser

Fylle rentvannsbeholderen

Drift

Generelle anvinsninger for

betjening

73NO

– 9

ten, men kan brukes til ulike bruksområder (f.eks.

fargeskille for kjøkken og bad).

OBS

Straks enheten blir slått på, begynner rengjøringsvalse-

ne å rotere. Håndtaket må holdes fast slik at enheten

ikke beveger seg av seg selv.

Sørg for at renvanntanken er fylt med vann og at brukt-

vanntanken er satt inn i enheten.

Figur

 Sett støpselet i en veggkontakt.

Figur

 Fyll et målebeger med 50 ml ferskvann til å fukte

valsen på rengjøringstasjonen.

Figur

 Slå på enheten og kjør den i 5 sekunder i stasjo-

nen.

Enheten har deretter optimal fuktighet for å utføre

en rask rengjøring.

 Slå av enheten ved å trykke på På/Av-bryteren.

Figur

 Ta enheten ut av rengjøringsstasjonen og sett den

på gulvet.

 Hold enheten fast i håndtaket.

Figur

 Trykk på bryteren for å slå på (på/av).

OBS

Tøm bruktvanntanken før du fyller renvanntanken. Der-

med hindres at bruktvanntanken renner over.

Se kapittel "Tømme bruktvanntanken".

Figur

 Sett enheten inn i rengjøringsstasjonen.

Figur

 Ta ut renvanntanken fra enheten i håndtaket.

Figur

 Åpne tanklokket.

 Fyll renvanntanken med kaldt eller lunkent vann fra

springen.

 Tilsett rengjørings- eller pleiemiddel etter behov.

 Merket "MAX" må ikke overskrides under fylling.

 Lukk tanklokket.

Figur

 Sett rentvannstanken i apparatet.

Renvanntanken må sitte godt fast i enheten.

OBS

Vannstanden må kontrolleres regelmessig for at brukt-

vanntanken ikke skal renne over. "MAX"-merket må

ikke overskrides.

Figur

 Sett enheten inn i rengjøringsstasjonen.

Figur

 Hold bruktvanntanken i den nedre gripelisten mens

du trykker den øvre gripelisten nedover med tom-

melen.

 Ta ut bruktvanntanken.

Figur

 Ta av lokket på bruktvanntanken.

 Tøm bruktvannstanken.

 Rengjør lokket/avskilleren og bruktvanntanken

med vann fra springen etter behov.

 Sett på lokket på bruktvanntanken.

Lokket må sitte godt fast på bruktvanntanken.

Figur

 Sett bruktvannstanken i apparatet.

Bruktvanntanken må sitte godt fast i enheten.

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

Figur

 Sett enheten inn i rengjøringsstasjonen.

OBS

For å sikre stabiliteten på enheten i pauser, må enheten

alltid settes i rengjørings- eller parkeringsposisjon. Util-

strekkelig stabilitet kan få enheten til å velte, og det kan

lekke ut væsker som kan skade gulvet.

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

Figur

 Sett enheten inn i rengjøringsstasjonen.

Figur

OBS

Etter avsluttet arbeid utføres rengjøring av enheten ved

spyling.

Se kapittel "Rengjøring av enheten ved spyling".

Figur

 Tøm enheten fullstendig.

Figur

til

Figur

 Tøm bruktvannstanken.

Se kapittel "Tømme bruktvanntanken".

 Hvis det fortsatt er vann i renvanntanken eller ren-

gjøringsstasjonen, må vannet tømmes ut.

Figur

 Trekk ut støpselet fra stikkontakten.

Figur

 Vikle strømledningen rundt kabelkrokene.

 Fest strømledningen med et kabelklips.

OBS

For å unngå luktdannelse må ferskvannstanken og spill-

vannstanken tømmes fullstendig forut for oppbevaring

av apparatet.

Figur

 Bær enheten i bærehåndtaket til oppbevaringsste-

det.

Figur

 Plasser enheten i rengjøringsstasjonen for å sikre

stabiliteten.

 Oppbevar støvsugeren i et tørt tom.

OBS

Etter avsluttet arbeid bør enheten alltid spyles med ren-

gjøringsstasjonen og rent vann. Med denne operasjo-

nen blir enheten optimalt rengjort, og det unngås at

smuss og bakterier samler seg eller det oppstår ubeha-

gelig lukt i enheten.

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

Figur

 Sett enheten inn i rengjøringsstasjonen.

Arbeidsstart

Etterfylle rengjøringsvæske

Tømming av spillvannsbeholderen

Opphold i arbeidet

Slå maskinen av

Oppbevaring av apparatet

Pleie og vedlikehold

Rengjøring av enheten ved spyling

74 NO

– 10

 Fyll vanntanken for friskt vann med litt kaldt eller

lunkent springvann for å skylle vekk alle rester av

rengjøringsmidler fra sugekanalene og slissene i

sugehodet.

Figur

 Sett rentvannstanken i apparatet.

Figur

 Ta ut bruktvanntanken og tøm den.

Se kapittel "Tømme bruktvanntanken".

 Fyll målebegeret med 200 ml vann.

 Fyll vannet i rengjøringsstasjonen.

 Ved behov kan egnede KÄRCHER-rengjørings-

midler tilsettes for spyleoperasjonen.

 Trykk på bryteren for å slå på (på/av).

 La enheten kjøre i 30–60 sekunder inntil vannet er

fullstendig absorbert fra rengjøringsstasjonen.

Spylingen er nå fullført.

Merknad

Jo lenger enheten er slått på, desto mindre restfuktighet

er det i rengjøringsvalsene.

 Slå av enheten ved å trykke på På/Av-bryteren.

 Hvis det fortsatt er vann i renvanntanken, tar du ut

renvanntanken og tømmer den.

Figur

 Tøm bruktvannstanken.

Se kapittel "Tømme bruktvanntanken".

 Hvis det fortsatt er vann i rengjøringsstasjonen, må

den tømmes for vann.

Figur

 Trekk ut støpselet fra stikkontakten.

Figur

 Vikle strømledningen rundt kabelkrokene.

 Fest strømledningen med et kabelklips.

OBS

Før plasseres på gulvet for å fjerne valsene, må ren-

vann- og bruktvanntankene tømmes. Dermed unngås

at vann renner ut av tankene når enheten legges på gul-

vet.

Merknad

Dersom enheten er svært skitten, kan rengjøringsvalse-

ne rengjøres separat.

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

 Hvis det fortsatt er vann i renvanntanken, tar du ut

renvanntanken og tømmer den.

Figur

 Trekk ut støpselet fra stikkontakten.

 Tømming av rentvannstank.

Figur

 Tøm bruktvannstanken.

Figur

 Skru ut rengjøringsvalsene i gripesporet.

 Rengjør rengjøringsvalsene under rennende vann.

eller

 Vask rengjøringsvalsene i vaskemaskin ved opptil

60 °C.

OBS

Bruk ikke tøymykner ved rengjøring i vaskemaskin. På

den måten blir ikke mikrofiber skadet og rengjøringsval-

sene beholder rengjøringsevnen.

Rengjøringsvalsene må ikke tørkes i tørketrommel.

 La valsene lufttørke etter rengjøringen.

Figur

 Skru inn rengjøringsvalsene til anslaget i valshol-

deren.

 Vær oppmerksom på fargetilordningen på innsiden

av valsen og valsholderen på enheten (f.eks. blå til

blå).

 Kontroller at rengjøringsvalsen sitter godt fast etter

monteringen.

OBS

Dersom det er svært skittent, eller når deler (f.eks. stei-

ner, skår) kommer inn i sugehodet, må det rengjøres.

Disse delene forårsaker en klaprelyd eller tilstopper su-

gekanalene og reduserer sugeeffekten under drift.

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

Figur

 Trekk ut støpselet fra stikkontakten.

Figur

 Fjerne rengjøringsvalsen.

Se kapittel "Rengjøring av valsene".

Figur

 Trykk sugehodesperren.

 Ta av sugehodedekselet.

 Rengjør sugehodedekselet under rennende vann.

 Rens sugekanaler og spor i sugehodedekselet for

faste partikler ved behov.

 Rengjør sugehodet på enheten med en fuktig klut.

 Fest sugehodedekselet på sugehodet.

Merknad

Sugehodelokket må gå hørbart i lås når det festes på

sugehodet.

Figur

 Skru inn rengjøringsvalsene til anslaget i valshol-

deren.

Se kapittel "Rengjøring av valsene".

OBS

For at avskilleren ikke skal tilstoppes med støv og skitt

eller skitt fester seg i tanken, må bruktvanntanken ren-

gjøres regelmessig.

Figur

 Slå av enheten ved å trykke på På/Av-bryteren.

Figur

 Sett enheten inn i rengjøringsstasjonen.

Figur

til

Figur

 Ta bruktvanntanken ut av apparatet.

Se kapittel "Tømme bruktvanntanken".

 Rengjør lokket/avskilleren og bruktvanntanken

med vann fra springen.

 Bruktvanntanken kan også rengjøres i oppvask-

maskinen.

 Sett

inn bruktvanntanken med lokk i enheten igjen

etter rengjøringen.

OBS

Bruk av uegnede rengjørings- og pleiemidler kan øde-

legge enheten og føre til at garantien bortfaller.

Merknad

Tilsett KÄRCHER rengjørings- eller pleiemiddel for

gulvrengjøring etter behov.

 Ved dosering av rengjørings- og pleiemidler må

produsentens anvisninger følges.

 For å hindre skumdannelse fylles tanken først med

vann og deretter med rengjørings- eller pleiemidler.

Rengjøring av valsene

Rengjøre sugehodet

Rengjøre bruktvanntanken

Rengjørings- og pleiemidler

75NO

– 11

 Dermed blir fyllmengden "MAX" ikke overskredet i

renvanntanken, og ved vannpåfylling er det fortsatt

plass til rengjørings- eller pleiemidler.

Driftsforstyrrelser har oftest enkle årsaker som du selv

kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller,

eller ved driftsforstyrrelser som ikke er nevnt her, kan du

kontakte vår autoriserte kundeservice.

Filterinnsats er ikke satt inn.

(se bilde for apparatbeskrivelse)

 Ta ut rentvannstanken og sett inn filterinnsatsen

med stiften oppover.

Filterinnsats er satt inn feil vei.

 Ta ut filterinnsatsen og sett den inn med stiften

oppover.

Sugeslangen er tett pga. smussavleiringer.

 Fjern sugeslangen forsiktig fra sugehodet.

 Legg sugeslangen i kaldt vann i 10 - 20 minutter.

 Rengjør sugeslangene med en stump gjenstand

og/eller under rennende vann.

Vanntanken er tom for vann.

 Etterfylle vann

Rentvannstanken sitter ikke korrekt i apparatet.

 Sett inn renvanntanken slik at den sitter på plass i

enheten.

Rengjøringsvalser mangler eller er ikke riktig satt inn.

Figur

 Sett inn rengjøringsvalsene eller skru dem inn til

anslaget i valsholderen.

Rengjøringsvalsene er skitne eller slitt

 Rengjør rengjøringsvalsene.

eller

 Skift ut rengjøringsvalsene.

Valsene blokkeres.

Figur

 Ta ut valsene og sjekk om nettkabelen eller en

gjenstand har klemt seg fast i valsene.

Valsene er for tørre.

 Fukt valsene eller fukt apparatet med 50 ml vann i

parkeringsstasjonen hhv.

Deler (f.eks. steiner eller splinter) i sugehodet.

Figur

 Ta av sugehodedekselet og rengjør sugehodet.

Se kapittel "Rengjøre sugehodet".

Sugekanaler og spor i sugehodet er tilstoppet.

Figur

 Ta av sugehodedekselet og rengjør sugehodet.

Se kapittel "Rengjøre sugehodet".

Bruktvanntanken er overfylt.

Figur

til

Figur

 Tøm bruktvanntanken straks.

Se kapittel "Rengjøre bruktvanntanken".

Bruktvanntanken sitter ikke riktig på tanken.

 Kontroller om lokket på bruktvanntanken sitter godt

fast.

Se kapittel "Rengjøre bruktvanntanken".

Avskilleren er tilstoppet.

 Ta av lokket på bruktvanntanken og rengjør avskil-

leren.

Se kapittel "Rengjøre bruktvanntanken".

Filternettet til utskilleren fra bruktvannstanken ble ska-

det under rengjøring.

 Skift utskilleren.

Rengjørings- eller pleiemidlene er uegnet til enheten el-

ler er feildosert.

 Bruk kun rengjørings- og pleiemidler som anbefa-

les av produsenten.

Se kapittelet "Rengjørings- og pleiemidler".

 Følg produsentens doseringsopplysninger.

Første fukting av valsene ble enten ikke foretatt eller ut-

ført i for kort tid, og de er derfor ikke fullstendig fuktet

(valsene rengjør derfor bare delvis).

Figur

 Fukt valsene fullstendig.

OBS

Etter montering må ikke håndtaket lenger tas av fra ba-

sisapparatet.

Håndtaket kan bare tas av fra basisapparatet når appa-

ratet i forbindelse med service.

Figur

Se bildet på slutten av bruksanvisningen

 Sett skrutrekkeren inn i den lille åpningen på baksi-

den av håndtaket i 90 grader vinkel, og ta av hånd-

taket.

OBS

Pass på at forbindelseskabelen mellom basisapparatet

og håndtaket ikke skades.

Det tas forbehold om tekniske endringer!

Feilretting

Manglende væting av valse med rent vann

Enheten absorberer ikke smuss

Valsene roterer ikke

Høylydt klapring ved påslåing

Klaprende lyd i sugehodet

Sugeeffekt er dårlig

Enheten mister bruktvann

Enheten etterlater gulvstriper

Ta av håndtaket fra basisapparatet

Tekniske data

Strømtilkobling

Spenning 220-240 V

1~50-60 Hz

Beskyttelsesklasse IPX4

Beskyttelsesklasse II

Effektspesifikasjoner

Absorberingseffekt 460 W

Valsomdreininger per minutt 500 o/min.

Fyllingsmengde

Rentvannstank 400 ml

Rengjøringsstasjon 200 ml

Mål

Kabellengde 7,0 m

Vekt (uten rengjøringsvæsker) 5,0 kg

Lengde 320 mm

Bredde 270 mm

Høyde 1220 mm

76 NO

– 5

Läs bruksanvisningen innan maskinen

används första gången, följ anvisning-

arna och spara den för framtida behov,

eller för nästa ägare.

Golvrengöringsmaskinen får endast användas för ren-

göring av hårda golv för privat bruk och endast på hårda

golv som tål vatten.

Rengör inga vattenkänsliga underlag som obehandlade

korkgolv (fukt kan tränga in och skada golvet).

Maskinen är lämplig för rengöring av PVC, linoleum,

klinker, sten, oljad och vaxad parkett, laminat samt golv-

beläggningar som tål vatten.

Emballagematerialen kan återvinnas. Kasta inte

emballaget i hushållssoporna utan för dem till

återvinning.

Skrotade aggregat innehåller återvinningsbara

material som bör gå till återvinning. Överlämna

skrotade aggregat till ett lämpligt återvinnings-

system.

Elektriska och elektroniska maskiner innehåller ofta

komponenter som vid felaktig användning eller felaktig

avfallshantering kan utgöra en potentiell risk för männis-

kors hälsa och för miljön. Dessa komponenter är dock

nödvändiga för att maskinen ska kunna arbeta korrekt.

Maskiner som märkts med denna symbol får inte kastas

i hushållssoporna.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

Aggregatets leveransomfång är avbildat på förpack-

ningen. Kontrollera att innehållet i leveransen är full-

ständig.

Kontakta din försäljare om något tillbehör saknas eller

om det finns transportskador.

Använd endast originaltillbehör och originalreservdelar,

så att en säker och störningsfri drift av maskinen är ga-

ranterad.

Information om tillbehör och reservdelar finns på

www.kaercher.com.

I respektive land gäller de garantivillkor som publicerats

av våra auktoriserade distributörer. Eventuella fel på

aggregatet repareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverkningsfel. I

frågor som gäller garantin ska du vända dig med kvitto

till inköpsstället eller närmaste auktoriserade service-

verkstad.

(Se baksidan för adress)

– Förutom anvisningarna i

bruksanvisningen måste gäl-

lande allmänna säkerhets-

och olycksfallsföreskrifter be-

aktas.

– De varnings- och hänvis-

ningsskyltar som finns på ap-

paraten ger viktiga hänvis-

ningar för riskfri drift.

 FARA

Varnar om en omedelbart över-

hängande fara som kan leda till

svåra personskador eller döds-

fall.

몇 VARNING

Varnar om en möjligen farlig si-

tuation som kan leda till svåra

personskador eller döden.

Innehåll

Allmänna anvisningar . . . . . . . . . . . . . . . . . . SV 5

Säkerhetsanvisningar . . . . . . . . . . . . . . . . . . SV 5

Beskrivning av aggregatet. . . . . . . . . . . . . . . SV 8

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 8

Börja använda . . . . . . . . . . . . . . . . . . . . . . . . SV 8

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 8

Skötsel och underhåll . . . . . . . . . . . . . . . . . . SV 9

Åtgärder vid störningar . . . . . . . . . . . . . . . . . SV 11

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . SV 12

Allmänna anvisningar

Ändamålsenlig användning

Miljöskydd

Leveransens innehåll

Reservdelar

Garanti

Symboler på aggregatet

OBSERVERA

Markeringen ”MAX” på smutsvattentanken

får inte överskridas vid rengöringen.

Vänligen beakta följande tillvägagångssätt:

Töm först smutsvattentanken.

Fyll sedan på färskvattentanken.

Säkerhetsanvisningar

Risknivåer

77SV

– 6

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig si-

tuation som kan leda till lättare

personskador.

OBSERVERA

Varnar om en möjligen farlig si-

tuation som kan leda till materi-

ella skador.

 FARA

 Använd inte apparaten i bas-

sänger där det finns vatten.

 Kontrollera före användning-

en att apparaten och dess till-

behör befinner sig i ett oklan-

derligt tillstånd. Om tillståndet

inte är korrekt får den inte tas

i bruk.

 Skadad nätsladd ska genast

bytas ut av auktoriserad

kundservice/utbildad elektri-

ker.

 Ta aldrig tag i nätkontakten

eller eluttaget med fuktiga

händer.

 Stäng av aggregatet och dra

ut nätkontaken innan vård

och skötselarbeten ska utfö-

ras.

 Reparationer på apparaten

får endast genomföras av en

auktoriserad kundtjänst.

 Anslutningen av nät- och för-

längningskabeln får inte ligga

i vatten.

몇 VARNING

 Maskinen får endast anslutas

till ett nätuttag som installe-

rats av elektriker enligt IEC

60364.

 Maskinen får endast anslutas

till växelström. Spänningen

ska motsvara den spänning

som är angiven på maski-

nens typskylt.

 I fuktiga utrymmen, ex. bad-

rum, får apparaten bara an-

slutas till eluttag som är kopp-

lade till jordfelsbrytare.

 Använd endast stänkvatten-

skyddade, elektriska förläng-

ningssladdar med ett tvärsnitt

på minst 3x1 mm²

 Byt bara ut kopplingar på nät-

eller förlängningssladden mot

sådana med samma stänk-

vattenskydd och samma me-

kaniska fasthet.

몇 FÖRSIKTIGHET

 Beakta att nät- och förläng-

ningskabeln inte skadas ge-

nom överkörning, klämning,

sönderdragning eller liknan-

de. Skydda nätkabeln från

värme, olja och vassa kanter.

 FARA

 Användaren måste använda

apparaten enligt föreskrifter-

na. Användaren ska ta hän-

syn till förutsättningarna på

platsen och kontrollera att

ingen uppehåller sig i närhe-

ten vid arbete med maskinen.

 Användning av maskinen i ut-

rymmen med explosionsrisk

är förbjuden.

 När maskinen används i risk-

områden ska motsvarande

säkerhetsföreskrifter beak-

tas.

Elektriska komponenter

Säker hantering

78 SV

– 7

 Använd inte maskinen när

den har fallit ner tidigare, när

den har synliga skador eller

när den är otät.

몇 VARNING

 Aggregatet får inte användas

av barn eller personer som

inte har tillräcklig kunskap.

 Denna apparat är ej avsedd

att användas av personer

med begränsade psykiska,

sensoriska eller mentala

egenskaper eller som saknar

erfarenhet och/eller kunskap

att hantera den, såvida de

inte befinner sig under upp-

sikt av en person ansvarig för

deras säkerhet eller har fått

anvisningar från en sådan

person om hur apparaten ska

användas och har förstått vil-

ka faror som kan uppstå vid

användningen av apparaten.

 Barn får inte leka med appa-

raten.

 Barn ska hållas under uppsikt

för att garantera att de inte le-

ker med maskinen.

 Håll maskinen borta från barn

medan den är påslagen eller

när den ännu inte har svalnat.

 Använd eller förvara bara ma-

skinen enligt beskrivningen

resp. bilden!

몇 FÖRSIKTIGHET

 Säkerställ innan all typ av ar-

bete med eller på maskinen

dess stabilitet för att undvika

olyckor eller sakskador på

grund av att maskinen faller

omkull.

 Häll aldrig lösningsmedel,

vätskor som innehåller lös-

ningsmedel eller outspädda

syror (t.ex. rengöringsmedel,

bensin, förtunning och ace-

ton) i vattentanken eftersom

de angriper materialet i ma-

skinen.

 Lämna aldrig maskinen utan

uppsikt så länge som den är i

drift.

 Håll kroppsdelar (t.ex. hår,

fingrar) borta från de roteran-

de rengöringsvalsarna.

 Skydda händerna när sughu-

vudet rengörs eftersom du

kan skada dig på vassa före-

mål (t.ex. splitter).

OBSERVERA

 Starta bara maskinen när

färskvattentanken och smuts-

vattentanken är insatta.

 Sug inte upp vassa eller stora

föremål (t.ex. glasbitar, små-

sten, leksaker) med maski-

nen.

 Fyll inte på ättiksyra, avkalk-

ningsmedel, eteriska oljor el-

ler liknande i färskvattentan-

ken. Se även till att sådana

ämnen inte sugs upp.

 Ventilationshålen på maski-

nen får inte vara blockerade.

 Använd bara maskinen på

hårda golv med vattenfast yta

(t.ex. lackad parkett, emalje-

rad klinker, linoleum).

 Maskinen är inte lämplig för

rengöring av mattor och hel-

täckningsmattor.

79SV

– 8

 För inte maskinen över golv-

galler till konvektorelement.

Vattnet som rinner ut kan inte

sugas upp av maskinen när

den förs över galler.

 Stäng av maskinen på huvud-

brytaren/maskinens ström-

brytare och dra ur elkontak-

ten vid längre arbetspauser

och efter användning.

 Använd inte maskinen vid

temperaturer under 0 °C.

 Skydda maskinen från regn.

Får inte förvaras utomhus.

 Bilder finns på bildsidorna

* FC 5

** FC 5 Premium

 Bilder finns på bildsidorna


 Stick in handtaget i grundmaskinen så att det hörs

att det hakar fast.

Handtaget måste sitta fast ordentligt i maskinen.


 Vrid in rengöringsvalsarna så långt det går på hål-

laren.

 Sätt in valsarna åt rätt håll med hjälp av färgmarke-

ringarna (t.ex. blått mot blått).

 Kontrollera att rengöringsvalsarna sitter fast or-

dentligt när de satts in.


 Ställ maskinen i rengöringsstationen så att den står

stadigt.


 Ta ut färskvattentanken ur maskinen i handtaget.


 Öppna tanklocket.

 Fyll färskvattentanken med kallt eller ljummet kran-

vatten.

 Rengörings- eller skötselmedel från KÄRCHER

kan fyllas på efter behov i färskvattentanken.*

Se kapitlet ”Rengörings- och skötselmedel”.

 Överskrid inte markeringen ”MAX” när du fyller på.

 Stäng tanklocket.


 Sätt tillbaka tanken i maskinen.

 Färskvattentanken måste sitta fast ordentligt i ma-

skinen.

OBSERVERA

*Dosera rengörings- eller skötselmedlet korrekt enligt

anvisningarna.

OBSERVERA


Maskinen får bara suga upp smuts och vätska (max.

250 ml).


Ta bort eventuella föremål om glasskärvor, grus, skru-

var eller leksaker från golvet innan du börjar.

Kontrollera om golvet tål vatten på ett ställe som inte

syns väl innan maskinen används. Rengör inte vatten-

känsliga ytor som obehandlade korkgolv (fukt kan

tränga in och skada golvet).

Information

Håll i handraet med den ena handen och elsladden med

den andra så att du inte snubblar på sladden.


Arbeta bakåt mot dörren så att du inte lämnar fotavtryck

på det nytvättade golvet.

 Håll maskinen i ca 60 graders vinkel i handtaget.

 Golvet rengörs genom att man för maskinen fram

och tillbaka med samma hastighet som när man

dammsuger.

 Låt maskinen långsamt glida över golvet om det är

mycket smutsigt.

 Vid leveransomfång av borstvalsar i par i grått och

gult: Båda paren borstvalsar har samma funktiona-

litet men kan användas för olika användningsområ-

den (åtskillnad vad färgerna beträffar, t.ex. för kök

och badrum).

Beskrivning av aggregatet

1 TILL-/FRÅN brytare

2 Handtag

3 Kabelhållare

4 Nätkabel

5 Kabelklämma

6 Bärhandtag

7 Smutsvattentankens lock/avskiljare

8 Smutsvattentank

9 Handtag på rengöringsvals

10 Rengöringsvalsar

11 Kåpa på sughuvudet

12 Låsning på sughuvudet

13 Färskvattentank

14 Handtag på färskvattentanken

15 Rengörings-/parkeringsstation

16 Förvaring valsar

(Beroende på utrustning)

17 Filterinsats

18 * Rengöringsmedel RM 536 30 ml

19 ** Rengöringsmedel RM 534 30 ml

20 ** Rengöringsmedel RM 536 500 ml

10 ** Rengöringsvalsar 2x

Montering

Börja använda

Montera valsar

Fyll färskvattentanken

Drift

Allmän information om

användning

80 SV

– 9

OBSERVERA

Direkt när maskinen startas börjar rengöringsvalsarna

att rotera. Håll hårt i handtaget så att maskinen inte åker

iväg.

Kontrollera att det finns vatten i färskvattentanken och

att smutsvattentanken är insatt i maskinen.


 Anslut nätkontakten till ett vägguttag.


 För att valsarna ska fuktas snabbt måste rengö-

ringsstationen fyllas på med 50 ml färskvatten med

hjälp av en mätbägare.


 Starta maskinen och låt den gå i stationen i 5 sek-

under.

Maskinen är då fuktig och rengör bättre.

 Stäng av maskinen genom att trycka på strömbry-

taren.


 Lyft maskinen från rengöringsstationen i handtaget

och ställ den på golvet.

 Håll i handtaget.


 Tryck på strömbrytaren (På-/Av) för att starta ma-

skinen.

OBSERVERA

Töm smutsvattentanken innan färskvattentanken fylls

på. Det förhindrar att smutsvattentanken svämmar över.

Se kapitlet ”Töm smutsvattentanken”.


 Ställ maskinen i rengöringsstationen.


 Ta ut färskvattentanken ur maskinen i handtaget.


 Öppna tanklocket.

 Fyll färskvattentanken med kallt eller ljummet kran-

vatten.

 Tillsätt rengörings- eller skötselmedel efter behov.

 Överskrid inte markeringen ”MAX” när du fyller på.

 Stäng tanklocket.


 Sätt tillbaka tanken i maskinen.

Färskvattentanken måste sitta fast ordentligt i ma-

skinen.

OBSERVERA

Kontrollera vattennivån regelbundet så att smutsvatten-

tanken inte svämmar över. Överskrid inte markeringen

”MAX”.


 Ställ maskinen i rengöringsstationen.


 Håll i smutsvattentanken i det nedre handtaget och

tryck det övre handtaget nedåt med tummen.

 Ta ut smutsvattentanken.


 Ta av locket till smutsvattentanken.

 Töm smutsvattentanken.

 Rengör locket/avskiljaren och smutsvattentanken

med kranvatten om det behövs.

 Sätt på locket till smutsvattentanken.

Locket måste sitta fast ordentligt på smutsvatten-

tanken.


 Sätt tillbaka tanken i maskinen.

Smutsvattentanken måste sitta fast ordentligt i ma-

skinen.


 Stäng av maskinen genom att trycka på strömbry-

taren.


 Ställ maskinen i rengöringsstationen.

OBSERVERA

Ställ alltid maskinen i rengörings- eller parkeringsstatio-

nen så att den står stadigt om du avbryter arbetet. An-

nars kan maskinen välta och vätska kan rinna ut och

skada golvet.


 Stäng av maskinen genom att trycka på strömbry-

taren.


 Ställ maskinen i rengöringsstationen.


OBSERVERA

Rengör maskinen genom att skölja den när du är klar.

Se kapitlet ”Rengör maskinen genom att skölja den”.


 Töm maskinen helt.


till


 Töm smutsvattentanken.

Se kapitlet ”Töm smutsvattentanken”.

 Töm ut vattnet om det fortfarande finns något kvar

i färskvattentanken eller rengöringsstationen.


 Dra ut nätkontakten ur vägguttaget.


 Rulla upp sladden runt kabelhållaren.

 Fäst sladden med klämman.

OBSERVERA

För att undvika luktutveckling måste färskvatten- och

smutsvattentanken tömmas helt och hållet innan enhe-

ten läggs i förvar.


 Bär maskinen i bärhandtaget till förvaringsplatsen.


 Ställ maskinen i rengöringsstationen så att den står

stadigt.

 Förvara apparaten torrt.

OBSERVERA

Skölj alltid igenom maskinen i rengöringsstationen med

rent vatten när du är klar. Maskinen rengörs då korrekt

och smuts och bakterier samlas inte i den och bildar då-

lig lukt.


 Stäng av maskinen genom att trycka på strömbry-

taren.


 Ställ maskinen i rengöringsstationen.

Påbörja arbetet

Fyll på rengöringsvätska

Tömma smutsvattentanken

Avbryta drift

Stänga av apparaten

Förvara aggregatet

Skötsel och underhåll

Rengör maskinen genom att skölja den

81SV

– 10

 Fyll renvattentanken med lite kallt eller ljummet

kranvatten för att rengöra sugkanalerna och

springorna i sugenheten helt från rengöringsmedel.


 Sätt tillbaka tanken i maskinen.


 Ta ur smutsvattentanken och töm den.

Se kapitlet ”Töm smutsvattentanken”.

 Fyll koppen med 200 ml vatten.

 Fyll på vattnet i rengöringsstationen.

 Om det behövs kan ett lämpligt rengöringsmedel

från KÄRCHER fyllas på.

 Tryck på strömbrytaren (På-/Av) för att starta ma-

skinen.

 Kör maskinen i 30-60 sekunder tills allt vatten su-

gits ut ur rengöringsstationen.

Sköljningen är klar.

Hänvisning

Ju längre maskinen går desto mindre fukt finns det kvar

i rengöringsvalsarna.

 Stäng av maskinen genom att trycka på strömbry-

taren.

 Ta ut färskvattentanken och töm ut vattnet om det

fortfarande finns något kvar i den.


 Töm smutsvattentanken.

Se kapitlet ”Töm smutsvattentanken”.

 Töm ut vattnet om det fortfarande finns något kvar

i rengöringsstationen.


 Dra ut nätkontakten ur vägguttaget.


 Rulla upp sladden runt kabelhållaren.

 Fäst sladden med klämman.

OBSERVERA

Töm färskvatten- och smutsvattentanken innan maski-

nen läggs på golvet för att ta ut valsarna. Därmed kan

inte vätska ur tanken rinna ut på golvet.

Hänvisning

Rengöringsvalsarna kan rengöras separat om de är

mycket smutsiga.


 Stäng av maskinen genom att trycka på strömbry-

taren.

 Ta ut färskvattentanken och töm ut vattnet om det

fortfarande finns något kvar i den.


 Dra ut nätkontakten ur vägguttaget.

 Töm färskvattentanken.


 Töm smutsvattentanken.


 Vrid ut rengöringsvalsarna med handtaget.

 Rengör rengöringsvalsarna under rinnande vatten.

eller

 Tvätta rengöringsvalsarna i tvättmaskinen på upp

till 60 °C.

OBSERVERA

Använd inte sköljmedel vid rengöring i tvättmaskin. Mik-

rofibrerna skadas inte då och rengöringsvalsarna blir ef-

fektivare.

Rengöringsvalsarna kan inte torktumlas.

 Låt valsarna lufttorka.


 Vrid in rengöringsvalsarna så långt det går på hål-

laren.

 Sätt in valsarna åt rätt håll med hjälp av färgmarke-

ringarna (t.ex. blått mot blått).

 Kontrollera att rengöringsvalsarna sitter fast or-

dentligt när de satts in.

OBSERVERA

Sughuvudet måste rengöras om det är mycket smutsigt

eller om delar (t.ex. sten, splitter) kommit in i det. De här

delarna skramlar under rengöringen eller blockerar sug-

kanalerna och minskar sugeffekten.


 Stäng av maskinen genom att trycka på strömbry-

taren.


 Dra ut nätkontakten ur vägguttaget.


 Ta bort rengöringsvalsarna.

Se kapitlet ”Rengör valsarna”.


 Tryck på sughuvudets låsning.

 Ta av sughuvudets kåpa.

 Rengör sughuvudets kåpa under rinnande vatten.

 Rengör sugkanalerna och spåren i sughuvudets

kåpa från smuts om det behövs.

 Rengör sughuvudet med en fuktig trasa.

 Fäst kåpan på sughuvudet.

Hänvisning

Sughuvudets kåpa måste klicka i så det hörs när den

fästs vid sughuvudet.


 Vrid in rengöringsvalsarna så långt det går på hål-

laren.

Se kapitlet ”Rengör valsarna”.

OBSERVERA

För att avskiljaren inte ska blockeras av damm och

smuts eller smuts lagras i tanken måste smutsvatten-

tanken rengöras regelbundet.


 Stäng av maskinen genom att trycka på strömbry-

taren.


 Ställ maskinen i rengöringsstationen.


till


 Ta ut smutsvattentanken ur maskinen.

Se kapitlet ”Töm smutsvattentanken”.

 Rengör locket/avskiljaren och smutsvattentanken

med kranvatten.

 Smutsvattentanken kan även diskas i diskmaski-

nen.

 Sätt sedan in smutsvattentankenen och locket i

maskinen igen.

Rengör valsarna

Rengör sughuvudet

Rengör smutsvattentanken

82 SV

– 11

OBSERVERA

Olämpliga rengörings- och skötselmedel kan skada ma-

skinen och leda till att garantin upphör.

Hänvisning

Tillsätt rengörings- eller skötselmedel för golvrengöring

från KÄRCHER efter behov.

 Följ tillverkarens doseringsanvisningar för rengö-

rings- eller skötselmedel.

 Fyll först på vatten och sedan rengörings- eller

skötselmedel i färskvattentanken så att det inte bil-

das skum.

 För att MAX-volymen i färskvattentanken inte ska

överskridas måste du lämna plats för rengörings-

eller skötselmedlet när du fyller på.

Fel har ofta enkla orsaker som du själv kan åtgärda med

hjälp av fölande översikt. Om du inte är säker eller om

fel uppkommer som inte finns med här bör du ta kontakt

med en auktoriserad kundtjänst.

Filterinsatsen är inte isatt.

(se bilden till maskinbeskrivningen)

 Ta ur färskvattentanken och sätt i filterinsatsen

med stiftet uppåt.

Filterinsatsen sitter åt fel håll.

 Ta ur filterinsatsen och sätt i den med stiftet uppåt.

Sugslangen är tilltäppt på grund av smutsavlagringar.

 Ta försiktigt bort sugslangarna från sughuvudet

och grundmaskinen.

 Lägg i sugslangarna i kallt vatten i ca 10–20 minu-

ter.

 Rengör sugslangarna med ett trubbigt föremål och/

eller under rinnande vatten.

Inget vatten i vattentanken.

 Efterfylla vatten

Färskvattentanken sitter inte rätt i maskinen.

 Sätt in färskvattentanken så att den sitter rätt i ma-

skinen.

Det saknas rengöringsvalsar eller de är inte korrekt in-

satta.


 Sätt in rengöringsvalsarna eller skruva fast dem så

långt det går på hållaren.

Rengöringsvalsarna är smutsiga eller slitna.

 Rengör rengöringsvalsarna.

eller

 Byt rengöringsvalsarna.

Valsarna blockeras.


 Ta ut valsarna och kontrollera om något föremål el-

ler nätkabeln har fastnat i valsarna.

Valsarna är för torra.

 Fukta valsarna/maskinen med 50 ml vatten i parke-

ringsstationen.

Det finns delar (t.ex. stenar eller splitter) i sughuvudet.


 Ta bort kåpan och rengör sughuvudet.

Se kapitlet ”Rengör sughuvudet”.

Sugkanalerna och spåren i sughuvudet är blockerade.


 Ta bort kåpan och rengör sughuvudet.

Se kapitlet ”Rengör sughuvudet”.

Smutsvattentank är full.


till


 Töm genast smutsvattentanken.

Se kapitlet ”Rengör smutsvattentanken”.

Smutsvattentanken sitter inte rätt i maskinen.

 Kontrollera om locket sitter på smutsvattentanken

korrekt.

Se kapitlet ”Rengör smutsvattentanken”.

Avskiljaren är blockerad.

 Ta av locket från smutsvattentanken och rengör av-

skiljaren.

Se kapitlet ”Rengör smutsvattentanken”.

Separatorns filternät i smutsvattentanken skadades när

det rengjordes.

 Byt separator.

Rengörings- eller skötselmedlet lämpar sig inte för ma-

skinen eller är feldoserat.

 Använd rengörings- eller skötselmedel som rekom-

menderas av tillverkaren.

Se kapitlet ”Rengörings- och skötselmedel”.

 Följ tillverkarens doseringsanvisningar.

Den första fuktningen av valsarna genomfördes inte el-

ler genomfördes under för kort tid och de är därför inte

ordentligt fuktade (valsarna rengör därför endast del-

vis).


 Fukta valsarna ordentligt.

OBSERVERA

Ta inte bort handtaget från basenheten efter montering-

en.

Handtaget får endast tas bort från basenheten om ap-

paraten ska skickas på service.


Se bilden i slutet av bruksanvisningen

 Stick in skruvmejseln med 90 graders vinkel i det lil-

la hålet på baksidan av handtaget och ta av det.

OBSERVERA

Se till att anslutningskabeln mellan basenheten och

handtaget inte skadas.

Rengörings- och skötselmedel

Åtgärder vid störningar

Valsbefuktning med färskvatten saknas

Maskinen tar inte upp smuts

Valsarna roterar inte

Högt knackande när maskinen sätts på

Slamrande ljud i sughuvudet

Sugeffekten försämras

Maskinen förlorar smutsvatten

Maskinen lämnar streck på golvet

Borttagning av handtaget från basenheten

83SV

– 12

Med reservation för tekniska ändringar!

Tekniska data

Elanslutning

Spänning 220-240 V

1~50-60 Hz

Skyddsgrad IPX4

Skyddsklass II

Prestanda

Effekt 460 W

Valsvarv per minut 500 V/min

Påfyllningsmängd

Färskvattentank 400 ml

Rengöringsstation 200 ml

Mått

Kabellängd 7,0 m

Vikt (utan rengöringsvätska) 5,0 kg

Längd 320 mm

Bredd 270 mm

Höjd 1220 mm

84 SV

– 5

Lue tämä alkuperäiskäyttöohje ennen

laitteesi ensimmäistä käyttöä, toimi

sen mukaisesti ja säilytä käyttöohje

myöhempää käyttöä tai mahdollista

toista omistajaa varten.

Käytä lattianpuhdistinta vain kovien lattioiden puhdis-

tukseen yksityisissä kotitalouksissa ja vain vedenkestä-

villä kovilla lattioilla.

Älä puhdista vedelle arkoja pintoja, kuten esim. käsitte-

lemättömiä korkkilattioita (kosteus voi tunkeutua sisään

ja vahingoittaa lattiaa).

Laite soveltuu seuraavien puhdistamiseen: PVC,

linoleumi, kaakeli, kivi, öljytty ja vahattu parketti, lami-

naatti sekä kaikki lattiapinnoitteet, jotka eivät ole arkoja

vedelle.

Pakkausmateriaalit ovat kierrätettäviä. Älä käsit-

telee pakkauksia kotitalousjätteenä, vaan toimi-

ta ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettä-

viä materiaaleja, jotka tulisi toimittaa kierrätyk-

seen. Tästä syystä toimita kuluneet laitteet vas-

taaviin keräilylaitoksiin.

Sähkö- ja elektroniikkalaitteet sisältävät usein raken-

neosia, jotka voivat aiheuttaa mahdollisen vaaran ih-

misten terveydelle ja ympäristölle, jos niitä käsitellään

väärin tai ne hävitetään väärin. Nämä rakenneosat ovat

kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti.

Tällä symbolilla merkittyjä laitteita ei saa hävittää taval-

lisena talousjätteenä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

www.kaercher.com/REACH

Laitteen toimituslaajuus on kuvattu pakkauksessa. Tar-

kasta purkaessasi laitetta pakkauksesta pakkauksen si-

sällön täydellisyys.

Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai ha-

vaitset kuljetusvahinkoja.

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne ta-

kaavat laitteen turvallisen ja häiriöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.ka-

ercher.com.

Kussakin maassa ovat voimassa valtuuttamamme

myyntiorganisaation julkaisemat takuuehdot. Materiaa-

li- ja valmistusvirheistä aiheutuvat virheet laitteessa kor-

jaamme takuuaikana maksutta. Takuutapauksessa ota

yhteys ostotositteen kanssa jälleenmyyjään tai lähim-

pään valtuutettuun huoltoon.

(Osoite, katso takasivua)

– Tämän käyttöohjeen ohjeiden

ohella on noudatettava laki-

sääteisiä yleisiä turvallisuus-

ja tapaturmantorjuntamäärä-

yksiä.

– Laitteeseen kiinnitetyt varoi-

tus- ja opastuskilvet antavat

tärkeitä ohjeita turvallista

käyttöä varten.

 VAARA

Huomautus välittömästi uhkaa-

vasta vaarasta, joka voi aiheut-

taa vakavan ruumiinvamman tai

johtaa kuolemaan.

몇 VAROITUS

Huomautus mahdollisesta vaa-

rallisesta tilanteesta, joka voi ai-

heuttaa vakavan ruumiinvam-

man tai voi johtaa kuolemaan.

Sisältö

Yleisiä ohjeita . . . . . . . . . . . . . . . . . . . . . . . . FI 5

Turvaohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . FI 5

Laitekuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . FI8

Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 8

Käyttöönotto . . . . . . . . . . . . . . . . . . . . . . . . . FI8

Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 8

Hoito ja huolto . . . . . . . . . . . . . . . . . . . . . . . . FI10

Häiriöapu . . . . . . . . . . . . . . . . . . . . . . . . . . . .FI 11

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . FI12

Yleisiä ohjeita

Käyttötarkoitus

Ympäristönsuojelu

Toimitus

Varaosat

Takuu

Laitteessa olevat symbolit

HUOMIO

Puhdistustöiden aikana ei likavesisäiliön

"MAX"-merkintää saa ylittää.

Huomioi seuraava toimintatapa:

Tyhjennä ensin likavesisäiliö.

Täytä sen jälkeen puhdasvesisäiliö.

Turvaohjeet

Vaarallisuusasteet

85FI

– 6

몇 VARO

Huomautus mahdollisesta vaa-

rallisesta tilanteesta, joka voi ai-

heuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaa-

rallisesta tilanteesta, joka voi ai-

heuttaa aineellisia vahinkoja.

 VAARA

 Älä käytä laitetta uima-altais-

sa, joissa on vettä.

 Tarkasta laitteen ja varustei-

den asianmukainen kunto en-

nen käyttöä. Jos kunto ei ole

moitteeton, laitteen ja varus-

teiden käyttö ei ole sallittua.

 Anna valtuutetun asiakaspal-

velun/sähköalan ammattilai-

sen välittömästi vaihtaa vauri-

oitunut verkkoliitäntäjohto.

 Älä koskaan tartu märillä kä-

sillä virtapistokkeeseen ja

pistorasiaan.

 Kytke laite pois päältä ennen

kaikkia hoito- ja huoltotöitä ja

vedä virtapistoke irti pistorasi-

asta.

 Vain valtuutettu asiakaspal-

velu saa suorittaa laitetta kos-

kevia korjaustöitä.

 Verkko-/jatkojohdon liitos ei

saa olla vedessä.

몇 VAROITUS

 Laitteen liittäminen on sallittu

ainoastaan sähköliitäntään,

joka on sähköasentajan toi-

mesta asennettu IEC

60364:n mukaisesti.

 Liitä laite ainoastaan vaihto-

virtaan. Jännitteen on oltava

sama kuin laitteen tyyppikil-

vessä ilmoitettu jännite.

 Kosteissa tiloissa, esim. kyl-

pyhuoneissa, laitteen saa liit-

tää vain pistorasiaan, joka on

varustettu FI-suojakytkimellä.

 Käytä ainoastaan roiskevesi-

suojattuja jatkojohtoja, joiden

johtimien poikkileikkauspinta-

ala on vähintään 3x1 mm².

 Vaihda verkkoliitäntäjohdon

tai jatkojohdon liittimet vain

sellaisiin, joilla on sama rois-

kevesisuojaus ja sama me-

kaaninen lujuus.

몇 VARO

 Kiinnitä huomiota siihen, että

verkko- tai jatkojohtoa ei va-

hingoiteta eikä vaurioiteta

ajamalla yli, puristamalla tai

kiskomalla. Suojaa verkko-

johto kuumuudelta, öljyltä ja

teräviltä reunoilta.

 VAARA

 Käyttäjän on käytettävä laitet-

ta tarkoituksenmukaisesti.

Käyttäjä on huomioitava pai-

kalliset olosuhteet ja työsken-

nellessään laitteen kanssa

huomioitava ympäristössä

oleskelevat henkilöt.

 Käyttö räjähdysalttiilla alueilla

on kielletty.

 Käytettäessä laitetta vaara-

alueilla on noudatettava vas-

taavia turvallisuusmääräyk-

siä.

 Laitetta ei saa käyttää, jos se

on aikaisemmin pudonnut,

Sähköiset komponentit

Turvallinen käyttö

86 FI

– 7

näkyvästi vaurioitunut tai

epätiivis.

몇 VAROITUS

 Lapset tai henkilöt, jotka eivät

ole saaneet opastusta asi-

aan, eivät saa käyttää laitetta.

 Laitetta eivät saa käyttää sel-

laiset henkilöt, joilla on rajoit-

tuneet fyysiset, aistimukselli-

set tai henkiset kyvyt tai, joilta

puuttuu laitteen käyttämiseen

tarvittavaa kokemusta ja/tai

tietoa, paitsi jos heidän turval-

lisuudestaan vastaava henki-

lö valvoo heitä tai on antanut

heille laitteen käyttämiseen

tarvittavat ohjeet.

 Lapset eivät saa leikkiä lait-

teen kanssa.

 Lapsia on valvottava sen var-

mistamiseksi, että he eivät

leiki laitteella.

 Pidä laite etäällä lapsista, kun

se on kytkettynä päälle tai ei

ole vielä jäähtynyt.

 Käytä ja säilytä laitetta vain

kuvausten tai kuvien mukai-

sesti!

몇 VARO

 Varmista ennen laitteen jo-

kaista käyttämistä tai siihen

kohdistuvaa toimenpidettä,

että laite seisoo kantavalla

alustalla tukevasi paikallaan,

jotta vältytään laitteen kaatu-

misen aiheuttamilta onnetto-

muuksilta tai vaurioilta.

 Älä koskaan täytä liuottimia,

liuotinpitoisia nesteitä tai lai-

mentamattomia happoja vesi-

säiliöön (esim. puhdistusai-

neita, bensiiniä, maaliohen-

teita tai asetonia), koska ne

syövyttävät laitteessa käytet-

tyjä materiaaleja.

 Älä koskaan jätä laitetta val-

vomatta niin kauan, kun se on

käytössä.

 Pidä ruumiinosat (esim. hiuk-

set, sormet) kaukana pyöri-

vistä puhdistusteloista.

 Suojaa käsiäsi imupään puh-

distuksen aikana, koska on

olemassa loukkaantumisvaa-

ra terävien esineiden (esim.

sirpaleiden) johdosta.

HUOMIO

 Kytke laite päälle vain, kun

puhdasvesisäiliö ja likavesi-

säiliö on asetettu paikoilleen.

 Laitteella ei saa imuroida mi-

tään teräviä tai suurempia

esineitä (esim. sirpaleita, pie-

niä kiviä, leikkikalujen osia).

 Etikkahappoa, kalkinpoistoai-

neita, eteerisiä öljyjä tai muita

sellaisia aineita ei saa täyttää

puhdasvesisäiliöön. Samoin

on kiinnitettävä huomiota sii-

hen, että tällaisia aineita ei

imuroida.

 Laitteen tuuletusaukkoja ei

saa peittää.

 Laitetta saa käyttää vain ko-

ville lattioille, joissa on veden-

kestävä pinta (esim. lakattu

parketti, emaloidut kaakelit,

linoleumi).

 Laitetta ei saa käyttää matto-

jen tai kokolattiamattojen

puhdistamiseen.

87FI

– 8

 Laitetta ei saa viedä konvek-

torilämmittimien pohjaverkko-

jen yli. Laite ei pysty otta-

maan vastaan ulosvaluvaa

vettä, jos sitä viedään verkon

yli.

 Pitempien käyttötaukojen

ajaksi ja laitteen käyttämisen

jälkeen, kytke pääkytkin/laite-

kytkin pois päältä tai vedä

verkkopistoke irti pistorasias-

ta.

 Laitetta ei saa käyttää alle

0 °C lämpötiloissa.

 Suojaa laite sateelta. Älä säi-

lytä laitetta ulkona.

 Ks. kuvasivut

* FC 5

** FC 5 Premium

 Ks. kuvasivut

Kuva

 Työnnä kädensijalistaa peruslaitteeseen vastee-

seen saakka, kunnes kädensija lukittuu kuuluvasti.

Kädensijalistan täytyy olla tiukasti laitteessa kiinni.

Kuva

 Kierrä puhdistustelat vasteeseen saakka telanpiti-

meen sisään.

 Kiinnitä huomiota telojen sisäpuolen ja telanpiti-

men värimerkintöihin laitteessa (esim.sininen sini-

seen).

 Tarkasta asennuksen jälkeen, ovatko puhdistuste-

lat tiukasti kiinni.

Kuva

 Aseta seisontavakauden vuoksi laite puhdistus-

asemaan.

Kuva

 Vedä puhdasvesisäiliö kädensijasta pois laitteesta.

Kuva

 Avaa polttoainesäiliön kansi.

 Täytä puhdasvesisäiliö kylmällä tai haalealla vesi-

johtovedellä.

 Tarvittaessa puhdasvesisäiliöön voidaan täyttää

KÄRCHERin puhdistus- tai hoitoaineita.*

Katso luku "Puhdistus- ja hoitoaineet".

 "MAX"-merkintää ei saa täytettäessä ylittää.

 Sulje polttoainesäiliön korkki.

Kuva

 Aseta tuorevesisäiliö laitteeseen.

 Puhdasvesisäiliön täytyy olla tiukasti laitteessa

kiinni.

HUOMIO

*Puhdistus- tai hoitoaineen annostelusuositukseen on

kiinnitettävä huomiota.

HUOMIO

Kuva

Laite voi ottaa vastaan vain likaa ja nesteitä (enint. 250

ml).

Kuva

Poista ennen työn alkua on lattialta kaikki mahdolliset

esineet, kuten sirpaleet, pienet kivet, ruuvit tai leikkika-

lujen osat.

Tarkasta lattian vedenkestävyys ennen laitteen käyttöä

jostain huomaamattomasta kohdasta. Mitään vedelle

herkkiä pintoja kuten käsittelemättömiä korkkilattioita ei

saa puhdistaa (kosteutta voi päästä sisään lattiaan ja

vaurioittaa sitä).

Ohjeita

Jotta vältät verkkokaapeliin kompastumisen, pidä kä-

densijaa toisessa kädessä ja verkkokaapelia toisessa.

Laitekuvaus

1 PÄÄLLE-/POIS-kytkin

2 Käsikahva

3 Johdon pidike

4 Verkkokaapeli

5 Kaapeliklipsi

6 Kantokahva

7 Likavesisäiliön/erottimen kansi

8 Likavesisäiliö

9 Puhdistustelan kädensijasyvennys

10 Puhdistustelat

11 Imupään suojus

12 Imupään lukitus

13 Raikasvesisäiliö

14 Puhdasvesisäiliön kansi

15 Puhdistus-/pysäköintiasema

16 Telojen säilytyspaikka

(Varustuksesta riippuen)

17 Suodatinpatruuna

18 * Puhdistusaine RM 536 30 ml

19 ** Puhdistusaine RM 534 30 ml

20 ** Puhdistusaine RM 536 500 ml

10 ** Puhdistustelat 2x

Asennus

Käyttöönotto

Telojen asentaminen

Tuorevesisäiliön täyttö

Käyttö

Yleiset

käyttöohjeet

88 FI

– 9

Kuva

Jotta juuri pyyhitylle lattialle ei synny jalanjälkiä, työs-

kentele taaksepäin oven suuntaan.

 Pidä laitetta kädensijasta n. 60 asteen kulmassa.

 Lattian puhdistus tapahtuu liikuttamalla laitetta

eteen- ja taaksepäin samalla nopeudella, kuin käy-

tettäessä pölynimuria.

 Jos likaa on erittäin paljon, laitteen voi antaa hi-

taasti liukua lattian yli.

 Jos toimitukseen kuuluu harmaa ja keltainen tela-

pari: Molemmilla telapareilla on samat toiminnot,

mutta niitä voidaan käyttää eri käyttöalueilla (erot-

telu värin perusteella esim. keittiötä ja kylpyhuonet-

ta varten).

HUOMIO

Heti kun laite käynnistetään, puhdistustelat alkavat pyö-

riä. Jotta laite ei liiku itsestään, sitä täytyy pitää käden-

sijasta kiinni.

Varmista, että puhdasvesisäiliö on täytetty vedellä ja li-

kavesisäiliö asetettu laitteeseen.

Kuva

 Liitä virtapistoke pistorasiaan.

Kuva

 Täytä telojen nopeaa kostuttamista varten puhdis-

tusasemaan mittapikarin avulla 50 ml puhdasta

vettä.

Kuva

 Kytke laite päälle ja käytä sitä asemassa 5 sekun-

nin ajan.

Silloin laitteessa on optimaalinen kosteus, joka

mahdollistaa nopean puhdistuksen.

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Nosta laite kantokahvasta pois puhdistusasemasta

ja aseta lattialle.

 Pidä laitteesta kiinni kädensijasta.

Kuva

 Käynnistä laite painamalla On/Off -laitekytkintä.

HUOMIO

Tyhjennä likavesisäiliö ennen puhdasvesisäiliön täyt-

töä. Näin voidaan välttää likavesisäiliön ylivuotaminen.

Katso luku "Likavesisäiliön tyhjennys".

Kuva

 Aseta laite puhdistusasemaan.

Kuva

 Vedä puhdasvesisäiliö kädensijasta pois laitteesta.

Kuva

 Avaa polttoainesäiliön kansi.

 Täytä puhdasvesisäiliö kylmällä tai haalealla vesi-

johtovedellä.

 Lisää tarvittaessa puhdistus- tai hoitoainetta.

 "MAX"-merkintää ei saa täytettäessä ylittää.

 Sulje polttoainesäiliön korkki.

Kuva

 Aseta tuorevesisäiliö laitteeseen.

Puhdasvesisäiliön täytyy olla tiukasti laitteessa

kiinni.

HUOMIO

Jotta likavesisäiliö ei vuoda yli, täytyy veden määrä

säännöllisesti tarkastaa. "MAX"-merkintää ei saa ylittää.

Kuva

 Aseta laite puhdistusasemaan.

Kuva

 Pidä likavesisäiliösta kiinni alemmasta kahvalistas-

ta ja paina samalla ylempää kahvalistaa peukalol-

lasi alaspäin.

 Ota likavesisäiliö ulos.

Kuva

 Poista likavesisäiliön kansi.

 Tyhjennä likavesisäiliö.

 Puhdista kansi/erotin ja likavesisäiliö likaantumis-

asteen mukaan vesijohtovedellä.

 Aseta kansi likavesisäiliöön.

Kannen täytyy olla tiukasti likavesisäiliössä kiinni.

Kuva

 Aseta likavesisäiliö laitteeseen.

Likavesisäiliön täytyy olla tiukasti laitteessa kiinni.

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Aseta laite puhdistusasemaan.

HUOMIO

Aseta laite seisontavakavuuden vuoksi aina puhdistus-

ja säilytysasemaan, kun keskeytät työn. Jos seisonta-

vakavuus ei ole riittävä, laite voi kaatua ja siitä voi valua

ulos nesteitä, jotka vaurioittavat lattian pintaa.

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Aseta laite puhdistusasemaan.

Kuva

HUOMIO

Puhdista laite työn päätyttyä huuhtelulla.

Katso luku "Laitteen puhdistus huuhtelulla".

Kuva

 Tyhjennä laite täysin.

Kuva

 Tyhjennä likavesisäiliö.

Katso luku "Likavesisäiliön tyhjennys".

 Jos puhdasvesisäiliössä tai puhdistusasemassa on

vielä vettä, tyhjennä vesi.

Kuva

 Vedä virtapistoke irti pistorasiasta.

Kuva

 Kelaa verkkokaapeli kaapelikoukkujen ympärille.

 Kiinnitä verkkokaapeli kaapelikiinnittimillä.

HUOMIO

Hajujen muodostumisen välttämiseksi tuorevesi- ja jäte-

vesisäiliö on tyhjennettävä kokonaan ennen laitteen va-

rastointia.

Kuva

 Kanna laite kantokahvasta säilytyspaikkaan.

Puhdistustyön aloitus

Puhdistusaineen jälkitäyttö

Likavesisäiliön tyhjennys

Käytön keskeytys

Laitteen kytkeminen pois päältä

Laitteen säilytys

89FI

– 10

Kuva

 Aseta seisontavakauden vuoksi laite puhdistus-

asemaan.

 Säilytä laitetta kuivissa tiloissa.

HUOMIO

Työn lopuksi on laite huuhdeltava puhtaalla vedellä

puhdistusasemassa. Tämän toimenpiteen avulla laite

voidaan optimaalisesti puhdistaa ja välttää se, että likaa

ja bakteereita kerääntyy laitteeseen tai syntyy epämiel-

lyttäviä hajuja.

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Aseta laite puhdistusasemaan.

 Laske puhdasvesisäiliöön hieman kylmää tai haa-

leaa vesijohtovettä huuhtelua varten, jotta kaikki

puhdistusainejäämät irtoavat imukanavasta ja imu-

pään raoista.

Kuva

 Aseta tuorevesisäiliö laitteeseen.

Kuva

 Poista likavesisäiliö laitteesta ja tyhjennä se.

Katso luku "Likavesisäiliön tyhjennys".

 Täytä mittapikariin 200 ml vettä.

 Kaada vesi puhdistusasemaan.

 Tarvittaessa voidaan huuhtelua varten lisätä vas-

taavia KÄRCHER-puhdistusaineita.

 Käynnistä laite painamalla On/Off -laitekytkintä.

 Anna laitteen käydä 30-60 sekuntia, kunnes vesi

on täysin imeytynyt pois puhdistusasemasta.

Huuhtelu on nyt päättynyt.

Huomautus

Mitä kauemmin laite on päällä, sitä vähemmän kosteut-

ta jää jäljelle puhdistusteloihin.

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

 Jos puhdasvesisäiliössä on vielä vettä, irrota puh-

dasvesisäiliö ja tyhjennä se.

Kuva

 Tyhjennä likavesisäiliö.

Katso luku "Likavesisäiliön tyhjennys".

 Jos puhdistusasemassa on vielä vettä, tyhjennä

vesi.

Kuva

 Vedä virtapistoke irti pistorasiasta.

Kuva

 Kelaa verkkokaapeli kaapelikoukkujen ympärille.

 Kiinnitä verkkokaapeli kaapelikiinnittimillä.

HUOMIO

Ennen kuin laite asetetaan lattialle telojen poistamista

varten, täytyy puhdasvesi- ja likavesisäiliö tyhjentää.

Näin vältetään se, että lattialle asettamisen aikana säi-

liöistä valuu ulos nesteitä.

Huomautus

Jos puhdistustelat ovat erittäin likaisia, ne voidaan

myös puhdistaa erikseen.

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

 Jos puhdasvesisäiliössä on vielä vettä, irrota puh-

dasvesisäiliö ja tyhjennä se.

Kuva

 Vedä virtapistoke irti pistorasiasta.

 Tyhjennä tuorevesisäiliö.

Kuva

 Tyhjennä likavesisäiliö.

Kuva

 Kierrä kahvasyvennyksestä puhdistustelat ulos.

 Puhdista puhdistustelat juoksevalla vedellä.

tai

 Pese puhdistustelat pesukoneessa enintään läm-

pötilassa 60 °C.

HUOMIO

Pesukoneessa pestäessä ei saa käyttää huuhteluainei-

ta. Siten mikrokuituja ei vahingoiteta ja puhdistustelat

säilyttävät suuren puhdistustehonsa.

Puhdistustelat eivät sovellu kuivattavaksi kuivausko-

neessa.

 Anna puhdistustelojen kuivua ilmassa puhdistuk-

sen jälkeen.

Kuva

 Kierrä puhdistustelat vasteeseen saakka telanpiti-

meen sisään.

 Kiinnitä huomiota telojen sisäpuolen ja telanpiti-

men värimerkintöihin laitteessa (esim.sininen sini-

seen).

 Tarkasta asennuksen jälkeen, ovatko puhdistuste-

lat tiukasti kiinni.

HUOMIO

Jos imupää on erittäin likainen tai jos siihen on päässyt

sisään jotain osia (kuten kiviä, sirpaleita), se täytyy puh-

distaa. Nämä osat aiheuttavat työn aikana kolisevia ää-

niä tai tukkivat imukanavat ja vähentävät siten imute-

hoa.

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Vedä virtapistoke irti pistorasiasta.

Kuva

 Irrota puhdistustelat.

Katso luku "Telojen puhdistus"-

Kuva

 Paina imupään lukitusta.

 Poista imupään suojus.



Puhdista imupään suojus juoksevalla vedellä.

 Puhdista tarvittaessa imukanavat ja imupään suo-

juksen raot niihin tarttuneista hiukkasista.

 Puhdista laitteen imupää kostutetulla liinalla.

 Kiinnitä imupään suojus imuputkeen.

Huomautus

Imupään suojuksen täytyy kuuluvasti lukittua imupääs-

sä olevaan kiinnitykseen.

Kuva

 Kierrä puhdistustelat vasteeseen saakka telanpiti-

meen sisään.

Katso luku "Telojen puhdistus"-

Hoito ja huolto

Laitteen puhdistus huuhtelulla

Telojen puhdistus

Imupään puhdistus

90 FI

– 11

HUOMIO

Jotta erotin ei tukkeudu pölyn ja lian johdosta tai likaa

tartu kiinni säiliöön, täytyy likavesisäiliö säännöllisesti

puhdistaa.

Kuva

 Kytke laite pois päältä painamalla laitekytkintä

päälle/pois.

Kuva

 Aseta laite puhdistusasemaan.

Kuva

 Irrota likavesisäiliö laitteesta.

Katso luku "Likavesisäiliön tyhjennys".

 Puhdista kansi/erotin ja likavesisäiliö vesijohtove-

dellä.

 Likavesisäiliön voi myös pestä astianpesukonees-

sa.

 Aseta likavesisäiliö puhdistuksen jälkeen kannella

varustettuna takaisin laitteeseen.

HUOMIO

Soveltumattomien puhdistus- ja hoitoaineiden käyttö voi

vaurioittaa laitetta ja johtaa takuusuoritusten raukeami-

seen.

Huomautus

Käytä tarvittaessa lattian puhdistukseen KÄRCHERin

puhdistus- tai hoitoaineita.

 Ota puhdistus-ja hoitoaineiden annostelussa huo-

mioon valmistajan antamat määrälliset tiedot.

 Vaahdon muodostumisen välttämiseksi on puh-

dasvesisäiliö ensin täytettävä vedellä, ja vasta sen

jälkeen lisättävä puhdistus- tai hoitoainetta.

 Jotta täyttömäärä "MAX" ei ylity puhdasvesisäiliös-

sä, on vettä täytettäessä jätettävä vielä tilaa puh-

distus- ja hoitoaineiden määrälle.

Häiriöillä on usein yksinkertainen syy, jonka voit itse

korjata seuraavan ohjeen avulla. Epäselvissä tapauk-

sissa tai häiriöissä, jotka eivät ole tässä mainittuja,

käänny valtuutetun asiakaspalvelun puoleen.

Suodatinpanosta ei ole asetettu paikalleen.

(katso laitekuvauksen kaavio)

 Poista puhtaan veden säiliö ja aseta suodatin-

panos paikalleen siten, että nasta jää ylös.

Suodatinpanos on asetettu paikalleen väärinpäin.

 Poista suodatinpanos ja aseta suodatinpanos pai-

kalleen siten, että nasta jää ylös.

Imuletku on likakerrostumien tukkima.

 Poista imuletkut varovasti imupäästä ja peruslait-

teesta.

 Aseta imuletkut 10 - 20 minuutiksi kylmään veteen.

 Puhdista imuletkut jollain tylpällä esineellä ja/tai

juoksevalla vedellä.

Vesisäiliössä ei ole vettä.

 Lisää vettä

Puhtaan veden säiliö ei ole oikein paikallaan laitteessa.

 Aseta puhdasvesisäiliö siten, että se on tiukasti

kiinni laitteessa.

Puhdistustelat puuttuvat tai niitä ei ole oikein asetettu.

Kuva

 Aseta puhdistustelat paikoilleen tai kierrä ne vas-

teeseen saakka telanpitimeen sisään.

Puhdistustelat ovat likaantuneet tai kuluneet.

 Puhdista puhdistustelat.

tai

 Vaihda puhdistustelat.

Telat juuttuvat.

Kuva

 Poista telat ja tarkasta, onko jokin esine tai virtajoh-

to juuttunut teloihin.

Telat ovat liian kuivat.

 Kostuta telat ja kostuta laite 50 millilitralla vettä py-

säköintiasemassa.

Imupäässä on osia (esim. kiviä tai sirpaleita).

Kuva

 Poista imupään suojus ja puhdista imupää.

Katso luku "Imupään puhdistus".

Imukanavat ja imupään raot ovat tukossa.

Kuva

 Poista imupään suojus ja puhdista imupää.

Katso luku "Imupään puhdistus".

Likavesisäiliö on liian täynnä.

Kuva

 Tyhjennä likavesisäiliö välittömästi.

Katso luku "Likavesisäiliön puhdistus".

Likavesisäiliö ei ole oikein kiinni laitteessa.

 Tarkasta, onko kansi tiukasti kiinni likavesisäiliös-

sä.

Katso luku "Likavesisäiliön puhdistus".

Erotin on tukossa.

 Poista likavesisäiliön kansi ja puhdista erotin.

Katso luku "Likavesisäiliön puhdistus".

Likavesisäiliön erottimen suodatinverkko on vaurioitu-

nut puhdistuksen yhteydessä.

 Vaihda uusi erotin.

Puhdistus- tai hoitoaineet eivät sovellu laitteelle tai niitä

on annosteltu väärin.

 Käytä valmistajan suosittelemia puhdistus- ja hoi-

toaineita.

Katso luku "Puhdistus- ja hoitoaineet".

 Noudata valmistajan annosteluohjeita.

Telojen alkukostutusta ei tehty tai se kesti liian vähän ai-

kaa, minkä vuoksi telat eivät ole täysin kosteat (telat

puhdistavat siksi vain osittain).

Kuva

 Kostuta telat kokonaan.

Likavesisäiliön puhdistus

Puhdistus- ja hoitoaineet

Häiriöapu

Telojen kostuttaminen raikasvedellä

puutteellista

Laite ei ime likaa

Telat eivät pyöri

Kova tärisevä ääni päällekytkettäessä

Kolisevaa ääntä imupäästä

Imuteho laskee

Laitteesta valuu likavettä

Laite jättää jälkiä lattiaan

91FI

– 12

HUOMIO

Älä irrota kädensijaa enää peruslaitteesta sen kokoami-

sen jälkeen.

Kädensijan saa irrottaa peruslaitteesta vain, jos laite lä-

hetetään huoltoon.

Kuva

Katso käyttöohjeen lopussa oleva kuva

 Aseta ruuvitaltta 90 asteen kulmassa kädensijan

takana olevaan pieneen aukkoon ja irrota kädensi-

ja.

HUOMIO

Varmista, että peruslaitteen ja kädensijan välinen liitos-

kaapeli ei vaurioidu.

Oikeus teknisiin muutoksiin pidätetään!

Kädensijan irrottaminen peruslaitteesta

Tekniset tiedot

Sähköliitäntä

Jännite 220-240 V

1~50-60 Hz

Suojausluokka IPX4

Kotelointiluokka II

Suoritustiedot

Ottoteho 460 W

Telakierroksia minuutissa 500 kierr./min

Täyttömäärä

Raikasvesisäiliö 400 ml

Puhdistusasema 200 ml

Mitat

Johdon pituus 7,0 m

Paino (ilman puhdistusnesteitä) 5,0 kg

Pituus 320 mm

Leveys 270 mm

Korkeus 1220 mm

92 FI

– 5

Πριν χρησιμοποιήσετε τη συσκευή σας

για πρώτη φορά, διαβάστε το παρόν

πρωτότυπο εγχειρίδιο οδηγιών χρή-

σης, ενεργήστε σύμφωνα με αυτό και

φυλάξτε το για μελλοντική χρήση ή για

τον επόμενο ιδιοκτήτη.

Χρησιμοποιείτε τη συσκευή καθαρισμού δαπέδων απο-

κλειστικά για τον καθαρισμό σκληρών δαπέδων σε ιδι-

ωτικές κατοικίες και μόνο σε σκληρά δάπεδα ανθεκτικά

στο νερό.

Μην καθαρίζετε δάπεδα με ευαισθησία στο νερό, όπως

π.χ. δάπεδα από φελλό (η υγρασία μπορεί να διεισδύ-

σει στο εσωτερικό και να προκαλέσει ζημιά στο δάπε-

δο).

Η συσκευή ενδείκνυται για καθαρισμό δαπέδων από

PVC, λινέλαιο, πλακάκια, πέτρα, παρκέ με λάδι ή με κε-

ρί, λαμινάτ καθώς και για κάθε δάπεδο ανθεκτικό στο

νερό.

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην

πετάτε τη συσκευασία στα οικιακά απορρίμμα-

τα, αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα

υλικά, τα οποία θα πρέπει να παραδίδονται

προς επαναχρησιμοποίηση. Για το λόγο αυτό

αποσύρετε τις παλιές συσκευές με κατάλληλες

διαδικασίες συγκέντρωσης αποβλήτων.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περι-

λαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμέ-

νης μεταχείρισης ή απόρριψης μπορούν να αποτελέ-

σουν εστία κινδύνου για την υγεία και το περιβάλλον.

Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σω-

στή λειτουργία της συσκευής. Οι συσκευές που φέρουν

αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα

σκουπίδια.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε

να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Το παραδοτέο υλικό της συσκευής απεικονίζεται στη

συσκευασία. Κατά την αποσυσκευασία ελέγξτε το περι-

εχόμενο της ως προς την πληρότητα.

Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά

τη μεταφορά, παρακαλούμε ενημερώστε τον προμη-

θευτή σας.

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλα-

κτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκο-

πτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλλακτικά θα

βρείτε στη διεύθυνση www.kaercher.com.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν

από την αρμόδια εταιρία μας προώθησης πωλήσεων.

Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδή-

ποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε

αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της

προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση

που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακα-

λούμε απευθυνθείτε με την απόδειξη αγοράς στο κατά-

στημα από το οποίο προμηθευτήκατε τη συσκευή ή

στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών μας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

– Εκτός από τις υποδείξεις στις

οδηγίες λειτουργίας πρέπει

να τηρούνται οι γενικές διατά-

ξεις ασφάλειας και πρόληψης

ατυχημάτων που προβλέπει ο

νομοθέτης.

– Οι προειδοποιητικές πινακί-

δες και οι πινακίδες υποδείξε-

ων που είναι τοποθετημένες

στη συσκευή, παρέχουν ση-

μαντικές υποδείξεις για την

ασφαλή λειτουργία.

Περιεχόμενα

Γενικές υποδείξεις . . . . . . . . . . . . . . . . . . . . . EL 5

Υποδείξεις ασφαλείας . . . . . . . . . . . . . . . . . . EL 5

Περιγραφή συσκευής. . . . . . . . . . . . . . . . . . . EL 9

Συναρμολόγηση. . . . . . . . . . . . . . . . . . . . . . . EL 9

Ενεργοποίηση . . . . . . . . . . . . . . . . . . . . . . . . EL 9

Λειτουργία . . . . . . . . . . . . . . . . . . . . . . . . . . .EL 9

Φροντίδα και συντήρηση . . . . . . . . . . . . . . . . EL 11

Αντιμετώπιση βλαβών . . . . . . . . . . . . . . . . . . EL 12

Τεχνικά χαρακτηριστικά . . . . . . . . . . . . . . . . . EL 13

Γενικές υποδείξεις

Χρήση σύμφωνα με τους κανονισμούς

Προστασία περιβάλλοντος

Συσκευασία

Ανταλλακτικά

Εγγύηση

Σύμβολα στη συσκευή

ΠΡΟΣΟΧΗ

Κατά τη διάρκεια των εργασιών καθαρισμού

δεν επιτρέπεται να υπερβαίνετε το σημάδι

"MAX" στη δεξαμενή ακάθαρτου νερού.

Λάβετε υπόψη τον ακόλουθο τρόπο δρά-

σης:

Πρώτα αδειάστε τη δεξαμενή ακάθαρτου

νερού.

Έπειτα, γεμίστε τη δεξαμενή καθαρού νε-

ρού.

Υποδείξεις ασφαλείας

93EL

– 6

 ΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπει-

λούμενο κίνδυνο, ο οποίος μπο-

ρεί να έχει ως συνέπεια σοβαρό

ή θανάσιμο τραυματισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επι-

κίνδυνη κατάσταση, η οποία

μπορεί να έχει ως συνέπεια σο-

βαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως

επικίνδυνη κατάσταση, η οποία

μπορεί να οδηγήσει σε ελαφρό

τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επι-

κίνδυνη κατάσταση, η οποία

μπορεί να έχει ως συνέπεια υλι-

κές ζημίες.

 ΚΙΝΔΥΝΟΣ

 Μην χρησιμοποιείτε τη συ-

σκευή σε πισίνες που περιέ-

χουν νερό.

 Πριν από τη χρήση ελέγξτε

εάν η συσκευή και τα εξαρτή-

ματά της είναι σε καλή κατά-

σταση. Σε περίπτωση που

δεν βρίσκονται σε άψογη κα-

τάσταση, δεν επιτρέπεται να

χρησιμοποιηθούν.

 Αναθέστε αμέσως στην εξου-

σιοδοτημένη υπηρεσία εξυ-

πηρέτησης πελατών/εξειδι-

κευμένο ηλεκτρολόγο την αλ-

λαγή του χαλασμένου αγω-

γού σύνδεσης στο δίκτυο.

 Μην αγγίζετε ποτέ το ρευμα-

τολήπτη και την πρίζα με

υγρά χέρια.

 Πριν από την εκτέλεση εργα-

σιών περιποίησης και συντή-

ρησης απενεργοποιήστε το

μηχάνημα και αποσυνδέστε

το ρευματολήπτη από την

πρίζα.

 Εργασίες επισκευής στη συ-

σκευή επιτρέπεται να εκτε-

λούνται μόνον από την εξου-

σιοδοτημένη υπηρεσία εξυ-

πηρέτησης πελατών.

 Η σύνδεση καλωδίου δικτύου/

καλωδίου προέκτασης δεν

επιτρέπεται να βρίσκεται μέσα

σε νερό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

 Η συσκευή πρέπει να συνδε-

θεί μόνο σε μια ηλεκτρική σύν-

δεση που έχει εγκατασταθεί

από ειδικό ηλεκτρολόγο-εγκα-

ταστάτη κατά το πρότυπο IEC

60364.

 Συνδέστε τη συσκευή μόνο σε

εναλλασσόμενο ρεύμα. Η

τάση πρέπει να είναι σύμφω-

νη με τα στοιχεία στην πινακί-

δα τύπου της συσκευής.

 Χρησιμοποιείτε τη συσκευή

σε χώρους με υγρασία, π.χ.

στο λουτρό, μόνο σε πρίζες με

προεγκατεστημένο προστα-

τευτικό διακόπτη FI.

 Χρησιμοποιήστε αποκλειστι-

κά ένα αδιάβροχο ηλεκτρικό

καλώδιο προέκτασης με ελά-

χιστη διατομή 3x1 mm².

 Αντικαταστήστε τους συνδέ-

σμους της σύνδεσης ρεύμα-

Επίπεδα ασφαλείας

Ηλεκτρικά εξαρτήματα

94 EL

– 7

τος ή τα καλώδια προέκτασης

μόνο από υλικά με τον ίδιο

βαθμό αδιάβροχης προστασί-

ας και την ίδια μηχανική αντο-

χή.

몇 ΠΡΟΣΟΧΗ

 Φροντίστε να μην προκληθεί

ζημιά στον αγωγό σύνδεσης

δικτύου ή προέκτασης από

πάτημα, σύνθλιψη, ρήξη ή

άλλη καταπόνηση. Προστα-

τεύετε τους αγωγούς σύνδε-

σης δικτύου από τη ζέστη,

τα

λάδια και τις αιχμηρές ακμές.

 ΚΙΝΔΥΝΟΣ

 Ο χρήσης οφείλει να χρησιμο-

ποιεί τη συσκευή σύμφωνα με

τους κανονισμούς. Πρέπει να

λαμβάνει υπόψη τις τοπικές

συνθήκες, καθώς και τα άτο-

μα που ενδέχεται να βρίσκο-

νται στον περίγυρο κατά τη

χρήση της συσκευής.

 Απαγορεύεται η λειτουργία σε

χώρους όπου υπάρχει

κίνδυ-

νος έκρηξης.

 Κατά τη χρήση της συσκευής

σε επικίνδυνους χώρους πρέ-

πει να τηρούνται οι αντίστοι-

χοι κανονισμοί ασφαλείας.

 Μην χρησιμοποιείτε τη συ-

σκευή, εάν έχει πέσει κάτω,

παρουσιάζει ορατή βλάβη ή

δεν είναι στεγανή.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

 Δεν επιτρέπεται η χρήση της

συσκευής από παιδιά ή άτομα

που δεν

έχουν ενημερωθεί

σχετικά με το χειρισμό της.

 Η συσκευή αυτή δεν πρέπει

να χρησιμοποιείται από άτομα

με περιορισμένες κινητικές,

αισθητηριακές ή νοητικές ικα-

νότητες χωρίς σχετική εμπει-

ρία και/ή γνώσεις, εκτός εάν

επιβλέπονται από ένα αρμό-

διο για την ασφάλειά τους

άτομο ή τους έχουν δοθεί

οδηγίες για τη

χρήση της συ-

σκευής και έχουν κατανοήσει

τους κινδύνους που ενδέχεται

να προκύψουν.

 Τα παιδιά δεν πρέπει να παί-

ζουν με τη συσκευή.

 Τα παιδιά πρέπει να βρίσκο-

νται υπό επιτήρηση, ώστε να

εξασφαλιστεί ότι δεν θα παί-

ζουν με τη συσκευή.

 Κρατήστε τη συσκευή μακριά

από παιδιά, όταν

είναι ενερ-

γοποιημένη ή δεν έχει κρυώ-

σει ακόμη.

 Χρησιμοποιείτε ή αποθηκεύε-

τε τη συσκευή μόνον σύμφω-

να με την περιγραφή και/ή τις

εικόνες!

몇 ΠΡΟΣΟΧΗ

 Πριν από κάθε εργασία με ή

στη συσκευή διασφαλίστε τη

σωστή έδρασή της, ώστε να

αποφύγετε ατυχήματα ή ζημι-

ές από την ανατροπή

της.

 Μην γεμίζετε ποτέ τη δεξαμε-

νή νερού με διαλύτες, υγρά

που περιέχουν διαλύτες ή μη

αραιωμένα οξέα (π.χ. απορ-

ρυπαντικά, βενζίνη, αραιωτι-

κά χρωμάτων και ακετόνη),

διότι προσβάλλουν τα υλικά

Ασφαλής χρήση

95EL

– 8

που χρησιμοποιούνται στη

συσκευή.

 Η συσκευή δεν πρέπει να μέ-

νει ποτέ χωρίς επιτήρηση,

όταν βρίσκεται σε λειτουργία.

 Τα μέλη του σώματός σας

(π.χ. μαλλιά, δάκτυλα) πρέπει

να παραμένουν μακριά από

τους περιστρεφόμενους κυ-

λίνδρους καθαρισμού.

 Κατά τον καθαρισμό της κε-

φαλής αναρρόφησης προ-

στατέψτε τα χέρια σας, επειδή

υπάρχει κίνδυνος τραυματι-

σμού από αιχμηρά αντικείμε-

να (π.χ. σκλήθρα).

ΠΡΟΣΟΧΗ

 Ενεργοποιείτε τη συσκευή

μόνο όταν έχει τοποθετηθεί η

δεξαμενή καθαρού νερού και

η δεξαμενή ακάθαρτου νερού.

 Με τη συσκευή δεν επιτρέπε-

ται η αναρρόφηση αιχμηρών

ή μεγάλων αντικειμένων (π.χ.

θραύσματα, χαλίκια, κομμάτια

παιχνιδιών).

 Μην γεμίζετε το δοχείο καθα-

ρού νερού με οξικά οξέα,

αφαλατικά υλικά, αιθέρια

έλαια ούτε με παρόμοιες ουσί-

ες. Επίσης, προσέχετε να μην

αναρροφηθούν αυτές οι ουσί-

ες.

 Τα ανοίγματα εξαερισμού της

συσκευής δεν επιτρέπεται να

φράζονται.

 Χρησιμοποιείτε τη συσκευή

μόνο σε σκληρά δάπεδα με

αδιάβροχη επίστρωση (π.χ.

λακαρισμένο παρκέ, επισμαλ-

τωμένα πλακίδια, λινοτάπη-

τας).

 Μην χρησιμοποιείτε τη συ-

σκευή για τον καθαρισμό χα-

λιών ή μοκετών.

 Μην οδηγείτε τη συσκευή

επάνω από τις επιδαπέδιες

σχάρες συστημάτων θέρμαν-

σης με θερμοπομπούς. Το

εξερχόμενο νερό δεν μπορεί

να αναρροφηθεί από τη συ-

σκευή όταν αυτή περνάει

πάνω από τις σχάρες.

 Σε περίπτωση μεγάλων δια-

κοπών των εργασιών και μετά

τη χρήση, απενεργοποιήστε

τη συσκευή από το γενικό δια-

κόπτη / το διακόπτη της συ-

σκευής και αποσυνδέστε το

καλώδιο τροφοδοσίας.

 Μην χρησιμοποιείτε τη συ-

σκευή σε θερμοκρασίες κάτω

των 0 °C.

 Προστατέψτε τη συσκευή από

τη βροχή. Μην αποθηκεύετε

τη συσκευή σε υπαίθριο χώ-

ρο.

96 EL

– 9

 Για τα σχήματα δείτε τις σελίδες εικόνων

* FC 5

** FC 5 Premium

 Για τα σχήματα δείτε τις σελίδες εικόνων

Εικόνα

 Τοποθετήστε τη ράβδο χειρολαβής μέχρι τέρμα

στο βασικό μηχάνημα, ώσπου να ακουστεί ότι

ασφάλισε.

Η ράβδος χειρολαβής πρέπει να είναι σταθερά

συνδεδεμένη στη συσκευή.

Εικόνα

 Βιδώστε τους κυλίνδρους καθαρισμού μέχρι τέρμα

στο στήριγμα κυλίνδρων.

 Λάβετε υπόψη τη χρωματική αντιστοίχιση στην

εσωτερική πλευρά των κυλίνδρων και στο στήριγ-

μα κυλίνδρων στη συσκευή (π.χ. το μπλε στο

μπλε).

 Μετά την τοποθέτηση βεβαιωθείτε πως οι κύλιν-

δροι καθαρισμού εφαρμόζουν καλά.

Εικόνα

 Για να στέκεται καλά η συσκευή, τοποθετήστε την

στο σταθμό καθαρισμού.

Εικόνα

 Αφαιρέστε τη δεξαμενή καθαρού νερού από τη συ-

σκευή, κρατώντας τη από τη λαβή.

Εικόνα

 Ανοίξτε το καπάκι του ρεζερβουάρ.

 Γεμίστε τη δεξαμενή καθαρού νερού με κρύο ή χλι-

αρό νερό ύδρευσης.

 Αν χρειάζεται, μπορείτε να προσθέσετε στο δοχείο

καθαρού νερού απορρυπαντικά ή μέσα περιποίη-

σης KÄRCHER.*

Βλέπε κεφάλαιο "Απορρυπαντικά και μέσα περι-

ποίησης".

 Κατά την πλήρωση δεν επιτρέπεται να υπερβαίνετε

την ένδειξη "MAX".

 Κλείστε το σφράγισμα του ντεποζίτου.

Εικόνα

 Τοποθετήστε τη δεξαμενή φρέσκου νερού στη συ-

σκευή.

 Η δεξαμενή καθαρού νερού πρέπει να εφαρμόζει

καλά στη συσκευή.

ΠΡΟΣΟΧΗ

*Τηρείτε τη σύσταση δοσολογίας των απορρυπαντικών

και των μέσων περιποίησης.

ΠΡΟΣΟΧΗ

Εικόνα

Η συσκευή επιτρέπεται να αναρροφά μόνο ρύπους και

υγρά (μέχρι 250 ml).

Εικόνα

Πριν από την έναρξη των εργασιών

απομακρύνετε τυ-

χόν αντικείμενα, όπως π.χ. θραύσματα, χαλίκια, βίδες ή

κομμάτια παιχνιδιών, από το δάπεδο.

Πριν χρησιμοποιήσετε τη συσκευή, ελέγχετε την αντοχή

του δαπέδου στο νερό σε ένα μη ορατό σημείο. Μην κα-

θαρίζετε δάπεδα που παρουσιάζουν ευαισθησία στο νε-

ρό, όπως π.χ. δάπεδα από ακατέργαστο φελλό (η υγρα-

σία μπορεί να διεισδύσει στο εσωτερικό και να προκαλέ-

σει ζημιά στο δάπεδο).

Υποδείξεις

Για να μην σκοντάψετε επάνω στο καλώδιο ρεύματος,

κρατάτε

στο ένα χέρι τη χειρολαβή και στο άλλο χέρι το

καλώδιο ρεύματος.

Εικόνα

Για να μην σχηματιστούν πατημασιές στο φρεσκοκαθα-

ρισμένο δάπεδο, να εργάζεστε προς τα πίσω με κατεύ-

θυνση προς την πόρτα.

 Κρατάτε τη συσκευή από τη χειρολαβή υπό γωνία

60 μοιρών.

 Ο καθαρισμός του δαπέδου πραγματοποιείται με-

τακινώντας τη συσκευή προς τα εμπρός και προς

τα πίσω με ταχύτητα όμοια με τη χρήση της ηλε-

κτρικής σκούπας.

 Αν υπάρχουν πιο δύσκολοι ρύποι, να περνάτε τη

συσκευή με αργές κινήσεις πάνω από το δάπεδο.

 Στον παραδοτέο εξοπλισμό τα ζεύγη των βουρ-

τσών είναι γκρι και κίτρινα: Τα δύο ζεύγη κυλίνδρων

έχουν την ίδια λειτουργικότητα, αλλά μπορούν να

χρησιμοποιούνται σε διαφορετικά πεδία εφαρμο-

γής (χρωματική διάκριση π.χ. για κουζίνα και λου-

τρό).

Περιγραφή συσκευής

1 Διακόπτης ON/OFF

2 Χειρολαβή

3 Συγκρατητής καλωδίου

4 Καλώδιο τροφοδοσίας

5 Συνδετήρας καλωδίου

6 Λαβή μεταφοράς

7 Καπάκι δεξαμενής ακάθαρτου νερού / διαχωρι-

στής

8 Δοχείο βρώμικου νερού

9 Εσοχή λαβής κυλίνδρου καθαρισμού

10 Κύλινδροι καθαρισμού

11 Κάλυμμα κεφαλής αναρρόφησης

12 Ασφάλεια κεφαλής αναρρόφησης

13 Δοχείο καθαρού νερού

14 Λαβή δεξαμενής καθαρού νερού

15 Σταθμός καθαρισμού/στάθμευσης

16 Υποδοχή κυλίνδρου

(Ανάλογα με τον εξοπλισμό)

17 Εξάρτημα φίλτρου

18 * Απορρυπαντικό RM 536 30 ml

19 ** Απορρυπαντικό RM 534 30 ml

20 ** Απορρυπαντικό RM 536 500 ml

10 ** Κύλινδροι καθαρισμού 2x

Συναρμολόγηση

Ενεργοποίηση

Τοποθέτηση κυλίνδρων

Πλήρωση της δεξαμενής φρέσκου νερού

Λειτουργία

Γενικές υποδείξεις

χειρισμού

97EL

– 10

ΠΡΟΣΟΧΗ

Μόλις ενεργοποιηθεί η συσκευή ξεκινούν να περιστρέ-

φονται οι κύλινδροι καθαρισμού. Για να μην κινείται η συ-

σκευή προς τα εμπρός από μόνη της, πρέπει να κρατάτε

καλά τη χειρολαβή.

Βεβαιωθείτε ότι η δεξαμενή καθαρού νερού είναι γεμάτη

με νερό και ότι έχει τοποθετηθεί η δεξαμενή ακάθαρτου

νερού στη συσκευή.

Εικόνα

 Συνδέστε το ρευματολήπτη στην πρίζα.

Εικόνα

 Για γρήγορη ύγρανση των κυλίνδρων προσθέστε

στη μονάδα καθαρισμού με μια μεζούρα 50 ml κα-

θαρού νερού.

Εικόνα

 Ενεργοποιήστε

τη συσκευή και θέστε σε λειτουργία

τον σταθμό για 5 δευτερόλεπτα.

Με τον τρόπο αυτό η συσκευή αποκτά τη βέλτιστη

υγρασία, ώστε να γίνει γρήγορος καθαρισμός.

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Αφαιρέστε τη συσκευή από τον σταθμό καθαρι-

σμού, κρατώντας την από τη λαβή μεταφοράς και

αφήστε την στο δάπεδο.

 Κρατάτε σταθερά τη συσκευή από τη χειρολαβή.

Εικόνα

 Για την ενεργοποίηση πιέστε το διακόπτη της συ-

σκευής (Οn/Off).

ΠΡΟΣΟΧΗ

Πριν γεμίσετε τη δεξαμενή καθαρού νερού, αδειάστε τη

δεξαμενή ακάθαρτου νερού. Έτσι αποφεύγετε την υπερ-

χείλιση της δεξαμενής ακάθαρτου νερού.

Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου νε-

ρού".

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

Εικόνα

 Αφαιρέστε τη δεξαμενή καθαρού νερού από τη συ-

σκευή, κρατώντας τη από τη λαβή.

Εικόνα

 Ανοίξτε το καπάκι του ρεζερβουάρ.

 Γεμίστε τη δεξαμενή καθαρού νερού με κρύο ή χλι-

αρό νερό ύδρευσης.

 Εάν είναι αναγκαίο, προσθέστε απορρυπαντικό ή

μέσο περιποίησης.

 Κατά την πλήρωση δεν επιτρέπεται να υπερβαίνετε

την ένδειξη "MAX".

 Κλείστε το σφράγισμα του ντεποζίτου.

Εικόνα

 Τοποθετήστε τη δεξαμενή φρέσκου νερού στη συ-

σκευή.

Η δεξαμενή καθαρού νερού πρέπει να εφαρμόζει

καλά στη συσκευή.

ΠΡΟΣΟΧΗ

Για να μην υπερχειλίσει η δεξαμενή ακάθαρτου νερού,

πρέπει

να ελέγχεται τακτικά η στάθμη του νερού. Δεν

επιτρέπεται να υπερβαίνετε την ένδειξη "MAX".

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

Εικόνα

 Κρατήστε τη δεξαμενή ακάθαρτου νερού από την

κάτω λαβή, ενώ ταυτόχρονα πιέστε προς τα κάτω

την επάνω λαβή με τον αντίχειρα.

 Αφαιρέστε τη δεξαμενή ακάθαρτου νερού.

Εικόνα

 Αφαιρέστε

το καπάκι της δεξαμενής ακάθαρτου νε-

ρού.

 Αδειάστε το δοχείο βρόμικου νερού.

 Ανάλογα με το βαθμό ρύπανσης καθαρίστε το κα-

πάκι ή το διαχωριστή και τη δεξαμενή ακάθαρτου

νερού με νερό ύδρευσης.

 Τοποθετήστε το καπάκι στη δεξαμενή ακάθαρτου

νερού.

Το καπάκι πρέπει να είναι σταθερά συνδεδεμένο

στη δεξαμενή ακάθαρτου νερού.

Εικόνα

 Τοποθετήστε τη δεξαμενή βρώμικου νερού στη συ-

σκευή.

Η δεξαμενή ακάθαρτου νερού πρέπει να είναι στα-

θερά συνδεδεμένη στη συσκευή.

Εικόνα

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

ΠΡΟΣΟΧΗ

Για να στέκεται καλά η συσκευή κατά τη διάρκεια διαλειμ-

μάτων από την εργασία, να την τοποθετείτε πάντα στον

σταθμό καθαρισμού ή

στάθμευσης. Αν η συσκευή δεν

στέκεται καλά, τότε μπορεί να ανατραπεί και να εξέλθουν

υγρά, τα οποία θα προκαλέσουν ζημιές στο δάπεδο.

Εικόνα

 Για

να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

Εικόνα

ΠΡΟΣΟΧΗ

Μόλις ολοκληρώσετε την εργασία, καθαρίστε τη συ-

σκευή με τη διαδικασία έκπλυσης.

Βλέπε κεφάλαιο "Καθαρισμός συσκευής με διαδικασία

έκπλυσης".

Εικόνα

 Αδειάστε εντελώς τη συσκευή.

Εικόνα

έως

Εικόνα

 Αδειάστε το δοχείο βρόμικου νερού.

Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου

νερού".

 Αν υπάρχει ακόμα νερό στη δεξαμενή καθαρού νε-

ρού ή στον σταθμό καθαρισμού, αδειάστε το.

Εικόνα

 Βγάλτε το φις από την πρίζα.

Εικόνα

 Τυλίξτε το καλώδιο ρεύματος γύρω από το άγκι-

στρο καλωδίου.

 Στερεώστε

το καλώδιο ρεύματος με συνδετήρα κα-

λωδίου.

Έναρξη εργασίας

Συμπλήρωση υγρού απορρυπαντικού

Κένωση του δοχείου βρόμικου νερού

Διακοπή λειτουργίας

Διακοπή λειτουργίας της συσκευής

98 EL

– 11

ΠΡΟΣΟΧΗ

Για την αποφυγή της δυσοσμίας θα πρέπει κατά την

αποθήκευση της συσκευής να αδειάσετε τελείως τις δε-

ξαμενές καθαρού και ακάθαρτου νερού.

Εικόνα

 Σηκώστε τη συσκευή από τη λαβή μεταφοράς και

μεταφέρετέ την στο χώρο αποθήκευσης.

Εικόνα

 Για να στέκεται καλά η συσκευή, τοποθετήστε την

στο σταθμό καθαρισμού.

 Διατηρείτε τη συσκευή σε στεγνό περιβάλλον.

ΠΡΟΣΟΧΗ

Μόλις ολοκληρώσετε την εργασία, ξεπλύνετε τη συ-

σκευή με τον σταθμό καθαρισμού και καθαρό νερό. Με

αυτό τον τρόπο η συσκευή καθαρίζεται όπως πρέπει

και

αποφεύγετε τις συγκεντρώσεις ρύπων και βακτηρίων ή

τις δυσάρεστες οσμές.

Εικόνα

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

 Για την εργασία απόπλυσης γεμίστε τη δεξαμενή

πόσιμου ύδατος με ζεστό ή χλιαρό νερό βρύσης,

ώστε τα κανάλια βαλβίδας εισαγωγής και οι σχι-

σμές των φίλτρων να καθαριστούν πλήρως από

υπολείμματα απορρυπαντικών.

Εικόνα

 Τοποθετήστε τη δεξαμενή φρέσκου νερού στη συ-

σκευή.

Εικόνα

 Αφαιρέστε και αδειάστε τη δεξαμενή ακάθαρτου νε-

ρού.

Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου

νερού".

 Γεμίστε τη μεζούρα με 200 ml νερό.

 Γεμίστε τον σταθμό καθαρισμού με νερό.

 Αν είναι απαραίτητο, μπορείτε να προσθέσετε τα

κατάλληλα απορρυπαντικά KÄRCHER για τη διαδι-

κασία έκπλυσης.

 Για την ενεργοποίηση πιέστε το διακόπτη της συ-

σκευής (Οn/Off).

 Αφήστε τη συσκευή να λειτουργήσει για 30-60 δευ-

τερόλεπτα, μέχρι να αναρροφηθεί πλήρως το νερό

από τον σταθμό καθαρισμού.

Η διαδικασία έκπλυσης τώρα έχει ολοκληρωθεί.

Υπόδειξη

Όσο μεγαλύτερο διάστημα είναι ενεργοποιημένη η συ-

σκευή, τόσο λιγότερη υγρασία θα παραμείνει στους κυ-

λίνδρους καθαρισμού.

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

 Αν υπάρχει ακόμα νερό στη δεξαμενή καθαρού νε-

ρού, αφαιρέστε τη δεξαμενή καθαρού νερού και

αδειάστε την.

Εικόνα

 Αδειάστε το δοχείο βρόμικου νερού.

Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου

νερού".

 Αν στον σταθμό καθαρισμού υπάρχει ακόμα νερό,

αδειάστε το.

Εικόνα

 Βγάλτε το φις από την πρίζα.

Εικόνα

 Τυλίξτε το καλώδιο ρεύματος γύρω από το άγκι-

στρο καλωδίου.

 Στερεώστε το καλώδιο ρεύματος με συνδετήρα κα-

λωδίου.

ΠΡΟΣΟΧΗ

Πριν τοποθετήσετε τη συσκευή στο δάπεδο για να αφαι-

ρέσετε τους κυλίνδρους, πρέπει να αδειάσετε

τη δεξαμε-

νή καθαρού νερού και τη δεξαμενή ακάθαρτου νερού.

Έτσι, αποφεύγετε την εκροή υγρών από τις δεξαμενές,

όταν αφήσετε τη συσκευή στο δάπεδο.

Υπόδειξη

Αν

υπάρχουν δύσκολοι ρύποι, μπορείτε να καθαρίσετε

ξεχωριστά τους κυλίνδρους καθαρισμού.

Εικόνα

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

 Αν υπάρχει ακόμα νερό στη δεξαμενή καθαρού νε-

ρού, αφαιρέστε τη δεξαμενή καθαρού νερού και

αδειάστε την.

Εικόνα

 Βγάλτε το φις από την πρίζα.

 Εκκενώστε τη δεξαμενή φρέσκου νερού.

Εικόνα

 Αδειάστε το δοχείο βρόμικου νερού.

Εικόνα

 Ξεβιδώστε τους κυλίνδρους καθαρισμού στην εσο-

χή της λαβής.

 Καθαρίστε τους κυλίνδρους καθαρισμού με τρε-

χούμενο νερό.

 Πλύνετε τους κυλίνδρους καθαρισμού στο πλυντή-

ριο ρούχων στους 60 °C.

ΠΡΟΣΟΧΗ

Κατά τον καθαρισμό στο πλυντήριο ρούχων μην χρησι-

μοποιείτε μαλακτικό. Έτσι, δεν προκαλούνται ζημιές στις

μικροΐνες και οι κύλινδροι καθαρισμού διατηρούν την

υψηλή καθαριστική τους δράση.

Οι κύλινδροι καθαρισμού δεν είναι κατάλληλοι για στε-

γνωτήρια.

 Μετά τον καθαρισμό αφήστε τους κυλίνδρους να

στεγνώσουν στον αέρα.

Εικόνα

 Βιδώστε

τους κυλίνδρους καθαρισμού μέχρι τέρμα

στο στήριγμα κυλίνδρων.

 Λάβετε υπόψη τη χρωματική αντιστοίχιση στην

εσωτερική πλευρά των κυλίνδρων και στο στήριγ-

μα κυλίνδρων στη συσκευή (π.χ. το μπλε στο

μπλε).

 Μετά την τοποθέτηση βεβαιωθείτε πως οι κύλιν-

δροι καθαρισμού εφαρμόζουν καλά.

ΠΡΟΣΟΧΗ

Σε περίπτωση δύσκολων ρύπων ή όταν στην κεφαλή

αναρρόφησης έχουν εισέλθει ξένα σώματα (π.χ. πέτρες,

χαλίκια), αυτά πρέπει να αφαιρούνται. Αυτά τα ξένα

σώ-

ματα προκαλούν κροταλίσματα κατά τη διάρκεια της ερ-

γασίας ή φράζουν τα κανάλια αναρρόφησης και μειώ-

νουν την αναρροφητική ισχύ.

Φύλαξη της συσκευής

Φροντίδα και συντήρηση

Καθαρισμός συσκευής με διαδικασία

έκπλυσης

Καθαρισμός των κυλίνδρων

Καθαρισμός κεφαλής αναρρόφησης

99EL

– 12

Εικόνα

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Βγάλτε το φις από την πρίζα.

Εικόνα

 Αφαιρέστε τους κυλίνδρους καθαρισμού.

Βλέπε κεφάλαιο "Καθαρισμός των κυλίνδρων".

Εικόνα

 Πιέστε την ασφάλεια της κεφαλής αναρρόφησης.

 Αφαιρέστε το κάλυμμα της κεφαλής αναρρόφησης.

 Καθαρίστε το κάλυμμα της κεφαλής αναρρόφησης

με τρεχούμενο νερό.

 Αν χρειαστεί, αφαιρέστε τα προσκολλημένα σωμα-

τίδια από τα αναρροφητικά κανάλια και τις εσοχές

του καλύμματος της κεφαλής αναρρόφησης.

 Καθαρίστε την κεφαλή αναρρόφησης της συσκευής

με ένα υγρό πανί.

 Στερεώστε το κάλυμμα της κεφαλής αναρρόφησης

στην κεφαλή αναρρόφησης.

Υπόδειξη

Το κάλυμμα της κεφαλής αναρρόφησης πρέπει να

ασφαλίσει με χαρακτηριστικό ήχο, όταν τοποθετείται

στην κεφαλή αναρρόφησης.

Εικόνα

 Βιδώστε τους κυλίνδρους καθαρισμού μέχρι τέρμα

στο στήριγμα κυλίνδρων.

Βλέπε κεφάλαιο "Καθαρισμός των κυλίνδρων".

ΠΡΟΣΟΧΗ

Για να μην φράξει ο διαχωριστής από σκόνη και ρύπους

και για να μην επικάθονται ρύποι στη δεξαμενή, πρέπει

να καθαρίζετε τακτικά τη δεξαμενή ακάθαρτου νερού.

Εικόνα

 Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής.

Εικόνα

 Τοποθετήστε τη συσκευή στον σταθμό καθαρι-

σμού.

Εικόνα

έως

Εικόνα

 Αφαιρέστε τη δεξαμενή ακάθαρτου νερού από τη

συσκευή.

Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου

νερού".

 Καθαρίστε το καπάκι ή το διαχωριστή και τη δεξα-

μενή ακάθαρτου νερού με νερό ύδρευσης.

 Η δεξαμενή ακάθαρτου νερού μπορεί να καθαρι-

στεί και στο πλυντήριο πιάτων.

 Μετά τον καθαρισμό, τοποθετήστε τη δεξαμενή

ακάθαρτου νερού μαζί με το καπάκι στη συσκευή.

ΠΡΟΣΟΧΗ

Αν

χρησιμοποιήσετε ακατάλληλα απορρυπαντικά και

μέσα περιποίησης, τότε μπορεί να προκληθούν ζημιές

στη συσκευή και να πάψει να ισχύει η εγγύηση.

Υπόδειξη

Όποτε χρειάζεται, για τον καθαρισμό των δαπέδων να

χρησιμοποιείτε απορρυπαντικά και μέσα περιποίησης

KÄRCHER.

 Κατά τη δοσολογία των απορρυπαντικών και των

μέσων περιποίησης τηρείτε τις σχετικές οδηγίες

του κατασκευαστή.

 Για να αποφύγετε τον σχηματισμό αφρού, γεμίστε

τη δεξαμενή καθαρού νερού πρώτα με νερό και

έπειτα προσθέστε απορρυπαντικά και μέσα περι-

ποίησης.

 Για να μην υπερβείτε την ένδειξη "MAX" στη δεξα-

μενή καθαρού νερού, αφήστε χώρο για την ποσό-

τητα

των απορρυπαντικών και των μέσων περιποί-

ησης, όταν γεμίζετε με νερό.

Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις

οποίες μπορείτε να αντιμετωπίσετε μόνες/οι σας με τη

βοήθεια του ακολούθου πίνακα. Σε περίπτωση αμφιβο-

λίας ή σε περίπτωση βλάβης που δεν αναφέρεται εδώ

παρακαλούμε να απευθύνεστε στην εξουσιοδοτημένη

υπηρεσία εξυπηρέτησης πελατών.

Το στέλεχος φίλτρου δεν τοποθετήθηκε.

(βλέπε γράφημα για περιγραφή συσκευής)

 Αφαιρέστε τη δεξαμενή καθαρού νερού και τοποθε-

τήστε το στέλεχος φίλτρου με τον πείρο προς τα

πάνω.

Το στέλεχος φίλτρου τοποθετήθηκε ανάποδα.

 Αφαιρέστε το στέλεχος φίλτρου και τοποθετήστε το

με τον πείρο προς τα πάνω.

Ο σωλήνας αναρρόφησης είναι βουλωμένος λόγω συ-

γκέντρωσης βρομιάς.

 Αφαιρέστε προσεκτικά τους σωλήνες αναρρόφη-

σης από την κεφαλή αναρρόφησης και τη βασική

συσκευή.

 Για 10 - 20 λεπτά βάλτε τους σωλήνες αναρρόφη-

σης σε κρύο νερό.

 Καθαρίστε τους σωλήνες αναρρόφησης με ένα αμ-

βλύ αντικείμενο ή και με τρεχούμενο νερό.

Η δεξαμενή νερού είναι άδεια.

 Συμπληρώστε νερό

Η δεξαμενή καθαρού νερού δεν εφαρμόζει σωστά στη

συσκευή.

 Τοποθετήστε τη δεξαμενή καθαρού νερού με τέτοιο

τρόπο ώστε να εφαρμόζει σωστά στη συσκευή.

Οι κύλινδροι καθαρισμού λείπουν ή δεν έχουν τοποθε-

τηθεί σωστά.

Εικόνα

 Τοποθετήστε τους κυλίνδρους καθαρισμού ή βιδώ-

στε τους μέχρι τέρμα στο στήριγμα κυλίνδρων.

Οι κύλινδροι καθαρισμού είναι ακάθαρτοι ή φθαρμένοι.

 Καθαρίστε τους κυλίνδρους καθαρισμού.

 Αντικαταστήστε τους κυλίνδρους καθαρισμού.

Οι κύλινδροι είναι μπλοκαρισμένοι.

Εικόνα

 Αφαιρέστε τους κυλίνδρους και ελέγξτε αν σε αυ-

τούς έχει μαγκώσει κάποιο αντικείμενο ή το ηλε-

κτρικό καλώδιο.

Καθαρισμός δεξαμενής ακάθαρτου νερού

Απορρυπαντικά και μέσα περιποίησης

Αντιμετώπιση βλαβών

Καμία ύγρανση κυλίνδρων με καθαρό νερό

Η συσκευή δεν αναρροφά τους ρύπους

Οι κύλινδροι δεν περιστρέφονται

100 EL

– 13

Οι κύλινδροι είναι πολύ στεγνοί.

 Υγραίνετε τους κυλίνδρους ή υγραίνετε τη συσκευή

με 50 ml νερό στον σταθμό στάθμευσης.

Στην κεφαλή αναρρόφησης υπάρχουν ξένα σώματα

(π.χ. πέτρες ή χαλίκια).

Εικόνα

 Αφαιρέστε το κάλυμμα της κεφαλής αναρρόφησης

και καθαρίστε την.

Βλέπε κεφάλαιο "Καθαρισμός κεφαλής αναρρόφη-

σης".

Τα αναρροφητικά κανάλια και οι εσοχές της κεφαλής

αναρρόφησης είναι φραγμένα.

Εικόνα

 Αφαιρέστε το κάλυμμα της κεφαλής αναρρόφησης

και καθαρίστε την.

Βλέπε κεφάλαιο "Καθαρισμός κεφαλής αναρρόφη-

σης".

Η δεξαμενή ακάθαρτου νερού έχει υπερχειλίσει.

Εικόνα

έως

Εικόνα

 Αδειάστε αμέσως τη δεξαμενή ακάθαρτου νερού.

Βλέπε κεφάλαιο "Καθαρισμός δεξαμενής ακάθαρ-

του νερού".

Η δεξαμενή ακάθαρτου νερού δεν εφαρμόζει σωστά στη

συσκευή.

 Ελέγξτε, αν το καπάκι είναι σταθερά συνδεδεμένο

στη δεξαμενή ακάθαρτου νερού.

Βλέπε κεφάλαιο "Καθαρισμός δεξαμενής ακάθαρ-

του νερού".

Ο διαχωριστής είναι βουλωμένος.

 Αφαιρέστε το καπάκι από τη δεξαμενή ακάθαρτου

νερού και καθαρίστε το διαχωριστή.

Βλέπε κεφάλαιο "Καθαρισμός δεξαμενής ακάθαρ-

του νερού".

Το δίχτυ φίλτρου του διαχωριστή στη δεξαμενή ακάθαρ-

του νερού υπέστη ζημιές κατά τον καθαρισμό.

 Αντικαταστήστε τον διαχωριστή.

Τα απορρυπαντικά και μέσα περιποίησης δεν είναι κα-

τάλληλα για τη συσκευή ή είναι λάθος η δοσολογία.

 Χρησιμοποιείτε τα απορρυπαντικά και τα μέσα πε-

ριποίησης που συνιστώνται από τον κατασκευα-

στή.

Βλέπε κεφάλαιο "Απορρυπαντικά και μέσα περι-

ποίησης".

 Τηρείτε τα στοιχεία δοσολογίας του κατασκευαστή.

Η πρώτη ύγρανση των κυλίνδρων δεν έγινε καθόλου ή

έγινε πολύ σύντομα και έτσι δεν έχουν υγρανθεί πλή-

ρως (γι αυτό οι κύλινδροι καθαρίζουν μόνο εν μέρει).

Εικόνα

 Υγράνετε τελείως τους κυλίνδρους.

ΠΡΟΣΟΧΗ

Μετά τη συναρμολόγηση μην αφαιρείτε πλέον τη λαβή

από τη βασική συσκευή.

Η αφαίρεση της λαβής από τη βασική συσκευή επιτρέ-

πεται να γίνεται μόνο όταν η συσκευή αποστέλλεται για

σέρβις.

Εικόνα

Βλ. σχήμα στο τέλος του εγχειριδίου λειτουργίας

 Βάλτε το κατσαβίδι υπό γωνία 90 μοιρών στο μικρό

άνοιγμα στην πίσω πλευρά της λαβής και αφαιρέ-

στε τη λαβή.

ΠΡΟΣΟΧΗ

Ταυτόχρονα

προσέξτε ώστε να μην υποστεί ζημιά το κα-

λώδιο ανάμεσα στη βασική συσκευή και τη λαβή.

Με την επιφύλαξη τεχνικών αλλαγών!

Δυνατό κροτάλισμα κατά την ενεργοποίηση

Κροτάλισμα στην κεφαλή αναρρόφησης

Η αναρροφητική ισχύς μειώνεται

Υπάρχει διαρροή ακάθαρτου νερού στη

συσκευή

Η συσκευή αφήνει γραμμές στο δάπεδο

Αφαίρεση της λαβής από τη βασική

συσκευή

Τεχνικά χαρακτηριστικά

Σύνδεση ηλεκτρικού ρεύματος

Τάση 220-240 V

1~50-60 Hz

Βαθμός προστασίας IPX4

Κατηγορία προστασίας II

Επιδόσεις

Ισχύς εισόδου 460 W

Περιστροφές κυλίνδρων ανά λε-

πτό

500 U/min

Χωρητικότητα

Δοχείο καθαρού νερού 400 ml

Σταθμός καθαρισμού 200 ml

Διαστάσεις

Μήκος καλωδίου 7,0 m

Βάρος (χωρίς υγρά απορρυπα-

ντικά)

5,0 kg

Μήκος 320 mm

Πλάτος 270 mm

Ύψος 1220 mm

101EL

– 5

Cihazın ilk kullanımından önce bu oriji-

nal kullanma kılavuzunu okuyun, bu kı-

lavuza göre davranın ve daha sonra

kullanım veya cihazın sonraki sahiple-

rine vermek için bu kılavuzu saklayın.

Zemin temizleyiciyi sadece evde kullanımda sert zemin

temizliği için ve sadece su geçirmez sert zeminler üze-

rinde kullanın.

Örn. işlenmemiş mantar zeminler gibi suya duyarlı kap-

lamaları temizlemeyin (nem içeri girebilir ve zemine za-

rar verebilir).

Cihaz PVC, linolyum, fayans, taş, yağlanmış ve cilalan-

mış parke, laminat ve suya duyarlı olmayan tüm yer

kaplamalarının temizliğine uygundur.

Ambalaj malzemeleri geri dönüş-türülebilir. Am-

balaj malzemelerini evinizin çöpüne atmak yeri-

ne lütfen tekrar kullan labilecekleri yerlere gön-

derin.

Eski cihazlarda, yeniden değerlendirme işlemi-

ne tabi tutulması gereken değerli geri dönüşüm

malzemeleri bulunmaktadır. Bu nedenle eski ci-

hazları lütfen öngörülen toplama sistemleri ara-

cılığıyla imha edin.

Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıl-

dıklarında veya yanlış şekilde tasfiye edildiklerinde in-

san sağlığı ve çevre için tehlikeli olabilecek bileşenler

içerir. Cihazın kurallara uygun şekilde işletilmesi için bu

bileşenlerin bulunması gereklidir. Bu simge ile işaretlen-

miş cihazlar evsel çöpler ile birlikte tasfiye edilmemeli-

dir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad-

res:

www.kaercher.com/REACH

Cihazınızın teslimat kapsamı ambalajı üzerinde göste-

rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik

olup olmadığını kontrol ediniz.

Aksesuarların eksik olması durumunda ya da nakliye

hasarlarında yetkili satıcınızı bilgilendirin.

Sadece orijinal aksesuarlar ve orijinal yedek parçalar

kullanın; cihazın güvenli şekilde ve arızasız işletilmesini

garantilerler.

Aksesuarlar ve yedek parçalar hakkında bilgi için site-

mizi ziyaret edin: www.kaercher.com.

Her ülkede yetkili distribütörümüz tarafından verilmiş

garanti şartları geçerlidir. Garanti süresi içinde cihazı-

nızda oluşan muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece ücretsiz olarak

karşılıyoruz. Garanti hakkınızdan yararlanmanızı ge-

rektiren bir durum olduğu zaman, ilgili faturanız ile birlik-

te satıcınıza veya size en yakın yetkili servisimize baş-

vurunuz.

(Adres için Bkz. Arka sayfa)

– Kullanım kılavuzundaki uyarı-

ların yanında yerel yönetimin

belirlediği güvenlik ve kaza

önleme talimatları dikkate

alınmalıdır.

– Cihazın üzerindeki uyarı ve

bilgi tabelaları tehlikesiz kul-

lanım için önemli bilgiler verir.

 TEHLIKE

Ağır bedensel yaralanmalar ya

da ölüme neden olan direkt bir

tehlikeye yönelik uyarı.

몇 UYARI

Ağır bedensel yaralanmalar ya

da ölüme neden olabilecek olası

tehlikeli bir duruma yönelik uya-

rı.

İçindekiler

Genel bilgiler . . . . . . . . . . . . . . . . . . . . . . . . . TR 5

Güvenlik uyarıları . . . . . . . . . . . . . . . . . . . . . TR 5

Cihaz tanımı . . . . . . . . . . . . . . . . . . . . . . . . . TR8

Montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TR 8

İşletime alma . . . . . . . . . . . . . . . . . . . . . . . . . TR8

Çalıştırma . . . . . . . . . . . . . . . . . . . . . . . . . . .TR 8

Koruma ve Bakım . . . . . . . . . . . . . . . . . . . . . TR 9

Arızalarda yardım . . . . . . . . . . . . . . . . . . . . . TR 11

Teknik Bilgiler . . . . . . . . . . . . . . . . . . . . . . . . TR 12

Genel bilgiler

Kurallara uygun kullanım

Çevre koruma

Teslimat kapsamı

Yedek parçalar

Garanti

Cihazdaki semboller

DIKKAT

Temizlik çalışmaları sırasında kirli su depo-

sunda "MAX" işareti aşılmamalıdır.

Lütfen aşağıdaki yönteme uyun:

Önce kirli su deposunu boşaltın.

Ardından temiz su deposunu doldurun.

Güvenlik uyarıları

Tehlike kademeleri

102 TR

– 6

몇 TEDBIR

Hafif yaralanmalara neden ola-

bilecek olası tehlikeli bir duruma

yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabile-

cek olası tehlikeli bir duruma yö-

nelik uyarı.

 TEHLIKE

 Cihazı içinde su bulunan kü-

vetlerde kullanmayın.

 Cihazı ve aksesuarları kullan-

madan önce kontrol edin.

Eğer hasar veya eksik var ise

kullanılmamalıdır.

 Hasar görmüş şebeke bağ-

lantı kablosunu derhal yetkili

müşteri hizmetleri/elektronik

teknisyeni tarafından değişti-

rilmesini sağlayın.

 Elleriniz ıslak veya nemliyken

fişi ve prizi kesinlikle tutma-

yın.

 Bütün bakım ve temizlik çalış-

malarında cihaz kapatılmalı

şebeke kablosu prizden çı-

kartılmalıdır.



Cihazdaki onarım çalışmaları

sadece yetkili müşteri hizmeti

tarafından gerçekleştirilebilir.

 Elektrik bağlantısı/uzatma

kablosu bağlantısı suda bıra-

kılmamalıdır.

몇 UYARI

 Cihaz, sadece IEC 60364

uyarınca bir elektrik montörü

tarafından yapılması zorunlu

olan bir elektrik bağlantısına

bağlanmalıdır.

 Cihazı sadece alternatif akı-

ma bağlayın. Gerilim, cihazın

tip plaketiyle aynı olmalıdır.

 Örn; banyo gibi nemli odalar-

da cihazı sadece önceden

bağlanmış bir FI koruma şal-

terli prizlerde çalıştırın.

 Sadece, kablo kesiti 3x1 mm²

olan ve su püskürmesine kar-

şı korunmuş elektrikli uzatma

kabloları kullanın.

 Şebeke bağlantısı veya uzat-

ma kablosundaki bağlantıları,

sadece aynı su püskürme ko-

rumasına ve mekanik sağ-

lamlığa sahip bağlantılarla

değiştirin.

몇 TEDBIR

 Elektrik fişi veya uzatma kab-

losunun ezilme, hırpalanma

ya da benzer şekilde zarar ya

da hasar görmemesine dikkat

edin. Elektrik fişini ısıdan, yağ

ve keskin kenarlardan koru-

yun.

 TEHLIKE

 Kullanıcı, cihazı talimatlara

uygun olarak kullanmak zo-

rundadır. Yerel koşulları dik-

kate almalı ve çalış

ma esna-

sında çevredeki kişilere dik-

kat etmelidir.

 Patlama tehlikesi olan bölge-

lerde cihazın çalıştırılması

yasaktır.

 Tehlikeli alanlarda cihazın

kullanılması durumunda ge-

rekli emniyet tedbirlerinin dik-

kate alınması gerekir.

Elektrikli bileşenler

Güvenli kullanım

103TR

– 7

 Daha önceden yere düşmüş-

se, görülür şekilde hasarlıysa

veya sızdırıyorsa cihazı kul-

lanmayın.

몇 UYARI

 Cihaz çocuklar veya eğitimsiz

kişiler tarafından kullanılma-

malıdır.

 Bu cihaz, güvenlikten sorum-

lu bir kişinin gözetimi altında

veya cihazın nasıl kullanılma-

sı gerektiği konusunda ve bu

kullanım neticesinde ortaya

çıkan tehlikeler hakkında tali-

matlar almış olmayan kısıtlı fi-

ziksel, duyusal ya da ruhsal

yeteneklere sahip, deneyimi

ve/veya bilgisi az olan kişiler

tarafından kullanım için üretil-

memiştir.

 Çocuklar cihazla oynamama-

lıdır.

 Cihazla oynamamalarını

sağ-

lamak için çocuklar gözetim

altında tutulmalıdır.

 Açık olduğu veya soğumamış

olduğu sürece cihazı çocuk-

lardan uzak tutun.

 Cihazı sadece açıklamaya

veya şekle uygun olarak ça-

lıştırın veya depolayın!

몇 TEDBIR

 Cihazla veya cihazdaki tüm

çalışmalardan önce, cihazın

devrilmesi nedeniyle kazaları

ya da hasarları önlemek için

devrilme emniyetinin sağlan-

mış olduğundan emin olun.

 Cihaza zarar verebilecekleri

için çözücü madde, çözücü

madde içeren sıvılar veya in-

celtilmemiş asitleri (ör. temiz-

leme maddeleri, benzin, boya

inceltici ve aseton) kesinlikle

su deposuna doldurmayın.

 Cihaz çalışır durumdayken ci-

hazı hiçbir zaman gözetimsiz

durumda bırakmayın.

 Uzuvları

(örn. saç, parmak)

dönen temizlik silindirlerinden

uzakta tutun.

 Vakum kafasının temizliği sı-

rasında keskin cisimler (örn.

kıymık) nedeniyle yaralanma

tehlikesinden dolayı elleri ko-

ruyun.

DIKKAT

 Cihazı sadece temiz su depo-

su ve kirli su deposu takılı ol-

duğunda çalıştırın.

 Cihazla keskin ya da büyük

cisimler (örn. cam kırıkları,

çakıl taşları, oyuncak parça-

ları) emilmelidir.

 Temiz su deposuna asetik

asit, kireç giderme maddeleri,

uçucu yağlar ya da benzer

maddeleri doldurmayın. Aynı

şekilde bu maddelerin emil-

memesine de dikkat edin.

 Cihazın havalandırma delik-

leri bloke edilmemelidir.

 Cihazı sadece kaplaması

suya dayanıklı (örn. cilalı par-

ke, emaye fayanslar, linol-

yum) sert zeminlerde kulla-

nın.

 Cihazı

halı ya da halı zeminin

temizliği için kullanmayın.

 Cihazı konvektör kaloriferle-

rin zemin ızgarası üzerinden

geçirmeyin. Izgara üzerinden

104 TR

– 8

geçirildiğinde, dışarı sızan su

cihaz tarafından toplanamaz.

 Uzun çalışma molalarında ve

kullandıktan sonra cihazı ana

şalterden / cihaz şalterinden

kapatın ya da elektrik fişini

çekin.

 Cihaz, 0 °C nin altındaki sı-

caklıklarda çalıştırılmamalı-

dır.

 Cihazı yağmurdan koruyun.

Açık alanda saklamayın.

 Şekiller için grafik sayfalarına bakın

* FC 5

** FC 5 Premium

 Şekiller için grafik sayfalarına bakın

Şekil

 Gömme tutamağı dayanma noktasına kadar yerine

oturmasını sağlayacak şekilde ana cihaza yerleşti-

rin.

Gömme tutamak, cihazda sabit oturmalıdır.

Şekil

 Temizleme silindirlerini dayanma noktasına kadar

silindir tutucuların etrafında çevirerek çıkarın.

 Silindirlerin iç kısımlarındaki ve cihazdaki silindir tu-

tucuların renklerinin aynı olmasına dikkat edin (örn.

maviyi maviye takma).

 Kurduktan sonra temizleme silindirlerinin sabit olup

olmadığını kontrol edin.

Şekil

 Cihazı dik durmasını sağlamak için temizlik istas-

yonuna yerleştirin.

Şekil

 Temiz su deposunu tutamaktan tutarak cihazdan

çıkarın.

Şekil

 Depo kapağını açın.

 Temiz su deposunu soğuk ya da ılık şebeke suyu

ile doldurun.

 İhtiyaca göre temiz su deposuna KÄRCHER temiz-

leme veya bakım maddeleri ekleyebilirsiniz.*

Bkz. Bölüm "Temizleme ve bakım maddeleri".

 Doldurma sırasında "MAX" işareti aşılmamalıdır.

 Depo kapağını kapatın.

Şekil

 Temiz su tankını cihaza yerleştirin.

 Temiz su deposu cihaz üzerinde sabit oturmalıdır.

DIKKAT

*Temizleme ya da bakım maddesinin dozaj önerilerini

dikkate alın.

DIKKAT

Şekil

Cihaz sadece kir ve sıvıları (maks. 250 ml) toplayabilir.

Şekil

Çalışmaya başlamadan önce gerekirse örn. yerdeki

cam kırıkları, çakıl taşları, cıvata ya da oyuncak parça-

ları gibi cisimleri temizleyin.

Cihazı kullanmadan önce zemini su dayanıklılığı açısın-

dan dikkat çekmeyen bir noktada kontrol edin. Örn. iş-

lenmemiş mantar zeminler gibi suya hassasiyeti olan

kaplamaları temizlemeyin (nem içeri sızabilir ve zemine

zarar verebilir).

Uyarılar

Şebeke

kablosuna takılmamak için bir elinizle tutamağı

ve diğer elinizle şebeke kablosunu tutun.

Şekil

Yeni temizlenen zeminde ayak izi yapmamak için kapı

yönünde geriye doğru çalışın.

 Cihazı yakl. 60 derecelik bir açıyla tutamağından

tutun.

 Zemin temizliği cihazı süpürür gibi bir hızda öne ve

arkaya hareket ettirilerek yapılır.

 Cihazı yoğun kirlenmelerde yavaş bir şekilde ze-

min üzerinde kaydırın.

 Gri ve sarı silindir çiftlerinin teslimat içeriği: Her iki

silindir çifti aynı işleve sahiptir ancak farklı uygula-

Cihaz tanımı

1 AÇMA/KAPAMA düğmesi

2 Tutamak

3 Kablo tutucu

4 Elektrik kablosu

5 Kablo klipsi

6 Taşıma kolu

7 Pis su deposunun kapağı/ayırıcı

8 Pis su deposu

9 Temizlik silindiri tutamak yuvası

10 Temizlik silindirleri

11 Vakum kafası kapağı

12 Vakum kafası kilidi

13 Temiz su deposu

14 Temiz su deposunun tutamağı

15 Temizlik/park istasyonu

16 Silindirleri saklama

(Donanıma göre)

17 Filtre kartuşu

18 * Temizlik maddesi RM 536 30 ml

19 ** Temizlik maddesi RM 534 30 ml

20 ** Temizlik maddesi RM 536 500 ml

10 ** Temizlik silindirleri 2x

Montaj

İşletime alma

Silindirleri monte edin

Temiz su tankının doldurulması

Çalıştırma

Kullanımla ilgili genel

uyarılar

105TR

– 9

ma alanları (renk farkı, ör. mutfak ve banyo için)

için kullanılabilir.

DIKKAT

Cihaz çalıştırıldığı anda temizlik silindirleri dönmeye

başlar. Cihazın kendi kendine hareket etmemesi için tu-

tamak sıkıca tutulmalıdır.

Temiz su deposuna su doldurulmuş olmasını ve kirli su

deposunun cihaza takılı olmasını sağlayın.

Şekil

 Elektrik fişini prize takın.

Şekil

 Silindirlerin çabuk nemlendirilmesi için temizleme

istasyonuna bir ölçek yardımıyla 50 ml temiz su

doldurun.

Şekil

 Cihazı çalıştırın ve istasyonda 5 saniye boyunca iş-

letime alın.

Cihaz artık hızlı bir temizleme sağlamak için opti-

mum neme sahiptir.

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Cihazı taşıma kulpundan tutarak temizlik istasyo-

nundan dışarı çıkarın ve zemine koyun.

 Cihazın tutamağını sıkıca tutun.

Şekil

 Açmak için cihaz şalterine (Açma/Kapama) basın.

DIKKAT

Lütfen temiz su deposunu doldurmadan önce kirli su de-

posunu boşaltın. Böylece kirli su deposunun taşması

önlenir.

Bkz. Bölüm "Kirli su deposunu boşaltma".

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

Şekil

 Temiz su deposunu tutamaktan tutarak cihazdan

çıkarın.

Şekil

 Depo kapağını açın.

 Temiz su deposunu soğuk ya da ılık şebeke suyu

ile doldurun.

 İhtiyaca göre temizleme ya da bakım maddesi ek-

leyin.

 Doldurma sırasında "MAX" işareti aşılmamalıdır.

 Depo kapağını kapatın.

Şekil

 Temiz su tankını cihaza yerleştirin.

Temiz su deposu cihaz üzerinde sabit oturmalıdır.

DIKKAT

Kirli su deposunun taş

maması için su seviyesini düzenli

olarak kontrol edin. "MAX" işareti aşılmamalıdır.

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

Şekil

 Kirli su deposunu alttaki tutamağından tutarken

aynı zamanda üst tutamağı baş parmağınızla aşa-

ğı bastırın.

 Kirli su deposunu çıkartın.

Şekil

 Kirli su deposunun kapağını çıkarın.

 Pis su deposunu boşaltın.

 Kirlenmeye

göre kapak/ayırıcı ve kirli su deposunu

şebeke suyu ile temizleyin.

 Kapağı kirli su deposuna takın.

Kapak, kirli su deposunda sabit durmalıdır.

Şekil

 Pis su tankını cihaza yerleştirin.

Kirli su deposu, cihaz üzerinde sabit durmalıdır.

Şekil

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

DIKKAT

Devrilmemesi için cihazı molalar sırasında daima temiz-

lik ya da park istasyonuna yerleştirin. Cihaz, yerleştirme

yerinin yetersiz güvenliği sebebiyle devrilebilir ve bu sı-

rada zemin döşemesine zarar veren sıvılar dökülebilir.

Şekil

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

Şekil

DIKKAT

Çalışma bittikten sonra cihazı temizliğini yıkama işlemi

ile yapın.

Bkz. Bölüm "Yıkama işlemi ile cihaz temizliği".

Şekil

 Cihazı tamamen boşaltın.

Şekil

bitiş

Şekil

 Pis su deposunu boşaltın.

Bkz. Bölüm "Kirli su deposunu boşaltma".

 Temiz su deposunda ya da temizlik istasyonunda

su kalmışsa suyu boşaltın.

Şekil

 Cihazın fişini prizden çekin.

Şekil

 Şebeke kablosunu kablo tutucuya sarın.

 Şebeke kablosunu kablo klipsi ile sabitleyin.

DIKKAT

Koku oluşmasını önlemek için, cihaz kaldırılmadan

önce temiz su ve kirli su depolarının tümüyle boşaltılma-

sı gerekir.

Şekil

 Cihazı taşıma kulpundan tutarak saklama yerine

taşıyın.

Şekil

 Cihazı dik durmasını sağlamak için temizlik istas-

yonuna yerleştirin.

 Cihazı kuru bir mekanda muhafaza ediniz.

DIKKAT

Çalışmalar tamamlandıktan sonra cihazı daima temizlik

istasyonu ve temiz su ile yıkayın. Cihaz bu işlemle en iyi

şekilde temizlenir ve cihazın içinde kir ve bakteri birikin-

tileri ya da kötü kokuların oluşması önlenir.

Çalışmaya Başlama

Temizleme sıvısı ekleyin

Pis su deposunun boşaltılması

Çalışmayı yarıda kesme

Cihazın kapatılması

Cihazın saklanması

Koruma ve Bakım

Yıkama işlemi ile cihaz temizliği

106 TR

– 10

Şekil

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

 Vakum kafasındaki vakum kanallarını ve girintileri

temizleme maddesi artıklarından tamamen arındır-

mak amacıyla yıkama işlemi için temiz su deposu-

nu biraz soğuk suyla veya ılık suyla doldurun.

Şekil

 Temiz su tankını cihaza yerleştirin.

Şekil

 Kirli su deposunu çıkartın ve boşaltın.

Bkz. Bölüm "Kirli su deposunu boşaltma".

 Ölçüm kabını 200 ml su ile doldurun.

 Suyu temizlik istasyonuna doldurun.

 İhtiyaca göre yıkama işlemi için uygun KÄRCHER

temizleme maddesi eklenebilir.

 Açmak için cihaz şalterine (Açma/Kapama) basın.

 Suyun tamamı temizlik istasyonu tarafından emile-

ne kadar cihazı 30-60 saniye çalıştırın.

Yıkama işlemi tamamlanmıştır.

Not

Cihaz ne kadar uzun süre açık kalırsa temizleme silin-

dirlerinde artık nem o kadar az olur.

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

 Temiz su deposunda hala su varsa temiz su depo-

sunu çıkartın ve boşaltın.

Şekil

 Pis su deposunu boşaltın.

Bkz. Bölüm "Kirli su deposunu boşaltma".

 Temizlik istasyonunda su kalmışsa suyu boşaltın.

Şekil

 Cihazın fişini prizden çekin.

Şekil

 Şebeke kablosunu kablo tutucuya sarın.

 Şebeke kablosunu kablo klipsi ile sabitleyin.

DIKKAT

Cihaz, silindirleri çıkarmak için zemine koyulmadan

önce temiz su deposu ve kirli su deposu boşaltılmalıdır.

Böylece yere durduğu süre boyunca depolardan sıvıla-

rın akması önlenir.

Not

Aşırı kirlenme durumlarında temizleme silindirleri ayrı

temizlenebilir.

Şekil

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

 Temiz su deposunda hala su varsa temiz su depo-

sunu çıkartın ve boşaltın.

Şekil

 Cihazın fişini prizden çekin.

 Temiz su deposunu boşaltın.

Şekil

 Pis su deposunu boşaltın.

Şekil

 Temizleme silindirlerini tutamak yuvasını çevirerek

çıkarın.

 Temizleme silindirlerini akan suyun altında temizle-

yin.

veya

 Temizleme silindirlerini çamaşır makinesinde mak-

simum 60 °C'de yıkayın.

DIKKAT

Çamaşır makinesinde yıkarken yumuşatıcı

kullanma-

yın. Böylelikle mikro elyaf zarar görmez ve temizleme

silindirleri yüksek temizleme etkisini korur.

Temizleme silindirleri kurutucuda kurutmak için uygun

değildir.

 Temizlendikten sonra silindirleri açık havada kuru-

tun.

Şekil

 Temizleme silindirlerini dayanma noktasına kadar

silindir tutucuların etrafında çevirerek çıkarın.

 Silindirlerin iç kısımlarındaki ve cihazdaki silindir tu-

tucuların renklerinin aynı olmasına dikkat edin (örn.

maviyi maviye takma).

 Kurduktan sonra temizleme silindirlerinin sabit olup

olmadığını kontrol edin.

DIKKAT

Aşırı kirlenmede ya da vakum kafasında parça (örn. taş,

cam kırıkları) varsa bunlar temizlenmelidir. Bu parçalar

çalışma sırasında tıkır tıkır gürültü çıkmasına neden

olur ya da vakum kanallarını tıkar ve vakum gücünü

azaltır.

Şekil

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Cihazın fişini prizden çekin.

Şekil

 Temizleme silindirlerini çıkarın.

Bkz. Bölüm "Silindirlerin temizliği".

Şekil

 Vakum kafası kilidine basın.

 Vakum kafasının kapağını çıkarın.

 Vakum kafasının kapağını akan suyun altında te-

mizleyin.

 İhtiyaca göre vakum kanallarını ve vakum kafası-

nın kapağındaki yuvaları sıkışmış partiküllerden

arındırın.

 Cihazın vakum kafasını nemli bir bezle temizleyin.

 Vakum kafasının kapağını vakum kafasına sabitle-

yin.

Not

Vakum kafasının kapağı, vakum kafasına sabitlenirken

sesli duyulacak şekilde yerine oturmalıdır.

Şekil

 Temizleme silindirlerini dayanma noktasına kadar

silindir tutucuların etrafında çevirerek çıkarın.

Bkz. Bölüm "Silindirlerin temizliği".

DIKKAT

Ayırıcın

ın toz ve kirden tıkanmaması veya kirlerin depo-

ya yerleşmemesi için kirli su deposu düzenli olarak te-

mizlenmelidir.

Şekil

 Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın.

Şekil

 Cihazı temizlik istasyonuna yerleştirin.

Şekil

bitiş

Şekil

 Kirli su deposunu cihazdan çıkarın.

Bkz. Bölüm "Kirli su deposunu boşaltma".

Silindirlerin temizliği

Vakum kafasının temizliği

Kirli su deposunun temizlenmesi

107TR

– 11

 Kapak/ayırıcı ve kirli su deposunu şebeke suyu ile

temizleyin.

 Kirli su deposu bulaşık makinesinde yıkanabilir.

 Temizledikten sonra kirli su deposunu kapağıyla

birlikte tekrar cihaza takın.

DIKKAT

Uygun olmayan temizleme ve bakım maddelerinin kul-

lanılması cihaza zarar verebilir ve garanti hizmetlerinin

sonlanmasına neden olabilir.

Not

İhtiyaç duyulursa zemin temizliği için KÄRCHER temiz-

leme veya bakım maddelerini kullanın.

 Temizleme ve bakım maddelerinin dozajının ayar-

lanmasında üreticinin miktar bilgilerini dikkate alın.

 Köpük oluşumunu önlemek için temiz su deposunu

önce su, daha sonra temizleme ve bakım maddesi

ile doldurun.

 Temiz su deposunun "MAX" dolum miktarının aş-

mamak için su doldururken temizleme ve bakım

maddesi için bir miktar yer bırakın.

Arızalar, takip eden genel bakış sayesinde çözebilece-

ğiniz, genellikle basit nedenlerden dolayı oluşur. Şüphe

duyduğunuzda veya burada tarif edilmeyen bir arıza ile

karşılaştığınızda lütfen müşteri servisine danışın.

Filtre kartuşu takılmamıştır.

(Bk. Cihaz açıklamasındaki grafik)

 Temiz su deposunu çıkarın ve filtre kartuşunu pim

ile birlikte yukarı takın.

Filtre kartuşu ters takılmıştır.

 Filtre kartuşunu çıkarın ve pim ile birlikte yukarı ta-

kın.

Vakum hortumu kir tortusu yüzünden tıkalı.

 Vakum hortumlarını dikkatlice vakum kafasından

ve ana cihazdan ayırın.

 Vakum hortumlarını 10 - 20 dakika soğuk suda bı-

rakın.

 Vakum hortumlarını küt bir cisimle ve/veya akan

suyun altına tutarak temizleyin.

Su tankında su bitmiş.

 Su ekleyin

Temiz su deposu cihaza doğru takılmamış.

 Temiz su deposunu cihazda sabit duracak şekilde

takın.

Temizleme silindirleri yok ya da doğru takılmamış.

Şekil

 Temizleme silindirlerini takın ya da temizleme silin-

dirlerini dayanma noktasına kadar silindir tutucula-

rın etrafında döndürerek çıkarın.

Temizleme silindirleri kirlenmiş ya da eskimiş.

 Temizleme silindirlerini temizleyin.

veya

 Temizleme silindirlerini değiştirin.

Silindirler bloke olmuş.

Şekil

 Silindirleri çıkarın ve aralarına bir cismin veya elek-

trik kablosunun takılmış olup olmadığını kontrol

edin.

Silindirler fazla kuru.

 Silindirleri ıslatın ya da cihazı 50 ml su ile park is-

tasyonunda ıslatın.

Vakum kafasında parçalar (örn. taşlar ya da cam kırık-

ları) vardır.

Şekil

 Vakum kafasının kapağını çıkartın ve vakum kafa-

sını temizleyin.

Bkz. Bölüm "Vakum kafasının temizliği".

Vakum kanalları ve vakum kafasındaki yuvalar tıkan-

mış.

Şekil

 Vakum kafasının kapağını çıkartın ve vakum kafa-

sını temizleyin.

Bkz. Bölüm "Vakum kafasının temizliği".

Kirli su deposu aşırı dolmuş.

Şekil

bitiş

Şekil

 Kirli su deposunu hemen boşaltın.

Bkz. Bölüm "Kirli su deposunun temizliği".

Kirli su deposu cihaza doğru takılmamıştır.

 Kapağın, kirli su deposunda sıkıca kapalı olup ol-

madığını kontrol edin.

Bkz. Bölüm "Kirli su deposunun temizliği".

Ayırıcı tıkalı.

 Kirli su deposunun kapağını çıkarın ve ayırıcıyı te-

mizleyin.

Bkz. Bölüm "Kirli su deposunun temizliği".

Kirli su deposundaki ayırıcının filtre ağı temizleme sıra-

sında zarar görmüş.

 Ayırıcısı değiştirin.

Temizleme ya da bakım maddesi cihaz için uygun değil-

dir ya da dozajı yanlıştır.

 Üretici tarafından tavsiye edilen temizleme ve ba-

kım ürünlerini kullanın.

Bkz. Bölüm "Temizleme ve bakım maddeleri".

 Üreticinin dozaj verilerini dikkate alın.

Silindirlerin ilk kez nemlendirilmesi gerçekleştirilmedi

veya kısa süreli gerçekleştirildi ve bu sebepten dolayı

tümüyle nemlendirilmedi (silindirler bu yüzden sadece

kısmen temizliyor).

Şekil

 Silindirleri tümüyle nemlendirin.

DIKKAT

Cihaz monte edildikten sonra tutamak ana cihazdan sö-

külmemelidir.

Tutamak ana cihazdan sadece cihazı servise gönder-

mek amacıyla sökülebilir.

Şekil

Kullanım kılavuzunun sonundaki resme bakınız

 Tornavidayı 90 derece açıyla tutamağın arka tara-

fındaki küçük deliğe sokun ve tutamağı sökün.

DIKKAT

Lütfen ana cihaz ile tutamak arasındaki bağlantı kablo-

sunun zarar görmemesine dikkat edin.

Temizleme ve bakım maddeleri

Arızalarda yardım

Temiz su ile silindir nemlendirmesi mevcut

değil

Cihaz kiri almıyor

Silindirler dönmüyor

Açarken gürültülü ses

Vakum kafasında tıkırtı sesleri

Emme gücü azalıyor

Cihaz kirli su sızdırıyor

Cihaz zeminde iz bırakıyor

Ana cihazdan tutamağın sökülmesi

108 TR

– 12

Teknik değişiklik yapma hakkı saklıdır!

Teknik Bilgiler

Akım bağlantısı

Gerilim 220-240 V

1~50-60 Hz

Koruma derecesi IPX4

Koruma sınıfı II

Performans değerleri

Giriş gücü 460 W

Dakika başına silindir turu 500 d/dk

Dolum miktarı

Temiz su deposu 400 ml

Temizlik istasyonu 200 ml

Boyutlar

Kablo uzunluğu 7,0 m

Ağırlık (temizlik sıvıları olmadan) 5,0 kg

Uzunluk 320 mm

Genişlik 270 mm

Yükseklik 1220 mm

109TR

– 5

Перед первым применением

устройства необходимо прочитать

данную оригинальную инструкцию

по эксплуатацию, после этого дей-

ствовать в соответствии с ней и сохранить ее для

дальнейшего использования или для следующего

владельца.

Поломоечная машина предназначена исключитель-

но для очистки твердых напольных покрытий в до-

машнем хозяйстве и исключительно для примене-

ния на твердых, водостойких напольных покрытиях.

Не чистить чувствительные к воде покрытия как, на-

пример, необработанные пробковые полы (может

проникнуть влага и повредить пол).

Устройство подходит для очистки ПВХ, линолеума,

плитки, каменных поверхностей, вощеного и обра-

ботанного маслом паркета, ламината, а также всех

не чувствительных к воде напольных покрытий.

Упаковочные материалы пригодны для вто-

ричной обработки. Поэтому не выбрасывай-

те упаковку вместе с домашними отходами, а

сдайте ее в один из пунктов приема вторичного сы-

рья.

Старые приборы содержат ценные перера-

батываемые материалы, подлежащие пере-

даче в пункты приемки вторичного сырья. По-

этому утилизируйте старые приборы через

соответствующие системы приемки отходов.

Электрические и электронные приборы часто со-

держат компоненты, которые при неправильном об-

ращении или ненадлежащей утилизации представ-

ляют потенциальную опасность для людей и эколо-

гии. Тем не менее данные компоненты необходимы

для правильной работы прибора. Приборы, обозна-

ченные этим символом, запрещено утилизировать

вместе с бытовыми отходами.

Инструкции по применению компонентов

(REACH)

Актуальные сведения о компонентах приведены на

веб-узле по следующему адресу:

www.kaercher.com/REACH

Комплектация прибора указана на упаковке. При

распаковке прибора проверить комплектацию.

При обнаружении недостающих принадлежностей

или повреждений, полученных во время транспор-

тировки, следует уведомить торговую организацию,

продавшую прибор.

Используйте оригинальные принадлежности и за-

пчасти — только они гарантируют безопасную и бес-

перебойную работу устройства.

Информацию о принадлежностях и запчастях вы

можете найти на сайте www.kaercher.com.

В каждой стране действуют соответственно гаран-

тийные условия, изданные уполномоченной органи-

зацией сбыта нашей продукции в данной стране.

Возможные неисправности прибора в течение га-

рантийного срока мы устраняем бесплатно, если

причина заключается в дефектах материалов или

ошибках при изготовлении. В случае возникновения

претензий в течение гарантийного срока просьба

обращаться, имея при себе чек о покупке, в торго-

вую организацию, продавшую вам прибор или в бли-

жайшую уполномоченную службу сервисного обслу-

живания.

Содержание

Общие указания. . . . . . . . . . . . . . . . . . . . . . RU 5

Указания по технике безопасности. . . . . . . RU 6

Описание прибора. . . . . . . . . . . . . . . . . . . . RU 9

Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU 9

Ввод в эксплуатацию. . . . . . . . . . . . . . . . . . RU 9

Эксплуатация прибора . . . . . . . . . . . . . . . . RU 10

Уход и техническое обслуживание. . . . . . . RU 11

Помощь в случае неполадок . . . . . . . . . . . RU 12

Технические данные . . . . . . . . . . . . . . . . . . RU 13

Общие указания

Использование по назначению

Защита окружающей среды

Комплект поставки

Запасные части

Гарантия

Символы на приборе

ВНИМАНИЕ

При проведении работ уровень грязной

воды в резервуаре не должен превы-

шать отметку «MAX».

Соблюдайте, пожалуйста, следующую

последовательность действий:

Сначала опорожнить резервуар для

грязной воды.

Затем заполнить бак для чистой воды.

110 RU

– 6

– Наряду с указаниями по

технике безопасности, со-

держащимися в руководст-

ве по эксплуатации, необ-

ходимо также соблюдать

общие положения законо-

дательства по технике

безопасности и предо-

твращению несчастных

случаев.

– Предупредительные и ука-

зательные таблички, раз-

мещенные на приборе, со-

держат важную информа-

цию, необходимую для его

безопасной эксплуатации.

 ОПАСНОСТЬ

Указание

относительно не-

посредственно грозящей

опасности, которая приво-

дит к тяжелым увечьям или к

смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание относительно воз-

можной потенциально опа-

сной ситуации, которая мо-

жет привести к тяжелым

увечьям или к смерти.

몇 ОСТОРОЖНО

Указание на потенциально

опасную ситуацию, которая

может привести к получению

легких травм.

ВНИМАНИЕ

Указание относительно воз-

можной

потенциально опа-

сной ситуации, которая мо-

жет повлечь материальный

ущерб.

 ОПАСНОСТЬ

 Эксплуатация устройст-

ва в бассейне, содержащем

воду, запрещена.

 Перед использованием

проверьте исправность

прибора и принадлежно-

стей. Если состояние не

является безупречным, их

использование не разреша-

ется.

 Поврежденный кабель се-

тевого питания должен

быть незамедлительно

заменен уполномоченной

службой сервисного

обслу-

живания/специалистом-

электриком.

 Ни в коем случае не прика-

саться к штепсельной

вилке и розетке мокрыми

руками.

 При проведении любых ра-

бот по уходу и техническо-

му обслуживанию аппарат

следует выключить, а се-

тевой шнур - вынуть из ро-

зетки.

 Выполнение работ по ре-

монту прибора разреша-

ется только

авторизован-

ной сервисной службе.

 Соединение сетевого шну-

ра и удлинителя не должно

лежать в воде.

Указания по технике

безопасности

Степень опасности

Электрические

компоненты

111RU

– 7

몇 ПРЕДУПРЕЖДЕНИЕ

 Устройство можно под-

ключать только к элемен-

ту электроподключения,

исполненному электро-

монтером в соответст-

вии со стандартом Между-

народной электротехни-

ческой комиссии (МЭК) IEC

60364.

 Устройство следует

включать только в сеть

переменного тока. Напря-

жение должно соответст-

вовать указаниям в завод-

ской табличке.

 В сырых помещениях, на-

пример, в ванных

комна-

тах, устройство включай-

те только в розетки с

предвключенным предо-

хранительным выключа-

телем типа FI.

 Использовать только

брызгозащищенные элек-

трические удлинители с

сечением провода не менее

3x1 мм².

 Муфты на проводах под-

ключения к сети и удлини-

телях заменять только на

аналогичные изделия с

той же брызгозащитой и

механической прочностью

몇 ОСТОРОЖНО

 Необходимо следить за

тем, чтобы сетевой сое-

динительный кабель и уд-

линители не были повре-

ждены путем переезда че-

рез них, сдавливания, рас-

тяжения и т.п. Сетевые

кабели следует защищать

от воздействия жары, ма-

сла, а также от поврежде-

ния острыми краями.

 ОПАСНОСТЬ

 Пользователь обязан ис-

пользовать устройство в

соответствии с назначе-

нием. Он должен учиты-

вать местные особенно-

сти и обращать внимание

при работе с устройст-

вом на других лиц, находя-

щихся поблизости.

 Эксплуатация устройст-

ва во взрывоопасных зонах

запрещается.

 При использовании прибо-

ра в опасных зонах следу-

ет соблюдать соответ-

ствующие правила техни-

ки безопасности

 Не использовать прибор,

если он ранее падал, и име-

ет признаки повреждения

или негерметичности.

몇 ПРЕДУПРЕЖДЕНИЕ

 Эксплуатация прибора

детьми или лицами, не

прошедшими инструктаж,

запрещается.

 Данное устройство не

предназначено для исполь-

зования людьми с ограни-

ченными физическими,

сенсорными или умствен-

ными возможностями, а

также лиц с отсутствием

Безопасное

обслуживание

112 RU

– 8

опыта и/или отсутстви-

ем необходимых знаний, за

исключением случаев, ког-

да они находятся под над-

зором ответственного за

безопасность лица или по-

лучают от него указания

по применению устройст-

ва, а также осознают вы-

текающие отсюда риски.

 Не разрешайте детям иг-

рать с устройством.

 Следить за тем, чтобы

дети не играли с устрой-

ством.

 Держать устройство по-

дальше от детей, пока оно

включено или не успело ох-

ладиться.

 Эксплуатировать и хра-

нить устройство только

в соответствии с описа-

нием и рисунками!

몇 ОСТОРОЖНО

 Перед выполнением любых

действий с устройством

или у устройства необхо-

димо обеспечить устойчи-

вость во избежание

не-

счастных случаев или по-

вреждений в результате

опрокидывания устройст-

ва.

 Ни в коем случае не зали-

вать в бак растворители,

жидкости, содержащие

растворители, или нераз-

бавленные кислоты (на-

пример, моющие средства,

бензин, разбавители кра-

сок и ацетон), поскольку

они агрессивно воздейст-

вуют на материалы, ис-

пользуемые в устройстве.

 Запрещается оставлять

работающее устройство

без присмотра.

 Не подставлять под вра-

щающиеся щетки части

тела (например, волосы,

пальцы).

 Во время очистки всасыва-

ющей головки беречь руки,

поскольку существует

опасность травмирования

острыми предметами (на-

пример, осколками).

ВНИМАНИЕ

 Устройство включать

только после того, как бу-

дут установлены резерву-

ары для чистой и грязной

воды.

 Нельзя допускать попада-

ния в устройство острых

или крупных предметов

(например, осколков сте-

кла, гальки, деталей игру-

шек).

 Не заливать в резервуар

для чистой воды уксусную

кислоту, средства для

удаления известкового на-

лета, эфирные масла или

подобные вещества. Так-

же следить за тем, чтобы

эти вещества не попали в

устройство во время его

работы.

 Нельзя закрывать венти-

ляционные отверстия

устройства.

113RU

– 9

 Использовать устройство

только на твердых полах с

водостойким покрытием

(например, лакированном

паркете, глазурованной

плитке, линолеуме).

 Не использовать устрой-

ство для очистки ковров и

ковровых покрытий.

 Не перемещать устрой-

ство по напольной решет-

ке конвекторных систем

отопления. При перемеще-

нии устройства по решет-

ке разбрызгиваемая вода

не может быть собрана

устройством.

 При продолжительных ра-

бочих паузах и после ис-

пользования устройство

выключить главным вы-

ключателем / выключате-

лем на устройстве и вы-

тянуть вилку из сети.

 Не разрешается эксплуа-

тация устройства при

температуре ниже 0 °C.

 Защищайте прибор от по-

падания на него дождя. Не

хранить на открытом воз-

духе.

 Рисунки см. на страницах с рисунками

* FC 5

** FC 5 Premium

 Рисунки см. на страницах с рисунками

Рисунок

 До упора вставить ручку в базовое устройство

до щелчка.

Ручка должна прочно держаться в устройстве.

Рисунок

 Вкрутить щетки до упора в держатели.

 Следить за цветной маркировкой внутренней

стороны щетки и держателя на устройстве (на-

пример, синий к синему).

 После установки проверить прочность посадки.

Рисунок

 Для устойчивости поставить устройство в стан-

цию очистки.

Рисунок

 Вытянуть резервуар для чистой воды за ручку

из устройства.

Рисунок

 Открыть крышку бака.

 Резервуар для чистой воды заполнить холод-

ной или умеренно теплой водопроводной во-

дой.

 При необходимости в резервуар для чистой

воды можно залить моющее средство или сред-

ство для ухода KÄRCHER.*

См. главу «Моющие средства и средства для

ухода».

 Во время заполнения уровень воды не должен

превышать отметку «MAX».

 Закройте крышку бака.

Рисунок

 Вставить резервуар для чистой воды в аппарат.

 Резервуар для чистой воды должен прочно рас-

полагаться в устройстве.

ВНИМАНИЕ

*Соблюдать рекомендацию по дозированию мою-

щего средства или средства для ухода.

Описание прибора

1 Переключатель ВКЛ/ВЫКЛ

2 Рукоятка

3 Держатель кабеля

4 Сетевой шнур

5 Зажим для кабеля

6 рукоятка для ношения прибора

7 Крышка резервуара для грязной воды/отдели-

тель

8 Резервуар грязной воды

9 Захватный паз щетки

10 Щетки

11 Кожух всасывающей головки

12 Фиксатор всасывающей головки

13 Бак чистой воды

14 Ручка бака для чистой воды

15 Станция очистки/парковки

16 Устройство для хранения цилиндрических ще-

ток

(В зависимости от комплектации)

17 Фильтровальная вставка

18 * Моющее средство RM 536 30 мл

19 ** Моющее средство RM 534 30 мл

20 ** Моющее средство RM 536 500 мл

10 ** Щетки 2 шт.

Монтаж

Ввод в эксплуатацию

Установка цилиндрических щеток

Заполнить резервуар для чистой воды

114 RU

– 10

ВНИМАНИЕ

Рисунок

Устройство предназначено только для сбора гря-

зи и жидкости (макс. 250 мл).

Рисунок

Перед началом работ собрать с пола такие пред-

меты (при наличии), как осколки стекла, галька,

винты или детали игрушек.

Перед использованием устройства протестиро-

вать напольное покрытие на водостойкость в не-

заметном месте. Не использовать для очистки

гигроскопичных покрытий, таких как необрабо-

танные пробковые полы (возможность проникно-

вения влаги и повреждения покрытия).

Указание

Чтобы не споткнуться о сетевой кабель, ручку

устройства

держать в одной руке, сетевой кабель –

в другой.

Рисунок

Чтобы на свежевымытом полу не оставлять следов,

работу выполнять задним ходом по направлению к

двери.

 Держать устройство за ручку под углом прибл.

60 градусов.

 Очистка пола осуществляется путем переме-

щения устройства вперед-назад со скоростью,

как в случае использования пылесоса.

 При сильных загрязнениях устройство переме-

щать по полу медленно.

 Объем поставки пар щеток серого и желтого

цвета: обе пары щеток обладают одинаковой

функциональностью, но могут использоваться в

разных местах (различаются по цвету, напри-

мер, для кухни и ванной).

ВНИМАНИЕ

При включении устройства щетки начинают вра-

щаться. Необходимо удерживать устройство за

ручку, чтобы оно не начало самостоятельно пере-

мещаться.

Убедиться, что резервуар для чистой воды запол-

нен водой, а резервуар для грязной воды вставлен

в устройство.

Рисунок

 Вставьте

штепсельную вилку электропитания в

электророзетку.

Рисунок

 Для быстрого смачивания цилиндрических ще-

ток залить в станцию очистки 50 мл чистой

воды с помощью мерного стакана.

Рисунок

 Включить устройство и в станции запустить на 5

секунд.

В этом случае устройство будет оптимально ув-

лажнено для обеспечения быстрой очистки.

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 За ручку для переноски поднять устройство из

станции очистки и поставить на пол.

 Удерживать устройство за ручку.

Рисунок

 Для включения нажать на главный выключа-

тель (Вкл./Выкл.).

ВНИМАНИЕ

Перед заполнением резервуара для чистой воды

слить воду из резервуара для грязной воды. Это

предотвратит переполнение резервуара для

грязной воды.

См. главу «Удаление содержимого из резервуара

для грязной воды».

Рисунок

 Поставить устройство в станцию очистки.

Рисунок

 Вытянуть резервуар для чистой воды за ручку

из устройства.

Рисунок

 Открыть крышку бака.

 Резервуар для чистой воды заполнить холод-

ной или умеренно теплой водопроводной во-

дой.

 При необходимости добавить моющее средст-

во или средство для ухода.

 Во время заполнения уровень воды не должен

превышать отметку «MAX».

 Закройте крышку бака.

Рисунок

 Вставить резервуар для чистой воды в аппарат.

Резервуар для чистой воды должен прочно рас-

полагаться в устройстве.

ВНИМАНИЕ

Чтобы не произошло переполнения

резервуара

для грязной воды, необходимо регулярно прове-

рять уровень воды. Уровень воды не должен пре-

вышать отметку «MAX».

Рисунок

 Поставить устройство в станцию очистки.

Рисунок

 Удерживать резервуар для грязной воды за ни-

жнюю профильную ручку, при этом большим

пальцем

прижимая вниз верхнюю профильную

ручку.

 Извлечь резервуар для грязной воды.

Рисунок

 Снять крышку с резервуара для грязной воды.

 Опорожнить резервуар грязной воды.

 В зависимости от степени загрязнения помыть

крышку/отделитель и резервуар для грязной

воды водопроводной водой.

 Установить крышку на резервуар для грязной

воды.

Крышка должна быть надежно установлена на

резервуаре.

Рисунок

 Вставить резервуар для грязной воды в аппарат.

Резервуар для грязной воды должен прочно

располагаться в устройстве.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 Поставить устройство в станцию очистки.

Эксплуатация прибора

Общие указания по

обслуживанию

Приступить к работе

Доливание моющей жидкости

Удаление содержимого из резервуара для

грязной воды

Перерыв в работе

115RU

– 11

ВНИМАНИЕ

Во время перерывов в работе всегда ставить

устройство в станцию очистки или парковки для

обеспечения устойчивого положения. При недо-

статочной устойчивости устройство может пе-

ревернуться и при этом может вытечь жидкость

и повредить напольное покрытие.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 Поставить устройство в станцию очистки.

Рисунок

ВНИМАНИЕ

По окончании работы очистить устройство пу-

тем промывки.

См. главу «Очистка устройства

путем промыв-

ки».

Рисунок

 Полностью слить воду из устройства.

Рисунок

до

Рисунок

 Опорожнить резервуар грязной воды.

См.

главу «Удаление содержимого из резервуа-

ра для грязной воды».

 Если в резервуаре для чистой воды или в стан-

ции для очистки осталась вода, слить ее.

Рисунок

 Вытащите штепсельную вилку из розетки.

Рисунок

 Обмотать сетевой кабель вокруг крючков для

кабеля.

 Зафиксировать кабельным зажимом.

ВНИМАНИЕ

Во избежание образования запахов при помещении

устройства на хранение необходимо полностью

опорожнить баки для чистой и грязной воды.

Рисунок

 Перенести устройство за ручку для переноски к

месту хранения.

Рисунок

 Для устойчивости поставить устройство в стан-

цию очистки.

 Хранить устройство в сухих помещениях.

ВНИМАНИЕ

По окончании работы всегда промывать устрой-

ство чистой водой в станции очистки. Этот про-

цесс обеспечивает оптимальную

очистку устрой-

ства и предотвращает скопление грязи и бакте-

рий, а также образованию неприятного запаха в

устройстве.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 Поставить устройство в станцию очистки.

 Для процесса промывки заполнить бак для чи-

стой воды небольшим количеством холодной

или теплой водопроводной воды, чтобы полно-

стью очистить всасывающие каналы и пазы

всасывающей головки от остатков моющих

средств.

Рисунок

 Вставить

резервуар для чистой воды в аппарат.

Рисунок

 Снять резервуар для грязной воды и опорож-

нить его.

См. главу «Удаление содержимого из резервуа-

ра для грязной воды».

 В мерный стакан налить 200 мл воды.

 Налить воду в станцию очистки.

 При необходимости для промывки можно доба-

вить соответствующее моющее средство

KÄRCHER.

 Для включения нажать на главный выключа-

тель (Вкл./Выкл.).

 Дать устройству поработать 30-60 секунд, пока

оно полностью не вберет в себя всю воду из

станции очистки.

Процесс промывки завершен.

Указание

Чем дольше устройство включено, тем меньше вла-

ги остается на щетках.

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

 Если в резервуаре для чистой воды осталась

вода, снять резервуар и слить воду.

Рисунок

 Опорожнить резервуар грязной воды.

См. главу «Удаление содержимого из резервуа-

ра для грязной воды».

 Если вода еще находится в станции очистки,

слить воду.

Рисунок

 Вытащите штепсельную вилку из розетки.

Рисунок

 Обмотать сетевой кабель вокруг крючков для

кабеля.

 Зафиксировать кабельным зажимом.

ВНИМАНИЕ

Прежде чем положить устройство на пол для съе-

ма

щеток, слить воду из резервуаров для чистой

и грязной воды. Таким образом вода не выльется

из резервуаров во время укладки устройства на

пол.

Указание

При сильном загрязнении щетки можно почистить

отдельно.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

 Если в резервуаре для чистой воды осталась

вода, снять резервуар и слить воду.

Рисунок

 Вытащите штепсельную вилку из розетки.

 Удалить

содержимое из резервуара для чистой

воды.

Рисунок

 Опорожнить резервуар грязной воды.

Рисунок

 Вывинтить щетки, удерживая их за захватный

паз.

 Помыть щетки под проточной водой.

Выключение прибора

Хранение прибора

Уход и техническое обслуживание

Очистка устройства путем промывки

Очистка щеток

116 RU

– 12

или

 Мыть щетки в стиральной машине при темпера-

туре до 60 °C.

ВНИМАНИЕ

Во время мойки в стиральной машине не использо-

вать средства для полоскания. В результате пре-

дотвращается повреждение микроволокон и щет-

ки сохраняют высокую эффективность очистки.

Щетки не пригодны для сушки в сушильной маши-

не.

 После очистки дать щеткам высохнуть.

Рисунок

 Вкрутить щетки до упора в держатели.

 Следить за цветной маркировкой внутренней

стороны щетки и держателя на устройстве (на-

пример, синий к синему).

 После установки проверить прочность посадки.

ВНИМАНИЕ

Подлежит очистке при сильном загрязнении или

при попадании предметов (

например, камней,

осколков) во всасывающую головку. Во время рабо-

ты эти предметы создают стучащий звук или за-

бивают всасывающие каналы и уменьшают мощ-

ность всасывания.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 Вытащите штепсельную вилку из розетки.

Рисунок

 Снять щетки.

См. главу «Очистка щеток».

Рисунок

 Нажать фиксатор всасывающей головки.

 Снять кожух всасывающей головки.

 Промыть кожух всасывающей головки под про-

точной водой.

 При необходимости очистить всасывающие ка-

налы и пазы кожуха всасывающей головки от

застрявших частиц.

 Всасывающую головку устройства очистить

влажной салфеткой.

 Закрепить кожух на всасывающей головке.

Указание

Кожух при креплении на головку пылесоса должен

защелкнуться.

Рисунок

 Вкрутить щетки до упора в держатели.

См. главу «Очистка щеток».

ВНИМАНИЕ

Чтобы отделитель не засорился пылью или гря-

зью или чтобы грязь не

пристала к резервуару, ре-

зервуар для грязной воды необходимо регулярно

чистить.

Рисунок

 Выключить устройство, для этого нажать вы-

ключатель устройства Вкл./Выкл.

Рисунок

 Поставить устройство в станцию очистки.

Рисунок

до

Рисунок

 Вынуть резервуар для грязной воды из устрой-

ства.

См.

главу «Удаление содержимого из резервуа-

ра для грязной воды».

 Промыть крышку/отделитель и резервуар для

грязной воды водопроводной водой.

 Резервуар для грязной воды можно мыть также

в посудомоечной машине.

 После очистки вставить резервуар для грязной

воды с крышкой в устройство.

ВНИМАНИЕ

Использование неподходящих моющих средств

или средств для ухода может повредить устрой-

ство и привести к аннулированию гарантии.

Указание

При необходимости для очистки полов использо-

вать моющие средства или средства для ухода.

 Соблюдать информацию производителя отно-

сительно дозирования моющего средства и

средства для ухода.

 Во избежание пенообразования в резервуар

для чистой воды сначала налить чистую воду, а

потом моющее средство или средство для ухо-

да.

 Чтобы не превысить отметку «MAX» в резерву-

аре для чистой воды, во время его наполнения

оставлять место для моющего средства или

средства для ухода.

Неисправности часто имеют простые причины и мо-

гут устраняться самостоятельно с помощью следу-

ющего руководства. В случае сомнения или возник-

новении неописанных здесь неисправностей следу-

ет обращаться в уполномоченную службу сервисно-

го обслуживания.

Сменный фильтрующий элемент не вставлен.

(См. рисунок для описания устройства)

 Снять резервуар для чистой воды и вставить

сменный фильтрующий элемент штифтом

вверх.

Сменный фильтрующий элемент вставлен наобо-

рот.

 Снять сменный фильтрующий элемент и вста-

вить штифтом вверх.

Всасывающий шланг засорен отложениями грязи.

 Осторожно отсоединить всасывающие шланги

от головки пылесоса и базового устройства.

 Поместить всасывающие шланги на 10–

20 минут в холодную воду.

 Очистить всасывающие шланги тупым предме-

том и/или под проточной водой.

В резервуаре для воды отсутствует вода.

 Долить воду

Резервуар для чистой воды установлен в устройст-

ве неправильно.

 Установить резервуар для чистой воды таким

образом,

чтобы он прочно держался в устройст-

ве.

Щетки отсутствуют или установлены неправильно.

Очистка всасывающей головки

Очистка резервуара для грязной воды

Моющие средства и средства для ухода

Помощь в случае неполадок

Отсутствует увлажнение валика чистой

водой

Устройство не собирает грязь

117RU

– 13

Рисунок

 Установить щетки или вкрутить их до упора в

держатели.

Щетки загрязнены или изношены.

 Очистить щетки.

или

 Заменить щетки.

Цилиндрические щетки блокируются.

Рисунок

 Извлечь и проверить, не застрял ли в цилин-

дрических щетках какой-либо предмет или се-

тевой кабель.

Цилиндрические щетки слишком сухие.

 Смочить цилиндрические щетки или смочить

устройство, долив 50 мл воды в станцию пар-

ковки.

Во всасывающей головке присутствуют предметы

(например, камни или осколки).

Рисунок

 Снять кожух всасывающей головки и прочи-

стить ее.

См. главу «Очистка всасывающей головки».

Всасывающие каналы и пазы всасывающей головки

засорены.

Рисунок

 Снять кожух всасывающей головки и прочи-

стить ее.

См. главу «Очистка всасывающей головки».

Резервуар для грязной воды переполнен.

Рисунок

до

Рисунок

 Сразу же опорожнить резервуар для грязной

воды.

См. главу «Очистка резервуара для грязной во-

ды».

Резервуар для грязной воды установлен в устройст-

ве неправильно.

 Проверить надежную посадку крышки на резер-

вуаре для грязной воды.

См. главу «Очистка резервуара для грязной во-

ды».

Отделитель засорен.

 Снять крышку с резервуара для грязной воды и

очистить отделитель.

См. главу «Очистка резервуара для грязной во-

ды».

Фильтрующая сетка отделителя в баке для грязной

воды была повреждена во время очистки.

 Заменить отделитель.

Моющее средство или средство для ухода не подхо-

дит к устройству или неправильная дозировка.

 Использовать рекомендованное производите-

лем моющее средство или средство для ухода.

См. главу «Моющие средства и средства для

ухода».

 Соблюдать информацию производителя отно-

сительно дозировки.

Первичное смачивание цилиндрических щеток не

было выполнено или было выполнено недостаточ-

но, в результате чего щетки не были смочены пол-

ностью (поэтому очищать цилиндрические щетки

следует только частично).

Рисунок

 Полностью смочить щетки.

ВНИМАНИЕ

После сборки не снимать ручку с базового устрой-

ства.

Снимать ручку с базового устройства разрешено

только в том случае, если устройство отправля-

ется на сервисное обслуживание.

Рисунок

См. рисунок в конце руководства по эксплуатации

 Вставить отвертку под углом 90 градусов в не-

большое отверстие на задней стороне ручки и

снять ручку.

ВНИМАНИЕ

Следить за тем, чтобы не повредить соедини-

тельный кабель между базовым устройством и

ручкой.

Изготовитель оставляет за собой право вне-

сения технических изменений!

Цилиндрические щетки не вращаются

Громкий треск при включении

Стучащий звук во всасывающей головке.

Снижается всасывающая мощностьд

Из устройства вытекает грязная вода

Устройство оставляет полосы на полу

Съем ручки с базового устройства

Технические данные

Подключение к источнику тока

Напряжение 220-240 V

1~50-60 Hz

Степень защиты IPX4

Класс защиты II

Рабочие характеристики

Потребляемая мощность 460 Вт

Оборотов щетки в минуту 500 об./мин

Емкость

Бак чистой воды 400 мл

Станция очистки 200 мл

Размеры

Длина шнура 7,0 м

Вес (без моющих жидкостей) 5,0 кг

Длина 320 мм

Ширина 270 мм

высота 1220 мм

118 RU

– 5

A készülék első használata előtt ol-

vassa el ezt az eredeti kezelési útmu-

tatót, ez alapján járjon el, és tartsa

meg a későbbi használatra vagy a kö-

vetkező tulajdonos számára.

A padlótisztítót kizárólag vízálló, kemény padló tisztítá-

sára szabad használni magánháztartásban.

Ne tisztítson vízre érzékeny burkolatot, mint pl. kezelet-

len parafa padlókat (a nedvesség behatolhat és meg-

rongálhatja a padlót).

A készülék alkalmas PVC, linóleum, csempe, kő, olajo-

zott és viaszolt parketta, laminált padló és az összes

vízre nem érzékeny padlóburkolat tisztítására.

A csomagolóanyagok újrahasznosíthatók. Ne

dobja a csomagolóanyagokat a háztartási sze-

métbe, hanem gondoskodjék azok újrahaszno-

sításról.

A régi készülékek értékes újrahasznosítható

anyagokat tartalmaznak, amelyeket tanácsos

újra felhasználni. Ezért a régi készülékeket az

arra alkalmas gyűjtőrendszerek igénybevételé-

vel ártalmatlanítsa!

Az elektromos és az elektronikus készülékek gyakran

tartalmaznak olyan alkotóelemeket, amelyek helytelen

kezelés vagy helytelen ártalmatlanítás esetén potenciá-

lis veszélyt jelenthetnek az emberi egészségre és a kör-

nyezetre. A készülék szabályszerű üzemeltetéséhez

azonban szükség van ezekre az alkotóelemekre. Az

ilyen szimbólummal megjelölt készülékeket nem sza-

bad a háztartási hulladékkal együtt ártalmatlanítani.

Megjegyzések a tartalmazott anyagokkal kapcsolat-

ban (REACH)

Aktuális információkat a tartalmazott anyagokkal kap-

csolatosan a következő címen talál:

www.kaercher.com/REACH

A készülék szállítási terjedelme fel van tüntetve a cso-

magoláson. Kicsomagoláskor ellenőrizze a csomagolás

tartalmát, hogy megvan-e minden alkatrész.

Hiányzó tartozék vagy szállítási sérülés esetén kérem,

értesítse a kereskedőt.

Kizárólag eredeti tartozékokat és eredeti pótalkatrésze-

ket alkalmazzon, mivel ezek szavatolják a készülék biz-

tonságos és zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos infor-

mációkat a www.kaercher.com oldalon olvashatja.

Minden országban az illetékes forgalmazónk által ki-

adott garancia feltételek érvényesek. Az esetleges

üzemzavarokat az Ön készülékén a garancia lejártáig

költségmentesen elhárítjuk, amennyiben anyag- vagy

gyártási hiba az oka. Garanciális esetben kérjük, fordul-

jon a vásárlást igazoló bizonylattal kereskedőjéhez

vagy a legközelebbi hivatalos szakszervizhez.

(A címet lásd a hátoldalon)

– Az üzemeltetési útmutatóban

szereplő megjegyzések mel-

lett a törvényhozó általános

biztonsági- és baleset elhárí-

tási előírásait is figyelembe

kell venni.

– A készüléken elhelyezett fi-

gyelmeztető és tájékoztató

táblák fontos információkat

tartalmaznak a biztonságos

üzemeletetéshez.

 VESZÉLY

Közvetlenül fenyegető veszély-

re való figyelmeztetés, amely

súlyos testi sérüléshez vagy ha-

lálhoz vezet.

Tartalom

Általános megjegyzések . . . . . . . . . . . . . . . . HU 5

Biztonsági tanácsok . . . . . . . . . . . . . . . . . . . HU 5

Készülék leírása . . . . . . . . . . . . . . . . . . . . . . HU 8

Összeszerelés. . . . . . . . . . . . . . . . . . . . . . . . HU 8

Üzembevétel . . . . . . . . . . . . . . . . . . . . . . . . . HU 8

Üzem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 9

Ápolás és karbantartás . . . . . . . . . . . . . . . . . HU 10

Segítség üzemzavar esetén . . . . . . . . . . . . . HU 11

Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . HU 12

Általános megjegyzések

Rendeltetésszerű használat

Környezetvédelem

Szállítási tétel

Alkatrészek

Garancia

Szimbólumok a készüléken

FIGYELEM

A tisztítási munkák során a szennyvíztar-

tály „MAX” jelölését nem szabad túllépni.

Kérem, vegye figyelembe a következő eljá-

rási módot:

Először ürítse ki a szennyvíztartályt.

Azután töltse fel a friss víz tartályt.

Biztonsági tanácsok

Veszély fokozatok

119HU

– 6

몇 FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre

való figyelmeztetés, amely sú-

lyos testi sérüléshez vagy halál-

hoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen ve-

szélyes helyzetre, amely kön-

nyű sérüléshez vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre

való figyelmeztetés, amely

anyagi kárhoz vezethet.

 VESZÉLY

 A készüléket ne használja

olyan úszómedencében,

amely vizet tartalmaz.

 A készülék és a tartozék elő-

írásszerű állapotát használat

előtt ellenőrizni kell. Ha a ké-

szülék állapota nem kifogás-

talan, akkor nem szabad

használni.

 A sérült hálózati csatlakozó-

vezetéket azonnal cseréltes-

se ki felhatalmazott szerviz-

zel/villamos szakemberrel.

 A hálózati csatlakozóhoz és a

dugaljhoz soha nem szabad

nedves kézzel nyúlni.

 Minden ápolási- és karban-

tartási munka megkezdése

előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatla-

kozót.

 A készülék javítását csak erre

jogosult ügyfélszolgálat vé-

gezheti.

 A hálózati csatlakozó-/hos-

szabbítóvezeték összeköté-

sének nem szabad vízben

lennie.

몇 FIGYELMEZTETÉS

 A készüléket csak olyan

elektromos csatlakozóhoz

szabad csatlakoztatni, ame-

lyet egy elektromos szakem-

ber az IEC 60364 szerint kivi-

telezett.

 A készüléket csak váltakozó

áramhoz szabad csatlakoz-

tatni. A feszültségnek meg

kell egyeznie a készülék típus

tábláján lévővel.

 Nedves helyiségben, pl. für-

dőszobában, a készüléket

csak előkapcsolt FI védőkap-

csolóval ellátott aljzatról sza-

bad üzemeltetni.

 Csak fröccsenővíz ellen vé-

dett, legalább 3x1 mm² ke-

resztmetszetű elektromos

hosszabbító vezetéket sza-

bad használni.

 A hálózati csatlakozó- vagy

hosszabbító vezetékek csat-

lakozásait csak ugyanolyan

fröccsenővíz ellen védett, és

ugyanolyan mechanikai szi-

lárdsággal rendelkezőkre

szabad cserélni.

몇 VIGYÁZAT

 Ügyelni kell arra, hogy a háló-

zati vagy hosszabbító veze-

ték ne sérüljön vagy rongá-

lódjon meg áthajtás, össze-

nyomódás, rángatás vagy ha-

sonló által. A hálózati

vezetéket óvni kell a hőség-

től, olajtól és éles peremektől.

Elektromos komponensek

120 HU

– 7

 VESZÉLY

 A felhasználónak a készülé-

ket rendeltetésszerűen kell

használnia. Figyelembe kell

vennie a helyi adottságokat,

és a készülékkel való munka

közben ügyelnie kell a kör-

nyezetében lévő személyek-

re.

 Az üzemeltetés robbanásve-

szélyes környezetben nem

megengedett.

 A készülék veszélyes terüle-

ten történő alkalmazása so-

rán figyelembe kell venni a

megfelelő biztonsági előírá-

sokat.

 A készüléket nem szabad

használni, ha előtte leesett,

láthatóan sérült vagy szivá-

rog.

몇 FIGYELMEZTETÉS

 A készüléket nem használ-

hatják gyermekek és olyan

személyek, akiket nem taní-

tottak be a készülék haszná-

latára.

 Ez a készülék nem alkalmas

arra, hogy korlátozott fizikai,

érzékelő vagy szellemi ké-

pességgel rendelkező vagy

tapasztalat és/vagy ismeret

hiányában lévő személyek

használják, kivéve, ha a biz-

tonságukért felelős személy

felügyeli őket, vagy betanítot-

ták őket a készülék használa-

tára és megértették az ebből

eredő veszélyeket.

 Gyermekeknek nem szabad

a készülékkel játszani!

 Gyerekeket felügyelni kell,

annak biztosításáért, hogy a

készülékkel ne játszanak.

 A készüléket tartsa gyerme-

kektől távol, amíg be van kap-

csolva vagy még nem hűlt le.

 A készüléket csak a leírás-

nak, ill. az ábrának megfelelő

módon üzemeltesse vagy tá-

rolja!

몇 VIGYÁZAT

 A készülékkel vagy a készü-

léken történő bármilyen tevé-

kenység előtt biztosítani kell

a stabilitást, hogy elkerüljük a

készülék felborulása általi

baleseteket vagy rongálódá-

sokat.

 Soha ne töltsön a víztartályba

oldószert, oldószertartalmú

folyadékot vagy hígítás nélkül

savat (pl. tisztítószert, ben-

zint, festékhígítót és acetont),

mivel azok megtámadják a

készülékben felhasznált

anyagokat.

 Az üzemben lévő készüléket

soha ne hagyja felügyelet

nélkül.

 A testrészeket (pl. hajat, ujja-

kat) tartsa távol a forgó tisztí-

tóhengerektől.

 A szívófej tisztítása alatt véd-

je a kezét, mivel a hegyes tár-

gyak (pl. szilánkok) miatt sé-

rülésveszély áll fenn.

Biztonságos használat

121HU

– 8

FIGYELEM

 Csak akkor kapcsolja be a ké-

szüléket, ha a friss víz tartály

és a szennyvíztartály be lett

helyezve.

 A készülékkel nem szabad

éles vagy nagyobb tárgyakat

(pl. szilánkokat, kavicsokat,

játékszer alkatrészeket) fel-

szívni.

 Ecetsavat, vízkőoldót, illóola-

jokat vagy hasonló anyagokat

ne töltsön a tiszta víz tartály-

ba. Ugyancsak ügyeljen arra,

hogy ezeket az anyagokat ne

szívja fel.

 A készülék szellőzőnyílásai-

nak nem szabad eltömődni-

ük.

 A készüléket csak vízálló be-

vonattal rendelkező kemény

padlókon (pl. lakkozott par-

ketta, zománcozott kőlap, li-

nóleum) használja.

 Ne használja a készüléket

szőnyegek vagy szőnyeg-

padlók tisztításához.

 A készüléket ne vezesse a

konvektoros fűtés padlórácsa

fölé. A rács fölé vezetéskor a

kilépő vizet a készülék nem

tudja felszedni.

 Hosszabb munkaszünetek

esetén és a készülék haszná-

lata után kapcsolja ki a főkap-

csolót / készülék kapcsolót és

húzza ki a hálózati csatlako-

zót.

 A készüléket 0 °C alatti hő-

mérséklet esetén ne üzemel-

tesse.

 A készüléket védje az esőtől.

Ne tárolja kültéren.

 Az ábrákat lásd a grafikai oldalakon

* FC 5

** FC 5 Premium

 Az ábrákat lásd a grafikai oldalakon

Ábra

 A fogantyúlécet ütközésig helyezze be az alapké-

szülékbe, míg hallhatóan be nem kattan.

A fogantyúlécnek szilárdan kell ülnie a készülék-

ben.

Ábra

 A tisztítóhengereket ütközésig csavarja be a hen-

gertartóra.

 Ügyeljen a henger belső oldalán és a készüléken a

hengertartón levő színes hozzárendelésre (pl. kék

a kékhez).

 A beszerelés után ellenőrizze, hogy a tisztítóhen-

gerek szilárdan ülnek-e.

Ábra

 A stabilitáshoz a készüléket állítsa a tisztítóállo-

másra.

Ábra

 A friss víz tartályt a fogantyúnál fogva vegye ki a

készülékből.

Ábra

 Nyissa ki a tanksapkát.

Készülék leírása

1 BE /KI kapcsoló

2 Markolat

3 Kábel tartó

4 Hálózati kábel

5 Kábelkapocs

6 Fogantyú

7 Szennyvíztartály / leválasztó fedele

8 Szennyvíz tartály

9 Tisztítóhenger fogantyú vályú

10 Tisztítóhengerek

11 Szívófej burkolata

12 Szívófej zárja

13 Friss víz tartály

14 Friss víz tartály fogantyúja

15 Tisztító- /parkolóállomás

16 Hengerek tárolója

(A mindenkori felszereltségnek megfelelően)

17 Szűrőbetét

18 * tisztítószer RM 536 30 ml

19 ** tisztítószer RM 534 30 ml

20 ** tisztítószer RM 536 500 ml

10 ** Tisztítóhengerek 2x

Összeszerelés

Üzembevétel

Hengerek felszerelése

A friss víz tartály feltöltése

122 HU

– 9

 Hideg vagy langyos vezetékes vízzel töltse meg a

friss víz tartályt.

 Szükség esetén KÄRCHER tisztító-, ill. ápolósze-

rek is tölthetők a friss víz tartályba.*

Lásd a „Tisztító- és ápolószerek” fejezetet.

 A „MAX” jelzést a feltöltésnél nem szabad túllépni.

 Zárja le a tanksapkát.

Ábra

 Helyezze vissza a friss víz tartályt a készülékbe.

 A friss víz tartálynak szilárdan kell ülnie a készülék-

ben.

FIGYELEM

* Ügyeljen a tisztító-, ill. ápolószerek adagolási ajánlá-

sára.

FIGYELEM

Ábra

A készüléknek csak szennyeződést és folyadékokat

(max. 250 ml) szabad felszednie.

Ábra

Munkakezdés előtt távolítsa el az esetleges tárgyakat,

mint pl. szilánkokat, kavicsokat, csavarokat vagy játék-

szer alkatrészeket a padlóról.

A készülék alkalmazása előtt egy feltűnést nem keltő

helyen ellenőrizze a padlót vízállóság szempontjából.

Ne tisztítson vízérzékeny burkolatokat, mint például ke-

zeletlen parafa padlókat (a nedvesség behatolhat és

károsíthatja a padlót).

Megjegyzések

A hálózati kábelben való megbotlás elkerüléséhez a fo-

gantyút tartsa az egyik kezében, a hálózati kábelt pedig

a másik kezében.

Ábra

Ahhoz, hogy a frissen feltörölt padlón ne keletkezzenek

talplenyomatok, hátrafelé az ajtó irányába dolgozzon.

 A készüléket tartsa kb. 60 fokos szögben a fogan-

tyúnál fogva.

 A padlótisztítás a készülék olyan sebességű előre-

és hátramozgatásával történik, mint a porszívózás-

nál.

 Erősebb szennyeződések esetén a készüléket las-

san csúsztassa a padlón.

 A hengerpár szállítási terjedelmében szürke és

sárga színben: Mindkét hengerpárnak ugyanaz a

funkciója, de különböző alkalmazási területeken is

alkalmazhatóak (színben különbözőek, pl. fürdő-

ben, konyhában).

FIGYELEM

A készülék bekapcsolásakor a tisztítóhengerek forogni

kezdenek. Ahhoz, hogy a készülék magától ne mozdul-

jon el, tartani kell a fogantyút.

Állapítsa meg, hogy a friss víz tartály fel van-e töltve víz-

zel és a szennyvíztartály be van-e helyezve a készülék-

be.

Ábra

 Csatlakoztassa a hálózati csatlakozót egy aljzatba.

Ábra

 A hengerek gyors benedvesítése érdekében töltse

fel a tisztítóállomást egy mérőedény segítségével

50 ml friss vízzel.

Ábra

 Kapcsolja be és az állomáson 5 másodpercre he-

lyezze üzembe a készüléket.

A készülék ezután az optimális nedvességgel ren-

delkezik a gyors tisztítás lehetővé tételéhez.

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 A hordozó fogantyúnál fogva vegye ki a készüléket

a tisztítóállomásból és állítsa a padlóra.

 Fogja meg a készüléket a fogantyúnál.

Ábra

 A bekapcsoláshoz nyomja meg a készülékkapcso-

lót (Be/Ki).

FIGYELEM

A friss víz tartály feltöltése előtt ürítse ki a szennyvíztar-

tályt. Így elkerülhető a szennyvíztartály túlfolyása.

Lásd a „Szennyvíztartály kiürítése” fejezetet.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

Ábra

 A friss víz tartályt a fogantyúnál fogva vegye ki a

készülékből.

Ábra

 Nyissa ki a tanksapkát.

 Hideg vagy langyos vezetékes vízzel töltse meg a

friss víz tartályt.

 Szükség szerint adjon hozzá tisztító- vagy ápoló-

szert.

 A „MAX” jelzést a feltöltésnél nem szabad túllépni.

 Zárja le a tanksapkát.

Ábra

 Helyezze vissza a friss víz tartályt a készülékbe.

A friss víz tartálynak szilárdan kell ülnie a készülék-

ben.

FIGYELEM

Ahhoz, hogy a szennyvíztartály ne folyjon túl, a vízszin-

tet rendszeresen ellenő

rizni kell. A „MAX” jelzést nem

szabad túllépni.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

Ábra

 A szennyvíztartályt tartsa az alsó fogantyúnál fog-

va, emellett a felső fogantyút a hüvelykujjával

nyomja lefelé.

 Vegye ki a szennyvíztartályt.

Ábra

 Vegye le a fedelet a szennyvíztartályról.

 Ürítse ki a szennyvíztartályt.

 Szennyeződéstől függően a fedelet/leválasztót és

a szennyvíztartályt vezetékes vízzel tisztítsa meg.

 Helyezze fel a fedelet a szennyvíztartályra.

A fedélnek szilárdan kell ülnie a szennyvíztartá-

lyon.

Ábra

 Helyezze vissza a szennyvíztartályt a készülékbe.

A szennyvíztartálynak szilárdan kell ülnie a készü-

lékben.

Üzem

Általános megjegyzések a

kezeléshez

A munka megkezdése

Tisztítófolyadék utántöltése

A szennyvíz tartály ürítése

123HU

– 10

Ábra

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

FIGYELEM

A stabilitáshoz a készüléket munkaszünetek esetén

mindig állítsa a tisztító-, ill. parkolóállomásba. A nem ki-

elégítő stabilitás miatt a készülék felborulhat, és ekkor

folyadékok léphetnek ki, amelyek károsítják a padlóbur-

kolatot.

Ábra

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

Ábra

FIGYELEM

A munka befejezése után a készülék tisztítását öblítési

eljárással kell végezni.

Lásd a „Készülék tisztítása öblítési eljárással” fejezetet.

Ábra

 A készüléket teljesen ürítse ki.

Ábra

míg

Ábra

 Ürítse ki a szennyvíztartályt.

Lásd a „Szennyvíztartály kiürítése” fejezetet.

 Ha még víz található a friss víz tartályban vagy a

tisztítóállomásban, ürítse ki a vizet.

Ábra

 Húzza ki a hálózati dugót a dugaljból.

Ábra

 A hálózati kábelt tekerje fel a kábeltartókra.

 A hálózati kábelt rögzítse kábelszorítóval.

FIGYELEM

A szagosodás elkerülése érdekében a készülék raktá-

rozásához a frissvíz-tartályt és a szennyvíztartályt telje-

sen ki kell üríteni.

Ábra

 A készüléket a hordozó fogantyúnál fogva vigye a

tárolási helyre.

Ábra

 A stabilitáshoz a készüléket állítsa a tisztítóállo-

másra.

 A készüléket száraz helyiségben kell tárolni.

FIGYELEM

A munka befejezése után a készüléket mindig a tisztító-

állomással és friss vízzel öblíttesse át. Ezzel az eljárás-

sal a készülék optimálisan megtisztul, és elkerülhető,

hogy szennyeződés- és baktériumhalmok vagy kelle-

metlen szagok keletkezzenek a készülékben.

Ábra

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

 Az öblítéshez töltse fel a frissvíztartályt némi hideg

vagy langyos vezetékes vízzel, hogy a szívófej szí-

vócsatornáit és réseit teljesen mentesíteni lehes-

sen a tisztítószer-maradványoktól.

Ábra

 Helyezze vissza a friss víz tartályt a készülékbe.

Ábra

 Vegye ki és ürítse ki a szennyvíztartályt.

Lásd a „Szennyvíztartály kiürítése” fejezetet.

 Töltse meg a mérőpoharat 200 ml vízzel.

 Töltse a vizet a tisztítóállomásba.

 Az öblítési eljáráshoz szükség szerint hozzáadhat

megfelelő KÄRCHER-tisztítószereket.

 A bekapcsoláshoz nyomja meg a készülékkapcso-

lót (Be/Ki).

 Járassa a készüléket 30-60 másodpercig, míg a víz

teljesen fel nem szívódik a tisztítóállomásból.

Az öblítési eljárás ezzel befejeződött.

Megjegyzés

Minél hosszabb ideig van a készülék bekapcsolva, an-

nál kevesebb nedvesség marad vissza a tisztítóhenge-

rekben.

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

 Ha még víz található a friss víz tartályban, vegye ki

és ürítse ki a friss víz tartályt.

Ábra

 Ürítse ki a szennyvíztartályt.

Lásd a „Szennyvíztartály kiürítése” fejezetet.

 Ha még víz található a tisztítóállomásban, ürítse ki

a vizet.

Ábra

 Húzza ki a hálózati dugót a dugaljból.

Ábra

 A hálózati kábelt tekerje fel a kábeltartókra.

 A hálózati kábelt rögzítse kábelszorítóval.

FIGYELEM

Mielőtt a készüléket a hengerek kivételéhez lefekteti a

padlóra, a friss víz tartályt és a szennyvíztartályt ki kell

üríteni. Így elkerülhető, hogy a padlóra lefektetés alatt

folyadékok folyjanak ki a tartályokból.

Megjegyzés

Erős szennyeződés esetén a tisztítóhengerek külön

tisztíthatók.

Ábra

 Kapcsolja

ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

 Ha még víz található a friss víz tartályban, vegye ki

és ürítse ki a friss víz tartályt.

Ábra

 Húzza ki a hálózati dugót a dugaljból.

 A friss víz tartályt kiüríteni.

Ábra

 Ürítse ki a szennyvíztartályt.

Ábra

 A fogantyú vályúnál csavarja ki a tisztítóhengere-

ket.

 A tisztítóhengereket folyóvíz alatt tisztítsa meg.

vagy

 A tisztítóhengereket mosógépben max. 60 °C hő-

mérsékleten mossa.

FIGYELEM

Mosógépben történő tisztítás esetén ne használjon lá-

gyító hatású öblítőt. Így a mikroszálak nem károsodnak,

és a tisztítóhengerek megtartják nagy tisztító hatásukat.

A használat megszakítása

A gép kikapcsolása

A készülék tárolása

Ápolás és karbantartás

Készülék tisztítása öblítési eljárással

Hengerek tisztítása

124 HU

– 11

A tisztítóhengerek szárítógéphez nem alkalmasak.

 A tisztítás után levegőn szárítsa meg a hengereket.

Ábra

 A tisztítóhengereket ütközésig csavarja be a hen-

gertartóra.

 Ügyeljen a henger belső oldalán és a készüléken a

hengertartón levő színes hozzárendelésre (pl. kék

a kékhez).

 A beszerelés után ellenőrizze, hogy a tisztítóhen-

gerek szilárdan ülnek-e.

FIGYELEM

Erős szennyezés esetén, vagy ha valaminek a darabjai

(pl. kövek, szilánkok) kerülnek a szívófejbe, azt meg kell

tisztítani. Ezek a darabok munka közben zörgő zajt

okoznak, vagy eltömik a szívócsatornákat és csökkentik

a szívóteljesítményt.

Ábra

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 Húzza ki a hálózati dugót a dugaljból.

Ábra

 Távolítsa el a tisztítóhengereket.

Lásd a „Hengerek tisztítása” fejezetet.

Ábra

 Nyomja meg a szívófej reteszelését.

 Vegye le a szívófej burkolatát.

 A szívófej burkolatát folyóvíz alatt tisztítsa meg.

 Szükség esetén szabadítsa meg a szívócsatorná-

kat és a szívófej burkolatának réseit a beszorult ré-

szecskéktől.

 A készülék szívófejét nedves kendővel tisztítsa

meg.

 Rögzítse a szívófej burkolatát a szívófejre.

Megjegyzés

A szívófejburkolatnak hallhatóan be kell kattannia a he-

lyére a szívófejen való rögzítéskor.

Ábra

 A tisztítóhengereket ütközésig csavarja be a hen-

gertartóra.

Lásd a „Hengerek tisztítása” fejezetet.

FIGYELEM

Ahhoz, hogy a leválasztó por vagy szennyezés miatt ne

tömődjön el vagy a szennyezés ne telepedjen meg a

tartályban, a szennyvíztartályt rendszeresen meg kell

tisztítani.

Ábra

 Kapcsolja ki a készüléket, ehhez nyomja meg a Be/

Ki készülékkapcsolót.

Ábra

 Állítsa a készüléket a tisztítóállomásba.

Ábra

míg

Ábra

 Vegye ki a szennyvíztartályt a készülékből.

Lásd a „Szennyvíztartály kiürítése” fejezetet.

 A fedelet/leválasztót és a szennyvíztartályt vezeté-

kes vízzel tisztítsa meg.

 A szennyvíztartály mosogatógépben is tisztítható.

 A tisztítás után a szennyvíztartályt a fedéllel he-

lyezze ismét a készülékbe.

FIGYELEM

A nem megfelelő tisztítószerek és ápolószerek haszná-

lata károsíthatja a készüléket, és a garanciális szolgál-

tatások kizárásához vezethet.

Megjegyzés

A padlótisztításhoz szükség szerint használjon KÄR-

CHER tisztító- vagy ápolószert.

 A tisztító- és ápolószerek adagolásánál ügyeljen a

gyártó mennyiségi előírásaira.

 A habképződés elkerülésére a friss víz tartályt elő-

ször vízzel, és azután tisztító- vagy ápolószerrel

töltse fel.

 Ahhoz, hogy a friss víz tartály „MAX” töltési men-

nyisége ne legyen túllépve, a víz feltöltésénél még

hagyjon helyet a tisztító- vagy ápolószerek mennyi-

sége számára.

Gyakran egyszerű okok rejlenek a meghibásodások

mögött, amelyeket a következő áttekintéssel a felhasz-

náló is megszüntethet. Kétség esetén, vagy ha nem az

itt felsorolt hibák valamelyikét tapasztalja, forduljon a jo-

gosultsággal rendelkező ügyfélszolgálathoz.

Nincs behelyezve a szűrőbetét.

(Lásd az ábrát a készülék leírásához)

 Vegye ki a friss víz tartályt, és helyezze be a szűrő-

betétet a pecekkel felfelé.

A szűrőbetét fordítva van behelyezve.

 Vegye ki a szűrőbetétet, és helyezze be a pecekkel

felfelé.

A szívótömlő szennyeződéslerakódások miatt eltömő-

dött.

 Óvatosan távolítsa el a szívótömlőket a szívófejről

és az alapkészülékről.

 Helyezze a szívótömlőket hideg vízbe 10 - 20 perc-

re.

 Tisztítsa meg a szívótömlőket egy tompa tárgy és/

vagy folyó víz segítségével.

Nincsen víz a tartályban.

 Víz utántöltése

A friss víz tartály nem ül megfelelően a készülékben.

 A friss víz tartályt úgy helyezze be, hogy az szilár-

dan üljön a készülékben.

A tisztítóhengerek hiányoznak nincsenek megfelelően

betéve.

Ábra

 Tegye

be a tisztítóhengereket, ill. a tisztítóhengere-

ket ütközésig csavarja be a hengertartóra.

A tisztítóhengerek elszennyeződtek vagy elkoptak.

 Tisztítsa meg a tisztítóhengereket.

vagy

 Cserélje ki a tisztítóhengereket.

A hengerek blokkolva vannak.

Ábra

 Vegye ki a hengereket, és ellenőrizze, hogy nem

szorult-e egy tárgy vagy a hálózati kábel a henge-

rekbe.

Szívófej tisztítása

Szennyvíztartály tisztítása

Tisztító- és ápolószerek

Segítség üzemzavar esetén

A henger friss vízzel történő nedvesítése

hiányzik

A készülék nem szedi fel a szennyeződést

A hengerek nem forognak

125HU

– 12

A hengerek túl szárazak.

 Nedvesítse be a hengereket ill. nedvesítse be a ké-

szüléket a parkolóállomáson 50 ml vízzel.

Valaminek a darabjai (pl. kövek vagy szilánkok) találha-

tók a szívófejben.

Ábra

 Vegye le a szívófej burkolatát és tisztítsa meg a

szívófejet.

Lásd a „Szívófej tisztítása” fejezetet.

A szívócsatornák és a szívófej rései eltömődtek.

Ábra

 Vegye le a szívófej burkolatát és tisztítsa meg a

szívófejet.

Lásd a „Szívófej tisztítása” fejezetet.

A szennyvíztartály túltöltődött.

Ábra

míg

Ábra

 Azonnal ürítse ki a szennyvíztartályt.

Lásd a „Szennyvíztartály tisztítása” fejezetet.

A szennyvíztartály nem ül megfelelően a készülékben.

 Ellenőrizze, hogy a fedél szorosan ül-e a szenny-

víztartályon.

Lásd a „Szennyvíztartály tisztítása” fejezetet.

A leválasztó eltömődött.

 Vegye le a fedelet szennyvíztartályról, és tisztítsa

meg a leválasztót.

Lásd a „Szennyvíztartály tisztítása” fejezetet.

A szennyvíztartály leválasztójának szűrőhálója sérült a

tisztítás során.

 Cserélje ki a leválasztót.

A tisztító- vagy ápolószer nem alkalmas a készülékhez

vagy helytelen az adagolásuk.

 A gyártó által ajánlott tisztító- és ápolószereket

használja.

Lásd a „Tisztító- és ápolószerek” fejezetet.

 Ügyeljen a gyártó adagolási előírásaira.

A hengerek első megnedvesítését nem vagy túlságo-

san röviden végezték el, ezért a hengerek nincsenek

teljesen megnedvesítve (ezért a hengerek csak részle-

gesen tisztítanak).

Ábra

 Teljesen nedvesítse meg a hengereket.

FIGYELEM

A fogantyút az összeszerelés után már nem szabad el-

távolítani az alapkészülékről.

A fogantyút csak akkor szabad levenni az alapkészülék-

ről, ha a készüléket szervizbe kell küldeni.

Ábra

Lásd az ábrát a használati utasítás végén.

 Helyezze a csavarhúzót 90 fokban a fogantyú há-

tulján lévő kis nyílásba és távolítsa el a fogantyút.

FIGYELEM

Figyeljen arra, hogy az alapkészülék és a fogantyú kö-

zötti összekötő kábel ne károsodjon.

A műszaki adatok módosításának jogát fenntartjuk!

Bekapcsoláskor hangos kattogás hallható

Zörgő zaj a szívófejben

A szívóteljesítmény csökken

A készülék szennyvizet veszít

A készülék csíkokat hagy hátra a padlón

Fogantyú eltávolítása az alapkészülékről

Műszaki adatok

Áramcsatlakozás

Feszültség 220-240 V

1~50-60 Hz

Védelmi fokozat IPX4

Védelmi osztály II

Teljesítményre vonatkozó adatok

Felvett teljesítmény 460 W

Hengerfordulat percenként 500 U/min

Töltési mennyiség

Friss víz tartály 400 ml

Tisztítóállomás 200 ml

Méretek

Kábelhosszúság 7,0 m

Súly (tisztító folyadék nélkül) 5,0 kg

Hossz 320 mm

szélesség 270 mm

magasság 1220 mm

126 HU

– 5

Před prvním použitím svého přístroje

si přečtěte tento originální provozní ná-

vod, řiďte se jím a uložte jej pro pozděj-

ší použití nebo pro dalšího majitele.

Čistič podlah používejte výhradně na čištění tvrdých

podlah v soukromých domácnostech a na tvrdých pod-

lahách s krytinou odolnou vůči vodě.

Nečistěte krytiny citlivé na vodu, jakými jsou například

nelakované korkové podlahy (může do nich proniknout

vlhkost a podlahu poškodit).

Přístroj je vhodný k čištění PVC, linolea, dlaždic, kame-

ne, naolejovaných a navoskovaných parket, laminátu a

všech podlahových krytin odolných vůči vodě.

Obalové materiály jsou recyklovatelné. Obal ne-

zahazujte do domácího odpadu, nýbrž jej ode-

vzdejte k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatel-

ných materiálů, které se dají dobře znovu využít.

Likvidujte proto staré přístroje ve sběrnách k to-

muto účelu určených.

Elektrické a elektronické přístroje jsou často tvořeny

složkami, které při nesprávném používání nebo ne-

správné likvidaci mohou představovat potenciální riziko

pro lidské zdraví a životní prostředí. Tyto složky jsou

však nezbytné pro správnou funkci zařízení. Přístroj

označený tímto symbolem nesmíte likvidovat v domov-

ním odpadu.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na

adrese:

www.kaercher.com/REACH

Obsah dodávky je zobrazen na obale vašeho zařízení.

Během vybalování zkontrolujte, zda je dodávka kom-

pletní.

Pokud chybí části příslušenství nebo bylo transportem

poškozeny, obraťte se na vaší prodejnu.

Používejte pouze originální příslušenství a originální

náhradní díly, ty poskytují záruku bezpečného a bezpo-

ruchového provozu přístroje.

Informace o příslušenství a náhradních dílech nalezne-

te na adrese www.kaercher.com.

V každé zemi platí záruční podmínky vydané příslušnou

distribuční společností. Případné poruchy zařízení od-

straníme během záruční lhůty bezplatně, pokud byl je-

jich příčinou vadný materiál nebo výrobní závady. V pří-

padě uplatňování nároku na záruku se s dokladem o za-

koupení obraťte na prodejce nebo na nejbližší oddělení

služeb zákazníkům.

(Adresy poboček najdete na zadní straně)

– Kromě pokynů uvedených v

návodu na použití je nutné

dodržovat všeobecné bez-

pečnostní právní předpisy.

– Štítek na přístroji s varováním

a pokyny uvádí důležité poky-

ny pro bezpečný provoz.

 NEBEZPEČÍ

Upozornění na bezprostředně

hrozící nebezpečí, které vede k

těžkým fyzickým zraněním nebo

k usmrcení.

몇 VAROVÁNÍ

Upozornění na potencionálně

nebezpečnou situaci, která by

mohla vést k těžkým fyzickým

zraněním nebo usmrcení.

Obsah

Obecná upozornění. . . . . . . . . . . . . . . . . . . . CS 5

Bezpečnostní pokyny . . . . . . . . . . . . . . . . . . CS 5

Popis zařízení . . . . . . . . . . . . . . . . . . . . . . . . CS8

Montáž. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CS 8

Uvádění do provozu . . . . . . . . . . . . . . . . . . . CS 8

Provoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CS 9

Ošetřování a údržba . . . . . . . . . . . . . . . . . . . CS 10

Pomoc při poruchách . . . . . . . . . . . . . . . . . . CS 11

Technické údaje. . . . . . . . . . . . . . . . . . . . . . . CS 12

Obecná upozornění

Používání v souladu s určením

Ochrana životního prostředí

Obsah dodávky

Náhradní díly

Záruka

Symboly na zařízení

POZOR

Během čištění nesmí být překročeno zna-

čení „MAX“ na nádrži na špinavou vodu.

Prosím, dodržujte následující postup:

Nejprve vyprázdněte nádrž na špinavou vo-

du.

Poté naplňte nádrž na čistou vodu.

Bezpečnostní pokyny

Stupně nebezpečí

127CS

– 6

몇 UPOZORNĚNÍ

Upozornění na případnou ne-

bezpečnou situaci, která může

vést k lehkým fyzickým zraně-

ním.

POZOR

Upozornění na potenciálně ne-

bezpečnou situaci, která může

mít za následek poškození ma-

jetku.

 NEBEZPEČÍ

 Zařízení nepoužívejte v bazé-

nech, ve kterých je voda.

 Před použitím zařízení zkont-

rolujte zařízení a příslušen-

ství, zda jsou v pořádku. Po-

kud jejich stav není bez zá-

vad, nesmí se zařízení použí-

vat.

 Poškozený síťový přívod dej-

te neprodleně vyměnit autori-

zovaným zákaznickým servi-

sem / kvalifikovaným elektri-

kářem.

 Nikdy se nedotýkejte síťové

zástrčky ani zásuvky vlhkýma

rukama.

 Než začnete provádět jakou-

koliv péči nebo údržbu, zaří-

zení vypněte a vytáhněte zá-

strčku ze sítě.

 Veškeré opravář

ské práce na

přístroji smí provádět pouze

autorizovaná servisní služba

firmy Kärcher.

 Spojení síťového a prodlužo-

vacího vedení nesmí ležet ve

vodě.

몇 VAROVÁNÍ

 Přístroj smí být zapojen jen k

takové el. přípojce, která byla

zabudována odborným elek-

trikářem v souladu s normou

IEC 60364.

 Přístroj zapojujte pouze k pří-

pojkám se střídavým prou-

dem. Napětí musí být shodné

s údaji o napětí na typovém

štítku přístroje.

 Používáte-li přístroj ve vlh-

kých prostorách jako např.

koupelně, zapojujte jej zásad-

ně do zástrčky s předřaze-

ným proudovým chráničem.

 Používejte pouze prodlužo-

vací elektrický kabel chráně-

ný proti postříkání o průměru

nejméně 3x1 mm².

 Spojky na síťovém kabelu

nebo prodlužovacím kabelu

vyměňujte pouze za stojky,

které mají stejnou ochranu

proti postříkání a vykazují

stejnou mechanickou pev-

nost.

몇 UPOZORNĚNÍ

 Dbejte na to, aby nedošlo k

poruč

ení nebo poškození sí-

ťového či prodlužovacího ka-

belu následkem přejetí,

skřípnutí, tahání nebo ná-

sledkem podobných činností.

Síťové vedení chraňte před

žárem, olejem a ostrými hra-

nami.

Elektrické komponenty

128 CS

– 7

 NEBEZPEČÍ

 Uživatel musí přístroj použí-

vat dle určení. Při práci s pří-

strojem je uživatel povinen

dbát místních podmínek a

brát ohled na osoby nacháze-

jící se okolí.

 Provoz v prostředí s nebez-

pečím výbuchu je zakázáno.

 Používáte-li zařízení v nebez-

pečných prostorách, je třeba

dodržovat příslušné bezpeč-

nostní předpisy.

 Nepoužívejte přístroj v přípa-

dě, že spadl na zem, je vidi-

telně poškozen nebo netěsní.

몇 VAROVÁNÍ

 S přístrojem nesmí pracovat

děti nebo osoby, které nebyly

seznámeny s návodem k jeho

použití.

 Toto zařízení není určeno k

tomu, aby je používaly osoby

s omezenými fyzickými,

smyslovými nebo duševními

schopnostmi nebo osoby

zcela bez zkušeností a/nebo

znalostí, ledaže by tak činily

pod dohledem osoby pověře-

né zajištěním jejich bezpeč-

nosti nebo poté, co od ní ob-

držely instruktáž, jak se zaří-

zením zacházet a uvědomují

si nebezpečích, která s pou-

žíváním přístroje souvisí.

 Není dovoleno, aby si děti s

přístrojem hrály.



Na děti je třeba dohlížet, aby

bylo zajištěno, že si se zaříze-

ním nebudou hrát.

 Zařízení udržujte mimo do-

sah dětí, dokud je zapnutý

nebo ještě nevychladl.

 Přístroj používejte a skladujte

pouze dle popisu resp. zobra-

zení!

몇 UPOZORNĚNÍ

 Před všemi činnostmi na

nebo s přístrojem zajistěte

stabilitu přístroje, aby bylo za-

bráněno poraněním nebo po-

škozením následkem překlo-

pení přístroje.

 Do nádrže na vodu nikdy ne-

lijte rozpouštědla, kapaliny

obsahující rozpouštědla nebo

nezředěné kyseliny (např.

čisticí prostředky, benzín, ře-

didla do barev a aceton), na-

padly by materiály použité v

přístroji.

 Nikdy přístroj nenechávejte

bez dozoru, je-li v provozu.

 Části těla (např. vlasy, prsty)

držte stranou od rotujících

čisticích válců.

 Během čišt

ění sací hlavy si

chraňte ruce, neboť hrozí ne-

bezpečí zranění od ostrých

předmětů (např. třísky).

POZOR

 Přístroj zapínejte jen tehdy,

když je nasazena nádrž na

čistou vodu a nádrž na špina-

vou vodu.

 Přístrojem se nesmějí nasá-

vat žádné ostré nebo větší

předměty (např. střepy, ka-

mínky, části hraček).

 Do nádrže na čistou vodu ne-

dávejte žádné octové kyseli-

Bezpečné zacházení

129CS

– 8

ny, odstraňovače vodního ka-

mene, éterické oleje nebo po-

dobné látky. Dbejte rovněž na

to, abyste tyto látky nenasáli.

 Větrací otvory přístroje ne-

smějí být zablokované.

 Přístroj používejte jen na tvr-

dé podlahy s vodotěsným ná-

těrem (např. lakované parke-

ty, smaltované dlaždice, lino-

leum).

 Přístroj není vhodný k čištění

koberců nebo kobercových

podlah.

 Přístrojem nepřejíždějte přes

podlahové mřížky konvekto-

rového topení. Vystupující

vodu nemůže přístroj zachy-

tit, pokud je vedena přes

mřížku.

 Při delších přestávkách a po

použití přístroje vypněte hlav-

ní vypínač / spínač zařízení a

odpojte napájecí zástrčku.

 Zařízení neprovozujte při tep-

lotách po 0 °C.

 Přístroj chraňte p

řed deštěm.

Neskladujte venku.

 Ilustrace viz obrazová příloha

* FC 5

** FC 5 Premium

 Ilustrace viz obrazová příloha

Ilustrace

 Lištu rukojeti nasaďte na základní přístroj až na do-

raz, dokud slyšitelně nezaklapne.

Lišta rukojeti musí být pevně usazena v přístroji.

Ilustrace

 Čisticí válce zašroubujte až na doraz do držáku vál-

ců.

 Dávejte pozor na barevné přiřazení vnitřní strany

válce a držáku válce na přístroji (např. modrá k

modré).

 Po montáži zkontrolujte, zda jsou čisticí válce pev-

ně nasazené.

Ilustrace

 Pro zajištění stability dejte přístroj do čisticí stanice.

Ilustrace

 Nádrž na čistou vodu vyjměte z přístroje za rukojeť.

Ilustrace

 Otevřete palivový uzávěr.

 Nádrž na čistou vodu naplňte studenou nebo vlaž-

nou vodou z vodovodního řádu.

 Dle potřeby lze přidat do nádrže na čistou vodu čis-

ticí nebo ošetřovací prostředky KÄRCHER.*

Viz kapitolu „Čisticí a ošetřovací prostředky“.

 Při plnění se nesmí překročit značení „MAX“.

Popis zařízení

1 Spínač ZAP/VYP

2 Rukojeť

3 Držák kabelu

4 Sítový kabel

5 Kabelový klip

6 Držadlo

7 Víko nádrže na špinavou vodu / odlučovač

8 Nádrž na špinavou vodu

9 Zapuštěné madlo čisticí válec

10 Čisticí válce

11 Kryt sací hlavy

12 Zajištění sací hlavy

13 Nádrž na čistou vodu

14 Rukojeť nádrže na čistou vodu

15 Čisticí/parkovací stanice

16 Ukládání válců

(Vždy podle vybavení)

17 Filtrační vložka

18 * Čisticí prostředky RM 536 30 ml

19 ** Čisticí prostředky RM 534 30 ml

20 ** Čisticí prostředky RM 536 500 ml

10 ** Čisticí válce 2x

Montáž

Uvádění do provozu

Montáž válců

Naplnění nádrže na čerstvou vodu

130 CS

– 9

 Zavřete závěr nádrže.

Ilustrace

 Nasaďte do zařízení nádrž na čerstvou vodu.

 Nádrž na čistou vodu musí být pevně usazena v

přístroji.

POZOR

Dodržujte doporučené dávkování čisticích, popř. ošet-

řovacích prostředků.

POZOR

Ilustrace

Přístroj smí pojmout jen nečistoty a kapaliny (max. 250

ml).

Ilustrace

Před začátkem práce odstraňte z podlahy případné

předměty jako střepy, kamínky, šrouby nebo části hra-

ček.

Před použitím přístroje vyzkoušejte na nenápadném

místě na podlaze odolnost proti vodě. Nečistěte s ním

krytiny citlivé na vodu jako např. neošetřené korkové

podlahy (vlhkost může proniknout dovnitř a podlahu po-

škodit).

Pokyny

Aby se předešlo zakopnutí o síťový kabel, držte rukojeť

v jedné ruce a síťový kabel ve druhé.

Ilustrace

Aby se na čistě vytřené podlaze nevytvářely otisky no-

hou, pracujte pozpátku směrem ke dveřím.

 Přístroj držte za rukojeť pod úhlem cca 60 stupňů.

 Čištění podlahy se provádí pohybem přístroje tam

a zpět rychlostí jako při vysávání prachu.

 U silnějšího znečištění nechte přístroj pomalu

klouzat po podlaze.

 V případě šedých a žlutých párů válců v obsahu

dodávky: Oba páry válců mají shodnou funkci, lze

je ale použít pro různé oblasti použití (barevné roz-

lišení např. pro kuchyň a koupelnu).

POZOR

Jakmile přístroj zapnete, čisticí válce se začnou otáčet.

Aby se přístroj sám od sebe nepohyboval, musíte ruko-

jeť pevně držet.

Ujistěte se, že nádrž na čistou vodu je naplněná vodou

a v přístroji je nasazená nádrž na špinavou vodu.

Ilustrace

 Zapojte sít'ovou zástrčku do zásuvky.

Ilustrace

 Pro rychlé zvlhčení válců naplňte čisticí stanici

50 ml čerstvé vody z odměrky.

Ilustrace

 Přístroj zapněte a ve stanici jej na 5 sekund uveďte

do provozu.

Přístroj pak má optimální vlhkost pro zajištění rych-

lého čištění.

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Přístroj za držadlo vyjměte z čisticí stanice a po-

stavte jej na podlahu.

 Přístroj pevně držte za rukojeť.

Ilustrace

 Zařízení zapněte stisknutím hlavního vypínače

(zap / vyp).

POZOR

Před plněním nádrže na čistou vodu vyprázdněte nádrž

na špinavou vodu. Tím se zabrání přetečení nádrže na

špinavou vodu.

Viz kapitolu „Vyprázdnění nádrže na špinavou vodu“.

Ilustrace

 Přístroj postavte do čisticí stanice.

Ilustrace

 Nádrž na čistou vodu vyjměte z přístroje za rukojeť.

Ilustrace

 Otevřete palivový uzávěr.

 Nádrž na čistou vodu naplňte studenou nebo vlaž-

nou vodou z vodovodního řádu.

 Podle potřeby přidejte čisticí nebo ošetřovací pro-

středky.

 Při plnění se nesmí překročit značení „MAX“.

 Zavřete závěr nádrže.

Ilustrace

 Nasaďte do zařízení nádrž na čerstvou vodu.

Nádrž na čistou vodu musí být pevně usazena v

přístroji.

POZOR

Aby nádrž na špinavou vodu nepřetekla, je třeba stav

vody pravidelně kontrolovat. Značení „MAX“ se nesmí

překročit.

Ilustrace

 Přístroj postavte do čisticí stanice.

Ilustrace

 Držte nádrž na špinavou vodu za spodní lištu ruko-

jeti a současně horní lištu rukojeti tlačte palci smě-

rem dolů.

 Vyjměte nádrž na špinavou vodu.

Ilustrace

 Sejměte víko nádrže na špinavou vodu.

 Vyprázdnění nádrže na špinavou vodu.

 Podle znečištění vyčistěte víko/odlučovač a nádrž

na špinavou vodu vodou z vodovodního řádu.

 Nasaďte víko na nádrž na špinavou vodu.

Víko musí být pevně nasazené na nádrži na špina-

vou vodu.

Ilustrace

 Nádrž na znečištěnou vodu vsaďte do zařízení.

Nádrž na špinavou vodu musí být pevně usazena v

přístroji.

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Přístroj postavte do čisticí stanice.

POZOR

Pro zajištění stability přístroj při přerušení práce vždy

dávejte do čisticí popř. parkovací stanice. V případě ne-

dostatečné stability se přístroj může překlopit, přitom

mohou vytéct kapaliny, které poškodí podlahovou kryti-

nu.

Provoz

Obecné pokyny pro

obsluhu

Začněte s prací

Doplnění čisticí kapaliny

Vyprázdnění nádrže na špinavou vodu

Přerušení provozu

131CS

– 10

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Přístroj postavte do čisticí stanice.

Ilustrace

POZOR

Po skončení práce přístroj vyčistěte propláchnutím.

Viz kapitolu „Čištění přístroje propláchnutím“.

Ilustrace

 Přístroj úplně vyprázdněte.

Ilustrace

až

Ilustrace

 Vyprázdnění nádrže na špinavou vodu.

Viz kapitolu „Vyprázdnění nádrže na špinavou vo-

du“.

 Pokud je v nádrži na čistou vodu nebo v čisticí sta-

nici ještě voda, vylijte ji.

Ilustrace

 Vytáhněte zástrčku ze zásuvky.

Ilustrace

 Naviňte síťový kabel na kabelové háky.

 Upevněte síťový kabel kabelovým klipem.

POZOR

Aby se zabránilo vzniku zápachu, musí se při skladová-

ní přístroje zcela vyprázdnit nádrž na čerstvou i znečiš-

těnou vodu.

Ilustrace

 Přístroj zvedněte za držadlo a přeneste ho na mís-

to uchovávání.

Ilustrace

 Pro zajištění stability dejte přístroj do čisticí stanice.

 Přístroj uchovávejte v suchých prostorách

POZOR

Po skončení práce vždy nechte přístroj propláchnout

čisticí stanicí a čerstvou vodou. Díky tomuto postupu

bude přístroj optimálně vyčištěn a zabrání se vzniku

usazených nečistot a hromadění bakterií či nepříjemné-

mu zápachu v přístroji.

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Přístroj postavte do čisticí stanice.

 Před vypláchnutím naplňte nádrž na čistou vodu

trochou studené nebo vlažné vody z vodovodního

řadu, aby se sací kanálky a štěrbiny sací hlavy zce-

la zbavily zbytků čisticího prostředku.

Ilustrace

 Nasaďte do zařízení nádrž na čerstvou vodu.

Ilustrace

 Vyjměte nádrž na špinavou vodu a vyprázdněte ji.

Viz kapitolu „Vyprázdnění nádrže na špinavou vo-

du“.

 Do odměrky naplňte 200 ml vody.

 Do čisticí stanice naplňte vodu.

 Podle

potřeby je možné k proplachování přidat od-

povídající čisticí prostředky KÄRCHER.

 Zařízení zapněte stisknutím hlavního vypínače

(zap / vyp).

 Přístroj nechte běžet 30-60 sekund, až je voda z

čisticí stanice úplně odsátá.

Proces proplachování je nyní ukončen.

Upozornění

Čím déle je přístroj zapnutý, tím méně zbytkové vlhkosti

zůstává v čisticích válcích.

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

 Pokud je v nádrži na čistou vodu ještě voda, nádrž

na čistou vodu vyjměte a vyprázdněte.

Ilustrace

 Vyprázdnění nádrže na špinavou vodu.

Viz kapitolu „Vyprázdnění nádrže na špinavou vo-

du“.

 Pokud je v čisticí stanici ještě voda, vylijte ji.

Ilustrace

 Vytáhněte zástrčku ze zásuvky.

Ilustrace

 Naviňte síťový kabel na kabelové háky.

 Upevněte síťový kabel kabelovým klipem.

POZOR

Než přístroj položíte na podlahu pro sejmutí válců, mu-

síte vylít vodu z nádrží na čistou a špinavou vodu. Tím

se zabrání tomu, aby během odložení na poloze z nádr-

ží vytékaly kapaliny.

Upozornění

Při silném znečištění je možné čisticí válce vyčistit

zvlášť.

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

 Pokud je v nádrži na čistou vodu ještě voda, nádrž

na čistou vodu vyjměte a vyprázdněte.

Ilustrace

 Vytáhněte zástrčku ze zásuvky.

 Vyprázdněte nádrž na čerstvou vodu.

Ilustrace

 Vyprázdnění nádrže na špinavou vodu.

Ilustrace

 Na zapuštěném madlu vyšroubujte čisticí válce.

 Čisticí válce vyčistěte pod tekoucí vodou.

nebo

 Čisticí válce vyperte v pračce na 60 °C.

POZOR

Při čištění v pračce nepoužívejte avivážní prostředek.

Mikrovlákna se tak nepoškodí a čisticí válce si zachova-

jí vysoký čisticí účinek.

Čisticí válce nejsou vhodné do sušičky.

 Po čištění nechte válce vyschnout na vzduchu.

Ilustrace

 Čisticí válce zašroubujte až na doraz do držáku vál-

ců.

 Dávejte pozor na barevné přiřazení vnitřní strany

válce a držáku válce na přístroji (např. modrá k

modré).

 Po montáži zkontrolujte, zda jsou čisticí válce pev-

ně nasazené.

Vypnutí přístroje

Uložení přístroje

Ošetřování a údržba

Čištění přístroje propláchnutím

Čištění válců

132 CS

– 11

POZOR

Při silném znečištění nebo pokud se do sací hlavy do-

stanou části (např. kameny, střepy), musí se hlava vy-

čistit. Tyto části vyvolávají při práci klapavý zvuk nebo

ucpou sací kanály a snižují sací výkon.

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Vytáhněte zástrčku ze zásuvky.

Ilustrace

 Sejměte čisticí válce.

Viz kapitolu „Čištění válců“.

Ilustrace

 Stiskněte blokování sací hlavy.

 Sejměte kryt sací hlavy.

 Kryt sací hlavy vyčistěte pod tekoucí vodou.

 V případě potřeby zbavte sací kanály a drážky kry-

tu sací hlavy usazených částic.

 Očistěte sací hlavu přístroje vlhkým hadrem.

 Připevněte kryt sací hlavy na sací hlavu.

Upozornění

Kryt sací hlavy musí při upevnění na sací hlavu slyšitel-

ně zaskočit.

Ilustrace

 Čisticí válce zašroubujte až na doraz do držáku vál-

ců.

Viz kapitolu „Čištění válců“.

POZOR

Aby se odlučovač neucpal prachem a nečistotami nebo

pokud se nečistoty usazují v nádrži, musí se nádrž na

špinavou vodu pravidelně čistit.

Ilustrace

 Přístroj vypněte, k tomu stiskněte hlavní spínač

zap/vyp.

Ilustrace

 Přístroj postavte do čisticí stanice.

Ilustrace

až

Ilustrace

 Sejměte nádrž na špinavou vodu z přístroje.

Viz kapitolu „Vyprázdnění nádrže na špinavou vo-

du“.

 Víko/odlučovač a nádrž na špinavou vodu vyčistěte

vodou z vodovodního řádu.

 Nádrž na špinavou vodu je možné čistit i v myčce.

 Po vyčištění nasaďte nádrž na špinavou vodu s ví-

kem zpět do přístroje.

POZOR

Použití nevhodných čisticích a ošetřovacích prostředků

může přístroj poškodit a může vést k vyloučení záruky.

Upozornění

Podle potřeby používejte k čištění podlah čisticí nebo

ošetřovací prostředky KÄRCHER.

 Při dávkování čisticích a ošetřovacích prostředků

dodržujte pokyny výrobce ohledně množství.

 Aby se předešlo tvorbě pěny, naplňte nádrž na čis-

tou vodu nejprve vodou a pak čisticími nebo ošet-

řovacími prostředky.

 Aby

nebylo překročeno plnicí množství „MAX“ v ná-

drži na čistou vodu, ponechte při plnění vody ještě

místo na příslušné množství čisticích nebo ošetřo-

vacích prostředků.

Poruchy mají často jednoduché příčiny, které můžete

odstranit sami s pomocí následujících údajů. V případě

nejistoty nebo při zde nevyjmenovaných poruchách se

laskavě obrat'te na autorizovanou servisní službu firmy

Kärcher.

Není vložena filtrační vložka.

(viz obrázek k popisu přístroje)

 Vyjměte nádrž na čistou vodu a nasaďte filtrační

vložku kolíkem nahoru.

Filtrační vložka je vložena obráceně.

 Vyjměte filtrační vložku a nasaďte ji kolíkem naho-

ru.

Sací hadice je ucpaná usazenou nečistotou.

 Opatrně sejměte sací hadici ze sací hlavy a základ-

ního zařízení.

 Ponořte sací hadice na 10–20 minut do studené

vody.

 Vyčistěte sací hadice tupým předmětem a/nebo

pod tekoucí vodou.

Ve vodní nádrži není voda.

 Doplňte vodu

Nádrž na čistou vodu nesedí v přístroji správně.

 Nádrž na čistou vodu nasaďte tak, aby seděla pev-

ně v přístroji.

Chybějí čisticí válce nebo nejsou správně nasazené.

Ilustrace

 Nasaďte čisticí válce popř. je zašroubujte až na do-

raz do držáku válců.

Čisticí válce jsou znečištěné nebo opotřebené.

 Vyčistěte čisticí válce.

nebo

 Vyměňte čisticí válce.

Válce jsou blokované.

Ilustrace

 Vyjměte válce a zkontrolujte, zda v nich neuvázl

nějaký předmět nebo síťový kabel.

Čištění sací hlavy

Čištění nádrže na špinavou vodu

Čisticí a ošetřovací prostředky

Pomoc při poruchách

Neprobíhá zvlhčování válce čerstvou vodou

Přístroj nezachycuje nečistoty

Válce se netočí.

133CS

– 12

Válce jsou příliš suché.

 Navlhčete válce příp. navlhčete přístroj pomocí

50 ml vody v parkovací stanici.

V sací hlavě jsou částice (např. kameny nebo střepy).

Ilustrace

 Sejměte kryt sací hlavy a vyčistěte sací hlavu.

Viz kapitolu „Čištění sací hlavy“.

Sací kanály a drážky sací hlavy jsou ucpané.

Ilustrace

 Sejměte kryt sací hlavy a vyčistěte sací hlavu.

Viz kapitolu „Čištění sací hlavy“.

Nádrž na špinavou vodu je přeplněná.

Ilustrace

až

Ilustrace

 Nádrž na špinavou vodu okamžitě vyprázdněte.

Viz kapitolu „Čištění nádrže na špinavou vodu“.

Nádrž na špinavou vodu nesedí správně v přístroji

správně.

 Zkontrolujte, zda je víko pevně nasazené na nádrži

na špinavou vodu.

Viz kapitolu „Čištění nádrže na špinavou vodu“.

Odlučovač je ucpaný.

 Sejměte víko z nádrže na špinavou vodu a vyčistě-

te odlučovač.

Viz kapitolu „Čištění nádrže na špinavou vodu“.

Filtrační síť odlučovače z nádrže znečištěné vody byla

při čištění poškozena.

 Vyměňte odlučovač.

Čisticí nebo ošetřovací prostředek není pro přístroj

vhodný nebo je špatně nadávkovaný.

 Používejte výrobcem doporučené čisticí a ošetřo-

vací prostředky.

Viz kapitolu „Čisticí a ošetřovací prostředky“.

 Dbejte na údaje o dávkování od výrobce.

Prvotní navlhčení válců nebylo provedeno vůbec nebo

bylo provedeno příliš krátce a válce tedy nejsou zcela

navlhčené (proto čistí jen částečně).

Ilustrace

 Válce zcela navlhčete.

POZOR

Po sestavení již rukojeť ze základního zařízení nesní-

mejte.

Rukojeť se smí ze základního zařízení snímat pouze při

odeslání přístroje do servisu.

Ilustrace

Viz vyobrazení na konci návodu k použití.

 Zasuňte šroubovák v úhlu 90 stupňů do malého

otvoru na zadní straně rukojeti a sejměte rukojeť.

POZOR

Dbejte na to, aby se nepoškodil spojovací kabel mezi

základním zařízením a rukojetí.

Technické změny vyhrazeny.

Hlasité drnčení při zapínání

Klapavý zvuk v sací hlavě

Snížení sacího výkonu

Přístroj ztrácí znečištěnou vodu

Přístroj na podlaze zanechává pruhy

Sejmutí rukojeti ze základního zařízení

Technické údaje

Přívod el. proudu

Napětí 220-240 V

1~50-60 Hz

Stupeň krytí IPX4

Třída krytí II

Výkonnostní parametry

Příkon 460 W

Otáčky válců za minutu 500 ot/min

Plnicí množství

Nádrž na čistou vodu 400 ml

Čisticí stanice 200 ml

Rozměry

Délka kabelu 7,0 m

Hmotnost (bez čisticích kapalin) 5,0 kg

Délka 320 mm

Šířka 270 mm

Výška 1 220 mm

134 CS

– 5

Pred prvo uporabo naprave preberite

ta originalna navodila za uporabo, jih

upoštevajte in shranite za morebitno

kasnejšo uporabo ali za naslednjega

lastnika.

Talni čistilnik uporabljajte izključno za čiščenje trdih tal

v zasebnem gospodinjstvu in samo na vodoodpornih tr-

dih tleh.

Ne čistite oblog, ki so občutljive na vodo, kot npr. oblog

iz neobdelane plute (vlaga lahko prodre in poškoduje

tla).

Naprava je primerna za čiščenje PVC, linoleja, ploščic,

kamna, oljenega in voskanega parketa, laminata ter

vseh oblog, ki niso občutljive na vodo.

Embalažo je mogoče reciklirati. Prosimo, da em-

balaže ne odlagate med gospodinjski odpad,

pač pa jo oddajte v ponovno predelavo.

Stare naprave vsebujejo pomembne materiale,

ki so namenjeni za nadaljnjo predelavo. Zato

stare naprave zavrzite s pomočjo ustreznih zbi-

ralnih sistemov.

Električne in elektronske naprave imajo pogosto sestav-

ne dele, ki pri nepravilnem ravnanju ali odstranjevanju

med odpadke lahko predstavljajo nevarnost za zdravje

ljudi in okolje. Ti sestavni deli so kljub temu pomembni

za pravilno delovanje naprav. Naprav, označenih s tem

simbolom, ne smete odvreči med gospodinjske odpad-

ke.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

www.kaercher.com/REACH

Obseg dobave Vaše naprave je prikazan na embalaži.

Pri jemanju stroja iz embalaže preverite popolnost vse-

bine.

Pri manjkajočem priboru ali transportnih škodah obve-

stite Vašega prodajalca.

Uporabljajte samo originalen pribor in originalne nado-

mestne dele, ki zagotavljajo varno in nemoteno delova-

nje naprave.

Informacije o priboru in nadomestnih delih najdete na

www.kaercher.com.

V vsaki državi veljajo garancijski pogoji, ki jih določa

naše prodajno predstavništvo. Morebitne motnje na na-

pravi, ki so posledica materialnih ali proizvodnih napak,

v času garancije brezplačno odpravljamo. V primeru

uveljavljanja garancije, se z originalnim računom obrni-

te na prodajalca oziroma najbližji uporabniški servis.

(naslov glejte na hrbtni strani)

– Poleg opozoril v navodilu za

obratovanje se morajo upo-

števati splošni varnostni

predpisi in predpisi zakono-

dajalca o preprečevanju ne-

sreč.

– Opozorilni napisi in napotki

na napravi dajajo pomembne

nasvete za varno obratova-

nje.

 NEVARNOST

Opozorilo na neposredno nevar-

nost, ki vodi do težkih telesnih

poškodb ali smrti.

몇 OPOZORILO

Opozorilo na možno nevarno si-

tuacijo, ki lahko vodi do težkih

telesnih poškodb ali smrti.

Kazalo

Splošna navodila . . . . . . . . . . . . . . . . . . . . . . SL 5

Varnostna navodila . . . . . . . . . . . . . . . . . . . . SL 5

Opis naprave . . . . . . . . . . . . . . . . . . . . . . . . . SL 8

Montaža. . . . . . . . . . . . . . . . . . . . . . . . . . . . .SL 8

Začetek uporabe . . . . . . . . . . . . . . . . . . . . . . SL 8

Obratovanje. . . . . . . . . . . . . . . . . . . . . . . . . . SL8

Vzdrževanje. . . . . . . . . . . . . . . . . . . . . . . . . . SL10

Pomoč pri motnjah . . . . . . . . . . . . . . . . . . . . SL 11

Tehnični podatki. . . . . . . . . . . . . . . . . . . . . . . SL 12

Splošna navodila

Namenska uporaba

Varstvo okolja

Dobavni obseg

Nadomestni deli

Garancija

Simboli na napravi

POZOR

Med čiščenjem ne sme biti presežena

oznaka „MAX“ na rezervoarju za umazano

vodo.

Upoštevajte naslednjei postopek:

Najprej izpraznite rezervoar za umazano

vodo.

Nato napolnite rezervoar za čisto vodo.

Varnostna navodila

Stopnje nevarnosti

135SL

– 6

몇 PREVIDNOST

Opozorilo na možno nevarno si-

tuacijo, ki lahko vodi do lažjih

poškodb.

POZOR

Opozorilo na možno nevarno si-

tuacijo, ki lahko vodi do premo-

ženjskih škod.

 NEVARNOST

 Naprave ne uporabljajte v

plavalnih bazenih, ki vsebuje-

jo vodo.

 Pred uporabo preverite, ali

sta naprava in pribor v brez-

hibnem stanju. Če stanje ni

brezhibno, naprave ne smete

uporabljati.

 Poškodovan omrežni priključ-

ni kabel naj pooblaščeni upo-

rabniški servis/elektro stro-

kovnjak nemudoma zame-

nja..

 Električnega vtiča in vtičnice

nikoli ne prijemajte z vlažnimi

rokami.

 Pred vsemi čistilnimi in vzdr-

ževalnimi deli izklopite napra-

vo in omrežni vtič izvlecite iz

vtičnice.

 Popravila na napravi sme iz-

vajati le pooblaščena servi-

sna služba.

 Spoj omrežnega priključne-

ga/podaljševalnega kabla ne

sme ležati v vodi.

몇 OPOZORILO

 Napravo se sme priključiti le

na električni priključek, ki ga

je elektro inštalater izvedel v

skladu z IEC 60364.

 Napravo priključite le na iz-

menični tok. Napetost se

mora ujemati s tipsko plošči-

co naprave.

 V vlažnih prostorih, kot je npr.

kopalnica, uporabljajte napra-

vo le na vtičnice z vmesnim

FI-zaščitnim stikalom.

 Uporabljajte samo pred škro-

pljenjem zaščitene električne

podaljševalne kable z mini-

malnim prerezom 3x1 mm².

 Spojnice na omrežnem pri-

ključnem kablu ali električ-

nem podaljšku zamenjajte le

s spojnicami, ki imajo enako

zaščito pred škropljenjem in

enako mehansko trdnost.

몇 PREVIDNOST

 Pazite na to, da električnega

priključnega kabla ali podalj-

ševalnega kabla ne poškodu-

jete s prevoženjem, stisnje-

njem, vlečenjem ali podob-

nim. Električne kable zaščitite

pred vročino, oljem in ostrimi

robovi.

 NEVARNOST

 Uporabnik mora napravo

uporabljati namensko. Upo-

števati mora lokalne danosti

in pri delu z napravo paziti na

osebe v okolici.

 Uporaba v področjih, kjer ob-

staja nevarnost eksplozij, je

prepovedana.

 Pri uporabi naprave v obmo-

čjih nevarnosti je treba upo-

števati ustrezne varnostne

predpise.

Električni sestavni deli

Varno ravnanje

136 SL

– 7

 Naprave ne uporabljajte, če

je pred tem padla na tla, je vi-

dno poškodovana ali ne tesni.

몇 OPOZORILO

 S strojem ne smejo delati

otroci, mladoletne ali neuspo-

sobljene osebe.

 Ta naprava ni namenjena

uporabi oseb z omejenimi fi-

zičnimi, senzoričnimi ali du-

ševnimi sposobnostmi ali po-

manjkljivimi izkušnjami in/ali

pomanjkljivim znanjem, razen

če jih nadzoruje oseba, pri-

stojna za njihovo varnost, ali

so od nje prejeli navodila,

kako napravo uporabljati, ter

so razumeli nevarnosti, ki iz

tega izhajajo.

 Otroci se z napravo ne smejo

igrati.

 Nadzorujte otroke, da zagoto-

vite, da se z napravo ne igra-

jo.

 Otrokom ne dovolite dostopa

do naprave, dokler je le-ta

vklopljena ali še ni ohlajena.

 Napravo uporabljajte ali shra-

njujte le v skladu z opisom oz.

sliko!

몇 PREVIDNOST

 Pred vsemi aktivnostmi z ali

na napravi zagotovite stabil-

nost, da preprečite nesreče

ali poškodbe zaradi padca

naprave.

 V rezervoar za vodo nikoli ne

nalivajte topil, tekočin z vseb-

nostjo topil ali nerazredčenih

kislin (npr. čistil, bencina, raz-

redčil in acetona), ker uniču-

jejo materiale, uporabljene na

napravi.

 Dokler naprava deluje, je ni-

koli ne puščajte brez nadzo-

ra.

 Delov telesa (npr. las, prstov)

ne približujte čistilnima valje-

ma, ki se vrtita.

 Med čiščenjem sesalne glave

si zaščitite roke, saj obstaja

nevarnost poškodb zaradi ko-

ničastih predmetov (npr.

drobcev).

POZOR

 Napravo vklopite le, če sta

nameščena rezervoar za sve-

žo vodo in rezervoar za uma-

zano vodo.

 Z napravo ni dovoljeno sesati

ostrih ali večjih predmetov

(npr. črepinj, kamenja, se-

stavnih delov igrač).

 V rezervoar za svežo vodo ne

nalivajte ocetne kisline, sred-

stev za odstranjevanje vo-

dnega kamna, eteričnih olj ali

podobnih snovi. Upoštevajte,

da teh snovi prav tako ne mo-

rete posesati.

 Zračnikov naprave ne bloki-

rajte.

 Napravo uporabljajte samo

za čiščenje vodoodpornih tr-

dih tal (npr. lakiranega parke-

ta, emajliranih ploščic, linole-

ja).

 Naprave ne uporabljajte za

čiščenje preprog ali tekstilnih

talnih oblog.

 Naprave ne vodite prek talnih

rešetk konvekcijskih grelni-

137SL

– 8

kov. Če napravo vodite prek

rešetk, ne more posesati izte-

kajoče vode.

 Pri daljših delovnih premorih

in po uporabi napravo izklopi-

te na glavnem stikalu / stikalu

naprave ali izvlecite omrežni

vtič.

 Naprave ne uporabljajte pri

temperaturah pod 0 °C.

 Napravo zaščitite pred dež-

jem. Ne hranite je na odpr-

tem.

 Za slike glejte strani z grafikami

* FC 5

** FC 5 Premium

 Za slike glejte strani z grafikami

Slika

 Prijemalno letev vstavite v osnovno napravo, da se

slišno zaskoči v končni položaj.

Prijemalna letev mora biti nepremično nameščena

v napravi.

Slika

 Čistilna valja do konca privijte na držalo za valje.

 Valja namestite skladno z barvami na notranji stra-

ni valjev in na držalu za valje (npr. modra z modro).

 Po namestitvi preverite, ali sta čistilna valja trdno

nameščena.

Slika

 Napravo postavite v čistilno postajo, da zavarujete

njen položaj.

Slika

 Primite za ročaj rezervoarja za svežo vodo in ga

odstranite iz naprave.

Slika

 Odprite zamašek rezervoarja.

 Rezervoar za svežo vodo napolnite s hladno ali

mlačno vodovodno vodo.

 Po potrebi lahko v rezervoar za svežo vodo nalijete

čistilno ali negovalno sredstvo KÄRCHER.*

Glejte poglavje „Čistilna in negovalna sredstva“.

 Pri polnjenju ne presezite oznake „MAX“.

 Zaprite zapiralo rezervoarja.

Slika

 V stroj vstavite rezervor za čisto vodo.

 Rezervoar za svežo vodo mora biti nepremično na-

meščen v napravi.

POZOR

*Upoštevajte priporočilo za doziranje čistilnega oz. ne-

govalnega sredstva.

POZOR

Slika

Z napravo lahko odstranjujete samo umazanijo in teko-

čine (maks. 250 ml).

Slika

Pred začetkom dela s tal odstranite morebitne predme-

te, na primer črepinje, kamenje, vijake ali sestavne dele

igrač.

Pred uporabo naprave na neopaznem delu tal preverite,

ali so vodoodporna. Ne čistite talnih oblog, občutljivih na

vodo, npr. oblog iz neobdelane plute (vlaga lahko pro-

dre v oblogo in jo poškoduje).

Napotki

Da se ne spotaknete ob omrežni kabel, ročaj naprave

držite v eni roki, kabel pa v drugi.

Slika

Da na sveže obrisanih tleh ne pustite odtisov nog, čistite

ritensko v smeri vrat.

 Napravo držite za ročaj pod kotom pribl. 60 stopinj.

 Tla čistite s premikanjem naprave naprej in nazaj s

hitrostjo kot pri sesanju.

 Pri trdovratni umazaniji naj naprava počasi drsi

prek tal.

 Sivi in rumeni par valjev v obsegu dobave: oba

para imata enake lastnosti, vendar ju lahko upora-

bite za različna področja uporabe (barvno razliko-

vanje, npr. za kuhinjo in kopalnico).

Opis naprave

1 Stikalo za VKLOP/IZKLOP

2 Ročaj

3 Nosilec kabla

4 Omrežni kabel

5 Kabelska sponka

6 Nosilni ročaj

7 Pokrov rezervoarja za umazano vodo/ločilnik

8 Rezervoar za umazano vodo

9 Prijemalna vdolbina čistilnega valja

10 Čistilna valja

11 Pokrov sesalne glave

12 Zapah sesalne glave

13 Rezervoar za svežo vodo

14 Ročaj rezervoarja za svežo vodo

15 Čistilna/parkirna postaja

16 Mesto za shranjevanje valjev

(Glede na opremo)

17 Filtrni vložek

18 * čistila RM 536 30 ml

19 ** čistila RM 534 30 ml

20 ** čistila RM 536 500 ml

10 ** Čistilna valja 2 x

Montaža

Začetek uporabe

Namestitev valjev

Polnjenje rezervoarja za svežo vodo

Obratovanje

Splošni napotki za

upravljanje

138 SL

– 9

POZOR

Kakor hitro vklopite napravo, se čistilna valja začneta

vrteti. Da se naprava ne premika sama, jo trdno držite

za ročaj.

Zagotovite, da je rezervoar za svežo vodo napolnjen in

da je rezervoar za umazano vodo nameščen na napra-

vi.

Slika

 Vtaknite omrežni vtič v vtičnico.

Slika

 Za hitro navlažitev valjev postajo za čiščenje s po-

močjo merilnega lončka napolnite s 50 ml sveže

vode.

Slika

 Vklopite napravo in jo pustite, da 5 sekund deluje v

postaji.

Naprava se optimalno navlaži za hitro čiščenje.

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Napravo za nosilni ročaj dvignite iz čistilne postaje

in jo postavite na tla.

 Napravo trdno držite za ročaj.

Slika

 Za vklop pritisnite stikalo naprave (vklop/izklop).

POZOR

Pred polnjenjem rezervoarja za svežo vodo izpraznite

rezervoar za umazano vodo. Na ta način preprečite pre-

livanje umazane vode čez rob rezervoarja.

Glejte poglavje „Praznjenje rezervoarja za umazano vo-

do“.

Slika

 Napravo postavite v čistilno postajo.

Slika

 Primite za ročaj rezervoarja za svežo vodo in ga

odstranite iz naprave.

Slika

 Odprite zamašek rezervoarja.

 Rezervoar za svežo vodo napolnite s hladno ali

mlačno vodovodno vodo.

 Po potrebi dodajte čistilno ali negovalno sredstvo.

 Pri polnjenju ne presezite oznake „MAX“.

 Zaprite zapiralo rezervoarja.

Slika

 V stroj vstavite rezervor za čisto vodo.

Rezervoar za svežo vodo mora biti nepremično na-

meščen v napravi.

POZOR

Da preprečite prelivanje umazane vode čez rob rezer-

voarja, redno preverjajte nivo vode. Oznaka „MAX“ ne

sme biti presežena.

Slika

 Napravo postavite v čistilno postajo.

Slika

 Rezervoar za umazano vodo držite za spodnjo pri-

jemalno letev, pri tem zgornjo prijemalno letev s

palcem potisnite navzdol.

 Odstranite rezervoar za umazano vodo.

Slika

 Z rezervoarja za umazano vodo snemite pokrov.

 Izpraznite rezervoar za umazano vodo.

 Pokrov/ločilnik glede na umazanijo očistite z vodo-

vodno vodo.

 Pokrov namestite na rezervoar za umazano vodo.

Pokrov mora biti nepremično nameščen na rezer-

voarju za umazano vodo.

Slika

 V stroj vstavite rezervoar za čisto vodo.

Rezervoar za umazano vodo mora biti nepremično

nameščen v napravi.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Napravo postavite v čistilno postajo.

POZOR

Napravo med prekinitvami dela vedno postavite v čistil-

no oz. parkirno postajo, da zavarujete njen položaj. Če

naprava ni stabilna, se lahko prevrne, pri tem pa iz nje

iztečejo teko

čine, ki poškodujejo tla.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Napravo postavite v čistilno postajo.

Slika

POZOR

Po koncu dela napravo sperite.

Glejte poglavje „Čiščenje naprave s spiranjem“.

Slika

 Napravo v celoti izpraznite.

Slika

 Izpraznite rezervoar za umazano vodo.

Glejte poglavje „Praznjenje rezervoarja za umaza-

no vodo“.

 Odstranite ostanke vode v rezervoarju za svežo

vodo ali v čistilni postaji.

Slika

 Omrežni vtič izvlecite iz vtičnice.

Slika

 Omrežni kabel navijte na kljuko za kabel.

 Omrežni kabel pritrdite s kabelsko sponko.

POZOR

Da preprečite nastajanje neprijetnih vonjav, pred skladi-

ščenjem naprave popolnoma izpraznite rezervoar za

svežo in rezervoar umazano vodo.

Slika

 Napravo dvignite za nosilni ročaj in jo odnesite na

mesto za shranjevanje.

Slika

 Napravo

postavite v čistilno postajo, da zavarujete

njen položaj.

 Napravo shranite v suhih prostorih.

Začetek dela

Dolivanje čistilne tekočine

Praznjenje rezervoarja za umazano vodo

Prekinitev obratovanja

Izklop naprave

Shranjevanje naprave

139SL

– 10

POZOR

Po koncu dela napravo s pomočjo čistilne postaje ve-

dno sperite s svežo vodo. S tem postopkom napravo

optimalno očistite in preprečite nabiranje umazanije in

razmnoževanje bakterij ali nastanek neprijetnih vonjav v

napravi.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Napravo postavite v čistilno postajo.

 Pri splakovanju napolnite rezervoar za svežo vodo

z nekoliko hladne ali mlačne vode iz vodovoda, da

boste iz sesalnih kanalov in rež sesalne glave te-

meljito odstranili ostanke čistila.

Slika

 V stroj vstavite rezervor za čisto vodo.

Slika

 Odstranite in izpraznite rezervoar za umazano vo-

do.

Glejte poglavje „Praznjenje rezervoarja za umaza-

no vodo“.

 Merilni lonček napolnite z 200 ml vode.

 Čistilno postajo napolnite z vodo.

 Za postopek spiranja lahko po potrebi dodate čistil-

no sredstvo KÄRCHER.

 Za vklop pritisnite stikalo naprave (vklop/izklop).

 Naprava naj deluje 30–60 sekund, dokler ne pose-

sa celotne količine vode iz čistilne postaje.

Spiranje je nato zaključeno.

Napotek

Čim dlje je naprava vklopljena, tem manj vlage ostane v

čistilnih valjih.

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

 Če so v rezervoarju za svežo vodo ostanki vode, ga

odstranite in izpraznite.

Slika

 Izpraznite rezervoar za umazano vodo.

Glejte poglavje „Praznjenje rezervoarja za umaza-

no vodo“.

 Če v čistilni napravi ostane voda, jo odstranite.

Slika

 Omrežni vtič izvlecite iz vtičnice.

Slika

 Omrežni kabel navijte na kljuko za kabel.

 Omrežni kabel pritrdite s kabelsko sponko.

POZOR

Preden napravo odložite na tla, da odstranite čistilna

valja, izpraznite rezervoar za svežo vodo in rezervoar

za umazano vodo. S tem preprečite iztekanje tekočin iz

rezervoarjev, medtem ko se naprava nahaja na tleh.

Napotek

Pri trdovratni umazaniji lahko čistilna valja očistite loče-

no.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

 Če so v rezervoarju za svežo vodo ostanki vode, ga

odstranite in izpraznite.

Slika

 Omrežni vtič izvlecite iz vtičnice.

 Izpraznite rezervoar za svežo vodo.

Slika

 Izpraznite rezervoar za umazano vodo.

Slika

 Čistilna valja izvlecite za prijemalno vdolbino.

 Čistilna valja očistite pod tekočo vodo.

ali

 Čistilna valja operite v pralnem stroju pri tempera-

turi do 60 °C.

POZOR

Pri pranju v pralnem stroju ne uporabljajte mehčalca.

Na ta način se mikrovlakna ne poškodujejo in čistilna

valja ohranita visoko učinkovitost čiščenja.

Čistilna valja nista primerna za sušenje v sušilnem stro-

ju.

 Po čiščenju čistilna valja posušite na zraku.

Slika

 Čistilna valja do konca privijte na držalo za valje.

 Valja namestite skladno z barvami na notranji stra-

ni valjev in na držalu za valje (npr. modra z modro).

 Po namestitvi preverite, ali sta čistilna valja trdno

nameščena.

POZOR

Ko je sesalna glava zelo umazana ali se v njej nahajajo

trdni delci (npr. kamenje, drobci), jo morate očistiti. Ti

delci med delom ropotajo ali zamašijo sesalne kanale in

zmanjšajo sesalno moč.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Omrežni vtič izvlecite iz vtičnice.

Slika

 Odstranite čistilna valja.

Glejte poglavje „Čiščenje sesalnih valjev“.

Slika

 Pritisnite zapah sesalne glave.

 Odstranite pokrov sesalne glave.

 Pokrov sesalne glave očistite pod tekočo vodo.

 Iz sesalnih kanalov in rež pokrova sesalne glave po

potrebi odstranite zataknjene delce.

 Sesalno glavo očistite z vlažno krpo.

 Pokrov sesalne glave pritrdite na sesalno glavo.

Napotek

Pokrov sesalne cevi mora pri pritrjevanju na sesalno

cev slišno zaskočiti.

Slika

 Čistilna valja do konca privijte na držalo za valje.

Glejte poglavje „Čiščenje sesalnih valjev“.

POZOR

Da se ločilnik ne zamaši s prahom ali umazanijo oziro-

ma da se umazanija ne nabere v rezervoarju, je treba

rezervoar za umazano vodo redno čistiti.

Slika

 Izklopite napravo, v ta namen pritisnite stikalo za

vklop/izklop.

Slika

 Napravo postavite v čistilno postajo.

Slika

Vzdrževanje

Čiščenje naprave s spiranjem

Čiščenje čistilnih valjev

Čiščenje sesalne glave

Čiščenje rezervoarja za umazano vodo

140 SL

– 11

 Rezervoar za umazano vodo odstranite iz naprave.

Glejte poglavje „Praznjenje rezervoarja za umaza-

no vodo“.

 Pokrov/ločilnik in rezervoar za umazano vodo oči-

stite z vodovodno vodo.

 Rezervoar za umazano vodo lahko operete tudi v

pomivalnem stroju.

 Rezervoar za umazano vodo s pokrovom po čišče-

nju ponovno vstavite v napravo.

POZOR

Neprimerna čistilna in negovalna sredstva lahko poško-

dujejo napravo in povzročijo prenehanje veljavnosti ga-

rancije.

Napotek

Za čiščenje tal po potrebi dodajte čistilno ali negovalno

sredstvo KÄRCHER.

 Pri doziranju čistilnega ali negovalnega sredstva

upoštevajte navedbe količin, ki jih je določil proi-

zvajalec.

 Da preprečite penjenje, rezervoar za svežo vodo

najprej napolnite z vodo in šele nato dodajte čistilno

ali negovalno sredstvo.

 Da ne prekoračite maksimalne polnilne količine,

označene z MAX, pri nalivanju vode pustite prostor

za čistilno ali negovalno sredstvo.

Motnje imajo pogosto enostavne vzroke, ki jih lahko

sami odpravite s pomočjo naslednjega pregleda. V pri-

meru dvomov ali pri motnjah, ki tukaj niso navedene, se

obrnite na pooblaščeno servisno službo.

Filtrski vložek ni vstavljen.

(Glejte sliko pri opisu naprave)

 Odstranite rezervoar za svežo vodo in vstavite filtr-

ski vložek, tako da bo zatič obrnjen navzgor.

Vstavljeni filtrski vložek je obrnjen narobe.

 Odstranite filtrski vložek in ga vstavite tako, da bo

zatič obrnjen navzgor.

Sesalna gibka cev je zamašena zaradi oblog umazani-

je.

 Sesalni gibki cevi previdno odstranite s sesalne

glave in osnovne naprave.

 Sesalni gibki cevi položite v hladno vodo za 10–20

minut.

 Sesani gibki cevi očistite s topim predmetom in/ali

pod tekočo vodo.

V rezervoarju za vodo ni vode.

 Dolijte vodo

Rezervoar za svežo vodo ni pravilno nameščen v na-

pravi.

 Rezervoar za svežo vodo vstavite v napravo, da bo

nepremično nameščen.

Čistilna valja manjkata ali nista pravilno vstavljena.

Slika

 Vstavite čistilna valja oz. čistilna valja do konca pri-

vijte na držalo za valje.

Čistilna valja sta umazana ali obrabljena.

 Čistilna valja očistite.

ali

 Čistilna valja zamenjajte.

Valji so blokirani.

Slika

 Odstranite valje in preverite, ali se je v valje zataknil

kakšen predmet ali omrežni kabel.

Valji so presuhi.

 Navlažite valje oz. napravo navlažite na parkirni

postaji s 50 ml vode.

V sesalni glavi se nahajajo delci (npr. kamenje ali drob-

ci).

Slika

 Snemite sesalno glavo in jo očistite.

Glejte poglavje „Čiščenje sesalne glave“.

Sesalni kanali in reže sesalne glave so zamašeni.

Slika

 Snemite sesalno glavo in jo očistite.

Glejte poglavje „Čiščenje sesalne glave“.

Rezervoar za umazano vodo je prenapolnjen.

Slika

 Takoj izpraznite rezervoar za umazano vodo.

Glejte poglavje „Čiščenje rezervoarja za umazano

vodo“.

Rezervoar za umazano vodo ni pravilno nameščen.

 Preverite, ali je pokrov na rezervoarju za umazano

vodo nepremično nameščen.

Glejte poglavje „Čiščenje rezervoarja za umazano

vodo“.

Ločilnik je zamašen.

 Z rezervoarja za umazano vodo snemite pokrov in

očistite ločilnik.

Glejte poglavje „Čiščenje rezervoarja za umazano

vodo“.

Med čiščenjem je bila poškodovana filtrirna mreža ločil-

nika pri rezervoarju za umazano vodo.

 Zamenjajte ločilnik.

Čistilno ali negovalno sredstvo ni primerno za napravo

ali je napačno dozirano.

 Uporabite čistilno ali negovalno sredstvo, ki ga pri-

poroča proizvajalec.

Glejte poglavje „Čistilna in negovalna sredstva“.

 Upoštevajte dozirno količino, ki jo je predpisal pro-

izvajalec.

Prvo vlaženje valjev je bilo prekratko ali ni bilo izvedeno,

zato valji niso popolnoma navlaženi (valji zato čistijo

samo delno).

Slika

 Valje popolnoma navlažite.

Čistilna in negovalna sredstva

Pomoč pri motnjah

Vlaženje valjev s svežo vodo ni na voljo.

Naprava ne odstranjuje umazanije

Valji se ne vrtijo

Glasen hrup ob vklopu

Ropotanje v sesalni glavi

Sesalna moè upada

Iztekanje umazane vode iz naprave

Naprava pušča sledi

141SL

– 12

POZOR

Ročaja po montaži več ne snemite z osnovne naprave.

Ročaj lahko snamete z osnovne naprave samo takrat,

ko napravo pošljete na servis.

Slika

Glejte sliko na koncu navodil za uporabo.

 Izvijač pod kotom 90 stopinj vstavite v majhno od-

prtino na hrbtni strani ročaja in snemite ročaj.

POZOR

Bodite pozorni, da ne poškodujete povezovalnega ka-

bla med osnovno napravo in ročajem.

Pridržana pravica do tehničnih sprememb!

Snemanje ročaja z osnovne naprave

Tehnični podatki

Električni priključek

Napetost 220–240 V

1~50-60 Hz

Stopnja zaščite IPX4

Razred zaščite II

Podatki o zmogljivosti

Sesalna moč 460 W

Število obratov valja na minuto 500 v/min

Polnilna količina

Rezervoar za svežo vodo 400 ml

Čistilna postaja 200 ml

Mere

Dolžina kabla 7,0 m

Masa (brez čistilnih tekočin) 5,0 kg

Dolžina 320 mm

Širina 270 mm

Višina 1220 mm

142 SL

– 5

Przed pierwszym użyciem urządzenia

należy przeczytać oryginalną instruk-

cję obsługi, postępować według jej

wskazań i zachować ją do późniejsze-

go wykorzystania lub dla następnego

użytkownika.

Odkurzacz podłogowy jest przeznaczony wyłącznie do

czyszczenia twardych i odpornych na działanie wody

podłóg w gospodarstwach domowych.

Nie czyścić okładzin wrażliwych na wodę, np. niezaim-

pregnowanych podłóg korkowych (wilgoć może wnik-

nąć w drewno i uszkodzić podłogę).

Urządzenie nadaje się do czyszczenia PVC, linoleum,

płytek, kamienia, natłuszczonego i nawoskowanego

parkietu, laminatu jak również okładzin podłogowych

odpornych na działanie wody.

Materiały użyte do opakowania nadają się do re-

cyklingu. Opakowania nie należy wrzucać do

zwykłych pojemników na śmieci, lecz do pojem-

ników na surowce wtórne.

Zużyte urządzenia zawierają cenne surowce

wtórne, które powinny być oddawane do utyliza-

cji. Z tego powodu należy usuwać zużyte urzą-

dzenia za pośrednictwem odpowiednich syste-

mów utylizacji.

Urządzenia elektryczne i elektroniczne często zawiera-

ją materiały, które rozporządzane lub utylizowane nie-

właściwie, mogą potencjalnie być niebezpieczne dla

zdrowia ludzkiego i środowiska. Są jednak kluczowe dla

prawidłowego funkcjonowania urządzenia. Urządzenia

oznaczone tym symbolem nie mogą być usuwane z od-

padami domowymi.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się

pod:

www.kaercher.com/REACH

Zakres dostawy urządzenia przedstawiony jest na opa-

kowaniu. Podczas rozpakowywania urządzenia należy

sprawdzić, czy w opakowaniu znajdują się wszystkie

elementy.

W przypadku stwierdzenia braków w akcesoriach lub

uszkodzeń przy transporcie należy zwrócić się do dys-

trybutora.

Stosować tylko oryginalne akcesoria i części zamienne,

które gwarantują niezawodną i bezusterkową eksploa-

tację przyrządu.

Informacje dotyczące akcesoriów i części zamiennych

można znaleźć na stronie internetowej www.kaer-

cher.com.

W każdym kraju obowiązują warunki gwarancji określo-

ne przez odpowiedniego lokalnego dystrybutora. Ewen-

tualne usterki urządzenia usuwane są w okresie gwa-

rancji bezpłatnie, o ile spowodowane są błędem mate-

riałowym lub produkcyjnym. W sprawach napraw gwa-

rancyjnych prosimy kierować się z dowodem zakupu do

dystrybutora lub do autoryzowanego punktu serwisowe-

go.

(Adres znajduje się na odwrocie)

– Należy przestrzegać wskazó-

wek zawartych w tej instrukcji

oraz obowiązujących ogól-

nych przepisów prawnych do-

tyczących bezpieczeństwa i

zapobiegania wypadkom.

– Umieszczone na urządzeniu

tablice ostrzegawcze zawie-

rają ważne zasady bezpiecz-

nej eksploatacji.

Spis treści

Instrukcje ogólne . . . . . . . . . . . . . . . . . . . . . . PL 5

Wskazówki bezpieczeństwa . . . . . . . . . . . . . PL 5

Opis urządzenia . . . . . . . . . . . . . . . . . . . . . . PL 8

Montaż. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL 9

Uruchomienie . . . . . . . . . . . . . . . . . . . . . . . . PL 9

Działanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL 9

Czyszczenie i konserwacja . . . . . . . . . . . . . . PL 10

Usuwanie usterek . . . . . . . . . . . . . . . . . . . . . PL 11

Dane techniczne . . . . . . . . . . . . . . . . . . . . . . PL 12

Instrukcje ogólne

Użytkowanie zgodne z przeznaczeniem

Ochrona środowiska

Zakres dostawy

Części zamienne

Gwarancja

Symbole na urządzeniu

UWAGA

Podczas czyszczenia nie wolno przekra-

czać oznaczenia „MAX” na zbiorniku brud-

nej wody.

Zwrócić uwagę na poniższy sposób działa-

nia:

Najpierw opróżnić zbiornik brudnej wody.

Następnie napełnić zbiornik czystej wody.

Wskazówki

bezpieczeństwa

143PL

– 6

 NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośrednie-

go zagrożenia, prowadzącego

do ciężkich obrażeń ciała lub do

śmierci.

몇 OSTRZEŻENIE

Wskazówka dot. możliwie nie-

bezpiecznej sytuacji, mogącej

prowadzić do ciężkich obrażeń

ciała lub śmierci.

몇 OSTROŻNIE

Wskazówka dot. możliwie nie-

bezpiecznej sytuacji, która

może prowadzić do lekkich zra-

nień.

UWAGA

Wskazówka dot. możliwie nie-

bezpiecznej sytuacji, która

może prowadzić do szkód mate-

rialnych.

 NIEBEZPIECZEŃSTWO

 Nie używać urządzenia w ba-

senach pływackich, zawiera-

jących wodę.

 Przed użyciem urządzenia i

akcesoriów należy sprawdzić

ich stan. Jeżeli budzi on wąt-

pliwości, sprzętu nie należy

używać.

 W przypadku uszkodzenia

przewodu zasilającego nie-

zwłocznie zlecić jego wymia-

nę przez autoryzowany ser-

wis lub wykwalifikowanego

elektryka.

 Nigdy nie dotykać wtyczki ani

gniazdka wilgotnymi rękoma.

 Przed przystąpieniem do

wszelkich prac pielęgnacyj-

nych i konserwacyjnych urzą-

dzenie wyłączyć i wyjąć

wtyczkę z gniazdka sieciowe-

go.

 Do naprawy urządzenia

uprawniony jest tylko autory-

zowany serwis.

 Połączenie kabla sieciowego

i przedłużacza nie może le-

żeć w wodzie.

몇 OSTRZEŻENIE

 Urządzenie można podłączyć

jedynie do przyłącza elek-

trycznego wykonanego przez

elektroinstalatora zgodnie z

normą IEC 60364.



Urządzenie podłączać wy-

łącznie do prądu zmiennego.

Napięcie musi się zgadzać z

napięciem z tabliczki znamio-

nowej urządzenia.

 W pomieszczeniach wilgot-

nych, np. w łazienkach, urzą-

dzenie należy przyłączać do

gniazdek posiadających w

swoich obwodach wyłącznik

różnicowo-prądowy.

 Używać tylko wodoszczelne-

go przedłużacza elektryczne-

go o przekroju wynoszącym

co najmniej 3x1 mm².

 Wymieniać złącza przewo-

dów zasilających i przedłuża-

czy tylko na takie, które po-

siadają taką samą wodo-

szczelność oraz odpowiednią

wytrzymałość mechaniczną.

Stopnie zagrożenia

Komponenty elektryczne

144 PL

– 7

몇 OSTROŻNIE

 Zwrócić uwagę na to, by nie

uszkodzić kabla sieciowego

lub przedłużacza z powodu

ich przejechania, zgniecenia,

szarpnięcia itp. Przewody

sieciowe chronić przed wyso-

kimi temperaturami, olejem i

ostrymi krawędziami.

 NIEBEZPIECZEŃSTWO

 Użytkownik musi używać

urządzenie zgodnie z jego

przeznaczeniem. Musi on

uwzględniać miejscowe wa-

runki i w trakcie pracy przy

użyciu urządzenia uważać na

osoby znajdujące się w pobli-

żu.

 Praca w obszarach zagrożo-

nych wybuchem jest zabro-

niona.

 Podczas użytkowania urzą-

dzenia w obszarach zagrożo-

nych należy przestrzegać

stosownych przepisów bez-

pieczeństwa.

 Nie używać urządzenia, jeżeli

przedtem spadł, został

uszkodzony lub jest nie-

szczelny.

몇 OSTRZEŻENIE

 Obsługa urządzenia przez

dzieci lub osoby nieprzyuczo-

ne jest zabroniona.

 Niniejsze urządzenie nie jest

przewidziane do użytkowania

przez osoby o ograniczonych

możliwościach fizycznych,

sensorycznych lub mental-

nych albo takie, którym bra-

kuje doświadczenia i/lub wie-

dzy na temat jego używania,

chyba że są one nadzorowa-

ne przez osobę odpowie-

dzialną za ich bezpieczeń-

stwo i otrzymały od niej wska-

zówki na temat użytkowania

urządzenia oraz istniejących

zagrożeń.

 Dzieci nie mogą się bawić

tym urządzeniem.

 Dzieci powinny być nadzoro-

wane, żeby zapewnić, iż nie

bawią się urządzeniem.

 Trzymać dzieci z dala od

urządzenie, jak długo pozo-

staje włączone lub nie jest

schłodzone.

 Używać wzgl. przechowywać

urządzenie jedynie zgodnie z

opisem wzgl. według rysun-

ku!

몇 OSTROŻNIE

 Przed jakimikolwiek czynnoś-

ciami wykonywanymi przy

urządzeniu lub przy jego uży-

ciu, należy zapewnić statecz-

ność, w celu uniknięcia wy-

padków wzgl. uszkodzeń

urządzenia.

 Do zbiornika wody nigdy nie

wlewać rozpuszczalników ani

cieczy zawierających roz-

puszczalniki lub stężone kwa-

sy (np. środki czyszczące,

rozpuszczalnik benzynowy

do farb i aceton), ponieważ

atakują one materiały użyte w

urządzeniu.

Bezpieczna obsługa

145PL

– 8

 Działającego urządzenia ni-

gdy nie pozostawić bez nad-

zoru.

 Włosy, ręce i inne części ciała

trzymać z dala od obracają-

cych się wałków czyszczą-

cych.

 Chronić ręce podczas czysz-

czenia głowicy ssącej ze

względu na ryzyko skalecze-

nia się o ostre przedmioty

(np. odłamki).

UWAGA

 Włączyć urządzenie dopiero

wtedy, gdy zbiornik czystej i

brudnej wody zostanie nasa-

dzony.

 Urządzeniem nie można

wciągnąć żadnych ostrych

ani dużych przedmiotów (np.

skorupek, kamieni, elemen-

tów zabawek).

 Do zbiornika świeżej wody

nie wolno wlewać kwasu oc-

towego, odkamieniacza, olej-

ków eterycznych ani innych

tego typu substancji. Należy

pamiętać, że tych substancji

nie mo

żna też wciągać.

 Otwory wentylacyjne urzą-

dzenia nie mogą być zabloko-

wane.

 Stosować urządzenie wyłącz-

nie na twardych podłogach

pokrytych warstwą wodood-

porną (np. lakierowany par-

kiet, emaliowane płytki, lino-

leum).

 Nie stosować urządzenia do

czyszczenia dywanów ani

wykładzin dywanowych.

 Nie stosować urządzenia nad

kratką podłogową ogrzewa-

nia konwektorowego. Urzą-

dzenie nie odessie wody wy-

pływającej nad kratką.

 Przed dłuższymi przerwami w

pracy i po użyciu urządzenia

wyłączyć urządzenie przy

użyciu wyłącznika głównego /

wyłącznika urządzenia lub

przez wyjęcie wtyczki siecio-

wej.

 Nie stosować urządzenia w

temperaturach poniżej 0 °C.

 Chronić przed deszczem. Nie

magazynować na wolnym po-

wietrzu.

 Rysunki, patrz strony okładki z grafikami

* FC 5

** FC 5 Premium

Opis urządzenia

1 Włącznik/wyłącznik

2 Rękojeść

3 Klips na kabel

4 Kabel sieciowy

5 Klips kablowy

6 Uchwyt do noszenia

7 Pokrywa zbiornika brudnej wody / separator

8 Zbiornik brudnej wody

9 Zagłębienie uchwytu wałka czyszczącego

10 Wałki czyszczące

11 Osłona głowicy ssącej

12 Ryglowanie głowicy ssącej

13 Zbirnik czystej wody

14 Uchwyt zbiornika czystej wody

15 Stacja czyszcząca/dokująca

16 Schowek na wałki

(W zależności od wyposażenia)

17 Wkład filtra

18 * Środek czyszczący RM 536 30 ml

19 ** Środek czyszczący RM 534 30 ml

20 ** Środek czyszczący RM 536 500 ml

10 ** Wałki czyszczące 2x

146 PL

– 9

 Rysunki, patrz strony okładki z grafikami

Rysunek

 Włożyć listwę uchwytową do oporu w urządzenie

podstawowe aż do słyszalnego zablokowania.

Listwa uchwytowa musi być prawidłowo nasadzo-

na na urządzenie.

Rysunek

 Wkręcić wałki czyszczące do oporu w ich mocowa-

nie.

 Zwrócić uwagę na przyporządkowanie kolorowego

oznaczenia na wewnętrznej stronie wałka do mo-

cowania w urządzeniu (np. niebieskie do niebie-

skiego).

 Po zamontowaniu sprawdzić, czy wałki czyszczące

są prawidłowo zamontowane.

Rysunek

 Aby zapewnić równowagę, włożyć urządzenie w

stację czyszczącą.

Rysunek

 Wyjąć zbiornik świeżej wody z urządzenia za

uchwyt.

Rysunek

 Otworzyć wlew zbiornika paliwa.

 Napełnić zbiornik świeżej wody zimną lub letnią

wodą z kranu.

 W razie potrzeby do zbiornika świeżej wody można

wlewać środki czyszczące i pielęgnacyjne firmy

KÄRCHER.*

Patrz rozdział „Środki czyszczące i pielęgnacyjne”.

 Podczas napełniania nie przekraczać oznaczenia

„MAX”.

 Zamknąć wlew paliwa.

Rysunek

 Zbiornik czystej wody włożyć do urządzenia.

 Zbiornik świeżej wody musi być prawidłowo nasa-

dzony na urządzenie.

UWAGA

*Zwrócić uwagę na zalecenia dotyczące dozowania

środków czyszczących i pielęgnacyjnych.

UWAGA

Rysunek

Urządzeniem można zbierać tylko zanieczyszczenia i

ciecze (maks. 250 ml).

Rysunek

Przed rozpoczęciem pracy usunąć z podłogi ewentual-

ne przedmioty takie jak np. skorupki, kamienie, śruby

lub fragmenty zabawek.

Przed zastosowaniem urządzenia sprawdzić wodood-

porność podłogi w niewidocznym miejscu. Nie czyścić

wrażliwych na działanie wody powierzchni np. niezaim-

pregnowanych podłóg korkowych (wilgoć może wnik-

ąć w podłogę i uszkodzić ją).

Wskazówki

Aby zapobiec potknięciu się o kabel sieciowy, należy

trzymać

uchwyt w jednej, a kabel sieciowy w drugiej rę-

ce.

Rysunek

Aby zapobiec pozostawianiu śladów stóp na świeżo

umytej podłodze, należy pracować tyłem do kierunku

drzwi.

 Trzymać urządzenie pod kątem ok. 60 stopni za

uchwyt.

 Podczas czyszczenia podłogi urządzenie porusza

się do przodu i do tyłu z taką prędkością jak przy

odkurzaniu.

 Przy silnych zabrudzeniach powoli przejechać

urządzeniem po powierzchni.

 W przypadku dostawy pary wałków w kolorze sza-

rym i żółtym: Obie pary wałków spełniają tę samą

funkcję, ale mogą być używane do różnych celów

(różne kolory np. w kuchni i łazience).

UWAGA

Po włączeniu urządzenia wałki czyszczące zaczynają

się obracać. Aby urządzenie się nie oddaliło, należy

przytrzymać je za uchwyt.

Upewnić się, że zbiornik świeżej wody jest napełniony

wodą, a zbiornik brudnej wody jest nasadzony na urzą-

dzenie.

Rysunek

 Wtyczkę sieciową włożyć do gniazdka.

Rysunek

 Aby szybko zwilżyć wałki, napełnić stację czysz-

czącą 50 ml świeżej wody, używając miarki.

Rysunek

 Włączyć urządzenie i podłączyć do stacji na 5 se-

kund.

Urządzenie ma wtedy optymalną wilgotność, która

umożliwia szybkie czyszczenie.

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Wyjąć urządzenie ze stacji czyszczącej za uchwyt

nośny i postawić je na podłodze.

 Przytrzymać urządzenie za uchwyt.

Rysunek

 W celu włączania, nacisnąć przełącznik urządze-

nia (Wł./Wył.).

UWAGA

Przed napełnieniem zbiornika świeżej wody należy

opróż

nić zbiornik brudnej wody. To zapobiegnie przela-

niu zbiornika brudnej wody.

Patrz rozdział „Opróżnianie zbiornika brudnej wody”.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

Rysunek

 Wyjąć zbiornik świeżej wody z urządzenia za

uchwyt.

Rysunek

 Otworzyć wlew zbiornika paliwa.

 Napełnić zbiornik świeżej wody zimną lub letnią

wodą z kranu.

 W

razie potrzeby dodać środek czyszczący lub pie-

lęgnacyjny.

 Podczas napełniania nie przekraczać oznaczenia

„MAX”.

 Zamknąć wlew paliwa.

Montaż

Uruchomienie

Montaż wałków

Napełnianie zbiornika czystej wody

Działanie

Ogólne wskazówki dot.

obsługi

Rozpoczęcie pracy

Uzupełnianie płynu czyszczącego

147PL

– 10

Rysunek

 Zbiornik czystej wody włożyć do urządzenia.

Zbiornik świeżej wody musi być prawidłowo nasa-

dzony na urządzenie.

UWAGA

Aby nie przelać zbiornika brudnej wody, należy regular-

nie sprawdzać jego poziom. Nie można przekroczyć

oznaczenia „MAX”.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

Rysunek

 Trzymać zbiornik brudnej wody za dolną listwę

uchwytową, naciskając przy tym kciukiem górną li-

stwę uchwytową w dół.

 Wyjąć zbiornik brudnej wody.

Rysunek

 Zdjąć pokrywę zbiornika brudnej wody.

 Opróżnić zbiornik brudnej wody.

 W zależności od poziomu zabrudzenia wyczyścić

pokrywę/separator i zbiornik brudnej wody wodą z

kranu.

 Założyć pokrywę na zbiornik brudnej wody.

Pokrywa musi być prawidłowo zamontowana na

zbiorniku brudnej wody.

Rysunek

 Włożyć zbiornik brudnej wody do urządzenia.

Zbiornik brudnej wody musi być prawidłowo nasa-

dzony na urządzenie.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

UWAGA

Aby urządzenie nie straciło równowagi podczas przerw

w pracy należy zawsze wkładać je do stacji czyszczącej

lub dokującej. W przypadku niedostatecznej równowagi

urządzenie może się przewrócić i rozlać ciecze, które

mogą uszkodzić podłogę.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

Rysunek

UWAGA

Po zakończeniu pracy wyczyścić urządzenie przez płu-

kanie.

Patrz rozdział

„Czyszczenie urządzenia przez płuka-

nie”.

Rysunek

 Całkowicie opróżnić urządzenie.

Rysunek

 Opróżnić zbiornik brudnej wody.

Patrz rozdział „Opróżnianie zbiornika brudnej wo-

dy”.

 Jeśli w zbiorniku świeżej wody lub stacji czyszczą-

cej znajduje się jeszcze woda, należy ją wylać.

Rysunek

 Wyciągnąć wtyczkę z gniazdka.

Rysunek

 Nawinąć kabel sieciowy na hak kablowy.

 Zamocować kabel sieciowy opaską.

UWAGA

Aby zapobiec powstawaniu przykrych zapachów na

czas przechowywania urządzenia należy całkowicie

opróżnić zbiorniki świeżej i brudnej wody.

Rysunek

 Przenieść

urządzenie w miejsce składowania przy

użyciu uchwytu nośnego.

Rysunek

 Aby zapewnić równowagę, włożyć urządzenie w

stację czyszczącą.

 Przechowywać urządzenie w suchym pomieszcze-

niu.

UWAGA

Po zakończeniu pracy należy zawsze przepłukać urzą-

dzenie przy użyciu stacji czyszczącej i świeżej wody.

Dzięki temu procesowi urządzenie zostanie optymalnie

wyczyszczone, co zapobiegnie zbieraniu się zanie-

czyszczeń i bakterii lub gromadzeniu nieprzyjemnych

zapachów w urządzeniu.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

 W celu przeprowadzenia procesu płukania nalać

do zbiornika świeżej wody trochę zimnej lub letniej

wody wodociągowej, tak aby całkowicie wyczyścić

kanały ssawne i szczeliny głowicy ssącej z pozo-

stałości środka czyszczącego.

Rysunek

 Zbiornik czystej wody włożyć do urządzenia.

Rysunek

 Wyjąć i opróżnić zbiornik brudnej wody.

Patrz rozdział „Opróżnianie zbiornika brudnej wo-

dy”.

 Wlać 200 ml wody przy pomocy miarki.

 Napełnić stację czyszczącą wodą.

 W razie potrzeby podczas procesu płukania można

dodać odpowiednie środki czyszczące i pielęgna-

cyjne KÄRCHER.

 W celu włączania, nacisnąć przełącznik urządze-

nia (Wł./Wył.).

 Pozwolić urządzeniu pracować przez 30-60 se-

kund, aż woda zostanie całkowicie odessana ze

stacji czyszczącej.

Tym samym proces płukania zostaje zakończony.

Wskazówka

Im dłużej urządzenie jest włączone, tym mniej wilgoci

pozostaje w wałkach czyszczących.

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

 Jeśli

w zbiorniku świeżej wody znajduje się jeszcze

woda, należy wyjąć i opróżnić zbiornik.

Rysunek

 Opróżnić zbiornik brudnej wody.

Opróżnianie zbiornika brudnej wody

Przerwanie pracy

Wyłączanie urządzenia

Przechowywanie urządzenia

Czyszczenie i konserwacja

Czyszczenie urządzenia przez płukanie

148 PL

– 11

Patrz rozdział „Opróżnianie zbiornika brudnej wo-

dy”.

 Jeśli w stacji czyszczącej znajduje się jeszcze wo-

da, należy ją wylać.

Rysunek

 Wyciągnąć wtyczkę z gniazdka.

Rysunek

 Nawinąć kabel sieciowy na hak kablowy.

 Zamocować kabel sieciowy opaską.

UWAGA

Przed położeniem urządzenia na podłodze w celu wyję-

cia wałków należy opróżnić zbiornik świeżej i brudnej

wody. To zapobiegnie wydostaniu się cieczy na podło-

gę ze zbiornika.

Wskazówka

W przypadku silnego zabrudzenia wałki można czyścić

oddzielnie.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

 Jeśli w zbiorniku świeżej wody znajduje się jeszcze

woda, należy wyjąć i opróżnić zbiornik.

Rysunek

 Wyciągnąć wtyczkę z gniazdka.

 Opróżnić zbiornik świeżej wody

Rysunek

 Opróżnić zbiornik brudnej wody.

Rysunek

 Wyjąć wałki czyszczące przy zagłębieniu.

 Wyczyścić wałki pod wodą bieżącą.

lub

 Prać wałki w pralce w temperaturze do 60°C.

UWAGA

W przypadku prania w pralce nie dodawać płynu zmięk-

czającego. Dzięki temu mikrowłókna nie zostaną uszko-

dzone, a wałki czyszczące zachowają wysoką skutecz-

ność czyszczenia.

Wałki czyszczące nie nadają się do suszenia w suszar-

ce.

 Po wyczyszczeniu wałków pozostawić je do wy-

schnięcia na powietrzu.

Rysunek

 Wkręcić

wałki czyszczące do oporu w ich mocowa-

nie.

 Zwrócić uwagę na przyporządkowanie kolorowego

oznaczenia na wewnętrznej stronie wałka do mo-

cowania w urządzeniu (np. niebieskie do niebie-

skiego).

 Po zamontowaniu sprawdzić, czy wałki czyszczące

są prawidłowo zamontowane.

UWAGA

W przypadku silnego zabrudzenia lub jeśli do głowicy

ssącej dostaną się przedmioty (np. kamienie, odłamki),

należy ją wyczyścić. Te przedmioty mogą powodować

odgłosy stukania podczas pracy lub zapchać kanały

ssące, ograniczając w ten sposób siłę ssania.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Wyciągnąć wtyczkę z gniazdka.

Rysunek

 Usunąć wałki czyszczące.

Patrz rozdział „Czyszczenie wałków”.

Rysunek

 Nacisnąć blokadę głowicy ssącej.

 Zdjąć osłonę głowicy ssącej.

 Wyczyścić osłonę głowicy ssącej pod wodą bieżą-

cą.

 W razie potrzeby oczyścić kanały ssące i szczeliny

osłony głowicy ssącej ze znajdujących się tam czą-

steczek.

 Oczyścić głowicę ssącą urządzenia wilgotną

szmatką.

 Zamocować osłonę na głowicy ssącej.

Wskazówka

Podczas mocowania osłony głowicy ssącej na głowicy

ssącej musi być słychać wyraźne zatrzaśnięcie.

Rysunek

 Wkręcić wałki czyszczące do oporu w ich mocowa-

nie.

Patrz rozdział „Czyszczenie wałków”.

UWAGA

Aby zapobiec zapchaniu separatora przez kurz i zabru-

dzenia lub osadzaniu się zanieczyszczeń w zbiorniku,

należy regularnie czyścić zbiornik brudnej wody.

Rysunek

 Wyłączyć urządzenie, w tym celu nacisnąć prze-

łącznik urządzenia Wł./Wył.

Rysunek

 Włożyć urządzenie w stację czyszczącą.

Rysunek

 Zdjąć zbiornik brudnej wody z urządzenia.

Patrz rozdział „Opróżnianie zbiornika brudnej wo-

dy”.

 Wodą z kranu oczyścić pokrywę/separator i zbior-

nik brudnej wody.

 Zbiornik

brudnej wody można myć również w zmy-

warce.

 Po wyczyszczeniu zbiornika brudnej wody z pokry-

wą włożyć go z powrotem do urządzenia.

UWAGA

Stosowanie nieodpowiednich środków czyszczących i

pielęgnacyjnych może uszkodzić urządzenie i doprowa-

dzić do utraty świadczeń gwarancyjnych.

Wskazówka

W razie potrzeby do czyszczenia podłóg zastosować

środek czyszczący lub pielęgnacyjny firmy KÄRCHER.

 Podczas dozowania środka czyszczącego i pielęg-

nacyjnego zwrócić uwagę na ilości podane przez

producenta.

 Aby zapobiec tworzeniu się piany, napełnić zbior-

nik świeżej wody najpierw wodą, a następnie środ-

kiem czyszczącym lub pielęgnacyjnym.

 Aby nie przekroczyć oznaczenia „MAX” na zbiorniku

świeżej wody, podczas wlewania wody pozostawić

miejsce na środek czyszczący lub pielęgnacyjny.

Zakłócenia mają zwykle proste przyczyny, które użyt-

kownik może usunąć sam, korzystając z poniższego

przeglądu. W razie wątpliwości lub nie wymienionych

tutaj awarii należy się zwrócić do autoryzowanego ser-

wisu.

Czyszczenie wałków

Czyszczenie głowicy ssącej

Czyszczenie zbiornika brudnej wody

Środki czyszczące i pielęgnacyjne

Usuwanie usterek

149PL

– 12

Wkład filtra nie jest włożony.

(patrz rysunek do opisu urządzeń)

 Wyjąć zbiornik świeżej wody i włożyć wkład filtra

trzpieniem do góry.

Wkład filtra jest włożony odwrotnie.

 Wyjąć wkład filtra i włożyć go trzpieniem do góry.

Wąż ssący jest zatkany osadami z brudu.

 Ostrożnie wyjąć węże ssące z głowicy ssącej i

urządzenia podstawowego.

 Włożyć węże ssące na 10 - 20 minut do zimnej wo-

dy.

 Oczyścić węże ssące przy użyciu tępego przed-

miotu i/lub pod bieżącą wodą.

Brak wody w zbiorniku.

 Uzupełnić poziom wody

Zbiornik świeżej wody nie jest odpowiednio osadzony w

urządzeniu.

 Zamontować zbiornik świeżej wody tak, aby był od-

powiednio nasadzony na urządzeniu.

Brakuje wałków czyszczących albo są one nieprawidło-

wo umieszczone.

Rysunek

 Zamontować wałki czyszczące lub wkręcić je do

oporu w ich mocowanie.

Wałki czyszczące są zabrudzone lub zużyte.

 Wyczyścić wałki czyszczące.

lub

 Wymienić wałki czyszczące.

Wałki zostały zablokowane.

Rysunek

 Wyjąć wałki i sprawdzić, czy między nimi nie utknął

jakiś przedmiot lub kabel sieciowy.

Wałki są zbyt suche.

 Zwilżyć wałki lub wlać do odstawionego urządzenia

50 ml wody.

W głowicy ssącej znajdują się zanieczyszczenia (np.

kamienie lub odłamki).

Rysunek

 Zdjąć osłonę głowicy ssącej j wyczyścić głowicę

ssącą.

Patrz rozdział „Czyszczenie głowicy ssącej”.

Kanały ssące i szczeliny głowicy ssącej są zapchane.

Rysunek

 Zdjąć osłonę głowicy ssącej j wyczyścić głowicę

ssącą.

Patrz rozdział „Czyszczenie głowicy ssącej”.

Zbiornik brudnej wody jest przepełniony.

Rysunek

 Natychmiast opróżnić zbiornik brudnej wody.

Patrz rozdział „Czyszczenie zbiornika brudnej wo-

dy”.

Zbiornik brudnej wody nie jest odpowiednio nasadzony

na urządzeniu.

 Sprawdzić, czy pokrywa jest prawidłowo zamontowa-

na na zbiorniku brudnej wody.

Patrz rozdział „Czyszczenie zbiornika brudnej wody”.

Separator jest zapchany.

 Zdjąć pokrywę ze zbiornika brudnej wody i wyczyś-

cić separator.

Patrz rozdział „Czyszczenie zbiornika brudnej wody”.

Siatka filtracyjna separatora zbiornika brudnej wody zo-

stała uszkodzona podczas czyszczenia.

 Wymienić separator.

Użyte środki czyszczące lub pielęgnacyjne nie są odpo-

wiednie dla urządzenia lub są nieprawidłowo dozowane.

 Stosować środki czyszczące i pielęgnacyjne zale-

cane przez producenta.

Patrz rozdział „Środki czyszczące i pielęgnacyjne”.

 Zwrócić uwagę na dane producenta dotyczące do-

zowania.

Pierwsze zwilżanie wałków nie zostało wykonane bądź

trwało zbyt krótko, wskutek czego wałki nie są dosta-

tecznie wilgotne (wałki czyszczą tylko połowicznie).

Rysunek

 Zwilżyć całe wałki.

UWAGA

Po zmontowaniu nie zdejmować uchwytu z urządzenia

podstawowego.

Uchwyt można zdjąć z urządzenia podstawowego tylko

wtedy, gdy urządzenie jest wysyłane do serwisu.

Rysunek

Patrz rysunek na końcu instrukcji obsługi

 Włożyć śrubokręt pod kątem 90 stopni do małego

otworu z tyłu uchwytu i zdjąć uchwyt.

UWAGA

Zwrócić uwagę na to, aby kabel zasilający znajdujący

się mię

dzy urządzeniem podstawowym a uchwytem nie

został uszkodzony.

Zmiany techniczne zastrzeżone!

Brak zwilżania wałków świeżą wodą

Urządzenie nie zbiera brudu

Wałki nie obracają się

Głośne terkotanie podczas włączania

Stukotanie dobiegające z głowicy ssącej

Skuteczność odkurzania pogarsza się

Urządzenie gubi brudną wodę

Urządzenie pozostawia ślady na podłodze

Zdejmowanie uchwytu z urządzenia

podstawowego

Dane techniczne

Zasilanie elektryczne

Napięcie 220-240 V

1~50-60 Hz

Stopień zabezpieczenia IPX4

Klasa ochrony II

Wydajność

Pobierana moc 460 W

Obroty wałków na minutę 500 obr./min

Pojemność

Zbirnik czystej wody 400 ml

Stacja czyszcząca 200 ml

Wymiary

Długość kabla 7,0 m

Ciężar (bez płynów czyszczących) 5,0 kg

Długość 320 mm

szerokość 270 mm

wysokość 1220 mm

150 PL

– 5

Înainte de prima utilizare a aparatului

dumneavoastră, citiţi manualul original

de utilizare, respectaţi instrucţiunile cu-

prinse în acesta şi păstraţi-l pentru în-

trebuinţarea ulterioară sau pentru ur-

mătorii posesori.

Utilizaţi soluţia de curăţat pardoseala exclusiv pentru

curăţarea pardoselilor dure din locuinţa dumneavoastră

şi doar pe suprafeţe dure, impermeabile.

Nu curăţaţi suprafeţe sensibile la apă, de ex. pardoseli

din plută netratată (umezeala poate pătrunde în materi-

al şi poate deteriora pardoseala).

Aparatul este adecvat pentru a curăţa PVC, linoleum,

plăci ceramice, piatră, parchet uns cu ulei şi ceruit, su-

prafeţe laminate, precum şi toate tipurile de pardoseli

rezistente la apă.

Materialele de ambalare sunt reciclabile. Amba-

lajele nu trebuie aruncate în gunoiul menajer, ci

trebuie duse la un centru de colectare şi revalo-

rificare a deşeurilor.

Aparatele vechi conţin materiale reciclabile valo-

roase, care pot fi supuse unui proces de revalo-

rificare. Din acest motiv, vă rugăm să apelaţi la

centrele de colectare abilitate pentru eliminarea

aparatelor vechi.

Aparatele electrice și electronice conțin adesea compo-

nente care pot reprezenta un potențial pericol pentru

sănătatea persoanelor, în cazul manevrării sau elimină-

rii incorecte. Însă, aceste componente sunt necesare

pentru funcționarea corespunzătoare a aparatului. Apa-

ratele marcate cu acest simbol nu trebuie aruncate în

gunoiul menajer.

Observaţii referitoare la materialele conţinute (REA-

CH)

Informaţii actuale referitoare la materialele conţinute pu-

teţi găsi la adresa:

www.kaercher.com/REACH

Pachetul de livrare a aparatului dvs. este ilustrat pe am-

balaj. La despachetare, verificaţi dacă conţinutul pache-

tului este complet.

Informaţi imediat distribuitorul dumneavoastră dacă lip-

sesc părţi componente sau dacă intervin defecţiuni la

transport.

Utilizați doar accesorii și piese de schimb originale;

acestea oferă garanția unei funcționări sigure și fără

defecțiuni a aparatului.

Informații referitoare la accesorii și piese de schimb se

găsesc la adresa www.kaercher.com.

În fiecare ţară sunt valabile condiţiile de garanţie publi-

cate de distribuitorul nostru din ţara respectivă. Eventu-

ale defecţiuni ale acestui aparat, care survin în perioada

de garanţie şi care sunt rezultatul unor defecte de fabri-

caţie sau de material, vor fi remediate gratuit. Pentru a

putea beneficia de garanţie, prezentaţi-vă cu chitanţa

de cumpărare la magazin sau la cea mai apropiată uni-

tate de service autorizată.

(Pentru adresă vedeţi pagina din spate)

– În afară de indicaţiile din in-

strucţiunile de utilizare, este

necesar să fie luate în consi-

deraţie şi prescripţiile genera-

le privind protecţia muncii şi

prevenirea accidentelor de

muncă, emise de organele de

reglementare.

– Plăcuţele de avertizare şi cu

indicaţii montate pe aparat

conţin informaţii importante

pentru utilizarea în condiţii de

siguranţă.

Cuprins

Observaţii generale . . . . . . . . . . . . . . . . . . . . RO 5

Măsuri de siguranţă. . . . . . . . . . . . . . . . . . . . RO 5

Descrierea aparatului . . . . . . . . . . . . . . . . . . RO 8

Montare . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RO 8

Punerea în funcţiune . . . . . . . . . . . . . . . . . . . RO 8

Funcţionarea . . . . . . . . . . . . . . . . . . . . . . . . . RO 9

Îngrijirea şi întreţinerea . . . . . . . . . . . . . . . . . RO 10

Remedierea defecţiunilor . . . . . . . . . . . . . . . RO 11

Date tehnice . . . . . . . . . . . . . . . . . . . . . . . . . RO12

Observaţii generale

Utilizarea corectă

Protecţia mediului înconjurător

Articolele livrate

Piese de schimb

Garanţie

Simboluri pe aparat

ATENŢIE

În timpul lucrărilor de curăţare, marcajul

„MAX” al rezervorului de apă uzată nu tre-

buie depăşit.

Ţineţi cont de următoare procedură de se-

tare:

Mai întâi, goliţi rezervorul de apă uzată.

Apoi, umpleţi rezervorul de apă curată.

Măsuri de siguranţă

151RO

– 6

 PERICOL

Indicaţie referitoare la un pericol

iminent, care duce la vătămări

corporale grave sau moarte.

몇 AVERTIZARE

Indicaţie referitoare la o posibilă

situaţie periculoasă, care ar pu-

tea duce la vătămări corporale

grave sau moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie pericu-

loasă, care ar putea duce la vă-

tămări corporale uşoare.

ATENŢIE

Indicaţie referitoare la o posibilă

situaţie periculoasă, care ar pu-

tea duce la pagube materiale.

 PERICOL

 Nu utilizaţi aparatul în bazine

de înot în care se află apă.

 Înainte de utilizare verificaţi

aparatul şi accesoriile în pri-

vinţa stării corespunzătoare.

Dacă starea nu este ireproşa-

bilă, acestea nu pot fi utiliza-

te.

 Cablul de reţea deteriorat tre-

buie înlocuit neîntârziat într-

un atelier electric / service

pentru clienţi autorizat.

 Nu apucaţi niciodată fişa de

alimentare şi priza cu mâinile

ude.

 Înainte de orice lucrare de în-

grijire şi întreţinere decuplaţi

aparatul şi scoateţi fişa cablu-

lui de alimentare din priză.

 Lucrările de reparaţii vor fi

executate numai de către un

serviciu pentru clienţi autori-

zat.

 Îmbinarea cablu reţea/cablu

prelungitor nu trebuie să se

afle în apă.

몇 AVERTIZARE

 Aparatul poate fi conectat nu-

mai la o conexiune electrică

realizată conform IEC 60364

de către un electrician de

specialitate.

 Aparatul se conectează nu-

mai la curent alternativ. Ten-

siunea trebuie să corespundă

celei de pe plăcuţa de tip a

aparatului.

 În încăperi cu umiditate ridi-

cată, ca de ex. băi, utilizaţ

aparatul numai conectat la

prize prevăzute cu întrerupă-

tor de protecţie precomutat

FI.

 Utilizaţi numai cabluri prelun-

gitoare protejate la stropirea

cu apă, având un diametru

minim de 3x1 mm².

 Înlocuiţi conexiunile de cablu

de alimentare de la reţea şi

cablu prelungitor doar cu co-

nexiuni cu protecţie asemă-

nătoare la stropirea cu apă şi

rezistenţă mecanică.

몇 PRECAUŢIE

 Aveţi grijă ca cablul de reţea

sau prelungitorul să nu se de-

terioreze prin traversare cu

roţi, strivire, întindere sau ac-

ţiuni similare. Cablurile de re-

ţea trebuie protejate de căl-

Trepte de pericol

Componente electrice

152 RO

– 7

dură excesivă, ulei, muchii

ascuţite.

 PERICOL

 Beneficiarul are obligaţia de a

utiliza aparatul în mod cores-

punzător. El trebuie să ţină

cont de împrejurările de la

faţa locului şi în timpul lucrului

să fie atent la persoanele din

preajmă.

 Este interzisă utilizarea în

zone cu pericol de explozie.

 La utilizarea aparatului în

zone periculoase trebuie res-

pectate normele de securitate

corespunzătoare.

 Nu utilizaţi aparatul dacă

acesta a căzut în prealabil,

prezintă deteriorări vizibile

sau este neetanş.

몇 AVERTIZARE

 Nu este permisă utilizarea

aparatului de către copii sau

persoane neinstruite.

 Aparatul nu este destinat

pentru a fi folosit de persoane

cu capacităţi psihice, senzori-

ale sau mintale limitate sau

de persoane, care nu dispun

de experienţa şi/sau cunoş-

tinţa necesară, cu excepţia

acelor cazuri, în care ele sunt

supravegheate de o persoa-

nă responsabilă de siguranţa

lor sau au fost instruite de c

ă-

tre această persoană în pri-

vinţa utilizării aparatului şi

sunt conştiente de pericolele

care rezultă din aceasta.

 Nu lăsaţi copiii să se joace cu

aparatul.

 Nu lăsaţi copii nesuprave-

gheaţi, pentru a vă asigura,

că nu se joacă cu aparatul.

 Ţineţi copiii departe de apa-

rat, când acesta este pornit

sau nu s-a răcit.

 Puneţi aparatul în funcţiune şi

depozitaţi-l doar conform de-

scrierilor şi a figurilor!

몇 PRECAUŢIE

 Înainte de toate activităţile cu

sau pe aparat asiguraţi stabi-

litatea acestuia pentru a evita

accidentele şi deteriorările

cauzate de prăbuşirea aces-

tuia.

 Nu introduceţi niciodată în re-

zervorul de apă solvenţi, lichi-

de cu con

ţinut de solvenţi sau

acizi nediluaţi (de ex. agenţi

de curăţare, benzină, diluant

sau acetonă), deoarece

acestea atacă materialele uti-

lizate la construcţia aparatu-

lui.

 Nu lăsaţi aparatul nesuprave-

gheat în timp ce acesta se

află în funcţiune.

 Ţineţi părţile corpului (de ex.

păr, degetele) la distanţă de

cilindrii de curăţare.

 În timpul curăţării capului de

aspirare protejaţi-vă mâinile,

deoarece există riscul de vă-

tămare corporală cauzată de

obiecte ascuţite (de ex. aş-

chii).

Manipulare în siguranţă

153RO

– 8

ATENŢIE

 Porniţi aparatul doar dacă re-

zervorul de apă curată şi re-

zervorul de apă uzată sunt

montate.

 Nu aspiraţi cu aparatul obiec-

te ascuţite sau de dimensiuni

mari (de ex. cioburi, pietrice-

le, piese de jucării).

 Nu introduceţi în rezervorul

de apă curată acid acetic, de-

tartrant, uleiuri esenţiale sau

produse similare. De aseme-

nea, fiţi atenţi ca aceste pro-

duse să nu fie aspirate.

 Fantele de aerisire ale apara-

tului nu trebuie să fie blocate.

 Utilizaţi acest aparat doar pe

podele dure cu acoperire re-

zistentă la apă (de ex. par-

chet lăcuit, faianţă smălţuită,

linoleum).

 Nu folosiţi aparatul la curăţa-

rea covoarelor sau a moche-

telor.

 Nu treceţi aparatul peste gri-

lele de pardoseală de la încăl-

zirea prin convector. Jetul de

apă nu poate fi aspirat de

aparat atunci când acesta

este trecut peste grile.

 La pauzele mai lungi de lucru

i după utilizare opriţi apara-

tul de la comutatorul principal

/ comutatorul aparatului şi

scoateţi ştecherul din priză.

 Nu puneţi aparatul în funcţiu-

ne sub temperaturi de 0 °C.

 Feriţi aparatul de ploaie. Nu îl

depozitaţi în spaţii deschise.

 Pentru figuri, vezi paginile cu grafice

* FC 5

** FC 5 Premium

 Pentru figuri, vezi paginile cu grafice

Figură

 Introduceţi bara mânerului în aparatul de bază

până la opritor, până când se aude că se fixează cu

un clic.

Bara mânerului trebuie să stea fix în aparat.

Figură

 Înşurubaţi cilindrii de curăţare până la opritorul de

pe suportul pentru cilindri.

 Fiţi atenţi la atribuirea culorilor de pe partea interi-

oară a cilindrilor şi a suportului pentru cilindri de pe

aparat (de ex. albastru la albastru).

 După montare, verificaţi dacă cilindrii de curăţare

sunt strânşi bine.

Figură

 Pentru stabilitate, aşezaţi aparatul în staţia de cu-

răţare.

Figură

 Scoateţi rezervorul de apă curată din aparat, prin-

zând de mâner.

Figură

 Deschideţi capacul rezervorului.

 Umpleţi rezervorul de apă curată cu apă de la robi-

net rece sau caldă.

Descrierea aparatului

1 Întrerupător pornit/oprit

2 Mâner

3 Suport pentru cablu

4 Cablu de alimentare

5 Clip cablu

6 Mâner pentru transport

7 Capac rezervor de apă uzată/separator

8 Rezervor pentru apă uzată

9 Locaş de apucare cilindru de curăţare

10 Cilindri de curăţare

11 Capac cap de aspirare

12 Închizătoare cap de aspirare

13 Rezervor de apă curată

14 Mâner rezervor de apă curată

15 Poziţie de curăţare/de depozitare

16 Depozitare valţuri

(În funcţie de dotare)

17 Cartuş de filtru

18 * Detergent RM 536 30 ml

19 ** Detergent RM 534 30 ml

20 ** Detergent RM 536 500 ml

10 ** Cilindri de curăţare 2x

Montare

Punerea în funcţiune

Montarea valţurilor

Umplerea rezervorului de apă proaspătă

154 RO

– 9

 După caz, în rezervorul cu apă curată se pot adău-

ga soluţii de curăţare sau de îngrijire KÄRCHER.*

Vezi capitolul „Produse pentru curăţenie şi întreţi-

nere”.

 La umplere, marcajul „MAX” nu trebuie depăşit.

 Închideţi capacul rezervorului.

Figură

 Introduceţi rezervorul de apă proaspătă în aparat.

 Rezervorul de apă curată trebuie să stea fix în apa-

rat.

ATENŢIE

* Respectaţi recomandările privind dozarea soluţiilor de

curăţare sau îngrijire.

ATENŢIE

Figură

Aparatul poate aspira doar murdărie şi lichide (max. 250

ml).

Figură

Înainte de începerea lucrului, îndepărtaţi de pe podea

obiectele precum cioburi, pietricele mici, şuruburi sau

piese de jucării.

Înainte de a utiliza aparatul, verificaţi pe o porţiune as-

cunsă dacă obiectul de curăţat este rezistent la apă. Nu

curăţaţi suprafeţe sensibile la apă, de ex. podele din

plută netratate (umezeala poate pătrunde în material şi

poate deteriora podeaua).

Indicaţii

Pentru a evita împiedicarea de cablul de alimentare, ţi-

neţi mânerul într-o mână şi cablu de alimentare în mâna

cealaltă.

Figură

Pentru ca pe podeaua proaspăt spălată să nu apară

urme de paşi, lucraţi cu spatele spre uşă.

 Ţineţi aparatul de mâner, la un unghi de aprox. 60

de grade.

 Curăţarea podelelor are loc prin mişcarea înainte şi

înapoi a aparatului, cu aceeaşi viteză ca la aspira-

re.

 În caz de murdărie persistentă, împingeţi aparatul

uşor peste podea.

 În cazul setului de livrare aferent perechii de cilin-

dri, cu gri şi galben: Ambele perechi de cilindri au

aceeaşi funcţie, dar pot fi folosite în domenii diferite

(diferenţiere pe culori, de exemplu, pentru bucătă-

rie şi baie).

ATENŢIE

De îndată ce aparatul este pornit, cilindrii de curăţare în-

cep să se rotească. Pentru ca aparatul să

nu se mişte

singur, acesta trebuie ţinut de mâner.

Asiguraţi-vă că rezervorul de apă curată este umplut cu

apă şi că rezervorul de apă uzată este montat în aparat.

Figură

 Se introduce ştecherul în priză.

Figură

 Pentru umezirea rapidă a valţurilor, umpleţi staţia

curăţare cu 50 de ml de apă curată, cu ajutorul

unui pahar gradat.

Figură

 Porniţi aparatul şi puneţi staţia în funcţiune timp de

5 secunde.

Aparatul are apoi umiditatea optimă pentru a per-

mite o curăţare rapidă.

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Scoateţi aparatul din staţia de curăţare de la mâne-

rul de transport şi aşezaţi-l pe podea.

 Ţineţi aparatul de mâner.

Figură

 Apăsaţi comutatorul aparatului (pornit/oprit) pentru

pornirea acestuia.

ATENŢIE

Înainte de a umple rezervorul de apă curată, vă rugăm

să goliţi rezervorul de apă uzată. Astfel, se evită revăr-

sarea rezervorului de apă uzată.

Vezi capitolul „Golire rezervor pentru apă uzată”.

Figură

 Introduceţi aparatul în staţia de curăţare.

Figură

 Scoateţi rezervorul de apă curată din aparat, prin-

zând de mâner.

Figură

 Deschideţi capacul rezervorului.

 Umpleţi rezervorul de apă curată cu apă de la robi-

net rece sau caldă.

 Dacă este nevoie, se adăugă produse pentru cură-

ţenie sau întreţinere.

 La umplere, marcajul „MAX” nu trebuie depăşit.

 Închideţi capacul rezervorului.

Figură

 Introduceţi rezervorul de apă proaspătă în aparat.

Rezervorul de apă curată trebuie să stea fix în apa-

rat.

ATENŢIE

Pentru ca rezervorul de apă uzată să nu se reverse, ni-

velul apei trebuie verificat în mod regulat. Marcajul

„MAX” nu trebuie depăşit.

Figură

 Introduceţi aparatul în staţia de curăţare.

Figură

 Ţineţi rezervorul de apă uzată de bara mânerul in-

ferior,

în timp împingeţi bara mânerului superior cu

degetul mare în jos.

 Scoateţi rezervorul de apă uzată.

Figură

 Scoateți capacul de la rezervorul de apă uzată.

 Goliţi rezervorul pentru apă uzată.

 În funcţie de tipul de murdărie, curăţaţi capacul/se-

paratorul şi rezervorul de apă uzată cu apă de la ro-

binet.

 Puneţi capacul pe rezervorul de apă uzată.

Capacul trebuie să stea fix pe rezervorul de apă

uzată.

Figură

 Introduceţi rezervorul de apă uzată în aparat.

Rezervorul de apă uzată trebuie să stea fix în apa-

rat.

Funcţionarea

Instrucţiuni generale

cu privire la operare

Începerea lucrului

Adăugare soluţie de curăţat

Golirea rezervorului pentru apă uzată

155RO

– 10

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Introduceţi aparatul în staţia de curăţare.

ATENŢIE

În vederea stabilităţii, când aparatul nu funcţionează,

acesta trebuie pus întotdeauna în staţia de curăţare sau

de depozitare. În caz de stabilitate insuficientă, aparatul

se poate răsturna şi se pot scurge lichide care deterio-

rează pardoseala.

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Introduceţi aparatul în staţia de curăţare.

Figură

ATENŢIE

După terminarea lucrului, curăţaţi aparatul prin procesul

de spălare.

Vezi capitolul „Curăţare aparat prin procesul de spăla-

re”.

Figură

 Goliţi aparatul complet.

Figură

până la

Figură

 Goliţi rezervorul pentru apă uzată.

Vezi capitolul „Golire rezervor pentru apă uzată”.

 Dacă mai există apă în rezervorul de apă curată

sau în staţia de curăţare, goliţi de apă.

Figură

 Scoateţi ştecherul din priză.

Figură

 Înfăşuraţi cablul de alimentare în jurul cârligul aces-

tuia.

 Fixaţi cablul de alimentare cu clema de cablu.

ATENŢIE

Pentru a evita formarea mirosurilor, la depozitarea apa-

ratului trebuie golite complet rezervoarele de apă curată

şi de apă uzată.

Figură

 Duceţi aparatul la locul de depozitare, ţinându-l de

mânerul de transport.

Figură

 Pentru stabilitate, aşezaţi aparatul în staţia de cu-

răţare.

 Depozitaţi aparatul în spaţii uscate.

ATENŢIE

După finalizarea lucrului, spă

laţi întotdeauna aparatul

împreună cu staţia de curăţare cu apă curată. Prin

această operaţie, aparatul este curăţat în mod optim şi

se evită apariţia murdăriei şi a acumulărilor de bacterii

sau mirosurile neplăcute din aparat.

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Introduceţi aparatul în staţia de curăţare.

 Pentru procesul de spălare, umpleţi rezervorul de

apă curată cu puţină apă de la robinet rece sau căl-

duţă, pentru a îndepărta complet din canalele de

aspirare şi fantele capului de aspirare reziduurile

lăsate de soluţiile de curăţat.

Figură

 Introduceţi rezervorul de apă proaspătă în aparat.

Figură

 Scoateţi rezervorul de apă uzată şi goliţi-l.

Vezi capitolul „Golire rezervor pentru apă uzată”.

 Umpleţi recipientul scalat cu 200 ml de apă.

 Umpleţi staţia de curăţare cu apă.

 Dacă este nevoie, la procesul de spălare pot fi adă-

ugaţi agenţi de curăţare KÄRCHER corespunză-

tori.

 Apăsaţi comutatorul aparatului (pornit/oprit) pentru

pornirea acestuia.

 Lăsaţi aparatul să funcţioneze timp de 30-60 se-

cunde, până când apa este complet absorbită de

staţia de curăţare.

Procesul de spălare este acum finalizat.

Indicaţie

Cu cât aparatul este pornit pentru o perioadă mai multă

de timp, cu atât mai puţină umezeală rămâne în cilindrii

de curăţare.

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

 Dacă mai există apă în rezervorul de apă curată,

scoateţi rezervorul de apă curată şi goliţi-l.

Figură

 Goliţi rezervorul pentru apă uzată.

Vezi capitolul „Golire rezervor pentru apă uzată”.

 Dacă mai există apă în staţia de curăţare, goliţi-o

de apă.

Figură

 Scoateţi ştecherul din priză.

Figură

 Înfăşuraţi cablul de alimentare în jurul cârligul aces-

tuia.

 Fixaţi cablul de alimentare cu clema de cablu.

ATENŢIE

Înainte ca aparatul să fie aşezat pe podea pentru a

scoate cilindrii, rezervorul de apă curată şi rezervorul de

apă uzat

ă trebuie golite. Astfel, se evită scurgerea lichi-

delor din rezervor în timpul depozitării pe podea.

Indicaţie

În caz de murdărie persistentă, cilindrii de curăţare pot

fi curăţaţi separat.

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

 Dacă mai există apă în rezervorul de apă curată,

scoateţi rezervorul de apă curată şi goliţi-l.

Figură

 Scoateţi ştecherul din priză.

 Goliţi rezervorul pentru apă curată.

Figură

 Goliţi rezervorul pentru apă uzată.

Figură

 La locaşul de apucare, desfaceţi cilindrii de curăţa-

re.

Întreruperea utilizării

Oprirea aparatului

Depozitarea aparatului

Îngrijirea şi întreţinerea

Curăţare aparat prin procesul de spălare

Curăţarea cilindrilor

156 RO

– 11

 Curăţaţi cilindrii de curăţare sub apă curentă.

 Spălaţi cilindrii de curăţare în maşina de spălat la

max. 60 °C.

ATENŢIE

La curăţarea în maşina de spălat, nu folosiţi balsam de

rufe. Astfel microfibrele nu sunt deteriorate, iar cilindrii

de curăţare îşi menţin capacitatea mare de curăţare.

Cilindrii de curăţare nu pot fi introduşi în uscătorul de ru-

fe.

 După curăţare, lăsaţi cilindrii să se usuce la aer.

Figură

 Înşurubaţi cilindrii de curăţare până la opritorul de

pe suportul pentru cilindri.

 Fiţi atenţi la atribuirea culorilor de pe partea interi-

oară a cilindrilor şi a suportului pentru cilindri de pe

aparat (de ex. albastru la albastru).

 După montare, verificaţi dacă cilindrii de curăţare

sunt strânşi bine.

ATENŢIE

În caz de murdărie persistentă sau când piese (de ex.

pietre, cioburi) intră în capul de aspirare, acesta trebuie

curăţat. În timpul lucrului, aceste piese cauzează un

zgomot puternic sau blochează canalele de aspirare şi

reduc puterea de aspirare.

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Scoateţi ştecherul din priză.

Figură

 Îndepărtaţi cilindrii de curăţare.

Vezi capitolul „Curăţarea cilindrilor”.

Figură

 Apăsaţi pe închizătoarea capului de aspirare.

 Scoateţi capacul de la capul de aspirare.

 Curăţaţi capacul de la capul de aspirare sub apă

curentă.

 Dacă este nevoie, eliberaţi canalele de aspirare şi

fantele de la capacului capului de aspirare de par-

ticulele fixe.

 Curăţaţi capul de aspirare al aparatului cu o lavetă

umedă.

 Fixaţi capacul capului de aspirare pe capul de as-

pirare.

Indicaţie

Capacul capului de aspirare trebuie să se înclicheteze

cu un sunet la fixarea pe capul de aspirare.

Figură

 Înşurubaţi cilindrii de curăţare până la opritorul de

pe suportul pentru cilindri.

Vezi capitolul „Curăţarea cilindrilor”.

ATENŢIE

Pentru ca separatorul să nu se înfunde cu praf şi mur-

ărie sau pentru ca murdăria să nu se fixeze în rezer-

vor, rezervorul de apă uzată trebuie curăţat în mod re-

gulat.

Figură

 Opriţi aparatul, apăsând întrerupătorul de pornit/

oprit al acestuia.

Figură

 Introduceţi aparatul în staţia de curăţare.

Figură

până la

Figură

 Scoateţi rezervorul de apă uzată din aparat.

Vezi capitolul „Golire rezervor pentru apă uzată”.

 Curăţaţi capacul/separatorul şi rezervorul de apă

uzată cu apă de la robinet.

 Rezervorul

de apă uzată poate fi curăţat şi în maşi-

na de spălat vase.

 După curăţare, reintroduceţi în aparat rezervorul

de apă uzată cu capac.

ATENŢIE

Utilizarea de produse pentru curăţenie şi întreţinere ne-

corespunzătoare poate deteriora aparatul şi poate duce

la anularea garanţiei.

Indicaţie

Dacă este nevoie, la curăţarea podelelor folosiţi produ-

se pentru curăţenie sau întreţinere KÄRCHER.

 La dozarea produselor pentru curăţenie şi întreţi-

nere fiţi atenţi la cantităţile indicate de producător.

 Pentru a preveni formarea de spumă, mai întâi um-

pleţi rezervorul de apă curată cu apă şi apoi cu pro-

dusele pentru curăţare sau întreţinere.

 Pentru ca cantitatea de umplere să nu depăşească

marcajul „MAX” al rezervorului de apă curată, la

umplere cu apă, lăsaţi loc şi pentru cantitatea de

produse pentru curăţenie sau întreţinere.

Defectele au deseori cauze simple, pe care le puteţi re-

media cu ajutorul următoarelor sfaturi. În caz de necla-

rităţi sau pentru defecte care nu se regăsesc aici, vă ru-

găm să vă adresaţi service-ului pentru clienţi autorizat.

Cartuşul filtrului nu este introdus.

(vezi graficul pentru descrierea dispozitivului)

 Scoateţi rezervorul de apă curată şi introduceţi car-

tuşul filtrului cu ştiftul opritor în partea de sus.

Cartşul filtrului este introdus greşit.

 Scoateţi cartuşul filtrului şi introduceţi-l cu ştiftul

opritor în partea de sus.

Furtunul de aspirare este înfundat din cauza depuneri-

lor de murdărie.

 Îndepărtaţi cu atenţie furtunurile de aspirare de la

capul de aspirare şi de la aparatul de bază.

 Introduceţi furtunurile de aspirare timp de 10 - 20

de minute în apă rece.

 Curăţaţi furtunurile de aspirare cu un obiect neas-

cuţit şi/sau sub jet de apă.

Nu este apă în rezervorul de apă.

 Adăugaţi apă

Rezervorul de apă curată nu este bine poziţionat în apa-

rat.

 Introduceţi rezervorul de apă curată astfel încât să

fie fixat bine în aparat.

Cilindrii de curăţare lipsesc sau nu sunt montaţi corect.

Figură

 Introduceţi cilindrii de curăţare sau înşurubaţi cilin-

drii de curăţare până la opritorul de pe suportul

pentru cilindri.

Cilindrii de curăţare sunt murdari sau uzaţi.

 Curăţaţi cilindrii de curăţare.

 Înlocuiţi cilindrii de curăţare.

Curăţarea capului de aspirare

Curăţarea rezervorului de apă uzată

Produse pentru curăţenie şi întreţinere

Remedierea defecţiunilor

Lipseşte umezirea cu apă curată a cilindrului

Aparatul nu îndepărtează murdăria

157RO

– 12

Cilindrii se blochează.

Figură

 Se scot cilindrii şi se verifică dacă nu a rămas blo-

cat vreun obiect sau cablul de reţea.

Cilindrii sunt prea uscaţi.

 Umeziţi valţurile, resp. umeziţi dispozitivul cu 50 ml

de apă în staţia de parcare.

În capul de aspirare sunt piese (de ex. pietre sau cio-

buri).

Figură

 Scoateţi capacul de la capul de aspirare şi curăţaţi

capul de aspirare.

Vezi capitolul „Curăţarea capului de aspirare”.

Canalele de aspirare şi fantele de la capul de aspirare

sunt înfundate.

Figură

 Scoateţi capacul de la capul de aspirare şi curăţaţi

capul de aspirare.

Vezi capitolul „Curăţarea capului de aspirare”.

Rezervorul de apă uzată este umplut peste limită.

Figură

până la

Figură

 Goliţi imediat rezervorul de apă uzată.

Vezi capitolul „Curăţarea rezervorului de apă uza-

tă”.

Rezervorul de apă uzată nu stă bine în aparat.

 Verificaţi dacă este capacul stă fix pe rezervorul de

apă uzată.

Vezi capitolul „Curăţarea rezervorului de apă uza-

tă”.

Separatorul este înfundat.

 Scoateţi capacul de pe rezervorul de apă uzată şi

curăţaţi separatorul.

Vezi capitolul „Curăţarea rezervorului de apă uza-

tă”.

Reţeaua de filtre aparţinând separatorului rezervorului

de apă uzată a fost deteriorată în timpul curăţării.

 Înlocuiţi separatorul.

Produsele pentru curăţare sau întreţinere nu sunt potri-

vite pentru aparat sau sunt dozate incorect.

 Utilizaţi produsele pentru curăţare sau întreţinere

recomandate de producător.

Vezi capitolul „Produse pentru curăţenie şi întreţi-

nere”.

 Respectaţi informaţiile de dozare indicate de pro-

ducător.

Prima umezire a cilindrilor nu a fost utilizată deloc sau a

fost utilizată insuficient, iar aceştia nu sunt complet

umeziţi (din această cauză, cilindrii curăţă doar parţial).

Figură

 Umeziţi complet cilindrii.

ATENŢIE

După montare, mânerul nu se mai scoate de la aparatul

de bază.

Scoaterea mânerului de la aparatul de bază se poate

realiza doar dacă aparatul este transportat pentru efec-

tuarea lucrărilor de service.

Figură

A se vedea figura de la sfârşitul instrucţiunilor de utiliza-

re.

 Se introduce şurubelniţa într-un unghi de 90 de

grade în orificiul de pe partea din spate a mânerului

şi se scoate mânerul.

ATENŢIE

Atenţie la cablul de legătură dintre aparatul de bază şi

mâner, acesta nu trebuie deteriorat.

Ne rezervăm dreptul de a efectua modificări tehni-

ce!

Cilindrii nu se rotesc

Huruit puternic la pornire

Zgomot puternic în capul de aspirare

Puterea de aspirare scade

Aparatul pierde apă uzată

Aparate lasă urme pe podea

Scoaterea mânerului de la aparatul de bază

Date tehnice

Alimentarea cu curent

Tensiune 220-240 V

1~50-60 Hz

Grad de protecţie IPX4

Clasa de protecţie II

Caracteristicile de performanţă

Consum de putere 460 W

Rotaţii cilindri per minut 500 rot/min

Cantitatea de umplere

Rezervor de apă curată 400 ml

Staţie de curăţare 200 ml

Dimensiunile

Lungimea cablului 7,0 m

Greutate (fără soluţie de curăţat) 5,0 kg

Lungime 320 mm

Lăţime 270 mm

Înălţime 1220 mm

158 RO

– 5

Pred prvým použitím Vášho zariadenia

si prečítajte tento originálny návod na

prevádzku, konajte podľa neho a

uschovajte ho pre neskoršie použitie

alebo pre ďalšieho majiteľa zariadenia.

Podlahový čistič používajte výlučne v domácnosti na

čistenie tvrdých podláh s povrchom odolným voči vode.

Nečistite povrchy, ktoré nie sú odolné voči vode ako sú

napr. korkové podlahy bez povrchovej úpravy (voda

môže preniknúť do podlahy a poškodiť ju).

Prístroj je vhodný na čistenie PVC, linolea, dlaždíc, ka-

meňa, parkiet impregnovaných olejom a voskom, lami-

nátu ako aj všetkých podlahových krytín odolných voči

vode.

Obalové materiály sú recyklovateľné. Obalové

materiály láskavo nevyhadzujte do komunálne-

ho odpadu, ale odovzdajte ich do zberne druhot-

ných surovín.

Vyradené prístroje obsahujú hodnotné recyklo-

vateľné látky, ktoré by sa mali opät' zužitkovat'.

Staré zariadenia preto láskavo odovzdajte do

vhodnej zberne odpadových surovín.

Elektrické a elektronické prístroje často obsahujú sú-

časti, ktoré môžu pri nesprávnom zaobchádzaní alebo

nesprávnej likvidácii predstavovať potenciálne nebez-

pečenstvo pre ľudské zdravie a životné prostredie. Tieto

súčasti sú však potrebné pre správnu prevádzku prí-

stroja. Prístroje označené týmto symbolom sa nesmú

likvidovať spolu s domovým odpadom.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

Rozsah dodávky vášho zariadenia je zobrazený na

obale. Pri vybaľovaní skontrolujte úplnosť obsahu bale-

nia.

Ak niektoré diely chýbajú, alebo ak zistíte škody vznik-

nuté pri preprave, informujte prosím o tom predajcu.

Používajte len originálne príslušenstvo a originálne ná-

hradné diely, pretože zaručujú bezpečnú a bezporucho-

vú prevádzku prístroja.

Informácie o príslušenstve a náhradných dieloch nájde-

te na stránke www.kaercher.com.

V každej krajine platia záručné podmienky našej distri-

bučnej organizácie. Prípadné poruchy spotrebiča od-

stránime počas záručnej lehoty bezplatne, ak sú ich prí-

činou chyby materiálu alebo výrobné chyby. Pri uplatňo-

vaní záruky sa spolu s dokladom o kúpe zariadenia lás-

kavo obráťte na predajcu alebo na najbližší

autorizovaný zákaznícky servis.

(Adresu nájdete na zadnej strane)

– Popri pokynoch v návode na

obsluhu je potrebné zohľadniť

aj všeobecné bezpečnostné

predpisy vyplývajúce zo zá-

konov.

– Výstražné a upozorňovacie

štítky umiestnené na prístroji

obsahujú pokyny pre bezpeč-

nú prevádzku.

 NEBEZPEČENSTVO

Upozornenie na bezprostredne

hroziace nebezpečenstvo, ktoré

môže spôsobiť vážne zranenia

alebo smrť.

몇 VÝSTRAHA

Upozornenie na možnú nebez-

pečnú situáciu, ktorá by mohla

viesť k vážnemu zraneniu alebo

smrti.

Obsah

Všeobecné pokyny . . . . . . . . . . . . . . . . . . . . SK 5

Bezpečnostné pokyny . . . . . . . . . . . . . . . . . . SK 5

Popis prístroja . . . . . . . . . . . . . . . . . . . . . . . . SK8

Montáž. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SK 8

Spustenie do prevádzky . . . . . . . . . . . . . . . . SK 8

Prevádzka . . . . . . . . . . . . . . . . . . . . . . . . . . . SK8

Starostlivosť a údržba . . . . . . . . . . . . . . . . . . SK 10

Pomoc pri poruchách . . . . . . . . . . . . . . . . . . SK 11

Technické údaje. . . . . . . . . . . . . . . . . . . . . . . SK 12

Všeobecné pokyny

Používanie výrobku v súlade s jeho určením

Ochrana životného prostredia

Rozsah dodávky

Náhradné diely

Záruka

Symboly na prístroji

POZOR

Počas čistenia nesmie dôjsť k prekročeniu

značky „MAX“ nádrže na znečistenú vodu.

Rešpektujte nasledujúci postup:

Najprv vyprázdnite nádrž na znečistenú vo-

du.

Potom naplňte nádrž na čistú vodu.

Bezpečnostné pokyny

Stupne nebezpečenstva

159SK

– 6

몇 UPOZORNENIE

Upozornenie na možnú nebez-

pečnú situáciu, ktorá by mohla

viesť k ľahkým zraneniam.

POZOR

Pozornenie na možnú nebez-

pečnú situáciu, ktorá by mohla

viesť k vecným škodám.

 NEBEZPEČENSTVO

 Zariadenie sa nesmie použí-

vať v plaveckých bazénoch,

ktoré sú napustené vodou.

 Pred použitím skontrolujte

stav zariadenia a príslušen-

stva. Pokiaľ nie je stav v po-

riadku, nesmie sa používať.

 Poškodený prívodný kábel

dajte bezodkladne vymeniť

autorizovanej servisnej služ-

be alebo kvalifikovanému

elektrotechnikovi.

 Nikdy sa nedotýkajte sieťovej

zásuvky a vidlice vlhkými ru-

kami.

 Pred každým ošetrením a

údržbou zariadenie vypnite a

vytiahnite zástrčku.

 Prístroj smie opravovat' iba

autorizovaný zákaznícky ser-

vis.

 Spojenie sieťovej prípojky ani

predlžovacieho vedenia ne-

smie byť pod vodou.

몇 VÝSTRAHA

 Zariadenie môže byť pripoje-

né iba k elektrickej prípojke,

ktorá bola vyhotovená elek-

troinštalatérom podľa požia-

daviek normy IEC 60364.

 Prístroj pripájajte iba na strie-

davý prúd. Napätie musí zod-

povedať údajom na výrob-

nom štítku prístroja.

 Vo vlhkých miestnostiach,

napr. v kúpeľni, zapájajte prí-

stroj do zástrčky s predrade-

ným ochranným spínačom FI.

 Používajte iba elektrický pre-

dlžovací kábel chránený pred

postriekaním vodou s mini-

málnym priemerom 3x1 mm².

 Spojky na sieťovej prípojke

alebo predlžovacom rozvode

vymieňajte iba za spojky s

rovnakou ochranou proti

striekajúcej vode a rovnakou

mechanickou pevnosťou.

몇

UPOZORNENIE

 Dávajte pozor, aby sa prívod-

ný alebo predlžovací kábel

neznehodnotil prejazdom,

roztlačením, aby sa nevytrhol

ani inak nepoškodil. Sieťové

káble chráňte pred vysokými

teplotami, olejmi a ostrými

hranami.

 NEBEZPEČENSTVO

 Používateľ je povinný použí-

vať zariadenie v súlade s jeho

určením. Je povinný prihlia-

dať na miestne podmienky a

pri práci so zariadením dávať

pozor aj na osoby vo svojom

okolí.

 Používanie v priestoroch so

zvýšením nebezpečenstvom

výbuchu je zakázané.

 Pri používaní zariadenia v ne-

bezpečnom prostredí je po-

Elektrické súčiastky

Bezpečná manipulácia

160 SK

– 7

trebné dodržiavať príslušné

bezpečnostné predpisy.

 Nepoužívajte prístroj, ak

predtým spadol, je viditeľne

poškodený alebo netesný.

몇 VÝSTRAHA

 Zariadenie nesmú používať

deti ani osoby neznalé.

 Tento prístroj nie je určený

nato, aby ho používali osoby

s obmedzenými fyzickými,

senzorickými alebo duševný-

mi schopnosťami alebo ne-

dostatkom skúseností a/ale-

bo nedostatočnými vedomos-

ťami, môžu ho použiť iba

v tom prípade, ak sú kvôli

vlastnej bezpečnosti pod do-

zorom spoľahlivej osoby ale-

bo od nej dostali pokyny, ako

sa má prístroj používať a po-

chopili nebezpečenstvá vy-

chádzajúce z prístroja.

 Deti sa nesmú hrať s prístro-

jom.

 Deti by mali byť pod dozorom,

aby sa zabezpečilo, že sa s

prístrojom nebudú hrať.

 Udržiavajte prístroj mimo do-

sah detí, ak je zapnutý alebo

ešte nie je vychladnutý.

 Prístroj prevádzkujte alebo

skladujte len podľa popisu

alebo obrázku!

몇 UPOZORNENIE

 Pred všetkými činnosťami s

prístrojom alebo na prístroji

vytvorte stabilitu, aby sa za-

bránilo vzniku nehôd alebo

poškodeniu spôsobenému

pádom prístroja.

 Do vodnej nádrže nikdy ne-

používajte rozpúšťadlá, kva-

paliny s obsahom rozpúšťa-

diel alebo nezriedené kyseli-

ny (napr. čistiace prostriedky,

benzín, riedidlo a acetón),

pretože tieto poškodzujú ma-

teriály použité v prístroji.

 Prístroj počas prevádzky nik-

dy nenechávajte bez dozoru.

 Časti tela (napr. vlasy, prsty)

udržiavajte v dostatoč

nej

vzdialenosti od rotujúcich čis-

tiacich valcov.

 Počas čistenia sacej hlavy

chráňte svoje ruky, nakoľko

hrozí nebezpečenstvo zrane-

nia ostrými predmetmi (napr.

črepiny).

POZOR

 Prístroj zapínajte len vtedy,

ak je nasadená nádrž na čistú

vodu a nádrž na znečistenú

vodu.

 Prístroj sa nesmie použiť na

vysávanie ostrých alebo väč-

ších predmetov (napr. črepín,

okruhliakov, častí hračiek).

 Do nádrže na čistú vodu ne-

dávajte kyselinu octovú, od-

vápňovač, éterické oleje ale-

bo podobné látky. Taktiež dá-

vajte pozor na to, aby ste ne-

vysávali tieto látky.

 Ventilačné otvory prístroja

nesmú byť blokované.

 Prístroj používajte len na tvr-

dé podlahy s povrchom odol-

ným voči vode (napr. lakova-

né parkety, emailované dlaž-

dice, linoleum).

161SK

– 8

 Prístroj nepoužívajte na čiste-

nie kobercov a kobercových

podláh.

 Prístroj neveďte cez podlaho-

vé mriežky konvektorového

kúrenia. Prístroj nemôže na-

sávať unikajúcu vodu, keď je

vedený cez podlahové mriež-

ky.

 Pri dlhších pracovných pre-

stávkach a po používaní vy-

pnite prístroj hlavným vypína-

čom / vypínačom prístroja a

vytiahnite sieťovú zástrčku.

 Zariadenie neprevádzkujte

pri teplotách pod 0 °C.

 Prístroj chráňte pred daž-

ďom. Neskladujte ho vo von-

kajších priestoroch.

 Obrázky sú uvedené na stranách s obrázkami

* FC 5

** FC 5 Premium

 Obrázky sú uvedené na stranách s obrázkami

Obrázok

 Rukoväťovú lištu zasuňte do základného prístroja

až po doraz, až kým počuteľne zapadne.

Rukoväťová lišta musí byť pevne nasadená v prí-

stroji.

Obrázok

 Čistiace valce zatočte do držiaka valcov až po do-

raz.

 Dbajte na farebné značky na vnútornej strane val-

cov a držiaka valcov na prístroji (napr. modrá k

modrej).

 Po namontovaní skontrolujte, či sú čistiace valce

pevne nasadené.

Obrázok

 Pre zabezpečenie stability prístroj postavte do čis-

tiacej stanice .

Obrázok

 Nádrž na čistú vodu chyťte za rukoväť a vytiahnite

ju z prístroja.

Obrázok

 Otvoriť uzáver nádrže.

 Do nádrže na čistú vodu nalejte studenú alebo

vlažnú vodu z vodovodu.

 Do nádrže na čistú vodu je v prípade potreby mož-

né pridať čistiace resp. ošetrovacie prostriedky

KÄRCHER.*

Pozri kapitolu „Čistiace a ošetrovacie prostriedky“.

 Značka „MAX“ pritom nesmie byť prekročená.

 Zatvorte uzáver nádrže.

Obrázok

 Nádrž na čistú vodu vložte do zariadenia.

 Nádrž na čistú vodu musí byť pevne nasadená v

prístroji.

POZOR

*Dodržiavajte odporúčané dávkovanie čistiacich resp.

ošetrovacích prostriedkov.

POZOR

Obrázok

Prístroj môže odstraňovať iba nečistoty a kvapaliny

(max. 250 ml).

Obrázok

Pred začatím prác odstráňte predmety, ako napr. črepi-

ny, okruhliaky, skrutky alebo časti hračiek, ktoré sa príp.

nachádzajú na podlahe.

Pred použitím prístroja podlahu na nenápadnom mieste

skontrolujte z hľadiska odolnosti voči vode. Prístroj sa

nesmie používať na čistenie povrchov, ktoré nie sú

odolné voči vode (voda môže preniknúť do podlahy a

poškodiť ju).

Pokyny

Rukoväť držte v jednej ruke a sieťový kábel v druhej,

týmto zabránite potknutiu sa o sieťový kábel.

Popis prístroja

1 Tlačidlo ZAP/VYP

2 Rukoväť

3 Držiak káblov

4 Sieťový kábel

5 Káblová svorka

6 Rukovät' na prenášanie

7 Kryt nádrže na znečistenú vodu/odlučovač

8 Nádrž znečistenej vody

9 Priehlbina rukoväte čistiaceho valca

10 Čistiace valce

11 Kryt sacej hlavy

12 Zablokovanie sacej hlavy

13 Nádrž na čistú vodu

14 Rukoväť nádrže na čistú vodu

15 Čistiaca/parkovacia stanica

16 Uloženie valcov

(V závislosti od vybavenia)

17 Vložka filtra

18 * čistiaci prostriedok RM 536 30 ml

19 ** čistiaci prostriedok RM 534 30 ml

20 ** čistiaci prostriedok RM 536 500 ml

10 ** Čistiace valce 2x

Montáž

Spustenie do prevádzky

Montáž valcov

Naplnenie nádoby na čistú vodu

Prevádzka

Všeobecné pokyny k

obsluhe

162 SK

– 9

Obrázok

Aby na čerstvo umytej podlahe nevznikali odtlačky nôh,

pracujte dozadu smerom k dverám.

 Prístroj držte za rukoväť v uhle cca 60 stupňov.

 Čistenie podlahy vykonávajte pohybom prístroja

dopredu a dozadu, s rýchlosťou ako pri vysávaní.

 Pri silnom znečistení prístroj nechajte pomaly kĺzať

po podlahe.

 Pri rozsahu dodávky párov valcov šedej a žltej far-

by: Obidva páry valcov majú rovnakú funkciu,

môžu sa však použiť pre rôzne oblasti používania

(farebné rozlíšenie napr. pre kuchyňu a kúpeľňu).

POZOR

Ihneď po zapnutí prístroja sa čistiace valce začnú otá-

čať. Pevne držte rukoväť, aby sa prístroj nemohol sa-

movoľne pohybovať.

Ubezpečte sa, že nádrž na čistú vodu je naplnená vo-

dou a nádrž na znečistenú vodu je nasadená.

Obrázok

 Siet'ovú zástrčku zasuňte do zásuvky.

Obrázok

 Pre rýchle navlhčenie valcov do čistiacej stanice

pomocou odmerky naplňte 50 ml čistej vody.

Obrázok

 Zapnite prístroj a v stanici ho na 5 sekúnd uveďte

do chodu.

Prístroj je potom optimálne navlhčený, čo umožňu-

je rýchle čistenie.

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Prístroj chyťte za držadlo, zdvihnite ho z čistiacej

stanice a položte na podlahu.

 Prístroj pevne držte za rukoväť.

Obrázok

 Na zapnutie stlačte vypínač prístroja (Zap/Vyp).

POZOR

Pred naplnením nádrže na čistú vodu vyprázdnite nádrž

na znečistenú vodu. Týmto sa zabráni pretečeniu zne-

čistenej vody.

Pozri kapitolu „Vyprázdnenie nádrže na znečistenú vo-

du“.

Obrázok

 Prístroj postavte do čistiacej stanice.

Obrázok

 Nádrž na čistú vodu chyťte za rukoväť a vytiahnite

ju z prístroja.

Obrázok

 Otvoriť uzáver nádrže.

 Do nádrže na čistú vodu nalejte studenú alebo

vlažnú vodu z vodovodu.

 Podľa potreby pridajte čistiace alebo ošetrovacie

prostriedky.

 Značka „MAX“ pritom nesmie byť prekročená.

 Zatvorte uzáver nádrže.

Obrázok

 Nádrž na čistú vodu vložte do zariadenia.

Nádrž na čistú vodu musí byť pevne nasadená v

prístroji.

POZOR

Výšku hladiny vody je nutné pravidelne kontrolovať, čím

sa zabráni pretečeniu nádrže na znečistenú vodu.

Značka „MAX“ nesmie by

ť prekročená.

Obrázok

 Prístroj postavte do čistiacej stanice.

Obrázok

 Nádrž

na znečistenú vodu držte za dolnú rukoväťo-

vú lištu, pritom hornú rukoväťovú lištu palcom stlá-

čajte nadol.

 Vyberte nádrž na znečistenú vodu.

Obrázok

 Odstráňte kryt nádrže na znečistenú vodu.

 Vyprázdnite nádobu na znečistenú vodu.

 V závislosti od znečistenia kryt/odlučovač a nádrž

na znečistenú vodu očistite vodou z vodovodu.

 Kryt nasaďte na nádrž na znečistenú vodu.

Kryt musí byť tesne nasadený na nádrž na znečis-

tenú vodu.

Obrázok

 Nádrž na znečistenú vodu vložte do zariadenia.

Nádrž na znečistenú vodu musí byť pevne nasade-

ná v prístroji.

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Prístroj postavte do čistiacej stanice.

POZOR

Pre zachovanie stability prístroja pri prerušení práce

prístroj vždy postavte do čistiacej resp. parkovacej sta-

nice. Následkom nedostatočnej stability sa prístroj

môže prevrátiť a pritom môžu vytiecť kvapaliny, ktoré

poškodia povrch podlahy.

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Prístroj postavte do čistiacej stanice.

Obrázok

POZOR

Po ukončení prác prístroj očistite prepláchnutím.

Pozri kapitolu „Čistenie prístroja prepláchnutím“.

Obrázok

 Prístroj celkom vyprázdnite.

Obrázok

až

Obrázok

 Vyprázdnite nádobu na znečistenú vodu.

Pozri kapitolu „Vyprázdnenie nádrže na znečistenú

vodu“.

 Ak sa v nádrži na čistú vodu alebo v čistiacej stanici

ešte nachádza voda, vylejte ju.

Obrázok

 Sieťovú zástrčku vytiahnite zo zásuvky.

Obrázok

 Sieťový kábel naviňte na hák na káble.

 Sieťový kábel upevnite káblovou svorkou.

Začiatok práce

Doplnenie čistiacej kvapaliny

Vyprázdnenie nádoby na znečistenú vodu

Prerušenie prevádzky

Vypnutie prístroja

163SK

– 10

POZOR

V záujme zabránenia vytváraniu zápachu je nutné pri

skladovaní prístroja celkom vyprázdniť nádrž na čistú a

znečistenú vodu.

Obrázok

 Prístroj chyťte za držadlo a preneste ho na miesto

uloženia.

Obrázok

 Pre zabezpečenie stability prístroj postavte do čis-

tiacej stanice .

 Prístroj uskladňujte v suchých priestoroch.

POZOR

Po ukončení práce prístroj pomocou čistiacej stanice

vždy prepláchnite čistou vodou. Tento proces zabezpe-

čí optimálne čistenie prístroja a zároveň sa tým zabráni,

aby sa v prístroji nahromadila špina a baktérie alebo

vznikol nepríjemný zápach.

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Prístroj postavte do čistiacej stanice.

 Pri preplachovaní nádrž na čistú vodu naplňte ma-

lým množstvom studenej alebo vlažnej vody z vo-

dovodu, aby ste sacie kanály a drážky nasávacej

hlavy celkom očistili od zvyškov čistiaceho pros-

triedku.

Obrázok

 Nádrž na čistú vodu vložte do zariadenia.

Obrázok

 Vyberte nádrž na znečistenú vodu a vyprázdnite ju.

Pozri kapitolu „Vyprázdnenie nádrže na znečistenú

vodu“.

 Odmerku naplňte 200 ml vody.

 Vodu nalejte do čistiacej stanice.

 V prípade potreby môžete pre prepláchnutie pridať

príslušné čistiace prostriedky KÄRCHER.

 Na zapnutie stlačte vypínač prístroja (Zap/Vyp).

 Prístroj nechajte bežať 30-60 sekúnd, až kým sa z

čistiacej stanice celkom odsaje voda.

Preplachovanie je ukončené.

Upozornenie

Čím dlhšie je prístroj zapnutý, tým menej zvyškovej vlh-

kosti zostane v čistiacich valcoch.

 Vypnite prístroj stlačením vypínača prístroja.

 Ak sa v nádrži na čistú vodu nachádza voda, nádrž

vyberte a vylejte vodu.

Obrázok

 Vyprázdnite nádobu na znečistenú vodu.

Pozri kapitolu „Vyprázdnenie nádrže na znečistenú

vodu“.

 Ak sa v čistiacej stanici ešte nachádza voda, vylejte

ju.

Obrázok

 Sieťovú zástrčku vytiahnite zo zásuvky.

Obrázok

 Sieťový kábel naviňte na hák na káble.

 Sieťový kábel upevnite káblovou svorkou.

POZOR

Predtým, ako prístroj uložíte na podlahu pre vybratie

valcov, vyprázdnite nádrž na čistú a znečistenú vodu.

Týmto sa zabráni vytečeniu kvapaliny z nádrže počas

uloženia na podlahe.

Upozornenie

V prípade silného znečistenia sa čistiace valce môžu

očistiť separátne.

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

 Ak sa v nádrži na čistú vodu nachádza voda, nádrž

vyberte a vylejte vodu.

Obrázok

 Sieťovú zástrčku vytiahnite zo zásuvky.

 Vypustite nádrž na čistú vodu.

Obrázok

 Vyprázdnite nádobu na znečistenú vodu.

Obrázok

 Čistiace valce držte za priehlbinu rukoväte a vytoč-

te ich.



Čistiace valce očistite pod tečúcou vodou.

alebo

 Čistiace

valce

vyperte v práčke pri teplote do 60 °C.

POZOR

Pri čistení v práčke nepoužívajte zmäkčovač. Tak

nedôjde k poškodeniu mikrovlákien a čistiace valce si

zachovajú vysoký účinok čistenia.

Čistiace valce nie sú vhodné do sušičky.

 Po očistení valce nechajte osušiť na vzduchu.

Obrázok

 Čistiace valce zatočte do držiaka valcov až po do-

raz.

 Dbajte na farebné značky na vnútornej strane val-

cov a držiaka valcov na prístroji (napr. modrá k

modrej).

 Po namontovaní skontrolujte, či sú čistiace valce

pevne nasadené.

POZOR

Sacia hlava sa musí vyčistiť v prípade silného znečiste-

nia alebo ak sa do nej dostanú cudzie častice (napr. ka-

mene, črepiny). Tieto častice počas práce spôsobujú

klepotavý zvuk alebo upchajú sacie kanály a znižujú

sací výkon.

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Sieťovú zástrčku vytiahnite zo zásuvky.

Obrázok

 Odstráňte čistiace valce.

Pozri kapitolu „Čistenie valcov“.

Obrázok

 Stlačte zaistenie sacej hlavy.

 Odoberte kryt sacej hlavy.

 Kryt sacej hlavy očistite pod tečúcou vodou.

 Zo sacích kanálov a drážok krytu sacej hlavy v prí-

pade potreby odstráňte uchytené častice.

 Saciu hlavu prístroja očistite vlhkou utierkou.

 Kryt sacej hlavy upevnite na saciu hlavu.

Upozornenie

Kryt nasávacej hlavy musí pri upevnení počuteľne za-

padnúť.

Uskladnenie prístroja

Starostlivosť a údržba

Čistenie prístroja prepláchnutím

Čistenie valcov

Čistenie sacej hlavy

164 SK

– 11

Obrázok

 Čistiace valce zatočte do držiaka valcov až po do-

raz.

Pozri kapitolu „Čistenie valcov“.

POZOR

Použitie nevhodných čistiacich a ošetrovacích pros-

triedkov môže spôsobiť poškodenie prístroja a viesť k

strate nárokov zo záručného plnenia.

Upozornenie

Podľa potreby na čistenie podlahy použite čistiace ale-

bo ošetrovacie prostriedky KÄRCHER.

 Pri dávkovaní čistiacich a ošetrovacích prostried-

kov dbajte na údaje o množstvách výrobcu.

 Do nádrže na čistú vodu najprv pridajte vodu a až

potom čistiace alebo ošetrovacie prostriedky, tým-

to zabránite tvorbe peny.

 Pri nalievaní vody nechajte ešte miesto pre čistiace

alebo ošetrovacie prostriedky, aby plniace množ-

stvo „MAX“ nádrže na čistú vodu nebolo prekroče-

né.

Poruchy majú často jednoduchú príčinu, ktorú môžete

pomocou nasledujúceho prehľadu sami odstránit'. V

prípade pochybností pri poruchách, ktoré tu nie sú uve-

dené, sa prosím obrát'te na autorizovaný zákaznícky

servis.

Filtračná vložka nie je vložená.

(pozrite si grafiku pre opis prístroja)

 Odoberte nádrž na čistú vodu a vložte filtračnú

vložku s kolíkom smerom nahor.

Filtračná vložka je vložená opačne.

 Odoberte filtračnú vložku a vložte ju s kolíkom sme-

rom nahor.

Nasávacia hadica je upchatá usadenými nečistotami.

 Nasávacie hadice opatrne odstráňte z nasávacej

hlavy a základného prístroja.

 Nasávacie hadice vložte do studenej vody na 10 -

20 minút.

 Nasávacie hadice umyte pomocou tupého predme-

tu a/alebo pod tečúcou vodou.

V nádrži nie je voda.

 Doplňte vodu.

Nádrž na čistú vodu nie je správne nasadená v zariade-

ní.

 Nádrž na čistú vodu nasaďte tak, aby bola dobre

upevnená v prístroji.

Čistiace valce chýbajú alebo sú nasadené nesprávne.

Obrázok

 Nasaďte čistiace valce resp. ich zatočte do držiaka

valcov až po doraz.

Čistiace valce sú znečistené alebo opotrebované.

 Očistite čistiace valce.

alebo

 Nasaďte čistiace valce.

Valce sú blokované.

Obrázok

 Vyberte valce a skontrolujte, či sa medzi valcami

nezasekol nejaký predmet alebo sieťový kábel.

Valce sú príliš suché.

 Navlhčite valce resp. prístroj navlhčite 50 ml vody v

parkovacej stanici.

V sacej hlave sa nachádzajú cudzie častice (napr. ka-

mene alebo črepiny).

Obrázok

 Odoberte kryt sacej hlavy a očistite saciu hlavu.

Pozri kapitolu „Čistenie sacej hlavy“.

Sacie kanály a drážky sacej hlavy sú upchaté.

Obrázok

 Odoberte kryt sacej hlavy a očistite saciu hlavu.

Pozri kapitolu „Čistenie sacej hlavy“.

Nádrž na znečistenú vodu je preplnená.

Obrázok

až

Obrázok

 Okamžite vyprázdnite nádrž na znečistenú vodu.

Pozri kapitolu „Čistenie nádrže na znečistenú vo-

du“.

Nádrž na znečistenú vodu nie je správne nasadená v

prístroji.

 Skontrolujte,

či

kryt pevne prilieha na nádrž na zne-

čistenú vodu.

Pozri kapitolu „Čistenie nádrže na znečistenú vo-

du“.

Odlučovač je upchatý.

 Odoberte kryt z nádrže na znečistenú vodu a očis-

tite odlučovač.

Pozri kapitolu „Čistenie nádrže na znečistenú vo-

du“.

Filtračná sieť odlučovača nádrže na znečistenú vodu

bola pri čistení poškodená.

 Vymeňte odlučovač.

Čistenie nádrže na znečistenú vodu

Čistiace a ošetrovacie prostriedky

Pomoc pri poruchách

Chýbajúce zvlhčovanie valcov čistou vodou

Prístroj neodstraňuje nečistoty

Valce sa neotáčajú

Hlučné škrípanie pri zapnutí

Klepotavý zvuk v sacej hlave

Vysávací výkon klesá

Z prístroja vyteká znečistená voda

165SK

POZOR

Nádrž na znečistenú vodu je nutné pravidelne čistiť, čím

sa zabráni upchatiu odlučovača prachom a nečistotami

alebo uchyteniu nečistôt v nádrži.

Obrázok

 Vypnite prístroj stlačením vypínača prístroja.

Obrázok

 Prístroj postavte do čistiacej stanice.

Obrázok

až

Obrázok

 Nádrž na znečistenú vodu vyberte z prístroja.

Pozri kapitolu „Vyprázdnenie nádrže na znečistenú

vodu“.

 Kryt/odlučovač a nádrž na znečistenú vodu očistite

vodou z vodovodu.

 Nádrž na znečistenú vodu sa môže vyčistiť aj v

umývačke riadnu.

Obrázok

 Po vyčistení nádrž na znečistenú vodu s krytom

znovu nasaďte do prístroja.

– 12

Čistiace alebo ošetrovacie prostriedky nie sú vhodné

pre prístroj alebo sú nesprávne dávkované.

 Používajte čistiace a ošetrovacie prostriedky odpo-

rúčané výrobcom.

Pozri kapitolu „Čistiace a ošetrovacie prostriedky“.

 Dodržiavajte údaje výrobcu o dávkovaní.

Prvé zvlhčenie valcov nebolo aplikované alebo len veľ-

mi krátko a valce preto neboli celkom vlhké (valce preto

čistite len po častiach).

Obrázok

 Valce celkom zvlhčite.

POZOR

Po zmontovaní už zo základného prístroja neodoberajte

rukoväť.

Rukoväť sa zo základného prístroja môže odobrať len

ak sa prístroj odošle na servis.

Obrázok

Pozri obrázok na konci návodu na obsluhu

 Skrutkovač v 90 stupňovom uhle vsuňte do malého

otvoru na zadnej strane rukoväte a odoberte ruko-

väť.

POZOR

Dávajte pozor, aby nedošlo k poškodeniu spojovacieho

kábla medzi základným prístrojom a rukoväťou.

Technické zmeny vyhradené!

Prístroj zanecháva šmuhy na podlahe

Odobratie rukoväte zo základného prístroja

Technické údaje

Siet'ové napájanie

Napätie 220-240 V

1~50-60 Hz

Stupeň ochrany IPX4

Krytie II

Výkonové parametre

Príkon 460 W

Otáčky valcov za minútu 500 ot/min

Plniace množstvo

Nádrž na čistú vodu 400 ml

Čistiaca stanica 200 ml

Rozmery

Dĺžka kábla 7,0 m

Hmotnosť (bez čistiacej kvapali-

ny)

5,0 kg

Dĺžka 320 mm

Šírka 270 mm

Výška 1220 mm

166 SK

– 5

Prije prve uporabe svojega uređaja

pročitajte ove originalne upute za rad,

postupajte prema njima i sačuvajte ih

za kasniju uporabu ili za sljedećeg vla-

snika.

Uređaj za čišćenje podova upotrebljavajte isključivo za

čišćenje tvrdih podova u kućanstvu i samo na vodoot-

pornim tvrdim podovima.

Nemojte čistiti obloge koje su osjetljive na vodu, npr. ne-

obrađene plutene podove (u te podove može prodrijeti

vlaga i oštetiti ih).

Uređaj je prikladan za čišćenje PVC-a, linoleuma, ploči-

ca, kamena, nauljenog ili voskom premazanog parketa,

laminata, kao i svih podnih obloga neosjetljivih na vodu.

Materijali ambalaže se mogu reciklirati. Molimo

Vas da ambalažu ne odlažete u kućne otpatke,

već ih predajte kao sekundarne sirovine.

Stari uređaji sadrže vrijedne materijale koji se

mogu reciklirati te bi ih stoga trebalo predati kao

sekundarne sirovine. Stoga Vas molimo da sta-

re uređaje zbrinete preko odgovarajućih sabirnih

sustava.

Električni i elektronički dijelovi često sadrže sastavne di-

jelove koji pri pogrešnom rukovanju ili pogrešnom zbri-

njavanju mogu predstavljati potencijalnu opasnost za

ljudsko zdravlje i okoliš. Ipak, ti sastavni dijelovi nužni su

za propisani pogon uređaja. Uređaji označeni ovim sim-

bolom ne smiju se odlagati u komunalni otpad.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete pronaći na

stranici:

www.kaercher.com/REACH

Sadržaj isporuke Vašeg uređaja prikazan je na ambala-

ži. Prilikom raspakiravanja provjerite je li sadržaj pot-

pun.

Ako pribor nedostaje ili je oštećen pri transportu obavi-

jestite o tome svog prodavača.

Upotrebljavajte samo originalni pribor i originalne rezer-

vne dijelove, oni jamče za siguran rad uređaja bez

smetnji.

Informacije o priboru i rezervnim dijelovima možete pro-

naći na www.kaercher.com.

U svakoj zemlji važe jamstveni uvjeti koje je izdala naša

nadležna organizacija za distribuciju. Eventualne smet-

nje na stroju za vrijeme trajanja jamstva uklanjamo be-

splatno ukoliko je uzrok greška u materijalu ili proizvod-

nji. U slučaju koji podliježe garanciji obratite se, uz pri-

laganje potvrde o kupnji, Vašem prodavaču ili najbližoj

ovlaštenoj servisnoj službi.

(Adresu ćete naći na poleđini)

– Uz instrukcije ovih radnih

uputa moraju se poštivati opći

sigurnosni propisi i propisi o

sprječavanju nesreća zako-

nodavnog tijela.

– Natpisi na uređaju pružaju

važne naputke za siguran

rad.

 OPASNOST

Napomena koja upućuje na ne-

posredno prijeteću opasnost

koja za posljedicu ima teške tje-

lesne ozljede ili smrt.

몇 UPOZORENJE

Napomena koja upućuje na

eventualno opasnu situaciju

koja može prouzročiti teške tje-

lesne ozljede ili smrt.

Sadržaj

Opće napomene . . . . . . . . . . . . . . . . . . . . . . HR 5

Sigurnosni napuci . . . . . . . . . . . . . . . . . . . . . HR 5

Opis uređaja . . . . . . . . . . . . . . . . . . . . . . . . . HR8

Montaža. . . . . . . . . . . . . . . . . . . . . . . . . . . . .HR 8

Uporaba. . . . . . . . . . . . . . . . . . . . . . . . . . . . .HR 8

U radu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HR 8

Njega i održavanje. . . . . . . . . . . . . . . . . . . . . HR 10

Otklanjanje smetnji . . . . . . . . . . . . . . . . . . . . HR 11

Tehnički podaci . . . . . . . . . . . . . . . . . . . . . . . HR 12

Opće napomene

Namjensko korištenje

Zaštita okoliša

Opseg isporuke

Pričuvni dijelovi

Jamstvo

Simboli na uređaju

PAŽNJA

Tijekom čišćenja ne smije se prekoračiti

oznaka „MAX“ spremnika prljave vode.

Imajte u vidu sljedeće postupke rada:

Prvo ispraznite spremnik prljave vode.

Zatim napunite spremnik svježe vode.

Sigurnosni napuci

Stupnjevi opasnosti

167HR

– 6

몇 OPREZ

Napomena koja upućuje na

eventualno opasnu situaciju

koja može prouzročiti lakše oz-

ljede.

PAŽNJA

Napomena koja upućuje na

eventualno opasnu situaciju

koja može prouzročiti materijal-

nu štetu.

 OPASNOST

 Uređaj nemojte koristiti u ba-

zenima u kojima ima vode.

 Prije uporabe provjerite, jesu

li uređaj i pribor u ispravnom

stanju. Ako stanje nije bespri-

jekorno, ne smije se upotre-

bljavati.

 Oštećen strujni priključni ka-

bel odmah dajte na zamjenu

ovlaštenoj servisnoj službi/

električaru.

 Strujni utikač i utičnicu nikada

ne dodirujte vlažnim rukama.

 Prije svakog čišćenja i održa-

vanja isključite uređaj i strujni

utikač izvucite iz utičnice.

 Popravke na uređaju smije

izvoditi samo ovlaštena servi-

sna služba.

 Spoj strujnog priključnog/pro-

dužnog kabela ne smije ležati

u vodi.

몇 UPOZORENJE

 Uređaj se smije priključiti

samo na električni priključak

koji je elektroinstalater izveo

u skladu s IEC 60364.

 Uređaj se smije priključiti

samo na izmjeničnu struju.

Napon se mora podudarati s

natpisnom pločicom uređaja.

 U vlažnim prostorijama, kao

što je npr. kupaonica, uređaj

priključujte na utičnice s pred-

spojenom FI zaštitnom sklop-

kom.

 Upotrebljavajte samo elek-

trične produžne kabele zašti-

ćene od prskanja vode s pro-

mjerom od najmanje

3x1 mm².

 Spojevi na strujnim priključ-

nim kabelima ili produžnim

kabelima smiju se zamjeniti

samo onima iste mehaničke

čvrstoće s istom zaštitom od

prskanja vode.

몇 OPREZ

 Pazite da se priključni ili pro-

dužni kabeli ne unište ili ošte-

te gaženjem, gnječenjem, vu-

čenjem ili sličnim. Strujne ka-

bele zaštitite od vrućine, ulja i

oštrih bridova.

 OPASNOST

 Korisnik mora koristiti uređaj

u skladu s njegovom namje-

nom. Mora uzeti u obzir lokal-

ne uvjete i pri radu s uređa-

jem paziti na osobe u okružju.

 Zabranjen je rad u područji-

ma u kojima prijeti opasnost

od eksplozija.

 Prilikom uporabe uređaja u

opasnim područjima treba

poštivati odgovarajuće sigur-

nosne propise.

Električne komponente

Siguran rad

168 HR

– 7

 Uređaj nemojte koristiti ako je

prethodno pao, ako je ošte-

ćen ili nije zabrtvljen.

몇 UPOZORENJE

 Uređajem ne smiju rukovati

djeca ili neosposobljene oso-

be.

 Uređaj nije namijenjen za

upotrebu od strane osoba s

ograničenim tjelesnim, osjetil-

nim ili psihičkim sposobnosti-

ma, nedostatnim iskustvom i/

ili znanjem, osim ako ih ne

nadzire osoba nadležna za

njihovu sigurnost ili im je ta

osoba dala upute o načinu

primjene uređaja i eventual-

nim opasnostima.

 Djeca se ne smiju igrati ure-

đajem.

 Nadzirite djecu kako biste bili

sigurni da se ne igraju s ure-

đajem.

 Dok je uključen ili još nije

ohlađen, uređaj čuvajte poda-

lje od djece.

 Uređaj koristite i skladištite

samo u skladu s opisom od-

nosno slikom!

몇 OPREZ

 Prije bilo kakvih radova koji

se vrše uređajem ili na njemu,

pobrinite se za statičku stabil-

nost kako biste izbjegli nesre-

će ili oštećenja do kojih može

doći uslijed prevrtanja uređa-

ja.

 U spremnik za vodu nikada

ne punite otapala, tekućine s

otapalima ili nerazrijeđene ki-

seline (npr. sredstva za čišće-

nje, benzin, razrjeđivače i

aceton) jer mogu nagristi ma-

terijale upotrijebljene u uređa-

ju.

 Uređaj tijekom rada nikada

ne ostavljajte bez nadzora.

 Dijelove tijela (npr. kosu, pr-

ste) držite podalje od rotiraju-

ćih valjaka za čišćenje.

 Tijekom čišćenja usisne gla-

ve zaštitite šake jer postoji

opasnost od ozljeda šiljastim

predmetima (npr. krhotine).

PAŽNJA

 Uređaj uključite samo ako su

umetnuti spremnik svježe

vode i spremnik prljave vode.

 Uređajem ne smijete usisava-

ti oštre niti veće predmete

(npr. krhotine, šljunak, dijelo-

ve igračaka).

 U spremnik svježe vode ne-

mojte puniti octenu kiselinu,

sredstvo za uklanjanje ka-

menca, eterična ulja niti slič-

ne tvari. Pazite također i da

ne usisavate te tvari.

 Ne smiju se blokirati ventila-

cijski otvori uređaja.

 Uređaj upotrebljavajte samo

na tvrdim podovima s vodoot-

pornim premazom (npr. laki-

rani parket, emajlirane ploči-

ce, linoleum).

 Uređaj nemojte upotrebljavati

za čišćenje sagova niti tekstil-

nih podova.

 Uređaj nemojte voditi preko

podnih rešetki konvektorskih

grijača. Ako prolazi preko re-

169HR

– 8

šetke, uređaj ne može sku-

pljati vodu koja izlazi.

 Kod duljih stanki u radu i na-

kon uporabe uređaj isključite

pritiskom na glavni prekidač

odnosno sklopku uređaja i

izvucite strujni utikač.

 Nemojte koristiti uređaj pri

temperaturama ispod 0 °C.

 Aparat zaštitite od kiše. Ne-

kada ga ne čuvajte na otvore-

nom.

 Za slike vidi stranice sa slikama

* FC 5

** FC 5 Premium

 Za slike vidi stranice sa slikama

Slika

 Letvicu rukohvata umetnite do kraja u osnovni ure-

đaj, tako da se čujno uglavi.

Letvica rukohvata mora čvrsto dosjedati u uređaj.

Slika

 Valjke za čišćenje do kraja navrnite na držač valja-

ka.

 Pazite na oznake bojom s unutarnje strane valjaka

i na držaču valjaka na uređaju (npr. plavo na pla-

vo).

 Nakon ugradnje provjerite čvrst dosjed valjaka za

čišćenje.

Slika

 Uređaj postavite u stanicu za čišćenje radi stabilno-

sti.

Slika

 Spremnik svježe vode izvadite iz uređaja povlačeći

za ručku.

Slika

 Otvorite zatvarač spremnika za gorivo.

 Spremnik svježe vode napunite hladnom ili mla-

kom vodovodnom vodom.

 Po potrebi se u spremnik svježe vode mogu puniti

sredstva za čišćenje odnosno njegu proizvođača

KÄRCHER.*

Vidi poglavlje „Sredstva za čišćenje i njegu“.

 Pri punjenju se ne smije prekoračiti oznaka „MAX“.

 Zatvorite zatvarač spremnika.

Slika

 Spremnik svježe vode umetnite u uređaj.

 Spremnik svježe vode mora čvrsto dosjedati u ure-

đaj.

PAŽNJA

*Pazite na preporuku za doziranje sredstava za čišće-

nje odnosno njegu.

PAŽNJA

Slika

Uređaj smije skupljati samo prljavštinu i tekućine (maks.

250 ml).

Slika

Prije početka rada po potrebi s poda uklonite predmete

kao što su primjerice krhotine, šljunak, vijci ili dijelovi

igračaka.

Prije primjene uređaja na neupadljivom dijelu poda pro-

vjerite je li vodootporan. Nemojte čistiti obloge osjetljive

na vodu kao što su primjerice neobrađeni pluteni podovi

(vlaga može prodrijeti i oštetiti pod).

Napomene

Kako biste izbjegli posrtanje preko mrežnog kabela,

ručku držite jednom, a mrežni kabel drugom rukom.

Slika

Kako se na svježe obrisanom podu ne bi pojavili tragovi

stopala, radite unatrag prema vratima.

 Uređaj držite za ručku pod kutom od otprilike 60

stupnjeva.

 Pod se čisti pokretima uređaja naprijed-natrag, br-

zinom kao pri usisavanju.

 U slučaju snažne nečistoće pustite da uređaj pola-

ko klizi po podu.

Opis uređaja

1 Uključno/isključna sklopka

2 rukohvat

3 Držač kabela

4 Strujni kabel

5 Kabelski uskočni zatvarač

6 Rukohvat

7 Poklopac spremnika prljave vode / separatora

8 Spremnik prljave vode

9 Udubljenje za držanje valjka za čišćenje

10 Valjci za čišćenje

11 Pokrov usisne glave

12 Zapor usisne glave

13 Spremnik svježe vode

14 Ručka spremnika svježe vode

15 Stanica za čišćenje/parkiranje

16 Spremište za valjke

(Ovisno o opremi)

17 Filtarski umetak

18 * sredstva za pranje RM 536 30 ml

19 ** sredstva za pranje RM 534 30 ml

20 ** sredstva za pranje RM 536 500 ml

10 ** Valjci za čišćenje 2x

Montaža

Uporaba

Montaža valjaka

Dopunjavanje spremnika svježe vode

U radu

Opće napomene za

rukovanje

170 HR

– 9

 Pri sadržaju isporuke para valjaka u sivoj i žutoj bo-

ji: Oba para valjaka imaju istu funkciju, mogu se

međutim upotrijebiti za različita područja primjene

(omogućuje razlikovanje pomoću boje npr. između

kuhinje i kupaonice).

PAŽNJA

Čim se uređaj uključi, valjci za čišćenje počinju se vrtjeti.

Valja čvrsto držati ručku kako se uređaj ne bi sam kre-

tao.

Uvjerite se da je spremnik svježe vode napunjen vodom

te da je spremnik prljave vode umetnut u uređaj.

Slika

 Strujni utikač utaknite u utičnicu.

Slika

 Za brzo vlaženje valjaka napunite stanicu za čišće-

nje pomoću mjerne čaše s 50 ml svježe vode.

Slika

 Uređaj uključite pa stanicu pustite da radi 5 sekun-

di.

Uređaj će tada imati optimalnu vlagu koja omogu-

ćuje brzo čišćenje.

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Uređaj uhvatite za ručku za nošenje i izvadite iz

stanice za čišćenje te odložite na pod.

 Uređaj držite za ručku.

Slika

 Za uključivanje pritisnite uključno/isključnu sklopku

uređaja.

PAŽNJA

Prije punjenja spremnika svježe vode ispraznite spre-

mnik prljave vode. Tako se izbjegava prelijevanje spre-

mnika prljave vode.

Vidi poglavlje „Pražnjenje spremnika prljave vode“.

Slika

 Uređaj postavite u stanicu za čišćenje.

Slika

 Spremnik svježe vode izvadite iz uređaja povlačeći

za ručku.

Slika

 Otvorite zatvarač spremnika za gorivo.

 Spremnik svježe vode napunite hladnom ili mla-

kom vodovodnom vodom.

 Po potrebi dodajte sredstva za čišćenje ili njegu.

 Pri punjenju se ne smije prekoračiti oznaka „MAX“.

 Zatvorite zatvarač spremnika.

Slika

 Spremnik svježe vode umetnite u uređaj.

Spremnik svježe vode mora čvrsto dosjedati u ure-

đaj.

PAŽNJA

Kako se spremnik prljave vode ne bi prelio, valja redo-

vito provjeravati razinu vode. Ne smije se prekoračiti

oznaka „MAX“.

Slika

 Uređaj postavite u stanicu za čišćenje.

Slika

 Spremnik prljave vode držite za donju ručku, a pri-

tom gornju ručku palcem pritisnite prema dolje.

 Izvadite spremnik prljave vode.

Slika

 Uklonite poklopac sa spremnika prljave vode.

 Ispraznite spremnik prljave vode.

 Ovisno o nečistoći, poklopac/separator i spremnik

prljave vode očistite vodovodnom vodom.

 Poklopac postavite na spremnik prljave vode.

Poklopac mora čvrsto nasjedati na spremnik prlja-

ve vode.

Slika

 Spremnik prljave vode umetnite u uređaj.

Spremnik prljave vode mora čvrsto dosjedati u ure-

đaj.

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Uređaj postavite u stanicu za čišćenje.

PAŽNJA

U sluč

aju prekida rada uređaj radi stabilnosti uvijek sta-

vite u stanicu za čišćenje odnosno parkiranje. Ako nije

dovoljno stabilan, uređaj se može prevrnuti pa pritom

mogu iscuriti tekućine koje oštećuju podnu oblogu.

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Uređaj postavite u stanicu za čišćenje.

Slika

PAŽNJA

Po završetku rada uređaj očistite ispiranjem.

Vidi poglavlje „Čišćenje uređaja ispiranjem“.

Slika

 Potpuno ispraznite uređaj.

Slika

 Ispraznite spremnik prljave vode.

Vidi

poglavlje „Pražnjenje spremnika prljave vode“.

 Ako u spremniku svježe vode ili stanici za čišćenje

još ima vode, ispraznite je.

Slika

 Izvucite utikač iz utičnice.

Slika

 Mrežni kabel namotajte na kuke za kabel.

 Mrežni kabel učvrstite kabelskom kopčom.

PAŽNJA

Za izbjegavanje neugodnih mirisa, prije skladištenja

uređaja spremnik svježe vode i spremnik prljave vode

moraju se u potpunosti isprazniti.

Slika

 Uređaj odnesite do mjesta skladištenja držeći ga za

ručku za nošenje.

Slika

 Uređaj postavite u stanicu za čišćenje radi stabilno-

sti.

 Uređaj čuvajte u suhim prostorijama.

Početak rada

Dolijevanje tekućine za čišćenje

Pražnjenje spremnika prljave vode

Prekid rada

Isključivanje uređaja

Čuvanje uređaja

171HR

– 10

PAŽNJA

Po završetku rada uređaj uvijek isperite sa stanicom za

čišćenje i svježom vodom. To je optimalan način čišće-

nja uređaja, čime se sprečava da u njemu nastanu na-

slage prljavštine i bakterija ili neugodni mirisi.

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Uređaj postavite u stanicu za čišćenje.

 Za postupak ispiranja spremnik svježe vode napu-

nite hladnom ili mlakom vodovodnom vodom, kako

biste usisne kanale i proreze na usisnoj glavi u pot-

punosti oslobodili od ostataka sredstva za čišćenje.

Slika

 Spremnik svježe vode umetnite u uređaj.

Slika

 Izvadite i ispraznite spremnik prljave vode.

Vidi poglavlje „Pražnjenje spremnika prljave vode“.

 Mjernu posudu napunite s 200 ml vode.

 U stanicu za čišćenje dolijte vodu.

 Po potrebi se za ispiranje može dodati i odgovara-

juće sredstvo za čišćenje proizvođača KÄRCHER.

 Za uključivanje pritisnite uključno/isključnu sklopku

uređaja.

 Pustite da uređaj radi 30 - 60 sekundi sve dok se

voda potpuno ne usiše iz stanice za čišćenje.

Sada je postupak ispiranja gotovo.

Napomena

Što je uređaj dulje uključen, to u valjcima za čišćenje

ostaje manje zaostale vlage.

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

 Ako u spremniku svježe vode još ima vode, spre-

mnik izvadite i ispraznite.

Slika

 Ispraznite spremnik prljave vode.

Vidi poglavlje „Pražnjenje spremnika prljave vode“.

 Ako u stanici za čišćenje još ima vode, ispraznite

je.

Slika

 Izvucite utikač iz utičnice.

Slika

 Mrežni kabel namotajte na kuke za kabel.

 Mrežni kabel učvrstite kabelskom kopčom.

PAŽNJA

Prije nego što se uređaj odloži na pod radi vađenja va-

ljaka, valja isprazniti spremnik svježe vode i spremnik

prljave vode. Tako se izbjegava da tijekom ležanja na

podu iz spremnika cure tekućine.

Napomena

U slučaju snažne nečistoće valjci za čišćenje mogu se

zasebno čistiti.

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

 Ako u spremniku svježe vode još ima vode, spre-

mnik izvadite i ispraznite.

Slika

 Izvucite utikač iz utičnice.

 Ispraznite spremnik svježe vode.

Slika

 Ispraznite spremnik prljave vode.

Slika

 Valjke za čišćenje odvrnite na udubljenju za drža-

nje.

 Valjke za čišćenje očistite pod mlazom vode.

ili

 Valjke za čišćenje perite u perilici rublja na do

60 °C.

PAŽNJA

Tijekom pranja u perilici rublja nemojte upotrebljavati

omekšivač. Tako se mikrovlakna neć

e oštetiti, a valjci

za čišćenje zadržat će svoj visok učinak čišćenja.

Valjci za čišćenje nisu prikladni za sušilicu.

 Valjke nakon čišćenja pustite da se osuše na zra-

ku.

Slika

 Valjke

za čišćenje do kraja navrnite na držač valja-

ka.

 Pazite na oznake bojom s unutarnje strane valjaka

i na držaču valjaka na uređaju (npr. plavo na pla-

vo).

 Nakon ugradnje provjerite čvrst dosjed valjaka za

čišćenje.

PAŽNJA

U slučaju snažne nečistoće ili ako dijelovi (npr. kame-

nje, krhotine) dospiju u usisnu glavu, valja je očistiti. Ti

dijelovi tijekom rada uzrokuju zvukove klepetanja ili za-

čepljuju usisne kabele te smanjuju učinak usisavanja.

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Izvucite utikač iz utičnice.

Slika

 Uklonite valjke za čišćenje.

Vidi poglavlje „Čišćenje valjaka“.

Slika

 Pritisnite blokadu usisne glave.

 Uklonite poklopac usisne glave.

 Poklopac usisne glave očistite pod mlazom vode.

 Usisne kabele i otvore poklopca usisne glave po

potrebi oslobodite od nataloženih čestica.

 Usisnu glavu uređaja očistite vlažnom krpom.

 Poklopac usisne glave učvrstite na usisnu glavu.

Napomena

Poklopac usisne glave mora se prilikom pričvršćivanja

na usisnoj glavi čujno uglaviti.

Slika

 Valjke za čišćenje do kraja navrnite na držač valja-

ka.

Vidi poglavlje „Čišćenje valjaka“.

PAŽNJA

Kako se separator ne bi mogao začepiti prašinom niti

prljavštinom ili kako se u spremniku ne bi mogla natalo-

žiti prljavština, valja redovito čistiti spremnik prljave vo-

de.

Slika

 Uređaj isključite pritiskom na uključno/isključnu

sklopku.

Slika

 Uređaj postavite u stanicu za čišćenje.

Njega i održavanje

Čišćenje uređaja ispiranjem

Čišćenje valjaka

Čišćenje usisne glave

Čišćenje spremnika prljave vode

172 HR

– 11

Slika

 Spremnik prljave vode izvadite iz uređaja.

Vidi poglavlje „Pražnjenje spremnika prljave vode“.

 Poklopac/separator i spremnik prljave vode očistite

vodovodnom vodom.

 Spremnik prljave vode može se prati i u perilici po-

suđa.

 Nakon čišćenja spremnik prljave vode s poklopcem

ponovno postavite u uređaj.

PAŽNJA

Uporaba neprikladnih sredstava za čišćenje i njegu

može oštetiti uređaj i uzrokovati gubitak jamstva.

Napomena

Za čišćenje poda po potrebi upotrebljavajte sredstva za

čišćenje ili njegu proizvođača KÄRCHER.

 Pri doziranju sredstava za čišćenje i njegu pazite

na proizvođačeve podatke o količini.

 Kako biste izbjegli stvaranje pjene, spremnik svje-

že vode prvo napunite vodom, a zatim sredstvom

za čišćenje ili njegu.

 Kako se ne bi prekoračila razina napunjenosti

„MAX“ u spremniku svježe vode, pri punjenju vode

ostavite mjesta i za količinu sredstva za čišćenje ili

njegu.

Smetnje često imaju jednostavne uzroke, koje možete

samostalno ukloniti uz pomoć sljedećeg pregleda. Uko-

liko niste sigurni ili ako nestala smetnja nije navedena

ovdje, obratite se ovlaštenoj servisnoj službi.

Filtarski uložak nije umetnut.

(vidi grafički prikaz za opis uređaja)

 Izvadite spremnik svježe vode i umetnite filtarski

uložak sa zatikom okrenutim prema gore.

Filtarski uložak umetnut je naopako.

 Izvadite filtarski uložak i umetnite ga sa zatikom

okrenutim prema gore.

Usisno crijevo začepljeno je naslagama i prljavštinom.

 Usisno crijevo oprezno uklonite s usisne glave i

osnovnog uređaja.

 Usisna crijeva na 10 - 20 minuta položite u hladnu

vodu.

 Usisna crijeva očistite tupim predmetom i/ili pod te-

kućom vodom.

U spremniku za vodu nema vode.

 Dopunite vodu.

Spremnik svježe vode ne dosjeda pravilno u uređaju.

 Spremnik svježe vode postavite tako da čvrsto do-

sjeda u uređaju.

Valjci za čišćenje nedostaju ili nisu pravilno umetnuti.

Slika

 Valjke za čišćenje umetnite odnosno do kraja navr-

nite na držač valjaka.

Valjci za čišćenje nečisti su ili istrošeni.

 Očistite valjke za čišćenje.

ili

 Zamijenite valjke za čišćenje.

Valjci su blokirani.

Slika

 Skinite valjke i provjerite je li se neki predmet ili

mrežni kabel uglavio u valjcima.

Valjci su presuhi.

 Navlažite valjke, odn. uređaj navlažite s 50 ml vode

u parkirnoj stanici.

Dijelovi (npr. kamenje ili krhotine) nalaze se u usisnoj

glavi.

Slika

 Uklonite poklopac usisne glave i očistite usisnu gla-

vu.

Vidi poglavlje „Čišćenje usisne glave“.

Usisni kanali i otvori usisne glave začepljeni su.

Slika

 Uklonite poklopac usisne glave i očistite usisnu gla-

vu.

Vidi poglavlje „Čišćenje usisne glave“.

Spremnik prljave vode prekomjerno je pun.

Slika

 Odmah ispraznite spremnik prljave vode.

Vidi poglavlje „Čišćenje spremnika prljave vode“.

Spremnik prljave vode ne dosjeda pravilno u uređaju.

 Provjerite čvrst dosjed poklopca na spremniku pr-

ljave vode.

Vidi poglavlje „Čišćenje spremnika prljave vode“.

Separator je začepljen.

 Uklonite poklopac sa spremnika prljave vode pa

očistite separator.

Vidi poglavlje „Čišćenje spremnika prljave vode“.

Filtarska mrežica separatora spremnika prljave vode

oštećena je prilikom čišćenja.

 Zamijenite separator.

Sredstva za čišćenje ili njegu nisu prikladna za uređaj ili

su pogrešno dozirana.

 Upotrebljavajte sredstva za čišćenje i njegu koje je

preporučio proizvođač.

Vidi poglavlje „Sredstva za čišćenje i njegu“.

 Pazite na proizvođačeve podatke o doziranju.

Prvo vlaženje valjaka nije primijenjeno ili je bilo prekrat-

ko te stoga nisu potpuno navlaženi (valjci stoga čiste

samo djelomično).

Slika

 Potpuno navlažite valjke.

Sredstva za čišćenje i njegu

Otklanjanje smetnji

Nedostatak vlaženja valjaka svježom vodom

Uređaj ne skuplja prljavštinu

Valjci se ne vrte

Glasno čegrtanje pri uključivanju

Zvuk klepetanja u usisnoj glavi

Učinak usisavanja jenjava

Uređaj gubi prljavu vodu

Uređaj ostavlja tragove na podu

173HR

– 12

PAŽNJA

Rukohvat nakon sastavljanja više ne skidajte s osnov-

nog uređaja.

Skidanje rukohvata s osnovnog uređaja smije se prove-

sti samo, ako se uređaj otprema u svrhe servisiranja.

Slika

Vidi sliku na kraju uputa za rad

 Utaknite odvijač pod kutom od 90 stupnjeva u mali

otvor sa stražnje strane rukohvata i skinuti ruko-

hvat.

PAŽNJA

Molimo obratite pozornost da se ne ošteti spojni kabel

između osnovnog uređaja i rukohvata.

Pridržavamo pravo na tehničke izmjene!

Skidanje rukohvata s osnovnog uređaja

Tehnički podaci

Strujni priključak

Napon 220-240 V

1~50-60 Hz

Stupanj zaštite IPX4

Klasa zaštite II

Podaci o snazi

Prihvatna snaga 460 W

Okretaji valjaka u minuti 500 o./min

Količina punjenja

Spremnik svježe vode 400 ml

Stanica za čišćenje 200 ml

Dimenzije

Duljina kabela 7,0 m

Težina (bez tekućina za čišćenje) 5,0 kg

Duljina 320 mm

Širina 270 mm

Visina 1220 mm

174 HR

– 5

Pre prve upotrebe vašeg uređaja

pročitajte ovo originalno uputstvo za

rad, postupajte u skladu sa njim i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Uređaj za čišćenje podova upotrebljavati isključivo za

čišćenje tvrdih podova u privatnom domaćinstvu i samo

na vodootpornim tvrdim podovima.

Nemojte čistiti podloge koje su osetljive na vodu, kao

npr. netretirani podovi od plute, (može prodreti vlaga i

oštetiti pod).

Uređaj je pogodan za čišćenje PVC linoleuma, pločica,

kamena, parketa premazanog uljem ili voskom,

laminata, kao i svih podnih obloga koje nisu osetljive na

vodu.

Ambalaža se može ponovo preraditi. Molimo

Vas da ambalažu ne bacate u kućne otpatke

nego da je dostavite na odgovarajuća mesta za

ponovnu preradu.

Stari uređaji sadrže vredne materijale sa

sposobnošću recikliranja i treba ih dostaviti za

ponovnu preradu. Stoga stare uređaje

odstranjujte preko primerenih sabirnih sistema.

Električni i elektronski uređaji sadrže često sastavne

delove koji, u slučaju nepravilnog rukovanja ili

nepravilnog odlaganja u otpad, mogu da predstavljaju

potencijalnu opasnost za zdravlje ljudi i okolinu. Ipak,

ovi sastavni delovi su neophodni za pravilan rad

uređaja. Uređaji koji su označeni ovim simbolom ne

smeju da se odlažu u kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na

stranici:

www.kaercher.com/REACH

Sadržaj isporuke Vašeg uređaja je prikazan na

ambalaži. Pre vađenja uređaja iz ambalaže proverite da

li je sadržaj potpun.

Ako pribor nedostaje ili je došlo do oštećenja prilikom

transporta, molimo da o tome obavestite svog

prodavca.

Koristite samo originalni pribor i originalne rezervne

delove, oni pružaju garanciju za bezbedan i nesmetan

rad uređaja.

Informacije o priboru i rezervnim delovima možete

pronaći na www.kaercher.com.

U svakoj zemlji važe garantni uslovi koje je izdala naša

nadležna distributivna organizacija. Eventualne

smetnje na uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji podleže garanciji

obratite se sa potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

(Adresu ćete naći na poleđini)

– Osim ovih napomena u

radnom uputstvu moraju se

uvažavati i opšte sigurnosne

napomene kao i zakonski

propisi o zaštiti na radu.

– Natpisi na uređaju pružaju

važne instrukcije za siguran

rad.

 OPASNOST

Napomena koja ukazuje na

neposredno preteću opasnost

koja dovodi do teških telesnih

povreda ili smrti.

몇 UPOZORENJE

Napomena koja ukazuje na

eventualno opasnu situaciju

Sadržaj

Opšte napomene. . . . . . . . . . . . . . . . . . . . . . SR 5

Sigurnosne napomene . . . . . . . . . . . . . . . . . SR 5

Opis uređaja . . . . . . . . . . . . . . . . . . . . . . . . . SR8

Montaža. . . . . . . . . . . . . . . . . . . . . . . . . . . . .SR 8

Upotreba . . . . . . . . . . . . . . . . . . . . . . . . . . . .SR 8

Rad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SR 8

Nega i održavanje . . . . . . . . . . . . . . . . . . . . . SR 10

Otklanjanje smetnji . . . . . . . . . . . . . . . . . . . . SR 11

Tehnički podaci . . . . . . . . . . . . . . . . . . . . . . . SR 12

Opšte napomene

Namensko korišćenje

Zaštita životne sredine

Obim isporuke

Rezervni delovi

Garancija

Simboli na uređaju

PAŽNJA

Tokom radova na čišćenju oznaka "MAX"

na rezervoaru za prljavu vodu ne sme da se

prekorači.

Imajte u vidu sledeće postupke rada:

Prvo isprazniti rezervoar za prljavu vodu.

Nakon toga napuniti rezervoar za svežu

vodu.

Sigurnosne napomene

Stepeni opasnosti

175SR

– 6

koja može dovesti do teških

telesnih povreda ili smrti.

몇 OPREZ

Napomena koja ukazuje na

eventualno opasnu situaciju,

koja može izazvati lakše telesne

povrede.

PAŽNJA

Napomena koja ukazuje na

eventualno opasnu situaciju

koja može izazvati materijalne

štete.

 OPASNOST

 Uređaj nemojte koristiti u

bazenima u kojima ima vode.

 Pre uportrebe proverite da li

su uređaj i pribor u ispravnom

stanju. Ako stanje nije

besprekorno, ne sme se

upotrebljavati.

 Oštećen strujni priključni kabl

odmah dajte na zamenu

ovlašćenoj servisnoj službi/

električaru.

 Strujni utikač i utičnicu nikada

ne dodirujte vlažnim rukama.

 Pre svakog čišćenja i

održavanja isključite uređaj i

strujni utikač izvucite iz

utičnice.

 Popravke na uređaju sme da

izvodi samo ovlašćena

servisna služba.

 Spoj strujnog priključnog/

produžnog kabla ne sme

ležati u vodi.

몇 UPOZORENJE

 Uređaj sme da se priključi

samo na električni priključak

kojeg je izveo

elektroinstalater u skladu sa

IEC 60364.

 Uređaj se sme priključiti

samo na naizmeničnu struju.

Napon se mora podudarati sa

natpisnom pločicom uređaja.

 U vlažnim prostorijama, kao

što je npr. kupatilo, uređaj

priključujte na utičnice sa

predspojenom FI zaštitnom

sklopkom.

 Koristite samo električne

produžne kablove zaštićene

od prskanja vode sa

prečnikom od najmanje

3x1 mm².

 Spojevi na strujnom ili

produžnom kablu moraju se

zameniti samo onima iste

mehaničke čvrstine i iste

zaštite od prskanja.

몇 OPREZ

 Pazite da se priključni ili

produžni kabl ne unište ili

oštete gaženjem,

gnječenjem, vučenjem ili

sličnim. Strujne kablove

zaštitite od vrućine, ulja i

oštrih ivica.

 OPASNOST

 Korisnik mora da koristi

uređaj u skladu sa njegovom

namenom. Mora uzeti u obzir

lokalne uslove i pri radu sa

uređajem paziti na ljude u

okruženju.

 Zabranjen je rad u

područjima u kojima preti

opasnost od eksplozija.

Električne komponente

Sigurno ophođenje

176 SR

– 7

 Prilikom upotrebe uređaja u

opasnim područjima treba

poštovati odgovarajuće

sigurnosne propise.

 Nemojte da koristite uređaj

ako je prethodno pao, ako je

vidljivo oštećen ili propušta.

몇 UPOZORENJE

 Uređajem ne smeju da rukuju

deca, maloletne ili

neosposobljene osobe.

 Ovaj uređaj nije predviđen da

njime rukuju osobe sa

smanjenim fizičkim,

senzornim ili mentalnim

mogućnostima opažanja ili s

ograničenim iskustvom i

znanjem, osim ukoliko ih lice

koje je za njih odgovorno ne

nadgleda ili upućuje u rad s

uređajem.

 Deca ne smeju da se igraju

uređajem.

 Nadgledajte decu kako biste

sprečili da se igraju sa

uređajem.

 Uređaj čuvajte dalje od dece

dok je uključen ili ako se još

nije ohladio.

 Uređaj koristite i skladištite

samo u skladu sa opisom

odnosno slikom!

몇 OPREZ

 Pre bilo kakvih radova koji se

vrše uređajem ili na njemu,

pobrinite se za statičku

stabilnost kako biste izbegli

nesreće ili oštećenja do kojih

može doći usled prevrtanja

uređaja.

 U rezervoar za vodu nikada

ne puniti rastvarače, teč

nosti

koje sadrže rastvarače ili

nerazređene kiseline (npr.

sredstva za čišćenje, benzin,

razređivače boje i aceton), jer

isti mogu da nagrizu

materijale koji su korišćeni u

uređaju.

 Uređaj tokom rada nikada ne

ostavljajte bez nadzora.

 Delove tela (npr. kosa, prsti)

treba držati dalje od rotirajućih

valjaka za čišćenje.

 Ruke zaštititi tokom čišćenja

usisne glave, jer postoji

opasnost od oštrih predmeta

(npr. piljevina).

PAŽNJA

 Uređaj uključiti samo ako su

postavljeni rezervoar za

svežu vodu i rezervoar za

prljavu vodu.

 Pomoću uređaja ne smeju da

se usisavaju oštri ili veći

predmeti (npr. krhotine,

kamenčići, delovi igračaka).

 U rezervoar za svežu vodu ne

sipati sirćetnu kiselinu,

sredstvo za uklanjanje

kamenca, eterična ulja ili

slične materije. Takođe treba

voditi računa da se ove

materije ne usisaju.

 Ventilacioni otvori uređaja ne

smeju da budu blokirani.

 Ovaj uređaj koristiti samo na

tvrdim podovima sa

vodootpornim premazom

(npr. lakirani parket,

emajlirane pločice, linoleum).

177SR

– 8

 Uređaj nemojte koristiti za

čišćenje tepiha ili toplih

podova.

 Uređaj nemojte voditi preko

podne rešetke konvektorskih

sistema grejanja. Uređaj ne

može da prihvati vodu koja

ističe ukoliko se vodi preko

rešetke.

 Pri dužim pauzama u radu i

nakon upotrebe isključite

uređaj pritiskom na glavni

prekidač odnosno prekidač

uređaja i izvucite utikač.

 Nemojte koristiti uređaj na

temperaturama ispod 0 °C.

 Uređaj zaštitite od kiše.

Nikada ga ne čuvajte na

otvorenom.

 Slike pogledajte na stranicama sa grafikama

* FC 5

** FC 5 Premium

 Slike pogledajte na stranicama sa grafikama

Slika

 Letvicu ručke postaviti do graničnika u osnovni

uređaj, sve dok čujno ne nalegne.

Letvica ručke mora da čvrsto leži u uređaju.

Slika

 Valjke za čišćenje postaviti sve do graničnika na

držač za valjke.

 Voditi računa o oznakama boja na unutrašnjoj

strani valjka i držaču valjka na uređaju (npr. plava

na plavu).

 Nakon ugradnje proveriti da li su valjci za čišćenje

čvrsto nalegli.

Slika

 Za bezbedno odlaganje uređaj postaviti u stanicu

za čišćenje.

Slika

 Rezervoar sveže vode izvaditi iz uređaja povlačeći

ručku.

Slika

 Otvorite zatvarač rezervoara za gorivo.

 Rezervoar sveže vode napuniti hladnom ili mlakom

običnom vodom.

 U rezervoar za svežu vodu, po potrebi, mogu da se

napune sredstva za čišćenje odn. negu kompanije

KÄRCHER.*

Vidi poglavlje "Sredstva za čišćenje i negu".

 Oznaka "MAX" ne sme da se prekorači prilikom

punjenja.

 Zatvorite zatvarač rezervoara.

Slika

 Rezervoar sveže vode stavite u uređaj.

 Rezervoar sveže vode mora da čvrsto leži u

uređaju.

PAŽNJA

*Obratiti pažnju na preporuku za doziranje sredstva za

čišćenje odn. negu.

PAŽNJA

Slika

Uređaj sme da prihvata samo prljavštinu i tečnosti

(maks. 250 ml).

Slika

Pre početka radova moguće predmete, kao npr.

krhotine, kamenčiće, zavrtnje ili delove igračaka ukloniti

sa poda.

Pre primene uređaja ispitati na neprimetnom mestu da

li je pod otporan na vodu. Ne čistiti podloge koje su

osetljive na vodu kao npr. netretirane podove od plute

(tečnost može da prodre i ošteti pod).

Napomene

Da bi se izbeglo posrtanje preko mrežnog kabla, ručku

držati u jednoj, a mrežni kabl u drugoj ruci.

Opis uređaja

1 Uključno/isključni prekidač

2 drška

3 Držač kabla

4 Strujni kabl

5 Kablovski uskočni zatvarač

6 Ručka za nošenje

7 Poklopac rezervoara za prljavu vodu/separatora

8 Rezervoar za prljavu vodu

9 Udubljenje za držanje valjka za čišćenje

10 Valjci za čišćenje

11 Poklopac usisne glave

12 Bravica usisne glave

13 Rezervoar za svežu vodu

14 Ručka rezervoara sveže vode

15 Stanica za čišćenje/odlaganje

16 Prihvatni držač za valjke

(U zavisnosti od opreme)

17 Filterski uložak

18 * deterdženti RM 536 30 ml

19 ** deterdženti RM 534 30 ml

20 ** deterdženti RM 536 500 ml

10 ** Valjci za čišćenje 2x

Montaža

Upotreba

Montaža valjaka

Dopunjavanje rezervoara sveže vode

Rad

Opšte napomene o

rukovanju

178 SR

– 9

Slika

Kako na tek očišćenom podu ne bi ostali tragovi stopala,

raditi unazad u smeru vrata.

 Uređaj držati za ručku pod uglom od oko 60

stepeni.

 Čišćenje poda se obavlja pokretima uređaja

napred i nazad brzinom kao kod usisavanja.

 Kod jačeg stepena zaprljanosti, uređaj pustiti da

klizi lagano preko poda.

 Kod opsega isporuke parova valjaka u sivoj i žutoj

boji: Oba para valjaka imaju istu funkcionalnost, ali

mogu da se koriste za različita područja primene

(razlikovanje po bojama, npr. za kuhinju i kupatilo).

PAŽNJA

Čim se uređaj uključi, valjci za čišćenje počinju da se

okreću. Kako se uređaj ne bi samostalno pomerao,

morate držati ručicu.

Postarati se da je rezervoar za svežu vodu napunjen

vodom i da je rezervoar za prljavu vodu postavljen na

uređaju.

Slika

 Strujni utikač utaknite u utičnicu.

Slika

 Za brzo postizanje vlažnosti valjaka, stanicu za

čišćenje napuniti sa 50 ml sveže vode uz pomoć

merne čaše.

Slika

 Uključiti uređaj i pustiti u rad u stanici na 5 sekundi.

Uređaj, na taj način, poseduje optimalnu vlažnost

čime se omogućava brzo čišćenje.

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Uređaj pomoću ručke za nošenje izvaditi iz stanice

za čišćenje i postaviti na pod.

 Uređaj čvrsto držati za ručku.

Slika

 Za uključivanje pritisnite uključno/isključni prekidač

uređaja.

PAŽNJA

Pre punjenja rezervoara za svežu vodu isprazniti

rezervoar za prljavu vodu. Na taj način se sprečava

prelivanje rezervoara za prljavu vodu.

Vidi poglavlje "Pražnjenje rezervoara za prljavu vodu".

Slika

 Uređaj postaviti u stanicu za čišćenje.

Slika

 Rezervoar sveže vode izvaditi iz uređaja povlačeći

ručku.

Slika

 Otvorite zatvarač rezervoara za gorivo.

 Rezervoar sveže vode napuniti hladnom ili mlakom

običnom vodom.

 Po potrebi dodati sredstvo za čišćenje ili negu.

 Oznaka "MAX" ne sme da se prekorači prilikom

punjenja.

 Zatvorite zatvarač rezervoara.

Slika

 Rezervoar sveže vode stavite u uređaj.

Rezervoar sveže vode mora da čvrsto leži u

uređaju.

PAŽNJA

Kako ne bi došlo do prelivanja rezervoara za prljavu

vodu, nivo vode mora redovno da se proverava.

Oznaka "MAX" ne sme da se prekorači.

Slika

 Uređaj postaviti u stanicu za čišćenje.

Slika

 Rezervoar za prljavu vodu držati za donju letvicu

ručke, pri tome gornju letvicu ručke palcem

pritiskati prema dole.

 Izvaditi rezervoar za prljavu vodu.

Slika

 Skinuti poklopac rezervoara za prljavu vodu.

 Ispraznite rezervoar za prljavu vodu.

 U zavisnosti od stepena zaprljanosti, poklopac/

separator i rezervoar za prljavu vodu očistiti

običnom vodom.

 Postaviti poklopac rezervoara za prljavu vodu.

Poklopac mora da čvrsto nalegne na rezervoar za

prljavu vodu.

Slika

 Rezervoar za prljavu vodu stavite u uređaj.

Rezervoar za prljavu vodu mora da čvrsto leži u

uređaju.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Uređaj postaviti u stanicu za čišćenje.

PAŽNJA

Zbog stabilnosti, uređaj tokom prekida u radu uvek

odložiti u stanicu za čišćenje odn. odlaganje. Usled

nedovoljne stabilnosti uređaj može da se prevrne i pri

tome može doći do isticanja tečnosti koje će oštetiti

podnu oblogu.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Uređaj postaviti u stanicu za čišćenje.

Slika

PAŽNJA

Nakon završetka rada izvršiti čišćenje uređaja

postupkom ispiranja.

Vidi poglavlje "Čišćenje uređaja postupkom ispiranja".

Slika

 Uređaj u potpunosti isprazniti.

Slika

 Ispraznite rezervoar za prljavu vodu.

Vidi poglavlje "Pražnjenje rezervoara za prljavu

vodu".

 Ako u rezervoaru za svežu vodu ili stanici za

čišćenje još uvek ima vode, onda vodu isprazniti.

Slika

 Izvucite utikač iz utičnice.

Slika

 Mrežni kabl namotati oko kuke za kabl.

 Mrežni kabl fiksirati pomoću kablovskog uskočnog

zatvarača.

Početak rada

Dopunjavanje tečnosti za čišćenje

Pražnjenje rezervoara prljave vode

Prekid rada

Isključivanje uređaja

179SR

– 10

PAŽNJA

Da bi se izbeglo stvaranje neprijatnih mirisa prilikom

skladištenja uređaja rezervoar sveže vode i rezervoar

za prljavu vodu moraju u potpunosti da se isprazne.

Slika

 Uređaj odneti na mesto za čuvanje držeći ga za

ručku za nošenje.

Slika

 Za bezbedno odlaganje uređaj postaviti u stanicu

za čišćenje.

 Uređaj čuvajte u suvim prostorijama.

PAŽNJA

Nakon završetka rada uređaj uvek isprati pomoću radne

stanice i sveže vode. Ovim postupkom se uređaj

optimalno čisti i sprečava se nastanak prljavštine i

naslaga bakterija ili neprijatnih mirisa u uređaju.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Uređaj postaviti u stanicu za čišćenje.

 Za postupak ispiranja rezervoar za svežu vodu

napunite sa malo hladne ili mlake voda iz vodovoda

da bi se usisni kanali i otvori usisne glave

kompletno oslobodili od ostataka deterdženta.

Slika

 Rezervoar sveže vode stavite u uređaj.

Slika

 Izvaditi i isprazniti rezervoar za prljavu vodu.

Vidi poglavlje "Pražnjenje rezervoara za prljavu

vodu".

 Mernu posudu napuniti sa 200 ml vode.

 Napuniti vodu u stanicu za čišćenje.

 Po potrebi za postupak ispiranja mogu da se

dodaju odgovarajuća sredstva za čišćenje

kompanije KÄRCHER.

 Za uključivanje pritisnite uključno/isključni prekidač

uređaja.

 Ostaviti uređaj da radi 30-60 sekundi sve dok se

voda iz stanice za čišćenje u potpunosti ne usisa.

Postupak ispiranja je sada završen.

Napomena

Što je uređaj duže uključen to će manje preostale vlage

ostati u valjcima za čišćenje.

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

 Ako u rezervoaru za svežu vodu još uvek ima vode,

onda izvaditi rezervoar za svežu vodu i isprazniti

ga.

Slika

 Ispraznite rezervoar za prljavu vodu.

Vidi poglavlje "Pražnjenje rezervoara za prljavu

vodu".

 Ako u stanici za čišćenje jošuvek ima vode, onda

vodu treba isprazniti.

Slika

 Izvucite utikač iz utičnice.

Slika

 Mrežni kabl namotati oko kuke za kabl.

 Mrežni kabl fiksirati pomoću kablovskog uskočnog

zatvarača.

PAŽNJA

Pre nego se uređaj odloži na pod zbog skidanja valjaka,

moraju da se isprazne rezervoar za svežu vodu i

rezervoar za prljavu vodu. Na taj način se sprečava da

tokom odlaganja na pod dođe do curenja tečnosti iz

rezervoara.

Napomena

Kodvelikog stepena zaprljanosti valjci za čišćenje mogu

da se čiste odvojeno.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

 Ako u rezervoaru za svežu vodu još uvek ima vode,

onda izvaditi rezervoar za svežu vodu i isprazniti

ga.

Slika

 Izvucite utikač iz utičnice.

 Ispraznite rezervoar za svežu vodu.

Slika

 Ispraznite rezervoar za prljavu vodu.

Slika

 Valjke za čišćenje odviti na ručki za nošenje.

 Valjke za čišćenje oprati pod mlazom vode.

ili

 Valjke za čišćenje prati u mašini za pranje na

temperaturi do 60 °C.

PAŽNJA

Kod čišćenja u mašini za pranje rublja ne koristiti

omekšivač. Na taj način ne dolazi do oštećenja

mikrovlakana, a valjci za čišćenje zadržavaju visok

učinak čišćenja.

Valjci za čišćenje nisu pogodni za sušenje u mašini za

sušenje.

 Nakon pranja, valjke ostaviti da se osuše na

vazduhu.

Slika

 Valjke za čišćenje postaviti sve do graničnika na

držač za valjke.

 Voditi računa o oznakama boja na unutrašnjoj

strani valjka i držaču valjka na uređaju (npr. plava

na plavu).

 Nakon

ugradnje proveriti da li su valjci za čišćenje

čvrsto nalegli.

PAŽNJA

Kod velike zaprljanosti ili ako delovi (npr. kamenje,

krhotine) dospeju u usisnu glavu, isti mora da se očisti.

Ovi delovi tokom rada izazivaju zveckanje ili dovode do

začepljenja usisnih kanala, te smanjuju snagu

usisavanja.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Izvucite utikač iz utičnice.

Slika

 Ukloniti valjke za čišćenje.

Vidi poglavlje "Čišćenje valjaka".

Slika

 Pritisnuti zatvarač usisne glave.

 Skinuti poklopac usisne glave.

 Poklopac usisne glave oprati pod mlazom vode.

 Po potrebi, usisne kanale i proreze na poklopcu

usisne glave očistiti od nataloženih čestica.

Skladištenje uređaja

Nega i održavanje

Čišćenje uređaja postupkom ispiranja

Čišćenje valjaka

Čišćenje usisne glave

180 SR

– 11

 Usisnu glavu uređaja očistiti vlažnom krpom.

 Poklopac usisne glave pričvrstiti na usisnu glavu.

Napomena

Poklopac usisne glave mora prilikom pričvršćivanja

zvučno da nalegne na usisnu glavu.

Slika

 Valjke za čišćenje postaviti sve do graničnika na

držač za valjke.

Vidi poglavlje "Čišćenje valjaka".

PAŽNJA

Kako ne bi došlo do začepljenja separatora usled

prašine i prljavštineili kako ne bi došlo do taloženja

prljavštine u rezervoaru, rezervoar za prljavu vodu mora

redovno da se čisti.

Slika

 Isključiti uređaj, u tu svrhu pritisnuti prekidač na

uređaju uključeno/isključeno.

Slika

 Uređaj postaviti u stanicu za čišćenje.

Slika

 IIzvaditi rezervoar za prljavu vodu iz uređaja.

Vidi poglavlje "Pražnjenje rezervoara za prljavu

vodu".

 Poklopac/separator i rezervoar za prljavu vodu

očistiti običnom vodom.

 Rezervoar za prljavu vodu može da se čisti i u

mašini za pranje sudova.

 Nakon čišćenja, rezervoar za prljavu vodu zajedno

sa poklopcem ponovo postaviti u uređaj.

PAŽNJA

Upotreba neadekvatnih sredstava za čišćenje i negu

može dovesti do oštećenja uređaja i do gubitka

garancije.

Napomena

Po potrebi, za čišćenje podovoa koristiti sredstva za

čišćenje i negu kompanije KÄRCHER.

 Prilikom doziranja sredstava za čišćenje i negu

voditi računa o podacima proizvođača o količini.

 Da bise izbeglo stvaranje pene, rezervoar za svežu

vodu prvo napuniti vodom, a zatim dodati sredstvo

za čišćenje ili negu.

 Kako se količina punjenja "MAX" u rezervoaru za

svežu vodune bi prekoračila, prilikom punjenja

vodom ostaviti dovoljno prostora za količinu

sredstva za čišćenje ili negu.

Smetnje često imaju jednostavne uzroke, koje možete

samostalno ukloniti uz pomoć sledećeg pregleda.

Ukoliko niste sigurni ili ako nestala smetnja nije

navedena ovde, obratite se ovlašćenoj servisnoj službi.

Nije umetnut filterski uložak.

(pogledajte grafiku za opis uređaja)

 Skinuti rezervoar za svežu vodu i postaviti filterski

uložak sa klinom prema gore.

Filterski uložak je umetnut obrnuto.

 Skinuti filterski uložak i postaviti prema gore sa

klinom.

Usisno crevo je začepljeno usled nakupljanja

prljavštine.

 Usisna creva pažljivo ukloniti sa usisne glave i

osnovnog uređaja.

 Usisna creva ostaviti da stoje 10 - 20 minuta u

hladnoj vodi.

 Usisna creva očistiti pomoću tupog predmeta i/ili

ispod mlaza vode.

U rezervoaru za vodu nema vode.

 Dopunite vodu.

Rezervoar za svežu vodu nije dobro nalegao u uređaju.

 Rezervoar za svežu vodu postaviti tako da čvrsto

nalegne u uređaj.

Nedostaju valjci za čišćenje ili nisu pravilno postavljeni.

Slika

 Postaviti valjke za čišćenje odn. uvrnuti valjke za

čišćenje sve do graničnika na držač za valjke.

Valjci za čišćenje su zaprljani ili istrošeni.

 Očistiti valjke za čišćenje.

ili

 Zameniti valjke za čišćenje.

Valjci se blokiraju.

Slika

 Skinuti valjke i proveriti da li se neki predmet ili

mrežni kabl zaglavio u valjcima.

Valjci su suviše suvi.

 Valjke navlažiti odn. uređaj navlažiti sa 50 ml vode

u stanici za parkiranje.

U usisnoj glavi ima nekih delova (npr. kamenje ili

krhotine).

Slika

 Skinuti poklopac usisne glave i očistiti usisnu glavu.

Vidi poglavlje "Čišćenje usisne glave".

Usisni kanali i prorezi usisne glave su začepljeni.

Slika

 Skinuti poklopac usisne glave i očistiti usisnu glavu.

Vidi poglavlje "Čišćenje usisne glave".

Rezervoar prljave vode je prepunjen.

Slika

 Odmah isprazniti rezervoar za prljavu vodu.

Vidi poglavlje "Čišćenje rezervoara za prljavu

vodu".

Rezervoar

za prljavu vodu nije dobro nalegao u uređaju.

 Proveriti da li je poklopac čvrsto nalegao na

rezervoar za prljavu vodu.

Vidi poglavlje "Čišćenje rezervoara za prljavu

vodu".

Separator je začepljen.

 Skinuti poklopac sa rezervoara za prljavu vodu i

očistiti separator.

Vidi poglavlje "Čišćenje rezervoara za prljavu

vodu".

Mreža filtera separatora rezervoara za prljavu vodu je

oštećena prilikom čišćenja.

 Zameniti separator.

Čišćenje rezervoara za prljavu vodu

Sredstva za čišćenje i negu

Otklanjanje smetnji

Nedostaje kvašenje valjaka svežom vodom

Uređaj ne prihvata prljavštinu

Valjci se ne okreću

Bučno klepetanje prilikom uključivanja

Zveckajući zvuk u usisnoj glavi

Učinak usisavanja se smanjuje

Uređaj gubi prljavu vodu

181SR

– 12

Sredstva za čišćenje ili negu nisu pogodna za uređaj ili

su pogrešno dozirana.

 Koristiti sredstva za čišćenje i negu koja je

preporučio proizvođač.

Vidi poglavlje "Sredstva za čišćenje i negu".

 Obratiti pažnju na podatke proizvođača o

doziranju.

Prvo kvašenje valjaka nije primenjeno ili je kratko

primenjeno tako da valjci nisu u potpunosti nakvašeni

(valjke stoga očistiti samo delimično).

Slika

 Valjke u potpunosti nakvasiti.

PAŽNJA

Nakon montaže rukohvat više ne skidati sa osnovnog

uređaja.

Rukohvat se sme skidati sa osnovnog uređaja samo

kada se uređaj dostavlja u servisne svrhe.

Slika

Pogledajte sliku na kraju uputstva za rad

 Odvijač gurnuti pod uglom od 90 stepeni u mali

otvor na zadnjoj strani rukohvata i skinuti rukohvat.

PAŽNJA

Obratiti pažnju da ne dođe do oštećenja spojnog kabla

između osnovnog uređaja i rukohvata.

Zadržavamo pravo na tehničke promene!

Uređaj ostavlja linije po podu

Skidanje rukohvata sa osnovnog uređaja

Tehnički podaci

Strujni priključak

Napon 220-240 V

1~50-60 Hz

Stepen zaštite IPX4

Klasa zaštite II

Podaci o snazi

Prijemna snaga 460 W

Broj obrtaja valjka u minuti 500 o./min

Količina punjenja

Rezervoar za svežu vodu 400 ml

Stanica za čišćenje 200 ml

Dimenzije

Dužina kabla 7,0 m

Težina (bez tečnosti za čišćenje) 5,0 kg

Dužina 320 mm

Širina 270 mm

Visina 1220 mm

182 SR

– 5

Преди първото използване на Ва-

шия уред прочетете това оригинал-

но упътване за работа, действайте

според него и го запазете за по-къс-

но използване или за следващия

притежател.

Използвайте уреда за почистване на подове само за

почистване на твърди подове в частни домакинства

и само върху водоустойчиви твърди подове.

Не почиствайте чувствителни към вода настилки

като напр. необработени паркети (влагата може да

проникне и да повреди пода).

Уредът е подходящ за почистване на PVC, линоле-

ум, плочки, камък, намаслен паркет или паркет с во-

съчно покритие, ламинат, както и на всички нечувст-

вителни към вода подови настилки.

Опаковъчните материали могат да се ре-

циклират. Моля не хвърляйте опаковките при

домашните отпадъци, а ги предайте на вто-

рични суровини с цел повторна употреба.

Старите уреди съдържат ценни материали,

подлежащи на рециклиране, които могат да

бъдат употребени повторно. Поради това

моля отстранявайте старите уреди, използ-

вайки подходящи за целта системи за събиране.

Електрическите и електронните уреди често съдър-

жат съставни части, които при неправилно боравене

или неправилно изхвърляне могат да представля-

ват потенциална опасност за човешкото здраве и за

околната среда. Въпреки това за правилната екс-

плоатация на уредите тези съставни части са необ-

ходими. Обозначените с този символ уреди не тряб-

ва да бъдат изхвърляни с битовите отпадъци.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите

на:

www.kaercher.com/REACH

Обемът на доставка на уреда е изобразен на опа-

ковката. При разопаковане проверете дали съдър-

жанието е пълно.

При липсващи принадлежности или при транспорт-

ни щети моля уведомете Вашия търговец.

Използвайте само оригинални аксесоари и ориги-

нални резервни части, по този начин осигурявате

безопасната и безпроблемна експлоатация на уре-

да.

Можете да намерите информация за аксесоари и

резервни части на www.kaercher.com.

Във всяка страна важат гаранционните условия,

публикувани от оторизираната от нас дистрибутор-

ска фирма. Евентуални повреди на Вашия уред ще

отстраним в рамките на гаранционния срок безплат-

но, ако се касае за дефект в материалите или при

производство. В гаранционен случай се обърнете

към дистрибутора или най-близкия оторизиран сер-

виз, като представите касовата бележка.

(Адресите ще намерите на задната страница)

– Освен указанията в това

ръководство трябва да се

спазват и общовалидните

законодателни предписа-

ния за безопасност и пред-

пазване от нещастни слу-

чаи.

– Предупредителните и ука-

зателните табелки на

уреда дават важни напът-

ствия за безопасна рабо-

та.

Съдържание

Общи указания. . . . . . . . . . . . . . . . . . . . . . . BG 5

Указания за безопасност. . . . . . . . . . . . . . . BG 5

Описание на уреда . . . . . . . . . . . . . . . . . . . BG 9

Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 9

Пускане в експлоатация . . . . . . . . . . . . . . . BG 9

Експлоатация. . . . . . . . . . . . . . . . . . . . . . . . BG 9

Грижи и поддръжка . . . . . . . . . . . . . . . . . . . BG 11

Помощ при неизправности . . . . . . . . . . . . . BG 12

Технически данни . . . . . . . . . . . . . . . . . . . . BG 13

Общи указания

Употреба по предназначение

Опазване на околната среда

Обем на доставката

Резервни части

Гаранция

Символи на уреда

ВНИМАНИЕ

По време на работите по почистване

маркировката „MAX“ на резервоара за

мръсна вода не трябва да се превиша-

ва.

Моля вземете под внимание следния на-

чин на действие:

Първо изпразнете резервоара за мръс-

на вода.

След това напълнете резервоара за чис-

та вода.

Указания за

безопасност

183BG

– 6

 ОПАСНОСТ

Указание за непосредствено

грозяща опасност, която

води до тежки телесни нара-

нявания или до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна

ситуация, която може да до-

веде до тежки телесни нара-

нявания или до смърт.

몇 ПРЕДПАЗЛИВОСТ

Указание за възможна опасна

ситуация, която може да до-

веде до леки наранявания.

ВНИМАНИЕ

Указание за

възможна опасна

ситуация, която може да до-

веде до материални щети.

 ОПАСНОСТ

 Уреда да не се използва в

басейни, които съдържат

вода.

 Преди използване уреда и

принадлежностите да се

проверят за съответ-

стващо на изискванията

състояние. Ако уредът не

е в отлично състояние, из-

ползването му е забране-

но.

 Повреден мрежови захран-

ващ кабел трябва незабав-

но да се замени от отори-

зиран сервиз/специалист –

електротехник.

 Никога не докосвайте

щепсела и контакта с

влажни ръце.

 Преди всякакви работи по

поддръжката уредът да се

изключва и щепселът да се

изважда от контакта.

 Ремонтните дейности по

уреда да се извършват

единствено от оторизи-

ран сервиз.

 Връзката между захранва-

щия/удължителния кабел

не трябва да е във вода.

몇 ПРЕДУПРЕЖДЕНИЕ

 Свързването на уреда е

позволено само към елек-

трически извод, изпълнен

от електроинсталатор

съгласно IEC 60364.

 Свързвайте уреда само

към променлив ток. Напре-

жението трябва да съот-

ветства на посоченото

върху фирмената табелка

на уреда.

 Във влажни помещения, на-

пр. бани, включвайте уре-

да в контакти с предвари-

телно включена противо-

влагова защита.

 Използвайте единствено

водоустойчиви електриче-

ски удължителни кабели с

напречно сечение минимум

3x1 мм².

 Сменяйте куплунгите на

захранващите или удължи-

телни кабели само с таки-

ва със същата защита от

Степени на опасност

Електрически

компоненти

184 BG

– 7

водни пръски и същата ме-

ханична здравина.

몇 ПРЕДПАЗЛИВОСТ

 Обърнете внимание на то-

ва, мрежовият захранващ

кабел или удължителният

кабел да не се наранят или

повредят поради премина-

ване на автомобили върху

тях, премазване, опъване

или подобни. Пазете мре-

жовите захранващи кабе-

ли от горещина, масла и

остри ръбове.

 ОПАСНОСТ

 Потребителят

трябва да

използва уреда по предназ-

начение. Той трябва да

вземе под внимание мест-

ните условия и при работа

с уреда да внимава за хора-

та, намиращи се в бли-

зост.

 Забранена е експлоатация

в зони, в които има опас-

ност от експлозии.

 При използване на уреда в

опасни зони спазвайте съ-

ответните предписания

за безопасност.

 Не използвайте уреда, ако

преди това е паднал, ако е

видимо увреден или не хер-

метичен.

몇 ПРЕДУПРЕЖДЕНИЕ

 Уредът не трябва да се из-

ползва от деца, младежи

или неоторизирани лица.

 Този уред не е предназна-

чен за това, да бъде из-

ползван от лица с ограни-

чени физически, сензорни и

умствени способности и

липса на опит и/или липса

на познания, освен ако те

са под надзора на отгова-

рящо за тяхната безопас-

ност лице или са получили

от него инструкции, как да

използват уреда.

 Децата не бива да играят

с уреда.

 Децата трябва да бъдат

под надзор, за да се гаран-

тира, че няма да играят с

уреда.

 Дръжте уреда далече от

деца, докато е включен

или докато още не се е ох-

ладил.

 Работете или съхранявай-

те уреда само в съответ-

ствие с описанието респ.

изображението!

몇 ПРЕДПАЗЛИВОСТ

 Преди всички дейности с

или по уреда установете

устойчивостта, за да пре-

дотвратите злополуки

или увреждания поради па-

дане на уреда.

 Никога не наливайте във

водния резервоар разтво-

рители, съдържащи раз-

творители течности или

неразредени киселини (на-

пр. почистващи препара-

ти, бензинови обезцвети-

тели и ацетон), тъй като

те ще разядат използва-

ните в уреда материали.

Сигурно боравене

185BG

– 8

 Никога не оставяйте уре-

да без надзор, докато ра-

боти.

 Дръжте части от тялото

(като коси, пръсти) далеч

от въртящите се почист-

ващи валяци.

 По време на почистването

на смукателната глава

пазете ръцете, тъй като

съществува риск от нара-

няване от остри предме-

ти (напр. стружки).

ВНИМАНИЕ

 Включвайте уреда само

ако са поставени резерво-

арът за чиста и резерво-

арът за мръсна вода.

 С уреда не трябва да се

засмукват остри или по-

големи предмети (като

счупени неща, камъчета,

части от играчки).

 Не наливайте в резерво-

ара за чиста вода оцетна

киселина, препарат за по-

чистване на варовик, ете-

рични масла и подобни ве-

щества. Също така вни-

мавайте тези вещества

да не бъдат засмукани.

 Вентилационните отво-

ри на уреда не трябва да

бъдат блокирани.

 Използвайте уреда само

върху твърди подове с во-

доустойчиво покритие

(напр. лакиран паркет,

емайлирани плочки, лино-

леум).

 Не използвайте уреда за

почистване на килими и

покрити с килими подове.

 Не прекарвайте уреда вър-

ху подовата решетка на

конвекторни отоплител-

ни уреди. Изтичащата

вода не може да се поеме

от уреда, ако се отвежда

през решетката.

 При по-продължителни

прекъсвания на работа и

след употреба изключвай-

те уреда от главния пре-

късвач / прекъсвача на уре-

да и изваждайте щепсела

от контакта.

 Не работете с уреда при

температури под 0 °C.

 Пазете уреда от дъжд. Не

го съхранявайте на откри-

то.

186 BG

– 9

 Вижте изображенията на страниците с гра-

фики

* FC 5

** FC 5 Premium

 Вижте изображенията на страниците с гра-

фики

Фигура

 Поставете планката на ръкохватката до упор в

основния уред, докато се чуе щракване.

Планката на ръкохватката трябва да стои не-

подвижно в уреда.

Фигура

 Поставете почистващите валяци в носача до

упор.

 Следете за цветното съвпадение на вътрешна-

та страна на валяците и държача им на уреда

(напр. синьо към синьо).

 След монтажа проверете дали почистващите

валяци стоят неподвижно.

Фигура

 За устойчивост поставете уреда в станцията за

почистване.

Фигура

 Извадете резервоара за чиста вода за дръжка-

та от уреда.

Фигура

 Да се отвори капачката за зареждане.

 Напълнете резервоара за чиста вода със студе-

на или хладка вода от водопровода.

 При необходимост в резервоара за чиста вода

могат да бъдат наливани почистващи препара-

ти, респ. препарати за поддръжка KÄRCHER.*

Вижте глава „Почистващи препарати и препара-

ти за поддръжка“.

 При напълването не трябва да се превишава

маркировката „MAX“.

 Затворете капачката на резервоара.

Фигура

 Поставете резервоара за чиста вода в уреда.

 Резервоарът за чиста вода трябва да стои не-

подвижно в уреда.

ВНИМАНИЕ

*Обърнете внимание на препоръката за дозиране

на почистващи препарати, респ. препарати за

поддръжка.

ВНИМАНИЕ

Фигура

Уредът може да поема само мръсотия и течности

(макс. 250 ml).

Фигура

Преди началото на

работата отстранете

евент. налични предмети от пода, като счупени

неща, камъчета, болтове или части от играчки.

Преди употребата на уреда тествайте пода на

незабележимо място за водоустойчивост. Не по-

чиствайте чувствителни към вода подови на-

стилки като напр. нетретирани коркови подови

настилки (влагата може да навлезе навътре и да

увреди пода).

Указания

За

да избегнете спъване в мрежовия кабел, дръжте

ръкохватката в едната ръка и мрежовия кабел в дру-

гата.

Фигура

За да не се образуват отпечатъци от стъпала върху

прясно почистения под, работете назад в посока

към вратата.

 Дръжте уреда за ръкохватката под ъгъл ок. 60

градуса.

 Почистването на пода се извършва чрез после-

дователното му движение напред и назад със

скорост, както при почистване с прахосмукачка.

 При по-силно замърсяване оставете уреда да

се плъзга бавно по пода.

 При обема на доставка на двойките валяци в

сиво и жълто: Двете двойки валяци имат еднак-

ва функционалност, но могат да се използват за

различни области на приложение (разлика в

цвета напр. за кухня и баня).

ВНИМАНИЕ

Щом уредът се включи, почистващите валяци за-

почват да се въртят. За да не се задвижи уредът

самостоятелно, ръкохватката трябва да се дър-

жи здраво.

Уверете се, че резервоарът за чиста вода е пълен

с вода и резервоарът за мръсна вода е поставен

уреда.

Описание на уреда

1 Прекъсвач ВКЛ/ИЗКЛ

2 Ръкохватка

3 Държател за кабела

4 Захранващ кабел

5 Кабелен клипс

6 Дръжка за носене

7 Капак на резервоара за мръсна вода/сепара-

тор

8 Резервоар мръсна вода

9 Удълбочение за хващане почистващ валяк

10 Почистващи валяци

11 Капак на смукателната глава

12 Блокировка на смукателната глава

13 Резервоар чиста вода

14 Дръжка резервоар за чиста вода

15 Почистваща станция/станция за паркиране

16 Място за съхранение валяци

Според оборудването

17 Филтърна вложка

18 * Почистващ препарат RM 536 30 ml

19 ** Почистващ препарат RM 534 30 ml

20 ** Почистващ препарат RM 536 500 ml

10 ** Почистващи валяци 2x

Монтаж

Пускане в експлоатация

Монтиране на валяците

Пълнене на резервоара за чиста вода

Експлоатация

Общи указания за

обслужване

Започване на работа

187BG

– 10

Фигура

 Включете щепсела в контакта.

Фигура

 За бързо овлажняване на валяците, с помощта

на измервателна чаша напълнете почистваща-

та станция с 50 ml прясна вода.

Фигура

 Включете уреда и пуснете да работи в станция-

та за 5 секунди.

След това уредът има оптималната влажност,

за да позволи бързо почистване.

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Извадете уреда от почистващата станция с по-

мощта на дръжката за носене и го поставете на

пода.

 Дръжте здраво уреда за ръкохватката.

Фигура

 За да включите уреда, натиснете прекъсвача

(Вкл/Изкл).

ВНИМАНИЕ

Преди да напълните резервоара за чиста вода, мо-

ля, изпразнете резервоара за мръсна вода. Така се

избягва преливането на резервоара за мръсна во-

да.

Вижте глава „Изпразване на резервоара за мръсна

вода“.

Фигура

 Поставете уреда в почистващата станция.

Фигура

 Извадете резервоара за чиста вода за дръжка-

та от уреда.

Фигура

 Да се отвори капачката за зареждане.

 Напълнете резервоара за чиста вода със студе-

на или хладка вода от водопровода.

 При необходимост добавете почистващ препа-

рат или препарат за поддръжка.

 При напълването не трябва да се превишава

маркировката „MAX“.

 Затворете капачката на резервоара.

Фигура

 Поставете резервоара за чиста вода в уреда.

Резервоарът за чиста вода трябва да стои не-

подвижно в уреда.

ВНИМАНИЕ

За да не прелее резервоарът

за мръсна вода, ниво-

то на водата трябва да се проверява редовно. Не

трябва да се превишава маркировката „MAX“.

Фигура

 Поставете уреда в почистващата станция.

Фигура

 Дръжте резервоара за мръсна вода за долната

планка на дръжката, при това натиснете с па-

лец горната планка на дръжката надолу.

 Извадете резервоара за мръсна вода.

Фигура

 Свалете капака на резервоара за мръсна вода.

 Изпразнете резервоара за мръсна вода.

 Почистете капака/сепаратора и резервоара за

мръсна вода с вода от водопровода според за-

мърсяването.

 Поставете капака на резервоара за мръсна во-

да.

Капакът за чиста вода трябва да стои непод-

вижно върху резервоара за мръсна вода.

Фигура

 Поставете резервоара за мръсна вода в уреда.

Резервоарът за мръсна вода трябва да стои не-

подвижно в уреда.

Фигура

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Поставете уреда в почистващата станция.

ВНИМАНИЕ

За устойчивост винаги при прекъсвания на рабо-

тата поставяйте уреда в почистващата стан-

ция, респ. станцията за паркиране. При

недоста-

тъчна устойчивост уредът може да се преобър-

не, при което може да изтекат течности, които

да увредят подовата настилка.

Фигура

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Поставете уреда в почистващата станция.

Фигура

ВНИМАНИЕ

След приключване на работата следва почиства-

не на уреда чрез изплакване.

Вижте глава „Почистване на уреда чрез изплаква-

не“.

Фигура

 Изпразнете уреда напълно.

Фигура

до

Фигура

 Изпразнете резервоара за мръсна вода.

Вижте глава „Изпразване на резервоара за

мръсна вода“.

 Ако в резервоара за чиста вода или в почиства-

щата станция има още вода, излейте я.

Фигура

 Извадете щепсела от контакта.

Фигура

 Навийте мрежовия кабел около куките за кабе-

ла.

 Фиксирайте мрежовия кабел с кабелен клипс.

ВНИМАНИЕ

За да предотвратите образуването на миризми

при складирането на уреда, неговите резервоари

за чиста и мръсна вода трябва да бъдат напълно

източени.

Фигура

 Занесете уреда на мястото на съхранение, като

го държите за дръжката за носене.

Фигура

 За устойчивост поставете уреда в станцията за

почистване.

 Съхранявайте уреда в сухи помещения.

Допълнете почистваща течност

Изпразване на резевоара за мръсна вода

Прекъсване на работа

Изключете уреда

Съхранение на уреда

188 BG

– 11

ВНИМАНИЕ

След приключване на работата винаги оставяй-

те уреда да се изплакне с почистващата станция

и с чиста вода. С този процес уредът се почиства

оптимално и се избягва натрупване на мръсотия

и бактерии или неприятни миризми в уреда.

Фигура

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Поставете уреда в почистващата станция.

 За промиване напълнете резервоара за чиста

вода с малко студена или хладка чешмяна во-

да, за да освободите напълно всмукателните

канали или отвори на смукателната глава от ос-

татъците от почистващ препарат.

Фигура

 Поставете резервоара за чиста вода в уреда.

Фигура

 Свалете резервоара за мръсна вода и го из-

празнете.

Вижте глава „Изпразване на резервоара за

мръсна вода“.

 Напълнете мерителната чаша с 200 ml вода.

 Сипете водата в почистващата станция.

 При необходимост за изплакването могат да се

добавят съответни почистващи препарати

KÄRCHER.

 За да включите уреда, натиснете прекъсвача

(Вкл/Изкл).



Оставете уреда да работи 30-60 секунди, дока-

то водата е засмукана напълно от почистваща-

та станция.

Сега изплакването е завършено.

Указание

Колкото по-дълго е включен уредът, толкова по-

малко остатъчна влага остава в почистващите валя-

ци.

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

 Ако в резервоара за чиста вода има още вода,

свалете го и го изпразнете.

Фигура

 Изпразнете резервоара за мръсна вода.

Вижте глава „Изпразване на резервоара за

мръсна вода“.

 Ако в почистващата станция има още вода, из-

лейте я.

Фигура

 Извадете щепсела от контакта.

Фигура

 Навийте мрежовия кабел около куките за кабе-

ла.

 Фиксирайте мрежовия кабел с кабелен клипс.

ВНИМАНИЕ

Преди уредът да бъде поставен на пода за изваж-

дането на валяците, резервоарите за чиста и

мръсна вода трябва да се изпразнят. Така се пре-

дотвратява изтичането на течности от тях по

време на престоя върху пода.

Указание

При силно замърсяване почистващите валяци могат

да се почистват отделно.

Фигура

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

 Ако в резервоара за чиста вода има още вода,

свалете го и го изпразнете.

Фигура

 Извадете щепсела от контакта.

 Изпразнете резервоара за чиста вода.

Фигура

 Изпразнете резервоара за мръсна вода.

Фигура

 Развийте почистващите валяци от удълбоче-

нието за хващане.

 Почистете почистващите валяци под течаща

вода.

или

 Перете почистващите валяци в пералня при

температура до 60 °C.

ВНИМАНИЕ

При почистване в пералня не използвайте омеко-

тител. Така микрофибрите не се увреждат и по-

чистващите валяци запазват високата си по-

чистваща ефективност.

Почистващите валяци не са подходящи за сушене

в сушилня.

 След почистването оставете валяците да из-

съхнат на въздух.

Фигура

 Поставете почистващите валяци в носача до

упор.

 Следете за цветното съвпадение на вътрешна-

та страна на валяците и държача им на уреда

(напр. синьо към синьо).

 След монтажа проверете дали почистващите

валяци стоят неподвижно.

ВНИМАНИЕ

При силно замърсяване или

ако са попаднали час-

ти (напр. камъчета, стружки) в смукателната

глава, тя трябва да бъде почистена. По време на

работа тези части пораждат шум от тракане

или запушват всмукателните канали и намаля-

ват смукателната мощност.

Фигура

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Извадете щепсела от контакта.

Фигура

 Отстранете почистващите валяци.

Вижте глава „Почистване на валяците“.

Фигура

 Натиснете блокировката на смукателната гла-

ва.

 Свалете капака на смукателната глава.

 Почистете капака на смукателната глава под

течаща вода.

 При необходимост почистете всмукателните ка-

нали и прорези на капака на смукателната гла-

ва от заседнали частици.

 Почистете смукателната глава на уреда с влаж-

на кърпа.

Грижи и поддръжка

Почистване на уреда чрез изплакване

Почистване на валяците

Почистване на смукателната глава

189BG

– 12

 Закрепете капака на смукателната глава върху

нея.

Указание

При закрепване на капака на смукателната глава

върху смукателната глава трябва да се чуе ясно из-

щракване.

Фигура

 Поставете почистващите валяци в носача до

упор.

Вижте глава „Почистване на валяците“.

ВНИМАНИЕ

Резервоарът за мръсна вода трябва да се почист-

ва редовно, за да не се запушва сепараторът от

прах и мръсотия или в резервоара да се натрупва

мръсотия.

Фигура

 Изключете уреда, за целта натиснете прекъсва-

ча Вкл./Изкл.

Фигура

 Поставете уреда в почистващата станция.

Фигура

до

Фигура

 Свалете резервоара за мръсна вода от уреда.

Вижте глава „Изпразване на резервоара за

мръсна вода“.

 Почистете капака/сепаратора и резервоара за

мръсна вода с вода от водопровода.

 Резервоарът за мръсна вода може да се по-

чиства и в миялна машина.

 След почистването поставете отново резерво-

ара за мръсна вода с капака в уреда.

ВНИМАНИЕ

Употребата на неподходящи почистващи препа-

рати и препарати за поддръжка може

да повреди

уреда и да доведе до анулиране на гаранции.

Указание

При необходимост за почистване на пода използ-

вайте почистващ препарат или препарат за под-

дръжка KÄRCHER.

 При дозирането на почистващите препарати и

препаратите

за поддръжка следвайте указания-

та за количество, дадени от производителя.

 За да се избегне образуване на пяна, първо на-

пълнете резервоара за чиста вода с вода и по-

сле добавете почистващ препарат или препа-

рат за поддръжка.

 За да не се превиши количеството на напълва-

не „MAX“ на резервоара за чиста вода, при на-

ливането на вода оставете още място за коли-

чеството на почистващите препарати или пре-

паратите за поддръжка.

Много често причините за повреда са елементарни

и с помощта на следните указания може сами да ги

отстраните. Ако не сте сигурни или повредите не са

описани тук, обърнете се към оторизирания сервиз.

Филтърната вложка не е поставена.

(За описание на уреда вж. графиката)

 Извадете резервоара за чиста вода и поставете

филтърната вложка с щифта нагоре.

Филтърната вложка е поставена наопаки.

 Извадете филтърната вложка и я поставете с

щифта нагоре.

Смукателният маркуч е запушен поради отлагания

на замърсявания.

 Отстранете внимателно смукателните маркучи

от смукателната глава и основния уред.

 Поставете смукателните маркучи за 10-20 ми-

нути в студена вода.

 Почистете смукателните маркучи с тъп предмет

и/или под течаща вода.

Липса на вода във водния резервоар.

 Допълване с вода

Резервоарът за чиста вода не поставен правилно в

уреда.

 Поставете резервоара за чиста вода така, че да

стои неподвижно в уреда.

Почистващите валяци липсват или не са поставени

правилно.

Фигура

 Поставете почистващите валяци, респ. завийте

почистващите валяци върху носача до упор.

Почистващите валяци са замърсени или износени.

 Почистете почистващите валяци.

или

 Сменете почистващите валяци.

Валяците блокират.

Фигура

 Свалете валяците и проверете дали в тях не се

е заплел предмет или мрежовият кабел.

Валяците са твърде сухи.

 Навлажнете валяците, респ. уреда с 50 ml вода

в станцията за паркиране.

В смукателната глава има части (напр. камъчета

или стружки).

Фигура

 Свалете капака на смукателната глава и я по-

чистете.

Вижте глава „Почистване на смукателната гла-

ва“.

Почистване на резервоара за мръсна

вода

Почистващи препарати и препарати за

поддръжка

Помощ при неизправности

Липсва навлажняване на валяците с

прясна вода

Уредът не поема мръсотия

Валяците не се въртят

Силен вибриращ шум при включване

Шум от тракане в смукателната глава

190 BG

– 13

Всмукателните канали и прорези на смукателната

глава са запушени.

Фигура

 Свалете капака на смукателната глава и я по-

чистете.

Вижте глава „Почистване на смукателната гла-

ва“.

Резервоарът за мръсна вода е препълнен.

Фигура

до

Фигура

 Незабавно изпразнете резервоара за мръсна

вода.

Вижте глава „Почистване на резервоара за

мръсна вода“.

Резервоарът за мръсна вода не е в правилно поло-

жение в уреда.

 Проверете дали капакът стои неподвижно на

резервоара за мръсна вода.

Вижте глава „Почистване на резервоара за

мръсна вода“.

Сепараторът е запушен.

 Свалете капака на резервоара за мръсна вода

и почистете сепаратора.

Вижте глава „Почистване на резервоара за

мръсна вода“.

Филтриращата цедка на сепаратора на резервоара

за мръсна вода е била повредена при почистването.

 Подменете сепаратора.

Почистващите препарати или препаратите за под-

дръжка не са подходящи за уреда или са неправил-

но дозирани.

 Използвайте препоръчаните от производителя

почистващи препарати и препарати за под-

дръжка.

Вижте глава „Почистващи препарати и препара-

ти за поддръжка“.

 Следете указанията за дозировка, дадени от

производителя.

Не е било приложено или е било приложено твърде

за кратко първо навлажняване на валяците и пора-

ди това те не са напълно навлажнени (по тази при-

чина валяците почистват само частично).

Фигура

 Навлажнете валяците напълно.

ВНИМАНИЕ

След сглобяването не сваляйте повече ръкохват-

ката от основния уред.

Свалянето на ръкохватката от основния уред

може да бъде извършено само когато уредът се

изпраща за обслужване.

Фигура

Вж. фигурата в края на ръководството за експлоата-

ция

 Поставете отвертката под ъгъл 90 градуса в

малкия отвор от задната страна на ръкохватка-

та и я свалете.

ВНИМАНИЕ

Внимавайте да не бъде повреден свързващият ка-

бел между

основния уред и ръкохватката.

Запазваме си правото на технически измене-

ния!

Смукателната мощност намалява

Уредът изпуска мръсна вода

Уредът оставя следи по пода

Сваляне на ръкохватката от основния

уред

Технически данни

Електрозахранване

Напрежение 220-240 V

1~50-60 Hz

Градус на защита IPX4

Клас защита II

Данни за мощността

Потребяема мощност 460 W

Обороти на валяците в минута 500 U/min

Количество на пълнене

Резервоар чиста вода 400 мл

Почистваща станция 200 мл

Размери

Дължина на кабела 7,0 м

Тегло (без почистващи течно-

сти)

5,0 кг

Дължина 320 мм

Широчина 270 мм

Височина 1220 мм

191BG

– 5

Enne seadme esmakordset kasutuse-

levõttu lugege läbi originaalkasutusju-

hend, toimige sellele vastavalt ja hoid-

ke see hilisema kasutamise või uue

omaniku tarbeks alles.

Kasutage põrandapuhastajat eranditult kõvade põran-

date puhastamiseks eramajapidamises ja ainult vee-

kindlatel kõvadel põrandatel.

Ärge puhastage vee suhtes tundlikke katteid nagu nt

töötlemata korkpõrandaid (niiskus võib sisse tungida ja

põrandat kahjustada).

Seade sobib PVC, linoleumi, plaatide, kivi, õlitatud ja

vahatatud parketi, laminaadi ning kõigi vee suhtes mit-

tetundlike põrandakatete puhastamiseks.

Pakendmaterjalid on taaskasutatavad. Palun

ärge visake pakendeid majapidamisprahi hulka,

vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid

materjal, mis tuleks suunata taaskasutusse. Pa-

lun likvideerige vanad seadmed seetõttu vasta-

vate kogumissüsteemide kaudu.

Elektrilistes ja elektroonilistes seadmetes sisaldub tihti

komponente, mis võivad valesti ümber käies või vale

jäätmekäitluse korral olla ohuks inimeste tervisele ja

keskkonnale. Neid komponente on aga seadme nõue-

tekohaseks tööks hädasti vaja. Selle sümboliga tähista-

tud seadmeid ei tohi panna olmeprügi hulka.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

www.kaercher.com/REACH

Selle seadme tarnekomplekt on kujutatud pakendil.

Kontrollige lahti pakkides paki sisu.

Kui tarvikuid on puudu või transpordikahjustuste korral

teatage palun kaupmehele.

Kasutage ainult originaaltarvikuid ja originaalvaruosi,

mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt

www.kaercher.com.

Igas riigis kehtivad meie volitatud müügiesindaja antud

garantiitingimused. Seadmel esinevad rikked kõrvalda-

me garantiiajal tasuta, kui põhjuseks on materjali- või

valmistusviga. Garantiijuhtumi korral palume pöörduda

müüja või lähima volitatud klienditeenistuse poole, esi-

tades ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

– Lisaks käesolevas kasutusju-

hendis toodud märkustele tu-

leb järgida ka seadusandja

üldisi ohutusalaseid ja õnne-

tusjuhtumite vältimise eeskir-

ju.

– Seadmele paigaldatud hoia-

tus- ja teavitussildid edasta-

vad tähtsat infot seadmega

ohutuks töötamiseks.

 OHT

Osutab vahetult ähvardavale

ohule, mis võib põhjustada tõsi-

seid kehavigastusi või lõppeda

surmaga.

몇 HOIATUS

Osutab võimalikule ohtlikule olu-

korrale, mis võib põhjustada tõ-

Sisukord

Üldmärkusi . . . . . . . . . . . . . . . . . . . . . . . . . . ET5

Ohutusalased märkused . . . . . . . . . . . . . . . . ET 5

Seadme osad . . . . . . . . . . . . . . . . . . . . . . . . ET 8

Paigaldamine. . . . . . . . . . . . . . . . . . . . . . . . . ET 8

Kasutuselevõtt. . . . . . . . . . . . . . . . . . . . . . . . ET 8

Käitamine . . . . . . . . . . . . . . . . . . . . . . . . . . . ET 8

Korrashoid ja tehnohooldus. . . . . . . . . . . . . . ET 9

Abi häirete korral . . . . . . . . . . . . . . . . . . . . . . ET 11

Tehnilised andmed . . . . . . . . . . . . . . . . . . . . ET 12

Üldmärkusi

Sihipärane kasutamine

Keskkonnakaitse

Tarnekomplekt

Varuosad

Garantii

Seadmel olevad sümbolid

TÄHELEPANU

Puhastustööde ajal ei tohi ületada musta

vee paagi tähistust „MAX“.

Palun toimige järgmiselt:

Kõigepealt tühjendage musta vee paak.

Seejärel täitke puhta vee paak.

Ohutusalased märkused

Ohuastmed

192 ET

– 6

siseid kehavigastusi või lõppeda

surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olu-

korrale, mis võib põhjustada ker-

geid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olu-

korrale, mis võib põhjustada ma-

teriaalset kahju.

 OHT

 Ärge kasutage seadet bas-

seinides, milles on vett.

 Kontrollige enne kasutamist,

kas seadme ja tarvikute sei-

sund vastab nõuetele. Juhul

kui seisund ei ole laitmatu, ei

tohi seadet või tarvikut kasu-

tada.

 Kahjustatud toitekaabel lasta

viivitamatult volitatud hool-

dustöökojal/elektrikul välja

vahetada.

 Ärge kunagi puudutage võr-

gupistikut ja pistikupesa mär-

gade kätega.

 Lülitage enne kõiki hooldus-

töid masin välja ja tõmmake

võrgupistik välja.

 Seadet tohib remontida ainult

vastava litsentsiga klienditee-

nindus.

 Toitekaabli/pikenduskaabli

ühenduskoht ei tohi olla vees.

몇 HOIATUS

 Seadet tohib ühendada ainult

pistikupessa, mis on elektri-

montööri poolt paigaldatud

vastavalt standardile

IEC 60364.

 Seadet tohib ühendada ainult

vahelduvvoolutoitega. Pinge

peab vastama seadme tüübi-

sildil esitatud pingele.

 Niisketes ruumides, näit. van-

nitoas, ühendage seade voo-

luvõrku pistikupesadest, mil-

lel on FI-kaitselüliti.

 Kasutage ainult veepritsmete

suhtes kaitstud pikendusjuht-

meid, mille ristlõige on vähe-

malt 3x1 mm²

 Asendage toite- või pikendus-

kaablid ainult sama veekind-

lustaset pakkuvate ja sama

mehaanilise tugevusega

seadmetega.

몇 ETTEVAATUS

 Jälgige, et toitejuhet või pi-

kendusjuhet ei kahjustataks

sellest ülesõitmisega, mulju-

misega, rebimisega ega muul

viisil. Toitejuhtmed peavad

olema kaitstud kuumuse, õli

ja teravate servade eest.

 OHT

 Käitaja peab seadet kasuta-

ma sihipäraselt. Arvestada

tuleb kohalikke iseärasusi

ning seadmega töötades tu-

leb pöörata tähelepanu ka lä-

heduses viibivatele inimeste-

le.

 Plahvatusohtlikes piirkonda-

des kasutamine on keelatud.

 Kui kasutate seadet ohualas,

tuleb järgida vastavaid ohu-

tusalaseid eeskirju.

 Ärge kasutage seadet, kui

see on eelnevalt alla kukku-

Elektrilised komponendid

Ohutu käsitsemine

193ET

– 7

nud, nähtavalt kahjustatud

või lekib.

몇 HOIATUS

 Lapset tai perehtymättömät

henkilöt eivät saa käyttää lai-

tetta.

 Seda seadet ei tohi kasutada

piiratud füüsiliste, sensoorse-

te või vaimsete võimetega ini-

mesed või kogemuste ja/või

teadmisteta isikud; kui siis ai-

nult nende ohutuse eest vas-

tutava isiku järelevalve all või

kui neid on õpetatud seadet

kasutama ja nad on mõistnud

sellest tulenevaid ohtusid.

 Lapsed ei tohi seadmega

mängida.

 Laste üle peab olema järele-

valve tagamaks, et nad sead-

mega ei mängiks.

 Hoidke lapsed seadmest ee-

mal, kui seade on sisse lülita-

tud või ei ole veel jahtunud.

 Kasutage või ladustage sea-

det ainult vastavalt kirjelduse-

le või joonisele!

몇 ETTEVAATUS

 Enne igasugust tegevust

seadmega või seadme juures

tuleb tagada stabiilne asend,

et vältida seadme ümberkuk-

kumisega seotud õnnetusjuh-

tumeid või vigastusi.

 Ärge kunagi valage veepaaki

lahusteid, lahusteid sisalda-

vaid vedelikke ega lahjenda-

mata happeid (näit. puhas-

tusvahendeid, bensiini, värvi-

lahustit ja atsetooni), kuna

need rikuvad seadmes kasu-

tatud materjale.

 Ärge kunagi jätke seadet jä-

relvalveta, kui see töötab.

 Hoidke kehaosad (nt juuksed,

sõrmed) pöörlevatest puhas-

tusvaltsidest eemal.

 Kaitske imipea puhastamise

ajal käsi, sest on oht teravate

esemetega (nt killud) vigasta-

da.

TÄHELEPANU

 Lülitage seadet sisse ainult

siis, kui puhta vee paak ja

musta vee paak on paigalda-

tud.

 Seadmega ei tohi imeda sis-

se teravaid ega suuremaid

esemeid (nt klaasikillud, kruu-

sakivid, mänguasjade detai-

lid).

 Ärge lisage puhta vee hulka

äädikhapet, katlakivi eemal-

dusvahendit, eeterlikke õlisid

ega muid sarnaseid aineid.

Jälgige, et neid aineid ka sis-

se ei imetaks.

 Seadme õhutusavasid ei tohi

blokeerida.

 Kasutage seda seadet ainult

kõvadel põrandatel, millel on

veekindel kattekiht (nt lakitud

parkett, emailplaadid, lino-

leum).

 Ärge kasutage seadet vaipa-

de ega vaipkatete puhastami-

seks.

 Ärge liikuge seadmega üle

konvektorkütte põrandaresti-

de. Kui seade liigub üle resti,

194 ET

– 8

ei saa see väljuvat vett sisse

imeda.

 Kui seade pikemat aega ei

tööta ning pärast kasutamist

tuleb see pealülitist / seadme

lülitist välja lülitada ja toitepis-

tik välja tõmmata.

 Ärge kasutage seadet tempe-

ratuuridel alla 0 °C.

 Kaitske seadet vihma eest.

Ärge ladustage seadet väljas.

 Jooniseid vt graafika leheküljelt

* FC 5

** FC 5 Premium

 Jooniseid vt graafika leheküljelt

Joonis

 Suruge käepideme liist kuni piirajani põhiseadmes-

se, kuni see kuuldavalt lukustub.

Käepideme liist peab kõvasti seadmes kinni olema.

Joonis

 Keerake puhastusvaltsid kuni piirajani valtsihoidi-

kusse.

 Järgige valtside siseküljel ja valtsihoidikul olevaid

värve (nt sinine sinise vastu).

 Pärast paigaldamist kontrollige, kas puhastusvalt-

sid on kindlalt kinni.

Joonis

 Stabiilsuse tagamiseks asetage seade puhastus-

jaama.

Joonis

 Võtke puhta vee paak käepidemest hoides sead-

mest välja.

Joonis

 Avage paagi lukk.

 Puhta vee paagi võib täita külma või leige kraani-

veega.

 Vajadusel võib puhta vee paaki lisada KÄRCHERi

puhastus- või hooldusvahendit.*

Vt ptk „Puhastus- ja hooldusvahendid“.

 Täitmisel ei tohi tähistust „MAX“ ületada.

 Sulgege paagi lukk.

Joonis

 Pange puhta vee paak seadmesse.

 Puhta vee paak peab kõvasti seadmes kinni olema.

TÄHELEPANU

*Järgige puhastus- või hooldusvahendi doseerimissoo-

vitust.

TÄHELEPANU

Joonis

Seadmega võib imeda ainult mustust ja vedelikke (max

250 ml).

Joonis

Enne töö alustamist eemaldage vajaduse korral põran-

dalt seal olevat esemed, nagu näiteks klaasikillud, kruu-

sakivid, kruvid või mänguasjade detailid.

Enne seadme kasutamist kontrollige mõnes silmatorka-

matus kohas veekindlust.Ärge puhastage vee suhtes

tundlikke katteid, nagu näiteks töötlemata korkpõran-

daid (niiskus võib sisse tungida ja põrandat rikkuda).

Märkused

Hoidke ühe käega käepidemest ja teises käes hoidke

toitejuhet, et te selle otsa ei komistaks.

Joonis

Liikuge tagurpidi ukse suunas, et värskelt koristatud põ-

randale ei jääks jalajälgi.

 Hoidke seadet käepidemest umbes 60-kraadise

nurga all.

 Põranda puhastamine toimub seadme ühel kiirusel

edasi- ja tagasiliigutamisega nagu tolmu imemisel.

 Tugevama mustuse korral laske seadmel aeglaselt

üle põranda libiseda.

 Halli ja kollase valtsipaari tarnekomplekti puhul:

mõlemal valtsipaaril on sama funktsionaalsus, kuid

neid võib kasutada erinevatele kasutuspiirkonda-

dele (värvierinevus nt köögi ja vannitoa jaoks).

Seadme osad

1 SISSE/VÄLJA lüliti

2 Käepide

3 Kaablihoidik

4 Võrgukaabel

5 Kaabliklamber

6 Kandekäepide

7 Musta vee paagi kaas / separaator

8 Musta vee paak

9 Puhastusvaltsi tõstmissüvend

10 Puhastusvaltsid

11 Imipea kate

12 Imipea lukk

13 Puhta vee paak

14 Puhta vee paagi käepide

15 Puhastus- ja seisujaam

16 Valtsi hoidik

(Olenevalt varustusest)

17 Filtripadrun

18 * Puhastusvahend RM 536 30 ml

19 ** Puhastusvahend RM 534 30 ml

20 ** Puhastusvahend RM 536 500 ml

10 ** Puhastusvaltsid 2x

Paigaldamine

Kasutuselevõtt

Valtside monteerimine

Puhta vee paagi täitmine

Käitamine

Üldisi märkusi

kasutamise kohta

195ET

– 9

TÄHELEPANU

Kohe, kui seade sisse lülitatakse, hakkavad puhastus-

valtsid pöörlema. Et seade iseenesest edasi ei liiguks,

tuleb käepidemest kinni hoida.

Kontrollige, kas puhta vee paak on vett täis ja musta vee

paak on seadmesse paigaldatud.

Joonis

 Torgake võrgupistik seinakontakti.

Joonis

 Selleks, et niisutada rullikuid kiirelt, tuleb puhastus-

üksus täita mõõtekannu abil 50 ml joogiveega.

Joonis

 Lülitage seade uuesti sisse ja pange jaam 5 sekun-

diks tööle.

Siis on seadmel optimaalne niiskus, et oleks või-

malik kiiresti puhastada.

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Joonis

 Tõstke seade kandesanga abil puhastusjaamast

välja ja asetage põrandale.

 Hoidke seadet käepidemest kinni.

Joonis

 Sisselülitamiseks vajutage seadme lülitit (sisse-/

välja).

TÄHELEPANU

Enne puhta vee paagi täitmist tühjendage musta vee

paak. Nii saab ära hoida musta vee paagi ülevoolamist.

Vt ptk „Musta vee paagi tühjendamine“.

Joonis

 Asetage seade puhastusjaama.

Joonis

 Võtke puhta vee paak käepidemest hoides sead-

mest välja.

Joonis

 Avage paagi lukk.

 Puhta vee paagi võib täita külma või leige kraani-

veega.

 Vastavalt vajadusele lisage puhastus- või hooldus-

vahendit.

 Täitmisel ei tohi tähistust „MAX“ ületada.

 Sulgege paagi lukk.

Joonis

 Pange puhta vee paak seadmesse.

Puhta vee paak peab kõvasti seadmes kinni olema.

TÄHELEPANU

Veetaset tuleb regulaarselt kontrollida, et musta vee

paak ei hakkaks üle voolama. Tähistust „MAX“ ei tohi

ületada.

Joonis

 Asetage seade puhastusjaama.

Joonis

 Hoidke musta vee paaki alumisest käepidemeliis-

tust kinni, seejuures suruge ülemist käepidemeliis-

tu pöialdega allapoole.

 Võtke musta vee paak välja.

Joonis

 Võtke musta vee paagi kaas ära.

 Tühjendage musta vee paak.

 Olenevalt määrdumisastmest puhastage kaant/se-

paraatorit ja musta vee paaki kraaniveega.

 Pange musta vee paagi kaas kohale.

Kaas peab kõvasti musta vee paagi peal kinni ole-

ma.

Joonis

 Pange musta vee paak seadmesse.

Musta vee paak kõvasti seadmes kinni olema.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Joonis

 Asetage seade puhastusjaama.

TÄHELEPANU

Stabiilsuse tagamiseks asetage seade töö katkestami-

sel alati puhastus- ja seisujaama. Kui seade ei ole piisa-

valt stabiilne, võib see ümber minna ja vedelikud võivad

välja voolata; need võivad põrandakatet kahjustada.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Joonis

 Asetage seade puhastusjaama.

Joonis

TÄHELEPANU

Pärast töö lõpetamist on vajalik seadme puhastamine

loputades.

Vt ptk „Seadme puhastamine loputades“.

Joonis

 Tehke seade täielikult tühjaks.

Joonis

kuni

Joonis

 Tühjendage musta vee paak.

Vt ptk „Musta vee paagi tühjendamine“.

 Kui puhta vee paagis või puhastusjaamas on veel

vett, valage see välja.

Joonis

 Tõmmake võrgupistik seinakontaktist välja.

Joonis

 Kerige toitekaabel konksu ümber.

 Fikseerige toitekaabel juhtmeklambriga.

TÄHELEPANU

Lõhna tekke vältimiseks tuleb seadme ladustamisel

puhta ja musta vee paagid täielikult tühjendada.

Joonis

 Kandke seade kandesangadest hoides hoiukohta.

Joonis

 Stabiilsuse tagamiseks asetage seade puhastus-

jaama.

 Hoidke seadet kuivas ruumis.

TÄHELEPANU

Pärast töö lõpetamist loputage seade alati puhastusjaa-

ma ja puhta vee abil läbi. Selle protsessi käigus saab

seade optimaalselt puhtaks ning see takistab mustusel

ja bakteritel seadmesse koguneda ja ebameeldivat lõh-

na tekitada.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Töö alustamine

Puhastusvedeliku lisamine

Musta vee paagi tühjendamine

Töö katkestamine

Seadme väljalülitamine

Seadme ladustamine

Korrashoid ja tehnohooldus

Seadme puhastamine loputades

196 ET

– 10

Joonis

 Asetage seade puhastusjaama.

 Loputamiseks tuleb mageveemahuti täita natukese

külma või käesooja kraaniveega, et vabastada imi-

kanalid ja imipea soon täielikult puhastusvahendi

jääkidest.

Joonis

 Pange puhta vee paak seadmesse.

Joonis

 Võtke musta vee paak välja ja tühjendage.

Vt ptk „Musta vee paagi tühjendamine“.

 Täitke mõõtetops 200 ml veega.

 Valage vesi puhastusjaama.

 Vastavalt vajadusele võib loputusprotsessi jaoks li-

sada sobivat KÄRCHERi puhastusvahendit.

 Sisselülitamiseks vajutage seadme lülitit (sisse-/

välja).

 Laske seadmel 30–60 sekundit töötada, kuni vesi

on puhastusjaamast täielikult sisse imetud.

Nüüd on loputusprotsess lõpetatud.

Märkus

Mida kauem on seade sisse lülitatud, seda vähem jääb

puhastusvaltsidele jääkniiskust.

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

 Kui puhta vee paagis on veel vett, võtke puhta vee

paak välja ja tühjendage.

Joonis

 Tühjendage musta vee paak.

Vt ptk „Musta vee paagi tühjendamine“.

 Kui puhastusjaamas on veel vett, valage see välja.

Joonis

 Tõmmake võrgupistik seinakontaktist välja.

Joonis

 Kerige toitekaabel konksu ümber.

 Fikseerige toitekaabel juhtmeklambriga.

TÄHELEPANU

Enne kui asetate seadme valtside eemaldamiseks põ-

randale, tuleb puhta ja musta vee paagid tühjendada.

Nii on ära hoitud vedelike paagist väljavoolamine põran-

dale toetamise ajal.

Märkus

Tugeva määrdumise korral võib puhastusvaltse eraldi

puhastada.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

 Kui puhta vee paagis on veel vett, võtke puhta vee

paak välja ja tühjendage.

Joonis

 Tõmmake võrgupistik seinakontaktist välja.

 Puhta vee paagi tühjendamine.

Joonis

 Tühjendage musta vee paak.

Joonis

 Keerake puhastusvaltsid tõstmissüvendist välja.

 Puhastage puhastusvaltse voolava vee all.

või

 Peske puhastusvaltse pesumasinas kuni 60 °C

juures.

TÄHELEPANU

Pesumasinas puhastamisel ärge kasutage loputusva-

hendit. Nii jäävad mikrokiud kahjustamata ja puhastus-

valtsid säilitavad oma suure puhastustoime.

Puhastusvaltse ei tohi kuivatis kuivatada.

 Pärast puhastamist laske valtsidel õhu käes kuiva-

da.

Joonis

 Keerake puhastusvaltsid kuni piirajani valtsihoidi-

kusse.

 Järgige valtside siseküljel ja valtsihoidikul olevaid

värve (nt sinine sinise vastu).

 Pärast paigaldamist kontrollige, kas puhastusvalt-

sid on kindlalt kinni.

TÄHELEPANU

Tugeva määrdumise korral või kui imipeasse satuvad

detailid (nt kivid, killud), tuleb imipead puhastada. Need

detailid tekitavad töötamise ajal kloppivad heli või um-

mistavad imikanalid ja vähendavad imemisvõimsust.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Joonis

 Tõmmake võrgupistik seinakontaktist välja.

Joonis

 Eemaldage puhastusvaltsid.

Vt ptk „Valtside puhastamine“.

Joonis

 Vajutage imipea lukustusnuppu.

 Võtke imipea kate ära.

 Puhastage imipea katet voolava vee all.

 Vajaduse korral puhastage imikanalid ja imipea

katte pilud kinnijäänud osakestest.

 Puhastage seadme imipead niiske lapiga.

 Kinnitage imipea kate imipea külge.

Märkus

Imipea kate peab imipea kinnitamisel kuuldavalt fiksee-

ruma.

Joonis

 Keerake puhastusvaltsid kuni piirajani valtsihoidi-

kusse.

Vt ptk „Valtside puhastamine“.

TÄHELEPANU

Musta vee paaki tuleb korrapäraselt puhastada, et se-

paraator tolmu ja mustusega ei ummistuks ja mustus

paaki kinni ei jääks.

Joonis

 Lülitage seade välja, selleks vajutage seadme lüli-

tile „Sisse/välja“.

Joonis

 Asetage seade puhastusjaama.

Joonis

kuni

Joonis

 Võtke musta vee paak seadmest välja.

Vt ptk „Musta vee paagi tühjendamine“.

 Puhastage kaas/separaator ja musta vee paak

kraaniveega.

 Musta

vee paaki võib puhastada ka nõudepesuma-

sinas.

 Pärast puhastamist paigaldage musta vee paak

koos kaanega seadmesse tagasi.

Valtside puhastamine

Imipea puhastamine

Musta vee paagi puhastamine

197ET

– 11

TÄHELEPANU

Ebasobivate puhastus- ja hooldusvahendite kasutami-

ne võib seadet rikkuda ja garantii kehtetuks muuta.

Märkus

Kasutage põranda puhastamiseks vastavalt vajadusele

KÄRCHERi puhastus- või hooldusvahendit.

 Puhastus- ja hooldusvahendite doseerimisel järgi-

ge tootja antud koguseid.

 Vahu tekke takistamiseks täitke puhta vee paak

kõigepealt veega ja seejärel lisage puhastus- või

hooldusvahendit.

 Et täitekogus puhta vee paagis ei ületaks tähist

„MAX“, tuleb veega täitmisel jätta puhastus- või

hooldusvahendi kogusele ruumi.

Häiretel on tihti lihtsad põhjused, mille te suudate ise

kõrvaldada järgneva ülevaate abil. Kahtluse korral või

siin mittenimetatud häire/abi puhul pöörduge palun tun-

nustatud klienditeeninduse poole.

Filtrielementi pole paigaldatud.

(vt graafikut seadme kirjelduse kohta)

 Võtke puhta vee paak välja ja pange filtripadrun

sisse, tihvtiga ülespoole.

Filtrielement on paigaldatud tagurpidi.

 Võtke filtripadrun välja ja pange sisse, tihvtiga üles-

poole.

Imivoolik on mustuse kogunemise tõttu ummistunud.

 Imivoolik tuleb ettevaatlikult eraldada imiotsakust

ja põhiseadmest.

 Asetage imivoolikud 10 kuni 20 minutiks külma vet-

te.

 Imivoolikute pesemiseks tuleb kasutada vahen-

deid, mis ei ole teravad, ja/või voolavat vett.

Aurukatlas ei ole vett.

 Lisage vett.

Puhta vee paak ei istu seadmes õigesti.

 Paigaldage puhta vee paak nii, et see oleks kindlalt

seadmes kinni.

Puhastusvaltsid on puudu või ei ole õigesti paigaldatud.

Joonis

 Paigaldage puhastusvaltsid või keerake puhastus-

valtsid kuni piirajani valtsihoidikusse.

Puhastusvaltsid on määrdunud või kulunud.

 Puhastage puhastusvaltsid.

või

 Asendage puhastusvaltsid.

Valtsid blokeeritakse.

Joonis

 Võtke valtsid välja ja kontrollige, ega mõni ese või

võrgukaabel pole valtsidesse kinni kiilunud.

Valtsid on liiga kuivad.

 Niisutage valtse või niisutage seadet 50 ml veega

parkimisjaamas.

Imipeas on detailid (nt kivid või killud).

Joonis

 Võtke imipea kate ära ja puhastage imipea.

Vt ptk „Imipea puhastamine“.

Imikanalid ja imipea pilud on ummistunud.

Joonis

 Võtke imipea kate ära ja puhastage imipea.

Vt ptk „Imipea puhastamine“.

Musta vee paak on liiga täis.

Joonis

kuni

Joonis

 Tühjendage kohe musta vee paak.

Vt ptk „Musta vee paagi puhastamine“.

Musta vee paak ei ole õigesti seadmes.

 Kontrollige, kas kaas on kindlalt musta vee paagi

peal.

Vt ptk „Musta vee paagi puhastamine“.

Separaator on ummistunud.

 Eemaldage musta vee paagi kaas ja puhastage se-

paraator.

Vt ptk „Musta vee paagi puhastamine“.

Musta vee paagi separaatori filtrivõrku kahjustati puhas-

tamisel.

 Uuendage separaatorit.

Puhastus- või hooldusvahend ei sobi seadme jaoks või

on valesti doseeritud.

 Kasutage tootja poolt soovitatud puhastus- ja hool-

dusvahendeid.

Vt ptk „Puhastus- ja hooldusvahendid“.

 Järgige tootja doseerimisandmeid.

Valtside esmast niisutamist ei teostatud või teostati liiga

lühidalt ning seetõttu on valtsid puudulikult niisutatud

(valtsid puhastavad seetõttu ainult osaliselt).

Joonis

 Niisutage valtsid täielikult.

TÄHELEPANU

Ärge võtke käepidet pärast kokkupanekut enam põhi-

seadmelt ära.

Käepidet tohib põhiseadmelt ära võtta ainult juhul, kui

seadet saadetakse hoolduse eesmärgil.

Joonis

Vt joonist kasutusjuhendi lõpus

 Pistke kruvikeeraja 90 kraadise nurga all väiksesse

avasse käepideme tagaküljel ja võtke käepide ära.

TÄHELEPANU

Pöörake tähelepanu sellele, et põhiseadme ja käepide-

me vaheline ühenduskaabel ei saaks kahjustada.

Puhastus- ja hooldusvahendid

Abi häirete korral

Puuduv valtside niisutus puhta veega

Seade ei ime mustust sisse

Valtsid ei pöörle

Vali kolin sisselülitamisel

Kloppiv müra imipeas

Imemisjõud väheneb

Seadmest lekib must vesi

Seade jätab põrandale triipe

Käepideme äravõtmine põhiseadmelt

198 ET

– 12

Tehniliste muudatuste õigused reserveeritud!

Tehnilised andmed

Elektriühendus

Pinge 220-240 V

1~50-60 Hz

Kaitseaste IPX4

Elektriohutusklass II

Jõudluse andmed

Võimsus 460 W

Valtside pööret minutis 500 p/min

Täituvus

Puhta vee paak 400 ml

Puhastusjaam 200 ml

Mõõtmed

Kaabli pikkus 7,0 m

Kaal (ilma vedeliketa) 5,0 kg

Pikkus 320 mm

Laius 270 mm

Kõrgus 1220 mm

199ET

– 5

Pirms ierīces pirmās lietošanas reizes

izlasiet šo oriģinālo lietošanas instruk-

ciju, rīkojieties saskaņā ar to un sagla-

bājiet to vēlākai izmantošanai vai nā-

kamajam īpašniekam.

Grīdas tīrītāju izmantojiet tikai un vienīgi ūdens noturīgu

cieto grīdu tīrīšanai mājsaimniecībās.

Netīriet ūdens nenoturīgus segumus, kā, piemēram, ne-

apstrādātas korķa grīdas (var iekļūt mitrums un sabojāt

grīdu).

Aparāts ir piemērots PVC, linoleja, flīžu, akmens, eļļota

un vaskota parketa, lamināta, kā arī visu ūdens noturīgo

grīdas segumu tīrīšanai.

Iepakojuma materiālus ir iespējams atkārtoti

pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā

ar mājsaimniecības atkritumiem, bet gan nogā-

dājiet to vietā, kur tiek veikta atkritumu otrreizējā pār-

strāde.

Nolietotās ierīces satur noderīgus materiālus,

kurus iespējams pārstrādāt un izmantot atkārto-

ti. Tādēļ lūdzam utilizēt vecās ierīces ar atbilsto-

šu savākšanas sistēmu starpniecību.

Elektriskās un elektroniskās ierīces bieži vien satur sa-

stāvdaļas, kuras, to nepareizas izmantošanas vai neat-

bilstošas utilizācijas gadījumā, var radīt potenciālu ap-

draudējumu cilvēku veselībai un videi. Tomēr šīs sa-

stāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ie-

rīces, kas apzīmētas ar šo simbolu, nedrīkst izmest

kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

www.kaercher.com/REACH

Jūsu aparāta piegādes komplekts ir attēlots uz iepako-

juma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs.

Ja trūkst piederumi vai transportēšanas laikā radušies

bojājumi, lūdzu, informējiet tirgotāju.

Izmantot tikai oriģinālos piederumus un oriģinālās re-

zerves daļas, jo tie garantē drošu un nevainojamu ierī-

ces darbību.

Informāciju par piederumiem un rezerves daļām skatīt

www.kaercher.com.

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa-

biedrības izdotie garantijas nosacījumi. Garantijas ter-

miņa ietvaros iespējamos Jūsu iekārtas darbības trau-

cējumus mēs novērsīsim bez maksas, ja to cēlonis ir

materiāla vai ražošanas defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu apliecinošu do-

kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota-

jā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

– Kopā ar lietošanas instrukcijā

ietvertajiem norādījumiem ir

jāņem vērā likumdevēja vis-

pārīgie drošības tehnikas no-

teikumi un nelaimes gadījumu

novēršanas noteikumi.

– Pie ierīces piestiprinātās brī-

dinājuma un informatīvās uz-

līmes sniedz norādes par to,

kā droši un pareizi ekspluatēt

šo ierīci.

 BĪSTAMI

Norāde par tieši draudošām

briesmām, kuras izraisa smagas

traumas vai nāvi.

Saturs

Vispārējas piezīmes . . . . . . . . . . . . . . . . . . . LV 5

Drošības norādījumi . . . . . . . . . . . . . . . . . . . LV 5

Aparāta apraksts . . . . . . . . . . . . . . . . . . . . . . LV 8

Montāža. . . . . . . . . . . . . . . . . . . . . . . . . . . . .LV 8

Ekspluatācijas uzsākšana . . . . . . . . . . . . . . . LV 8

Ekspluatācija . . . . . . . . . . . . . . . . . . . . . . . . . LV8

Kopšana un tehniskā apkope . . . . . . . . . . . . LV 9

Palīdzība darbības traucējumu gadījumā . . . LV 11

Tehniskie dati. . . . . . . . . . . . . . . . . . . . . . . . . LV 12

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Vides aizsardzība

Piegādes komplekts

Rezerves daļas

Garantija

Simboli uz aparāta

IEVĒRĪBAI

Tīrīšanas darbu laikā nedrīkst pārsniegt ne-

tīrā ūdens tvertnes „MAX“ iezīmi.

Lūdzu, rīkojieties pēc šāda principa:

Vispirms iztukšojiet netīrā ūdens tvertni.

Pēc tam uzpildiet tīrā ūdens tvertni.

Drošības norādījumi

Riska pakāpes

200 LV

– 6

몇 BRĪDINĀJUMS

Norāde par iespējami draudo-

šām briesmām, kuras var izraisīt

smagas traumas vai nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu si-

tuāciju, kura var radīt vieglus ie-

vainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu

situāciju, kura var radīt materiā-

los zaudējumus.

 BĪSTAMI

 Nelietojiet ierīci baseinā, kurā

iepildīts ūdens.

 Pirms lietošanas pārbaudiet,

vai ierīce un tās pierīces atro-

das lietošanai piemērotā stā-

voklī. Ja to stāvoklis nav ap-

mierinošs, tad ierī

ci izmantot

nav atļauts.

 Bojātu tīkla pieslēguma kabeli

nekavējoties lieciet nomainīt

pilnvarotā klientu apkalpoša-

nas dienestā vai profesionālā

elektromehāniskā darbnīcā.

 Nekad nepieskarieties kon-

taktdakšai un kontaktligzdai

ar mitrām rokām.

 Pirms jebkuru tīrīšanas un ap-

kopes darbu veikšanas apa-

rātu izslēdziet un atvienojiet

kontaktdakšu.

 Ierīces labošanu ir atļauts

veikt tikai ražotāja pilnvaro-

tam klientu apkalpošanas

centram.

 Elektrības vada un pagarinā-

tāja kabeļa savienojums ne-

drīkst atrasties ūdenī.

몇 BRĪDINĀJUMS

 Ierīci var pieslēgt tikai tādam

elektropieslēgumam, kuru sa-

ska

ņā ar IEC 60364 ir izvei-

dojis elektromontieris.

 Ierīci pieslēdziet tikai maiņ-

strāvas tīklam. Spriegumam ir

jāatbilst ierīces datu plāksnītē

norādītajam spriegumam.

 Telpās ar augstu mitruma

koncentrāciju, piem., vannas

un dušas telpās, ierīci lietojiet

tikai pieslēgtu noplūdes strā-

vas aizsargslēdzim.

 Izmantojiet tikai no ūdens šļa-

katām drošus elektriskos pa-

garinātāja kabeļus ar minimā-

lo šķērsgriezumu 3x1 mm².

 Elektrības vadu un pagarinā-

tāja kabeļu savienojumus aiz-

stājiet tikai ar tādiem savieno-

jumiem, kuriem ir tāda pat

aizsardzība pret ūdens šļaka-

tām un identiska mehāniskā

izturība.

몇 UZMANĪBU

 Sekojiet, lai elektrības vads

vai pagarinātāja vads netiktu

sabojāts, tam pārbraucot, to

saspiežot, pārplēšot vai tml.

Sargiet elektrības vadus no

karstuma, eļļas un asām ma-

lām.

 BĪSTAMI

 Lietotāja pienākums ir ierīci

izmantot atbilstoši noteiku-

miem. Viņam jāņem vērā vie-

tējie apstākļi un, strādājot ar

ierīci, jāseko, vai tuvumā nav

cilvēku.

Elektriskie komponenti

Droša lietošana

201LV

– 7

 Ierīci aizliegts izmantot sprā-

dzienbīstamās zonās.

 Izmantojot aparātu bīstama-

jās zonās, jāievēro atbilstošie

darba drošības noteikumi.

 Neizmantojiet aparātu, ja tas

pirms tam ir nokritis, ir redza-

mi bojāts vai neblīvs.

몇 BRĪDINĀJUMS

 Ar aparātu nedrīkst strādāt

bērni vai neapmācītas perso-

nas.

 Šis aparāts nav paredzēts, lai

to lietotu personas ar ierobe-

žotām fiziskām, sensoriskām

un garīgām spējām vai perso-

nas, kurām nav pieredzes un/

vai zināšanu, ja vien viņas uz-

rauga par drošību atbildīgā

persona vai tā dod instrukci-

jas par to, kā jālieto aparāts.

 Bērni nedrīkst spēlēties ar ie-

rīci.

 Uzraugiet bērnus, lai pārlieci-

nātos, ka tie nespēlējas ar ie-

rīci.

 Kamēr aparāts ir ieslēgts vai

vēl nav atdzisis, glabājiet to

bērniem nepieejamā vietā.

 Lietojiet un uzglabājiet aparā-

tu tikai saskaņā ar aprakstu

vai attēlu!

몇 UZMANĪBU

 Pirms jebkuriem darbiem ar

ierīci, nodrošiniet stabilu no-

vietojumu, lai novērstu nega-

dījumus un bojājumus, ko

rada ierīces apgāšanās.

 Nekādā gad

ījumā ūdens

tvertnē nepildiet šķīdinātājus,

šķīdinātāju saturošus šķidru-

mus vai neatšķaidītas skābes

(piem., tīrīšanas līdzekļus,

benzīnu, krāsu šķīdinātājus

un acetonu), jo tie bojā ierīcē

izmantotos materiālus.

 Kamēr vien ierīce darbojas,

neatstājiet to bez uzraudzī-

bas.

 Sargiet ķermeņa daļas

(piem., matus, pirkstus) no

rotējošajiem tīrīšanas rullī-

šiem.

 Pasargājiet rokas, veicot sūk-

šanas galvas tīrīšanu, jo ie-

spējams gūt savainojumus ar

asiem priekšmetiem (piem.,

šķembām).

IEVĒRĪBAI

 Ierīci ieslēdziet tikai tad, kad

tīrā ūdens tvertne un netīrā

ūdens tvertne ir ievietotas.

 Ar ierīci nedrīkst uzsūkt asus

vai lielākus priekšmetus

(piem., lauskas, oļus, rotaļlie-

tu daļas).

 Tīrā ūdens tvertnē neiepildiet

etiķskābi, atkaļķošanas lī-

dzekli, ēteriskās eļļas vai lī-

dzīgas vielas. Tāpat pārlieci-

nieties, ka šādas vielas netiek

iesūktas.

 Nedrīkst nobloķēt ier

īces ven-

tilācijas atveres.

 Ierīci lietojiet tikai uz cietām

grīdām ar ūdensnoturīgu pār-

klājumu (piem., lakots par-

kets, emaljētas flīzes, lino-

lejs).

 Neizmantojiet ierīci paklāju

vai mīksto grīdas segumu tīrī-

šanai.

202 LV

– 8

 Nevadiet ierīci pār grīdā iebū-

vēto apkures konvektoru res-

tēm. Ierīci vadot pār restēm,

tā nevar uzņemt izplūstošo

ūdeni.

 Ilgākos darba pārtraukumos

un pēc aparāta lietošanas iz-

slēdziet to ar galveno slēdzi /

aparāta slēdzi un atvienojiet

elektrības vadu.

 Nelietojiet ierīci temperatūrā,

kas zemāka par 0 °C.

 Aizsargājiet ierīci no lietus ie-

darbības. Neuzglabājiet ierīci

ārpus telpām.

 Attēlus skatīt grafiskajās lapās

* FC 5

** FC 5 Premium

 Attēlus skatīt grafiskajās lapās

Attēls

 Rokturi līdz atdurei ievietojiet pamatierīcē, līdz tas

dzirdami nofiksējas.

Rokturim stingri jāturas ierīcē.

Attēls

 Pagriežot tīrīšanas rullīšus līdz atdrurei ievietojiet

rullīšu turētājā.

 Pievērsiet uzmanību krāsu izvietojumam rullīšu iekš-

pusē un uz rullīšu turētāja ierīcē (piem., zils ar zilu).

 Pēc ievietošanas pārbaudiet, vai tīrīšanas rullīši tu-

ras stingri.

Attēls

 Stabilitātes nolūkā ievietojiet ierīci tīrīšanas stāv-

vietā.

Attēls

 Turot aiz roktura, izņemiet tīrā ūdens tvertni no ie-

rīces.

Attēls

 Atveriet tvertnes aizslēgu.

 Piepildiet tīrā ūdens tvertni ar aukstu vai remdenu

krāna ūdeni.

 Ja nepieciešams, papildus tīrā ūdens tvertnē var

iepildīt KÄRCHER tīrīšanas vai kopšanas līdzekli.*

Skatīt nodaļu "Tīrīšanas un kopšanas līdzekļi".

 Uzpildot nedrīkst pārsniegt „MAX“ iezīmi.

 Aizvērt tvertnes vāciņu.

Attēls

 Ievietojiet tīrā ūdens tvertni atpakaļ aparātā.

 Tīrā ūdens tvertnei stingri jāturas ierīcē.

IEVĒRĪBAI

*Pievērsiet uzmanību tīrīšanas un kopšanas līdzekļu ie-

teicamajai devai.

IEVĒRĪBAI

Attēls

Ierīce drīkst uzņemt tikai netīrumus un šķidrumus

(maks. 250 ml).

Attēls

Pirms darba uzsākšanas savāciet no grīdas iespējamos

priekšmetus, kā, piem., lauskas, oļus, skrūves vai rotaļ-

lietu daļas.

Pirms s

ākat lietot ierīci, neuzkrītošā vietā pārbaudiet grī-

das mitrumizturību. Netīriet pret ūdens iedarbību jūtīgus

grīdas segumus, kā, piemēram, neapstrādātas korķa

grīdas (var iekļūt mitrums un sabojāt grīdu).

Norādījumi

Lai

izvairītos no paklupšanas aiz elektrības vada, turiet

rokturi vienā rokā, bet elektrības vadu otrā rokā.

Attēls

Lai uz svaigi noslaucītās grīdas nerastos pēdas, strādā-

jiet atpakaļgaitā virzienā uz durvīm.

 Turiet ierīci aiz roktura aptuveni 60 grādu leņķī.

 Grīdas tīrīšanu veic, kustinot ierīci uz priekšu un at-

pakaļ ar tādu ātrumu, kā strādājot ar putekļsūcēju.

 Ļoti lielu netīrumu gadījumā ierīci lēnām slidiniet pa

grīdu.

 Piegādes komplektā ir iekļauts pelēkas un dzelte-

nas krāsas veltņu pāris: abu veltņu pāru funkcijas ir

vienādas, bet tos var izmantot dažādās tīrīšanas

vietās (atšķirīgas krāsas, piem., virtuvei un vannas

istabai).

Aparāta apraksts

1 Ieslēgšanas/izslēgšanas slēdzis

2 Rokturis

3 Kabeļa turētājs

4 Tīkla kabelis

5 Kabeļa skava

6 Rokturis aparāta pārnēsāšanai

7 Netīrā ūdens tvertnes vāks / separators

8 Netīrā ūdens tvertne

9 Tīrīšanas rullīša satveršanas padziļinājums

10 Tīrīšanas rullīši

11 Sūkšanas galvas pārsegs

12 Sūkšanas galvas fiksators

13 Tīrā ūdens tvertne

14 Tīrā ūdens tvertnes rokturis

15 Tīrīšanas / novietošanas stāvvieta

16 Veltņa uzglabāšanas nodalījums

(Atkarībā no aprīkojuma)

17 Filtra ieliktnis

18 * Mazgāšanas līdzekļi RM 536 30 ml

19 ** Mazgāšanas līdzekļi RM 534 30 ml

20 ** Mazgāšanas līdzekļi RM 536 500 ml

10 ** Tīrīšanas rullīši 2x

Montāža

Ekspluatācijas uzsākšana

Veltņu montāža

Tīrā ūdens tvertnes uzpilde

Ekspluatācija

Vispārīgi norādījumi

ekspluatācijai

203LV

– 9

IEVĒRĪBAI

Tiklīdz ierīce tiek ieslēgta, tīrīšanas rullīši sāk griezties.

Lai ierīce nepārvietotos pati no sevis, jāpietur rokturis.

Pārliecinieties, ka tīrā ūdens tvertne ir piepildīta ar ūdeni

un netīrā ūdens tvertne ir ievietota ierīcē.

Attēls

 Iespraudiet kontaktdakšu kontakligzdā.

Attēls

 Ātrākai rullīšu samitrināšanai tīrīšanas stāvvietā ie-

pildiet 50 ml tīra ūdens, izmantojot mērtrauku.

Attēls

 Ieslēdziet ierīci un stāvvietā uz 5 sek. iedarbiniet.

Tad ierīcei ir optimāls mitrums, lai varētu veikt ātru

tīrīšanu.

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Aiz nešanas roktura izņemiet ierīci no tīrīšanas

stāvvietas un noliekiet uz zemes.

 Pieturiet ierīci aiz roktura.

Attēls

 Aparātu ieslēdziet ar ieslēgšanas/izslēgšanas slē-

dzi.

IEVĒRĪBAI

Pirms tīrā ūdens tvertnes piepildīšanas, lūdzu, iztukšo-

jiet netīrā ūdens tvertni. Tādējādi var izvairīties no net

īrā

ūdens tvertnes pārplūdes.

Skatīt nodaļu "Netīrā ūdens tvertnes iztukšošana".

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

Attēls

 Turot aiz roktura, izņemiet tīrā ūdens tvertni no ie-

rīces.

Attēls

 Atveriet tvertnes aizslēgu.

 Piepildiet tīrā ūdens tvertni ar aukstu vai remdenu

krāna ūdeni.

 Pēc

vajadzības pievienojiet tīrīšanas vai kopšanas

līdzekli.

 Uzpildot nedrīkst pārsniegt „MAX“ iezīmi.

 Aizvērt tvertnes vāciņu.

Attēls

 Ievietojiet tīrā ūdens tvertni atpakaļ aparātā.

Tīrā ūdens tvertnei stingri jāturas ierīcē.

IEVĒRĪBAI

Lai netīrā ūdens tvertne nepārplūstu, regulāri jāpārbau-

da ūdens līmenis. Nedrīkst pārsniegt „MAX“ iezīmi.

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

Attēls

 Turiet netīro ūdens tvertni aiz apakšējās roktura līs-

tes, vienlaikus spiežot augšējo roktura līsti ar īkšķi

uz leju.

 Izņemiet netīrā ūdens tvertni.

Attēls

 Noņemiet netīrā ūdens tvertnes vāku.

 Iztukšojiet netīrā ūdens tvertni.

 Atkarībā no netīrumu daudzuma vāku / separatoru

un netīrā ūdens tvertni izmazgājiet ar krāna ūdeni.

 Uzlieciet netīrā ūdens tvertnes vāku.

Vākam stingri jāturas uz netīrā ūdens tvertnes.

Attēls

 Ievietojiet netīrā ūdens tvertni atpakaļ aparātā.

Netīrā ūdens tvertnei stingri jāturas ierīcē.

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

IEVĒRĪBAI

Stabilitātes nolūkā

darba pārtraukumu laikā ierīci vien-

mēr ievietojiet tīrīšanas vai novietošanas stāvvietā. Ne-

pietiekamas stabilitātes dēļ ierīce var apgāzties, kā re-

zultātā izplūstu šķidrums, kas var sabojāt grīdas segu-

mu.

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

Attēls

IEVĒRĪBAI

Pabeidzot darbu, veiciet ierīces tīrīšanu skalojot.

Skatīt nodaļu "Ierīces tīrīšana ar skalošanu".

Attēls

 Pilnībā iztukšojiet ierīci.

Attēls

līdz

Attēls

 Iztukšojiet netīrā ūdens tvertni.

Skatīt nodaļu "Netīrā ūdens tvertnes iztukšošana".

 Ja tīrā ūdens tvertnē vai tīrīšanas stāvvietā vēl at-

rodas ūdens, iztukšojiet to.

Attēls

 Atvienojiet kontaktdakšu no kontaktligzdas.

Attēls

 Aptiniet elektrotīkla kabeli ap kabeļa āķiem.

 Elektrotīkla kabeli nofiksējiet ar kabeļa stiprināju-

mu.

IEVĒRĪBAI

Lai novērstu smakas veidošanos, iekārtas uzglabāša-

nas laikā

jābūt pilnībā iztukšotai tās tīrā netīrā ūdens

tvertnei.

Attēls

 Aiz nešanas roktura pārnesiet ierīci uz uzglabāša-

nas vietu.

Attēls

 Stabilitātes nolūkā ievietojiet ierīci tīrīšanas stāv-

vietā.

 Uzglabājiet aparātu sausā telpā.

IEVĒRĪBAI

Pabeidzot darbu, ierīce vienmēr jāizskalo, izmantojot tī-

rīšanas stāvvietu un tīru ūdeni. Veicot šādu skalošanu,

ierīce tiek optimāli iztīrīta, lai nepieļautu netīrumu un

baktēriju uzkrāšanos vai nepatīkamu smaku rašanos ie-

rīcē.

Darba uzsākšana

Tīrīšanas šķidruma uzpildīšana

Netīrā ūdens tvertnes iztukšošana

Darba pārtraukšana

Izslēdziet ierīci

Aparāta uzglabāšana

Kopšana un tehniskā apkope

Ierīces tīrīšana ar skalošanu

204 LV

– 10

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

 Skalošanas procesa veikšanai tīrā ūdens tvertni

piepildīt ar nelielu daudzumu auksta vai remdena

krāna ūdens, lai sūkšanas galviņas sūkšanas ka-

nālus un spraugas pilnībā atbrīvotu no tīrīšanas lī-

dzekļa atliekām.

Attēls

 Ievietojiet tīrā ūdens tvertni atpakaļ aparātā.

Attēls

 Izņemiet un iztukšojiet netīrā ūdens tvertni.

Skatīt nodaļu "Netīrā ūdens tvertnes iztukšošana".

 Mērtraukā iepildiet 200 ml ūdens.

 Iepildiet ūdeni tīrīšanas stāvvietā.

 Ja nepieciešams, skalošanas procesam var pievie-

not piemērotus KÄRCHER tīrīšanas līdzekļus.

 Aparātu ieslēdziet ar ieslēgšanas/izslēgšanas slē-

dzi.

 Ļaujiet ierīcei 30-60 sekundes darboties, līdz

ūdens no tīrīšanas stāvvietas ir pilnībā uzsūkts.

Ar to skalošanas process ir pabeigts.

Norāde

Jo ilgāk ierīce ir ieslēgta, jo mazāk mitruma paliek tīrīša-

nas rullīšos.

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

 Ja tīrā ūdens tvertnē vēl atrodas ūdens, izņemiet

tīrā ūdens tvertni un iztukšojiet to.

Attēls

 Iztukšojiet netīrā ūdens tvertni.

Skatīt nodaļu "Netīrā ūdens tvertnes iztukšošana".

 Ja tīrīšanas stāvvietā vēl atrodas ūdens, iztukšojiet

to.

Attēls

 Atvienojiet kontaktdakšu no kontaktligzdas.

Attēls

 Aptiniet elektrotīkla kabeli ap kabeļa āķiem.

 Elektrotīkla kabeli nofiksējiet ar kabeļa stiprināju-

mu.

IEVĒRĪBAI

Pirms ierīce tiek novietota uz grīdas, lai veiktu rullīšu no-

ņemšanu, jāiztukšo tīrā un netīrā ūdens tvertnes. Tādē-

jādi netiek pieļauta šķidrumu izplūšana no tvertnēm lai-

kā, kad ierīce atrodas uz grīdas.

Norāde

Ļoti lielu netīrumu gadījumā tīrīšanas rullīšus var tīrīt at-

sevišķi.

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

 Ja tīrā ūdens tvertnē vēl atrodas ūdens, izņemiet

tīrā ūdens tvertni un iztukšojiet to.

Attēls

 Atvienojiet kontaktdakšu no kontaktligzdas.

 Iztukšojiet tīrā ūdens tvertni.

Attēls

 Iztukšojiet netīrā ūdens tvertni.

Attēls

 Pagriežot izņemiet tīrīšanas rullīšus aiz satverša-

nas padziļinājuma.

 Iztīriet tīrīšanas rullīšus zem tekoša ūdens.

vai

 Tīrīšanas rullīšus mazgājiet veļas mašīnā līdz

60° C.

IEVĒRĪBAI

Mazgājot veļas mašīnā, neizmantojiet veļas mīkstinātā-

ju. Šādi netiek bojātas mikrošķiedras un tīrīšanas rullīši

saglabā savu augsto tīrīšanas efektivitāti.

Tīrīšanas rullīši nav piemēroti žāvēšanai veļas žāvētājā.

 Pēc tīrīšanas ļaujiet rullīšiem nožūt.

Attēls

 Pagriežot tīrīšanas rullīšus līdz atdrurei ievietojiet

rullīšu turētājā.

 Pievērsiet uzmanību krāsu izvietojumam rullīšu

iekšpusē

un uz rullīšu turētāja ierīcē (piem., zils ar

zilu).

 Pēc ievietošanas pārbaudiet, vai tīrīšanas rullīši tu-

ras stingri.

IEVĒRĪBAI

Ļoti lielu netī

rumu gadījumā vai tad, ja sūkšanas galvā

iekļuvušas daļiņas (piem., akmentiņi, šķembas), tā ir jā-

iztīra. Darba laikā šīs daļas var radīt grabošu troksni vai

nosprostot iesūkšanas kanālu un samazināt sūkšanas

jaudu.

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Atvienojiet kontaktdakšu no kontaktligzdas.

Attēls

 Noņemiet tīrīšanas rullīšus.

Skatīt nodaļu "Rullīšu tīrīšana".

Attēls

 Nospiediet sūkšanas galvas fiksatoru.

 Noņemiet sūkšanas galvu.

 Iztīriet sūkšanas galvas pārsegu zem tekoša

ūdens.

 Ja nepieciešams, atbrīvojiet sūkšanas galvas ie-

sūkšanas

kanālu un spraugas no iestrēgušām daļi-

ņām.

 Notīriet ierīces sūkšanas galvu ar mitru lupatu.

 Nostipriniet sūkšanas galvas pārsegu pie sūkša-

nas galvas.

Norāde

Sūkšanas galvas pārsegam, piestiprinot pie sūkšanas

galvas, ir dzirdami jānofiksējas.

Attēls

 Pagriežot tīrīšanas rullīšus līdz atdrurei ievietojiet

rullīšu turētājā.

Skatīt nodaļu "Rullīšu tīrīšana".

IEVĒRĪBAI

Lai separators neaizsērētu ar putekļiem un netīrumiem

un lai netīrumi nesakrātos tvertnē, netīrā ūdens tvertne

ir regulāri jā

tīra.

Attēls

 Izslēdziet ierīci, šim nolūkam nospiediet ierīces ie-

slēgšanas/izslēgšanas slēdzi.

Attēls

 Ievietojiet ierīci tīrīšanas stāvvietā.

Attēls

līdz

Attēls

 Izņemiet netīrā ūdens tvertni no ierīces.

Skatīt nodaļu "Netīrā ūdens tvertnes iztukšošana".

Rullīšu tīrīšana

Sūkšanas galvas tīrīšana

Netīrā ūdens tvertnes tīrīšana

205LV

– 11

 Vāku / separatoru un netīrā ūdens tvertni izmazgā-

jiet ar krāna ūdeni.

 Netīrā ūdens tvertni var mazgāt arī trauku mazgā-

jamajā mašīnā.

 Pēc mazgāšanas netīrā ūdens tvertni ar vāku ievie-

tojiet atpakaļ ierīcē..

IEVĒRĪBAI

Nepiemērotu tīrīšanas un kopšanas līdzekļu izmantoša-

na var sabojāt ierīci un izslēgt garantijas pakalpojumu

sniegšanu.

Norāde

Tīrot grīdu, pēc vajadzības pievienojiet KÄRCHER.tīrī-

šanas vai kopšanas līdzekli.

 Dozējot tīrīšanas un kopšanas līdzekļus, ņemiet

vērā ražotāja norādīto ieteicamo devu.

 Lai novērstu putošanos, vispirms tīrā ūdens tvertnē

iepildiet ūdeni un tad tīrīšanas vai kopšanas līdzek-

li.

 Lai nepārsniegtu tīrā ūdens tvertnes „MAX“ iezīmi,

uzpildot ūdeni, atstājiet vēl vietu arī tīrīšanas vai

kopšanas līdzeklim.

Kļūmju cēloņi bieži vien ir vienkārši, un Jūs tos varat no-

vērst pats, izmantojot zemāk minēto pārskatu. Ja Jums

rodas šaubas par kļūmes cēloni vai, ja konstatētā kļūme

šeit nav minēta, vērsieties pilnvarotā klientu apkalpoša-

nas centrā.

Nav ievietots filtra ieliktnis.

(skatīt ierīces apraksta grafiku)

 Izņemiet tīrā ūdens tvertni un ievietojiet filtra ieliktni

ar tapu uz augšu.

Filtra ieliktnis ievietots otrādi.

 Izņemiet filtra ieliktni un ievietojiet to ar tapu uz

augšu.

Sūkšanas šļūteni ir nosprostojušas netīrumu nogul-

snes.

 Uzmanīgi noņemiet sūkšanas šļūtenes no sūkša-

nas galvas un pamatierīces.

 Ievietojiet sūkšanas šļūtenes 10 - 20 minūtes auk-

stā ūdenī.

 Iztīriet sūkšanas šļūtenes ar trulu priekšmetu vai

zem tekoša ūdens.

Ūdens tvertnē nav ūdens.

 Uzpildiet ūdeni.

Tīrā ūdens tvertne ierīcē nav ievietota pareizi.

 Ievietojiet tīrā ūdens tvertni tā, lai tā stingri turētos

ierīcē.

Nav tīrīšanas rullīšu vai arī tie nav ievietoti pareizi.

Attēls

 Ievietojiet tīrīšanas rullīšus vai pagriežot iestipriniet

tīrīšanas rullīšus līdz atdurei rullīšu turētājā.

Tīrīšanas rullīši ir netīri vai nodiluši.

 Iztīriet tīrīšanas rullīšus.

vai

 Nomainiet tīrīšanas rullīšus.

Rullīši ir bloķēti.

Attēls

 Izņemiet rullīšus un pārbaudiet, vai rullīšos nav ie-

sprūdis kāds priekšmets vai elektrības vads.

Rullīši ir pārāk sausi.

 Samitriniet rullīšus vai novietnē samitriniet ierīci ar

50 ml ūdens.

Sūkšanas galvā atrodas daļiņas (piem., akmentiņi vai

šķembas)

Attēls

 Noņemiet sūkšanas galvas pārsegu un iztīriet sūk-

šanas galvu.

Skatīt nodaļu "Sūkšanas galvas tīrīšana".

Ir nosprostoti sūkšanas galvas iesūkšanas kanāli un

spraugas.

Attēls

 Noņemiet sūkšanas galvas pārsegu un iztīriet sūk-

šanas galvu.

Skatīt nodaļu "Sūkšanas galvas tīrīšana".

Pārpildīta netīrā ūdens tvertne.

Attēls

līdz

Attēls

 Nekavējoties iztukšojiet netīrā ūdens tvertni.

Skatīt nodaļu "Netīrā ūdens tvertnes tīrīšana".

Netīrā ūdens tvertne nav pareizi ievietota ierīcē.

 Pārbaudiet, vai netīrā ūdens tvertnes vāks ir uzlikts

stingri.

Skatīt nodaļu "Netīrā ūdens tvertnes tīrīšana".

Nosprostots separators.

 Noņemiet netīrā ūdens tvertnes vāku un iztīriet se-

paratoru.

Skatīt nodaļu "Netīrā ūdens tvertnes tīrīšana".

Tīrīšanas laikā ir bojāts netīrā ūdens tvertnes separato-

ra filtra siets.

 Nomainiet separatoru.

Tīrīšanas vai kopšanas līdzekļi nav piemēroti ierīcei vai

tiek lietoti nepareizās devās.

 Izmantojiet

tikai ražotāja ieteiktos tīrīšanas un kop-

šanas līdzekļus.

Skatīt nodaļu "Tīrīšanas un kopšanas līdzekļi".

 Ievērojiet ražotāja norādītās ieteicamās devas.

Sākotnējā rullīšu mitrināšana nav veikta vai nav bijusi

pietiekami ilgstoša, tādēļ tie nav pilnībā samitrināti (tā-

dēļ rullīši tīra tikai daļēji).

Attēls

 Pilnībā samitriniet rullīšus.

Tīrīšanas un kopšanas līdzekļi

Palīdzība darbības traucējumu

gadījumā

Iztrūkstoša rullīšu samitrināšana ar tīru

ūdeni

Ierīce neuzņem netīrumus

Rullīši negriežas

Skaļš, tarkšķošs troksnis ieslēdzot

Grabošs troksnis sūkšanas galvā

Samazinās sūkšanas jauda

Ierīce zaudē netīro ūdeni

Ierīce uz grīdas atstāj svītras

206 LV

– 12

IEVĒRĪBAI

Pēc montāžas rokturi no pamatierīces vairs nedrīkst no-

ņemt.

Rokturi no pamatierīces drīkst noņemt tikai tad, ja ierīce

tiek nodota apkopes nolūkā.

Attēls

Skatīt attēlu lietošanas instrukcijas beigās

 Skrūvgriezi 90 grādu leņķī ievietojiet mazajā atverē

roktura aizmugurē un noņemiet rokturi.

IEVĒRĪBAI

Pievērsiet uzmanību tam, lai netiek bojāts savienojuma

kabelis starp pamatierīci un rokturi.

Rezervētas tiesības veikt tehniskas izmaiņas!

Roktura noņemšana no pamatierīces

Tehniskie dati

Strāvas pieslēgums

Spriegums 220-240 V

1~50-60 Hz

Aizsardzības līmenis IPX4

Aizsardzības klase II

Tehniskie dati attiecībā uz jaudu

Strāvas patēriņš 460 W

Rullīšu apgriezienu skaits minūtē 500 apgr./min

Tilpums

Tīrā ūdens tvertne 400 ml

Tīrīšanas stāvvieta 200 ml

Izmēri

Kabeļa garums 7,0 m

Svars (bez tīrīšanas šķidrumiem) 5,0 kg

Garums 320 mm

Platums 270 mm

Augstums 1220 mm

207LV

– 5

Prieš pirmą kartą pradedant naudotis

prietaisu, būtina atidžiai perskaityti va-

dovą, juo vadovautis ir saugoti, kad juo

galima būtų naudotis vėliau arba per-

duoti naujam savininkui.

Grindų valiklį naudokite tik privačių namų kietoms grin-

dų dangoms valyti ir tik kietoms grindims su vandeniui

atsparia danga.

Nevalykite drėgmei jautrių dangų, pvz., neapdorotų

kamštinių grindų (drėgmė gali įsigerti ir pažeisti grindis).

Prietaisą galima naudoti PVC, linoleumui, plytelėms,

akmeniui, alyvuotam ir vaškuotam parketui, laminatui

bei visoms drėgmei nejautrioms grindų dangoms valyti.

Pakuotės medžiagos gali būti perdirbamos. Ne-

išmeskite pakuočių kartu su buitinėmis atlieko-

mis, bet atiduokite jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertingų, antri-

niam žaliavų perdirbimui tinkamų medžiagų, to-

dėl jie turėtų būti atiduoti perdirbimo įmonėms.

Todėl naudotus prietaisus šalinkite pagal atitin-

kamą antrinių žaliavų surinkimo sistemą.

Elektros ir elektroniniuose prietaisuose dažnai būna da-

lių, su kuriomis netinkamai elgiantis arba netinkamai jas

pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai.

Tačiau norint tinkamai eksploatuoti prietaisą šios dalys

būtinos. Šiuo simboliu pažymėtus prietaisus draudžia-

ma šalinti su buitinėmis atliekomis.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite

adresu:

www.kaercher.com/REACH

Jūsų prietaiso tiekiamo komplekto sudėtis parodyta ant

pakuotės. Išpakavę patikrinkite, ar yra visos prietaiso

detalės.

Jei trūksta priedų arba yra transportavimo pažeidimų,

praneškite apie tai pardavėjui.

Naudokite tik originalius priedus ir atsargines dalis, taip

užtikrinsite, kad prietaisas būtų eksploatuojamas patiki-

mai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia:

www.kaercher.com.

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu-

statytos garantijos sąlygos. Galimus prietaiso gedimus

garantijos galiojimo laikotarpiu pašalinsime nemoka-

mai, jei tokių gedimų priežastis buvo netinkamos me-

džiagos ar gamybos defektai. Dėl garantinių gedimų ša-

linimo kreipkitės į savo pardavėją arba artimiausią klien-

tų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį

kasos kvitą.

(Adresą rasite kitoje pusėje)

– Be naudojimo instrukcijoje

pateikiamų nurodymų taip pat

reikia laikytis bendrųjų įstaty-

mus leidžiančiųjų institucijų

nurodymų dėl nelaimingų at-

sitikimų prevencijos ir sau-

gos.

– Ant prietaiso pritvirtintos len-

telės su įspėjimais ir instrukci-

jomis pateikia svarbius nuro-

dymus dėl saugios prietaiso

eksploatacijos.

 PAVOJUS

Nuoroda dėl tiesioginio pavo-

jaus, galinčio sukelti sunkius

kūno sužalojimus ar mirtį.

Turinys

Bendrieji nurodymai. . . . . . . . . . . . . . . . . . . . LT 5

Nurodymai dėl saugos. . . . . . . . . . . . . . . . . . LT 5

Prietaiso aprašymas . . . . . . . . . . . . . . . . . . . LT 8

Montavimas . . . . . . . . . . . . . . . . . . . . . . . . . . LT 8

Naudojimo pradžia . . . . . . . . . . . . . . . . . . . . LT 8

Naudojimas . . . . . . . . . . . . . . . . . . . . . . . . . . LT 8

Priežiūra ir aptarnavimas. . . . . . . . . . . . . . . . LT 10

Pagalba gedimų atveju . . . . . . . . . . . . . . . . . LT 11

Techniniai duomenys. . . . . . . . . . . . . . . . . . . LT 12

Bendrieji nurodymai

Naudojimas pagal paskirtį

Aplinkos apsauga

Komplektacija

Atsarginės dalys

Garantija

Simboliai ant prietaiso

DĖMESIO

Vykdant valymo darbus negalima viršyti ne-

švaraus vandens talpyklos ženklo „MAX“.

Laikykitės šių reikalavimų:

Pirmiausiai reikia ištuštinti nešvaraus van-

dens talpyklą.

Tada reikia pripildyti švaraus vandens tal-

pyklą.

Nurodymai dėl saugos

Rizikos lygiai

208 LT

– 6

몇 ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus,

galinčio sukelti sunkius kūno su-

žalojimus ar mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį

sukelti lengvus sužalojimus.

DĖMESIO

Nuoroda dėl galimo pavojaus,

galinčio sukelti materialinius

nuostolius.

 PAVOJUS

 Nenaudokite prietaiso basei-

nuose, jeigu juose yra van-

dens.

 Prieš naudodami prietaisą,

patikrinkite ar jis ir jos priedai

tvarkingi. Jei jų būklė nėra ne-

priekaištinga, prietaiso nega-

lima naudoti.

 Pažeistą maitinimo laidą ne-

delsdami pakeiskite oficialioje

klientų aptarnavimo tarnyboje

ar leiskite pakeisti kvalifikuo-

tam elektrikui.

 Jokiu būdu nelieskite tinklo

kištuko arba maitinimo lizdo

drėgnomis rankomis.

 Prieš pradėdami įprastinės ir

techninės priežiūros darbus,

išjunkite prietaisą ir ištraukite

iš lizdo tinklo kištuką.

 Prietaisą remontuoti gali tik

įgaliota klientų aptarnavimo

tarnyba.

 Elektros/ilgintuvo laidas ne-

gali būti vandenyje.

몇 ĮSPĖJIMAS

 Prietaisas gali būti jungiamas

tik į elektriko pagal IEC 60364

reikalavimus įrengtą elektros

tinklo lizdą.

 Prietaisą junkite į kintamosios

srovės tinklą. Įtampa turi ati-

tikti gamyklinėje lentelėje nu-

rodytą įtampą.

 Drėgnose patalpose, pvz.,

vonios kambaryje, junkite

prietaisą prie kištukinio lizdo

su apsauginiu liekamosios

srovės pertraukikliu.

 Naudokite tik vandeniui ats-

parų ne mažesnio nei 3x1

mm² skersmens ilginamąjį

elektros laidą.

 Tinklo jungtis ir ilginamųjų lai-

dų jungtis keiskite tokią pat

apsaugą nuo vandens purslų

ir mechaninių pažeidimų tu-

rinčiomis jungtimis.

몇 ATSARGIAI

 Užtikrinkite, kad maitinimo

kabelis arba prailginimo lai-

das nebū

tų pervažiuotas, su-

spaustas, ištampytas ir kitaip

pažeistas ar sugadintas. Sau-

gokite maitinimo kabelius nuo

karščio, alyvos ir aštrių briau-

nų.

 PAVOJUS

 Naudotojas privalo naudoti

prietaisą pagal paskirtį. Jis

turi atsižvelgti į vietos aplinky-

bes ir stebėti, ar prietaiso

aplinkoje nėra žmonių.

 Draudžiama naudoti potenci-

aliai sprogioje aplinkoje.

Elektros įrangos

komponentai

Saugus naudojimas

209LT

– 7

 Jei naudojate prietaisą pavo-

jingoje aplinkoje, laikykitės

atitinkamų saugos nuorodų.

 Nenaudokite įrenginio, jei jis

prieš tai buvo nukritęs, yra

pastebimai pažeistas arba

nesandarus.

몇 ĮSPĖJIMAS

 Su prietaisu draudžiama dirb-

ti vaikams arba asmenims,

kurie nėra išmokyti juo nau-

dotis.

 Šis prietaisas nepritaikytas

naudoti asmenims su fizine,

sensorine ar dvasine negalia

arba asmenims, neturintiems

pakankamai reikiamos patir-

ties ir (arba) žinių, nebent pri-

žiūrint už saugą atsakingam

asmeniui ir jam nurodant,

kaip prietaisas turi būti nau-

dojamas.

 Vaikai negali žaisti su prietai-

su.

 Prižiūrėkite vaikus ir užtikrin-

kite, kad jie nežaistų su įren-

giniu.

 Kol įrenginys įjungtas ir neat-

vėsiąs, užtikrinkite, kad jis ne-

patektų vaikams.

 Prietaisą eksploatuokite ir lai-

kykite pagal aprašymą ir pa-

veikslėlį!

몇 ATSARGIAI

 Prieš dirbdami prietaisu ar at-

likdami bet kokius su juo susi-

jusius darbus užtikrinkite sta-

bilumą, kad parvirtęs prietai-

sas nesukeltų nelaimingų at-

sitikim

ų ar pažeidimų.

 Į vandens talpyklą draudžia-

ma pilti tirpiklius, skysčius,

kurių sudėtyje yra tirpiklių,

arba neatskiestas rūgštis

(pvz., valiklius, benziną, dažų

skiediklius ir acetoną), nes

šios medžiagos ardo prietai-

sui naudojamas medžiagas.

 Jokiu būdu nepalikite veikian-

čio prietaiso be priežiūros.

 Kūno dalis (pvz., plaukus,

pirštus) būtina atokiai laikyti

nuo besisukančių valymo ve-

lenų.

 Valant siurbimo galvutę būti-

na saugoti rankas, nes dėl

smulkių daiktų (pvz., šukių).

DĖMESIO

 Prietaisą galima įjungti, tik jei

įstatytos švaraus vandens tal-

pykla ir nešvaraus vandens

talpykla.

 Prietaisu negalima siurbti aš-

trių arba didesnių daiktų

(pvz., duženų, žvyro akmenų,

žaislų dalių).

 Į švaraus vandens talpyklą

negalima pilti acto rūgšties,

nukalkintojo, eterinių aliejų ar

panašių medžiagų. Taip pat

būtina užtikrinti, kad tokios

medžiagos nebūtų siurbia-

mos.

 Negalima užblokuoti prietaiso

ventiliavimo angų.

 Prietaisą galima naudoti tik

kietoms grindų dangoms su

vandeniui atsparia danga

(pvz., lakuotas parketas,

emaliuotos plytelės, linoleu-

mas).

210 LT

– 8

 Prietaiso negalima naudoti ki-

limų arba kiliminių dangų va-

lymui.

 Prietaiso negalima vežti per

konvekcinio šildymo grindų

groteles. Prietaisas negali su-

rinkti išsiliejusio vandens, jei

jis vežamas per groteles.

 Jei įrenginio nenaudojate il-

gesnį laiką, išjunkite jį pagrin-

diniu jungikliu / išjunkite jungi-

kliu ir ištraukite tinklo kištuką

iš lizdo.

 Nenaudokite įrenginio že-

mesnėje nei 0 °C temperatū-

roje.

 Saugokite prietaisą nuo lie-

taus. Nelaikykite jo lauke.

 Paveikslai pateikti puslapiuose su brėžiniais

* FC 5

** FC 5 Premium

 Paveikslai pateikti puslapiuose su brėžiniais

Paveikslas

 Rankenos svirtelę būtina iki galo įstatyti į pagrindinį

prietaisą, kol pasigirs užsifiksavimo garsas.

Rankenos svirtelė turi būti tvirtai įtvirtinta prietaise.

Paveikslas

 Valymo velenus reikia įsukti į velenų laikiklį, kol jie

užsifiksuos.

 Būtina atkreipti dėmesį į atitinkamas spalvas vele-

nų vidinėje pusėje ir prietaiso velenų laikiklyje

(pvz., mėlyna turi sutapti su mėlyna).

 Sumontavus, būtina patikrinti, ar valymo velenai

tvirtai įtvirtinti.

Paveikslas

 Siekiant užtikrinti stovėjimo stabilumą, prietaisą rei-

kia įstatyti į valymo stotelę.

Paveikslas

 Švaraus vandens talpyklą už rankenos reikia išimti

iš prietaiso.

Paveikslas

 Atidarykite bako dangtelį.

 Švaraus vandens talpyklą reikia pripildyti šaltu arba

drungnu vandeniu.

 Pagal poreikį į švaraus vandens talpyklą galima pilti

KÄRCHER valymo arba priežiūros priemonių.*

Žr. skyrių „Valymo ir priežiūros priemonės“.

 Ženklinimo „MAX“ negalimaviršyti pripildant talpy-

klą.

 Uždarykite bako dangtelį.

Paveikslas

 Švaraus vandens baką įdėkite į prietaisą.

 Švaraus vandens talpykla turi būti tvirtai įtvirtinta

prietaise.

DĖMESIO

*Būtina laikytis valymo arba priežiūros priemonių doza-

vimo rekomendacijų.

DĖMESIO

Paveikslas

Prietaisu galima surinkti tik purvą ir skysčius (maks. 250

ml).

Paveikslas

Prieš pradedant dirbti nuo grindų reikia pašalinti daik-

tus, pvz., šukes, žvyrą, varžtus arba žaislų dalis.

Prieš pradedant naudoti prietaisą nematomoje vietoje

būtina patikrinti atsparumą vandeniui. Negalima valyti

vandeniui neatsparių dangų, tokių kaip, pvz., neapdoro-

tos kamštinės grindys (drėgmė gali įsiskverbti ir pažeisti

grindų

dangą).

Pastabos

Kad neužkliūtumėte už kabelio, reikia vienoje rankoje

laikyti rankeną, o kitoje – tinklo kabelį.

Prietaiso aprašymas

1 Pagrindinis jungiklis

2 Rankena

3 Kabelio laikiklis

4 Maitinimo kabelis

5 Kabelio laikiklis

6 Rankena

7 Nešvaraus vandens talpyklos dangtis / nusodintu-

vas

8 Užteršto vandens bakas

9 Rankenos įdubimas-valymo velenas

10 Valymo velenai

11 Siurblio galvutės apdangas

12 Siurblio galvos fiksatorius

13 Švaraus vandens bakas

14 Rankena-švaraus vandens talpykla

15 Valymo / stovėjimo stotelė

16 Veleno laikymo vieta

(Atsižvelgiant į komplektaciją)

17 Filtro kasetė

18 * Valymo priemonės RM 536 30 ml

19 ** Valymo priemonės RM 534 30 ml

20 ** Valymo priemonės RM 536 500 ml

10 ** Valymo velenai 2x

Montavimas

Naudojimo pradžia

Veleno montavimas

Švaraus vandens bako užpildymas

Naudojimas

Bendrieji nurodymai dėl

valdymo

211LT

– 9

Paveikslas

Kad ant ką tik išplautų grindų neliktų kojų pėdsakų, rei-

kia dirbti judant atbulyn durų kryptimi.

 Prietaisą reikia laikyti už rankenos maždaug 60

laipsnių kampu.

 Grindų danga prietaisu valoma judant pirmyn ir at-

gal tokiu greičiu, kaip naudojant siurblį.

 Esant didesniems nešvarumams prietaisą ant grin-

dų dangos reikia tempti lėtai, kaip ir dirbant su dul-

kių siurbliu.

 Pilkos ir geltonis spalvos velenų porų komplektuo-

se: abiejų velenų porų funkcija ta pati, bet juos ga-

lima naudoti skirtingoms naudojimo zonoms (skir-

tingos spalvos, pvz., virtuvei ir voniai).

DĖMESIO

Kai tik prietaisas įjungiamas, pradeda suktis valymo ve-

lenai. Rankeną būtina tvirtai laikyti, kad prietaisas pats

savaime nepajudėtų.

Būtina įsitikinti, ar švaraus vandens talpykla pripildyta

vandeniu ir ar nešvaraus vandens talpykla įstatyta į

prietaisą.

Paveikslas

 Įkiškite prietaiso kišuką į kištukinį lizdą.

Paveikslas

 Norėdami greitai sudrėkinti velenus naudodami

menzūrą į valymo stotį įpilkite 50 ml švaraus van-

dens.

Paveikslas

 Prietaisą reikia įjungti ir stotelėje leisti veikti 5 se-

kundes.

Taip prietaisas optimaliai sudrėkinamas, kad būtų

užtikrintas greitas valymas.

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Prietaisą reikia už rankenos ištraukti iš valymo sto-

telės ir pastatyti ant grindų.

 Prietaisą reikia laikyti už rankenos.

Paveikslas

 Norėdami įjungti, spauskite prietaiso jungiklį (įjun-

gimas / išjungimas).

DĖMESIO

Prieš pripildant švaraus vandens talpyklą prašome iš-

tuštinti nešvaraus vandens talpyklą. Taip bus išvengta

nešvaraus vandens talpyklos perpildymo.

Žr. skyrių „Nešvaraus vandens talpyklos ištuštinimas“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

Paveikslas

 Švaraus vandens talpyklą už rankenos reikia išimti

iš prietaiso.

Paveikslas

 Atidarykite bako dangtelį.

 Švaraus vandens talpyklą reikia pripildyti šaltu arba

drungnu vandeniu.

 Prireikus, reikia papildyti valymo arba priežiūros

priemonėmis.

 Ženklinimo „MAX“ negalimaviršyti pripildant talpy-

klą.

 Uždarykite bako dangtelį.

Paveikslas

 Švaraus vandens baką įdėkite į prietaisą.

Švaraus vandens talpykla turi būti tvirtai įtvirtinta

prietaise.

DĖMESIO

Būtina reguliariai tikrinti vandens lygį, kad nešvaraus

vandens talpykla neb

ūtų perpildyta. Negalima viršyti

ženklo „MAX“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

Paveikslas

 Nešvaraus vandens talpyklą reikia laikyti už apati-

nės

rankenos tuo pat metu viršutinę rankeną nykš-

čiu spaudžiant žemyn.

 Reikia išimti nešvaraus vandens talpyklą.

Paveikslas

 Būtina nuimti nešvaraus vandens talpyklos dangtį.

 Ištuštinkite užteršto vandens baką.

 Priklausomai nuo užterštumo dangtelį / nusodintu-

vą ir reikia išvalyti vandentiekio vandeniu.

 Būtina uždėti dangtelį ant nešvaraus vandens tal-

pyklos.

Dangtelis turi būti tvirtai uždėtas ant nešvaraus

vandens talpyklos.

Paveikslas

 Užteršto vandens baką įdėkite į prietaisą.

Nešvaraus vandens talpykla turi būti tvirtai įtvirtinta

prietaise.

Paveikslas

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

DĖMESIO

Siekiant užtikrinti prietaiso stabilumą nutraukus darbą, jį

visuomet reikia įstatyti į valymo arba stovėjimo stotelę.

Jei stovėjimo stabilumas neužtikrinamas, prietaisas gali

apvirsti ir taip gali išsilieti skysčiai, kurie gali pažeisti

grindų dangą.

Paveikslas

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

Paveikslas

DĖMESIO

Užbaigus darbą, prietaisą būtina išvalyti jį išskalaujant.

Žr. skyrių „Prietaiso valymas išskalaujant“.

Paveikslas

 Prietaisą reikia visiškai ištuštinti.

Paveikslas

iki

Paveikslas

 Ištuštinkite užteršto vandens baką.

Žr. skyrių „Nešvaraus vandens talpyklos ištuštini-

mas“.

 Jei dar švaraus vandens talpykloje arba valymo

stotelėje yra vandens, vandenį būtina ištuštinti.

Paveikslas

 Ištraukite prietaiso kištuką iš kištukinio lizdo.

Paveikslas

 Tinklo kabelį reikia suvynioti ant kabelio kablio.

 Tinklo kabelį reikia užfiksuoti kabelio spaustuku.

Darbo pradžia

Būtina papildyti valymo skystį

Užteršto vandens bako ištuštinimas

Darbo nutraukimas

Prietaiso išjungimas

212 LT

– 10

DĖMESIO

Kad nesklistų blogas kvapas laikant prietaisą reikia vi-

siškai ištuštinti šviežio vandens ir nešvaraus vandens

baką.

Paveikslas

 Prietaisą už rankenos reikia nunešti į jo laikymo

vietą.

Paveikslas

 Siekiant užtikrinti stovėjimo stabilumą, prietaisą rei-

kia įstatyti į valymo stotelę.

 Prietaisą laikykite sausoje patalpoje.

DĖMESIO

Užbaigus darbą, prietaisą ir valymo stotelę reikia išska-

lauti švariu vandeniu. Šia procedūra prietaisas optima-

liai išvalomas, taip išvengiant, kad prietaise nesusidary-

tų purvo ir bakterijų sankaupų arba nemalonių kvapų.

Paveikslas

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

 Norėdami praplauti, užpildykite gėlo vandens re-

zervuarą šaltu arba drungnu vandeniu, kad visiškai

pašalintumėte valiklio likučius iš įsiurbimo kanalų ir

siurbiamosios galvutės plyšių.

Paveikslas

 Švaraus vandens baką įdėkite į prietaisą.

Paveikslas

 Nešvaraus vandens talpyklą reikia išimti ir ištuštin-

ti.

Žr. skyrių „Nešvaraus vandens talpyklos ištuštini-

mas“.

 Dozavimo indą reikia pripildyti 200 ml vandens.

 Valymo stotelę reikia pripildyti vandeniu.

 Prireikus, skalavimui galima pridėti atitinkamų

KÄRCHER valymo priemonių.

 Norėdami įjungti, spauskite prietaiso jungiklį (įjun-

gimas / išjungimas).

 Prietaisui reikia leisti veikti 30–60 s., kol vanduo

bus visiškai išsiurbtas iš valymo stotelės.

Skalavimas užbaigtas.

Pastaba

Kuo ilgesnį laiką prietaisas yra įjungtas, tuo mažiau drė-

gmės lieka valymo velenuose.

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

 Jei švaraus vandens talpykloje dar yra vandens,

švaraus vandens talpyklą reikia išimti ir ištuštinti.

Paveikslas

 Ištuštinkite užteršto vandens baką.

Žr. skyrių „Nešvaraus vandens talpyklos ištuštini-

mas“.

 Jei valymo stotelėje dar yra vandens, vandenį rei-

kia ištuštinti.

Paveikslas

 Ištraukite prietaiso kištuką iš kištukinio lizdo.

Paveikslas

 Tinklo kabelį reikia suvynioti ant kabelio kablio.

 Tinklo kabelį reikia užfiksuoti kabelio spaustuku.

DĖMESIO

Prieš pastatant prietaisą ant grindų, kad būtų galima iš-

imti velenus, bū

tina ištuštinti švaraus vandens ir nešva-

raus vandens talpyklas. Taip bus išvengta, kad prieš

pastatant ant grindų iš talpyklų neišsilietų skysčiai.

Pastaba

Esant dideliems nešvarumams, valymo velenus galima

valyti atskirai.

Paveikslas

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

 Jei švaraus vandens talpykloje dar yra vandens,

švaraus vandens talpyklą reikia išimti ir ištuštinti.

Paveikslas

 Ištraukite prietaiso kištuką iš kištukinio lizdo.

 Ištuštinkite švaraus vandens baką.

Paveikslas

 Ištuštinkite užteršto vandens baką.

Paveikslas

 Valymo velenus reikia išsukti prie rankenos įdubi-

mo.

 Valymo velenus reikia išvalyti tekančiu vandeniu.

arba

 Valymo velenus plauti skalbimo mašina ne dides-

nėje nei 60 °C temperatūroje.

DĖMESIO

Valymui naudojant skalbimo mašiną negalima naudoti

minkštiklių. Taip nebus pažeistas mikropluoštas ir bus

išsaugotas aukštas valymo velenų efektyvumas.

Valymo velenų negalima džiovinti skalbinių džiovintuve.

 Išvalius velenus, jiems reikia leisti išdžiūti.

Paveikslas

 Valymo velenus reikia įsukti į velenų laikiklį, kol jie

užsifiksuos.

 Būtina atkreipti dėmesį į atitinkamas spalvas vele-

nų vidinėje pusėje ir prietaiso velenų laikiklyje

(pvz., mėlyna turi sutapti su mėlyna).

 Sumontavus, būtina patikrinti, ar valymo velenai

tvirtai įtvirtinti.

DĖMESIO

Esant dideliam siurblio galvutės užterštumui arba jei į si-

urblio galvutę patenka daiktai (pvz., akmenys, šukės),

siurblio galvutę reikia išvalyti. Tokie daiktai dirbant su-

kelia garsus arba užkemša siurblio kanalus ir sumažina

siurbimo galią.

Paveikslas

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Ištraukite prietaiso kištuką iš kištukinio lizdo.

Paveikslas

 Reikia nuimti valymo velenus.

Žr. skyrių „Velenų valymas“.

Paveikslas

 Būtina paspausti siurblio galvutės fiksatorių.

 Reikia nuimti siurblio galvutės apdangą.

 Siurblio galvutės apdangą reikia išvalyti tekančiu

vandeniu.

 Prireikus, siurblio galvutės apdango siurbimo kana-

lus ir angas reikia išvalyti nuo įstrigusių dalelių.

 Prietaiso siurblio galvutę reikia išvalyti drėgna

šluoste.

Prietaiso laikymas

Priežiūra ir aptarnavimas

Prietaiso valymas išskalaujant

Velenų valymas

Siurblio galvutės valymas

213LT

– 11

 Siurblio galvutės apdangą reikia pritvirtinti prie siur-

blio galvutės.

Pastaba

Siurbimo galvutės gaubtelį tvirtinant prie siurbimo gal-

vutės turi pasigirsti aiškus susikimo garsas.

Paveikslas

 Valymo velenus reikia įsukti į velenų laikiklį, kol jie

užsifiksuos.

Žr. skyrių „Velenų valymas“.

DĖMESIO

Nešvaraus vandens talpyklą būtina reguliariai valyti,

kad nusodintuvo neužkimštų dulkės ir purvas.

Paveikslas

 Prietaisą reikia išjungti spaudžiant prietaiso jungiklį

„Įj. / Išj.“.

Paveikslas

 Prietaisą reikia įstatyti į valymo stotelę.

Paveikslas

iki

Paveikslas

 Nešvaraus vandens talpyklą reikia išimti iš prietai-

so.

Žr. skyrių „Nešvaraus vandens talpyklos ištuštini-

mas“.

 Dangtį / nusodintuvą ir nešvaraus vandens talpyklą

reikia išvalyti vandentiekio vandeniu.

 Nešvaraus vandens talpyklą galima plauti ir inda-

plovėje.

 Išvalius, nešvaraus vandens talpyklą su dangteliu

reikia vėl įstatyti į prietaisą.

DĖMESIO

Naudojant netinkamas valymo ir priežiūros priemones

galima pažeisti prietaisą ir sugadinti prietaisą.

Pastaba

Prireikus, reikia naudoti KÄRCHER valymo arba prie-

žiūros priemones.

 Dozuojant valymo ir priežiūros priemones reikia at-

sižvelgti į gamintojo nurodytus kiekius.

 Siekiant išvengti putojimo, švaraus vandens talpy-

klą pirmiausiai reikia pripildyti vandeniu, o po to įpil-

ti valymo arba priežiūros priemonių.

 Siekiant, kad bendras kiekis neviršytų švaraus van-

dens talpyklos žymos „MAX“, pilant vandenį, reikia

palikti vietos valymo arba priežiūros priemonėms.

Dažnai gedimus sukelia priežastys, kurias galite paša-

linti patys, perskaitę šią apžvalgą. Jei abejojate ar jūsų

įrenginio gedimas čia nepaminėtas, kreipkitės į įgaliotą

klientų aptarnavimo tarnybą.

Neįdėta filtro kasetė.

(žr. prietaiso aprašyme pateiktą grafiką)

 Gėlo vandens talpyklą išimkite ir įdėkite filtro įdėklą

kaiščiu į viršų.

Filtro kasetė įdėta atvirkščiai.

 Filtro įdėklą išimkite ir kaiščiu įdėkite į viršų.

Siurbimo žarna užsikimšusi purvo nuosėdomis.

 Siurbimo žarnas atsargiai nuimkite nuo siurbimo

galvos ir pagrindinio prietaiso.

 Siurbimo žarnas 10–20 min. įmerkite į šaltą vande-

nį.

 Buku daiktu ir (arba) pakišę po tekančiu vandeniu

išvalykite siurbimo žarnas.

Vandens bake nėra vandens.

 Papildyti vandens.

Gėlo vandens talpykla netinkamai įtvirtinta įrenginyje.

 Švaraus vandens talpyklą reikia įstatyti taip, kad ji

būtų tvirtai įtvirtinta prietaise.

Trūksta valymo velenų arba jie netinkamai įstatyti.

Paveikslas

 Valymo velenus reikia tinkamais įstatyti arba įsukti

į velenų laikiklį, kol jie užsifiksuos.

Valymo velenai užteršti arba nusidėvėję.

 Valymo velenus reikia išvalyti.

arba

 Valymo velenus reikia pakeisti.

Velenai blokuojami.

Paveikslas

 Išimkite ir patikrinkite velenus, ar juose neužstrigo

koks nors daiktas ar maitinimo kabelis.

Velenai yra per sausi.

 Sudrėkinkite velenus arba padėkle prietaisui pasta-

tyti sudrėkinkite prietaisą 50 ml vandens.

Siurblio galvutėje yra daiktų (pvz., akmenų arba šukių).

Paveikslas

 Reikia nuimti siurblio galvutės apdangą ir išvalyti si-

urblio galvute.

Žr. skyrių „Siurblio galvutės valymas“.

Siurblio galvutės siurbimo kanalai ir angos yra užsikim-

šę.

Paveikslas

 Reikia nuimti siurblio galvutės apdangą ir išvalyti si-

urblio galvute.

Žr. skyrių „Siurblio galvutės valymas“.

Nešvaraus vandens talpykla perpildyta.

Paveikslas

iki

Paveikslas

 Būtina

nedelsiant išvalyti nešvaraus vandens talpy-

klą.

Žr. skyrių „Nešvaraus vandens talpyklos valymas“.

Nešvaraus vandens talpykla netinkamai įtvirtinta prietai-

se.

 Būtina patikrinti, ar dangtelis tvirtai įtvirtintas ant

nešvaraus vandens talpyklos.

Žr. skyrių „Nešvaraus vandens talpyklos valymas“.

Nusodintuvas užsikimšo.

 Reikia nuimti nešvaraus vandens talpyklos dangtelį

ir išvalyti nusodintuvą.

Žr. skyrių „Nešvaraus vandens talpyklos valymas“.

Valymo metu buvo pažeistas užteršto vandens bako

nusodintuvo filtro tinklelis.

 Pakeiskite nusodintuvą.

Nešvaraus vandens talpyklos valymas

Valymo ir priežiūros priemonės

Pagalba gedimų atveju

Velenas nedrėkinamas gėlu vandeniu

Prietaisu negalima surinkti purvo

Nesisuka velenai

Įjungiant girdėti garsus spragtelėjimas

Barškantys garsai siurblio galvutėje

Silpsta siurbiamoji galia

Iš prietaiso teka nešvarus vanduo

214 LT

– 12

Valymo arba priežiūros priemonės netinka prietaisui

arba netinkamas jų dozavimas.

 Būtina naudoti gamintoj rekomenduojamas valymo

ir priežiūros priemones.

Žr. skyrių „Valymo ir priežiūros priemonės“.

 Būtina laikytis gamintojo dozavimo nurodymų.

Velenai pirmą kartą nebuvo sudrėkinti arba buvo sudrė-

kinti per trumpai, todėl nėra pakankamai drėgni (todėl

velenai valo tik iš dalies).

Paveikslas

 Visiškai sudrėkinkite velenus.

DĖMESIO

Primontavus rankeną, nuo pagrindinio prietaiso jos nu-

imti daugiau negalima.

Nuimti rankeną nuo pagrindinio prietaiso galima tik jei

prietaisas išsiunčiamas priežiūros darbams atlikti.

Paveikslas

Žr. paveikslą naudojimo instrukcijos pabaigoje

 Įkiškite atsuktuvą 90° kampu į mažąją kiaurymę už-

pakalinėje rankenos pusėje ir nuimkite rankeną.

DĖMESIO

Pasirūpinkite, kad nebūtų pažeistas pagrindinio prietai-

so ir rankenos sujungimo kabelis.

Gamintojas pasilieka teisę keisti techninius duome-

nis!

Prietaisas ant grindų palieka dryžius

Rankenos nuėmimas nuo pagrindinio

prietaiso

Techniniai duomenys

Elektros srovė

Įtampa 220-240 V

1~50-60 Hz

Saugiklio rūšis IPX4

Apsaugos klasė II

Galia

Surinkimo pajėgumas 460 W

Veleno sūkių skaičius per minutę 500 U/min

Pripildymo kiekis

Švaraus vandens bakas 400 ml

Valymo stotelė 200 ml

Matmenys

Kabelio ilgis 7,0 m

Svoris (be valymo skysčių) 5,0 kg

Ilgis 320 mm

Plotis 270 mm

Aukštis 1220 mm

215LT

– 5

Перед першим застосуванням при-

строю прочитати цю оригінальну ін-

струкцію з експлуатації, після цього

діяти відповідно до неї та зберегти її

для подальшого користування або

для наступного власника.

Поломийна машина призначена виключно для чи-

щення водостійких твердих підлогових покриттів у

домашньому господарстві.

Не використовувати для чищення гігроскопічних по-

криттів, наприклад необроблених коркових підлог

(можливість просочення вологи і пошкодження по-

криття).

Пристрій придатний для чищення ПВХ, лінолеуму,

керамічної плитки, каменю, просоченого оливою та

вощеного паркету, ламінату, а також будь-яких під-

логових покриттів, не чутливих до води.

Матеріали упаковки піддаються переробці

для повторного використання. Будь ласка, не

викидайте пакувальні матеріали разом із до-

машнім сміттям, віддайте їх для повторного викори-

стання.

Старі пристрої містять цінні матеріали, що

можуть використовуватися повторно. Тому,

будь ласка, утилізуйте старі пристрої за допо-

могою спеціальних систем збору сміття.

Електричні та електронні прилади найчастіше мі-

стять складові частини, які у разі неправильного по-

водження з ними або неправильної утилізації мо-

жуть створити потенційну небезпеку для здоров'я

людини та навколишнього середовища. Однак ці ча-

стини необхідні для належної експлуатації приладу.

Прилади, позначені цим символом, забороняється

утилізувати разом з побутовим сміттям.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на

веб-вузлі за адресою:

www.kaercher.com/REACH

Комплектація пристрою зазначена на упаковці. При

розпакуванні пристрою перевірити комплектацію.

У разі нестачі додаткового обладнання або ушкод-

жень, отриманих під час транспортування, слід пові-

домте про це в торговельну організацію, яка прода-

ла апарат.

Слід використовувати лише оригінальні комплекту-

ючі та оригінальні запасні деталі, тому що саме вони

гарантують безпечну та безперебійну експлуатацію

приладу.

Інформація щодо комплектуючих та запасних дета-

лей міститься на сайті www.kaercher.com.

У кожній країні діють умови гарантії, наданої відпо-

відною фірмою-продавцем. Неполадки в роботі при-

строю ми усуваємо безкоштовно протягом терміну

дії гарантії, якщо вони викликані браком матеріалу

чи помилками виготовлення. У випадку чинної га-

рантії звертіться до продавця чи в найближчий авто-

ризований сервісний центр з документальним під-

твердженням покупки.

(Адреси див. на звороті)

– Разом із вказівками в цій ін-

струкції для експлуатації

слід враховувати загальні

правила техніки безпеки

та норми для попереджен-

ня нещасних випадків згід-

но законодавству.

– Наявні на приладі поперед-

жувальні знаки та таблич-

ки дають важливі вказівки

для безпечної експлуатації

приладу.

Зміст

Загальні вказівки . . . . . . . . . . . . . . . . . . . . . UK 5

Правила безпеки . . . . . . . . . . . . . . . . . . . . . UK 5

Опис пристрою. . . . . . . . . . . . . . . . . . . . . . . UK 9

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . UK9

Введення в експлуатацію . . . . . . . . . . . . . . UK 9

Експлуатація. . . . . . . . . . . . . . . . . . . . . . . . . UK 9

Догляд та технічне обслуговування . . . . . . UK 11

Допомога у випадку неполадок. . . . . . . . . . UK 12

Технічні характеристики . . . . . . . . . . . . . . . UK 13

Загальні вказівки

Правильне застосування

Захист навколишнього середовища

Комплект постачання

Запасні частини

Гарантія

Символи на пристрої

УВАГА

Під час проведення робіт рівень брудної

води не повинен перевищувати познач-

ку «MAX».

Дотримуйтесь, будь ласка, наступних

рекомендацій:

Спочатку спорожнити резервуар для

брудної води.

Потім заповнити резервуар для чистої

води.

Правила безпеки

216 UK

– 6

 НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка

безпосередньо загрожує та

призводить до тяжких травм

чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно

можливої небезпечної ситуа-

ції, що може призвести до

тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Вказівка щодо потенційно не-

безпечної ситуації, яка може

спричинити отримання лег-

ких травм.

УВАГА

Вказівка щодо можливої по-

тенційно небезпечній ситуа

ції, що може спричинити ма-

теріальні збитки.

 НЕБЕЗПЕКА

 Експлуатація пристрою в

басейні, що містить воду,

заборонена.

 Перед використанням пе-

ревірте належний стан

пристрою та обладнання.

Якщо обладнання знахо-

диться у небездоганному

стані, його не можна вико-

ристовувати.

 Ушкоджений кабель мереж-

ного живлення повинен

бути негайно замінений

уповноваженою службою

сервісного

обслуговування/

фахівцем-електриком.

 Ніколи не торкайтесь ме-

режного штекеру та ро-

зетки вологими руками.

 Під час проведення будь-

яких робіт з догляду та

технічного обслуговуван-

ня апарат слід вимкнути, а

мережевий шнур - витягти

з розетки.

 Роботи з ремонту приладу

можуть проводитися лише

авторизованою службою

обслуговування клієнтів.

 З'єднання мережного кабе-

лю/подовжувача не повин-

но лежати у воді.

몇 ПОПЕРЕДЖЕННЯ

 Пристрій може бути під’єд-

наний лише до електричної

мережі, що має бути змон-

тована електромонте-

ром відповідно до стандар-

ту Міжнародної електро-

технічної комісії (МЕК) IEC

60364.

 Пристрій слід вмикати

лише до змінного струму.

Напруга повинна відповіда-

ти вказаним

на фірмовій

табличці пристрою даним

щодо напруги.

 У сирих приміщеннях, на-

приклад, у ванних кімна-

тах, вмикайте пристрій

тільки в розетки із пере-

двключеним запобіжним ви-

микачем типу FІ.

 Використовувати тільки

бризкозахищені електрич-

ні подовжувачі із перети-

Рівень небезпеки

Електричні компоненти

217UK

– 7

ном проводу не менш 3x1

мм².

 Муфти на мережевому ка-

белі або подовжувачі замі-

нювати тільки аналогічні

вироби з тим же бризкозах-

истом та механічною міц-

ністю.

몇 ОБЕРЕЖНО

 Слідкуйте за тим, щоб ме-

режні кабелі або подовжу-

вачі не можна було пошко-

дити наступивши на них, у

результаті перегинання,

розірвання або

подібного

ушкодження. Захищайте

мережений кабель від спе-

ки, масла та гострих по-

верхонь.

 НЕБЕЗПЕКА

 Користувач повинен вико-

ристовувати пристрій у

відповідності до інструкції.

Він повинен враховувати

умови місцевості та звер-

тати увагу на третіх осіб

під час роботи з при-

строєм.

 Заборонено використо-

вувати пристрій у вибухо-

небезпечних зонах.

 При використанні при-

строю в небезпечних зонах

слід дотримуватися відпо-

відних правил техніки без-

пеки.

 Не використовувати при-

стрій, якщо він раніше па-

дав, має ознаки пошкод-

ження або негерметично-

сті.

몇 ПОПЕРЕДЖЕННЯ

 Забороняється експлуа-

тація пристрою дітьми

або некваліфікованими осо-

бами.

 Цій пристрій не призначе-

ний для використання

людьми

з обмеженими фі-

зичними, сенсорними або

розумовими можливостя-

ми або з відсутністю досві-

ду й/або відсутністю відпо-

відних знань, за винятком

випадків, коли вони знахо-

дяться під наглядом відпо-

відальної за безпеку особи

або отримують від неї

вказівки по застосуванню

пристрою, а також усві-

домлюють можливі ризики.

 Не дозволяйте

дітям гра-

ти з пристроєм.

 Стежити за тим, щоб

діти не грали із при-

строєм.

 Тримати пристрій подалі

від дітей, поки він включе-

ний або ще не охолодже-

ний.

 Експлуатувати та збері-

гати пристрій згідно до

опису та малюнків!

몇 ОБЕРЕЖНО

 Перед виконанням будь-

яких дій з пристроєм або

біля нього необхідно забез-

печити стійкість, щоб за-

побігти нещасним випад-

кам та травмуванню в ре-

Безпечне обслуговування

218 UK

– 8

зультаті перекидання при-

строю.

 У жодному разі не викори-

стовувати розчинники, рі-

дини, що містять розчин-

ники, або нерозведені ки-

слоти (наприклад, мийні

засоби, бензин, розріджува-

чі фарб та ацетон) і не за-

ливати їх у бак для води,

оскільки вони агресивно

впливають на матеріали,

використані у пристрої.

 Не можна залишати при-

стрій без нагляду під час

роботи.

 Не підставляти під щітки,

що обертаються, частини

тіла (наприклад, волосся,

пальці).

 Під час очищення всмокту-

вальної голівки берегти

руки, оскільки існує небез-

пека травмування гостри-

ми предметами (напри-

клад, осколками).

УВАГА

 Пристрій вмикати тільки

після того, як будуть

встановлені резервуари

для чистої

та брудної во-

ди.

 Не можна допускати по-

трапляння у пристрій го-

стрих або великих пред-

метів (наприклад, осколків

скла, гальки, деталей ігра-

шок).

 Не заливати у резервуар

для чистої води оцтову ки-

слоту, засоби для видален-

ня вапняного нальоту,

ефірні олії або подібні речо-

вини. Також слідкувати за

тим, щоб ці речовини не

потрапили у пристрій під

час його роботи.

 Не можна закривати вен-

тиляційні отвори при-

строю.

 Використовувати при-

стрій тільки на твердих

підлогах з водостійким по-

криттям (наприклад, лако-

ваному паркеті, глазуро-

ваній плитці, лінолеумі).

 Не використовувати при-

стрій для чищення килимів

та килимових покриттів.

 Не пересувати пристрій

по підлоговій решітці кон-

векторних систем опален-

ня. У разі пересування при-

строю по решітці вода, що

розбризкується, не може

бути зібрана пристроєм.

 При тривалих робочих пау-

зах та опісля застосуван-

ня пристрій вимкнути го-

ловним вимикачем / вими-

качем на пристрої та ви-

тягнути вилку з мережі.

 Не дозволяється експлуа-

тація пристрою при тем-

пературі нижче 0 °C.

 Необхідно захищати при-

лад від дощу. Не зберігати

поза приміщенням.

219UK

– 9

 Малюнки див. на сторінках з малюнками

* FC 5

** FC 5 Premium

 Малюнки див. на сторінках з малюнками

Рисунок

 До упора вставити ручку у базовий пристрій до

клацання.

Ручка повинна міцно триматися у пристрої.

Рисунок

 Вкрутити щітки до упора у тримачі.

 Слідкувати за кольоровим маркування вну-

трішньої сторони щітки та тримача на пристрої

(наприклад, синій до синього).

 Після встановлення перевірити міцність посад-

ки.

Рисунок

 Для стійкості поставити пристрій у станцію очи-

щення.

Рисунок

 Витягнути резервуар для чистої води з при-

строю за ручку.

Рисунок

 Відкрити кришку бака.

 Резервуар для чистої води заповнити холодною

або помірно теплою водопровідною водою.

 За потреби в резервуар для чистої води можна

залити миючий засіб або засіб для догляду

KÄRCHER.*

Див. главу «Миючі засоби і засоби для догля-

ду».

 Під час заповнення рівень води не повинен пе-

ревищувати позначку «MAX».

 Закрийте кришку бака.

Рисунок

 Вставити резервуар для чистої води в апарат.

 Резервуар для чистої води повинен бути міцно

розташований у пристрої.

УВАГА

*Дотримуватись рекомендації щодо дозування ми-

ючого засобу або засобу для догляду.

УВАГА

Рисунок

Пристрій призначений лише для збирання бруду і

рідини (макс. 250 мл).

Рисунок

До початку робіт зібрати з підлоги

такі предмети

(за наявності), як осколки скла, галька, гвинти або

деталі іграшок.

Перед використанням пристрою протестувати

підлогове покриття на водостійкість у непоміт-

ному місці. Не використовувати для чищення гігро-

скопічних покриттів, таких як необроблені коркові

підлоги (можливість просочення вологи і пошкод-

ження покриття).

Вказівки

Щоб

не спіткнутися об мережевий кабель, ручку при-

строю тримати в одній руці, мережевий кабель – в ін-

шій.

Рисунок

Щоб на щойно вимитій підлозі не залишати слідів,

роботу виконувати заднім ходом у напрямку до две-

рей.

 Тримати пристрій за ручку під кутом прибл. 60

градусів.

 Очищення підлоги здійснюється шляхом пере-

сування пристрою уперед-назад зі швидкістю,

як у разі використання пилососа.

 У разі сильних забруднень пристрій пересувати

підлогою повільно.

 До комплекту поставки входять дві пари валиків

сірого та жовтого кольору: Обидві пари валиків

виконують однакову функцію, але можуть засто-

совуватись для різних зон використання (кольо-

рове маркування, наприклад, для кухні та ван-

ної кімнати).

УВАГА

Під час увімкнення пристрою щітки починають

обертатись. Слід тримати пристрій за ручку,

щоб він не почав самостійно пересуватись.

Упевнитись, що резервуар для чистої води запов-

нений водою, а резервуар для брудної води встав-

лений у пристрій.

Рисунок

 Вставте мережний штекер у штепсельну розет-

ку приладу.

Опис пристрою

1 Перемикач ВМИК / ВИМК

2 Ручка

3 Тримач кабелю

4 Мережний кабель

5 Затискач для кабелю

6 Ручка

7 Кришка резервуара для брудної води/відділь-

ник

8 Резервуар брудної води

9 Захватний паз щітки

10 Щітки

11 Кожух всмоктувальної голівки

12 Фіксатор всмоктувальної голівки

13 Резервуар чистої води

14 Ручка для резервуара для чистої води

15 Станція очищення/паркування

16 Пристрій для зберігання циліндричних щіток

(Залежно від комплектації)

17 Фільтрувальна вставка

18 * Засіб для чищення RM 536 30 мл

19 ** Засіб для чищення RM 534 30 мл

20 ** Засіб для чищення RM 536 500 мл

10 ** Щітки 2 шт.

Установка

Введення в експлуатацію

Встановлення циліндричних щіток

Заповнити резервуар для чистої води

Експлуатація

Загальні вказівки щодо

обслуговування

Приступити до роботи

220 UK

– 10

Рисунок

 Для швидкого змочування циліндричних щіток

залити в станцію очищення 50 мл чистої води за

допомогою мірного стакана.

Рисунок

 Увімкнути пристрій та у станції запустити на 5

секунд.

У цьому разі пристрій буде оптимально зволо-

жений для забезпечення швидкого очищення.

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 За ручку для перенесення підняти пристрій із

станції очищення і поставити на підлогу.

 Тримати пристрій за ручку.

Рисунок

 Для включення натиснути на головний вимикач

(Вкл./Викл).

УВАГА

Перед заповненням резервуара для чистої води

злити воду з резервуара для брудної води. Це до-

зволить уникнути переповнення резервуара для

брудної води.

Див. главу «Видалення вмісту з резервуара для

брудної води».

Рисунок

 Поставити пристрій у станцію очищення.

Рисунок

 Витягнути резервуар для чистої води з при-

строю за ручку.

Рисунок

 Відкрити кришку бака.

 Резервуар для чистої води заповнити холодною

або помірно теплою водопровідною водою.

 У разі необхідності додати миючий засіб або за-

сіб для догляду.

 Під час заповнення рівень води не повинен пе-

ревищувати позначку «MAX».

 Закрийте кришку бака.

Рисунок

 Вставити резервуар для чистої води в апарат.

Резервуар для чистої води повинен бути міцно

розташований у пристрої.

УВАГА

Щоб не сталося переповнення резервуара для

брудної води,

необхідно регулярно перевіряти рі-

вень води. Рівень води не повинен перевищувати

позначку «MAX».

Рисунок

 Поставити пристрій у станцію очищення.

Рисунок

 Тримати

резервуар для брудної води за нижню

профільну ручку, при цьому великим пальцем

натискуючи донизу верхню профільну ручку.

 Вийняти резервуар для брудної води.

Рисунок

 Зняти кришку з резервуара для брудної води.

 Спорожнити резервуар для брудної води.

 Залежно від ступеня забруднення помити криш-

ку/віддільник та резервуар для брудної води во-

допровідною водою.

 Встановити кришку на резервуар для брудної

води.

Кришка повинна бути надійно встановлена на

резервуарі.

Рисунок

 Вставити резервуар для брудної води в апарат.

Резервуар для брудної води повинен бути міцно

розташований у пристрої.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 Поставити пристрій у станцію очищення.

УВАГА

Під час перерв у роботі завжди ставити пристрій

у станцію очищення та паркування для забезпе-

чення стійкого положення. У разі недостатньої

стійкості пристрій може

перекинутись, при цьому

може витекти рідина й пошкодити підлогове по-

криття.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 Поставити пристрій у станцію очищення.

Рисунок

УВАГА

Після закінчення роботи очистити пристрій шля-

хом промивання.

Див. главу «Очищення пристрою шляхом проми-

вання».

Рисунок

 Повністю злити воду з пристрою.

Рисунок

до

Рисунок

 Спорожнити резервуар для брудної води.

Див.

главу «Видалення вмісту з резервуара для

брудної води».

 Якщо у резервуарі для чистої води або у станції

очищення залишилась вода, злити її.

Рисунок

 Витягнути штепсель з розетки.

Рисунок

 Намотати мережевий кабель навколо гаків для

кабелю.

 Зафіксувати кабельним затискачем.

УВАГА

Щоб уникнути утворення запахів, у разі розміщен-

ня пристрою на зберігання слід повністю

випорож-

нити баки для чистої та брудної води.

Рисунок

 Перенести пристрій за ручку для перенесення

до місця зберігання.

Рисунок

 Для стійкості поставити пристрій у станцію очи-

щення.

 Зберігати пристрій в сухих приміщеннях.

Додавання миючого засобу

Видалення вмісту з резервуара для

брудної води

Переривання роботи

Вимкнення приладу

Зберігати пристрій

221UK

– 11

УВАГА

Після закінчення роботи завжди промивати при-

стрій чистою водою у станції очищення. Цей про-

цес забезпечує оптимальне очищення пристрою і

запобігає накопиченню бруду й бактерій, а також

утворенню неприємного запаху у пристрої.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 Поставити пристрій у станцію очищення.

 Для процесу промивання заповнити бак для чи-

стої води невеликою кількістю холодної або те-

плої водопровідної води, щоб повністю очисти-

ти всмоктувальні канали та пази всмоктуваль-

ної голівки від залишків мийних засобів.

Рисунок

 Вставити резервуар для чистої води в апарат.

Рисунок

 Вийняти резервуар для брудної води та спорож-

нити його.

Див. главу «Видалення вмісту з резервуара для

брудної води».

 У мірну склянку налити 200 мл води.

 Налити воду у станцію очищення.

 У разі необхідності для промивання можна до-

дати відповідний миючий засіб KÄRCHER.

 Для включення натиснути на головний вимикач

(Вкл./Викл).

 Дати пристрою попрацювати 30-60 секунд, поки

він повністю не убере у себе усю воду зі станції

очищення.

Процес промивання завершений.

Вказівка

Чим довше пристрій увімкнений, тим менше вологи

залишається на щітках.

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

 Якщо у резервуарі для чистої води залишилась

вода, зняти резервуар і злити воду.

Рисунок

 Спорожнити резервуар для брудної води.

Див. главу «Видалення вмісту з резервуара для

брудної води».



Якщо у станції очищення залишилась вода, зли-

ти її.

Рисунок

 Витягнути штепсель з розетки.

Рисунок

 Намотати мережевий кабель навколо гаків для

кабелю.

 Зафіксувати кабельним затискачем.

УВАГА

Перед тим як покласти пристрій на підлогу для

зняття щіток, злити воду з резервуарів для чи-

стої та брудної води. Таким чином вона не витече

з резервуарів під час укладання пристрою на підло-

гу.

Вказівка

разі сильного забруднення щітки можна почистити

окремо.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

 Якщо у резервуарі для чистої води залишилась

вода, зняти резервуар і злити воду.

Рисунок

 Витягнути штепсель з розетки.

 Видалити вміст із резервуара для чистої води.

Рисунок

 Спорожнити резервуар для брудної води.

Рисунок

 Викрутити щітки, тримаючи їх за захватний паз.

 Помити щітки під проточною водою.

або

 Щітки мити у пральній машині за температури

60 °C.

УВАГА

Під

час миття у пральній машині не використо-

вувати ополіскувачі. Це дозволяє уникнути пош-

кодження мікроволокон, а щітки зберігають високу

ефективність очищення.

Щітки не можна сушити у сушарці.

 Після очищення дати щіткам висохнути.

Рисунок

 Вкрутити щітки до упора у тримачі.

 Слідкувати за кольоровим маркування вну-

трішньої сторони щітки та тримача на пристрої

(наприклад, синій до синього).

 Після встановлення перевірити міцність посад-

ки.

УВАГА

Підлягає очищенню у разі сильного забруднення

або у разі потрапляння предметів (наприклад, ка-

мінців, осколків) до всмоктувальної голівки.

Під час

роботи ці предмети створюють стукотіння або

забивають всмоктувальні канали та знижують по-

тужність всмоктування.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 Витягнути штепсель з розетки.

Рисунок

 Зняти щітки.

Див. главу «Очищення щіток».

Рисунок

 Натиснути фіксатор всмоктувальної голівки.

 Зняти кожух всмоктувальної голівки.

 Помити

кожух всмоктувальної голівки під прото-

чною водою.

 У разі необхідності очистити всмоктувальні ка-

нали і пази кожуха всмоктувальної голівки від

застряглих частин.

 Всмоктувальну голівку пристрою очистити воло-

гою ганчіркою.

 Закріпити кожух на всмоктувальні голівці.

Вказівка

Кожух під час кріплення на головку пилососа пови-

нен заклацнутись.

Рисунок

 Вкрутити щітки до упора у тримачі.

Див. главу «Очищення щіток».

Догляд та технічне обслуговування

Очищення пристрою шляхом промивання

Очищення щіток

Очищення всмоктувальної голівки

222 UK

– 12

УВАГА

Щоб віддільник не був засмічений пилом або брудом

чи щоб бруд не пристав до резервуару, резервуар

для брудної води слід регулярно чистити.

Рисунок

 Вимкнути пристрій, для цього натиснути на пе-

ремикач пристрою Увімк./Вимк.

Рисунок

 Поставити пристрій у станцію очищення.

Рисунок

до

Рисунок

 Вийняти резервуар для брудної води із при-

строю.

Див. главу «Видалення вмісту з резервуара для

брудної води».

 Помити кришку/віддільник та резервуар для

брудної води водопровідною водою.

 Резервуар для брудної води можна мити також

у посудомийній машині.

 Після очищення вставити резервуар для бруд-

ної води з кришкою у пристрій.

УВАГА

Використання непридатних миючих засобів або за-

собів для догляду може пошкодити пристрій і при-

звести до анулювання гарантії.

Вказівка

У разі необхідності для очищення підлог використо-

вувати миючі засоби або засоби для догляду.

 Дотримуватись інформації виробника щодо до-

зування миючого засобу та засобу для догляду.

 Щоб уникнути утворення піни, у резервуар для

чистої

води спочатку налити чисту воду, а потім

миючий засіб чи засіб для догляду.

 Щоб не перевищити позначку «MAX» у резерву-

арі для чистої води, під час його наповнення за-

лишати місце для миючого засобу або засобу

для догляду.

Часто пошкодження є досить простими, тому за до-

помогою приведеного нижче огляду ви самі зможете

їх усунути. Якщо ви маєте сумніви або при наявності

пошкоджень, не згаданих у огляді, звертайтесь, будь

ласка, до авторизованої служби обслуговування

клієнтів.

Фільтрувальний елемент не встановлений.

(Див. малюнок для опису пристрою)

 Зняти резервуар для чистої води та вставити

фільтруючий елемент штифтом догори.

Фільтрувальний елементи встановлений непра-

вильно (у перевернутому стані).

 Зняти фільтруючий елемент та вставити його

штифтом догори.

Всмоктувальний шланг засмічений відкладеннями

бруду.

 Обережно від’єднати всмоктувальні шланги від

всмоктувальної головки та базового пристрою.

 Помістити всмоктувальні шланги на 10–

20 хвилин у холодну воду.

 Очистити всмоктувальні шланги тупим предме-

том а/або під проточною водою.

У резервуарі немає води.

 Долити воду

Резервуар для чистої води встановлений у пристрої

неправильно.

 Встановити резервуар для чистої води таким

чином, щоб він міцно тримався у пристрої.

Щітки відсутні або встановлені неправильно.

Рисунок

 Встановити щітки або вкрутити їх до упора у

тримачі.

Щітки забруднені або зношені.

 Очистити щітки.

або

 Замінити щітки.

Щітки заблоковані.

Рисунок

 Зняти щітки й перевірити, чи не застряг у них

сторонній предмет або мережевий кабель.

Щітки занадто сухі.

 Змочити циліндричні щітки або змочити пристрій,

доливши 50 мл води в станцію паркування.

У всмоктувальній голівці присутні предмети (напри-

клад, камінці або осколки).

Рисунок

 Зняти кожух всмоктувальної голівки і прочисти-

ти її.

Див. главу «Очищення всмоктувальної голівки».

Всмоктувальні канали і пази всмоктувальної голівки

засмічені.

Рисунок

 Зняти кожух всмоктувальної голівки і прочисти-

ти її.

Див. главу «Очищення всмоктувальної голівки».

Резервуар для брудної води переповнений.

Рисунок

до

Рисунок

 Відразу випорожнити резервуар для брудної во-

ди.

Див. главу «Очищення резервуара для брудної

води».

Резервуар для брудної води встановлений у при-

строї неправильно.

 Перевірити надійну посадку кришки на резерву-

арі для брудної води.

Див. главу «Очищення резервуара для брудної

води».

Віддільник засмічений.

 Зняти кришку з резервуара для брудної води і

очистити віддільник.

Див. главу «Очищення резервуара для брудної

води».

Фільтрувальна сітка віддільника резервуара для

брудної води пошкоджена під час прибирання.

 Замінити віддільник.

Очищення резервуара для брудної води

Миючі засоби і засоби для догляду

Допомога у випадку неполадок

Валик не зволожується чистою водою

Пристрій не збирає бруд

Щітки не повертаються

Гучній тріск під час увімкнення

Стукотіння у всмоктувальній голівці

Знижується потужність всмоктування

З пристрою витікає брудна вода

223UK

– 13

Миючий засіб або засіб для догляду не придатний

для пристрою чи неправильне дозування.

 Використовувати рекомендований виробником

миючий засіб або засіб для догляду.

Див. главу «Миючі засоби і засоби для догля-

ду».

 Дотримуватись інформації виробника щодо до-

зування.

Перше зволоження щіток не було виконано або було

занадто коротким, а тому щітки зволожились не по-

вністю (через це щітки очищують лише частково).

Рисунок

 Повністю зволожити щітки.

УВАГА

Після збирання не знімати ручку базового при-

строю.

Знімати ручку з базового пристрою дозволяється

лише у тому разі, якщо пристрій відправляється

на сервісне обслуговування.

Рисунок

Див. малюнок наприкінці інструкції з експлуатації

 Вставити викрутку під кутом 90 градусів у неве-

ликий отвір на задній стороні ручки і зняти ручку.

УВАГА

Слідкувати за тим, щоб не пошкодити з'єднуваль-

ний кабель між базовим пристроєм і ручкою.

Можливі зміни у конструкції пристрою

Пристрій залишає смуги на підлозі

Знімання ручки з базового пристрою

Технічні характеристики

Подача струму

Напруга 220-240 V

1~50-60 Hz

Ступінь захисту IPX4

Клас захисту II

Робочі характеристики

Споживана потужність 460 Вт

Обертів щітки за хвилину 500 об/хв

Місткість резервуара

Резервуар чистої води 400 мл

Станція очищення 200 мл

Розміри

Довжина кабелю 7,0 м

Вага (без миючих рідин) 5,0 кг

Довжина 320 мм

ширина 270 мм

висота 1220 мм

224 UK

– 5

Бұйымыңызды алғаш рет қолдану

алдында осы түпнұсқа пайдалану

бойынша нұсқаулықты мұқият оқып

шығыңыз, нұсқауларды орындап,

кейін пайдалану үшін немесе осы бұйымды кейін

пайдаланатын тұлғалар үшін сақтап қойыңыз.

Еден тазалағышын тек үй шаруашылығындағы

қатты еденді тазалау үшін жəне тек суға төзімді

едендерде ғана қолданыңыз.

Суға сезімтал төсемелерді, мысалы, тозды

едендерді тазаламаңыз (ылғал еденге сіңіп, оны

зақымдауы мүмкін).

Құрылғы ПВХ, линолеум, кафель, тас, майланған

жəне жуылған паркетті, ламинатты жəне барлық

суға сезімтал еден төсемдерін тазалауға арналған.

Қаптау материалдары екінші өңдеуге

жарамды. Қаптаманы үй қоқысына

лақтырмауыңызды сұраймыз, оларды екінші

өңдеу үшін бөлек қойыңыз.

Өз мерзімін аяқтаған құралдарда бағалы,

екінші өңдеуге жарамды материалдар бар.

Сондықтан қолданылған жəне ескі

бұйымдарды арнайы іріктеп жинау жүйелері

арқылы қалдықтарға тапсыруыңыз лазым.

Электрлік жəне электрондық бұйымдардың

құрамында қате қолдану немесе қате кəдеге жарату

нəтижесінде адам денсаулығына жəне қоршаған

ортаға қауіп төндіруі ықтимал бөлшектер жиі

кездеседі. Алайда аталған бөлшектер бұйымды

тиісінше пайдалану үшін қажет болады. Осы

таңбамен белгіленген бұйымдарды үй

қоқыстарымен бірге тастауға болмайды.

Құрамындағы заттар туралы анықтамалар

(REACH)

Бұйымның құрамындағы заттар туралы соңғы

мағлұматтарды астыда көрсетілген интернет

беттерімізде оқи аласыз:

www.kaercher.com/REACH

Сіздің бұйымыңыздың жеткізілу көлемі қорапшада

бейнеленген. Бұйым қорапшасын ашқанда қорапша

ішіндегі бұйым мен бөлшектерінің толық жəне

бұзылмаған түрде болғандығын тексеріп алыңыз.

Егер кейбір жабдықтар жоқ болса немесе

тасымалдау кезіндегі ақаулар болса, аппаратты

сатқан фирманы хабардар етіңіз.

Тек түпнұсқа керек-жарақтар мен түпнұсқа қосалқы

бөлшектерді қолданыңыз, себебі олар бұйымның

қауіпсіз жəне ақаусыз жұмысына кепілдік береді.

Керек-жарақтар мен қосалқы құралдар туралы

ақпарат www.kaercher.com веб-сайтында

қолжетімді.

Бұйымдарымыз үшін əр елде жауапты өтім

серіктестеріміз тарапынан шығарылатын кепілдеме

шарттары күште болады. Егер материалдардың

ақаулығы немесе дайындау барысындағы

қателіктер табылса, біз ықтимал ақаулықтарды

кепіл мерзімі ішінде ақысыз жөндейміз. Кепіл мерзімі

ішінде наразылықтарыңыз болса, аспапты сатқан

сауда мекемесіне немесе жақындағы өкілетті

сервистік қызмет көрсету орнына сатып алу чегін

көрсетіп, хабарласыңыз.

Мазмұны

Жалпы нұсқаулар. . . . . . . . . . . . . . . . . . . . . KK 5

Қауіпсіздік нұсқаулары. . . . . . . . . . . . . . . . . KK 6

Бұйым сипаттамасы . . . . . . . . . . . . . . . . . . KK 9

Орнату . . . . . . . . . . . . . . . . . . . . . . . . . . . . .KK 9

Бұйымды іске қосу . . . . . . . . . . . . . . . . . . . . KK 9

Пайдалану . . . . . . . . . . . . . . . . . . . . . . . . . . KK 9

Күту мен техникалық тексеру жұмыстары . KK 11

Кедергілер болғанда көмек алу . . . . . . . . . KK 12

Техникалық мағлұматтар. . . . . . . . . . . . . . . KK 13

Жалпы нұсқаулар

Бұйымды мақсатына сəйкес қолдану

Қоршаған ортаны қорғау

Қаптама ішіндеге бөлшектер

Қосалқы бөлшектер

Кепілдеме

Бұйымдағы символдар мен белгілер

НАЗАР АУДАРЫҢЫЗ

Тазалау жұмыстарының барысында кір

су багының "MAX" белгісінен асыруға

болмайды.

Келесі ұсыныстарды орындаңыз:

Алдымен кір су багын босатыңыз.

Содан кейін таза су багын толтырыңыз.

225KK

– 6

– Пайдалану нұсқауындағы

ережелермен қоса, жалпы

заңды қауіпсіздік жəне

жазатайым оқиғаны алдын

алу талаптарын

сақатаған жөн.

– Бұйымға орнатылған

ескерту жəне нұсқау

белгілері бұйымды қауіпсіз

қолдану үшін маңызды

нұсқауларды береді.

 ҚАУІП

Ауыр жарақаттануға не

өлімге апарып соғатын

тікелей түрде түсе алатын

тəуекелге нұсқау.

몇 ЕСКЕРТУ

Ауыр жарақаттануға не

өлімге апарып соғатын

ықтимал қауіпті

жағдайларға

нұсқау.

몇 АБАЙЛАҢЫЗ

Жеңіл жарақаттануға

апарып соғатын ықтимал

қауіпті жағдайға нұсқау.

НАЗАР АУДАРЫҢЫЗ

Материалдық зиянға апарып

соғатын ықтимал қауіпті

жағдайға нұсқау.

 ҚАУІП

 Бұйымды суға толы жүзу

бассейнінде қолданбаңыз.

 Қолдану алдында құрылғы

мен керек-жарақтардың

дұрыс күйін тексеріңіз.

Егер оның күйі жақсы

болмаса, қолдануға тыйым

салынады.

 Зақымдалған қуат сымын

өкілетті

қызмет көрсету

орталығына/электрші

маманға дереу

ауыстыртып алыңыз.

 Кабель ашасы мен электр

розеткасын ешқашан

ылғалды қолмен

ұстамаңыз не түртпеңіз.

 Бұйым бойынша

өткізілетін барлық

жұмыстар уақытында

бұйымды міндетті түрде

электр тоғынан шығарып,

электр ашасын

розеткадан шығарылып

алынуы тиіс.

 Бұйымды жөндеу

жұмыстары тек өкілетті

қызмет көрсету

орталығының тарапынан

орындалуы керек.

 Қуат

сымын/ұзартқыш

сымды суға батырмаңыз.

몇 ЕСКЕРТУ

 Бұйымды тек электршінің

IEC 60364 стандартына

сəйкес қондырған электр

розеткасына жалғауға

болады.

 Бұйымды тек ауыспалы

токқа жалғаңыз. Кернеу

бұйымның түр кестесінде

көрсетілген кернеуге

сəйкес болуы тиіс.

 Ылғалды бөлмелерде,

мысалы, ванна

бөлмелерінде, бұйымды

розеткаға тек арнайы FI

Қауіпсіздік нұсқаулары

Қауіп деңгейі

Электрлік құрамдастар

226 KK

– 7

қауіпсіздік ажыратқышы

арқылы жалғаңыз.

 Көлденең қимасы ең кемі

3x1 мм² ылғалдан

қорғалған электрлік

ұзартқыш сымдарды ғана

пайдаланыңыз

 Қуат сымы не ұзартқыш

сымдағы муфталарды тек

ылғалдан қорғанысы мен

механикалық беріктігі

сəйкес муфталарға

ауыстырыңыз.

몇 АБАЙЛАҢЫЗ

 Қуат сымы мен

ұзартқыштың қиылу,

қысылу, созылу жəне т.б.

нəтижесінде пайда болған

ақаулардың болмауын

қадағалау керек.

Электрік

сымдарды ыстықтың,

майдың əсерінен жəне

өткір қырлардан қорғаңыз.

 ҚАУІП

 Пайдаланушы бұйымды

нысанына байланысты

қолдануы керек. Бұйыммен

жұмыс істеу кезінде

жергілікті шарттарға

назар аударуы керек,

жақында жүрген

адамдарды ескеруі қажет.

 Жарылу қаупі бар

жерлерде пайдалануға

тыйым салынады.

 Бұйымды қауіпті аймақта

қолдану кезінде тиісті

қауіпсіздік ережелерін

сақтау қажет.

 Бұйым алдында

құлатылған болса, оның

үстінде зақым белгілері

көрінсе немесе кемулер

бар болса, оны

пайдаланбаңыз.

몇 ЕСКЕРТУ

 Балаларға немесе нұсқау

берілгенжоқ адамдарға бұл

бұйымды пайдалануға

болмайды.

 Бұл құрылғыны физикалық,

сенсорлық немесе ақыл-ой

дамуы шектелген немесе

тəжірибесі жəне/немесе

біліктілігі жоқ адамдар

білікті маманның

бақылауында болмаған

кезде немесе осы

мамандар тарапынан

бұйымды

қолдану тəсілі

жəне оған қатысты

қауіптер түсіндірілмеген

кезде пайдаланбауы тиіс.

 Балаларға құрылғымен

ойнауға рұқсат бермеңіз.

 Балаларға құрылғымен

ойнауға жол бермеу үшін

оларды бақылап отыру

керек.

 Бұйым өшірілмеген немесе

суымаған кезде, оны

балалардан алшақ

ұстаңыз.

 Бұйымды тек

сипаттамаға немесе

суретке сəйкес

қолданыңыз немесе

сақтаңыз!

Қауіпсіз қолдану

227KK

– 8

몇 АБАЙЛАҢЫЗ

 Қауіпті жағдайлар мен

бұйым зақымдалуының

алдын алу үшін бұйымды

пайдалану алдында

қауіпсіздік шараларын

сақтау қажет.

 Ерітінділерді, ерітінді

қосылған сұйықтықтарды

немесе ерітілмеген

қышқылдарды (мысалы,

тазалағыш құрал, бензин,

бояғыш еріткіштер жəне

ацентон) су багына

ешқашан құймаңыз, себебі

олар бұйымда қолданылған

материалдардың

бұзылуына апарып соғады.

 Бұйымды ешқашан қосулы

күйінде қалдыруға

болмайды.

 Дене мүшелерін (мысалы,

шаш, саусақтар)

айналмалы тазалағыш

білікшелерден алшақ

ұстаңыз.

 Сорғыш бастиекті

тазалаған кезде

қолыңызды қорғаңыз,

себебі өткір заттар

(мысалы, сынықтар)

жарақат алу қаупін

тудыруы мүмкін.

НАЗАР АУДАРЫҢЫЗ

 Бұйымды тек таза су багы

мен кір су багы

орнатылған кезде

қосыңыз.

 Бұйым өткір немесе ірі

заттарды (мысалы,

жарықшақтар, шақпақтас,

ойыншық

бөліктері) соруға

арналмаған.

 Сірке қышқылын, əктас

кетіргішті, эфир майын

немесе ұқсас

материалдарды таза су

багына құймаңыз.

Сонымен қатар, аталған

материалдардың

сорылмағанына назар

аударыңыз.

 Бұйымның желдету

саңылауларын бұғаттауға

болмайды.

 Бұйымды тек суға төзімді

жабыны бар қатты

едендерде (мысалы,

лакпен боялған паркет,

жылтырланған кафель,

линолеум) қолданыңыз.

 Бұымды кілемдерді немесе

кілем

төселген едендерді

тазалау үшін

пайдаланбаңыз.

 Бұйымды еден торы

арқылы конвекторлық

жылытуға бағыттамаңыз.

Шығып кеткен су тор

арқылы бағытталған

кезде, оны бұйымнан

кетіру мүмкін болмайды.

 Ұзақ уақыт іске қосылмай

тұрған жағдайда жəне

пайдаланудан кейін

бұйымды негізгі қосқыш/

бұйым қосқышын басып

өшіріңіз жəне электрлік

ашаны ажыратыңыз.

 Температура 0 °C-ден

төмен болғанда бұйымды

қолданбаңыз.

228 KK

– 9

 Бұйымды жаңбырдан

сақтаңыз. Далада ашық

аспан астында сақтауға

болмайды.

 Суреттерді сызба беттерінде қараңыз

* FC 5

** FC 5 Premium

 Суреттерді сызба беттерінде қараңыз

Сурет

 Тұтқа жиегін негізгі бұйымға шерту дыбысымен

тірелгенше енгізіңіз.

Тұтқа жиегі бұйымға берік орнатылуы керек.

Сурет

 Тазалағыш білікшелерді тірелгенше білікше

бекіткішіне бұрап бекітіңіз.

 Білікшелердің ішкі жағы мен бұйымдағы білікше

ұстағышының түстері сəйкес екендігіне назар

аударыңыз (мысалы, көк пен көк).

 Салып қойған соң, тазалағыш білікшелер берік

орнатылып тұрғанын тексеріңіз.

Сурет

 Тік күйде тұрғанын қамтамасыз ету үшін,

бұйымды тазалау станциясына қойыңыз.

Сурет

 Таза су багын тұтқасынан ұстап бұйымнан

шығарыңыз.

Сурет

 Бак құлпын ашыңыз.

 Таза су багын суық немесе жылырақ құбыр

суымен толтырыңыз.

 Қажет болса, KÄRCHER тазалағыш заттарын

немесе күтімге арналған құралдарын таза су

багына құюға болады.*

"Тазалағыш жəне күтімге арналған заттар"

тарауын қараңыз.

 Толтырған кезде "MAX" белгісінен асыруға

болмайды.

 Бак құлпын жауып қойыңыз.

Сурет

 Таза су багын бұйым ішіне салып қойыңыз.

 Таза су багы бұйымға берік орнатылуы керек.

НАЗАР АУДАРЫҢЫЗ

*Тазалағыш заттарды немесе күтімге арналған

құралдарды мөлшерлеу бойынша ұсыныстарды

орындаңыз.

НАЗАР АУДАРЫҢЫЗ

Сурет

Бұйым тек кір мен сұйықтықтарды (макс. 250 мл)

кетіруге арналған.

Сурет

Жұмысты бастамас бұрын, жарықшақтар,

шақпақтас, бұрандалар

немесе ойыншық бөліктері

сияқты заттарды еденнен кетіріңіз.

Бұйымды іске қоспас бұрын, еденнің елеусіз жерінде

су тұрақтылығын тексеріп көріңіз. Өңделмеген

тозды едендер сияқты суға төзімді төсемдерді

тазаламаңыз (ылғал еденге еніп, оған зақым

келтіруі мүмкін).

Назарыңызда болсын

Желілік кабельге сүріну жағдайларын болдырмау

үшін, тұтқаны бір қолыңызда, ал желілік кабельді

басқа қолыңызда ұстаңыз.

Сурет

Таза жуылған еденде аяқ іздерін қалдырмау үшін,

есікке қарай кері бағытпен жұмыс істеңіз.

 Бұйымды тұтқасынан шамамен 60 градустық

бұрышпен ұстап тұрыңыз.

 Еденді тазалау əрекеті бұйымды шаң сорумен

бірдей жылдамдықпен алға-артқа жылжыту

арқылы орындалады.

 Қатты кірленген жерлерде бұйымды еден

бойынша баяу сырғытыңыз.

 Жеткізілетін жиынтыққа сұр жəне сары түсті

білікшелер жұбы кіреді: Білікшелер жұбының

функциялары бірдей, алайда олардың əртүрлі

мақсатта қолданылуы мүмкін (мысалы, түрлі-

түсті білікшелер асүйге жəне ваннаға

қолданылады).

Бұйым сипаттамасы

1 Қосқыш/ажыратқыш

2 Ұстау тұтқасы

3 Кабель ұстағышы

4 Желілік кабелі

5 Кабель қысқышы

6 Тасымалдау тұтқасы

7 Кір су багының қақпағы / айырғыш

8 Кір су багы

9 Тазалағыш білікшенің тұтқышы

10 Тазалағыш білікшелер

11 Сорғыш бастиектің қақпағы

12 Сорғыш бастиектің құлпы

13 Таза су багы

14 Таза су багының тұтқасы

15 Тазалау / тұрақ станциясы

16 Білікшелерді сақтау орны

(Жабдықталуына қарай)

17 Сүзгіш элемент

18 * Тазалағыш зат RM 536 30 мл

19 ** Тазалағыш зат RM 534 30 мл

20 ** Тазалағыш зат RM 536 500 мл

10 ** Тазалағыш

білікшелер

Орнату

Бұйымды іске қосу

Білікшелерді орнату

Таза су багын толтыру

Пайдалану

Қолдану бойынша жалпы

нұсқаулар

229KK

– 10

НАЗАР АУДАРЫҢЫЗ

Бұйым іске қосылған соң, тазалағыш білікшелер

бірден айнала бастайды. Бұйымның өзінен-өзі

жылжып қалуына жол бермеу үшін, тұтқаны берік

ұстап тұру керек.

Таза су багы сумен толтырылғанына, ал кір су

багы бұйымға орнатылып тұрғанына көз

жеткізіңіз.

Сурет

 Электр ашасын электр розеткасына салыңыз.

Сурет

 Мөлшерлеме стақан арқылы білікшелерді

жылдам сулау үшін тазалау жүйесіне 50 мл таза

су құйыңыз.

Сурет

 Бұйымды іске қосып, станцияны 5 секунд ішінде

жұмыс істетіңіз.

Осылайша бұйым жылдам тазалауды мүмкін

ету үшін оңтайлы ылғалдылыққа ие болады.

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Бұйымды тасымалдау тұтқасынан ұстап

тазалау станциясынан алыңыз жəне еденге

қойыңыз.

 Бұйымды тұтқасынан ұстап алыңыз.

Сурет

 Бұйымды қосу үшін бұйым қосқышын (Қосу/

Өшіру) басыңыз.

НАЗАР АУДАРЫҢЫЗ

Таза су

багын толтырмас бұрын, кір су багын

босатыңыз. Осылайша кір су багының артық

толуына жол берілмейді.

"Кір су багын босату" тарауын қараңыз.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

Сурет

 Таза су багын тұтқасынан ұстап бұйымнан

шығарыңыз.

Сурет

 Бак құлпын ашыңыз.

 Таза су багын суық немесе жылырақ құбыр

суымен толтырыңыз.

 Қажетінше

тазалағыш немесе күтімге арналған

заттарды қосыңыз.

 Толтырған кезде "MAX" белгісінен асыруға

болмайды.

 Бак құлпын жауып қойыңыз.

Сурет

 Таза су багын бұйым ішіне салып қойыңыз.

Таза су багы бұйымға берік орнатылуы керек.

НАЗАР АУДАРЫҢЫЗ

Кір су багының артық толуына жол бермеу үшін, су

деңгейін жүйелі түрде тексеріп тұру керек. "MAX"

белгісінен асыруға болмайды.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

Сурет

 Кір су багын астыңғы ілгегінен ұстап тұрып,

жоғарғы ілгекке бас бармағыңызбен басыңыз.

 Кір су багын шығарыңыз.

Сурет

 Кір су багынан қақпақты алып тастаңыз.



Кір су багын босатыңыз.

 Кірлену дəрежесіне байланысты, қақпақты/

айырғышты жəне кір су багын құбыр суымен

тазалаңыз.

 Кір су багына қақпақты орнатыңыз.

Қақпақ кір су багына берік орнатылуы керек.

Сурет

 Кір су багын бұйым ішіне салып қойыңыз.

Кір су багы бұйымға берік орнатылуы керек.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

НАЗАР АУДАРЫҢЫЗ

Тұрақтылықты қамтамасыз ету үшін, жұмыс

үзілістерінде бұйымды əрдайым тазалау немесе

тұрақ станциясына қойыңыз. Тұрақтылық

жеткіліксіз болған жағдайда, бұйым аударылып,

ішінен сұйықтықтар шығып кетуі мүмкін,

нəтижесінде еден төсеміне зақым түседі.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

Сурет

НАЗАР АУДАРЫҢЫЗ

Жұмысты аяқтаған соң, бұйымды шаю

процедурасы арқылы тазалау

керек.

"Бұйымды тазалау жəне шаю процедурасы"

тарауын қараңыз.

Сурет

 Бұйымды толығымен босатыңыз.

Сурет

 Кір су багын босатыңыз.

"Кір су багын босату" тарауын қараңыз.

 Егер таза су багында немесе тазалау

станциясында су қалған болса, суды төгіп

тастаңыз.

Сурет

 Электр ашасын электр розеткасынан шығарып

алыңыз.

Сурет

 Желілік кабельді кабель ілгегіне орап қойыңыз.

 Желілік кабельді кабель қысқышымен бекітіңіз.

НАЗАР АУДАРЫҢЫЗ

Иіс пайда болуына жол бермеу үшін, құрылғыны

сақтаған кезде таза су мен кір су багы толығымен

босатылуы керек.

Сурет

 Бұйымды

тасымалдау тұтқасынан ұстап сақтау

орнына апарыңыз.

Сурет

 Тік күйде тұрғанын қамтамасыз ету үшін,

бұйымды тазалау станциясына қойыңыз.

 Бұйымды құрғақ бөлмеде сақтаңыз.

Жұмысты бастау

Тазалағыш сұйықтықты еселеп құю

Кір су багын босату

Бұйымның жұмыс істеуін уақытша

тоқтату

Бұйымды істен шығару

Бұйымды сақтау

230 KK

– 11

НАЗАР АУДАРЫҢЫЗ

Жұмысты аяқтаған соң, бұйымды əрдайым

тазалау станциясымен жəне таза сумен шайып

жуыңыз. Бұл процедура бұйымның оңтайлы

тазалануын қамтамасыз етеді жəне бұйымда кір

мен бактериялардың жиналуына немесе қолайсыз

иістің пайда болуына жол бермейді.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

 Соратын арналардан жəне соратын

бастиектердің оймакілтектерінен тазалау

құралының қалдықтарын толық кетіру

мақсатында шаю үшін таза суға арналған бакқа

салқын немесе жылы құбыр суының азғантай

мөлшерімен толтырыңыз.

Сурет

 Таза су багын бұйым ішіне салып қойыңыз.

Сурет

 Кір су багын шығарып босатыңыз.

"Кір су багын босату" тарауын қараңыз.

 Өлшеуіш ыдысты 200 мл сумен толтырыңыз.

 Суды тазалау станциясына құйыңыз.

 Қажет болса, шаю процедурасы үшін тиісті

KÄRCHER тазалағыш заттарын қосуға болады.

 Бұйымды қосу үшін бұйым қосқышын (Қосу/

Өшіру) басыңыз.

 Бұйымды су тазалау станциясынан толығымен

сорылғанша 30-60 секунд ішінде жұмыс

істетіңіз.

Сонымен шаю процедурасы аяқталады.

Нұсқау

Бұйым қаншама ұзақ қосылған болса, тазалағыш

білікшелерде соншама аз қалдық ылғал қалады.

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

 Егер таза су багында су қалған болса, таза су

багын шығарып босатыңыз.

Сурет

 Кір су багын босатыңыз.

"Кір су багын босату" тарауын қараңыз.

 Егер тазалау станциясында су қалған болса,

суды төгіп тастаңыз.

Сурет

 Электр ашасын электр розеткасынан шығарып

алыңыз.

Сурет

 Желілік кабельді кабель ілгегіне орап қойыңыз.

 Желілік кабельді кабель қысқышымен бекітіңіз.

НАЗАР АУДАРЫҢЫЗ

Бұйымды білікшелерді шығару үшін еденге қоймас

бұрын, таза су мен кір су бактарын босату керек.

Осылайша бактан еден төсеміне

сұйықтықтардың төгілуіне жол берілмейді.

Нұсқау

Кірлену қатты болған жағдайда, тазалағыш

білікшелерді бөлек тазалауға болады.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

 Егер таза су багында су қалған болса, таза су

багын шығарып босатыңыз.

Сурет

 Электр ашасын электр розеткасынан шығарып

алыңыз.

 Таза су багын босатыңыз.

Сурет

 Кір су багын босатыңыз.

Сурет

 Тазалағыш білікшелерді тұтқасынан шығарып

тастаңыз.

 Тазалағыш білікшелерді ағынды су астында

тазалаңыз.

немесе

 Тазалағыш білікшелерді кір жуу машинасында

ең көбі 60°C температурасында жуыңыз.

НАЗАР АУДАРЫҢЫЗ

Кір жуу машинасында тазалаған кезде,

кондиционерді қолданбаңыз.

Сөйтіп

микроталшықтар зақымдалмайды жəне

тазалағыш білікшелер өзінің жоғары тазалау

өнімділігін сақтап тұрады.

Тазалағыш білікшелерді кептіргіште кептіруге

болмайды.

 Тазалаған соң, білікшелерді таза ауада

кептіріңіз.

Сурет

 Тазалағыш білікшелерді тірелгенше білікше

бекіткішіне бұрап бекітіңіз.

 Білікшелердің

ішкі жағы мен бұйымдағы білікше

ұстағышының түстері сəйкес екендігіне назар

аударыңыз (мысалы, көк пен көк).

 Салып қойған соң, тазалағыш білікшелер берік

орнатылып тұрғанын тексеріңіз.

НАЗАР АУДАРЫҢЫЗ

Кірлену қатты болған немесе бөліктер (мысалы,

тастар, сынықтар) сорғыш бастиекте қалған

жағдайда, оларды тазалап шығу керек. Мұндай

бөліктер жұмыс барысында сылдырлайтын шуыл

тудырады немесе сору каналдарының

бітелуіне

əкеліп, сору күшін азайтады.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Электр ашасын электр розеткасынан шығарып

алыңыз.

Сурет

 Тазалағыш білікшелерді алып тастаңыз.

"Білікшелерді тазалау" тарауын қараңыз.

Сурет

 Сорғыш бастиек құлпын басыңыз.

 Сорғыш бастиек қақпағын алып тастаңыз.

 Сорғыш бастиек қақпағын ағынды су астында

тазалаңыз.

 Қажет болса, сору каналдары мен сорғыш

бастиек қақпағының қуыстарын ішінде тұрып

қалған бөліктерден тазартып шығыңыз.

 Бұйымның сорғыш бастиегін сулы шүберекпен

тазалаңыз.

 Сорғыш бастиек қақпағын сорғыш бастиекке

бекітіңіз.

Күту мен техникалық тексеру

жұмыстары

Бұйымды шаю процедурасы арқылы

тазалау

Білікшелерді тазалау

Сорғыш бастиекті тазалау

231KK

– 12

Нұсқау

Соратын білікшеге бекіткенде қақпақ ілініске дыбыс

шығып кіруі керек.

Сурет

 Тазалағыш білікшелерді тірелгенше білікше

бекіткішіне бұрап бекітіңіз.

"Білікшелерді тазалау" тарауын қараңыз.

НАЗАР АУДАРЫҢЫЗ

Айырғыш шаңмен жəне кірмен бітелмес үшін

немесе бакта кірдің жиналғанын болдырмау үшін,

кір су багын жүйелі түрде тазалау керек.

Сурет

 Бұйымды өшіру үшін, бұйым қосқышын (қосу/

өшіру) басыңыз.

Сурет

 Бұйымды тазалау станциясына қойыңыз.

Сурет

 Кір су багын бұйымнан алыңыз.

"Кір су багын босату" тарауын қараңыз.

 Қақпақты/айырғышты жəне кір су багын құбыр

суымен тазалаңыз.

 Кір су багын ыдыс-аяқ жуатын машинада да

тазалауға болады.

 Тазалаған соң, кір су багын қақпағымен бірге

қайтадан бұйым ішіне салыңыз.

НАЗАР АУДАРЫҢЫЗ

Жарамсыз тазалағыш жəне күтімге арналған

заттарды қолдану бұйымға зақым келтіруі жəне

кепілдік күшінің жойылуына апарып соғуы мүмкін.

Нұсқау

Қажетінше еденді тазалау үшін KÄRCHER

тазалағыш немесе күтімге арналған заттарын

қолданыңыз.

 Тазалағыш жəне күтімге арналған заттарды

мөлшерлеген кезде, өндірушінің мөлшер

бойынша нұсқауларын орындаңыз.

 Көбіктің пайда болуын болдырмау үшін, таза су

багын алдымен сумен, ал содан кейін

тазалағыш жəне күтімге арналған затпен

толтырыңыз.

 Таза су багының "MAX" толтыру көлемінен

асырмау үшін, су құйған кезде тазалағыш жəне

күтімге арналған заттың мөлшері үшін орын

қалдырыңыз.

Кемшіліктердің себебін астыда көрсетілген тізімге

сəйкес Өзіңіз жоя алуыңыз мүмкін. Күдікті

жағдайларда немесе осында аталған емес себебі

жағдайларда Қызмет Көрсету бөлімінің арнайы

мамандарымен хабарласыңыз.

Сүзгіш элемент салынбаған.

(аппараттың сипаттамасындағы суретті қараңыз)

 Таза су багын алып тастап, сүзгіш элементті

өзекпен жоғары қарай орнатыңыз.

Сүзгіш элемент жоғарғы жағымен төмен

орнатылады.

 Сүзгіш элементті алып тастап, өзекпен жоғары

қарай орнатыңыз.

Сору шлангісі кірдің қалдықтарына бітеліп қалған.

 Сору шлангісін сору басынан жəне негізгі

құрылғыдан абайлап шешіп алыңыз.

 Сору шлангілерін салқын суға 10–20 минутқа

қойыңыз.

 Сору шлангілерін тұйық затпен жəне/немесе

ағынды суда тазалаңыз.

Су багында су жоқ.

 Суды толтырып құйыңыз.

Таза су багы бұйымға дұрыс орнатылмаған.

 Таза су багын бұйымда берік орнатылатындай

етіп салыңыз.

Тазалағыш білікшелер жоқ немесе дұрыс

орнатылмаған.

Сурет

 Тазалағыш білікшелерді салып қойыңыз да,

тазалағыш білікшелерді тірелгенше білікше

бекіткішіне бұрап бекітіңіз.

Тазалағыш білікшелер ластанған немесе тозған.

 Тазалағыш білікшелерді тазалап шығыңыз.

немесе

 Тазалағыш білікшелерді ауыстырыңыз.

Білікшелер бұғатталған.

Сурет

 Білікшелерді шығарып алыңыз да, бөгде зат

немесе желілік кабель білікшелерде қысылып

қалғанын тексеріп шығыңыз.

Білікшелер тым құрғақ.

 Тұрақ станциясында біліктерді сулаңыз немесе

аппаратқа шамамен 50 мл су құйыңыз.

Сорғыш бастиекке бөліктер (мысалы, тастар немесе

сынықтар) түсті.

Сурет

 Сорғыш бастиек қақпағын алып, сорғыш

бастиекті тазалаңыз.

"Сорғыш бастиекті тазалау" тарауын қараңыз.

Сору каналдары жəне сорғыш бастиектің қуыстары

бітеліп қалды.

Сурет

 Сорғыш бастиек қақпағын алып, сорғыш

бастиекті тазалаңыз.

"Сорғыш бастиекті тазалау" тарауын қараңыз.

Кір су багы шамадан артық толтырылған.

Сурет

 Кір су багын бірден босатыңыз.

"Кір су багын тазалау" тарауын қараңыз.

Кір су багы бұйымға дұрыс орнатылмаған.

 Қақпақтың кір су багына берік орнатылғанын

тексеріңіз.

"Кір су багын тазалау" тарауын қараңыз.

Айырғыш бітеліп қалды.

 Кір су багынан қақпақты алып тастаңыз жəне

айырғышты тазалаңыз.

"Кір су багын тазалау" тарауын қараңыз.

Кір су багын тазалау

Тазалағыш жəне күтімге арналған заттар

Кедергілер болғанда көмек алу

Таза сумен біліктерді ылғалдау жоқ

Бұйым кірді кетірмейді

Білікшелер айналмайды

Іске қосу кезінде қатты сатыр естіледі

Сорғыш бастиекте салдырлайтын шуыл

естіледі

Сору күші төмендеді

Бұйымнан кір су шығып кетті

232 KK

– 13

Тазалау кезінде лас суға арналған бак сепараторы

сүзгісінің торы зақымдалды.

 Сепараторды ауыстырыңыз.

Тазалағыш жəне күтімге арналған зат бұйым үшін

жарамайды немесе қате мөлшерленген.

 Өндірушімен ұсынылған тазалағыш жəне

күтімге арналған затты қолданыңыз.

"Тазалағыш жəне күтімге арналған заттар"

тарауын қараңыз.

 Өндірушінің мөлшерлеу бойынша нұсқауларын

орындаңыз.

Білікшелерді алғаш рет дымқылдандыру

орындалмаған немесе қысқа мерзімде орындалды

жəне сондықтан білікшелер толығымен

дымқылдандырылмаған (білікшелерді тазалау

ішінара ғана орындалды).

Сурет

 Білікшелерді толығымен дымқылдандырыңыз.

НАЗАР АУДАРЫҢЫЗ

Тұтқаны орнатқан соң негізгі құрылғыдан

шығарып алуға болмайды.

Құрылғыны сервистік қызмет көрсету

мақсатымен жіберген кезде ғана тұтқаны негізгі

құрылғыдан шығарып алуға болады.

Сурет

Пайдалану нұсқаулығының соңындағы суретті

қараңыз

 Бұрауышты 90 градустық бұрышпен тұтқаның

артқы жағындағы шағын саңылауға енгізіп,

тұтқаны шығарып алыңыз.

НАЗАР АУДАРЫҢЫЗ

Негізгі құрылғы мен тұтқа арасындағы байланыс

кабелінің зақымдалмағанына көз жеткізіңіз.

Техникалық өзгерістер пайда болып қалуы

мүмкін!

Бұйым өз артынан іздер қалдырады

Тұтқаны негізгі құрылғыдан шығарып алу

Техникалық мағлұматтар

Электрге қосу

Электр кернеуі 220-240 V

1~50-60 Hz

Қорғау дəрежесі IPX4

Қорғау классы II

Жұмыс сипаттары

Тұтынылатын қуат 460 Вт

Білікшелердің айналымы/минут 500 айн./мин.

Толтыру мөлшері

Таза су багы 400 мл

Тазалау станциясы 200 мл

Көлемі

Кабель ұзындығы 7,0 м

Салмағы (тазалағыш

сұйықтарсыз)

5,0 кг

Ұзындығы 320 мм

Ені 270 мм

Биіктігі 1220 мм

233KK

13 –

!ﺔﻇﻮﻔﺤﻣ ﺔﻴﻨﻓ تﻼﻳﺪﻌﺗ لﺎﺧدإ قﻮﻘﺣ ﻊﻴﻤﺟ

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻠﺻﻮﻟا

ﻲﺋﺎﺑﺮﻬﻜﻟا ﺪﻬﺠﻟا220-240V

1~50-60Hz

ﺔﻳﺎﻤﺤﻟا ﺔﺟردIPX4

ﺔﻳﺎﻤﺤﻟا ﺔﺌﻓII

ءادﻷا تﺎﻧﺎﻴﺑ

ﻂﻔﺸﻟا ةرﺪﻗ460W

ﺔﻘﻴﻗﺪﻟا ﻲﻓ ةﺮﻜﺒﻟا تﺎﻔﻟ دﺪﻋ500U/min

ءﻞﻤﻟا ﺔﻴﻤﻛ

ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ400ml

ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ200ml

دﺎﻌﺑﻷا

ﻞﺑﺎﻜﻟا لﻮﻃ7,0m

(ﻒﻴﻈﻨﺘﻟا ﻞﺋاﻮﺳ نوﺪﺑ) نزﻮﻟا5,0kg

لﻮﻄﻟا320mm

ضﺮﻌﻟا270mm

عﺎﻔﺗرﻻا1220mm

234 AR234 AR

12 –

 ةﺪﻤﻟ ﻂﻔﺸﻟا ﻢﻴﻃاﺮﺧ ﻊﺿو ﻲﻐﺒﻨﻳ10 - 20

.ةدرﺎﺒﻟا هﺎﻴﻤﻟا ﻲﻓ ﺔﻘﻴﻗد

 ةادأ ماﺪﺨﺘﺳﺎﺑ ﻂﻔﺸﻟا ﻢﻴﻃاﺮﺧ ﻒﻴﻈﻨﺗ ﻲﻐﺒﻨﻳ

.ﺔﻳرﺎﺠﻟا هﺎﻴﻤﻟا ﺖﺤﺗ وأ/و ةدﺎﺣ ﺮﻴﻏ

.ءﺎﻤﻟا ناﺰﺧ ﻲﻓ ءﺎﻣ ﺪﺟﻮﻳ ﻻ

.ءﺎﻤﻟﺎﺑ ناﺰﺨﻟا ءﻞﻣ ﻞﻤﻜﺘﺳا

ﻲﻓ ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﺐﻛﺮﻣ ﺮﻴﻏ ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ

.زﺎﻬﺠﻟا

 نﻮﻜﻳ ﺚﻴﺤﺑ ،دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

.زﺎﻬﺠﻟا ﻲﻓ ﺎًﻤﻜﺤﻣ

ﻞﻜﺸﺑ ﺔﺒّﻛﺮﻣ ﺮﻴﻏ ﺎﻬﻧأ وأ ،ةدﻮﺟﻮﻣ ﺮﻴﻏ ﻒﻴﻈﻨﺘﻟا ةﺮﻜﺑ

.ﺢﻴﺤﺻ

ةرﻮﺻ

 ﺎﻬﺗرادإ ﻲﻓ ﺮﻤﺘﺳا وأ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

.تاﺮﻜﺒﻟا ﺖﻴﺒﺜﺗ ﻚﺒﺸﻣ ﻰﻟإ ًﻻﻮﺻو ﺔﻳﺎﻬﻨﻟا ﻰﺘﺣ

.ﺔﻠﻛﺂﺘﻣ وأ ﺔﺨﺴﺘﻣ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ

.ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﻒﻈﻧ

وأ

.ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ لﺪﺒﺘﺳا

.ﺔﻗﺎﻌﻣ ﺎﻬﺘﻛﺮﺣ تاﺮﻜﺒﻟا

ةرﻮﺻ

 ﺎﻣ ءﻲﺷ كﺎﻨﻫ نﺎﻛ اذإ ﺎﻤﻣ ﻖﻘﺤﺗو تاﺮﻜﺒﻟا ﻊﻠﺧا

.تاﺮﻜﺒﻟا ﻲﻓ رﻮﺸﺤﻣ ﻞﺑﺎﻜﻟا نأ وأ ﺎﻬﺑ رﻮﺼﺤﻣ

.ﺔﻓﺎﺟ تاﺮﻜﺒﻟا نﻮﻜﺗ نأ ﻦﻴﻌﺘﻳ

 ماﺪﺨﺘﺳﺎﺑ زﺎﻬﺠﻟا وأ تاﺮﻜﺒﻟا ﺐﻴﻃﺮﺗ50 ﻦﻣ ﻞﻣ

.ﺐﻴﻃﺮﺘﻠﻟ ﻦﻛﺮﻟا ﺔﻄﺤﻣ ﻲﻓ ءﺎﻤﻟا

.ﻂﻔﺸﻟا سأر ﻲﻓ (ﺎﻳﺎﻈﺷ وأ ﻰﺼﺣ ًﻼﺜﻣ) ءﺎﻴﺷأ ﺪﺟﻮﺗ

ةرﻮﺻ

.ﻂﻔﺸﻟا سأر ﻒﻈﻧو ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﻊﻠﺧا

."ﻂﻔﺸﻟا سأر ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

.ةدوﺪﺴﻣ ﻂﻔﺸﻟا سأر تﺎﺤﺘﻓو ﻂﻔﺸﻟا تاﻮﻨﻗ

ةرﻮﺻ

.ﻂﻔﺸﻟا سأر ﻒﻈﻧو ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﻊﻠﺧا

."ﻂﻔﺸﻟا سأر ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

.ﻪﺘﻗﺎﻃ ﻦﻣ ﺮﺜﻛﺄﺑ ﺊﻠﺘﻤﻣ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ

ةرﻮﺻ

ﻰﻟإ

ةرﻮﺻ

.اًرﻮﻓ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺘﺑ ﻢﻗ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

ﻲﻓ ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﺐﻛﺮﻣ ﺮﻴﻏ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ

.زﺎﻬﺠﻟا

 ﻰﻠﻋ مﺎﻜﺣﺈﺑ ﺎًﺒﻛﺮﻣ ءﺎﻄﻐﻟا نﺎﻛ اذإ ﺎﻤﻣ ﻖﻘﺤﺗ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

.دوﺪﺴﻣ ﻞﺻﺎﻔﻟا

 ﻒﻈﻧو ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ءﺎﻄﻏ عﺰﻧا

.ﻞﺻﺎﻔﻟا

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ةزﺮﻔﻣ ﺮﺘﻠﻔﻟا ﺔﻜﺒﺷ ترﺮﻀﺗ

.ﻒﻴﻈﻨﺘﻟا ءﺎﻨﺛأ

.ةزﺮﻔﻤﻟا ﺪﻳﺪﺠﺗ

نأ وأ زﺎﻬﺠﻟا ﻊﻣ ﺐﺳﺎﻨﺘﺗ ﻻ ﺔﻳﺎﻨﻌﻟا وأ ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳو

.ﺔﺤﻴﺤﺻ ﺮﻴﻏ ﺎﻬﺘﻋﺮﺟ

 ﻰﺻﻮﻤﻟا ﺔﻳﺎﻨﻌﻟا وأ ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳو ﻻإ مﺪﺨﺘﺴﺗ ﻻ

.ﺔﻌﻧﺎﺼﻟا ﺔﻬﺠﻟا ﻦﻣ ﺎﻬﺑ

."ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻣ" ﻞﺼﻓ ﺮﻈﻧا

 ﻰﺻﻮﻤﻟا تﺎﻋﺮﺠﻟا تﺎﻧﺎﻴﺑ ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا

.ﺔﻌﻧﺎﺼﻟا ﻪﺠﻟا ﻦﻣ ﺎﻬﺑ

ﻢﺗ وأ تاﺮﻜﺒﻠﻟ ﺔﻴﻟوﻷا ﺐﻴﻃﺮﺘﻟا ﺔﻘﺒﻃ ماﺪﺨﺘﺳا ﻢﺘﻳ ﻢﻟ

ﺔﺒﻃر ﺮﻴﻏ ﻲﻬﻓ ﻲﻟﺎﺘﻟﺎﺑو ةﺮﻴﺼﻗ ةﺮﺘﻔﻟ ﺎﻬﻣاﺪﺨﺘﺳا

.(ﻲﺋﺰﺟ ﻞﻜﺸﺑ تاﺮﻜﺒﻟا ﻒﻈﻧ) ﺎًﻣﺎﻤﺗ

ةرﻮﺻ

.ﻞﻣﺎﻛ ﻞﻜﺸﺑ تاﺮﻜﺒﻟا ﺐﻃر

ﻪﻴﺒﻨﺗ

.ﻪﻌﻤﺟ ﺪﻌﺑ ﻲﺳﺎﺳﻷا زﺎﻬﺠﻟا ﻦﻣ ﺾﺒﻘﻤﻟا ﺔﻟازإ مﺪﻋ

ﻂﻘﻓ ﻲﺳﺎﺳﻷا زﺎﻬﺠﻟا ﻦﻣ ﺾﺒﻘﻤﻟا ﻚﻔﺑ ﺢﻤﺴُﻳ

.زﺎﻬﺠﻟا ﻦﺤﺷ ﺔﻣﺪﺧ ضاﺮﻏﻷ

ةرﻮﺻ

ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﺔﻳﺎﻬﻧ ﻲﻓ رﻮﺼﻟا ﺮﻈﻧا

 ﺔﻳواز ﻲﻓ ﻲﻏاﺮﺒﻟا ﻚﻔﻣ لﺎﺧدإ90 ﻲﻓ ﺔﺟرد

ﻢﺛ ﺾﺒﻘﻤﻠﻟ ﺔﻴﻔﻠﺨﻟا ﺔﻬﺠﻟﺎﺑ ةﺮﻴﻐﺼﻟا ﺔﺤﺘﻔﻟا

.ﻪﺘﻟازإ

ﻪﻴﺒﻨﺗ

زﺎﻬﺠﻟا ﻦﻴﺑ ﻞﻴﺻﻮﺘﻟا ﻞﺑﺎﻛ ضﺮﻌﺗ مﺪﻋ ﻰﻠﻋ صﺮﺣا

.راﺮﺿﻸﻟ ﺾﺒﻘﻤﻟاو

تﺎﺧﺎﺴﺗﻻا ﻂﻔﺸﻳ ﻻ زﺎﻬﺠﻟا

روﺪﺗ ﻻ تاﺮﻜﺒﻟا

ﻞﻴﻐﺸﺘﻟا ﺪﻨﻋ ﺔﻴﻟﺎﻋ تﺎﺟﺎﺠﺗرا

ﻂﻔﺸﻟا سأر ﻲﻓ رﺪﺼﻳ ﻂﺒﺧ تﻮﺻ

.ﻂﻔﺸﻟا ةرﺪﻗ ضﺎﻔﺨﻧا

ﺦﺴﺘﻤﻟا ءﺎﻤﻟا ﺪﻘﻔﻳ زﺎﻬﺠﻟا

.ضرﻷا ﻰﻠﻋ اًرﺎﺛآ كﺮﺘﻳ زﺎﻬﺠﻟا

ﻲﺳﺎﺳﻷا زﺎﻬﺠﻟا ﻦﻣ ﺾﺒﻘﻤﻟا ﻚﻓ

235AR 235AR

11 –

ةرﻮﺻ

 ﺔﻳﺎﻬﻨﻟا ﻰﺘﺣ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ةرادإ ﻲﻓ ﺮﻤﺘﺳا

.تاﺮﻜﺒﻟا ﺖﻴﺒﺜﺗ ﻚﺒﺸﻣ ﻰﻟإ ًﻻﻮﺻو

 ﺐﻧﺎﺠﻠﻟ ﻲﻧﻮﻠﻟا ﺐﻴﺗﺮﺘﻟا ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا

ًﻼﺜﻣ) زﺎﻬﺠﻟا ﻲﻓ ةﺮﻜﺒﻟا ﻚﺒﺸﻣو ةﺮﻜﺒﻠﻟ ﻲﻠﺧاﺪﻟا

.(قرزﻷا ﻊﻣ قرزﻷا

 ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﺖﻧﺎﻛ اذإ ﺎﻤﻣ ﻖﻘﺤﺗ ﺐﻴﻛﺮﺘﻟا ﺪﻌﺑ

.ﺖﺑﺎﺛ ﻞﻜﺸﺑ ﺔﺒﻛﺮﻣ

ﻪﻴﺒﻨﺗ

ﺾﻌﺑ لﻮﺻو ﺪﻨﻋ وأ ةﺪﻳﺪﺸﻟا خﺎﺴﺗﻻا تﻻﺎﺣ ﻲﻓ

،ﻂﻔﺸﻟا سأر ﻰﻟإ (ﺎﻳﺎﻈﺷ وأ ﻰﺼﺣ ًﻼﺜﻣ) ءﺎﻴﺷأ

ﺎﻬﻧﺄﺷ ﻦﻣ ءاﺰﺟﻷا هﺬﻫ .سأﺮﻟا ﻒﻴﻈﻨﺗ ﻢﺘﻳ نأ ﺐﺤﻴﻓ

نﻮﻜﺗ وأ ﻞﻤﻌﻟا ءﺎﻨﺛأ ﻂﺒﺧ تﻮﺻ روﺪﺻ ﻲﻓ ﺐﺒﺴﺘﺗ نأ

.ﻂﻔﺸﻟا ةرﺪﻗ ﻞﻴﻠﻘﺗو ﻂﻔﺸﻟا تاﻮﻨﻗ داﺪﺴﻧا ﻲﻓ ﺎًﺒﺒﺳ

ةرﻮﺻ

 ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﻹا /ﻞﻴﻐﺸﺘﻟا رز

ةرﻮﺻ

.ﺲﺒﻘﻤﻟا ﻦﻣ ﺲﺑﺎﻘﻟا ﺐﺤﺳا

ةرﻮﺻ

 .ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﻊﻠﺧا

."تاﺮﻜﺒﻟا ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

ةرﻮﺻ

.ﻂﻔﺸﻟا سأر مﺎﻜﺣإ ﻞﻔﻗ ﻰﻠﻋ ﻂﻐﺿا

.ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﻊﻠﺧا

.يرﺎﺠﻟا ءﺎﻤﻟﺎﺑ ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﻒﻴﻈﻨﺘﺑ ﻢﻗ

 تﺎﺤﺘﻓو ﻂﻔﺸﻟا تاﻮﻨﻗ ﻒﻴﻈﻨﺘﺑ ﻢﻗ موﺰﻠﻟا ﺪﻨﻋ

ةﺪﻴﻨﻌﻟا تﺎﺌﻳﺰﺠﻟا ﻦﻣ ﻂﻔﺸﻟا سأر ءﺎﻄﻏ

.ﺔﻘﻟﺎﻌﻟا

 .ﺔﻠﻠﺒﻣ شﺎﻤﻗ ﺔﻌﻄﻘﺑ زﺎﻬﺠﻟا سأر ﻒﻈﻧ

 .ﻂﻔﺸﻟا سأﺮﺑ ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﺖﺒﺛ

ﺔﻇﻮﺤﻠﻣ

نأ ﺐﺠﻳ ﻂﻔﺸﻟا سأﺮﺑ ﻂﻔﺸﻟا سأر ءﺎﻄﻏ ﺖﻴﺒﺜﺗ ﺪﻨﻋ

.عﻮﻤﺴﻣ ﻞﻜﺸﺑ ﺮﻘﺘﺴﻳ

ةرﻮﺻ

 ﺔﻳﺎﻬﻨﻟا ﻰﺘﺣ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ةرادإ ﻲﻓ ﺮﻤﺘﺳا

.تاﺮﻜﺒﻟا ﺖﻴﺒﺜﺗ ﻚﺒﺸﻣ ﻰﻟإ ًﻻﻮﺻو

."تاﺮﻜﺒﻟا ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

ﻪﻴﺒﻨﺗ

ﺔﺑﺮﺗﻷا ءاﺮﺟ داﺪﺴﻧﻼﻟ ﻞﺻﺎﻔﻟا ضﺮﻌﺘﻳ ﻻ ﻰﺘﺣ

،ناﺰﺨﻟا ﻲﻓ تﺎﺧﺎﺴﺗا ﻊﻤﺠﺗ لﺎﺣ ﻲﻓ وأ تﺎﺧﺎﺴﺗﻻاو

.مﺎﻈﺘﻧﺎﺑ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ ﻢﺘﻳ نأ ﺐﺠﻴﻓ

ةرﻮﺻ

 ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﻹا /ﻞﻴﻐﺸﺘﻟا رز

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

ةرﻮﺻ

ﻰﻟإ

ةرﻮﺻ

.زﺎﻬﺠﻟا ﻦﻣ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ جﺮﺧأ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ" ﻞﺼﻓ ﺮﻈﻧا

 هﺎﻴﻤﻟا ناﺰﺧو ﻞﺻﺎﻔﻟا/ءﺎﻄﻐﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ

.ﺮﻴﺳاﻮﻤﻟا ءﺎﻣ ماﺪﺨﺘﺳﺎﺑ ﺔﺨﺴﺘﻤﻟا

 ﻲﻓ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ ﻢﺘﻳ نأ ﻦﻜﻤﻳ

.نﻮﺤﺼﻟا ﺔﻟﺎﺴﻏ

 ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺐﻛر ﻒﻴﻈﻨﺘﻟا ﻢﺘﻳ نأ ﺪﻌﺑ

.زﺎﻬﺠﻟا ﻲﻓ ىﺮﺧأ ةﺮﻣ ءﺎﻄﻐﻟا ﻊﻣ

ﻪﻴﺒﻨﺗ

ﻦﻜﻤﻳ ﺔﺒﺳﺎﻨﻤﻟا ﺮﻴﻏ ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻣ ماﺪﺨﺘﺳا

.نﺎﻤﻀﻟا قﻮﻘﺣ ءﺎﻔﺘﻧا ﻰﻟإ يدﺆﻳو زﺎﻬﺠﻟا يذﺆﻳ نأ

ﺔﻇﻮﺤﻠﻣ

داﻮﻣ مﺪﺨﺘﺳﺎﻓ ﺔﻴﺿرﻷا ﻒﻴﻈﻨﺗ ﺮﻣﻷا ﺐﻠﻄﺗ اذإ

.ﺮﺷﺮﻴﻛ ﻦﻣ ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا

 ﻰﻠﻋ صﺮﺣا ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻣ ةﺮﻳﺎﻌﻣ ﺪﻨﻋ

ﺔﻬﺠﻟا ﻦﻋ ةردﺎﺼﻟا تﺎﻴﻤﻜﻟا تﺎﻧﺎﻴﺑ ةﺎﻋاﺮﻣ

.ﺔﻌﻧﺎﺼﻟا

 ءﺎﻤﻟا ناﺰﺧ ءﻞﻤﺑ ًﻻوأ ﻢﻘﻓ يوﺎﻏﺮﻟا نﻮﻜﺘﻟ ﺎًﺒﻨﺠﺗ

.ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻤﺑ ﻢﺛ ،ءﺎﻤﻟﺎﺑ دﺪﺠﺘﻤﻟا

" ىﻮﺼﻘﻟا ءﻞﻤﻟا ﺔﻴﻤﻛ زوﺎﺠﺗ ﻢﺘﻳ ﻻ ﻰﺘﺣMAX "

ءﺎﻤﻟا ءﻞﻣ ﺪﻨﻋ صﺮﺣﺎﻓ ،دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺨﻟ

ﻒﻴﻈﻨﺘﻟا داﻮﻣ تﺎﻴﻤﻜﻟ ﺔﻴﻓﺎﺿإ ﺔﺣﺎﺴﻣ كﺮﺗ ﻰﻠﻋ

.ﺪﻨﻋ ﺔﻣﺪﺨﺘﺴﻤﻟا ﺔﻳﺎﻨﻌﻟاو

،ﺔﻄﻴﺴﺑ بﺎﺒﺳأ ﻦﻋ ﺔﺠﺗﺎﻧ نﻮﻜﺗ ﺎﻣ ﴼﺒﻟﺎﻏ تﻻﻼﺘﺧﻻا

ضﺮﻌﻟا ةﺪﻋﺎﺴﻤﺑ ﻚﺴﻔﻨﺑ ﺎﻬﻴﻠﻋ ﺐﻠﻐﺘﻟا ﻚﻨﻜﻤﻳ ﻲﺘﻟاو

ﻢﻟ تﻻﻼﺘﺧا ثوﺪﺣ وأ ﻚﺸﻟا ﺪﻨﻋ .ﻲﻟﺎﺘﻟا ﻲﺤﻴﺿﻮﺘﻟا

ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﻰﻟإ ﻚﻠﻀﻓ ﻦﻣ ﻪﺟﻮﺗ ،ﺎﻨﻫ ﺎﻫﺮﻛذ ﻢﺘﻳ

.ﺪﻤﺘﻌﻤﻟا ءﻼﻤﻌﻟا

.ﺮﺘﻠﻔﻟا ﺐﻴﻛﺮﺗ ﻢﺘﻳ ﻢﻟ

(زﺎﻬﺠﻟا ﻒﺻﻮﻟ ةرﻮﺼﻟا ﺮﻈﻧا)

 ﺮﺘﻠﻔﻟا ةﺪﺣو ﺐﻴﻛﺮﺗو ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ جاﺮﺧإ

.ﻰﻠﻋأ ﻰﻟإ ﺎﻬﺟﻮﻣ رﺎﻤﺴﻤﻟا نﻮﻜﻳ نأ ﻰﻠﻋ

.ﻲﺴﻜﻋ ﻞﻜﺸﺑ ﺔﺒﻛﺮﻣ ﺮﺘﻠﻔﻟا ةﺪﺣو

 ﻰﻟإ ﺎﻬﺟﻮﻣ رﺎﻤﺴﻤﻟا ﺐﻴﻛﺮﺗو ﺮﺘﻠﻔﻟا ةﺪﺣو جاﺮﺧإ

.ﻰﻠﻋأ

.خﺎﺳوﻷا تﺎﻤﻛاﺮﺗ لﻼﺧ ﻦﻣ دوﺪﺴﻣ ﻂﻔﺸﻟا مﻮﻃﺮﺧ

 سأر ﻦﻣ صﺮﺤﺑ ﻂﻔﺸﻟا ﻢﻴﻃاﺮﺧ ﺔﻟازإ ﺐﺠﻳ

.ﻲﺳﺎﺳﻷا زﺎﻬﺠﻟاو ﻂﻔﺸﻟا

ﻂﻔﺸﻟا سأر ﻒﻴﻈﻨﺗ

ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺗ

ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻣ

لﺎﻄﻋأ ثوﺪﺣ ﺪﻨﻋ ةﺪﻋﺎﺴﻤﻟا

ﺔﻔﻴﻈﻨﻟا ءﺎﻤﻟﺎﺑ تاﺮﻜﺒﻟا ﺐﻴﻃﺮﺗ ﻲﻓ ﺺﻘﻧ

236 AR236 AR

10 –

ﻪﻴﺒﻨﺗ

ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ ﺐﺠﻳ ،ﺢﺋاوﺮﻟا ثﺎﻌﺒﻧا ﺐﻨﺠﺘﻟ

.زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ ﻢﺘﻳ نأ ﻞﺒﻗ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﺔﺨﺴﺘﻤﻟاو

ةرﻮﺻ

 ﻊﻗﻮﻣ ﻰﻟإ ﻞﻤﺤﻟا ﺾﺒﻘﻣ ﻦﻣ زﺎﻬﺠﻟا ﻞﻘﻧا

.ﻦﻳﺰﺨﺘﻟا

ةرﻮﺻ

 ﺔﻄﺤﻣ ﻲﻓ زﺎﻬﺠﻟا ﺐﻛر فﻮﻗﻮﻟا ﻦﻴﻣﺄﺗ ضﺮﻐﻟ

.ﻒﻴﻈﻨﺘﻟا

.فﺎﺟ نﺎﻜﻣ ﻲﻓ زﺎﻬﺠﻟا ﻆﻔﺤﻳ

ﻪﻴﺒﻨﺗ

ماﺪﺨﺘﺳﺎﺑ ﺎًﻤﺋاد زﺎﻬﺠﻟا ﻒﻄﺷا ﻞﻤﻌﻟا ءﺎﻬﺘﻧا ﺪﻌﺑ

هﺬﻫ لﻼﺧ ﻦﻣ .دﺪﺠﺘﻤﻟا ءﺎﻤﻟاو ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ

ﻢﺘﻴﺳو ﻞﺜﻣﻷا ﻮﺤﻨﻟا ﻰﻠﻋ زﺎﻬﺠﻟا ﻒﻴﻈﻨﺗ ﻢﺘﻴﺳ ﺔﻴﻠﻤﻌﻟا

ﺢﺋاور ءﻮﺸﻧ وأ ﺎﻳﺮﺘﻜﺒﻟاو خﺎﺴﺗﻻا تﺎﺌﻳﺰﺟ ﻊﻤﺠﺗ ﺐﻨﺠﺗ

.زﺎﻬﺠﻟا ﻲﻓ ﺔﻬﻳﺮﻛ

ةرﻮﺻ

 ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﻹا /ﻞﻴﻐﺸﺘﻟا رز

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

 ﻦﻣ ﻞﻴﻠﻘﺑ ﻪﺌﻠﻣ ﻲﻐﺒﻨﻳ ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻴﻈﻨﺘﻟ

ﻂﻔﺸﻟا تاﻮﻨﻗ ﻒﻴﻈﻨﺘﻟ ﺮﺗﺎﻔﻟا وأ درﺎﺒﻟا ءﺎﻤﻟا

ﻒﻴﻈﻨﺘﻟا داﻮﻣ رﺎﺛآ ﻦﻣ ﻂﻔﺸﻟا سأر تﺎﺤﺘﻓو

.ﺎﻣﺎﻤﺗ

ةرﻮﺻ

.زﺎﻬﺠﻟا ﻲﻓ ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ةرﻮﺻ

.ﻪﻐﻳﺮﻔﺗو ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻊﻠﺨﺑ ﻢﻗ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ" ﻞﺼﻓ ﺮﻈﻧا

 ﺔﻴﻤﻜﺑ سﺎﻴﻘﻟا ءﺎﻋو ﻸﻣا200.ءﺎﻣ ﻞﻣ

 .ءﺎﻤﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻸﻣا

 ﻒﻴﻈﻨﺗ داﻮﻣ ﺔﻓﺎﺿإ ﻢﺘﺗ نأ ﻦﻜﻤﻳ ﺔﺟﺎﺤﻟا ﺐﺴﺤﺑ

.ﻒﻄﺸﻟا ﺔﻴﻠﻤﻌﻟ ﺔﻣزﻼﻟا ﺮﺷﺮﻴﻛ

 فﺎﻘﻳﻹا /ﻞﻴﻐﺸﺘﻟا رز ﻰﻠﻋ ﻂﻐﺿا زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﻟ

)ON/OFF.زﺎﻬﺠﻟﺎﺑ دﻮﺟﻮﻤﻟا (

 ةﺪﻤﻟ ﻞﻤﻌﻳ زﺎﻬﺠﻟا كﺮﺗا30 ﻰﻟإ 60 نأ ﻰﻟإ ،ﺔﻴﻧﺎﺛ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻦﻣ ﻞﻣﺎﻜﻟﺎﺑ ءﺎﻤﻟا ﻂﻔﺷ ﻢﺘﻳ

.ﻒﻄﺸﻟا ﺔﻴﻠﻤﻋ ءﺎﻬﻧإ نﻵا ﻢﺗ

ﺔﻇﻮﺤﻠﻣ

ﺔﺑﻮﻃﺮﻟا ﺔﻴﻤﻛ ﻞﻘﺗ ﻪﻧﺈﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ةﺮﺘﻓ لﻮﻄﺑ

.ﻒﻴﻈﻨﺘﻟا ةﺮﻜﺑ ﻲﻓ ﺔﻴﻘﺒﺘﻤﻟا

 ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﻹا /ﻞﻴﻐﺸﺘﻟا رز

 ،ءﺎﻣ ﻪﺑ لاﺰﻳ ﻻ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ نﺎﻛ اذإ

.ﻪﻐﻳﺮﻔﺘﺑ ﻢﻗو ﻪﻌﻠﺧﺎﻓ

ةرﻮﺻ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ غﺮﻓأ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ" ﻞﺼﻓ ﺮﻈﻧا

 ﻰﻠﻋ يﻮﺘﺤﺗ لاﺰﺗ ﻻ ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﺖﻧﺎﻛ اذإ

.ءﺎﻤﻟا ﻎﻳﺮﻔﺘﺑ ﻢﻘﻓ ،ءﺎﻣ ﺔﻴﻤﻛ

ةرﻮﺻ

.ﺲﺒﻘﻤﻟا ﻦﻣ ﺲﺑﺎﻘﻟا ﺐﺤﺳا

ةرﻮﺻ

 فﺎﻄﺧ ﻰﻠﻋ ءﺎﺑﺮﻬﻜﻟا ﻞﻴﺻﻮﺗ ﻞﺑﺎﻛ ﻒﻠﺑ ﻢﻗ

.ﻞﺑﺎﻜﻟا

 .تﻼﺑﺎﻜﻟا ﻚﺒﺸﻤﺑ ﺔﻜﺒﺸﻟا ﻞﺑﺎﻛ ﺖﺒﺛ

ﻪﻴﺒﻨﺗ

ﻊﻠﺧ ضﺮﻐﻟ ﺔﻴﺿرﻷا ﻰﻠﻋ زﺎﻬﺠﻟا ﻊﺿو ﻢﺘﻳ نأ ﻞﺒﻗ

دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ ﻢﺘﻳ نأ ﺐﺠﻴﻓ ،ةﺮﻜﺒﻟا

ﺔﻳأ بﺮﺴﺗ ﺐﻨﺠﺗ ﻢﺘﻴﺳ ﻚﻟﺬﺑو .ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟاو

.ﺔﻴﺿرﻷا شﺮﻓ ﻰﻠﻋ تﺎﻧاﺰﺨﻟا ﻦﻣ ﻞﺋاﻮﺳ

ﺔﻇﻮﺤﻠﻣ

ﻒﻴﻈﻨﺗ ﻢﺘﻳ نأ ﻦﻜﻤﻳ ةﺪﻳﺪﺸﻟا خﺎﺴﺗﻻا تﻻﺎﺣ ﻲﻓ

.ةﺪﺣ ﻰﻠﻋ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ

ةرﻮﺻ

 ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﻹا /ﻞﻴﻐﺸﺘﻟا رز

 ،ءﺎﻣ ﻪﺑ لاﺰﻳ ﻻ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ نﺎﻛ اذإ

.ﻪﻐﻳﺮﻔﺘﺑ ﻢﻗو ﻪﻌﻠﺧﺎﻓ

ةرﻮﺻ

.ﺲﺒﻘﻤﻟا ﻦﻣ ﺲﺑﺎﻘﻟا ﺐﺤﺳا

.ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺘﺑ ﻢﻗ

ةرﻮﺻ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ غﺮﻓأ

ةرﻮﺻ

 ﻒﻴﻈﻨﺘﻟا ةﺮﻜﺑ ةرادﺈﺑ ﻚﺴﻤﻟا ﺾﺒﻘﻣ ﺪﻨﻋ ﻢﻗ

.ﺎﻬﻜﻔﻟ

.يرﺎﺠﻟا ءﺎﻤﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا ةﺮﻜﺑ ﻒﻴﻈﻨﺘﺑ ﻢﻗ

وأ

 ﺪﻨﻋ ﺲﺑﻼﻤﻟا ﺔﻟﺎﺴﻏ ﻲﻓ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﻞﺴﻏا

ﻰﻟإ ﻞﺼﺗ ةراﺮﺣ60 .ﺔﻳﻮﺌﻣ ﺔﺟرد

ﻪﻴﺒﻨﺗ

ﻒﻄﺷ داﻮﻣ ﺔﻳأ ﺔﻟﺎﺴﻐﻟا ﻲﻓ مﺪﺨﺘﺴﺗ ﻻ ﻒﻴﻈﻨﺘﻟا ﺪﻨﻋ

فﻮﺳو ﻒﻠﺘﻠﻟ ﺔﻘﻴﻗﺪﻟا فﺎﻴﻟﻷا ضﺮﻌﺘﺗ ﻦﻟ ﻚﻟﺬﺑو .ﺔﻨﻴﻟ

ﻲﻓ ﺔﻴﻟﺎﻌﻟا ﺎﻬﺘﻴﻟﺎﻌﻓ ﻰﻠﻋ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﻆﻓﺎﺤﺗ

.ﻒﻴﻈﻨﺘﻟا

ﺔﺒﺳﺎﻨﻣ ﺮﻴﻏ ﺔﻘﻴﻗﺪﻟا فﺎﻴﻟﻷا تاذ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ

.ﻒﻔﺠﻤﻟا ﻲﻓ ماﺪﺨﺘﺳﻼﻟ

 ءاﻮﻬﻟا ﻲﻓ ﻒﺠﺗ ﺎﻬﻛﺮﺗا تاﺮﻜﺒﻟا ﻒﻴﻈﻨﺗ ﺪﻌﺑ

.ﻖﻠﻄﻟا

زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا

ﻒﻄﺸﻟا ﺔﻴﻠﻤﻋ لﻼﺧ ﻦﻣ زﺎﻬﺠﻟا ﻒﻴﻈﻨﺗ

ةﺮﻜﺒﻟا ﻒﻴﻈﻨﺗ

237AR 237AR

9–

.يوﺪﻴﻟا ﺾﺒﻘﻤﻟا ﻦﻣ زﺎﻬﺠﻟا ﺖﺒﺛ

ةرﻮﺻ

 فﺎﻘﻳﻹا /ﻞﻴﻐﺸﺘﻟا رز ﻰﻠﻋ ﻂﻐﺿا زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﻟ

)ON/OFF.زﺎﻬﺠﻟﺎﺑ دﻮﺟﻮﻤﻟا (

ﻪﻴﺒﻨﺗ

ﻢﺘﻳ نأ ﻰﺟﺮﻳ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ءﻞﻣ ﻢﺘﻳ نأ ﻞﺒﻗ

ﻢﺘﻳ فﻮﺴﻓ ﻚﻟﺬﺑو .ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ءﻞﻣ طاﺮﻓإ ﺐﻨﺠﺗ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ" ﻞﺼﻓ ﺮﻈﻧا

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

ةرﻮﺻ

 ﺾﺒﻘﻤﻟا ﻦﻣ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺐﺤﺳا

.زﺎﻬﺠﻟا ﻦﻣ ﻪﺟاﺮﺧﻹ

ةرﻮﺻ

.دﻮﻗﻮﻟا ناﺰﺧ ةداﺪﺳ ﺢﺘﻓا

 ﻦﻣ ﺮﺗﺎﻓ وأ درﺎﺑ ءﺎﻤﺑ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﻸﻣا

.ﺮﻴﺳاﻮﻤﻟا

 وأ ﻒﻴﻈﻨﺘﻟا داﻮﻣ ﺔﻓﺎﺿﺈﺑ ﺔﺟﺎﺤﻟا ﺐﺴﺤﺑ ﻢﻗ

.ﺔﻳﺎﻨﻌﻟا

 ﻰﺼﻗﻷا ﺪﺤﻟا ﺔﻣﻼﻋ زوﺎﺠﺗ ﻢﺘﻳ نﺄﺑ ﺢﻤﺴﻳ ﻻ

"MAX.ءﻞﻤﻟا ﺪﻨﻋ "

.دﻮﻗﻮﻟا ناﺰﺧ ءﺎﻄﻏ ﻖﻠﻏأ

ةرﻮﺻ

.زﺎﻬﺠﻟا ﻲﻓ ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ﻲﻓ ﺎًﺒﻛﺮﻣ نﻮﻜﻳ نأ ﺐﺠﻳ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ

.زﺎﻬﺠﻟا

ﻪﻴﺒﻨﺗ

ﻢﺘﻳ نأ ﺐﺠﻴﻓ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺾﻴﻔﻳ ﻻ ﻰﺘﺣ

زوﺎﺠﺗ ﻢﺘﻳ نﺄﺑ ﺢﻤﺴﻳ ﻻ .مﺎﻈﺘﻧﺎﺑ ءﺎﻤﻟا ىﻮﺘﺴﻣ ﺺﺤﻓ

" ﻰﺼﻗﻷا ﺪﺤﻟا ﺔﻣﻼﻋMAX."

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

ةرﻮﺻ

 ﻂﻳﺮﺷ ﻰﻠﻋ ﻦﻣ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺖﺒﺛ

ﻂﻳﺮﺷ ﻰﻠﻋ ﻂﻐﺿا ﺬﺋﺪﻨﻋو ،ﻲﻠﻔﺴﻟا ﻚﺴﻤﻟا

.ﻞﻔﺳأ ﻰﻟإ ﻚﻣﺎﻬﺑﺈﺑ يﻮﻠﻌﻟا ﻚﺴﻤﻟا

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻊﻠﺧا

ةرﻮﺻ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ءﺎﻄﻏ عﺰﻧا

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ غﺮﻓأ

/ءﺎﻄﻐﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ خﺎﺴﺗﻻا ﺔﺟرد ﺐﺴﺤﺑ

ءﺎﻣ ماﺪﺨﺘﺳﺎﺑ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧو ﻞﺻﺎﻔﻟا

.ﺮﻴﺳاﻮﻤﻟا

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻰﻠﻋ ءﺎﻄﻐﻟا ﺐﻛر

ناﺰﺧ ﻰﻠﻋ مﺎﻜﺣﺈﺑ ﺎًﺒﻛﺮﻣ ءﺎﻄﻐﻟا نﻮﻜﻳ نأ ﺐﺠﻳ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا

ةرﻮﺻ

.زﺎﻬﺠﻟا ﻲﻓ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

ﻲﻓ ﺎًﺒﻛﺮﻣ نﻮﻜﻳ نأ ﺐﺠﻳ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ

.زﺎﻬﺠﻟا

ةرﻮﺻ

 ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﻹا /ﻞﻴﻐﺸﺘﻟا رز

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

ﻪﻴﺒﻨﺗ

ﺐﻴﻛﺮﺗ ﻰﻠﻋ ﺎًﻤﺋاد صﺮﺣا ﺐﻴﻛﺮﺘﻟا ﻦﻴﻣﺄﺗ ضﺮﻐﻟ

تﻻﺎﺣ ﻲﻓ فﻮﻗﻮﻟا وأ ﻒﻴﻈﻨﺘﻟا ﻊﺿو ﻲﻓ زﺎﻬﺠﻟا

ﺖﻴﺒﺜﺘﻠﻟ ﻲﻓﺎﻜﻟا ﺮﻴﻏ ﻦﻴﻣﺄﺘﻟا ءاﺮﺟ .ﻞﻤﻌﻟا عﺎﻄﻘﻧا

بﺮﺴﺘﺗ نأ ﻦﻜﻤﻳ ﻲﻟﺎﺘﻟﺎﺑو زﺎﻬﺠﻟا ﺐﻠﻘﻨﻳ نأ ﻦﻜﻤﻴﻓ

.ﺔﻴﺿرﻷا شﺮﻔﺑ ﺮﻀﺗ نأ ﺎﻬﻨﻜﻤﻳ ﻲﺘﻟاو ﻪﻨﻣ ﻞﺋاﻮﺴﻟا

ةرﻮﺻ

 ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﻹا /ﻞﻴﻐﺸﺘﻟا رز

ةرﻮﺻ

.ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻲﻓ زاﺎﻬﺠﻟا ﺐﻛر

ةرﻮﺻ

ﻪﻴﺒﻨﺗ

ﺔﻴﻠﻤﻋ لﻼﺧ ﻦﻣ زﺎﻬﺠﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ ﻞﻤﻌﻟا ءﺎﻬﻧإ ﺪﻌﺑ

.ﻒﻄﺸﻟا

."ﻒﻄﺸﻟا ﺔﻴﻠﻤﻋ لﻼﺧ ﻦﻣ زﺎﻬﺠﻟا ﻒﻴﻈﻨﺗ" ﻞﺼﻓ ﺮﻈﻧا

ةرﻮﺻ

.ﻞﻣﺎﻜﻟﺎﺑ زﺎﻬﺠﻟا تﺎﻳﻮﺘﺤﻣ ﻎﻳﺮﻔﺘﺑ ﻢﻗ

ةرﻮﺻ

ﻰﻟإ

ةرﻮﺻ

.ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ غﺮﻓأ

."ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺗ" ﻞﺼﻓ ﺮﻈﻧا

 ﻻ ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ وأ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ نﺎﻛ اذإ

.ءﺎﻤﻟا ﻎﻳﺮﻔﺘﺑ ﻢﻘﻓ ،ءﺎﻣ ﺔﻴﻤﻛ ﻰﻠﻋ يﻮﺘﺤﻳ لاﺰﻳ

ةرﻮﺻ

.ﺲﺒﻘﻤﻟا ﻦﻣ ﺲﺑﺎﻘﻟا ﺐﺤﺳا

ةرﻮﺻ

 فﺎﻄﺧ ﻰﻠﻋ ءﺎﺑﺮﻬﻜﻟا ﻞﻴﺻﻮﺗ ﻞﺑﺎﻛ ﻒﻠﺑ ﻢﻗ

.ﻞﺑﺎﻜﻟا

 .تﻼﺑﺎﻜﻟا ﻚﺒﺸﻤﺑ ﺔﻜﺒﺸﻟا ﻞﺑﺎﻛ ﺖﺒﺛ

ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺴﺑ ءﻞﻤﻟا لﺎﻤﻜﺘﺳا

ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ غاﺮﻓإ

ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ

زﺎﻬﺠﻟا فﺎﻘﻳإ

238 AR

8–

ةرﻮﺻ

 ﺔﻳﺎﻬﻨﻟا ﻰﺘﺣ ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ةرادإ ﻲﻓ ﺮﻤﺘﺳا

.تاﺮﻜﺒﻟا ﺖﻴﺒﺜﺗ ﻚﺒﺸﻣ ﻰﻟإ ًﻻﻮﺻو

 ﺐﻧﺎﺠﻠﻟ ﻲﻧﻮﻠﻟا ﺐﻴﺗﺮﺘﻟا ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا

ًﻼﺜﻣ) زﺎﻬﺠﻟا ﻲﻓ ةﺮﻜﺒﻟا ﻚﺒﺸﻣو ةﺮﻜﺒﻠﻟ ﻲﻠﺧاﺪﻟا

.(قرزﻷا ﻊﻣ قرزﻷا

 ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﺖﻧﺎﻛ اذإ ﺎﻤﻣ ﻖﻘﺤﺗ ﺐﻴﻛﺮﺘﻟا ﺪﻌﺑ

.ﺖﺑﺎﺛ ﻞﻜﺸﺑ ﺔﺒﻛﺮﻣ

ةرﻮﺻ

 ﺔﻄﺤﻣ ﻲﻓ زﺎﻬﺠﻟا ﺐﻛر فﻮﻗﻮﻟا ﻦﻴﻣﺄﺗ ضﺮﻐﻟ

.ﻒﻴﻈﻨﺘﻟا

ةرﻮﺻ

 ﺾﺒﻘﻤﻟا ﻦﻣ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺐﺤﺳا

.زﺎﻬﺠﻟا ﻦﻣ ﻪﺟاﺮﺧﻹ

ةرﻮﺻ

.دﻮﻗﻮﻟا ناﺰﺧ ةداﺪﺳ ﺢﺘﻓا

 ﻦﻣ ﺮﺗﺎﻓ وأ درﺎﺑ ءﺎﻤﺑ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﻸﻣا

.ﺮﻴﺳاﻮﻤﻟا

 ءﺎﻤﻟا ناﺰﺧ ءﻞﻣ ﻢﺘﻳ نأ ﻦﻜﻤﻴﻓ ﺔﺟﺎﺤﻟا ﺐﺴﺤﺑ

*.ﺮﺷﺮﻴﻛ ﻦﻣ ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻤﺑ دﺪﺠﺘﻤﻟا

."ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻣ" ﻞﺼﻓ ﺮﻈﻧا

 ﻰﺼﻗﻷا ﺪﺤﻟا ﺔﻣﻼﻋ زوﺎﺠﺗ ﻢﺘﻳ نﺄﺑ ﺢﻤﺴﻳ ﻻ

"MAX.ءﻞﻤﻟا ﺪﻨﻋ "

.دﻮﻗﻮﻟا ناﺰﺧ ءﺎﻄﻏ ﻖﻠﻏأ

ةرﻮﺻ

.زﺎﻬﺠﻟا ﻲﻓ ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

 ﻲﻓ ﺎًﺒﻛﺮﻣ نﻮﻜﻳ نأ ﺐﺠﻳ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ

.زﺎﻬﺠﻟا

ﻪﻴﺒﻨﺗ

تﺎﻋﺮﺠﻟاو ةﺮﻳﺎﻌﻤﻟا ﺔﻴﺻﻮﺗ ةﺎﻋاﺮﻣ ﻰﻠﻋ صﺮﺣا*

.ﺔﻳﺎﻨﻌﻟاو ﻒﻴﻈﻨﺘﻟا داﻮﻤﻟ

ﻪﻴﺒﻨﺗ

ةرﻮﺻ

ﺪﺤﺑ) ﻞﺋاﻮﺳو تﺎﺧﺎﺴﺗا تﺎﻴﻤﻛ ﻂﻔﺸﺑ زﺎﻬﺠﻠﻟ ﺢﻤﺴﻳ

ﻰﺼﻗأ250 .ﻂﻘﻓ (ﻞﻣ

ةرﻮﺻ

ﺾﻌﺑ ﻦﻣ ﺺﻠﺨﺘﻟا ﻰﻠﻋ صﺮﺣا ﻞﻤﻌﻟا ﻲﻓ ءﺪﺒﻟا ﻞﺒﻗ

ﻊﻄﻗو ﺮﻴﻣﺎﺴﻤﻟاو ﻰﺼﺤﻟاو تﺎﺻﺎﺼﻘﻟا ﻞﺜﻣ ،ءﺎﻴﺷﻷا

.ضرﻷا ﻰﻠﻋ ﻦﻣ بﺎﻌﻟﻷا

صﺮﺣا ﺖﻔﻠﻣ ﺮﻴﻏ ﻊﺿﻮﻣ ﻲﻓ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻞﺒﻗ

ﻢﻘﺗ ﻻ .ءﺎﻤﻠﻟ ﺎﻬﺘﻣوﺎﻘﻣ ﺚﻴﺣ ﻦﻣ ضرﻷا ﺺﺤﻓ ﻰﻠﻋ

ﻦﻴﻠﻔﻟا تﺎﻴﺿرأ ﻞﺜﻣ ،ءﺎﻤﻠﻟ سﺎﺴﺣ شﺮﻓ يأ ﻒﻴﻈﻨﺘﺑ

ﺮﻀﻳو بﺮﺴﺘﺗ نأ ﻦﻜﻤﻳ ﺔﺑﻮﻃﺮﻟا) ﺔﺠﻟﺎﻌﻤﻟا ﺮﻴﻏ

.(ﺔﻴﺿرﻷﺎﺑ

تادﺎﺷرإ

ﺖﻴﺒﺜﺘﺑ ﻢﻘﻓ ﺔﻜﺒﺸﻟا ﻞﺑﺎﻜﺑ تاءاﻮﺘﻟا ثوﺪﺤﻟ ﺎًﺒﻨﺠﺗ

ﺪﻴﻟا ﻲﻓ ﺔﻜﺒﺸﻟا ﻞﺑﺎﻛو ﺪﻳ ﻲﻓ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا

.ىﺮﺧﻷا

ةرﻮﺻ

ﺔﺣﻮﺴﻤﻤﻟا ﺔﻴﺿرﻷا ﻰﻠﻋ ماﺪﻗأ تﺎﻤﺼﺑ ﺄﺸﻨﺗ ﻻ ﻰﺘﺣ

.بﺎﺒﻟا هﺎﺠﺗﺎﺑ ءارﻮﻟا ﻰﻟإ ﻞﻤﻌﻟﺎﺑ ﻢﻘﻓ اًﺮﺧﺆﻣ

 ﻎﻠﺒﺗ ﺔﻳواز ﻲﻓ زﺎﻬﺠﻟا ﺖﺒﺛ60 ﻰﻠﻋ ﺎًﺒﻳﺮﻘﺗ ﺔﺟرد

.يوﺪﻴﻟا ﺾﺒﻘﻤﻟا

 ﻰﻟإ زﺎﻬﺠﻟا ﻚﻳﺮﺤﺗ لﻼﺧ ﻦﻣ ﺔﻴﺿرﻷا ﻒﻴﻈﻨﺗ ﻢﺘﻳ

ﻂﻔﺷ ﺔﻋﺮﺴﻟ ﺔﻠﺛﺎﻤﻣ ﺔﻋﺮﺴﺑ ءارﻮﻟاو مﺎﻣﻷا

.ﺔﺑﺮﺗﻷا

 زﺎﻬﺠﻟا كﺮﺗا ةﺪﻳﺪﺸﻟا تﺎﺧﺎﺴﺗﻻا تﻻﺎﺣ ﻲﻓ

.ﺔﻴﺿرﻷا ﻰﻠﻋ ءﻂﺒﺑ ﻖﻠﻄﻨﻳ

 نﻮﻠﻟﺎﺑ تﺎﻧاﻮﻄﺳﻷا ﻦﻣ جوز تﺎﻳﻮﺘﺤﻤﻟا ﻊﻣ ﺪﺟﻮﻳ

نﺎﺘﻧاﻮﻄﺳﻷا ىﺪﻟ ﺮﻓﻮﺘﺗ :ﺮﻔﺻﻷا نﻮﻠﻟاو يدﺎﻣﺮﻟا

ﻲﻓ ﺎﻬﻣاﺪﺨﺘﺳا ﻢﺘﻳ نأ ﻦﻜﻤﻳ ،ﺔﻔﻴﻇﻮﻟا ﺲﻔﻧ

ﻰﻠﻋ نﻮﻠﻟا فﻼﺘﺧإ) ﺔﻔﻠﺘﺨﻣ ماﺪﺨﺘﺳا تﻻﺎﺠﻣ

.(مﺎﻤﺤﻟا وأ ﺦﺒﻄﻤﻠﻟ لﺎﺜﻤﻟا ﻞﻴﺒﺳ

ﻪﻴﺒﻨﺗ

تاﺮﻜﺑ أﺪﺒﺗ فﻮﺳ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻢﺘﻳ نأ دﺮﺠﻤﺑ

ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﺘﺴﻳ ﻻ ﻰﺘﺣ .ناروﺪﻟا ﻲﻓ ﻒﻴﻈﻨﺘﻟا

ﺾﺒﻘﻤﻟا ﺖﻴﺒﺜﺗ ﻢﺘﻳ نأ ﺐﺠﻳ ،ﻪﺗاذ ءﺎﻘﻠﺗ ﻦﻣ ﻞﻤﻌﻟا

.يوﺪﻴﻟا

ءﺎﻤﻟﺎﺑ اًءﻮﻠﻤﻣ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ نﺎﻛ اذإ ﺎﻤﻣ ﻖﻘﺤﺗ

.زﺎﻬﺠﻟا ﻲﻓ ﺎًﺒﻛﺮﻣ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧو

ةرﻮﺻ

.ﻞﻴﺻﻮﺘﻟا ﺲﺒﻘﻣ ﻲﻓ ﺔﻜﺒﺸﻟا ﺲﺑﺎﻗ ﻞﻴﺻﻮﺘﺑ ﻢﻗ

ةرﻮﺻ

 ﻊﻳﺮﺳ ﻞﻜﺸﺑ ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ةﺮﻜﺑ ﺐﻴﻃﺮﺗ ﻦﻜﻤﻳ

ـﺑ سﺎﻴﻘﻟا بﻮﻛ ءﻞﻣ ةﺪﻋﺎﺴﻤﺑ50 هﺎﻴﻤﻟﺎﺑ ﻞﻣ

.ﺔﻴﻘﻨﻟا

ةرﻮﺻ

 ﺔﻄﺤﻤﻟا ﻲﻓ ﻪﻠﻴﻐﺸﺗ ﻲﻓ ﺮﻤﺘﺳاو زﺎﻬﺠﻟا ﻞﻐﺷ

ةﺪﻣ5 .ناﻮﺛ

ﺔﺣﺎﺗﻹ ﺔﺜﻟﺎﺜﻣ ﺔﺑﻮﻃر ﺔﺟرد ﻪﺑ ﺪﺟﻮﺗ زﺎﻬﺠﻟا

.ﻊﻳﺮﺴﻟا ﻒﻴﻈﻨﺘﻟا ﺔﻴﻧﺎﻜﻣإ

 ﻰﻠﻋ ﻂﻐﺿا ﻚﻟﺬﺑ مﺎﻴﻘﻠﻟو ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻒﻗوأ

.فﺎﻘﻳﻹا /ﻞﻴﻐﺸﺘﻟا رز

ةرﻮﺻ

 ﻦﻣ ﻪﻛﺎﺴﻣﺈﺑ ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ ﻦﻣ زﺎﻬﺠﻟا جﺮﺧأ

.ضرﻷا ﻰﻠﻋ ﻪﻌﺿو ﻞﻤﺤﻟا ﺾﺒﻘﻣ

ﻞﻴﻐﺸﺘﻟا

تاﺮﻜﺒﻟا ﺐﻴﻛﺮﺗ

ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ ءﻞﻣ

ﻞﻴﻐﺸﺘﻟا

ﺔﻣﺎﻋ تادﺎﺷرإ

لﺎﻤﻌﺘﺳﻼﻟ

ﻞﻤﻌﻟا ﻲﻓ ءﺪﺒﻟا

239AR 239AR

7–

몇

ﻪﻳﻮﻨﺗ



ﻪﻣاﺪﺨﺘﺳﺎﺑ وأ زﺎﻬﺠﻟا ﻰﻠﻋ لﺎﻤﻋأ ﺔﻳأ ءاﺮﺟإ ﻞﺒﻗ

نود ﺔﻟﻮﻴﺤﻠﻟ زﺎﻬﺠﻠﻟ تﺎﺒﺜﻟا ﺮﻴﻓﻮﺗ ﻰﻠﻋ صﺮﺣا

.تﺎﺑﺎﺻﻹا وأ ثداﻮﺤﻠﻟ ﻪﺿﺮﻌﺗ



داﻮﻣ وأ ﺔﺒﻳﺬﻣ داﻮﻤﺑ ءﺎﻤﻟا ناﺰﺧ ءﻞﻣ ﺎﻴﺋﺎﻬﻧ ﻊﻨﻤُﻳ

ﺮﻴﻏ ضﺎﻤﺣأ وأ ﺔﺒﻳﺬﻣ داﻮﻣ ﻰﻠﻋ ﺔﻳﻮﺘﺤﻣ ﺔﻠﺋﺎﺳ

ﺐﻳﺬﻣو ،ﻦﻳﺰﻨﺑو ،ﻒﻴﻈﻨﺘﻟا داﻮﻣ ﻞﺜﻣ) ﺔﻔﻔﺨﻣ

داﻮﻤﻟا فﺎﻌﺿإ ﻢﺘﻴﺳ ﻻإو (نﻮﺘﻴﺳﻷاو ناﻮﻟﻷا

.زﺎﻬﺠﻟا ﻲﻓ ﺔﻣﺪﺨﺘﺴﻤﻟا



زﺎﻬﺠﻟا نﺎﻛ ﺎﻤﻟﺎﻃ زﺎﻬﺠﻟا ﺔﺒﻗاﺮﻣ ﺎًﻤﺋاد ﻚﻴﻠﻋ ﺐﺠﻳ

.ﻞﻴﻐﺸﺘﻟا ﺪﻴﻗ



ﺮﻌﺸﻟا ﻞﺜﻣ) ﻢﺴﺠﻟا ءاﺰﺟأ دﺎﻌﺑإ ﻰﻠﻋ صﺮﺣا

.ةراوﺪﻟا ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ ﻦﻋ (ﻊﺑﺎﺻﻷاو



ءﺎﻨﺛأ يﺪﻳﻸﻟ ﺔﻣزﻼﻟا ﺔﻳﺎﻤﺤﻟا ﺮﻴﻓﻮﺗ ﻰﻠﻋ صﺮﺣا

ﺮﻄﺧ ﻊﻘﻳ نأ ﻦﻜﻤﻴﻓ ﻻإو ،ﻂﻔﺸﻟا سأر ﻒﻴﻈﻨﺗ

.(قﻮﻘﺷ ًﻼﺜﻣ) ةدﺎﺤﻟا ءﺎﻴﺷﻷا ءاﺮﺟ ﺔﺑﺎﺻإ

ﻪﻴﺒﻨﺗ



ناﺰﺧ ﺐﻴﻛﺮﺗ ﻢﺘﻳ نأ ﺪﻌﺑ ﻻإ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻘﺗ ﻻ

.ﺦﺴﺘﻤﻟا ءﺎﻤﻟاو دﺪﺠﺘﻤﻟا ءﺎﻤﻟا



ﺎًﻴﺒﺴﻧ ةﺮﻴﺒﻛ وأ ةدﺎﺣ ءﺎﻴﺷأ ﻂﻔﺷ ﻢﺘﻳ نأ ﺢﻤﺴﻳ ﻻ

ﻊﻄﻗ وأ ﻰﺼﺣ وأ ةرﻮﺴﻜﻣ جﺎﺟز ﻊﻄﻗ ًﻼﺜﻣ)

.زﺎﻬﺠﻟا ماﺪﺨﺘﺳﺎﺑ (بﺎﻌﻟأ



وأ ﺔﻴﻠﺧ ضﺎﻤﺣﺄﺑ دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﻸﻤﺗ ﻻ

.ﻪﺑﺎﺷ ﺎﻣ وأ ﺔﻳﺮﻄﻋ تﻮﻳز وأ ﺔﻴﺴﻠﻛ تﺎﺒﻳﺬﻣ

هﺬﻫ ﻂﻔﺷ ﻢﺘﻳ ﻻأ ةﺎﻋاﺮﻣ ﻰﻠﻋ ﺎًﻀﻳأ صﺮﺣا

.زﺎﻬﺠﻟﺎﺑ داﻮﻤﻟا



نﻮﻜﺗ نﺄﺑ ﺢﻤﺴﻳ ﻻ زﺎﻬﺠﻟا ﺔﻳﻮﻬﺗ تﺎﺤﺘﻓ

.ةدوﺪﺴﻣ



ةﻮﺴﻜﻣ ﺔﺒﻠﺻ تﺎﻴﺿرأ ﻰﻠﻋ ﻻإ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﻻ

طﻼﺑ وأ ﻲﻠﻄﻣ ﻪﻴﻛرﺎﺑ ًﻼﺜﻣ) ءﺎﻤﻠﻟ ﺔﻣوﺎﻘﻣ ﺔﻘﺒﻄﺑ

.(ﺔﻴﺿرﻷا ﻊﻤﺸﻣ وأ ﺎﻨﻴﻤﻟﺎﺑ ﻲﻠﻄﻣ



تﺎﻴﺿرأ وأ دﺎﺠﺴﻟا ﻒﻴﻈﻨﺘﻟ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﻻ

.دﺎﺠﺴﻟا



ةﺰﻬﺟﻷ ﻲﺿرﻷا ﻚﺒﺸﻟا ﻰﻠﻋ زﺎﻬﺠﻟا ﺮﻳﺮﻤﺘﺑ ﻢﻘﺗ ﻻ

بﺮﺴﺘﻤﻟا ءﺎﻤﻟا .يراﺮﺤﻟا ﻞﻤﺤﻟا ﻦﺨﺴﻤﺑ ﺔﺌﻓﺪﺘﻟا

ﺮﺒﻋ هﺮﻳﺮﻤﺗ ﻢﺗ ﺎﻣ اذإ زﺎﻬﺠﻟا ﻪﺼﺘﻤﻳ نأ ﻦﻜﻤﻳ ﻻ

.ﻚﺒﺸﻟا



ﺪﻌﺑو ﺔﻠﻳﻮﻃ تاﺮﺘﻔﻟ ﻞﻴﻐﺸﺘﻟا ﻒﻗﻮﺗ ﺔﻟﺎﺣ ﻲﻓ

ﻖﻳﺮﻃ ﻦﻋ زﺎﻬﺠﻟا فﺎﻘﻳإ ﻰﻠﻋ صﺮﺣا ماﺪﺨﺘﺳﻻا

ﻊﻠﺨﺑ ﻢﻗو ةﺰﻬﺟﻷا حﺎﺘﻔﻣ / ﻲﺴﻴﺋﺮﻟا حﺎﺘﻔﻤﻟا

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻜﺒﺸﻟا ﻦﻣ رﺎﻴﺘﻟا ﺲﺑﺎﻗ



ﺖﺤﺗ ةراﺮﺣ تﺎﺟرد ﻲﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﺐﺠﻳ ﻻ

.ﺮﻔﺼﻟا



ﻪﻨﻳﺰﺨﺗ زﻮﺠﻳ ﻻ .رﺎﻄﻣﻷا ﻦﻣ زﺎﻬﺠﻟا ﺔﻳﺎﻤﺣ ﺐﺠﻳ

.ﺔﺣﻮﺘﻔﻤﻟا ﺔﻴﺟرﺎﺨﻟا ﻦﻛﺎﻣﻷا ﻲﻓ

*FC 5

**FC 5 Premium

ةرﻮﺻ

 ﻲﻓ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا ﻂﻳﺮﺷ ﺐﻴﻛﺮﺗ ﻲﻓ ﺮﻤﺘﺳا

ﺖﺒﺜﻳ نأ ﻰﻟإ ،ﺔﻳﺎﻬﻨﻟا ﻰﺘﺣ ﻲﺳﺎﺳﻷا زﺎﻬﺠﻟا

.عﻮﻤﺴﻣ تﻮﺼﺑ

ﺎًﺒﻛﺮﻣ نﻮﻜﻳ نأ ﺐﺠﻳ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا ﻂﻳﺮﺷ

.زﺎﻬﺠﻟا ﻲﻓ مﺎﻜﺣﺈﺑ

زﺎﻬﺠﻟا ﻒﺻو

1ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ

2ﺾﺒﻘﻣ

3ﻞﺑﺎﻜﻟا ﻞﻣﺎﺣ

4ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻜﺒﺸﻟا ﻞﺑﺎﻛ

5ﻚﻠﺴﻟا ﻚﺒﺸﻣ

6ﻞﻤﺤﻟا ﺾﺒﻘﻣ

7ﻞﺻﺎﻓ /ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ءﺎﻄﻏ

8ةرﺬﻘﻟا ةﺎﻴﻤﻟا ناﺰﺧ

9ﻒﻴﻈﻨﺘﻟا ةﺮﻜﺑ ﻚﺴﻣ ﺾﺒﻘﻣ

10ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ

11ﻂﻔﺸﻟا سأر ءﺎﻄﻏ

12ﻂﻔﺸﻟا سأر ﻖﻠﻏ مﺎﻤﺻ

13ﺔﻴﻘﻨﻟا هﺎﻴﻤﻟا ناﺰﺧ

14دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﺾﺒﻘﻣ

15فﻮﻗﻮﻟا /ﻒﻴﻈﻨﺘﻟا ﺔﻄﺤﻣ

16تاﺮﻜﺒﻟا ﻆﻔﺣ

ﺰﻴﻬﺠﺘﻠﻟ ﺎﻌﺒﺗ

17ﺮﺘﻠﻔﻠﻟ ﺔﻴﻠﺧاد ةﺪﺣو

18*ﻒﻴﻈﻨﺘﻟا داﻮﻣRM 53630ﻲﻠﻠﻣ

19**ﻒﻴﻈﻨﺘﻟا داﻮﻣRM 53430ﻲﻠﻠﻣ

20**ﻒﻴﻈﻨﺘﻟا داﻮﻣRM 536500ﻲﻠﻠﻣ

10**ﻒﻴﻈﻨﺘﻟا تاﺮﻜﺑ2x

ﺐﻴﻛﺮﺘﻟا

240 AR

.رﻮﺼﻟا ﺔﺤﻔﺻ ﺮﻈﻧا ،لﺎﻜﺷﻷا

240 AR

6–

–

ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻲﻓ ةدراﻮﻟا تادﺎﺷرﻹا ﻰﻠﻋ ةوﻼﻋ

ﺔﻣﻼﺴﻠﻟ ﺔﻣﺎﻌﻟا ﺪﻋاﻮﻘﻟا ةﺎﻋاﺮﻣ ﻚﻴﻠﻋ ﺐﺠﻳ اﺬﻫ

.عﺮﺸﻤﻟا ﺎﻫدﺪﺤﻳ ﻲﺘﻟاو ثداﻮﺤﻟا ﻦﻣ ﺔﻳﺎﻗﻮﻟاو

–

ﺮﻳﺬﺤﺘﻟا تﺎﻣﻼﻌﻟ ﺢﻴﺿﻮﺗ زﺎﻬﺠﻟا ﻊﻣ ﻖﻓﺮﻣ

ﺔﻤﻬﻣ تادﺎﺷرإ ﻲﻄﻌﺗ ﻲﺘﻟاو دﺎﺷرﻹا تﺎﻣﻼﻋو

.رﺎﻄﺧأ نوﺪﺑ ﻞﻴﻐﺸﺗ ﻰﻟإ لﻮﺻﻮﻠﻟ



ﺮﻄﺧ

ﻲﺘﻟا ثوﺪﺤﻟا ﺔﻜﻴﺷو ةﺮﺷﺎﺒﻤﻟا ﺮﻃﺎﺨﻤﻟا ﻰﻟإ هﺎﺒﺘﻧﻻا

ﻲﻓ ﺐﺒﺴﺘﺗ وأ ﺔﻐﻟﺎﺑ ﺔﻳﺪﺴﺟ تﺎﺑﺎﺻإ ﻰﻟإ يدﺆﺗ ﺪﻗ

.ةﺎﻓﻮﻟا

몇

ﺮﻳﺬﺤﺗ

ﻰﻟإ يدﺆﺗ ﺪﻗو ﺮﻃﺎﺨﻤﻟا ﺎﻬﻔﺤﺗ ﺪﻗ ﻒﻗاﻮﻣ ﻰﻟإ هﺎﺒﺘﻧﻻا

.ةﺎﻓﻮﻟا ﻲﻓ ﺐﺒﺴﺘﺗ وأ ﺔﻐﻟﺎﺑ ﺔﻳﺪﺴﺟ تﺎﺑﺎﺻإ

몇

ﻪﻳﻮﻨﺗ

يدﺆﻳ ﺪﻗ يﺬﻟاو ﻞﻤﺘﺤﻤﻟا ﺮﻴﻄﺨﻟا ﻒﻗﻮﻤﻟا ﻰﻟإ هﺎﺒﺘﻧﻻا

.ﺔﻄﻴﺴﺑ تﺎﺑﺎﺻإ ﻰﻟإ

ﻪﻴﺒﻨﺗ

يدﺆﻳ ﺪﻗ يﺬﻟاو ﻞﻤﺘﺤﻤﻟا ﺮﻴﻄﺨﻟا ﻒﻗﻮﻤﻟا ﻰﻟإ هﺎﺒﺘﻧﻻا

.ﺔﻳدﺎﻣ راﺮﺿأ ﻰﻟإ



ﺮﻄﺧ



ﺔﻳﻮﺘﺤﻤﻟا ﺔﺣﺎﺒﺴﻟا تﺎﻣﺎﻤﺣ ﻲﻓ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﻻ

.ءﺎﻣ ﻰﻠﻋ



زﺎﻬﺠﻟا ﺔﻣﻼﺳ ﻦﻣ ماﺪﺨﺘﺳﻻا ﻞﺒﻗ ﺪﻛﺄﺗ

ﺐﺠﻴﻓ ﺔﻤﻴﻠﺳ ﺔﻟﺎﺤﻟا ﻦﻜﺗ ﻢﻟ اذإو .تﺎﻘﺤﻠﻤﻟاو

.زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﻻأ ﻚﻴﻠﻋ



ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا ﻚﻠﺳ لاﺪﺒﺘﺳا ﻰﻠﻋ صﺮﺣا

/ةﺪﻤﺘﻌﻤﻟا ءﻼﻤﻌﻟا ﺔﻣﺪﺧ ﻖﻳﺮﻃ ﻦﻋ اًرﻮﻓ ﻒﻟﺎﺘﻟا

.ﺺﺼﺨﺘﻣ ﻲﺋﺎﺑﺮﻬﻛ ﻲﻨﻓ



ﺲﺒﻘﻤﻟاو ﺔﻜﺒﺸﻟا ﺲﺑﺎﻘﺑ كﺎﺴﻣﻹا ﻢﺘﻳ ﻻأ ﺐﺠﻳ

.ﴼﻴﺋﺎﻬﻧ ءﺎﻤﻟﺎﺑ ﺔﻠﺘﺒﻣ يﺪﻳﺄﺑ



ﻲﻓ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا ﺐﺤﺳو زﺎﻬﺠﻟا ﻖﻠﻏ ﺐﺠﻳ

.ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا لﺎﻤﻋﺄﺑ مﺎﻴﻘﻟا ﻞﺒﻗ ةﺮﻣ ﻞﻛ



ﻖﻳﺮﻃ ﻦﻋ ﻻإ حﻼﺻﻹا لﺎﻤﻋأ ﻢﺘﺗ نأ ﺐﺠﻳ ﻻ

.ةﺪﻤﺘﻌﻤﻟا ءﻼﻤﻌﻟا ﺔﻣﺪﺧ



/ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا ﻚﻠﺳ ﺔﻠﺻو ﻊﺿﻮﺗ ﻻأ ﺐﺠﻳ

.ءﺎﻤﻟا ﻲﻓ ﺪﻳﺪﻤﺘﻟا ﻚﻠﺳ

몇

ﺮﻳﺬﺤﺗ



ﺔﻴﺋﺎﺑﺮﻬﻛ ةﺮﺋاد يﺄﺑ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺘﺑ حﻮﻤﺴﻣ ﺮﻴﻏ

ﺺﺘﺨﻣ ﻲﺋﺎﺑﺮﻬﻛ ﺎﻬﺒﻴﻛﺮﺘﺑ مﻮﻘﻳ ﻲﺘﻟا ﻚﻠﺗ ىﻮﺳ

رﺎﻴﻌﻤﻠﻟ ﺎﻘﻓو ﻚﻟذ نﻮﻜﻳوIEC 60364.



نأ ﺐﺠﻳ .ﻂﻘﻓ ددﺮﺘﻣ رﺎﻴﺘﺑ ﻻإ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺗ ﻢﺘﻳ ﻻ

ﻊﻨﺻ ﺔﺣﻮﻟ ﻰﻠﻋ نوﺪﻣ ﻮﻫ ﺎﻣ ﻊﻣ ﺪﻬﺠﻟا ﻖﺑﺎﻄﺘﻳ

.زﺎﻬﺠﻟا



ﻢﻘﺗ ﻻ ،تﺎﻣﺎﻤﺤﻟا ﻞﺜﻣ ﺔﺒﻃﺮﻟا ﻦﻛﺎﻣﻷا ﻲﻓ

ةدوﺰﻣ ﺲﺑﺎﻘﻣ ﻖﻳﺮﻃ ﻦﻋ ﻻإ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ

نﺎﻣأ حﺎﺘﻔﻣFI.رﺎﻴﺘﻟا ﺪﺿ



ﺪﻳﺪﻤﺘﻟا كﻼﺳأ ماﺪﺨﺘﺳا ﻰﻠﻋ رﺎﺼﺘﻗﻻا ﺐﺠﻳ

ﻊﻄﻘﻤﻟا تاذو ءﺎﻤﻟا ذاذر ﺪﺿ ﺔﻴﻤﺤﻤﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

ﻎﻟﺎﺒﻟا ﻲﺿﺮﻌﻟا3x1ﻢﻣ².ﻞﻗﻷا ﻰﻠﻋ



وأ ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا ﻚﻠﺳ تﻼﺻو لﺪﺒﺘﺴﺗ ﻻ

ﺔﻳﺎﻤﺤﻟا ﺲﻔﻨﺑ ﻊﺘﻤﺘﺗ تﻼﺻﻮﺑ ﻻإ ﺪﻳﺪﻤﺘﻟا ﻚﻠﺳ

.ﻲﻜﻴﻧﺎﻜﻴﻤﻟا تﺎﺒﺜﻟا ﺲﻔﻧو ءﺎﻤﻟا ذاذر ﻦﻣ

몇

ﻪﻳﻮﻨﺗ



ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا ﻚﻠﺳ ﺔﻠﺻو ضﺮﻌﺘﺗ ﻻأ ﻰﻋاﺮُﻳ

روﺮﻤﻠﻟ ﺔﺠﻴﺘﻧ ﻒﻠﺘﻟا وأ رﺮﻀﻠﻟ ﺪﻳﺪﻤﺘﻟا ﻚﻠﺳ وأ

جّﻮﻤﺘﻟا وأ ﻲﻨﺜﻟاو ءاﻮﺘﻟﻼﻟ ﺎﻬﺿﺮﻌﺗ وأ ﺎﻬﻗﻮﻓ

تﻼﺻو ﺔﻳﺎﻤﺣ ﺐﺠﻳ .ﻚﻟذ ﻪﺑﺎﺷ ﺎﻣو ﺪﻘﻌﺘﻟاو

.ةدﺎﺤﻟا فاﻮﺤﻟاو ﺖﻳﺰﻟاو ﺔﻧﻮﺨﺴﻟا ﻦﻣ ﺔﻜﺒﺸﻟا



ﺮﻄﺧ



ﺎﻘﻓو زﺎﻬﺠﻟا لﺎﻤﻌﺘﺳا مﺪﺨﺘﺴﻤﻟا ﻰﻠﻋ ﺐﺠﻳ

فوﺮﻈﻟا هرﺎﺒﺘﻋا ﻲﻓ ﺬﺧﺄﻳ نأو .تﺎﻤﻴﻠﻌﺘﻠﻟ

ﺔﻣﻼﺳ ﻰﻠﻋ صﺮﺤﻳو ﺔﻄﻴﺤﻤﻟا ﺔﻴﻧﺎﻜﻤﻟا

ﻞﻤﻌﻟا ﺪﻨﻋ نﺎﻜﻤﻟا ﻲﻓ ﻦﻳﺪﺟاﻮﺘﻤﻟا صﺎﺨﺷﻷا

.زﺎﻬﺠﻟا ماﺪﺨﺘﺳﺎﺑ



ﺔﻠﺑﺎﻘﻟا ﻦﻛﺎﻣﻷا ﻲﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﺎﻴًﺋﺎﻬﻧ ﺮﻈﺤُﻳ

.رﺎﺠﻔﻧﻼﻟ



ﺪﻨﻋ ﺔﻠﺼﻟا تاذ نﺎﻣﻷا تﺎﻤﻴﻠﻌﺗ ةﺎﻋاﺮﻣ ﺐﺠﻳ

.ﺮﻄﺨﻟا ﻦﻛﺎﻣأ ﻲﻓ زﺎﻬﺠﻟا لﺎﻤﻌﺘﺳا



وأ ﻞﺒﻗ ﻦﻣ طﻮﻘﺴﻠﻟ ضﺮﻌﺗ اذإ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﻻ

.ﻢﻜﺤﻣ ﺮﻴﻏ نﺎﻛ وأ ﺔﺤﺿاو تﺎﻴﻔﻠﺗ ﻪﺑ ﺖﻧﺎﻛ

몇

ﺮﻳﺬﺤﺗ



وأ لﺎﻔﻃﻷا ﻞﺒﻗ ﻦﻣ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ حﻮﻤﺴﻣ ﺮﻴﻏ

.ﻦﻴﺑرﺪﻤﻟا ﺮﻴﻏ



ﻞﺒﻗ ﻦﻣ ماﺪﺨﺘﺳﻼﻟ ﺺﺼﺨﻣ ﺮﻴﻏ زﺎﻬﺠﻟا اﺬﻫ

ﺔﻴﺴﺤﻟا وأ ﺔﻴﻧﺪﺒﻟا تارﺪﻘﻟا يدوﺪﺤﻣ صﺎﺨﺷﻷا

وأ/و ةﺮﺒﺨﻟا ﻢﻬﻳﺪﻟ ﺮﻓاﻮﺘﺗ ﻻ ﻦﻣ وأ ﺔﻴﻠﻘﻌﻟا وأ

ﻞﺒﻗ ﻦﻣ ﻢﻬﻴﻠﻋ فاﺮﺷﻹا ﻢﺗ اذإ ﻻإ ﺔﻓﺮﻌﻤﻟا

ﺪﻌﺑ وأ ﻢﻬﺘﻣﻼﺳو ﻢﻬﻨﻣﺄﺑ ﺺﺘﺨﻣ ﺺﺨﺷ

نﺄﺸﺑ ﺺﺨﺸﻟا اﺬﻫ ﻦﻣ تﺎﻤﻴﻠﻌﺗ ﻰﻠﻋ ﻢﻬﻟﻮﺼﺣ

ﻦﻋ ﺔﺌﺷﺎﻨﻟا رﺎﻄﺧﻷاو زﺎﻬﺠﻟا اﺬﻫ ماﺪﺨﺘﺳا ﺔﻴﻔﻴﻛ

.ﻚﻟذ



.زﺎﻬﺠﻟﺎﺑ ﺚﺒﻌﻟﺎﺑ لﺎﻔﻃﻸﻟ ﺢﻤﺴﻳ ﻻ



ﻢﻬﺒﻋﻼﺗ مﺪﻋ نﺎﻤﻀﻟ لﺎﻔﻃﻷا ﺔﺒﻗاﺮﻣ ﻲﻐﺒﻨﻳ

.زﺎﻬﺠﻟﺎﺑ



نﺎﻛ ﺎﻤﻟﺎﻃ ،لﺎﻔﻃﻷا ﻦﻋ زﺎﻬﺠﻟا دﺎﻌﺑإ ﺐﺠﻳ

.ﺪﻌﺑ دﺮﺒﻳ ﻢﻟ وأ ًﻼﻐﺸﻣ



حﺮﺸﻠﻟ ﺎًﻘﻓو ﻻإ زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ وأ ﻞﻴﻐﺸﺘﺑ ﻢﻘﺗ ﻻ

.ةرﻮﺼﻟا وأ

ﺔﻣﻼﺴﻟا تادﺎﺷرإ

ﺮﻄﺨﻟا تﺎﺟرد

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا تﺎﻧﻮﻜﻤﻟا

ﻦﻣﻵا ﻞﻣﺎﻌﺘﻟا

241AR

5–

ﻲﻠﺻﻷا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ةءاﺮﻗ ﻰﺟﺮﻳ

ﻢﺛ ،كزﺎﻬﺠﻟ ماﺪﺨﺘﺳا لوأ ﻞﺒﻗ اﺬﻫ

اﺬﻫ تﺎﻤﻴﻠﻌﺘﻟ ﺎًﻘﻓو زﺎﻬﺠﻟا ﻊﻣ ﻞﻣﺎﻌﺘﻟا

ﻖﺣﻻ ماﺪﺨﺘﺳا يأ ﻞﺟأ ﻦﻣ ﻞﻴﻟﺪﻟﺎﺑ ظﺎﻔﺘﺣﻻاو ﻞﻴﻟﺪﻟا

.ﻖﺣﻻ مﺪﺨﺘﺴﻣ يﻷ وأ

ﻒﻴﻈﻨﺗ ضاﺮﻏﻷ ﻻإ ﺔﻴﺿرﻷا ﻒﻈﻨﻣ مﺪﺨﺘﺴﺗ ﻻ

ﺔﺒﻠﺼﻟا تﺎﻴﺿرﻷاو لزﺎﻨﻤﻟا ﻲﻓ ﺔﺒﻠﺼﻟا تﺎﻴﺿرﻷا

.ءﺎﻤﻟا ﺮﻴﺛﺄﺘﻟ ﺔﻣوﺎﻘﻤﻟا

تﺎﻴﺿرأ ﻞﺜﻣ ءﺎﻤﻠﻟ ﺔﺳﺎﺴﺤﻟا ﺢﻄﺳﻷا ﻒﻴﻈﻨﺘﺑ ﻢﻘﺗ ﻻ

ﺎﻬﻠﻠﺨﺘﺗ نأ ﻦﻜﻤﻤﻟا ﻦﻤﻓ) ﺔﺠﻟﺎﻌﻤﻟا ﺮﻴﻏ ﻦﻴﻠﻔﻟا

.(ﺔﻴﺿرﻷﺎﺑ ﺮﻀﺗو ﺔﺑﻮﻃﺮﻟا

ﻚﻴﺘﺳﻼﺒﻟا ﺢﻄﺳأ ﻒﻴﻈﻨﺗ ضاﺮﻏﻷ ﺐﺳﺎﻨﻣ زﺎﻬﺠﻟا

PVC طﻼﺒﻟاو تﺎﻌﻤﺸﻤﻟاو (ﻞﻴﻨﻴﻔﻟا دﺪﻌﺘﻣ ﺪﻳرﻮﻠﻛ)

ﺢﻄﺳأو ﻊﻤﺸﻟاو ﺖﻳﺰﻟﺎﺑ ﺞﻟﺎﻌﻤﻟا ﻪﻴﻛرﺎﺒﻟاو ﺮﺠﺤﻟاو

.هﺎﻴﻤﻠﻟ ﺔﺳﺎﺴﺤﻟا ﺮﻴﻏ ﺔﻴﺿرﻷا تﺎﻧﺎﻄﺑ ﻞﻛو ﺢﻴﻔﺼﺘﻟا

.ماﺪﺨﺘﺳﻻا ةدﺎﻋإو ﺮﻳوﺪﺘﻠﻟ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا داﻮﻣ

ﺔﻠﺳ ﻲﻓ ةﻮﺒﻌﻟا ﻦﻣ ﺺﻠﺨﺘﻟا مﺪﻋ ﻰﺟﺮﻳ

تﺎﻬﺠﻠﻟ ﺎﻬﻤﻳﺪﻘﺘﺑ ﻚﻴﻠﻋ ﻦﻜﻟو ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا

.ﺔﻣﺎﻤﻘﻟا ﺮﻳوﺪﺗ ةدﺎﻋﺈﺑ ﺔﺼﺘﺨﻤﻟا

ﺔﻠﺑﺎﻗ ﺔﻤﻴﻗ داﻮﻣ ﻰﻠﻋ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﻷا يﻮﺘﺤﺗ

ﺐﺠﻳ ﻲﺘﻟاو ماﺪﺨﺘﺳﻻاو ﺮﻳوﺪﺘﻟا ةدﺎﻋﻹ

ةﺰﻬﺟﻷا ﻦﻣ ﺺﻠﺨﺘﻟﺎﺑ ﻢﻗ ،اﺬﻟ .ﺎﻬﻨﻣ ةدﺎﻔﺘﺳﻻا

.ﺔﺒﺳﺎﻨﻤﻟا ﻊﻴﻤﺠﺘﻟا ﻢﻈﻧ ﻊﻣ ﻖﻓاﻮﺘﻳ ﺎﻤﺑ ﺔﻤﻳﺪﻘﻟا

ﻰﻠﻋ ﺔﻴﻧوﺮﺘﻜﻟﻹاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺰﻬﺟﻷا ﻞﻤﺘﺸﺗ ﺎﻣ ﴼﺒﻟﺎﻏ

ﺔﺌﻴﺒﻟاو نﺎﺴﻧﻹا ﺔﺤﺻ ﻰﻠﻋ ةرﻮﻄﺧ ﻞﻜﺸﺗ ﺪﻗ تﺎﻧﻮﻜﻣ

ةرﻮﺼﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا وأ ﺎﻬﻌﻣ ﻞﻣﺎﻌﺘﻟا ﺔﻟﺎﺣ ﻲﻓ

ﻞﻴﻐﺸﺘﻟ ﺔﻳروﺮﺿ تﺎﻧﻮﻜﻤﻟا هﺬﻫ نأ ﺮﻴﻏ .ﺔﺌﻃﺎﺧ

ﻦﻣ ﺺﻠﺨﺘﻟا زﻮﺠﻳ ﻻ ﻚﻟﺬﻟو .ﻢﻴﻠﺳ ﻞﻜﺸﺑ زﺎﻬﺠﻟا

.ﺔﻴﻟﺰﻨﻤﻟا تﻼﻤﻬﻤﻟا ﻦﻤﺿ ﺰﻣﺮﻟا اﺬﻬﺑ ةﺰﻴﻤﻤﻟا ةﺰﻬﺟﻷا

) تﺎﻧﻮﻜﻤﻟا لﻮﺣ تادﺎﺷرإREACH(

ﻊﻗﻮﻣ ﻲﻓ تﺎﻧﻮﻜﻤﻟا لﻮﺣ ﺔﻴﻟﺎﺤﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

:ﺖﻧﺮﺘﻧﻹا

www.kaercher.com/REACH

ﻢﺘﻳ ﻲﺘﻟا زﺎﻬﺠﻟا تﻼﻤﺘﺸﻤﻟ ةرﻮﺻ ﺔﺒﻠﻌﻟا ﻰﻠﻋ ﺪﺟﻮﺗ

ﺔﻓﺎﻛ دﻮﺟو ﻦﻣ قوﺪﻨﺼﻟا ﺢﺘﻓ ﺪﻨﻋ ﺪﻛﺄﺗ .ﺎﻬﻤﻴﻠﺴﺗ

.تﺎﻳﻮﺘﺤﻤﻟا

ﺎﻬﺑ ﻒﻠﺗ يأ فﺎﺸﺘﻛا وأ تﺎﻘﺤﻠﻣ ﺔﻳأ ﺺﻘﻧ ﺔﻟﺎﺣ ﻲﻓو

.ﻊﺋﺎﺒﻟا رﺎﻄﺧإ ﻰﺟﺮﻳ ﻞﻘﻨﻟا ﺐﺒﺴﺑ

ﺔﻴﻠﺻﻷا ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا ماﺪﺨﺘﺳا ﻰﻠﻋ ﺮﺼﺘﻗا

زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻦﻤﻀﺗ ﻲﺘﻟاو ،ﺔﻴﻠﺻﻷا رﺎﻴﻐﻟا ﻊﻄﻗو

.تﻻﻼﺘﺧﻻا ﻦﻣ ٍلﺎﺧو ﻦﻣآ ﻞﻜﺸﺑ

ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟﺎﺑ ﺔﺻﺎﺨﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

:ﺐﻳﻮﻟا ﻊﻗﻮﻣ ﺮﺒﻋ رﺎﻴﻐﻟاwww.kaercher.com.

ﺎﻬﻌﻀﺗ ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ يﺮﺴﺗ ﺔﻟود ﻞﻛ ﻲﻓ

ﻰﻟﻮﺘﻧ ﻦﺤﻧ .ﺎﻨﻟ ﺔﻌﺑﺎﺘﻟا ﺔﺼﺘﺨﻤﻟا ﻖﻳﻮﺴﺘﻟا ﺔﻛﺮﺷ

نوﺪﺑ كزﺎﻬﺟ ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا لﺎﻄﻋﻷا ﺢﻴﻠﺼﺗ

هﺬﻫ ﻲﻓ ﺐﺒﺴﻟا نأ ﺎﻤﻟﺎﻃ نﺎﻤﻀﻟا ةﺮﺘﻓ لﻼﺧ ﻞﺑﺎﻘﻣ

ﻲﻓ وأ داﻮﻤﻟا ﻲﻓ ﺐﻴﻋ دﻮﺟو ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋﻷا

ﻪﺟﻮﺘﻟا ﻰﺟﺮﻳ ،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا لﺎﺣ ﻲﻓ .ﻊﻨﺼﻟا

ﺔﻣﺪﺧ ﺰﻛﺮﻣ وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ءاﺮﺸﻟا ﺔﻤﻴﺴﻘﺑ

.ﺪﻤﺘﻌﻣ ءﻼﻤﻋ

(ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا)

تﺎﻳﻮﺘﺤﻤﻟا

ﺔﻣﺎﻋ تادﺎﺷرإ. . . . . . . . . . . . . . .

ﺔﻣﻼﺴﻟا تادﺎﺷرإ. . . . . . . . . . . . .

زﺎﻬﺠﻟا ﻒﺻو. . . . . . . . . . . . . . . .

ﺐﻴﻛﺮﺘﻟا. . . . . . . . . . . . . . . . . . . .

ﻞﻴﻐﺸﺘﻟا. . . . . . . . . . . . . . . . . . .

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا. . . . . . . . . . . . . .

لﺎﻄﻋأ ثوﺪﺣ ﺪﻨﻋ ةﺪﻋﺎﺴﻤﻟا. . . . . .

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا. . . . . . . . . . . . . . . .

ﺔﻣﺎﻋ تادﺎﺷرإ

تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﻻا

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ

ﺎﻬﻤﻴﻠﺴﺗ ﻢﺘﻳ ﻲﺘﻟا تﺎﻳﻮﺘﺤﻤﻟا

رﺎﻴﻐﻟا ﻊﻄﻗ

نﺎﻤﻀﻟا

زﺎﻬﺠﻟا ﻰﻠﻋ ةدﻮﺟﻮﻤﻟا زﻮﻣﺮﻟا

ﻪﻴﺒﻨﺗ

ﺢﻤﺴﻳ ﻻ ﻒﻴﻈﻨﺘﻟا لﺎﻤﻋأ ءاﺮﺟإ ءﺎﻨﺛأ

" ﻰﺼﻗﻷا ﺪﺤﻟا ﺔﻣﻼﻋ زوﺎﺠﺘﺑMAX "

.ﺔﺨﺴﺘﻤﻟا ءﺎﻤﻟا ناﺰﺨﺑ

:ﺔﻴﻟﺎﺘﻟا تاﻮﻄﺨﻟا ةﺎﻋاﺮﻣ ﻰﺟﺮﻳ

. ًﻻوأ ﺔﺨﺴﺘﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﻔﺘﺑ ﻢﻗ

.دﺪﺠﺘﻤﻟا ءﺎﻤﻟا ناﺰﺧ ﻸﻣا ﻚﻟذ ﺪﻌﺑ

242 AR242 AR

Registrieren Sie Ihr Produkt und protieren Sie von vielen Vorteilen.

Enregistrez votre produit et bénécier de nombreux avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher 6(

& Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!
