DesignMax DM10P-SUB
Pendant Loudspeaker
Installation Guide .......................2
Guía de instalación .....................6
Notice d’installation ................... 10
Installationsanleitung .................. 14
Guida all'installazione .................. 18
Installatiehandleiding ..................22
Monteringsveiledning ..................26
Instrukcja montażu ....................30
安装指南 ..............................34
安裝指南 ..............................38
設置ガイド .............................42
46 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 • English DesignMax DM10P-SUB • Installation Guide
PRO.BOSE.COM
Important Safety Instructions
Please read and keep all safety and use instructions.
This product is intended for installation by professional installers only! This document is
intended to provide professional installers with basic installation and safety guidelines for this
product in typical fixed-installation systems. Please read this document and all safety warnings
before attempting installation.
Do not attempt to service this product yourself. Refer all servicing to authorized service centers,
installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or
distributor near you, visit PRO.BOSE.COM.
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with a dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer’s
instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other
apparatus (including amplifiers) that produces heat.
9. Only use attachments/accessories specified by the manufacturer.
Regulatory Information
This product conforms to all applicable EU directive requirements. The complete
declaration of conformity can be found at: www.Bose.com/compliance.
This symbol means the product must not be discarded as household waste, and
should be delivered to an appropriate collection facility for recycling. Proper
disposal and recycling helps protect natural resources, human health and the
environment. For more information on disposal and recycling of this product,
contact your local municipality, disposal service, or the shop where you bought this
product.
China Restriction of Hazardous Substances Table
Names and Contents of Toxic or Hazardous Substances or Elements
Toxic or Hazardous Substances and Elements
Part Name
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
(CR(VI))
Polybrominated
Biphenyl
(PBB)
Polybrominated
diphenylether
(PBDE)
PCBs X O O O O O
Metal Parts X O O O O O
Plastic Parts O O O O O O
Speakers X O O O O O
Cables X O O O O O
This table is prepared in accordance with the provisions of SJ/T 11364.
O: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials
for this part is below the limit requirement of GB/T 26572.
X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous
materials used for this part is above the limit requirement of GB/T 26572.
Taiwan Restriction of Hazardous Substances Table
Equipment name: DesignMax DM10P-SUB, Type designation: 835265
Restricted substances and its chemical symbols
Unit
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
chromium
(Cr+6)
Polybrominated
biphenyls (PBB)
Polybrominated
diphenyl ethers
(PBDE)
PCBs
-
Metal Parts
-
Plastic Parts
Speakers
-
Cables
-
Note 1: “” indicates that the percentage content of the restricted substance does not exceed the percentage of reference
value of presence.
Note 2: The “−” indicates that the restricted substance corresponds to the exemption.
Date of Manufacture: The eighth digit in the serial number indicates the year of manufacture;
“7” is 2007 or 2017.
China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. For importer & service information: +5255 (5202) 3545
Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Phone Number: +886-2-2514 7676
Bose and DesignMax are trademarks of Bose Corporation.
Bose Corporation Headquarters: 1-877-230-5639
©2020 Bose Corporation. No part of this work may be reproduced, modified, distributed or
otherwise used without prior written permission.
Warranty Information
This product is covered by a limited warranty.
For warranty details, visit PRO.BOSE.COM.
Product Ratings:
Input Voltage: 70V/100V
Impedance: 8 Ω, 250 W
Current or Power: (70V): 20W, 40W, 80W, 150W; (100V): 40W, 80W, 150W
WARNINGS/CAUTIONS
This product contains magnetic material. Consult your physician on whether
this might aect your implantable medical device.
Contains small parts which may be a choking hazard. Not suitable for children
under age 3.
• This product is intended for indoor use only.
• All Bose products must be installed in accordance with local, state, federal and industry
regulations. It is the installer’s responsibility to ensure installation of the loudspeakers
and mounting system is performed in accordance with all applicable codes, including
local building codes and regulations. Consult the local authority having jurisdiction
before installing this product.
• Unsafe mounting or overhead suspension of any heavy load can result in serious
injury or death, and property damage. It is the installer’s responsibility to evaluate the
reliability of any mounting method used for their application. Only professional installers
with the knowledge of proper hardware and safe mounting techniques should attempt
to install any loudspeaker overhead.
• Do not mount the product in locations where it may be exposed to water or
condensation.
• Do not expose this product to dripping or splashing, and do not place objects filled with
liquids, such as vases, on or near the product.
• Do not mount on surfaces that are not sturdy, or that have hazards concealed behind
them, such as electrical wiring or plumbing. Ensure the bracket is installed by a qualified
professional installer and in accordance with local building codes.
• Use only the hardware and accessories included or specified by Bose for use with
DesignMax DM10P-SUB loudspeakers. For information on compatible accessories, see
the product's technical data sheet at PRO.BOSE.COM.
• Keep the product away from fire and heat sources. Do not place naked flame sources,
such as lighted candles, on or near the product.
• Do not make unauthorized alterations to this product.
• Do not expose loudspeaker or mounting components to any chemical substances
that are not specified by Bose, including but not limited to lubricants, cleaning agents,
contact sprays, or hydrocarbon-based solvents. Exposure to such substances can lead to
degradation of the plastic material, resulting in cracking and creating a falling hazard.
• Clean speakers using only a dry cloth. Do not expose loudspeaker to soap, detergent,
mineral oil, alcohol or other cleaning agents or chemicals.
Cable-specific Warnings:
• The cable is not intended for installation or use in indoor water facility areas (including,
without limitation, indoor pools, indoor water parks, hot tub rooms, saunas, steam
rooms and indoor skating rinks).
• Do not use for lifting, such as a crane or pulley, or for hanging installations that include
movement or dynamic behavior. Intended for hanging static loudspeakers only.
• Do not walk or stand on the cable installation.
• Do not paint the cable fastener or any other part of the cable assembly.
• If using a cable system not supplied by Bose, the working load limit must be equal to or
greater than the supplied cable system. See Technical Specifications for Safe Working
Load.
• Do not apply oil or any other lubricant to the cable fastener or any other part of the
cable assembly.
• Never join two cables together. Only use one cable assembly per loudspeaker hang
point.
• Only use the pendant suspension cable with Bose pendant loudspeakers.
English • 3Installation Guide • DesignMax DM10P-SUB
PRO.BOSE.COM

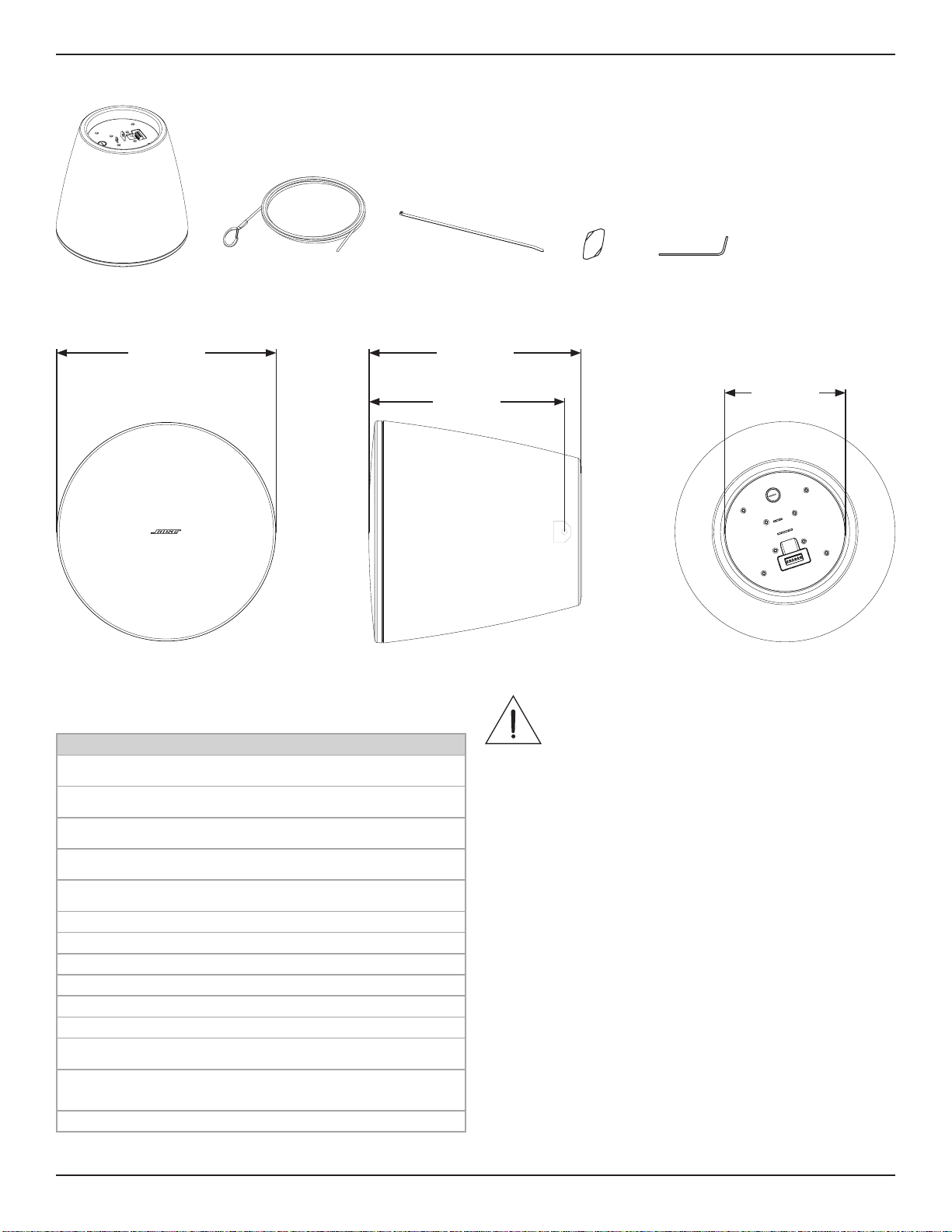

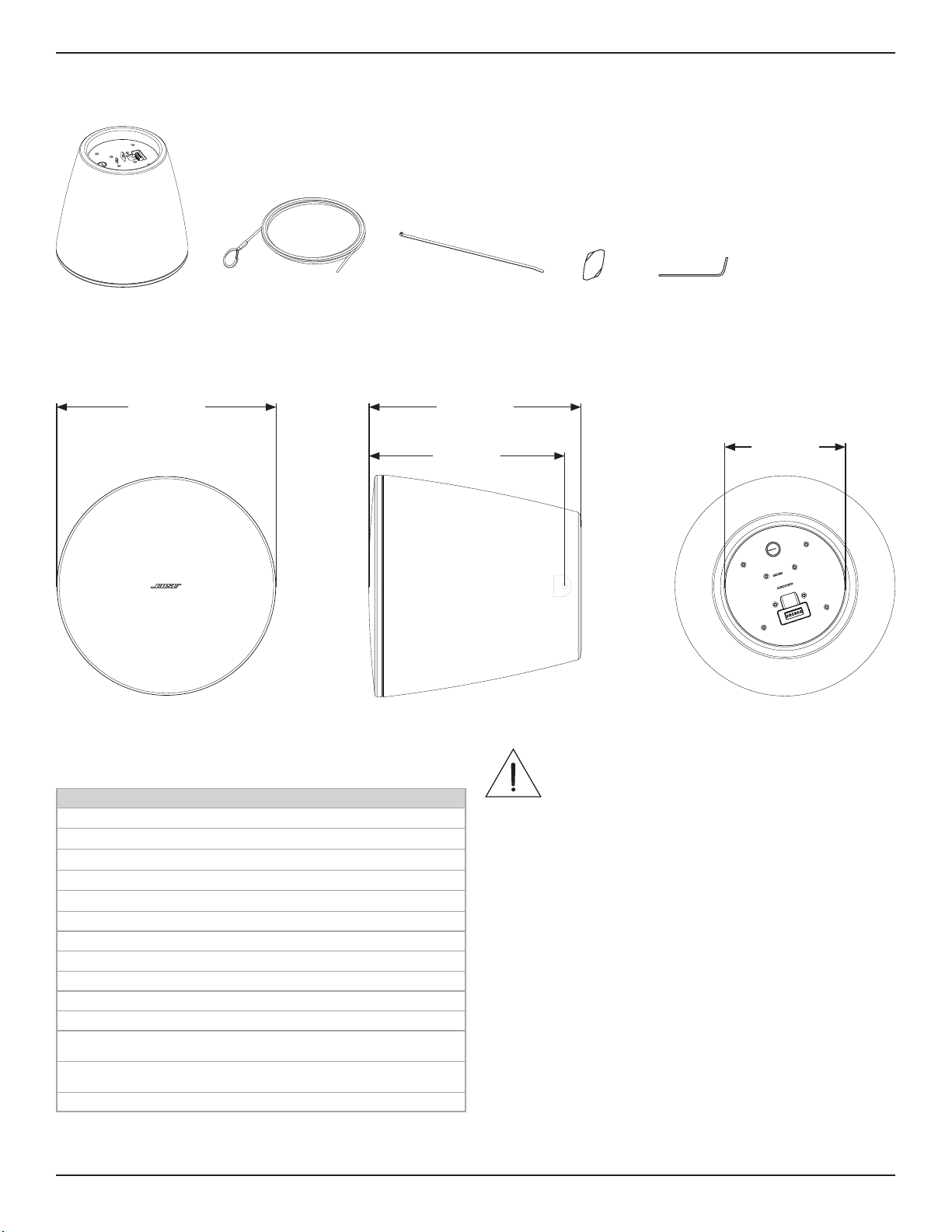

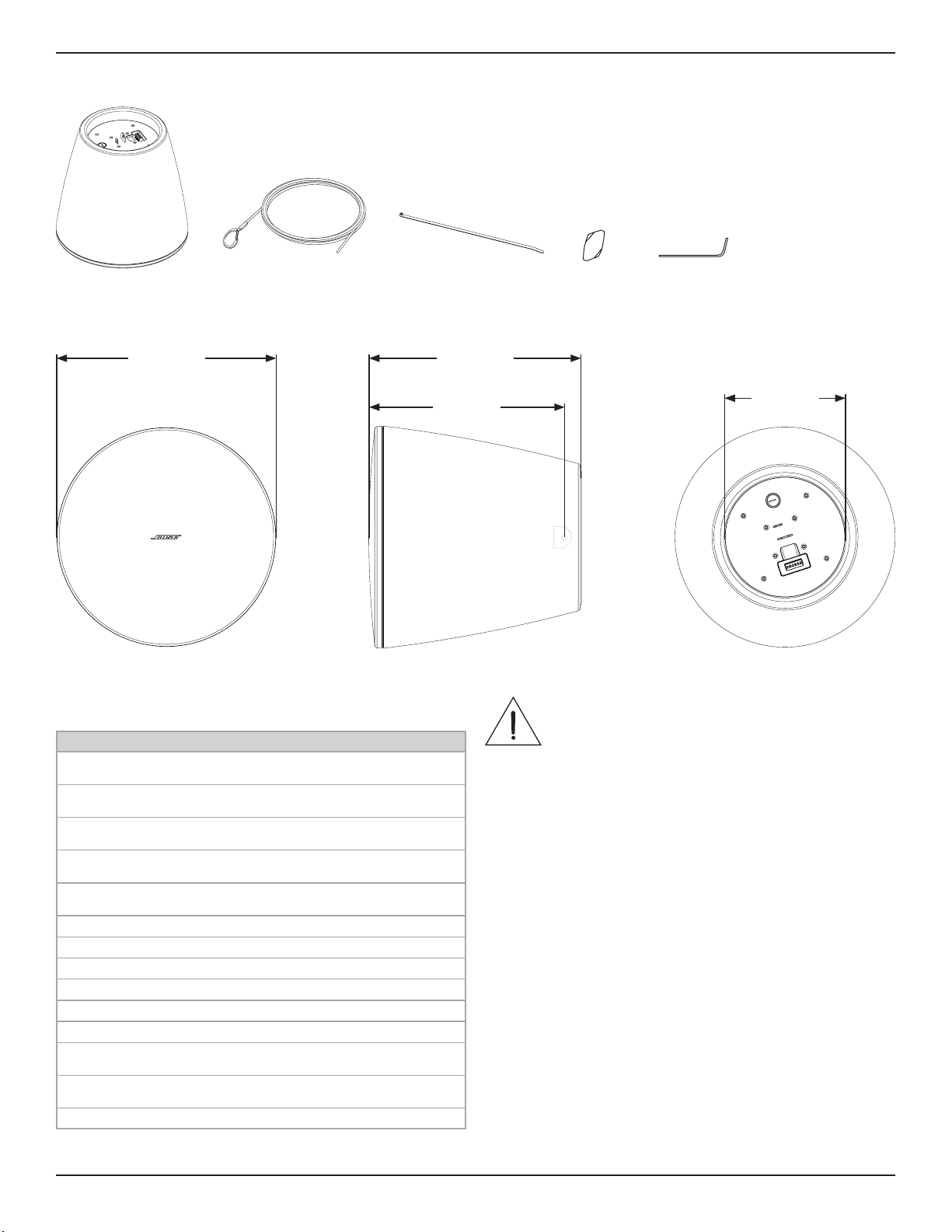

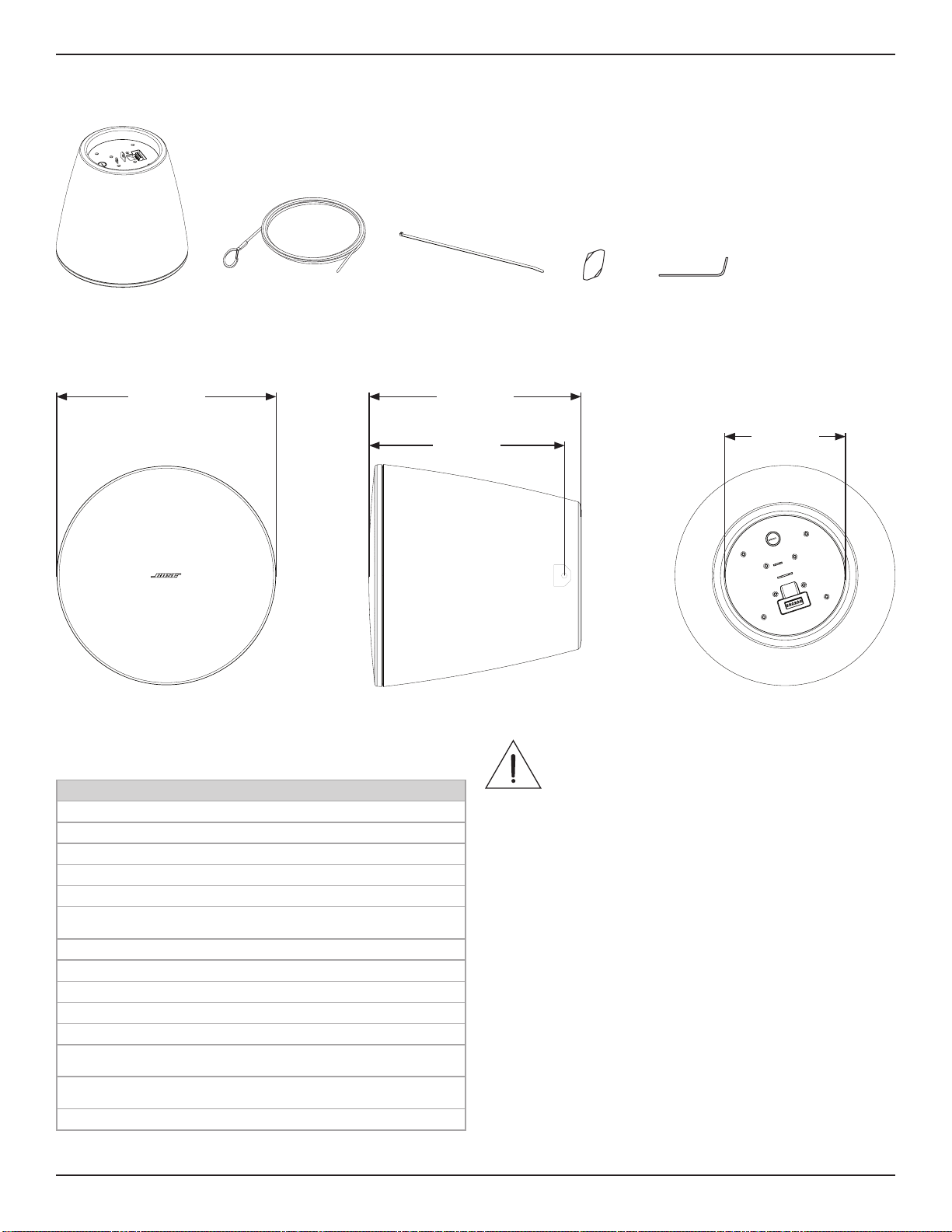

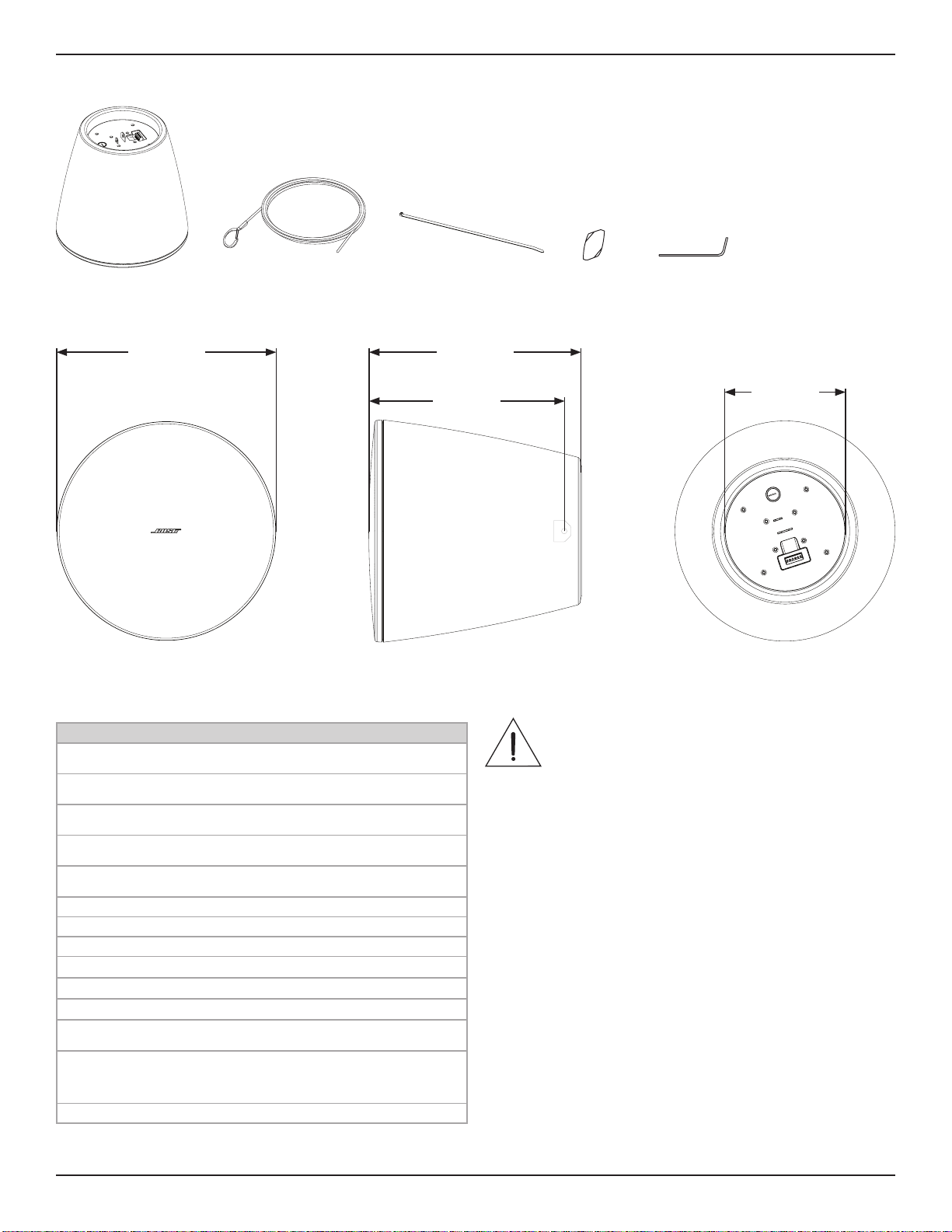

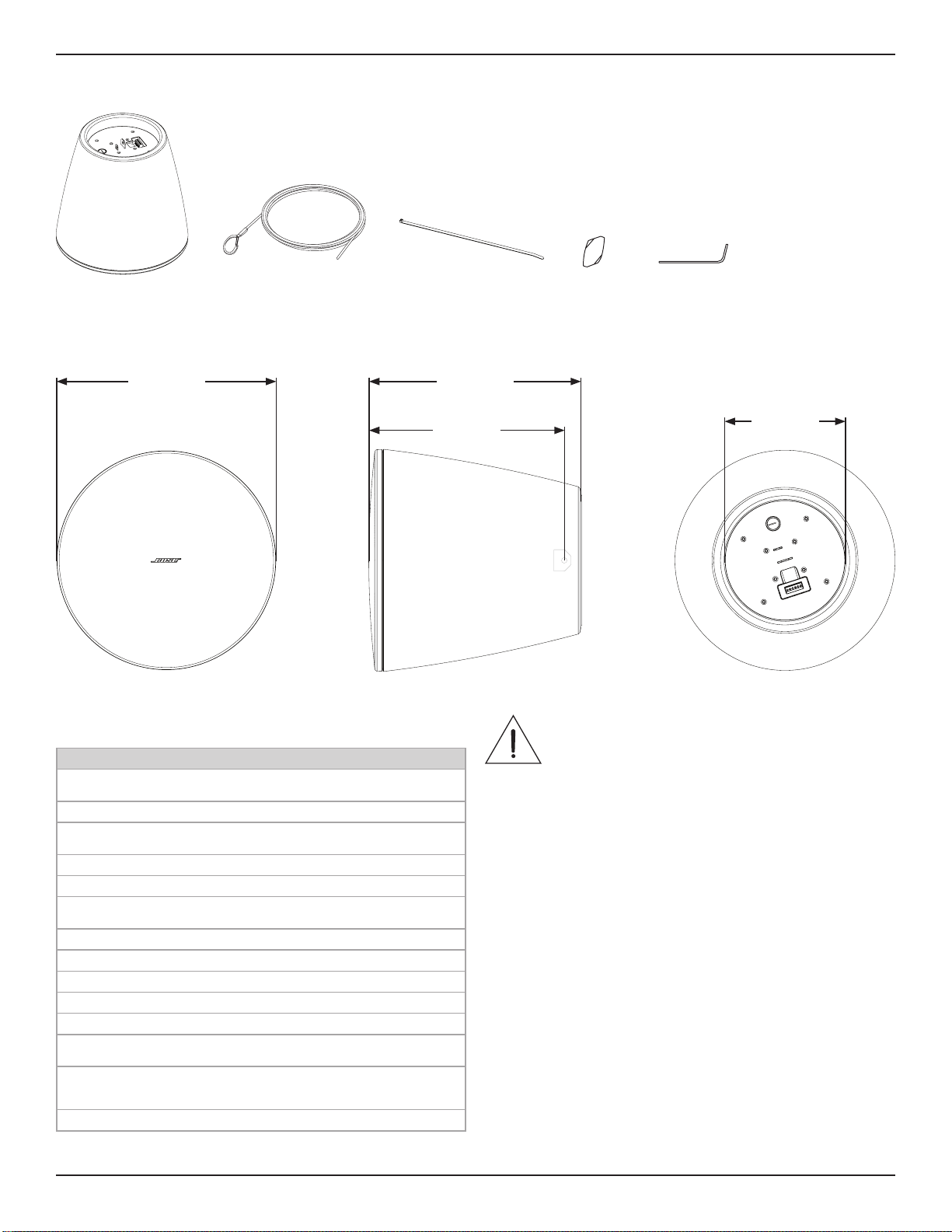

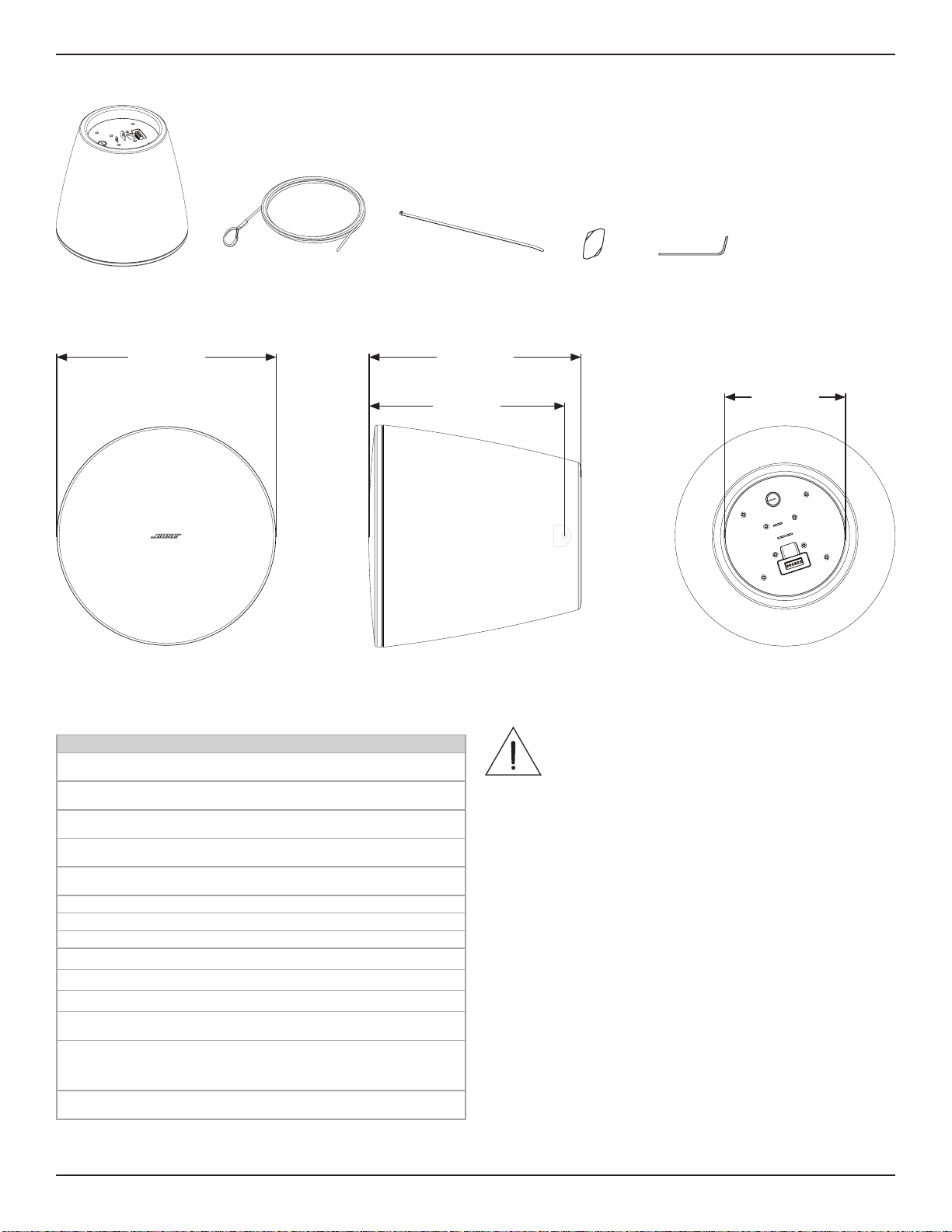

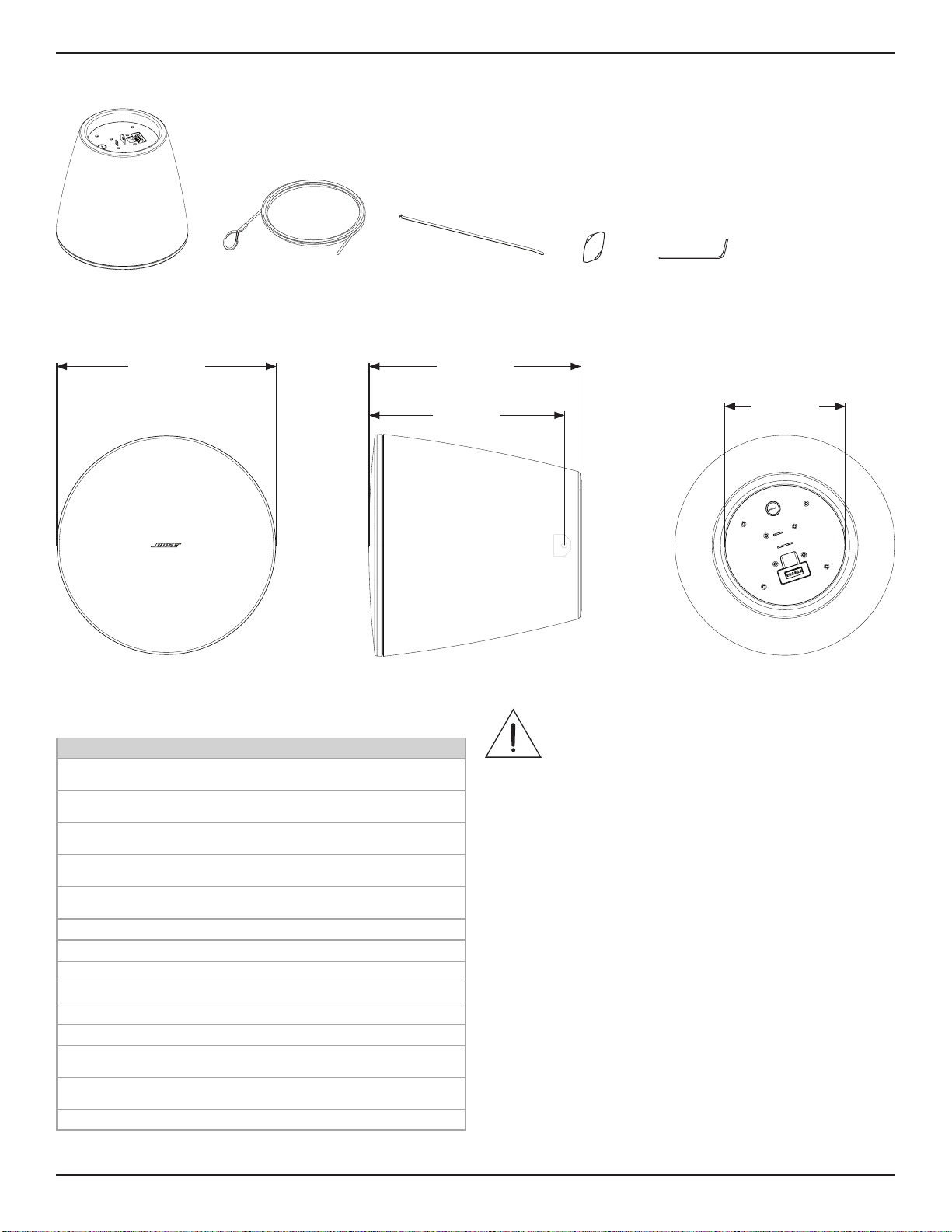

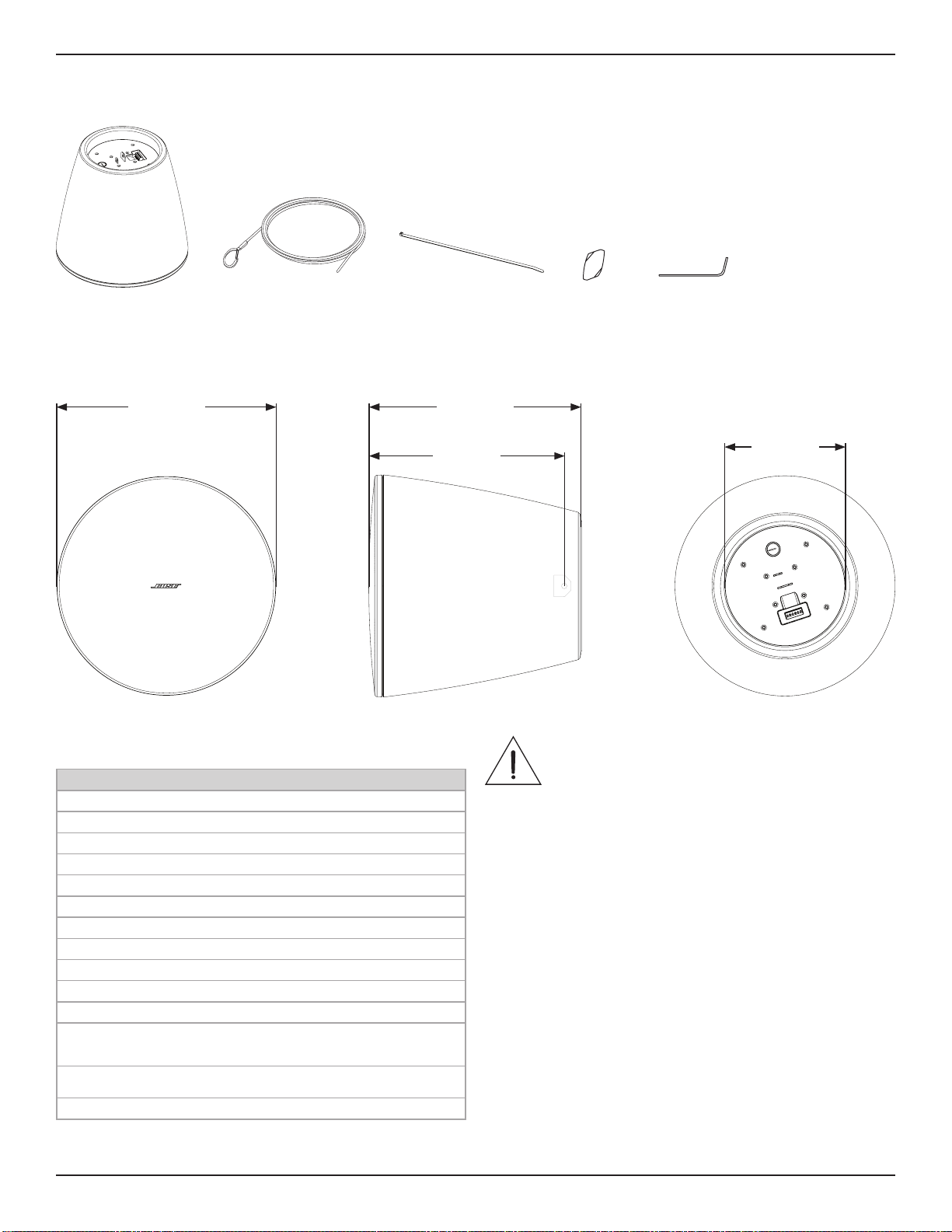

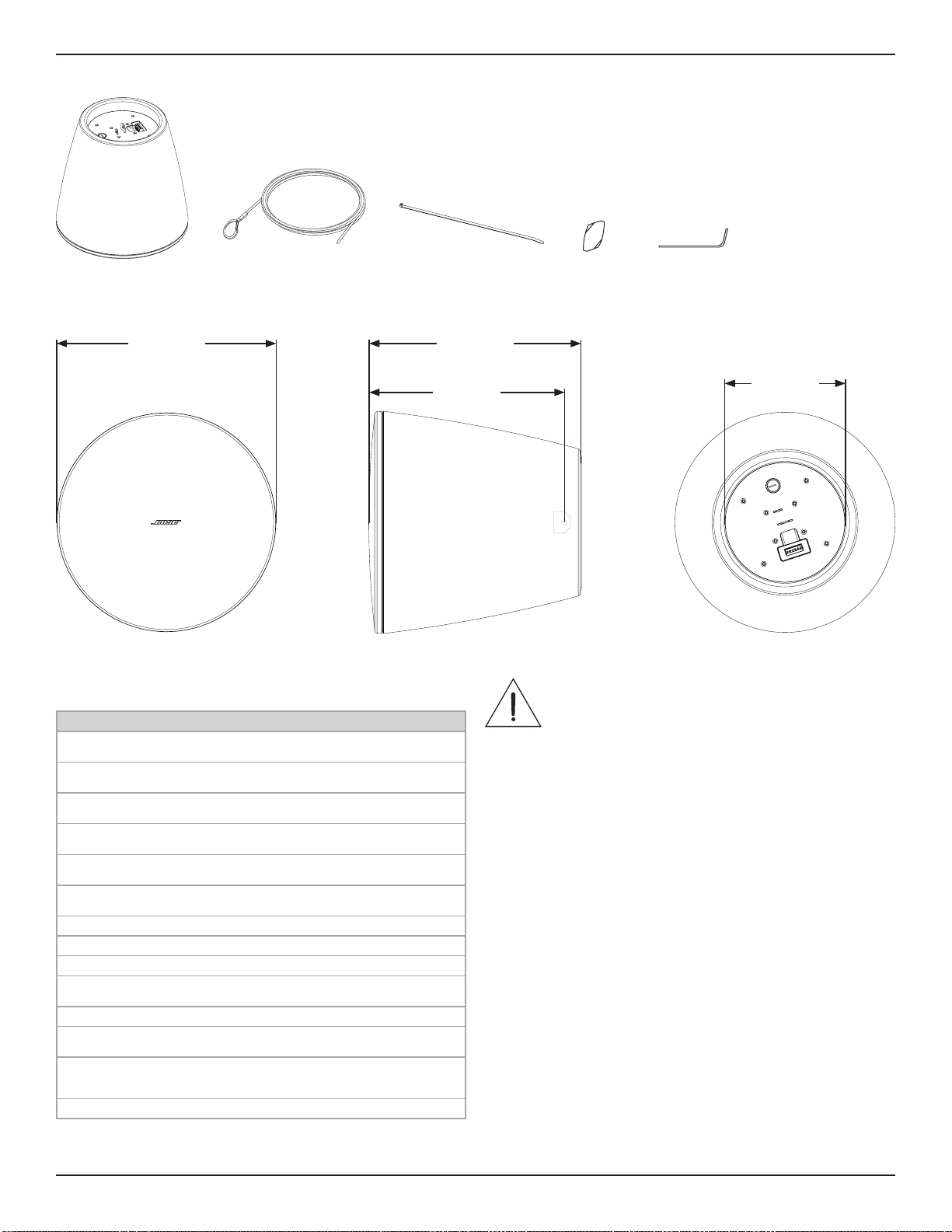

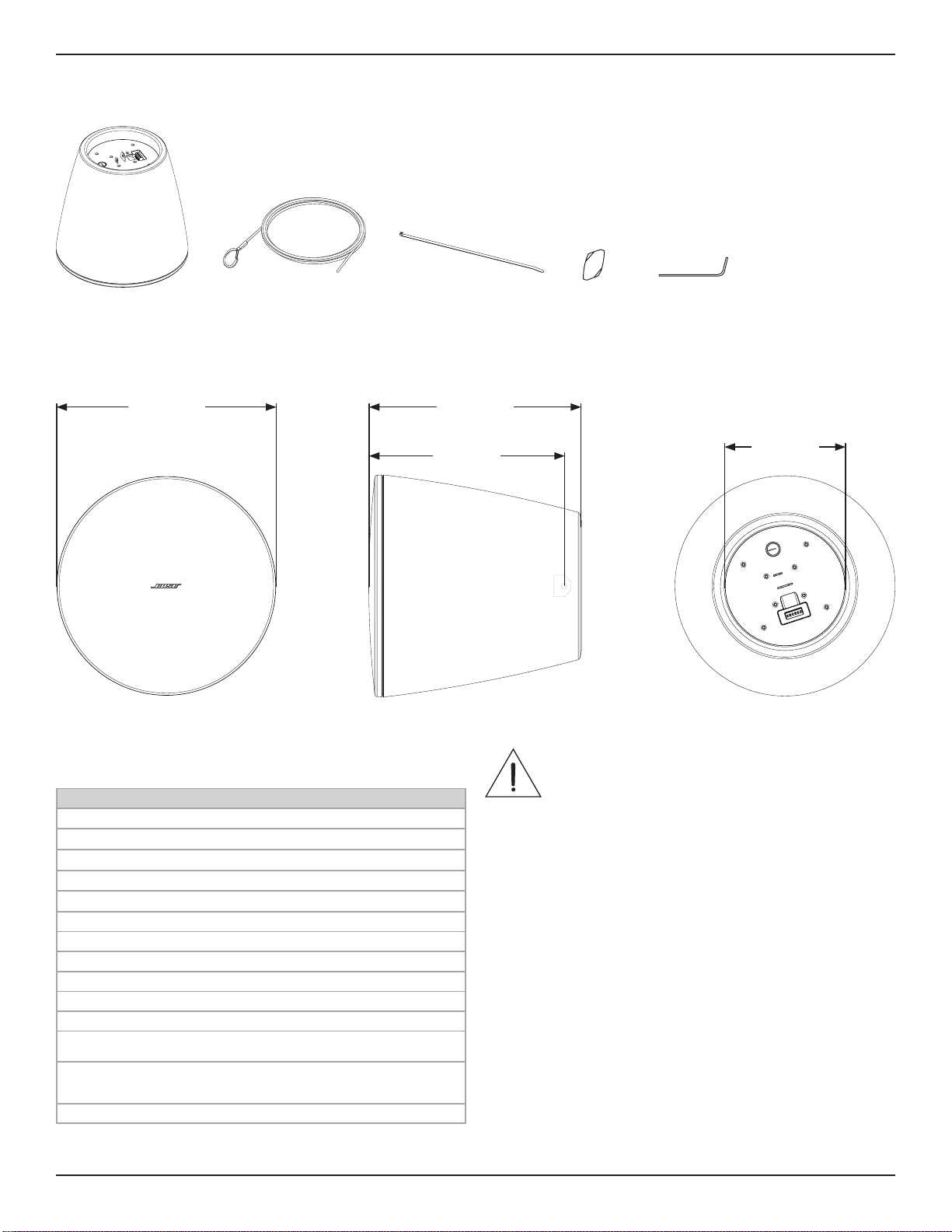

Overview
Package Contents
Product Dimensions
×1
Technical Specifications
For additional specifications, see the DesignMax DM10P-SUB technical data
sheet at PRO.BOSE.COM.
Physical
Product Dimensions Bottom diameter: 400 mm
(15.75 in)
Height: 383 mm
(15.08 in)
Top diameter: 265 mm
(10.43 in)
Cable Dimensions Length: 4.57 m
(15.00 ft)
Diameter: 3.2 mm
(0.125 in)
Max Load (Safe Working Load)
1
90.72 kg (200.0 lb)
Net Weight, Loudspeaker 8.92 kg (19.67 lb)
Shipping Weight 12.65 kg (27.89 lb)
Operating Temperature Range 0 °C to 50 °C (32 °F to 122 °F)
Recommended High-pass Protection 40 Hz
Low-pass Filter (Bose Voicing) 100 Hz
Color Black (similar to RAL 9005);
White (similar to RAL 9003)
Paintable Choose a paint that is
specifically designed for use with
polypropylene (PP) plastics.
Environmental Indoor Only
1. Always use the cable within its stated Safe Working Load. The included
suspension cable has a Safe Working Load of 200 lbs.
Important Installation Information
Before installing the loudspeaker, review Important
Safety Instructions on page 2.
Safety and Regulatory Compliance
The Bose DesignMax DM10P-SUB loudspeaker has passed testing and
complies with the following specifications and uses:
• Listed to ANSI/UL 1480A-2016, Speakers for Commercial & Safety
Professional Use
• General-Purpose Use - UL Category UEAY, File Number S5591 Control
Number 3N89
• Suitable for installation using Class 1, Class 2, Class 3 wiring methods in
accordance with NFPA 70, National Electrical Code, 2017, Article 640
383 mm
15.08 in
265 mm
10.43 in
×4×1
400 mm
15.75 in
359 mm
14.13 in
×1 ×1
4 • English DesignMax DM10P-SUB • Installation Guide
PRO.BOSE.COM

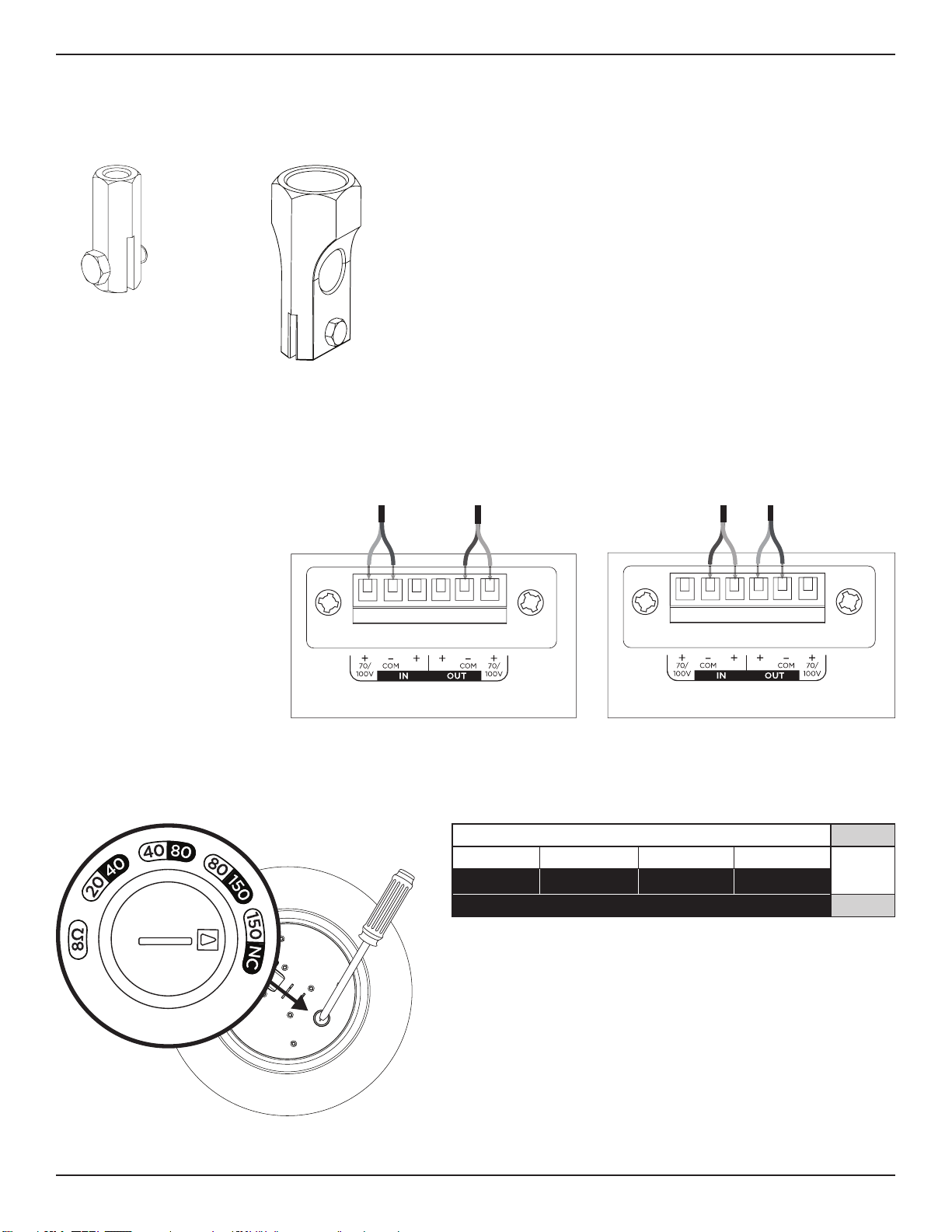

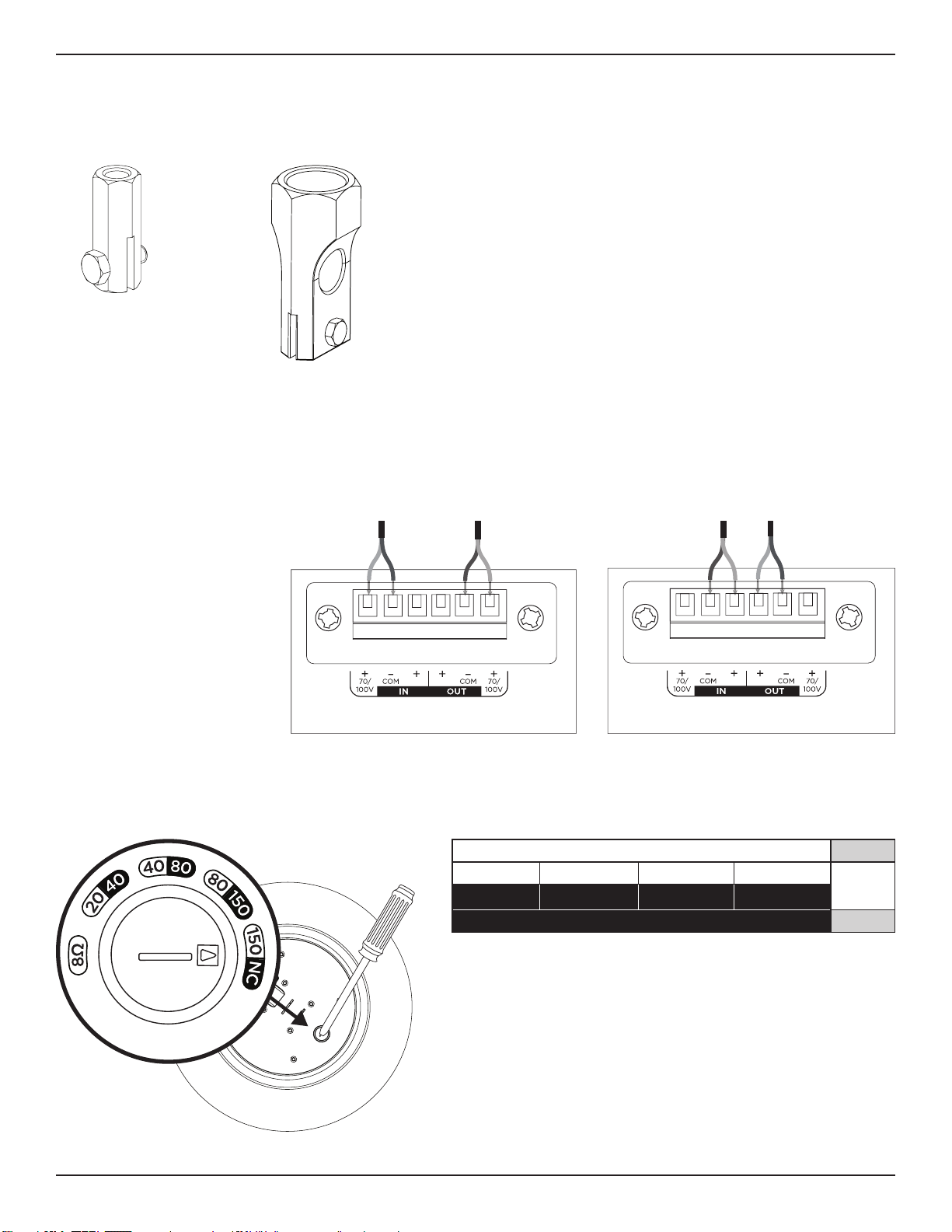

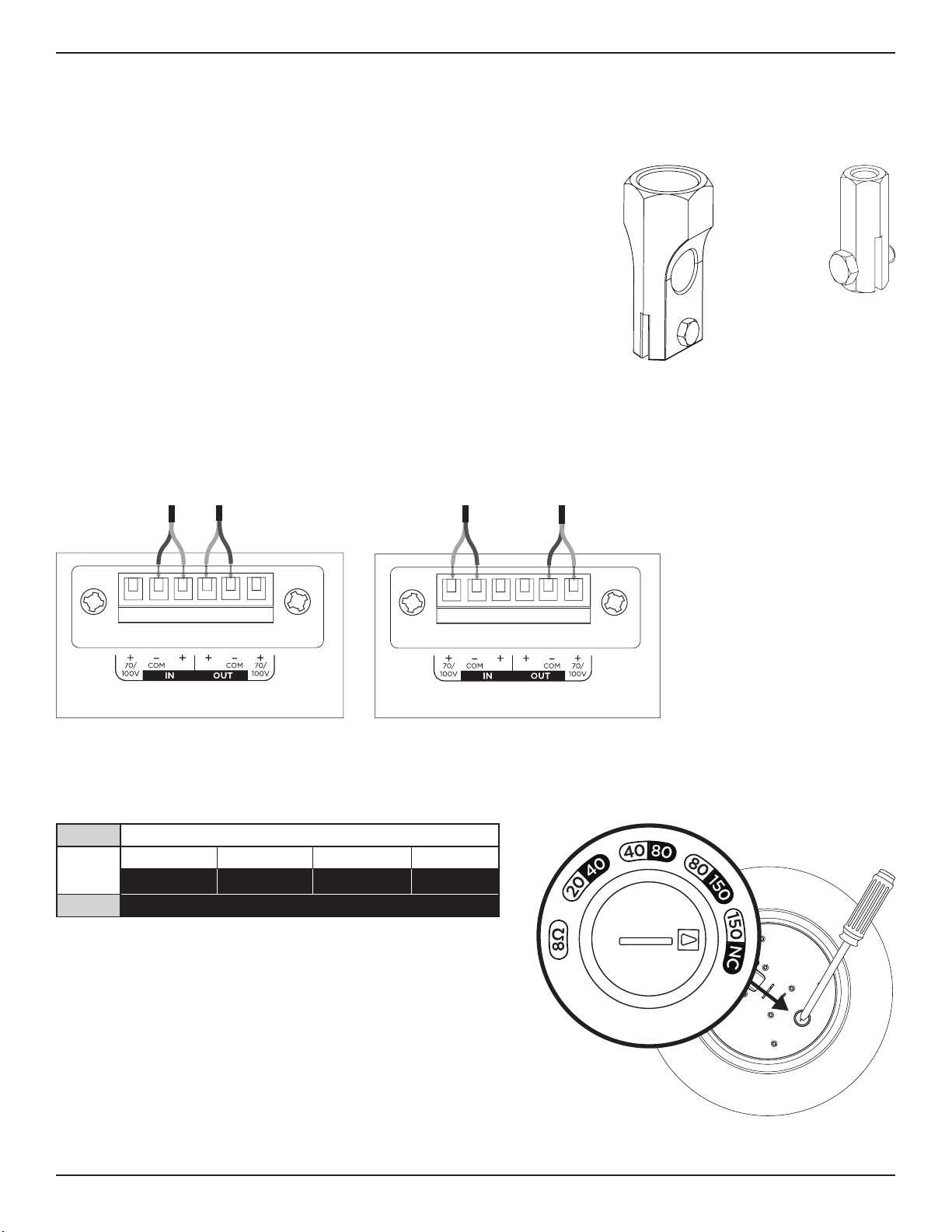

Setup
Wiring the Loudspeaker
Wire Gauge
The DesignMax DM10P-SUB loudspeaker is designed to work with 18 AWG (0.8 mm
2
) to 14 AWG (2.1 mm
2
) size wire only.
Loudspeaker Settings
70V
20W 40W 80W 150W*
8Ώ
40W 80W 150W NC**
100V
** NC: No Connection (do not use)
* Factory default
Transformer Tap Setting
Set tap by turning. Use a flat head screwdriver.
Connection Diagrams
Expose six millimeters (¼inch) of
bare wire to attach to the terminals.
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
Installation Options and Accessories
q Threaded Rod Adapter
w Pendant Conduit Adapter
q w
English • 5Installation Guide • DesignMax DM10P-SUB
PRO.BOSE.COM

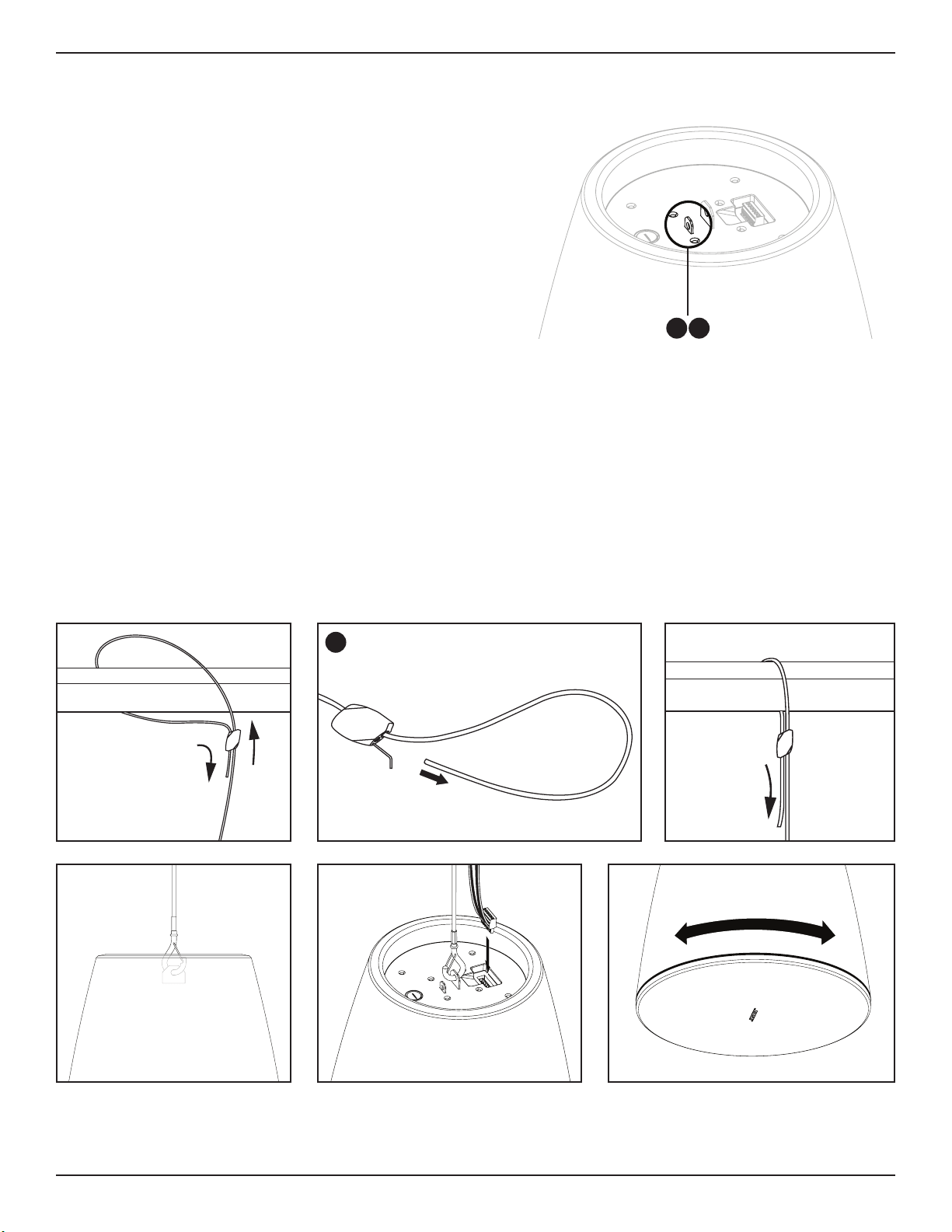

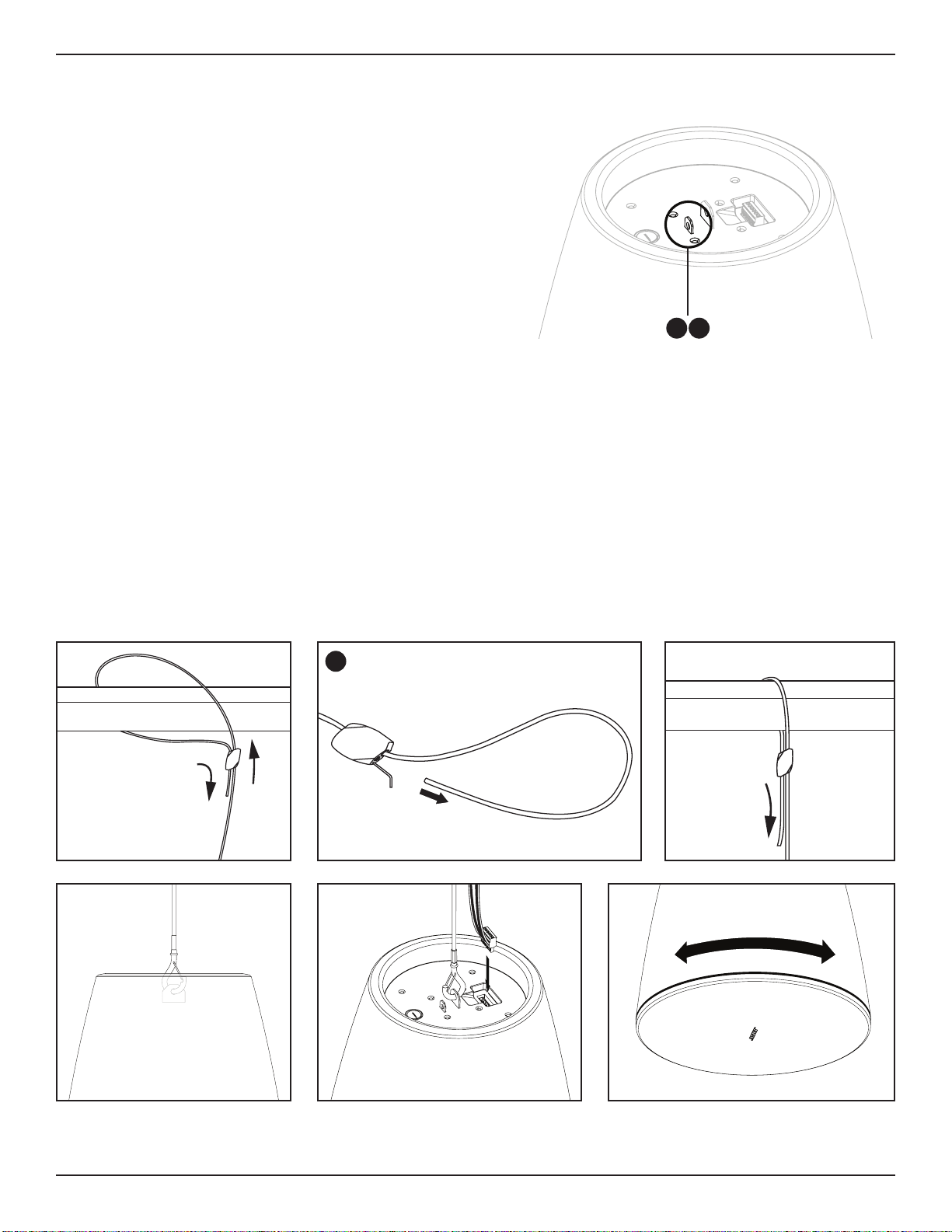

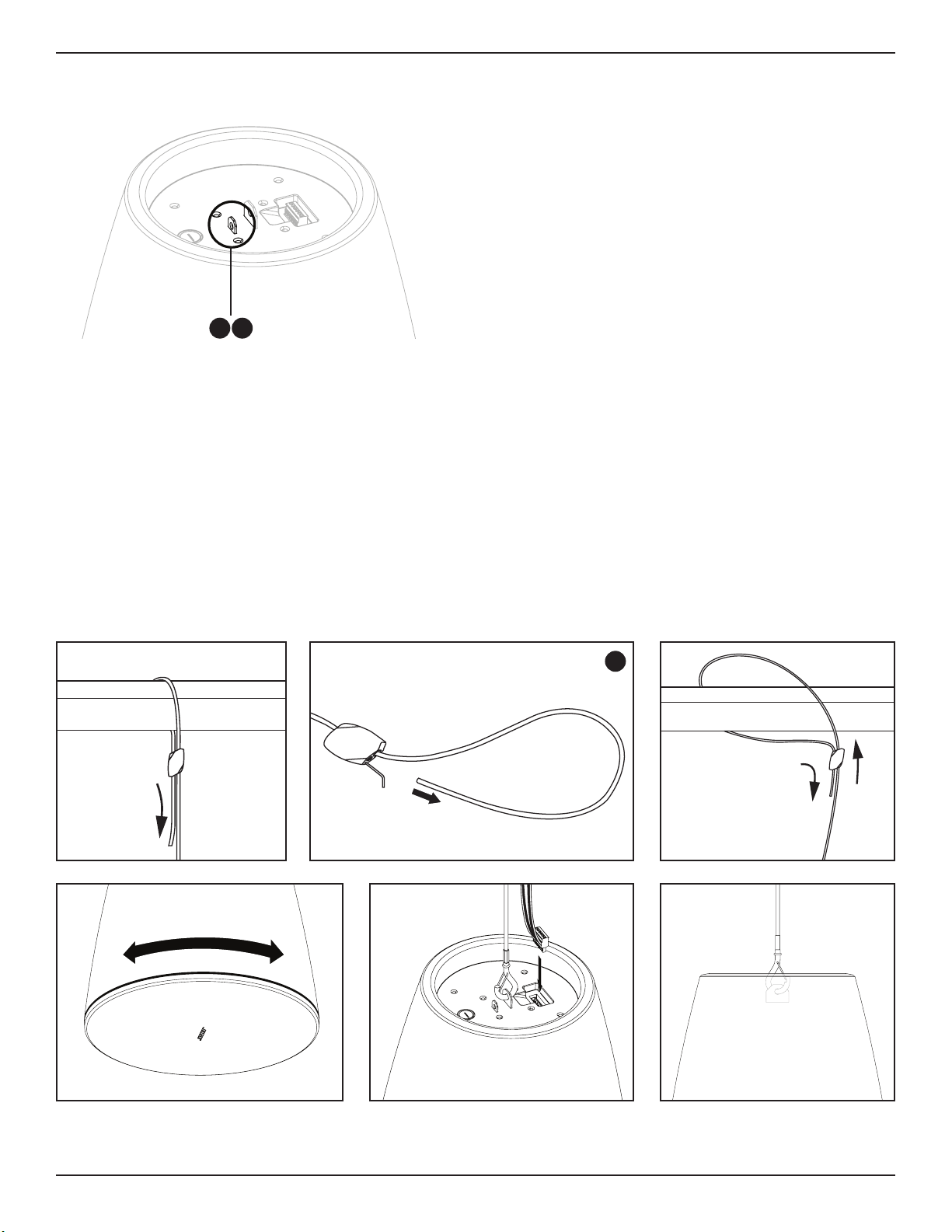

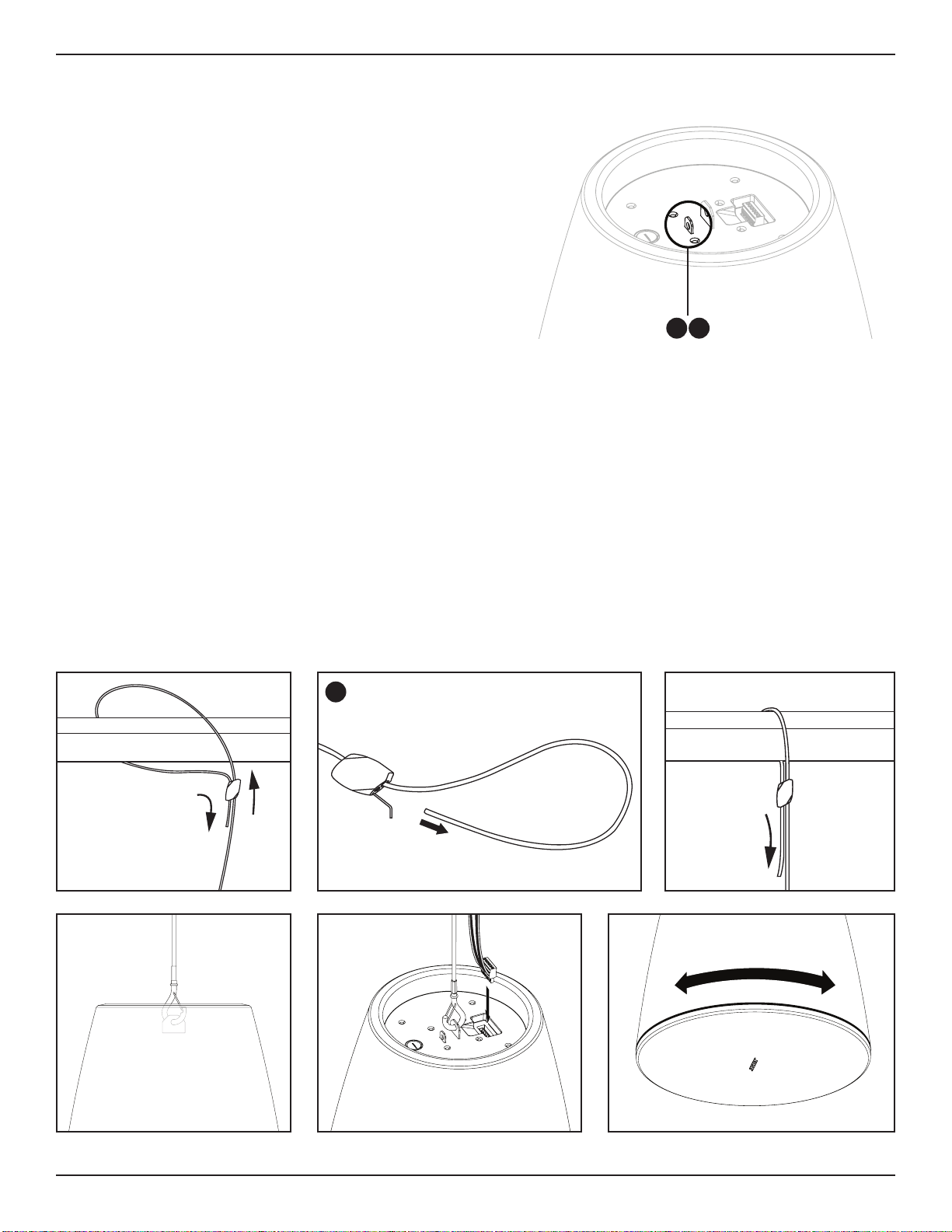

Installation
Preparing the Installation
Using a Safety Cable
Some regional construction codes require the use of a
secondary method of securing loudspeakers to support
structures to provide additional safety. Choose a mounting
position, method, and hardware consistent with local
building codes and regulations.
Bose recommends using (A) a safety wire or (B) a safety
cable as a secondary securing mechanism (not included).
See the diagram to the right for safety attachment points.
The included suspension cable can be used as a safety
cable when using the Threaded Rod Adapter or Pendant
Conduit Adapter accessories.
Follow the manufacturer’s instructions for any secondary
securing mechanism implemented.
t
e
q
w
r
A

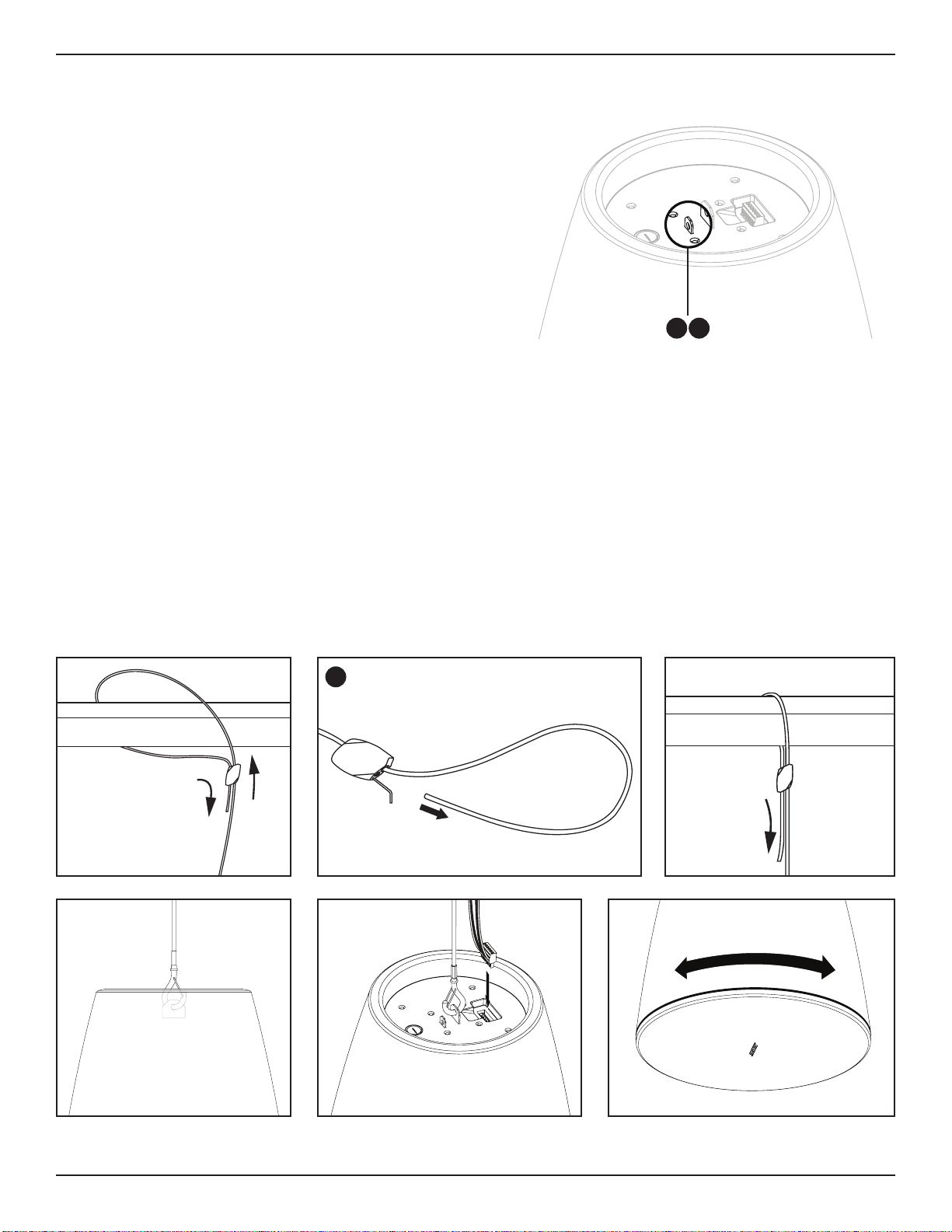

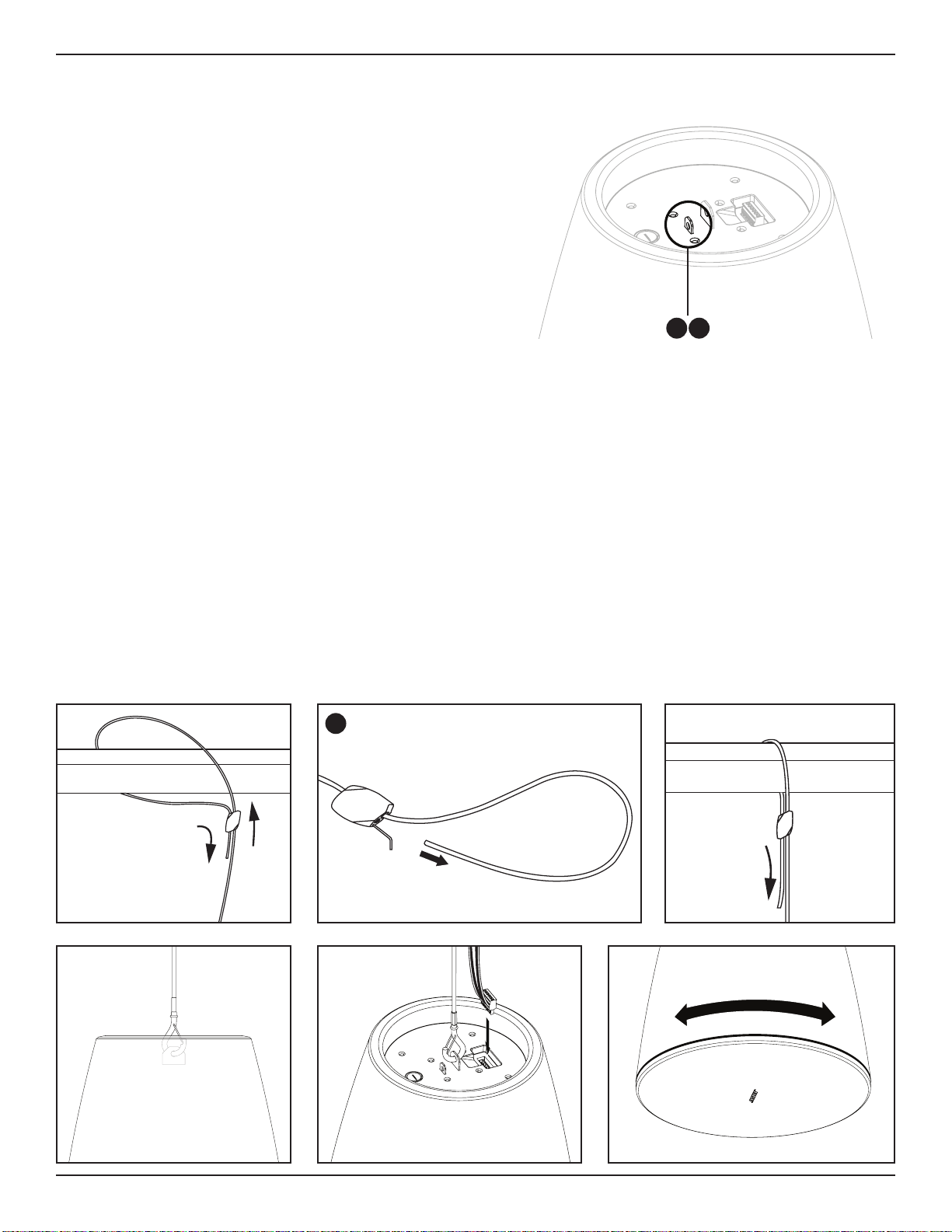

Mounting the Loudspeaker
Before beginning installation, be sure to adjust your loudspeaker tap setting.
1. Insert the included suspension cable through the cable fastener and wrap the cable around a support structure; secure the cable
using the cable fastener. Note: Arrows on the cable fastener indicate the cable direction.
A. To loosen the cable, insert the fastener tool into the release hole and adjust the cable.
2. Pull the loose end of the suspension cable to adjust the cable to the desired height.
3. Secure the cable clip to the center attachment point. Once you've reached the desired loudspeaker height, cut away any excess cable.
Note: Trim any frayed filaments with wire cutters after cutting to length.
4. Remove the connector, wire the connector, and reinsert the connector into the loudspeaker. For wiring information, see Wiring the
Loudspeaker on page4.
Note: If you intend to use a service loop, it can be stored in the loudspeaker recess at the top of the enclosure.
Use the included cable ties to secure the wiring to the suspension cable.
5. Rotate the grille so the logo is in an orientation suitable for your installation.
Note: Do not remove the grille unless painting. Logo can be removed from the grille by peeling away from grille surface.
A B
6 • Español DesignMax DM10P-SUB • Guía de instalación
PRO.BOSE.COM
Instrucciones importantes de seguridad
Lea y conserve todas las instrucciones de uso y seguridad.
Este producto está diseñado para ser instalado únicamente por instaladores profesionales.
Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los
instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este
documento y todas las advertencias de seguridad antes de comenzar la instalación.
No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros
de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con Bose
Professional o para encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.
1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Límpielo solamente con un paño seco.
7. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las
instrucciones del fabricante.
8. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas
u otros aparatos (incluidos los amplificadores) que produzcan calor.
9. Utilice solamente los accesorios especificados por el fabricante.
Información normativa
Este producto cumple con todos los requisitos correspondientes de la Directiva
de la UE. La declaración de conformidad completa se puede encontrar en
www.Bose.com/compliance.
Este símbolo indica que el producto no se debe desechar como residuo doméstico y
se debe enviar a una planta para tratamiento de residuos apropiada para su reciclado.
Una eliminación y un reciclado adecuados ayudan a proteger los recursos naturales,
la salud humana y el medioambiente. Para obtener más información acerca de la
eliminación y el reciclado de este producto, comuníquese con su municipalidad local,
un centro de servicios de desecho o la tienda donde compró este producto.
Tabla de sustancias peligrosas restringidas en China
Nombres y contenido de elementos o sustancias tóxicas o peligrosas
Elementos o sustancias tóxicas o peligrosas
Nombre de
lapieza
Plomo
(Pb)
Mercurio
(Hg)
Cadmio
(Cd)
Cromo
hexavalente
(CR(VI))
Bifenilo
polibromado
(PBB)
Difenil éter
polibromado (PBDE)
PCB X O O O O O
Piezas
metálicas
X O O O O O
Piezas
plásticas
O O O O O O
Altavoces X O O O O O
Cables X O O O O O
Esta tabla se preparó conforme a las cláusulas de SJ/T 11364.
O: indica que dicha sustancia peligrosa contenida en todos los materiales homogéneos de esta
pieza se encuentra por debajo del requisito límite de GB/T 26572.
X: indica que esta sustancia tóxica o peligrosa que está presente en al menos uno de los
materiales homogéneos utilizados para esta parte se encuentra por encima del requisito de
límite de GB/T 26572.
Tabla de sustancias peligrosas restringidas en Taiwán
Nombre del equipo: DesignMax DM10P-SUB. Designación de tipo: 835265
Sustancias restringidas y símbolos químicos
Unidad
Plomo
(Pb)
Mercurio
(Hg)
Cadmio
(Cd)
Cromo hexavalente
(Cr+6)
Bifenilos polibromados
(PBB)
Éteres difenil
polibromados (PBDE)
PCB
-
Piezas metálicas
-
Piezas plásticas
Altavoces
-
Cables
-
Nota 1: "" indica que el contenido porcentual de la sustancia restringida no excede el porcentaje de valor de referencia
de presencia.
Nota 2: El “−” indica que la sustancia restringida corresponde a la exención.
Fecha de fabricación: el octavo dígito del número de serie indica el año de fabricación;
p.ej., "7" es 2007 o 2017.
Importador para China: Bose Electronics (Shanghái) Company Limited, Part C, Plant 9,
Nº 353 North Riying Road, China (Shanghái), Zona franca piloto
Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos
Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el
importador, comuníquese al: +5255 (5202) 3545
Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwán. Número telefónico: +886-2-2514 7676
Bose y DesignMax son marcas comerciales de Bose Corporation.
Oficinas centrales de Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse,
distribuirse ni usarse sin un permiso previo por escrito.
Información de la garantía
Este producto está cubierto con una garantía limitada.
Para ver los detalles de la garantía, visite PRO.BOSE.COM.
Especificaciones del producto:
Voltaje de entrada: 70 V/100 V
Impedancia: 8 Ω, 250W
Opciones de potencia de salida: (70 V): 20W, 40W, 80W, 150W; (100V): 40W, 80W, 150W
ADVERTENCIAS/PRECAUCIONES
Este producto contiene materiales magnéticos. Consulte con su médico si esto
podría afectar a un dispositivo médico implantable.
Contiene piezas pequeñas que pueden provocar asfixia. No se recomienda
paraniños menores de 3 años.
• Este producto está destinado solo para uso en áreas interiores.
• Todos los productos Bose deben instalarse conforme a las leyes locales, estatales,
federales y del sector. Es responsabilidad del instalador garantizar que la instalación del
sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos
los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local
competente antes de instalar este producto.
• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden provocar
lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del
instalador evaluar la confiabilidad de cualquier método de montaje utilizado para su
aplicación. Solo los instaladores profesionales con conocimiento de los componentes
físicos adecuados y las técnicas de montaje seguro deberían intentar instalar cualquier
altavoz en altura.
• No monte el producto en lugares donde pueda estar expuesto al agua o a la condensación.
• No exponga el producto a goteos o salpicaduras, y no coloque encima ni cerca del
producto objetos llenos de líquido, como floreros.
• Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos,
como cableado eléctrico o plomería. Asegúrese de que un instalador profesional calificado
instale el soporte y que lo haga de acuerdo con los códigos de construcción locales.
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como aptos
para los altavoces DesignMax DM10P-SUB. Para obtener información sobre los accesorios
compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.
• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto,
o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.
• No realice alteraciones no autorizadas a este producto.
• No exponga el altavoz ni los componentes de montaje a sustancias químicas que no
hayan sido especificadas por Bose, incluidos, entre otros, lubricantes, productos de
limpieza, aerosoles de contacto o disolventes a base de hidrocarburos. La exposición
aestas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que
secaiga el dispositivo.
• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes,
aceite mineral, alcohol ni otros agentes o químicos de limpieza.
Advertencias específicas del cable:
• Este cable no está diseñado para ser instalado ni utilizado en zonas de instalaciones
acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos
techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
• No lo utilice para levantamientos, como una grúa o polea, ni en instalaciones colgantes
que incluyan movimiento o comportamiento dinámico. Está diseñado solo para colgar
altavoces estáticos.
• No camine ni se pare sobre la instalación del cable.
• No pinte el sujetador del cable ni ninguna otra pieza del conjunto del cable.
• Si utiliza un sistema de cables no proporcionado por Bose, el límite de carga de
trabajo debe ser igual o superior al sistema de cables suministrado. Consulte las
Especificaciones técnicas para la carga de trabajo segura.
• No aplique aceite ni ningún otro lubricante al sujetador del cable ni a ninguna otra pieza
del conjunto de este.
• Nunca combine dos cables. Utilice solo un conjunto del cable por punto de anclaje del altavoz.
• Utilice el cable colgante de suspensión únicamente con los altavoces colgantes Bose.
Español • 7Guía de instalación • DesignMax DM10P-SUB
PRO.BOSE.COM
Descripción general
Contenido de la caja
Dimensiones del producto
× 1
Especificaciones técnicas
Para conocer más especificaciones, consulte la hoja de datos técnicos de
DesignMax DM10P-SUB en PRO.BOSE.COM.
Características físicas
Dimensiones del producto Diámetro inferior: 400 mm
(15.75")
Alto: 383 mm
(15.08")
Diámetro superior: 265 mm
(10.43")
Dimensiones del cable Longitud: 4.57 m
(15.00 pies)
Diámetro: 3.2 mm
(0.125")
Carga máxima (carga de trabajo segura)
1
90.72 kg (200.0 lb)
Peso neto, altavoz 8.92 kg (19.67 lb)
Peso de envío 12.65 kg (27.89 lb)
Rango de temperatura operativo 0 °C a 50 °C (32 °F a 122 °F)
Protección de paso alto recomendada 40 Hz
Filtro de paso bajo (voz Bose) 100 Hz
Color Negro (similar a RAL 9005),
blanco (similar a RAL 9003)
Pintable Elija una pintura que esté
específicamente diseñada
para su uso con plásticos
depolipropileno (PP).
Ambiente de uso Únicamente para áreas interiores
1. Utilice siempre el cable dentro del límite de carga de trabajo segura
que se señala. El cable de suspensión incluido tiene una carga de
trabajo segura de 90.72 kg (200 lb).
Información importante sobre
la instalación
Antes de instalar el altavoz, revise las Instrucciones
importantes de seguridad en la página 6.
Cumplimiento de las normativas y los
reglamentos de seguridad
El altavoz Bose DesignMax DM10P-SUB ha superado pruebas y cumple con
los siguientes usos y especificaciones:
• Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso
comercial y profesional seguro
• Uso general: estándar UL categoría UEAY, número de archivo S5591,
número de control 3N89
• Apto para la instalación con métodos de cableado Clase 1, Clase 2 y
Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico
Nacional, 2017, Artículo 640
383 mm
(15.08")
265 mm
(10.43")
× 4× 1
400 mm
(15.75")
359 mm
(14.13")
× 1 × 1
8 • Español DesignMax DM10P-SUB • Guía de instalación
PRO.BOSE.COM
Configuración
Cableado de los altavoces
Calibre de cable
El altavoz DesignMax DM10P-SUB está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
2
) a 14 AWG (2.1 mm
2
).
Configuración de altavoz
70 V
20 W 40 W 80 W 150W*
8 Ώ
40 W 80 W 150W NC**
100 V
** NC: Sin conexión (no utilizar)
* Predeterminado de fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador
de cabeza plana.
Diagramas de conexión
Exponga 6 mm (¼") de cable sin
aislación para conectarlo a los
terminales.
70/100 V 8 Ω
8Ω
8Ω
8Ω
8Ω
Opciones y accesorios de instalación
q Adaptador de barra roscada
w Adaptador de conducto colgante
q w
Español • 9Guía de instalación • DesignMax DM10P-SUB
PRO.BOSE.COM
Instalación
Preparación de la instalación
Uso de un cable de seguridad
En algunos códigos regionales de construcción se exige el
uso de un método secundario de fijación de los altavoces
a estructuras de apoyo con el propósito de brindar mayor
seguridad. Elija una posición de montaje, un método
y los componentes que cumplan con los códigos y los
reglamentos locales de construcción.
Bose recomienda utilizar (A) un alambre de seguridad o
(B) un cable de seguridad como mecanismo secundario
de fijación (no incluidos). Consulte el diagrama situado a la
derecha para conocer los puntos de fijación de seguridad.
El cable de suspensión incluido puede utilizarse como
cable de seguridad cuando se utiliza el adaptador de
barra roscada o el adaptador de conducto colgante.
Siga las instrucciones del fabricante en la instalación de
cualquier mecanismo de fijación secundario que desee
implementar.
t
e
q
w
r
A
Montaje del altavoz
Antes de comenzar la instalación, asegúrese de ajustar la configuración de la toma del altavoz.
1. Inserte el cable de suspensión incluido a través del sujetador del cable y enróllelo alrededor de una estructura de soporte; fije el cable
con su sujetador. Nota: Las flechas del sujetador del cable indican la dirección del cable.
A. Para aflojar el cable, inserte la herramienta del sujetador en el orificio de sujeción y ajuste el cable.
2. Tire del extremo suelto del cable de suspensión para ajustar el cable a la altura deseada.
3. Fije el clip del cable al punto de conexión central. Una vez que alcance la altura deseada del altavoz, corte el exceso de cable.
Nota: Recorte los filamentos deshilachados con cortaalambres después de cortarlo según la longitud adecuada.
4. Retire el conector, conéctele los cables y vuelva a insertarlo en el altavoz. Para obtener información sobre el cableado, consulte
Cableado de los altavoces en la página 8.
Nota: Si pretende utilizar un bucle de servicio, puede guardarlo en el hueco para altavoces que se encuentra en la parte superior
del gabinete.
Utilice los sujetacables incluidos para fijar el cableado al cable de suspensión.
5. Gire la rejilla para que el logotipo esté en una orientación adecuada para su instalación.
Nota: No quite la rejilla, a menos que esté pintando. Para quitar el logotipo de la rejilla, retire la superficie de esta.
A B
10 • Français DesignMax DM10P-SUB • Notice d’installation
PRO.BOSE.COM
Consignes de sécurité importantes
Merci de lire et de conserver le manuel d’instruction et de respecter les
consignes de sécurité.
L’installation de ce produit doit être eectuée par un technicien professionnel! Ce document
est destiné à fournir aux techniciens professionnels les directives de montage et de sécurité
relatives à ce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l’ensemble
des avertissements de sécurité avant de procéder à l’installation.
Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance
à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour
contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous,
rendez-vous à l’adresse PRO.BOSE.COM.
1. Veuillez lire ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes.
5. N’utilisez pas cet appareil à proximité d’eau ou de toute autre source d’humidité.
6. Utilisez uniquement un chion sec pour le nettoyage.
7. Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour l’installation.
8. N’installez pas cet appareil à proximité d’une quelconque source de chaleur, telle
qu’un radiateur, une arrivée d’air chaud, un four ou tout autre appareil (notamment les
amplificateurs) produisant de la chaleur.
9. Utilisez uniquement les accessoires spécifiés par le fabricant.
Informations réglementaires
Ce produit est conforme à toutes les directives de l’Union européenne qui s’y
appliquent. La déclaration de conformité complète est disponible à l’adresse suivante:
www.Bose.com/compliance.
Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers,
mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise
au rebut adéquate et le recyclage permettent de protéger les ressources naturelles,
la santé humaine et l’environnement. Pour plus d’informations sur l’élimination et
le recyclage de ce produit, contactez votre mairie, votre service d’enlèvement des
ordures ou le magasin où vous avez acheté ce produit.
Tableau des restrictions concernant les substances dangereuses en Chine
Contient des substances ou éléments toxiques ou dangereux
Substances ou éléments toxiques ou dangereux
Nom
Plomb
(Pb)
Mercure
(Hg)
Cadmium
(Cd)
Chrome
hexavalent
(CR(VI))
Biphényle
polybromé
(PBB)
Éther de diphényle
polybromé (PBDE)
Polychloro-
biphényles
(PCB)
X O O O O O
Pièces
métalliques
X O O O O O
Pièces en
plastique
O O O O O O
Enceintes X O O O O O
Câbles X O O O O O
Les données de ce tableau sont conformes aux dispositions de la norme SJ/T11364.
O: indique que la quantité de cette substance toxique ou dangereuse contenue dans tous les
composants homogènes de cette pièce est inférieure à la limite définie dans la norme GB/T 26572.
X: indique que la quantité de cette substance toxique ou dangereuse contenue dans au moins un
des composants homogènes de cette pièce est supérieure à la limite définie dans GB/T 26572.
Tableau des restrictions concernant les substances dangereuses à Taïwan
Nom de l’appareil: DesignMax DM10P-SUB, désignation type: 835265
Substances réglementées et leurs symboles chimiques
Élément
Plomb
(Pb)
Mercure
(Hg)
Cadmium
(Cd)
Chrome
hexavalent
(Cr+6)
Biphényles
polybromés (PBB)
Éthers de diphényle
polybromés (PBDE)
Polychlorobiphé-
nyles (PCB)
-
Pièces métalliques
-
Pièces en plastique
Enceintes
-
Câbles
-
Remarque 1: «» indique que le pourcentage de la substance réglementée ne dépasse pas le pourcentage de la valeur
de référence de présence de cette substance.
Remarque 2: «−» indique l’absence de cette substance réglementée.
Date de fabrication: le huitième chire du numéro de série indique l’année de fabrication;
parexemple, «7» correspond à 2007 ou à 2017.
Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importateur pour l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas
Importateur pour le Mexique: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations sur l’importateur et le
service: +5255 (5202) 3545
Importateur pour Taïwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taïwan. Numéro de téléphone: +886-2-2514 7676
Bose et DesignMax sont des marques commerciales de Bose Corporation.
Siège de Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation,
même partielle, de ce document est interdite sans autorisation écrite préalable.
Informations relatives à la garantie
Cet appareil est couvert par une garantie limitée.
Pour de plus amples informations sur la garantie, visitez PRO.BOSE.COM.
Spécifications du produit:
Tension d’entrée: 70V/100V
Impédance: 8Ω, 250W
Courant ou puissance: (70V): 20W, 40W, 80W, 150W; (100V): 40W, 80W, 150W
AVERTISSEMENTS/PRÉCAUTIONS
Ce produit contient des composants magnétiques. Consultez votre médecin
afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif
médical implanté.
Certaines petites pièces présentent un risque de suocation. Ne les laissez pas
àla portée des enfants de moins de 3ans.
• Ce produit est destiné à une utilisation en intérieur uniquement.
• Tous les produits Bose doivent être installés dans le respect des réglementations locales
et nationales. L’installateur est responsable du respect de tous les codes et règlements
locaux et nationaux en vigueur applicables à l’installation et au montage des enceintes.
Consultez les autorités locales compétentes avant d’installer ce produit.
• Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer des
dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de
l’installateur d’évaluer la fiabilité de la méthode de montage utilisée, en fonction
de l’application. Seul un installateur professionnel connaissant les accessoires et
techniquesde montage adaptés est qualifié pour installer des enceintes suspendues.
• Ne montez pas le produit dans des endroits où il peut être exposé à l’eau ou à la condensation.
• Protégez ce produit de tout risque de ruissellement ou d’éclaboussure. Ne placez pas
d’objets contenant des liquides, tels que des vases, sur le produit ou à proximité.
• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent
être intégrés des éléments dangereux, tels que des fils électriques ou des tuyaux de
plomberie. Confiez l’installation du support à un professionnel qualifié, conformément
aux réglementations locales.
• N’utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation
avec les enceintes DesignMax DM10P-SUB. Pour plus d’informations sur les accessoires
compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
• Tenez le produit à l’écart du feu et des sources de chaleur. Ne placez jamais d’objets
enflammés, tels que des bougies allumées, sur l’appareil.
• Veillez à ne pas eectuer de modifications non autorisées sur ce produit.
• N’exposez pas l’enceinte ou les accessoires de montage à des substances chimiques
qui ne sont pas spécifiées par Bose, y compris, mais sans s’y limiter, les lubrifiants,
lesproduits de nettoyage, les sprays de contact ou les solvants à base d’hydrocarbures.
L’exposition à de telles substances peut provoquer une dégradation du matériau
plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.
• Nettoyez uniquement les enceintes avec un chion sec. N’exposez pas l’enceinte à du savon,
des détergents, des huiles minérales, de l’alcool ou d’autres agents nettoyants ou chimiques.
Avertissements spécifiques aux câbles:
• Les câbles ne sont pas destinés à être installés ou utilisés dans des installations humides
en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à
remous, sauna, hammam, patinoire intérieure, etc.).
• Ne les utilisez pas pour des matériels de levage, tels qu’une grue ou une poulie, ou pour
des installations suspendues qui impliquent des mouvements ou un comportement
dynamique. Ils sont destinés à la suspension d’enceintes statiques uniquement.
• Ne marchez pas sur les câbles et ne vous tenez pas debout dessus.
• N’appliquez pas de peinture sur le serre-câble ou toute autre partie de l’ensemble de câbles.
• Si vous utilisez un système de câbles non fourni par Bose, la limite de charge doit être
égale ou supérieure à celle du système de câbles fourni. Consultez les Caractéristiques
techniques pour la charge de sécurité.
• N’appliquez ni huile ni autre lubrifiant sur le serre-câble ou sur toute autre partie de
l’ensemble de câbles.
• Ne joignez jamais deux câbles. N’utilisez qu’un seul ensemble de câbles par point de
fixation de l’enceinte.
• N’utilisez le câble de suspension pour version suspendue que pour les enceintes Bose
suspendues.
Français • 11Notice d’installation • DesignMax DM10P-SUB
PRO.BOSE.COM
Présentation
Contenu de l’emballage
Dimensions du produit
×1
Caractéristiques techniques
Vous trouverez des caractéristiques supplémentaires dans la fiche technique
des enceintes DesignMax DM10P-SUB sur PRO.BOSE.COM.
Caractéristiques physiques
Dimensions du produit Diamètre du dessous: 400mm
(15,75po)
Hauteur: 383mm
(15,08po)
Diamètre du dessus: 265mm
(10,43po)
Dimensions du câble Longueur: 4,57m
(15pieds)
Diamètre: 3.2mm
(0,125po)
Charge maximale (charge de sécurité)
1
90,72kg (200,0lb)
Poids net, enceinte 8,92kg (19,67lb)
Poids brut 12,65kg (27,89lb)
Plage de températures d’utilisation 0 °C à 50 °C (32 °F à 122 °F)
Protection passe-haut recommandée 40 Hz
Filtre passe-bas (Bose Voicing) 100 Hz
Couleur Noir (similaire à RAL9005);
Blanc (similaire à RAL9003)
Prêt à peindre Choisissez une peinture
spécialement conçue pour
une utilisation sur du plastique
polypropylène (PP).
Environnement Utilisation en intérieur
uniquement
1. Utilisez toujours le câble dans la limite de la charge de sécurité
indiquée. Pour le câble de suspension inclus, la charge de sécurité
estde 90,72kg (200livres).
Informations importantes concernant
l’installation
Avant d’installer l’enceinte, veuillez consulter les
Consignes de sécurité importantes sur la page10.
Conformité aux réglementations et
aux normes de sécurité en vigueur
L’enceinte Bose DesignMax DM10P-SUB a été soumise avec succès à
une phase complète de tests et elle est conforme aux spécifications et
utilisations suivantes:
• Conformes à la norme ANSI/UL1480A-2016, Enceintes destinées
à un usage professionnel (sécurité) et commercial
• Utilisation générale, catégorieULUEAY, dossierS5591, numéro de
contrôle3N89
• Convient à une installation suivant les méthodes de câblage de classe1, 2
ou 3 selon la norme NFPA70, National Electrical Code, 2017, Article640
383mm
15,08po
265mm
10,43po
×4×1
400mm
15,75po
359mm
14,13po
×1 ×1
12 • Français DesignMax DM10P-SUB • Notice d’installation
PRO.BOSE.COM
Installation
Câblage de l’enceinte
Épaisseur des câbles
L’enceinte DesignMax DM10S-SUB est conçue pour fonctionner avec des câbles de taille18 (0,8mm
2
) à 14AWG (2,1mm
2
) uniquement.
Réglages de l’enceinte
70V
20W 40W 80W 150W*
8Ώ
40W 80W 150W NC**
100V
** NC: pas de connexion (ne pas utiliser)
* Réglage d’usine par défaut
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
Diagrammes
deconnexion
Exposez sixmillimètres (¼po) de fil
dénudé à relier aux bornes.
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
Options d’installation et accessoires
q Adaptateur pour tige filetée
w Adaptateur de conduit suspendu
q w
Français • 13Notice d’installation • DesignMax DM10P-SUB
PRO.BOSE.COM
Installation
Préparation de l’installation
Utilisation d’un câble de sécurité
Le code de l’urbanisme de certaines régions impose
l’utilisation d’une méthode secondaire de fixation des
enceintes aux structures porteuses pour apporter une
sécurité supplémentaire. Pour le montage, choisissez une
position, une méthode et des accessoires compatibles
avec le code de l’urbanisme local.
Bose recommande l’utilisation (A) d’un fil de sécurité ou
(B) d’un câble de sécurité constituant un mécanisme de
sécurisation secondaire (non fourni). Reportez-vous au
schéma ci-contre à droite pour prendre connaissance des
points de fixation de sécurité.
Le câble de suspension inclus peut être utilisé en tant que
câble de sécurité lorsque vous utilisez les accessoires de
l’adaptateur pour tige filetée ou de l’adaptateur de conduit
suspendu.
Suivez les instructions du fabricant pour toute mise en
œuvre d’un dispositif de sécurité secondaire.
t
e
q
w
r
A
Montage de l’enceinte
Avant de commencer l’installation, veillez à ajuster le réglage de la puissance de votre enceinte.
1. Insérez le câble de suspension fourni dans le serre-câble et enroulez le câble autour d’une structure de support; fixez le câble à l’aide
du serre-câble. Remarque: des flèches indiquent la direction des câbles sur le serre-câble.
A. Pour desserrer le câble, insérez l’outil de fixation dans l’orifice de dégagement et ajustez le câble.
2. Tirez sur l’extrémité libre du câble de suspension pour régler le câble à la hauteur souhaitée.
3. Fixez la pince du câble au point de fixation central. Une fois que vous avez atteint la hauteur d’enceinte souhaitée, coupez la longueur
de câble superflue.
Remarque: coupez les filaments elochés avec des coupe-fils après avoir taillé les câbles à la longueur voulue.
4. Retirez le connecteur, raccordez le connecteur, puis insérez à nouveau le connecteur dans l’enceinte. Consultez la section Câblage de
l’enceinte à la page12 pour plus d’informations sur le câblage.
Remarque: si vous avez l’intention d’utiliser une boucle de service, elle peut être stockée dans le boîtier pour enceinte situé sur le
dessus de l’enceinte.
Utilisez les attaches de câble fournies pour fixer le câblage au câble de suspension.
5. Tournez la grille pour que l’orientation du logo soit adaptée à votre installation.
Remarque : ne retirez pas la grille à moins de la peindre. Il est possible de retirer le logo de la grille en le décollant de la surface de la
grille.
A B
14 • Deutsch DesignMax DM10P-SUB • Installationsanleitung
PRO.BOSE.COM
Wichtige Sicherheitshinweise
Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und
bewahren Sie sie auf.
Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll
fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses Produkt in typischen
Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der Installation durch.
Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten
nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen.
Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM.
1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Achten Sie darauf, dass die Lüftungsönungen nicht blockiert sind. Stellen Sie das Gerät nur in
Übereinstimmung mit den Herstelleranweisungen auf.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern,
Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
9. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.
Gesetzliche Hinweise
Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige
Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance.
Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf,
sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die
ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen,
die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum
Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem
Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.
Tabelle zur Einschränkung gefährlicher Stoe für China
Namen und Inhalt der giftigen oder gefährlichen Stoe oder Elemente
Gefährliche Stoe oder Elemente
Name des Teils
Blei
(Pb)
Quecksilber
(Hg)
Kadmium
(Cd)
Sechswertig
(CR(VI))
Polybromiertes
Biphenyl
(PBB)
Polybromiertes
Diphenylether
(PBDE)
PCBs X O O O O O
Metallteile X O O O O O
Kunststoteile O O O O O O
Lautsprecher X O O O O O
Kabel X O O O O O
Diese Tabelle wurde in Übereinstimmung mit den Bestimmungen von SJ/T 11364 erstellt.
O: Gibt an, dass dieser giftige oder gefährliche Sto, der in allen homogenen Materialien für dieses Teil enthalten ist,
unter den Grenzwerten gemäß GB/T 26572 liegt.
X: Gibt an, dass dieser giftige oder gefährliche Sto, der in mindestens einem der homogenen Materialien enthalten
ist, die für dieses Teil verwendet wurden, über den Grenzwerten gemäß GB/T26572 liegt.
Tabelle mit Vorgaben zur Einschränkung der Verwendung bestimmter
gefährlicher Stoe in Taiwan
Gerätebezeichnung: DesignMax DM10P-SUB, Typenbezeichnung: 835265
Stoe mit eingeschränkter Verwendung und ihre chemischen Symbole
Einheit Blei (Pb)
Quecksilber
(Hg)
Kadmium (Cd)
Sechswertiges
Chrom (Cr+6)
Polybromierte
Biphenyle (PBB)
Polybromierte
Diphenylether (PBDE)
PCBs
–
Metallteile
–
Kunststoteile
Lautsprecher
–
Kabel
–
Hinweis 1: „“ zeigt an, dass der prozentuale Gehalt des Stoes mit eingeschränkter Verwendung den Prozentsatz des Referenzwertes des
Vorhandenseins nicht überschreitet.
Hinweis 2: „–“ gibt an, dass der Sto mit eingeschränkter Verwendung der Ausnahme entspricht.
Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an: „7“ ist 2007 oder 2017.
Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande
Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. Importeur- und Serviceinformationen erhalten Sie unter: +5255 (5202) 3545
Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Tel.: +886-2-2514 7676
Bose und DesignMax sind Marken der Bose Corporation.
Hauptsitz der Bose Corporation: 1-877-230-5639
© 2020 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch
teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.
Garantiehinweise
Für dieses Produkt gilt eine eingeschränkte Garantie.
Informationen zur Garantie finden Sie unter PRO.BOSE.COM.
Leistungsdaten:
Eingangsspannung: 70V/100V
Impedanz: 8Ω, 250W
Nennleistung: (70V): 20W, 40W, 80W, 150W; (100V): 40W, 80W, 150W
WARNHINWEISE
Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt,
wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts
beeinflussen kann.
Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr darstellen.
Nicht geeignet für Kinder unter drei Jahren.
• Dieses Produkt ist nur für den Gebrauch im Innenbereich bestimmt.
• Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften sowie
gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich,
sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden
Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen.
Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.
• Eine nicht ausreichend sichere Montage schwerer Lasten oder deren Aufhängung über Kopf
kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür
verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken
zuprüfen. Nur fachkundige Monteure mit Kenntnissen über sachgemäße Befestigungselemente
undsichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.
• Montieren Sie das Produkt nicht an Orten, an denen es starker Feuchtigkeit ausgesetzt ist oder
Kondenswasser auftreten kann.
• Schützen Sie dieses Produkt vor tropfenden oder spritzenden Flüssigkeiten und stellen Sie keine
mitFlüssigkeiten gefüllten Gefäße (z.B. Vasen) auf das Produkt oder in die Nähe des Produkts.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen
wie strom- oder wasserführende Leitungen befinden. Stellen Sie sicher, dass die Halterung von
einem fachkundigen Monteur und gemäß den örtlichen Bauvorschriften montiert wird.
• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose
für die Verwendung mit den DesignMax DM10P-SUB Lautsprechern zugelassene Hardware und
entsprechende Zubehörteile. Informationen zu kompatiblen Zubehörteilen finden Sie in den
technischen Datenblättern auf PRO.BOSE.COM.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder
ähnliches auf das Gerät oder in die Nähe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.
• Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit chemischen Substanzen
in Berührung kommen, die nicht von Bose zugelassen sind. Dies umfasst unter anderem Schmiermittel,
Reinigungsmittel, Kontaktspray oder Lösungsmittel auf Kohlenwasserstobasis. Der Kontakt mit solchen
Mitteln kann zu Rissen im Kunststomaterial und infolgedessen zum Herunterfallen führen.
• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung
niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.
Warnhinweise zum Sicherungsseil:
• Das Sicherungsseil ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel
Schwimmbädern, Wasserparks, Räume mit Whirlpools, Saunas, Dampfbäder und Eislaufbahnen) gedacht.
• Es darf nicht zum Tragen von Lasten, wie z.B. bei einem Kran oder Flaschenzug, oder zum
Aufhängen von Systemen verwendet werden, die sich in Bewegung befinden oder ein dynamisches
Verhalten aufweisen. Es ist nur zur Montage von statischen Lautsprechern vorgesehen.
• Nicht auf montierten Seilen gehen oder stehen.
• Das Sicherungselement oder andere Teile des Sicherungsseils dürfen nicht lackiert werden.
• Wenn Sie ein Sicherungsseil verwenden, das nicht von Bose bereitgestellt wurde, muss die
maximale Nutzlast gleich oder größer als beim mitgelieferten Seilsystem sein. Siehe Technische
Spezifikationen für sichere Nutzlast.
• Es dürfen keine Öle oder anderen Schmiermittel auf dem Sicherungselement oder anderen Teilen
des Sicherungsseils aufgetragen werden.
• Niemals zwei Seile miteinander verbinden. Es darf nur ein Sicherungsseil pro Lautsprecher-
Montagepunkt verwendet werden.
• Bei Bose Lautsprechern für die abgehängte Montage ist das entsprechende Montageseil für die
abgehängte Montage zu verwenden.
Deutsch • 15Installationsanleitung • DesignMax DM10P-SUB
PRO.BOSE.COM
Übersicht
Verpackungsinhalt
Produktabmessungen
×1
Technische Spezifikationen
Weitere technische Spezifikationen können Sie den technischen Datenblättern für den
DesignMax DM10P-SUB auf PRO.BOSE.COM entnehmen.
Material, Abmessungen, Gewicht
Produktabmessungen Durchmesser unten: 400mm
Höhe: 383mm
Durchmesser oben: 265mm
Kabelabmessungen Länge: 4,57m
Durchmesser: 3.2mm
Max. Last (sichere Arbeitslast)
1
90,72kg
Nettogewicht, Lautsprecher 8,92kg
Versandgewicht 12,65kg
Betriebstemperaturbereich 0 °C bis 50 °C
Empfohlenes Schutz-Hochpassfilter 40 Hz
Tiefpassfilter (Bose Einstellungen) 100 Hz
Farbe Schwarz (ähnlich RAL 9005), Weiß
(ähnlich RAL 9003)
Lackierbar
Wählen Sie eine Lackierung, die speziell
für den Gebrauch auf Polypropylen-
Plastik (PP) entwickelt wurde.
Einsatzbereich Nur für den Gebrauch im Innenbereich
1. Verwenden Sie das Seil ausschließlich bis zur angegebenen sicheren Arbeitslast. Die
sichere Arbeitslast des im Lieferumfang enthaltenen Montageseils beträgt 90,72kg.
Wichtige Installationshinweise
Bitte lesen Sie vor der Installation des Lautsprechers den
Abschnitt Wichtige Sicherheitshinweise auf Seite14.
Sicherheitshinweise und gesetzliche
Bestimmungen
Der Bose DesignMax DM10P-SUB Lautsprecher hat umfassende Testreihen bestanden
und entspricht den folgenden Normen und Einsatzanforderungen:
• Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial& Professional Use
• Allgemeine Gebrauchsfähigkeit– UL-Kategorie UEAY, AktenzeichenS5591
Kontrollnummer3N89
• Geeignet für die Installation mit Class1, Class2 und Class3 Verkabelungsverfahren
gemäß NFPA70, National Electrical Code, 2017, Article640
383mm
265mm
×4×1
400mm
359mm
×1 ×1
16 • Deutsch DesignMax DM10P-SUB • Installationsanleitung
PRO.BOSE.COM
Systemeinrichtung
Verkabeln des Lautsprechers
Kabeldurchmesser
Der DesignMax DM10P-SUB Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8 mm
2
) bis 14 AWG (2,1mm
2
) entwickelt.
Lautsprechereinstellungen
70V
20W 40W 80W 150W*
8Ώ
40W 80W 150W KA**
100V
** KA: Kein Anschluss (nicht verwenden)
* Werkseinstellung
Einstellen des Leistungsabgries am Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen
Schlitzschraubendreher.
Anschlussdiagramme
Isolieren Sie einen Teil des Drahtes (6mm)
für den Anschluss an die Anschlüsse ab.
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
Installationsoptionen und Montagezubehör
q Gewindestangenadapter
w Kabelschutzrohradapter für die abgehängte Montage
q w
Deutsch • 17Installationsanleitung • DesignMax DM10P-SUB
PRO.BOSE.COM
Installation
Vorbereitung der Montage
Verwendung eines Sicherungsseils
Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor,
den Lautsprecher an einer tragenden Konstruktion zusätzlich
abzusichern. Wählen Sie eine Montageposition und -methode
sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen.
Bose empfiehlt die Verwendung (A) eines Sicherungsdrahtes
oder (B) eines Sicherungsseils zur zusätzlichen Absicherung der
Konstruktion (nicht im Lieferumfang enthalten). Befestigungspunkte
für Sicherheitsaufhängungen können Sie dem Diagramm auf der
rechten Seite entnehmen.
Das mitgelieferte Montageseil kann als Sicherungsseil
verwendet werden, wenn der Gewindestangenadapter oder
der Kabelschutzrohradapter für die abgehängte Montage
dabeiverwendet werden.
Befolgen Sie bei der Montage zusätzlicher Sicherheitsmechanismen
die Anweisungen des Herstellers.
t
e
q
w
r
A
Befestigung des Lautsprechers
Stellen Sie vor der Installation sicher, dass die Übertragerabgrie korrekt eingestellt sind.
1. Führen Sie das mitgelieferte Montageseil einseitig durch das Sicherungselement und wickeln Sie das Seil um eine tragende Konstruktion.
Sichern Sie das Seil mit dem Sicherungselement. Hinweis: Pfeile auf dem Sicherungselement zeigen die Seilrichtung an.
A. Um das Seil zu lösen, führen Sie das Sicherungselementwerkzeug in die Entriegelungsönung ein und passen Sie das Seil an.
2. Ziehen Sie am losen Ende des Montageseils, um das Seil auf die gewünschte Höhe zu bringen.
3. Befestigen Sie die Seilschelle am mittleren Befestigungspunkt. Schneiden Sie anschließend die überschüssige Seillänge ab.
Hinweis: Schneiden Sie ausgefranste Drähte nach dem Anpassen der Länge mit einem Drahtschneider ab.
4. Entfernen Sie den Anschlussstecker, verkabeln Sie ihn und setzen Sie ihn wieder in den Lautsprecher ein. Weitere Informationen zur Verkabelung finden
Sie unter Verkabeln des Lautsprechers auf Seite16.
Hinweis: Zusätzliches Seil kann in der Mulde am Lautsprecher an der Oberseite des Gehäuses verstaut werden.
Verwenden Sie die mitgelieferten Kabelbinder, um die Verkabelung am Montageseil zu befestigen.
5. Drehen Sie das Abdeckgitter, sodass das Logo als Orientierung für Ihre Installation dienen kann.
Hinweis: Das Abdeckgitter darf nur zum Lackieren entfernt werden. Sie können das Logo entfernen, indem Sie es von der Oberfläche des Abdeckgitters
abziehen.
A B
18 • Italiano DesignMax DM10P-SUB • Guida all'installazione
PRO.BOSE.COM
Informazioni importanti sulla sicurezza
Leggere e conservare tutte le istruzioni per la sicurezza e per l’uso.
Questo prodotto deve essere installato esclusivamente da installatori professionisti.
Ilpresente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base
per l’installazione e la sicurezza di questo prodotto in tipici sistemi da installazione fissa.
Primadell’installazione, leggere questo documento e le avvertenze sulla sicurezza.
Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai
centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare
Bose Professional o per trovare il rivenditore o distributore più vicino, visita PRO.BOSE.COM.
1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l’apparecchio in prossimità di acqua.
6. Per la pulizia utilizzare un semplice panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni
fornite dal produttore.
8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri
apparecchi (compresi gli amplificatori) che generino calore.
9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.
Informazioni sulle normative
Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE.
Ladichiarazione di conformità completa è disponibile all’indirizzo:
www.Bose.com/compliance.
Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti
domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il
riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse
naturali, la salute e l’ambiente. Per ulteriori informazioni sullo smaltimento e sul
riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di
smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.
Tabella delle limitazioni delle sostanze pericolose (Cina)
Nome e contenuto delle sostanze o degli elementi tossici o pericolosi
Sostanze ed elementi tossici o pericolosi
Nome parte
Piombo
(Pb)
Mercurio
(Hg)
Cadmio
(Cd)
Cromo
esavalente
(CR[VI])
Bifenile
polibromurato
(PBB)
Difeniletere
polibromurato
(PBDE)
Circuiti stampati
X O O O O O
Parti di metallo X O O O O O
Parti di plastica O O O O O O
Diusori X O O O O O
Cavi X O O O O O
Questa tabella è stata messa a punto in accordo a quanto previsto dallo standard SJ/T 11364.
O: indica che questa sostanza tossica o pericolosa contenuta in tutti i materiali omogenei della
parte è inferiore al limite previsto dallo standard GB/T 26572.
X: indica che la quantità della sostanza tossica o pericolosa contenuta in almeno uno dei materiali
omogenei della parte è superiore al limite previsto dallo standard GB/T 26572.
Tabella delle limitazioni delle sostanze pericolose (Taiwan)
Nome dispositivo: DesignMax DM10P-SUB, designazione del tipo: 835265
Sostanze soggette a restrizioni e relativi simboli chimici
Unità
Piombo
(Pb)
Mercurio
(Hg)
Cadmio (Cd)
Cromo
esavalente
(Cr+6)
Bifenili polibromurati
(PBB)
Difenileteri
polibromurati
(PBDE)
Circuiti stampati
-
Parti di metallo
-
Parti di plastica
Diusori
-
Cavi
-
Nota 1: “” indica che il contenuto percentuale delle sostanze soggette a limitazioni non supera il valore di presenza della
percentuale di riferimento.
Nota 2: il trattino “−” indica che la sostanza soggetta a limitazioni corrisponde all’esenzione.
Data di produzione: l’ottava cifra del numero di serie corrisponde all’anno di produzione;
adesempio “7” indica 2007 o 2017.
Importatore per la Cina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi
Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas
de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi: +5255 (5202) 3545
Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. N. telefono: +886-2-2514 7676
Bose e DesignMax sono marchi commerciali di Bose Corporation.
Sede principale di Bose Corporation: 1-877-230-5639
© 2020 Bose Corporation. Nessuna parte di questo documento può essere riprodotta,
modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.
Informazioni sulla garanzia
Questo prodotto è coperto da una garanzia limitata.
Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.
Specifiche di prodotto
Tensione d’ingresso: 70 V/100 V
Impedenza: 8 Ω, 250 W
Potenza: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W
AVVISI/AVVERTENZE
Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico
per eventuali domande sui possibili eetti del prodotto sui dispositivi medici
impiantati nel corpo umano.
Contiene pezzi di piccole dimensioni che possono rappresentare un pericolo di
soocamento. Non adatto a bambini di età inferiore a 3 anni.
• Questo prodotto è destinato esclusivamente all’utilizzo in ambienti interni.
• Tutti i prodotti Bose devono essere installati in conformità agli standard locali, statali,
federali e di settore. È responsabilità dell’installatore assicurare che l’installazione dei
diusori e del sistema di montaggio venga eseguita in conformità con le normative
vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere
informazioni all’autorità locale preposta.
• L’installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni
alle persone e danni materiali. È responsabilità dell’installatore valutare l’adabilità
del metodo di installazione utilizzato per l’applicazione specifica. Solo installatori
professionisti esperti possono installare un diusore in posizione sospesa.
• Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.
• Non esporre questo prodotto a gocce o getti di liquidi e non porre oggetti contenenti
liquidi quali vasi sopra o in prossimità di esso.
• Non eseguire l’installazione su superfici non sucientemente robuste o dietro le quali
si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni
idrauliche. Assicurarsi che la staa sia installata da un installatore professionista
e in conformità alle norme edilizie locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose per l’uso con
idiusori DesignMax DM10P-SUB. Per informazioni sugli accessori compatibili,
consultare la scheda tecnica del prodotto all’indirizzo PRO.BOSE.COM.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di
fiamme libere (ad esempio, candele accese) sull’apparecchio o in prossimità di esso.
• Non apportare alterazioni non autorizzate al prodotto.
• Evitare di esporre il diusore o i suoi componenti di montaggio a sostanze chimiche
non specificate da Bose, inclusi a titolo esemplificativo lubrificanti, detergenti, spray
per contatti e altri solventi a base di idrocarburi. L’esposizione a tali sostanze può
danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.
• Utilizzare esclusivamente un panno asciutto per pulire i diusori. Non esporre il diusore
asaponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.
Avvertenze specifiche per il cavo:
• Il cavo non deve essere installato o utilizzato in aree di servizio o intrattenimento vicine
all'acqua (ad esempio piscine coperte, parchi acquatici al chiuso, sale con vasche
riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• Non utilizzarlo per il sollevamento, ad esempio come paranco o puleggia, o per
appendere installazioni soggette a movimenti o comportamenti dinamici. Indicato
perappendere solo diusori statici.
• Non camminare né sostare sul cavo installato.
• Non verniciare il morsetto fermacavi né qualsiasi altra parte del gruppo dei cavi.
• Se si utilizza un sistema di cavi non fornito da Bose, il carico di lavoro deve essere
ugualeo superiore a quello dei sistema di cavi fornito. Vedere le Specifiche tecniche
peril carico di lavoro di sicurezza.
• Non applicare olio o qualsiasi altro lubrificante sul morsetto fermacavi o su qualsiasi
altraparte del gruppo dei cavi.
• Non unire insieme due cavi. Usare un solo gruppo di cavi per ogni punto in cui viene
appeso un diusore.
• Utilizzare il cavo per sospensione solo per i diusori Bose a sospensione.
Italiano • 19Guida all'installazione • DesignMax DM10P-SUB
PRO.BOSE.COM
Panoramica
Contenuto della confezione
Dimensioni del prodotto
1 pz.
Specifiche tecniche
Per ulteriori specifiche, consultare la scheda tecnica del
DesignMax DM10P-SUB all’indirizzo PRO.BOSE.COM.
Caratteristiche fisiche
Dimensioni del prodotto Diametro della parte inferiore:
400 mm
Altezza: 383 mm
Diametro della parte superiore:
265 mm
Dimensioni dei cavi Lunghezza: 4,57 m
Diametro: 3,2 mm
Carico massimo (carico di lavoro di
sicurezza)
1
90,72 kg
Peso netto del diusore 8,92 kg
Peso di spedizione 12,65 kg
Temperature d'esercizio 0 °C a 50 °C (32 °F a 122 °F)
Protezione Hi-Pass consigliata 40 Hz
Filtro Low-Pass (Bose Voicing) 100 Hz
Colore Nero (simile a RAL 9005);
Bianco (simile a RAL 9003)
Verniciabile Scegliere una vernice studiata
specificatamente per l'utilizzo
suplastica polipropilenica (PP).
Dati ambientali Solo per interni
1. Utilizzare sempre il cavo entro il carico di lavoro di sicurezza dichiarato. Il
cavo per sospensione incluso ha un carico di lavoro di sicurezza di 90,72 kg.
Informazioni importanti sull’installazione
Prima di installare il diusore, consultare la sezione
Istruzioni importanti sulla sicurezza a pagina 18.
Conformità alle norme di sicurezza
Il diusore Bose DesignMax DM10P-SUB ha superato i test a cui è stato
sottoposto, risultando conforme alle specifiche e alle applicazioni indicate
diseguito:
• Conforme alle specifiche ANSI/UL 1480A-2016, diusori per uso
professionale e commerciale e di sicurezza
• Utilizzo generico - UL Categoria UEAY, numero file S5591, numero
controllo 3N89
• Adatto per l’installazione mediante metodi di cablaggio Classe 1,
Classe2 o Classe 3 in conformità a NFPA 70, National Electrical Code,
2017, Articolo 640
383 mm
265 mm
4 pz.1 pz.
400 mm
359 mm
1 pz. 1 pz.
20 • Italiano DesignMax DM10P-SUB • Guida all'installazione
PRO.BOSE.COM
Configurazione
Cablaggio del diusore
Diametro dei cablaggi
Il diusore DesignMax DM10P-SUB è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm
2
)
e 14 AWG (2,1 mm
2
).
Impostazioni del diusore
70 V
20 W 40 W 80 W 150 W*
8Ω
40 W 80 W 150 W NC**
100 V
**NC: nessuna connessione (non utilizzare)
*Impostazioni di fabbrica
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite un cacciavite
atesta piatta.
Schemi di collegamento
Scoprire 6 mm di filo non rivestito da
collegare ai terminali.
70/100 V 8Ω
8Ω
8Ω
8Ω
8Ω
Opzioni ed accessori di installazione
q Adattatore per tirante filettato
w Adattatore per tubo protettivo sospeso
q w
Italiano • 21Guida all'installazione • DesignMax DM10P-SUB
PRO.BOSE.COM
Installazione
Preparazione dell’installazione
Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l’impiego di
un secondo metodo di fissaggio dei diusori alle strutture
di supporto, allo scopo di garantire una maggior sicurezza.
Scegliere posizione, metodo e accessori di fissaggio
conformi alle normative edilizie locali.
Bose raccomanda l’utilizzo di (A) un cavo di frenatura o
di (B) un cavo di sicurezza come meccanismo di fissaggio
secondario (non inclusi). Vedere lo schema riportato a
destra per i punti di fissaggio di sicurezza.
Il cavo di sospensione fornito può essere utilizzato come
cavo di sicurezza insieme agli accessori Adattatore per
tirante filettato o Adattatore per tubo protettivo sospeso.
Attenersi alle istruzioni del produttore per qualsiasi
meccanismo di fissaggio secondario utilizzato.
t
e
q
w
r
A
Installazione del diusore
Prima di iniziare l’installazione, accertarsi di regolare l’impostazione di tapping del diusore.
1. Inserire il cavo di sospensione incluso nell’apposito morsetto fermacavi e avvolgerlo intorno a una struttura di supporto; fissare il cavo
per mezzo del morsetto fermacavi. Nota: le frecce sul morsetto fermacavi indicano la direzione del cavo.
A. Per allentare il cavo, inserire l'attrezzo per il morsetto nel foro di rilascio e regolare il cavo.
2. Tirare l’estremità libera del cavo di sospensione per regolare il cavo all’altezza desiderata.
3. Fissare l'apposita clip al punto di attacco centrale. Una volta sistemato il diusore all’altezza desiderata, tagliare il cavo in eccesso.
Nota: dopo aver tagliato alla lunghezza giusta, utilizzare un taglierino per rimuovere tutte le parti sfilacciate.
4. Rimuovere il connettore, cablarlo e reinserirlo nel diusore. Per informazioni sul cablaggio, vedere Cablaggio del diusore a
pagina20.
Nota: se si intende utilizzare un cavo di lunghezza maggiore, il cavo in eccesso può essere riposto nel vano del diusore ricavato nella
parte superiore dell’involucro.
Utilizzare le fascette fermacavi incluse per fissare il cablaggio al cavo di sospensione.
5. Ruotare la griglia in modo che l’orientamento del logo sia adatto all’installazione.
Nota: non rimuovere la griglia se non per verniciarla. Il logo può essere rimosso dalla griglia staccandolo dalla superficie della stessa.
A B
22 • Nederlands DesignMax DM10P-SUB • Installatiehandleiding
PRO.BOSE.COM
Belangrijke veiligheidsinstructies
Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en
bewaardeze.
Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit
document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen
te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle
veiligheidswaarschuwingen voordat u een systeem probeert te installeren.
Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een
geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te
nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur,
gaat u naar PRO.BOSE.COM.
1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de
instructies van de fabrikant.
8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters,
kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitstukken/accessoires die door de fabrikant worden gespecificeerd.
Wettelijk verplichte informatie
Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen.
De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.
Dit symbool betekent dat het product niet mag worden weggegooid als
huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden
gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen,
de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over
het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar
u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.
Tabel m.b.t. de beperking van gevaarlijke stoen in China
Namen van en gehalte aan giftige of gevaarlijke stoen of elementen
Giftige of gevaarlijke stoen en elementen
Naam
onderdeel
Lood
(Pb)
Kwik
(Hg)
Cadmium
(Cd)
Zeswaardig
chroom
(Cr(VI))
Polybroombifenyl
(PBB)
Polybroomdifenylether
(PBDE)
PCB’s X O O O O O
Metalen
onderdelen
X O O O O O
Kunststof
onderdelen
O O O O O O
Luidsprekers X O O O O O
Kabels X O O O O O
Deze tabel is opgesteld in overeenstemming met de bepalingen van SJ/T 11364.
O: Geeft aan dat het gehalte aan deze giftige of gevaarlijke stof in alle homogene materialen van
dit onderdeel onder de maximaal toegelaten waarden in GB/T 26572 ligt.
X: Geeft aan dat de giftige of gevaarlijke stof in minstens één van de voor dit onderdeel gebruikte
homogene materialen boven de maximaal toegelaten waarden in GB/T 26572 ligt.
Tabel m.b.t. de beperking van gevaarlijke stoen in Taiwan
Naam van het product: DesignMax DM10P-SUB, typeaanduiding: 835265
Stoen waarvoor beperkingen gelden, met de bijbehorende chemische symbolen
Onderdeel
Lood
(Pb)
Kwik (Hg)
Cadmium
(Cd)
Zeswaardig
chroom (Cr+6)
Polybroombifenylen
(PBB)
Polybroomdifenylethers
(PBDE)
PCB’s
-
Metalen onder-
delen
-
Kunststof onder-
delen
Luidsprekers
-
Kabels
-
Opmerking 1: ‘’ geeft aan dat de procentuele inhoud van de stof waarvoor beperkingen gelden het percentage van de
referentiewaarde voor aanwezigheid niet overschrijdt.
Opmerking 2: ‘−’ geeft aan dat de stof waarvoor beperkingen gelden overeenkomt met de uitzondering.
Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan,
‘7’ is 2007 of 2017.
Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353
North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie: +52 55 52 02 35 45
Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Telefoonnummer: +886 2 25 14 76 76
Bose en DesignMax zijn handelsmerken van Bose Corporation.
Hoofdkantoor Bose Corporation: 1 877 230 5639
© 2020 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd,
gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.
Garantie-informatie
Dit product wordt gedekt door een beperkte garantie.
Ga naar PRO.BOSE.COM voor garantie-informatie.
Productvermogen:
Ingangsspanning: 70 V/100 V
Impedantie: 8 Ω, 250 W
Stroomsterkte: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W
WAARSCHUWINGEN
Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen
of dit invloed kan hebben op uw geïmplanteerde medische hulpmiddel.
Bevat kleine onderdelen die verstikkingsgevaar kunnen vormen. Niet geschikt
voor kinderen jonger dan 3 jaar.
• Dit product is alleen bestemd voor binnengebruik.
• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke
voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om
ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt
met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke
bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties
voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van
uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de
installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode.
Alleen professionele installateurs met kennis van het juiste gereedschap en veilige
montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product niet op locaties waar het kan worden blootgesteld aan water of condensatie.
• Stel dit apparaat niet bloot aan druipende of spattende vloeistoen en plaats geen met
vloeistof gevulde voorwerpen, zoals vazen, op of bij het product.
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico’s opleveren,
bijvoorbeeld vanwege elektrische bedrading of waterleidingen. De beugel moet door
een gekwalificeerde installateur worden geplaatst in overeenstemming met de lokale
bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose
voor gebruik met de DesignMax DM10P-SUB loudspeakers. Raadpleeg voor informatie over
compatibele accessoires het datasheet met technische gegevens op PRO.BOSE.COM.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam,
zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties
die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot
smeermiddelen, reinigingsmiddelen, contactsprays of oplosmiddelen op basis van
koolwaterstoen. Blootstelling aan dergelijke stoen kan nadelige gevolgen hebben
voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep,
reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.
Waarschuwingen met betrekking tot kabels:
• De kabel is niet bedoeld voor installatie of gebruik in overdekte ruimten voor
wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken,
stoomruimten, sauna’s, bubbelbadkamers en overdekte ijsbanen).
• Gebruik de kabel niet om mee te tillen, bijvoorbeeld met een hijsmechanisme of katrol,
of voor hangende installaties die kunnen bewegen of anderszins dynamisch zijn. Alleen
bedoeld voor hangende, statische luidsprekers.
• Loop of sta niet op de kabel.
• Schilder niet over de kabelklem of een ander deel van de kabel.
• Bij gebruik van een kabelsysteem dat niet door Bose is geleverd, moet de maximale
werklast gelijk zijn aan of groter zijn dan die van het meegeleverde kabelsysteem.
Raadpleeg Technische specificaties voor de veilige werklast.
• Gebruik geen olie of andere smeermiddelen op de kabelklem of op enig ander deel van
de kabel.
• Verbind nooit twee kabels met elkaar. Gebruik één kabel per ophangpunt.
• Gebruik alleen de kabel voor hangbevestiging die wordt meegeleverd bij Bose
pendant-luidsprekers.
Nederlands • 23Installatiehandleiding • DesignMax DM10P-SUB
PRO.BOSE.COM
Overzicht
Inhoud van de doos
Afmetingen van het product
×1
Technische specificaties
Raadpleeg voor aanvullende specificaties het datasheet met technische
gegevens voor de DesignMax DM10P-SUB op PRO.BOSE.COM.
Fysiek
Afmetingen van het product Diameter onderkant: 400 mm
Hoogte: 383 mm
Diameter bovenkant: 265 mm
Afmetingen kabel Lengte: 4,57 m
Diameter: 3,2 mm
Maximale last (veilige werklast)
1
90,72 kg
Nettogewicht, luidspreker 8,92 kg
Verzendgewicht 12,65 kg
Temperatuurbereik in bedrijf 0 °C tot 50 °C (32 °F tot 122 °F)
Aanbevolen high-pass beveiliging 40 Hz
Low-pass filter (Bose-voicing) 100 Hz
Kleur Zwart (vergelijkbaar met RAL
9005); wit (vergelijkbaar met
RAL 9003)
Overschilderbaar
Gebruik verf die speciaal geschikt
is voor polypropyleen (PP).
Weerbestendigheid Alleen voor binnengebruik
1. Gebruik de kabel altijd in overeenstemming met de aangegeven veilige
werklast. De meegeleverde ophangkabel heeft een veilige werklast van
90,72 kg.
Belangrijke installatie-informatie
Lees voordat u de luidspreker installeert Belangrijke
veiligheidsinstructies op pagina 22.
Veiligheid en naleving van
regelgeving
De Bose DesignMax DM10P-SUB loudspeaker is getest en voldoet voor
onderstaande specificaties en toepassingen:
• ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use
• General-Purpose Use - UL Category UEAY, File Number S5591 Control
Number 3N89
• Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2
en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, artikel 640
383 mm
265 mm
×4×1
400 mm
359 mm
×1 ×1
24 • Nederlands DesignMax DM10P-SUB • Installatiehandleiding
PRO.BOSE.COM
Installatie
De luidspreker bekabelen
Bekabelingsdiameter
De DesignMax DM10P-SUB loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1mm
2
).
Luidsprekerinstellingen
70 V
20 W 40 W 80 W 150 W*
8 Ώ
40 W 80 W 150 W NC**
100 V
** NC: No Connection (geen aansluiting;
niet gebruiken)
* Fabrieksinstelling
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een schroevendraaier
met platte kop.
Aansluitdiagrammen
Strip zes millimeter van de
kabelisolatie voor bevestiging van
de kale kabel aan de aansluitingen.
70/100 V 8 Ω
8Ω
8Ω
8Ω
8Ω
Installatieopties en -accessoires
q Adapter draadeinde
w Adapter hanggeleider
q w
Nederlands • 25Installatiehandleiding • DesignMax DM10P-SUB
PRO.BOSE.COM
Installatie
De installatie voorbereiden
Een veiligheidskabel gebruiken
In sommige regio’s bent u volgens de bouwvoorschriften
verplicht luidsprekers dubbel gezekerd te bevestigen
voor extra veiligheid. De gekozen locatie, montagewijze
en gebruikte montagemiddelen moeten voldoen aan de
geldende bouwvoorschriften en -verordeningen.
Bose raadt aan (A) een veiligheidsdraad of (B)
veiligheidskabel te gebruiken als secundaire
bevestigingsmethode (niet meegeleverd). Raadpleeg het
schema rechts voor bevestigingspunten.
De meegeleverde ophangkabel kan worden gebruikt als
veiligheidskabel wanneer de adapter voor het draadeinde
of de adapter voor de hanggeleider wordt gebruikt.
Volg de instructies van de fabrikant voor eventueel al
ingebouwde secundaire beveiligingsmechanismen.
t
e
q
w
r
A
De luidspreker bevestigen
Zorg er vóór de installatie voor dat de voltage-instelling voor de luidspreker is aangepast.
1. Haal de meegeleverde ophangkabel door de kabelklem en leid de kabel rond een dragende structuur; bevestig de kabel met de klem.
Opmerking: De pijltjes op de kabelklem geven de richting van de kabel aan.
A. Om de kabel bij te stellen, steekt u de montagetool in de ontgrendelingsopening om de kabel los te maken.
2. Trek aan het losse uiteinde van de ophangkabel om de gewenste hoogte in te stellen.
3. Bevestig de kabelclip aan het middelste bevestigingspunt. Wanneer de luidspreker op de gewenste hoogte hangt, knipt u het
overtollige kabeleinde af.
Opmerking: Verwijder rafelige uiteinden met een kniptang nadat de kabel op lengte is geknipt.
4. Verwijder de connector, sluit de bekabeling aan op de connector en plaats de connector weer terug in de luidspreker. Raadpleeg voor
bekabelingsinformatie De luidspreker bekabelen op pagina24.
Opmerking: Als u extra kabellengte wilt gebruiken, kan die in de uitsparing in de bovenkant van de luidsprekerbehuizing worden
opgeborgen.
Gebruik de meegeleverde kabelbinders om de luidsprekerbekabeling aan de ophangkabel te bevestigen.
5. Draai de grille om het logo de juiste oriëntatie voor uw installatie te geven.
Opmerking: Verwijder de grille niet tenzij u de luidspreker gaat verfen. U kunt het logo verwijderen door dit van de grille los te trekken.
A B
26 • Norsk DesignMax DM10P-SUB • Monteringsveiledning
PRO.BOSE.COM
Viktige sikkerhetsinstruksjoner
Les og ta vare på alle sikkerhets- og bruksinstruksjoner.
Dette produktet skal bare monteres av profesjonelle montører! Formålet med
dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og
sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette
dokumentet og alle sikkerhetsadvarsler før du starter monteringen.
Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte
servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose
Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.
1. Les disse instruksjonene.
2. Ta vare på disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke bruk dette apparatet i nærheten av vann.
6. Rengjør bare med en ren klut.
7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre
apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.
Informasjon om forskrifter
Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den
fullstendige samsvarserklæringen på: www.Bose.com/compliance.
Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall,
og at det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig
håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø.
Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av dette
produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller
butikken hvor du kjøpte dette produktet.
Tabell over begrensning av farlige stoer for Kina
Navn på og innhold i giftige eller skadelige stoer eller bestanddeler
Giftige eller farlige stoer og elementer
Delenavn
Bly
(Pb)
Kvikksølv
(Hg)
Kadmium
(Cd)
Heksavalent
(CR(VI))
Polybromert
bifenyl
(PBB)
Polybromert
difenyleter
(PBDE)
PCB-er X O O O O O
Metalldeler X O O O O O
Plastdeler O O O O O O
Høyttalere X O O O O O
Kabler X O O O O O
Denne tabellen er utarbeidet i henhold til kravene i SJ/T 11364.
O: Angir at dette giftige eller farlige stoet som finnes i alle de homogene materialene i denne
delen, er under grensekravene i GB/T 26572.
X: Angir at dette giftige eller farlige stoet som finnes i minst ett av de homogene materialene i
denne delen, er over grensekravene i GB/T 26572.
Tabell over begrensning av farlige stoer for Taiwan
Utstyrsnavn: DesignMax DM10P-SUB, Typebetegnelse: 835265
Begrensede stoer og kjemiske symboler
Enhet
Bly
(Pb)
Kvikksølv
(Hg)
Kadmium
(Cd)
Heksavalent
krom (Cr+6)
Polybromerte
bifenyler (PBB)
Polybromerte
difenyletere (PBDE)
PCB-er
-
Metalldeler
-
Plastdeler
Høyttalere
-
Kabler
-
Merknad 1: «» angir at den prosentvise innholdsandelen av det begrensede stoet ikke overskrider prosentdelen av
referanseverdien for tilstedeværelse.
Merknad 2: «−» angir at det begrensede stoet samsvarer med unntaket.
Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.
Importør i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone
Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. For informasjon om importør og service: +5255 (5202) 3545
Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Telefonnummer: +886-2-2514 7676
Bose og DesignMax er varemerker som tilhører Bose Corporation.
Hovedkontoret til Bose Corporation: 1-877-230-5639
© 2020 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert
eller på annen måte brukt uten skriftlig tillatelse på forhånd.
Garantiinformasjon
Dette produktet er dekket av en begrenset garanti.
Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.
Produktklassifisering:
Inngangsspenning: 70/100V
Impedans: 8Ω, 250W
Strøm eller eekt: (70V): 20W, 40W, 80W, 150W, (100V): 40W, 80W, 150W
ADVARSLER/FORHOLDSREGLER
Dette produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil
finne ut om dette kan påvirke implantert medisinsk utstyr.
Inneholder små deler som kan utgjøre en kvelningsfare. Ikke egnet for barn
under 3 år.
• Dette produktet er kun ment for innendørsbruk.
• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og
nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne
og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert
lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har
domsmyndighet før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig
skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere
påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare
monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge
monteringsteknikker.
• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.
• Ikke utsett produktet for dryppende vann eller vannsprut, og sett ikke gjenstander fylt
med vann, for eksempel vaser, på eller i nærheten av produktet.
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter
bak seg, for eksempel elektriske kabler eller rør. Sørg for at braketten er montert av en
kvalifisert montør og i henhold til lokale retningslinjer.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose
for bruk med DesignMax DM10P-SUB-høyttalere. Hvis du vil ha informasjon om
kompatibelttilbehør, kan du se produktets tekniske dataark på PRO.BOSE.COM.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for
eksempeltente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er
spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler,
kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler
kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at
høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel,
mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør
høyttaleren.
Kabelspesifikke advarsler:
• Kabelen er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men
ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp,
badstuer, damprom og innendørs skøytebaner).
• Må ikke brukes til løfting, som en kran eller talje, eller til hengende installasjoner som
kan beveges eller som har en dynamisk virkemåte. Kun beregnet på hengende statiske
høyttalere.
• Ikke gå eller stå på kabelinstallasjonen.
• Ikke mal på kabelfestet eller en annen del av kabelenheten.
• Hvis du bruker et kabelsystem som ikke er levert av Bose, må belastningsgrensen være
lik eller større enn det medfølgende kabelsystemet. Se Tekniske spesifikasjoner for
sikker arbeidsbelastning.
• Ikke påfør olje eller andre smøremidler på kabelfestet eller en annen del av kabelenheten.
• Skjøt aldri to kabler sammen. Bruk bare én kabelenhet per høyttalerfeste.
• Bruk bare opphengskabelen som følger med høyttalerne fra Bose.
Norsk • 27Monteringsveiledning • DesignMax DM10P-SUB
PRO.BOSE.COM
Oversikt
Innhold i pakken
Produktmål
×1
Tekniske spesifikasjoner
Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for
DesignMax DM10P-SUB på PRO.BOSE.COM.
Fysisk
Produktmål Diameter nederst: 400mm
Høyde: 383mm
Diameter øverst: 265 mm
Kabelmål Lengde: 4,57 m
Diameter: 3,2 mm
Maks. belastning (sikker
arbeidsbelastning)
1
90,72 kg
Nettovekt, høyttaler 8,92 kg
Forsendelsesvekt 12,65 kg
Temperaturområde drift 0 °C til 50 °C (32 °F til 122 °F)
Anbefalt høypassbeskyttelse 40 Hz
Lavpassfilter (Bose stemme) 100 Hz
Farge Svart (ligner på RAL 9005), hvit(ligner
på RAL 9003)
Kan males Velg en maling som er spesielt utformet
for bruk med polypropylenplast (PP).
Utendørs Kun innendørs
1. Bruk alltid kabelen innenfor den angitte sikre arbeidsbelastningen. Den
inkluderte opphengskabelen har en sikker arbeidsbelastning på 90,72 kg.
Viktig informasjon om montering
Før du monterer høyttaleren, må du se gjennom
Viktigesikkerhetsinstruksjoner på side 26.
Samsvar med sikkerhet og forskrifter
Bose DesignMax DM10P-SUB-høyttaleren har bestått tester og samsvarer
med følgende spesifikasjoner og bruksområder:
• Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell
bruk og sikkerhetsformål
• Generell bruk – UL-kategori UEAY, filnummer S5591 kontrollnummer 3N89
• Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2
eller klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017,
artikkel 640
383mm
265 mm
×4×1
400mm
359mm
×1 ×1
28 • Norsk DesignMax DM10P-SUB • Monteringsveiledning
PRO.BOSE.COM
Konfigurering
Kable høyttaleren
Kabeldiameter
DesignMax DM10P-SUB-høyttaleren er utformet for å fungere kun med kabler på mellom 18AWG (0,8mm
2
) til 14AWG (2,1 mm
2
).
Høyttalerinnstillinger
70V
20W 40W 80W 150 W*
8 Ώ
40W 80W 150W NC**
100V
** NC: Ingen tilkobling (ikke bruk)
* Fabrikkstandard
Innstilling av omformerkontakt
Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.
Koblingsdiagrammer
Eksponer seks millimeter (¼ tomme)
av ledningen for å feste til terminalene.
70/100V 8 Ω
8Ω
8Ω
8Ω
8Ω
Monteringsalternativer og tilbehør
q Gjenget stangadapter
w Anhengadapter
q w
Norsk • 29Monteringsveiledning • DesignMax DM10P-SUB
PRO.BOSE.COM
Montering
Forberede monteringen
Bruke en sikkerhetskabel
Noen regionale byggeforskrifter krever at du sikrer
høyttalerne ytterligere ved hjelp av en sekundær
sikringsmetode. Velg monteringssted, -metode- og
-utstyr som samsvarer med lokale byggeforskrifter og
bestemmelser.
Bose anbefaler at du bruker (A) en sikkerhetsledning,
(B)en sikkerhetskabel som sekundær sikringsmekanisme
(følger ikke med). Se diagrammet til høyre for å se punkter
om sikkerhetsfeste.
Den medfølgende fjæringskabelen kan brukes som en
sikkerhetskabel med den gjengede stangadapteren eller
hengeadapteren.
Følg produsentens instruksjoner for eventuelle sekundære
festemekanismer som brukes.
t
e
q
w
r
A
Montere høyttaleren
Før du begynner monteringen, må du justere høyttalertappen.
1. Før den medfølgende opphengskabelen gjennom kabelfestet, og vikle kabelen rundt en støttestruktur. Fest kabelen med kabelfestet.
Merk: Piler på kabelfestet angir kabelretningen.
A. Hvis du vil løsne kabelen, setter du festeverktøyet inn i utløserhullet og justerer kabelen.
2. Trekk i den løse enden av opphengskabelen for å justere høyttaleren til ønsket høyde.
3. Fest kabelklemmen til det midtre festepunktet. Når du har nådd ønsket høyde på høyttaleren, må du kutte bort overflødig kabel.
Merk: Skjær til frynsete ender med wirekuttere etter at du har fått riktig lengde.
4. Ta ut kontakten, kable den, og sett den tilbake i høyttaleren. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren
på side28.
Merk: Hvis du har tenkt å bruke en servicesløyfe, kan den lagres i høyttalersporet øverst på kabinettet.
Bruk kabelstripsene som følger med til å feste ledningen til opphengskabelen.
5. Roter grillen slik at logoen er i en retning som passer til monteringen.
Merk: Ikke fjern gitteret med mindre du skal male det. Logoen kan fjernes fra grillen ved å dra den vekk fra overflaten på grillen.
A B
30 • Polski DesignMax DM10P-SUB • Podręcznik instalacji
PRO.BOSE.COM
Ważne zalecenia dotyczące bezpieczeństwa
Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa
oraz instrukcjami użytkowania izachować je.
Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma
na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji
ibezpieczeństwa tego produktu wtypowych, stałych instalacjach. Przed przystąpieniem do instalacji należy
zapoznać się zniniejszym dokumentem iwszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa.
Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane
przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników,
sprzedawców lub dystrybutorów. Aby skontaktować się zfirmą Bose Professional, zesprzedawcą bądź
dystrybutorem wokolicy, odwiedź stronę PRO.BOSE.COM.
1. Należy przeczytać instrukcje.
2. Należy zachować instrukcje.
3. Należy stosować się do wszystkich ostrzeżeń.
4. Należy postępować zgodnie zinstrukcjami.
5. Nie należy korzystać ztego urządzenia wpobliżu wody.
6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.
7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie zzaleceniami
producenta.
8. Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich jakkaloryfery, przewody kominowe,
piece lubinne urządzenia wydzielające ciepło (np.wzmacniacze).
9. Należy korzystać wyłącznie zdodatków iakcesoriów określonych przez producenta.
Informacje prawne
Ten produkt jest zgodny zewszystkimi obowiązującymi wymaganiami dyrektyw UE.
Pełnatreść Deklaracji zgodności jest dostępna wwitrynie: www.Bose.com/compliance.
Ten symbol oznacza, że produktu nie należy wyrzucać razem zinnymi odpadkami
zgospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki
wcelu recyklingu. Właściwy sposób utylizacji irecyklingu pomaga chronić zasoby naturalne,
ludzkie zdrowie iśrodowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji
irecyklingu tego produktu, skontaktuj się zsamorządem lokalnym, wzakładzie utylizacji
odpadów albo wsklepie, wktórym produkt został nabyty.
Tabela substancji szkodliwych (ograniczenia obowiązujące wChinach)
Nazwy izawartość toksycznych lubszkodliwych substancji albo pierwiastków
Toksyczne lubszkodliwe substancje albo pierwiastki
Nazwa części
Ołów
(Pb)
Rtęć
(Hg)
Kadm
(Cd)
Chrom sześcio-
wartościowy
(Cr(VI))
Polibromowany
bifenyl
(PBB)
Polibromowany
difenyloeter
(PBDE)
Polichlorowane
bifenyle (PCB)
X O O O O O
Części metalowe X O O O O O
Części ztworzyw
sztucznych
O O O O O O
Głośniki X O O O O O
Przewody X O O O O O
Tętabelę przygotowano zgodnie zwymaganiami normy SJ/T 11364.
O: oznacza, żezawartość danej substancji toksycznej lubszkodliwej wewszystkich materiałach jednorodnych,
użytych wtej części, nieprzekracza limitu określonego wnormie GB/T 26572.
X: oznacza, żedana substancja toksyczna lubszkodliwa zawarta wconajmniej jednym zjednorodnych materiałów
użytych wtejczęści przekracza limit określony wnormie GB/T 26572.
Tabela substancji szkodliwych (ograniczenia obowiązujące naTajwanie)
Nazwa urządzenia: DesignMax DM10P-SUB, oznaczenie typu: 835265
Substancje objęte ograniczeniami wraz zsymbolami chemicznymi
Jednostka
Ołów
(Pb)
Rtęć (Hg) Kadm (Cd)
Chrom sześcio-
wartościowy
(Cr+6)
Polibromowany bifenyl
(PBB)
Polibromowany
difenyloeter (PBDE)
Polichlorowane
bifenyle (PCB)
-
Części metalowe
-
Części ztworzyw
sztucznych
Głośniki
-
Przewody
-
Uwaga 1: symbol „” oznacza, żezawartość procentowa substancji objętej ograniczeniem nieprzekracza wartości referencyjnej.
Uwaga 2: symbol „−” oznacza, żedosubstancji objętej ograniczeniem zastosowanie mawyłączenie.
Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017.
Importer na terenie Chin: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353
NorthRiying Road, China (Shanghai) Pilot Free Trade Zone
Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia
Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. W celu uzyskania informacji oimporterze iusługach: +5255 (5202) 3545
Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Numer telefonu: +886-2-2514 7676
Bose i DesignMax są znakami towarowymi firmy Bose Corporation.
Siedziba główna firmy Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Żadnej części tego dzieła niewolno reprodukować, modyfikować,
rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.
Informacje ogwarancji
Opisywany produkt objęty jest ograniczoną gwarancją.
Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.
Klasyfikacja produktu:
Napięcie wejściowe: 70V / 100V
Impedancja: 8Ω, 250W
Prąd lub moc: (70V): 20W, 40W, 80W, 150W; (100V): 40W, 80W, 150W
OSTRZEŻENIA/PRZESTROGI
Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ
nafunkcjonowanie implantów medycznych, należy skonsultowaćsię zlekarzem.
Produkt zawiera drobne elementy, które mogą spowodować niebezpieczeństwo
zadławienia. Nie jest on odpowiedni dla dzieci wwieku poniżej 3lat.
• Produkt jest przeznaczony wyłącznie do użytku wpomieszczeniach.
• Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami lokalnymi, krajowymi,
federalnymi ibranżowymi. Instalator jest zobowiązany zainstalować głośniki isystem montażowy
zgodnie zewszystkimi obowiązującymi regulaminami, wtym regulaminami iprzepisami obowiązującymi
wbudynku. Przed instalacją produktu należy skonsultować się zodpowiednimi władzami.
• Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować poważne obrażenia
lubśmierć orazuszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej
metody montażu stosowanej wtymprzypadku. Montaż podwieszanych głośników może być
przeprowadzany wyłącznie przezprofesjonalnych instalatorów posiadających wiedzę
oodpowiednim sprzęcie ibezpiecznych technikach montażu.
• Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z wodą
lub ze skroploną parą wodną.
• Nie wolno narażać urządzenia na działanie wody ani umieszczać na nim lub obok niego pojemników
wypełnionych wodą, np. wazonów.
• Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających zagrożenia
związane naprzykład zinstalacją elektryczną lubhydrauliczną. Wspornik powinien zamontować
wykwalifikowany instalator zzachowaniem lokalnych przepisów budowlanych.
• Należy używać wyłącznie sprzętu iakcesoriów dostarczonych lubwskazanych przez firmę Bose
jakoodpowiednie dogłośników DesignMax DM10P-SUB. Informacje natemat zgodnych akcesoriów
można znaleźć warkuszu danych technicznych produktu pod adresem PRO.BOSE.COM.
• Produkt musi być umieszczony zdala od ognia iźródeł ciepła. Na urządzeniu lub wjego pobliżu nie
należy umieszczać źródeł otwartego ognia, np. zapalonych świec.
• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Nie wolno narażać głośnika lubelementów montażowych nadziałanie substancji chemicznych,
któreniezostały dozwolone przez firmę Bose, wtym m.in. środków smarnych iczyszczących,
środków doochrony instalacji elektrycznych orazrozpuszczalników nabazie węglowodorów.
Narażenie nadziałanie takich substancji może prowadzić dodegradacji materiałów plastikowych,
awrezultacie dopękania istworzenia zagrożenia upadkiem.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła,
detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.
Ostrzeżenia dotyczące linek montażowych:
• Linka ta nie jest przeznaczona do instalacji anistosowania wpomieszczeniach mających stały
kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach zjacuzzi,
saunach, łaźniach parowych ilodowiskach).
• Nie należy używać do podnoszenia, na przykład za pomocą żurawi lub bloczków, ani do montowania
ruchomych instalacji wiszących. Przystosowana wyłącznie do podwieszania głośników w sposób
nieruchomy.
• Nie wolno stawać na instalacji ani po niej chodzić.
• Nie wolno zamalowywać zacisku ani żadnego innego elementu zwieszaka.
• Wprzypadku korzystania zlinki montażowej innej firmy jej dopuszczalne obciążenie robocze musi być
równe lub wyższe niż dopuszczalne obciążenie robocze linki montażowej znajdującejsię wzestawie.
Wsekcji Dane techniczne znajdziesz informacje dotyczące dopuszczalnego obciążenia roboczego.
• Nie wolno pokrywać zacisku ani żadnego innego elementu zwieszaka olejem lub innymi
substancjami smarnymi.
• Wżadnym wypadku nie wolno łączyć linek ze sobą. Do każdego punktu zakotwiczenia wolno
przymocować tylko jedną linkę.
• Do montowania podwieszanych głośników Bose należy używać tylko zwieszaków linkowych.
Polski • 31Podręcznik instalacji • DesignMax DM10P-SUB
PRO.BOSE.COM
Omówienie
Zawartość opakowania
Wymiary produktu
× 1
Dane techniczne
Dodatkowe dane techniczne można znaleźć warkuszu danych technicznych DesignMax
DM10P-SUB na stronie PRO.BOSE.COM.
Specyfikacja
Wymiary produktu Średnica na dole: 400 mm
(15,75 cala)
Wysokość: 383 mm
(15,08 cala)
Średnica na górze: 265 mm
(10,43 cala)
Wymiary linki Długość: 4,57m
(15,00 stóp)
Średnica: 3,2 mm
(0,125 cala)
Maksymalne obciążenie (dopuszczalne
obciążenie robocze)
1
90,72 kg (200,0 lb)
Waga netto, głośnik 8,92 kg (19,67 lb)
Waga przesyłki 12,65 kg (27,89 lb)
Zakres temperatur otoczenia (eksploatacja) 0 °C do 50 °C (32 °F do 122 °F)
Rekomendowane zabezpieczenie
górnoprzepustowe
40 Hz
Filtr niskoprzepustowy (Bose Voicing) 100 Hz
Kolor Czarny (podobny do RAL 9005);
Biały (podobny do RAL 9003)
Możliwość pomalowania
Należy użyć farby, która jest
przeznaczona do malowania tworzyw
sztucznych wykonanych zpolipropylenu.
Otoczenie Wyłącznie w pomieszczeniach
1. Obciążenie linki montażowej nigdy nie powinno przekraczać jej dopuszczalnego
obciążenia roboczego. Dopuszczalne obciążenie robocze linki montażowej
dołączonej do zestawu wynosi ok. 90,72kg (200 funtów).
Ważne informacje dotyczące instalacji
Przed rozpoczęciem montażu głośnika zapoznaj się z Ważnymi
zaleceniami dotyczącymi bezpieczeństwa znajdującymi się na
stronie 30.
Informacje dotyczące bezpieczeństwa
izgodności
Głośnik Bose DesignMax DM10P-SUB przeszedł testy ijest zgodny znastępującymi
specyfikacjami izastosowaniami:
• Zgodność znormami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku
komercyjnego ispecjalistycznego
• Do zastosowań ogólnych — kategoria UL UEAY, numer pliku S5591, numer
kontrolny 3N89
• Głośniki nadająsię doinstalacji przyużyciu okablowania klasy 1, klasy 2lub klasy
3zgodnie znormą NFPA 70, National Electric Code, 2017, art. 640
383 mm
15,08 cala
265 mm
10,43 cala
× 4× 1
400 mm
15,75 cala
359 mm
14,13 cala
× 1 × 1
32 • Polski DesignMax DM10P-SUB • Podręcznik instalacji
PRO.BOSE.COM
Konfiguracja
Podłączanie okablowania do głośnika
Grubość przewodu
Do montażu głośnika DesignMax DM10P-SUB należy stosować wyłącznie przewody orozmiarze od18 AWG (0,8mm
2
) do14 AWG (2,1mm
2
).
Ustawienia głośnika
70V
20W 40W 80W 150W*
8Ώ
40W 80W 150W NC**
100 V
** NC: brak połączenia (nie używać)
* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
Schematy połączeń
Odsłonić sześć milimetrów (¼cala)
nieizolowanego przewodu, aby podłączyć
go do zacisków.
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
Opcje montażu iakcesoria
q Gwintowany adapter w kształcie tulei
w Adapter przepustu kablowego i zwieszaka
q w
Polski • 33Podręcznik instalacji • DesignMax DM10P-SUB
PRO.BOSE.COM
Instalacja
Przygotowanie do montażu
Korzystanie zlinki zabezpieczającej
Niektóre regionalne przepisy budowlane wymagają zastosowania
dodatkowej metody zabezpieczania głośników wcelu zapewnienia
dodatkowego bezpieczeństwa. Pozycja, sposób ielementy montażu
muszą być zgodne zlokalnymi normami iprzepisami budowlanymi.
Firma Bose zaleca użycie (A) przewodu zabezpieczającego
lub (B) linki zabezpieczającej jako dodatkowego mechanizmu
zabezpieczającego (brak w zestawie). Punkty mocowania osprzętu
zabezpieczającego przedstawiono na schemacie po prawej stronie.
Wprzypadku korzystania z Gwintowanego adaptera w kształcie tulei
lub Adaptera przepustu kablowego i zwieszaka dołączona do zestawu
linka podwieszająca może być użyta jako linka zabezpieczająca.
Należy przestrzegać instrukcji producenta dotyczących
dodatkowego mechanizmu zabezpieczającego.
t
e
q
w
r
A
Montaż głośnika
Przed montażem głośnika należy skonfigurować ustawienia gwintownika.
1. Dołączoną dozestawu linkę montażową przeciągnij przez zacisk iowiń wokół struktury, naktórej mawisieć głośnik. Następnie zabezpiecz linkę za
pomocą zacisku. Uwaga! Strzałki na zacisku wskazują kierunek przeciągania linki.
A. Aby poluzować linkę, wsuń narzędzie montażowe do otworu zwalniającego i dostosuj napięcie linki.
2. Pociągnąć wolny koniec linki podwieszającej, abyustawić głośnik na żądanej wysokości.
3. Przyczepić karabińczyk do środkowego punktu mocowania. Po ustawieniu głośnika nażądanej wysokości odciąć wolny koniec linki podwieszającej.
Uwaga! Po przycięciu linki do odpowiedniej długości wszelkie strzępiące się włókna należy odciąć obcinakiem do kabli.
4. Odłączyć złącze, podłączyć okablowanie do złącza iponownie podłączyć złącze do głośnika. Informacje na temat okablowania można znaleźć wsekcji
Podłączanie okablowania do głośnika na stronie 32.
Uwaga! Jeśli nie chcesz odcinać wolnego końca linki, możesz ukryć go we wnęce górnej części obudowy.
Za pomocą dołączonych dozestawu opasek kablowych poprowadź okablowanie głośnika wzdłuż linki podwieszającej.
5. Obróć maskownicę tak, aby logo znajdowało się we właściwym położeniu.
Uwaga! Nie zdejmuj maskownicy, chyba że w celu pomalowania. Logo można usunąć, odczepiając je od maskownicy.
A B
34 •
简体中文
DesignMax DM10P-SUB •
安装指南
PRO.BOSE.COM
重要安全说明
请阅读并保留所有安全和使用说明。
本产品仅可由专业安装人员安装！本文档旨在为专业安装人员提供在典型
的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读本
文档和所有安全警告，再尝试安装。
请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人
员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近
的经销商或分销商，请访问 PRO.BOSE.COM。
1. 请阅读这些说明。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。
5. 请勿在近水区域使用本设备。
6. 只能使用干布进行清洁。
7. 请勿堵塞任何通风口。请按照制造商的说明进行安装。
8. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可
产生热量的其他设备（包括功放）。
9. 只能使用制造商指定的附件/配件。
规范信息
本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完
整的合规声明：www.Bose.com/compliance。
此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的
回收站点进行回收。正确处理和回收有助于保护自然资源、人类
健康和环境。想要获得更多关于此产品的处理和回收的信息，请
联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。
中国危险物质限用表
有毒或有害物质或元素名称及成分
有毒或有害物质和元素
零件名称
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(CR(VI))
多溴化
联苯
(PBB)
多溴
二苯醚
(PBDE)
印刷电路板
X O O O O O
金属零件
X O O O O O
塑料零件
O O O O O O
扬声器
X O O O O O
线缆
X O O O O O
此表格依据 SJ/T 11364 的要求制定。
O： 表示此零件中所有均质材料所包含的此类有毒或有害物质均低于 GB/T 26572
中的限定要求。
X： 表示此零件所用全部均质材料中至少有一种包含的这种有毒或有害物质高
于 GB/T 26572 标准的限定要求。
中国台湾危险物质限用表
设备名称：DesignMax DM10P-SUB，机型名称：835265
限用物质及其化学符号
单位
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(Cr+6)
多溴化联苯 (PBB)
多溴二苯醚
(PBDE)
印刷电路板
-
金属零件
-
塑料零件
扬声器
-
线缆
-
备注 1： “”表示限用物质的百分比含量未超出参考值。
备注 2：“-”表示限用物质符合豁免规定。
生产日期：序列号中第八位数字表示生产年份；“7”表示 2007 年或 2017 年。
中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由
贸易试验区日樱北路 353 号，9 号厂房 C 部位
欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F.如需获取进口商和服务信息，请拨打电
话：+5255 (5202) 3545
中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，
9F-A1。电话：+886-2-2514 7676
Bose 和 DesignMax 是 Bose Corporation 的商标。
Bose Corporation 总部：1-877-230-5639
©2020 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他
方式使用本文档的任何部分。
质保信息
本产品享有有限保修。
有关质保的详细信息，请访问 PRO.BOSE.COM。
产品额定值：
输入电压：70V/100V
阻抗：8 Ω，250 W
电流或功率：(70V)：20W、40W、80W、150W；(100V)：40W、80W、150W
警告/小心
本产品含有磁性材料。有关这是否会影响到您的植入式医疗器
械，请咨询您的医生。
包含可能导致窒息危险的小部件。不适合 3 岁以下的儿童使用。
• 本产品仅可在室内使用。
• 所有 Bose 产品的安装都必须遵守当地、州、联邦和行业规范。安装人员
有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建
筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。
• 不安全地登高安装或吊装任何重物可能导致严重的人身伤害和财产
损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠
性。只有正确了解硬件且掌握安全安装方法的专业安装人员才能尝试
以吊装的方式安装任何扬声器。
• 请勿将产品安装在暴露于水或可能发生冷凝的位置。
• 本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等）
置于本产品上或本产品附近。
• 请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管
道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地
的建筑法规。
• 仅使用随附安装紧固件和附件或 Bose 指定与 DesignMax DM10P-SUB 扬
声器配合使用的安装紧固件和附件。有关兼容配件的信息，请参阅
PRO.BOSE.COM 上的产品技术参数表。
• 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃
的蜡烛）置于本产品上或本产品附近。
• 未经授权切勿改装本产品。
• 请勿让扬声器或安装组件接触 Bose 未说明的任何化学物质，包括但不
限于润滑剂、清洗剂、触点喷剂或烃类溶剂。暴露于此类物质中可能
会导致产品塑料材料老化，从而导致产品开裂和坠落危险。
• 只能使用干布清洁扬声器。请勿让扬声器接触肥皂、清洁剂、矿物油、
酒精或其他清洁剂或化学品。
安全绳特定警告：
• 本安全绳不适合在室内涉水设施区域安装或使用（包括但不限于室内
游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及
室内溜冰场）。
• 请勿用于起重机或滑轮等起重设备，或用于进行移动或动态动作的悬
挂装置。仅用于悬挂静态扬声器。
• 请勿在安全绳上行走或站立。
• 请勿在安全绳紧固件或安全绳的任何其他组件上喷涂。
• 如果使用非 Bose 提供的安全绳装置，那么它的额定载荷必须等于或大
于 Bose 提供的安全绳装置。有关安全额定载荷的详细信息，请参阅
技术规格。
• 请勿在安全绳紧固件或安全绳的任何其他组件上涂抹机油或任何其他
润滑剂。
• 切忌将两根安全绳连接在一起。每个扬声器悬挂点只能使用一个安全
绳组件。
• 只使用垂吊悬挂安全绳来安装 Bose 垂吊扬声器。
简体中文
• 35
安装指南
• DesignMax DM10P-SUB
PRO.BOSE.COM
概述
包装清单
产品尺寸
×1
技术规格
有关其他规格，请参阅 PRO.BOSE.COM 上的 DesignMax DM10P-SUB 技术参数表。
扬声器单元
产品尺寸
底部直径：400 毫米
（15.75 英寸）
高度：383 毫米
（15.08 英寸）
顶部直径：265 毫米
（10.43 英寸）
线缆尺寸
长度：4.57 米
（15.00 英尺）
直径：3.2 毫米
（0.125 英寸）
最大负载（安全的额定载荷）
1
90.72 千克（200.0 磅）
净重，扬声器
8.92 千克（19.67 磅）
装运重量
12.65 千克（27.89 磅）
工作温度范围
0 °C 至 50 °C (32 °F 至 122 °F)
推荐高通保护
40 Hz
低通滤波器（Bose 音质） 100 Hz
颜色
黑色（与 RAL 9005 类似）；
白色（与 RAL 9003 类似）
可喷涂
请选择专用于聚丙烯 (PP) 塑料的
涂料。
环境 仅限室内
1. 务必在规定的安全工作负荷范围内使用安全绳。随附的悬挂安全绳的安全工作负
荷为 200 磅。
重要安装信息
安装扬声器之前，请阅读第 34 页上的重要安全说明。
安全与法规遵从
Bose DesignMax DM10P-SUB 扬声器经过测试，符合以下规格和用途：
• 列出的扬声器符合 ANSI/UL 1480A-2016，适合商业和安全专业用途
• 通用 - UL 类别 UEAY，文件号 S5591 控制号 3N89
• 适合使用 1 级、2 级、3 级接线方法安装，符合 NFPA 70 美国国家电气法规
(2017) 第 640 条
383 毫米
15.08 英寸
265 毫米
10.43 英寸
×4×1
400 毫米
15.75 英寸
359 毫米
14.13 英寸
×1 ×1
36 •
简体中文
DesignMax DM10P-SUB •
安装指南
PRO.BOSE.COM
设置
扬声器接线
线规
DesignMax DM10P-SUB 扬声器仅可与 18 AWG（0.8
平方毫米）至 14 AWG（2.1
平方毫米）规格的接线一起使用。
扬声器设置
70V
20W 40W 80W 150W*
8Ώ
40W 80W 150W NC**
100V
** NC：无连接（不使用）
* 出厂默认设置
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
接线图
露出六毫米（¼ 英寸）长的裸线以连接
到端子。
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
安装选件和配件
q 螺纹杆适配器
w 吊架导管适配器
q w
简体中文
• 37
安装指南
• DesignMax DM10P-SUB
PRO.BOSE.COM
安装
准备安装
使用安全绳
某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，
以提供额外的安全保障。选择符合当地建筑规范和条例的安装位
置、方法和硬件。
Bose 建议使用 (A) 一根保险钢丝或 (B) 一根安全绳（不随附）
作为辅助固定装置。有关安全连接点，请参阅右侧图片。
使用螺纹杆适配器或吊架导管适配器附件时，随附的悬吊线缆可
用作安全绳。
对于已实施的任何辅助固定装置，请遵循制造商的说明。
t
e
q
w
r
A
安装扬声器
开始安装之前，请务必调整您的扬声器抽头设置。
1. 将随附的悬挂安全绳穿过安全绳紧固件，并将安全绳缠绕在支撑结构上；使用安全绳紧固件固定安全绳。
注意：安全绳紧固件上的箭头表示安全绳的
方向。
A. 将紧固件工具插入释放孔并调整安全绳以松开安全绳。
2. 拉动悬吊线缆的松弛端，以将安全绳调整到所需高度。
3. 将线缆夹固定至中心连接点。达到所需的扬声器高度后，切断多余的线缆。
注意：切割到一定长度后，用钢丝钳修剪任何磨损的细丝。
4. 拔下接线端子并接线，然后将端子重新插入扬声器。有关接线信息，请参阅第 36 页的扬声器接线。
注意：如果您打算使用辅助线缆，可以将其放置在外壳顶部的扬声器凹陷处。
使用随附的线缆扎带将接线固定至悬吊线缆。
5. 旋转网罩，使徽标的方向与装置相符。
注意：除非进行涂漆，否则不要卸下网罩。徽标可从网罩上取下。
A B
38 •
繁體中文
DesignMax DM10P-SUB •
安裝指南
PRO.BOSE.COM
重要安全指示
請詳閱並妥善保管所有安全與使用指示。
本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系
統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進
行安裝以前，請先閱讀本文件與所有的安全警告。
請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人員、
技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經銷商或
分銷商，請造訪 PRO.BOSE.COM。
1. 閱讀這些指示。
2. 保留這些指示。
3. 注意所有警告。
4. 遵守所有指示。
5. 請勿於近水處使用本設備。
6. 只能用乾布清潔。
7. 請勿堵塞任何通風口。請按照製造商的指示安裝。
8. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝
置 (包括擴大機)。
9. 請僅使用製造商指定的附件/配件。
法規資訊
本產品符合所有適用的歐盟指令要求。符合聲明全文載於：
www.Bose.com/compliance。
此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合
適的收集設施進行回收。妥善處理及回收有助於保護天然資源、
人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，
請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。
中國有害物質限制使用表
有毒或有害物質或元素的名稱及成分
有毒或有害物質及元素
零件名稱
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(CR(VI))
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
印刷電路板
X O O O O O
金屬零件
X O O O O O
塑膠零件
O O O O O O
揚聲器
X O O O O O
連接線
X O O O O O
此表格係根據 SJ/T 11364 條款所製作。
O：表示用於此零件的所有同類材料中，此有毒或危險物質低於 GB/T 26572
中的限制規定。
X：表示至少一種用於此零件的同類材料中，此有毒或危險物質高於 GB/T 26572
中的限制規定。
台灣 BSMI 限用物質含有情況標示
設備名稱：揚聲器，型號：835265
限用物質及其化學符號
組件
鉛
(Pb)
汞 (Hg) 鎘 (Cd)
六價鉻
(Cr+6)
多溴聯苯 (PBB)
多溴二苯醚
(PBDE)
印刷電路板
-
金屬零件
-
塑膠零件
揚聲器
-
連接線
-
備註 1： 「」表示限用物質的濃度百分比含量未超過參考值。
備註 2：「」表示限用物質屬於豁免項目範圍。
製造日期：序號第八位數代表製造年份；「7」代表 2007 或 2017。
中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易
試驗區日櫻北路 353 號 9 號廠房 C 部
歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomasde
Chapultepec, 11000 México, D.F.進口商與服務資訊：+5255 (5202) 3545
台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓
A1室。電話號碼：+886-2-2514 7977
Bose 和 DesignMax 是 Bose Corporation 的商標。
Bose Corporation 總部：1-877-230-5639
©2020 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其他
方式使用本資料的任何部分。
保固資訊
此產品享有有限保固。
如需保固詳細資料，請造訪 PRO.BOSE.COM。
產品額定值：
輸入電壓：70V/100V
阻抗：8 Ω，250 W
電流或功率：(70V)：20W、40W、80W、150W；(100V)：40W、80W、150W
警告/注意
本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植
入式醫療設備。
包含可能導致窒息危險的小部件。不適合 3 歲以下的兒童
使用。
• 本產品僅供室內使用。
• 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人
員有責任確保揚聲器和安裝系統的裝設均符合適用的法規，包括當地
的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機
關。
• 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害
或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之
任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝
技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。
• 請勿將本產品安裝於可能接觸水或結露的位置。
• 本產品不得受液體淋濺或噴灑，請勿將裝有液體的物體 (例如花瓶)
置於本產品上或本產品附近。
• 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地
方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。
• 僅限使用 Bose 隨附或指定用於 DesignMax DM10P-SUB 揚聲器的五金部件
與配件。如需相容配件的相關資訊，請參閱
PRO.BOSE.COM 上的產品技術資料表。
• 請使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本
產品上或本產品附近。
• 未經授權請勿擅自改裝本產品。
• 請勿使揚聲器或安裝組件接觸任何非 Bose 指定的化學物質，包括但不
限於潤滑劑、清潔劑、觸點噴劑或碳氫溶劑。接觸該等物質會使塑膠
材質劣化，進而導致破裂並產生墜落危險。
• 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、礦物
油、酒精或其他清潔劑或化學品。
纜線特定警告：
• 纜線並不適合安裝或用於室內有水設施區域 (包括但不限於：室內泳
池、室內戲水區、熱水浴池、三溫暖、蒸氣室與室內溜冰場等)。
• 請勿用於諸如起重機或滑輪組等升降裝置，或用於具有運動或動態行
為的懸掛裝置。僅限用於吊裝靜態揚聲器。
• 請勿於纜線裝置上踩踏或站立。
• 請勿為纜線結線器或纜線組件的其他任何部件上漆。
• 若使用非 Bose 原廠的纜線系統，則工作負載限制必須等於或大於原廠
提供的纜線系統。請參閱技術規格瞭解安全工作負載資訊。
• 請勿為纜線結線器或纜線組件的其他任何部件上油或使用其他任何潤
滑劑。
• 請切勿將兩條纜線接合在一起。每個揚聲器吊掛點只能使用一個纜線
組件。
• 吊裝懸吊纜線只能搭配 Bose 吊裝式揚聲器使用。
繁體中文
• 39
安裝指南
• DesignMax DM10P-SUB
PRO.BOSE.COM
概觀
包裝內容物
產品尺寸
×1
技術規格
如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 DesignMax DM10P-SUB 技術
資料表。
外觀
產品尺寸
底部直徑：400 公釐
(15.75 吋)
高度：383 公釐
(15.08 吋)
頂部直徑：265 公釐
(10.43 吋)
連接線尺寸
長度：4.57 公尺
(15.00 呎)
直徑：3.2 公釐
(0.125 吋)
負載上限 (安全工作負載)
1
90.72 公斤 (200.0 磅)
淨重，揚聲器
8.92 公斤 (19.67 磅)
裝運重量
12.65 公斤 (27.89 磅)
運作溫度範圍
0 °C 至 50 °C (32 °F 至 122 °F)
建議的高通防護
40 Hz
低通濾波器 (Bose 聲調曲線) 100 Hz
顏色
黑色 (與 RAL 9005 類似)；
白色 (與 RAL 9003 類似)
可上漆
請選用專為聚丙烯 (PP)
塑膠所設計的塗料。
環境 僅適用室內
1. 請一律在規定的安全工作負載範圍內使用纜線。產品隨附的懸吊纜線之安全工作
負載為 200 磅。
重要安裝資訊
安裝揚聲器之前，請先閱讀第 38 頁的「重要安全指示」。
安全與規章遵循
Bose DesignMax DM10P-SUB 揚聲器通過測試，且符合下列規格及用途：
• 名列 ANSI/UL 1480A-2016 適合商業及安全專業用途的揚聲器
• 一般用途 - UL Category UEAY，案號 S5591，控制號 3N89
• 根據 NFPA 70 2017 年《National Electrical Code》(美國國家電氣規程)
第 640 條，適合使用 Class 1、Class 2、Class 3 配線方式安裝
383 公釐
15.08 吋
265 公釐
10.43 吋
×4×1
400 公釐
15.75 吋
359 公釐
14.13 吋
×1 ×1
40 •
繁體中文
DesignMax DM10P-SUB •
安裝指南
PRO.BOSE.COM
設定
揚聲器接線
線規
DesignMax DM10P-SUB 揚聲器的設計僅可使用 18 AWG (0.8 mm
2
) 至 14 AWG (2.1 mm
2
) 的線材。
揚聲器設定
70V
20W 40W 80W 150W*
8Ώ
40W 80W 150W NC**
100V
** NC：無連線 (請勿使用)
* 原廠預設
變壓器抽頭設定
轉動以設定抽頭功率。請使用平頭螺絲起子。
接線圖
露出 6 公釐 (¼吋) 的裸線，
以連接至端子。
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
安裝選項與配件
q 螺栓轉接頭
w 吊裝導管接頭
q w
繁體中文
• 41
安裝指南
• DesignMax DM10P-SUB
PRO.BOSE.COM
安裝
安裝準備
使用安全纜索
部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐
力，加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝
位置、方式和五金部件。
Bose 建議使用 (A) 安全索或 (B) 安全纜索來作為輔助固定機制
(未隨附)。請參見右圖，瞭解安全安裝點。
隨附的懸吊纜線若搭配螺栓轉接頭或吊裝導管轉接頭配件，則可
作為安全纜索使用。
請遵守製造商的指示來施作任何輔助固定機制。
t
e
q
w
r
A
安裝揚聲器
著手安裝之前，請務必先調整揚聲器的功率抽頭設定。
1. 將隨附的懸吊纜線插入纜線結線器之中，然後將纜線繞過支撐結構；接著，使用纜線結線器固定纜線。
備註：纜線結線器上有箭頭指示纜線方向。
A. 若要鬆開纜線，請將結線器工具插入釋放孔內，並調整纜線。
2. 拉動懸吊纜線鬆弛的一端，將纜線調整至所需的高度。
3. 將纜線夾固定於中心安裝點。將揚聲器調整至所需的高度之後，請裁除多餘的纜線。
備註：裁切為一定的長度之後，請使用剪線器修剪所有磨損的電線絲。
4. 取下連接器，將連接線接入連接器，然後將連接器重新插入揚聲器。如需瞭解配線資訊，請參見第 40 頁「揚聲器接線」。
備註：如需預留額外纜線長度，可繞圈收納於外殼頂部凹陷處。
使用隨附的纜線束帶，將接線固定於懸吊纜線。
5. 旋轉網罩，使標誌方向符合您的安裝需求。
備註：除非上漆之用，否則請勿移除網罩。標誌可從網罩表面撕下移除。
A B
42 •
日本語
DesignMax DM10P-SUB •
設置ガイド
PRO.BOSE.COM
安全上の重要な注意事項
安全上の留意項目および使用方法をよく読み、いつでも参照できるよ
うに保管してください。
本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般的な固定設
置システムにおける本製品の、基本的な設置と安全上のガイドラインを施工業者様に提
供します。設置する前に、本書とすべての安全に関する警告をお読みください。
ご自身で製品を修理しないでください。修理が必要な際には、正規サービスセンター、ボ
ーズ認定の施工業者、技術者、ディーラーまたはディストリビューターにお問い合わせくだ
さい。Bose Professionalに連絡する、またはお近くのディーラーまたはディストリビューターを
検索するには、PRO.BOSE.COMにアクセスしてください。
1. このガイドをよくお読みください。
2. 必要な時にご覧になれるよう、本書を保管してください。
3. すべての注意事項に留意してください。
4. すべての指示に従ってください。
5. この製品を水の近くで使用しないでください。
6. 清掃の際は乾いた布を使用してください。
7. 通気孔は塞がないでください。製造元の指示に従って設置してください。
8. ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプを含む）の近く
には設置しないでください。
9. 必ず製造元より指定された付属品、あるいはアクセサリーのみをご使用ください。
規制に関する情報
This product conforms to all applicable EU directive requirements. The complete declaration of
conformity can be found at: www.Bose.com/compliance.
This symbol means the product must not be discarded as household waste, and should be
delivered to an appropriate collection facility for recycling. Proper disposal and recycling
helpsprotect natural resources, human health and the environment. For more information
ondisposal and recycling of this product, contact your local municipality, disposal service,
or the shop where you bought this product.
中国で制限されている有害／危険物質一覧
有害／危険物質または成分の名称および含有に関する情報
有害／危険物質および成分
各部の名称
鉛
（Pb）
水銀
（Hg）
カドミウム
（Cd）
六価クロム
（CR（VI））
ポリ臭化
ビフェニル
（PBB）
ポリ臭化
ジフェニルエーテル
（PBDE）
基板
X O O O O O
金属部分
X O O O O O
プラスチック
部分
O O O O O O
スピーカー
X O O O O O
ケーブル
X O O O O O
この表は、SJ/T 11364の規格に沿うように作成されています。
O: 該当部分のすべての素材に含まれる有害／危険物質がGB/T 26572の制限要件を下回っている
ことを示します。
X: このパーツに使用されている1種類以上の均質物質に含まれている当該有毒／有害物質
が、GB/T 26572の制限要件を上回っていることを示します。
台湾で制限されている有害／危険物質一覧
機器名: DesignMax DM10P-SUB、形式: 835265
制限される物質および化学記号
ユニット
鉛（Pb） 水銀（Hg）
カドミウム
（Cd）
六価クロム
（Cr+6）
ポリ臭化ビフェニ
ル（PBB）
ポリ臭化ジフェニル
エーテル（PBDE）
基板
-
金属部分
-
プラスチック部分
スピーカー
-
ケーブル
-
注1: 「」は制限物質の含有率が存在の基準値の比率を超過していないことを示します。
注2: 「−」は制限物質が除外の対象であることを示します。
製造日: シリアル番号の8桁目の数字は製造年を表します。「7」は2007年または2017年です。
中国における輸入元: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F.輸入元およびサポート情報: +5255(5202) 3545
台湾における輸入元: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Phone Number: +886-2-2514 7676
BoseおよびDesignMaxは、Bose Corporationの商標です。
Bose Corporation Headquarters: 1-877-230-5639
©2020 Bose Corporation.本書のいかなる部分も、書面による事前の許可のない複写、変更、
配布、その他の使用は許可されません。
保証情報
保証の内容および条件につきましては、付属の保証書をご覧ください。
保証の詳細については、PRO.BOSE.COMをご覧ください。
仕様:
入力電圧: 70V/100V
インピーダンス: 8 Ω、250 W
電流またはパワー: （70V）: 20W、40W、80W、150W、（100V）: 40W、80W、150W
警告／注意
この製品には磁性材料が含まれています。体内に埋め込まれている医療
機器への影響については、医師にご相談ください。
のどに詰まりやすい小さな部品が含まれています。3歳未満のお子様には
適していません。
• この製品は屋内専用です。
• ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従ってください。
各地域の建築に関する条例や規制など、適用される全ての法律に従って本製品お
よびその取付金具を設置することは施工業者の責任です。本製品を設置する前
に、各地域の管轄官庁に相談してください。
• 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備機器等へ
の損傷の原因となる可能性があります。適用する設置方法の信頼性を評価するこ
とは、施工業者の責任です。適切な部品および安全な設置技術の知識を持つ専門
の施工業者のみが、天井へのスピーカーの設置を行うことができます。
• 結露や水に晒される場所に本体を設置しないでください。
• 水漏れやしぶきがかかるような場所でこの製品を使用しないでください。また、
花瓶などの液体が入った物品を製品の上や近くに置かないでください。
• 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などの危険物が隠
れている場合は、本製品を設置しないでください。各地域の建築に関する条例に
従って、認定された専門業者によりブラケットが取り付けられていることを確認し
てください。
• DesignMax DM10P-SUBには、本体付属またはボーズ指定の取り付け部品およびアクセサ
リーのみをご使用ください。使用可能なアクセサリーの詳細については、PRO.BOSE.COM
に用意されている本製品のテクニカルデータシートを参照してください。
• 火気や熱源などの近くで使用しないでください。火の付いたろうそくなどの火気
を、製品の上や近くに置かないでください。
• 許可なく製品を改造しないでください。
• スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、および炭化
水素を基剤とする溶剤などを含む、ボーズ指定外の化学物質にさらさないでくだ
さい。製品がこうした物質に触れると、プラスチック素材の劣化につながり、ひび割
れが生じて落下事故を招くおそれがあります。
• スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカーを石け
ん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れる可能性がある場所で
使用しないでください。
ケーブルに関する注意事項:
• 水を使用する屋内エリア（屋内プール、屋内ウォーターパーク、浴室、サウナ、スチ
ームサウナ、屋内スケートリンクなど）でケーブルを設置または使用しないでくだ
さい。
• クレーンや滑車などでの吊り上げ、または移動や動的な挙動を含む吊り下げ設置
には使用しないでください。固定されたスピーカーの吊り下げのみで使用してく
ださい。
• 設置されたケーブルの上を歩いたり、立ったりしないでください。
• ケーブル留め具またはその他のケーブル組立部品に塗装を施さないでください。
• ボーズ製品以外のケーブルシステムを使用する場合、同梱のケーブルシステムと
同等またはそれ以上の荷重制限が要求されます。定格荷重については、「技術仕様」
を参照してください。
• ケーブル留め具またはその他のケーブル組立品に、油やその他の潤滑油を塗らな
いでください。
• 2本のケーブルを接合しないでください。スピーカーの吊り下げポイントごとに、
ケーブル組立品を1つ使用してください。
• ボーズの吊り下げスピーカーには吊り下げサスペンションケーブルのみを使用し
てください。
日本語
• 43
設置ガイド
• DesignMax DM10P-SUB
PRO.BOSE.COM
概要
パッケージ内容
製品寸法
×1
技術仕様
詳細な仕様は、PRO.BOSE.COMに用意されている、DesignMax DM10P-SUBのテクニカルデータシ
ートを参照してください。
物理的仕様
製品寸法
底面(グリル)直径: 400 mm
高さ: 383 mm
上面直径: 265 mm
ケーブルの寸法
長さ: 4.57 m
直径: 3.2 mm
最大荷重（定格荷重）
1
90.72 kg
質量（スピーカー）
約8.92 kg
梱包質量
約12.65 kg
動作温度範囲
0 °C ～ 50 °C (32 °F ～ 122 °F)
推奨ハイパス保護
40 Hz
ローパスフィルター（Bose Voicing） 100 Hz
色
ブラック（RAL 9005類似）、ホワイト
（RAL 9003類似）
塗装可能
ポリプロピレン（PP）プラスチック用の塗料を
ご使用ください。
使用環境
屋内専用
1. ケーブルは、必ず定められた定格荷重内で使用してください。付属のサスペンションケーブルの
定格荷重は約90.72kgです。
設置に関する重要な情報
スピーカーを設置する前に、42ページの安全上の重要な注意事項をご確認
ください。
安全上のコンプライアンス
Bose DesignMax DM10P-SUBは幅広いテストに合格しており、次の仕様と用途に準拠しています。
• ANSI/UL 1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠
• 一般用途向けの使用 - UL Category UEAY、File Number S5591 Control Number 3N89
• NFPA 70、米国電気工事規程（2017年、第640条）に準拠したクラス1、クラス2、クラス3の配線
による設置に対応
383 mm
265 mm
×4×1
400 mm
359 mm
×1 ×1
44 •
日本語
DesignMax DM10P-SUB •
設置ガイド
PRO.BOSE.COM
セットアップ
スピーカーの配線
ケーブルゲージ
DesignMax DM10P-SUBで使用できるケーブル径は、18 AWG（0.8 mm
2
）～14 AWG（2.1 mm
2
）のみです。
スピーカーの設定
70V
20W 40W 80W 150W*
8Ω
40W 80W 150W NC**
100V
**NC: 未接続（使用しない）
*工場出荷時設定
トランスフォーマータップの設定
回転させてタップを設定します。マイナスドライバーを使用します。
接続図
裸線を長さ6 mm（¼インチ）露出して端子に接
続します。
70/100V 8 Ω
8Ω
8Ω
8Ω
8Ω
設置オプションとアクセサリー
q 寸切ボルト用アダプタ
w ペンダントコンジットアダプタ
q w
日本語
• 45
設置ガイド
• DesignMax DM10P-SUB
PRO.BOSE.COM
設置
設置の準備
安全ケーブルの使用
お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する固
定に二次的な方法も用いることが法令により義務づけられている場合があり
ます。適用される建築基準や規制を満たす設置場所や設置方法、器具を選択
してください。
安全確保のための補助的な器具として、（A）落下防止ワイヤー、（B）安全ケー
ブルのいずれかの使用をお勧めします（付属していません）。安全器具の取り
付けポイントについては、右の図を参照してください。
付属の吊り下げ用ケーブルは、アクセサリーの寸切ボルト用アダプタまたは
ペンダントコンジットアダプタを使用する場合、安全ケーブルとして使用でき
ます。
補助的な安全器具をご使用になる際は、製造元の指示に従ってください。
A
スピーカーの取り付け
取り付ける前に、必ず、トランスフォーマータップを設定してください。
1. 付属の吊り下げ用ケーブルをケーブルグリップに差し込み、支持構造にケーブルをくくり、ケーブルグリップでケーブルを固定します。
注
:
ケーブルグリップの矢印は、ケーブルを差
し込む方向を示しています。
A. ケーブルを緩めるには、専用のリリースツールをリリース穴に差し込んでケーブルを調整します。
2. 吊り下げ用ケーブルのクリップがついていない方の端を引っ張り、ケーブルを目的の高さまで調整します。
3. ケーブルクリップを中央の取り付けポイントに取り付けます。スピーカーが目的の高さに到達したら、余分なケーブルを切断します。
注
:
長さを調整した後、ワイヤーカッターでほつれたフィラメントを切り落としてください。
4. スピーカーからコネクタを外し、ケーブルを配線し、コネクタを元に戻します。配線について詳しくは、44ページの「スピーカーの配線」を参照してください。
注
:
サービスループを使用する場合は、エンクロージャーの上面にあるくぼみに収納できます。
付属のケーブル結束バンドを使用して、配線ケーブルを吊り下げ用ケーブルに固定します。
5. グリルを回転させて、ロゴを任意の向きに調整します。
注: 塗装以外でグリルを取り外さないでください。ロゴは、グリル表面から剥がして取り外すことができます。
q
w
e
r
t
A B
46 •
DesignMax DM10P-SUB
•
PRO.BOSE.COM
Bose
.PRO.BOSE.COM
. .1
. .2
. .3
. .4
. .5
. .6
.
.7
.8
.
.
.9
.www.Bose.com/compliance
.
)Pb(
)Hg(
)Cd(
)PBB(
)PBDE(
XOOOOO
XOOOOO
OOOOOO
XOOOOO
XOOOOO
.
O
.
X
.
Hg
Cd
-
-
-
-
:1
:2
.2017 2007
North Riying 353 .No ,9 Bose Electronics (Shanghai) Company Limited, Part C, Plant :
Road, China (Shanghai) Pilot Free Trade Zone
RG Purmerend, The Netherlands 1441 ,60 Bose Products B.V., Gorslaan :
Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de :
:
Chapultepec, 11000 México, D.F.
3545 (5202) 5255+
.Taiwan ,104 Minsheng Eas Road, Taipei City ,3 Section ,10 .No ,9F-A1 ,Bose Taiwan Branch :
+886-2-2514 7676 :
.Bose Corporation DesignMax Bose
1-877-230 -5639 :Bose
.Bose Corporation 2020 ©
.
.PRO.BOSE.COM
100/ 70 :
250 8 :
40 :( 100) 150 80 40 20 :( 70) :
150 80
•
•
Bose
•
•
•
•
•Bose
DesignMax DM10
.PRO.BOSE.COM
•
•
•
Bose
•
•
•
•
•
•
Bose
•
•
•.Bose
• 47•
DesignMax DM10P-SUB
PRO.BOSE.COM
×1
DesignMax DM10P-SUB
.PRO.BOSE.COM
400 :
( 15,75)
383 :
( 15,08)
265 :
( 10,43)
4,57 :
(
15,00)
3,2 :
( 0,08)
1
( 200,0) 90,72
( 19,67) 8,92
( 27,89) 12,65
50
40
)Bose
100
(9005 RAL )
(9003 RAL )
.
.1
. 200
.46
Bose DesignMax DM10P-SUB
:
•
2016-1480A ANSI/UL
•3N89 S5591 UL UEAY -
• 70 NFPA 3 2 1
640 2017
265
10,43
×1
400
15,75
383
15,08
359
14,13
×4
×1×1
48 •
DesignMax DM10P-SUB
•
PRO.BOSE.COM
دادعا
. (
2
2,1) 14 (
2
0,8) 18 DesignMax DM10P-SUB
70
20 40 80* 150
8
40 80 150**NC
100
:NC **
*
( 4/1)
.
100/ 70
8Ω
8Ω
8
8Ω
8Ω
q
w
qw
• 49•
DesignMax DM10P-SUB
PRO.BOSE.COM
بيكرتلا
BABose
t
e
q
w
r
A
.1
:
A
.2
.3
:
.48
.4
:
.5
.
A B
©2020 Bose Corporation, All rights reserved.
Framingham, MA 01701-9168 USA
PRO.BOSE.COM
AM860914 Rev. 00
November 2020
