Einbaubackofen
Benutzer- und Installationshandbuch
NV70H5587BB
NV70H5587BB_EG_DG68-00541D-00_DE.indd 1 2018-04-06 10:13:53
2 Deutsch
Inhalt
Inhalt
Hinweise zu dieser Bedienungsanleitung 3
In diesem Benutzerhandbuch werden folgende Symbole verwendet: 3
Sicherheitshinweise 3
Wichtige Hinweise zur Sicherheit 3
Korrekte Entsorgung von Altgeräten (Elektroschrott) 6
Automatische Energiesparfunktion 6
Aufstellen des Geräts 7
Lieferumfang 7
Netzanschluss 8
Einbau in einen Küchenschrank 8
Vor der ersten Verwendung 10
Einstellen der Uhrzeit 10
Gerüche in Neugeräten 10
Zubehör 10
Bedienung 12
Bedienfeld 12
Häug genutzte Einstellungen 12
Manuelles Garen 15
Automatikprogramme 16
Dampfreinigung 16
Küchentimer 17
Kindersicherung 17
Verwendung 18
Manuelles Garen 18
Automatikprogramme 22
Testgerichte 25
Pege 26
Reinigung 26
Ersetzen von Teilen 28
Fehlerbehebung 28
Problembeschreibungen 28
Informationscodes 30
Technische Daten 31
Anhang 31
Produktdatenblatt 31
NV70H5587BB_EG_DG68-00541D-00_DE.indd 2 2018-04-06 10:13:53
Deutsch 3
Hinweise zu dieser Bedienungsanleitung
Sicherheitshinweise
Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden.
Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die
einschlägigen Sicherheitsbestimmungen zu beachten.
Wichtige Hinweise zur Sicherheit
WARNUNG
Dieses Gerät ist nicht zur Verwendung durch Personen
(einschließlich Kindern) mit verringerten körperlichen,
sensorischen oder mentalen Fähigkeiten oder einem Mangel
an Erfahrung und Wissen bestimmt, sofern sie nicht von einer
für ihre Sicherheit verantwortlichen Person im Umgang mit
dem Gerät unterwiesen wurden und von dieser beaufsichtigt
werden.
Kinder müssen beaufsichtigt werden, um zu verhindern, dass
sie mit dem Gerät spielen.
Die Trennungsvorrichtungen sind entsprechend den
Anschlussvorschriften in die fest verlegte Leitung einzubauen.
Das Gerät muss so aufgestellt werden, dass es auch
nach der Installation vom Netz getrennt werden kann.
Dies kann erreicht werden, indem der Stecker stets
zugänglich bleibt oder in die fest verlegte Leitung ein den
Anschlussvorschriften entsprechender Schalter eingebaut
wird.
Hinweise zu dieser Bedienungsanleitung
Vielen Dank, dass Sie sich für einen Einbaubackofen von SAMSUNG entschieden haben.
Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen
sollen, Ihr Gerät zu bedienen und zu pegen.
Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Geräts Zeit, um dieses Handbuch zu lesen und
halten Sie es zur späteren Verwendung bereit.
In diesem Benutzerhandbuch werden folgende Symbole verwendet:
WARNUNG
Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden
führen können.
VORSICHT
Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können.
HINWEIS
Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät
erleichtern.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 3 2018-04-06 10:13:54
4 Deutsch
Sicherheitshinweise
Sicherheitshinweise
Falls das Netzkabel beschädigt ist, muss es vom Hersteller
oder vom Kundendienst bzw. von einer entsprechend
qualizierten Fachkraft ausgetauscht werden, um
Gefährdungen auszuschließen.
Bei der angegebenen Befestigungsart dürfen keine
Klebemittel eingesetzt werden, da sie keinen ausreichenden
Halt bieten.
Dieses Gerät darf von Kindern ab 8 Jahren und Personen
mit verminderten körperlichen, sensorischen oder geistigen
Fähigkeiten oder einem Mangel an Erfahrung und Wissen
bedient werden, wenn sie unter Aufsicht stehen oder eine
Unterweisung zum sicheren Umgang mit dem Gerät erhalten
haben und die damit verbundenen Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen
bei Reinigung und Wartung nur dann helfen, wenn sie dabei
beaufsichtigt werden. Halten Sie das Gerät und das Netzkabel
außerhalb der Reichweite von Kindern unter 8 Jahren.
Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten,
damit Sie die Heizelemente im Innern des Geräts nicht
berühren.
WARNUNG: Zugängliche Teile können sich im Betrieb
erwärmen. Halten Sie Kinder deshalb fern.
Benutzen Sie keine scharfen Scheuermittel oder
Metallschaber, um den Glaseinsatz der Gerätetür zu reinigen.
Sie könnten die Oberäche zerkratzen und damit das Glas
zerbrechen lassen.
Wenn dieses Gerät über eine Reinigungsfunktion verfügt,
müssen Sie überschüssiges Wasser und Kochutensilien vor
Verwendung der Dampf- oder Selbstreinigung aus dem Gerät
entfernen. Die Reinigungsfunktion ist modellabhängig.
Wenn dieses Gerät über eine Reinigungsfunktion verfügt,
können die Oberächen während der Reinigung heißer als
üblich werden. Kinder müssen deshalb ferngehalten werden.
Die Reinigungsfunktion ist modellabhängig.
Verwenden Sie ausschließlich das für dieses Gerät
empfohlenen Bratenthermometer. (Nur Modelle mit
Bratenthermometer)
Zur Reinigung des Geräts dürfen keine Dampfreiniger
verwendet werden.
WARNUNG: Stellen Sie sicher, dass das Gerät vor einem
Austausch der Glühlampe vom Stromnetz getrennt wird, da
sonst die Gefahr eines Stromschlags besteht.
Um eine Überhitzung zu vermeiden, darf die Tür des Geräts
nicht mit einer Zierblende versehen werden.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 4 2018-04-06 10:13:54
Deutsch 5
Sicherheitshinweise
WARNUNG: Das Gerät und seine zugänglichen Teile können
während des Betriebs heiß werden. Es ist Vorsicht geboten,
damit Sie die Heizelemente des Geräts nicht berühren. Wenn
sie nicht unter ständiger Aufsicht stehen, müssen Kinder
unter 8 Jahren von dem Gerät ferngehalten werden.
VORSICHT: Der Kochvorgang muss beaufsichtigt werden.
Ein kurzer Garprozess muss ununterbrochen beaufsichtigt
werden.
Die Gerätetür und die Außenäche können im Betrieb heiß
werden.
Wenn das Gerät in Betrieb ist, können für Sie zugängliche
Flächen heiß sein. Die Oberächen können während des
Gebrauchs heiß werden.
Setzen Sie den Gitterrost mit den
hervorstehenden Teilen (seitliche
Anschläge) nach vorne in den
Garraum ein, sodass er bei der
Zubereitung großer Portionen
eine möglichst hohe Stabilität
gewährleistet.
VORSICHT
Schließen Sie das Gerät nicht an, wenn es während des Transports beschädigt wurde.
Dieses Gerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen
werden.
Versuchen Sie im Fall eines Problems oder Schadens am Gerät nicht, es zu benutzen.
Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden.
Unsachgemäß durchgeführte Reparaturen können zu erheblichen Risiken für Sie selbst und
Dritte führen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG-
Kundendienstzentrum oder Ihrem Händler in Verbindung.
Elektrische Leitungen und Kabel dürfen das Gerät nicht berühren.
Das Gerät wird über einen zugelassenen Sicherungsautomaten oder Sicherung an das Stromnetz
angeschlossen. Verwenden Sie niemals Mehrfachsteckdosen oder Verlängerungskabel.
Die Stromversorgung des Geräts muss bei Reparaturen oder Reinigungsarbeiten ausgeschaltet
werden.
Gehen Sie vorsichtig vor, wenn Sie weitere elektrische Geräte an Steckdosen in der Nähe dieses
Haushaltsgeräts anschließen.
Wenn dieses Gerät über eine Dampfgarfunktion verfügt, dürfen Sie es nicht in Betrieb nehmen, wenn
der Wasserbehälter beschädigt ist. (Nur Modelle mit Dampfgarfunktion)
Wenn der Wasserbehälter in irgendeiner Weise beschädigt ist, verwenden Sie das Gerät nicht und
wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum. (Nur Modelle mit Dampfgarfunktion)
Dieses Gerät ist nur für die Verwendung im Haushalt ausgelegt.
Während des Betriebs werden die Innenächen des Geräts so heiß, dass sie Verbrennungen
verursachen können. Berühren Sie die Heizelemente oder Innenächen des Geräts keinesfalls, ohne
sie vorher ausreichend abkühlen zu lassen.
Lagern Sie kein entammbares Material im Gerät.
Die Oberächen des Geräts werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur
verwendet wird.
Passen Sie auf, wenn Sie die Gerätetür im Betrieb öffnen, da heiße Luft und Dampf schnell aus dem
Gerät austreten können.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 5 2018-04-06 10:13:54
6 Deutsch
Sicherheitshinweise
Sicherheitshinweise
Wenn Sie Gerichte mit Alkohol zubereiten, kann der Alkohol aufgrund der hohen Temperaturen
verdunsten. Dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Geräts in Kontakt
kommt.
Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.
Halten Sie Kinder in sicherem Abstand, wenn das Gerät in Gebrauch ist.
Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Backblech
verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen.
Gießen Sie kein Wasser auf den Boden des Garraums, wenn dieser heiß ist. Dies könnte Schäden an
der Emailleoberäche verursachen.
Die Gerätetür muss während des Garvorgangs geschlossen sein.
Legen Sie den Boden des Garraums nicht mit Aluminiumfolie aus, und stellen Sie keine Backbleche
oder Behälter darauf. Die Aluminiumfolie reektiert die Hitze, sodass es zu Schäden an den
Emailleoberächen und zu schlechten Garergebnissen kommen kann.
Obstsäfte hinterlassen auf den Emailleoberächen des Garraums Flecken, die sich möglicherweise
nicht mehr entfernen lassen.
Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Fettpfanne.
Stellen Sie keine Backwaren auf die geöffnete Gerätetür.
Achten Sie beim Öffnen oder Schließen der Gerätetür auf Kinder in der Nähe, da diese gegen die
Gerätetür laufen oder ihre Finger einklemmen könnten.
Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren
Objekte dagegen.
Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft.
WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Garvorgang bereits
abgeschlossen ist.
WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Speisen im Gerät zubereiten.
Korrekte Entsorgung von Altgeräten (Elektroschrott)
(Gilt für Länder mit Abfalltrennsystemen)
Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der
dazugehörigen Dokumentation gibt an, dass das Produkt und
Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer
Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt
werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte
getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen
Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.
Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen,
um die nachhaltige Wiederverwertung von stofichen Ressourcen zu
fördern.
Private Nutzer wenden sich an den Händler, bei dem das Produkt
gekauft wurde, oder kontaktieren die zuständigen Behörden, um in
Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine
umweltfreundliche Entsorgung abgeben können.
Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen
nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt
und elektronische Zubehörteile dürfen nicht zusammen mit anderem
Gewerbemüll entsorgt werden.
Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezischen
Auagen wie z. B. REACH nden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/
corporatecitizenship/data_corner.html
Automatische Energiesparfunktion
• Wenn während des Betriebs über einen bestimmten Zeitraum hinweg keine Eingabe durch den
Benutzer erfolgt ist, wird der Betrieb unterbrochen, und das Gerät wechselt in den Standby-
Modus.
• Beleuchtung: Sie können die Beleuchtung im Garraum während des Garvorgangs durch
Drücken der Taste für die Beleuchtung ausschalten. Zu Energiesparzwecken wird die
Garraumbeleuchtung einige Minuten nach Beginn des Garvorgangs ausgeschaltet.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 6 2018-04-06 10:13:54
Deutsch 7

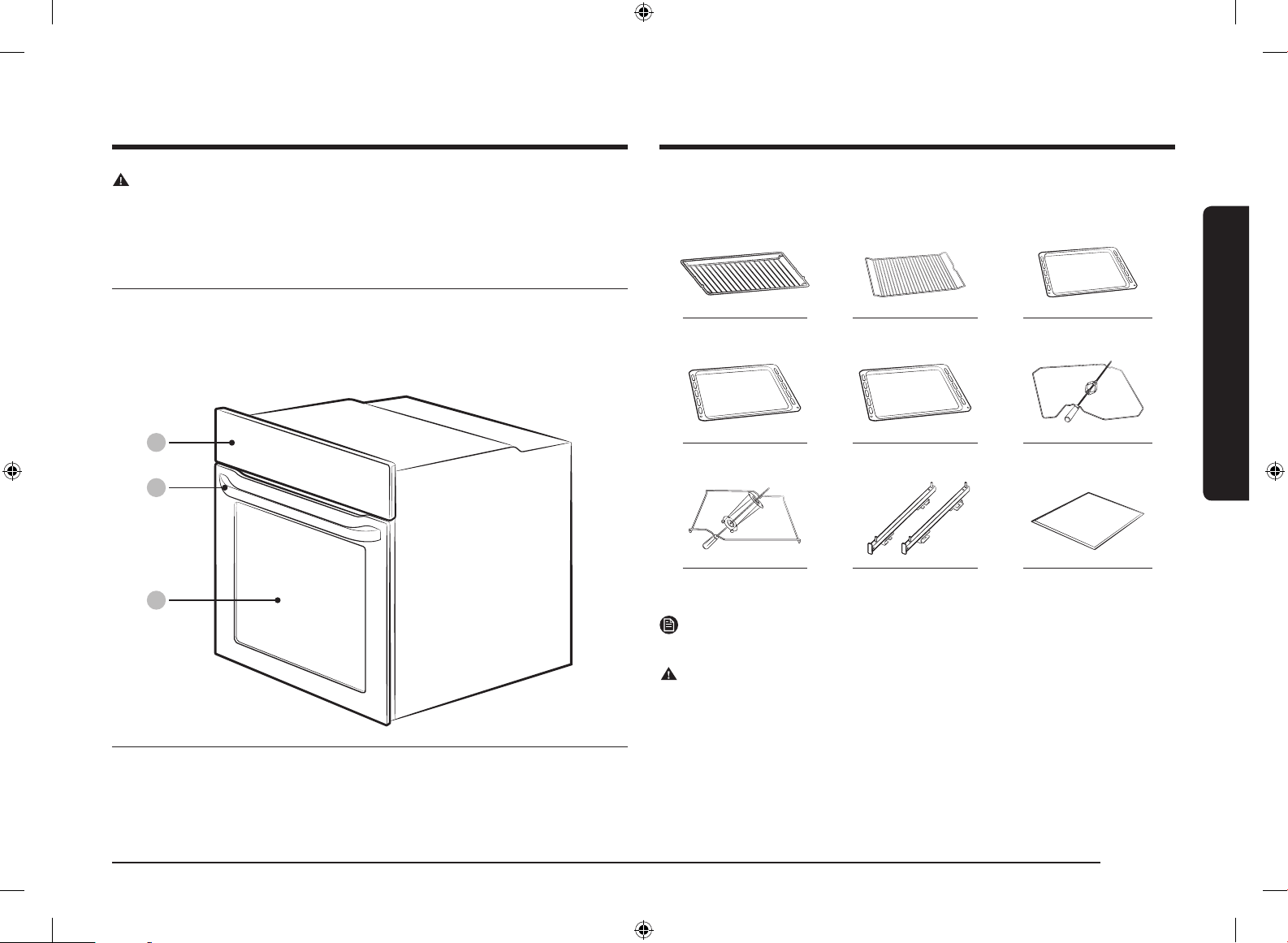

Aufstellen des Geräts
Aufstellen des Geräts
WARNUNG
Dieses Gerät darf nur von sachkundigem Fachpersonal installiert werden. Der Installateur ist
dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die vor Ort geltenden
Sicherheitsbestimmungen zu beachten.
Lieferumfang
Vergewissern Sie sich, dass alle erforderlichen Bau- und Zubehörteile im Lieferumfang Ihres neuen
Geräts enthalten sind. Wenden Sie sich bei Problemen mit diesem Gerät oder seinen Bau- und
Zubehörteilen an den Händler oder das nächstgelegene Samsung-Kundendienstzentrum.
Überblick über das Gerät
01
02
03
01 Bedienfeld 02 Griff der Gerätetür 03 Gerätetür
Zubehör
Das Gerät wird mit verschiedenen Zubehörteilen geliefert, die Ihnen beim Zubereiten von Speisen
nützlich sein können.
Gitterrost Gitterrosteinsatz * Backblech *
Universalblech * Extra tiefes Blech * Drehspieß *
Dreh- und Schaschlikspieß * Ausziehbare Schienen * Garraumteiler *
HINWEIS
Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.
WARNUNG
• Vergewissern Sie sich, dass der Handgriff des Drehspießes richtig sitzt.
• Verwenden Sie den Drehspieß mit Vorsicht. Die Gabeln und Stifte sind scharf und spitz. Sie
können sich also verletzen!
• Um Verbrennungen zu verhindern, müssen Sie beim Entfernen des Drehspießes Handschuhe
tragen.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 7 2018-04-06 10:13:56
8 Deutsch
Aufstellen des Geräts
Aufstellen des Geräts
Einbau in einen Küchenschrank
Wenn das Gerät in einen Einbauschrank eingesetzt wird, müssen alle Kunststoffoberächen und
Klebestellen bis mindestens 90 °C hitzefest sein. Samsung übernimmt keine Haftung für Schäden
aufgrund der durch das Gerät abgestrahlten Wärme.
Stellen Sie das Gerät an einer ausreichend belüfteten Stelle auf. Um eine optimale Belüftung lassen
Sie zwischen dem unteren Boden des Schranks und der Rückseite eine Öffnung von etwa 50 mm.
Wenn Sie das Gerät unter einem Kochfeld installieren, befolgen Sie die Einbauanweisungen für das
Kochfeld.

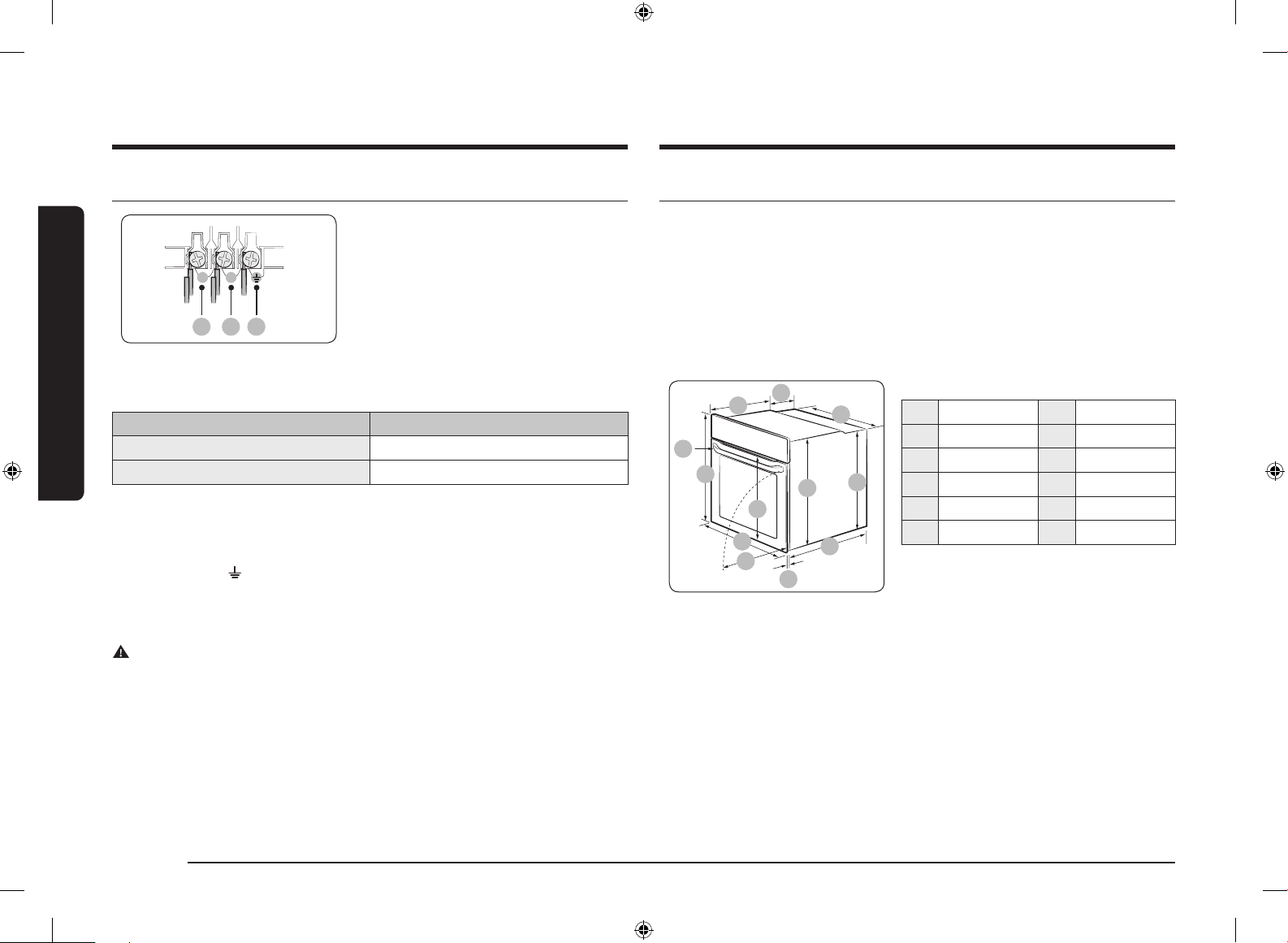

Erforderliche Abmessungen für den Einbau
D
E
C
B
A
L
K
J
I
F
H
G
Gerät (mm)
A 560 G Max. 506
B 175 H Max. 494
C 370 I 21
D Max. 50 J 549
E 595 K 572
F 595 L 550
Netzanschluss
01 02 03
L N
01 BRAUN oder SCHWARZ
02 BLAU oder WEIß
03 GELBGRÜN
Schließen Sie das Gerät an eine Steckdose an. Wenn
auf Grund von Beschränkungen hinsichtlich der
zulässigen Stromstärke keine Schuko-Steckdose
verwendet werden darf, muss ein mehrpoliger
Trennschalter (mit einem Kontaktabstand von
mindestens 3 mm) verwendet werden, um die
Sicherheitsbestimmungen zu erfüllen. Verwenden Sie
ein ausreichend langes Netzkabel (H05 RR-F oder
H05 VV-F; min. 1,5–2,5 mm²), das den Anforderungen
der Spezikation entspricht.
Nennstrom (A) Mindestquerschnitt
10 < A ≤ 16 1,5 mm
2
16 < A ≤ 25 2,5 mm
2
Die entsprechenden Daten sind auf dem Typenschild des Geräts angegeben.
Öffnen Sie die hintere Verkleidung des Geräts mit Hilfe eines Schlitzschraubendrehers, und entfernen
Sie die Schrauben der Kabelklemme. Schließen Sie dann die einzelnen Leiter an die entsprechenden
Anschlussklemmen an.
Die Anschlussklemme ( ) ist für den Erdungsleiter vorgesehen. Schließen Sie zuerst den gelbgrünen
Leiter (Erdungsleiter) an. Dieser sollte länger sein als die anderen Leiter. Wenn Sie eine Schuko-
Steckdose verwenden, muss diese auch nach Installation des Geräts zugänglich bleiben. Samsung
übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehlerhafter Erdung.
WARNUNG
Treten Sie bei der Installation nicht auf die Kabel, und verlegen Sie sie in ausreichendem Abstand zu
den Teilen des Geräts, die Wärme abstrahlen.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 8 2018-04-06 10:13:56
Deutsch 9
Aufstellen des Geräts
D
C
B
A
E
Einbauschrank (mm)
A Min. 550
B Min. 560
C Min. 50
D Min. 590 - Max. 600
E Min. 460 x Min. 50
HINWEIS
Der Einbauschrank muss über Lüftungsöffnungen
(E) verfügen, damit die heiße Luft zirkuliert und
abgeführt werden kann.
D
C
B
A
Unterbauschrank (mm)
A Min. 550
B Min. 560
C Min. 600
D Min. 460 x Min. 50
HINWEIS
Der Einbauschrank muss über Lüftungsöffnungen
(D) verfügen, damit die heiße Luft zirkuliert und
abgeführt werden kann.
Einbauen des Geräts
A
Halten Sie zu beiden Seiten des Ofens einen Abstand
(A) von mindestens 5 mm zu den Seitenwänden des
Schranks ein.
B
Halten Sie an der Unterseite des Geräts einen
Abstand (B) von mindestens 3 mm ein, damit sich die
Gerätetür problemlos öffnen und schließen lässt.
Schieben Sie das Gerät in den Schrank, und
befestigen Sie es auf beiden Seiten mit 2 Schrauben.
Entfernen Sie nach dem Einbau Schutzfolien, Klebebänder und sonstiges Verpackungsmaterial, und
nehmen Sie die mitgelieferten Zubehörteile aus dem Garraum des Geräts. Wenn Sie das Gerät aus
dem Schrank ausbauen möchten, trennen Sie zunächst die Stromversorgung, und entfernen Sie dann
die 2 Schrauben zu beiden Seiten des Geräts.
WARNUNG
Eine ausreichende Belüftung ist Voraussetzung für die ordnungsgemäße Funktion des Geräts.
Verdecken Sie keinesfalls die Lüftungsöffnungen.
HINWEIS
Das tatsächliche Aussehen des Geräts hängt vom jeweiligen Modell ab.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 9 2018-04-06 10:13:57
10 Deutsch
Vor der ersten Verwendung
Vor der ersten Verwendung

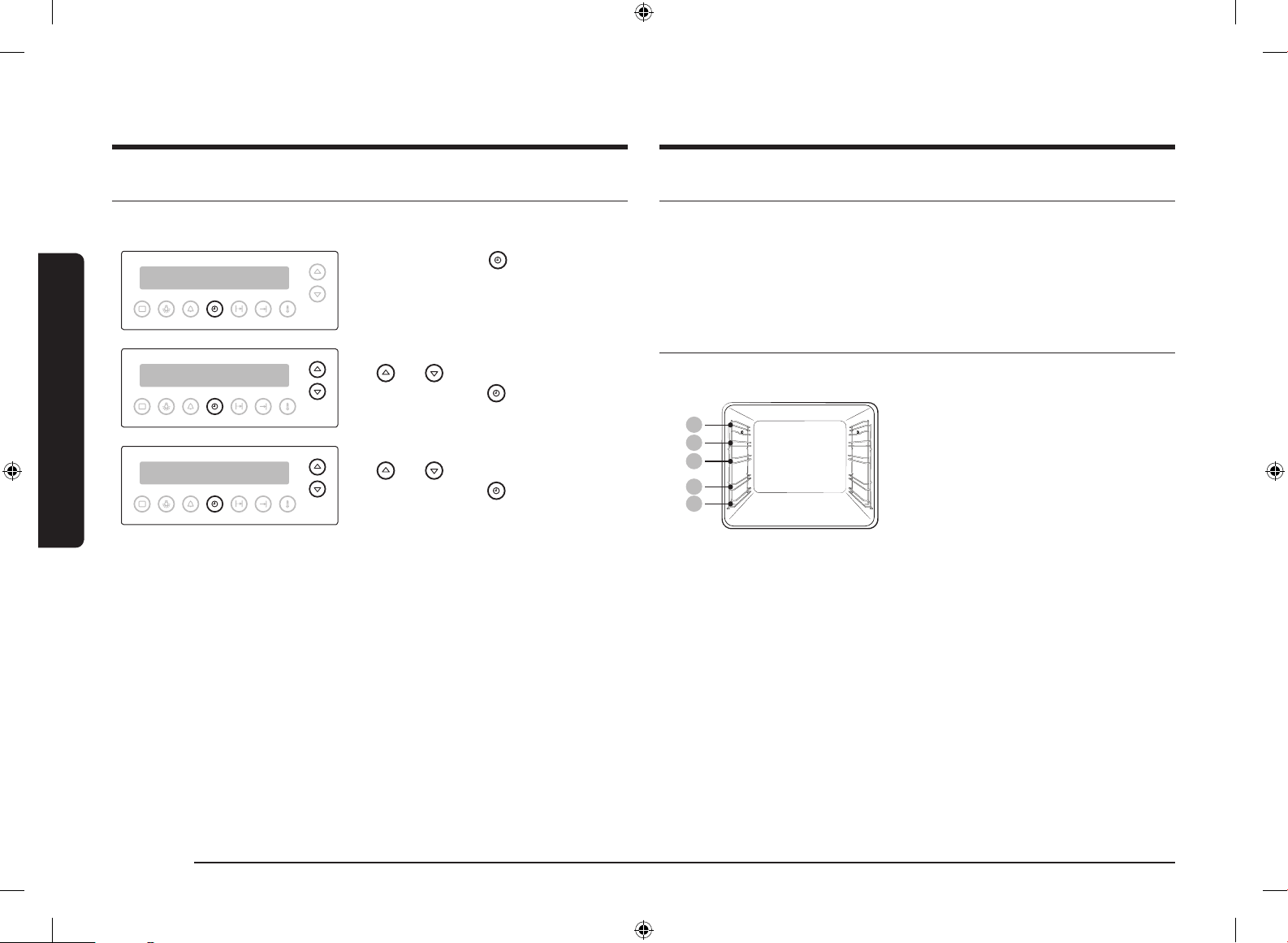

Einstellen der Uhrzeit
Stellen Sie nach dem ersten Anschließen des Geräts an das Strometz die Zeit ein, ehe Sie das Gerät
verwenden.
1. Drücken Sie die Taste .
Die Stundenanzeige blinkt.
2. Drücken Sie bei blinkender Stundenanzeige auf
oder , um die Stunde einzustellen, und
drücken Sie dann auf
, um zur den Minuten
zu wechseln.
3. Drücken Sie bei blinkender Minutenanzeige auf
oder , um die Minuten einzustellen, und
drücken Sie dann auf
.

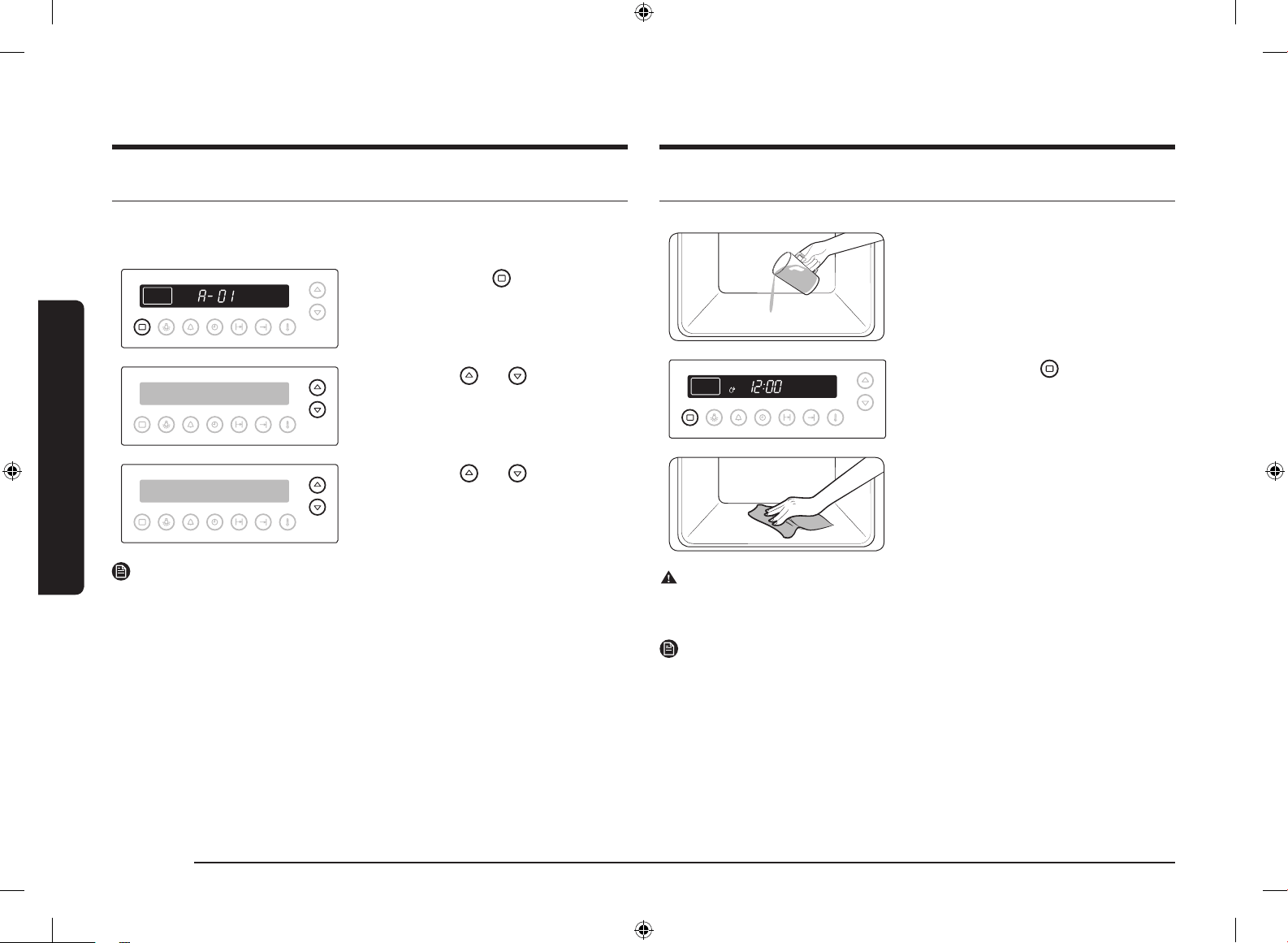

Gerüche in Neugeräten
Reinigen Sie vor der ersten Inbetriebnahme des Geräts den Garraum, um die Gerüche des Neugeräts
zu entfernen.
1. Entnehmen Sie alle Zubehörteile aus dem Garraum des Geräts.
2. Betreiben Sie das Gerät eine Stunde lang bei 200 °C Heißluft oder Ober-/Unterhitze. Auf diese
Weise werden sämtliche Produktionsrückstände im Gerät verbrannt.
3. Schalten Sie das Gerät anschließend aus.
Zubehör
Reinigen Sie die Zubehörteile gründlich mit warmem Wasser, Reinigungsmittel und einem weichen,
sauberen Tuch, bevor Sie sie zum ersten Mal verwenden.
05
04
03
02
01
01 Einschubhöhe 1 02 Einschubhöhe 2
03 Einschubhöhe 3 04 Einschubhöhe 4
05 Einschubhöhe 5
• Setzen Sie die Zubehörteile an der jeweils
vorgesehenen Position in den Garraum des
Geräts ein.
• Halten Sie zwischen dem Boden des Garraums
und dem zu unterst eingesetzten Zubehörteil
sowie zwischen allen eingesetzten Zubehörteilen
einen Abstand von mindestens 1 cm ein.
• Beim Entnehmen von Geschirr und/oder
Zubehörteilen aus dem Gerät ist äußerste
Vorsicht geboten. Heiße Speisen oder
Zubehörteile können Verbrennungen
verursachen.
• Die Zubehörteile können sich unter Hitze
verformen. Wenn sie abkühlen, nehmen sie ihre
ursprüngliche Form wieder ein. Ihre Leistung
oder Funktionsweise wird dadurch nicht
beeinträchtigt.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 10 2018-04-06 10:13:59
Deutsch 11
Vor der ersten Verwendung
Grundlegende Verwendungshinweise
Machen Sie sich vor Gebrauch mit den jeweiligen Zubehörteilen vertraut, damit Sie sie später
leichter verwenden können.
Gitterrost Der Gitterrost ist zum Grillen und Braten geeignet. Setzen Sie den
Gitterrost mit den hervorstehenden Teilen (seitliche Stopper) nach vorne
in den Garraum ein.
Gitterrosteinsatz * Wenn Sie den Gitterrosteinsatz in Verbindung mit dem Blech verwenden,
verhindern Sie, dass die bei der Zubereitung entstehenden Flüssigkeiten
auf den Boden des Garraums tropfen.
Backblech * Das Backblech (Tiefe: 20 mm) wird zum Backen von Kuchen, Plätzchen
und anderem Gebäck verwendet. Schieben Sie das Blech so ein, dass die
schräge Seite nach vorne weist.
Universalblech * Das Universalblech (Tiefe: 30 mm) wird zum Garen und Braten verwendet.
Verwenden Sie es zusammen mit dem Gitterrosteinsatz, um zu verhindern,
dass die bei der Zubereitung entstehenden Flüssigkeiten auf den Boden
des Garraums tropfen.
Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Extra tiefes Blech * Das extra tiefe Blech (Tiefe: 50 mm) kann zum Braten mit oder ohne
Gitterrosteinsatz verwendet werden. Schieben Sie das Blech so ein, dass
die schräge Seite nach vorne weist.
Drehspieß * Der Drehspieß kann zum Grillen von Lebensmitteln wie beispielsweise
Hühnchen eingesetzt werden. Verwenden Sie den Drehspieß ausschließlich
im Einfachbetrieb in Einschubhöhe 4, wo sich auch die Aussparung für
die Spießhalterung bendet. Schrauben Sie den Handgriff des Spießes ab,
bevor Sie den Spieß zum Grillen verwenden.
Dreh- und
Schaschlikspieß *
Schieben Sie ein Blech in Einschubhöhe 1 oder stellen Sie es bei sehr
großen Fleischportionen auf den Boden des Garraums, um die beim Garen
herabtropfende Flüssigkeit aufzufangen. Wir empfehlen, das Zubehör für
den Spieß nur für Fleisch bis maximal 1,5 kg zu verwenden.
1. Schieben Sie das Fleisch auf den Spieß. Das Fleisch lässt sich leichter
auf den Spieß schieben, wenn zuvor der Handgriff an das stumpfe
Ende des Spießes angeschraubt wurde.
2. Umgeben Sie das Fleisch mit vorgekochten Kartoffeln und Gemüse.
3. Schieben Sie die Halterung so in den mittleren Einschub, dass das
„V“-förmige Teil nach vorn weist. Legen Sie den Spieß so in der
Halterung ab, dass das spitze Ende zur Rückseite weist, und schieben
Sie ihn vorsichtig nach hinten, bis die Spitze des Spießes in den
Drehmechanismus an der Rückwand des Garraums eingesteckt ist. Das
stumpfe Ende des Spießes muss in der „V“-förmigen Mulde auiegen.
(Der Spieß besitzt zwei Ösen. Diese benden sich in der Nähe der
Gerätetür, damit der Spieß nicht nach vorn rutschen kann. Die Ösen
dienen zugleich als Halterung für den Handgriff.)
4. Entfernen Sie den Handgriff, bevor der Garvorgang gestartet wird.
5. Schrauben Sie den Handgriff nach dem Garen wieder fest, damit Sie
den Spieß aus der Halterung entnehmen können.
Ausziehbare
Schienen *
Sie können ein Blech wie folgt auf den Auageächen der ausziehbaren
Schienen in den Garraum schieben:
1. Ziehen Sie die ausziehbaren Schienen vollständig nach vorne.
2. Legen Sie das Blech auf die Auageächen der Schienen, und
schieben Sie es in den Garraum.
3. Schließen Sie die Gerätetür.
Garraumteiler * Mit Hilfe des Garraumteilers können Sie den Garraum des Geräts in zwei
Bereiche unterteilen. Setzen Sie den Garraumteiler ein, wenn Sie das Gerät
im Doppelgarraumbetrieb verwenden möchten.
HINWEIS
Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 11 2018-04-06 10:13:59
12 Deutsch
Bedienung
Bedienung
Bedienfeld
Die Front des Geräts ist in verschiedenen Material- und Farbausführungen erhältlich. Änderungen
am tatsächlichen Aussehen des Geräts zum Zweck der Qualitätsverbesserung sind vorbehalten.
01
02 03 04 05 06 07 08 09 10
01 Display Hier werden die jeweils ausgewählten Betriebsarten und
Einstellungen angezeigt.
02 Modusauswahl Hiermit können Sie die Betriebsarten und Funktionen des Geräts
auswählen.
03 Garraumbeleuchtung Durch Drücken dieser Taste wird die Beleuchtung im Garraum
ein- bzw. ausgeschaltet. Die Garraumbeleuchtung wird automatisch
eingeschaltet, sobald die Gerätetür geöffnet oder das Gerät in
Betrieb genommen wird. Sie wird zu Energiesparzwecken nach
einer bestimmten Zeit ohne Benutzereingabe automatisch wieder
ausgeschaltet.
04 Küchentimer Mit Hilfe des Küchentimers können Sie bei einem Garvorgang die
benötigte Zeit bzw. Betriebsdauer überprüfen.
05 Uhr Hiermit stellen Sie die aktuelle Uhrzeit ein.
06 Garzeit Hiermit stellen Sie die Garzeit ein.
07 Endzeit Hiermit stellen Sie die Endzeit ein.
08 Temperatur Hiermit stellen Sie die Temperatur ein.
09 Wert • Hiermit stellen Sie die Kochzeit oder Temperatur ein.
• Drücken Sie auf diese Taste, um ein Gericht oder das Gewicht
für das automatische Kochprogramm auszuwählen.
10 Ein/Aus Hiermit schalten Sie das Gerät ein- bzw. aus.
Häug genutzte Einstellungen
In allen Betriebsarten muss die Standardtemperatur und/oder -garzeit häug geändert werden.
Im Folgenden wird beschrieben, wie Sie die Temperatur und/oder die Garzeit für die ausgewählte
Betriebsart nach Ihren Bedürfnissen einstellen können.
Temperatur
1. Drücken Sie so oft auf , bis die gewünschte
Betriebsart eingestellt ist. Im Display erscheint
die Standardtemperatur für die jeweilige
Auswahl.
2. Drücken Sie die Taste und stellen Sie dann
mit den Tasten
oder die gewünschte
Temperatur ein.
HINWEIS
• Wenn Sie nicht innerhalb von einigen Sekunden weitere Einstellungen vornehmen, startet das
Gerät den Garvorgang automatisch mit den Standardeinstellungen.
• Sie können die Temperatur während des Garvorgangs ändern.
• Die genaue Temperatur im Garraum kann mit Hilfe eines Thermometers und einer von einer
autorisierten Stelle zugelassen Methode gemessen werden. Bei Verwendung nicht zugelassener
Thermometer kommt es möglicherweise zu Messfehlern.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 12 2018-04-06 10:14:00
Deutsch 13
Bedienung
Garzeit
1. Drücken Sie so oft auf , bis die gewünschte
Betriebsart eingestellt ist.
2. Drücken Sie die Taste und stellen Sie dann
mit den Tasten
oder die gewünschte
Zeit ein.
3. Optional können Sie als Endzeit für Ihren
Garvorgang einen bestimmten Zeitpunkt in der
Zukunft einstellen.
Drücken Sie die Taste
und stellen Sie dann
mit den Tasten
oder die gewünschte
Endzeit ein. Weitere Informationen hierzu nden
Sie im Abschnitt Programmende auf Seite 14.
HINWEIS
• Sie müssen die Garzeit nicht einstellen. Das Gerät startet den Garvorgang auch dann mit der
eingestellten Temperatur, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das
Gerät bei Abschluss des Garvorgangs manuell ausschalten.
• Drücken Sie zum Ändern der eingestellten Garzeit auf die Taste
und befolgen Sie die oben
beschriebenen Schritte.
Endzeit
1. Drücken Sie so oft auf , bis die gewünschte
Betriebsart eingestellt ist.
2. Drücken Sie die Taste und stellen Sie dann
mit den Tasten
oder die gewünschte
Endzeit ein.
3. Auf Wunsch können Sie die Garzeit für Ihr
Gericht einstellen.
Drücken Sie auf die Taste
und stellen
Sie dann mit den Tasten
oder die
gewünschte Garzeit ein. Weitere Informationen
hierzu nden Sie im Abschnitt Programmende
auf Seite 14.
HINWEIS
• Sie müssen die Endzeit nicht einstellen. Das Gerät startet den Garvorgang auch dann mit der
eingestellten Temperatur, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das
Gerät bei Abschluss des Garvorgangs manuell ausschalten.
• Drücken Sie zum Ändern der Endzeit auf die Taste
und befolgen Sie die oben beschriebenen
Schritte.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 13 2018-04-06 10:14:01
14 Deutsch
Bedienung
Bedienung
Programmende
Die Funktion „Programmende“ erleichtert Ihnen das Garen und Backen.
1. Fall:
Sie möchten um 14:00 Uhr ein Gericht zubereiten, das eine Stunde gegart werden muss und um
18:00 Uhr fertig sein soll. Stellen Sie die Endzeit auf „18:00“ Uhr ein. Das Gerät startet um 17:00 Uhr
automatisch den Garvorgang, damit dieser gemäß Ihrer Einstellung um 18:00 Uhr beendet ist.
Aktuelle Uhrzeit: 14:00 Uhr Garzeit einstellen: 1 Stunde Endzeit einstellen: 18:00 Uhr
Das Gerät startet um 17:00 Uhr den Garvorgang, damit dieser automatisch um 18:00 Uhr beendet
ist.
14:00 15:00 16:00 17:00 18:00
2. Fall:
Sie möchten um 14:00 Uhr ein Gericht zubereiten, das zwei Stunden gegart werden muss und um
17:00 Uhr fertig sein soll. Stellen Sie die Endzeit auf „17:00“ Uhr ein. Das Gerät startet um 15:00 Uhr
automatisch den Garvorgang, damit dieser gemäß Ihrer Einstellung um 17:00 Uhr beendet ist.
Aktuelle Uhrzeit: 14:00 Uhr Garzeit einstellen: 2 Stunden Endzeit einstellen: 17:00 Uhr
Das Gerät startet um 15:00 Uhr den Garvorgang, damit dieser automatisch um 17:00 Uhr beendet
ist.
14:00 15:00 16:00 17:00 18:00
VORSICHT
Bewahren Sie bereits gegarte Speisen nicht über einen längeren Zeitraum im Garraum auf. Die
Speisen können verderben.
Zurücksetzen der Garzeit
Sie können die Garzeit zurücksetzen. Dies ist nützlich, wenn Sie den Garvorgang vor dem geplanten
Ende manuell unterbrechen möchten.
1. Drücken Sie während eines Garvorgangs die
Taste
, um die Standardgarzeit anzuzeigen.
2. Drücken Sie auf oder , um die Garzeit auf
„00:00“ einzustellen.
Zurücksetzen der Endzeit
Sie können die Endzeit zurücksetzen. Dies ist nützlich, wenn Sie den Garvorgang vor dem geplanten
Ende manuell unterbrechen möchten.
1. Drücken Sie während des Garvorgangs auf
die Taste
, um die eingestellte Endzeit
anzuzeigen.
2. Stellen Sie durch Drücken der Tasten oder
die aktuelle Uhrzeit als Endzeit ein.
Unterbrechen des Garvorgangs
Drücken Sie, während das Gerät in Betrieb ist, die
Taste
. Der Ofen wird ausgeschaltet.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 14 2018-04-06 10:14:02
Deutsch 15
Bedienung
Manuelles Garen
Einstellen der Betriebsart
1. Drücken Sie so oft auf , bis die gewünschte
Betriebsart eingestellt ist.
2. Stellen Sie je nach Bedarf die Garzeit und/
oder -temperatur ein. Weitere Einzelheiten
hierzu nden Sie im Abschnitt Häug genutzte
Einstellungen auf Seite 12.
3. Nach 4-5 Sekunden beginnt der Ofen solange
vorzuheizen, bis die eingestellte Zieltemperatur
erreicht ist (außer im Grillmodus).
HINWEIS
• Sofern in den Zubereitungshinweisen nicht abweichend angegeben, wird empfohlen, den
Garraum (außer bei Grillbetrieb) unabhängig von der Betriebsart stets vorzuheizen.
• Sie können die Garzeit und/oder -temperatur während des Betriebs ändern.
Betriebsarten
Betriebsart Temperaturbereich (°C) Empfohlene Temperatur (°C)
Heißluft
40-250 170
Die durch das hintere Heizelement erzeugte Wärme wird mit
dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese
Betriebsart eignet sich zum Backen und Braten auf mehreren
Einschubhöhen gleichzeitig.
Ober-/
Unterhitze
40-250 200
Die Wärme wird vom oberen und unteren Heizelement erzeugt.
Diese Funktion kann zum normalen Backen und zum Braten der
meisten Arten von Gerichten verwendet werden.
Betriebsart Temperaturbereich (°C) Empfohlene Temperatur (°C)
Oberhitze +
Heißluft
40-250 190
Die durch das obere Heizelement erzeugte Wärme wird mit
dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese
Betriebsart eignet sich zum Garen von Gerichten, bei denen eine
knusprige Kruste erwünscht ist (z. B. Fleisch oder Lasagne).
Unterhitze +
Heißluft
40-250 190
Die durch das untere Heizelement erzeugte Wärme wird mit
dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese
Betriebsart eignet sich für die Zubereitung von Pizza, Brot oder
Kuchen.
Großer Grill
40-300 240
Die Wärme wird durch den Großächengrill erzeugt. Diese
Betriebsart eignet sich, um Speisen auf der Oberseite zu bräunen
(z. B. Fleisch, Lasagne oder Gratin).
Öko-Grill
40-300 240
Die Wärme wird durch den Kleinächengrill erzeugt. Diese
Betriebsart eignet sich für Speisen, bei deren Zubereitung
weniger Hitze erforderlich ist (z. B. Fisch und gefüllte Baguettes).
NV70H5587BB_EG_DG68-00541D-00_DE.indd 15 2018-04-06 10:14:03
16 Deutsch
Bedienung
Bedienung
Automatikprogramme
Für unerfahrene Köche bietet das Gerät insgesamt 25 Automatikprogramme. Mit Hilfe der
Automatikprogramme können Sie Zeit sparen und schneller Kochen und Backen lernen. Die Garzeit
und -temperatur wird entsprechend dem ausgewählten Rezept automatisch eingestellt.
1. Drücken Sie so oft auf , bis Auto Cook
eingestellt ist.
2. Warten Sie 5 Sekunden, um das Gewicht
auszuwählen.
3. Drücken Sie auf oder , um das
gewünschte Rezept auszuwählen, und warten Sie
dann 5 Sekunden, um das Gewicht einzustellen.
4. Drücken Sie auf oder , um das
gewünschte Gewicht einzustellen.
5. Nach 4-5 Minuten schaltet sich das Gerät
automatisch ein.
HINWEIS
• Einige der Elemente in den Automatikprogrammen beinhalten das Vorheizen. Für diese
Elemente wird der Fortschritt des Vorheizens angezeigt. Geben Sie die Speisen nach dem
Vorheizen in den Garraum.
• Weitere Einzelheiten hierzu nden Sie im Abschnitt Automatikprogramme auf Seite 22.
Dampfreinigung
Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf.
1. Entnehmen Sie alle Zubehörteile aus dem Gerät.
2. Gießen Sie ca. 400 ml Wasser auf den Boden des
Garraums, und schließen Sie die Gerätetür.
3. Drücken Sie so oft auf , bis Dampfreinigung
eingestellt ist.
4. Nach 3 Sekunden beginnt das Gerät automatisch
den Reinigungsvorgang.
5. Warten Sie nach Abschluss der Reinigung ab,
bis das Gerät abgekühlt ist, und wischen Sie
anschließend das Innere des Geräts mit einem
trockenen Tuch ab.
WARNUNG
Öffnen Sie die Gerätetür nicht, bevor der Reinigungszyklus abgeschlossen ist. Das Wasser im
Garraum ist sehr heiß und kann Verbrennungen verursachen.
HINWEIS
• Wenn der Garraum stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen,
empehlt es sich, mit Hilfe eines Reinigungsmittels erst den hartnäckigen Schmutz von Hand zu
entfernen und dann die steam cleaning (Dampfreinigung) zu aktivieren.
• Lassen Sie die Gerätetür nach Abschluss des Reinigungszyklus leicht geöffnet. So können die
emaillierten Innenächen vollständig trocknen.
• Diese Reinigungsfunktion kann erst dann aktiviert werden, wenn der Garraum des Geräts
abgekühlt ist. Warten Sie, bis das Gerät abgekühlt ist, und versuchen Sie es dann erneut.
• Gießen Sie das Wasser nicht mit Schwung auf den Boden des Garraums. Gehen Sie langsam und
vorsichtig vor. Andernfalls kann Wasser an der Vorderseite des Geräts austreten.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 16 2018-04-06 10:14:03
Deutsch 17
Bedienung
Küchentimer
Mit Hilfe des Küchentimers können Sie bei einem Garvorgang die benötigte Zeit bzw. Betriebsdauer
überprüfen.
1. Drücken Sie die Taste und stellen Sie dann
mit den Tasten
oder die gewünschte
Zeit ein.
2. Drücken Sie auf , um den Küchentimer zu
starten.
HINWEIS
• Wenn die eingestellte Zeit abgelaufen ist, erklingt ein Signalton und auf dem Display blinkt die
Anzeige „00:00“.
• Zum Ausschalten des Küchentimers halten Sie die Taste
3 Sekunden lang gedrückt.
Kindersicherung
Mit der Kindersicherung werden alle Tasten außer gesperrt.
• Halten Sie zum Verriegeln des Ofens die Tasten
und gleichzeitig 3 Sekunden lang
gedrückt.
wird angezeigt.
• Halten Sie zum Entriegeln des Ofens die Tasten
und gleichzeitig 3 Sekunden lang
gedrückt.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 17 2018-04-06 10:14:04
18 Deutsch
Verwendung
Verwendung
Manuelles Garen
WARNUNG vor Acrylamid
Beim Backen von stärkehaltigen Lebensmitteln wie Kartoffelchips, Pommes Frites und Brot kann
gesundheitsschädliches Acrylamid entstehen. Es wird empfohlen, solche Speisen bei niedrigen
Temperaturen zu garen, um ein Übergaren, Austrocknen oder Verbrennen zu vermeiden.
VORSICHT
Lebensmittel, die leicht verderben können (wie Milch, Eier, Fisch, Fisch, Fleisch oder Geügel), dürfen
nicht länger als 1 Stunde vor Beginn des Garvorgangs im Ofen stehen und müssen nach Beendigung
des Garvorgangs unverzüglich entfernt werden. Das Essen verdorbener Lebensmittel kann zu
Krankheiten durch Lebensmittelvergiftungen führen.
HINWEIS
• Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in
den Zubereitungshinweisen nicht abweichend angegeben.
• Wenn Sie die Betriebsart „Öko-Grill“ verwenden, stellen Sie die Speisen in die Mitte des
Backblechs.
Tipps zu den Zubehörteilen
Im Lieferumfang des Geräts sind verschiedene Zubehörteile enthalten. Möglicherweise werden in
der folgenden Tabelle mehr Zubehörteile aufgeführt, als im Lieferumfang Ihres Geräts enthalten
sind. Wenn Ihnen nicht exakt die Zubehörteile aus den Zubereitungshinweisen zur Verfügung stehen,
können Sie auch andere geeignete Zubehörteile verwenden, die Sie bereits besitzen. Dies hat keine
Auswirkungen auf die Garergebnisse.
• Backblech und Universalblech sind untereinander austauschbar.
• Wenn Sie ölige/fettige Speisen zubereiten, empehlt es sich, ein Backblech unter dem Gitterrost
einzusetzen, um herabtropfendes Fett aufzufangen. Wenn im Lieferumfang Ihres Geräts ein
Gitterrosteinsatz enthalten ist, können Sie diesen zusammen mit dem Blech verwenden.
• Wenn im Lieferumfang Ihres Geräts ein Universalblech, ein extra tiefes Blech oder beides
enthalten ist, empehlt es sich, bei der Zubereitung fettiger Speisen das tiefere Blech zu
verwenden.
Heißluft
Mit dieser Funktion können Sie Speisen auf maximal drei Einschüben garen. Diese Betriebsart ist
auch zum Braten geeignet. In diesem Modus wird die Wärme von dem Heizelement an der Rückwand
des Ofens erzeugt und durch den Lüfter gleichmäßig verteilt.
Sie müssen den Ofen vorheizen, bevor Sie mit dem Kochen beginnen.
(Sie können den Ofen mit dem zum Kochen eingestellten Modus aufheizen (in diesem Fall: Heißluft)
oder den Modus „Grill + Heißluft“ verwenden.)
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Lammrücken am Knochen
(350-700 g)
Mit Panzenöl besprühen und mit
mit Salz und Pfeffer bestreuen
3
2
Gitterrost
Backblech
(um Saft
aufzufangen)
190-200 40-50
Bananen mit Schokolade, Nüssen
und braunem Zucker
3-5 Stk.
Jede der Bananen einschneiden,
10-15 g Schokolade und 5-10 g
Nüsse in den Schnitt geben und
dies mit Zucker dekorieren, der
mit etwas Wasser angefeuchtet
wurde. In eine Folie einwickeln.
3 Gitterrost 220-240 15-25
Bratäpfel
5-8 Stück à 150-200 g
Kerngehäuse des Apfels entfernen
und den Apfel mit Zucker füllen.
In eine Pfanne mit Wasser geben
3 Gitterrost 200-220 15-25
Fleischkoteletts, Hackschnitzel,
Klops
(300-600 g)
Mit Panzenöl besprühen
3 Backblech 195 18-25
NV70H5587BB_EG_DG68-00541D-00_DE.indd 18 2018-04-06 10:14:04
Deutsch 19
Verwendung
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Gefrorene Karottenschnitzel,
Rüben- oder Kartoffelroulade
(350-1000 g)
Mit Panzenöl besprühen
3 Backblech 200 20-30
Schweinekoteletts
(500-1000 g)
Mit Panzenöl besprühen und mit
mit Salz und Pfeffer bestreuen
3
2
Gitterrost
Backblech
(um Saft
aufzufangen)
200 40-50
Halbierte Ofenkartoffeln
(500-1000 g)
3 Backblech 180-200 30-45
Tiefgefrorene Roulade mit Pilzen
(500-1000 g)
Mit Panzenöl besprühen
3 Backblech 180-200 40-50
Oberhitze + Heißluft
Die Wärme wird vom oberen Heizelement erzeugt, und der Lüfter sorgt für eine laufende Zirkulation
der Heißluft.
Sie müssen den Ofen vorheizen, bevor Sie mit dem Kochen beginnen.
(Sie können den Ofen im Grill + Heißluftmodus aufheizen.)
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Schweinelende am Knochen
(1000 g)
Mit Panzenöl besprühen und mit
mit Salz und Pfeffer bestreuen
3
2
Gitterrost
Backblech
(um Saft
aufzufangen)
180-200 50-65
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Gefüllte Fleischröllchen
(500-1000 g)
Mit Panzenöl besprühen
3 Backblech 180-200 50-65
Ober-/Unterhitze
Der konventionelle Modus eignet sich am besten zum Braten von Speisen auf derselben
Einschubhöhe. Die Temperatur innerhalb des Ofens wird durch das obere und untere Heizelement
erreicht.
Sie müssen den Ofen vorheizen, bevor Sie mit dem Kochen beginnen.
(Sie können den Ofen mit dem zum Kochen eingestellten Modus aufheizen (in diesem Fall:
Konventioneller Modus) oder den Modus „Grill + Heißluft“ verwenden.)
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Tiefgefrorene Lasagne
(500-1000 g)
3 Gitterrost 180-200 40-50
Gekühlte Dorade und ganze
Fische der gleichen Größe
(300-1000 g)
3-4 Schnitte auf beiden Seiten
Mit Panzenöl besprühen
3
2
Gitterrost
Backblech
(um Saft
aufzufangen)
240 15-20
Fischlet (500-1000 g)
3-4 Schnitte auf beiden Seiten
Mit Panzenöl besprühen
3 Backblech 200 13-20
Tiefgefrorenen Koteletts aus
zerkleinertem Fleisch, Roulade
mit Schinken, Käse oder Pilzen
(350-1000 g)
Mit Panzenöl besprühen
3 Backblech 200 25-35
NV70H5587BB_EG_DG68-00541D-00_DE.indd 19 2018-04-06 10:14:04
20 Deutsch
Verwendung
Verwendung
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Gebackener Schinken
Hausmacherart aus
Schweinenacken in Folie
(1000-1500 g)
Vor dem Backen marinieren.
Schmeckt besser!
2 oder 3 Backblech 180-230 60-120
Ganzes Hähnchen
(700-1500 g)
2 oder 3 Backblech 190-200 40-55
Fleisch- oder Fischsteaks
(400-800 g)
Mit Panzenöl besprühen und mit
mit Salz und Pfeffer bestreuen
3
2
Gitterrost
Backblech
(um Saft
aufzufangen)
180-200 15-35
Kuchen (1000 g) 2 oder 3 Besonders
tiefes Blech
180 20
Unterhitze + Heißluft
Unterhitze + Heißluft wird verwendet, um eine saftige Oberseite und eine knusprige Unterseite zu
erreichen. Das ist gut bei Pizza, Quiche Lorraine, unbedeckten Pasteten und Käsekuchen.
Sie müssen den Ofen vorheizen, bevor Sie mit dem Kochen beginnen.
(Sie können den Ofen mit dem zum Kochen eingestellten Modus aufheizen (in diesem Fall: Unterhitze
+ Heißluft) oder den Modus „Grill + Heißluft“ verwenden.)
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Tiefgefrorener Apfelkuchen mit
Hefe
(350-700 g)
3 Gitterrost 180-200 15-20
Tiefgefrorener gefüllter
Schichtkuchen
(300-600 g)
Mit Eigelb bestreichen, in den
kalten Ofen stellen
3 Backblech 180-200 25
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Frikadellen mit Sauce
(250-500 g)
In einer Bratpfanne
3 Bratpfanne auf
dem Gitterrost
180-200 25-35
Blätterteigrollen
(500-1000 g)
Mit Eigelb bestreichen
3 Backblech 180 15-23
Cannelloni mit Sauce
(250-500 g)
In einer Bratpfanne
3 Bratpfanne auf
dem Gitterrost
180 22-30
Gefüllte Hefekuchen (600-1000 g)
Mit Eigelb bestreichen
3 Backblech 180-200 20-30
Großer Grill
Mit der Großgrillfunktion können größere Portionen oder ache Speisen wie Rindersteaks, Schnitzel
und Fisch gegart werden. Diese Betriebsart ist auch zum Toasten geeignet. In dieser Betriebsart sind
sowohl das obere Heizelement als auch der Grill eingeschaltet.
Sie müssen den Ofen vorheizen, bevor Sie mit dem Kochen beginnen.
(Sie können den Ofen mit dem zum Kochen eingestellten Modus aufheizen (in diesem Fall: Supergrill)
oder den Modus „Grill + Heißluft“ verwenden.)
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Wiener Würstchen oder kleine
Würstchen
(5-10 Stk.)
4
3
Gitterrost
Backblech
(um Saft
aufzufangen)
200 10-15
Polnische und dicke kurze
Würstchen
8-10 Stk.
Mit Panzenöl besprühen
4
3
Gitterrost
Backblech
(um Saft
aufzufangen)
200 10-12
NV70H5587BB_EG_DG68-00541D-00_DE.indd 20 2018-04-06 10:14:05
Deutsch 21
Verwendung
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Frühstückstoast
5-10 Stk.
4 Gitterrost 240 2-3 auf
einer Seite
Wenden
2-3 auf der
anderen
Seite
Frühstückstoast mit Käse
5-10 Stk.
3
2
Gitterrost
Backblech
(um Käse
aufzufangen)
200 8-12
Tiefgefrorene gefüllte
Pfannkuchen
(200-500 g)
In das nicht vorgeheizte Gerät
legen (später Vorheizen)
Mit Panzenöl besprühen
3 Backblech 200 20-30
Öko-Grill
In dieser Betriebsart werden kleine Portionen von achen Speisen wie Rindersteaks, Schnitzel,
Fisch und Toast in der Mitte des Backblechs oder Gitterrost gegart. Nur das obere Heizelement ist in
Betrieb.
Sie müssen den Ofen vorheizen, bevor Sie mit dem Kochen beginnen.
(Sie können den Ofen mit dem zum Kochen eingestellten Modus aufheizen (in diesem Fall: Grill) oder
den Modus „Grill + Heißluft“ verwenden.)
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Tiefgefrorener Backcamembert
(2 x 75 g – 4 x 75 g)
In das nicht vorgeheizte Gerät
legen (später Vorheizen)
3 Gitterrost 200 10-12
Gericht Einschubhöhe Zubehör Temp. (°C) Zeit (in Min.)
Tiefgefrorene belegte Baguettes
(Tomate-Mozzarella oder
Schinken-Käse)
3
2
Gitterrost
Backblech
(um Käse
aufzufangen)
200 15-20
Fischstäbchen (300-700 g)
In den kalten Ofen stellen (vor
dem Vorwärmen), mit Panzenöl
besprühen
3
2
Gitterrost
Backblech
(um Saft
aufzufangen)
200 15-25
Fischpastetchen, Filetfrikadellen
(gefroren) (300-600 g)
In den kalten Ofen stellen (vor
dem Vorwärmen), mit Panzenöl
besprühen
3 Backblech 180-200 20-35
Tiefgefrorene Pizza (300-500 g)
In das nicht vorgeheizte Gerät
legen (später Vorheizen)
3
2
Gitterrost
Backblech
(um Käse
aufzufangen)
180-200 23-30
NV70H5587BB_EG_DG68-00541D-00_DE.indd 21 2018-04-06 10:14:05
22 Deutsch
Verwendung
Verwendung
Code Gericht Gewicht (kg) Zubehör Einschubhöhe
A:04 Selbstgemachte
Lasagne
1: 0,3-0,5
2: 0,8-1,0
Gitterrost 3
Ofenfestes Glasgefäß verwenden. Gekühlte oder selbstgemachte
Lasagne in die Mitte des Garraums auf den Gitterrost stellen.
A:05 Rindersteaks 1: 0,3-0,6
2: 0,6-0,8
Gitterrost
Universalblech
4
3
2-6 Rindersteaks gleichmäßig nebeneinander auf dem Gitterrost
verteilen. Die erste Einstellung ist für dünne Steaks geeignet, die
zweite für dicke. Nach Erklingen des Signaltons wenden.
A:06 Rinderbraten 1: 0,6-0,8
2: 0,9-1,1
3. 1,2-1,4
Gitterrost
Universalblech
2
1
Rindeisch marinieren und auf den Gitterrost legen. 1 Tasse Wasser
auf das Universalblech geben. Nach Erklingen des Signaltons
wenden. Nach dem Garen in Alufolie einwickeln und 5 bis
10 Minuten ruhen lassen.
A:07 Schweinebraten 1: 0,6-0,8
2: 0,9-1,1
Gitterrost
Universalblech
2
1
Das marinierte Schweineeisch auf den Gitterrost legen. Bei
Erklingen des Signaltons wenden.
A:08 Lammkoteletts 1: 0,3-0,4
2: 0,5-0,6
Gitterrost
Universalblech
4
3
Lammkoteletts marinieren. Die Lammkoteletts auf dem Gitterrost
verteilen. Bei Erklingen des Signaltons wenden. Die erste
Einstellung gilt für dünne Koteletts, die zweite für dicke.
Automatikprogramme
In der folgenden Tabelle sind 25 Automatikprogramme zum Kochen, Braten und Backen aufgeführt.
Zudem werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen
beschrieben.
Zur einfacheren Handhabung wurden die Betriebsart und die Garzeit vorprogrammiert.
Verwenden Sie die folgenden Informationen als Zubereitungshinweise. Die Nahrungsmittel immer in
das nicht vorgeheizte Gerät legen.
WARNUNG
Ziehen Sie vor dem Herausnehmen der Speisen stets Ofenhandschuhe an.
Code Gericht Gewicht (kg) Zubehör Einschubhöhe
A:01 Tiefkühlpizza 1: 0,3-0,6
2: 0,7-1,0
Gitterrost 2
Die Tiefkühlpizza in die Mitte des Gitterrostes legen. Wir empfehlen
die Einstellung 0,3-0,6 kg für Pizzas mit dünnen Böden, 0,7-1,0 kg
für Pizzas mit viel Belag.
A:02 Tiefgefrorene
Backofen-Pommes
1: 0,3-0,5
2: 0,5-0,7
Backblech 2
Die tiefgefrorenen Backofen-Pommes auf dem Backblech verteilen.
Die erste Einstellung ist für dünne Pommes geeignet, die zweite
für breit geschnittene. Backpapier verwenden. Nach ⅔ der Garzeit
wenden.
A:03 Tiefgefrorene
Kroketten
1: 0,3-0,6
2: 0,7-1,0
Backblech 2
Die tiefgefrorenen Kartoffelkroketten gleichmäßig auf dem
Backblech verteilen. Nach ⅔ der Garzeit wenden.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 22 2018-04-06 10:14:05
Deutsch 23
Verwendung
Code Gericht Gewicht (kg) Zubehör Einschubhöhe
A:09 Hähnchenteile 1: 0,5-0,7
2: 1,0-1,2
Gitterrost
Universalblech
4
3
Die Hähnchenteile mit Öl beträufeln und mit Kräutern würzen. Die
Hähnchenteile nebeneinander auf den Gitterrost legen.
A:10 Brathähnchen 1: 0,8-1,0
2: 1,1-1,3
Gitterrost
Universalblech
2
1
Das gekühlte Hähnchen mit Öl beträufeln, würzen und mit der
Brustseite nach unten auf den Gitterrost legen.
A:11 Entenbrust 1: 0,3-0,5
2: 0,6-0,8
Gitterrost
Universalblech
4
3
Entenbrust vorbereiten und mit der Fettseite nach oben auf
den Gitterrost legen. Die erste Einstellung gilt für eine dünne
Entenbrust, die zweite für zwei dicke.
A:12 Truthahnroulade 1: 0,6-0,8
2: 0,9-1,1
Gitterrost
Universalblech
2
1
Truthahnroulade auf den Gitterrost legen. Bei Erklingen des
Signaltons wenden.
A:13 Gedämpfter Fisch 1: 0,2-0,4
2: 0,5-0,7
3. 0,8-1,0
Gitterrost 2
Den vorbereiteten Frischsch (z. B. Forelle, Schellsch, Seelachs)
in eine geeignete ofenfeste Glasform mit Deckel geben. So viel
Flüssigkeit dazugeben, dass der Boden des Gefäßes bedeckt ist, z.
B. 3-4 EL Zitronensaft oder Weißwein, und mit Deckel verschließen.
Gefäß auf den Gitterrost stellen. Wenn der Fisch eher geröstet
werden soll, die Haut des Fisches mit Olivenöl bestreichen und
Gefäß ohne Deckel verwenden.
Code Gericht Gewicht (kg) Zubehör Einschubhöhe
A:14 Bratsch 1: 0,5-0,7
2: 0,8-1,0
Gitterrost
Universalblech
4
3
Die Fische Kopf an Schwanzosse auf den Gitterrost legen.
Die erste Einstellung gilt für 2 Fische, die zweite für 4. Dieses
Programm ist für ganze Fische wie Forelle, Zander oder Dorade
geeignet.
A:15 Lachssteaks 1: 0,3-0,4
2: 0,7-0,8
Gitterrost
Universalblech
4
3
Lachssteaks auf den Gitterrost legen. Bei Erklingen des Signaltons
wenden.
A:16 Ofenkartoffeln 1: 0,4-0,6
2: 0,8-1,0
Backblech 2
Kartoffeln abspülen und halbieren. Mit Olivenöl beträufeln und mit
Kräutern würzen. Gleichmäßig auf dem Backblech verteilen. Die
erste Einstellung gilt für kleine Kartoffeln (je 100 g) und die zweite
für große Ofenkartoffeln (je 200 g).
A:17 Grillgemüse 1: 0,4-0,6
2: 0,8-1,0
Universalblech 4
Gemüse, z. B. Zucchini- oder Auberginenscheiben, Pilze oder
Kirschtomaten, auf das Universalblech geben. Mit Öl beträufeln und
Kräuter und Gewürze hinzugeben.
A:18 Gemüsegratin 1: 0,4-0,6
2: 0,8-1,0
Gitterrost 2
Gemüsegratin in einer runden ofenfesten Form zubereiten. Teller in
der Mitte des Garraums auf den Gitterrost stellen.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 23 2018-04-06 10:14:05
24 Deutsch
Verwendung
Verwendung
Code Gericht Gewicht (kg) Zubehör Einschubhöhe
A:19 Marmorkuchen 1: 0,5-0,6
2: 0,7-0,8
3. 0,9-1,0
Gitterrost 2
Den Teig in eine runde ofenfeste Napfkuchenform geeigneter Größe
geben. Dieses Programm eignet sich für Teig wie Marmorkuchen,
Zitronenkuchen und Haselnusskuchen.
A:20 Mufns 1: 0,5-0,6
2: 0,7-0,8
Gitterrost 2
Den Mufnteig in eine Mufnbackform aus Metall für zwölf Mufns
geben. Die Form auf den Rost stellen. Für Mufns mit jeweils
45 g wird eine Gewichtsangabe von 0,5 bis 0,6 kg empfohlen. Für
mittelgroße Mufns (65 g) wird eine Gewichtsangabe von 0,7 bis
0,8 kg empfohlen.
A:21 Weißbrot 1: 0,7-0,8 Gitterrost 2
Dieses Programm ist geeignet für Brotmischungen aus 500 g
Weizenmehl. Die Anweisungen auf der Verpackung befolgen. Den
Hefeteig in eine rechteckige Backform geben. Den Teig mit Wasser
bestreichen. Der Länge nach mit einem Messer einschneiden.
A:22 Vollkornbrot 1: 0,7-0,8 Gitterrost 2
Dieses Programm ist geeignet für Brotmischungen aus 500 g
Weizen- und Roggenmehl. Die Anweisungen auf der Verpackung
befolgen. Den Sauerteig in eine geeignete rechteckige Backform
geben. Den Teig mit Wasser bestreichen. Der Länge nach mit einem
Messer einschneiden.
Code Gericht Gewicht (kg) Zubehör Einschubhöhe
A:23 Brötchen/Ciabatta 1: 0,2-0,4
2: 0,6-0,8
Backblech 3
Die erste Einstellung eignet sich für Teig für kleine Teigwaren wie
Brötchen oder frische Croissants (4-8 Stk.). Einstellung 2 eignet
sich für Teig für Ciabatta oder Baguettes (2-6 Stk.). Backpapier
verwenden.
A:24 Selbstgemachte
Pizza
1: 0,2-0,6
2: 0,8-1,2
Backblech 2
Die erste Einstellung eignet sich für Minipizzas (7-9 Stück).
Einstellung 2 eignet sich für eine große runde oder eine
Blechpizza. Die Gewichtsangaben beziehen sich auf die gesamte
Pizza mit Belag, wie z. B. Sauce, Gemüse, Schinken und Käse. Wenn
Sie einen knusprigen Boden vorziehen, sollten Sie den Garraum
5 Minuten lang mit Unterhitze und Heißluft vorheizen.
A:25 Hefeteig gehen
lassen
1: 0,2-0,4
(Pizzateig)
2: 0,4-0,6
(Hefeteig)
3. 0,6-0,8
(Brotteig)
Gitterrost 2
Die Einstellung mit 0,2-0,4 kg eignet sich dafür, Hefeteig für Pizza
oder Kuchen gehen zu lassen oder Brotteig zum erstem Mal gehen
zu lassen. Den Teig in ein großes rundes Gefäß geben und mit
Frischhaltefolie abdecken. Die Einstellung für 0,4-0,6 kg ist für
Brotteig mit Hefe oder Sauerteig geeignet. Die Einstellung für
0,6-0,8 kg eignet sich für Sauerteig. Den Teig nach dem ersten
Gehen lassen mit den Händen durchkneten, in eine Backform geben
und mit Frischhaltefolie abdecken.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 24 2018-04-06 10:14:05
Deutsch 25
Verwendung
Testgerichte
Gemäß EN 60350
1. Backen
Die Backempfehlungen beziehen sich auf das vorgeheizte Gerät. Schieben Sie das Backblech mit der
abgeschrägten Seite in Richtung der Rückseite des Garraums hinein.
Gericht Zubehör Einschubhöhe Betriebsart
Temp.
(°C)
Zeit
(in Min.)
Mürbeteiggebäck Backblech 3 Ober-/Unterhitze 160-170 20-30
2 Heißluft 150-160 30-35
Backblech +
Universalblech
1+4 Heißluft 150-160 35-40
Kleine Kuchen Backblech 3 Ober-/Unterhitze 160-180 15-25
2 Heißluft 150-160 30-35
Backblech +
Universalblech
1+4 Heißluft 150-160 35-40
Wasserbiskuit Springform auf
Gitterrost (dunkel
beschichtet, ø 26 cm)
2 Ober-/Unterhitze 160-180 20-30
2 Heißluft 150-160 30-40
Hefeblechkuchen Backblech 3 Ober-/Unterhitze 170-180 35-40
2 Heißluft 150-160 60-70
Backblech +
Universalblech
1+4 Heißluft 150-160 70-80
Gericht Zubehör Einschubhöhe Betriebsart
Temp.
(°C)
Zeit
(in Min.)
Gedeckter
Apfelkuchen
Gitterrost + 2
Springformen * (dunkel
beschichtet, ø 20 cm)
1 diagonal
angeordnet
Heißluft 170-190 70-90
Backblech + Gitterrost
+ 2 Springformen **
(dunkel beschichtet,
ø 20 cm)
1+3 Heißluft 170-190 80-100
* Bei zwei Kuchen werden die Formen hinten links und vorne rechts auf den Rost gestellt.
** Bei zwei Kuchen werden die Formen mittig auf den Blechen/Rosten in zwei verschiedenen
Einschubhöhen platziert.
2. Grillen
Heizen Sie den Garraum 5 Minuten lang mit dem Großächengrill vor.
Gericht Zubehör Einschubhöhe Betriebsart Temp. (°C) Zeit (in Min.)
Weißbrot zum
Toasten
Gitterrost 5 Großer Grill 270 1. Seite: 1-2
2. Seite: 1-1½
Beefsteaks aus
Rinderhackeisch *
(12 Stk.)
Gitterrosteinsatz
+ Universalblech
(zum Auffangen
von Flüssigkeiten)
4 Großer Grill 270 1. Seite: 14-16
2. Seite: 4-6
* Burger mit Rinderhack: Heizen Sie den Garraum 15 Minuten lang mit dem Großächengrill vor.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 25 2018-04-06 10:14:05
26 Deutsch
Wartung und Pege
Pege
Reinigung
Das Reinigen des Ofens ist einfacher, wenn Sie die Reinigung regelmäßig durchführen.
WARNUNG
• Vergewissern Sie sich vor jeder Reinigung, dass das Gerät und die verwendeten Zubehörteile
vollständig abgekühlt sind.
• Verwenden Sie keinesfalls schleifende Reinigungsmittel, harte Bürsten, Schleifschwämme oder
-tücher, Stahlwolle, Messer oder andere schleifende Materialien.
Garraum
• Verwenden Sie zum Reinigen des Garraums ein Tuch und ein mildes Reinigungsmittel oder
warmes Seifenwasser.
• Reinigen Sie die Dichtungen der Gerätetür nicht von Hand.
• Um Beschädigungen der emaillierten Flächen des Garraums zu vermeiden, verwenden Sie nur
handelsübliche Backofenreiniger.
• Um schwere Verunreinigungen zu entfernen, verwenden Sie einen Spezial-Backofenreiniger.
Außenächen des Geräts
Verwenden Sie zum Reinigen der äußeren Flächen des Geräts, wie z. B. Gerätetür, Türgriff und
Display, ein sauberes Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser, und wischen
Sie die Flächen mit einem Blatt Küchenpapier oder einem trockenen Handtuch trocken.
Aufgrund der heißen Luft, die aus dem Garraum entweicht, lagern sich insbesondere um den
Handgriff Schmutz und Fett ab. Es wird daher empfohlen, nach jeder Verwendung des Geräts den
Handgriff zu reinigen.
Zubehör
Waschen Sie sämtliche Zubehörteile nach jeder Verwendung, und trocknen Sie sie mit einem
Küchenhandtuch ab. Weichen Sie Zubehörteile mit hartnäckigen Verschmutzungen etwa 30 Minuten
in warmem Seifenwasser ein, bevor Sie sie waschen.
Katalytische Emailleoberäche (nur bestimmte Modelle)
Die entnehmbaren Teile sind mit einer dunkelgrauen katalytischen Emaillebeschichtung versehen.
Diese kann beim Garen im Heißluftbetrieb durch die zirkulierende Luft mit Öl und Fett verschmutzt
werden. Diese Ablagerungen verbrennen jedoch bei Temperaturen von 200 °C und mehr.
1. Entnehmen Sie alle Zubehörteile aus dem Gerät.
2. Reinigen Sie den Garraum.
3. Aktivieren Sie die Betriebsart „Heißluft“, stellen Sie die höchstmögliche Temperatur ein, und
lassen Sie das Gerät eine Stunde lang in Betrieb.
Gerätetür
Demontieren Sie die Gerätetür nur zur Reinigungszwecken. Gehen Sie folgendermaßen vor,
um die Tür zum Reinigen auszubauen.
VORSICHT
Die Gerätetür ist schwer.
1. Öffnen Sie die Gerätetür, und klappen Sie die Clips
an den beiden Scharnieren auf.
70°
2. Schließen Sie die Gerätetür um etwa 70°. Halten
Sie die Gerätetür mit beiden Händen an den Seiten
fest, und ziehen Sie sie nach oben, sodass die
Scharniere sich lösen.
3. Reinigen Sie die Gerätetür mit Seifenwasser und
einem sauberen Tuch.
4. Bauen Sie die Gerätetür anschließend wieder
ein, indem Sie die oben beschriebenen Schritte
1 und 2 in umgekehrter Reihenfolge ausführen.
Achten Sie darauf, dass die Clips an beiden Seiten
eingeklappt sind.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 26 2018-04-06 10:14:06
Deutsch 27
Wartung und Pege
Glaseinsatz der Gerätetür
Je nach Modell verfügt die Gerätetür über 3-4 übereinander liegende Glasscheiben. Entfernen
Sie den Glaseinsatz der Gerätetür nur zur Reinigungszwecken. Gehen Sie wie folgt vor, um den
Glaseinsatz der Gerätetür zur Reinigung zu demontieren.
1. Drücken Sie auf die beiden Riegel links und
rechts der Gerätetür.
01
01 Scheibe 1
2. Lösen Sie die Abdeckung, und entnehmen Sie
Scheibe 1 aus der Gerätetür.
01
02
01 Scheibe 1
02 Scheibe 2
3. Wiederholen Sie die Schritte 1 und 2 in
umgekehrter Reihenfolge, um die Scheiben
nach dem Reinigen wieder in die Gerätetür
einzusetzen. Überprüfen Sie anhand der
Abbildung die richtigen Positionen der Scheiben
1 und 2.
HINWEIS
Achten Sie beim Einbau von Scheibe 1 darauf, dass der Aufdruck in die nachfolgend gezeigte
Richtung weist.
Seitengitter (nur bestimmte Modelle)
1. Drücken Sie mittig auf den oberen Bereich des
linken Seitengitters und kippen Sie es um etwa
45° in den Garraum.
2. Ziehen Sie das linke Seitengitter unten aus den
beiden Bohrungen.
3. Entfernen Sie das rechte Seitengitter auf die
gleiche Weise.
4. Reinigen Sie beide Seitengitter.
5. Setzen Sie die Seitengitter anschließend wieder
ein, indem Sie die oben beschriebenen Schritte
1 und 2 in umgekehrter Reihenfolge ausführen.
HINWEIS
Das Gerät arbeitet ohne Seitengitter und Einschübe.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 27 2018-04-06 10:14:07
28 Deutsch
Fehlerbehebung
Fehlerbehebung
Problembeschreibungen
Schlagen Sie bei Problemen mit diesem Gerät zuerst in der folgenden Tabelle nach, und probieren
Sie die dort beschriebenen Abhilfemaßnahmen. Wenn das Problem weiterhin besteht, wenden Sie
sich an das nächstgelegene Samsung-Kundendienstzentrum.
Problem Ursache Abhilfemaßnahme
Die Tasten lassen sich
nicht richtig drücken.
• Haben sich Fremdkörper/-
stoffe um die Tasten
angesammelt?
• Modelle mit
berührungsempndlichen
Bedienelementen: hat
sich außen Feuchtigkeit
angesammelt?
• Wurde die Kindersicherung
aktiviert?
• Entfernen Sie die
Fremdkörper/-stoffe, und
versuchen Sie es erneut.
• Wischen Sie die Feuchtigkeit
weg, und versuchen Sie es
erneut.
• Deaktivieren Sie die
Kindersicherung.
Die Uhrzeit wird nicht
angezeigt.
• Wurde die Stromversorgung
unterbrochen?
• Überprüfen Sie, ob der
Netzstecker in die Steckdose
eingesteckt ist.
Das Gerät startet den
Betrieb nicht.
• Wurde die Stromversorgung
unterbrochen?
• Überprüfen Sie, ob der
Netzstecker in die Steckdose
eingesteckt ist.
Der laufende Betrieb
wird unterbrochen.
• Wurde der Netzstecker aus
der Steckdose gezogen?
• Stecken Sie den Netzstecker
wieder ein.
Das Gerät wird im
Betrieb ausgeschaltet.
• Wurde die zulässige
Betriebsdauer überschritten?
• Arbeitet der
Kühlungsventilator
ordnungsgemäß?
• Wurde das Gerät an einem Ort
ohne ausreichende Belüftung
aufgestellt?
• Sind mehrere Geräte
an dieselbe Steckdose
angeschlossen?
• Lassen Sie das Gerät nach
längeren Garvorgängen
abkühlen.
• Horchen Sie, ob der
Kühlungsventilator in Betrieb
ist.
• Halten Sie die in der
Aufstellanleitung genannten
Abstände ein.
• Schließen Sie das Gerät an
eine eigene Steckdose an.
Ersetzen von Teilen
Glühlampe
1. Drehen Sie die Glasabdeckung gegen den
Uhrzeigersinn ganz heraus.
2. Tauschen Sie die Glühlampe aus.
3. Reinigen Sie die Glasabdeckung.
4. Drehen Sie die Glasabdeckung anschließend
wieder auf die Halterung, indem Sie den obigen
Schritt 1 in umgekehrter Reihenfolge ausführen.
WARNUNG
• Schalten Sie das Gerät vor dem Austausch der Glühlampe aus und ziehen Sie den Netzstecker
aus der Steckdose.
• Verwenden Sie ausschließlich bis 300 °C hitzebeständige Glühlampen die für 25-40 W bei
220-240 V ausgelegt sind. Zugelassene Glühlampen sind bei dem Samsung-
Kundendienstzentrum in Ihrer Nähe erhältlich.
• Fassen Sie Halogenlampen ausschließlich mit einem trockenen Tuch an. Andernfalls wird
die Lampe durch Fingerabdrücke oder Schweiß verschmutzt, wodurch sich die Lebensdauer
verkürzt.
Pege
NV70H5587BB_EG_DG68-00541D-00_DE.indd 28 2018-04-06 10:14:07
Deutsch 29
Fehlerbehebung
Problem Ursache Abhilfemaßnahme
Die Helligkeit im
Garraum schwankt.
• Die Helligkeit schwankt
in Abhängigkeit von der
abgegebenen Leistung.
• Schwankungen bei der
Leistungsabgabe sind
während eines Garvorgangs
normal. Keine Sorge, dies ist
keine Fehlfunktion des Geräts.
Der Garvorgang ist
abgeschlossen, aber der
Kühlungsventilator läuft
weiter.
• Der Ventilator läuft auch
einige Zeit nach Abschluss
des Garvorgangs weiter, um
den Garraum abzukühlen.
• Keine Sorge, dies ist keine
Fehlfunktion des Geräts.
Der Garraum wird nicht
erhitzt.
• Ist die Gerätetür offen?
• Wurden die falschen
Einstellungen gewählt?
• Ist die Sicherung
im Verteilerkasten
durchgebrannt oder hat
der Leistungsschutzschalter
ausgelöst?
• Schließen Sie die Gerätetür und
starten Sie das Gerät neu.
• Schlagen Sie im Kapitel zur
Bedienung des Geräts nach und
stellen Sie das Gerät neu ein.
• Ersetzen Sie die Sicherungen
bzw. setzen Sie den
Leistungsschutzschalter zurück.
Wenn dies wiederholt passiert,
rufen Sie einen Elektriker.
Im Betrieb tritt Rauch
aus dem Gerät aus.
• Wird das Gerät zum ersten
Mal verwendet?
• Benden Sie Speisereste am
Heizelement?
• Bei erstmaliger Verwendung
kann am Heizelement
Rauch entstehen. Dies ist
keine Fehlfunktion, und das
Problem sollte nach der 2.
oder 3. Verwendung nicht
mehr auftreten.
• Lassen Sie das Gerät
ausreichend abkühlen und
entfernen Sie die Speisereste
vom Heizelement.
Vom Gerät geht
ein Brand- oder
Kunststoffgeruch aus.
• Wurden Kunststoff- oder
sonstige Behälter verwendet,
die nicht hitzebeständig sind?
• Verwenden Sie für hohe
Temperaturen geeignete
Glasbehälter.
Problem Ursache Abhilfemaßnahme
Das Gerät wird nicht mit
Strom versorgt.
• Wurde die Stromversorgung
unterbrochen?
• Überprüfen Sie, ob der
Netzstecker in die Steckdose
eingesteckt ist.
Die Außenächen des
Geräts werden im
Betrieb übermäßig heiß.
• Wurde das Gerät an einem Ort
ohne ausreichende Belüftung
aufgestellt?
• Halten Sie die in der
Aufstellanleitung genannten
Abstände ein.
Die Gerätetür kann nicht
richtig geöffnet werden.
• Haben Sie zwischen Gerätetür
und Garraum Essensreste
angesammelt?
• Reinigen Sie gründlich das
Gerät und versuchen Sie
erneut, die Gerätetür zu
öffnen.
Die Garraumbeleuchtung
ist zu dunkel oder
funktioniert überhaupt
nicht.
• Leuchtet die Lampe zunächst
und wird dann ausgeschaltet?
• Wird die Lampe im Betrieb
durch Zubehörteile oder
Speisen verdeckt?
• Die Garraumbeleuchtung
wird zu Energiesparzwecken
nach einer bestimmten Zeit
automatisch ausgeschaltet.
Sie können die Beleuchtung
wieder einschalten, indem
Sie die Taste für die
Garraumbeleuchtung drücken.
• Reinigen Sie den Garraum
und überprüfen Sie die
Beleuchtung erneut.
Das Gerät verursacht
Stromschläge.
• Ist das Gerät ordnungsgemäß
geerdet?
• Wird eine Steckdose ohne
Schutzleiter verwendet?
• Überprüfen Sie, ob das Gerät
ordnungsgemäß geerdet ist.
Aus dem Gerät tritt
Wasser aus.
• In einigen Fällen kann je nach
den zubereiteten Speisen
Wasser oder Dampf aus dem
Gerät austreten. Dies ist keine
Fehlfunktion des Geräts.
• Lassen Sie das Gerät
abkühlen, und wischen Sie es
mit einem trockenen Tuch ab.
Aus einem Spalt in der
Gerätetür tritt Dampf
aus.
Im Gerät bleibt Wasser
zurück.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 29 2018-04-06 10:14:07
30 Deutsch
Fehlerbehebung
Fehlerbehebung
Informationscodes
Bei Störungen Ihres Geräts wird ein Informationscode im Display angezeigt. Schlagen Sie in der
folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus.
Code Bedeutung Abhilfemaßnahme
S-01
Sicherheitsabschaltung
Die zulässige maximale Betriebsdauer
für die eingestellte Temperatur wurde
überschritten.
• Bis 105 °C – 16 Stunden
• Von 105 °C bis 240 °C – 8 Stunden
• Von 245 °C bis Max. – 4 Stunden
Dies ist keine Fehlfunktion des Geräts.
Schalten Sie das Gerät aus, und
entnehmen Sie die Speisen. Versuchen
Sie es dann erneut.
SE Eine Taste ist permanent gedrückt.
Reinigen Sie die Tasten, und
überprüfen Sie, ob sich auf der
Oberäche rund um die Tasten
Wasser angesammelt hat. Schalten
Sie das Gerät aus, und versuchen
Sie die Einstellungen erneut zu
programmieren. Wenn das Problem
erneut auftritt, wenden Sie sich an das
SAMSUNG-Kundendienstzentrum.
E-**
1)
Ein Fehler des Geräts kann schwache
Leistung und Sicherheitsprobleme
verursachen. Verwenden Sie das Gerät ab
sofort nicht mehr.
Setzen Sie sich mit dem
nächstgelegenen SAMSUNG-
Kundendienstzentrum in Verbindung.
-UP-
ÜBERSPANNUNGSSCHUTZ
Diese Funktion schützt das Gerät vor
Spannungsspitzen. Wenn eine starke
Spannungsspitze auftritt, wird ein Alarm
ausgelöst und im Display wird der Code
„-UP-“ angezeigt. Der Heizkörper, die
Beleuchtung, der Heißluftmotor und die
Spießfunktion werden deaktiviert.
Sobald die Spannung wieder auf
einen normalen Wert sinkt, wird der
Überspannungsschutz automatisch
deaktiviert und der Ofen nimmt den
normalen Betrieb wieder auf. Der
Überspannungsschutz kann zu einer
Unterbrechung des Garvorgangs
führen.
1) ** Gültig für alle Nummern.
Problem Ursache Abhilfemaßnahme
Die Garergebnisse sind
unzureichend.
• Wurde während des
Garvorgangs die Gerätetür
geöffnet?
• Öffnen Sie die Gerätetür
im Betrieb nur dann, wenn
Speisen gewendet werden
müssen. Je öfter die Gerätetür
im Betrieb geöffnet wird,
desto stärker sinkt die
Temperatur im Garraum,
sodass sich die Garergebnisse
verschlechtern.
Das Gerät erwärmt
sich während der
Pyrolysereinigung.
• Die Pyrolysereinigung
arbeitet mit hohen
Temperaturen, sodass sich das
Gerät erwärmt.
• Keine Sorge, dies ist keine
Fehlfunktion des Geräts.
Während der
Pyrolysereinigung
entsteht Brandgeruch.
• Die Pyrolysereinigung arbeitet
mit hohen Temperaturen, um
Essensrückstände restlos zu
verbrennen.
• Keine Sorge, dies ist keine
Fehlfunktion des Geräts.
Die Dampfreinigung
wird nicht ausgeführt.
• Ist das Gerät ausreichend
abgekühlt?
• Lassen Sie das Gerät
ausreichend abkühlen, bevor
Sie die Reinigung durchführen.
Der
Doppelgarraumbetrieb
funktioniert nicht.
• Wurde der Garraumteiler
ordnungsgemäß eingesetzt?
• Setzen Sie den Garraumteiler
richtig ein, und versuchen Sie
es erneut.
Der Einfachbetrieb
funktioniert nicht.
• Bendet sich der
Garraumteiler im Gerät?
• Entnehmen Sie den
Garraumteiler, und versuchen
Sie es erneut.
Der Ventilator im
ungenutzten Garraum
läuft mit (andernfalls
steigt die Temperatur im
Garraum zu stark an).
• Um die beste Kochleistung und
die besten Kochergebnisse
zu erzielen, laufen der Lüfter
und die Heizung des nicht
benutzten Garraums mit.
• Keine Sorge, dies ist keine
Fehlfunktion des Geräts.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 30 2018-04-06 10:14:07
Deutsch 31
Technische Daten
Technische Daten
SAMSUNG ist ständig darum bemüht, seine Produkte zu verbessern. Aus diesem Grunde behält sich
Samsung Änderungen am Design und an Bedienungsanleitungen vor.
Abmessungen (B x H x T) Gehäuse 595 x 595 x 570 mm
Fassungsvermögen 70 Liter
Gewicht Netto 33,2 kg
Betriebsspannung 230-240 V
~
50 Hz
Maximal angeschlossene Last 3400 W
Anhang
Produktdatenblatt
SAMSUNG SAMSUNG
Modellkennung NV70H5587BB
Energieefzienzindex je Garraum (EEI cavity) 103,6
Energieefzienzklasse je Garraum A
Energieverbrauch (Strom) bei der Erhitzung
einer Standardbeladung im Garraum eines
Elektrobackofens während eines Zyklus im
konventionellen Modus je Garraum
(elektrische Endenergie) (EC electric cavity)
0,89 kWh/Zyklus
Energieverbrauch bei der Erhitzung einer
Standardbeladung im Garraum eines
Elektrobackofens während eines Zyklus im
Umluftmodus je Garraum
(elektrische Endenergie) (EC electric cavity)
0,87 kWh/Zyklus
Anzahl der Garräume
1
Wärmequelle je Garraum (Strom oder Gas)
Strom
Volumen je Garraum (V) 70 l
Art des Backofens
Eingebaut
Masse des Gerätes (M) 33,2 kg
Daten ermittelt entsprechend der Norm EN 60350-1 und der Kommissionsverordnungen (EU) Nr.
65/2014 und (EU) Nr. 66/2014.
NV70H5587BB_EG_DG68-00541D-00_DE.indd 31 2018-04-06 10:14:07
32 Deutsch
Anhang
Energiespartipps
• Halten Sie die Gerätetür während des Garvorgangs immer geschlossen, es sei denn, Sie müssen
die Lebensmittel wenden. Öffnen Sie die Gerätetür während des Garvorgangs so selten wie
möglich, um die Temperatur im Garraum zu erhalten und so Energie zu sparen.
• Planen Sie die Verwendung des Geräts im Voraus, damit Sie es zwischen einem Garvorgang und
dem nächsten nicht ausschalten müssen. So sparen Sie Energie und reduzieren die Vorwärmzeit
des Geräts.
• Wenn die Garzeit mehr als 30 Minuten beträgt, können Sie das Gerät 5-10 Minuten vor
Abschluss des Garvorgangs ausschalten, um Energie zu sparen. Der Garvorgang wird mit Hilfe
der Restwärme abgeschlossen.
• Wenn möglich, bereiten Sie immer mehr als ein Gericht zu.
Anhang
