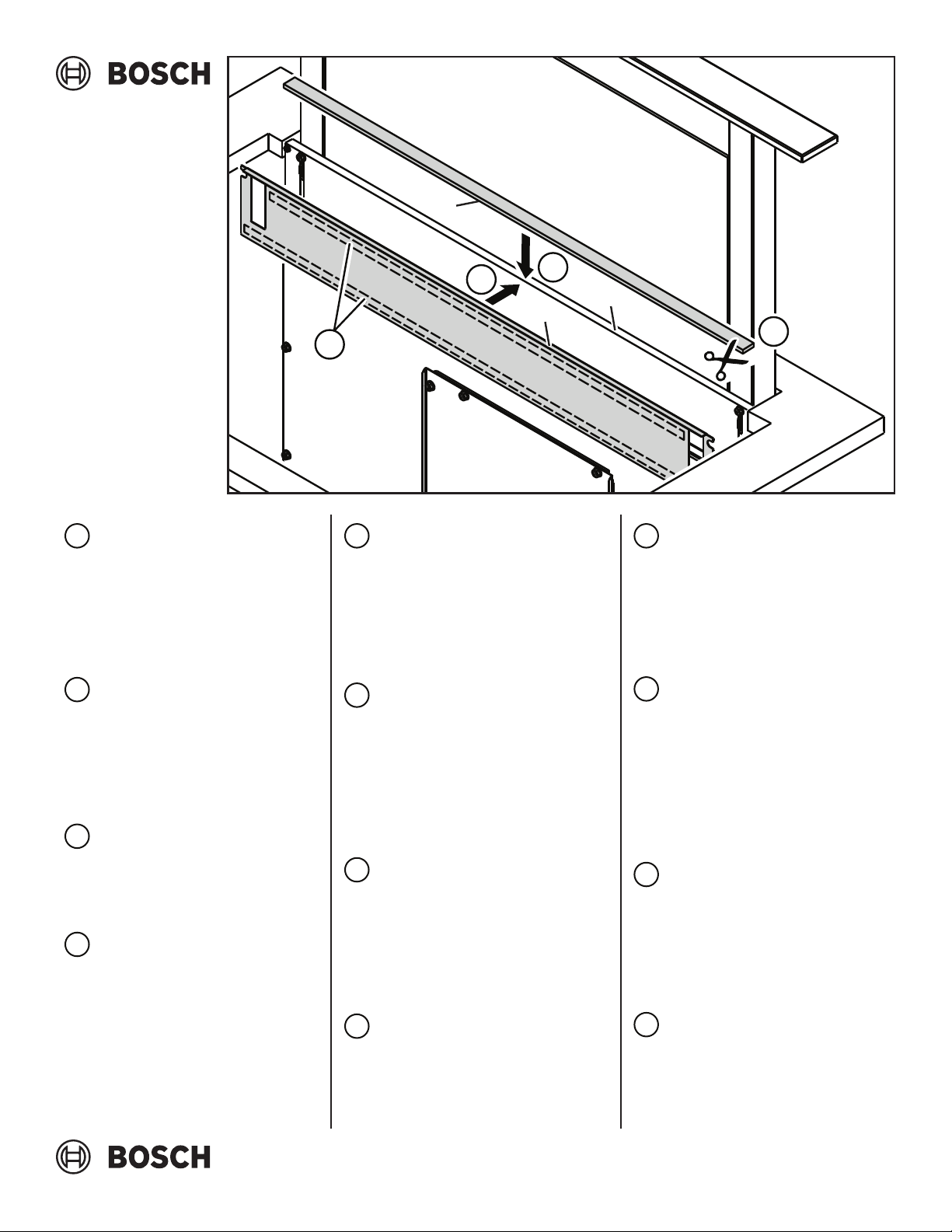

GAS COOKTOP SEAL KIT
Installation Instructions
Models HDD0RSP, HDD6RSP
1
Cut one 18¼” x 2½” (464 mm
x 64 mm) OPENING (A)* in
the cabinet toe kick.
-- or --
Cut one 18¼” x 2½” (464 mm
x 64 mm) OPENING (B) in the
cabinet side or back.
Mount one of the two metal
grilles over this opening, using
two screws provided.
2
If you chose to cut an opening
in the toe kick - you must cut
another 18¼” x 2½” (464 mm
x 64 mm) OPENING (C)* in
the cabinet oor.
Mount the second metal grille
over this opening.
* IMPORTANT NOTE
When using toe kick opening (A) with
opening (C) in cabinet oor: Air must
be able to ow freely between these
two openings - and not restricted
by cabinet structure or any other
obstruction.
JEU DE JOINT D’ÉTANCHÉITÉ POUR
SURFACE DE CUISSON AU GAZ
Directives d’installation
Modèles HDD0RSP, HDD6RSP
1
Découpez une OUVERTURE
(A)* DE 464 mm x 64 mm (1
po x 2½ po) dans le retrait de
l’armoire.
-- ou --
Découpez une OUVERTURE
(B) DE 464 mm x 64 mm (1
po x 2½ po) dans le côté ou
l’arrière de l’armoire.
Montez l’une des deux
grilles métalliques sur cette
ouverture au moyen des deux
vis fournies.
2
Si vous avez choisi de
découper une ouverture dans
le retrait - vous devez découper
une autre OUVERTURE (C)*
de 464 mm x 64 mm (1
po x 2½ po) dans le bas de
l’armoire.
Montez la deuxième grille
métallique sur cette ouverture.
* REMARQUE IMPORTANTE
En cas d’utilisation de l’ouverture (A) du
retrait avec l’ouverture (C) dans le bas
de l’armoire : L’air doit pouvoir circuler
librement entre ces deux ouvertures,
sans être entravé par la structure de
l’armoire ni aucune autre obstruction.
JUEGO PARA SELLAR ESTUFAS
DE GAS
Instrucciones de instalación
Modelos HDD0RSP, HDD6RSP
1
Corte una ABERTURA (A)*
de 464 mm x 64 mm (18¼ x
2½ pulg.) en el espacio para
los pies del gabinete.
o bien,
Corte una ABERTURA (B)
de 464 mm x 64 mm (18¼ x
2½ pulg.) en el lado o parte
posterior del gabinete.
Monte una de las dos
rejillas metálicas sobre esta
abertura, con los dos tornillos
suministrados.
2
Si elige cortar una abertura en
el espacio para los pies, debe
cortar otra ABERTURA (C)* de
464 mm x 64 mm (18¼ x 2½
pulg.) en el piso del gabinete.
Monte la segunda rejilla
metálica sobre esta abertura.
* NOTA IMPORTANTE Cuando
utilice la abertura (A) en el espacio
para los pies con la abertura (C) en
el piso del gabinete: El aire debe
poder uir libremente entre estas dos
aberturas y no estar restringido por la
estructura del gabinete o por alguna
otra obstrucción.
