Vevor SP-1 Laser Level Tripod 1/4"-20 & 5/8"-11 Thread 40.94-133.85 in Height Adjust

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
SP-1 photo

User Manual

This is the main product document for model SP-1.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
LASER TELESCOPING POLE WITH
TRIPOD
MODEL:SP-1
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:SP-1
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LASER TELESCOPING
POLE WITH TRIPOD
background
- 2 -
SAFETY INSTRUCTIONS
1.The Laser Telescoping Pole with Tripod should be mounted on a stable
surface. Do not overload.
2.The installation should be done by an adult, and children should not use
it without supervision.
3.Regularly check the stability and safety of the hanger, and stop using it
immediately if there is any damage or suspected problem.
4.Please read and understand this manual carefully before using the Laser
Telescoping Pole with Tripod.
Tip Over Hazard
• A child or adult can tip the Laser Telescoping Pole with Tripod and be
killed or seriously injured.
• Serious injury may occur to children and adults if not secured before
installation.
• Children should not play with or around the Laser Telescoping Pole with
Tripod at any time.

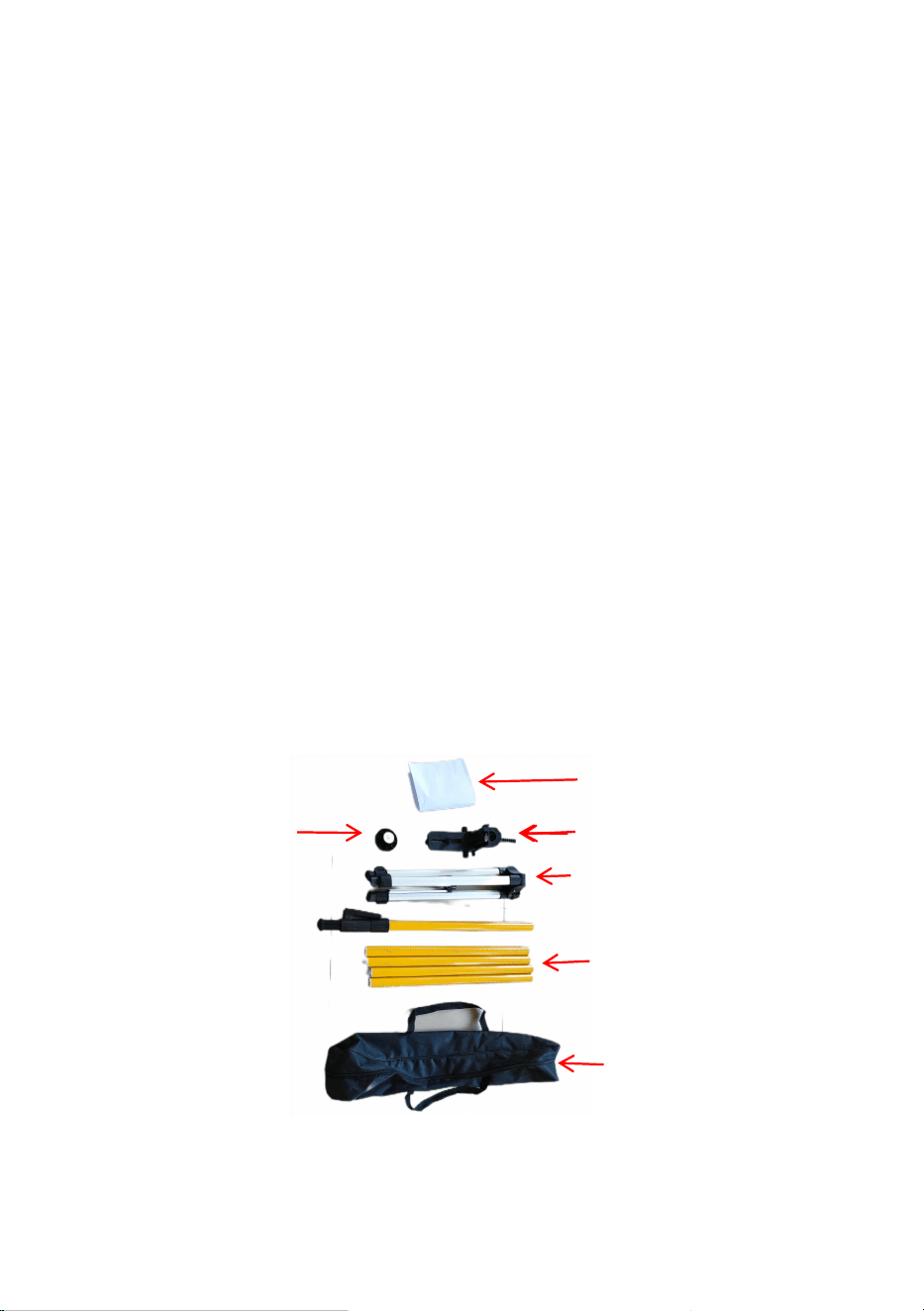

PARTS LIST
A
B
C
D
E
F
G
background
- 3 -
ITEM
QTY
ITEM
DESCRIPTION
QTY
A
1
E
Telescopic rod
with spring-loaded
base
1
B
1
F
Threaded rods
4
C
1
G
hop-pocket
1
D
1
PARAMETER LIST
Model
SP-1
Roof plate height range (inch)
40.94-133.85
Install thread
1/4"-20，5/8"-11
Maximum load bearing(lbs)
10
INSTRUCTIONS
Thank you very much for choosing this Laser Telescoping Pole with
Tripod . Please read all of the instructions before using it.The tripod works
in two different forms.
If there is any difference between the color of this product and the picture in
the instruction manual, please refer to the physical object
background
- 4 -

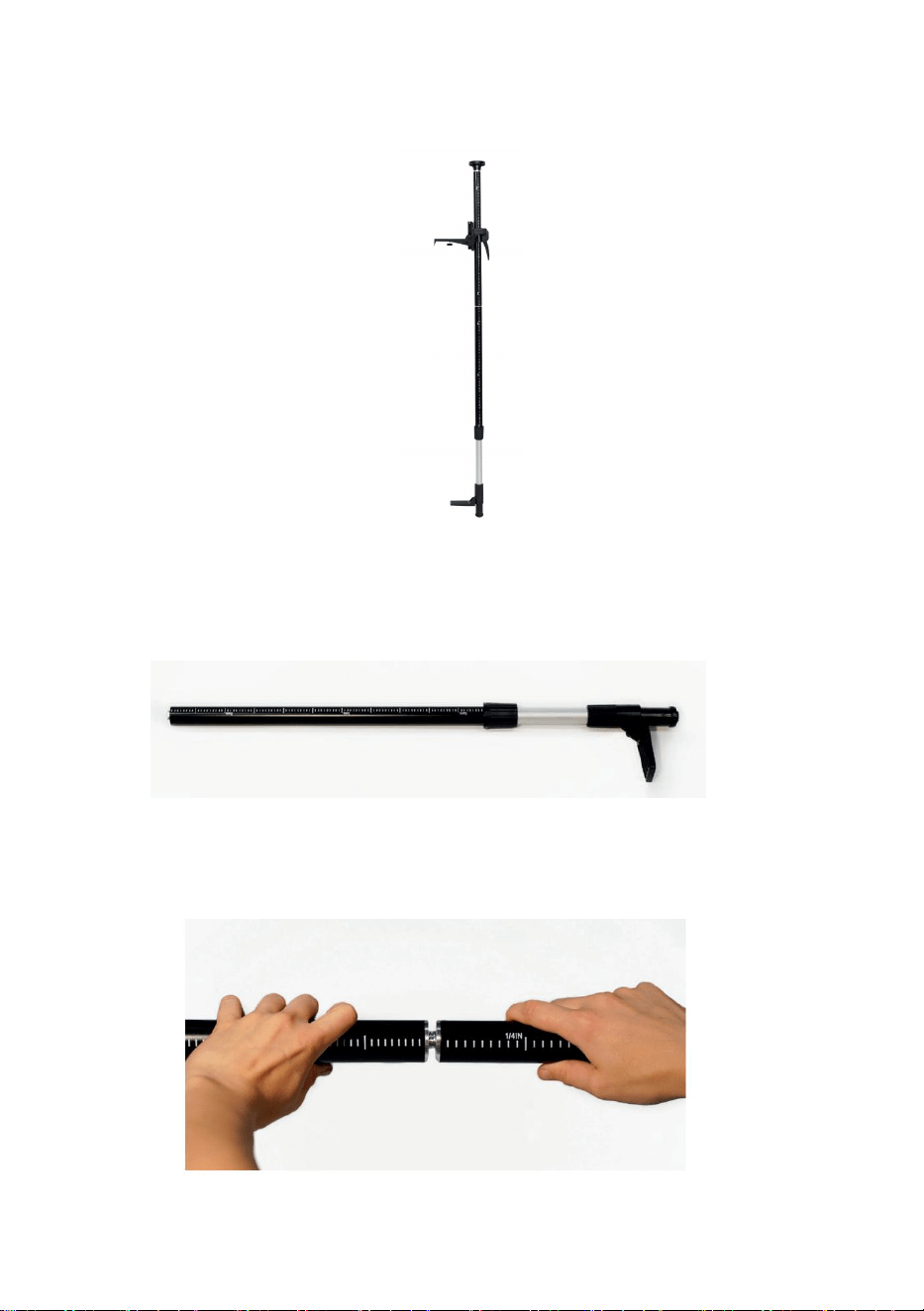

CLAMPING ROD INSTRUCTION
1.Take the telescopic rod with spring as base in order to use the UTC
as a clamping rod.(Fig.1)
Fig.1
2.Add additional threaded rods until desired height is reached.(Fig.2)
Fig.2
background
- 5 -

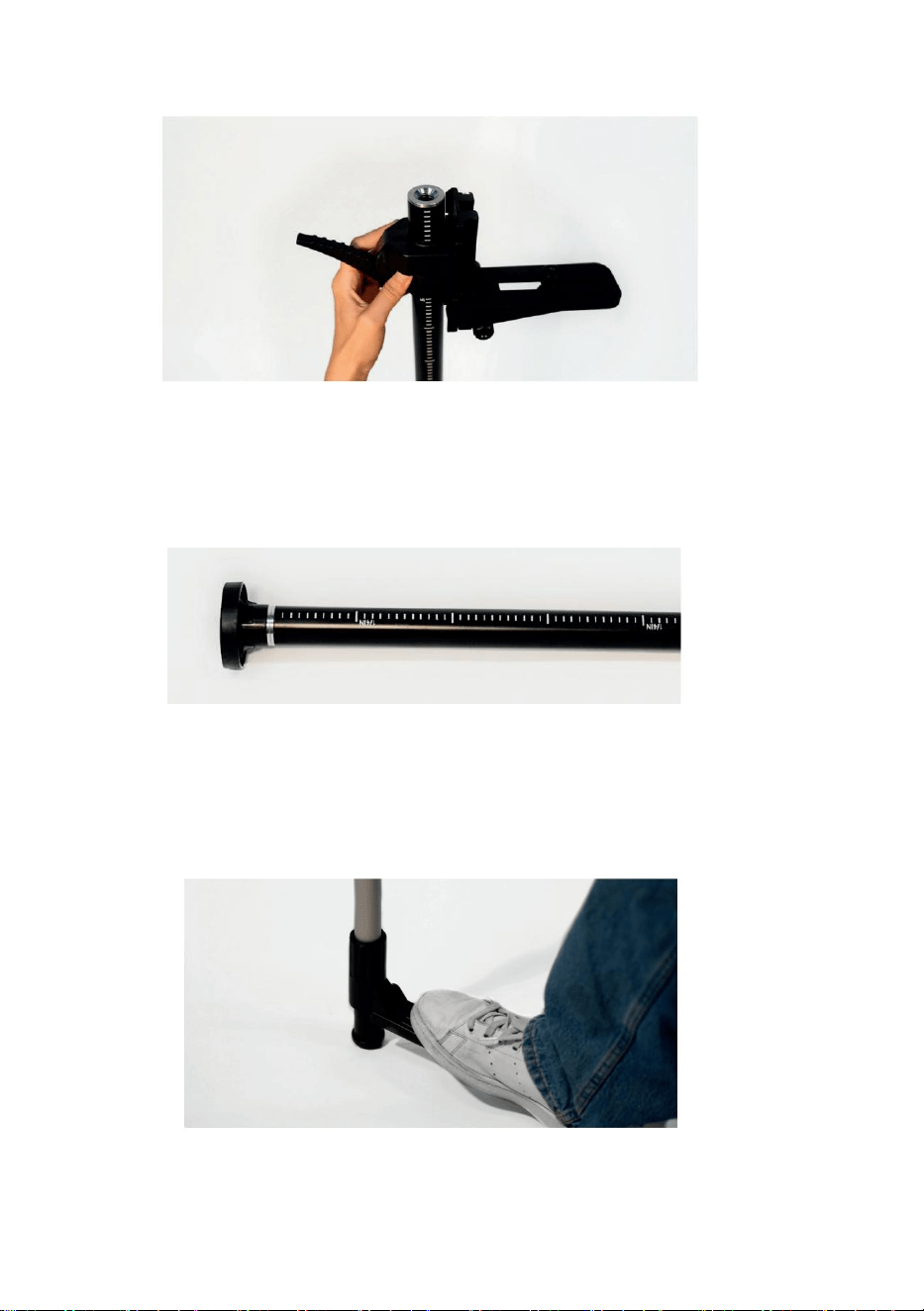

3.Place bracket on threaded rods and fix at desired hight.(Fig.3)
Fig.3
4.The roof plate is mounted on the threaded bar.(Fig.4)
Fig.4
5.Press foot pedal to clamp rod between floor and ceiling.(Fig.5)
Fig.5
background
- 6 -

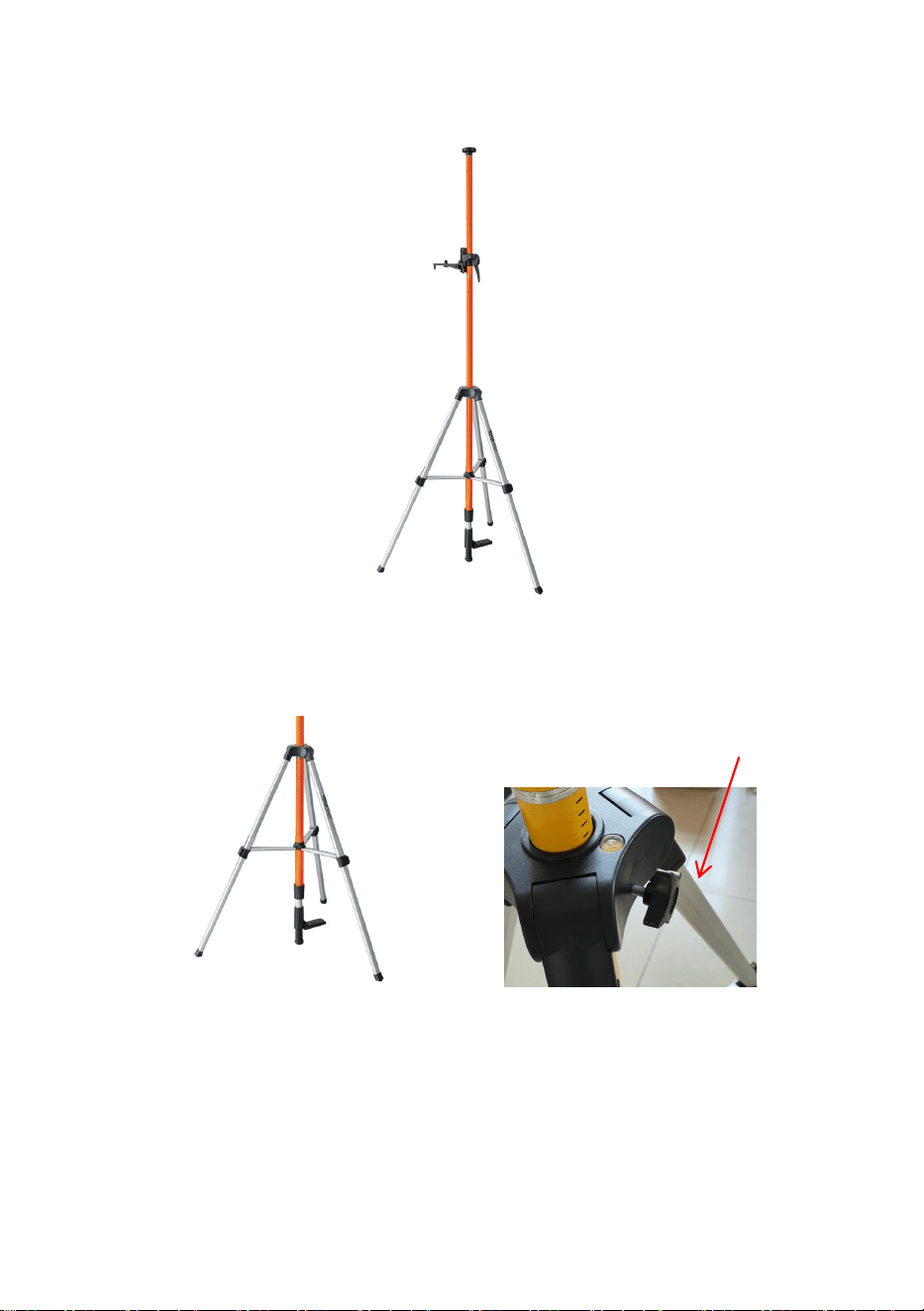

TRIPOD ROD INSTRUCTION
1.Insert the telescopic rod with spring-loaded base into the
Adjustable tripod, Then tighten the knob A.(Fig6-7)
(Fig6) (Fig7)
2.Install additional threaded rods as required and insert the bracket
into the thread rods at the appropriate height.(Fig8)
Knob A
background
- 7 -

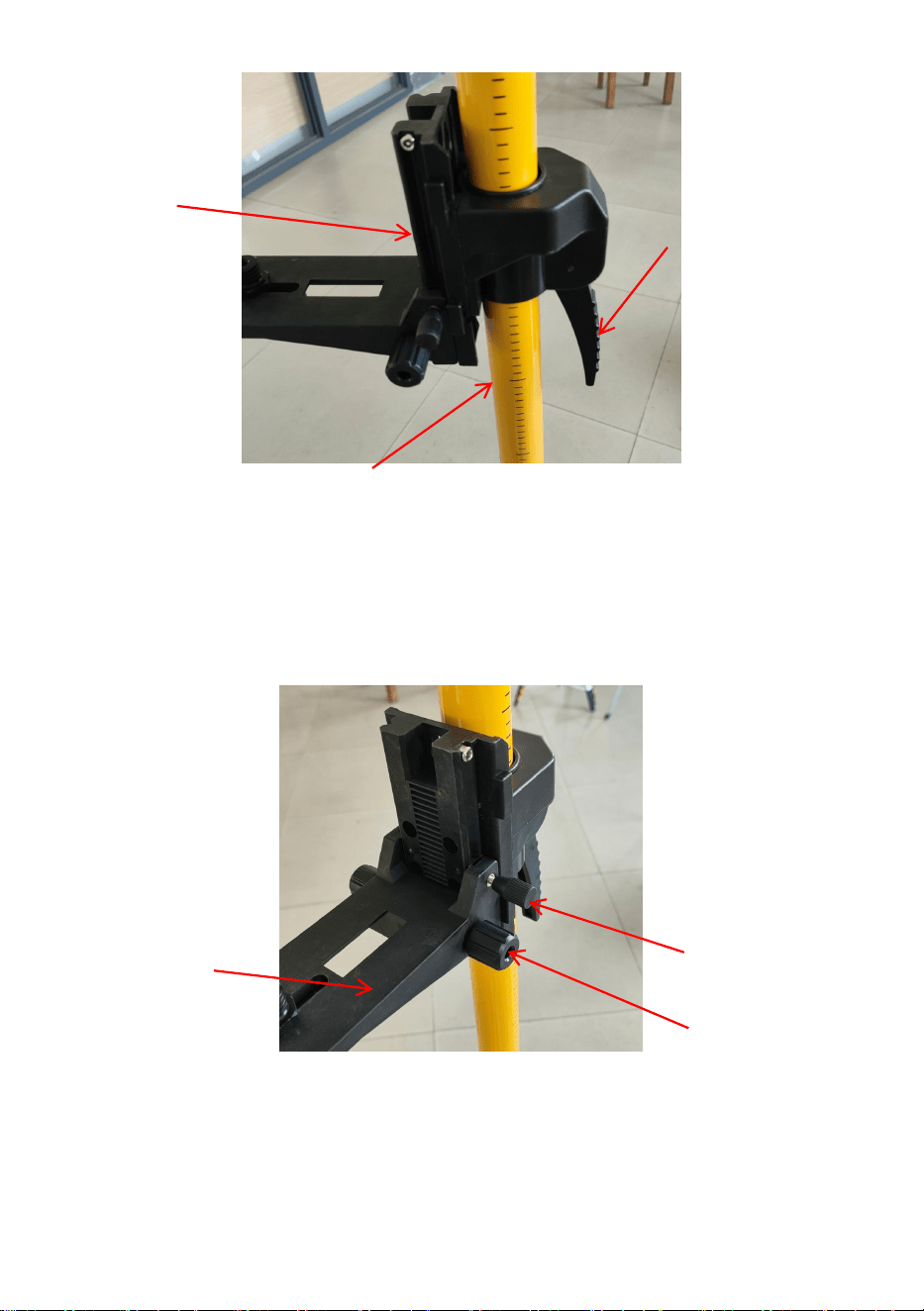

Fig8
3.First loosen the knob B, and then turn the knob C to adjust the
vertical position of the mounting table in the bracket.(Fig9)
Fig9
4.The installation table is equipped with 5 / 8 "thread adapter, and the
removal of 5 / 8" thread adapter is a 1 / 4 " screw. Please choose
Bracket with
1/4"and 5/8"
thread
Pull-down
handle to
secure the
bracket position
Threaded rods
Knob B
Knob C
Mounting
table
background
- 8 -

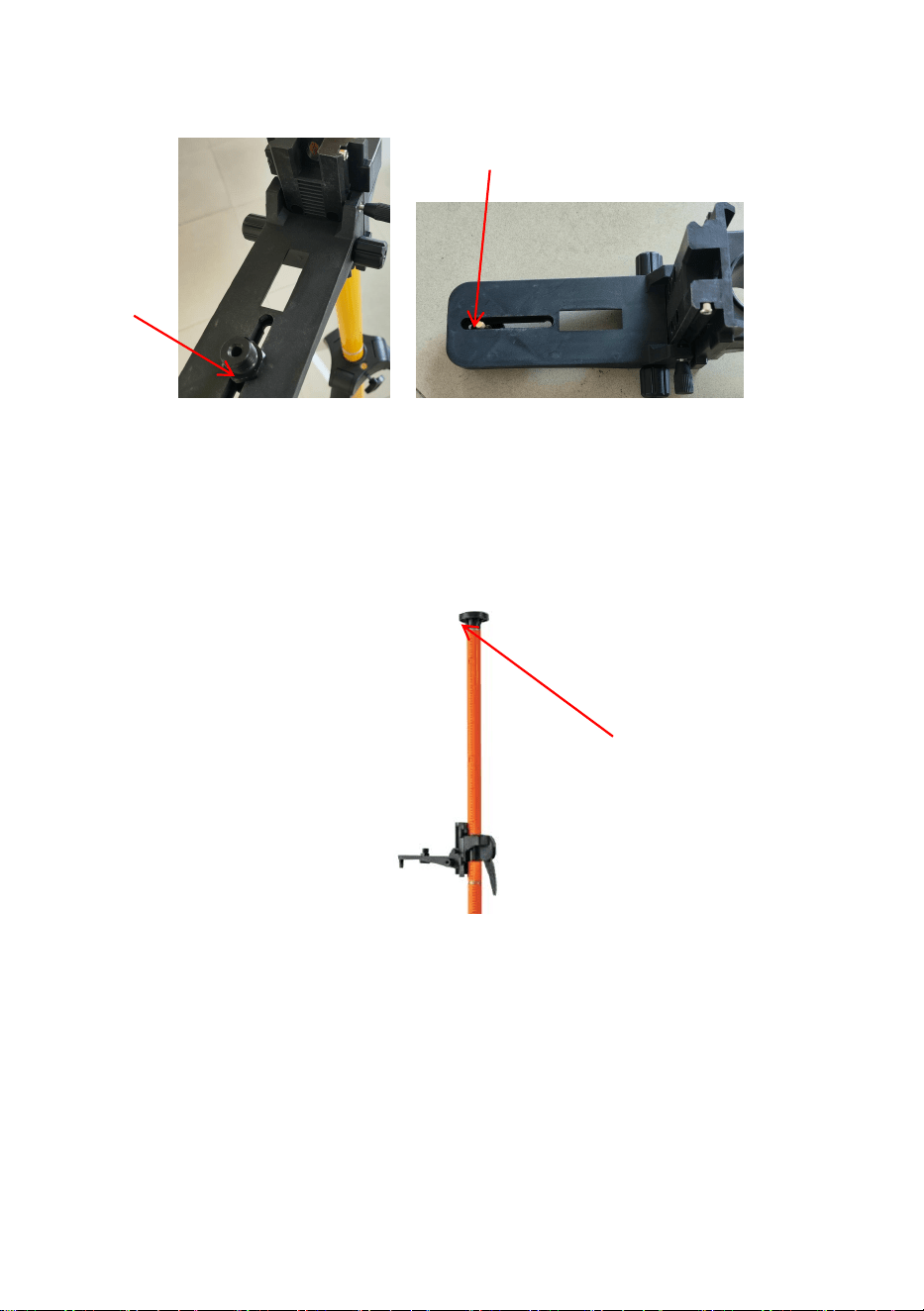

thread for installation requirements.(Fig9-10)
Fig9 Fig10
5.The roof plate is mounted on the threaded bar.(Fig11)
Fig11
6.After opening the clip ,The tripod can extend the length.(Fig12)
5 / 8" thread
adapter
1 / 4 " screw
Roof plate
background
- 9 -

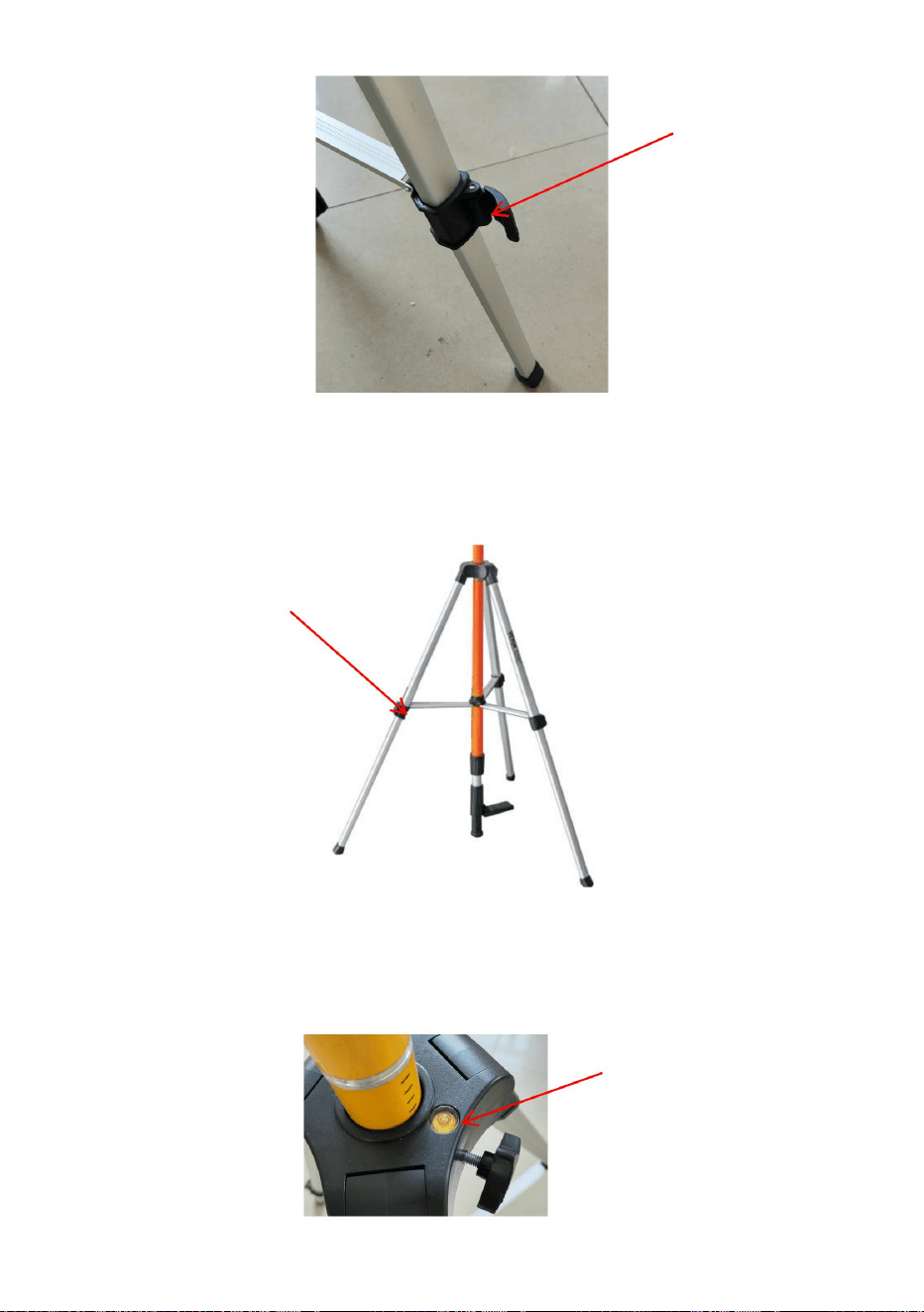

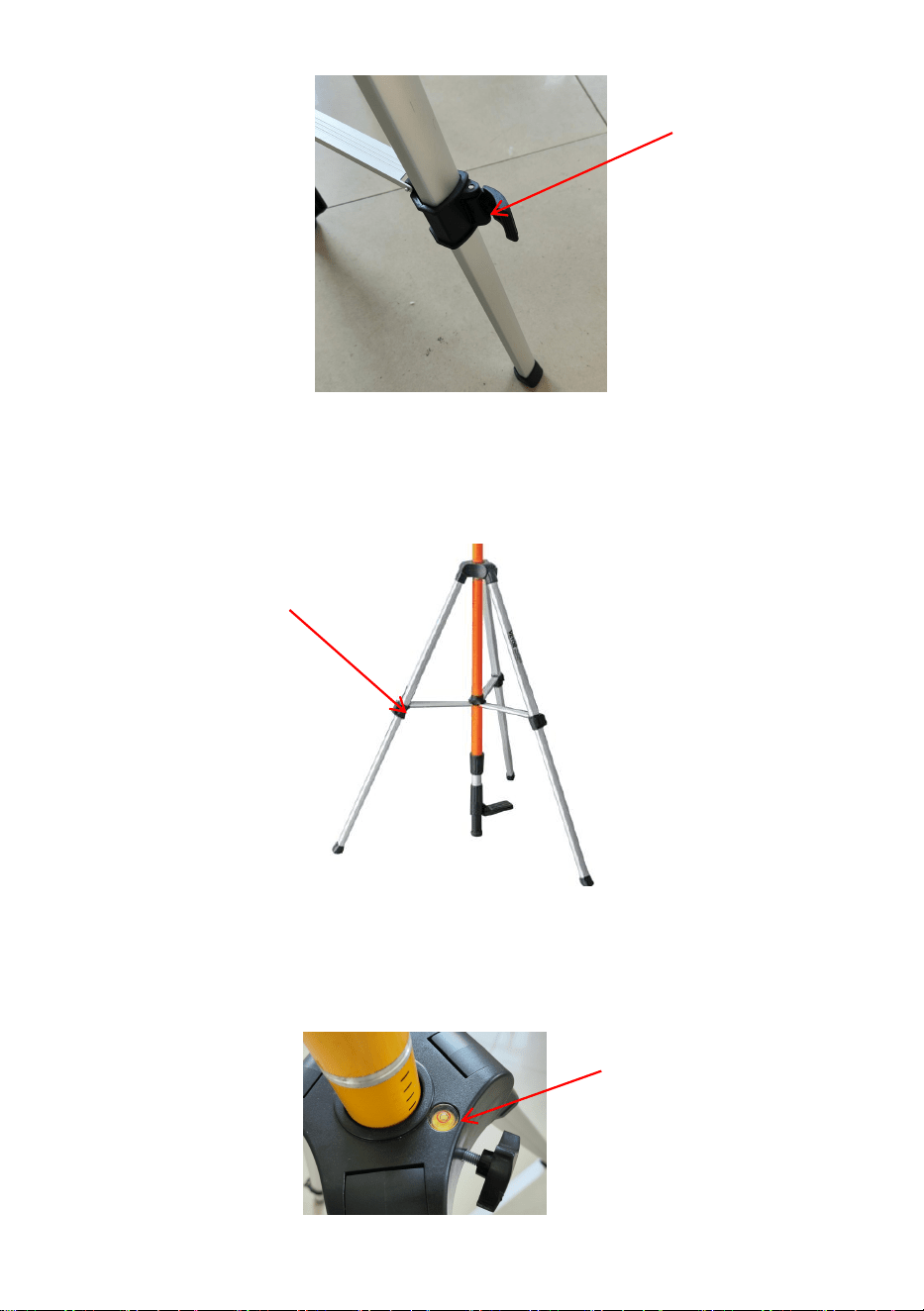

Fig12
7.When using the tripod, keep the illustrated horizontal bar as
horizontal;(Fig13)
Fig13
8.When the level bubble is not in the middle, Please adjust the length
of the tripod leg to correct.(Fig14)
Fig14
Keep the bar horizontal
when using
Clip
level bubble
background
- 10 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
