DA550/DA650/DA750/DA850
Decathlon Series
80 PLUS Gold 550W/650W/750W/850W
fully modular ATX power supply
High efficiency with 80 PLUS Gold certification
24/7 continuous power output with 40℃ operating temperature
Class-leading single +12V rail
Silent running 120mm FDB fan with 18 dBA minimum
All Japanese capacitors
Specially designed cover designed to effectively dissipate the residual heat
Compact design with a 140mm depth for easy integration
Strict ±3% voltage regulation and low ripple & noise
01
SPECIFICATION
SilverStone Decalthron series
SST-DA550-G
SST-DA650-G
SST-DA750-G
SST-DA850-G
ATX12V / EPS 12V Switching Power Supply With
Active PFC
80Plus Gold PS/2
1.1 VOLTAGE
1.3 CURRENT
1.0 INPUT:
1.2 FREQUENCY
47Hz ~ 63Hz
DA550-G
115Vac/8.0A max. 230Vac/4.0A max.
DA650-G/ DA750-G
115Vac/10.0A max. 230Vac/5.0A max.
DA850-G
115Vac/12.0A max. 230Vac/6.0A max.
MINIMUM NOMINAL MAXIMUM UNITS
90 100-240 264 Vrms
02
1.4 INRUSH CURRENT
DA550-G
150A max. when ac input 230Vac and 250C cold start.
1.5 POWER EFFICIENCY
Meet 80 Plus Gold requirement
1.6 LEAKAGE CURRENT
3.5mA max.
1.7 POWER FACTOR
PF > 0.96 at 230Vac input and full load
1.8 ErP REQUIREMENT
Meet ASM and ErP Lot 3 2014
＊
The continuous total output power is 550W max.
• The combined power of +5V and +3.3V is 100W max.
• Peak currents may last up to 12 seconds with not more than one occurrence
per minute.
＊ Add 0.1uF and 10uF capacitors across output terminal during ripple & noise test.
＊ LOAD REGULATION TEST TABLE:
2.0 OUTPUT:
Voltage
+5V +3.3V +12V -12V +5Vsb
＊
Max load
20.0A 20.0A 45.5A 0.3A 2.5A
Min load
0.0A 0.0A 0.0A 0.0A 0.0A
Peak load
-- -- -- -- 3.0A
＊
Combined power
100W -- -- --
＊
Regulation
+3,-3% +3,-3% +3,-3% +10,-10% +3,-3%
＊
Ripple & Noise
30mV 30mV 40mV 40mV 30mV
03
DA650-G
＊
The continuous total output power is 650W max.
• The combined power of +5V and +3.3V is 100W max.
• Peak currents may last up to 12 seconds with not more than one occurrence per
minute.
＊
Add 0.1uF and 10uF capacitors across output terminal during ripple & noise test.
＊
LOAD REGULATION TEST TABLE:
+5V +12V +3.3V -12V +5Vsb
LOAD1
0.0A 0.0A 0.0A 0.0A 0.0A
LOAD2
5.0A 0.0A 5.0A 0.1A 0.1A
LOAD3
13.4A 1.0A 10.0A 0.1A 0.5A
LOAD4
20.0A 4.0A 0.0A 0.2A 1.0A
LOAD5
6.8A 10.0A 20.0A 0.2A 2.5A
LOAD6
0.0A 45.5A 0.0A 0.3A 0.5A
LOAD7
10.0A 37.8A 10.0A 0.3A 0.0A
Voltage
+5V +3.3V +12V -12V +5Vsb
＊
Max load
20.0A 20.0A 54.0A 0.3A 2.5A
Min load
0.0A 0.0A 0.0A 0.0A 0.0A
Peak load
-- -- -- -- 3.0A
＊
Combined power
100W -- -- --
＊
Regulation
+3,-3% +3,-3% +3,-3% +10,-10% +3,-3%
＊
Ripple & Noise
30mV 30mV 40mV 40mV 30mV
04
DA750-G
＊ The continuous total output power is 750W max.
• The combined power of +5V and +3.3V is 110W max.
• Peak currents may last up to 12 seconds with not more than one occurrence
per minute.
＊ Add 0.1uF and 10uF capacitors across output terminal during ripple & noise test.
＊ LOAD REGULATION TEST TABLE:
+5V +12V +3.3 V -12 V +5Vsb
LOAD1
0.0A 0.0A 0.0A 0.0A 0.0A
LOAD2
5.0A 0.0A 5.0A 0.1A 0.1A
LOAD3
13.4A 1.0A 10.0A 0.1A 0.5A
LOAD4
20.0A 4.0A 0.0A 0.2A 1.0A
LOAD5
6.8A
10.0A
20.0A
0.2A
2.5A
LOAD6
0.0A 54.0A 0.0A 0.3A 0.5A
LOAD7
10.25A 45.94A 10.25A 0.3A 0.0A
Voltage
+5V +3.3V +12V -12V +5Vsb
＊
Max load
20.0A 20.0A 62.0A 0.3A 2.5A
Min load
0.0A 0.0A 0.0A 0.0A 0.0A
Peak load
-- -- -- -- 3.0A
＊
Combined power
110W -- -- --
＊
Regulation
+3,-3% +3,-3% +3,-3% +10,-10% +3,-3%
＊
Ripple & Noise
30mV 30mV 40mV 40mV 30mV
05
DA850-G
＊ The continuous total output power is 850W max.
• The combined power of +5V and +3.3V is 110W max.
• Peak currents may last up to 12 seconds with not more than one occurrence
per minute.
＊ Add 0.1uF and 10uF capacitors across output terminal during ripple & noise test.
＊ LOAD REGULATION TEST TABLE:
+5V +12V +3.3V -12V +5Vsb
LOAD1
0.0A 0.0A 0.0A 0.0A 0.0A
LOAD2
5.0A 0.0A 5.0A 0.1A 0.1A
LOAD3
15.4A 1.0A 10.0A 0.1A 0.5A
LOAD4
20.0A 4.0A 3.0A 0.2A 1.0A
LOAD5
8.8A 10.0A 20.0A 0.2A 2.5A
LOAD6
0.0A 62.0A 0.0A 0.3A 0.5A
LOAD7
11.42A 53.44A 11.42A 0.3A 0.0A
Voltage
+5V +3.3V +12V -12V +5Vsb
＊
Max load
20.0A 20.0A 70.5A 0.3A 2.5A
Min load
0.0A 0.0A 0.0A 0.0A 0.0A
Peak load
-- -- -- -- 3.0A
＊
Combined power
110W -- -- --
＊
Regulation
+3,-3% +3,-3% +3,-3% +10,-10% +3,-3%
＊
Ripple & Noise
30mV 30mV 40mV 40mV 30mV
06
2.1 REMOTE ON/OFF
TTL High/PS-OFF; TTL Low/PS-ON
VIL=0.8Vmax, IIL=-1.6mAmax @Vin=0.4V
VIH=2.0Vmin @Iin=-200uA, VIH=5.25Vmax @open ckt.
2.2 HOLD-UP TIME
12msec (minimum) at 80% of full load at 230Vac input.
Load-changing repetition rate of 10m seconds.
Load slew rated 1.0A/uS and capacitive load as below :
2.3 POWER GOOD DELAY
100-500 msec.
2.5 TURN-ON DELAY TIME
2000 msec max.At nominal line full load.
2.6 TRANSIENT OVERSHOOT
DC output transient step sizes as below table:
+5V +12V +3.3V -12 V +5Vsb
LOAD1
0.0A 0.0A 0.0A 0.0A 0.0A
LOAD2
5.0A 0.0A 5.0A 0.1A 0.1A
LOAD3
15.4A 1.0A 10.0A 0.1A 0.5A
LOAD4
20.0A 4.0A 3.0A 0.2A 1.0A
LOAD5
8.8A 10.0A 20.0A 0.2A 2.5A
LOAD6
0.0A 70.5A 0.0A 0.3A 0.5A
LOAD7
11.59A 61.64A 11.59A 0.3A 0.0A
1 msec.
2.4 POWER FAIL DELAY
＞
Output voltage +5V +3.3V +12V
Max. step size 30% 30% 60%
07
When OVP ,OPP ,OCP,OTP or short protection is triggered, the main outputs
will be latched off. The main outputs can be reset by cycling the DC remote on/off
or AC power. +5Vsb output is auto recovery when fault condition removed.
3.0 PROTECTION:
2.7 RISE TIME
20ms max at full load.
3.1 OVER VOLTAGE PROTECTION
+3.3V output 4.5 Vmax.
+5.0V output 7.0 Vmax.
+12.0V output 15.6 Vmax.
3.2 SHORT circuit PROTECTION
All output to GND.
3.3 OVER POWER PROTECTION
3.4 OVER CURRENT PROTECTION
3.5 OVER TEMPERATURE PROTECTION
Foldback at 110%~150% over peak load
Protection temperature is 45℃ to 55℃ at 115V and full load
DA550-G/ DA650-G
+3.3V output： 22A-32A.
+5.0V output： 22A-32A.
+12.0V output： 50.05A-68.25A.
DA750-G
+3.3V output： 22A-32A.
+5.0V output： 22A-32A.
+12.0V output： 68.2A-93A.
DA850-G
+3.3V output： 22A-32A.
+5.0V output： 22A-32A.
+12.0V output： 77.55A-105.75A.
+5V +3.3V +12V -12V +5Vsb
10000uF 10000uF 10000uF 470uF 3300uF
08
4.1 OPERATING TEMP. 0 ℃ to +40 ℃
4.2 STORAGE TEMP. -20 ℃ to +70 ℃
4.3 OPERATING HUMIDITY 20% to 90%,non-condensing
4.4 STORAGE HUMIDITY 5% to 95%, non-condensing
4.5 OPERATING ALTITUDE 0 to 10,000 feet
4.6 STORAGE ALTITUDE 0 to 50,000 feet
5.1 PRIMARY TO SECONDARY
1800Vac for 1 minute
4.0 ENVIRONMENT:
5.0 HI-POT:
6.1 CONDUCTED EMI
1.MEET FCC:Class B
2.MEET BSMI:Class B
3. MEET CISPR 22： Class B
6.2 SAFETY STANDARDS
1. MEET CUL
2. MEET TUV
3. MEET CB
4. MEET CE
5. MEET CCC
6.3 HARMONIC
100K hrs minimum
MEET IEC61000-3-2,Class D
6.0 SAFETY AND EMC REQUIREMENTS
7.0 MTBF at 25℃(demonstrated)
WxLxH=150x140x86mm
8.0 DIMENSIONS
09
9.0. POWER SUPPLY CONNECTOR OVERUSE DEFINITION
Power supply connector overuse definition
EN

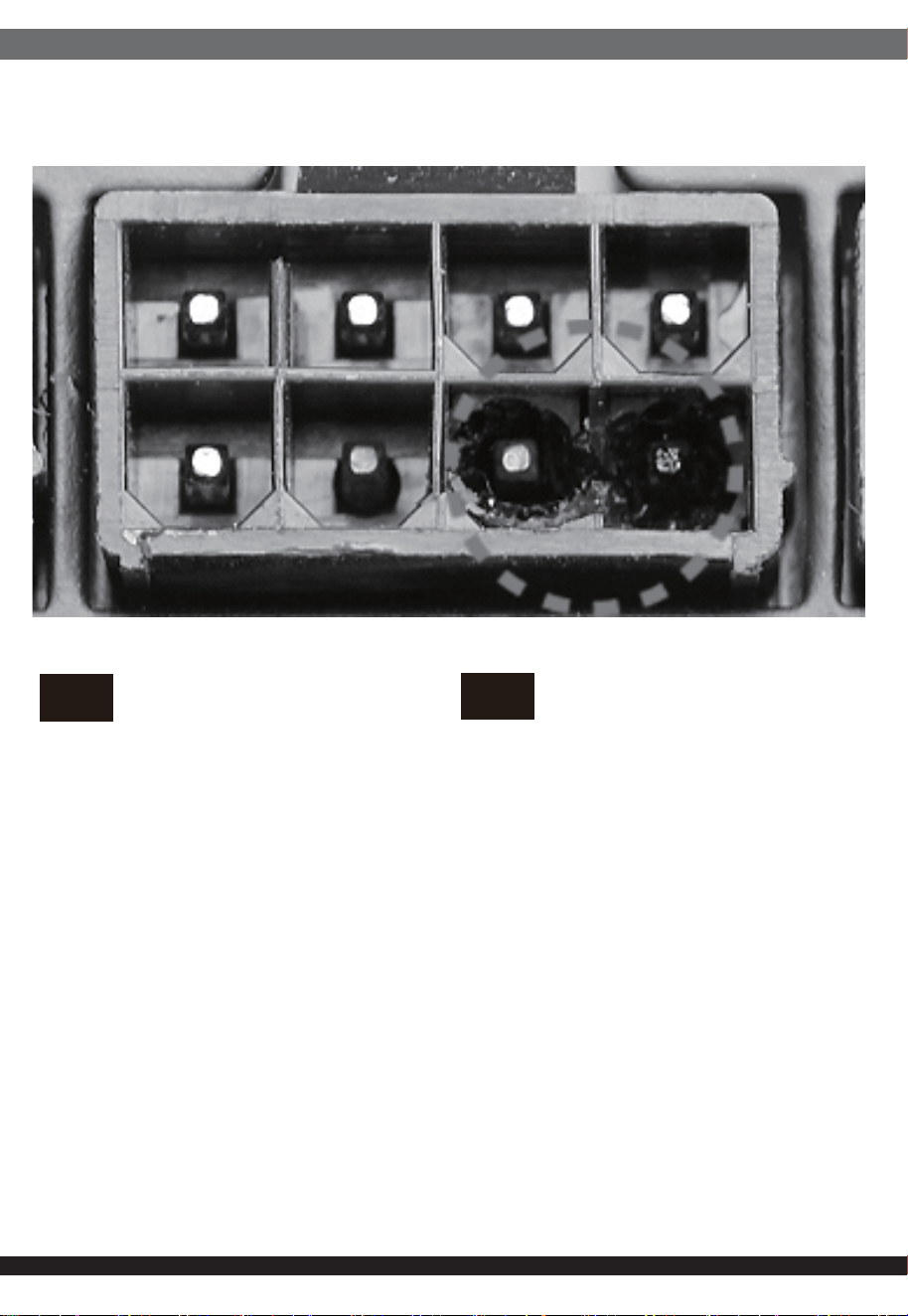

A single PCIe 8pin cable and connector’s maximum current rating is
12.5A, which is 150W (+12V x 12.5A). So SilverStone’s warranty will not
cover damages or malfunction resulting from the use of a graphics card
or expansion card with a single PCIe 8pin connector that exceeds
standard 225W total power draw (150W from PCIe 8pin connector +
75W from PCIe motherboard slot). Similarly, a graphics card or
expansion card with dual PCIe 8pin connectors that exceed 375W total
power draw (300W from two PCIe 8pin connectors + 75W from PCIe
motherboard slot) will also not be covered under warranty.
Peripheral (molex) or SATA connector’s maximum current rating is 5A,
which is 60W (+12V x 5A) or 25W (+5V x 5A). Please ensure connected
devices are operating under these limits. SilverStone’s warranty will not
cover damages or malfunction resulting from usages exceeding these
connectors and their associated cables.
24pin motherboard connector’s maximum current rating for its dual
+12V metal pins are 5A each, which totals 120W (+12V x 5A x 2).
Please ensure +12V drawing devices connected to the motherboard are
operating under these limits. SilverStone’s warranty will not cover
damages or malfunction resulting from usages exceeding these
connectors and their associated cables.
Definition einer Überlastung des
Netzanschlusses
DE
Die maximale Stromstärke eines einzelnen 8-poligen PCIe-Kabels und
Anschlusses beträgt 12,5 A, was 150 W (+12 V x 12,5 A) entspricht.
Daher deckt die SilverStone-Garantie keine Schäden oder
Fehlfunktionen durch den Einsatz einer Grafikkarte oder Erweiterung-
skarte mit einem einzigen 8-poligen PCIe-Anschluss ab, die die
Standardleistungsaufnahme von insgesamt 225 W übersteigt (150 W
vom 8-poligen PCIe-Anschluss + 75 W vom PCIe-Motherboard-Steck-
platz). Ebenso wird die Verwendung einer Grafikkarte oder
Erweiterungskarte mit zwei 8-poligen PCIe-Anschlüssen, die eine
Leistungsaufnahme von insgesamt 375 übersteigen (300 W von den
beiden 8-poligen PCIe-Anschlüssen + 75 W vom PCIe-Mother-
board-Steckplatz) nicht durch die Garantie abgedeckt.
Der maximale Nennstrom von Peripherie- (Molex) oder SATA-An-
schluss beträgt 5 A, was 60 W (+12 V x 5 A) oder 25 W (+5 V x 5 A)
entspricht. Bitte achten Sie darauf, dass verbundene Geräte unter
diesen Grenzwerten arbeiten. Die Garantie von SilverStone deckt keine
Schäden oder Fehlfunktionen aufgrund einer Nutzung ab, die diese
Anschlüsse und ihre zugehörigen Kabel übersteigt.
Der maximale Nennstrom des 24-poligen Motherboard-Anschlusses für
seine dualen +12-V-Metallkontakte beträgt jeweils 5 A, was insgesamt
120 W (+12 V x 5 A x 2) ergibt. Bitte stellen Sie sicher, dass mit dem
Motherboard verbundene +12-V-Geräte unter diesen Grenzwerten
arbeiten. SilverStones Garantie deckt keine Schäden oder
Fehlfunktionen aufgrund einer Nutzung jenseits der Angaben dieser
Anschlüsse und ihrer zugehörigen Kabel ab.
10
Définition de l'utilisation excessive du
connecteur d'alimentation électrique
FR
Le courant nominal maximum d'un périphérique (Molex) ou d'un
connecteur SATA est de 5 A, ce qui correspond à 60 W (+12 V x 5 A)
ou 25 W (+5 V x 5 A). Veuillez vous assurer que les appareils
connectés fonctionnent dans ces limites. La garantie de SilverStone
ne couvre pas les dommages ou les dysfonctionnements résultant
d'utilisations dépassant ces connecteurs et leurs câbles associés.
Le courant nominal maximal des connecteurs 24 broches de la carte
mère pour ses doubles broches métalliques +12 V est de 5 A chacun,
ce qui représente au total 120 W (+12 V x 5 A x 2). Veuillez vous
assurer que les dispositifs de tension +12 V connectés à la carte mère
fonctionnent dans ces limites. La garantie de SilverStone ne couvre
pas les dommages ou les dysfonctionnements résultant d'utilisations
dépassant la capacité de ces connecteurs et de leurs câbles
associés.
Le courant nominal maximum d'un câble et d'un connecteur PCIe 8
broches unique est de 12,5 A, ce qui correspond à 150 W (+12 V x
12,5 A). La garantie de SilverStone ne couvre donc pas les dommages
ou les dysfonctionnements résultant de l'utilisation d'une carte
graphique ou d'une carte d'extension avec un connecteur PCIe 8
broches unique qui dépasse une consommation énergétique totale de
225 W standard (150 W provenant du connecteur PCIe 8 broches + 75
W provenant de l'emplacement de la carte mère PCIe). De même, une
carte graphique ou une carte d'extension avec deux connecteurs PCIe
8 broches qui dépasse une consommation énergétique totale de 375 W
(300 W provenant des deux connecteurs PCIe 8 broches + 75 W
provenant de l'emplacement de la carte mère PCIe) ne sera également
pas couverte dans le cadre de la garantie.
La corrente massima di un singolo cavo PCIe a 8 pin e del connettore
è 12,5 A, corrispondente a 150 W (+12 V x 12,5 A). Pertanto, la
garanzia di SilverStone non copre danni o malfunzionamenti derivanti
dall'utilizzo di una scheda grafica o una scheda di espansione con un
singolo connettore PCIe a 8 pin che supera l'assorbimento totale di
225 W (150 W da connettore PCIe a 8 pin + 75 W da slot PCIe).
Analogamente, la garanzia non copre anche una scheda grafica o
una scheda di espansione con doppi connettori PCIe a 8 pin che
superano l'assorbimento totale di 375 W (300 W da doppi connettori
PCIe a 8 pin + 75 W dalla scheda madre PCIe).
La corrente massima del connettore periferico (molex) o SATA è 5 A,
corrispondente a 60 W (+12 V x 5 A) o 25 W (+5 V x 5 A). Assicurarsi
che i dispositivi collegati funzionino entro questi limiti. La garanzia di
SilverStone non copre danni o malfunzionamenti derivanti da uso
eccessivo di questi connettori e dei relativi cavi.
La corrente massima del connettore a 24 pin per scheda madre per i
suoi due pin di metallo a +12 V è di 5 A ciascuno, per un totale di 120
W (+12 V x 5 A x 2). Assicurarsi che i dispositivi a +12 V collegati alla
scheda madre funzionino con questi limiti. La garanzia di SilverStone
non copre danni o malfunzionamenti derivanti da uso eccessivo di
questi connettori e dei relativi cavi.
Definizione di uso eccessivo del connettore
di alimentazione
IT
La corriente máxima de un solo cable PCIe de 8 pines es 12,5A, lo
que son 150W (+12V x 12,5A). Por tanto, la garantía de SilverStone
no cubrirá daños o fallos provocados por el uso de una tarjeta gráfica
o de expansión con un único conector PCIe de 8 pines que exceda el
total estándar de 225W (150W del conector PCIe de 8 pines + 75W
del zócalo PCIe de la placa base). De igual modo, una tarjeta gráfica
o de expansión con conectores duales PCIe de 8 pines que superen
375W de potencia (300W de los dos conectores PCIe de 8 pines +
75W del zócalo de la placa base) tampoco será cubierta por la
garantía.
La corriente máxima del conector de periféricos (molex) o SATA es
5A, que son 60W (+12V x 5A) o 25W (+5V x 5A). Por favor,
asegúrese de que los dispositivos conectados funcionan dentro de
estos límites. La garantía de SilverStone no cubrirá daños o fallos a
resultas de un uso excesivo de estos conectores y sus cables
asociados.
La corriente máxima del conector de 24 pines de la placa base para
sus pines de metal duales de +12V es de 5A cada uno, para un total
de 120W (+12V x 5A x 2). Por favor, asegúrese de que los
dispositivos de +12V conectados a la placa base funcionan dentro de
estos límites. La garantía de SilverStone no cubrirá daños o averías a
resultas de un uso excesivo para estos conectores y sus cables
asociados.
Definición de uso excesivo del conector de
la Fuente de alimentación
ES
Определение чрезмерной нагрузки на
коннектор блока питания
RU
Один кабель и коннектор PCIe 8pin поддерживает ток 12.5A, что
равно 150Вт (+12В x 12.5A). Таким образом, гарантийные
обязательства SilverStone не будут действовать если вы
используете видеокарту или другую карту расширения с одним
коннектором PCIe 8pin, которые превышает стандартную общую
потребляемую мощность 225Вт (150Вт через коннектор PCIe 8pin +
75Вт через слот PCIe материнской платы). Аналогично, видеокарта
или другая карта расширения с
двумя коннекторами PCIe 8pin,
которые превышают общую потребляемую мощность 375Вт (300Вт
через коннектор PCIe 8pin + 75Вт через слот PCIe материнской
платы), также не будут покрываться гарантией.
Максимальный номинальный ток периферийного (molex) или SATA
разъёма составляет 5A, что равно 60Вт (+12В x 5A) или 25Вт (+5В x
5A). Пожалуйста, убедитесь, что подключенные устройства
работают в этих пределах. Гарантия SilverStone не будет
распространяться на неисправности,
возникающие в результате
использования этих коннекторов или подключаемых к ним кабелей.
Максимальный номинальный ток 24pin коннектора материнской
платы для его двойных металлических контактов +12В составляет
5A на каждый, что равно 120Вт (+12В x 5A x 2). Пожалуйста,
убедитесь, что устройства, подключенные к линии +12В, работают
в этих пределах. Гарантия SilverStone не будет распространяться
на неисправности, возникающие в
результате использования этих
коннекторов или подключаемых к ним кабелей.
전원 공급 커넥터 과용 정의
KR
단일한 PCIe 8핀 케이블 및 커넥터의 최대 전류 정격은 12.5A로서
전력으로 환산하면 150W(+12V x 12.5A)입니다. SilverStone의
보증에서는 표준 225W의 총 소비 전력 (PCIe 8핀 커넥터의 150W와
PCIe 메인보드 슬롯의 75W의 합)을 초과하는 단일 PCIe 8핀 커넥터
탑재 그래픽 카드나 확장 카드를 사용하여 발생하는 손상 또는
오작동을 보상하지 않습니다. 이와 마찬가지로 375W의 총 소비
전력(PCIe 8핀 커넥터 2개의 300W와 PCIe 메인보드 슬롯의 75W의
합)을 초과하는 듀얼 PCIe 8핀 커넥터 탑재 그래픽 카드나 확장 카드를
사용해도 보증에서 보상해주지 않습니다.
주변장치(molex) 또는 SATA 커넥터의 최대 전류 정격은 5A로서
전력으로 환산하면 60W(+12V x 5A) 또는 25W(+5V x 5A)입니다.
연결된 장치들은 이러한 제한 하에서만 작동시켜야 합니다. SilverStone
의 보증에서는 이러한 커넥터 및 이와 연결되는 케이블의 정격을
초과하여 사용함으로써 발생하는 손상이나 오작동을 보상하지
않습니다.
듀얼 +12V 금속 핀에 사용되는 24핀 메인보드 커넥터의 정격 전류는
5A 이며, 각각 합계가 120W (+12V x 5A x 2) 입니다. 메인보드에
연결된 +12V 장치가 해당 한계 미만으로 작동되도록 하십시오.
SilverStone은 이 커넥터나 관련 케이블의 한계를 초과해서
사용함으로써 발생하는 손상이나 고장에 대해서 보장하지 않습니다.
11
電力供給コネクタの使用限度超過に関する説明
JP
単一のPCIe8ピンケーブルおよびコネクタの最大定格電流は12.5Aで
150W(+12Vx12.5A)となります。それで定格225W合計電力消費(PCIe8
ピンコネクタからの150W+PCIeマザーボードスロットからの75W)を超
える、単一PCIe8ピンコネクタ装備のグラフィックスカードまたは拡張カ
ード使用によって生じた損傷や故障の場合、SilverStoneの製品保証は適
用外となります。同様に、375W合計電力消費(2基のPCIe8ピンコネクタ
からの300W+PCIeマザーボードスロットからの75W)を超える、デュア
ルPCIe8ピンコネクタ装備のグラフィックスカードまたは拡張カード使用
によって生じた損傷や故障の場合も、製品保証適用外となります。
周辺用(molex)またはSATAコネクタの最大定格電流は5Aで、60W
(+12Vx5A)または25W(+5Vx5A)となります。接続された装置がこれら
限度以内で動作することを確認してください。これらコネクタおよび関連
ケーブルの定格を超える使用法で生じた損傷や故障については、
SilverStone製品保証対象外となりますのでご注意ください。
24ピンマザーボードコネクタのデュアル+12V金属製ピンに対する最大
定格電流はそれぞれ5Aなので合計は120W(+12Vx5Ax2)となります。
接続される+12V入力のデバイスが、これら上限以内で動作することをご
確認ください。これらコネクタおよび関連ケーブルでの限界を超えた使
用で生じた損傷または故障は、SilverStoneによる製品保証対象外となり
ます。
单条PCIe 8pin电源线与接头的最大额定电流为12.5A，瓦特数150W
（+ 12V x 12.5A）。 因此，银欣的电源保固不包括用于单条PCIe
8pin接头之显卡/扩充卡，在超过标准225W总功耗范围所造成的损坏
或故障（150W 的PCIe 8pin接头+ 75W的主板PCIe插槽）。 以此类
推，若具备双PCIe 8pin接头的显卡/扩充卡，负载一但超过375W总
功耗，视同不属保固范围内（300W来自两个PCIe 8pin接头 + 75W的
主板PCIe插槽）。
大4pin（molex）或SATA接头的最大额定电流为5A，即60W（+ 12V x
5A）或25W（+ 5V x 5A）。 请确保连接的设备皆低于此限制下运行
。
银欣不保固超出电源供应器接头及其相关线材之使用负载上限所造
成的损坏或故障。
24pin主板接头的双+12V金属针脚最大额定电流为5A，即120W（+
12V x 5A x 2）。请确保连接的+12V设备皆低于此限制下运行。
银欣不保固超出电源供应器接头及其相关线材之使用负载上限所造
成的损坏或故障。
电源供应器接头过度使用定义
CN
電源供應器接頭過度使用定義
TW
單條PCIe 8pin電源線與接頭的最大額定電流為12.5A，瓦特數150W
（+ 12V x 12.5A）。 因此，銀欣的電源保固不包括用於單條PCIe
8pin接頭之顯卡/擴充卡，在超過標準225W總功耗範圍所造成的損壞
或故障（150W 的PCIe 8pin接頭+ 75W的主機板PCIe插槽）。 以此
類推，若具備雙PCIe 8pin接頭的顯卡/擴充卡，負載一但超過375W
總功耗，視同不屬保固範圍內（300W來自兩個PCIe 8pin接頭 + 75W
的主機板PCIe插槽）。
大4pin（molex）或SATA接頭的最大額定電流為5A，即60W（+ 12V x
5A）或25W（+ 5V x 5A）。 請確保連接的設備皆低於此限制下運行
。
銀欣不保固超出電源供應器接頭及其相關線材之使用負載上限所造
成的損壞或故障。
24pin主機板接頭的雙+12V金屬針腳最大額定電流為5A，即120W（+
12V x 5A x 2）。請確保連接的+12V設備皆低於此限制下運行。
銀欣不保固超出電源供應器接頭及其相關線材之使用負載上限所造
成的損壞或故障。
ขีดจำกัดการรองรับการใช้งานของขั้วต่อจากพาวเวอร์ซัพพลาย
TH
สำหรับขั้วเชื่อมต่อและสายไฟเลี้ยง PCIe 8 พินสามารถรองรับกระแสได้สูงสุด 12.5
แอมป์หรือหมายถึง 150 วัตต์
(+12V x 12.5A) ดังนั้นการรับประกันจากทาง SilverStone
จะไม่ครอบคลุมถึงความเสียหายหรือความผิดปรกติซึ่งเกิดขึ้นกับกราฟิกการ์ดรวมถึงการ์
ดขยายความยาวที่ใช้งานขั้วเชื่อมต่อ PCIe 8 พิน
ซึ่งมันมีการใช้พลังงานรวมทั้งสิ้นเกินกว่ามาตรฐานที่กำหนดคือ 225 วัตต์ (150
วัตต์ จาก PCIe 8 พิน + 75 วัตต์ จากสล๊อต PCIe บนเมนบอร์ด)
อันรวมถึงกราฟิการ์ดหรือการ์ดขยายความยาวที่ใช้ขั้วต่อไฟเลี้ยง PCIe 8 พินจำนวน 2
ชุดซึ่งมีการใช้พลังงานทั้งสิ้น 375 วัตต์ (300 วัตต์ จากขั้ว PCIe 8 พิน 2 ชุด +
75 วัตต์ จากสล๊อต PCIe บนเมนบอร์ด) ซึ่งไม่ครอบคลุมเช่นกัน
ภายใต้การรับประกัน ขั้วเชื่อมต่อ Peripheral หรือ Molex 4 พินและ SATA
มันสามารถรองรับกระแสได้สูงสุด 5 แอมป์หรือหมายถึง 60 วัตต์ (+12V x 5A)
หรือ (+5V + 5A)
กรุณาให้แน่ใจว่าอุปกรณ์ที่ใช้งานมีการใช้พลังงานไม่เกินกว่าขีดจำกัดที่รองรับ
ดังนั
้นการรับประกันจากทาง SilverStone
จะไม่ครอบคลุมถึงความเสียหายหรือความผิดปรกติจากอุปกรณ์ที่เชื่อมต่อใช้งานจากตัวส
ายเชื่อมต่อซึ่งมีการใช้พลังงานเกินกว่าขีดจำกัด
กระแสไฟฟ้าสูงสุดของขั้วต่อเมนบอร์ด 24 พิน สำหรับพินโลหะ +12V คู่แต่ละอันมีค่า
5A ซึ่งรวมทั้งหมดเป็น 120W
(+12V x 5A x 2) โปรดตรวจสอบให้มั่นใจว่าอุปกรณ์ตัวดึงพลังงาน +12V
ที่เชื่อมต่อกับเมนบอร์ดสามารถทำงานภายใต้ขีดจำกัดเหล่านี้ได้ การรับประกันของ
SilverStone ไม่คุ้มครองความเสียหาย
หรืออาการเสียที่เป็นผลจากการใช้เกินขีดจำกั
ดของขั้วต่อและสายเคเบิลที่ใช้เชื่อมต่อเหล่านี้
12
1. 為了保護使用者及防火的目的，安裝此交換式電源供應器時，必須安裝於符合下列各項要求的外殼中，
並且安裝妥善後，才可接上電源。
1-1. 外殼材質須為防火外殼。外壳材质须为防火外壳。
1-2. 外殼的上方及側邊之圓形開孔，最大內徑不可大於5mm。
1-3. 外殼的上方及側邊之長條型開孔，對角線距離不可大於5mm；若寬度小於1mm，則長度不受限制。
1-4. 外殼底部不可有開孔。外壳底部不可有开孔。
直徑不大於5mm
對角線不大於5mm
寬度小於1mm 則長度不限
Openings that do not exceed 1mm in width regardless of length
Openings that do not exceed 5mm in any dimension
2. 本產品輸出含有危險能量，為避免操作時發生危險，須於裝入系統機殼並將所有設備安裝妥當後才可開啟電源。
3. 本產品之電源輸出非屬電力限制型電源，請連接使用具防火外殼之周邊，以避免火災危險發生。
BSMI ROHS 資訊
http://www.silverstonetek.com/downloads/PSU/RSD.pdf
11
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired operation.
Please refer to SilverStone website for latest specifications updates.
the power supply is only suitable for Information Technology & Audio/Video equipment.
※付属の電源コードは当該製品専用です。他の機器に使用しないでください。
NO. G11241480
