540i XP
®
, 540i XP
®
G
RO Instrucţiuni de utilizare 2-41
CUPRINS
Introducere......................................................................2
Siguranţă........................................................................ 4
Asamblarea...................................................................14
Funcţionarea.................................................................15
Întreținerea....................................................................26
Depanarea.................................................................... 35
Transportul, depozitarea şi eliminarea..........................37
Date tehnice..................................................................38
Accesorii....................................................................... 39
Declarație de conformitate............................................41
Mărci comerciale înregistrate........................................41
Introducere
Descrierea produsului
Acest produs este un motoferăstrău pe acumulator.
Se depun eforturi constant pentru a vă spori
siguranța și eficiența în timpul funcționării. Adresați-
vă reprezentantului de service pentru informații
suplimentare.
Destinația produsului
Acest motoferăstrău pentru exploatări forestiere este
destinat pentru lucrări forestiere, cum ar fi doborârea
copacilor, tăierea ramurilor și ferăstruirea.
Nota: Reglementările la nivel național pot stabili limite
ale funcționării produsului.
Prezentare generală a produsului
540i XPG
540i XP
11
1
32
33
9
10
5
6
4
3
12
26
31
15
19
20
2122
18
17
16
13
29
30
27
28
25
14
2
5
4
5
6
7
7
8
23
24
1. Apărătoare de mână din față
2. Mâner frontal
3. Interfață utilizator
4. Buton ON/OFF (Pornire/oprire)
5. Indicator de avertisment
6. Butonul SavE
7. Indicator pentru nivelul de ulei
8. Indicator pentru încălzirea din mânere
2 1065 - 013 - 17.04.2025
9. Mâner spate cu apărătoare pentru mâna dreaptă
10. Autocolant cu avertismente și informații
11. Carcasă ventilator
12. Rezervor de ulei pentru lanț
13. Capac de transport
14. Mecanism de blocare întrerupător
15. Întrerupător
16. Capac roată de antrenare
17. Șurub de tensionare a lanțului
18. Opritor de lanț
19. Bară de protecție
20. Roată de lanț de la vârful șinei
21. Lanț de ferăstrău
22. Șină de ghidaj
23. Încărcător de baterie (accesoriu)
24. Încărcarea și indicatorul de eroare de pe încărcător
25. Cheie combinată
26. Indicator de avertisment
27. Buton, stare baterie
28. Stare baterie
29. Buton de eliberare a bateriei
30. Baterie (accesoriu)
31. Manual de utilizare
32. Șurub de reglare a pompei de ulei
33. Plăcuță de identificare a produsului și a seriei
Nota: Acumulatorul și încărcătorul de acumulatori pot
arăta diferit pentru modele diferite.
Simbolurile de pe produs
Ave
ți grijă să utilizați corect produsul.
Acest produs poate cauza vătămări
corporale grave sau decesul operatorului
sau al altor persoane.
Citiți cu atenție manualul de utilizare
și asigurați-vă că înțelegeți instrucțiunile,
înainte de a utiliza acest produs.
Folosiți cască de protecție și echipamente
de protecție aprobate pentru ochi și auz.
Folosiți ambele mâini atunci când acționați
produsul.
Acest produs respectă Directivele CE
aplicabile.
Emisiile de zgomot în mediu, conform
Directivei Europene 2000/14/CE și a
Regulamentului New South Wales din
2017 privind operațiunile de protecție a
mediului (controlul zgomotului). Datele
privind emisiile de zgomot pot fi găsite
pe eticheta utilajului și la capitolul Date
tehnice.
Avertisment! Poate apărea fenomenul de
recul atunci când vârful șinei de ghidaj
atinge un obiect. Acest lucru determină
proiectarea șinei de ghidaj în direcția
operatorului. Risc de vătămări corporale
grave sau deces.
Frână de lanț, cuplată (înainte). Frână de
lanț, decuplată (în spate).
Indicator pentru direcția lanțului.
Ulei pentru lanț.
XX mm/XX
Max XT
Husqvarna HXX
Echipament de tăiere recomandat în acest
exemplu: Lungimea șinei XX în (XX mm),
raza maximă a vârfului X dinți, lanț de tip
Husqvarna HXX.
Tensiune nominală, V.
Curent continuu.
Protejat împotriva stropilor de apă.
Marcaj privind mediului înconjurător.
Nici produsul și nici ambalajul său nu
sunt deșeuri menajere. Reciclați-l la o
unitate de eliminare autorizată pentru
echipamente electrice și electronice.
Dacă produsul dispune de tehnologie
wireless
Bluetooth
®
. Simbolul Bluetooth
®
va fi marcat pe eticheta cu numele
produsului. Consultați
Tehnologia wireless
Bluetooth
®
la pagina 15
.
1065 - 013 - 17.04.2025 3
yyyywwxxxxx
Plăcuța de identificare sau
imprimarea laser indică
numărul de serie. aaaa
este anul fabricației și ss
este săptămâna fabrica-
ției.
Nota: Celelalte simboluri/autocolante de pe produs se
referă la cerințele de certificare pentru unele piețe.
Simbolurile de pe baterie și/sau de pe
încărcătorul acesteia
Reciclați acest produs la un
centru de reciclare pentru
echipamente electrice și elec-
tronice. (Este valabilă numai
pentru Europa)
Transformator autoprotejat.
Utilizați și păstrați încărcătorul de baterie
numai în interior.
Izolație dublă.
Siguranţă
Definiții privind siguranța
Avertismentele, atenționările și notele sunt utilizate
pentru a desemna părți foarte importante din manual.
AVERTISMENT: Se utilizează dacă
există risc de vătămare sau de deces
pentru operator sau pentru trecători, în cazul
în care instrucțiunile din manual nu sunt
respectate.
ATENŢIE: Se utilizează dacă există
un risc de deteriorare a produsului, a altor
materiale sau a zonelor învecinate, dacă
instrucțiunile din manual nu sunt respectate.
Nota: Se utilizează pentru a furniza mai multe
informații care sunt necesare într-o situație dată.
Instrucțiuni generale de siguranță
pentru utilaje
AVERTISMENT: Citiți toate
instrucțiunile de siguranță și instrucțiunile
de utilizare, ilustrațiile și specificațiile
furnizate cu acest utilaj. Nerespectarea
instrucțiunilor enumerate mai jos poate avea
ca rezultat electrocutare, incendii și/sau
vătămări corporale grave.
• Păstrați toate avertismentele și instrucțiunile pentru
consultare ulterioară. Noțiunea de „utilaj” folosită în
instrucțiunile de siguranță se referă atât la utilajul
alimentat de la re
țea (cu cablu), cât și la utilajul cu
acumulator (fără cablu).
Siguranța zonei de lucru
• Păstrați zona de lucru curată și bine iluminată.
Zonele dezordonate sau întunecoase provoacă
accidente.
• Nu utilizați utilajele în locuri cu atmosferă explozivă,
de exemplu, în prezența lichidelor, a gazelor sau
prafurilor inflamabile.Mașinile creează scântei care
pot aprinde praful sau vaporii.
• În timpul folosiții utilajului țineți la distanță copii și
orice alte persoane. Distragerea atenției poate cauza
pierderea controlului.
Siguranța privind echipamentele electrice
• Mufa de conectare a utilajului trebuie să se
potrivească la priză. Este interzisă modificarea de
orice fel a fișei. Nu utilizați adaptoare de ștecăr
cu utilajele cu împământare (legate la masă).
Fișele nemodificare și prizele potrivite reduc pericolul
electrocutării.
• Evitați contactul cu corpul a suprafețelor de
împământare sau legate la masă, cum ar fi țevi,
radiatoare, plite și răcitoare. Există un pericol sporit
de electrocutare dacă împământarea sau legarea la
masă se face prin corpul dvs.
• Nu expuneți utilajele la ploaie și la condiții de
umiditate. Pătrunderea apei în utilaj mărește riscul
de electrocutare.
• Nu folosiți cablul în mod abuziv. Nu utilizați niciodată
cablul la transportarea, tragerea sau deconectarea
utilajului. Feriți cablul de căldură, ulei, muchii
ascuțite sau părțile în mișcare ale aparatului.
Cablurile deteriorate sau încurcate cresc riscul
electrocutării.
4
1065 - 013 - 17.04.2025
• Când lucrați cu utilajul afară, folosiți un cablu
prelungitor potrivit pentru utilizarea la exterior.
Folosirea unui cablu adecvat pentru utilizarea la
exterior reduce riscul de electrocutare.
• Dacă întrebuințarea unui utilaj într-un loc cu
umiditate mare nu poate fi evitată, utilizați o sursă cu
dispozitiv de protecție împotriva curentului rezidual
(RCD). Folosirea unui RCD reduce pericolul de
electrocutare.
Siguranţa personală
• Fiți mereu atent, uitați-vă la ce faceți și dați
dovadă de simț practic când utilizați utilajul.
Nu folosiți utilajul dacă sunteți obosit sau sub
influența drogurilor, alcoolului sau medicamentelor.
Un moment de neatenție în timpul folosirii utilajului
poate duce la leziuni grave.
• Utilizați echipament individual de protecție.
Purtaţi întotdeauna ochelari de protecţie. Purtarea
echipamentelor de protecţie individuală, cum ar fi
masca împotriva prafului, încălţămintea de protecţie
antiderapantă, casca de protecţie sau căştile de
protecţie auditivă, corespunzător tipului şi utilizării
sculei electrice, reduce riscul rănirilor.
• Evitați pornirea accidentală. Înainte de a conecta
utilajul la sursa de alimentare și/sau la baterie, de a
o ridica sau de a o transporta, comutatorul trebuie să
fie în poziția oprit. Transportul utilajelor cu degetul
pe comutator sau conectarea la priză a utilajelor
pornite poate duce la accidente.
• Îndepărtați toate cheile de reglare sau cheile fixe
înainte de a porni utilajul. O cheie fixă care a rămas
prinsă la o piesă rotativă a utilajului poate duce la
răniri.
• Nu vă întindeți prea mult. Să aveţi întotdeauna o
poziţie stabilă şi păstraţi-vă întotdeauna echilibrul.
Acest lucru permite un control mai bun al utilajului în
situații neașteptate.
• Îmbrăcați-vă corespunzător. Nu purtaţi haine largi
sau bijuterii. Țineți părul și îmbrăcămintea la distanță
de piesele în mișcare. Hainele lejere, bijuteriile sau
părul lung pot fi prinse de piesele aflate în mişcare.
• Dacă este posibilă montarea dispozitivelor de
aspirare şi colectare a prafului, asiguraţi-vă că
acestea sunt conectate şi utilizate corespunzător.
Folosirea dispozitivelor de aspirare a prafului poate
reduce pericolele legate de praf.
• Nu vă bazați pe o siguranță greșită și nu ignorați
regulile de siguranță pentru scule electrice, chiar
dacă sunteți familiarizat prin utilizarea multiplă a
sculei electrice. Comportamentul neglijent poate
cauza accidentări grave în doar câteva fracţiuni de
secundă.
Utilizarea și întreținerea utilajului
• Nu suprasolicitați utilajul. Folosiți utilajul potrivit
pentru munca pe care o efectuați. Utilajul potrivit va
efectua lucrarea mai rapid și în condiții de siguranță
mai bune la viteza de lucru pentru care a fost
proiectat.
•
Nu utilizați utilajul în cazul în care nu poate fi pornit
sau oprit de la comutator. Orice utilaj imposibil de
controlat cu ajutorul comutatorului este periculos și
trebuie reparat.
• Deconectați ștecărul de la sursa de alimentare
și/sau scoateți acumulatorul, dacă este detașabil, de
la utilaj înainte de a face reglaje, de a schimba
accesoriile sau de a depozita utilajul. Aceste măsuri
de prevenție împiedică pornirea accidentală a
utilajului.
• Nu lăsați utilajele nefolosite la îndemâna copiilor și
nu permiteți persoanelor care nu sunt familiarizate
cu ele sau cu instrucțiunile acestora să le
folosească. În mâinile unei persoane fără experiență
aceste utilaje pot fi periculoase.
• Întrețineți utilajele și accesoriile. Verificați centrarea
sau legarea incorectă a pieselor în mișcare,
ruperea pieselor și orice alte stări care pot
afecta funcționarea utilajelor. Dacă este avariat,
duceți utilajul la reparat înainte de a-l folosi.
Multe accidente sunt provocate de utilajele prost
întreținute.
• Păstrați uneltele de tăiere ascuțite și curate. Utilajele
de tăiere cu tăișuri ascuțite întreținute corespunzător
au mai puține șanse să se blocheze și, în plus, sunt
mai ușor de controlat.
• Folosiți utilajul, accesoriile și piesele etc. în
conformitate cu aceste instrucțiuni, luând în
considerare condițiile de lucru și activitatea care
urmează să fie efectuată. Folosirea utilajului pentru
operații diferite de cele pentru care este destinat
poate duce la apariția unor situații periculoase.
• Mențineți mânerele și suprafețele de prindere
uscate, curate, fără ulei și unsoare. Mânerele
și suprafețele de prindere alunecoase nu permit
operarea și controlul sigure ale utilajului în situații
neprevăzute.
Utilizarea și întreținerea echipamentelor pe
acumulator
• Reîncărcați numai cu încărcătorul specificat de
producător. Un încărcător adecvat pentru un tip de
baterie poate constitui pericol de incendiu atunci
când este utilizat cu un alt tip de baterie.
• Folosiți utilajele numai cu acumulatorii special
indicați. Utilizarea unui alt tip de acumulatori poate
constitui pericol de vătămări corporale și de incendiu.
• Când acumulatorul nu este utilizat, păstrați-l departe
de alte obiecte metalice, precum agrafe de birou,
monede, chei, cuie, șuruburi sau alte obiecte mici
de metal, care pot crea o conexiune între borne.
Scurtcircuitarea bornelor bateriei poate cauza arsuri
sau incendii.
• În condiții de utilizare neadecvată, din baterie pot ieși
stropi de lichid; evitați contactul. Totuși, dacă intrați
accidental în contact cu lichidul respectiv, spălați cu
apă. Dacă lichidul intră în contact cu ochii, consultați
un medic. Lichidul care se scurge din baterie poate
cauza iritații sau arsuri.
1065 - 013 - 17.04.2025
5
• Nu utilizați acumulatorul sau echipamentul dacă
sunt deteriorate sau modificate. Bateriile deteriorate
sau modificate pot prezenta un comportament
impredictibil, care poate duce la incendii, explozii
sau pericol de vătămări corporale.
• Nu expuneți acumulatorul sau echipamentul la
flăcări sau la temperaturi excesive. Expunerea la
flăcări sau la temperaturi de peste 130°C/265°F
poate cauza explozii.
• Respectați toate instrucțiunile de încărcare și nu
încărcați acumulatorul sau echipamentul în afara
intervalului de temperaturi specificat în instrucțiuni.
Încărcarea incorectă sau la temperaturi în afara
intervalului specificat poate duce la deteriorarea
bateriei și crește pericolul de incendiu.
Service
• Cereți ca utilajul să fie reparat numai de un tehnician
de reparații calificat, care să folosească numai
piese de schimb identice. În acest fel se asigură
menținerea securității utilajului.
• Nu reparați niciodată acumulatori deteriorați.
Repararea acumulatorilor trebuie efectuată numai de
către producător sau de către furnizorii de servicii
autorizați.
Avertismente generale de siguranță privind
motoferăstrăul
• Feriți toate părțile corpului de lanțul ferăstrăului
atunci când motoferăstrăul este în funcțiune. Înainte
de a porni motoferăstrăul, asigurați-vă că lanțul
acestuia nu atinge niciun obiect. Un moment de
neatenție în timpul operării motoferăstraielor poate
conduce la prinderea hainelor sau a părților corpului
în lanțul ferăstrăului.
• Prindeți întotdeauna motoferăstrăul cu mâna dreaptă
de mânerul superior și cu mâna stângă de
mânerul frontal. Dacă țineți motoferăstrăul cu mâinile
poziționate invers, sporește pericolul de vătămări
corporale; prin urmare, nu inversați niciodată
mâinile.
• Țineți motoferăstrăul numai de suprafețele de
prindere izolate, deoarece lanțul ferăstrăului poate
atinge cabluri ascunse. Lanțurile de ferăstrău care
intră în contact cu un fir sub tensiune pot face ca
părțile metalice ale motoferăstrăului să intre sub
tensiune și să electrocuteze operatorul.
• Purtați ochelari de protecție. Se recomandă
echipament de protecție suplimentar pentru urechi,
cap, mâini și picioare. Echipamentul de protecție
adecvat reduce vătămările corporale provocate de
resturile expulzate sau de contactul accidental cu
lanțul ferăstrăului.

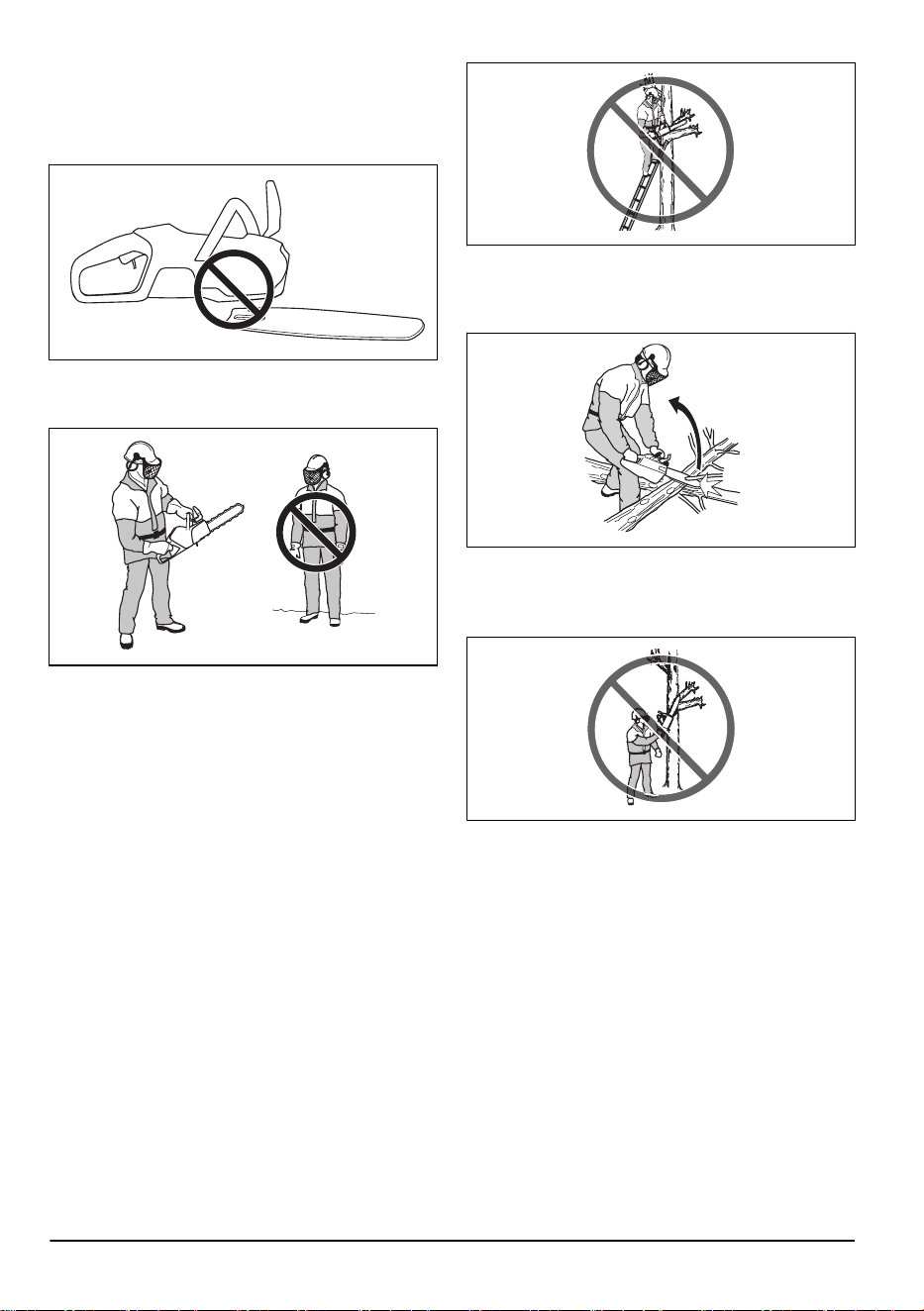

• Nu acționați un motoferăstrău într-un copac, pe o
scară, de pe un acoperiș sau orice suport instabil.
Ac
ționarea unui motoferăstrău în acest mod ar putea
duce la vătămări corporale grave.
1
• Păstrați întotdeauna puncte de sprijin adecvate
și acționați motoferăstrăul numai când stați pe
o suprafață fixă, sigură și orizontală. Suprafețele
alunecoase sau instabile pot cauza pierderea
echilibrului sau a controlului motoferăstrăului.
• Când tăiați o creangă întinsă, fiți atenți la recul.
Când tensiunea din fibrele de lemn este eliberată,
creanga aflată sub tensiune elastică poate lovi
operatorul și/sau poate face ca motoferăstrăul să se
miște necontrolat.
• Fiți extrem de atent când tăiați tufișuri și puieți.
Materialul subțire se poate prinde în lanțul
ferăstrăului, și poate fi proiectat către dvs. sau vă
poate dezechilibra.
• 1Transportați motoferăstrăul de mânerul frontal,
oprit și îndepărtat de corp. Când transportați
sau depozitați motoferăstrăul, montați întotdeauna
capacul șinei de ghidare. Manevrarea
corespunzătoare a motoferăstrăului reduce
posibilitatea de contact accidental cu lanțul mobil al
ferăstrăului.
• Urmați instrucțiunile pentru ungerea, tensionarea
lanțului și schimbarea șinei și a lanțului. Un lanț
tensionat sau uns necorespunzător se poate rupe
sau poate mări pericolul de recul.
• Tăiați numai lemn. Nu utilizați motoferăstrăul pentru
alte scopuri. De exemplu: nu utilizați motoferăstrăul
pentru a tăia metal, plastic, zidărie sau alte materiale
de construcție decât cele din lemn. Utilizarea
motoferăstrăului pentru alte operații decât cele
pentru care a fost proiectat poate conduce la o
situație periculoasă.
• Nu încercați să doborâți un copac până când nu ați
înțeles care sunt riscurile și cum le puteți evita. În
timpul doborârii unui copac, se pot produce vătămări
corporale grave operatorului sau persoanelor din
apropiere.
• Respectați toate instrucțiunile atunci când eliminați
materialul blocat, depozitați sau efectuați lucrări
de service asupra motoferăstrăului. Asigurați-vă că
comutatorul este oprit și acumulatorul este scos din
produs. Acționarea accidentală a motoferăstrăului
în timpul eliminării materialului blocat sau efectuării
lucrărilor de service poate cauza vătămări corporale
grave.
• Nu folosiți un motoferăstrău în copac dacă nu
ați fost instruit în mod special pentru acest lucru.
Folosirea unui motoferăstrău în copac fără o instruire
corespunzătoare poate crește riscul de vătămare
corporală gravă.
1
În cazul în care sunteți instruit în tehnici speciale de tăiere și de lucru și dacă sunteți asigurat în mod
corespunzător (cupă de ridicare, frânghii, ham de siguranță), se pot face abateri de la aceste norme de
siguranță.
6 1065 - 013 - 17.04.2025
Cauzele reculului și măsurile de prevenire
luate de operator
Reculul poate apărea când ciocul sau vârful șinei de
ghidare atinge un obiect sau când creanga din lemn
revine în poziția inițială prinzând lanțul ferăstrăului în
tăietură. În anumite cazuri, contactul cu vârful poate
cauza o reacție inversă bruscă, aruncând șina de
ghidare în sus și înapoi, spre operator. Prin prinderea
lanțului de ferăstrău de-a lungul părții superioare a
șinei de ghidaj, aceasta poate fi împinsă rapid înapoi,
spre operator. Oricare dintre aceste reacții vă poate
face să pierdeți controlul ferăstrăului, ceea ce ar
putea conduce la vătămări corporale grave. Nu vă
bazați numai pe dispozitivele de protecție cu care este
prevăzut ferăstrăul dvs. Ca utilizator de motoferăstrău,
trebuie să luați anumite măsuri pentru ca în timpul
lucrărilor de tăiere să nu se producă accidente sau
vătămări. Reculul este rezultatul utilizării incorecte a
dispozitivului de tăiere a crengilor și/sau a procedurilor
sau condițiilor necorespunzătoare de operare și poate
fi evitat prin luarea măsurilor adecvate de precauție,
conform indicațiilor de mai jos:
• Mențineți o priză fermă, cu policarii și degetele
înconjurând mânerele motoferăstrăului, cu ambele
mâini pe ferăstrău și poziționați-vă corpul și brațul
astfel încât să puteți rezista forțelor de recul. Forțele
de recul pot fi controlate de operator dacă sunt
luate măsurile de prevedere adecvate. Nu lăsați
motoferăstrăul din mâini.
• Nu vă întindeți excesiv și nu tăiați niciodată mai
sus de înălțimea umărului. În acest mod se previne
contactul neintenționat cu vârful și se permite un
control mai bun asupra motoferăstrăului în situații
neașteptate.
• Utilizați numai șinele de ghidare și lanțurile de
ferăstrău de schimb specificate de producător. Șinele
de ghidare și lanțurile de schimb incorecte pot cauza
ruperea lanțului și/sau reculul.
• Respectați instrucțiunile producătorului cu privire
la ascuțirea și întreținerea lanțului de ferăstrău.
Reducerea înălțimii pentru calibrarea adâncimii
poate conduce la sporirea reculului.
PĂSTRAȚI ACESTE INSTRUCȚIUNI.
Instrucțiuni generale de siguranță
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Acest produs este o unealtă periculoasă dacă nu
sunteți atent sau dacă utilizați produsul incorect.
Acest produs poate cauza vătămări corporale grave
sau decesul operatorului sau al altor persoane. Este
foarte important să citiți și să înțelegeți conținutul
acestui manual de utilizare.
• Nu modificați produsul fără aprobare de la
producător. Nu folosiți un produs care a fost
schimbat de alte persoane și folosiți întotdeauna
accesorii originale. Modificările care nu sunt
aprobate de producător pot provoca vătămări
corporale grave sau decesul operatorului sau al altor
persoane.
• Inhalarea pe termen lung a vaporilor de ulei pentru
lanț și a rumegușului poate cauza probleme de
sănătate.
• În timpul funcționării, acest produs produce un
câmp electromagnetic. În anumite condiții, acest
câmp poate interfera cu implanturile medicale
active sau pasive. Pentru a scădea riscul de
vătămări corporale grave sau deces, recomandăm
persoanelor cu implanturi medicale să consulte
medicul și producătorul implantului medical înainte
de a utiliza produsul.
Instrucțiuni de siguranță pentru utilizare
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Informațiile din acest manual al operatorului nu
reprezintă un înlocuitor pentru cunoștințele și
experiența profesională. Dacă nu vă simțiți în
siguranță în situația în care sunteți, opriți produsul.
Apelați la reprezentantul de service sau un operator
profesionist al motoferăstrăului. Nu începeți nicio
activitate dacă aveți incertitudini în legătură cu
aceasta!
• Apelați la reprezentantul de service sau Husqvarna
dacă aveți întrebări despre funcționarea produsului.
Vă putem oferi informații despre utilizarea produsului
eficient și în siguranță. Participați la un curs de
instruire privind utilizarea motoferăstrăului, dacă este
posibil. Reprezentantul dvs. de service, facultatea de
silvicultură sau biblioteca dvs. vă pot oferi informații
despre materialele și cursurile de instruire care sunt
disponibile.
• Trebuie să înțelegeți efectele reculului și modul
de prevenire al acestuia înainte de a utiliza acest
produs. Consultați
Informa
ț
ii despre recul la pagina
17
și
Întrebări comune despre recul la pagina 18
pentru instrucțiuni.
• Nu utilizați un produs, un acumulator sau un
încărcător de acumulatori care sunt deteriorate sau
care nu funcționează corect.
• Nu atingeți un lanț de ferăstrău în rotație. Acesta
poate provoca vătămări corporale grave sau deces.
• Nu utilizați produsul dacă sunteți obosit(ă), dacă
ați consumat alcool, droguri, medicamente sau alte
substanțe care v-ar putea afecta vederea, atenția,
coordonarea sau judecata.
• Lucrul în condiții de vreme nefavorabilă este obositor
și adesea aduce un plus de risc. Din cauza
riscului suplimentar, nu se recomandă utilizarea
aparatului în condiții de vreme nefavorabilă, cum ar
fi ceață densă, ploaie abundentă, vânt puternic, frig
pătrunzător, risc de descărcări electrice etc.
1065 - 013 - 17.04.2025
7
• Nu porniți un produs decât dacă șina de ghidaj, lanțul
de ferăstrău și toate capacele sunt montate corect.
În caz contrar, roata de antrenare se poate slăbi,
provocând vătămări corporale grave. Consultați
Asamblarea la pagina 14
pentru instrucțiuni.
• Priviți în jurul dvs. Asigurați-vă că nu există riscul
ca persoane sau animale să atingă sau să vă
influențeze controlul asupra produsului.
• Nu permiteți copiilor să folosească sau să se apropie
de produs. Produsul poate fi pornit cu ușurință, copiii
îl pot porni dacă nu sunt supravegheați atent. Există
riscul unor vătămări corporale grave.
• Scoateți bateria atunci când nu aveți produsul
complet în câmpul vizual sau lăsați produsul
nesupravegheat pentru orice durată de timp.
• Trebuie să aveți stabilitate pe picioare pentru a
avea control deplin asupra produsului. Nu utilizați
produsul dacă sunteți pe o scară sau într-un copac.
Nu utilizați produsul dacă nu sunteți pe teren stabil.
• Lucrul în copac necesită utilizarea unor tehnici
de tăiere și de lucru speciale, care trebuie
respectate pentru a se reduce riscul sporit de rănire
personală. Nu lucrați niciodată în copac, decât
dacă ați primit instruire profesională specială pentru
asemenea lucrări, inclusiv instruire în utilizarea
echipamentelor de siguranță și de ascensiune, cum
ar fi harnașamentele, cablurile, chingile, ghearele de
picior, inelele de siguranță, carabinierele etc.
• Nu încercați niciodată să prindeți secțiuni în cădere.
Nu efectuați niciodată activități de tăiere în copac
când sunteți asigurat doar cu un cablu. Utilizați
întotdeauna două cabluri asigurate.
• Dacă nu sunteți atent(ă), riscul de recul crește.
Poate apărea reculul dacă zona de recul a șinei de
ghidaj atinge accidental o ramură, un copac sau alte
obiecte.
• Nu țineți produsul cu o singură mână. Acest produs
nu este controlat în siguranță cu o mână.
• Nu utilizați produsul peste înălțimea umărului și nu
încercați să tăiați cu vârful șinei de ghidaj.
• Nu utilizați produsul într-o situație în care nu puteți
primi ajutor în caz de accident.
• Opriți produsul și cuplați frâna de lanț înainte de a
deplasa produsul. Țineți produsul cu șina de ghidaj
și lanțul de ferăstrău orientate spre înapoi. Puneți
o apărătoare de transport pe șina de ghidaj înainte
de transport sau înainte de a-l deplasa pe orice
distanță.
• Când puneți produsul pe sol, cuplați frâna de
lanț și vizualizați constant produsul. Opriți produsul
și scoateți bateria înainte de a lăsa produsul
nesupravegheat pe orice perioadă de timp.
• Există riscul de blocare a așchiilor de lemn în
sistemul de conducere. Acest lucru poate provoca
blocarea lanțului de ferăstrău. Opriți întotdeauna
produsul și scoateți bateria înainte de curățare.
• Asigurați-vă că vă puteți deplasa în siguranță.
Examinați condițiile și terenul din jur pentru a
identifica eventuale obstacole, precum rădăcini,
8
1065 - 013 - 17.04.2025
pietre, ramuri, șanțuri și multe altele. Fiți atenți atunci
când lucrați pe sol înclinat.
• Nivelul vibrațiilor crește dacă tăiați cu echipament
de tăiere incorect sau ascuțit incorect. Tăierea
lemnului de esență tare, precum foioasele, provoacă
mai multe vibrații decât tăierea lemnului de esență
moale, precum coniferele.
• Expunerea prelungită la vibrații poate duce la
afecțiuni circulatorii sau la deteriorarea nervilor la
persoanele cu circulație defectuoasă. Discutați cu
medicul dacă prezentați simptome de expunere
prelungită la vibrații. Astfel de simptome includ
amorțeală, pierderea sensibilității tactile, gâdilături,
ciupituri, durere, pierderea forței, modificări în
culoarea sau în starea pielii. Aceste simptome apar
de obicei la degete, mâini sau încheieturi și cresc la
temperaturi scăzute.
• Evitați situațiile pe care le considerați dincolo de
capacitatea dvs.
• Nu pot fi incluse toate situațiile posibile cu care
vă puteți confrunta atunci când utilizați acest
produs. Procedați întotdeauna cu atenție și folosiți-vă
judecata.
Echipament de protecție personală
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Majoritatea accidentelor legate de motoferăstraie
apar atunci când lanțul de ferăstrău atinge
operatorul. Trebuie să utilizați echipament de
protecție personală aprobat în timpul funcționării.
Echipamentul individual de protecție nu vă poate
proteja complet de riscul de rănire, însă poate
reduce gravitatea rănilor în cazul unui accident.
Adresați-vă reprezentantului de service pentru
recomandări despre echipamentul care trebuie
utilizat.
• Hainele dvs. trebuie să fie strânse pe corp, dar să
nu vă limiteze mișcările. Efectuați în mod regulat
un control al stării echipamentului de protecție
personală.
• Purtați o cască de protecție omologată.
• Utilizați un sistem omologat de protecție a auzului.
Expunerea pe termen lung la zgomot poate avea ca
rezultat deteriorarea ireversibilă a auzului.
• Utilizați ochelari de protecție sau un vizor de
protecție pentru față autorizate pentru a reduce
pericolul de vătămări corporale cauzate de obiectele
proiectate. Produsul poate proiecta obiecte precum
așchii, bucăți mici de lemn etc., cu o forță
considerabilă. Acestea pot cauza vătămări corporale
grave, în special vătămări ale ochilor.
• Purtați mănuși pentru protecție împotriva
ferăstraielor.
• Purtați pantaloni pentru protecție împotriva
ferăstraielor.
• Purtați încălțăminte pentru protecție împotriva
ferăstraielor, cu vârf din oțel și talpă anti-aderentă.
• Trebuie să aveți întotdeauna la dispoziție o trusă de
prim ajutor.
• Risc de scântei. Păstrați în apropiere instrumente de
stingere a incendiilor și o lopată pentru a preveni
incendiile forestiere.
Dispozitivele de siguranță de pe produs
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Nu utilizați un produs cu dispozitive de siguranță
care sunt deteriorate sau care nu funcționează
corect.
• Verificați regulat dispozitivele de siguranță.
Consultați
Între
ț
inerea
ș
i controalele dispozitivelor de
siguran
ț
ă de pe produs la pagina 28
.
• În cazul în care dispozitivele de siguranță sunt
deteriorate sau nu funcționează corect , adresați-vă
Husqvarna agentului de service.
Funcțiile interfeței cu utilizatorul (540i XP)
Interfața cu utilizatorul include butonul ON/OFF, butonul
SavE, indicatorul de stare a bateriei, indicatorul pentru
nivelul de ulei și indicatorul de avertizare. Indicatorul
de avertizare se aprinde intermitent dacă frâna de lanț
este cuplată sau dacă există pericolul de suprasolicitare.
1065 - 013 - 17.04.2025
9
Protecția la suprasolicitare oprește temporar produsul
și nu îl puteți utiliza până când temperatura nu scade.
Dacă indicatorul de avertizare luminează continuu,
discutați cu reprezentantul dvs. de service.
Pentru mai multe informații despre interfața cu
utilizatorul, consultați
Prezentare generală a produsului
la pagina 2
.
Funcțiile interfeței cu utilizatorul (540i XPG)
Interfața cu utilizatorul include butonul ON/OFF, butonul
SavE, indicatorul de stare a bateriei, indicatorul pentru
nivelul de ulei, indicatorul pentru încălzirea din mânere
și indicatorul de avertizare. Indicatorul de avertizare
se aprinde intermitent dacă frâna de lanț este cuplată
sau dacă există pericolul de suprasolicitare. Protecția
la suprasolicitare oprește temporar produsul și nu îl
puteți utiliza până când temperatura nu scade. Dacă
indicatorul de avertizare luminează continuu, discutați cu
reprezentantul dvs. de service.
Pentru mai multe informații despre interfața cu
utilizatorul, consultați
Prezentare generală a produsului
la pagina 2
.
Funcția de oprire automată
Produsul are o funcție de oprire automată care oprește
produsul dacă nu îl folosiți timp de 3 minute.
Frână de lan
ț și apărătoare de mână din față
Produsul dvs. are o frână de lanț care oprește lanțul
de ferăstrău dacă are loc un recul. Frâna de lanț
reduce pericolul de accidente, însă numai dvs. le puteți
preîntâmpina.
AVERTISMENT: Nu cuplați în situații
în care există pericol de recul. Aveți grijă
când utilizați produsul și asigurați-vă că zona
de recul a șinei de ghidaj nu atinge un
obiect.

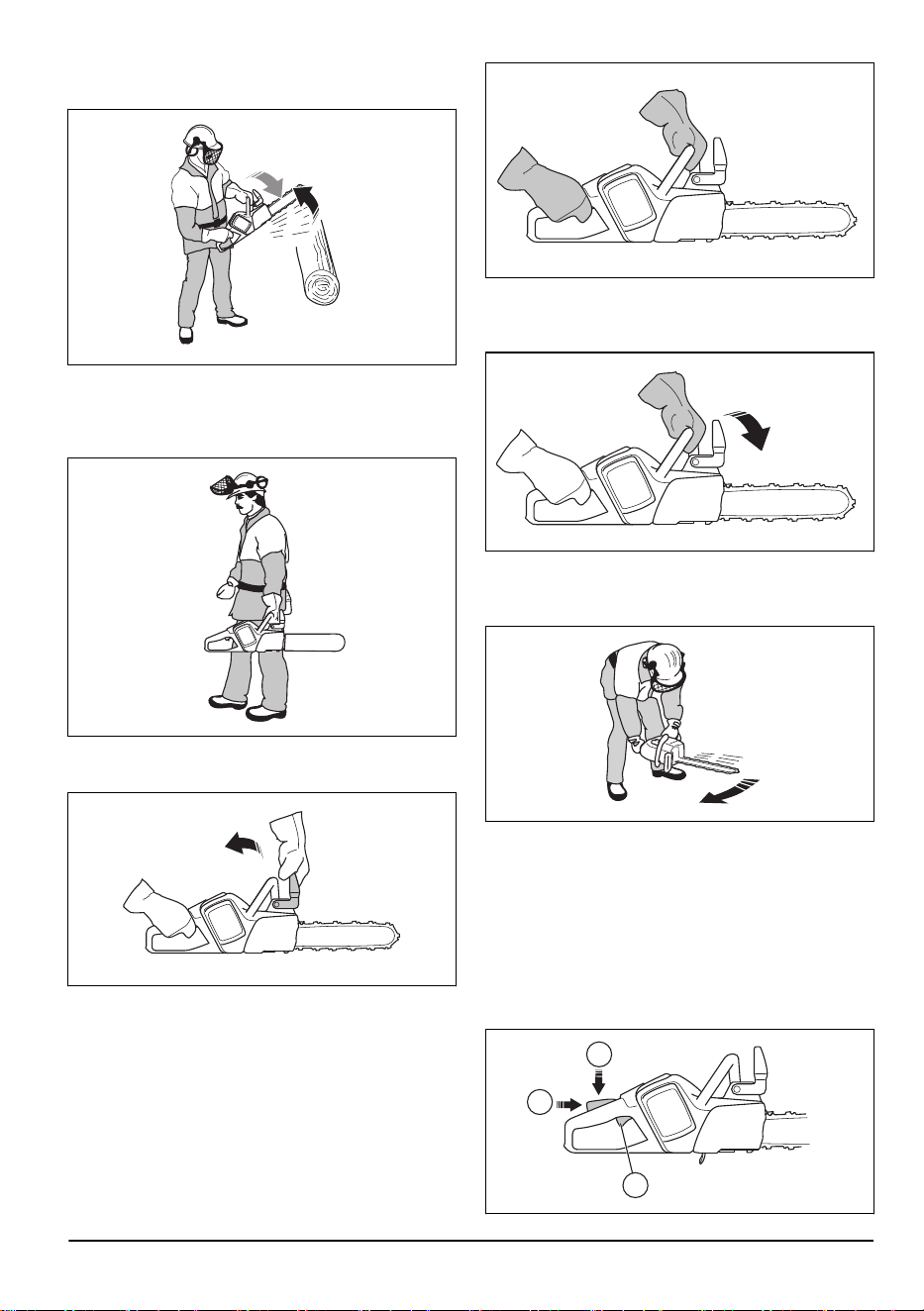

Frâna de lanț se cuplează (A) manual cu mâna stângă
sau automat de către mecanismul de deblocare din
inerție. Împingeți apărătoarea de mână din față (B) spre
înainte pentru a cupla frâna de lanț manual. Această
mișcare activează un mecanism cu arc care oprește
roata de antrenare.
B
A
Modul de activare a frânei de lanț depinde de forța
reculului și de poziția produsului. Dacă reculul este
puternic când zona de recul este mai departe de dvs.,
frâna de lanț este cuplată de mecanismul de deblocare
din inerție. Dacă reculul este mic sau zona de recul este
10
1065 - 013 - 17.04.2025
mai aproape de dvs., frâna de lanț se cuplează manual
cu mâna stângă.
Utilizați frâna de lanț ca frână de parcare când porniți
produsul și când vă deplasați pe distanțe scurte. Acest
lucru scade riscul ca dvs. sau o persoană din apropierea
dvs. să atingă lanțul de ferăstrău.
Trageți apărătoarea de mână din față spre înapoi pentru
a decupla frâna de lanț.
Reculul poate fi foarte brusc și puternic. Majoritatea
reculurilor sunt mici și nu cuplează întotdeauna frâna de
lanț. Dacă are loc un recul când utilizați produsul, țineți
strâns mânerele și nu desprindeți mâinile de pe ele.
Apărătoarea de mână din față reduce, de asemenea,
riscul de a atinge lanțul de ferăstrău dacă desprindeți
mâna de pe mânerul frontal.
În poziția de doborâre nu puteți cupla manual frâna de
lanț. Frâna de lanț poate fi cuplată în această poziție
numai de mecanismul de deblocare din inerție.
Opritorul întrerupătorului
Opritorul întrerupătorului este conceput pentru
prevenirea operării accidentale a întrerupătorului
respectiv. Dacă apăsați dispozitivul de blocare a
întrerupătorului înainte (A) și apoi apăsați pe dispozitivul
de blocare spre mânerul (B), întrerupătorul (C) este
eliberat. Dacă eliberați mânerul, întrerupătorul și
opritorul întrerupătorului se deplasează înapoi în pozițiile
lor inițiale.
C
A
B
1065 - 013 - 17.04.2025
11
Opritor de lanț
Opritorul de lanț prinde lanțul de ferăstrău dacă acesta
se rupe sau se slăbește. Dacă lanțul este întins corect,
riscul scade. Riscul se reduce, de asemenea, dacă
întrețineți corect șina de ghidaj și lanțul de ferăstrău.
Consultați
Asamblarea la pagina 14
și
Între
ț
inerea la
pagina 26
pentru instrucțiuni.
Apărătoare pentru mâna dreaptă
Apărătoarea pentru mâna dreaptă acționează ca
protecție pentru mână dacă lanțul de ferăstrău se rupe
sau se slăbește. Previne, de asemenea, disconfortul
creat de ramuri și crengi care vă pot lovi când utilizați
produsul.
Siguranța bateriei
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Folosiți numai acumulatori Husqvarna aprobați.
Consultați
Accesorii la pagina 39
. Bateriile sunt
criptate prin software.
• Utilizați numai acumulatori Husqvarna aprobați ca
sursă de alimentare pentru produsele Husqvarna
asociate. Consultați
Accesorii la pagina 39
. Pentru
a evita rănirea, nu folosiți bateria ca sursă de
alimentare pentru alte dispozitive.
• Risc de electrocutare. Nu conectați bornele bateriei
la chei, șuruburi sau alte metale. Aceasta poate
cauza scurtcircuitarea bateriei.
• Nu utilizați baterii care nu sunt reîncărcabile.
• Nu puneți obiecte în fantele de aerisire a bateriei.
• Feriți bateria de lumina solară, de căldură sau de
flăcări deschise. Bateria poate provoca arsuri și/sau
arsuri chimice.
• Feriți bateria de ploaie și de condiții de umezeală.
• Feri
ți bateria de microunde și de înaltă presiune.
• Nu încercați să demontați sau să spargeți bateria.
• Utilizați bateria la temperaturi între -10 °C (14 °F) și
40 °C (104 °F).
• Nu curățați niciodată cu apă bateria sau încărcătorul
de baterii. Consultați
Verificarea bateriei
ș
i a
suportului de baterie la pagina 29
.
• Nu folosiți baterii deteriorate sau care nu
funcționează corect.
• Depozitați bateriile la distanță de obiecte de metal,
de exemplu cuie, șuruburi sau bijuterii.
• Nu lăsați bateria la îndemâna copiilor.
Siguranța încărcătorului de baterii
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Există riscul de electrocutare sau de scurtcircuit
dacă nu sunt respectate instrucțiunile de siguranță.
• Folosiți o priză cu împământare aprobată care nu
este deteriorată.
• Nu utilizați alte încărcătoare de baterii decât cel
furnizate pentru produsul dvs. Utilizați exclusiv
încărcătoare de acumulatori Husqvarna, pentru a
încărca acumulatori Husqvarna aprobați. Consultați
Încărcătoare de baterii omologate la pagina 40
.
• Nu încercați să dezasamblați încărcătorul de baterii.
• Nu utilizați un încărcător deteriorat sau care nu
funcționează corect.
• Nu ridicați încărcătorul de baterii ținând de cablul
de alimentare. Pentru a deconecta încărcătorul de
baterii de la priza de perete, trageți de ștecăr. Nu
trageți de cablul de alimentare.
• Feriți toate cablurile și prelungitoarele de apă, ulei și
muchii ascuțite. Asigurați-vă că acest cablu nu este
prins între uși, garduri sau în alte locuri similare.
• Nu utilizați încărcătorul de baterii în apropiere de
materiale inflamabile sau materiale care pot cauza
coroziune. Asigurați-vă că încărcătorul de baterii
nu este acoperit. În caz de fum sau de incendiu,
scoateți ștecărul încărcătorului de baterii.
• Încărcați bateria numai în interior, într-un loc cu
aerisire adecvată și departe de lumina soarelui. Nu
încărcați bateria în exterior. Nu încărcați bateria în
medii umede.
• Utilizați încărcătorul de baterii la temperaturi între 5
°C (41 °F) și 40 °C (104 °F). Utilizați încărcătorul
într-un mediu foarte bine ventilat, uscat și fără praf.
• Nu puneți obiecte în fantele de răcire a încărcătorului
de baterii.
• Nu atingeți niciodată bornele încărcătorului de
baterii cu obiecte metalice, deoarece se pot crea
scurtcircuite.
• Utilizați prize de perete aprobate care nu sunt
deteriorate.
12
1065 - 013 - 17.04.2025
Instrucțiuni de siguranță pentru
întreținere
AVERTISMENT: Înainte de a efectua
lucrări de întreținere asupra produsului, citiți
instrucțiunile de avertisment de mai jos.
• Scoateți bateria înainte de a efectua întreținerea,
alte verificări sau de a asambla produsul.
• Operatorul trebuie să efectueze numai operațiile
de întreținere și service indicate în acest manual
al operatorului. Apelați la reprezentantul de service
pentru întreținerea și service-ul de mai mare
amploare.
• Nu curățați niciodată bateria sau încărcătorul cu apă.
Detergentul puternic poate deteriora plasticul.
• Dacă nu efectuați operații de întreținere, durata de
viață a produsului scade, iar pericolul de accidente
crește.
• Este necesară instruirea profesională specială
pentru toate lucrările de service și reparații, mai ales
pentru dispozitivele de siguranță de pe produs. Dacă
nu toate verificările din acest manual al operatorului
sunt aprobate; după ce ați efectuat operațiile de
întreținere, apelați la reprezentantul de service. Vă
garantăm că există servicii profesionale de reparații
și service disponibile pentru produsul dvs.
• Utilizați doar piese de schimb originale.
Instrucțiuni de siguranță pentru echipamentele
de tăiere
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Utilizați numai combinații de șină de ghidaj/lanț
de ferăstrău și echipamente de ascuțire aprobate.
Consultați
Date tehnice la pagina 38
pentru
instrucțiuni.
• Purtați mănuși de protecție atunci când utilizați sau
efectuați întreținerea lanțului de ferăstrău. Un lanț
de ferăstrău care nu se mișcă poate provoca de
asemenea leziuni.
• Păstrați dinții ascuțiți corespunzător. Respectați
instrucțiunile și utilizați matrița recomandată. Un lanț
de ferăstrău care este deteriorat sau incorect ascuțit
crește pericolul de accidente.
• Păstra
ți setarea corectă a calibrării adâncimii.
Respectați instrucțiunile și utilizați setarea
recomandată a calibrării adâncimii. O setare prea
mare a calibrării adâncimii crește pericolul de recul.
• Asigurați-vă că lanțul de ferăstrău are întinderea
corectă. Dacă lanțul de ferăstrău nu este strâns pe
șina de ghidare, lanțul de ferăstrău poate sări de
pe șină. O întindere incorectă a lanțului de ferăstrău
crește uzura șinei de ghidare, a lanțului de ferăstrău
și a roții de antrenare a lanțului. Consultați
Reglarea
tensiunii lan
ț
ului de ferăstrău (cu
ș
urub de
ș
ină) la
pagina 32
.
• Efectuați regulat întreținerea echipamentului de
tăiere și păstrați-l corect lubrifiat. Dacă lanțul de
ferăstrău nu este uns corect, crește riscul de uzură
a șinei de ghidare, a lanțului de ferăstrău și a roții de
antrenare a lanțului.
1065 - 013 - 17.04.2025
13
Asamblarea
Asamblarea șinei de ghidaj și a lanțului
de ferăstrău
AVERTISMENT: Scoateți
întotdeauna bateria înainte de a monta sau
de a efectua întreținerea produsului.
1. Decuplați frâna de lanț.
2. Slăbiți piulița șinei și scoateți capacul roții de
antrenare. Îndepărtați și aruncați inelul de transport
(A).
A
3. Puneți șina de ghidaj peste șurubul de șină. Deplasați
șina de ghidaj în ultima poziție din spate. Ridicați
lanțul de ferăstrău deasupra roții de antrenare și
cuplați-l în canelura de pe șina de ghidaj. Începeți
de la marginea superioară a șinei de ghidaj.
4. Asigurați-vă că marginile frezelor sunt orientate
înainte pe marginea superioară a șinei de ghidaj.
5. Monta
ți capacul roții de antrenare și deplasați
pintenul întinzător al lanțului în orificiul din șina de
ghidare.
6. Asigurați-vă că zalele de ghidare ale lanțului de
ferăstrău se fixează corect pe roata de antrenare.
7. Asigurați-vă că lanțul de ferăstrău este cuplat corect
în canelura din șina de ghidaj.
8. Strângeți piulița șinei cu degetele.
9. Strângeți lanțul de ferăstrău. Consultați
Reglarea
tensiunii lan
ț
ului de ferăstrău (cu
ș
urub de
ș
ină) la
pagina 32
pentru instrucțiuni.
Pentru a asambla o bară de protecție
Pentru a asambla o bară de protecție, discutați cu
reprezentantul dvs. de service.
Montarea capacului prizei de aer
Dacă tăiați materiale care produc mult praf și particule
mici în aer, se recomandă utilizarea unui capac pentru
priza de aer.
1. Țineți capacul prizei de aer în dreptul carcasei
ventilatorului. Asigurați-vă că poziționați marcajul
vertical pe capacul prizei de aer pe partea dreaptă
a marcajului de pe carcasa ventilatorului.
2. Apăsați cu grijă capacul prizei de aer pe carcasa
ventilatorului până când auziți un clic.
CLICK!
14 1065 - 013 - 17.04.2025
3. Împingeți capacul prizei de aer către stânga până
când cele două marcaje verticale sunt aliniate.
Funcţionarea
Introducere
AVERTISMENT: Citiți și înțelegeți
capitolul referitor la siguranță înainte de
utilizarea produsului.
Husqvarna Connect
Husqvarna Connect este o aplicație gratuită pentru
dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă
oferă funcții extinse pentru produsul dvs. Husqvarna.
• Informații pe larg despre produs.
• Informații despre piese pentru produse și service și
asistență pentru acestea.
Cum se începe utilizarea Husqvarna Connect
1. Descărcați aplicația Husqvarna Connect pe
dispozitivul dvs. mobil.
2. Înregistrați-vă în aplicația Husqvarna Connect.
3. Urmați pașii cu instrucțiuni din aplicația Husqvarna
Connect pentru a conecta și înregistra produsul.
Nota: Aplicația Husqvarna Connect nu este
disponibilă pentru descărcare pe toate piețele.
Adresați-vă reprezentantului de service pentru
informații suplimentare.
Husqvarna Fleet Services
™
Serviciile de Flotă Husqvarna
™
este o soluție în
cloud care oferă managerului unei flote comerciale o
prezentare generală asupra tuturor produselor. Pentru
mai multe informații despre Husqvarna Fleet Services
™
,
consultați www.husqvarna.com.
Pentru a vă conecta la produs cu Husqvarna
Fleet Services
™
1. Descărcați aplicația Husqvarna Fleet Services
™
pe
dispozitivul dvs. mobil.
2. Conecta
ți-vă la aplicația Husqvarna Fleet Services
™
.
3. Urmați instrucțiunile despre cum se asociază
produsul cu Husqvarna Fleet Services
™
.
Tehnologia wireless Bluetooth
®
Produsele cu tehnologie wireless Bluetooth
®
încorporată
se pot conecta la dispozitive mobile și acceptă funcții
suplimentare.
Simbolul pentru tehnologia wireless
Bluetooth
®
se
aprinde când dispozitivul dvs. mobil este conectat la
produs.
Nota: Soluția cloud Husqvarna Fleet Services
™
nu
este disponibilă pe toate piețele.
Verificarea funcționării înainte de
utilizarea produsului
1. Controlați frâna de lanț (A) pentru a vă asigura că
funcționează corect și că nu este deteriorată.
2. Verificați apărătoarea pentru mâna dreaptă (B)
pentru a vă asigura că nu este deteriorată.
3. Verificați întrerupătorul și opritorul întrerupătorului
(C) pentru a vă asigura că funcționează corect și că
nu sunt deteriorate.
4. Verificați tastatura (D) pentru a vă asigura că
funcționează corect.
5. Asigurați-vă să nu existe ulei pe mânere (E).
6. Faceți un control pentru a vă asigura că toate
piesele sunt montate corect și nu sunt deteriorate
sau lipsesc.
7. Faceți un control al opritorului de lanț (F) pentru a vă
asigura că este montat corect.
1065 - 013 - 17.04.2025
15
8. Verificați tensiunea din lanț (G).
9. Încărcați bateria (H) și asigurați-vă că este corect
fixată pe produs.
10. Asigurați-vă că lanțul de ferăstrău se oprește când
eliberați întrerupătorul.
A
B H F G
C
D
E
Nota: Consultați
Între
ț
inerea
ș
i controalele
dispozitivelor de siguran
ț
ă de pe produs la pagina
28
pentru instrucțiuni privind modul de verificare a
funcționării.
Utilizarea uleiului corect pentru lanț
AVERTISMENT: Nu folosiți ulei ars,
care vă poate provoca leziuni și poate
dăuna mediului. Uleiul ars cauzează, de
asemenea, deteriorarea pompei de ulei, a
șinei de ghidaj și a lanțului de ferăstrău.
AVERTISMENT: Lanțul de ferăstrău
se poate rupe dacă ungerea echipamentului
de tăiere nu este suficientă. Risc de
vătămări corporale grave sau de deces al
operatorului.
AVERTISMENT: Utilizați uleiul corect
pentru lanț pentru ca această funcție să
opereze corect. Adresați-vă reprezentantului
dvs. de service când alegeți uleiul pentru
lanț.
• Folosiți uleiul pentru lanț Husqvarna pentru durata
maximă de viață a lanțului de ferăstrău și pentru
a preveni efectele negative asupra mediului. Dacă
uleiul pentru lanț Husqvarna nu este disponibil, vă
recomandăm să utilizați ulei standard pentru lanț.
• Folosiți un ulei pentru lanț cu o bună aderență pe
lanțul de ferăstrău.
• Folosiți un ulei pentru lanț cu grad de viscozitate
corect, în conformitate cu temperatura aerului.
ATENŢIE:
La temperaturi mai mici
de 0°C/32°F, unele uleiuri pentru lanț
devin prea dense, ceea ce poate
duce la poate duce la deteriorarea
componentelor pompei de ulei.
• Utilizați echipamentul de tăiere recomandat.
Consultați
Accesorii la pagina 39
.
• Scoateți capacul rezervorului de ulei pentru lanț.
• Umpleți rezervorul de ulei pentru lanț cu ulei pentru
lanț.
• Atașați capacul cu grijă.
Nota: Pentru a vedea unde se află rezervorul de
ulei pentru lanț pe produsul dvs., consultați
Prezentare
generală a produsului la pagina 2
.
Verificarea opritorului întrerupătorului
1. Asigurați-vă că întrerupătorul și opritorul
întrerupătorului se mișcă liber și dacă arcul de rapel
funcționează corect.
2. Împingeți dispozitivul de blocare a întrerupătorului
înainte (A) și în jos (B). Țineți apăsat dispozitivul de
blocare a întrerupătorului pe mâner și asigurați-vă că
revine la poziția inițială atunci când îl eliberați.
A
B
3. Asigurați-vă că întrerupătorul este blocat în poziția
de repaus când opritorul întrerupătorului este
eliberat.
4. Porniți produsul și aplicați putere maximă.
16
1065 - 013 - 17.04.2025
5. Eliberați întrerupătorul și asigurați-vă că lanțul de
ferăstrău se oprește și rămâne staționar.
Pentru conectarea încărcătorului de
baterii
1. Conectați încărcătorul de baterii la tensiunea și la
frecvența specificate pe plăcuța de identificare.
2. Introduceți ștecherul în priza cu împământare. LED-
ul de pe încărcătorul de baterii se aprinde o singură
dată și are culoarea verde.
Nota: Acumulatorul nu se încarcă dacă temperatura
sa este mai mică de 0 °C (32 °F) sau mai mare de
50°C (122 °F). Dacă temperatura este mai mare de 50
°C/122 °F, încărcătorul răcește acumulatorul înainte de
încărcare.
Încărcarea bateriei
Nota: Încărcați bateria dacă este prima dată când o
folosiți. O baterie nouă este încărcată doar până la 30%.
1. Asigurați-vă că acumulatorul este uscat.
2. Introduceți bateria în încărcător.
Nota: Acumulatorul și încărcătorul de acumulatori
pot arăta diferit la modele diferite, dar procedura
este aceeași.
3. Asigurați-vă că lumina verde de încărcare de pe
încărcător se aprinde. Acest lucru înseamnă că
bateria este conectată corect la încărcător.
4. Atunci când toate LED-urile de pe baterie sunt
aprinse, bateria este încărcată complet.
5. Pentru a deconecta încărcătorul de baterii de la priza
de perete, trageți de ștecăr. Nu trageți de cablu.
6. Scoateți bateria din încărcător.
Nota: Consultați manualele bateriei și încărcătorului
pentru mai multe informații.
Informații despre recul
AVERTISMENT: Un recul poate
cauza vătămări corporale grave sau decesul
operatorului sau al altor persoane. Pentru
a reduce pericolul, trebuie să cunoașteți
cauzele reculului și modul de prevenire a
acestora.
Un recul apare numai dacă zona de recul a șinei de
ghidaj atinge un obiect. Un recul poate apărea brusc și
cu forță ridicată, care proiectează produsul în direcția
operatorului.
Reculul apare întotdeauna în planul de tăiere al șinei
de ghidaj. De obicei, produsul este proiectat asupra
operatorului, dar se poate deplasa și într-o altă direcție.
1065 - 013 - 17.04.2025
17
Direcția de deplasare este cauzată de modul în care
utilizați produsul când apare reculul.
Reculul apare numai dacă zona de recul a șinei de
ghidaj atinge un obiect. Nu permiteți ca zona de recul
să atingă un obiect.
O rază mai mică a vârfului șinei reduce forța reculului.
Utilizați un lanț de fierăstrău cu recul redus pentru a
reduce efectele reculului. Nu permiteți ca zona de recul
să atingă un obiect.
AVERTISMENT:
Niciun lanț de
ferăstrău nu previne complet reculul.
Respectați întotdeauna instrucțiunile.
Întrebări comune despre recul
• Mâna va cupla întotdeauna frâna de lanț în timpul
unui recul?
Nu. Trebuie să folosiți forță pentru a împinge
apărătoarea de mână din față spre înainte. Dacă nu
folosiți forța necesară, frâna de lanț nu va fi cuplată.
De asemenea, trebuie să țineți mânerele produsului
ferm, cu două mâini în timpul lucrului. Dacă apare un
recul, este posibil ca frâna de lanț să nu oprească
lanțul de ferăstrău înainte de a vă atinge. Există, de
asemenea, unele poziții în care mâna dvs. nu poate
atinge apărătoarea de mână din față pentru a cupla
frâna de lanț.
• Mecanismul de deblocare din inerție va cupla
întotdeauna frâna de lanț în timpul unui recul?
Nu. În primul rând, frâna de lanț trebuie
să funcționeze corect. Consultați
Între
ț
inerea
ș
i
controalele dispozitivelor de siguran
ț
ă de pe produs
la pagina 28
pentru instrucțiuni despre modul de
verificare a frânei de lanț. Vă recomandăm să
efectua
ți verificarea de fiecare dată înainte de a
utiliza produsul. În al doilea rând, forța reculului
trebuie să fie ridicată pentru a cupla frâna de lanț.
Dacă frâna de lanț este prea sensibilă, aceasta se
poate cupla în timpul funcționării intense.
• Frâna de lanț mă va apăra întotdeauna împotriva
rănirii în timpul unui recul?
Nu. Frâna de lanț trebuie să funcționeze corect
pentru a oferi protecție. Frâna de lanț trebuie, de
asemenea, să fie cuplată în timpul unui recul pentru
a opri lanțul de ferăstrău. Dacă sunteți în apropierea
șinei de ghidare, este posibil ca frâna de lanț să nu
aibă timp să oprească lanțul de ferăstrău înainte de
a vă lovi.
AVERTISMENT: Reculurile pot fi
prevenite numai de dvs. și de o tehnică de
lucru corectă.
Pornirea produsului
1. Faceți un control al întrerupătorului și al opritorului
întrerupătorului. Consultați
Verificarea opritorului
întrerupătorului la pagina 16
.
2. Cuplați frâna de lanț.
3. Introduceți bateria în suportul bateriei.
ATENŢIE:
Asigurați-vă că bateria
este instalată corect în suportul de
baterie. Dacă bateria nu se deplasează
cu ușurință în suportul de baterie, poziția
nu este corectă.
18 1065 - 013 - 17.04.2025
4. Împingeți partea inferioară a bateriei până când
auziți un clic.
5. Apăsați și țineți apăsat butonul ON/OFF până când
se aprinde afișajul.
6. Mutați în spate apărătoarea de mână din față pentru
a decupla frâna de lanț.
7. Împingeți dispozitivul de blocare a întrerupătorului
înainte (A) și în jos (B).
C
A
B
8. Aplicați putere cu întrerupătorul (C) pentru a porni
produsul.
Utilizarea funcției SavE
Funcția SavE reduce turația lanțului și puterea
produsului.
1. Apăsați rapid butonul SavE. LED-ul verde se
aprinde.
2. Apăsați din nou butonul SavE pentru a dezactiva
funcția. LED-ul verde se stinge.
Pentru a activa sau dezactiva
încălzirea mânere (540i XPG)
Acest produs dispune de mânere încălzite.
• Apăsați și țineți apăsat butonul SavE timp de
1 secundă pentru a activa căldura din mânere.
Indicatorul pentru încălzirea din mânere se aprinde.
• Apăsa
ți și țineți apăsat butonul SavE pentru a
dezactiva căldura din mânere. Indicatorul pentru
încălzirea din mânere se stinge.
Indicator pentru nivelul de ulei
Indicatorul pentru nivelul de ulei se aprinde atunci când
trebuie să completați uleiul pentru lanț.
1. Atunci când se aprinde indicatorul pentru nivelul
de ulei, completați cu ulei pentru lanț. Consultați
Utilizarea uleiului corect pentru lan
ț
la pagina 16
.
2. Porniți produsul și așteptați 1-2 minute. Indicatorul
pentru nivelul de ulei se va stinge.
Oprirea produsului
1. Apăsați și țineți apăsat butonul ON/OFF până când
se stinge afișajul.
2. Apăsați butoanele de eliberare a bateriei și scoateți
bateria din suportul de baterie pentru a preveni
pornirea accidentală.
Mișcare de tragere și mișcare de
împingere
Puteți tăia în lemn cu produsul în 2 poziții diferite.
• Tăierea cu mișcarea de tragere are loc când tăiați cu
partea de jos a șinei de ghidaj. Lanțul de ferăstrău
trece prin copac când tăiați. În această poziție, aveți
1065 - 013 - 17.04.2025
19
un control mai bun asupra produsului și poziției zonei
de recul.
• Tăierea cu mișcarea de împingere are loc când
tăiați cu partea de sus a șinei de ghidaj. Lanțul de
ferăstrău împinge produsul în direcția operatorului.
AVERTISMENT: Dacă lanțul de
ferăstrău se prinde în trunchi, produsul
poate fi împins către dvs. Țineți produsul
strâns și asigurați-vă că zona de recul a
șinei de ghidaj nu atinge copacul și nu
cauzează un recul.
Pentru a utiliza tehnica de tăiere
AVERTISMENT:
Utilizați puterea
completă când tăiați și reduceți turația de
mers la ralanti după fiecare tăiere.
ATENŢIE: Nu lăsați motorul să
funcționeze prea mult fără sarcină. Aceasta
poate deteriora motorul.
1. Puneți trunchiul pe o capră sau un cadru de tăiat
lemne.
AVERTISMENT: Nu tăiați
trunchiurile sub formă de grămadă.
Acest lucru crește pericolul de recul și
poate duce la vătămări corporale grave
sau deces.
2. Îndepărtați bucățile tăiate din zona de lucru.
AVERTISMENT: Bucățile tăiate
rămase în zona de lucru cresc riscul
de recul și vă împiedică să vă mențineți
echilibrul.
Utilizarea barei de protecție
1. Împingeți bara de protecție în trunchiul copacului.
2. Aplicați putere maximă și rotiți produsul. Țineți bara
de protecție pe trunchi. Această procedură face
mai ușoară aplicarea forței necesare de tăiere a
trunchiului.
Tăierea unui trunchi pe sol
1. Tăiați trunchiul la mișcarea de tragere. Mențineți
puterea maximă, dar fiți pregătit pentru accidente
bruște.
AVERTISMENT:
Asigurați-vă că
lanțul de ferăstrău nu atinge solul când
finalizați tăietura.
20 1065 - 013 - 17.04.2025
2. Tăiați aproximativ ⅔ din trunchi și apoi opriți-vă.
Întoarceți trunchiul și tăiați din partea opusă.
Tăierea unui trunchi care are suport la un
capăt
AVERTISMENT: Asigurați-vă că
trunchiul nu se rupe în timpul tăierii.
Respectați instrucțiunile de mai jos.
1. Tăiați la mișcarea de împingere aproximativ ⅓ din
trunchi.
2. Tăiați trunchiul la mișcarea de tragere până când
cele două tăieturi se ating.
Tăierea unui trunchi care are suporturi la
ambele capete
AVERTISMENT:
Asigurați-vă că
lanțul de ferăstrău nu se prinde în trunchi în
timpul tăierii. Respectați instrucțiunile de mai
jos.
1. Tăiați la mișcarea de tragere aproximativ ⅓ din
trunchi.
2. Tăia
ți restul trunchiului la mișcarea de împingere
pentru a finaliza tăietura.
AVERTISMENT: Opriți motorul dacă
lanțul de ferăstrău se prinde în trunchi.
Utilizați o pârghie pentru a deschide tăietura
și a scoate produsul. Nu încercați să trageți
produsul în afară cu mâna. Acest lucru
poate duce la vătămare corporală când
produsul se eliberează brusc.
Utilizarea tehnicii de curățare a
trunchiului de ramuri
Nota: Pentru ramurile groase, folosiți tehnica de
tăiere. Consultați
Pentru a utiliza tehnica de tăiere la
pagina 20
.
AVERTISMENT: Există un mare risc
de accident atunci când utilizați tehnica de
curățare a trunchiului. Consultați
Informa
ț
ii
despre recul la pagina 17
pentru instrucțiuni
privind modul de prevenire a reculului.
AVERTISMENT: Tăiați ramurile una
câte una. Aveți grijă când eliminați ramuri
mici și nu tăiați tufișuri sau mai multe ramuri
mici în același timp. Ramurile mici se pot
prinde în lanțul de ferăstrău și pot preveni
operarea în siguranță a produsului.
Nota: Dacă este necesar, tăiați ramurile bucată cu
bucată. Tăiați ramurile mai mici (A) și (B) înainte de a
tăia ramura de lângă trunchi (C).
A
B
C
1065 - 013 - 17.04.2025 21
1. Îndepărtați ramurile din partea dreaptă a trunchiului.
a) Păstrați șina de ghidaj în partea dreaptă a
trunchiului și mențineți corpul produsului pe
trunchi.
b) Alegeți tehnica de tăiere aplicabilă tensionării
ramurii.
AVERTISMENT: Dacă nu
sunteți sigur de modul de tăiere
a ramurii, adresați-vă unui operator
profesionist al motoferăstrăului
înainte de a continua.
2. Îndepărtați ramurile din partea de sus a trunchiului.
a) Păstrați produsul pe trunchi și lăsați șina de
ghidaj să se deplaseze de-a lungul trunchiului.
b) Tăiați la mișcarea de împingere.
3. Îndepărtați ramurile din partea stângă a trunchiului.
a) Alege
ți tehnica de tăiere aplicabilă tensionării
ramurii.
AVERTISMENT: Dacă nu
sunteți sigur de modul de tăiere
a ramurii, adresați-vă unui operator
profesionist al motoferăstrăului
înainte de a continua.
Consultați
Pentru a tăia copaci
ș
i ramuri tensionate la
pagina 25
pentru instrucțiuni privind modul de tăiere a
ramurilor tensionate.
Pentru a utiliza tehnica de doborâre a
copacului
AVERTISMENT:
Trebuie să aveți
experiență pentru a doborî un copac.
Dacă este posibil, participați la un
curs de instruire privind operarea unui
motoferăstrău. Adresați-vă unui operator cu
experiență, pentru mai multe cunoștințe.
Pentru a păstra distanța de siguranță
1. Asigurați-vă că persoanele din jurul dvs. păstrează
o distanță de siguranță echivalentă cu minimum
lungimea a 2 1/2 copaci.
22
1065 - 013 - 17.04.2025
2. Asigurați-vă că nu există nicio persoană în zona de
risc înainte sau în timpul doborârii.
Pentru a calcula direcția de doborâre
1. Examinați direcția în care trebuie să cadă copacul.
Scopul este să îl doborâți într-o poziție în care puteți
curăța de ramuri și puteți tăiați trunchiul ușor. Este,
de asemenea, important să aveți o poziție stabilă și
să vă puteți deplasa în siguranță.
AVERTISMENT: Dacă este
periculos sau nu puteți doborî un copac
în direcția sa naturală, doborâți copacul
în altă direcție.
2. Analizați direcția de cădere naturală a copacului. De
exemplu, înclinarea și îndoirea copacului, direcția
vântului, amplasarea ramurilor și greutatea de
zăpadă.
3. Analizați dacă există obstacole, de exemplu alți
copaci, linii de curent, drumuri si/sau clădiri în jurul
acestuia.
4. Căutați semne de deteriorare și de putregai în
trunchi.
AVERTISMENT:
Putregaiul în
trunchi poate însemna un risc de cădere
a copacului înainte de a finaliza tăierea.
5. Asigurați-vă că respectivul copac nu are ramuri
deteriorate sau moarte care se pot rupe și vă pot
lovi în timpul doborârii.
6. Nu lăsați copacul să cadă peste un alt copac netăiat.
Este periculos să îndepărtați un copac blocat si
există un risc ridicat de accidente. Consultați
Pentru
a elibera un copac blocat la pagina 25
.
AVERTISMENT:
În timpul
operațiilor critice de doborâre, ridicați
protecția de auz imediat după finalizarea
tăierii cu ferăstrăul. Este important
să auziți sunetele și semnalele de
avertisment.
Pentru a curăța trunchiul și a pregăti ruta de
evacuare
Tăiați toate ramurile de la înălțimea umărului dvs. și în
jos.
1. Tăiați la mișcarea de tragere, de sus în jos. Copacul
trebuie să se afle între dvs. și produs.
2. Îndepărtați arbuștii din zona de lucru din jurul
copacului. Îndepărtați toate materialele tăiate din
zona de lucru.
3. Faceți un control al zonei pentru a identifica
obstacole precum pietre, ramuri și găuri. Trebuie să
aveți o cale de evacuare liberă când copacul începe
să scadă. Calea dvs. de evacuare trebuie să fie la
distanță de aproximativ 135 de grade față de direcția
de doborâre.
1. Zona periculoasă
2. Calea de evacuare
3. Direcția de cădere
1
2
2
1
3
Pentru a doborî un copac
Husqvarna vă recomandă să efectuați tăieri direcționale
și apoi să folosiți metoda colțului de siguranță când
doborâți un copac. Metoda colțului de siguranță vă ajută
1065 - 013 - 17.04.2025
23
să realizați un punct de doborâre corect și să controlați
direcția de doborâre.
AVERTISMENT: Nu doborâți copaci
cu un diametru de două ori mai mare decât
lungimea șinei de ghidaj. Pentru aceasta,
trebuie să fi urmat o instruire specială.
Punctul de doborâre
Cea mai importantă procedură în timpul doborârii unui
copac este stabilirea punctului de doborâre corect. Cu
un punct de doborâre corect, controlați direcția de
doborâre și vă asigurați că procedura de doborâre este
sigură.
Grosimea punctului de doborâre trebuie să fie egală și
să fie de cel puțin 10% din diametrul copacului.
AVERTISMENT: Dacă punctul de
doborâre este incorect sau prea subțire,
nu aveți niciun control asupra direcției de
doborâre.
Pentru a realiza tăieri direcționale
1. Realizați tăieturi direcționale. Realizați tăieturile
direcționale până la o adâncime egală cu 1/4 din
diametrul copacului. Realizați un unghi de 45° între
tăietura de deasupra și tăietura de jos.
a) Realizați mai întâi tăietura de deasupra. Aliniați
marcajul direcției de doborâre (A) al produsului
cu direcția de doborâre a copacului (B). Stați în
spatele produsului și mențineți copacul în partea
dreaptă. Tăiați la o mișcare de tragere.
b) Realizați tăietura de jos. Asigurați-vă că
extremitatea tăieturii de jos este în același punct
cu extremitatea tăieturii de deasupra.
A
B
2. Asigura
ți-vă că linia de tăiere direcțională este
perfect orizontală și la unghi drept (90°) față de
direcția de doborâre. Linia de tăiere direcțională
trece prin punctul în care cele două tăieturi
direcționale se ating.
45º-70º
Utilizarea metodei colțului de siguranță
Tăierea de doborâre trebuie să fie realizată ușor peste
tăierea direcțională.
AVERTISMENT: Aveți grijă când
tăiați cu vârful șinei de ghidaj. Începeți să
tăiați cu partea inferioară a vârfului șinei de
ghidaj, pe măsură ce realizați o tăiere prin
alezaj în trunchi.
1. Dacă lungimea de tăiere utilizabilă este mai lungă
decât diametrul copacului, parcurgeți aceste etape
(a-d).
a) Realizați o tăiere prin alezaj direct în trunchi
pentru a finaliza lățimea punctului de doborâre.
b) Tăiați la mișcarea de tragere până când mai
rămâne aproximativ ⅓ din trunchi.
c) Trageți șina de ghidaj 5-10 cm/2-4 înapoi.
24
1065 - 013 - 17.04.2025
d) Tăiați restul trunchiului pentru a finaliza un colț
de siguranță cu o lățime de 5-10 cm/2-4.
2. Dacă lungimea de tăiere utilizabilă este mai scurtă
decât diametrul copacului, parcurgeți aceste etape
(a-d).
a) Realizați o tăiere prin alezaj direct în trunchi.
Tăietura prin alezaj trebuie să se extindă la 3/5
din diametrul copacului.
b) Tăiați restul trunchiului la mișcarea de tragere.
c) Tăiați drept în trunchi din partea cealaltă a
copacului pentru a finaliza punctul de doborâre.
d) Tăiați la mișcarea de împingere, până când mai
rămâne ⅓ din trunchi, pentru a finaliza colțul de
siguranță.
3. Puneți o pană în tăietură, direct din spate.
4. Tăiați colțul pentru a doborî copacul.
Nota:
În cazul în care copacul nu cade, loviți până
când cade copacul.
5. Când copacul începe să cadă, utilizați calea de
evacuare pentru a vă îndepărta de copac. Deplasați-
vă la cel puțin 5 m/15 ft distanță de copac.
Pentru a elibera un copac blocat
AVERTISMENT: Este foarte
periculos să îndepărtați un copac blocat si
există un risc ridicat de accidente. Nu vă
apropiați de zona de risc și nu încercați să
doborâți un copac blocat.
Cea mai sigură metodă este folosirea uneia dintre
următoarele vinciuri:
• Montate pe tractor
• Portabile
Pentru a tăia copaci și ramuri tensionate
1. Stabiliți care parte a copacului sau ce ramură este
tensionată.
2. Stabiliți unde este punctul de tensiune maximă.
3. Examinați care este cea mai sigură metodă de a
elibera tensiunea.
Nota:
În unele situații, singura metodă sigură este
să folosiți un vinci si nu produsul dvs.
1065 - 013 - 17.04.2025 25
4. Mențineți o poziție în care copacul sau ramura nu vă
poate lovi când tensiunea este eliberată.
5. Realizați una sau mai multe tăieturi cu o adâncime
suficientă, necesare pentru a reduce tensiunea.
Tăiați la sau aproape de punctul de maximă
tensiune. Copacul sau ramura trebuie să se rupă în
punctul de maximă tensiune.
AVERTISMENT: Nu tăiați direct
prin copac sau ramura tensionată.
AVERTISMENT: Aveți mare grijă
la tăierea unui copac tensionat. Există
riscul ca acesta se miște rapid înainte
sau după îl tăiați. Pot apărea vătămări
corporale grave dacă sunteți într-o
poziție incorectă sau dacă tăiați incorect.
6. Dacă trebuie să tăiați copacul/ramura transversal,
realizați 2 - 3 tăieturi, la distanță de 1 in. și cu o
adâncime de 2 in.
7. Continuați să tăiați mai mult în copac/ramură până
când copacul/ramura se îndoaie și tensiunea este
eliberată.
8. Tăiați copacul/ramura pe partea opusă a direcției de
îndoire, după ce tensiunea este eliberată.
Întreținerea
Introducere
AVERTISMENT: Citiți și înțelegeți
capitolul privind siguranța înainte de a
efectua operații de întreținere asupra
produsului.
Program de întreținere
AVERTISMENT: Scoateți bateria
înainte de a efectua operații de întreținere.
Nota: Husqvarna recomandă utilizarea unui produs
special de curățare. Adresați-vă reprezentantului de
service Husqvarna pentru informații suplimentare.
În continuare prezentăm o listă de pași de întreținere
care trebuie efectuați asupra aparatului. Pe lângă
întreținerea specificată în programul de întreținere,
solicitați unui distribuitor de service Husqvarna
să efectueze în mod regulat operații de service
asupra produsului. Pentru informații despre intervalele
de service, adresați-vă distribuitorului de service
Husqvarna.
Întreținere Înainte
de utiliza-
re
Săptă-
mânal
Lunar
Curățați componentele externe ale produsului și toate zonele din spatele capacu-
lui roții de antrenare. Utilizați o lavetă umedă și produsul de curățare recomandat
Husqvarna.
X
Curățați priza de aer și atașați capacul acesteia. Utilizați o perie moale și/sau
produsul de curățare recomandat Husqvarna. Consultați
Cură
ț
area sistemului de
răcire la pagina 29
pentru instrucțiuni.
X
26 1065 - 013 - 17.04.2025
Întreținere Înainte
de utiliza-
re
Săptă-
mânal
Lunar
Asigurați-vă că frâna de lanț funcționează în mod sigur. Consultați
Pentru a
verifica declan
ș
atorul de frână la pagina 28
pentru instrucțiuni.
X
Asigurați-vă că butonul ON/OFF funcționează corect. Consultați
Verificarea func-
ț
iilor interfe
ț
ei cu utilizatorul la pagina 29
pentru instrucțiuni.
X
Asigurați-vă că întrerupătorul și opritorul acestuia funcționează corect din punct
de vedere al siguranței. Consultați
Verificarea opritorului întrerupătorului la pagi-
na 16
pentru instrucțiuni.
X
Verificați dacă opritorul de lanț este deteriorat. Consultați
Verificarea opritorului
de lan
ț
la pagina 29
pentru instrucțiuni. Înlocuiți dacă este necesar.
X
Curățați șina de ghidaj. Curățați canelura șinei și asigurați-vă că orificiul de un-
gere din șina de ghidaj nu este înfundat. Rotiți șina de ghidaj pentru o uzură
mai uniformă. Consultați
Pentru a verifica
ș
ina de ghidaj la pagina 34
pentru
instrucțiuni.
X
Testați pompa de ulei. Asigurați-vă că șina de ghidaj și lanțul de ferăstrău sunt
lubrifiate suficient. Consultați
Reglarea debitului de ulei pentru lan
ț
la pagina 34
pentru instrucțiuni.
X
Verificați dacă lanțul de ferăstrău prezintă semne de uzură și fisuri. Consultați
Pentru a examina echipamentul de tăiere la pagina 34
pentru instrucțiuni.
X
Ascuțiți lanțul de ferăstrău. Utilizați pila Husqvarna și pilitura cu diametrul reco-
mandat. Consultați
Pentru ascuţirea lanţului de ferăstrău la pagina 30
pentru
instrucțiuni.
X
Reglați întinderea lanțului de ferăstrău. Consultați
Reglarea tensiunii lan
ț
ului de
ferăstrău (cu
ș
urub de
ș
ină) la pagina 32
pentru instrucțiuni.
X
Asigurați-vă că șuruburile și piulițele exterioare sunt strânse. X
Verificați dacă șina de ghidaj prezintă semne de uzură și fisuri. Verificați roata de
lanț de la vârful șinei. Ascuțiți șina de ghidaj. Îndepărtați bavurile de pe marginile
șinei de ghidare. Utilizați o pilă plată. Consultați
Pentru a verifica
ș
ina de ghidaj la
pagina 34
pentru instrucțiuni.
X
Verificați dacă roata de antrenare a lanțului este uzată. Consultați
Verificarea
ro
ț
ii de antrenare a lan
ț
ului la pagina 33
pentru instrucțiuni. Înlocuiți dacă este
necesar.
X
Verificați dacă acumulatorul este deteriorat. Asigurați-vă că butoanele de elibe-
rare a acumulatorului funcționează corect și că fixează acumulatorul în produs.
X
Curățați rezervorul cu ulei pentru lanț. Utilizați o lavetă care nu lasă scame. X
Verificați filtrul de ulei pentru lanț. Asigurați-vă că filtrul de ulei pentru lanț nu
este înfundat și că se poate deplasa liber în rezervorul de ulei.
X
Goliți rezervorul cu ulei pentru lanț. Umpleți rezervorul de ulei pentru lanț cu ulei
noi pentru lanț. Pentru cea mai bună protecție este recomandat ulei pentru lanț
Husqvarna. Consultați
Utilizarea uleiului corect pentru lan
ț
la pagina 16
pentru
instrucțiuni.
X
Curățați suportul acumulatorului, conectorul și fantele de răcire. Utilizați o perie
moale. Verificați conectorul din suportul acumulatorului. Asigurați-vă că suprafe-
țele metalice nu sunt deteriorate. Consultați
Verificarea bateriei
ș
i a suportului de
baterie la pagina 29
pentru instrucțiuni.
X
1065 - 013 - 17.04.2025 27
Întreținere Înainte
de utiliza-
re
Săptă-
mânal
Lunar
Curățați acumulatorul, conectorii și fantele de răcire. Utilizați o perie moale. Veri-
ficați conectorii de pe acumulator. Asigurați-vă că suprafețele metalice nu sunt
deteriorate. Consultați
Verificarea bateriei
ș
i a suportului de baterie la pagina 29
pentru instrucțiuni.
X
Curățați încărcătorul de acumulatori, conectorii și fantele de răcire. Utilizați o
perie moale. Verificați conectorii de pe încărcătorul de acumulatori. Asigurați-vă
că suprafețele metalice nu sunt deteriorate.
X
Verificați dacă banda de frână prezintă semne de uzură sau deteriorare. Consul-
tați
Verificarea benzii de frână la pagina 28
. Dacă este necesar, discutați cu un
distribuitor de service Husqvarna pentru înlocuire.
X
Înlocuiți roata de antrenare a lanțului. Consultați
Verificarea ro
ț
ii de antrenare a
lan
ț
ului la pagina 33
pentru instrucțiuni.
X
Întreținerea și controalele dispozitivelor
de siguranță de pe produs
Verificarea benzii de frână
1. Utilizați o perie pentru a îndepărta rumegușul, rășina
și murdăria de pe frâna de lanț și tamburul frânei.
Murdăria și uzura pot reduce funcția frânei.
2. Verificați banda de frână. Banda de frână trebuie
să aibă o grosime de cel puțin 0,6 mm/0,024 inch
în punctul de grosime minimă. Discutați cu un
distribuitor de service Husqvarna pentru înlocuire.
Pentru a verifica apărătoarea de mână din
față
Verificați regulat al apărătoarea de mână din față și
mecanismul de deblocare a frânei din inerție.
1. Asigurați-vă că apărătoarea de mână din față nu
prezintă deteriorări, cum ar fi crăpături.
2. Asigurați-vă că apărătoarea de mână din față se
mișcă liber și că este atașată în siguranță la produs.
3. Puneți produsul, cu motorul oprit, pe un buturugă
sau pe altă suprafață stabilă.
4. Țineți mânerul spate și desprindeți mâna de
pe mânerul frontal. Lăsați produsul să cadă pe
buturugă.
5. Asigurați-vă că frâna de lanț se cuplează pe măsură
ce vârful șinei de ghidaj lovește ciotul.
Pentru a verifica declanșatorul de frână
1. Așezați produsul pe sol stabil.
28
1065 - 013 - 17.04.2025
2. Apăsați și mențineți apăsat butonul ON/OFF pentru a
seta produsul la ON.
AVERTISMENT: Asigurați-vă că
lanțul de ferăstrău nu atinge solul sau
alte obiecte.
3. Înfășurați degetele în jurul mânerelor și țineți
produsul strâns.
4. Aplicați putere maximă și apăsați încheietura mâinii
stângi pe apărătoarea de mână din față pentru a
cupla frâna de lanț. Lanțul de ferăstrău trebuie să se
oprească imediat.
AVERTISMENT: Nu desprindeți
mâna de pe mânerul frontal!
Verificarea opritorului de lanț
1. Asigurați-vă că opritorul de lanț nu este deteriorat.
2. Asigurați-vă că opritorul de lanț este stabil și fixat pe
corpul produsului.
Verificarea funcțiilor interfeței cu utilizatorul
1. Apăsați și mențineți apăsat butonul ON/OFF pentru a
seta produsul la ON.
2. Apăsați și mențineți apăsat butonul ON/OFF pentru a
seta produsul la OFF.
3. Asigurați-vă că produsul este oprit și că afișajul se
stinge.
Verificarea bateriei și a suportului de
baterie
1. Curățați bateria și suportul de baterie cu o perie
moale.
2. Curățați fantele de răcire și conectorii bateriei.
3. Asigurați-vă că acumulatorul nu prezintă fisuri sau
semne de deteriorare.
Verificarea încărcătorului de baterii
1. Asigurați-vă că încărcătorul de baterii și cablul de
alimentare nu sunt deteriorate. Căutați fisuri și alte
defecte.
Curățarea sistemului de răcire
Sistemul de răcire menține temperatura motorului la un
nivel scăzut. Sistemul de răcire include priza de aer în
partea stângă a produsului și un ventilator pe motor.
1065 - 013 - 17.04.2025
29
1. Curățați sistemul de răcire cu o perie o dată pe
săptămână sau mai des, dacă este necesar.
2. Asigurați-vă că sistemul de răcire nu este murdar
sau blocat.
ATENŢIE: Un sistem de răcire
murdar sau blocat poate cauza
încălzirea produsului. Aceasta poate
cauza deteriorarea produsului.
Pentru ascuţirea lanţului de ferăstrău
Informații despre șina de ghidaj și lanțul de
ferăstrău
AVERTISMENT: Purtați mănuși de
protecție atunci când utilizați sau efectuați
întreținerea lanțului de ferăstrău. Un lanț de
ferăstrău care nu se mișcă poate provoca de
asemenea leziuni.
Înlocuiți o șină de ghidare sau un lanț de ferăstrău uzat
sau deteriorat cu combinația de șină de ghidare sau lanț
de ferăstrău recomandată de Husqvarna. Acest lucru
este necesar pentru a menține funcțiile de siguranță a
produsului. Consultați
Accesorii la pagina 39
pentru o
listă de combinații de șină și lanț de schimb pe care vi le
recomandăm.
• Lungimea șinei de ghidare, in/cm. Informații despre
lungimea șinei de ghidare se regăsesc de obicei pe
capătul din spate al șinei de ghidare.
• Număr de dinți pe roata de lanț de la vârful șinei (T).
• Pasul lanțului, in. Distanța dintre zalelor de ghidare
ale lanțului de ferăstrău trebuie să corespundă
distan
ței dinților de pe roata de lanț de la vârful șinei
și de pe roata de antrenare.
PITCH =
D
D
2
• Numărul de zale de ghidare. Numărul de zale de
ghidare este stabilit de tipul șinei de ghidare.
• Lățimea canelurii șinei, in/mm. Lățimea canelurii din
șina de ghidare trebuie să fie identică cu lățimea
zalelor de ghidare ale lanțului.
• Orificiul uleiului pentru lanț și orificiul pentru
întinzătorul de lanț. Șina de ghidaj trebuie să
corespundă produsului.
• Lățimea zalei de ghidare, mm/in.
30
1065 - 013 - 17.04.2025
Informații generale despre modul de ascuțire
a frezelor
Nu utilizați un lanț de ferăstrău tocit. Dacă lanțul
de ferăstrău este tocit, trebuie să aplicați mai multă
presiune pentru a împinge șina de ghidaj prin lemn și
solicită motorul inutil. Cu un lanț de ferăstrău tocit riscați
să scurtați durata de viață a motoferăstrăului. Dacă
lanțul de ferăstrău este foarte tocit, nu vor exista așchii
de lemn, ci doar dar rumeguș fin.
Un lanț de ferăstrău ascuțit pătrunde în lemn, iar așchiile
de lemn devin lungi și groase.
Dintele de tăiere (A) și limitatorul de adâncime (B)
formează împreună partea de tăiere a lanțului de
ferăstrău, dintele tăietor. Diferența de înălțime dintre cei
doi indică adâncimea de tăiere (setarea limitatorului de
adâncime).
A
B
Când ascuțiți dintele tăietor, luați în considerare
următoarele:
• Unghiul de ascuțire.
• Unghiul de tăiere.
• Poziția pilei.
• Diametrul pilei rotunde.
Este dificil să ascuțiți corect un lanț de ferăstrău
fără echipamentul corespunzător. Utilizați un șablonul
recomandat Husqvarna. Acest lucru vă va ajuta să
păstrați performanța de tăiere maximă și riscul de recul
la minimum.
AVERTISMENT: Forța reculului
crește foarte mult dacă nu respectați
instrucțiunile de ascuțire.
Nota: Consultați
Pentru ascuţirea lanţului de ferăstrău
la pagina 30
pentru informații despre ascuțirea lanțului
de ferăstrău.
Pentru ascuțirea frezelor
1. Utilizați o pilă rotundă și un șablon pentru a ascuți
dinții.
Nota: Consultați
Echipamente de ascu
ț
ire
ș
i
unghiuri de ascu
ț
ire la pagina 39
informații despre
pila și calibrorul filei pe care vi le recomandă
Husqvarna pentru lanțul dvs. de ferăstrău.
2. Aplicați matrița corect pe freză. Consultați
instrucțiunea furnizată împreună cu matrița.
3. Deplasați pila din partea interioară a dinților de tăiere
și în exterior. Reduceți presiunea la mișcarea de
tragere.
4. Îndepărtați materialul de pe o latură a tuturor dinților.
1065 - 013 - 17.04.2025
31
5. Întoarceți produsul invers și îndepărtați materialul de
pe cealaltă latură.
6. Asigurați-vă că toți dinții au aceeași lungime.
Informații generale despre modul de fixare a
setării calibrorului de adâncime
Setarea calibrorului de adâncime (C) scade atunci
când ascuțiți dintele de tăiere (A). Pentru a menține
performanța de tăiere maximă trebuie să îndepărtați
pilitura de pe calibrorul de adâncime (B) pentru a
primi setarea recomandată a calibrorului de adâncime.
Consultați
Accesorii la pagina 39
pentru instrucțiuni
despre cum să primiți setarea corectă a calibrorului de
adâncime pentru lanțul dvs. de ferăstrău.
A
B
C
AVERTISMENT: Pericolul de recul
crește în cazul în care calibrarea adâncimii
este prea mare!
Reglarea setării limitatorului de adâncime
Înainte de a calibra adâncimea sau de a ascuți dinții de
tăiere, consultați
Pentru ascu
ț
irea frezelor la pagina 31
,
pentru instrucțiuni. Vă recomandăm să reglați setarea
limitatorului de adâncime după fiecare a treia operație în
care ascuțiți dinții de tăiere.
Vă recomandăm să utilizați dispozitivul nostru de
calibrare a adâncimii pentru a primi setarea și angrenajul
corecte pentru limitatorul de adâncime.
1. Utilizați o pilă plată și un dispozitiv de calibrare
a adâncimii pentru a regla setarea limitatorului de
adâncime. Utilizați numai un dispozitiv de calibrare
a adâncimii recomandat Husqvarna pentru a obține
setarea și angrenajul corecte pentru calibrarea
adâncimii.
2. Puneți dispozitivul de calibrare a adâncimii pe lanțul
de ferăstrău.
Nota:
Consultați ambalajul dispozitivului de
calibrare a adâncimii pentru mai multe informații
despre cum se utilizează.
3. Folosiți pila plată pentru a îndepărta partea
limitatorului de adâncime care se extinde prin
dispozitivul de calibrare a adâncimii.
Reglarea tensiunii lanțului de ferăstrău
(cu șurub de șină)
AVERTISMENT: Un lanț de ferăstrău
cu o întindere incorectă se poate desprinde
de pe șina de ghidaj și poate cauza vătămări
corporale grave sau deces.
Un lanț de ferăstrău devine mai lung când îl utilizați.
Reglați periodic lanțul de ferăstrău.
1. Slăbiți piulița șinei care ține capacul roții de
antrenare. Utilizați cheia combinată.
2. Ridicați partea din față a șinei de ghidaj și rotiți
șurubul de tensionare a lanțului. Utilizați cheia
combinată.
3. Strângeți lanțul de ferăstrău până când este strâns
pe șina de ghidaj.
4. Strângeți piulița șinei cu cheia combinată și în același
timp ridicați partea din față a șinei de ghidaj.
32
1065 - 013 - 17.04.2025
5. Asigurați-vă că puteți trage lanțul de ferăstrău liber
cu mâna și că nu atârnă de șina de ghidaj.
Nota: Consultați
Prezentare generală a produsului la
pagina 2
pentru poziția șurubului de tensionare a lanțului
de la produsul dvs.
Verificarea ungerii lanțului de ferăstrău
Verificați ungerea lanțului de ferăstrău la fiecare a treia
încărcare a bateriei.
1. Porniți produsul și lăsați-l să funcționeze la 3/4 din
putere. Țineți șina la aproximativ 20 cm (8 inchi)
deasupra unei suprafețe de culoare deschisă.
2. Dacă lanțul de ferăstrău este uns corect, veți vedea
o linie transparentă de ulei pe suprafață după 1
minut.
3. Dacă lanțul de ferăstrău nu este uns corect, efectuați
următoarele controale.
a) Verificați canalul de ulei din șina de ghidaj pentru
a vă asigura că nu este blocat. Dacă este
necesar, curățați-l.
b) Verifica
ți canelura de pe marginea șinei de ghidaj
pentru a vă asigura că este curată. Dacă este
necesar, curățați-l.
c) Asigurați-vă că roata de lanț de la vârful șinei se
rotește liber și că orificiul de ungere din roata de
lanț de la vârful șinei de ghidaj nu este blocată.
Curățați și lubrifiați dacă este necesar.
4. Dacă ungerea lanțului de ferăstrău nu funcționează
după ce ați urmat pașii de mai sus, adresați-vă
reprezentantului de service.
Verificarea roții de antrenare a lanțului
• Examinați uzura roții de antrenare a lanțului. Înlocuiți
roata de antrenare a lanțului dacă este necesar.
• Partea concavă a șaibelor mari (A) trebuie să fie
orientată în direcția roții de antrenare (B).
A
B
1065 - 013 - 17.04.2025
33
Pentru a examina echipamentul de
tăiere
1. Asigurați-vă că nu există crăpături în nituri și zale
și că nu există nituri slăbite. Înlocuiți dacă este
necesar.
2. Asigurați-vă că lanțul de ferăstrău se îndoaie ușor.
Înlocuiți lanțul de ferăstrău, dacă este rigid.
3. Comparați lanțul de ferăstrău cu un lanț de ferăstrău
nou pentru a examina dacă niturile și zalele sunt
uzate.
4. Înlocuiți lanțul de ferăstrău când partea cea mai
lungă a dintelui de tăiere este mai mică de 4 mm/
0,16 in. De asemenea, înlocuiți lanțul de ferăstrău
dacă există crăpături pe freze.
Pentru a verifica șina de ghidaj
1. Asigurați-vă că nu este blocat canalul de ulei.
Curățați dacă este necesar.
2. Verificați dacă există bavuri pe marginile șinei de
ghidaj. Îndepărtați bavurile utilizând o pilă.
3. Cură
țați canelura din șina de ghidare.
4. Verificați dacă există uzură pe canelura din șina de
ghidaj. Înlocuiți șina de ghidare, dacă este necesar.
5. Verificați dacă vârful șinei de ghidaj este rugos sau
foarte uzat.
6. Asigurați-vă că roata de lanț de la vârful șinei se
rotește liber și că orificiul de ungere din roata de lanț
de la vârful șinei nu este blocat. Curățați și ungeți,
dacă este necesar.
7. Rotiți șina de ghidaj zilnic pentru a extinde ciclul său
de viață.
Reglarea debitului de ulei pentru lanț
AVERTISMENT:
Opriți motorul
înainte de a efectua reglaje la pompa de
ulei.
34 1065 - 013 - 17.04.2025
• Rotiți șurubul de reglare pentru pompa de ulei.
Folosiți o șurubelniță sau o cheie combinată.
a) Rotiți șurubul de reglare în sensul contrar acelor
de ceasornic pentru a crește debitul de ulei.
b) Rotiți șurubul de reglare în sensul acelor de
ceasornic pentru a reduce debitul de ulei.
Depanarea
Interfață utilizator
Ecran cu LED-uri Erori posibile Soluție posibilă
Indicatorul de avertisment se aprinde
intermitent.
Frâna de lanț este cuplată. Decuplați frâna de lanț.
Deviație de temperatură. Lăsați produsul să se răcească.
Suprasolicitare. Lanțul de ferăstrău
nu se poate mișca.
Eliberați lanțul de ferăstrău.
Butonul ON/OFF și întrerupătorul
sunt apăsate simultan.
Eliberați întrerupătorul pentru a acti-
va produsul.
Indicatorul pentru căldură din mânere
și indicatorul de avertisment se aprin-
de intermitent atunci când apăsați
butonul SavE pentru a activa funcția
de încălzire din mânere.
Eroare legată de funcția de încălzire
din mânere.
Setați produsul la OFF. Setați produ-
sul la ON. Dacă temperatura funcției
de încălzire din mânere, contactați
distribuitorul Husqvarna de service.
LED-ul verde clipește intermitent. Tensiune joasă a bateriei. Încărcați bateria.
Indicatorul de avertisment este
aprins.
Service. Adresați-vă reprezentatului dvs. de
service Husqvarna.
Baterie
40-B220X, 40-B330X
2
Simptome Cauză Acțiune
2
Depanarea poate fi diferită pentru alte modele de acumulatori. Consultați manualul de utilizare al acumulato-
rului pentru informații despre utilizarea acestuia. Folosiți numai acumulatori Husqvarna aprobați.
1065 - 013 - 17.04.2025 35
Indicatorul de eroare al bateriei se
aprinde intermitent.
Bateria este descărcată. Încărcați bateria.
O sarcină mare în combinație cu o
temperatură foarte scăzută a bateriei.
Încălziți bateria. De exemplu, duceți-
o într-o clădire sau utilizați produsul
la viteză redusă până se încălzește
bateria.
Bateria nu funcționează. Autonomia
de funcționare a bateriei este la limi-
tă.
Scoateți bateria din produs. Lăsați
bateria să se odihnească și apoi apă-
sați butonul indicator al bateriei.
Indicatorul de temperatură a bateriei
este aprins.
Bateria este prea rece sau prea fier-
binte pentru a fi utilizată.
Păstrați bateria la o temperatură am-
biantă între -10°C (14°F) și 40°C
(104°F). Când bateria are temperatu-
ra corectă, aceasta poate fi utilizată
din nou.
Indicatorul de temperatură a bateriei
se aprinde intermitent.
Bateria este aproape de temperatura
limită.
Reduceți viteza și/sau sarcina. Menți-
neți bateria la temperatura preferată,
între +10°C (50°F) și +30°C (86°F),
pentru performanțe optime.
Indicatorul de temperatură a bateriei
este aprins în timp ce bateria se află
în încărcător.
Deviație de temperatură, bateria este
prea rece sau prea fierbinte pentru a
fi încărcată.
Lăsați bateria să se răcească sau
mutați-o în interior pentru a o încălzi.
Atunci când bateria are temperatura
corectă, aceasta poate fi încărcată
din nou. Asigurați-vă că utilizați încăr-
cătorul într-un loc în care temperatu-
ra ambiantă este cuprinsă între 5°C
(41°F) și 40°C (104°F). Țineți încăr-
cătorul departe de lumina soarelui.
Dacă problema continuă, adresați-vă
reprezentantului dvs.
Indicatorul de eroare al bateriei se
aprinde.
Acumulatorul are o eroare critică. Adresați-vă distribuitorului.
Încărcător de baterii
40-C750X
3
Simptome Erori posibile Procedură posibilă
3
Depanarea poate fi diferită pentru alte modele de încărcătoare de acumulatori. Consultați manualul de utiliza-
re al încărcătorului de acumulatori pentru informații despre utilizarea acestuia. Folosiți numai încărcătoare de
acumulatori Husqvarna aprobate.
36 1065 - 013 - 17.04.2025
Indicatorul de încărcare de pe în-
cărcător este galben.
Indicatorul de eroare al acumu-
latorului se aprinde intermitent
sau indicatorul de temperatură al
acumulatorului este aprins.
Deviație de tempe-
ratură, bateria este
prea rece sau prea
fierbinte pentru a fi
utilizată sau încărca-
tă.
Dacă acumulatorul este prea fierbinte, țineți-l conectat la
încărcător. Ventilatorul încorporat al încărcătorului scade
temperatura acumulatorului. Dacă acumulatorul are tem-
peratura recomandată, încărcarea pornește automat.
Dacă acumulatorul este prea rece, duceți-l în interior.
Când acumulatorul are temperatura recomandată, conti-
nuați încărcarea.
Respectați intervalul de temperatură pentru funcționare;
consultați manualul operatorului pentru încărcătorul de
acumulatori. Țineți încărcătorul departe de lumina soare-
lui. Dacă problema continuă, adresați-vă reprezentantu-
lui dvs.
Indicatorul de încărcare de pe în-
cărcător este galben. Indicatorul
de eroare a acumulatorului de pe
acumulator este aprins.
Acumulatorul are o
eroare critică.
Adresați-vă distribuitorului.
Indicatorul de încărcare de pe în-
cărcător este roșu.
Acumulatorul are o
eroare critică.
Adresați-vă distribuitorului.
Transportul, depozitarea şi eliminarea
Transportul și depozitarea
• Bateriile cu ioni de litiu furnizate respectă cerințele
legislației privind bunurile periculoase.
• Respectați cerințele speciale de pe ambalaj și
etichete privind transportul comercial, inclusiv cele
emise de către terțe părți și companiile de expediție.
• Discutați cu o persoană care a beneficiat de instruire
specială privind materialele periculoase înainte de
a trimite produsul. Respectați toate reglementările
naționale aplicabile.
• Aplicați bandă adezivă pe contactele expuse atunci
când introduceți bateria într-un pachet. Bateria
trebuie ambalată astfel încât să nu se poată deplasa
în interiorul pachetului.
• La depozitare și la transport, scoateți întotdeauna
bateria.
• Puneți bateria și încărcătorul de baterii într-un spațiu
uscat și ferit de umezeală și îngheț.
• Nu păstrați bateria într-un loc în care poate apărea
electricitate statică. Nu depozitați bateria într-o cutie
metalică.
• Depozitați bateria la temperaturi între 5°C (41°F)
și 25°C (77°F), într-un loc ferit de radiațiile solare
directe.
• Depozitați încărcătorul de baterii la temperaturi între
5 °C (41 °F) și 45 °C (113 °F), într-un loc ferit de
lumină solară directă.
• Utilizați încărcătorul de baterii numai la temperaturi
ambiante cuprinse între 5°C/41°F și 40°C/104°F.
• Încărcați bateria în proporție de 30-50% înainte de a
o depozita pe o perioadă lungă.
• Depozita
ți încărcătorul de baterii într-un spațiu închis
și uscat.
• Nu depozitați bateria lângă încărcătorul bateriei. Nu
lăsați copiii și alte persoane neautorizate să atingă
echipamentul. Păstrați echipamentul într-un spațiu
pe care îl puteți încuia.
• Curățați produsul și efectuați un service complet
înainte de a depozita produsul pentru o perioadă
lungă de timp.
• Utilizați apărătoarea de transport pe produs pentru a
preveni accidentarea sau deteriorarea produsului în
timpul transportului și depozitării.
• Fixați foarte bine produsul în timpul transportului.
Eliminarea bateriei, încărcătorului
acesteia și a produsului
Simbolul de mai jos înseamnă că produsul nu poate
fi tratat ca reziduu menajer. Reciclați la un centru de
reciclare pentru echipamente electrice și electronice.
Această măsură ajută la protejarea mediului și a
oamenilor.
Contactați autoritățile locale, centrul de colectare a
reziduurilor menajere sau distribuitorul pentru mai multe
informații.
1065 - 013 - 17.04.2025 37
Nota: Simbolul apare pe produs sau pe ambalajul
produsului.
Date tehnice
Date tehnice
540i XP
®
540i XP
®
G
Motor
Tip BLDC (fără perii) de 36 V BLDC (fără perii) de 36 V
Funcții
Mod energie redusă savE savE
Sistem de ungere
Tipul pompei de ulei Reglabil Reglabil
Capacitatea rezervorului de ulei, litri/cm
2
0,18/180 0,18/180
Greutate
Motoferăstrău fără baterie, șină de ghidaj, lanț de ferăs-
trău și rezervor de ulei gol, kg
2,9 3,1
Nivel de protecție împotriva apei
IPX4 Da Da
Emisii de zgomot
4
Nivel de putere acustică, măsurat dB(A) 102 102
Nivel de putere acustică, garantat L
WA
dB(A) 104 104
Niveluri de zgomot
5
Nivelul de presiune a sunetului la urechea operatorului,
măsurat conform EN 62841-1
95 95
Niveluri de vibrații
6
Mânerul frontal m/s
2
3,6 3,6
Mânerul spate m/s
2
3,7 3,7
Lanț de ferăstrău/șină de ghidaj
Lungimi recomandate ale șinei, inch/cm 12–16/30–40 12–16/30–40
Lungimea de tăiere utilizabilă, inch/cm 11–15/28–38 11–15/28–38
4
Emisiile de zgomot în mediu măsurate ca putere acustică (L
WA
) în conformitate cu directiva CE 2000/14/CE.
5
Datele raportate pentru nivelul de presiune a sunetului pentru dispozitiv includ o dispersie statistică tipică
(deviere standard) de 3 dB (A).
6
Nivelul de vibrații, conform EN 62841-4-1. Datele raportate pentru nivelul de vibrații prezintă o dispersie
statistică tipică (abatere standard) de 1 m/s
2
. Datele declarate privind vibrațiile sunt determinate în urma
măsurătorilor, când aparatul este echipat cu lungimea șinei și tipul de lanț recomandate. Dacă aparatul este
prevăzut cu o altă lungime a șinei, nivelul de vibrații poate varia cu max. ± 1,5 m/s
2
.
38 1065 - 013 - 17.04.2025
540i XP
®
540i XP
®
G
Tipul de roată de antrenare/număr de dinți 0,325"mini/7 0,325"mini/7
Viteza maximă a lanțului/(savE), m/s 24 (18) 24 (18)
Date radiofrecvență pentru Bluetooth
®
Bandă de frecvență, GHz 2,4-2,4835 2,4-2,4835
Putere de ieșire, max. dBm 0 0 0
Accesorii
Combinații de șină de ghidaj și lanț de
ferăstrău
Pentru Husqvarna 540i XP
®
, 540i XP
®
G sunt aprobate
următoarele accesorii de tăiere.
Șină de ghidaj Lanț de ferăstrău
Lungime, în Pasul lanțului,
in
Șablon, mm Raza maximă
la vârf
Tip Lungime, zale
de ghidaj (nr.)
Recul redus
12 3/8 mini 1,3 9T Husqvarna
S93G
45 Da
14 52
16 56
12 0,325 mini 1,1 8T Husqvarna
SP21G
51 Da
14 59
16 64
10 1/4 1,3 10T Husqvarna
H00
60 Nu
12 12T 68
10 1/4 1,3 – Husqvarna
H00
60 Nu
12 – 68
Echipamente de ascuțire și unghiuri de
ascuțire
Cu ajutorul matriței Husqvarna veți obține unghiurile
de ascuțire corecte. Vă recomandăm să utilizați
întotdeauna o matriță Husqvarna pentru a reascuți lanțul
de ferăstrău. Numerele de catalog sunt indicate în
tabelul de mai jos.
Dacă nu știți cu ce lanț de ferăstrău este dotat produsul
dvs., apelați la reprezentantul dvs. de service.
1065 - 013 - 17.04.2025 39
SP21G
5/32 in / 4
mm
60° 30° 0°
0,025 in /
0,65 mm
5950046-01 5950047-01
S93G
5/32 in / 4
mm
60° 30° 0°
0,025 in /
0,65 mm
5878067-01 5878090-01
H00
5/32 in / 4
mm
60° 30° 10°
0,025 in /
0,65 mm
5878067-01 5878090-01
Baterii aprobate
Baterie
BLi200X BLi300 40-B220X 40-B330X
Tip Litiu-ion Litiu-ion Litiu-ion Litiu-ion
Capacitate baterie,
Ah
5,2 9,4 6 9
Tensiune nominală,
V
36 36 36 36
Greutate, lb/kg 3,0/1,4 4,4/2,0 3,0/1,4 4,3/1,9
Încărcătoare de baterii omologate
Încărcător de baterii
QC500 40-C750X
Tensiune de intrare, V 100-240 100-240
Frecvență, Hz 50-60 50-60
Putere, W 500 750
40 1065 - 013 - 17.04.2025
Declarație de conformitate
Declarație de conformitate UE
Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.:
+46-36-146500, declarăm pe propria răspundere, că
produsul:
Descriere Motoferăstrău cu acumulator, fără cablu
Marcă Husqvarna
Tip/Model 540i XP
®
, 540i XP
®
G
Identificare Numerele de serie începând cu 2020
respectă în totalitate următoarele directive și
reglementări UE:
Reglementare Descriere
2006/42/CE „privind echipamentele tehnice”
2000/14/CE „privind zgomotul emis de echipamentele utilizate în exterior”
2014/30/UE „referitoare la compatibilitate electromagnetică”
2011/65/UE „privind restricțiile de utilizare a anumitor substanțe periculoase la echipamente electrice și
electronice”
2014/53/UE „referitoare la echipamentul radio”
și că au fost aplicate următoarele standarde
și/sau specificații tehnice: IEC 62841-1:2014, EN
61000-6-1:2007, EN 61000-6-3:2007+A1:2011, EN
IEC 63000:2018, EN 62841-1:2015/AC:2015EN, EN
62841-4-1:2020.
De asemenea, pentru produse cu funcție Bluetooth
®
:
ETSI EN 301 489-1 v.2.1.1, ETSI EN 301 489-17 v.3.1,
EN 300 328 v.2.2.2.
Numere certificat: 0404/20/2551.
Organismul notificat: 0404, SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden a efectuat teste de tip CE în conformitate
cu articolul 12, punctul 3b din Directiva privind
echipamentele tehnice (2006/42/CE).
SMP Svensk Maskinprovning AB a verificat și
conformitatea cu Anexa V a Directivei Consiliului
2000/14/CE.
Pentru informații privind emisiile de zgomot, consultați
Date tehnice la pagina 38
.
Huskvarna, 2022-04-11
Stefan Holmberg, Director de cercetare și dezvoltare,
Departamentul de gestionare a tehnologiei, Husqvarna
AB
Responsabil pentru documentația tehnică.
Mărci comerciale înregistrate
Marca și siglele
Bluetooth
®
sunt mărci comerciale
înregistrate ale
Bluetooth SIG, inc.
, iar utilizarea lor de
către Husqvarna se face sub licență.
1065 - 013 - 17.04.2025 41
42 1065 - 013 - 17.04.2025
1065 - 013 - 17.04.2025 43
www.husqvarna.com
Instrucţiuni iniţiale
1144670-62
2025-04-24
