ST45F-ES230
STRIDER ESSENTIAL SERIES
Power for everything you need
High efficiency with 80 PLUS certification
24/7 continuous power output with 40℃ operating temperature
Class-leading single +12V rail
Active PFC Circuitry
PCI-E 8pin and PCI-E 6pin connector support
Silent running 120mm fan with 18dBA
SPECIFICATION
SilverStone Strider Essential
ST45F-ES230
450W ATX12V Switching Power Supply
With Active PFC
PS/2
01
1.1 VOLTAGE
1.2 FREQUENCY
MINIMUM NOMINAL MAXIMUM UNITS
180 200-240 264 Vrms
47Hz ~ 63Hz
1.3 CURRENT
3.5A max.
1.4 INRUSH CURRENT
1.5 POWER EFFICIENCY
150A max. when ac input 230Vac and 25 C cold start.
Meet 80 plus Bronze requirement at 230Vac input.
1. INPUT:
Loading +12V +5V +3.3V -12V +5Vsb Efficiency
20% 5.84A 2.02A 2.14A 0.05A 0.43A 82%
50% 14.60A 5.05A 5.36A 0.13A 1.07A 85%
100% 29.19A 10.09A 10.72A 0.26A 2.15A 82%
02
2. OUTPUT:
1.6 LEAKAGE CURRENT
3.5mA max.
1.7 POWER FACTOR
PF > 0.95 at 230Vac input and full load
＊ The continuous total output power is 450W max.
• The combined power of +5V and +3.3V is 100W max.
• Peak currents may last up to 12 seconds with not more than one occurrence
per minute.
＊ Add 0.1uF and 10uF capacitors across output terminal during ripple & noise test.
＊ LOAD REGULATION TEST TABLE:
Voltage
+5V +3.3V +12V -12V +5Vsb
＊
Max load
16.0A 17.0A 34.0A 0.3A 2.5A
Min load
0.5A 0.3A 1.0A 0.0A 0.0A
Peak load
--
--
--
--
3.0A
＊
Combined power
100W -- -- --
＊
Regulation
+5,-5% +5,-5% +5,-5% +10,-10% +5,-5%
＊
Ripple & Noise
50mV 50mV 120mV 120mV 50mV
+5V +12V +3.3V -12V +5Vsb
LOAD1
0.5A 1.0A 0.3A 0.0A 0.0A
LOAD2
5.0A 1.0A 5.0A 0.0A 0.1A
LOAD3
8.0A 5.0A 8.0A 0.1A 0.5A
LOAD4
14.0A 24.0A 6.0A 0.2A 1.0A
LOAD5
8.5A 15.0A 17.0A 0.2A 1.5A
LOAD6
5.0A 30.0A 10.0A 0.3A 2.5A
LOAD7
5.5A 34.0A 0.3A 0.3A 0.5A
LOAD8
0.5A 2.0A 0.3A 0.0A 0.0A
03
2.1 REMOTE ON/OFF
TTL High/PS-OFF; TTL Low/PS-ON
VIL=0.8Vmax, IIL=-1.6mAmax @Vin=0.4V
VIH=2.0Vmin @Iin=-200uA, VIH=5.25Vmax @open ckt.
2.2 HOLD-UP TIME
10msec (minimum) at 80% of full load at 230Vac input.
2.3 POWER GOOD DELAY
100-500 msec.
2.4 POWER FAIL DELAY
1 msec.
2.5 TURN-ON DELAY TIME
2000 msec max.At Nominal Line Full Load.
2.6 TRANSIENT OVERSHOOT
DC output transient step sizes as below table:
2.7 RISE TIME
20ms max at full load.
Output voltage
Max. step size
+5V
30%
+3.3V
30%
+12V
30%
Load-changing repetition rate of 10m seconds.
At dynamic loading,regulation at the +5V,+3.3V,+12V outputs can go to -8%+5%
Load slew rated 1.0A/uS and capacitive load as below :
+5V +3.3V +12V -12V +5Vsb
10000uF 10000uF 10000uF 470uF 10000uF
3. PROTECTION:
3.1 OVER VOLTAGE PROTECTION
+3.3V output 4.5 Vmax.
+5.0V output 7.0 Vmax.
+12.0V output 15.6 Vmax.
When OVP ,OPP or short protection is triggered, the main outputs will be latched
off. The main outputs can be reset by cycling the DC remote on/off or AC power.
+5Vsb output is auto recovery when fault condition removed.
04
4. ENVIRONMENT:
3.2 SHORT PROTECTION
All output to GND.
4.1 OPERATING TEMP
4.2 STORAGE TEMP
4.3 OPERATING HUMIDITY 20% to 90%,non-condensing
4.4 STORAGE HUMIDITY 5% to 95%, non-condensing
3.3 OVER POWER PROTECTION
Foldback at 110%~150% over peak load
0 C to + 40 C
-20 C to + 70 C
4.5 OPERATING ALTITUDE 0 to 10,000 feet
4.6 STORAGE ALTITUDE 0 to 50,000 feet
5.1 PRIMARY TO SECONDARY
1800Vac for 1 minute
5. HI-POT:
6.1 CONDUCTED EMI
1. MEET CISPR 22： Class B
6.2 SAFETY STANDARDS
1. MEET TUV
2. MEET CB
3. MEET CE
4. MEET CCC
6. SAFETY AND EMC REQUIREMENTS
100K hrs minimum
7. MTBF at 25 C(demonstrated)
150 mm (W) × 86 mm (H) × 140mm (D)
8. DIMENSIONS
05

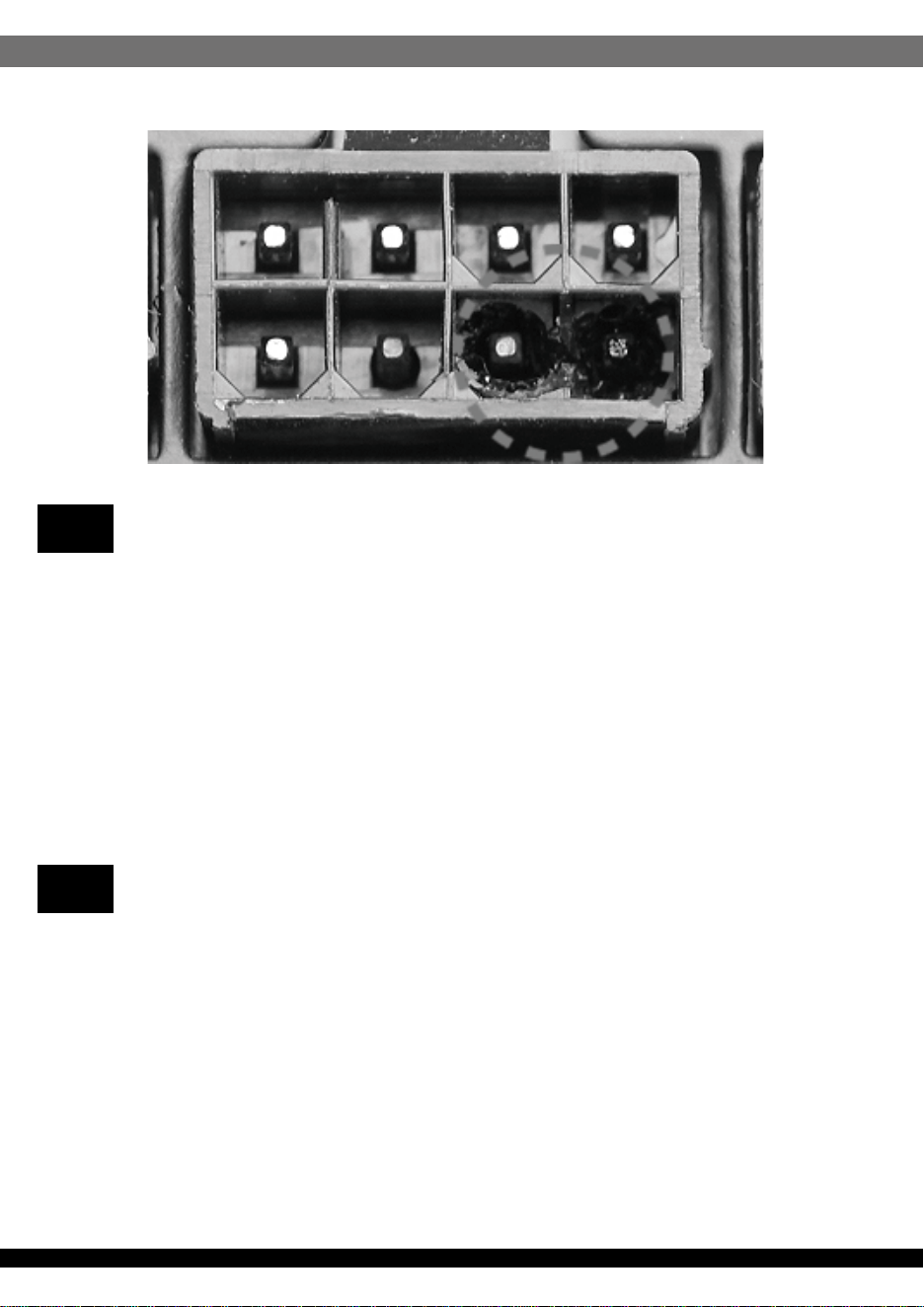

9. Power supply connector overuse definition
Power supply connector overuse definition
A single PCIe 8pin cable and connector’s maximum current rating is 12.5A, which is 150W (+12V x 12.5A). So SilverStone’s warranty will not
cover damages or malfunction resulting from the use of a graphics card or expansion card with a single PCIe 8pin connector that exceeds
standard 225W total power draw (150W from PCIe 8pin connector + 75W from PCIe motherboard slot). Similarly, a graphics card or expansion
card with dual PCIe 8pin connectors that exceed 375W total power draw (300W from two PCIe 8pin connectors + 75W from PCIe motherboard
slot) will also not be covered under warranty.
Peripheral (molex) or SATA connector’s maximum current rating is 5A, which is 60W (+12V x 5A) or 25W (+5V x 5A). Please ensure connected
devices are operating under these limits. SilverStone’s warranty will not cover damages or malfunction resulting from usages exceeding these
connectors and their associated cables.
24pin motherboard connector’s maximum current rating for its dual +12V metal pins are 5A each, which totals 120W (+12V x 5A x 2). Please
ensure +12V drawing devices connected to the motherboard are operating under these limits. SilverStone’s warranty will not cover damages or
malfunction resulting from usages exceeding these connectors and their associated cables.
EN
Definition einer Überlastung des Netzanschlusses
Die maximale Stromstärke eines einzelnen 8-poligen PCIe-Kabels und Anschlusses beträgt 12,5 A, was 150 W (+12 V x 12,5 A) entspricht.
Daher deckt die SilverStone-Garantie keine Schäden oder Fehlfunktionen durch den Einsatz einer Grafikkarte oder Erweiterungskarte mit einem
einzigen 8-poligen PCIe-Anschluss ab, die die Standardleistungsaufnahme von insgesamt 225 W übersteigt (150 W vom 8-poligen PCIe-An-
schluss + 75 W vom PCIe-Motherboard-Steckplatz). Ebenso wird die Verwendung einer Grafikkarte oder Erweiterungskarte mit zwei 8-poligen
PCIe-Anschlüssen, die eine Leistungsaufnahme von insgesamt 375 übersteigen (300 W von den beiden 8-poligen PCIe-Anschlüssen + 75 W
vom PCIe-Motherboard-Steckplatz) nicht durch die Garantie abgedeckt.
Der maximale Nennstrom von Peripherie- (Molex) oder SATA-Anschluss beträgt 5 A, was 60 W (+12 V x 5 A) oder 25 W (+5 V x 5 A) entspricht.
Bitte achten Sie darauf, dass verbundene Geräte unter diesen Grenzwerten arbeiten. Die Garantie von SilverStone deckt keine Schäden oder
Fehlfunktionen aufgrund einer Nutzung ab, die diese Anschlüsse und ihre zugehörigen Kabel übersteigt.
Der maximale Nennstrom des 24-poligen Motherboard-Anschlusses für seine dualen +12-V-Metallkontakte beträgt jeweils 5 A, was insgesamt
120 W (+12 V x 5 A x 2) ergibt. Bitte stellen Sie sicher, dass mit dem Motherboard verbundene +12-V-Geräte unter diesen Grenzwerten arbeiten.
SilverStones Garantie deckt keine Schäden oder Fehlfunktionen aufgrund einer Nutzung jenseits der Angaben dieser Anschlüsse und ihrer
zugehörigen Kabel ab.
DE
06
Définition de l'utilisation excessive du
connecteur d'alimentation électrique
Le courant nominal maximum d'un câble et d'un connecteur PCIe 8 broches unique est de 12,5 A, ce qui correspond à 150 W (+12 V x 12,5 A).
La garantie de SilverStone ne couvre donc pas les dommages ou les dysfonctionnements résultant de l'utilisation d'une carte graphique ou d'une
carte d'extension avec un connecteur PCIe 8 broches unique qui dépasse une consommation énergétique totale de 225 W standard (150 W
provenant du connecteur PCIe 8 broches + 75 W provenant de l'emplacement de la carte mère PCIe). De même, une carte graphique ou une
carte d'extension avec deux connecteurs PCIe 8 broches qui dépasse une consommation énergétique totale de 375 W (300 W provenant des
deux connecteurs PCIe 8 broches + 75 W provenant de l'emplacement de la carte mère PCIe) ne sera également pas couverte dans le cadre de
la garantie.
Le courant nominal maximum d'un périphérique (Molex) ou d'un connecteur SATA est de 5 A, ce qui correspond à 60 W (+12 V x 5 A) ou 25 W
(+5 V x 5 A). Veuillez vous assurer que les appareils connectés fonctionnent dans ces limites. La garantie de SilverStone ne couvre pas les
dommages ou les dysfonctionnements résultant d'utilisations dépassant ces connecteurs et leurs câbles associés.
Le courant nominal maximal des connecteurs 24 broches de la carte mère pour ses doubles broches métalliques +12 V est de 5 A chacun, ce qui
représente au total 120 W (+12 V x 5 A x 2). Veuillez vous assurer que les dispositifs de tension +12 V connectés à la carte mère fonctionnent
dans ces limites. La garantie de SilverStone ne couvre pas les dommages ou les dysfonctionnements résultant d'utilisations dépassant la
capacité de ces connecteurs et de leurs câbles associés.
FR
Definizione di uso eccessivo del connettore
di alimentazione
La corrente massima di un singolo cavo PCIe a 8 pin e del connettore è 12,5 A, corrispondente a 150 W (+12 V x 12,5 A). Pertanto, la garanzia di
SilverStone non copre danni o malfunzionamenti derivanti dall'utilizzo di una scheda grafica o una scheda di espansione con un singolo
connettore PCIe a 8 pin che supera l'assorbimento totale di 225 W (150 W da connettore PCIe a 8 pin + 75 W da slot PCIe). Analogamente, la
garanzia non copre anche una scheda grafica o una scheda di espansione con doppi connettori PCIe a 8 pin che superano l'assorbimento totale
di 375 W (300 W da doppi connettori PCIe a 8 pin + 75 W dalla scheda madre PCIe).
La corrente massima del connettore periferico (molex) o SATA è 5 A, corrispondente a 60 W (+12 V x 5 A) o 25 W (+5 V x 5 A). Assicurarsi che i
dispositivi collegati funzionino entro questi limiti. La garanzia di SilverStone non copre danni o malfunzionamenti derivanti da uso eccessivo di
questi connettori e dei relativi cavi.
La corrente massima del connettore a 24 pin per scheda madre per i suoi due pin di metallo a +12 V è di 5 A ciascuno, per un totale di 120 W
(+12 V x 5 A x 2). Assicurarsi che i dispositivi a +12 V collegati alla scheda madre funzionino con questi limiti. La garanzia di SilverStone non
copre danni o malfunzionamenti derivanti da uso eccessivo di questi connettori e dei relativi cavi.
IT
Definición de uso excesivo del conector de
la Fuente de alimentación
La corriente máxima de un solo cable PCIe de 8 pines es 12,5A, lo que son 150W (+12V x 12,5A). Por tanto, la garantía de SilverStone no
cubrirá daños o fallos provocados por el uso de una tarjeta gráfica o de expansión con un único conector PCIe de 8 pines que exceda el total
estándar de 225W (150W del conector PCIe de 8 pines + 75W del zócalo PCIe de la placa base). De igual modo, una tarjeta gráfica o de
expansión con conectores duales PCIe de 8 pines que superen 375W de potencia (300W de los dos conectores PCIe de 8 pines + 75W del
zócalo de la placa base) tampoco será cubierta por la garantía.
La corriente máxima del conector de periféricos (molex) o SATA es 5A, que son 60W (+12V x 5A) o 25W (+5V x 5A). Por favor, asegúrese de
que los dispositivos conectados funcionan dentro de estos límites. La garantía de SilverStone no cubrirá daños o fallos a resultas de un uso
excesivo de estos conectores y sus cables asociados.
La corriente máxima del conector de 24 pines de la placa base para sus pines de metal duales de +12V es de 5A cada uno, para un total de
120W (+12V x 5A x 2). Por favor, asegúrese de que los dispositivos de +12V conectados a la placa base funcionan dentro de estos límites. La
garantía de SilverStone no cubrirá daños o averías a resultas de un uso excesivo para estos conectores y sus cables asociados.
ES
07
Определение чрезмерной нагрузки на
коннектор блока питания
Один кабель и коннектор PCIe 8pin поддерживает ток 12.5A, что равно 150Вт (+12В x 12.5A). Таким образом, гарантийные
обязательства SilverStone не будут действовать если вы используете видеокарту или другую карту расширения с одним коннектором
PCIe 8pin, которые превышает стандартную общую потребляемую мощность 225Вт (150Вт через коннектор PCIe 8pin + 75Вт через слот
PCIe материнской платы). Аналогично, видеокарта или другая карта расширения с
двумя коннекторами PCIe 8pin, которые превышают
общую потребляемую мощность 375Вт (300Вт через коннектор PCIe 8pin + 75Вт через слот PCIe материнской платы), также не будут
покрываться гарантией.
Максимальный номинальный ток периферийного (molex) или SATA разъёма составляет 5A, что равно 60Вт (+12В x 5A) или 25Вт (+5В x
5A). Пожалуйста, убедитесь, что подключенные устройства работают в этих пределах. Гарантия SilverStone не будет распространяться
на неисправности
, возникающие в результате использования этих коннекторов или подключаемых к ним кабелей.
Максимальный номинальный ток 24pin коннектора материнской платы для его двойных металлических контактов +12В составляет 5A
на каждый, что равно 120Вт (+12В x 5A x 2). Пожалуйста, убедитесь, что устройства, подключенные к линии +12В, работают в этих
пределах. Гарантия SilverStone не будет распространяться на неисправности, возникающие в
результате использования этих
коннекторов или подключаемых к ним кабелей.
RU
전원 공급 커넥터 과용 정의
단일한 PCIe 8핀 케이블 및 커넥터의 최대 전류 정격은 12.5A로서 전력으로 환산하면 150W(+12V x 12.5A)입니다. SilverStone의 보증에서는
표준 225W의 총 소비 전력 (PCIe 8핀 커넥터의 150W와 PCIe 메인보드 슬롯의 75W의 합)을 초과하는 단일 PCIe 8핀 커넥터 탑재 그래픽
카드나 확장 카드를 사용하여 발생하는 손상 또는 오작동을 보상하지 않습니다. 이와 마찬가지로 375W의 총 소비 전력(PCIe 8핀 커넥터 2개의
300W와 PCIe 메인보드 슬롯의 75W의 합)을 초과하는 듀얼 PCIe 8핀 커넥터 탑재 그래픽 카드나 확장 카드를 사용해도 보증에서 보상해주지
않습니다.
주변장치(molex) 또는 SATA 커넥터의 최대 전류 정격은 5A로서 전력으로 환산하면 60W(+12V x 5A) 또는 25W(+5V x 5A)입니다. 연결된
장치들은 이러한 제한 하에서만 작동시켜야 합니다. SilverStone의 보증에서는 이러한 커넥터 및 이와 연결되는 케이블의 정격을 초과하여
사용함으로써 발생하는 손상이나 오작동을 보상하지 않습니다.
듀얼 +12V 금속 핀에 사용되는 24핀 메인보드 커넥터의 정격 전류는 5A 이며, 각각 합계가 120W (+12V x 5A x 2) 입니다. 메인보드에 연결된
+12V 장치가 해당 한계 미만으로 작동되도록 하십시오. SilverStone은 이 커넥터나 관련 케이블의 한계를 초과해서 사용함으로써 발생하는
손상이나 고장에 대해서 보장하지 않습니다.
KR
電力供給コネクタの使用限度超過に関する説明
単一のPCIe8ピンケーブルおよびコネクタの最大定格電流は12.5Aで150W(+12Vx12.5A)となります。それで定格225W合計電力消費(PCIe8ピンコネ
クタからの150W+PCIeマザーボードスロットからの75W)を超える、単一PCIe8ピンコネクタ装備のグラフィックスカードまたは拡張カード使用によっ
て生じた損傷や故障の場合、SilverStoneの製品保証は適用外となります。同様に、375W合計電力消費(2基のPCIe8ピンコネクタからの300W+PCIeマ
ザーボードスロットからの75W)を超える、デュアルPCIe8ピンコネクタ装備のグラフィックスカードまたは拡張カード使用によって生じた損傷や故障の
場合も、製品保証適用外となります。
周辺用(molex)またはSATAコネクタの最大定格電流は5Aで、60W(+12Vx5A)または25W(+5Vx5A)となります。接続された装置がこれら限度以内で
動作することを確認してください。これらコネクタおよび関連ケーブルの定格を超える使用法で生じた損傷や故障については、SilverStone製品保証対
象外となりますのでご注意ください。
24ピンマザーボードコネクタのデュアル+12V金属製ピンに対する最大定格電流はそれぞれ5Aなので合計は120W(+12Vx5Ax2)となります。接続さ
れる+12V入力のデバイスが、これら上限以内で動作することをご確認ください。これらコネクタおよび関連ケーブルでの限界を超えた使用で生じた損
傷または故障は、SilverStoneによる製品保証対象外となります。
JP
08
电源供应器接头过度使用定义
单条PCIe 8pin电源线与接头的最大额定电流为12.5A，瓦特数150W（+ 12V x 12.5A）。 因此，银欣的电源保固不包括用于单条PCIe 8pin接头之
显卡/扩充卡，在超过标准225W总功耗范围所造成的损坏或故障（150W 的PCIe 8pin接头+ 75W的主板PCIe插槽）。 以此类推，若具备双PCIe 8pin
接头的显卡/扩充卡，负载一但超过375W总功耗，视同不属保固范围内（300W来自两个PCIe 8pin接头 + 75W的主板PCIe插槽）。
大4pin（molex）或SATA接头的最大额定电流为5A，即60W（+ 12V x 5A）或25W（+ 5V x 5A）。 请确保连接的设备皆低于此限制下运行。
银欣不保固超出电源供应器接头及其相关线材之使用负载上限所造成的损坏或故障。
24pin主板接头的双+12V金属针脚最大额定电流为5A，即120W（+ 12V x 5A x 2）。请确保连接的+12V设备皆低于此限制下运行。
银欣不保固超出电源供应器接头及其相关线材之使用负载上限所造成的损坏或故障。
CN
電源供應器接頭過度使用定義
單條PCIe 8pin電源線與接頭的最大額定電流為12.5A，瓦特數150W（+ 12V x 12.5A）。 因此，銀欣的電源保固不包括用於單條PCIe 8pin接頭之
顯卡/擴充卡，在超過標準225W總功耗範圍所造成的損壞或故障（150W 的PCIe 8pin接頭+ 75W的主機板PCIe插槽）。 以此類推，若具備雙PCIe
8pin接頭的顯卡/擴充卡，負載一但超過375W總功耗，視同不屬保固範圍內（300W來自兩個PCIe 8pin接頭 + 75W的主機板PCIe插槽）。
大4pin（molex）或SATA接頭的最大額定電流為5A，即60W（+ 12V x 5A）或25W（+ 5V x 5A）。 請確保連接的設備皆低於此限制下運行。
銀欣不保固超出電源供應器接頭及其相關線材之使用負載上限所造成的損壞或故障。
24pin主機板接頭的雙+12V金屬針腳最大額定電流為5A，即120W（+ 12V x 5A x 2）。請確保連接的+12V設備皆低於此限制下運行。
銀欣不保固超出電源供應器接頭及其相關線材之使用負載上限所造成的損壞或故障。
TW
ขีดจำกัดการรองรับการใช้งานของขั้วต่อจากพาวเวอร์ซัพพลาย
สำหรับขั้วเชื่อมต่อและสายไฟเลี้ยง PCIe 8 พินสามารถรองรับกระแสได้สูงสุด 12.5 แอมป์หรือหมายถึง 150 วัตต์
(+12V x 12.5A) ดังนั้นการรับประกันจากทาง SilverStone
จะไม่ครอบคลุมถึงความเสียหายหรือความผิดปรกติซึ่งเกิดขึ้นกับกราฟิกการ์ดรวมถึงการ์ดขยายความยาวที่ใช้งานขั้วเชื่อมต่อ PCIe 8 พิน
ซึ่งมันมีการใช้พลังงานรวมทั้งสิ้นเกินกว่ามาตรฐานที่กำหนดคือ 225 วัตต์ (150 วัตต์ จาก PCIe 8 พิน + 75 วัตต์ จากสล๊อต PCIe บนเมนบอร์ด)
อันรวมถึงกราฟิการ์ดหรือการ์ดขยายความยาวที่ใช้ขั้วต่อไฟเลี้ยง PCIe 8 พ
ินจำนวน 2 ชุดซึ่งมีการใช้พลังงานทั้งสิ้น 375 วัตต์ (300 วัตต์ จากขั้ว PCIe 8 พิน 2 ชุด + 75
วัตต์ จากสล๊อต PCIe บนเมนบอร์ด) ซึ่งไม่ครอบคลุมเช่นกัน
ภายใต้การรับประกัน ขั้วเชื่อมต่อ Peripheral หรือ Molex 4 พินและ SATA มันสามารถรองรับกระแสได้สูงสุด 5 แอมป์หรือหมายถึง 60 วัตต์ (+12V x 5A) หรือ (+5V + 5A)
กรุณาให้แน่ใจว่าอุปกรณ์ที่ใช้งานมีการใช้พลังงานไม่เกินกว่าขีดจำกัดที่รองรับ ดังนั้นการรับประกั
นจากทาง SilverStone
จะไม่ครอบคลุมถึงความเสียหายหรือความผิดปรกติจากอุปกรณ์ที่เชื่อมต่อใช้งานจากตัวสายเชื่อมต่อซึ่งมีการใช้พลังงานเกินกว่าขีดจำกัด
กระแสไฟฟ้าสูงสุดของขั้วต่อเมนบอร์ด 24 พิน สำหรับพินโลหะ +12V คู่แต่ละอันมีค่า 5A ซึ่งรวมทั้งหมดเป็น 120W
(+12V x 5A x 2) โปรดตรวจสอบให้มั่นใจว่าอุปกรณ์ตัวดึงพลังงาน +12V ที่เชื่อมต่อกับเมนบอร์ดสามารถทำงานภายใต้ขีดจำกัดเหล่านี้ได้ การรับประกันของ SilverStone
ไม่คุ้มครองความเสียหาย หรืออาการเสียที่เป็นผลจากการใช้เกินขีดจำกัดของขั้วต่อและสายเคเบิลที่ใช้
เชื่อมต่อเหล่านี้
TH
09

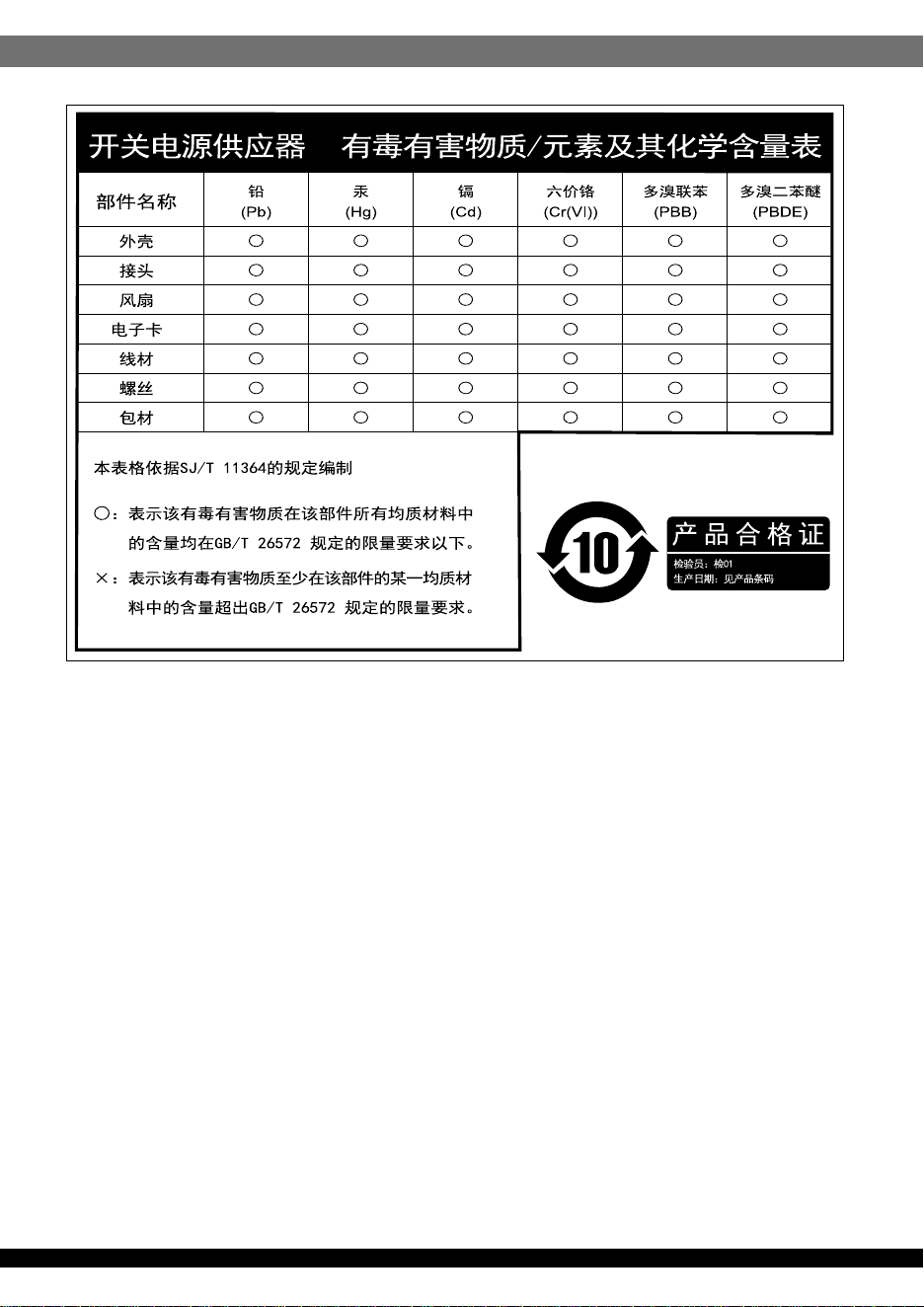

Please refer to SilverStone website for latest specifications updates.
Manufacturer: SilverStone Technology Co., Ltd
Address: 12F No. 168 Jiankang Rd., Zhonghe Dist., New Taipei City
23585 Taiwan R.O.C
NO. G11236770
