Jimmy PW11 PLUS Wet and Dry Vacuum Cleaner User Manual

Instruction Manual Cordless Vacuum&Washer

Instrukcja Obsługi Bezprzewodowy odkurzacz i mop

Gebrauchsanweisung Schnurloser Staubsauger&Waschmaschine

Manuel d'instruction Aspirateur et laveur sans l

Manuale d'uso Aspirapolvere e lavapavimenti senza li

Manual de instrucciones Aspiradora y Lavadora sin cable

Инструкция по эксплуатации Беспроводной пылесос с функцией влажной уборки

Інструкція з експлуатації Бездротовий пилосос з функцією вологого прибирання

PW11 Plus

Contents

English

Français

Italiano 56

Polski

Español

28Deutsch

Pусский язык

українська

Important Safety Instructions

1. Read all instructions and warnings before using this appliance. Failure to follow the warnings and

instructions may result in electric shock, re or serious injury.

2. When using appliances, basic precautions should always be followed to reduce the risk of fire,

electric shock and injury.

Warning

1.The appliance is only for household use.

2.Before use the product, check whether the local voltage is consistent with the voltage marked on the

charging base.

3.Inspect the product before use, stop use if the product or charging base is damaged.

4.Use only as described in this manual.

5.This appliance can be used by children aged from 8 years and above and persons with reduced physical,

sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or

instruction concerning use of the appliance in a safe way and understand the hazards involved children shall

not play with the appliance cleaning and user maintenance shall not be made by children without supervision.

6.Do not use this product as a toy. Keep this product away from the reach of children. Take care of children

and make sure they will not regard this product as a toy.

7.Do not touch plug with wet hand.

8.Use extra care when cleaning on stairs to prevent falling.

9.Do not use or disassemble or replace any component if there is damage on power cord, plug, battery or

conductive parts. Disassembly or replacement of the components by yourself may cause electric shock or

re. JIMMY will not take responsibility. Once damaged, the product need to be repaired or replaced by JIMMY,

JIMMY’s distributor or qualied person designated by JIMMY to avoid injury.

10.Recharge only with the charging base model specied by JIMMY.

11.Only to use the battery pack specied by JIMMY. Use of any other battery pack may cause explosion,

injury and or product damage.

12.If the product does not operate in accordance with the instructions, is seriously impacted, falls from a

height, is damaged, or falls into the water, do not use it and contact JIMMY or JIMMY distributor.

13.Only use JIMMY specied replacement parts or attachments.

14.Do not pull or press the cable. Keep cable away from heated surfaces. Do not place the cable in a closed

door or pull it through a sharp edge or corner. Keep the cable away from walking area. Do not operate product

across the cable.

15.Unplug the product when it is not used or before repairing.

16.Do not drag the cord or carry cord to move the product, or use cord as handle.

17.The product is a rechargeable electric appliance. Do not leave the machine to run unattended

18.Remove battery pack when the product is cleaned, repaired or long idled.

19.Do not get close to heating appliance or expose under sunshine longtime, to prevent over heating causing

housing deformation.

20.Keep objects that may obstruct air path from air inlet and outlet to prevent machine overheating.

21.Product mainbody and oorhead have electric components, cannot be washed under water.

22.Do not clean or disassemble brushroll cover or brushroll when the machine is power on or under working

to prevent injury.

23.Do not use the product to pick up amming objects like burning charcoal or cigarette etc.

24.Do not use the product to pick up sharp objects like broken glass.

25.Do not use the product to pick up lime, cement, toner, gypsum powder, flour and other ultra-fine

substances.

26.Do not use the product to pick up acid-base cleaning liquid, washing powder and other corrosive liquids.

27.Do not use the product to pick up inammable and explosive objects like gasoline, alcohol, perfume, paint,

etc.

28.Do not disassemble the closed machine, and do not try to change the performance of the machine.

Only get help from the professional personnel of the manufacturer, its maintenance department or similar

departments, otherwise it will cause danger.

29.Turn off power and unplug charger if the products is long idled.

30.Product technical specication of this manual are based on results from lab tests of JIMMY or designated

third parties. The company reserves all rights for nal explanations.

About use of the product

1.This product is suitable for hard oor in indoor environment, including waxed oor, rubber oor, tile oor and

sealed wood oor, solid wood oor and other at surface, use of the product on unat ground may not achieve

the best effect.

2.Do not turn on the machine before dirty water tank and clean water tank are assembled in place according

to instruction.

3.Do not shake the product up and down or collide violently to prevent dirty water from owing into the motor;

when the product is turned on, do not lift or carry the machine up and down, and do not tilt the product to one

side or lay it at on the oor to prevent dirty water from owing into the motor.

4.Do not run the product for a long time with the oat blocking the air inlet to avoid damage.

5.After using the product, clean the dirty water tank, suction nozzle, air path and store it in ventilated and dry

place. Wet place will affect the insulation and life of electrical appliances

About Cleaning Solution

1.A large amount of cleaning solution entering into the motor may cause damage to the appliance.

2.Mix the solution with clean water according to the instructions (the ratio of solution to clean water is 1:50). It

is recommended to use provided cleaning solution. Do not use cleaning solution contains acid, alkali, alcoholic

solution or substances harmful to the environment.

3.Keep cleaning solution out of reach of children. If any solution gets into the eyes, immediately ush them

with clean water. If any solution is swallowed by accident, see medical care immediately.

4.Dirty water and solution disposal should comply with local environmental regulations.

About disposal of battery

1.The battery in the product contains materials harmful to the environment. Take out the battery pack from the

product before disposal.

2.Turn off the product and unplug adaptor before taking out battery pack.

3.Handle the waste battery pack safely and properly. Do not put it into re, water or soil.

4.If the disposed battery leakage causes pollution to skin or clothes, Wash with clean water and see medical

care immediately.

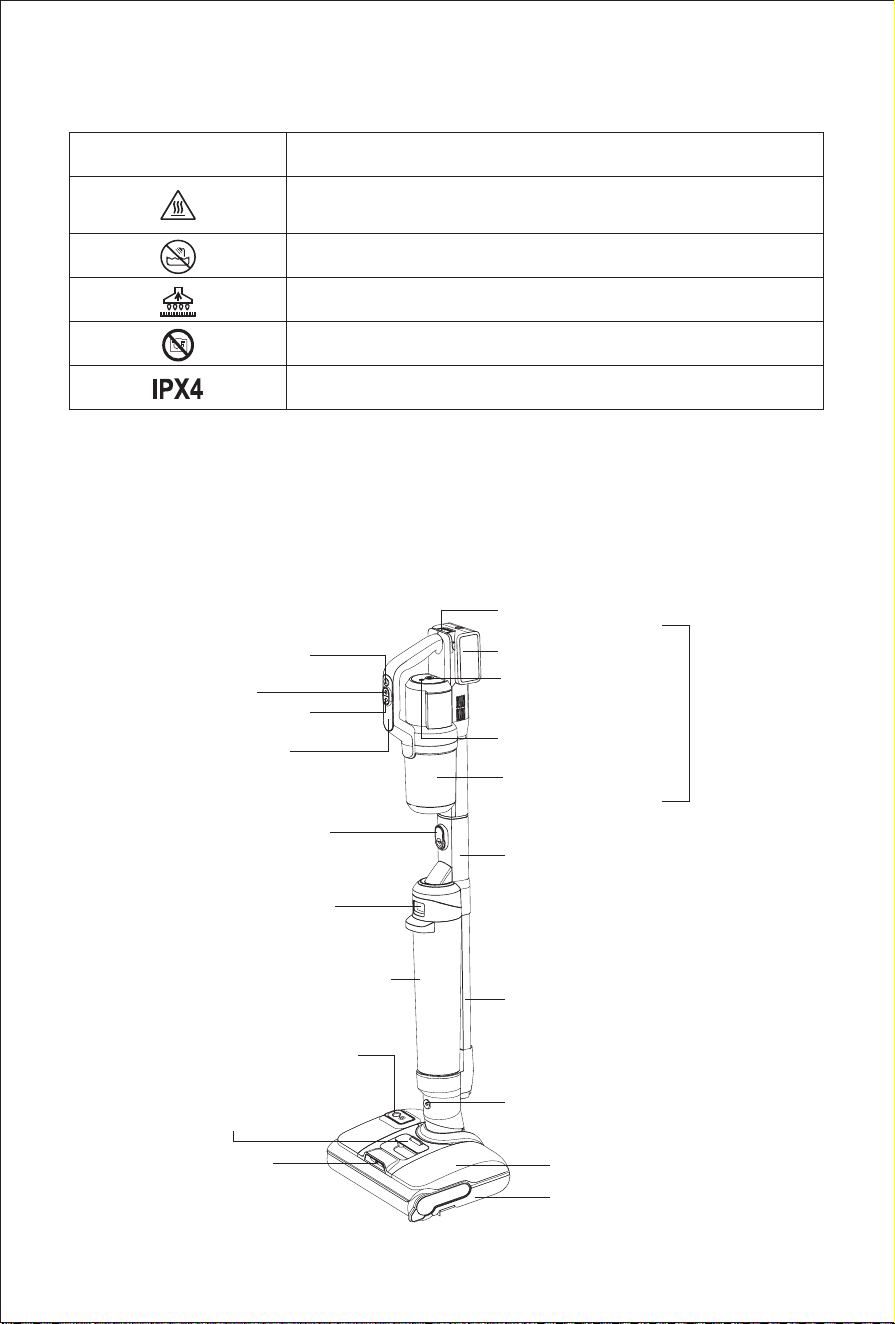

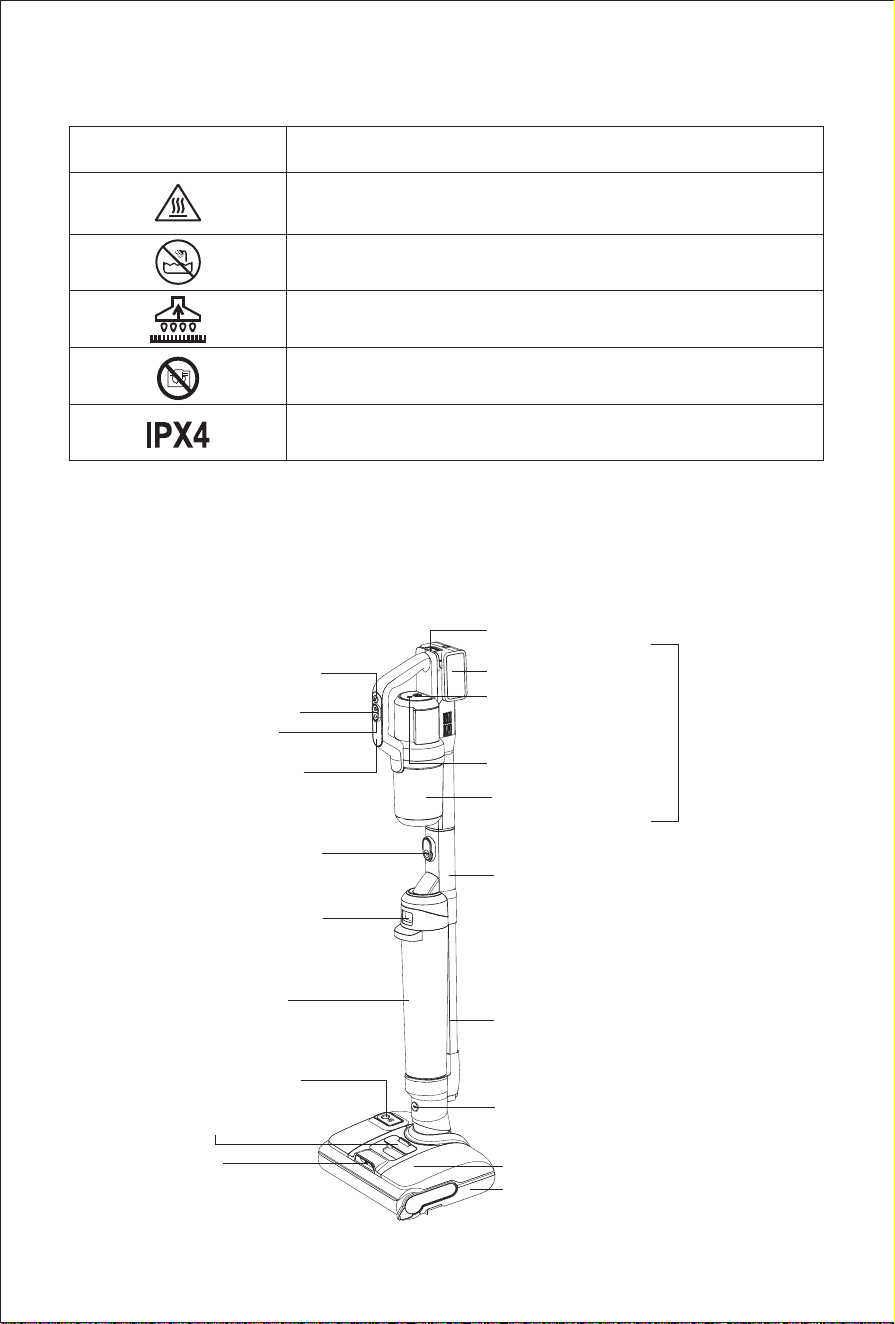

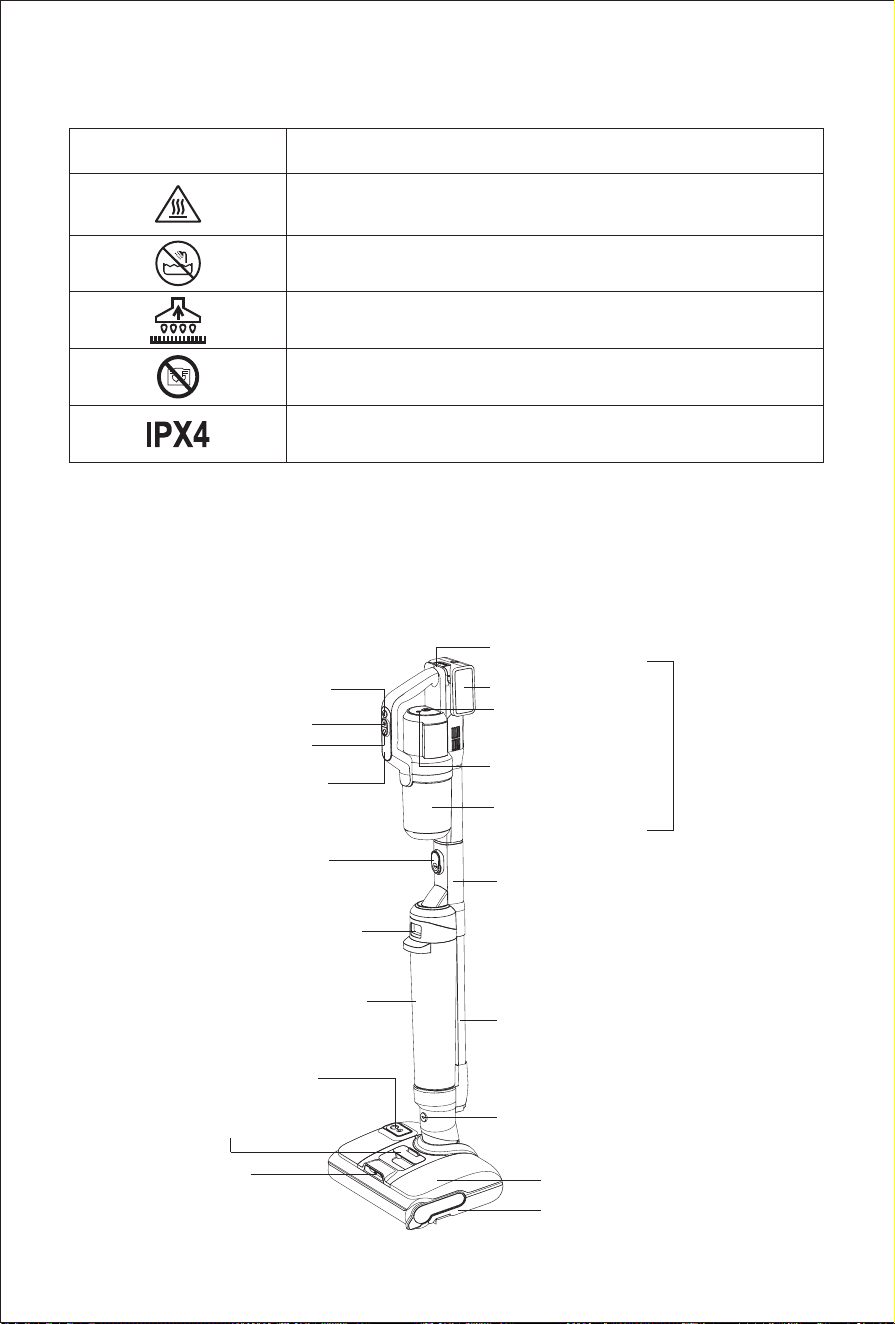

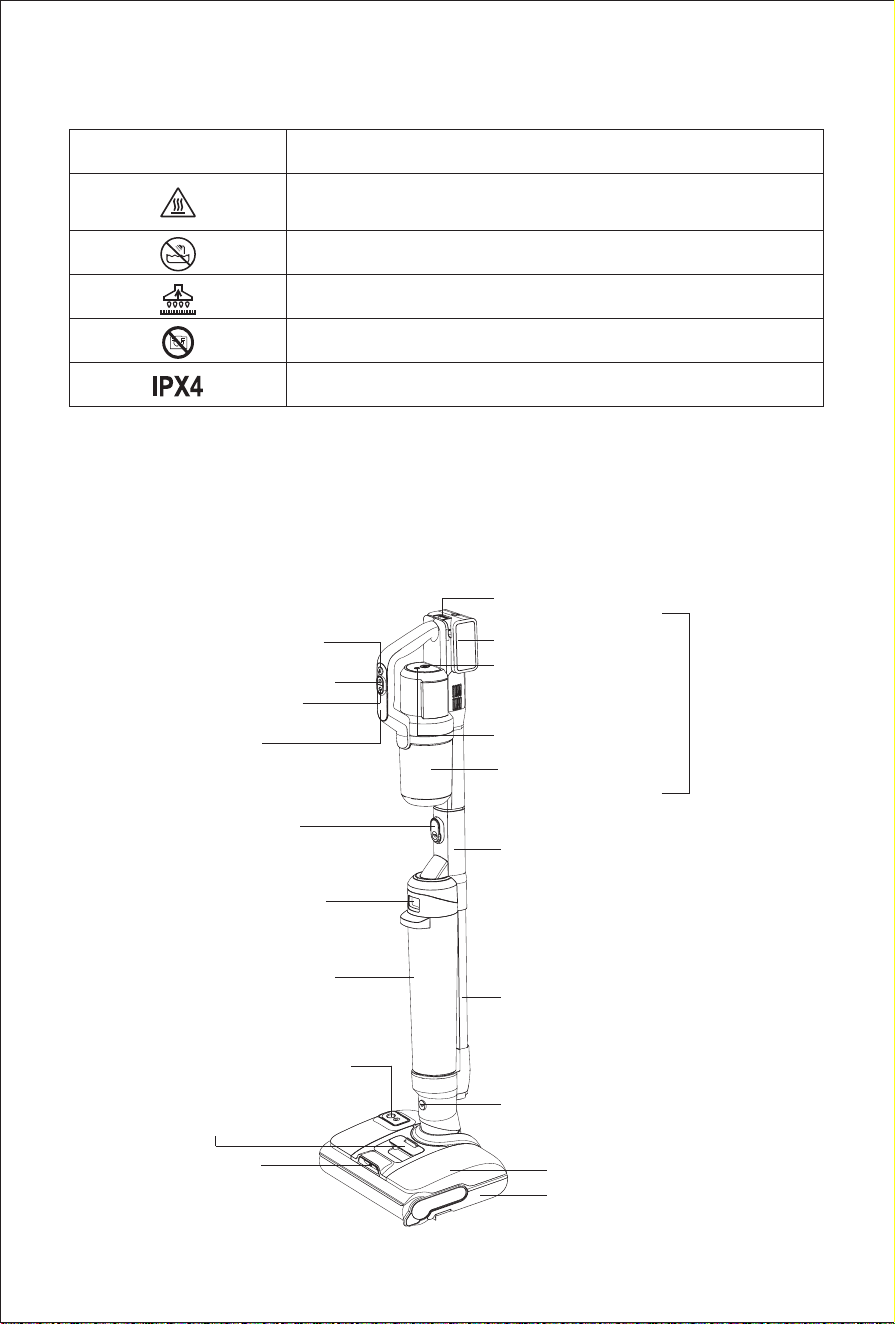

The product may have following signs, which have following meanings:

Sign Meaning

Pay attention to high-temperature surfaces, as they may become hot

during use. Be careful of burns

Do not use during bathing or showering

Powered head of water vacuuming device

Do not cover up

Water proof grade

Chapter 1 Product Assembly

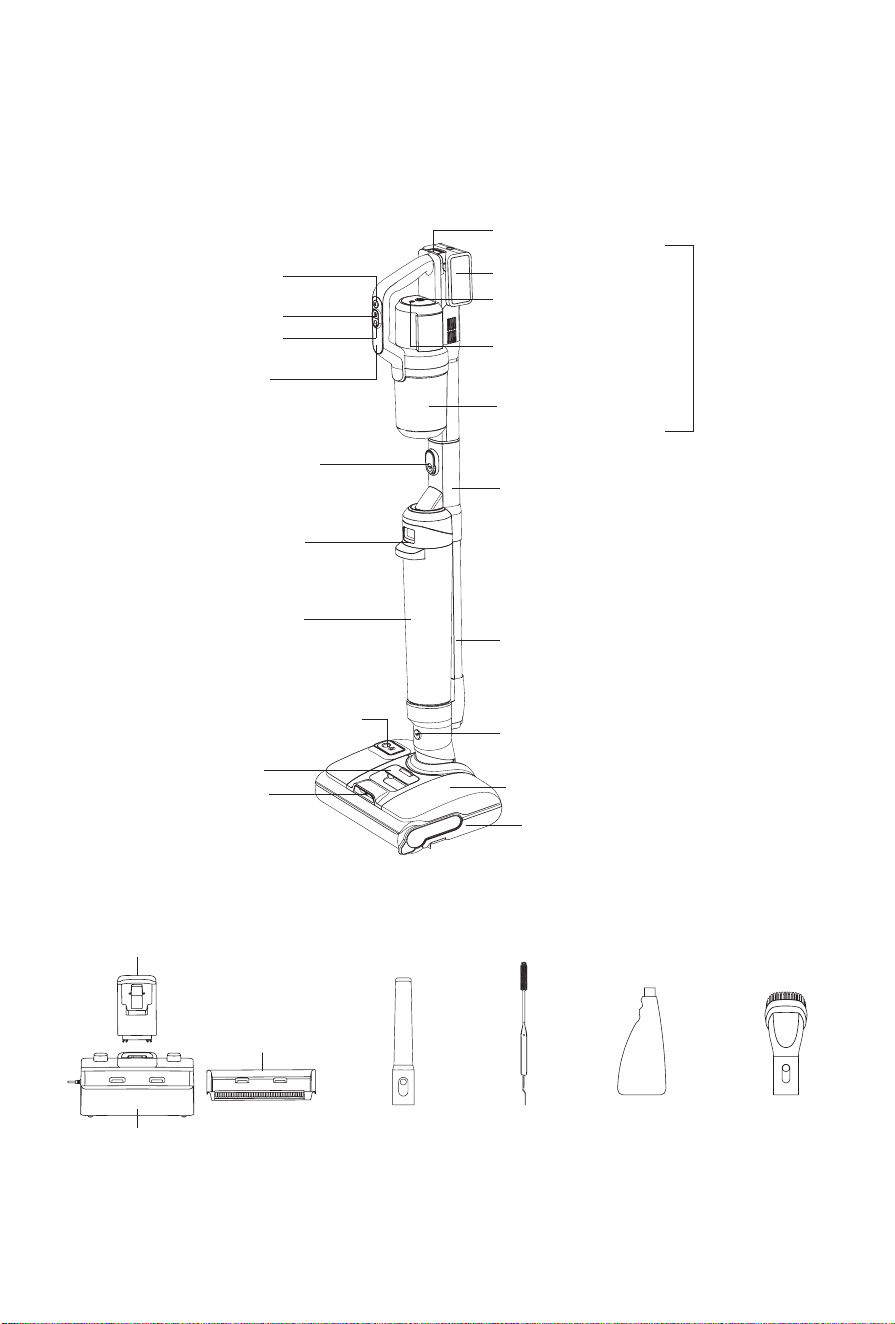

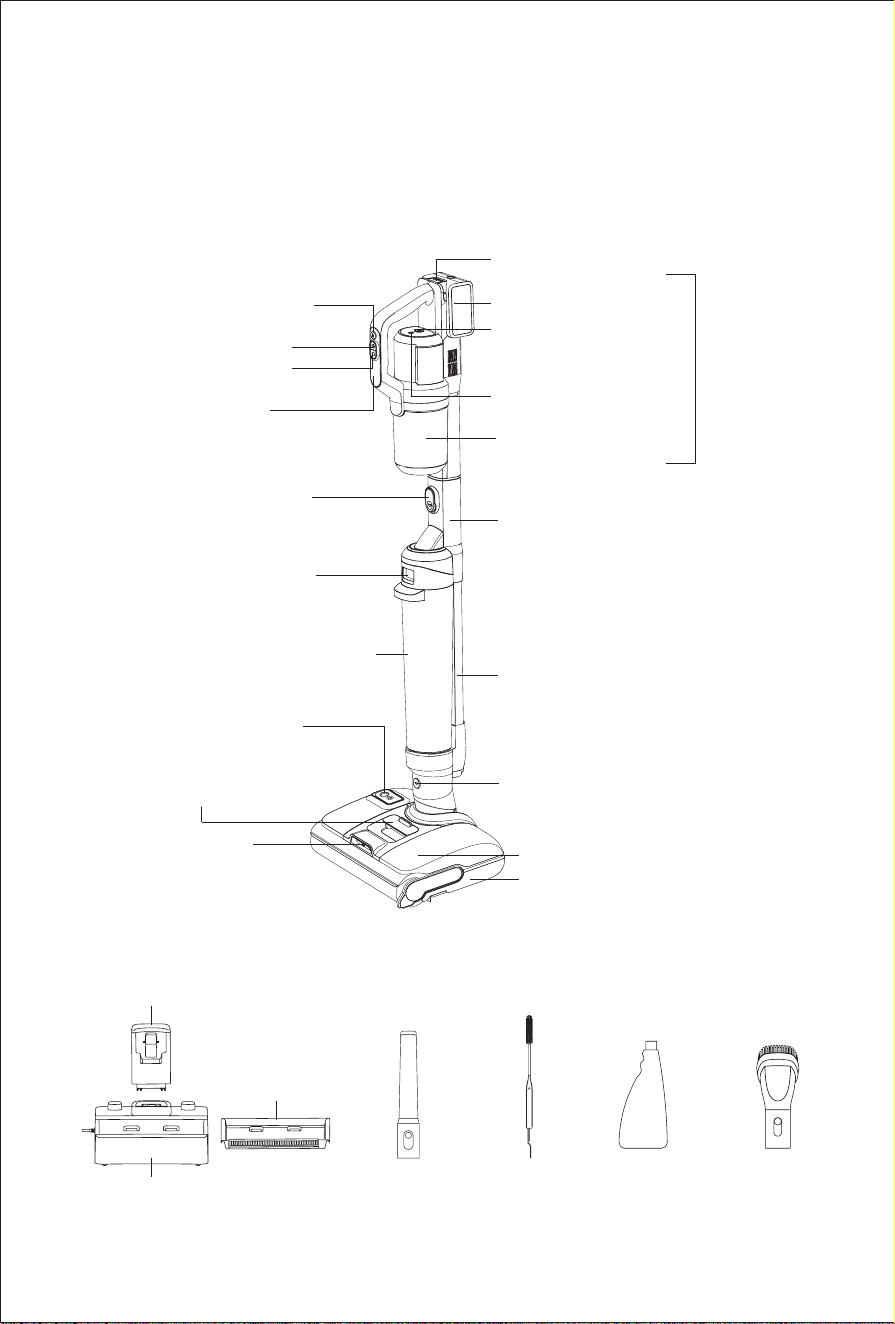

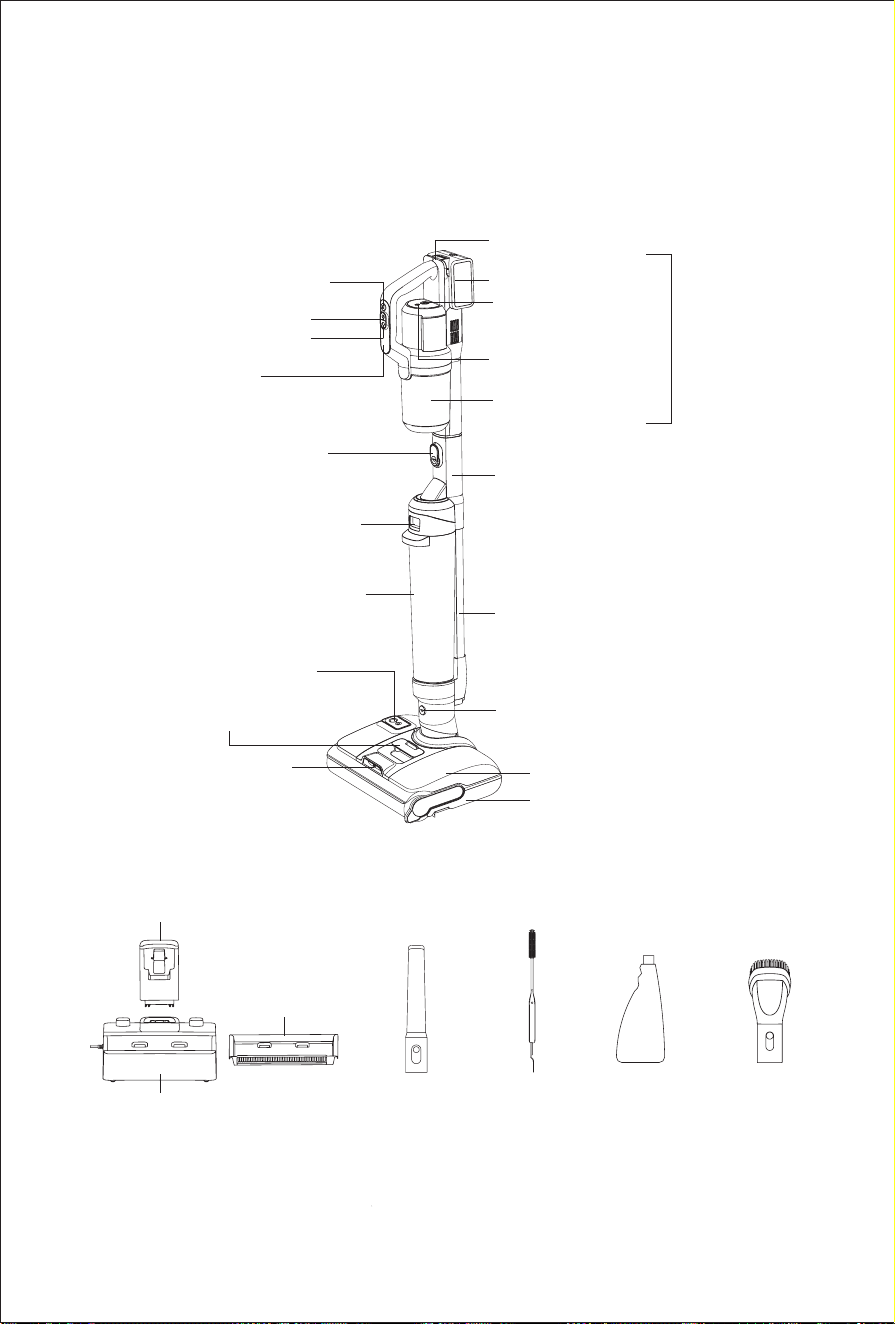

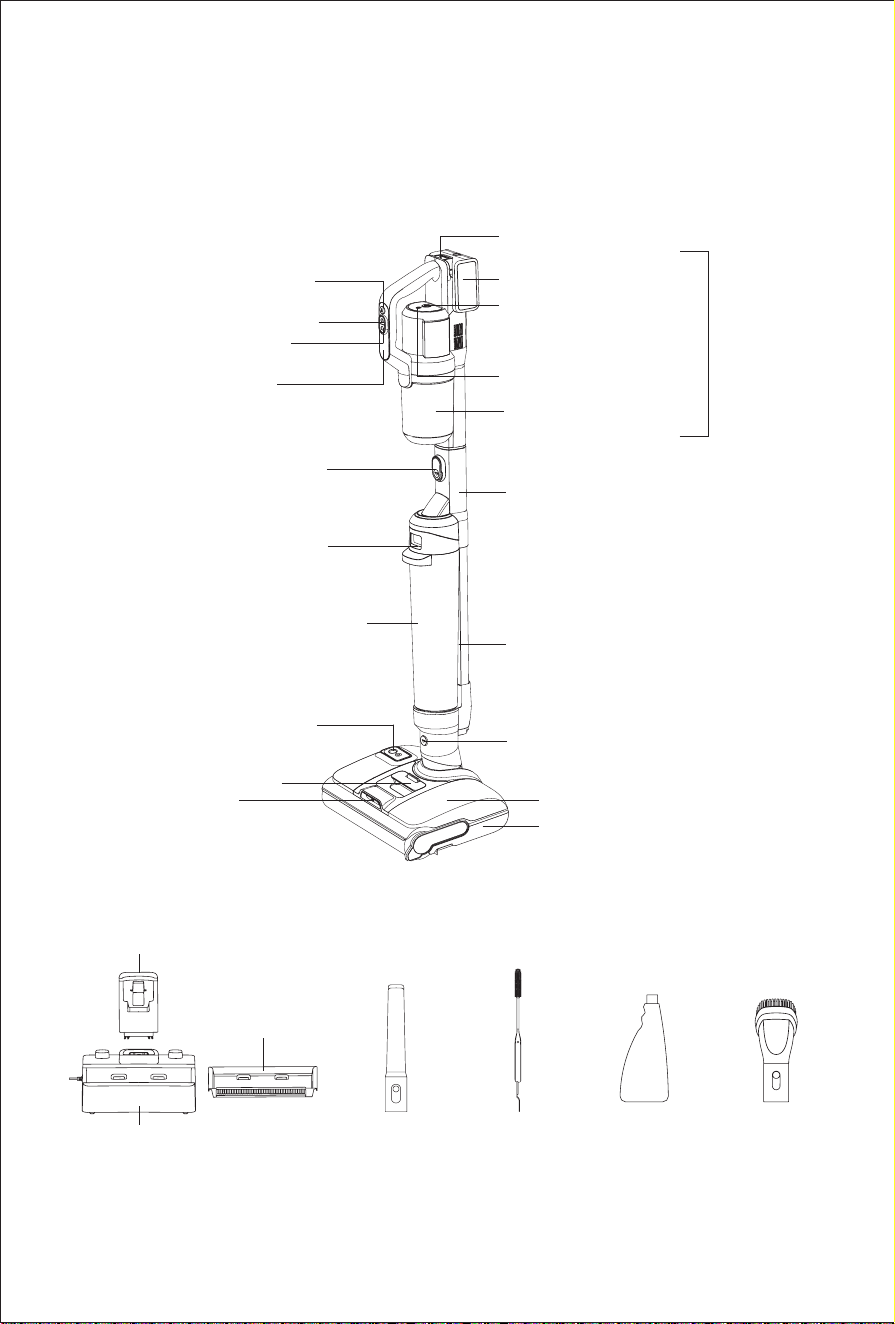

Part Name

Manual Water

spray button

On/off button

Mode button

Battery release

button

Dirty water tank

release button

Handheld vacuum

release button

Clean water

tank handle

Spray mouth

Clean water tank lling plug

Floorhead release button

Charging base upper

Charging base lower

Tray

Battery pack

Self-cleaning/

auto water spray button

Voice button

LED screen

Metal tube

Mainbody

Dust cup assembly

Handheld

vacuum

Dirty water tank

Clean water tank

Floorhead assembly

Upholstery

tool

Cleaning

solution

Cleaning

brush

Crevice

tool

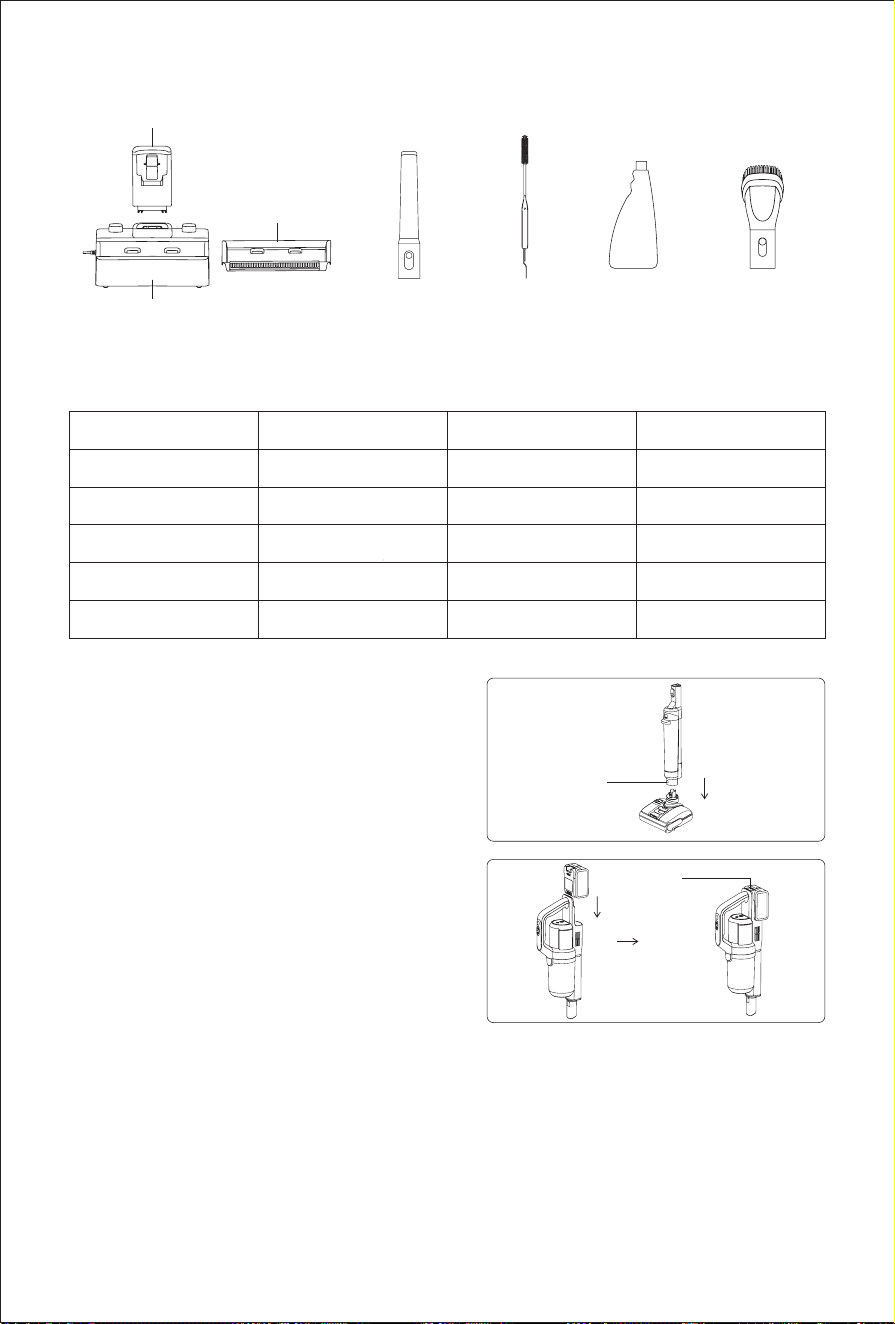

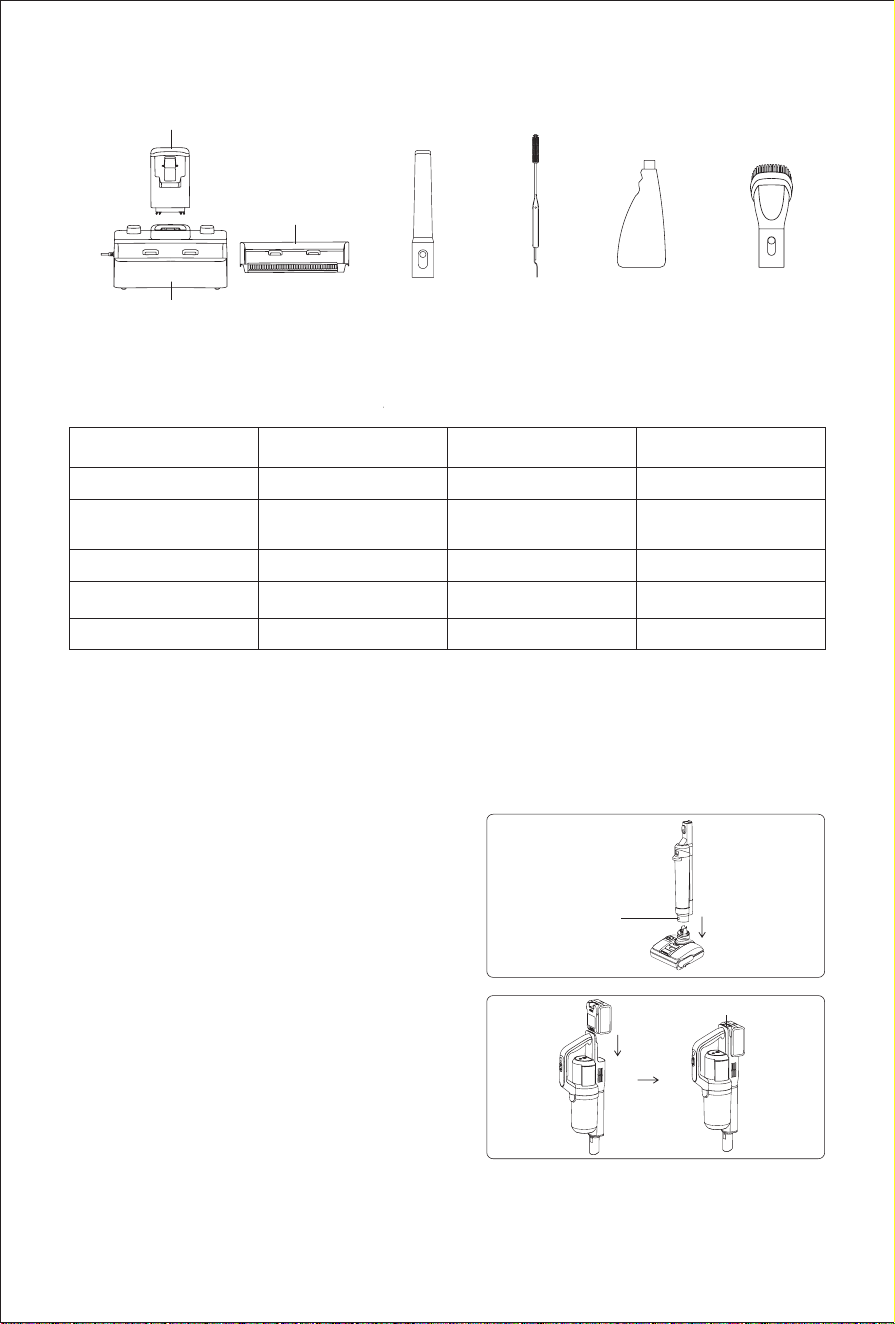

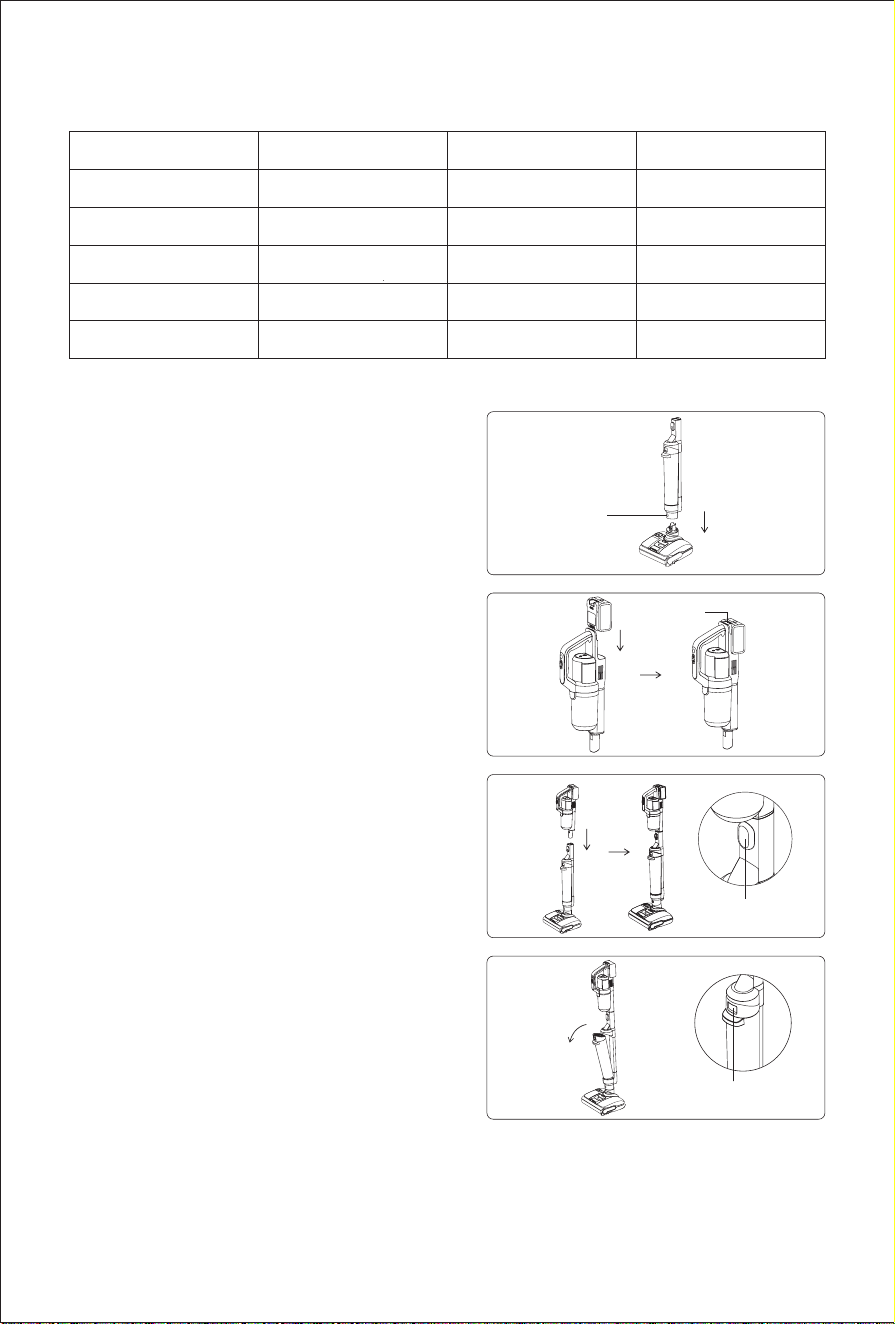

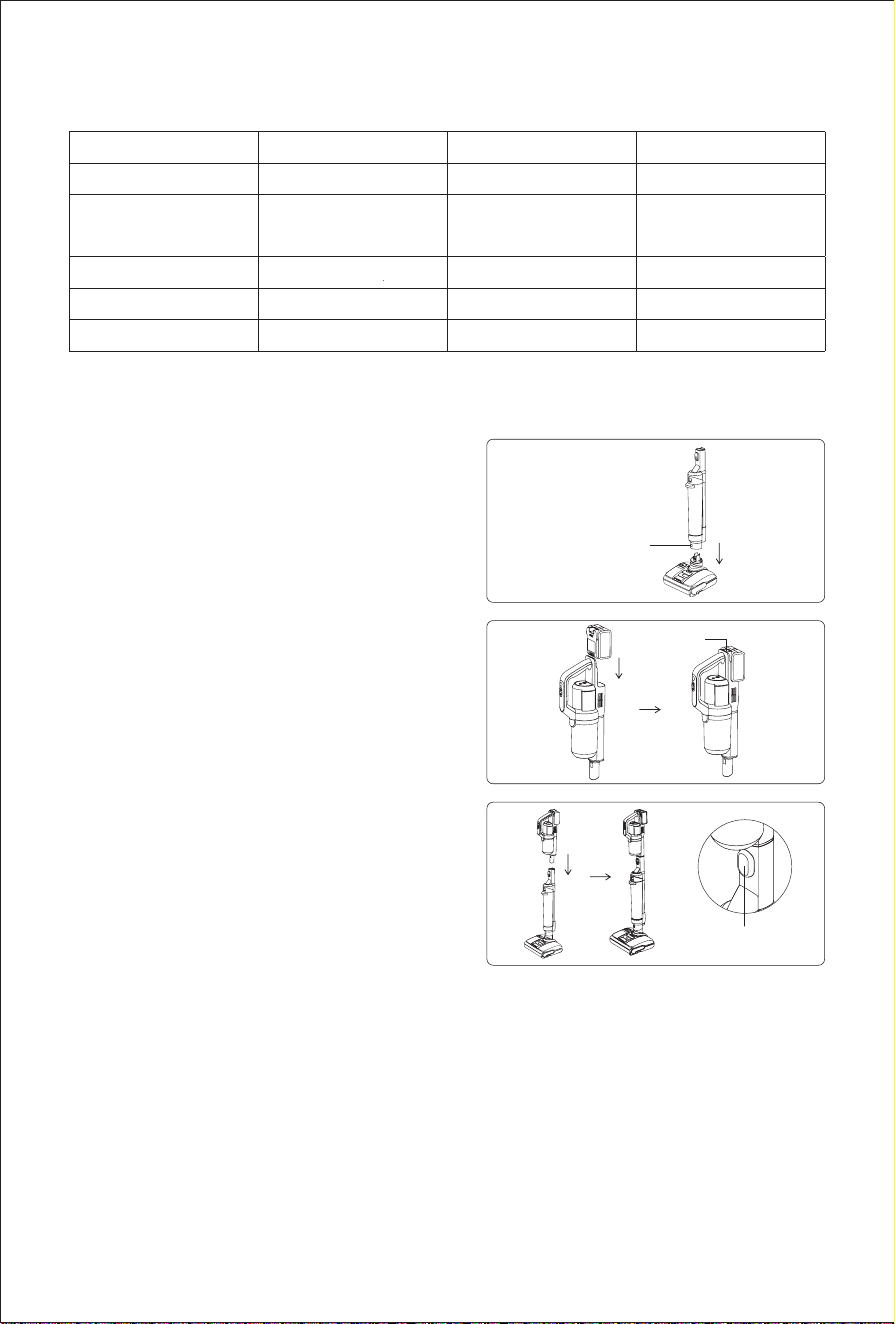

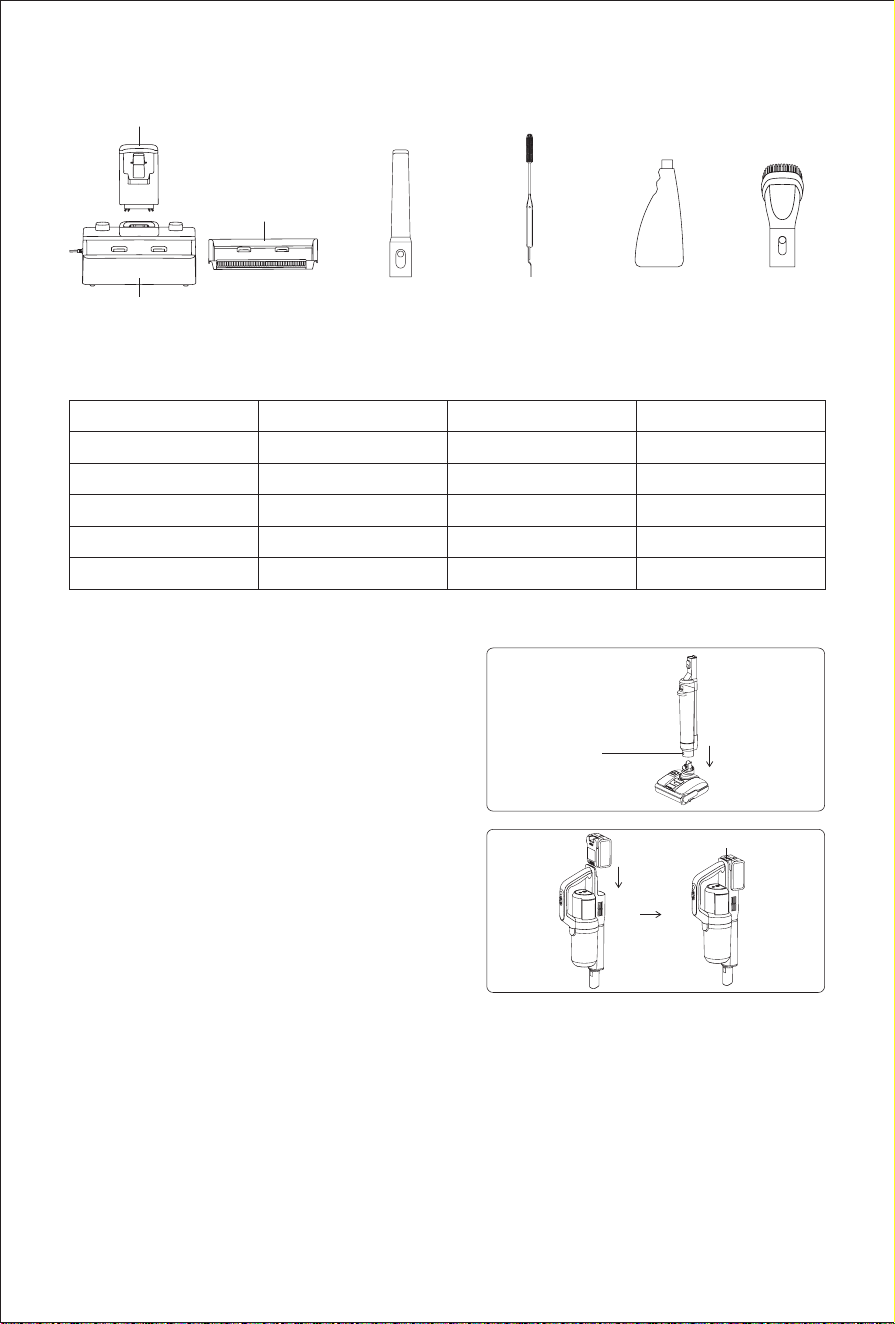

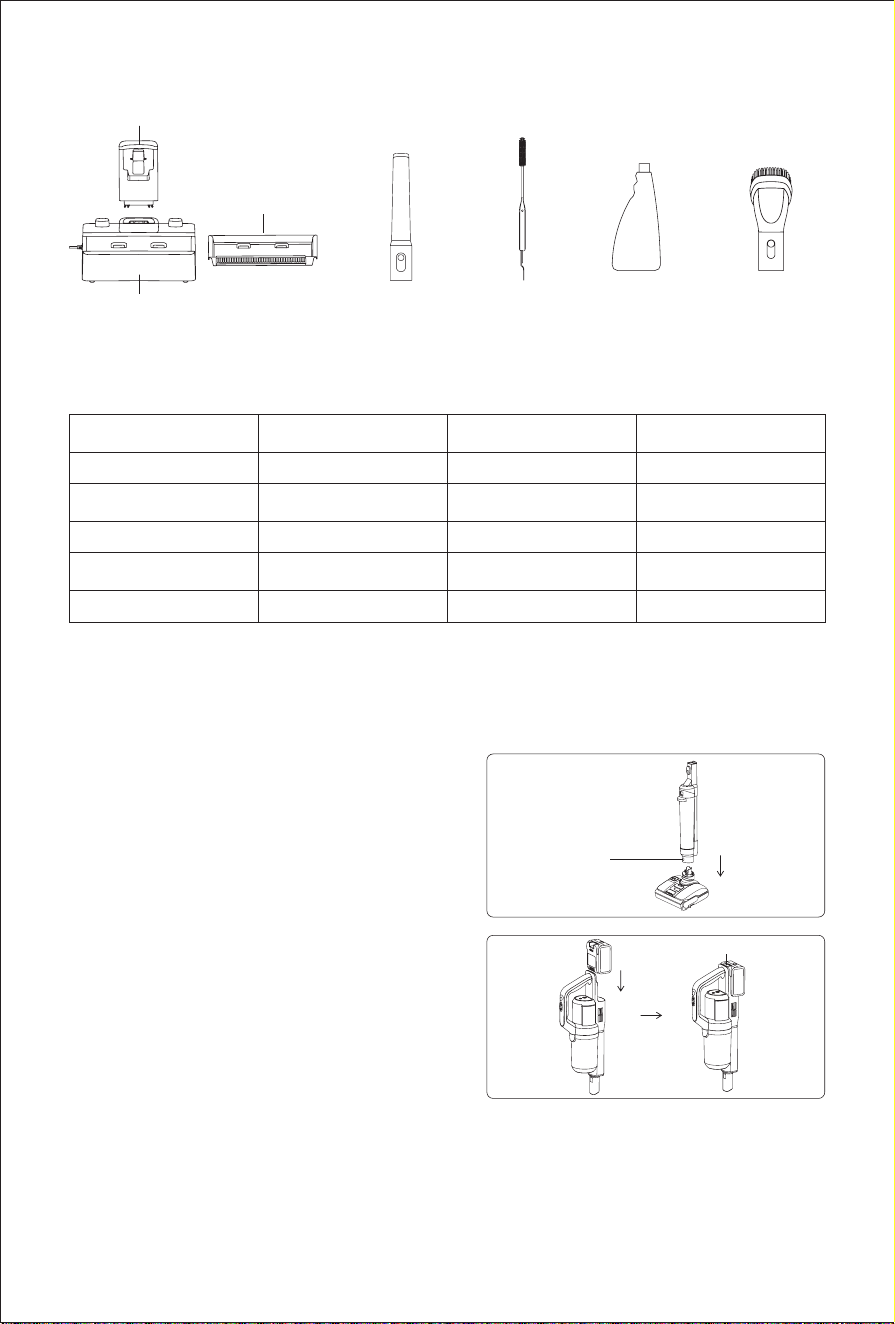

Packing list

Handheld vacuum Mainbody assembly Floorhead Battery pack

1 1 1 1

Charging base upper Charging base lower Tray Upholstery tool

1 1 1 1

Crevice tool Cleaning brush Cleaning solution Instruction manual

1 1 1 1

Battery pack

release button

Floorhead

release button

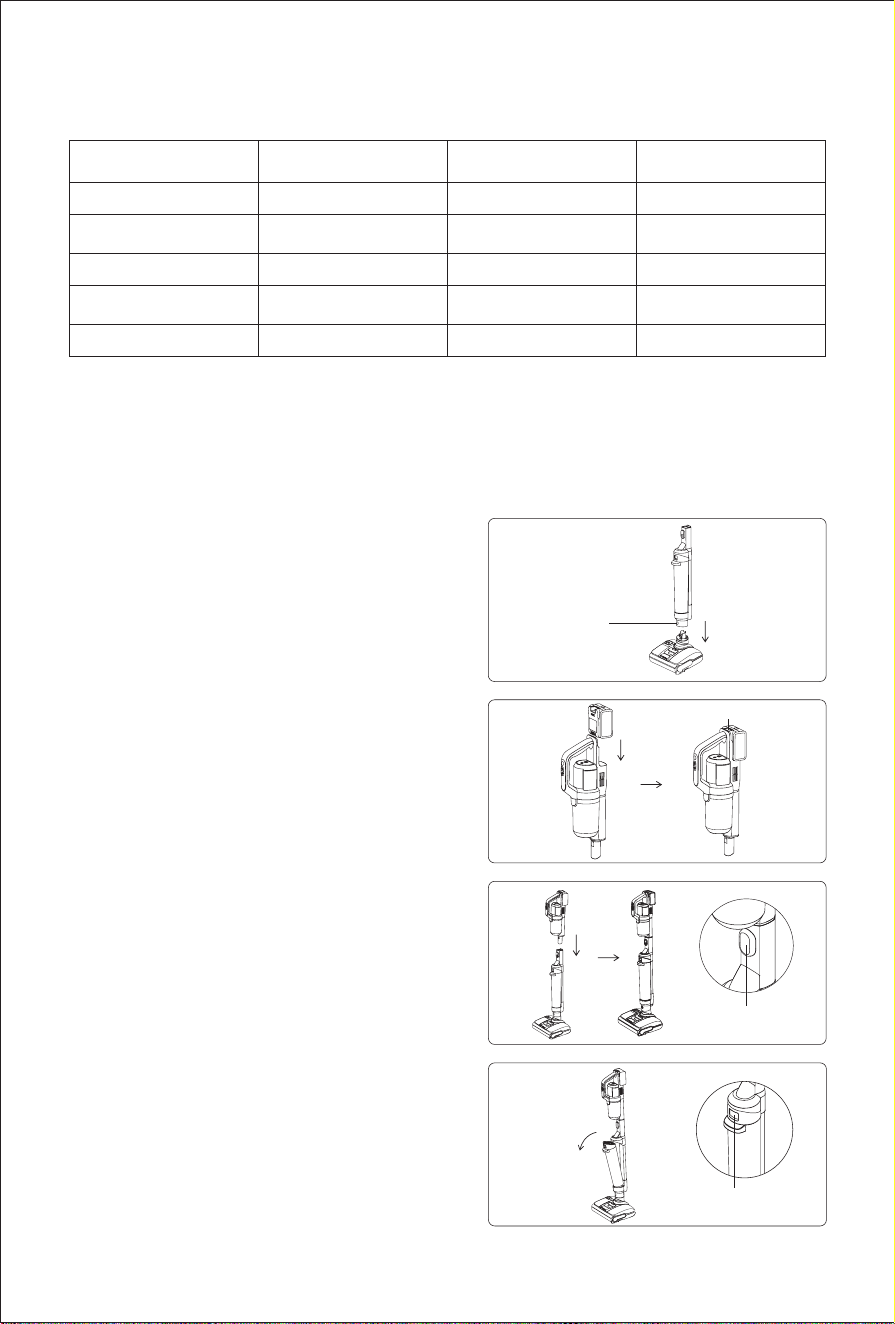

Product assembly and disassembly

Note: Cut off power before disassembling or assembling

the product.

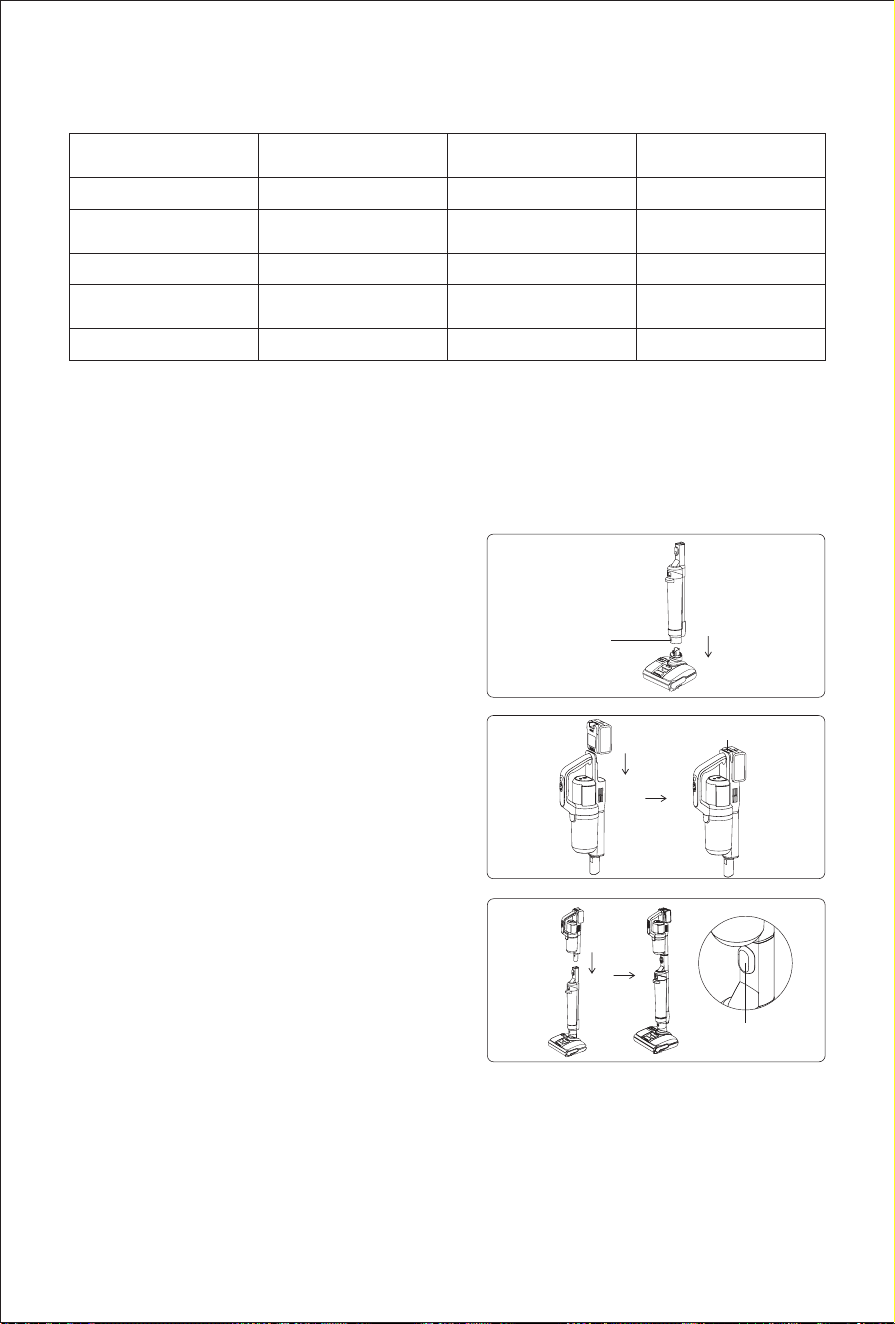

Mainbody assembly and disassembly

When installing the mainbody, insert the end of the

mainbody into floorhead connector vertically until a

"click" sound is heard. Ensure that mainbody is tight and

not loose. To remove the main body, simply press the

oorhead release button and lift the main body upward.

(Fig 1)

Battery pack assembly and disassembly

1.Hold battery and slide down along the leading slot,

press down until a “click” sound is heard.

2.Press battery release button, pull battery pack upward

to take it out. (Fig 2)

Note: No need to take out battery unless it needs

replacement.

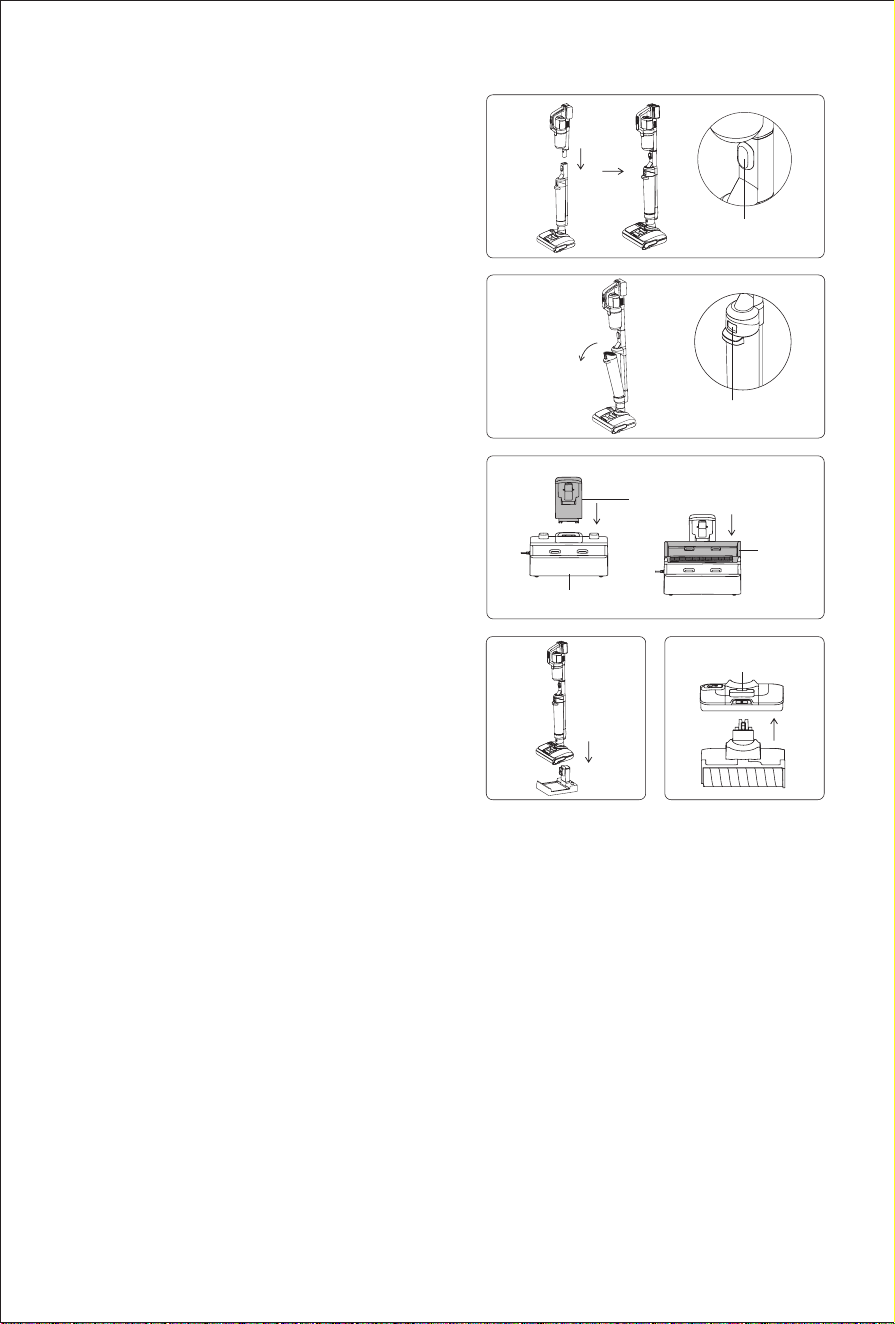

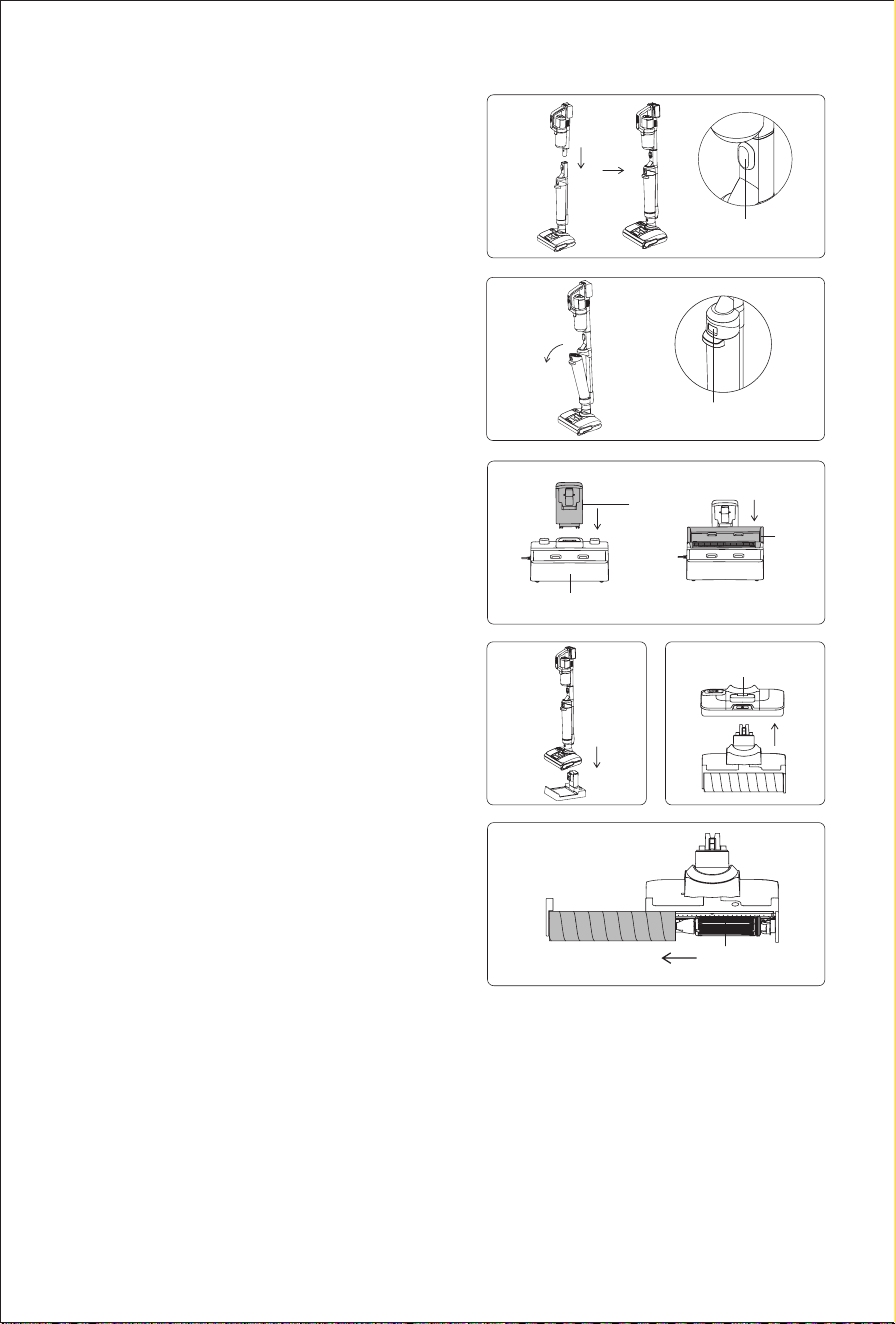

Handheld vacuum assembly and

disassembly

Insert the end of the handheld vacuum installed with

the battery pack into mainbody connector vertically

until a "click" sound is heard. Ensure that the handheld

vacuum is tight and not loose.

In this status, the product is used as a cordless vacuum

and washer. To remove the handheld vacuum cleaner

separately, simply press the handheld vacuum release

button and lift it up vertically. (Fig 3)

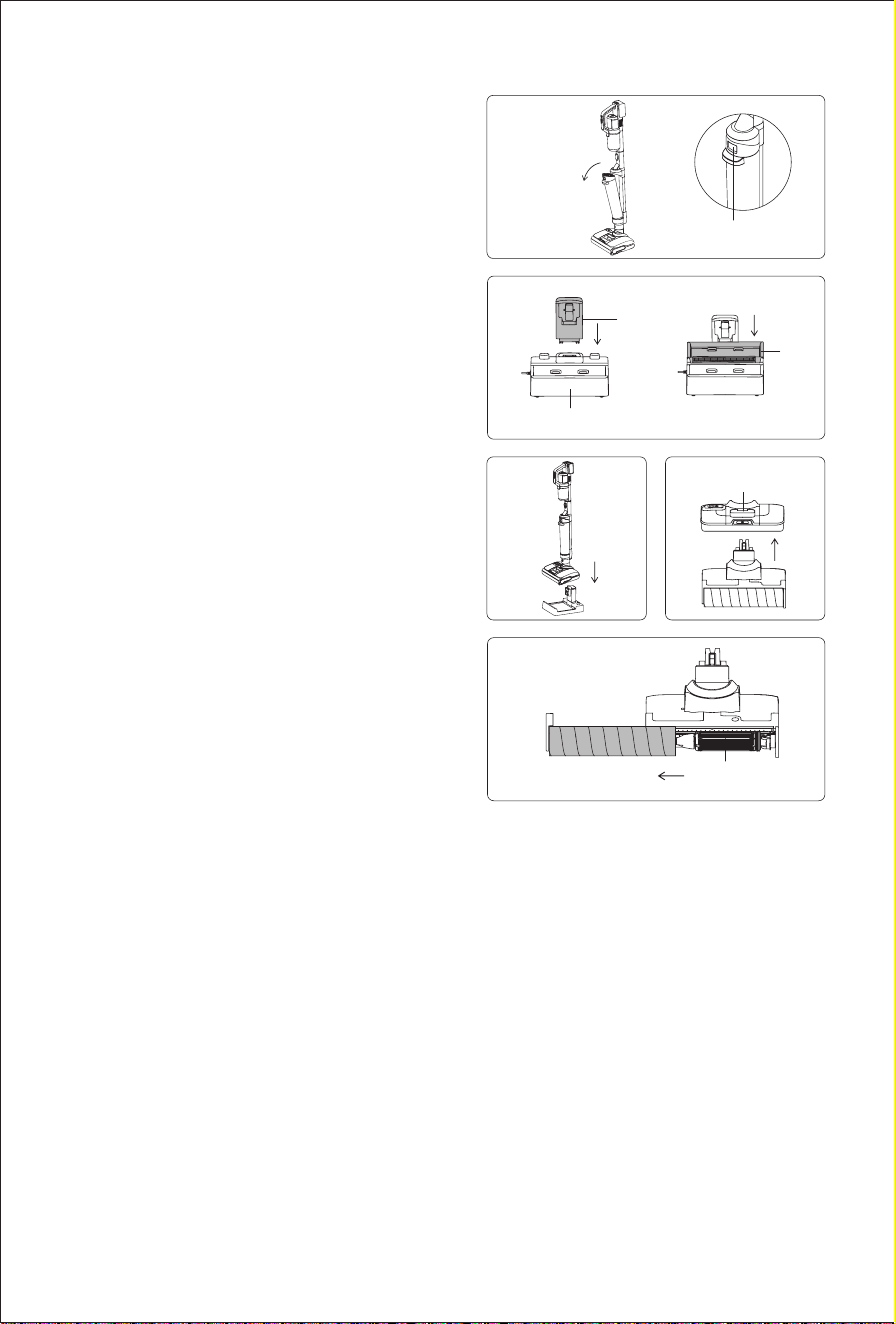

Dirty water tank assembly and disassembly

To assemble dirty water tank, locate dirty water tank bottom to mainbody tray slot and then push dirty water

tank towards mainbody until a “click” sound is heard. To take out dirty water tank, hold mainbody with one

hand and dirty water tank handle with another hand, press dirty water tank release button with thumb and pull

dirty water tank out. (Fig 4)

Handheld vacuum

release button

Dirty water tank

release button

Chapter 2 Use of the Product

Note: Before use, please check whether the machine has power, if no power, please fully charge the machine

before using it.

LED screen and instructions

Charging base

upper

Charging base

lower

Tray

Clean water

tank handle

Spline

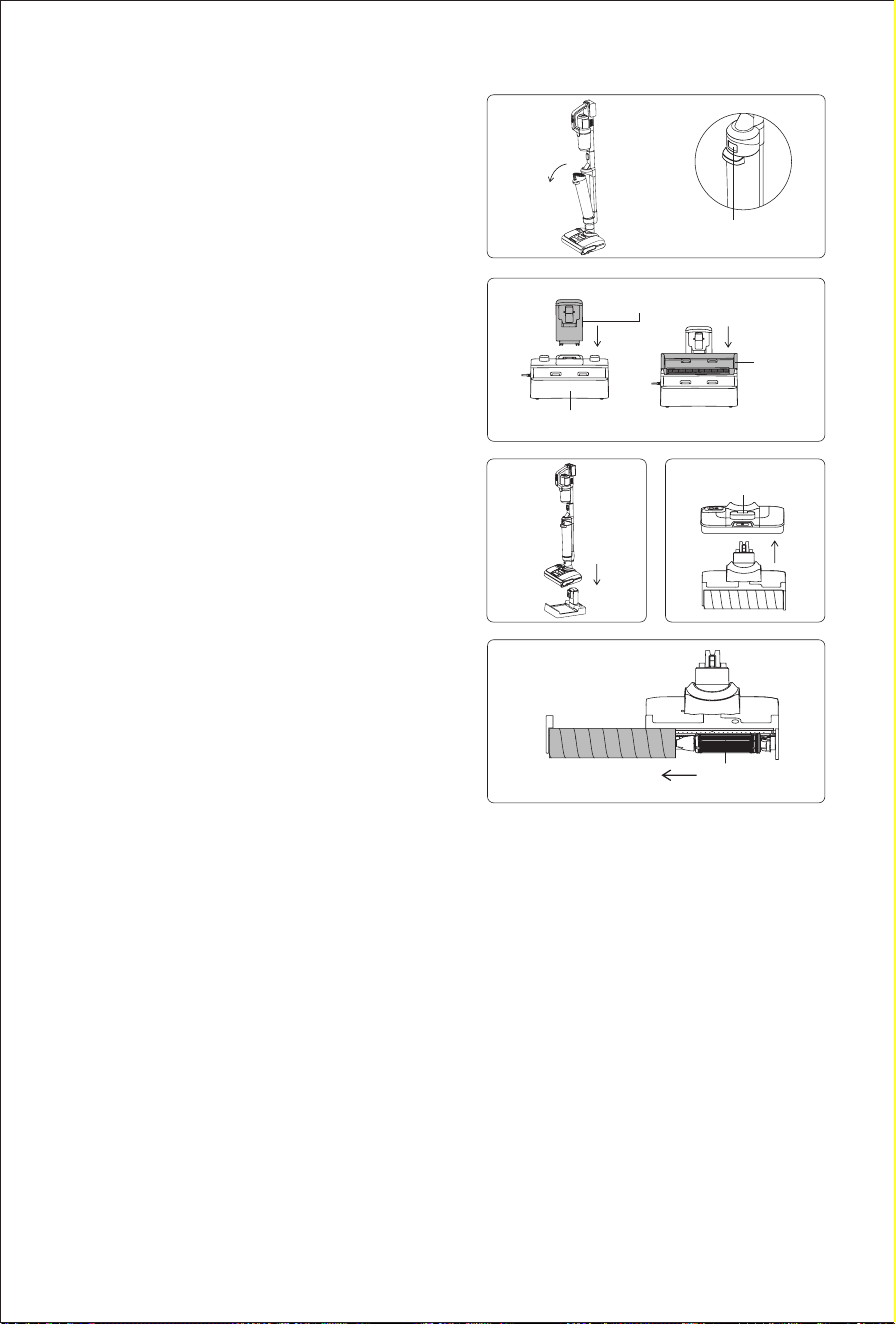

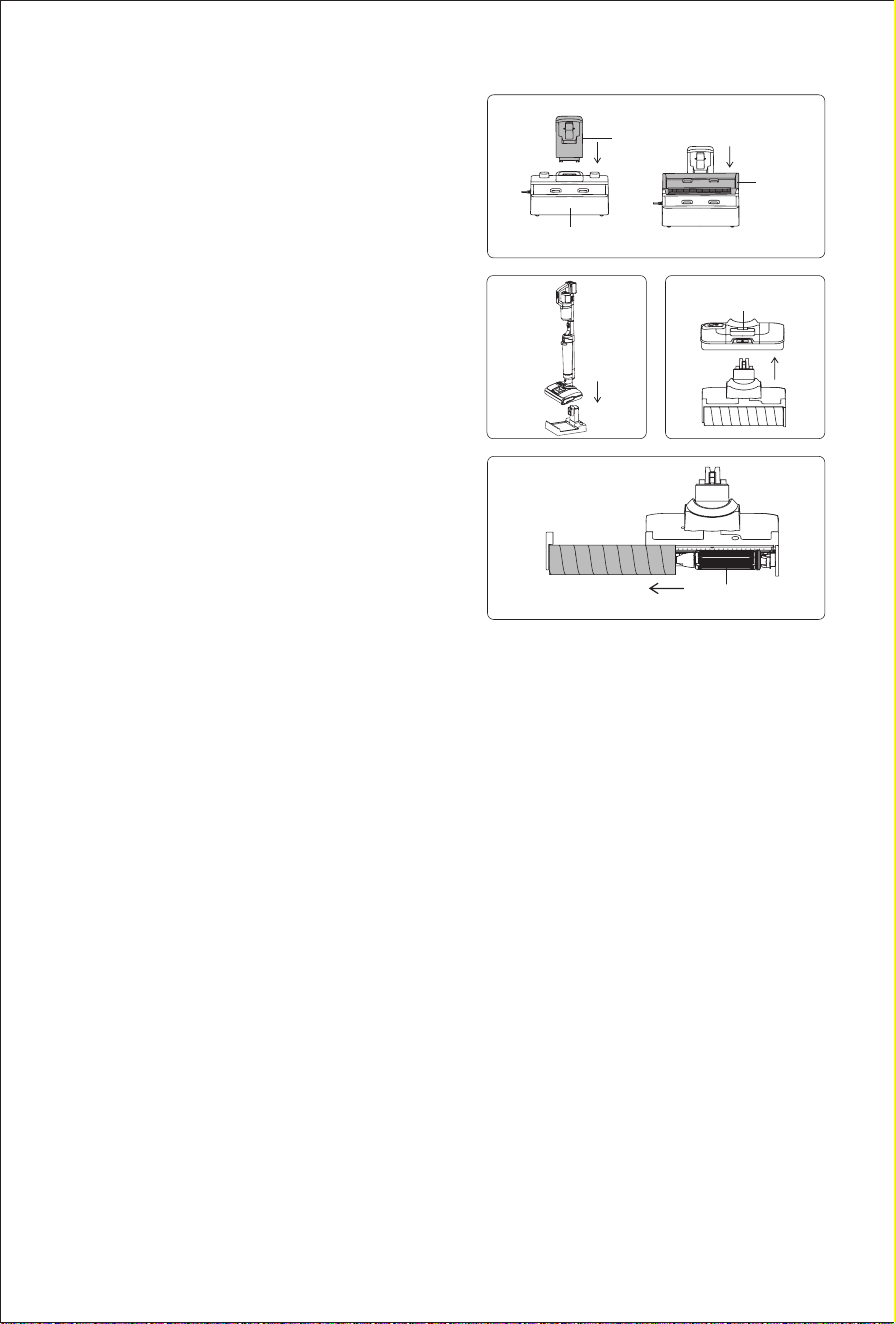

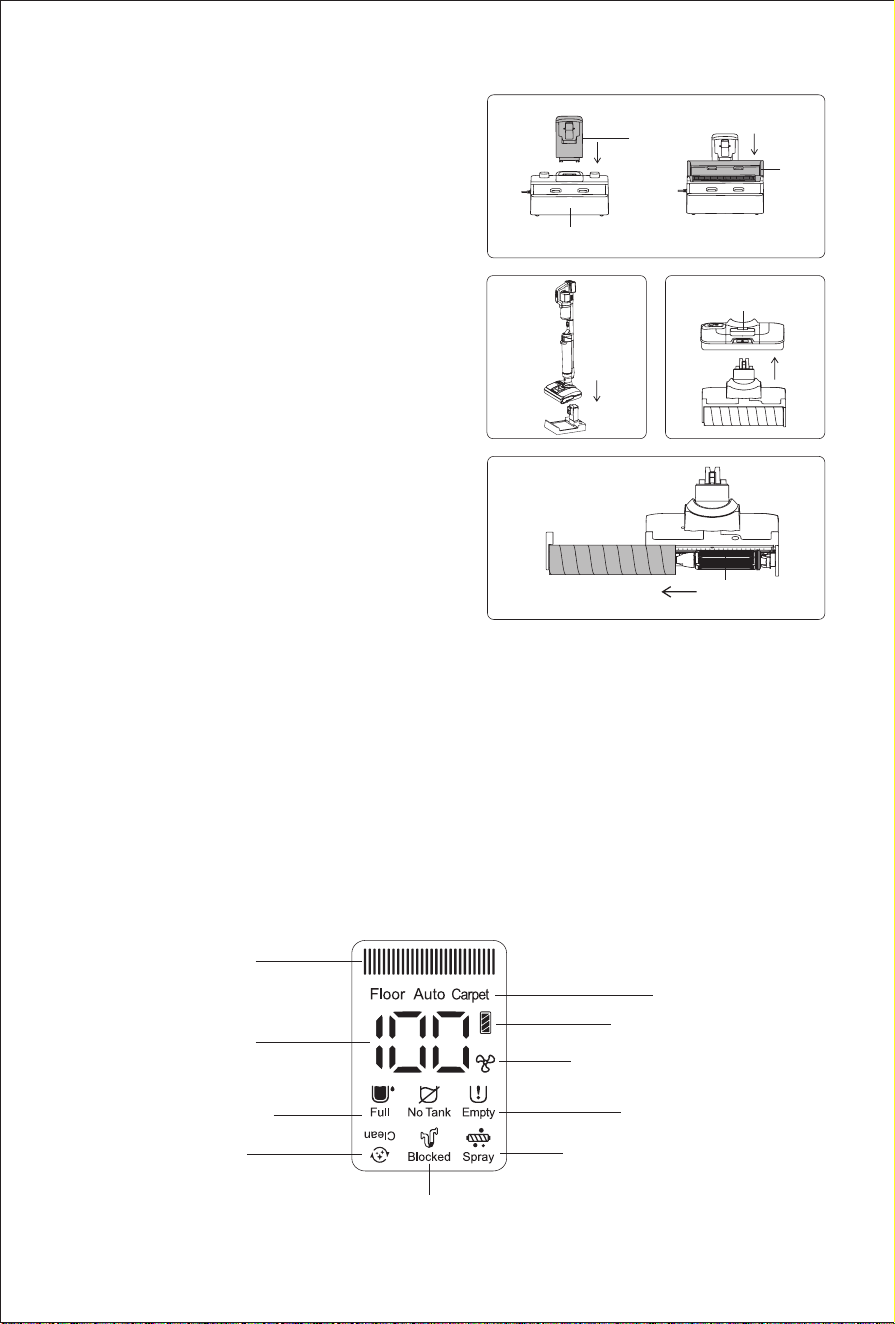

Charging base assembly

Press charging base upper towards charging base lower

as the picture show. After a "click" sound is heard and

clips are located in corresponding holes. Finally, put the

tray into the charging base to complete the installation of

the charging base. (Fig 5)

Machine charging and placement

Place the oorhead in upright position, lift the machine,

align the charging slot at the rear of the machine with the

charging socket on the charging base, and gently place

down the machine into the charging base; To take out the

machine, hold the handheld vacuum handle and directly

pull the machine out of the charging base. (Fig 6)

Clean water tank assembly and

disassembly

To remove clean water tank, hold the clean water tank

handle and pull it upward to remove the clean water tank.

To install clean water tank, place it on oorhead and press

down until a "click" sound is heard. (Fig 7)

Brushroll assembly and disassembly

To remove the brushroll,remove clean water tank rst, and

then press oorhead with one hand, rotate the brushroll

end cap upwards with another hand, and remove brushroll outwards.

To installing the brushroll, rst align one end of the brushroll with the spline, push and rotate it to the bottom of

the spline, and then rotate the brushroll end cap until a “click” is heard to lock the brushroll. Finally, install the

clean water tank back on the oorhead. (Fig 8)

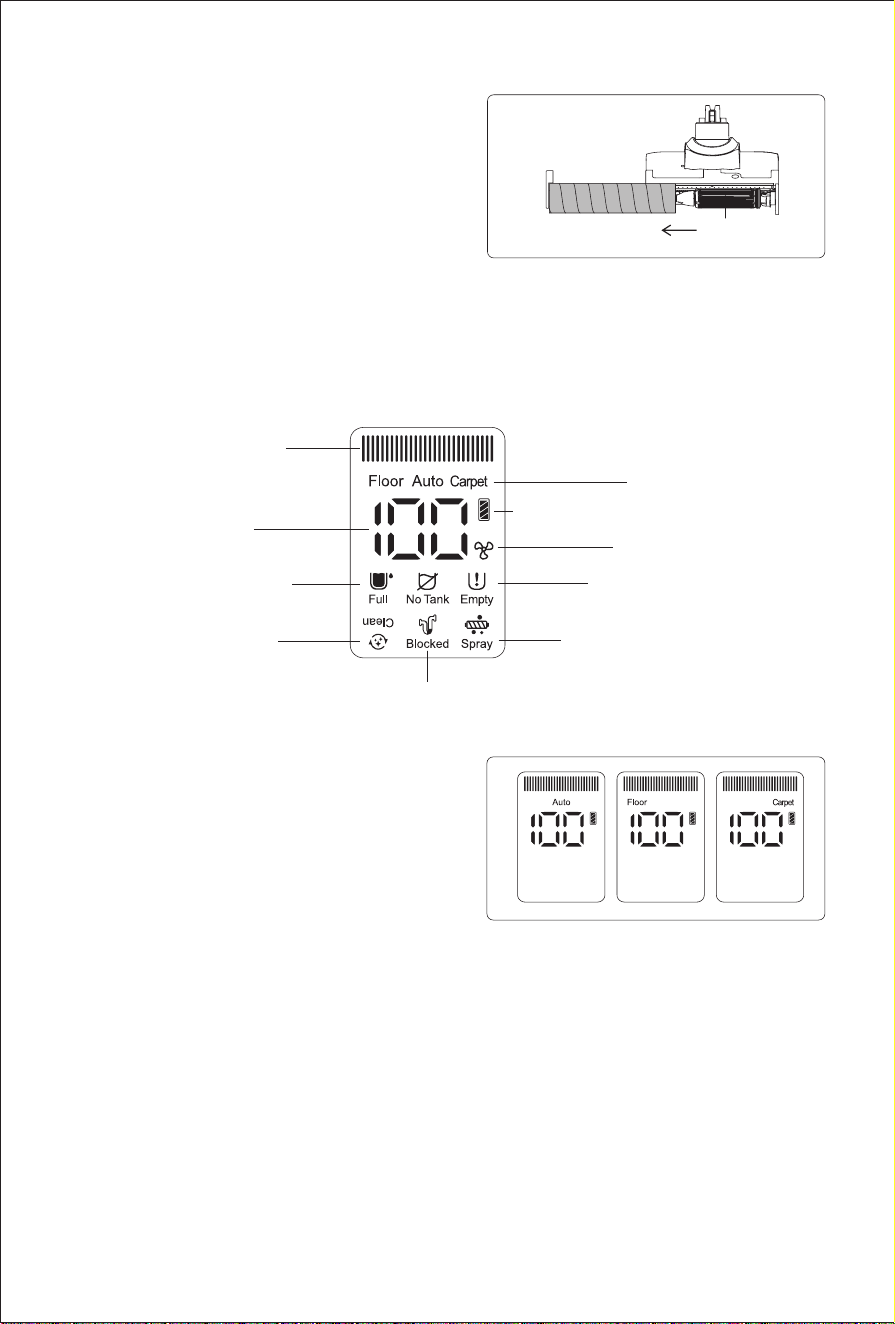

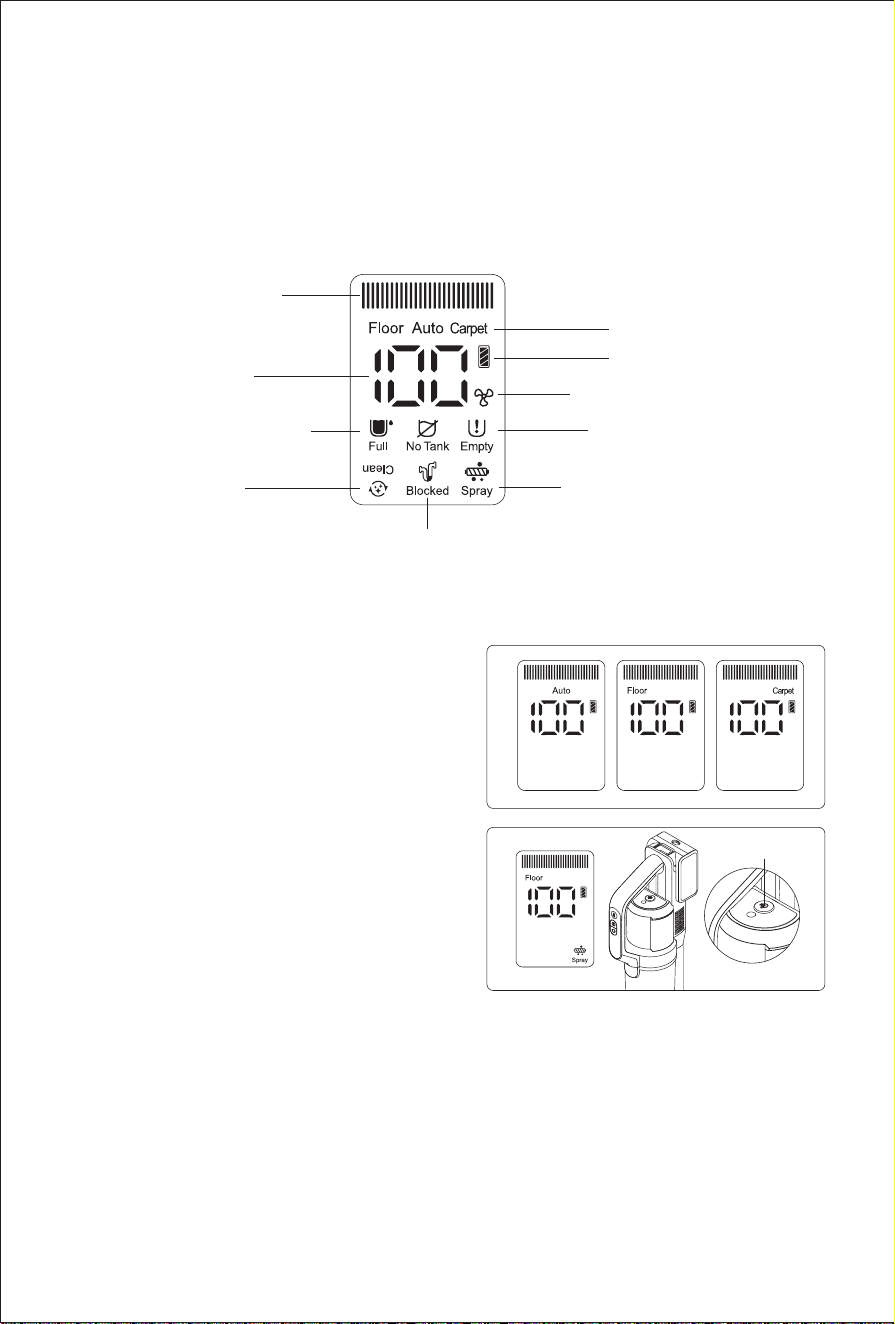

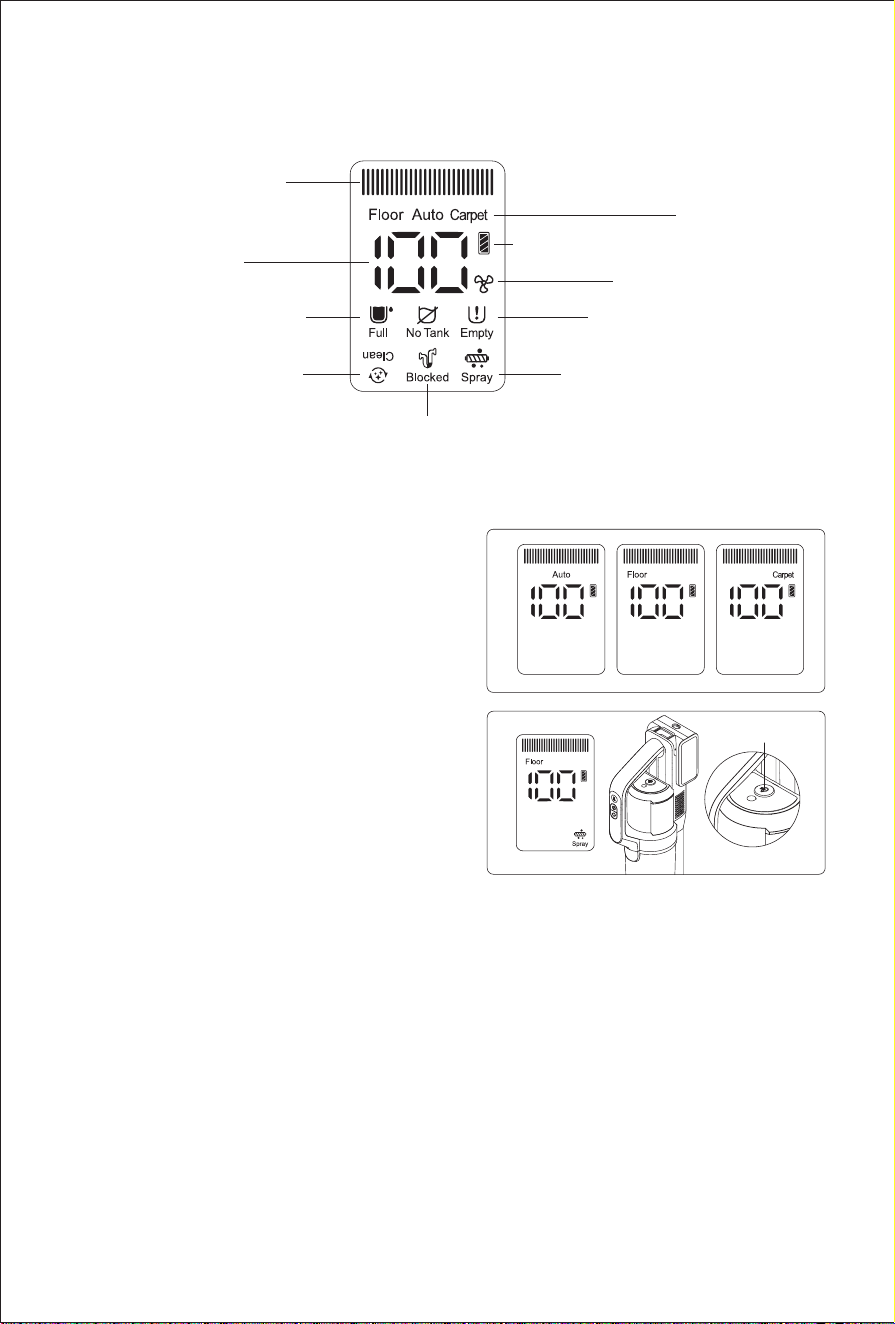

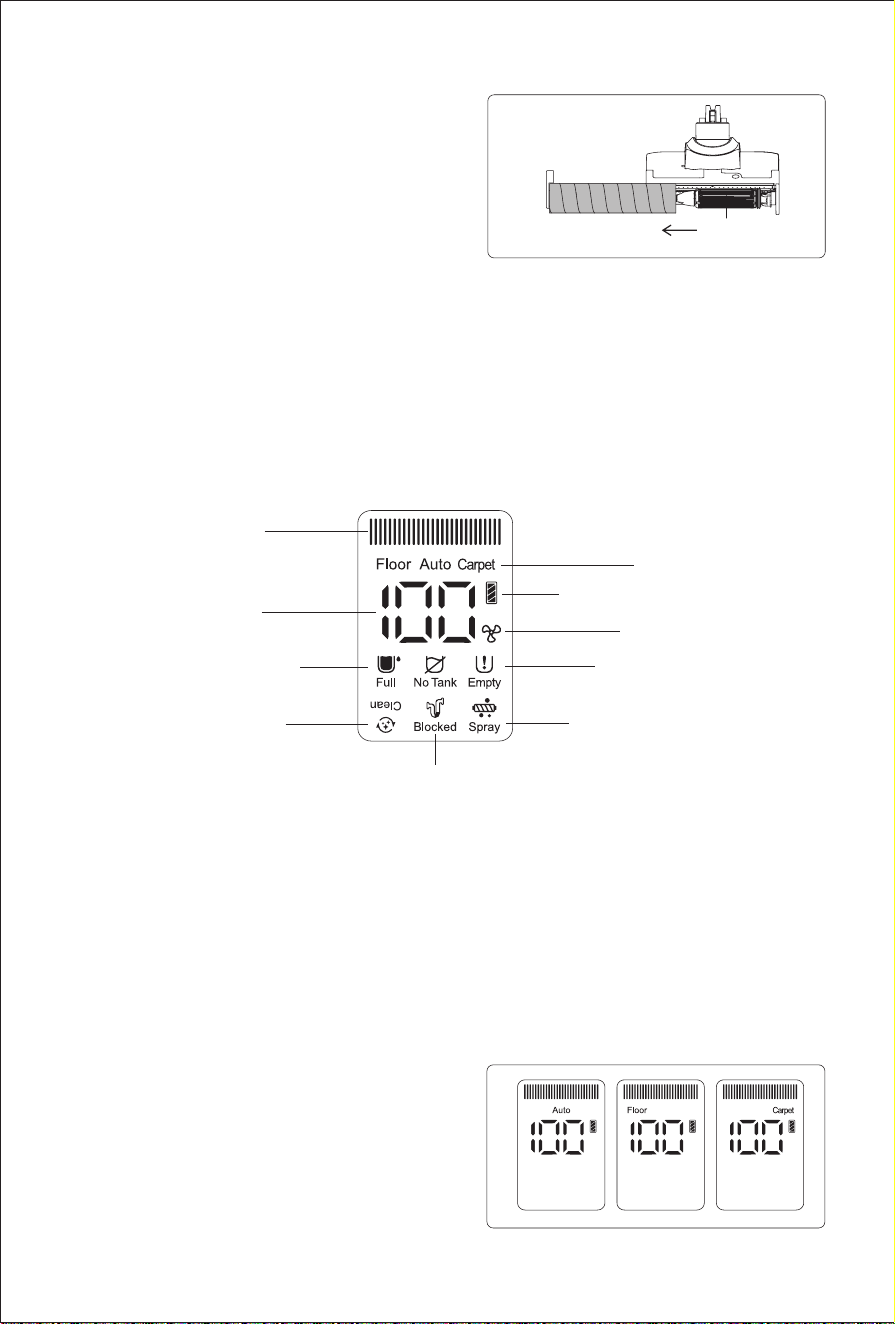

Lights indicater

Mode display

Self cleaning

indicator

Battery power

Battery power icon

Dirty water

tank full indicator

Clean water tank

empty indicator

Air path blockage

indicator

Brushroll drying indicator

Auto water spray indicator

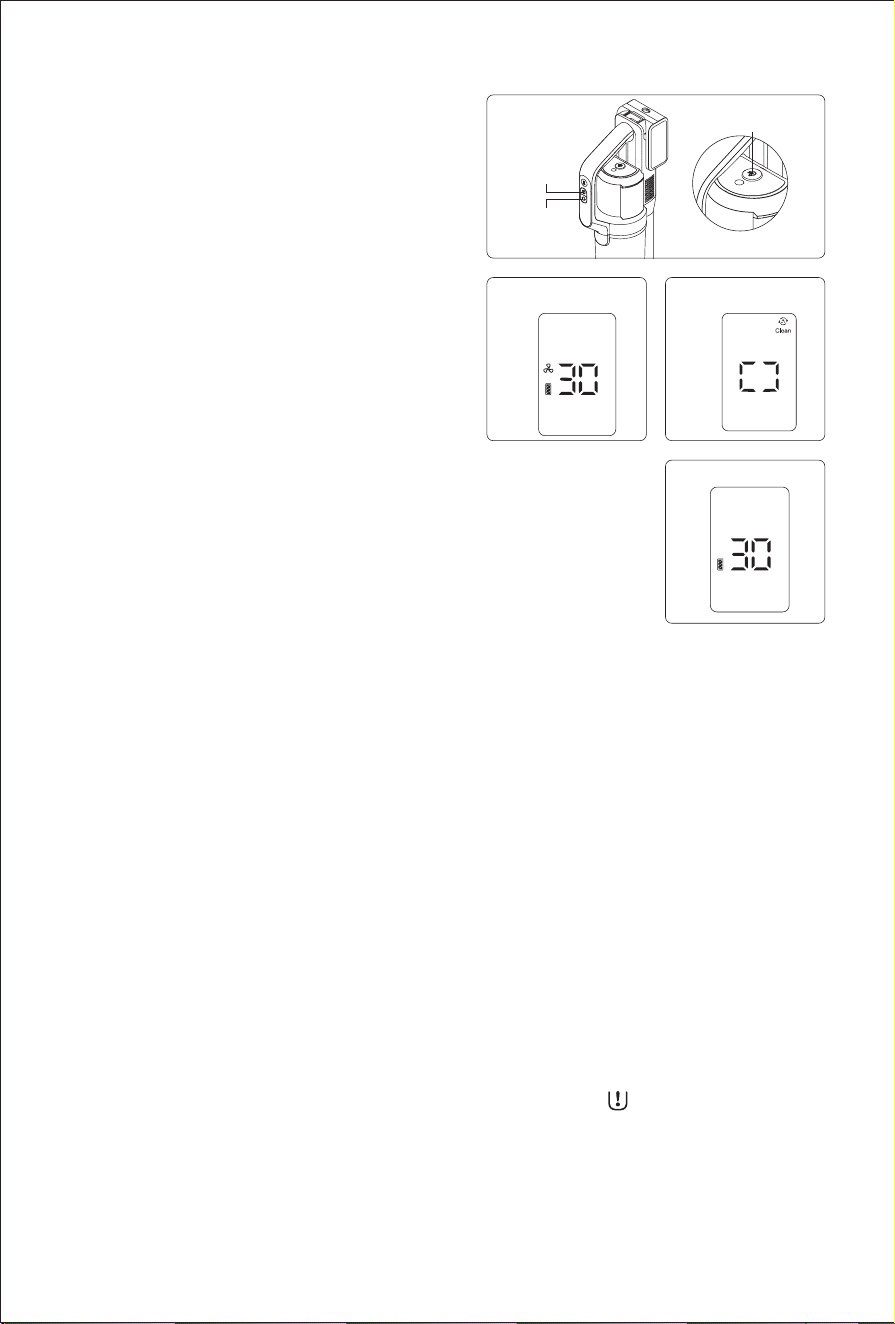

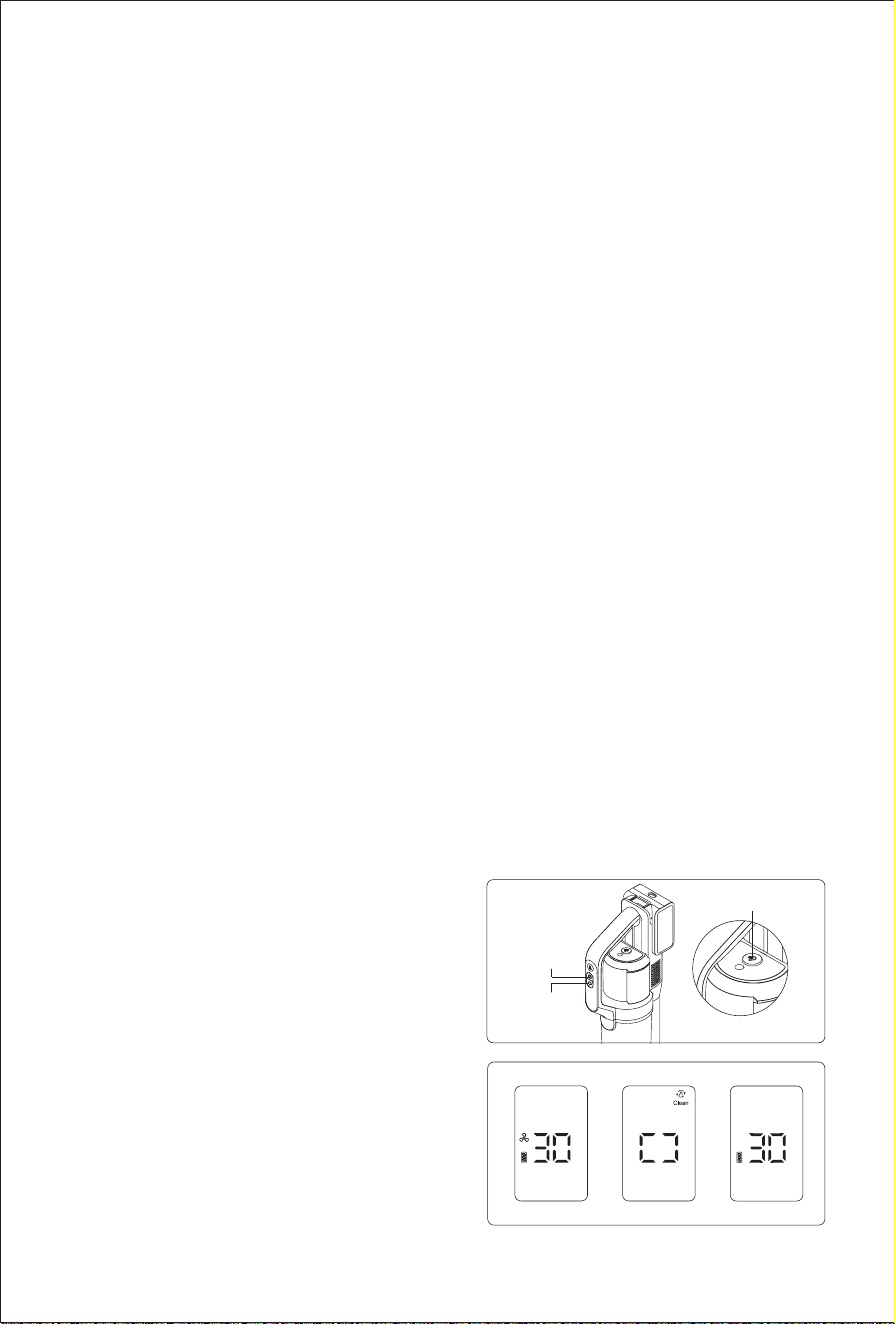

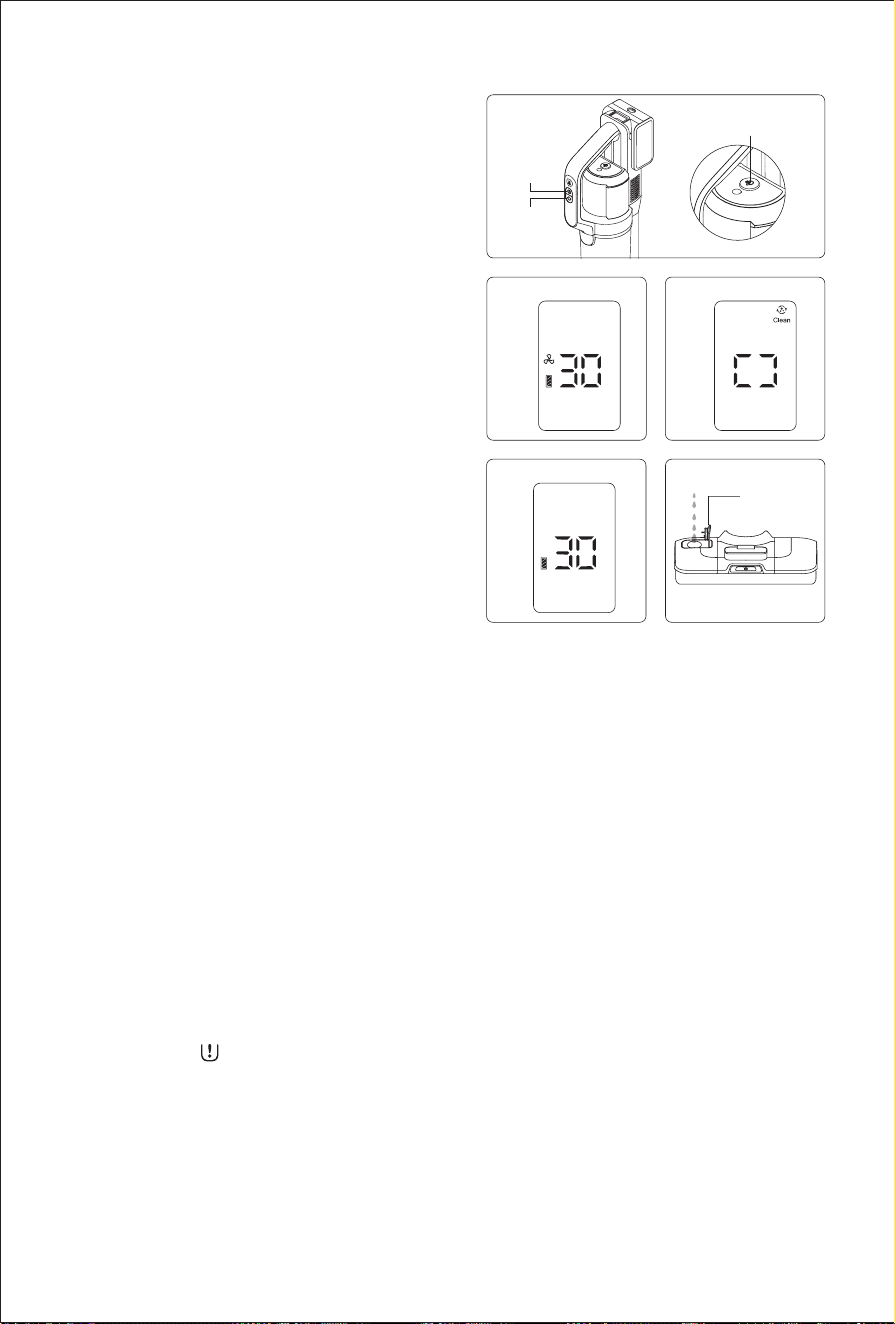

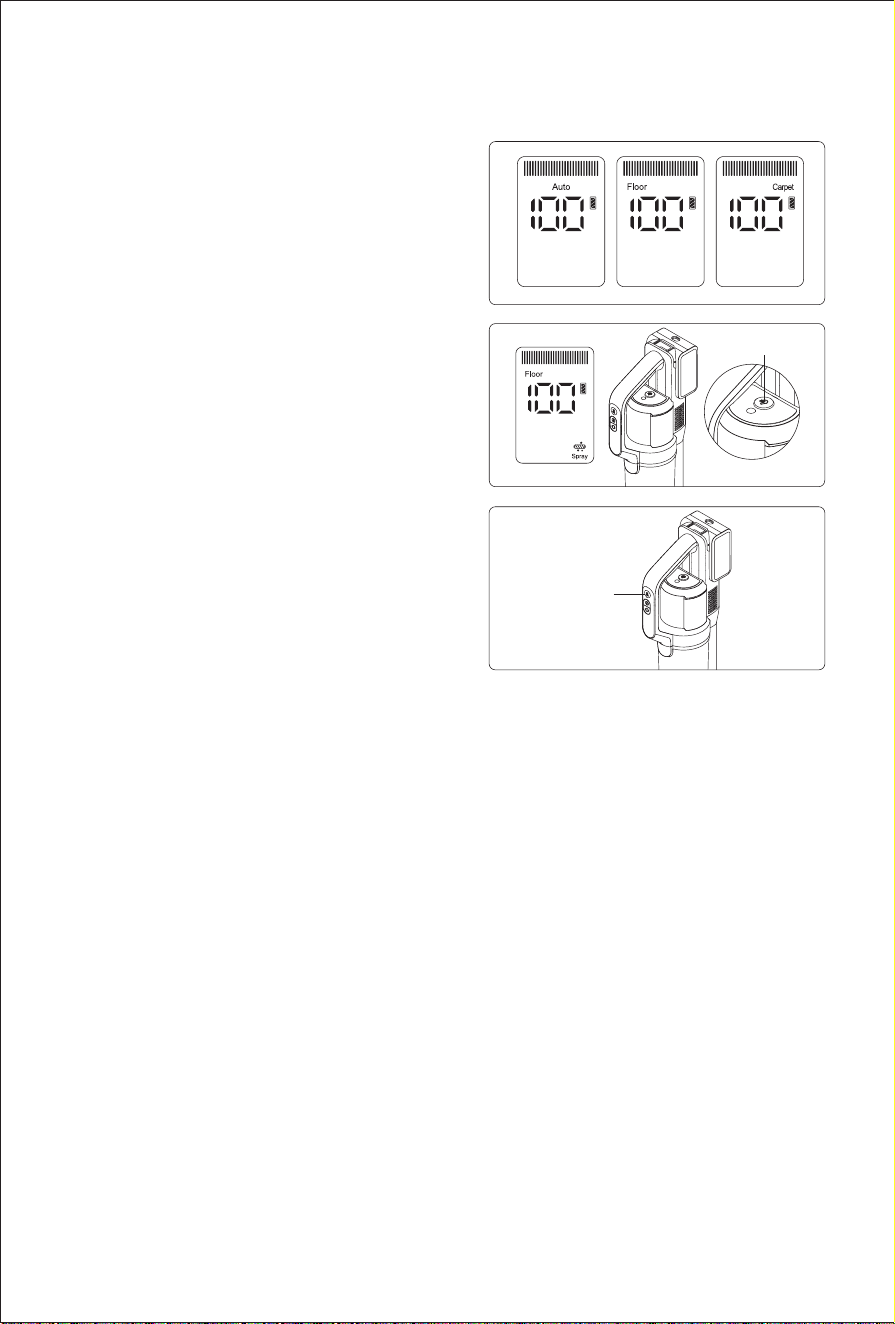

Use of stick vacuum and washer

In the upright tilt state, press the on/off button and product

start to work. Default mode is in Auto mode, press the

mode button to switch among floor mode, carpet mode

and Auto mode, accompanied by voice reminding. Press

the on/off button again, the voice reminds "Machine

turning off", the main motor will run for 2 seconds, the

machine stops working. (Fig 9)

In Auto mode, the machine power changes automatically

basing on how much dirty water or dust is detected. And

LED light colour changes accordingly. The more dirty

water or dust is detected, the more red lights. And the

less dirty water or dust is detected, the more blue lights.

Note:

1. When cleaning carpet, please clean the floorhead

first (refer to "Cleaning and Maintenance, Floorhead

Cleaning" for details) and to deep clean carpet it is

recommended to replace the carpet brush. (Carpet brush

can be selected according to your own needs and sold at

JIMMY distributors)

2. When the battery level is lower than 20%, it cannot be

switched to Carpet mode.

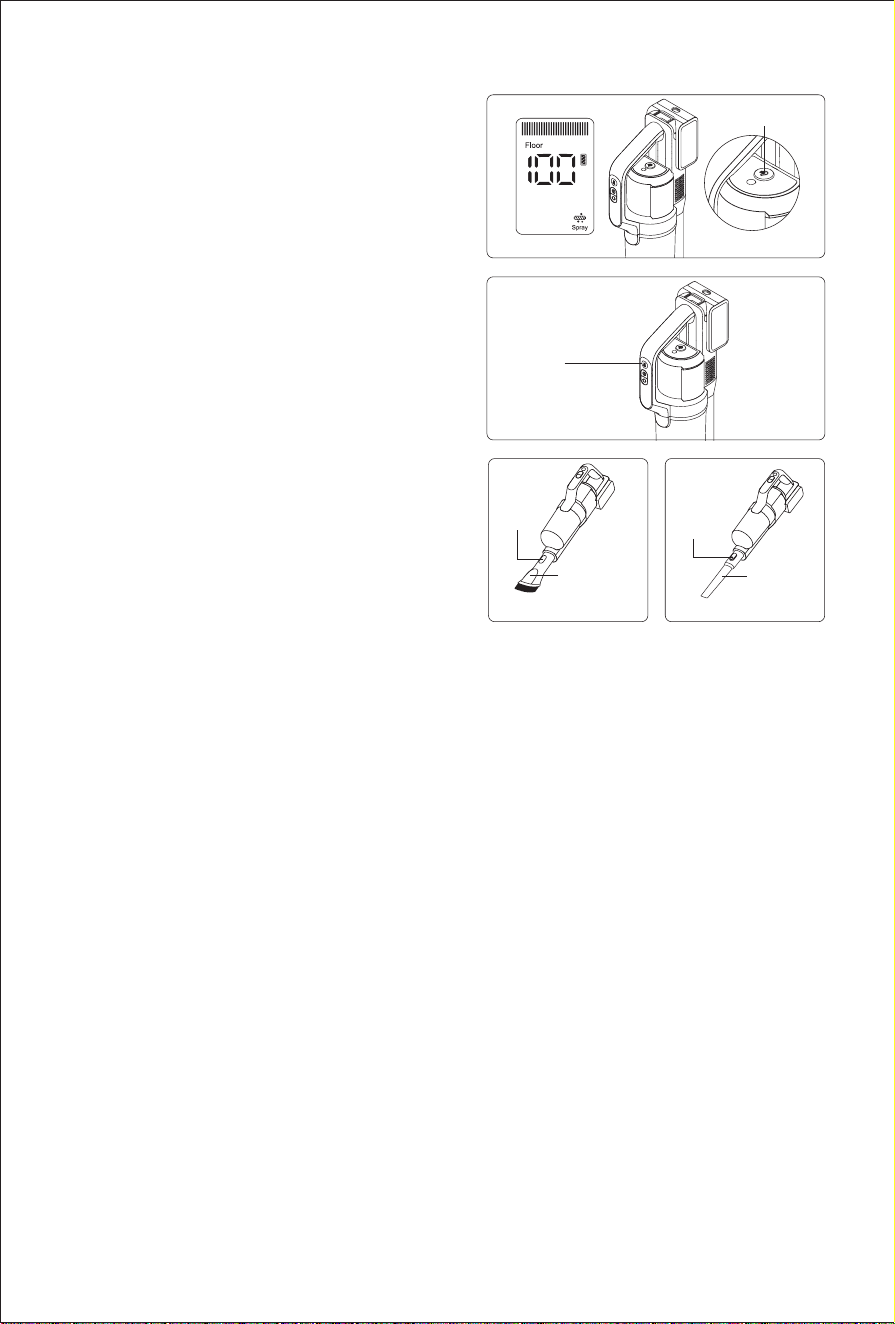

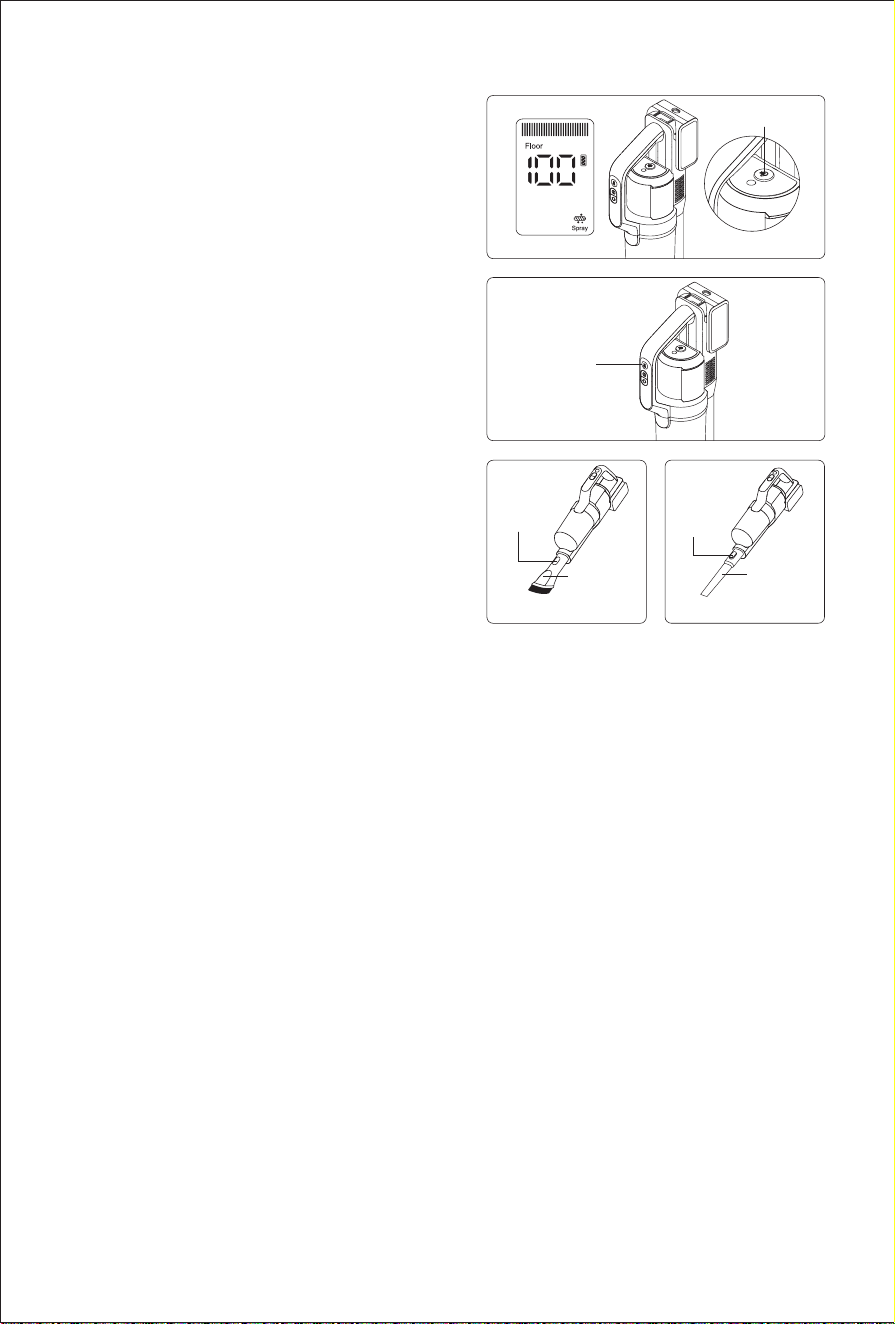

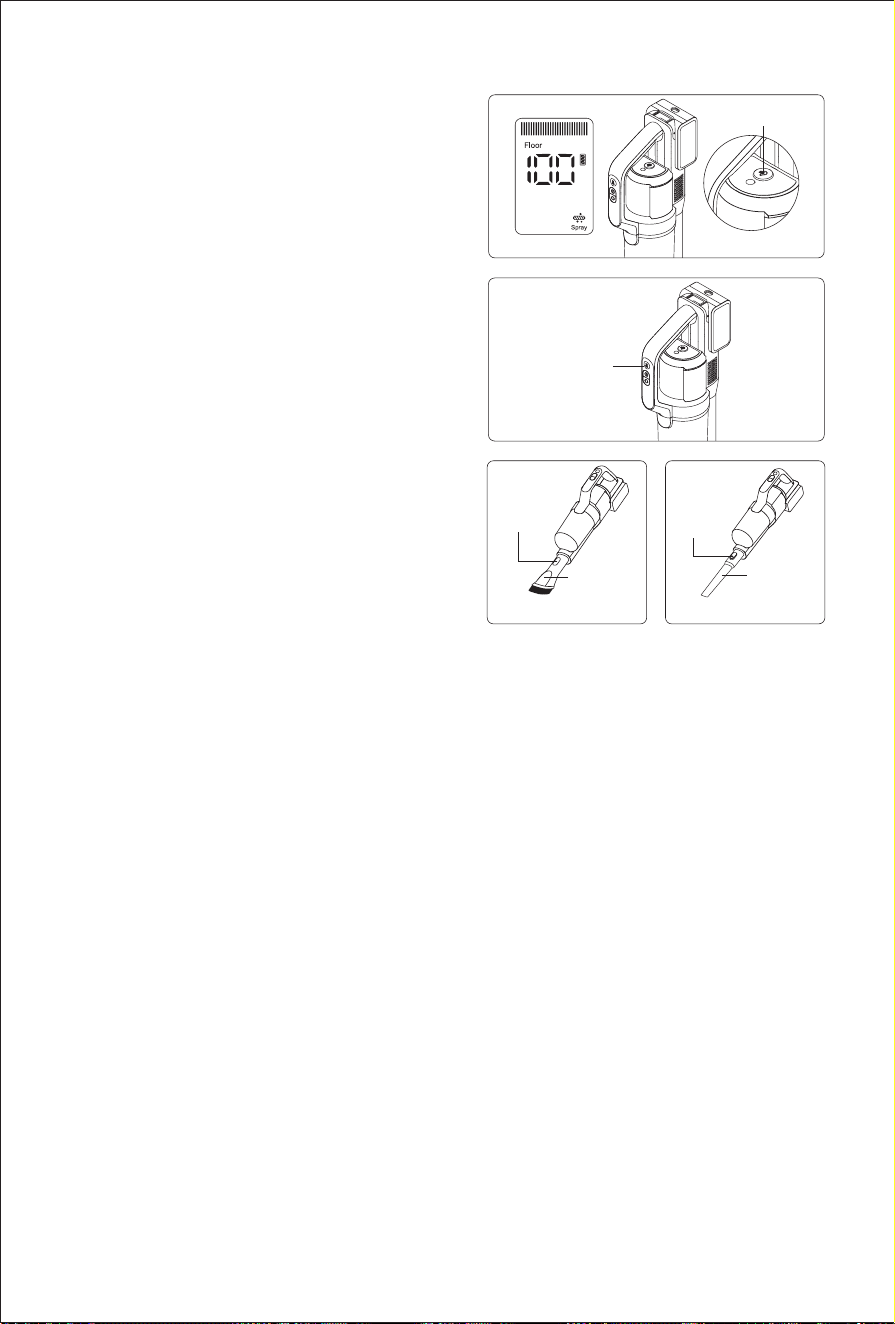

When upright vacuum cleaner is working, press the water

spray button, the auto water spray function is open by

default. LED screen will show auto spray indicator and

clean water will be sprayed to brushroll automatically. To

turn off auto water spray function, keep pressing the self

cleaning button for over 3 seconds when product is on.

To turn on auto water spray function again, keep pressing

the self cleaning button for over 3 seconds when product

is on. (Fig 10)

If oor is very dirty, you can choose to spray more water to oor by using manual water spray function to

improve oor washing effect. With the machine turned on, press manual water spray button, spray mouth

sprays fan-shaped water; release the water spray button to stop spraying water. Manual water spray function

can be activated no matter whether auto water spray function is turned on or off. (Fig 11)

Note:

1. The manual water spray button cannot be used with the on/off button or the mode button at the same time.

2. It is recommended to use carpet mode when there is heavy pollution or water stain.

3. When cleaning carpet, please turn off auto water spray function.

4. Please use the low-foam cleaning solution with this product for cleaning, do not put the easy foaming

cleaning solution into the clean water tank for use, otherwise more foam will be generated during use, which

may penetrate into the machine and cause danger.

Product lay at to vacuum function

When product is laid at to clean under furniture, working power will automatically drop. This is normal. When

product is laid at, do not shake the product violently to prevent water entering dust cup.

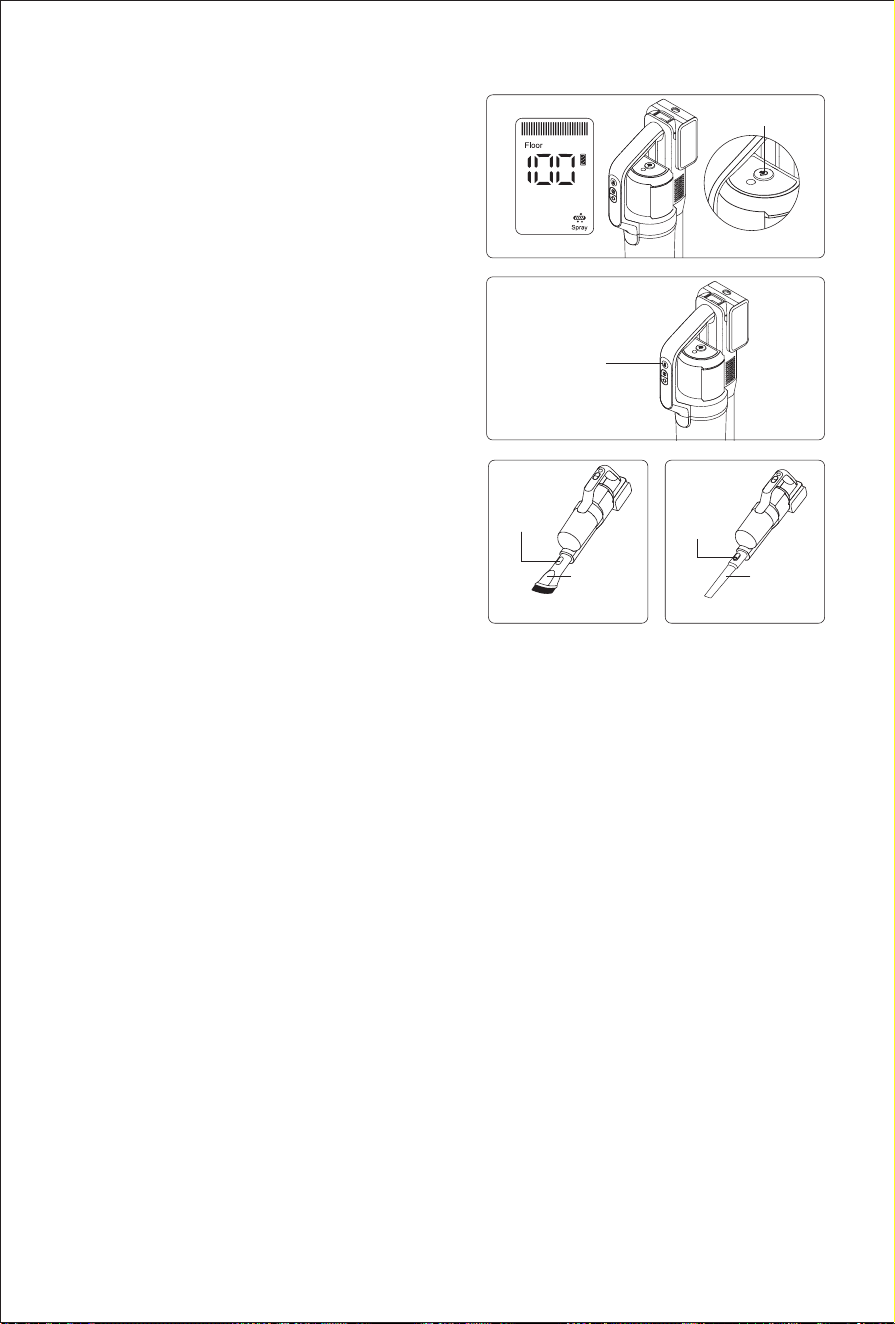

Use of handheld vacuum cleaner

1.Take off handheld vacuum cleaner and connect with accessories needed. Press on/off button. Display

screen will light up. Default mode is floor mode. Press mode button to switch between floor mode

and carpet mode. Press on/off button again to turn off the vacuum cleaner and display screen will

self-cleaning button

Manual Water

spray button

extinguish.

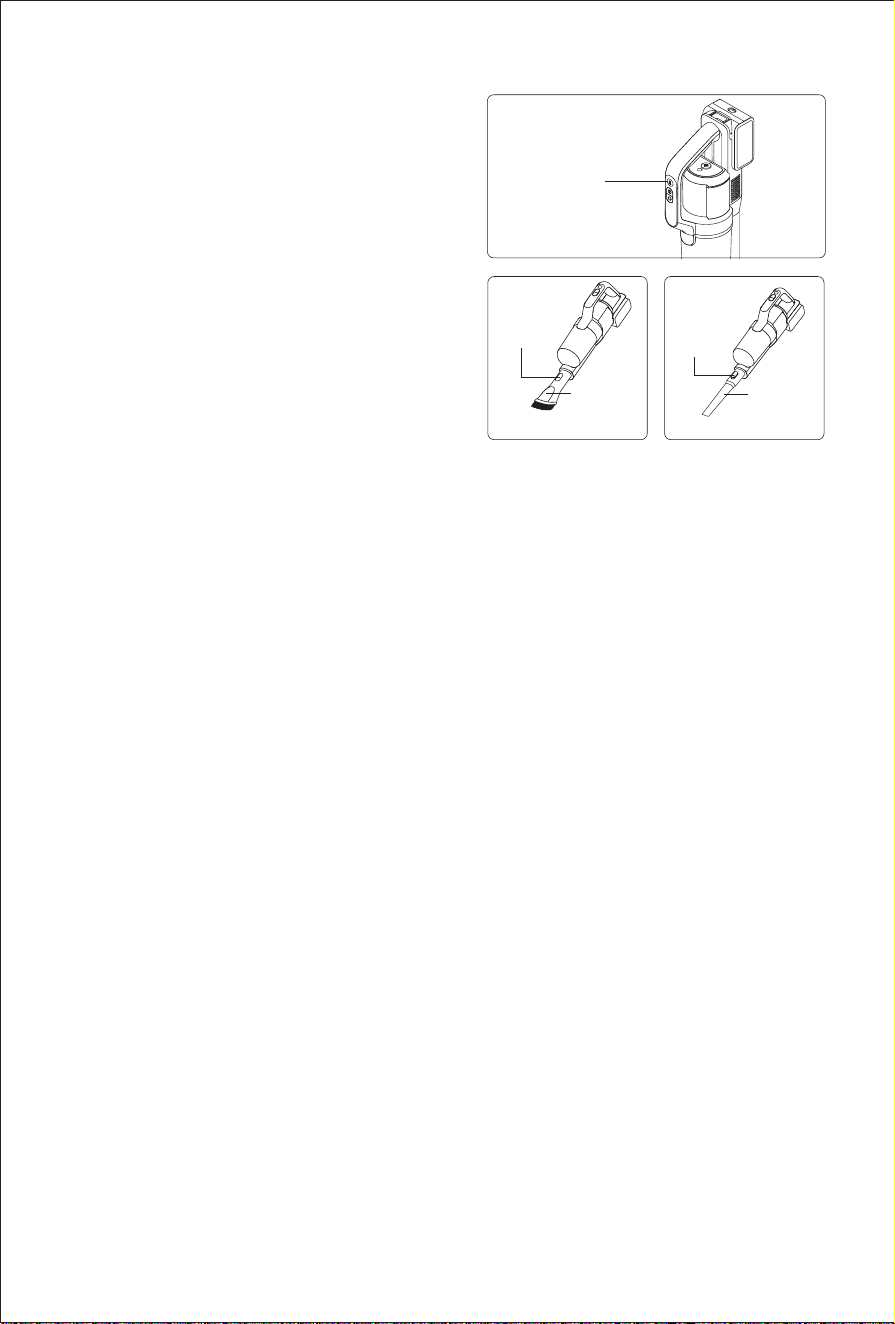

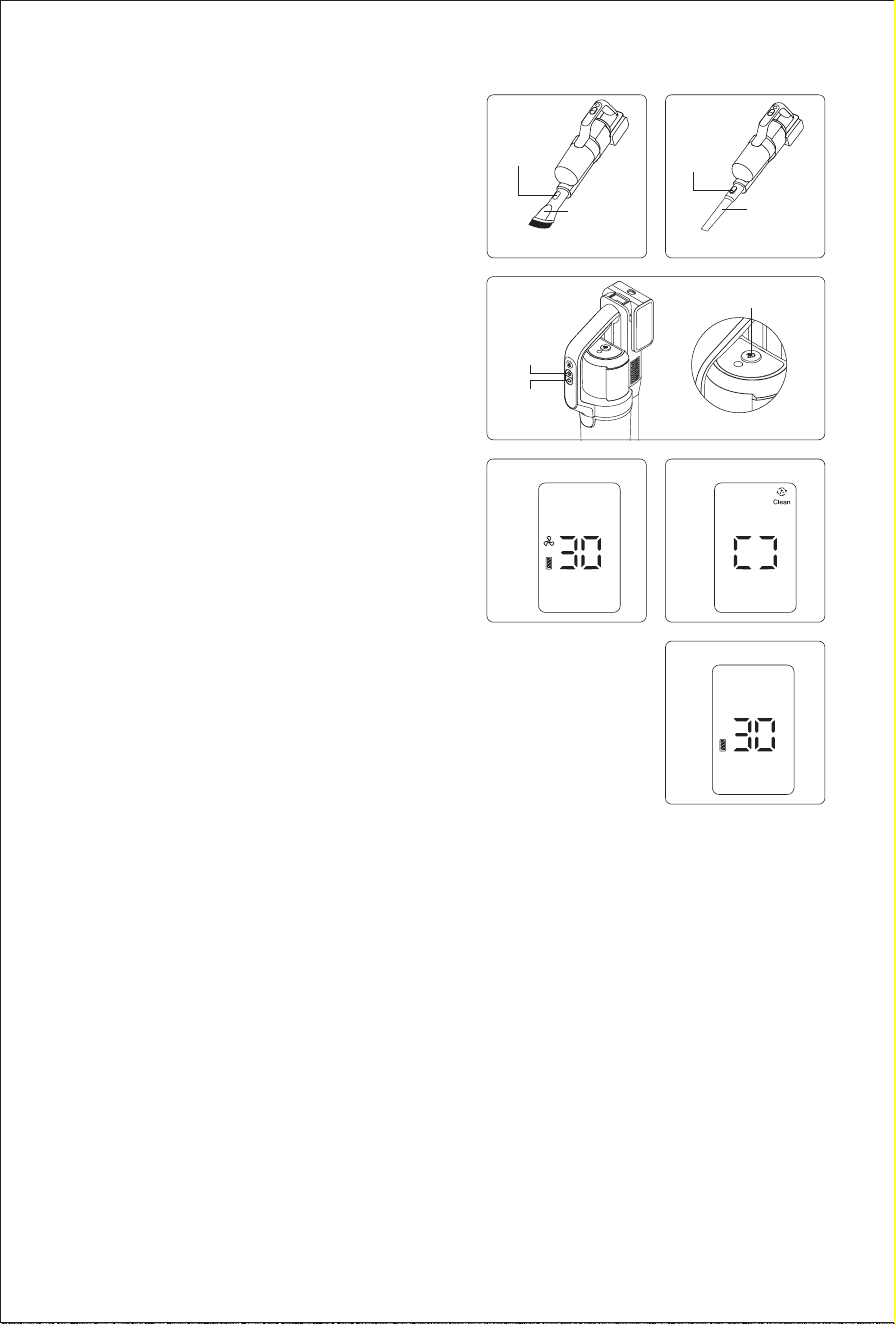

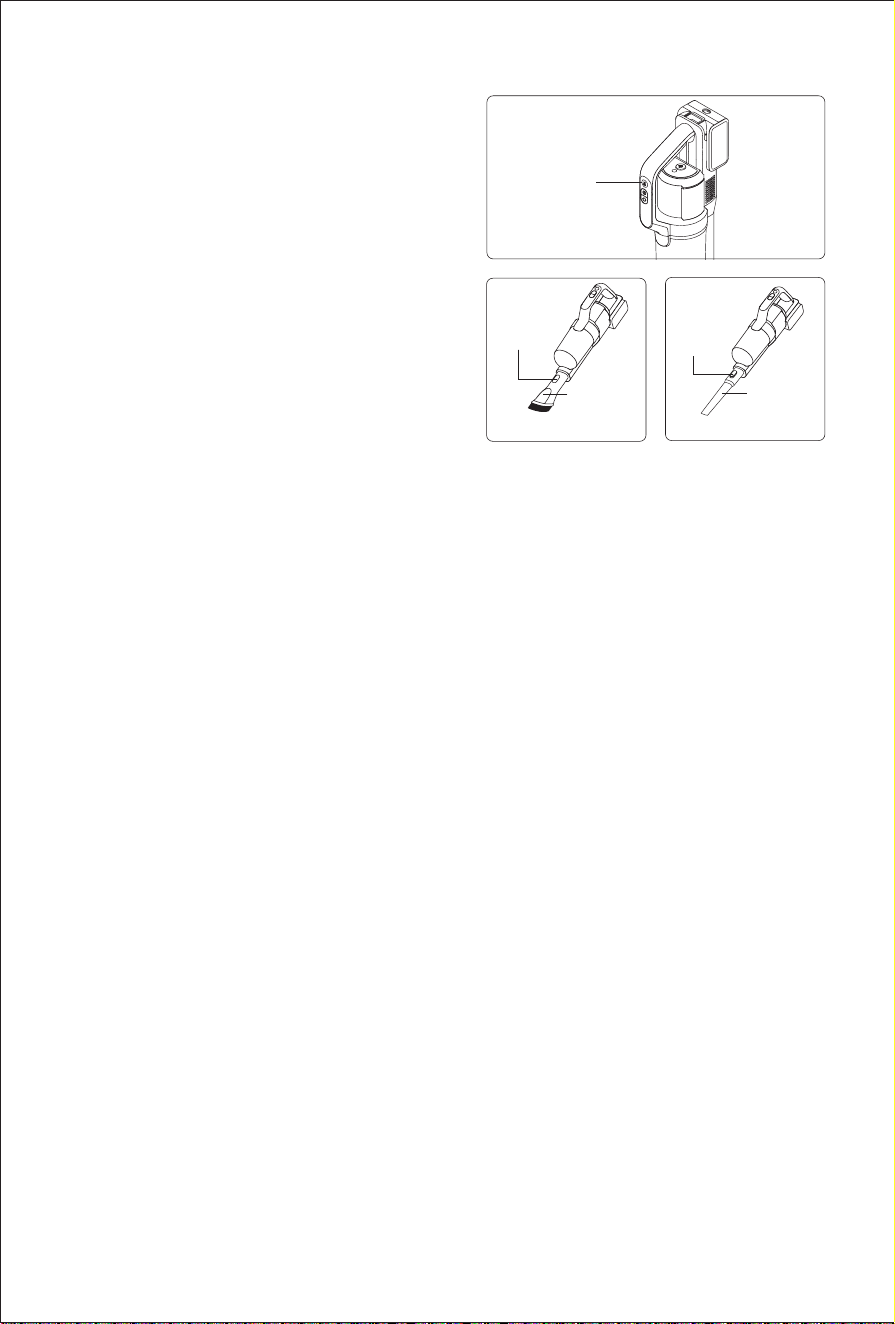

2.Handheld vacuum cleaner can be connected to different

accessories like upholstery tool, crevice tool to clean

different places. (Fig 12)

Aim the accessory to handheld vacuum mouth and push

upward until a “click” sound is heard. Push the button on

accessory to remove accessory from vacuum cleaner.

Note:

1.Other accessories like pet brush or stretch hose can

also be bought from JIMMY local distributor if needed.

2.When the battery level is lower than 20%, the machine

switches to the oor mode automatically.

3.Do not use handheld vacuum cleaner and carpet brush

to pick up liquid.

Product charging

Connect power cord to power socket, put stick vacuum

cleaner to charging base to start charging.

Note:

1.Fully charge battery pack before rst use. Empty battery

power before second charge to ensure life of battery

pack.

2. If the product is to be long idled, please charge it

once every three months. (Please only use power cord

supplied with the unit)

3. When not charging, please remove the charging base

power cord from power socket to prevent the danger of

accidental touching.

4.If need to charge the battery separately, applicable charger can be bought from

JIMMY distributor.

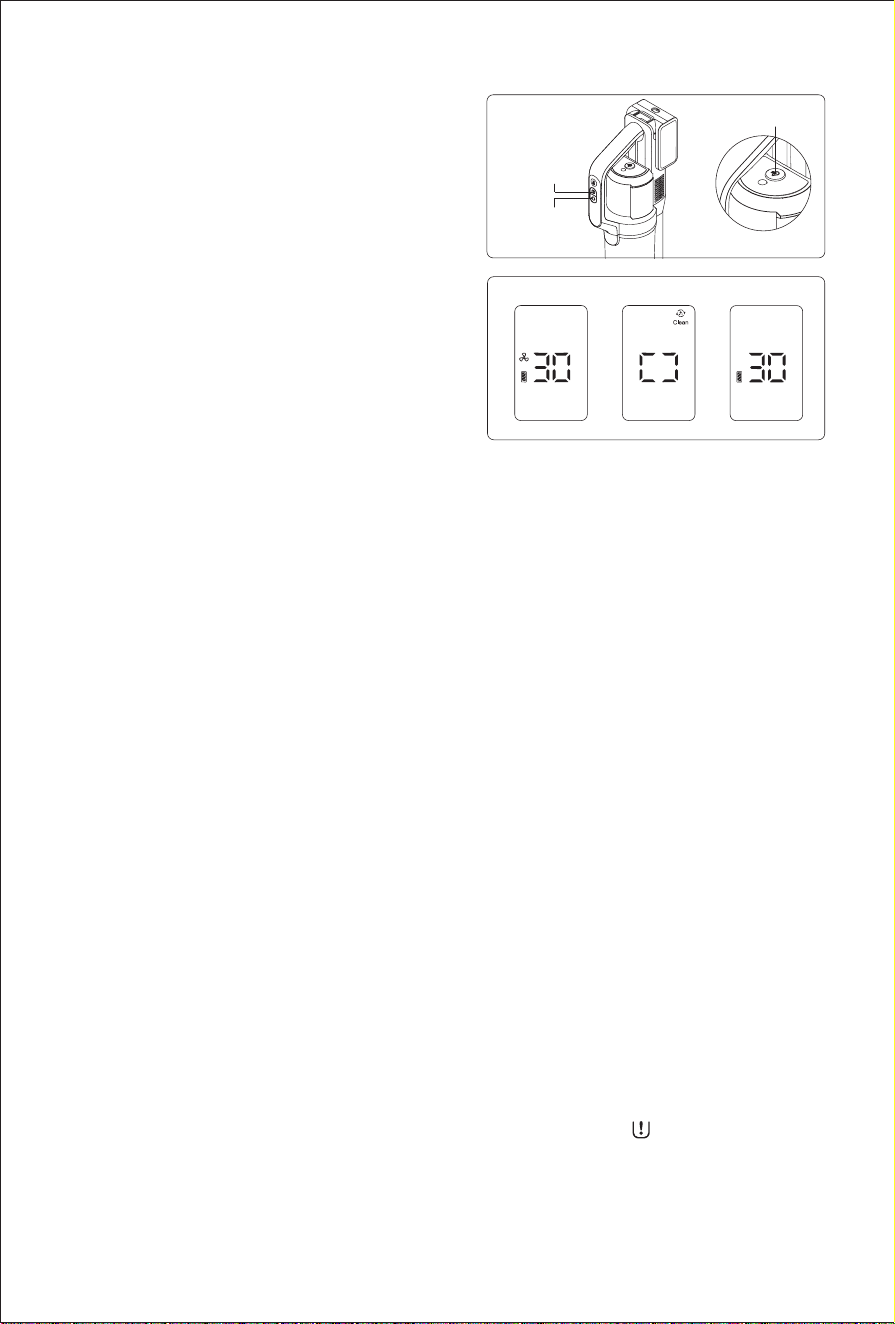

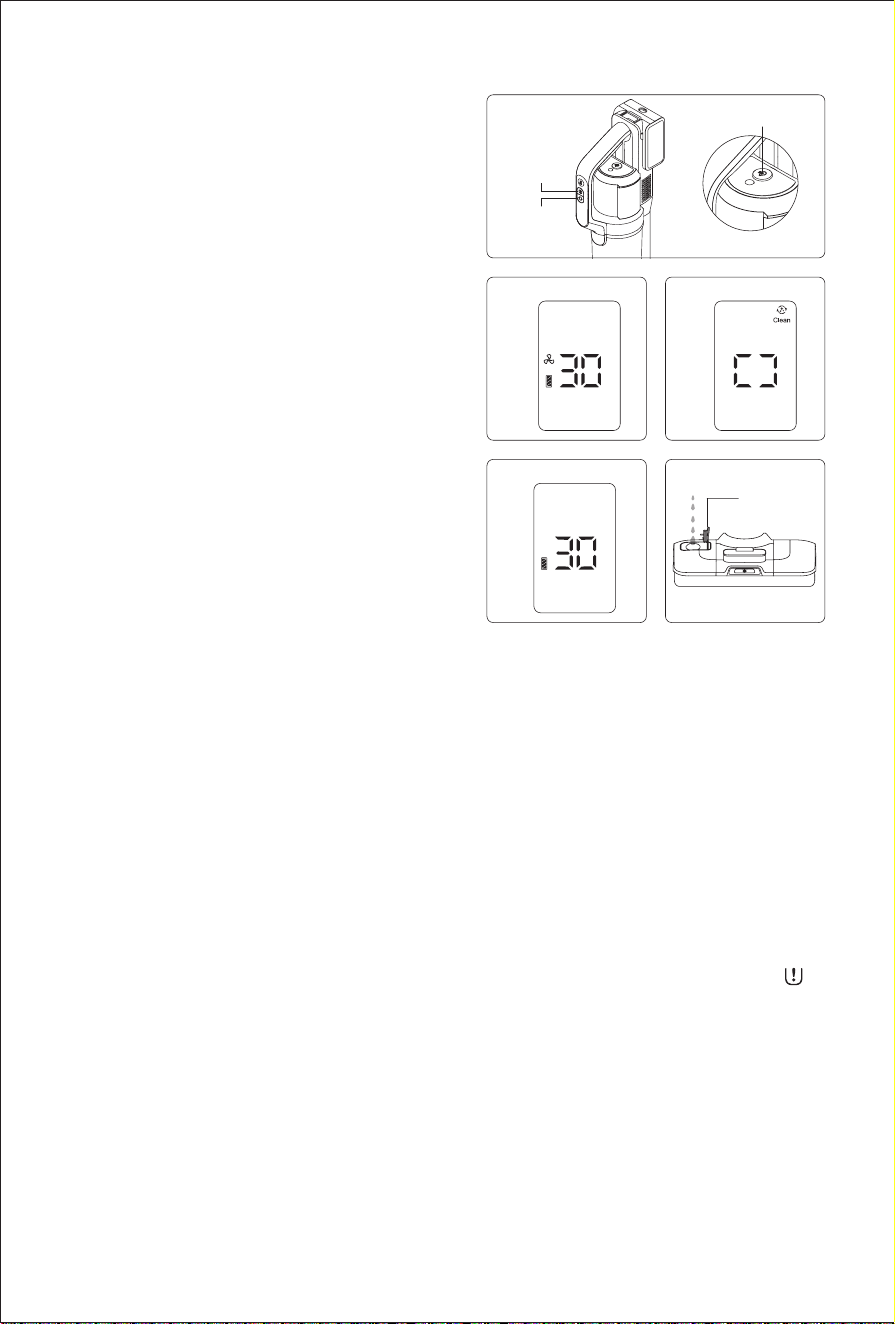

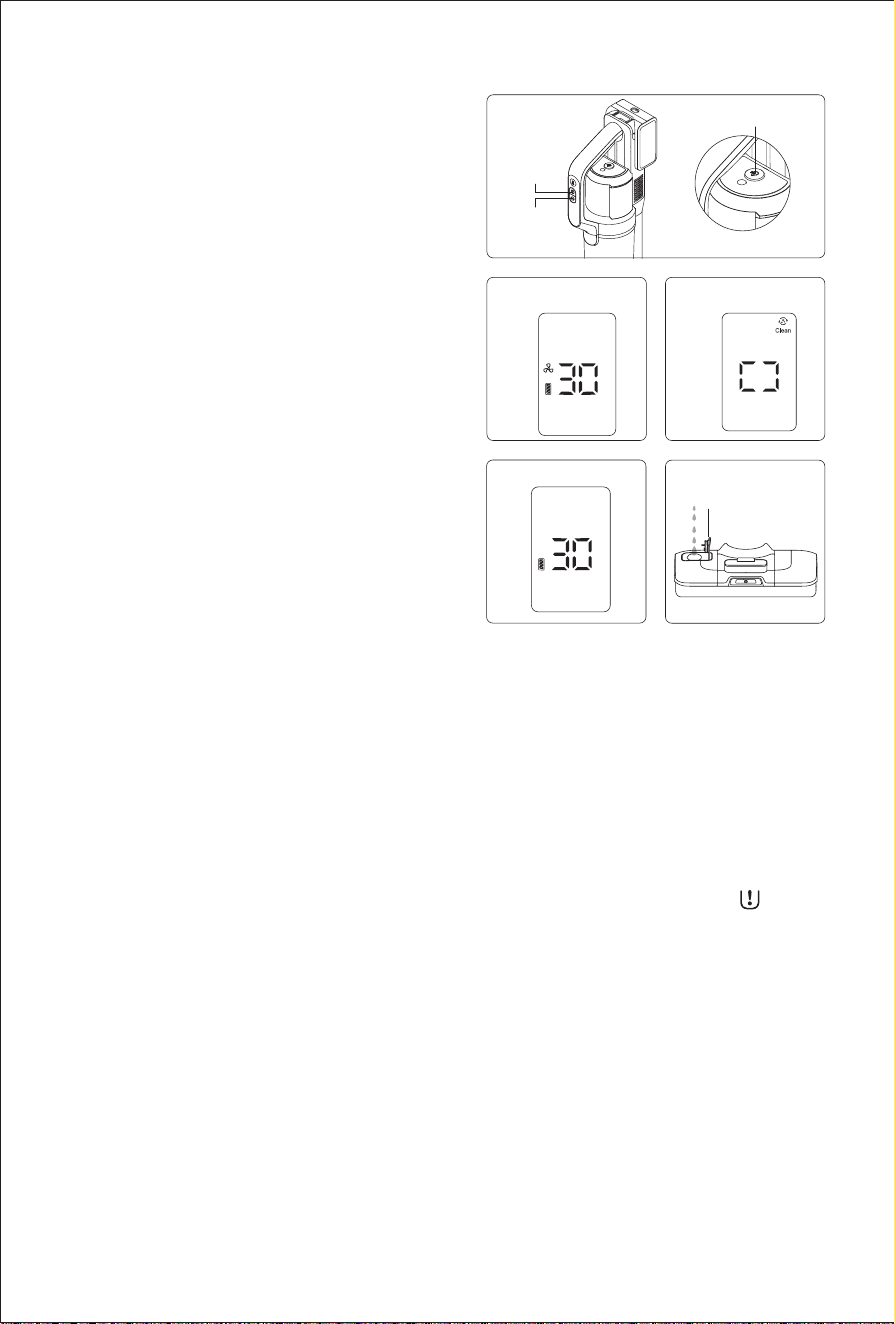

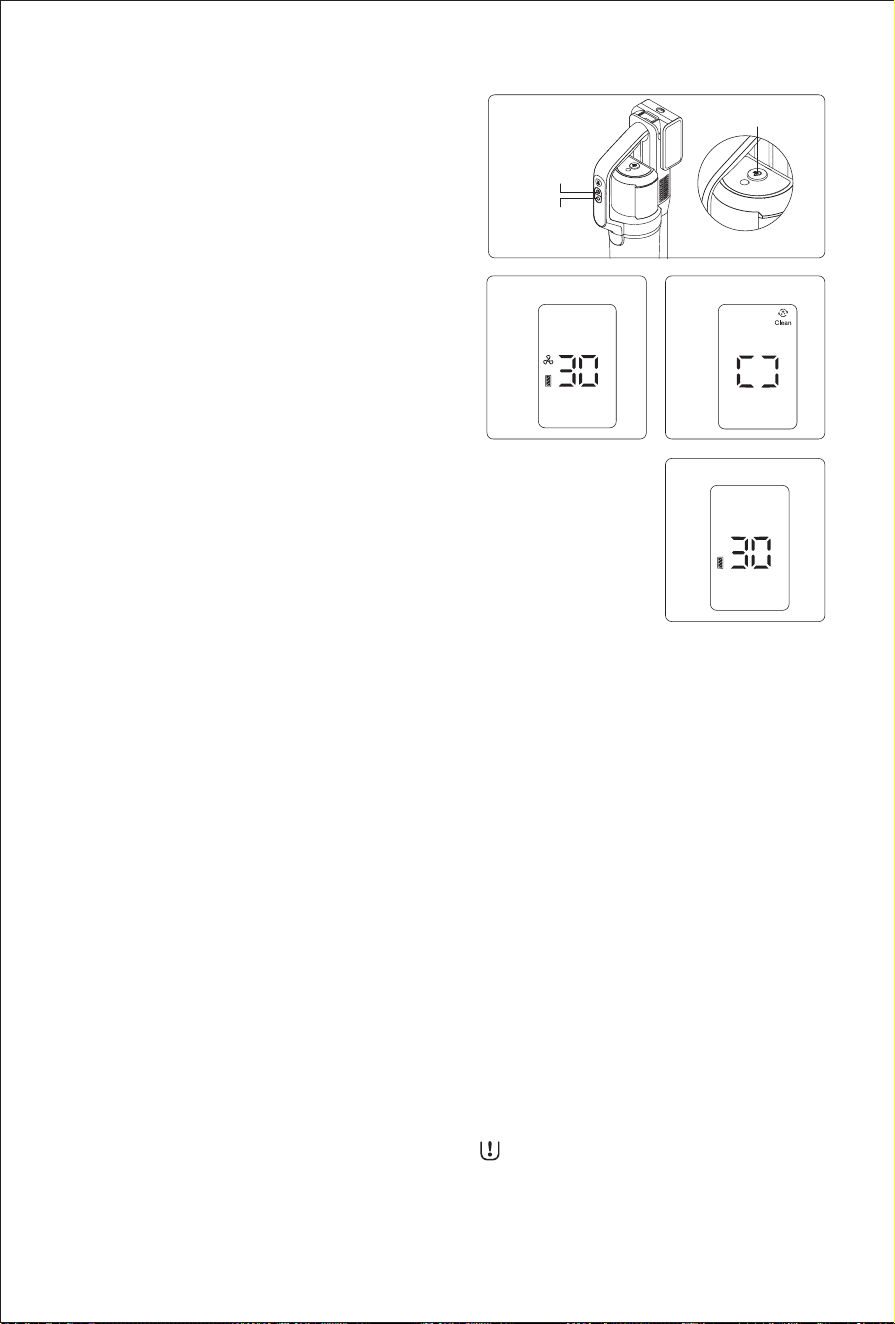

Self cleaning and hot drying function

1.Self cleaning + quick drying mode (drying the brushroll): Under the charging

mode, press the self cleaning button to enter the self cleaning and quick drying

mode. (Fig 13) After the self cleaning process is finished, the machine will

automatically enter the quick drying mode. If the power is insufcient, the machine will automatically enter the

quick drying mode after charging.

2.Self cleaning + full path drying (drying the suction port, brushroll, air path, HEPA, dirty water tank, etc.):

Under the charging mode, press and hold the self cleaning button to enter the self cleaning and full path

cleaning mode. After the self cleaning process is nished, the machine will automatically enter the full path

drying mode. If the power is insufcient, the machine will automatically enter the full path drying mode after

charging.

Note:

1. Please put the tray into the charging base before starting the self cleaning mode. Do not activate the self

cleaning mode without the tray.

2. The machine will clean the air path and the oorhead brushroll under the self cleaning mode.

3. Before start self cleaning, please drain the dirty water tank and make sure product is placed on charging

base, power cord is connected to power socket and charging base, and there is at least 50% water in clean

water tank. After self cleaning, please clean dirty water tank again.

4. When the power is lower than 15%, the machine cannot enter the self cleaning mode or hot drying mode.

After charging for a period of time, it can work on self cleaning mode or hot drying mode.

5.To stop the self cleaning process, press the on/off button or the mode button, and then the machine will

automatically go back to the charging mode. (Fig 14)

6.After the self cleaning process is nished, the machine will automatically enter the hot drying mode.

14-1

14-3

14-2

Hot drying mode

Charging mode

Self cleaning mode

Self-cleaning button

12-2

12-1

Crevice

tool

Upholstery

tool

Button

On/off

button

Mode

button

Clean water tank empty indicator

1.During use of the stick vacuum and washer, if LED screen shows " " and the

voice reminds "No clean water, please ll water", please ll clean water into clean

water tank and then continue to use directly.

2.During self cleaning, if there is no water inside clean water tank, the self washing

automatically stop and the voice reminds "No clean water, please ll water". Please

ll clean water into clean water tank and then press self cleaning button again to

restart self cleaning.

Fill up clean water tank

Fill up clean water tank: After removing the clean water tank, open the water lling plug, ip it upward to

expose the water inlet hole, pour clean water and cleaning solution in, and then plug back to the original

position and reinstall the clean water tank to oorhead. (Fig 15)

Note: When adding clean water, you can add the JIMMY cleaning solution equipped with the product, the ratio

is about two bottle of cleaning solution to one full water tank, the water temperature cannot exceed 40°C.

Dirty water tank full indicator

1.When the stick vacuum and washer detects that the dirty water tank is full, the machine will stop working

and give a voice reminder. Please clean the full dirty water tank and put it back before use.

2.When it is detected that the dirty water tank is full in self cleaning mode, the machine will stop working and

give a voice reminder. Please clean the full dirty water tank and put it back and repress self clean button to

restart self cleaning.

Dirty water tank cleaning

Take out dirty water tank upper cover and lter frame, dump the dirty water, assemble the dirty water tank

after washing, and put it back to the mainbody. (refer to Cleaning and Maintenance of dirty water tank" for

details)

Brushroll stuck indicator

When the cleaner is in vacuuming or self cleaning mode, if the brushroll is stuck, the machine will stop and

give a voice reminder. Please take out brushroll, clean the foreign matter attached to the brushroll or the hair

winding on brushroll and reassemble the brushroll into oorhead to resume working.

Brushroll cleaning

After removing the clean water tank, pull out brushroll, use the blade on the mini brush to cut the hairs winding

on brushroll, and clean the foreign matter attached to the brushroll and oorhead, Install brushroll and window

back. (refer to "Cleaning and Maintenance of Floorhead Assembly" for details)

Air path blocked indicator

1.When the stick cleaner is in working or self clean mode, if the air path is blocked, the machine will stop

working and give a voice reminder. Please clean possible blocked areas like handheld vacuum dust cup,

nozzle air path, dirty water tank in sequence. After cleaning, restart the machine to work.

2.When handheld vacuum cleaner is working, if the air path is blocked, cleaner will automatically stop. At this

time, the dust cup and HEPA need to be cleaned.

Air path cleaning

Disassemble the dirty water tank, take out dirty water tank upper cover and garbage basket, wash all parts

and them assemble back. Use cleaning brush to clean the dirt, foreign objects and hair inside air path of

oorhead. Put dirt water tank back into mainbody.

Water ling

plug

Remove the dust cup,then take out cyclone , empty the

dust cup, remove HEPA, clean all parts and reassemble

the dust cup. (Refer to "Cleaning and Maintenance" for

details)

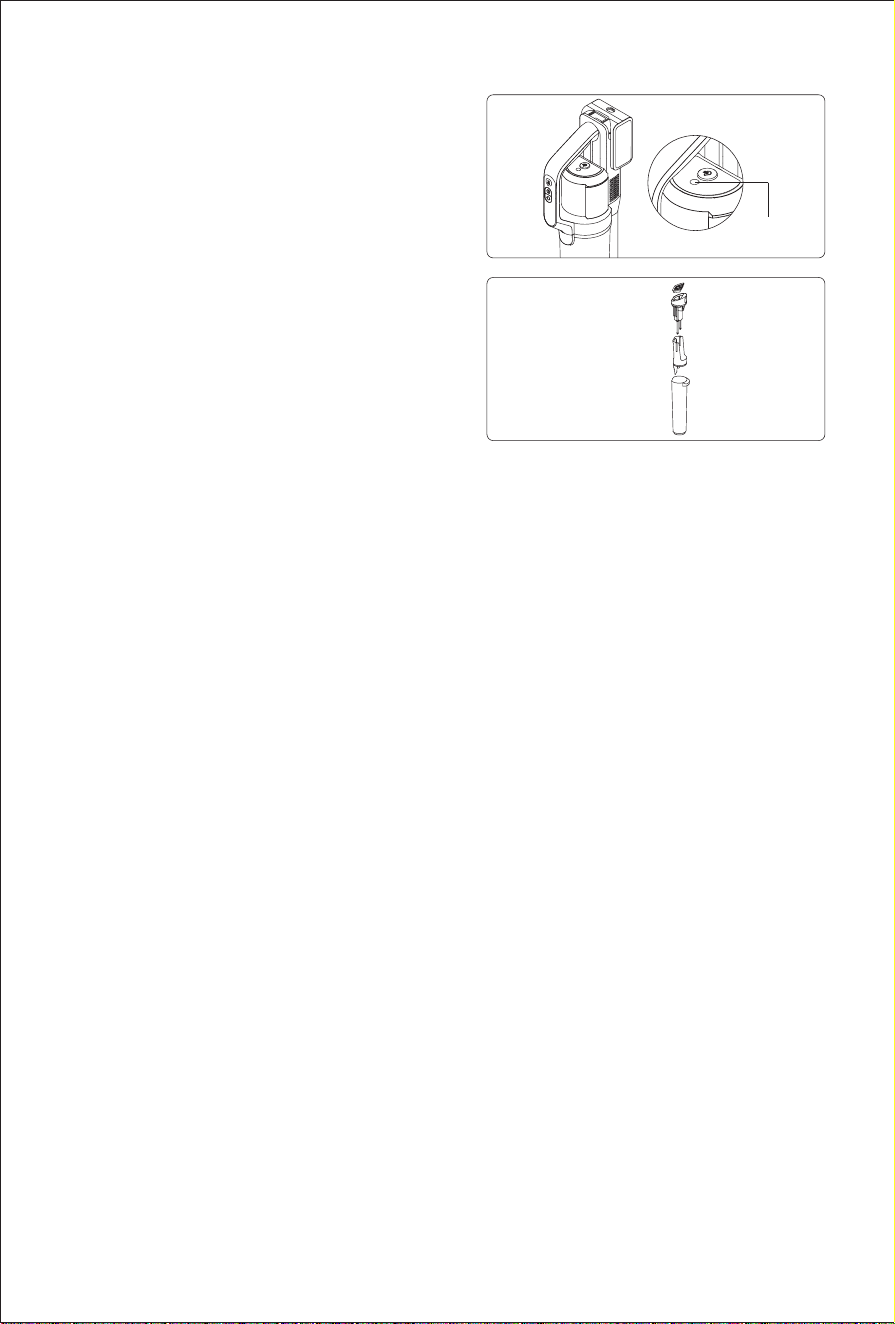

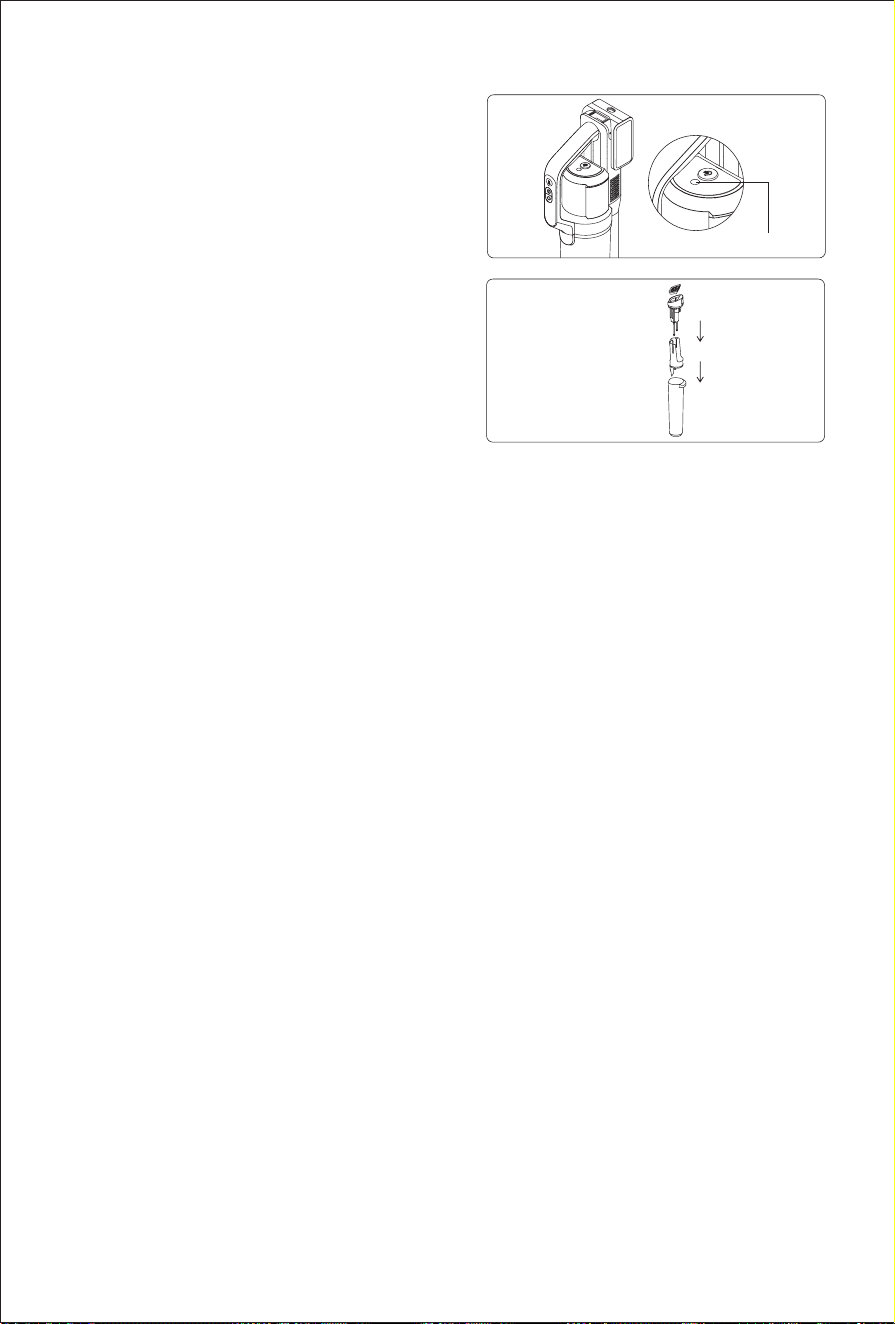

Voice reminding function

The product includes voice reminding of 6 different

language: English, German, Italian, French, Polish and

Russian. Voice of the new machine is turned on and in

English by default, press the voice button to switch to

other language, keep pressing the voice button to turn off

the voice function; press the voice button again to turn on

the voice function. (Fig 16)

Note: When the product is used as handheld vacuum

cleaner or stick vacuum cleaner, there is no voice

function.

Battery low power indicator

1.When the stick cleaner is working, if the voice reminds

"Low battery. Please charge the battery". Please use it

after charging.

2.When the stick cleaner is working, if the voice reminds

"Low battery. Machine will be turned off soon. Please

charge the battery", the power is about to be exhausted,

and it will automatically shut down. Need to charge for

use.

3. When using vacuum cleaner, the icon on LED screen

displays left working minutes. When battery power is lower than 20%, the battery icon on right top corner

turns from white to red.

Chapter 3 Cleaning and Maintenance

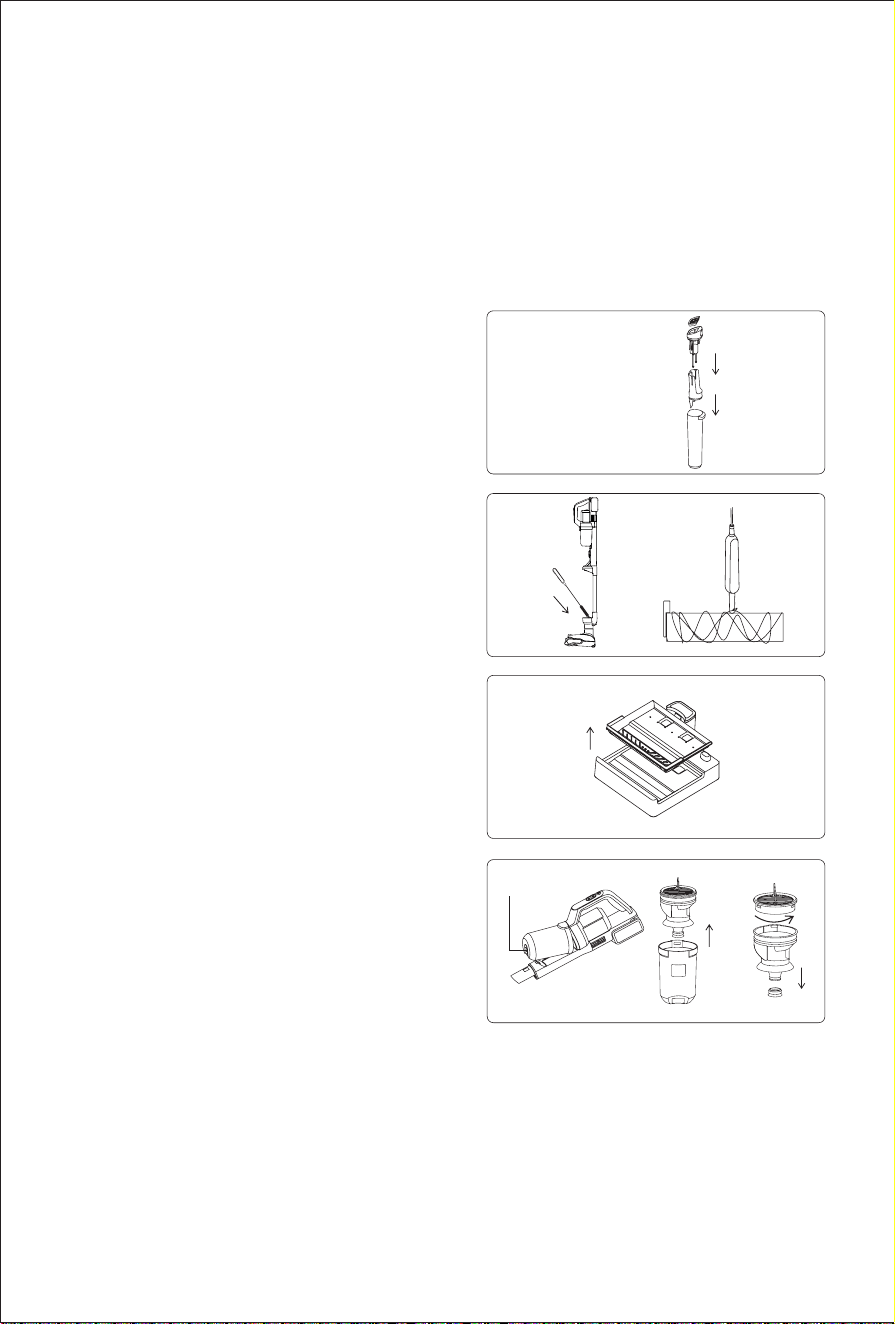

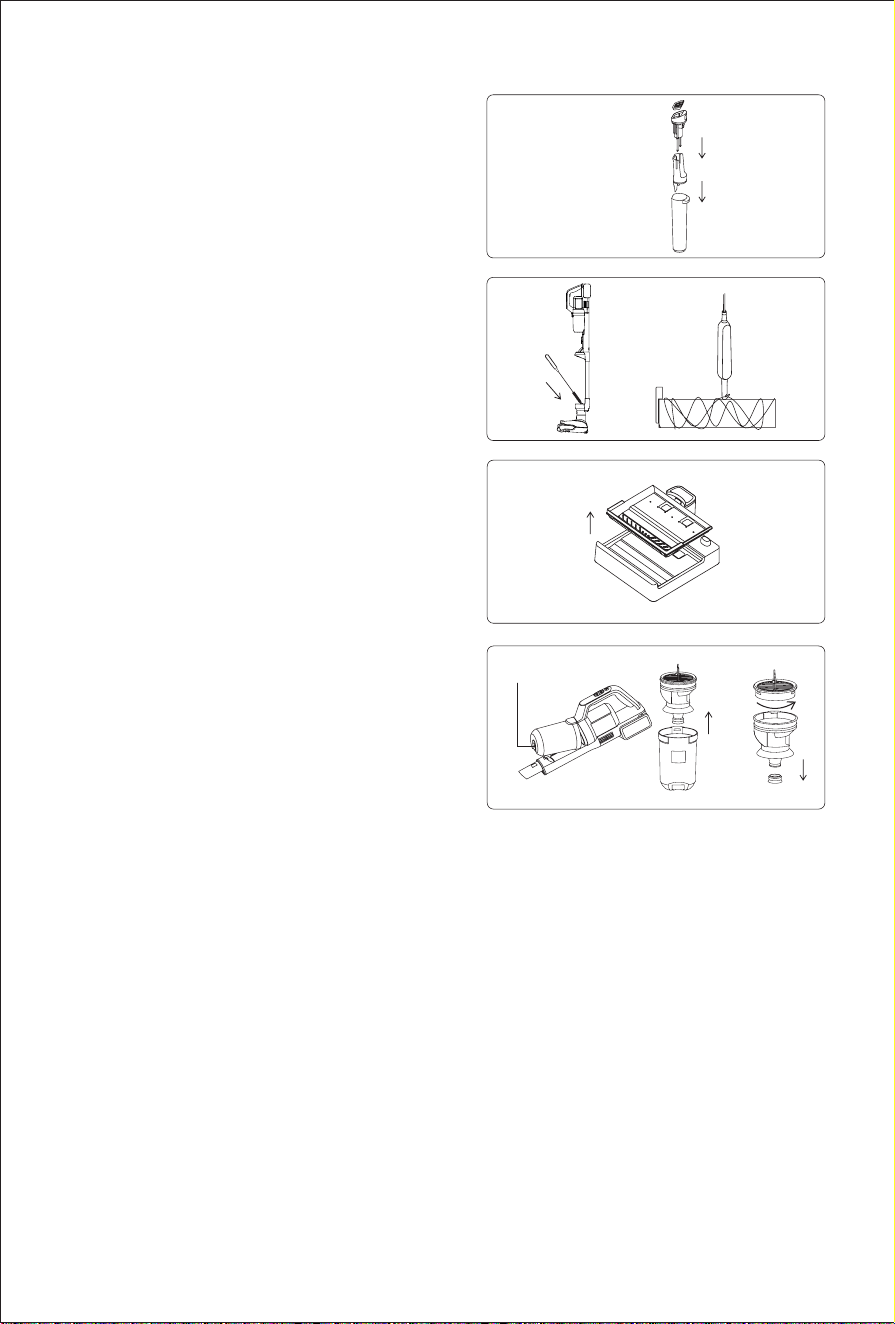

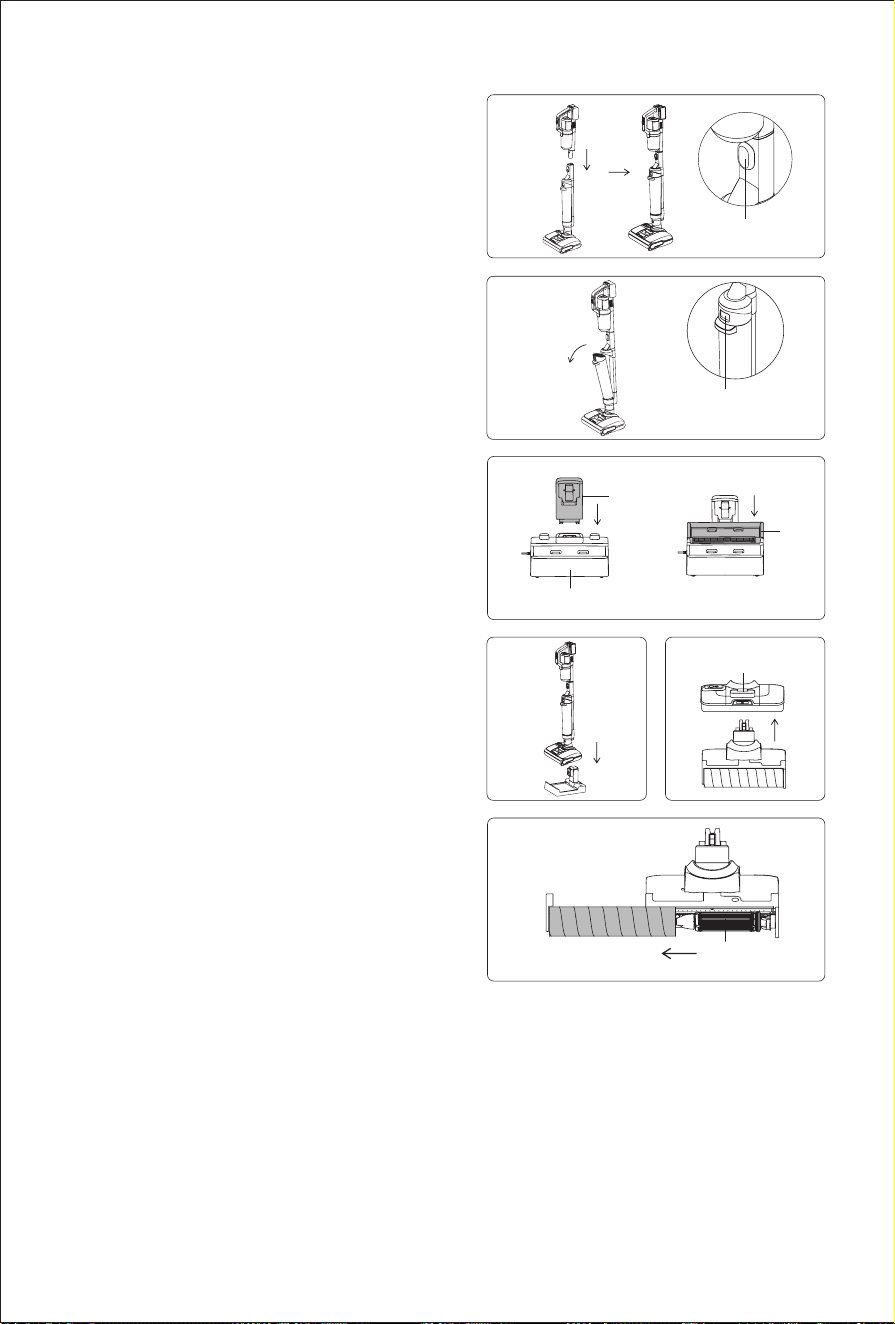

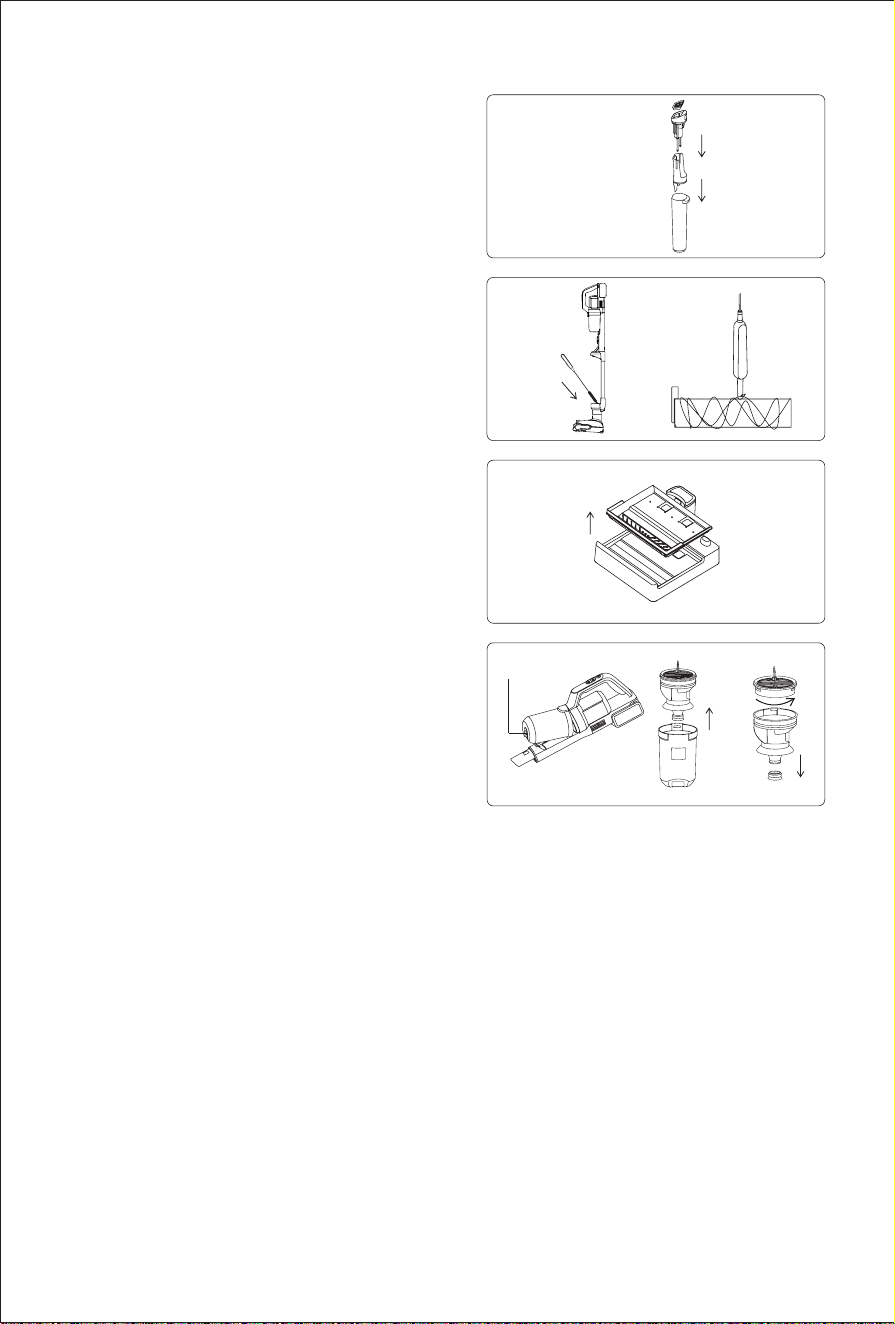

Dirty water tank cleaning

After turning off the vacuum cleaner, remove the dirty water tank, lift the water tank top cover, and remove

the lter frame from it, open the ip cover of the lter frame, take out the lter. Pour out dirty water and dirt in

the water tank, then wash dirty water tank, water tank cover, lter frame and lter. If there is foreign matter

in the dirty water tank pipe, it can be cleaned with cleaning brush; dry the above parts after washing. And

then reassemble all the parts back into dirty water tank. Put dirty water tank back into mainbody to continue

working. (Fig 17)

Note:

1. After using stick vacuum cleaner, it is recommended to clean the dirty tank immediately;

2. When reinstalling the garbage basket,do not fold the black soft rubber under the lter.

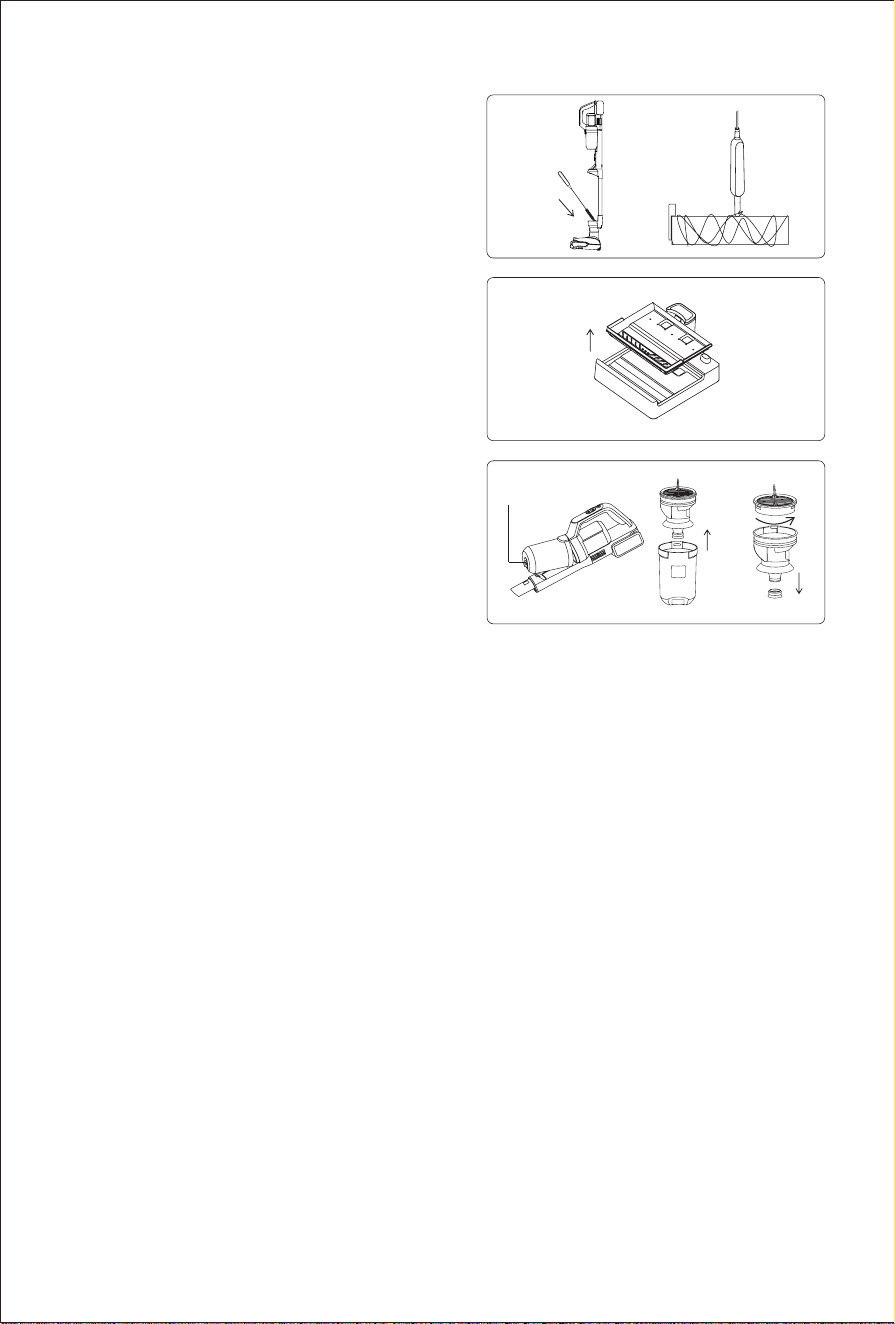

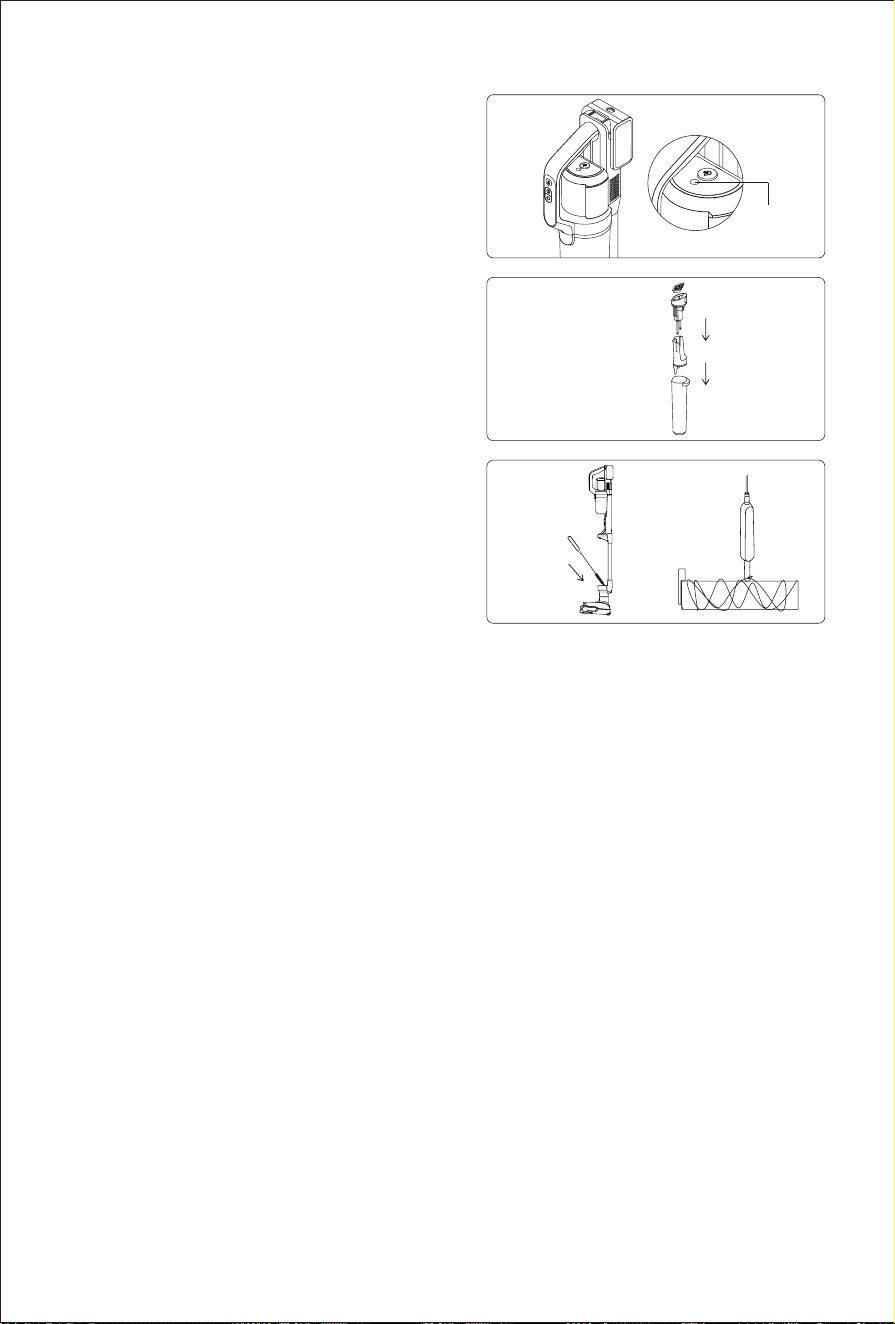

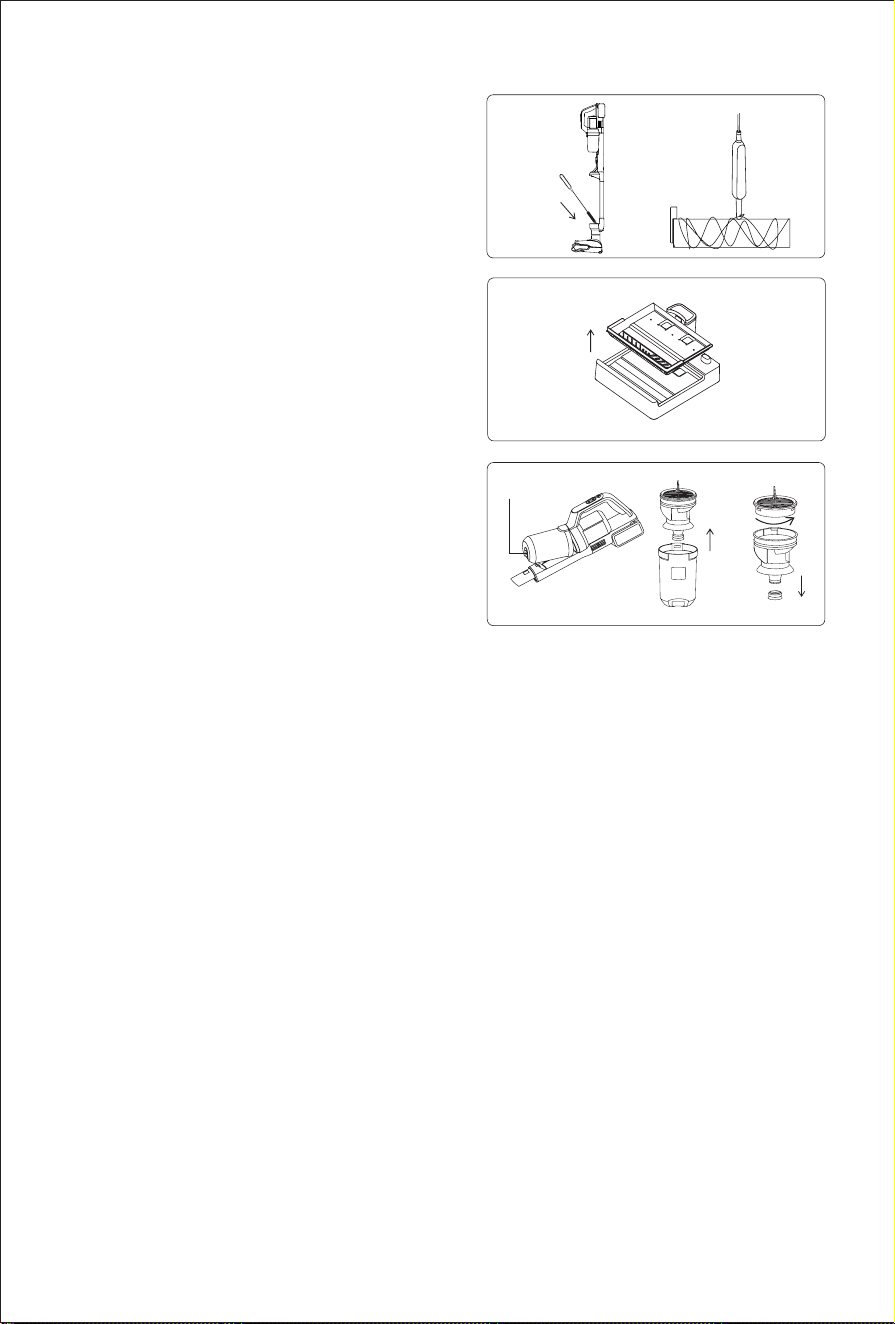

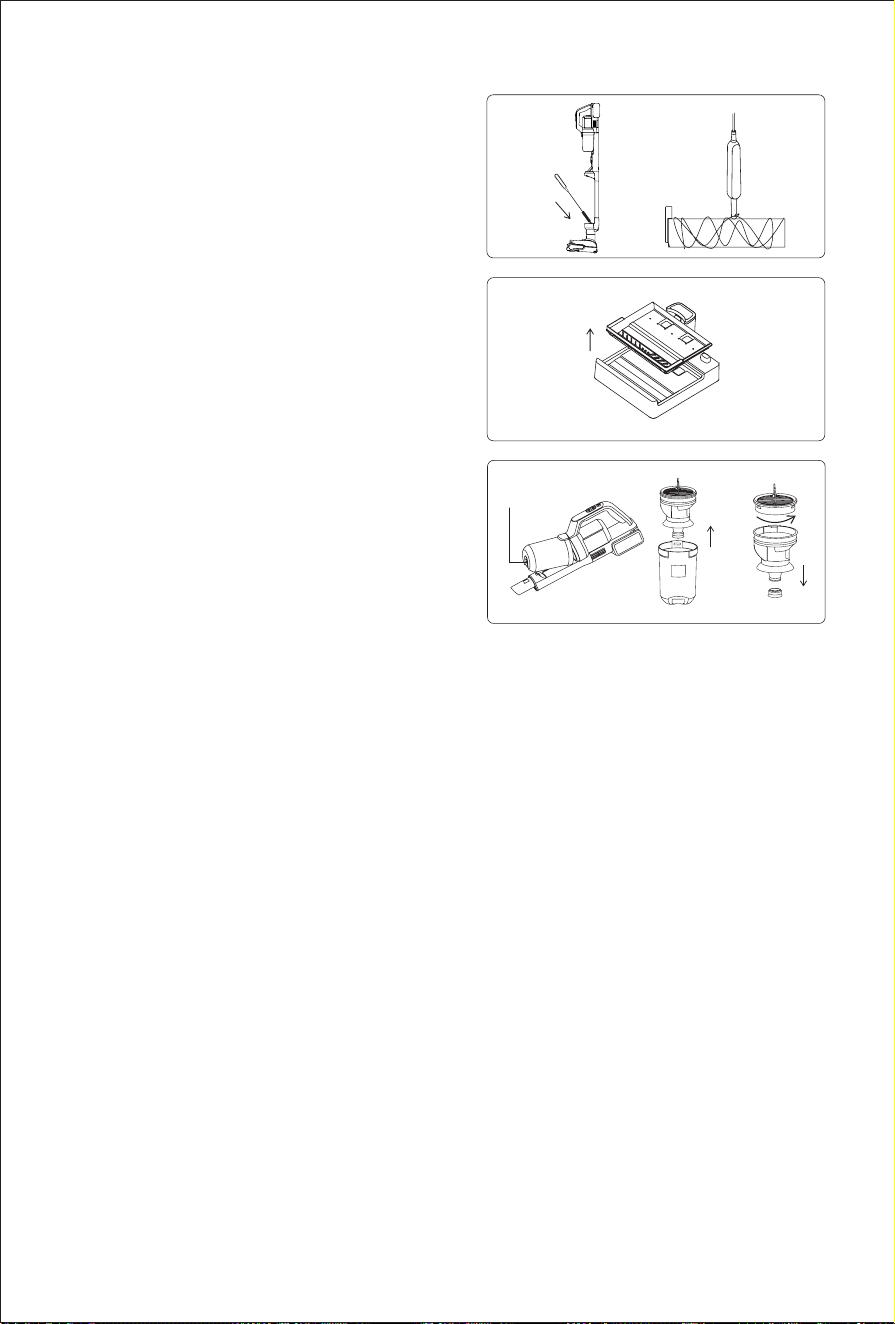

Floorhead cleaning

After removing the clean water tank, brushroll, and dirty water tank, insert the cleaning brush through the circular

hole below the installation position of the mainbody to clear foreign matter and scales in the pipe, and the clogged

hair; Use the blade on the mini brush to cut off the entangled hair on the brushroll; Wipe the dirty parts of the

machine and then assemble them back into machine (the brushroll can be placed in the brushroll housing for

drying). Wash clean the cleaning brush and then put it back into brushroll housing. (Fig 18)

Note: Do not wash the oorhead with water!

Voice

button

Dirty water tank

cleaning

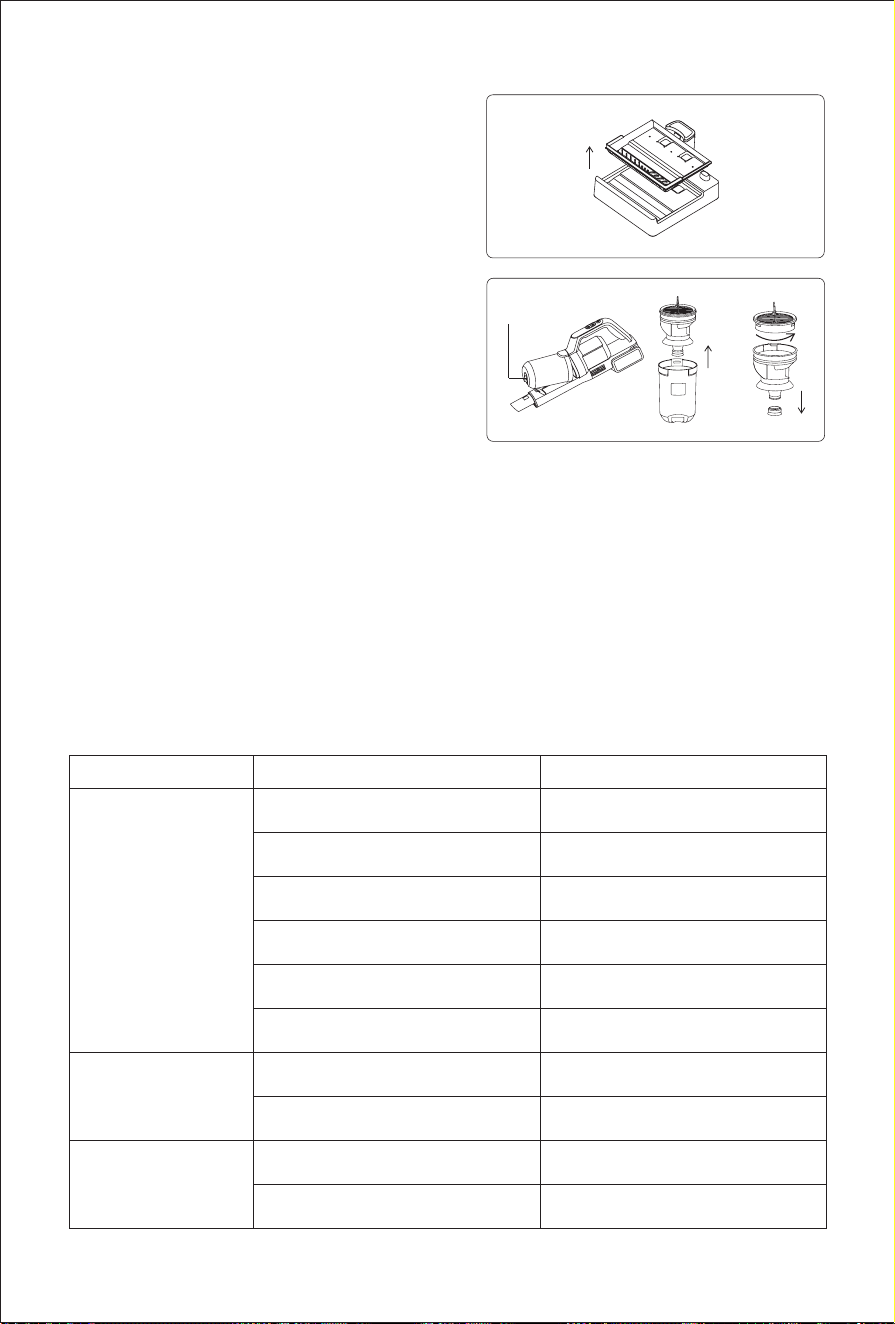

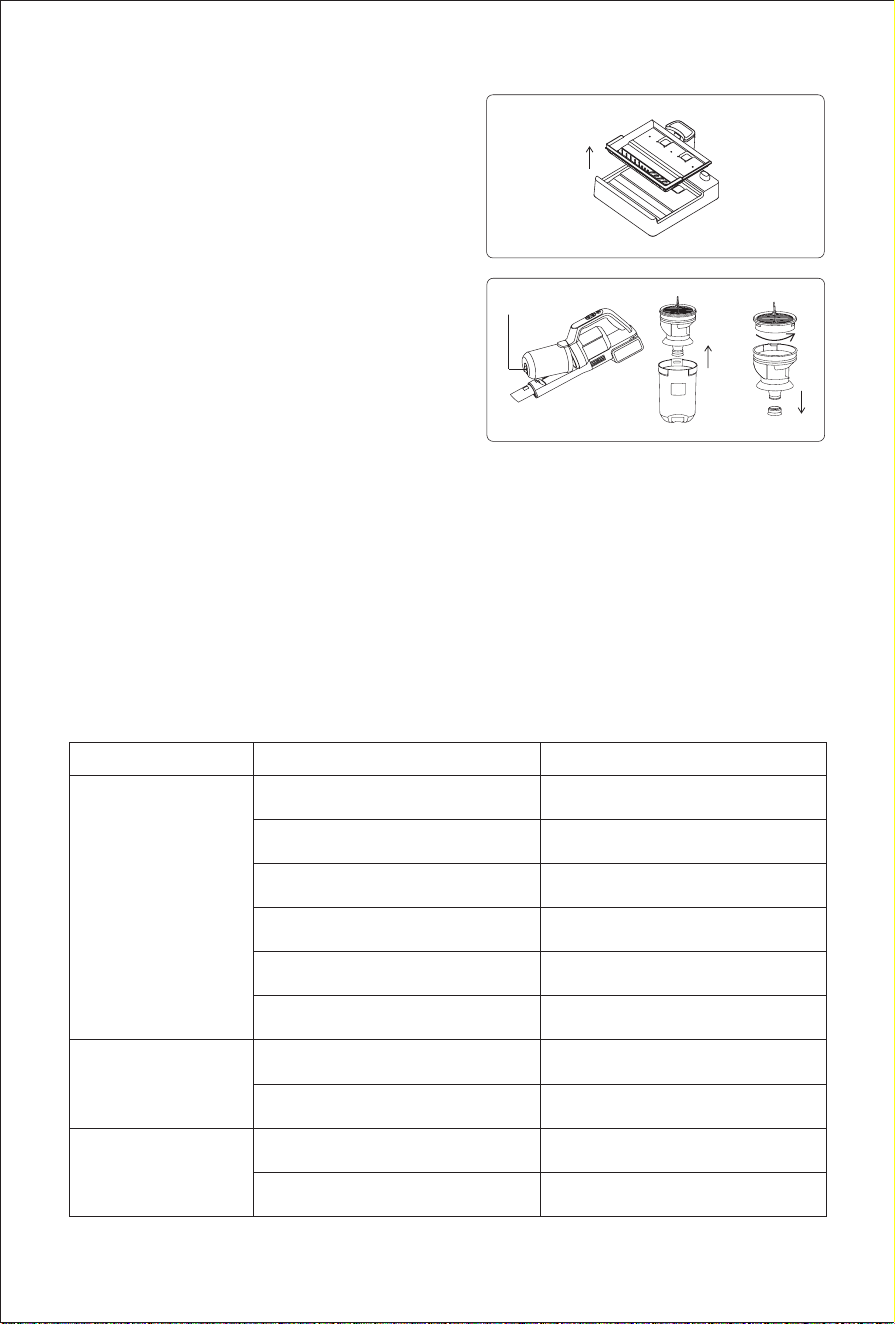

Tray cleaning

Remove the tray from the charging base for cleaning.

Once it’s dry, reinsert it for use. (Fig 19)

Note:

Please do not wash the charging base!

Please do not activate the self cleaning mode if a tray is

not installed on the charging base!

The charging base is not waterproofed without the tray.

Dust cup cleaning

Press the dust cup release button to remove the dust cup

from the handheld vacuum cleaner. Lift the metal handle on

cyclone to pull out cyclone assembly and empty dust cup.

Hold metal handle and rotate to remove HEPA. (Fig 20)

Maintenance and Storage

1. it is recommended to clean the dirty water tank, dust

cup, brushroll after each use. If there is any of below situation:

1) HEPA lter leaks dust.

2) Foam lter severely damaged.

3) The brushroll has serious hair loss,or has strong vibration and abnormal noise during use.

2. It is recommended to purchase consumables and replace it to avoid machine performance.

3. when the machine is long idled, place it in a cool and dry place, avoid direct sunlight or wet environment.

When pack and store the machine, please be sure to clean the machine and dry all parts to prevent damage

to the machine.

Troubleshooting

Please check the following points before contacting the after sale service.

Problem Possible cause Solution

Can not start or stop

during use

Low battery power Recharge battery

On/off button is not pressed down Press down on/off button

Brushroll is entangled Clean brushroll

Dirty water tank full Clean dirty water tank

Battery pack not assembled properly Reassemble battery pack

Air path blocked Clean air path and lter

Weak suction

Suction inlet blocked Clean suction inlet and lter

No HEPA assembled Assemble HEPA

Abnormal noise

Suction inlet blocked Clean suction inlet

No HEPA assembled Assemble HEPA

Dust cup release button

Product Specication

Technical specication

Product name Cordless Vacuum&Washer

Model PW11 Plus

Rated Power 400W

Battery Capacity 4000mAh 21.6V

Charging Time 5h±0.5h

Rated Input 220-240V~ 50-60Hz

Rated Voltage 21.6V

Problem Possible cause Solution

Spray mouth does not

spray water

Clean water tank empty Fill clean water tank

Water spray button not pressed Press water spray button

Clean water tank not assembled

properly

Reassemble clean water tank

Water spray out from

air path

HEPA and dust cup are put to use

without fully dry

Dry the HEPA and dust cup after

washing before use

Filter is not assembled in the dirty

water tank

Assemble lter in dirty water tank

Soft plastic folds under the lter

Reassemble the filter, the soft glue

must not be folded

Note: If the above troubleshooting guide fails to provide a solution or the screen displays error code F0 to F9,

please contact after service or local distributor for support.

Charger

Power cord

Protection

PCB

Lithium battery

Pump Electromagnetic valve

Transfer PCB 1

Transfer PCB 2

Charging

PCB/Fan/

PTC

Micro

switch

Infrared

tube

plate

Loud

speaker

Water

level

sensor

Display

PCB

Dirty water

tank

electrode

Control PCB 1

Control PCB 2

Floorhead PCB

...

······

Floorhead motor

Vacuum motor

Circuit Diagram

Manufacturer Information

Manufacturer

Kingclean Electric Co., Ltd

Address

No.1 Xiangyang Road, Suzhou New District, Jiangsu Province 215009, China

Disposal

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of the machine into household waste!

Only for EC countries:

According to the European Guideline 2012/19/EU, machine that are no longer usable, and according to the

European Guideline 2006/66/EC, defective or used battery packs/batteries, must be collected separately and

disposed of in an environmentally correct manner.

Battery packs/batteries:

Integrated batteries may only be removed for disposal by qualied personnel. Opening the housing shell can

damage or destroy the machine.

Do not dispose of battery packs/batteries into household waste, re or water. Battery packs/batteries should, if

possible, be discharged, collected, recycled or disposed of in an environmental-friendly manner.

Subject to change without notice.

Warranty Information

This product enjoys two years warranty from the date of purchase.

Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as purchased,

cleaning activities, consequences of improper use or damage by the purchaser or a third person, damage,

that can be attributed to external circumstances.

Ważne informacje dotyczące bezpieczeństwa

Prosimy o zapoznanie się z instrukcjami oraz ostrzeżeniami przed użyciem. Nieprzestrzeganie

instrukcji może skutkować porażeniem, pożarem lub poważnymi zranieniami.

Warning

1. Urządzenie przeznaczone jest wyłącznie do użytku domowego.

2. Przed użyciem produktu sprawdź, czy lokalne napięcie jest zgodne z napięciem oznaczonym na zasilaczu.

3. Sprawdź produkt przed użyciem, przestań używać, jeśli produkt lub adapter są uszkodzone.

4. Używaj tylko zgodnie z opisem w tej instrukcji.

5. To urządzenie nie może być używane przez dzieci i osoby o ograniczonych zdolnościach fizycznych,

sensorycznych lub umysłowych lub bez doświadczenia i wiedzy, chyba że znajdują się pod nadzorem lub są

poinstruowane dotyczące bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.

6. Nie używaj tego produktu jako zabawki. Przechowuj ten produkt z dala od dzieci. Zadbaj o dzieci i upewnij

się, że nie będą traktować tego produktu jako zabawki.

7. Nie dotykaj wtyczki mokrą ręką.

8. Zachowaj szczególną ostrożność podczas czyszczenia schodów, aby zapobiec upadkom.

9. Nie używaj, nie demontuj ani nie wymieniaj żadnego elementu, jeśli przewód zasilający, wtyczka, bateria

lub części przewodzące są uszkodzone. Samodzielny demontaż lub wymiana elementów może spowodować

porażenie prądem lub pożar. JIMMY nie bierze odpowiedzialności. Po uszkodzeniu produkt musi zostać

naprawiony lub wymieniony przez JIMMY, dystrybutora JIMMY lub wykwalikowaną osobę wyznaczoną przez

JIMMY, aby uniknąć obrażeń.

10. Ładuj tylko za pomocą zasilacza określonego przez JIMMY.

11. Używać tylko akumulatora określonego przez JIMMY. Użycie jakiegokolwiek innego akumulatora może

spowodować wybuch, obrażenia ciała lub uszkodzenie produktu.

12. Jeśli produkt nie działa zgodnie z instrukcją, zostanie poważnie uderzony, spadnie z wysokości, zostanie

uszkodzony lub wpadnie do wody, nie używaj go i skontaktuj się z dystrybutorem JIMMY lub JIMMY. Używaj

wyłącznie części zamiennych lub osprzętu określonych przez JIMMY.

13. Używaj tylko dedykowanych akcesoriów i elementów wymiennych JIMMY.

14. Nie ciągnij ani nie naciskaj kabla. Trzymaj kabel z dala od nagrzanych powierzchni. Nie umieszczaj kabla

w zamkniętych drzwiach ani nie przeciągaj go przez ostrą krawędź lub róg. Trzymaj kabel z dala od obszaru

chodzenia. Nie używaj produktu w poprzek kabla.

15. Odłącz produkt, gdy nie jest używany lub przed naprawą.

16. Nie ciągnij za przewód ani przewód do przenoszenia, aby przenosić produkt, ani nie używaj przewodu

jako uchwytu.

17. Produkt jest ładowalnym urządzeniem elektrycznym. Nie pozostawiaj maszyny bez nadzoru. Wyjmij

akumulator, gdy produkt jest czyszczony, naprawiany lub nieużywany.

18. Wyjmij akumulator, jeśli produkt jest czyszczony, naprawiany lub ma być nieużywany przez długi czas.

19. Nie zbliżaj się do urządzenia grzewczego ani nie wystawiaj na działanie promieni słonecznych przez

dłuższy czas, aby zapobiec przegrzaniu powodującemu deformację obudowy.

20. Trzymaj z dala przedmioty, które mogą blokować drogę przepływu powietrza z wlotu i wylotu powietrza,

aby zapobiec przegrzaniu maszyny.

21. Korpus i głowica produktu posiadają elementy elektryczne, nie można ich myć pod wodą.

22. Nie czyść ani nie demontuj osłony wałka szczotkowego lub wałka szczotkowego, gdy maszyna jest

włączona lub pracuje, aby zapobiec urazom.

23. Nie używaj produktu do zbierania łatwopalnych i wybuchowych przedmiotów, takich jak benzyna, alkohol,

perfumy, farby itp.

24. Nie używaj do odkurzania ostrych odpadków, takich jak np. stłuczone szkło.

25. Nie używaj produktu do zbierania wapna, cementu, tonera, gipsu w proszku, mąki i innych bardzo

drobnych substancji.

26. Nie należy używać produktu do zbierania kwasowo-zasadowych płynów czyszczących, proszków do

prania i innych żrących płynów.

27. Nie używaj produktu do zbierania łatwopalnych i wybuchowych przedmiotów, takich jak benzyna, alkohol,

perfumy, farby itp.

28. Nie demontuj zamkniętej maszyny i nie próbuj zmieniać wydajności maszyny. Uzyskaj pomoc tylko od

profesjonalnego personelu producenta, jego działu konserwacji lub podobnych działów, w przeciwnym razie

spowoduje to zagrożenie.

29. Wyłącz zasilanie i odłącz ładowarkę, jeśli produkty są długo bezczynne.

30. Specykacja techniczna produktu w tej instrukcji oparta jest na wynikach testów laboratoryjnych JIMMY

lub wyznaczonych stron trzecich. Firma zastrzega sobie wszelkie prawa do ostatecznych specykacji.

Obsługa urządzenia

1. Ten produkt przeznaczony jest do twardych podłóg , w tym do podłóg woskowanych, podłóg gumowych,

podłóg z płytek i uszczelnionych podłóg drewnianych, podłóg z litego drewna i innych płaskich powierzchni.

Produkt może nie osiągnąć najlepszej wydajności na nierównej powierzchni.

2. Nie włączaj urządzenie przed zamontowaniem zbiornika brudnej wody i zbiornika czystej wody zgodnie z

instrukcją.

3. Nie potrząsaj produktem w górę i w dół ani nie uderzaj gwałtownie, aby zapobiec dostaniu się brudnej wody

do silnika; gdy produkt jest włączony, nie należy podnosić ani przenosić urządzenia w górę i w dół, przechylać

go na bok ani kłaść go płasko na podłodze, aby zapobiec przedostawaniu się brudnej wody do silnika.

4. Nie uruchamiaj produktu, jeśli zablokowany jest wlot powietrza.

5. Po użyciu produktu wyczyść zbiornik brudnej wody, ssawkę, ścieżkę powietrza i przechowuj w

przewiewnym i suchym miejscu. Mokre miejsce negatywnie wpływa na izolację i żywotność urządzeń

elektrycznych.

Ostrzeżenie dotyczące środka czyszczącego

1. Dostanie się dużej ilości roztworu czyszczącego do silnika może spowodować uszkodzenie urządzenia.

2. Należy wymieszać roztwór z czystą wodą zgodnie z instrukcją (stosunek roztworu do czystej wody wynosi

1:25). Zaleca się stosowanie dostarczonego roztworu czyszczącego. Nie używaj roztworu czyszczącego

zawierającego kwasy, zasady, roztwory alkoholowe lub substancje szkodliwe dla środowiska.Nie używaj

roztworu czyszczącego, który tworzy bąbelki.

3. Przechowuj roztwór czyszczący w miejscu niedostępnym dla dzieci. Jeśli jakikolwiek roztwór dostanie

się do oczu, natychmiast przemyj je czystą wodą. Jeśli jakikolwiek roztwór zostanie przypadkowo połknięty,

natychmiast skontaktuj się z lekarzem.

4. Usuwanie brudnej wody i roztworu powinno przebiegać zgodne z lokalnymi przepisami ochrony środowiska.

Utylizacja akumulatora

1. Bateria w produkcie zawiera materiały szkodliwe dla środowiska. Przed utylizacją wyjmij akumulator z

produktu.

2. Wyłącz produkt i odłącz zasilacz przed wyjęciem akumulatora.

3. Ze zużytym akumulatorem należy obchodzić się bezpiecznie i prawidłowo. Nie wrzucaj go do ognia, wody

ani gleby.

4. Jeśli wyciek z baterii spowoduje zanieczyszczenie skóry lub odzieży, należy przemyć to miejsce czystą

wodą i natychmiast skontaktować się z lekarzem.

Produkt może mieć następujące oznaczenia, które mają następujące znaczenie:

Symbol Opis

Należy uważać na powierzchnie o wysokiej temperaturze, ponieważ

mogą się one nagrzewać podczas użytkowania. Należy uważać na

oparzenia.

Nie używaj podczas kąpieli lub pod prysznicem.

Napędzana głowica urządzenia

Nie zakrywaj produktu

Klasa wodoodporności

Opis produktu

Elementy produktu

Przycisk zasilania

Przycisk trybu

Przycisk ręcznego

rozpylania wody

Przycisk

zwalniający

akumulator

Przycisk zwalniania

zbiornika brudnej

wody

Przycisk ręcznego

zwalniania

odkurzacza

Uchwyt zbiornika

czystej wody

Miejsce

rozpryskiwania

wody

Korek wlewu zbiornika

czystej wody

Przycisk zwalniania

głowicy podłogowe

Akumulator

Przycisk samoczyszczenia/

automatycznego

spryskiwania wodą

Przycisk głosowy

Wyświetlacz

Metalowa rura

Jednostka główna

Pojemnik na kurz

Odkurzacz

ręczny

Zbiornik na brudną wodę

Zbiornik czystej wody

Zespół głowicy podłogowej

Końcówka do

tapicerki

Roztwór

czyszczący

Szczoteczka

czyszcząca

Końcówka

szczelin

Dolna część

podstawy

ładującej

Górna część

podstawy ładującej

Taca

Zawartość zestawu

Przycisk zwalniający

akumulator

Odkurzacz ręczny Jednostka główna Głowica podłogowa Akumulator

1 1 1 1

Górna część podstawy

ładującej

Dolna część podstawy

ładującej

Taca Końcówka do tapicerki

1 1 1 1

Końcówka do szczelin zczoteczka czyszcząca Roztwór czyszczący Instrukcja obsługi

1 1 1 1

Przycisk zwalniania

głowicy podłogowej

Montaż i demontaż produktu

Uwaga: Przed demontażem lub montażem produktu

należy odłączyć zasilanie.

Montaż i demontaż jednostki głównej

Podczas montażu jednostki głównej należy włożyć koniec

jednostki głownej pionowo do złącza głowicy podłogowej,

aż do usłyszenia dźwięku "kliknięcia". Upewnij się, że

korpus jest dokręcony, a nie poluzowany. Aby zdjąć

korpus główny, wystarczy nacisnąć przycisk zwalniający

głowicę podłogową i podnieść korpus główny do góry.

(Rys. 1)

Montaż i demontaż akumulatora

1. Przytrzymaj akumulator i przesuń w dół wzdłuż

szczeliny prowadzącej. Dociśnij do momentu usłyszenia

dźwięku "kliknięcia".

2. Naciśnij przycisk zwalniający akumulator, pociągnij

akumulator do góry, aby go wyjąć. (Rys. 2)

Uwaga: Nie ma potrzeby wyjmowania akumulatora, chyba

że wymaga on wymiany.

Montaż i demontaż odkurzacza ręcznego

Włóż końcówkę odkurzacza ręcznego zainstalowanego

z akumulatorem do złącza korpusu pionowo, aż do

usłyszenia dźwięku "kliknięcia". Upewnij się, że odkurzacz

ręczny jest dobrze zamocowany i nie jest luźny.

W tym stanie produkt jest używany jako bezprzewodowy odkurzacz i myjka. Aby odłączyć odkurzacz ręczny,

wystarczy nacisnąć przycisk zwalniający odkurzacz ręczny i podnieść go pionowo do góry. (Rys. 3)

Montaż i demontaż zbiornika brudnej wody

Aby zamontować zbiornik na brudną wodę, umieść spód zbiornika w szczelinie tacy korpusu, a następnie

popchnij zbiornik w kierunku korpusu, aż usłyszysz dźwięk "kliknięcia". Aby wyjąć zbiornik brudnej wody,

przytrzymaj jedną ręką korpus, a drugą uchwyt zbiornika brudnej wody, naciśnij kciukiem przycisk zwalniający

i wyciągnij zbiornik brudnej wody. (Rys. 4)

Przycisk zwalniania

ręcznego odkurzacza

Zespół podstawy ładującej

Dociśnij górną część podstawy ładującej, obudowę roztworu

czyszczącego, obudowę szczotki do dolnej części podstawy

ładującej, jak pokazano na rysunku. Po usłyszeniu

charakterystycznego „kliknięcia” i umieszczeniu zaczepów w

odpowiednich otworach, włóż tackę do bazy ładującej, aby

zakończyć jej montaż. (Rys. 5)

Ładowanie i umieszczanie urządzenia

Ustaw głowicę w pozycji pionowej, podnieś urządzenie,

wyrównaj gniazdo ładowania z tyłu urządzenia z

gniazdem ładowania w podstawie ładującej i delikatnie

umieść urządzenie w podstawie ładującej. Aby wyjąć

urządzenie, chwyć ręczny uchwyt odkurzacza i

bezpośrednio wyciągnij urządzenie z podstawy ładującej.

(Rys. 6)

Montaż i demontaż zbiornika czystej wody

Aby wyjąć zbiornik czystej wody, należy przytrzymać

uchwyt zbiornika i pociągnąć go w górę. Aby zainstalować

zbiornik czystej wody, umieść go na głowicy podłogowej

i dociśnij do momentu usłyszenia dźwięku "kliknięcia".

(Rys. 7)

Montaż i demontaż szczotki

Aby zdemontować szczotkę, należy najpierw wyjąć

zbiornik czystej wody, a następnie jedną ręką nacisnąć

głowicę podłogową, drugą ręką obrócić zaślepkę szczotki

do góry i wyjąć szczotkę na zewnątrz.

Aby zamontować szczotkę, najpierw wyrównaj jeden jej

koniec z wypustem, wciśnij i obróć do samego końca,

a następnie obróć końcówkę szczotki, aż usłyszysz

“kliknięcie”, co oznacza jej zablokowanie. Na końcu

zamontuj z powrotem zbiornik na czystą wodę na głowicy

czyszczącej. (Rys. 8)

Przycisk zwalniający

zbiornik brudnej wody

Górna część podstawy

ładującej

Dolna część podstawy

ładującej

Zbiornika

czystej wody

Wypustka

Taca

Użycie produktu

Uwaga: Przed użyciem sprawdź, czy urządzenie jest zasilane. Jeśli zasilanie jest niewystarczające, należy je

w pełni naładować przed użyciem.

Ekran LED i instrukcja obsługi

Korzystanie z odkurzacza i funkcji mycia

Naciśnij przycisk zasilania, a produkt zacznie działać.

Domyślnym trybem jest tryb automatyczny. Naciśnij

przycisk trybu, aby przełączać między trybem czyszczenia

podłogi, dywanu i trybem automatycznym, czemu

towarzyszy komunikat głosowy. Ponowne naciśnięcie

przycisku zasilania spowoduje odtworzenie komunikatu

głosowego "Machine turning off" (Urządzenie wyłącza

się), silnik główny będzie pracował przez 2 sekundy, po

czym urządzenie przestanie działać. (Rys. 9)

W trybie automatycznym moc urządzenia zmienia

się automatycznie w zależności od ilości wykrytej

brudnej wody lub kurzu. Kolor światła LED zmienia się

odpowiednio. Im więcej brudnej wody lub kurzu zostanie

wykryte, tym więcej czerwonego światła. Im mniej brudnej

wody lub kurzu, tym więcej niebieskiego światła.

Uwaga:

1. Podczas czyszczenia dywanów należy najpierw

wyczyścić głowicę podłogową, a w celu dogłębnego

wyczyszczenia dywanu zaleca się wymianę szczotki do

dywanów. (Szczotkę do dywanów można dobrać zgodnie

z własnymi potrzebami i można ją kupić u sprzedawcy).

2. Gdy poziom naładowania akumulatora jest niższy niż 20%, nie można przełączyć urządzenia w

czyszczenia tryb dywanów.

Gdy odkurzacz pionowy pracuje, naciśnij przycisk spryskiwania wodą (funkcja automatycznego spryskiwania

wodą jest domyślnie włączona). Na ekranie LED pojawi się wskaźnik automatycznego spryskiwania, a czysta

woda zostanie automatycznie rozpylona na szczotce. Aby wyłączyć funkcję automatycznego spryskiwania

wodą, należy przytrzymać przycisk samooczyszczania przez ponad 3 sekundy, gdy produkt jest włączony. Aby

Wskaźnik świetlny

Wyświetlanie trybu

Wskaźnik

samoczyszczenia

Akumulator

Ikona naładowania

Wskaźnik zapełnienia

zbiornika brudnej wody

Wskaźnik opróżnienia

zbiornika czystej wody

Wskaźnik zablokowania

kanału powietrznego

Wskaźnik suszenia pędzli

Wskaźnik automatycznego

rozpylania wody

Przycisk

samoczyszczenia

ponownie włączyć funkcję automatycznego rozpylania

wody, należy przytrzymać przycisk samooczyszczania

przez ponad 3 sekundy, gdy produkt jest włączony (Rys.

10).

Jeśli podłoga jest bardzo brudna, można rozpylić więcej

wody na podłogę za pomocą funkcji ręcznego rozpylania

wody, aby poprawić efekt mycia podłogi. Gdy urządzenie

jest włączone, należy nacisnąć przycisk ręcznego

rozpylania wody. Zwolnij przycisk, aby zatrzymać

rozpylanie wody. Funkcję ręcznego spryskiwania wodą

można aktywować niezależnie od tego, czy funkcja

automatycznego spryskiwania wodą jest włączona, czy

wyłączona (Rys. 11).

Uwaga:

1. Przycisk ręcznego rozpylania wody nie może być

używany jednocześnie z przyciskiem zasilania lub

przyciskiem trybu.

2. Zaleca się korzystanie z trybu czyszczenia dywanu w

przypadku silnego zanieczyszczenia.

3. Podczas czyszczenia dywanu należy wyłączyć funkcję automatycznego rozpylania wody.

4. Do czyszczenia należy używać niskopieniącego roztworu czyszczącego. Nie należy wlewać łatwo

pieniącego się roztworu czyszczącego do zbiornika czystej wody, w przeciwnym razie podczas użytkowania

wytworzy się więcej piany, która może przedostać się do wnętrza urządzenia i spowodować zagrożenie.

Produkt leży płasko do funkcji próżniowej

Gdy produkt zostanie położony płasko w celu czyszczenia pod meblami, moc robocza automatycznie

spadnie. Jest to normalne zjawisko. Gdy produkt jest położony płasko, nie należy nim gwałtownie potrząsać,

aby zapobiec przedostawaniu się wody do pojemnika na kurz.

Użycie odkurzacza ręcznego

1. Zdejmij odkurzacz ręczny i naciśnij przycisk zasilania. Ekran wyświetlacza zaświeci się. Domyślnym trybem

jest tryb czyszczenia podłogi. Naciśnij przycisk trybu, aby przełączać między trybem czyszczenia dywanu,

trybem Max i trybem czyszczenia podłogi. Naciśnij ponownie przycisk zasilania, aby wyłączyć odkurzacz, a

ekran wyświetlacza zgaśnie.

2. Do odkurzacza ręcznego można podłączyć różne akcesoria, takie jak końcówka do tapicerki, końcówka

do szczelin, aby wyczyścić różne miejsca (Rys. 12). Skieruj akcesorium do otworu wylotowego odkurzacza

ręcznego i popchnij w górę, aż usłyszysz dźwięk "kliknięcia". Naciśnij przycisk na akcesorium, aby odłączyć je

od odkurzacza.

Uwaga:

1. Inne akcesoria, takie jak szczotka dla zwierząt lub elastyczny wąż, można w razie potrzeby zakupić u

sprzedawcy.

2. Gdy poziom naładowania akumulatora spadnie poniżej 20%, urządzenie automatycznie przełączy się w

tryb czyszczenia podłogi.

3. Nie używaj odkurzacza ręcznego do zbierania cieczy.

Ładowanie produktu

Podłącz przewód zasilający do gniazdka elektrycznego i przyłóż odkurzacz do podstawy ładującej, aby

rozpocząć ładowanie.

Uwaga:

1. Przed pierwszym użyciem należy w pełni naładować akumulator. Przed drugim ładowaniem należy

rozładować akumulator, aby zapewnić jego żywotność.

2. Jeśli produkt ma być długo nieużywany, należy ładować go raz na trzy miesiące (należy używać wyłącznie

przewodu zasilającego dostarczonego z urządzeniem).

12-2

12-1

Końcówka

do szczelin

Końcówka

do tapicerki

Przycisk

Przycisk ręcznego

spryskiwania

3. Gdy urządzenie nie jest ładowane, należy odłączyć

przewód zasilający podstawy ładującej od gniazda

zasilania, aby uniknąć ryzyka przypadkowego dotknięcia.

4. Jeśli trzeba ładować baterię osobno, odpowiednią

ładowarkę można kupić u dystrybutora JIMMY.

Funkcja samoczyszczenia i gorącego

suszenia

1.Tryb samoczyszczenia + szybkiego suszenia (suszenie

szczotki):

W trybie ładowania naciśnij przycisk samoczyszczenia,

aby uruchomić tryb samoczyszczenia i szybkiego

suszenia. (Rys. 13)

Po zakończeniu procesu samoczyszczenia urządzenie

automatycznie przejdzie do trybu szybkiego suszenia.

Jeśli poziom naładowania baterii będzie niewystarczający,

urządzenie uruchomi tryb suszenia po naładowaniu.

2.Tryb samoczyszczenia + suszenia całej ścieżki

(suszenie wlotu ssącego, szczotki, kanału powietrznego,

ltra HEPA, zbiornika na brudną wodę itp.):

W trybie ładowania naciśnij i przytrzymaj przycisk

samoczyszczenia, aby uruchomić tryb samoczyszczenia i

suszenia całej ścieżki.

Po zakończeniu procesu samoczyszczenia urządzenie

automatycznie przejdzie do trybu suszenia całej ścieżki.

Jeśli poziom naładowania baterii będzie niewystarczający,

tryb suszenia zostanie uruchomiony po naładowaniu.

Uwaga:

1. Przed uruchomieniem trybu samoczyszczenia należy włożyć tackę do bazy ładującej. Nie uruchamiaj trybu

samoczyszczenia bez tacki.

2. W trybie samoczyszczenia urządzenie czyści kanał powietrzny oraz szczotkę w głowicy podłogowej.

3. Przed rozpoczęciem samooczyszczania należy opróżnić zbiornik brudnej wody i upewnić się, że produkt

jest umieszczony na podstawie ładującej, przewód zasilający jest podłączony do gniazda zasilania i podstawy

ładującej, a w zbiorniku czystej wody znajduje się co najmniej 50% wody. Po zakończeniu samooczyszczania

należy ponownie wyczyścić zbiornik brudnej wody.

4. Gdy poziom naładowania jest niższy niż 15%, urządzenie nie może przejść do trybu samooczyszczania lub

suszenia. Po pewnym czasie ładowania urządzenie może pracować w trybie samoczyszczenia lub suszenia.

5. Aby zatrzymać proces samoczyszczenia, naciśnij przycisk włączania/wyłączania lub przycisk trybu —

urządzenie automatycznie przejdzie z powrotem do trybu ładowania. (Rys. 14)

6. Po zakończeniu procesu samoczyszczenia urządzenie automatycznie przejdzie w tryb gorącego suszenia.

Wskaźnik opróżnienia zbiornika czystej wody

1. Podczas korzystania z odkurzacza i funkcji myjącej, jeśli na ekranie LED pojawi się ikona " " i

wyemitowany zostanie komunikat głosowy "No clean water, please ll water" (Brak czystej wody, napełnij

wodą), należy napełnić zbiornik czystą wodą, a następnie kontynuować użytkowanie.

2. Podczas samooczyszczania, jeśli w zbiorniku na czystą wodę nie ma wody, samooczyszczanie

automatycznie zatrzyma się, a komunikat głosowy przypomni "No clean water, please ll water" (Brak czystej

wody, należy uzupełnić wodę). Należy wlać czystą wodę do zbiornika na czystą wodę, a następnie ponownie

nacisnąć przycisk samooczyszczania, aby wznowić samooczyszczanie.

Napełnianie zbiornika czystą wodą

Napełnianie zbiornika czystej wody: Po wyjęciu zbiornika czystej wody należy otworzyć korek wlewu wody,

obrócić go w górę, odsłaniając otwór wlotowy wody, wlać czystą wodę i roztwór czyszczący, a następnie

zatkać z powrotem do pierwotnej pozycji i ponownie zamontować zbiornik czystej wody na głowicy

podłogowej

(Rys. 15)

14-1

14-3 15

14-2

Tryb suszenia

Tryb ładowania

Tryb samoczyszczenia

Korek/

Zatyczka

Przycisk samoczyszczenia

Przycisk

zasilania

Przycisk

trybu

Uwaga: Podczas dodawania czystej wody można dodać roztwór czyszczący JIMMY; proporcja wynosi

około dwóch butelek roztworu czyszczącego na jeden pełny zbiornik wody, a temperatura wody nie może

przekraczać 40°C.

Wskaźnik zapełnienia zbiornika brudnej wody

1. Gdy odkurzacz wykryje, że zbiornik brudnej wody jest pełny, urządzenie przestanie działać i wyemituje

komunikat głosowy. Należy wyczyścić pełny zbiornik brudnej wody i włożyć go z powrotem przed użyciem.

2. Po wykryciu zapełnienia zbiornika brudnej wody w trybie samooczyszczania urządzenie zatrzyma pracę i

wyemituje przypomnienie głosowe. Należy wyczyścić pełny zbiornik brudnej wody i włożyć go z powrotem, a

następnie nacisnąć przycisk samooczyszczania, aby ponownie uruchomić samooczyszczanie.

Czyszczenie zbiornika brudnej wody

Zdejmij górną pokrywę zbiornika brudnej wody i ramę ltra, wylej brudną wodę, złóż zbiornik brudnej wody po

umyciu i włóż go z powrotem do korpusu.

Wskaźnik zablokowania szczotki

Gdy odkurzacz pracuje w trybie odkurzania lub samooczyszczania, w przypadku zablokowania się szczotki

urządzenie zatrzyma się i wyemituje przypomnienie głosowe. Aby wznowić pracę, należy wyjąć szczotkę,

wyczyścić ciała obce przymocowane do szczotki lub włosy nawinięte na szczotkę i ponownie zamontować

szczotkę w głowicy podłogowej.

Czyszczenie szczotki

Po wyjęciu zbiornika czystej wody należy wyciągnąć szczotkę, użyć ostrza miniszczotki do obcięcia włosów

nawijających się na szczotkę i wyczyścić ciała obce przylegające do szczotki i głowicy podłogowej.

Wskaźnik zablokowanego kanału powietrznego

1. Gdy odkurzacz jest w trybie pracy lub samooczyszczania, jeśli kanał powietrzny jest zablokowany,

urządzenie przestanie działać i wyemituje komunikat głosowy. Należy kolejno wyczyścić zablokowane

obszary, takie jak pojemnik na kurz odkurzacza ręcznego, kanał powietrzny dyszy oraz zbiornik brudnej wody.

Po wyczyszczeniu należy ponownie uruchomić urządzenie.

2. Podczas pracy odkurzacza ręcznego, jeśli kanał powietrzny jest zablokowany, odkurzacz zatrzyma się

automatycznie. W tym momencie należy wyczyścić pojemnik na kurz i ltr HEPA.

Czyszczenie kanału powietrznego

Zdemontuj zbiornik brudnej wody, wyjmij górną pokrywę zbiornika i pojemnik na kurz. Umyj wszystkie części

i złóż je z powrotem. Użyj szczotki do czyszczenia, aby usunąć brud, ciała obce i włosy wewnątrz kanału

powietrznego głowicy podłogowej. Umieść zbiornik na brudną wodę z powrotem w korpusie.

Wyjmij pojemnik na kurz, a następnie wyjmij cyklon, opróżnij pojemnik na kurz, wyjmij ltr HEPA, wyczyść

wszystkie części i ponownie zamontuj pojemnik na kurz.

Ffunkcja przypominania głosu

Produkt zawiera komunikaty głosowe w 6 różnych

językach: angielskim, niemieckim, włoskim, francuskim,

polskim i rosyjskim.Głos nowego urządzenia jest

domyślnie włączony w języku angielskim. Naciśnij

przycisk głosowy, aby przełączyć na inny język. Naciśnij

przycisk głosowy, aby wyłączyć funkcję głosową; naciśnij

ponownie przycisk głosowy, aby włączyć funkcję głosową.

(Rys. 16)

Uwaga: Gdy odkurzacz ręczny jest używany oddzielnie,

nie jest aktywna funkcja głosowa.

Przycisk

głosowy

Wskaźnik niskiego poziomu naładowania akumulatora

1. Jeśli podczas pracy odkurzacza pojawi się komunikat głosowy "Low battery. Please charge the battery" (Niski

poziom naładowania akumulator. Naładuj akumulator), użyj go po naładowaniu.

2. Jeśli podczas pracy odkurzacza rozlegnie się komunikat głosowy "Low battery. Machine will be turned off

soon. Please charge the battery" (Niski poziom naładowania akumulatora). Urządzenie zostanie wkrótce

wyłączone. Naładuj akumulator), zasilanie wkrótce się wyczerpie i urządzenie wyłączy się automatycznie. Aby

móc korzystać z urządzenia, należy je naładować.

3. Podczas korzystania z odkurzacza na ekranie LED wyświetlane są pozostałe minuty pracy. Gdy poziom

naładowania akumulatora spadnie poniżej 20%, ikona akumulatora w prawym górnym rogu zmieni kolor z

białego na czerwony.

Czyszczenie i konserwacja

Czyszczenie zbiornika brudnej wody

Po wyłączeniu odkurzacza wyjmij zbiornik brudnej wody,

podnieś górną pokrywę zbiornika i wyjmij z niego ramkę

ltra. Otwórz klapkę ramki ltra i wyjmij ltr. Wylej brudną

wodę i zanieczyszczenia ze zbiornika wody, a następnie

umyj zbiornik brudnej wody, pokrywę zbiornika, ramę ltra

i filtr. Jeśli w rurze zbiornika brudnej wody znajdują się

ciała obce, można je wyczyścić szczotką do czyszczenia.

Po umyciu wysusz powyższe części. Następnie ponownie

zamontuj wszystkie części w zbiorniku brudnej wody.

Umieść zbiornik brudnej wody z powrotem w korpusie,

aby kontynuować pracę. (Rys. 17)

Uwaga:

1. Po użyciu odkurzacza zaleca się natychmiastowe

wyczyszczenie zabrudzonego zbiornika.

2. Podczas ponownej instalacji pojemnika na kurz nie

należy zaginać czarnej miękkiej gumy pod ltrem.

Czyszczenie głowicy podłogowej

Po wyjęciu zbiornika czystej wody, szczotki i zbiornika

brudnej wody, włóż szczotkę czyszczącą przez okrągły

otwór poniżej pozycji montażowej korpusu głównego,

aby usunąć ciała obce i kamień w rurze oraz zatkane

włosy. Użyj ostrza na mini szczotce, aby odciąć splątane

włosy na szczotce. Wytrzyj brudne części urządzenia, a

następnie zamontuj je z powrotem w urządzeniu (szczotkę

można umieścić w obudowie szczotki w celu wysuszenia).

Umyj szczotkę, a następnie włóż ją z powrotem do

obudowy szczotki. (Rys. 18)

Uwaga: Nie myj głowicy podłogowej wodą!

Czyszczenie tacki

Wyjmij tackę z bazy ładującej w celu jej wyczyszczenia. Po wyschnięciu włóż ją ponownie do użytku. (Rys. 19)

Uwaga:

Nie myj wodą bazy ładującej!

Nie uruchamiaj trybu samoczyszczenia, jeśli tacka nie jest zainstalowana na bazie ładującej!

Baza ładująca nie jest wodoodporna bez tacki.

Czyszczenie pojemnika na kurz

Naciśnij przycisk zwalniający pojemnik na kurz, aby wyjąć go z odkurzacza ręcznego. Podnieś metalowy

Czyszczenie zbiornika

brudnej wody

Przycisk zwalniający

kubek pyłowy

uchwyt ltra, aby go wyciągnąć i opróżnić pojemnik na kurz. Przytrzymaj metalowy uchwyt i obróć, aby wyjąć

ltr HEPA. (Rys. 20)

Konserwacja i przechowywanie

Zaleca się czyszczenie zbiornika brudnej wody, pojemnika na kurz i szczotki po każdym użyciu. Jeśli wystąpi

którakolwiek z poniższych sytuacji:

1)Z ltra HEPA wydostaje się kurz.

2) Poważnie uszkodzony ltr piankowy.

3) Szczotka wykazuje poważne ubytki włosia lub silne wibracje i nietypowy hałas podczas użytkowania.

Zaleca się zakup materiałów eksploatacyjnych i ich wymianę w celu uniknięcia awarii urządzenia.

Gdy urządzenie długo nie pracuje, należy umieścić je w chłodnym i suchym miejscu, unikając bezpośredniego

światła słonecznego lub wilgotnego środowiska. Podczas pakowania i przechowywania urządzenia należy je

wyczyścić i wysuszyć wszystkie części, aby zapobiec uszkodzeniu urządzenia.

Rozwiązywanie problemów

Przed skontaktowaniem się z obsługą serwisową należy sprawdzić następujące punkty.

Problem Możliwa przyczyna Rozwiązanie

Nie można uruchomić

ani zatrzymać

produktu podczas

użytkowania

Niski poziom naładowania akumulatora Naładuj akumulator

Przycisk zasilania nie jest wciśnięty Naciśnij przycisk zasilania

Szczotka jest zaplątana Wyczyść szczotkę

Pełny zbiornik brudnej wody Wyczyść zbiornik brudnej wody

Nieprawidłowo zmontowany akumulator Ponownie zamontuj akumulator

Kanał powietrzny zablokowany Wyczyść kanał powietrzny i ltr

Słabe ssanie

Zablokowany wlot ssania Wyczyść wlot ssący i ltr

Brak zamontowanego ltra HEPA Zamontuj ltr HEPA

Nietypowy hałas

Zablokowany wlot ssania Wyczyść wlot ssący i ltr

Brak zamontowanego ltra HEPA Zamontuj ltr HEPA

Rozpylacz nie rozpyla

wody

Zbiornik czystej wody pusty Napełnij zbiornik czystą wodą

Nie naciśnięto przycisku rozpylania

wody

Naciśnij przycisk rozpylania wody

Zbiornik czystej wody nie został

prawidłowo zamontowany

Ponownie zamontuj zbiornik czystej

wody

Woda rozpylana z

kanału powietrznego

Filtr HEPA i pojemnik na kurz są

używane bez całkowitego wysuszenia

Wysusz ltr HEPA i pojemnik na kurz

po umyciu przed użyciem

Filtr nie jest zamontowany w zbiorniku

brudnej wody

Zamontuj filtr w zbiorniku brudnej

wody

Miękkie plastikowe zagięcia pod ltrem Ponownie zmontuj ltr

Uwaga: Jeśli powyższa instrukcja rozwiązywania problemów nie przyniesie rozwiązania lub na ekranie

wyświetlany jest kod błędu od F0 do F9, należy skontaktować się ze sprzedawcą.

Specykacja produktu

Parametry techniczne

Nazwa produktu Bezprzewodowy odkurzacz i mop

Model PW11 Plus

Moc znamionowa 400W

Pojemność akumulatora 4000mAh 21.6V

Czas ładowania 5h±0.5h

Wejście znamionowe 220-240V~ 50-60Hz

Napięcie znamionowe 21.6V

Schemat obwodu

Ładowarka

Przewód zasilający

Płytka drukowana

zabezpieczenia

Akumulator litowy

Pompa Zawór elektromagnetyczny

Płytka drukowana

transferu 1

Płytka drukowana

transferu 2

Płytka

drukowana

ładowania/

wentylatora/

PTC

Mikro-

przełącznik

Płytka

rury na

podczer-

wień

Głośnik

Czujnik

poziomu

wody

Płytka

drukowana

wyświetlac-

Elektroda

zbiornika

brudnej

wody

Płytka sterująca 1

Płytka sterująca 2

PCB z podłogą

...

······

Silnik głowicy podłogowej

Silnik odkurzacza

Informacje o producencie

Producent Kingclean Electric Co., Ltd

Adres nr 1 Xiangyang droga, nowa dzielnica Suzhou, prowincja JiangSu, 215009, Chiny

Utylizacja

Maszynę, akcesoria i opakowanie należy poddać recyclingowi po zużyciu.

Nie należy utylizować produktu z pozostałymi odpadami domowymi.

Tylko dla krajów UE:

Zgodnie z Wytyczną Europejską 2012/19/UE, urządzenia, które nie nadają się już do użytku oraz zgodnie z

Wytyczną Europejską 2006/66/WE, wadliwe lub zużyte akumulatory/baterie muszą być zbierane oddzielnie i

utylizowane w sposób przyjazny dla środowiska.

Akumulatory/baterie:

Zintegrowane baterie mogą być wyjmowane do utylizacji wyłącznie przez wykwalikowany personel. Otwarcie

obudowy obudowy może uszkodzić lub zniszczyć maszynę.

Nie wyrzucaj akumulatorów/baterii do odpadów domowych, ognia ani wody. Ogniwa/baterie powinny, jeśli

to możliwe, być rozładowywane, zbierane, poddawane recyklingowi lub utylizowane w sposób przyjazny dla

środowiska.Zmiany mogą nastąpić bez uprzedzenia.Może

Może ulec zmianie bez powiadomienia.

Wichtige Sicherheitsanweisungen

1.Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Handbuch und alle Anweisungen

und Warnungen auf dem Produkt. Die Nichtbeachtung der Warnungen und Anweisungen kann zu

Stromschlägen, Feuer oder Verletzungen führen.

2.Wenn Sie Elektrogeräte verwenden, sollten Sie immer die grundlegenden Vorsichtsmaßnahmen

beachten, um das Risiko von Feuer, Stromschlag und Verletzungen zu verringern.

Warnung!

1. Dieses Produkt ist nur für den Hausgebrauch bestimmt.

2. Überprüfen Sie vor dem Anschließen des Produkts an das Netzteil, ob die lokale Spannung mit der auf dem

Netzteil angegebenen Spannung übereinstimmt.

3. Überprüfen Sie das Produkt vor dem Gebrauch. Wenn das Produkt oder der Adapter beschädigt ist,

verwenden Sie es nicht mehr.

4. Bitte verwenden Sie es ausschließlich gemäß der in diesem Handbuch beschriebenen Methode.

5. Dieses Produkt kann nicht von Kindern, Menschen mit körperlichen, sensorischen oder geistigen

Behinderungen oder Menschen ohne einschlägige Erfahrung und Kenntnisse verwendet werden. Es sei

denn, es gibt eine Aufsicht oder Anleitung eines Vormunds, um sicherzustellen, dass er dieses Produkt sicher

verwenden kann.

6. Verwenden Sie dieses Produkt nicht als Spielzeug. Bitte halten Sie dieses Produkt von Kindern fern, achten

Sie auf Kinder, stellen Sie sicher, dass sie nicht mit diesem Produkt als Spielzeug spielen.

7. Berühren Sie den Stecker nicht mit nassen Händen.

8. Achten Sie beim Reinigen der Treppe besonders darauf, dass Sie nicht herunterfallen.

9. Wenn die Kabel, Stecker, Batterien oder leitenden Teile beschädigt sind, verwenden oder zerlegen

oder ersetzen Sie keine Teile selbst. Ihre eigene Demontage und der Austausch von Teilen können einen

elektrischen Schlag oder einen Brand verursachen. Jimmy ist dafür nicht verantwortlich. Einmal beschädigt,

muss es von Jimmy, dem Vertreter von Jimmy oder einer von Jimmy benannten Person mit entsprechenden

Qualikationen repariert oder ersetzt werden, um Gefahren zu vermeiden.

10. Bitte verwenden Sie das von Jimmy angegebene Ladegerät, um das Produkt aufzuladen.

11. Bitte stellen Sie sicher, dass Sie den von Jimmy angegebenen Akku verwenden: Andere Akkutypen

können platzen und Verletzungen oder Produktschäden verursachen.

12. Wenn das Produkt nicht gemäß den Anweisungen betrieben wird, stark getroffen wird, aus großer Höhe

fällt, beschädigt ist oder ins Wasser fällt, verwenden Sie das Produkt bitte nicht und wenden Sie sich an

Jimmy oder Jimmys Vertreter.

13. Verwenden Sie nur Ersatzteile und von Jimmy angegebene Teile.

14. Ziehen oder belasten Sie das Kabel nicht. Halten Sie die Kabel von erhitzten Oberächen fern. Lassen

Sie das Kabel nicht dort, wo die Tür geschlossen ist, über scharfe Kanten oder Ecken gezogen werden. Das

Kabel sollte vom aktiven Bereich ferngehalten werden. Verwenden Sie dieses Produkt nicht gegen das Kabel.

15. Bitte ziehen Sie den Stecker heraus, wenn Sie ihn nicht benutzen oder vor der Wartung.

16. Ziehen Sie das Kabel nicht, tragen Sie das Produkt nicht zusammen mit dem Kabel und verwenden Sie

das Kabel nicht als Griff.

17. Dieses Produkt ist ein wiederauadbares Elektrogerät. Bitte lassen Sie die Maschine nicht ohne Aufsicht

alleine laufen.

18. Wenn Sie die Maschine reinigen, reparieren oder längere Zeit nicht benutzen, muss der Akku aus dem

Batteriekasten gezogen werden.

19. Vermeiden Sie die Nähe zu Heizgeräten oder die langfristige Sonneneinstrahlung, um zu verhindern, dass

sich die Schale aufgrund hoher Temperaturen verformt.

20. Stellen Sie keine Hindernisse am Lufteinlass und -auslass der Maschine auf, um eine Überhitzung der

Maschine zu vermeiden.

21. Der Körper und die Bodenbürste werden mit Energie versorgt und können nicht durch Eintauchen in

Wasser gereinigt werden.

22. Reinigen oder entfernen Sie die Walzenbürstenabdeckung oder den Walzenbürstenkörper nicht, wenn die

Maschine eingeschaltet ist oder läuft, um Verletzungen zu vermeiden.

23. Bitte benutzen Sie das Gerät nicht, um brennende Holzkohle, Zigarettenkippen und andere

wärmeerzeugende Gegenstände zu absorbieren.

24. Bitte benutzen Sie die Maschine nicht, um scharfe Gegenstände wie Glasscherben zu absorbieren.

25. Verwenden Sie die Maschine nicht, um ultrafeine Substanzen wie Kalk, Zement, Kohlenstoffpulver,

Gipspulver, Mehl usw.;

26. Bitte benutzen Sie die Maschine nicht, um ätzende Flüssigkeiten wie Säure-Base-Reinigungsüssigkeit,

Waschpulver usw.;

27. Bitte benutzen Sie die Maschine nicht, um Benzin, Alkohol, Parfüm, Farbe und andere brennbare und

explosive Materialien aufzunehmen.

28. Zerlegen und montieren Sie die geschlossene Maschine nicht selbst und versuchen Sie nicht, die

Leistung der gesamten Maschine zu verändern. Sie müssen Hilfe vom Hersteller, seiner Wartungsabteilung

oder Fachleuten in ähnlichen Abteilungen erhalten, da dies sonst zu Gefahren führen kann.

29. Wenn Sie dieses Produkt längere Zeit nicht verwenden, sollten Sie die Stromversorgung ausschalten und

die Ladestation ausstecken.

30. Die technischen Parameter, die in den Produktanweisungen angegeben sind, werden von Jimmy

Labs oder einem bestimmten Testunternehmen eines Drittanbieters bezogen, und das endgültige

Interpretationsrecht liegt bei unserem Unternehmen.

Informationen zur Produktverwendung

1. Dieses Produkt eignet sich für harte Böden in Innenräumen, einschließlich Wachsböden, Gummiböden,

Fliesenböden, nahtlose Holzböden und Massivholzböden. Wenn Sie dieses Produkt auf einem unebenen

Boden verwenden, werden möglicherweise nicht die besten Ergebnisse erzielt.

2. Wenn der Rückgewinnungstank und der Reinwassertank nicht gemäß den korrekten Anweisungen

installiert sind, öffnen Sie sie bitte und verwenden Sie sie.

3. Schütteln Sie nicht auf und ab und schlagen Sie nicht heftig auf die Maschine, um zu verhindern, dass

Abwasser in den Motor ießt. Heben oder tragen Sie die Maschine beim Starten nicht auf und ab und kippen

Sie die Maschine nicht zur Seite oder legen Sie sie ach auf den Boden, um zu verhindern, dass Abwasser in

den Motor ießt.

4. Lassen Sie die Maschine nicht lange laufen, wenn der Lufteinlass durch den Schwimmer blockiert ist, um

Beschädigungen zu vermeiden.

5. Reinigen Sie nach dem Gebrauch der Maschine die verschmutzten Teile des Abwassertanks, der

Saugdüse und des Luftkanals rechtzeitig und lagern Sie sie an einem belüfteten und trockenen Ort. Feuchte

Orte beeinträchtigen die Isolierung und Lebensdauer von Elektrogeräten.

Über Reinigungsüssigkeit

1. Wenn eine große Menge Reinigungsüssigkeit in den Motor gelangt, besteht Gefahr.

2. Befolgen Sie die Anweisungen (das Verhältnis von Lösung zu Wasser beträgt 1:50), um die Lösung

herzustellen. Es wird empfohlen, die Reinigungsüssigkeit unseres Unternehmens zu verwenden und keine

Reinigungsflüssigkeiten zu verwenden, die Säuren, Alkalilösungen oder umweltschädliche Substanzen

enthalten.

3. Verhindern Sie, dass Kinder mit der Reinigungsflüssigkeit in Kontakt kommen. Wenn die

Reinigungsüssigkeit versehentlich in die Augen gelangt, spülen Sie sie rechtzeitig gründlich mit sauberem

Wasser aus. Bei versehentlichem Verschlucken sofort einen Arzt aufsuchen.

4. Wenn es um Abwasser und Reinigungsüssigkeit geht, sollte es gemäß den örtlichen Umweltschutzan-

forderungen behandelt werden.

Über weggeworfene Batterien

1. Die im Produkt montierte Batterie enthält umweltschädliche Materialien. Vor dem Entsorgen muss der Akku

aus dem Gerät entfernt werden.

2. Wenn Sie den Akku entfernen, schaltet sich das Produkt aus und der Ladestecker wird nicht abgezogen.

3. Bitte entsorgen Sie den weggeworfenen Akku sicher und ordnungsgemäß. Werfen Sie ihn nicht in Feuer,

Wasser oder Erde.

4. Wenn die Altbatterie ausläuft und die Haut oder Kleidung kontaminiert, entsorgen Sie sie bitte mit sauberem

Wasser und suchen Sie rechtzeitig einen Arzt auf.

Produktmontage

Teile Name

Ein / Aus Taste

Modus-Taste

Manueller

Wassersprühknopf

Batterie-

Entriegelungsknopf

für den

Abwassertank

Handentriegelungsk-

nopf

Griff des

Sauberwassertanks

Düse

Einfüllstopfen für den

Reinwassertank

Entriegelungsknopf für

die Bodenbürste

Akkupack

Selbstreinigende/

automatische

Sprühtaste

Voice-Taste

LED-Bildschirm

Metallrohre

Hauptkomponenten

Staubbecher-Baugruppe

Handheld-

Montage

Abwassertank

Sauberwassertank

Bodenbürste Komponente

Das Produkt kann folgende Zeichen haben, die folgende Bedeutungen haben:

Zeichen Bedeutung

Achten Sie auf Oberflächen mit hohen Temperaturen, da diese

während des Gebrauchs heiß werden können. Seien Sie vorsichtig mit

Verbrennungen

Nicht beim Baden oder Duschen verwenden

Angetriebener Kopf des Wassersauggeräts

Nicht bedecken

Wasserdichte Qualität

Unten der

Ladestation

Sofasauger

Reinigung-

slösung

Reinigungs-

bürste

Oben des

Ladekopfes

Flache

Absaugung

Packliste

Demontage und Montage des Produkts

Anmerkung: Während der Demontage und Montage des

Produkts schalten Sie bitte die Stromversorgung aus.

Demontage und Montage der Haupt-

komponenten

Um die Hauptkomponenten zu installieren, richten Sie

zunächst die Unterseite der Hauptkomponenten am Kopf

der Bodenbürstenbaugruppe aus, setzen Sie sie nach

unten in die Bodenbürste ein und schieben Sie sie hinein,

bis ein "Klick"-Geräusch zu hören ist. Achte darauf, dass

der Körper straff und nicht locker ist. Um den Hauptkörper

zu entfernen, drücken Sie einfach die Entriegelungstaste

des Bodenkopfes und heben Sie den Grundkörper nach

oben. (Abb. 1)

Demontage und Montage des Akkupacks

1. Halten Sie den Akku fest, legen Sie ihn entlang der Schienennut ab und drücken Sie den Akku kräftig nach

unten, hören Sie das "Klick", und der Akku ist verriegelt.

2. Drücken Sie die Entriegelungstaste des Akkus und ziehen Sie den Akku in die entgegengesetzte Richtung

nach oben, um den Akku zu entriegeln. (Abb. 2)

Anmerkung: Mit Ausnahme des Austauschs des Akkus muss der Akku nicht häug herausgenommen werden.

Batterie-Entriegelungsknopf

Entriegelungsknopf

für die

Bodenbürste

Handheld-Montage Hauptkomponenten Bodenbürste Komponente Akkupack

1 1 1 1

Oben der Ladestation Unten der Ladestation Tablett Sofasauger

1 1 1 1

Flache Absaugung Reinigungslösung Reinigungsbürste Gebrauchsanweisung

1 1 1 1

Tablett

Handheld-Montage und -Demontage

Stecken Sie das Ende des Handstaubsaugers, der mit

dem Akkupack installiert ist, vertikal in den Anschluss des

Hauptgehäuses, bis ein "Klick"-Geräusch zu hören ist.

Stellen Sie sicher, dass der Handstaubsauger fest sitzt

und nicht locker ist.

In diesem Status wird das Produkt als kabelloser

Staubsauger und Waschmaschine verwendet. Um den

Handstaubsauger einzeln zu entnehmen, halten Sie

einfach den Handentriegelungsknopf gedrückt und heben

Sie ihn an. (Abb. 3)

Demontage und Montage des Abwas-

sertanks

Um den Abwassertank zusammenzubauen, setzen Sie

den Boden des Abwassertanks in das Hauptgehäuse

und schieben Sie den Abwassertank in Richtung des

Hauptkörpers, bis ein "Klick" zu hören ist. Um den

Abwassertank abzunehmen, halten Sie die Maschine

mit einer Hand und den Abwassertank mit der anderen

Hand fest, drücken Sie die Entriegelungstaste des

Abwassertanks, um den Abwassertank herauszuziehen.

(Abb. 4)

Installation der Ladestation

Drücken Sie die Ladekopfbaugruppe, den Waschmittel

Gehäuse und den Walzenbürste Gehäuse entlang der

in der Abbildung gezeigten Position an die Ladestation,

und nachdem Sie das "Klick"-Geräusch gehört haben,

wird der Haken in das entsprechende Loch eingerastet,

setzen Sie schließlich die Tablett auf die Ladestation, um

die Ladestationsinstallation abzuschließen. (Abb. 5)

Platzieren Sie das Gerät an der Ladestation

Die Bodenbürste bendet sich in einer aufrechten Position, heben Sie das gesamte Gerät an, richten Sie

den Ladeschacht am Ende des gesamten Geräts an der Ladebuchse an der Ladestation aus und stellen

Sie das gesamte Gerät vorsichtig von oben nach unten in die Ladestation. Wenn Sie das gesamte Gerät

herausnehmen , halten Sie den Griff des Handstaubsaugers fest und ziehen Sie das gesamte Gerät direkt

aus der Ladestation. (Abb. 6)

Demontage und Montage des Sauberwassertanks

Um den Sauberwassertank abzunehmen, halten Sie den Griff des Sauberwassertanks fest und ziehen Sie

den Sauberwassertank heraus. Um den Sauberwassertank zu installieren, stellen Sie ihn auf den Bodenkopf

und drücken Sie ihn nach unten, bis ein "Klick"-Geräusch zu hören ist. (Abb. 7)

Demontage und Montage der Rollenbürsten

Um die Bürstenwalzenbaugruppe zu entfernen, entfernen Sie zuerst den Sauberwassertankbaugruppe,

halten Sie dann den Bodenkopf mit einer Hand nach unten, drehen Sie mit der anderen Hand die

Endkappe der Bürstenwalze nach oben und entfernen Sie die Bürstenrolle nach außen. Wenn Sie die

Walzenbürstenbaugruppe installieren, richten Sie zuerst das andere Ende der Walzenbürste mit der

Entriegelungsknopf

für den Abwassertank

Oben der Ladestation

Unten der Ladestation

Griff des

Sauberwassertanks

Handentriege-

lungsknopf

Tablett

Verzahnung aus, schieben und drehen Sie die

Walzenbürste an den unteren Rand der Verzahnung,

drehen Sie dann die Endabdeckung der Walzenbürste

nach unten, bis das "Klick" zu hören ist, um die

Walzenbürste zu verriegeln, und setzen Sie schließlich

den Frischwassertank wieder in die Bodenbürste ein.

(Abb. 8)

Verwendung des Produkts

Anmerkung: Bitte prüfen Sie vor dem Gebrauch, ob das Gerät Strom hat, wenn kein Strom vorhanden ist,

laden Sie es bitte rechtzeitig auf und verwenden Sie es erneut, nachdem es vollständig aufgeladen ist.

LED-Bildschirm und Anleitung

Verwendung von Stabstaubsauger und Waschmaschine

Drücken Sie im aufrechten Neigungszustand die Ein/Aus-Taste, und das Produkt beginnt zu arbeiten. Der

Standardmodus befindet sich im Auto-Modus, drücken Sie die Modus-Taste, um zwischen Bodenmodus,

Teppichmodus und Auto-Modus zu wechseln, begleitet von einer Spracherinnerung. Drücken Sie die Ein/Aus-

Taste erneut, die Stimme erinnert an "Maschine schaltet sich aus", der Hauptmotor läuft 2 Sekunden lang, die

Maschine funktioniert nicht mehr. (Abb. 9)

Im Auto-Modus wird die Saugleistung automatisch an die

erkannte Abwasser- oder Staubmenge angepasst. Und

die Farbe des Lichtbandes ändert sich entsprechend,

je mehr Abwasser oder Staub, je größer der Rotbereich

des Lichtbandes, je weniger Abwasser oder Staub, desto

größer der Blaubereich des Lichtbandes.

Anmerkung:

1. Wenn Sie den Teppich reinigen, reinigen Sie bitte

zuerst die Bodenbürste (siehe "Reinigung und Wartung,

Licht indikator

Modus Anzeige

Selbstreinigende

Digitale

Anzeige des

Batteriestands

Anzeige des Batteriestands

Abwassertank volle

Anzeige für Mangel des

Sabugerwassertanks

Anzeige der

Luftwegblockade

Anzeige des

Trocknungsmodus

Anzeige für Mangel des

Sabugerwassertanks

Spline

Reinigung von Bodenbürstenkomponenten" für Details)

und zur Tiefenreinigung des Teppichs wird empfohlen,

die Teppichbürste auszutauschen. (Teppichbürste kann

nach eigenen Bedürfnissen ausgewählt und bei JIMMY-

Händlern verkauft werden)

2.Wenn der Akkustand unter 20 % liegt, kann nicht in den

Teppichmodus gewechselt werden.

Nach dem Einschalten der Saugmaschine wird die

standardmäßige automatische Wassersprühfunktion

aktiviert. Der LED-Bildschirm zeigt die automatische

Sprühanzeige an und sauberes Wasser wird automatisch

auf die Bürstenrolle gesprüht. Um die automatische

Wassersprühfunktion auszuschalten, halten Sie die

Selbstreinigungstaste länger als 3 Sekunden gedrückt,

wenn das Produkt eingeschaltet ist. Um die automatische

Wassersprühfunktion wieder einzuschalten, halten Sie die

Selbstreinigungstaste länger als 3 Sekunden gedrückt,

wenn das Produkt eingeschaltet ist. (Abb. 10)

Wenn der Boden stark verschmutzt ist, können Sie

mehr Wasser auf den Boden sprühen, indem Sie die

manuelle Wassersprühfunktion verwenden, um den

Bodenreinigungseffekt zu verbessern. Drücken Sie bei

eingeschaltetem Gerät die manuelle Wassersprühtaste,

sprühen Sie mit dem Mund fächerförmiges Wasser;

Lassen Sie die Wassersprühtaste los, um das

Sprühen von Wasser zu beenden. Die manuelle

Wassersprühfunktion kann aktiviert werden, unabhängig

davon, ob die automatische Wassersprühfunktion ein

oder ausgeschaltet ist. (Abb. 11)

Anmerkung:

1.Die manuelle Wassersprühtaste kann nicht gleichzeitig mit der Umschalttaste oder der Geschwind-

igkeitskontrolltaste verwendet werden.

2.Es wird empfohlen, den Teppichmodus zu verwenden, um zu arbeiten, wenn die Umgebung stark ver-

schmutzt ist oder viele Wasserecken vorhanden sind.

3.Achten Sie beim Reinigen von Teppichen darauf, die automatische Wassersprühfunktion auszuschalten.

4.Bitte verwenden Sie dieses Produkt mit einer schaumarmen Reinigungslösung zum Reinigen, geben Sie

die leicht schäumende Reinigungslösung nicht zur Verwendung in den Reinwassertank, da sie sonst während

des Gebrauchs mehr Schaum erzeugt, der in die Maschine eindringen und eine Gefahr darstellen kann.

Produkt ach liegen, um Vakuumfunktion zu erhalten

Wenn die gesamte Maschine ach liegt und die Unterseite der Möbel reinigt, fällt die Leistung automatisch ab,

was ein normales Phänomen ist, und die Maschine kann nicht heftig geschüttelt werden, wenn die gesamte

Maschine ach liegt, um zu vermeiden, dass Wasser in den Staubbehälter eindringt.

Verwendung von Handstaubsaugern

1.Nehmen Sie den Handstaubsauger ab und drücken Sie die Ein/Aus-Taste. Der Bildschirm leuchtet auf. Der

Standardmodus ist der Bodenmodus. Drücken Sie die Modustaste, um zwischen Teppichmodus und Boden-

modus zu wechseln. Drücken Sie die Ein/Aus-Taste erneut, um den Staubsauger auszuschalten, und der

Bildschirm erlischt.

2. Die Saugöffnung des Handstaubsaugers kann in die Bürste, die ache Absaugung und anderes Zubehör

eingesetzt werden, um sich an die Verwendung verschiedener Umgebungen anzupassen (Abbildung 12):

Zielen Sie den Aufsatz mit dem Handanschluss und drücken Sie ihn nach oben, hören Sie das Geräusch der

12-2

12-1

Flachabsa-

ugung

Bürsten

Taste

Selbstreinigende

Manueller

Wassersprühknopf

Verriegelung und installieren Sie ihn an Ort und Stelle. Drücken Sie den Klappknopf am Aufsatz und ziehen

Sie ihn nach unten heraus, um den Aufsatz vom Handstaubsauger zu entfernen.

Anmerkung:

1. Weiteres Zubehör wie elektrische Bettbürsten, Haustierbürsten, Teleskopschläuche usw. können bei JIM-

MY-Händlern erworben werden.

2. Wenn der Batteriestand der gesamten Maschine unter 20% liegt, wird die gesamte Maschine gezwungen,

in den Bodenmodus zu wechseln.

3. Saugen Sie Flüssigkeiten nicht mit einem Handstaubsauger ab.

Maschine auaden

Schließen Sie das Stromkabel an die Stromversorgung an, legen Sie den Staubsauger in die Ladestation und

wechseln Sie in den Lademodus.

Anmerkung:

1. Bevor Sie es zum ersten Mal verwenden, laden Sie bitte zuerst den Akku vollständig auf, und bevor Sie ihn

zum zweiten Mal auaden, leeren Sie bitte den Akku, um die Lebensdauer des Akkus zu gewährleisten.

2. Wenn das Produkt längere Zeit nicht verwendet wird, muss das Produkt etwa alle drei Monate aufgeladen

werden. (Achten Sie darauf, das Kabel dieses Produkts zum Auaden zu verwenden)

3. Wenn Sie nicht aufladen, ziehen Sie den Netzstecker aus der Steckdose, um das Risiko einer

versehentlichen Kollision zu vermeiden.

4. Wenn Sie den Akku separat auaden müssen, können Sie ein geeignetes Ladegerät bei einem JIMMY-

Händler erwerben

Selbstreinigung und Trocknung

1. Selbstreinigung + Schnelltrocknen (Trocknungsbürste): im Lademodus drücken Sie die Taste der

Selbstreinigung, um in den Selbstreinigung und Schnelltrocknenmodus zu gelangen.(Abbildung 15). Nach der

Reinigung wird der Schnelltrocknermodus automatisch eingeschaltet, wenn der Strom nicht ausreichend ist,

wird der Schnelltrocknenmodus nach der Auadung automatisch eingeschaltet.

2. Selbstreinigung + Voll-strangtrocknung (Trocknungsaufnahme, Walzenbürste, Rohrleitung, HEPA,

Abwassertank usw.): Im Lademodus drücken Sie lange die Taste der Selbstreinigung, um in den

Selbstreinigung- und Voll-Link-Trocknungsmodus einzugehen. Nach der Selbstreinigung wird der Voll-

strangtrocknungsmodus automatisch eingeschaltet, wenn der Strom nicht ausreichend ist, wird der Voll-

strangtrocknungsmodus nach der Auadung automatisch eingeschaltet.

Anmerkung:

1. Stellen Sie bei der Selbstreinigung das Tablett auf die Ladestation, und es ist verboten, sich ohne das

Tablett selbst zu reinigen.

2. Im Selbstreinigungsmodus werden Rohre und

Bodenbürsten gereinigt.

3. Bevor Sie den Reinigungsmodus einschalten, entleeren

Sie bitte das Schmutzwasser im Schmutzwassertank,

überprüfen Sie, ob das Gerät fest auf der Ladestation

steht, das Netzkabel in die Steckdose eingesteckt

ist, das Netzkabel an die Ladestation angeschlossen

ist und der Sauberwassertank mindestens 1/2 des

Wassers zurückhält. Reinigen Sie nach Abschluss der

Selbstreinigung den Schmutzwassertank erneut.

4. Wenn der Akku weniger oder gleich 15% Leistung

hat, kann der Selbstreinigungsmodus nicht eingeschaltet

werden, und er kann nach dem Aufladen für einen

bestimmten Zeitraum normal eingeschaltet werden.

5.Drücken Sie während des Selbstreinigungsvorgangs

den Schalter oder die Geschwindigkeitsregeltaste, um

die Selbstreinigung zu beenden und automatisch in den

Ladezustand zurückzukehren. (Abb. 14)

Selbstreinigende

Lademodus

Trocknungs-Modus Selbstreinigungsmodus

Ein/Aus

Taste

Modus-

Taste

6.Am Ende der Selbstreinigung wechselt es automatisch in den Trocknungsmodus.

Anzeige für Mangel des Sauberwassertanks

1.Wenn während der Verwendung des Staubsaugers und der Waschmaschine

der LED-Bildschirm " " angezeigt wird und die Stimme daran erinnert: "Kein

sauberes Wasser, bitte Wasser einfüllen", füllen Sie bitte sauberes Wasser in den

Frischwassertank und fahren Sie dann direkt mit der Verwendung fort.

2. Wenn Sie den Reinigungsmodus verwenden und sich kein Wasser im

Sauberwassertank bendet, wird der Reinigungsmodus der Bürste gestoppt, und

die Stimme erinnert daran: "Der Wassertank hat wenig Wasser, bitte fügen Sie Wasser hinzu", wenn es

normal funktionieren muss, fügen Sie bitte Wasser zum sauberen Wasser hinzu und schalten Sie dann den

Selbstreinigungsmodus wieder ein.

Sauberwassertank auffüllen

Füllen Sie den Sauberwassertank auf: Entfernen Sie den Sauberwassertank und heben Sie den

Wassereinfüllstopfen des Sauberwassertanks an oder öffnen Sie direkt den Wassereinfüllstopfen des

Sauberwassertank, legen Sie das Wassereinlassloch frei, gießen Sie sauberes Wasser und Reinigungslösung

hinein und stecken Sie den Wassereinfüllstopfen wieder in seine ursprüngliche Position , damit Sie es wieder

in den Sauberwassertank einsetzen. (Abb. 15)

Anmerkung:

Wenn Sie sauberes Wasser hinzufügen, können Sie die mitgelieferte JIMMY Reinigungslösung im Verhältnis

von etwa einem Kronkorken zu einem vollen Tank sauberen Wassers hinzufügen. Die Wassertemperatur

sollte 40°C nicht überschreiten.

Abwassertank volle Anzeige

1.Wenn der aufrechte Staubsauger erkennt, dass der Abwassertank voll ist, das Gerät hört auf zu arbeiten

und gibt eine Spracherinnerung aus. Bitte reinigen Sie den vollen Abwassertank und setzen Sie ihn wieder

ein.

2.Wenn der Abwassertank im Selbstreinigungsmodus voll ist, das Gerät hört auf zu arbeiten und gibt eine

Spracherinnerung aus. Bitte reinigen Sie den vollen Abwassertank und setzen Sie ihn innerhalb von 5

Minuten wieder ein, damit die Selbstreinigung fortgesetzt wird. Dann schaltet Selbstreinigungsmodus wieder

ein.

Reinigung des Abwassertanks

Nehmen Sie die obere Abdeckung des Abwassertanks und den Filterrahmen heraus, lassen Sie das

Schmutzwasser ab, montieren Sie den Abwassertank nach dem Waschen und setzen Sie ihn wieder auf

Hauptkomponenten. (siehe "Reinigung des Abwassertanks" für Details).

Indikator für Rollenbürsten stecken geblieben

Wenn sich der Staubsauger im Arbeits oder Reinigungsmodus bendet und die Rollenbürste feststeckt, stoppt

die Maschine und gibt eine Spracherinnerung aus. Bitte nehmen Sie die Rollenbürste heraus, entfernen Sie

die Fremdkörper oder verwickelten Haare auf der Rollenbürste.

Reinigung der Rollenbürsten

Nachdem Sie den Sauberwassertank entfernt haben, ziehen Sie die RolleBürste heraus, verwenden Sie die

Reinigungsbürste, um die Haare, die um die Bürstenrolle gewickelt sind, abzuschneiden und zu entfernen,

und reinigen Sie die Fremdkörper, die an der RolleBürste und dem Bodenkopf befestigt sind. Setzen Sie die

RolleBürste und den Sauberwassertank wieder ein (siehe "Reinigung der Bodenbürsten Komponente" für

Details).

Wassereinfüllstopfen

Warnung bei verstopftem Luftweg

1.Wenn sich der Staubsauger im Selbstreinigungsmodus

befindet und der Luftweg blockiert ist, hört das Gerät

auf zu arbeiten und gibt eine Spracherinnerung aus.

Bitte reinigen Sie die mögliche Verstopfung des

Handstaubbehälters, des Bodenkopfluftwegs und des

Abwassertanklter bevor Sie mit der Arbeit fortfahren.

2. Wenn der Handstaubsauger arbeitet und der Luftweg

blockiert ist, stoppt der Staubsauger automatisch. Zu

diesem Zeitpunkt müssen der Staubsauger und die

HEPA-Anlage gereinigt werden.

Reinigung des Luftwegs

Den Abwassertank demontieren, die obere Abdeckung und den Mülleimer des Abwassertanks herausnehmen,

alle Teile waschen und wieder zusammenbauen. Verwenden Sie eine multifunktionale Reinigungsbürste, um

den Kalk, die Fremdkörper und die Haare im Rohr auszubaggern, und setzen Sie dann den Abwassertank

wieder in die Hauptkomponenten ein.

Öffnen Sie nach dem Entfernen des Staubbehälters den Sauganschluss, um den Staub und den Schmutz im

Staubsauger zu entleeren, entfernen Sie den HEPA, reinigen Sie die Teile, montieren Sie den Staubsauger

und setzen Sie ihn wieder auf den Handstaubsauger (siehe "Reinigung und Wartung" für Details).

Sprachfunktionen

Das Produkt enthält Englisch, Deutsch, Italienisch, Französisch, Russisch und Polnisch sechs

Spracherinnerungen. Die neue Standardstimme des Geräts Englischstimme eingeschaltet, drücken Sie die

Sprachtaste, um zu anderen Sprachsprachen zu wechseln, halten Sie die Sprachtaste länger als 3 Sekunden

gedrückt, um die Sprachfunktion auszuschalten; Drücken Sie die Sprachtaste erneut, um die Sprachfunktion

wieder einzuschalten. (Abb. 16)

Anmerkung: Bei Verwendung eines Handstaubsaugers gibt es keine Sprachfunktion.

Warnung bei niedrigem Batteriestand

1. Wenn der Schiebestaubsauger arbeitet, wenn die Stimme daran erinnert, dass die Batterie schwach ist.

Bitte laden Sie den Akku auf", Bitte verwenden Sie ihn nach dem Auaden.

2. Wenn der Schiebestaubsauger funktioniert und die Stimme sendet: "Der Akku ist schwach, er wird sich

gleich abschalten, bitte aufladen", geht der Strom zu diesem Zeitpunkt zur Neige, und er schaltet sich

automatisch ab, wenn Sie ihn weiterhin verwenden, und Sie müssen ihn auaden, bevor Sie ihn verwenden.

3. Wenn Sie einen Staubsauger verwenden, zeigt das Symbol auf der LED-Bildschirm die verbleibenden

Arbeitsminuten an. Wenn die Akkuleistung weniger als 20 % beträgt, wechselt das Batteriesymbol in der

rechten oberen Ecke von weiß zu rot.

Reinigung und Wartung

Reinigung von Abwassertanks

Entfernen Sie nach dem Ausschalten des Staubsaugers den Schmutzwassertank, heben Sie die obere

Abdeckung des Wassertanks an und entfernen Sie den Schaumstofffilterrahmen davon, öffnen Sie die

Klappabdeckung des Schaumstofflterrahmens und nehmen Sie den Schaumstofflter und Mülleimer heraus.

Schütten Sie Abwasser und Schmutz in den Wassertank und waschen Sie dann den Abwassertank,Mülleimer

die Wassertankabdeckung, den Schaumstofflterrahmen und den Schaumlter. Wenn sich ein Fremdkörper

in der Abwassertankleitung bendet, kann er mit einer Rohrbürste gereinigt, die oben genannten Teile gespült

und getrocknet und dann wieder in die Abwassertankbaugruppe eingebaut werden, so wie er ist, und dann

Voice

Taste

den Abwassertank in den Plan laden, um weiter zu

starten. (Abb. 17)

Anmerkung:

1. Nach der Verwendung eines aufrechten Staubsaugers

wird empfohlen, den Abwassertank sofort zu reinigen.

2. Wenn Sie den Filter wieder einsetzen, falten Sie das

schwarze weiche Gummi nicht unter den Filter.

Reinigung von Bodenbürstenkompo-

nenten

Nachdem Sie das Bürstenrollenfenster, die Bürstenrolle,

den Reinwassertank und den Schmutzwassertank entfernt

haben, führen Sie die multifunktionale Reinigungsbürste

durch das kreisförmige Loch unter der Einbauposition des

Schmutzwassertanks ein, um Fremdkörper und Schuppen

im Rohr sowie die verstopften Haare zu entfernen.

Verwenden Sie die multifunktionale Reinigungsbürste, um

die verlzten Haare auf der Bürstenrolle abzuschneiden.

Wischen Sie die Maschine und die entfernten

schmutzigen Teile mit einem Lappen ab und legen Sie ihn

dann separat wieder auf die Maschine (die Bürstenrolle

kann auch zum Trocknen in die Bürstenwalzenbox

gelegt werden). Spülen Sie den an der Multifunktions

Reinigungsbürste befestigten Schmutz ab und legen Sie

ihn in die Bürstenrollenbox. (Abb.18)

Anmerkung:

Bodenbürsten nicht waschen!

Tablettreinigung

Nehmen Sie das Tablett zum Waschen aus der

Ladestation. Nach dem Trocknen kann es zur

Verwendung wieder in die Ladestation gelegt werden.

(Abb. 19)

Hinweis: Bitte waschen Sie die Ladestation nicht! Bitte

aktivieren Sie den Selbstreinigungsmodus nicht, wenn die

Ladestation nicht eingeschoben ist! Die Ladestation ist

nicht wasserdicht.

Reinigung des Staubbechers

Drücken Sie die Entriegelungstaste des Staubbehälters, um den Staubbehälter aus dem Handstaubsauger

zu entfernen. Heben Sie den Metallgriff am Zyklon an, um die Zyklonbaugruppe herauszuziehen und den

Staubbehälter zu leeren. Halten Sie den Metallgriff fest und drehen Sie ihn, um HEPA zu entfernen. (Abb. 20)

Tägliche Wartung und Lagerung

Nach jedem Gebrauch wird empfohlen, den Abwassertank, die Filter, die Walzenbürstenkörper und andere

Teile für den nächsten Gebrauch zu reinigen. Wenn Sie Folgendes nden:

1) Aus dem HEPA-Filter tritt Staub aus.

2) Schaumstofflter schwer beschädigt;

3) Starker Haarausfall der Walzenbürste, starke Vibrationen während des Gebrauchs, abnormaler Klang),

es wird empfohlen, Verbrauchsmaterialien zu kaufen und zu ersetzen, um die Leistung der Maschine zu

vermeiden.

Wenn Sie das Gerät längere Zeit nicht benutzen, bewahren Sie das Gerät bitte an einem kühlen und

Entriegelungsknopf für

Staubbecher

Reinigung von

Abwassertanks

Fehlersuche

Bitte prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden.

Fehler Verursachen Lösung

Kann während des

Gebrauchs nicht

gestartet oder gestoppt

werden

Das Produkt hat keinen Strom mehr

oder nur noch wenig Strom

rechtzeitig auaden

Die Umschalttaste wird nicht gedrückt Die Umschalttaste drücken

Der Walzenbürstenkörper hat sich

stark in Haaren verheddert

Bürstenkörper rechtzeitig reinigen

Das Abwasser im Abwassertank erre-

icht die höchste Wassermarke

Abwassertank reinigen

Der Akku ist nicht am Platz Akkupack installieren

Verstopfte Luftkanäle Luftkanäle und Filter reinigen

Geringe Saugleistung

Der Akku ist nicht an Ort und Stelle

installiert

Akkupack installieren

Kein HEPA installiert HEPA installieren

Die ganze Maschine

klingt anders

Verstopfte Luftkanäle Luftkanäle und Filter reinigen

Kein HEPA installiert HEPA installieren

Der Auslauf kommt

nicht aus dem Wasser

Es fehlt Wasser im Sauberwasser-

tank

Wasser füllen

Wassersprühknopf nicht gedrückt Wassersprühknopf drücken

Der Sauberwassertank ist nicht

montiert

Sauberwassertank installieren

Wasser wird am

Luftauslass versprüht

Kein Filter im Abwassertank Filter im Abwassertank installieren

Weicher Gummi unter dem Sieb gefal-

tet

Den Filter wieder einsetzen, der

weiche Kleber darf nicht gefaltet

werden

HEPA onhe Trocknung HEPA trocknen

Anmerkung: Wenn die obige Anleitung zur Fehlerbehebung keine Lösung bietet oder auf dem Bildschirm der

Fehlercode F0 bis F9 angezeigt wird, bitte wenden Sie sich an den Kundendienst oder an lokale Vertreter, um

sich beraten zu lassen.

trockenen Ort auf, niemals in direktem Sonnenlicht oder feuchter Umgebung. Wenn Sie das Gerät in einen

Karton packen müssen, reinigen Sie das Gerät und trocknen Sie die Teile, um Schäden an der Maschine zu

vermeiden.

Technische Parameter

Produktspezikationen

Schaltplan

Produktname Kabelloser Staubsauger & Waschmaschine

Produkmodell PW11 Plus

Nennleistung 400W

Batteriekapazität 4000mAh 21.6V

Ladezeit 5h±0.5h

Nennleistung 220-240V~ 50-60Hz

Nennspannung 21.6V

Ladegerät

Stromkabel

Schutz-Leiterplatte

Lithiumbatterie

Wasserpump Elektromagnetisches Ventil

Transfer PCB 1

Transfer PCB 2

Ladeplatte/

Lüfter/PTC

Mikro-Schal-

ter

Infrar-

ot-Röhren-

platte

Lautspre-

cher

Wasser-

stands-

sensor

Display

PCB

Elektroden

des Abwas-

sertanks

Kontrol PCB 1

Kontrol PCB 2

Bodenbürste PCB

...

······

Bodenbürstenmotor

Vakuum motor

Herstellerinformationen

Hersteller

Kingclean Electric Co., Ltd

Adresse

No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China

Entsorgung

Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden.

Bitte entsorgen Sie diese Maschine nicht im Hausmüll!

Nur für EU-Länder:

Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie

2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche

Weise entsorgt werden.

Akkupakete/Akkus:

Entnahme von integrierten Akkus für Entsorgung darf nur von qualiziertem Personal durchgeführt werden.

Öffnen der Gehäuseschale kann die Maschine beschädigen oder zerstören.

Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus sollten

möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise entsorgt werden.

Änderungen vorbehalten.

Garantie

Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem

gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom

Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare.

Consignes de sécurité importantes

1. Avant d'utiliser ce produit, veuillez lire ce manuel ainsi que toutes les instructions et avertissements

sur le produit. Le non-respect des avertissements et des instructions peut entraîner un choc

électrique, un incendie ou des blessures.

2. Lorsque vous utilisez des appareils électriques, vous devez toujours suivre les précautions de base

pour réduire les risques d'incendie, d'électrocution et de blessures.

Avertissement

1. Ce produit est destiné à un usage domestique uniquement.

2. Avant de connecter le produit à l'alimentation électrique, assurez-vous de vérifier si la tension locale

correspond à la tension indiquée sur l'adaptateur secteur.

3. Assurez-vous de vérier le produit avant utilisation. Si le produit ou l'adaptateur est endommagé, arrêtez de

l'utiliser.

4. Veuillez l'utiliser strictement conformément à la méthode décrite dans ce manuel.

5. Ce produit ne peut pas être utilisé par des enfants, des personnes ayant une déficience physique,

sensorielle ou intellectuelle, ou des personnes sans expérience et connaissances pertinentes.

6. N'utilisez pas ce produit comme un jouet. Veuillez garder ce produit hors de portée des enfants, veuillez

prendre soin des enfants, assurez-vous qu'ils ne joueront pas avec ce produit en tant que jouet.

7. Ne touchez pas la che avec les mains mouillées.

8. Lorsque vous nettoyez les escaliers, soyez très prudent pour éviter de tomber.

9. Si les câbles, ches, batteries ou pièces conductrices sont endommagés, veuillez ne pas utiliser, démonter

ou remplacer des pièces par vous-même. Votre propre démontage et remplacement des pièces peut

provoquer un choc électrique ou un incendie. Jimmy n'est pas responsable de cela. Une fois endommagé,

il doit être réparé ou remplacé par Jimmy, l’agent de Jimmy ou une personne possédant les qualications

appropriées désignée par Jimmy pour éviter tout danger.

10. Veuillez utiliser le chargeur spécié par Jimmy pour charger le produit.

11. Veuillez vous assurer d'utiliser la batterie spéciée par Jimmy: d'autres types de batteries peuvent se

rompre, provoquant des blessures corporelles ou des dommages au produit.

12. Si le produit n'est pas utilisé conformément aux instructions, est gravement touché, tombe d'une hauteur,

est endommagé ou tombe dans l'eau, veuillez ne pas utiliser le produit et veuillez contacter Jimmy ou l'agent

Jimmy.

13. N'utilisez que des pièces de rechange et des pièces spéciées par Jimmy.

14. Ne tirez pas et ne forcez pas le câble. Éloignez les câbles des surfaces chauffées. Ne laissez pas le câble

à l'endroit où la porte est fermée tirée sur des bords ou des coins tranchants. Le câble doit être éloigné de la

zone active. N'utilisez pas ce produit contre le câble.

15. Veuillez retirer la che lorsqu'elle n'est pas utilisée ou avant la maintenance.

16. Ne faites pas glisser le câble, ne transportez pas le produit avec le câble et n'utilisez pas le câble comme

poignée.

17. Ce produit est un appareil électrique rechargeable, veuillez ne pas laisser la machine fonctionner seule

sans surveillance.

18. Lors du nettoyage, de la réparation ou de la non utilisation de la machine pendant une longue période, le

bloc-batterie doit être retiré du boîtier de batterie.

19. Évitez à proximité d'un équipement de chauffage ou d'une exposition à long terme au soleil pour éviter

que la coque ne se déforme en raison de la température élevée.

20. Ne placez pas d'obstacles à l'entrée et à la sortie d'air de la machine pour éviter la surchauffe de la

machine.

21. Le corps et la brosse à plancher sont sous tension et ne peuvent pas être nettoyés par immersion dans

l'eau.

22. Ne nettoyez pas et ne retirez pas le couvercle de la brosse à rouleau ou le corps de la brosse à rouleau

lorsque la machine est allumée ou en marche, an d'éviter des blessures.

23. Veuillez ne pas utiliser la machine pour absorber le charbon de bois brûlant, les mégots de cigarettes et

autres objets générateurs de chaleur.

24. N'utilisez pas ce produit pour ramasser des objets pointus tels que du verre brisé.

25. N'utilisez pas la machine pour absorber des substances ultra-fines telles que la chaux, le ciment, la

poudre de carbone, la poudre de gypse, la farine, etc.

26. Veuillez ne pas utiliser la machine pour absorber des liquides corrosifs, tels que du liquide de nettoyage

acide-base, de la lessive en poudre, etc.

27. Veuillez ne pas utiliser la machine pour absorber de l'essence, de l'alcool, du parfum, de la peinture et

d'autres matières inammables et explosives.

28. Ne démontez et n'assemblez pas la machine fermée vous-même et n'essayez pas de modifier les

performances de l'ensemble de la machine. Vous devez vous faire aider par le fabricant, son service de

maintenance ou des professionnels de services similaires, sinon cela entraînera un danger.

29. Si vous n'utilisez pas ce produit pendant une longue période, vous devez mettre l'appareil hors tension et

débrancher la base de chargement.

30. Les paramètres techniques reétés dans les instructions du produit sont obtenus par Jimmy Labs ou une

société de test tierce désignée, et le droit d'interprétation nale appartient à notre société.

À propos de l'utilisation du produit

1. Ce produit convient aux sols durs dans les environnements intérieurs, y compris les sols cirés, les sols en

caoutchouc, les sols carrelés, les sols en bois sans soudure et les sols en bois massif. Si vous utilisez ce

produit sur un sol inégal, les meilleurs résultats peuvent ne pas être obtenus.

2. Si le réservoir de récupération et le réservoir d'eau propre ne sont pas installés conformément aux

instructions correctes, veuillez les ouvrir et les utiliser.

3. Ne secouez pas de haut en bas ou ne heurtez pas violemment la machine pour empêcher les eaux usées

de s'écouler dans le moteur. Lorsque la machine est démarrée, ne soulevez pas et ne portez pas la machine

de haut en bas, et ne l'inclinez pas d'un côté ou ne la posez pas à plat sur le sol pour empêcher les eaux

usées de s'écouler dans le moteur.

4. Ne faites pas fonctionner la machine pendant une longue période lorsque l'entrée d'air est bloquée par le

otteur, an d'éviter tout dommage.

5. Après avoir utilisé la machine, veuillez nettoyer les parties sales du réservoir d'eaux usées, de la buse

d'aspiration et du conduit d'air à temps, et stockez-les dans un endroit aéré et sec. Les endroits humides

affecteront l'isolation et la durée de vie des appareils électriques.

À propos du liquide de nettoyage

1. Si une grande quantité de liquide de nettoyage pénètre dans le moteur, cela entraînera un danger.

2. Suivez les instructions (le rapport solution / eau est de 1:50) pour préparer la solution. Il est recommandé

d'utiliser le liquide de nettoyage de notre entreprise et de ne pas utiliser de liquides de nettoyage contenant

des acides, des solutions alcalines ou des substances nocives pour l'environnement.

3. Empêchez les enfants d'entrer en contact avec le liquide de nettoyage. Si le liquide de nettoyage entre

accidentellement dans les yeux, rincez-les soigneusement à l'eau claire à temps. En cas d'ingestion

accidentelle, consultez immédiatement un médecin.

4. Lorsqu'il s'agit d'eaux usées et de liquide de nettoyage, il doit être traité conformément aux exigences

locales en matière de protection de l'environnement.

À propos des piles jetées

1. La batterie assemblée dans le produit contient des matériaux nocifs pour l'environnement. Avant de le jeter,

la batterie doit être retirée de la machine.

2. Lorsque vous retirez la batterie, le produit s'éteint et la che du chargeur ne sera pas débranchée.

3. Veuillez éliminer en toute sécurité et correctement le bloc-batterie mis au rebut, ne le jetez pas dans le feu,

l'eau ou le sol.

4. Si la pile usagée fuit et contamine la peau ou les vêtements, veuillez la jeter avec de l'eau propre et

consulter un médecin à temps.

Assemblage de produits

Nom de la pièce

Bouton marche/arrêt

Bouton de mode

Bouton de

pulvérisation d'eau

manuelle

Bouton de

déverrouillage de la

batterie

Bouton d'ouverture

du réservoir d'eau

sale

Bouton de dé-

clenchement de

l’aspirateur portatif

Poignée du réservoir d'eau

propre

Bouche de

pulvérisation

Bouchon de remplissage

du réservoir d'eau propre

Bouton de déverrouillage

de la tête de lecture

Batterie

Bouton d'autonettoyage/

auto-vaporisation d'eau

Bouton vocal

Écran LED

Tube métallique

Corps principal

Assemblage du pot à

poussière

Aspirateur à

main

Réservoir d'eau sale

Réservoir d'eau propre

Assemblage de la tête de

plancher

Signe Signication

Faites attention aux surfaces à haute température, car elles peuvent

devenir chaudes pendant l'utilisation. Attention aux brûlures.

Ne pas utiliser pendant le bain ou la douche.

Tête motorisée du dispositif d'aspiration de l'eau

Ne pas couvrir

Niveau d'étanchéité

Le produit peut présenter les signes suivants, qui ont les signications suivantes:

Base de

chargement

inférieure

Outil de

rembourrage

Solution de

nettoyage

Brosse de

nettoyage

Base de chargement

supérieure

Outil de

coincement

Liste d'emballage

Aspirateur à main

Assemblage du corps

principal

Tête de plancher Batterie

1 1 1 1

Base de chargement

supérieure

Base de chargement

inférieure

Plateau

Outil de

coincement

1 1 1 1

Brosse de nettoyage

Solution de

nettoyage

Outil de

rembourrage

Manuel d'instruction

1 1 1 1

Assemblage et désassemblage des produits

Remarque : coupez l'alimentation électrique avant de démonter ou d'assembler le produit.

Montage et démontage du corps principal

Lors de l’installation du corps principal, insérez l’ex-

trémité du corps principal dans le connecteur de la tête

de plancher verticalement jusqu’à ce qu’un “clic” se fasse

entendre. Veillez à ce que le corps principal soit bien

serré et non desserré. Pour retirer le corps principal, il

suft d’appuyer sur le bouton de déverrouillage de la tête

de plancher et de soulever le corps principal vers le haut

(Fig. 1).

Assemblage et démontage de la batterie

1.Tenir la batterie et la faire glisser vers le bas le long de

la fente d’entrée, appuyer jusqu’à ce qu’un “clic” se fasse

entendre.

2.Appuyer sur le bouton de libération de la batterie, tirer

la batterie vers le haut pour l’extraire. (Fig. 2)

Remarque : il n’est pas nécessaire de retirer la batterie,

sauf si elle doit être remplacée.

Bouton de

déverrouillage de

la tête de lecture

Bouton de déverrouillage

de la batterie

Plateau

Bouton d'ouverture du

réservoir d'eau Drity

Base de chargement

supérieure

Base de chargement

inférieure

Réservoir d'eau

propre

Assemblage et démontage des aspira-

teurs portatifs

Insérez verticalement l’extrémité de l’aspirateur portatif

installée avec le bloc-batterie dans le connecteur du

corps principal jusqu’à ce que vous entendiez un “clic”.

Assurez-vous que l’aspirateur portatif est bien serré et

qu’il n’est pas desserré.

Dans ce cas, le produit est utilisé comme un aspirateur et

un laveur sans l. Pour retirer l’aspirateur à main séparé-

ment, il suft d’appuyer sur le bouton de déverrouillage

de l’aspirateur à main et de le soulever verticalement. (Fig.

Montage et démontage du réservoir

d'eau sale

Pour assembler le réservoir d'eau sale, placez le fond

du réservoir d'eau sale sur la fente du plateau du corps

principal, puis poussez le réservoir d'eau sale vers le

corps principal jusqu'à ce qu'un "clic" se fasse entendre.

Pour retirer le réservoir d'eau sale, tenez le corps

principal d'une main et la poignée du réservoir d'eau sale

de l'autre, appuyez sur le bouton de déverrouillage du

réservoir d'eau sale avec le pouce et tirez le réservoir

d'eau sale vers l'extérieur. (Fig 4)

Assemblage de la base de chargement

Pousser la base de chargement supérieure, le boîtier de

la solution de nettoyage, le boîtier du rouleau de la brosse

vers la base de chargement inférieure, comme indiqué

sur l'image. Une fois qu'un "clic" se fait entendre et que

les clips sont placés dans les trous correspondants,

l'assemblage est terminé. Enn, mettez le plateau dans la

base de charge pour compléter l'installation de la base de

charge. (Fig 5)

Chargement et placement des machines

Placez la tête de lecture en position verticale, soulevez l'appareil, alignez la fente de chargement à l'arrière

de l'appareil avec la prise de chargement sur la base de chargement, et placez doucement l'appareil dans

la base de chargement ; pour retirer l'appareil, tenez la poignée de l'aspirateur portatif et tirez directement

l'appareil hors de la base de chargement. (Fig. 6)

Assemblage et démontage du réservoir d'eau propre

Pour retirer le réservoir d'eau propre, tenez la poignée du réservoir d'eau propre et tirez-la vers le haut pour

retirer le réservoir d'eau propre. Pour installer le réservoir d'eau propre, placez-le sur la tête de plancher et

appuyez jusqu'à ce que vous entendiez un "clic". (Fig 7)

Montage et démontage du rouleau à brosses

Pour retirer le rouleau de brosse, retirez d'abord le réservoir d'eau propre, puis appuyez sur la tête de

plancher d'une main, tournez le capuchon d'extrémité du rouleau de brosse vers le haut d'une autre main,

et retirez le rouleau de brosse vers l'extérieur; lors de l'installation du rouleau de brosse, alignez d'abord

Bouton de déclenche-

ment de l’aspirateur à

main

Plateau

une extrémité du rouleau de brosse avec la cannelure,

tournez-la vers l'intérieur jusqu'au fond, puis tournez le

capuchon d'extrémité du rouleau de brosse dans une

autre extrémité du rouleau de brosse pour verrouiller le

rouleau de brosse. Enn, installez de nouveau le réservoir

d'eau propre sur la tête de sol. (Fig 8).

Utilisation du produit

Remarque: avant de l'utiliser, veuillez vérier si la machine est alimentée en électricité. Si elle ne l'est pas,

veuillez la charger complètement avant de l'utiliser.

Écran LED et instructions

Indicateur lumineux

Mode d'afchage

Indicateur d'auto-

nettoyage

Puissance de la

batterie

Icône d'alimentation de la batterie

Indicateur de réservoir

d'eau sale plein

Indicateur de réservoir

d'eau propre vide

Indicateur de blocage

du circuit d'air

Indicateur de séchage du

rouleau de brosse

Indicateur de pulvérisation

d'eau automatique

Utilisation d'un aspirateur à manche et

d'un lave-linge

En position verticale, appuyez sur le bouton marche/

arrêt et le produit commence à fonctionner. Le mode par

défaut est le mode Auto. Appuyez sur le bouton de mode

pour basculer entre le mode sol, le mode tapis et le mode

Auto, accompagné d'un rappel vocal. Appuyez à nouveau

sur le bouton marche/arrêt, la voix vous rappelle que la

machine s'éteint, le moteur principal tourne pendant 2

secondes et la machine s'arrête. (Fig. 9)

En mode automatique, la puissance de l'appareil change automatiquement en fonction de la quantité d'eau

sale ou de poussière détectée. La couleur des voyants lumineux change en conséquence. Plus la quantité

d'eau sale ou de poussière détectée est importante, plus les voyants sont rouges. Plus la quantité d'eau sale

ou de poussière détectée est faible, plus les voyants sont bleus.

Remarque:

1. Lors du nettoyage de la moquette, nettoyez d'abord la tête de lecture (voir " Nettoyage et entretien,

nettoyage de la tête de lecture " pour plus de détails) et pour un nettoyage en profondeur de la moquette, il

est recommandé de remplacer la brosse à moquette. (La brosse à tapis peut être sélectionnée en fonction de

vos besoins et vendue par les distributeurs JIMMY).

2. Lorsque le niveau de la batterie est inférieur à 20 %, il n'est pas possible de passer en mode Tapis.

Spline

12-1 12-2

Outil de

coincement

Outil de

rembourrage

Bouton

Lorsque l'aspirateur vertical fonctionne, appuyez sur le

bouton de pulvérisation d'eau, la fonction de pulvérisation

d'eau automatique est activée par défaut. L'écran LED

affiche l'indicateur de pulvérisation automatique et de

l'eau propre est pulvérisée automatiquement sur le

rouleau-brosse. Pour désactiver la fonction d'arrosage

automatique, appuyez sur le bouton d'autonettoyage

pendant plus de 3 secondes lorsque l'appareil est

en marche. Pour réactiver la fonction d'arrosage

automatique, appuyez sur le bouton d'autonettoyage

pendant plus de 3 secondes lorsque l'appareil est en

marche. (Fig. 10)

Si le sol est très sale, vous pouvez choisir de pulvériser

plus d'eau sur le sol en utilisant la fonction de

pulvérisation d'eau manuelle pour améliorer l'effet de

lavage du sol. Lorsque l'appareil est en marche, appuyez

sur le bouton de pulvérisation d'eau manuelle, la bouche

de pulvérisation pulvérise de l'eau en éventail ; relâchez le

bouton de pulvérisation d'eau pour arrêter la pulvérisation

d'eau. La fonction de pulvérisation d'eau manuelle peut

être activée, que la fonction de pulvérisation d'eau

automatique soit activée ou désactivée. (Fig. 11)

Remarque :

1. La touche de pulvérisation d'eau manuelle ne peut pas

être utilisée en même temps que la touche marche/arrêt

ou la touche mode.

2. Il est recommandé d'utiliser le mode tapis en cas de

forte pollution ou de tache d'eau.

3. Lorsque vous nettoyez un tapis, désactivez la fonction

de pulvérisation automatique d'eau.

4. Veuillez utiliser la solution de nettoyage peu moussante avec ce produit pour le nettoyage, ne mettez pas

la solution de nettoyage facilement moussante dans le réservoir d'eau propre pour l'utilisation, sinon plus de

mousse sera générée pendant l'utilisation, ce qui peut pénétrer dans l'appareil et causer un danger.

Le produit posé à plat pour fonctionner sous vide

Lorsque le produit est posé à plat pour être nettoyé sous un meuble, la puissance de fonctionnement diminue

automatiquement. C'est normal. Lorsque le produit est posé à plat, ne le secouez pas violemment pour éviter

que de l'eau ne pénètre dans le godet à poussière.

Utilisation d'un aspirateur à main

1.Retirez l'aspirateur portatif et appuyez sur le bouton marche/arrêt. L'écran d'afchage s'allume. Le mode

par défaut est le mode sol. Appuyez sur le bouton de mode pour passer du mode tapis au mode sol. Appuyez

à nouveau sur le bouton marche/arrêt pour éteindre l'aspirateur et l'écran d'afchage s'éteint.

2.L'aspirateur à main peut être connecté à différents accessoires tels que l'outil d'ameublement, le suceur

plat, pour nettoyer différents endroits (Fig 12). Diriger l'accessoire vers la bouche de l'aspirateur portatif et

pousser vers le haut jusqu'à ce qu'un "clic" se fasse entendre. Appuyez sur le bouton de l'accessoire pour le

retirer de l'aspirateur.

Remarque:

1. D'autres accessoires tels que la brosse électrique pour matelas, la brosse pour animaux ou le tuyau

d'étirement peuvent également être achetés auprès du distributeur local de JIMMY si nécessaire.

2. Lorsque le niveau de la batterie est inférieur à 20%, la machine passe automatiquement en mode sol.

3. Ne pas utiliser d'aspirateur à main pour ramasser le liquide.

Bouton de

pulvérisation manuelle

Bouton

d'autonettoyage

Chargement du produit

Branchez le cordon d'alimentation à la prise de courant,

placez le bâton de l'aspirateur sur la base de chargement

pour démarrer la charge.

Remarque:

1.Charger complètement la batterie avant la première

utilisation. Vider la batterie avant la deuxième charge

pour garantir la durée de vie du bloc-batterie.

2. Si l'appareil doit rester inutilisé pendant une longue

période, veuillez le recharger tous les trois mois (utilisez

uniquement le cordon d'alimentation fourni avec

l'appareil).

3. Lorsque l'appareil n'est pas en charge, veuillez retirer

le cordon d'alimentation de la base de charge de la prise

de courant an d'éviter tout risque de contact accidentel.

4. Si la batterie doit être rechargée séparément,

le chargeur approprié peut être acheté auprès du

distributeur JIMMY.

Fonction d'auto-nettoyage et de séchage à chaud

1. Mode auto-nettoyage + séchage rapide (séchage du rouleau à brosse) : En mode de charge, appuyez sur

le bouton d'auto-nettoyage pour accéder au mode auto-nettoyage et séchage rapide. (Fig. 13) Une fois le

processus d'auto-nettoyage terminé, la machine passe automatiquement en mode de séchage rapide. Si la

batterie est insufsante, la machine passera automatiquement en mode de séchage rapide après avoir été

rechargée.

2. Mode auto-nettoyage + séchage de tout le circuit (séchage de l'orice d'aspiration, du rouleau à brosse,

du circuit d'air, du ltre HEPA, du réservoir d'eau sale, etc.) : En mode de charge, appuyez et maintenez

enfoncé le bouton d'auto-nettoyage pour accéder au mode auto-nettoyage et séchage de tout le circuit. Une

fois le processus d'auto-nettoyage terminé, la machine passe automatiquement en mode de séchage de tout

le circuit. Si la batterie est insufsante, la machine passera automatiquement en mode de séchage de tout le

circuit après avoir été rechargée.

Remarque:

1. Veuillez placer le plateau dans la base de charge avant de démarrer le mode d'auto-nettoyage. Ne pas

activer le mode d'auto-nettoyage sans le plateau.

2. En mode d'auto-nettoyage, la machine nettoiera le circuit d'air et le rouleau à brosse de la tête de sol.

3. avant de commencer l'autonettoyage, veuillez vider le réservoir d'eau sale et vous assurer que le produit

est placé sur la base de chargement, que le cordon d'alimentation est connecté à la prise électrique et à la

base de chargement, et qu'il y a au moins 50% d'eau dans le réservoir d'eau propre. Après l'auto-nettoyage,

nettoyez à nouveau le réservoir d'eau sale.

4. lorsque la puissance est inférieure à 15%, l'appareil ne peut pas passer en mode autonettoyant ou en mode

de séchage à chaud. Après un certain temps de charge, l'appareil peut fonctionner en mode autonettoyant ou

en mode de séchage à chaud.

5. Pour arrêter le processus d'auto-nettoyage, appuyez sur le bouton on/off ou le bouton mode, puis la

machine retournera automatiquement en mode de charge. (Fig. 14)

6. Une fois le processus d'auto-nettoyage terminé, la machine passera automatiquement en mode de

séchage à chaud.

Indicateur de réservoir d'eau propre vide

1. Pendant l'utilisation de l'aspirateur-balai et du lave-linge, si l'écran LED afche " " et que la voix rappelle

"Pas d'eau propre, veuillez remplir l'eau", veuillez remplir le réservoir d'eau propre et continuer à utiliser

l'appareil directement.

2. pendant l'autonettoyage, s'il n'y a pas d'eau dans le réservoir d'eau propre, l'autonettoyage s'arrête

automatiquement et la voix rappelle "Pas d'eau propre, veuillez remplir d'eau". veuillez remplir d'eau propre

Mode de séchage

à chaud

Mode

autonettoyant

Bouton

d'autonettoyage

Mode de

chargement

Bouton

marche/arrêt

Bouton de

mode

Bouchon de

remplissage

d’eau

le réservoir d'eau propre et appuyez à nouveau sur le bouton d'autonettoyage pour

redémarrer l'autonettoyage.

Remplir le réservoir d'eau propre

Remplir le réservoir d'eau propre : Après avoir retiré le réservoir d'eau propre,

ouvrez le bouchon de remplissage d'eau, basculez-le vers le haut pour exposer

l'orice d'entrée d'eau, versez de l'eau propre et de la solution de nettoyage, puis

remettez le bouchon dans sa position d'origine et réinstallez le réservoir d'eau

propre sur la tête de plancher. (Fig. 15)

Remarque: lors de l'ajout d'eau propre, vous pouvez ajouter la solution de nettoyage JIMMY fournie avec le

produit. Le rapport est d'environ deux bouteilles de solution de nettoyage pour un réservoir d'eau plein, la

température de l'eau ne doit pas dépasser 40°C.

Indicateur de réservoir d'eau sale plein

1. Lorsque l'aspirateur à manche et le lave-linge détectent que le réservoir d'eau sale est plein, l'appareil

s'arrête de fonctionner et émet un rappel vocal. Veuillez nettoyer le réservoir d'eau sale plein et le remettre en

place avant de l'utiliser.

2. Lorsqu'il est détecté que le réservoir d'eau sale est plein en mode autonettoyage, l'appareil s'arrête de

fonctionner et émet un rappel vocal. Veuillez nettoyer le réservoir d'eau sale plein, le remettre en place et

appuyer à nouveau sur le bouton d'auto-nettoyage pour relancer l'auto-nettoyage.

Nettoyage des réservoirs d'eau sale

Retirer le couvercle supérieur du réservoir d'eau sale et le cadre du filtre, vider l'eau sale, assembler le

réservoir d'eau sale après l'avoir lavé et le remettre dans le corps principal. (voir "Nettoyage et entretien du

réservoir d'eau sale" pour plus de détails)

Indicateur de rouleau de brosse coincé

Lorsque l'aspirateur est en mode aspiration ou autonettoyage, si la brosse est coincée, l'appareil s'arrête et

émet un rappel vocal. Retirez la brosse, nettoyez les corps étrangers attachés à la brosse ou les cheveux

enroulés sur la brosse et remontez la brosse dans la tête de l'appareil pour reprendre le travail.

Nettoyage des rouleaux de brosses

Après avoir retiré le réservoir d'eau propre, retirez le rouleau de la brosse, utilisez la lame de la mini-brosse

pour couper les poils qui s'enroulent sur le rouleau de la brosse, et nettoyez les corps étrangers attachés au

rouleau de la brosse et à la tête de plancher. (voir "Nettoyage et entretien de la tête de lavage" pour plus de

détails).

Indicateur de blocage du passage de l'air

1. Lorsque l'aspirateur à manche est en mode de travail ou d'auto-nettoyage, si le passage de l'air est

bloqué, l'appareil s'arrête de fonctionner et émet un rappel vocal. Veuillez nettoyer successivement les zones

éventuellement bloquées, telles que le bac à poussière de l'aspirateur à main, le circuit d'air de la buse et le

réservoir d'eau sale. Après le nettoyage, redémarrez l'appareil.

2. Lorsque l'aspirateur portatif fonctionne, si le passage de l'air est bloqué, l'aspirateur s'arrête

automatiquement. Il est alors nécessaire de nettoyer le bac à poussière et le ltre HEPA.

Nettoyage de la trajectoire de l'air

Démontez le réservoir d'eau sale, retirez le couvercle supérieur du réservoir d'eau sale et le panier à déchets,

lavez toutes les pièces et remontez-les. Utiliser la brosse de nettoyage pour nettoyer la saleté, les corps

étrangers et les cheveux à l'intérieur du circuit d'air de la tête de lavage. Remettre le réservoir d'eau sale dans

le corps principal.

Retirez le godet à poussière, puis le cyclone, videz

le godet à poussière, retirez le filtre HEPA, nettoyez

toutes les pièces et remontez le godet à poussière (voir

"Nettoyage et entretien" pour plus de détails).

Fonction de rappel vocal

Le produit inclut un rappel vocal en 6 langues différentes:

anglais, allemand, italien, français, polonais et russe. La

voix de la nouvelle machine est activée et en anglais par

défaut, appuyez sur le bouton vocal pour passer à une autre

langue, continuez à appuyer sur le bouton vocal pour dés-

activer la fonction vocale ; appuyez à nouveau sur le bouton

vocal pour activer la fonction vocale. (Fig 16)

Remarque: Lorsque l'aspirateur portatif est utilisé séparé-

ment, il n'y a pas de fonction vocale.

Indicateur de faiblesse de la batterie

1. Lorsque le nettoyeur de bâtons fonctionne, si la voix

rappelle "Batterie faible, veuillez recharger la batterie",

utilisez-le après l'avoir rechargé. Veuillez recharger la batterie", utilisez l'appareil après l'avoir rechargé.

2. lorsque le nettoyeur de bâtonnets fonctionne, si la voix rappelle "Batterie faible. La machine va bientôt

s'éteindre. Veuillez recharger la batterie", l'appareil est sur le point de s'épuiser et s'éteint automatiquement. Il

est nécessaire de recharger l'appareil pour pouvoir l'utiliser.

3. Lors de l'utilisation de l'aspirateur, l'icône sur l'écran LED afche les minutes de travail restantes. Lorsque

la charge de la batterie est inférieure à 20 %, l'icône de la batterie dans le coin supérieur droit passe du blanc

au rouge.

Nettoyage et entretien

Nettoyage des réservoirs d'eau sale

Après avoir éteint l'aspirateur, retirez le réservoir d'eau sale, soulevez le couvercle du réservoir d'eau et

retirez le cadre du ltre, ouvrez le couvercle du cadre du ltre et retirez le ltre. Videz l'eau sale et la saleté

du réservoir d'eau, puis lavez le réservoir d'eau sale, le couvercle du réservoir d'eau, le cadre du ltre et le

ltre. S'il y a des corps étrangers dans le tuyau du réservoir d'eau sale, ils peuvent être nettoyés à l'aide d'une

brosse de nettoyage ; séchez les pièces ci-dessus après le lavage. Remontez ensuite toutes les pièces dans

le réservoir d'eau sale. Remettez le réservoir d'eau sale dans le corps principal pour continuer à travailler. (Fig

17)

Remarque:

1. Après avoir utilisé l'aspirateur à manche, il est recommandé de nettoyer immédiatement le réservoir sale;

2. Lorsque vous réinstallez le panier à ordures, ne pliez pas le caoutchouc souple noir sous le ltre.

Nettoyage de la tête de lecture

Après avoir retiré le réservoir d'eau propre, le rouleau de brosse et le réservoir d'eau sale, insérez la brosse

de nettoyage dans le trou circulaire situé sous la position d'installation du corps principal pour éliminer les

corps étrangers et les écailles dans le tuyau, ainsi que les cheveux bouchés ; utilisez la lame de la mini-

brosse pour couper les cheveux emmêlés sur le rouleau de brosse ; essuyez les parties sales de la machine

et remontez-les dans la machine (le rouleau de brosse peut être placé dans le logement du rouleau de brosse

pour le séchage). Lavez la brosse de nettoyage et remettez-la dans le boîtier du rouleau de brosses. (Fig. 18)

Nettoyage des

réservoirs d'eau sale

Bouton

vocal

Bouton de libération

de tasse à poussière

Remarque : ne pas laver la tête de lecture à l'eau!

Nettoyage du plateau

Retirez le plateau de la base de charge pour le nettoyer.

Une fois sec, réinsérez-le pour l’utilisation. (Fig. 19)

Remarque :

Veuillez ne pas laver la base de charge!

Veuillez ne pas activer le mode d’auto-nettoyage si aucun

plateau n’est installé sur la base de charge!

La base de charge n’est pas étanche sans le plateau.

Nettoyage des godets à poussière

Appuyez sur le bouton de dégagement du godet à

poussière pour retirer le godet de l'aspirateur portatif.

Soulevez la poignée métallique du cyclone pour extraire

l'ensemble du cyclone et vider le godet à poussière.

Tenez la poignée métallique et tournez-la pour retirer le

ltre HEPA. (Fig. 20)

Entretien et stockage

il est recommandé de nettoyer le réservoir d'eau sale, le

bac à poussière et le rouleau de brosse après chaque

utilisation. Si l'une des situations suivantes se présente :

1) Le ltre HEPA fuit la poussière.

2) Le ltre à mousse est gravement endommagé.

3) Le rouleau de la brosse perd beaucoup de poils, ou

présente de fortes vibrations et un bruit anormal pendant

l'utilisation.

Il est recommandé d'acheter des consommables et de les remplacer an d'améliorer les performances de la

machine.

Lorsque la machine est longtemps à l'arrêt, placez-la dans un endroit frais et sec, évitez la lumière directe du

soleil ou un environnement humide. Lors de l'emballage et du stockage de la machine, veillez à nettoyer la

machine et à sécher toutes les pièces an d'éviter de l'endommager.

Problème Cause possible Solution

Ne peut pas démarrer

ou s'arrêter pendant

l'utilisation

Batterie faible Recharger la batterie

Le bouton marche/arrêt n'est pas

enfoncé

Appuyer sur le bouton marche/arrêt

Le rouleau de brosse est emmêlé Nettoyer le rouleau de la brosse

Réservoir d'eau sale plein Nettoyer le réservoir d'eau sale

Le bloc-batterie n'est pas correctement

assemblé

Remonter le bloc-batterie

Chemin d'air bloqué Nettoyer le circuit d'air et le ltre

Faible aspiration

Entrée d'aspiration bloquée

Nettoyer l'entrée d'aspiration et le

ltre

Pas de HEPA assemblé Assembler le HEPA

Bruit anormal

Entrée d'aspiration bloquée

Nettoyer l'entrée d'aspiration et le

ltre

Pas de HEPA assemblé Assembler le HEPA

La bouche de

pulvérisation ne

pulvérise pas d'eau

Réservoir d'eau propre vide Remplir le réservoir d'eau propre

Le bouton de pulvérisation d'eau

n'est pas enfoncé

Appuyer sur le bouton de

pulvérisation d'eau

Le réservoir d'eau propre n'est pas

assemblé correctement

Remonter le réservoir d'eau propre

De l'eau est pulvérisée

sur le trajet de l'air

Le ltre HEPA et le godet à poussière

sont utilisés sans être complètement

secs.

Sécher le ltre HEPA et la coupelle

à poussière après le lavage avant

utilisation.

Le ltre n'est pas monté dans le

réservoir d'eau sale

Assembler le ltre dans le réservoir

d'eau sale

Le plastique souple se plie sous le

ltre

Remonter le ltre, la colle souple ne

doit pas être pliée.

Remarque: Si le guide de dépannage ci-dessus ne fournit pas de solution ou si l'écran afche le code d'erreur

F0 à F9, veuillez contacter le service après-vente ou le distributeur local pour obtenir de l'aide.

Dépannage

Veuillez vérier les points suivants avant de contacter le service après-vente.

Spécication du produit

Paramètres techniques

Schéma de câblage

Nom du produit Aspirateur et laveuse sans l

Modèle PW11 Plus

Puissance nominale 400W

Capacité de la batterie 4000mAh 21.6V

Temps de charge 5h±0.5h

Entrée nominale 220-240V~ 50-60Hz

Tension nominale 21.6V

Chargeur

Cordon d'alimentation

Protection PCB

Batterie au lithium

Transfert PCB 1

Transfert PCB 2

Charging PCB/

Fan/PTC

Capteur

niveau

d'eau

Plaque

tubulaire

infrarouge

Micro-inter-

rupteur

Haut-

parleur

PCB

d’afchage

Électrode

pour

réservoir

d’eau sale

PCB de contrôle 1

PCB de contrôle 2

Brosse de plancher PCB

...

······

Moteur à pédale

Pompe Vanne électromagnétique

Moteur à vide

Informations du fabricant

Fabricant

Kingclean Electric Co., Ltd

Addresse

No.1 rue Xiangyang, nouveau district de Suzhou, province du Jiangsu 215009, Chine

Disposition

Pour un recyclage respectueux de l'environnement, les machines, les accessoires et les emballages doivent

être classés.

Ne pas jeter la machine dans les ordures ménagères!

Uniquement pour les pays de la CE

Selon la directive européenne 2012/19 / EU et conformément à la directive européenne 2006/66 / CE,

les blocs / batteries défectueux ou usés, les machines qui ne sont plus utilisables doivent être collectées

séparément et éliminées dans le respect de l'environnement.

Batteries

Les piles intégrées ne peuvent être retirées pour élimination que par du personnel qualié. Ouvrir la coque du

boîtier peut endommager ou détruire la machine.

Ne pas jeter les batteries dans les déchets ménagers, ni dans le feu ni l’eau. Les piles / batteries doivent être

déchargées, collectées, recyclées ou éliminées dans le respect de l'environnement s’il est possible.

Sujet à changement sans préavis.

Informations de garantie

Ce produit bénécie d'une garantie de deux ans la date d'achat

La garantie l'usure normale exclus l'utilisation commerciale, les modications apportées à l'appareil acheté,

les activités de nettoyage, les conséquences d'un usage impropre ou de dommages causés par l'acheteur ou

un tiers, les dommages pouvant être imputés à des circonstances extérieures.

Istruzioni importanti per la sicurezza

1. Leggere tutte le istruzioni e le avvertenze prima di utilizzare questo apparecchio. La mancata

osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi o lesioni gravi.

2. Quando si utilizzano apparecchi elettrici, è necessario seguire sempre le precauzioni di base per

ridurre il rischio di incendi, scosse elettriche e lesioni.

Attenzione

1.L'apparecchio è solo per uso domestico.

2.Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata

sull'adattatore di alimentazione.

3.Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata

sull'adattatore di alimentazione.

4.Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata

sull'adattatore di alimentazione.

5.Questo apparecchio non può essere utilizzato da bambini e persone con ridotte capacità siche, sensoriali

o mentali o mancanza di esperienza e conoscenza a meno che non siano stati supervisionati o istruiti sull'uso

dell'apparecchio in modo sicuro e comprendano i pericoli coinvolti.

6.Non utilizzare questo prodotto come un giocattolo. Tenere questo prodotto lontano dalla portata dei bambini.

Si prega di prendersi cura dei bambini e assicurarsi che non considerino questo prodotto come un giocattolo.

7.Non toccare la spina con le mani bagnate.

8.Prestare particolare attenzione durante la pulizia delle scale per evitare cadute.

9.Non utilizzare, smontare o sostituire alcun componente se il cavo di alimentazione, la spina, la batteria o le

parti conduttive sono danneggiati. Lo smontaggio o la sostituzione dei componenti da soli può causare scosse

elettriche o incendi. JIMMY non si assume la responsabilità. Una volta danneggiato, il prodotto deve essere

riparato o sostituito da JIMMY, dal distributore di JIMMY o da una persona qualicata designata da JIMMY per

evitare lesioni.

10.Ricaricare solo con l'adattatore specicato da JIMMY.

11.Utilizzare solo il pacco batteria specicato da JIMMY. L'utilizzo di qualsiasi altro pacco batteria può causare

esplosioni, lesioni e / o danni al prodotto.

12.Se il prodotto non funziona secondo le istruzioni, subisce gravi urti, cade da un'altezza, è danneggiato o

cade in acqua, non utilizzarlo e contattare JIMMY o il distributore JIMMY.

13.Utilizzare solo parti di ricambio o accessori specicati da JIMMY.

14.Non tirare o premere il cavo. Tenere il cavo lontano dalle superci riscaldate. Non posizionare il cavo in

una porta chiusa e non farlo passare attraverso uno spigolo vivo o un angolo. Tenere il cavo lontano dalla

zona pedonale. Non azionare il prodotto attraverso il cavo.

15.Scollegare il prodotto quando non viene utilizzato o prima della riparazione.

16.Non trascinare il cavo o trasportare il cavo per spostare il prodotto, né utilizzare il cavo come maniglia.

17.Il prodotto è un apparecchio elettrico ricaricabile. Non lasciare che la macchina funzioni incustodita.

18.Rimuovere il pacco batteria quando il prodotto viene pulito, riparato o è rimasto a lungo inattivo.

19.Evitare di avvicinarsi ad apparecchi di riscaldamento o l'esposizione prolungata al sole per evitare che la

custodia si deformi a causa delle alte temperature.

20.Tenere oggetti che potrebbero ostruire il percorso dell'aria dall'ingresso e dall'uscita dell'aria per evitare il

surriscaldamento della macchina.

21.Il corpo principale e la testata del prodotto hanno componenti elettrici, non possono essere lavati

sott'acqua.

22.Non pulire o smontare il coperchio o la spazzola in rotolo quando la macchina è accesa o è in funzione per

evitare lesioni.

23.Non utilizzare il prodotto per raccogliere oggetti in amme come carbone ardente o sigarette, ecc.

24.Non utilizzare il prodotto per raccogliere oggetti appuntiti come vetri rotti.

25.Non utilizzare il prodotto per raccogliere calce, cemento, polvere di carbone, polvere di gesso, farina e

altre sostanze ultrani.

26.Non utilizzare il prodotto per raccogliere liquidi detergenti a base acida, detersivi in polvere e altri liquidi

corrosivi.

27.Non utilizzare il prodotto per raccogliere oggetti inammabili ed esplosivi come benzina, alcol, profumi,

vernici, ecc.

28.Non smontare la macchina chiusa e non tentare di modicare le prestazioni della macchina. Fatti aiutare

solo dal personale professionale del produttore, dal suo dipartimento di manutenzione o da reparti simili,

altrimenti causerà pericolo.

29.Spegnere l'alimentazione e scollegare il caricabatterie se il prodotto è inattivo da molto tempo.

30.Le specifiche tecniche del prodotto di questo manuale si basano sui risultati dei test di laboratorio di

JIMMY o di terze parti designate. L'azienda si riserva tutti i diritti per le spiegazioni nali.

Informazioni sull'uso del prodotto

1.Questo prodotto è adatto per pavimenti duri in ambienti interni, inclusi pavimenti cerati, pavimenti in gomma,

pavimenti piastrellati e pavimenti in legno sigillati, pavimenti in legno massello e altre superci piatte. L'uso del

prodotto su un terreno non piatto potrebbe non ottenere il miglior effetto.

2.Non accendere la macchina prima che il serbatoio dell'acqua sporca e il serbatoio dell'acqua pulita siano

stati assemblati in posizione secondo le istruzioni.

3.Non scuotere il prodotto su e giù o scontrarlo violentemente per impedire all'acqua sporca di fluire nel

motore; quando il prodotto è acceso, non sollevare o trasportare la macchina su e giù e non inclinare il

prodotto da un lato o appoggiarlo sul pavimento per evitare che l'acqua sporca possa entrare nel motore.

4.Non far funzionare il prodotto per lungo tempo con il galleggiante che blocca l'ingresso dell'aria per evitare

danni.

5.Dopo aver utilizzato il prodotto, pulire il serbatoio dell'acqua sporca, l'ugello di aspirazione, il percorso

dell'aria e riporlo in un luogo ventilato e asciutto. Il luogo umido inuirà sull'isolamento e sulla durata degli

apparecchi elettrici

Informazioni sulla soluzione detergente

1.Una grande quantità di soluzione detergente che penetra nel motore può causare danni all'apparecchio.

2.Mescolare la soluzione con acqua pulita secondo le istruzioni (il rapporto tra soluzione e acqua pulita è 1:50).

Si consiglia di utilizzare la soluzione detergente fornita. Non utilizzare soluzioni detergenti contenenti acidi,

soluzioni alcaline o sostanze nocive per l'ambiente.

3.Tenere la soluzione detergente fuori dalla portata dei bambini. Se una soluzione viene a contatto

con gli occhi, sciacquarli immediatamente con acqua pulita. Se una qualsiasi soluzione viene ingerita

accidentalmente, consultare immediatamente un medico.

4.Lo smaltimento di acqua sporca e soluzione deve essere conforme alle normative ambientali locali.

Informazioni sullo smaltimento della batteria

1.La batteria del prodotto contiene materiali dannosi per l'ambiente. Estrarre la batteria dal prodotto prima

dello smaltimento.

2.Spegnere il prodotto e scollegare l'adattatore prima di estrarre la batteria.

3.Smaltire la batteria esausta in modo sicuro e corretto. Non gettarlo nel fuoco, nell'acqua o nel terreno.

4.Se la fuoriuscita di liquido dalla batteria provoca inquinamento alla pelle o ai vestiti, lavare con acqua pulita

e consultare immediatamente un medico.

Il prodotto può avere i seguenti simboli, ognuno di essi con un signicato:

Simbolo Signicato

Fare attenzione alle superci con elevate temperature, in quanto possono

diventare calde durante l’utilizzo. Fare attenzione alle ustioni.

Non utilizzare durante il bagno o la doccia.

Testa alimentata del dispositivo di aspirazione dell'acqua

Non coprire

Grado di resistenza all’acqua

Assemblaggio del prodotto

Denominazione delle parti

Pulsante on /off

Pulsante mode

Pulsante di

erogazione manuale

dell’acqua

Pulsante di rilascio

batteria

Pulsante di rilascio

del serbatoio per

l’acqua sporca

Pulsante di rilascio

aspiratore portatile

Maniglia serbatoio acqua

pulita

Bocchetta di

erogazione

dell’acqua

Tappo riempimento

serbatoio acqua pulita

Pulsante di rilascio

spazzola

Batteria

Pulsante auto-pulizia /

erogazione automatica

dell’acqua

Pulsante voce

Schermo LED

Tubo in metallo

Corpo principale

Contenitore dello

sporco

Aspiratore

portatile

Serbatoio dell’acqua sporca

Serbatoio dell’acqua pulita

Spazzola motorizzata

Base di ricarica

inferiore

Spazzola per

imbottiti

Soluzione

detergente

Spazzola di

pulizia multi-

funzionale

Base di ricarica

superiore

Spazzola

per fessure

Vassoio

Lista degli accessori

Aspiratore portatile Corpo principale

Spazzola

motorizzata

Batteria

1 1 1 1

Base di ricarica superiore Base di ricarica inferiore Vassoio

Spazzola per

imbottiti

1 1 1 1

Spazzola per fessure

Spazzola di pulizia multi-

funzionale

Soluzione detergente Cavo di alimentazione

1 1 1 1

Installazione del prodotto

Attenzione: Interrompere la corrente prima di procedere con l’installazione del prodotto.

Installazione del corpo principale

Per installare il corpo principale, inserire verticalmente

l’estremità del corpo principale all’interno del connettore

della spazzola fino a sentire un click. Assicurarsi che il

corpo principale sia saldo e stabile. Per rimuovere il corpo

principale, premere il pulsante di rilascio della spazzola e

slare il corpo principale verso l’alto. (Fig 1)

Installazione della batteria

1.Far scorrere la batteria lungo lo slot e premere verso il

basso no a sentire un click.

2.Per rimuovere la batteria, premere il pulsante di rilascio

della batteria e tirarla verso l’alto. (Fig 2)

Attenzione: Eccetto che per la sua sostituzione, non è

necessario rimuovere la batteria.

Installazione dell’aspiratore portatile

Inserire verticalmente l’aspiratore portatile con la batteria

installata all’interno del connettore del corpo principale

no a sentire un click. Assicurarsi che l’aspirapolvere por-

tatile sia stretto e non allentato. In questa conformazione,

il prodotto può essere utilizzato come scopa elettrica e

lavapavimenti.

Per rimuovere l’aspiratore portatile, premere il pulsante di

rilascio dell’aspiratore portatile e sollevare verticalmente.

(Fig 3)

Installazione del serbatoio dell’acqua

sporca

Per installare il serbatoio dell’acqua sporca, posizionare

la base del serbatoio sul corpo principale e spingere no

a sentire un click. Per rimuovere il serbatoio dell’acqua

sporca, prendere il corpo principale con una mano e il

Pulsante di rilascio

della spazzola

motorizzata

Pulsante di rilascio

dell’aspiratore portatile

Pulsante di rilascio

batteria

Pulsante di rilascio del

serbatoio dell’acqua sporca

Base di ricarica

superiore

Porta detergente

Ingranaggio

Serbatoio

dell’acqua pulita

serbatoio dell’acqua sporca con l’altra, quindi premere il

pulsante di rilascio del serbatoio con il pollice e slare il

serbatoio per l’acqua sporca. (Fig 4)

Installazione della base di ricarica

Premere la base di ricarica superiore, il porta detergente

e il porta rullo contro la base di ricarica inferiore, come

in foto. Dopo aver udito un “clic”, assicurarsi che le clip

siano inserite correttamente nei fori corrispondenti. Inne,

inserire il vassoio nella base di ricarica per completare

l’installazione. (Fig 5)

Machine charging and placement

Posizionamento della macchina sulla base di ricarica

Porre la spazzola motorizzata in posizione verticale,

sollevare la macchina, quindi allinearla allo slot di

ricarica con la presa di ricarica e posizionare dolcemente

la macchina sulla base di ricarica. Per rimuovere la

macchina, tirarla verso l’alto tenendola per il manico. (Fig

Installazione del serbatoio dell’acqua

pulita

Per rimuovere il serbatoio dell’acqua pulita, prendere

la maniglia del serbatoio e tirare per rimuoverlo. Per

installare il serbatoio dell’acqua pulita, appoggiarlo sulla

spazzola e premere verso il basso no a sentire un click.

(Fig 7)

Installazione del rullo

Per rimuovere il rullo, togliere il serbatoio dell’acqua pulita e premere la spazzola con una mano, ruotare il

coperchio posto all’estremità del rullo, quindi rimuovere il rullo. Per installare la spazzola a rullo, allineare

prima un'estremità della spazzola con la scanalatura, spingerla e ruotarla no alla base, ruotare poi il tappo

della spazzola a rullo no a sentire un "clic". Inne, riposizionare il serbatoio dell'acqua pulita sulla spazzola.

(Fig 8)

Utilizzo del prodotto

Attenzione: Prima dell’utilizzo, assicurarsi che ci sia carica. Se non c’è abbastanza potenza, si prega di

ricaricare completamente la batteria prima dell’utilizzo

Vassoio

Utilizzo in modalità scopa elettrica e lavapavimenti

Posizionare la macchina in verticale e premere il pulsante

on/off per attivare il prodotto. L’impostanzione predenita

e la modalità Auto, premere il pulsante mode per passare

alla modalità pavimento, tappeto e auto. La procedura e

accompagnata da avviso vocale. Premere nuovamente

il tasto on/off, seguirà l’avviso vocale “La macchina si sta

spegnendo”, il motore lavorerà per 2 secondi e dopo la

macchina si spegnerà. (Fig 9)

In modalità Auto la potenza cambia automaticamente in

base alla presenza o meno di acqua sporca e di polvere

rilevata. Il LED colorato cambia colore di conseguenza.

Maggiore sarà la quantità di acqua sporca e polvere

rilevati, più la luce sarà rossa. Minore sarà la quantità di

acqua sporca e polvere rilevat, più la luce sarà blu.

Attenzione:

1.Durante la pulizia dei tappeti, si prega di pulire la

spazzola prima (per i dettagli fare riferimento a “Pulizia e

manutenzione della spazzola”) e per una pulizia migliore

si raccomda di sostituire il rullo e installare la spazzola per

tappeti. (La spazzola per tappeti può essere acquistata

presso i distributori JIMMY)

2.Quando il livello della batteria è inferiore al 20%, non è possibile passare alla modalità tappeti.

Durante il funzionamento, premere il pulsante di erogazione dell’acqua, l’impostanzione predefinita è

l’erogazione automatica. Il LED relativo all’erogazione dell’acqua automatica si illumina e l’acqua pulita viene

spruzzata sul rullo automaticamente. Per disattivare l’erogazione automatica dell’acqua, tenere premuto per 3

secondi il pulsante dell’auto-pulizia mentre la macchina è in funzione. Per riattivare l’erogazione automatica,

tenere premuto per 3 secondi il pulsante dell’auto-pulizia mentre la macchina è in funzione. (Fig 10)

Se il pavimento è molto sporco, per ottenere un migliore risultato puoi scegliere se erogare più acqua

sul pavimento usando l’erogazione manuale dell’acqua. Con la macchina accesa, premere il pulsante di

erogazione manuale dell’acqua. Rilasciare il pulsande di erogazione manuale dell’acqua per interrompere

l’erogazione. La modalità di erogazione manuale può essere azionata indipendentemente dal fatto se

Schermo LED e istruzioni per l’utilizzo

Indicatore luminoso

Modalità

Indicatore auto-pulizia

Potenza della

batteria

Icona della potenza della batteria

Indicatore di serbatoio

dell’acqua sporca pieno

Indicatore di serbatoio

dell’acqua pulita vuoto

Indicatore di percorso

dell’aria bloccato

Indicatore di asciugatura

del rullo

Indicatore di erogazione

automatica dell’acqua

Pulsante auto-

pulizia

12-1

12-2

Spazzola

per fessure

Spazzola

per imbottiti

Pulsante

di rilascio

Pulsante

di rilascio

l’erogazione automatica dell’acqua è attiva o meno. (Fig

11)

Attenzione:

1. Il pulsante di erogazione manuale dell’acqua non può

essere utilizzato in contemporanea con il pulsante on/off

oppure il pulsante mode.

2. Si raccomanda di utilizzare la modalità tappeti quando

ci sono sporco intenso o residui di acqua.

3. Durante la pulizia dei tappeti, si prega di disattivare la

funzione di erogazione automatica dell’acqua.

4. Si prega di utilizzare solo detergenti non schiumogeni,

una elevata presenza di schiuma nel contenitore

dell’acqua pulita può danneggiare la macchina.

Aspirazione sotto ai mobili

Quando il prodotto viene messo in piano per la pulizia

sotto ai mobili, la potenza di aspirazione diminuirà

automaticamente. Queso è un comportamento normale.

Quando il prodotto è disteso, non scuotere con violenza

per evitare che l’acqua penetri nel contenitore dello

sporco.

Utilizzo dell’aspiratore portatile

1.Rimuovere l’aspiratore portatile e connetterlo all’accessorio desiderato. Premere il pulsante on/off. Lo

schermo si accende. L’impostazione predefinita è la modalità pavimenti. Premere il pulsante mode per

passare alla modalità tappeti e pavimenti. Premere nuovamente il pulsante on/off per spegnere l’aspiratore,

lo schermo si spegne.

2.Sull’aspiratore portatile possono essere installati diversi accessori, come la spazzola per fessure, la

spazzola per imbottiti, per la pulizia di diverse aree. (Fig 12)

Allineare l’attacco degli acessori all’ingresso dell’aria dell’aspiratore portatile e spingere verso l’alto no a

sentire un click. Per rimuovere un accessorio, premere il pulsante di rilascio sull’accessorio e tirare.

Attenzione:

1.Gli altri accessori, come la spazzola per animali e il tubo essibile possono essere acquistatI al bisogno

presso il distributori JIMMY.

2.Quando il livello di autonomia della batterua è inferiore al 20% la macchina passerà automaticamente alla

modalità pavimenti.

3.Non utilizzare l’aspiratore portatile e la spazzola per tappeti per aspirare liquidi.

Ricarica del prodotto

Collegare il cavo di alimentazione alla presa, posizionare la macchina sulla base di ricarica e iniziare la

ricarica.

Attenzione:

1.Ricaricare completamente la batteria prima del primo utilizzo. Assicurarsi di scaricare completamente la

batteria prima della seconda carica per assicurare la vita della batteria.

2.Se si prevede di lasciare il prodotto fermo per un lungo periodo, si prega di ricaricare la batteria ogni 3

mesi. (Si prega di utilizzare solo il cavo di alimentazione in dotazione con il prdotto).

3.Quando la macchina è carica, si prega di scollegare il cavo di alimentazione per prevenire danni.

4.Se è necessario ricaricare la batteria sepratamente, la base di ricarica può essere acquistato presso i

distributori JIMMY.

Funzione di autopulizia e asciugatura rapida

1.Modalità autopulizia + asciugatura rapida (asciugatura del rullo): in modalità di ricarica, premere il pulsante

Pulsante di

erogazione

manuale dell’acqua

autopulizia per accedere alla modalità di asciugatura

rapida. (Fig. 13) Al termine della procedura, la macchina

entrerà automaticamente in modalità di asciugatura

rapida. Se la potenza è insufciente, la macchina entrerà

automaticamente in modalità di asciugatura rapida dopo

la ricarica.

2.Autopulizia + asciugatura completa (asciugatura della

porta di aspirazione, della spazzola, del passaggio

dell'aria, del ltro HEPA, del serbatoio dell'acqua sporca,

ecc.): in modalità di ricarica, tenere premuto il pulsante

di autopulizia per accedere alla modalità di autopulizia e

pulizia completa. Al termine del processo, la macchina

entrerà automaticamente in modalità di asciugatura

completa. Se la potenza è insufficiente, la macchina

entrerà automaticamente in modalità di asciugatura

completa dopo la ricarica.

Attenzione:

1. Inserire il vassoio nella base di ricarica prima di avviare

la modalità di autopulizia. Non attivare la modalità di

autopulizia senza il vassoio.

2. La macchina pulisce il passaggio dell'aria e la spazzola

motorizzata in modalità autopulente.

3. Prima di iniziare l’auto-pulizia, si prega di svuotare

il contenitore dell’acqua sporca e assicurarsi che il

prodotto sia riposto sulla base di ricarica, che il cavo

di alimentazione sia collegato alla presa e alla base

di ricarica e che il serbatoio dell’acqua pulita sia pieno

almeno per metà. Al termine dell’auto-pulizia si prega di

pulire nuovamente il serbatoio dell’acqua sporca.

4. Quando la carica è inferiore al 15% la funzione autopulente o di asciugatura ad aria calda non può essere

attivata. Una volta ricaricata completamente la batterie per il tempo necessario, è possibile riattivare la

funzione autopulente e di asciugatura.

5. Per interrompere il processo di autopulizia, premere il pulsante on/off o il pulsante mode; la macchina

tornerà automaticamente nella modalità di ricarica. (Fig 14)

6. Una volta terminato il processo di autopulizia, la macchina entrerà automaticamente in modalità di

asciugatura rapida.

Indicatore di serbatoio dell’acqua pulita vuoto

1.Se durante l’utilizzo in modalità scopa elettrica e lavapavimenti sullo schermo si attiva il LED " " seguito

da avviso vocale “Acqua pulita terminata, aggiungere acqua”, si prega di riempire con acqua pulita il serbatoio

per continuare l’utilizzo.

2.Se durante l’auto-pulizia non c’è più acqua dentro al serbatoio dell’acqua pulita, la funzione autopulente si

spegne automaticamente con avviso vocale “Acqua pulita terminata, aggiungere acqua”. Si prega di riempire

con acqua pulita il serbatoio, quindi premere nuovamente il pulsante auto-pulizia per riprendere la funzione.

Riempimento del serbatoio dell’acqua pulita

Riempire il serbatoio dell’acqua pulita: dopo aver rimosso il serbatoio dell’acqua pulita, aprire il tappo di

riempimento, aggiungere l’acqua pulota e la soluzione detergente, quindi richiudere il tappo e reinstallare il

serbatoio sulla spazzola. (Fig 15)

Attenzione: quando viene aggiunta l’acqua pulita, è possibile aggiungere anche la soluzione detergente

JIMMY in dotazione, seguendo la proporzione di due tappi di detergente per un serbatoio di acqua pieno. La

temperatura dell’acqua non deve superare i 40°C.

14-1 14-2

Modalità di asciugatura ad

aria calda

Modalità autopulente

14-3

Modalità di ricarica

Pulsante auto-pulizia

Pulsante

on/off

Pulsante

modalità

Tappo di

riempimento dell’acqua

Indicatore di serbatoio dell’acqua sporca

pieno

1.Quando il sistema rileva che il serbatoio dell’acqua

sporca è pieno, la macchina si spegne con un avviso

vocale. Si prega di pulire il serbatoio dell’acqua sporca,

quindi reinstallare prima dell’utilizzo.

2.Se, durante l’auto-pulizia il sistema rileva che il

serbatoio dell’acqua sporca è pieno, la macchina

si spegne con un avviso vocale. Si prega di pulire il

serbatoio dell’acqua sporca, quindi reinstallare. Premere

nuovamente il pulsante auto-pulizia per riprendere la pulizia.

Pulizia del serbatoio dell’acqua sporca

Rimuovere il coperchio superiore e il filtro del serbatoio dell’acqua sporca, scaricare l’acqua sporca,

assemblare il serbatoio dell'acqua sporca dopo il lavaggio, quindi reinstallare al corpo principale. (Per i

dettagli fare riferimento a “Pulizia e manutenzione del serbatoio dell’acqua sporca”)

Indicatore di rullo bloccato

Se durante la pulizia o la funzione autopulente il rullo è bloccato, la macchina si spegnerà con un avviso

vocale. Si prega di rimuovere il rullo e pulirlo, rimuovendo corpi estranei e capelli. Quindi reinstallare il rullo

all’interno della spazzola per riprendere il funzionamento.

Pulizia del rullo

Dopo aver rimosso il serbatoio dell’acqua pulita, estrarre il rullo e utilizzare la spazzola per la pulizia

multifunzionale per tagliare e rimuovere i capelli arrotolati attorno al rullo, rimuovendo anche eventuali corpi

estranei dal rullo e dalla spazzola, quindi reinstallare il rullo e la maschera. (Per i dettagli fare riferimento a

“Pulizia e manutenzione della spazzola”)

Percorso dell’aria bloccato

1. Se, durante l’utilizzo o la funzione autopulente, il percorso dell’aria è bloccato, la macchina si spegne

con un avviso vocale. Si prega di rimuovere possibili occlusioni dal contenitore dello sporco, dall’ugello del

percorso dell’ariae dal serbatoio dell’acq sporca. Dopo la pulizia è possibile riprendere il funzionamento.

2. Se, durante l’utilizzo dell’aspiratore portatile, il percorso dell’aria è bloccato, la macchina si spegne

automaticamente. A questo punto, il contenitore della polvere e il ltro HEPA devono essere puliti.

Pulizia del percorso dell’aria

Disinstallare il serbatoio dell’acqua sporca, rimuovere il coperchio superiore del serbatoio e contenitore dello

sporco, lavare tutte le parti e installarle nuovamente. Utilizzare una spazzolina per rimuovere lo sporco,

eventuali corpi estranei e capelli dal percorso dell’aria della spazzola, quindi renistallare il serbatoio dell’acqua

sporca sul corpo principale.

Rimuovere il contenitore dello sporco e i ciclone, svuotare il contenitore dello sporco, rimuovere il ltro HEPA,

pulire tutte le parti, quindi reinstallare il contenitore dello sporco. (Per i dettagli fare riferimento a "Pulizia e

manutenzione")

Función de recordatorio de voz

Il prodotto include i comandi vocali in 6 lingue: Inglese, Tedesco, Italiano, Francese, Polacco e Russo. I

comandi vocali sono attivi e l’impostazione predenita è in Inglese, premere il pulsante voce per cambiare la

lingua. Tenere premuto il pulsante voce per disattivare gli avvisi vocali, premere nuovamente il pulsante voce

per riattivare gli avvisi vocali. (Fig 16)

Attenzione: Durante l’utilizzo dell’aspiratore portatile o scopa elettrica non è prevista la funzione voce.

Pulsante

voce

Indicatore di potenza della batteria bassa

1. Se durante l’utilizzo il segnale vocale segnala "Carica

bassa. Ricarica la batteria", si prega di continuare a

utilizzare la macchiana dopo averla ricaricata.

2. Se durante l’utilizzo il segnale vocale segnala "Carica

bassa. L’apparecchio si scaricherà a breve. Ricarica

la batteria", la potenza sta per esaurirsi e si spegnerà

automaticamente. Ricaricare per poter utilizzare la

macchina.

3. Durante l’utilizzo, lo schermo visualizza l’autonomia

residua. Quando il livello di carica della batteria è inferiore

al 20%, l’indicatore di potenza della batteria passa da

bianco a rosso.

Pulizia e Manutenzione

Pulizia del serbatoio dell’acqua sporca

Dopo aver spento la macchina, rimuovere il serbatoio

dell’acqua sporca, sollevare il coperchio superiore e

rimuovere il telaio del filtro in spugna, quindi aprire il

coperchio del ltro e rimuoverlo. Svuotare l’acqua sporca

e lo sporco e lavare il serbatio, il coperchio superiore e

il ltro. Se ci sono corpi estranei nel tubo del serbatoio,

possono essere rimossi con la spazzola per la pulizia

multifunzionale. Far asciugare tutte le parti dopo averle

lavate. Una volta asciutte, reinstallare le parti all’interno

del serbatoio dell’acqua sporca e riposizionare il serbatoio

sul corpo principale per riprendere l’utilizzo. (Fig 17)

Attenzione:

1. Si raccomanda di pulire il serbatoio dell’acqua sporca

immediatamente dopo ogni utilizzo;

2. Durante la reinstallazione del contenitore dello sporco,

non piegare la gomma nera morbida sotto al ltro.

Pulizia della spazzola motorizzata

Dopo aver rimosso il serbatoio dell’acqua pulita, il rullo, il serbatoio dell’acqua pulita, inserire la spazzola per

la pulizia multifunzionale sul foro circolare di attacco del corpo principale per rimuovere corpi estranei e capelli

instasati. Utilizzare la spazzola per la pulizia multifunzionale per rimuovere e tagliare via i capelli arrotolati dal rullo.

Pulire la macchina e le parti sporche con un panno asciutto, quindi reintallare le parti separatamente (il rullo può

essere messo ad asciugare anche nel porta rullo). Risciacquare la spazzola multifunzinale e riporla nel porta rullo.

(Fig 18)

Attenzione: Non lavare la spazzola motorizzata!

Pulizia del vassoio

Rimuovere il vassoio dalla base di ricarica per pulirlo. Una volta asciutto, reinserirlo per l'utilizzo. (Fig 19)

Nota:

Non lavare la base di ricarica!

Non attivare la modalità autopulente se non è installato un vassoio sulla base di ricarica!

La base di ricarica non è impermeabile senza il vassoio.

Pulizia del contenitore dello sporco

Premere il pulsante di rilascio per rimuovere il contenitore dello sporco dall’aspiratore portatile. Sollevare

Pulizia del serbatoio

dell’acqua sporca

Pulsante di rilascio del

contenitore dello sporco

la maniglia metallica del ciclone per rimuoverlo e svuotare il contenitore dello sporco. Tenere la maniglia in

metallo e ruotare per rimuovere il ltro HEPA. (Fig 20)

Stoccaggio

Dopo ogni utlizzo si raccomanda di pulire il serbatoio dell’acqua sporca, il ltro e il rullo. In presenza di una

delle seguenti situazioni:

1) Il ltro HEPA perde polvere

2) Il ltro in spugna è danneggiato

3) Il rullo ha una importante perdita di bre oppure emette vibrazioni e rumore forti.

Si raccomanda di acquistare i ricambi e sostituirli per non intaccare le prestazioni della macchina. Quando

la macchina non viene utilizzata per un lungo periodo, si prega di conservare la macchina in un luogo fresco

e asciutto, mai con esposizioni dirette alla luce del sole o in ambienti umidi. Se c’è la necessità di riporre la

macchina dentro la scatola, assicurarsi di pulire la macchina e far asciugare tutte le parti per prevenire danni

alla macchina.

Risoluzione dei problemi

Si prega di controllare quanto segue prima di rivolgersi al servizio di assistenza.

Problema Possibile causa Soluzione

Non si accende o si

ferma durante l’utilizzo

Carica batteria bassa Ricaricare la batteria

Pulsante on/off non è premuto verso il

basso

Premere il punsante on/off verso il

basso

Rullo è bloccato Pulire il rullo

Serbatoio dell’acqua sporca pieno Pulire il serbatoio dell’acqua sporca

Batteria non installata correttamente Reinstallare la batteria

Percorso dell’aria occluso Pulire il percorso dell’aria e il ltro

Aspirazione debole

Presa di aspirazione bloccata

Pulire la presa di aspirazione e il

ltro

Filtro HEPA assente Installare il ltro HEPA

Rumore anomalo

Presa di aspirazione bloccata

Pulire la presa di aspirazione e il

ltro

Filtro HEPA assente Installare il ltro HEPA

Il foro di erogazione

non fa uscire l’acqua

Serbatoio dell’acqua pulita vuoto

Riempire il serbatoio dell’acqua

pulita

Pulsante di erogazione acqua non

premuto

Premere il pulsante di erogazione

dell’acqua

Serbatoio dell’acqua pulita non

installato correttamente

Reinstallare il serbatoio dell’acqua

pulita

Residui di acqua dal

percorso dell'aria.

Filtro HEPA e contenitore dello sporco

umidi

Lasciare asciugare il filtro HEPA e

il contenitore della polvere prima

dell’utilizzo

Il filtro non è installato nel serbatoio

dell’acqua sporca

Installare il filtro nel serbatoio

dell’acqua sporca

Filtro in gomma piegato

Reinstallare il ltro, il ltro in gomma

non deve essere piegato

Attenzione: Nel caso in cui sullo schermo compaia un codice di errore tra F0 e F9, si prega di contattare il

servizio di assistenza o il distributore di zona per richiedere supporto.

Speciche del prodotto

Parametri tecnici

Nome prodotto Scopa elettrica e Lavapavimenti

Modello PW11 Plus

Potenza 400W

Capacità della batteria 4000mAh 21.6V

Tempo di ricarica 5h±0.5h

Ingresso nominale 220-240V~ 50-60Hz

Voltaggio 21.6V

Diagramma elettrico

Caricatore

Cavo di alimentazione

Protezione PCB

Batteria al litio

Trasferimento PCB 1

Trasferimento PCB 2

Caricatore

PCB/Ventola/

PTC

Sensore

di livello

dell’acqua

Tubo

infrarosso

Microinter-

ruttore

Altopar-

lante

Schermo

PCB

Elettrodo

serbatoio

acqua

sporca

Controllo PCB 1

Controllo PCB 2

Spazzola motorizzata PCB

...

······

Motore spazzola motorizzata

Pompa Valvola elettromagnetica

Motore di aspirazione

Informazioni sul produttore

Produttore

Kingclean Electric Co., Ltd

Indirizzo

Via Xiangyang 1, Nuovo quartiere di Suzhou, Provincia di Jiangsu 215009, Cina

Disposizione

La macchina, gli accessori e la confezione devono essere classicati per il riciclaggio amichevole all'ambiente.

Non smaltire la macchina nei riuti domestici.

Solo per gli stati di EC:

Secondo la direttiva europea 2012/19/EU, le macchine che non sono più utilizzabili e secondo la

direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose o utilizzate, devono essere raccolte

separatamente e smaltite in modo corretto e anche amichevole all’ambiente.

I pacchi di batteria/le batterie:

Le batterie integrate potrebbero essere rimosse solo per lo smaltimento dal personale qualicato.

Un’apertura del guscio di carcassa,la macchina può essere danneggiata o distrutta.

Non smaltire i pacchi di batteria/le batterie nei riuti domestici,nel fuoco o nell’acqua.Se possibile,i pacchi di

batteria/le batterie devono essere scaricati,raccolti, riciclati o smaltiti in modo amichevole all’ambiente.

Si può cambiare senza preavviso.

Informazioni su Garanzia

Questo prodotto gode di due anni di garanzia per la macchina per il servizio che inizia dalla data di acquisto.

La garanzia è esclusa dall’usura normale,l’utilizzo commerciale,le modiche all’ apparecchio come

acquistato,le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza

persona, e i danni che possono essere causati dall’ ambiente esterno.

Instrucciones de seguridad importantes

1. Antes de usar este producto, lea este manual y todas las instrucciones y advertencias del producto.

El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas,

incendios o lesiones personales.

2. Cuando utilice aparatos eléctricos, siempre debe seguir las precauciones básicas para reducir el

riesgo de incendio, descarga eléctrica y lesiones.

¡Advertencia!

1. Este producto es solo para uso doméstico.

2. Antes de conectar el producto a la fuente de alimentación, asegúrese de comprobar si el voltaje local

coincide con el voltaje marcado en el adaptador de alimentación.

3. Asegúrese de comprobar el producto antes de usarlo. Si el producto o el adaptador está dañado, deje de

usarlo.

4. Úselo estrictamente de acuerdo con el método descrito en este manual.

5. Este producto no puede ser utilizado por niños, personas con discapacidades físicas, sensoriales

o intelectuales, o personas sin la experiencia y los conocimientos pertinentes. A menos que exista la

supervisión u orientación de un tutor para garantizar que puedan utilizar este producto de forma segura.

6. No utilice este producto como juguete. Mantenga este producto fuera del alcance de los niños, cuide a los

niños, asegúrese de que no jueguen con este producto como si fuera un juguete.

7. No toque el enchufe con las manos mojadas.

8. Al limpiar las escaleras, tenga mucho cuidado para evitar caídas.

9. Si los cables, enchufes, baterías o piezas conductoras están dañados, no utilice, desmonte ni reemplace

ninguna pieza usted mismo. Su propio desmontaje y reemplazo de piezas puede causar descargas eléctricas

o incendios. Jimmy no es responsable de esto. Una vez dañado, debe ser reparado o reemplazado por

Jimmy, el agente de Jimmy o una persona con las calicaciones relevantes designadas por Jimmy para evitar

el peligro.

10. Utilice el cargador especicado por Jimmy para cargar el producto.

11. Asegúrese de utilizar el paquete de baterías especicado por Jimmy: otros tipos de paquetes de baterías

pueden romperse y causar lesiones personales o daños al producto.

12. Si el producto no se opera de acuerdo con las instrucciones, se ve severamente impactado, se cae desde

una altura, se daña o cae al agua, no use el producto y comuníquese con Jimmy o su agente.

13. Utilice únicamente piezas de repuesto y piezas especicadas por Jimmy.

14. No tire ni estire el cable. Mantenga los cables alejados de supercies calientes. No deje el cable donde

la puerta está cerrada tirado sobre bordes o esquinas alados. El cable debe mantenerse alejado del área

activa. No utilice este producto contra el cable.

15. Desconecte el enchufe cuando no esté en uso o antes del mantenimiento.

16. No arrastre el cable ni transporte el producto junto con el cable, ni utilice el cable como asa.

17. Este producto es un aparato eléctrico recargable, no deje que la máquina funcione sola sin supervisión.

18. Cuando limpie, repare o no utilice la máquina durante un tiempo prolongado, la batería debe extraerse de

la caja de la batería.

19. Evite estar cerca de equipos de calefacción o la exposición prolongada al sol para evitar que la carcasa

se deforme debido a las altas temperaturas.

20. No coloque obstáculos en la entrada y salida de aire de la máquina para evitar que se sobrecaliente.

21. El cepillo para el cuerpo y el piso está energizado y no se puede limpiar sumergiéndolo en agua.

22. No limpie ni retire la cubierta del cepillo giratorio o el cuerpo del cepillo giratorio cuando la máquina esté

encendida o en funcionamiento, para evitar lesiones personales.

23. No utilice la máquina para absorber carbón ardiendo, colillas de cigarrillos y otros objetos que generen

calor.

24. No utilice la máquina para absorber objetos alados como vidrios rotos;

25. No utilice la máquina para absorber sustancias ultranas como cal, cemento, polvo de carbón, polvo de

yeso, harina, etc.;

26. No utilice la máquina para absorber líquidos corrosivos, como líquidos de limpieza a base de ácido,

detergente en polvo, etc.;

27. No utilice la máquina para absorber gasolina, alcohol, perfume, pintura y otros materiales inamables y

explosivos.

28. No desmonte ni monte la máquina cerrada usted mismo y no intente cambiar el rendimiento de toda

la máquina. Debe obtener ayuda del fabricante, su departamento de mantenimiento o profesionales de

departamentos similares, de lo contrario, será peligroso.

29. Si no usa este producto durante mucho tiempo, debe apagar la alimentación y desenchufar la base de

carga.

30. Los parámetros técnicos reejados en las instrucciones del producto son obtenidos por Jimmy Labs o una

empresa de pruebas externa designada, y el derecho de interpretación nal pertenece a nuestra empresa.

Sobre el uso del producto

1. Este producto es adecuado para pisos duros en ambientes interiores, incluidos pisos encerados, pisos de

goma, pisos de baldosas, pisos de madera sin costura y pisos de madera maciza. Si utiliza este producto en

un suelo irregular, es posible que no se obtengan los mejores resultados.

2. Si el tanque de recuperación y el tanque de agua limpia no están instalados de acuerdo con las

instrucciones correctas, ábralos y utilícelos.

3. No sacuda hacia arriba y hacia abajo ni golpee violentamente la máquina para evitar que las aguas

residuales uyan hacia el motor. Cuando se enciende la máquina, no la levante ni la lleve hacia arriba y hacia

abajo, y no la incline hacia un lado ni la coloque en el suelo para evitar que las aguas residuales entren en el

motor.

4. No haga funcionar la máquina durante mucho tiempo cuando la entrada de aire esté bloqueada por el

otador, para evitar daños.

5. Después de usar la máquina, limpie las partes sucias del tanque de aguas residuales, la boquilla de

succión y el conducto de aire a tiempo, y guárdelo en un lugar ventilado y seco. Los lugares húmedos

afectarán el aislamiento y la vida útil de los aparatos eléctricos.

Acerca del líquido de limpieza

1. Si entra una gran cantidad de líquido limpiador en el motor, será peligroso.

2. Siga las instrucciones (la proporción de solución a agua es 1:50) para preparar la solución. Se recomienda

utilizar líquido limpiador de nuestra empresa y no usar líquidos limpiadores que contengan soluciones ácidas,

alcalinas o sustancias nocivas para el medio ambiente.

3. Evite que los niños entren en contacto con el líquido limpiador. Si el líquido limpiador entra en contacto con

los ojos accidentalmente, enjuáguelos bien con agua limpia a tiempo. En caso de ingestión accidental,

4. Cuando se trata de aguas residuales y líquido de limpieza, debe tratarse de acuerdo con los requisitos

locales de protección ambiental.

Acerca de las baterías desechadas

1. La batería ensamblada en el producto contiene materiales que son dañinos para el medio ambiente. Antes

de desecharlo, se debe retirar el paquete de baterías de la máquina.

2. Al retirar la batería, el producto se apagará y el enchufe del cargador no se desconectará.

3. Deseche de forma segura y correcta el paquete de baterías desechado, no lo arroje al fuego, al agua o al

suelo.

4. Si la batería de desecho gotea y contamina la piel o la ropa, deséchela con agua limpia y busque atención

médica a tiempo.

Montaje del producto

Nombre de la pieza

El producto puede tener los siguientes signos, que tienen los siguientes signicados:

Firma Signicado

Preste atención a las superficies de alta temperatura, ya que pueden

calentarse durante el uso. Tenga cuidado con las quemaduras.

No utilizar durante el baño o la ducha.

Cabezal motorizado del aspirador de agua

No tapar

Grado de impermeabilidad

Botón de encendido/

apagado

Botón de modo

Botón de rociado de

agua manual

Botón de liberación de

la batería

Depósito de agua

sucia

Botón de liberación

de la aspiradora de

mano

Asa del depósito de agua

limpia

Boca del

pulverizador

Tapón de llenado del

depósito de agua limpia

Botón de liberación del

cabezal del suelo

Paquete de baterías

Botón de autolimpieza/

rociado automático de

agua

Botón de voz

Pantalla LED

Tubo metálico

Cuerpo principal

Conjunto del vaso

guardapolvo

Aspirador de

mano

Serbatoio dell’acqua sporca

Limpiar el depósito de agua

Conjunto del cabezal del

suelo

Lista de embalaje

Montaje y desmontaje de productos

Nota: Corte la corriente antes de desmontar o montar el producto.

Montaje y desmontaje del cuerpo principal

Al instalar el cuerpo principal, inserte el extremo del cuerpo

principal en el conector del cabezal del suelo verticalmente

hasta que se oiga un "clic". Asegúrese de que el cuerpo

principal esté apretado y no ojo. Para extraer el cuerpo

principal, basta con pulsar el botón de liberación del

cabezal de suelo y levantar el cuerpo principal hacia

arriba. (Fig. 1)

Montaje y desmontaje de la batería

1.Sujete la batería y deslícela hacia abajo por la ranura de

entrada, presione hasta que se oiga un "clic".

2.Pulse el botón de liberación de la batería y tire de ella

hacia arriba para extraerla. (Fig. 2)

Nota: No es necesario extraer la batería a menos que sea

necesario cambiarla.

Base de carga

inferior

Herramienta

para tapicerías

Solución

de limpieza

Cepillo de

limpieza

Base de carga

superior

Herramienta

para

hendiduras

Aspirador de mano

Conjunto del cuerpo

principal

Cabezal de suelo Batería

1 1 1 1

Base de carga

superior

Base de carga

inferior

Bandeja

Herramienta para

hendiduras

1 1 1 1

Cepillo de limpieza Solución de limpieza

Herramienta para

tapicerías

Manual de

instrucciones

1 1 1 1

Botón de liberación

del cabezal del

suelo

Botón de liberación de la

batería

Bandeja

Montaje y desmontaje del aspirador de mano

Introduzca verticalmente el extremo del aspirador de mano instalado con la batería en el conector del cuerpo

principal hasta que se oiga un "clic". Asegúrese de que el aspirador de mano esté apretado y no ojo.

En este estado, el producto se utiliza como aspiradora y lavadora sin cable. Para extraer el aspirador de mano

por separado, basta con pulsar el botón de liberación del

aspirador de mano y levantarlo verticalmente. (Fig 3)

Montaje y desmontaje del depósito de

agua sucia

Para montar el depósito de agua sucia, coloque la parte

inferior del depósito de agua sucia en la ranura de la

bandeja del cuerpo principal y, a continuación, empuje el

depósito de agua sucia hacia el cuerpo principal hasta

que se oiga un "clic". Para extraer el depósito de agua

sucia, sujete el cuerpo principal con una mano y el asa

del depósito de agua sucia con la otra, pulse el botón de

liberación del depósito de agua sucia con el pulgar y tire

del depósito de agua sucia hacia fuera. (Fig 4)

Conjunto de base de carga

Presione la parte superior de la base de carga, el

alojamiento de la solución limpiadora y el alojamiento del

rodillo de cepillo hacia la parte inferior de la base de carga,

tal y como muestra la imagen. Cuando se oiga un "clic" y

los clips estén colocados en los oricios correspondientes,

se habrá completado el montaje. Por último, coloque la

bandeja en la base de carga para completar la instalación

de la base de carga. (Fig 5)

Carga y colocación de máquinas

Coloque el cabezal de suelo en posición vertical, levante

la máquina, alinee la ranura de carga de la parte posterior

de la máquina con la toma de carga de la base de carga

y coloque suavemente la máquina en la base de carga;

para extraer la máquina, sujete el asa del aspirador de

mano y tire directamente de la máquina para sacarla de

la base de carga. (Fig. 6)

Montaje y desmontaje del depósito de

agua limpia

Para extraer el depósito de agua limpia, sujete el asa del

depósito de agua limpia y tire hacia arriba para extraerlo.

Para instalar el depósito de agua limpia, colóquelo en el

cabezal del suelo y presione hacia abajo hasta que se

oiga un "clic". (Fig 7)

Montaje y desmontaje del rodillo de cepillo

Para desmontar el rodillo de cepillo, retire primero el depósito de agua limpia y, a continuación, presione el

cabezal del suelo con una mano, gire la tapa del extremo del rodillo de cepillo hacia arriba con otra mano y

retire el rodillo de cepillo hacia fuera; Cuando instale el rodillo de cepillo, alinee primero un extremo del rodillo

de cepillo con la ranura, gírelo hacia dentro hasta el fondo y, a continuación, gire la tapa del extremo del

rodillo de cepillo en otro extremo del rodillo de cepillo para bloquear el rodillo de cepillo.Por último, vuelva a

instalar el depósito de agua limpia en la cabeza de suelo. (Fig. 8)

Botón de liberación del

vacío manual

Botón de liberación del

depósito de agua Drity

Base de carga

superior

Base de carga

inferior

Depósito de agua

limpia

Bandeja

Spline

Utilización del producto

Nota: Antes de usar, compruebe si la máquina tiene energía. Si no hay suciente energía, por favor, cargue

completamente antes de su uso.

Pantalla LED e instrucciones de uso

Uso de aspiradoras y lavadoras

En el estado de inclinación vertical, pulse el botón de

encendido/apagado y el producto empezará a funcionar.

El modo por defecto es el modo Auto, pulse el botón de

modo para cambiar entre modo suelo, modo alfombra

y modo Auto, acompañado de un recordatorio de voz.

Pulse de nuevo el botón de encendido/apagado, la voz

le recordará "Máquina apagándose", el motor principal

funcionará durante 2 segundos y la máquina dejará de

funcionar. (Fig 9)

En el modo automático, la potencia de la máquina cambia automáticamente en función de la cantidad de

agua sucia o polvo detectada. Y el color de la luz LED cambia en consecuencia. Cuanto más agua sucia o

polvo se detecta, más luces rojas. Cuanto menos agua sucia o polvo se detecta, más luces azules.

Nota:

1. Cuando limpie alfombras, limpie primero el cabezal del suelo (consulte "Limpieza y mantenimiento, Limpie-

za del cabezal del suelo" para más detalles) y para limpiar alfombras en profundidad se recomienda sustituir

el cepillo para alfombras. (El cepillo para alfombras se puede seleccionar según sus propias necesidades y

se vende en los distribuidores JIMMY)

2. Cuando el nivel de batería es inferior al 20%, no se puede cambiar al modo Alfombra.

Cuando el aspirador vertical está en funcionamiento, pulse el botón de pulverización de agua, la función de

pulverización de agua automática está abierta por defecto. La pantalla LED mostrará el indicador de rociado

automático y se rociará agua limpia a la escobilla automáticamente. Para desactivar la función de rociado

automático de agua, mantenga pulsado el botón de autolimpieza durante más de 3 segundos cuando el pro-

Indicador luminoso

Indicación de modo

Indicador de

autolimpieza

Alimentación de

la batería

Icono de alimentación de la batería

Indicador de depósito

de agua sucia lleno

Indicador de depósito

de agua limpia vacío

Indicador de obstrucción

de la vía de aire

Indicador de secado del

rodillo de cepillo

Indicador automático de

rociado de agua

Pulsante di

erogazione

manuale dell’acqua

Pulsante auto-

pulizia

ducto esté encendido. Para volver a activar la función de

rociado automático de agua, mantenga pulsado el botón

de autolimpieza durante más de 3 segundos cuando el

producto esté encendido. (Fig. 10)

Si el suelo está muy sucio, puede elegir rociar más

agua al suelo utilizando la función de rociado de agua

manual para mejorar el efecto de lavado del suelo. Con

la máquina encendida, pulse el botón de pulverización

de agua manual, la boca de pulverización rocía agua en

forma de abanico; suelte el botón de pulverización de

agua para dejar de pulverizar agua. La función de rociado

de agua manual puede activarse independientemente de

si la función de rociado de agua automático está activada

o desactivada. (Fig 11)

Nota:

1. El botón de rociado manual de agua no puede

utilizarse al mismo tiempo que el botón de encendido/

apagado o el botón de modo.

2. Se recomienda utilizar el modo alfombra cuando haya

mucha contaminación o manchas de agua.

3. Cuando limpie alfombras, desactive la función de

rociado automático de agua.

4. Por favor, utilice la solución de limpieza de baja

espuma con este producto para la limpieza, no ponga

la solución de limpieza de fácil formación de espuma en

el depósito de agua limpia para su uso, de lo contrario

se generará más espuma durante el uso, que puede

penetrar en la máquina y causar peligro.

El producto en posición horizontal para que funcione al vacío

Cuando el producto se coloca en posición horizontal para limpiar debajo de los muebles, la potencia de

trabajo disminuirá automáticamente. Esto es normal. Cuando el producto esté en posición horizontal, no lo

agite violentamente para evitar que entre agua en el depósito de polvo.

Uso del aspirador de mano

1.Retire el aspirador de mano y pulse el botón de encendido/apagado. Se encenderá la pantalla. El modo

predeterminado es el modo suelo. Pulse el botón de modo para cambiar entre el modo alfombra y el modo

suelo. Pulse de nuevo el botón de encendido/apagado para apagar el aspirador y la pantalla se apagará.

2.El aspirador de mano puede conectarse a diferentes accesorios como la herramienta para tapicerías, la

herramienta para hendiduras limpiar diferentes lugares (Fig. 12). Apunte el accesorio a la boca del aspirador

de mano y empújelo hacia arriba hasta que oiga un "clic". Pulse el botón del accesorio para extraerlo del

aspirador.

Nota:

1. Otros accesorios como el cepillo eléctrico para colchones, el cepillo para mascotas o la manguera

extensible también se pueden adquirir en el distribuidor local de JIMMY si es necesario.

2. Cuando el nivel de batería es inferior al 20%, la máquina pasa automáticamente al modo de suelo.

3. No utilice el aspirador de mano para recoger líquidos.

Carga del producto

Conecte el cable de alimentación a la toma de corriente y coloque el aspirador en la base de carga para

iniciar la carga.

12-1

12-2

Herramienta

para hen-

diduras

Herramienta

para

tapicería

Botón

Nota:

1.Cargue completamente la batería antes del primer

uso. Vacíe la batería antes de la segunda carga para

garantizar la vida útil de la batería.

2. Si el producto va a estar mucho tiempo inactivo,

cárguelo una vez cada tres meses (utilice sólo el cable de

alimentación suministrado con la unidad).

3. Cuando no esté cargando, desenchufe el cable de

alimentación de la base de carga de la toma de corriente

para evitar el riesgo de contacto accidental.

4. Si necesita cargar la batería por separado, puede

adquirir el cargador correspondiente en el distribuidor de

JIMMY.

Función de autolimpieza y secado a

temperatura

1. Modo autolimpieza + secado rápido (secado del

rodillo de cepillos): En modo de carga, pulse el botón de

autolimpieza para acceder al modo de autolimpieza y secado rápido. (Fig. 13) Una

vez finalizado el proceso de autolimpieza, la máquina pasará automáticamente

al modo de secado rápido. Si la batería es insuficiente, la máquina entrará

automáticamente en modo de secado rápido después de cargarse.

2. Modo autolimpieza + secado de todo el circuito (secado de la boquilla de

succión, rodillo de cepillos, circuito de aire, ltro HEPA, depósito de agua sucia,

etc.): En modo de carga, mantenga pulsado el botón de autolimpieza para acceder

al modo de autolimpieza y secado de todo el circuito. Una vez nalizado el proceso

de autolimpieza, la máquina pasará automáticamente al modo de secado de todo

el circuito. Si la batería es insuciente, la máquina entrará automáticamente en modo de secado de todo el

circuito después de cargarse.

Nota:

1. Coloque la bandeja en la base de carga antes de iniciar el modo de autolimpieza. No active el modo de

autolimpieza si no hay bandeja.

2. En modo de autolimpieza, la máquina limpiará el circuito de aire y el rodillo de cepillos de la cabeza de

suelo.

3. Antes de iniciar la autolimpieza, vacíe el depósito de agua sucia y asegúrese de que el producto está

colocado en la base de carga, que el cable de alimentación está conectado a la toma de corriente y a la base

de carga, y que hay al menos un 50% de agua en el depósito de agua limpia. Después de la autolimpieza,

limpie de nuevo el depósito de agua sucia.

4. Cuando la potencia es inferior al 15%, la máquina no puede entrar en el modo de autolimpieza ni en el

modo de secado en caliente. Después de cargar durante un período de tiempo, puede trabajar en modo de

autolimpieza o modo de secado en caliente.

5.Para detener el proceso de autolimpieza, pulse el botón de encendido/apagado o el botón de modo, luego

la máquina volverá automáticamente al modo de carga. (Fig. 14)

6.Una vez nalizado el proceso de autolimpieza, la máquina entrará automáticamente en modo de secado a

temperatura.

Indicador de depósito de agua limpia vacío

1.Durante el uso de la aspiradora y la lavadora, si la pantalla LED muestra " " y la voz recuerda "No hay

agua limpia, por favor llene agua", por favor llene agua limpia en el tanque de agua limpia y luego continúe

usando directamente.

2.Durante la autolimpieza, si no hay agua en el depósito de agua limpia, el autolavado se detendrá

automáticamente y la voz recordará "No hay agua limpia, por favor, llene el depósito de agua".

14-1 14-2

Modo de secado en

caliente

Modo autolimpieza

14-3

Modo de carga

Pulsante

auto-pulizia

Botón de

encendido/

apagado

Botón de

modo

Llenar el depósito de agua limpia

Llene el depósito de agua limpia: Después de retirar el depósito de agua limpia,

abra el tapón de llenado de agua, gírelo hacia arriba para exponer el orificio de

entrada de agua, vierta agua limpia y solución de limpieza y, a continuación, vuelva

a colocar el tapón en la posición original y reinstale el depósito de agua limpia en el

cabezal del suelo. (Fig 15)

Nota: Cuando añada agua limpia, puede añadir la solución limpiadora JIMMY

equipada con el producto, la proporción es de aproximadamente dos botellas de

solución limpiadora por un depósito de agua lleno, la temperatura del agua no puede superar los 40°C.

Indicador de depósito de agua sucia lleno

1.Cuando el aspirador y lavavajillas detecta que el depósito de agua sucia está lleno, la máquina dejará de

funcionar y emitirá un recordatorio de voz. Limpie el depósito de agua sucia y vuelva a colocarlo antes de

utilizarlo.

2.Cuando se detecta que el depósito de agua sucia está lleno en el modo de autolimpieza, la máquina dejará

de funcionar y emitirá un recordatorio de voz. Limpie el depósito de agua sucia, vuelva a colocarlo y pulse el

botón de autolimpieza para reiniciar la autolimpieza.

Limpieza de depósitos de agua sucia

Saque la tapa superior del depósito de agua sucia y el marco del filtro, vierta el agua sucia, monte el

depósito de agua sucia después del lavado y vuelva a colocarlo en el cuerpo principal. (consulte "Limpieza y

mantenimiento del depósito de agua sucia" para obtener más información).

Indicador de cepillo atascado

Cuando la limpiadora está en modo de aspiración o autolimpieza, si la escobilla se atasca, la máquina se

detendrá y emitirá un recordatorio de voz. Saque la escobilla, limpie los cuerpos extraños adheridos a la

escobilla o el pelo enrollado en la escobilla y vuelva a montar la escobilla en el cabezal para reanudar el

funcionamiento.

Limpieza de cepillos

Después de retirar el depósito de agua limpia, extraiga la escobilla, utilice la cuchilla de la minescobilla para

cortar los pelos enrollados en la escobilla y limpie los cuerpos extraños adheridos a la escobilla y al cabezal,

vuelva a instalar la escobilla y la ventana. (consulte "Limpieza y mantenimiento del conjunto del cabezal" para

obtener más información).

Indicador de vía de aire bloqueada

1.Cuando la aspiradora de mano está en modo de trabajo o de autolimpieza, si el paso de aire está

bloqueado, la máquina dejará de funcionar y emitirá un recordatorio de voz. Por favor, limpie las posibles

zonas obstruidas como el depósito de polvo de la aspiradora de mano, el paso de aire de la boquilla, el

depósito de agua sucia en secuencia. Después de la limpieza, reinicie la máquina para trabajar.

2.Cuando el aspirador de mano está funcionando, si el paso de aire está bloqueado, el aspirador se detendrá

automáticamente. En ese momento, es necesario limpiar el depósito de polvo y el HEPA.

Limpieza de la trayectoria del aire

Desmonte el depósito de agua sucia, saque la tapa superior del depósito de agua sucia y el cesto de basura,

lave todas las piezas y vuelva a montarlas. Utilice un cepillo de limpieza para limpiar la suciedad, los objetos

extraños y el pelo dentro de la trayectoria de aire del cabezal del suelo. Vuelva a colocar el depósito de agua

sucia en el cuerpo principal.

Retire el depósito de polvo y, a continuación, extraiga el ciclón, vacíe el depósito de polvo, extraiga el HEPA,

limpie todas las piezas y vuelva a montar el depósito de polvo (consulte "Limpieza y mantenimiento" para

Tapón de llenado del

depósito de agua

limpia

obtener más información).

Función de recordatorio de voz

El producto incluye recordatorios vocales en 6 idiomas

diferentes: inglés, alemán, italiano, francés, polaco y

ruso. La voz de la nueva máquina está activada y en

inglés por defecto, pulse el botón de voz para cambiar

a otro idioma, mantenga pulsado el botón de voz para

desactivar la función de voz; pulse de nuevo el botón de

voz para activar la función de voz. (Fig 16)

Nota: Cuando el aspirador de mano se utiliza por

separado, no hay función de voz.

Indicador de batería baja

1.Cuando el palo limpiador está funcionando, si la voz

recuerda "Batería baja. Por favor, cargue la batería", Por

favor, úselo después de la carga.

2.Cuando el stick cleaner está funcionando, si la voz

recuerda "Batería baja. La máquina se apagará pronto.

Por favor, cargue la batería", la energía está a punto

de agotarse, y se apagará automáticamente. Necesita

cargarse para su uso.

3. Cuando se utiliza el aspirador, el icono de la pantalla LED muestra los minutos de funcionamiento

restantes. Cuando la carga de la batería es inferior al 20%, el icono de la batería en la esquina superior

derecha cambia de blanco a rojo.

Limpieza y mantenimiento

Limpieza de depósitos de agua sucia

Después de apagar la aspiradora, retire el depósito de agua sucia, levante la tapa superior del depósito de

agua y retire el marco del ltro, abra la tapa abatible del marco del ltro y extraiga el ltro. Vierta el agua

sucia y la suciedad del depósito de agua, luego lave el depósito de agua sucia, la tapa del depósito de

agua, el marco del ltro y el ltro. Si hay materias extrañas en la tubería del tanque de agua sucia, se puede

limpiar con un cepillo de limpieza; seque las partes anteriores después del lavado. A continuación, vuelva a

montar todas las piezas en el depósito de agua sucia. Vuelva a colocar el tanque de agua sucia en el cuerpo

principal para continuar trabajando. (Fig 17)

Nota:

1. Después de utilizar el aspirador de varilla, se recomienda limpiar el depósito sucio inmediatamente;

2. Cuando vuelva a instalar el cesto de basura, no doble la goma blanda negra que se encuentra debajo del

ltro.

Limpieza del cabezal del suelo

Después de retirar el depósito de agua limpia, el cepillo y el depósito de agua sucia, inserte el cepillo de

limpieza a través del oricio circular situado debajo de la posición de instalación del cuerpo principal para

eliminar los cuerpos extraños y las escamas de la tubería, así como el pelo obstruido; utilice la cuchilla del

mini cepillo para cortar el pelo enredado en el cepillo; limpie las piezas sucias de la máquina y vuelva a

montarlas en la máquina (el cepillo puede colocarse en el alojamiento del cepillo para que se seque). Limpie

el cepillo de limpieza y vuelva a colocarlo en la carcasa de la escobilla. (Fig. 18)

Nota: ¡No lave el cabezal del suelo con agua!

Botón de

voz

Limpieza del depósito

de agua sucia

Limpieza de la bandeja

Retire la bandeja de la base de carga para limpiarla. Una

vez seca, vuelva a insertarla para usarla. (Fig. 19)

Nota:

¡No lave la base de carga!

¡No active el modo de autolimpieza si no hay una bandeja

instalada en la base de carga!

La base de carga no es impermeable sin la bandeja.

Limpieza del depósito de polvo

Pulse el botón de liberación del depósito de polvo para

extraerlo del aspirador de mano. Levante el asa metálica

del ciclón para extraer el conjunto del ciclón y vaciar el

depósito del polvo. Sujete el asa metálica y gírela para

extraer el HEPA. (Fig. 20)

Mantenimiento y almacenamiento

Se recomienda limpiar el depósito de agua sucia, el

depósito de polvo y la escobilla después de cada uso. Si

se produce alguna de las situaciones siguientes:

1) El ltro HEPA pierde polvo.

2) Filtro de espuma muy dañado.

3) El rodillo del cepillo tiene una pérdida grave de pelo,o

tiene una fuerte vibración y un ruido anormal durante el

uso.

Se recomienda comprar los consumibles y sustituirlos

para evitar el rendimiento de la máquina.

cuando la máquina esté parada mucho tiempo, colóquela

en un lugar fresco y seco, evite la luz solar directa o el

ambiente húmedo.cuando empaquete y almacene la

máquina, por favor asegúrese de limpiar la máquina y

secar todas las piezas para evitar daños en la máquina.

Botón de Liberación

de la taza de polvo

Solución de problemas

Por favor, compruebe los siguientes puntos antes de contactar con el servicio postventa.

Problema Posible causa Solución

No se puede arrancar

ni parar durante el uso

Sin batería o con batería baja Recargar y utilizar a tiempo

El botón de encendido/apagado no

está pulsado

Pulsa el botón de encendido/

apagado

Brushroll está enredado Cepillo limpio a tiempo

Depósito de agua sucia lleno Limpiar el depósito de agua sucia

Batería mal montada Vuelva a montar la batería

Entrada de aspiración bloqueada

Limpiar la entrada de aspiración y el

ltro

Succión débil

Entrada de aspiración bloqueada

Limpiar la entrada de aspiración y el

ltro

Sin HEPA montado Montar HEPA

Ruido anormal

Entrada de aspiración bloqueada

Limpiar la entrada de aspiración y el

ltro

Sin HEPA montado Montar HEPA

La boca pulverizadora

no pulveriza agua

Depósito de agua limpia vacío Llenar el depósito de agua limpia

Botón de rociado de agua no

pulsado

Pulse el botón de rociado de agua

El depósito de agua limpia no está

bien montado

Volver a montar el depósito de agua

limpia

Agua pulverizada fuera

de la trayectoria del

aire.

El ltro no está montado en el depósito

de agua sucia

Montar el ltro en el depósito de

agua sucia

Pliegues de plástico blando bajo el

ltro

Vuelva a montar el ltro, el

pegamento suave no debe ser

doblado

El HEPA y el depósito de polvo se

ponen en funcionamiento sin estar

completamente secos

Seque el HEPA y el depósito de

polvo después de lavarlo antes de

utilizarlo

Nota: Si la guía de solución de problemas anterior no proporciona una solución o la pantalla muestra el

código de error F0 a F9, póngase en contacto con el servicio postventa o el distribuidor local para obtener

ayuda.

Especicación del producto

Especicaciones técnicas

Diagrama de circuito

Nombre del producto Aspiradora y Lavadora sin cable

Modelo PW11 Plus

Potencia nominal 400W

Capacidad de la batería 4000mAh 21.6V

Tiempo de carga 5h±0.5h

Entrada nominal 220-240V~ 50-60Hz

Tensión nominal 21.6V

Cargador

Cable de alimentación

Protección PCB

Batería de litio

Transferencia PCB 1

Transferencia PCB 2

Carga PCB/

Fan/PTC

Sensor de

nivel de

agua

Placa de

tubo de

infrarrojos

Microinter-

ruptor

Altavoz

Pantalla

PCB

Electrodo

del depósi-

to de agua

sucia

Control PCB 1

Control PCB 2

Cepillo de suelo PCB

...

······

Motor del cabezal del suelo

Bomba Válvula electromagnética

Motor de vacío

Información del fabricante

Fabricante

Kingclean Electric Co., Ltd

Dirección

No.1 Calle Xiangyang, Distrito Nuevo Suzhou, Provincia de Jiangsu 215009, China

Desechado

La máquina, los accesorios y el embalaje deben clasicarse para un reciclaje respetuoso con el medio

ambiente.

No deseche la máquina en la basura doméstica!

Do not dispose of the machine into household waste!

Solo para países de la EC:

De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son utilizables, y de acuerdo con la

Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o usados, deben recolectarse por separado

y desecharse de manera ambientalmente correcta .

Paquetes de baterías / baterías:

Las baterías integradas solo pueden ser retiradas para su eliminación por personal calicado. Abrir la carcasa

de la carcasa puede dañar o destruir la máquina.

No deseche los paquetes de baterías / baterías en la basura doméstica, fuego o agua. Los paquetes de

baterías / baterías deben, si es posible, descargarse, recolectarse, reciclarse o desecharse de manera

respetuosa con el medio ambiente.

iSujeto a cambios sin previo aviso.

Informaciones de garantía

Este producto cuenta con garantia de dos años a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modicaciones al aparato

comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador

o de una tercera persona, el daño que puede atribuirse a circunstancias externas.

Требования по технике безопасности

Перед использованием данного продукта, пожалуйста, ознакомьтесь со всеми инструкциями и

предупреждениями. Несоблюдение предупреждений и инструкций может привести к поражению

электрическим током, пожару или травмам.

При использовании электроприборов всегда следует соблюдать основные меры

предосторожности, чтобы снизить риск пожара, поражения электрическим током и травм.

Внимание!

1. Данное устройство предназначено только для бытового использования.

2. Перед включением устройства, убедитесь, что напряжение источника питания соответствует

параметрам, указанным на адаптере питания.

3. Перед использованием обязательно проверьте прибор. Если устройство или адаптер повреждены,

не используйте их.

4. Используйте в строгом соответствии с данной инструкцией.

5. Данный прибор не предназначен для использования детьми, лицами с ограниченными

физическими, сенсорными или психическими способностями, а также лицами с недостаточным опытом

и/или знаниями, за исключением случаев, когда устройство используется указанными лицами под

наблюдением или руководством ответственного за их безопасность (при том, что им была разъяснена

инструкция по использованию прибора и правила безопасности).

6. Не используйте данное устройство в качестве игрушки. Храните его в недоступном для детей месте.

Пожалуйста, присматривайте за детьми и удостоверьтесь, что они не используют данное устройство в

качестве игрушки.

7. Не касайтесь вилки мокрыми руками.

8. Будьте особенно осторожны при уборке лестницы, чтобы не упасть.

9. Если кабель, вилка, батарея или токопроводящие детали повреждены, не используйте их, а также

не разбирайте и не заменяйте детали самостоятельно. Самостоятельная разборка и замена деталей

может привести к поражению электрическим током или пожару, и компания JIMMY не несет за это

ответственности. Во избежание опасностей, в случае повреждения ремонт или замена оборудования

должны быть произведены представителями компании JIMMY, дистрибьютором JIMMY или лицом с

соответствующей квалификацией, сертифицированным компанией JIMMY.

10. Для зарядки можно использовать только зарядное устройство, указанное JIMMY.

11. Можно использовать только аккумуляторную батарею, указанную JIMMY: использование любой

другой аккумуляторной батареи может привести к взрыву, травмам или повреждению устройства.

12. Если продукт не работает согласно данной инструкции, подвергся сильному удару, упал с высоты,

поврежден или упал в воду, пожалуйста, не используйте его и обратитесь в компанию JIMMY или к её

дистрибьютору.

13. Можно использовать только запчасти и детали, предлагаемые JIMMY.

14. Не тяните и не пережимайте кабель. Держите его подальше от нагретых поверхностей. Не

помещайте кабель в щели под закрытыми дверьми, не протягивайте его через острые края или углы.

Размещайте кабель вне зон передвижения. Не используйте пылесос, когда кабель находится под

устройством.

15. Пожалуйста, выньте вилку из розетки перед починкой устройства, или когда устройство не

используется.

16. Нельзя тянуть за провод или перемещать устройство за провод, также нельзя использовать провод

в качестве ручки.

17. Данный продукт представляет собой перезаряжаемый электрический прибор. Не позволяйте

устройству работать без присмотра.

18. При очистке, ремонте или длительном неиспользовании устройства аккумуляторную батарею

необходимо вынуть из аккумуляторного отсека.

19. Не подносите устройство к нагревательным приборам и не подвергайте его длительному

воздействию солнечных лучей, во избежание деформации корпуса из-за высокой температуры.

20. Не помещайте предметы, препятствующие свободному прохождению воздуха, у всасывающих или

выпускных отверстий, во избежание перегрева устройства.

21. Корпус устройства и щетка для полов содержат электрические компоненты, поэтому их нельзя мыть

в воде.

22. Нельзя очищать роликовую щетку, вынимать её или снимать с неё крышку, когда устройство

включено или работает, во избежание травм.

23. Не используйте устройство для всасывания горящих предметов, таких как тлеющие угли, окурки и т.д.

24. Не используйте устройство для всасывания острых предметов, таких как битое стекло.

25. Не используйте устройство для всасывания строительной пыли и мелкодисперсных фракций, таких

как известь, цемент, угольный и гипсовый порошок, мука и т.д.

26. Не используйте устройство для всасывания химически агрессивных и коррозионных веществ, таких

как кислотные и щелочные чистящие средства, стиральный порошок и т.д.

27. Не используйте устройство для всасывания легковоспламеняющихся и взрывоопасных субстанций,

таких как бензин, спирт, духи, краска, лак и т.д.

28. Не разбирайте закрытое устройство самостоятельно и не пытайтесь изменить производительность

устройства. Обратитесь за помощью к специалистам производителя, в его сервисный отдел или

аналогичные отделы, во избежание опасных ситуаций.

29. Если устройство не используется в течение длительного времени, следует выключить питание и

вынуть вилку из розетки.

30. Технические параметры, отраженные в инструкции по эксплуатации данного устройства, получены

лабораторией JIMMY или утвержденной испытательной компанией, и право на их окончательную

интерпретацию принадлежит компании JIMMY.

Не используйте и не храните пылесос при экстремальных неблагоприятных условиях, например, при

экстремальной температуре. Рекомендуется использовать пылесос в помещении при температуре от

5°C до 40°C. Храните устройство в сухом месте и не допускайте попадания прямых солнечных лучей.

Транспортируйте устройство только в его оригинальной упаковке.

Не транспортируйте устройство при температуре выше 50°C или ниже 0°C.

Об использовании продукта

1. Устройство подходит для твердых полов в помещениях, включая вощеные полы, резиновые полы,

плитку, паркет с защитным покрытием, полы из массива и другие плоские поверхности. Использование

устройства на неровных полах может не дать наилучшие результаты.

2. Не включайте устройство, пока резервуары для грязной и чистой воды не будут установлены на

место в соответствии с инструкцией.

3. Не трясите устройство вверх и вниз, и избегайте резких толчков пылесоса, чтобы грязная вода не

попала в двигатель; после запуска не перемещайте устройство вверх и вниз, а также не наклоняйте его

и не кладите на пол, чтобы грязная вода не попала в двигатель.

4. Во избежание повреждений, не позволяйте устройству работать в течение длительного времени,

когда всасывающее отверстие заблокировано поплавком.

5. После использования устройства очистите резервуар для грязной воды, всасывающее отверстие

и воздуховод, храните в проветриваемом и сухом месте. Повышенная влажность может повредить

изоляцию и снизить срок службы электронных компонентов.

О моющем средстве

1. Попадание большого количества моющего средства в двигатель может повредить устройство.

2. Смешайте моющее средство с чистой водой в соответствии с инструкцией по эксплуатации

(соотношение моющего средства к чистой воде 1:50). Рекомендуется использовать моющее средство

нашей компании. Нельзя использовать моющие средства, содержащие кислоту, щелочь или вещества,

вредные для окружающей среды.

3. Держите моющее средство в недоступном для детей месте. Если моющее средство попало в глаза,

немедленно тщательно промойте их чистой водой. Если вы случайно проглотили его, немедленно

обратитесь к врачу за медицинской помощью.

4. При утилизации использованной воды и моющего средства следует соблюдать местные требования

по охране окружающей среды.

Об утилизации батареи

1. Аккумуляторная батарея прибора содержит материалы, вредные для окружающей среды. Перед

утилизацией выньте аккумуляторную батарею из устройства.

2. Перед извлечением аккумуляторной батареи выключите устройство и выньте вилку из розетки.

3. С подлежащей утилизации аккумуляторной батареей следует обращаться надлежащим образом, не

помещайте её в огонь, воду или почву.

4. Если утилизируемая батарея протекает, и жидкость попала на кожу или одежду – промойте их чистой

водой и немедленно обратитесь к врачу.

Продукт может иметь следующие обозначения, которые имеют следующие значения:

Знак Значение

Поверхность устройства может нагреваться до высокой температуры

во время использования.

Не используйте во время купания или душа.

Приводимая в действие головка устройства для вакуумирования

воды

Не закрывайте крышку

Класс водонепроницаемости

Сборка изделия

Наименование деталей

Переключатель

режимов

Кнопка

распыления воды

Кнопка отсоединения

аккумулятора

Кнопка разблокировки

резервуара для грязной

воды

Кнопка

отсоединения бака

Ручка очистки бака с

чистой водой

Распылитель

Пробка резервуара для

чистой воды

Кнопка отсоединения

щетки

Аккумуляторная

батарея

Кнопка самоочистки/

автоматического

распыления воды

Кнопка голосовых

напоминаний

Дисплей

Металлическая

трубка

Основной корпус

Пылесборник

Рукоятка

Резервуар для грязной

воды

Резервуар для чистой воды

Насадка для твердых

напольных покрытий

Нижняя

зарядная база

Насадка

для мягкой

мебели

Моющее

средство

Мягкая

насадка

Верхняя зарядная

база

Щелевая

насадка

Поддон

Комплектация

Кнопка отсоединения

аккумулятора

Ручной пылесос Основной корпус

Насадка для твердых

напольных покрытий

Аккумуляторная батарея

1 1 1 1

Верхняя зарядная база Нижняя зарядная база Поддон

Насадка для мягкой

мебели

1 1 1 1

Щелевая насадка Мягкая насадка Моющее средство

Инструкция по

эксплуатации

1 1 1 1

Кнопка

отсоединения

напольной щетки

Кнопка отключения

ручного пылесоса

Сборка устройства

Примечание: Перед разборкой или сборкой изделия отключите питание.

Сборка основного корпуса

При установке основного корпуса вставляйте

конец основного корпуса в разъем напольной

щетки вертикально до тех пор, пока не

раздастся звук "щелчка". Убедитесь, что

основной корпус плотно прилегает, а не

болтается. Чтобы снять основной корпус,

просто нажмите кнопку разблокировки

напольной щетки и поднимите основной корпус

вверх. (Рис. 1)

Сборка и установка аккумуляторной батареи

1. Удерживая батарею, сдвиньте ее вниз вдоль

переднего гнезда, нажимайте до тех пор, пока

не раздастся звук “щелчок”.

2. Нажмите кнопку отсоединения аккумулятора,

потяните аккумуляторный блок вверх, чтобы

вынуть его. (Рис. 2)

Примечание: Нет необходимости вынимать

аккумулятор, если он не нуждается в замене.

Сборка рукоятки пылесоса

Вставляйте конец портативного пылесоса,

установленного вместе с батарейным блоком,

вертикально в разъем основного корпуса до

тех пор, пока не раздастся звук "щелчка".

Убедитесь, что рукоятка пылесоса плотно

прилегает, а не болтается.

В этом состоянии устройство используется в

качестве беспроводного пылесоса и моющего

пылесоса. Чтобы извлечь ручной пылесос отдельно, просто нажмите кнопку отключения

ручного пылесоса и поднимите его вертикально. (Рис. 3)

Сборка резервуара для грязной воды

Чтобы собрать резервуар для грязной воды,

расположите дно резервуара для грязной

воды в гнездо лотка основного корпуса, а

затем подтолкните резервуар для грязной

воды к основному корпусу до тех пор, пока

не раздастся звук “щелчок”. Чтобы вынуть

резервуар для грязной воды, возьмитесь

одной рукой за основной корпус, а другой - за

ручку резервуара для грязной воды, нажмите

большим пальцем кнопку разблокировки

резервуара для грязной воды и извлеките

резервуар для грязной воды. (Рис. 4)

Сборка зарядной базы

Прижмите верхнюю зарядную базу, держатель

моющего средства, корпус щеточного валика к

нижнему основанию для зарядки, как показано

на рисунке. После того, как раздастся звук

“щелчок” и зажимы окажутся в соответствующих

отверстиях, сборка завершена. Наконец,

поместите лоток в зарядную базу, чтобы

завершить установку зарядной базы. (Рис. 5)

Сборка держателей зарядной базы

Установите напольную щетку в вертикальное

положение, поднимите устройство, совместите

гнездо для зарядки в задней части устройства

с гнездом для зарядки на зарядном основании

и аккуратно опустите устройство в зарядное

основание;

Чтобы извлечь пылесос, возьмитесь за ручку

ручного пылесоса и вытащите пылесос из

зарядной базы. (Рис 6)

Сборка резервуара для чистой воды

Чтобы снять резервуар для чистой воды, возьмитесь за ручку резервуара для чистой воды

и потяните ее вверх, чтобы снять резервуар. Чтобы установить резервуар для чистой

воды, установите его на насадку для твердых напольных покрытий и нажимайте до тех

пор, пока не раздастся звук “щелчок”. (Рис. 7)

Сборка и разборка роликовой щетки

Чтобы снять роликовую щетку, сначала снимите резервуар для чистой воды, а затем

одной рукой нажмите на напольную щетку, другой рукой поверните торцевую крышку

вверх и достаньте щетку;

Чтобы установить роликовую щетку, сначала совместите один ее конец с шлицем,

нажмите и поверните ее до упора в шлиц, затем поверните крышку роликовой щетки

до щелчка, чтобы зафиксировать ее. В завершение установите обратно резервуар для

чистой воды на насадку. (Рис. 8)

Кнопка отсоединения

резервуара для грязной воды

Верхнее основание

для зарядки

Нижнее основание

для зарядки

шлиц

Резервуар для

чистой воды

Поддон

Эксплуатация устройства

Внимание: Перед первым использованием полностью зарядите устройство.

LED дисплей и инструкция по эксплуатации

Режим сухой и влажной уборки

В положении вертикального наклона нажмите кнопку

включения/выключения, и устройство начнет работать.

Режим по умолчанию - автоматический, нажмите

кнопку mode для переключения между режимом

пола, режимом ковра и автоматическим режимом,

сопровождаемым голосовым помощником. Нажмите

кнопку включения/выключения еще раз, голос

напомнит "Machine turning off", главный двигатель

будет работать в течение 2 секунд, затем устройство

перестанет работать. (Рис. 9)

В автоматическом режиме мощность машины изменяется автоматически в зависимости от количества

обнаруженной грязной воды или пыли. И соответственно меняется цвет светодиода. Чем больше

обнаружено грязной воды или пыли, тем больше красных огней. И чем меньше обнаружено грязной

воды или пыли, тем больше синих огней.

Примечание:

1. При чистке ковра, пожалуйста, сначала очистите насадку для пола (подробности см. в разделе

"Чистка и техническое обслуживание, чистка насадки для пола"), а для глубокой очистки ковра

рекомендуется заменить щетку для ковра. (Щетку для ковра можно выбрать в соответствии с вашими

потребностями и приобрести у дистрибьюторов JIMMY)

2.Если уровень заряда батареи ниже 20%, он не может быть переключен в режим ковра.

В автоматическом режиме на ролик подается небольшое количество воды. Это не является

дефектом.

Поскольку пылесос предназначен для различных типов поверхностей, важно не переливать воду в

автоматическом режиме, чтобы не повредить натуральное дерево (чтобы оно не разбухло).

Для очистки сложных участков, пожалуйста, используйте кнопку ручного распыления воды.

Когда вертикальный пылесос работает, нажмите кнопку распыления воды, функция автоматического

распыления воды включена по умолчанию. На светодиодном экране появится индикатор

автоматического распыления, и чистая вода будет автоматически распыляться на щетку. Чтобы

Индикаторы(указывают

различную мощность)

Индикатор

самоочистки

Отображение заряда батареи

в процентах или оставшегося

времени работы

Индикатор заполнения

резервуара для грязной воды

Индикатор опорожнения

резервуара для чистой воды

Индикатор засорения

воздуховода

Индикатор режима сушки

Автоматический

индикатор распыления

воды

режим

уровень заряда батареи

отключить функцию автоматического распыления

воды, продолжайте нажимать кнопку самоочистки

более 3 секунд, когда устройство включено. Чтобы

снова включить функцию автоматического распыления

воды, продолжайте нажимать кнопку самоочистки

более 3 секунд, когда устройство включено. (Рис. 10)

Если пол очень грязный, вы можете распылить

на пол больше воды, используя функцию ручного

распыления воды, чтобы улучшить эффект мытья

пола. При включенной машине нажмите кнопку

ручного распыления воды, распылитель распыляет

воду веерообразно; отпустите кнопку распыления

воды, чтобы прекратить распыление воды. Функция

ручного распыления воды может быть активирована

независимо от того, включена или выключена функция

автоматического распыления воды. (Рис. 11)

Примечание:

1. Кнопка ручного распыления воды не может

использоваться одновременно с кнопкой включения/

выключения или кнопкой режима.

2. Рекомендуется использовать режим "Carpet " при

сильном загрязнении или пятнах от воды.

При чистке ковра, пожалуйста, отключите функцию

автоматического распыления воды.

3. Пожалуйста, используйте чистящий раствор с

низким содержанием пены, не наливайте легко

пенящийся раствор в резервуар для чистой воды, в

противном случае, образуется большое количество

пены, что может привести к выходу устройства из

строя.

Функция уборки под мебелью

Если изделие положить горизонтально для уборки под мебелью, мощность автоматически снизится.

Это нормально. Когда изделие лежит горизонтально, не встряхивайте его сильно, чтобы вода не

попала в пылесборник.

Использование ручного пылесоса

1. Снимите пылесос и подключите к нему необходимые насадки. Нажмите кнопку включения/

выключения. Загорится экран дисплея. Режим по умолчанию - режим oor. Нажмите кнопку mode для

переключения между режимами oor и carpet. Нажмите кнопку включения/ выключения еще раз, чтобы

выключить пылесос, и экран дисплея погаснет.

2. Ручной пылесос можно подключить к металлической трубке и щетке для ковра, чтобы использовать

в качестве ручного пылесоса для уборки пола и ковра. Он также может подключаться к различным

аксессуарам, таким как щетка для мягкой мебели, щелевая насадка, электрическая насадка для

матраса для различных целей уборки. (Рис. 12). Направьте щетку к горловине ручного пылесоса и

нажимайте вверх до тех пор, пока не раздастся звук “щелчок”. Нажмите кнопку на щетке, чтобы извлечь

ее из пылесоса.

Примечание:

1. При необходимости другие аксессуары, такие как щетка для домашних животных или эластичный

шланг, также можно приобрести у местного дистрибьютора JIMMY.

2. Когда уровень заряда батареи опустится ниже 20%, машина автоматически переключится в режим

работы с полом.

3. Не используйте ручной пылесос и щетку для ковра для сбора жидкости.

Кнопка ручного

распыления

Кнопка

самоочистки

12-1

12-2

Щелевая

насадка

Щетка для

ковра

Кнопка

Зарядка устройства

Подключите шнур питания к розетке, подключите

пылесос к зарядному устройству, чтобы начать

зарядку.

Примечание:

1. Полностью зарядите аккумулятор перед первым

использованием. Разрядите аккумулятор перед

повторной зарядкой, чтобы продлить срок службы

аккумулятора.

2. Если устройство не используется долгое

время, пожалуйста, заряжайте его раз в 3 месяца

(используйте только шнур питания, входящий в

комплект поставки устройства)

3. Если зарядка не выполняется, пожалуйста, выньте

шнур питания зарядной базы из розетки, чтобы

избежать опасности случайного прикосновения.

4. Если необходимо заряжать аккумулятор отдельно,

соответствующее зарядное устройство можно

приобрести у дистрибьютора JIMMY.

Функция самоочистки и горячей сушки

1. Режим самоочистки + быстрой сушки (сушка роликовой щетки): В режиме

зарядки нажмите кнопку самоочистки, чтобы перейти в режим самоочистки

и быстрой сушки. (Рис. 13) После завершения процесса самоочистки

пылесос автоматически перейдет в режим быстрой сушки. Если мощности

недостаточно, пылесос автоматически перейдет в режим быстрой сушки после

зарядки.

2. Самоочистка + полная сушка (сушка всасывающего отверстия,роликовой щетки, воздушного канала,

HEPA-фильтра, резервуара для грязной воды и т. д.): В режиме зарядки нажмите и удерживайте кнопку

самоочистки, чтобы перейти в режим самоочистки и полной очистки. После завершения процесса

самоочистки пылесос автоматически перейдет в режим полной сушки. Если мощности недостаточно,

пылесос автоматически перейдет в режим полной сушки после зарядки.

Примечание:

1. Перед запуском режима самоочистки установите поддон на зарядную базу. Не активируйте режим

самоочистки без поддона.

2. Устройство очистит воздушный канал и роликовую щетку для пола в режиме самоочистки.

3. Прежде чем приступить к самоочистке, пожалуйста, слейте воду из резервуара для грязной воды и

убедитесь, что устройство установлено на зарядную подставку, шнур питания подключен к розетке и

зарядной подставке, а в резервуаре для чистой воды осталось не менее 50% воды. После самоочистки,

пожалуйста, снова очистите резервуар для грязной воды.

4. При снижении мощности менее чем на 15% машина не может перейти в режим самоочистки или

горячей сушки. После зарядки в течение определенного периода времени она может работать в

режиме самоочистки или горячей сушки.

5. Чтобы остановить процесс самоочистки, нажмите кнопку включения/выключения или кнопку

переключения режима, после чего устройство автоматически вернется в режим зарядки. (Рис. 14)

6. После завершения процесса самоочистки машина автоматически перейдет в режим горячей сушки.

Индикатор пустого резервуара для чистой воды

1. Во время использования сухого и влажного режима, " " если на светодиодном экране

отображается сообщение "Нет чистой воды, пожалуйста, налейте воды", пожалуйста, налейте чистую

воду в резервуар для чистой воды, а затем продолжайте использовать в обычном режиме.

2. Вовремя самоочистки, если в резервуаре для чистой воды нет воды, самоочистка автоматически

Кнопка

самоочистки

14-1 14-2

Режим горячей сушки

Режим самоочистки

14-3

Режим зарядки

Кнопка

включения/

выключения

Кнопка

режима

прекращается, и голос напоминает: “Нет чистой воды, пожалуйста, налейте

воды”. Пожалуйста, налейте чистую воду в резервуар для чистой воды, а

затем снова нажмите кнопку самоочистки, чтобы возобновить самоочистку.

Заполните резервуар чистой водой

Заполните резервуар для чистой воды: После снятия резервуара для чистой

воды откройте пробку для заполнения водой, переверните ее вверх, чтобы

открыть отверстие для подачи воды, налейте чистую воду и чистящий раствор,

а затем верните пробку в исходное положение и установите резервуар для

чистой воды на место. (Рис. 15)

Примечание: При добавлении чистой воды вы можете добавить чистящий раствор JIMMY, входящий в

комплект поставки изделия, соотношение составляет примерно два колпачка чистящего раствора на

один полный резервуар для воды, температура воды не должна превышать 40°C.

Индикатор заполнения резервуара для грязной воды

1.Если при сухой или влажной уборке обнаружится, что бак для грязной воды заполнен, машина

прекратит работу и выдаст голосовое напоминание. Пожалуйста, очистите полный бак для грязной

воды и поставьте его на место перед использованием.

2. Когда обнаружится, что бак для грязной воды заполнен в режиме самоочистки, машина прекратит

работу и выдаст голосовое напоминание. Пожалуйста, очистите полный бак для грязной воды,

поставьте его на место и нажмите кнопку самоочистки, чтобы возобновить самоочистку.

Очистка резервуара для грязной воды

Снимите верхнюю крышку резервуара для грязной воды и раму фильтра, слейте грязную воду,

соберите резервуар для грязной воды после промывки и установите его обратно в основной корпус.

(подробности см. в разделе "Чистка и обслуживание резервуара для грязной воды")

Индикатор застревания роликовой щетки

При работе пылесоса в рабочем режиме или в режиме самоочистки, если роликовая щетка застряла,

машина остановится и подаст голосовое напоминание. Пожалуйста, выньте валик из роликовой щетки,

очистите от посторонних предметов, прилипших к валику щетки, или от волос, намотанных на валик

щетки, и снова установите валик в роликовую щетку, чтобы возобновить работу.

Очистка роликовой щетки

После извлечения резервуара для чистой воды извлеките роликовую щетку, используйте лезвие

мини-щетки, чтобы срезать волоски, наматывающиеся на роликовую щетку, и очистите посторонние

предметы, прикрепленные к роликовой щетке и напольной головке, установите роликовую щетку

и резервуар обратно. (подробности см. в разделе "Чистка и техническое обслуживание напольной

головки в сборе")

Индикатор блокировки воздуховода

1. Когда пылесос находится в рабочем режиме или в режиме самоочистки, если воздушный

канал заблокирован, машина прекратит работу и выдаст голосовое напоминание. Пожалуйста,

последовательно очистите возможные засоренные участки, такие как ручной пылесос, воздушный

фильтр, резервуар для грязной воды. После очистки перезапустите машину для работы.

2. При работе ручного пылесоса, если канал подачи воздуха заблокирован, пылесос автоматически

остановится. В это время необходимо очистить пылесборник и фильтр.

Очистка воздуховода

Разберите резервуар для грязной воды, снимите верхнюю крышку резервуара для грязной воды

Отверстие для

наполнения водой

и пылесборник, вымойте все детали и соберите

их обратно. Используйте чистящую щетку, чтобы

очистить грязь, посторонние предметы и волосы

внутри воздуховода насадки для пола. Установите

резервуар для грязной воды обратно в основной

корпус.

Снимите пылесборник, затем выньте циклон,

опорожните пылесборник, извлеките HEPA фильтр,

очистите все детали и снова соберите пылесборник.

(Подробности см. в разделе "Чистка и техническое

обслуживание")

Функция голосового напоминания

Продукт включает голосовые напоминания на 6

разных языках: английском, немецком, итальянском,

французском, польском и русском. По умолчанию

в новом устройстве включена функция подачи

голосовых сообщений на английском языке, нажмите

на кнопку переключения подачи голосовых сообщений

чтобы переключиться на другой язык, продолжайте нажимать кнопку, чтобы отключить подачу

голосовых сообщений; снова нажмите на данную кнопку, чтобы включить функцию подачи голосовых

сообщений

(Pис.16)

Примечание: При использовании устройства в качестве ручного пылесоса функция голосовой связи

отсутствует.

Индикатор низкого заряда батареи

1. При эксплуатации в рабочем режиме, звучит голосовое сообщение "Разряжен аккумулятор.

Пожалуйста, зарядите аккумулятор", пожалуйста, используйте устройство после зарядки.

2. Если во время работы пылесоса звучит голосовое сообщение «Разряжен аккумулятор, устройство

скоро выключится», это означает, что устройство разряжено и будет автоматически отключено. Для

использования необходимо зарядить

устройство.

3. При использовании пылесоса значок на светодиодном экране отображает оставшиеся рабочие

минуты. Когда заряд батареи падает ниже 20%, значок батареи в правом верхнем углу меняет цвет с

белого на красный.

Очистка и техническое обслуживание

Очистка резервуара для грязной воды

После выключения пылесоса снимите резервуар для грязной воды, поднимите верхнюю крышку

резервуара для воды и снимите с него рамку фильтра, откройте крышку рамки фильтра, выньте

фильтр. Вылейте грязную воду и загрязнения из резервуара для воды, затем промойте резервуар для

грязной воды, крышку резервуара для воды, рамку фильтра и сам фильтр. Если в трубе резервуара

для грязной воды есть посторонние предметы, их можно очистить щеткой для чистки; высушите

вышеуказанные детали после мытья. А затем соберите все детали обратно в резервуар для грязной

воды. Установите резервуар для грязной воды обратно в основной корпус, чтобы продолжить работу.

(Рис. 17)

Примечание:

1. После использования ручного пылесоса рекомендуется немедленно очистить загрязненный

резервуар;

2. При повторной установке пылесборника не подкладывайте черную мягкую резину под фильтр.

Голосовая кнопка

Очистка резервуара

для грязной воды

Очистка насадки для пола

После извлечения резервуара для чистой воды,

роликовой щетки и резервуара для грязной воды

вставьте чистящую щетку в круглое отверстие под

местом установки основного корпуса, чтобы очистить

трубу от посторонних предметов и накипи, а также от

намотавшихся волос; Используйте лезвие мини-щетки,

чтобы срезать запутавшиеся волосы на щеточном

валике; Протрите загрязненные детали машины, а

затем соберите их в обратном порядке (валик для

щеток можно поместить в корпус валика для сушки).

Вымойте чистящую щетку, а затем положите ее

обратно в корпус щеточного валика. (Рис. 18)

Примечание: Не мойте насадку для пола водой!

Очистка поддона

Извлеките поддон из зарядной базы для очистки.

После того, как он высохнет, установите его обратно

для использования. (Рис. 19)

Примечание:

Не мойте зарядную базу!

Не активируйте режим самоочистки, если поддон не

установлен на зарядной базе!

Зарядная база не является водонепроницаемой без

поддона.

Очистка пылесборника

Нажмите кнопку отсоединения пылесборника, чтобы извлечь пылесборник из ручного пылесоса.

Поднимите металлическую ручку циклона, чтобы извлечь циклон в сборе и опорожнить пылесборник.

Возьмитесь за металлическую ручку и поверните, чтобы извлечь HEPA фильтр. (Рис. 20)

Техническое обслуживание и хранение

рекомендуется очищать резервуар для грязной воды, пылесборник, валик для щеток после каждого

использования. При возникновении любой из приведенных ниже ситуаций:

1) Фильтр HEPA пропускает пыль.

2) Сильно поврежден НЕРА фильтр.

3) Роликовая щетка сильно повреждена, наблюдается сильная вибрация и ненормальный шум во

время использования.

Рекомендуется приобрести расходные материалы и заменить их, чтобы избежать сбоев в работе

машины.

Если устройство не используется в течение длительного времени, поместите его в прохладное и сухое

место, избегайте попадания прямых солнечных лучей или влажной среды.

Для упаковки и помещения устройства на хранение обязательно выполните его очистку и высушите

все детали, чтобы не допустить повреждения устройства.

Кнопка выпуска

пылезащитного стакана

Поиск и устранение неисправностей

Перед обращением в службу послепродажного обслуживания следует изучить приведенную ниже

информацию.

Неисправность Возможная причина Способ устранения

Невозможно

запустить или

остановить вовремя

использования.

Низкий заряд батареи. Перезарядите батарею.

Кнопка включения/выключения не

нажата.

Нажмите кнопку включения/

выключения.

Наматывание посторонних

предметов на роликовую щетку.

Очистите роликовую щетку.

Резервуар для грязной воды

заполнен.

Очистите резервуар для грязной

воды.

Аккумуляторная батарея собрана

неправильно.

Выполните повторную сборку

батареи.

Всасывающее отверстие засорено.

Очистите всасывающее отверстие

фильтра.

Слабое всасывание

Всасывающее отверстие засорено.

Очистите всасывающее отверстие

фильтра.

Hе установлен фильтр HEPA

Установите фильтр HEPA.

Посторонние шумы

Всасывающее отверстие засорено.

Очистите всасывающее отверстие

фильтра.

Hе установлен фильтр HEPA. Установите фильтр HEPA.

Распылитель не

разбрызгивает воду.

Резервуар для чистой воды пуст.

Наполните резервуар для чистой

воды.

Кнопка распыления воды не

нажата.

Нажмите на кнопку распыления

воды.

Резервуар для чистой воды

смонтирован неправильно.

Снова установите резервуар для

чистой воды.

Распыление воды из

канала для выпуска

воздуха.

Используется фильтр, который еще

не до конца просушен.

Перед использованием просушите

фильтр после промывки.

В резервуаре для грязной воды

фильтр не установлен.

Установите фильтр в резервуар

для грязной воды.

Под фильтром образуются складки

мягкого пластика.

Переустановите фильтр, мягкий

клей не должен образовывать

складки.

Примечание: Если приведенное выше руководство по устранению неполадок не дает решения или на

экране отображается код ошибки от F0 до F9, пожалуйста, обратитесь в службу технической поддержки

или к местному дистрибьютору за поддержкой.

Спецификация устройства

Технические характеристики

Монтажная схема

Наименование Беспроводной пылесос с сухой и влажной уборкой

Модель PW11 Plus

Номинальная мощность 400 Вт

Емкость аккумулятора 4000 мАч 21,6 В

Время зарядки 5 Ч+/-0,5 Ч

Номинальное подводимое

питание

220-240 В ~ 50-60 Гц

Номинальное напряжение 21,6 В

Зарядное устройство

Шнур питания

Защитная печатная плата

Литиевая батарея

Передающая

печатная плата 1

Передающая

печатная плата 2

Зарядная

плата/

Вентилятор/

PTC

Датчик

уровня

воды

Пластина

инфракрасной

трубки

Громкий

динамик

Микропереключатель

Печатная

плата

дисплея

Электрод

резервуара

для грязной

воды

Управляющая печатная плата 1

Полы PCB

Управляющая печатная плата 2

Электродвигатель

напольной головки

...

······

Насос Электромагнитный клапан

Вакуумный двигатель

Информация о производителе

Производитель

Кингклин Электрик Ко., Лтд

Адрес

№1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от неконтролируемого

выброса отходов, устройство необходимо утилизировать отдельно от других отходов и надлежащим

образом переработать для повторного использования.

Отслужившие приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/EU отслужившие приборы, и, в соответствии с

Европейской директивой 2006/66/ЕС, поврежденные либо отработанные аккумуляторные батареи/

батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды.

Аккумуляторные батареи/батарейки:

Возможны изменения без предварительного уведомления.

Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только

квалифицированным персоналом. Вскрытие корпуса чревато повреждением или разрушением

прибора.

Не выбрасывайте аккумуляторные батареи/батарейки в бытовой мусор, огонь или воду.

Аккумуляторные батареи/батарейки следует собирать, по возможности в разряженном состоянии, для

вторичной переработки или утилизации экологически безопасным образом.

Информация о гарантии

Гарантийный срок на изделие составляет 1 (один) год с даты покупки.

Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях,

изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего

обращения или повреждении покупателем, или третьими лицами, повреждении, вызванными внешними

обстоятельствами.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе самого

устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера, который

показан ниже:

Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий

символ – день.

DBP800547

D – год

B – месяц

P – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства

данного устройства.

Год Месяц Дата

Год Символ Месяц Символ Дата Символ Дата Символ

2016 A Январь 1 1 1 17 H

2017 B Февраль 2 2 2 18 J

2018 C Март 3 3 3 19 K

2019 D Апрель 4 4 4 20 L

2020 E Май 5 5 5 21 M

2021 F Июнь 6 6 6 22 N

2022 G Июль 7 7 7 23 P

2023 H Август 8 8 8 24 Q

2024 J Сентябрь 9 9 9 25 R

2025 K Октябрь A 10 A 26 S

2026 L Ноябрь B 11 B 27 T

2027 M Декабрь C 12 C 28 U

2028 N 13 D 29 V

2029 P 14 E 30 W

2030 Q 15 F 31 X

2031 R 16 G

Сделано в Китае

Товар сертифицирован

Вимоги щодо техніки безпеки

1. Перед використанням цього продукту, будь ласка, ознайомтеся з усіма інструкціями та

попередженнями. Недотримання попереджень та інструкцій може призвести до ураження

електричним струмом, пожежі або травмування.

2. При використанні електроприладів завжди слід дотримуватися основні запобіжні заходи, щоб

знизити ризик пожежі, ураження електричним струмом і травм.

Попередження!

1. Прилад призначений лише для побутового використання.

2. Перед увімкненням пристрою переконайтеся, що напруга джерела живлення відповідає параметрам,

вказаним на адаптері живлення.

3. Перед використанням обов'язково перевірте пристрій. Якщо пристрій або адаптер пошкоджено, не

використовуйте його.

4. Використовуйте у суворій відповідності до цієї інструкції.

5. Цей прилад можуть використовувати діти віком від 8 років і старше, а також особи з обмеженими

фізичними, сенсорними чи розумовими здібностями або з нестачею досвіду та знань, якщо вони

перебувають під наглядом або проінструктовані щодо безпечного використання приладу та розуміють

небезпеки, пов'язані з цим. Діти не повинні грати з пристроєм. Чищення та технічне обслуговування не

повинні проводитись дітьми без нагляду.

6. Не використовуйте цей продукт як іграшку. Зберігайте його у недоступному для дітей місці. Подбайте

про дітей і переконайтеся, що вони не ставляться до цього пристрою як до іграшки.

7. Не торкайтеся вилки мокрими руками.

8. Будьте особливо обережні при прибиранні на сходах, щоб не впасти.

9. Не використовуйте, не розбирайте і не замінюйте будь-який компонент, якщо шнур живлення, вилка,

батарея або провідні частини пошкоджені. Самостійне розбирання або заміна компонентів може

призвести до ураження електричним струмом або пожежі. JIMMY не бере на себе відповідальність. У

разі пошкодження виріб необхідно відремонтувати або замінити у компанії JIMMY.

10. Заряджайте лише за допомогою зарядної бази JIMMY.

11. Використовуйте лише акумулятор JIMMY. Використання будь-якого іншого акумулятора може

призвести до вибуху, травмування або пошкодження виробу.

12. Якщо продукт не працює відповідно до інструкцій, серйозно постраждав, упав з висоти,

пошкоджений або впав у воду, не використовуйте його та зверніться до JIMMY або дистриб'ютора

JIMMY.

13. Використовуйте лише рекомендовані JIMMY запасні частини та пристрої.

14. Не тягніть та не натискайте на кабель. Тримайте кабель далеко від нагрітих поверхонь. Не кладіть

кабель у зачинені двері та не простягайте його через гострий край або кут. Тримайте кабель подалі від

пішохідних зон. Не тягніть виріб через кабель.

15. Вимкніть виріб, коли він не використовується або перед ремонтом.

16. Не тягніть за шнур, щоб перемістити виріб, і не використовуйте шнур як ручку.

17. Виріб являє собою електроприлад, що перезаряджається. Не залишайте працюючий пристрій без

нагляду.

18. Виймайте акумуляторну батарею, коли виріб чиститься, ремонтується або довго простоює.

19. Не наближуйтесь до нагрівальних приладів і не піддавайте їх тривалому впливу сонячних променів,

щоб запобігти перегріву, що викликає деформацію корпусу.

20. Тримайте предмети, які можуть перешкоджати проходженню повітря через впускний та випускний

отвори, щоб запобігти перегріву пристрою.

21. Основний корпус виробу та насадка для підлоги мають електричні компоненти, їх не можна мити під

водою.

22. Не чистіть і не розбирайте кришку роликової щітки або роликову щітку, коли машина увімкнена або

перебуває в роботі, щоб запобігти травмам.

23. Не використовуйте пристрій для прибирання палаючих предметів, таких як вугілля, сигарета тощо.

24. Не використовуйте виріб для прибирання гострих предметів, наприклад, битого скла.

25. Не використовуйте виріб для збирання вапна, цементу, тонера, гіпсового порошку, борошна та інших

дрібнодисперсних речовин.

100

26. Не використовуйте виріб для збору кислотно-лужної рідини, прального порошку та інших агресивних

рідин.

27. Не використовуйте виріб для прибирання легкозаймистих та вибухонебезпечних предметів, таких як

бензин, алкоголь, парфуми, фарба тощо.

28. Не розбирайте пристрій та не намагайтеся змінити його характеристики. Звертайтеся за допомогою

лише до професійного персоналу виробника, його відділу технічного обслуговування або аналогічних

відділів, інакше це може спричинити небезпеку.

29. Вимкніть живлення та від'єднайте зарядний пристрій, якщо виріб тривалий час простоює.

30. Технічні характеристики продукту в цьому посібнику ґрунтуються на результатах лабораторних

випробувань JIMMY або уповноважених третіх осіб. Компанія залишає у себе всі права на остаточні

роз'яснення.

Інструкції щодо використання пристрою

1. Цей продукт підходить для прибирання твердої підлоги в приміщенні, включаючи натерті підлоги,

гумові, плиткові та герметичні дерев'яні підлоги, підлоги з масиву дерева та інші плоскі поверхні.

Використання продукту на нерівній поверхні може дати найкращого ефекту.

2. Не вмикайте пристрій, доки резервуар для брудної води та резервуар для чистої води не будуть

встановлені на місце відповідно до інструкції.

3. Не трусіть виріб вгору і вниз і не штовхайте його сильно, щоб запобігти попаданню брудної води в

двигун; коли виріб увімкнено, не піднімайте та не переносіть його вгору та вниз, не нахиляйте виріб убік

та не кладіть його на підлогу, щоб запобігти потраплянню брудної води у двигун.

4. Не використовуйте виріб протягом тривалого часу, якщо поплавок блокує повітрозабірник, щоб

уникнути пошкоджень.

5. Після використання продукту очистіть резервуар для брудної води, всмоктуючу насадку, повітряний

канал і зберігайте його в сухому та провітрюваному місці. Вологе місце вплине на ізоляцію та термін

служби електроприладів.

Про розчин, що чистить

1. Велика кількість розчину для чищення, що потрапляє в двигун, може призвести до пошкодження

приладу.

2. Змішайте розчин із чистою водою згідно з інструкцією (співвідношення розчину до чистої води 1:50).

Рекомендується використовувати розчин, що додається. Не використовуйте чистячий розчин, що

містить кислоту, луг, спиртовий розчин або шкідливі речовини для навколишнього середовища.

3. Зберігайте розчин, що чистить, у недоступному для дітей місці. При попаданні розчину у вічі негайно

промийте їх чистою водою. Якщо випадково проковтнули будь-який розчин, негайно зверніться за

медичною допомогою.

4. Утилізація брудної води та розчинів повинна відповідати місцевим екологічним нормам.

Про утилізацію акумулятора

1. Батарея виробу містить матеріали, шкідливі навколишнього середовища. Перед утилізацією вийміть

акумулятор із виробу.

2. Перш ніж виймати акумулятор, вимкніть продукт і від'єднайте адаптер.

3. Поводьтеся з відпрацьованою акумуляторною батареєю безпечно та правильно. Не кидайте її у

вогонь, воду чи ґрунт.

4. Якщо витік викинутої батареї спричинив забруднення шкіри або одягу, промийте їх чистою водою і

негайно зверніться за медичною допомогою.

101

Виріб може мати такі знаки, що мають таке значення:

Знак Значення

Зверніть увагу на високотемпературні поверхні, оскільки вони

можуть нагріватися під час використання. Будьте обережні, щоб не

обпектися.

Не використовуйте під час купання чи душу.

Потужна насадка для всмоктування води.

Не накривайте

Водонепроникність

Складання пристрою

Найменування деталей

Кнопка увімкнення/

вимкнення

Кнопка режиму

Кнопка ручного

розпилення води

Кнопка зняття

акумулятора

Кнопка зняття

резервуару для брудної

води

Кнопка зняття

ручного пилососу

Ручка резервуару для

чистої води

Спрей

Отвір для заливу чистої

води

Кнопка зняття насадки

для підлоги

Акумуляторна

батарея

Кнопка самоочищення/

автоматичного

розпилення води

Кнопка голосу

Світлодіодний

екран

Металева

трубка

Основний корпус

Пилозбірник в

зборі

Ручного

пилосос

Резервуар для брудної

води

Резервуар для чистої води

Насадка для підлоги в зборі

102

Кнопка

вивільнення

акумуляторного

блоку

Нижня зарядна

база

Насадка для

оббивки

Чистячий

розчин

Чистяча

щітка

Верхня зарядна

база

Насадка

для кутів

Лоток

Пакувальний список

Ручний пилосос Основний корпус у зборі Насадка для підлоги Батарейний блок

1 1 1 1

Верх зарядної бази Низ зарядної бази Насадка для оббивки Насадка для кутів

1 1 1 1

Чистяча щітка Чистячий розчин Лоток Інструкція з експлуатації

1 1 1 1

Кнопка

від'єднання

насадки для

підлоги

Складання та розбирання пристрою

Примітка. Вимкніть живлення перед розбиранням або

збиранням пристрою.

Складання та розбирання основного

корпусу

Під час встановлення основного корпусу вставте

кінець основного корпусу у роз'єм насадки для

підлоги вертикально до клацання. Переконайтеся,

що основний корпус затягнутий та не бовтається.

Щоб зняти основний корпус, просто натисніть кнопку

звільнення насадки для підлоги та підніміть основний

корпус вгору. (Мал. 1)

Складання та розбирання

акумуляторної батареї

1. Утримуючи батарею, посуньте її вздовж головного паза і натисніть, доки не почуєте клацання.

2. Натисніть кнопку звільнення акумулятора, потягніть акумулятор догори, щоб вийняти його. (Мал. 2)

Примітка. Не виймайте батарею, якщо вона не потребує заміни.

Складання та розбирання ручного пилосо

Вставте кінець ручного пилососа, в якому встановлено акумулятор, у роз'єм основного корпусу

вертикально до клацання. Переконайтеся, що ручний пилосос затягнутий та не бовтається.

У цьому стані виріб використовується як бездротовий миючий пилосос. Щоб зняти ручний пилосос

103

Кнопка від'єднання

ручного пилососа

Кнопка від'єднання

резервуара для брудної

води

Верхня частина

зарядної бази

Нижня частина

зарядної бази

Лоток

Резервуар для

чистої води

Щліц

окремо, просто натисніть кнопку розблокування

ручного пилососа та підніміть його вертикально. (Мал.

Складання та розбирання резервуару

для брудної води

Щоб зібрати резервуар для брудної води, розташуйте дно

резервуара для брудної води в гніздо лотка основного

корпусу, а потім підштовхніть його до основного корпусу

доти, доки не пролунає клацання. Щоб вийняти резервуар

для брудної води, візьміться однією рукою за основний

корпус, а іншою - за ручку резервуара для брудної

води, натисніть великим пальцем кнопку розблокування

резервуару для брудної води та вийміть його. (Мал. 4)

Складання зарядної бази

Притисніть верхню частину зарядної бази до нижньої

зарядної бази, як показано на малюнку. Після того, як

пролунає клацання і фіксатори опиняться у відповідних

отворах, складання завершено. Нарешті, помістіть лоток

у зарядну базу, щоб завершити її встановлення. (Мал. 5)

Заряджання та розміщення пристрою

Встановіть насадку для підлоги у вертикальне

положення, підніміть пристрій, поєднайте гніздо для

заряджання в задній частині пристрою з гніздом для

заряджання на зарядній базі та обережно помістіть

пристрій на зарядну базу; щоб вийняти пристрій,

візьміться за ручку пилососа та витягніть його із

зарядної бази. (Рис. 6)

Складання та розбирання резервуару

для чистої води

Щоб зняти резервуар для чистої води, візьміться

за ручку і потягніть її вгору, щоб зняти його. Щоб

встановити резервуар для чистої води, помістіть його

на насадку для підлоги і натисніть, доки не почуєте

клацання. (Мал. 7)

Складання та розбирання роликової

щітки

Щоб зняти роликову щітку, спочатку зніміть резервуар

для чистої води, потім однією рукою натисніть на

насадку для підлоги, іншою рукою поверніть кришку

ролика вгору і зніміть ролик назовні.

Щоб встановити роликову щітку, спочатку вирівняйте

один її кінець зі шліцом, натисніть і поверніть її до

нижньої частини шліца, а потім поверніть торцеву

кришку роликової щітки, доки не почуєте клацання,

яке зафіксує роликову щітку. Нарешті, встановіть

резервуар для чистої води назад на насадку для

підлоги (рис. 8).

104

Використання функції сухого та

вологого збирання

У вертикальному положенні натисніть кнопку

ввімкнення/вимкнення, і виріб почне працювати. За

усталеним налаштуванням встановлено автоматичний

режим. Натисніть кнопку режиму, щоб переключитися

між очищенням підлоги, килима і автоматичним

режимом, що супроводжується голосовим

нагадуванням. Натисніть кнопку увімкнення/вимкнення

ще раз, голос нагадає: «Пристрій вимикається»,

головний двигун працюватиме протягом 2 секунд,

пристрій перестане працювати. (Мал. 9)

В автоматичному режимі потужність пристрою змінюється автоматично залежно від кількості виявленої

брудної води або пилу. І колір світлодіодного освітлення змінюється відповідно. Чим більше брудної

води або пилу виявлено, тим більше червоних індикаторів. І що менше брудної води чи пилу виявлено,

то більше синього світла.

Примітки:

1. Під час чищення килима спочатку очистіть насадку для підлоги (докладнішу інформацію див. у

розділі «Чищення та догляд, Чищення насадки для підлоги»), а для глибокого очищення килима

рекомендується замінити насадку для килимів. (Щітку для килимів можете обрати відповідно до ваших

потреб і придбати у дистриб'юторів JIMMY).

2. Коли рівень заряду батареї нижче 20%, переключитися в режим чищення килима неможливо.

Коли пилосос працює у вертикальному положенні, натисніть кнопку розпилення води, функцію

автоматичного розпилення води відкрито за усталеним налаштуванням. На світлодіодному екрані

з'явиться індикатор автоматичного розпилення, і чиста вода автоматично розпилюватиметься на ролик.

Щоб вимкнути функцію автоматичного розпилення води, утримуйте кнопку самоочищення більше

3 секунд, коли пристрій увімкнено. Щоб знову увімкнути функцію автоматичного розпилення води,

натисніть і утримуйте кнопку самоочищення більше 3 секунд, коли пристрій увімкнено. (Мал. 10)

Використання пристрою

Примітка. Перед використанням перевірте, чи заряджено пристрій. Якщо ні, повністю зарядіть його

перед використанням.

Світлодіодний екран та інструкція

Світловий індикатор

Відображення режиму

Індикатор

самоочищення

Відображення заряду

батареї

Значок заряду батареї

Індикатор заповнення

резервуару для брудної води

Індикатор очищення

резервуару для чистої води

Індикатор засмічення

повітроводу

Індикатор висихання

роликової щітки

Індикатор

автоматичного

розпилення води

105

Кнопка

самоочищення

Кнопка ручного

розпилення

Якщо підлога дуже брудна, ви можете розпилити

більше води на підлогу, використовуючи функцію

ручного розпилення води, щоб покращити ефект

чищення підлоги. При увімкненому пристрої натисніть

кнопку ручного розпилення води, розпилювач

розпорошує воду віялоподібно; відпустіть кнопку

розпилення води, щоб припинити розпилення.

Функцію ручного розпилення води можна активувати

незалежно від того, увімкнена або вимкнена функція

автоматичного розпилення води. (Мал. 11)

Примітка:

1. Кнопку ручного розпилення води не можна

використовувати одночасно з кнопкою увімкнення/

вимкнення або кнопкою режиму.

2. Рекомендується використовувати режим чищення

килимів при сильному забрудненні або плямах від

води.

3. Під час чищення килима вимкніть функцію

автоматичного розпилення води.

4. Для очищення цього пристрою використовуйте

розчин для чищення з низьким піноутворенням. Не

додавайте розчин, що легко піняться, в резервуар для

чистої води для використання, в іншому випадку під

час використання буде утворюватися більше піни, яка

може проникнути в пристрій і викликати небезпеку.

Функція прибирання під меблями

Якщо пристрій покласти горизонтально для чищення під меблями, його робоча потужність автоматично

зменшується. Це нормально. Коли пристрій лежить рівно, не струшуйте його сильно, щоб вода не

потрапила в пилозбірник.

Використання ручного пилососу

1. Зніміть ручний пилосос та підключіть необхідні аксесуари. Натисніть кнопку ввімкнення/вимкнення. Екран

дисплея спалахне. За усталеним налаштуванням встановлено очищення підлоги. Натисніть кнопку режиму, щоб

перейти між режимом для підлоги та режимом очищення килима. Натисніть кнопку ввімкнення/вимкнення ще

раз, щоб вимкнути пилосос, і екран дисплея згасне.

2. Ручний пилосос можна підключити до металевої трубки та насадки для килимів, щоб використовувати його

як пилосос для очищення підлоги та килима. До нього можна підключати різні аксесуари, такі як насадка для

оббивки, насадка для кутів, електрична насадка для матраца для різних цілей очищення (рис. 12).

Направте насадку до ручного пилососа та натисніть вгору, доки не почуєте клацання. Натисніть на кнопку

аксесуара, щоб зняти його з пилососа.

Примітка:

1. При необхідності інші аксесуари, такі як щітка для домашніх тварин або еластичний шланг, також можна

придбати у місцевого дистриб'ютора JIMMY.

2. Коли рівень заряду батареї нижче 20%, пристрій автоматично перемикається в режим чищення підлоги.

3. Не використовуйте ручний пилосос та насадку для килимів для збирання рідини.

Заряджання пристрою

Підключіть шнур живлення до розетки, поставте пилосос на зарядну базу, щоб розпочати заряджання.

Примітка:

1. Перед першим використанням повністю зарядіть акумулятор. Розрядіть акумулятор перед другою

зарядкою, щоб забезпечити довгий термін служби акумулятора.

2. Якщо виріб довго простоюватиме, заряджайте його раз на три місяці. (Будь ласка, використовуйте

12-2

12-1

Насадка

для

кутів

Насадка

для оббивки

Кнопка

106

лише шнур живлення, який постачається разом із

пристроєм).

3. Якщо ви не заряджаєте пристрій, виймайте шнур

живлення зарядної бази з розетки, щоб запобігти

небезпеці випадкового дотику.

4. Якщо потрібно зарядити акумулятор окремо,

відповідний зарядний пристрій можна придбати у

дистриб'ютора JIMMY.

Кнопка самоочищення

Функція самоочищення та сушіння роликової щітки

гарячим повітрям

1. Самоочищення + режим швидкого сушіння

(сушіння роликової щітки): У режимі заряджання

натисніть кнопку самоочищення, щоб увійти в режим

самоочищення та швидкого сушіння. (Рис. 13)

Після завершення процесу самоочищення пристрій

автоматично перейде в режим швидкого сушіння.

Якщо потужності недостатньо, пристрій автоматично

перейде в режим швидкого сушіння після заряджання.

2. Самоочищення + повне сушіння (сушіння

всмоктувального отвору, роликової щітки,

повітропроводу, HEPA-фільтра, резервуара для

брудної води тощо): У режимі заряджання натисніть і

утримуйте кнопку самоочищення, щоб увійти в режим

самоочищення та повного сушіння. Після завершення

процесу самоочищення пристрій автоматично

перейде в режим повного сушіння. Якщо потужності

недостатньо, машина автоматично перейде в режим повного сушіння після заряджання.

Примітка:

1. Будь ласка, помістіть лоток у зарядну базу перед запуском режиму самоочищення. Не вмикайте

режим самоочищення без лотка.

2. У режимі самоочищення пристрій очистить повітропровод та щітку-насадку.

3. Перш ніж почати самоочищення, злийте воду з резервуару для брудної води та переконайтеся, що

виріб встановлений на зарядну базу, шнур живлення підключений до розетки живлення та зарядної

бази, а в резервуарі для чистої води міститься не менше 50 % води. Після самоочищення знову очистіть

резервуар для брудної води.

4. Коли потужність нижче 15%, пристрій не може перейти в режим самоочищення або гарячого сушіння.

Після заряджання протягом певного періоду часу він може працювати в режимі самоочищення або

гарячого сушіння.

5. Щоб зупинити процес самоочищення, натисніть кнопку ввімкнення/вимкнення або кнопку режиму,

після чого машина автоматично повернеться до режиму заряджання. (Рис. 14)

6. Після завершення процесу самоочищення машина автоматично перейде в режим гарячого сушіння.

Індикатор порожнього резервуару для чистої води

1. Під час використання сухого та вологого режиму прибирання на світлодіодному екрані

відображається « » та голос нагадує: «Немає чистої води, будь ласка, налийте воду», налийте чисту

воду в резервуар для чистої води, а потім продовжуйте використовувати пристрій.

2. Якщо під час самоочищення в резервуарі для чистої води немає води, самоочищення автоматично

припиняється, і голос нагадує: "Немає чистої води, будь ласка, налийте воду". Будь ласка, налийте

чисту воду в резервуар для чистої води, а потім знову натисніть кнопку самоочищення, щоб відновити

самоочищення.

Заповнення резервуару для чистої води

Наповніть резервуар для чистої води: після зняття резервуара для чистої води відкрийте пробку для

14-1

14-3 15

14-2

Режим гарячого сушіння

Режим заряджання

Режим самоочищення

Заливна

пробка для

води

Кнопка

самоочищення

Кнопка

ввімкнення/

вимкнення

Кнопка

режиму

107

заливки води, поверніть її вгору, щоб відкрити отвір для подачі води, налийте туди чисту воду та розчин,

що чистить, а потім закрийте кришку і встановіть резервуар для чистої води на місце. (Мал. 15)

Примітка. При додаванні чистої води ви можете додати розчин для чищення JIMMY, що додається

до виробу, співвідношення становить приблизно дві пляшки розчину для чищення на один повний

резервуар для води, температура води не може перевищувати 40°C.

Індикатор заповнення бака для брудної води

1. Якщо при сухому чи вологому прибиранні виявиться, що резервуар для брудної води заповнений,

машина припинить роботу та видасть голосове нагадування. Очистіть повний резервуар для брудної

води і поставте його на місце перед використанням.

2. Коли виявиться, що резервуар для брудної води заповнений у режимі самоочищення, машина

припинить роботу та видасть голосове нагадування. Будь ласка, очистіть повний бак для брудної води,

поставте його на місце та натисніть кнопку самоочищення, щоб відновити самоочищення.

Очищення резервуару для брудної води

Зніміть верхню кришку резервуару для брудної води та раму фільтра, злийте брудну воду, зберіть

резервуар для брудної води після промивання та встановіть його назад у основний корпус. (подробиці

див. у розділі "Чистка та обслуговування резервуара для брудної води")

Індикатор блокування роликової щітки

При роботі пилососа в робочому режимі або в режимі самоочищення, якщо роликова щітка застрягла,

машина зупиниться та подасть голосове нагадування. Будь ласка, вийміть роликову щітку, очистіть

від сторонніх предметів, що прилипли до неї, або від волосся, намотаного на роликову щітку, і знову

встановіть її у насадку для підлоги, щоб відновити роботу.

Очищення роликової щітки

Після виймання резервуару для чистої води вийміть роликову щітку, використовуйте міні-щітку, щоб

зрізати волосся, що намотуються на роликову щітку, та очистіть сторонні предмети, прикріплені до

роликової щітки та насадки для підлоги, встановіть роликову щітку назад. (подробиці див. у розділі

"Чистка та технічне обслуговування насадки для підлоги в зборі")

Індикатор блокування повітроводу

1. Якщо пилосос перебуває в робочому режимі або в режимі самоочищення, якщо повітряний канал

заблоковано, машина припинить роботу та видасть голосове нагадування. Будь ласка, послідовно

очистіть можливі засмічені ділянки, такі як ручний пилозбірник, повітряний канал насадки, резервуар

для брудної води. Після очищення перезапустіть пристрій для роботи.

2. Під час роботи ручного пилососа, якщо канал подачі повітря заблоковано, пилосос автоматично

зупиняється. У цей час необхідно очистити пилозбірник та фільтр.

Очищення повітроводу

Розберіть резервуар для брудної води, зніміть верхню кришку резервуару для брудної води та

пилозбірник, вимийте всі деталі та зберіть їх назад. Використовуйте щітку для чищення, щоб очистити

бруд, сторонні предмети та волосся всередині повітроводу насадки для підлоги. Встановіть резервуар

для брудної води у основний корпус.

Зніміть пилозбірник, потім вийміть циклон, очистіть пилозбірник, вийміть HEPA фільтр, очистіть всі

деталі і знову зберіть пилозбірник. (Докладніше див. у розділі "Чистка та технічне обслуговування")

Функція голосового нагадування

Продукт включає голосові нагадування 6 різними мовами: англійською, німецькою, італійською,

французькою, польською та російською. За усталеним налаштуванням встановлена англійська

мова. Натисніть кнопку голосу, щоб перейти на іншу мову, продовжуйте натискати кнопку голосу, щоб

108

вимкнути голосову функцію; натисніть кнопку голосу

ще раз, щоб увімкнути голосову функцію. (Мал. 16)

Примітка: Під час використання пристрою в якості

ручного пилососа відсутня функція голосового зв'язку.

Індикатор низького заряду батареї

1. Під час експлуатації в робочому режимі голос

нагадує "Розряджений акумулятор. Будь ласка,

зарядіть акумулятор", будь ласка, використовуйте його

після заряджання.

2. Під час експлуатації в робочому режимі голос

нагадує "Розряджений акумулятор. Пристрій

незабаром вимкнеться. Будь ласка, зарядіть

акумулятор", пилосос ось-ось розрядиться, і він

автоматично відключиться. Потрібна повна зарядка

для використання.

3. При використанні пилососа значок на

світлодіодному екрані відображає робочі хвилини, що

залишилися. Коли заряд батареї падає нижче 20%,

піктограма батареї у верхньому правому куті змінює

колір з білого на червоний.

Очищення та технічне

обслуговування

Очищення резервуару для брудної води

Після вимкнення пилососа зніміть резервуар для брудної води, підніміть верхню кришку резервуара

для води та зніміть з нього рамку фільтра, відкрийте кришку рамки фільтра, вийміть фільтр. Вилийте

брудну воду та забруднення з резервуара для води, потім промийте резервуар для брудної води,

кришку резервуара для води, рамку фільтра та сам фільтр. Якщо у трубі резервуара для брудної води

є сторонні предмети, їх можна очистити щіткою для чищення; висушіть вищезгадані деталі після миття.

А потім зберіть усі деталі назад у резервуар для брудної води. Встановіть резервуар для брудної води

назад до основного корпусу, щоб продовжити роботу. (Мал. 17)

Примітка:

1. Після використання ручного пилососу рекомендується негайно очистити резервуар для брудної води;

2. Під час повторного встановлення пилозбірника не підкладайте чорну м'яку гуму під фільтр.

Чищення насадки для підлоги

Після виймання резервуара для чистої води, роликової щітки та резервуара для брудної води вставте щітку,

що чистить, у круглий отвір під місцем встановлення основного корпусу, щоб очистити трубу від сторонніх

предметів і накипу, а також від волосся; Використовуйте лезо міні-щітки, щоб зрізати заплутане волосся на

роликовій щітці; Протріть забруднені деталі пристрою, а потім зберіть їх у пристрій (роликову щітку можна

помістити в корпус для сушіння). Вимийте щітку, що чистить, а потім покладіть її назад в корпус роликової

щітки. (Мал.18)

Примітка: Не мийте водою насадку для підлоги!

Очищення лотка

Вийміть лоток із зарядної бази для очищення. Після висихання вставте його назад для використання.

(Рис. 19)

Примітка:

Будь ласка, не мийте зарядну базу!

Кнопка

голосового

керування

Очищення

резервуара для

брудної води

109

Будь ласка, не вмикайте режим самоочищення, якщо

лоток не встановлено на зарядній базі!

Зарядна база не є водонепроникною без лотка.

Очищення пилозбірника

Натисніть кнопку від'єднання пилозбірника, щоб

витягти пилозбірник із ручного пилососу. Підніміть

металеву ручку циклону, щоб витягти циклон у зборі

та очистити пилозбірник. Візьміться за металеву ручку

і поверніть, щоб витягти фільтр HEPA. (Мал. 20)

Технічне обслуговування та зберігання

1. Рекомендується очищати резервуар для брудної

води, пилозбірник, роликову щітку після кожного

використання. У разі виникнення будь-якої з наведених

нижче ситуацій:

1) Фільтр HEPA пропускає пил.

2) Пошкоджений поролоновий фільтр.

3) У роликової щітки спостерігається серйозне випадання щетини або сильна вібрація та ненормальний

шум під час використання.

2. Рекомендується придбати несправні матеріали та замінити їх, щоб уникнути збоїв у роботі пристрою.

3. Якщо пристрій не використовується тривалий час, помістіть його в прохолодне та сухе місце,

уникайте потрапляння прямих сонячних променів або вологого середовища. При упаковці та зберіганні

пристрою, будь ласка, обов'язково очистіть його та висушіть всі деталі, щоб запобігти пошкодженню

машини.

Пошук та усунення несправностей

Перед зверненням до служби післяпродажного обслуговування слід прочитати наведену нижче

інформацію.

Несправність Можлива причина Спосіб усунення

Неможливо запустити

або зупинити пристрій

Низький заряд батареї. Перезарядіть акумулятор.

Кнопка увімкнення/вимкнення не

натиснута.

Натисніть кнопку увімкнення/

вимкнення.

Намотування сторонніх предметів на

роликову щітку.

Очистіть роликову щітку.

Резервуар для брудної води

заповнений.

Очистіть резервуар для брудної

води.

Акумуляторна батарея зібрана

неправильно.

Виконайте повторне складання

батареї.

Всмоктуючий отвір засмічений.

Очистіть всмоктуючий отвір

фільтра.

Слабке всмоктування

Всмоктуючий отвір засмічений.

Очистіть всмоктуючий отвір

фільтра.

Немає встановленого фільтра HEPA. Встановіть фільтр HEPA.

Сторонній шум

Всмоктуючий отвір засмічений.

Очистіть всмоктуючий отвір

фільтра.

Немає встановленого фільтра HEPA. Встановіть фільтр HEPA.

Кнопка звільнення

пилозахисного контейнера

110

Специфікація пристрою

Технічні характеристики

Найменування Бездротовий пилосос для сухого та вологого прибирання

Модель PW11 Plus

Номінальна потужність 400 Вт

Ємність аккумулятору 4000 мАг 21,6 В

Час зарядки 5 Ч+/-0,5 Ч

Вхід адаптера 220-240 В ~ 50-60 Гц

Номінальна напруга 21,6 В

Несправність Можлива причина Спосіб усунення

Розпилювач не

розбризкує воду

Резервуар для чистої води

порожній.

Заповніть резервуар для чистої

води.

Кнопка розпилення води не

натиснута.

Натисніть кнопку розпилення води.

Резервуар для чистої води

неправильно складений.

Знову встановіть резервуар для

чистої води.

Розпилення води із

каналу для випуску

повітря

Використовується фільтр, який ще

до кінця не просушений.

Перед використанням просушіть

фільтр після промивання.

У резервуарі для брудної води не

встановлений фільтр.

Встановіть фільтр у резервуар для

брудної води.

Під фільтром утворюються складки

пластику.

Перевстановіть фільтр, м'який клей

не повинен утворювати складки.

Примітка: Якщо наведене вище посібник з усунення несправностей не дає рішення або на екрані

відображається код помилки від F0 до F9, будь ласка, зверніться до служби технічної підтримки або до

місцевого дистриб'ютора за підтримкою.

111

Друкована плата

Зарядний пристрій

Шнур живлення

Захисна плата

Літієва батарея

Плата переносу

Плата

заряджання/

Вентилятор/

PTC

Датчик

рівня води

Інфрачервона

трубчаста

пластина

Динамік

Мікровимикач

Плата

дисплея

Електрод

резервуара

для брудної

води

Плата керування 1

Насадки для підлоги плата

Плата керування 2

Мотор насадки для

підлоги

...

······

Насос Електромагнітний клапан

Мотор пилососа

112

Інформація про виробника

Виробник

Kingclean Electric Co., Ltd

Адреса

No.1 Xiangyang Road, Suzhou New District, Jiangsu Province 215009,Китай

Утилізація

Машину, аксесуари та упаковку слід сортувати для екологічно безпечної переробки

Не викидайте машину у побутове сміття!

Тільки для країн ЄС:

Згідно з Європейською директивою 2012/19/ЄС, непридатні для використання пристрої, а також,

згідно з Європейською директивою 2006/66/ЄС, дефектні або використані акумуляторні блоки/батареї,

необхідно збирати окремо та утилізувати екологічно безпечним способом.

Акумуляторні блоки/батареї:

Виймати вбудовані акумулятори для утилізації може лише кваліфікований персонал.

Відкриття корпусу може пошкодити або знищити машину.

Не викидайте акумуляторні блоки/батареї у побутове сміття, вогонь або воду. Акумуляторні блоки/

батареї слід, по можливості, розряджати, збирати, переробляти або утилізувати екологічно безпечним

способом.

Можливі внесення змін без сповіщення.

Інформація про гарантію

На цей продукт надається дворічна гарантія з дати покупки. Гарантія не поширюється на заміну

фільтрів, звичайне зношування, комерційне використання, зміни в придбаному приладі, очищення,

наслідки неправильного використання або пошкодження, завдані покупцем або третьою особою, а

також пошкодження, спричинені зовнішніми обставинами.

NOTES

113

NOTES

114

Web:www.jimmyglobal.com

Email:[email protected]

jimmytechnology

2O-01

Jimmy PW11 PLUS Wet and Dry Vacuum Cleaner

Product's Documents

User Manual

Specifications

Jimmy PW11 PLUS Questions and Answers
