535i XP
®
RO Instrucţiuni de utilizare 2-37
CUPRINS
Introducere......................................................................2
Siguranţă........................................................................ 4
Asamblarea...................................................................13
Funcţionarea.................................................................13
Întreținerea....................................................................24
Depanarea.................................................................... 32
Transportul, depozitarea şi eliminarea..........................33
Date tehnice..................................................................34
Accesorii....................................................................... 35
Declarație de conformitate............................................37
Introducere
Domeniul de utilizare
Acest motoferăstrău pentru exploatări forestiere este
destinat pentru lucrări forestiere, cum ar fi doborârea,
tăierea ramurilor și tăierea copacilor.
Nota: Reglementările la nivel național pot stabili limite
ale funcționării produsului.
Descrierea produsului
Husqvarna 535i XP sunt modele de motoferăstrău cu
motor electric.
Se depun eforturi constant pentru a vă spori
siguranța și eficiența în timpul funcționării. Adresați-
vă reprezentantului de service pentru informații
suplimentare.

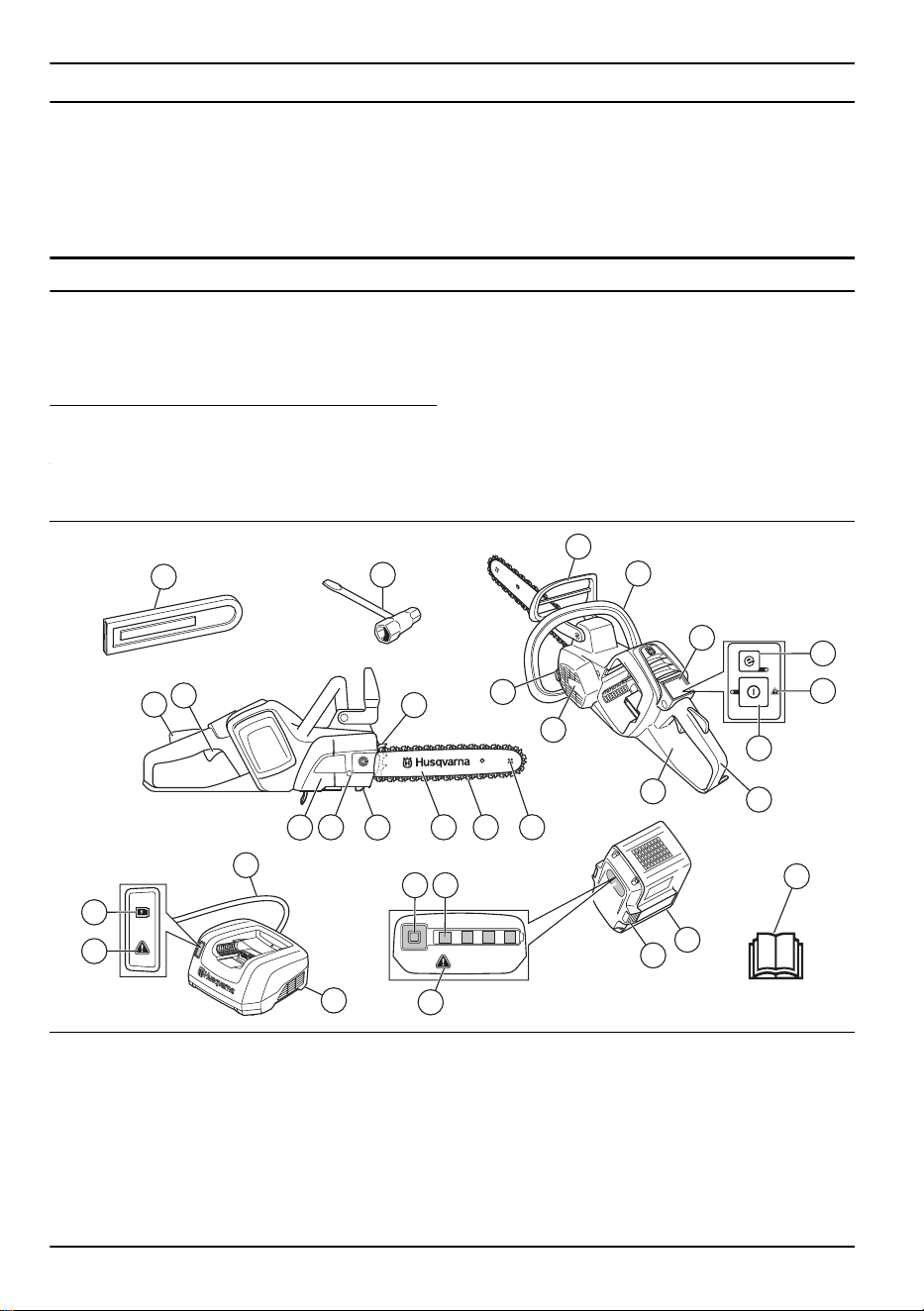

Prezentare generală a produsului
25
26
27
28
34
9
10
12
13
14
151617
18
19
20
21
22
23
24
11
1
2
3
4
5
6
7
8
29
30
1. Apărătoare de mână din față
2. Mâner frontal
3. Tastatură
4. Butonul SavE
5. Indicator de avertisment
6. Buton de pornire și de oprire
7. Mâner spate cu apărătoare pentru mâna dreaptă
8. Autocolant cu avertismente și informații
9. Carcasă ventilator
10. Rezervor de ulei pentru lanț
11. Capac șină de ghidaj
12. Mecanism de blocare întrerupător
13. Întrerupător
14. Bară de protecție
15. Roată de lanț de la vârful șinei
16. Lanț de ferăstrău
2 2145 - 005 - 07.06.2024
17. Șină de ghidaj
18. Opritor de lanț
19. Șurub de tensionare a lanțului
20. Capac roată de antrenare (535i XP)
21. LED de încărcare
22. Indicator de avertisment
23. Cablu de alimentare
24. Cheie combinată
25. Încărcător de baterii
26. Buton, stare baterie
27. Stare baterie
28. Indicator de avertisment
29. Buton de eliberare a bateriei
30. Baterie
31. Manual de utilizare

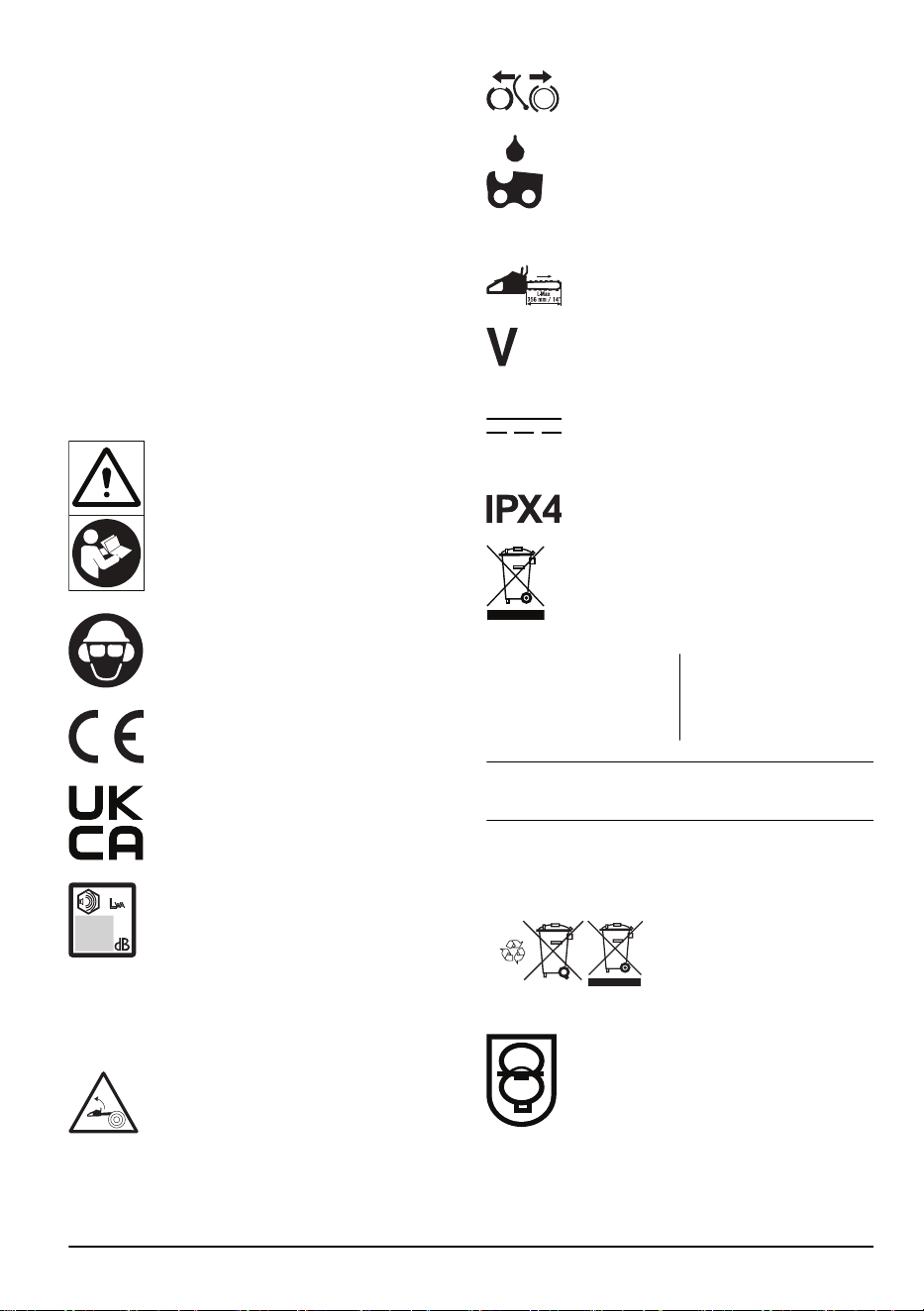

Simbolurile de pe produs
Risc de vătămări corporale grave sau
de deces al operatorului sau al altor
persoane. Aveți grijă să utilizați corect
produsul. Citiți manualul operatorului cu
atenție și înțelegeți instrucțiunile înainte de
a utiliza produsul.
Folosiți cască de protecție și echipamente
de protecție aprobate pentru ochi și auz.
Acest produs respectă Directivele CE
aplicabile.
Acest produs este în conformitate cu
reglementările aplicabile din Regatul Unit.
Etichetă privind emisiile de zgomot
în mediu, conform directivelor și
reglementărilor din UE și Regatul Unit
și legislației din New South Wales
„Regulamentul privind măsurile de
protecție a mediului (controlul zgomotului)
din 2017”. Nivelul de putere sonoră
garantat al produsului este specificat în
Date tehnice la pagina 34
și pe etichetă.
Avertisment! Poate apărea fenomenul de
recul atunci când vârful șinei de ghidaj
atinge un obiect. Acest lucru determină
proiectarea șinei de ghidaj în direcția
operatorului. Risc de vătămări corporale
grave sau deces.
Frână de lanț, cuplată (dreapta). Frână de
lanț, decuplată (stânga).
Ulei pentru lanț.
Direcția de rotație a lanțului de ferăstrău și
lungimea maximă a șinei de ghidaj.
Tensiune nominală, V.
Curent continuu.
Protejat împotriva stropilor de apă.
Marcaj privind mediului înconjurător.
Nici produsul și nici ambalajul său nu
sunt deșeuri menajere. Reciclați-l la o
unitate de eliminare autorizată pentru
echipamente electrice și electronice.
yyyywwxxxxx
Plăcuța de identificare in-
dică seria. aaaa este anul
fabricației, ss este săptă-
mâna fabricației.
Nota: Celelalte simboluri/autocolante de pe produs se
referă la cerințele de certificare pentru unele piețe.
Simbolurile de pe baterie și/sau de pe
încărcătorul acesteia
Reciclați acest produs la un
centru de reciclare pentru
echipamente electrice și elec-
tronice. (Este valabilă numai
pentru Europa)
Transformator autoprotejat.
2145 - 005 - 07.06.2024 3
Utilizați și păstrați încărcătorul de baterie
numai în interior.
Izolație dublă.
Siguranţă
Definiţii privind siguranţa
Definiţiile de mai jos indică nivelul de gravitate pentru
fiecare cuvânt de semnalizare.
AVERTISMENT: Vătămări corporale.
ATENŢIE: Deteriorarea produsului.
Nota: Aceste informaţii facilitează utilizarea
produsului.
Instrucțiuni generale de siguranță
pentru utilaje
AVERTISMENT: Citiți toate
avertismentele privind siguranța și toate
instrucțiunile. Nerespectarea avertismentelor
și instrucțiunilor poate duce la electrocutare,
incendii și/sau vătămări corporale grave.
Păstrați toate avertismentele și instrucțiunile pentru
consultare ulterioară. Noțiunea de „utilaj” folosită în
instrucțiunile de siguranță se referă atât la utilajul
alimentat de la rețea (cu cablu), cât și la utilajul cu
acumulator (fără cablu).
Siguranța zonei de lucru
• Păstrați zona de lucru curată și bine iluminată.
Zonele dezordonate sau întunecoase provoacă
accidente.
• Nu folosiți utilajul în medii explozive în care
sunt prezente lichide, gaze sau prafuri inflamabile.
Sculele electrice produc scântei care pot aprinde
prafurile sau aburii.
• În timpul folosiții utilajului țineți la distanță copii și
orice alte persoane. Distragerea atenției poate cauza
pierderea controlului.
Siguranța privind echipamentele electrice
• Ștecherele uneltei electrice trebuie să corespundă
prizei. Este interzisă modificarea de orice fel a fișei.
Nu folosiți prize adaptoare pentru unelte electrice
cu pământare. Fișele nemodificare și prizele potrivite
reduc pericolul electrocutării.
•
Evitați contactul cu corpul a suprafețelor de
împământare sau legate la masă, cum ar fi țevi,
radiatoare, plite și răcitoare. Există un pericol sporit
de electrocutare dacă împământarea sau legarea la
masă se face prin corpul dvs.
• Nu expuneți uneltele electrice la ploaie sau la
condiții de umezeală. Apa care pătrunde într-o
unealtă electrică va spori pericolul de electrocutare.
• Nu folosiți cablul în mod abuziv. Nu utilizați niciodată
cablul la transportarea, tragerea sau deconectarea
uneltei electrice. Feriți cablul de căldură, ulei,
muchii ascuțite sau părțile în mișcare ale aparatului.
Cablurile deteriorate sau încurcate cresc riscul
electrocutării.
• Când acționați o unealtă electrică în exterior,
utilizați un cordon de racord potrivit pentru utilizarea
în exterior. Folosirea unui cablu adecvat pentru
utilizarea la exterior reduce riscul de electrocutare.
• Dacă funcționarea unei unelte electrice într-o locație
cu umiditate mare nu poate fi evitată, utilizați o sursă
cu întrerupătoare de scurtcircuit pentru legare la
masă (GFCI). Folosirea unui dispozitiv GFCI reduce
pericolul de electrocutare.
Siguranța personală
• Fiți atent, monitorizați ceea ce faceți și acționați
o unealtă electrică în mod rezonabil. Nu utilizați
o unealtă electrică când sunteți obosit sau
sub influența drogurilor, a alcoolului sau a
medicamentelor. Un moment de neatenție în timpul
acționării uneltelor electrice poate duce la răniri
grave.
• Utilizați echipamentul personal de protecție. Purtați
întotdeauna ochelari de protecție. Echipamentul de
protecție, cum ar fi masca de praf, încălțămintea
de protecție antiderapantă, casca sau dispozitivele
de protecție pentru urechi utilizate în condiții
corespunzătoare, va reduce rănirile.
• Evitați pornirea accidentală. Verificați dacă
comutatorul este în poziția OPRIT înainte de
conectarea la o sursă de alimentare și/sau la
baterii, înainte de ridicarea sau transportarea uneltei.
Transportarea uneltelor electrice având degetul
poziționat pe comutator sau activarea uneltelor
electrice care au comutatorul pornit pot provoca
accidente.
• Îndepărtați toate cheile de reglare sau cheile fixe
înaintea pornirii uneltei electrice. O cheie fixă sau o
cheie rămasă atașată la o piesă rotativă a uneltei
electrice poate duce la răniri.
• Nu vă întindeți prea mult. Păstrați mereu o postură și
un echilibru corespunzătoare. Aceasta lucru permite
4
2145 - 005 - 07.06.2024
un control mai bun al uneltei electrice în situații
neașteptate.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi
sau bijuterii. Țineți părul, îmbrăcămintea și mănușile
departe de piesele în mișcare. Hainele largi,
bijuteriile sau părul lung pot fi prinse în piesele în
mișcare.
• Dacă dispozitivele sunt dotate cu racorduri la
instalații de extragere și colectare a prafului,
asigurați-vă că acestea sunt conectate și utilizate
corespunzător. Colectarea prafului poate reduce
pericolele provocate de acesta.
• Emisiunea de vibrații din timpul folosirii efective a
uneltei electrice poate fi diferită față de valoarea
declarată, în funcție de modul în care este utilizată
unealta. Operatorii trebuie să identifice măsurile de
siguranță necesare pentru a se proteja, pe baza
estimării expunerii în condițiile de folosire efectivă
(luând în calcul toate părțile ciclului de funcționare,
ca de exemplu momentele în care unealta este
oprită și cele în care funcționează în gol, fără ca
întrerupătorul să fie acționat).
Utilizarea și întreținerea uneltei electrice
• Nu forțați unealta electrică. Utilizați unealta electrică
potrivită pentru aplicația dvs. Unealta electrică
potrivită va efectua lucrarea mai rapid și în condiții
de siguranță mai bune la viteza de lucru pentru care
a fost proiectată.
• Nu utilizați unealta electrică în cazul în care nu
poate fi pornită sau oprită de la comutator. Orice
unealtă electrică imposibil de controlat cu ajutorul
comutatorului este periculoasă și trebuie reparată.
• Deconectați ștecărul de la sursa de alimentare și/sau
scoateți acumulatorul uneltei electrice, dacă este
detașabil, înainte de a face reglaje, de a schimba
accesoriile sau de a depozita unelte electrice. Astfel
de măsuri preventive de siguranță reduc riscul
pornirii accidentale a uneltei electrice.
• Nu lăsați uneltele electrice nefolosite la îndemâna
copiilor și nu permiteți persoanelor care nu sunt
familiarizate cu unealta electrică sau cu aceste
instrucțiuni să o acționeze. Uneltele electrice sunt
periculoase în mâinile utilizatorilor neinstruiți.
• Întrețineți uneltele electrice și accesoriile. Verificați
centrarea sau legarea incorectă a pieselor în
mișcare, ruperea pieselor și orice alte stări care
pot afecta funcționarea uneltei electrice. Dacă este
avariată, duceți unealta electrică la reparat înainte
de a o utiliza. Multe accidente sunt provocate de
uneltele electrice prost întreținute.
• Păstrați uneltele de tăiere ascuțite și curate. Este
mai puțin probabil ca uneltele de tăiere cu tăișuri
ascuțite întreținute corespunzător să se blocheze și
sunt mai ușor de controlat.
• Utilizați unealta electrică, accesoriile și piesele
pentru unealtă etc. în conformitate cu aceste
instrucțiuni, luând în considerare condițiile de lucru și
activitatea care urmează să fie efectuată. Utilizarea
uneltelor electrice pentru operații diferite de cele
pentru care sunt destinate poate duce la apari
ția de
situații periculoase.
• Mențineți mânerele și suprafețele de prindere
uscate, curate, fără ulei și unsoare. Mânerele
și suprafețele de prindere alunecoase nu permit
manipularea și controlul în siguranță al uneltei în
situații neprevăzute.
Utilizarea și întreținerea uneltei cu baterie
• Reîncărcați numai cu încărcătorul specificat de
producător. Un încărcător adecvat pentru un tip de
baterie poate constitui pericol de incendiu atunci
când este utilizat cu un alt tip de baterie.
• Utilizați uneltele electrice numai cu bateriile special
indicate. Utilizarea unui alt tip de acumulatori poate
constitui pericol de vătămări corporale și de incendiu.
• Când acumulatorul nu este utilizat, păstrați-l departe
de alte obiecte metalice, precum agrafe de birou,
monede, chei, cuie, șuruburi sau alte obiecte mici
de metal, care pot crea o conexiune între borne.
Scurtcircuitarea bornelor bateriei poate cauza arsuri
sau incendii.
• În condiții de utilizare neadecvată, din baterie pot ieși
stropi de lichid; evitați contactul. Totuși, dacă intrați
accidental în contact cu lichidul respectiv, spălați cu
apă. Dacă lichidul intră în contact cu ochii, consultați
un medic. Lichidul care se scurge din baterie poate
cauza iritații sau arsuri.
• Nu utilizați acumulatori sau unelte deteriorate sau
modificate. Bateriile deteriorate sau modificate pot
prezenta un comportament impredictibil, care poate
duce la incendii, explozii sau pericol de vătămări
corporale.
• Nu expuneți acumulatorul sau unealta la flăcări
sau temperaturi excesive.Expunerea la foc sau
temperaturi mai mari de 130 °C (265 °F) poate
provoca explozii.
• Respectați toate instrucțiunile de încărcare
și nu încărcați acumulatorul sau unealta în
afara intervalului de temperatură specificat în
instrucțiuni.Încărcarea necorespunzătoare sau la
temperaturi în afara intervalului specificat poate
deteriora acumulatorul și crește pericolul de incendiu.
Service
• Cereți ca unealta dvs. electrică să fie reparată
numai de un tehnician de reparații calificat, care
să folosească numai piese de schimb identice.
Acest lucru va asigura păstrarea siguranței uneltei
electrice.
• Nu reparați niciodată acumulatori deteriorați.
Repararea acumulatorilor trebuie efectuată numai de
către producător sau de către furnizorii de servicii
autorizați.
Avertismente privind siguranța
motoferăstrăului
• Feriți toate părțile corpului de lanțul ferăstrăului
atunci când motoferăstrăul este în funcțiune. Înainte
2145 - 005 - 07.06.2024
5
de a porni motoferăstrăul, asigurați-vă că lanțul
acestuia nu atinge niciun obiect. Un simplu moment
de neatenție în timpul operării motoferăstraielor
poate conduce la prinderea hainelor sau a părților
corpului în lanțul ferăstrăului.
• Prindeți întotdeauna motoferăstrăul cu mâna dreaptă
de mânerul din spate și cu mâna stângă de
mânerul frontal. Dacă țineți motoferăstrăul cu mâinile
poziționate invers, sporește pericolul de vătămări
corporale; prin urmare, nu inversați niciodată
mâinile.
• Țineți unealta electrică numai de suprafața de
prindere izolată, deoarece lanțul ferăstrăului poate
atinge circuitele ascunse sau propriul fir. Lanțul de
ferăstrău care intră în contact cu un circuit sub
tensiune poate face ca pârțile sale metalice să intre
sub tensiune și poate electrocuta operatorul.
• Purtați ochelari de protecție și protecție pentru auz.
Se recomandă echipament de protecție suplimentar
pentru cap, mâini și picioare. Hainele de protecție
adecvate reduc vătămările corporale provocate de
resturile expulzate sau de contactul accidental cu
lanțul ferăstrăului.

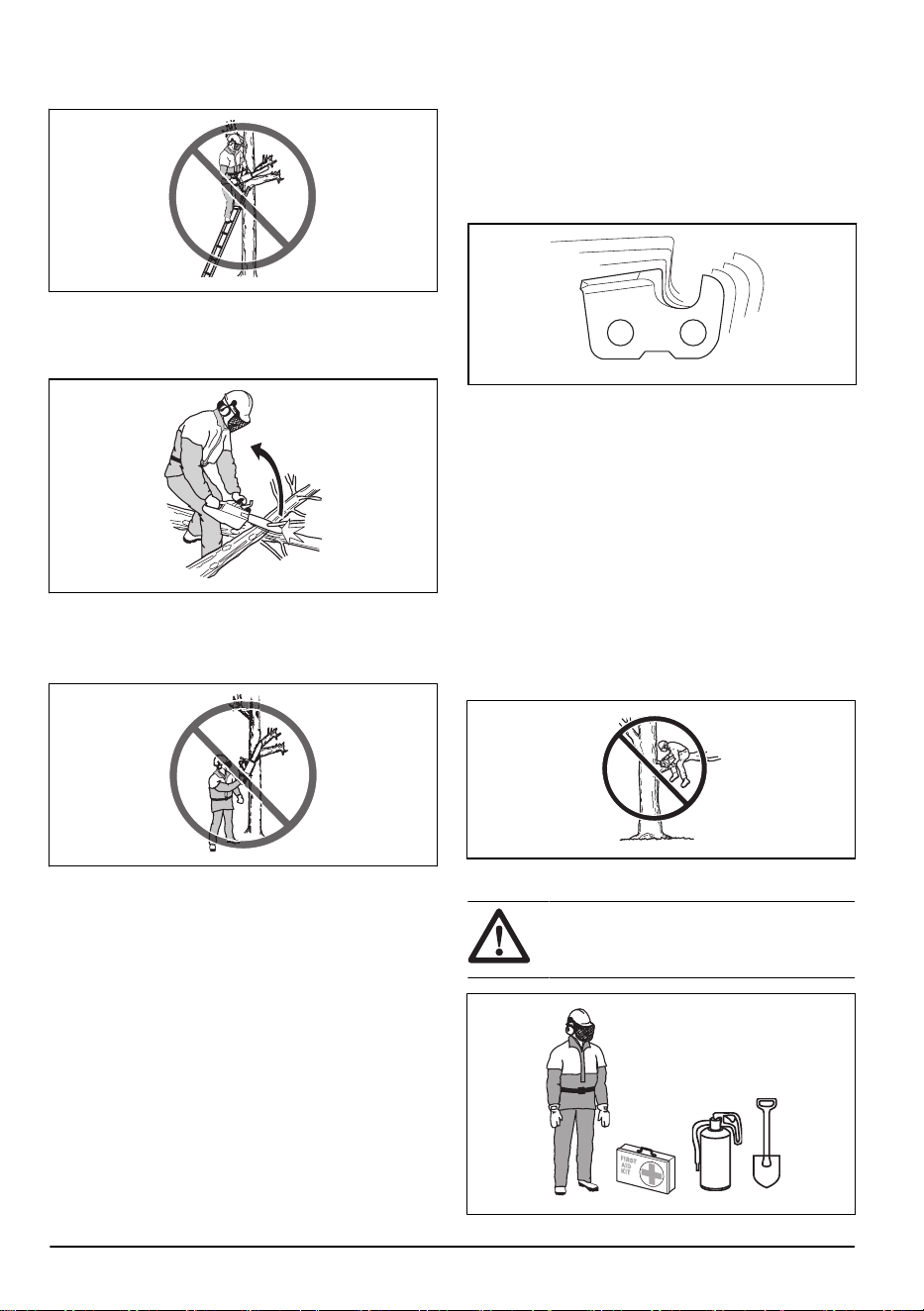

• Nu acționați niciodată un motoferăstrău în copac.
Acționarea motoferăstrăului în copac poate avea ca
rezultat rănirea personală.
• Păstrați întotdeauna puncte de sprijin adecvate
și operați motoferăstrăul numai când stați pe o
suprafață fixă, sigură și orizontală. Suprafețele
alunecoase sau instabile, cum ar fi scările, pot
cauza pierderea echilibrului sau a controlului
motoferăstrăului.
• Când tăiați o creangă întinsă, fiți atenți la recul.
Când tensiunea din fibrele de lemn este eliberată,
creanga aflată sub tensiune elastică poate lovi
operatorul și/sau poate face ca motoferăstrăul să se
miște necontrolat.
• Fiți extrem de atent când tăiați tufișuri și puieți.
Materialul subțire se poate prinde în lanțul
ferăstrăului, fiind expulzat către dvs. sau vă poate
dezechilibra.
• Transportați motoferăstrăul de mânerul frontal,
oprit și îndepărtat de corp. Când transportați
sau depozitați motoferăstrăul, montați întotdeauna
capacul șinei de ghidare. Manevrarea
corespunzătoare a motoferăstrăului reduce
posibilitatea de contact accidental cu lanțul mobil al
ferăstrăului.
• Respectați instrucțiunile de ungere, de întindere
a lanțului și de înlocuire a accesoriilor. Lanțul de
ferăstrău necorespunzător tensionat sau uns se
poate rupe sau poate spori pericolul de recul.
• Mențineți mânerele uscate, curate, fără ulei și
unsoare. Mânerele cu grăsime sau ulei devin
alunecoase, conducând la pierderea controlului.
• Tăiați numai lemn. Nu utilizați motoferăstrăul pentru
alte scopuri. De exemplu: nu utilizați motoferăstrăul
pentru a tăia plastic, zidărie sau alte materiale
de construcție care nu sunt din lemn. Utilizarea
motoferăstrăului pentru alte operații decât cele
pentru care a fost proiectat poate conduce la o
situație periculoasă.
• Recomandăm energic începătorilor să practice
tăierea buștenilor pe o capră sau un cadru de tăiat
lemne.
Cauzele reculului și măsurile de prevenire
luate de operator
Reculul poate apărea când ciocul sau vârful șinei de
ghidare atinge un obiect sau când creanga din lemn
revine în poziția inițială prinzând lanțul ferăstrăului în
tăietură. În anumite cazuri, contactul cu vârful poate
cauza o reacție inversă bruscă, aruncând șina de ghidaj
în sus și înapoi, spre operator. Prin prinderea lanțului
de ferăstrău de-a lungul părții superioare a șinei de
ghidaj, aceasta poate fi împinsă rapid înapoi, spre
operator. Oricare dintre aceste reacții vă poate face să
pierdeți controlul ferăstrăului, ceea ce ar putea conduce
la vătămări corporale grave. Nu vă bazați numai
pe dispozitivele de protecție cu care este prevăzut
ferăstrăul dvs. Ca utilizator de motoferăstrău, trebuie
să luați anumite măsuri pentru ca în timpul lucrărilor
de tăiere să nu se producă accidente sau vătămări.
Reculul este rezultatul utilizării incorecte a uneltei
și/sau a procedurilor ori condițiilor necorespunzătoare de
operare și poate fi evitat prin luarea măsurilor adecvate
de prevedere, conform indicațiilor de mai jos:
• Mențineți o priză fermă, cu policarii și degetele
înconjurând mânerele motoferăstrăului, cu ambele
mâini pe ferăstrău și poziționați-vă corpul și brațul
astfel încât să puteți rezista forțelor de recul. Forțele
de recul pot fi controlate de operator dacă sunt
luate măsurile de prevedere adecvate. Nu lăsați
motoferăstrăul din mâini.
• Nu vă întindeți excesiv și nu tăiați niciodată mai
sus de înălțimea umărului. În acest mod se previne
contactul neintenționat cu vârful și se permite un
control mai bun asupra motoferăstrăului în situații
neașteptate.
• Utilizați numai șinele de ghidaj și lanțurile de
ferăstrău de schimb specificate de producător. Șinele
de ghidaj și lanțurile de schimb incorecte pentru
ferăstrău pot cauza ruperea lanțului și/sau reculul.
• Respectați instrucțiunile producătorului cu privire
la ascuțirea și întreținerea lanțului de ferăstrău.
Reducerea înălțimii pentru calibrarea adâncimii
poate conduce la sporirea reculului.
PĂSTRAȚI ACESTE INSTRUCȚIUNI.
Instrucțiuni generale de siguranță
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Acest produs este o unealtă periculoasă dacă nu
sunteți atent sau dacă utilizați produsul incorect.
Acest produs poate cauza vătămări corporale grave
sau decesul operatorului sau al altor persoane. Este
6
2145 - 005 - 07.06.2024
foarte important să citiți și să înțelegeți conținutul
acestui manual de utilizare.
• Nu modificați produsul fără aprobare de la
producător. Nu folosiți un produs care a fost
schimbat de alte persoane și folosiți întotdeauna
accesorii originale. Modificările care nu sunt
aprobate de producător pot provoca vătămări
corporale grave sau decesul operatorului sau al altor
persoane.
• Inhalarea pe termen lung a vaporilor de ulei pentru
lanț și a rumegușului poate cauza probleme de
sănătate.
• În timpul funcționării, acest produs produce un
câmp electromagnetic. În anumite condiții, acest
câmp poate interfera cu implanturile medicale
active sau pasive. Pentru a scădea riscul de
vătămări corporale grave sau deces, recomandăm
persoanelor cu implanturi medicale să consulte
medicul și producătorul implantului medical înainte
de a utiliza produsul.
Instrucțiuni de siguranță pentru utilizare
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Informațiile din acest manual al operatorului nu
reprezintă un înlocuitor pentru cunoștințele și
experiența profesională. Dacă nu vă simțiți în
siguranță în situația în care sunteți, opriți produsul.
Apelați la reprezentantul de service sau un operator
profesionist al motoferăstrăului. Nu începeți nicio
activitate dacă aveți incertitudini în legătură cu
aceasta!
• Apelați la reprezentantul de service sau Husqvarna
dacă aveți întrebări despre funcționarea produsului.
Vă putem oferi informații despre utilizarea produsului
eficient și în siguranță. Participați la un curs de
instruire privind utilizarea motoferăstrăului, dacă este
posibil. Reprezentantul dvs. de service, facultatea de
silvicultură sau biblioteca dvs. vă pot oferi informații
despre materialele și cursurile de instruire care sunt
disponibile.
• Trebuie să înțelegeți efectele reculului și modul
de prevenire al acestuia înainte de a utiliza acest
produs. Consultați
Informa
ț
ii despre recul la pagina
15
și
Întrebări comune despre recul la pagina 15
pentru instrucțiuni.
• Nu utilizați un produs, un acumulator sau un
încărcător de acumulatori care sunt deteriorate sau
care nu funcționează corect.
• Nu atingeți un lanț de ferăstrău în rotație. Acesta
poate provoca vătămări corporale grave sau deces.
• Nu utilizați produsul dacă sunteți obosit(ă), dacă
ați consumat alcool, droguri, medicamente sau alte
substanțe care v-ar putea afecta vederea, atenția,
coordonarea sau judecata.
• Lucrul în condiții de vreme nefavorabilă este obositor
și adesea aduce un plus de risc. Din cauza
riscului suplimentar, nu se recomandă utilizarea
aparatului în condiții de vreme nefavorabilă, cum ar
fi ceață densă, ploaie abundentă, vânt puternic, frig
pătrunzător, risc de descărcări electrice etc.

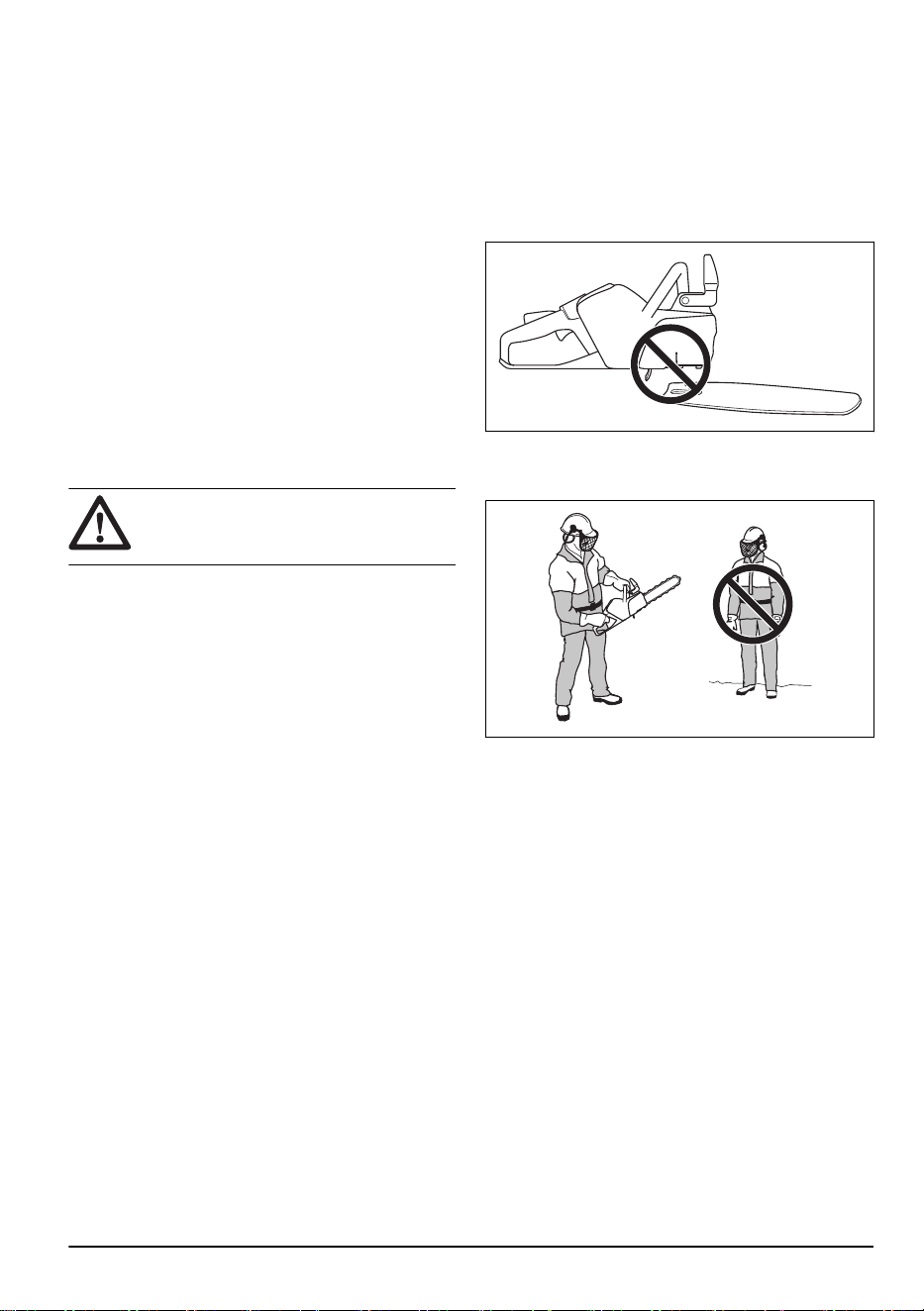

• Nu porniți un produs decât dacă șina de ghidaj, lanțul
de ferăstrău și toate capacele sunt montate corect.
În caz contrar, roata de antrenare se poate slăbi,
provocând vătămări corporale grave. Consultați
Asamblarea la pagina 13
pentru instrucțiuni.
• Priviți în jurul dvs. Asigurați-vă că nu există riscul
ca persoane sau animale să atingă sau să vă
influențeze controlul asupra produsului.
• Nu permiteți copiilor să folosească sau să se apropie
de produs. Produsul poate fi pornit cu ușurință, copiii
îl pot porni dacă nu sunt supravegheați atent. Există
riscul unor vătămări corporale grave.
• Scoateți bateria atunci când nu aveți produsul
complet în câmpul vizual sau lăsați produsul
nesupravegheat pentru orice durată de timp.
• Trebuie să aveți stabilitate pe picioare pentru a
avea control deplin asupra produsului. Nu utilizați
produsul dacă sunteți pe o scară sau într-un copac.
Nu utilizați produsul dacă nu sunteți pe teren stabil.
• Lucrul în copac necesită utilizarea unor tehnici
de tăiere și de lucru speciale, care trebuie
respectate pentru a se reduce riscul sporit de rănire
personală. Nu lucrați niciodată în copac, decât
dacă ați primit instruire profesională specială pentru
asemenea lucrări, inclusiv instruire în utilizarea
echipamentelor de siguranță și de ascensiune, cum
ar fi harnașamentele, cablurile, chingile, ghearele de
picior, inelele de siguranță, carabinierele etc.
• Nu încercați niciodată să prindeți secțiuni în cădere.
Nu efectuați niciodată activități de tăiere în copac
2145 - 005 - 07.06.2024
7
când sunteți asigurat doar cu un cablu. Utilizați
întotdeauna două cabluri asigurate.
• Dacă nu sunteți atent(ă), riscul de recul crește.
Poate apărea reculul dacă zona de recul a șinei de
ghidaj atinge accidental o ramură, un copac sau alte
obiecte.
• Nu țineți produsul cu o singură mână. Acest produs
nu este controlat în siguranță cu o mână.
• Nu utilizați produsul peste înălțimea umărului și nu
încercați să tăiați cu vârful șinei de ghidaj.
• Nu utilizați produsul într-o situație în care nu puteți
primi ajutor în caz de accident.
• Opriți produsul și cuplați frâna de lanț înainte de a
deplasa produsul. Țineți produsul cu șina de ghidaj
și lanțul de ferăstrău orientate spre înapoi. Puneți
o apărătoare de transport pe șina de ghidaj înainte
de transport sau înainte de a-l deplasa pe orice
distanță.
• Când puneți produsul pe sol, cuplați frâna de
lanț și vizualizați constant produsul. Opriți produsul
și scoateți bateria înainte de a lăsa produsul
nesupravegheat pe orice perioadă de timp.
• Există riscul de blocare a așchiilor de lemn în
sistemul de conducere. Acest lucru poate provoca
blocarea lanțului de ferăstrău. Opriți întotdeauna
produsul și scoateți bateria înainte de curățare.
• Asigurați-vă că vă puteți deplasa în siguranță.
Examinați condițiile și terenul din jur pentru a
identifica eventuale obstacole, precum rădăcini,
pietre, ramuri, șanțuri și multe altele. Fiți atenți atunci
când lucrați pe sol înclinat.
• Nivelul vibrațiilor crește dacă tăiați cu echipament
de tăiere incorect sau ascuțit incorect. Tăierea
lemnului de esență tare, precum foioasele, provoacă
mai multe vibrații decât tăierea lemnului de esență
moale, precum coniferele.
• Expunerea prelungită la vibrații poate duce la
afecțiuni circulatorii sau la deteriorarea nervilor la
persoanele cu circulație defectuoasă. Discutați cu
medicul dacă prezentați simptome de expunere
prelungită la vibrații. Astfel de simptome includ
amorțeală, pierderea sensibilității tactile, gâdilături,
ciupituri, durere, pierderea forței, modificări în
culoarea sau în starea pielii. Aceste simptome apar
de obicei la degete, mâini sau încheieturi și cresc la
temperaturi scăzute.
• Evitați situațiile pe care le considerați dincolo de
capacitatea dvs.
• Nu pot fi incluse toate situațiile posibile cu care
vă puteți confrunta atunci când utilizați acest
produs. Procedați întotdeauna cu atenție și folosiți-vă
judecata.
Echipament de protecție personală
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
8 2145 - 005 - 07.06.2024
• Majoritatea accidentelor legate de motoferăstraie
apar atunci când lanțul de ferăstrău atinge
operatorul. Trebuie să utilizați echipament de
protecție personală aprobat în timpul funcționării.
Echipamentul individual de protecție nu vă poate
proteja complet de riscul de rănire, însă poate
reduce gravitatea rănilor în cazul unui accident.
Adresați-vă reprezentantului de service pentru
recomandări despre echipamentul care trebuie
utilizat.
• Hainele dvs. trebuie să fie strânse pe corp, dar să
nu vă limiteze mișcările. Efectuați în mod regulat
un control al stării echipamentului de protecție
personală.
• Purtați o cască de protecție omologată.
• Utilizați un sistem omologat de protecție a auzului.
Expunerea pe termen lung la zgomot poate avea ca
rezultat deteriorarea ireversibilă a auzului.
• Utilizați ochelari de protecție sau un vizor de
protecție pentru față autorizate pentru a reduce
pericolul de vătămări corporale cauzate de obiectele
proiectate. Produsul poate proiecta obiecte precum
așchii, bucăți mici de lemn etc., cu o forță
considerabilă. Acestea pot cauza vătămări corporale
grave, în special vătămări ale ochilor.
• Purtați mănuși pentru protecție împotriva
ferăstraielor.
• Purtați pantaloni pentru protecție împotriva
ferăstraielor.
• Purtați încălțăminte pentru protecție împotriva
ferăstraielor, cu vârf din oțel și talpă anti-aderentă.
• Trebuie să aveți întotdeauna la dispoziție o trusă de
prim ajutor.
• Risc de scântei. Păstrați în apropiere instrumente de
stingere a incendiilor și o lopată pentru a preveni
incendiile forestiere.
Dispozitivele de siguranță de pe produs
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Nu utilizați un produs cu dispozitive de siguranță
care sunt deteriorate sau care nu funcționează
corect.
• Verificați regulat dispozitivele de siguranță.
Consultați
Între
ț
inerea
ș
i controalele dispozitivelor de
siguran
ț
ă de pe produs la pagina 24
.
• În cazul în care dispozitivele de siguranță sunt
deteriorate sau nu funcționează corect , adresați-vă
Husqvarna agentului de service.

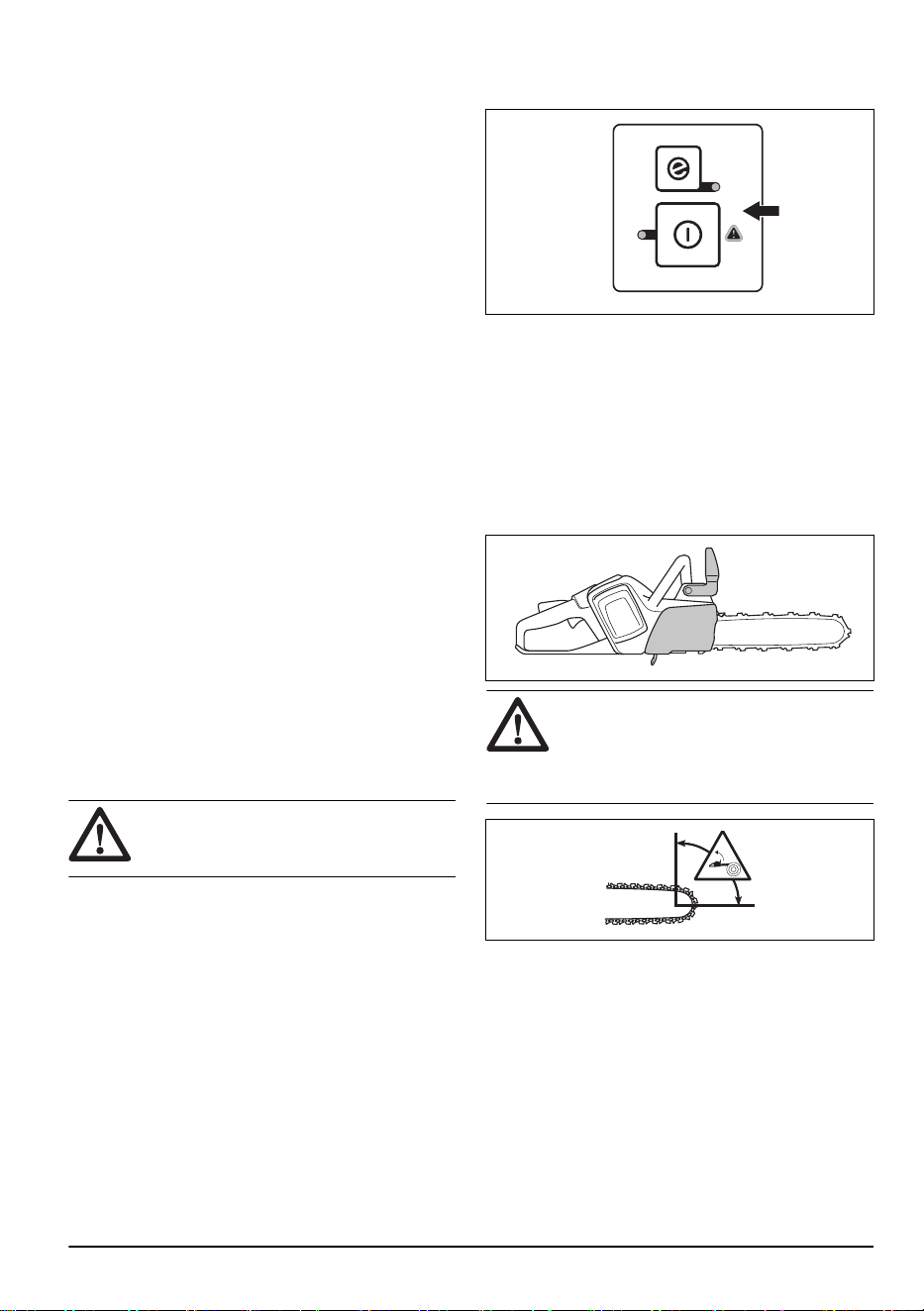

Tastatură
Indicatorul de avertisment se aprinde intermitent dacă
frâna de lanț este cuplată sau dacă există pericolul
de suprasolicitare. Protecția la suprasolicitare oprește
temporar produsul și nu îl puteți utiliza până când
temperatura nu se restaurează. Dacă indicatorul
luminează continuu, apela
ți la reprezentantul dvs. de
service.
Funcția de oprire automată
Produsul are o funcție de oprire automată care oprește
produsul dacă nu îl folosiți timp de 3 minute.

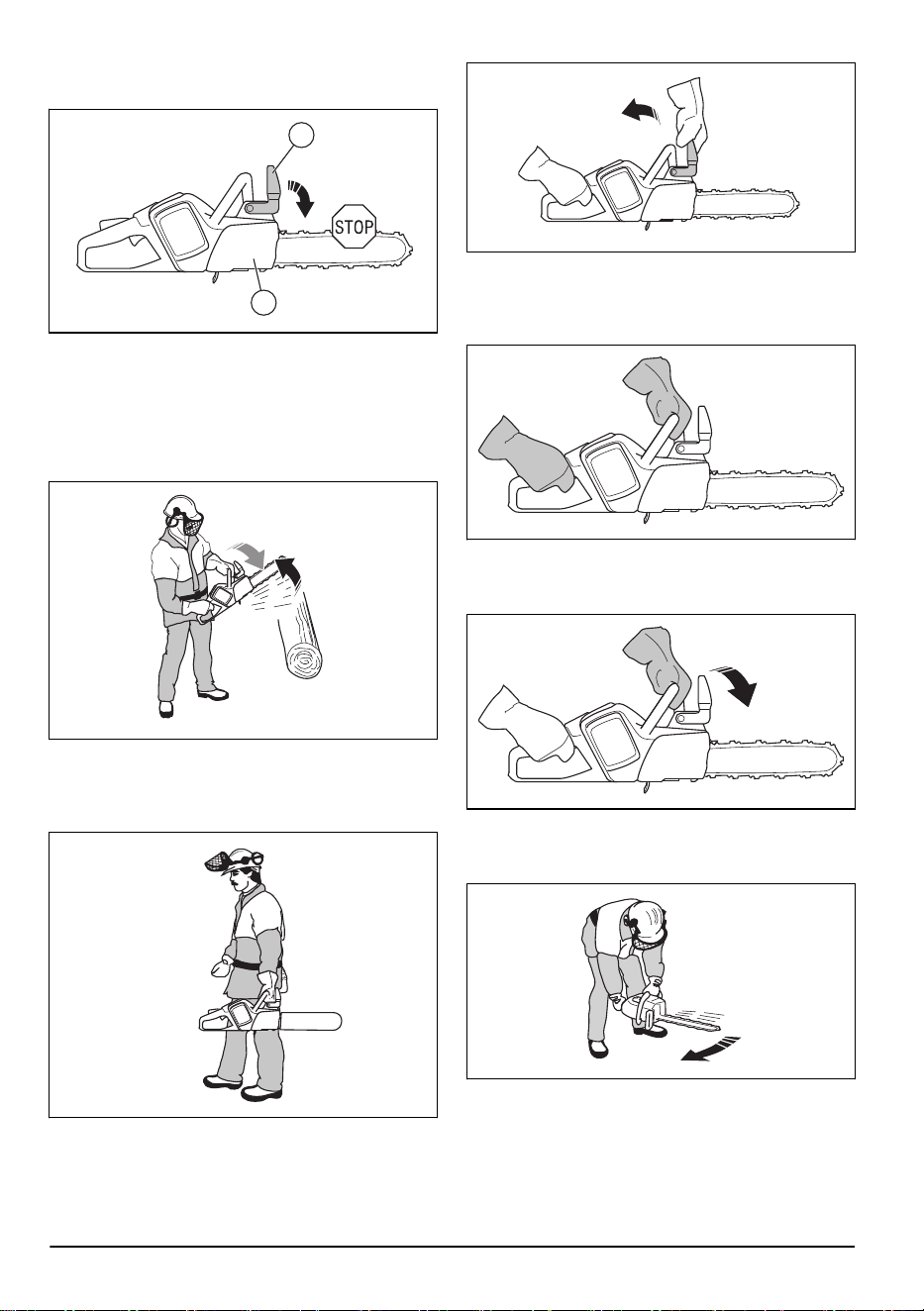

Frână de lanț și apărătoare de mână din față
Produsul dvs. are o frână de lanț care oprește lanțul
de ferăstrău dacă are loc un recul. Frâna de lanț
reduce pericolul de accidente, însă numai dvs. le puteți
preîntâmpina.
AVERTISMENT: Nu cuplați în situații
în care există pericol de recul. Aveți grijă
când utilizați produsul și asigurați-vă că zona
de recul a șinei de ghidaj nu atinge un
obiect.
Frâna de lanț se cuplează (A) manual cu mâna stângă
sau automat de către mecanismul de deblocare din
inerție. Împingeți apărătoarea de mână din față (B) spre
înainte pentru a cupla frâna de lanț manual. Această
2145 - 005 - 07.06.2024
9
mișcare activează un mecanism cu arc care oprește
roata de antrenare.
B
A
Modul de activare a frânei de lanț este legat de forța
reculului și de poziția produsului. Dacă obțineți un recul
puternic în timp ce zona de recul este mai departe
de dvs., frâna de lanț este cuplată de mecanismul de
deblocare din inerție. Dacă reculul este mic sau zona
de recul este mai aproape de dvs., frâna de lanț se
cuplează manual cu mâna stângă.
Utilizați frâna de lanț ca frână de parcare când porniți
produsul și când vă deplasați pe distanțe scurte. Acest
lucru scade riscul ca dvs. sau o persoană din apropierea
dvs. să atingă lanțul de ferăstrău.
Trageți apărătoarea de mână din față spre înapoi pentru
a decupla frâna de lanț.
Reculul poate fi foarte brusc și puternic. Majoritatea
reculurilor sunt mici și nu cuplează întotdeauna frâna de
lanț. Dacă are loc un recul când utilizați produsul, țineți
strâns mânerele și nu desprindeți mâinile de pe ele.
Apărătoarea de mână din față reduce, de asemenea,
riscul de a atinge lanțul de ferăstrău dacă desprindeți
mâna de pe mânerul frontal.
În poziția de doborâre nu puteți cupla manual frâna de
lanț. Frâna de lanț poate fi cuplată în această poziție
numai de mecanismul de deblocare din inerție.

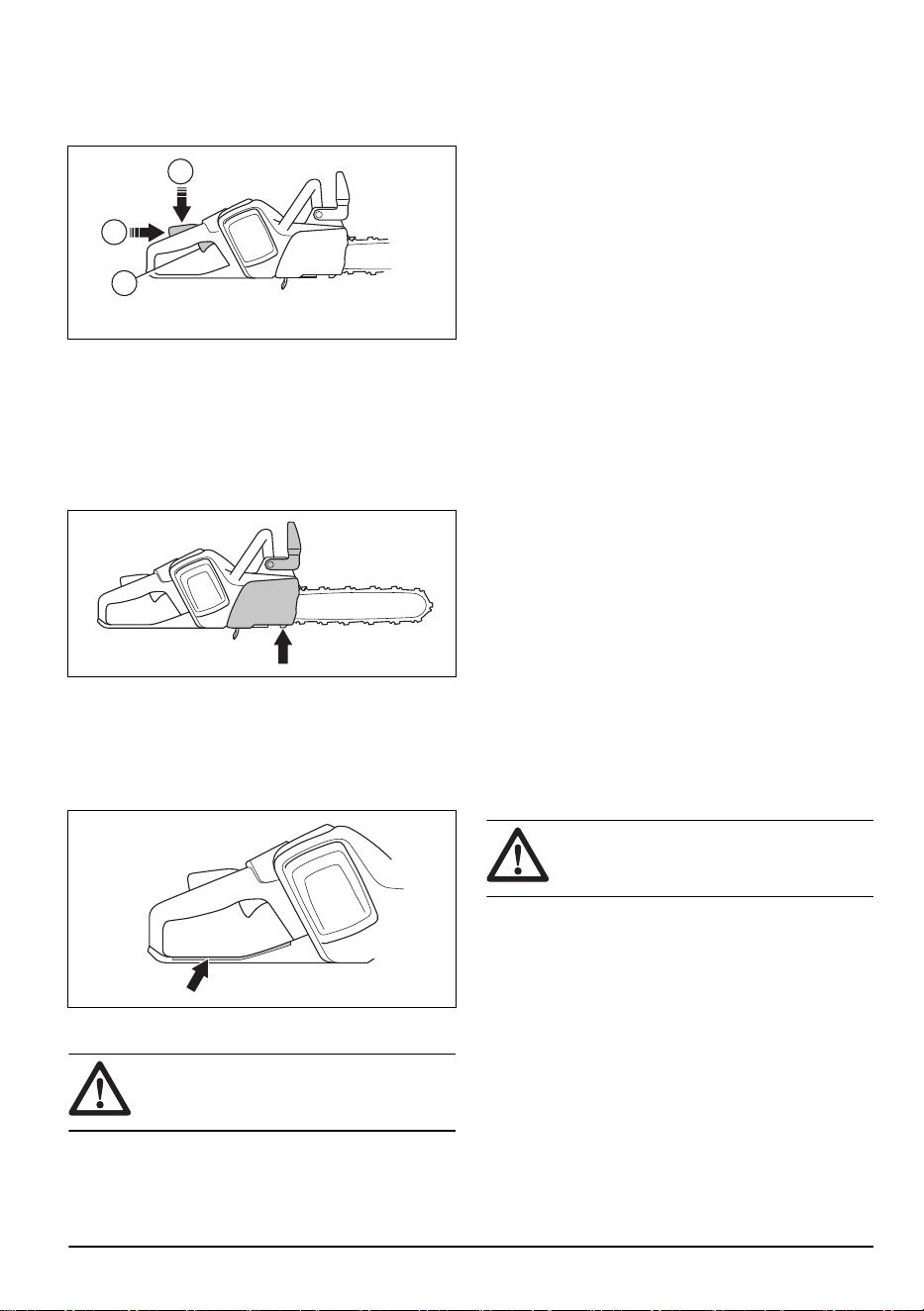

Mecanism de blocare întrerupător
Opritorul întrerupătorului este conceput pentru
prevenirea operării accidentale a întrerupătorului
respectiv. Dacă apăsați dispozitivul de blocare a
întrerupătorului înainte (A) și apoi apăsați pe dispozitivul
10
2145 - 005 - 07.06.2024
de blocare spre mânerul (B), întrerupătorul (C) este
eliberat. Dacă eliberați mânerul, întrerupătorul și
dispozitivul de blocare al acestuia se deplasează înapoi
în pozițiile lor inițiale.
B
C
A
Opritor de lanț
Opritorul de lanț prinde lanțul de ferăstrău dacă acesta
se rupe sau se slăbește. Dacă lanțul este întins corect,
riscul scade. Riscul se reduce, de asemenea, dacă
întrețineți corect șina de ghidaj și lanțul de ferăstrău.
Consultați
Asamblarea la pagina 13
și
Între
ț
inerea la
pagina 24
pentru instrucțiuni.
Apărătoare pentru mâna dreaptă
Apărătoarea pentru mâna dreaptă acționează ca
protecție pentru mână dacă lanțul de ferăstrău se rupe
sau se slăbește. Previne, de asemenea, interferențele
cu ramuri si crengi când utilizați produsul.
Siguranța bateriei
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Utilizați numai bateriile BLi pe care le recomandăm
pentru produsul dvs. Consultați
Baterii aprobate
pentru produs la pagina 36
. Bateriile sunt criptate
prin software.
• Utilizați bateriile reîncărcabile BLi ca sursă de
alimentare numai pentru produsele Husqvarna
asociate. Consultați
Baterii aprobate pentru produs
la pagina 36
. Pentru a evita rănirea, nu
folosiți bateria ca sursă de alimentare pentru alte
dispozitive.
• Risc de electrocutare. Nu conectați bornele bateriei
la chei, șuruburi sau alte metale. Aceasta poate
cauza scurtcircuitarea bateriei.
• Nu utilizați baterii care nu sunt reîncărcabile.
• Nu puneți obiecte în fantele de aerisire a bateriei.
• Feriți bateria de lumina solară, de căldură sau de
flăcări deschise. Bateria poate provoca arsuri și/sau
arsuri chimice.
• Feriți bateria de ploaie și de condiții de umezeală.
• Feriți bateria de microunde și de înaltă presiune.
• Nu încercați să demontați sau să spargeți bateria.
• Nu lăsați acidul din baterie să vă atingă pielea.
Acidul din baterie provoacă leziuni ale pielii,
coroziune și arsuri. Dacă acidul din baterie pătrunde
în ochi, nu frecați, ci spălați-vă cu multă apă timp de
cel puțin 15 minute. Dacă acidul din baterie a intrat
în contact cu pielea, trebuie să o curățați cu apă și
săpun din belșug. Solicitați ajutor medical.
• Utilizați bateria la temperaturi între -10 °C (14 °F) și
40 °C (104 °F).
• Nu curățați niciodată cu apă bateria sau încărcătorul
de baterii. Consultați
Pentru a verifica bateria
ș
i
compartimentul bateriei la pagina 26
.
• Nu folosiți baterii deteriorate sau care nu
funcționează corect.
• Depozitați bateriile la distanță de obiecte de metal,
de exemplu cuie, șuruburi sau bijuterii.
• Nu lăsați bateria la îndemâna copiilor.
Siguranța încărcătorului de baterii
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Există riscul de electrocutare sau de scurtcircuit
dacă nu sunt respectate instrucțiunile de siguranță.
• Folosiți o priză cu împământare aprobată care nu
este deteriorată.
• Nu utilizați alte încărcătoare de baterii decât cel
furnizate pentru produsul dvs. Utilizați exclusiv
încărcătoare QC Husqvarna când încărcați baterii de
schimb Husqvarna BLi.
• Nu încercați să dezasamblați încărcătorul de baterii.
• Nu utilizați un încărcător deteriorat sau care nu
funcționează corect.
• Nu ridicați încărcătorul de baterii ținând de cablul
de alimentare. Pentru a deconecta încărcătorul de
baterii de la priza de perete, trageți de ștecăr. Nu
trageți de cablul de alimentare.
2145 - 005 - 07.06.2024
11
• Feriți toate cablurile și prelungitoarele de apă, ulei și
muchii ascuțite. Asigurați-vă că acest cablu nu este
prins între uși, garduri sau în alte locuri similare.
• Nu utilizați încărcătorul de baterii în apropiere de
materiale inflamabile sau materiale care pot cauza
coroziune. Asigurați-vă că încărcătorul de baterii
nu este acoperit. În caz de fum sau de incendiu,
scoateți ștecărul încărcătorului de baterii.
• Încărcați bateria numai în interior, într-un loc cu
aerisire adecvată și departe de lumina soarelui. Nu
încărcați bateria în exterior. Nu încărcați bateria în
medii umede.
• Utilizați încărcătorul de baterii la temperaturi între 5
°C (41 °F) și 40 °C (104 °F). Utilizați încărcătorul
într-un mediu foarte bine ventilat, uscat și fără praf.
• Nu puneți obiecte în fantele de răcire a încărcătorului
de baterii.
• Nu atingeți niciodată bornele încărcătorului de
baterii cu obiecte metalice, deoarece se pot crea
scurtcircuite.
• Utilizați prize de perete aprobate care nu sunt
deteriorate.
Instrucțiuni de siguranță pentru
întreținere
AVERTISMENT: Înainte de a efectua
lucrări de întreținere asupra produsului, citiți
instrucțiunile de avertisment de mai jos.
• Scoateți bateria înainte de a efectua întreținerea,
alte verificări sau de a asambla produsul.
• Operatorul trebuie să efectueze numai operațiile
de întreținere și service indicate în acest manual
al operatorului. Apelați la reprezentantul de service
pentru întreținerea și service-ul de mai mare
amploare.
• Nu curățați niciodată bateria sau încărcătorul cu apă.
Detergentul puternic poate deteriora plasticul.
• Dacă nu efectuați operații de întreținere, durata de
viață a produsului scade, iar pericolul de accidente
crește.
• Este necesară instruirea profesională specială
pentru toate lucrările de service și reparații, mai ales
pentru dispozitivele de siguranță de pe produs. Dacă
nu toate verificările din acest manual al operatorului
sunt aprobate; după ce ați efectuat operațiile de
întreținere, apelați la reprezentantul de service. Vă
garantăm că există servicii profesionale de reparații
și service disponibile pentru produsul dvs.
• Utilizați doar piese de schimb originale.
Instrucțiuni de siguranță pentru echipamentele
de tăiere
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Utilizați numai combinații de șină de ghidaj/lanț
de ferăstrău și echipamente de ascuțire aprobate.
Consultați
Date tehnice la pagina 34
pentru
instrucțiuni.
• Purtați mănuși de protecție atunci când utilizați sau
efectuați întreținerea lanțului de ferăstrău. Un lanț
de ferăstrău care nu se mișcă poate provoca de
asemenea leziuni.

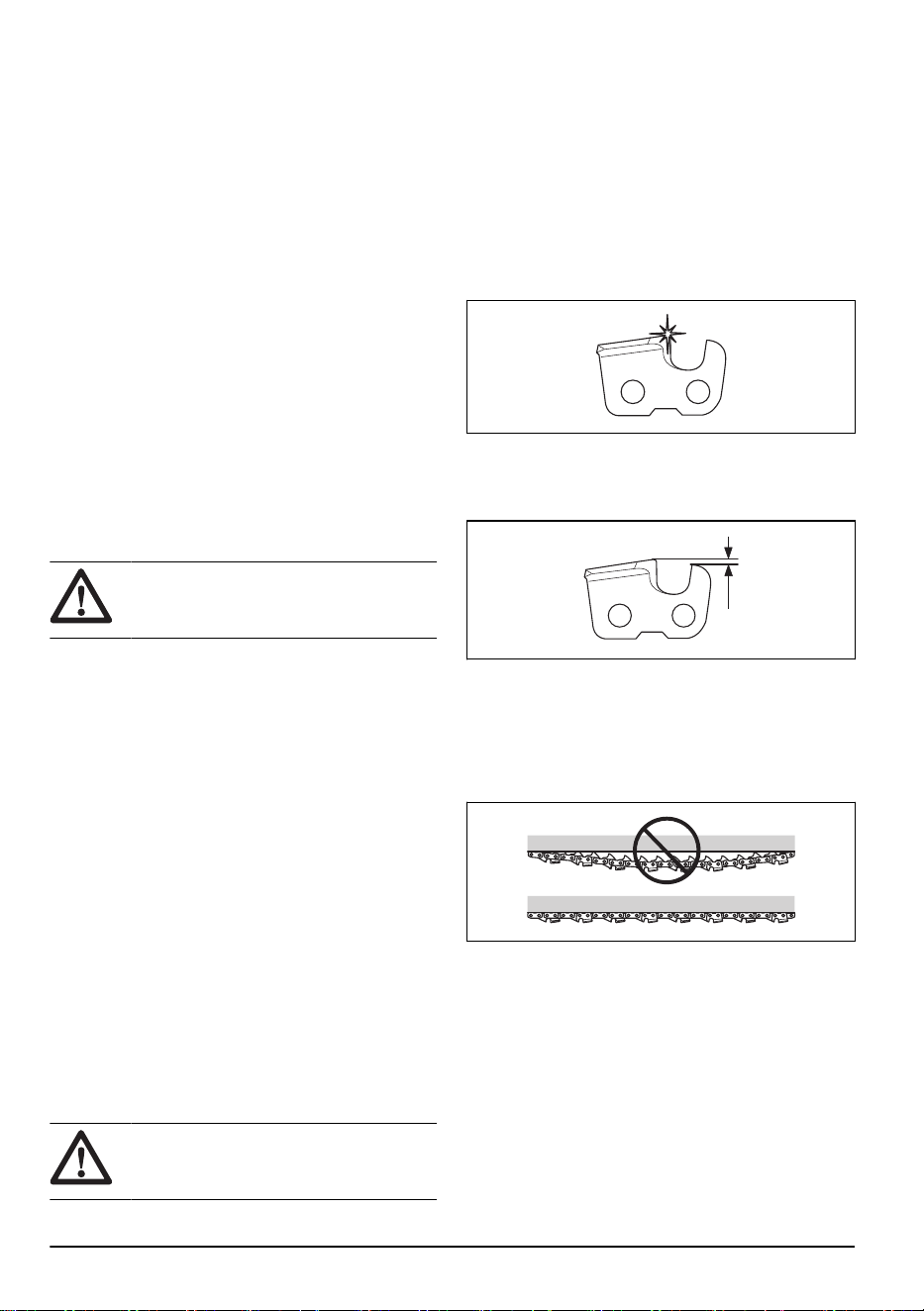

• Păstrați dinții ascuțiți corespunzător. Respectați
instrucțiunile și utilizați matrița recomandată. Un lanț
de ferăstrău care este deteriorat sau incorect ascuțit
crește pericolul de accidente.
• Păstrați setarea corectă a calibrării adâncimii.
Respectați instrucțiunile și utilizați setarea
recomandată a calibrării adâncimii. O setare prea
mare a calibrării adâncimii crește pericolul de recul.
• Asigurați-vă că lanțul de ferăstrău are întinderea
corectă. Dacă lanțul de ferăstrău nu este strâns pe
șina de ghidare, lanțul de ferăstrău poate sări de
pe șină. O întindere incorectă a lanțului de ferăstrău
crește uzura șinei de ghidare, a lanțului de ferăstrău
și a roții de antrenare a lanțului. Consultați
Pentru
reglarea întinderii lan
ț
ului de ferăstrău la pagina 29
.
• Efectuați regulat întreținerea echipamentului de
tăiere și păstrați-l corect lubrifiat. Dacă lanțul de
ferăstrău nu este uns corect, crește riscul de uzură
12
2145 - 005 - 07.06.2024
a șinei de ghidare, a lanțului de ferăstrău și a roții de
antrenare a lanțului.

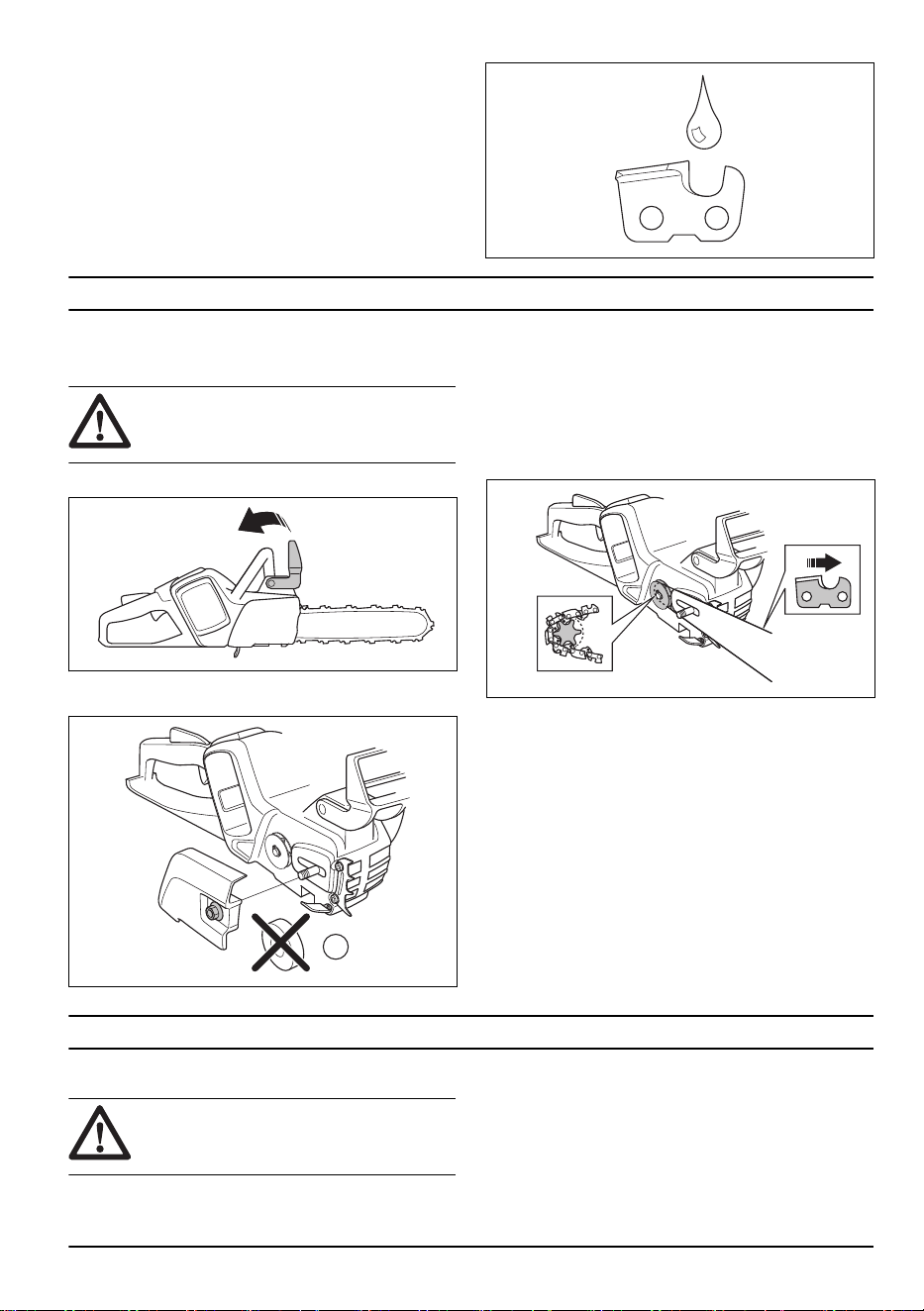

Asamblarea
Pentru asamblarea șinei de ghidaj și a
lanțului de ferăstrău (535i XP)
AVERTISMENT: Scoateți
întotdeauna bateria înainte de a monta sau
a efectua întreținerea produsului.
1. Decuplați frâna de lanț.
2. Slăbiți piulița șinei și demontați capacul roții de
antrenare și inelul de transport (A).
A
3. Puneți șina de ghidaj peste bolțul de șină. Deplasați
șina de ghidaj în ultima poziție din spate. Ridicați
lanțul de ferăstrău deasupra roții de antrenare și
cuplați-l în canelura de pe șina de ghidaj. Începeți
de la marginea superioară a șinei de ghidaj.
4. Asigurați-vă că marginile conexiunilor de tăiere sunt
îndreptate spre față, pe marginea superioară a șinei
de ghidaj.
5. Asigurați-vă că marginile zalelor de tăiere sunt
îndreptate spre înainte, pe marginea superioară a
șinei de ghidaj.
6. Asamblați capacul roții de antrenare și deplasați
pintenul întinzător al lanțului în orificiul din șina de
ghidaj.
7. Asigurați-vă că zalele de ghidare ale lanțului de
ferăstrău se fixează corect pe roata de antrenare.
8. Asigurați-vă că lanțul de ferăstrău este cuplat corect
în canelura din șina de ghidaj.
9. Strângeți manual piulița șinei.
10. Strângeți lanțul de ferăstrău. Consultați
Pentru
reglarea întinderii lan
ț
ului de ferăstrău la pagina 29
pentru instrucțiuni.
Funcţionarea
Introducere
AVERTISMENT: Citiți și înțelegeți
capitolul referitor la siguranță înainte de
utilizarea produsului.

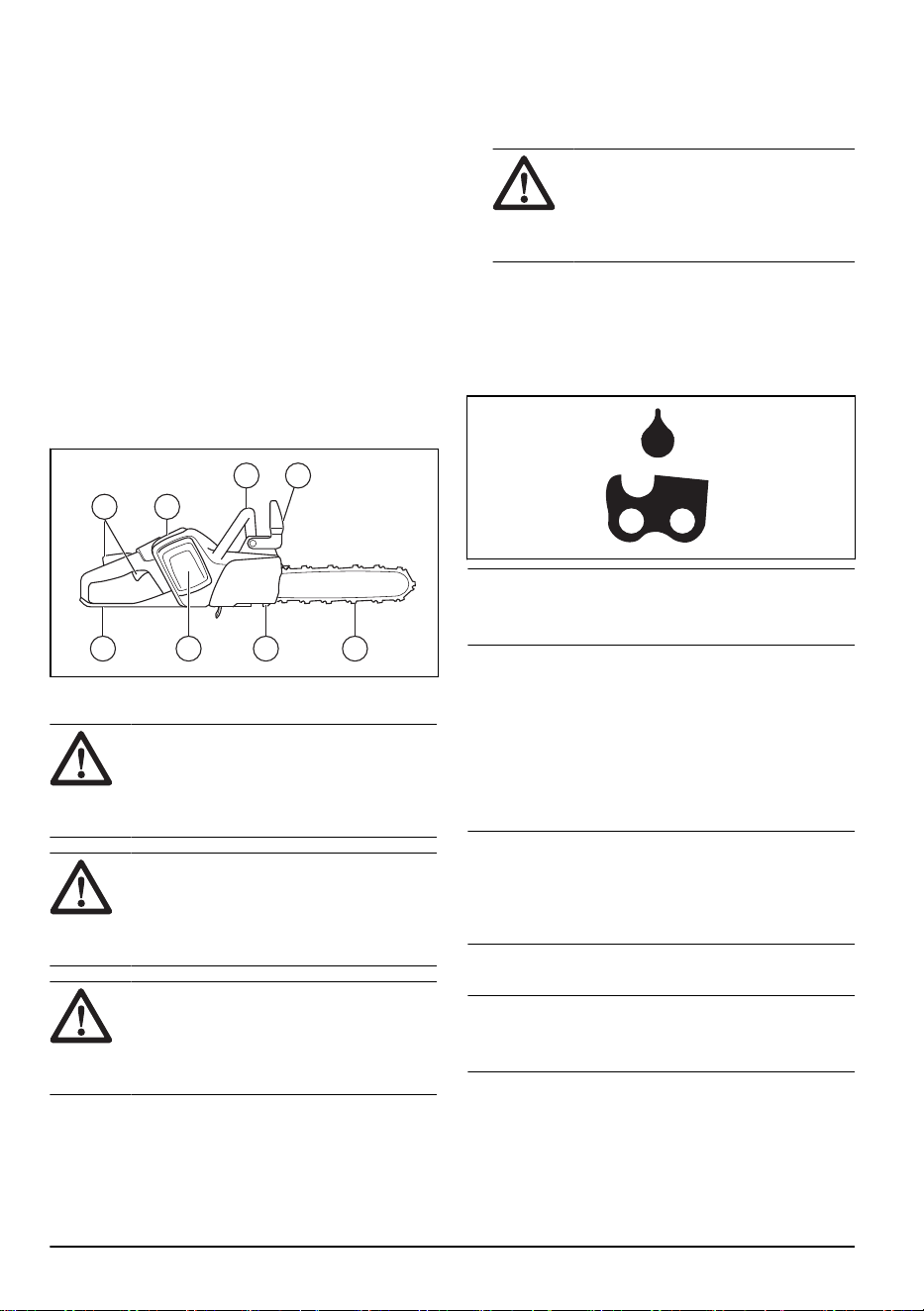

Verificarea funcționării înainte de
utilizarea produsului
1. Faceți un control al frânei de lanț (A) pentru a
vă asigura că funcționează corect și că nu este
deteriorat.
2145 - 005 - 07.06.2024 13
2. Verificați apărătoarea pentru mâna dreaptă (B)
pentru a vă asigura că nu este deteriorată.
3. Verificați întrerupătorul și opritorul întrerupătorului
(C) pentru a vă asigura că funcționează corect și că
nu sunt deteriorate.
4. Verificați tastatura (D) pentru a vă asigura că
funcționează corect.
5. Asigurați-vă să nu existe ulei pe mânere (E).
6. Faceți un control pentru a vă asigura că toate
piesele sunt montate corect și nu sunt deteriorate
sau lipsesc.
7. Faceți un control al opritorului de lanț (F) pentru a vă
asigura că este montat corect.
8. Verificați întinderea lanțului (G).
9. Încărcați bateria (H) și asigurați-vă că este corect
atașată la produs.
10. Asigurați-vă că lanțul de ferăstrău se oprește când
eliberați întrerupătorul.
A
B H F G
C
D
E
Utilizarea uleiului corect pentru lanț
AVERTISMENT:
Nu folosiți ulei ars,
care vă poate provoca leziuni și poate
dăuna mediului. Uleiul ars cauzează, de
asemenea, deteriorarea pompei de ulei, a
șinei de ghidaj și a lanțului de ferăstrău.
AVERTISMENT: Lanțul de ferăstrău
se poate rupe dacă ungerea echipamentului
de tăiere nu este suficientă. Risc de
vătămări corporale grave sau de deces al
operatorului.
AVERTISMENT: Utilizați uleiul corect
pentru lanț pentru ca această funcție să
opereze corect. Adresați-vă reprezentantului
dvs. de service când alegeți uleiul pentru
lanț.
• Folosiți uleiul pentru lanț Husqvarna pentru durata
maximă de viață a lanțului de ferăstrău și pentru
a preveni efectele negative asupra mediului. Dacă
uleiul pentru lanț Husqvarna nu este disponibil, vă
recomandăm să utilizați ulei standard pentru lanț.
• Folosi
ți un ulei pentru lanț cu o bună aderență pe
lanțul de ferăstrău.
• Folosiți un ulei pentru lanț cu grad de viscozitate
corect, în conformitate cu temperatura aerului.
ATENŢIE: La temperaturi mai mici
de 0°C/32°F, unele uleiuri pentru lanț
devin prea dense, ceea ce poate
duce la poate duce la deteriorarea
componentelor pompei de ulei.
• Utilizați echipamentul de tăiere recomandat.
Consultați
Accesorii la pagina 35
.
• Scoateți capacul rezervorului de ulei pentru lanț.
• Umpleți rezervorul de ulei pentru lanț cu ulei pentru
lanț.
• Atașați capacul cu grijă.
Nota: Pentru a vedea unde se află rezervorul de
ulei pentru lanț pe produsul dvs., consultați
Prezentare
generală a produsului la pagina 2
.
Pentru conectarea încărcătorului de
baterii
1. Conectați încărcătorul de baterii la tensiunea și la
frecvența specificate pe plăcuța de identificare.
2. Introduceți ștecherul în priza cu împământare. LED-
ul încărcătorului de baterii se aprinde o singură dată,
în culoarea verde.
Nota:
Bateria nu se va încărca dacă temperatura
bateriei este mai mare de 50 °C/122 °F. Dacă
temperatura este mai mare de 50 °C/122 °F,
încărcătorul de baterii va răci bateria înainte ca bateria
să se încarce.

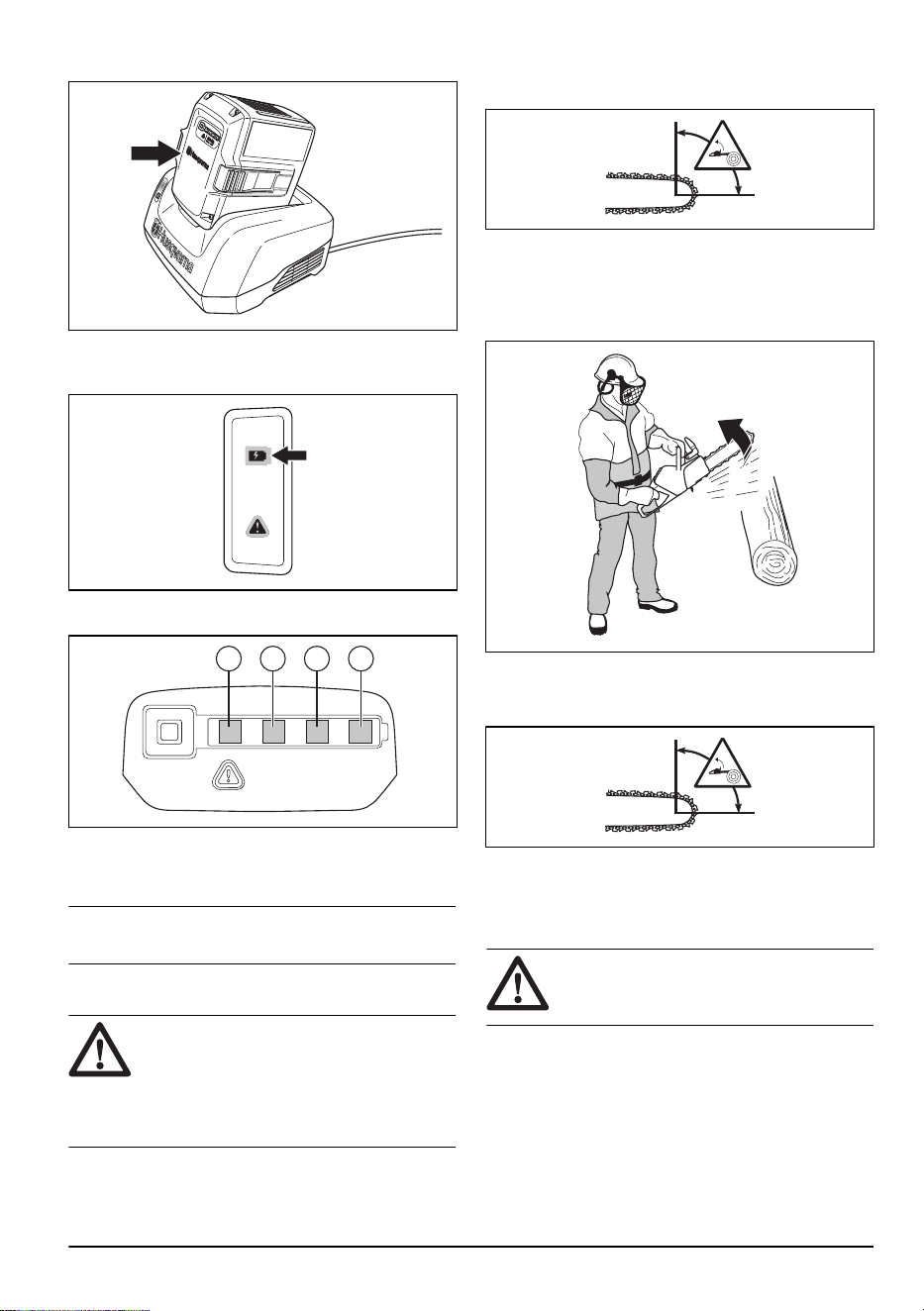

Pentru a conecta bateria la încărcător
Nota:
Încărcați bateria dacă este prima dată când o
folosiți. O baterie nouă este încărcată doar până la 30
%.
1. Asigurați-vă că bateria este uscată.
14
2145 - 005 - 07.06.2024
2. Introduceți bateria în încărcătorul aferent.
3. Asigurați-vă că lumina verde de încărcare de pe
încărcător se aprinde. Acest lucru înseamnă că
bateria este conectată corect la încărcător.
4. Atunci când toate LED-urile de pe baterie sunt
aprinse, bateria este încărcată complet.
A B C D
5. Pentru a deconecta încărcătorul de baterii de la priza
de perete, trageți de ștecăr. Nu trageți de cablu.
6. Scoateți bateria din încărcător.
Nota:
Consultați manualele bateriei și încărcătorului
pentru mai multe informații.
Informații despre recul
AVERTISMENT:
Un recul poate
cauza vătămări corporale grave sau decesul
operatorului sau al altor persoane. Pentru
a reduce pericolul, trebuie să cunoașteți
cauzele reculului și modul de prevenire a
acestora.
Un recul apare numai dacă zona de recul a șinei de
ghidaj atinge un obiect. Un recul poate apărea brusc și
cu for
ță ridicată, care proiectează produsul în direcția
operatorului.
Reculul apare întotdeauna în planul de tăiere al șinei
de ghidaj. De obicei, produsul este proiectat asupra
operatorului, dar se poate deplasa și într-o altă direcție.
Direcția de deplasare este cauzată de modul în care
utilizați produsul când apare reculul.
Reculul apare numai dacă zona de recul a șinei de
ghidaj atinge un obiect. Nu permiteți ca zona de recul
să atingă un obiect.
O rază mai mică a vârfului șinei reduce forța reculului.
Utilizați un lanț de fierăstrău cu recul redus pentru a
reduce efectele reculului. Nu permiteți ca zona de recul
să atingă un obiect.
AVERTISMENT:
Niciun lanț de
ferăstrău nu previne complet reculul.
Respectați întotdeauna instrucțiunile.
Întrebări comune despre recul
• Mâna va cupla întotdeauna frâna de lanț în timpul
unui recul?
Nu. Trebuie să folosiți forță pentru a împinge
apărătoarea de mână din față spre înainte. Dacă nu
folosiți forța necesară, frâna de lanț nu va fi cuplată.
De asemenea, trebuie să țineți mânerele produsului
ferm, cu două mâini în timpul lucrului. Dacă apare un
2145 - 005 - 07.06.2024
15

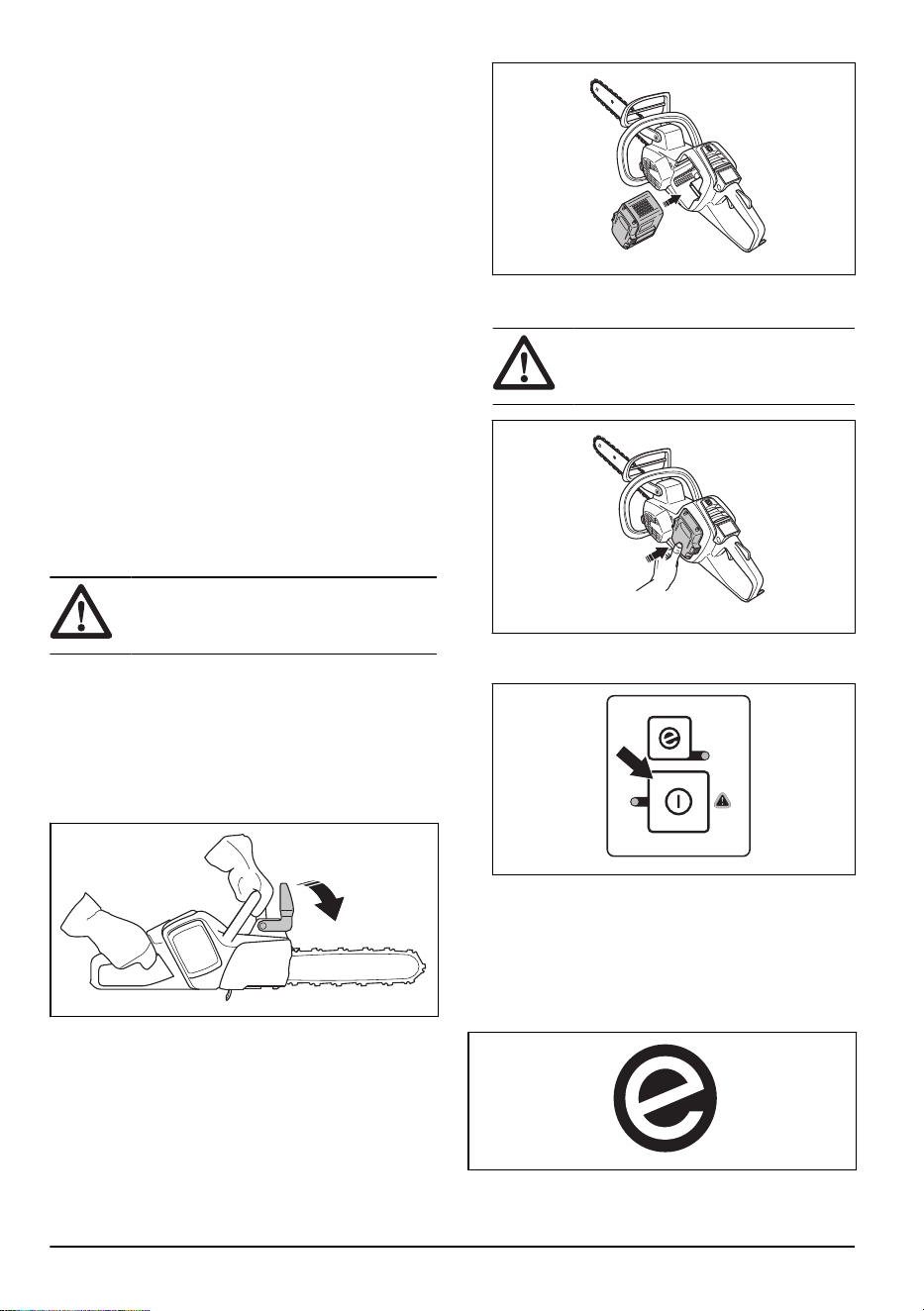

recul, este posibil ca frâna de lanț să nu oprească
lanțul de ferăstrău înainte de a vă atinge. Există, de
asemenea, unele poziții în care mâna dvs. nu poate
atinge apărătoarea de mână din față pentru a cupla
frâna de lanț.
• Mecanismul de deblocare din inerție va cupla
întotdeauna frâna de lanț în timpul unui recul?
Nu. În primul rând, frâna de lanț trebuie
să funcționeze corect. Consultați
Între
ț
inerea
ș
i
controalele dispozitivelor de siguran
ț
ă de pe produs
la pagina 24
pentru instrucțiuni despre modul de
verificare a frânei de lanț. Vă recomandăm să
efectuați verificarea de fiecare dată înainte de a
utiliza produsul. În al doilea rând, forța reculului
trebuie să fie ridicată pentru a cupla frâna de lanț.
Dacă frâna de lanț este prea sensibilă, aceasta se
poate cupla în timpul funcționării intense.
• Frâna de lanț mă va apăra întotdeauna împotriva
rănirii în timpul unui recul?
Nu. Frâna de lanț trebuie să funcționeze corect
pentru a oferi protecție. Frâna de lanț trebuie, de
asemenea, să fie cuplată în timpul unui recul pentru
a opri lanțul de ferăstrău. Dacă sunteți în apropierea
șinei de ghidare, este posibil ca frâna de lanț să nu
aibă timp să oprească lanțul de ferăstrău înainte de
a vă lovi.
AVERTISMENT: Reculurile pot fi
prevenite numai de dvs. și de o tehnică de
lucru corectă.
Pornirea produsului
1. Faceți un control al întrerupătorului și al dispozitivului
de blocare a întrerupătorului. Consultați
Pentru a
verifica dispozitivului de blocare a întrerupătorului. la
pagina 25
.
2. Împingeți apărătoarea de mână din față spre înainte
pentru a cupla frâna de lanț.
3. Introduceți bateria în suportul bateriei.
4. Apăsa
ți în partea inferioară a bateriei până când
auziți un clic.
ATENŢIE: Dacă bateria nu se mișcă
ușor în suportul bateriei, nu este fixată
corect în suportul bateriei.
5. Apăsați și țineți apăsat butonul de pornire/oprire
până când LED-ul verde se aprinde.
Utilizarea funcției SavE
Funcția SavE reduce turația lanțului și puterea
produsului.
1. Apăsați butonul SavE. LED-ul verde se aprinde.
2. Apăsați din nou butonul SavE pentru a dezactiva
funcția. LED-ul verde se stinge.
16
2145 - 005 - 07.06.2024

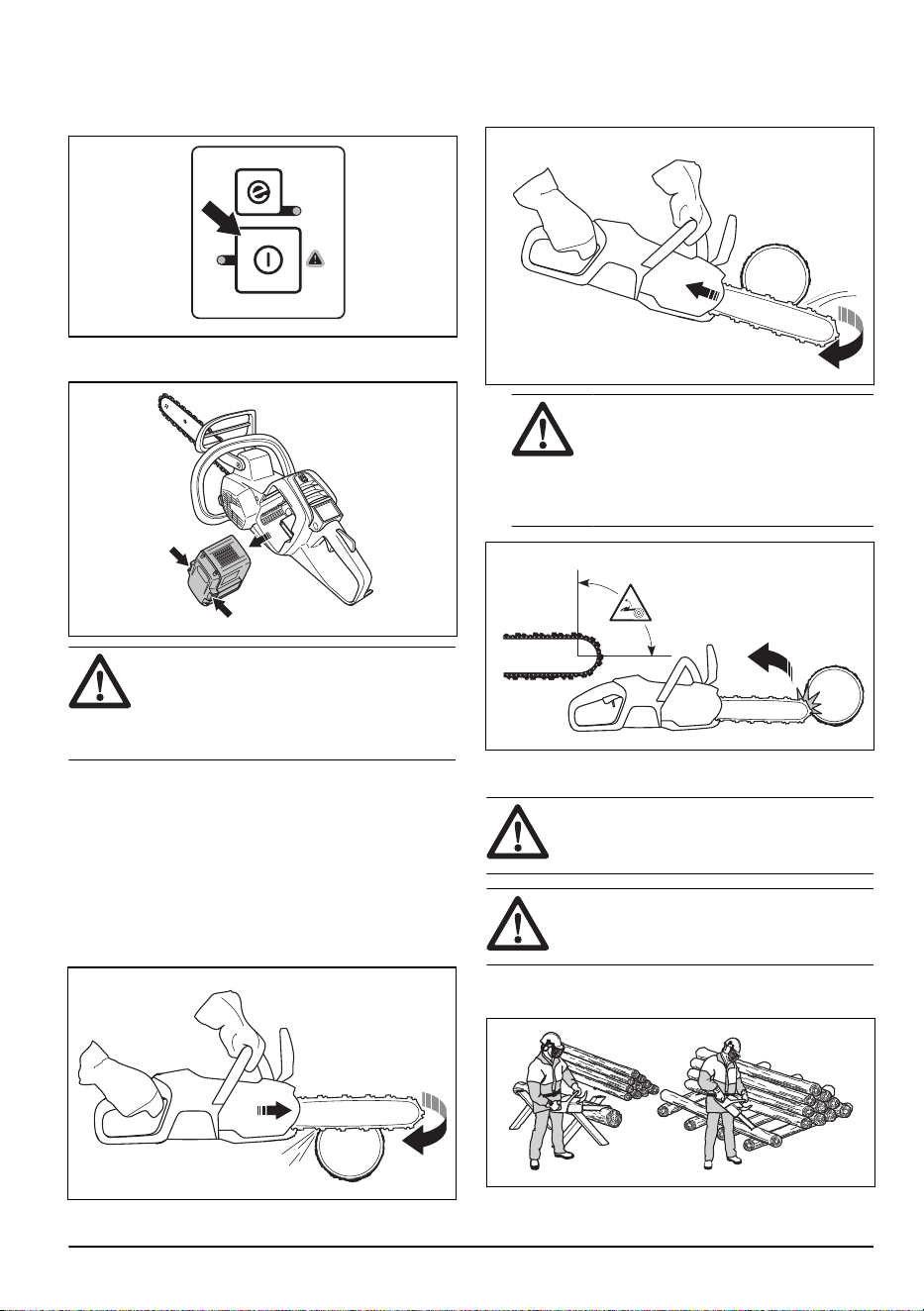

Oprirea produsului
1. Apăsați și țineți apăsat butonul de pornire/oprire
până când LED-ul verde se stinge.
2. Scoateți bateria și apăsați butoanele de eliberare a
bateriei pentru a scoate bateria din suport.
AVERTISMENT: Scoateți bateria
când nu folosiți sau când nu aveți o vedere
completă asupra produsului. Acest lucru
se realizează în vederea evitării pornirii
accidentale.
Mișcare de tragere și mișcare de
împingere
Puteți tăia în lemn cu produsul în 2 poziții diferite.
• Tăierea cu mișcarea de tragere are loc când tăiați cu
partea de jos a șinei de ghidaj. Lanțul de ferăstrău
trece prin copac când tăiați. În această poziție, aveți
un control mai bun asupra produsului și poziției zonei
de recul.
• Tăierea cu mi
șcarea de împingere are loc când
tăiați cu partea de sus a șinei de ghidaj. Lanțul de
ferăstrău împinge produsul în direcția operatorului.
AVERTISMENT: Dacă lanțul de
ferăstrău se prinde în trunchi, produsul
poate fi împins către dvs. Țineți produsul
strâns și asigurați-vă că zona de recul a
șinei de ghidaj nu atinge copacul și nu
cauzează un recul.
Pentru a utiliza tehnica de tăiere
AVERTISMENT:
Utilizați puterea
completă când tăiați și reduceți turația de
mers la ralanti după fiecare tăiere.
ATENŢIE: Nu lăsați motorul să
funcționeze prea mult fără sarcină. Aceasta
poate deteriora motorul.
1. Puneți trunchiul pe o capră sau un cadru de tăiat
lemne.
2145 - 005 - 07.06.2024
17

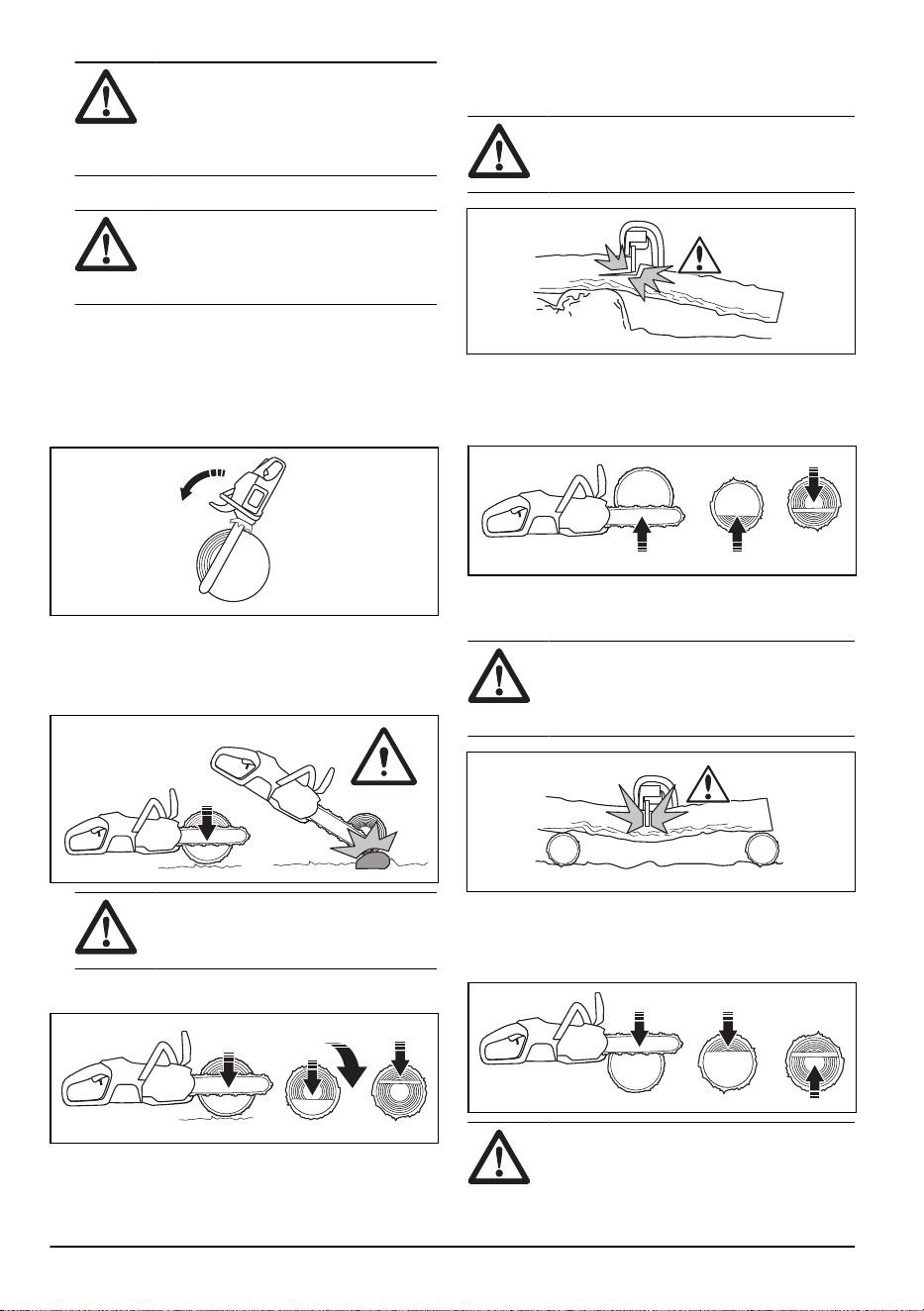

AVERTISMENT: Nu tăiați
trunchiurile sub formă de grămadă.
Acest lucru crește pericolul de recul și
poate duce la vătămări corporale grave
sau deces.
2. Îndepărtați bucățile tăiate din zona de lucru.
AVERTISMENT: Bucățile tăiate
rămase în zona de lucru cresc riscul
de recul și vă împiedică să vă mențineți
echilibrul.
Utilizarea barei de protecție
1. Împingeți bara de protecție în trunchiul copacului.
2. Aplicați accelerație maximă și rotiți produsul. Țineți
bara de protecție pe trunchi. Această procedură face
mai ușoară aplicarea forței necesare de tăiere a
trunchiului.
Tăierea unui trunchi pe sol
1. Tăiați trunchiul la mișcarea de tragere. Mențineți
puterea maximă, dar fiți pregătit pentru accidente
bruște.
AVERTISMENT:
Asigurați-vă că
lanțul de ferăstrău nu atinge solul când
finalizați tăietura.
2. Tăiați aproximativ ⅔ din trunchi și apoi opriți-vă.
Întoarceți trunchiul și tăiați din partea opusă.
Tăierea unui trunchi care are suport la un
capăt
AVERTISMENT: Asigurați-vă că
trunchiul nu se rupe în timpul tăierii.
Respectați instrucțiunile de mai jos.
1. Tăiați la mișcarea de împingere aproximativ ⅓ din
trunchi.
2. Tăiați trunchiul la mișcarea de tragere până când
cele două tăieturi se ating.
Tăierea unui trunchi care are suporturi la
ambele capete
AVERTISMENT: Asigurați-vă că
lanțul de ferăstrău nu se prinde în trunchi în
timpul tăierii. Respectați instrucțiunile de mai
jos.
1. Tăiați la mișcarea de tragere aproximativ ⅓ din
trunchi.
2. Tăiați restul trunchiului la mișcarea de împingere
pentru a finaliza tăietura.
AVERTISMENT:
Opriți motorul dacă
lanțul de ferăstrău se prinde în trunchi.
Utilizați o pârghie pentru a deschide tăietura
și a scoate produsul. Nu încercați să trageți
18 2145 - 005 - 07.06.2024
produsul în afară cu mâna. Acest lucru
poate duce la vătămare corporală când
produsul se eliberează brusc.

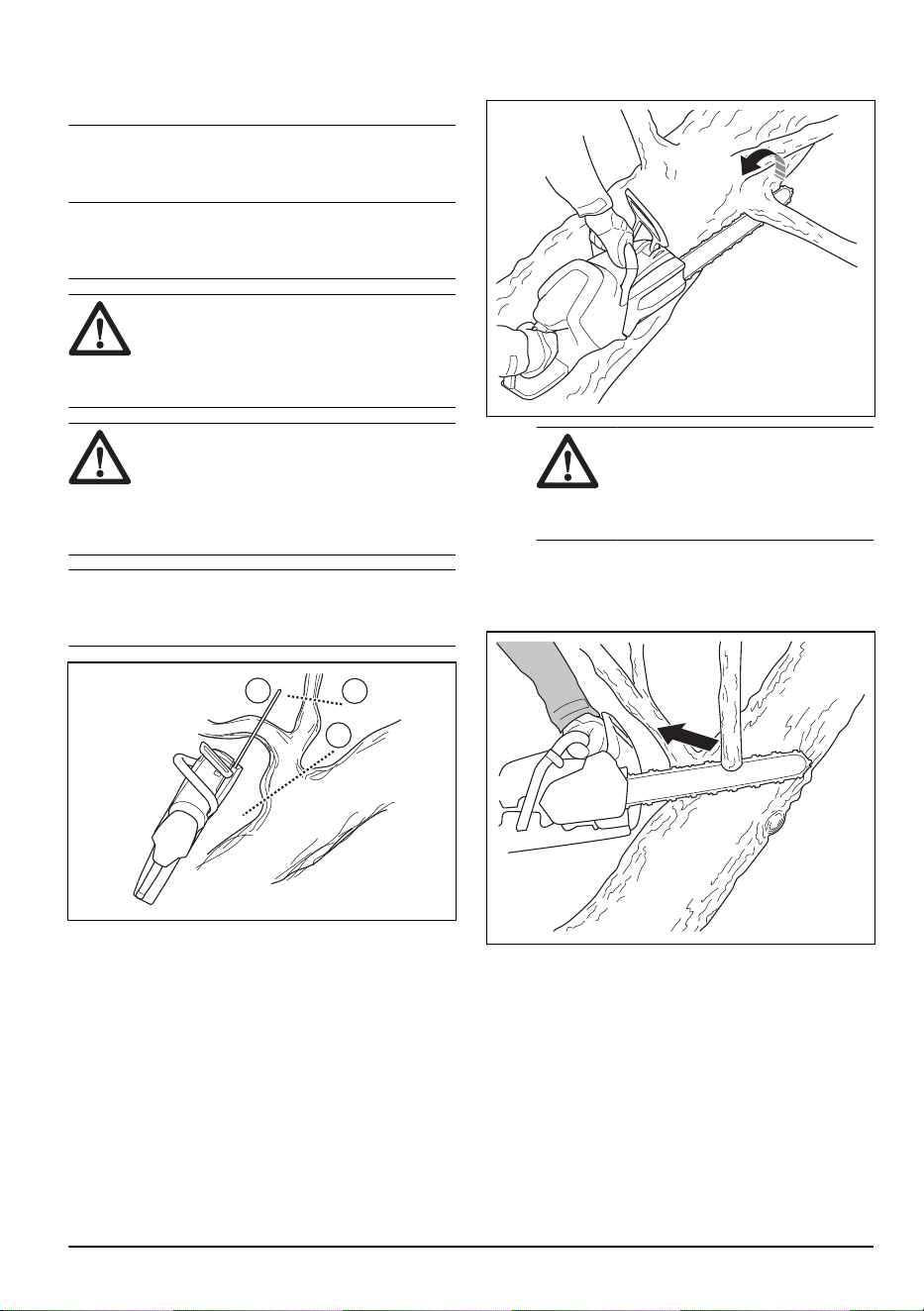

Utilizarea tehnicii de curățare a
trunchiului de ramuri
Nota: Pentru ramurile groase, folosiți tehnica de
tăiere. Consultați
Pentru a utiliza tehnica de tăiere la
pagina 17
.
AVERTISMENT: Există un mare risc
de accident atunci când utilizați tehnica de
curățare a trunchiului. Consultați
Informa
ț
ii
despre recul la pagina 15
pentru instrucțiuni
privind prevenirea reculului.
AVERTISMENT: Tăiați ramurile una
câte una. Aveți grijă când eliminați ramuri
mici și nu tăiați tufișuri sau mai multe ramuri
mici în același timp. Ramurile mici se pot
prinde în lanțul de ferăstrău și pot preveni
operarea în siguranță a produsului.
Nota: Dacă este necesar, tăiați ramurile bucată cu
bucată. Tăiați ramurile mai mici (A) și (B) înainte de a
tăia ramura de lângă trunchi (C).
A
B
C
1. Îndepărtați ramurile din partea dreaptă a trunchiului.
a) Păstrați șina de ghidaj în partea dreaptă a
trunchiului și mențineți corpul produsului pe
trunchi.
b) Alege
ți tehnica de tăiere aplicabilă tensionării
ramurii.
AVERTISMENT: Dacă nu
sunteți sigur de modul de tăiere
a ramurii, adresați-vă unui operator
profesionist al motoferăstrăului
înainte de a continua.
2. Îndepărtați ramurile din partea de sus a trunchiului.
a) Păstrați produsul pe trunchi și lăsați șina de
ghidaj să se deplaseze de-a lungul trunchiului.
b) Tăiați la mișcarea de împingere.
3. Îndepărtați ramurile din partea stângă a trunchiului.
2145 - 005 - 07.06.2024
19

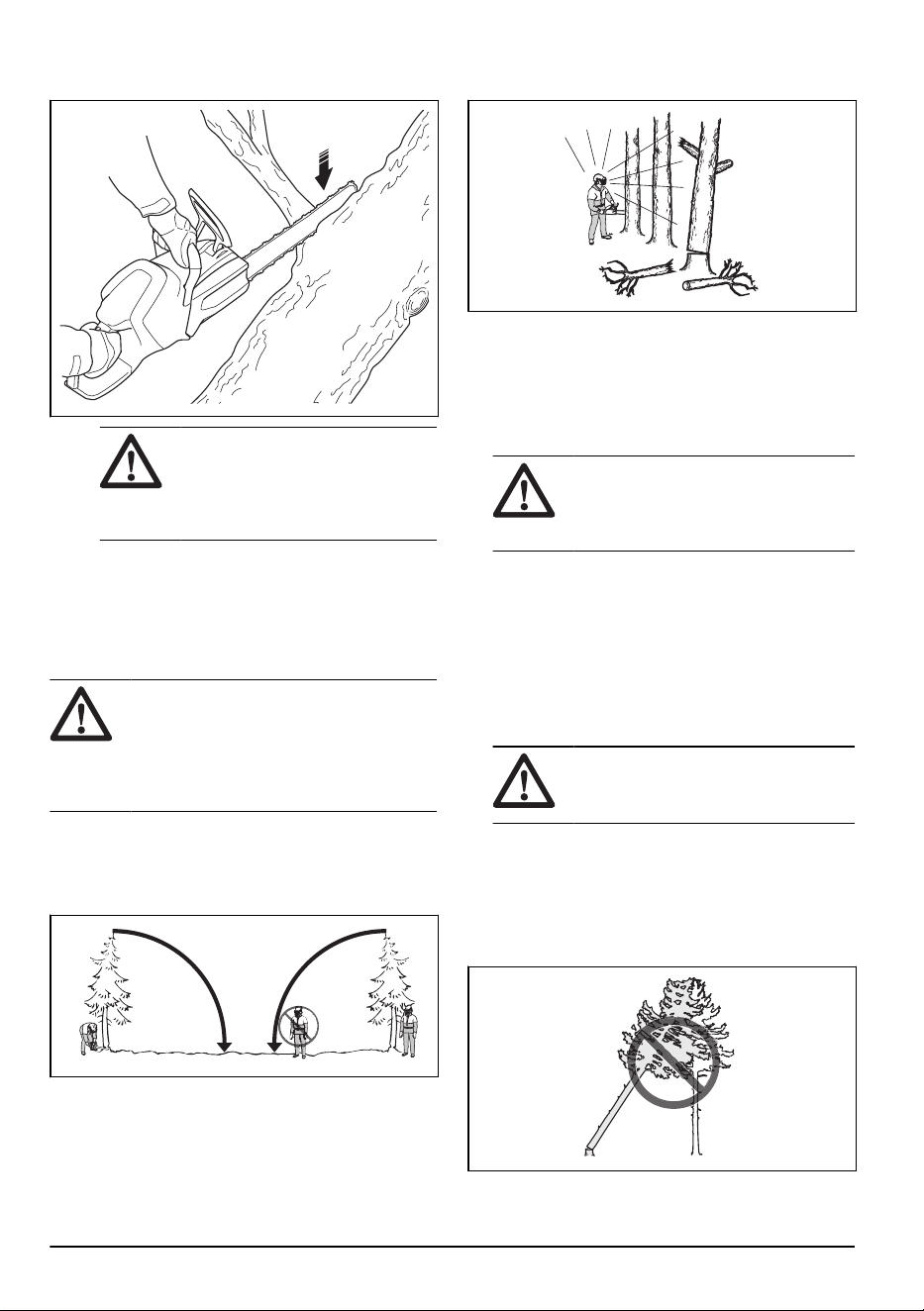

a) Alegeți tehnica de tăiere aplicabilă tensionării
ramurii.
AVERTISMENT: Dacă nu
sunteți sigur de modul de tăiere
a ramurii, adresați-vă unui operator
profesionist al motoferăstrăului
înainte de a continua.
Consultați
Pentru a tăia copaci
ș
i ramuri tensionate la
pagina 23
pentru instrucțiuni privind modul de tăiere a
ramurilor tensionate.
Pentru a utiliza tehnica de doborâre a
copacului
AVERTISMENT:
Trebuie să aveți
experiență pentru a doborî un copac.
Dacă este posibil, participați la un
curs de instruire privind operarea unui
motoferăstrău. Adresați-vă unui operator cu
experiență, pentru mai multe cunoștințe.
Pentru a păstra distanța de siguranță
1. Asigurați-vă că persoanele din jurul dvs. păstrează
o distanță de siguranță echivalentă cu minimum
lungimea a 2 1/2 copaci.
2. Asigura
ți-vă că nu există nicio persoană în zona de
risc înainte sau în timpul doborârii.
Pentru a calcula direcția de doborâre
1. Examinați direcția în care trebuie să cadă copacul.
Scopul este să îl doborâți într-o poziție în care puteți
curăța de ramuri și puteți tăiați trunchiul ușor. Este,
de asemenea, important să aveți o poziție stabilă și
să vă puteți deplasa în siguranță.
AVERTISMENT: Dacă este
periculos sau nu puteți doborî un copac
în direcția sa naturală, doborâți copacul
în altă direcție.
2. Analizați direcția de cădere naturală a copacului. De
exemplu, înclinarea și îndoirea copacului, direcția
vântului, amplasarea ramurilor și greutatea de
zăpadă.
3. Analizați dacă există obstacole, de exemplu alți
copaci, linii de curent, drumuri si/sau clădiri în jurul
acestuia.
4. Căutați semne de deteriorare și de putregai în
trunchi.
AVERTISMENT:
Putregaiul în
trunchi poate însemna un risc de cădere
a copacului înainte de a finaliza tăierea.
5. Asigurați-vă că respectivul copac nu are ramuri
deteriorate sau moarte care se pot rupe și vă pot
lovi în timpul doborârii.
6. Nu lăsați copacul să cadă peste un alt copac netăiat.
Este periculos să îndepărtați un copac blocat si
există un risc ridicat de accidente. Consultați
Pentru
a elibera un copac blocat la pagina 23
.
20
2145 - 005 - 07.06.2024

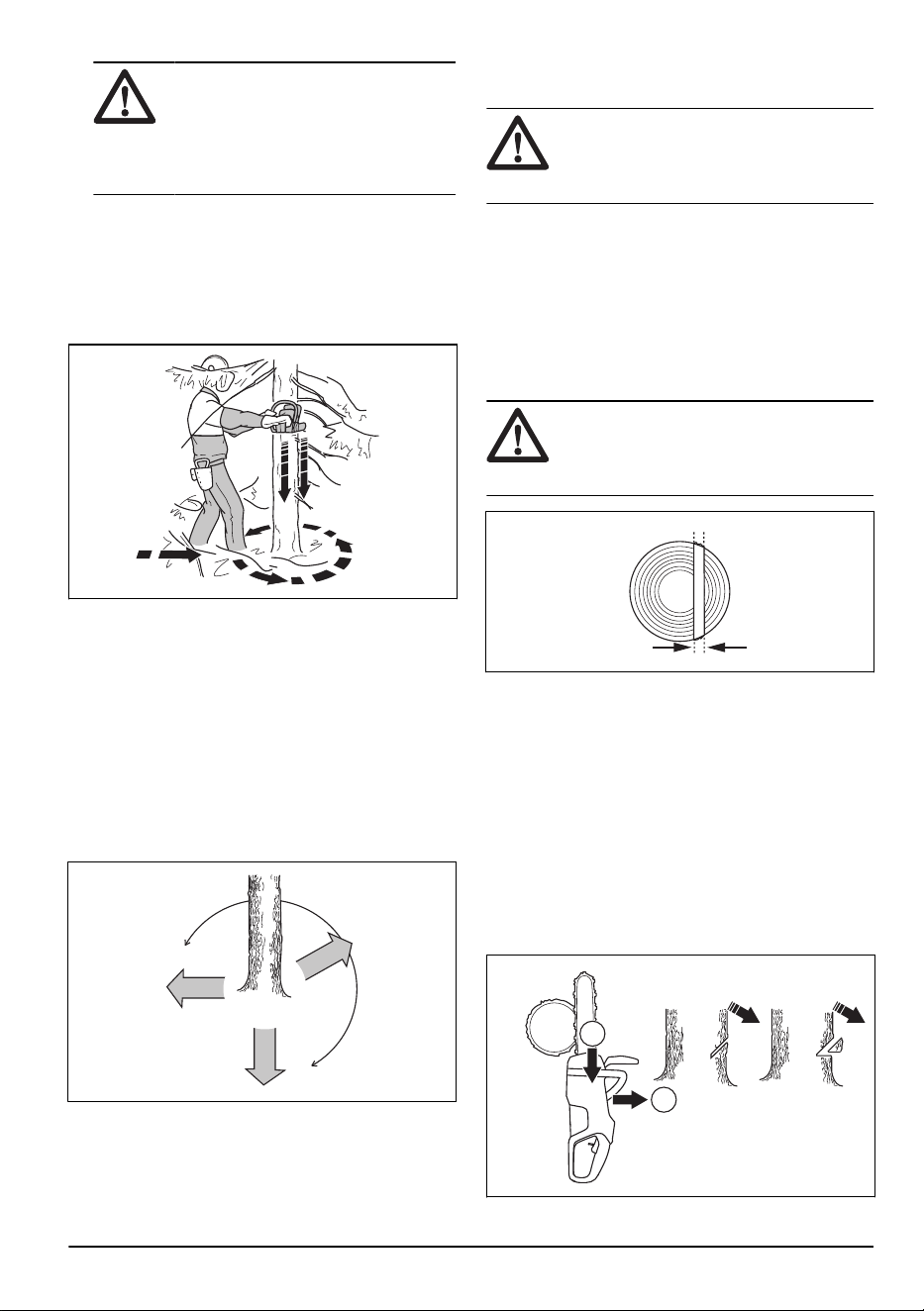

AVERTISMENT: În timpul
operațiilor critice de doborâre, ridicați
protecția de auz imediat după finalizarea
tăierii cu ferăstrăul. Este important
să auziți sunetele și semnalele de
avertisment.
Pentru a curăța trunchiul și a pregăti ruta de
evacuare
Tăiați toate ramurile de la înălțimea umărului dvs. și în
jos.
1. Tăiați la mișcarea de tragere, de sus în jos. Copacul
trebuie să se afle între dvs. și produs.
2. Îndepărtați arbuștii din zona de lucru din jurul
copacului. Îndepărtați toate materialele tăiate din
zona de lucru.
3. Faceți un control al zonei pentru a identifica
obstacole precum pietre, ramuri și găuri. Trebuie să
aveți o cale de evacuare liberă când copacul începe
să scadă. Calea dvs. de evacuare trebuie să fie la
distanță de aproximativ 135 de grade față de direcția
de doborâre.
1. Zona periculoasă
2. Calea de evacuare
3. Direcția de cădere
1
2
2
1
3
Pentru a doborî un copac
Husqvarna vă recomandă să efectuați tăieri direcționale
și apoi să folosiți metoda colțului de siguranță când
doborâți un copac. Metoda colțului de siguranță vă ajută
să realiza
ți un punct de doborâre corect și să controlați
direcția de doborâre.
AVERTISMENT: Nu doborâți copaci
cu un diametru de două ori mai mare decât
lungimea șinei de ghidaj. Pentru aceasta,
trebuie să fi urmat o instruire specială.
Punctul de doborâre
Cea mai importantă procedură în timpul doborârii unui
copac este stabilirea punctului de doborâre corect. Cu
un punct de doborâre corect, controlați direcția de
doborâre și vă asigurați că procedura de doborâre este
sigură.
Grosimea punctului de doborâre trebuie să fie egală și
să fie de cel puțin 10% din diametrul copacului.
AVERTISMENT: Dacă punctul de
doborâre este incorect sau prea subțire,
nu aveți niciun control asupra direcției de
doborâre.
Pentru a realiza tăieri direcționale
1. Realizați tăieturi direcționale. Realizați tăieturile
direcționale până la o adâncime egală cu 1/4 din
diametrul copacului. Realizați un unghi de 45° între
tăietura de deasupra și tăietura de jos.
a) Realizați mai întâi tăietura de deasupra. Aliniați
marcajul direcției de doborâre (A) al produsului
cu direcția de doborâre a copacului (B). Stați în
spatele produsului și mențineți copacul în partea
dreaptă. Tăiați la o mișcare de tragere.
b) Realizați tăietura de jos. Asigurați-vă că
extremitatea tăieturii de jos este în același punct
cu extremitatea tăieturii de deasupra.
A
B
2145 - 005 - 07.06.2024
21

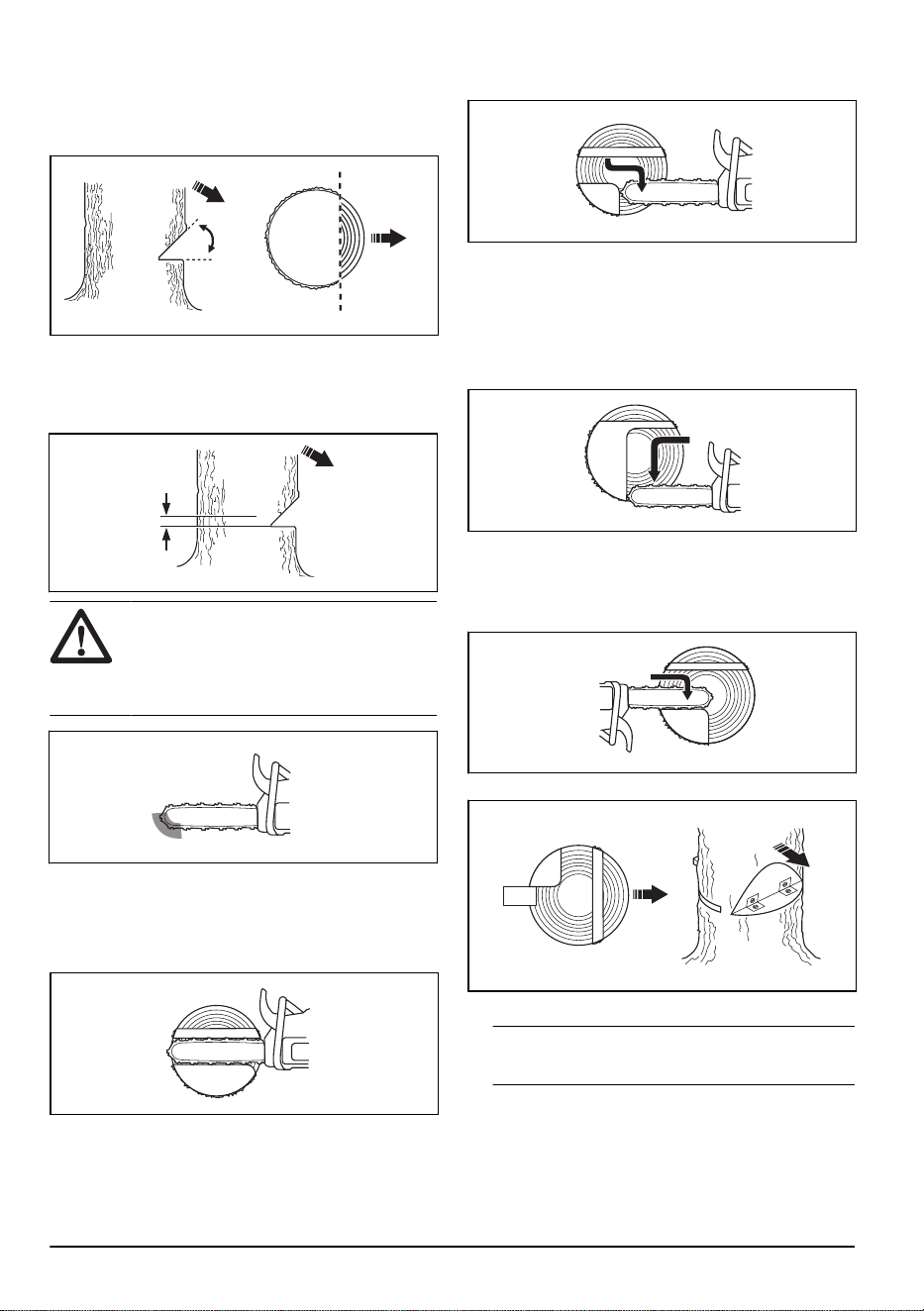

2. Asigurați-vă că linia de tăiere direcțională este
perfect orizontală și la unghi drept (90°) față de
direcția de doborâre. Linia de tăiere direcțională
trece prin punctul în care cele două tăieturi
direcționale se ating.
45º-70º
Utilizarea metodei colțului de siguranță
Tăierea de doborâre trebuie să fie realizată ușor peste
tăierea direcțională.
AVERTISMENT: Aveți grijă când
tăiați cu vârful șinei de ghidaj. Începeți să
tăiați cu partea inferioară a vârfului șinei de
ghidaj, pe măsură ce realizați o tăiere prin
alezaj în trunchi.
1. Dacă lungimea de tăiere utilizabilă este mai lungă
decât diametrul copacului, parcurgeți aceste etape
(a-d).
a) Realizați o tăiere prin alezaj direct în trunchi
pentru a finaliza lățimea punctului de doborâre.
b) Tăiați la mișcarea de tragere până când mai
rămâne aproximativ ⅓ din trunchi.
c) Trageți șina de ghidaj 5-10 cm/2-4 înapoi.
d) Tăia
ți restul trunchiului pentru a finaliza un colț
de siguranță cu o lățime de 5-10 cm/2-4.
2. Dacă lungimea de tăiere utilizabilă este mai scurtă
decât diametrul copacului, parcurgeți aceste etape
(a-d).
a) Realizați o tăiere prin alezaj direct în trunchi.
Tăietura prin alezaj trebuie să se extindă la 3/5
din diametrul copacului.
b) Tăiați restul trunchiului la mișcarea de tragere.
c) Tăiați drept în trunchi din partea cealaltă a
copacului pentru a finaliza punctul de doborâre.
d) Tăiați la mișcarea de împingere, până când mai
rămâne ⅓ din trunchi, pentru a finaliza colțul de
siguranță.
3. Puneți o pană în tăietură, direct din spate.
4. Tăiați colțul pentru a doborî copacul.
Nota:
În cazul în care copacul nu cade, loviți până
când cade copacul.
5. Când copacul începe să cadă, utilizați calea de
evacuare pentru a vă îndepărta de copac. Deplasați-
vă la cel puțin 5 m/15 ft distanță de copac.
22
2145 - 005 - 07.06.2024

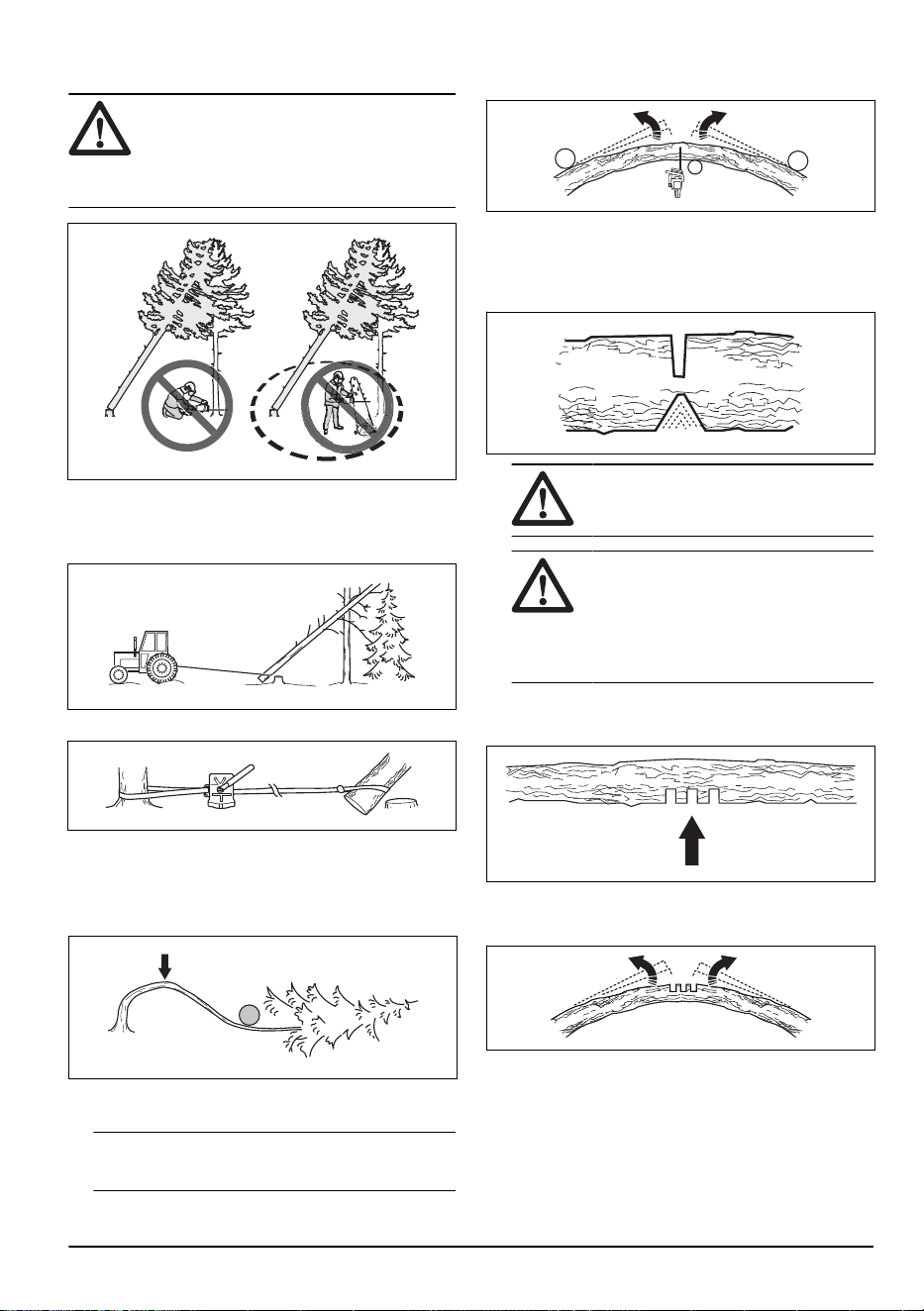

Pentru a elibera un copac blocat
AVERTISMENT: Este foarte
periculos să îndepărtați un copac blocat si
există un risc ridicat de accidente. Nu vă
apropiați de zona de risc și nu încercați să
doborâți un copac blocat.
Cea mai sigură metodă este folosirea uneia dintre
următoarele vinciuri:
• Montate pe tractor
• Portabile
Pentru a tăia copaci și ramuri tensionate
1. Stabiliți care parte a copacului sau ce ramură este
tensionată.
2. Stabiliți unde este punctul de tensiune maximă.
3. Examinați care este cea mai sigură metodă de a
elibera tensiunea.
Nota:
În unele situații, singura metodă sigură este
să folosiți un vinci si nu produsul dvs.
4. Mențineți o poziție în care copacul sau ramura nu vă
poate lovi când tensiunea este eliberată.
5. Realizați una sau mai multe tăieturi cu o adâncime
suficientă, necesare pentru a reduce tensiunea.
Tăiați la sau aproape de punctul de maximă
tensiune. Copacul sau ramura trebuie să se rupă în
punctul de maximă tensiune.
AVERTISMENT: Nu tăiați direct
prin copac sau ramura tensionată.
AVERTISMENT: Aveți mare grijă
la tăierea unui copac tensionat. Există
riscul ca acesta se miște rapid înainte
sau după îl tăiați. Pot apărea vătămări
corporale grave dacă sunteți într-o
poziție incorectă sau dacă tăiați incorect.
6. Dacă trebuie să tăiați copacul/ramura transversal,
realizați 2 - 3 tăieturi, la distanță de 1 in. și cu o
adâncime de 2 in.
7. Continuați să tăiați mai mult în copac/ramură până
când copacul/ramura se îndoaie și tensiunea este
eliberată.
8. Tăiați copacul/ramura pe partea opusă a direcției de
îndoire, după ce tensiunea este eliberată.
2145 - 005 - 07.06.2024
23
Întreținerea
Introducere
AVERTISMENT: Citiți și înțelegeți
capitolul privind siguranța înainte de a
efectua operații de întreținere asupra
produsului.
Program de întreținere
AVERTISMENT: Scoateți bateria
înainte de a efectua operații de întreținere.
În continuare prezentăm o listă de pași de întreținere
care trebuie efectuați asupra aparatului. Consultați
Între
ț
inerea la pagina 24
pentru mai multe informații.
Întreținere Înainte
de utiliza-
re
Săptă-
mânal
Lunar
Curățați componentele externe ale produsului. X
Asigurați-vă că întrerupătorul și opritorul întrerupătorului funcționează corect din
punct de vedere al siguranței.
X
Curățați frâna de lanț și asigurați-vă că funcționează în siguranță. Asigurați-vă că
opritorul de lanț nu este deteriorat. Înlocuiți-l, dacă este necesar.
X
Rotiți șina de ghidaj pentru o uzură mai uniformă. Asigurați-vă că orificiul de
ungere din șina de ghidaj nu este înfundat. Curățați canelura șinei.
X
Asigurați-vă că freza și apărătoarea frezei nu au fisuri și că nu sunt deteriorate.
Înlocuiți freza sau apărătoarea frezei dacă au fisuri sau dacă au fost expuse la
impact.
X
Asigurați-vă că șina de ghidaj și lanțul de ferăstrău au suficient ulei. X
Verificați lanțul de ferăstrău. Căutați fisuri și asigurați-vă că lanțul de ferăstrău nu
este rigid sau neobișnuit de uzat. Înlocuiți dacă este necesar.
X
Ascuțiți lanțul de ferăstrău. Verificați întinderea și starea acestuia. Verificați dacă
există uzură pe roata de antrenare și înlocuiți-o, dacă este necesar.
X
Curățați admisia de aer a produsului. X
Asigurați-vă că șuruburile și piulițele sunt strânse. X
Asigurați-vă că interfața utilizatorului funcționează corect și nu este deteriorată. X
Folosiți o pilă pentru a îndepărta bavurile de pe marginile șinei de ghidaj. X
Verificați legăturile dintre baterie și produs. Verificați legăturile dintre baterie și
încărcătorul bateriei.
X
Goliți și curățați rezervorul de ulei. X
Suflați ușor aer comprimat prin fantele de răcire ale produsului și ale bateriei. X
Întreținerea și controalele dispozitivelor
de siguranță de pe produs
Pentru a verifica apărătoarea de mână din
față
Verificați regulat al apărătoarea de mână din față și
mecanismul de deblocare a frânei din inerție.
24 2145 - 005 - 07.06.2024

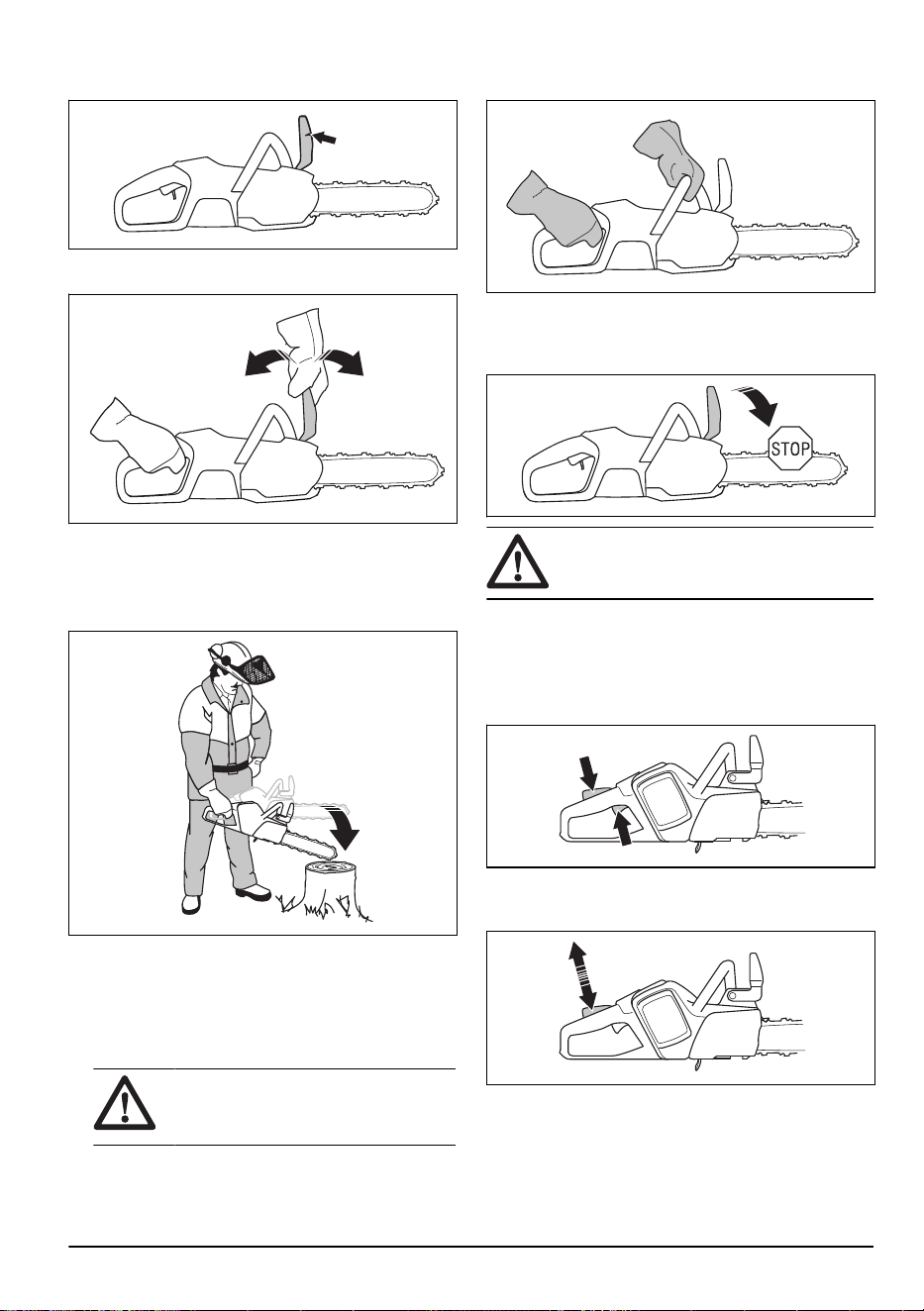

1. Asigurați-vă că apărătoarea de mână din față nu
prezintă deteriorări, cum ar fi crăpături.
2. Asigurați-vă că apărătoarea de mână din față se
mișcă liber și că este atașată în siguranță la produs.
3. Puneți produsul, cu motorul oprit, pe un buturugă
sau pe altă suprafață stabilă.
4. Țineți mânerul spate și desprindeți mâna de
pe mânerul frontal. Lăsați produsul să cadă pe
buturugă.
5. Asigurați-vă că frâna de lanț se cuplează pe măsură
ce vârful șinei de ghidaj lovește ciotul.
Pentru a verifica declanșatorul de frână
1. Puneți produsul pe o suprafață stabilă și porniți-l.
Consultați
Pornirea produsului la pagina 16
.
AVERTISMENT:
Asigurați-vă că
lanțul de ferăstrău nu atinge solul sau
alte obiecte.
2. Înfășurați degetele în jurul mânerelor și țineți
produsul strâns.
3. Aplicați putere maximă și apăsați încheietura mâinii
stângi pe apărătoarea de mână din față pentru a
cupla frâna de lanț. Lanțul de ferăstrău trebuie să se
oprească imediat.
AVERTISMENT: Nu desprindeți
mâna de pe mânerul frontal!
Pentru a verifica dispozitivului de blocare a
întrerupătorului.
1. Asigurați-vă că întrerupătorul și dispozitivul de
blocare aferent se mișcă liber și dacă arcul de rapel
funcționează corect.
2. Apăsați dispozitivul de blocare a întrerupătorului și
asigurați-vă că revine la poziția inițială atunci când îl
eliberați.
2145 - 005 - 07.06.2024
25

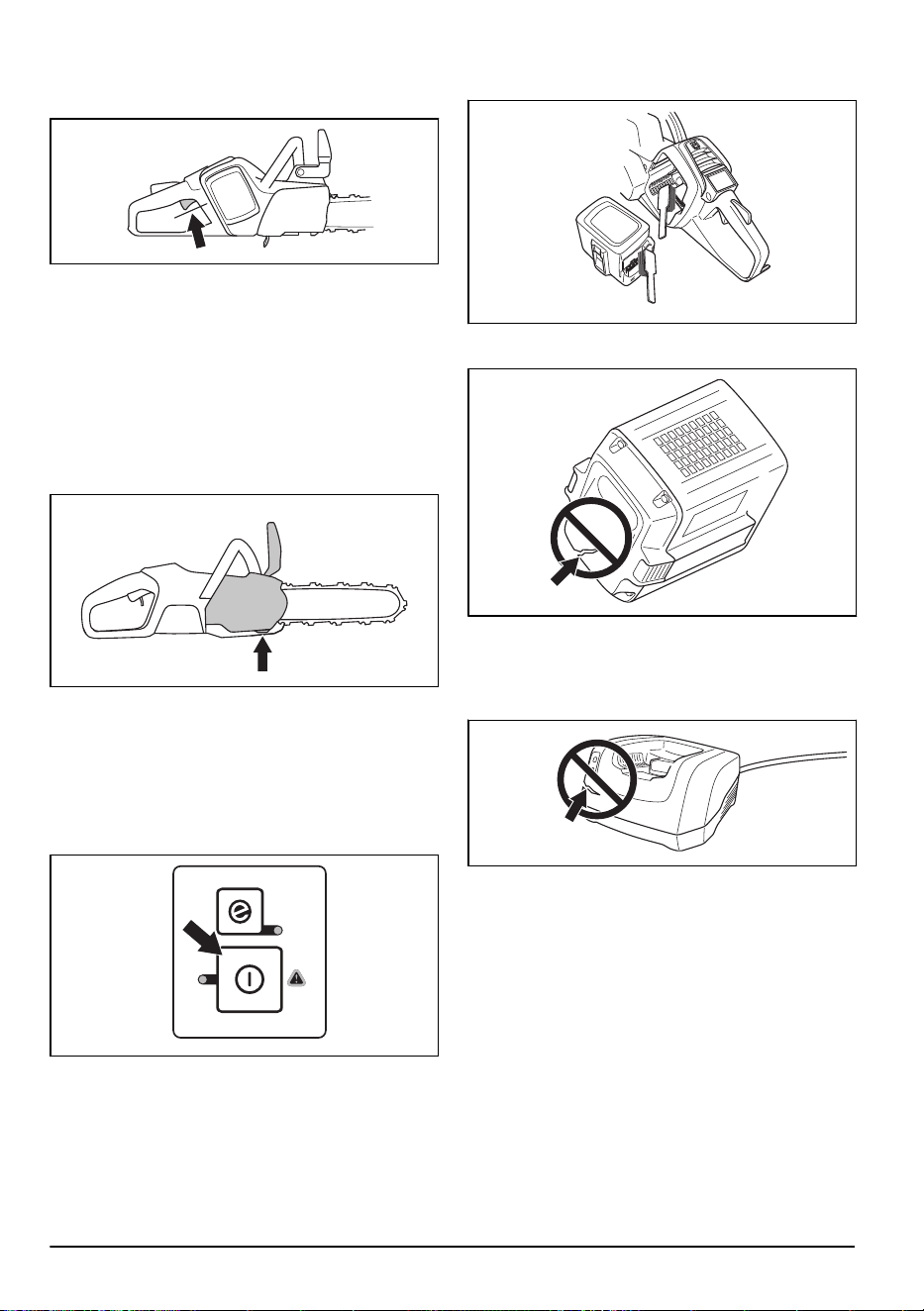

3. Asigurați-vă că întrerupătorul este blocat în
poziția de repaus când dispozitivul de blocare a
întrerupătorului este eliberat.
4. Porniți produsul și aplicați putere maximă.
5. Eliberați întrerupătorul și asigurați-vă că lanțul de
ferăstrău se oprește și rămâne staționar. Dacă lanțul
de ferăstrău se rotește când întrerupătorul este în
poziția de repaus, contactați reprezentantul dvs. de
service.
Verificarea opritorului de lanț
1. Asigurați-vă că opritorul de lanț nu este deteriorat.
2. Asigurați-vă că opritorul de lanț este stabil și fixat pe
corpul produsului.
Pentru verificarea tastaturii
1. Porniți produsul. Consultați
Pornirea produsului la
pagina 16
2. Apăsați din nou butonul de pornire/oprire.
3. Asigurați-vă că produsul se oprește atunci când
apăsați și țineți apăsat butonul. LED-ul verde se va
stinge.
Pentru a verifica bateria și
compartimentul bateriei
1. Curățați bateria și compartimentul bateriei cu o perie
moale.
2. Asigura
ți-vă că fantele de răcire și conectorii bateriei
sunt curați.
3. Asigurați-vă că bateria nu este deteriorată și că nu
există alte defecte, cum ar fi fisurile.
Verificarea încărcătorului de baterii
1. Asigurați-vă că încărcătorul de baterii și cablul de
alimentare nu sunt deteriorate. Căutați fisuri și alte
defecte.
26
2145 - 005 - 07.06.2024

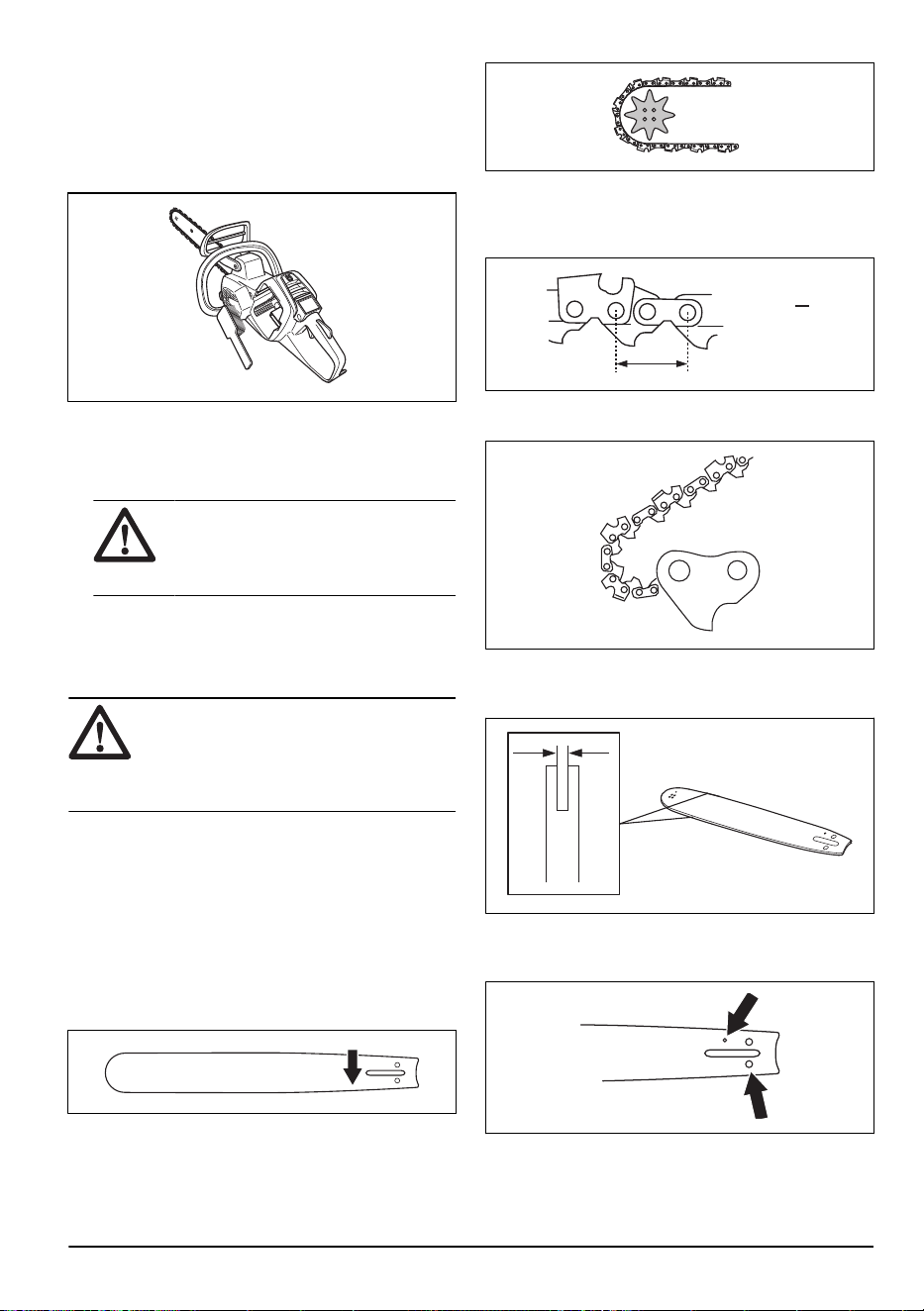

Pentru a curăța sistemul de răcire
Produsul are un sistem de răcire care menține
temperatura produsului cât mai joasă posibil.
Sistemul de răcire include o priză de aer în partea
stângă a produsului și un ventilator pe motor.
1. Curățați sistemul de răcire cu o perie o dată pe
săptămână sau mai des, dacă este necesar.
2. Asigurați-vă că sistemul de răcire nu este murdar
sau blocat.
ATENŢIE: Un sistem de răcire
murdar sau blocat poate cauza
încălzirea produsului. Acest lucru duce la
deteriorarea pistonului și a cilindrului.
Pentru ascuţirea lanţului de ferăstrău
Informații despre șina de ghidaj și lanțul de
ferăstrău
AVERTISMENT:
Purtați mănuși de
protecție atunci când utilizați sau efectuați
întreținerea lanțului de ferăstrău. Un lanț de
ferăstrău care nu se mișcă poate provoca de
asemenea leziuni.
Înlocuiți o șină de ghidare sau un lanț de ferăstrău uzat
sau deteriorat cu combinația de șină de ghidare sau lanț
de ferăstrău recomandată de Husqvarna. Acest lucru
este necesar pentru a menține funcțiile de siguranță a
produsului. Consultați
Accesorii la pagina 35
pentru o
listă de combinații de șină și lanț de schimb pe care vi le
recomandăm.
• Lungimea șinei de ghidare, in/cm. Informații despre
lungimea șinei de ghidare se regăsesc de obicei pe
capătul din spate al șinei de ghidare.
• Număr de dinți pe roata de lanț de la vârful șinei (T).
• Pasul lan
țului, in. Distanța dintre zalelor de ghidare
ale lanțului de ferăstrău trebuie să corespundă
distanței dinților de pe roata de lanț de la vârful șinei
și de pe roata de antrenare.
PITCH =
D
D
2
• Numărul de zale de ghidare. Numărul de zale de
ghidare este stabilit de tipul șinei de ghidare.
• Lățimea canelurii șinei, in/mm. Lățimea canelurii din
șina de ghidare trebuie să fie identică cu lățimea
zalelor de ghidare ale lanțului.
• Orificiul uleiului pentru lanț și orificiul pentru
întinzătorul de lanț. Șina de ghidaj trebuie să
corespundă produsului.
2145 - 005 - 07.06.2024
27

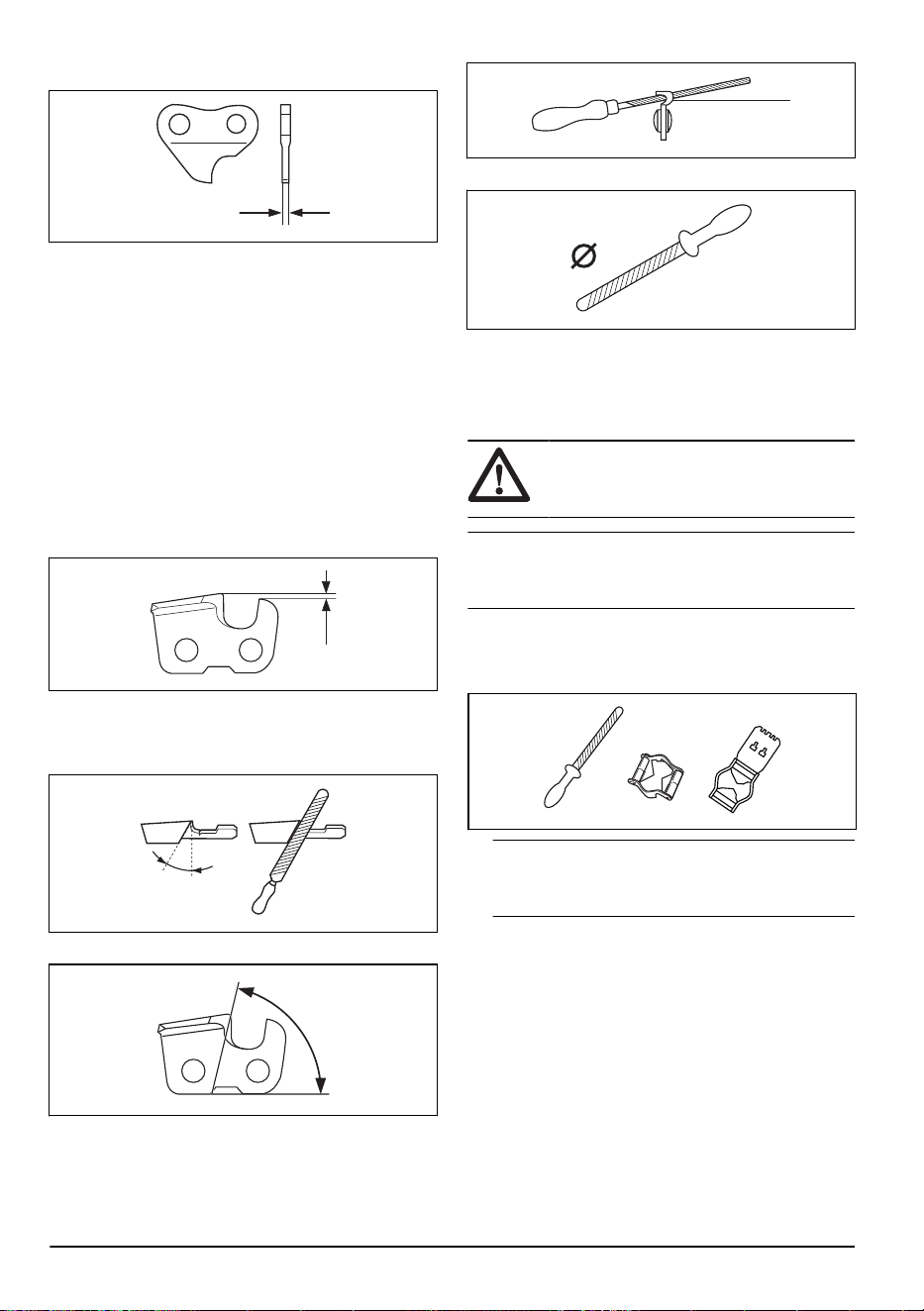

• Lățimea zalei de ghidare, mm/in.
Informații generale despre modul de ascuțire
a frezelor
Nu utilizați un lanț de ferăstrău tocit. Dacă lanțul
de ferăstrău este tocit, trebuie să aplicați mai multă
presiune pentru a împinge șina de ghidaj prin lemn.
Dacă lanțul de ferăstrău este foarte tocit, nu vor exista
așchii de lemn, ci doar dar rumeguș.
Un lanț de ferăstrău ascuțit pătrunde în lemn, iar așchiile
de lemn devin lungi și groase.
Dintele de tăiere (A) și limitatorul de adâncime (B)
formează împreună partea de tăiere a lanțului de
ferăstrău, dintele tăietor. Diferența de înălțime dintre cei
doi indică adâncimea de tăiere (setarea limitatorului de
adâncime).
A
B
Când ascuțiți dintele tăietor, luați în considerare
următoarele:
• Unghiul de ascuțire.
• Unghiul de tăiere.
• Poziția pilei.
• Diametrul pilei rotunde.
Este dificil să ascuțiți corect un lanț de ferăstrău
fără echipamentul corespunzător. Utilizați un șablonul
recomandat Husqvarna. Acest lucru vă va ajuta să
păstrați performanța de tăiere maximă și riscul de recul
la minimum.
AVERTISMENT: Forța reculului
crește foarte mult dacă nu respectați
instrucțiunile de ascuțire.
Nota: Consultați
Pentru ascu
ț
irea frezelor la pagina
28
pentru informații despre ascuțirea lanțului de
ferăstrău.
Pentru ascuțirea frezelor
1. Utilizați o pilă rotundă și un șablon pentru a ascuți
dinții.
Nota:
Consultați
Accesorii la pagina 35
informații
despre pila și calibrorul filei pe care vi le recomandă
Husqvarna pentru lanțul dvs. de ferăstrău.
2. Aplicați matrița corect pe freză. Consultați
instrucțiunea furnizată împreună cu matrița.
28
2145 - 005 - 07.06.2024

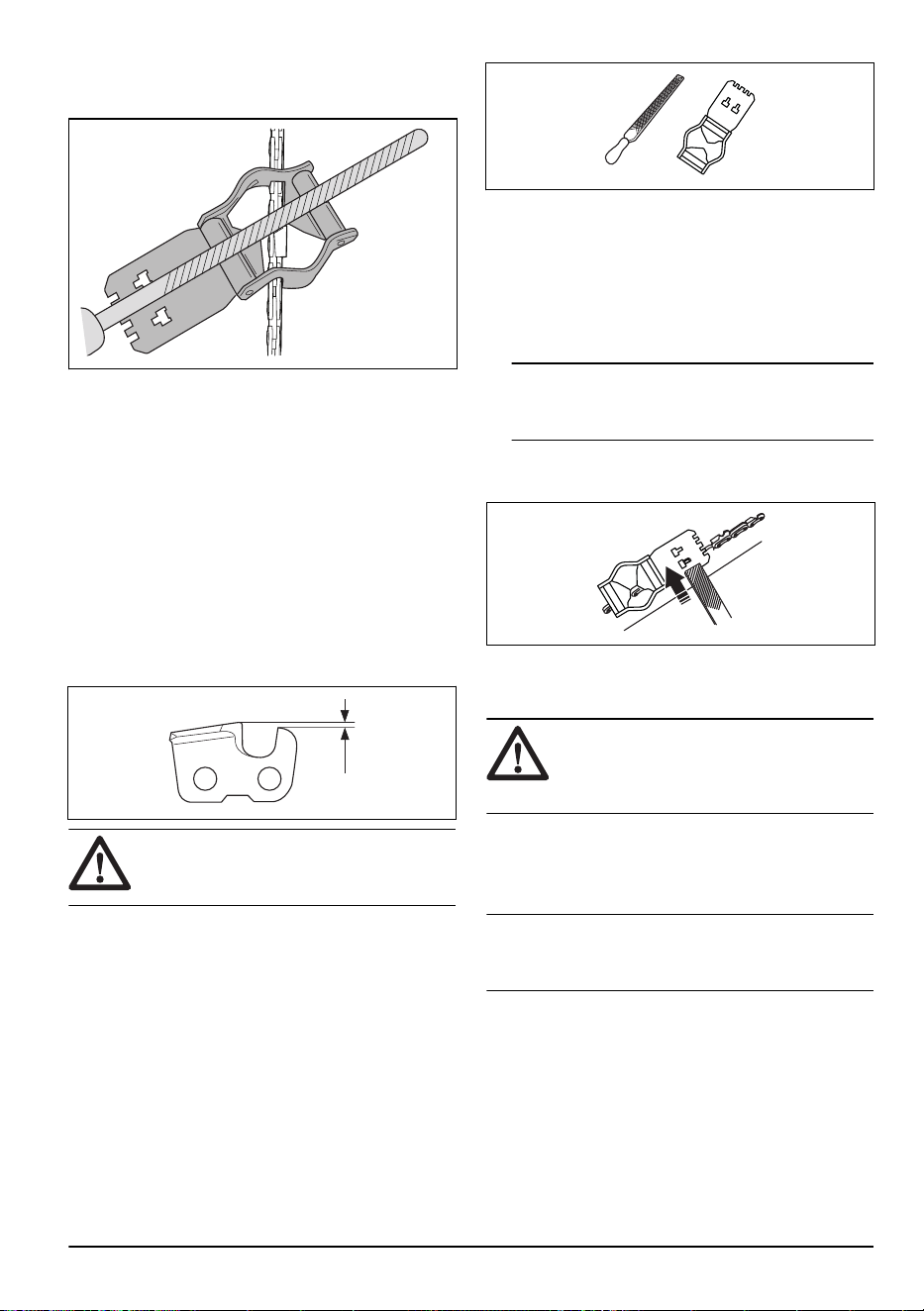

3. Deplasați pila din partea interioară a dinților de tăiere
și în exterior. Reduceți presiunea la mișcarea de
tragere.
4. Îndepărtați materialul de pe o latură a tuturor dinților.
5. Întoarceți produsul invers și îndepărtați materialul de
pe cealaltă latură.
6. Asigurați-vă că toți dinții au aceeași lungime.
Informații generale despre modul de fixare a
setării calibrorului de adâncime
Setarea calibrorului de adâncime (C) scade atunci
când ascuțiți dintele de tăiere (A). Pentru a menține
performanța de tăiere maximă trebuie să îndepărtați
pilitura de pe calibrorul de adâncime (B) pentru a
primi setarea recomandată a calibrorului de adâncime.
Consultați
Accesorii la pagina 35
pentru instrucțiuni
despre cum să primiți setarea corectă a calibrorului de
adâncime pentru lanțul dvs. de ferăstrău.
A
B
C
AVERTISMENT:
Pericolul de recul
crește în cazul în care calibrarea adâncimii
este prea mare!
Reglarea setării limitatorului de adâncime
Înainte de a calibra adâncimea sau de a ascuți dinții de
tăiere, consultați
Pentru ascu
ț
irea frezelor la pagina 28
,
pentru instrucțiuni. Vă recomandăm să reglați setarea
limitatorului de adâncime după fiecare a treia operație în
care ascuțiți dinții de tăiere.
Vă recomandăm să utilizați dispozitivul nostru de
calibrare a adâncimii pentru a primi setarea și angrenajul
corecte pentru limitatorul de adâncime.
1. Utiliza
ți o pilă plată și un dispozitiv de calibrare
a adâncimii pentru a regla setarea limitatorului de
adâncime. Utilizați numai un dispozitiv de calibrare
a adâncimii recomandat Husqvarna pentru a obține
setarea și angrenajul corecte pentru calibrarea
adâncimii.
2. Puneți dispozitivul de calibrare a adâncimii pe lanțul
de ferăstrău.
Nota: Consultați ambalajul dispozitivului de
calibrare a adâncimii pentru mai multe informații
despre cum se utilizează.
3. Folosiți pila plată pentru a îndepărta partea
limitatorului de adâncime care se extinde prin
dispozitivul de calibrare a adâncimii.
Pentru reglarea întinderii lanțului de
ferăstrău
AVERTISMENT:
Un lanț de ferăstrău
cu o întindere incorectă se poate desprinde
de pe șina de ghidaj și poate cauza vătămări
corporale grave sau deces.
Un lanț de ferăstrău devine mai lung când îl utilizați.
Reglați periodic lanțul de ferăstrău. Verificați întinderea
lanțului de ferăstrău de fiecare dată când reumpleți cu
ulei pentru lanț.
Nota:
Un lanț de ferăstrău nou are o perioadă de
rodaj în timpul căreia trebuie să verificați întinderea mai
frecvent.
2145 - 005 - 07.06.2024 29

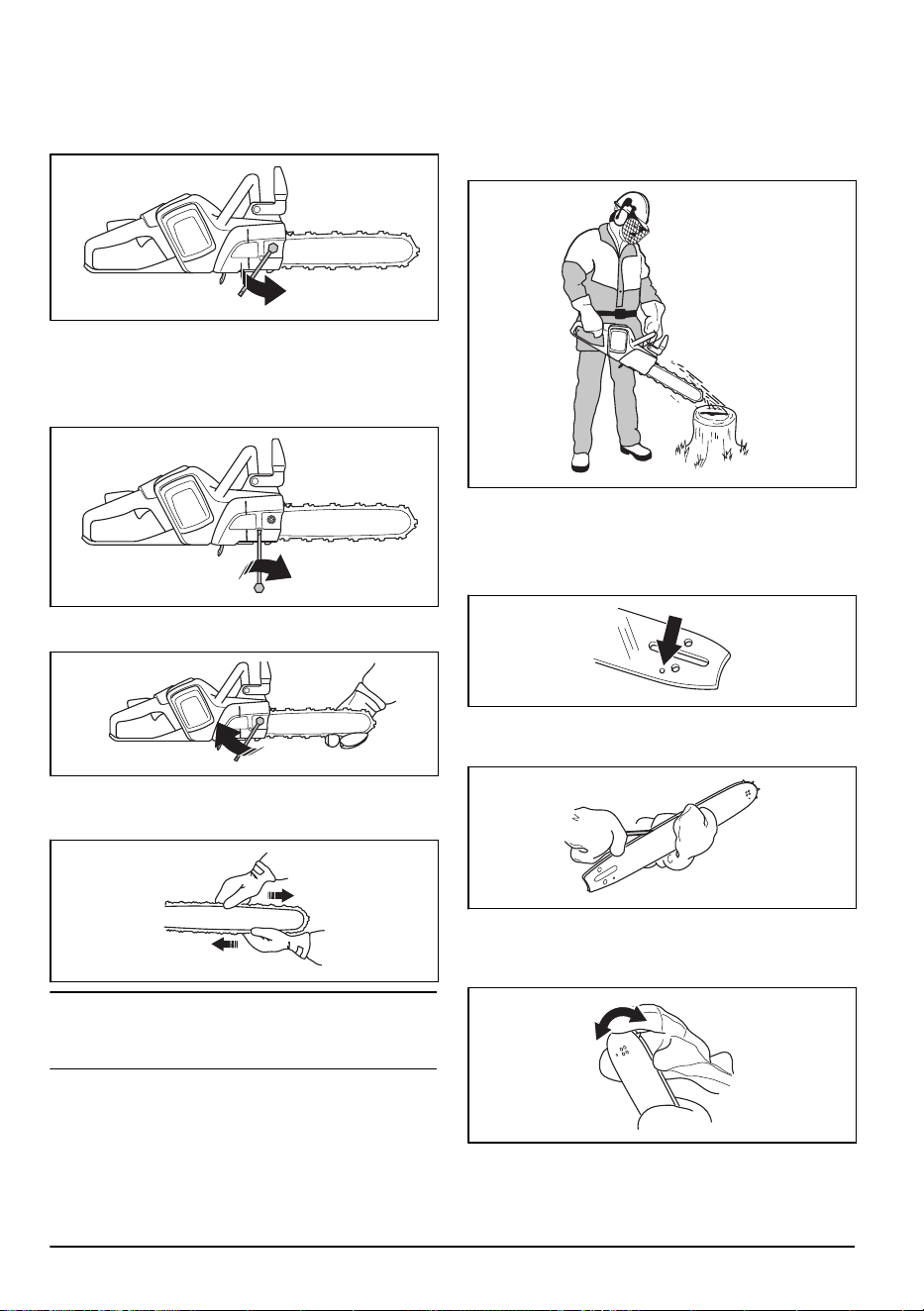

Pentru reglarea tensionării lanțului de
ferăstrău (535i XP)
1. Slăbiți piulița șinei care ține capacul roții de
antrenare. Utilizați cheia combinată.
2. Ridicați partea din față a șinei de ghidaj și rotiți
șurubul de tensionare a lanțului. Utilizați cheia
combinată.
3. Strângeți lanțul de ferăstrău până când este strâns
pe șina de ghidaj.
4. Strângeți piulița șinei cu cheia combinată și în același
timp ridicați partea din față a șinei de ghidaj.
5. Asigurați-vă că puteți trage de lanțul de ferăstrău
liber cu mâna și că acesta nu atârnă de șina de
ghidaj.
Nota:
Consultați
Prezentare generală a produsului la
pagina 2
pentru poziția șurubului de tensionare a lanțului
de pe produsul dvs.
Verificarea ungerii lanțului de ferăstrău
Verificați ungerea lanțului de ferăstrău la fiecare a treia
încărcare a bateriei.
1. Porni
ți produsul și lăsați-l să funcționeze la 3/4 din
putere. Țineți șina la aproximativ 20 cm (8 inchi)
deasupra unei suprafețe de culoare deschisă.
2. Dacă lanțul de ferăstrău este uns corect, veți vedea
o linie transparentă de ulei pe suprafață după 1
minut.
3. Dacă lanțul de ferăstrău nu este uns corect, efectuați
următoarele controale.
a) Verificați canalul de ulei din șina de ghidaj pentru
a vă asigura că nu este blocat. Dacă este
necesar, curățați-l.
b) Verificați canelura de pe marginea șinei de ghidaj
pentru a vă asigura că este curată. Dacă este
necesar, curățați-l.
c) Asigurați-vă că roata de lanț de la vârful șinei se
rotește liber și că orificiul de ungere din roata de
lanț de la vârful șinei de ghidaj nu este blocată.
Curățați și lubrifiați dacă este necesar.
4. Dacă ungerea lanțului de ferăstrău nu funcționează
după ce ați urmat pașii de mai sus, adresați-vă
reprezentantului de service.
30
2145 - 005 - 07.06.2024

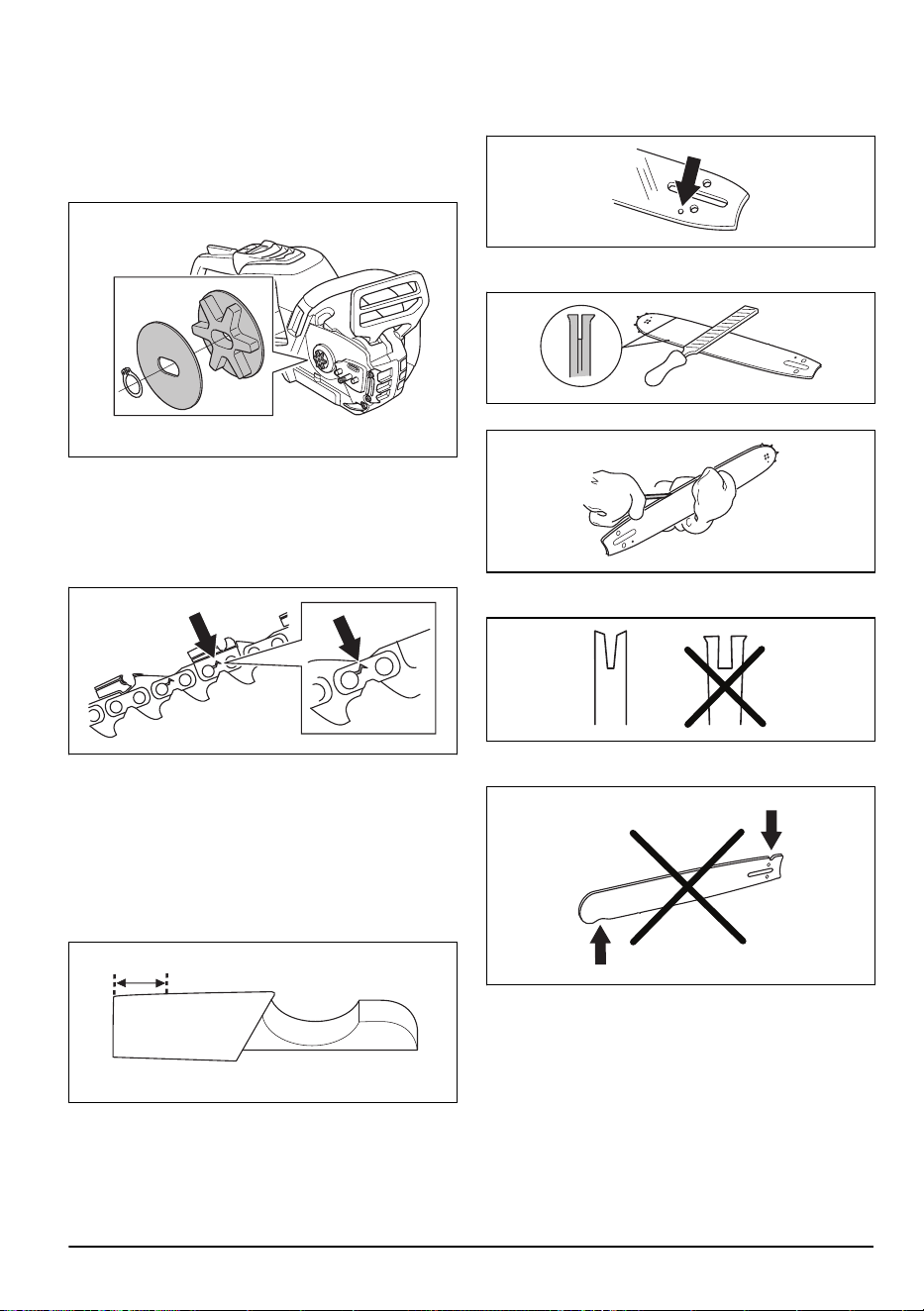

Pentru verificarea roții de antrenare a
lanțului
• Examinați uzura roții de antrenare a lanțului. Înlocuiți
roata de antrenare a lanțului dacă este necesar.
• Înlocuiți roata de antrenare a lanțului de fiecare dată
când înlocuiți lanțul de ferăstrău.
Pentru a examina echipamentul de
tăiere
1. Asigurați-vă că nu există crăpături în nituri și zale
și că nu există nituri slăbite. Înlocuiți dacă este
necesar.
2. Asigurați-vă că lanțul de ferăstrău se îndoaie ușor.
Înlocuiți lanțul de ferăstrău, dacă este rigid.
3. Comparați lanțul de ferăstrău cu un lanț de ferăstrău
nou pentru a examina dacă niturile și zalele sunt
uzate.
4. Înlocuiți lanțul de ferăstrău când partea cea mai
lungă a dintelui de tăiere este mai mică de 4 mm/
0,16 in. De asemenea, înlocuiți lanțul de ferăstrău
dacă există crăpături pe freze.
Pentru a verifica șina de ghidaj
1. Asigurați-vă că nu este blocat canalul de ulei.
Curățați dacă este necesar.
2. Verificați dacă există bavuri pe marginile șinei de
ghidaj. Îndepărtați bavurile utilizând o pilă.
3. Curățați canelura din șina de ghidare.
4. Verificați dacă există uzură pe canelura din șina de
ghidaj. Înlocuiți șina de ghidare, dacă este necesar.
5. Verificați dacă vârful șinei de ghidaj este rugos sau
foarte uzat.
2145 - 005 - 07.06.2024
31
6. Asigurați-vă că roata de lanț de la vârful șinei se
rotește liber și că orificiul de ungere din roata de lanț
de la vârful șinei nu este blocat. Curățați și ungeți,
dacă este necesar.
7. Rotiți șina de ghidaj zilnic pentru a extinde ciclul său
de viață.
Depanarea
Tastatură
Coduri de defect posibile pe tastatură produsului.
Afișaj LED Erori posibile Acțiune posibilă
Indicatorul de avertisment se aprinde
intermitent.
Frâna de lanț este cuplată. Trageți înapoi apărătoarea de mână
din față pentru a elibera frâna de lanț.
Deviație de temperatură. Permiteți produsului să se răcească.
Suprasolicitare. Accesoriul de tăiere
blocat.
Accesoriul de tăiere este blocat. Eli-
berați accesoriul de tăiere.
Întrerupătorul și butonul de activare
sunt apăsate simultan.
Eliberați întrerupătorul și produsul se
activează.
LED-ul verde clipește intermitent. Tensiune joasă a bateriei. Încărcați bateria.
Indicatorul de avertisment este
aprins.
Service. Apelați la reprezentantul dvs. de ser-
vice.
Bateria
Problemă
Erori posibile Soluție posibilă
LED-ul verde se aprinde intermi-
tent.
Tensiune joasă a bateriei. Încărcați bateria.
LED-ul roșu de eroare luminează
intermitent.
Bateria este descărcată. Încărcați bateria.
Deviație de temperatură. Utilizați bateria la temperaturi între -10°C
(14°F) și 40°C (104°F).
Supratensiune. Scoateți bateria din încărcător.
LED-ul roșu de eroare se aprin-
de.
Diferența este prea mare între
baterii (1 V).
Adresați-vă reprezentatului de service.
32 2145 - 005 - 07.06.2024
Încărcător pentru acumulator
Afișaj LED Erori posibile Acțiune posibilă
Indicatorul de avertisment se aprinde
intermitent.
Deviație de temperatură. Utilizați bateria în medii cu tempera-
turi între 5 °C/41 °F și 40 °C/104 °F.
Indicatorul de avertisment este
aprins.
Apelați la reprezentantul dvs. de ser-
vice.
Transportul, depozitarea şi eliminarea
Transportul și depozitarea
• Bateriile cu ioni de litiu furnizate respectă cerințele
legislației privind bunurile periculoase.
• Respectați cerințele speciale de pe ambalaj și
etichete privind transportul comercial, inclusiv cele
emise de către terțe părți și companiile de expediție.
• Discutați cu o persoană care a beneficiat de instruire
specială privind materialele periculoase înainte de
a trimite produsul. Respectați toate reglementările
naționale aplicabile.
• Aplicați bandă adezivă pe contactele expuse atunci
când introduceți bateria într-un pachet. Bateria
trebuie ambalată astfel încât să nu se poată deplasa
în interiorul pachetului.
• La depozitare și la transport, scoateți întotdeauna
bateria.
• Puneți bateria și încărcătorul de baterii într-un spațiu
uscat și ferit de umezeală și îngheț.
• Nu păstrați bateria într-un loc în care poate apărea
electricitate statică. Nu depozitați bateria într-o cutie
metalică.
• Depozitați bateria la temperaturi între 5°C (41°F)
și 25°C (77°F), într-un loc ferit de radiațiile solare
directe.
• Depozitați încărcătorul de baterii la temperaturi între
5 °C (41 °F) și 45 °C (113 °F), într-un loc ferit de
lumină solară directă.
• Utilizați încărcătorul de baterii numai la temperaturi
ambiante cuprinse între 5°C/41°F și 40°C/104°F.
• Încărcați bateria în proporție de 30-50% înainte de a
o depozita pe o perioadă lungă.
• Depozitați încărcătorul de baterii într-un spațiu închis
și uscat.
• Nu depozita
ți bateria lângă încărcătorul bateriei. Nu
lăsați copiii și alte persoane neautorizate să atingă
echipamentul. Păstrați echipamentul într-un spațiu
pe care îl puteți încuia.
• Curățați produsul și efectuați un service complet
înainte de a depozita produsul pentru o perioadă
lungă de timp.
• Utilizați apărătoarea de transport pe produs pentru a
preveni accidentarea sau deteriorarea produsului în
timpul transportului și depozitării.
• Fixați foarte bine produsul în timpul transportului.
Eliminarea bateriei, încărcătorului
acesteia și a produsului
Simbolul de mai jos înseamnă că produsul nu poate
fi tratat ca reziduu menajer. Reciclați la un centru de
reciclare pentru echipamente electrice și electronice.
Această măsură ajută la protejarea mediului și a
oamenilor.
Contactați autoritățile locale, centrul de colectare a
reziduurilor menajere sau distribuitorul pentru mai multe
informații.
Nota: Simbolul apare pe produs sau pe ambalajul
produsului.
2145 - 005 - 07.06.2024 33
Date tehnice
Date tehnice
535i XP
Motor
Tip BLDC (fără perii) de 36 V
Funcții
Mod energie redusă savE
Sistem de ungere
Tipul pompei de ulei Automată
Capacitatea rezervorului de ulei, litri/cm
2
0,20/200
Greutate
Motoferăstrău fără baterie, șină de ghidaj, lanț de ferăstrău și rezervor de ulei
gol, kg
2,6
Nivel de protecție împotriva apei
IPX4 Da
Emisii de zgomot
1
Nivel de putere acustică, măsurat dB(A) 104
Nivel de putere acustică, garantat L
WA
dB(A) 106
Niveluri de zgomot
2
Nivelul de presiune echivalentă a sunetului la urechea operatorului, dB(A) 93
Niveluri de vibrații
3
Mânerul frontal m/s
2
2,2
Mânerul spate m/s
2
1,5
Lanț de ferăstrău/șină de ghidaj
Lungimi recomandate ale șinei, inch/cm 10-14/25-35
Lungimea de tăiere utilizabilă, inch/cm 9-13/23-33
Tipul de roată de antrenare/număr de dinți Spur/7
1
Emisiile de zgomot în mediu măsurate ca putere acustică (L
WA
) în conformitate cu directiva CE 2000/14/CE.
2
Nivelul echivalent de presiune a sunetului, conform ISO 22868, este calculat ca totalul energiei măsurate în
timpul unei ore pentru diferite niveluri de presiune a sunetului în diferite condiții de lucru. Dispersia statistică
tipică pentru nivelul echivalent de presiune a zgomotului este reprezentată printr-o deviere standard de 1 dB
(A).
3
Nivelul de vibrații, conform EN 62841-4-1. Datele raportate pentru nivelul de vibrații prezintă o dispersie
statistică tipică (abatere standard) de 1 m/s
2
. Datele declarate privind vibrațiile sunt determinate în urma
măsurătorilor, când aparatul este echipat cu lungimea șinei și tipul de lanț recomandate. Dacă aparatul este
prevăzut cu o altă lungime a șinei, nivelul de vibrații poate varia cu max. ± 1,5 m/s
2
.
34 2145 - 005 - 07.06.2024

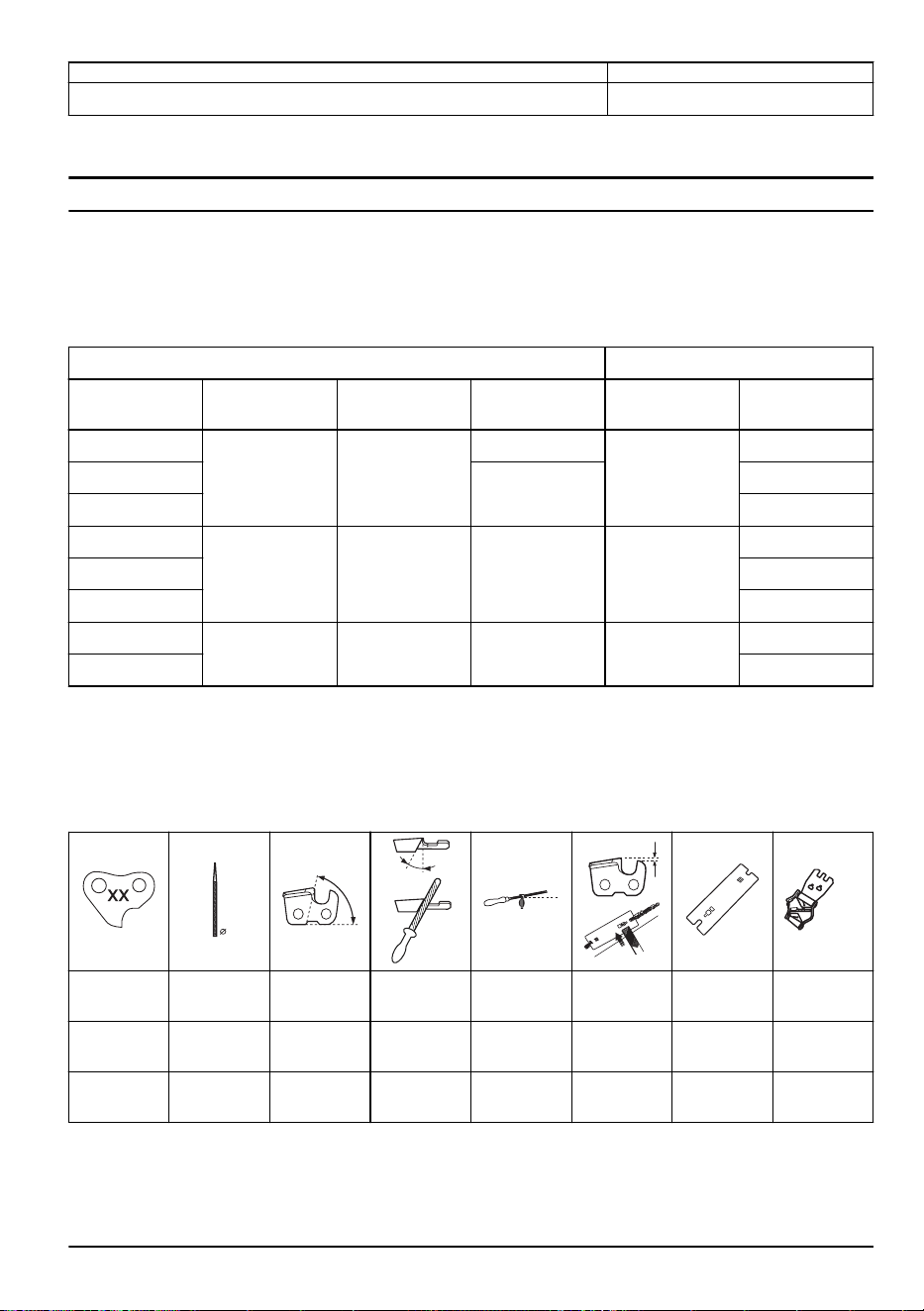

535i XP
Viteza maximă a lanțului/(savE), m/s 20 (15)
Accesorii
Combinații de șină de ghidaj și lanț de
ferăstrău
Următoarele accesorii de tăiere sunt aprobate pentru
Husqvarna 535i XP.
Șină de ghidaj Lanț de ferăstrău
Lungime, in Pasul lanțului, in Șablon, mm Raza maximă la
vârf
Tip Lungime, zale de
ghidaj (nr.)
10 3/8 1,1 7T Husqvarna H38 40
12 9T 45
14 52
10 0,325 mini 1,1 8T Husqvarna
SP21G
46
12 51
14 59
10 1/4 mini 1,1 8T SP11G 60
12 68
Echipamente de ascuțire și unghiuri de
ascuțire
Utilizați o matriță Husqvarna pentru a ascuți lanțul
de ferăstrău. Cu o matriță Husqvarna vă asigurați că
obțineți unghiurile de ascuțire corecte. Numerele de
catalog sunt indicate în tabelul de mai jos.
Dacă nu sunteți siguri cum să identificați tipul de lanț de
ferăstrău pe produsul dvs., consultați pentru mai multe
informații.
38
11/64 in /
4,5 mm
75° 30° 0°
0,025 in /
0,65 mm
505 69
81-03
579 55
88-01
SP11G
9/64 in/3,5
mm
60° 30° 0°
0,016 in /
0,4 mm
529 93
71-01
529 93
71-01
SP21G
5/32 in / 4
mm
60° 30° 0°
0,025 in /
0,65 mm
595 00
46-01
595 00
47-01
2145 - 005 - 07.06.2024 35
Baterii aprobate pentru produs
Baterie BLi200/BLi200X 40-B220X
Tip Litiu-ion Litiu-ion
Capacitate baterie, Ah 5,2 6
Tensiune nominală, V 36 36
Greutate, lb/kg 2,9/1,3 1,4
Încărcătoare de baterii omologate
Încărcător de baterii
QC330
Tensiune de intrare, V 100-240
Frecvență, Hz 50-60
Putere, W 330
36 2145 - 005 - 07.06.2024
Declarație de conformitate
Declarație de conformitate UE
Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.:
+46-36-146500, declarăm pe propria răspundere, că
produsul:
Descriere Motoferăstrău alimentat cu acumulator
Marcă Husqvarna
Tip/Model 535i XP
Identificare Numerele de serie începând cu 2022
respectă în totalitate următoarele directive și
reglementări UE:
Reglementare Descriere
2006/42/CE „privind echipamentele tehnice”
2014/30/CEM „referitoare la compatibilitate electromagnetică”
2011/65/UE „privind restricțiile de utilizare a anumitor substanțe periculoase la echipamente electrice”
2000/14/CE „privind zgomotul exterior”
și că au fost aplicate următoarele standarde
și/sau specificații tehnice: EN 62841-1:2015
(IEC 62841-1:2014), EN 62841-4-1:2020, EN
ISO 12100:2010, EN 55014-1:2017+A11:2020,
EN55014-2:1997+A2:2008, EN IEC 63000:2018.
Numere certificat: 0404/19/2522.
Organismul notificat: 0404, SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden a efectuat teste de tip CE în conformitate
cu articolul 12, punctul 3b din Directiva privind
echipamentele tehnice (2006/42/CE).
SMP Svensk Maskinprovning AB, Box 4053, SE-904 03
Umeå, Sweden a certificat conformitatea cu directiva
2000/14/CE a consiliului, procedura de evaluare a
conformității: Anexa V.
Pentru informații privind emisiile de zgomot, consultați
Date tehnice la pagina 34
.
Huskvarna, 2023-04-26
Stefan Holmberg, Director de cercetare și dezvoltare,
Departamentul de gestionare a tehnologiei, Husqvarna
AB
Responsabil pentru documentația tehnică.
2145 - 005 - 07.06.2024 37
38 2145 - 005 - 07.06.2024
2145 - 005 - 07.06.2024 39
www.husqvarna.com
Instrucţiuni iniţiale
1144081-62
2024-06-10
