Vevor BYCD-014 Trailer Ladder Rack Van Roof Ladder Rack

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
BYCD-014 photo

User Manual

This is the main product document for model BYCD-014.

The file format is pdf, 72 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
Van Rack
MODEL:BYCD-014
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:BYCD-014
The picture is for reference only, all subject to the actual.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Van Rack
background
- 2 -
PARAMETER LIST
Model
Maximum Load Bearing (Lbs)
Product Size
Net Weight(Kg)
PART LIST
Model
Quantity
Type
1. Rail
2
/
2.Support Frame
4
/
3.Pressing Plate
4
/
4.M8 Gasket
40
/
5.M8 Lock Nut
20
/
6.M8 Hexagon
Socket Screw
20
M8*35
7.M6 Gasket
16
/
8.M6 Lock Nut
8
/
background
- 3 -
9.M6 Hexagon
Socket Screw
8
M6*20
10.Open-End
Wrench
1
10-13
11.Hex Key
1
M6
12.Hex Key
1
M8
13.Slide The Lock
Block
4
/
14.Slide Lock
Block Weldment
4
/
15.Oval Inner Plug
4
/
16.Rubber Gasket
4
/
SECURITY & WARNINGS
1. Read and understand this entire manual before assembling, installing, operating,
or servicing this product. Failure to follow these warnings and instructions can
cause death, personal injury or damage to valuable property.
2. Adhere to all Department of Transportation (D.O.T.) requirements when using
this product. Use ropes and tie downs (not included) to securely hold all cargo in
place.
3. Do not overload the Ladder Rack. Never exceed the maximum weight capacity
of 500 Lbs. (this is front and back rack combined capacity.)
4. Make sure the vehicle is in a safe place for loading ladders and other cargo.
Make sure the vehicle’s engine is OFF, with parking brake set, before loading or
unloading the Ladder Rack.
background
- 4 -
5. Do not use to hold or restrain human or animal weight in any manner.
6. When assembly is complete, check and test all vehicle systems including lights
and brakes; make sure no damage occured during product installation.
7. This Ladder Rack is designed to carry ladders, lumber, piping, rebar, sports
equipment and other long materials.
8. Do not modify the Ladder Rack and do not use this product for purposes that it
was not designed for.
9. Before and after each use, check to make sure that all hardware is tightly
secured. Regularly inspect for damage. If fraying or distortion is found,
immediately discontinue use.
10. Use common sense when working. Stay alert and concentrate when setting up
and using the Ladder Rack. Never work while under the influence of alcohol, drugs
or medications.
11. While assembling and using the Ladder Rack keep work area clean and well
lighted. Keep spectators and children out of the work area.
12. Dress appropriately. Never wear loose fitting clothing or jewelry when working.
Contain long hair, and keep hair, clothing and gloves away from moving parts
SAVE THESE INSTRUCTIONS
OPERATION
background
- 5 -

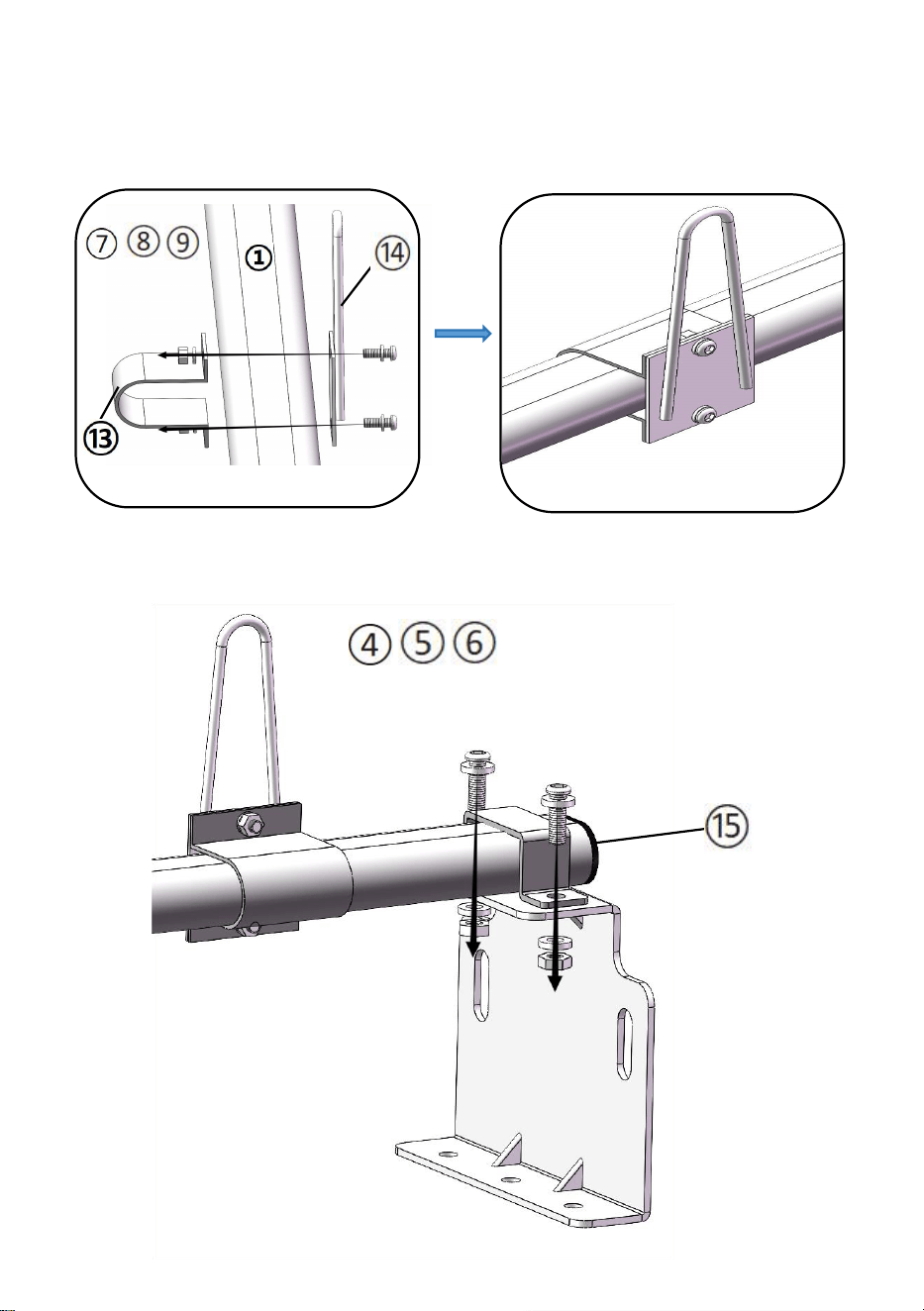

Step 1: Install the slider
Step 2：
Screw M6×20
Lock nut, gasket
Screw M8×30, Lock nut, gasket
Oval
inner plug
background
- 6 -
Step 3: Bolt the support seat to the roof.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Screw M8×30, Lock nut,
gasket
rubber gasket
background
- 7 -
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
MODÈLE:BYCD014
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente
qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.
Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Supportdefourgon
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
Machine Translated by Google
background
L'imageestàtitreindicatifuniquement,toutestsujetàlaréalité.
BESOIND'AIDE?CONTACTEZNOUS!
Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?
N'hésitezpas
ànouscontacter:Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
MODÈLE:BYCD014
Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles
instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement
notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez
reçu.Veuilleznousexcuser,nousnevousinformeronsplussidesmisesàjourtechnologiques
oulogiciellessontdisponiblessurnotreproduit.
Supportdefourgon
1
Machine Translated by Google
background
BYCD014
2
1525*180*180mm
2.Cadredesupport
5.ContreécrouM8
/
/
/
8.ContreécrouM6
6.M8Hexagon
8
Tailleduproduit
/
20
2
40
7.JointM6
500
/
/
16
13
20
4
/
Modèle
3.Plaquedepressage
Chargemaximale(lb)
1.Chemindefer
4
Visàsixpanscreux
Poidsnet(kg)
QuantitéType
4.JointM8
M8*35
Modèle
LISTEDESPARAMÈTRES
LISTEDESPIÈCES
Machine Translated by Google
background
SÉCURITÉETAVERTISSEMENTS
1013
4
16.Jointencaoutchouc
3.Nesurchargezpasleporteéchelle.Nedépassezjamaislacapacitédepoidsmaximale
9.M6Hexagon
1
14.Verrouillagecoulissant
/
4.Assurezvousquelevéhiculesetrouvedansunendroitsûrpourlechargementdeséchellesetautresmarchandises.
Assurezvousquelemoteurduvéhiculeestéteintetquelefreindestationnementestserréavantdechargerou
M6*20
1
/
causerlamort,desblessurescorporellesoudesdommagesàdesbiensdevaleur.
Clé
13.Faitesglisserleverrou
4
ceproduit.Utilisezdescordesetdesattaches(nonincluses)pourmaintenirsolidementtoutelacargaison
1
Bloc
/
lieu.
11.Cléhexagonale
4
/
de500lb(ils'agitdelacapacitécombinéeduportebagagesavantetarrière.)
Blocsoudé
Visàsixpanscreux
M6
8
12.Cléhexagonale
4
1.Lisezetcomprenezl'intégralitédecemanuelavantd'assembler,d'installer,d'utiliseroud'entretenirce
produit.Lenonrespectdecesavertissementsetinstructionspeutentraînerdesdommagesmatériels.
déchargementduporteéchelle.
10.Finouverte
M8
15.Bouchonintérieurovale
2.RespecteztouteslesexigencesduministèredesTransports(DOT)lorsdel'utilisation
3
Machine Translated by Google
background
OPÉRATION
4
CONSERVEZCESINSTRUCTIONS
5.Nepasutiliserpourmaintenirouretenirlepoidsd'unepersonneoud'unanimaldequelquemanièrequecesoit.
cesserimmédiatementl'utilisation.
7.Cesupportd'échelleestconçupourtransporterdeséchelles,dubois,destuyaux,desbarresd'armature,deséquipementsdesport
oudesmédicaments.
etlesfreins;assurezvousqu'aucundommagen'estsurvenulorsdel'installationduproduit.
etenutilisantlesupportd'échelle.Netravaillezjamaissousl'influencedel'alcool,dedrogues
8.Nemodifiezpasleporteéchelleetn'utilisezpasceproduitàdesfinsquilerendent
allumé.Gardezlesspectateursetlesenfantshorsdelazonedetravail.
équipementsetautresmatérielslongs.
11.Lorsdel'assemblageetdel'utilisationdusupportd'échelle,gardezlazonedetravailpropreetbienrangée.
9.Avantetaprèschaqueutilisation,vérifiezquetoutlematérielestbienserré.
Maintenezlescheveuxlongsetgardezlescheveux,lesvêtementsetlesgantséloignésdespiècesmobiles
n'apasétéconçupour.
12.Habillezvousconvenablement.Neportezjamaisdevêtementsamplesnidebijouxlorsquevoustravaillez.
6.Unefoisl'assemblageterminé,vérifiezettesteztouslessystèmesduvéhicule,ycomprisleséclairages.
sécurisé.Inspectezrégulièrementpourdécelertoutdommage.Sivousconstatezuneffilochageouunedéformation,
10.Faitespreuvedebonsenslorsquevoustravaillez.Restezvigilantetconcentrélorsdelamiseenplace
Machine Translated by Google
background
5
Étape2:
VisM8×30,contreécrou,joint
Ovale
VisM6×20
•
Contreécrou,joint
Étape1:Installerlecurseur
bouchonintérieur
Machine Translated by Google
background
6
jointencaoutchouc
Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:
Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.
Australie
VisM8×30,Contreécrou,
ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122
jointd'étanchéité
Étape3:Boulonnezlesiègedesupportautoit.
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,RanchoCucamonga,
CA91730
Machine Translated by Google
background
REPRÉSENTANTDUROYAUMEUNI
REPRÉSENTANTDELACE
A/SYHConsultingLimitedBureau147,
CenturionHouse,LondonRoad,
StainesuponThames,Surrey,TW184AX
MainzerLandstr.69,
60329FrancfortsurleMain.
ECrossStuGmbH
YHCONSULTINGLIMITÉE.
7
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
Van Rack
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine
Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen
Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir
möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich
zu den großen Topmarken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
MODELL:BYCD-014
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Machine Translated by Google
background
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor
Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer
Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem
Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,
wenn es Technologie- oder Software-Updates für unser Produkt gibt.
MODELL:BYCD-014
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie
uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/
support
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Das Bild dient nur als Referenz. Alle Angaben sind unverbindlich.
Van Rack
- 1 -
Machine Translated by Google
background
4.M8 Dichtung
2.Stützrahmen
1525 x 180 x 180 mm
5.M8 Kontermutter
/
8.M6 Kontermutter
/
/
/
Produktgröße
20
6.M8 Sechskant
8
40
2
7.M6 Dichtung 16
500
/
Modell
3.Pressplatte
/
20
13
4
/
1. Schiene
Maximale Traglast (Pfund)
4
Innensechskantschraube
M8*35
Menge Typ
Nettogewicht (kg)
- 2 -
BYCD-014
Modell
PARAMETERLISTE
TEILELISTE
Machine Translated by Google
background
- 3 -
15.Ovaler Innenstopfen
4
10-13
16.Gummidichtung
3. Überladen Sie den Leiterständer nicht. Überschreiten Sie niemals die maximale Gewichtskapazität
4. Stellen Sie sicher, dass sich das Fahrzeug an einem sicheren Ort befindet, um Leitern und andere Fracht zu laden.
/
14.Schiebesperre
9.M6 Sechskant
1
/
M6*20
1
Tod, Verletzungen oder Schäden an wertvollem Eigentum verursachen.
Stellen Sie sicher, dass der Motor des Fahrzeugs ausgeschaltet ist und die Feststellbremse angezogen ist, bevor Sie das Fahrzeug beladen oder
4
Schlüssel
13.Schieben Sie das Schloss
dieses Produkt. Verwenden Sie Seile und Zurrgurte (nicht im Lieferumfang enthalten), um die gesamte Ladung sicher zu halten
Ort.
1
Block
Innensechskantschraube
M6
Blockschweißkonstruktion
/
4
11.Inbusschlüssel
/
von 500 Pfund (das ist die kombinierte Tragkraft des vorderen und hinteren Gepäckträgers).
Entladen des Leitergestells.
12.Inbusschlüssel
8
4
1. Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie das Produkt zusammenbauen,
installieren, bedienen oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann
2. Beachten Sie alle Anforderungen des Department of Transportation (DOT) bei der Verwendung
M8
10.Offenes Ende
SICHERHEIT UND WARNHINWEISE
Machine Translated by Google
background
BEWAHREN SIE DIESE ANWEISUNGEN AUF
- 4 -
BETRIEB
gesichert. Regelmäßig auf Beschädigungen prüfen. Wenn Ausfransungen oder Verformungen festgestellt werden,
7. Dieses Leitergestell ist für den Transport von Leitern, Bauholz, Rohren, Bewehrungsstäben, Sportgeräten usw. konzipiert.
oder Medikamente.
und die Verwendung des Leitergestells. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen
und Bremsen; Stellen Sie sicher, dass bei der Produktinstallation keine Schäden aufgetreten sind.
8. Modifizieren Sie das Leitergestell nicht und verwenden Sie dieses Produkt nicht für Zwecke, für die es
beleuchtet. Zuschauer und Kinder vom Arbeitsbereich fernhalten.
11. Halten Sie den Arbeitsbereich während der Montage und Verwendung des Leitergestells sauber und
Ausrüstung und andere lange Materialien.
Halten Sie lange Haare und Kleidung sowie Handschuhe von beweglichen Teilen fern.
9. Überprüfen Sie vor und nach jedem Gebrauch, ob alle Teile fest sitzen.
wurde nicht entwickelt für.
12. Kleiden Sie sich angemessen. Tragen Sie bei der Arbeit niemals weite Kleidung oder Schmuck.
6. Wenn die Montage abgeschlossen ist, überprüfen und testen Sie alle Fahrzeugsysteme einschließlich der Lichter
10. Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie aufmerksam und konzentriert beim Einrichten
5. Nicht verwenden, um menschliches oder tierisches Gewicht in irgendeiner Weise zu halten oder festzuhalten.
Stellen Sie die Anwendung sofort ein.
Machine Translated by Google
background
- 5 -
Schraube M8×30, Kontermutter, Dichtung
•
Oval
Innenstopfen
Kontermutter, Dichtung
Schritt 2:
Schraube M6×20
Schritt 1: Installieren Sie den Schieberegler
Machine Translated by Google
background
- 6 -
Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,
CA 91730
Schraube M8×30, Kontermutter,
Gummidichtung
Dichtung
Schritt 3: Stützsitz mit Schrauben am Dach befestigen.
Machine Translated by Google
background
- 7 -
E-CrossStu GmbH
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
YH CONSULTING LIMITED.
Mainzer Landstr.69,
60329 Frankfurt am Main.
UK REP
Vertreter der EG
Machine Translated by Google
background
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
MODELLO:BYCD-014
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta
solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai
principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi
offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se
stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
Portapacchi per furgone
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Machine Translated by Google
background
L'immagine è solo a scopo illustrativo, tutto è soggetto alla realtà.
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/
support
MODELLO:BYCD-014
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del
manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale
utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di
perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul
nostro prodotto.
Portapacchi per furgone
- 1 -
Machine Translated by Google
background
Codice articolo: BYCD-014
- 2 -
40
500
/
/
7.Guarnizione M6 16
20
13
4
/
3.Piastra di pressatura
Modello
1. Ferrovia
Carico massimo sopportabile (libbre)
4
Vite a bussola
Peso netto (Kg)
M8*35
Tipo di quantità
4.Guarnizione M8
2.Telaio di supporto
1525*180*180mm
5. Dado di bloccaggio M8
/
8. Dado di bloccaggio M6
/
/
6.M8 Esagono
8
/
Dimensioni del prodotto
Immagine
20
2
Modello
ELENCO PARAMETRI
ELENCO DEI PEZZI
Machine Translated by Google
background
SICUREZZA E AVVERTENZE
4
1
Bloccare
/
questo prodotto. Utilizzare corde e cinghie (non incluse) per tenere saldamente tutto il carico in
posto.
4
11.Chiave esagonale
/
di 500 libbre (capacità combinata del portapacchi anteriore e posteriore).
M6
Saldatura a blocchi
Vite a bussola
12.Chiave esagonale
8
4
1. Leggere e comprendere l'intero manuale prima di assemblare, installare, utilizzare o effettuare la
manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può
scarico del portascale.
10.Aperto
2. Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT) quando si utilizza
M8
15. Tappo interno ovale
4
10-13
16.Guarnizione in gomma
3. Non sovraccaricare il Ladder Rack. Non superare mai la capacità di peso massima
9.M6 Esagono
1
4. Assicurarsi che il veicolo si trovi in un luogo sicuro per caricare scale e altri carichi.
/
14.Blocco scorrevole
Assicurarsi che il motore del veicolo sia SPENTO e con il freno di stazionamento inserito prima di caricare o
/
M6*20
1
causare morte, lesioni personali o danni a beni di valore.
Chiave
13. Fai scorrere il lucchetto
- 3 -
Machine Translated by Google
background
OPERAZIONE
- 4 -
SALVA QUESTE ISTRUZIONI
10. Usa il buon senso quando lavori. Rimani vigile e concentrato quando imposti
e utilizzando il Ladder Rack. Non lavorare mai sotto l'effetto di alcol, droghe
e freni; assicurarsi che non si siano verificati danni durante l'installazione del prodotto.
7. Questo portascale è progettato per trasportare scale, legname, tubi, barre di rinforzo, attrezzature sportive
attrezzature e altri materiali lunghi.
o farmaci.
11. Durante il montaggio e l'utilizzo del portascale, mantenere l'area di lavoro pulita e ben
8. Non modificare il portascale e non utilizzare questo prodotto per scopi che
illuminato. Tenere spettatori e bambini fuori dall'area di lavoro.
non è stato progettato per.
12. Vestitevi in modo appropriato. Non indossate mai abiti larghi o gioielli quando lavorate.
Tenere i capelli lunghi e tenere i capelli, gli abiti e i guanti lontani dalle parti in movimento
9. Prima e dopo ogni utilizzo, controllare che tutti i componenti hardware siano ben serrati.
assicurato. Ispezionare regolarmente per eventuali danni. Se si riscontrano sfilacciamenti o distorsioni,
5. Non utilizzare per sostenere o limitare in alcun modo il peso di persone o animali.
interrompere immediatamente l'uso.
6. Una volta completato il montaggio, controllare e testare tutti i sistemi del veicolo, comprese le luci
Machine Translated by Google
background
- 5 -
•
Ovale
Vite M8×30, Controdado, Guarnizione
Controdado, guarnizione
Fase 2:
Vite M6×20
Passaggio 1: installare lo slider
tappo interno
Machine Translated by Google
background
- 6 -
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
guarnizione
guarnizione in gomma
Vite M8×30, Controdado,
Fase 3: avvitare il sedile di supporto al tetto.
Machine Translated by Google
background
RAPPRESENTANZA DEL REGNO UNITO
Rappresentante della CE
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Francoforte sul Meno.
C/O YH Consulting Limited Ufficio 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
CONSULENZA YH LIMITATA.
- 7 -
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
MODELO:BYCD014
Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.
"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta
unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación
conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas
queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi
realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Estanteparafurgoneta
Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support
Machine Translated by Google
background
Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel
manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro
manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.
Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen
nuestroproducto.
MODELO:BYCD014
¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen
contactocon
nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica
www.vevor.com/support
¿NECESITASAYUDA?¡CONTÁCTANOS!
Laimagenessólodereferencia,todosujetoaloreal.
Estanteparafurgoneta
1
Machine Translated by Google
background
BYCD014
2
/
/
8.TuercadeseguridadM6
2.Marcodesoporte
1525*180*180mm
5.TuercadeseguridadM8
/
2
7.M6Junta
40
8
6.M8Hexágono
20
/
Tamañodelproducto
Imagen
20
13
4
/
Modelo
3.Placadeprensado
500
/
/
16
Pesoneto(Kg)
Tipodecantidad
4.JuntaM8
M8*35
1.Ferrocarril
Capacidaddecargamáxima(libras)
4
Tornillodecabezahueca
Modelo
LISTADEPARÁMETROS
LISTADEPIEZAS
Machine Translated by Google
background
SEGURIDADYADVERTENCIAS
9.M6Hexágono
1
/
14.Bloqueodeslizante
4.Asegúresedequeelvehículoestéenunlugarseguroparacargarescalerasyotrostiposdecarga.
4
1013
16.Juntadegoma
3.Nosobrecargueelportaescaleras.Nuncaexcedalacapacidadmáximadepeso.
Llaveinglesa
13.Deslicelacerradura
Esteproducto.Utilicecuerdasyamarres(noincluidos)parasujetardeformaseguratodalacarga.
4
AsegúresedequeelmotordelvehículoestéAPAGADOyconelfrenodeestacionamientopuestoantesdecargarloo
/
M6*20
4
1
11.Llavehexagonal
/
causarmuerte,lesionespersonalesodañosapropiedadesvaliosas.
de500libras(estaeslacapacidadcombinadadelestantedelanteroytrasero).
Tornillodecabezahueca
M6
Soldaduradebloque
1
Bloquear
/
lugar.
10.Abierto
M8
15.Tapóninteriorovalado
2.CumplircontodoslosrequisitosdelDepartamentodeTransporte(DOT)alutilizar
12.Llavehexagonal
8
4
1.Leaycomprendatodoestemanualantesdeensamblar,instalar,operarorealizartareasdemantenimientoen
esteproducto.Elincumplimientodeestasadvertenciaseinstruccionespuede
Descargadelportaescaleras.
3
Machine Translated by Google
background
OPERACIÓN
4
GUARDEESTASINSTRUCCIONES
8.Nomodifiqueelportaescalerasniutiliceesteproductoparafinesparalosquenoestádestinado.
Iluminado.Mantengaalosespectadoresyalosniñosfueradeláreadetrabajo.
equiposyotrosmaterialeslargos.
11.Alensamblaryutilizarelportaescaleras,mantengaeláreadetrabajolimpiayenbuenestado.
7.Esteportaescalerasestádiseñadoparatransportarescaleras,madera,tuberías,varillasderefuerzoyartículosdeportivos.
omedicamentos.
yusarelportaescaleras.Nuncatrabajebajolosefectosdelalcohololasdrogas.
yfrenos;asegúresedequenosehayanproducidodañosdurantelainstalacióndelproducto.
6.Unavezfinalizadoelmontaje,compruebeypruebetodoslossistemasdelvehículo,incluidaslasluces.
10.Useelsentidocomúnaltrabajar.Manténgasealertayconcentradoalrealizarlainstalación.
asegurado.Inspeccioneregularmenteparadetectardaños.Siencuentradesgasteodistorsión,
5.Noloutiliceparasujetarorestringirelpesodepersonasoanimalesdeningunamanera.
Suspendasuusoinmediatamente.
Mantengaelcabellolargoymantengaelcabello,laropaylosguantesalejadosdelaspartesmóviles.
9.Antesydespuésdecadauso,verifiquequetodoslosherrajesesténbienapretados.
Nofuediseñadopara
12.Vístaseapropiadamente.Nuncauseropaholgadanijoyasmientrastrabaja.
Machine Translated by Google
background
5
TornilloM8×30,Contratuerca,Junta
Paso2:
•
tapóninterior
Tuercadeseguridad,junta
Oval
TornilloM6×20
Paso1:Instalarelcontroldeslizante
Machine Translated by Google
background
6
Fabricante:ShanghaimuxinmuyeyouxiangongsiDirección:
Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.
juntadegoma
ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho
Cucamonga,CA91730
TornilloM8×30,Tuercadeseguridad,
Australia
empaquetadora
Paso3:Atornilleelasientodesoportealtecho.
Machine Translated by Google
background
REPRESENTANTECE
REPRESENTANTEDELREINOUNIDO
C/OYHConsultingLimitedOficina147,
CenturionHouse,LondonRoad,
StainesuponThames,Surrey,TW184AX
ECrossStuGmbH
YHCONSULTINGLIMITADA.
MainzerLandstr.69,
60329FráncfortdelMeno.
7
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
MODEL:BYCD-014
Van Rack
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią
jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w
porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi
oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas
zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
Machine Translated by Google
background
Zdjęcie ma charakter poglądowy, wszystko zależy od stanu faktycznego.
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z
nami: Wsparcie
techniczne i certyfikat E-Gwarancji www.vevor.com/support
MODEL:BYCD-014
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie
instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu
będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy
Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub
oprogramowania.
Van Rack
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
- 1 -
Machine Translated by Google
background
BYCD-014
Maksymalne obciążenie (funty)
1. Kolej
4
Śruba imbusowa
Masa netto (kg)
Ilość Typ
4.Uszczelka M8
M8*35
500
/
/
16
3.Płyta dociskowa
13
4
20
Model
/
Rozmiar produktu
Zdjęcie
/
6.M8 Sześciokąt
20
8
2
40
7.Uszczelka M6
1525*180*180 mm
2. Rama nośna
5. Nakrętka zabezpieczająca M8
/
/
/
8. Nakrętka zabezpieczająca M6
Model
LISTA PARAMETRÓW
LISTA CZĘŚCI
- 2 -
Machine Translated by Google
background
- 3 -
9.M6 Sześciokąt
1
rozładunek stojaka drabinowego.
8
12. Klucz imbusowy
4
1. Przeczytaj i zrozum całą instrukcję przed montażem, instalacją, obsługą lub serwisowaniem tego
produktu. Nieprzestrzeganie tych ostrzeżeń i instrukcji może
10. Otwarty koniec
M8
15.Wtyczka wewnętrzna owalna
2. Stosując się do wszystkich wymagań Departamentu Transportu (DOT)
1
Blok
/
miejsce.
Blok spawany
11. Klucz imbusowy
4
/
M6
Śruba imbusowa
500 funtów (jest to łączna nośność przedniego i tylnego bagażnika).
M6*20
1
/
spowodować śmierć, obrażenia ciała lub uszkodzenie cennego mienia.
Przed załadunkiem lub wyładunkiem upewnij się, że silnik pojazdu jest WYŁĄCZONY, a hamulec postojowy zaciągnięty.
Klucz
4
13. Przesuń zamek
ten produkt. Użyj lin i pasów mocujących (nie są dołączone), aby bezpiecznie przytrzymać cały ładunek
10-13
4
16.Uszczelka gumowa
3. Nie przeciążaj stojaka na drabinę. Nigdy nie przekraczaj maksymalnego udźwigu.
14. Blokada suwaka
/
4. Upewnij się, że pojazd znajduje się w bezpiecznym miejscu, umożliwiającym załadunek drabin i innych ładunków.
BEZPIECZEŃSTWO I OSTRZEŻENIA
Machine Translated by Google
background
ZAPISZ TE INSTRUKCJE
DZIAŁANIE
i hamulce; upewnij się, że podczas instalacji produktu nie doszło do żadnych uszkodzeń.
i używając stojaka na drabinę. Nigdy nie pracuj pod wpływem alkoholu, narkotyków
7. Ten stojak na drabinę jest przeznaczony do transportu drabin, drewna, rur, prętów zbrojeniowych, sprzętu sportowego
lub leków.
11. Podczas montażu i użytkowania stojaka drabinowego należy dbać o czystość i porządek w miejscu pracy.
sprzęt i inne długie materiały.
8. Nie modyfikuj stojaka na drabinę i nie używaj tego produktu do celów, do których nie jest przeznaczony.
oświetlone. Trzymaj widzów i dzieci z dala od obszaru roboczego.
nie został zaprojektowany dla.
12. Ubieraj się odpowiednio. Nigdy nie noś luźnej odzieży ani biżuterii podczas pracy.
9. Przed i po każdym użyciu sprawdź, czy wszystkie elementy mocujące są dobrze zamocowane.
Trzymaj długie włosy z dala od ruchomych części ciała, a także trzymaj włosy, odzież i rękawice z dala od nich.
5. Nie używać do podtrzymywania lub ograniczania ciężaru ludzi lub zwierząt w jakikolwiek sposób.
zabezpieczone. Regularnie sprawdzaj pod kątem uszkodzeń. Jeśli zostanie wykryte przetarcie lub zniekształcenie,
natychmiast przerwać stosowanie.
10. Używaj zdrowego rozsądku podczas pracy. Zachowaj czujność i koncentrację podczas ustawiania
6. Po zakończeniu montażu sprawdź i przetestuj wszystkie systemy pojazdu, w tym światła.
- 4 -
Machine Translated by Google
background
- 5 -
•
Śruba M8×30, Nakrętka zabezpieczająca, Uszczelka
Owalny
wtyczka wewnętrzna
Nakrętka zabezpieczająca, uszczelka
Krok 2:
Śruba M6×20
Krok 1: Zainstaluj suwak
Machine Translated by Google
background
- 6 -
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Producent: Shanghaimuxinmuyeyouxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,
CA 91730
uszczelka
uszczelka gumowa
Śruba M8×30, Nakrętka zabezpieczająca,
Krok 3: Przykręć siedzisko do dachu.
Machine Translated by Google
background
- 7 -
C/O YH Consulting Limited Biuro 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
Mainzer Landstr.69,
60329 Frankfurt nad Menem.
E-CrossStu GmbH
YH CONSULTING LIMITED.
REP WIELKIEJ BRYTANII
Przedstawiciel UE
Machine Translated by Google
background
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google
background
MODEL:BYCD-014
"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de
besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken
en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij
herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote
topmerken wanneer u een bestelling bij ons plaatst.
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.
Van Rack
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
De afbeelding is alleen ter referentie, alles is onder voorbehoud van de werkelijkheid.
HULP NODIG? NEEM CONTACT MET ONS OP!
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het
product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding
voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.
Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates
voor ons product zijn.
MODEL:BYCD-014
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust
contact met
ons op: Technische ondersteuning en E-garantiecertificaat
www.vevor.com/support
Van Rack
- 1 -
Machine Translated by Google
background
BYCD-014
- 2 -
1525*180*180mm
2. Ondersteuningsframe
5.M8 borgmoer
/
/
/
8.M6 Borgmoer
6.M8 Zeshoek
8
Productgrootte
Afbeelding
/
20
2
40
7.M6 Pakking
500
/
/
16
13
20
4
/
Model
3. Drukplaat
Maximale belasting (lbs)
1. Spoor
4
Inbusschroef
Nettogewicht (kg)
Hoeveelheidstype
4.M8 Pakking
M8*35
Model
PARAMETERLIJST
ONDERDELENLIJST
Machine Translated by Google
background
VEILIGHEID & WAARSCHUWINGEN
10-13
4
16. Rubberen pakking
3. Overbelast de Ladder Rack niet. Overschrijd nooit het maximale draagvermogen
9.M6 Zeshoek
1
14. Schuifvergrendeling
/
4. Zorg ervoor dat het voertuig op een veilige plaats staat voor het laden van ladders en andere vracht.
Zorg ervoor dat de motor van het voertuig UIT staat en dat de parkeerrem is aangetrokken voordat u gaat laden of lossen.
M6*20
1
/
de dood, persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.
Moersleutel
13. Schuif het slot
4
dit product. Gebruik touwen en spanbanden (niet meegeleverd) om alle vracht veilig vast te houden
1
Blok
/
plaats.
11. Inbussleutel
4
/
van 500 lbs. (dit is de gecombineerde capaciteit van de voor- en achterdrager.)
Bloklassen
Inbusschroef
M6
8
12. Inbussleutel
4
1. Lees en begrijp deze volledige handleiding voordat u dit product monteert, installeert, bedient of onderhoudt.
Het niet opvolgen van deze waarschuwingen en instructies kan
het lossen van de Ladder Rack.
10.Open-einde
M8
15.Ovale binnenste plug
2. Houd u aan alle vereisten van het Department of Transportation (DOT) bij het gebruik van
- 3 -
Machine Translated by Google
background
WERKING
- 4 -
BEWAAR DEZE INSTRUCTIES
5. Gebruik het niet om het gewicht van een mens of dier op welke manier dan ook vast te houden of te beperken.
Stop onmiddellijk met het gebruik.
7. Deze ladderdrager is ontworpen om ladders, hout, buizen, wapeningsstaal, sportartikelen te vervoeren
of medicijnen.
en remmen; controleer of er geen schade is ontstaan tijdens de installatie van het product.
en het gebruik van de Ladder Rack. Werk nooit onder invloed van alcohol, drugs
8. Wijzig de Ladder Rack niet en gebruik dit product niet voor doeleinden waarvoor het bedoeld is.
verlicht. Houd toeschouwers en kinderen uit de werkruimte.
apparatuur en andere lange materialen.
11. Zorg ervoor dat de werkplek schoon en goed schoon is tijdens het monteren en gebruiken van de Ladder Rack.
9. Controleer voor en na elk gebruik of alle hardware goed vastzit.
Houd lang haar in bedwang en houd haar, kleding en handschoenen uit de buurt van bewegende delen.
is niet ontworpen voor.
12. Kleed je gepast. Draag nooit loszittende kleding of sieraden tijdens het werk.
6. Wanneer de montage voltooid is, controleer en test u alle voertuigsystemen, inclusief de verlichting
10. Gebruik je gezonde verstand tijdens het werken. Blijf alert en concentreer je bij het opzetten
beveiligd. Controleer regelmatig op schade. Als er rafels of vervormingen worden gevonden,
Machine Translated by Google
background
- 5 -
Stap 2:
Schroef M8×30, borgmoer, pakking
Ovaal
binnenste plug
Borgmoer, pakking
•
Schroef M6×20
Stap 1: Installeer de schuifregelaar
Machine Translated by Google
background
- 6 -
rubberen pakking
Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 91730
pakking
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Schroef M8×30, Borgmoer,
Stap 3: Schroef de steunzitting vast aan het dak.
Machine Translated by Google
background
EC-REP
VK REP
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
C/O YH Consulting Limited Kantoor 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
YH CONSULTING LIMITED.
- 7 -
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
MODELL:BYCD-014
Van Rack
Teknisk support och e-garanticertifikat www.vevor.com/support
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar
bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med
de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds
av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om
du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
Machine Translated by Google
background
Bilden är endast för referens, allt med förbehåll för det faktiska.
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du
använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet
på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att
informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
MODELL: BYCD-014
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och
e-
garanticertifikat www.vevor.com/support
Van Rack
BEHÖVER HJÄLP? KONTAKTA OSS!
- 1 -
Machine Translated by Google
background
Maximalt belastningslager (lbs)
1. Räls
4
Hylsskruv
Nettovikt (Kg)
Antal Typ
4.M8 Packning
M8*35
500
/
/
16
3.Pressplatta
13
4
20
Modell
/
Produktstorlek
/
6.M8 Hexagon
20
8
2
40
7.M6 Packning
1525*180*180mm
2. Supportram
5.M8 Låsmutter
/
/
/
8.M6 Låsmutter
BYCD-014
Modell
PARAMETERLISTA
DELLISTA
- 2 -
Machine Translated by Google
background
SÄKERHET OCH VARNINGAR
9.M6 Hexagon
1
lossning av stegstället.
8
12. Insexnyckel
4
1. Läs och förstå hela denna manual innan du monterar, installerar, använder eller servar denna produkt.
Underlåtenhet att följa dessa varningar och instruktioner kan
10. Öppet slut
M8
15.Oval inre plugg
2. Följ alla krav från Department of Transportation (DOT) vid användning
1
Blockera
/
plats.
Blocksvetsning
11. Insexnyckel
4
/
Hylsskruv
M6
på 500 pund. (detta är främre och bakre rack kombinerad kapacitet.)
M6*20
1
/
orsaka dödsfall, personskada eller skada på värdefull egendom.
Se till att fordonets motor är AV, med parkeringsbromsen åtdragen, innan du lastar eller
Rycka
4
13. Skjut låset
denna produkt. Använd rep och stag (ingår ej) för att säkert hålla in all last
10-13
4
16. Gummipackning
3. Överbelasta inte stegstället. Överskrid aldrig den maximala viktkapaciteten
14. Skjutlås
/
4. Se till att fordonet är på en säker plats för lastning av stegar och annan last.
- 3 -
Machine Translated by Google
background
DRIFT
SPARA DESSA INSTRUKTIONER
och bromsar; se till att inga skador uppstod under produktinstallationen.
och använda stegstället. Arbeta aldrig när du är påverkad av alkohol, droger
7. Detta stegställ är utformat för att bära stegar, timmer, rör, armeringsjärn, sport
eller mediciner.
11. Håll arbetsområdet rent och väl under montering och användning av stegstället
utrustning och andra långa material.
8. Modifiera inte stegstället och använd inte denna produkt för ändamål som den
upplyst. Håll åskådare och barn borta från arbetsområdet.
var inte designad för.
12. Klä dig lämpligt. Bär aldrig löst sittande kläder eller smycken när du arbetar.
9. Före och efter varje användning, kontrollera att all hårdvara sitter ordentligt
Innehåll långt hår och håll hår, kläder och handskar borta från rörliga delar
5. Använd inte för att hålla eller hålla tillbaka människors eller djurs vikt på något sätt.
säkrad. Inspektera regelbundet för skador. Om nötning eller förvrängning upptäcks,
avbryt användningen omedelbart.
6. När monteringen är klar, kontrollera och testa alla fordonssystem inklusive lampor
10. Använd sunt förnuft när du arbetar. Var uppmärksam och koncentrera dig när du ställer in
- 4 -
Machine Translated by Google
background
- 5 -
•
Skruv M8×30, Låsmutter, packning
Oval
inre plugg
Skruv M6×20
Steg 2:
Låsmutter, packning
Steg 1: Installera skjutreglaget
Machine Translated by Google
background
- 6 -
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Australien
packning
gummipackning
Skruv M8×30, Låsmutter,
Steg 3: Skruva fast stödsätet i taket.
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,
CA 91730
Machine Translated by Google
background
- 7 -
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
YH CONSULTING LIMITED.
UK REP
EC REP
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor BYCD-014 Questions and Answers

Find answers or ask new question.
See other models: SX1D8000 YF5FT100FTB C68 FFB17# SH-LS-020
Questions and Answers
