MANUAL
Essential Series
ET500
Power for everything you need
High efficiency with 80 PLUS Bronze certification
24/7 continuous power output with 40℃ operating temperature
Class-leading single +12V rail
Multiple protection circuitry
Silent running 120mm fan with 18 dBA
PCI-E 8pin and PCI-E 6pin connectors support
Active PFC
SilverStone Essential Series
SST-ET500
500W ATX12V Switching Power Supply
With Active PFC
80Plus Bronze
PS/2
1. INPUT
1.1 VOLTAGE
1.2 FREQUENCY
1.4 INRUSH CURRENT
1.3 CURRENT
47Hz ~ 64Hz
Power no damage at AC input 230Vac/3.7A
115Vac/4.34A max. 230Vac/2.17A max.
1.5 POWER EFFICIENCY
Meet 80 Plus Bronze requirement
115V
1.6 POWER FACTOR
PF > 0.90 at full load
230V
MINIMUM
100
NOMINAL
115-230
MAXIMUM
264
UNITS
Vrms
Loading
20%
50%
100%
Required minimum efficiency
82%
85%
82%
Loading
20%
50%
100%
Required minimum efficiency
85%
88%
85%
2. OUTPUT
*The continuous total output power is 500W max.
。
The combined power of +5V and +3.3V is 100W max.
。
Peak currents may last up to 12 seconds with not more than one occurrence per minute.
* Add 0.1uF and 10uF capacitors across output terminal during ripple & noise test.
* Cross load setting table
2.1 REMOTE ON/OFF
Voltage
＊Max load
Min load
Peak load
＊Combined power
＊Regulation
＊Ripple & Noise
+5V
15.0A
2.0A
--
+3.3V
15.0A
2.0A
--
+5,-5%
50mV
100W
+5,-5%
50mV
+12V
38.0A
6.64A
--
--
+5,-5%
120mV
-12V
0.3A
0.05A
--
--
+10,-10%
120mV
+5Vsb
2.5A
0.4A
--
--
+5,-5%
50mV
LOAD1
LOAD2
LOAD3
LOAD4
LOAD5
+5V
3A
15A
3A
3A
3A
+3.3V
38A
7.6A
7.6A
7.6A
7.6A
+12V
3A
3A
15A
3A
3A
-12V
0A
0A
0A
0.3A
0A
+5Vsb
0.4A
0.4A
0.4A
0.4A
2.5A
2.0V
PS it
disabled
0.8V
PS it
enabled
0.3VHysteresis >
_
5.25=Maximum
Open-circuit Voltage
PS/ON # Voltage
2.0V0.8VEnable
Disable
>
_
>
_
3.0 PROTECTION
4.0 TIME SEQ.TEST
3.1 OVER VOLTAGE PROTECTION
+3.3V output 3.84 Vmax.
+5.0V output 7.0 Vmax.
+12.0V output 14.2 Vmax.
3.2 SHORT Current PROTECTION
All output to GND.
3.3 OVER POWER PROTECTION
Foldback at 110%~150% over peak load
4.1 Start Time：T1≦500ms
4.2 +12V、+5V、+3.3V voltage Rise time：0.1ms≦T2≦20ms
4.3 PG delay time:100ms<T3<500ms
4.4 PG rise time：T5≦10ms
4.5 AC power failure protection time：T6≧10ms/70% Load
4.6 PF delay time：T4≧1ms
When OVP ,OPP or short protection is triggered, the main outputs will be latched off. The main outputs can be
reset by cycling the DC remote on/off or AC power. +5Vsb output is auto recovery when fault condition removed.
T6
T4
T2
PW-OK
PW-OK Sense
Level=95% of Nominal
+12V, +5V, +3.3V OVP
10%
95%
OFF
ON
Vac
PS/ON
T3
T5
T1
5.0 ENVIRONMENT
7.0 HI-POT
6.0 CAPACITIVE LOAD
5.1 OPERATING TEMP
0
℃
to +40
℃
7.1 PRIMARY TO SECONDARY
AC 1.8 KV for 60S, maximum leakage current 10mA
5.2 STORAGE TEMP
-40
℃
to + 50
℃
5.3 OPERATING HUMIDITY
20% to 90%,non-condensing
5.4 STORAGE HUMIDITY
10% to 93%, non-condensing
5.5 OPERATING ALTITUDE
0 to 10,000 feet
When OVP ,OPP,OCP or short protection is triggered, the main outputs will be latched off. The main outputs can be
reset by cycling the DC remote on/off or AC power. +5Vsb output is auto recovery when fault condition removed.
8.0 EARTH CONTINUITY TEST
Tested under DC +12V/25A conditions, the resistance is m100mΩ.
OUTPUT
+12V
+5V
+3.3V
+5VSB
Capacitate Load（uF）
5000.00
3000.00
3000.00
2000.00
9.0 LEAKAGE CURRENT EACH LINE TO GND
AC INPUT 115V tested at 60Hz, leakage current ≦3.5mA.
10.0 OVER SHOOT TEST
In any conditions, the output voltage of each group should not exceed ±10% of the power supply value of the group.
11.0 MTBF at 25℃(demonstrated)
100K hrs minimum
12.0 DIMENSIONS
150mm X 86mm X140mm

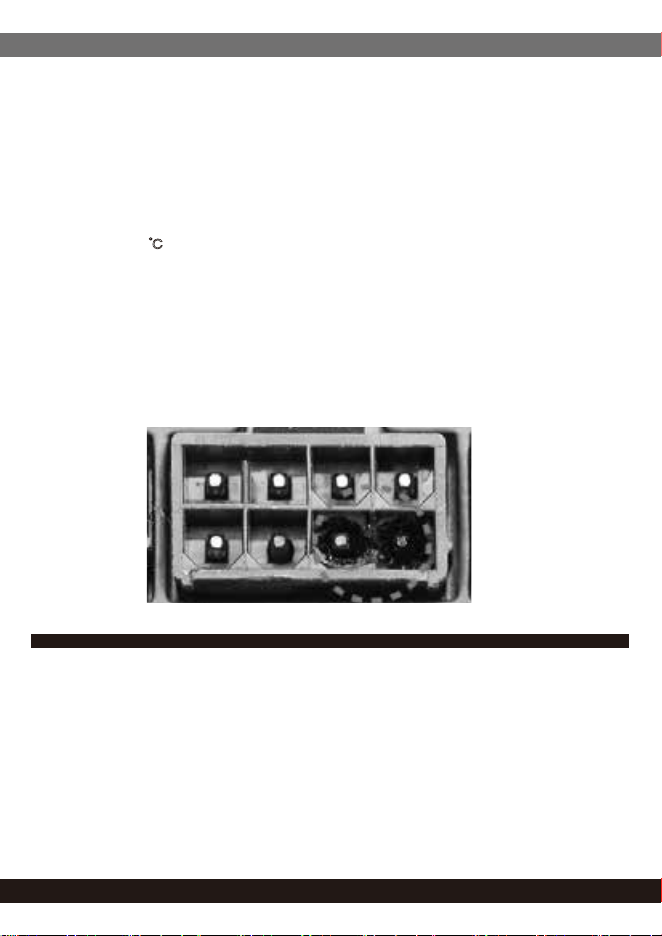

13. POWER SUPPLY CONNECTOR OVERUSE DEFINITION
EN
Power supply connector overuse defi nition
A single PCIe 8pin cable and connector’s maximum current rating is 12.5A, which is 150W (+12V x 12.5A). So
SilverStone’s warranty will not cover damages or malfunction resulting from the use of a graphics card or expansion
card with a single PCIe 8pin connector that exceeds standard 225W total power draw (150W from PCIe 8pin connector
+ 75W from PCIe motherboard slot). Similarly, a graphics card or expansion cardwith dual PCIe 8pin connectors that
exceed 375W total power draw (300W from two PCIe 8pin connectors + 75W from PCIe motherboard slot) will also not be
covered under warranty.
Peripheral (molex) or SATA connector’s maximum current rating is 5A, which is 60W (+12V x 5A) or 25W (+5V x 5A).
Please ensure connected devices are operating under these limits. SilverStone’s warranty will not cover damages or
malfunction resulting from usages exceeding these connectors and their associated cables.
24pin motherboard connector’s maximum current rating for its dual +12V metal pins are 5A each, which totals 120W
(+12V x 5A x 2). Please ensure +12V drawing devices connected to the motherboard are operating under these limits.
SilverStone’s warranty will not cover damages or malfunction resulting from usages exceeding these connectors and their
associated cables.
DE
Defi nition einer Überlastung des DE Netzanschlusses
Die maximale Stromstärke eines einzelnen 8-poligen PCIe-Kabels und Anschlusses beträgt 12,5 A, was 150 W (+12 V
x 12,5 A) entspricht. Daher deckt die SilverStone-Garantie keine Schäden oder Fehlfunktionen durch den Einsatz einer
Grafi kkarte oder Erweiterung skarte mit einem einzigen 8-poligen PCIe-Anschluss ab, die die Standardleistungsaufnahme
von insgesamt 225 W übersteigt (150 W vom 8-poligen PCIe-Anschluss + 75 W vom PCIe-Motherboard-Steck platz).
Ebenso wird die Verwendung einer Grafi kkarte oder Erweiterungskarte mit zwei 8-poligen PCIe-Anschlüssen, die eine
Leistungsaufnahme von insgesamt 375 übersteigen (300 W von
den beiden 8-poligen PCIe-Anschlüssen + 75 W vom PCIe-Mother-board-Steckplatz) nicht durch die Garantie abgedeckt.
Der maximale Nennstrom von Peripherie- (Molex) oder SATA-Anschluss beträgt 5 A, was 60 W (+12 V x 5 A) oder 25 W (+5
V x 5 A) entspricht. Bitte achten Sie darauf, dass verbundene Geräte unter diesen Grenzwerten arbeiten. Die Garantie
von SilverStone deckt keine Schäden oder Fehlfunktionen aufgrund einer Nutzung ab, die diese
Anschlüsse und ihre zugehörigen Kabel übersteigt.
Der maximale Nennstrom des 24-poligen Motherboard-Anschlusses für seine dualen +12-V-Metallkontakte beträgt
jeweils 5 A, was insgesamt 120 W (+12 V x 5 A x 2) ergibt. Bitte stellen Sie sicher, dass mit dem Motherboard verbundene
+12-V-Geräte unter diesen Grenzwerten arbeiten. SilverStones Garantie deckt keine Schäden oder Fehlfunktionen
aufgrund einer Nutzung jenseits der Angaben dieser Anschlüsse und ihrer zugehörigen Kabel ab.
FR
Défi nition de l'utilisation excessive du FR connecteur d'alimentation électrique
Le courant nominal maximum d'un câble et d'un connecteur PCIe 8 broches unique est de 12,5 A, ce qui correspond
à 150 W (+12 V x 12,5 A). La garantie de SilverStone ne couvre donc pas les dommages ou les dysfonctionnements
résultant de l'utilisation d'une carte graphique ou d'une carte d'extension avec un connecteur PCIe 8 broches unique qui
dépasse une consommation énergétique totale de 225 W standard (150 W provenant du connecteur PCIe 8 broches +
75 W provenant de l'emplacement de la carte mère PCIe). De même, une carte graphique ou une carte d'extension avec
deux connecteurs PCIe 8 broches qui dépasse une consommation énergétique totale de 375 W (300 W provenant des
deux connecteurs PCIe 8 broches + 75 W provenant de l'emplacement de la carte mère PCIe) ne sera également pas
couverte dans le cadre de la garantie.
Le courant nominal maximum d'un périphérique (Molex) ou d'un connecteur SATA est de 5 A, ce qui correspond à 60 W
(+12 V x 5A) ou 25 W (+5 V x 5 A). Veuillez vous assurer que les appareils connectés fonctionnent dans ces limites. La
garantie de SilverStone ne couvre pas les dommages ou les dysfonctionnements résultant d'utilisations dépassant ces
connecteurs et leurs câbles associés.
Le courant nominal maximal des connecteurs 24 broches de la carte mère pour ses doubles broches métalliques +12 V
est de 5 A chacun, ce qui représente au total 120 W (+12 V x 5 A x 2). Veuillez vous assurer que les dispositifs de tension
+12 V connectés à la carte mère fonctionnent dans ces limites. La garantie de SilverStone ne couvre pas les dommages
ou les dysfonctionnements résultant d'utilisations dépassant la capacité de ces connecteurs et de leurs câbles associés.
IT
Defi nizione di uso eccessivo del connettore IT di alimentazione
La corrente massima di un singolo cavo PCIe a 8 pin e del connettore è 12,5 A, corrispondente a 150 W (+12 V x 12,5
A). Pertanto, la garanzia di SilverStone non copre danni o malfunzionamenti derivanti dall'utilizzo di una scheda grafi ca
o una scheda di espansione con un singolo connettore PCIe a 8 pin che supera l'assorbimento totale di 225 W (150 W
da connettore PCIe a 8 pin + 75 W da slot PCIe). Analogamente, la garanzia non copre anche una scheda grafi ca o una
scheda di espansione con doppi connettori PCIe a 8 pin che superano l'assorbimento totale di 375 W (300 W da doppi
connettori PCIe a 8 pin + 75 W dalla scheda madre PCIe).
La corrente massima del connettore periferico (molex) o SATA è 5 A, corrispondente a 60 W (+12 V x 5 A) o 25 W (+5 V
x 5 A). Assicurarsi che i dispositivi collegati funzionino entro questi limiti. La garanzia di SilverStone non copre danni o
malfunzionamenti derivanti da uso eccessivo di questi connettori e dei relativi cavi.
La corrente massima del connettore a 24 pin per scheda madre per i suoi due pin di metallo a +12 V è di 5 A ciascuno,
per un totale di 120 W (+12 V x 5 A x 2). Assicurarsi che i dispositivi a +12 V collegati alla scheda madre funzionino
con questi limiti. La garanzia di SilverStone non copre danni o malfunzionamenti derivanti da uso eccessivo di questi
connettori e dei relativi cavi.
ES
Defi nición de uso excesivo del conector de ES la Fuente de alimentación
La corriente máxima de un solo cable PCIe de 8 pines es 12,5A, lo que son 150W (+12V x 12,5A). Por tanto, la garantía
de SilverStone no cubrirá daños o fallos provocados por el uso de una tarjeta gráfica o de expansión con un único
conector PCIe de 8 pines que exceda el total estándar de 225W (150W del conector PCIe de 8 pines + 75W
del zócalo PCIe de la placa base). De igual modo, una tarjeta gráfi ca o de expansión con conectores duales PCIe de 8
pines que superen 375W de potencia (300W de los dos conectores PCIe de 8 pines +75W del zócalo de la placa base)
tampoco será cubierta por la garantía.
La corriente máxima del conector de periféricos (molex) o SATA es 5A, que son 60W (+12V x 5A) o 25W (+5V x 5A). Por
favor, asegúrese de que los dispositivos conectados funcionan dentro de estos límites. La garantía de SilverStone no
cubrirá daños o fallos a resultas de un uso excesivo de estos conectores y sus cables asociados.
La corriente máxima del conector de 24 pines de la placa base para sus pines de metal duales de +12V es de 5A cada
uno, para un total de 120W (+12V x 5A x 2). Por favor, asegúrese de que los dispositivos de +12V
conectados a la placa base funcionan dentro de estos límites. La garantía de SilverStone no cubrirá daños o averías a
resultas de un uso excesivo para estos conectores y sus cables asociados.
RU
Определение чрезмерной нагрузки на RU коннектор блока питания
Один кабель и коннектор PCIe 8pin поддерживает ток 12.5A, что равно 150Вт (+12В x 12.5A). Таким образом,
гарантийные обязательства SilverStone не будут действовать если вы используете видеокарту или другую карту
расширения с одним коннектором PCIe 8pin, которые превышает стандартную общую потребляемую мощность
225Вт (150Вт через коннектор PCIe 8pin +75Вт через слот PCIe материнской платы). Аналогично, видеокарта или
другая карта расширения с двумя коннекторами PCIe 8pin, которые превышают общую потребляемую мощность
375Вт (300Вт через коннектор PCIe 8pin + 75Вт через слот PCIe материнской платы), также не будут покрываться
гарантией.
Максимальный номинальный ток периферийного (molex) или SATA разъёма составляет 5A, что равно 60Вт (+12В
x 5A) или 25 Вт (+5В x 5A). Пожалуйста, убедитесь, что подключенные устройства работают в этих пределах.
Гарантия SilverStone не будет распространяться на неисправности, возникающие в результате использования этих
коннекторов или подключаемых к ним кабелей.
Максимальный номинальный ток 24pin коннектора материнской платы для его двойных металлических контактов
+12В составляет 5A на каждый, что равно 120Вт (+12В x 5A x 2). Пожалуйста, убедитесь, что устройства,
подключенные к линии
+12В, работают в этих пределах. Гарантия SilverStone не будет распространяться на
неисправности, возникающие в результате использования этих коннекторов или подключаемых к ним кабелей.

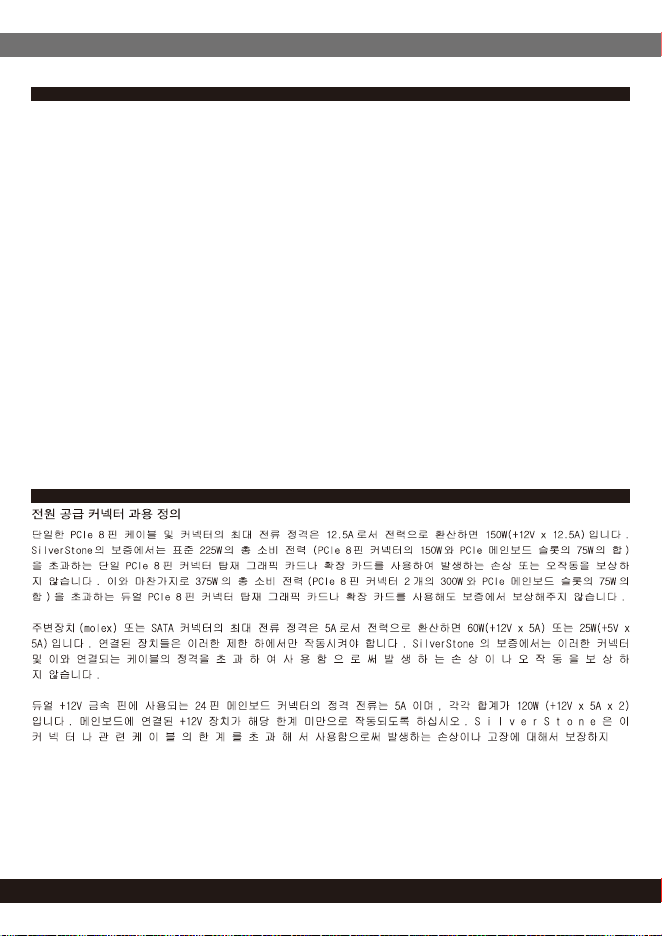

KR

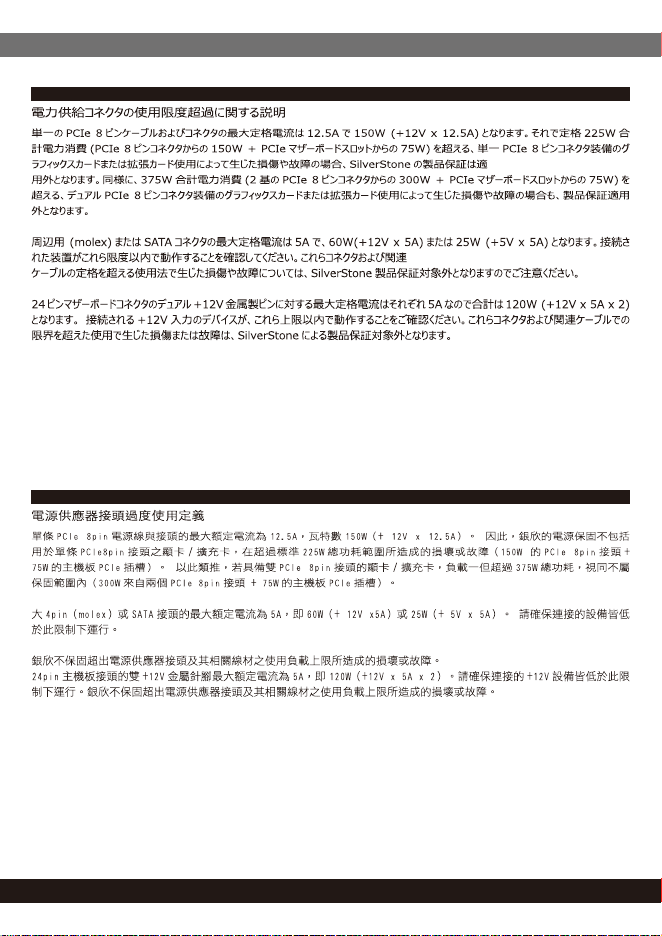

JP
TW

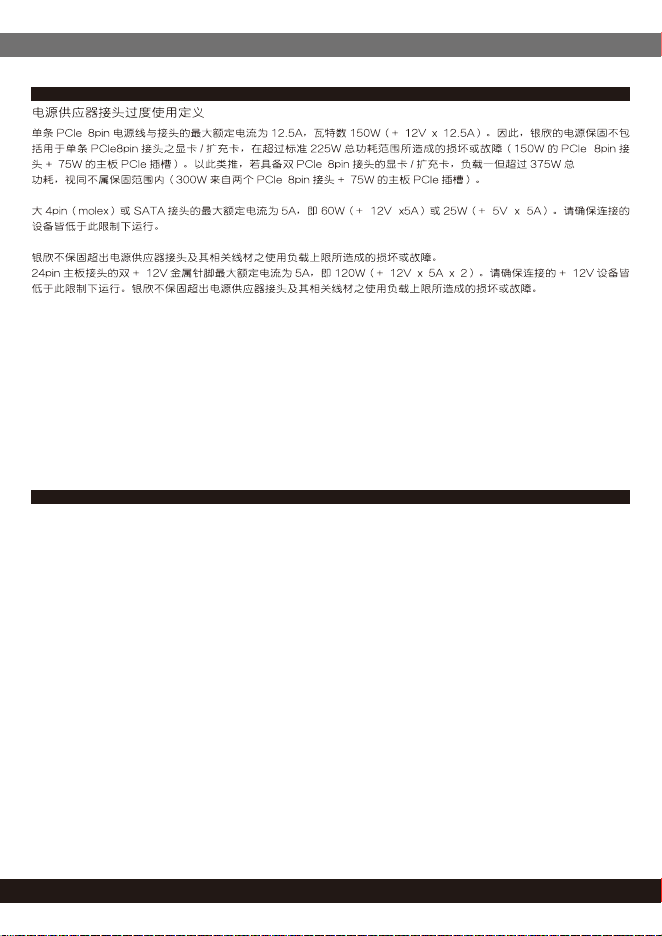

CN
TH
ขีดจํากัดการรองรับการใช้งานของขั้วต่อจากพาวเวอร์ซัพพลาย
สําหรับขั้วเชื่อมต่อและสายไฟเลี้ยง PCIe 8 พินสามารถรองรับกระแสได้สูงสุด 12.5แอมป์หรือหมายถึง 150 วัตต์
(+12V x 12.5A) ดังนั้นการรับประกันจากทาง SilverStoneจะไม่ครอบคลุมถึงความเสียหายหรือความผิดปรกติซึ่งเกิดขึ้นกับกราฟิกการ์
ดรวมถึงการ์ดขยายความยาวที่ใช้งานขั้วเชื่อมต่อ PCIe 8 พิน ซึ่งมันมีการใช้พลังงานรวมทั้งสิ้นเกินกว่ามาตรฐานที่กําหนดคือ 225 วัตต์
(150วัตต์ จาก PCIe 8 พิน + 75 วัตต์ จากสล๊อต PCIe บนเมนบอร์ด)อันรวมถึงกราฟิการ์ดหรือการ์ดขยายความยาวที่ใช้ขั้วต่อไฟเลี้ยง
PCIe 8 พินจํานวน 2ชุดซึ่งมีการใช้พลังงานทั้งสิ้น 375 วัตต์ (300 วัตต์ จากขั้ว PCIe 8 พิน 2 ชุด +75 วัตต์ จากสล๊อต PCIe
บนเมนบอร์ด) ซึ่งไม่ครอบคลุมเช่นกัน
ภายใต้การรับประกัน ขั้วเชื่อมต่อ Peripheral หรือ Molex 4 พินและ SATAมันสามารถรองรับกระแสได้สูงสุด 5 แอมป์หรือหมายถึง 60
วัตต์ (+12V x 5A)หรือ (+5V + 5A)
กรุณาให้แน่ใจว่าอุปกรณ์ที่ใช้งานมีการใช้พลังงานไม่เกินกว่าขีดจํากัดที่รองรับดังนั้นการรับประกันจากทาง SilverStoneจะไม่ครอบคลุมถึ
งความเสียหายหรือความผิดปรกติจากอุปกรณ์ที่เชื่อมต่อใช้งานจากตัวสายเชื่อมต่อซึ่งมีการใช้พลังงานเกินกว่าขีดจํากัด

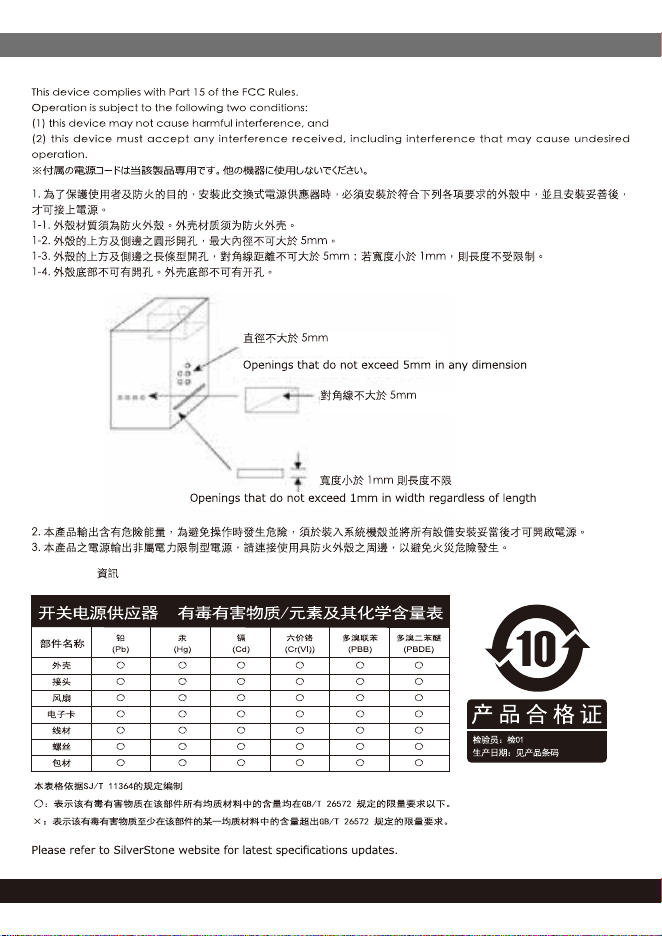

BSMI ROHS
http://www.silverstonetek.com/downloads/PSU/RSD.pdf
