SilverStone SST-TJ04B-E TJ04-E User Manual

NO: G11214911

January, 2013

TJ04-E

Reinterpretation of an all-time classic

Specifications

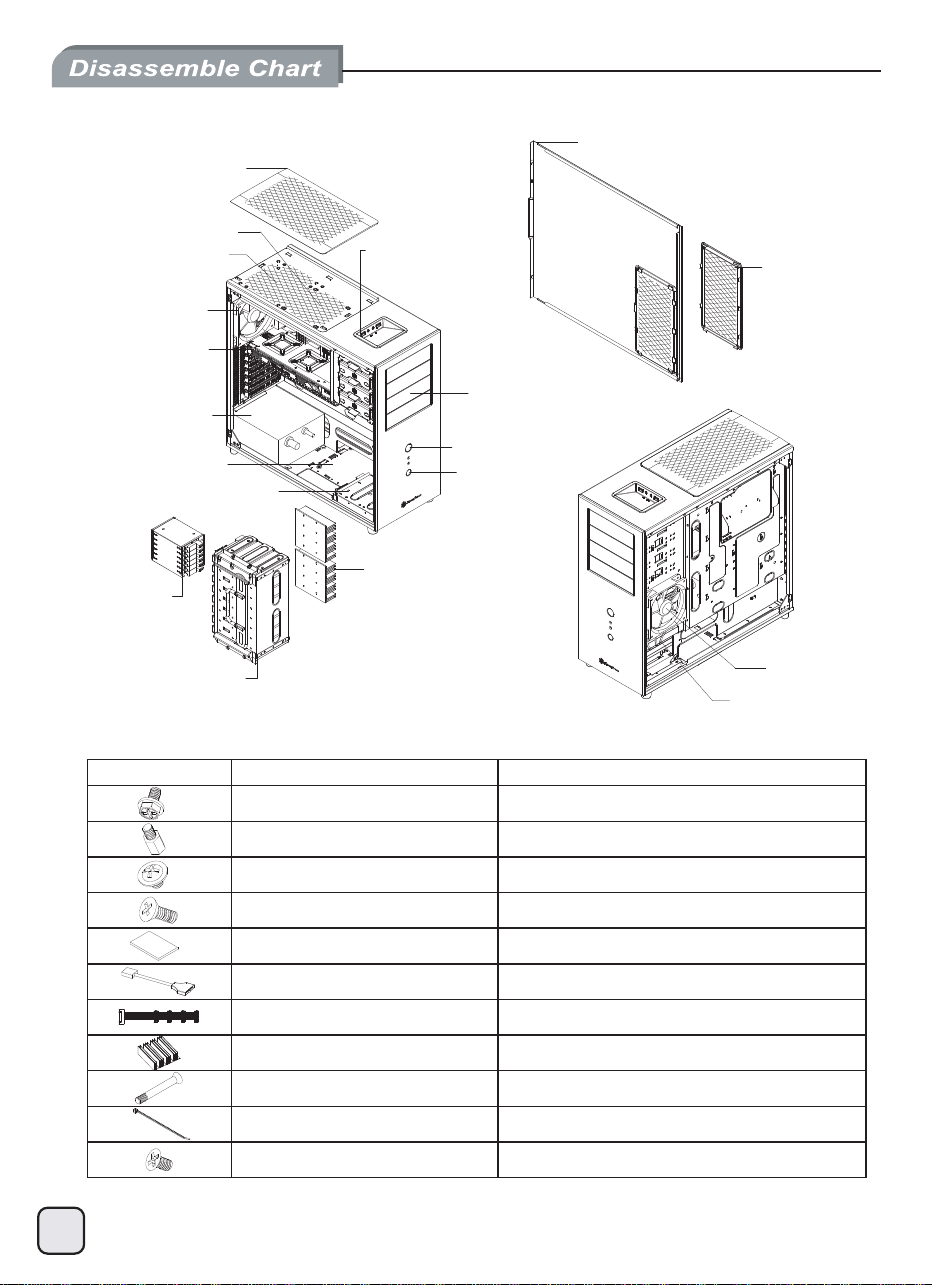

Disassemble Chart

Installation guide

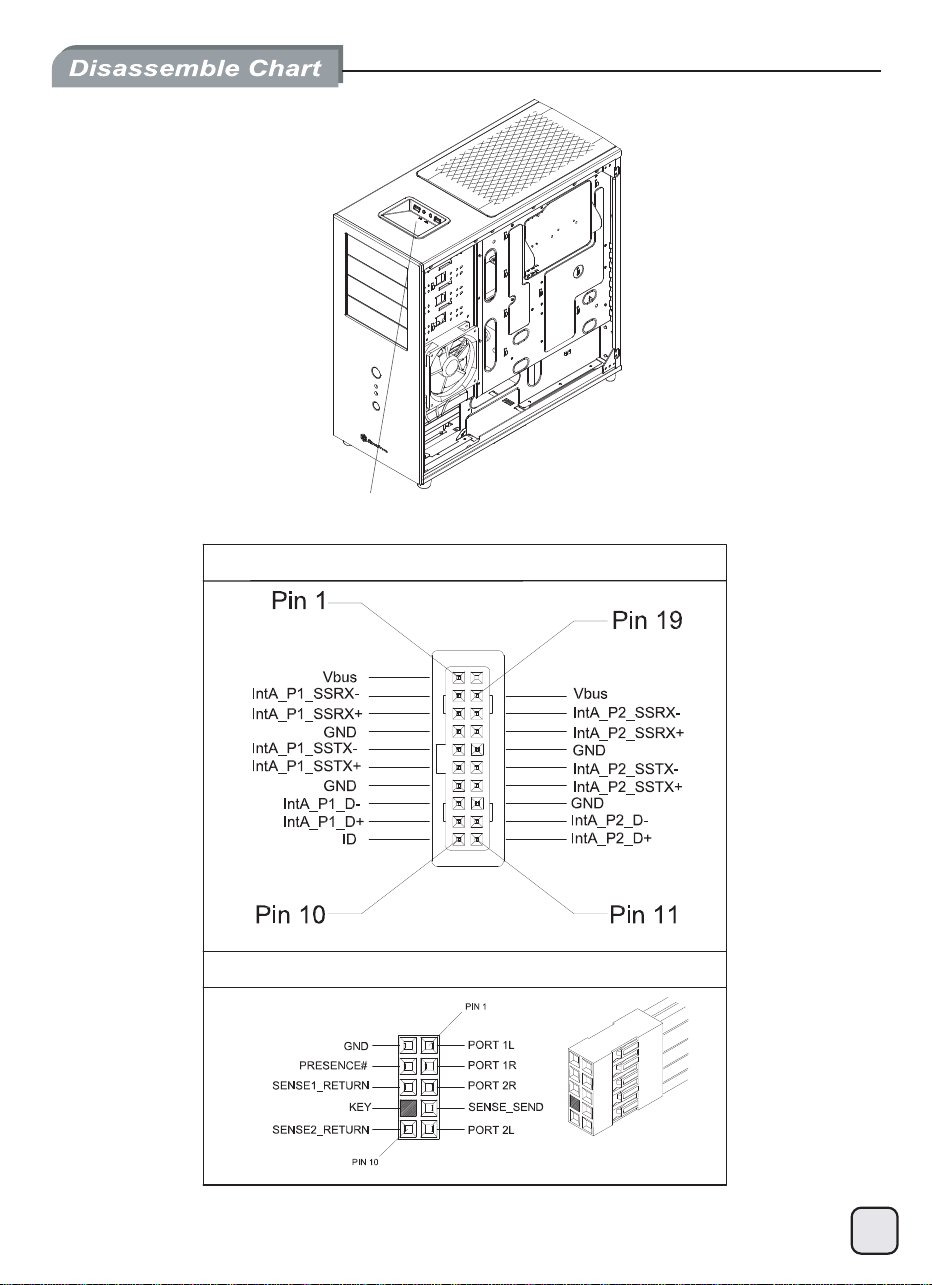

Front panel connector guide

Front I/O connector guide

Component size limitations

Recommended cooling device setup and selection

Cable routing

Upgrade and maintenance

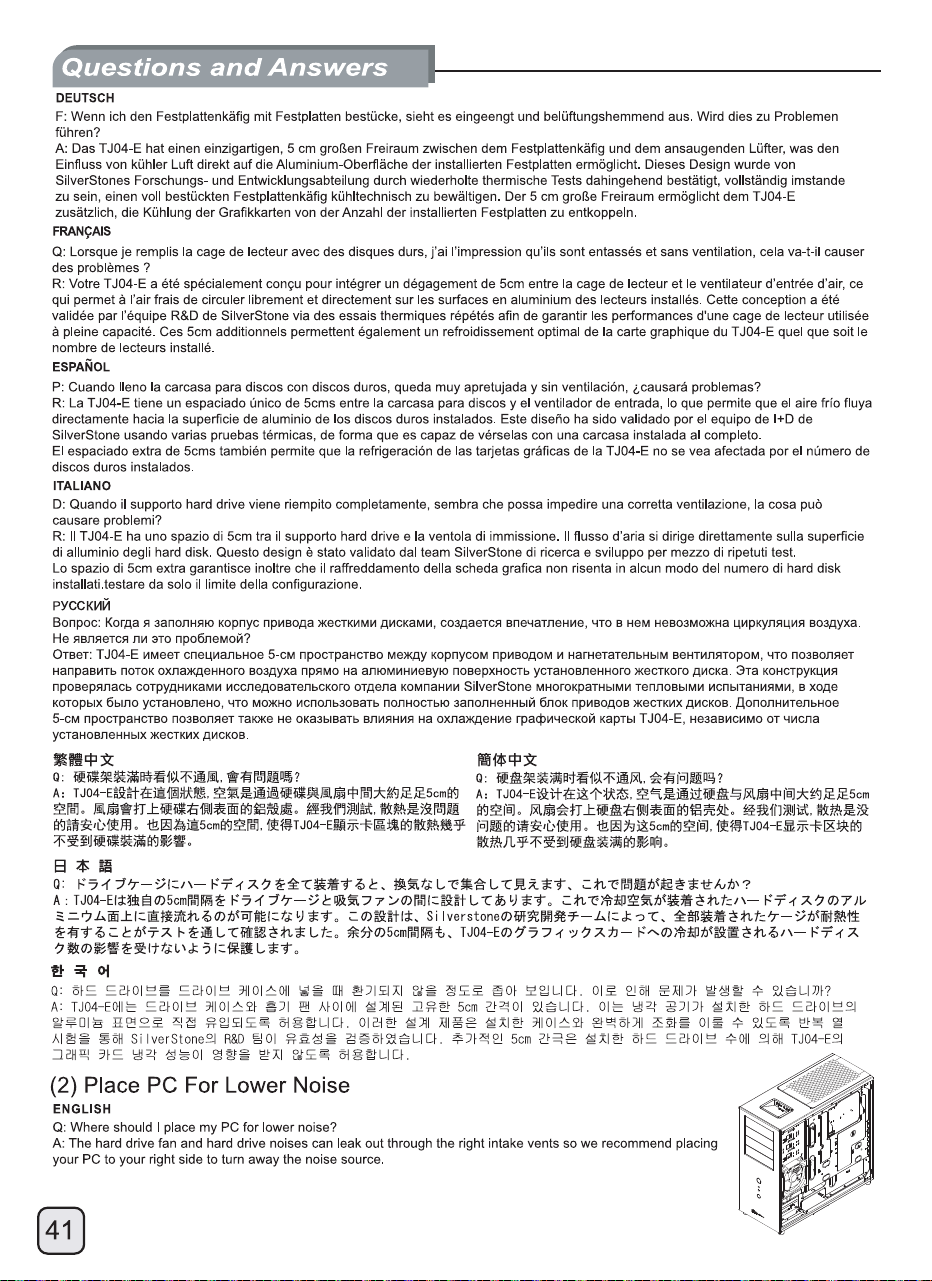

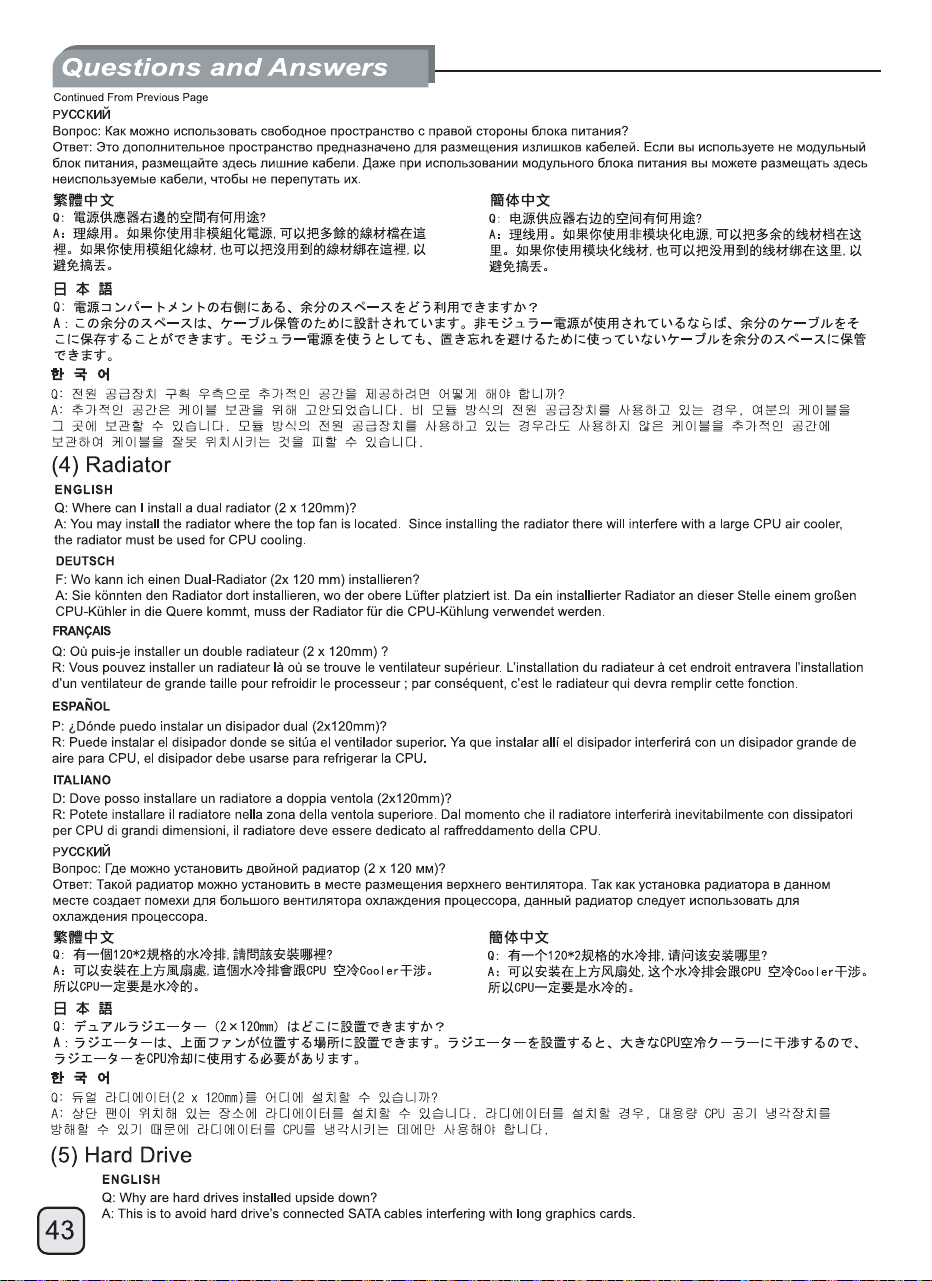

Q & A

P. 2

P. 3

P. 5

P.18

P.20

P.21

P.29

P.31

P.35

P.41

Installation and system optimization guide:

The following manual and guides were carefully prepared by the SilverStone engineering

team to help

you maximize the potential of your SilverStone product.

Please keep this manual for future reference when upgrading or performing maintenance

on your system. A copy of this manual can also be downloaded from our website at:

http://www.silverstonetek.com

Contents

TJ04-E

Aluminum front panel, steel body

SSI CEB, ATX (up to 12" x 10.9"), Micro ATX

Right

SST-TJ04B-E (Black)

SST-TJ04B-EW (Black + Window)

1 x 120mm fan slot (optional)

Rear 1 x 120mm exhaust fan, 1200rpm, 21dBA

USB 3.0 x 2 (backwards compatible with USB 2.0)

audio x 1 / MIC x 1

1 x optional standard PS2 (ATX)*

Compatible up to 17 inches in length*

214mm(W) x 489mm(H) x 489mm(D)

Model No.

Expansion Card

3.5" x 9 (optional 3.5" x 8 + 2.5" x 1), 2.5" x 6

1 x 120mm intake fan, 1200rpm, 21dBA

Top

1 x 120mm or 140mm fan slot (optional)

Bottom 1 x 120mm fan slot (optional)

1 x 120mm intake fan, 1200rpm, 21dBA

5.25" x 4

*1 – If bottom fan or 2.5” SSD is installed, the maximum depth for PSU is 180mm (or 160mm

with extra cabling room), otherwise there are no depth limitations.

*2 – If hard drive is installed in front of the cards, the length limitation is 12.8 inches.

Temjin series

TJ04-E

Reinterpretation of an all-time classic

RIGHT SIDE PANEL

RIGHT SIDE

FILTER

5.25” DRIVE BAY x 4

POWER BUTTON

RESET BUTTON

HDD HEAT SINK x 2

12025 FAN x 1

EXPANSION SLOTS x 8

2.5” DRIVE BAY x 6

3.5” DRIVE BAY x 8

12025 FAN x 1

12025 FAN x 1(OPTION)

12025 FAN x 1

12025 FAN x 1(OPTION)

PS2 PSU(OPTION)

3.5” OR 2.5” DRIVE BAY x 1

12025 FAN x 1(OPTION)

TOP FILTER

TOP I/O

USB 3.0 x 2

SPK x 1

MIC x 1

ESOPR

TIERUTCIP

SCREW-H/W-6-32*6-NI SECURE PSU,MB,HDD,HDD HEATSINK

STANDOFF-6-32*6.5H-6-32 SUPPORT MB

SCREW-P/W-M3*6-NI SECURE CD-ROM

SCREW-T/F-6-32*6-NI SECURE 3.5 HDD ON THE BOTTOM

MANUAL USER INSTALLATION GUIDE

USB CABLE USB3.0 CONVERT TO USB 2.0

SATA-POWER-CABLE HDD POWER CABLE CHAIN

HDD-HEAT-SINK HDD COOLER

SCREW-T/F-M3*27-NI SECURE 12025 FAN

BUNCH WIRE TIES CABLE MANAGEMENT

SCREW-T/F-M3*4-NI SECURE 2.5 HDD

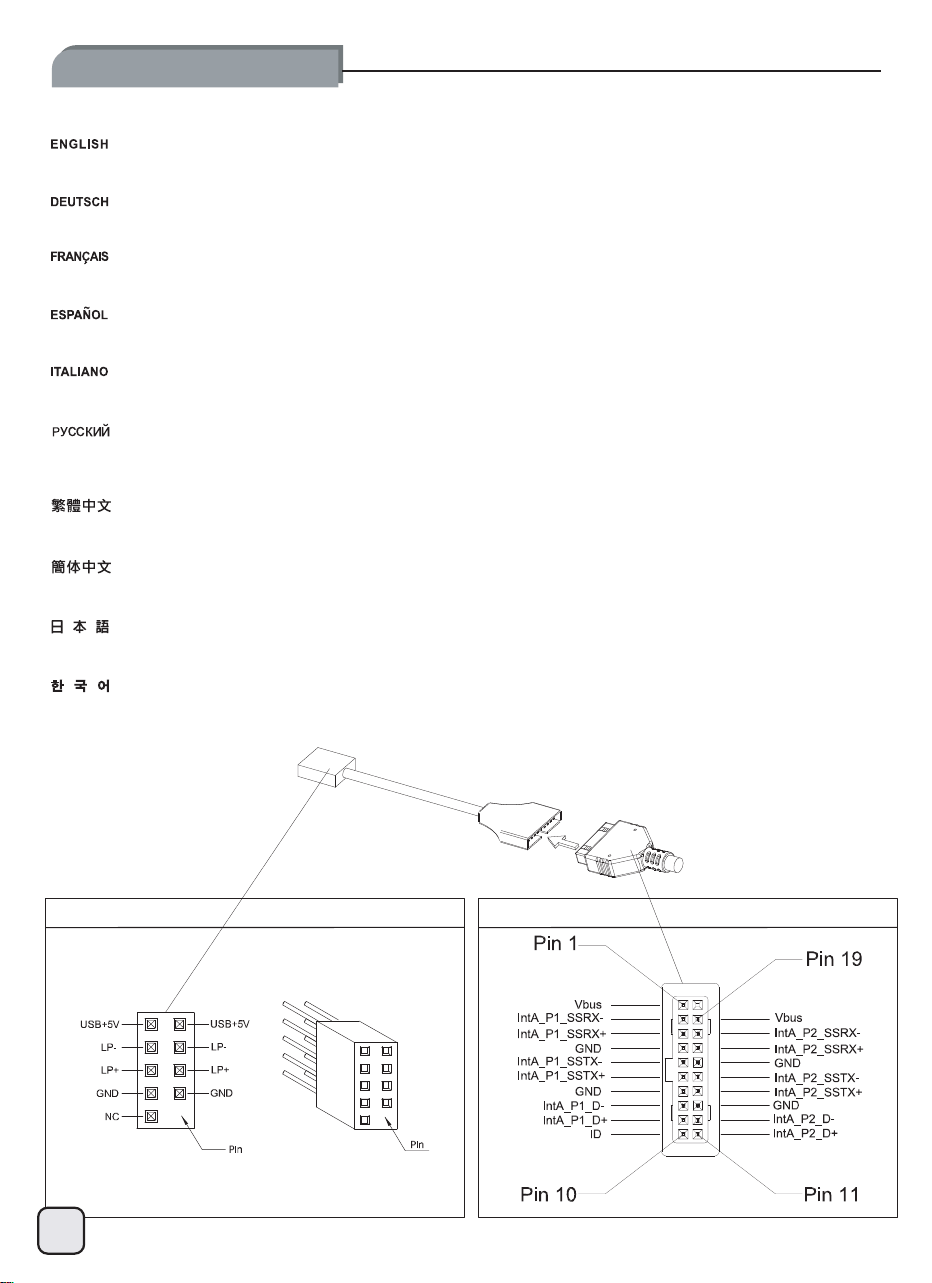

USB 3.0 CONNETOR

HD AUDIO CONNETOR

FRONT I/O ( USB 3.0 x 2 / audio x 1 / MIC x 1 )

Before you begin, please make sure that you

(1) have all components collected.

(2) check that all components do not have compatibility problems with each other or with the case.

(3) if possible, assemble the components outside the case first to make sure they are working.

(4) keep the motherboard manual ready for reference during installation.

(5) prepare a Philips screwdriver.

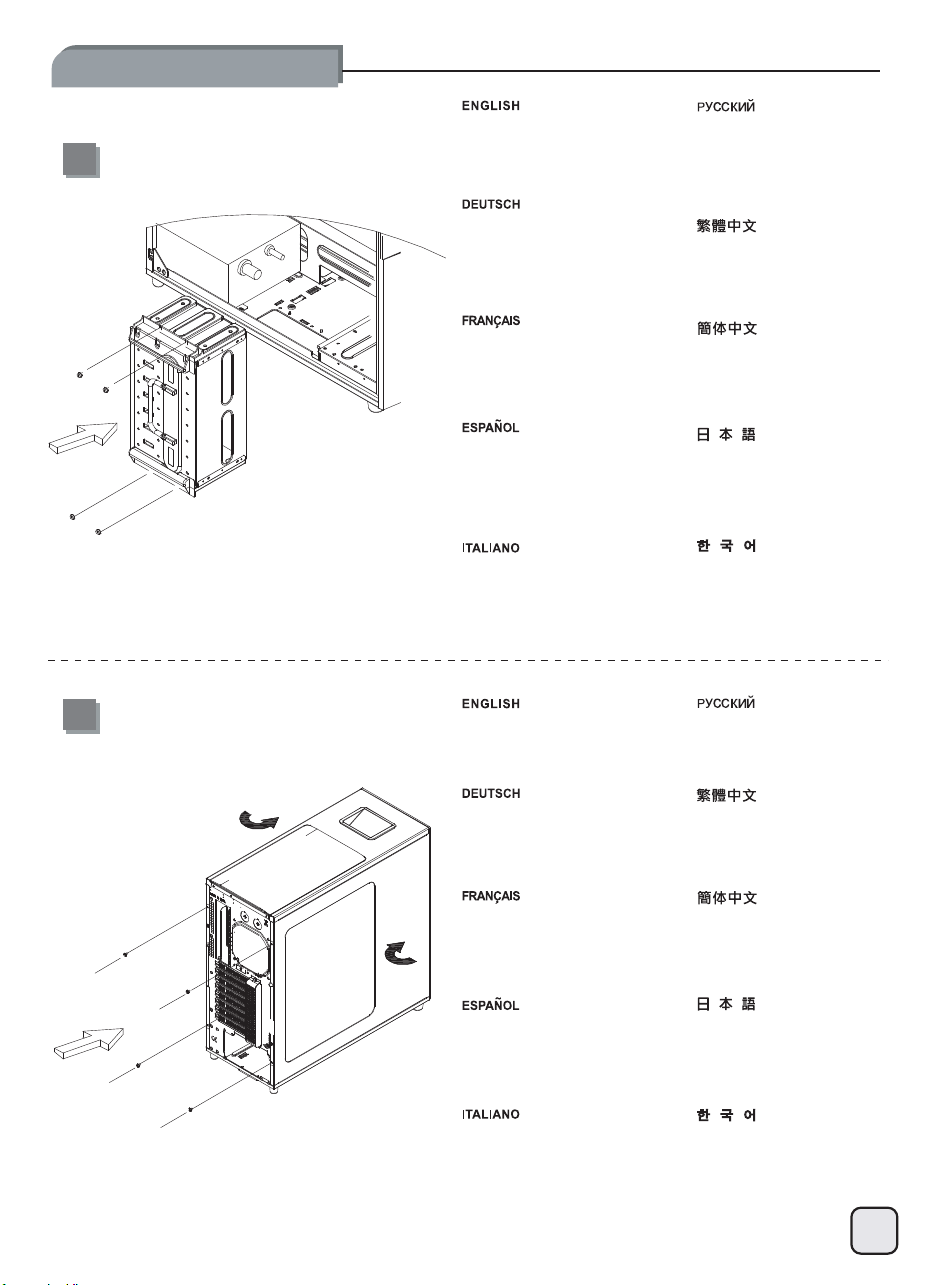

lnstallation Guide

Caution

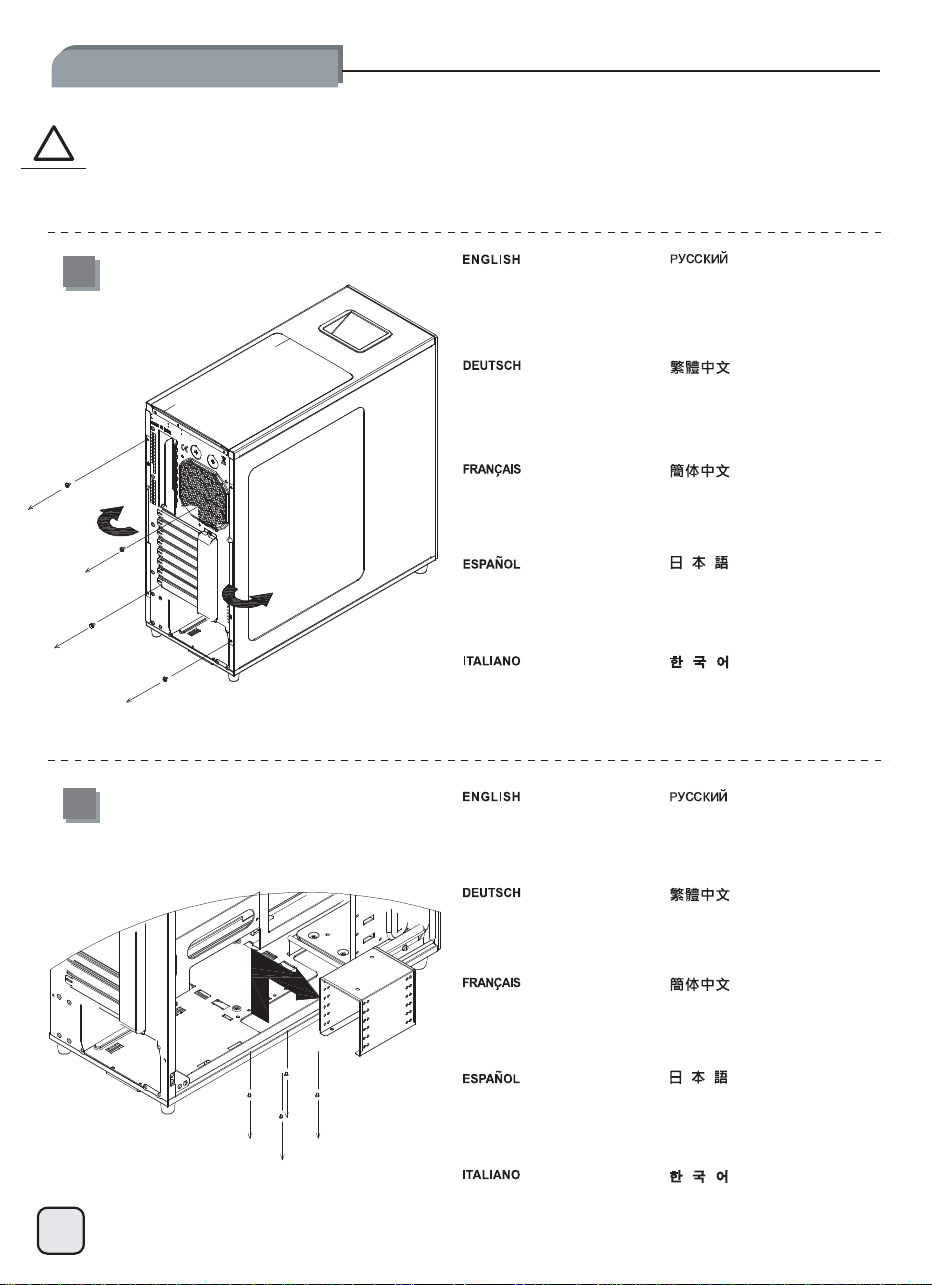

Loosen screws from both side

panels to remove them.

Отверните

винты

обеих

боковых

панелей и снимите

их.

移除左右側板螺絲，

取下側板。

移除左右侧板螺丝，

取下侧板。

両方の側面パネルのネジをゆるめ

て取り外します。

나사를 분리하려면 양쪽

패널에서 나사를 푸십시오.

Afloje los tornillos de ambos

paneles laterales para retirarlos.

Allentare le viti di entrambi i

pannelli per rimuoverli.

Lösen Sie die Schrauben der

beiden Seitenwände um diese

abzunehmen.

Dévissez les vis des deux

panneaux latéraux afin de les

retirer.

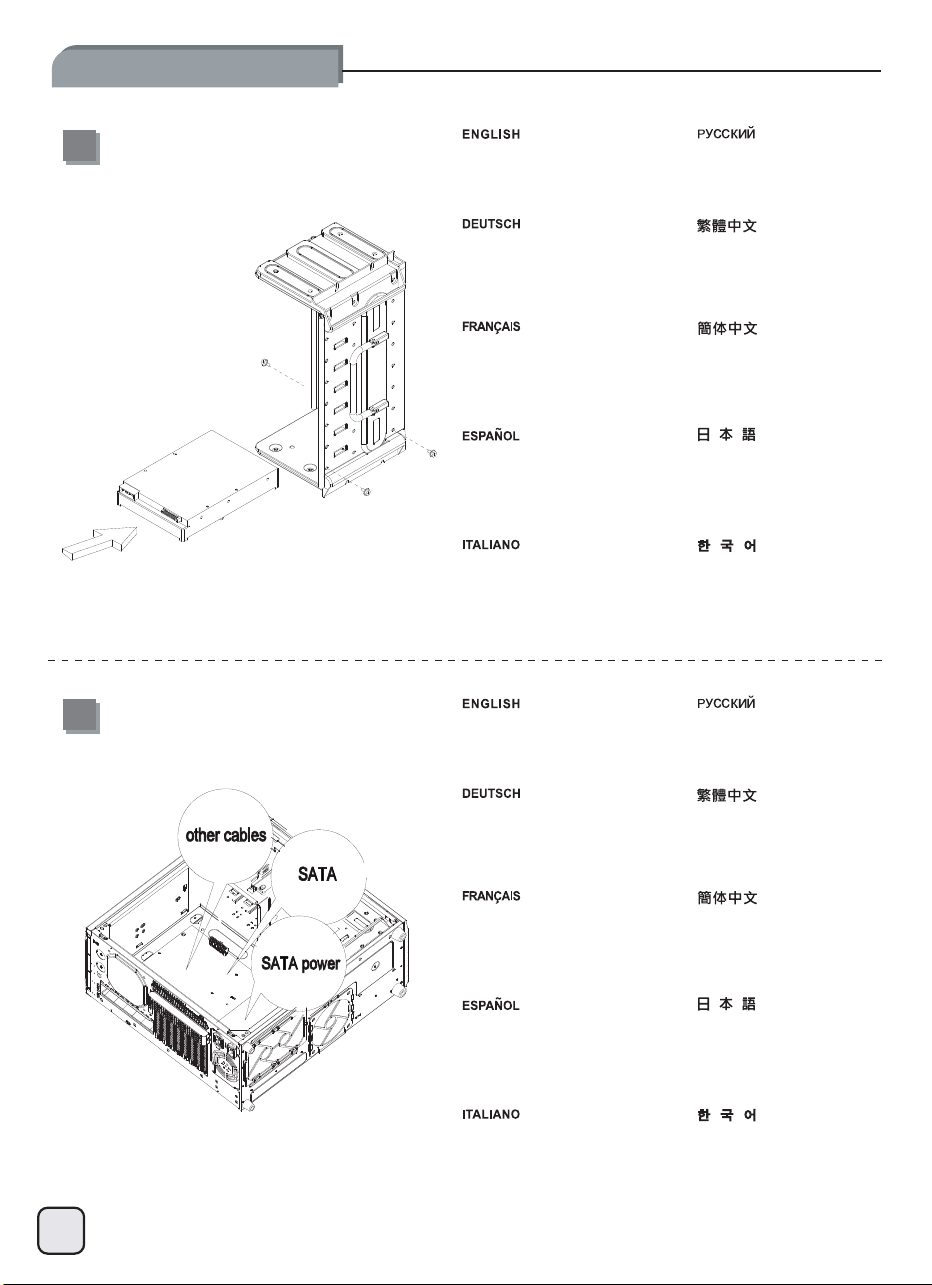

Remove 2.5” hard drive cage.

Извлеките корпус

2,5-

дюймового жесткого диска.

移除2.5”硬碟架。

移除2.5”硬盘架。

2.5”ハードドライブケージを取

り外します。

2.5”하드 드라이브 케이스를

분리하십시오.

Quite la carcasa para discos

duros de 2,5”.

Rimuovere il supporto degli hard

disk da 2,5”

Entfernen Sie den

2,5“-Festplattenkäfig.

Retirez la cage pour lecteur de

disque dur 2,5 pouces.

lnstallation Guide

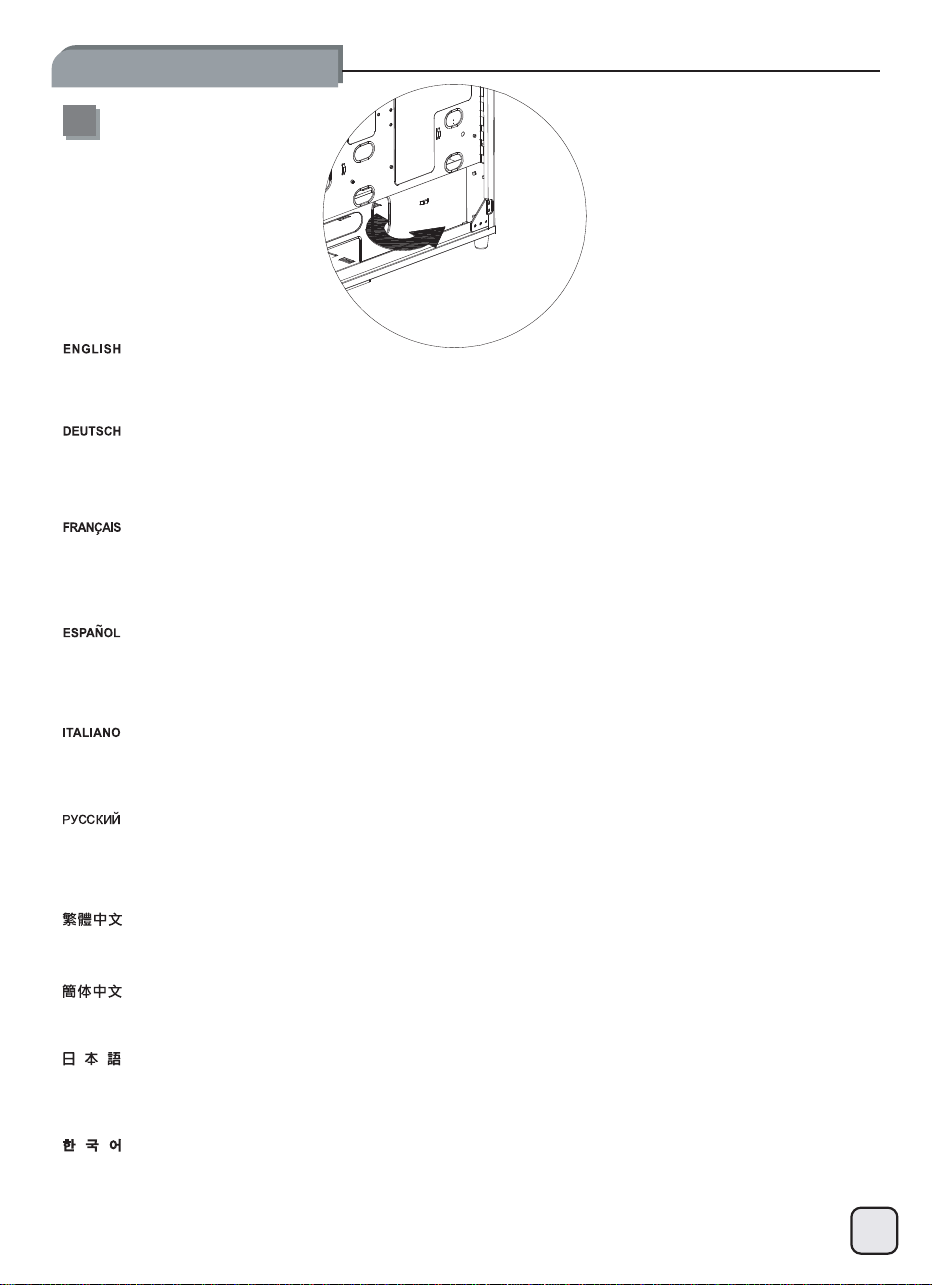

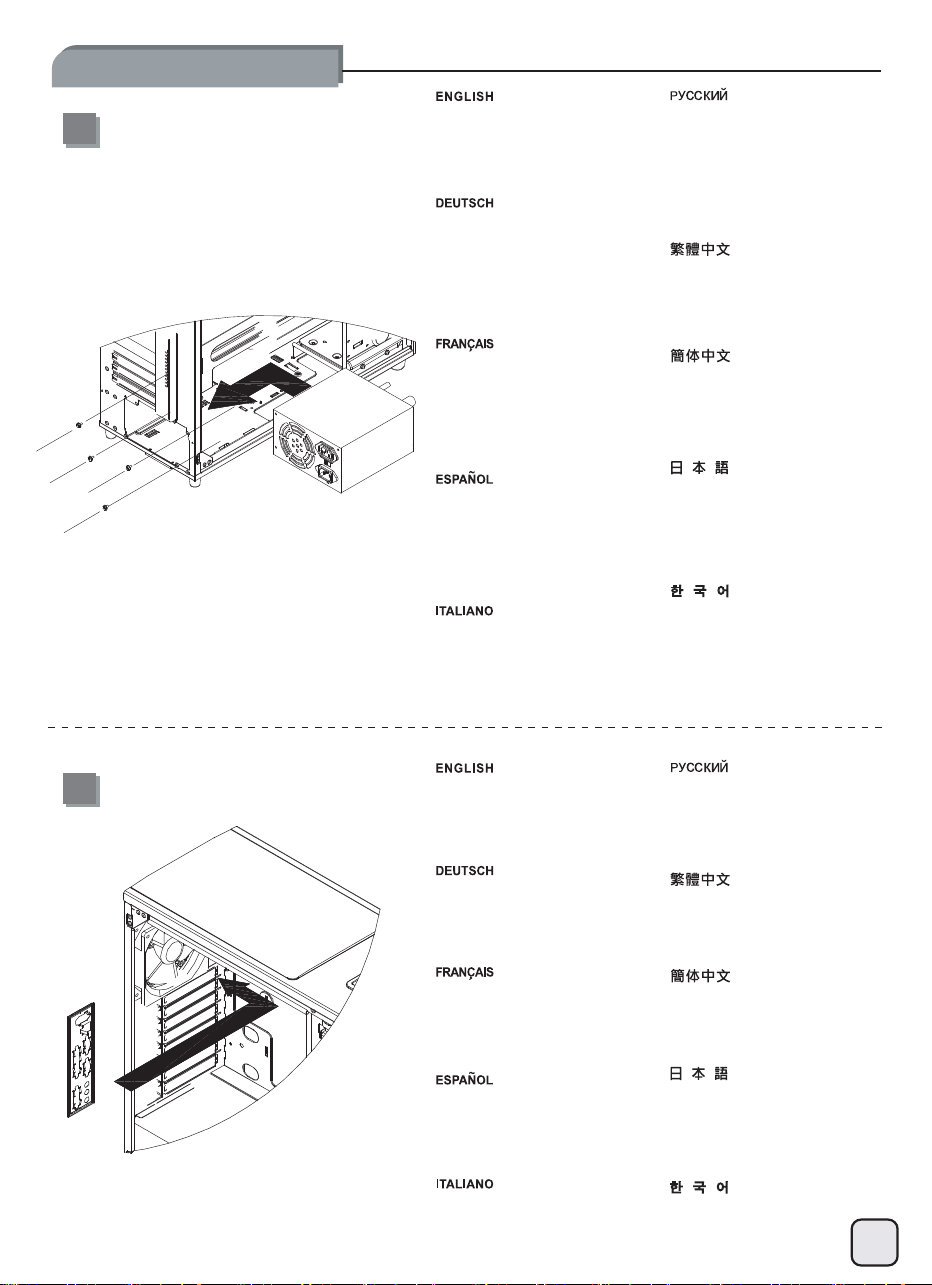

Place the power supply into the

chassis, if the power supply has

120mm or greater fan built-in, we

recommend installing with the fan

facing down.

Установите блок питания в

корпус.

Если в блоке питания

установлен

вентилятор 120 мм и

более, мы рекомендуем

устанавливать его вентилятором

вниз.

將電源供應器由上放入機殼內，

如果電源風扇尺寸在120mm及以上

建議將風扇面朝下安裝。

将电源供应器由上放入机箱内，

如果电源风扇尺寸在120mm及以上

建议将风扇面朝下安装。

電源をケースに入れます。電源が

120mm以上のファンを内蔵してい

る場合、ファンを下向きに取り付

けるようお勧めします。

전원 공급장치를 새시에

위치시키고 전원 공급장치에

120mm 이상의 내장형 팬이 있는

경우, 팬을 아래로 향하게 한

상태에서 설치하는 것이

좋습니다.

Ponga la fuente de alimentación

en el chasis, si la fuente de

alimentación tiene un ventilador

incluido de 120mm ó más, le

recomendamos que la instale con

el ventilador hacia abajo.

Disporre l’alimentatore nel case,

se la PSU ha una ventola da

120mm o più grande, vi

raccomandiamo di installarlo con

la ventola rivolta verso il basso.

Platzieren Sie das Netzteil im

Gehäuse. Falls das das Netzteil

einen Lüfter mit einer Größe von

120 mm oder mehr aufweist,

empfehlen wir eine Netzteilinstal-

lation mit nach unten zeigendem

Lüfter.

Placez le bloc d’alimentation dans

le châssis ; si ce bloc est doté

d’un ventilateur de 120mm ou

davantage, nous vous conseillons

de l’installer ventilateur tourné

vers le bas.

Install motherboard I/O shield into

the chassis.

Установите

корпус планку

ввода/вывода

системной

платы.

將I/O檔片裝上機殼。

将I/O檔片装上机箱。

ケースにマザーボードI/Oシール

ドを取り付けます。

메인보드 I/O 쉴드를 새시에

설치하십시오.

Instale el escudo de E/S de la

placa base en el chasis.

Installare il pannellino I/O della

scheda madre nel case.

Installieren Sie die I/O-Blende

des Mainboards im Gehäuse.

Installez le blindage E/S de la

carte mère dans le châssis.

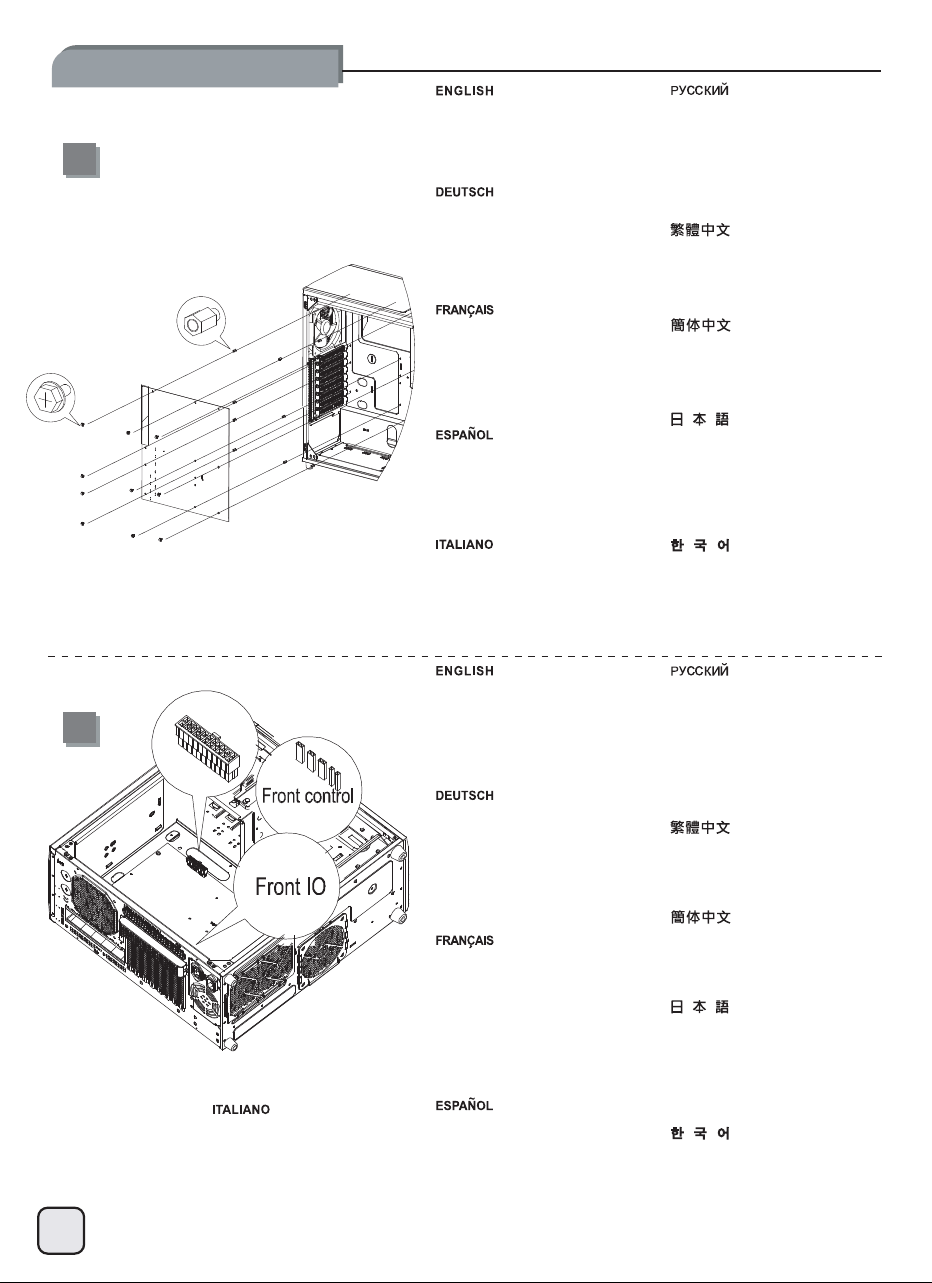

lnstallation Guide

Install screw D standoffs onto the

motherboard tray as required,

then install motherboard into the

chassis and secure it with screw

Установите переходные стойки

D в соответствующие места

крепления системной платы,

затем установите системную

плату и закрепите ее винтами

請依需求將SCREW D的主機板螺柱

鎖固於機殼，再將主機板裝入機殼

以SCREW C螺絲將其鎖固。

请依需求将SCREW D的主机板螺柱

锁固于机箱，再将主机板装入机箱

以SCREW C螺丝将其锁固。

必要に応じてスペーサーのネジD

をマザーボードトレイ上にインス

トールしてから、ケースにマザー

ボードを取り付け、ネジCで固定

します。

필요할 경우 나사 D 스탠드오프를

메인보드 트레이에

설치한 다음,

메인보드를

새시에 설치하고 나사

C를 사용하여 이를

고정시키십시오.

Instale los soportes con el tornillo

D en la bandeja de la placa base

según sea necesario, luego

instale la placa base en el chasis

y fíjela con el tornillo C.

Installare gli standoffs (viti D) sul

supporto scheda madre secondo

necessità, quindi posizionare la

motherboard nel case ed

assicurarla alla struttura con le viti

Installieren Sie die Abstandshalter

(Schrauben D) auf dem

Mainboard-Schlitten wie benötigt,

befestigen Sie dann das

Mainboard im Gehäuse mit den

Schrauben C.

Fixez les douilles-entretoises des

vis D sur le plateau de la carte

mère tel que requis, puis insérez

la carte mère dans le châssis et

verrouillez-la en place à l'aide des

vis C.

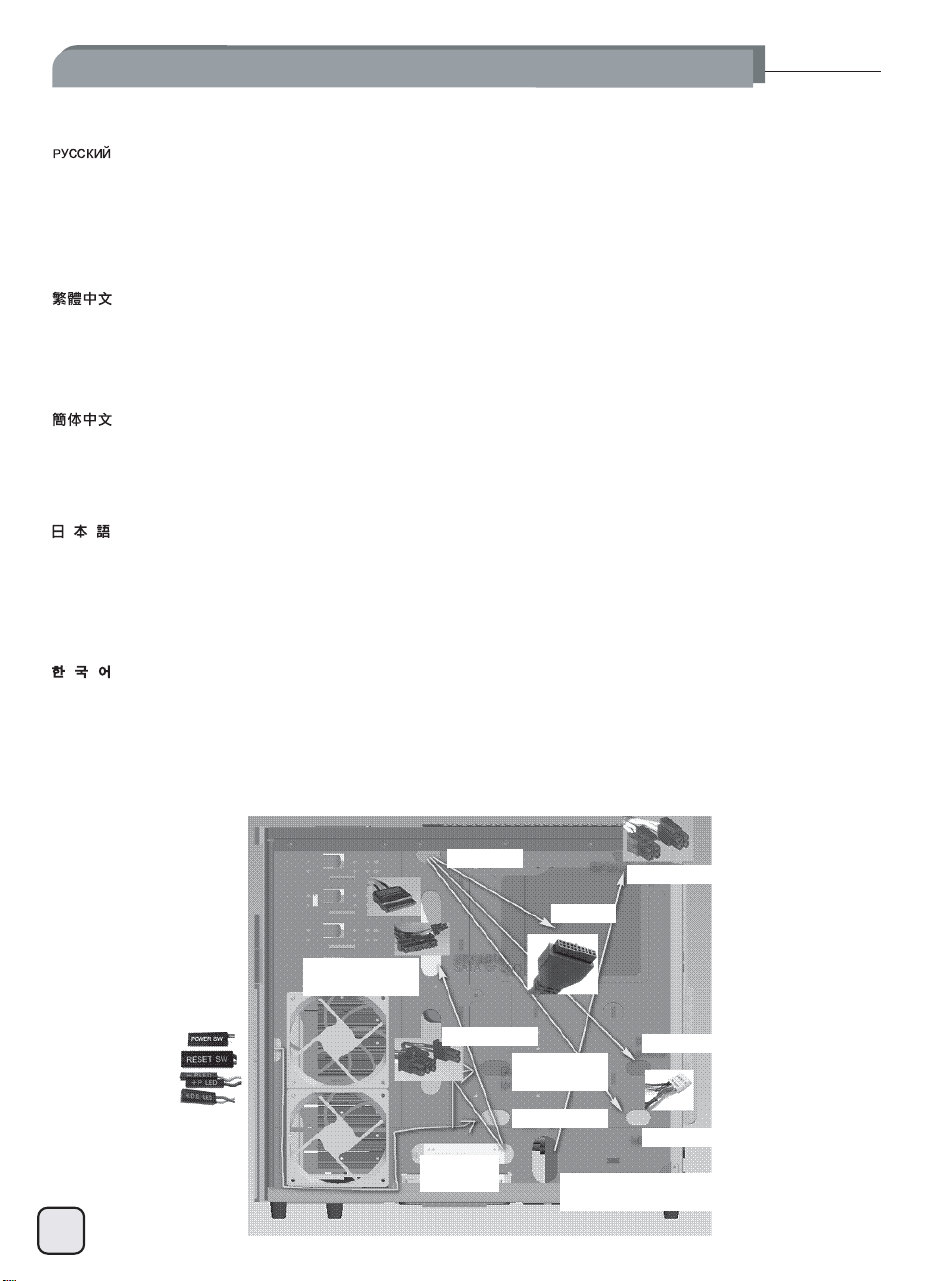

We recommend to start cable

routing at this point and connect

all required connectors such as

the ATX 24pin, front panel

controller, or front I/O port

connectors.

На этом этапе мы

рекомендуем

начать

прокладку кабелей

выполнить

все

необходимые

подключения разъемов,

таких

как

ATX 24pin, контроллер

передней

панели или разъемы

фронтальных

портов

ввода\

вывода.

我們建議您可以在此時開始理線，

並將ATX24Pin接線、Front panel

controller與Front I/O接頭安裝

完畢。

我们建议您可以在此时开始理线，

并将ATX24Pin接线、Front panel

controller与Front I/O接头安装

完毕。

この時点でケーブル取り回しを考

え、ATX 24ピン、フロントパネル

コントローラまたはフロントI/O

ポートコネクタといった全てのコ

ネクタを接続しておくようお勧め

します。

이 지점에서 케이블 연결 작업을

시작하고 ATX 24핀, 전면 패널

컨트롤러 또는 전면 I/O 포트

커넥터와 같은 필요한 모든

커넥터를 연결하는 것이

좋습니다.

Le recomendamos que empiece

a enrutar los cables en este

momento y enchufe todos los

conectores necesarios, como el

ATX de 24 pines, el controlador

del panel frontal ó los conectores

de los puertos frontales de E/S.

Vi raccomandiamo, a questo

punto, di iniziare con la

sistemazione dei cavi; collegate

quindi, ad esempio, il connettore

ATX 24pin e le varie connessioni

frontali.

Wir empfehlen, an diesem Punkt

mit dem Kabelmanagement zu

beginnen und alle benötigten

Kabel wie 24-Pin-ATX oder die

Kabelstränge der Frontpanel-

Steuerung und Front-I/O-

Anschlüsse zu verbinden.

Il est conseillé de débuter le

routage des câbles à ce stade et

de procéder au branchement des

divers connecteurs requis, tel que

le connecteur ATX 24 broches, le

contrôleur du panneau avant ou

les connecteurs des ports E/S

frontaux.

lnstallation Guide

Route all power supply cables through the opening on the right side, then bundle and tie down excess cables for storage in the extra

space on the right side of the power supply. If power supply has modular cables, you may remove unused cables now.

Протяните

все кабели питания

через

отверстие

на

правой

стороне

, затем сверните

излишки

кабелей в

жгут и свяжите их

для

размещения в

свободном пространстве

с правой стороны

от

блока

питания. Если в боке питания используется модульный

кабель

неиспользуемый

кабель

можно

убрать.

請將所有電源線穿過電源右邊的開孔，將不需要用到的線材綁在電源右邊空間；若您使用模組化電源，請移除多餘線材。

请将所有电源线穿过电源右边的开孔，将不需要用到的线材绑在电源右边空间；若您使用模块化电源，请移除多余线材。

全ての電源ケーブルを右側の開口部に通し、電源右の余分のスペースに束ねて収めます。モジュラーケーブル装備の電源の場合は、未使

用のケーブルを取り外してください。

오른쪽 개구부를 통해 모든 전원 공급장치 케이블을 연결한 다음, 전원 공급장치 오른쪽 여백에 보관하기 위해 과도한 케이블을

다발로 만들어 묶으십시오. 전원 공급장치에 모듈 방식의 케이블이 있는 경우, 사용되지 않은 케이블을 현재 분리할 수 있습니다.

Enrute todos los cables de la fuente de alimentación a través de la abertura en el lado derecho, luego agrupe y ate los cables que sobren

para almacenarlos en el espacio extra en el lado derecho de la fuente de alimentación. Si la fuente de alimentación tiene cables

modulares, puede retirar ahora los cables que no vaya a usar.

Far passare tutti i cavi dell’alimentatore attraverso l’apertura posta a destra, quindi raccogliere ed unire insieme i collegamenti in eccesso

e disporli nello spazio presente alla destra dell’alimentatore.

Leiten Sie alle Netzteilkabel durch die Öffnung auf der rechten Seite, bündeln Sie diese und binden Sie alle überschüssigen Kabel

zusammen um sie im Freiraum auf der rechten Seite des Netzteils abzulegen. Falls das Netzteil modulare Kabel besitzt, können Sie

unbenutzte Kabel entfernen.

Faites passer tous les câbles d’alimentation à travers l’orifice situé du côté droit, puis regroupez-les et fixez l’excédant dans l'espace de

rangement situé à la droite du bloc d'alimentation. Si le bloc d’alimentation est doté de câbles modulaires, vous pouvez retirer l’excédant à

ce stade.

lnstallation Guide

Remove expansion slot covers, then install required expansion cards and secure with included screws.

Снимите

заглушки слотов расширения, установите

нужные

карты расширения и закрепите их

гнездах

винтами из комплекта.

取下擴充槽上的檔板，安裝擴充卡並以內附螺絲鎖固。

取下扩充槽上的档板，安装扩充卡并以内附螺丝锁固。

拡張スロットカバーを取り外してから、必要な拡張カードを取り付け、付属のネジで固定します。

확장 슬롯 커버를 분리한 다음, 필요한 확장 카드를 설치하고 제공된 나사를 사용하여 고정시키십시오.

Retire las cubiertas de los zócalos de expansión, luego instale las tarjetas de expansión necesarias y fíjelas con los tornillos incluidos.

Rimuovere i cover degli slot di espansione, quindi installare le schede necessarie ed assicurarle alla struttura del case con l

e viti incluse.

Entfernen Sie die Blenden der Erweiterungssteckplätze, installieren Sie dann benötigte Erweiterungskarten und befestigen Sie diese mit

den beigelegten Schrauben.

Retirez les caches des fentes d’expansion, puis installez les cartes d’expansion requises et verrouillez-les en place à l’aide des vis

fournies.

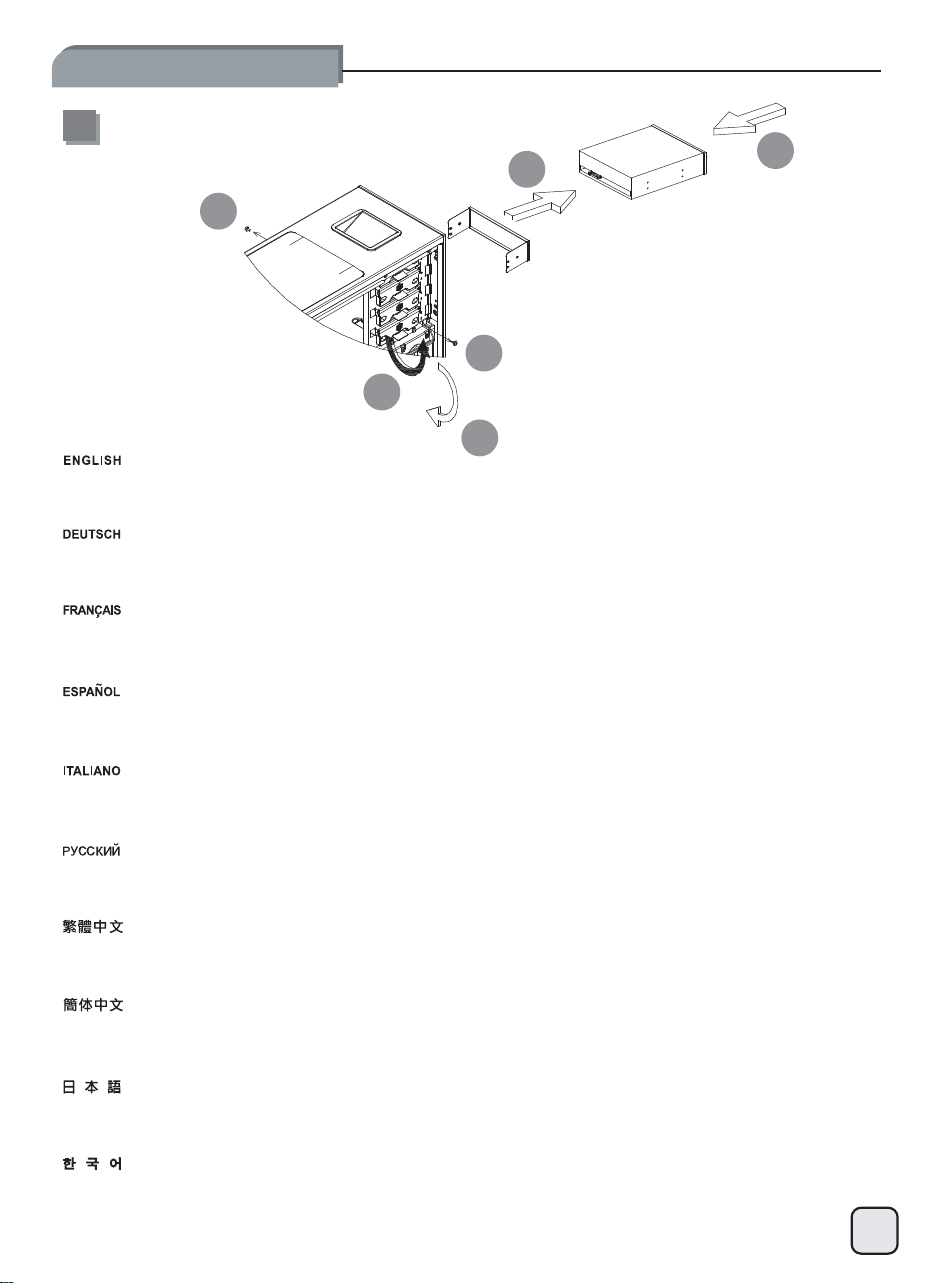

lnstallation Guide

Снимите крышки

дисковых

отсеков 5,25-

дюймового привода

установите нужные

5,25-дюймовые

устройства.

移除5.25”檔板，裝上5.25”裝置。

移除5.25”文件板，装上5.25”装置。

必要に応じて、5.25”ドライブベイカバーを取り外してから5.25”デバイスをインストールします。

5.25”드라이브 베이 커버를 분리한 다음, 필요할 경우 5.25”장치를 설치하십시오.

Retire las cubiertas de las bahías de dispositivos de 5,25” y luego instale los dispositivos de 5,25” que precise.

Rimuovere i cover dei bay da 5,25” ed installare le periferiche necessarie.

Entfernen Sie die Blenden der 5,25“-Laufwerksschächte und installieren Sie benötigte 5,25“-Geräte.

Retirez les caches des baies pour lecteur 5,25 pouces et installez un ou plusieurs lecteurs 5,25 pouces selon vos besoins.

Remove 5.25” drive bay covers then install 5.25” devices as required.

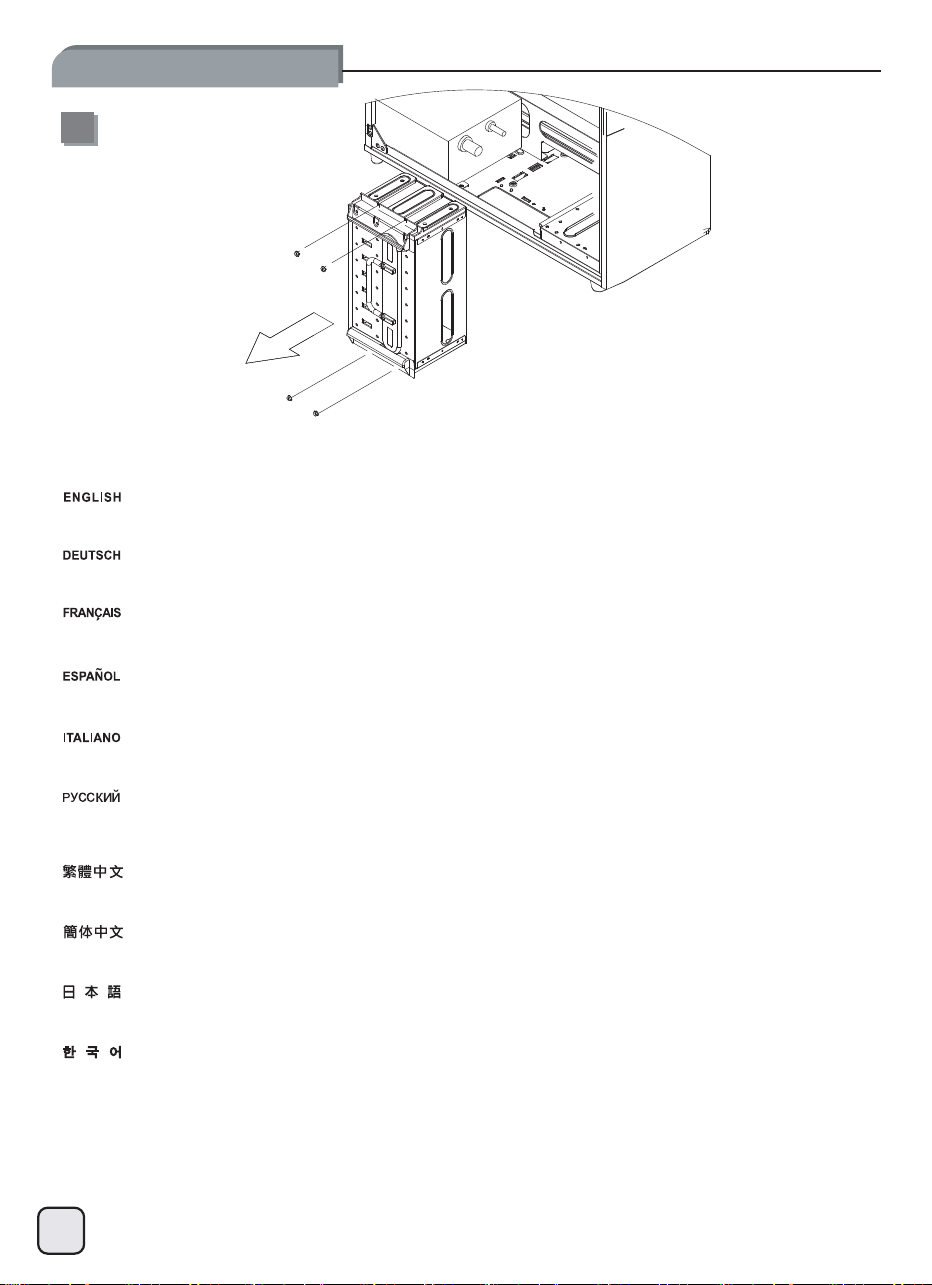

lnstallation Guide

Извлеките

корпус 3,5-дюймового

жесткого

диска

移除3.5”硬碟架

移除3.5”硬盘架

3.5 ハードドライブケージを取り外します

3.5”하드 드라이브 케이스를분리하십시오.

Retire la carcasa para discos duros de 3,5”.

Rimuovere il supporto per hard drive da 3,5”.

Entfernen Sie den 3,5“-Festplattenkäfig.

Retirez la cage pour lecteur de disque dur 3,5 pouces.

Remove 3.5” hard drive cage

lnstallation Guide

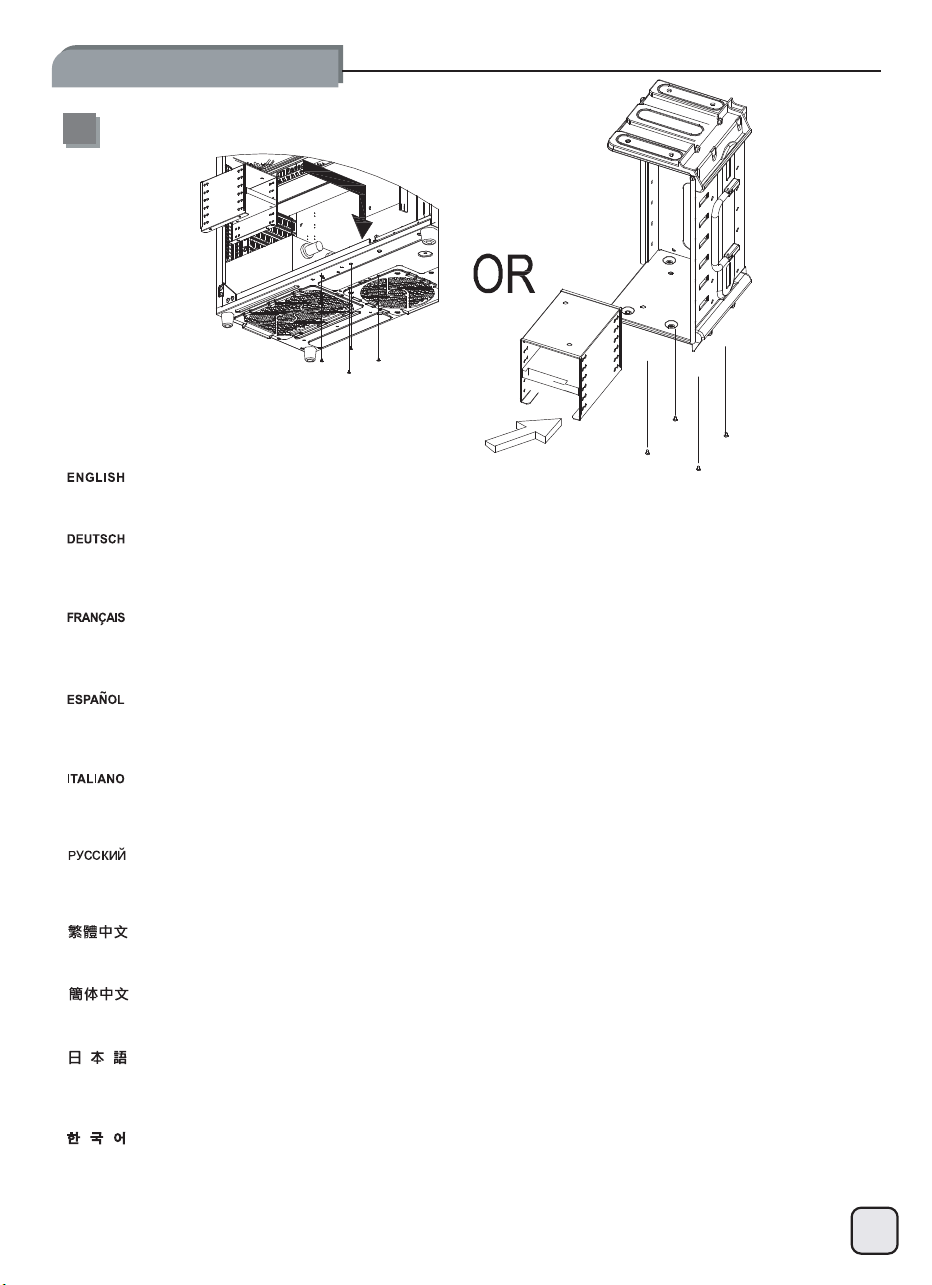

The 2.5” drive cage and a bottom fan will interfere with removal or installation of hard drive on the very bottom slot of the hard drive cage.

So we recommend installing the system drive into this slot to avoid having to remove it frequently. The bottom slot can be use

d to install

either 3.5” or 2.5” hard drive or SSD.

Корпус 2,5-дюймового

привода

нижний вентилятор

создают

трудности при извлечении

или установке

жесткого диска в самый

нижний отсек корпуса для

установки

жестких дисков. Поэтому

мы рекомендуем

устанавливать

этот

отсек системный диск,

чтобы не извлекать

его часто. Нижний отсек можно использовать

для установки

3,5- ли 2,5-

дюймовых

жестких дисков

или

твердотельных

дисков

(SSD).

最底層硬碟會受到2.5”硬碟架與底層風扇的阻擋，建議您在此安裝最不需要經常拆裝的系統硬碟，此空間可安裝3.5”或2.5”硬碟。

最底层硬盘会受到2.5”硬盘架与底层风扇的阻挡，建议您在此安装最不需要经常拆装的系统硬盘，此空间可安装3.5”或2.5”硬盘。

2.5”ドライブケージおよび底部ファンが、ハードドライブケージ最下部のスロットへのハードディスクの設置や除去の妨げとなる可

能性があります。それで、頻繁な交換を避けるためにこのスロットにはシステムドライブを設置するようお勧めします。一番下のスロ

ットは、3.5”と2.5”ハードディスクまたはSSDがインストール可能です。

2.5” 드라이브 케이스와 하단 팬은

하드

드라이브 케이스 최하단 슬롯에서 하드

드라이브를 분리하거나

설치하는 작업을 방해합니다.

따라서, 자주 분리하는 것을

피하려면 시스템 드라이브를 이

슬롯에

설치하는

것이 좋습니다. 하단 슬롯을 사용하여 3.5” 또는 2.5” 하드

드라이브 또는 SSD 중

하나를

설치할 수

있습니다.

La carcasa para dispositivo de 2,5” y un ventilador inferior interferirán en la retirada ó instalación de un disco duro en el z

ócalo inferior de

la carcasa para discos duros. Por tanto, le recomendamos que instale el disco de sistema en este zócalo para evitar tener que s

acarlo

con frecuencia. El zócalo inferior se puede usar para instalar un disco duro ó SSD de 3,5” ó 2,5”.

Il supporto per hard drive da 2,5” in accoppiata con una ventola disposta sul fondo, può interferire con l’installazione o la r

imozione di un

hard drive nello slot più in basso. Vi consigliamo quindi di installare in questa posizione il disco di sistema, che è quello c

he viene

rimosso meno frequentemente. Lo slot più in basso può essere utilizzato, indifferentemente, per hard drive da 3,5” o 2,5” oppure SSD.

Der 2,5“-Laufwerkskäfig und der untere Lüfter werden behindernd wirken, wenn Festplatten im untersten Einbauplatz des Festplatt

enkä-

figs installiert oder entfernt werden. Deshalb empfehlen wir, die Installation einer oft zu entfernenden System-Festplatte in d

iesem

Einbauplatz zu vermeiden. Der untere Einbauplatz kann für die Installation von 3,5“- oder 2,5“ Festplatten oder SSDs benutzt werden.

La cage de lecteur 2,5 pouces et le ventilateur inférieur risquent de gêner le retrait ou l’installation d’un disque dur dans l

a fente

inférieure de la cage. Il est par conséquent recommandé d’installer le lecteur système dans cette fente afin d’éviter des retraits trop

fréquents. La fente inférieure peut également être utilisée pour installer un disque dur de 3,5 pouces ou de 2,5 pouces, ou un

SSD.

evir

”

S ro e

ird drah ”5.2

lnstallation Guide

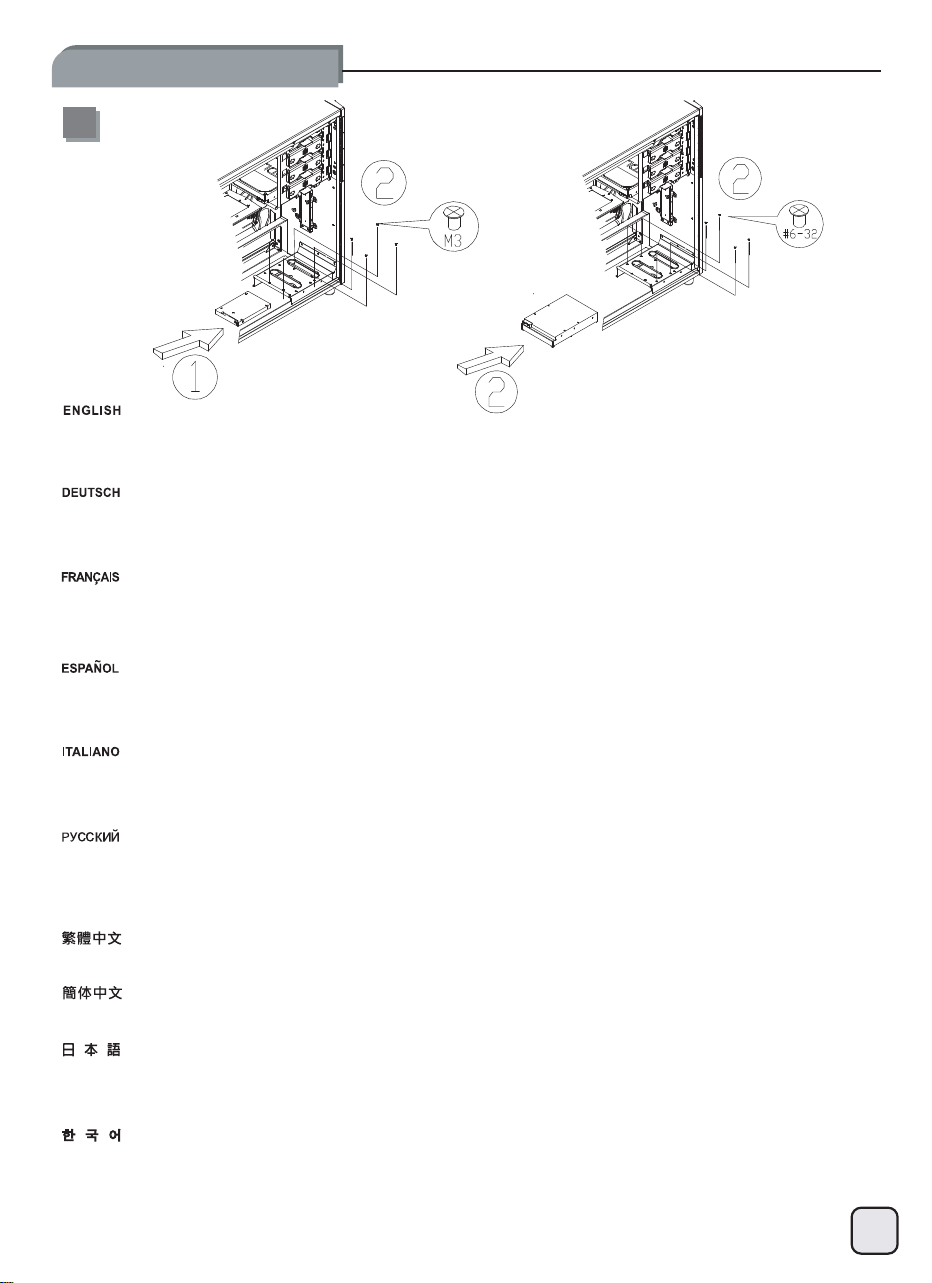

Install any 2.5” hard drive or SSD into the 2.5” drive cage as required. The cage is designed to accommodate 2.5” drives in regular

orientation or upside down in every slot to reduce cable clutter from installing numerous drives in one direction.

Установите

2,5-дюймовый жесткий или твердотельный диск

корпус 2,5-дюймового привода

. Корпус предназначен для

установки

2,5-дюймовых приводов со стандартным расположением

или в

перевернутом

положении в каждый отсек для

уменьшения нагромождения проводов при установке приводов в

одном

том

же положении.

將2.5”硬碟安裝於2.5”硬碟架上，硬碟位置允許讓前後上下反裝；若您有大量2.5”硬碟，線材可能在小空間造成干涉，請斟酌讓

硬碟的方向全部錯開。

将2.5”硬盘安装于2.5”硬盘架上，硬盘位置允许让前后上下反装；若您有大量2.5”硬盘，线材可能在小空间造成干涉，请斟酌让

硬盘的方向全部错开。

2.5”ドライブケージには、必要に応じて任意の2.5”ハードドライブまたはSSDをインストールします。多数のドライブを単一の方向に取り付けるこ

とで生じる干渉を避けるよう、ケージは2.5”ドライブを通常の向きまたは裏返しにも収められるよう設計されています。

필요할 경우 특정한 2.5” 하드 드라이브

또는 SSD를 2.5” 드라이브 케이스에 설치하십시오. 이

케이스는 여러 드라이브를 한쪽

방향으로 설치할 때 케이블 클러터를 감소시키기 위해 모든 슬롯에서 규칙적인 방향이나 위 아래

방향에 있는 2.5” 드라이브를

수용하도록 설계되었습니다.

Instale cualquier disco duro de 2,5” ó SSD en la carcasa para discos de 2,5” según sea necesario. La carcasa está diseñada para

acomodar discos de 2,5” orientados de forma normal ó al revés en cada zócalo para reducir el desorden de cables producido al

instalar varios discos en una sola dirección.

Installare se necessario tutti gli hard drive da 2,5” o SSD nel supporto da 2,5”. Il supporto stesso è stato progettato per accogliere i

drive nell’orientamento standard o sottosopra per evitare l’accumulo di cavi derivante dall’installazione di più dischi orientati allo

stesso modo.

Installieren Sie beliebige 2,5“-Fesplatten oder SSDs im 2,5“-Laufwerkskäfig wie benötigt. Der Käfig ist dazu ausgelegt,

2,5“-Laufwerke in regulärer Ausrichtung oder umgedreht aufzunehmen um ein Durcheinander von Kabeln bei einer Installation von

vielen Laufwerken in einer Richtung zu reduzieren.

Selon vos besoins, insérez un disque dur ou SSD de 2,5 pouces dans la cage de lecteur 2,5 pouces. Chacune des fentes de la

cage est conçue pour accueillir un lecteur de 2,5 pouces à orientation classique ou inversée afin de minimiser l’encombrement des

câbles pouvant se produire avec l’installation de plusieurs lecteurs dans un même sens.

lnstallation Guide

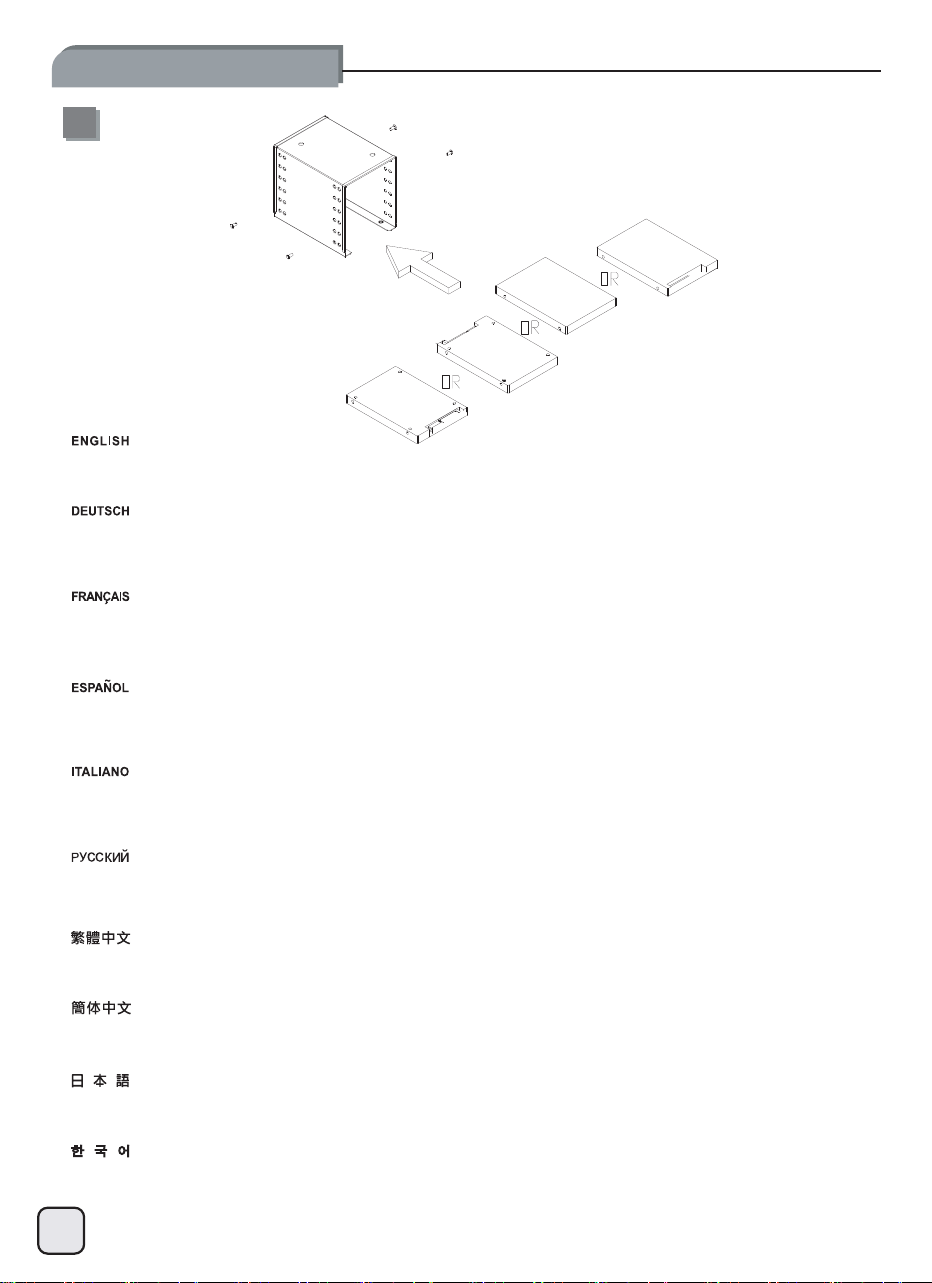

Install assembled 2.5” drive cage into the chassis, there are two screw holes provided for securing the cage. The 2.5” drive c

age can also

be installed into the 3.5” drive cage if power supply is too long and interferers with installation on the bottom of the chassi

Установите собранный блок 2,5-дюймовых приводов

корпус системного

блока

и закрепите его двумя

винтами. Блок

2,5-дюймовых приводов

можно также установить

корпус 3,5-дюймовых приводов

если

блок питания

слишком

длинный

создает

трудности при установке в нижней части корпуса системного

блока.

將2.5”硬碟架裝回機殼（有兩個鎖固位置，請依需求選擇）；若電源深度太長，阻礙到原本2.5”硬碟架空間，可將硬碟架安裝至

3.5”硬碟架內。

将2.5”硬盘架装回机箱（有两个锁固位置，请依需求选择）；若电源深度太长，阻碍到原本2.5”硬盘架空间，可将硬盘架安装至

3.5”硬盘架内。

組み上げられた2.5”ドライブケージをケースにインストールします。ケージを固定するために2つのネジ穴が備わっています。

電源が長過ぎてケース底部への設置に支障がある場合、2.5”ドライブケージは、3.5”ドライブケージ内に設置することもできま

す。

조립한 2.5” 드라이브 케이스를 새시로 설치하십시오. 케이스를 고정시키기 위해 제공된 2개의 나사 구멍이 존재합니다.

전원 공급장치가 너무 길고 새시 하단에서의 설치 작업을 방해할 경우 2.5” 드라이브 케이스를 3.5” 드라이브 케이스에

설치할 수도 있습니다.

Instale la carcasa montada para discos de 2,5” en el chasis, hay dos agujeros para tornillos que cumplen el objetivo de asegurar la

carcasa. La carcasa para discos de 2,5” también se puede instalar en la carcasa para discos de 3,5” si la fuente de alimentació

n es

demasiado larga e interfiere con la instalación en la parte inferior del chasis.

Installare il supporto hard drive da 2,5” nel case, vi sono due fori per viti predisposti per l’ancoraggio. Il supporto da 2,5” può anche

essere installato all’interno di quello da 3,5” se l’alimentatore fosse troppo lungo ed interferisse con l’installazione sul fondo dello

chassis.

Installieren Sie den bestückten 2,5“-Laufwerkskäfig im Gehäuse. Es sind zwei Schraubenlöcher zur Fixierung des Käfigs vorhanden. Der

2,5“-Laufwerkskäfig kann ebenfalls im 3,5“-Laufwerkskäfig installiert werden, falls ein Netzteil zu lang ist und eine Installation auf dem

Gehäuseboden verhindert.

Insérez la cage de lecteur 2,5 pouces assemblée dans le châssis ; deux orifices de fixation sont fournis pour la maintenir en place. La

cage de lecteur 2,5 pouces peut également être installée dans la cage de 3,5 pouces si le bloc d’alimentation est trop volumineux et

prévient une installation au bas du châssis.

lnstallation Guide

Install required 3.5” hard drives

into the 3.5” hard drive cage.

Установите 3,5-дюймовые

жесткие

диски в

корпус блока

3,5-дюймовых жестких дисков.

安裝3.5”硬碟至主硬碟架內。

安装3.5”硬盘至主硬盘架内。

必要な3.5”ハードドライブをハ

ードドライブケージに装着します

필요한 3.5” 하드 드라이브를

3.5” 하드 드라이브 케이스로

설치하십시오.

Instale los discos duros

necesarios de 3,5” en la carcasa

para discos duros de 3,5”.

Installare i necessari hard drive

da 3,5” nel supporto specifico.

Installieren Sie benötigte

3,5“-Fesplatten im

3,5“-Festplattenkäfig.

Installez les lecteurs 3,5 pouces

requis dans la cage 3,5 pouces.

Connect all cables required for

the installed 5.25”, 3.5”, and 2.5”

drives.

Подключите все кабели

для

установленных

5,25-, 3,5- и

2,5-

дюймовых приводов.

連接上所有磁碟所需的線材

（包含5.25”、3.5”、2.5”）

连接上所有磁盘所需的线材

（包含5.25”、3.5”、2.5”）

装置された5.25”、3.5”および

2.5”ドライブに必要な全てのケ

ーブルを接続します。

설치한 5.25”, 3.5” 및 2.5”

드라이브에 필요한 모든

케이블을 연결하십시오.

Conecte todos los cables

necesarios para los dispositivos

instalados de 5,25”, 3,5” y 2,5”.

Connettere tutti i cavi necessari ai

drive da 5,25”, 3,5” e 2,5”

Verbinden Sie alle benötigten

Kabel für die installierten 5,25“-,

3,5“-, und 2,5“-Laufwerke.

Branchez tous les câbles

nécessaires à l’installation des

lecteurs 5,25 pouces, 3,5 pouces

et 2,5 pouces.

lnstallation Guide

Install the assembled 3.5” drive

cage back into the chassis and

pay attention to cable routing

while doing so.

Установите собранный блок

3,5-

дюймовых приводов в

корпус системного блока,

уделяя при этом внимание

прокладке кабелей.

將3.5”硬碟架裝回機殼，請注意

理線。

将3.5”硬盘架装回机箱，请注意

理线。

組み上げられた3.5”ドライブケ

ージをケースに戻し、その際ケー

ブル取り回しに注意を払います。

조립한 3.5” 드라이브 케이스를

새시에 다시 설치하고 설치

작업을 수행하는 동안 케이블

연결 상태에 주의를

기울이십시오.

Instale la carcasa montada para

discos de 3,5” de nuevo en el

chasis y preste atención al

enrutado de cables mientras lo

hace.

Installare quindi il supporto hard

drive all’interno del case facendo

attenzione alla sistemazione dei

cavi.

Installieren Sie den bestückten

3,5“-Laufwerkskäfig wieder im

Gehäuse und achten Sie auf die

Kabelverlegung während diesem

Vorgang.

Insérez la cage de lecteur 3,5

pouces assemblée dans le

châssis en veillant à soigneuse-

ment acheminer le câblage.

Reinstall both side panels back

onto the chassis to complete

installation.

Установите на место боковые

панели

системного

блока для

завершения

установки

裝回左右側板，完成組裝。

装回左右侧板，完成组装。

両方のサイドパネルをケースに戻

すと、インストールは完了です。

양쪽 패널을 새시에 다시

설치하여 설치를 완료하십시오.

Reinstale ambos paneles

laterales de nuevo en el chasis

para completar la instalación.

Riposizionare i pannelli laterali ed

assicurarli allo chassis per

completare l’installazione.

Befestigen Sie die beiden

Seitenwände am Gehäuse um die

Installation abzuschließen.

Remettez en place les deux

panneaux latéraux du châssis

pour terminer l’installation.

Connector Definition

(1) Front panel connector installation

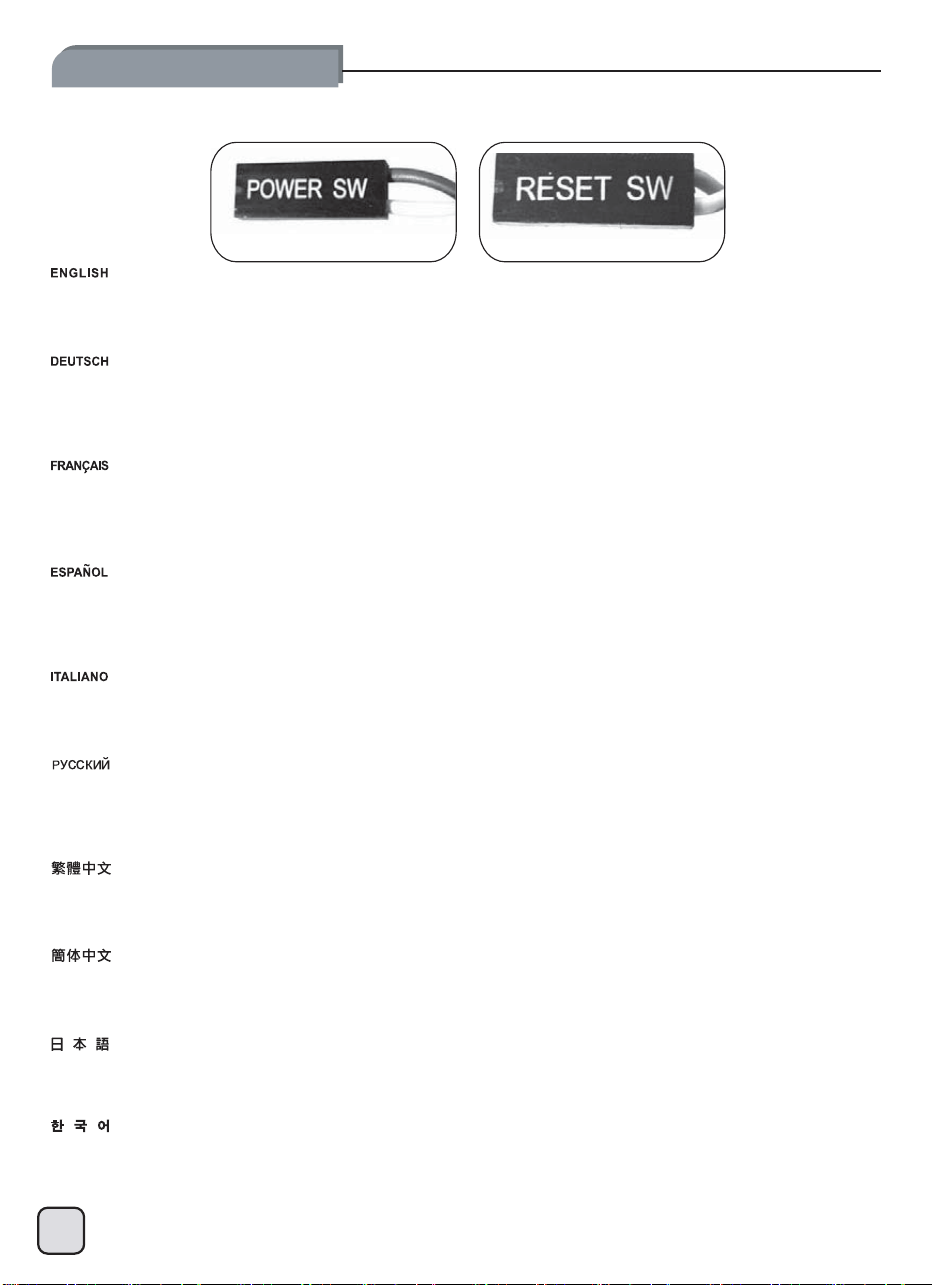

POWER SWITCH

RESET SWITCH

Power switch and reset switch installation guide:

Please refer to the motherboard manuals for the motherboard’s “Front Panel Connector” or “System Panel Connector”

pin definition. Power switch and reset switch have no polarity, so they can be connected in any orientation.

Ein-/Ausschalter und Rücksetztaste (Reset) installieren:

Bitte suchen Sie in der Motherboard-Dokumentation nach der Pinbelegung der Anschlüsse des Frontbedienfeldes

(„Front Panel Connectors“ oder „System Panel Connectors“). Ein-/Austaste und Rücksetztaste benötigen keine bestimmte Polarität, können

daher beliebig (ohne auf + und - zu achten) angeschlossen werden.

Guide d'installation des interrupteurs d'allumage et de réinitialisation :

Veuillez-vous référer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches

"des connecteurs du panneau système". Les interrupteurs d'allumage et de réinitialisation ne possède pas de polarité, donc ils peuvent être

branché dans les deux sens.

Guía de instalación de los interruptores de encendido y reseteo:

Por favor, consulte en los manuales de la placa base la configuración de pines del “Conector de panel frontal” ó “Conector de panel de

sistema” de su placa base. Los interruptores de encendido y reseteo no tienen polaridad, luego se pueden conectar con cualquier

orientación.

Guida all’installazione dei connettori Power Switch e Reset Switch

Fare riferimento al manuale della scheda madre nella sezione “Connettori del pannello frontale” o “Connettori del pannello di sistema”. Power

switch e reset switch non hanno polarità, posso essere pertanto connessi con qualsiasi orientamento.

Инструкция по подключению выключателя питания и кнопки перезагрузки (reset):

Описание

контактов

разъемов приведены в разделах “Разъемы передней панели

” или “

Разъемы

системной

панели” руководства

пользователя материнской платы.

Выключатель

питания и

кнопка

перезагрузки не

имеют

полярности, поэтому

их

можно подключать

любой ориентации.

Power Switch

與Reset Switch

安裝說明：

請參考主機說明書的Front Panel Connectors安裝Pin Define,將Connector

插上；Power Switch

與Reset Switch

並無正負極性之分,反插正插都

不影響功能性。

Power Switch

与Reset Switch

安装说明：

请参考主机说明书的Front Panel Connectors安装Pin Define,将Connector

插上；Power Switch

与Reset Switch并无正负极性之分,反插正插都

不影响功能性。

電源スイッチおよびリセットスイッチのインストールガイド：

マザーボードの「フロントパネルコネクタ」または「システムパネルコネクタ」のピン配列についてはマザーボードマニュアルを参照して

ください。電源スイッチとリセットスイッチに極性はないので、いずれの方向でも接続できま。

파워 스위치 및 리셋 스위치 설치 가이드

메인보드 매뉴얼의 전면패널 커넥터 혹은 시스템패널 커넥터 핀을 참조하기 바랍니다. 파워 스위치와 리셋 스위치는 극성이 없어 어떤

방향으로 설치해도 무방합니다.

Connector Definition

(1) Front panel connector installation

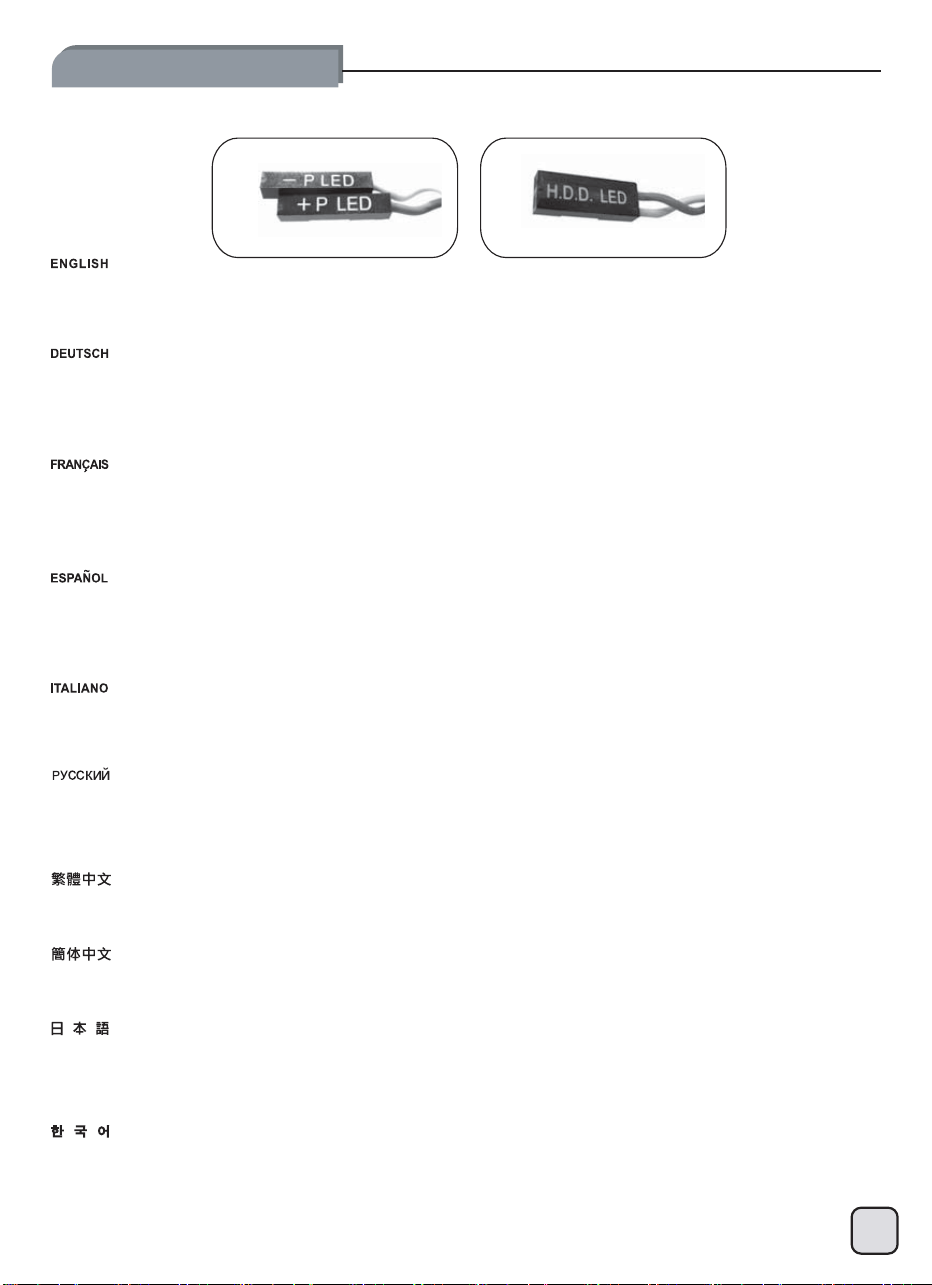

LED connector installation guide：

Please refer to the motherboard manuals for the motherboard’s “Front Panel Connector” or “System Panel Connector” pin definition.；the

white wires are negative while other colors are positive wires. The Power LED wires are separate pins for compatibility with different

motherboard pin definition so please make sure they are connected in the right polarity by referring to your motherboard manual.

LED-Verbinder installieren:

Bitte suchen Sie in der Motherboard-Dokumentation nach der Pinbelegung der Anschlüsse des Frontbedienfeldes

(„Front Panel Connectors“ oder „System Panel Connectors“). Die weißen Adern sind negativ (-), die farbigen Adern positiv (+).Die Kabel für

die Betriebsanzeige-LED sind zur Kompatibilität mit unterschiedlichsten Motherboards einzeln, nicht als kompletter Stecker ausgeführt.

Achten Sie hier bitte auf die richtige Polarität, lesen Sie in der Dokumentation Ihres Motherboards nach.

Guide d'installation du connecteur LED :

Veuillez-vous référer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches

"des connecteurs du panneau système". Les câbles colorés en blanc sont négatifs alors que ceux d'une autre couleur sont positifs.Les câbles

de la LED Power sont séparés afin d'être compatible avec différentes cartes mères, donc vérifiez bien qu'ils sont branchés avec la bonne

polarité en vous référant au manuel de votre carte mère.

Guía de instalación del conector LED:

Por favor, consulte en los manuales de la placa base la configuración de pines del “Conector de panel frontal” ó “Conector de panel de

sistema” de su placa base. Los cables de color blanco son negativos mientras que los de color son positivos. Los cables LED de potencia

tienen pines separados para compatibilidad con diferentes definiciones de pines de la placa base luego por favor, asegúrese de que están

conectados en la polaridad correcta consultando el manual de su placa base.

Guida all’installazione del connettore LED:

Fare riferimento al manuale della scheda madre nella sezione “Connettori del pannello frontale” o “Connettori del pannello di sistema”. I cavi

di colore bianco sono il polo negativo, mentre quelli di colore diverso il positivo.Guida all’installazione del Power Led serie RV/KLConnettere

direttamente il connettore ad un molex dell’alimentatore.

Инструкция по

подключению

коннектора для светодиодного индикатора питания

Описание

контактов

разъемов приведены в разделах

“Разъемы

передней панели

”

или “Разъемы

системной

панели” руководства

пользователя материнской

платы.

Белые

провода - отрицательной

полярности, цветные

провода - положительной полярности.

Провода

светодиодного индикатора питания имеют отдельные

контакты

для совместимости с различными типами контактов

материнских плат, поэтому

обратитесь к

руководству пользователя

материнской

платы

убедитесь

, что

полярность соблюдена.

LED

接頭安裝說明：

請參考說明書的Front Panel Connectors安裝Pin Define

,將Connector

插上；白色線的部分為負極,彩色線的部分是正極。

Power LED為了適應

各主機板的不同,特別設計為散Pin樣式,請安心使用。

LED接口安装说明：

请参考说明书的Front Panel Connectors安装Pin Define

,将Connector

插上；白色线的部份为负极,彩色线的部份为正极。

Power LED为了适应

主机板的不同,特别设计为散Pin样式,请安心使用。

LEDコネクタのインストールガイド：

マザーボードの「フロントパネルコネクタ」または「システムパネルコネクタ」ピン配列についてはマザーボードマニュアルを参照してく

ださい。白色のリード線はマイナスで、色の着いたリード線がプラスです。電源LEDリード線は種々のマザーボードピン定義と互換性を持

たせるため分離されたピンとなっているので、ご使用のマザーボードマニュアルを参照して、適切な極性に接続されるようお確かめくださ

い。

LED

커넥터 설치 가이드

메인보드 매뉴얼의 전면패널 커넥터 혹은 시스템패널 커넥터 핀을 참조하기 바랍니다. 하얀선의 경우 음극이며, 다른 색의 경우

양극입니다. 파워 LED 선은 분리되어 다양한 메인보드에서 동작할 수 있도록 되어 있습니다. 그러므로 메인보드 매뉴얼을 참조하여

올바를 극성을 주의해 선택하시기 바랍니다.

POWER LED+

POWER LED-

HDD LED-

HDD LED+

Connector Definition

(2) Front I/O connector installation

Below are the front I/O connectors pin definition, please also check your motherboard manual to cross reference with motherboard’s front

I/O pin headers. SilverStone’s I/O connectors are in block type to simplify installation.

Nachstehend finden Sie die Pinbelegung der vorderen E/A-Anschlüsse; bitte gleichen Sie zudem das Handbuch Ihres Motherboards mit

den vorderen E/A-Pinzuweisungen ab. SilverStones E/A-Anschlüsse befinden sich zur Vereinfachung der Installation in Blockart.

Au dessous de la description des broches des ports d'E/S, veuillez aussi vérifier sur le manuel de votre carte mère de manière croisée que

les broches sont correctement placées. Les connecteurs d'E/S de SilverStone sont en bloc pour en simplifier leur installation.

A continuación se detallan los pines para conectores E/S frontales, compruebe también por favor el manual de su placa base para cotejar

los pines E/S frontales de la misma. Los conectores E/S de SilverStone son del tipo bloque para simplificar la instalación.

Di seguito lo schema delle connessioni I/O frontali, confrontare lo schema con quanto riportato sul manuale della scheda madre

per

effettuare un controllo incrociato. I connettori I/O Silverstone, per semplificare l’installazione, sono del tipo “a blocco”.

Ниже приведено описание контактов передних разъемов ввода/вывода

. Обратитесь также

к руководству пользователя

материнской платы за описанием

передних разъемов ввода

/вывода типа "пин

-хедер".

Разъемы

ввода

вывода

"SilverStone" -

блочного

типа

, что облегчает

сборку

下表為

Front I/O Connectors的Pin Define

,請參閱主機板說明書的各Front I/O Connectors Pin Define

一一核對。

TJ04-E的Front I/O Connectors

完全採用集合

Pin方式以簡化安裝。

下表为Front I/O Connectors的Pin Define

,请参阅主机板说明书的各

Front I/O Connectors Pin Define

一一核对。

TJ04-E的Front I/O Connectors完全采用集合Pin方式以简化安装。

以下はフロントI/Oコネクタピン配列ですが、お持ちのマザーボードのフロント

I/Oピンヘッダは、マザーボードマニュアルをご参照ください

。シルバーストーンのI/Oコネクタは、インストールの容易なブロックタイプになっています。

아래는 전면 I/O 커넥터의 핀 사양입니다. 메인보드 매뉴얼을 참조해, 메인보드의 전면 I/O

핀사양을 재 확인한

후 설치합니다. SilverStone의 I/O 커넥터는 블록 타입으로 구성되어 있어 간편한 설치가 가능합니다.

USB 3.0 CONNETOR USB 2.0 CONNETOR

USB 3.0 TO USB 2.0

CONVERTER CABLE

(1) CPU cooler height limitation

The TJ04-E can accommodate all standard size components and even some that are slightly out of spec.,

please refer to the following guidelines for component selection and future upgrade considerations.

Tip

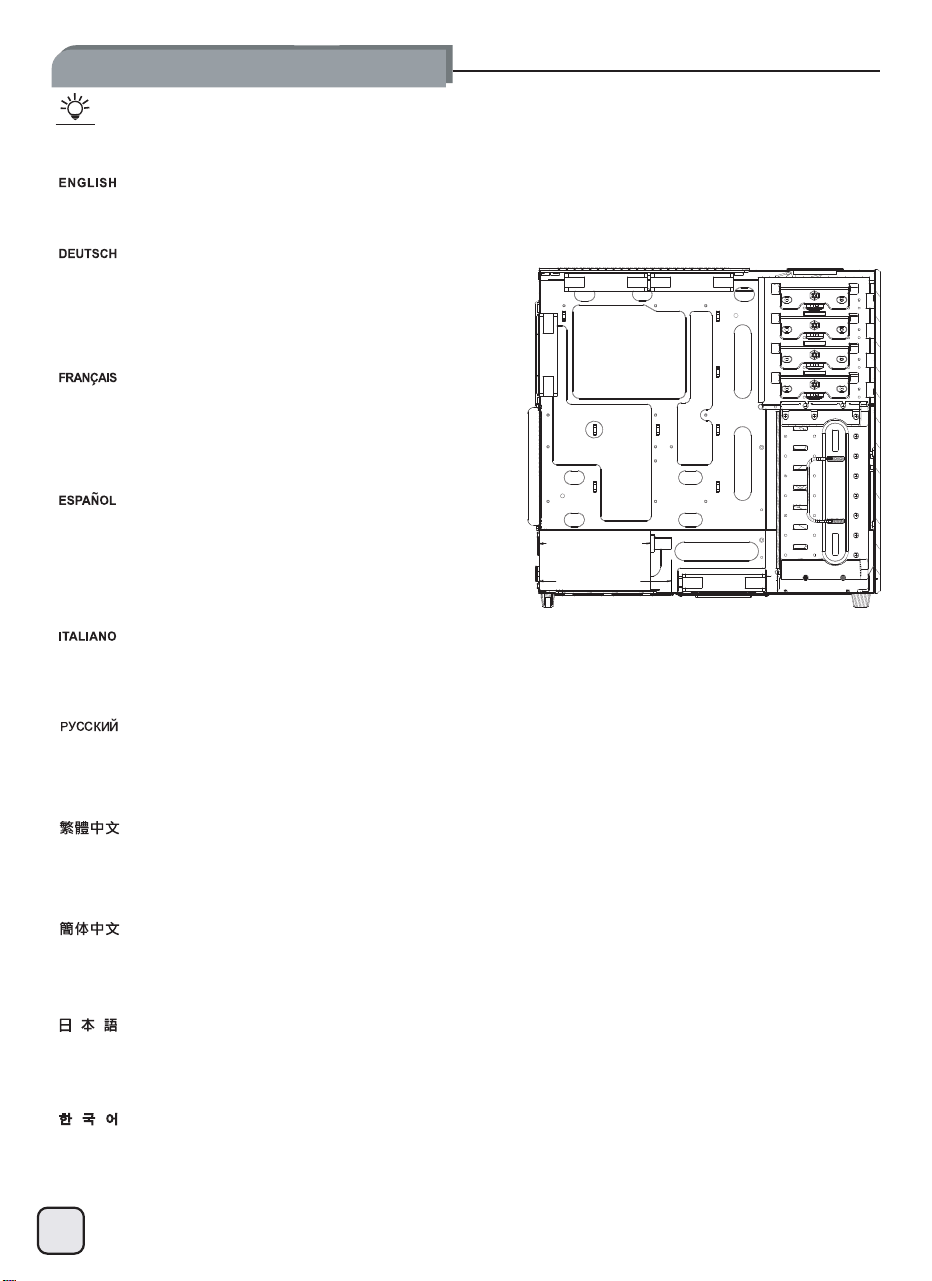

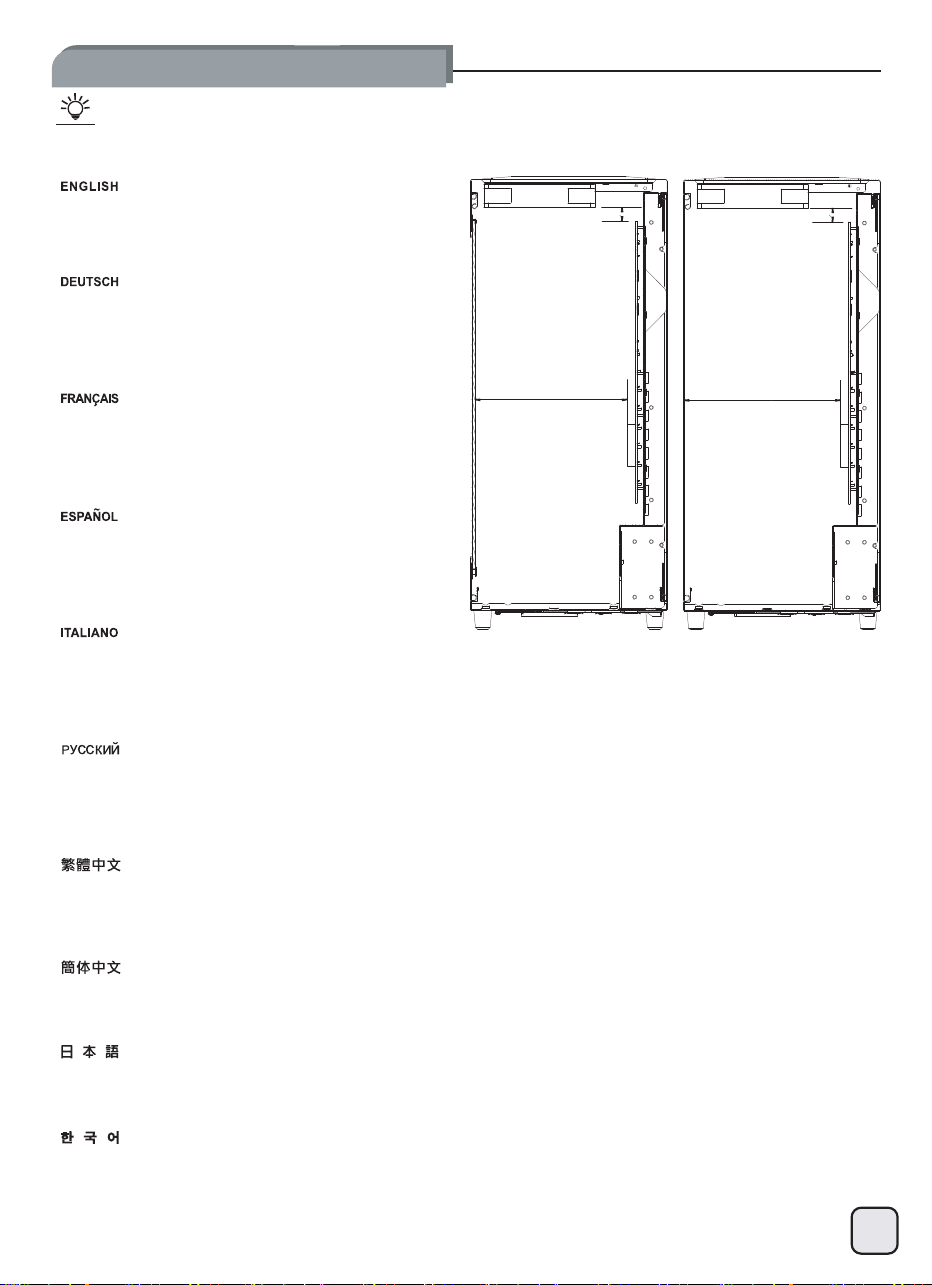

CPU cooler height limit figure

Clearance 15mm Clearance 15mm

Maximum 168 mmMaximum 164 mm

E-

0JT

E-

0JT

The height limit is 168mm (164mm for TJ04-E with window side

panel) and there is 15mm of clearance around the motherboard.

Das Höhenlimit beträgt 168 mm (164 mm für das TJ04-E mit

einem Fenster in der Seitenwand) und es gibt 15 mm Freiraum

um das Mainboard herum.

La hauteur maximale est de 168mm (164mm pour TJ04-E avec

panneau latéral de type fenêtre) et il existe un dégagement de

15mm autour de la carte mère.

La altura límite es de 168mm (164mm para la TJ04-E sin el

panel lateral con ventana) y existe un espacio libre de 15mm

alrededor de la placa base.

L’altezza limite corrisponde a 168mm (164mm per il TJ04-E con

il pannello dotato di finestra trasparente) e vi sono 15mm di

tolleranza intorno alla scheda madre.

Ограничение по высоте составляет

168

мм (164 мм для TJ04-E

с окном в

боковой панели) и

мм

свободного

пространства

вокруг системной платы.

Cooler限高是168mm(開窗版本是164mm),Cooler

外緣允許超出主機板上邊界15mm

Cooler限高是168mm(开窗版本是164mm),Cooler

外缘允许超出主机板上边界15mm

高さ制限は168mm（ウインドウサイドパネル付きのTJ04-Eでは164mm）で、15mmの余裕がマザーボードのまわりにあります

높이 한계는 168mm(윈도우 측면 패널이 있는 TJ04-E의 경우 164mm) 이며 메인보드 주위에는 15mm 간격이 존재합니다.

Component Size Limitations

(2) Power supply limitation

A: Depth limitation

If both 2.5” drive cage and bottom fan are not installed, then there are literally no power supply depth limitations.

If either 2.5” drive cage or bottom fan is installed, the limitation will be 180mm or 160mm if extra cabling room is required.

A: Tiefenbeschränkung

Falls beide 2,5“-Laufwerkskäfige und der untere Lüfter nicht installiert sind,

gibt es buchstäblich keine Limitierung der Netzteiltiefe. Falls entweder ein

2,5“-Laufwerkskäfig oder der untere Lüfter installiert sind, beträgt die

Limitierung 180 mm oder 160 mm im Falle, dass zusätzlicher Freiraum für

Kabel benötigt wird.

A: limitation de profondeur.

Si la cage de lecteur 2,5 pouces et le ventilateur inférieur ne sont pas

installés, il n’existe aucune limitation de profondeur pour le bloc

d’alimentation. Si la cage de lecteur 2,5 pouces ou le ventilateur inférieur

est installé, la limitation sera de 180mm ou de 160mm si un espace de

câblage supplémentaire est requis.

A: Limitación de profundidad

Si la carcasa para discos de 2,5” y el ventilador inferior no han sido

instalados, entonces no existen limitaciones a la profundidad de la fuente

de alimentación. Si la carcasa para discos de 2,5” ó el ventilador inferior

han sido instalados, la limitación será de 180mm ó 160mm si hace falta el

espacio extra para los cables.

A: Limitazioni di profondità

Se il supporto per drive da 2,5” e la ventola disposti sul fondo non sono installati, non vi è alcuna limitazione. Se invece vengono installati, la

limitazione è di 180mm o 160mm se è necessario spazio aggiuntivo per i cavi.

Power supply limitation figure

Maximum 180 mm

Recommend 160 mm

PSU

The TJ04-E can accommodate all standard size components and even some that are slightly out of spec.,

please refer to the following guidelines for component selection and future upgrade considerations.

Tip

Ограничение по глубине

Если

не устанавливаются блок 2,5-дюймовых

приводов и

нижний

вентилятор

, то

ограничений

по

глубине

установки

практически

нет.

При установке блока

2,5-

дюймовых

приводов или нижнего

вентилятора ограничение составляет 180

мм или 160

мм, если требуется

дополнительное

пространство

для размещения

кабелей.

A:長度限制

如果底層沒有安裝2.5”硬碟架與風扇,電源就幾乎沒有長度限制,您可以使用任何超大瓦數的電源

如果電源前方有安裝2.5”與風扇,我們建議您使用160mm以內的電源

最極限長度會是180mm

A:长度限制

如果底层没有安装2.5”硬盘架与风扇,电源就几乎没有长度限制,您可以使用任何超大瓦数的电源

如果电源前方有安装2.5”与风扇,我们建议您使用160mm以内的电源

最极限长度会是180mm

A: 長さ制限

2.5”ドライブケージと最下部のファン共にインストールされていなければ、実質上電源長さ限界はありません。

2.5”ドライブケージまたは最下部のファンがインストールされている場合、余分のケーブル取り回しが必要とされるならば、制限は18

0mm

または160mmです。

A: 깊이 제한

2.5” 드라이브 케이스와 하단 팬을 모두 설치하지 않은 경우, 사실상 전원 공급장치 깊이 제한이 없습니다.

2.5” 드라이브 케이스 또는 하단 팬 중 하나를 설치할 때 여분의 케이블 공간이 필요할 경우 전원 공급장치 깊이 제한은 180mm 또는

160mm입니다.

Component Size Limitations

(2) Power supply limitation

B: Cable length recommendations

Below is a table of recommend cable length based off of common retail power supplies. Please make sure that the power supply you want to

use has long enough cables to fit the below recommendations or you can also choose to purchase additional power cable extensions:

B: Empfohlene Kabellänge

Nachstehend finden Sie eine Tabelle der empfohlenen Kabellänge basierend auf handelsüblichen Netzteilen. Bitte stellen Sie sicher, dass

das von Ihnen gewählte Netzteil entsprechend der nachstehenden Empfehlungen über ausreichend lange Kabel verfügt; alternativ können

Sie zusätzliche Netzkabelverlängerungen kaufen.

B: Longueur des cables

Vous avez ci dessous un tableau avec la longueur des cables recommandes base sur les alimentations du marche. Veuillez bien verifier

que l'alimentation que vous allez utiliser possede bien des cables assez long pour etre compatible avec ces recommandations. Sinon vous

pouvez choisir d'acheter des rallonges.

B: Recomendación de la longitud de los cables de la FA

A continuación hay una tabla con la longitud recomendada de los cables basada en fuentes de alimentación comunes. Por favor, asegúrese

de que la fuente de alimentación que quiere usar tiene cables lo bastante largos como para adecuarse a las recomendaciones siguientes, en

caso contrario puede decidir comprar extensiones adicionales para cables de potencia.

B: Raccomandazioni sulla lunghezza dei cavi della PSU

La tabella di seguito mostra le lunghezze dei cavi raccomandate e si basa sulle misure dei cavi con riferimento ai comuni alimentatori retail.

Assicuratevi che l’alimentatore che avete intenzione di utilizzare risponda alle caratteristiche richieste, altrimenti considerate l’acquisto di un

kit di prolunga cavi.

B: рекомендации по длине кабелей

В следующей таблице представлены рекомендованные значения

длины

кабелей на основе значений имеющихся в продаже

источников

питания. Убедитесь, что

длина

кабелей источника

питания достаточна

и соответствует следующим рекомендациям

в противном

случае можно

приобрести

дополнительные удлинители кабеля источника питания.

B:電源線材建議長度:

以下是以一般市售ATX主機板抓出來的各線材建議長度列表,請先確認電源線長度是否足夠,如果不夠請選購所需要的延長線。

B:电源线材建议长度:

以下是以一般市售ATX主机板抓出来的各线材建议长度列表，请先确认电源线长度是否足够.如果不够请选购所需要的延长线.

B:電源ケーブル推奨長さ：

下記は、一般の小売り電源の推奨ケーブル長さの表です。使いたい電源が下記の推奨基準に合った、十分の長さのケーブルを持っていること

を確認してください。または電源用の延長ケーブルを購入することもできます。

B: 추천 케이블 길이

아래 표에서는 일반적으로 판매되는 파워 서플라이의 추천 케이블 길이를 표시해 놓았습니다. 사용하고자 하는 파워 서플라이가

아래의 추천길에에 충분한 케이블을 갖추고 있는지 확인하시기 바라며, 필요시에는 추가의 연장 파워 케이블 구입이 가능합니다.

Cable type and location

Minimum length

EPS 8pin/ATX4pin (from left side of PSU)

550mm

ATX 24Pin (from left side of PSU) 300mm

SATA 15Pin (behind motherboard tray to top

most optical drive)

PCI-E 6/8pin (behind motherboard tray to first

expansion slot)

400mm

SATA 15Pin (to top most 3.5” drive cage)

550mm

SATA 15Pin (to 2.5” drives cage)

50mm

450mm

Component Size Limitations

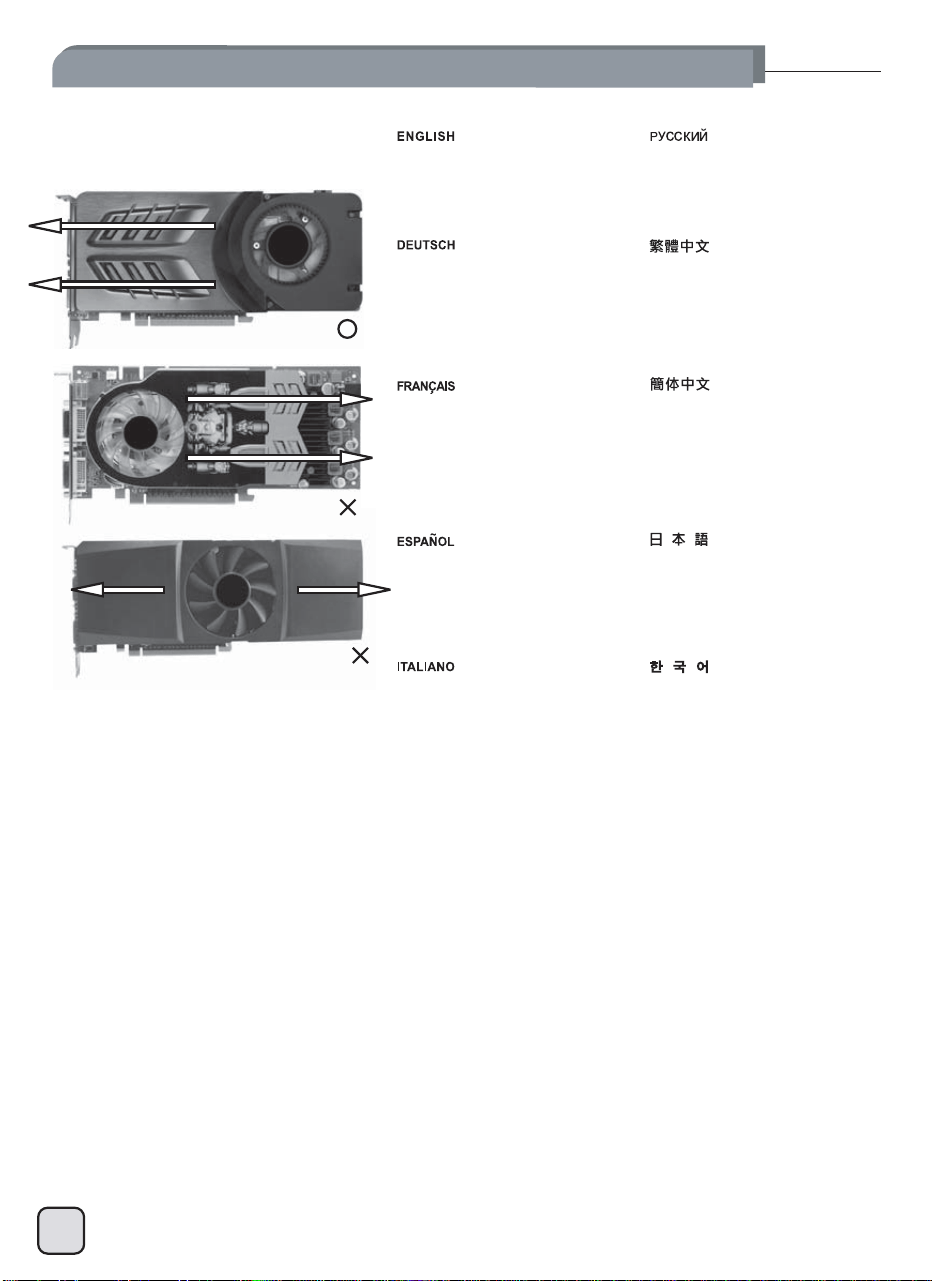

(3) Graphics card/expansion card length limitation

If no hard drive is installed in front of the graphics card, the length limit is 17”

If hard drive is installed, the graphics card length limit is 12.8”

Falls keine Festplatte vor der Grafikkarte installiert ist beträgt das Längenlimit 17“.

Falls eine Festplatte installiert ist beträgt das Limit der Grafikkartenlänge 12,8“.

Si aucun lecteur n’est installé devant la carte graphique, la longueur maximale est de 17 pouces

Si un lecteur est installé, la longueur maximale de la carte graphique est de 12,8 pouces

Si no existe un disco duro instalado frente a la tarjeta gráfica, la longitud límite es de 17”

Si existe un disco duro instalado, el límite de longitud de la tarjeta gráfica es de 12,8”

Se di fronte alla scheda grafica, non sono installati hard drive, la limitazione è di 17” (43,18cm)

Se invece sono installati hard drive, la limitazione scende a 12,8” (32,51cm)

如果顯示卡前方槽位沒有硬碟,該顯示卡可以安裝到17”

如果有硬碟,最大長度12.8”

如果显示卡前方槽位没有硬盘,该显示卡可以安装到17”

如果有硬盘,最大长度12.8”

ハードディスクがグラフィックスカードの前に装着されないならば、長さ制限は17インチです。

ハードディスクが装着されるならば、グラフィックスカードの長さ制限は12.8インチです。

그래픽 카드 전면에 하드 드라이브를 설치하지 않은 경우, 길이 한계는 17"입니다.

하드 드라이브를 설치한 경우, 그래픽 카드 길이 한계는 12.8"입니다.

Если перед графической

картой не

установлен

жесткий

диск,

ограничение на

длину составляет

17 дюймов (43,2

см)

Если жесткий

диск

установлен, длина графической карты

не

должна превышать

12,8

дюйма

(32,5 см)

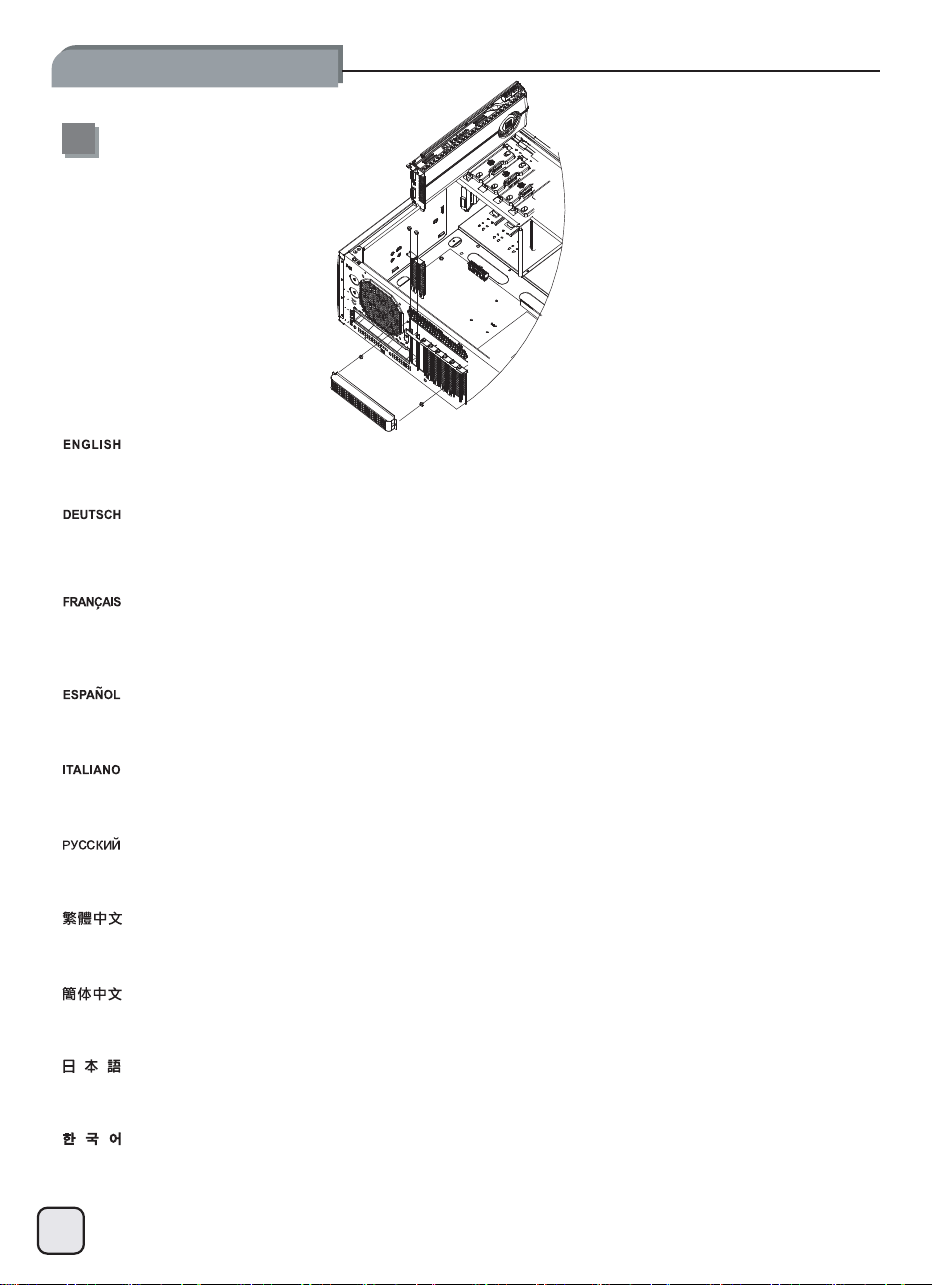

Graphic Card Length Reference:

AMD Radeon HD 5970 – 12.2 "

AMD Radeon HD 5870 6950 6970 – 11”

NVidia Geforce GTX480 580 570 – 10.5”

AMD Radeon HD 5850 – 9.5””

NVidia Geforce GTX470 – 9.5”

Component Size Limitations

(4) Motherboard size limitation

Although TJ04-E was not designed for Extended-ATX motherboard, the internal space can still allow installation for motherboards with width

of up to 11 inches. In addition, the motherboard tray has mounting standoffs for supporting SSI-CEB dual CPU motherboards. Enthusiast

motherboards such as ASUS’s Rampage III Extreme and EVGA’s X58 Classified 4-Way SLI are 10.6 and 10.375 inches wide respectively.

These are wider than standard ATX motherboard specification of 9.6 inches, but will fit inside TJ04-E without any problems. Even if there are

SATA connectors mounted on the edge of the motherboard facing to the side, the TJ04-E will have room to accommodate them as well.

Obwohl das TJ04-E nicht zur Verwendung von Extended-ATX-Motherboards entworfen wurde, ermöglicht der Platz im Gehäuseinneren di

Installation eines Motherboards mit einer Breite von bis zu 27,94 cm. Der Motherboard-Einschub verfügt zudem zur Unterstützung

von

SSI-CEB-Dual-CPU-Motherboards über Montageabstandshalter. Liebhaber-Motherboards, wie das Rampage III Extreme und EVGA X58

Classified 4-Way SLI von ASUS haben eine Breite von 26,92 bzw. 26,35 cm. Damit sind sie breiter als die Spezifikationen von St

andard-ATV-

Motherboards (24,38 cm), passen jedoch problemlos in das TJ04-E. Auch wenn SATA-Anschlüsse so am Motherboard montiert sind, da

ss sie

zur Seite zeigen, bietet das TJ04-E ausreichend Platz.

Le TJ04-E n'est pas conçu pour les cartes mères de format Extended-ATX. Cependant, l'espace intérieur permet l'installation de cartes

mères dont la largeur ne dépasse pas les 27,94 cm. En outre, le porte-carte mère est doté de dispositifs de montage vertical, permettant de

maintenir deux cartes mères pour unité centrale de format SSI-CEB. Les cartes mères les plus puissantes, comme les cartes Ramp

age III

Extreme d'ASUS et X58 Classified 4-Way SLI d'EVGA, font respectivement 26,924 et 26,3525 cm de large. Elles sont plus larges q

ue la

spécification ATX des cartes mères, soit 24,384 cm, mais rentrent sans problème dans le TJ04-E. Même si des connecteurs SATA sont

disponibles sur les bords de la carte mère, vers le côté, le TJ04-E dispose de suffisamment d'espace pour loger ces cartes.

Aunque la TJ04-E no fue diseñada para placas base Extended-ATX, el espacio interno permite instalar placas base con una anchura de

hasta 11 pulgadas. Además, la bandeja para la placa base tiene bases de montaje para placas base de CPU duales SSI-CEB. Las placas

base para grandes apasionados de la potencia, como la Asus Rampage III Extreme y la X58 Classified 4-Way SLI de EVGA, tienen 10,6” y

10,375” de ancho, respectivamente. Ambas son más anchas que las especificaciones para placas base ATX estándar de 9,6”, pero en

trarán

dentro de la TJ04-E sin problemas. Aunque haya conectores SATA montados en el lado colindante de la placa base, la TJ04-E seguirá

teniendo espacio para acomodarlas.

Sebbene TJ04-E non sia stato progettato per accogliere schede madri in formato Extended-ATX, lo spazio interno permette il mont

aggio di

mainboard profonde fino a 27,94cm (11 pollici). Il supporto dispone inoltre di standoff disposti in modo da supportare anche sc

hede madri

SSI-CEB dual CPU. Mainboard per appassionati come la Asus Rampage III Extreme e la EVGA X58 Classified 4-Way SLI sono larghe

rispettivamente 26,92cm (10.6 pollici) e 26,35cm (10.375 pollici) ma trovano comodamente posto all’interno di TJ04-E. Anche se i connettori

SATA sono disposti nell’angolo destro in basso e orientati lateralmente, viè abbastanza spazio per gestire comodamente le conne

ssioni.

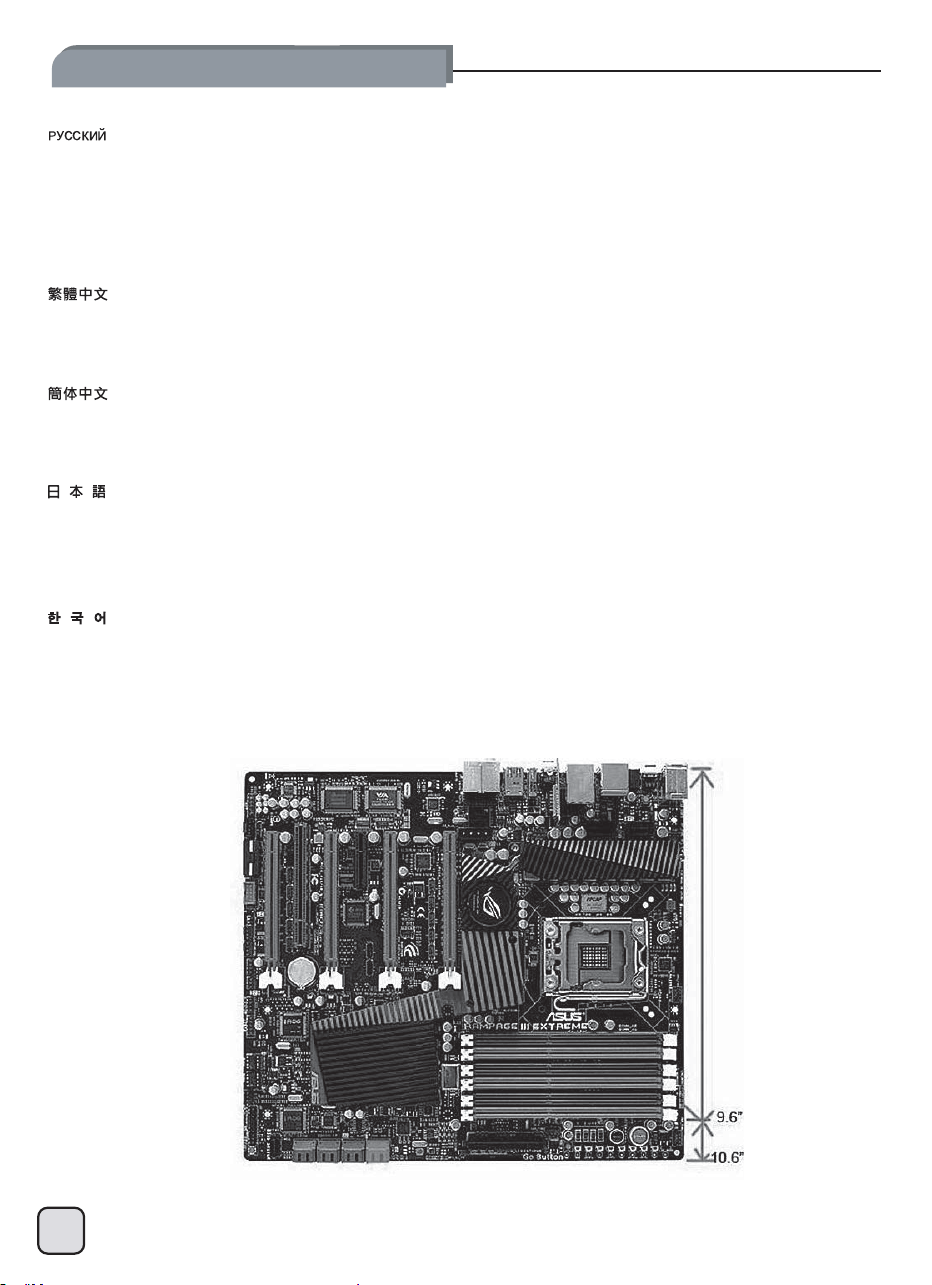

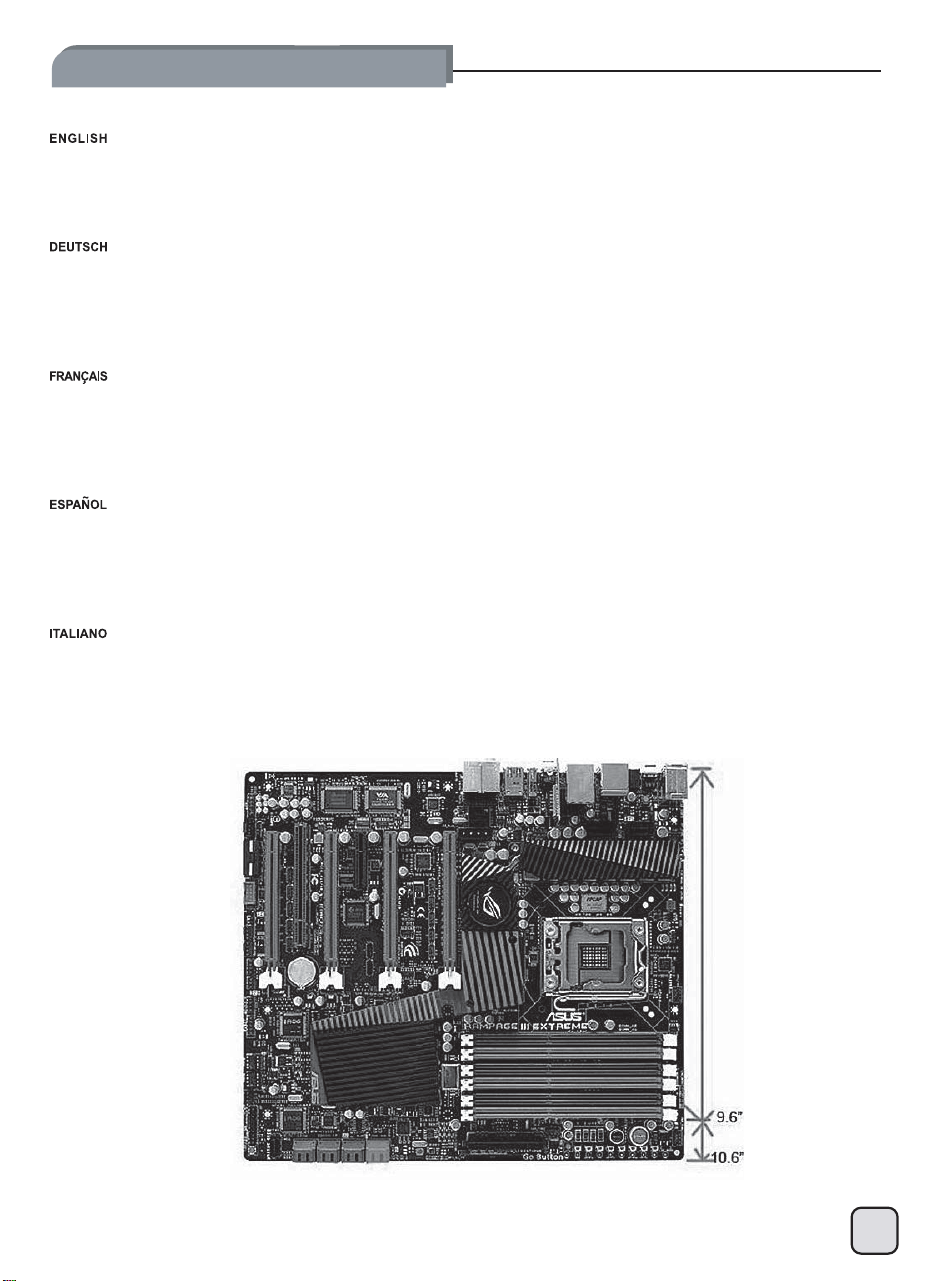

Illustration: ASUS Rampage III Extreme is wider than standard ATX motherboards

Component Size Limitations

(4) Motherboard size limitation

TJ04-E雖然尚未支援到E-ATX主機板,但是內部的空間允許最大寬度到11”的主機板。因此我們的主機板螺柱設計到支援

SSI-CEB

規格的雙CPU主

機板。而一般玩家級ATX主機板也有如ASUS Rampage III Extreme或EVGA X58 Classified 4-Way SLI深度達到10.6”

，超出正常

9.6”的尺寸，且

長度達到13.6”；此外，主機板前方

SATA Connector

所需要的預留空間，將造成普通

ATX機殼無法安裝此類主機板，但TJ04-E均可以正常支援。

TJ04-E虽然尚未支持到E-ATX主机板,但是内部的空间允许最大宽度到11”

的主机板。因此我们的主机板螺柱设计到支持SSI-CEB

规格的双

CPU主

机板。而一般玩家级ATX主机板也有如

ASUS Rampage III Extreme

或

EVGA X58 Classified 4-Way SLI

深度达到

10.6”，超出正常9.6”的尺寸，且

长度达到13.6”

；此外，主机板前方

SATA Connector所需要的预留空间，将造成普通ATX机壳无法安装此类主机板，但TJ04-E均可以正常支持。

TJ04-Eは拡張ATXマザーボード用に設計されてはいませんが、内部空間は最大

インチ幅のマザーボードがインストールできます。さらに

、SSI-CEBデュアルCPUマザーボードに対応して、マザーボードトレイには取付けスペーサーが装備されています。

ASUS製Rampage III

ExtremeおよびEVGA製X58 Classified 4-Way SLI

は、それぞれ10.6インチと10.375

インチ幅です。これらは標準の9.6インチATXマザーボー

ド仕様より幅が広いものの、TJ04-Eへのインストールには全く問題ありません。マザーボードの縁に実装された側面に向いたSATA

コネクタ

があっても、TJ04-Eにはそれらを適応させる余裕があります。

비록 TJ04-E이 Extended ATX 메인보드를 위해 디자인 되지 않았지만, 내부공간에

최대

11인치의 메인보드를

수용할

수있는

공간이

확보되어

있습니다. 추가로 메인보드 트레이는 SSI-CEB 메인보드를 지원하는 마운팅

지지

나사를

지원합니다. 매니아층에서 많이

사용하는

ASUS

Rampage III Extreme 또는 EVGA X58 Classified 4-Way SLI 는각각 10.6 과 10.375

인치 넓이를

갖고 있습니다. 이들은 표준 규격의 ATX

메인보드의 규격인 9.6

인치를 상회하고

있지만

TJ04-E에는

문제없이

장착이

가능합니다. 만약 SATA 커넥터가 메인보드 가장자리에

TJ04-E의

측면을 보고 있는

경우에도 충분한 공간이

확보되어 사용에 문제가 없습니다.

Хотя

корпус TJ04-E

не предназначен

для материнских плат

форм

-фактора Extended-ATX, размер внутреннего пространства все же

позволяет устанавливать материнские платы шириной до 11 дюймов. Кроме

того

кронштейн материнской платы оснащен

крепежными выступами для поддержки двухпроцессорных

материнских плат SSI-CEB. Ширина высококлассных материнских плат,

таких как ASUS Rampage III Extreme и EVGA X58 Classified 4-Way SLI, составляет 10,6 и 10,375 дюйма, соответственно. Их

ширина

превышает спецификацию для материнских плат ATX, составляющую 9,6 дюйма, но он без проблем помещаются в корпус TJ04-E.

Даже если

разъемы SATA

установлены на

краю

материнской платы

, в

корпусе TJ04-E будет

иметься

свободное

пространство

для их

размещения.

Illustration: ASUS Rampage III Extreme is wider than standard ATX motherboards

Component Size Limitations

(4) Motherboard size limitation

New generation of SSI-CEB server or workstation motherboards no longer require CPU cooler mounting holes on the motherboard tray.

Coolers can now be installed directly on the motherboard. As a result, we eliminated support for SSI-CEB CPU cooler mounting holes

and instead increased the large gap on the motherboard tray to support CPU cooler back plates swapping with more LGA 1156/1155

motherboards. The TJ04-E chassis’ support for new and future SSI-CEB motherboards should be unaffected by this change.

Hochmoderne Motherboards von SSI-CEB-Servern und -Arbeitsrechnern benötigen keine Löcher zur CPU-Kühlermontage am Motherboard-

Einschub mehr. Die Kühler können nun direkt am Motherboard installiert werden. Dadurch haben wir die Unterstützung der Löcher zur

SSI-CEB-CPU-Kühlermontage aufgegeben und stattdessen den Abstand am Motherboard-Einschub vergrößert; dadurch werden CPU-

Kühlerrückplatten unterstützt, die mit einer größeren Anzahl an LGA 1156-/1155-Motherboards kompatibel sind. Die Unterstützung neuer

und zukünftiger SSI-CEB-Motherboards durch das TJ04-E-Gehäuse wird durch diese Änderung nicht beeinflusst.

Les portes-carte mère destinés à la nouvelle génération de cartes mères pour station de travail ou serveur SSI-CEB n'ont plus besoin de trous

de montage pour le refroidisseur de l'unité centrale. Les refroidisseurs peuvent désormais s'installer directement sur la carte mère. Nous

avons ainsi éliminé le support destiné aux trous de montage pour le refroidisseur de l'unité centrale SSI-CEB. L'espace sur le

porte-carte mère

permettant de permuter les plaques arrière du refroidisseur, avec plus de cartes mères LGA 1156/1155, est agrandi. Le support du châssis

TJ04-E pour les nouvelles cartes mères SSI-CEB et celles à venir, ne sera pas affecté par cette modification.

la nueva generación de servidores SSI-CEB ó placas base para estaciones de trabajo ya no precisan de agujeros de montaje en la bandeja

de la placa base para el disipador de la CPU. Ahora puede instalar los disipadores directamente sobre la placa base. Como resultado,

eliminamos los agujeros de montaje para disipadores SSI-CEB de la CPU y en cambio aumentamos el gran hueco en la bandeja de la placa

base para así poder aceptar el cambio de placas traseras para CPU con más placas base LGA 1156/1155. La compatibilidad del chasis de la

TJ04-E con placas base SSI-CEB nuevas y futuras no debería verse afectada con este cambio.

La nuova generazione di schede madri per server o workstation in formato SSI-CEB non richiede più i fori di montaggio dei dissipatori sui

supporti delle mainboard stesse. I cooler possono essere ora montati direttamente sulla scheda madre. In conseguenza di ciò sono stati

eliminati i fori specifici ed è stata ricavata un’apertura di maggiori dimensioni nel supporto della motherboard. Questo ha permesso di

aumentare l’accessibilità al back plate della CPU in un maggior numero di schede basate su socket LGA 1156/1155. Il supporto alle nuove

e future motherboard SSI-CEB non è e non sarà influenzato da questo cambiamento.

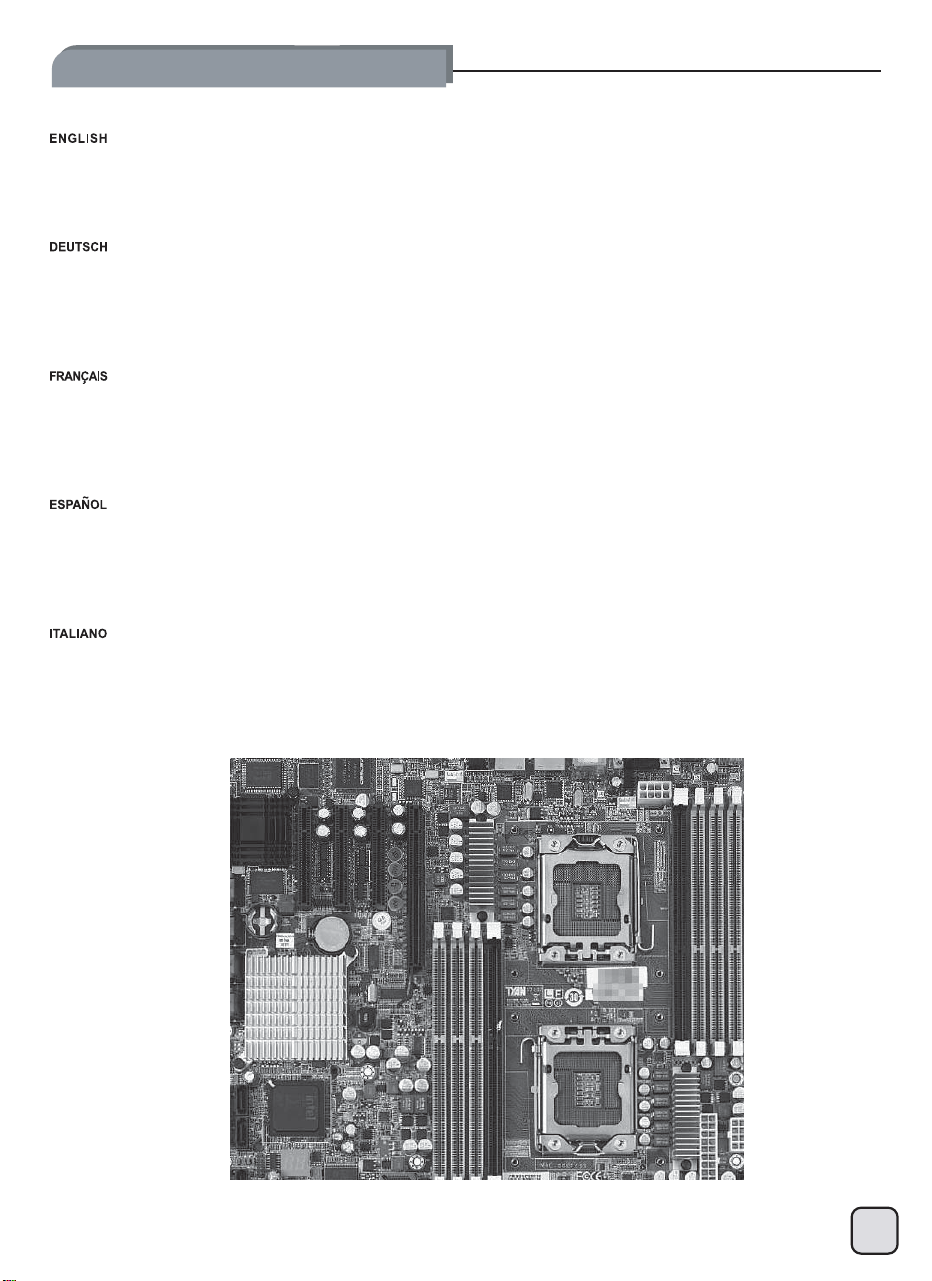

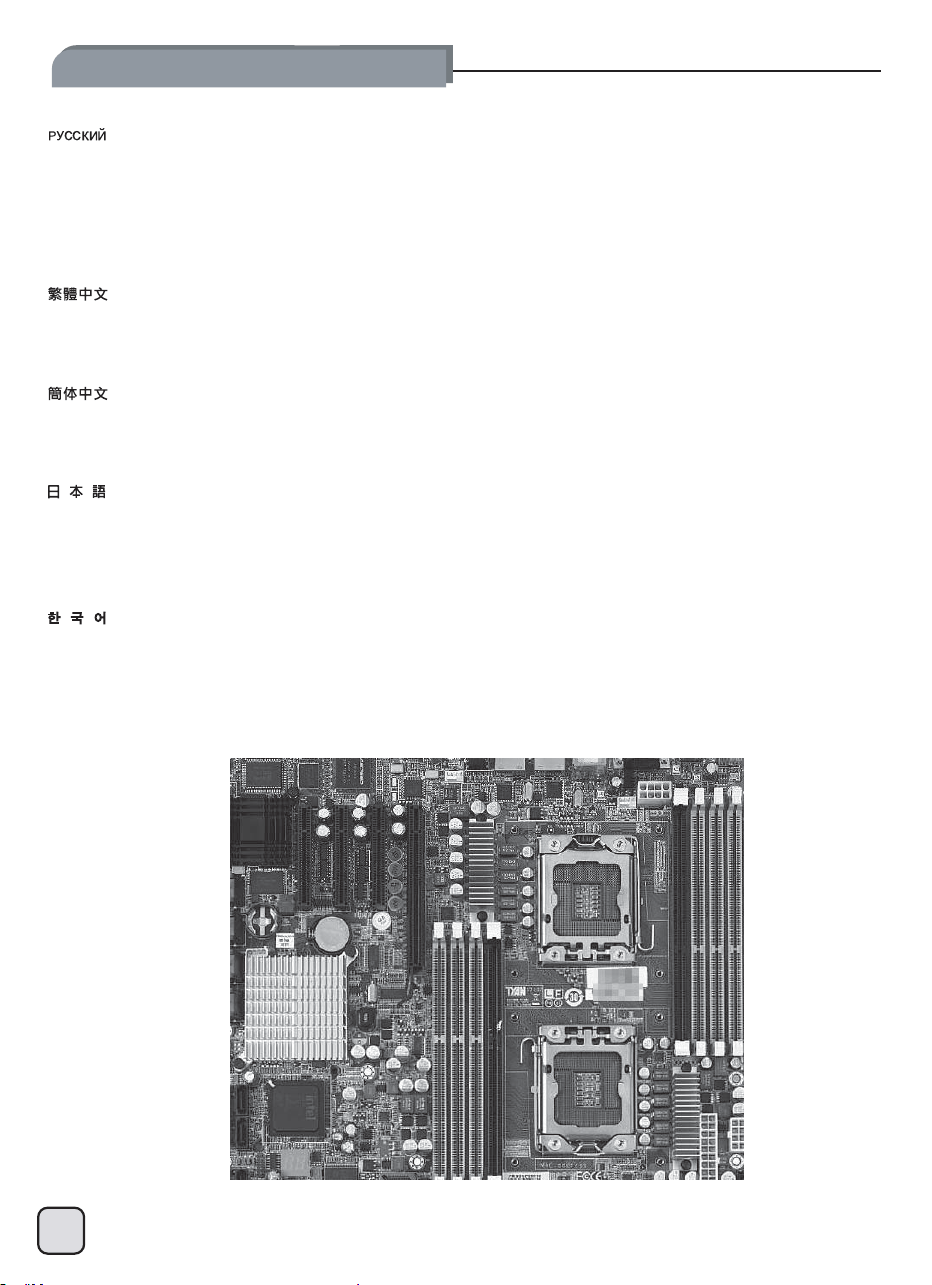

Illustration: New generation of SSI-CEB server or workstation motherboards

Component Size Limitations

(4) Motherboard size limitation

Illustration: New generation of SSI-CEB server or workstation motherboards

新一代SSI-CEB規格伺服器主機板，已經沒有依照SSI規範的Xeon Cooler

在機殼上的鎖固孔位，其Cooler

本身是鎖在主機板上。我們新一代的機

殼為了配合LGA1156/1155的位置，將主機板底板對應的開孔加大，因而取消了SSI規範上的Cooler

鎖固螺柱。並不是不相容於SSI CEB

主機板，

只是因應主機板規格的演進而修改設計。

新一代

SSI-CEB

规格服务器主机板，已经没有依照SSI规范的Xeon Cooler

在机壳上的锁固孔位，其Cooler

本身是锁在主机板上。我们新一代的机

壳为了配合

LGA1156/1155

的位置，将主机板底板对应的开孔加大，因而取消了SSI

规范上的

Cooler锁固螺柱。并不是不兼容于SSI CEB主机板，

只是因应主机板规格的演进而修改设计。

新世代のSSI-CEBサーバまたはワークステーションマザーボードは、マザーボードトレイ上の

CPU

クーラー設置孔をもはや必要としていませ

ん。クーラーは現在直接マザーボードに装着できます。結果として、弊社はSSI-CEB CPUクーラー設置孔サポートをやめ、代わりに、より

多くのLGA1156/1155マザーボードと互換性のある

CPU

クーラー後部プレートをサポートするため、マザーボードトレイ上のギャップをより

増大させました。この変更は、TJ04-Eケースの新しい、将来のSSI-CEBマザーボードへのサポートには影響しません。

SSI-CEB

서버나 워크스테이션은 더이상 메인보드 트레에에

CPU 쿨러 마운팅 홀을 필요로 하지 않습니다. 쿨러가 메인보드에 직접 장착이

가능하고, 그 결과 SSI-CEB 쿨러 마운팅 홀을 제거 했으며, 메인보드 트레이에 큰 공간을 두어 LGA1156/1155 을 지원하는 보다 많은

메인보드 CPU

쿨러 백플레이트를 지원 할 수 있게 하였습니다. 이런 변화들은

SSI-CEB 메인보드 신제품 혹은 미래에 출시될 제품을

지원하는데 영향이 없을 것입니다.

Материнским

платам

SSI-CEB

нового поколения для серверов и рабочих станций больше не требуются монтажные отверстия для

процессорного

кулера

на кронштейне

материнской

платы. Теперь кулеры можно устанавливать непосредственно на материнскую

плату. Поэтому в корпусе теперь отсутствуют монтажные отверстия под процессорный кулер для материнских плат SSI-CEB и

увеличен зазор

на

кронштейне материнской платы

для поддержки

крепежных пластин процессорного кулера, которыми теперь

оснащается все больше материнских

плат с разъемом

LGA 1156/1155.

Это изменение

не должно повлиять на совместимость

корпуса

TJ04-E

с новыми и

будущими моделями

материнских плат

SSI-CEB.

Component Size Limitations

如果您使用塔型散熱器，我們建議您將散

熱器安裝方向為風扇往後吹的方式，以順

著TJ04-E的散熱風流。

如果您使用塔型散热器，我们建议您将散

热器安装方向为风扇往後吹的方式，以顺

着TJ04-E的散热风流。

TJ04-E is equipped with very high

density hard drive cage, so if you

are not going to fill it to its full

capacity, we recommend installing

them in every other slot (e.g. 1, 3, 5,

7, 9 slots) to create extra spacing for

ventilation.

If you are installing a tower-style

CPU cooler, we recommend that the

CPU fan blows rearward to work

with TJ04-E’s overall airflow.

Falls Sie einen tower-artigen

CPU-Kühler installieren, empfehlen

wir, den CPU-Lüfter die Luft nach

hinten blasen zu lassen, damit er mit

der gesamten Luftbewegung im

TJ04-E zusammenarbeitet.

Если вы устанавливаете башенный

кулер ЦП, то мы рекомендуем

установить

его

таким образом

, чтобы

воздушный поток вентилятора ЦП был

направлен задний и совпадал с общим

направлением воздушного потока внутри

корпуса TJ04-E.

タワースタイルCPUクーラーを取り付ける

場合、TJ04-Eの全体の気流に合わせた動作

のため、CPU のエアーが後方に送られる

ようにお勧めします。

만약 타워 스타일의 CPU 쿨러를

사용한다면, CPU 팬이 후방으로 향하도록

하여, TJ04-E의 전체적인 공기흐름과 잘

조화되도록 합니다.

Si está instalando un disipador de

CPU para torre, le recomendamos

que el ventilador de la CPU ventile

hacia trasera para estar en

concordancia con el flujo de aire

global de la TJ04-E.

Si vous installez un dissipateur de

processeur de type "tour", nous vous

recommandons que le ventilateur du

dissipateur souffle vers l'arrière pour

fonctionner dans le même sens que le

flux d'air généré par le TJ04-E

lui-même.

Se scegliete un dissipatore a torre,

assicuratevi che il flusso d’aria della

ventola sia disposto posteriore, per

seguire in modo naturale il flusso

interno di TJ04-E.

TJ04-E оборудован корпусом для

установки

жестких

дисков с очень

высокой плотностью, поэтому, если

вы

хотите полностью

максимально

использовать объем корпуса, мы

рекомендуем устанавливать диски через

дин отсек

(например, отсеки 1, 3, 5, 7, 9),

чтобы оставить

дополнительное

пространство

для циркуляции воздуха.

TJ04-E裝配了非常高密度的硬碟架。

如果你沒有要安裝這麼多硬碟,建議你可以

安裝在第1,3,5,7,9槽位,以利硬碟通風。

TJ04-E装配了非常高密度的硬盘架。

如果你没有要安装这么多硬盘,建议你可以

安装在第1,3,5,7,9槽位,以利硬盘通风。

TJ04-Eは超高密度のハードディスクケージ

を備えているので、最大限の容量を満たす

ことにならないならば、換気のために余分

の間隔をつくるために1つおきのスロット

（例えば1、3、5、7、9つのスロット）に

装着するようお勧めします。

TJ04-E에는 밀도가 매우 높은 하드

드라이브 케이스가 장착되어 있기

때문에 전체 용량까지 채우지 않을

경우, 이를 다른 모든 슬롯 (예: 1, 3, 5,

7, 9 슬롯)에 설치하여 환기를 위한

여분의 공간을 확보하는 것이

좋습니다.

La TJ04-E está equipada con una

carcasa para discos duros de muy alta

densidad, luego si no va a llenarla por

completo, le recomendamos que

instale los discos en zócalos alternos

(zócalos 1, 3, 5, 7, 9) para crear

espacio extra para la ventilación.

Il TJ04-E dispone di supporti per hard

drive ad elevate densità; se non avete

intenzione di disporre della massima

capacità a disposizione, vi

raccomandiamo di installare i vostri

hard drive in modo che rimangano

opportunamente separati (es. slot 1, 3,

5, 7, 9). In questo modo disporrete di

spazio extra per una ventilazione

ottimale.

Das TJ04-E ist mit einem sehr

voluminösen Festplattenkäfig

ausgestattet, sodass wir empfehlen,

falls Sie nicht vorhaben ihn komplett zu

bestücken, die Installation der

Festplatten in jeder anderen

Einbaustelle (zum Beispiel 1,3,5,7,9)

vorzunehmen, damit sie zusätzlichen

Freiraum für die Ventilation schaffen.

Le châssis TJ04-E est doté de cages

de lecteur à très haute densité ; par

conséquent, si vous n’envisagez pas

de l’utiliser en pleine capacité, nous

vous conseillons d’installer un lecteur

toutes les deux fentes (par exemple,

fente 1, 3, 5, 7, 9) afin de créer de

l’espace supplémentaire pour la

ventilation.

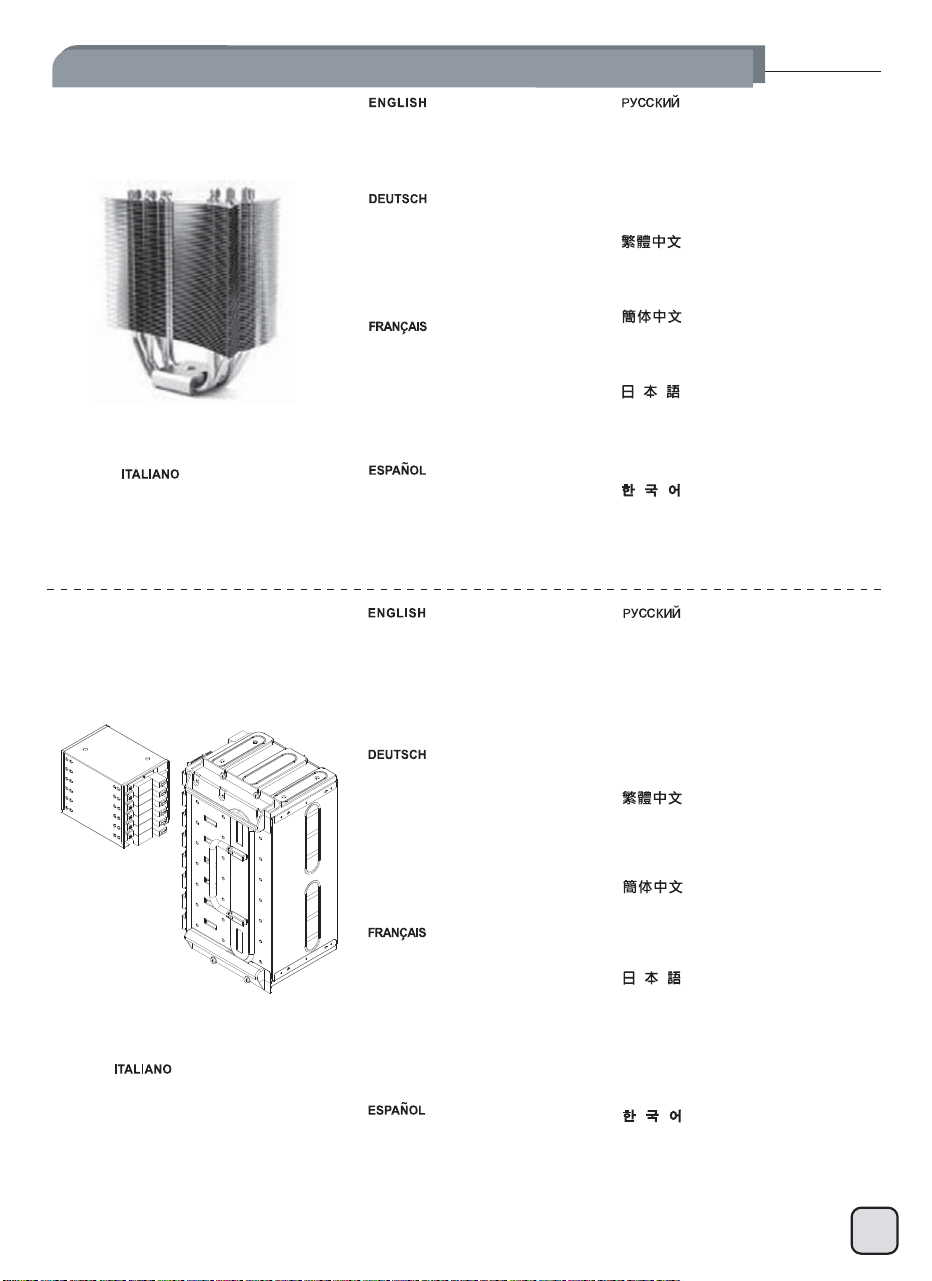

(1) CPU cooler

(2) Recommended hard drive

positioning

2.5” DRIVE BAY

3.5” DRIVE BAY

Recommended cooling device setup and selection

When choosing a graphics card, we

recommend models that have fan

blowing exhaust air to the rear slot,

this will ensure smooth and efficient

airflow within the TJ04-E for maximum

cooling performance.

Мы рекомендуем выбирать такие модели

графических карт, у которых вентилятор

гонит отработанный воздух к заднему слоту.

Это обеспечивает беспрепятственную и

эффективную циркуляцию воздуха в корпусе

TJ04-E и максимальную

защиту от перегрева

Bei der Auswahl von Grafikkarten

empfehlen wir Modelle, die warme

Luft über eine Öffnung im hinteren

Teil des Steckplatzes in die Außenwelt

ableiten; dies gewährleistet eine

ungestörte und wirksame Luftzirkulation

innerhalb des TJ04-E und sorgt für eine

optimale Kühlung.

Lorsque vous choisirez une carte graphique,

nous recommandons les modèles qui ont

des ventilateurs qui soufflent en ext haut

pour fonctionner dans le même sens que

le flux d'air généré par le TJ04-E lui-même

raction par l'équerre arrière, ceci assurera

un flux d'air régulier et efficace dans le

TJ04-E pour des performances de

refroidissement maximales.

Cuando escoja una tarjeta gráfica, le

recomendamos modelos que tengan

la salido de aire del ventilador hacia

el zócalo trasero, esto le asegurará

un flujo de aire suave y eficiente dentro

de la TJ04-E para así conseguir una

capacidad de refrigeración máxima.

Quando scegliete una scheda grafica, vi

raccomandiamo di optare per un modello

che espella l’aria al di fuori del case,

questo assicurerà un più efficiente flusso

d’aria e massimizzerà le

prestazioni di

raffreddamento interno di TJ04-E.

그래픽 카드를 선택할때, 슬롯 후면으로

팬의 바람 방향이 슬롯 후면 쪽으로 되어

있는 제품을 선택하기를 바랍니다. 이런

그래픽 카드를 선택해야, TJ04-E의 공기흐름에

맞추어 최대의 냉각 성능을 발휘 할 수

있습니다.

如果您安裝高階顯示卡，我們建議您選購

風向為朝向Slot

端的產品。這樣安裝於

TJ04-E時，風扇才會朝後順著TJ04-E的

氣流配置將廢熱排出。

如果您安装高阶显示卡，我们建议您选购

风向为朝向Slot

端的产品。这样安装于

TJ04-E时，风扇才会朝後顺着TJ04-E的

气流配置将废热排出。

グラフィックカードを選ぶ際、ファン送風

が後部スロット方向に排気を行うモデルを

推奨します。これはTJ04-Eの中にスムーズで

効率的な気流を生じ、最大の冷却性能を実

現します。

(3) GPU cooler

Recommended cooling device setup and selection

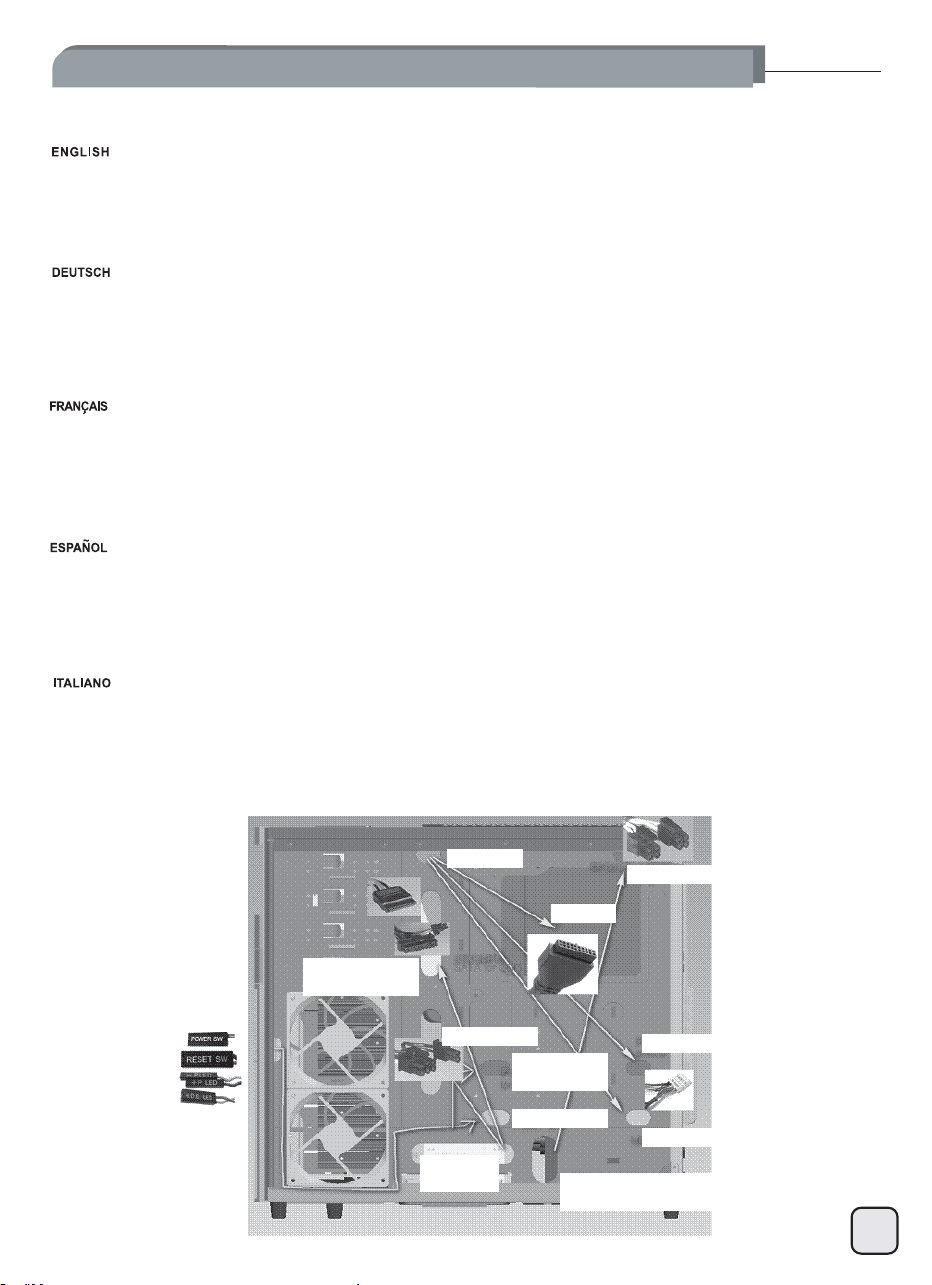

(4) Cable routing

EPS 8pin / ATX4Pin

for Short PSU

ATX 24pin

SATA for ODD

USB3.0

PCIE 8|6pin

HD Audio

HD Audio for

ATX

Front I/O

Front Panel

for μATX

Front Panel

All Power

Cable

For tips on how to cable route, please refer to the two photos shown

A. There are lots of cable tie down loops behind the motherboard tray to use in securing cables as required.

B. The illustration explains which cables the openings are designed for cable placements in the illustration are based on most common

motherboard designs. Please examine your own motherboard for the most optimal placements. The opening located toward the rear of the

case next to the PSU is designed for smaller PSU’s EPS 8pin cable. Longer PSU can use the opening located toward the front of the case.

USB 3.0 internal connectors do not have a standardized position, please refer to your actual motherboard for routing this connector.

A: Es gibt viele Kabel-Befestigungsmöglichkeiten hinter dem Mainboard-Schlitten, um Kabel je nach Notwendigkeit zu sichern.

B: Die Abbildung erklärt, welche Öffnungen für welche Kabel gedacht sind. Die Kabelplatzierungen in der Abbildung basieren auf den

typischen Mainboard-Layouts. Bitte begutachten Sie Ihr eigenes Mainboard um eine optimale Kabelführung zu erreichen. Die Öffnun

g in

Richtung Gehäuserückseite neben dem Netzteil wurde für kleinere EPS-8-Pin-Kabel entworfen. Längere Netzteile können die Öffnung in

Richtung Gehäusefront nutzen. Interne USB-3.0-Abschlüsse haben keine Standard-Position. Bitte beziehen Sie sich auf Ihr aktuelles

Mainboard für die Kabelführung dieser Anschlüsse.

A. De nombreuses sangles d’attache sont fournies derrière le plateau de la carte mère permettant la fixation des divers câbles.

B. L’illustration suivante vous indique l'usage des différents orifices de sortie des câbles. Le cheminement des câbles de cette illustration est

basé sur les conceptions de carte mère les plus fréquentes. Veuillez examiner votre carte mère pour définir un agencement optim

al.

L’orifice situé vers l’arrière du châssis, à côté du bloc d’alimentation, est conçu pour les câble EPS à 8 broches de plus petite taille. Les blocs

d’alimentation plus longs peuvent utiliser l’orifice situé vers l’avant du châssis. Les connecteurs USB 3.0 internes ne possèdent pas

d’emplacement standard ; veuillez examiner votre carte mère pour définir le meilleur acheminement de ce connecteur.

A. Existen muchos amarres para cables tras la bandeja de la placa base que tienen como objetivo asegurar los cables según sea necesario.

B. La ilustración explica para qué cables están diseñados los agujeros. La colocación de los cables de la ilustración se basa e

n los diseños

más comunes de placas base. Por favor, examine su placa base para la colocación óptima. La abertura situada hacia la parte tras

era de la

carcasa cerca de la FA está diseñada para un cable EPS 8pines de una FA más pequeña. Una FA más larga puede usar la abertura situada

en la parte frontal de la carcasa. Los conectores internos USB 3.0 no tienen una posición estándar, por favor consulte su placa

base para

enrutar este conector.

A. Vi sono numerosi punti specifici, dietro al supporto scheda madre, ove è possibile fissare i cavi per mezzo di fascette.

B. L’illustrazione di seguito spiega come utilizzare le aperture disposte sul supporto scheda madre, dedicate in modo specifico ai cavi

evidenziati. La disposizione dei cavi nella figura, tiene conto dei layout di schede madri più comuni. Esaminate con cura la vostra scheda

madre per un ottimale sistemazione della cavetteria. L’apertura posta verso la parte posteriore del cabinet, dopo l’alimentatore, è stata

implementata per favorire il passaggio del cavo EPS 8pin. Alimentatori più lunghi possono utilizzare l’asola posta verso la parte frontale del

case. I connettori interni USB 3.0 non hanno una posizione standard. Fate quindi riferimento alla posizione specifica dei conne

ttori sulla

vostra scheda madre per disporre in modo opportuno i cavi.

Recommended cooling device setup and selection

A. За

лотком системной

платы

имеется множество

проушин

для безопасного

крепления кабелей.

B. На рисунке показано, для каких

кабелей

предназначены отверстия Размещение кабелей

на рисунке приведено с учетом

конструкции большинства

системных плат

Прокладку кабелей

выполняйте с учетом используемой системной платы. Отверстие,

расположенное

задней

части корпуса рядом с блоком питания предназначено для

EPS-кабеля с 8-контактным разъемом

небольших

блоков питания. С

длинными блоками

питания можно

использовать отверстие, расположенное в передней части корпуса.

Внутренние разъемы USB 3.0 не

имеют

стандартного расположения,

для

определения их

расположения см.

используемую

системную

плату.

A.背面有大量的理線凸橋,可以斟酌把線材綁在上面

B.下圖表示MB底板開孔的用途,請參考使用

以上配置是參考現有的主機板配置來規劃,實際上還是要視主機板而定

PSU右邊靠後端的小孔是專給比較短的電源使用EPS 8Pin 如果電源供應器比較長,8Pin可以經過較前方的總過線孔

由於USB3.0內接線並沒有確切的位置,所以請參考主機板的位置來使用

A.背面有大量的理线凸桥,可以斟酌把线材绑在上面

B.下图表示MB底板开孔的用途,请参考使用

以上配置是参考现有的主机板配置来规划,实际上还是要视主机板而定

PSU右边靠后端的小孔是专给比较短的电源使用EPS 8Pin 如果电源供应器比较长,8Pin可以经过较前方的总过线孔

由于USB3.0内接线并没有确切的位置,所以请参考主机板的位置来使用

A. マザーボードトレイ背面には、必要に応じてケーブルを固定できる多くのケーブル結束ループがあります。

B. 図には開口部が、どのケーブルのために設計されているかが示されています。

図でのケーブル配置は、大部分の一般マザーボードデザインに基づいています。ご使用のマザーボードに最も適した配置をご検討ください

PSUの隣のケース後部付近に位置する開口部は、より小さなPSUのEPS 8ピンケーブル用に設計されています。より長いPSUでは、ケース正面

の近くに位置する開口部を使うことができます。

USB3.0内部コネクタには標準化された位置がありません。このコネクタの配置には、実際のマザーボードを参照してください。

A. 메인보드 트레이 뒤에는 필요할 경우 케이블을 고정시키는 데 사용하는 여러 케이블 묶음 루프가 존재합니다.

B. 그림에는 개구부가 어떠한 케이블을 위해 설계되었는지 나와 있습니다.

그림의 케이블 위치는 가장 보편적인 메인보드 설계에 기반을 두고 있습니다. 메인보드가 가장 최적의 위치에 있는지 조사하십시오.

PSU 바로 옆 케이스 후면을 향해 위치해 있는 개구부는 소형 PSU의 EPS 8핀 케이블을 위해 설계되었습니다. 대형 PSU는 케이스

전면을 향해 위치해 있는 개구부를 사용할 수 있습니다.

USB 3.0 내부 커넥터에는 표준화된 위치가 없습니다. 이 커넥터를 연결하려면 실제 메인보드 위치를 참조하십시오

(4) Cable routing

EPS 8pin / ATX4Pin

for Short PSU

ATX 24pin

SATA for ODD

USB3.0

PCIE 8|6pin

HD Audio

HD Audio for

ATX

Front I/O

Front Panel

for μATX

Front Panel

All Power

Cable

For tips on how to cable route, please refer to the two photos shown

Recommended cooling device setup and selection

C. Пространство в

передней

части корпуса

блока

жестких дисков не

предназначено для прокладки

кабелей, не

протягивайте

через

него

кабель

SATA, так как при этом можно повредить кабель.

C.硬碟架前方的Gap不是讓你穿線用,請不要把SATA線穿過這邊來,以避免損壞

C.硬盘架前方的Gap不是让你穿线用,请不要把SATA线穿过这边来,以避免损坏

C. ハードディスクケージ前の隙間はケーブル取り回しのためには設計されていません。そこはケーブルに損傷を与える場合があるので、

こ

の隙間にSATAケーブルを通さないでください。

C. 하드 드라이브 케이스 전면 간극은 케이블 통과 경로를 위해 설계되지 않았습니다. 케이블이 손상될 수 있기 때문에 SATA 케이블을

이 간극을 통해 연결하지 마십시오.

(4) Cable routing

For tips on how to cable route, please refer to the two photos shown

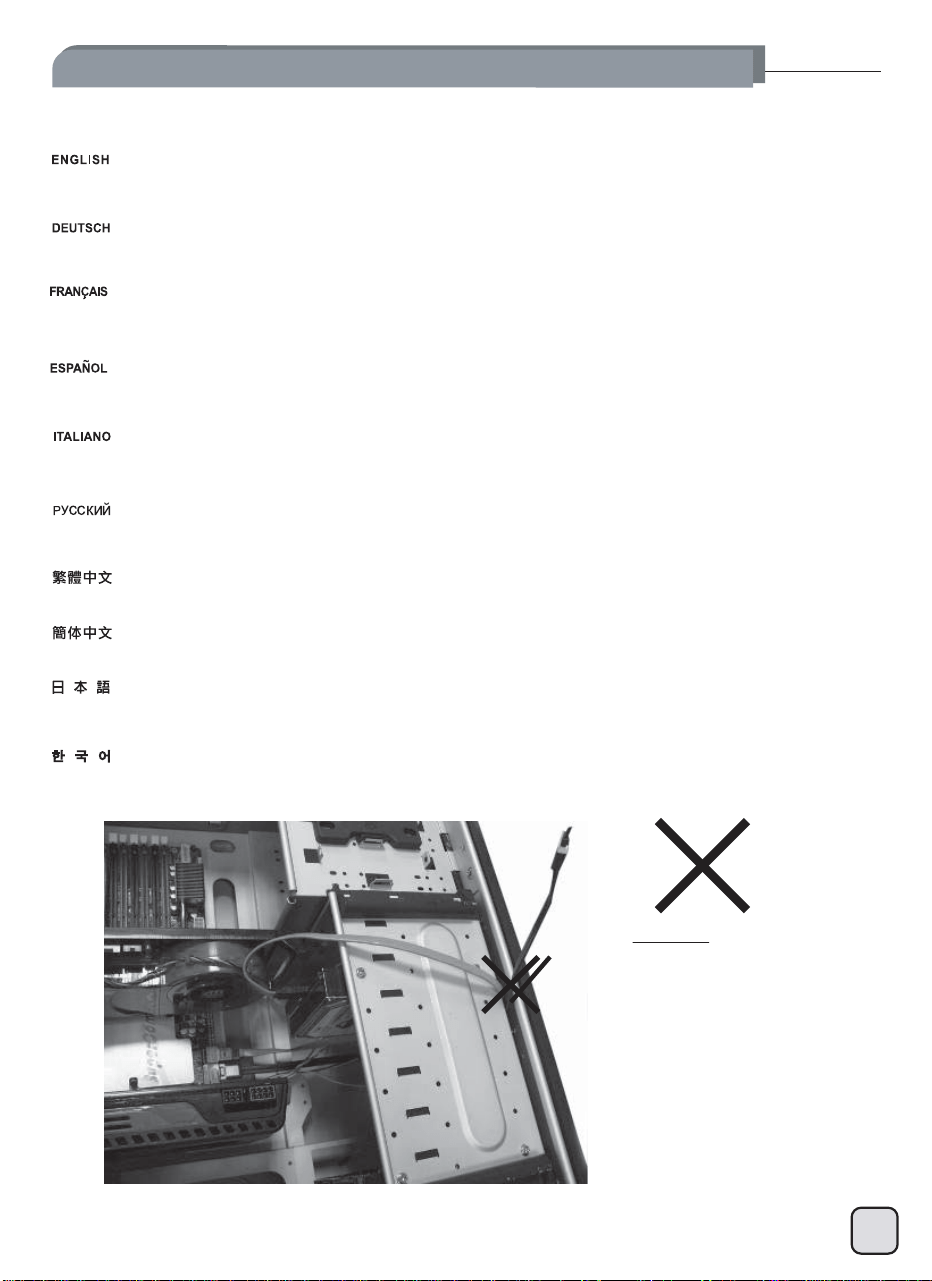

C. The gap in front of the hard drive cage is not designed for cable pass through, please do not route your SATA cable through this gap as it

may cause cable damage.

C: Die Lücke vor dem Festplattenkäfig wurde nicht als Kabeldurchgang entworfen. Bitte führen Sie ihre SATA-Kabel nicht durch diese

Öffnung, da Schäden an den Kabeln entstehen können.

C. L’interstice situé sur le devant de la cage de lecteur n’est pas destiné au routage des câbles – ne faites passer aucun câble SATA à

travers cet interstice car vous risqueriez de l’endommager.

C. El espacio frente a la carcasa para discos duros no está diseñada para hacer pasar cables a través, por favor no enrute su cable SATA a

través de este espacio ya que podría dañar el cable.

C. Lo spazio posto di fronte al supporto per hard drive non è stato disegnato per permettere il passaggio dei cavi SATA, evitate quindi di

disporre cavi in quello spazio per evitarne il danneggiamento.

PLEASE

DO NOT

ROUTE YOUR

SATA CABLE THROUGH THIS GAP

Recommended cooling device setup and selection

По умолчанию TJ04-E включает 3 вентилятора, которые

большинстве случаев

обеспечивают

необходимое

охлаждение. Если вы

хотите

установить дополнительные вентиляторы для улучшения параметров

охлаждения

мы

рекомендуем устанавливать

их

качестве

нагнетательных

вентиляторов в оставшихся гнездах для подключения

вентиляторов.

Ниже показано

расположение

вентиляторов

относительно

компонентов, которые

они охлаждают

TJ04-E已經配有3顆風扇,以對應最基本的散熱需求

如果有需要添購風扇,我們建議您可以在其餘風扇位置安裝進氣風扇

下表為進氣風扇對應的元件散熱的針對性

TJ04-E已经配有3颗风扇,以对应最基本的散热需求

如果有需要添购风扇,我们建议您可以在其余风扇位置安装进气风扇

下表为进气风扇对应的组件散热的针对性

デフォルトでは、TJ04-Eは大部分の冷却の必要条件を満たすよう3台のファンを内蔵します。さらに冷却性能を向上させるべくより多くのフ

ァンを加えるよう望まれるならば、空いているファンスロットに吸気ファンとして装着するようお勧めします。

下記は、冷却の対象となるコンポーネントに関するファン位置です。

기본적으로 TJ04-E에는 대부분의 냉각 요구조건을 충족시키는 3대의 팬이 포함되어 있습니다. 냉각 성능을 추가로 개선시키기 위해

보다 많은 수의 팬을 추가하고 싶은 경우, 이를 나머지 팬 슬롯에 흡기 팬으로 설치하는 것이 좋습니다.

다음은 냉각 기능을 제공하는 구성품과 관련된 팬 위치입니다:

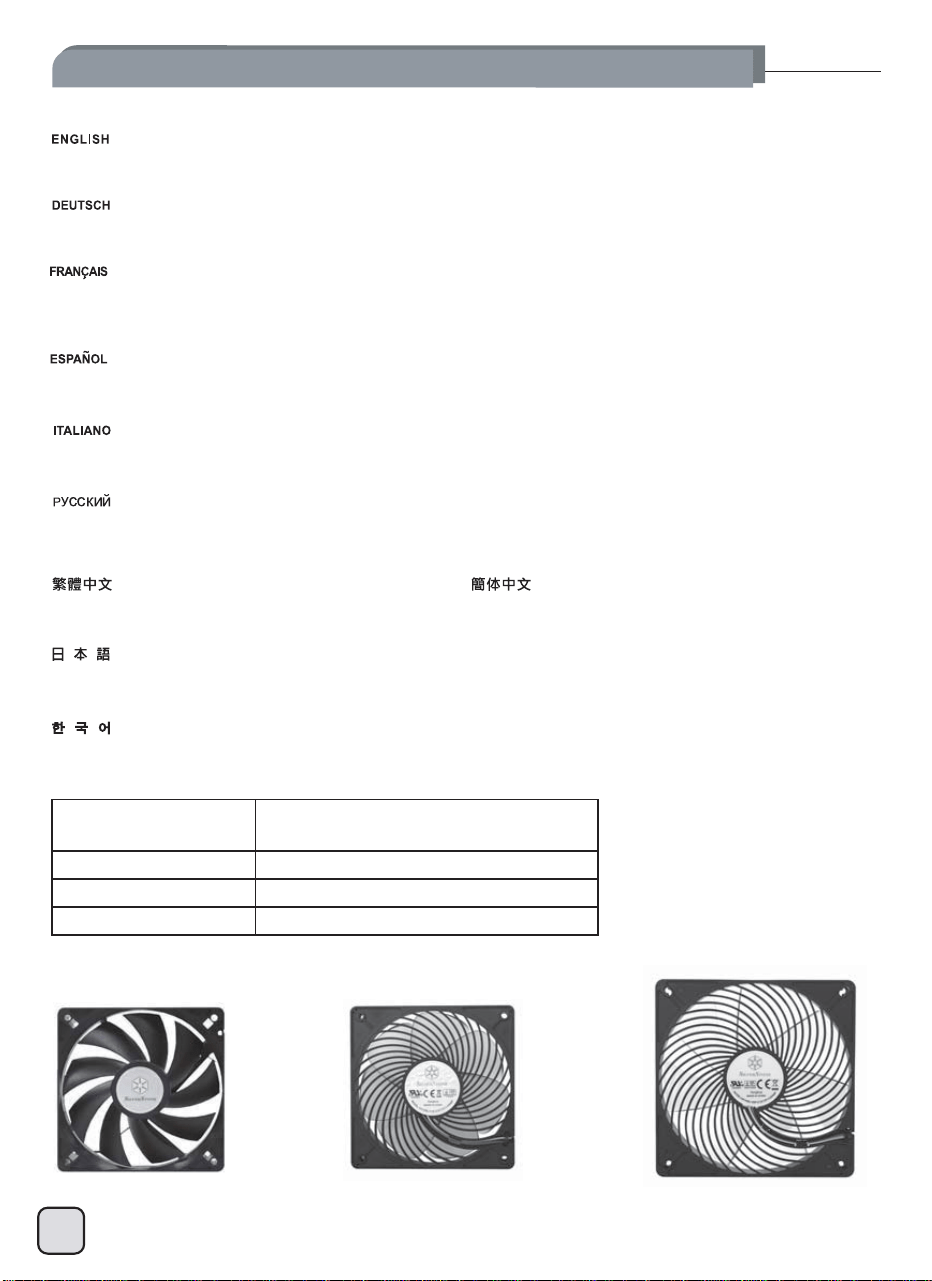

(5) Recommendation for fan installation

By default, the TJ04-E includes 3 fans to meet most cooling requirements. If you like to add more fans to further improve cooling

performance, we recommend installing them as intake fans in the remaining fan slots.

Below are fan positions in relation to the components they provide cooling for:

Standardmäßig enthält das TJ04-E drei Lüfter zur Befriedigung der meisten Kühlansprüche. Falls Sie zusätzliche Lüfter zur weiteren

Steigerung der Kühlperformance hinzufügen möchten, empfehlen wir, diese als ansaugende Lüfter in den verbleibenden

Lüfter-Einbauplätzen anzubringen. Nachfolgend sehen Sie, welche Komponenten durch welche Lüfter gekühlt werden.

Par défaut, votre TJ04-E comprend 3 ventilateurs permettant de répondre à la plupart des besoins de refroidissement. Si vous souhaitez

ajouter davantage de ventilateurs pour augmenter les performances de refroidissement, nous vous conseillons de les installer en tant que

ventilateurs d’entrée d’air dans les fentes disponibles.

Les illustrations suivantes vous indiquent l’emplacement des ventilateurs en fonction des composants qu’ils doivent refroidir :

La TJ04-E incluye por defecto 3 ventiladores para cumplir con la mayoría de requisitos de refrigeración. Si desea añadir más ventiladores

para mejorar aún más la refrigeración, le recomendamos que los instale como ventiladores de entrada en los zócalos para ventiladores

restantes. A continuación están las posiciones de los ventiladores en relación a los componentes que refrigeran:

Di serie, il TJ04-E include 3 ventole che possono soddisfare svariate esigenze di raffreddamento. Se volete aggiungere più ventole per

migliorare ulteriormente il raffreddamento, vi raccomandiamo di installarle in immissione presso le sedi rimanenti.

Di seguito la posizione delle ventole in relazione ai componenti che raffreddano:

Top rear fan CPU and components around CPU

socket

Top front fan Memory and CPU

Right side fan Hard drives and graphics cards

Bottom fan Graphics cards

120mm, 1200rpm

FN121

Air Penetrator AP121 120mm, 1500rpm Air Penetrator AP141 140mm, 1500rpm

(for top rear fan slot)

AP121

AP141

SilverStone provides a selection of retail 120mm/140mm fans for upgrade or replacement

Recommended cooling device setup and selection

Graphics Card Supporter

Рассчитанный

на

установку

нескольких

высокоскоростных жестких

дисков,

корпус TJ04-E

оснащен двумя радиаторами,

обеспечивающими

улучшенное

охлаждение до восьми

жестких дисков

(каждый радиатор поддерживает

до четырех

жестких дисков).

(1) Извлеките кронштейн для 3,5-дюймовых жестких дисков и установите в

него необходимые

жесткие диски.

(2) Закрепите радиаторы, используя отверстия

для

винтов жестких

дисков

(3) Установите кронштейн с

установленными 3,5-дюймовыми дисками

обратно в

корпус.

TJ04-E為了對付大量的高轉速硬碟，特別附了硬碟專用的散熱器，能以4個為一組作安裝。

(1)將主硬碟架安裝所需的硬碟

(2)將散熱器鎖上硬碟空出來的鎖孔，並確實鎖緊

(3)再依照步驟將硬碟架裝回機殼

TJ04-E为了对付大量的高转速硬盘，特别附了硬盘专用的散热器，能以4个为一组作安装。

(1)将主硬盘架安装所需的硬盘

(2)将散热器锁上硬盘空出来的锁孔，并确实锁紧

(3)再依照步骤将硬盘架装回机箱

マルチ高速ハードディスクドライブのために設計されたTJ04-Eは2つのヒートシンクを装備、最高8台のハードディスクのための冷却

を強化

しています（各々のヒートシンクは、最高4台のハードディスクに対応）。

(1)3.5”ハードディスクドライブケージを取り外し、必要なハードディスクをケージに装着します。

(2)ヒートシンクをハードディスクドライブのネジ穴に固定します。

(3)組み上げられた3.5”ドライブケージをケースに戻します。

멀티 고속 하드 드라이브용으로 설계된 TJ04-E는 2개의 히트 싱크를 포함하고 있어 최대 8개의 하드 드라이브 냉각을 개선했습니다(각

히트 싱크당 최대 4개 하드 드라이브 지원).

(1)3.5 인치 하드 드라이브 케이지를 제거하고 케이지에 필요한 하드 드라이브 설치합니다.

(2)히트 싱크를 하드 드라이브의 나사 구멍에 고정시킵니다.

(3)조립된 3.5 인치 드라이브 케이지를 다시 섀시에 설치합니다.

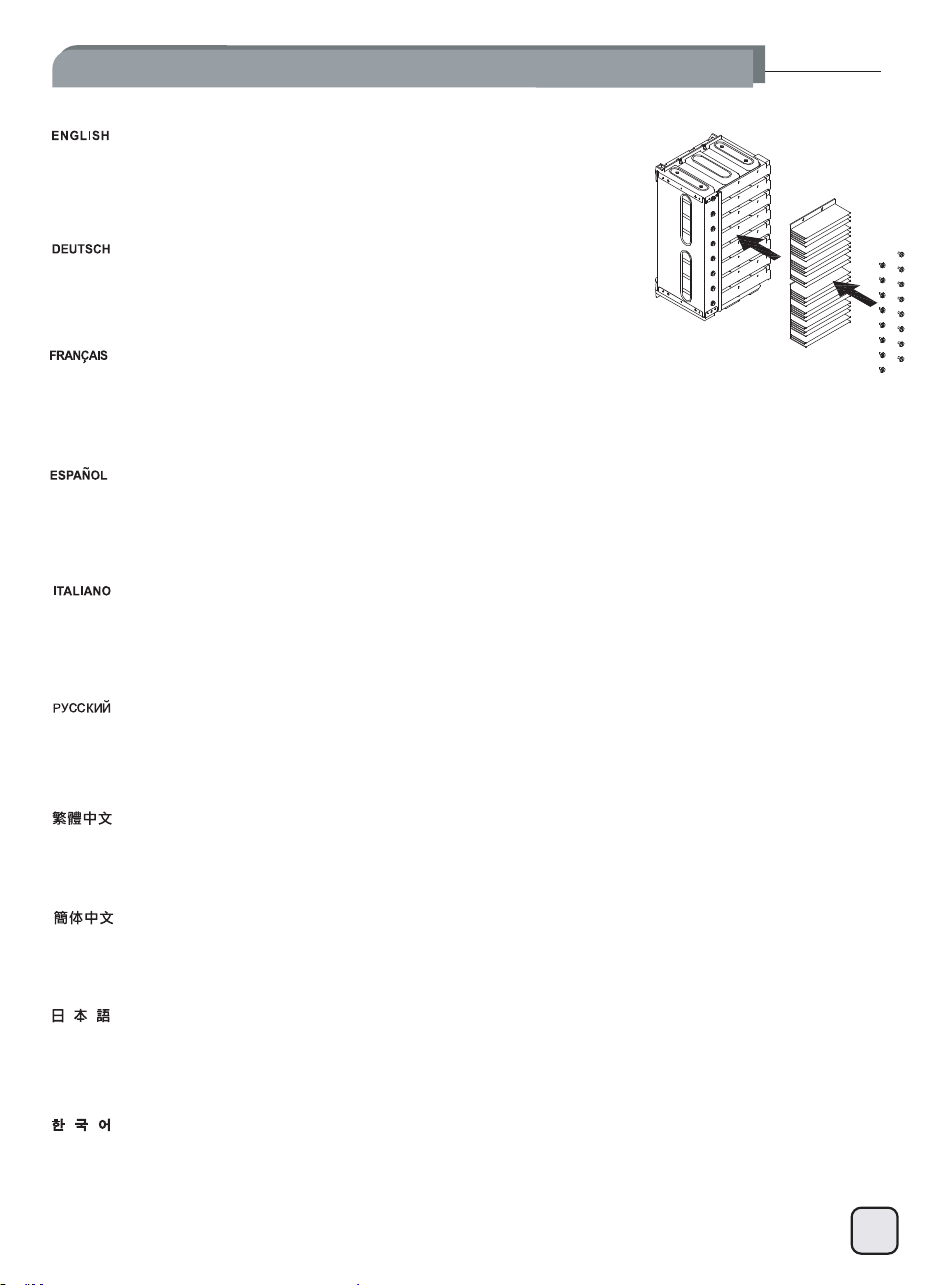

(5) Hard drive cooling enhancements

Designed for multiple high-speed hard drives, the TJ04-E includes two heat sinks to enhance cooling

for up to eight hard drives (each heat sink supports up to four hard drives).

(1)Remove 3.5" hard drive cage and install required hard drives into the cage

(2)Secure heat sinks onto hard drives’ screw holes.

(3)Install the assembled 3.5" drive cage back into the chassis.

Konzipiert für mehrere High-Speed-Festplatten, enthält das TJ04-E zwei Kühlkörper zur Erweiterung

der Kühlung für bis zu acht Festplatten (jeder Kühlkörper unterstützt dabei vier Festplatten).

(1)Entfernen Sie den 3,5“-Festplattenkäfig und installieren Sie benötigte Festplatten im Käfig.

(2)Befestigen Sie die Kühlkörper auf den Schraubenlöchern der Festplatten.

(3)Installieren Sie den bestückten 3,5“-Festplattenkäfig wieder im Gehäuse.

Conçu pour multiples disques durs haute vitesse, le TJ04-E possède deux dissipateurs thermiques pour améliorer le refroidissement de

jusqu'à huit disques durs (chaque dissipateur thermique peut prend en charge jusqu'à quatre disques durs).

(1) Retirez la cage de disque dur 3,5" et installez les disques durs dans la cage.

(2) Attachez les dissipateurs thermiques sur les trous de vis des disques durs.

(3) Remettez la cage des disques durs 3,5" dans le châssis.

Diseñada para múltiples discos duros de alta velocidad, la TJ04-E incluye dos disipadores para mejorar la refrigeración de hasta ocho

discos duros (cada disipador soporta hasta cuatro discos duros).

(1)Retire la carcasa para discos duros de 3,5” e instale los discos duros en la carcasa

(2)Fije los disipadores en los agujeros para tornillos de los discos duros.

(3)Instale la carcasa para discos de 3,5” ya montada en el chasis

Recommended cooling device setup and selection

Progettato per hard drive multipli ad alta velocità, il TJ04-E è fornito di due dissipatori atti a migliorare il raffreddamento di un numero

massimo di otto hard drive (ogni dissipatore supporta un massimo di 4 hard drive).

(1) Rimuovere il supporto per hard drive da 3,5” ed installare i dischi rigidi necessari nel support stesso.

(2) Assicurare i dissipatori sui fori filettati dei dischi rigidi

(3) Reinstallare il complesso ottenuto all’interno dello chassis.

Optimal Thermal Performance Layout

TJ04-E’s positive air pressure design is an effective configuration that will reduce dust buildup inside the case.

Small air particles or lint will accumulate over time on intake filters instead of on the components inside the case. To maintain TJ04-E’s

excellent cooling performance for years to come, we recommend to clean all fan filters regularly every three months or half a year (depending

on your environment). Below are steps to remove fan filters.

Das vorteilhafte Luftdruckdesign des TJ04-E ist eine effektive Konfiguration, die Staubablagerungen innerhalb des Gehäuses vermindert. Im

Laufe der Zeit sammeln sich kleine Partikel und Fusseln an den Luftzufuhrfiltern, anstatt an den Komponenten im Gehäuseinneren, an. Sie

können eine jahrelange optimale Kühlleistung des TJ04-E gewährleisten, indem Sie alle Lüfterfilter regelmäßig alle drei bis sechs Monate

reinigen (je nach Umgebungsbedingungen). Nachstehend finden Sie die Schritte zur Entfernung der Lüfterfilter.

La conception à pression d'air positive du TJ04-E est une configuration

efficace permettant de réduire l'accumulation de la poussière dans le

boîtier. De petites particules d'air ou de peluche vont s'accumuler avec le

temps sur les filtres d'aspiration, et non sur les composants à l'intérieur du

boîtier. Pour conserver les excellentes performances de refroidissement

du TJ04-E au fil des ans, nous vous recommandons de nettoyer

l'ensemble des filtres des ventilateurs, tous les trois ou six mois (selon

votre environnement). Vous trouverez ci-dessous les étapes vous

expliquant comment retirer les filtres des ventilateurs.

El diseño de presión de aire positiva de la TJ04-E es una configuración efectiva que reducirá la acumulación de polvo dentro de la carcasa.

Pequeñas partículas de polvo ó pelusa se irán acumularán con el transcurso del tiempo en los filtros de entrada en lugar de en los

componentes del interior de la carcasa. Para mantener la excelente capacidad de refrigeración de la TJ04-E en años venideros, le

recomendamos que limpie con regularidad todos los filtros de los ventiladores cada tres meses ó seis meses (dependiendo de dónde viva).

A continuación están los pasos para quitar los filtros de los ventiladores.

Il design a pressione positiva di TJ04-E riduce considerevolmente gli accumuli di polvere all’interno del case. Le piccole particelle si

accumulano infatti sui filtri invece che sui componenti interni. Per mantenere le eccellenti prestazioni di raffreddamento di TJ04-E negli anni a

venire vi raccomandiamo di procedere ad una regolare pulizia dei filtri (con cadenza trimestrale o semestrale dipendentemente dall’ambiente

un cui è disposto il sistema). Di seguito i passi per la rimozione dei filtri.

TJ04-E 正壓差搭配濾網方式是經的起時間考驗的高效率防塵方式，在使用相當長一段時間後，棉屑灰塵或其他可能妨礙散熱效能的小異物只會

卡在濾網，而不是電腦內的元件上面。我們重視的散熱效能，是在您使用電腦長達2~3年後還能維持與全新的無異。為了維持這種散熱效能您

只需要定期清理濾網，而不是電腦裡面的元件。視環境而定，我們建議您每3個月~半年必須清理濾網，以下是濾網的拆卸步驟。

TJ04-E正压差搭配滤网方式是经的起时间考验的高效率防尘方式，在使用相当长一段时间后，棉屑灰尘或其它可能妨碍散热效能的小异物

只会

卡在滤网，而不是计算机内的组件上面。我们重视的散热效能，是在您使用计算机长达2~3

年后还能维持与全新的无异。为了维持这种散热效

能您只需要定期清理滤网，而不是计算机里面的组件。视环境而定，我们建议您每3个月~半年必须清理滤网，以下是滤网的拆卸步骤。

TJ04-Eの正圧設計は、ケース内のホコリの蓄積を減少させる有効な構造です。時と共に空気中の微粒子または糸くずはケース内のコンポー

ネト上の代わりに取入れ口フィルタに溜まります。この先何年もの間TJ04-Eの素晴らしい冷却性能を維持するには、全てのファンを3ヶ月な

いしは半年(環境に依存)ごとに規則的に清掃するようお勧めします。以下は、ファンフィルタを取り外す手順です。

TJ04-E의 양압 디자인은 케이스 내부에 먼지가 싸이는 것을 방지 하기 위한 효과적인 디자인입니다. 작은 분진이나 먼지는 케이스

내부에 있는 필터에 시간에 따라 쌓이게 됩니다. TJ04-E의 우수한 냉각 성능을 계속 유지하기 위헤서 매 3개월 혹은 6개월(사용환경에

따라)마다 필터 청소를 권장합니다. 다음의 필터 제거 과정을 참고하세요.

Конструкция корпуса TJ04-E обеспечивает избыточное

давление

воздуха

, таким образом

, имеет эффективную

конфигурацию,

препятствующую скоплению пыли

внутри

корпуса. Небольшие частицы и волокна,

содержащиеся в

воздухе, со

временем

будут

скапливаться на впускных фильтрах

а не на компонентах,

находящихся внутри

корпуса

Для поддержания

превосходного

охлаждения компонентов в

корпусе TJ04-E

течение многих

лет

рекомендуется

регулярно

чищать все

фильтры

вентиляторов:

раз в

месяца

или раз

полгода

(в зависимости от условий

окружающей среды

). Ниже приведена процедура

для удаления фильтров

вентиляторов.

(1) Fan filter removal guide

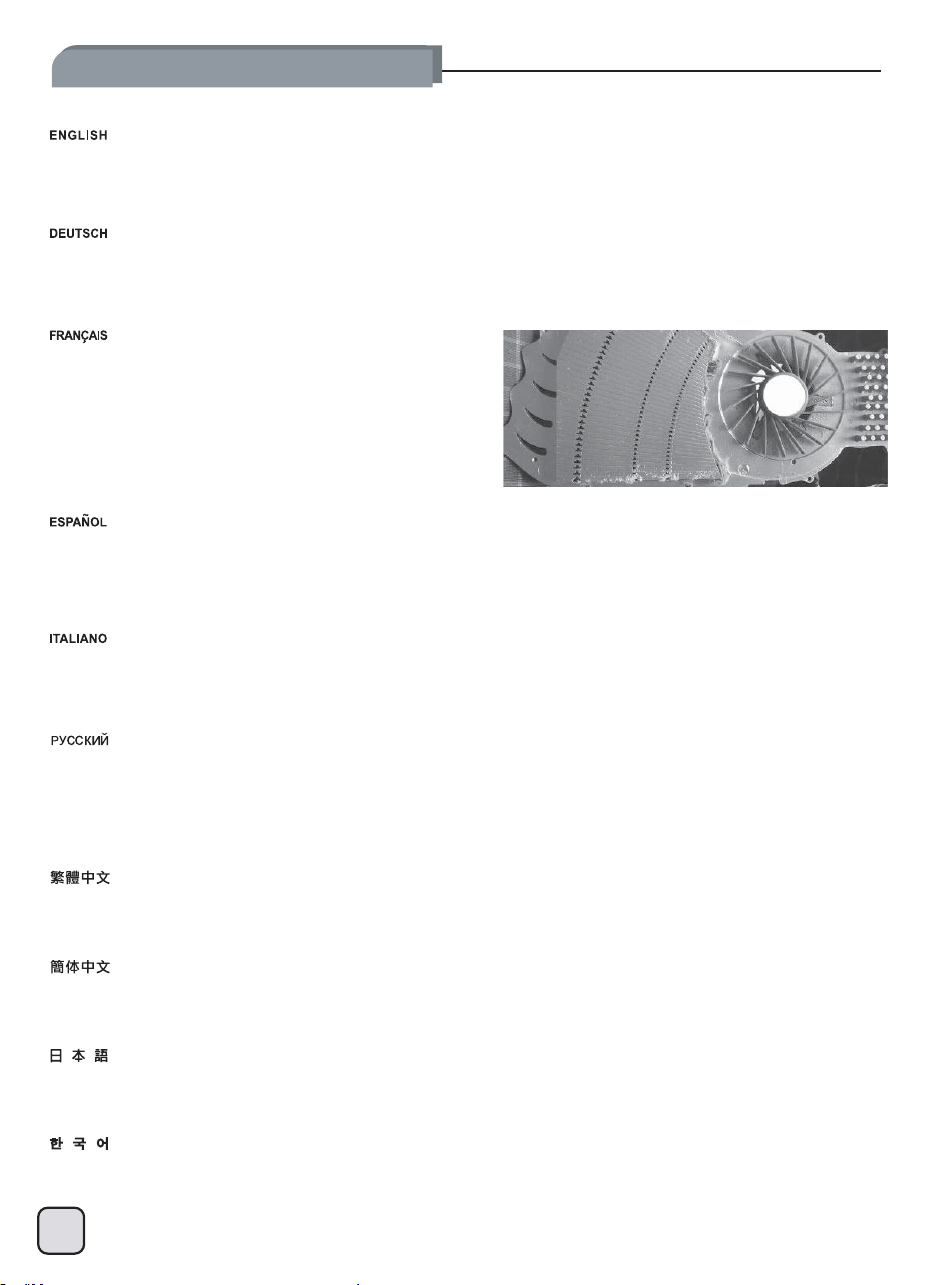

An example of a GPU cooler that is filled with dust and

has lost most of its cooling performance

Upgrade And Maintenance

Optimal Thermal Performance Layout

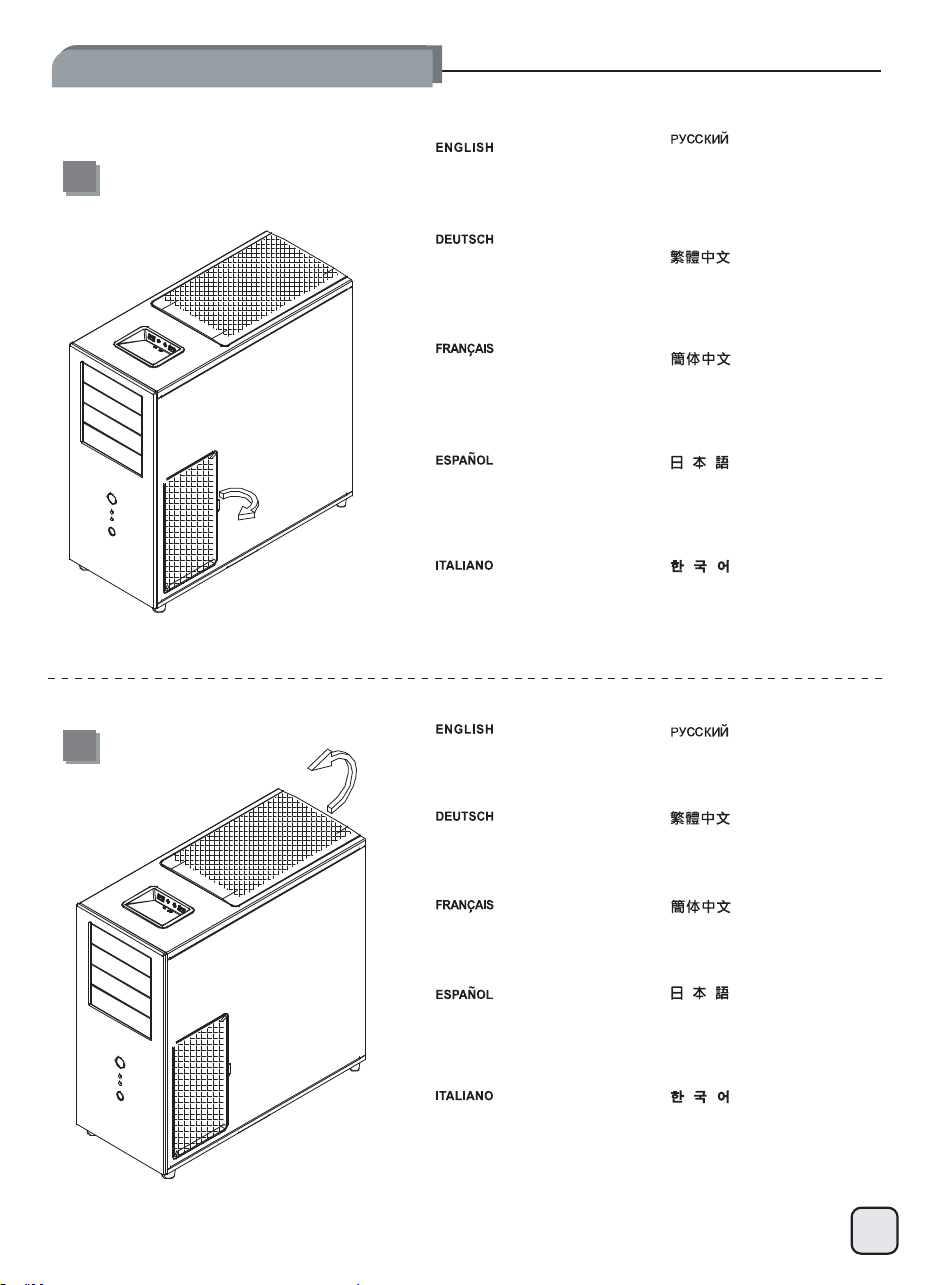

(1) Fan filter removal guide

Right side filter can be removed

Фильтр с правой стороны

можно убрать

右側濾網可直接拔起

右侧滤网可直接拔起

右側フィルタが取り外せます

오른쪽 필터를 분리할 수

있습니다.

El filtro del lado derecho se

puede retirar

Il filtro della parte destra può

essere rimosso.

Rechter, seitlicher Filter kann

entfernt werden

le filtre latéral droit peut être

retiré.

Top panel filter can be removed

Фильтр с верхней

панели

можно

убрать

頂部的濾網可以直接拔起。

顶部的滤网可以直接拔起。

一番上のパネルフィルタが取り外

せます

상단 패널 필터를 분리할 수

있습니다.

El filtro del panel superior se

puede retirar

Il filtro del pannello superiore può

essere rimosso.

Filter im Deckel kann entfernt

werden

le filtre du panneau supérieur

peut être retiré.

Upgrade And Maintenance

Tips For Cable Management

(1) Fan filter removal guide

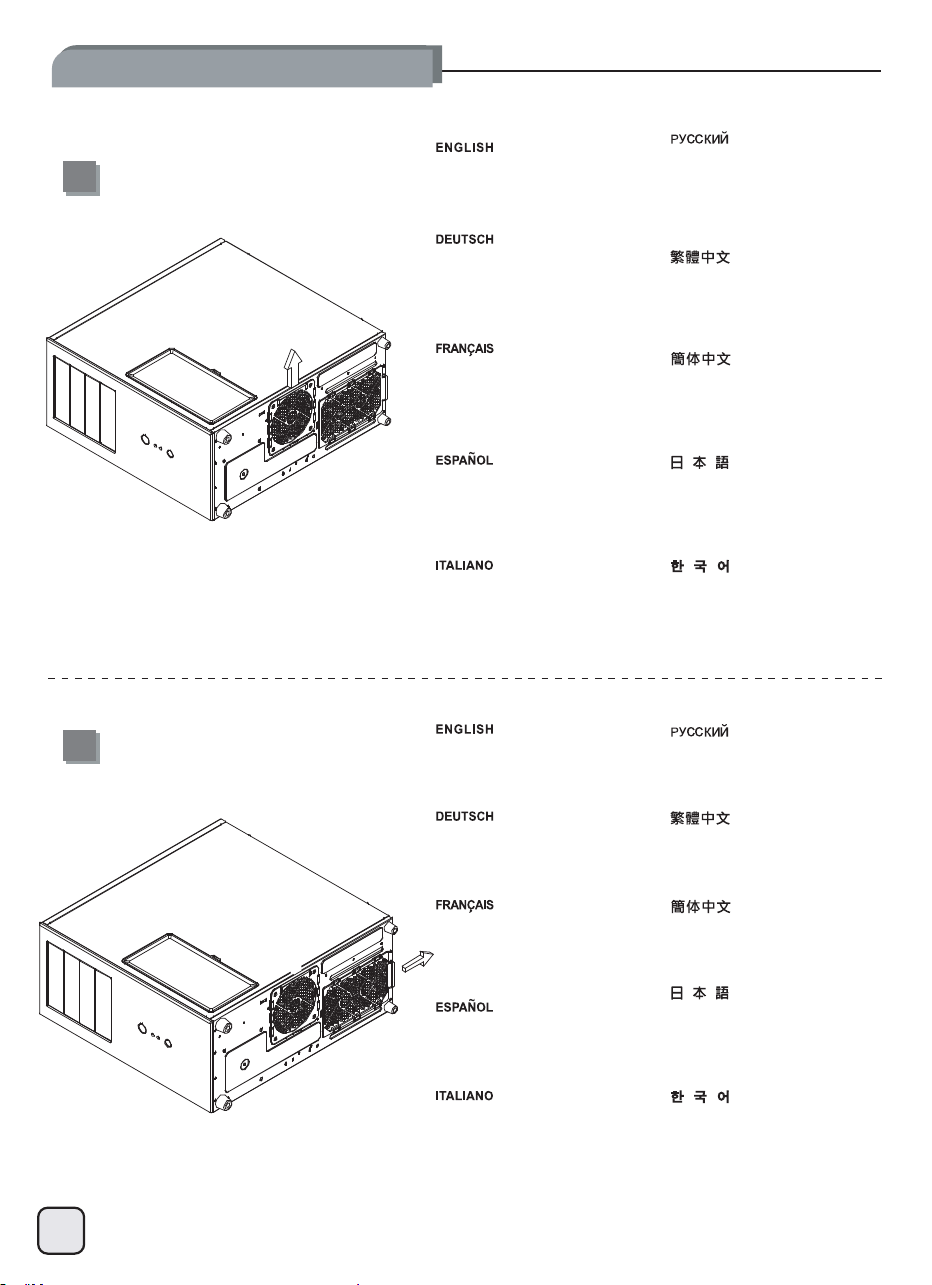

Bottom fan filter can be removed

from the right side

Фильтр нижнего вентилятора

можно убрать с правой стороны

底層風扇從機殼右邊抽出

底层风扇从机箱右边抽出

下部ファンフィルタは、右側から

取り外せます

오른쪽에서 하단 팬 필터를

분리할 수 있습니다.

El filtro del panel inferior se

puede retirar desde el lado

derecho

Il filtro nella parte bassa può

essere rimosso dalla parte destra.

Unterer Lüfter-Filter kann von der

rechten Seite entfernt werden

le filtre du ventilateur inférieur

peut être retiré par le côté droit.

Power supply filter can be

removed from the rear side

Фильтр

блока

питания

можно

убрать с

задней стороны

電源風扇濾網從後面抽出

电源风扇滤网从后面抽出。

電源フィルタは、後部から取り外

せます

후면에서 전원 공급장치 필터를

분리할 수 있습니다.

El filtro de la fuente de

alimentación se puede retirar

desde atrás

Il filtro dell’alimentatore può

essere rimosso dalla parte

posteriore.

Netzteilfilter kann von der

Rückseite entfernt werden

le filtre du bloc d’alimentation

peut être retiré par l’arrière.

Upgrade And Maintenance

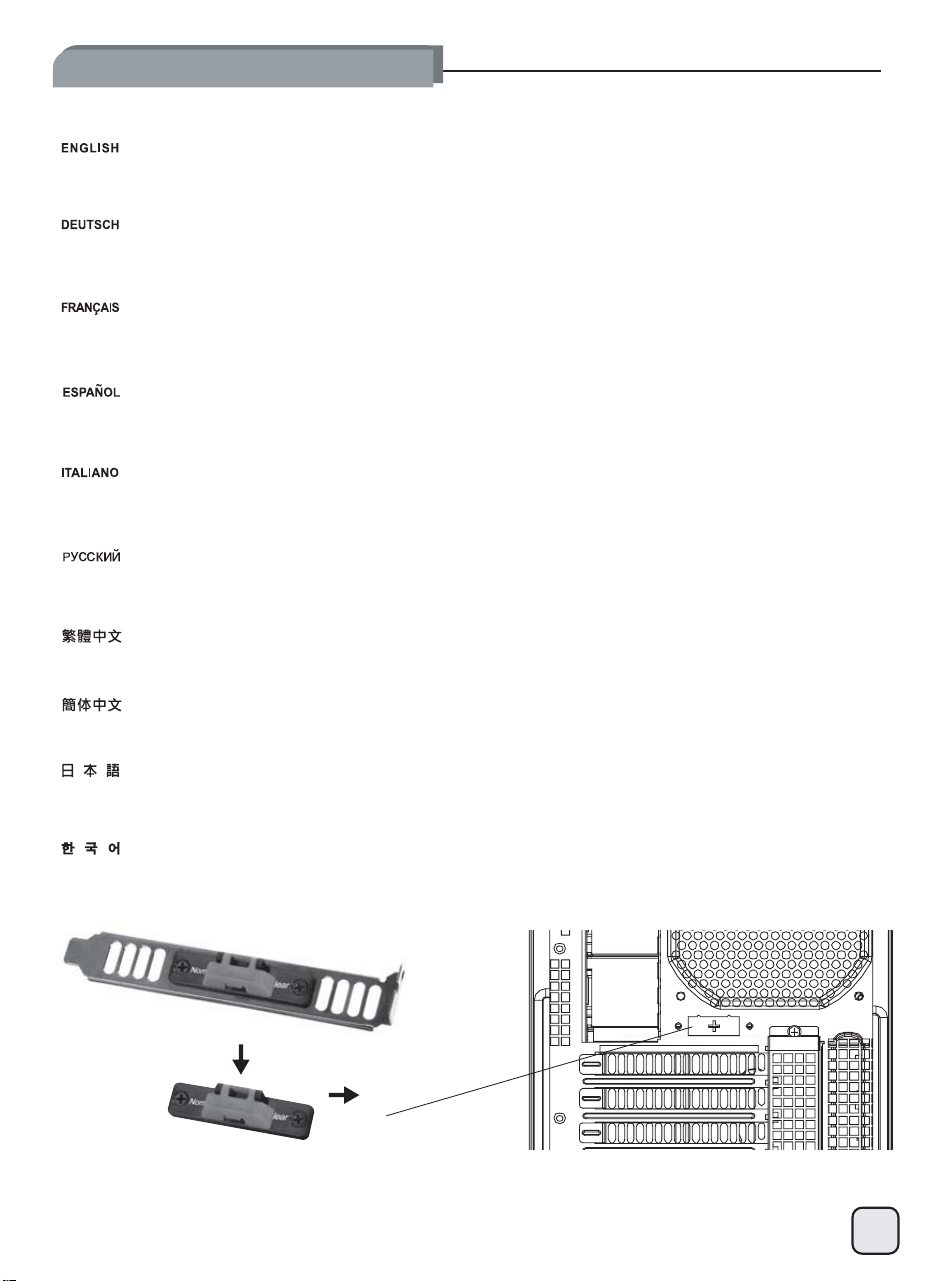

(2) ClearCMOS

ClearCMOS with Expansion Slot Bracket

wei

aeR

E-

ekcarB

tolS

nois

oht

Cra

TJ04-E supports SST-CLEARCMOS installation on a designated part of the case, please see example below:

Das TJ04-E unterstützt die SST-CLEARCMOS-Installation an einem dazu vorgesehenen Teil des Gehäuses;

bitte halten Sie sich an das nachstehende Beispiel:

Le TJ04-E est compatible avec l'installation du SST-CLEARCMOS dans une partie spéciale du boîtier, voici un exemple ci-dessous:

La TJ04-E acepta la instalación de SST-CLEARCMOS en una parte dedicada a ello en la carcasa, por favor vea el ejemplo siguiente:

TJ04-E supporta l’installazione, in una specifica zona del case, di SST-CLEARCMOS, come da esempio seguente:

В корпусе TJ04-E в специально отведенном месте

может

быть

установлен

разгонщик

SST-CLEARCMOS,

ниже приводится пример

TJ04-E支援SST-CLEARCMOS安裝在非佔用Slot卡槽的地方，請參考下圖：

TJ04-E支持SST-CLEARCMOS安装在非占用Slot卡槽的地方，请参考下图：

TJ04-Eはケースの指定された部分でのSST-CLEARCMOSインストールに対応しています。下の例をご参照ください:

TJ04-E는 SST-CLEARCMOS

설치는 아래 예와

같이 케이스에 지정된

부분에

설치합니다:

Upgrade And Maintenance

Fan Speed Adjustment

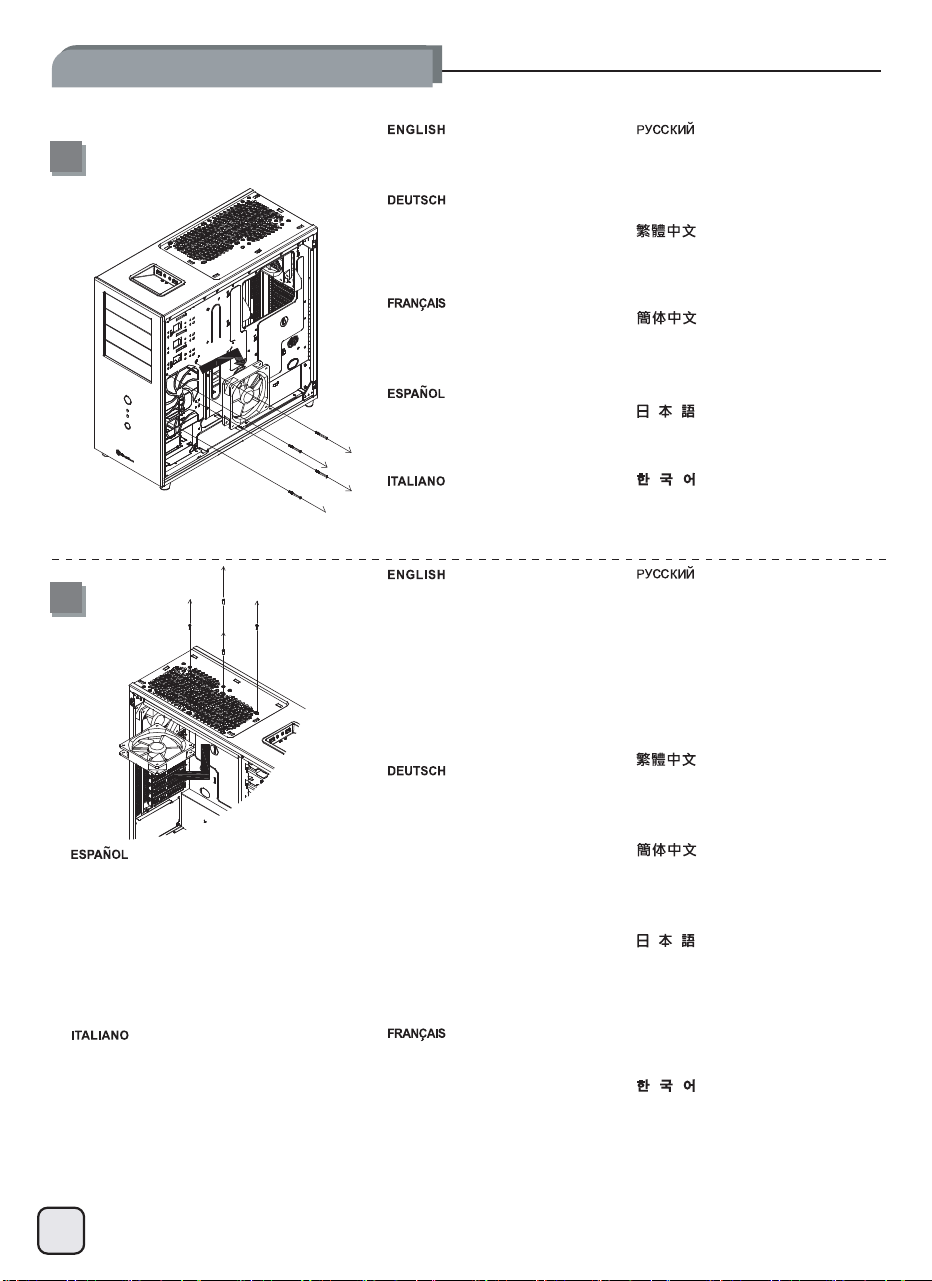

(3) Fan installation and removal steps

To install right side fan, open the

right side panel then use long

screws to secure it.

Для установки вентилятора с

правой

стороны откройте

правую боковую панель и

закрепите его длинными

винтами.

右側的風扇請開啟右側板,使用長

螺絲固定。提醒您:零件包有附另

外4根長螺絲,請不要搞丟,如果找

不到,請聯絡原購買處

右侧的风扇请开启右侧板,使用长

螺丝固定。提醒您:零件包有附另

外4根长螺丝,请不要搞丢,如果找

不到,请联络原购买处

右側ファンを装着するには、右の

側面パネルを開いてから、長いネ

ジで固定します。

오른쪽 팬을 설치하려면 오른쪽

패널을 열고 긴 나사를 사용하여

이를 고정시키십시오.

Para instalar el ventilador del lado

derecho, abre el panel del lado

derecho y luego usa tornillos

largos para fijarlo.

Per installare la ventola laterale

destra, aprire il pannello laterale

ed utilizzare viti lunghe per

assicurarla al pannello stesso.

Um den rechten, seitlichen Lüfter

zu installieren, öffnen Sie die

rechte Seitenwand und

gebrauchen Sie lange Schrauben

zur Befestigung.

Pour installer le ventilateur latéral

droit, ouvrez le panneau latéral

droit et utilisez des vis longues

pour le fixer.

To remove top fans, the filter must be

removed first. If the top rear fan

cannot be removed due to interference

with installed CPU cooler, remove the

top front fan first to facilitate rear fan

removal. The installation and removal

of other fans are straightforward and

do not require extra steps.

Для

снятия

вентиляторов сначала

снимите

фильтры.

Если снятию

верхнего

заднего

вентилятора

мешает

установленный вентилятор

охлаждения

процессора

, снимите

сначала

верхний передний

вентилятор. Установка и снятие

других

вентиляторов не

представляют

трудностей

и не требуют

дополнительных действий.

上層風扇,須先拆卸濾網。如果後方的

風扇被CPU Cooler卡住不能拆裝,請先

拆卸前方的風扇,其他風扇應當可以直

接拆裝,不另做說明

上层风扇,须先拆卸滤网。如果后方的

风扇被CPU Cooler卡住不能拆装,请先

拆卸前方的风扇,其它风扇应当可以直

接拆装,不另做说明

上面ファンを取り外すには、フィルタを

最初に取り外す必要があります。上面後

部のファンが設置されたCPUクーラーが

妨げとなって取り外せないならば、後部

ファン取り外しを容易にするために、最

初に上面前部ファンを取り外してくださ

い。その他ファンの着脱は、余分の手順

は不要で直接行えます

상단 팬을 분리하려면 필터를 우선

분리해야 합니다. 설치한 CPU

냉각장치를 방해하기 때문에 후면 상단

팬을 분리할 수 없을 경우, 후면 팬

분리 작업을 용이하게 하기 위해 상단

전면 팬을 우선 분리하십시오. 다른

팬의 설치 및 분리 작업은 직선적으로

이루어지며 추가적인 단계가 필요하지

않습니다.

Para retirar los ventiladores superiores, primero

se debe retirar el filtro. Si el ventilador superior

trasero no se puede retirar debido a la

interferencia con el disipador para la CPU

instalado, retire primero el ventilador frontal

superior para facilitar la extracción del

ventilador trasero. La instalación y retirada de

los otros ventiladores es sencilla y no precisa

de pasos adicionales.

Per rimuovere le ventole disposte nella parte

superiore, bisogna prima rimuovere i filtri. Se la

ventola superiore, disposta posteriormente,

non potesse essere rimossa a causa

dell’interferenza con il dissipatore CPU,

rimuovere prima la ventola superiore per

facilitarne la rimozione. L’installazione e la

rimozione delle altre ventole è piuttosto lineare,

e non richiede particolari indicazioni.

Um den oberen Lüfter zu entfernen,

muss der Filter zuerst abgenommen

werden. Falls der obere Lüfter

aufgrund von Interferenzen mit dem

installierten CPU-Kühler nicht entfernt

werden kann, entfernen Sie zuerst den

vorderen, oberen Lüfter um das

Entfernen des hinteren Lüfters zu

erleichtern. Die Installation und

Entfernung von anderen Lüftern sind

einfach und erfordern keine

zusätzlichen Schritte.

Pour retirer les ventilateurs supérieurs,

il faut au préalable retirer le filtre. S’il

s’avère impossible de retirer le

ventilateur supérieur arrière en raison

de l’installation d’un refroidisseur de

processeur, retirez tout d’abord le

ventilateur supérieur avant pour

faciliter l’accès et le retrait du

ventilateur arrière. L’installation et le

retrait des autres ventilateurs sont

simples et ne nécessitent pas

d’explications particulières.

Upgrade And Maintenance

SilverStone SST-TJ04B-E TJ04-E

Product's Documents

TJ04-E Manual

Specifications

SilverStone SST-TJ04B-E Questions and Answers
