SWIMMING POOL PUMP

OPERATION MANUAL

MODEL: HBP750II / HBP1100II / HBP1500II

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: HBP750II / HBP1100II / HBP1500II

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

SWIMMING POOL PUMP

- 2 -

Warning-To reduce the risk of injury, user must read instructions

manual carefully.

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to a

collection point for recycling electrical and electronic devices

SAFETY INSTRUCTIONS

WARNING – To reduce risk of injury, do not permit children to use or climb

on this product. Closely supervise children at all times. Components such as the

filtration system, pumps, and heaters must be positioned to prevent children from

using them as a means of access to the pool.

CAUTION – This pump is intended for use on permanently installed

swimming pools and may also be used with hot tubs and spas if needed. Do NOT

use with storable pools. A permanently installed pool is constructed in or on the

ground or in a building such that it cannot be readily disassembled for storage. A

storable pool is constructed so that it is capable of being readily disassembled for

storage and reassembled to its original integrity.

Though this product can be for outdoor use, it is strongly advised to protect the

electrical components from the weather. Select a well-drained area, one that will

not flood when it rains. It requires free circulation of air for cooling. Do not install in

a damp or on non-ventilated location. If installed within an outer enclosure or

beneath the skirt of a hot tub or spa, adequate ventilation and free circulation of air

must be provided to prevent overheating of the motor.

WARNING – Pool and spa components have a finite life. All components

should be inspected frequently and replaced at least every ten years, or if found to

be damaged, broken, cracked, missing, or not securely attached

- 3 -

WARNING – Risk of Electric Shock.

Hazardous voltage can shock, burn, or cause death. To reduce the risk of electric

shock, do NOT use an extension cord to connect unit to electric supply. Provide a

properly located outlet. It is required that licensed electricians do all electrical

wiring. All electrical wiring MUST be in conformance with applicable local and

national codes and regulations. Before working on pump or motor, disconnect

motor wiring.

WARNING – To reduce the risk of electric shock replace damaged cord

immediately. Do NOT bury cord. Locate cord to prevent abuse from lawn mowers,

hedge trimmers and other equipment.

WARNING – Connect only to a grounding type receptacle protected by a

Ground Fault Circuit Interrupter (GFCI).

Contact a licensed electrician if you cannot verify that the receptacle is protected

by a GFCI.

WARNING – Failure to bond pump to pool structure will increase risk of

electrocution and could result in injury or death. To reduce the risk of electric

shock, see installation instructions and consult a professional electrician on how to

bond pump.Also, contact a licensed electrician for information on local electrical

codes for bonding requirements.

Use a solid copper conductor, size 8 or larger. Run a continuous wire from

external bonding lug to reinforcing rod or mesh. Use No. 12 AWG (3.21 mm2)

earthing wire connected to the earthing terminal provided on the back cover of

each pump to connect any metal parts of swimming pool, spa, or hot tub, and to all

electrical equipment, metal piping (except gas piping), and conduit within 5 ft.

(1.5m) of inside walls of swimming pool, spa, or hot tub. IMPORTANT - Reference

NEC codes for all wiring standards including, but not limited to, grounding, bonding

and other general wiring procedures. NOTE - The National Electrical Code (NEC)

permits use of a cord with a maximum 3 ft. (1 m) length. If your pump is equipped

with a cord complying with the NEC, the preceding four (4) hazards apply.

- 4 -

WARNING – Suction Entrapment Hazard.

Suction in suction outlets and/or suction outlet covers, which are damaged, broken,

cracked, missing, or unsecured cause severe injury and/or death due to the

following entrapment hazards:

Hair Entrapment- Hair can become entangled in suction outlet cover.

Limb Entrapment- A limb inserted into an opening of a suction outlet sump or

suction outlet cover that is damaged, broken, cracked, missing, or not securely

attached can result in a mechanical bind or swelling of the limb.

Body Suction Entrapment- A pressure applied to a large portion of the body or

limbs can result in an entrapment.

Evisceration/ Disembowelment- A negative pressure applied directly to the

intestines through an unprotected suction outlet sump or suction outlet cover that

is damaged, broken, cracked, missing, or unsecured can result in

evisceration/disembowelment.

Mechanical Entrapment- There is potential for jewelry, swimsuits, hair

decorations, fingers, toes, or knuckles to be caught in an opening of a suction

outlet cover resulting in mechanical entrapment.

WARNING – To Reduce the risk of Entrapment Hazards:

- When outlets are small enough to be blocked by a person, a minimum of two

functioning suction outlets per pump must be installed. Suction outlets in the same

place (i.e. floor or wall), must be installed a minimum of three feet (3’) [0.91 meter]

apart, as measured from near point to near point.

- Dual suction fittings shall be placed in such locations and distances to avoid “dual

blockage” by a user.

- Dual suction fittings shall not be located on seating areas or on the backrest for

such seating areas.

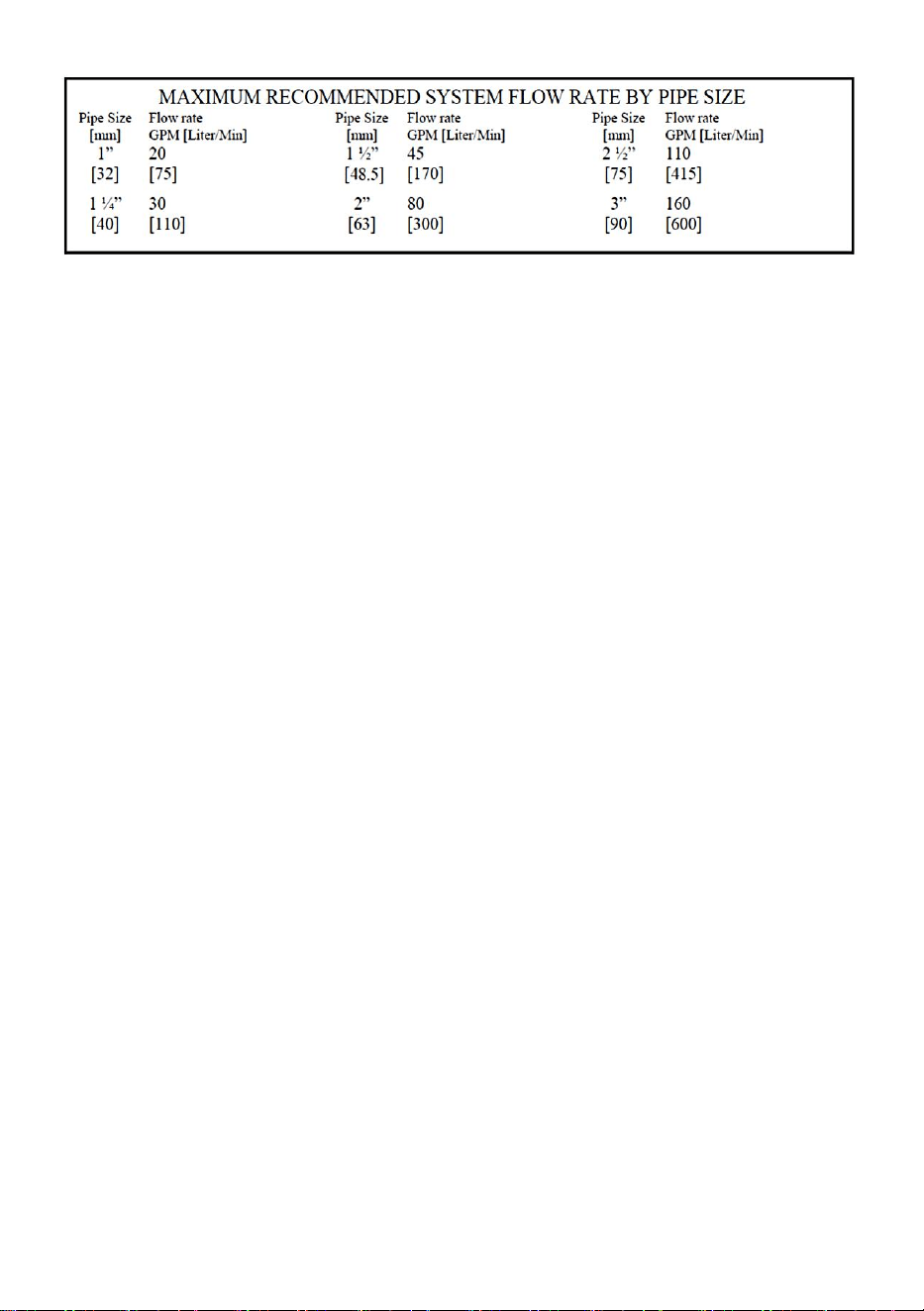

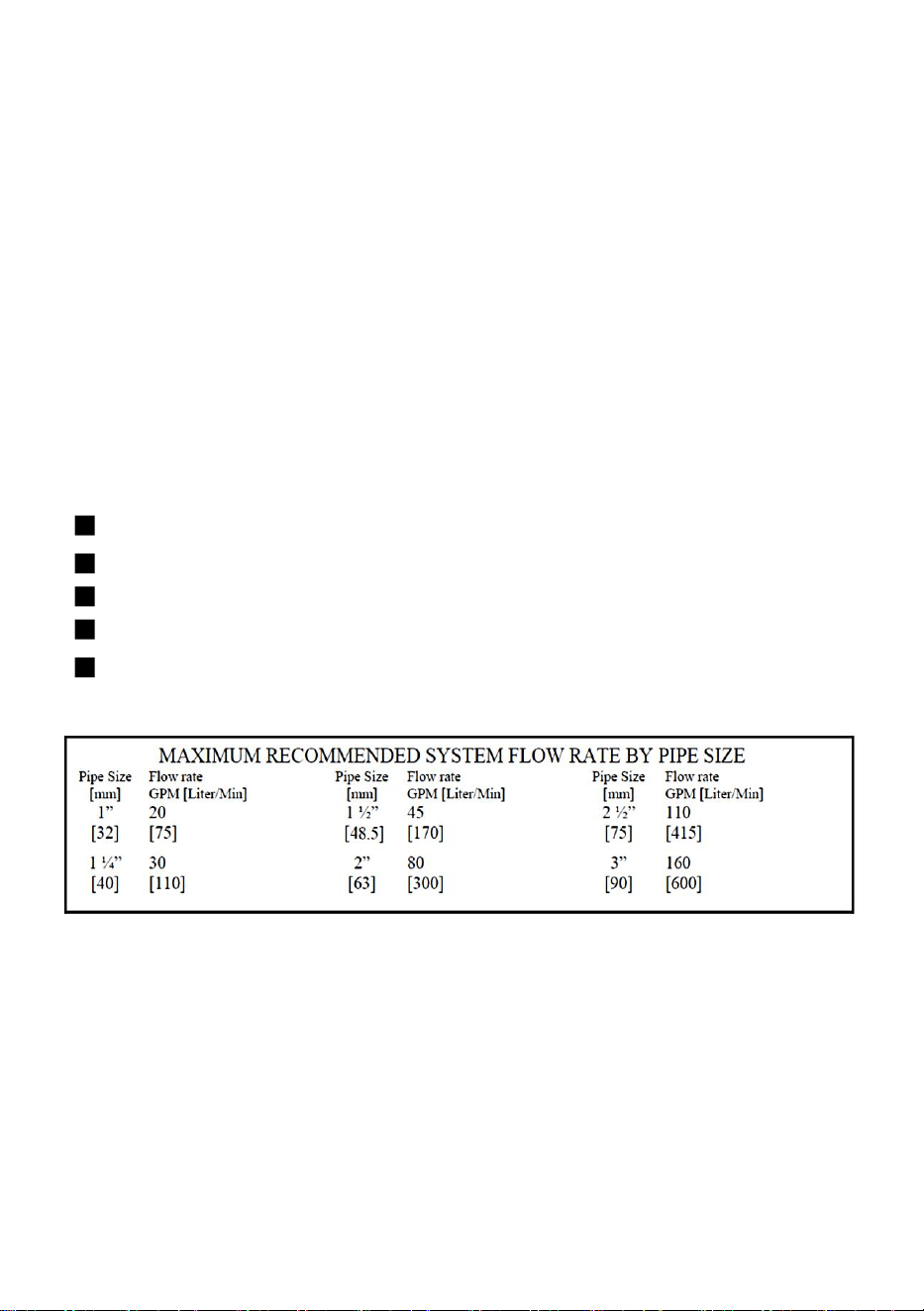

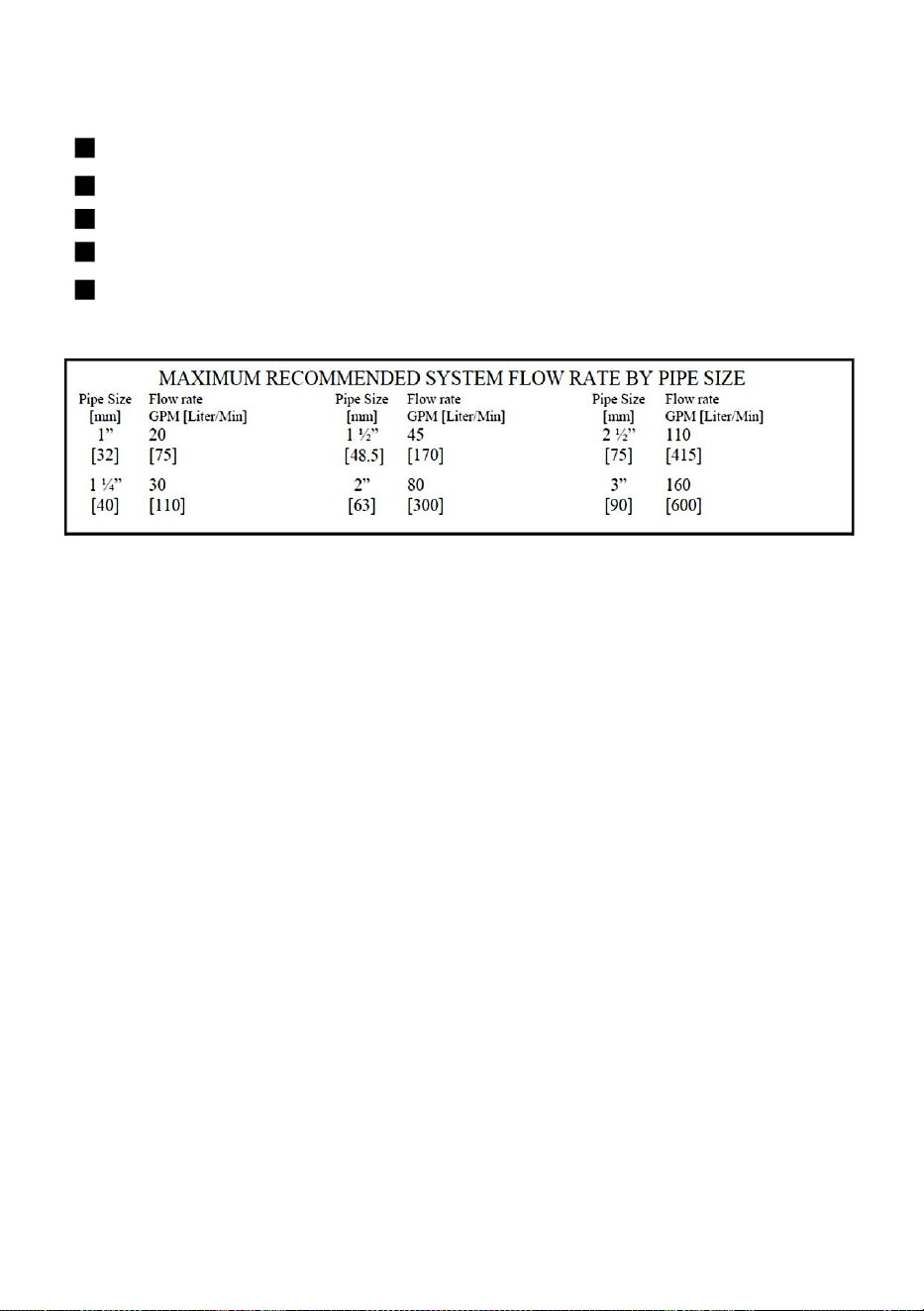

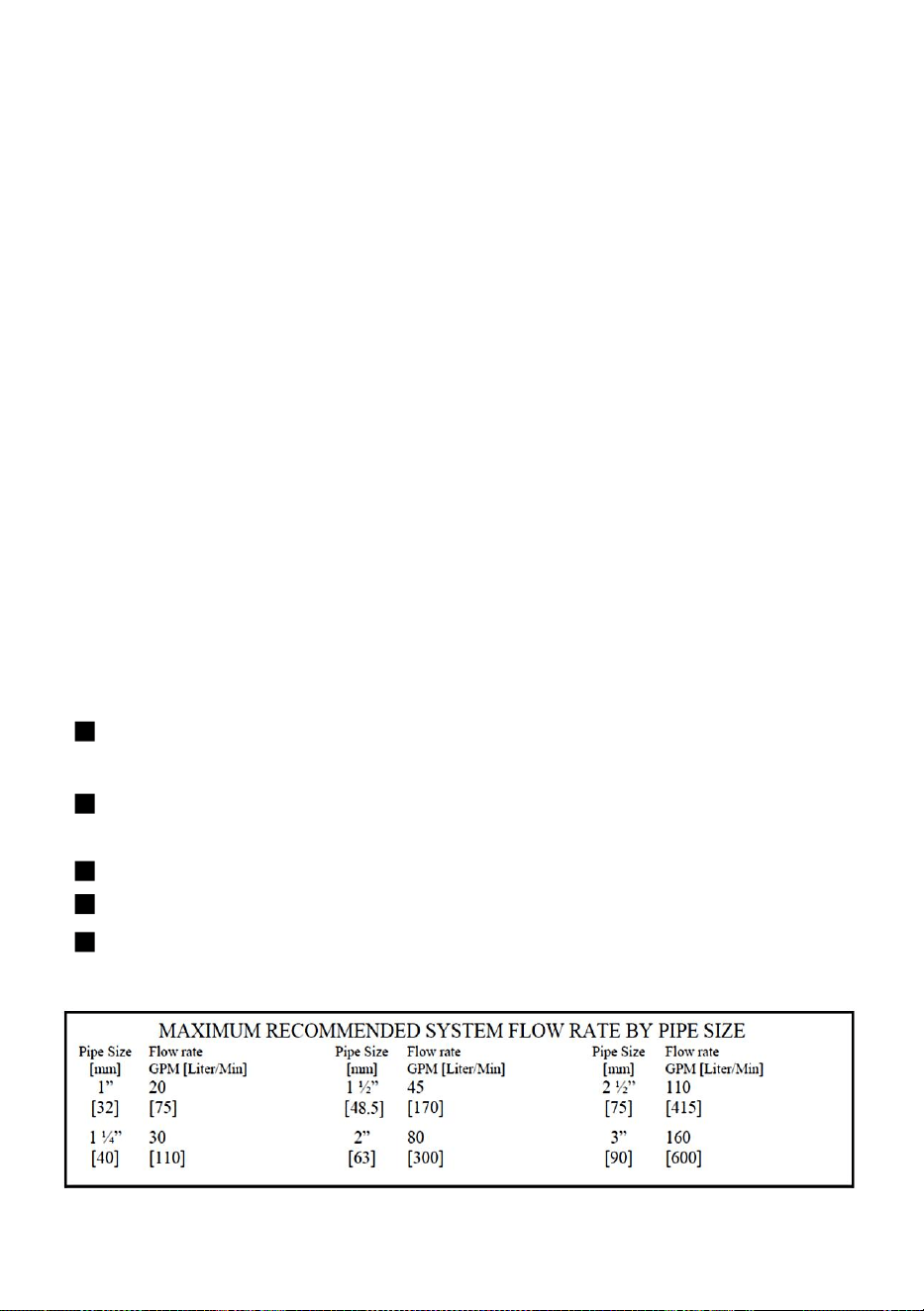

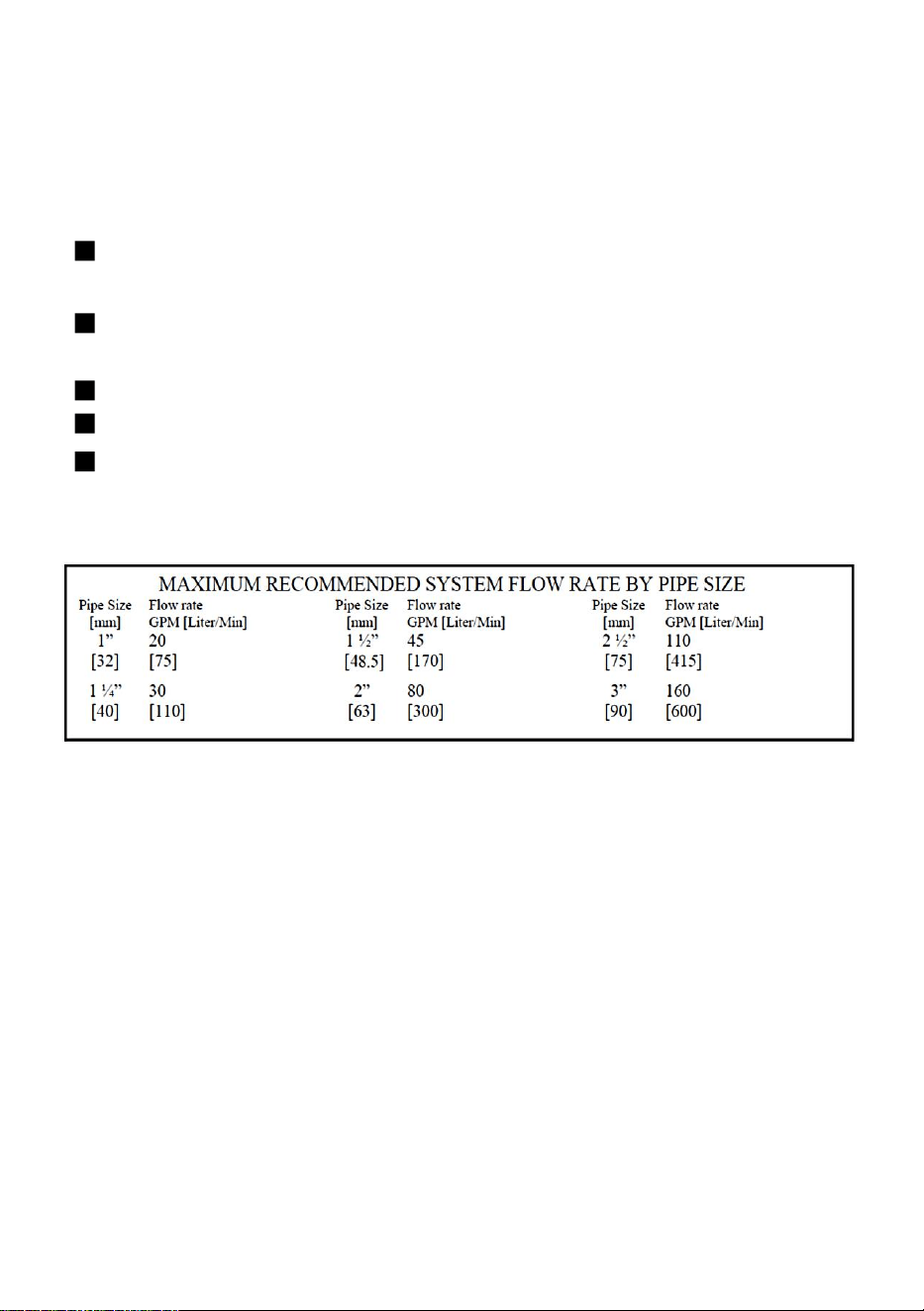

- The maximum system flow rate shall not exceed the values shown in the “Pipe

Sizing Chart” found on page 5 of this manual.

- Never use pool or spa if any suction outlet component is damaged, broken,

cracked, missing, or not securely attached.

- Replace damaged, broken, cracked, missing, or not securely attached suction

outlet components immediately.

- 5 -

- In addition to two or more suction outlets per pump installed in accordance with

latest IAF (formerly NSPI) standards and CPSC guidelines, follow all national,

state, and local codes applicable.

- Installation of a vacuum release or vent system, which relieves entrapping

suction, is recommended.

WARNING – Hazardous Pressure.

Pool and spa water circulation systems operate under hazardous pressure during

start-up, normal operation, and after pump shut-off. Keep clear of circulation

system equipment during pump start-up. Failure to follow safety and operation

instructions could result in violent separation of the pump housing and cover due

to pressure in the system, which could cause property damage, severe personal

injury, or death. Before servicing pool and spa water circulation system, all system

and pump controls must be in off position and filter manual air relief valve must be

in open position. Before starting system pump, all system valves must be set in a

position to allow system water to return back to the pool. Do not change filter

control valve position while system pump is running. Before starting system pump,

fully open filter manual air relief valve. Do not close filter manual air relief valve

until a steady stream of water (not air or air and water) is discharged. All suction

and discharge valves MUST be OPEN when starting the circulation system.

Failure to do so could result in severe personal injury and/or property damage.

WARNING – Separation Hazard.

Failure to follow safety and operation instructions could result in violent separation

of pump components. Strainer cover must be properly secured to pump housing

with strainer cover lock ringing. Before servicing pool and spa circulation system,

all system and pump controls must be in off position and filter manual air relief

valve must be in open position. Do not operate pool and spa circulation system if a

system component is not assembled properly, damaged, or missing. Do not

operate pool and spa circulation system unless filter air relief valve body is in

locked position in filter upper body. All suction and discharge valves MUST be

OPEN when starting the circulation system.

Failure to do these could result in severe personal injury and/or property damage.

- 6 -

WARNING – Never operate or test the circulation system at more than 40

PSI.

WARNING – Fire and burn hazard.

Motors operate at high temperatures and if they are not properly isolated from any

flammable structures or foreign debris they can cause fires, which may cause

severe personal injury or death. It is also necessary to allow the motor to cool for

at least 20 minutes prior to maintenance to minimize the risk of burns.

WARNING – Failure to install according to defined instructions may result in

severe personal injury or death.

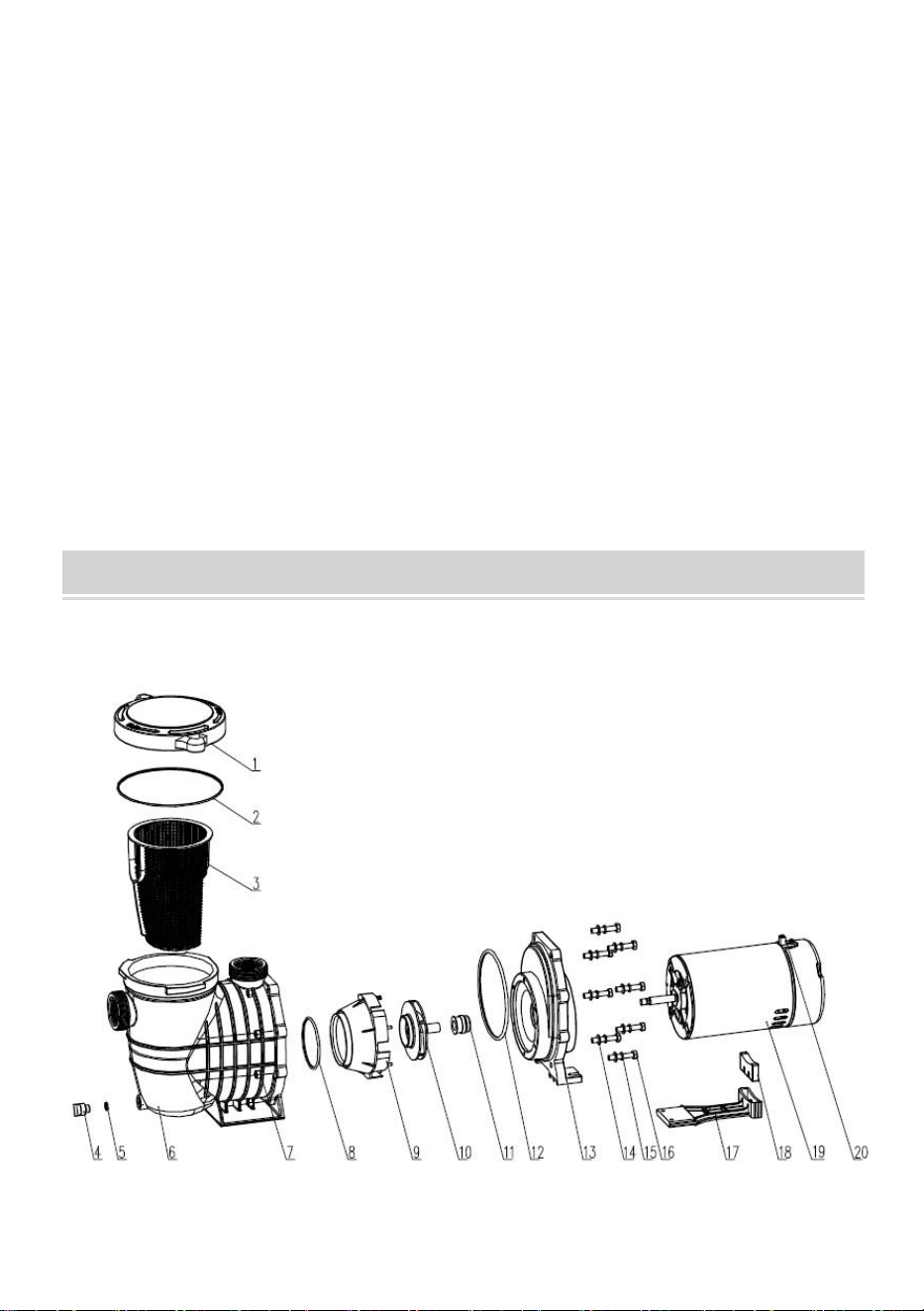

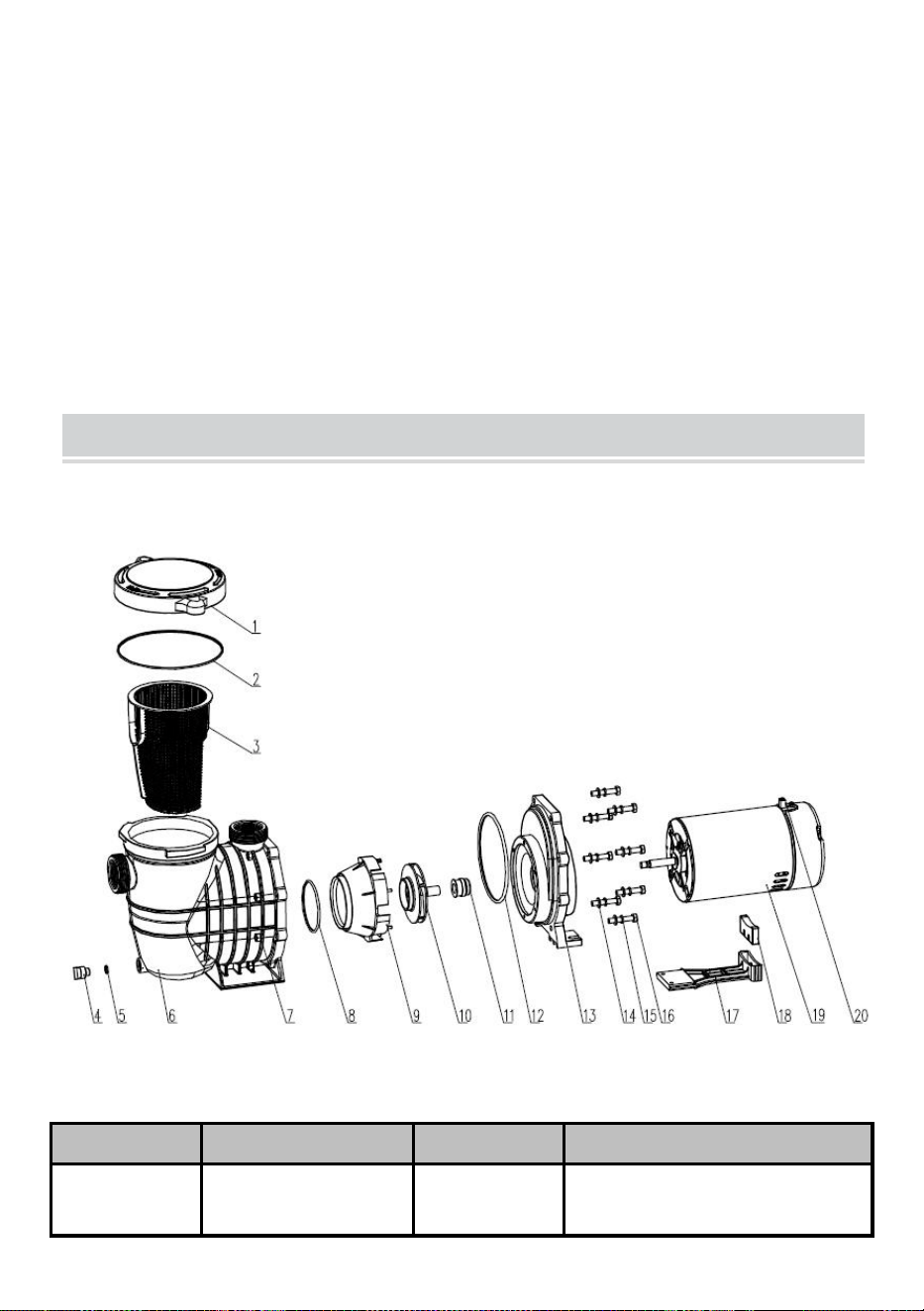

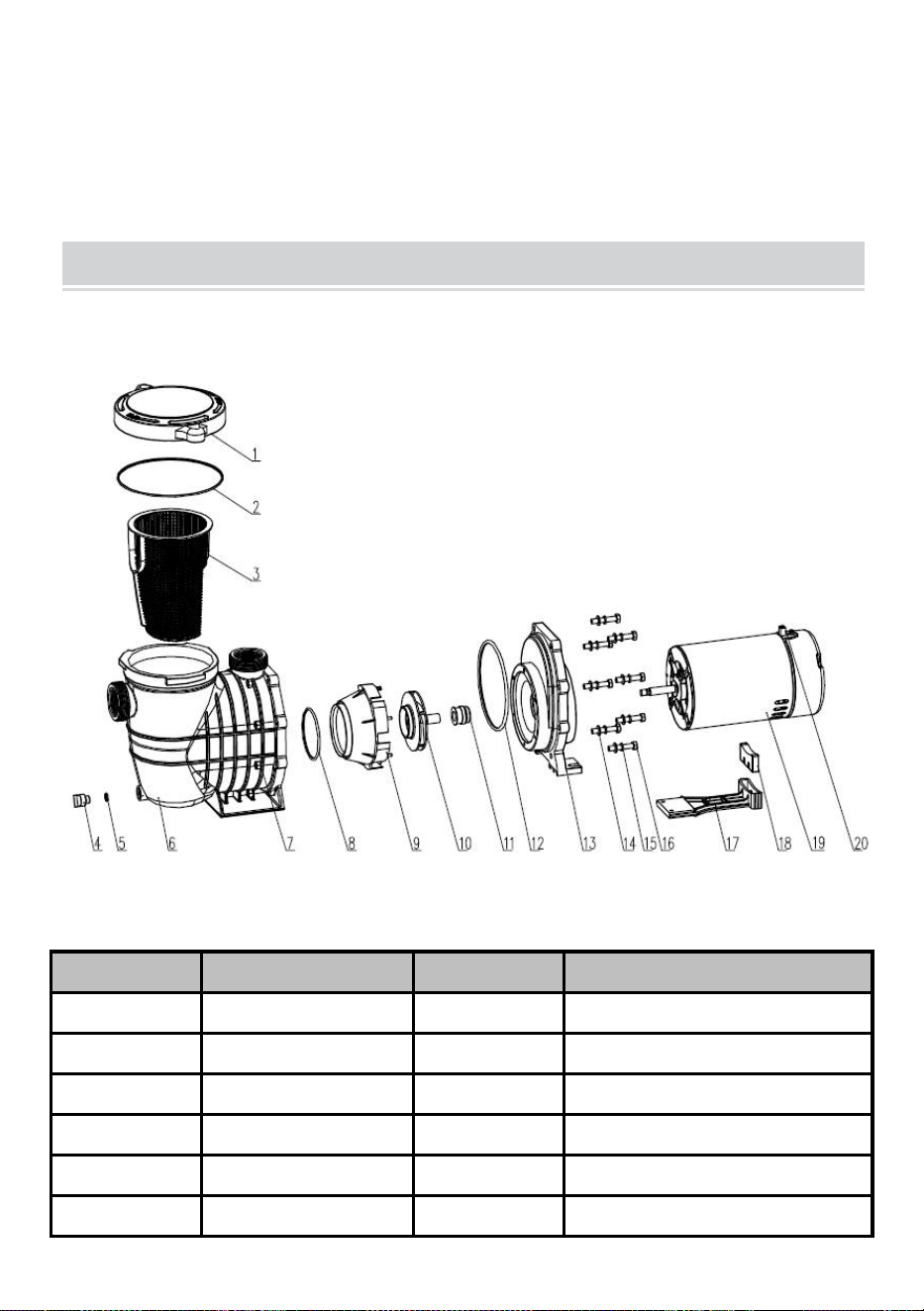

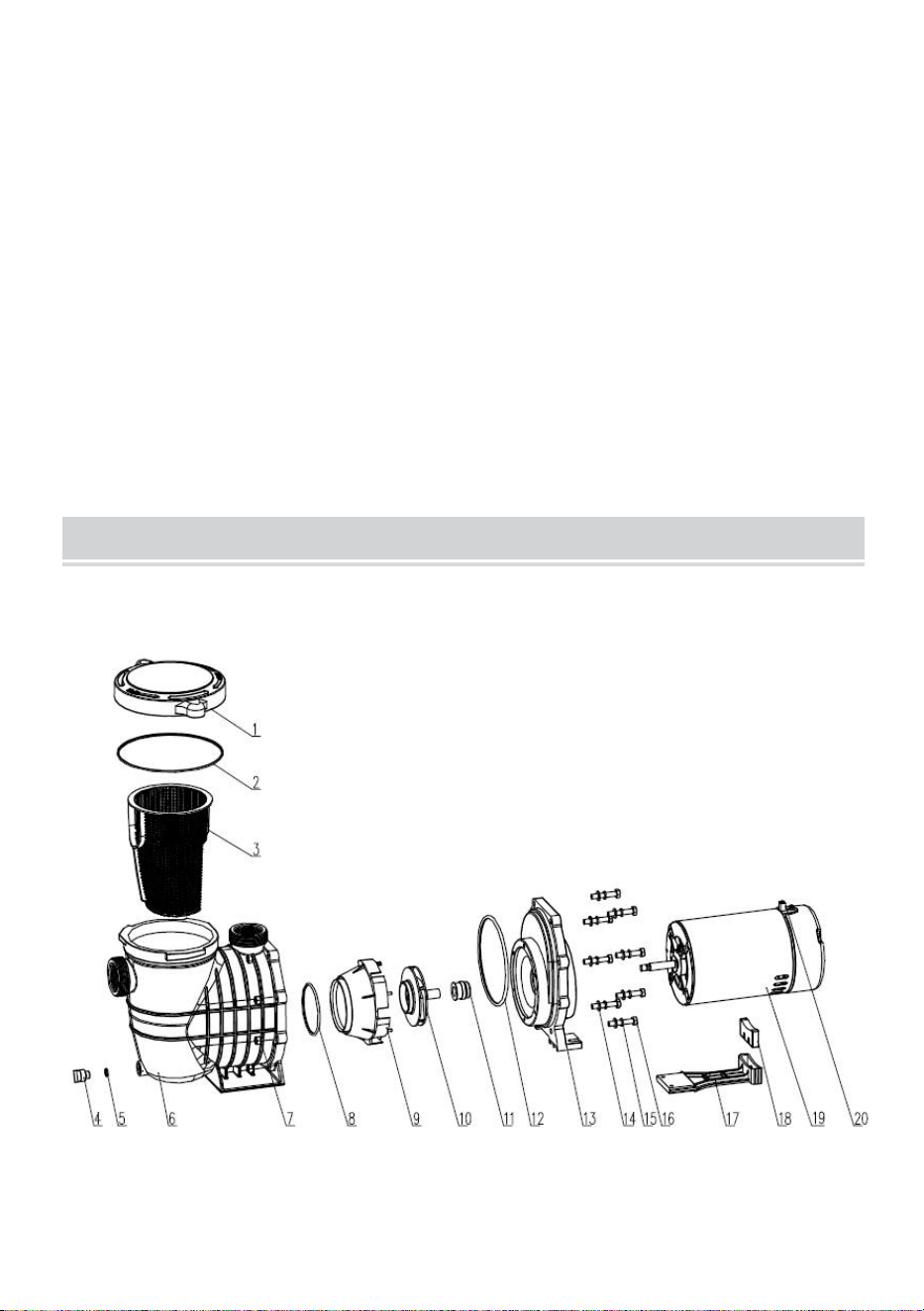

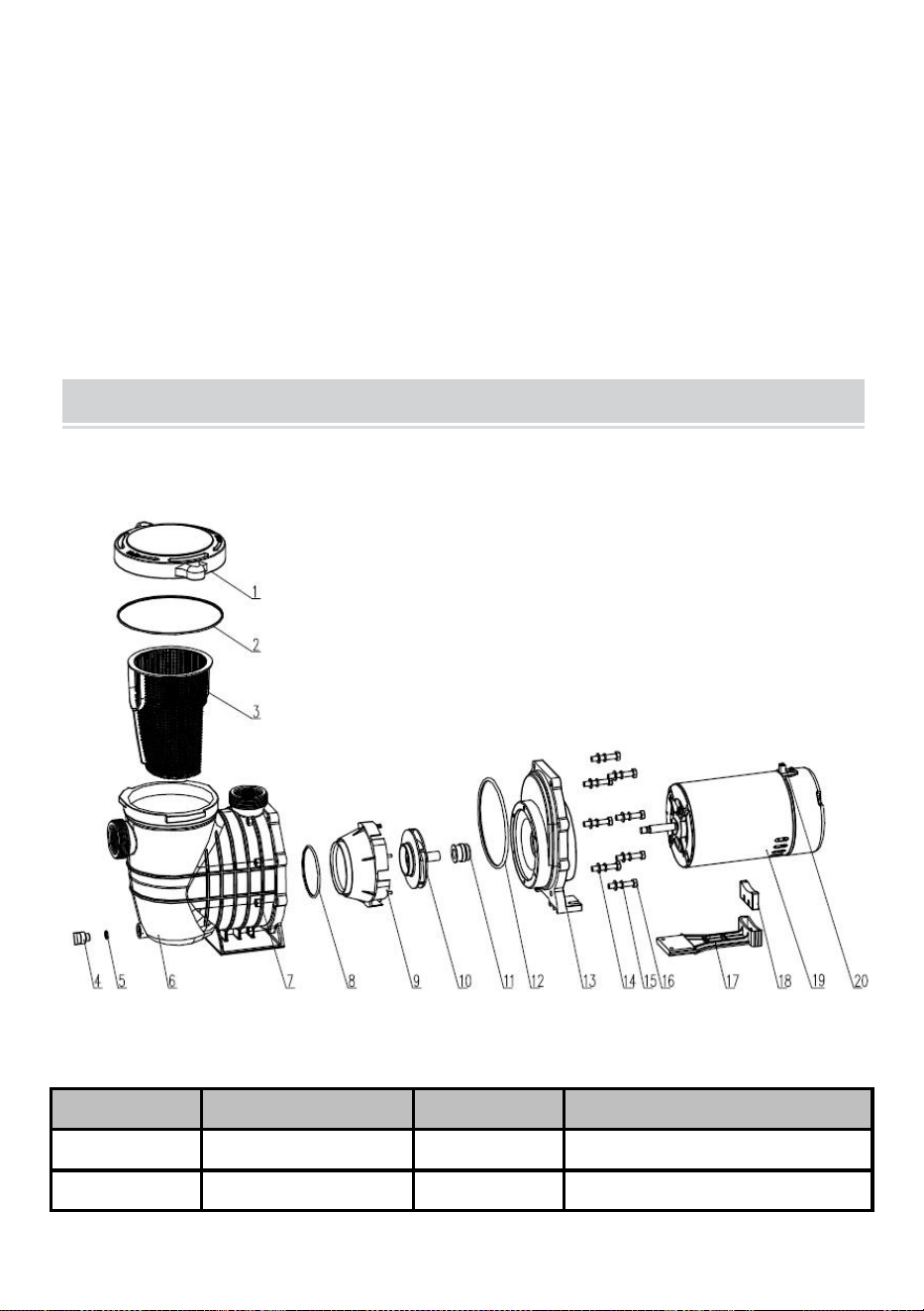

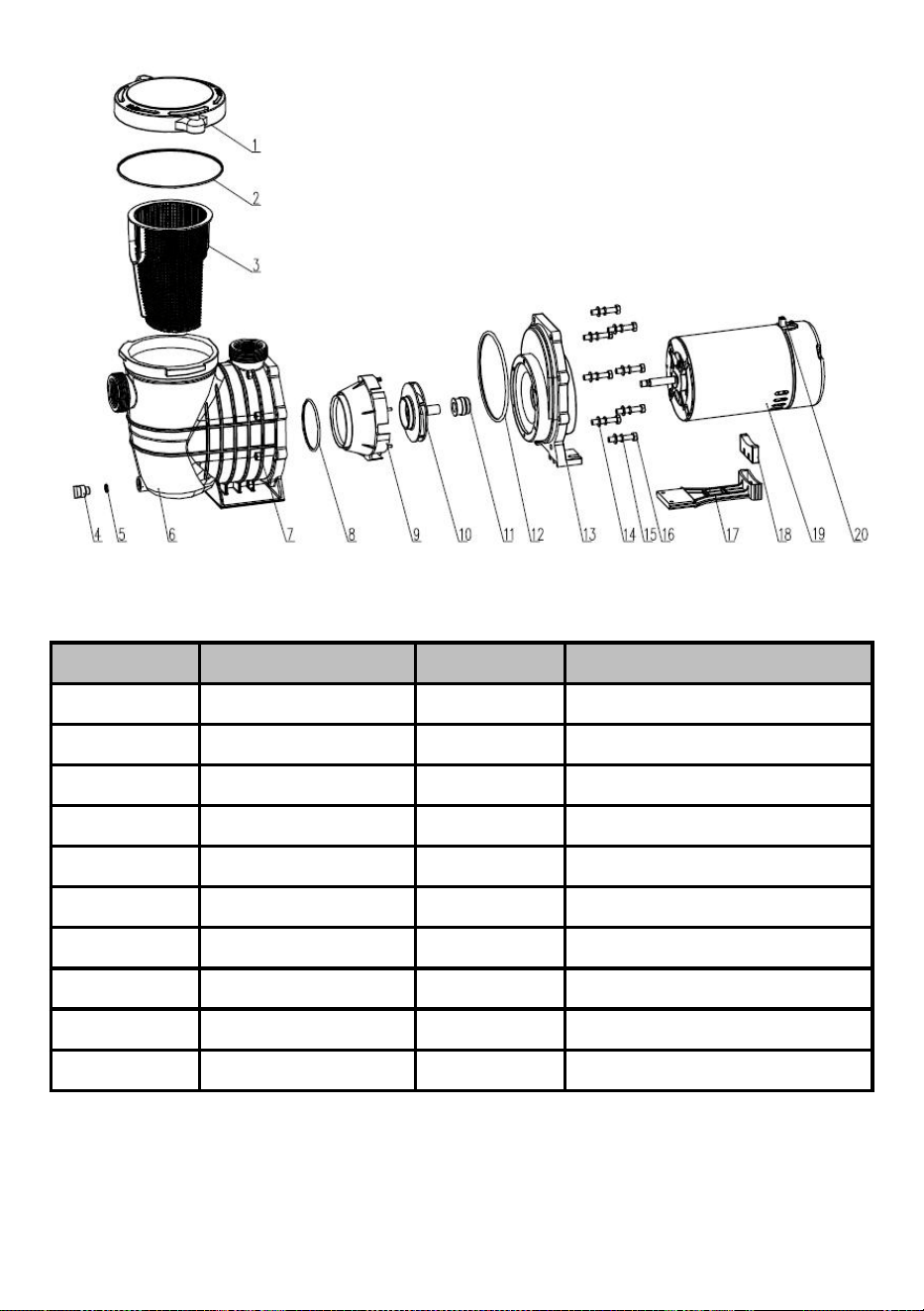

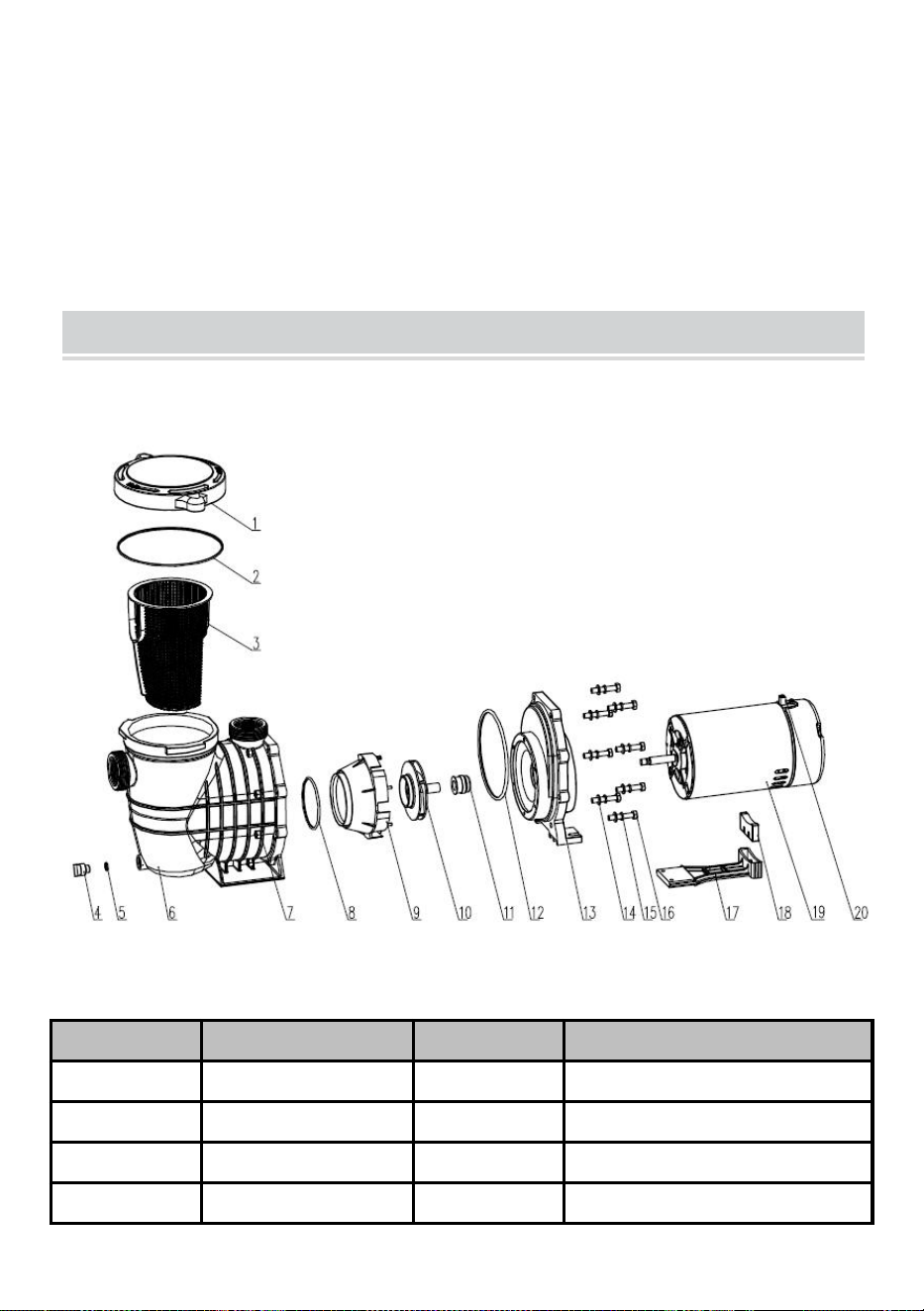

APPEARANCE AND NAME OF PARTS

Parts for pump HBP Series

- 7 -

Key NO

Description

Key NO

Description

Lid

Mechanical seal

O-Ring

Basket

Bracket cover

Drain plug

Flat Mat

O-Ring

Spring washer

Pump body

Screw

Nut

Plastic basement

O-Ring

Support

Diffuser

Motor

Impeller

Earthing Terminal

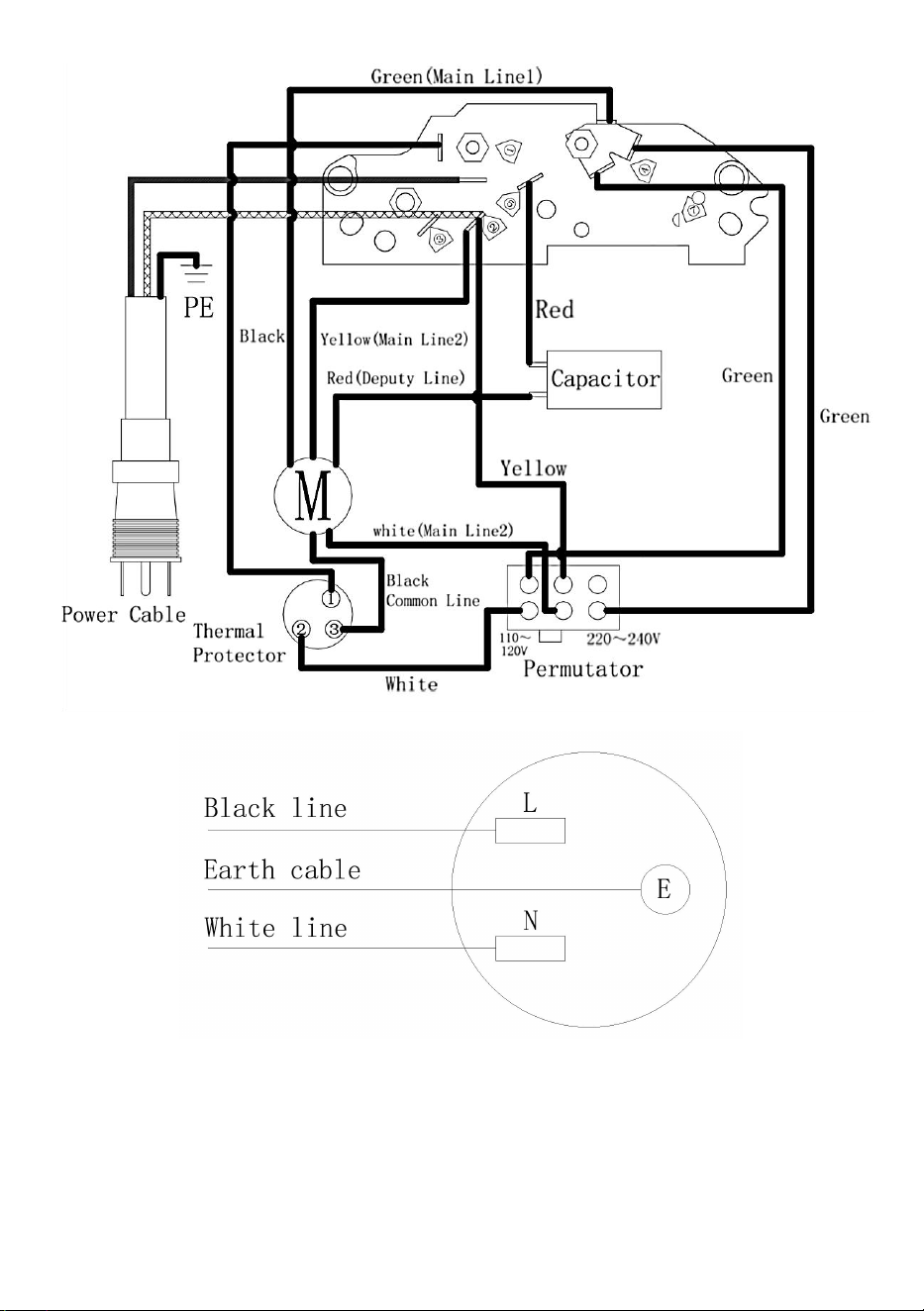

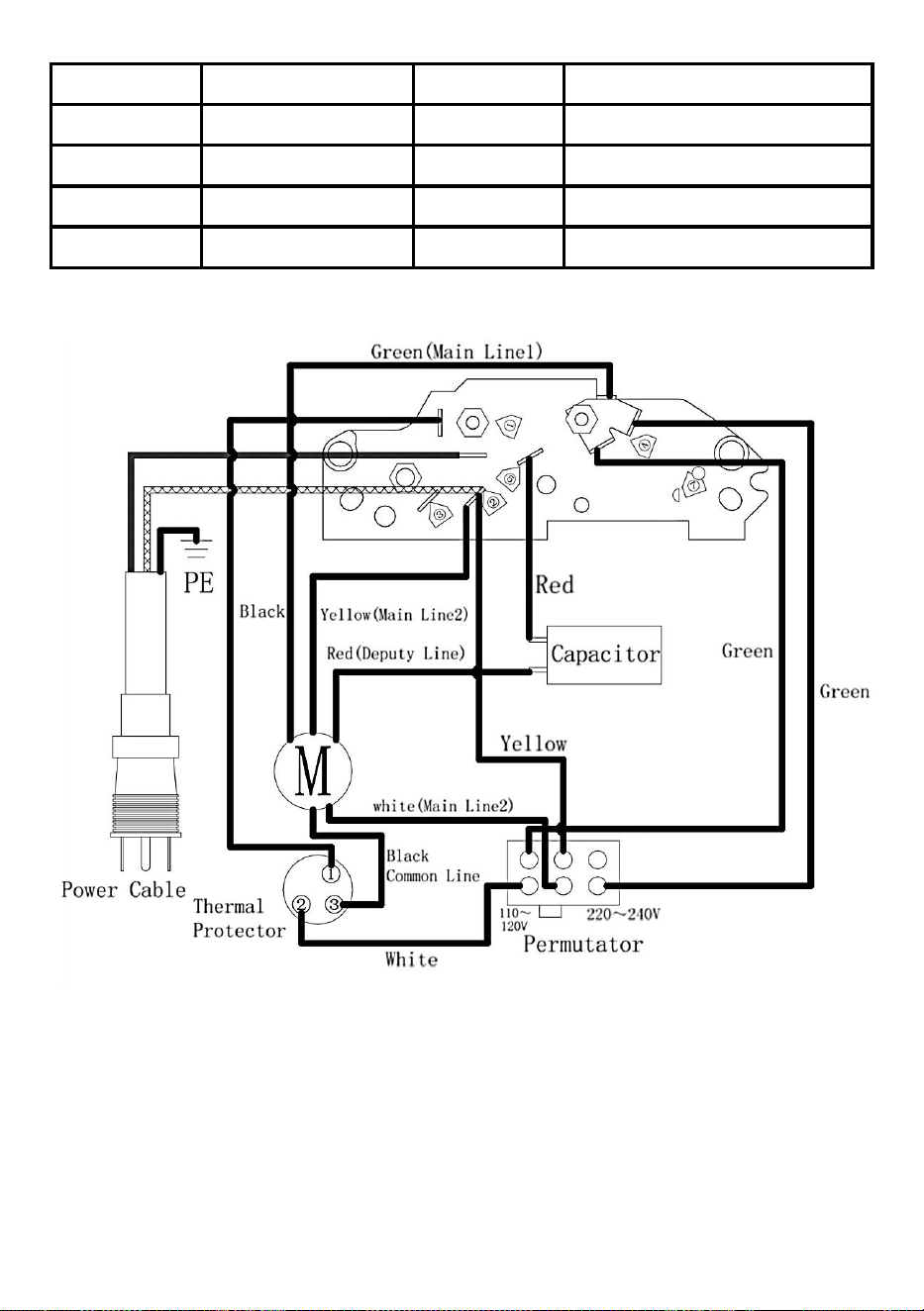

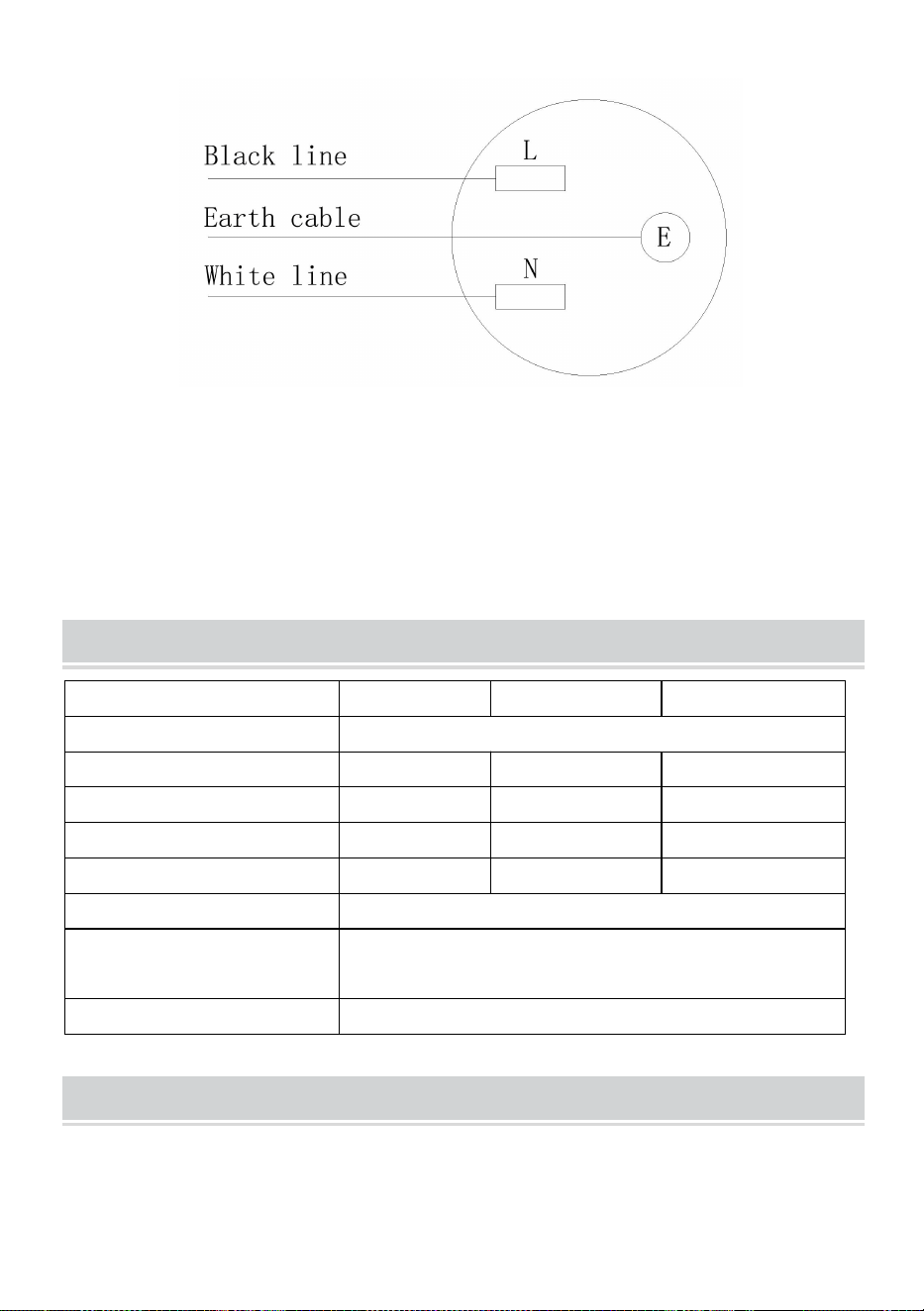

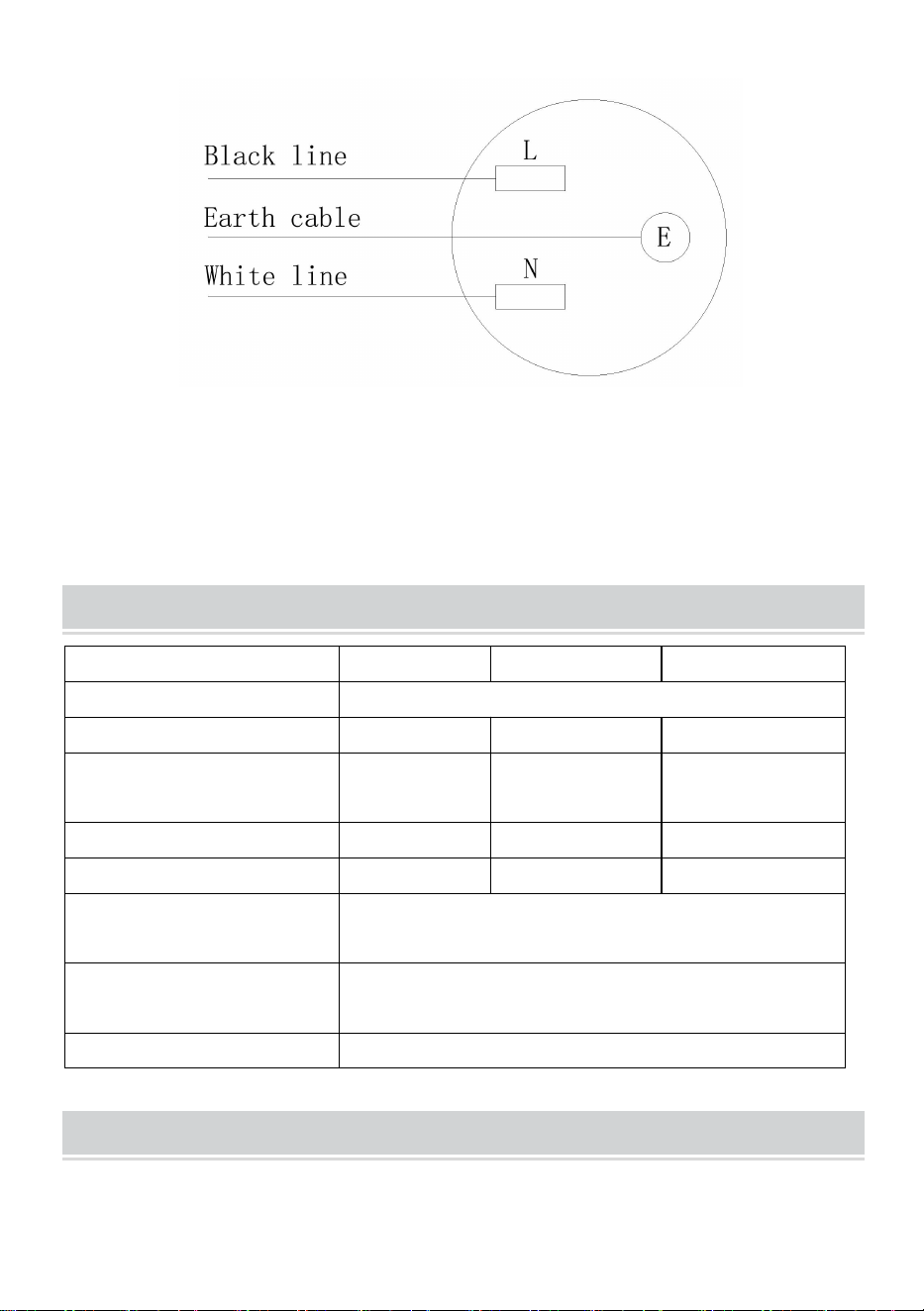

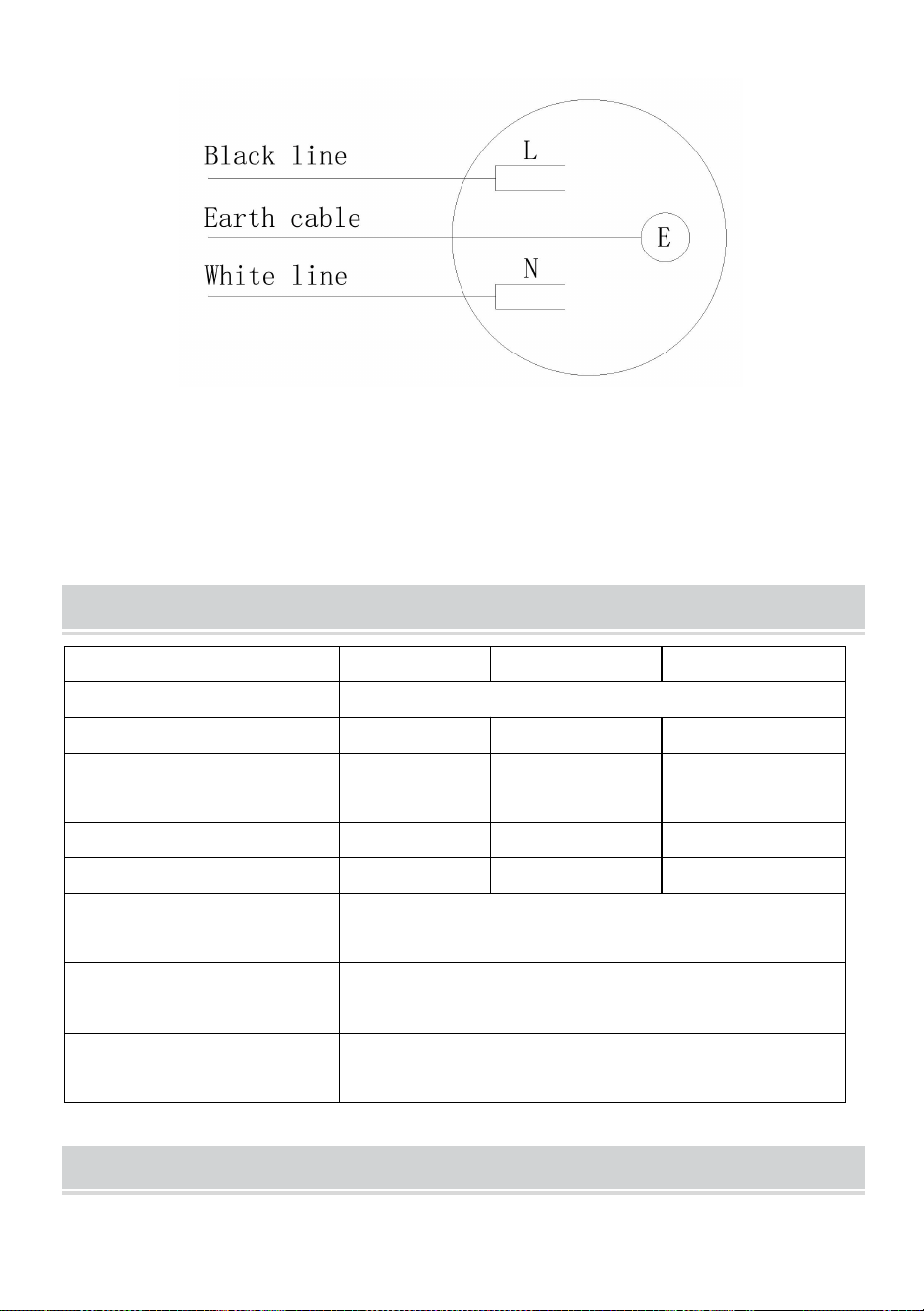

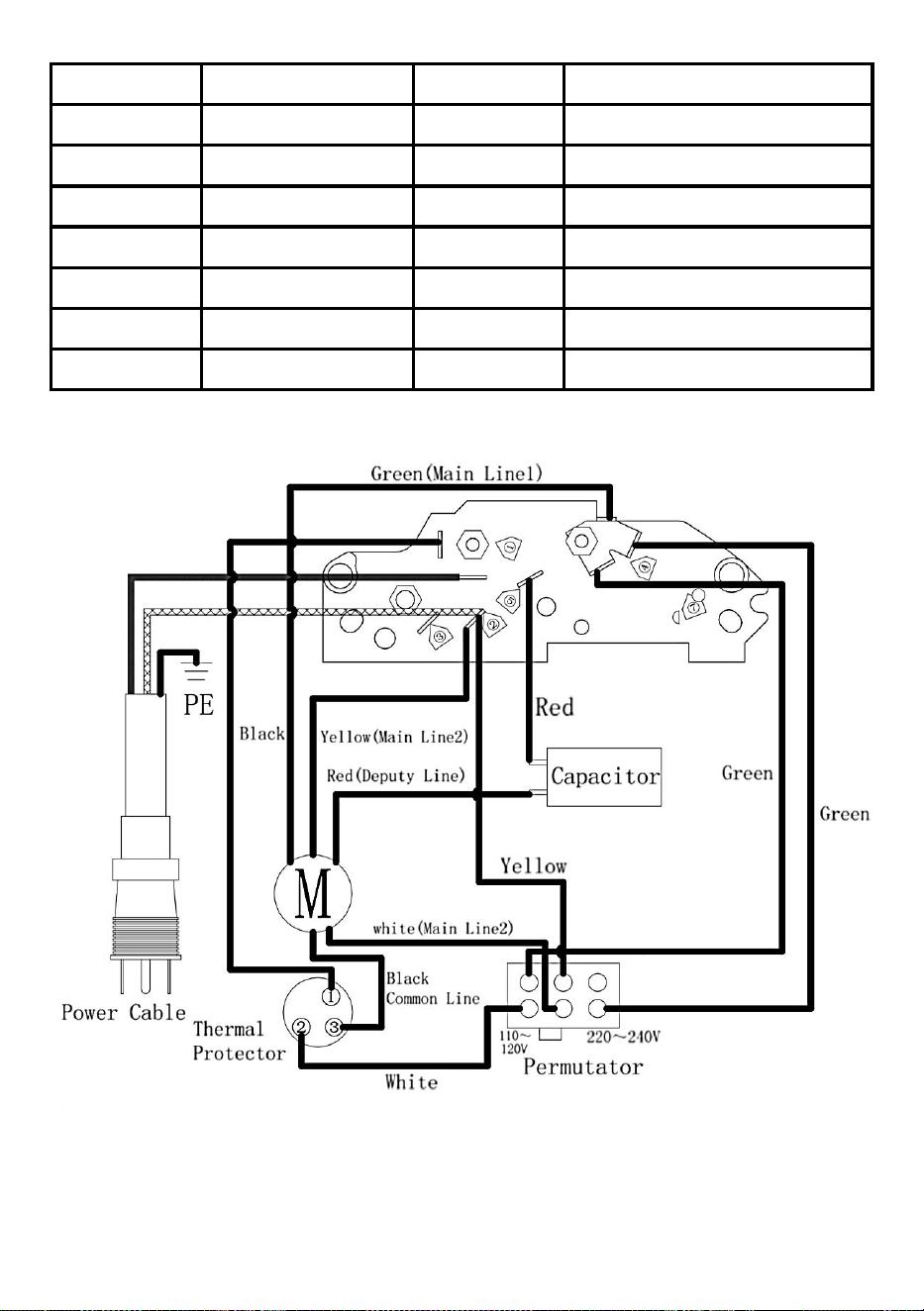

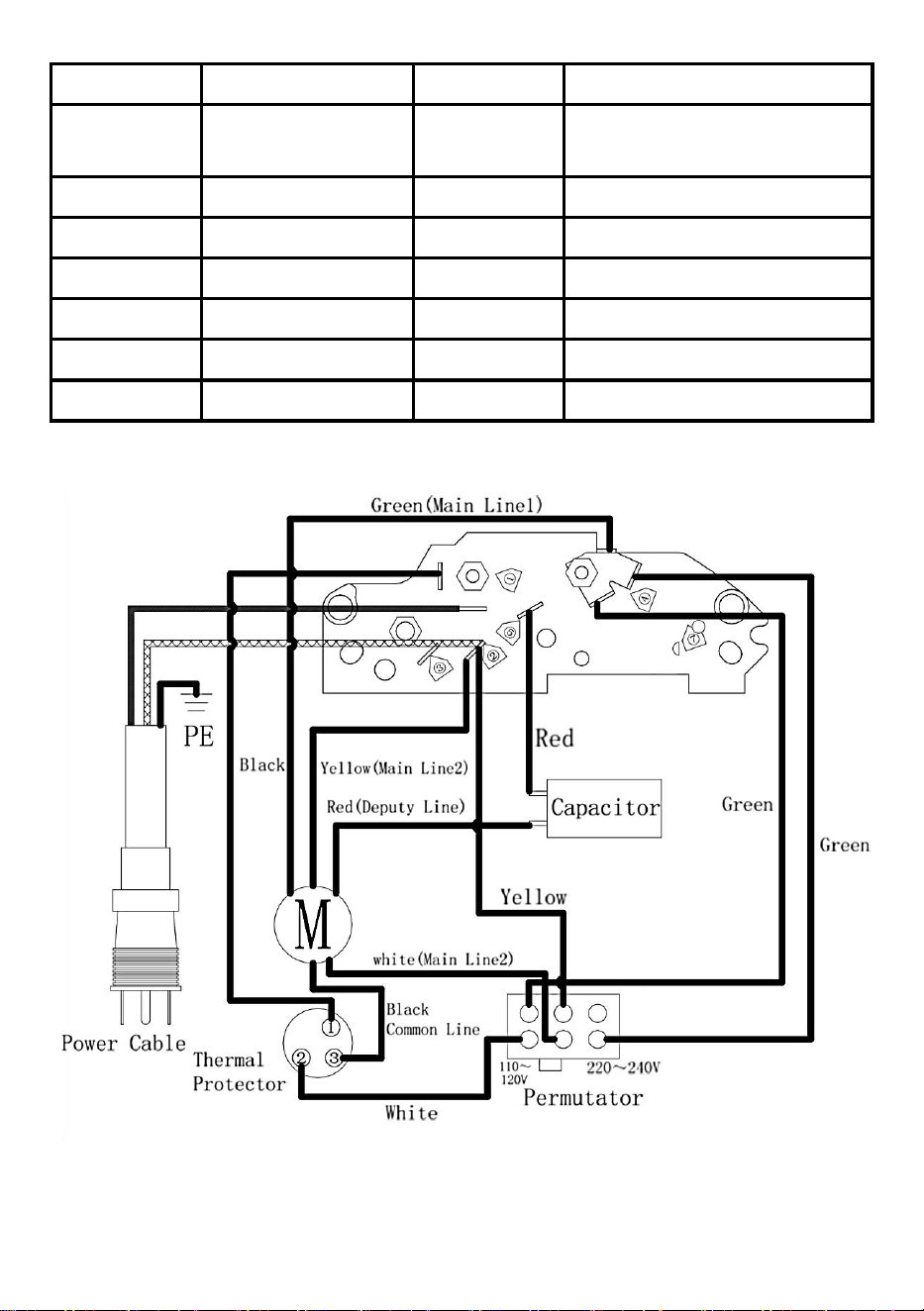

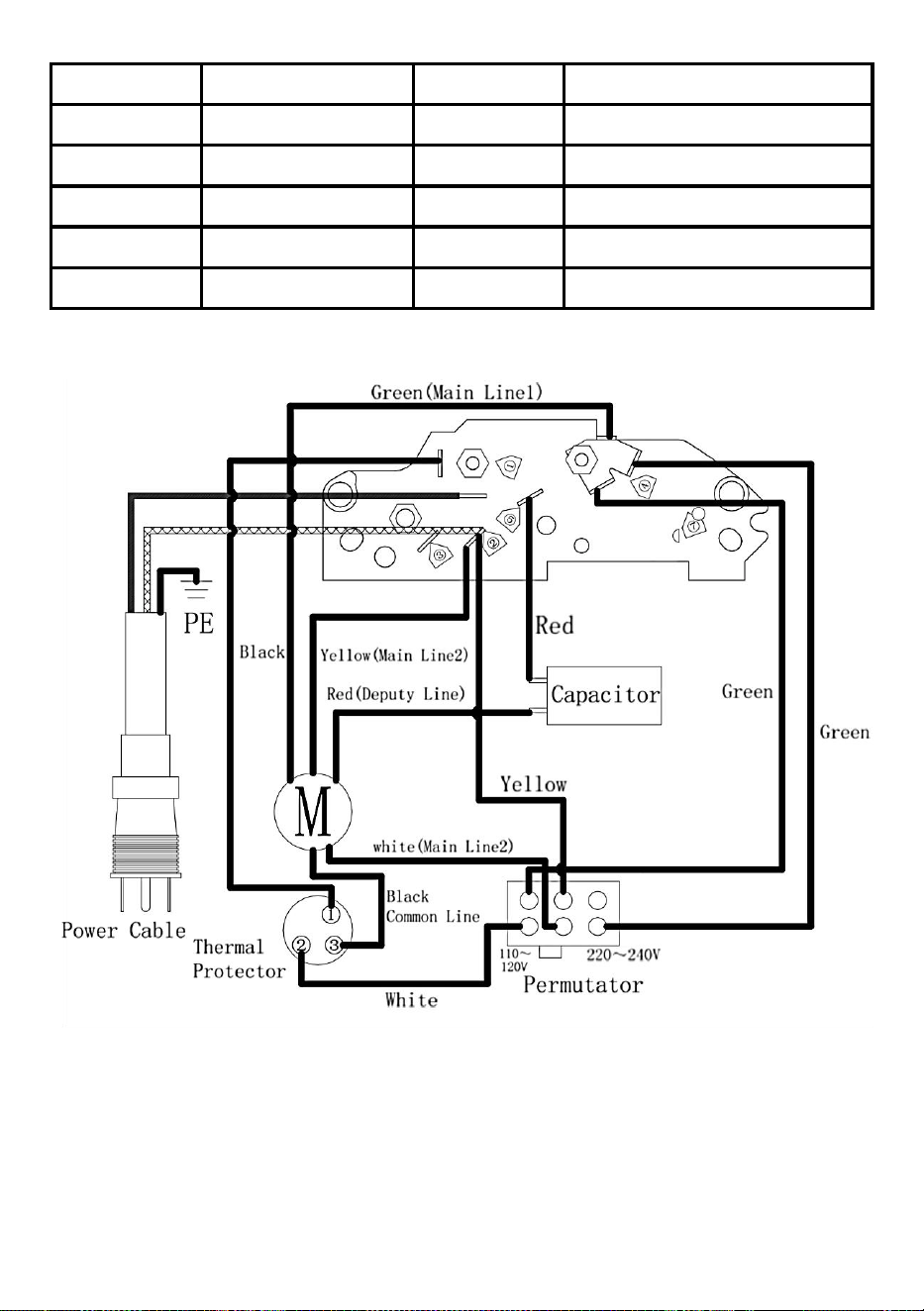

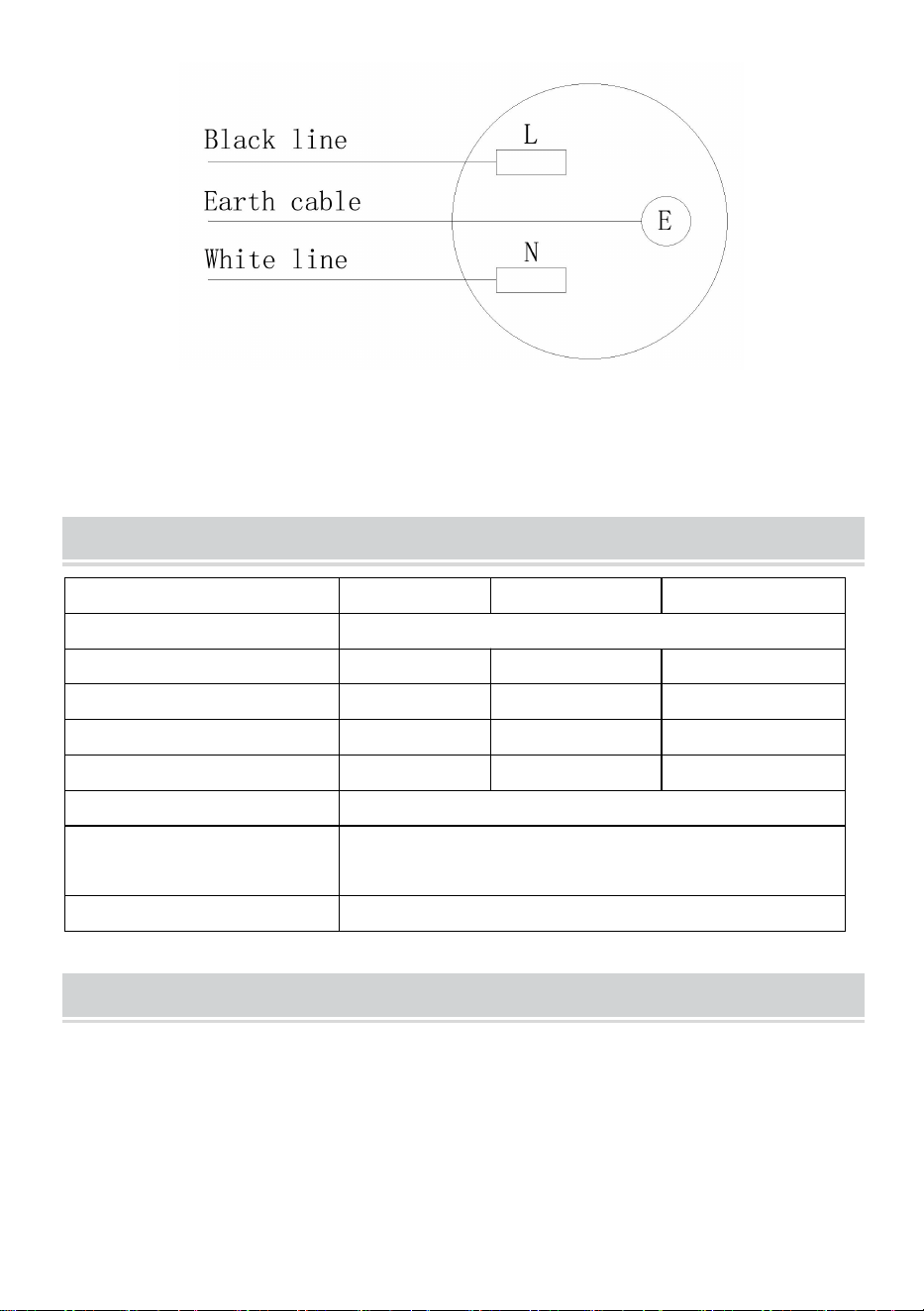

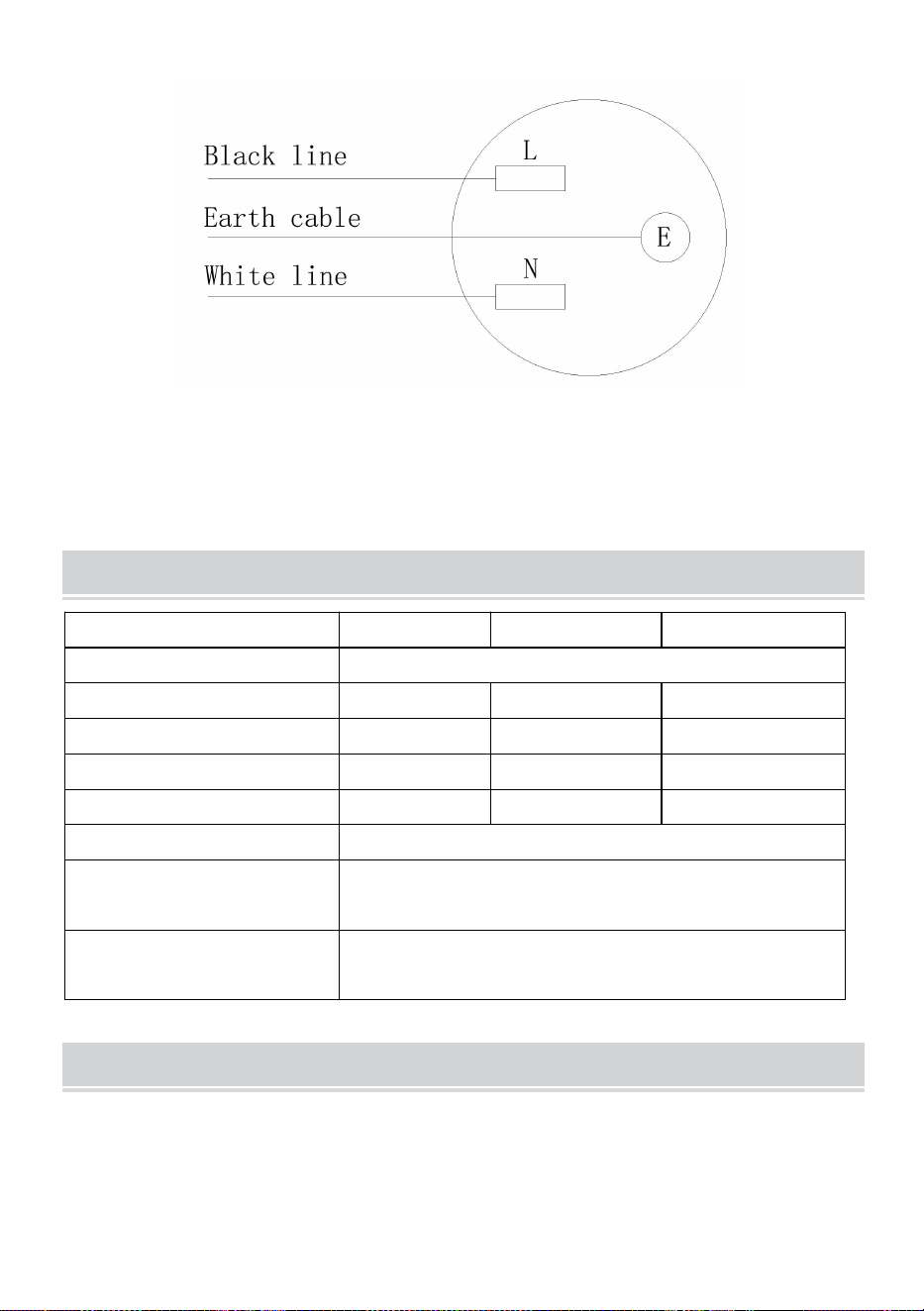

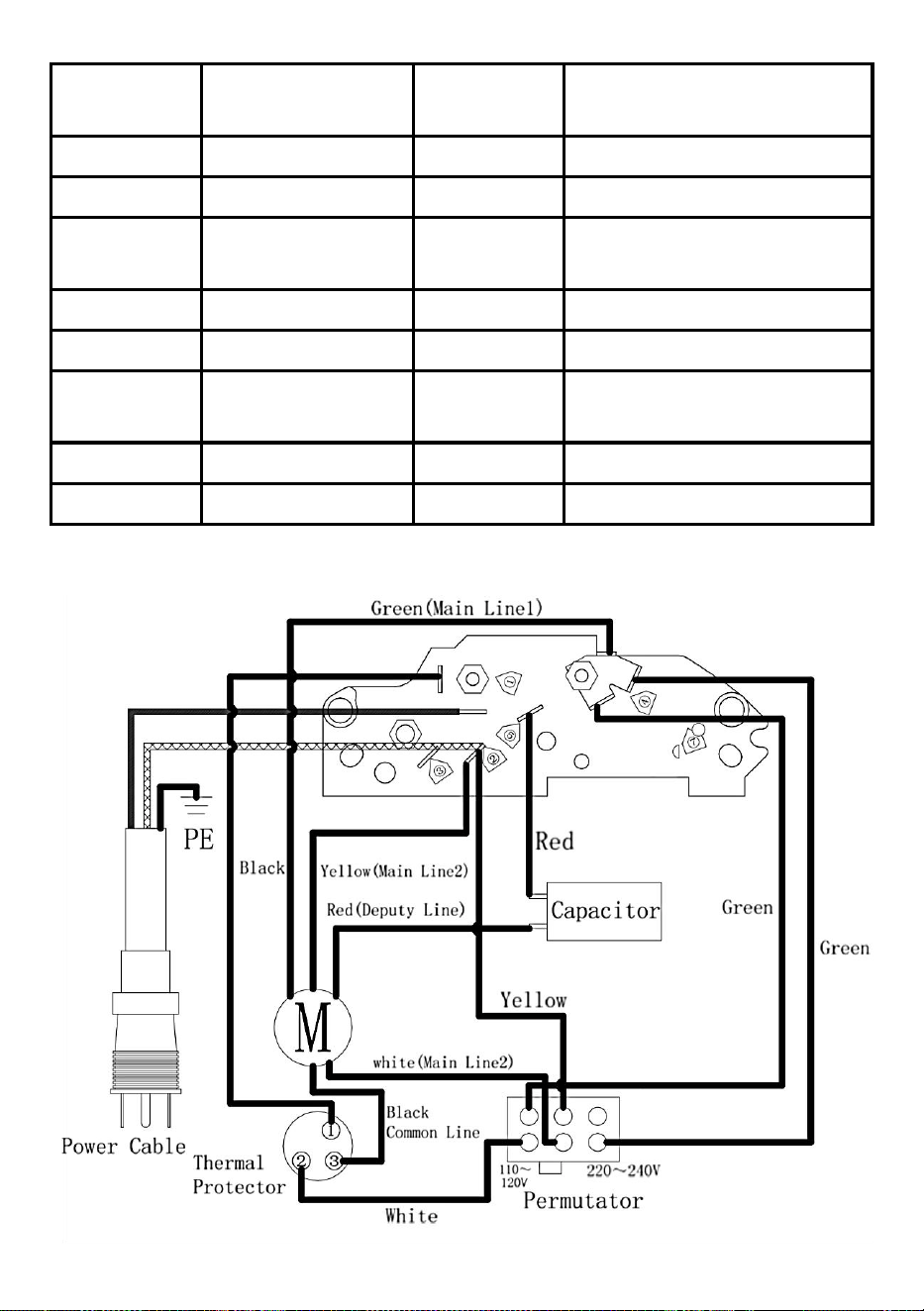

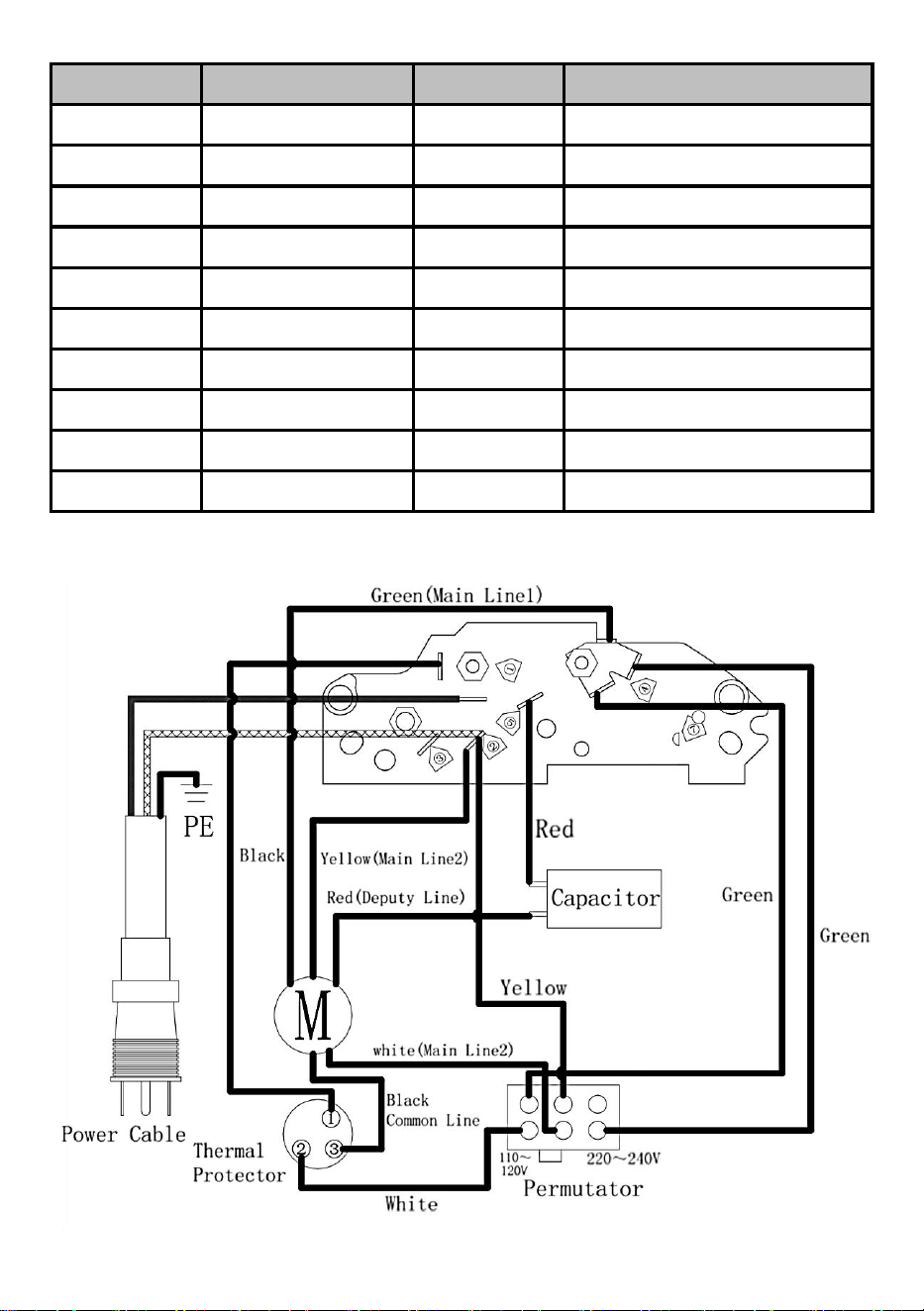

Pool Pump Wiring Diagram

- 8 -

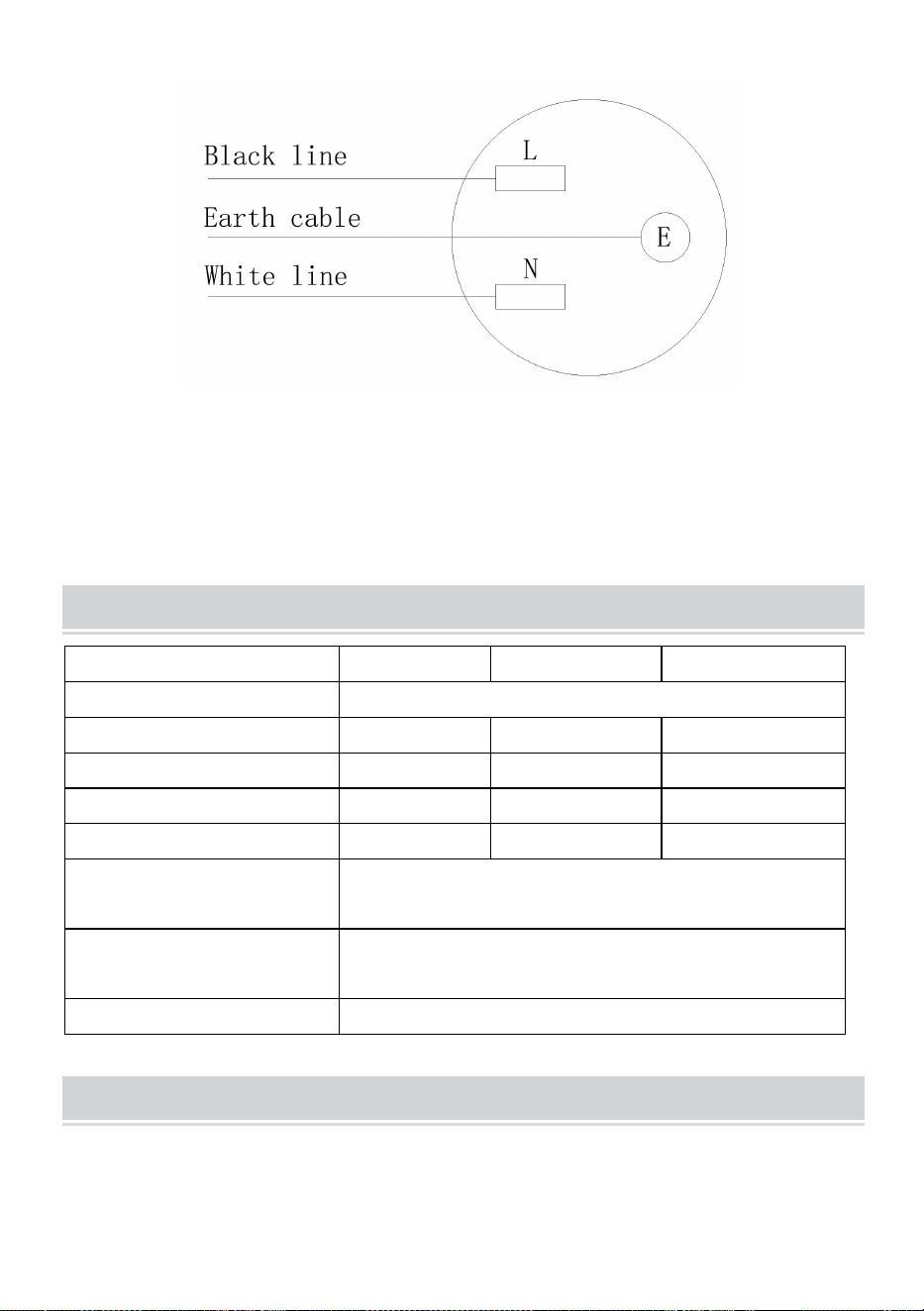

NOTE:The default factory setting is 110V. When the user needs to use

220v voltage, the voltage switch needs to be switched to 220v gear, and

the power supply needs to be connected to 220v GFCI.

SPECIFICATION PARAMETER

Model

HBP750II

HBP1100II

HBP1500II

Input

AC110V-240V 60Hz

Max power

1.0 HP

1.5 HP

2 HP

Q max

80 GPM

100 GPM

110 GPM

H max

10.5 m

15.5 m

18 m

Max Suction

1.5m

2 m

Operating temperature

0-50℃ (32-122℉)

Hose joint

1.5 "NPT internal thread /2.5" NPT external

thread connection

Inlet/outlet caliber

NPT 1-1/2

INSTALLATION INSTRUCTIONS

WARNING – This product should be installed and serviced only by a

qualified professional.

Pump Location

Locate pump as close to pool as practical and run suction lines as directly as

possible to reduce friction loss. Suction lines should have continuous slope

- 9 -

upward from lowest point in line. Joints must be tight (but not over-tightened).

Suction line diameter must equal or be larger than the discharge line diameter.

Though this product can be for outdoor use, it is strongly advised to protect the

electrical components from the weather. Select a well-drained area, one that will

not flood when it rains. Do NOT install pump in a damp or non-ventilated

location. Keep motor clean. Pump motors require free circulation of air for cooling.

Pump Mounting

Install pump on a firm, level base or pad to meet all local and national codes.

Fasten pump to base or pad with screws or bolts to further reduce vibration and

stress on pipe or hose joints. The base MUST be solid, level, rigid, and vibration

free.

Pump mount must:

Allow pump inlet height to be as close to water level as possible.

Allow use of short, direct suction pipe (to reduce friction losses).

Allow for gate valves in suction and discharge piping.

Be protected from excess moisture and flooding.

Allow adequate access for servicing pump and piping.

Pipe Sizing Chart

NOTE - It is recommended that a minimum length of piping, equivalent to 10 pipe

diameters, be used between the pump suction inlet and any plumbing fittings.

WARNING – Hazardous Pressure.

Pumps, filters, and other equipment/components of a swimming pool filtration

system operate under pressure. Incorrectly installed and/or improperly tested

filtration equipment and/or components may fail resulting in injury and/or property

damage.

Plumbing

- 10 -

Use Teflon tape to seal threaded connections on molded plastic components. All

plastic fittings must be new or thoroughly cleaned before use. NOTE - Do NOT

use Plumber’s Pipe Dope as it may cause cracking of the plastic

components. When applying Teflon tape to plastic threads, wrap the entire

threaded portion of the male fitting with one to two layers of tape. Wind the tape

clockwise as you face the open end of the fitting, beginning at the end of the fitting.

The pump suction and outlet ports have molded-in thread stops. Do NOT attempt

to force hose connector fitting past this stop. It is only necessary to tighten

fittings enough to prevent leakage. Tighten fitting by hand and then use a tool to

engage fitting an additional 1 ½ turns. Use carefully when using Teflon tape as

friction is reduced considerably; Do not over-tighten fitting or you may cause

damage. If leaks occur, remove connector, clean off old Teflon tape, re-wrap with

one to two additional layers of Teflon tape, and re-install connector.

Fittings

Fittings restrict flow. For better efficiency, use the fewest possible fittings (but at

least two suction outlets). Avoid fittings that could cause an air trap. Pool and spa

fittings MUST conform to the International Association of Plumbing and

Mechanical Officials (IAPMO) standards. Use a non-entrapping suction fitting in

pool (multiple drains) or double suction (skimmer and main drain).

Electrical

WARNING – Ground and bond motor before connecting it to electrical power

supply. Failure to ground and bond pump motor can cause serious or fatal

electrical shock hazards.

WARNING – Do NOT ground to a gas supply line.

WARNING – To avoid dangerous or fatal electrical shock, turn OFF power to

motor before working on electrical connections.

WARNING – Ground Fault Circuit Interrupter (GFCI) tripping indicates

electrical problem. If GFCI trips and won’t reset, consult electrician to inspect and

repair electrical system.

WARNING – Fire Hazard.

- 11 -

Match supply voltage to motor nameplate voltage.

Ensure that the electrical supply available agrees with the motor’s voltage, phase,

and cycle, and that the wire size is adequate for the H.P. (KW) rating and distance

from the power source. NOTE - All electrical wiring MUST be performed by a

licensed electrician, and MUST conform to local codes and NEC regulations.

Use copper conductors only.

Voltage

Voltage at motor MUST NOT be more than 10% above or below motor nameplate

rated voltage, or motor may overheat, causing overload tripping and reduce

component life. If voltage is less than 90% or more than 110% of rated voltage

when motor is running at full load, consult Power Company.

Grounding And Bonding

Install, ground, bond, and wire motor in accordance with local or national electrical

code requirements.

Permanently ground motor. There is an earthing wire on the back cover of each

pump. Bond motor to pool structure. Bonding will connect any metal parts within

and around the pool with the earthing wire.

Bonding reduces the risk of current passing between bonded metal objects, which

could potentially cause electrical shock if grounded or shorted. Reference NEC

codes for all wiring standards including, but not limited to, grounding,

bonding and general wiring procedures.

Use a solid copper conductor, size 12 or larger. Run wire from external bonding

lug to reinforcing rod or mesh. Connect the No. 12 AWG (3.21 mm2) earthing wire

to the earthing terminal provided on back cover of each pump and to any metal

parts of swimming pool, spa, or hot tub, and to all electrical equipment, metal

piping (except gas piping), and conduit within 5 ft. (1.5 m) of inside walls of

swimming pool, spa, or hot tub.

Wiring

WARNING – All wiring must be done by a licensed electrician.

Pump MUST be permanently connected to circuit. If other lights or appliances are

also on the same circuit, be sure to add their amp loads before calculating wire

and circuit breaker sizes. Use the load circuit breaker as the Master On-Off switch.

Install a Ground Fault Circuit Interrupter (GFCI) in circuit; it will sense a

- 12 -

short-circuit to ground and disconnect power before it becomes dangerous to pool

users. For size of GFCI required and test procedures for GFCI, see manufacturer’s

instructions. In case of a power outage, check GFCI for tripping, which will prevent

normal pump operation. Reset if necessary.

NOTE - If you do not use conduit when wiring motor, be sure to seal wire

opening on end of motor to prevent dirt, bugs, etc., from entering.

START-UP & OPERATION

Prior to Start-Up

Notice: If it is necessary to perform a pressure test, prior to initial use to ensure

pump is functioning properly, then the following criteria should be maintained for

this test:

1. Have a professional perform this test.

2. Ensure all pump and system components are sealed properly to prevent leaks.

3. Remove any trapped air in the system by fully opening filter manual air relief

valve until a steady stream of water is discharged.

4. Allow no more than 40 psi (276 kPa) at a water temperature no higher than

100 F (38 C).

5. Run pressure test for no longer than 24 hours. Immediately inspect all parts to

verify they are intact and functioning properly.

Fill strainer housing with water to suction pipe level. NEVER OPERATE THE

PUMP WITHOUT WATER. Water acts as a coolant and lubricant for the

mechanical shaft seal.

WARNING – If pump is being pressure tested (40 PSI MAXIMUM), be sure

pressure has been released, using the filter manual air relief valve, before

removing strainer cover.

CAUTION – NEVER run pump dry. Running pump dry may damage seals,

causing leakage, flooding, and voids warranty. Fill strainer housing with water

before starting motor.

ATTENTION – Do NOT add chemicals to pool/spa system directly in front of

- 13 -

pump suction. Adding undiluted chemicals may damage pump and voids warranty.

ATTENTION – Before removing strainer cover:

1. STOP PUMP before proceeding.

2. CLOSE VALVES in suction and outlet pipes.

3. RELEASE ALL PRESSURE from pump and piping system using filter manual

air relief valve. See filter owner’s manual for more details.

Priming Pump

CAUTION – All suction and discharge valves MUST be OPEN, as well as

filter air relief valve (if available) on filter, when starting the circulating pump

system. Failure to do so could result in severe personal injury.

Release all pressure from filter, pump, and piping system. See filter owner’s

manual.

If water source is higher than the pump, pump will prime itself when suction

and outlet valves are opened. If water source is lower than the pump, unscrew and

remove strainer cover; fill strainer housing with water.

Clean and lubricate strainer cover O-ring with "Jack's 327" each time it is

removed. Inspect O-ring and re-install on strainer cover.

Replace strainer cover on strainer housing; turn clockwise to tighten cover.

NOTE - Tighten strainer cover by hand only (not wrenches).

Turn on power and wait for pump to prime, which may take up to five (5) minutes.

Priming time will depend on vertical length of suction lift and horizontal length of

suction pipe. If pump does NOT prime within five minutes, stop motor and

determine cause. Be sure all suction and discharge valves are open when pump is

running. See Troubleshooting Guide.

ATTENTION – Wait five (5) seconds before re-starting pump. Failure to do

so may cause reverse rotation of motor and consequent serious pump damage.

Close filter manual air relief valve after pump is primed.

care and maintenance

Clean strainer basket regularly. Do NOT strike basket to clean. Inspect strainer

cover gasket regularly and replace as necessary.

- 14 -

Pumps have self-lubricating motor bearings and shaft seals. No lubrication is

necessary.

Keep motor clean. Insure air vents are free from obstruction to avoid damage.

Do NOT use water to hose off motor.

Occasionally, shaft seals must be replaced, due to wear or damage. Replace

with genuine seal assembly kit.

See “Shaft Seal Change Instructions” in this manual.

Storage/Winterization

WARNING – Separation Hazard.

Do not purge the system with compressed air. Purging the system with

compressed air can cause components to explode, with risk of severe injury or

death to anyone nearby. Use only a low pressure (below 5 PSI), high volume

blower when air purging the pump, filter, or piping.

ATTENTION – Allowing the pump to freeze will void the warranty.

ATTENTION – Use ONLY propylene glycol as antifreeze in your pool/spa

system. Propylene glycol is nontoxic and will not damage plastic system

components; other antifreeze is highly toxic and may damage plastic components

in the system.

Drain all water from pump and piping when expecting freezing temperatures or

when storing pump for a long time (see instructions below).

Keep motor dry and covered during storage. To avoid condensation/corrosion

problems, do NOT cover or wrap pump with plastic film or bags.

Storing Pump For Winterization

WARNING – To avoid dangerous or fatal electrical shock hazards, turn OFF

power to motor before draining pump. Failure to disconnect power may result in

serious personal injury or death.

1. Drain water level below all inlets to the pool.

2. Remove drain plugs from bottom of strainer body, and remove strainer cover

- 15 -

from strainer housing.

3. Disconnect pump from mounting pad, wiring system (after power has been

turned OFF), and piping system.

4. Once the pump is removed from water, re-install the strainer cover and drain

plugs. Store pump in a dry area.

Shaft Seal Change Instructions

IMPORTANT SAFETY INSTRUCTIONS

PLEASE READ AND FOLLOW ALL INSTRUCTIONS

When servicing electrical equipment, basic safety precautions should always be

observed including the following. Failure to follow instructions may result in injury.

A. WARNING – To reduce risk of injury, do not permit children to use this

product.

B. Disconnect all electrical power service to pump before beginning shaft seal

replacement.

C. Only qualified personnel should attempt rotary seal replacement. Contact your

local authorized Dealer or service center if you have any questions.

D. The National Electrical Code requires either a three (3) foot maximum twist-lock

cord set with a GFCI protected receptacle or hard wire (conduit) connection for

swimming pool pump installation. Do not use extension cords.

E. Exercise extreme care in handling both the rotating and the stationary sections

of the two-part replacement seal. Foreign matter or improper handling will easily

scratch the graphite and ceramic sealing surfaces.

Troubleshooting Guide

Motor Will NOT Start – Check For:

Make sure the terminal board connections agree with the wiring diagram inside

terminal box. Be sure motor is wired for available field supply voltage (see pump

operating label).

1. Improper or loose wiring connections; open switches or relays; tripped circuit

breakers, GFCI’s, or blown fuses.

- 16 -

Solution: Check all connections, circuit breakers, and fuses. Reset tripped

breakers or replace blown fuses.

2. Manually check rotation of motor shaft for free movement and lack of

obstruction.

Solution: Refer to Steps 4 & 5 of “Shaft Seal Change Instructions” in this manual.

3. If you have a timer, be certain it is working properly. Bypass it if necessary.

Motor Shuts OFF – Check For:

1. Low voltage at motor or power drop (frequently caused by undersized wiring or

extension cord use).

Solution: Contact qualified professional to check that the wiring gauge is heavy

enough.

NOTE - Your pump motor is equipped with an “automatic thermal overload

protector.” The motor will automatically shut off if power supply drops before heat

damage can build up causing windings to burn out. The “thermal overload

protector” will allow the motor to automatically restart once the motor has cooled. It

will continue to cut On/Off until the problem is corrected. Be sure to correct

cause of overheating.

Motor Hums, But Does NOT Start – Check For:

1. Impeller jammed with debris.

Solution: Have a qualified repair professional open the pump and remove the

debris.

Pump Won't Prime, Check For:

1. Empty pump/strainer housing.

Solution: Make sure pump/strainer housing is filled with water and cover o-ring is

clean. Ensure o-ring is properly seated in the cover o-ring groove. Ensure o-ring is

lubricated with “Jack’s 327” and that strainer cover is locked firmly in position.

Lubricant will help to create a tighter seal.

2. Loose connections on suction side.

Solution: Tighten pipe/union connections.

NOTE - Any self-priming pump will not prime if there are suction air leaks. Leaks

will result in bubbles emanating from return fittings on pool wall.

3. Leaking O-ring or packing glands on valves.

Solution: Tighten, repair, or replace valves.

4. Strainer basket or skimmer basket loaded with debris.

- 17 -

Solution: Remove strainer housing cover or skimmer cover, clean basket, and

refill strainer housing with water. Tighten cover.

5. Suction side clogged.

Solution: Contact a qualified repair professional.

Block off to determine if pump will develop a vacuum. You should have 5”-6” of

vacuum at the strainer cover (Only your pool dealer can confirm this with a

vacuum gauge). You may be able to check by removing the skimmer basket and

holding your hand over the bottom port with skimmer full and pump running. If no

suction is felt, check for line blockage.

a. If pump develops a vacuum, check for blocked suction line or dirty strainer

basket. An air leak in the suction

piping may be the cause.

b. If pump does not develop a vacuum and pump has sufficient “priming water”:

i. Re-check strainer housing cover and all threaded connections for suction leaks.

Check if all system hose clamps are tight.

ii. Check voltage to ensure that the motor is rotating at full RPM’s.

iii. Open housing cover and check for clogging or obstruction in suction. Check

impeller for debris.

iv. Remove and replace shaft seal only if it is leaking.

Low Flow – Generally, Check For:

1. Clogged or restricted strainer or suction line.

Solution: Contact a qualified repair professional.

Low Flow – Generally, Check For:

2. Undersized pool piping.

Solution: Correct piping size.

3. Plugged or restricted discharge line of filter, valve partially closed (high gauge

reading).

Solution: Sand filters – backwash as per manufacturer’s instructions; D.E. filters –

backwash as per manufacturer’s instructions; Cartridge filters – clean or replace

cartridge.

4. Air leak in suction (bubbles issuing from return fittings).

Solution: Re-tighten suction and discharge connections using Teflon tape.

Inspect other plumbing connections and tighten as required.

5. Plugged, restricted, or damaged impeller.

- 18 -

Solution: Replace including new seal assembly.

Noisy Pump – Check For:

1. Air leak in suction piping, cavitations caused by restricted or undersized suction

line or leak at any joint, low water level in pool, and unrestricted discharge return

lines.

Solution: Correct suction condition or throttle return lines, if practical. Holding

hand over return fitting will sometimes prove this point or putting in a smaller

eyeball fitting.

2. Vibration due to improper mounting, etc.

Solution: Mount the pump on a level surface and secure the pump to the

equipment pad.

3. Foreign matter in pump housing. Loose stones/debris hitting impeller could be

cause.

Solution: Clean the pump housing.

4. Motor bearings noisy from normal wear, rust, overheating, or concentration of

chemicals causing seal damage which will allow chlorinated water to seep into

bearings wiping out the grease causing bearing to whine.

Solution: All seal leaks should be replaced at once.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

EC REP: SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Germany

Tel: +49 1727041930 euvertreter@gmail.com

UK REP: Pooledas Group Ltd.

Unit 5 Albert Edward House, The Pavilions Preston, United Kingdom

Tel: 01772418127 pooledas123@gmail.com

Imported to AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Made In China

- 1 -

Technical Support and E-Warranty Certificate

www.vevor.com/support

- 2 -

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

POMPE DE PISCINE

MODE D'EMPLOI

MODÈLE : HBP750II /HBP1100II/HBP1500II

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODÈLE : HBP750II /HBP1100II/HBP1500II

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

SWIMMING POOL PUMP

- 2 -

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit

lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne

2012/19/CE. Le symbole représentant une poubelle barrée indique

que le produit nécessite une collecte sélective des déchets dans

l'Union européenne. Ceci s'applique au produit et à tous les

accessoires marqués de ce symbole. Les produits marqués comme

tels ne peuvent pas être jetés avec les ordures ménagères

normales, mais doivent être déposés dans un point de collecte pour

le recyclage des appareils électriques et électroniques.

SAFETY INSTRUCTIONS

AVERTISSEMENT - Pour réduire le risque de blessure, ne laissez pas les

enfants utiliser ou grimper sur ce produit. Surveillez étroitement les enfants à tout

moment. Les composants tels que le système de filtration, les pompes et les

radiateurs doivent être positionnés de manière à empêcher les enfants de les

utiliser comme moyen d'accès à la piscine.

PRUDENCE - Cette pompe est destinée à être utilisée sur des piscines

installées en permanence et peut également être utilisée avec des spas et des

spas si nécessaire. Ne PAS utiliser avec des piscines stockables. Une piscine

installée de façon permanente est construite dans ou sur le sol ou dans un

bâtiment de telle sorte qu'elle ne puisse pas être facilement démontée pour le

stockage. Une piscine stockable est construite de manière à pouvoir être

facilement démontée pour le stockage et réassemblée dans son intégrité d'origine.

Bien que ce produit puisse être destiné à un usage extérieur, il est fortement

conseillé de protéger les composants électriques des intempéries. Choisissez une

zone bien drainée, qui ne sera pas inondée en cas de pluie. Il nécessite une libre

circulation de l'air pour le refroidissement. Ne pas installer dans un endroit humide

ou non ventilé. S'il est installé dans une enceinte extérieure ou sous la jupe d'un

spa ou d'un spa, une ventilation adéquate et une libre circulation de l'air doivent

être assurées pour éviter la surchauffe du moteur.

- 3 -

AVERTISSEMENT - Les composants de piscine et de spa ont une durée

de vie limitée. Tous les composants doivent être inspectés fréquemment et

remplacés au moins tous les dix ans, ou s'ils sont endommagés, cassés, fissurés,

manquants ou mal fixés.

AVERTISSEMENT - Risque de choc electrique.

Une tension dangereuse peut provoquer un choc, une brûlure ou la mort. Pour

réduire le risque de choc électrique, n'utilisez PAS de rallonge pour connecter

l'appareil à l'alimentation électrique. Prévoyez une prise correctement située. Il est

nécessaire que des électriciens agréés effectuent tout le câblage électrique. Tout

le câblage électrique DOIT être conforme aux codes et réglementations locaux et

nationaux applicables. Avant de travailler sur la pompe ou le moteur, débranchez

le câblage du moteur.

AVERTISSEMENT – Pour réduire le risque de choc électrique,

remplacez immédiatement le cordon endommagé. N’enterrez PAS le cordon.

Localisez le cordon pour éviter les abus des tondeuses à gazon, des taille-haies et

d'autres équipements.

AVERTISSEMENT - Connectez-le uniquement à une prise de terre

protégée par un disjoncteur de fuite à la terre (GFCI).

Contactez un électricien agréé si vous ne pouvez pas vérifier que la prise est

protégée par un GFCI.

AVERTISSEMENT - Le fait de ne pas lier la pompe à la structure de la

piscine augmentera le risque d' électrocution et pourrait entraîner des blessures,

voire la mort. Pour réduire le risque de choc électrique, consultez les instructions

d'installation et consultez un électricien professionnel pour savoir comment relier

la pompe. Contactez également un électricien agréé pour obtenir des informations

sur les codes électriques locaux concernant les exigences de liaison.

Utilisez un conducteur en cuivre massif, de taille 8 ou plus. Faites passer un fil

continu de la cosse de liaison externe à la tige de renfort ou au treillis. Utilisez un

fil de terre n° 12 AWG (3,21 mm 2 ) connecté à la borne de terre fournie sur le

- 4 -

couvercle arrière de chaque pompe pour connecter toutes les parties métalliques

de la piscine, du spa ou du spa, ainsi qu'à tout l'équipement électrique, la

tuyauterie métallique ( sauf la tuyauterie de gaz) et conduit à moins de 5 pieds (1,5

m) des murs intérieurs de la piscine, du spa ou du bain à remous. IMPORTANT -

Référencez les codes NEC pour toutes les normes de câblage, y compris, mais

sans s'y limiter, la mise à la terre, la liaison et autres procédures générales de

câblage. REMARQUE - Le Code national de l'électricité (NEC) autorise l'utilisation

d'un cordon d'une longueur maximale de 3 pieds (1 m). Si votre pompe est

équipée d'un cordon conforme au NEC, les quatre (4) dangers précédents

s'appliquent.

AVERTISSEMENT - Risque de piégeage par aspiration.

L'aspiration dans les sorties d'aspiration et/ou les couvercles des sorties

d'aspiration qui sont endommagés, cassés, fissurés, manquants ou non sécurisés

provoque des blessures graves et/ou la mort en raison des risques de piégeage

suivants :

Coincement des cheveux – Les cheveux peuvent s’emmêler dans le couvercle

de la sortie d’aspiration.

Piégeage d'un membre - Un membre inséré dans une ouverture d'un puisard de

sortie d'aspiration ou d'un couvercle de sortie d'aspiration qui est endommagé,

cassé, fissuré, manquant ou mal fixé peut entraîner une liaison mécanique ou un

gonflement du membre.

Piégeage par aspiration corporelle – Une pression appliquée sur une grande

partie du corps ou des membres peut entraîner un piégeage.

Éviscération/éventration - Une pression négative appliquée directement aux

intestins à travers un puisard de sortie d'aspiration non protégé ou un couvercle de

sortie d'aspiration qui est endommagé, cassé, fissuré, manquant ou non sécurisé

peut entraîner une éviscération/éventration.

Piégeage mécanique - Il est possible que des bijoux, des maillots de bain, des

décorations pour cheveux, des doigts, des orteils ou des jointures soient coincés

dans une ouverture d'un couvercle de sortie d'aspiration, ce qui entraînerait un

piégeage mécanique.

- 5 -

AVERTISSEMENT - Pour réduire le risque de piégeage :

- Lorsque les sorties sont suffisamment petites pour être bloquées par une

personne, un minimum de deux sorties d'aspiration fonctionnelles par pompe

doivent être installées. Les sorties d'aspiration au même endroit (c'est-à-dire au

sol ou au mur) doivent être installées à un minimum de trois pieds (3') [0,91 mètre]

l'une de l'autre, tel que mesuré d'un point proche à un point proche.

- Les raccords à double aspiration doivent être placés à des emplacements et à

des distances tels qu'ils évitent un « double blocage » par un utilisateur.

- Les raccords à double aspiration ne doivent pas être situés sur les zones

d'assise ou sur le dossier de ces zones d'assise.

- Le débit maximum du système ne doit pas dépasser les valeurs indiquées dans

le « Tableau de dimensionnement des tuyaux » trouvé sur page 5 de ce manuel.

- N'utilisez jamais la piscine ou le spa si un composant de sortie d'aspiration est

endommagé, cassé, fissuré, manquant ou mal fixé.

- Remplacez immédiatement les composants de sortie d'aspiration endommagés,

cassés, fissurés, manquants ou mal fixés.

- En plus d'au moins deux sorties d'aspiration par pompe installées conformément

aux dernières normes IAF (anciennement NSPI) et aux directives CPSC,

respectez tous les codes nationaux, étatiques et locaux applicables.

- L'installation d'un système de libération du vide ou d'aération, qui soulage

l'aspiration emprisonnée, est recommandée.

AVERTISSEMENT - Pression dangereuse.

Les systèmes de circulation d’eau de piscine et de spa fonctionnent sous une

pression dangereuse pendant le démarrage, le fonctionnement normal et après

l’arrêt de la pompe. Tenez-vous à l’écart de l’équipement du système de

circulation pendant le démarrage de la pompe. Le non-respect des instructions de

sécurité et d'utilisation pourrait entraîner une séparation violente du boîtier de la

pompe et du couvercle en raison de la pression dans le système, ce qui pourrait

causer des dommages matériels, des blessures graves, voire la mort. Avant

d'entretenir le système de circulation d'eau de piscine et de spa, toutes les

commandes du système et de la pompe doivent être en position d'arrêt et la

soupape de décharge d'air manuelle du filtre doit être en position ouverte. Avant

- 6 -

de démarrer la pompe du système, toutes les vannes du système doivent être

réglées dans une position permettant à l'eau du système de retourner dans la

piscine. Ne modifiez pas la position de la vanne de commande du filtre lorsque la

pompe du système est en marche. Avant de démarrer la pompe du système,

ouvrez complètement la soupape de décharge d’air manuelle du filtre. Ne fermez

pas la soupape de décharge d'air manuelle du filtre tant qu'un flux constant d'eau

(pas d'air ou d'air et d'eau) n'est évacué. Toutes les vannes d'aspiration et de

refoulement DOIVENT être OUVERTES lors du démarrage du système de

circulation.

Ne pas le faire pourrait entraîner des blessures graves et/ou des dommages

matériels.

AVERTISSEMENT - Risque de séparation.

Le non-respect des instructions de sécurité et de fonctionnement pourrait

entraîner une séparation violente des composants de la pompe. Le couvercle de

la crépine doit être correctement fixé au boîtier de la pompe avec la bague de

verrouillage du couvercle de la crépine. Avant d'entretenir le système de

circulation de la piscine et du spa, toutes les commandes du système et de la

pompe doivent être en position d'arrêt et la soupape de décharge d'air manuelle

du filtre doit être en position ouverte. Ne faites pas fonctionner le système de

circulation de piscine et de spa si un composant du système n’est pas assemblé

correctement, est endommagé ou est manquant. Ne faites pas fonctionner le

système de circulation de la piscine et du spa à moins que le corps de la soupape

de décharge d'air du filtre ne soit en position verrouillée dans la partie supérieure

du corps du filtre. Toutes les vannes d'aspiration et de refoulement DOIVENT être

OUVERTES lors du démarrage du système de circulation.

Ne pas le faire pourrait entraîner des blessures graves et/ou des dommages

matériels.

AVERTISSEMENT - Ne faites jamais fonctionner ou testez le système de

circulation à plus de 40 PSI.

AVERTISSEMENT - Risque d'incendie et de brûlure .

- 7 -

Les moteurs fonctionnent à des températures élevées et s'ils ne sont pas

correctement isolés de toute structure inflammable ou de tout débris étranger, ils

peuvent provoquer des incendies pouvant entraîner des blessures graves, voire la

mort. Il est également nécessaire de laisser le moteur refroidir pendant au moins

20 minutes avant l'entretien afin de minimiser le risque de brûlure.

AVERTISSEMENT - Le fait de ne pas installer conformément aux

instructions définies peut entraîner des blessures graves, voire la mort.

APPEARANCE AND NAME OF PARTS

Pièces pour pompe série HBP

Clé NON

Description

Clé NON

Description

Couvercle

Garniture mécanique

Joint torique

- 8 -

Panier

Couvercle de support

Bouchon de

vidange

Tapis plat

Joint torique

Rondelle élastique

Corps de pompe

Vis

Noix

Sous-sol en plastique

Joint torique

Soutien

Diffuseur

Moteur

dix

Turbine

Borne de terre

Schéma de câblage de la pompe de piscine

- 9 -

REMARQUE : Le réglage d'usine par défaut est 110 V. Lorsque l'utilisateur

doit utiliser une tension de 220 V, le commutateur de tension doit être

commuté sur un équipement de 220 V et l'alimentation doit être connectée

à un GFCI de 220 V.

SPECIFICATION PARAMETER

Modèle

HBP750II

HBP1100II

HBP1500II

Saisir

AC110V-240V 60Hz

maximum d'énergie

1,0 CV

1,5 CV

2 CV

Qmax

80 gallons

par minute

100 gallons

par minute

110 gallons

par minute

Hmax

10.5 m

15,5 m

18 m

Aspiration maximale

1,5 m

2 m

Température de

fonctionnement

0- 5 0 ℃ ( 32-122 ℉ )

Joint de tuyau

Filetage interne 1,5 "NPT / Raccordement

fileté externe 2,5" NPT

Calibre entrée/sortie

NPT 1-1/2

INSTALLATION INSTRUCTIONS

AVERTISSEMENT – Ce produit doit être installé et entretenu uniquement

- 10 -

par un professionnel qualifié.

Emplacement de la pompe

Placez la pompe aussi près que possible de la piscine et faites passer les

conduites d'aspiration aussi directement que possible. que possible pour réduire

les pertes par friction. Les conduites d’aspiration doivent avoir une pente continue

vers le haut à partir du point le plus bas de la conduite. Les joints doivent être

serrés (mais pas trop serrés). Le diamètre de la conduite d’aspiration doit être égal

ou supérieur au diamètre de la conduite de refoulement.

Bien que ce produit puisse être destiné à une utilisation en extérieur, il est

fortement conseillé de protéger les composants électriques des intempéries.

Choisissez une zone bien drainée, qui ne sera pas inondée en cas de pluie.

N'installez PAS la pompe dans un endroit humide ou non ventilé. Gardez le

moteur propre. Les moteurs de pompe nécessitent une libre circulation de l’air

pour le refroidissement.

Montage de la pompe

Installez la pompe sur une base ou un support ferme et nivelé pour respecter tous

les codes locaux et nationaux. Fixez la pompe à la base ou au support avec des

vis ou des boulons pour réduire davantage les vibrations et les contraintes sur les

joints de tuyaux ou de tuyaux. La base DOIT être solide, de niveau, rigide et

exempte de vibrations.

Le support de pompe doit :

Laisser la hauteur d'entrée de la pompe être aussi proche que possible du

niveau de l'eau.

Autoriser l'utilisation d'un tuyau d'aspiration court et direct (pour réduire les

pertes par frottement).

Prévoir des robinets-vannes dans les canalisations d'aspiration et de

refoulement.

Être protégé de l’humidité excessive et des inondations.

Permettre un accès adéquat pour l'entretien de la pompe et de la tuyauterie.

Tableau des tailles de tuyaux

- 11 -

REMARQUE - Il est recommandé d'utiliser une longueur minimale de tuyauterie,

équivalente à 10 diamètres de tuyau, entre l'entrée d'aspiration de la pompe et

tout raccord de plomberie.

AVERTISSEMENT – Pression dangereuse.

Les pompes, filtres et autres équipements/composants d’un système de filtration

de piscine fonctionnent sous pression. Un équipement et/ou des composants de

filtration mal installés et/ou mal testés peuvent tomber en panne, entraînant des

blessures et/ou des dommages matériels.

Plomberie

Utilisez du ruban téflon pour sceller les connexions filetées sur les composants

en plastique moulés. Tous les raccords en plastique doivent être neufs ou

soigneusement nettoyés avant utilisation. REMARQUE - N'utilisez PAS de pâte

à pipe pour plombier car cela pourrait provoquer des fissures dans les

composants en plastique. Lorsque vous appliquez du ruban téflon sur des fils

en plastique, enveloppez toute la partie filetée du raccord mâle avec une à deux

couches de ruban adhésif. Enroulez le ruban dans le sens des aiguilles d'une

montre en faisant face à l'extrémité ouverte du raccord, en commençant par

l'extrémité du raccord. Les ports d'aspiration et de sortie de la pompe sont dotés

de butées filetées moulées. N'essayez PAS de forcer le raccord du connecteur

de tuyau au-delà de cette butée. Il suffit de serrer suffisamment les raccords

pour éviter les fuites. Serrez le raccord à la main, puis utilisez un outil pour

engager le raccord d'un tour et demi supplémentaires. Utilisez-le avec précaution

lorsque vous utilisez du ruban téflon car la friction est considérablement réduite ;

Ne serrez pas trop le raccord, sinon vous pourriez causer des dommages .

En cas de fuite, retirez le connecteur, nettoyez l'ancien ruban téflon, réenroulez-le

avec une à deux couches supplémentaires de ruban téflon et réinstallez le

connecteur.

- 12 -

Raccords

Les raccords limitent le débit. Pour une meilleure efficacité, utilisez le moins de

raccords possible (mais au moins deux sorties d'aspiration). Évitez les raccords

qui pourraient provoquer un piège à air. Les raccords de piscine et de spa

DOIVENT être conformes aux normes de l'Association internationale des

responsables de la plomberie et de la mécanique (IAPMO). Utiliser un raccord

d'aspiration non coinçant en piscine ( vidanges multiples) ou double aspiration

(skimmer et bonde principale).

Électrique

AVERTISSEMENT – Mettez le moteur à la terre et reliez-le avant de le

connecter à l'alimentation électrique. Le fait de ne pas mettre à la terre et à relier le

moteur de la pompe peut entraîner des risques de choc électrique graves, voire

mortels .

AVERTISSEMENT – Ne PAS mettre à la terre une conduite

d'alimentation en gaz.

AVERTISSEMENT – Pour éviter un choc électrique dangereux ou mortel,

coupez l'alimentation du moteur avant de travailler sur les connexions électriques.

AVERTISSEMENT – Le déclenchement du disjoncteur de fuite à la terre

(GFCI) indique un problème électrique. Si le GFCI se déclenche et ne se

réinitialise pas, consultez un électricien pour inspecter et réparer le système

électrique.

AVERTISSEMENT – Risque d'incendie.

Faites correspondre la tension d’alimentation à la tension indiquée sur la plaque

signalétique du moteur.

Assurez -vous que l'alimentation électrique disponible correspond à la tension, à

la phase et au cycle du moteur, et que la taille du fil est adaptée à la puissance

nominale (KW) et à la distance de la source d'alimentation. REMARQUE - Tout le

câblage électrique DOIT être effectué par un électricien agréé et DOIT être

conforme aux codes locaux et aux réglementations NEC. Utilisez uniquement

- 13 -

des conducteurs en cuivre.

Tension

La tension au niveau du moteur NE DOIT PAS être supérieure ou inférieure de

plus de 10 % à la tension nominale indiquée sur la plaque signalétique du moteur,

sinon le moteur pourrait surchauffer, provoquant un déclenchement par surcharge

et réduisant la durée de vie des composants. Si la tension est inférieure à 90 % ou

supérieure à 110 % de la tension nominale lorsque le moteur fonctionne à pleine

charge, consultez Power Company.

Mise à la terre et liaison

Installez, mettez à la terre, reliez et câblez le moteur conformément aux exigences

du code électrique local ou national.

Moteur mis à la terre en permanence. Il y a un fil de terre sur le couvercle arrière

de chaque pompe. Lier le moteur à la structure de la piscine. La liaison reliera

toutes les pièces métalliques à l’intérieur et autour de la piscine au fil de terre.

La liaison réduit le risque de passage de courant entre des objets métalliques liés,

ce qui pourrait potentiellement provoquer un choc électrique en cas de mise à la

terre ou de court-circuit. Codes NEC de référence pour toutes les normes de

câblage, y compris, mais sans s'y limiter, les procédures de mise à la terre,

de liaison et de câblage général.

Utilisez un conducteur en cuivre massif, de taille 12 ou plus. Faites passer le fil de

la cosse de liaison externe à la tige de renfort ou au treillis. Connectez le fil de

terre n° 12 AWG (3,21 mm 2 ) à la borne de terre fournie sur le couvercle arrière de

chaque pompe et à toutes les pièces métalliques de la piscine, du spa ou du spa,

ainsi qu'à tous les équipements électriques, tuyauteries métalliques (sauf gaz).

tuyauterie) et conduit à moins de 5 pi (1,5 m) des murs intérieurs de la piscine, du

spa ou du bain à remous.

Câblage

AVERTISSEMENT – Tout le câblage doit être effectué par un électricien

agréé.

La pompe DOIT être connectée en permanence au circuit. Si d'autres lumières ou

appareils sont également sur le même circuit, assurez-vous d'ajouter leurs

charges en ampères avant de calculer les tailles des fils et des disjoncteurs.

Utilisez le disjoncteur de charge comme interrupteur principal marche-arrêt.

- 14 -

Installez un disjoncteur de fuite à la terre (GFCI) dans le circuit ; il détectera un

court-circuit à la terre et déconnectera l'alimentation avant que cela ne devienne

dangereux pour les utilisateurs de la piscine. Pour connaître la taille du GFCI

requise et les procédures de test du GFCI, consultez les instructions du fabricant.

En cas de panne de courant, vérifiez le déclenchement du GFCI, ce qui

empêchera le fonctionnement normal de la pompe. Réinitialisez si nécessaire.

REMARQUE - Si vous n'utilisez pas de conduit lors du câblage du moteur,

assurez-vous de sceller l'ouverture du fil à l'extrémité du moteur pour

empêcher la saleté, les insectes, etc.

START-UP & OPERATION

Avant le démarrage

Remarque : S'il est nécessaire d'effectuer un test de pression avant la première

utilisation pour garantir le bon fonctionnement de la pompe, les critères suivants

doivent être respectés pour ce test :

1. Demandez à un professionnel d'effectuer ce test.

2. Assurez-vous que tous les composants de la pompe et du système sont

correctement scellés pour éviter les fuites.

3. Retirez tout air emprisonné dans le système en ouvrant complètement la

soupape de décharge d'air manuelle du filtre jusqu'à ce qu'un jet d'eau constant

soit évacué.

4. Ne laissez pas plus de 40 psi (276 kPa) à une température de l'eau ne

dépassant pas 100 F (38 C).

5. Effectuez un test de pression pendant 24 heures maximum. Inspectez

immédiatement toutes les pièces pour vérifier qu’elles sont intactes et fonctionnent

correctement.

Remplissez le boîtier du filtre avec de l'eau jusqu'au niveau du tuyau d'aspiration.

NE JAMAIS FAIRE FONCTIONNER LA POMPE SANS EAU . L'eau agit comme

liquide de refroidissement et lubrifiant pour la garniture mécanique.

AVERTISSEMENT – Si la pompe est testée sous pression (40 PSI

MAXIMUM), assurez-vous que la pression a été relâchée, à l'aide de la soupape

de décharge d'air manuelle du filtre, avant de retirer le couvercle de la crépine.

- 15 -

ATTENTION – NE JAMAIS faire fonctionner la pompe à sec. Faire

fonctionner la pompe à sec peut endommager les joints, provoquant des fuites,

des inondations et annuler la garantie. Remplissez le boîtier de la crépine avec de

l'eau avant de démarrer le moteur.

ATTENTION – N'ajoutez PAS de produits chimiques au système de

piscine/spa directement devant l'aspiration de la pompe. L'ajout de produits

chimiques non dilués peut endommager la pompe et annuler la garantie.

ATTENTION – Avant de retirer le couvercle de la crépine :

1. ARRÊTEZ LA POMPE avant de continuer.

2. FERMER LES VANNES des tuyaux d'aspiration et de sortie.

3. LIBÉREZ TOUTE LA PRESSION de la pompe et du système de tuyauterie à

l'aide de la soupape de décharge d'air manuelle du filtre. Consultez le manuel du

propriétaire du filtre pour plus de détails .

Pompe d'amorçage

ATTENTION – Toutes les vannes d'aspiration et de refoulement DOIVENT

être OUVERTES , ainsi que la vanne de décharge d'air du filtre (si disponible) sur

le filtre, lors du démarrage du système de pompe de circulation. Ne pas le faire

pourrait entraîner des blessures graves.

Relâchez toute pression du filtre, de la pompe et du système de tuyauterie.

Voir le manuel du propriétaire du filtre.

Si la source d'eau est plus haute que la pompe, la pompe s'amorcera

d'elle-même lorsque les vannes d'aspiration et de sortie seront ouvertes. Si la

source d'eau est plus basse que la pompe, dévissez et retirez le couvercle de la

crépine ; remplir le boîtier de la crépine avec de l'eau.

Nettoyer et lubrifier le joint torique du couvercle de la crépine avec du « Jack's

327 » à chaque fois qu'il est retiré. Inspectez le joint torique et réinstallez-le sur le

couvercle de la crépine.

Remplacez le couvercle de la crépine sur le boîtier de la crépine ; tournez

dans le sens des aiguilles d’une montre pour serrer le couvercle.

REMARQUE - Serrez le couvercle de la crépine uniquement à la main (pas

- 16 -

avec des clés).

Mettez sous tension et attendez que la pompe s'amorce, ce qui peut prendre

jusqu'à cinq (5) minutes. Le temps d’amorçage dépendra de la longueur verticale

de la hauteur d’aspiration et de la longueur horizontale du tuyau d’aspiration. Si la

pompe ne s'amorce PAS dans les cinq minutes, arrêtez le moteur et déterminez la

cause. Assurez-vous que toutes les vannes d'aspiration et de refoulement sont

ouvertes lorsque la pompe est en marche. Voir le Guide de dépannage.

ATTENTION – Attendez cinq (5) secondes avant de redémarrer la pompe.

Ne pas le faire pourrait provoquer une rotation inverse du moteur et par

conséquent de graves dommages à la pompe.

Fermez la soupape de décharge d’air manuelle du filtre une fois la pompe

amorcée.

care and maintenance

Nettoyez régulièrement le panier-filtre. Ne frappez PAS le panier pour le nettoyer.

Inspectez régulièrement le joint du couvercle de la crépine et remplacez-le si

nécessaire.

Les pompes sont équipées de roulements de moteur et de joints d'arbre

autolubrifiants. Aucune lubrification n'est nécessaire.

Gardez le moteur propre. Assurez-vous que les bouches d’aération ne sont

pas obstruées pour éviter tout dommage. N'utilisez PAS d'eau pour arroser le

moteur.

De temps en temps, les joints d'arbre doivent être remplacés en raison de

l'usure ou de dommages. Remplacez-le par un kit d'assemblage de joints

d'origine.

Voir « Instructions de changement de joint d'arbre » dans ce manuel.

Storage/Winterization

AVERTISSEMENT – Risque de séparation.

Ne purgez pas le système avec de l'air comprimé. La purge du système avec de

l'air comprimé peut provoquer l'explosion de composants, avec un risque de

- 17 -

blessures graves, voire mortelles, pour toute personne se trouvant à proximité.

Utilisez uniquement un ventilateur à basse pression (inférieure à 5 PSI) et à

volume élevé lors de la purge de l'air de la pompe, du filtre ou de la tuyauterie.

ATTENTION – Laisser la pompe geler annulera la garantie.

ATTENTION – Utilisez UNIQUEMENT du propylène glycol comme antigel

dans votre système de piscine/spa. Le propylène glycol n'est pas toxique et

n'endommagera pas les composants en plastique du système ; tout autre antigel

est hautement toxique et peut endommager les composants en plastique du

système.

Vidangez toute l'eau de la pompe et de la tuyauterie lorsque vous prévoyez des

températures glaciales ou lorsque vous stockez la pompe pendant une longue

période (voir les instructions ci-dessous).

Gardez le moteur au sec et couvert pendant le stockage. Pour éviter les

problèmes de condensation/corrosion, ne PAS couvrir ou envelopper la pompe

avec un film ou des sacs en plastique.

Pompe de stockage pour l’hivernage

AVERTISSEMENT – Pour éviter tout risque de choc électrique

dangereux ou mortel , coupez l'alimentation du moteur avant de vidanger la

pompe. Ne pas débrancher l’alimentation peut entraîner des blessures graves,

voire la mort.

1. Vidangez le niveau d’eau sous toutes les entrées de la piscine.

2. Retirez les bouchons de vidange du bas du corps de la crépine et retirez le

couvercle de la crépine du boîtier de la crépine.

3. Débranchez la pompe du support de montage, du système de câblage (une fois

l'alimentation coupée) et du système de tuyauterie.

4. Une fois la pompe retirée de l'eau, réinstallez le couvercle de la crépine et les

bouchons de vidange. Rangez la pompe dans un endroit sec.

Shaft Seal Change Instructions

CONSIGNES DE SÉCURITÉ IMPORTANTES

- 18 -

VEUILLEZ LIRE ET SUIVRE TOUTES LES INSTRUCTIONS

Lors de l’entretien d’équipements électriques, des précautions de sécurité de base

doivent toujours être observées, notamment les suivantes. Le non-respect des

instructions peut entraîner des blessures.

A. AVERTISSEMENT – Pour réduire le risque de blessure, ne laissez pas

les enfants utiliser ce produit.

B. Débranchez toute l'alimentation électrique de la pompe avant de commencer le

remplacement du joint d'arbre.

C. Seul un personnel qualifié doit tenter de remplacer le joint rotatif. Contactez

votre revendeur ou service agréé local et entrez si vous avez des questions .

D. Le Code national de l'électricité exige soit un cordon à verrouillage par torsion

maximum de trois (3) pieds avec une prise protégée par GFCI, soit une connexion

par fil dur (conduit) pour l'installation de la pompe de piscine. N'utilisez pas de

rallonges.

E. Soyez extrêmement prudent lors de la manipulation des sections rotatives et

fixes du joint de remplacement en deux parties. Les corps étrangers ou une

mauvaise manipulation rayeront facilement les surfaces d'étanchéité en graphite

et en céramique.

Troubleshooting Guide

Le moteur ne démarre PAS – Vérifiez :

Assurez-vous que les connexions du bornier correspondent au schéma de

câblage à l’intérieur de la boîte à bornes. Assurez-vous que le moteur est câblé

pour la tension d'alimentation disponible sur le terrain (voir l'étiquette de

fonctionnement de la pompe).

1. Connexions de câblage incorrectes ou desserrées ; ouvrir des interrupteurs ou

des relais ; disjoncteurs déclenchés, disjoncteurs différentiels ou fusibles grillés.

Solution : Vérifiez toutes les connexions, les disjoncteurs et les fusibles.

Réinitialisez les disjoncteurs déclenchés ou remplacez les fusibles grillés.

2. Vérifiez manuellement la rotation de l’arbre du moteur pour vous assurer qu’il

bouge librement et qu’il n’y a aucune obstruction.

Solution : Reportez-vous aux étapes 4 et 5 des « Instructions de changement du

- 19 -

joint d'arbre » dans ce manuel.

3. Si vous disposez d’une minuterie, assurez-vous qu’elle fonctionne correctement.

Contournez-le si nécessaire.

Le moteur s'arrête – Vérifiez :

1. Basse tension au niveau du moteur ou chute de puissance (souvent causée par

un câblage sous-dimensionné ou l’utilisation d’une rallonge).

Solution : Contactez un professionnel qualifié pour vérifier que le calibre du

câblage est suffisamment lourd.

REMARQUE - Le moteur de votre pompe est équipé d'un « protecteur

automatique de surcharge thermique ». Le moteur s'éteindra automatiquement si

l'alimentation électrique chute avant que des dommages causés par la chaleur ne

s'accumulent et provoquent la combustion des enroulements. Le « protecteur de

surcharge thermique » permettra au moteur de redémarrer automatiquement une

fois le moteur refroidi. Il continuera à couper On/Off jusqu'à ce que le problème

soit corrigé. Assurez-vous de corriger la cause de la surchauffe.

Le moteur bourdonne, mais ne démarre PAS – Vérifiez :

1. La turbine est bloquée par des débris.

Solution : Demandez à un réparateur qualifié d'ouvrir la pompe et de retirer les

débris.

La pompe ne s'amorce pas, vérifiez :

1. Videz le boîtier de la pompe/crépine.

Solution : Assurez-vous que le boîtier de la pompe/crépine est rempli d'eau et

que le joint torique du couvercle est propre. Assurez-vous que le joint torique est

correctement placé dans la rainure du joint torique du couvercle. Assurez-vous

que le joint torique est lubrifié avec du « Jack's 327 » et que le couvercle de la

crépine est fermement verrouillé en position.

Le lubrifiant aidera à créer une étanchéité plus serrée.

2. Raccords desserrés côté aspiration.

Solution : Resserrez les raccords tuyau/union.

REMARQUE - Toute pompe auto-amorçante ne s'amorcera pas en cas de fuite

d'air d'aspiration. Les fuites entraîneront des bulles émanant des raccords de

retour sur la paroi de la piscine.

3. Fuite du joint torique ou des presse-étoupes sur les vannes.

Solution : serrez, réparez ou remplacez les vannes.

- 20 -

4. Panier-crépine ou panier d'écumoire chargé de débris.

Solution : Retirez le couvercle du boîtier de la crépine ou le couvercle de

l'écumoire, nettoyez le panier et remplissez le boîtier de la crépine avec de l'eau.

Serrez le couvercle.

5. Côté aspiration obstrué.

Solution : Contactez un réparateur qualifié.

Bloquez pour déterminer si la pompe développera un vide. Vous devriez avoir 5 à

6 pouces de vide au niveau du couvercle de la crépine (seul votre revendeur de

piscine peut le confirmer avec un vacuomètre) . Vous pourrez peut-être vérifier

en retirant le panier de l'écumoire et en plaçant votre main sur le port inférieur

avec l'écumoire pleine et la pompe en marche. Si aucune aspiration n’est

ressentie, vérifiez s’il y a un blocage de la conduite.

un. Si la pompe développe un vide, vérifiez si la conduite d'aspiration est obstruée

ou si le panier-filtre est sale. Une fuite d'air à l'aspiration

la tuyauterie peut en être la cause.

b. Si la pompe ne développe pas de vide et qu’elle dispose de suffisamment «

d’eau d’amorçage » :

je. Vérifiez à nouveau le couvercle du boîtier de la crépine et tous les raccords

filetés pour détecter toute fuite d'aspiration. Vérifiez si tous les colliers de serrage

du système sont serrés.

ii. Vérifiez la tension pour vous assurer que le moteur tourne à plein régime.

iii. Ouvrez le couvercle du boîtier et vérifiez s'il y a un colmatage ou une

obstruction à l'aspiration. Vérifiez la turbine pour déceler des débris.

iv. Retirez et remplacez le joint d’arbre uniquement s’il fuit.

Faible débit – En règle générale, vérifiez :

1. Crépine ou conduite d’aspiration obstruée ou restreinte.

Solution : Contactez un réparateur qualifié.

Faible débit – En règle générale, vérifiez :

2. Tuyauterie de piscine sous-dimensionnée.

Solution : Corriger la taille des tuyaux.

3. Conduite de refoulement du filtre bouchée ou restreinte, vanne partiellement

fermée (lecture de jauge élevée).

Solution : Filtres à sable – lavage à contre-courant selon les instructions du

fabricant ; Filtres DE – lavage à contre-courant selon les instructions du fabricant ;

- 21 -

Filtres à cartouche – nettoyez ou remplacez la cartouche.

4. Fuite d'air à l'aspiration (bulles sortant des raccords de retour).

Solution : Resserrez les raccords d'aspiration et de refoulement à l'aide de ruban

téflon. Inspectez les autres raccords de plomberie et serrez-les si nécessaire.

5. Roue bouchée, restreinte ou endommagée.

Solution : Remplacez le nouvel ensemble de joints.

Pompe bruyante – Vérifiez :

1. Fuite d'air dans la tuyauterie d'aspiration, cavitations causées par une conduite

d'aspiration restreinte ou sous-dimensionnée ou une fuite au niveau d'un joint, un

faible niveau d'eau dans la piscine et des conduites de retour de refoulement sans

restriction.

Solution : Corrigez les conditions d'aspiration ou les conduites de retour du

papillon, si possible. Tenir la main sur le raccord de retour prouvera parfois ce

point ou installer un raccord à globe oculaire plus petit.

2. Vibrations dues à un montage incorrect, etc.

Solution : Montez la pompe sur une surface plane et fixez-la au support de

l'équipement.

3. Corps étrangers dans le corps de pompe. Des pierres/débris qui heurtent la

turbine pourraient en être la cause.

Solution : Nettoyez le boîtier de la pompe.

4. Les roulements du moteur sont bruyants en raison de l'usure normale, de la

rouille, de la surchauffe ou de la concentration de produits chimiques provoquant

des dommages aux joints qui permettront à l'eau chlorée de s'infiltrer dans les

roulements, essuyant la graisse et provoquant le gémissement du roulement.

Solution : Toutes les fuites de joint doivent être remplacées en même temps.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

REPRÉSENTANT CE : SHUNSHUN GmbH .

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Allemagne

Tél : +49 1727041930 euvertreter@gmail.com

REPRÉSENTANT DU ROYAUME-UNI : Pooledas Group Ltd.

Unité 5 Albert Edward House, The Pavilions Preston, Royaume-Uni

Tél : 01772418127 pooledas123@gmail.com

- 22 -

Importé en Australie : SIHAO PTY LTD.

1 ROKEVA STREETASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd.

Bureau 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Fabriqué en Chine

- 1 -

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

- 2 -

Technisch Support- und E-Garantiezertifikat

www.vevor.com/support

SCHWIMMBAD-PUMPE

BEDIENUNGSANLEITUNG

MODELL: HBP750II / HBP1100II / HBP1500II

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELL: HBP750II / HBP1100II / HBP1500II

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

SWIMMING POOL PUMP

- 2 -

Warnung: Um das Verletzungsrisiko zu verringern, muss der

Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäischen

Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen

Mülltonne weist darauf hin, dass das Produkt in der Europäischen

Union einer getrennten Müllsammlung bedarf. Dies gilt für das

Produkt und alle Zubehörteile, die mit diesem Symbol

gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfen

nicht über den normalen Hausmüll entsorgt werden, sondern

müssen an einer Sammelstelle für das Recycling von Elektro- und

Elektronikgeräten abgegeben werden

SAFETY INSTRUCTIONS

WARNUNG - Um das Verletzungsrisiko zu verringern, erlauben Sie Kindern

nicht, dieses Produkt zu benutzen oder darauf zu klettern. Beaufsichtigen Sie

Kinder stets genau. Komponenten wie das Filtersystem, Pumpen und Heizungen

müssen so positioniert werden, dass Kinder sie nicht als Zugang zum Pool nutzen

können.

VORSICHT - Diese Pumpe ist für den Einsatz in fest installierten

Schwimmbädern vorgesehen und kann bei Bedarf auch in Whirlpools und Spas

eingesetzt werden. NICHT mit lagerfähigen Pools verwenden. Ein fest installierter

Pool wird so in oder auf dem Boden oder in einem Gebäude gebaut, dass er zur

Lagerung nicht ohne weiteres zerlegt werden kann. Ein lagerfähiger Pool ist so

konstruiert, dass er zur Lagerung leicht zerlegt und wieder zu seinem

ursprünglichen Zustand zusammengebaut werden kann.

Obwohl dieses Produkt für den Außenbereich geeignet ist, wird dringend

empfohlen, die elektrischen Komponenten vor Witterungseinflüssen zu schützen.

Wählen Sie einen gut entwässerten Bereich, der bei Regen nicht überschwemmt

wird. Zur Kühlung ist eine freie Luftzirkulation erforderlich. Nicht an einem feuchten

oder nicht belüfteten Ort installieren. Bei der Installation innerhalb eines

Außengehäuses oder unter der Schürze eines Whirlpools oder Spas muss für

- 3 -

ausreichende Belüftung und freie Luftzirkulation gesorgt werden, um eine

Überhitzung des Motors zu verhindern.

WARNUNG - Pool- und Spa-Komponenten haben eine begrenzte

Lebensdauer. Alle Komponenten sollten regelmäßig überprüft und mindestens alle

zehn Jahre ausgetauscht werden, oder wenn festgestellt wird, dass sie beschädigt,

gebrochen, rissig, fehlend oder nicht sicher befestigt sind

WARNUNG - Risiko eines elektrischen Schlages.

Gefährliche Spannung kann zu Stromschlägen, Verbrennungen oder zum Tod

führen. Um das Risiko eines Stromschlags zu verringern, verwenden Sie KEIN

Verlängerungskabel, um das Gerät an die Stromversorgung anzuschließen.

Sorgen Sie für eine ordnungsgemäß platzierte Steckdose. Es ist erforderlich, dass

zugelassene Elektriker die gesamte elektrische Verkabelung vornehmen. Die

gesamte elektrische Verkabelung MUSS den geltenden örtlichen und nationalen

Vorschriften und Vorschriften entsprechen. Trennen Sie vor Arbeiten an der

Pumpe oder dem Motor die Motorverkabelung.

WARNUNG – Um das Risiko eines Stromschlags zu verringern, ersetzen

Sie beschädigte Kabel sofort. Kabel NICHT vergraben. Verlegen Sie das Kabel,

um Missbrauch durch Rasenmäher, Heckenscheren und andere Geräte zu

verhindern.

WARNUNG - Schließen Sie das Gerät nur an eine geerdete Steckdose an,

die durch einen Fehlerstromschutzschalter (FI-Schutzschalter) geschützt ist.

Wenden Sie sich an einen zugelassenen Elektriker, wenn Sie nicht überprüfen

können, ob die Steckdose durch einen FI-Schutzschalter geschützt ist.

WARNUNG - Wenn die Pumpe nicht mit der Poolstruktur verbunden ist,

erhöht sich das Risiko eines Stromschlags und es kann zu Verletzungen oder zum

Tod kommen. Um das Risiko eines Stromschlags zu verringern, lesen Sie die

Installationsanweisungen und wenden Sie sich an einen professionellen Elektriker,

um zu erfahren, wie die Pumpe angeschlossen wird. Wenden Sie sich außerdem

an einen zugelassenen Elektriker, um Informationen zu den örtlichen

- 4 -

Elektrovorschriften für die Anschlussanforderungen zu erhalten.

Verwenden Sie einen massiven Kupferleiter der Größe 8 oder größer. Führen Sie

einen durchgehenden Draht von der externen Verbindungslasche zum

Bewehrungsstab oder -geflecht. Verwenden Sie ein Erdungskabel Nr. 12 AWG

(3,21 mm 2 ), das an die Erdungsklemme auf der Rückseite jeder Pumpe

angeschlossen wird, um alle Metallteile des Schwimmbeckens, Spas oder

Whirlpools sowie alle elektrischen Geräte und Metallrohre anzuschließen ( (außer

Gasleitungen) und Leitungen innerhalb von 5 Fuß (1,5 m) von den Innenwänden

des Schwimmbads, Spas oder Whirlpools. WICHTIG – Beachten Sie die

NEC-Codes für alle Verkabelungsstandards, einschließlich, aber nicht beschränkt

auf Erdung, Potentialausgleich und andere allgemeine Verkabelungsverfahren.

HINWEIS – Der National Electrical Code (NEC) erlaubt die Verwendung eines

Kabels mit einer maximalen Länge von 3 Fuß (1 m). Wenn Ihre Pumpe mit einem

NEC-konformen Kabel ausgestattet ist, gelten die vorstehenden vier (4) Gefahren.

WARNUNG - Gefahr durch Ansaugung.

Ansaugöffnungen und/oder Ansaugöffnungsabdeckungen, die beschädigt,

zerbrochen, rissig, fehlend oder ungesichert sind, können aufgrund der folgenden

Einklemmgefahr zu schweren Verletzungen und/oder zum Tod führen:

Einklemmen von Haaren – Haare können sich in der Abdeckung des

Saugauslasses verfangen.

Einklemmen von Gliedmaßen – Ein Glied, das in eine beschädigte, gebrochene,

rissige, fehlende oder nicht sicher befestigte Öffnung eines Saugauslassschachts

oder einer Saugauslassabdeckung eingeführt wird, kann zu einem mechanischen

Einklemmen oder Anschwellen der Gliedmaße führen.

Einklemmen des Körpers durch Saugkraft – Ein Druck, der auf einen großen

Teil des Körpers oder der Gliedmaßen ausgeübt wird, kann zu einem Einklemmen

führen.

Ausweidung/Ausweidung – Ein Unterdruck, der über einen ungeschützten

Saugauslasssumpf oder eine Saugauslassabdeckung direkt auf den Darm

ausgeübt wird beschädigt, zerbrochen, rissig, fehlend oder ungesichert ist, kann

dies zur Ausweidung/Ausweidung führen.

- 5 -

Mechanisches Einklemmen – Es besteht die Möglichkeit, dass Schmuck,

Badeanzüge, Haarschmuck, Finger, Zehen oder Knöchel in einer Öffnung einer

Saugauslassabdeckung hängen bleiben und es zu einem mechanischen

Einklemmen kommt.

WARNUNG - Um das Risiko von Einklemmgefahren zu verringern:

- Wenn die Auslässe so klein sind, dass sie von einer Person blockiert werden

können, müssen mindestens zwei funktionierende Saugauslässe pro Pumpe

installiert werden. Saugauslässe an derselben Stelle (z. B. Boden oder Wand)

müssen in einem Abstand von mindestens 3 Fuß (3 Fuß) [0,91 Meter] installiert

werden, gemessen von Nahpunkt zu Nahpunkt.

- Doppelte Sauganschlüsse müssen an solchen Stellen und in solchen Abständen

angebracht werden, dass eine „doppelte Blockierung“ durch einen Benutzer

vermieden wird.

- An Sitzbereichen oder an der Rückenlehne solcher Sitzbereiche dürfen sich

keine Doppelsauganschlüsse befinden.

in der „Rohrdimensionierungstabelle“ angegebenen Werte nicht überschreiten

Seite 5 von dieses Handbuch.

- Benutzen Sie niemals den Pool oder Whirlpool, wenn eine der

Saugauslasskomponenten beschädigt, gebrochen, rissig, fehlend oder nicht

sicher befestigt ist.

- Ersetzen Sie beschädigte, gebrochene, rissige, fehlende oder nicht sicher

befestigte Saugauslasskomponenten sofort.

- Befolgen Sie zusätzlich zu zwei oder mehr Saugauslässen pro Pumpe, die

gemäß den neuesten IAF-Standards (ehemals NSPI) und CPSC-Richtlinien

installiert sind, alle geltenden nationalen, staatlichen und lokalen Vorschriften.

- Es wird empfohlen, ein Vakuumablass- oder Entlüftungssystem zu installieren,

das die eingeschlossene Saugkraft entlastet.

WARNUNG - Gefährlicher Druck.

Wasserzirkulationssysteme für Pools und Spas stehen beim Starten, im

Normalbetrieb und nach dem Abschalten der Pumpe unter gefährlichem Druck.

Halten Sie sich während des Pumpenstarts von Geräten des Zirkulationssystems

fern. Die Nichtbeachtung der Sicherheits- und Betriebsanweisungen kann

- 6 -

aufgrund des Drucks im System zu einer gewaltsamen Trennung des

Pumpengehäuses und der Abdeckung führen, was zu Sachschäden, schweren

oder tödlichen Verletzungen führen kann. Vor der Wartung des Pool- und

Spa-Wasserzirkulationssystems müssen alle System- und Pumpensteuerungen

ausgeschaltet sein und das manuelle Entlüftungsventil des Filters muss geöffnet

sein. Vor dem Starten der Systempumpe müssen alle Systemventile so eingestellt

werden, dass das Systemwasser in den Pool zurückfließen kann. Ändern Sie die

Position des Filtersteuerventils nicht, während die Systempumpe läuft. Bevor Sie

die Systempumpe starten, öffnen Sie das manuelle Entlüftungsventil des Filters

vollständig. Schließen Sie das manuelle Entlüftungsventil des Filters erst, wenn

ein gleichmäßiger Wasserstrom (keine Luft oder Luft und Wasser) austritt. Alle

Saug- und Auslassventile MÜSSEN beim Starten des Zirkulationssystems

GEÖFFNET sein .

Andernfalls kann es zu schweren Verletzungen und/oder Sachschäden kommen.

WARNUNG - Trennungsgefahr.

Die Nichtbeachtung der Sicherheits- und Betriebsanweisungen kann zu einer

gewaltsamen Trennung der Pumpenkomponenten führen. Der Siebdeckel muss

ordnungsgemäß mit dem Siebdeckel-Verriegelungsring am Pumpengehäuse

befestigt sein. Vor der Wartung des Pool- und Spa-Zirkulationssystems müssen

alle System- und Pumpensteuerungen ausgeschaltet sein und das manuelle

Entlüftungsventil des Filters muss geöffnet sein. Betreiben Sie das Pool- und

Spa-Zirkulationssystem nicht, wenn eine Systemkomponente nicht

ordnungsgemäß zusammengebaut ist, beschädigt ist oder fehlt. Betreiben Sie das

Pool- und Spa-Umwälzsystem nicht, wenn sich das

Filter-Entlüftungsventilgehäuse nicht in der verriegelten Position im oberen

Filtergehäuse befindet. Alle Saug- und Auslassventile MÜSSEN beim Starten des

Zirkulationssystems GEÖFFNET sein .

Andernfalls kann es zu schweren Verletzungen und/oder Sachschäden kommen.

WARNUNG - Betreiben oder testen Sie das Zirkulationssystem niemals bei

mehr als 40 PSI.

- 7 -

WARNUNG - Brand- und Verbrennungsgefahr .

Motoren arbeiten bei hohen Temperaturen und wenn sie nicht ordnungsgemäß

von brennbaren Strukturen oder Fremdkörpern isoliert sind, können sie Brände

verursachen, die zu schweren oder tödlichen Verletzungen führen können.

Außerdem ist es notwendig, den Motor vor der Wartung mindestens 20 Minuten

lang abkühlen zu lassen, um das Risiko von Verbrennungen zu minimieren.

WARNUNG - Wenn die Installation nicht gemäß den festgelegten

Anweisungen durchgeführt wird, kann dies zu schweren oder tödlichen

Verletzungen führen.

APPEARANCE AND NAME OF PARTS

Teile für Pumpen der HBP-Serie

- 8 -

Schlüssel

Beschreibung

Schlüssel

Beschreibung

Deckel

Gleitringdichtung

O-Ring

Korb

Halterungsabdeckung

Ablassschraube

Flache Matte

O-Ring

Federscheibe

Pumpenkörper

Schrauben

Nuss

Kunststoffkeller

O-Ring

Unterstützung

Diffusor

Motor

Laufrad

Erdungsklemme

Schaltplan der Poolpumpe

- 9 -

HINWEIS: Die werkseitige Standardeinstellung ist 110 V. Wenn der

Benutzer eine Spannung von 220 V verwenden muss, muss der

Spannungsschalter auf 220 V umgeschaltet und die Stromversorgung an

einen 220 V-FI-Schutzschalter angeschlossen werden.

- 10 -

SPECIFICATION PARAMETER

Modell

HBP750II

HBP1100II

HBP1500II

Eingang

AC110V-240V 60Hz

maximale Kraft

1,0 PS

1,5 PS

2 PS

Q max

80 GPM

100 GPM

110 GPM

H max

10.5 M

15.5 M

18 M

Maximale Saugleistung

1,5 m

2 m

Betriebstemperatur _

0-5 0 ℃ ( 32-122℉ )

Schlauchverbindung _

1,5-Zoll-NPT-Innengewinde /

2,5-Zoll-NPT-Außengewindeanschluss

Einlass-/Auslasskaliber

NPT 1-1/2

INSTALLATION INSTRUCTIONS

WARNUNG – Dieses Produkt sollte nur von einem qualifizierten Fachmann

installiert und gewartet werden.

Standort der Pumpe

Platzieren Sie die Pumpe so nah wie möglich am Pool und verlegen Sie die

Saugleitungen möglichst direkt möglichst gering zu halten, um den

Reibungsverlust zu reduzieren. Saugleitungen sollten vom tiefsten Punkt der

Leitung aus kontinuierlich nach oben geneigt sein. Die Verbindungen müssen fest

sein (aber nicht zu fest angezogen). Der Durchmesser der Saugleitung muss

gleich oder größer als der Durchmesser der Druckleitung sein.

Obwohl dieses Produkt für den Außenbereich geeignet ist, wird dringend

empfohlen, die elektrischen Komponenten vor Witterungseinflüssen zu schützen.

Wählen Sie einen gut entwässerten Bereich, der bei Regen nicht überschwemmt

wird. Installieren Sie die Pumpe NICHT an einem feuchten oder nicht

belüfteten Ort. Halten Sie den Motor sauber. Pumpenmotoren benötigen zur

Kühlung eine freie Luftzirkulation.

Pumpenmontage

Installieren Sie die Pumpe auf einer festen, ebenen Unterlage oder Unterlage, um

allen örtlichen und nationalen Vorschriften zu entsprechen. Befestigen Sie die

- 11 -

Pumpe mit Schrauben oder Bolzen am Sockel oder an der Unterlage, um

Vibrationen und Belastungen der Rohr- oder Schlauchverbindungen weiter zu

reduzieren. Der Untergrund MUSS fest, eben, steif und vibrationsfrei sein.

Pumpenhalterung muss:

Lassen Sie die Höhe des Pumpeneinlasses so nah wie möglich am

Wasserspiegel liegen.

Ermöglichen Sie die Verwendung eines kurzen, direkten Saugrohrs (um

Reibungsverluste zu reduzieren).

Absperrschieber in den Saug- und Druckleitungen vorsehen.

Seien Sie vor übermäßiger Feuchtigkeit und Überschwemmung geschützt.

Gewährleisten Sie ausreichenden Zugang für die Wartung von Pumpe und

Rohrleitungen.

Rohrgrößentabelle

HINWEIS – Es wird empfohlen, zwischen dem Saugeinlass der Pumpe und allen

Sanitärarmaturen eine Mindestrohrlänge zu verwenden, die 10 Rohrdurchmessern

entspricht.

WARNUNG – Gefährlicher Druck.

Pumpen, Filter und andere Geräte/Komponenten eines Schwimmbadfiltersystems

arbeiten unter Druck. Falsch installierte und/oder nicht ordnungsgemäß getestete

Filtergeräte und/oder Komponenten können ausfallen und zu Verletzungen

und/oder Sachschäden führen.

Installation

Verwenden Sie Teflonband, um Gewindeverbindungen an geformten

Kunststoffteilen abzudichten. Alle Kunststoffbeschläge müssen vor Gebrauch neu

sein oder gründlich gereinigt werden. HINWEIS: Verwenden Sie KEIN Plumber's

Pipe Dope, da dies zu Rissen in den Kunststoffkomponenten führen kann.

- 12 -

Wenn Sie Teflonband auf Kunststoffgewinde aufbringen, umwickeln Sie den

gesamten Gewindeteil des Außengewindes mit ein bis zwei Lagen Klebeband.

Wickeln Sie das Band im Uhrzeigersinn, während Sie auf das offene Ende des

Fittings blicken, beginnend am Ende des Fittings. Die Saug- und

Auslassanschlüsse der Pumpe verfügen über eingeformte Gewindestopper.

Versuchen Sie NICHT, den Schlauchanschluss mit Gewalt über diesen

Anschlag hinaus anzuschließen. Es ist lediglich erforderlich, die Anschlüsse

ausreichend festzuziehen, um ein Auslaufen zu verhindern. Ziehen Sie die

Verschraubung von Hand fest und ziehen Sie sie dann mit einem Werkzeug um

weitere 1 ½ Umdrehungen fest. Gehen Sie bei der Verwendung von Teflonband

vorsichtig vor, da die Reibung erheblich verringert wird. Ziehen Sie die

Verschraubung nicht zu fest an, da dies zu Schäden führen kann . Wenn

Undichtigkeiten auftreten, entfernen Sie den Stecker, entfernen Sie das alte

Teflonband, wickeln Sie ihn erneut mit ein bis zwei weiteren Lagen Teflonband ein

und installieren Sie den Stecker erneut.

Beschläge

Armaturen schränken den Durchfluss ein. Für eine bessere Effizienz sollten

möglichst wenige Armaturen verwendet werden (mindestens jedoch zwei

Saugauslässe). Vermeiden Sie Armaturen, die einen Lufteinschluss verursachen

könnten. Pool- und Spa-Ausstattungen MÜSSEN den Standards der International

Association of Plumbing and Mechanical Officials (IAPMO) entsprechen.

Verwenden Sie eine nicht einklemmende Saugarmatur im Pool (mehrere Abflüsse)

oder eine doppelte Absaugung (Skimmer und Hauptabfluss).

Elektrisch

WARNUNG – Erden und verbinden Sie den Motor, bevor Sie ihn an die

Stromversorgung anschließen. Wenn der Pumpenmotor nicht geerdet und

angeschlossen wird, besteht die Gefahr eines schweren oder tödlichen

Stromschlags .

WARNUNG – Erden Sie das Gerät NICHT an einer Gasversorgungsleitung.

WARNUNG – Um gefährliche oder tödliche Stromschläge zu vermeiden,

schalten Sie den Motor aus, bevor Sie an elektrischen Anschlüssen arbeiten.

- 13 -

WARNUNG – Das Auslösen des Fehlerstromschutzschalters (GFCI) weist

auf ein elektrisches Problem hin. Wenn der FI-Schutzschalter auslöst und sich

nicht zurücksetzen lässt, wenden Sie sich an einen Elektriker, um das elektrische

System zu überprüfen und zu reparieren.

WARNUNG – Brandgefahr.

Passen Sie die Versorgungsspannung an die Spannung auf dem

Motortypenschild an.

Stellen Sie sicher, dass die verfügbare Stromversorgung mit der Spannung, der

Phase und dem Zyklus des Motors übereinstimmt und dass die Kabelgröße für die

PS-Leistung (KW) und den Abstand von der Stromquelle geeignet ist. HINWEIS –

Die gesamte elektrische Verkabelung MUSS von einem zugelassenen

Elektriker durchgeführt werden und den örtlichen Vorschriften und

NEC-Vorschriften entsprechen. Verwenden Sie ausschließlich Kupferleiter.

Stromspannung

Die Spannung am Motor DARF NICHT mehr als 10 % über oder unter der auf dem

Typenschild des Motors angegebenen Nennspannung liegen. Andernfalls kann es

zu einer Überhitzung des Motors kommen, was zu einer Überlastauslösung und

einer Verkürzung der Lebensdauer der Komponenten führen kann. Wenn die

Spannung bei Volllast des Motors weniger als 90 % oder mehr als 110 % der

Nennspannung beträgt, wenden Sie sich an das

Energieversorgungsunternehmen.

Erdung und Bindung

Installieren, erden, verbinden und verdrahten Sie den Motor gemäß den örtlichen

oder nationalen Elektrovorschriften.

Motor dauerhaft erden. Auf der Rückseite jeder Pumpe befindet sich ein

Erdungskabel. Verbinden Sie den Motor mit der Poolstruktur. Durch die

Erdungsverbindung werden alle Metallteile innerhalb und um den Pool herum mit

dem Erdungskabel verbunden.

Durch die Verbindung wird das Risiko verringert, dass Strom zwischen

verbundenen Metallobjekten fließt, was bei Erdung oder Kurzschluss

möglicherweise zu einem Stromschlag führen kann. Beachten Sie die

NEC-Codes für alle Verkabelungsstandards, einschließlich, aber nicht

- 14 -

beschränkt auf Erdung, Verbindung und allgemeine Verkabelungsverfahren.

Verwenden Sie einen massiven Kupferleiter der Größe 12 oder größer. Verlegen

Sie den Draht von der externen Verbindungslasche zum Bewehrungsstab oder

-geflecht. Schließen Sie das Erdungskabel Nr. 12 AWG (3,21 mm 2 ) an die

Erdungsklemme auf der Rückseite jeder Pumpe und an alle Metallteile des

Schwimmbeckens, Spas oder Whirlpools sowie an alle elektrischen Geräte und

Metallrohre (außer Gas) an Rohrleitungen) und Leitungen innerhalb von 5 Fuß

(1,5 m) von den Innenwänden des Schwimmbads, Spas oder Whirlpools.

Verdrahtung

WARNUNG – Die gesamte Verkabelung muss von einem zugelassenen

Elektriker durchgeführt werden.

Die Pumpe MUSS dauerhaft an den Stromkreis angeschlossen sein. Wenn auch

andere Lampen oder Geräte an denselben Stromkreis angeschlossen sind,

addieren Sie unbedingt deren Amperelasten, bevor Sie die Kabel- und

Leistungsschaltergrößen berechnen. Verwenden Sie den Lastschutzschalter als

Haupt-Ein-Aus-Schalter.

Installieren Sie einen Fehlerstromschutzschalter (FI-Schutzschalter) im Stromkreis.

Es erkennt einen Erdschluss und unterbricht die Stromversorgung, bevor es für

Poolbenutzer gefährlich wird. Informationen zur Größe des erforderlichen

FI-Schutzschalters und zu Testverfahren für FI-Schutzschalter finden Sie in den

Anweisungen des Herstellers. Überprüfen Sie im Falle eines Stromausfalls, ob der

FI-Schutzschalter auslöst, da dieser den normalen Pumpenbetrieb verhindert. Bei

Bedarf zurücksetzen.

HINWEIS – Wenn Sie beim Verkabeln des Motors keinen Kabelkanal

verwenden, achten Sie darauf, die Kabelöffnung am Ende des Motors

abzudichten, um das Eindringen von Schmutz, Insekten usw. zu verhindern.

START-UP & OPERATION

Vor der Inbetriebnahme

Hinweis: Wenn vor der ersten Verwendung ein Drucktest durchgeführt werden

muss, um sicherzustellen, dass die Pumpe ordnungsgemäß funktioniert, sollten

für diesen Test die folgenden Kriterien eingehalten werden:

- 15 -

1. Lassen Sie diesen Test von einem Fachmann durchführen.

2. Stellen Sie sicher, dass alle Pumpen- und Systemkomponenten

ordnungsgemäß abgedichtet sind, um Lecks zu vermeiden.

3. Entfernen Sie eventuell im System eingeschlossene Luft, indem Sie das

manuelle Entlüftungsventil des Filters vollständig öffnen, bis ein gleichmäßiger

Wasserstrom austritt.

4. Lassen Sie nicht mehr als 40 psi (276 kPa) bei einer Wassertemperatur von

nicht mehr als 100 F (38 C) zu.

5. Führen Sie den Drucktest nicht länger als 24 Stunden durch. Überprüfen Sie

sofort alle Teile, um sicherzustellen, dass sie intakt sind und ordnungsgemäß

funktionieren.

Füllen Sie das Siebgehäuse bis zur Saugrohrhöhe mit Wasser. BETREIBEN SIE

DIE PUMPE NIEMALS OHNE WASSER . Wasser dient als Kühl- und

Schmiermittel für die Gleitringdichtung.

WARNUNG – Wenn die Pumpe einem Drucktest unterzogen wird

(MAXIMAL 40 PSI), stellen Sie sicher, dass der Druck mithilfe des manuellen

Entlüftungsventils des Filters abgelassen wurde, bevor Sie die Siebabdeckung

entfernen.

VORSICHT – Pumpe NIEMALS trocken laufen lassen. Wenn die Pumpe

trocken läuft, können die Dichtungen beschädigt werden, was zu Undichtigkeiten

und Überschwemmungen führt und zum Erlöschen der Garantie führt. Füllen Sie

das Siebgehäuse mit Wasser, bevor Sie den Motor starten.

ACHTUNG – Geben Sie KEINE Chemikalien direkt vor der

Pumpenansaugung in das Pool-/Whirlpoolsystem. Das Hinzufügen unverdünnter

Chemikalien kann die Pumpe beschädigen und zum Erlöschen der Garantie

führen.

ACHTUNG – Vor dem Entfernen der Siebabdeckung:

1. STOPPEN SIE DIE PUMPE , bevor Sie fortfahren.

2. VENTILE in Saug- und Auslassrohren schließen .

3. Lassen Sie mithilfe des manuellen Filterentlüftungsventils den gesamten

- 16 -

Druck aus der Pumpe und dem Rohrleitungssystem ab . Weitere

Einzelheiten finden Sie in der Bedienungsanleitung des Filters .

Ansaugpumpe

VORSICHT – Beim Starten des

Umwälzpumpensystems MÜSSEN alle Ansaug- und Auslassventile

sowie das Filterentlüftungsventil (falls vorhanden) am Filter GEÖFFNET sein .

Andernfalls kann es zu schweren Verletzungen kommen.

Lassen Sie den gesamten Druck aus Filter, Pumpe und Rohrleitungssystem

ab. Siehe Bedienungsanleitung des Filters.

Wenn die Wasserquelle höher als die Pumpe liegt, saugt sich die Pumpe

selbst an, wenn Saug- und Auslassventile geöffnet werden. Wenn die

Wasserquelle tiefer als die Pumpe liegt, schrauben Sie die Siebabdeckung ab und

entfernen Sie sie; Siebgehäuse mit Wasser füllen.

Reinigen und schmieren Sie den O-Ring des Siebdeckels bei jedem Ausbau

mit „Jack's 327“. Überprüfen Sie den O-Ring und installieren Sie ihn erneut am

Siebdeckel.

Ersetzen Sie den Siebdeckel am Siebgehäuse; Im Uhrzeigersinn drehen, um

die Abdeckung festzuziehen.

HINWEIS – Ziehen Sie die Siebabdeckung nur von Hand fest (keine

Schraubenschlüssel).

Schalten Sie die Stromversorgung ein und warten Sie, bis die Pumpe angesaugt

ist. Dies kann bis zu fünf (5) Minuten dauern. Die Ansaugzeit hängt von der

vertikalen Länge des Saughubs und der horizontalen Länge des Saugrohrs ab.

Wenn die Pumpe NICHT innerhalb von fünf Minuten ansaugt, stoppen Sie den

Motor und ermitteln Sie die Ursache. Stellen Sie sicher, dass alle Saug- und

Auslassventile geöffnet sind, wenn die Pumpe läuft. Siehe Anleitung zur

Fehlerbehebung.

ACHTUNG – Warten Sie fünf (5) Sekunden, bevor Sie die Pumpe erneut

starten. Andernfalls kann es zu einer Rückwärtsdrehung des Motors und daraus

resultierenden schweren Schäden an der Pumpe kommen.

Schließen Sie das manuelle Entlüftungsventil des Filters, nachdem die Pumpe

- 17 -

angesaugt wurde.

care and maintenance

Reinigen Sie den Siebkorb regelmäßig. Schlagen Sie zum Reinigen NICHT auf

den Korb. Überprüfen Sie die Siebdeckeldichtung regelmäßig und ersetzen Sie sie

bei Bedarf.

Pumpen verfügen über selbstschmierende Motorlager und Wellendichtungen.

Es ist keine Schmierung erforderlich.

Halten Sie den Motor sauber. Stellen Sie sicher, dass die Lüftungsschlitze frei

von Hindernissen sind, um Schäden zu vermeiden. Benutzen Sie KEIN Wasser,

um den Motor abzuspritzen.

Gelegentlich müssen Wellendichtungen aufgrund von Verschleiß oder

Beschädigung ausgetauscht werden. Durch einen Original-Dichtungsbausatz

ersetzen.

Siehe „Anweisungen zum Wechsel der Wellendichtung“ in diesem Handbuch.

Storage/Winterization

WARNUNG – Trennungsgefahr.

Spülen Sie das System nicht mit Druckluft. Das Spülen des Systems mit Druckluft

kann dazu führen, dass Komponenten explodieren und Personen in der Nähe

schwere oder sogar tödliche Verletzungen erleiden. Verwenden Sie zum Spülen

der Pumpe, des Filters oder der Rohrleitungen nur ein Gebläse mit niedrigem

Druck (unter 5 PSI) und hoher Lautstärke.

ACHTUNG – Wenn die Pumpe einfriert, erlischt die Garantie.

ACHTUNG – Verwenden Sie NUR Propylenglykol als Frostschutzmittel in

Ihrem Pool-/Spa-System. Propylenglykol ist ungiftig und beschädigt die

Kunststoffkomponenten des Systems nicht. Andere Frostschutzmittel sind

hochgiftig und können Kunststoffteile im System beschädigen.

Lassen Sie das gesamte Wasser aus der Pumpe und den Leitungen ab, wenn

Temperaturen unter dem Gefrierpunkt zu erwarten sind oder wenn Sie die Pumpe

- 18 -

längere Zeit lagern (siehe Anweisungen unten).

Halten Sie den Motor während der Lagerung trocken und abgedeckt. Um

Kondensations-/Korrosionsprobleme zu vermeiden, decken Sie die Pumpe NICHT

mit Plastikfolie oder -tüten ab oder wickeln Sie sie ein.

Speicherpumpe zur Überwinterung

WARNUNG – Um gefährliche oder tödliche Stromschläge zu vermeiden ,

schalten Sie den Motor aus, bevor Sie die Pumpe entleeren . Wenn die

Stromversorgung nicht unterbrochen wird, kann dies zu schweren oder tödlichen

Verletzungen führen.

1. Lassen Sie den Wasserstand unter allen Einlässen zum Pool ab.

2. Entfernen Sie die Ablassstopfen von der Unterseite des Siebgehäuses und

nehmen Sie die Siebabdeckung vom Siebgehäuse ab.

3. Trennen Sie die Pumpe von der Montageplatte, dem Verkabelungssystem

(nachdem die Stromversorgung ausgeschaltet wurde) und dem

Rohrleitungssystem.

4. Sobald die Pumpe aus dem Wasser genommen wurde, bringen Sie die

Siebabdeckung und die Ablassstopfen wieder an. Lagern Sie die Pumpe an einem

trockenen Ort.

Shaft Seal Change Instructions

WICHTIGE SICHERHEITSANWEISUNGEN

BITTE LESEN UND BEFOLGEN SIE ALLE ANWEISUNGEN

Bei der Wartung elektrischer Geräte sollten stets grundlegende

Sicherheitsvorkehrungen beachtet werden, einschließlich der folgenden. Die

Nichtbeachtung der Anweisungen kann zu Verletzungen führen.

A. WARNUNG – Um das Verletzungsrisiko zu verringern, erlauben Sie

Kindern nicht, dieses Produkt zu verwenden.

B. Trennen Sie die gesamte Stromversorgung zur Pumpe, bevor Sie mit dem

Austausch der Wellendichtung beginnen.

C. Nur qualifiziertes Personal sollte den Austausch der Rotationsdichtung

durchführen. Wenn Sie Fragen haben, wenden Sie sich an Ihren örtlichen

- 19 -

autorisierten Händler oder Kundendienst .

für die Installation einer Schwimmbadpumpe entweder einen maximal drei (3) Fuß

langen Twist-Lock-Kabelsatz mit einer GFCI-geschützten Steckdose oder einen

Festdrahtanschluss (Leitung ). Verwenden Sie keine Verlängerungskabel.

E. Gehen Sie beim Umgang mit den rotierenden und stationären Abschnitten der

zweiteiligen Ersatzdichtung äußerst vorsichtig vor. Durch Fremdkörper oder

unsachgemäße Handhabung können die Graphit- und Keramikdichtflächen leicht

zerkratzt werden.

Troubleshooting Guide

Motor startet NICHT – Überprüfen Sie Folgendes:

Stellen Sie sicher, dass die Anschlüsse an der Klemmenleiste mit dem Schaltplan

im Klemmenkasten übereinstimmen. Stellen Sie sicher, dass der Motor für die

verfügbare Feldversorgungsspannung verkabelt ist (siehe Betriebsetikett der

Pumpe).

1. Falsche oder lose Kabelverbindungen; offene Schalter oder Relais; ausgelöste

Leistungsschalter, FI-Schutzschalter oder durchgebrannte Sicherungen.

Lösung: Überprüfen Sie alle Anschlüsse, Schutzschalter und Sicherungen.

Ausgelöste Schutzschalter zurücksetzen oder durchgebrannte Sicherungen

ersetzen.

2. Überprüfen Sie die Drehung der Motorwelle manuell auf freie Bewegung und

keine Hindernisse.

Lösung: Siehe Schritte 4 und 5 der „Anweisungen zum Wechseln der

Wellendichtung“ in diesem Handbuch.

3. Wenn Sie einen Timer haben, stellen Sie sicher, dass er ordnungsgemäß

funktioniert. Umgehen Sie es bei Bedarf.

Motor schaltet ab – Überprüfen Sie Folgendes:

1. Niedrige Spannung am Motor oder Stromausfall (häufig verursacht durch zu

kleine Kabel oder die Verwendung von Verlängerungskabeln).

Lösung: Wenden Sie sich an einen qualifizierten Fachmann, um zu prüfen, ob der

Kabelquerschnitt schwer genug ist.

HINWEIS – Ihr Pumpenmotor ist mit einem „automatischen thermischen

Überlastschutz“ ausgestattet. Der Motor schaltet sich automatisch ab, wenn die

- 20 -

Stromversorgung abfällt, bevor es zu Hitzeschäden kommen kann, die zum

Durchbrennen der Wicklungen führen können. Der „thermische

Überlastschutz“ ermöglicht einen automatischen Neustart des Motors, sobald der

Motor abgekühlt ist. Das Ein-/Ausschalten wird fortgesetzt, bis das Problem

behoben ist. Stellen Sie sicher, dass Sie die Ursache der Überhitzung

beheben.

Motor brummt, startet aber NICHT – Überprüfen Sie Folgendes:

1. Laufrad durch Fremdkörper verstopft.

Lösung: Lassen Sie die Pumpe von einem qualifizierten Reparaturfachmann

öffnen und die Rückstände entfernen.

Pumpe lässt sich nicht ansaugen, überprüfen Sie Folgendes:

1. Pumpen-/Siebgehäuse entleeren.

Lösung: Stellen Sie sicher, dass das Pumpen-/Siebgehäuse mit Wasser gefüllt ist

und der O-Ring der Abdeckung sauber ist. Stellen Sie sicher, dass der O-Ring

richtig in der O-Ring-Nut der Abdeckung sitzt. Stellen Sie sicher, dass der O-Ring

mit „Jack's 327“ geschmiert ist und dass die Siebabdeckung fest sitzt.

Schmiermittel trägt zu einer festeren Abdichtung bei.

2. Lose Anschlüsse auf der Saugseite.

Lösung: Rohr-/Verbindungsverbindungen festziehen.

HINWEIS – Eine selbstansaugende Pumpe kann nicht ansaugen, wenn

Ansaugluftlecks vorhanden sind. Undichtigkeiten führen dazu, dass Blasen aus

den Rücklaufanschlüssen an der Poolwand austreten.

3. Undichte O-Ringe oder Stopfbuchsen an den Ventilen.

Lösung: Ventile festziehen, reparieren oder ersetzen.

4. Siebkorb oder Skimmerkorb voller Schmutz.

Lösung: Entfernen Sie den Siebgehäusedeckel oder die Skimmerabdeckung,

reinigen Sie den Korb und füllen Sie das Siebgehäuse mit Wasser. Abdeckung

festziehen.

5. Saugseite verstopft.

Lösung: Wenden Sie sich an einen qualifizierten Reparaturfachmann.

Blockieren Sie die Pumpe, um festzustellen, ob ein Vakuum entsteht. An der

Siebabdeckung sollte ein Vakuum von 5 bis 6 Zoll herrschen (Nur Ihr

Poolhändler kann dies mit einem Vakuummeter bestätigen) . Möglicherweise

können Sie dies überprüfen, indem Sie den Skimmerkorb entfernen und Ihre Hand

- 21 -

über die untere Öffnung halten, während der Skimmer voll ist und die Pumpe läuft.

Wenn kein Sog spürbar ist, prüfen Sie, ob die Leitung verstopft ist.

A. Wenn die Pumpe ein Vakuum entwickelt, prüfen Sie, ob die Saugleitung

verstopft oder der Siebkorb verschmutzt ist. Ein Luftleck in der Ansaugung

Rohrleitungen können die Ursache sein.

B. Wenn die Pumpe kein Vakuum aufbaut und ausreichend

„Ansaugwasser“ vorhanden ist:

ich. Überprüfen Sie den Siebgehäusedeckel und alle Gewindeanschlüsse erneut

auf Sauglecks. Überprüfen Sie, ob alle Schlauchklemmen des Systems fest

sitzen.

ii. Überprüfen Sie die Spannung, um sicherzustellen, dass der Motor mit voller

Drehzahl dreht.

iii. Öffnen Sie den Gehäusedeckel und prüfen Sie, ob die Ansaugung verstopft

oder behindert ist. Überprüfen Sie das Laufrad auf Fremdkörper.

iv. Entfernen und ersetzen Sie die Wellendichtung nur, wenn diese undicht ist.

Niedriger Durchfluss – Überprüfen Sie im Allgemeinen

Folgendes:

1. Verstopftes oder verstopftes Sieb oder Saugleitung.

Lösung: Wenden Sie sich an einen qualifizierten Reparaturfachmann.

Niedriger Durchfluss – Überprüfen Sie im Allgemeinen

Folgendes:

2. Unterdimensionierte Poolrohre.

Lösung: Korrekte Rohrleitungsgröße.

3. Verstopfte oder verstopfte Auslassleitung des Filters, Ventil teilweise

geschlossen (hoher Anzeigewert).

Lösung: Sandfilter – Rückspülung gemäß Herstellerangaben; DE-Filter –

Rückspülung gemäß Herstellerangaben; Patronenfilter – Patrone reinigen oder

austauschen.

4. Luftleck in der Ansaugung (Blasen aus den Rücklaufanschlüssen).

Lösung: Saug- und Druckanschlüsse mit Teflonband nachziehen. Überprüfen Sie

andere Sanitäranschlüsse und ziehen Sie sie nach Bedarf fest.

5. Verstopftes, eingeschränktes oder beschädigtes Laufrad.

Lösung: Austausch inklusive neuer Dichtungsbaugruppe.

Laute Pumpe – Prüfen Sie auf:

- 22 -

1. Luftleck in der Saugleitung, Kavitation durch verstopfte oder

unterdimensionierte Saugleitung oder Undichtigkeit an einer Verbindungsstelle,

niedriger Wasserstand im Becken und ungehinderte Rücklaufleitungen.

Lösung: Korrigieren Sie den Saugzustand oder drosseln Sie die

Rücklaufleitungen, falls möglich. Das Halten der Hand über die Rückpassung oder

das Einsetzen einer kleineren Augapfelpassung beweist diesen Punkt manchmal.

2. Vibrationen aufgrund unsachgemäßer Montage usw.

Lösung: Montieren Sie die Pumpe auf einer ebenen Fläche und befestigen Sie

sie an der Geräteunterlage.

3. Fremdkörper im Pumpengehäuse. Die Ursache könnten lose Steine/Trümmer

sein, die auf das Laufrad treffen.

Lösung: Reinigen Sie das Pumpengehäuse.

4. Motorlager machen Geräusche aufgrund normaler Abnutzung, Rost,

Überhitzung oder Konzentration von Chemikalien, was zu Dichtungsschäden führt,

wodurch chlorhaltiges Wasser in die Lager eindringen kann, das Fett auslöscht

und Lagergeräusche verursacht.

Lösung: Alle Dichtungslecks sollten sofort ersetzt werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

EK-VERTRETER: SHUNSHUN GmbH .

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Deutschland

Tel: +49 1727041930 euvertreter@gmail.com

Britischer Vertreter: Pooledas Group Ltd.

Einheit 5 Albert Edward House, The Pavilions Preston, Vereinigtes Königreich

Tel: 01772418127 pooledas123@gmail.com

Importiert nach AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

In China hergestellt

- 1 -

Technisch Support- und E-Garantiezertifikat

www.vevor.com/support

- 2 -

Tecnico Supporto e certificato di garanzia elettronica

www.vevor.com/support

POMPA PER PISCINA

MANUALE OPERATIVO

MODELLO: HBP750II / HBP1100II / HBP1500II

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELLO: HBP750II / HBP1100II / HBP1500II

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

SWIMMING POOL PUMP

- 2 -

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere

attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

2012/19/CE. Il simbolo del bidone della spazzatura barrato indica

che nell'Unione Europea il prodotto richiede la raccolta differenziata

dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati

da questo simbolo. I prodotti contrassegnati come tali non possono

essere smaltiti con i normali rifiuti domestici, ma devono essere

portati in un punto di raccolta per il riciclaggio di dispositivi elettrici

ed elettronici

SAFETY INSTRUCTIONS

AVVERTIMENTO - Per ridurre il rischio di lesioni, non permettere ai

bambini di utilizzare o salire su questo prodotto. Sorvegliare attentamente i

bambini in ogni momento. Componenti come il sistema di filtraggio, le pompe e i

riscaldatori devono essere posizionati in modo da impedire ai bambini di utilizzarli

come mezzo di accesso alla piscina.

ATTENZIONE - Questa pompa è destinata all'uso su piscine installate in

modo permanente e, se necessario, può essere utilizzata anche con vasche

idromassaggio e spa. NON utilizzare con piscine riponibili. Una piscina installata in

modo permanente è costruita nel o sul terreno o in un edificio in modo tale da non

poter essere facilmente smontata per lo stoccaggio. Una piscina immagazzinabile

è costruita in modo tale da poter essere facilmente smontata per lo stoccaggio e

rimontata nella sua integrità originale.

Sebbene questo prodotto possa essere utilizzato all'aperto, si consiglia vivamente

di proteggere i componenti elettrici dalle intemperie. Scegli un'area ben drenata,

che non si allaghi quando piove. Richiede la libera circolazione dell'aria per il

raffreddamento. Non installare in un luogo umido o non ventilato. Se installato

all'interno di un involucro esterno o sotto il bordo di una vasca idromassaggio o

spa, è necessario garantire un'adeguata ventilazione e libera circolazione dell'aria

per evitare il surriscaldamento del motore.

- 3 -

AVVERTIMENTO - I componenti della piscina e della spa hanno una vita

limitata. Tutti i componenti devono essere ispezionati frequentemente e sostituiti

almeno ogni dieci anni o se risultano danneggiati, rotti, incrinati, mancanti o non

fissati saldamente

AVVERTIMENTO - Rischio di scossa elettrica.

La tensione pericolosa può provocare scosse elettriche, ustioni o causare la morte.

Per ridurre il rischio di scosse elettriche, NON utilizzare una prolunga per collegare

l'unità alla rete elettrica. Fornire una presa adeguatamente posizionata. È

necessario che tutti i collegamenti elettrici siano eseguiti da elettricisti autorizzati.

Tutto il cablaggio elettrico DEVE essere conforme ai codici e alle normative locali

e nazionali applicabili. Prima di intervenire sulla pompa o sul motore, scollegare il

cablaggio del motore.

ATTENZIONE – Per ridurre il rischio di scosse elettriche, sostituire

immediatamente il cavo danneggiato. NON seppellire il cavo. Individuare il cavo

per evitare abusi da parte di tosaerba, tagliasiepi e altre attrezzature.

AVVERTIMENTO - Collegare solo a una presa con messa a terra protetta

da un interruttore automatico con guasto a terra (GFCI).

Contattare un elettricista autorizzato se non è possibile verificare che la presa sia

protetta da un GFCI.

AVVERTIMENTO - Il mancato collegamento della pompa alla struttura

della piscina aumenterà il rischio di elettrocuzione e potrebbe provocare lesioni o

morte. Per ridurre il rischio di scosse elettriche, consultare le istruzioni di

installazione e consultare un elettricista professionista su come collegare la

pompa. Inoltre, contattare un elettricista autorizzato per informazioni sui codici

elettrici locali per i requisiti di collegamento.

Utilizzare un conduttore in rame solido, dimensione 8 o superiore. Far passare un

filo continuo dal capocorda di collegamento esterno all'asta o alla rete di rinforzo.

Utilizzare il cavo di messa a terra n. 12 AWG (3,21 mm 2 ) collegato al terminale di

terra fornito sul coperchio posteriore di ciascuna pompa per collegare qualsiasi

- 4 -

parte metallica della piscina, della spa o della vasca idromassaggio e a tutte le

apparecchiature elettriche, tubazioni metalliche ( eccetto le tubazioni del gas) e un

condotto entro 1,5 m (5 piedi) dalle pareti interne della piscina, della spa o della

vasca idromassaggio. IMPORTANTE : codici NEC di riferimento per tutti gli

standard di cablaggio inclusi, ma non limitati a, messa a terra, collegamento a

massa e altre procedure generali di cablaggio. NOTA - Il National Electrical Code

(NEC) consente l'uso di un cavo con una lunghezza massima di 3 piedi (1 m). Se

la pompa è dotata di un cavo conforme al NEC, si applicano i quattro (4) pericoli

precedenti.

AVVERTIMENTO - Pericolo di intrappolamento nell'aspirazione.

L'aspirazione nelle bocche di aspirazione e/o nei coperchi delle bocche di

aspirazione, che sono danneggiati, rotti, incrinati, mancanti o non fissati causano

lesioni gravi e/o morte a causa dei seguenti rischi di intrappolamento:

Intrappolamento dei capelli - I capelli possono rimanere impigliati nel coperchio

della presa di aspirazione.

Intrappolamento di un arto - Un arto inserito in un'apertura di una coppa di uscita

di aspirazione o di un coperchio di uscita di aspirazione che sia danneggiato, rotto,

incrinato, mancante o non fissato saldamente può provocare un legame

meccanico o un gonfiore dell'arto.

Intrappolamento tramite aspirazione del corpo : una pressione applicata a

un'ampia porzione del corpo o degli arti può provocare un intrappolamento.

Eviscerazione/sventramento - Una pressione negativa applicata direttamente

all'intestino attraverso un pozzetto o un coperchio della bocca di aspirazione non

protetto che è danneggiato, rotto, incrinato, mancante o non fissato può provocare

l'eviscerazione/sventramento.

Intrappolamento meccanico - Esiste il rischio che gioielli, costumi da bagno,

decorazioni per capelli, dita delle mani o dei piedi o nocche rimangano intrappolati

nell'apertura del coperchio della presa di aspirazione con conseguente

intrappolamento meccanico.

AVVERTIMENTO - Per ridurre il rischio di pericoli di intrappolamento:

- 5 -

- Quando le bocche sono sufficientemente piccole da poter essere bloccate da

una persona, è necessario installare un minimo di due bocche di aspirazione

funzionanti per pompa. Le prese di aspirazione nello stesso punto (ad esempio sul

pavimento o sulla parete) devono essere installate ad una distanza minima di tre

piedi (3') [0,91 metri] l'una dall'altra, misurata da un punto vicino all'altro.

- I raccordi a doppia aspirazione devono essere posizionati in posizioni e distanze

tali da evitare il "doppio blocco" da parte dell'utente.

- I doppi raccordi di aspirazione non devono essere posizionati sulle aree di seduta

o sullo schienale di tali aree di seduta.

- La portata massima dell'impianto non deve superare i valori riportati nella

“Tabella dimensionamento tubazioni” reperibile a pag pagina 5 di questo

manuale.

- Non utilizzare mai la piscina o la spa se uno dei componenti dell'uscita di

aspirazione è danneggiato, rotto, incrinato, mancante o non fissato saldamente.

- Sostituire immediatamente i componenti danneggiati, rotti, incrinati, mancanti o

non fissati saldamente.

- Oltre a due o più prese di aspirazione per pompa installata in conformità con gli

ultimi standard IAF (ex NSPI) e le linee guida CPSC, seguire tutti i codici nazionali,

statali e locali applicabili.

- Si consiglia l'installazione di un sistema di rilascio del vuoto o di sfiato, che

allevia l'aspirazione intrappolata.

AVVERTIMENTO - Pressione pericolosa.

I sistemi di circolazione dell'acqua della piscina e della spa funzionano a pressioni

pericolose durante l'avvio, il normale funzionamento e dopo lo spegnimento della

pompa. Tenersi lontani dalle apparecchiature del sistema di circolazione durante

l'avvio della pompa. La mancata osservanza delle istruzioni di sicurezza e di

funzionamento potrebbe provocare la violenta separazione dell'alloggiamento

della pompa e del coperchio a causa della pressione nel sistema, con conseguenti

danni materiali, gravi lesioni personali o morte. Prima di effettuare la

manutenzione del sistema di circolazione dell'acqua della piscina e della spa, tutti i

comandi del sistema e della pompa devono essere in posizione spenta e la valvola

di sfiato manuale del filtro deve essere in posizione aperta. Prima di avviare la

pompa del sistema, tutte le valvole del sistema devono essere impostate in una

- 6 -

posizione tale da consentire all'acqua del sistema di ritornare nella piscina. Non

modificare la posizione della valvola di controllo del filtro mentre la pompa del

sistema è in funzione. Prima di avviare la pompa del sistema, aprire

completamente la valvola di sfogo aria manuale del filtro. Non chiudere la valvola

di sfogo aria manuale del filtro finché non viene scaricato un flusso costante di

acqua (non aria o aria e acqua). Tutte le valvole di aspirazione e scarico DEVONO

essere APERTE quando si avvia il sistema di circolazione.

In caso contrario, potrebbero verificarsi gravi lesioni personali e/o danni materiali.

AVVERTIMENTO - Pericolo di separazione.

La mancata osservanza delle istruzioni di sicurezza e di funzionamento potrebbe

provocare la violenta separazione dei componenti della pompa. Il coperchio del

filtro deve essere adeguatamente fissato al corpo della pompa mediante l'anello di

bloccaggio del coperchio. Prima di effettuare la manutenzione del sistema di

circolazione della piscina e della spa, tutti i controlli del sistema e della pompa

devono essere in posizione spenta e la valvola di sfiato manuale del filtro deve

essere in posizione aperta. Non utilizzare il sistema di circolazione della piscina e

della spa se un componente del sistema non è assemblato correttamente, è

danneggiato o manca. Non utilizzare il sistema di circolazione della piscina e della

spa a meno che il corpo della valvola di sfogo dell'aria del filtro non sia in posizione

bloccata nella parte superiore del filtro. Tutte le valvole di aspirazione e scarico

DEVONO essere APERTE quando si avvia il sistema di circolazione.

La mancata osservanza di queste precauzioni potrebbe causare gravi lesioni

personali e/o danni materiali.

AVVERTIMENTO - Non utilizzare o testare mai il sistema di circolazione a

più di 40 PSI.

AVVERTIMENTO - Pericolo di incendio e ustioni .

I motori funzionano a temperature elevate e se non sono adeguatamente isolati da

strutture infiammabili o detriti estranei possono provocare incendi, con

conseguenti lesioni personali gravi o mortali. È inoltre necessario lasciare

- 7 -

raffreddare il motore per almeno 20 minuti prima della manutenzione per ridurre al

minimo il rischio di ustioni.

AVVERTIMENTO - La mancata installazione secondo le istruzioni definite

può causare gravi lesioni personali o morte.

APPEARANCE AND NAME OF PARTS

Parti per pompe serie HBP

Chiave n

Descrizione

Chiave n

Descrizione

Coperchio

Tenuta meccanica

O-ring

Cestino

Copertura della staffa

Tappo di scarico

Tappetino piatto

- 8 -

O-ring

Rondella elastica

Corpo pompa

Vite

Noce

Basamento in plastica

O-ring

Supporto

Diffusore

Il motore

Girante

Terminale di messa a terra

Schema elettrico della pompa della piscina

- 9 -

NOTA: l'impostazione predefinita di fabbrica è 110 V. Quando l'utente deve

utilizzare la tensione a 220 V, l'interruttore di tensione deve essere

commutato su 220 V e l'alimentatore deve essere collegato a GFCI a 220

SPECIFICATION PARAMETER

Modello

HBP750II

HBP1100II

HBP1500II

Ingresso

AC110V-240V 60Hz

massima potenza

1,0 CV

1,5 CV

2 CV

Qmassimo

80 GPM

100 GPM

110 GPM

Hmassima

10.5 M

15.5 M

18 M

Aspirazione massima

1,5 m

2 metri

Temperatura di

esercizio

0-5 0 ℃ ( 32-122℉ )

Giunto del tubo

Collegamento con filettatura interna da 1,5

"NPT/2,5" NPT con filettatura esterna

Calibro ingresso/uscita

NPT 1-1/2

INSTALLATION INSTRUCTIONS

ATTENZIONE – Questo prodotto deve essere installato e sottoposto a

manutenzione solo da un professionista qualificato.

- 10 -

Posizione della pompa

Posizionare la pompa il più vicino possibile alla piscina e far funzionare le linee di

aspirazione il più direttamente possibile possibile per ridurre la perdita di attrito. Le

linee di aspirazione dovrebbero avere una pendenza continua verso l'alto dal

punto più basso della linea. I giunti devono essere serrati (ma non

eccessivamente). Il diametro della linea di aspirazione deve essere uguale o

maggiore del diametro della linea di scarico.

Sebbene questo prodotto possa essere utilizzato all'aperto, si consiglia vivamente

di proteggere i componenti elettrici dalle intemperie. Scegli un'area ben drenata,

che non si allaghi quando piove. NON installare la pompa in un luogo umido o

non ventilato. Mantenere il motore pulito. I motori delle pompe richiedono la

libera circolazione dell'aria per il raffreddamento.

Montaggio della pompa

Installare la pompa su una base o una superficie solida e piana per soddisfare

tutte le normative locali e nazionali. Fissare la pompa alla base o al cuscinetto con

viti o bulloni per ridurre ulteriormente le vibrazioni e le sollecitazioni sui giunti dei

tubi o dei tubi flessibili. La base DEVE essere solida, piana, rigida e priva di

vibrazioni.

Il supporto della pompa deve:

Consentire che l'altezza di ingresso della pompa sia quanto più vicina

possibile al livello dell'acqua.

Consentire l'uso di un tubo di aspirazione corto e diretto (per ridurre le perdite

per attrito).

Consentire valvole a saracinesca nelle tubazioni di aspirazione e di scarico.

Proteggere dall'umidità eccessiva e dalle inondazioni.

Consentire un accesso adeguato per la manutenzione della pompa e delle

tubazioni.

Tabella delle dimensioni dei tubi

- 11 -

NOTA - Si consiglia di utilizzare una lunghezza minima di tubazione, equivalente a

10 diametri di tubo, tra l'aspirazione della pompa ed eventuali raccordi idraulici.

ATTENZIONE – Pressione pericolosa.

Pompe, filtri e altre apparecchiature/componenti di un sistema di filtrazione per

piscine funzionano sotto pressione. Le apparecchiature e/o i componenti di

filtraggio installati e/o testati in modo non corretto potrebbero guastarsi

provocando lesioni e/o danni materiali.

Impianto idraulico

Utilizzare il nastro in Teflon per sigillare le connessioni filettate sui componenti in

plastica stampata. Tutti i raccordi in plastica devono essere nuovi o puliti

accuratamente prima dell'uso. NOTA: NON utilizzare Plumber's Pipe Dope

poiché potrebbe causare la rottura dei componenti in plastica. Quando si

applica il nastro in Teflon alle filettature di plastica, avvolgere l'intera porzione

filettata del raccordo maschio con uno o due strati di nastro. Avvolgi il nastro in

senso orario guardando l'estremità aperta del raccordo, iniziando dall'estremità del

raccordo. Le porte di aspirazione e mandata della pompa sono dotate di fermi

filettati incorporati. NON tentare di forzare il raccordo del connettore del tubo

oltre questo punto di arresto. È solo necessario serrare i raccordi quanto basta

per evitare perdite. Stringere il raccordo a mano, quindi utilizzare uno strumento

per impegnare il raccordo di un ulteriore giro e mezzo. Usare con attenzione

quando si utilizza il nastro in teflon poiché l'attrito viene ridotto notevolmente; Non

stringere eccessivamente il raccordo o potresti causare danni . Se si

verificano perdite, rimuovere il connettore, pulire il vecchio nastro in Teflon,

riavvolgere con uno o due strati aggiuntivi di nastro in Teflon e reinstallare il

connettore.

Raccordi

I raccordi limitano il flusso. Per una migliore efficienza utilizzare il minor numero di

- 12 -

raccordi possibile (ma almeno due bocche di aspirazione). Evitare raccordi che

potrebbero causare intrappolamenti d'aria. Gli accessori per piscine e spa

DEVONO essere conformi agli standard dell'Associazione internazionale dei

funzionari idraulici e meccanici (IAPMO). Utilizzare un raccordo di aspirazione non

intrappolante nella piscina ( scarichi multipli) o un'aspirazione doppia (skimmer e

scarico principale).

Elettrico

AVVERTENZA – Mettere a terra e collegare il motore prima di collegarlo

all'alimentazione elettrica. La mancata messa a terra e collegamento del motore

della pompa può causare rischi di scosse elettriche gravi o mortali .

AVVERTENZA – NON collegare a terra una linea di alimentazione del gas.

AVVERTENZA – Per evitare scosse elettriche pericolose o mortali,

spegnere il motore prima di intervenire sui collegamenti elettrici.

AVVERTENZA – L'intervento dell'interruttore differenziale (GFCI) indica un

problema elettrico. Se il GFCI scatta e non si ripristina, consultare un elettricista

per ispezionare e riparare l'impianto elettrico.

ATTENZIONE – Pericolo di incendio.

Far corrispondere la tensione di alimentazione alla tensione di targa del motore.

Assicurarsi che l'alimentazione elettrica disponibile corrisponda alla tensione, alla

fase e al ciclo del motore e che la dimensione del cavo sia adeguata alla potenza

nominale HP (KW) e alla distanza dalla fonte di alimentazione. NOTA: tutti i

collegamenti elettrici DEVONO essere eseguiti da un elettricista autorizzato

e DEVONO essere conformi ai codici locali e alle normative NEC. Utilizzare

solo conduttori in rame.

Voltaggio

La tensione sul motore NON DEVE essere superiore o inferiore di oltre il 10% alla

tensione nominale indicata sulla targa del motore, altrimenti il motore potrebbe

surriscaldarsi, provocando uno scatto per sovraccarico e riducendo la durata dei

componenti. Se la tensione è inferiore al 90% o superiore al 110% della tensione

- 13 -

nominale quando il motore funziona a pieno carico, consultare l'azienda elettrica.

Messa a terra e collegamento

Installare, mettere a terra, collegare e cablare il motore in conformità ai requisiti

della normativa elettrica locale o nazionale.

Motore permanentemente messo a terra. Sul coperchio posteriore di ciascuna

pompa è presente un filo di terra. Collegare il motore alla struttura della piscina. Il

collegamento collegherà tutte le parti metalliche all'interno e attorno alla piscina

con il filo di terra.

Il collegamento riduce il rischio di passaggio di corrente tra oggetti metallici

collegati, che potrebbe potenzialmente causare scosse elettriche se messi a terra

o in cortocircuito. Codici NEC di riferimento per tutti gli standard di cablaggio

inclusi, ma non limitati a, messa a terra, collegamento e procedure di

cablaggio generali.

Utilizzare un conduttore in rame solido, dimensione 12 o superiore. Far passare il

filo dal capocorda di collegamento esterno all'asta o alla rete di rinforzo. Collegare

il cavo di terra n. 12 AWG (3,21 mm 2 ) al terminale di terra fornito sul coperchio

posteriore di ciascuna pompa e a qualsiasi parte metallica della piscina, spa o

vasca idromassaggio e a tutte le apparecchiature elettriche, tubazioni metalliche

(eccetto gas tubazioni) e un condotto entro 1,5 m (5 piedi) dalle pareti interne della

piscina, della spa o della vasca idromassaggio.

Cablaggio

AVVERTENZA – Tutto il cablaggio deve essere eseguito da un elettricista

autorizzato.

La pompa DEVE essere collegata permanentemente al circuito. Se sullo stesso

circuito sono presenti anche altre luci o apparecchi, assicurati di aggiungere i loro

carichi di ampere prima di calcolare le dimensioni del cavo e dell'interruttore

automatico. Utilizzare l'interruttore automatico del carico come interruttore

principale di accensione/spegnimento.

Installare un interruttore automatico differenziale (GFCI) nel circuito; rileverà un

cortocircuito verso terra e disconnetterà l'alimentazione prima che diventi

pericoloso per gli utenti della piscina. Per le dimensioni del GFCI richieste e le

procedure di test per il GFCI, consultare le istruzioni del produttore. In caso di

interruzione di corrente, controllare l'intervento del GFCI, che impedirà il normale

- 14 -

funzionamento della pompa. Reimpostare se necessario.

NOTA - Se non si utilizza il condotto durante il cablaggio del motore,

assicurarsi di sigillare l'apertura del cavo sull'estremità del motore per

impedire l'ingresso di sporco, insetti, ecc..

START-UP & OPERATION

Prima dell'avvio

Avviso: se è necessario eseguire un test di pressione prima dell'uso iniziale per

garantire il corretto funzionamento della pompa, è necessario mantenere i

seguenti criteri per questo test:

1. Chiedi a un professionista di eseguire questo test.

2. Assicurarsi che tutti i componenti della pompa e del sistema siano sigillati

correttamente per evitare perdite.

3. Rimuovere l'eventuale aria intrappolata nel sistema aprendo completamente la

valvola di sfiato manuale del filtro fino a quando non viene scaricato un flusso

costante di acqua.

4. Non consentire più di 40 psi (276 kPa) a una temperatura dell'acqua non

superiore a 100 F (38 C).

5. Eseguire il test della pressione per non più di 24 ore. Ispezionare

immediatamente tutte le parti per verificare che siano intatte e funzionino

correttamente.

Riempire l'alloggiamento del filtro con acqua fino al livello del tubo di aspirazione.

NON AZIONARE MAI LA POMPA SENZA ACQUA . L'acqua funge da

refrigerante e lubrificante per la tenuta meccanica.

AVVERTENZA – Se si sta effettuando un test di pressione sulla pompa

(MASSIMO 40 PSI), assicurarsi che la pressione sia stata rilasciata utilizzando la

valvola di sfiato manuale del filtro, prima di rimuovere il coperchio del filtro.

ATTENZIONE – NON far funzionare MAI la pompa a secco. Il

funzionamento a secco della pompa può danneggiare le guarnizioni, causando

perdite, allagamenti e invalidando la garanzia. Riempire l'alloggiamento del filtro

con acqua prima di avviare il motore.

- 15 -

ATTENZIONE – NON aggiungere prodotti chimici al sistema della

piscina/spa direttamente davanti all'aspirazione della pompa. L'aggiunta di prodotti

chimici non diluiti può danneggiare la pompa e invalidare la garanzia.

ATTENZIONE – Prima di rimuovere il coperchio del filtro:

1. ARRESTARE LA POMPA prima di procedere.

2. CHIUDERE LE VALVOLE nei tubi di aspirazione e di scarico.

3. RILASCIARE TUTTA LA PRESSIONE dalla pompa e dal sistema di tubazioni

utilizzando la valvola di sfogo aria manuale del filtro. Per ulteriori dettagli

consultare il manuale del proprietario del filtro .

Pompa di adescamento

ATTENZIONE – Tutte le valvole di aspirazione e scarico DEVONO essere

APERTE , così come la valvola di sfiato dell'aria del filtro (se disponibile) sul filtro,

quando si avvia il sistema della pompa di circolazione. In caso contrario,

potrebbero verificarsi gravi lesioni personali.

Rilasciare tutta la pressione dal filtro, dalla pompa e dal sistema di tubazioni.

Consultare il manuale del proprietario del filtro.

Se la fonte d'acqua è più alta della pompa, la pompa si adescarà

automaticamente quando le valvole di aspirazione e di scarico vengono aperte. Se

la fonte d'acqua è inferiore alla pompa, svitare e rimuovere il coperchio del filtro;

riempire l'alloggiamento del filtro con acqua.

Pulire e lubrificare l'O-ring del coperchio del filtro con "Jack's 327" ogni volta

che viene rimosso. Ispezionare l'O-ring e reinstallarlo sul coperchio del filtro.

Riposizionare il coperchio del filtro sull'alloggiamento del filtro; girare in senso

orario per serrare il coperchio.

NOTA - Stringere il coperchio del filtro solo a mano (non con chiavi).

Accendere l'alimentazione e attendere l'adescamento della pompa, operazione

che potrebbe richiedere fino a cinque (5) minuti. Il tempo di adescamento

dipenderà dalla lunghezza verticale dell'altezza di aspirazione e dalla lunghezza

orizzontale del tubo di aspirazione. Se la pompa NON si adesca entro cinque

minuti, arrestare il motore e determinarne la causa. Assicurarsi che tutte le valvole

di aspirazione e scarico siano aperte quando la pompa è in funzione. Vedere la

- 16 -

Guida alla risoluzione dei problemi.

ATTENZIONE – Attendere cinque (5) secondi prima di riavviare la pompa.

In caso contrario si potrebbe causare la rotazione inversa del motore e

conseguenti gravi danni alla pompa.

Chiudere la valvola di sfogo aria manuale del filtro dopo aver adescato la pompa.

care and maintenance

Pulire regolarmente il cestello del filtro. NON colpire il cestello per pulirlo.

Ispezionare regolarmente la guarnizione del coperchio del filtro e sostituirla se

necessario.

Le pompe sono dotate di cuscinetti del motore e guarnizioni dell'albero

autolubrificanti. Non è necessaria alcuna lubrificazione.

Mantenere il motore pulito. Assicurarsi che le prese d'aria siano libere da

ostruzioni per evitare danni. NON utilizzare acqua per pulire il motore.

Occasionalmente, le guarnizioni dell'albero devono essere sostituite, a causa

di usura o danni. Sostituirlo con un kit di montaggio della guarnizione originale.

Vedere le “Istruzioni per la sostituzione della guarnizione dell'albero” in questo

manuale.

Storage/Winterization

AVVERTENZA – Pericolo di separazione.

Non spurgare il sistema con aria compressa. Lo spurgo del sistema con aria

compressa può causare l'esplosione dei componenti, con rischio di lesioni gravi o

mortali per chiunque si trovi nelle vicinanze. Utilizzare solo un soffiatore ad alto

volume e a bassa pressione (sotto i 5 PSI) durante lo spurgo dell'aria della pompa,

del filtro o delle tubazioni.

ATTENZIONE – Lasciare congelare la pompa annullerà la garanzia.

ATTENZIONE – Utilizzare SOLO glicole propilenico come antigelo nel

sistema della piscina/spa. Il glicole propilenico non è tossico e non danneggia i

- 17 -

componenti in plastica del sistema; altri antigelo sono altamente tossici e possono

danneggiare i componenti in plastica del sistema.

Scaricare tutta l'acqua dalla pompa e dalle tubazioni quando si prevedono

temperature gelide o quando si ripone la pompa per un lungo periodo (vedere le

istruzioni di seguito).

Mantenere il motore asciutto e coperto durante lo stoccaggio. Per evitare problemi

di condensa/corrosione, NON coprire o avvolgere la pompa con pellicole o

sacchetti di plastica.

Conservazione della pompa per l'inverno

AVVERTENZA – Per evitare rischi di scosse elettriche pericolose o

mortali , spegnere il motore prima di scaricare la pompa. La mancata

disconnessione dell'alimentazione può provocare lesioni personali gravi o mortali.

1. Scaricare il livello dell'acqua sotto tutti gli ingressi della piscina.

2. Rimuovere i tappi di scarico dal fondo del corpo del filtro e rimuovere il

coperchio del filtro dall'alloggiamento del filtro.

3. Scollegare la pompa dalla base di montaggio, dal sistema di cablaggio (dopo

aver spento l'alimentazione) e dal sistema di tubazioni.

4. Una volta rimossa la pompa dall'acqua, reinstallare il coperchio del filtro e i tappi

di scarico. Conservare la pompa in un'area asciutta.

Shaft Seal Change Instructions

IMPORTANTI ISTRUZIONI DI SICUREZZA

SI PREGA DI LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI

Durante la manutenzione delle apparecchiature elettriche, è necessario osservare

sempre le precauzioni di sicurezza di base, comprese le seguenti. La mancata

osservanza delle istruzioni può provocare lesioni.

A. AVVERTENZA – Per ridurre il rischio di lesioni, non consentire ai

bambini di utilizzare questo prodotto.

B. Scollegare tutta l'alimentazione elettrica alla pompa prima di iniziare la

sostituzione della tenuta meccanica.

C. Solo personale qualificato dovrebbe tentare la sostituzione della tenuta rotante.

- 18 -

Contatta il tuo rivenditore autorizzato locale o il servizio di assistenza c entra in

caso di domande s .

D. Il Codice elettrico nazionale richiede un set di cavi twist-lock massimo di tre (3)

piedi con una presa protetta GFCI o un collegamento con cavo rigido (conduit) per

l'installazione della pompa della piscina. Non utilizzare prolunghe.

E. Prestare la massima attenzione nel maneggiare sia la sezione rotante che

quella stazionaria della guarnizione sostitutiva in due parti. Corpi estranei o una

manipolazione impropria graffieranno facilmente le superfici di tenuta in grafite e

ceramica.

Troubleshooting Guide

Il motore NON si avvia – Controllare:

Assicurarsi che i collegamenti della morsettiera corrispondano allo schema

elettrico all'interno della morsettiera. Assicurarsi che il motore sia collegato alla

tensione di alimentazione disponibile sul campo (vedere l'etichetta operativa della

pompa).

1. Collegamenti elettrici errati o allentati; interruttori o relè aperti; interruttori

automatici scattati, GFCI o fusibili bruciati.

Soluzione: controllare tutti i collegamenti, gli interruttori automatici e i fusibili.

Ripristinare gli interruttori scattati o sostituire i fusibili bruciati.

2. Controllare manualmente la rotazione dell'albero motore per il libero movimento

e l'assenza di ostruzioni.

Soluzione: fare riferimento ai passaggi 4 e 5 delle "Istruzioni per la sostituzione

della guarnizione dell'albero" in questo manuale.

3. Se disponi di un timer, assicurati che funzioni correttamente. Ignorarlo se

necessario.

Il motore si spegne – Controllare:

1. Bassa tensione al motore o caduta di potenza (spesso causata da cavi

sottodimensionati o dall'uso di prolunghe).

Soluzione: contattare un professionista qualificato per verificare che il calibro del

cablaggio sia sufficientemente pesante.

NOTA - Il motore della pompa è dotato di un "protettore automatico da

sovraccarico termico". Il motore si spegnerà automaticamente in caso di

- 19 -

interruzione dell'alimentazione prima che si possano accumulare danni dovuti al

calore, causando la bruciatura degli avvolgimenti. Il "protettore termico di

sovraccarico" consentirà al motore di riavviarsi automaticamente una volta che il

motore si sarà raffreddato. Continuerà ad attivarsi/disattivarsi finché il problema

non verrà risolto. Assicurarsi di correggere la causa del surriscaldamento.

Il motore ronza, ma NON si avvia: verificare:

1. Girante bloccata da detriti.

Soluzione: chiedere a un professionista della riparazione qualificato di aprire la

pompa e rimuovere i detriti.

La pompa non si adesca, controllare:

1. Svuotare l'alloggiamento della pompa/filtro.

Soluzione: assicurarsi che l'alloggiamento della pompa/filtro sia riempito d'acqua

e che l'anello di tenuta del coperchio sia pulito. Assicurarsi che l'o-ring sia

posizionato correttamente nella scanalatura dell'o-ring del coperchio. Assicurarsi

che l'o-ring sia lubrificato con “Jack's 327” e che il coperchio del filtro sia bloccato

saldamente in posizione.

Il lubrificante aiuterà a creare una tenuta più stretta.

2. Collegamenti allentati sul lato aspirazione.

Soluzione: serrare i collegamenti del tubo/raccordo.

NOTA - Qualsiasi pompa autoadescante non si adesca se ci sono perdite di aria in

aspirazione. Le perdite provocheranno la fuoriuscita di bolle dai raccordi di ritorno

sulla parete della piscina.

3. Perdita dell'O-ring o dei premistoppa sulle valvole.

Soluzione: serrare, riparare o sostituire le valvole.

4. Cestello del filtro o cestello dello skimmer carico di detriti.

Soluzione: rimuovere il coperchio dell'alloggiamento del filtro o il coperchio dello

skimmer, pulire il cestello e riempire l'alloggiamento del filtro con acqua. Stringere

il coperchio.

5. Lato aspirazione ostruito.

Soluzione: contattare un professionista della riparazione qualificato.

Bloccare per determinare se la pompa svilupperà il vuoto. Dovresti avere 5"-6" di

vuoto sul coperchio del filtro (solo il rivenditore della tua piscina può

confermarlo con un vacuometro) . Potresti riuscire a controllare rimuovendo il

cestello dello skimmer e tenendo la mano sopra la porta inferiore con lo skimmer

- 20 -

pieno e la pompa in funzione. Se non si avverte alcuna aspirazione, verificare

l'eventuale blocco della linea.

UN. Se la pompa sviluppa un vuoto, verificare la presenza di una linea di

aspirazione bloccata o di un cestello del filtro sporco. Una perdita d'aria

nell'aspirazione

la causa potrebbe essere la tubazione.

B. Se la pompa non sviluppa vuoto e ha sufficiente “acqua di adescamento”:

io. Ricontrollare il coperchio dell'alloggiamento del filtro e tutti i collegamenti

filettati per eventuali perdite di aspirazione. Controllare se tutte le fascette

stringitubo del sistema sono serrate.

ii. Controllare la tensione per garantire che il motore ruoti a pieno regime.

iii. Aprire il coperchio dell'alloggiamento e verificare eventuali intasamenti o

ostruzioni nell'aspirazione. Controllare la girante per eventuali detriti.

iv. Rimuovere e sostituire la tenuta meccanica solo se perde.

Flusso basso – In generale, verificare:

1. Filtro o linea di aspirazione intasati o intasati.

Soluzione: contattare un professionista della riparazione qualificato.

Flusso basso – In generale, verificare:

2. Tubazioni della piscina sottodimensionate.

Soluzione: dimensione corretta della tubazione.

3. Linea di scarico del filtro ostruita o ostruita, valvola parzialmente chiusa (lettura

del manometro alta).

Soluzione: Filtri a sabbia – controlavaggio secondo le istruzioni del produttore;

Filtri DE – controlavaggio secondo le istruzioni del produttore; Filtri a cartuccia:

pulire o sostituire la cartuccia.

4. Perdita d'aria in aspirazione (bolle che fuoriescono dai raccordi di ritorno).

Soluzione: serrare nuovamente i collegamenti di aspirazione e scarico utilizzando

nastro in Teflon. Ispezionare gli altri collegamenti idraulici e serrarli secondo

necessità.

5. Girante intasata, limitata o danneggiata.

Soluzione: sostituire, compreso il nuovo gruppo di tenuta.

Pompa rumorosa – Controllare:

1. Perdita d'aria nella tubazione di aspirazione, cavitazione causata da una linea di

aspirazione ristretta o sottodimensionata o perdita in qualsiasi giunto, basso livello

- 21 -

dell'acqua nella piscina e linee di ritorno di scarico non ostruite.

Soluzione: correggere le condizioni di aspirazione o strozzare le linee di ritorno,

se possibile. Tenere la mano sul raccordo di ritorno a volte dimostrerà questo

punto o inserire un raccordo a bulbo oculare più piccolo.

2. Vibrazioni dovute a montaggio non corretto, ecc.

Soluzione: montare la pompa su una superficie piana e fissarla al supporto

dell'attrezzatura.

3. Corpi estranei nel corpo della pompa. La causa potrebbe essere causata da

sassi/detriti che colpiscono la girante.

Soluzione: pulire il corpo della pompa.

4. Cuscinetti del motore rumorosi a causa della normale usura, ruggine,

surriscaldamento o concentrazione di sostanze chimiche che causano danni alla

guarnizione che consentono all'acqua clorata di penetrare nei cuscinetti,

eliminando il grasso e provocando il gemito dei cuscinetti.

Soluzione: tutte le perdite dalle guarnizioni devono essere sostituite

immediatamente.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

RAPPRESENTANTE CE: SHUNSHUN GmbH .

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Germania

Tel: +49 1727041930 euvertreter@gmail.com

REP. DEL REGNO UNITO: Pooledas Group Ltd.

Unità 5 Albert Edward House, The Pavilions Preston, Regno Unito

Tel: 01772418127 pooledas123@gmail.com

Importato in AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importato negli Stati Uniti: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Made in China

- 1 -

Tecnico Supporto e certificato di garanzia elettronica

www.vevor.com/support

- 2 -

Técnico Certificado de soporte y garantía electrónica

www.vevor.com/support

BOMBA DE PISCINA

OPERACIÓN MANUAL

MODELO: HBP750II / HBP1100II / HBP1500II

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELO: HBP750II / HBP1100II / HBP1500II

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

SWIMMING POOL PUMP

- 2 -

Advertencia: para reducir el riesgo de lesiones, el usuario debe leer

atentamente el manual de instrucciones.

Este producto está sujeto a las disposiciones de la Directiva

Europea 2012/19/CE. El símbolo que muestra un contenedor con

ruedas tachado indica que el producto requiere recogida selectiva

de basura en la Unión Europea. Esto se aplica al producto y a todos

los accesorios marcados con este símbolo. Los productos

marcados como tales no podrán desecharse con la basura

doméstica normal, sino que deberán llevarse a un punto de

recogida para el reciclaje de aparatos eléctricos y electrónicos.

SAFETY INSTRUCTIONS

ADVERTENCIA - Para reducir el riesgo de lesiones, no permita que los

niños utilicen ni se suban a este producto. Supervise de cerca a los niños en todo

momento. Los componentes como el sistema de filtración, bombas y calentadores

deben colocarse de manera que impidan que los niños los utilicen como medio de

acceso a la piscina.

PRECAUCIÓN - Esta bomba está diseñada para usarse en piscinas

instaladas permanentemente y también puede usarse con jacuzzis y spas si es

necesario. NO lo use con piscinas almacenables. Una piscina instalada

permanentemente se construye en o sobre el suelo o en un edificio de manera

que no se pueda desmontar fácilmente para su almacenamiento. Una piscina

almacenable se construye de manera que pueda desmontarse fácilmente para su

almacenamiento y volverse a montar hasta su integridad original.

Aunque este producto puede ser para uso en exteriores, se recomienda

encarecidamente proteger los componentes eléctricos de la intemperie.

Seleccione un área con buen drenaje, una que no se inunde cuando llueve.

Requiere libre circulación de aire para enfriar. No lo instale en un lugar húmedo o

sin ventilación. Si se instala dentro de un recinto exterior o debajo del faldón de

una bañera de hidromasaje o spa, se debe proporcionar ventilación adecuada y

libre circulación de aire para evitar el sobrecalentamiento del motor.

- 3 -

ADVERTENCIA - Los componentes de piscinas y spas tienen una vida

finita. Todos los componentes deben inspeccionarse con frecuencia y

reemplazarse al menos cada diez años, o si se encuentran dañados, rotos,

agrietados, faltantes o no conectados de forma segura.

ADVERTENCIA - Riesgo de shock eléctrico.

El voltaje peligroso puede provocar descargas eléctricas, quemaduras o causar la

muerte. Para reducir el riesgo de descarga eléctrica, NO utilice un cable de

extensión para conectar la unidad al suministro eléctrico. Proporcione un

tomacorriente ubicado apropiadamente. Se requiere que electricistas autorizados

realicen todo el cableado eléctrico. Todo el cableado eléctrico DEBE cumplir con

los códigos y regulaciones locales y nacionales aplicables. Antes de trabajar en la

bomba o el motor, desconecte el cableado del motor.

ADVERTENCIA: Para reducir el riesgo de descarga eléctrica, reemplace el

cable dañado inmediatamente. NO entierre el cable. Ubique el cable para evitar

abusos por parte de cortadoras de césped, cortasetos y otros equipos.

ADVERTENCIA - Conéctelo únicamente a un receptáculo con conexión a

tierra protegido por un interruptor de circuito de falla a tierra (GFCI).

Comuníquese con un electricista autorizado si no puede verificar que el

receptáculo esté protegido por un GFCI.

ADVERTENCIA - No conectar la bomba a la estructura de la piscina

aumentará el riesgo de electrocución y podría provocar lesiones o la muerte. Para

reducir el riesgo de descarga eléctrica, consulte las instrucciones de instalación y

consulte a un electricista profesional sobre cómo conectar la bomba. Además,

comuníquese con un electricista autorizado para obtener información sobre los

códigos eléctricos locales para los requisitos de conexión.

Utilice un conductor de cobre sólido, tamaño 8 o mayor. Pase un cable continuo

desde el terminal de unión externo hasta la varilla o malla de refuerzo. Utilice un

cable de tierra No. 12 AWG (3,21 mm 2 ) conectado al terminal de tierra provisto

en la cubierta posterior de cada bomba para conectar cualquier parte metálica de

- 4 -

la piscina, spa o jacuzzi, y a todos los equipos eléctricos y tuberías metálicas

( excepto tuberías de gas) y conductos dentro de 5 pies (1,5 m) de las paredes

interiores de la piscina, spa o jacuzzi. IMPORTANTE : consulte los códigos NEC

para todos los estándares de cableado, incluidos, entre otros, conexión a tierra,

unión y otros procedimientos generales de cableado. NOTA: El Código Eléctrico

Nacional (NEC) permite el uso de un cable con una longitud máxima de 3 pies (1

m). Si su bomba está equipada con un cable que cumple con NEC, se aplican los

cuatro (4) riesgos anteriores.

ADVERTENCIA - Peligro de atrapamiento por succión.

La succión en las salidas de succión y/o las cubiertas de las salidas de succión,

que están dañadas, rotas, agrietadas, faltantes o no aseguradas, causan lesiones

graves y/o la muerte debido a los siguientes riesgos de atrapamiento:

Atrapamiento de cabello : el cabello puede enredarse en la cubierta de la salida

de succión.

Atrapamiento de una extremidad : una extremidad insertada en una abertura de

un sumidero de salida de succión o en una cubierta de salida de succión que está

dañada, rota, agrietada, faltante o no bien sujeta puede provocar un atasco

mecánico o hinchazón de la extremidad.

Atrapamiento por succión del cuerpo : una presión aplicada a una gran parte

del cuerpo o de las extremidades puede provocar un atrapamiento.

Evisceración/Destripamiento : presión negativa aplicada directamente a los

intestinos a través de un sumidero de salida de succión o una cubierta de salida

de succión desprotegida que está dañado, roto, agrietado, faltante o no

asegurado puede resultar en evisceración/destripamiento.

Atrapamiento mecánico : existe la posibilidad de que joyas, trajes de baño,

adornos para el cabello, dedos de manos y pies o nudillos queden atrapados en

una abertura de una cubierta de salida de succión, lo que podría provocar un

atrapamiento mecánico.

ADVERTENCIA - Para reducir el riesgo de peligros de atrapamiento:

- Cuando las salidas son lo suficientemente pequeñas como para ser bloqueadas

- 5 -

por una persona, se deben instalar un mínimo de dos salidas de succión que

funcionen por bomba. Las salidas de succión en el mismo lugar (es decir, piso o

pared) deben instalarse a una distancia mínima de tres pies (3') [0,91 metros],

medida de un punto cercano a otro.

- Los accesorios de succión doble se colocarán en ubicaciones y distancias que

eviten el "bloqueo doble" por parte del usuario.

- No se ubicarán accesorios de doble aspiración en las zonas de asientos ni en el

respaldo de dichas zonas de asientos.

- El caudal máximo del sistema no debe exceder los valores mostrados en la

"Tabla de tamaños de tuberías" que se encuentra en página 5 de este manual.

- Nunca use la piscina o el spa si algún componente de la salida de succión está

dañado, roto, agrietado, falta o no está bien conectado.

- Reemplace inmediatamente los componentes de la salida de succión dañados,

rotos, agrietados, faltantes o que no estén bien conectados.

- Además de dos o más salidas de succión por bomba instaladas de acuerdo con

las normas más recientes de la IAF (anteriormente NSPI) y las pautas de la CPSC,

siga todos los códigos nacionales, estatales y locales aplicables.

- Se recomienda la instalación de un sistema de ventilación o liberación de vacío

que alivie la succión atrapada.

ADVERTENCIA - Presión peligrosa.

Los sistemas de circulación de agua de piscinas y spas funcionan bajo una

presión peligrosa durante el arranque, el funcionamiento normal y después del

apagado de la bomba. Manténgase alejado del equipo del sistema de circulación

durante el arranque de la bomba. El incumplimiento de las instrucciones de

seguridad y funcionamiento podría provocar una separación violenta de la

carcasa de la bomba y la cubierta debido a la presión en el sistema, lo que podría

causar daños a la propiedad, lesiones personales graves o la muerte. Antes de

dar servicio al sistema de circulación de agua de piscinas y spas, todos los

controles del sistema y de la bomba deben estar en la posición de apagado y la

válvula de alivio de aire manual del filtro debe estar en la posición abierta. Antes

de arrancar la bomba del sistema, todas las válvulas del sistema deben colocarse

en una posición que permita que el agua del sistema regrese a la piscina. No

cambie la posición de la válvula de control del filtro mientras la bomba del sistema

- 6 -

esté funcionando. Antes de arrancar la bomba del sistema, abra completamente la

válvula de alivio de aire manual del filtro. No cierre la válvula de alivio de aire

manual del filtro hasta que se descargue un chorro constante de agua (no aire o

aire y agua). Todas las válvulas de succión y descarga DEBEN estar ABIERTAS

al iniciar el sistema de circulación.

De lo contrario, podrían producirse lesiones personales graves y/o daños a la

propiedad.

ADVERTENCIA - Peligro de separación.

El incumplimiento de las instrucciones de seguridad y funcionamiento podría

provocar la separación violenta de los componentes de la bomba. La cubierta del

filtro debe estar correctamente asegurada a la carcasa de la bomba con el anillo

de bloqueo de la cubierta del filtro. Antes de dar servicio al sistema de circulación

de la piscina y el spa, todos los controles del sistema y de la bomba deben estar

en la posición de apagado y la válvula de alivio de aire manual del filtro debe estar

en la posición abierta. No opere el sistema de circulación de piscinas y spas si un

componente del sistema no está ensamblado correctamente, está dañado o falta.

No opere el sistema de circulación de piscinas y spas a menos que el cuerpo de la

válvula de alivio de aire del filtro esté en la posición bloqueada en el cuerpo

superior del filtro. Todas las válvulas de succión y descarga DEBEN estar

ABIERTAS al iniciar el sistema de circulación.

No hacerlo podría provocar lesiones personales graves y/o daños a la propiedad.

ADVERTENCIA - Nunca opere ni pruebe el sistema de circulación a más

de 40 PSI.

ADVERTENCIA - Peligro de incendio y quemaduras .

Los motores funcionan a altas temperaturas y si no están adecuadamente

aislados de estructuras inflamables o desechos extraños, pueden provocar

incendios, que pueden provocar lesiones personales graves o la muerte. También

es necesario dejar que el motor se enfríe durante al menos 20 minutos antes del

mantenimiento para minimizar el riesgo de quemaduras.

- 7 -

ADVERTENCIA - No realizar la instalación de acuerdo con las

instrucciones definidas puede provocar lesiones personales graves o la muerte.

APPEARANCE AND NAME OF PARTS

Piezas para bomba Serie HBP

Clave NO

Descripción

Clave NO

Descripción

Tapa

Sello mecánico

Junta tórica

Cesta

Cubierta del soporte

Tapón de drenaje

Estera plana

Junta tórica

arandela de resorte

Cuerpo de

dieciséis

Tornillo

- 8 -

bomba

Tuerca

Sótano de plástico

Junta tórica

Apoyo

Difusor

Motor

Impulso

Terminal de puesta a tierra

Diagrama de cableado de la bomba de piscina

- 9 -

NOTA: La configuración predeterminada de fábrica es 110 V. Cuando el

usuario necesita utilizar un voltaje de 220 V, el interruptor de voltaje debe

cambiarse a un equipo de 220 V y la fuente de alimentación debe

conectarse a un GFCI de 220 V.

SPECIFICATION PARAMETER

Modelo

HBP750II

HBP1100II

HBP1500II

Aporte

CA 110 V-240 V 60 Hz.

máximo poder

1,0 CV

1,5 caballos

2 CV

Q máx.

80 galones

por minuto

100 galones

por minuto

110 galones

por minuto

altura máxima

10.5 metro

15.5 metro

18 metro

Succión máxima

1,5 metros

2 metros

Temperatura de

funcionamiento

0-5 0 ℃ ( 32-122 ℉ )

Junta de manguera

Rosca interna 1,5" NPT / Conexión rosca

externa 2,5" NPT

Calibre de

entrada/salida

TNP 1-1/2

INSTALLATION INSTRUCTIONS

- 10 -

ADVERTENCIA: Este producto debe ser instalado y reparado únicamente

por un profesional calificado.

Ubicación de la bomba

Ubique la bomba lo más cerca posible de la piscina y haga funcionar las líneas de

succión lo más directamente posible. posible para reducir la pérdida por fricción.

Las líneas de succión deben tener una pendiente continua hacia arriba desde el

punto más bajo de la línea. Las uniones deben estar apretadas (pero no

demasiado apretadas). El diámetro de la línea de succión debe ser igual o mayor

que el diámetro de la línea de descarga.

Aunque este producto puede ser para uso en exteriores, se recomienda

encarecidamente proteger los componentes eléctricos de la intemperie.

Seleccione un área con buen drenaje, una que no se inunde cuando llueve. NO

instale la bomba en un lugar húmedo o sin ventilación. Mantenga el motor

limpio. Los motores de las bombas requieren libre circulación de aire para

enfriarse.

Montaje de la bomba

Instale la bomba sobre una base o plataforma firme y nivelada para cumplir con

todos los códigos locales y nacionales. Sujete la bomba a la base o plataforma

con tornillos o pernos para reducir aún más la vibración y la tensión en las juntas

de tuberías o mangueras. La base DEBE ser sólida, nivelada, rígida y libre de

vibraciones.

El soporte de la bomba debe:

Deje que la altura de entrada de la bomba esté lo más cerca posible del nivel

del agua.

Permita el uso de un tubo de succión directo y corto (para reducir las pérdidas

por fricción).

Permita válvulas de compuerta en las tuberías de succión y descarga.

Estar protegido del exceso de humedad e inundaciones.

Permita un acceso adecuado para realizar el mantenimiento de la bomba y

las tuberías.

Tabla de tamaños de tuberías

- 11 -

NOTA : Se recomienda utilizar una longitud mínima de tubería, equivalente a 10

diámetros de tubería, entre la entrada de succión de la bomba y cualquier

accesorio de plomería.

ADVERTENCIA: Presión peligrosa.

Las bombas, filtros y otros equipos/componentes de un sistema de filtración de

piscina funcionan bajo presión. Los equipos y/o componentes de filtración

instalados incorrectamente y/o probados incorrectamente pueden fallar y provocar

lesiones y/o daños a la propiedad.

Plomería

Utilice cinta de teflón para sellar conexiones roscadas en componentes de

plástico moldeados. Todos los accesorios de plástico deben ser nuevos o

limpiarse minuciosamente antes de su uso. NOTA: NO utilice lubricante para

tuberías de plomero, ya que puede causar grietas en los componentes de

plástico. Cuando aplique cinta de teflón a roscas de plástico, envuelva toda la

parte roscada del conector macho con una o dos capas de cinta. Enrolle la cinta

en el sentido de las agujas del reloj mientras mira hacia el extremo abierto del

accesorio, comenzando por el final del accesorio. Los puertos de succión y salida

de la bomba tienen topes de rosca moldeados. NO intente forzar el conector de

la manguera más allá de este tope. Sólo es necesario apretar los accesorios lo

suficiente para evitar fugas. Apriete el accesorio con la mano y luego use una

herramienta para enganchar el accesorio 1 ½ vuelta adicional. Úselo con cuidado

cuando utilice cinta de teflón ya que la fricción se reduce considerablemente; No

apriete demasiado el accesorio o podría causar daños . Si se producen fugas,

retire el conector, limpie la cinta de teflón vieja, vuelva a envolver con una o dos

capas adicionales de cinta de teflón y vuelva a instalar el conector.

Guarniciones

Los accesorios restringen el flujo. Para una mayor eficiencia, utilice la menor

- 12 -

cantidad de accesorios posibles (pero al menos dos salidas de succión). Evite

accesorios que puedan provocar trampas de aire. Los accesorios para piscinas y

spa DEBEN cumplir con los estándares de la Asociación Internacional de

Funcionarios de Plomería y Mecánica (IAPMO). Utilice un accesorio de succión

que no quede atrapado en la piscina ( drenajes múltiples) o doble succión

(desnatador y drenaje principal).

Eléctrico

ADVERTENCIA: conecte a tierra y conecte el motor antes de conectarlo al

suministro de energía eléctrica. La falla en la conexión a tierra y en la conexión del

motor de la bomba puede causar riesgos de descarga eléctrica graves o fatales .

ADVERTENCIA: NO conecte a tierra a una línea de suministro de gas.

ADVERTENCIA: Para evitar descargas eléctricas peligrosas o fatales,

apague la alimentación del motor antes de trabajar en las conexiones eléctricas.

ADVERTENCIA: El disparo del interruptor de circuito de falla a tierra (GFCI)

indica un problema eléctrico. Si el GFCI se dispara y no se reinicia, consulte a un

electricista para que inspeccione y repare el sistema eléctrico.

ADVERTENCIA: Peligro de incendio.

Haga coincidir el voltaje de suministro con el voltaje de la placa de identificación

del motor.

Asegúrese de que el suministro eléctrico disponible coincida con el voltaje, la fase

y el ciclo del motor, y que el tamaño del cable sea adecuado para la clasificación

de HP (KW) y la distancia desde la fuente de energía. NOTA: Todo el cableado

eléctrico DEBE ser realizado por un electricista autorizado y DEBE cumplir

con los códigos locales y las regulaciones NEC. Utilice únicamente

conductores de cobre.

Voltaje

El voltaje en el motor NO DEBE estar más del 10 % por encima o por debajo del

voltaje nominal de la placa de identificación del motor, o el motor podría

sobrecalentarse, provocando un disparo por sobrecarga y reduciendo la vida útil

- 13 -

de los componentes. Si el voltaje es inferior al 90 % o superior al 110 % del voltaje

nominal cuando el motor está funcionando a plena carga, consulte a la compañía

eléctrica.

Puesta a tierra y unión

Instale, conecte a tierra, conecte y cablee el motor de acuerdo con los requisitos

del código eléctrico local o nacional.

Motor permanentemente puesto a tierra. Hay un cable de tierra en la cubierta

trasera de cada bomba. Conecte el motor a la estructura de la piscina. La unión

conectará cualquier pieza metálica dentro y alrededor de la piscina con el cable de

tierra.

La unión reduce el riesgo de que pase corriente entre objetos metálicos unidos, lo

que podría causar una descarga eléctrica si se conecta a tierra o se produce un

cortocircuito. Consulte los códigos NEC para todos los estándares de

cableado, incluidos, entre otros, conexión a tierra, unión y procedimientos

generales de cableado.

Utilice un conductor de cobre sólido, tamaño 12 o mayor. Pase el cable desde el

terminal de unión externo hasta la varilla o malla de refuerzo. Conecte el cable de

tierra No. 12 AWG (3,21 mm 2 ) al terminal de tierra provisto en la cubierta

posterior de cada bomba y a cualquier parte metálica de la piscina, spa o jacuzzi,

y a todos los equipos eléctricos, tuberías metálicas (excepto gas tuberías) y

conductos dentro de 5 pies (1,5 m) de las paredes interiores de la piscina, spa o

jacuzzi.

Alambrado

ADVERTENCIA: Todo el cableado debe realizarlo un electricista

autorizado.

La bomba DEBE estar permanentemente conectada al circuito. Si otras luces o

electrodomésticos también están en el mismo circuito, asegúrese de agregar sus

cargas de amperaje antes de calcular los tamaños de cables y disyuntores. Utilice

el disyuntor de carga como interruptor maestro de encendido y apagado.

Instale un interruptor de circuito de falla a tierra (GFCI) en el circuito; detectará un

cortocircuito a tierra y desconectará la energía antes de que se vuelva peligroso

para los usuarios de la piscina. Para conocer el tamaño del GFCI requerido y los

procedimientos de prueba para el GFCI, consulte las instrucciones del fabricante.

- 14 -

En caso de un corte de energía, verifique que el GFCI no se haya disparado, lo

que impedirá el funcionamiento normal de la bomba. Restablecer si es necesario.

NOTA: Si no utiliza conducto para cablear el motor, asegúrese de sellar la

abertura del cable en el extremo del motor para evitar que entre suciedad,

insectos, etc.

START-UP & OPERATION

Antes de la puesta en marcha

Aviso: Si es necesario realizar una prueba de presión antes del uso inicial para

garantizar que la bomba esté funcionando correctamente, se deben mantener los

siguientes criterios para esta prueba:

1. Haga que un profesional realice esta prueba.

2. Asegúrese de que todos los componentes de la bomba y del sistema estén

sellados correctamente para evitar fugas.

3. Elimine el aire atrapado en el sistema abriendo completamente la válvula de

alivio de aire manual del filtro hasta que se descargue un chorro constante de

agua.

4. No permita más de 40 psi (276 kPa) a una temperatura del agua no superior a

100 F (38 C).

5. Realice la prueba de presión durante no más de 24 horas. Inspeccione

inmediatamente todas las piezas para verificar que estén intactas y funcionando

correctamente.

Llene la carcasa del filtro con agua hasta el nivel del tubo de succión. NUNCA

opere la bomba sin agua . El agua actúa como refrigerante y lubricante para el

sello mecánico del eje.

ADVERTENCIA: si se está probando la presión de la bomba (40 PSI

MÁXIMO), asegúrese de que se haya liberado la presión, usando la válvula de

alivio de aire manual del filtro, antes de quitar la cubierta del filtro.

PRECAUCIÓN: NUNCA haga funcionar la bomba en seco. Hacer funcionar

la bomba en seco puede dañar los sellos, provocar fugas, inundaciones y anular

la garantía. Llene la carcasa del filtro con agua antes de arrancar el motor.

- 15 -

ATENCIÓN: NO agregue productos químicos al sistema de piscina/spa

directamente frente a la succión de la bomba. Agregar productos químicos sin

diluir puede dañar la bomba y anular la garantía.

ATENCIÓN – Antes de retirar la tapa del colador:

1. DETENGA LA BOMBA antes de continuar.

2. CERRAR VÁLVULAS en tuberías de succión y salida.

3. LIBERE TODA LA PRESIÓN de la bomba y del sistema de tuberías utilizando

la válvula de alivio de aire manual del filtro. Consulte el manual del propietario

del filtro para obtener más detalles .

Bomba de cebado

PRECAUCIÓN: todas las válvulas de succión y descarga DEBEN estar

ABIERTAS , así como la válvula de alivio de aire del filtro (si está disponible) en el

filtro, al iniciar el sistema de bomba de circulación. De lo contrario, podrían

producirse lesiones personales graves.

Libere toda la presión del filtro, la bomba y el sistema de tuberías. Consulte

el manual del propietario del filtro.

Si la fuente de agua es más alta que la bomba, la bomba se cebará sola

cuando se abran las válvulas de succión y salida. Si la fuente de agua es más

baja que la bomba, desenrosque y retire la tapa del filtro; llene la carcasa del filtro

con agua.

Limpie y lubrique la junta tórica de la cubierta del filtro con "Jack's 327" cada

vez que la retire. Inspeccione la junta tórica y vuelva a instalarla en la cubierta del

filtro.

Vuelva a colocar la cubierta del filtro en la carcasa del filtro; gírelo en el

sentido de las agujas del reloj para apretar la cubierta.

NOTA: Apriete la cubierta del filtro únicamente con la mano (no con llaves).

Encienda la alimentación y espere a que la bomba se cebe, lo que puede tardar

hasta cinco (5) minutos. El tiempo de cebado dependerá de la longitud vertical de

la altura de succión y de la longitud horizontal de la tubería de succión. Si la

bomba NO ceba en cinco minutos, detenga el motor y determine la causa.

Asegúrese de que todas las válvulas de succión y descarga estén abiertas

- 16 -

cuando la bomba esté funcionando. Consulte la Guía de solución de problemas.

ATENCIÓN: Espere cinco (5) segundos antes de reiniciar la bomba. De lo

contrario, se puede provocar la rotación inversa del motor y, en consecuencia,

daños graves a la bomba.

Cierre la válvula de alivio de aire manual del filtro después de cebar la bomba.

care and maintenance

Limpie la cesta del colador con regularidad. NO golpee la canasta para limpiarla.

Inspeccione la junta de la tapa del filtro con regularidad y reemplácela según sea

necesario.

Las bombas tienen cojinetes de motor y sellos de eje autolubricantes. No es

necesaria ninguna lubricación.

Mantenga el motor limpio. Asegúrese de que las salidas de aire estén libres

de obstrucciones para evitar daños. NO use agua para limpiar el motor con una

manguera.

Ocasionalmente, los sellos del eje deben reemplazarse debido a desgaste o

daños. Reemplace con un kit de ensamblaje de sello genuino.

Consulte las “Instrucciones para el cambio del sello del eje” en este manual.

Storage/Winterization

ADVERTENCIA: Peligro de separación.

No purgue el sistema con aire comprimido. Purgar el sistema con aire comprimido

puede provocar que los componentes exploten, con riesgo de lesiones graves o la

muerte para cualquier persona que se encuentre cerca. Utilice únicamente un

soplador de alto volumen y baja presión (menos de 5 PSI) cuando purgue con aire

la bomba, el filtro o las tuberías.

ATENCIÓN: Permitir que la bomba se congele anulará la garantía.

ATENCIÓN: Utilice ÚNICAMENTE propilenglicol como anticongelante en su

sistema de piscina/spa. El propilenglicol no es tóxico y no daña los componentes

- 17 -

plásticos del sistema; Otros anticongelantes son altamente tóxicos y pueden

dañar los componentes plásticos del sistema.

Drene toda el agua de la bomba y las tuberías cuando espere temperaturas bajo

cero o cuando almacene la bomba durante un período prolongado (consulte las

instrucciones a continuación).

Mantenga el motor seco y cubierto durante el almacenamiento. Para evitar

problemas de condensación/corrosión, NO cubra ni envuelva la bomba con

películas o bolsas de plástico.

Almacenamiento de la bomba para el invierno

ADVERTENCIA: Para evitar riesgos de descarga eléctrica peligrosos o

fatales , apague la alimentación del motor antes de drenar la bomba. No

desconectar la alimentación puede provocar lesiones personales graves o la

muerte.

1. Drene el nivel del agua por debajo de todas las entradas a la piscina.

2. Retire los tapones de drenaje de la parte inferior del cuerpo del filtro y retire la

cubierta del filtro de la carcasa del filtro.

3. Desconecte la bomba de la plataforma de montaje, del sistema de cableado

(después de apagar la alimentación) y del sistema de tuberías.

4. Una vez que retire la bomba del agua, vuelva a instalar la cubierta del filtro y los

tapones de drenaje. Guarde la bomba en un área seca.

Shaft Seal Change Instructions

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

POR FAVOR LEA Y SIGA TODAS LAS INSTRUCCIONES

Al dar servicio a equipos eléctricos, siempre se deben observar las precauciones

básicas de seguridad, incluidas las siguientes. No seguir las instrucciones puede

provocar lesiones.

A. ADVERTENCIA : Para reducir el riesgo de lesiones, no permita que los

niños utilicen este producto.

B. Desconecte todo servicio de energía eléctrica a la bomba antes de comenzar a

reemplazar el sello del eje.

- 18 -

C. Sólo personal calificado debe intentar reemplazar el sello giratorio. Póngase en

contacto con su distribuidor autorizado local o con el centro de servicio si tiene

alguna pregunta .

D. El Código Eléctrico Nacional requiere un juego de cables con cierre giratorio de

tres (3) pies como máximo con un receptáculo protegido por GFCI o una conexión

de cable duro (conducto) para la instalación de la bomba de piscina. No utilice

cables de extensión.

E. Tenga mucho cuidado al manipular las secciones giratoria y estacionaria del

sello de reemplazo de dos partes. Las materias extrañas o una manipulación

inadecuada rayarán fácilmente las superficies de sellado de grafito y cerámica.

Troubleshooting Guide

El motor NO arranca – Verifique si:

Asegúrese de que las conexiones del tablero de terminales coincidan con el

diagrama de cableado dentro de la caja de terminales. Asegúrese de que el motor

esté cableado para el voltaje de suministro de campo disponible (consulte la

etiqueta de funcionamiento de la bomba).

1. Conexiones de cableado flojas o inadecuadas; abrir interruptores o relés;

disyuntores disparados, GFCI o fusibles quemados.

Solución: Verifique todas las conexiones, disyuntores y fusibles. Restablezca los

disyuntores disparados o reemplace los fusibles quemados.

2. Verifique manualmente la rotación del eje del motor para verificar si se mueve

libremente y no hay obstrucciones.

Solución: Consulte los pasos 4 y 5 de las “Instrucciones para cambiar el sello del

eje” en este manual.

3. Si tiene un temporizador, asegúrese de que esté funcionando correctamente.

Evítelo si es necesario.

El motor se apaga – Verifique si:

1. Bajo voltaje en el motor o caída de energía (frecuentemente causado por

cableado de tamaño insuficiente o uso de cable de extensión).

Solución: Comuníquese con un profesional calificado para verificar que el calibre

del cableado sea lo suficientemente pesado.

NOTA : el motor de su bomba está equipado con un “protector automático de

- 19 -

sobrecarga térmica”. El motor se apagará automáticamente si el suministro de

energía cae antes de que se acumulen daños por calor que provoquen que los

devanados se quemen. El “protector de sobrecarga térmica” permitirá que el

motor se reinicie automáticamente una vez que se haya enfriado. Continuará

activando/desactivando hasta que se corrija el problema. Asegúrese de corregir

la causa del sobrecalentamiento.

El motor tararea, pero NO arranca. Verifique:

1. Impulsor atascado con residuos.

Solución: Haga que un profesional de reparación calificado abra la bomba y retire

los residuos.

La bomba no ceba, verifique si hay:

1. Vacíe la carcasa de la bomba/filtro.

Solución: Asegúrese de que la carcasa de la bomba/filtro esté llena de agua y

que la junta tórica de la cubierta esté limpia. Asegúrese de que la junta tórica esté

correctamente asentada en la ranura de la junta tórica de la cubierta. Asegúrese

de que la junta tórica esté lubricada con “Jack's 327” y que la cubierta del filtro

esté bloqueada firmemente en su posición.

El lubricante ayudará a crear un sello más hermético.

2. Conexiones flojas en el lado de succión.

Solución: Apriete las conexiones de tubería/unión.

NOTA: Cualquier bomba autocebante no se cebará si hay fugas de aire de

succión. Las fugas provocarán burbujas que emanarán de los accesorios de

retorno en la pared de la piscina.

3. Fugas en juntas tóricas o prensaestopas en las válvulas.

Solución: Apriete, repare o reemplace las válvulas.

4. Cesta coladora o cesta desnatadora cargada de residuos.

Solución: Retire la tapa de la carcasa del colador o la cubierta del skimmer,

limpie la canasta y vuelva a llenar la carcasa del colador con agua. Apriete la

cubierta.

5. Lado de succión obstruido.

Solución: póngase en contacto con un profesional de reparación cualificado.

Bloquee para determinar si la bomba desarrollará vacío. Debe tener entre 5” y 6”

de vacío en la tapa del filtro (solo su distribuidor de piscinas puede confirmar

esto con un vacuómetro) . Es posible que pueda comprobarlo retirando la cesta

- 20 -

del skimmer y colocando la mano sobre el puerto inferior con el skimmer lleno y la

bomba en funcionamiento. Si no siente succión, verifique si hay una obstrucción

en la línea.

a. Si la bomba genera vacío, verifique si hay una línea de succión bloqueada o

una canasta de filtro sucia. Una fuga de aire en la succión.

La tubería puede ser la causa.

b. Si la bomba no desarrolla vacío y tiene suficiente “agua de cebado”:

i. Vuelva a revisar la cubierta de la carcasa del filtro y todas las conexiones

roscadas para detectar fugas de succión. Compruebe si todas las abrazaderas de

las mangueras del sistema están apretadas.

ii. Verifique el voltaje para asegurarse de que el motor esté girando a máximas

RPM.

III. Abra la tapa de la carcasa y verifique si hay obstrucciones u obstrucciones en

la succión. Revise el impulsor en busca de residuos.

IV. Retire y reemplace el sello del eje sólo si tiene fugas.

Flujo bajo: generalmente, verifique:

1. Filtro o línea de succión obstruidos o restringidos.

Solución: póngase en contacto con un profesional de reparación cualificado.

Flujo bajo: generalmente, verifique:

2. Tuberías de piscina de tamaño insuficiente.

Solución: Corrija el tamaño de la tubería.

3. Línea de descarga del filtro obstruida o restringida, válvula parcialmente

cerrada (lectura de calibre alta).

Solución: Filtros de arena – retrolavado según las instrucciones del fabricante;

Filtros DE: retrolavado según las instrucciones del fabricante; Filtros de cartucho:

limpie o reemplace el cartucho.

4. Fuga de aire en la succión (burbujas que salen de los accesorios de retorno).

Solución: Vuelva a apretar las conexiones de succión y descarga usando cinta

de teflón. Inspeccione otras conexiones de plomería y apriete según sea

necesario.

5. Impulsor obstruido, restringido o dañado.

Solución: Reemplace incluyendo el conjunto de sello nuevo.

Bomba ruidosa: compruebe si hay:

1. Fuga de aire en la tubería de succión, cavitaciones causadas por una línea de

- 21 -

succión restringida o de tamaño insuficiente o fuga en cualquier junta, nivel bajo

de agua en la piscina y líneas de retorno de descarga sin restricciones.

Solución: Corrija la condición de succión o las líneas de retorno del acelerador, si

es práctico. A veces, sostener la mano sobre el conector de retorno demostrará

este punto o colocar un conector de globo ocular más pequeño.

2. Vibración debido a un montaje inadecuado, etc.

Solución: Monte la bomba en una superficie nivelada y asegúrela a la plataforma

del equipo.

3. Materia extraña en la carcasa de la bomba. La causa podría ser piedras sueltas

o escombros que golpean el impulsor.

Solución: Limpie la carcasa de la bomba.

4. Los cojinetes del motor hacen ruido debido al desgaste normal, la oxidación, el

sobrecalentamiento o la concentración de productos químicos que causan daños

en el sello, lo que permitirá que el agua clorada se filtre en los cojinetes,

eliminando la grasa y provocando que los cojinetes chirrien.

Solución: Todas las fugas en los sellos deben reemplazarse de inmediato.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

REPRESENTANTE CE: SHUNSHUN GmbH .

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Alemania

Tel: +49 1727041930 euvertreter@gmail.com

REPRESENTANTE DEL REINO UNIDO: Pooledas Group Ltd.

Unidad 5 Albert Edward House, The Pavilions Preston, Reino Unido

Tel: 01772418127 pooledas123@gmail.com

Importado a AUS: SIHAO PTY LTD.

1 ROKEVA STREET ASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Hecho en china

- 1 -

Técnico Certificado de soporte y garantía electrónica

www.vevor.com/support

- 2 -

Techniczny Certyfikat wsparcia i e-gwarancji

www.vevor.com/support

POMPA DO BASENU

INSTRUKCJA OBSŁUGI

MODEL: HBP750II / HBP1100II / HBP1500II

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: HBP750II / HBP1100II / HBP1500II

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

SWIMMING POOL PUMP

- 2 -

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi

uważnie przeczytać instrukcję obsługi.

Ten produkt podlega przepisom Dyrektywy Europejskiej

2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że

produkt wymaga selektywnej zbiórki śmieci na terenie Unii

Europejskiej. Dotyczy to produktu i wszystkich akcesoriów

oznaczonych tym symbolem. Produktów oznaczonych jako takie nie

można wyrzucać razem ze zwykłymi odpadami domowymi, lecz

należy je oddać do punktu zbiórki w celu recyklingu urządzeń

elektrycznych i elektronicznych

SAFETY INSTRUCTIONS

OSTRZEŻENIE - Aby zmniejszyć ryzyko obrażeń, nie pozwalaj dzieciom

używać tego produktu ani wspinać się na niego. Przez cały czas ściśle nadzoruj

dzieci. Elementy takie jak system filtracji, pompy i grzejniki muszą być

umieszczone tak, aby uniemożliwić dzieciom korzystanie z nich w celu uzyskania

dostępu do basenu.

OSTROŻNOŚĆ - Pompa ta jest przeznaczona do użytku w basenach

zainstalowanych na stałe i w razie potrzeby może być również używana z

wannami z hydromasażem i spa. NIE używać z basenami, które można

przechowywać. Basen zainstalowany na stałe jest zbudowany w ziemi lub na

ziemi lub w budynku w taki sposób, że nie można go łatwo zdemontować w celu

przechowywania. Basen przeznaczony do przechowywania jest skonstruowany w

taki sposób, że można go łatwo zdemontować w celu przechowywania i ponownie

złożyć w pierwotnej integralności.

Chociaż produkt ten może być przeznaczony do użytku na zewnątrz,

zdecydowanie zaleca się ochronę elementów elektrycznych przed warunkami

atmosferycznymi. Wybierz dobrze osuszony obszar, który nie będzie zalewany

podczas deszczu. Do chłodzenia wymaga swobodnej cyrkulacji powietrza. Nie

instaluj w wilgotnym lub niewentylowanym miejscu. W przypadku montażu w

zewnętrznej obudowie lub pod krawędzią wanny z hydromasażem lub spa należy

- 3 -

zapewnić odpowiednią wentylację i swobodną cyrkulację powietrza, aby zapobiec

przegrzaniu silnika.

OSTRZEŻENIE - Elementy basenu i spa mają ograniczoną żywotność.

Wszystkie elementy należy często sprawdzać i wymieniać co najmniej co dziesięć

lat lub w przypadku stwierdzenia uszkodzeń, złamań, pęknięć, braków lub

nieprawidłowego zamocowania

OSTRZEŻENIE - Ryzyko porażenia prądem.

Niebezpieczne napięcie może spowodować porażenie, oparzenie lub śmierć. Aby

zmniejszyć ryzyko porażenia prądem, NIE używaj przedłużacza do podłączenia

urządzenia do źródła zasilania. Zapewnij odpowiednio zlokalizowane gniazdko.

Wymagane jest, aby całe okablowanie elektryczne wykonali licencjonowani

elektrycy. Całe okablowanie elektryczne MUSI być zgodne z obowiązującymi

lokalnymi i krajowymi przepisami i przepisami. Przed przystąpieniem do prac przy

pompie lub silniku należy odłączyć przewody silnika.

OSTRZEŻENIE – Aby zmniejszyć ryzyko porażenia prądem, należy

natychmiast wymienić uszkodzony przewód. NIE zakopuj przewodu. Znajdź

przewód, aby zapobiec nadużyciom ze strony kosiarek, nożyc do żywopłotów i

innego sprzętu.

OSTRZEŻENIE - Podłączaj wyłącznie do gniazdka z uziemieniem

chronionego przez przerywacz obwodu ziemnozwarciowego (GFCI).

Jeśli nie możesz sprawdzić, czy gniazdko jest chronione przez GFCI, skontaktuj

się z licencjonowanym elektrykiem.

OSTRZEŻENIE - Niepołączenie pompy ze strukturą basenu zwiększa

ryzyko porażenia prądem i może skutkować obrażeniami lub śmiercią. Aby

zmniejszyć ryzyko porażenia prądem, zapoznaj się z instrukcją instalacji i

skonsultuj się z zawodowym elektrykiem w sprawie podłączenia pompy.

Skontaktuj się także z licencjonowanym elektrykiem, aby uzyskać informacje na

temat lokalnych przepisów elektrycznych dotyczących wymagań dotyczących

połączeń.

- 4 -

Użyj litego przewodnika miedzianego o rozmiarze 8 lub większym. Poprowadź

ciągły drut od zewnętrznego ucha łączącego do pręta wzmacniającego lub siatki.

Użyj przewodu uziemiającego nr 12 AWG (3,21 mm 2 ) podłączonego do zacisku

uziemiającego znajdującego się na tylnej pokrywie każdej pompy, aby podłączyć

dowolne metalowe części basenu, spa lub wanny z hydromasażem oraz do całego

sprzętu elektrycznego, metalowych rur ( z wyjątkiem rurociągów gazowych) i

przewody w odległości 1,5 m (5 stóp) od wewnętrznych ścian basenu, spa lub

wanny z hydromasażem. WAŻNE — Odwołaj się do kodów NEC dla wszystkich

standardów okablowania, w tym między innymi uziemienia, łączenia i innych

ogólnych procedur okablowania. UWAGA – Krajowe przepisy elektryczne (NEC)

dopuszczają użycie przewodu o maksymalnej długości 3 stóp (1 m). Jeżeli pompa

jest wyposażona w przewód zgodny z normą NEC, obowiązują cztery (4)

powyższe zagrożenia.

OSTRZEŻENIE - Niebezpieczeństwo uwięzienia przez zassanie.

Zasysanie przez wyloty ssące i/lub pokrywy wylotów ssących, które są

uszkodzone, złamane, pęknięte, brakujące lub niezabezpieczone, powoduje

poważne obrażenia i/lub śmierć ze względu na następujące ryzyko uwięzienia:

Uwięzienie włosów – Włosy mogą wplątać się w osłonę wylotu ssania.

Uwięzienie kończyny — kończyna włożona do otworu studzienki wylotowej

ssania lub pokrywy wylotu ssącego, która jest uszkodzona, złamana, pęknięta,

brakująca lub nieprawidłowo przymocowana, może spowodować mechaniczne

związanie lub obrzęk kończyny.

Zassanie ciała Uwięzienie — nacisk wywierany na dużą część ciała lub kończyn

może spowodować uwięzienie.

Wytrzewienie/wypatroszenie — podciśnienie wywierane bezpośrednio na jelita

przez niezabezpieczoną miskę wylotową ssania lub pokrywę wylotu ssącego,

które jest uszkodzony, złamany, pęknięty, brakujący lub niezabezpieczony, może

skutkować wypatroszeniem/wypatroszeniem.

Mechaniczne uwięzienie — istnieje ryzyko uchwycenia biżuterii, kostiumów

kąpielowych, ozdób do włosów, palców u rąk i nóg lub kostek przez otwór w

pokrywie wylotu ssania, co może spowodować mechaniczne uwięzienie.

- 5 -

OSTRZEŻENIE - Aby zmniejszyć ryzyko uwięzienia:

- Jeżeli wyloty są na tyle małe, że mogą zostać zablokowane przez osobę, należy

zainstalować co najmniej dwa sprawne wyloty ssące na pompę. Wyloty ssące w

tym samym miejscu (tj. na podłodze lub ścianie) muszą być zainstalowane w

odległości co najmniej trzech stóp (3 stóp) [0,91 metra] od siebie, mierząc od

najbliższego punktu do bliskiego punktu.

- Podwójne złącza ssące należy umieścić w takich miejscach i odległościach, aby

uniknąć „podwójnego zablokowania” przez użytkownika.

- Podwójnych złączy ssących nie należy umieszczać na obszarach siedzeń ani na

oparciach takich miejsc do siedzenia.

- Maksymalne natężenie przepływu w systemie nie może przekraczać wartości

podanych w „Tabeli rozmiarów rur” znajdującej się na stronie strona 5 z ten

podręcznik.

- Nigdy nie korzystaj z basenu ani spa, jeśli którykolwiek element wylotu ssania

jest uszkodzony, złamany, pęknięty, brakuje go lub nie jest dobrze zamocowany.

- Natychmiast wymienić uszkodzone, złamane, pęknięte, brakujące lub źle

przymocowane elementy wylotu ssącego.

- Oprócz dwóch lub więcej wylotów ssących na pompę zainstalowanych zgodnie z

najnowszymi normami IAF (dawniej NSPI) i wytycznymi CPSC, należy

przestrzegać wszystkich obowiązujących przepisów krajowych, stanowych i

lokalnych.

- Zaleca się zainstalowanie systemu uwalniania lub odpowietrzania podciśnienia,

który łagodzi zasysanie.

OSTRZEŻENIE - Niebezpieczne ciśnienie.

Systemy cyrkulacji wody w basenach i spa działają pod niebezpiecznym

ciśnieniem podczas rozruchu, normalnej pracy i po wyłączeniu pompy. Podczas

uruchamiania pompy należy trzymać się z daleka od urządzeń układu

cyrkulacyjnego. Niezastosowanie się do instrukcji bezpieczeństwa i obsługi może

spowodować gwałtowne oddzielenie obudowy pompy od pokrywy na skutek

ciśnienia w układzie, co może spowodować uszkodzenie mienia, poważne

obrażenia ciała lub śmierć. Przed przystąpieniem do serwisowania układu

cyrkulacji wody w basenie i spa wszystkie elementy sterujące systemu i pompy

- 6 -

muszą być w położeniu wyłączonym, a ręczny zawór odpowietrzający filtra musi

być w położeniu otwartym. Przed uruchomieniem pompy systemowej wszystkie

zawory systemowe muszą być ustawione w pozycji umożliwiającej powrót wody

systemowej do basenu. Nie zmieniać położenia zaworu sterującego filtra, gdy

pompa systemowa pracuje. Przed uruchomieniem pompy systemowej całkowicie

otwórz ręczny zawór odpowietrzający filtra. Nie zamykaj ręcznego zaworu

odpowietrzającego filtra, dopóki nie wypłynie stały strumień wody (nie powietrza

ani powietrza i wody). Wszystkie zawory ssawny i tłoczny MUSZĄ być OTWARTE

podczas uruchamiania układu cyrkulacyjnego.

Niezastosowanie się do tego może spowodować poważne obrażenia ciała i/lub

uszkodzenie mienia.

OSTRZEŻENIE - Zagrożenie separacją.

Nieprzestrzeganie instrukcji bezpieczeństwa i obsługi może spowodować

gwałtowne oddzielenie elementów pompy. Pokrywa filtra siatkowego musi być

odpowiednio przymocowana do korpusu pompy za pomocą pierścienia

zabezpieczającego pokrywę filtra. Przed przystąpieniem do serwisowania

systemu cyrkulacji w basenie i spa wszystkie elementy sterujące systemu i pompy

muszą być w położeniu wyłączonym, a ręczny zawór odpowietrzający filtra musi

być w położeniu otwartym. Nie używaj systemu cyrkulacji basenu i spa, jeśli

element systemu nie jest prawidłowo zmontowany, jest uszkodzony lub go brakuje.

Nie uruchamiaj systemu cyrkulacji w basenie i spa, jeśli korpus zaworu

nadmiarowego powietrza filtra nie jest zablokowany w górnej części filtra.

Wszystkie zawory ssawny i tłoczny MUSZĄ być OTWARTE podczas

uruchamiania układu cyrkulacyjnego.

Niezastosowanie się do tych zaleceń może spowodować poważne obrażenia ciała

i/lub uszkodzenie mienia.

OSTRZEŻENIE - Nigdy nie uruchamiaj ani nie testuj układu cyrkulacji przy

ciśnieniu większym niż 40 PSI.

OSTRZEŻENIE - Niebezpieczeństwo pożaru i poparzenia .

- 7 -

Silniki pracują w wysokich temperaturach i jeśli nie zostaną odpowiednio

odizolowane od łatwopalnych konstrukcji lub ciał obcych, mogą spowodować

pożar, który może spowodować poważne obrażenia ciała lub śmierć. Konieczne

jest również pozostawienie silnika do ostygnięcia przez co najmniej 20 minut przed

konserwacją, aby zminimalizować ryzyko poparzenia .

OSTRZEŻENIE - Niezastosowanie się do określonych instrukcji może

spowodować poważne obrażenia ciała lub śmierć.

APPEARANCE AND NAME OF PARTS

Części do pomp serii HBP

Klucz nr

Opis

Klucz nr

Opis

Pokrywa

Uszczelnienie

mechaniczne

- 8 -

Pierścień

uszczelniający

Pierścień uszczelniający

Kosz

Osłona wspornika

Korek spustowy

Płaska mata

Pierścień

uszczelniający

Podkładka sprężysta

Korpus pompy

Śruba

Orzech

Plastikowa piwnica

Pierścień

uszczelniający

Wsparcie

Dyfuzor

Silnik

Wirnik

Zacisk uziemiający

Schemat okablowania pompy basenowej

- 9 -

UWAGA: Domyślne ustawienie fabryczne to 110 V. Gdy użytkownik musi

użyć napięcia 220 V, przełącznik napięcia musi zostać przełączony na

przekładnię 220 V, a zasilacz musi być podłączony do GFCI 220 V.

SPECIFICATION PARAMETER

Model

HBP750II

HBP1100II

HBP1500II

Wejście

AC 110 V-240 V 60 Hz

maksymalna moc

1,0 KM

1,5 KM

2 KM

Q maks

80 GPM

100 GPM

110 GPM

Maks. wys

10,5 M

15,5 M

18 M

Maksymalne ssanie

1,5 m

2 m

Temperatura robocza

0-5 0 ℃ ( 32-122℉ )

Złącze węża

Przyłącze z gwintem wewnętrznym 1,5

"NPT/2,5" NPT z gwintem zewnętrznym

Kaliber

wlotowy/wylotowy

NPT 1-1/2

INSTALLATION INSTRUCTIONS

OSTRZEŻENIE – Ten produkt powinien być instalowany i serwisowany

wyłącznie przez wykwalifikowanego specjalistę.

Lokalizacja pompy

- 10 -

Umieścić pompę jak najbliżej basenu i uruchomić przewody ssące bezpośrednio

jak to możliwe, aby zmniejszyć straty tarcia. Linie ssące powinny mieć ciągłe

nachylenie w górę od najniższego punktu linii. Połączenia muszą być szczelne

(ale nie nadmiernie). Średnica przewodu ssawnego musi być równa lub większa

od średnicy przewodu tłocznego.

Chociaż produkt ten może być przeznaczony do użytku na zewnątrz,

zdecydowanie zaleca się ochronę elementów elektrycznych przed warunkami

atmosferycznymi. Wybierz dobrze osuszony obszar, który nie będzie zalewany

podczas deszczu. NIE instaluj pompy w wilgotnym lub niewentylowanym

miejscu. Utrzymuj silnik w czystości. Silniki pomp wymagają swobodnej cyrkulacji

powietrza do chłodzenia.

Montaż pompy

Zamontuj pompę na twardym, równym podłożu lub podkładce, aby spełnić

wszystkie przepisy lokalne i krajowe. Przymocuj pompę do podstawy lub podkładki

za pomocą śrub lub wkrętów, aby jeszcze bardziej zmniejszyć wibracje i

naprężenia na złączach rur lub węży. Podstawa MUSI być solidna, równa,

sztywna i wolna od wibracji.

Mocowanie pompy musi:

Upewnij się, że wysokość wlotu pompy znajduje się jak najbliżej poziomu

wody.

Umożliwić użycie krótkiej, bezpośredniej rury ssawnej (w celu zmniejszenia

strat tarcia).

Należy uwzględnić zasuwy na rurociągach ssawnym i tłocznym.

Chroń urządzenie przed nadmierną wilgocią i zalaniem.

Zapewnij odpowiedni dostęp w celu serwisowania pompy i rurociągów.

Tabela rozmiarów rur

UWAGA - Zaleca się, aby pomiędzy wlotem ssawnym pompy a wszelkimi

- 11 -

przyłączami hydraulicznymi stosować minimalną długość rurociągu,

odpowiadającą 10 średnicom rur.

OSTRZEŻENIE – Niebezpieczne ciśnienie.

Pompy, filtry i inny sprzęt/elementy systemu filtracji basenu działają pod

ciśnieniem. Nieprawidłowo zainstalowany i/lub niewłaściwie przetestowany sprzęt

i/lub komponenty filtrujące mogą ulec awarii, powodując obrażenia ciała i/lub

uszkodzenie mienia.

Instalacja wodociągowa

Użyj taśmy teflonowej do uszczelnienia połączeń gwintowych na elementach z

formowanych tworzyw sztucznych. Wszystkie plastikowe okucia muszą być nowe

lub dokładnie wyczyszczone przed użyciem. UWAGA – NIE używaj środka do

czyszczenia rur dla hydraulików, ponieważ może to spowodować pękanie

plastikowych elementów. Podczas nakładania taśmy teflonowej na gwinty z

tworzywa sztucznego owiń całą gwintowaną część męskiej złączki jedną lub

dwiema warstwami taśmy. Nawiń taśmę zgodnie z ruchem wskazówek zegara,

kierując się w stronę otwartego końca złączki, zaczynając od końca złączki.

Króćce ssące i wylotowe pompy mają wtopione ograniczniki gwintu. NIE próbuj

na siłę wpychać złącza węża poza ten ogranicznik. Konieczne jest jedynie

dokręcenie złączy na tyle, aby zapobiec wyciekom. Dokręcić złączkę ręcznie, a

następnie za pomocą narzędzia wkręcić złącze o dodatkowe 1 ½ obrotu. Podczas

stosowania taśmy teflonowej należy zachować ostrożność, ponieważ tarcie

znacznie się zmniejsza; Nie dokręcaj złączki zbyt mocno, gdyż możesz

spowodować uszkodzenie . Jeśli wystąpią nieszczelności, usuń złącze, wyczyść

starą taśmę teflonową, owiń ponownie jedną lub dwiema dodatkowymi warstwami

taśmy teflonowej i ponownie zainstaluj złącze.

Armatura

Złączki ograniczają przepływ. Aby uzyskać większą wydajność, należy używać jak

najmniejszej liczby złączek (ale co najmniej dwóch wylotów ssących). Unikaj

złączek, które mogą powodować zasyfonowanie powietrza. Armatura basenów i

spa MUSI być zgodna ze standardami Międzynarodowego Stowarzyszenia

Hydraulików i Urzędników Mechanicznych (IAPMO). W basenie należy używać

niezatykającej się armatury ssącej (wiele odpływów) lub podwójnego ssania

(odpieniacz i główny odpływ).

- 12 -

Elektryczny

OSTRZEŻENIE – Uziemić i połączyć silnik przed podłączeniem go do

źródła zasilania elektrycznego. Brak uziemienia i podłączenia silnika pompy może

spowodować poważne lub śmiertelne ryzyko porażenia prądem elektrycznym .

OSTRZEŻENIE – NIE uziemiaj przewodu doprowadzającego gaz.

OSTRZEŻENIE – Aby uniknąć niebezpiecznego lub śmiertelnego

porażenia prądem elektrycznym, przed rozpoczęciem prac przy połączeniach

elektrycznych należy WYŁĄCZYĆ zasilanie silnika.

OSTRZEŻENIE – Zadziałanie przerywacza obwodu zwarcia doziemnego

(GFCI) wskazuje na problem elektryczny. Jeśli GFCI wyłączy się i nie zresetuje,

skonsultuj się z elektrykiem w celu sprawdzenia i naprawy układu elektrycznego.

OSTRZEŻENIE – zagrożenie pożarowe.

Dopasuj napięcie zasilania do napięcia na tabliczce znamionowej silnika.

Upewnij się, że dostępne zasilanie elektryczne jest zgodne z napięciem, fazą i

cyklem silnika oraz że przekrój przewodu jest odpowiedni do mocy znamionowej

HP (KW) i odległości od źródła zasilania. UWAGA – Całe okablowanie

elektryczne MUSI zostać wykonane przez licencjonowanego elektryka i MUSI

być zgodne z lokalnymi przepisami i przepisami NEC. Używaj wyłącznie

przewodów miedzianych.

Napięcie

Napięcie na silniku NIE MOŻE być o więcej niż 10% wyższe lub niższe od

napięcia znamionowego silnika na tabliczce znamionowej, w przeciwnym razie

silnik może się przegrzać, powodując wyłączenie przeciążeniowe i skrócenie

żywotności podzespołów. Jeśli napięcie jest mniejsze niż 90% lub większe niż

110% napięcia znamionowego, gdy silnik pracuje z pełnym obciążeniem,

skonsultuj się z firmą energetyczną.

Uziemienie i łączenie

Zainstalować, uziemić, połączyć i okablować silnik zgodnie z lokalnymi lub

krajowymi wymaganiami przepisów elektrycznych.

- 13 -

Silnik uziemiony na stałe. Na tylnej pokrywie każdej pompy znajduje się przewód

uziemiający. Połącz silnik ze strukturą basenu. Klejenie połączy wszelkie

metalowe części wewnątrz i wokół basenu z przewodem uziemiającym.

Klejenie zmniejsza ryzyko przepływu prądu pomiędzy łączonymi metalowymi

obiektami, co mogłoby potencjalnie spowodować porażenie prądem w przypadku

uziemienia lub zwarcia. Kody referencyjne NEC dla wszystkich standardów

okablowania, w tym między innymi uziemienia, łączenia i ogólnych procedur

okablowania.

Użyj litego przewodnika miedzianego o rozmiarze 12 lub większym. Poprowadź

drut od zewnętrznego ucha łączącego do pręta wzmacniającego lub siatki.

Podłącz przewód uziemiający nr 12 AWG (3,21 mm 2 ) do zacisku uziemiającego

znajdującego się na tylnej pokrywie każdej pompy oraz do wszelkich metalowych

części basenu, spa lub wanny z hydromasażem, a także do całego sprzętu

elektrycznego, metalowych rur (z wyjątkiem gazowych) rurociągów) i przewód w

odległości 1,5 m (5 stóp) od wewnętrznych ścian basenu, spa lub wanny z

hydromasażem.

Okablowanie

OSTRZEŻENIE – Całe okablowanie musi wykonać licencjonowany

elektryk.

Pompa MUSI być na stałe podłączona do obwodu. Jeśli w tym samym obwodzie

znajdują się także inne lampy lub urządzenia, przed obliczeniem rozmiarów

przewodów i wyłączników należy pamiętać o zsumowaniu ich natężenia w

amperach. Użyj wyłącznika obciążenia jako głównego wyłącznika.

Zainstaluj przerywacz obwodu ziemnozwarciowego (GFCI) w obwodzie; wykryje

zwarcie do masy i odłączy zasilanie, zanim stanie się niebezpieczne dla

użytkowników basenu. Informacje na temat wymaganego rozmiaru GFCI i

procedur testowych dla GFCI można znaleźć w instrukcjach producenta. W

przypadku przerwy w dostawie prądu sprawdź GFCI pod kątem zadziałania, które

uniemożliwi normalną pracę pompy. W razie potrzeby zresetuj.

UWAGA – Jeśli nie używasz kanału kablowego podczas okablowania silnika,

pamiętaj o uszczelnieniu otworu na przewód na końcu silnika, aby zapobiec

przedostawaniu się brudu, robaków itp.

- 14 -

START-UP & OPERATION

Przed uruchomieniem

Uwaga: Jeżeli przed pierwszym użyciem konieczne jest wykonanie próby

ciśnieniowej w celu sprawdzenia prawidłowego działania pompy, wówczas w

ramach tej próby należy zachować następujące kryteria:

1. Poproś specjalistę o wykonanie tego testu.

2. Upewnij się, że wszystkie elementy pompy i systemu są odpowiednio

uszczelnione, aby zapobiec wyciekom.

3. Usuń całe powietrze uwięzione w systemie, całkowicie otwierając ręczny zawór

nadmiarowy powietrza z filtrem, aż zacznie wypływać stały strumień wody.

4. Dopuszczać ciśnienie nie wyższe niż 40 psi (276 kPa) przy temperaturze wody

nie wyższej niż 100 F (38 C).

5. Przeprowadź próbę ciśnieniową nie dłużej niż 24 godziny. Natychmiast sprawdź

wszystkie części, aby upewnić się, że są nienaruszone i działają prawidłowo.

Napełnij obudowę filtra siatkowego wodą do poziomu rury ssącej. NIGDY NIE

UŻYWAJ POMPY BEZ WODY . Woda pełni rolę chłodziwa i smaru dla

mechanicznego uszczelnienia wału.

OSTRZEŻENIE – Jeśli pompa jest poddawana próbie ciśnieniowej

(MAKSYMALNIE 40 PSI), przed zdjęciem pokrywy filtra siatkowego należy

upewnić się, że ciśnienie zostało uwolnione za pomocą ręcznego zaworu

odpowietrzającego filtra.

UWAGA – NIGDY nie uruchamiaj pompy na sucho. Praca pompy na sucho

może uszkodzić uszczelki, powodując wycieki, zalanie i unieważnienie gwarancji.

Przed uruchomieniem silnika napełnij obudowę filtra siatkowego wodą.

UWAGA – NIE dodawaj środków chemicznych do basenu/systemu spa

bezpośrednio przed ssaniem pompy. Dodanie nierozcieńczonych środków

chemicznych może spowodować uszkodzenie pompy i unieważnienie gwarancji.

UWAGA – Przed zdjęciem osłony sitka:

1. ZATRZYMAJ POMPĘ przed kontynuowaniem.

- 15 -

2. ZAMKNIJ ZAWORY na rurze ssawnej i wylotowej.

3. UWOLNIJ CAŁE CIŚNIENIE z pompy i rurociągu za pomocą ręcznego zaworu

nadmiarowego powietrza z filtrem. Więcej szczegółów można znaleźć w

instrukcji obsługi filtra .

Pompa zalewowa

PRZESTROGA – Podczas uruchamiania układu pompy

obiegowej MUSZĄ być OTWARTE wszystkie zawory ssawny i tłoczny , a

także zawór nadmiarowy powietrza filtra (jeśli jest dostępny) na filtrze.

Niezastosowanie się do tego może spowodować poważne obrażenia ciała.

Uwolnij całe ciśnienie z filtra, pompy i instalacji rurowej. Patrz instrukcja

obsługi filtra.

Jeśli źródło wody znajduje się wyżej niż pompa, pompa zaleje się sama po

otwarciu zaworów ssącego i wylotowego. Jeżeli źródło wody znajduje się niżej niż

pompa, odkręć i zdejmij pokrywę filtra siatkowego; napełnić obudowę filtra wodą.

Wyczyść i nasmaruj O-ring pokrywy filtra siatkowego za pomocą „Jack's 327”

po każdym demontażu. Sprawdź uszczelkę typu O-ring i załóż ją ponownie na

pokrywę filtra siatkowego.

Wymień pokrywę filtra siatkowego na obudowę filtra siatkowego; obróć w

prawo, aby dokręcić pokrywę.

UWAGA - Dokręcić pokrywę filtra siatkowego wyłącznie ręcznie (nie

kluczami).

Włącz zasilanie i poczekaj, aż pompa zostanie zalana, co może zająć do pięciu (5)

minut. Czas zalewania będzie zależał od pionowej długości wysokości ssania i

poziomej długości rury ssącej. Jeżeli pompa NIE zostanie zalana w ciągu pięciu

minut, należy zatrzymać silnik i ustalić przyczynę. Upewnić się, że wszystkie

zawory ssawny i tłoczny są otwarte, gdy pompa pracuje. Zobacz Przewodnik

rozwiązywania problemów.

UWAGA – Odczekaj pięć (5) sekund przed ponownym uruchomieniem

pompy. Niezastosowanie się do tego zalecenia może spowodować odwrotne

obroty silnika, a w konsekwencji poważne uszkodzenie pompy.

Po zapełnieniu pompy zamknij ręczny zawór odpowietrzający filtra.

- 16 -

care and maintenance

Regularnie czyść kosz filtra. NIE uderzaj koszem w celu jego oczyszczenia.

Regularnie sprawdzaj uszczelkę pokrywy filtra siatkowego i wymieniaj w razie

potrzeby.

Pompy posiadają samosmarujące łożyska silnika i uszczelnienia wału. Nie

jest konieczne smarowanie.

Utrzymuj silnik w czystości. Aby uniknąć uszkodzeń, należy upewnić się, że

otwory wentylacyjne są drożne. NIE używaj wody do odprowadzenia węża z

silnika.

Od czasu do czasu konieczna jest wymiana uszczelnień wału ze względu na

zużycie lub uszkodzenie. Wymień na oryginalny zestaw montażowy uszczelki.

Patrz „Instrukcja wymiany uszczelnienia wału” w tej instrukcji.

Storage/Winterization

OSTRZEŻENIE – Niebezpieczeństwo separacji.

Nie czyścić układu sprężonym powietrzem. Przedmuchanie układu sprężonym

powietrzem może spowodować eksplozję podzespołów, co może skutkować

poważnymi obrażeniami lub śmiercią osób znajdujących się w pobliżu. Do

czyszczenia pompy, filtra lub rurociągu należy używać wyłącznie dmuchawy o

niskim ciśnieniu (poniżej 5 PSI) i dużej wydajności.

UWAGA – Zamarznięcie pompy powoduje utratę gwarancji.

UWAGA – Jako środka zapobiegającego zamarzaniu w systemie basenu/spa

używaj WYŁĄCZNIE glikolu propylenowego. Glikol polipropylenowy jest

nietoksyczny i nie uszkodzi plastikowych elementów układu; inny środek przeciw

zamarzaniu jest silnie toksyczny i może uszkodzić plastikowe elementy układu.

Jeśli spodziewasz się wystąpienia ujemnych temperatur lub przechowujesz

pompę przez dłuższy czas, spuść całą wodę z pompy i rurociągów (patrz

instrukcje poniżej).

Podczas przechowywania silnik powinien być suchy i przykryty. Aby uniknąć

- 17 -

problemów związanych z kondensacją/korozją, NIE zakrywaj ani nie owijaj pompy

folią ani torbami z tworzywa sztucznego.

Przechowywanie pompy na zimę

OSTRZEŻENIE – Aby uniknąć niebezpiecznego lub śmiertelnego

zagrożenia porażeniem prądem elektrycznym , przed opróżnieniem pompy należy

WYŁĄCZYĆ zasilanie silnika. Nieodłączenie zasilania może spowodować

poważne obrażenia ciała lub śmierć.

1. Spuścić poziom wody poniżej wszystkich wlotów basenu.

2. Wykręć korki spustowe z dolnej części korpusu filtra i zdejmij pokrywę filtra z

obudowy filtra.

3. Odłączyć pompę od podstawy montażowej, instalacji elektrycznej (po

wyłączeniu zasilania) i instalacji rurowej.

4. Po wyjęciu pompy z wody ponownie zamontuj pokrywę filtra siatkowego i korki

spustowe. Przechowywać pompę w suchym miejscu.

Shaft Seal Change Instructions

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

PROSZĘ PRZECZYTAĆ I ZASTOSOWAĆ SIĘ WSZYSTKIMI

INSTRUKCJAMI

Podczas serwisowania sprzętu elektrycznego należy zawsze przestrzegać

podstawowych środków ostrożności, w tym poniższych. Niezastosowanie się do

instrukcji może spowodować obrażenia.

A. OSTRZEŻENIE – Aby zmniejszyć ryzyko obrażeń, nie pozwalaj

dzieciom korzystać z tego produktu.

B. Przed rozpoczęciem wymiany uszczelnienia wału odłącz całe zasilanie

elektryczne pompy.

C. Tylko wykwalifikowany personel powinien podejmować próby wymiany

uszczelki obrotowej. Skontaktuj się z lokalnym autoryzowanym sprzedawcą lub

serwisem, jeśli masz jakiekolwiek pytania .

D. Krajowe przepisy elektryczne wymagają zestawu przewodów skręcanych o

maksymalnej długości trzech (3) stóp z gniazdem chronionym przez GFCI lub

- 18 -

połączeniem z przewodem twardym (przewodem) do instalacji pompy basenowej.

Nie używaj przedłużaczy.

E. Zachowaj szczególną ostrożność podczas obsługi obrotowych i nieruchomych

części dwuczęściowej uszczelki zamiennej. Ciała obce lub niewłaściwe

obchodzenie się z nimi łatwo zarysują grafitowe i ceramiczne powierzchnie

uszczelniające.

Troubleshooting Guide

Silnik NIE uruchamia się – sprawdź:

Upewnij się, że połączenia na listwie zaciskowej są zgodne ze schematem

okablowania wewnątrz skrzynki zaciskowej. Upewnij się, że silnik jest podłączony

do dostępnego napięcia zasilania (patrz tabliczka znamionowa pompy).

1. Niewłaściwe lub luźne połączenia przewodów; otwarte przełączniki lub

przekaźniki; zadziałały wyłączniki automatyczne, GFCI lub przepalone

bezpieczniki.

Rozwiązanie: Sprawdź wszystkie połączenia, wyłączniki automatyczne i

bezpieczniki. Zresetuj uruchomione wyłączniki lub wymień przepalone

bezpieczniki.

2. Ręcznie sprawdź, czy wał silnika obraca się swobodnie i czy nie jest

zablokowany.

Rozwiązanie: Patrz kroki 4 i 5 w „Instrukcji wymiany uszczelnienia wału” w tej

instrukcji.

3. Jeśli masz timer, upewnij się, że działa prawidłowo. W razie potrzeby omiń to.

Silnik wyłącza się – sprawdź:

1. Niskie napięcie na silniku lub spadek mocy (często spowodowane zbyt małym

okablowaniem lub użyciem przedłużacza).

Rozwiązanie: Skontaktuj się z wykwalifikowanym specjalistą, aby sprawdzić, czy

miernik okablowania jest wystarczająco ciężki.

UWAGA - Silnik pompy jest wyposażony w „automatyczne zabezpieczenie przed

przeciążeniem termicznym”. Silnik wyłączy się automatycznie w przypadku

spadku zasilania, zanim nastąpi uszkodzenie cieplne powodujące spalenie

uzwojeń. „Zabezpieczenie przed przeciążeniem termicznym” umożliwi

automatyczne ponowne uruchomienie silnika po jego ochłodzeniu. Będzie

- 19 -

kontynuować włączanie/wyłączanie do czasu rozwiązania problemu. Pamiętaj,

aby usunąć przyczynę przegrzania.

Silnik buczy, ale się nie uruchamia – sprawdź:

1. Wirnik zablokowany przez gruz.

Rozwiązanie: Należy zlecić wykwalifikowanemu specjaliście otwarcie pompy i

usunięcie zanieczyszczeń.

Pompa nie uruchamia się. Sprawdź:

1. Opróżnij obudowę pompy/filtra siatkowego.

Rozwiązanie: Upewnij się, że obudowa pompy/filtra jest wypełniona wodą i

uszczelka okrągła pokrywy jest czysta. Upewnij się, że pierścień uszczelniający

jest prawidłowo osadzony w rowku pierścienia uszczelniającego pokrywy. Upewnij

się, że uszczelka okrągła jest nasmarowana środkiem „Jack's 327” i że pokrywa

filtra siatkowego jest dobrze zamocowana na swoim miejscu.

Smar pomoże uzyskać mocniejsze uszczelnienie.

2. Luźne połączenia po stronie ssawnej.

Rozwiązanie: Dokręcić połączenia rurowe/złączki.

UWAGA - Żadna pompa samozasysająca nie zostanie zalana w przypadku

nieszczelności zasysanego powietrza. Nieszczelności powodują powstawanie

pęcherzyków powietrza z armatury powrotnej na ścianie basenu.

3. Nieszczelny o-ring lub dławnice na zaworach.

Rozwiązanie: Dokręć, napraw lub wymień zawory.

4. Kosz sitkowy lub kosz odpieniacza obciążony zanieczyszczeniami.

Rozwiązanie: Zdejmij pokrywę obudowy filtra siatkowego lub pokrywę

odpieniacza, wyczyść kosz i napełnij obudowę filtra wodą. Dokręcić pokrywę.

5. Zatkana strona ssawna.

Rozwiązanie: Skontaktuj się z wykwalifikowanym specjalistą zajmującym się

naprawami.

Zablokuj, aby sprawdzić, czy pompa wytworzy podciśnienie. Powinieneś mieć 5”-6”

podciśnienia na pokrywie filtra siatkowego (tylko sprzedawca basenu może to

potwierdzić za pomocą wakuometru) . Możesz to sprawdzić, wyjmując koszyk

skimmera i trzymając rękę nad dolnym portem, gdy skimmer jest pełny i pracuje

pompa. Jeśli nie czuje się ssania, sprawdź, czy przewód nie jest zablokowany.

A. Jeżeli w pompie wytwarza się podciśnienie, sprawdź, czy przewód ssawny nie

jest zablokowany lub czy nie jest zabrudzony kosz filtra. Wyciek powietrza na

- 20 -

ssaniu

przyczyną mogą być rury.

B. Jeżeli pompa nie wytwarza podciśnienia i ma wystarczającą ilość „wody

zalewającej”:

I. Ponownie sprawdź pokrywę obudowy filtra siatkowego i wszystkie połączenia

gwintowane pod kątem wycieków na ssaniu. Sprawdź, czy wszystkie zaciski węży

systemu są dokręcone.

II. Sprawdź napięcie, aby upewnić się, że silnik obraca się z pełną prędkością

obrotową.

iii. Otwórz pokrywę obudowy i sprawdź, czy nie jest zatkany lub blokowany na

ssaniu. Sprawdź wirnik pod kątem zanieczyszczeń.

IV. Zdemontuj i wymień uszczelkę wału tylko wtedy, gdy jest nieszczelna.

Niski przepływ – ogólnie rzecz biorąc, sprawdź:

1. Zatkany lub zatkany filtr siatkowy lub przewód ssawny.

Rozwiązanie: Skontaktuj się z wykwalifikowanym specjalistą zajmującym się

naprawami.

Niski przepływ – ogólnie rzecz biorąc, sprawdź:

2. Niewymiarowe orurowanie basenu.

Rozwiązanie: Prawidłowy rozmiar rur.

3. Zatkany lub niedrożny przewód wylotowy filtra, zawór częściowo zamknięty

(wysoki odczyt manometru).

Rozwiązanie: Filtry piaskowe – płukanie wsteczne zgodnie z instrukcją

producenta; Filtry DE – płukanie wsteczne zgodnie z instrukcją producenta; Filtry

kasetowe – wyczyść lub wymień wkład.

4. Wyciek powietrza na ssaniu (pęcherzyki wydobywające się z armatury

powrotnej).

Rozwiązanie: Dokręcić ponownie złącza ssące i tłoczne taśmą teflonową.

Sprawdź inne połączenia hydrauliczne i dokręć je w razie potrzeby.

5. Zatkany, zablokowany lub uszkodzony wirnik.

Rozwiązanie: Wymień, włączając nowy zespół uszczelki.

Hałaśliwa pompa – sprawdź:

1. Wyciek powietrza w rurociągach ssących, kawitacja spowodowana

ograniczeniem lub zbyt małym rozmiarem przewodu ssącego lub nieszczelnością

na dowolnym złączu, niski poziom wody w basenie i nieograniczone przewody

- 21 -

powrotne tłoczące.

Rozwiązanie: Popraw warunki ssania lub przewody powrotne przepustnicy, jeśli

to możliwe. Trzymanie ręki nad łącznikiem powrotnym czasami potwierdza tę tezę

lub założenie mniejszego łącznika gałki ocznej.

2. Wibracje spowodowane nieprawidłowym montażem itp.

Rozwiązanie: Zamontuj pompę na płaskiej powierzchni i przymocuj pompę do

podkładki urządzenia.

3. Ciała obce w obudowie pompy. Przyczyną mogą być luźne

kamienie/zanieczyszczenia uderzające w wirnik.

Rozwiązanie: Wyczyść obudowę pompy.

4. Łożyska silnika hałasują w wyniku normalnego zużycia, rdzy, przegrzania lub

stężenia środków chemicznych powodujących uszkodzenie uszczelnień, co

spowoduje przedostanie się chlorowanej wody do łożysk i wytarcie smaru,

powodując pisk łożyska.

Rozwiązanie: Wszystkie nieszczelności uszczelek należy natychmiast wymienić.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Przedstawiciel WE: SHUNSHUN GmbH .

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Niemcy

Tel: +49 1727041930 euvertreter@gmail.com

REPUBLIKA WIELKIEJ BRYTANII: Pooledas Group Ltd.

Jednostka 5 Albert Edward House, The Pavilions Preston, Wielka Brytania

Tel: 01772418127pooledas123@gmail.com

Import do AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Import do USA: Sanven Technology Ltd.

Apartament 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730

Wyprodukowano w Chinach

- 1 -

Techniczny Certyfikat wsparcia i e-gwarancji

www.vevor.com/support

- 2 -

Technisch Ondersteuning en e-garantiecertificaat

www.vevor.com/support

ZWEMBADPOMP

HANDLEIDING

MODELLEN: HBP750II / HBP1100II / HBP1500II

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELLEN: HBP750II / HBP1100II / HBP1500II

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

SWIMMING POOL PUMP

- 2 -

Waarschuwing-Om het risico op letsel te verminderen, moet de

gebruiker de handleiding zorgvuldig lezen.

Dit product valt onder de bepalingen van de Europese richtlijn

2012/19/EG. Het symbool met een doorgestreepte afvalcontainer

geeft aan dat het product in de Europese Unie een aparte

afvalinzameling vereist. Dit geldt voor het product en alle

accessoires die met dit symbool zijn gemarkeerd. Producten die als

zodanig gemarkeerd zijn, mogen niet met het normale huisvuil

worden weggegooid, maar moeten naar een inzamelpunt voor

recycling van elektrische en elektronische apparaten worden

gebracht

SAFETY INSTRUCTIONS

WAARSCHUWING – Om het risico op letsel te verminderen, mag u

kinderen niet toestaan dit product te gebruiken of erop te klimmen. Houd kinderen

te allen tijde nauwlettend in de gaten. Componenten zoals het filtersysteem,

pompen en verwarmingen moeten zo worden geplaatst dat kinderen ze niet

kunnen gebruiken als toegang tot het zwembad.

VOORZICHTIGHEID - Deze pomp is bedoeld voor gebruik in permanent

geïnstalleerde zwembaden en kan indien nodig ook worden gebruikt voor

bubbelbaden en spa's. NIET gebruiken bij zwembaden die kunnen worden

opgeslagen. Een permanent geïnstalleerd zwembad wordt zodanig in of op de

grond of in een gebouw gebouwd dat het niet gemakkelijk kan worden

gedemonteerd voor opslag. Een zwembad dat kan worden opgeslagen, is zo

geconstrueerd dat het gemakkelijk kan worden gedemonteerd voor opslag en

weer in zijn oorspronkelijke staat kan worden gemonteerd.

Hoewel dit product geschikt is voor gebruik buitenshuis, wordt sterk aangeraden

de elektrische componenten tegen weersinvloeden te beschermen. Kies een goed

gedraineerd gebied, een gebied dat niet onder water zal staan als het regent. Voor

koeling is vrije luchtcirculatie vereist. Niet installeren op een vochtige of niet

geventileerde locatie. Indien geïnstalleerd in een buitenruimte of onder de rand

- 3 -

van een hot tub of spa, moet er voor voldoende ventilatie en vrije luchtcirculatie

worden gezorgd om oververhitting van de motor te voorkomen.

WAARSCHUWING – Zwembad- en spa-onderdelen hebben een

beperkte levensduur. Alle componenten moeten regelmatig worden geïnspecteerd

en minstens elke tien jaar worden vervangen, of als ze beschadigd, kapot,

gebarsten, ontbrekend of niet goed bevestigd blijken te zijn

WAARSCHUWING – Risico op elektrische schokken.

Gevaarlijke spanning kan schokken, brandwonden veroorzaken of de dood tot

gevolg hebben. Om het risico op een elektrische schok te verminderen, mag u

GEEN verlengsnoer gebruiken om het apparaat op de elektrische voeding aan te

sluiten. Zorg voor een goed geplaatst stopcontact. Het is vereist dat erkende

elektriciens alle elektrische bedrading uitvoeren. Alle elektrische bedrading MOET

in overeenstemming zijn met de toepasselijke lokale en nationale codes en

voorschriften. Voordat u aan de pomp of motor gaat werken, moet u de

motorbedrading loskoppelen.

WAARSCHUWING – Vervang het beschadigde snoer onmiddellijk om

het risico op een elektrische schok te verminderen. Het snoer NIET begraven.

Lokaliseer het snoer om misbruik door grasmaaiers, heggenscharen en andere

apparatuur te voorkomen.

WAARSCHUWING – Sluit uitsluitend aan op een geaard stopcontact dat

beschermd is door een aardlekschakelaar (GFCI).

Neem contact op met een erkende elektricien als u niet kunt verifiëren of het

stopcontact is beschermd door een aardlekschakelaar.

WAARSCHUWING – Als de pomp niet aan de zwembadstructuur wordt

bevestigd, vergroot dit het risico op elektrocutie en kan dit leiden tot letsel of de

dood. Om het risico op een elektrische schok te verminderen, raadpleegt u de

installatie-instructies en raadpleegt u een professionele elektricien over het

aansluiten van de pomp. Neem ook contact op met een erkende elektricien voor

informatie over lokale elektrische codes voor verbindingsvereisten.

- 4 -

Gebruik een massieve koperen geleider, maat 8 of groter. Leid een doorlopende

draad van het externe verbindingslipje naar de wapeningsstaaf of het gaas.

Gebruik aardingsdraad nr. 12 AWG (3,21 mm 2 ) die is aangesloten op de

aardingsaansluiting op de achterkant van elke pomp om metalen onderdelen van

een zwembad, spa of bubbelbad aan te sluiten, en op alle elektrische apparatuur

en metalen leidingen ( behalve gasleidingen) en een leiding binnen 1,5 m (5 ft.)

van de binnenmuren van een zwembad, spa of bubbelbad. BELANGRIJK -

Referentie NEC-codes voor alle bedradingsnormen, inclusief maar niet beperkt tot

aarding, verbinding en andere algemene bedradingsprocedures. OPMERKING -

De National Electrical Code (NEC) staat het gebruik van een snoer met een

maximale lengte van 1 meter toe. Als uw pomp is uitgerust met een snoer dat

voldoet aan de NEC, zijn de voorgaande vier (4) gevaren van toepassing.

WAARSCHUWING – Gevaar voor beknelling door zuiging.

Het aanzuigen van aanzuigopeningen en/of afdekkingen van de

aanzuigopeningen, die beschadigd, gebroken, gebarsten, ontbreken of niet goed

vastzitten, kan ernstig letsel en/of de dood tot gevolg hebben vanwege de

volgende beknellingsgevaren:

Haaropsluiting - Haar kan verstrikt raken in de afdekking van de zuiguitlaat.

Beknelling van ledematen - Een ledemaat dat in een opening van een

zuiguitlaatput of zuiguitlaatdeksel wordt gestoken en dat beschadigd, gebroken,

gebarsten, ontbreekt of niet stevig is bevestigd, kan resulteren in een

mechanische binding of zwelling van het ledemaat.

Beknelling door zuiging van het lichaam - Een druk die wordt uitgeoefend op

een groot deel van het lichaam of de ledematen kan resulteren in beknelling.

Evisceratie/verwijdering van ingewanden - Een negatieve druk die rechtstreeks

op de darmen wordt uitgeoefend via een onbeschermde zuiguitlaatopvangbak of

afdekking van de zuiguitlaat beschadigd, gebroken, gebarsten, ontbrekend of niet

goed vastgemaakt is, kan leiden tot het verwijderen van de ingewanden/het

losmaken van de ingewanden.

Mechanisch bekneld raken - Het is mogelijk dat sieraden, zwemkleding,

haarversieringen, vingers, tenen of knokkels bekneld raken in een opening van

- 5 -

een afdekking van de zuiguitlaat, wat kan leiden tot mechanische beknelling.

WAARSCHUWING – Om het risico op beknellingsgevaar te

verminderen:

- Wanneer de uitlaten klein genoeg zijn om door een persoon geblokkeerd te

worden, moeten er minimaal twee functionerende aanzuiguitlaten per pomp

geïnstalleerd worden. Aanzuiguitlaten op dezelfde plaats (dat wil zeggen vloer of

muur) moeten op een afstand van minimaal 0,91 meter [3 voet] (3 voet), gemeten

van dichtbijgelegen punt tot dichtbij gelegen punt, worden geïnstalleerd.

- Dubbele zuigfittingen moeten op zodanige locaties en op zodanige afstanden

worden geplaatst dat “dubbele verstopping” door een gebruiker wordt voorkomen.

- Dubbele zuigaansluitingen mogen niet op zitgedeelten of op de rugleuning van

dergelijke zitgedeelten worden aangebracht.

- Het maximale systeemdebiet mag de waarden niet overschrijden die worden

weergegeven in de “Leidingmaattabel” op pagina 5 van deze handleiding.

- Gebruik het zwembad of de spa nooit als een onderdeel van de zuiguitlaat

beschadigd, gebroken, gebarsten is, ontbreekt of niet stevig is bevestigd.

- Vervang beschadigde, kapotte, gebarsten, ontbrekende of niet goed bevestigde

onderdelen van de zuiguitlaat onmiddellijk.

- Naast twee of meer aanzuiguitlaten per pomp die zijn geïnstalleerd in

overeenstemming met de nieuwste IAF-normen (voorheen NSPI) en

CPSC-richtlijnen, dient u ook alle toepasselijke nationale, staats- en lokale codes

te volgen.

- Het wordt aanbevolen om een vacuüm- of ontluchtingssysteem te installeren,

dat de ingesloten zuigkracht verlicht.

WAARSCHUWING – Gevaarlijke druk.

Watercirculatiesystemen voor zwembaden en spa's werken onder gevaarlijke druk

tijdens het opstarten, normaal gebruik en nadat de pomp is uitgeschakeld. Blijf uit

de buurt van circulatiesysteemapparatuur tijdens het opstarten van de pomp. Het

niet naleven van de veiligheids- en bedieningsinstructies kan resulteren in een

gewelddadige scheiding van het pomphuis en de afdekking als gevolg van de druk

in het systeem, wat materiële schade, ernstig persoonlijk letsel of de dood kan

veroorzaken. Voordat u onderhoud aan het watercirculatiesysteem van het

- 6 -

zwembad en de spa uitvoert, moeten alle systeem- en pompbedieningen in de

uit-stand staan en moet de handmatige ontluchtingsklep van het filter in de open

stand staan. Voordat u de systeempomp start, moeten alle systeemkleppen in een

stand worden gezet waarin het systeemwater terug naar het zwembad kan

stromen. Wijzig de positie van de filterregelklep niet terwijl de systeempomp draait.

Voordat u de systeempomp start, moet u de handmatige ontluchtingsklep van het

filter volledig openen. Sluit de handmatige ontluchtingsklep van het filter pas nadat

er een gestage stroom water (geen lucht of lucht en water) is afgevoerd. Alle zuig-

en perskleppen MOETEN OPEN zijn wanneer het circulatiesysteem wordt gestart.

Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel en/of materiële

schade.

WAARSCHUWING – Scheidingsgevaar.

Het niet naleven van de veiligheids- en bedieningsinstructies kan resulteren in een

gewelddadige scheiding van de pomponderdelen. Het zeefdeksel moet goed aan

het pomphuis worden bevestigd met een borgring van het zeefdeksel. Voordat u

onderhoud aan het circulatiesysteem van het zwembad en de spa uitvoert, moeten

alle systeem- en pompbedieningen in de uit-stand staan en moet de handmatige

ontluchtingsklep van het filter in de open stand staan. Gebruik het

circulatiesysteem van het zwembad en de spa niet als een systeemonderdeel niet

goed is gemonteerd, beschadigd is of ontbreekt. Bedien het circulatiesysteem van

het zwembad en de spa alleen als het lichaam van de luchtontlastklep van het

filter in de vergrendelde positie in het bovenlichaam van het filter staat. Alle zuig-

en perskleppen MOETEN OPEN zijn wanneer het circulatiesysteem wordt gestart.

Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel en/of materiële

schade.

WAARSCHUWING – Bedien of test het circulatiesysteem nooit bij meer

dan 40 PSI.

WAARSCHUWING – Brand- en brandgevaar .

Motoren werken bij hoge temperaturen en als ze niet goed zijn geïsoleerd van

- 7 -

brandbare structuren of vreemd vuil, kunnen ze brand veroorzaken, wat ernstig

persoonlijk letsel of de dood tot gevolg kan hebben. Het is ook noodzakelijk om de

motor vóór onderhoudswerkzaamheden minimaal 20 minuten te laten afkoelen om

het risico op brandwonden te minimaliseren.

WAARSCHUWING – Het niet installeren volgens de gedefinieerde

instructies kan leiden tot ernstig persoonlijk letsel of de dood.

APPEARANCE AND NAME OF PARTS

Onderdelen voor pomp HBP-serie

Sleutel nr

Beschrijving

Sleutel nr

Beschrijving

Deksel

Mechanische verzegeling

O-ring

- 8 -

Mand

Beugelafdekking

Aftapplug

Platte mat

O-ring

Veerring

Pomplichaam

Schroef

Noot

Kunststof kelder

O-ring

Steun

Verdeler

Motor

Waaier

Aardingsterminal

Bedradingsschema zwembadpomp

- 9 -

OPMERKING: De standaard fabrieksinstelling is 110V. Wanneer de

gebruiker een spanning van 220 V moet gebruiken, moet de

spanningsschakelaar worden omgeschakeld naar een uitrusting van 220 V

en moet de voeding worden aangesloten op een aardlekschakelaar van

220 V.

SPECIFICATION PARAMETER

Model

HBP750II

HBP1100II

HBP1500II

Invoer

AC110V-240V 60Hz

maximum kracht

1,0 pk

1,5 pk

2 pk

Qmax

80 GPM

100 GPM

110 GPM

H max

10.5 M

15.5 M

18 M

Maximale zuigkracht

1,5 meter

2 m

Bedrijfstemperatuur _

0- 5 0℃ ( 32-122℉ )

Slangverbinding _

1,5" NPT binnendraad/2,5" NPT

buitendraadaansluiting

Inlaat/uitlaat kaliber

NPT 1-1/2

INSTALLATION INSTRUCTIONS

WAARSCHUWING – Dit product mag alleen door een gekwalificeerde

professional worden geïnstalleerd en onderhouden.

- 10 -

Pomplocatie

Plaats de pomp zo dicht mogelijk bij het zwembad als praktisch is en laat de

zuigleidingen zo direct aansluiten mogelijk om wrijvingsverlies te verminderen.

Zuigleidingen moeten een ononderbroken helling naar boven hebben vanaf het

laagste punt in de lijn. De verbindingen moeten strak zijn (maar niet te strak). De

diameter van de zuigleiding moet gelijk zijn aan of groter zijn dan de diameter van

de persleiding.

Hoewel dit product geschikt is voor gebruik buitenshuis, wordt sterk aangeraden

de elektrische componenten tegen weersinvloeden te beschermen. Kies een goed

gedraineerd gebied, een gebied dat niet onder water zal staan als het regent.

Installeer de pomp NIET op een vochtige of niet-geventileerde locatie. Houd

de motor schoon. Pompmotoren hebben een vrije luchtcirculatie nodig voor

koeling.

Pomp montage

Installeer de pomp op een stevige, vlakke ondergrond of pad, zodat deze voldoet

aan alle lokale en nationale voorschriften. Bevestig de pomp aan de basis of het

kussen met schroeven of bouten om trillingen en spanning op pijp- of

slangverbindingen verder te verminderen. De basis MOET stevig, waterpas, stijf

en trillingsvrij zijn.

Pompbevestiging moet:

Zorg ervoor dat de inlaathoogte van de pomp zo dicht mogelijk bij het

waterniveau ligt.

Sta het gebruik van een korte, directe zuigleiding toe (om wrijvingsverliezen te

verminderen).

Zorg voor schuifafsluiters in de zuig- en persleidingen.

Wees beschermd tegen overtollig vocht en overstromingen.

Zorg voor voldoende toegang voor onderhoud aan de pomp en de leidingen.

Maattabel voor pijpen

- 11 -

OPMERKING - Het wordt aanbevolen om een minimale leidinglengte, gelijk aan

10 leidingdiameters, te gebruiken tussen de zuiginlaat van de pomp en eventuele

sanitaire fittingen.

WAARSCHUWING – Gevaarlijke druk.

Pompen, filters en andere apparatuur/componenten van een

zwembadfiltratiesysteem werken onder druk. Verkeerd geïnstalleerde en/of onjuist

geteste filterapparatuur en/of componenten kunnen defect raken, wat kan leiden

tot letsel en/of materiële schade.

Loodgieter

Gebruik teflontape om schroefdraadverbindingen op gegoten kunststof

onderdelen af te dichten. Alle kunststof fittingen moeten vóór gebruik nieuw zijn of

grondig worden gereinigd. OPMERKING - Gebruik GEEN Plumber's Pipe Dope,

omdat dit barsten in de plastic onderdelen kan veroorzaken. Wanneer u

teflontape op kunststofdraden aanbrengt, wikkel dan één tot twee lagen tape over

het gehele schroefdraadgedeelte van de mannelijke fitting. Wikkel de tape met de

klok mee terwijl u naar het open uiteinde van de fitting kijkt, te beginnen bij het

uiteinde van de fitting. De zuig- en uitlaatpoorten van de pomp zijn voorzien van

ingegoten schroefdraadstoppen. Probeer NIET de fitting van de

slangconnector voorbij deze stop te forceren. Het is alleen nodig om de

fittingen voldoende aan te draaien om lekkage te voorkomen. Draai de fitting met

de hand vast en gebruik vervolgens een gereedschap om de fitting nog eens

anderhalve slag vast te zetten. Wees voorzichtig bij het gebruik van teflontape,

omdat de wrijving aanzienlijk wordt verminderd; Draai de fitting niet te vast,

anders kunt u schade veroorzaken . Als er lekkage optreedt, verwijdert u de

connector, verwijdert u de oude teflontape, wikkelt u deze opnieuw in met één of

twee extra lagen teflontape en installeert u de connector opnieuw.

Uitrusting

- 12 -

Fittingen beperken de doorstroming. Gebruik voor een betere efficiëntie zo min

mogelijk fittingen (maar minstens twee aanzuigopeningen). Vermijd fittingen die

luchtbellen kunnen veroorzaken. Zwembad- en spa-accessoires MOETEN

voldoen aan de normen van de International Association of Plumbing and

Mechanical Officials (IAPMO). Gebruik een niet-insluitende aanzuigfitting in het

zwembad (meerdere afvoeren) of dubbele aanzuiging (skimmer en hoofdafvoer).

Elektrisch

WAARSCHUWING – Aard en verbind de motor voordat u deze aansluit

op de elektrische voeding. Het niet aarden en verbinden van de pompmotor kan

ernstige of dodelijke elektrische schokken tot gevolg hebben .

WAARSCHUWING – NIET aarden op een gastoevoerleiding.

WAARSCHUWING – Om gevaarlijke of dodelijke elektrische schokken te

voorkomen, schakelt u de stroom naar de motor UIT voordat u aan elektrische

aansluitingen gaat werken.

WAARSCHUWING – Het uitschakelen van de aardlekschakelaar (GFCI)

duidt op een elektrisch probleem. Als de aardlekschakelaar uitschakelt en niet kan

worden gereset, raadpleeg dan een elektricien om het elektrische systeem te

inspecteren en te repareren.

WAARSCHUWING – Brandgevaar.

Zorg ervoor dat de voedingsspanning overeenkomt met de spanning op het

typeplaatje van de motor.

Zorg ervoor dat de beschikbare elektrische voeding overeenkomt met de spanning,

fase en cyclus van de motor, en dat de draaddikte geschikt is voor het vermogen

(KW) en de afstand tot de stroombron. OPMERKING - Alle elektrische

bedrading MOET worden uitgevoerd door een erkende elektricien en MOET

voldoen aan de lokale codes en NEC-voorschriften. Gebruik alleen koperen

geleiders.

Spanning

De spanning bij de motor MOET NIET meer dan 10% boven of onder de nominale

- 13 -

spanning op het typeplaatje van de motor liggen, anders kan de motor oververhit

raken, wat uitschakeling door overbelasting veroorzaakt en de levensduur van de

componenten verkort. Als de spanning minder dan 90% of meer dan 110% van de

nominale spanning bedraagt terwijl de motor op volle belasting draait, neem dan

contact op met het energiebedrijf.

Aarding en binding

Installeer, aard, verbind en bedraad de motor in overeenstemming met de

plaatselijke of nationale elektriciteitsvoorschriften.

Permanent geaarde motor. Er bevindt zich een aardingsdraad op de achterkant

van elke pomp. Verbind de motor met de zwembadstructuur. Door het verbinden

worden alle metalen onderdelen in en rond het zwembad verbonden met de

aardingsdraad.

Door het verbinden wordt het risico verminderd dat er stroom loopt tussen

verbonden metalen voorwerpen, wat mogelijk een elektrische schok kan

veroorzaken als deze geaard of kortgesloten is. Referentie NEC-codes voor alle

bedradingsnormen, inclusief maar niet beperkt tot aarding, verbinding en

algemene bedradingsprocedures.

Gebruik een massieve koperen geleider, maat 12 of groter. Leid de draad van het

externe verbindingslipje naar de wapeningsstaaf of het gaas. Sluit de

aardingsdraad nr. 12 AWG (3,21 mm 2 ) aan op de aardingsaansluiting op de

achterkant van elke pomp en op eventuele metalen onderdelen van het zwembad,

de spa of de hot tub, en op alle elektrische apparatuur, metalen leidingen (behalve

gasleidingen). leidingen) en leiding binnen 1,5 m (5 ft.) van de binnenmuren van

een zwembad, spa of bubbelbad.

Bedrading

WAARSCHUWING – Alle bedrading moet worden uitgevoerd door een

erkende elektricien.

De pomp MOET permanent op het circuit zijn aangesloten. Als er ook andere

lampen of apparaten op hetzelfde circuit zijn aangesloten, zorg er dan voor dat u

hun ampèrebelasting optelt voordat u de draad- en stroomonderbrekergroottes

berekent. Gebruik de laststroomonderbreker als hoofdaan-uitschakelaar.

Installeer een aardlekschakelaar (GFCI) in het circuit; het zal een kortsluiting naar

de aarde detecteren en de stroom uitschakelen voordat het gevaarlijk wordt voor

- 14 -

poolgebruikers. Zie de instructies van de fabrikant voor de vereiste grootte van de

aardlekschakelaar en de testprocedures voor de aardlekschakelaar. Controleer in

geval van een stroomstoring de aardlekschakelaar op uitschakeling, waardoor de

normale werking van de pomp wordt verhinderd. Indien nodig opnieuw instellen.

OPMERKING - Als u geen kabelgoot gebruikt bij het bedraden van de motor,

zorg er dan voor dat u de draadopening aan het uiteinde van de motor

afdicht om te voorkomen dat vuil, insecten enz. binnendringen.

START-UP & OPERATION

Voorafgaand aan het opstarten

Opmerking: Als het nodig is om vóór het eerste gebruik een druktest uit te voeren

om er zeker van te zijn dat de pomp goed functioneert, moeten voor deze test de

volgende criteria worden aangehouden:

1. Laat deze test uitvoeren door een professional.

2. Zorg ervoor dat alle pomp- en systeemcomponenten goed zijn afgedicht om

lekken te voorkomen.

3. Verwijder alle opgesloten lucht uit het systeem door de handmatige

ontluchtingsklep van het filter volledig te openen totdat er een gestage

waterstroom vrijkomt.

4. Laat niet meer dan 40 psi (276 kPa) toe bij een watertemperatuur die niet hoger

is dan 100 F (38 C).

5. Voer de druktest niet langer dan 24 uur uit. Inspecteer onmiddellijk alle

onderdelen om er zeker van te zijn dat ze intact zijn en goed functioneren.

Vul het zeefhuis met water tot aan het niveau van de zuigleiding. BEDIEN DE

POMP NOOIT ZONDER WATER . Water fungeert als koel- en smeermiddel voor

de mechanische asafdichting.

WAARSCHUWING – Als de pomp op druk wordt getest (MAXIMUM 40

PSI), zorg er dan voor dat de druk is vrijgegeven met behulp van de handmatige

ontluchtingsklep van het filter voordat u het zeefdeksel verwijdert.

LET OP – Laat de pomp NOOIT drooglopen. Als u de pomp droog laat

draaien, kunnen de afdichtingen beschadigd raken, waardoor lekkage en

- 15 -

overstroming ontstaat, en vervalt de garantie. Vul het zeefhuis met water voordat u

de motor start.

LET OP – Voeg GEEN chemicaliën toe aan het zwembad/spa-systeem direct

vóór de aanzuiging van de pomp. Het toevoegen van onverdunde chemicaliën kan

de pomp beschadigen en de garantie ongeldig maken.

LET OP – Voordat u het zeefdeksel verwijdert:

1. STOP DE POMP voordat u verdergaat.

2. SLUIT DE KLEPPEN in de zuig- en uitlaatleidingen.

3. LAAT ALLE DRUK uit de pomp en het leidingsysteem LOS met behulp van de

handmatige ontluchtingsklep voor het filter. Zie de gebruikershandleiding van

het filter voor meer details .

Aanzuigpomp

LET OP – Alle zuig- en perskleppen MOETEN OPEN zijn , evenals de

filterontluchtingsklep (indien aanwezig) op het filter, wanneer het

circulatiepompsysteem wordt gestart. Als u dit niet doet, kan dit leiden tot ernstig

persoonlijk letsel.

Laat alle druk uit het filter, de pomp en het leidingsysteem ontsnappen. Zie de

gebruikershandleiding van het filter.

Als de waterbron zich hoger bevindt dan de pomp, zal de pomp zichzelf

aanzuigen wanneer de zuig- en uitlaatkleppen worden geopend. Als de waterbron

lager is dan de pomp, schroef dan het zeefdeksel los en verwijder het; vul het

zeefhuis met water.

Reinig en smeer de O-ring van het zeefdeksel met "Jack's 327" telkens

wanneer deze wordt verwijderd. Inspecteer de O-ring en installeer deze opnieuw

op het zeefdeksel.

Vervang het zeefdeksel op het zeefhuis; draai met de klok mee om het deksel

vast te zetten.

OPMERKING - Draai het zeefdeksel alleen met de hand vast (geen sleutels).

Schakel de stroom in en wacht tot de pomp is gevuld. Dit kan tot vijf (5) minuten

duren. De aanzuigtijd is afhankelijk van de verticale lengte van de aanzuighoogte

en de horizontale lengte van de aanzuigleiding. Als de pomp NIET binnen vijf

- 16 -

minuten aanzuigt, stop dan de motor en stel de oorzaak vast. Zorg ervoor dat alle

zuig- en perskleppen open zijn als de pomp draait. Zie Gids voor

probleemoplossing.

LET OP – Wacht vijf (5) seconden voordat u de pomp opnieuw start. Als u dit

niet doet, kan dit leiden tot een omgekeerde rotatie van de motor en daaruit

voortvloeiende ernstige schade aan de pomp.

Sluit de handmatige ontluchtingsklep van het filter nadat de pomp is gevuld.

care and maintenance

Maak de zeefmand regelmatig schoon. Sla NIET op de mand om deze schoon te

maken. Inspecteer de pakking van het zeefdeksel regelmatig en vervang deze

indien nodig.

Pompen hebben zelfsmerende motorlagers en asafdichtingen. Er is geen

smering nodig.

Houd de motor schoon. Zorg ervoor dat de ventilatieopeningen vrij zijn van

obstructies om schade te voorkomen. Gebruik GEEN water om de motor af te

spuiten.

Af en toe moeten asafdichtingen worden vervangen vanwege slijtage of

schade. Vervangen door een originele afdichtingsmontageset.

Zie “Instructies voor het vervangen van asafdichtingen” in deze handleiding.

Storage/Winterization

WAARSCHUWING – Gevaar voor scheiding.

Spoel het systeem niet door met perslucht. Als u het systeem doorblaast met

perslucht, kunnen onderdelen exploderen, met risico op ernstig letsel of overlijden

voor iedereen in de buurt. Gebruik alleen een ventilator met een lage druk (minder

dan 5 PSI) en een hoog volume wanneer u de pomp, het filter of de leidingen

ontlucht.

LET OP – Als u de pomp laat bevriezen, vervalt de garantie.

LET OP – Gebruik ALLEEN propyleenglycol als antivries in uw

- 17 -

zwembad/spa-systeem. P ropyleenglycol is niet giftig en beschadigt de kunststof

systeemcomponenten niet; andere antivriesmiddelen zijn zeer giftig en kunnen

plastic onderdelen in het systeem beschadigen.

Tap al het water uit de pomp en de leidingen af als er temperaturen onder het

vriespunt worden verwacht of als de pomp voor langere tijd wordt opgeslagen (zie

onderstaande instructies).

Houd de motor droog en afgedekt tijdens opslag. Om

condensatie-/corrosieproblemen te voorkomen, mag u de pomp NIET afdekken of

omwikkelen met plastic folie of zakken.

Pomp opslaan voor winterklaar maken

WAARSCHUWING – Om gevaarlijke of dodelijke elektrische schokken te

voorkomen , schakelt u de stroom naar de motor UIT voordat u de pomp leeg laat

lopen. Als u de stroom niet afsluit, kan dit leiden tot ernstig persoonlijk letsel of de

dood.

1. Laat het waterniveau onder alle inlaten naar het zwembad leeglopen.

2. Verwijder de aftappluggen uit de onderkant van het zeefhuis en verwijder het

zeefdeksel van het zeefhuis.

3. Koppel de pomp los van het montagepad, het bedradingssysteem (nadat de

stroom is uitgeschakeld) en het leidingsysteem.

4. Zodra de pomp uit het water is gehaald, plaatst u het zeefdeksel en de

aftappluggen terug. Bewaar de pomp op een droge plaats.

Shaft Seal Change Instructions

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES EN VOLG ALLE INSTRUCTIES

Bij het onderhoud van elektrische apparatuur moeten altijd de

basisveiligheidsmaatregelen in acht worden genomen, waaronder de volgende.

Het niet opvolgen van de instructies kan leiden tot letsel.

A. WAARSCHUWING – Om het risico op letsel te verminderen, mag u

kinderen niet toestaan dit product te gebruiken.

B. Sluit alle elektrische voeding naar de pomp af voordat u begint met het

- 18 -

vervangen van de asafdichting.

C. Alleen gekwalificeerd personeel mag proberen de roterende afdichting te

vervangen. Neem contact op met uw plaatselijke erkende dealer of servicedienst

als u vragen heeft .

D. De National Electrical Code vereist een maximaal drie (3) voet twist-lock

snoerset met een aardlekschakelaar beschermd stopcontact of een vaste draad

(cond uit) aansluiting voor de installatie van een zwembadpomp. Gebruik geen

verlengsnoeren.

E. Wees uiterst voorzichtig bij het hanteren van zowel de roterende als de

stationaire delen van de tweedelige vervangingsafdichting. Vreemd materiaal of

onjuiste behandeling zullen gemakkelijk krassen veroorzaken op de grafiet- en

keramische afdichtingsoppervlakken.

Troubleshooting Guide

Motor wil NIET starten – Controleer op:

Zorg ervoor dat de aansluitingen op het klemmenbord overeenkomen met het

bedradingsschema in de klemmenkast. Zorg ervoor dat de motor is aangesloten

op de beschikbare lokale voedingsspanning (zie het bedrijfslabel van de pomp).

1. Onjuiste of losse bedradingsverbindingen; open schakelaars of relais;

geactiveerde stroomonderbrekers, aardlekschakelaars of gesprongen zekeringen.

Oplossing: Controleer alle aansluitingen, stroomonderbrekers en zekeringen.

Reset uitgeschakelde onderbrekers of vervang doorgebrande zekeringen.

2. Controleer handmatig of de motoras vrij beweegt en of er geen obstructies zijn.

Oplossing: Zie stap 4 en 5 van “Instructies voor het vervangen van

asafdichtingen” in deze handleiding.

3. Als je een timer hebt, zorg er dan voor dat deze goed werkt. Omzeil het indien

nodig.

Motor schakelt UIT – Controleer op:

1. Lage spanning bij de motor of stroomuitval (vaak veroorzaakt door te kleine

bedrading of gebruik van verlengsnoeren).

Oplossing: Neem contact op met een gekwalificeerde professional om te

controleren of de bedradingsmeter zwaar genoeg is.

OPMERKING - Uw pompmotor is uitgerust met een “automatische thermische

- 19 -

overbelastingsbeveiliging.” De motor wordt automatisch uitgeschakeld als de

stroomtoevoer wegvalt voordat er hitteschade kan optreden waardoor de

wikkelingen kunnen doorbranden. Dankzij de “thermische

overbelastingsbeveiliging” kan de motor automatisch opnieuw opstarten zodra de

motor is afgekoeld. Het apparaat blijft aan/uit schakelen totdat het probleem is

verholpen. Zorg ervoor dat u de oorzaak van oververhitting verhelpt.

Motor zoemt, maar start NIET – Controleer op:

1. Waaier zit vast met vuil.

Oplossing: Laat een gekwalificeerde reparateur de pomp openen en het vuil

verwijderen.

Pomp zuigt niet aan, controleer op:

1. Pomp-/zeefhuis leegmaken.

Oplossing: Zorg ervoor dat het pomp-/zeefhuis gevuld is met water en dat de

O-ring van het deksel schoon is. Zorg ervoor dat de O-ring goed in de O-ringgroef

van het deksel zit. Zorg ervoor dat de O-ring is gesmeerd met “Jack's 327” en dat

het zeefdeksel stevig op zijn plaats zit.

Smeermiddel zal helpen om een strakkere afdichting te creëren.

2. Losse aansluitingen aan zuigzijde.

Oplossing: Draai de leiding-/verbindingsverbindingen vast.

OPMERKING - Elke zelfaanzuigende pomp zal niet aanzuigen als er

zuigluchtlekken zijn. Lekken zullen resulteren in luchtbellen die uit de

retourfittingen op de zwembadwand komen.

3. Lekkende O-ringen of pakkingbussen op kleppen.

Oplossing: Draai de kleppen vast, repareer of vervang ze.

4. Zeefmand of skimmermand gevuld met vuil.

Oplossing: Verwijder het deksel van de zeefbehuizing of het skimmerdeksel,

maak de mand schoon en vul de zeefbehuizing opnieuw met water. Draai het

deksel vast.

5. Zuigzijde verstopt.

Oplossing: Neem contact op met een gekwalificeerde reparateur.

Blokkeer de pomp om te bepalen of de pomp een vacuüm zal ontwikkelen. Er

moet een vacuüm van 5”-6” zijn bij het zeefdeksel (alleen uw zwembaddealer

kan dit bevestigen met een vacuümmeter) . U kunt dit mogelijk controleren door

het skimmermandje te verwijderen en uw hand boven de onderste poort te houden

- 20 -

terwijl de skimmer vol is en de pomp draait. Als u geen zuigkracht voelt, controleer

dan of de leiding verstopt is.

A. Als de pomp een vacuüm ontwikkelt, controleer dan op verstopte zuigleiding of

vuile zeefmand. Een luchtlek in de aanzuiging

leidingen kunnen de oorzaak zijn.

B. Als de pomp geen vacuüm ontwikkelt en de pomp voldoende “aanzuigwater”

heeft:

i. Controleer het deksel van de zeefbehuizing en alle schroefdraadverbindingen

opnieuw op aanzuiglekken. Controleer of alle systeemslangklemmen goed

vastzitten.

ii. Controleer de spanning om er zeker van te zijn dat de motor op volle toeren

draait.

iii. Open het behuizingsdeksel en controleer op verstoppingen of obstructies in de

aanzuiging. Controleer de waaier op vuil.

iv. Verwijder en vervang de asafdichting alleen als deze lekt.

Lage flow – Controleer in het algemeen op:

1. Verstopte of beperkte zeef of zuigleiding.

Oplossing: Neem contact op met een gekwalificeerde reparateur.

Lage flow – Controleer in het algemeen op:

2. Ondermaatse zwembadleidingen.

Oplossing: Juiste leidingmaat.

3. Verstopte of vernauwde afvoerleiding van het filter, klep gedeeltelijk gesloten

(hoge meterstand).

Oplossing: Zandfilters – terugspoelen volgens instructies van de fabrikant;

DE-filters – terugspoelen volgens de instructies van de fabrikant; Patroonfilters –

patroon reinigen of vervangen.

4. Luchtlekkage in de aanzuiging (bellen komen uit retourfittingen).

Oplossing: Zuig- en persaansluitingen opnieuw vastzetten met teflontape.

Inspecteer andere leidingaansluitingen en draai ze indien nodig vast.

5. Verstopte, beperkte of beschadigde waaier.

Oplossing: Vervangen inclusief nieuwe afdichtingsconstructie.

Lawaaierige pomp – Controleer op:

1. Luchtlekkage in de aanzuigleidingen, cavitaties veroorzaakt door een beperkte

of te kleine zuigleiding of lekkage bij een verbinding, laag waterniveau in het

- 21 -

zwembad en onbeperkte afvoerretourleidingen.

Oplossing: Corrigeer de aanzuigconditie of de gasretourleidingen, indien

praktisch mogelijk. Het vasthouden van de hand bij het terugbrengen van de fitting

zal dit punt soms bewijzen of het plaatsen van een kleinere oogbolfitting.

2. Trillingen door onjuiste montage etc.

Oplossing: Monteer de pomp op een vlakke ondergrond en bevestig de pomp

aan het apparatuurkussen.

3. Vreemd materiaal in het pomphuis. Losse stenen/puin die in aanraking komen

met de rotor kunnen hiervan de oorzaak zijn.

Oplossing: Reinig het pomphuis.

4. Motorlagers maken lawaai door normale slijtage, roest, oververhitting of

concentratie van chemicaliën die schade aan de afdichting veroorzaken, waardoor

chloorwater in de lagers kan sijpelen en het vet wordt weggeveegd, waardoor de

lagers gaan janken.

Oplossing: Alle afdichtingslekken moeten in één keer worden vervangen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

EG-REP: SHUNSHUN GmbH .

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Duitsland

Tel: +49 1727041930 euvertreter@gmail.com

VK REP: Pooledas Group Ltd.

Eenheid 5 Albert Edward House, The Pavilions Preston, Verenigd Koninkrijk

Tel: 01772418127 pooledas123@gmail.com

Geïmporteerd naar AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Gemaakt in China

- 1 -

Technisch Ondersteuning en e-garantiecertificaat

www.vevor.com/support

- 2 -

Teknisk Support och e-garanticertifikat

www.vevor.com/support

SIMPASSPUMPA

BRUKSANVISNING

MODELL: HBP750II / HBP1100II / HBP1500II

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELL: HBP750II / HBP1100II / HBP1500II

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

SWIMMING POOL PUMP

- 2 -

Varning - För att minska risken för skada måste användaren läsa

instruktionerna noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska

direktivet 2012/19/EC. Symbolen som visar en soptunna korsad

anger att produkten kräver separat sophämtning i EU. Detta gäller

för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta som sådana får inte slängas tillsammans med

vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för

återvinning av elektriska och elektroniska apparater

SAFETY INSTRUCTIONS

VARNING – För att minska risken för skada, låt inte barn använda eller

klättra på denna produkt. Övervaka barn noggrant hela tiden. Komponenter som

filtreringssystem, pumpar och värmare måste placeras så att barn inte kan

använda dem som ett sätt att komma åt poolen.

VARNING - Denna pump är avsedd för användning på permanent

installerade simbassänger och kan även användas med badtunnor och spabad

om det behövs. Använd INTE med förvaringsbara pooler. En permanent

installerad pool är konstruerad i eller på marken eller i en byggnad så att den inte

lätt kan demonteras för förvaring. En förvaringsbar pool är konstruerad så att den

lätt kan demonteras för förvaring och återmonteras till sin ursprungliga integritet.

Även om den här produkten kan användas utomhus, rekommenderas det starkt att

skydda de elektriska komponenterna från väder och vind. Välj ett väldränerat

område, ett som inte kommer att svämma över när det regnar. Det kräver fri

cirkulation av luft för kylning. Installera inte på en fuktig eller på icke-ventilerad

plats. Om den installeras i ett yttre hölje eller under kjolen på en badtunna eller spa,

måste tillräcklig ventilation och fri luftcirkulation tillhandahållas för att förhindra

överhettning av motorn.

VARNING – Pool- och spakomponenter har en begränsad livslängd. Alla

komponenter bör inspekteras ofta och bytas ut minst vart tionde år, eller om de

- 3 -

visar sig vara skadade, trasiga, spruckna, saknas eller inte ordentligt fastsatta

VARNING – Risk för elektriska stötar.

Farlig spänning kan stöta, bränna eller orsaka dödsfall. För att minska risken för

elektriska stötar, använd INTE en förlängningssladd för att ansluta enheten till

elnätet. Tillhandahåll ett korrekt placerat uttag. Det krävs att legitimerade elektriker

gör all eldragning. All elektrisk ledning MÅSTE överensstämma med tillämpliga

lokala och nationella bestämmelser och föreskrifter. Koppla bort motorkabeln

innan du arbetar på pumpen eller motorn.

VARNING – För att minska risken för elektriska stötar, byt ut skadad sladd

omedelbart. Gräv INTE ner sladden. Leta upp sladden för att förhindra missbruk

från gräsklippare, häcksaxar och annan utrustning.

VARNING – Anslut endast till ett jordat uttag som skyddas av en

jordfelsbrytare (GFCI).

Kontakta en licensierad elektriker om du inte kan verifiera att uttaget är skyddat av

en GFCI.

VARNING – Om pumpen inte fästs vid poolstrukturen ökar risken för elstöt

och kan leda till skada eller dödsfall. För att minska risken för elektriska stötar, se

installationsinstruktionerna och rådfråga en professionell elektriker om hur man

limmar pumpen. Kontakta även en auktoriserad elektriker för information om

lokala elföreskrifter för limningskrav.

Använd en solid kopparledare, storlek 8 eller större. Dra en sammanhängande

tråd från extern bindningsflik till armeringsstång eller nät. Använd nr. 12 AWG

(3,21 mm 2 ) jordledning ansluten till jordningsterminalen på baksidan av varje

pump för att ansluta metalldelar av pool, spa eller badtunna, och till all elektrisk

utrustning, metallrör ( förutom gasledningar) och rör inom 1,5 m (5 fot) från

innerväggarna i pool, spa eller bubbelpool. VIKTIGT - Referera till NEC-koder för

alla ledningsstandarder inklusive, men inte begränsat till, jordning,

sammanfogning och andra allmänna ledningsprocedurer. OBS - National

Electrical Code (NEC) tillåter användning av en sladd med en maximal längd på 1

m (3 fot). Om din pump är utrustad med en sladd som överensstämmer med NEC,

- 4 -

gäller de fyra föregående (4) riskerna.

VARNING – Risk för instängning av sug.

Sug i suguttag och/eller sugutloppslock som är skadade, trasiga, spruckna,

saknade eller osäkrade orsakar allvarliga skador och/eller dödsfall på grund av

följande risker för fastklämning:

Hårfångning - Hår kan trassla in sig i sugutloppslocket.

Infångning av extremiteter - En lem som förs in i en öppning på en

sugutloppssump eller sugutloppslock som är skadad, trasig, sprucken, saknas

eller inte är ordentligt fastsatt kan resultera i en mekanisk bindning eller svullnad

av lemmen.

Infångning av kroppssug - Ett tryck som appliceras på en stor del av kroppen

eller extremiteterna kan resultera i en instängning.

Urtagning/borttagning av tarm - Ett undertryck som appliceras direkt på

tarmarna genom en oskyddad sugutloppssump eller sugutloppslock som är

skadad, trasig, sprucken, saknas eller osäkrad kan leda till urtagning/urtagning av

inälvor.

Mekanisk instängning - Det finns risk för att smycken, baddräkter,

hårdekorationer, fingrar, tår eller knogar fastnar i en öppning på ett sugutloppslock,

vilket resulterar i mekanisk fastklämning.

VARNING – För att minska risken för instängningsrisker:

- När utloppen är tillräckligt små för att blockeras av en person måste minst två

fungerande suguttag per pump installeras. Suguttag på samma plats (dvs. golv

eller vägg) måste installeras med minst 0,91 meter från varandra, mätt från

närpunkt till närpunkt.

- Dubbla sugkopplingar ska placeras på sådana platser och avstånd för att

undvika "dubbel blockering" av en användare.

- Dubbla sugbeslag ska inte placeras på sittplatser eller på ryggstödet för sådana

sittplatser.

- Det maximala systemflödet får inte överstiga värdena som visas i

"Rörstorlekstabellen" som finns på sida 5 av denna manual.

- 5 -

- Använd aldrig pool eller spa om någon sugutloppskomponent är skadad, trasig,

sprucken, saknas eller inte är ordentligt fastsatt.

- Byt ut skadade, trasiga, spruckna, saknade eller inte säkert fastsatta

komponenter för sugutloppet omedelbart.

- Förutom två eller flera suguttag per pump installerad i enlighet med de senaste

IAF-standarderna (tidigare NSPI) och CPSC-riktlinjerna, följ alla tillämpliga

nationella, statliga och lokala föreskrifter.

- Installation av ett vakuumutlösnings- eller ventileringssystem, som avlastar

inneslutande sug, rekommenderas.

VARNING – Farligt tryck.

Pool- och spavattencirkulationssystem arbetar under farligt tryck under uppstart,

normal drift och efter pumpavstängning. Håll borta från cirkulationssystemets

utrustning under pumpstart. Underlåtenhet att följa säkerhets- och

driftsinstruktionerna kan resultera i våldsam separation av pumphuset och locket

på grund av tryck i systemet, vilket kan orsaka egendomsskada, allvarliga

personskador eller dödsfall. Innan du servar pool- och

spavattencirkulationssystemet måste alla system- och pumpreglage vara i

avstängt läge och den manuella luftavlastningsventilen för filtret måste vara i öppet

läge. Innan systempumpen startas måste alla systemventiler ställas in så att

systemets vatten kan återvända till poolen. Ändra inte filterkontrollventilens läge

medan systempumpen är igång. Innan systempumpen startas, öppna filtrets

manuella luftavlastningsventil helt. Stäng inte filtrets manuella luftavlastningsventil

förrän en jämn ström av vatten (inte luft eller luft och vatten) töms ut. Alla sug- och

utloppsventiler MÅSTE vara ÖPPNA när cirkulationssystemet startas.

Underlåtenhet att göra det kan resultera i allvarliga personskador och/eller

egendomsskador.

VARNING – Separationsrisk.

Underlåtenhet att följa säkerhets- och driftsinstruktionerna kan resultera i våldsam

separation av pumpkomponenter. Silkåpan måste vara ordentligt fastsatt på

pumphuset med silkåpans låsringning. Innan du servar pool- och

spacirkulationssystemet måste alla system- och pumpreglage vara i avstängt läge

och den manuella luftavlastningsventilen för filtret måste vara i öppet läge. Använd

- 6 -

inte pool- och spacirkulationssystem om en systemkomponent inte är korrekt

monterad, skadad eller saknas. Använd inte pool- och spacirkulationssystem om

inte filterluftavlastningsventilhuset är i låst läge i filteröverkroppen. Alla sug- och

utloppsventiler MÅSTE vara ÖPPNA när cirkulationssystemet startas.

Underlåtenhet att göra dessa kan resultera i allvarliga personskador och/eller

egendomsskador.

VARNING – Använd eller testa aldrig cirkulationssystemet vid mer än 40 PSI.

VARNING – Risk för brand och brännskador .

Motorer arbetar vid höga temperaturer och om de inte är ordentligt isolerade från

brandfarliga strukturer eller främmande skräp kan de orsaka bränder som kan

orsaka allvarliga personskador eller dödsfall. Det är också nödvändigt att låta

motorn svalna i minst 20 minuter före underhåll för att minimera risken för

brännskador.

VARNING – Underlåtenhet att installera enligt definierade instruktioner kan

leda till allvarliga personskador eller dödsfall.

APPEARANCE AND NAME OF PARTS

Delar för pump HBP-serien

- 7 -

Nyckel NR

Beskrivning

Nyckel NR

Beskrivning

Lock

Mekanisk tätning

O-ring

Korg

Fästskydd

Avtappningsplugg

Platt matta

O-ring

Fjäderbricka

Pumpkropp

Skruva

Nöt

Plastkällare

O-ring

Stöd

Diffusor

Motor

Impeller

Jordningsterminal

Kopplingsschema för poolpump

- 8 -

OBS: Fabriksinställningen är 110V. När användaren behöver använda

220v spänning måste spänningsomkopplaren växlas till 220v växel och

strömförsörjningen måste anslutas till 220v GFCI.

- 9 -

SPECIFICATION PARAMETER

Modell

HBP750II

HBP1100II

HBP1500II

Inmatning

AC110V-240V 60Hz

maximal kraft

1,0 hk

1,5 hk

2 HP

Q max

80 GPM

100 GPM

110 GPM

H max

10.5 m

15.5 m

18 m

Max sug

1,5 m

2 m

Driftstemperatur _

0–5 0 ℃ ( 32–122℉ )

H ose led

1,5 "NPT invändig gänga /2,5" NPT utvändig

gänganslutning

Inlopp/utlopp kaliber

NPT 1-1/2

INSTALLATION INSTRUCTIONS

VARNING – Denna produkt bör endast installeras och servas av en

kvalificerad fackman.

Pumpplats

Placera pumpen så nära poolen som möjligt och kör sugledningar så direkt som

möjligt för att minska friktionsförlusten. Sugledningar bör ha en kontinuerlig lutning

uppåt från den lägsta punkten i linjen. Fogarna måste vara täta (men inte för hårt

åtdragna). Sugledningens diameter måste vara lika med eller vara större än

utloppsledningens diameter.

Även om den här produkten kan användas utomhus, rekommenderas det starkt att

du skyddar de elektriska komponenterna från väder och vind. Välj ett väldränerat

område, ett som inte kommer att svämma över när det regnar. Installera INTE

pumpen på en fuktig eller icke-ventilerad plats. Håll motorn ren. Pumpmotorer

kräver fri cirkulation av luft för kylning.

Pumpmontering

Installera pumpen på en stadig, jämn bas eller dyna för att uppfylla alla lokala och

nationella bestämmelser. Fäst pumpen på basen eller kudden med skruvar eller

bultar för att ytterligare minska vibrationer och påfrestningar på rör- eller

slangförband. Basen MÅSTE vara solid, jämn, styv och vibrationsfri.

- 10 -

Pumpfäste måste:

Låt pumpens inloppshöjd vara så nära vattennivån som möjligt.

Tillåt användning av korta, direkta sugrör (för att minska friktionsförlusterna).

Tillåt slussventiler i sug- och utloppsrör.

Var skyddad från överskott av fukt och översvämningar.

Tillåt adekvat åtkomst för service av pump och rörledningar.

Storlekstabell för rör

OBS - Det rekommenderas att en minsta rörlängd, motsvarande 10 rördiametrar,

används mellan pumpens suginlopp och eventuella VVS-kopplingar.

VARNING – Farligt tryck.

Pumpar, filter och annan utrustning/komponenter i ett

simbassängsfiltreringssystem arbetar under tryck. Felaktigt installerad och/eller

felaktigt testad filtreringsutrustning och/eller komponenter kan misslyckas och

resultera i person- och/eller egendomsskada.

VVS

Använd teflontejp för att täta gängade anslutningar på gjutna plastkomponenter.

Alla plastbeslag måste vara nya eller noggrant rengjorda före användning. OBS -

Använd INTE Plumber's Pipe Dope eftersom det kan orsaka sprickor i

plastkomponenterna. När du applicerar teflontejp på plasttrådar, linda in hela

den gängade delen av hankopplingen med ett till två lager tejp. Linda tejpen

medurs när du är vänd mot den öppna änden av beslaget, med början i slutet av

beslaget. Pumpens sug- och utloppsportar har ingjutna gängstopp. Försök INTE

att tvinga slanganslutningen förbi detta anslag. Det är bara nödvändigt att dra

åt kopplingarna tillräckligt för att förhindra läckage. Dra åt kopplingen för hand och

använd sedan ett verktyg för att koppla in kopplingen ytterligare 1 ½ varv. Använd

försiktigt när du använder teflontejp eftersom friktionen minskar avsevärt; Dra inte

- 11 -

åt beslaget för hårt, annars kan du orsaka skada . Om läckage uppstår, ta bort

kontakten, rensa bort gammal teflon-tejp, linda igen med ett till två extra lager

teflon-tejp och sätt tillbaka kontakten.

Beslag

Beslag begränsar flödet. För bättre effektivitet, använd så få kopplingar som

möjligt (men minst två suguttag). Undvik beslag som kan orsaka en luftfälla. Pool-

och spautrustning MÅSTE överensstämma med International Association of

Plumbing and Mechanical Officials (IAPMO) standarder. Använd en icke-fångande

sugkoppling i pool (flera avlopp) eller dubbelsug (skimmer och huvudavlopp).

Elektrisk

VARNING – Jorda och förbind motorn innan den ansluts till elnätet.

Underlåtenhet att jorda och förbinda pumpmotorn kan orsaka allvarlig eller dödlig

risk för elektriska stötar .

VARNING – Jorda INTE till en gasledning.

VARNING – För att undvika farlig eller dödlig elektrisk stöt, stäng AV

strömmen till motorn innan du arbetar med elektriska anslutningar.

VARNING – Ground Fault Circuit Interrupter (GFCI) utlösning indikerar

elektriskt problem. Om GFCI löser ut och inte kommer att återställas, kontakta en

elektriker för att inspektera och reparera det elektriska systemet.

VARNING – Brandrisk.

Matcha matningsspänningen med motorns märkskyltspänning.

Se till att den tillgängliga elförsörjningen överensstämmer med motorns spänning,

fas och cykel, och att ledningsstorleken är tillräcklig för HP (KW)-märket och

avståndet från strömkällan. OBS - All elektrisk ledning MÅSTE utföras av en

licensierad elektriker och MÅSTE följa lokala bestämmelser och

NEC-föreskrifter. Använd endast kopparledare.

Spänning

Spänningen vid motorn FÅR INTE vara mer än 10 % över eller under motorns

märkplåts märkspänning, annars kan motorn överhettas och orsaka

- 12 -

överbelastningsutlösning och minska komponentlivslängden. Om spänningen är

mindre än 90 % eller mer än 110 % av märkspänningen när motorn går med full

belastning, kontakta Power Company.

Jordning och bindning

Installera, jorda, binda och tråda motorn i enlighet med lokala eller nationella krav

på elektriska bestämmelser.

Permanent jordad motor. Det finns en jordledning på baksidan av varje pump.

Bind motorn till poolstrukturen. Limning kommer att ansluta alla metalldelar i och

runt poolen med jordkabeln.

Limning minskar risken för att ström passerar mellan bundna metallföremål, vilket

kan orsaka elektriska stötar om de jordas eller kortsluts. Referera till NEC-koder

för alla ledningsstandarder inklusive, men inte begränsat till, jordning,

sammanfogning och allmänna ledningsprocedurer.

Använd en solid kopparledare, storlek 12 eller större. Dra tråden från den externa

limtappen till förstärkningsstången eller nät. Anslut jordledningen nr. 12 AWG

(3,21 mm 2 ) till jordningsterminalen som finns på baksidan av varje pump och till

alla metalldelar i pool, spa eller badtunna, och till all elektrisk utrustning, metallrör

(förutom gas). rörledningar) och rör inom 1,5 m (5 fot) från innerväggarna i pool,

spa eller bubbelpool.

Kabeldragning

VARNING – Alla kablar måste göras av en behörig elektriker.

Pumpen MÅSTE vara permanent ansluten till kretsen. Om andra lampor eller

apparater också är på samma krets, var noga med att lägga till deras

amperebelastning innan du beräknar kabel- och strömbrytarstorlekar. Använd

lastbrytaren som huvudströmbrytare.

Installera en jordfelsbrytare (GFCI) i kretsen; det kommer att känna av en

kortslutning till jord och koppla bort strömmen innan det blir farligt för

poolanvändare. För storlek på GFCI som krävs och testprocedurer för GFCI, se

tillverkarens instruktioner. I händelse av strömavbrott, kontrollera GFCI för

utlösning, vilket kommer att förhindra normal pumpdrift. Återställ vid behov.

OBSERVERA - Om du inte använder ledningar när du kopplar motorn, se till

att täta ledningsöppningen på motorns ände för att förhindra att smuts,

insekter etc. kommer in.

- 13 -

START-UP & OPERATION

Före uppstart

Observera: Om det är nödvändigt att utföra ett trycktest innan den första

användningen för att säkerställa att pumpen fungerar korrekt, bör följande kriterier

upprätthållas för detta test:

1. Låt en professionell utföra detta test.

2. Se till att alla pump- och systemkomponenter är ordentligt tätade för att

förhindra läckor.

3. Ta bort all instängd luft i systemet genom att helt öppna filtrets manuella

luftavlastningsventil tills en jämn ström av vatten släpps ut.

4. Tillåt inte mer än 40 psi (276 kPa) vid en vattentemperatur som inte är högre än

100 F (38 C).

5. Kör trycktestet i högst 24 timmar. Inspektera omedelbart alla delar för att

verifiera att de är intakta och fungerar korrekt.

Fyll silhuset med vatten till sugrörets nivå. ANVÄND ALDRIG PUMPEN UTAN

VATTEN . Vatten fungerar som kylmedel och smörjmedel för den mekaniska

axeltätningen.

VARNING – Om pumpen trycktestas (40 PSI MAXIMUM), se till att trycket

har släppts med hjälp av filtrets manuella luftavlastningsventil innan du tar bort

silkåpan.

VARNING – Kör ALDRIG pumpen torr. Torrkörning av pumpen kan skada

tätningar, orsaka läckage, översvämning och ogiltigförklara garantin. Fyll silhuset

med vatten innan motorn startas.

OBSERVERA – Tillsätt INTE kemikalier till pool-/spa-systemet direkt

framför pumpens sug. Tillsats av outspädda kemikalier kan skada pumpen och

göra garantin ogiltig.

OBSERVERA – Innan du tar bort silskyddet:

1. STOPPA PUMPEN innan du fortsätter.

- 14 -

2. STÄNG VENTILER i sug- och utloppsrör.

3. SLÄPP ALLT TRYCK från pumpen och rörsystemet med hjälp av manuell

luftavlastningsventil för filter. Se användarmanualen till filtret för mer

information .

Flödespump

FÖRSIKTIGHET – Alla sug- och utloppsventiler MÅSTE vara ÖPPNA ,

liksom filterluftavlastningsventil (om tillgänglig) på filtret, när

cirkulationspumpsystemet startas. Underlåtenhet att göra det kan resultera i

allvarliga personskador.

Släpp allt tryck från filter, pump och rörsystem. Se filtrets bruksanvisning.

Om vattenkällan är högre än pumpen kommer pumpen att fylla sig själv när

sug- och utloppsventilerna öppnas. Om vattenkällan är lägre än pumpen, skruva

loss och ta bort silskyddet; fyll silhuset med vatten.

Rengör och smörj silskyddets O-ring med "Jack's 327" varje gång den tas bort.

Inspektera O-ringen och sätt tillbaka på silkåpan.

Sätt tillbaka silskyddet på silhuset; vrid medurs för att dra åt locket.

OBS - Dra åt silskyddet endast för hand (inte skiftnycklar).

Slå på strömmen och vänta tills pumpen har fyllts, vilket kan ta upp till fem (5)

minuter. Spädningstiden beror på vertikal längd på suglyft och horisontell längd på

sugrör. Om pumpen INTE fylls inom fem minuter, stoppa motorn och fastställa

orsaken. Se till att alla sug- och utloppsventiler är öppna när pumpen är igång. Se

Felsökningsguide.

OBSERVERA – Vänta fem (5) sekunder innan du startar om pumpen.

Underlåtenhet att göra det kan orsaka omvänd rotation av motorn och därav

följande allvarliga pumpskador.

Stäng filtrets manuella luftavlastningsventil efter att pumpen har fyllts.

care and maintenance

Rengör silkorgen regelbundet. Slå INTE på korgen för att rengöra. Inspektera

silskyddets packning regelbundet och byt ut vid behov.

Pumpar har självsmörjande motorlager och axeltätningar. Ingen smörjning

behövs.

- 15 -

Håll motorn ren. Se till att luftventilerna är fria från hinder för att undvika

skador. Använd INTE vatten för att slanga av motorn.

I vissa fall måste axeltätningar bytas ut på grund av slitage eller skador. Byt ut

mot äkta tätningsmonteringssats.

Se "Instruktioner för byte av axeltätning" i denna handbok.

Storage/Winterization

VARNING – Separationsrisk.

Rengör inte systemet med tryckluft. Rensning av systemet med tryckluft kan

orsaka att komponenter exploderar, med risk för allvarliga skador eller dödsfall för

någon i närheten. Använd endast en fläkt med hög volym med lågt tryck (under 5

PSI) när du luftar pumpen, filtret eller rören.

OBSERVERA – Om du låter pumpen frysa upphör garantin.

OBSERVERA – Använd ENDAST propylenglykol som frostskyddsmedel i

ditt pool-/spa-system. Propylenglykol är ogiftigt och skadar inte

plastsystemkomponenter; annat frostskyddsmedel är mycket giftigt och kan skada

plastkomponenter i systemet.

Töm allt vatten från pumpen och rörledningarna när du förväntar dig minusgrader

eller när du förvarar pumpen under en längre tid (se instruktionerna nedan).

Håll motorn torr och täckt under förvaring. För att undvika

kondens-/korrosionsproblem, täck eller linda INTE pumpen med plastfilm eller

påsar.

Förvaring av pump för vinterisering

VARNING – För att undvika farliga eller dödliga risker för elektriska stötar,

stäng AV strömmen till motorn innan pumpen töms. Om strömmen inte kopplas

bort kan det leda till allvarliga personskador eller dödsfall.

1. Töm vattennivån under alla inlopp till poolen.

2. Ta bort avtappningspluggarna från botten av silhuset och ta bort silskyddet från

silhuset.

- 16 -

3. Koppla bort pumpen från monteringsplattan, ledningssystemet (efter att

strömmen har stängts av) och rörsystemet.

4. När pumpen har tagits bort från vattnet, sätt tillbaka silkåpan och

avtappningspluggarna. Förvara pumpen på ett torrt ställe.

Shaft Seal Change Instructions

VIKTIGA SÄKERHETS INSTRUKTIONER

LÄS OCH FÖLJ ALLA INSTRUKTIONER

Vid service av elektrisk utrustning bör grundläggande säkerhetsföreskrifter alltid

iakttas, inklusive följande. Underlåtenhet att följa instruktionerna kan leda till

skada.

A. VARNING – För att minska risken för skada, låt inte barn använda denna

produkt.

B. Koppla bort all elektrisk kraft till pumpen innan byte av axeltätning påbörjas.

C. Endast kvalificerad personal bör försöka byta ut den roterande tätningen.

Kontakta din lokala auktoriserade återförsäljare eller service c ange om du har

några frågor .

D. National Electrical Code kräver antingen en tre (3) fots maximalt vridlås-sladd

med ett GFCI-skyddat uttag eller en hård tråd (kabel) -anslutning för installation av

poolpumpar. Använd inte förlängningssladdar.

E. Var ytterst försiktig när du hanterar både de roterande och stationära delarna av

den tvådelade ersättningstätningen. Främmande föremål eller felaktig hantering

kommer lätt att repa grafit och keramiska tätningsytor.

Troubleshooting Guide

Motorn startar INTE – Kontrollera efter:

Se till att anslutningarna till plintkortet stämmer överens med kopplingsschemat

inuti uttagslådan. Se till att motorn är ansluten för tillgänglig fältspänning (se

pumpens driftsetikett).

1. Felaktiga eller lösa ledningsanslutningar; öppna brytare eller reläer; utlösta

strömbrytare, GFCI:er eller trasiga säkringar.

- 17 -

Lösning: Kontrollera alla anslutningar, strömbrytare och säkringar. Återställ

utlösta brytare eller byt ut trasiga säkringar.

2. Kontrollera manuellt rotationen av motoraxeln för fri rörlighet och avsaknad av

hinder.

Lösning: Se steg 4 och 5 i "Instruktioner för byte av axeltätning" i denna handbok.

3. Om du har en timer, se till att den fungerar korrekt. Gå förbi det om det behövs.

Motorn stängs AV – Kontrollera efter:

1. Låg spänning vid motor- eller strömfall (orsakas ofta av underdimensionerade

ledningar eller förlängningssladd).

Lösning: Kontakta kvalificerad fackman för att kontrollera att ledningsmätaren är

tillräckligt tung.

OBS - Din pumpmotor är utrustad med ett "automatiskt termiskt

överbelastningsskydd." Motorn stängs automatiskt av om strömförsörjningen

sjunker innan värmeskador kan byggas upp och orsaka lindningar att bränna ut.

Det "termiska överbelastningsskyddet" gör att motorn automatiskt startar om när

motorn har svalnat. Det kommer att fortsätta att stänga av/på tills problemet är

åtgärdat. Se till att åtgärda orsaken till överhettning.

Motorn brummar, men startar INTE – Kontrollera efter:

1. Impellern har fastnat med skräp.

Lösning: Låt en kvalificerad reparatör öppna pumpen och ta bort skräpet.

Pumpen kommer inte att flöda, leta efter:

1. Töm pump-/silhuset.

Lösning: Se till att pump-/silhuset är fyllt med vatten och att lockets o-ring är ren.

Se till att o-ringen sitter ordentligt i lockets o-ringsspår. Se till att o-ringen är smord

med "Jack's 327" och att silskyddet är ordentligt låst på plats.

Smörjmedel hjälper till att skapa en tätare tätning.

2. Lösa anslutningar på sugsidan.

Lösning: Dra åt rör-/förbandsanslutningarna.

OBS - Alla självsugande pumpar kommer inte att flöda om det finns sugluftsläckor.

Läckor kommer att resultera i bubblor som kommer från returbeslag på

poolväggen.

3. Läckande O-ring eller packboxar på ventiler.

Lösning: Dra åt, reparera eller byt ut ventiler.

4. Silkorg eller skimmerkorg laddad med skräp.

- 18 -

Lösning: Ta bort silhöljets lock eller skimmerlocket, rengör korgen och fyll på

silhuset med vatten. Dra åt locket.

5. Sugsidan igensatt.

Lösning: Kontakta en kvalificerad reparatör.

Blockera för att avgöra om pumpen kommer att utveckla ett vakuum. Du bör ha

5"-6" vakuum vid silskyddet (endast din poolhandlare kan bekräfta detta med

en vakuummätare) . Du kanske kan kontrollera genom att ta bort skummarkorgen

och hålla handen över den nedre porten med skummaren full och pumpen igång.

Om inget sug känns, kontrollera om ledningen blockeras.

a. Om pumpen utvecklar ett vakuum, kontrollera om det finns blockerad

sugledning eller smutsig silkorg. Ett luftläckage i suget

rörledning kan vara orsaken.

b. Om pumpen inte utvecklar ett vakuum och pumpen har tillräckligt med

"primande vatten":

i. Kontrollera igen silhusets lock och alla gängade anslutningar för sugläckor.

Kontrollera att alla systemslangklämmor är åtdragna.

ii. Kontrollera spänningen för att säkerställa att motorn roterar med fullt varvtal.

iii. Öppna kåpan och kontrollera om det täpps till eller hindrar suget. Kontrollera

impellern för skräp.

iv. Ta endast bort och byt ut axeltätningen om den läcker.

Lågt flöde – Kontrollera i allmänhet efter:

1. Täppt eller förträngt sil eller sugledning.

Lösning: Kontakta en kvalificerad reparatör.

Lågt flöde – Kontrollera i allmänhet efter:

2. Underdimensionerad poolrör.

Lösning: Korrekt rörstorlek.

3. Tilltäppt eller förträngd utloppsledning för filtret, ventilen delvis stängd

(avläsning av hög mätare).

Lösning: Sandfilter – bakspolning enligt tillverkarens instruktioner; DE-filter –

backspolning enligt tillverkarens instruktioner; Patronfilter – rengör eller byt ut

patron.

4. Luftläcka i suget (bubblor som kommer från returkopplingar).

Lösning: Dra åt sug- och utloppsanslutningarna igen med teflontejp. Inspektera

andra VVS-anslutningar och dra åt vid behov.

- 19 -

5. Tilltäppt, begränsat eller skadat pumphjul.

Lösning: Byt ut inklusive ny tätningsenhet.

Bullrig pump – Kontrollera efter:

1. Luftläcka i sugledningar, kavitationer orsakade av begränsad eller

underdimensionerad sugledning eller läcka vid valfri skarv, låg vattennivå i poolen

och obegränsade returledningar för utlopp.

Lösning: Korrigera sugtillståndet eller gasreglagets returledningar, om det är

praktiskt möjligt. Att hålla hand över returkopplingen kommer ibland att bevisa

detta eller att sätta in en mindre ögonglobsbeslag.

2. Vibrationer på grund av felaktig montering etc.

Lösning: Montera pumpen på en plan yta och fäst pumpen på utrustningsplattan.

3. Främmande föremål i pumphuset. Lösa stenar/skräp som träffar pumphjulet kan

vara orsaken.

Lösning: Rengör pumphuset.

4. Motorlager bullrar från normalt slitage, rost, överhettning eller koncentration av

kemikalier som orsakar tätningsskador som gör att klorerat vatten kan sippra in i

lagren och torka bort fettet och får lagret att gnälla.

Lösning: Alla tätningsläckor ska bytas ut på en gång.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

EC REP: SHUNSHUN GmbH .

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Tyskland

Tel: +49 1727041930 euvertreter@gmail.com

UK REP: Pooledas Group Ltd.

Enhet 5 Albert Edward House, The Pavilions Preston, Storbritannien

Tel: 01772418127 pooledas123@gmail.com

Importerad till AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Tillverkad i Kina

Teknisk Support och e-garanticertifikat

Vevor HBP750II Pool Pump 1HP 80 GPM Max Flow Single Speed Efficient Performance

Product's Documents

User Manual

Specifications

Vevor HBP750II Questions and Answers
