Owner’s Manual
Español 6
Français 11
Deutsch 16
Italiano 21
Model:
NG16POE-1
16-Port Rack-Mount Gigabit
Unmanaged Network Switch with PoE
Link/Act/Speed
Link/Act/Speed
PoE
PoE
PWR
2 4 6 8 10 12 14 16
1 3 5 7 9 11 13 15
2 4 6 8
1 3 5 7
10 12 14 16
9 11 13 15
Model: NG16POE-1
16-Port 1Gbps PoE Ethernet Switch
Purchased product
may differ from image.
2
Important Safety Instructions
SAVE THESE INSTRUCTIONS!
This document contains important instructions and warnings that should be
followed during the installation, operation and storage of this product. Failure to
heed these warnings may affect your warranty.
This lightning flash with arrowhead symbol inside an equilateral triangle is intended
to alert the user to the presence of non-insulated “dangerous voltage” within the
product's enclosure that may be of sufficient magnitude to constitute a risk of
electric shock.
Ce flash de foudre avec le symbole de la pointe d'une flèche à l'intérieur d'un
triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une « tension
dangereuse » non isolée dans l'enceinte du produit qui peut être d'une magnitude
suffisante pour constituer un risque de choc électrique.
The exclamation point inside an equilateral triangle is intended to alert the user to
the presence of important operating and maintenance (servicing) instructions in
the literature accompanying the appliance.
Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à alerter
l'utilisateur sur la présence d'instructions importantes d'utilisation et de
maintenance (entretien) dans la documentation accompagnant l'appareil.
WARNING
AVERTISSEMENT
Risk of electric shock. Do not open the chassis for maintenance.
Please contact a professional.
Risque de choc électrique ! Ne pas ouvrir le châssis pour la
maintenance. Veuillez contacter un professionnel.
The appliance inlet serves as a disconnect device and the socket-outlet shall be installed near
the equipment and easily accessible.
L'entrée de l'appareil sert de dispositif de déconnexion et la prise de courant doit être
installée près de l'appareil et facilement accessible.
The product label is located on the bottom of the housing.
L'étiquette du produit est située au bas du boîtier.
The unit with Class I construction shall be connected to a mains socket-outlet with a protective
earthing connection.
L'unité avec une construction de classe I doit être connectée à une prise secteur avec une
connexion de protection de mise à la terre.
3
Package Contents
Product Features
• 16-Port Rack-Mount Gigabit Unmanaged Network Switch
• C13 to C14 Power Cable
• Rubber Feet (x4)
• Rack Mount Hardware
• M3 Screws (x8)
• User Documentation
1
LEDs
The Power, PoE and Link/Activity LEDs allow for easier switch monitoring and connections.
Note: All ports provide power to a connected device and all connected devices should comply with IEEE
802.3af/at.
LED Color Status Description
PWR Green
O Power O
On Power On
Link/Act/Speed
Yellow
O No device is connected to the port
On A device is connected to the port at 10/100 Mbps
Flashing Sending or receiving data
Green
On A device is connected to the port at 1000 Mbps
Flashing Sending or receiving data
PoE Green
O No device is connected to the port
On The connected device is receiving power
2
Ports
All ports on the switch support Auto-MDI/ MDI-X functionality. Crossover cables and uplink
ports are not needed for connections to PCs, routers, hubs, other switches, etc.
Cat5e/6 UTP/STP cables provide optimal performance. If a status LED does not indicate a
link or activity, check the corresponding device for proper setup and operation.
3
Power
Use the included power cord to connect the device (on the rear panel) to an AC outlet.
Confirm that the power LED on the front panel is lit.
Link/Act/Speed
Link/Act/Speed
PoE
PoE
PWR
2 4 6 8 10 12 14 16
1 3 5 7 9 11 13 15
2 4 6 8
1 3 5 7
10 12 14 16
9 11 13 15
Model: NG16POE-1
16-Port 1Gbps PoE Ethernet Switch
1
1
2
2
3
3
4
Installation
Prior to use, position the switch:
• On a level surface that can support the weight of the switch with at least 1 in. (~25 mm) of
clearance for ventilation.
• Away from sources of electrical noise: radios, transmitters, broadband amplifiers, etc.
• Within 328 ft. (100 m) of network devices it is connected to.
Chassis Ground Column (Rear Panel)
Wire the grounding terminal to an earth-grounding object to prevent power spikes.

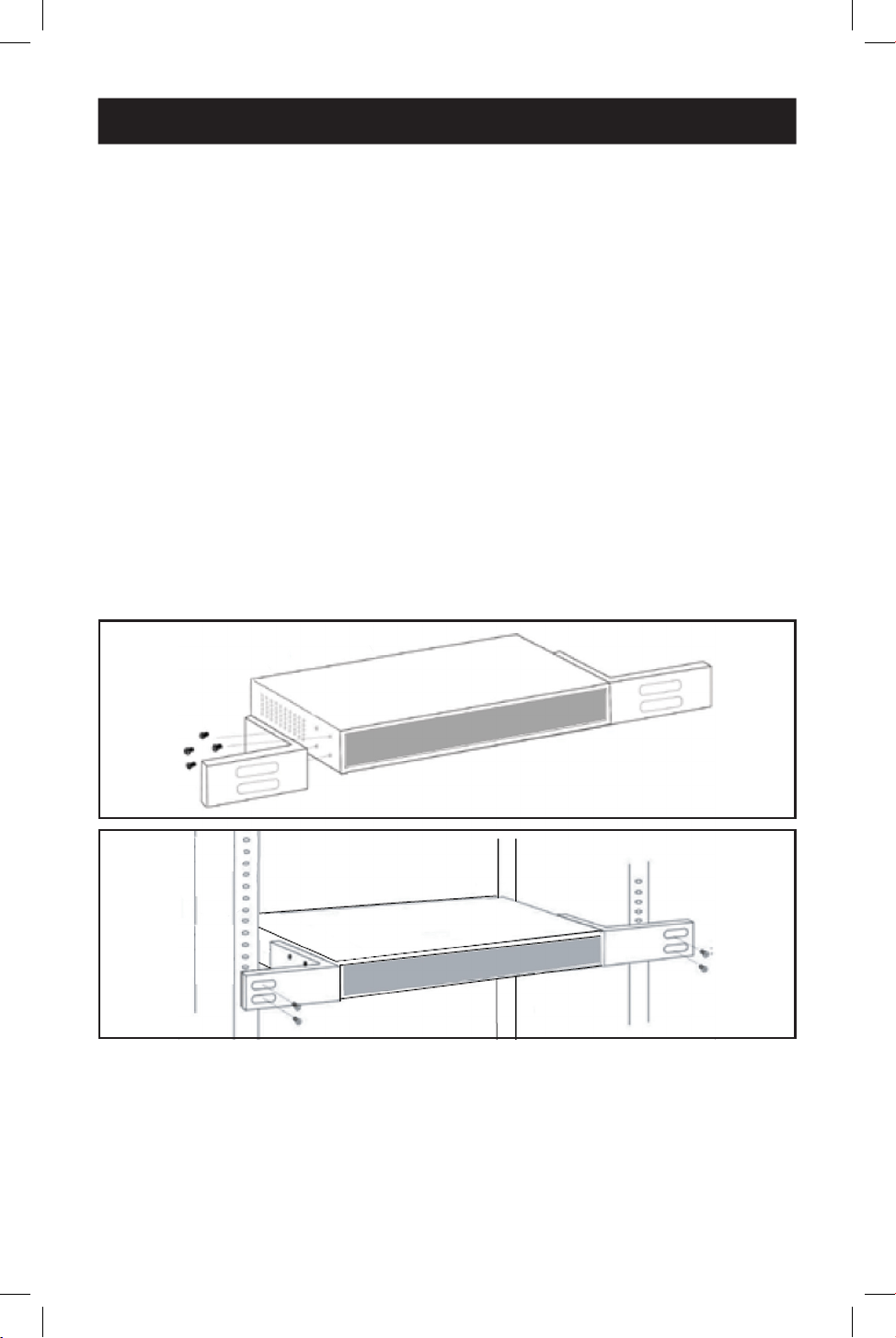

Rack-Mount Installation
The switch includes brackets and screws for optional rack mounting.
1
Disconnect any cables from the switch.
2
Position a bracket over the mounting holes on one side of the switch and secure it in place
with screws.
Note: M3 (diameter: 4.8 mm, length: 6 mm) screws included.
3
Repeat Step 2 on the other side of the switch.
4
Position the switch in the rack and attach the brackets to the rack.
5
Reconnect any cables.
2
2
4
4
3
3
5
Specifications
Warranty and Product Registration
Power
Input 100 ~ 240 V AC, 50/60 Hz
Power Consumption 260 Watts (Maximum)
Physical
Housing Metal
Dimensions [L x W x H] 8.19 x 17.4 x 1.73 in. / 208 x 442 x 44 mm
Weight 8.3 lb. / 3.8 kg
Environmental
Operating Temperature 32°F ~ 104°F / 0°C ~ 40°C
Storage Temperature 14°F ~ 158°F / -10°C ~ 70°C
Operating Humidity 10 ~ 90% RH, Non-Condensing
3-Year Limited Warranty
We warrant our products to be free from defects in materials and workmanship for a period of three (3) years from the date
of initial purchase. Our obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective
products. Visit Tripplite.Eaton.com/support/product-returns before sending any equipment back for repair. This warranty does
not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modied in
any way.
EXCEPT AS PROVIDED HEREIN, WE MAKE NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF MERCHANT-
ABILITY AND FITNESS FOR A PARTICULAR PURPOSE. Some states do not permit limitation or exclusion of implied warranties;
therefore, the aforesaid limitation(s) or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL WE BE LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR CONSE-
QUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
Specically, we are not liable for any costs, such as lost prots or revenue, loss of equipment, loss of use of equipment, loss of
software, loss of data, costs of substitutes, claims by third parties, or otherwise.
Product Registration
Visit Tripplite.Eaton.com/warranty today to register your new product. You’ll be automatically entered into a drawing for a
chance to win a FREE Eaton Tripp Lite series product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Regulatory Compliance Identication Numbers
For the purpose of regulatory compliance certications and identication, your product has been assigned a unique series
number. The series number can be found on the product nameplate label, along with all required approval markings and
information. When requesting compliance information for this product, always refer to the series number. The series number
should not be confused with the marking name or model number of the product.
WEEE Compliance Information for Customers and Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers
buy new electrical and electronic equipment from Eaton, they are entitled to:
• Send old equipment for recycling on a one-for-one, like-for-like basis (this varies depending on the country)
• Send the new equipment back for recycling when this ultimately becomes waste
Eaton has a policy of continuous improvement. Specications are subject to change without notice.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2024 Eaton
All Rights Reserved
Publication No. 24-10-016 / 93-4A44_RevB
October 2024
Eaton is a registered trademark.
All trademarks are property
of their respective owners.
6
Manual del Propietario
English 1
Français 11
Deutsch 16
Italiano 21
Modelo:
NG16POE-1o
Switch de Red Gigabit de 16 Puertos no
Administrado para Instalación en Rack
con PoE
Link/Act/Speed
Link/Act/Speed
PoE
PoE
PWR
2 4 6 8 10 12 14 16
1 3 5 7 9 11 13 15
2 4 6 8
1 3 5 7
10 12 14 16
9 11 13 15
Model: NG16POE-1
16-Port 1Gbps PoE Ethernet Switch
El producto comprado puede ser
diferente al de la imagen.
7
Manual del Propietario
Instrucciones de seguridad importantes
¡CONSERVE ESTAS INSTRUCCIONES!
Este documento contiene instrucciones y advertencias importantes que deben
seguirse durante la instalación, operación y almacenamiento de este producto. La
omisión en la observancia de estas advertencias puede afectar su garantía.
Este relámpago con símbolo de punta de flecha dentro de un triángulo equilátero
busca alertar al usuario sobre la presencia de «voltaje peligroso» no aislado dentro
de la carcasa del producto que puede ser de magnitud suficiente para constituir
un riesgo de descarga eléctrica.
El punto de exclamación dentro de un triángulo equilátero tiene como objetivo
alertar al usuario sobre la presencia de instrucciones importantes de operación y
mantenimiento (servicio) en la documentación que acompaña al aparato.
ADVERTENCIA
AVERTISSEMENT
Riesgo de descarga eléctrica. No abra el chasis para dar
mantenimiento. Póngase en contacto con un profesional.
La entrada del electrodoméstico funciona como dispositivo de desconexión y el enchufe debe
instalarse cerca del equipo y ser de fácil acceso.
La etiqueta del producto se encuentra en la parte inferior del gabinete.
La unidad con construcción de clase I debe estar conectada a un tomacorriente con una
conexión de tierra de protección.
8
Contenido del Empaque
Características del Producto
• Switch de red de 16 puertos gigabit no administrado para instalación en rack
• Cable de alimentación C13 a C14
• Patas de caucho (x4)
• Hardware para instalación en rack
• Tornillos M3 (x8)
• Documentación para el usuario
1
LEDs
Los LED de alimentación, PoE y Enlace/Actividad facilitan el monitoreo del switch y las
conexiones.
Nota: Todos los puertos proporcionan alimentación a un dispositivo conectado y todos los dispositivos conectados
deben cumplir la norma IEEE 802.3af/at.
LED Color Estatus Descripción
PWR Verde
Apagado Apagado
Encendido Encendido
Enlace/
Acción/
Velocidad
Amarillo
Apagado No hay ningún dispositivo conectado al puerto
Encendido Un dispositivo está conectado al puerto a 10/100 Mbps
Destellando Envío o recepción de datos
Verde
Encendido Un dispositivo está conectado al puerto a 1,000 Mbps
Destellando Envío o recepción de datos
PoE Verde
Apagado No hay ningún dispositivo conectado al puerto
Encendido El dispositivo conectado recibe energía
2
Puertos
Todos los puertos del switch admiten la función Auto-MDI/ MDI-X. Los cables cruzados y los
puertos de enlace ascendente no son necesarios para las conexiones a PC, routers,
concentradores, otros switches, etc.
Los cables UTP/STP Cat5e/6 proporcionan un rendimiento óptimo. Si un LED de estatus no
indica un enlace o actividad, compruebe que el dispositivo correspondiente está correctamente
configurado y funciona correctamente.
3
Energía
Utilice el cable de alimentación incluido para conectar el dispositivo (en el panel posterior) a un
tomacorriente de CA. Confirme que el LED de alimentación del panel frontal esté encendido.
Link/Act/Speed
Link/Act/Speed
PoE
PoE
PWR
2 4 6 8 10 12 14 16
1 3 5 7 9 11 13 15
2 4 6 8
1 3 5 7
10 12 14 16
9 11 13 15
Model: NG16POE-1
16-Port 1Gbps PoE Ethernet Switch
1
1
2
2
3
3
9
Instalación
Antes de utilizarlo, coloque el Switch:
• Sobre una superficie nivelada que pueda soportar el peso del switch con al menos ~25 mm [1 ft.]
de espacio libre para ventilación.
• Lejos de fuentes de ruido eléctrico: radios, transmisores, amplificadores de banda ancha, etc.
• A menos de 328 pies (100 m) de los dispositivos de red a los que está conectado.
Conexión a tierra en el chasís columna (panel posterior)
Conecte el terminal de tierra a un objeto con toma de tierra para evitar picos de corriente.
Instalación en Rack
El switch incluye soportes y tornillos para la instalación opcional en rack.
1
Desconecte cualquier cable del switch
2
Coloque un soporte en las perforaciones para instalación de un lado del switch y fíjelo en su sitio
con tornillos.
Nota: Se incluyen tornillos M3 (diámetro: 4,8 mm, longitud: 6 mm).
3
Repita el paso 2 en el otro lado del switch
4
Coloque el switch en el rack y fije los soportes al rack
5
Vuelva a conectar los cables.
2
2
4
4
3
3
10
Especificaciones
Registro de Garantía y Producto
Encendido
Alimentación 100 ~ 240 V CA, 50/60 Hz
Consumo de energía 260 Watts (Máximo)
Físicas
Gabinete Metal
Dimensiones [Lg x An x Al] 8.19" x 17.4" x 1.73" /208 x 442 x 44 mm
Peso 8.3 lb / 3.8 kg
Ambiental
Temperatura de Operación 32 °F ~ 104 °F / 0 °C ~ 40 °C
Temperatura de Almacenamiento 14 °F ~ 158 °F / -10 °C ~ 70 °C
Humedad en funcionamiento 10% ~ 90 % de HR, sin condensación
Garantía Limitada de 3 años.
Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni
de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier
producto defectuoso. Visite Tripplite.Eaton.com/support/product-returns antes de devolver cualquier equipo para su reparación. Esta
garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modicados de
alguna manera.
SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE
COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de
garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.
SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS,
ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA
POSIBILIDAD DE TAL DAÑO. Especícamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos,
pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros
o de cualquier otra forma.
Números de Identicación de Cumplimiento Normativo
A los efectos de las certicaciones e identicación de cumplimiento normativo, a su producto se le ha asignado un número de serie
único. El número de serie se ubica en la etiqueta de placa de identicación, junto con todas las marcas e información requeridas de
aprobación. Al solicitar información de conformidad para este producto, reérase siempre al número de serie. El número de serie no
debe confundirse con el nombre de la marca o el número de modelo del producto.
Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)
De acuerdo con la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y las regulaciones aplicables, al adquirir un
equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:
• Enviar los equipos viejos para su reciclaje en razón de uno por uno, igual por igual (esto varía según el país).
• Devolver el equipo nuevo para nes de reciclaje una vez que nalmente se convierta en residuo
Eaton tiene una política de mejora continua. Las especicaciones están sujetas a cambio sin previo aviso.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
Estados Unidos
Eaton.com
© 2024 Eaton
Todos los derechos reservados
Publicación nº 24-10-016 / 93-4A44_RevB
Octubre de 2024
Eaton es una marca registrada.
Todas las marcas registradas
pertenecen a sus respectivos
propietarios.
11
Manuel d'utilisation
English 1
Español 6
Deutsch 16
Italiano 21
Modèle:
NG16POE-1
Commutateur réseau gigabit
unmanageable à 16 ports, monté en rack,
avec PoE
Link/Act/Speed
Link/Act/Speed
PoE
PoE
PWR
2 4 6 8 10 12 14 16
1 3 5 7 9 11 13 15
2 4 6 8
1 3 5 7
10 12 14 16
9 11 13 15
Model: NG16POE-1
16-Port 1Gbps PoE Ethernet Switch
Le produit acheté peut différer de
l'image.
12
Importantes consignes de sécurité
CONSERVEZ CES INSTRUCTIONS !
Ce document contient des instructions et des avertissements importants qui
doivent être suivis lors de l'installation, de l'utilisation et du stockage de ce
produit. Le non-respect de ces avertissements risque d'affecter votre garantie.
Ce flash de foudre avec le symbole de la pointe d'une flèche à l'intérieur d'un
triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une « tension
dangereuse » non isolée dans l'enceinte du produit qui peut être d'une magnitude
suffisante pour constituer un risque de choc électrique.
Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à alerter
l'utilisateur sur la présence d'instructions importantes d'utilisation et de
maintenance (entretien) dans la documentation accompagnant l'appareil.
AVERTISSEMENT
PUBLICITÉ
Risque de choc électrique ! Ne pas ouvrir le châssis pour la
maintenance. Veuillez contacter un professionnel.
L'entrée de l'appareil sert de dispositif de déconnexion et la prise de courant doit être
installée près de l'appareil et facilement accessible.
L'étiquette du produit est située au bas du boîtier.
L'unité avec une construction de classe I doit être connectée à une prise secteur avec une
connexion de protection de mise à la terre.
13
Contenu du carton d'emballage
Caractéristiques du produit
• Commutateur réseau Gigabit C unmanageable 16 ports en rack
• Câble d’alimentation C13 à C14
• Pieds en caoutchouc (x4)
• Matériel de montage en rack
• Vis M3 (x8)
• Documentation pour l'utilisateur
1
LED
Les LED d'alimentation, PoE et Liaison/Activité facilitent l'accès à la surveillance du commutateur
et aux connexions.
Remarque: tous les ports alimentent un appareil connecté et tous les appareils connectés doivent être conformes
à la norme IEEE 802.3af/at.
LED Couleur État Description
PWR Vert
Éteint Mise hors tension
Allumé Mise sous tension
Liaison/Act/
Speed
Jaune
Éteint Aucun appareil n'est connecté au port
Allumé Un appareil est connecté au port à 10/100 Mbit/s
Clignotant Envoie ou réceptionne des données
Vert
Allumé Un appareil est connecté au port à 1000 Mbit/s
Clignotant Envoie ou réceptionne des données
PoE Vert
Éteint Aucun appareil n'est connecté au port
Allumé L'appareil connecté est alimenté
2
Ports
Tous les ports du commutateur prennent en charge la fonctionnalité Auto-MDI/ MDI-X. Les
câbles croisés et les ports de liaison montante ne sont pas nécessaires pour les connexions aux
PC, routeurs, hubs, autres commutateurs, etc.
Les câbles UTP/STP Cat5e/6 offrent des performances optimales. Si un voyant d'état n'indique
pas de liaison ou d'activité, vérifiez que l'appareil correspondant est correctement configuré et
fonctionne.
3
Puissance
Utilisez le cordon d'alimentation fourni pour connecter l'appareil (sur le panneau arrière) à une
prise AC. Vérifiez que le voyant d'alimentation situé sur le panneau avant est allumé.
Link/Act/Speed
Link/Act/Speed
PoE
PoE
PWR
2 4 6 8 10 12 14 16
1 3 5 7 9 11 13 15
2 4 6 8
1 3 5 7
10 12 14 16
9 11 13 15
Model: NG16POE-1
16-Port 1Gbps PoE Ethernet Switch
1
1
2
2
3
3
14
Installation
Avant l'utilisation, positionnez le commutateur:
• Sur une surface plane pouvant supporter le poids du commutateur avec au moins 25 mm (1 po.)
pour la ventilation.
• Loin des sources de bruit électrique: radios, émetteurs, amplificateurs à large bande, etc.
• À moins de 100 m (328 pi.) des périphériques réseaux auxquels il est connecté.
Colonne de mise à la terre du châssis (panneau arrière)
Reliez la borne de mise à la terre à un objet de mise à la terre pour éviter les pointes de tension.
Installation avec montage en rack
Le commutateur comprend des supports et des vis pour un montage en rack optionnel.
1
Déconnectez tous les câbles du commutateur.
2
Positionnez un support sur les trous de montage sur un côté du commutateur et fixez-le à l'aide
de vis.
Remarque : vis M3 (diamètre : 4,8 mm, longueur : 6 mm) incluses.
3
Répétez l'étape 2 de l'autre côté du commutateur.
4
Positionnez le commutateur dans le rack et fixez les supports au rack.
5
Reconnectez tous les câbles.
2
2
4
4
3
3
15
Caractéristiques
Garantie et enregistrement du produit
Alimentation
Entrée 100 ~ 240 V CA, 50/60 Hz
Consommation électrique 260 Watts (maximum)
CARACTÉRISTIQUES PHYSIQUES
Boîtier Métal
Dimensions [L x W x H] 208 x 442 x 44 mm / 8,19 x 17,4 x 1,73 po.
Poids 3,8 kg 8,3 lb.
Environnement
Température de fonctionnement 0 °C ~ 40 °C / 32 °F ~ 104 °F
Température de stockage -10 °C ~ 70 °C / 14 °F ~ 158 °F
Taux d'humidité en fonctionnement 10 ~ 90 % RH, sans condensation
Garantie limitée de 3ans
Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à
compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre
seule discrétion) de tout produit défectueux. VisitezTripplite.Eaton.com/support/product-returns avant de renvoyer tout équipement
pour réparation. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une
mauvaise utilisation, ni à ceux qui ont été altérés ou modiés d'une façon quelconque.
SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE,
Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains états ne permettent ni la
limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas
s'appliquer à l'acquéreur.
SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS,
SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE
LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de prots ou de
revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des
produits de remplacement, les réclamations de tiers ou autres.
Numéros d'identication de conformité aux règlements
Pour les besoins de certications de conformité aux normes et d'identication, un numéro de série unique a été attribué à votre
produit. Le numéro de série est indiqué sur l'étiquette de la plaque signalétique du produit, où vous pouvez aussi trouver toutes les
marques de certication et les informations nécessaires. Pour toute demande d'informations relatives à la conformité de ce produit,
veuillez toujours mentionner le numéro de série. Le numéro de série ne doit pas être confondu avec le nom commercial ou le numéro
de modèle du produit.
Informations de conformité DEEE pour les clients et les recycleurs (Union européenne)
Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'appli-
cation, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à:
• Envoyer les anciens équipements au recyclage sur une base d'un pour un, à l'identique (cela varie selMarche les pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en n de vie
Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modiées sans préavis.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
États-Unis
Eaton.com
© 2024 Eaton
Tous droits réservés.
Publication No. 24-10-016 / 93-4A44_RevB
Octobre 2024
Eaton est une marque déposée.
Toutes les marques commerciales
appartiennent à leurs propriétaires
respectifs.
16
Betriebsanleitung
English 1
Español6
Français 11
Italiano 21
Modell:
NG16POE-1l
16-Port Rack-Mount Gigabit nicht
verwalteter Netzwerk-Switch mit PoE
Link/Act/Speed
Link/Act/Speed
PoE
PoE
PWR
2 4 6 8 10 12 14 16
1 3 5 7 9 11 13 15
2 4 6 8
1 3 5 7
10 12 14 16
9 11 13 15
Model: NG16POE-1
16-Port 1Gbps PoE Ethernet Switch
Das gekaufte Produkt kann von
der Abbildung abweichen.
17
Betriebsanleitung
Wichtige Sicherheitshinweise
BITTE BEWAHREN SIE DIESE ANLEITUNG AUF!
Dieses Dokument enthält wichtige Anweisungen und Warnhinweise, die bei
Installation, Betrieb, Lagerung und Wartung des hierin beschriebenen Produkts
befolgt werden sollten. Die Nichtbeachtung dieser Warnungen kann Ihre Garantie
beeinträchtigen.
Das Symbol mit dem Blitz und der Pfeilspitze in einem gleichseitigen Dreieck soll
den Benutzer auf das Vorhandensein einer nicht isolierten „gefährlichen Spannung“
im Gehäuse des Produkts hinweisen, die so stark sein kann, dass die Gefahr eines
Stromschlags besteht.
Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige
Betriebs- und Wartungsanweisungen (Service) aufmerksam machen, die in der dem
Gerät beiliegenden Dokumentation enthalten sind.
WARNUNG
AVERTISSEMENT
Risiko eines Stromschlags. Öffnen Sie das Gehäuse nicht für die
Wartung. Bitte kontaktieren Sie einen Fachmann.
Der Geräteeingang dient als Trennvorrichtung, wobei die Steckdose in unmittelbarer Nähe des
Geräts installiert und leicht zugänglich sein muss.
Das Produktetikett befindet sich auf der Unterseite des Gehäuses.
Das Gerät der Schutzklasse I muss an eine Steckdose mit Erdungsanschluss angeschlossen
werden.
18
Lieferumfang
Produktmerkmale
• 16-Port Rack-Mount Gigabit nicht verwalteter Netzwerk-Switch
• C13- bis C14-Stromkabel
• Gummifüße (x4)
• Rackmontage Hardware
• M3-Schrauben (x8)
• Benutzerdokumentation
1
LEDs
Die LEDs Power, PoE und Verknüpfung/Activity erleichtern das Monitoring des Switches und der
Anschlüsse.
Hinweis: Alle Ports versorgen angeschlossene Geräte mit Strom und alle angeschlossenen Geräte sollten der IEEE
802.3af/at entsprechen.
LED Farbe Status Beschreibung
PWR Grün
Aus Stromversorgung Aus
An Stromversorgung Ein
Verknüpfung/
Akt/
Geschwindigkeit
Gelb
Aus Kein Gerät ist mit dem Anschluss verbunden
An
Ein Gerät ist mit 10/100 Mbps an den Port angeschlossen
Blinkt Senden oder Empfangen von Daten
Grün
An Ein Gerät ist mit 1000 Mbit/s an den Port angeschlossen
Blinkt Senden oder Empfangen von Daten
PoE Grün
Aus Kein Gerät ist mit dem Anschluss verbunden
An Das angeschlossene Gerät wird mit Strom versorgt
2
Ports
Alle Ports des Switches unterstützen die Auto-MDI/ MDI-X-Funktionalität. Crossover-Kabel und
Uplink-Ports werden für Verbindungen zu PCs, Routern, Hubs, anderen Switches usw. nicht
benötigt.
Cat5e/6 UTP-/STP-Kabel bieten optimale Performance. Wenn eine Status-LED keine Verknüpfung
oder Aktivität anzeigt, überprüfen Sie das entsprechende Gerät auf korrekte Einrichtung und
Funktion.
3
Strom
Verwenden Sie das mitgelieferte Netzkabel, um das Gerät (auf der Rückwand) mit einem AC
Ausgang zu verbinden. Vergewissern Sie sich, dass die Power-LED auf der Frontblende leuchtet.
Link/Act/Speed
Link/Act/Speed
PoE
PoE
PWR
2 4 6 8 10 12 14 16
1 3 5 7 9 11 13 15
2 4 6 8
1 3 5 7
10 12 14 16
9 11 13 15
Model: NG16POE-1
16-Port 1Gbps PoE Ethernet Switch
1
1
2
2
3
3
19
Installation
Positionieren Sie den Switch vor der Verwendung:
• Auf einer ebenen Fläche, die das Gewicht des Switches tragen kann, mit mindestens 1 Zoll (ca.
25 mm) freiem Platz für die Belüftung.
• Mit Abstand von elektrischen Störquellen: Radios, Sendern, Breitbandverstärkern usw.
• Innerhalb von 328 ft. (100 m) von Netzwerkgeräten, an die es angeschlossen ist.
Massesäule (Rückwand)
Verbinden Sie den Erdungsanschluss mit einem geerdeten Objekt, um Stromspitzen zu vermeiden.
Rack-Mount-Installation
Der Schalter enthält Halterungen und Schrauben für die optionale Rack-Montage.
1
Trennen Sie alle Kabel vom Switch.
2
Positionieren Sie eine Halterung über den Befestigungsbohrungen auf einer Seite des Switches
und befestigen Sie sie mit Schrauben.
Hinweis: M3-Schrauben (Durchmesser: 4,8 mm, Länge: 6 mm) im Lieferumfang enthalten.
3
Wiederholen Sie Schritt 2 auf der anderen Seite des Switches.
4
Positionieren Sie den Switch in dem Rack und befestigen Sie die Halterungen am Rack.
5
Schließen Sie alle Kabel wieder an.
2
2
4
4
3
3
20
Technische Daten
Garantie und Produktregistrierung
Leistung
Eingang 100 ~ 240 V AC, 50/60 Hz
Stromverbrauch 260 Watt (Maximum)
Physisch
Gehäuse Metall
Maße (LxBxH) 8,19 x 17,4 x 1,73 in. / 208 x 442 x 44 mm
Gewicht 8,3 lb. 3,8 kg
Umgebungsinformationen
Betriebstemperatur 32 °F ~ 104 °F / 0 °C ~ 40 °C
Lagertemperatur 14 °F ~ 158 °F / -10 °C ~ 70 °C
Luftfeuchtigkeit bei Betrieb 10 ~ 90 % RH, nicht kondensierend
3Jahre eingeschränkte Garantie
Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von drei (3) Jahren
ab dem Datum des Erstkaufs. Unsere Verpichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz
(nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns bevor Sie ein Gerät
zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt
wurden oder in irgendeiner Weise geändert oder modiziert wurden.
MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH
STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige
Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben
genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreen.
MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIRUNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE,
ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE
MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder
Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte,
Ansprüche Dritter oder anderes.
Identizierungsnummern für ordnungsrechtliche Compliance
Zum Zweck von Zertizierungen und Identizierung von gesetzlichen Bestimmungen wurde Ihrem Produkt eine eindeutige Seriennum-
mer zugewiesen. Die Seriennummer ist auf dem Typenschild des Produkts zu sehen, zusammen mit allen erforderlichen Genehmi-
gungskennzeichen und Informationen. Wenn Sie Compliance-Informationen für dieses Produkt anfordern, geben Sie immer diese
Seriennummer an. Die Seriennummer sollte nicht mit dem Markennamen oder der Modellnummer des Produkts verwechselt werden.
WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)
Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von
Eaton kaufen, ein Anrecht auf Folgendes haben:
- die Einsendung von Altgeräten zum Recycling auf Eins-zu-Eins-Basis (abhängig vom jeweiligen Land)
- die Einsendung der neuen Geräte zum Recycling, wenn diese das Ende ihres Lebenszyklus erreichen
Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezikationen können ohne Ankündigung geändert werden.
Eaton
1000Eaton Boulevard
Cleveland, OH44122
Vereinigte Staaten
Eaton.com
© 2024 Eaton
Alle Rechte vorbehalten.
Veröffentlichung Nr. 24-10-016 / 93-4A44_RevB
Oktober 2024
Eaton ist eine eingetragene
Handelsmarke.
Alle Marken sind Eigentum
der jeweiligen Inhaber.
21
Manuale d'uso
English 1
Español 6
Français 11
Deutsch 16
Modello:
NG16POE-1
Switch di rete Gigabit non gestito a 16
porte con montaggio a rack con PoE
Link/Act/Speed
Link/Act/Speed
PoE
PoE
PWR
2 4 6 8 10 12 14 16
1 3 5 7 9 11 13 15
2 4 6 8
1 3 5 7
10 12 14 16
9 11 13 15
Model: NG16POE-1
16-Port 1Gbps PoE Ethernet Switch
Il prodotto acquistato può differire
dall'immagine.
22
Istruzioni importanti per la sicurezza
CONSERVARE QUESTE ISTRUZIONI!
Questo documento contiene istruzioni e avvertenze importanti che dovrebbero
essere seguite durante l'installazione, il funzionamento e la conservazione di
questo prodotto. La mancata osservanza di queste avvertenze può pregiudicare la
garanzia.
Il simbolo del fulmine con la punta a freccia all'interno di un triangolo equilatero
avverte l'utente della presenza di una “tensione pericolosa” non isolata all'interno
del prodotto, che può essere di entità sufficiente a costituire un rischio di scossa
elettrica.
Il punto esclamativo all'interno di un triangolo equilatero avvisa l'utente della
presenza di importanti istruzioni di funzionamento e manutenzione (assistenza)
nella documentazione che accompagna l'apparecchio.
ATTENZIONE
AVVERTENZA
Rischio di scosse elettriche. Non aprire il telaio per la
manutenzione. Rivolgersi a un professionista.
La spina dell'apparecchio funge da dispositivo di disconnessione e la presa deve essere
installata vicino all'apparecchiatura e facilmente accessibile.
L'etichetta del prodotto si trova nella parte inferiore dell'alloggio.
L'unità con costruzione di Classe I deve essere collegata a una presa di corrente con
collegamento di messa a terra di protezione.
23
Contenuto della confezione
Caratteristiche del prodotto
• Switch di rete Gigabit non gestito a 16 porte con montaggio a rack
• Cavo di alimentazione da C13 a C14
• Piedini in gomma (x4)
• Hardware per il montaggio a rack
• Viti M3 (x8)
• Documentazione utente
1
LED
I LED di alimentazione, PoE e collegamento/attività consentono di monitorare e collegare più
facilmente lo switch.
Nota: tutte le porte forniscono alimentazione a un dispositivo collegato e tutti i dispositivi collegati devono essere
conformi a IEEE 802.3af/at.
LED Colore Stato Descrizione
PWR Verde
Spento Spegnimento
On Accensione
Collegamento/
Azione/
Velocità
Giallo
Spento Nessun dispositivo è collegato alla porta
On Un dispositivo è collegato alla porta a 10/100 Mbps
Lampeggiante Invio o ricezione di dati
Verde
On Un dispositivo è collegato alla porta a 1.000 Mbps
Lampeggiante Invio o ricezione di dati
PoE Verde
Spento Nessun dispositivo è collegato alla porta
On Il dispositivo collegato sta ricevendo l'alimentazione
2
Porte
Tutte le porte dello switch supportano la funzionalità Auto-MDI/ MDI-X. I cavi crossover e le porte
uplink non sono necessari per le connessioni a PC, router, hub, altri switch, ecc.
I cavi UTP/STP Cat5e/6 garantiscono prestazioni ottimali. Se un LED di stato non indica un
collegamento o un'attività, verificare che il dispositivo sia impostato correttamente e funzionante.
3
Alimentazione
Utilizzare il cavo di alimentazione incluso per collegare il dispositivo (su pannello posteriore) a
una presa CA. Controllare che il LED di alimentazione sul pannello frontale sia acceso.
Link/Act/Speed
Link/Act/Speed
PoE
PoE
PWR
2 4 6 8 10 12 14 16
1 3 5 7 9 11 13 15
2 4 6 8
1 3 5 7
10 12 14 16
9 11 13 15
Model: NG16POE-1
16-Port 1Gbps PoE Ethernet Switch
1
1
2
2
3
3
24
Installazione
Prima dell'uso, posizionare l'interruttore:
• Su una superficie piana che possa sostenere il peso del sensore con almeno 1 pollice (~25 mm) di
spazio libero per la ventilazione.
• Lontano da fonti di rumore elettrico: radio, trasmettitori, amplificatori a banda larga, ecc.
• Entro 100 m (328 piedi) dai dispositivi di rete a cui è collegato.
Colonna di massa del telaio (pannello posteriore)
Collegare il terminale di messa a terra a un oggetto di messa a terra per evitare picchi di corrente.
Installazione a rack
Lo switch include staffe e viti per il montaggio a rack opzionale.
1
Scollegare tutti i cavi dallo switch.
2
Posizionare una staffa sui fori di montaggio su un lato dell'interruttore e fissarla in posizione con
le viti.
Nota: viti M3 (diametro: 4,8 mm, lunghezza: 6 mm) incluse.
3
Ripeta il punto 2 sull'altro lato dell'interruttore.
4
Posizionare lo switch nel rack e fissare le staffe al rack.
5
Ricollegare i cavi.
2
2
4
4
3
3
25
Specifiche
Garanzia e registrazione del prodotto
Potenza
Ingresso 100 ~ 240 V CA, 50/60 Hz
Consumo energetico 260 Watt (massimo)
Fisico
Alloggi Metallo
Dimensioni [L x P x A] 8,19 x 17,4 x 1,73 poll. / 208 x 442 x 44 mm
Peso 8,3 lb. / 3,8 kg
Condizioni ambientali
Temperatura di funzionamento 32 °F ~ 104 °F / 0 °C 40 °C
Temperatura di conservazione 14 °F ~ 158 °F / -10 °C 70 °C
Umidità di funzionamento 10 ~ 90% RH, senza condensa
Garanzia limitata di 3 anni
Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni dalla data
di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra
esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visiti Tripplite.Eaton.com/support/product-returns
prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle unità danneggiate
accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modicate.
AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O
IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non
consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non
essere applicabili all'acquirente.
AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI,
SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA
POSSIBILITÀ DI TALI DANNI. Nello specico, non siamo responsabili di alcun costo, quali mancati redditi o guadagni, perdita di
attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati, costi relativi a soluzioni alternative, reclami da
parte di terzi, o di altra natura.
Numeri di identicazione per la conformità normativa
Per la certicazione della conformità normativa e l'identicazione, al prodotto è stato assegnato un numero di serie univoco.
Il numero di serie è riportato sull'etichetta del prodotto insieme ai marchi di controllo qualità e alle informazioni sul prodotto.
Quando si richiedono informazioni sulla conformità del prodotto, fare sempre riferimento a questo numero di serie. Il numero
di serie non deve essere confuso con il nome del marchio o il numero di modello del prodotto.
Informazioni sulla conformità RAEE per clienti e riciclatori (Unione Europea)
In base alla Direttiva europea RAEE sullo smaltimento dei riuti elettrici ed elettronici e in base ai regolamenti sulla
relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto
di:
• inviare le vecchie apparecchiature per consentirne il riciclo una alla volta in base al tipo (questo varia a seconda del
Paese).
• rimandare la nuova apparecchiatura per consentirne il riciclaggio, quando alla ne diventa un riuto.
Eaton adotta una politica di miglioramento continuo. Le speciche sono soggette a modiche senza preavviso.
26
27
