Horizon EX-59 Elliptical User Manual

ELLIPTICAL OWNER’S MANUAL

MANUEL DU PROPRIÉTAIRE DE L’EXERCISEUR ELLIPTIQUE

MANUAL DEL PROPIETARIO DE LA MÁQUINA ELÍPTICA

Read the ELLIPTICAL GUIDE before using this OWNER’S MANUAL.

Lire le GUIDE D’UTILISATION DE L’EXERCISEUR ELLIPTIQUE avant de se référer au présent MANUEL DU PROPRIÉTAIRE.

Lea la GUÍA DE LA MÁQUINA ELÍPTICA antes de utilizar este MANUAL DEL PROPIETARIO.

3 ENGLISH

22 FRANÇAIS

42 ESPAÑOL

ASSEMBLY

There are several areas during the assembly process that special attention must be paid. It is very important to follow the

assembly instructions correctly and to make sure all parts are firmly tightened. If the assembly instructions are not followed

correctly, the elliptical could have frame parts that are not tightened and will seem loose and may cause irritating noises.

To prevent damage to the elliptical, the assembly instructions must be reviewed and corrective actions should be taken.

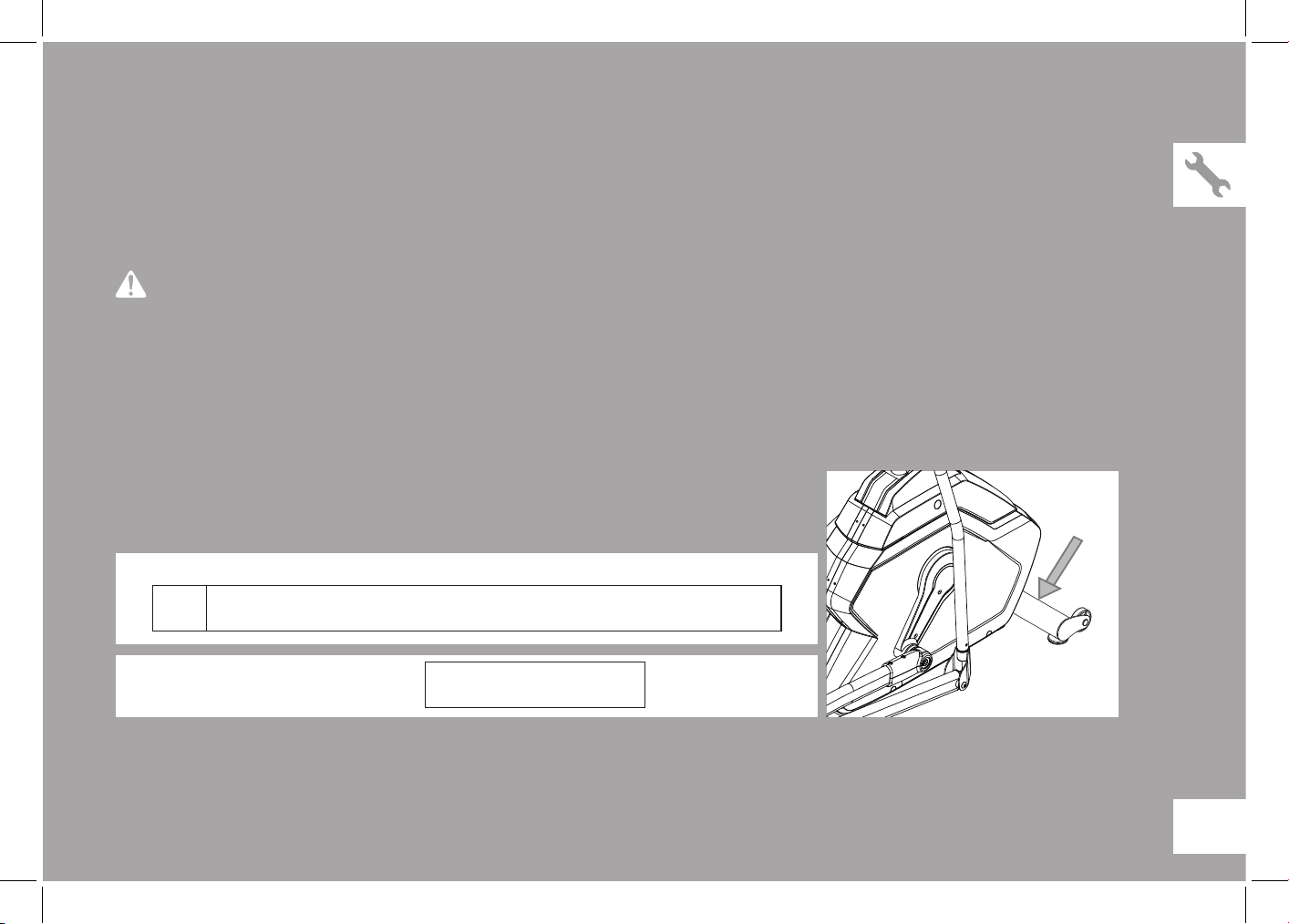

Before proceeding, find your elliptical’s serial number located on a white barcode

sticker on the front stabilizer tube and enter it in the space provided below.

ENTER YOUR SERIAL NUMBER AND MODEL NAME IN THE BOXES BELOW:

» Refer to the SERIAL NUMBER and MODEL NAME when calling for service.

WARNING

SERIAL NUMBER:

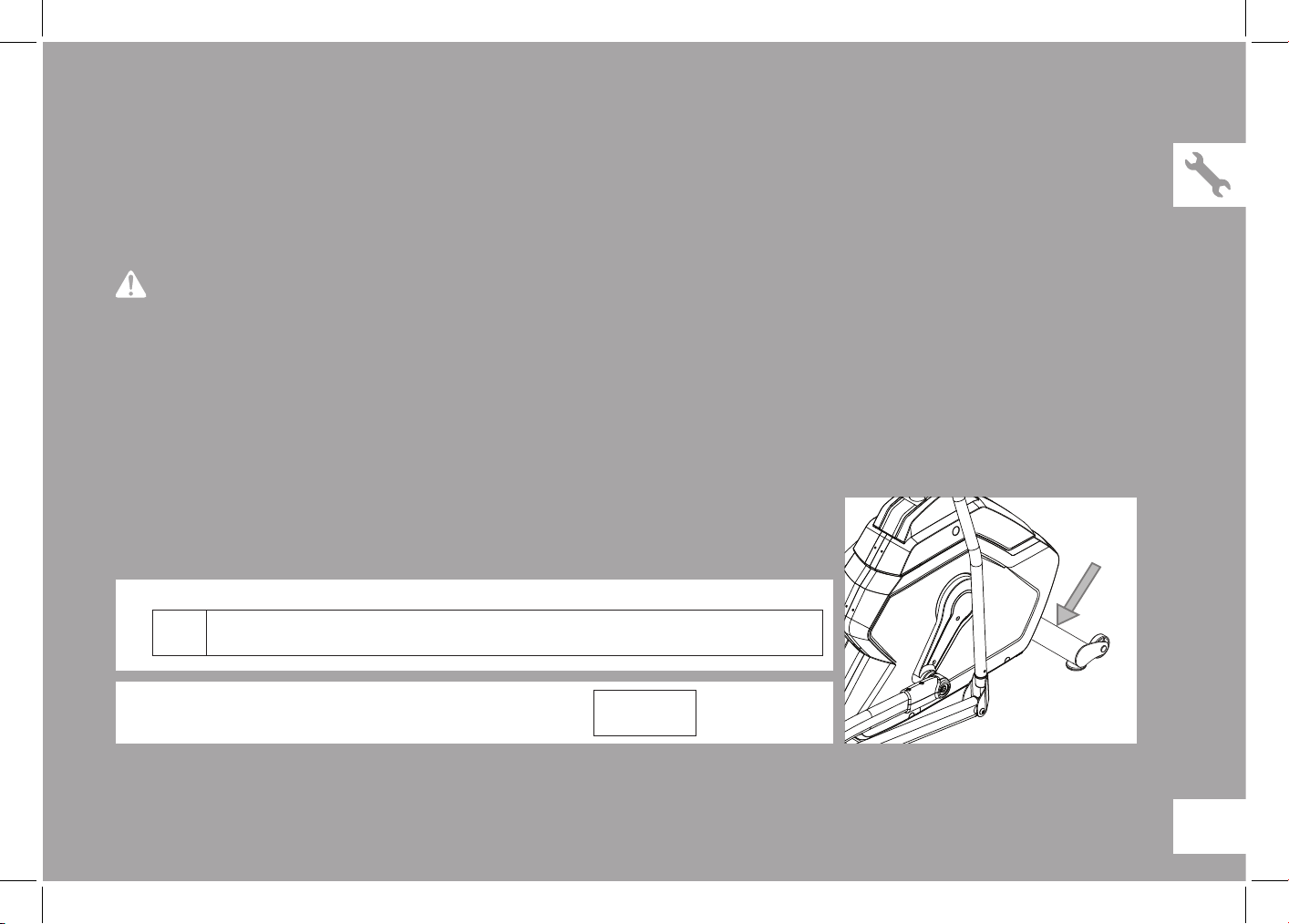

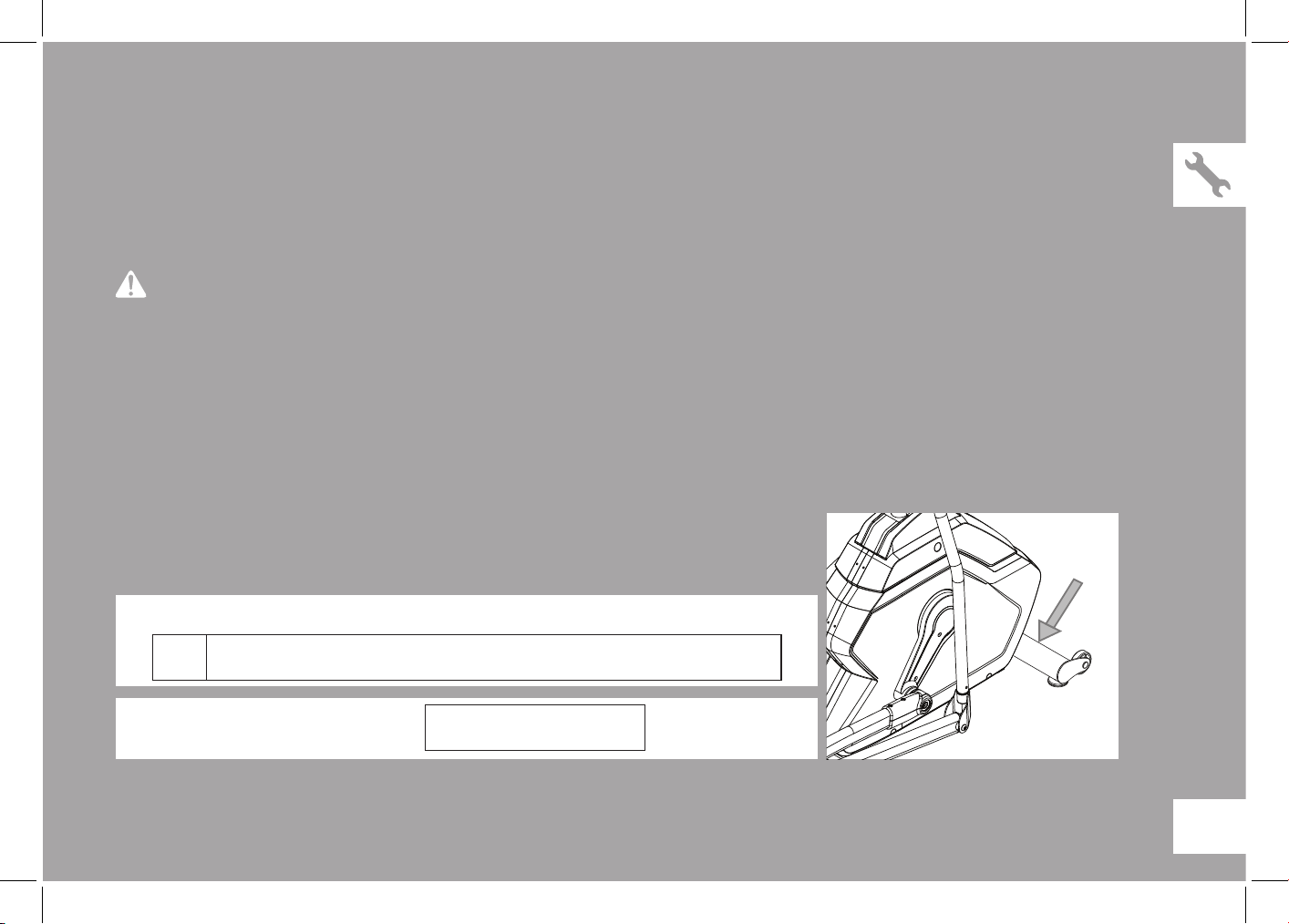

SERIAL NUMBER LOCATION

MODEL NAME: HORIZON ELLIPTICAL

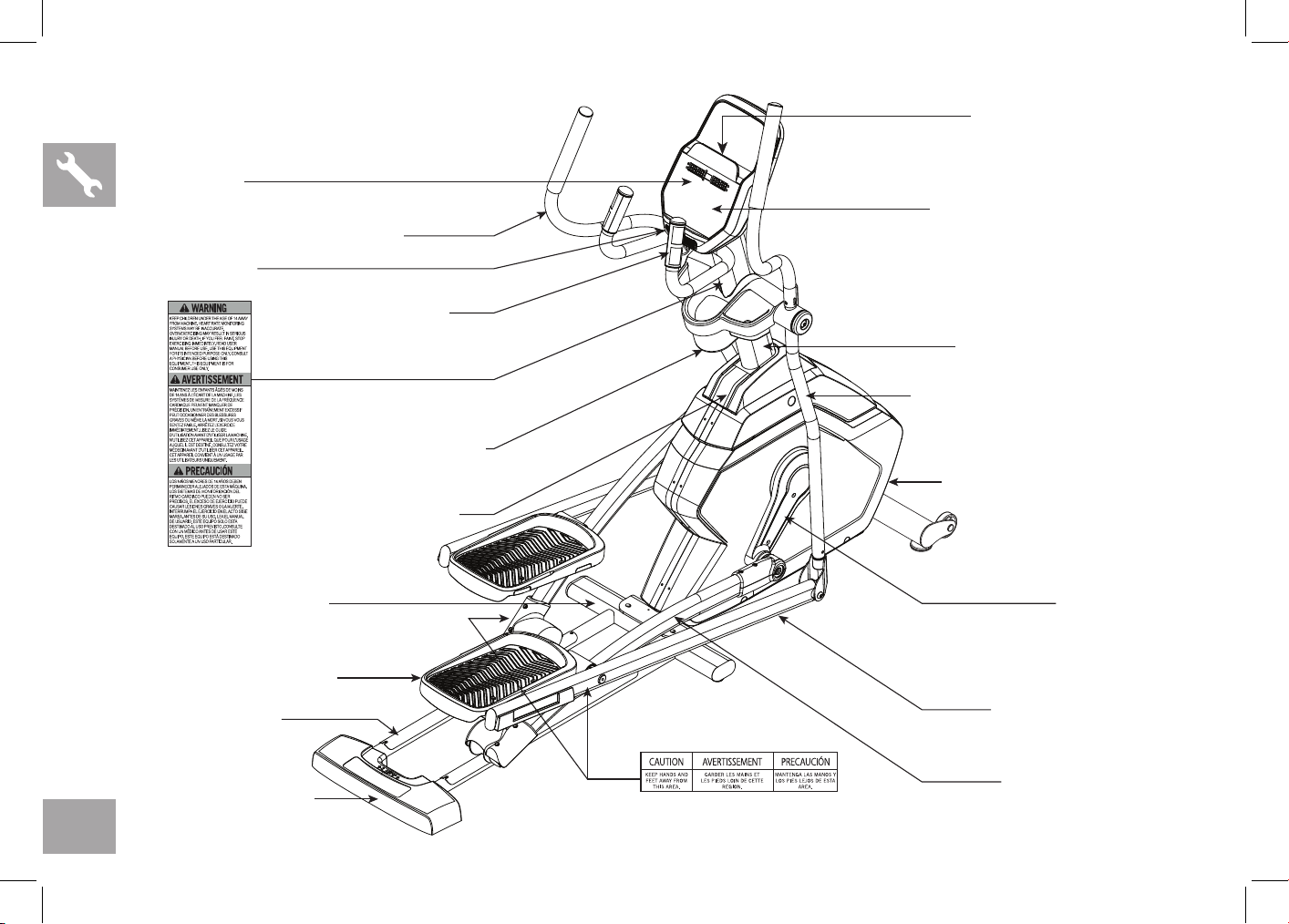

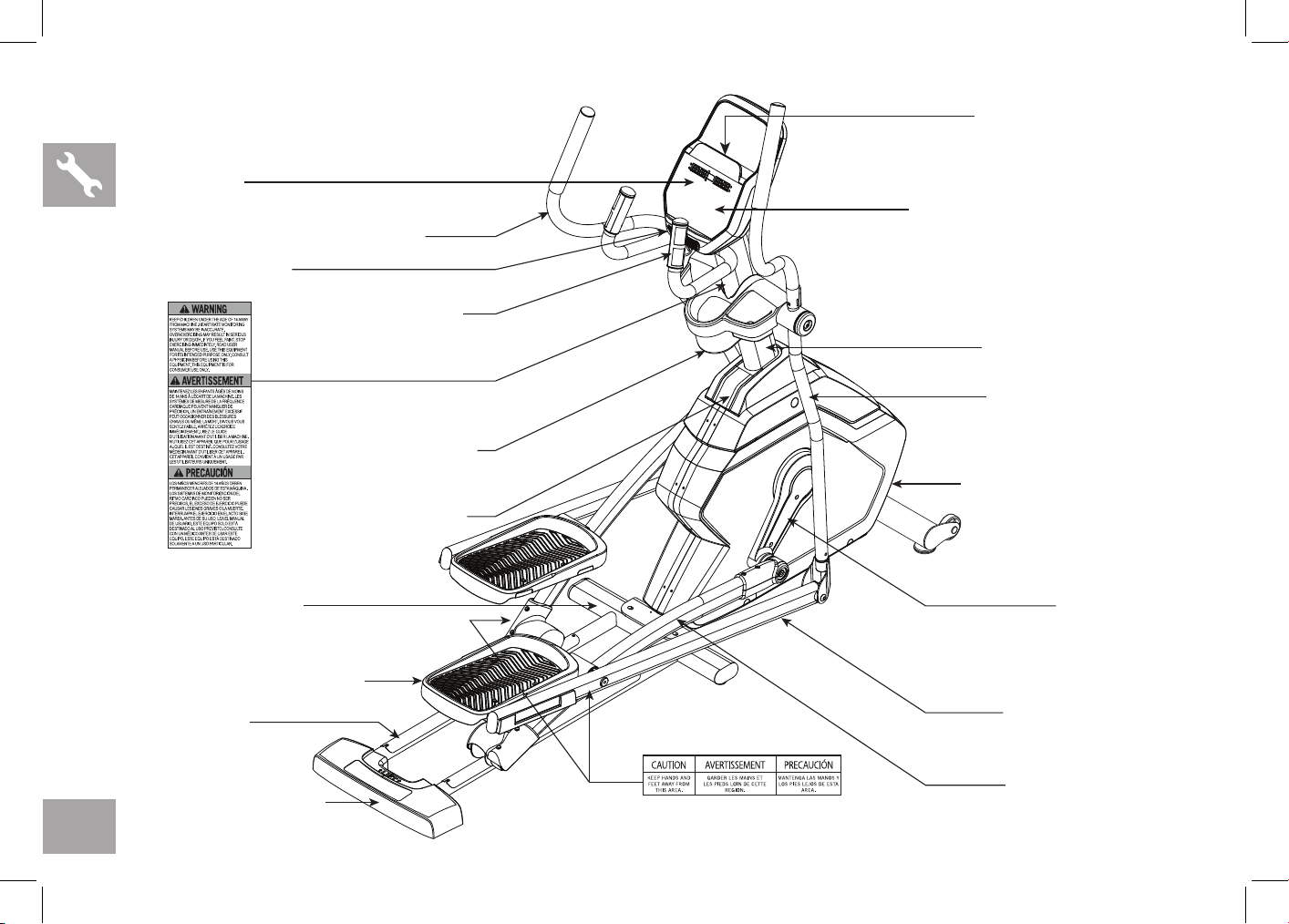

PIVOTING FOOT PADS

MAIN FRAME

TOP CAP

GUIDE RAIL SET

SPEAKERS

WATER BOTTLE HOLDER

UPPER HANDLEBAR

PULSE GRIPS

CONSOLE

POWER CORD SOCKET

CRANK

PEDAL ARM

REAR COVER

READING RACK

CONSOLE MAST

TOUCH PAD PANEL AND DISPLAY WINDOWS

LOWER HANDLEBAR

LOWER LINK ARM

TOOLS INCLUDED:

F 5 mm L-Wrench / Screwdriver

F 8 mm L-Wrench

F 13/15 mm Flat Wrench

PARTS INCLUDED:

F 1 Main Frame

F 1 Guide Rail Set

F 2 Pedal Arms

F 2 Lower Handlebars

F 2 Upper Handlebars

F 2 Lower Link Arms With Footpads

F 1 Top Cap

F 1 Console Mast

F 1 Console Mast Boot

F 1 Console

F 2 Handlebar Caps

F 1 Water Bottle Holder

F 1 Audio Adapter Cable

F 1 Power Cord

F 1 Hardware Kit

UNPACKING

Unpack the product where you will be using it. Place the elliptical carton on a level

flat surface. It is recommended that you place a protective covering on your floor.

Never open box when it is on its side.

NOTE: During each assembly step, ensure that ALL nuts and bolts are in place and

partially threaded in before completely tightening any ONE bolt.

NOTE: A light application of grease may aid in the installation of hardware. Any

grease, such as lithium bike grease is recommended.

If you have questions or if

there are any missing parts,

contact Customer Tech

Support. Contact information

is located on the back panel

of this manual.

NEED HELP?

PRE ASSEMBLY

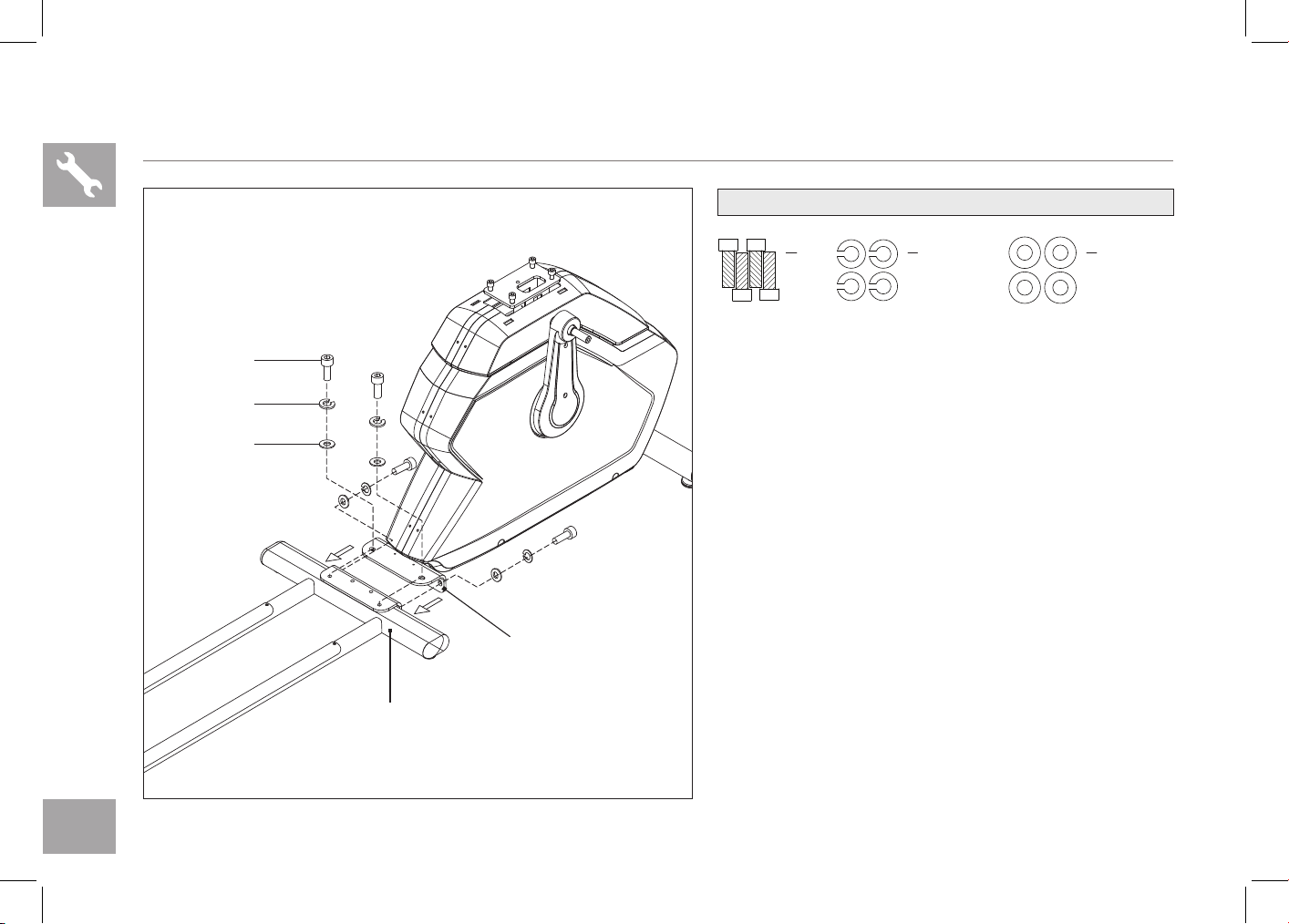

ASSEMBLY STEP 1

Bolt

M10

Qty: 4

Spring washer

Φ10.2

Qty: 4

Flat washer

Φ10.2

Qty: 4

HARDWARE BAG 1 CONTENTS:

A Open HARDWARE BAG 1.

B Align GUIDE RAIL SET with MAIN FRAME as

shown.

C Attach the GUIDE RAIL SET to the MAIN

FRAME using 4 BOLTS (A), 4 SPRING

WASHERS (B) and4 FLAT WASHERS (C).

GUIDE RAIL SET

MAIN FRAME

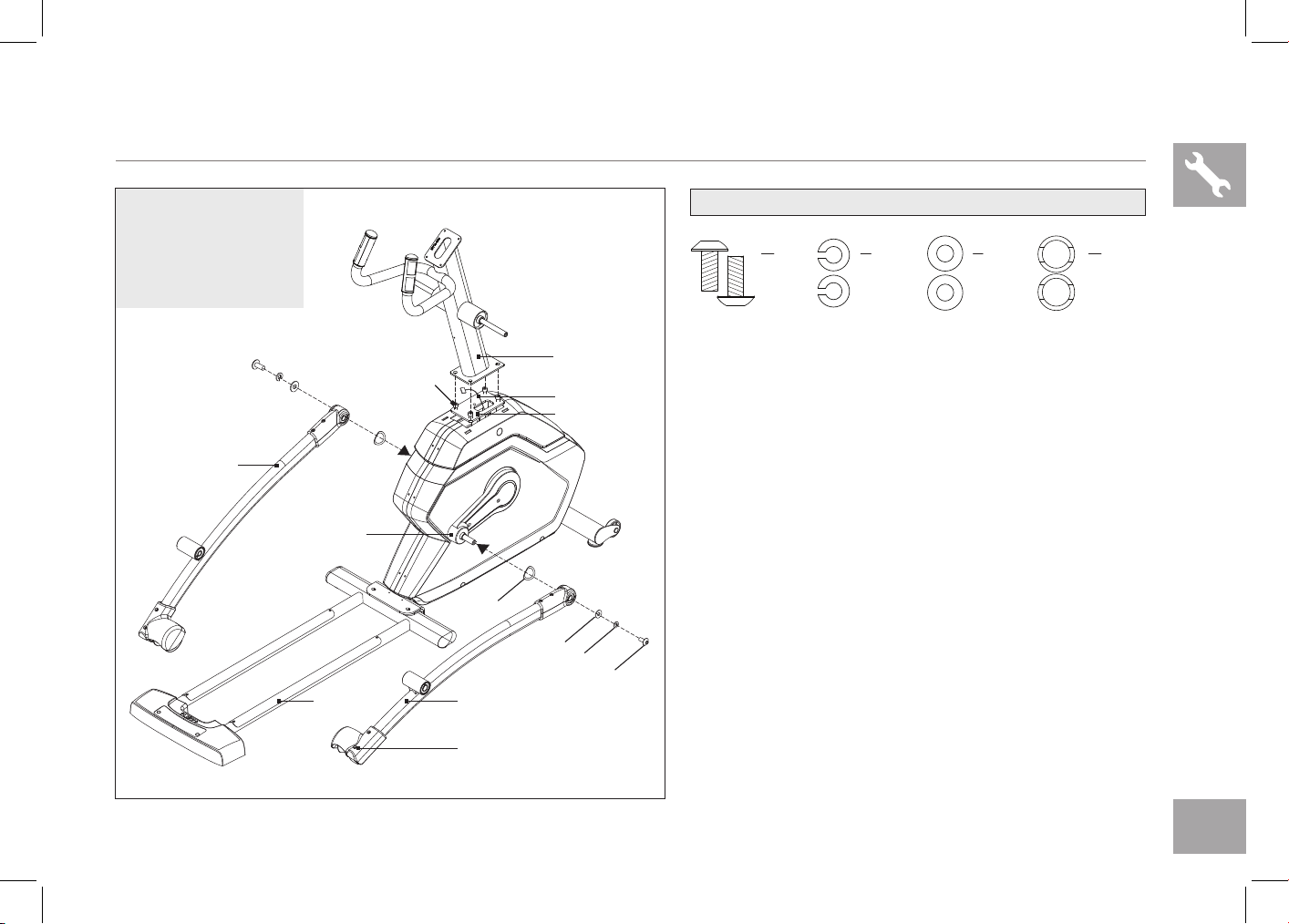

ASSEMBLY STEP 2

NOTE: Be careful

not to pinch

any wires while

attaching the

console mast.

A Open HARDWARE BAG 2.

B Carefully pull the CONSOLE CABLE through

the CONSOLE MAST using the twist tie

located inside the CONSOLE MAST.

C Attach CONSOLE MAST to MAIN FRAME

using PRE-INSTALLED BOLTS AND

WASHERS.

D Slide WAVE WASHER (G) over CRANK

followed by PEDAL ARM as shown. Rest

PEDAL ARM WHEEL on GUIDE RAIL.

E Attach the PEDAL ARM to the CRANK using

1FLAT WASHER (F), 1 SPRING WASHER

(E) and 1 BOLT (D).

F Repeat steps D–E on the opposite side of the

elliptical.

Bolt

Qty: 2

Spring washer

Φ8.2

Qty: 2

Flat washer

Φ8.2

Qty: 2

Wave washer

Φ17.2

Qty: 2

HARDWARE BAG 2 CONTENTS:

CRANK

PRE-INSTALLED BOLTS

AND WASHERS

GUIDE RAIL

PEDAL ARM

PEDAL ARM WHEEL

CONSOLE MAST

MAIN FRAME

CONSOLE CABLE

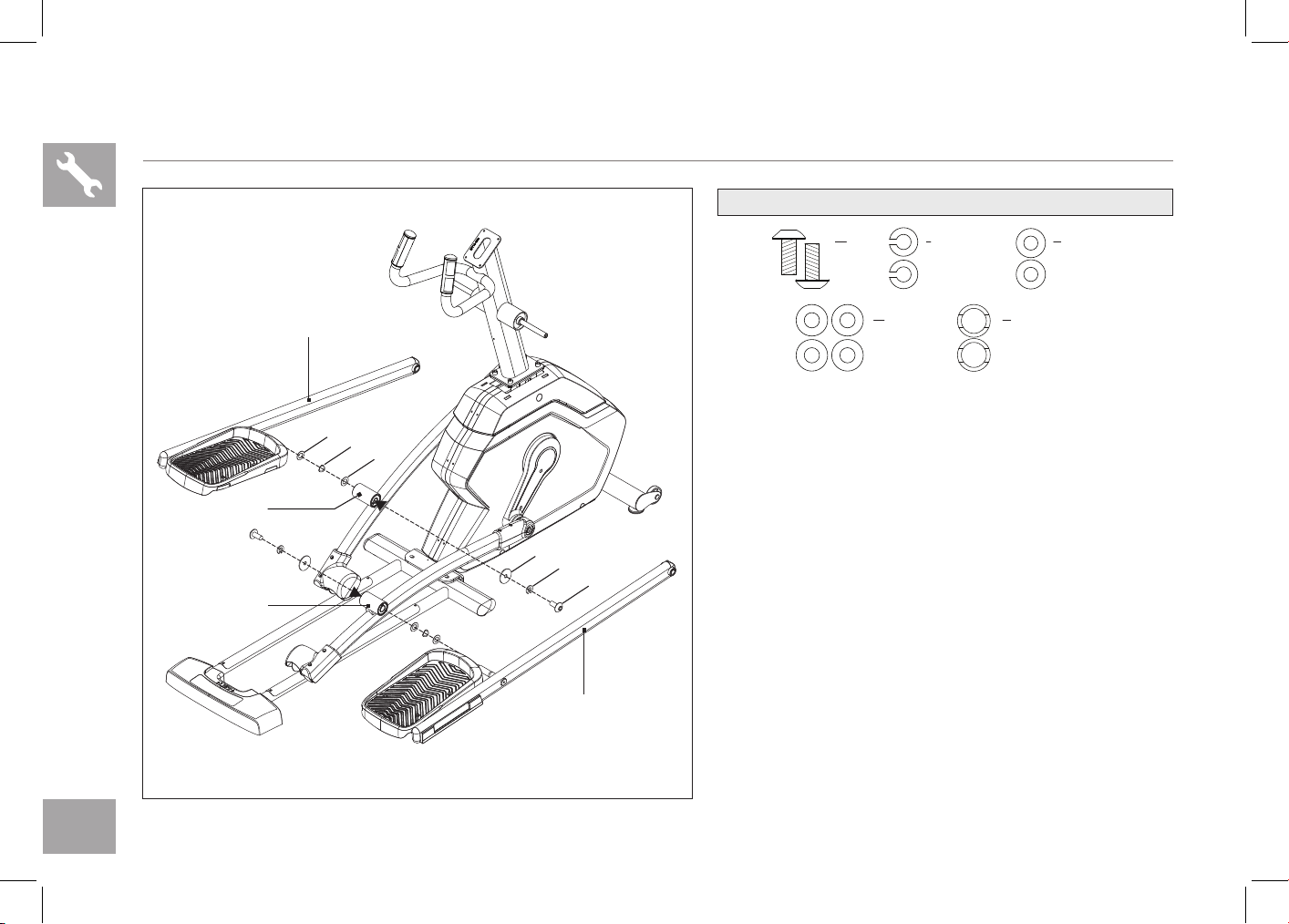

ASSEMBLY STEP 3

A Open HARDWARE BAG 3.

B Slide 1 FLAT WASHER (K), 1 WAVE

WASHER (L) and another FLAT WASHER (K)

onto the LOWER LINK ARM.

C Slide the LOWER LINK ARM into the PEDAL

ARM BRACKET.

D Attach the LOWER LINK ARM to the PEDAL

ARM BRACKET using 1 FLAT WASHER (J),

1 SPRING WASHER (I) and 1 BOLT (H).

E Repeat steps B–D on the opposite side ofthe

elliptical.

Bolt

Qty:2

Flat washer

Φ8.2

Qty:2

Flat washer

Φ20.2

Qty:4

Wave washer

Φ20.7

Qty:2

Spring washer

Φ8.2

Qty:2

HARDWARE BAG 3 CONTENTS:

LOWER LINK ARM

PEDAL ARM BRACKET

LOWER LINK ARM

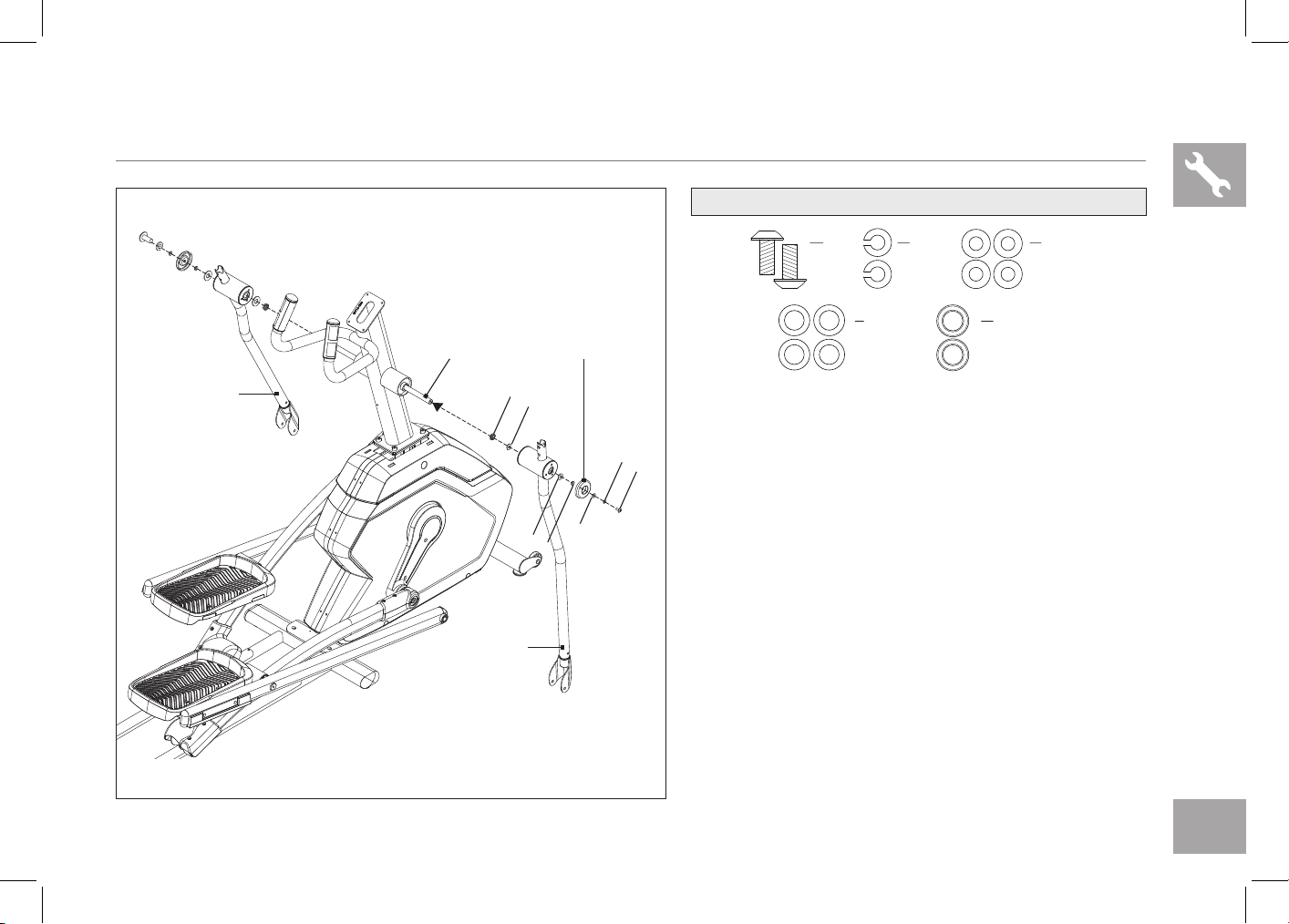

ASSEMBLY STEP 4

A Open HARDWARE BAG 4.

B Slide 1 RUBBER WASHER (Q), 1 FLAT

WASHER (P) onto the CONSOLE MAST.

C Slide LOWER HANDLEBAR onto CONSOLE

MAST and attach using 1 FLAT WASHER (P),

1 FLAT WASHER (O), 1 HANDLEBAR CAP,

1 FLAT WASHER (O), 1 SPRING WASHER

(N) and 1 BOLT (M).

D Repeat steps B–C on the opposite side of the

elliptical.

Bolt

Qty:2

Flat washer

Φ8.5

Qty:4

Flat washer

Φ16.0

Qty:4

Rubber washer

Φ16.2

Qty:2

Spring washer

Φ8.2

Qty:2

HARDWARE BAG 4 CONTENTS:

CONSOLE MAST HANDLEBAR CAP

LOWER HANDLEBAR

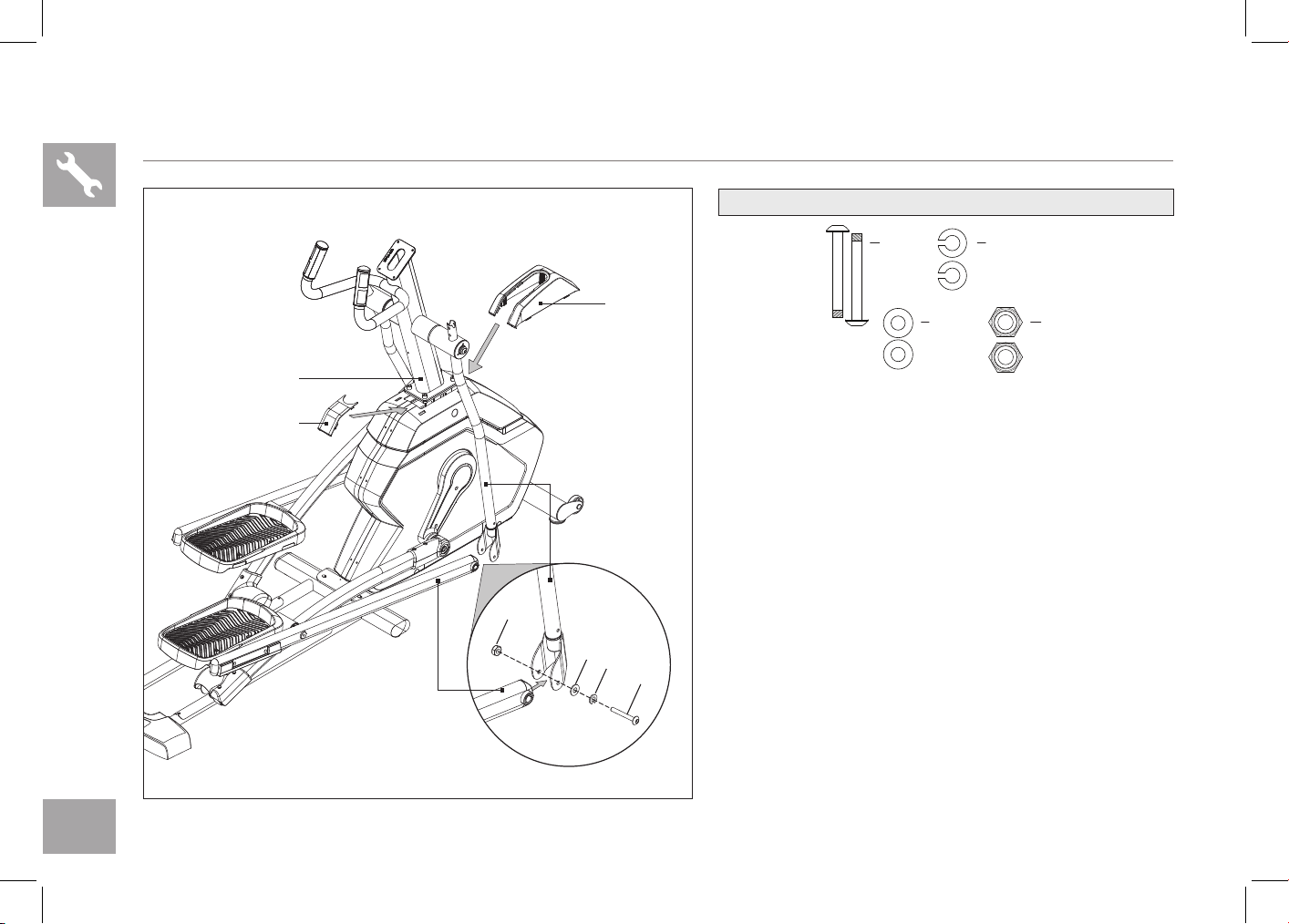

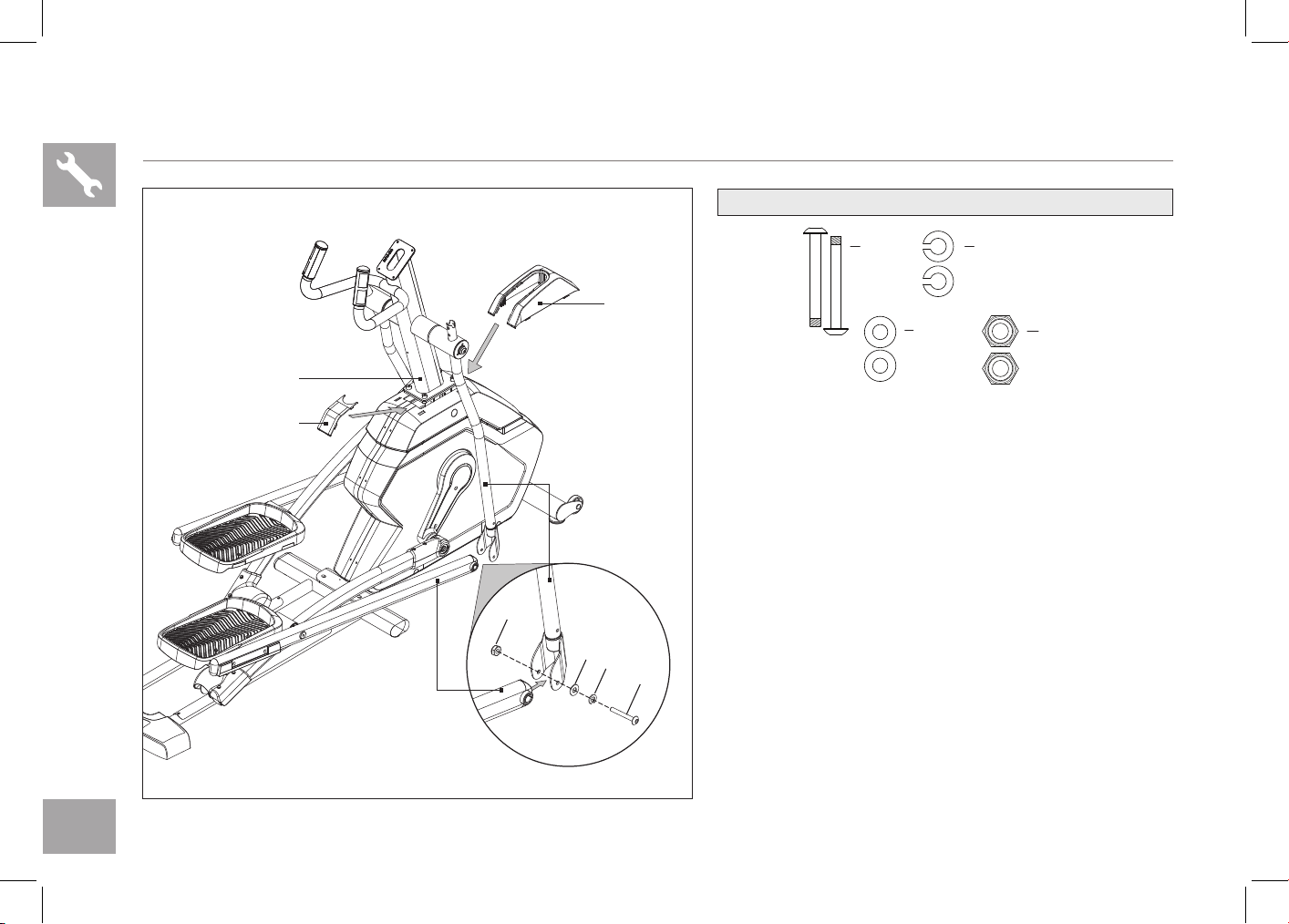

ASSEMBLY STEP 5

A Open HARDWARE BAG 5.

B Slide LOWER LINK ARM into bottom end of

LOWER HANDLEBAR.

C Secure the joint with 1 BOLT (R), 1 SPRING

WASHER (S),1 FLAT WASHER (T) and

1NUT(U).

D Repeat steps B–C on the opposite side of

theelliptical.

E Slide TOP CAP over CONSOLE MAST

andsnap into place.

F Insert CONSOLE MAST BOOT over

TOPCAP and snap into place.

Bolt

Qty:2

Flat washer

Φ8.2

Qty:2

Nylon nut

Qty:2

Spring washer

Φ8.2

Qty:2

HARDWARE BAG 5 CONTENTS:

LOWER HANDLEBAR

TOP CAP

CONSOLE MAST BOOT

CONSOLE MAST

LOWER LINK ARM

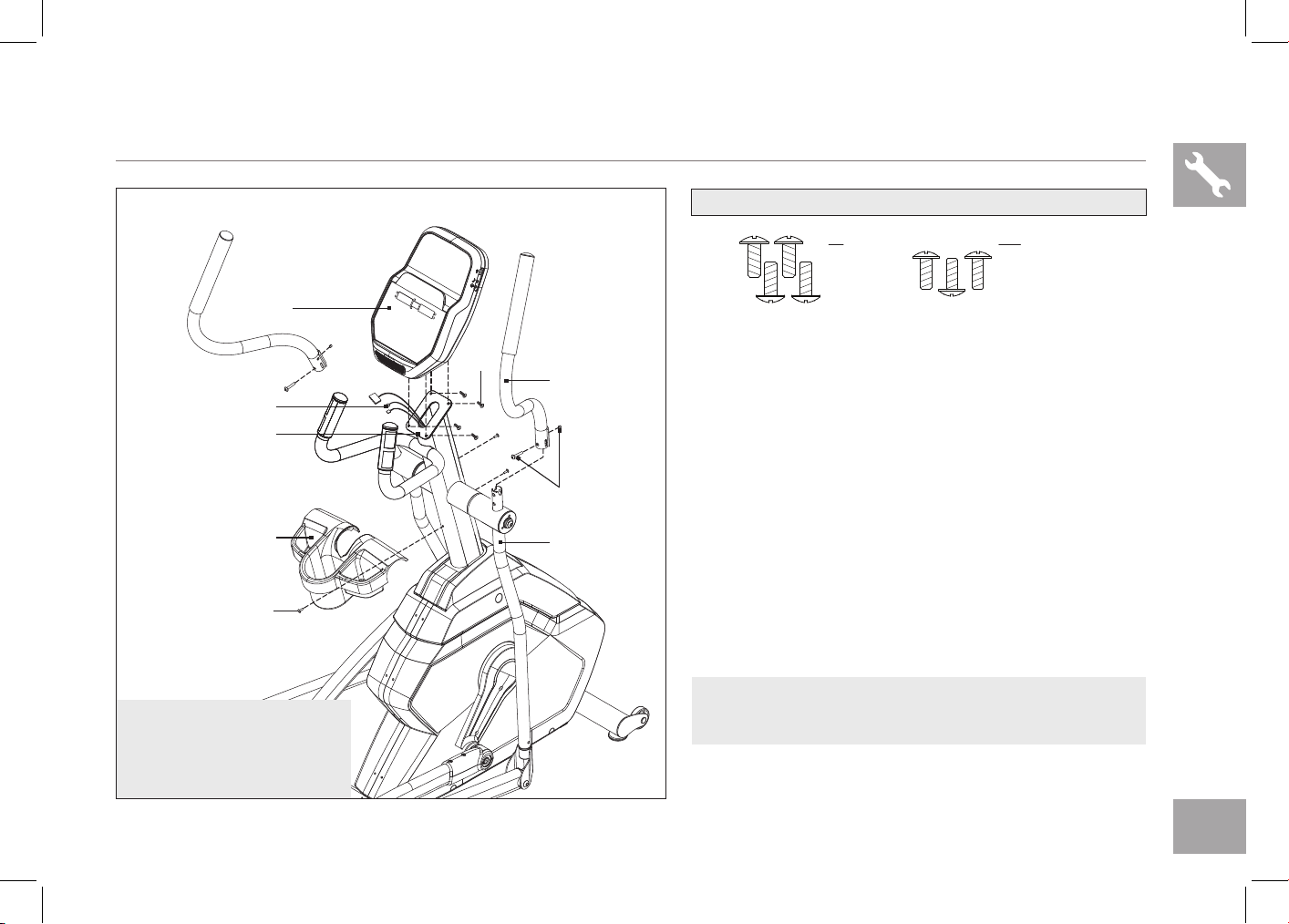

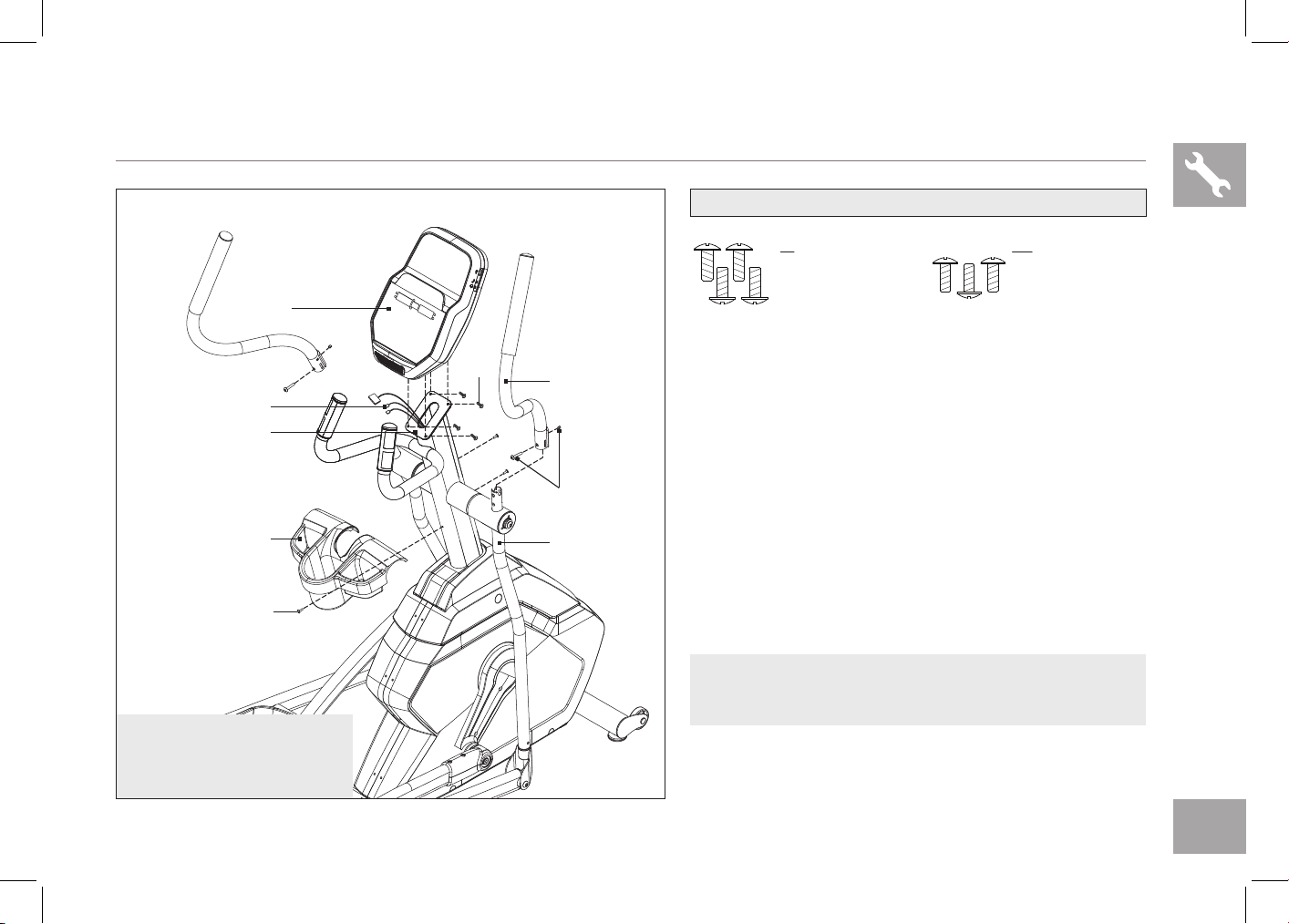

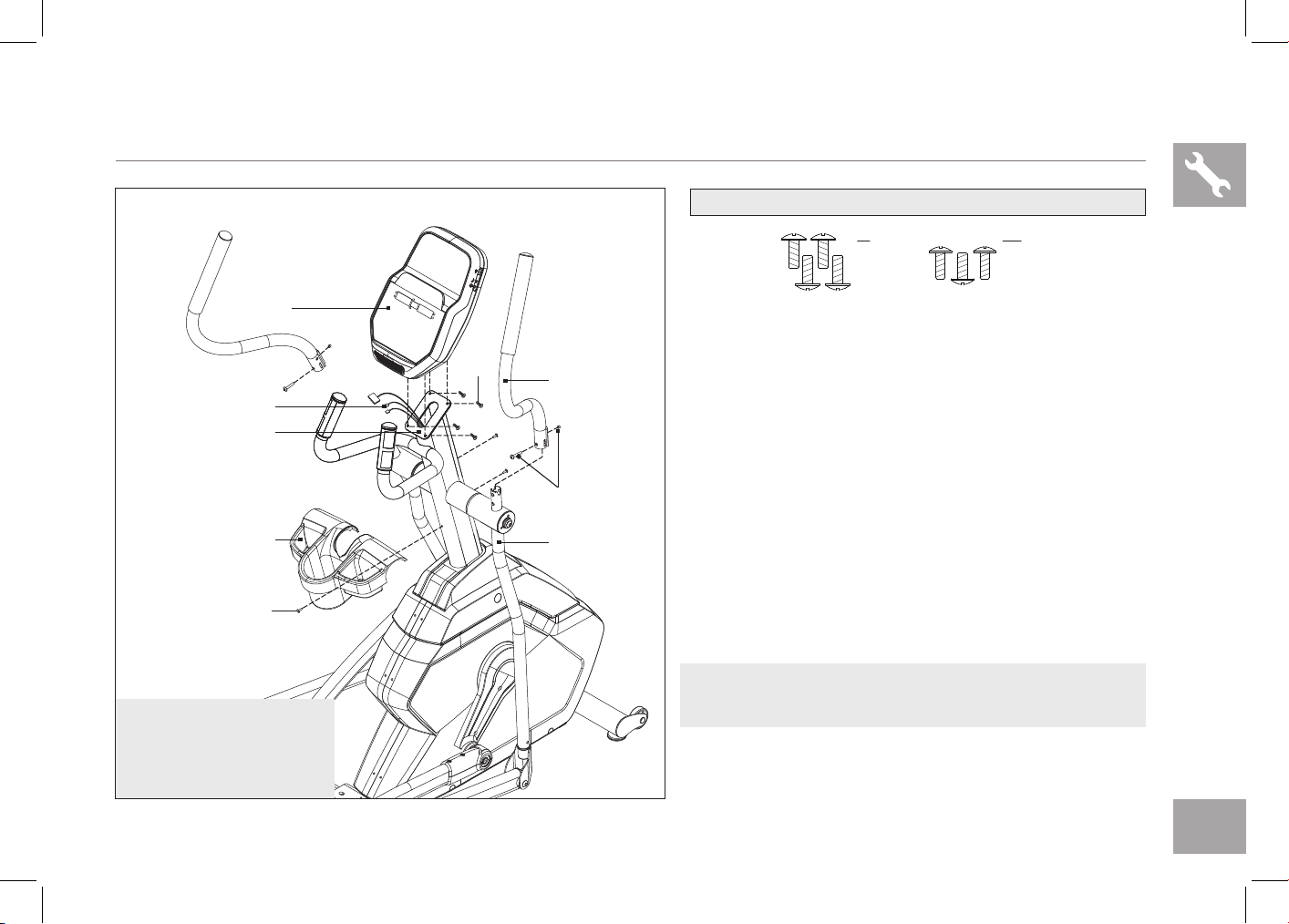

ASSEMBLY STEP 6

NOTE: Be careful not

to pinch any wires while

attaching the console.

A Open HARDWARE BAG 6.

B Attach the CONSOLE CABLES to the CONSOLE.

C Carefully tuck the CONSOLE CABLES into

the CONSOLE MAST before attaching the

CONSOLE. Attach CONSOLE to CONSOLE

MAST using 4BOLTS (V).

D Slide the RIGHT UPPER HANDLEBAR onto

the RIGHT LOWER HANDLEBAR making sure

handlebars are joined together completely. Secure

the RIGHT UPPER HANDLEBAR to the RIGHT

LOWER HANDLEBAR using PRE-ATTACHED SET

SCREWS.

E Repeat step D on the opposite side of the

elliptical.

F Slide WATER BOTTLE HOLDER over CONSOLE

MAST and attach using 3 BOLTS (W).

Button head bolt

Qty:4

Button head bolt

Qty:3

HARDWARE BAG 6 CONTENTS:

NOTE: Make sure upper handlebars are as far down

as possible. Handlebars can be damaged If not

secured correctly.

CONSOLE CABLES

WATER BOTTLE HOLDER

CONSOLE MAST

LOWER HANDLEBAR

UPPER HANDLEBAR

PRE-INSTALLED

SET SCREWS

CONSOLE

YOU ARE FINISHED!

ELLIPTICAL OPERATION

This section explains how to use your elliptical’s console and programming.

The BASIC OPERATION section in the ELLIPTICAL GUIDE has instructions for the following:

• LOCATION OF THE ELLIPTICAL

• POWER/GROUNDING INSRUCTIONS

• FOOT POSITIONING

• MOVING THE ELLIPTICAL

• LEVELING THE ELLIPTICAL

• USING THE HEART RATE FUNCTION

TIME RPM

RESISTANCE

DISTANCE

HEART RATECALORIES

P4 P5P2 P3P1

PROGRAMS

CHANGE

DISPLAY

STOP

RESISTANCE

START

ENTER

QUICK

RESISTANCE

QUICK

RESISTANCE

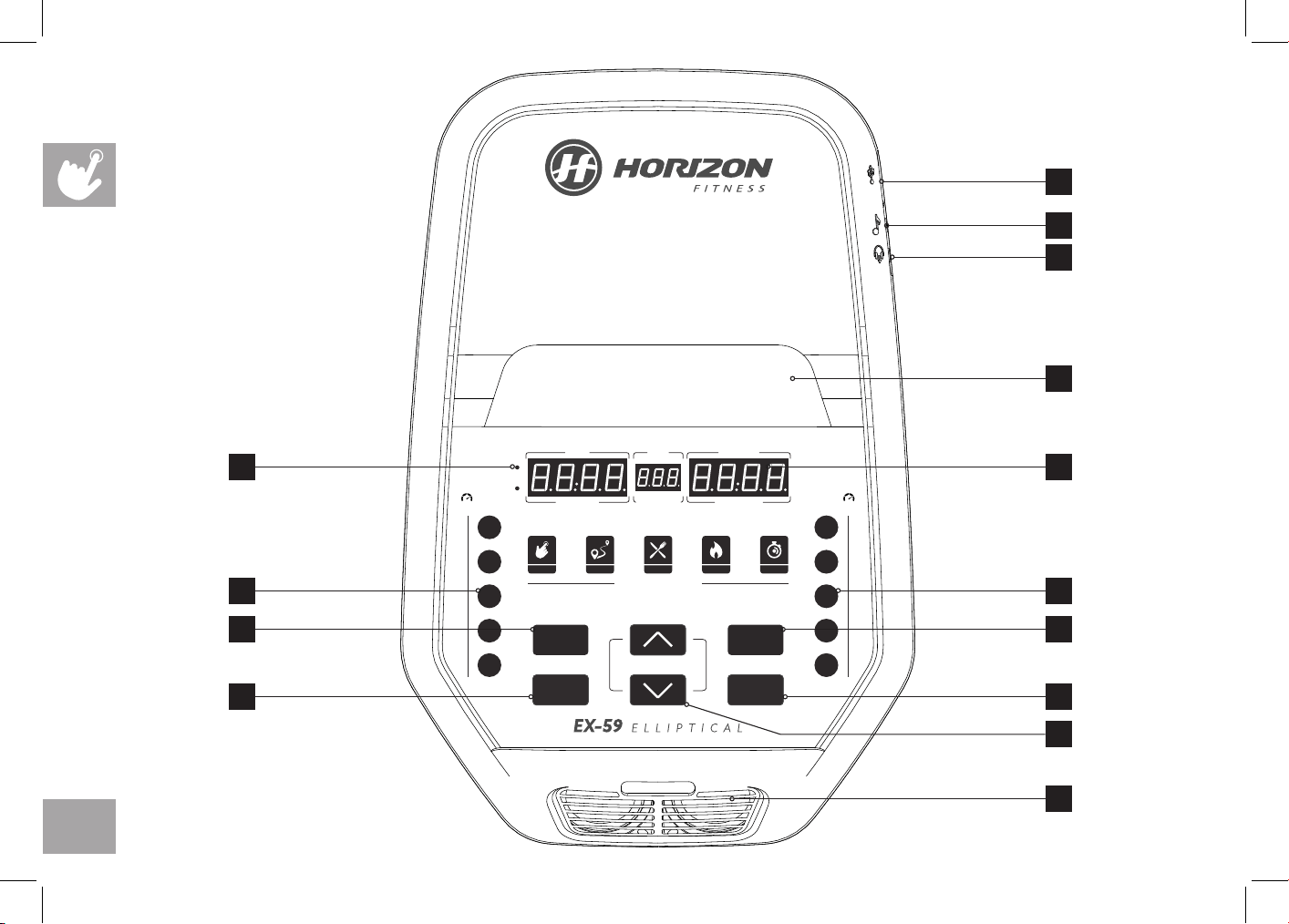

CONSOLE OPERATION

Note: There is a thin protective sheet of clear plastic on the overlay of the console that should be removed before use.

A) LED DISPLAY WINDOWS: time, distance, calories, heart rate, RPM and resistance level.

B) LED DISPLAY INDICATORS: indicates what information is being displayed.

C) START: press to begin exercising, start your workout, or resume exercising after pause.

D) STOP: press to pause/end your workout. Hold for 3 seconds to reset the console.

E) + / – KEYS: used to adjust resistance level.

F) QUICK KEYS: used to reach desired resistance level more quickly.

G) ENTER: used to confirm a selection.

H) CHANGE DISPLAY: press to change display feedback during workout.

I) SPEAKERS: music plays through speakers when your CD / MP3 player is connected to the console.

J) AUDIO IN JACK: plug your CD / MP3 player into the console using the included audio adaptor cable.

K) AUDIO OUT / HEADPHONE JACK: plug your headphones into this jack to listen to your music through the

headphones. Note: when headphones are plugged into the headphone jack the sound will no longer come out

through the speakers.

L) USB INPUT: 1A/5V USB output power.

M) READING/TABLET RACK: holds reading materials or tablet.

DISPLAY WINDOWS

• TIME: Shown as minutes: seconds. View the time remaining or the time elapsed in your workout.

• RPM: Indicates how fast the foot pedals are moving.

• DISTANCE: Shown as miles. Indicates distance traveled or distance remaining during your workout.

• CALORIES: Total calories burned or calories remaining left to burn during your workout.

• RESISTANCE: Shows the current level of resistance.

• HEART RATE: Shown as BPM (beats per minute). Used to monitor your heart rate

(displayed when contact is made with both pulse grips).

TIME RPM

RESISTANCE

DISTANCE

HEART RATECALORIES

PROGRAM INFORMATION

P1) MANUAL: Adjust your resistance manually during your workout.

P2) TARGET 1 – DISTANCE: Push yourself and go further during your workout with 13 distance workouts. Choose

from 1 mile, 2 miles, 5k, 5 miles, 10k, 8 miles, 15k, 10 miles, 20k, half marathon, 15 miles, 20 miles, and marathon

goals.

P3) TARGET 2 – CALORIES: Set goals for burning calories. Calories burned are calculated using weight input of

user profile.

P4) WEIGHT LOSS: A workout designed specifically to target fat. Promotes weight loss by increasing and

decreasing the resistance, while keeping you in your fat buring zone. Includes 10 levels.

P5) INTERVALS: Improves your strength, speed, and endurance by increasing and decreasing the resistance

throughout your workout to involve your heart and other muscles. Includes 10 levels.

CHANGE DISPLAY: Press this button to change which information is displayed on the LED screen. LED

indicators light up next to displayed information.

TO RESET THE CONSOLE

Hold STOP key for 3 seconds.

FINISHING YOUR WORKOUT

When your workout is complete, the monitor display will flash

“FINISHED” and beep. Your workout information will stay

displayed on the console for 30 seconds and then reset.

CLEAR CURRENT SELECTION

To clear the current program selection or screen, hold the STOP

button for 3 seconds.

USING YOUR CD / MP3 PLAYER / BLUETOOTH

SPEAKERS

1) Connect the included AUDIO ADAPTOR CABLE to the

AUDIO IN JACK on the top right of the console and the

headphone jack on your CD / MP3 player.

2) Use your CD / MP3 player buttons to adjust song settings.

3) Remove the AUDIO ADAPTOR CABLE when not in use.

4) If you don’t want to use the SPEAKERS, you can plug your

headphones into the AUDIO OUT JACK at the bottom of

the console.

5) To connect to the Bluetooth speakers open your Bluetooth

settings, turn on Bluetooth, scan for new devices, look for

Horizon EX59-3 and select connect.

GETTING STARTED

1. Check to make sure no objects are nearby that

will hinder the movement of the elliptical.

2. Plug in the power cord and turn the elliptical

ON. (Switch is located at the bottom-front of the

elliptical.) NOTE: Some ellipticals may not have

a power switch and will turn on when power is

supplied.

• QUICK START UP

Simply press the START key to begin working

out. The time will count up from 0:00, the

resistance level will default to level 1. OR...

• SELECT A WORKOUT OR TARGET

1. Select your PROGRAM with the +/- buttons

and press ENTER when your desired

PROGRAM is displayed.

2. Adjust the SETTING with the +/- buttons

and press ENTER when your desired

SETTING is displayed.

3. Press START to begin.

NOTE: If no WORKOUT is selected, the program

will function as a MANUAL program. All changes

in resistance level will need to be from the user in

this setting.

LIMITED HOME-USE WARRANTY

WEIGHT CAPACITY = 300 lbs (136 kilograms).

FRAME • LIFETIME

Horizon Fitness warrants the frame against defects in

workmanship and materials for the lifetime of the original

owner, so long as the device remains in the possession of

the original owner. (The frame is defined as the welded

metal base of the unit and does not include any parts that

can be removed.)

BRAKE • 1 YEAR

Horizon Fitness warrants the brake against defects in

workmanship and materials for the period specified

above from the date of original purchase, so long as the

device remains in the possession of the original owner.

Labor or installation of brake is not covered under the

motor warranty.

ELECTRONICS & PARTS • 1 YEAR

Horizon Fitness warrants the electronic components,

finish and all original parts for a period of one year from

the date of the original purchase, so long as the device

remains in the possession of the original owner.

LABOR • 1 YEAR

Horizon Fitness shall cover the labor cost for the repair of

the device for a period of one year from the date of the

original purchase, so long as the device remains in the

possession ofthe original owner.

EXCLUSIONS AND LIMITATIONS

Who IS covered:

• The original owner and is not transferable.

What IS covered:

• Repair or replacement of a defective motor, electronic

component, or defective part and is the sole remedy of

the warranty.

What IS NOT covered:

• Normal wear and tear, improper assembly or

maintenance, or installation of parts or accessories not

originally intended or compatible with the equipment

as sold.

• Damage or failure due to accident, abuse, corrosion,

discoloration of paint or plastic, neglect, theft,

vandalism, fire, flood, wind, lightning, freezing, or

other natural disasters of any kind, power reduction,

fluctuation or failure from whatever cause, unusual

atmospheric conditions, collision, introduction of

foreign objects into the covered unit, or modifications

that are unauthorized or not recommended by Horizon

Fitness.

• Incidental or consequential damages. Horizon Fitness

is not responsible or liable for indirect, special or

consequential damages, economic loss, loss of

property, or profits, loss of enjoyment or use, or

other consequential damages of whatsoever nature in

connection with the Horizon Fitness does not provide

SERVICE/RETURNS

• In-home service is available within 150 miles of the

nearest authorized Service Provider (Mileage beyond

150 miles from an authorized service center is the

responsibility of the consumer).

• All returns must be pre-authorized by Horizon Fitness.

• Horizon Fitness’ obligation under this warranty is

limited to replacing or repairing, at Horizon Fitness’

option, the same or comparable model.

• Horizon Fitness may request defective components

be returned to Horizon Fitness upon completion of

warranty service using a prepaid return shipping label.

If you have been advised to return parts and did not

receive a label, please contact Customer Tech Support.

• Replacement units, parts and electronic components

reconditioned to as-new condition by Horizon Fitness

or its vendors may sometimes be supplied as warranty

replacement and constitute fulfillment of warranty

terms.

• This warranty gives you specific legal rights, and your

rights may vary from state to state.

monetary or other compensation for any such repairs

or replacement parts costs, including but not limited to

gym membership fees, work time lost, diagnostic visits,

maintenance visits or transportation.

• Equipment used for commercial purposes or any use

other than a single family or Household, unless endorsed

by Horizon Fitness for coverage.

• Equipment owned or operated outside the US and

Canada.

• Delivery, assembly, installation, setup for original or

replacement units or labor or other costs associated with

removal or replacement of the covered unit.

• Any attempt to repair this equipment creates a risk of

injury. Horizon Fitness is not responsible or liable for

any damage, loss or liability arising from any personal

injury incurred during the course of, or as a result of any

repair or attempted repair of your fitness equipment

by other than an authorized service technician. All

repairs attempted by you on your fitness equipment are

undertaken AT YOUR OWN RISK and Horizon Fitness

shall have no liability for any injury to the person or

property arising from such repairs.

• If you are out of the manufacturer’s warranty but have

an extended warranty, refer to your extended warranty

contract for contact information regarding requests for

extended warranty service or repair.

FRANÇAIS

ASSEMBLAGE

Le processus d’assemblage comporte certaines étapes au cours desquelles il faut faire particulièrement attention. Il est très

important de suivre correctement les instructions d’assemblage et de s’assurer que toutes les pièces sont bien serrées. Si

les instructions d’assemblage ne sont pas suivies à la lettre, certaines parties du cadre de l’exerciseur elliptique pourraient

être mal serrées et bouger, et ainsi causer des bruits irritants. Afin de ne pas endommager l’exerciseur elliptique, lisez les

instructions d’assemblage et prenez les mesures correctives qui s’imposent.

Avant de continuer, recherchez le numéro de série de votre exerciseur elliptique qui

figure sur un autocollant de code à barres blanc apposé sur le tube de stabilisation

avant et inscrivez-le dans l’espace prévu ci-dessous.

INSCRIVEZ LE NUMÉRO DE SÉRIE ET LE NOM DU MODÈLE DANS LES CASES

CI-DESSOUS:

» Faites référence au NUMÉRO DE SÉRIE et au NOM DU MODÈLE lors de tout appel à un service de réparations.

AVERTISSEMENT

NUMÉRO DE SÉRIE:

EMPLACEMENT DU

NUMÉRO DE SÉRIE

NOM DE MODÈLE: HORIZON ELLIPTIQUE

REPOSE-PIEDS PIVOTANTS

CADRE PRINCIPAL

COUVERCLE SUPÉRIEUR

ENSEMBLE

DE GLISSIÈRES

HAUT-PARLEURS

PORTE-BOUTEILLE D’EAU

POIGNÉE DE GUIDON SUPÉRIEURE

POIGNÉES DÉTECTANT

LA FRÉQUENCE CARDIAQUE

CONSOLE

PRISE POUR LE CORDON

D’ALIMENTATION

MANIVELLE

LEVIER DE PÉDALE

COUVERCLE ARRIÈRE

SUPPORT DE LECTURE

MÂT DE LA CONSOLE

PANNEAU DE CLAVIER TACTILE

ET FENÊTRES D’AFFICHAGE

POIGNÉE DE GUIDON

INFÉRIEURE

BARRE DE LIAISON

INFÉRIEURE

OUTILS INCLUS:

F Clé en L de 5mm / Tournevis

F Clé en L de 8 mm

F Clé plate de 13 mm/15 mm

PIÈCES INCLUSES:

F 1 cadre principal

F 1 ensemble de glissières

F 2 leviers de pédale

F 2 poignées de guidon inférieures

F 2 poignées de guidon supérieures

F 2 bras de liaison inférieurs avec

repose-pieds

F 1 couvercle supérieur

F 1 mât de la console

F 1 capuchon du montant de console

F 1 console

F 2 capuchons de guidon

F 1 porte-bouteille d’eau

F 1câble d’adaptateur audio

F 1cordon d’alimentation

F 1ensemble de pièces de quincaillerie

DÉBALLAGE

Déballez l’appareil à l’endroit où vous l’utiliserez. Déposez la boîte contenant

l’exerciseur elliptique sur une surface nivelée et plane. Il est conseillé de placer une

toile de protection sur le sol. N’ouvrez pas la boîte si elle repose sur le flanc.

REMARQUE: à chaque étape de l’assemblage, vérifiez que TOUS les boulons et

que TOUS les écrous sont bien en place et qu’ils sont partiellement serrés avant

même de serrer à fond UN seul boulon.

REMARQUE : une légère application de graisse peut faciliter l’installation de

laquincaillerie. N’importe quel type de graisse, comme la graisse au lithium pour

vélos, est recommandé.

En cas de questions

ou s’il manque des pièces,

adressez-vous à l’assistance

technique à la clientèle.

Les informations pour

communiquer avec ce

service figurent au verso du

présent manuel.

BESOIN D’AIDE?

PRÉASSEMBLAGE

ASSEMBLAGE ÉTAPE1

Boulon

M10

Qté: 4

Rondelle

élastique

Φ10.2

Qté: 4

Rondelle plate

Φ10.2

Qté: 4

CONTENU DU SAC DE QUINCAILLERIE 1:

A Ouvrez le SAC DE QUINCAILLERIE 1.

B Alignez L’ENSEMBLE DES GLISSIÈRES au

CADREPRINCIPAL tel qu’illustré.

C Fixez l’ENSEMBLE DE GLISSIÈRES

au CADREPRINCIPAL à l’aide de

4BOULONS(A), 4RONDELLES

ÉLASTIQUES(B) et 4RONDELLES PLATES

(C).

ENSEMBLE DE GLISSIÈRES

CADRE PRINCIPAL

ASSEMBLAGE ÉTAPE2

REMARQUE: veillez

à ne pincer aucun

des fils pendant

l’installation du mât

dela console.

A Ouvrez le SAC DE QUINCAILLERIE 2.

B Tirez soigneusement le CÂBLE DE LA

CONSOLE à travers le MÂT DE LA CONSOLE

àl’aide de l’attache torsadée située à l’intérieur

duMÂT DE LA CONSOLE.

C Fixez le MÂT DE LA CONSOLE au CADRE

PRINCIPAL à l’aide des BOULONS ET

RONDELLES PRÉINSTALLÉS.

D Enfilez la RONDELLE ONDULÉE (G) sur

la MANIVELLE, suivi de la BARRE DE LA

PÉDALE comme dans l’illustration. Appuyez

la ROUE DULEVIER DE LA PÉDALE sur la

GLISSIÈRE.

E Fixez le BARRE DE LA PÉDALE à la

MANIVELLE àl’aide de 1RONDELLE

PLATE (F), 1

RONDELLE ÉLASTIQUE

(E) et

1BOULON (D).

F Répétez les étapes D et E sur le côté opposé

de l’exerciseur elliptique.

CONTENU DU SAC DE QUINCAILLERIE 2:

MANIVELLE

BOULONS ET RONDELLES

PRÉINSTALLÉS

GLISSIÈRE

ROUE DE LA BARRE DE LA PÉDALE

BARRE DE LA PÉDALE

MÂT DE LA CONSOLE

CADRE PRINCIPAL

CÂBLE DE CONSOLE

Boulon

Qté: 2

Rondelle

élastique

Φ8.2

Qté: 2

Rondelle

plate

Φ8.2

Qté: 2

Rondelle

ondulée

Φ17.2

Qté: 2

ASSEMBLAGE ÉTAPE3

CONTENU DU SAC DE QUINCAILLERIE 3:

A Ouvrez le SAC DE QUINCAILLERIE 3.

B Glissez 1RONDELLE PLATE (K),

1RONDELLE ONDULÉE (L) et une autre

RONDELLE PLATE (K) sur la BARRE DE

LIAISON INFÉRIEURE.

C Glissez la BARRE DE LIAISON INFÉRIEURE

dans le SUPPORT DE LA BARRE DE LA

PÉDALE.

D Fixez la BARRE DE LIAISON INFÉRIEURE

au support de la BARRE DE LA PÉDALE

à l’aide de 1RONDELLE PLATE

(J),

1

RONDELLE ÉLASTIQUE (I) et

1BOULON(H).

E Répétez les étapes B à D pour l’autre côté

de l’exerciseur elliptique.

BARRE DE LIAISON

INFÉRIEURE

BARRE DE LIAISON

INFÉRIEURE

SUPPORT DE LA

BARRE DE PÉDALE

SUPPORT DE LA

BARRE DE PÉDALE

Boulon

Qté:2

Rondelle

plate

Φ8.2

Qté:2

Rondelle

plate

Φ20.2

Qté:4

Rondelle

ondulée

Φ20.7

Qté:2

Rondelle

élastique

Φ8.2

Qté:2

ASSEMBLAGE ÉTAPE4

A Ouvrez le SAC DE QUINCAILLERIE 4.

B Glissez 1RONDELLE EN

CAOUTCHOUC(Q) et 1RONDELLE PLATE

(P) sur le MÂT DE LACONSOLE.

C Glissez le GUIDON INFÉRIEUR sur le

MÂT DELA CONSOLE et fixez à l’aide de

1RONDELLE PLATE (P), 1 RONDELLE

PLATE (O), 1CAPUCHON À GUIDON,

1RONDELLE PLATE (O),

1

RONDELLE

ÉLASTIQUE (N) et 1BOULON (M).

D Répétez les étapes B et C de l’autre côté

del’exerciseur elliptique.

CONTENU DU SAC DE QUINCAILLERIE 4:

Boulon

Qté:2

Rondelle

plate

Φ8.5

Qté:4

Rondelle

plate

Φ16.0

Qté:4

Rondelle en

caoutchouc

Φ16.2

Qté:2

Rondelle

élastique

Φ8.2

Qté:2

MÂT DE LACONSOLE CAPUCHON DU GUIDON

POIGNÉE DE GUIDON

INFÉRIEURE

POIGNÉE DE GUIDON

INFÉRIEURE

ASSEMBLAGE ÉTAPE5

CONTENU DU SAC DE QUINCAILLERIE 5:

Boulon

Qty:2

Rondelle plate

Φ8.2

Qty:2

Écrou

Qty:2

Rondelle

élastique

Φ8.2

Qty:2

GUIDON INFÉRIEURE

COUVERCLE

SUPÉRIEUR

COUVERCLE DU MÂT DE LA

CONSOLE

BARRE DE LIAISON

INFÉRIEURE

MÂT DE LACONSOLE

A Ouvrez le SAC DE QUINCAILLERIE 5.

B Glissez la BARRE DE LIAISON INFÉRIEURE

dans l’extrémité inférieure du GUIDON

INFÉRIEUR.

C Fixez le joint à l’aide de 1BOULON(R),

1

RONDELLE ÉLASTIQUE

(S),

de1RONDELLE PLATE (T) et de 1ÉCROU

(U).

D Répétez les étapes B et C de l’autre côté de

l’exerciseur elliptique.

E Glissez le COUVERCLE SUPÉRIEUR sur le

MÂT DE LACONSOLE et enclenchez-le en

place.

F Glissez le COUVERCLE DU MÂT DE LA

CONSOLE sur le COUVERCLE SUPÉRIEUR

et enclenchez-le en place.

ASSEMBLAGE ÉTAPE6

A Ouvrez le SAC DE QUINCAILLERIE 6.

B Branchez les CÂBLES DE CONSOLE à la

CONSOLE.

C Insérez soigneusement les CÂBLES DE LA

CONSOLE dans le MÂT DE LA CONSOLE avant de

mettre la CONSOLE en place. Fixez la CONSOLE

au MÂT DE LA CONSOLE à l’aide de 4BOULONS

(V).

D Glissez la POIGNÉE DE GUIDON SUPÉRIEURE

DROITE sur la POIGNÉE DE GUIDON INFÉRIEURE

DROITE en vous assurant que les poignées sont

complètement jointes. Fixez la POIGNÉE DE

GUIDON SUPÉRIEURE DROITE sur la POIGNÉE

DE GUIDON INFÉRIEURE DROITE à l’aide des VIS

DE RÉGLAGE PRÉINSTALLÉES.

E Répétez l’étape D pour l’autre côté de l’exerciseur

elliptique.

F Glissez le PORTE-BOUTEILLE sur le MÂT DE LA

CONSOLE et fixez-le à l’aide de 3 BOULONS (W).

Boulon

Qté:4

Boulon

Qté:3

REMARQUE : Assurez-vous que les guidons supérieurs sont

le plus bas possible. Les guidons peuvent être endommagés

s’ils ne sont pas bien fixés.

CÂBLES DE LA CONSOLE

PORTE-BOUTEILLE D'EAU

MÂT DE LA CONSOLE

POIGNÉE DE GUIDON

INFÉRIEURE

POIGNÉE DE GUIDON

SUPÉRIEURE

VIS DE RÉGLAGE

PRÉINSTALLÉES

CONSOLE

CONTENU DU SAC DE QUINCAILLERIE 6:

REMARQUE: veillez

àne pincer aucun des

fils pendant l’installation

de la console.

VOUS AVEZ TERMINÉ!

FONCTIONNEMENT DE

L’EXERCISEUR ELLIPTIQUE

Cette section explique comment utiliser la console de votre exerciseur elliptique et comment la programmer.

La section FONCTIONNEMENT DE BASE du GUIDE D’UTILISATION DE L’EXERCISEUR ELLIPTIQUE comprend

desdirectives sur les points suivants:

• EMPLACEMENT DE L’EXERCISEUR ELLIPTIQUE

• INSTRUCTIONS CONCERNANT L’ALIMENTATION ET LA MISE À LA TERRE

• POSITIONNEMENT DES PIEDS

• DÉPLACEMENT DE L’EXERCISEUR ELLIPTIQUE

• MISE À NIVEAU DE L’EXERCISEUR ELLIPTIQUE

• UTILISATION DE LA FONCTION FRÉQUENCE CARDIAQUE

TIME RPM

RESISTANCE

DISTANCE

HEART RATECALORIES

P4 P5P2 P3P1

PROGRAMS

CHANGE

DISPLAY

STOP

RESISTANCE

START

ENTER

QUICK

RESISTANCE

QUICK

RESISTANCE

FONCTIONNEMENT DE LA CONSOLE

Remarque: Avant d’utiliser la console, enlevez la fine pellicule protectrice en plastique transparent qui la recouvre.

A) FENÊTRES D’AFFICHAGE DEL: temps, distance, calories, fréquence cardiaque, TR/MIN et niveau de résistance.

B) INDICATEURS D’AFFICHAGE DEL: indique quelle information est affichée.

C) START (DÉMARRER) : appuyez sur ce bouton pour commencer une séance d’exercice, commencer un entraînement

oupoursuivre l’exercice après une pause.

D) ARRÊT: appuyez sur ce bouton pour mettre sur pause ou arrêter votre entraînement. Maintenez-le enfoncé pendant

3secondes pour réinitialiser la console.

E) TOUCHES DE NIVEAU + / – : utilisées pour ajuster le niveau de résistance.

F) TOUCHES RAPIDES : utilisées pour obtenir le niveau de résistance désiré plus rapidement.

G) ENTER (ENTRÉE) : utilisé pour confirmer une sélection.

H) CHANGEMENT DE L’AFFICHAGE: appuyez sur cette touche pour changer l’affichage des résultats pendant une

séance d’entraînement.

I) HAUT-PARLEURS: diffusent la musique par les haut-parleurs lorsque votre lecteur de CD/MP3 est branché à la

console.

J) PRISE D’ENTRÉE AUDIO: branchez votre lecteur de CD/MP3 dans la console à l’aide du câble adaptateur audio inclus.

K) PRISE DE SORTIE AUDIO/PRISE POUR ÉCOUTEURS: branchez vos écouteurs dans cette prise pour écouter votre

musique par l’entremise des écouteurs. Remarque: lorsque les écouteurs sont branchés dans la prise correspondante,

le son n’est plus diffusé par les haut-parleurs.

L) PORT USB: puissance de sortie USB de 1A/5V.

M) SUPPORT DE LECTURE/TABLETTE: pour poser des magazines ou un livre.

FENÊTRES D’AFFICHAGE

• TEMPS: indiqué selon le format minutes:secondes. Affichage de la durée restante ou écoulée de

votre séance d’entraînement.

• TR/MIN: indique la vitesse des pédales.

• DISTANCE: indiquée en miles. Affichage de la distance parcourue ou de la distance restante à

parcourir durant votre séance d’entraînement.

• CALORIES: nombre total de calories brûlées ou de calories restant à brûler au cours de votre

séance d’entraînement.

• RÉSISTANCE: affiche le niveau de résistance actuel.

• FRÉQUENCE CARDIAQUE: indique les BPM (battements par minute). Permet à l’utilisateur de

surveiller sa fréquence cardiaque (s’affiche lorsqu’un contact est établi avec les deux poignées

détectant la fréquence cardiaque).

TIME RPM

RESISTANCE

DISTANCE

HEART RATECALORIES

INFORMATIONS SUR LES PROGRAMMES

P1) MANUEL: ajustez la résistance manuellement pendant votre entraînement.

P2) OBJECTIF 1 - DISTANCE: allez toujours plus loin lors de l’entraînement avec 13 entraînements

basés sur la distance. Choisissez parmi un entraînement de 1 mile, 2 miles, 5 km, 5 miles, 10 km, 8 miles,

15 km, 10 miles, 20 km, un semi-marathon, 15 miles, 20 miles ou un entraînement basé sur des objectifs

de marathon. L’utilisateur définit les niveaux de vitesse de départ.

P3) OBJECTIF 2 - CALORIES: Fixez des objectifs pour brûler des calories. L’utilisateur règle la vitesse

et l’inclinaison de départ. Les calories brûlées sont calculées selon le poids entré dans le profil de

l’utilisateur

P4) PERTE DE POIDS: une séance d’entraînement conçue spécifiquement pour cibler la perte de

graisse. Favorise la perte de poids en augmentant et en diminuant la vitesse et l’inclinaison, tout en vous

maintenant dans la zone qui favorise la perte de graisse. Comprend 10niveaux.

P5) INTERVALLES: augmentent votre force, votre vitesse et votre endurance en augmentant et en

diminuant la vitesse tout au long de votre séance d’entraînement pour faire travailler votre cœur et vos

autres muscles. Comprend 10niveaux.

CHANGER D’AFFICHAGE: augmentent votre force, votre vitesse et votre endurance en augmentant

et en diminuant la vitesse tout au long de votre séance d’entraînement pour faire travailler votre cœur

et vos autres muscles. Comprend 10niveaux.

POUR RÉINITIALISER LA CONSOLE

Maintenez la touche ARRÊT enfoncée pendant 3secondes.

FIN D’UNE SÉANCE D’ENTRAÎNEMENT

Lorsque votre entraînement est terminé, l’écran affiche «FINISHED»

(Terminé) en clignotant et émet un bip. Les informations concernant

la séance d’entraînement restent affichées sur la console pendant

30secondes avant d’être réinitialisées.

EFFACER LA SÉLECTION ACTUELLE

Pour effacer le programme actuel ou sélection actuelle, tenez la

touche ARRÊT pendant 3secondes.

UTILISATION DE VOTRE LECTEUR CD/MP3/

HAUT-PARLEURS BLUETOOTH

1) Branchez le CÂBLE D’ADAPTATEUR AUDIO inclus dans la

PRISE D’ENTRÉE AUDIO sur la partie supérieure droite de la

console et la prise pour écouteurs dans votre lecteur de CD/MP3.

2) Utilisez les boutons sur le lecteur CD OU MP3 pour ajuster les

paramètres des chansons.

3) Débranchez le CÂBLE D’ADAPTATEUR AUDIO lorsqu’il n’est

pas utilisé.

4) Si vous ne voulez pas utiliser les HAUT-PARLEURS, vous

pouvez brancher vos écouteurs dans la PRISE DE SORTIE

AUDIO au bas de la console.

5) Pour vous connecter aux haut-parleurs Bluetooth, ouvrez vos

paramètres Bluetooth, allumez le Bluetooth, recherchez de

nouveaux périphériques, trouvez HorizonEX59-3 et sélectionnez

Se connecter.

POUR COMMENCER

1. Assurez-vous qu’aucun objet à proximité ne risque

de gêner les mouvements de l’exerciseur elliptique.

2. Branchez le cordon d’alimentation et mettez

l’exerciseur elliptique sous tension. (L’interrupteur

est situé sur la partie inférieure avant de l’exerciseur

elliptique.) REMARQUE: Certains exerciseurs

elliptiques ne possèdent pas d’interrupteur

d’alimentation et s’activeront unefois l’alimentation

fournie.

• MISE EN MARCHE RAPIDE

Appuyez simplement sur la touche DÉMARRAGE

pour commencer une séance d’entraînement.

Letemps est calculé à partir de 0:00 et le niveau

derésistance par défaut est 1. OU...

• SÉLECTIONNEZ UN ENTRAÎNEMENT OU UN

OBJECTIF

1. Sélectionnez le PROGRAMME avec les

boutons +/- et appuyez sur ENTRÉE lorsque le

PROGRAMME souhaité est affiché.

2. Ajustez le RÉGLAGE avec les boutons +/- et

appuyez sur ENTRÉE lorsque le RÉGLAGE souhaité

est affiché.

3. Appuyez sur DÉMARRAGE pour commencer.

REMARQUE: Si aucun OBJECTIF ni ENTRAÎNEMENT n’est

sélectionné, le programme fonctionnera en mode MANUEL.

Dans ce mode, tous les changements de niveaux de

résistance devront être effectués par l’utilisateur.

GARANTIE LIMITÉE -

USAGE DOMESTIQUE

CAPACITÉ DE POIDS = 136kilogrammes (300lb)

CADRE • À VIE

Horizon Fitness garantit le cadre contre les vices de

fabrication ou de matériau pendant toute la durée de

vie de l’acheteur, à compter de la date de l’achat initial,

tant que le propriétaire initial possède l’appareil. (Le

cadre désigne la base en métal soudé de l’appareil et ne

comporte aucune pièce amovible.)

FREIN • 1 AN

Horizon Fitness garantit le frein contre les vices de

fabrication et de matériau pendant la période spécifiée

ci-dessus à compter de la date d’achat initial, tant que

l’appareil demeure en la possession du propriétaire

initial. Lamain-d’œuvre ou l’installation du frein ne sont

pas couvertes par la garantie du moteur.

ÉLÉMENTS ÉLECTRONIQUES ET PIÈCES • 1 AN

Horizon Fitness garantit les composants électroniques,

la finition et toutes les pièces d’origine pendant un

an àcompter de la date de l’achat initial, tant que le

propriétaire initial possède l’appareil.

MAIN-D’ŒUVRE • UN AN

Horizon Fitness couvrira les frais de main-d’œuvre pour

la réparation de l’appareil pendant une période d’un an

àcompter de la date d’achat initial, tant que l’appareil

demeure en la possession du propriétaire original.

EXCLUSIONS ET LIMITATIONS

Qui EST couvert:

• Le propriétaire initial; la garantie n’est pas transférable.

Ce qui EST couvert:

• La réparation ou le remplacement d’un moteur, de

composants électroniques ou de pièces défectueux,

ce qui constitue l’unique recours au titre de la garantie.

Ce qui n’est PAS couvert:

• L’usure normale, l’assemblage ou l’entretien incorrects

oul’installation de pièces ou d’accessoires incompatibles

ounon destinés à l’équipement tel qu’il a été vendu.

• Les dommages ou défaillances dus à un accident,

l’utilisation abusive, la corrosion, la décoloration de

la peinture ou du plastique, la négligence, le vol, le

vandalisme, l’incendie, l’inondation, le vent, la foudre,

le gel ou d’autres catastrophes naturelles de quelque

nature que ce soit, une réduction, une fluctuation ou une

défaillance d’alimentation pour quelque cause que ce soit,

des conditions atmosphériques inhabituelles, une collision,

l’introduction d’objets étrangers dans l’unité couverte ou

des modifications non autorisées ounon recommandées

par Horizon Fitness.

• Les dommages accessoires ou indirects. Horizon Fitness

n’est pas responsable des dommages indirects, particuliers

ou accessoires, des pertes économiques, des pertes

matérielles ou de profits, des privations de jouissance

ou d’utilisation, ou d’autres dommages accessoires de

quelque nature que ce soit concernant l’achat, l’utilisation,

la réparation ou l’entretien de l’appareil. Horizon Fitness

RÉPARATIONS/RETOURS

• Un service à domicile est assuré dans un rayon de

240km par le prestataire de services agréé le plus

proche (au-delà de cette distance, le kilométrage

parcouru à partir d’un centre de services agréé est à la

charge du client).

• Tous les retours doivent être préautorisés par Horizon

Fitness.

• Les obligations de Horizon Fitness en vertu de cette

garantie se limitent à la réparation ou au remplacement

de l’équipement, à la discrétion de Horizon Fitness,

parlemême modèle ou un modèle comparable.

• Horizon Fitness peut exiger que les composantes

défectueuses soient retournées à Horizon Fitness

une fois la garantie terminée, accompagnées d’une

étiquette de retour prépayée. S’il vous est demandé

de retourner des pièces et que nous n’avez pas reçu

d’étiquette, veuillez communiquer avec l’assistance

technique à la clientèle.

• Les appareils de rechange, les pièces et les composants

électroniques remis à neuf par Horizon Fitness ou ses

fournisseurs peuvent parfois être fournis comme pièces

de rechange et constituent une parfaite application des

dispositions de la garantie.

• Cette garantie vous donne des droits juridiques

spécifiques et vos droits peuvent varier d’une province

àl’autre.

ne consent aucune compensation financière ni tout autre type

de compensation pour de telles réparations ou pour le coût

des pièces de rechange, y compris, mais sans s’y limiter, les

frais d’abonnement à un centre de conditionnement physique,

le temps de travail perdu, les visites de diagnostic, les visites

d’entretien ou les frais de transport.

• Les équipements utilisés à des fins commerciales ou à toutes

autres fins que celles d’une famille unique ou d’un foyer, sauf

si pris en charge par la couverture par Horizon Fitness.

• Les équipements détenus ou utilisés hors des États-Unis et

duCanada.

• La livraison, l’assemblage, l’installation, l’assemblage des

unités d’origine ou de rechange ou la main-d’œuvre et les

autres frais associés à l’enlèvement ou au remplacement

del’unité couverte.

• Toute personne qui tente de réparer cet équipement

s’expose à un risque de blessure. Horizon Fitness n’est

pas responsable des dommages, pertes ou responsabilités

découlant de toute blessure subie lors de ou du fait de toute

réparation outentative de réparation de l’équipement de

conditionnement physique par toute personne autre qu’un

technicien certifié. Toutes les tentatives de réparation de

l’équipement de conditionnement physique par l’utilisateur

sont effectuées ÀSES RISQUES ET PÉRILS et Horizon Fitness

décline toute responsabilité en matière de blessures ou de

dommages quels qu’ils soient causés par de telles réparations.

• Si la garantie du fabricant est expirée, mais que vous avez

acheté une garantie prolongée, consultez le contrat de la

garantie prolongée pour les ressources relatives aux demandes

d’entretien ou de réparation lorsque l’utilisateur détient une

garantie prolongée.

ESPAÑOL

MONTAJE

Durante el proceso de montaje de la caminadora, hay varias áreas a las que se debe prestar atención especial. Es muy

importante seguir las instrucciones de montaje correctamente y asegurarse de que todas las piezas estén ajustadas con

firmeza. Si no se siguen correctamente las instrucciones de ensamblaje, algunas piezas de la máquina elíptica podrían quedar

sueltas y causar ruidos molestos. Para evitar daños a la máquina elíptica, se deben repasar las instrucciones de montaje y tomar

medidas correctivas.

Antes de seguir adelante, busque el número de serie de la máquina elíptica, que se

encuentra ubicado en una etiqueta adhesiva blanca con código de barras en el tubo

estabilizador frontal, e ingréselo en el espacio provisto abajo.

INTRODUZCA SU NÚMERO DE SERIE Y NOMBRE DE MODELO EN EL ESPACIO DEBAJO:

» Cuando llame para solicitar servicio técnico, haga referencia al NÚMERO DE SERIE y al NOMBRE DE MODELO.

ADVERTENCIA

UBICACIÓN DEL NÚMERO DE SERIE:

NOMBRE DEL MODELO: HORIZON MÁQUINAS ELÍPTICAS

NÚMERO DE SERIE:

PEDALES GIRATORIOS

BASTIDOR PRINCIPAL

CAPUCHÓN SUPERIOR

CONJUNTO DE

RIELES GUÍA

ALTAVOCES

SOPORTE PARA BOTELLAS

BARRA DE SUJECIÓN SUPERIOR

EMPUÑADURAS CON

SENSOR DE PULSO

CONSOLA

TOMACORRIENTE PARA EL

CABLE DE ALIMENTACIÓN

CIGÜEÑAL

BRAZO DEL PEDAL

CUBIERTA TRASERA

ESTANTE DE LECTURA

POSTE DE LA CONSOLA

PANEL TÁCTIL Y VENTANAS

DE INDICADORES EN PANTALLA

BARRA DE SUJECIÓN INFERIOR

BRAZO CONECTOR

INFERIOR

DESEMPAQUE

Extraiga el producto del paquete en el lugar donde lo utilizará. Coloque la caja

de la máquina elíptica sobre una superficie plana y nivelada. Se recomienda que

coloque una cubierta protectora sobre el piso. No abra la caja si está de costado.

NOTA: Durante cada paso del montaje asegúrese de que TODAS las tuercas y los

pernos estén en su lugar y enroscados parcialmente antes de apretar por completo

CUALQUIERA de ellos.

NOTA: Una ligera capa de grasa podría facilitar la instalación de la tornillería.

Serecomienda cualquier tipo de grasa, como la grasa de litio para bicicletas.

HERRAMIENTAS

INCLUIDAS:

F Llave en L de 5 mm / Destornillador

F Llave en L de 8 mm

F Llave plana de 13/15 mm

PIEZAS INCLUIDAS:

F 1 bastidor principal

F 1 conjunto de rieles guía

F 2 brazos de pedales

F 2 barras de sujeción inferiores

F 2 barras de sujeción superiores

F 2 brazos conectores inferiores

conpedales

F 1 capuchón superior

F 1 poste de la consola

F 1 accesorio de encaje del poste

dela consola

F 1 consola

F 2 capuchones de barra de sujeción

F 1 soporte para botellas

F 1 cable adaptador de audio

F 1 cable de alimentación

F 1 juego de tornillería

Si tiene preguntas o faltan piezas,

comuníquese con el Servicio de

Asistencia Técnica para Clientes.

La información de contacto se

encuentra en la contratapa de

estemanual.

¿NECESITA AYUDA?

MONTAJE PREVIO

PASO 1 DE MONTAJE

Tornillo

M10

Cant: 4

Arandela elástica

Φ10.2

Cant: 4

Arandela plana

Φ10.2

Cant: 4

CONTENIDO DE LA BOLSA DE TORNILLERÍA 1:

A Abra la BOLSA DE TORNILLERÍA 1.

B Conecte el CONJUNTO DE RIELES GUÍA

con el BASTIDOR PRINCIPAL como se

muestra.

C Una el CONJUNTO DE RIELES GUÍA

al BASTIDOR PRINCIPAL usando

4 TORNILLOS (A), 4 ARANDELAS

ELÁSTICAS (B) y 4 ARANDELAS PLANAS

(C).

CONJUNTO DE RIELES GUÍA

BASTIDOR PRINCIPAL

PASO 2 DE MONTAJE

NOTA: TENGA

CUIDADO DE NO

PELLIZCAR NINGÚN

CABLE MIENTRAS

CONECTA EL POSTE

DE LA CONSOLA.

A Abra la BOLSA DE TORNILLERÍA 2.

B Jale con cuidado el CABLE DE LA

CONSOLA a través del POSTE DE LA

CONSOLA usando el amarre ubicado dentro

del POSTE DE LA CONSOLA.

C Una el POSTE DE LA CONSOLA al

BASTIDOR PRINCIPAL usando ARANDELAS

Y PERNOS PREINSTALADOS.

D Deslice la ARANDELA ONDULADA (G)

encima del CIGÜEÑAL seguido por el

BRAZO DEL PEDAL como se muestra.

Apoye la RUEDA DEL BRAZO DEL PEDAL

en el RIEL GUÍA.

E Una el BRAZO DEL PEDAL al CIGÜEÑAL

usando 1 ARANDELA PLANA (F), 1

ARANDELA ELÁSTICA (E) y 1 TORNILLO

(D).

F Repita los pasos D–E en el lado opuesto de la

máquina elíptica.

CONTENIDO DE LA BOLSA DE TORNILLERÍA 2:

Tornillo

Cant: 2

Arandela

elástica

Φ8.2

Cant: 2

Arandela

plana

Φ8.2

Cant: 2

Arandela

ondulada

Φ17.2

Cant: 2

CIGÜEÑAL

ARANDELAS Y PERNOS

PREINSTALADOS

RIEL GUÍA

RUEDA DEL BRAZO DEL PEDAL

BRAZO DEL PEDAL

POSTE DE LA CONSOLA

BASTIDOR PRINCIPAL

CABLE DE LA

CONSOLA

PASO 3 DE MONTAJE

CONTENIDO DE LA BOLSA DE TORNILLERÍA 3:

A Abra la BOLSA DE TORNILLERÍA 3.

B Deslice 1 ARANDELA PLANA (K), 1

ARANDELA ONDULADA (L) y otra

ARANDELA PLANA (K) sobre el BRAZO

CONECTOR INFERIOR.

C Deslice el BRAZO CONECTOR INFERIOR

en el SOPORTE DEL BRAZO DEL PEDAL.

D Una el BRAZO CONECTOR INFERIOR al

SOPORTE DEL BRAZO DEL PEDAL usando

1 ARANDELA PLANA (J), 1 ARANDELA

ELÁSTICA (I) y 1 TORNILLO (H).

E Repita los pasos B–D en el lado opuesto de

la máquina elíptica.

Tornillo

Cant:2

Arandela

plana

Φ8.2

Cant:2

Arandela

plana

Φ20.2

Cant:4

Arandela

ondulada

Φ20.7

Cant:2

Arandela

elástica

Φ8.2

Cant:2

BRAZO CONECTOR INFERIOR

SOPORTE DEL BRAZO

DEL PEDAL

SOPORTE DEL BRAZO

DEL PEDAL

BRAZO CONECTOR INFERIOR

PASO 4 DE MONTAJE

CONTENIDO DE LA BOLSA DE TORNILLERÍA 4:

Tornillo

Cant:2

Arandela

plana

Φ8.5

Cant:4

Arandela

plana

Φ16.0

Cant:4

Arandela

de goma

Φ16.2

Cant:2

Arandela

elástica

Φ8.2

Cant:2

POSTE DE

LA CONSOLA

CAPUCHÓN DE

BARRA DE SUJECIÓN

INFERIOR

BARRA DE SUJECIÓN

INFERIOR

A Abra la BOLSA DE TORNILLERÍA 4.

B Deslice 1 ARANDELA DE GOMA (Q) y 1

ARANDELA PLANA (P) sobre el POSTE DE

LA CONSOLA.

C Deslice la BARRA DE SUJECIÓN INFERIOR

sobre el POSTE DE LA CONSOLA y únala

usando 1 ARANDELA PLANA (P), 1

ARANDELA PLANA (O), 1 CAPUCHÓN

DE BARRA DE SUJECIÓN, 1 ARANDELA

PLANA (O), 1 ARANDELA ELÁSTICA (N) y

1 TORNILLO (M).

D Repita los pasos B–C en el lado opuesto de

la máquina elíptica.

PASO 5 DE MONTAJE

CONTENIDO DE LA BOLSA DE TORNILLERÍA 5:

Tornillo

Cant:2

Arandela

plana

Φ8.2

Cant:2

Tuerca

Cant:2

Arandela

elástica

Φ8.2

Cant:2

BARRA DE SUJECIÓN

INFERIOR

CAPUCHÓN

SUPERIOR

ACCESORIO DE TRANSICIÓN

DEL POSTE DE LA CONSOLA

POSTE DE

LA CONSOLA

BRAZO CONECTOR

INFERIOR

A Abra la BOLSA DE TORNILLERÍA 5.

B Deslice el BRAZO CONECTOR INFERIOR

en el extremo inferior de la BARRA DE

SUJECIÓN INFERIOR.

C Asegure la junta con 1 TORNILLO (R), 1

ARANDELA ELÁSTICA (S), 1 ARANDELA

PLANA (T) y 1 TUERCA (U).

D Repita los pasos B–C en el lado opuesto de

la máquina elíptica.

E Deslice la CAPUCHÓN SUPERIOR sobre el

POSTE DE LA CONSOLA y fíjela a presión

en su lugar..

F Inserte el ACCESORIO DE TRANSICIÓN

DEL POSTE DE LA CONSOLA sobre la

CAPUCHÓN SUPERIOR y fíjelo a presión en

su lugar.

PASO 6 DE MONTAJE

Tornillo

Qty:4

Tornillo

Qty:3

CABLES DE LA CONSOLA

SOPORTE PARA BOTELLAS

POSTE DE LA CONSOLA

BARRA DE SUJECIÓN

INFERIOR

BARRA DE SUJECIÓN

SUPERIOR

TORNILLOS DE

FIJACIÓN COLOCADOS

PREVIAMENTE

CONSOLA

CONTENIDO DE LA BOLSA DE TORNILLERÍA 6:

A Abra la BOLSA DE TORNILLERÍA 6.

B Una los CABLES DE LA CONSOLA a la

CONSOLA.

C Meta con cuidado los CABLES DE LA CONSOLA

enel POSTE DE LA CONSOLA antes de unirla.

Una la CONSOLA al POSTE DE LA CONSOLA

usando 4TORNILLOS (V).

D Deslice la BARRA DE SUJECIÓN SUPERIOR

sobre la BARRA DE SUJECIÓN INFERIOR

haciendo que las barras de sujeción se unan por

completo. Asegure la BARRA DE SUJECIÓN

SUPERIOR DERECHA a la BARRA DE SUJECIÓN

INFERIOR DERECHA utilizando TORNILLOS DE

FIJACIÓN COLOCADOS PREVIAMENTE.

E Repita el paso D en el lado opuesto de la máquina

elíptica.

F Deslice el SOPORTE PARA BOTELLA DE AGUA

sobre el POSTE DE LA CONSOLA y fíjelo usando

3 TORNILLOS (W).

Asegúrese de que las barras de sujeción superiores estén en

la posición más baja posible. Las barras de sujeción pueden

dañarse si no se aseguran correctamente.

NOTA: Tenga cuidado

de no pellizcar ningún

cable mientras conecta

laconsola.

¡HA TERMINADO!

FUNCIONAMIENTO

DE LA MÁQUINA ELÍPTICA

Esta sección explica cómo utilizar la consola y la programación de la máquina elíptica.

La sección FUNCIONAMIENTO BÁSICO en la GUÍA DE LA MÁQUINA ELÍPTICA tiene instrucciones para lo siguiente:

• UBICACIÓN DE LA MÁQUINA ELÍPTICA

• INSTRUCCIONES DE ALIMENTACIÓN Y DE CONEXIÓN A TIERRA

• POSICIÓN DE LOS PIES

• CÓMO MOVER LA MÁQUINA ELÍPTICA

• CÓMO NIVELAR LA MÁQUINA ELÍPTICA

• USO DE LA FUNCIÓN DE FRECUENCIA CARDÍACA

TIME RPM

RESISTANCE

DISTANCE

HEART RATECALORIES

P4 P5P2 P3P1

PROGRAMS

CHANGE

DISPLAY

STOP

RESISTANCE

START

ENTER

QUICK

RESISTANCE

QUICK

RESISTANCE

FUNCIONAMIENTO DE LA CONSOLA

Nota: Hay una lámina protectora delgada de plástico transparente en el revestimiento de la consola que debe quitarse antes de

usarla.

A) VENTANAS DE INDICADORES LED: tiempo, distancia, calorías, frecuencia cardíaca, RPM y nivel de resistencia.

B) INDICADORES DE LA PANTALLA LED: indica qué información se muestra.

C) START (INICIAR): oprima para comenzar a hacer ejercicio, para comenzar una sesión específica de ejercicio o para

reiniciar elejercicio después de una pausa.

D) STOP (PARAR): oprima para hacer una pausa o terminar su sesión de ejercicio. Mantenga oprimida esta tecla durante

3 segundos para poner en cero la consola.

E) TECLAS + / -: se utilizan para ajustar el nivel de resistencia.

F) TECLAS RÁPIDAS: se utilizan para alcanzar el nivel de resistencia deseada con mayor rapidez.

G) ENTER (ACEPTAR): se utiliza para confirmar una selección.

H) CHANGE DISPLAY (CAMBIAR PANTALLA): Oprima esta tecla para cambiar la información de pantalla durante la sesión

deejercicio.

I) ALTAVOCES: la música se reproduce a través de los altavoces cuando su reproductor de CD/MP3 está conectado a la

consola.

J) TOMA DE ENTRADA DE AUDIO: conecte su reproductor de CD/MP3 a la consola utilizando el cable adaptador de audio

incluido.

K) ENCHUFE DE SALIDA DE AUDIO/AURICULAR: conecte los auriculares en esta toma para escuchar música con ellos.

Nota:Cuando los auriculares están conectados a la toma de auriculares, el sonido ya no se escucha a través de los

altavoces.

L) PUERTO USB: corriente de puerto USB 1A/5V.

M) SOPORTE PARA LECTURA/TABLETA: sostiene el material de lectura o la tableta.

VENTANAS DE VISUALIZACIÓN

• TIME (TIEMPO): aparece como minutos:segundos. Indica el tiempo restante o el que ha

pasado en su sesión de ejercicio.

• RPM: Indica a qué velocidad se mueven los pedales.

• DISTANCE (DISTANCIA): aparece en millas. Indica la distancia recorrida o la distancia por

recorrer durante su sesión de ejercicio.

• CALORIES (CALORÍAS): Total de calorías quemadas o que restan por quemar durante su

sesión de ejercicio.

• RESISTANCE (RESISTENCIA): muestra el nivel de resistencia actual.

• HEART RATE (FRECUENCIA CARDÍACA): aparece como latidos por minuto (BPM, por sus

siglas en inglés). Se utiliza para monitorear la frecuencia cardíaca (se muestra cuando se sujetan

ambas empuñaduras con sensor de pulso).

TIME RPM

RESISTANCE

DISTANCE

HEART RATECALORIES

INFORMACIÓN DE LOS PROGRAMAS

P1) MANUAL: ajuste la resistencia de forma manual durante el ejercicio.

P2) OBJETIVO 1 - DISTANCIA: Esfuércese y llegue más lejos durante la sesión de ejercicio con

13 distancias. Seleccione entre las metas de 1 milla, 2 millas, 5 kilómetros, 5 millas, 10 kilómetros,

8 millas, 15 kilómetros, 10 millas, 20 kilómetros, media maratón, 15 millas, 20 millas y maratón. El

usuario establece los niveles de velocidad de inicio.

P3) OBJETIVO 2 - CALORÍAS: Establezca objetivos para quemar calorías. El usuario establece la

velocidad y los niveles de inclinación iniciales. Las calorías quemadas se calculan usando la información

de peso del perfil del usuario.

P4) PÉRDIDA DE PESO: ejercicio diseñado específicamente para eliminar la grasa. Promueve la

pérdida de peso aumentando y reduciendo la velocidad y la inclinación, al tiempo que lo mantiene en

la zona para quemar grasa. Incluye 10 niveles.

P5) INTERVALOS: mejora su fuerza, velocidad y resistencia al aumentar y reducir la velocidad durante

toda su sesión de ejercicio para que participen tanto su corazón como otros músculos. Incluye 10

niveles.

CAMBIAR PANTALLA: mejora su fuerza, velocidad y resistencia al aumentar y reducir la velocidad

durante toda su sesión de ejercicio para que participen tanto su corazón como otros músculos.

Incluye 10 niveles.

PARA REINICIAR LA CONSOLA

Mantenga presionada la tecla STOP (PARAR) durante 3 segundos.

FINALIZACIÓN DE SU SESIÓN DE EJERCICIOS

Cuando complete su sesión de ejercicio, en la pantalla del monitor

parpadeará la palabra “FINISHED” (TERMINADO) y emitirá

un pitido. La información del ejercicio aparecerá en la consola

durante 30segundos y luego se borrará.

BORRAR SELECCIÓN ACTUAL

Para borrar la selección del programa o la pantalla actual,

mantenga presionado el botón STOP durante 3 segundos.

CÓMO UTILIZAR SU REPRODUCTOR DE

CD/MP3/ALTAVOCES MEDIANTE CONEXIÓN

BLUETOOTH

1) Conecte el CABLE ADAPTADOR DE AUDIO incluido a

la TOMA DE ENTRADA DE AUDIO que está en la parte

superior derecha de la consola y la toma de los auriculares en

su reproductor de CD/MP3.

2) Utilice los botones de su reproductor CD/MP3 para ajustar

losparámetros de las canciones.

3) Saque el CABLE ADAPTADOR DE AUDIO cuando no lo

utilice.

4) Si no desea utilizar los ALTAVOCES, puede enchufar sus

auriculares en la TOMA DE SALIDA DE AUDIO en la parte

inferior de la consola.

5) Para conectar los altavoces Bluetooth, abra la configuración

deBluetooth, active Bluetooth, busque nuevos dispositivos,

busque Horizon EX59-3 y seleccione conectar.

PARA EMPEZAR

1) Verifique que no haya ningún objeto cercano

quedificulte el movimiento de la máquina elíptica.

2) Enchufe el cable de corriente y ENCIENDA la

máquina elíptica. (El interruptor se encuentra enla

parte inferior frontal de la máquina elíptica). NOTA:

Es posible que algunas máquinas elípticas no tengan

un interruptor de corriente y se enciendan cuando se

suministre corriente.

• INICIO RÁPIDO

Simplemente oprima la tecla de inicio START para

comenzar a hacer ejercicio. El tiempo empezará

a correr desde 0:00 y el nivel de resistencia

predeterminado será el nivel 1. O…

• SELECCIONE UN EJERCICIO U OBJETIVO

1. Seleccione su PROGRAMA con los botones +/- y

presione ENTER cuando aparezca el PROGRAMA

deseado.

2. Ajuste la CONFIGURACIÓN con los botones +/-

y presione ENTER cuando aparezca la configuración

deseada.

3. Presione START (INICIO) para comenzar.

NOTA: Si no se selecciona un OBJETIVO ni una SESIÓN DE

EJERCICIOS, el programa funcionará como un programa

MANUAL. Todos los cambios en el nivel de resistencia deben

ser indicados por el usuario en esta configuración.

GARANTÍA LIMITADA

PARA EL USO DOMÉSTICO

CAPACIDAD DE PESO = 300 libras (136 kilogramos)

GARANTÍA DEL BASTIDOR • DE POR VIDA

Horizon Fitness ofrece al propietario original, de por vida,

la garantía del bastidor contra defectos de fabricación y

materiales, siempre y cuando el dispositivo permanezca

en posesión del propietario original. (El bastidor se define

como la base de metal soldada de la unidad y no incluye

ninguna pieza que pueda extraerse).

FRENO • 1 AÑO

Horizon Fitness otorga garantía del freno contra defectos

de fabricación y de los materiales durante el periodo

especificado arriba, a partir de la fecha de compra original,

siempre y cuando el dispositivo permanezca en posesión

del propietario original. La garantía de los motores no

cubre la mano de obra o la instalación del motor.

PIEZAS Y CIRCUITOS ELECTRÓNICOS • 1 AÑO

Horizon Fitness garantiza los componentes electrónicos,

el acabado y todas las piezas originales por un período

de un año desde la fecha de la compra original, siempre

y cuando el dispositivo permanezca en posesión del

propietario original.

MANO DE OBRA • 1 AÑO

Horizon Fitness cubrirá el costo de mano de obra para

la reparación del dispositivo por un período de un año

desde la fecha de la compra original, siempre y cuando

el dispositivo permanezca en posesión del propietario

original.

EXCLUSIONES Y LIMITACIONES

Quién ESTÁ cubierto:

• El propietario original; la cobertura no es transferible.

Qué ESTÁ cubierto:

• La reparación o la sustitución de un motor, un

componente electrónico defectuoso o una pieza

defectuosa y es el único resarcimiento de la garantía.

Qué NO está cubierto:

• El desgaste normal por el uso, el montaje o el

mantenimiento inadecuados, la instalación de piezas o

accesorios no destinados originalmente al equipo o que

no sean compatibles con este en las condiciones en que

se lo vendió.

• Los daños o las fallas ocasionados por accidente,

maltrato, corrosión, decoloración de la pintura o el

plástico, negligencia, robo, vandalismo, incendio,

inundación, viento, rayos, congelación u otros desastres

naturales de cualquier tipo, reducción de la energía,

fluctuación o falla de cualquier causa, condiciones

atmosféricas inusuales, colisión, introducción de objetos

extraños en la unidad cubierta o modificaciones que no

estén autorizadas o no estén recomendadas por Horizon

Fitness.

• Daños incidentales o emergentes. Horizon Fitness no

es responsable ni responsable de daños indirectos,

especiales o consecuentes, pérdidas económicas, pérdida

de propiedad o ganancias, pérdida de disfrute o uso,

u otros daños consecuentes de cualquier naturaleza en

relación con. Horizon Fitness no proporciona dinero

MANTENIMIENTO/DEVOLUCIONES

• Existe un servicio técnico a domicilio dentro de las

150millas (240 km) del proveedor de mantenimiento

autorizado más cercano (las distancias mayores a

150millas [240 km] de un centro de servicio autorizado

sonresponsabilidad del cliente).

• Todas las devoluciones deben ser autorizadas

previamente por Horizon Fitness.

• La obligación de Horizon Fitness de acuerdo a esta

garantía se limita a sustituir o a reparar, a opción de

Horizon Fitness, el producto por el mismo modelo o por

uno similar.

• Horizon Fitness puede solicitar que los componentes

defectuosos sean devueltos a Horizon Fitness una vez

que se complete el servicio técnico bajo garantía por

medio de una etiqueta de devolución prepagada. Si

le han recomendado devolver piezas y no recibió una

etiqueta, comuníquese con el Servicio de Asistencia

Técnica para Clientes.

• Las unidades de sustitución, las piezas y los

componentes electrónicos reacondicionados a un

estado semejante al nuevo por parte de Horizon Fitness

o sus distribuidores aveces pueden suministrarse como

sustitución de garantía y constituyen la satisfacción de

los términos de la garantía.

• Esta garantía le otorga derechos legales específicos, y

sus derechos varían según el estado.

u otra indemnización monetaria por tales reparaciones

o costos de piezas de repuesto, incluidos, entre otros,

tarifas de membresía de gimnasio, tiempo de trabajo

perdido, visitas de diagnóstico, visitas de mantenimiento o

transporte.

• El equipo utilizado para fines comerciales o cualquier otro

uso distinto del uso de una familia o un hogar, a menos

que Horizon Fitness autorice la cobertura.

• El equipo que se tenga u opere fuera de los EE. UU.

yCanadá.

• Entrega, montaje, instalación, configuración para unidades

originales o de sustitución o mano de obra u otros costos

asociados con la remoción o la sustitución de la unidad

cubierta.

• Cualquier intento de reparar este equipo implica un

riesgo de lesión. Horizon Fitness no es responsable de

ningún daño, pérdida u obligación que surja de cualquier

lesión personal producida durante el transcurso o como

resultado decualquier reparación o intento de reparación

de su equipo de ejercicio por una persona que no sea

un técnico de servicio autorizado. Todos los intentos

de reparación realizados por usted sobre su equipo de

ejercicio se realizan BAJO SU PROPIO RIESGO y Horizon

Fitness no será responsable deninguna lesión a la persona

o la propiedad que surja de tales reparaciones.

• Si la garantía del fabricante se venció pero cuenta con

unaextensión de garantía, consulte su contrato de

extensión de garantía para obtener información de

contacto para solicitudes de servicio técnico o reparación

bajo la extensión de la garantía.

Designed & Engineered in the U.S.A. • Made in Vietnam | Conçu et élaboré aux États-Unis. • Fabriqué en Vietnam | Diseñado en los EE.UU. • Fabricado en Vietnam

SERVICIO DE ASISTENCIA

TÉCNICA PARA CLIENTES

DO NOT RETURN TO THE RETAILER

if you have any problems during assembly or

if parts are missing.

For fast and friendly service, please contact

one of our trained customer technicians via

phone, email or our website.

We want to know if you have a problem and

we want to have an opportunity to correct it

for you.

NOTE: Please read the TROUBLESHOOTING

section in the ELLIPTICAL GUIDE before

contacting Customer Tech Support.

Additional product information is available on

our website.

NE PAS RETOURNER L’APPAREIL AU DÉTAILLANT

en cas de difficulté lors de l’assemblage ou si des

pièces manquent.

Pour obtenir un service rapide et utile, veuillez

communiquer avec un de nos techniciens formés au

soutien à la clientèle par téléphone, courriel ou notre

site Web.

Si vous avez un problème, n’hésitez pas à nous

contacter afin que nous puissions vous aider à le

résoudre.

REMARQUE: Veuillez lire la section DÉPANNAGE

du GUIDE DE L’EXERCISEUR ELLIPTIQUE avant de

communiquer avec le service d’assistance technique

àlaclientèle. Des renseignements supplémentaires

sur le produit sont disponibles sur notre site Web.

NO DEVOLVER AL VENDEDOR

si tiene algún inconvenientedurante el armado o si faltan

piezas.

Para obtener un servicio rápido y grato, comuníquese con

uno de nuestros técnicos capacitados para la atención de

clientes vía teléfono, correo electrónico o nuestro sitio

web.

Queremos saber si tiene un problema y queremos tener la

oportunidad de corregirlo para usted.

NOTA: Lea la sección de RESOLUCIÓN DE PROBLEMAS

en la GUÍA DE LA MÁQUINA ELÍPTICA antes de

comunicarse con el Servicio de asistencia técnica a

clientes. En nuestro sitio web hay información adicional

sobre el producto.

CUSTOMER

TECH SUPPORT

ASSISTANCE

TECHNIQUE

STOP

ARRÊTER

PARAR

STOP

ARRÊTER

PARAR

STOP

ARRÊTER

PARAR

USA & CANADA:

1-855-396-2524

[email protected]

www.horizonfitness.com

Horizon Fitness

1600 Landmark Drive,

Cottage Grove WI, 53527

Horizon EX-59 Elliptical

Product's Documents

User Manual

Specifications

Horizon EX-59 Questions and Answers
