GM600 Silver / SST-GM600-S
GM800 Silver / SST-GM800-S
Gemini Series
Endless power through redundancy
600+600W / 800+800W 24 hours and well-working
performance at 50℃ fully continuous power output
1+1 redundant configuration
Japanese electrolytic capacitors
Hot swappable design
Convenient pull-out handle bars
Industry-leading reliability
Supports PMBus 1.2
ŔőņńŊŇŊńłŕŊŐŏ
ıIJ
1.General Description
This specification defines the characteristic of 1＋1 mini redundant
power supply.
2. Input Characteristic
2.1. Input connector
The input connector shall be an IEC60320 C14 inlet, rated for 15A/250Vac.
SilverStone Gemini Series
GM600 Silver
SST-GM600-S / SST-GM600-SU
GM800 Silver
SST-GM800-S / SST-GM800-SU
1+1 Mini Redundant Switching Power Supply
Cybenetics Silver efficiency certified.
600W+600W
800W+800W
2.2. Input Voltage and Frequency
Minimum Nominal Maximum Measure
90 100~240 264 Vac
47 50~60 63 Hz
ıij
3.1. DC Out put Characteristic
600W
Output Voltage
+3.3V
+5V
+12V
-12V
+5VSB
Min. Current
1A
1A
1A
0A
0.1A
Max. Current
25A
25A
49A
0.8A
3.5A
Regulation
±5%
±5%
±5%
±5%
±5%
Ripple & Noise
50mV
50mV
120mV
120mV
50mV
Note：
1. The combined power from +3.3V and +5V shall not exceed 180W
2. The max total power shall not exceed 600W.
3. Ripple and n oise bandwidth is set to 20MHz
4. Add a 0.1uF ceramic capacitor in p arallel with a 10uF tantalum capacitor
at output connector terminals for ripple and noise measurement.
3. Output Characteristic
2.3. Input Current and Inrush Current
600W
800W
2.4. Power Factor
The minimum power factor shall be 0.95 with full load and input
230Vac/50Hz.
Input Voltage Max . Input Current Inrush Current
115Vac 12A 30A
230Vac 6A 60A
Input Voltage Max . Input Current Inrush Current
115Vac 12A 30A
230Vac 6A 60A
The output voltages stay in regulation at least 16ms with 100% load after loss
of AC input.
Note：
1. The combined power from +3.3V and +5V shall not exceed 190W
2. The max total power shall not exceed 800W
3. Ripple and n oise bandwidth is set to 20MHz
4. Add a 0.1uF ceramic capacitor in p arallel with a 10uF tantalum capacitor
at output connector terminals for ripple and noise measurement.
3.3. Hold up Time
The minimum efficiency of power supply is 80% with full load and
115Vac/60Hz input.
3.2. Efficiency
ıĴ
The output voltages rise from 10% to 90% with full load shall be in 20ms
maximum.
3.4. Rise Time
The output voltages shall remain in regulation for the step loading,
and in the limits for the capacitive loading specified below：
3.5. Dynamic Loading
The PSON signal is required to remotely turn on/off the power supply.
3.6. PSON Remote on/off Control
Output
Step Load Size
Load Slew Rate
Capacitive Load
+3.3V
30% of max load
0.5A / μ sec
1000uF
+5V
30% of max load
0.5A / μ sec
1000uF
+12V
65% of max load
0.5A / μ sec
2200uF
+5VSB
25% of max load
0.5A / μ sec
1uF
800W
Output Voltage
+3.3V
+5V
+12V
-12V
+5VSB
Min. Current
1A
1A
1A
0A
0.1A
Max. Current
32A
32A
65A
0.8A
3.5A
Regulation
±5%
±5%
±5%
±5%
±5%
Ripple & Noise
50mV
50mV
120mV
120mV
50mV
ıĵ
PSON is an active low TTL compatible signal that turns on the main power rails.
PSU On
PSU Off
PSON Signal
LOW (0.8V max.)
HI (2V min.)
3.7. Power Good Signal
Power Good, also called PG or PWOK, is an active high TTL compatible
signal.
PG signal is to indicate that all output voltages are in regulation and
ready for use.
Below is for a representation of the timing characteristics of PG signal.
The power supply would be protected against over temperature condition by
loss of cooling or excessive ambient temperature. The PSU will shutdown in
an OTP condition.
gg
Power Good on delay time
100ms to 500ms
Power Good off delay time
1ms (min.)
4.4.Over Temperature Protection
4. Protection
4.1. Over Current Protection
Output
Min.
Max.
Comment
+3.3V
110%
150%
PSU shutdown
+5V
110%
150%
PSU shutdown
+12V
110%
150%
PSU shutdown
4.2. Over Voltage Protection
Output
Min.
Max.
Comment
+3.3V
3.9V
4.5V
PSU shutdown
+5V
5.7V
6.5V
PSU shutdown
+12V
13.3V
14.5V
PSU shutdown
4.3. Short Circuit Protection
Output
Comment
+3.3V
PSU shutdown
+5V
PSU shutdown
+12V
PSU shutdown
4.1. Over Current Protection
4.2. Over Voltage Protection
4.3. Short Circuit Protection
3.7V
13.1V
5. Power System Signal Status
5.1. Buzzer Status
Power Supply Condition
Buzzer Status
No input power to PSU
OFF
Input present/ only standby output on
OFF
Power supply outputs ON and OK
OFF
Power supply failure
Beeping
5.2. LED Indicator
Power Supply Condition
Module LED
No input power to PSU
OFF
Input present/ only standby output on
Red
Power supply outputs ON and OK
Green
Power supply failure
Red
5.3. TTL Signal
Power Supply Condition
Output Condition
Min.
Max.
Normal (Power Supply ON)
3V
5.25V
Failure (Power Supply OFF)
0V
1V
6. Insulation
6.1.
Dielectric Withstand Voltage
Primary to Ground
1500Vac (10mA) for 1 second
6.2. Leakage Current
Leakage current is 3.5mA maximum at 240Vac/50Hz.
7. EMC
CEˣFCCˤ(Class A)
Please visit our website and get the latest EMC certificate.
8. Environmental Requirement
8.1. Temperature
Operating烉0ɗġ to +45ɗį
Non-Operating烉-20ɗ to +70ɗį
8.2. Humidity
Operating烉20炴 to 90炴炻non-condensing.
6.1. Dielectric Withstand Voltage
System LED, PFD, PW1, and PW2 LED leads are optional.
6.2 . Leakage Current
7.1. Temperature
Leakage current is 3.5mA maximum at 240Vac/50Hz.
5.1. Buzzer Status
5.2. LED Indicator
5.3. TTL Signal
Operating：0°C to +50°C.
Non Operating：-20°C to +70°C.
7.2. Humidity
Operating：20％ to 90％，non-condensing.
Non Operating：5％ to 95％，non-condensing.
7.3. Altitude
Operating：Up to 5000m.
7.4. Cooling Method
By DC fan.
7. Environmental Requirement
05
6. Insulation
5. Power System Signal Status
Power Supply Condition
Module LED System LED PW1/PW2 LED
No input power to PSU
OFF OFF OFF
Input present/ only standby output on Red Amber OFF
Power supply outputs ON and OK
Green Green Amber
Power supply failure
Red or OFF Green Blinking OFF

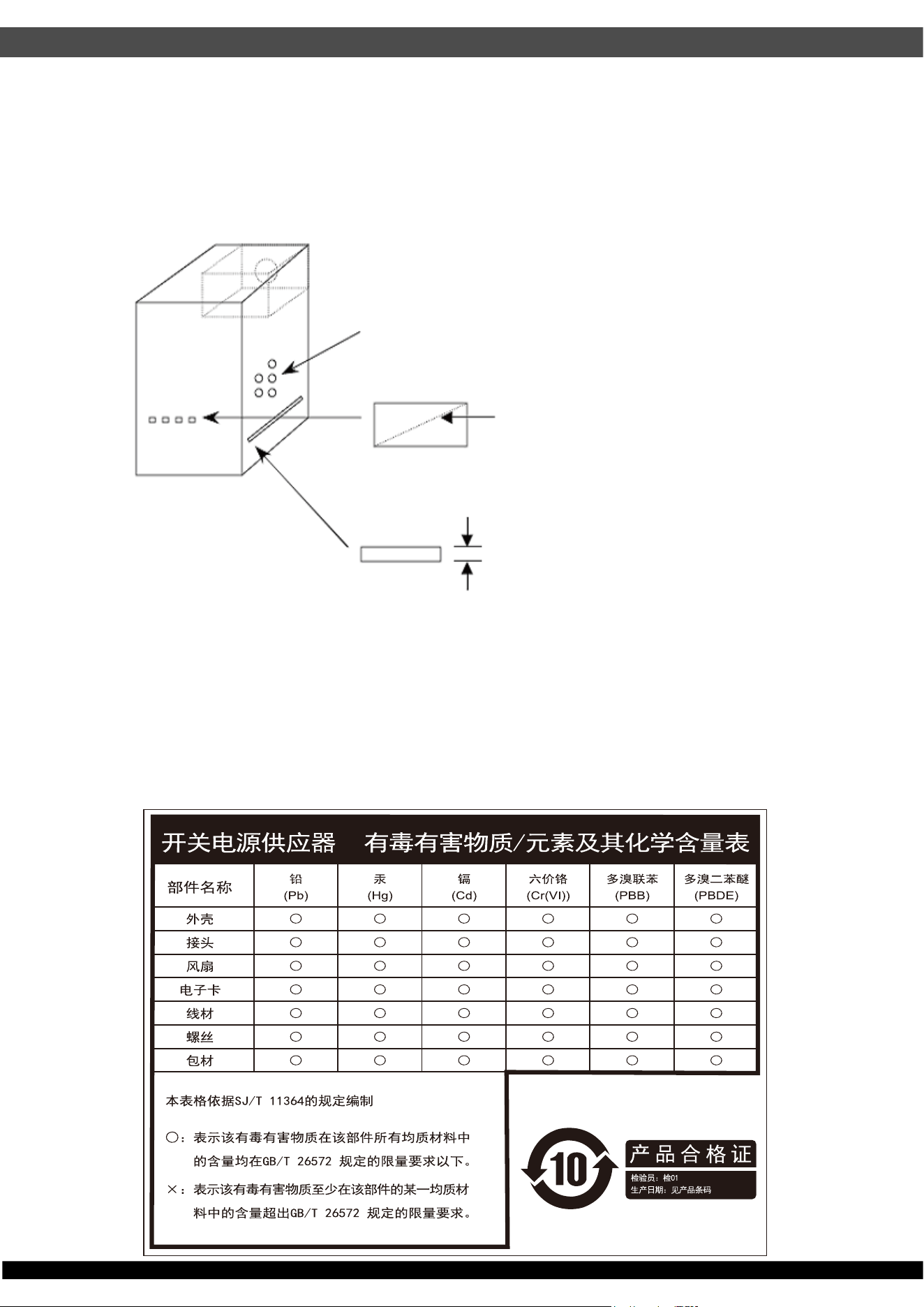

9. Mechanical Drawing and Output Wire
8.1. MTBF
Using MIL - HDBK 217F the calculated MTBF ＞ 100,000 hours at 25
°C
9.1. Outline (bracket optional)：W150＊H86＊D199mm.
8. Reliability
ıķ

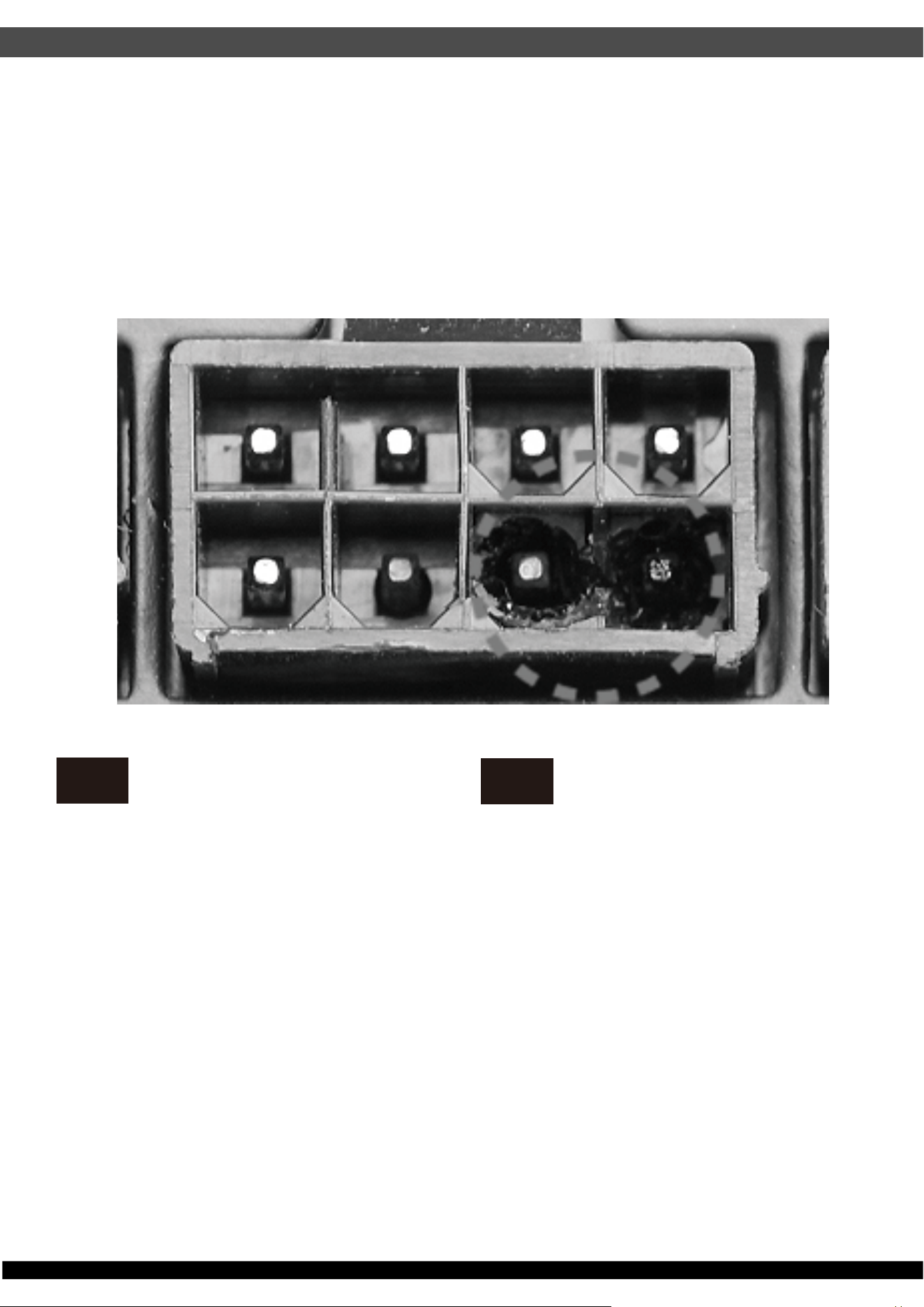

10.Power supply connector overuse definition
Power supply connector overuse definition
EN
A single PCIe 8pin cable and connector’s maximum current rating is
12.5A, which is 150W (+12V x 12.5A). So SilverStone’s warranty will not
cover damages or malfunction resulting from the use of a graphics card
or expansion card with a single PCIe 8pin connector that exceeds
standard 225W total power draw (150W from PCIe 8pin connector +
75W from PCIe motherboard slot). Similarly, a graphics card or
expansion card with dual PCIe 8pin connectors that exceed 375W total
power draw (300W from two PCIe 8pin connectors + 75W from PCIe
motherboard slot) will also not be covered under warranty.
Peripheral (molex) or SATA connector’s maximum current rating is 5A,
which is 60W (+12V x 5A) or 25W (+5V x 5A). Please ensure connected
devices are operating under these limits. SilverStone’s warranty will not
cover damages or malfunction resulting from usages exceeding these
connectors and their associated cables.
24pin motherboard connector’s maximum current rating for its dual
+12V metal pins are 5A each, which totals 120W (+12V x 5A x 2).
Please ensure +12V drawing devices connected to the motherboard are
operating under these limits. SilverStone’s warranty will not cover
damages or malfunction resulting from usages exceeding these
connectors and their associated cables.
Definition einer Überlastung des
Netzanschlusses
DE
Die maximale Stromstärke eines einzelnen 8-poligen PCIe-Kabels
und Anschlusses beträgt 12,5 A, was 150 W (+12 V x 12,5 A)
entspricht. Daher deckt die SilverStone-Garantie keine Schäden oder
Fehlfunktionen durch den Einsatz einer Grafikkarte oder
Erweiterungskarte mit einem einzigen 8-poligen PCIe-Anschluss ab,
die die Standardleistungsaufnahme von insgesamt 225 W übersteigt
(150 W vom 8-poligen PCIe-Anschluss + 75 W vom
PCIe-Motherboard-Steckplatz). Ebenso wird die Verwendung einer
Grafikkarte oder Erweiterungskarte mit zwei 8-poligen
PCIe-Anschlüssen, die eine Leistungsaufnahme von insgesamt 375
übersteigen (300 W von den beiden 8-poligen PCIe-Anschlüssen +
75 W vom PCIe-Motherboard-Steckplatz) nicht durch die Garantie
abgedeckt.
Der maximale Nennstrom von Peripherie- (Molex) oder
SATA-Anschluss beträgt 5 A, was 60 W (+12 V x 5 A) oder 25 W (+5
V x 5 A) entspricht. Bitte achten Sie darauf, dass verbundene Geräte
unter diesen Grenzwerten arbeiten. Die Garantie von SilverStone
deckt keine Schäden oder Fehlfunktionen aufgrund einer Nutzung
ab, die diese Anschlüsse und ihre zugehörigen Kabel übersteigt.
Der maximale Nennstrom des 24-poligen Motherboard-Anschlusses
für seine dualen +12-V-Metallkontakte beträgt jeweils 5 A, was
insgesamt 120 W (+12 V x 5 A x 2) ergibt. Bitte stellen Sie sicher,
dass mit dem Motherboard verbundene +12-V-Geräte unter diesen
Grenzwerten arbeiten. SilverStones Garantie deckt keine Schäden
oder Fehlfunktionen aufgrund einer Nutzung jenseits der Angaben
dieser Anschlüsse und ihrer zugehörigen Kabel ab.
ıĸ
Définition de l'utilisation excessive du
connecteur d'alimentation électrique
FR
Le courant nominal maximum d'un câble et d'un connecteur PCIe 8
broches unique est de 12,5 A, ce qui correspond à 150 W (+12 V x
12,5 A). La garantie de SilverStone ne couvre donc pas les dommages
ou les dysfonctionnements résultant de l'utilisation d'une carte
graphique ou d'une carte d'extension avec un connecteur PCIe 8
broches unique qui dépasse une consommation énergétique totale de
225 W standard (150 W provenant du connecteur PCIe 8 broches + 75
W provenant de l'emplacement de la carte mère PCIe). De même, une
carte graphique ou une carte d'extension avec deux connecteurs PCIe
8 broches qui dépasse une consommation énergétique totale de 375 W
(300 W provenant des deux connecteurs PCIe 8 broches + 75 W
provenant de l'emplacement de la carte mère PCIe) ne sera également
pas couverte dans le cadre de la garantie.
Le courant nominal maximum d'un périphérique (Molex) ou d'un
connecteur SATA est de 5 A, ce qui correspond à 60 W (+12 V x 5 A)
ou 25 W (+5 V x 5 A). Veuillez vous assurer que les appareils
connectés fonctionnent dans ces limites. La garantie de SilverStone
ne couvre pas les dommages ou les dysfonctionnements résultant
d'utilisations dépassant ces connecteurs et leurs câbles associés.
Le courant nominal maximal des connecteurs 24 broches de la carte
mère pour ses doubles broches métalliques +12 V est de 5 A chacun,
ce qui représente au total 120 W (+12 V x 5 A x 2). Veuillez vous
assurer que les dispositifs de tension +12 V connectés à la carte mère
fonctionnent dans ces limites. La garantie de SilverStone ne couvre
pas les dommages ou les dysfonctionnements résultant d'utilisations
dépassant la capacité de ces connecteurs et de leurs câbles
associés.
La corrente massima di un singolo cavo PCIe a 8 pin e del connettore
è 12,5 A, corrispondente a 150 W (+12 V x 12,5 A). Pertanto, la
garanzia di SilverStone non copre danni o malfunzionamenti derivanti
dall'utilizzo di una scheda grafica o una scheda di espansione con un
singolo connettore PCIe a 8 pin che supera l'assorbimento totale di
225 W (150 W da connettore PCIe a 8 pin + 75 W da slot PCIe).
Analogamente, la garanzia non copre anche una scheda grafica o
una scheda di espansione con doppi connettori PCIe a 8 pin che
superano l'assorbimento totale di 375 W (300 W da doppi connettori
PCIe a 8 pin + 75 W dalla scheda madre PCIe).
La corrente massima del connettore periferico (molex) o SATA è 5 A,
corrispondente a 60 W (+12 V x 5 A) o 25 W (+5 V x 5 A). Assicurarsi
che i dispositivi collegati funzionino entro questi limiti. La garanzia di
SilverStone non copre danni o malfunzionamenti derivanti da uso
eccessivo di questi connettori e dei relativi cavi.
La corrente massima del connettore a 24 pin per scheda madre per i
suoi due pin di metallo a +12 V è di 5 A ciascuno, per un totale di 120
W (+12 V x 5 A x 2). Assicurarsi che i dispositivi a +12 V collegati alla
scheda madre funzionino con questi limiti. La garanzia di SilverStone
non copre danni o malfunzionamenti derivanti da uso eccessivo di
questi connettori e dei relativi cavi.
Definizione di uso eccessivo del connettore
di alimentazione
IT
La corriente máxima de un solo cable PCIe de 8 pines es 12,5A, lo
que son 150W (+12V x 12,5A). Por tanto, la garantía de SilverStone
no cubrirá daños o fallos provocados por el uso de una tarjeta gráfica
o de expansión con un único conector PCIe de 8 pines que exceda el
total estándar de 225W (150W del conector PCIe de 8 pines + 75W
del zócalo PCIe de la placa base). De igual modo, una tarjeta gráfica
o de expansión con conectores duales PCIe de 8 pines que superen
375W de potencia (300W de los dos conectores PCIe de 8 pines +
75W del zócalo de la placa base) tampoco será cubierta por la
garantía.
La corriente máxima del conector de periféricos (molex) o SATA es
5A, que son 60W (+12V x 5A) o 25W (+5V x 5A). Por favor,
asegúrese de que los dispositivos conectados funcionan dentro de
estos límites. La garantía de SilverStone no cubrirá daños o fallos a
resultas de un uso excesivo de estos conectores y sus cables
asociados.
La corriente máxima del conector de 24 pines de la placa base para
sus pines de metal duales de +12V es de 5A cada uno, para un total
de 120W (+12V x 5A x 2). Por favor, asegúrese de que los
dispositivos de +12V conectados a la placa base funcionan dentro de
estos límites. La garantía de SilverStone no cubrirá daños o averías a
resultas de un uso excesivo para estos conectores y sus cables
asociados.
Definición de uso excesivo del conector de
la Fuente de alimentación
ES
Определение чрезмерной нагрузки на
коннектор блока питания
RU
Один кабель и коннектор PCIe 8pin поддерживает ток 12.5A, что
равно 150Вт (+12В x 12.5A). Таким образом, гарантийные
обязательства SilverStone не будут действовать если вы
используете видеокарту или другую карту расширения с одним
коннектором PCIe 8pin, которые превышает стандартную
общую потребляемую мощность 225Вт (150Вт через коннектор
PCIe 8pin + 75Вт через слот PCIe материнской платы).
Аналогично, видеокарта или другая карта расширения с
двумя
коннекторами PCIe 8pin, которые превышают общую
потребляемую мощность 375Вт (300Вт через коннектор PCIe
8pin + 75Вт через слот PCIe материнской платы), также не
будут покрываться гарантией.
Максимальный номинальный ток периферийного (molex) или
SATA разъёма составляет 5A, что равно 60Вт (+12В x 5A) или
25Вт (+5В x 5A). Пожалуйста, убедитесь, что подключенные
устройства работают в этих пределах. Гарантия SilverStone не
будет распространяться на
неисправности, возникающие в
результате использования этих коннекторов или подключаемых
к ним кабелей.
Максимальный номинальный ток 24pin коннектора материнской
платы для его двойных металлических контактов +12В
составляет 5A на каждый, что равно 120Вт (+12В x 5A x 2).
Пожалуйста, убедитесь, что устройства, подключенные к линии
+12В, работают в этих пределах. Гарантия SilverStone не будет
распространяться на неисправности, возникающие
в
результате использования этих коннекторов или подключаемых
к ним кабелей.
전원 공급 커넥터 과용 정의
KR
埮沂穢ʹͺΖ穆理決挚愕珪嘫瘶汞牢堆洊幞洛冯汆Ͳ嵢昢
洊崫求嵢筞斶穞彺Έ·ΩͲ沋城埪΄ΚΝΧΖΣ΄ΥΠΟΖ汞
懺溣櫖昢垚祢渆Έ汞爣暒捊洊崫ʹͺΖ穆珪嘫瘶汞Έ
歆ʹͺΖ彚汾懺姢枲嵵汞Έ汞穯汊爎刂穞垚埮沂ʹͺΖ穆
珪嘫瘶痗沲勾岞穃獺姢喞筛沫獺姢庂斲殯穞櫲愢旣穞垚暖旇
嬖垚欪沗壟汊懺旇穞滆橐枻城埪決歆廎焲儆滆嵢Έ汞爣
暒捊洊崫ʹͺΖ穆珪嘫瘶儢汞Έ歆ʹͺΖ彚汾懺姢枲嵵汞
Έ汞穯汊爎刂穞垚姆櫂ʹͺΖ穆珪嘫瘶痗沲勾岞穃獺姢喞
筛沫獺姢庂斲殯空壊懺溣櫖昢懺旇空渂滆橐枻城埪
渂懆沫獞ΞΠΝΖΩ嬖垚΄Ͳ΅Ͳ珪嘫瘶汞牢堆洊幞洛冯汆Ͳ嵢昢
洊崫求嵢筞斶穞彺Έ·ΩͲ嬖垚Έ·ΩͲ沋城埪
櫶冶夢沫獞姪汆決峲穢洢穢穞櫖昢廒沗壟柢琢檂穯城埪
΄ΚΝΧΖΣ΄ΥΠΟΖ汞懺溣櫖昢垚決峲穢珪嘫瘶愕決歆櫶冶夞垚
理決挚汞洛冯汊爎刂穞櫲斲殯穮求嵢桮愢旣穞垚暖旇決喞
欪沗壟汊懺旇穞滆橐枻城埪
姆櫂·匎暓穆櫖斲殯夞垚穆彚汾懺姢珪嘫瘶汞洛冯
洊幞垚Ͳ決彶儇儇穯凊儆Έ·ΩͲΩ沋城埪
彚汾懺姢櫖櫶冶夢·沫獞儆空埿穢凊惾廒求嵢沗壟夞壊嵣
穞柳柢欪΄ΚΝΧΖΣ΄ΥΠΟΖ汆決珪嘫瘶喞分崮理決挚汞穢凊庂
爎刂空昢斲殯穮求嵢桮愢旣穞垚暖旇決喞処沫櫖堆空昢懺沫穞滆
橐枻城埪
ıĹ
電力供給コネクタの使用限度超過に関する説明
JP
単一のPCIe8ピンケーブルおよびコネクタの最大定格電流は12.5Aで
150W(+12Vx12.5A)となります。それで定格225W合計電力消費(PCIe8
ピンコネクタからの150W+PCIeマザーボードスロットからの75W)を超
える、単一PCIe8ピンコネクタ装備のグラフィックスカードまたは拡張カ
ード使用によって生じた損傷や故障の場合、SilverStoneの製品保証は適
用外となります。同様に、375W合計電力消費(2基のPCIe8ピンコネクタ
からの300W+PCIeマザーボードスロットからの75W)を超える、デュア
ルPCIe8ピンコネクタ装備のグラフィックスカードまたは拡張カード使用
によって生じた損傷や故障の場合も、製品保証適用外となります。
周辺用(molex)またはSATAコネクタの最大定格電流は5Aで、60W
(+12Vx5A)または25W(+5Vx5A)となります。接続された装置がこれら
限度以内で動作することを確認してください。これらコネクタおよび関連
ケーブルの定格を超える使用法で生じた損傷や故障については、
SilverStone製品保証対象外となりますのでご注意ください。
24ピンマザーボードコネクタのデュアル+12V金属製ピンに対する最大
定格電流はそれぞれ5Aなので合計は120W(+12Vx5Ax2)となります。
接続される+12V入力のデバイスが、これら上限以内で動作することをご
確認ください。これらコネクタおよび関連ケーブルでの限界を超えた使
用で生じた損傷または故障は、SilverStoneによる製品保証対象外となり
ます。
ᴵ3&,HSLQ⬉⑤㒓Ϣ༈ⱘ᳔乱ᅮ⬉⌕Ў$ˈ⪺⡍᭄:
˄9[$˅DŽℸˈ䫊ⱘ⬉⑤ֱϡࣙᣀ⫼Ѣᴵ3&,H
SLQ༈Пᰒᠽܙˈ䍙䖛ޚ:ᘏࡳ㗫㣗ೈ᠔䗴៤ⱘᤳണ
ᬙ䱰˄:ⱘ3&,HSLQ༈:ⱘЏᵓ3&,Hᦦῑ˅DŽҹℸ㉏
ˈ㢹ঠ3&,HSLQ༈ⱘᰒᠽܙˈ䋳䕑ϔԚ䍙䖛:ᘏ
ࡳ㗫ˈ㾚ৠϡሲֱ㣗ೈݙ˄:ᴹ㞾ϸϾ3&,HSLQ༈:ⱘ
Џᵓ3&,Hᦦῑ˅DŽ
SLQ˄PROH[˅6$7$༈ⱘ᳔乱ᅮ⬉⌕Ў$ˈ:˄9[
$˅:˄9[$˅DŽ䇋⹂ֱ䖲ⱘ䆒ⱚԢѢℸ䰤ࠊϟ䖤㸠
DŽ
䫊ϡֱ䍙ߎ⬉⑤կᑨ఼༈ঞ݊Ⳍ݇㒓ᴤПՓ⫼䋳䕑Ϟ䰤᠔䗴
៤ⱘᤳണᬙ䱰DŽ
SLQЏᵓ༈ⱘঠ9䞥ሲ䩜㛮᳔乱ᅮ⬉⌕Ў$ˈ:˄
9[$[˅DŽ䇋⹂ֱ䖲ⱘ9䆒ⱚԢѢℸ䰤ࠊϟ䖤㸠DŽ
䫊ϡֱ䍙ߎ⬉⑤կᑨ఼༈ঞ݊Ⳍ݇㒓ᴤПՓ⫼䋳䕑Ϟ䰤᠔䗴
៤ⱘᤳണᬙ䱰DŽ
⬉⑤կᑨ఼༈䖛ᑺՓ⫼ᅮН
CN
䳏⑤կឝ఼丁䘢ᑺՓ⫼ᅮ㕽
TW
ஂṱ3&,HSLQ䳏⑤㎮㟛丁ⱘ᳔両ᅮ䳏⌕⚎$ˈ⪺⡍ᭌ:
˄9[$˅DŽℸˈ䡔ⱘ䳏⑤ֱϡࣙᣀ⫼ᮐஂṱ3&,H
SLQ丁П乃ܙˈ䍙䘢῭⑪:㐑ࡳ㗫㆘ೡ᠔䗴៤ⱘ᧡າ
ᬙ䱰˄:ⱘ3&,HSLQ丁:ⱘЏ″ᵓ3&,Hᦦῑ˅DŽҹℸ
串ˈ㢹٭䲭3&,HSLQ丁ⱘ乃ܙˈ䉴䓝ϔԚ䍙䘢:
㐑ࡳ㗫ˈ㽪ৠϡቀֱ㆘ೡܻ˄:՚㞾ܽן3&,HSLQ丁:
ⱘЏ″ᵓ3&,Hᦦῑ˅DŽ
SLQ˄PROH[˅6$7$丁ⱘ᳔両ᅮ䳏⌕⚎$ˈ:˄9[
$˅:˄9[$˅DŽ䂟⺎ֱ䗷ⱘ䀁٭ⱚԢᮐℸ䰤ࠊϟ䘟㸠
DŽ
䡔ϡֱ䍙ߎ䳏⑤կឝ఼丁ঞ݊Ⳍ䮰㎮ᴤПՓ⫼䉴䓝Ϟ䰤᠔䗴
៤ⱘ᧡າᬙ䱰DŽ
SLQЏ″ᵓ丁ⱘ䲭9䞥ቀ䞱㝇᳔両ᅮ䳏⌕⚎$ˈ:˄
9[$[˅DŽ䂟⺎ֱ䗷ⱘ9䀁٭ⱚԢᮐℸ䰤ࠊϟ䘟㸠DŽ
䡔ϡֱ䍙ߎ䳏⑤կឝ఼丁ঞ݊Ⳍ䮰㎮ᴤПՓ⫼䉴䓝Ϟ䰤᠔䗴
៤ⱘ᧡າᬙ䱰DŽ
ขีดจำกัดการรองรับการใช้งานของขั้วต่อจากพาวเวอร์ซัพพลาย
TH
สำหรับขั้วเชื่อมต่อและสายไฟเลี้ยง PCIe 8 พินสามารถรองรับกระแสได้สูงสุด 12.5
แอมป์หรือหมายถึง 150 วัตต์
(+12V x 12.5A) ดังนั้นการรับประกันจากทาง SilverStone จะไม่ครอบคลุมถึง
ความเสียหายหรือความผิดปรกติซึ่งเกิดขึ้นกับกราฟิกการ์ดรวมถึงการ์ดขยายความยาว
ที่ใช้งานขั้วเชื่อมต่อ PCIe 8 พิน ซึ่งมันมีการใช้พลังงานรวมทั้งสิ้นเกินกว่ามาตรฐานที่
กำหนดคือ 225 วัตต์ (150 วัตต์ จาก PCIe 8 พิน + 75 วัตต์ จากสล๊อต
PCIe บนเมนบอร์ด) อันรวมถึงกราฟิการ์ดหรือการ์ดขยายความยาวที่ใช้ขั
้วต่อไฟเลี้ยง
PCIe 8 พินจำนวน 2 ชุดซึ่งมีการใช้พลังงานทั้งสิ้น 375 วัตต์ (300 วัตต์ จากขั้ว
PCIe 8 พิน 2 ชุด + 75 วัตต์ จากสล๊อต PCIe บนเมนบอร์ด) ซึ่งไม่ครอบคลุมเช่น
กัน
ภายใต้การรับประกัน ขั้วเชื่อมต่อ Peripheral หรือ Molex 4 พินและ SATA มันสามารถ
รองรับกระแสได้สูงสุด 5 แอมป์หรือหมายถึง 60 วัตต์ (+12V x 5A) หรือ (+5V
+ 5A) กรุณาให้แน่ใจว่าอุปกรณ์ที่ใช้งานมีการใช้พลังงานไม่เกินกว่
าขีดจำกัดที่รองรับ ดัง
นั้นการรับประกันจากทาง SilverStone จะไม่ครอบคลุมถึงความเสียหายหรือความผิด
ปรกติจากอุปกรณ์ที่เชื่อมต่อใช้งานจากตัวสายเชื่อมต่อซึ่งมีการใช้พลังงานเกินกว่าขีด
จำกัด
กระแสไฟฟ้าสูงสุดของขั้วต่อเมนบอร์ด 24 พิน สำหรับพินโลหะ +12V คู่แต่ละอันมีค่า
5A ซึ่งรวมทั้งหมดเป็น 120W
(+12V x 5A x 2) โปรดตรวจสอบให้มั่นใจว่าอุปกรณ์ตัวดึงพลังงาน +12V ที่เชื่อม
ต่อกับเมนบอร์ดสามารถทำงานภายใต้ขีดจำกัดเหล่านี้ได้ การรับประกันของ SilverStone
ไม่คุ้มครองความเสี
ยหาย หรืออาการเสียที่เป็นผลจากการใช้เกินขีดจำกัดของขั้วต่อและสาย
เคเบิลที่ใช้เชื่อมต่อเหล่านี้
ıĺ
⚎њֱ䅋Փ⫼㗙ঞ䰆☿ⱘⳂⱘˈᅝ㺱ℸѸᓣ䳏⑤կឝ఼ᰖˈᖙ䷜ᅝ㺱ᮐヺড়ϟ߫䷙㽕∖ⱘ←Ёˈ
ϺϨᅝ㺱ཹᕠˈᠡৃϞ䳏⑤DŽ
←ᴤ䊾䷜⚎䰆☿←DŽᴤ䋼乏Ў䰆☿DŽ
←ⱘϞᮍঞو䙞П೧ᔶ䭟ᄨˈ᳔ܻᕥϡৃᮐPPDŽ
←ⱘϞᮍঞو䙞П䭋ṱൟ䭟ᄨˈᇡ㾦㎮䎱䲶ϡৃᮐPP˗㢹ᇀᑺᇣᮐPPˈࠛ䭋ᑺϡফ䰤ࠊDŽ
←ᑩ䚼ϡৃ᳝䭟ᄨDŽᑩ䚼ϡৃ᳝ᓔᄨDŽ
ⳈᕥϡᮐPP
ᇡ㾦㎮ϡᮐPP
ᇀᑺᇣᮐPPࠛ䭋ᑺϡ䰤
Openings that do not exceed 1mm in width regardless of length
Openings that do not exceed 5mm in any dimension
ᴀ⫶ક䔌ߎ᳝䱾㛑䞣ˈ⚎䙓ܡ᪡ᰖⱐ⫳䱾ˈ䷜ᮐ㺱ܹ㋏㍅″←Ϻᇛ᠔᳝䀁٭ᅝ㺱ཹ⭊ᕠᠡৃ䭟ଳ䳏⑤DŽ
ᴀ⫶કП䳏⑤䔌ߎ䴲ቀ䳏䰤ࠊൟ䳏⑤ˈ䂟䗷Փ⫼䰆☿←П䙞ˈҹ䙓ܡ☿♑䱾ⱐ⫳DŽ
%60,52+6䊛㿞
KWWSZZZVLOYHUVWRQHWHNFRPGRZQORDGV36856'SGI
IJı
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired operation.
※付属の電源コードは当該製品専用です。他の機器に使用しないでください。
Please refer to SilverStone website for latest specifications updates.
the power supply is only suitable for Information
Technology & Audio/Video equipment.
