Safe Operation Practices • Set-up • Operation • Product Care
Form No. 769-27024
(September 10, 2024)
Self Propelled Mower
NOTE: This Operator’s Manual covers several models. Features may vary by model. Not all features in this manual are
applicable to all models and the model depicted may differ from yours.
Warning
Read and follow all safety rules and instructions in this manual before attempting to operate this machine.
Failure to comply with these instructions may result in personal injury - SAVE THESE INSTRUCTIONS.
Record Product Information
Before setting up and operating your new mower, please
locate the model plate on the equipment and record
the information in the provided area to the right. You
can locate the model plate by standing at the operator’s
position and looking down at the rear of the deck. This
information will be necessary, should you seek technical
support via our web site, Customer Support Department,
or with a local authorized service dealer.
Model Number
Serial Number
English ...........................................................................................................................Page 1
Spanish (Español) ......................................................................................................... Page 24
French (Français) ..........................................................................................................Page 48
OperatOr’s Manual
2
SAFE OPERATION PRACTICES
GENERAL INFORMATION
1. Read, understand, and follow all instructions on the mower
and in the manual(s) before attempting to assemble and
operate. Keep this manual in a safe place for future and
regular reference and for ordering replacement parts.
2. Be familiar with all controls and their proper operation.
3. Never allow children under 14 years of age to operate this
mower. Children 14 and over should read and understand
the instructions and safe operation practices in this manual
and on the mower and should be trained and supervised by
an adult.
4. Never allow adults to operate this mower without
proper instruction.
5. Store mower in a dry, clean area. Do not store next to
corrosive materials, such as fertilizer.
6. If situations occur which are not covered in this manual, use
care and good judgment. Contact your customer service
representative for assistance.
7. According to the U.S. Consumer Products Safety Commission
(CPSC) and the U.S. Environmental Protection Agency (EPA),
this product has an estimated useful life of seven (7) years,
under ordinary use conditions. At the end of its useful life,
have the product inspected annually to ensure all mechanical
and safety systems are operating properly, safely, and are
not worn excessively. Failure to do so may result in accident,
injury, or death.
PREPARATION BEFORE OPERATING
1. Thoroughly inspect the area where the mower is to be
used. Remove all stones, sticks, wire, bones, toys, and other
foreign objects which could be tripped over or picked up and
thrown by the blade(s). Thrown objects can cause serious
personal injury.
2. To help avoid blade contact or a thrown object injury, stay in
the operator zone behind the mower handles. Keep helpers
at least 75 feet (23 meters) from the mower while it is in
operation. Keep bystanders, children, and pets inside while
the mower is in operation. Stop mower if anyone enters
the area.
3. Be aware of the mower and attachment discharge direction
and do not point the mower discharge at anyone.
4. Always wear safety glasses or safety goggles during
operation and while performing an adjustment or repair to
protect your eyes. Thrown objects which ricochet can cause
serious injury to the eyes.
5. Wear sturdy, rough-soled work shoes and close-fitting slacks
and shirts. Loose fitting clothes, jewelry, and long hair can be
caught in moving parts. Shirts and pants that cover the arms
and legs and steel-toed shoes are recommended.
6. Never operate mower in bare feet, sandals, slippery or light-
weight (e.g. canvas) shoes.
7. Never over fill fuel tank. Fill tank to no more than 1” (2.5 cm)
below bottom of filler neck to allow space for fuel expansion.
8. Replace gasoline cap and tighten securely.
9. Use only accessories and attachments approved for this
mower by the mower manufacturer. Read, understand, and
follow all instructions provided with the approved accessory
or attachment.
OPERATING
1. Data indicates that operators, age 65 years and above, are
involved in a large percentage of mower-related injuries.
These operators should evaluate their ability to operate the
mower safely enough to protect themselves and others from
serious injury.
2. Many injuries occur as a result of the mower being pulled
over the foot during a fall caused by slipping or tripping. Do
not hold on to the mower if you are losing your balance or
footing; immediately release the handle.
Warning
This symbol points out important safety instructions which, if not followed, could endanger the personal
safety and/or property of yourself and others. Read and follow all instructions in this manual before
attempting to operate this machine. Failure to comply with these instructions may result in personal injury.
When you see this symbol, HEED ITS WARNING!
Danger
This machine was built to be operated according to the safe operation practices in this manual. As with any type of
power equipment, carelessness or error on the part of the operator can result in serious injury. This machine is capable of
amputating fingers, hands, toes, and feet and throwing debris. Failure to observe the following safety instructions could
result in serious injury or death.
SAFE OPERATION PRACTICES
3
3. Never pull the mower back toward you while you are walking.
If you must back the mower away from a wall or obstruction
first look down and behind to avoid tripping and then follow
these steps:
a. Step back from mower to fully extend your arms.
b. Be sure you are well balanced with sure footing.
c. Pull the mower back slowly, no more than half way
toward you.
d. Repeat these steps as needed.
4. Do not engage the drive control (if equipped) while
starting engine.
5. The blade control is a safety device. Never attempt to bypass
its operation. Doing so makes the safety device inoperative
and may result in personal injury through contact with the
rotating blade. The blade control must operate freely in both
directions and automatically return to the disengaged (off)
position when released. The cutting blade continues to rotate
for up to 3 seconds after the blade control is released. Never
place any part of the body in the blade area until you are
certain the blade has stopped rotating.
6. If the mower should start to vibrate abnormally, stop the
engine and check immediately for the cause. Vibration is
generally a warning of trouble.
7. Never operate mower without the proper trail shield,
discharge cover, grass catcher, blade control, or other safety
protective devices in place and working. Never operate
mower with damaged safety devices. Failure to do so can
result in personal injury.
8. When starting engine, pull cord slowly until resistance is felt,
then pull rapidly. Rapid retraction of starter cord (kickback)
will pull hand and arm toward engine faster than you can let
go. Broken bones, fractures, bruises, or sprains could result.
9. Do not put hands or feet near rotating parts or under the
cutting deck. Contact with the blade(s) can amputate hands
and feet.
10. Watch for holes, ruts, bumps, rocks, or other hidden objects.
Uneven terrain or hidden objects could cause a slip and/or
trip accident. Tall grass can hide obstacles.
11. Your mower is designed to cut normal residential grass of a
height no more than 7” (17.5 cm). Do not attempt to mow
through unusually tall, dry grass (e.g., pasture) or piles of
dry leaves.
12. Plan your mowing pattern to avoid discharge of material
toward roads, sidewalks, helpers, and the like. Avoid
discharging material against a wall or obstruction which
may cause discharged material to ricochet back toward
the operator.
13. Shut the engine off and wait until the blade comes to
a complete stop before removing the grass catcher or
unclogging the chute. The cutting blade continues to rotate
for up to 3 seconds after the blade control is released. Never
place any part of the body in the blade area until you are
certain the engine is off and the blade has stopped rotating.
14. A missing or damaged discharge door, chute, or mulch plug
can cause blade contact or thrown object injuries.
15. Do not operate the mower without the discharge door, chute,
mulch plug, or the entire grass catcher in its proper place.
16. Stop the mower blade when crossing gravel drives, walks, or
roads and while not cutting grass.
17. Mow only in daylight or good artificial light.
18. Do not operate the mower while under the influence of
alcohol or drugs.
19. The muffler and engine become very hot and can cause
serious burn injuries. Do not touch. Allow the mower to
cool for at least 5 minutes before storing or attempting
any service.
20. Never run an engine indoors or in a poorly ventilated area.
Engine exhaust contains carbon monoxide, an odorless and
deadly gas.
CHILDREN
1. Tragic accidents can occur if the operator is not alert to the
presence of children. Children are often attracted to the
mower and the mowing activity. They do not understand the
dangers. Never assume that children will remain where you
last saw them.
2. Keep bystanders, children, and pets inside while the mower is
in operation under watchful care of a responsible adult other
than the operator. Stop mower if anyone enters the area.
3. Be alert and turn mower off if a child or bystander enters
the area.
4. Never allow children under 14 years of age to operate this
mower. Children 14 and over should read and understand
the instructions and safe operation practices in this manual
and on the mower and should be trained and supervised by
an adult.
5. This mower is a precision piece of power equipment, not a
plaything. Therefore, exercise extreme caution at all times.
This mower has been designed to perform one job: to mow
grass. Do not use it for any other purpose.
6. Use extreme care when approaching blind corners, doorways,
shrubs, trees, or other objects that may block your vision of a
child who may run into the path of the mower.
SAFE OPERATION PRACTICES
4
7. Keep children away from hot or running engines. They can
suffer burns from a hot engine or muffler.
8. If your mower is equipped with an Electric Start Push Key,
remove the key when the mower is unattended to prevent
unauthorized operation. Make certain the key is inaccessible
to small children.
SLOPE OPERATION
1. Slopes are a major factor related to slip and fall accidents
which can result in severe injury or death. All slopes require
extra caution. If you feel uneasy on the slope, do not mow it.
2. For your safety, measure any slope before using the mower
on the sloped area. Use a slope measuring device in addition
to the slope gauge included as part of this manual to measure
slopes before operating this mower on a sloped or hilly area.
Smart phone applications can also be utilized to measure
slopes. If the slope is greater than 15° (25%) as shown on the
slope gauge or a slope measuring device, do not operate this
mower on that area or serious injury could result.
3. Do not mow on slopes greater than 15° (25%).
4. Only mow across slopes, never mow up and down slopes.
5. The mower may speed up when turning downhill, always
turn uphill. Maintain control of the mower at all times.
6. Do not mow on wet grass. Unstable footing could
cause slipping.
7. Do not operate the mower under any conditions where
traction or stability is in question. Always be sure of your
footing. A slip and fall can cause serious personal injury. If
you feel you are losing your balance or footing, release the
blade control handle immediately and the blade will stop
rotating within 3 seconds.
8. Stay at least 3 feet (1 meter) from drop-offs, ditches,
embankments, or the edge of water. You could lose your
balance or footing.
FIRE AND FUEL
1. To avoid personal injury or property damage use extreme
care in handling gasoline. gasoline is extremely
flammable and the vapors are explosive. Serious
personal injury can occur when gasoline is spilled on yourself
or your clothes which can ignite. Wash your skin and change
clothes immediately.
2. Extinguish all cigarettes, cigars, pipes, and other sources
of ignition.
3. Only use an approved portable fuel (gasoline) container.
4. Never remove gas cap or add fuel while the engine is
hot or running. Allow engine to cool at least 5 minutes
before refueling.
5. Never fuel the mower indoors.
6. Never store the mower or fuel container inside where there is
an open flame, spark, or pilot light as on a water heater, space
heater, furnace, clothes dryer, or other gas appliances.
7. If fuel is spilled, wipe it off the engine and mower. Clean up
oil or fuel spillage and remove any fuel soaked debris. Move
the mower to another area. Wait at least 5 minutes before
starting the engine.
8. To reduce fire hazards, keep mower free of grass, leaves, or
other debris build-up. Follow the instructions in the Product
Care section to keep your mower free of debris.
9. Never over fill fuel tank. Fill tank to no more than 1” (25 mm)
below bottom of filler neck to allow space for fuel expansion.
10. Replace gas cap and tighten securely.
11. Allow a mower to cool at least 5 minutes before fueling
or storing.
12. Never fill containers inside a vehicle or on a truck or trailer
bed with a plastic liner. Always place containers on the
ground away from your vehicle before filling.
13. When practical, remove gas-powered equipment from
the truck or trailer and refuel it on the ground. If this is
not possible, then refuel such equipment on a trailer
with a portable container, rather than from a gasoline
dispenser nozzle.
14. Keep the nozzle in contact with the rim of the fuel tank or
container opening at all times until fueling is complete. Do
not use a nozzle lock-open device.
SERVICE
1. Keep the mower in good working order. Replace worn or
damaged parts.
2. To avoid serious injury or death, do not modify engine in
any way. Tampering with the governor setting can lead to
a runaway engine and cause it to operate at unsafe speeds.
Never tamper with factory setting of engine governor. Do
not change the engine governor settings or over-speed the
engine. The governor controls the maximum safe operating
speed of the engine.
3. Mower blades are sharp. Wrap the blade or wear gloves, and
use extra caution when servicing them.
4. Before cleaning, repairing, or inspecting, make certain the
blade and all moving parts have stopped. Disconnect the
spark plug wire and ground against the engine to prevent
unintended starting.
5. Ensure the blade comes to a complete stop within 3 seconds
after operating the blade control. If the blade does not
stop in less than 3 seconds, your mower must be serviced
professionally by an authorized service dealer. Check for
proper operation per the Product Care section.
SAFE OPERATION PRACTICES
5
6. Regularly check the safety interlock system for proper
function, as described later in this manual. If the safety
interlock system does not function properly, have your mower
serviced professionally by an authorized service dealer.
7. Never tamper with the blade control safety interlock or other
safety devices. Check for proper operation per the Product
Care section.
8. Check the mower blade and engine mounting bolt torque in
accordance to the Product Care section in this manual. Also,
visually inspect blade for damage (e.g., excessive wear, bent,
cracked). Replace the blade with the original equipment
manufacturer’s (O.E.M.) blade only.
9. Use of service parts which do not meet the original
equipment specifications may lead to improper performance
and compromise safety.
10. Keep all nuts, bolts, and screws tight to be sure the
equipment is in safe working condition. Check all hardware
for tightness per the Product Care section.
11. After striking a foreign object, stop the engine, disconnect
the spark plug wire(s) and ground against the engine.
Thoroughly inspect the mower for any damage. Repair the
damage before starting and operating.
12. Never attempt to make wheel cutting height adjustments or
repairs to the mower while the engine is running.
13. Grass catcher components and the discharge cover are subject
to wear and damage which could expose moving parts or
allow objects to be thrown. For safety protection, frequently
check components and replace immediately with original
equipment manufacturer’s (O.E.M.) parts only. Use of parts
which do not meet the original equipment specifications may
lead to improper performance and compromise safety.
14. Maintain or replace safety and instruction labels,
as necessary.
15. Observe proper disposal laws and regulations for gas, oil, etc.
to protect the environment.
NOTICE REGARDING EMISSIONS
Engines which are certified to comply with federal EPA emission
regulations for SORE (Small Off Road Equipment) are certified
to operate on regular unleaded gasoline, and may include the
following emission control systems: Engine Modification (EM)
and Three Way Catalyst (TWC), if so equipped.
When required, models are equipped with low permeation
fuel lines and fuel tanks for evaporative emission control.
Please contact Customer Support for information regarding the
evaporative emission control configuration for your model.
SPARK ARRESTOR
Warning
This mower is equipped with an internal combustion
engine and should not be used on or near any
unimproved forest-covered, brush-covered, or grass-
covered land unless the engine’s exhaust system is
equipped with a spark arrestor meeting applicable local
or state laws (if any).
If a spark arrestor is used, it should be maintained in effective
working order by the operator. Federal laws apply on federal
lands, states may have individual laws.
A spark arrestor for the muffler is available through your
nearest engine authorized service dealer or contact the service
department, P.O. Box 361131, Cleveland, Ohio 44136-0019.
Slope Gauge (Back Cover)
Warning
Slopes are a major factor related to slip and fall accidents
which can result in severe injury or death. All slopes
require extra caution. If you feel uneasy on the slope, do
not mow it. Do not mow on slopes greater than 15° (25%).
Only mow across slopes, never mow up and down slopes.

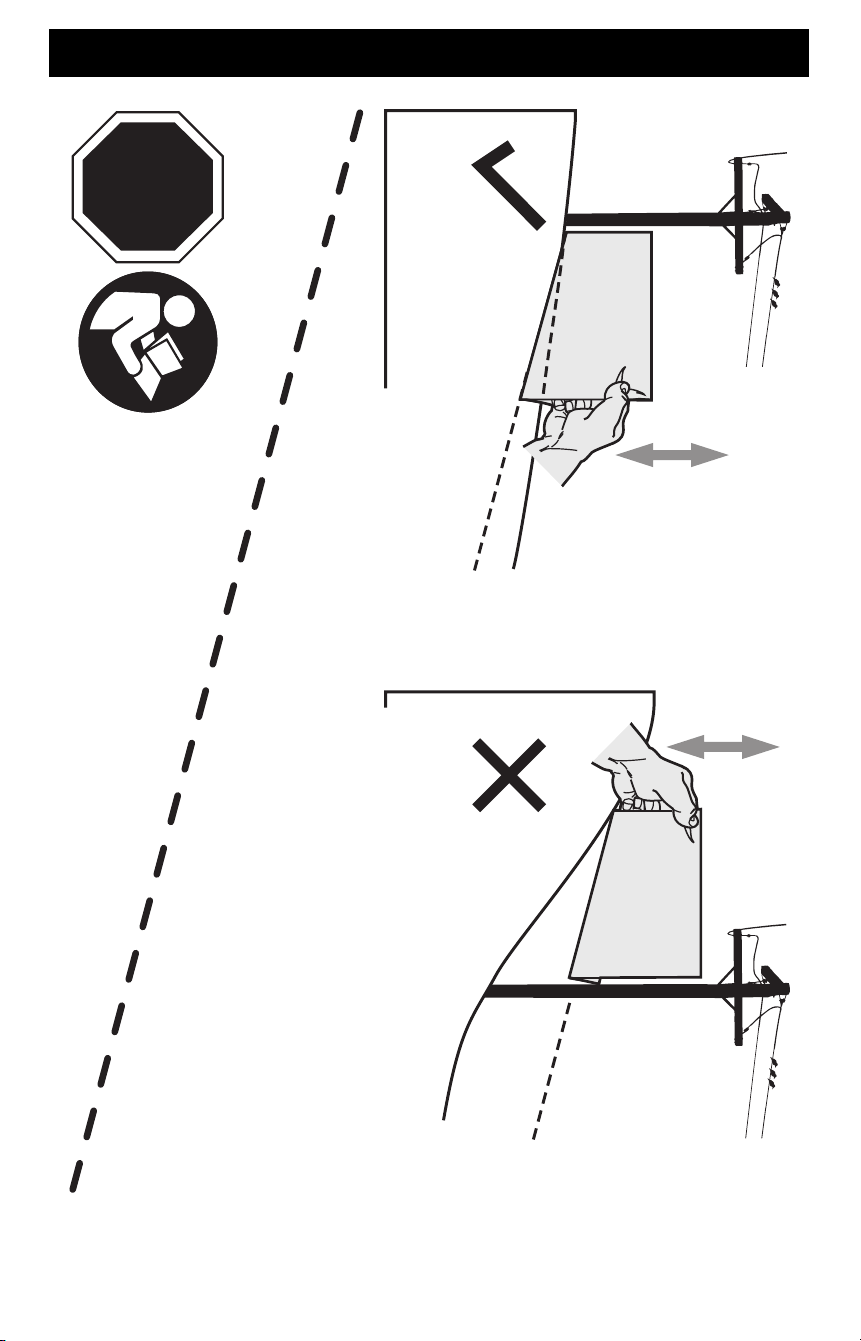

USE THE SLOPE GAUGE ON THE BACK COVER AS SHOWN TO
DETERMINE IF A SLOPE IS TOO STEEP FOR SAFE OPERATION!
To check the slope, proceed as follows:
1. Open manual to page and fold along the dashed line.
2. Locate a vertical object on or behind the slope (e.g. a pole,
building, fence, tree, etc.).
3. Align either side of the slope gauge with the object.
4. Adjust gauge up or down until the left corner touches
the slope.
5. If there is a gap below the gauge, the slope is too steep for
safe operation.
SAFE OPERATION PRACTICES
6

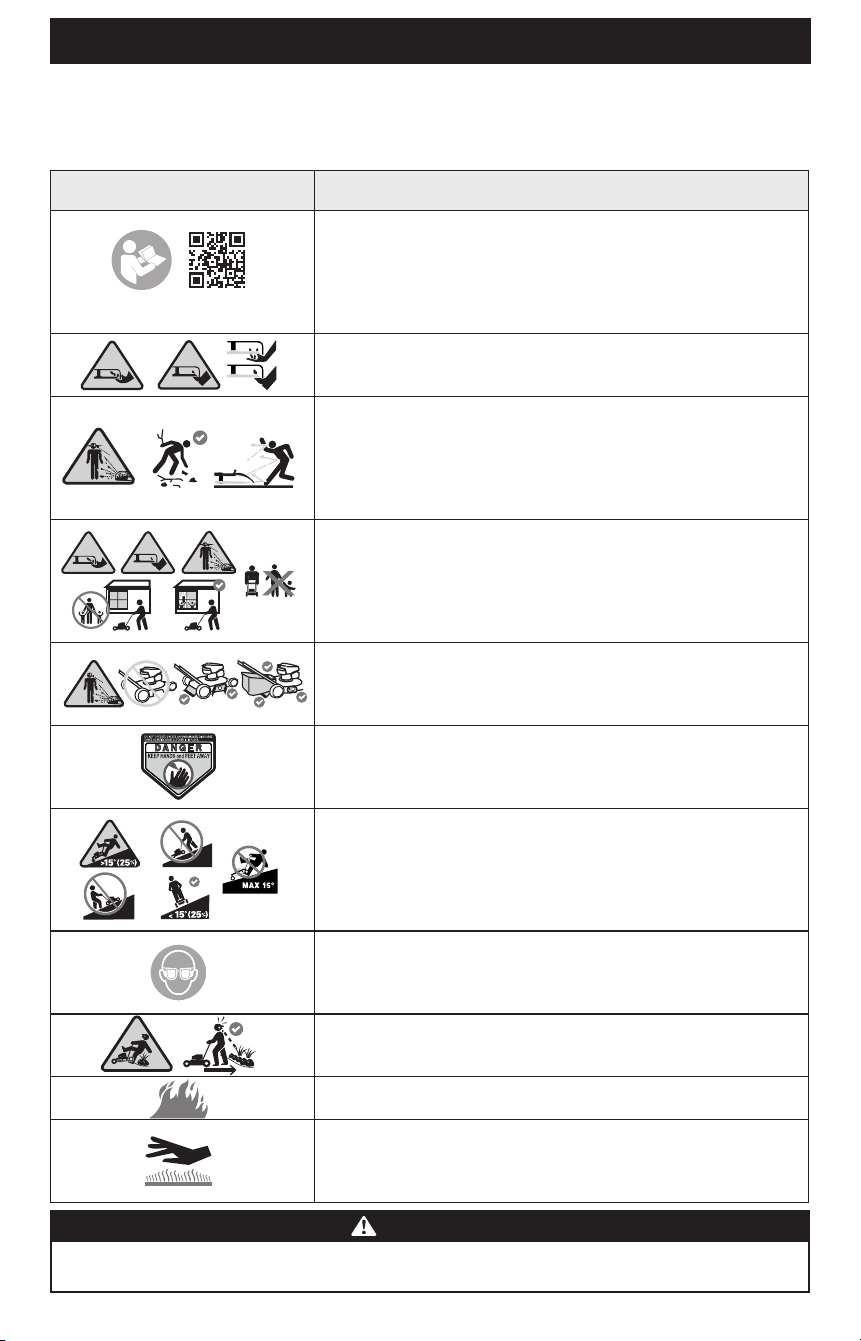

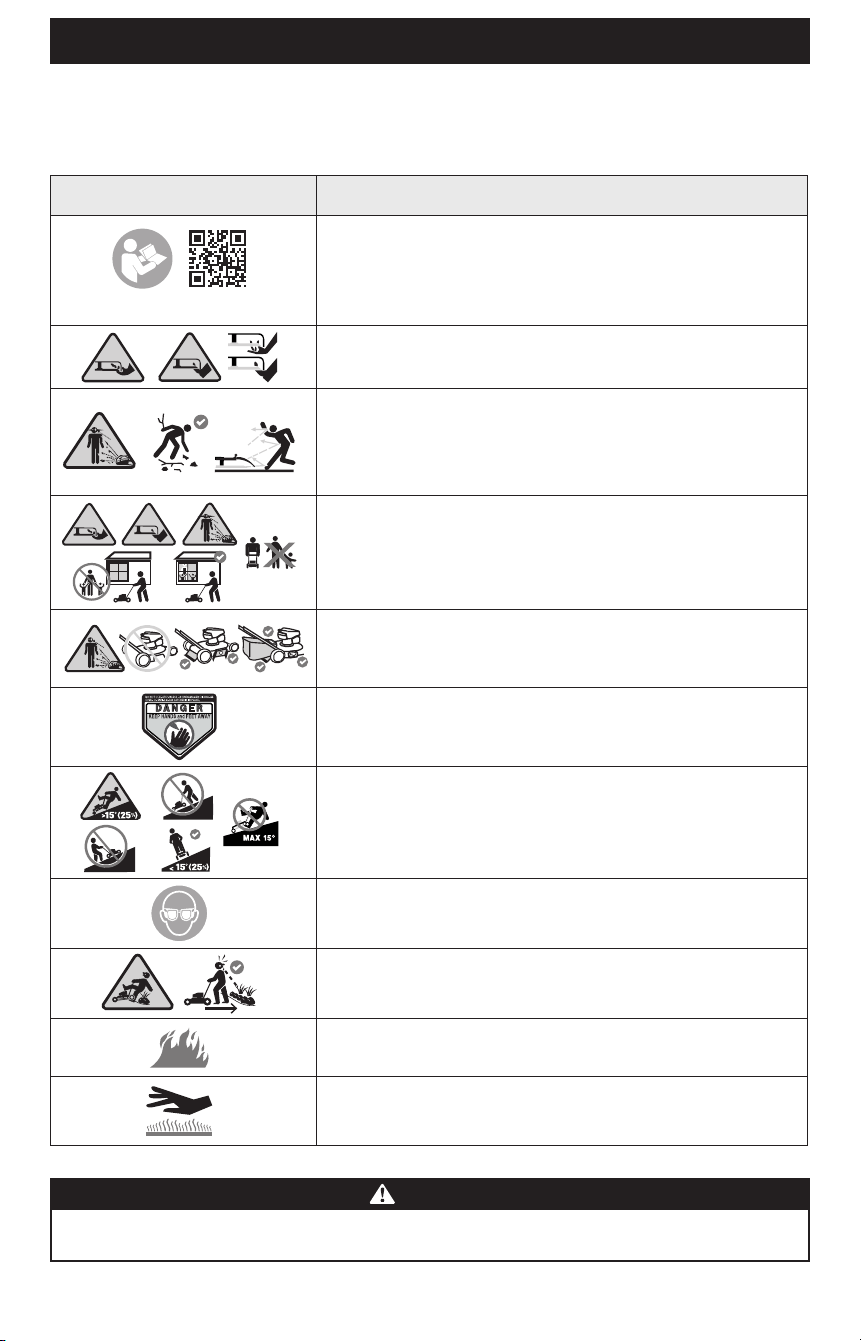

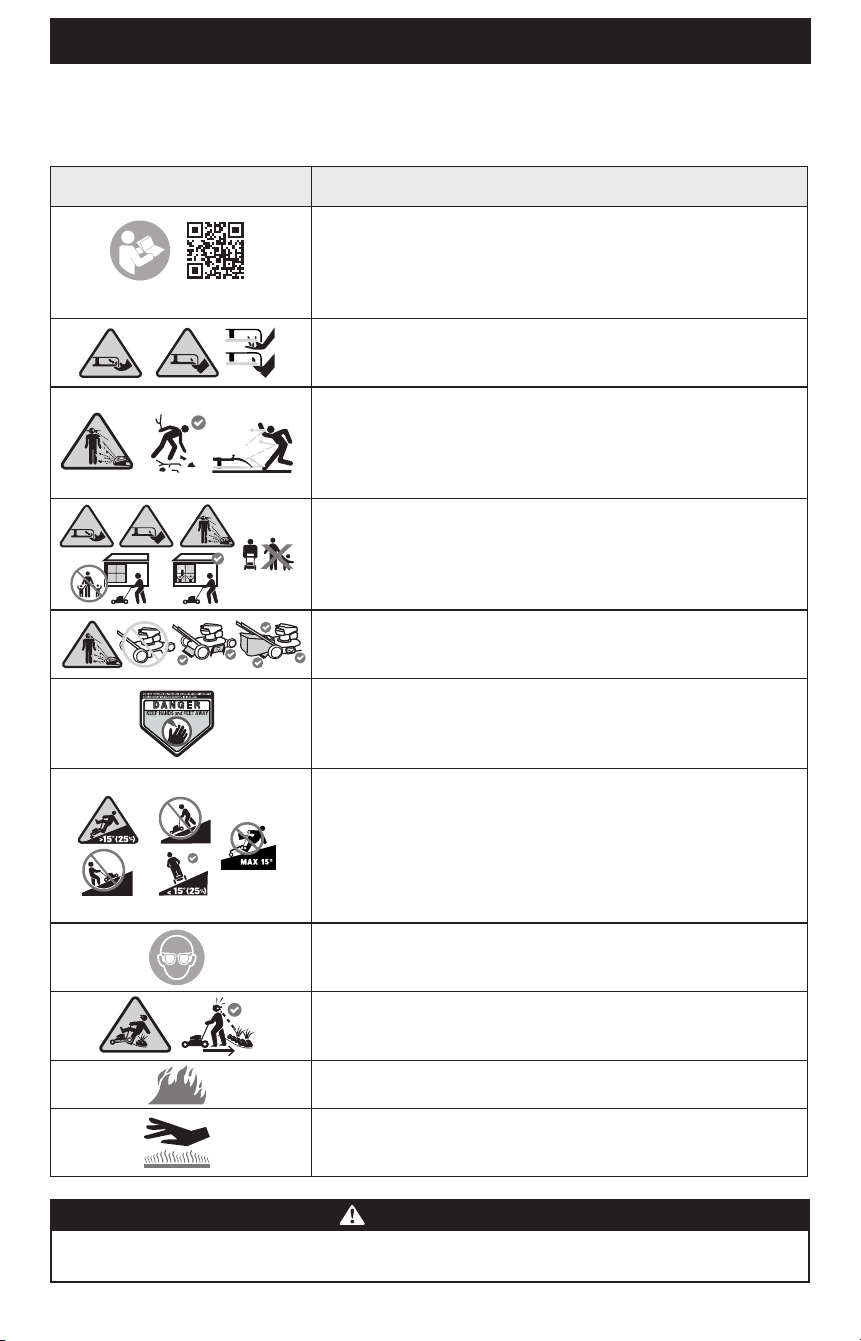

SAFETY SYMBOLS
This page depicts and describes safety symbols that may appear on this mower. Read, understand, and follow all instructions on the
mower before attempting to assemble and operate.
Symbol Description
OPESymbol.com
Warning - reaD THe OPeraTOr’S ManUaL(S) - Read, understand, and follow
all the safety rules and instructions in the manual(s) and on the mower before
attempting to operate this mower. Failure to comply with this information may
result in personal injury or death. Keep this manual in a safe location for future and
regular reference.
Danger - aVOiD aMPUTaTiOn inJUrY - Do not put hands or feet near or under the
cutting deck. Contact with the blade can amputate hands and feet.
Danger - aVOiD THrOWn OBJeCT inJUrY - Remove all stones, sticks, wire, bones,
toys, and other foreign objects which could be picked up and thrown by the blade(s).
Stay in the operator zone behind the mower handles. Keep helpers at least 75 feet
(23 meters) from mower during operation. Stop mower if anyone enters the area.
Danger - aVOiD CHiLD BLaDe COnTaCT/THrOWn OBJeCT inJUrY - To help
avoid blade contact or a thrown object injury, do not mow when children or others
are around. Keep bystanders, children, and pets inside while the mower is in
operation. Stop mower if anyone enters the area.
Danger - aVOiD THrOWn OBJeCT inJUrY - Do not operate the mower without
the trail shield, discharge cover, or entire grass catcher in its proper place. Stay in the
operator zone behind the mower handles.
Danger - rOTaTing BLaDeS - To reduce the risk of injury, keep hands and feet
away. Do not operate unless discharge cover or entire grass catcher is in its proper
place. If damaged, replace immediately.
Danger - aVOiD SLiP anD FaLL On SLOPeS - Slopes are a major factor related to
slip and fall accidents which can result in severe injury or death. All slopes require
extra caution. If you feel uneasy on the slope, do not mow it. Do not mow on slopes
greater than 15° (25%). Only mow across slopes, never mow up and down slopes.
Danger - aVOiD eYe inJUrY - Always wear safety glasses or safety goggles during
operation and while performing an adjustment or repair to protect your eyes.
Thrown objects which ricochet can cause serious injury to the eyes.
Danger - aVOiD TriPPing inJUrY - Never pull the mower back toward you while
you are walking. If you must back the mower away from a wall or obstruction first
look down and behind to avoid tripping.
Warning - gaSOLine iS FLaMMaBLe - Allow the engine to cool at least 5 minutes
before refueling.
Warning - aVOiD BUrn inJUrY - The muffler and engine become very hot and
can cause serious burn injuries. Do not touch. Allow the mower to cool for at least 5
minutes before storing or attempting any service.
Warning
Your responsibility—Restrict the use of this power machine to persons who read, understand, and follow the warnings
and instructions in this manual and on the machine - SaVe THeSe inSTrUCTiOnS!
7
SET-UP
ASSEMBLY
IMPORTANT! This mower is shipped without gasoline or oil in
the engine. Be certain to service engine with gasoline and oil as
instructed in the Operation section of the Engine Manual before
starting or operating your mower.
NOTE: Reference to right and left hand side of the lawn mower is
observed from the operating position.
Unpacking
OPening CarTOn
1. Cut each corner of the carton vertically from top to bottom.
2. Remove all loose parts:
• Grass Catcher (if equipped)
• Engine Oil
3. Remove loose packing material.
reMOVing MOWer FrOM CarTOn
1. Lift mower from the rear to detach it from underlying carton
material and roll mower out of carton.
2. Check carton thoroughly for any other loose parts.
3. Remove any packing material which may be between upper
and lower handles.

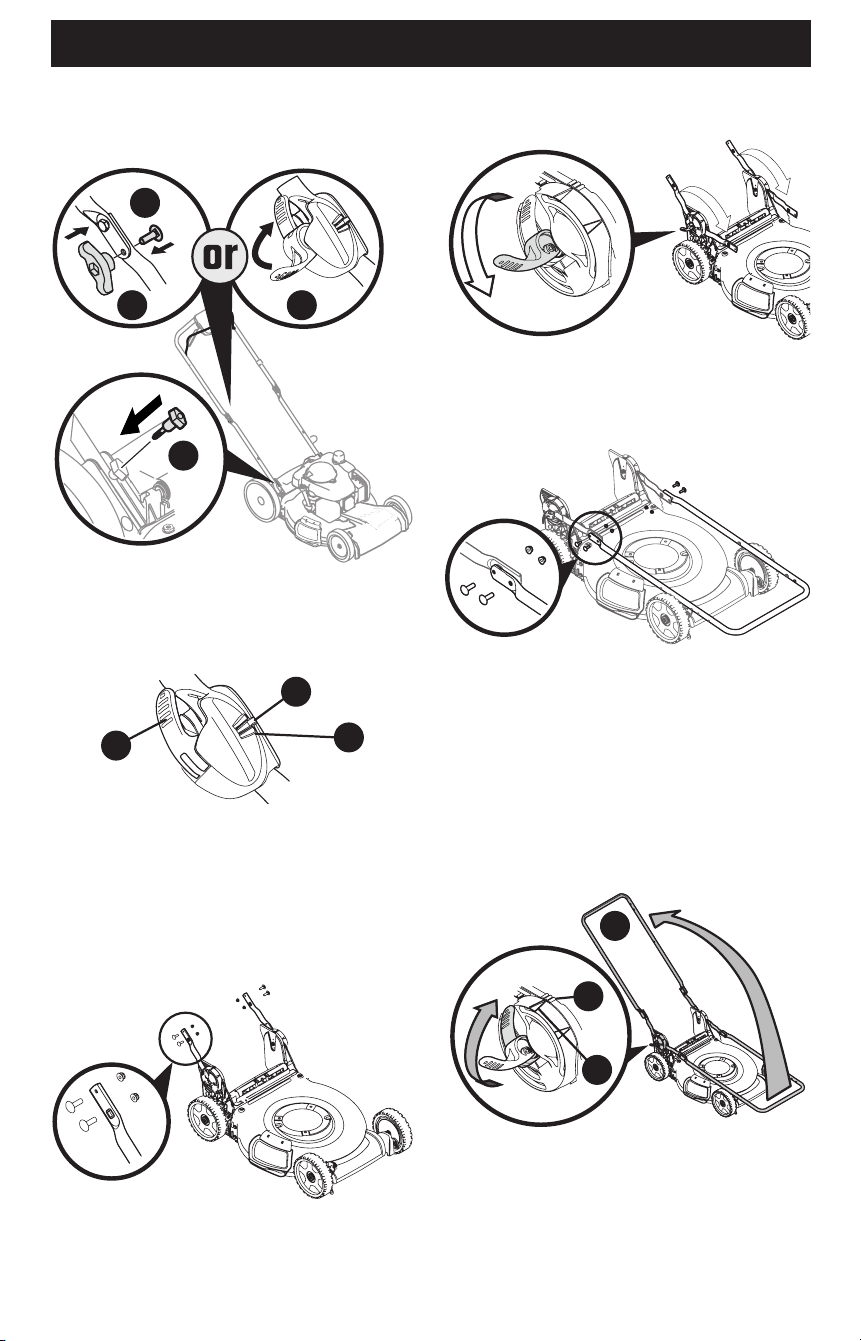

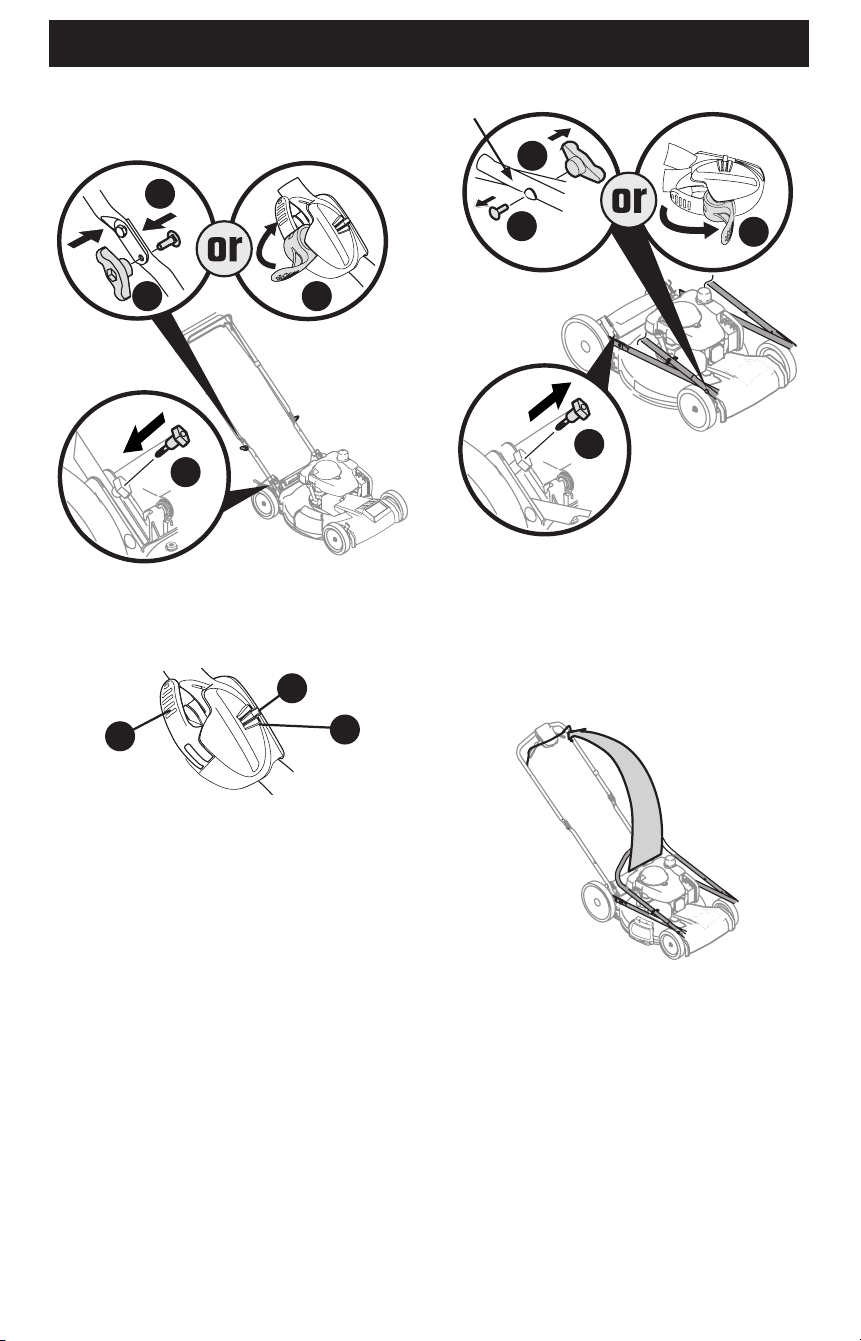

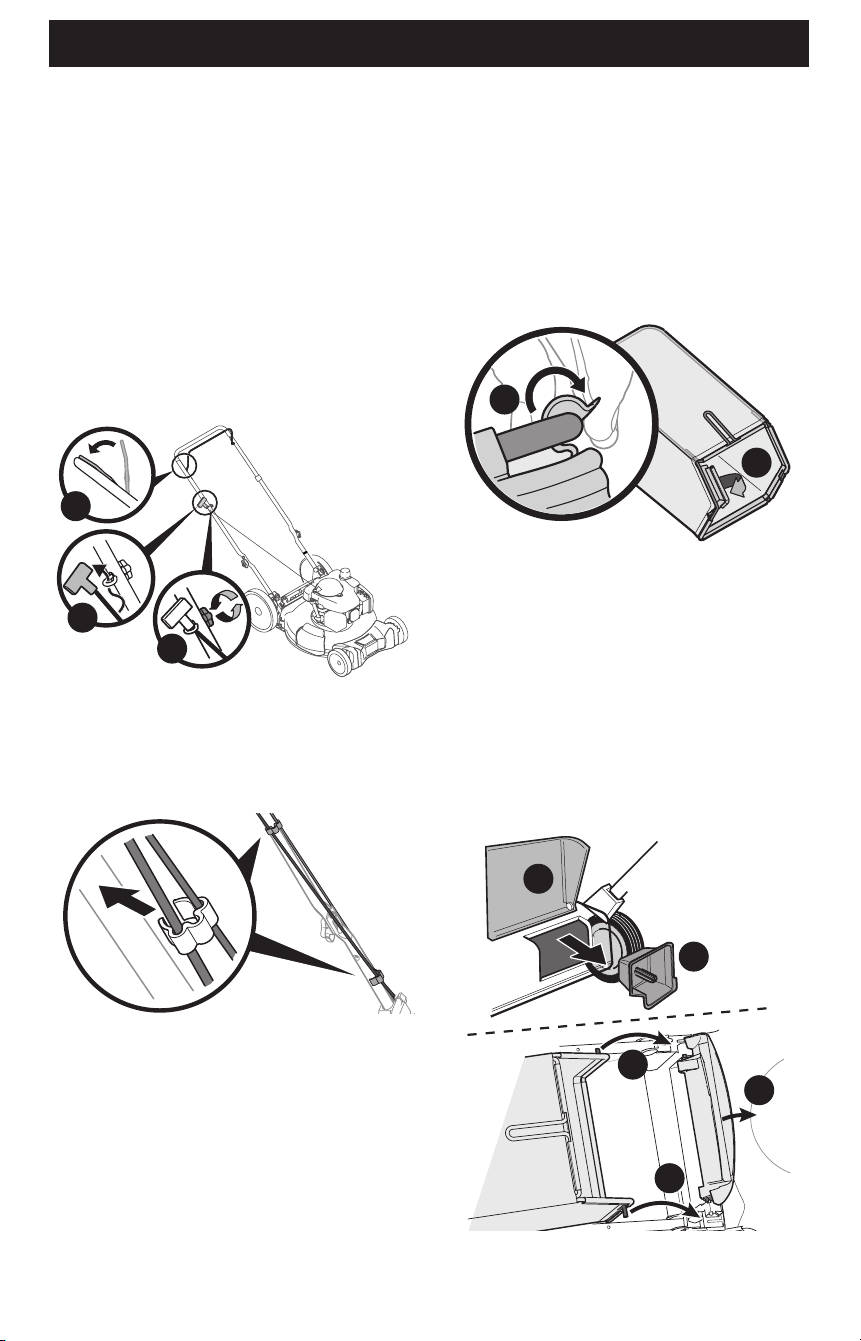

Mower Assembly
Perform the following procedures to assemble and set up
the mower:

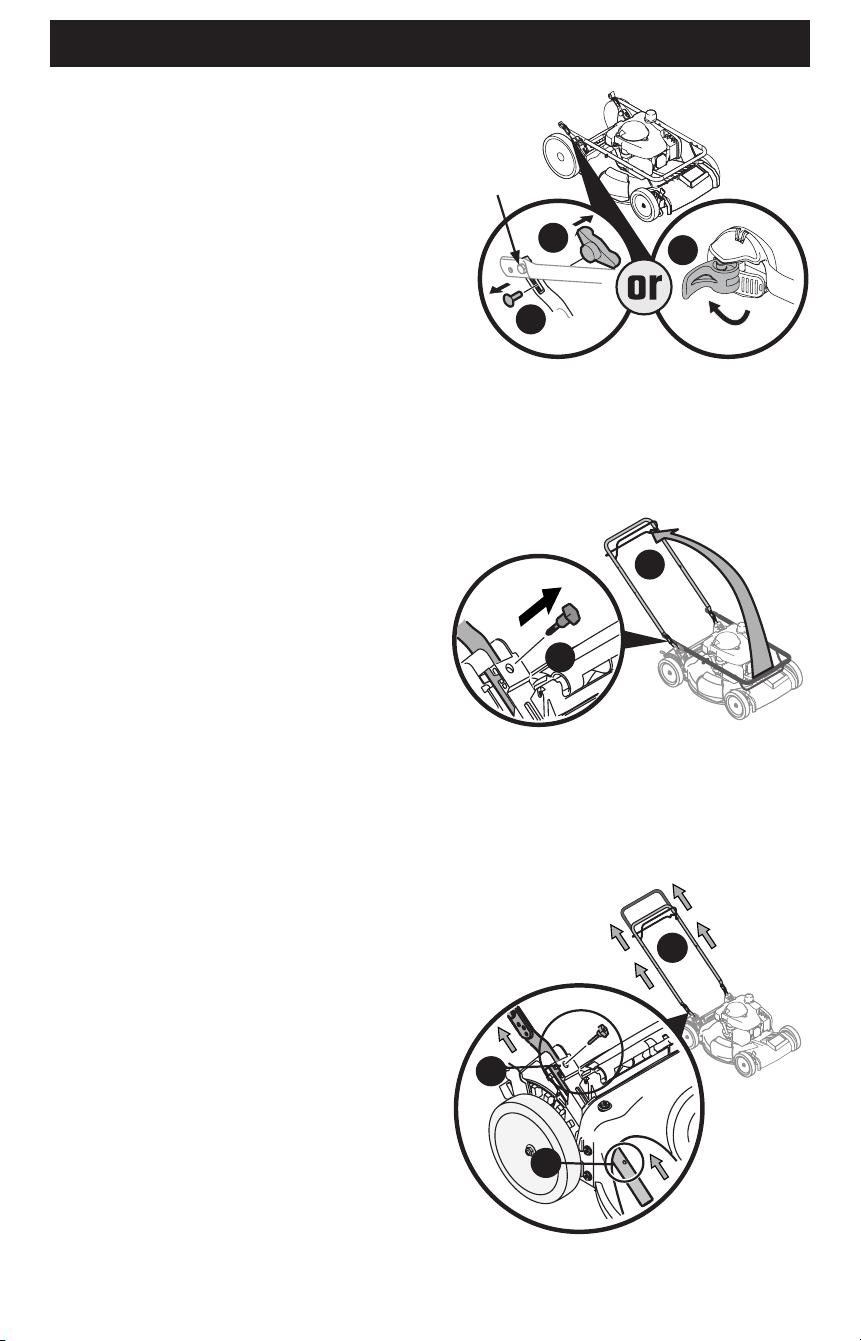

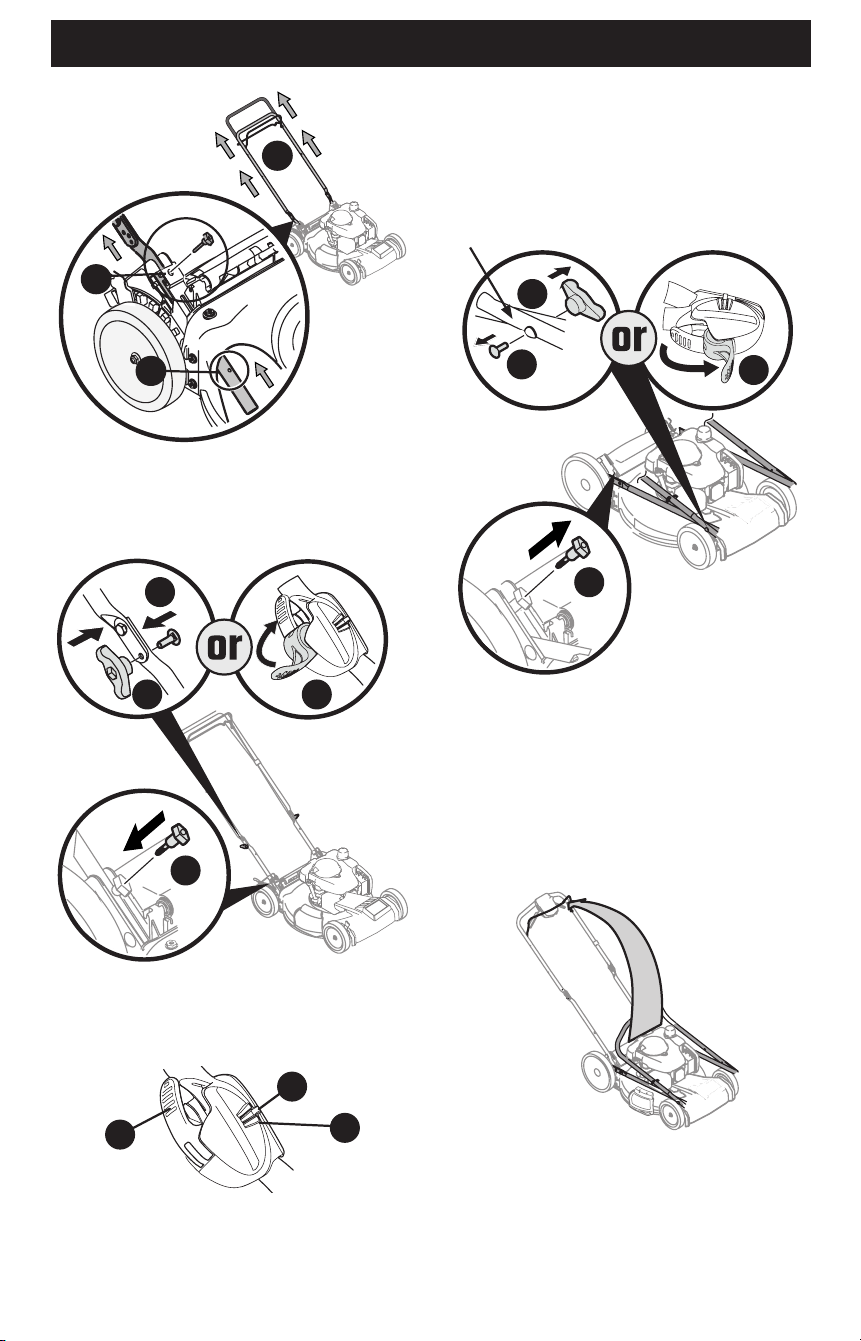

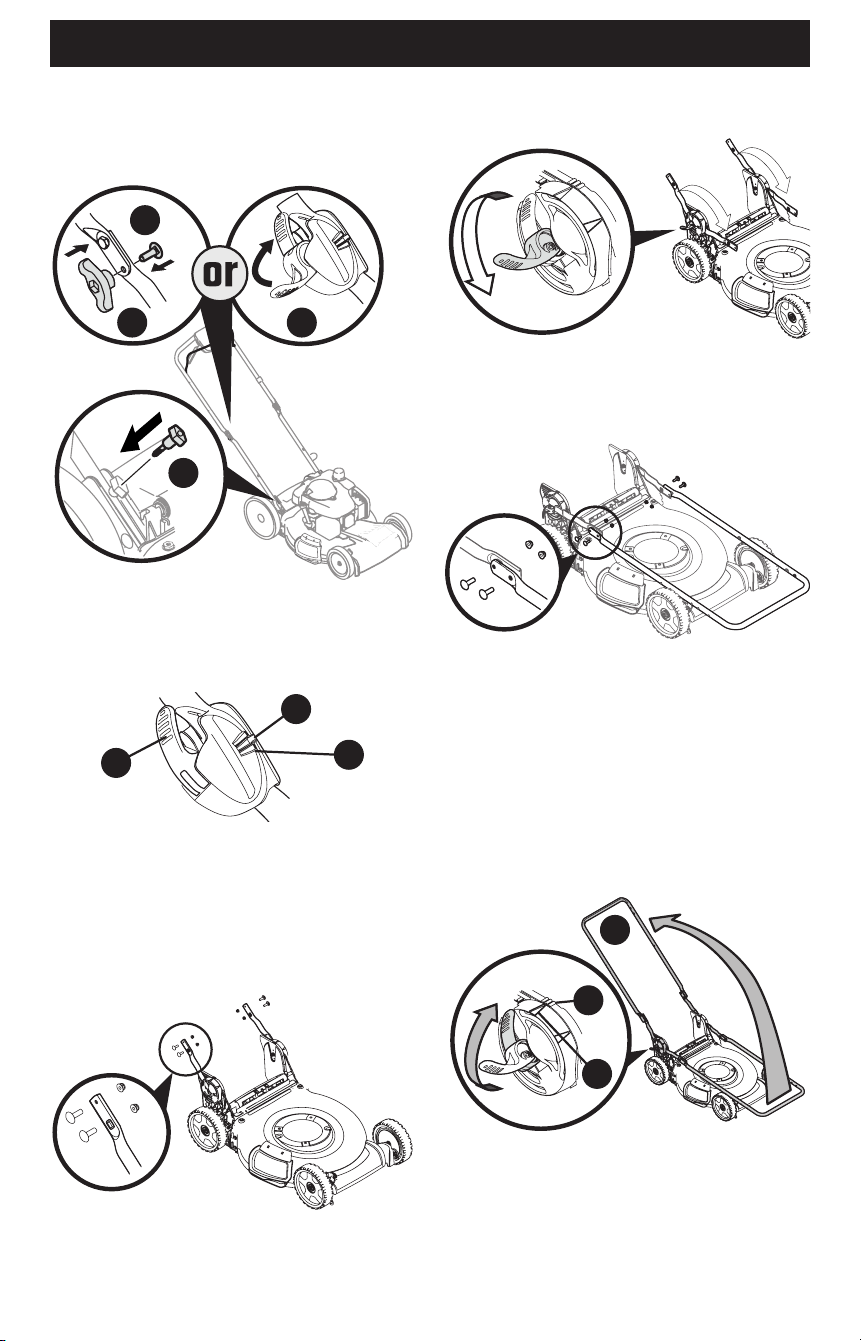

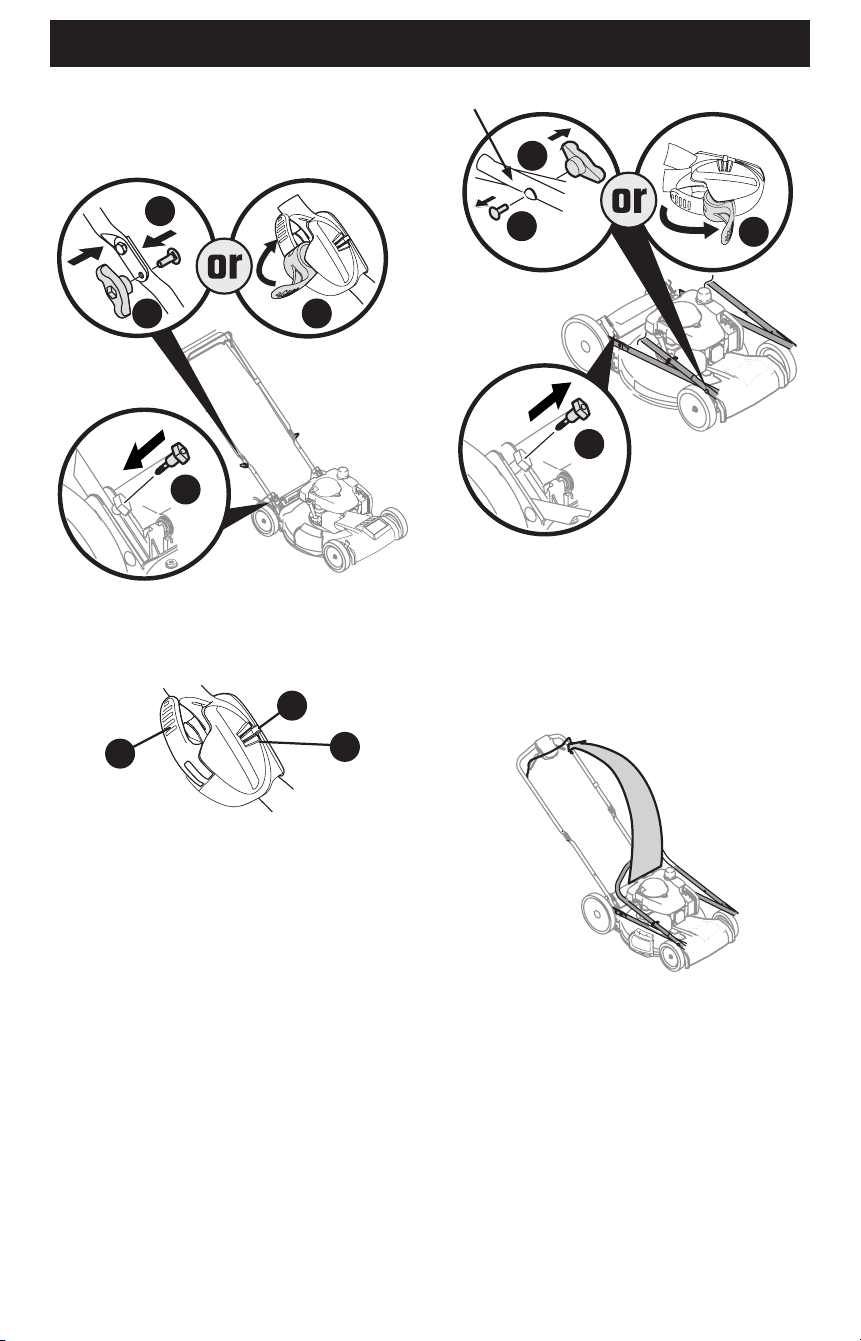

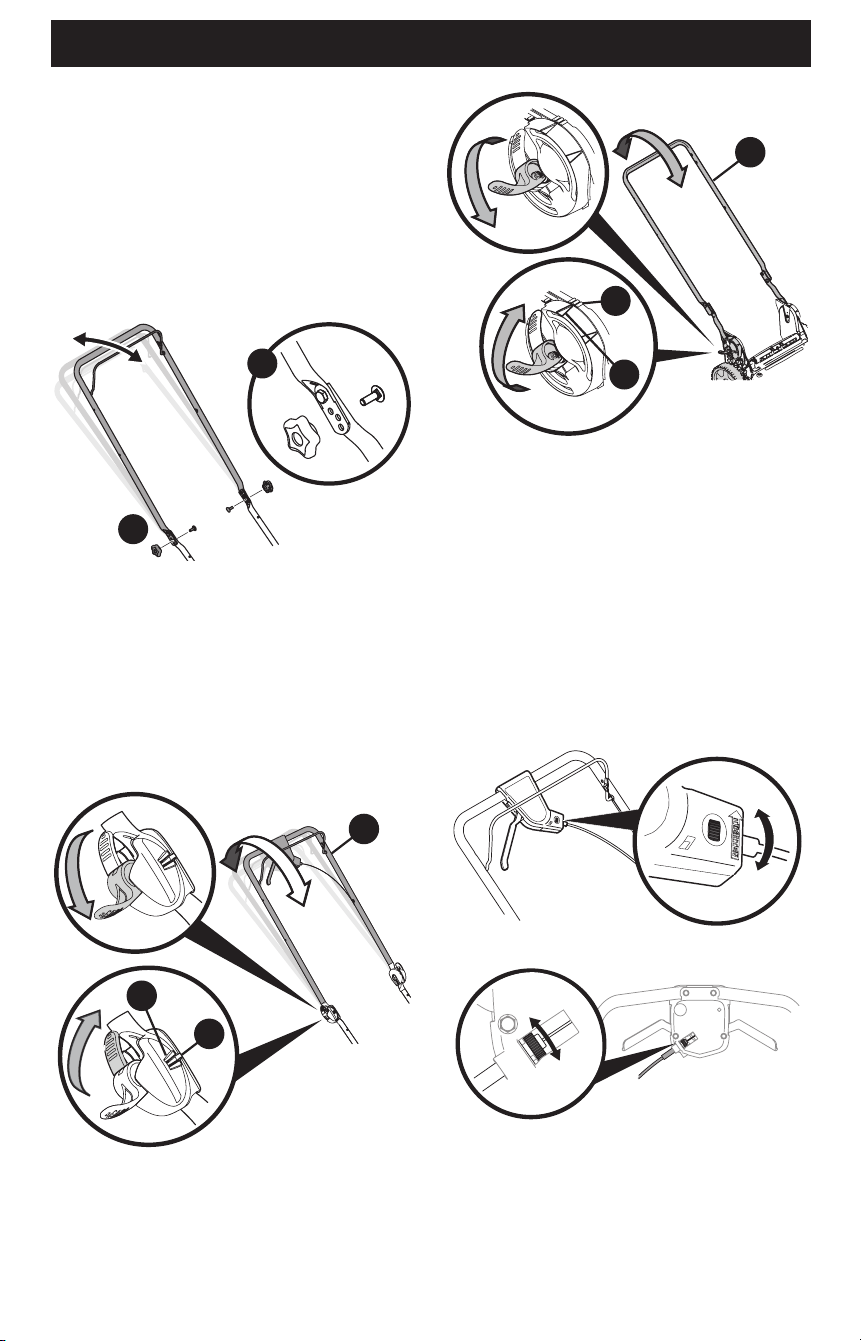

• Handle Assembly
• Pull-Out Handle. See page 7.
• Folding Handle. See page 8.

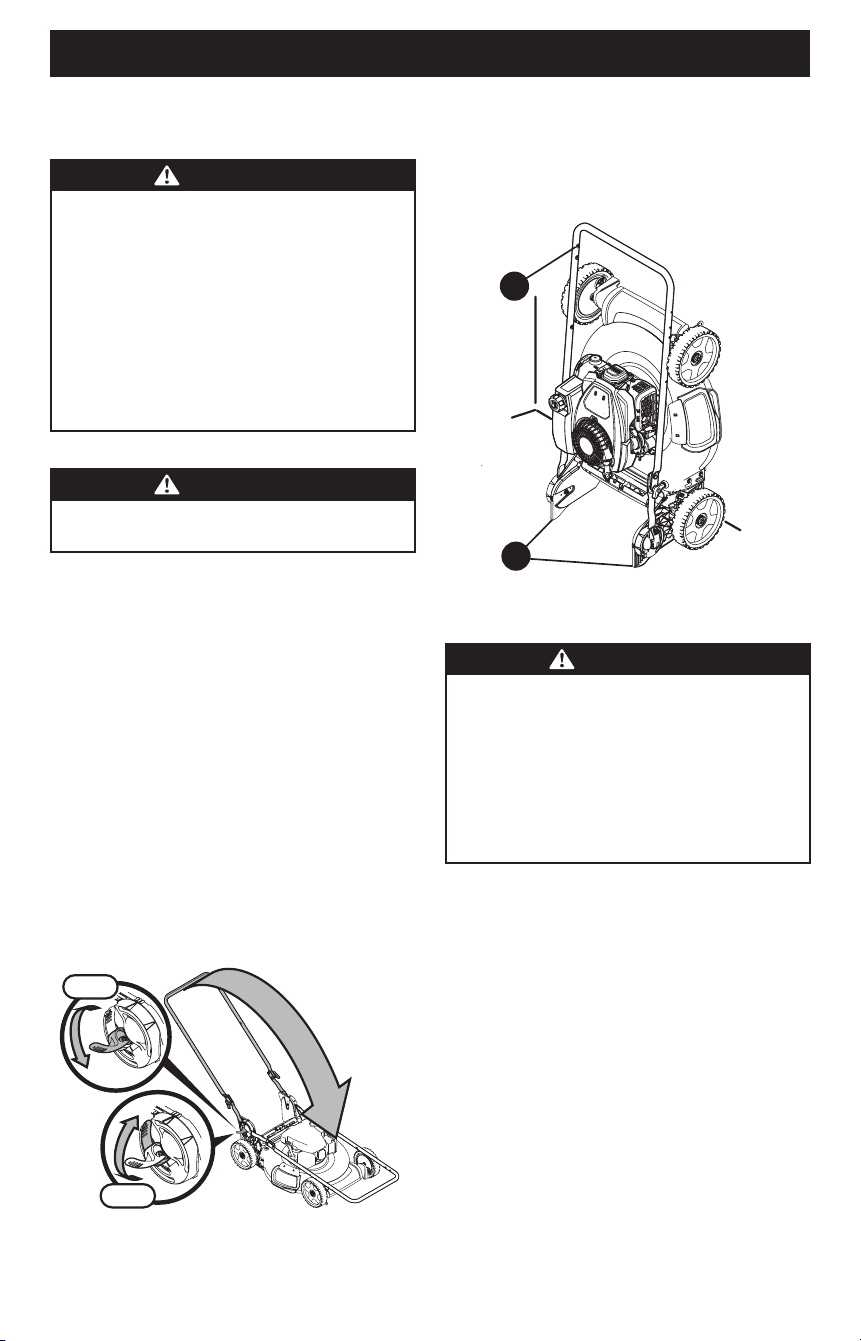

• Vertical Storage Handle. See page 9.
• Recoil Starter Rope Handle Assembly
• Attaching the Grass Catcher (if equipped)
• Attaching Side Discharge Chute or Side Discharge Blower
(if equipped)

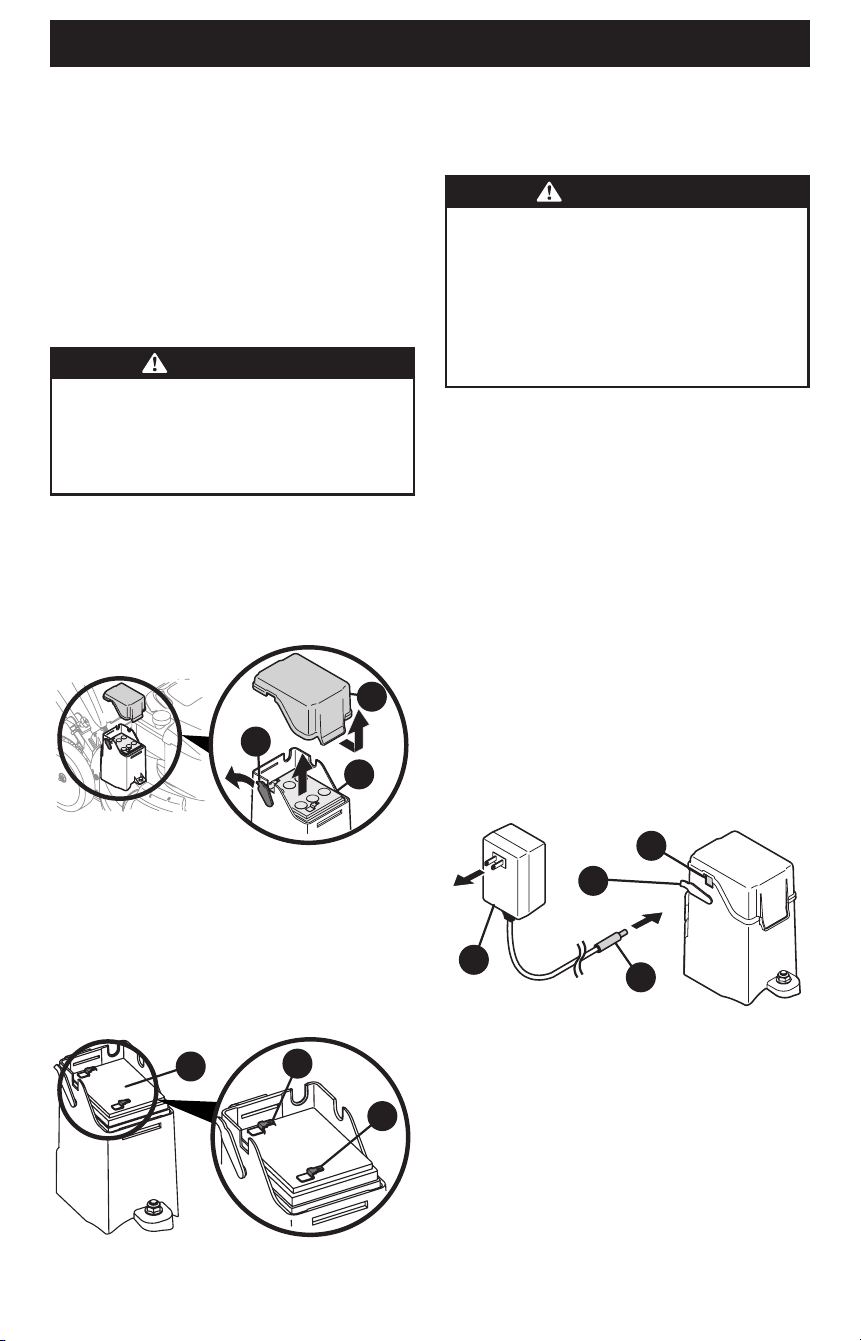

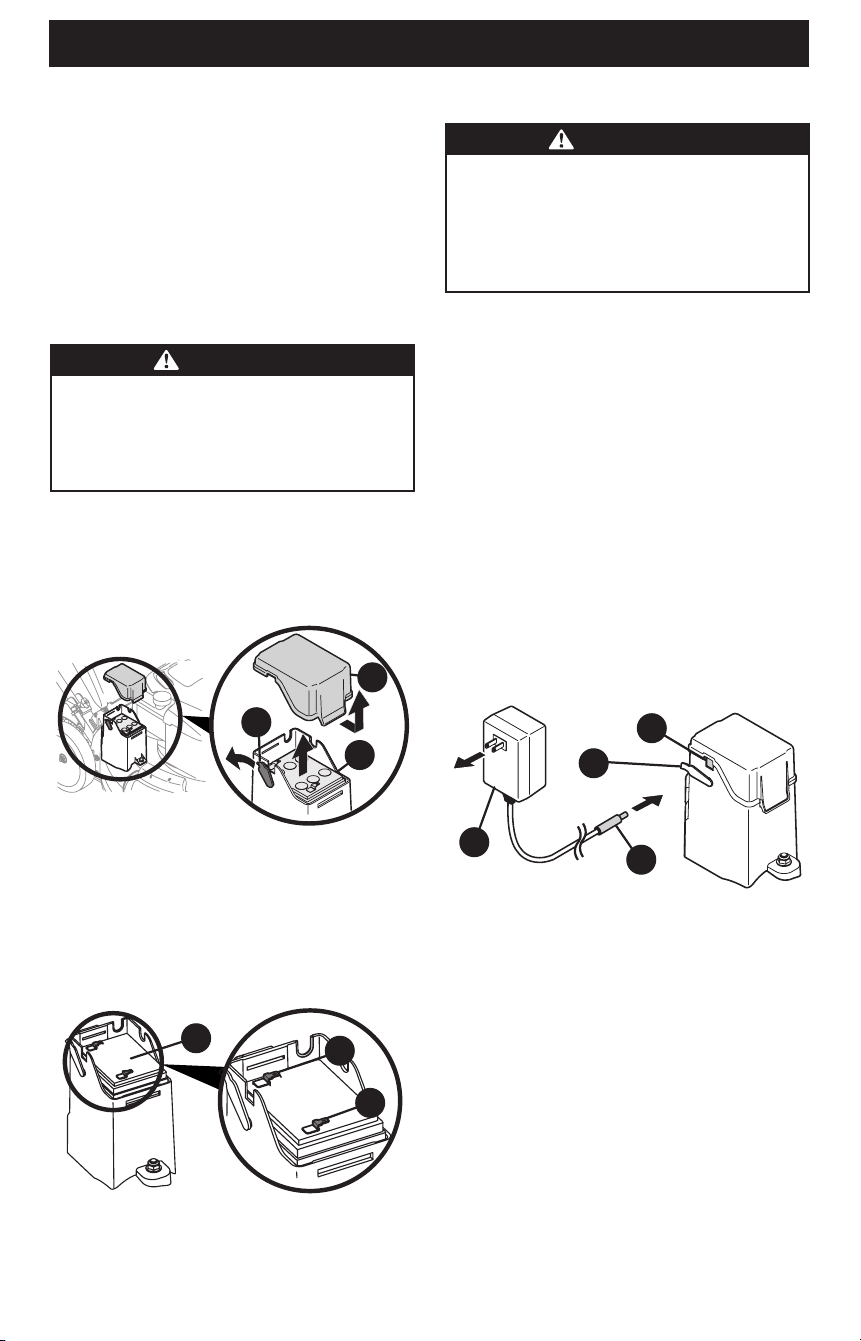

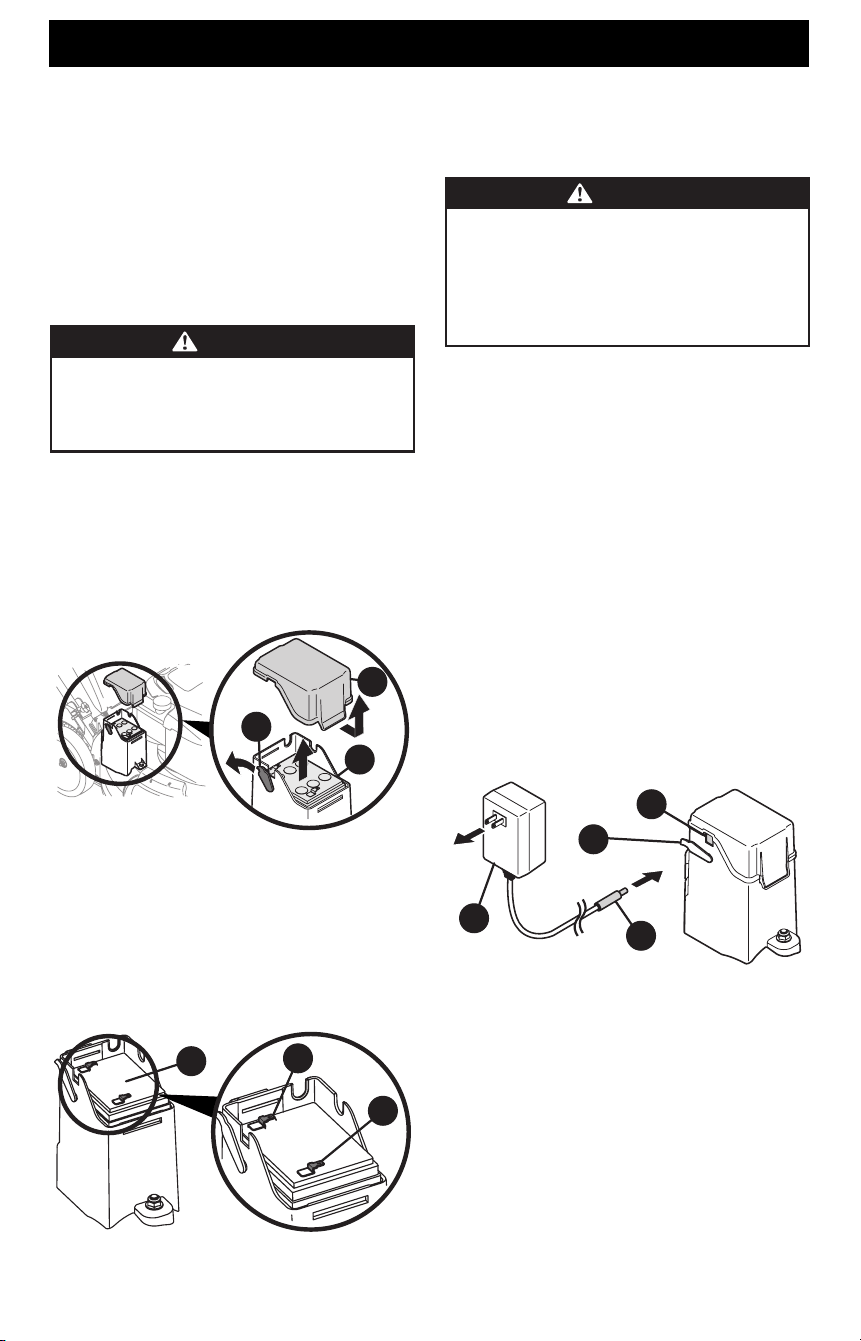

• Electric Start Set-Up (if equipped)
NOTE: Refer to the procedures in Adjustments to adjust the
cutting height, handle angle (if equipped) and drive control (if
equipped) as necessary.

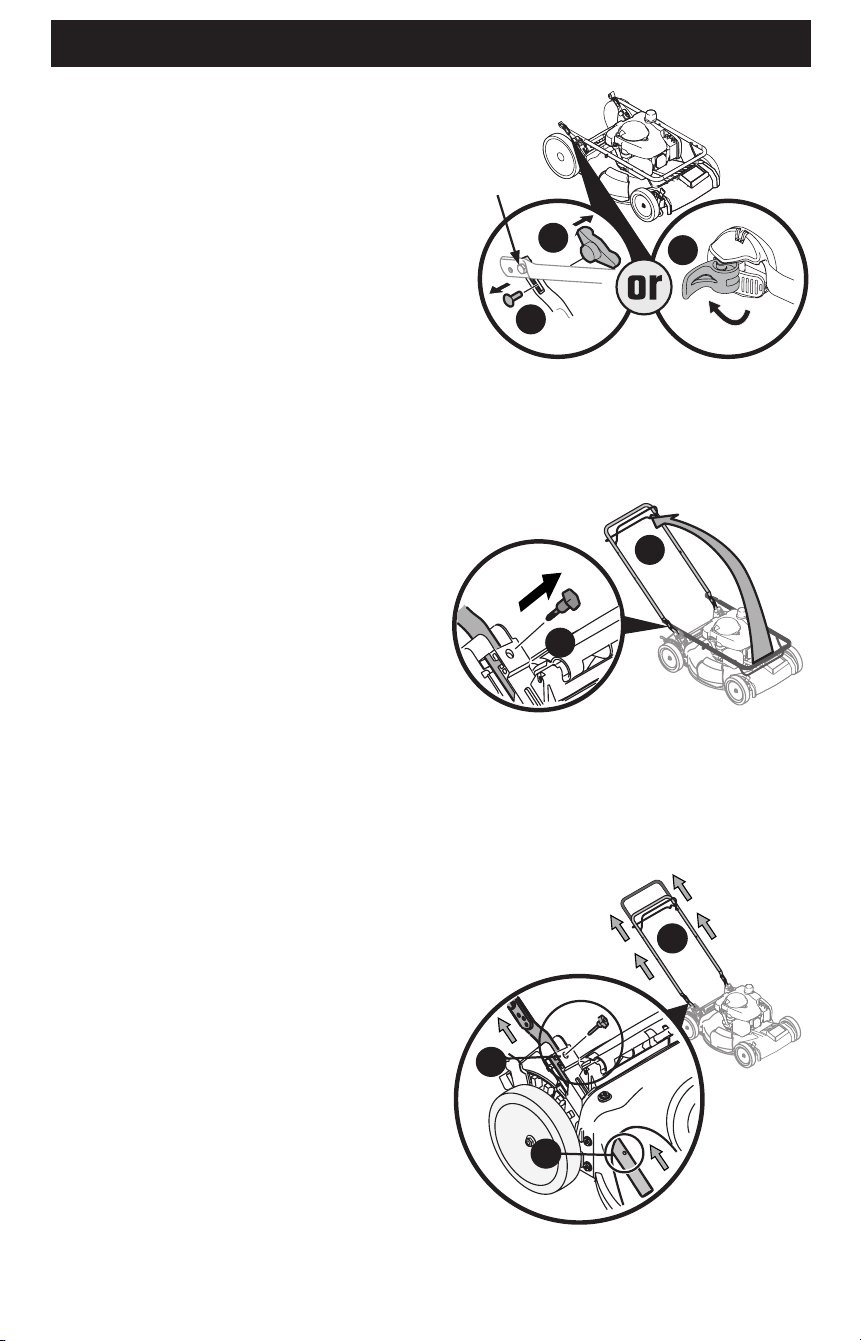

Handle Assembly
PULL-OUT HanDLe
1. Remove knobs or wing nuts (a) and carriage bolts (b) from the
handle, or if equipped with the EZ-lock handle (c), proceed to
STEP 2 (Figure 1).
NOTE: The EZ-Fold handle release levers are shipped in the
unlocked position.
Do not loosen
or remove hex
head screws.
a
c
b
Figure 1
2. Remove T-bolts (d) from the handle brackets (Figure 2).
3. While stabilizing mower so it doesn’t move, pivot upper
handle (e) up (Figure 2). Do not crimp blade or drive control
cables while lifting the handle up.
e
d
Figure 2
4. Pull upward on the handle (e) (Figure 3) until holes in lower
handle (f) line up with holes in handle brackets (g) (Figure 3
inset, deck cutaway).
NOTE: When pulling upward on handle, do not pull handle all
the way out of the handle brackets.
e
g
f
Figure 3
SET-UP
8
5. Reattach knobs or wing nuts (a) and carriage bolts (b)
removed in STEP 1 into lower holes of the handle or lock the
EZ-fold handle release levers (c) (Figure 4).
d
a c
b
Figure 4
IMPORTANT! When locking the EZ-fold handle release lever (c)
ensure the position indicator (h) aligns with one of three handle
positions (i) (Figure 5).
h
i
c
Figure 5
6. Insert the T-bolts (d) removed in STEP 2 through the handle
brackets and lower handle (Figure 4) and tighten securely to
secure the handle in place.

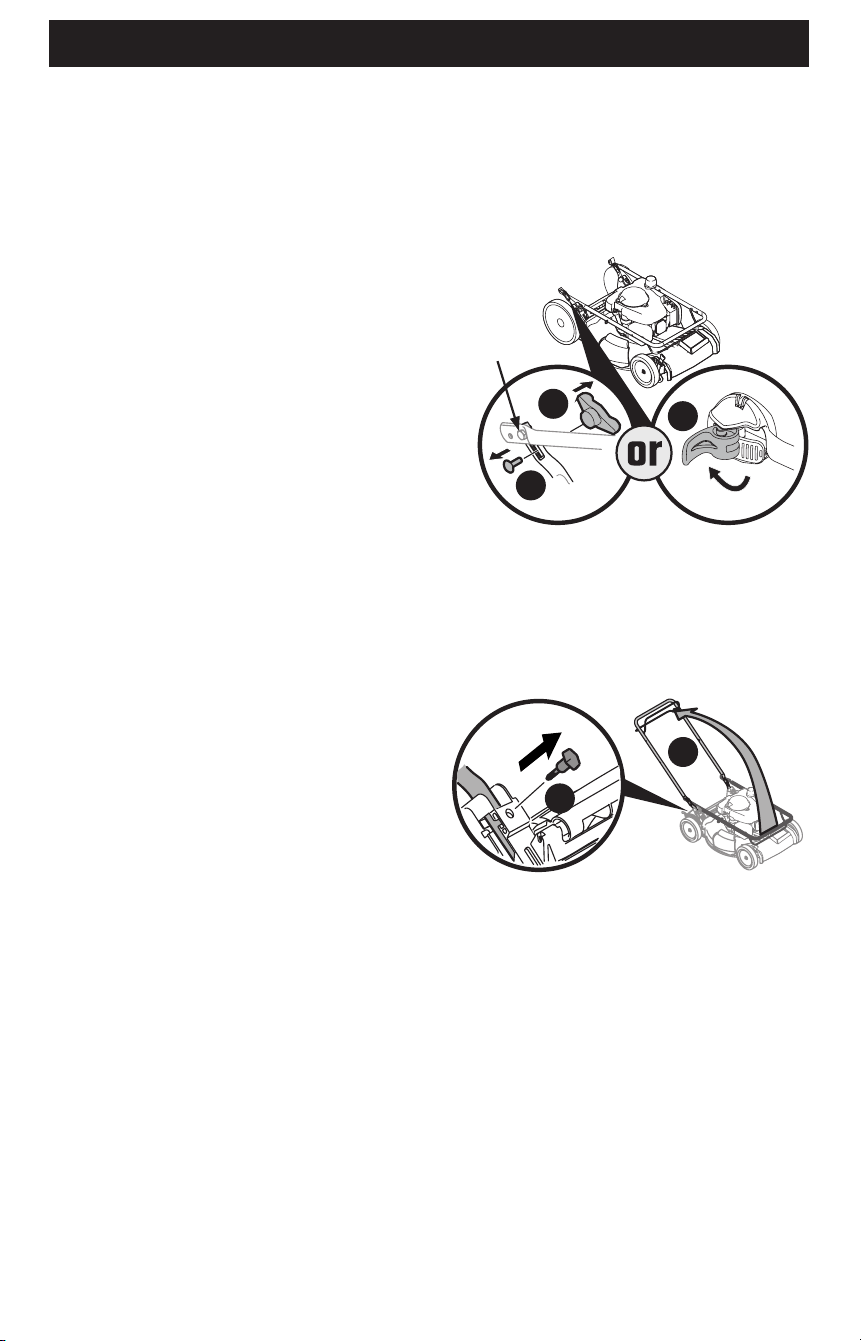

FOLDing HanDLe
1. Remove knobs or wing nuts (a) and carriage bolts (b) from the
handle, or if equipped with the EZ-lock handle (c), proceed to
STEP 2 (Figure 6).
NOTE: The EZ-Fold handle release levers are shipped in the
unlocked position.
Do not loosen or remove hex head screws.
a
c
b
d
Figure 6
2. Remove the T-bolts (d) from the handle brackets (Figure 6).
3. While stabilizing mower so it doesn’t move, gently lift and
pivot the upper handle into the operating position (Figure
7). Make certain the lower handle is seated securely into the
handle brackets. Do not crimp blade or drive control cables
while lifting the handle up.
Figure 7
SET-UP
9
4. Reattach knobs or wing nuts (a) and carriage bolts (b)
removed in STEP 1 into lower holes of the handle or lock the
EZ-fold handle release levers (c) (Figure 8).
d
a c
b
Figure 8
IMPORTANT! When locking the EZ-fold handle release lever (c)
ensure the position indicator (e) aligns with one of three handle
positions (f) (Figure 9).
c
e
f
Figure 9
5. Using the T-bolts (d) removed in STEP 2, secure the lower
handle to the handle brackets (Figure 8) and tighten securely
to secure the handle in place.

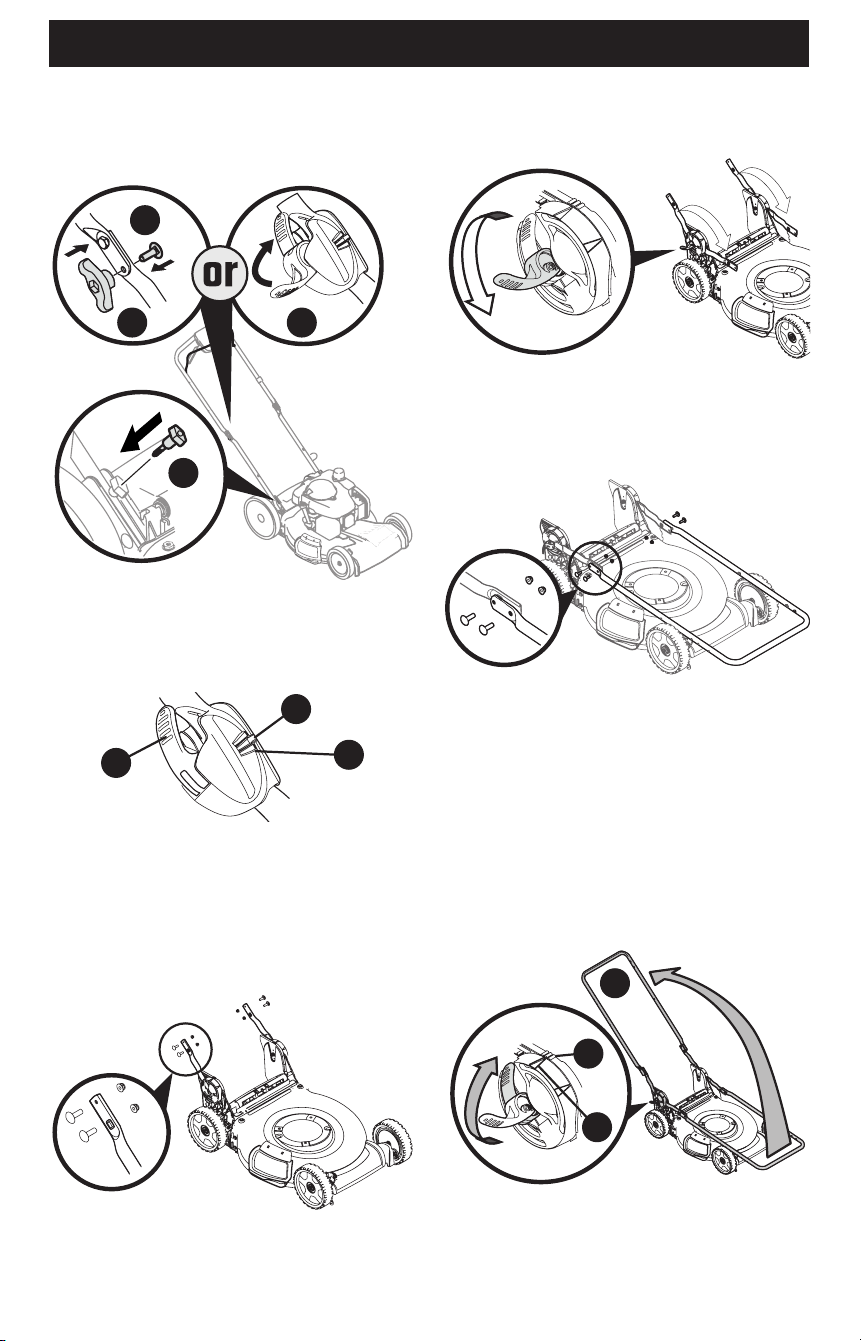

VerTiCaL STOrage HanDLe
1. Remove the four carriage bolts and nuts from the lower
handles (Figure 10).
Figure 10
2. Unlock the two handle release levers (Figure 11, inset).
3. Ensure the lower handles are folded forward towards the
front of the mower.
Figure 11
4. Using the four carriage bolts and nuts removed in STEP
1, secure the upper handle to the lower handle. Tighten
hardware securely to secure the handle in place (Figure 12).
Figure 12
5. While stabilizing mower so it doesn’t move, lift the upper
handle up (a) (Figure 13). Do not crimp blade or drive control
cables while lifting the handle up.
6. When lifting the upper handle ensure the position indicator
(b) aligns with one of three handle positions (c) (Figure
13, inset).
7. Lock the two handle release levers (Figure 13, inset).
8. Ensure all hardware is securely tightened.
a
c
b
Figure 13
SET-UP
10
Recoil Starter Rope Handle Assembly
NOTE: The rope guide is attached to the right side of the upper
handle. Loosen the knob securing the rope guide (Figure 14).
NOTE: Vertical Storage Mowers Only: The recoil starter rope is
equipped with a rope stop clamp to prevent the starter rope
being pulled into the engine. Do not remove the rope stop clamp.
NOTE: Select units include a slip knot in the recoil starter rope to
reduce slack during shipping. Ensure slip knot is released before
performing this procedure.
1. Hold blade control against upper handle.
2. Slowly pull recoil starter rope handle from engine and slip
starter rope into the rope guide.
3. Tighten rope guide knob.
1
2
3
Figure 14
NOTE: On select units, use the two cable clips provided to secure
blade control and drive cables to lower handle (Figure 15).
IMPORTANT! To reduce wear and allow for proper operation,
make sure to leave some slack in the upper portion of the cables.
Figure 15
Attaching the Grass Catcher (if equipped)
1. Perform the following to assemble the grass catcher
(Figure 16).
NOTE: Before assembling the grass catcher, ensure the grass
bag is turned right side out, with the warning label showing
on the outside.
a. Place bag over frame so that its black plastic side is at
the bottom.
b. Slip plastic channels (a) of grass bag over the frame (b).
a
b
Figure 16
2. Follow steps below to attach grass catcher (Figure 17):
a. Lift rear discharge door (a).
b. Remove the rear mulch plug (b) (if equipped).
c. Place grass catcher into the slots in the handle brackets
(c). Lower the discharge door so that it rests on the
grass catcher.
NOTE: To remove grass catcher, lift rear discharge door on the
mower. Lift grass catcher up and off the slots in the handle
brackets. Reinstall the rear mulch plug (if equipped). Release rear
discharge door to allow it to close rear opening of mower.
b
a
c
c
a
Figure 17
SET-UP
11
Attaching Side Discharge Chute or Side Discharge
Blower (if equipped)
The mower is shipped as a mulcher. To convert to side discharge
or side discharge blower, ensure the grass catcher is removed, the
rear mulch plug is installed (if equipped) and the rear discharge
door is closed.

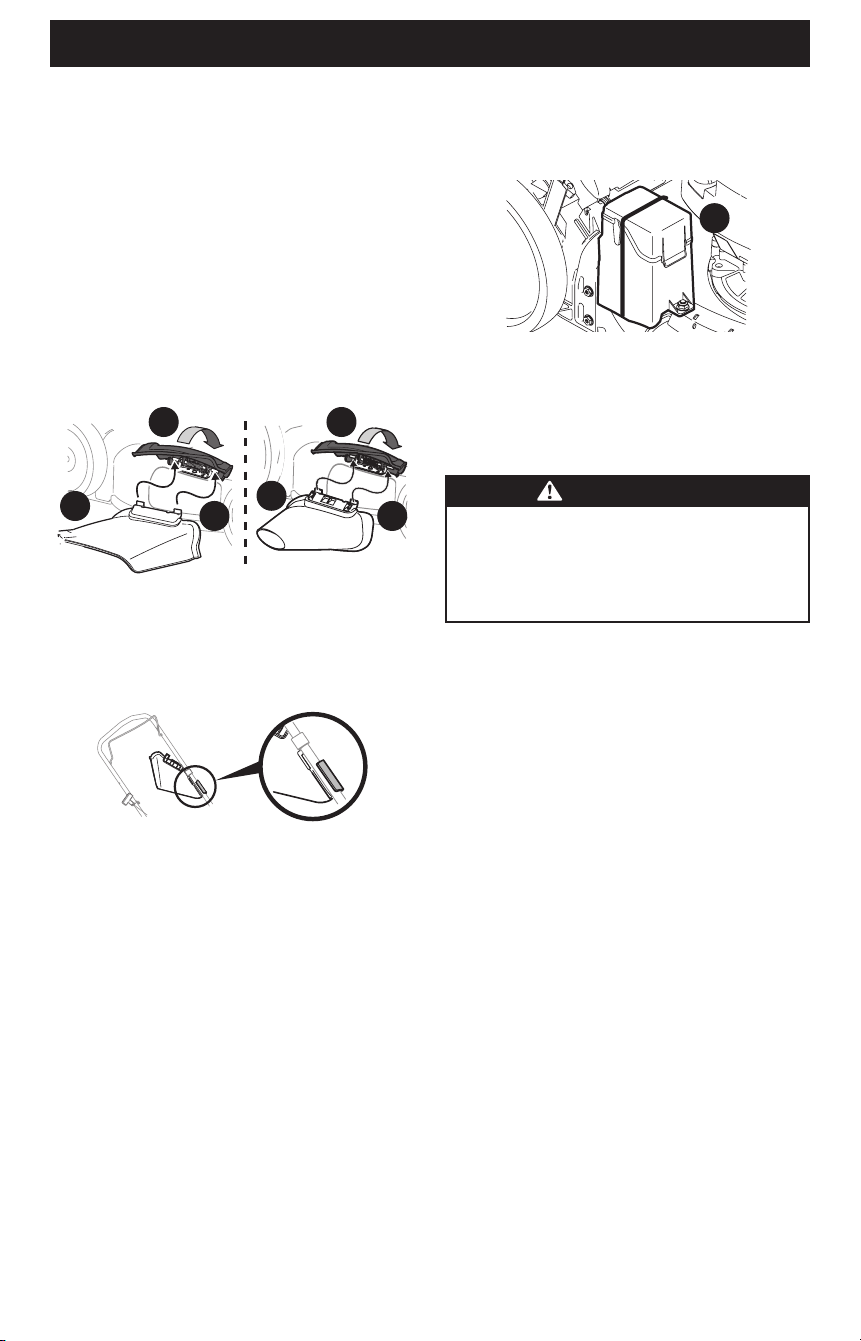

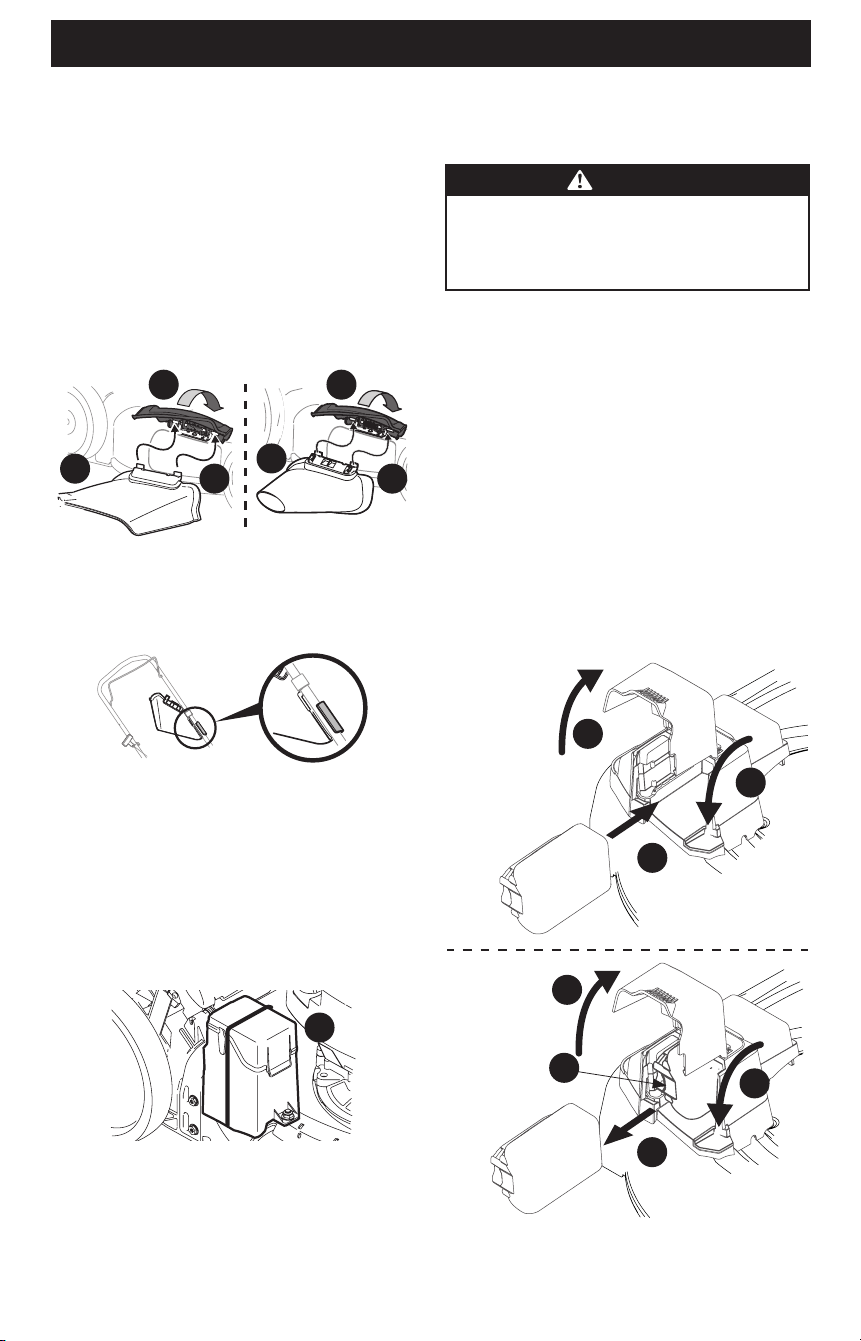

1. Lift the mulch plug (Figure 18).
2. Slide the two hooks of the side discharge chute (a) or side
discharge blower (b) under the mulch plug hinge pin. Lower
the mulch plug (Figure 18).
IMPORTANT! Do not remove side mulch plug at any time.
a
b
1 1
2 2
Figure 18
NOTE: Some side discharge chutes include a clip to secure the
discharge chute to the handle. If equipped, the side discharge
chute can be secured to the handle when not in use (Figure 19).
Figure 19
Electric Start Set-Up (if equipped)
NOTE: Mowers equipped with electric start will use either a
lead acid battery in an enclosed battery box (see Electric Starter
Battery box (if equipped)) or a removable lithium ion battery
pack (see Installing/Removing Battery Pack (if equipped)).
eLeCTriC STarTer BaTTerY BOX (iF eQUiPPeD)
NOTE: Remove cable tie (a) from around battery box. Cable tie is
used for shipping only (Figure 20).
a
Figure 20
inSTaLLing/reMOVing BaTTerY PaCK (iF eQUiPPeD)
NOTE: To ensure maximum performance and life of lithium-ion
battery packs, charge the battery fully before first use.
Warning
Read all safety warnings, instructions, and cautionary
markings for the battery pack, charger, and product.
Failure to follow the warnings and instructions may
result in electric shock, fire, and/or serious injury.

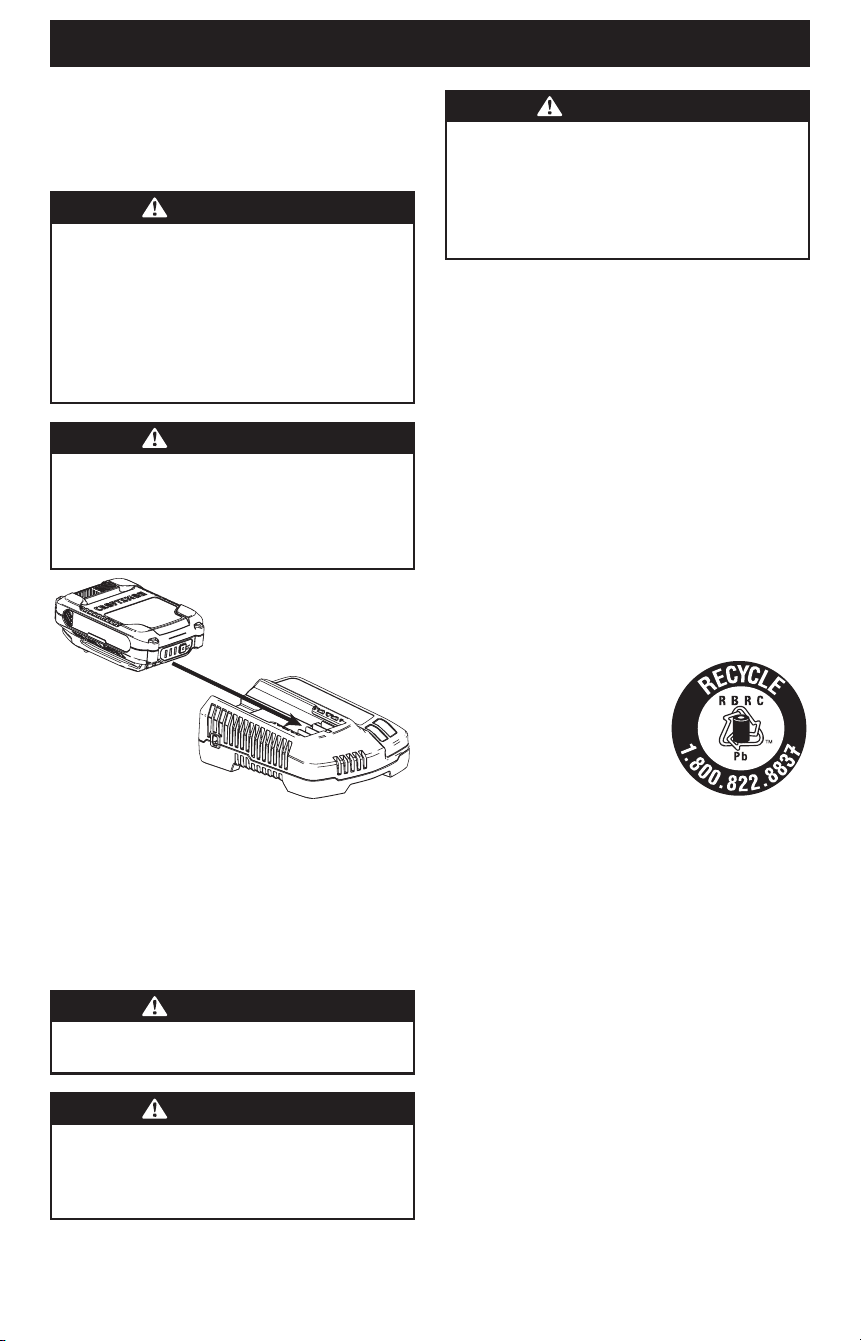

IMPORTANT! Refer to instructional manual supplied with
battery charger for charging, maintenance and battery
disposal instructions.

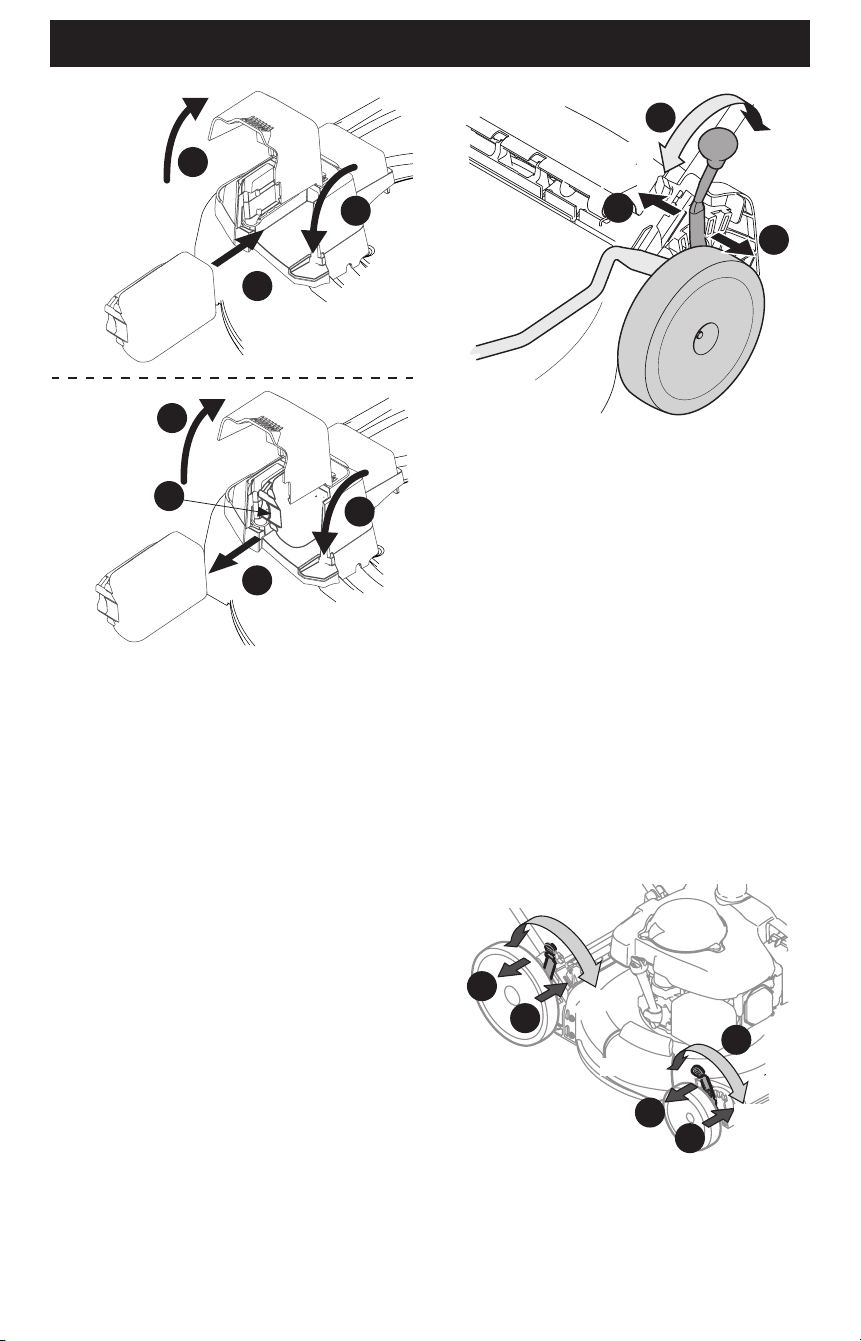

Installing the Battery Pack (Figure 21):
1. Lift the battery box cover.
2. Insert the battery pack into the battery box. An audible
“click” will be heard when the battery is properly connected.
3. Close the battery box cover.
Removing the Battery Pack (Figure 21):
1. Lift the battery box cover.
2. Press the battery pack release button.
3. Pull the battery pack from the battery box.
4. Close the battery box cover.
4
1
3
2
1
3
2
Installing
Battery Pack
Removing
Battery Pack
Figure 21
SET-UP
12
ADJUSTMENTS
Cutting Height Adjustments
This mower is equipped with one of three types of cutting height
adjustment. Refer to Single Lever, Dual Lever or Rear Wheel/
Caster Wheels in this section.

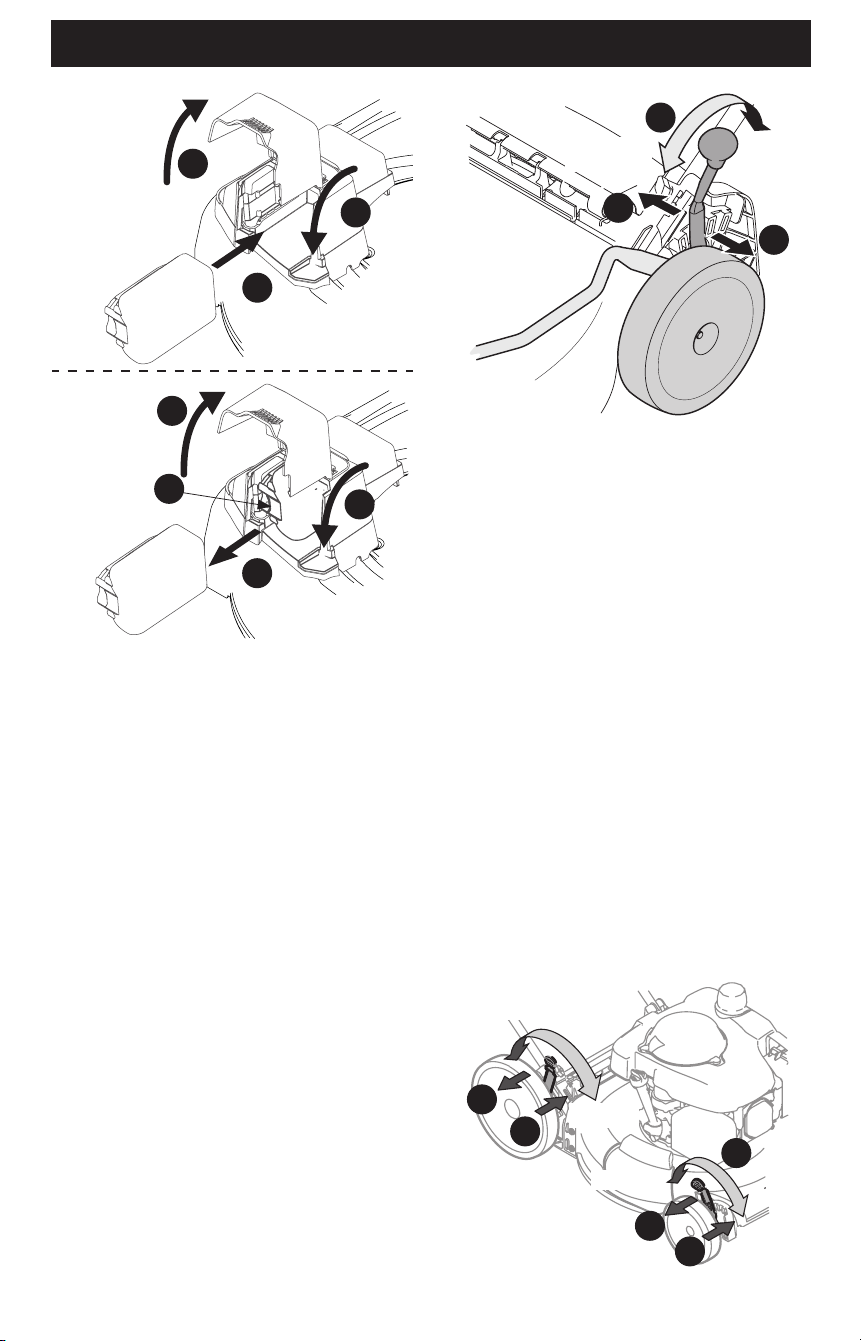

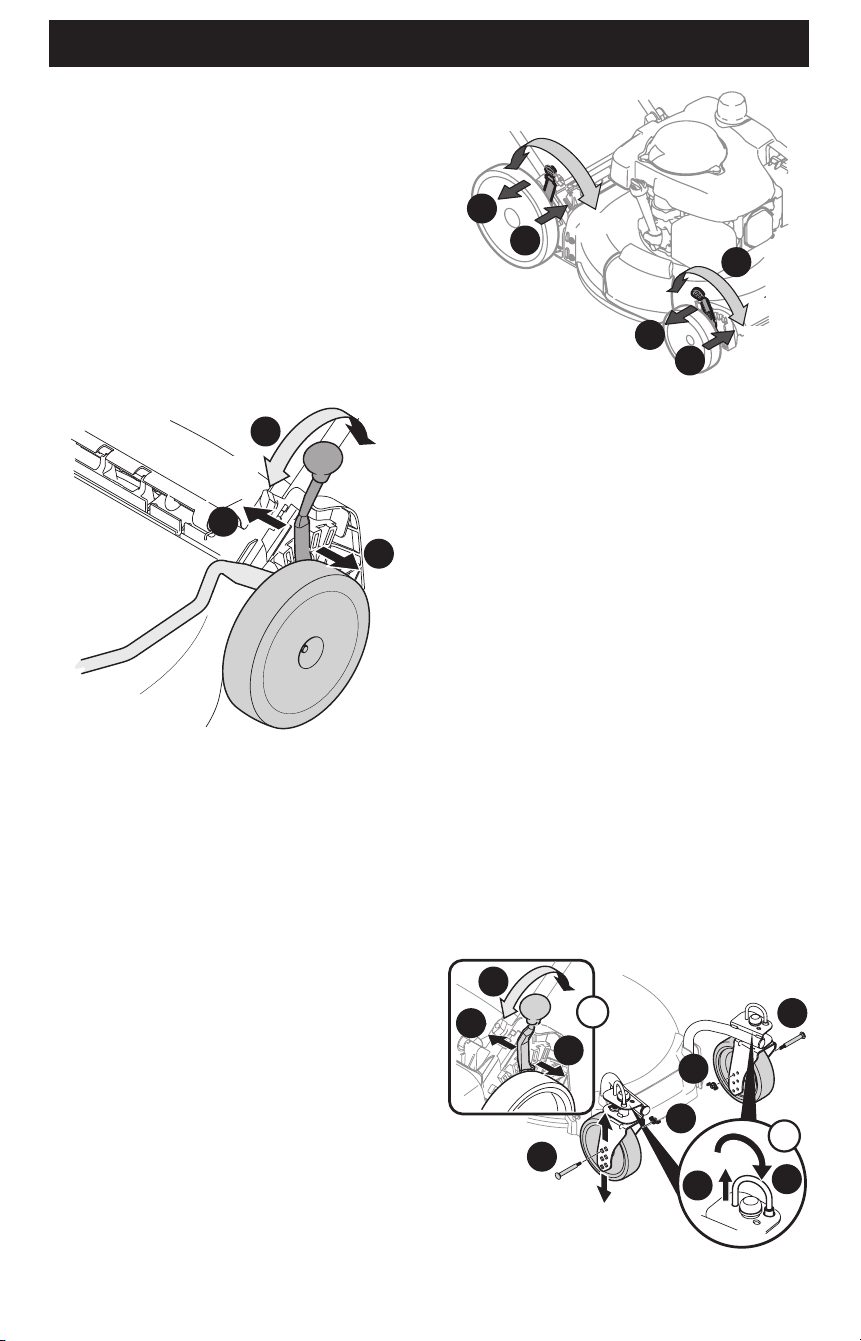

SingLe LeVer
The single lever cutting height adjustment is located above the
rear left wheel (Figure 22).
1. Carefully pull the height adjustment lever outward towards
wheel (mower will tend to fall when lever is moved outward).
2. Move lever to desired position for a change in cutting height.
3. Release lever towards deck.
1
2
Lower
Higher
3
Figure 22
DUaL LeVer
Front Wheel Drive Mowers - The dual lever cutting height
adjustment levers are located above the front and rear
right wheels.
rear Wheel Drive Mowers - The dual lever cutting height
adjustment levers are located above the front and rear
left wheels.
NOTE: Front wheel drive mower shown in Figure 23.
NOTE: On select mowers - The front and rear height adjustment
levers move in the opposite direction to adjust height.
1. Carefully pull the height adjustment lever outward towards
wheel (mower will tend to fall when lever is moved outward).
2. Move lever to desired position for a change in cutting height.
3. Release lever towards deck.
IMPORTANT! All wheels must be placed in the same position.
For rough or uneven lawns, move each height adjustment lever
to a higher position. This will prevent you from cutting the grass
too close to the ground.
NOTE: Front wheel
drive mower shown.
Lower
Lower
Higher
Higher
1
1
2
3
3
Figure 23
rear WHeeL/CaSTer WHeeLS
NOTE: The rear wheel cutting height adjustment lever is located
above the rear left wheel (Inset A, Figure 24).
1. Pull lever out and away from mower.
2. Move lever forward or back for desired cutting height.
3. Release lever towards mower deck.
NOTE: The caster wheels cutting height are determined by
selecting one of six positions on each caster assembly (Figure 24).
4. Remove wing nut (a) from axle bolt (b). Slide axle bolt from
the assembly and select a cutting height.
5. Reinsert axle bolt in the square hole desired through wheel
assembly and secure with wing nut removed in STEP 4.
IMPORTANT! All wheels must be placed in the same relative
position. For rough or uneven lawns, move the height
adjustment lever to a higher position. This will stop scalping
of grass.
6. The casters can be locked in a straight ahead position or
positioned to swivel freely (Inset B, Figure 24).
a. Lift lock pins.
b. Place in larger holes to lock wheels. Place pins in smaller
holes to allow casters to rotate freely for turning.
a
a
b
b
1
2
B
2
3
1
A
Figure 24
SET-UP
13

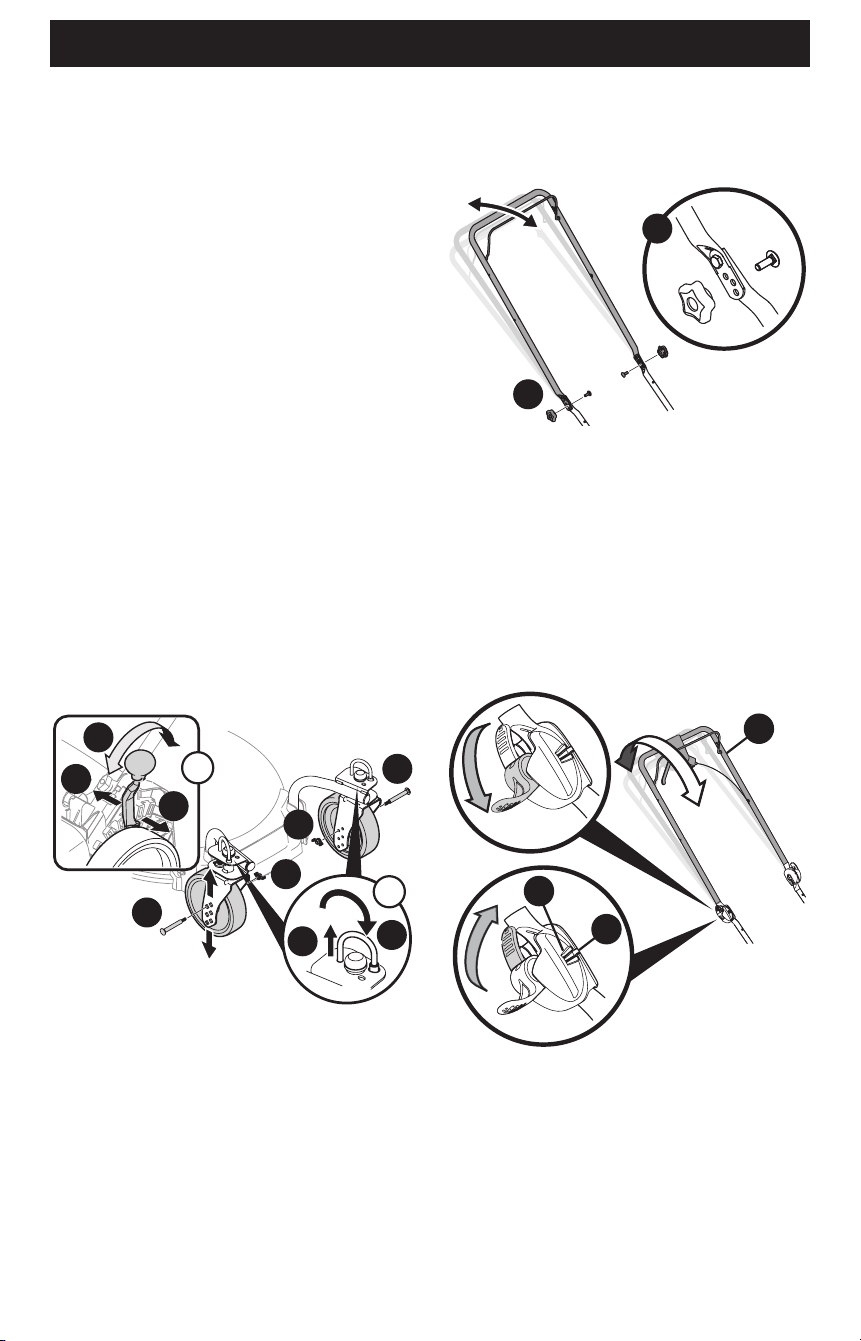

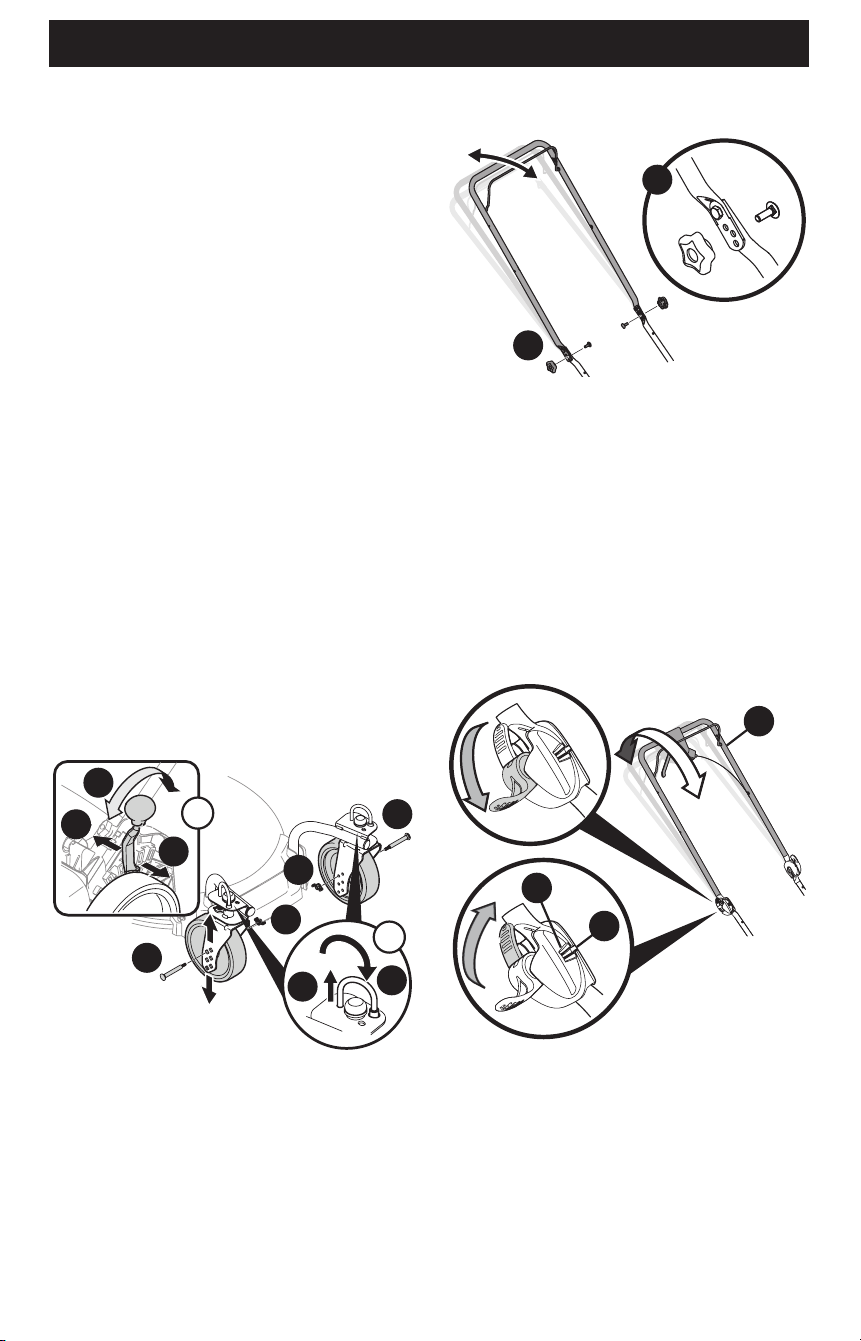

Handle Pitch (if equipped)
For convenience of operation, you may adjust the pitch of the
handle. Perform one of the following.
PULL-OUT anD FOLDing HanDLeS
1. Remove wing nuts and carriage bolts from handle (Figure 25).
2. Position the handle in one of the three positions that is most
comfortable (Figure 25, inset).
3. Secure into position with wing nuts and carriage bolts
removed in STEP 1.
1
2
Figure 25
eZ-FOLD Or VerTiCaL STOrage HanDLeS
NOTE: For EZ-Fold handles see Figure 26 or for vertical storage
handles see Figure 27.
1. Unlock the two handle release levers. See inset.
2. Move the upper handle (a) to align the position indicator (b)
with the most comfortable of the three handle positions (c).
3. Lock the two handle release levers. See inset.
Unlock
Lock
c
b
a
Figure 26
c
b
Lock
Unlock
a
Figure 27

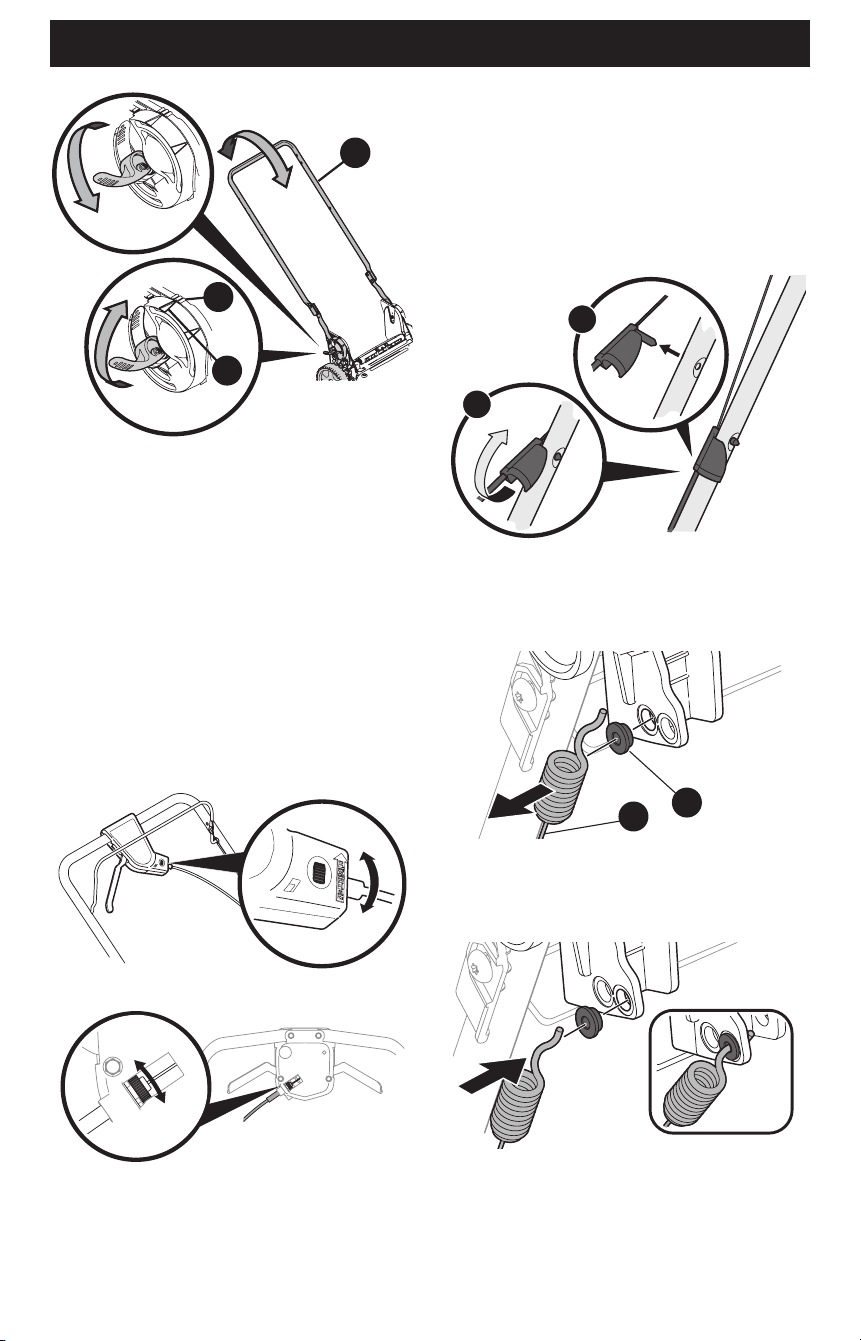

Drive Control Adjustment
SingLe LeVer anD DUaL LeVer DriVe COnTrOLS
(iF eQUiPPeD)
If equipped, there is an adjustment wheel located in the drive
control handle housing that is used to tighten or loosen the drive
belt. You will need to adjust the drive control if the mower does
not propel itself with the drive control engaged or if the mower’s
wheels hesitate with the drive control engaged. If either of these
conditions occur, rotate adjustment wheel clockwise to tighten
cable or counterclockwise to loosen the cable. See Figure 28 for
location on Single Lever Drive Control and Figure 29 for Dual
Lever Drive Control.
Tighten
Loosen
Figure 28
Tighten
Loosen
Figure 29
SET-UP
14

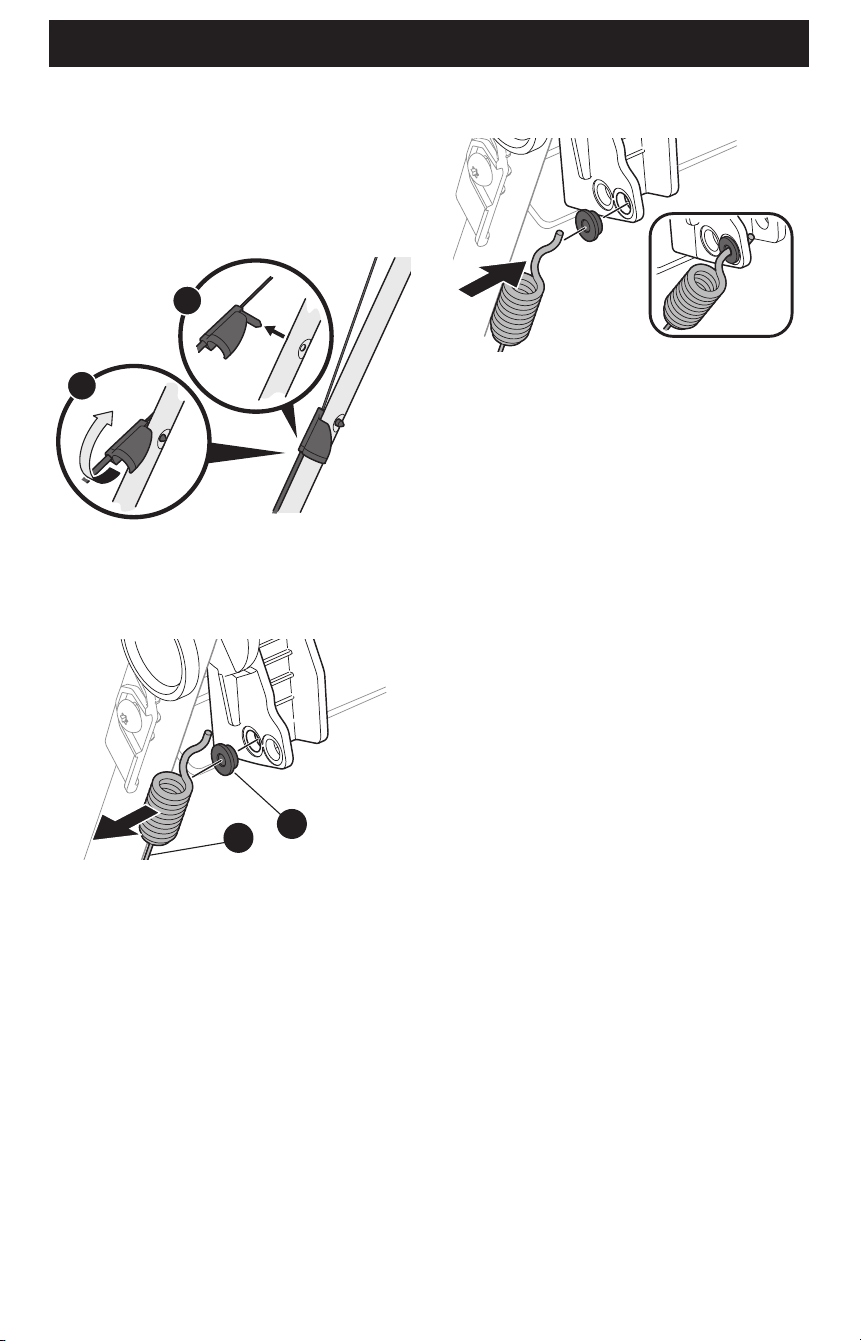

PreMiUM DriVe (iF eQUiPPeD)
The drive system consists of pulleys, a belt and a cable linking
the transmission to the drive handle. As these components wear,
adjustment may be needed. To adjust the drive linkage perform
the following:
1. Rotate the drive cable fitting located on the left upper handle
upward (Figure 30).
1
2
Figure 30
2. Pull the fitting away from the handle.
3. Unhook the cable (a) and remove the metal bushing (b) from
the plastic drive handle (Figure 31).
a
b
Figure 31
4. Replace bushing in the lower hole and reattach the cable
through the bushing and lower hole in the handle (Figure 32).
Figure 32
5. Reinsert the drive cable fitting into the upper handle and
rotate it downward.
6. Start the mower and check the function of the drive handle.
15
OPERATION
L
F
G
E
I
C
N
a
b
F1
J
K
B1
B3
B2
B4
M
A
3
D1 D2 D3
H

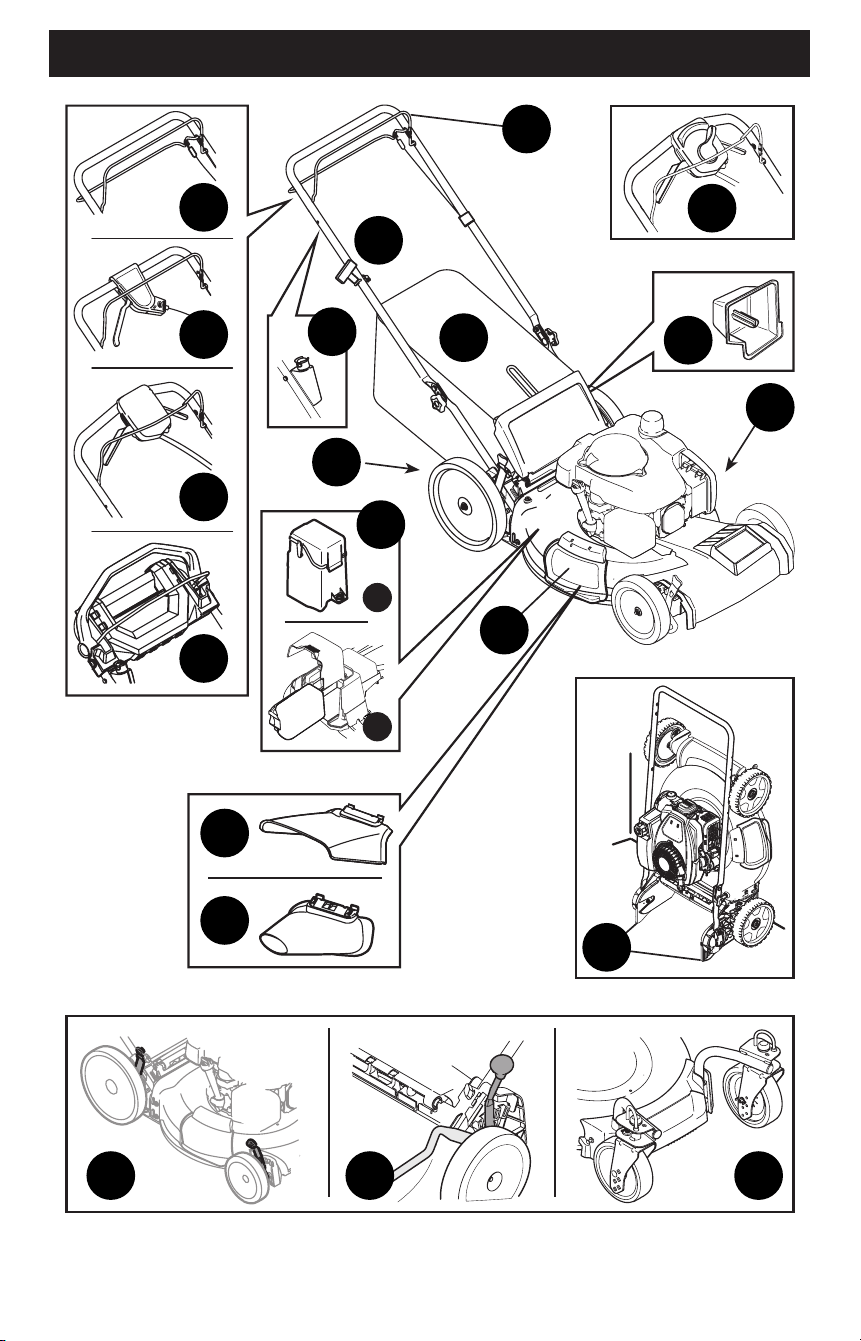

Figure 33
OPERATION
16
3. rear Wheel/ Caster Wheels - The rear wheel cutting
height adjustment lever is located above the rear left
wheel. The caster wheels adjust by moving the wheel
bolts to the desired position. To adjust the cutting height,
refer to Cutting Height Adjustments on page 12.
E. RECOIL STARTER
The recoil starter is attached to the right upper handle. Stand
behind the mower and pull the recoil starter rope to start
the mower.
F. ELECTRIC STARTER PUSH KEY
(IF EQUIPPED)
The electric starter push key is located on the right side of the
upper handle. It is both a removable key and push button and is
only provided on electric start models.
NOTE: Remove the key when the mower is unattended or in
storage to prevent unauthorized operation. Keep key in a safe
place out of the reach of children.
1. Mowers equipped with electric starters are also equipped
with a battery in an enclosed battery box (a) or a
removable battery pack (b) (Figure 33 on page 15).
G. GRASS CATCHER (IF EQUIPPED)
The grass catcher, located at the rear of the mower, is used to
collect the grass clippings for disposal. Once the bag is full,
remove it up through the handles and empty it before any
further mowing.
H. MULCH PLUG (IF EQUIPPED)
The mulch plug is located on the right side of the mower and is
used for mulching purposes (recirculating the clippings back to
the lawn).
I. REAR MULCH PLUG (IF EQUIPPED)
On select mowers, the mulch plug is a separate component.
If equipped, this mulch plug must be installed into the rear
bagging discharge area when using the mower as a mulcher
(recirculating the clippings back to the lawn) or side discharge.
J. SIDE DISCHARGE CHUTE (IF EQUIPPED)
The side discharge chute is used to discharge grass clippings to
the side of the mower instead of collecting the clippings in the
grass catcher or using the mower as a mulcher.
Warning
Keep hands and feet away from the chute area on cutting
deck. Refer to warning label on the unit.
K. SIDE DISCHARGE BLOWER (IF EQUIPPED)
The side discharge blower is used to blow leaves, grass clippings
and debris to the side.
L. TRAIL SHIELD
The trail shield is attached to the rear of the mower and is there
to protect the operator from flying debris. Do not use the mower
unless the shield is fully functional and in place.
FEATURES
A. BLADE CONTROL
The blade control is attached to the upper handle of the mower.
Depress and squeeze it against the upper handle to operate the
mower. Release the blade control to stop blade and engine.
Warning
This blade control is a safety device. Never attempt to
bypass its operation.
B. DRIVE CONTROL
There are four drive control configurations.
1. Bail Drive Control (if equipped) - The bail drive control
is located on the underside of the upper handle and is
used to engage the drive. Squeeze it against the upper
handle to engage the drive; release it to stop mower.
2. Single Lever Drive Control (if equipped) - The single
lever drive control is located on top of the upper handle
and is used to engage the drive. Squeeze it against the
upper handle to engage the drive; release it to slow down
or stop mower.
3. Dual Lever Drive Controls (if equipped) - The dual
lever drive controls are located on top of the upper handle
and are used to engage the drive. Squeeze the right, left,
or both right and left controls against the upper handle
to engage the drive; release it/them to slow down or
stop mower.
4. Premium Drive Control (if equipped) - The premium
drive control is located on the upper handle and is used
to engage the drive. Pushing the control forward will
engage the drive. The farther the control is pushed
forward, the faster the mower will propel. Once pressure
is released from the control it will return to the neutral
position and the drive will be disengaged.
C. SPEED CONTROL (IF EQUIPPED)
The speed control is located on the variable speed control
housing on the upper handle. This control is used to select the
forward speed of the mower.
IMPORTANT! Move the speed control only when the engine is
running. Changing the speed control setting with the engine OFF
can damage the mower.
D. CUTTING HEIGHT ADJUSTMENT LEVER
There are three cutting height adjustment configurations.
1. Dual Lever - The dual lever cutting height adjustment
levers are located above the front and rear right wheels.
To adjust the cutting height, refer to Cutting Height
Adjustments on page 12.
2. Single Lever - The cutting height adjustment lever
is located above the rear left wheel. To adjust the
cutting height, refer to Cutting Height Adjustments on
page 12.
OPERATION
17
• Discharged Battery - If no lights show, charge battery
pack. Refer to manual supplied with battery charger for
charging instructions.
Full Charge
No Charge
Battery Gauge
Battery Gauge
Button
Figure 34
TO START ENGINE
Warning
Be sure no one other than the operator is standing near
the lawn mower while starting engine or operating
mower. Never run engine indoors or in enclosed, poorly
ventilated areas. Engine exhaust contains carbon
monoxide, an odorless and deadly gas. Keep hands, feet,
hair, and loose clothing away from any moving parts on
engine and lawn mower.
Refer to the Engine Operator’s Manual for instructions on starting
and stopping the engine.
TO STOP ENGINE
Release blade control to stop the engine and blade.
NOTE: If equipped with an electric starter push key,
remove the key when the mower is unattended to prevent
unauthorized operation.
Warning
Wait for the blade to stop completely before performing
any work on the mower or to remove the grass catcher.
Check blade stopping time is within 3 seconds. If
blade does not stop within 3 seconds contact your
Service Center.

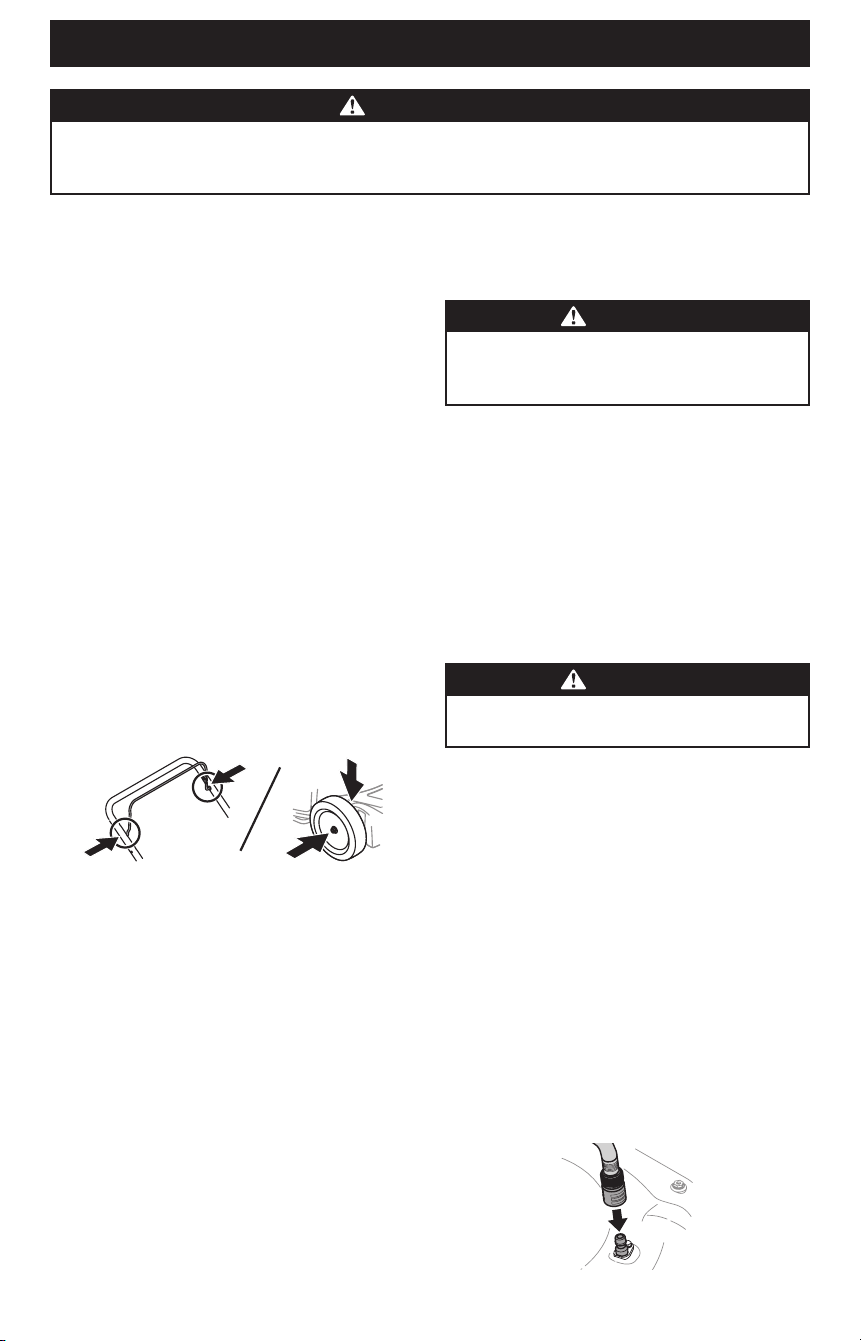

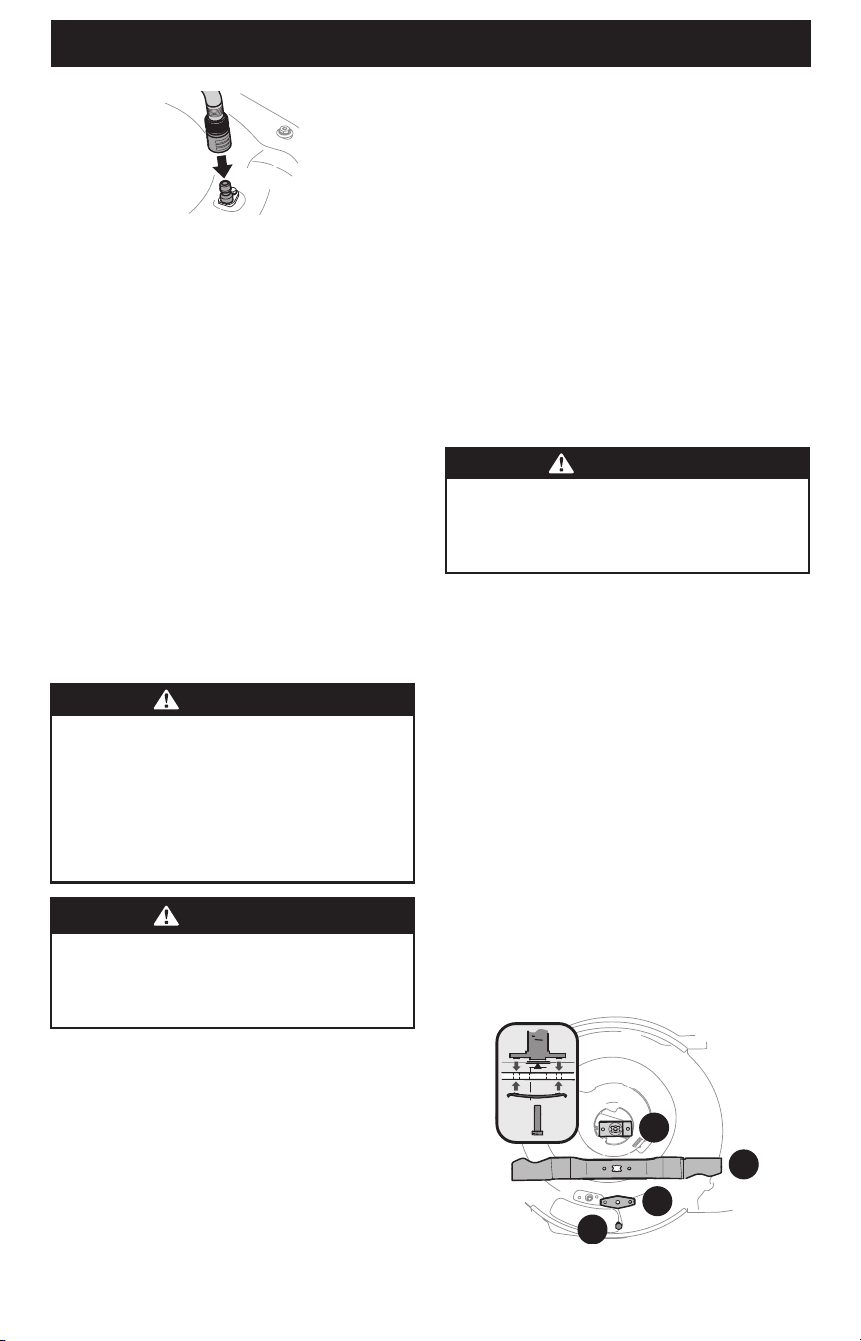

M. DECK WASH (IF EQUIPPED)
Your mower’s deck may be equipped with a fast attach deck
wash nozzle on its surface as part of its deck wash system. Use
the deck wash to rinse grass clippings from the deck’s underside.

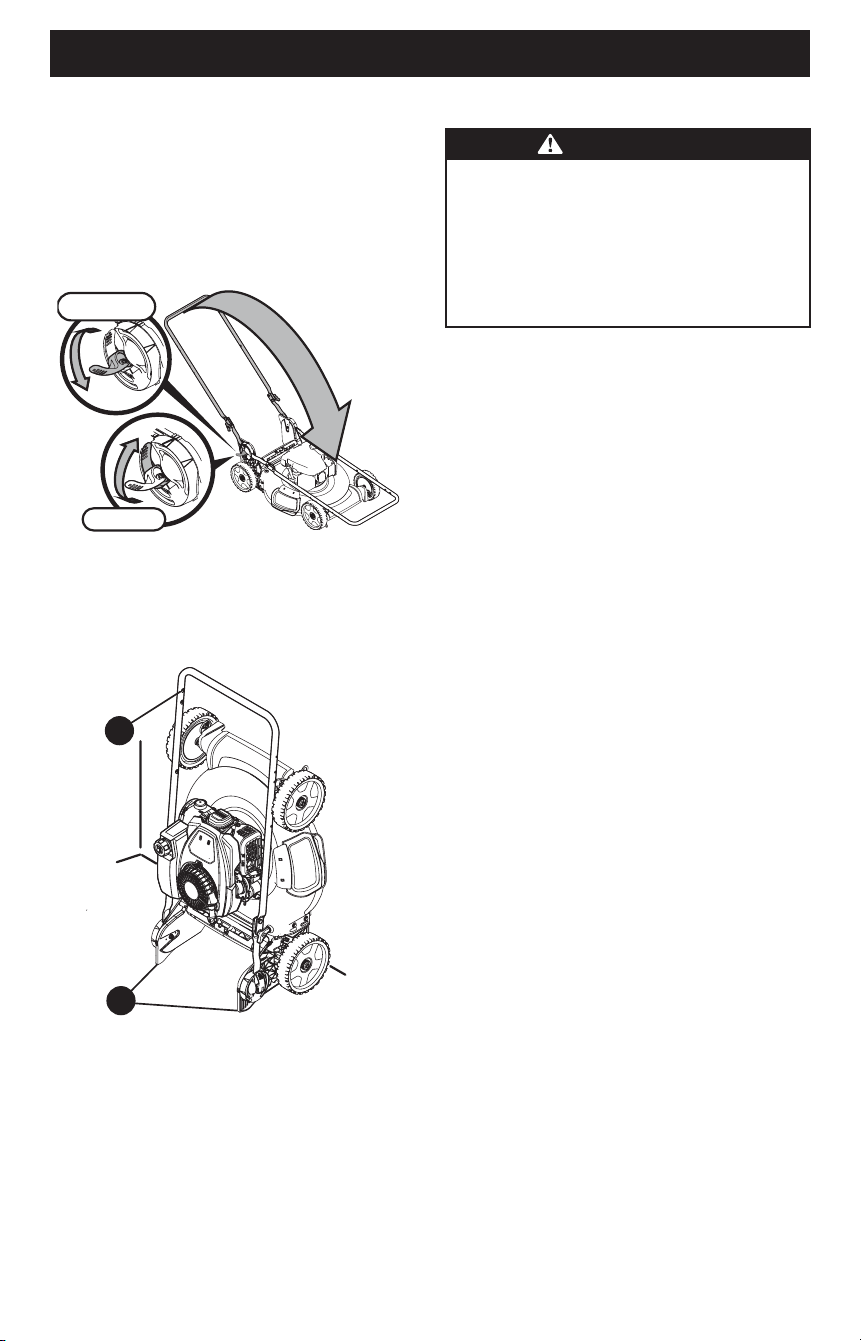

N. VERTICAL STORAGE (IF EQUIPPED)
This feature allows the handle to be folded forward and the
mower tipped back and stored vertically.
Warning
Standing a mower without the vertical storage feature in
the upright position may cause damage to the engine or
cause a fuel or oil leak.
Only mowers with the vertical storage feature include an
engine that can be stored in the upright position.
GASOLINE AND OIL FILL-UP
IMPORTANT! Refer to the separate Engine Operator’s Manual for
additional engine information.
This mower is shipped without gasoline (fuel) or oil in the engine.
Be certain to service engine with gasoline and oil as instructed
before starting or operating your lawn mower.
1. Add provided oil before starting mower for the first time as
instructed in the separate Engine Operator’s Manual.
2. Service the engine with gasoline as instructed in the separate
Engine Operator’s Manual.
Warning
Use extreme care when handling gasoline. Gasoline
is extremely flammable and the vapors are explosive.
Never fuel the machine indoors or while the engine is
hot or running. Extinguish cigarettes, cigars, pipes, and
other sources of ignition.

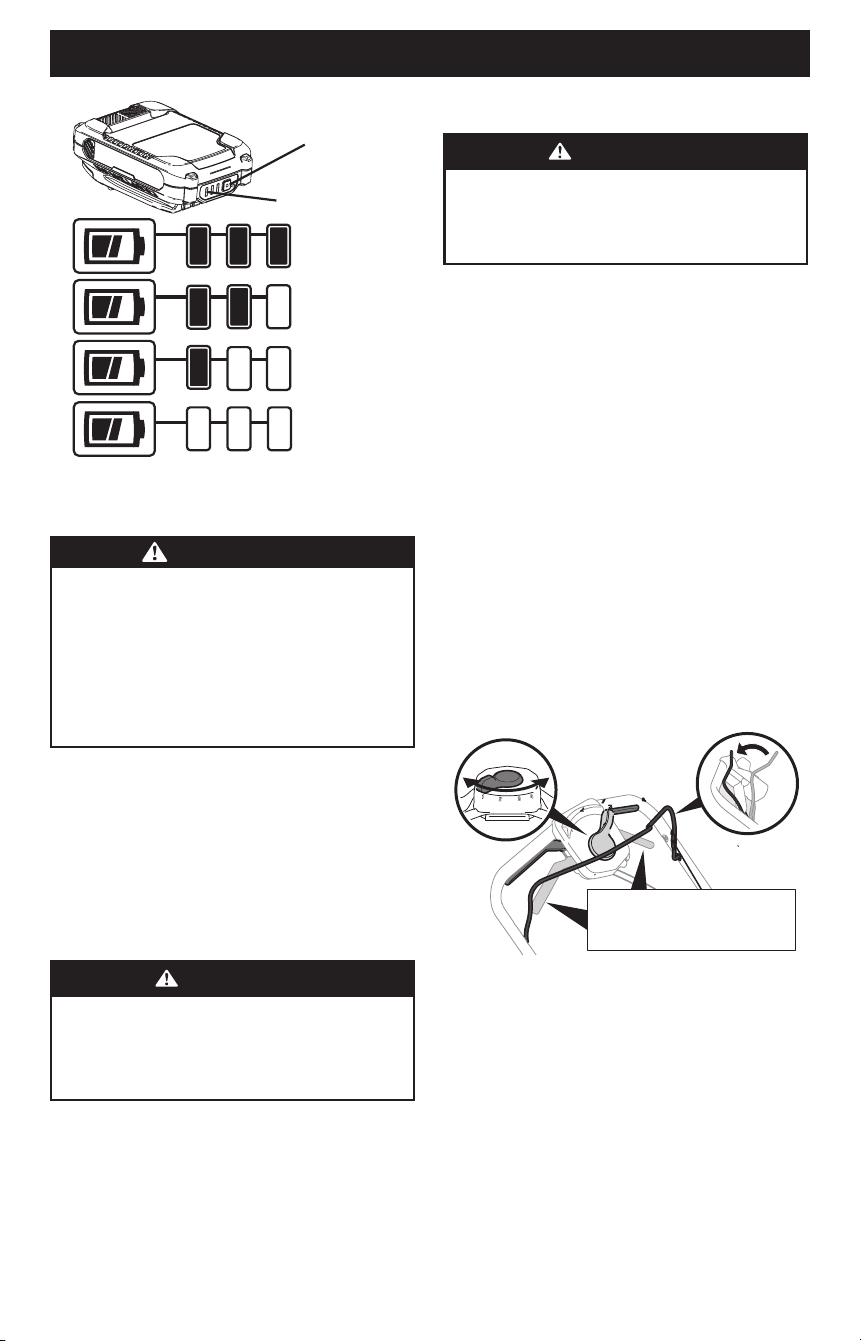

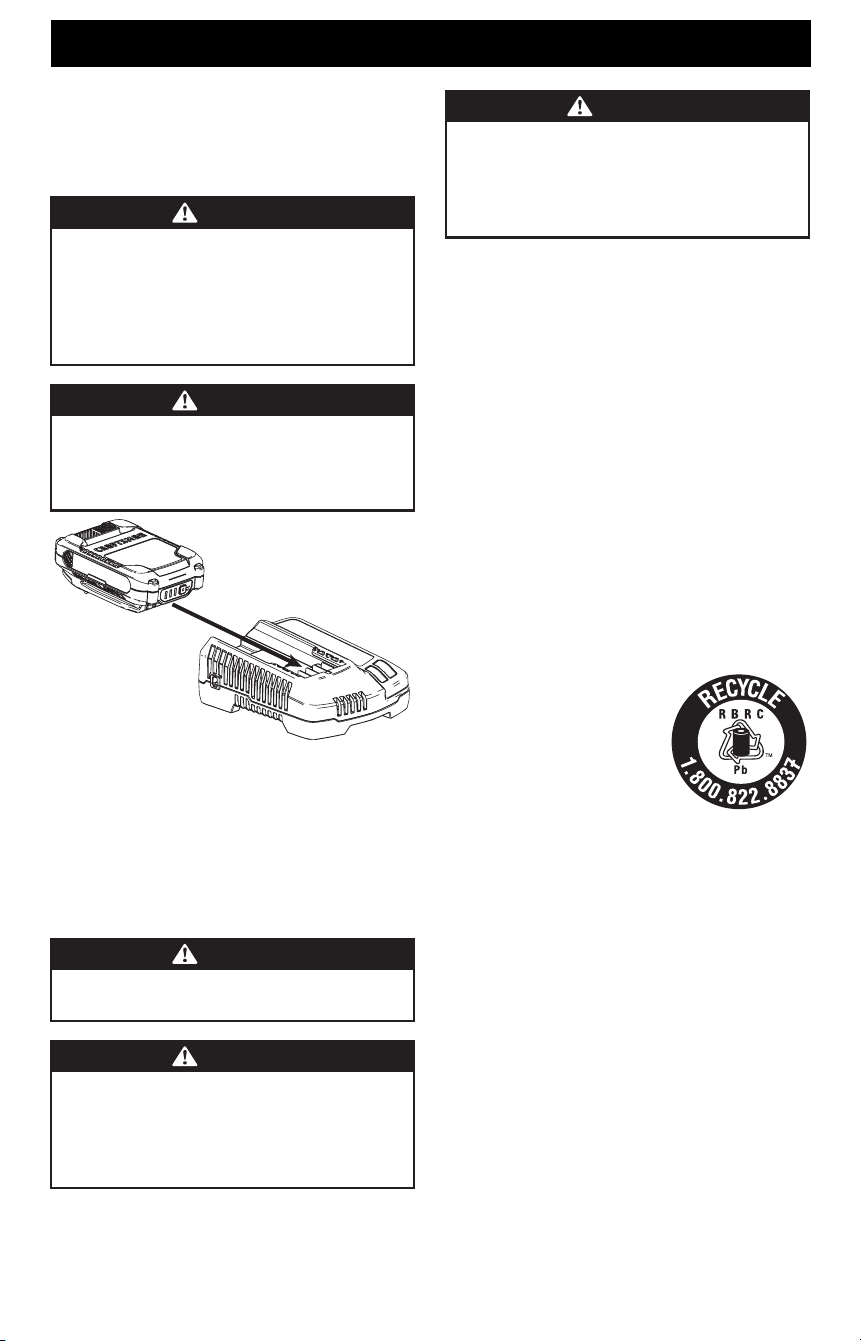

CHECKING BATTERY PACK CHARGE
(IF EQUIPPED)
Warning
Read all safety warnings, instructions, and cautionary
markings for the battery pack, charger, and product.
Failure to follow the warnings and instructions may
result in electric shock, fire, and/or serious injury.
IMPORTANT! Refer to instructional manual supplied with
battery charger for charging, maintenance and battery
disposal instructions.

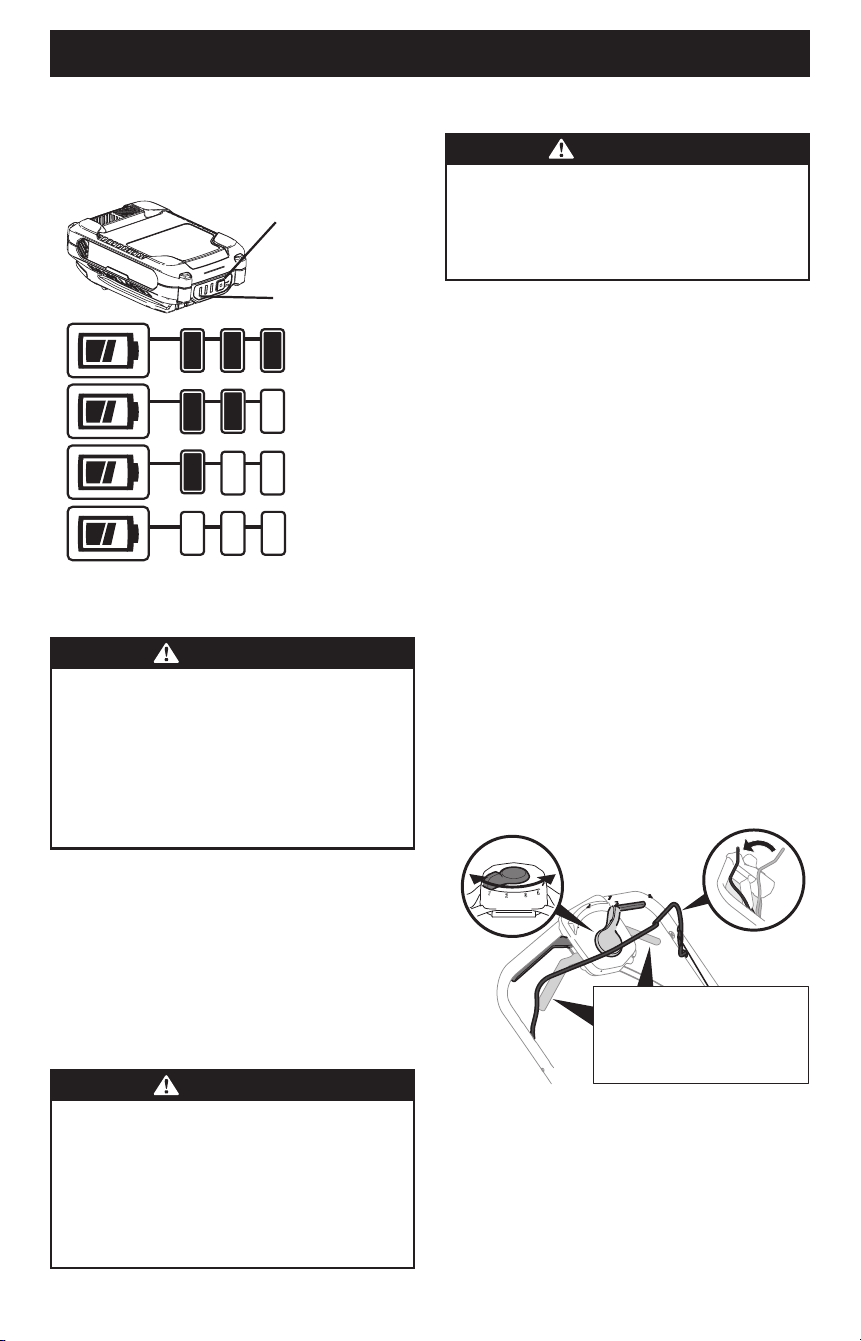

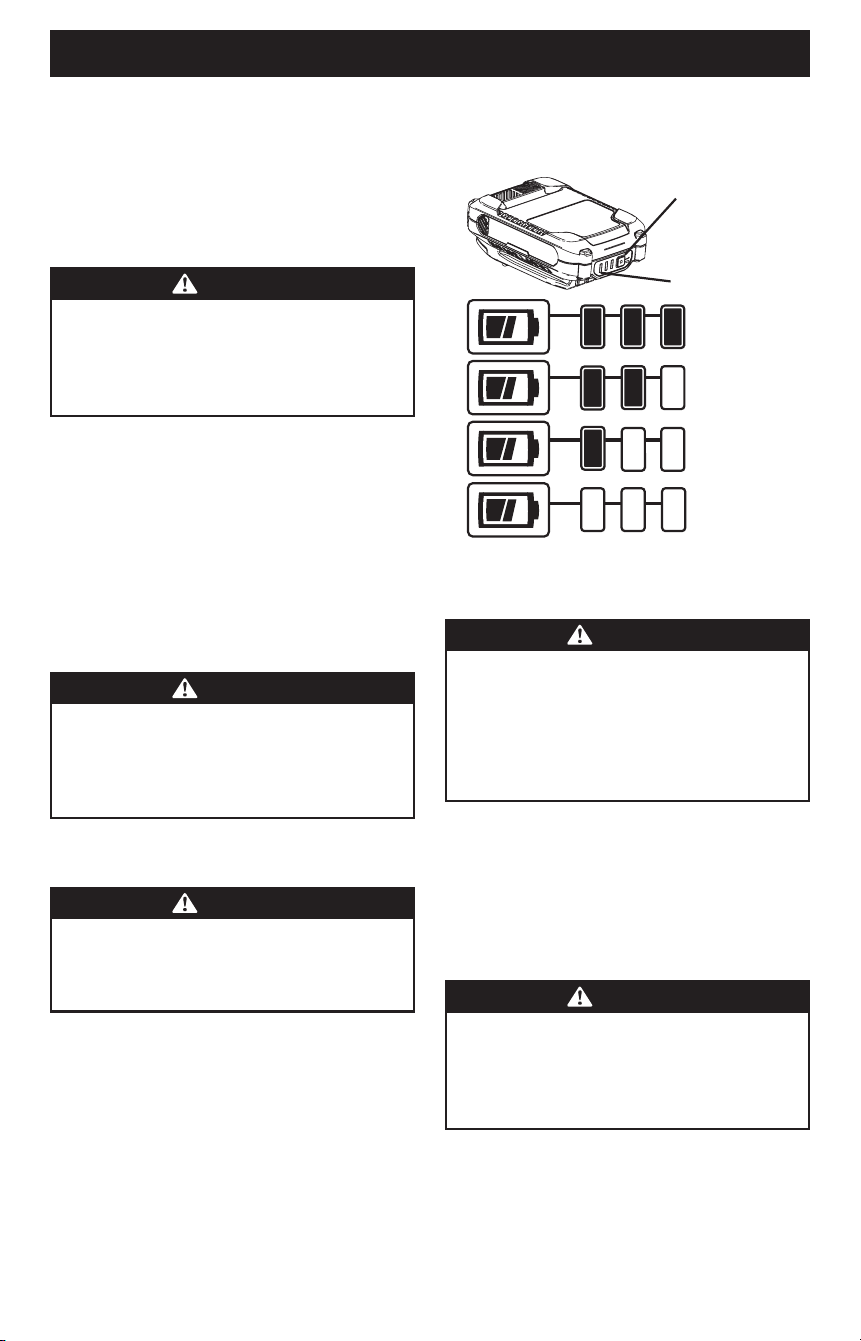

1. Press the battery gauge button on front of the battery pack to
check charge level (Figure 34):
• Charged Battery - One to three lights of the battery gauge
will light to show charge level.
OPERATION
18
USING YOUR LAWN MOWER
Warning
The operation of any lawn mower can result in foreign
objects being thrown into the eyes, which can damage
your eyes severely. Always wear safety glasses while
operating the mower, or while performing any
adjustments or repairs.
Be sure lawn is clear of stones, sticks, wire, or other objects which
could damage lawn mower or engine. Such objects could be
thrown by the blade in any direction and cause serious personal
injury to the operator and helpers.
Bail Drive Control
1. Once the engine is running, squeeze the bail drive control
against the upper handle to propel mower.
2. Release the bail drive control to stop mower from propelling.
Single Lever Drive Control
1. Once the engine is running, squeeze the single lever drive
control against the upper handle to propel mower.
2. Release the single lever drive control to slow down or stop
mower from propelling.
Dual Lever Drive Controls

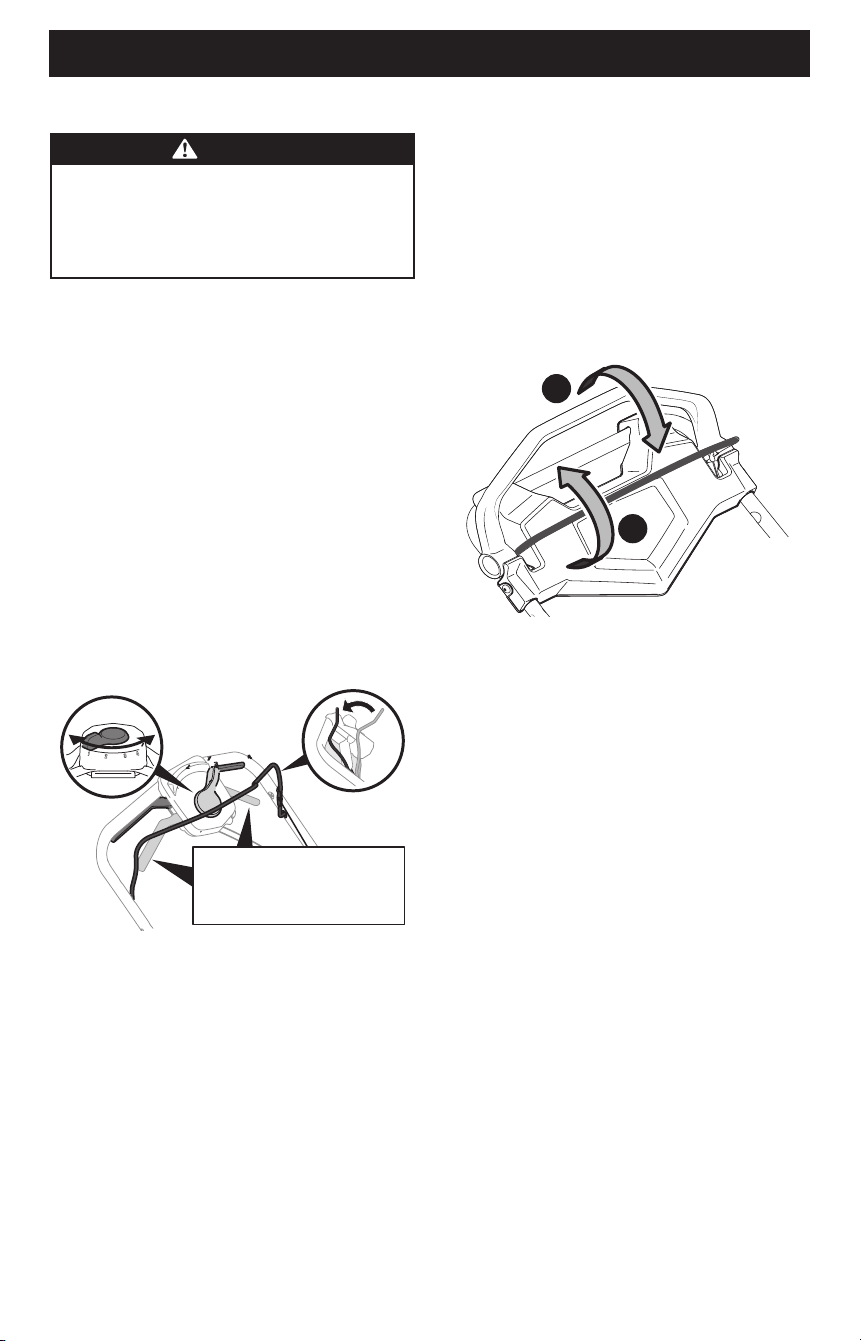

1. Once the engine is running, and while continuing to hold the
blade control down, squeeze either (or both) drive controls
against the upper handle to propel mower (Figure 35).
Engage the right, the left or
both the right and left control
levers to propel the mower
Figure 35
2. Release the dual lever drive controls to slow down or
stop mower.
3. Speed Control (if equipped) - To change speed, move speed
control to the desired speed.
NOTE: When selecting a drive speed, use the first speed
until you are comfortable and familiar with the operation of
the mower.
IMPORTANT! If you are shifting speeds while the mower is
stationary it may be difficult to shift into first speed under
certain conditions. This is easily remedied by briefly engaging
the drive lever.
NOTE: Your mower is equipped with an advanced internal drive
system for ease of use and smooth shifting. When turning or
pulling the unit rearward, you may notice higher than normal
resistance in the rear wheels under certain conditions. This is
perfectly normal and can be remedied by allowing the unit to
roll forward slightly without the drive lever(s) engaged before
pulling backwards.
Premium Drive Control
1. Once the engine is running and while continuing to hold the
blade and drive controls together, push the drive control
forward to propel mower. The farther the control is pushed
forward, the faster the mower will propel (Figure 36).

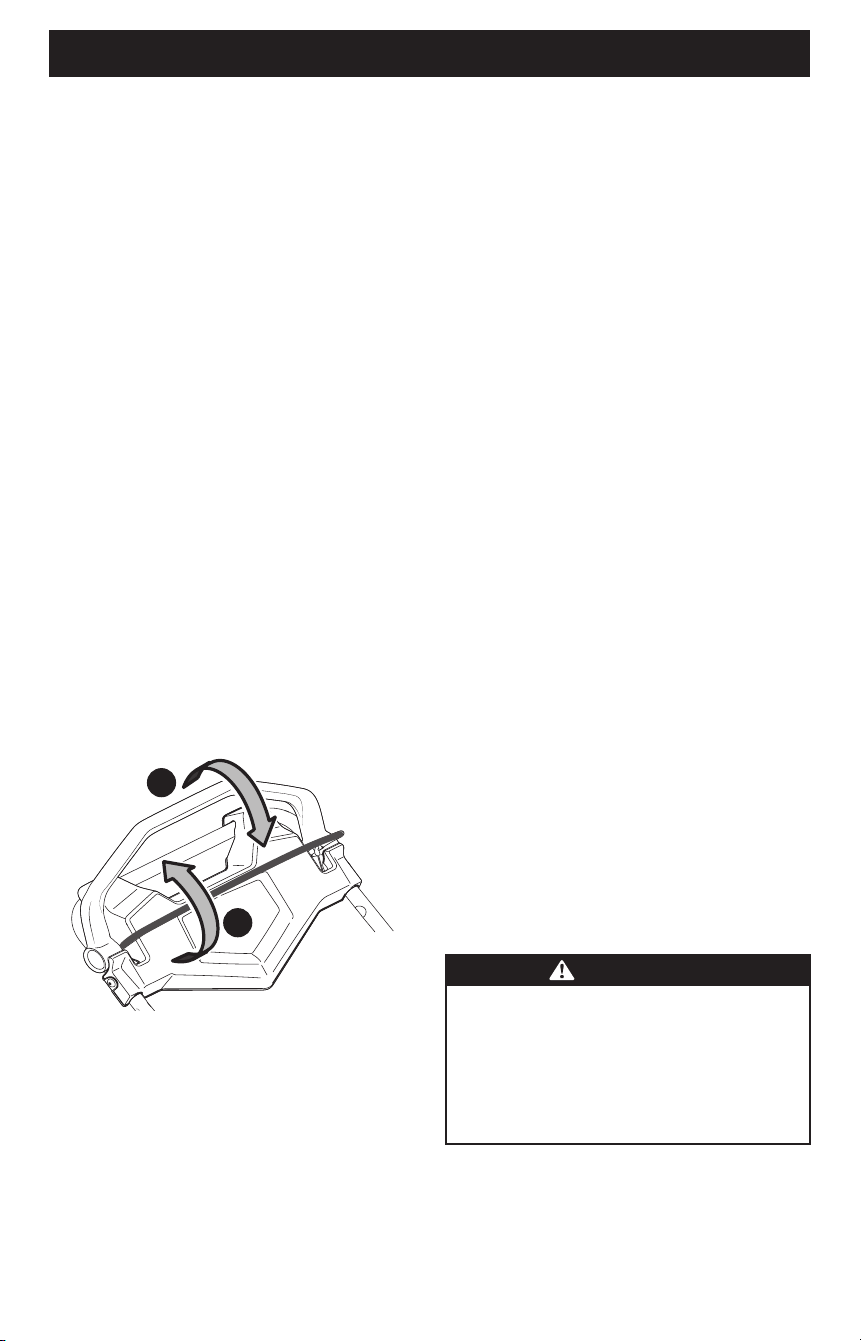

1
2
Figure 36
2. Once pressure is released from the control it will return to the
neutral position and the drive will be disengaged and mower
will stop.
NOTE: For ease of use, while gripping the controls,
simply lock your wrist and elbows and walk - the unit will
automatically adjust to your speed.
USING SIDE DISCHARGE CHUTE
(IF EQUIPPED)
To use the mower without mulching or collecting grass, remove
the grass catcher and ensure the rear mulch plug (if equipped) is
installed. Allow the rear discharge door to close the rear opening
of mower. Refer to Attaching Side Discharge Chute or Side
Discharge Blower (if equipped) on page 11.
USING MOWER AS A MULCHER (IF EQUIPPED)
For mulching grass, remove the grass catcher or side discharge
chute from the mower. When you remove the grass catcher from
the mower, ensure the rear mulch plug (if equipped) is installed
and allow the rear discharge door to close the rear opening of
mower. When you remove the side discharge chute, the mulching
plug will close. For effective mulching, do not cut wet grass.
If the grass has been allowed to grow in excess of 4 inches,
mulching is not recommended. Use the grass catcher to collect
clippings instead.
OPERATION
19

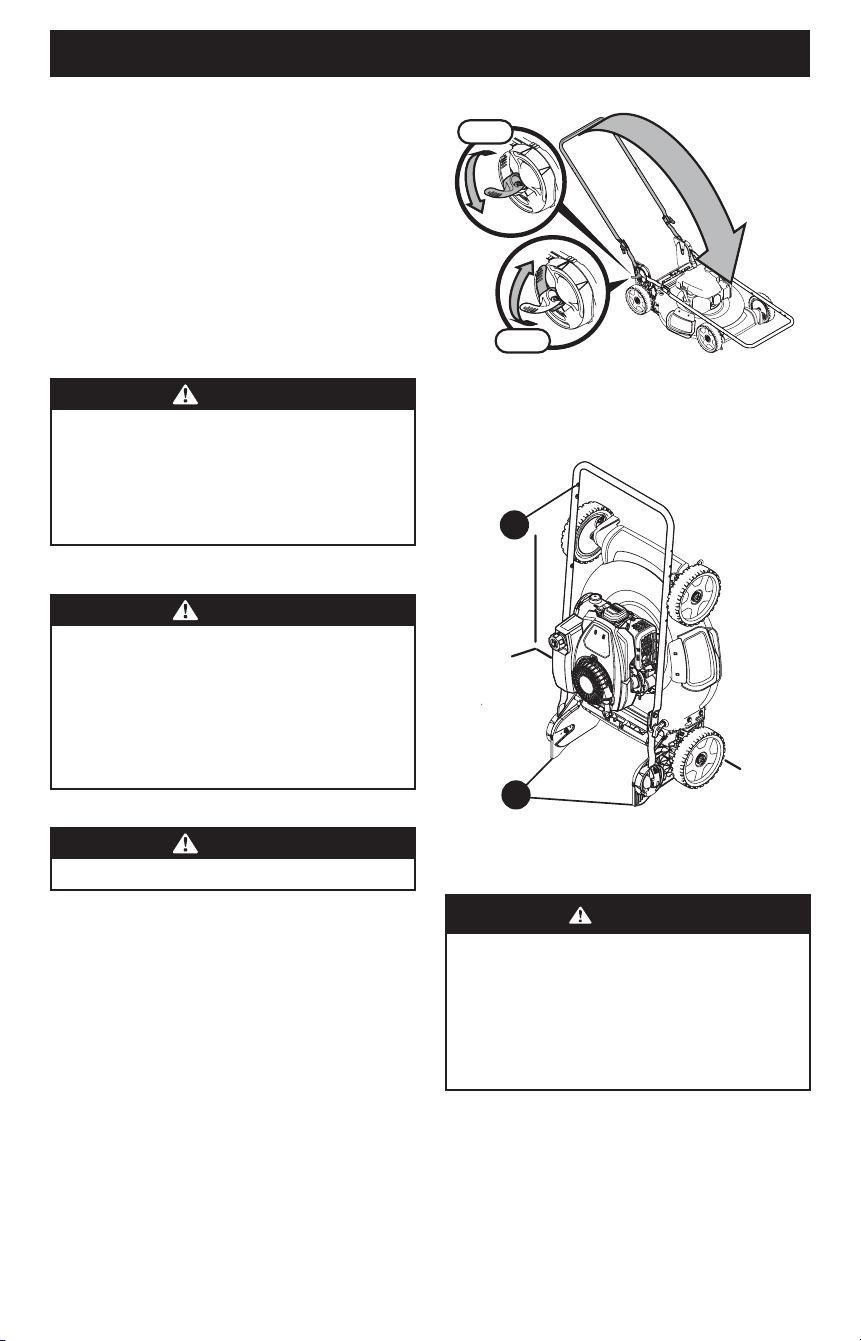

Unlock
Lock
Figure 37
6. Lifting from the handle (a), tilt the mower up onto the rear
wheels and back of the handle bracket (b) (Figure 38).
7. Position the mower so that the blade is facing a wall.
b
a
Figure 38
Removing the Mower from Storage
Warning
When moving the mower or unfolding the handle do
not put hands or feet near or under the cutting deck.
Otherwise serious injury may occur.
To prevent accidentally starting the mower engine when
unfolding the handle, do not hold the blade control
against the upper handle. Otherwise serious injury
may occur.
1. Holding the mower by the upper handle, gently set the
mower down on all four wheels.
2. To unfold the handle, unlock the two handle release levers
(Figure 37, inset) and perform STEPS 5-8 in Set-up, Vertical
Storage Handle on page 9.
USING MOWER WITH GRASS CATCHER
(IF EQUIPPED)
You can use the grass catcher to collect clippings while you are
operating the mower.
1. Attach grass catcher, refer to Attaching the Grass Catcher (if
equipped) on page 10. Grass clippings will automatically
collect in bag. Operate mower until grass bag is full.
2. Stop engine by releasing the blade control. Make sure that the
engine has come to a complete stop.
3. Lift rear discharge door and pull grass bag up and away from
the mower to remove the bag. Dispose of the grass clippings
and reinstall the bag when complete.
Warning
If you strike a foreign object, stop the engine. Disconnect
the spark plug wire, thoroughly inspect mower for
any damage, and repair damage before restarting
and operating. Extensive vibration of mower during
operation is an indication of damage. The mower should
be promptly inspected and repaired.
VERTICAL STORAGE MOWER (IF EQUIPPED)
Warning
Standing a mower without the vertical storage feature in
the upright position may cause damage to the engine or
cause a fuel or oil leak.
Only mowers with the vertical storage feature include an
engine that can be stored in the upright position.
Do not store the mower outside or in damp area. Store
mower in a dry, clean area.
Storing the Mower
Warning
Wait for engine to cool before wiping or storing.
IMPORTANT! Before storing the mower in the vertical position
ensure the fuel level is at or below the recommended fill level.
Refer to the Engine Operator’s Manual.
1. Using compressed air or dry rag clean the outside of the
mower and remove any debris from around the engine.
2. If equipped, remove the starting key.
3. Unlock the two handle release levers (Figure 37, inset).
4. Fold the handle forward to the storage position
(Figure 37). Do not crimp blade control cable or the drive
control cable (if equipped) while lowering the handle.
5. Lock the two handle release levers (Figure 37, inset).
20
PRODUCT CARE
Warning
Before performing any type of maintenance/service, disengage all controls and stop the engine. Wait until all moving parts
have come to a complete stop. Allow the engine to cool. Disconnect spark plug wire and ground it against the engine to
prevent unintended starting.
GENERAL RECOMMENDATIONS
• Always observe safety rules on the mower and in the
manual(s) when performing any maintenance.
• The warranty on this mower does not cover items that have
been subjected to operator abuse or negligence. To receive
full value from warranty, operator must maintain the mower
as instructed here.
• Changing of engine-governed speed will void
engine warranty.
• Check that all hardware is in place and secure and tight
before each use and before off season storage.
LUBRICATION
Blade Control
Lubricate pivot points on the blade control at least once a season
and before storage with light oil. This control must operate freely
in both directions (Figure 39).
Wheels
Lubricate all wheel hubs/axles at least once a season and before
storage with light oil (Figure 39).
Figure 39
ENGINE MAINTENANCE
Annually check the engine mounting bolts torque: Min. 29.2
ft-lbs (39.6 N-m), Max. 41.7 ft-lbs (56.3 N-m).
Refer to the Engine Operator’s Manual packed with your
mower for a detailed description of all engine-related service
specifications and storage.
If engine fails to start, runs erratic, overheats, skips (hesitates) or
idles poorly refer to the Engine Operator’s Manual.
IMPORTANT! Check engine oil level before each use. Refer to
Engine Operator’s Manual.
Clean Engine
• Before every use, clean grass, chaff or accumulated
debris from engine. Keep linkage, spring and controls
clean. Keep area around and behind muffler free of any
combustible debris.
• Keeping engine clean allows air movement around engine.
• Engine parts should be kept clean to reduce the risk of
overheating and ignition of accumulated debris.
CaUTiOn
Do not use water to clean engine parts. Water could
contaminate fuel system. Use a brush or dry cloth.
MOWER MAINTENANCE
Deck Wash (if equipped)
Your mower’s deck may be equipped with a deck wash system.
Use the deck wash to rinse grass clippings from the deck’s
underside and prevent the buildup of corrosive chemicals.
Complete the following steps AFTER EACH MOWING:
1. Push the mower to a level, clear location on your lawn. Ensure
your garden hose can reach your mower.
CaUTiOn
Make certain the mower’s discharge chute is directed
AWAY from your house, garage, parked cars, etc.
2. Remove the fast attach deck wash nozzle from the mower
deck and thread it onto the end of your garden hose.
3. Attach garden hose with the deck wash nozzle to the water
port on your deck’s surface (Figure 40).
4. Turn the water ON.
5. Start the engine as described in the Engine
Operator’s Manual.
6. Run the engine for a minimum of two minutes, allowing the
underside of the cutting deck to thoroughly rinse.
7. Release blade control to stop the engine and blade.
8. Turn the water OFF and detach the deck wash nozzle from the
water port on your deck’s surface.
9. After cleaning your deck, restart the mower. Keep the engine
and blade running for a minimum of two minutes, allowing
the underside of the cutting deck to thoroughly dry.
Figure 40
PRODUCT CARE
21

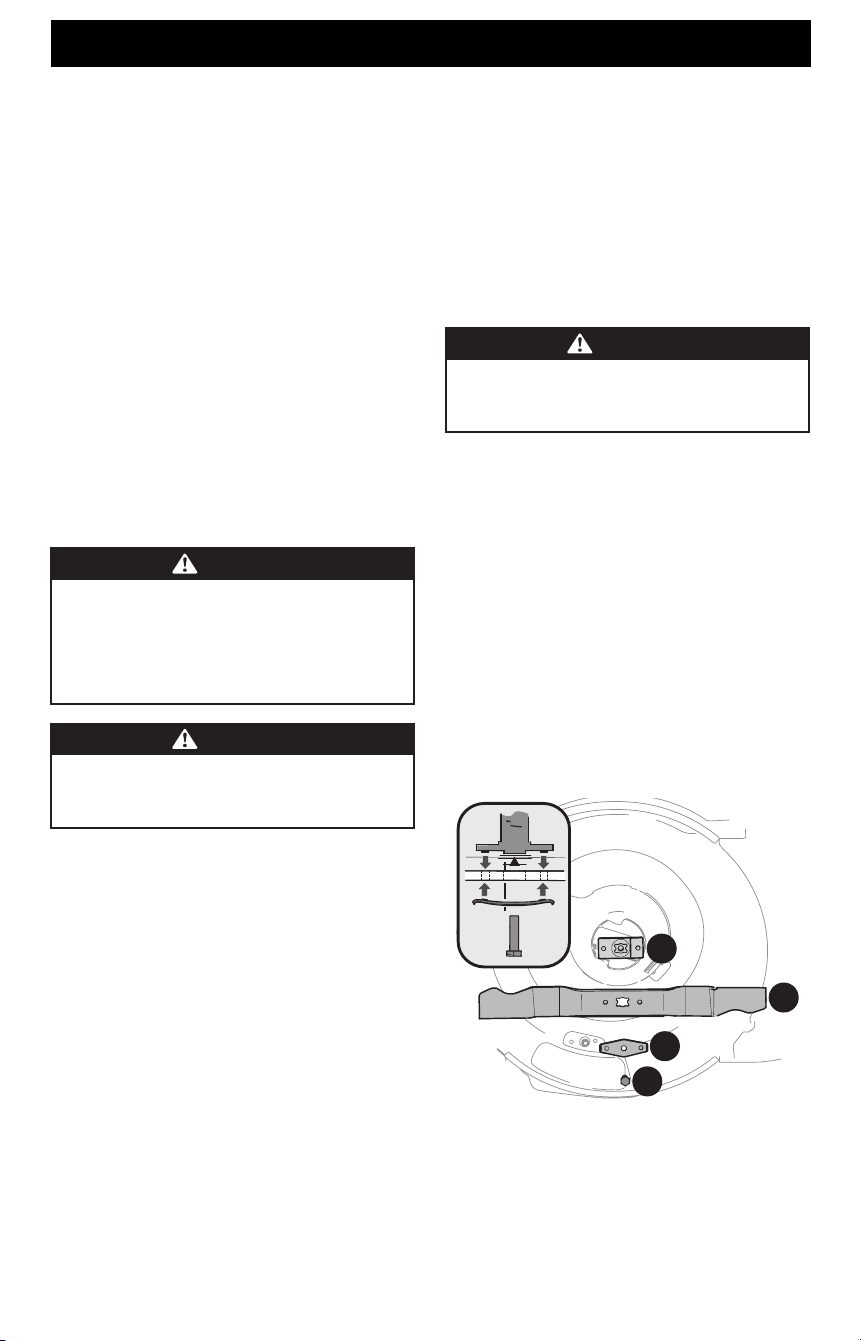

5. Remove blade (c) and blade adapter (d) from the crankshaft
(Figure 41).
6. Remove blade from the blade adapter for testing balance.
a. Balance the blade on a round shaft screwdriver to check.
b. Remove metal from the heavy side until it
balances evenly.
NOTE: When sharpening the blade, follow the original
angle of grind. Grind each cutting edge equally to keep the
blade balanced.
Warning
An unbalanced blade will cause excessive vibration when
rotating at high speeds. It may cause damage to engine
and blade could break causing personal injury.
7. Lubricate the engine crankshaft and the inner surface of the
blade adapter with light oil (Figure 41, inset).
a. Slide the blade adapter (d) onto the engine crankshaft.
b. Place the blade on the adapter such that the side of the
blade marked “Grass Side” (or with part number) faces the
ground when the mower is in the operating position.
c. Make sure that the blade is aligned and seated on the
blade adapter flanges.
8. Place blade bell support (b) on the blade (c). Align notches on
the blade bell support with small holes in blade.
9. Replace hex bolt (a) and tighten hex bolt to torque: Min. 37.5
ft-lbs (50.8 N-m), Max. 50.0 ft-lbs (67.8 N-m).
NOTE: To ensure safe operation of your mower, periodically check
the blade bolt for correct torque.
d
a
c
b
Figure 41
Deck Cleaning
At least once a season and before storage, clean the underside
of the mower deck to prevent build-up of grass clippings or
other debris.
1. Allow the engine to run until it is out of fuel. Do not attempt
to pour fuel from the engine. Disconnect spark plug wire.
Refer to Engine Operator’s Manual.
2. Turn mower on its side keeping the muffler side down and
making sure that the air filter and the carburetor are facing
up. Hold mower firmly.
3. Scrape and clean the underside of the deck with a suitable
tool. Do not spray with water.
IMPORTANT! Do not use a pressure washer or garden hose to
clean your mower. These may cause damage to bearings, or
the engine. The use of water will result in shortened life and
reduce serviceability.
4. Put the mower back on its wheels on the ground.
BLADE CARE
Warning
Wait for the blade to stop completely before performing
any work on the mower or to remove the grass catcher.
Check blade stopping time is within 3 seconds. If
blade does not stop within 3 seconds contact your
Service Center.
Warning
When removing the cutting blade for sharpening or
replacement, protect your hands with a pair of heavy
gloves or use a heavy rag to hold the blade.
Annually check the mower blade mounting bolt torque: Min. 37.5
ft-lbs (50.8 N-m), Max. 50.0 ft-lbs (67.8 N-m).
Periodically inspect the blade and blade adapter for bends or
cracks, especially if you strike a foreign object or experience
excessive vibration. Replace when necessary. Follow the steps
below for blade service:
1. Allow the engine to run until it is out of fuel. Do not attempt
to pour fuel from the engine.
2. Disconnect spark plug wire. Refer to Engine
Operator’s Manual.
3. Turn mower on its side keeping the muffler side down
and making sure that the air filter and the carburetor are
facing up.
4. Remove bolt (a) and blade bell support (b) which hold
the blade and the blade adapter to the engine crankshaft
(Figure 41).
PRODUCT CARE
22
3. Install the battery box cover and close the charging
port cover.
CHARGING BATTERY (IF EQUIPPED)
Warning
The battery contains corrosive fluid and toxic material;
handle with care and keep away from children. Do
not puncture, disassemble, damage, or incinerate the
battery. Explosive gases could be vented during charging
or discharging. Use in a well-ventilated area, away from
sources of ignition.
Charge the battery at initial setup, at end of the season, after
extended periods of non-use, and as needed.
The battery may need to be charged more often if stopping and
starting the mower frequently during each cut throughout the
season, such as when bagging.
NOTE: The specially designed plug on the charger lead will only
fit into the charging port on the battery box.
NOTE: The battery must be stored with a full charge. Extended
storage of a discharged battery will reduce life and capacity of
the battery. For optimal battery life, charge the battery once per
month while in storage.
IMPORTANT! Do not remove the battery from the battery box for
any reason other than replacement.
1. Open the charging port cover (a) and plug the charger lead (b)
into the charging port (c) (Figure 44).
2. Plug the battery charger (d) into a standard 120V household
outlet (Figure 44).
a
b
d
c
Figure 44
3. Charge battery for 8 to 10 hours before initial use. Do not
charge longer than 12 hours.
IMPORTANT! Always plug charger lead into charging port
first, and then plug battery charger into 120V standard
household outlet. Follow this order of steps every time you
charge the battery.
4. After charging, disconnect the charger from outlet first, then
disconnect the charger lead from the charging port.
5. Close the charging port cover.
BELT CARE
A damaged or worn belt may prevent the mower from self-
propelling. Periodically inspect the belt and pulley system for
damage or wear. If necessary contact an authorized Service
Center to have belt replaced.
NOTE: Several components must be removed in order to change
the mower’s drive belt. See an authorized Service Center to have
belt replaced.
REPLACING BATTERY (IF EQUIPPED)
Warning
Batteries contain sulfuric acid which may cause burns.
Do not short circuit or damage batteries in any way. Do
not put batteries in fire as these may burst or release
toxic materials.
1. Removing the battery (Figure 42):
a. Open the charging port cover (a) and remove the battery
box cover (b).
b. Disconnect the positive and negative leads from the
battery (c).
c. Lifting up, remove the battery from the battery box.
a
b
c
Figure 42
2. Installing the battery (Figure 43):
a. Insert the battery (c) into the battery box.
b. Connect the positive lead (red) to the positive (+)
terminal (d).
c. Connect the negative lead (black) to the negative (-)
terminal (e).
e
d
(+)
(-)
c
Figure 43
PRODUCT CARE
23
CHARGING THE BATTERY PACK (IF EQUIPPED)
IMPORTANT! Refer to instructional manual supplied with
battery charger for charging, maintenance and battery disposal
instructions (Figure 45).
Warning
The battery contains corrosive fluid and toxic material;
handle with care and keep away from children. Do not
puncture, disassemble, mutilate, or incinerate the
battery. Explosive gases could be vented during charging
or discharging. Use in a well-ventilated area, away from
sources of ignition.
Warning
Read all safety warnings, instructions, and cautionary
markings for the battery pack, charger, and product.
Failure to follow the warnings and instructions may
result in electric shock, fire, and/or serious injury.
Figure 45
BATTERY DISPOSAL
IMPORTANT! This procedure refers to mowers equipped with a
battery in an enclosed battery box. For mowers equipped with a
removable battery pack, refer to instructional manual supplied
with battery charger for disposal instructions.
Disposing of Damaged or Worn-Out Batteries
Warning
The following toxic and corrosive material is used in this
battery: SULFURIC ACID, a toxic material.
Warning
To prevent contamination of the environment, contact
your local waste disposal agency for specific instructions
before disposing of damaged or worn-out lithium-ion
batteries. Take batteries to a local recycling and/or
disposal center, certified for lithium-ion battery disposal.
Warning
Do not use broken or cracked batteries, even if there is
no leakage. Replace damaged or worn-out batteries with
new batteries. DO NOT ATTEMPT TO REPAIR BATTERIES!
Repair attempts may result in severe personal injury, due
to explosion or electrical shock.
To avoid personal injury and damage to the environment:
• Do not attempt to remove or destroy any of the battery
components. Do not open or mutilate the battery. If a leak
develops, released electrolytes are corrosive and toxic. Do
not get the solution in your eyes or on your skin, and do not
swallow it.
• Do not dispose of the battery in the regular household trash.
• Do not dispose of the battery in a fire. The cell may explode.
• Do not dispose of the battery where it will become part of any
waste landfill or municipal solid waste stream.
• Cover the battery terminals with heavy-duty adhesive tape.
• Dispose of the battery according to local, state and
federal regulations.
• Dispose of the battery promptly.
Batteries Labeled with the Call2Recycle
Battery Seal
about Call2recycle Battery
Seals - Call2Recycle’s industry
steward program helps battery
and product manufacturers fulfill
recycling requirements in the U.S. and
Canada, including compliance with
extensive state, provincial and federal
regulations, such as the Mercury-
Containing and Rechargeable Battery Act (The Battery Act).
Call2Recycle® Licensees/Industry Stewards, participating battery
and product manufacturers and marketers, purchase the rights
to imprint the Call2Recycle Battery Seals on their rechargeable
batteries and products. When you see the Call2Recycle Battery
Seal, you can feel confident knowing that your battery or product
can be safely and responsibly recycled.
about Call2recycle - Since 1994, Call2Recycle has diverted
more than 75 million pounds of rechargeable batteries from local
landfills and established a network of 30,000 recycling drop-off
locations. More than 200 battery and/or product manufacturers,
Call2Recycle Industry Stewards, have united to ensure that
batteries are responsibly recycled when they reach their end of
life and fund the program that is operated by Call2Recycle, Inc., a
501(c)4 nonprofit public service organization.
To locate the nearest recycling center, please call
1-800-822-8837.
Prácticas de operación seguras • Conguración • Funcionamiento • Cuidado del producto
Cortadora de césped autopropulsada
NOTA: este Manual del Operador corresponde a varios modelos. Las características pueden variar según los modelos. No
todas las características que se incluyen en este manual se aplican a todos los modelos y el modelo que se ilustra aquí
puede diferir del suyo.
aDVerTenCia
Lea y cumpla todas las reglas e instrucciones de seguridad de este manual antes de intentar operar esta máquina.
Si no sigue estas instrucciones, se pueden provocar lesiones personales - GUARDE ESTAS INSTRUCCIONES.
Registro de Información
del Producto
Antes de configurar y hacer funcionar su nueva cortadora
de césped, por favor localice la placa de modelo en el
equipo y registre la información en el espacio de la
derecha. Encontrará la placa de modelo parándose en la
posición del operador y mirando sobre la parte posterior
de la plataforma. Necesitará esta información si tiene que
solicitar soporte técnico a través de nuestro sitio web, el
Departamento de Atención al Cliente, o de un distribuidor
local de servicio autorizado.
Número de modelo
Número de serie
Inglés (English) .............................................................................................................Página 1
Español ......................................................................................................................Página 24
Francés (French) ........................................................................................................ Página 48
Formulario No. 769-27024
(10 de septiembre de 2024)
Manual del OperadOr
25
PRÁCTICAS DE OPERACIÓN SEGURAS
INFORMACIÓN GENERAL
1. Lea, entienda y cumpla todas las instrucciones que figuran
sobre la cortadora de césped y en los manuales antes de
intentar armar la unidad y utilizarla. Guarde este manual en
un lugar seguro para consultas futuras y periódicas, así como
para solicitar repuestos.
2. Familiarícese con todos los controles y con el uso adecuado
de los mismos.
3. No permita nunca que los niños menores de 14 años utilicen
esta cortadora de césped. Los niños de 14 años en adelante
deben leer y entender las instrucciones y prácticas de
operación seguras contenidas en este manual y sobre la
cortadora de césped, y deben ser entrenados y supervisados
por un adulto.
4. Nunca permita que los adultos operen esta cortadora de
césped sin recibir antes la instrucción apropiada.
5. Almacene la cortadora en una zona limpia y seca. No
la almacene cerca de productos corrosivos, como por
ejemplo fertilizantes.
6. Si se presentan situaciones que no están previstas en este
manual, sea cuidadoso y use el sentido común. Póngase en
contacto con su representante de atención al cliente para
obtener ayuda.
7. De conformidad con la Comisión de Seguridad de Productos
para el Consumidor de los Estados Unidos (CPSC) y la Agencia
de Protección Ambiental de los Estados Unidos (EPA), este
producto tiene una vida útil estimada de siete (7) años,
en condiciones normales de uso. Al final de su vida útil, se
deberá solicitar una inspección del producto anualmente a
fin de asegurarse de que todos los sistemas mecánicos y de
seguridad funcionen adecuadamente, de manera segura y
no estén excesivamente desgastados. Si no lo hace, puede
ocasionar accidentes, lesiones o la muerte.
PREPARATIVOS ANTERIORES AL USO
1. Revise minuciosamente el área donde se va a usar la
cortadora de césped. Saque todas las piedras, palos, cables,
huesos, juguetes y otros objetos extraños con los que podría
tropezar o que podrían ser arrojados por la cuchilla. Los
objetos arrojados por la máquina pueden producir lesiones
personales graves.
2. Para evitar lesiones por contacto con la cuchilla o un objeto
arrojado, permanezca en la zona del operador detrás de
las manijas de la cortadora. Indique a los asistentes que
permanezcan al menos a 75 pies (23 metros) de la cortadora
mientras está en funcionamiento. Mantenga a observadores,
niños y mascotas en interiores durante el funcionamiento
de la cortadora de césped. Detenga la cortadora de césped si
alguien entra en la zona.
3. Esté atento a la cortadora de césped y a la dirección de
descarga de los aditamentos y no apunte la descarga de la
cortadora en dirección a nadie.
4. Para protegerse los ojos, utilice siempre gafas o anteojos de
seguridad mientras opera la máquina y mientras la ajusta o
repara. Los objetos arrojados que rebotan pueden producir
lesiones graves en los ojos.
5. Utilice zapatos de trabajo resistentes, de suela fuerte, y
pantalones y camisas ajustados. Las ropas sueltas, las alhajas
y el cabello largo pueden engancharse en las piezas móviles.
Se recomienda vestir camisas y pantalones que cubren brazos
y piernas y usar zapatos con puntera de acero.
6. Nunca opere la cortadora descalzo, con sandalias, zapatos
resbalosos o livianos (por ej. de lona).
7. Nunca llene en exceso el depósito de combustible. Llene
el depósito no más de 1” (2.5 cm) por debajo de la base
del cuello de llenado dejando espacio para la expansión
del combustible.
8. Vuelva a colocar la tapa de la gasolina y ajústela bien.
9. Use sólo implementos y accesorios que el fabricante haya
aprobado para esta cortadora de césped. Lea, comprenda
y siga todas las instrucciones incluidas con el accesorio o
implemento aprobado.
FUNCIONAMIENTO
1. Las estadísticas indican que los operadores mayores de 65
años se ven involucrados en un alto porcentaje de lesiones
relacionadas con cortadoras de césped. Estas personas deben
evaluar su capacidad para operar la cortadora de césped de
manera suficientemente segura para protegerse a sí mismos
y a otros de lesiones graves.
2. Muchas lesiones ocurren como resultado de pasar la
cortadora sobre los pies durante una caída provocada al
patinarse o tropezarse. No se sostenga de la cortadora si se
está cayendo, suelte la manija inmediatamente.
3. Nunca tire la cortadora hacia usted mientras camina. Si debe
retroceder con la cortadora para evitar una pared u obstáculo,
mire primero abajo y atrás para evitar tropezarse y luego siga
estos pasos:
aDVerTenCia
Este símbolo indica instrucciones de seguridad importantes que, de no seguirse, pueden poner en peligro su
seguridad personal y/o material y la de otras personas. Lea y cumpla todas las instrucciones de este manual
antes de intentar hacer funcionar esta máquina. Si no sigue estas instrucciones, se pueden provocar lesiones
personales. Cuando vea este símbolo, ¡PRESTE ATENCIÓN A LA ADVERTENCIA!
PeLigrO
Esta máquina está diseñada para ser utilizada respetando las prácticas de operación seguras contenidas en este manual.
Al igual que con cualquier tipo de equipo motorizado, un descuido o error por parte del operador puede producir lesiones
graves. Esta máquina es capaz de amputar dedos, manos y pies y de arrojar residuos. De no respetar las instrucciones de
seguridad siguientes, se pueden ocasionar lesiones graves o la muerte.
PRÁCTICAS DE OPERACIÓN SEGURAS
2626
a. Apártese de la cortadora hasta estirar completamente
sus brazos.
b. Asegúrese de estar en equilibrio y bien parado.
c. Tire de la cortadora lentamente hacia usted, no más allá
de la mitad de la distancia que los separa.
d. Repita estos pasos según sea necesario.
4. No engrane el control de la transmisión (si se incluye)
mientras enciende el motor.
5. El control de la cuchilla es un dispositivo de seguridad.
Nunca intente anular su funcionamiento. De hacerlo, el
dispositivo de seguridad quedaría inoperativo y podrían
producirse lesiones personales por el contacto con la cuchilla
giratoria. El control de la cuchilla debe funcionar bien en
ambas direcciones y regresar automáticamente a la posición
desengranada cuando se lo suelta. La cuchilla continúa
rotando por hasta tres segundos después de que se suelta
el control de las cuchillas. Nunca coloque ninguna parte del
cuerpo en el área de la cuchilla hasta que esté seguro que la
cuchilla ha dejado de girar.
6. Si la cortadora de césped comienza a vibrar de forma extraña,
detenga el motor y busque inmediatamente la causa. La
vibración generalmente advierte que hay algún problema.
7. Nunca opere la cortadora sin estar en su lugar y funcionando
el escudo apropiado, la cubierta de descarga, el colector
de césped, el control de la cuchilla u otros dispositivos de
seguridad y protección. Nunca opere la cortadora si los
dispositivos de seguridad están dañados. De lo contrario
podrían producirse lesiones personales.
8. Cuando encienda el motor, jale de la cuerda lentamente hasta
que sienta resistencia, luego jale rápidamente. El repliegue
rápido de la cuerda de arranque (retroceso o rebote) le
jalará la mano y el brazo hacia el motor más rápido de lo que
usted tarda en soltarla. Puede llegar a causar huesos rotos,
fracturas, hematomas y esguinces.
9. No ponga las manos ni los pies cerca de las piezas rotatorias
ni debajo de la plataforma de corte. El contacto con la(s)
cuchilla(s) puede amputar manos y pies.
10. Esté atento a los hoyos, surcos, baches, rocas, u otros
objetos ocultos. Los terrenos desnivelados u objetos ocultos
pueden causar derrapes y/o caídas. El césped alto puede
ocultar obstáculos.
11. La cortadora está diseñada para cortar césped residencial
normal, con una altura no mayor a 7” (17.5 cm). No intente
cortar césped demasiado crecido, seco (como un pastizal) ni
pilas de hojas secas.
12. Planifique el patrón de corte para evitar que la descarga de
material se realice hacia caminos, veredas, asistentes, etc.
Evite descargar material contra una pared u obstrucción,
ya que esto podría hacer que el material descargado rebote
contra el operador.
13. Apague el motor y espere hasta que la cuchilla se detenga
completamente antes de retirar el colector de césped o de
destapar la tolva. La cuchilla de corte sigue girando por hasta
tres segundos después de soltar el control de la cuchilla.
Nunca coloque ninguna parte del cuerpo en el área de la
cuchilla hasta que esté seguro de que el motor está apagado y
la cuchilla ha dejado de girar.
14. Una puerta de descarga, tolva o adaptador para abono
faltante o dañado puede provocar lesiones por contacto con
la cuchilla o por objetos arrojados.
15. Nunca opere la cortadora de césped si no están bien
colocados la puerta de descarga, la tolva, el adaptador para
abono o el colector de césped completo.
16. Detenga la cuchilla de la cortadora de césped cuando cruce
caminos o senderos de gravilla y cuando no esté cortando
el césped.
17. Corte el césped solamente con luz de día o con una buena
luz artificial.
18. No opere la cortadora de césped estando bajo los efectos del
alcohol o de drogas.
19. El silenciador y el motor están a temperatura muy alta y
pueden provocar lesiones graves por quemaduras. No los
toque. Deje que se enfríe la cortadora de césped al menos
durante 5 minutos antes de almacenarla o intentar cualquier
tarea de mantenimiento.
20. Nunca encienda un motor en interiores o en espacios
cerrados o con poca ventilación. El escape del motor contiene
monóxido de carbono, un gas inodoro y letal.
NIÑOS
1. Si el operador no está atento a la presencia de niños, se
pueden producir accidentes trágicos. Por lo general a los
niños les atraen las cortadoras y la actividad de cortar el
césped. Los niños no son conscientes de los peligros. Nunca
asuma que los niños permanecerán donde los vio por
última vez.
2. Mientras la cortadora está en funcionamiento, mantenga a
observadores, niños y mascotas en interiores bajo la atenta
supervisión de un adulto responsable que no sea el operador.
Detenga la cortadora de césped si alguien entra en la zona.
3. Esté alerta y apague la cortadora si un niño u observador
ingresa al área.
4. No permita nunca que los niños menores de 14 años utilicen
esta cortadora de césped. Los niños de 14 años en adelante
deben leer y entender las instrucciones y prácticas de
operación seguras contenidas en este manual y sobre la
cortadora de césped, y deben ser entrenados y supervisados
por un adulto.
5. Esta cortadora de césped es un equipo motorizado de
precisión, no un juguete. Por lo tanto, tenga mucho cuidado
en todo momento. Esta cortadora de césped fue diseñada
para realizar una sola tarea: cortar el césped. No la utilice para
ningún otro fin.
6. Tenga mucho cuidado al aproximarse a esquinas ciegas,
puertas, arbustos, árboles u otros objetos que puedan
obstaculizarle la vista de un niño que pudiese correr al
encuentro de la cortadora.
7. Mantenga a los niños alejados de motores en marcha o
calientes. Pueden sufrir quemaduras al tocar un motor o
silenciador caliente.
8. Si su cortadora de césped viene equipada con una Llave
Pulsadora de Encendido Eléctrico, quite la llave cuando deje
sola la cortadora para evitar que una persona sin autorización
la maneje. Asegúrese de que la llave quede fuera del alcance
de niños pequeños.
PRÁCTICAS DE OPERACIÓN SEGURAS
27
FUNCIONAMIENTO EN PENDIENTES
1. Las pendientes son un factor importante en los accidentes
ocasionados por derrapes y caídas y pueden producir lesiones
graves o incluso la muerte. Todas las pendientes requieren
precaución extra. Si no se siente seguro en una pendiente, no
corte el césped.
2. Para su seguridad, antes de usar la cortadora de césped
mida cualquier pendiente que haya. Use un dispositivo de
medición de pendientes además del indicador de pendiente
que se incluye como parte de este manual para medir las
pendientes antes de operar esta cortadora de césped en una
zona inclinada o con pendientes. Para medir las pendientes,
también se pueden usar aplicaciones de teléfonos
inteligentes. Si la pendiente es de más de 15° (25%) medida
por el indicador de pendiente o un dispositivo de medición de
pendientes, no haga funcionar esta cortadora de césped en
ese sector pues podría causar lesiones graves.
3. No corte el césped en pendientes de más de 15° (25%).
4. Siempre corte el césped de forma transversal a la pendiente,
nunca hacia arriba y hacia abajo.
5. La cortadora de césped podría acelerarse al colocarla cuesta
abajo, siempre debe colocarla cuesta arriba. Mantenga
siempre el control de la cortadora de césped.
6. No corte el césped húmedo. Si no está firmemente parado,
podría resbalarse.
7. No opere la cortadora de césped en ninguna condición en
la que se comprometan la tracción o estabilidad. Asegúrese
siempre de estar bien afirmado. Si resbala y cae puede
lesionarse gravemente. Si siente que pierde el equilibrio
o deja de estar bien afirmado, suelte inmediatamente la
manija de control de la cuchilla y la cuchilla dejará de girar
en 3 segundos.
8. Manténgase a por lo menos 3 pies (1 metro) de barrancos,
zanjas o terraplenes o del borde del agua. Podría perder el
equilibrio o dejar de estar bien afirmado.
INCENDIOS Y COMBUSTIBLE
1. Sea sumamente cuidadoso al manipular gasolina para
evitar lesiones personales y daños materiales. La gasolina es
sumamente inflamable y sus vapores son explosivos. Si se
derrama gasolina encima o sobre la ropa se puede lesionar
gravemente ya que se podría prender fuego. Lávese la piel y
cámbiese de ropa de inmediato.
2. Apague todos los cigarrillos, cigarros, pipas y otras fuentes
de encendido.
3. Use sólo un recipiente de combustible (gasolina)
portátil aprobado.
4. Nunca saque la tapa del combustible ni agregue combustible
mientras el motor está caliente o en marcha. Deje que el
motor se enfríe por lo menos 5 minutos antes de volver a
cargar combustible.
5. Nunca cargue combustible a la cortadora de césped
en interiores.
6. Nunca guarde la cortadora de césped o el recipiente
de combustible en un espacio cerrado donde haya una
llama abierta, chispas o luz piloto, como por ejemplo de
calentadores de agua, calefactores de ambientes, hornos,
secadores de ropa u otros aparatos a gas.
7. Limpie el combustible que se pueda haber derramado sobre
el motor y la cortadora de césped. Limpie los derrames de
combustible o aceite y elimine los residuos empapados con
gasolina. Traslade la cortadora de césped a otra zona. Espere
al menos 5 minutos antes de arrancar el motor.
8. Para reducir el riesgo de incendio mantenga la cortadora
limpia de pasto, hojas y de acumulación de otros escombros.
Siga las instrucciones de la sección Cuidado del producto para
mantener su cortadora de césped libre de residuos.
9. Nunca llene en exceso el depósito de combustible. Llene
el depósito no más de 1” (25 mm) por debajo de la base
del cuello de llenado, para dejar espacio para la expansión
del combustible.
10. Vuelva a colocar la tapa de la gasolina y ajústela bien.
11. Deje que la cortadora de césped se enfríe por lo menos 5
minutos antes de cargarle combustible o guardarla.
12. Nunca llene los recipientes en el interior de un vehículo o
camión o caja de remolque con recubrimientos plásticos.
Siempre ubique los recipientes en el piso, lejos del vehículo
antes de llenarlos.
13. Cuando sea factible, retire el equipo a gasolina del camión
o remolque y apóyelo en el suelo para llenarlo. Si esto no
es posible, recargue combustible sobre el remolque con un
recipiente portátil, en lugar de una boquilla dosificadora
de gasolina.
14. Mantenga la boquilla dispensadora en contacto con el borde
del depósito de combustible o con la boca del recipiente
en todo momento, hasta terminar de cargar. No utilice un
dispositivo de bloqueo/apertura de boquilla.
SERVICIO Y MANTENIMIENTO
1. Mantenga la cortadora de césped en buenas condiciones de
funcionamiento. Reemplace las piezas dañadas o gastadas.
2. Para evitar lesiones graves o la muerte, no modifique el
motor de ninguna manera. Si cambia la configuración del
regulador, el motor podría funcionar a velocidades inseguras.
Nunca modifique el ajuste de fábrica del regulador del motor.
No cambie la configuración del regulador del motor ni acelere
demasiado el motor. El regulador del motor controla la
velocidad máxima segura de funcionamiento del motor.
3. Las cuchillas de las cortadoras de césped son filosas. Envuelva
la cuchilla o utilice guantes y extreme las precauciones
cuando les haga mantenimiento.
4. Antes de limpiar, reparar o inspeccionar la máquina,
compruebe que la cuchilla y todas las partes móviles se
hayan detenido. Desconecte el cable de la bujía y póngalo
de manera que haga masa contra el motor para evitar que se
encienda accidentalmente.
5. Verifique que la cuchilla se haya detenido por completo
dentro de los 3 segundos de operar el control de la cuchilla.
Si la cuchilla no se detiene en menos de tres segundos, su
cortadora de césped debe ser revisada por profesionales
de un distribuidor de servicio autorizado. Consulte el
funcionamiento correcto en la sección Cuidado del producto.
PRÁCTICAS DE OPERACIÓN SEGURAS
2828
6. Controle periódicamente el funcionamiento del sistema
de enclavamiento de seguridad, tal como se describe más
adelante en este manual. Si el sistema de enclavamiento
de seguridad no funciona correctamente, lleve su
cortadora de césped a hacerle un servicio profesional de un
distribuidor autorizado.
7. Nunca altere el enclavamiento de seguridad del control de
la cuchilla u otros dispositivos de seguridad. Consulte el
funcionamiento correcto en la sección Cuidado del producto.
8. Controle el par de ajuste del perno de montaje del motor y
cuchilla de la cortadora de césped de acuerdo con la sección
Cuidado del producto de este manual. Además, inspeccione
visualmente la cuchilla en busca de daños (por ejemplo,
desgaste excesivo, abolladuras, rajaduras). Reemplace la
cuchilla únicamente por la cuchilla del fabricante del equipo
original (O.E.M.).
9. El uso de piezas que no cumplen con las especificaciones del
equipo original puede resultar en un rendimiento inadecuado
y poner en peligro la seguridad.
10. Mantenga todas las tuercas, pernos y tornillos bien ajustados
para asegurarse de que la máquina se en uentra en
condiciones de funcionamiento seguras. Controle el ajuste de
todos los elementos de ferretería de acuerdo con la sección
Cuidado del producto.
11. Después de golpear contra algún objeto extraño, detenga el
motor, desconecte el(los) cable(s) de bujía y conecte el motor
a masa. Inspeccione minuciosamente la cortadora de césped
para determinar si está dañada. Repare el daño antes de
volver a arrancar y operar la máquina.
12. Nunca intente ajustar una rueda o la altura de corte ni
efectuar reparaciones mientras el motor está en marcha.
13. Los componentes del colector de césped y la cubierta de
descarga están sujetos a desgaste y daños que podrían
dejar expuestas piezas que se mueven o permitir que se
arrojen objetos. Para proteger su seguridad, verifique
frecuentemente los componentes y reemplácelos
inmediatamente por piezas del fabricante del equipo original
(O.E.M.) únicamente. El uso de piezas que no cumplen con
las especificaciones del equipo original podría producir un
rendimiento inadecuado y además puede comprometer
la seguridad.
14. Mantenga o reemplace las etiquetas de seguridad e
instrucciones según sea necesario.
15. Respete las leyes y reglamentaciones referentes a la
eliminación correcta de combustible, aceite, etc. para
proteger el medio ambiente.
AVISO SOBRE EMISIONES
Los motores tienen la certificación de cumplimiento de las
reglamentaciones de federales para SORE (equipo pequeño
para uso fuera de carreteras), funcionan con gasolina normal y
pueden incluir los siguientes sistemas de control de emisiones:
Modificación de motor (EM) y catalizador de tres vías (TWC) si
están equipados con esos sistemas.
Cuando sea necesario, los modelos están equipados con líneas
de combustible y depósitos de combustible de baja penetración
para controlar las emisiones por evaporación. Por favor, póngase
en contacto con Atención al cliente para obtener información
sobre la configuración del control de emisiones por evaporación
para su modelo.
AMORTIGUADOR DE CHISPAS
aDVerTenCia
Esta cortadora de césped está equipada con un motor
de combustión interna y no debe ser utilizada en o cerca
de un terreno agreste cubierto por bosque, malezas o
hierba a manos que el sistema de escape del motor esté
equipado con un amortiguador de chispas que cumpla
con las leyes locales o estatales correspondientes (en
caso de existir).
Si se utiliza un amortiguador de chispas, el operador lo debe
mantener en condiciones de uso adecuadas. Las leyes federales
se aplican en territorios federales, mientras que los estados
pueden tener leyes individuales.
Puede conseguir el amortiguador de chispas para el silenciador
a través de su distribuidor autorizado de motores más cercano o
poniéndose en contacto con el departamento de servicios, P.O.
Box 361131, Cleveland, Ohio 44136-0019.
INDICADOR DE PENDIENTE
(CUBIERTA POSTERIOR)
aDVerTenCia
Las pendientes son un factor importante en los
accidentes ocasionados por derrapes y caídas y
pueden producir lesiones graves. Todas las pendientes
requieren precaución extra. Si no se siente seguro en
una pendiente, no corte el césped. No corte el césped en
pendientes de más de 15° (25%). Siempre corte el césped
de forma transversal a la pendiente, nunca hacia arriba
y hacia abajo.
PARA DETERMINAR SI UNA PENDIENTE ES DEMASIADO EMPINADA
Y EVITAR RIESGOS, USE EL INDICADOR DE PENDIENTE QUE APARECE
EN LA CUBIERTA POSTERIOR COMO SE MUESTRA.
Para comprobar la pendiente, proceda de la siguiente manera:
1. Abra el manual en la página y dóblela por la línea de puntos.
2. Ubique un objeto vertical que esté sobre la pendiente o
detrás de la misma (p. ej., un poste, un edificio, un cerco, un
árbol, etc.).
3. Alinee cualquiera de los lados del indicador de pendiente con
el objeto.
4. Ajuste el indicador hacia arriba o abajo hasta que la esquina
izquierda toque la pendiente.
5. Si hay una separación por debajo del indicador, significa
que la pendiente es demasiado empinada para una
operación segura.
PRÁCTICAS DE OPERACIÓN SEGURAS
29
SÍMBOLOS DE SEGURIDAD
En esta página, se presentan y describen los símbolos de seguridad que pueden aparecer en esta cortadora de césped. Lea, comprenda y
siga todas las instrucciones que aparecen sobre la cortadora de césped antes de intentar armarla y hacerla funcionar.
Símbolo Descripción
OPESymbol.com
aDVerTenCia - Lea eL ManUaL DeL OPeraDOr - Lea, entienda y cumpla
todas las reglas e instrucciones de seguridad que se incluyen en el manual y sobre
la cortadora de césped antes de intentar utilizar esta cortadora. Si no cumple
con lo que indica esta información, se pueden provocar lesiones personales o la
muerte. Conserve este manual en un lugar seguro para usarlo como referencia
futura habitual.
PeLigrO - eViTe LeSiOneS De aMPUTaCiÓn - No ponga las manos ni los pies
cerca o debajo de la plataforma de corte. El contacto con las cuchillas puede producir
la amputación de manos y pies.
PeLigrO - eViTe LeSiOneS POr OBJeTOS arrOJaDOS - Saque todas las piedras,
palos, cables, huesos, juguetes y demás objetos extraños que puedan ser recogidos
y arrojados por la(s) cuchilla(s) permanezca en la zona del operador detrás de las
manijas de la cortadora. Indique a los asistentes que permanezcan al menos a 75 pies
(23 metros) de la cortadora mientras está en funcionamiento. Detenga la cortadora
de césped si alguien entra en la zona.
PeLigrO - eViTe eL COnTaCTO COn La HOJa DeL niÑO/LeSiOneS COn
OBJeTOS LanZaDOS - Para evitar lesiones por contacto con la cuchilla o un objeto
arrojado, no corte el césped cuando haya niños u otras personas cerca. Mantenga
a observadores, niños y mascotas en interiores durante el funcionamiento de la
cortadora de césped. Permanezca en la zona del operador detrás de las manijas de
la cortadora.
PeLigrO - eViTe LeSiOneS POr OBJeTOS arrOJaDOS - Nunca opere la
cortadora de césped si no está bien colocada la cubierta de descarga o el colector
de césped completo. Permanezca en la zona del operador detrás de las manijas de
la cortadora.
PeLigrO - CUCHiLLaS giraTOriaS - Para reducir el riesgo de lesiones,
mantenga alejados manos y pies. No haga funcionar sin que la tapa de descarga o
el colector de césped se encuentren en el lugar que corresponde. Si están dañados,
reemplácelos inmediatamente.
PeLigrO - eViTe DerraPeS Y CaÍDaS en PenDienTeS - Las pendientes son
un factor importante en los accidentes ocasionados por derrapes y caídas y pueden
producir lesiones graves. Todas las pendientes requieren precaución extra. Si no se
siente seguro en una pendiente, no corte el césped. No corte el césped en pendientes
de más de 15° (25%). Siempre corte el césped de forma transversal a la pendiente,
nunca hacia arriba y hacia abajo.
PeLigrO - eViTe LeSiOneS OCULareS - Para protegerse los ojos, utilice siempre
gafas o anteojos de seguridad mientras opera la máquina y mientras la ajusta o
repara. Los objetos arrojados que rebotan pueden producir lesiones graves en
los ojos.
PeLigrO - eViTe LeSiOneS POr TrOPieZOS - Nunca tire la cortadora hacia
usted mientras camina. Si debe retroceder con la cortadora para evitar una pared u
obstáculo, mire primero abajo y atrás para evitar tropezarse.
aDVerTenCia - La gaSOLina eS inFLaMaBLe - Deje que el motor se enfríe por
lo menos 5 minutos antes de volver a cargar combustible.
aDVerTenCia - LeSiÓn POr QUeMaDUraS - El silenciador y el motor están a
temperatura muy alta y pueden provocar lesiones graves por quemaduras. No los
toque. Deje que se enfríe la cortadora de césped al menos durante 5 minutos antes de
almacenarla o intentar cualquier tarea de mantenimiento.
aDVerTenCia
Su responsabilidad—Limite el uso de esta máquina motorizada a las personas que lean, comprendan y respeten las
advertencias e instrucciones que figuran en este manual y en la máquina. - ¡gUarDe eSTaS inSTrUCCiOneS!
30
CONFIGURACIÓN
MONTAJE
¡IMPORTANTE! Esta cortadora de césped se envía sin gasolina
ni aceite en el motor. Antes de poner en marcha u operar su
cortadora de césped, asegúrese de cargar el motor con gasolina
y aceite como se indica en la sección Funcionamiento del manual
del motor.
NOTA: las referencias a los lados derecho e izquierdo de la
cortadora de césped se hacen observando la máquina desde la
posición de operación.
Desempaque
aPerTUra De La CaJa De CarTÓn
1. Corte cada una de las esquinas de la caja verticalmente, de la
parte superior a la base.
2. Saque todas las piezas sueltas:
• Colector de Césped (si se incluye)
• Aceite del motor
3. Quite el material de empaque suelto.
reTirO De La COrTaDOra De CÉSPeD De La CaJa
1. Eleve la cortadora de césped desde la parte posterior para
separarla del material de la caja que quede debajo y haga
rodar la cortadora de césped fuera de la caja.
2. Verifique cuidadosamente si en la caja queda alguna
parte suelta.
3. Retire el material de empaque que pudiera estar entre las
manijas superior e inferior.
Montaje de la cortadora de césped
Para montar y armar la cortadora de césped, siga los
siguientes pasos:
• Montaje de la manija
• Manija de extracción. Consulte la página 30.
• Plegado de la manija. Consulte la página 31.
• Manija de Almacenamiento Vertical. Consulte la
página 32.
• Montaje de la manija de cuerda del arrancador
de retroceso
• Acople del colector de césped (si se incluye)
• Colocación del canal de descarga lateral o del soplador de
descarga lateral (si se incluye)
• Configuración del arranque eléctrico (si se incluye)
NOTA: consulte los procedimientos en Ajustes para configurar la
altura de corte, el ángulo de maniobra (en caso de suministrarse)
y el control de dirección (en caso de suministrarse), según
sea necesario.
Montaje de la manija
ManiJa De eXTraCCiÓn
1. Extraiga las perillas o las tuercas de mariposa (a) y los pernos
de carro (b) de la manija o, si se incluye la manija de bloqueo
EZ (c), prosiga al PASO 2 (Figura 1).
NOTA: las palancas de liberación de la manija plegable EZ-Fold se
envían en posición destrabada.
No afloje o quite
los tornillos
de cabeza
hexagonal.
a
c
b
Figura 1
2. Extraiga los pernos T (d) de los soportes de la manija
(Figura 2).
3. Mientras estabiliza la cortadora de césped para que no se
mueva, gire la manija superior (e) hacia arriba (Figura 2). No
prense los cables del control de la transmisión o de la cuchilla
mientras levanta la manija.
e
d
Figura 2
4. Tire de la manija (e) hacia arriba (Figura 3 a la página 31)
hasta que los orificios de la manija inferior (f) queden
alineados con los orificios de los soportes de la manija (g)
(Figura 3 a la página 31, recuadro, corte transversal de
la plataforma).
NOTA: cuando tira hacia arriba la manija, no tire de la manija
por completo para evitar que se salga de los soportes de
la manija.
CONFIGURACIÓN
31
e
g
f
Figura 3
5. Vuelva a ajustar las perillas o las tuercas de aletas (a) y
los pernos de carro (b) que se extrajeron en el PASO 1 en
los orificios inferiores de la manija o trabe las palancas de
liberación de la manija EZ-fold (c) (Figura 4).
d
a c
b
Figura 4
¡IMPORTANTE! Al trabar la palanca de liberación de la manija
EZ-fold (c) asegúrese de que el indicador de posición (h) quede
alineado con una de las tres posiciones de la manija (i) (Figura 5).
h
i
c
Figura 5
6. Inserte los pernos T (d) que se extrajeron en el PASO 2 a través
de los soportes de la manija y la manija inferior (Figura 4) y
ajuste bien para asegurar la manija en su lugar.
PLegaDO De La ManiJa
1. Extraiga las perillas o las tuercas de mariposa (a) y los pernos
de carro (b) de la manija o que se incluyen con la manija de
bloqueo EZ (c), prosiga al PASO 2 (Figura 6).
NOTA: las palancas de liberación de la manija plegable EZ-Fold se
envían en posición destrabada.
No afloje o quite los tornillos de cabeza hexagonal.
a
c
b
d
Figura 6
2. Extraiga los pernos T (d) de los soportes de la manija
(Figura 6).
3. Mientras se estabiliza la cortadora de césped para que no se
mueva, levante y gire suavemente la manija superior hasta
la posición de funcionamiento (Figura 7). Asegúrese de
que la manija inferior esté asentada firmemente sobre los
soportes de la manija. No prense los cables del control de la
transmisión o de la cuchilla mientras levanta la manija.
Figura 7
CONFIGURACIÓN
32
4. Vuelva a ajustar las perillas o las tuercas de aletas (a) y
los pernos de carro (b) que se extrajeron en el PASO 1 en
los orificios inferiores de la manija o trabe las palancas de
liberación de la manija EZ-fold (c) (Figura 8).
d
a c
b
Figura 8
¡IMPORTANTE! Al trabar la palanca de liberación de la manija
EZ-fold (c) asegúrese de que el indicador de posición (e) quede
alineado con una de las tres posiciones de la manija (f) (Figura 9).
c
e
f
Figura 9
5. Con los pernos T (d) que se extrajeron en el PASO 2, asegure la
manija inferior a los soportes de la manija (Figura 8) y ajuste
bien para asegurar la manija en su lugar.
ManiJa De aLMaCenaMienTO VerTiCaL
1. Retire los cuatro pernos de carro y las tuercas de las manijas
inferiores (Figura 10).
Figura 10
2. Destrabe las dos palancas de liberación de manija. Vea el
recuadro de la Figura 11.
3. Asegúrese de que las manijas inferiores queden plegadas
hacia adelante orientadas hacia el frente de la cortadora
de césped.
Figura 11
4. Usando los cuatro pernos de carro y las tuercas que se
extrajeron en el PASO 1, asegure la manija superior a la
manija inferior. Ajuste los herrajes firmemente para asegurar
la manija en su lugar (Figura 12).
Figura 12
5. Mientras estabiliza la cortadora de césped para que no se
mueva, levante la manija superior (a) (Figura 13). No prense
los cables del control de la transmisión o de la cuchilla
mientras levanta la manija.
6. Cuando levante la manija superior, asegúrese de que el
indicador de posición (b) esté alineado con una de las tres
posiciones de la manija (c). Vea el recuadro de la Figura 13.
7. Trabe las dos palancas de liberación de manija. Vea el
recuadro de la Figura 13.
8. Compruebe que todos los herrajes estén bien ajustados.
a
c
b
Figura 13
CONFIGURACIÓN
33

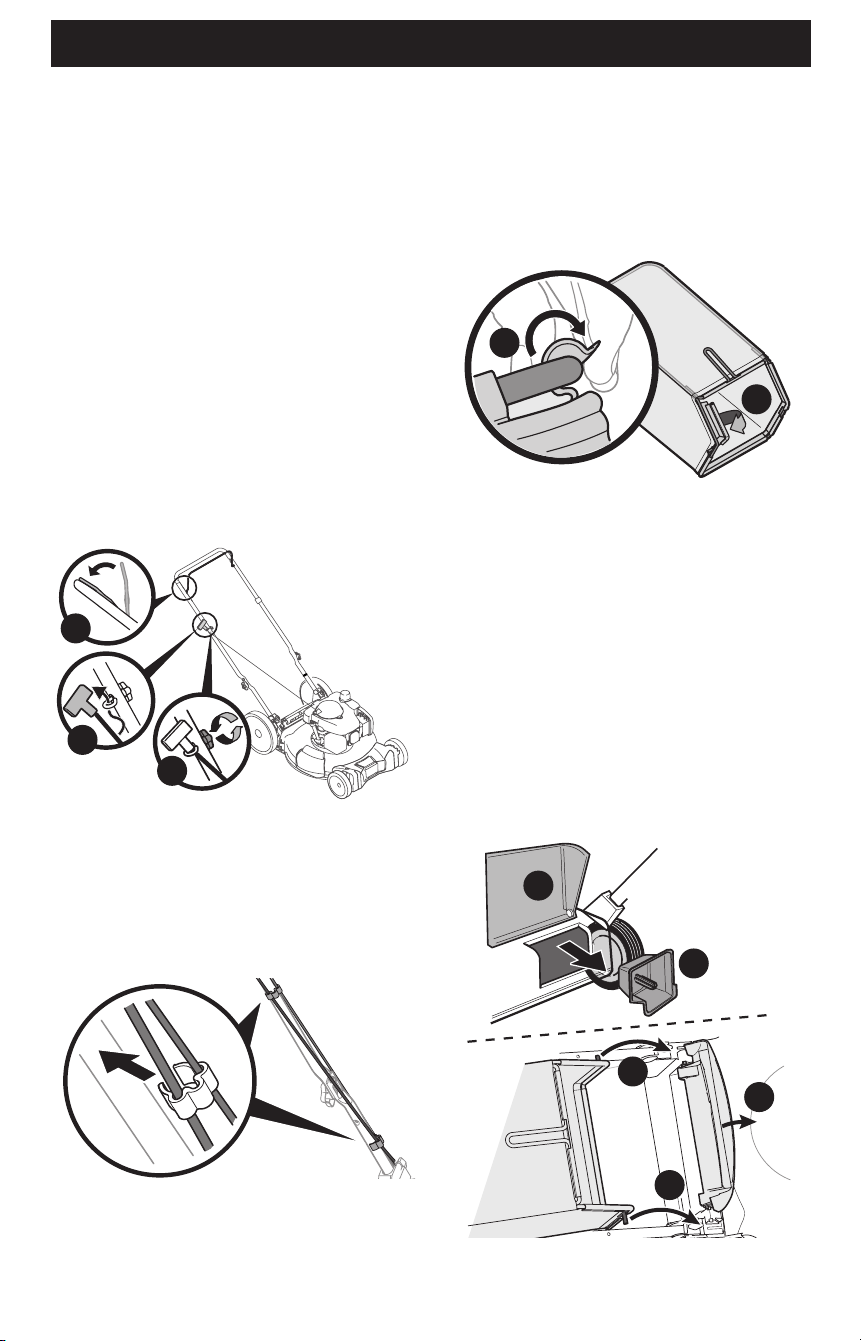

Montaje de la manija de cuerda del arrancador
de retroceso
NOTA: la guía de la cuerda está unida al costado derecho de la
manija superior. Afloje la perilla que sujeta la guía de la cuerda
(Figura 14).
NOTA: cortadoras de césped con almacenamiento vertical
únicamente: La cuerda del arrancador de retroceso está
equipada con una abrazadera de tope de cuerda para evitar que
se jale dicha cuerda hacia el interior del motor. No extraiga la
abrazadera de tope de la cuerda.
NOTA: algunas unidades incluyen un nudo corredizo en la cuerda
de arranque de retroceso para reducir la holgura durante el
transporte. Asegúrese de que el nudo corredizo esté suelto antes
de realizar este procedimiento.
1. Sostenga el control de la cuchilla contra la manija superior.
2. Lentamente tire de la manija de la cuerda del arrancador
de retroceso y deslice la cuerda de arranque en la guía de
la cuerda.
3. Ajuste la perilla de guía de la cuerda.
1
2
3
Figura 14
NOTA: en determinadas unidades, utilice las dos abrazaderas de
cable suministradas para ajustar los cables de la transmisión y
control de la cuchilla a la manija inferior (Figura 15).
¡IMPORTANTE! Para reducir el desgaste y permitir la operación
adecuada, asegúrese de dejar un poco de holgura en la porción
superior de los cables.
Figura 15
Acople del colector de césped (si se incluye)
1. Para montar el colector de césped, proceda de la siguiente
manera (Figura 16).
NOTA: antes de montar el colector de césped, asegúrese que
la bolsa para recortes esté con el lado derecho hacia afuera,
con la etiqueta de advertencia hacia afuera.
a. Coloque la bolsa sobre el marco de modo que el lado de
plástico negro quede en el fondo.
b. Deslice los canales plásticos (a) de la bolsa para recortes
sobre el bastidor (b).
a
b
Figura 16
2. Para acoplar el colector de césped siga los pasos a
continuación (Figura 17):
a. Eleve la puerta de descarga trasera (a).
b. Extraiga el adaptador para abono trasero (b) (si
se incluye).
c. Coloque el colector de césped dentro de las ranuras de los
soportes de la manija (c). Baje la puerta de descarga de
modo que quede apoyada sobre el colector de césped.
NOTA: para sacar el colector de césped, levante la puerta trasera
de descarga de la cortadora de césped. Levante el colector de
césped hacia afuera de las ranuras en los soportes de la manija.
Vuelva a colocar el adaptador para abono trasero (si se incluye).
Suelte la puerta de descarga trasera para permitir que la misma
cierre la abertura trasera de la cortadora de césped.
b
a
c
c
a
Figura 17
CONFIGURACIÓN
34
CaJa De LaS BaTerÍaS DeL arranCaDOr eLÉCTriCO (Si
Se inCLUYe)
NOTA: extraiga el precinto para cables (a) de alrededor de la
caja para baterías. Se usa un precinto para cables para envíos
únicamente (Figura 20).
a
Figura 20
inSTaLaCiÓn/eXTraCCiÓn DeL PaQUeTe De BaTerÍaS (Si
Se inCLUYe)
NOTA: para asegurar el máximo rendimiento y duración de los
paquetes de baterías de ion-litio, cargue totalmente la batería
antes del primer uso.
aDVerTenCia
Lea todas las advertencias de seguridad, instrucciones
y leyendas de precaución del paquete de baterías, del
cargador y del producto. Si no se siguen las advertencias
y las instrucciones se pueden producir descargas
eléctricas, incendio y/o lesiones graves.
¡IMPORTANTE! Consulte el manual de instrucciones
suministrado con el cargador de batería para obtener las
instrucciones de recarga, mantenimiento y eliminación de
las baterías.
Instalación del paquete de baterías (Figura 21 a la
página 35):
1. Levante la tapa de la caja de baterías.
2. Inserte el paquete de baterías en la caja de baterías. Cuando
la batería quede correctamente conectada se escuchará un
"clic" sonoro.
3. Cierre la tapa de la caja de la batería.
Extracción del paquete de baterías (Figura 21 a la
página 35):
1. Levante la tapa de la caja de baterías.
2. Presione el botón de desenganche del paquete de baterías.
3. Tire del paquete de baterías para retirarlo de la caja
de baterías.
4. Cierre la tapa de la caja de la batería.
Colocación del canal de descarga lateral o del
soplador de descarga lateral (si se incluye)
La cortadora de césped se envía como abonadora. Si se hace la
conversión a descarga lateral o a soplador de descarga la lateral,
asegúrese de que se haya extraído el colector de césped, que esté
colocado el adaptador para abono trasero (si se incluye) y que la
puerta de descarga trasera está cerrada.
1. Eleve el adaptador para abono (Figura 18).
2. Deslice los dos ganchos del canal de descarga lateral (a)
o del soplador de descarga lateral (b) debajo del pasador
de bisagra del adaptador para abono. Baje el adaptador
para abono.
¡IMPORTANTE! No retire adaptador para abono lateral en
cualquier momento.
a
b
1 1
2 2
Figura 18
NOTA: algunos canales de descarga lateral incluyen un sujetador
para asegurar el canal de descarga a la manija. Si se incluye, el
canal de descarga lateral puede asegurarse a la manija cuando no
está en uso (Figura 19).
Figura 19
Configuración del arranque eléctrico (si
se incluye)
NOTA: las cortadoras de césped que están equipadas con
arranque eléctrico usan una batería de plomo-ácido en una caja
cerrada para baterías (consulte Caja de las baterías del arrancador
eléctrico (si se incluye)) o un paquete de baterías de Ión-Litio
(Consulte Instalación/Extracción del Paquete de Baterías (si
se incluye)).
CONFIGURACIÓN
35
4
1
3
2
1
3
2
Instalación
del paquete
de baterías
Extracción del
paquete de
baterías
Figura 21
AJUSTES
Ajustes de la altura de corte
Esta cortadora de césped está equipada con uno de tres tipos de
ajustes de altura de corte. Consulte Palanca única, Palanca doble
o Rueda trasera/ Rueditas giratorias de esta sección.
PaLanCa ÚniCa
El ajuste de altura de corte de la palanca única se ubica por
encima de la rueda izquierda trasera (Figura 22).
1. Tire cuidadosamente de la palanca de ajuste de altura hacia
afuera en dirección a la rueda (la cortadora de césped tenderá
a caer cuando se mueve la palanca hacia afuera).
2. Mueva la palanca a la posición deseada para cambiar la altura
de corte.
3. Libere la palanca hacia la plataforma.
1
2
Más baja
Más alta
3
Figura 22
PaLanCa DOBLe
Cortadoras de césped de tracción delantera - Las palancas
de ajuste de altura de corte de palanca doble están ubicadas por
encima de las ruedas derechas delantera y trasera.
Cortadoras de césped de tracción trasera - Las palancas de
ajuste de altura de corte de doble palanca están ubicadas por
encima de las ruedas izquierdas delantera y trasera.
NOTA: la cortadora de césped de tracción delantera se muestra
en la Figura 23.
NOTA: en determinadas cortadoras de césped - Las palancas
de ajuste de altura delantera y trasera se mueven en dirección
opuesta para ajustar la altura de corte.
1. Tire cuidadosamente de la palanca de ajuste de altura hacia
afuera en dirección a la rueda (la cortadora de césped tenderá
a caer cuando se mueve la palanca hacia afuera).
2. Mueva la palanca a la posición deseada para cambiar la altura
de corte.
3. Libere la palanca hacia la plataforma.
¡IMPORTANTE! Todas las ruedas deben ser colocadas en la
misma posición. Cuando el terreno es agreste o irregular, mueva
cada palanca de ajuste de altura a una posición más alta. Esto
evitará que corte el césped demasiado cerca del suelo.
NOTA: se muestra la
cortadora de césped
de tracción delantera.
Más baja
Más baja
Más alta
Más alta
1
1
2
3
3
Figura 23
CONFIGURACIÓN
36
rUeDa TraSera/ rUeDiTaS giraTOriaS
NOTA: la palanca de ajuste de altura de corte se ubica por encima
de la rueda izquierda trasera (Recuadro A, Figura 24).
1. Tire de la palanca hacia afuera de la cortadora.
2. Mueva la palanca hacia adelante o hacia atrás para la altura
de corte deseada.
3. Suelte la palanca hacia la plataforma de la cortadora
de césped.
NOTA: la altura de corte de las rueditas giratorias se determina
al seleccionar una de las seis posiciones en el montaje de cada
ruedita giratoria (Figura 24).
4. Extraiga la tuerca de aletas (a) del perno del eje (b). Deslice el
perno del eje del montaje y seleccione la altura de corte.
5. Vuelva a insertar el perno del eje en el orificio cuadrado
deseado a través del montaje de la rueda y sujete con la
tuerca de aletas del PASO 4.
¡IMPORTANTE! Todas las ruedas deben ser colocadas en
la misma posición relativa. Cuando el terreno es agreste
o irregular cambie la palanca de ajuste de la altura a una
posición más alta. De esta manera se cuida más el césped.
6. Las rueditas giratorias se pueden bloquear en una posición
recta hacia adelante o para que giren libremente. (Recuadro
B, Figura 24).
a. Levante los pasadores de fijación.
b. Colóquelos en los orificios más grandes para trabar
las ruedas. Coloque los pasadores en los orificios más
pequeños para permitir que las ruedas giratorias
giren libremente.
a
a
b
b
1
2
B
2
3
1
A
Figura 24
Inclinación de la manija (si se incluye)
Para conveniencia de funcionamiento, usted puede
ajustar la inclinación de la manija. Proceda de una de las
siguientes maneras.
ManiJaS De eXTraCCiÓn Y PLegaDO
1. Extraiga las tuercas de aletas y los pernos de carro de la
manija (Figura 25).
2. Coloque la manija en una de las tres posiciones que sea más
cómoda. Consulte el recuadro de la Figura 25.
3. Sujete en la posición con las tuercas de aletas (a) y los pernos
de carro que extrajo en el PASO 1.
1
2
Figura 25
PaLanCaS De aLMaCenaMienTO VerTiCaL O eZ-FOLD
NOTA: para las manijas EZ-Fold consulte la Figura 26 o para las
manijas de almacenamiento vertical consulte la Figura 27 a la
página 37.
1. Destrabe las dos palancas de liberación de manija. Consulte
el recuadro.
2. Mueva la manija superior (a) para alinear el indicador de
posición (b) en la posición más cómoda de las tres posiciones
de la manija (c).
3. Trabe las dos palancas de liberación de manija. Consulte
el recuadro.
Destrabe
Trabe
c
b
a
Figura 26
CONFIGURACIÓN
37
c
b
Trabe
Destrabe
a
Figura 27
Ajuste del control de la transmisión
COnTrOLeS De La TranSMiSiÓn De PaLanCa ÚniCa Y De
PaLanCa DOBLe (Si Se inCLUYen)
Si se incluye, la rueda de ajuste está ubicada en el alojamiento de
la manija de control de la transmisión que se utiliza para ajustar
o aflojar la correa de transmisión. Deberá ajustar el control de
transmisión si la cortadora no se autopropulsa con el control de
transmisión enganchado o si las ruedas de la cortadora vacilan
con el control de transmisión enganchado. Si ocurren algunas
de estas condiciones, rote la rueda de ajuste en sentido de las
agujas del reloj para ajustar el cable o en sentido contrario a
las agujas del reloj para aflojar el cable. Consulte la Figura 28
para determinar la ubicación del Control de la transmisión con
palanca única y la Figura 29 para el Control de la transmisión de
palanca doble.
Apriete
Afloje
Figura 28
Apriete
Afloje
Figura 29
TranSMiSiÓn PrÉMiUM (Si Se inCLUYe)
El sistema de transmisión consiste de poleas, una correa y un
cable que vincula la transmisión a la manija de transmisión.
Como estos componentes se gastan, es posible que sea necesario
practicar ajustes. Para ajustar la varilla de la transmisión haga
lo siguiente:
1. Rote hacia arriba el accesorio del cable de la transmisión en la
manija superior izquierda (Figura 30).
1
2
Figura 30
2. Tire del accesorio y sepárelo de la manija.
3. Desenganche el cable (a) y extraiga el casquillo de metal (b)
de la manija de transmisión plástica (Figura 31).
a
b
Figura 31
4. Reemplace el casquillo del orificio inferior y reconecte el
cable a través del casquillo y el orificio inferior de la manija
(Figura 32).
Figura 32
5. Vuelva a insertar el accesorio del cable de la transmisión en la
manija superior y gírela hacia abajo.
6. Arranque la cortadora y compruebe el funcionamiento de la
manija de transmisión.
38
FUNCIONAMIENTO
L
F
G
E
I
C
N
a
b
F1
J
K
B1
B3
B2
B4
M
A
3
D1 D2 D3
H
Figura 33
FUNCIONAMIENTO
39
¡IMPORTANTE! Mueva el control de velocidad solo cuando
el motor esté en marcha. Si cambia el ajuste del control
de velocidad con el motor apagado, su cortadora puede
resultar dañada.
D. PALANCA DE AJUSTE DE LA ALTURA
DE CORTE
Hay tres configuraciones de ajuste de la altura de corte.
1. Palanca doble - Las palancas de ajuste de la altura de
corte de la palanca doble están ubicadas por encima de
las ruedas derechas delantera y trasera. Para ajustar la
altura de corte, consulte Ajustes de la altura de corte en
la página 35.
2. Palanca única - La palanca de ajuste de altura de corte
se ubica por encima de la rueda izquierda trasera. Para
ajustar la altura de corte, consulte Ajustes de la altura de
corte en la página 35.
3. rueda trasera/ rueditas giratorias traseras - La
palanca de ajuste de altura de corte de la rueda trasera
se ubica por encima de la rueda izquierda trasera. Las
rueditas se ajustan moviendo sus pernos a la posición
deseada. Para ajustar la altura de corte, consulte Ajustes
de la altura de corte en la página 35.
E. ARRANCADOR DE RETROCESO
El arrancador de retroceso está adosado a la manija superior
derecha. Para encender la cortadora de césped, párese detrás de
la misma y tire de la cuerda del arrancador de retroceso.
F. LLAVE-BOTÓN DEL ARRANCADOR
ELÉCTRICO (SI SE INCLUYE)
La llave-botón del arrancador eléctrico se encuentra sobre el lado
derecho de la manija superior. Es una llave-botón que se puede
extraer y un botón pulsador, y se provee solo en los modelos de
arranque eléctrico.
NOTA: retire la llave cuando la cortadora de césped no esté
siendo supervisada o esté en almacenamiento para evitar el
funcionamiento no autorizado. Mantenga la llave en un lugar
seguro, fuera del alcance de los niños.
1. Las cortadoras de césped que están equipadas con
arrancadores eléctricos también están equipadas en una
caja cerrada para baterías (a) o un paquete de baterías de
que se pueda extraer (b) (Figura 33 en la página 38).
G. COLECTOR DE CÉSPED (SI SE INCLUYE)
El colector de césped, que está ubicado en la parte trasera de
la cortadora, se usa para embolsar los recortes del césped para
desecharlos. Cuando se llena la bolsa, retírela a través de las
manijas y vacíela antes de seguir cortando.
CARACTERÍSTICAS
A. CONTROL DE LA CUCHILLA
El control de la cuchilla está unido a la manija superior de la
cortadora. Para hacer funcionar la cortadora de césped, presione
el control de la cuchilla contra la manija superior. Para detener la
cuchilla y el motor, suelte el control de la cuchilla.
aDVerTenCia
El control de la cuchilla es un dispositivo de seguridad.
Nunca intente anular su funcionamiento.
B. CONTROL DE LA TRANSMISIÓN
Hay cuatro configuraciones de control de la transmisión.
1. gancho de control de la transmisión (si está
equipado) - El gancho de control de la transmisión se
encuentra ubicado por debajo de la manija superior y se
utiliza para enganchar la transmisión. Apriételo contra la
manija superior para enganchar la transmisión; libérelo
para detener la cortadora.
2. Control de transmisión de palanca única (si está
equipado) - El control de transmisión de palanca
única se encuentra ubicado en la parte superior de la
manija superior y se utiliza para activar la transmisión.
Apriételo contra la manija superior para activar la
transmisión, libérelo para disminuir la velocidad o detener
la cortadora.
3. Controles de transmisión de doble palanca (si están
equipados) - Los controles de transmisión de doble
palanca se encuentran ubicados en la parte superior de la
manija superior y se utilizan para activar la transmisión.
Apriete los controles derecho, izquierdo, o ambos,
derecho e izquierdo contra la manija superior para activar
la transmisión; libérelo/los para reducir la velocidad o
detener la cortadora.
4. Control de transmisión prémium (si está equipado)
- El control de transmisión prémium se encuentra
ubicado en la manija superior y se utiliza para activar
la transmisión. Al empujar el control hacia adelante,
la transmisión quedará activada. Cuanto más lejos se
empuje el control hacia adelante, más rápido avanzará
la cortadora. Cuando se libera la presión del control, éste
volverá a la posición de punto muerto y la transmisión
se desactivará.
C. CONTROL DE VELOCIDAD (SI
ESTÁ INCLUIDO)
El control de velocidad está ubicado en el alojamiento de control
de velocidad variable sobre la manija superior. Este control se
utiliza para seleccionar la velocidad de avance hacia adelante de
la cortadora césped.
FUNCIONAMIENTO
40
aDVerTenCia
Almacenar en posición vertical una cortadora que no
cuenta con la función de almacenamiento vertical puede
causar daños al motor o bien una fuga de combustible
o aceite.
Únicamente las cortadoras que tienen la función de
almacenamiento vertical incluyen un motor que puede
almacenarse en posición vertical.
LLENADO DE GASOLINA Y ACEITE
¡IMPORTANTE! Consulte en el Manual del operador del motor
información adicional sobre el motor.
Esta cortadora de césped se envía sin gasolina (combustible)
ni aceite en el motor. Antes de poner en marcha u operar su
cortadora de césped, asegúrese de cargar el motor con gasolina y
aceite como se indica.
1. Agregue el aceite provisto antes de arrancar la cortadora
de césped la primera vez, como se indica en el Manual del
operador del motor.
2. Llene el motor con gasolina como se indica en el Manual del
operador del motor.
aDVerTenCia
Tenga mucho cuidado al trabajar con gasolina. La
gasolina es sumamente inflamable y sus vapores son
explosivos. Nunca agregue combustible a la máquina en
espacios cerrados ni mientras el motor está caliente o
funcionando. Apague cigarrillos, cigarros, pipas y otras
fuentes de combustión.
VERIFICACIÓN DE LA CARGA DEL PAQUETE DE
BATERÍAS (SI SE INCLUYE)
aDVerTenCia
Lea todas las advertencias de seguridad, instrucciones
y leyendas de precaución del paquete de baterías, del
cargador y del producto. Si no se siguen las advertencias
y las instrucciones se pueden producir descargas
eléctricas, incendio y/o lesiones graves.
¡IMPORTANTE! Consulte el manual de instrucciones
suministrado con el cargador de batería para obtener las
instrucciones de recarga, mantenimiento y eliminación de
las baterías.
1. Presione el botón del indicador de batería en la parte
delantera del paquete de baterías para controlar el nivel de
carga (Figura 34 a la página 41):
• Batería cargada: Una de las tres luces del indicador de
batería se ilumina para mostrar el nivel de carga.
H. ADAPTADOR PARA ABONO (SI SE INCLUYE)
El adaptador para abono está ubicado en el costado derecho de la
cortadora y se usa para fines de abono (recirculando los recortes
de regreso a la tierra).
I. ADAPTADOR PARA ABONO TRASERO (SI
SE INCLUYE)
En determinadas cortadoras de césped, el adaptador para abono
(si se incluye) es un componente separado. Si se incluye, este
adaptador para abono se debe instalar en la parte trasera de
descarga para embolsado si se usa la cortadora de césped como
abonadora (recirculando los recortes de regreso a la tierra) o
descharga lateral.
J. CANAL DE DESCARGA LATERAL (SI
SE INCLUYE)
El canal de descarga lateral se usa para descargar recortes de
césped al costado de la cortadora de césped en lugar juntarlos
en el colector de césped o de usar la cortadora de césped
como abonadora.
aDVerTenCia
Mantenga sus manos y pies alejados del área del canal
sobre la plataforma de corte. Consulte la etiqueta de
advertencia que está en la unidad.
K. SOPLADOR DE DESCARGA LATERAL (SI
SE INCLUYE)
El soplador de descarga lateral se usa para soplar hojas, recortes
de césped y residuos a un lado.
L. ESCUDO POSTERIOR
El escudo posterior se adosa a la parte trasera de la cortadora
para proteger al operador contra deshechos expulsados. No
utilice la cortadora de césped a menos que el escudo esté en buen
estado e instalado.
M. SISTEMA DE LAVADO DE PLATAFORMA (SI
SE INCLUYE)
La plataforma de su cortadora puede estar equipada con un
pico de lavado de plataforma de sujeción rápida como parte del
sistema de lavado de plataforma. Utilice el sistema de lavado de
plataforma para quitar los recortes de césped de la parte inferior
de la plataforma.
N. ALMACENAMIENTO VERTICAL (SI
SE INCLUYE)
Esta característica permite plegar la manija hacia
adelante e inclinar la cortadora de césped hacia atrás para
almacenarla verticalmente.
FUNCIONAMIENTO
41
• Batería descargada: Si no se muestra ninguna luz, cargue
el paquete de baterías. Consulte el manual suministrado
con el cargador de batería para ver las instrucciones
de carga.
Carga
completa
Sin carga
Indicador de batería
Botón del indicador
de batería
Figura 34
PARA ENCENDER EL MOTOR
aDVerTenCia
Asegúrese de que ninguna persona aparte del operador
permanezca cerca de la cortadora de césped mientras
arranca el motor u opera la misma. Nunca encienda el
motor en interiores o en espacios cerrados o con poca
ventilación. El escape del motor contiene monóxido de
carbono, un gas inodoro y letal. Mantenga las manos,
los pies, el cabello y la ropa suelta alejados de las partes
móviles del motor y de la cortadora.
Consulte el Manual del Operador del Motor para obtener
instrucciones sobre cómo arrancar y parar el motor.
PARA DETENER EL MOTOR
Suelte el control de la cuchilla para detener el motor y la cuchilla.
NOTA: si su cortadora de césped viene equipada con una Llave-
Botón de Encendido Eléctrico, saque la llave cuando deje sola la
cortadora de césped sin supervisión para evitar que alguien la
use sin autorización.
aDVerTenCia
Espere a que la cuchilla se haya detenido por completo
antes de hacer cualquier trabajo en la cortadora o de
retirar el colector de césped.
Compruebe que el tiempo de detención de la cuchilla
esté dentro de los 3 segundos. Si la cuchilla no se detiene
al cabo de 3 segundos, comuníquese con su Centro
de Atención.
USO DE LA CORTADORA DE CÉSPED
aDVerTenCia
Al hacer funcionar la cortadora de césped puede ser
que se arrojen objetos extraños a los ojos, lo cual
puede dañarlos gravemente. Utilice siempre anteojos
de seguridad durante la operación de la cortadora o
mientras la ajusta o repara.
Asegúrese de que el césped está libre de piedras, palos, cables u
otros objetos que pudiesen dañar la cortadora o el motor. Dichos
objetos pueden ser arrojados accidentalmente por la cuchilla
en cualquier dirección y provocar lesiones personales graves al
operador y asistentes.
Gancho de control de la transmisión
1. Una vez que el motor esté funcionando, apriete el gancho
de control de transmisión contra la manija superior para
propulsar la cortadora.
2. Libere el gancho de control de transmisión para detener
la cortadora.
Control de la transmisión de palanca única
1. Una vez que el motor esté funcionando, apriete el control de
la transmisión de palanca única contra la manija superior para
propulsar la cortadora.
2. Libere el control de la transmisión de palanca única para
disminuir la velocidad o detener la cortadora.
Controles de transmisión de doble palanca
1. Una vez que el motor esté funcionando y mientras sigue
oprimiendo el control de la cuchilla, apriete cualquiera de
los controles de la transmisión (o ambos) contra la manija
superior para propulsar la cortadora (Figura 35).
Enganche las palancas de
control derecha, izquierda, o
ambas, derecha e izquierda,
para propulsar la cortadora
Figura 35
FUNCIONAMIENTO
42
USO DE LA TAPA DE DESCARGA (SI
SE INCLUYE)
Para usar la cortadora de césped sin abonar o recolección de
césped, extraiga el colector de césped y asegure que se instale
el adaptador de abono trasero (si se incluye). Deje que la puerta
de descarga trasera cierre la abertura trasera de la cortadora de
césped. Consulte Colocación del canal de descarga lateral o del
soplador de descarga lateral (si se incluye) en la página 34.
USO DE LA CORTADORA DE CÉSPED COMO
ABONADORA (SI SE INCLUYE)
Para abonar el césped, quite el colector de césped o canal de
descarga lateral de la máquina. Cuando quite el colector de
césped de la cortadora, asegúrese de que el adaptador para
abono trasero (si se incluye) esté instalado y permita que la
puerta de descarga trasera cierre la abertura trasera de la
cortadora de césped. Cuando se saca el canal de descarga lateral,
se cierra el adaptador para abono. Para un abono eficiente, no
corte césped húmedo. Si el césped ha crecido más de cuatro
pulgadas, no se recomienda abonar. En ese caso, use el colector
de césped para embolsar los recortes.
USO DE LA CORTADORA DE CÉSPED CON EL
COLECTOR DE CÉSPED (SI SE INCLUYE)
Puede utilizar el colector de césped para recoger recortes
mientras opera la cortadora.
1. Sujete el colector de césped, consulte Acople del colector
de césped (si se incluye) en la página 30. Los recortes de
césped son recolectados en la bolsa de forma automática.
Opere la cortadora hasta que la bolsa de recolección
esté llena.
2. Detenga el motor soltando la manija de control de la cuchilla.
Compruebe que el motor se haya detenido por completo.
3. Para retirar la bolsa, levante la puerta de descarga trasera y
tire de la bolsa de recolección hacia arriba, apartándola de la
cortadora. Deseche los recortes de césped y vuelva a colocar
la bolsa cuando haya terminado.
aDVerTenCia
Si golpea un objeto extraño, detenga el motor.
Desconecte el cable de la bujía, inspeccione
detenidamente la cortadora para ver si hay daños, y
repare el daño antes de volver a encenderla y hacerla
funcionar. El exceso de vibración de la cortadora durante
el funcionamiento es una indicación de daño. Se debe
inspeccionar y reparar la cortadora lo antes posible.
2. Libere los controles de la transmisión de palanca doble para
disminuir la velocidad o detener la cortadora.
3. Control de velocidad (si se incluye) - Para cambiar
la velocidad, mueva el control de velocidad a la
velocidad deseada.
NOTA: al seleccionar una velocidad de transmisión, use
la primera velocidad hasta que se sienta cómodo y se
haya familiarizado con el funcionamiento de la cortadora
de césped.
¡IMPORTANTE! Si está cambiando velocidades mientras
la cortadora de césped permanece fija, puede ser difícil
cambiar a la primera velocidad en ciertas condiciones. Esto
se soluciona fácilmente enganchando brevemente la palanca
de transmisión.
NOTA: su cortadora de césped está equipada con un sistema de
transmisión interna de avanzada para facilitar el uso y realizar
los cambios sin problemas. Al girar o tirar de la unidad hacia
atrás, usted podrá notar una resistencia superior a la normal
en las ruedas posteriores bajo ciertas condiciones. Esto es
perfectamente normal y se puede resolver dejando que la unidad
se mueva ligeramente hacia adelante sin que la(s) palanca(s) de
transmisión estén enganchadas antes de tirar hacia atrás.
Control de transmisión prémium
1. Una vez que el motor esté funcionando y mientras mantiene
juntos los controles de la transmisión y la cuchilla, empuje
el control de la transmisión hacia adelante para propulsar
la cortadora. Cuanto más lejos se empuje el control hacia
adelante, más rápido avanzará la cortadora (Figura 36).
1
2

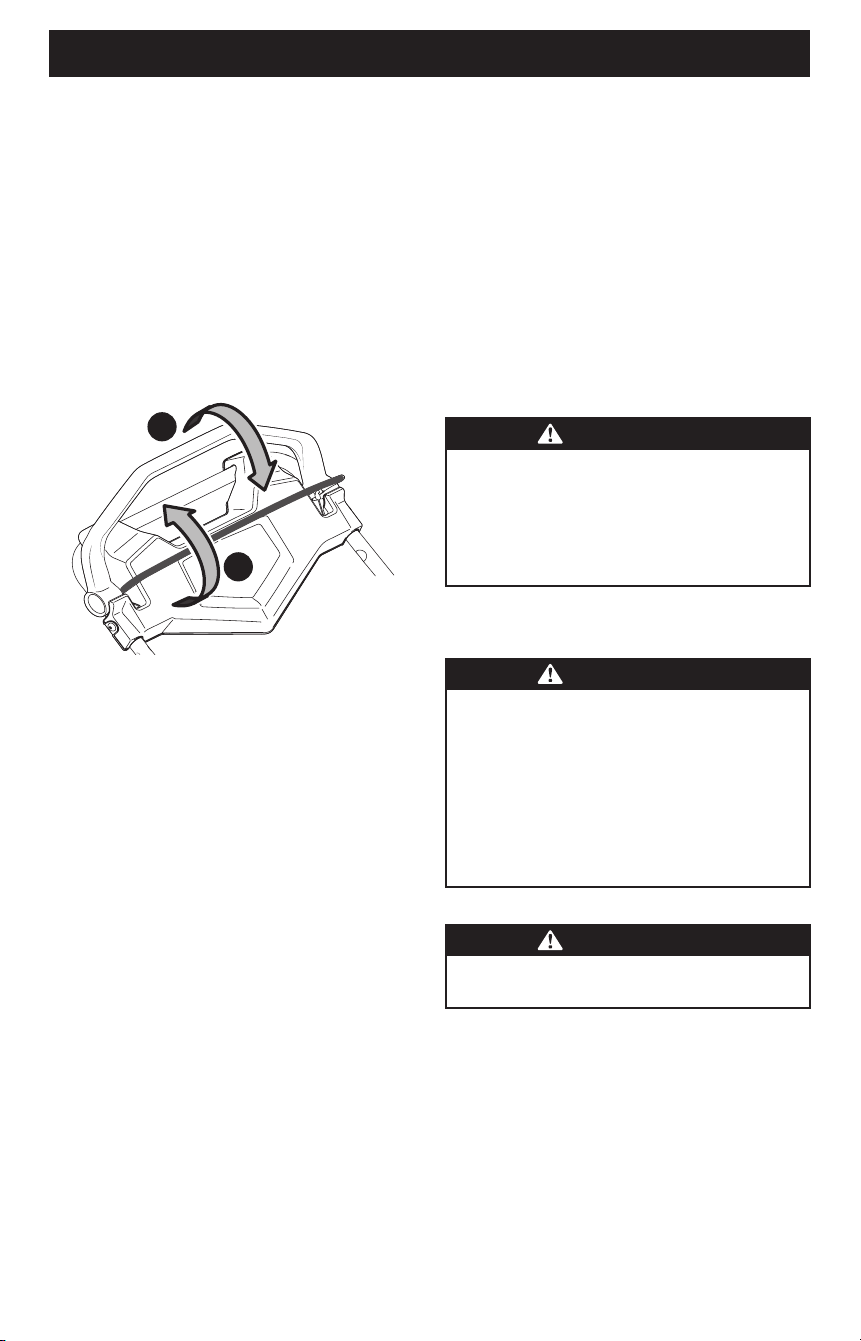

Figura 36
2. Cuando se libera la presión del control de la transmisión,
éste volverá a la posición de punto muerto y la cortadora
se detendrá.
NOTA: para facilitar el uso, mientras sujeta los controles,
simplemente trabe su muñeca y sus codos y camine - la
unidad se ajustará automáticamente a su velocidad.
FUNCIONAMIENTO
43
CORTADORA DE ALMACENAMIENTO VERTICAL
(SI SE INCLUYE)
aDVerTenCia
Almacenar en posición vertical una cortadora que no
cuenta con la función de almacenamiento vertical puede
causar daños al motor o bien una fuga de combustible
o aceite.
Únicamente las cortadoras que tienen la función de
almacenamiento vertical incluyen un motor que puede
almacenarse en posición vertical.
No almacene la cortadora en el exterior o en zonas
húmedas. Almacene la cortadora en una zona limpia
y seca.
Almacenamiento de la cortadora de césped
aDVerTenCia
Deje que el motor se enfríe antes de limpiar o almacenar
la unidad.
¡IMPORTANTE! Antes de almacenar la cortadora de césped en
posición vertical, verifique que el nivel de combustible esté en el
nivel de llenado recomendado o por debajo del mismo.
Consulte el Manual del operador del motor.
1. Usando aire comprimido o un trapo seco, limpie el exterior de
la cortadora y quite la suciedad que pueda estar acumulada
alrededor del motor.
2. Si se incluye, quite la llave de encendido.
3. Destrabe las dos palancas de liberación de manija. Vea el
recuadro de la Figura 37.
4. Pliegue la manija hacia adelante hasta la posición de
almacenamiento (Figura 37). No prense los cables del control
de la transmisión o de la cuchilla (si se incluyen) mientras
baja la manija.
5. Trabe las dos palancas de liberación de la manija (recuadro,
Figura 37).
Destrabe
Trabe
Figura 37
6. Levantando de la manija (a), incline la cortadora hacia arriba
sobre las ruedas traseras y hacia atrás del soporte de la
manija (b) (Figura 38).
7. Posicione la cortadora de modo que la cuchilla quede mirando
hacia la pared.
b
a
Figura 38
Para sacar la cortadora del almacenamiento
aDVerTenCia
Al usar la cortadora de césped o desplegar la manija,
no ponga las manos o los pies cerca o debajo de la
plataforma de corte. De lo contrario, podrían producirse
lesiones graves.
Para evitar el arranque accidental del motor de la
cortadora de césped cuando se despliega la manija, no
sujete el control de la cuchilla contra la manija superior.
De lo contrario, podrían producirse lesiones graves.
1. Sosteniendo la cortadora de césped por su manija superior,
apoye con suavidad la cortadora en el suelo sobre sus
cuatro ruedas.
2. Para desplegar la manija, destrabe las dos palancas de
liberación de la manija (recuadro, Figura 37) y realice los
PASOS 5-8 de Configuración, Manija de Almacenamiento
Vertical en la página 32.
44
CUIDADO DEL PRODUCTO
aDVerTenCia
Antes de realizar cualquier tipo de mantenimiento o servicio, desactive todos los controles y detenga el motor. Espere a
que se detengan completamente todas las piezas móviles. Deje que el motor se enfríe. Desconecte el cable de la bujía de
encendido y póngalo haciendo masa contra el motor para evitar que se encienda accidentalmente.
RECOMENDACIONES GENERALES
• Respete siempre las reglas de seguridad que figuran sobre la
cortadora y en los manuales cuando realice cualquier tarea
de mantenimiento.
• La garantía de esta cortadora no cubre elementos que
hayan sido objeto de abuso o negligencia. Para recibir el
reembolso total de la garantía, el operador deberá mantener
la cortadora como se indica en este manual.
• El cambio de la velocidad controlada por el motor invalidará
la garantía del motor.
• Antes de cada uso y antes de almacenarla para la temporada
en que no se usa, verifique que todos los herrajes estén
instalados y ajustados.
LUBRICACIÓN
Control de la cuchilla
Lubrique con aceite ligero los puntos de pivote del control de la
cuchilla al menos una vez por temporada y antes de almacenarla.
Este control debe funcionar libremente en ambas direcciones
(Figura 39).
Ruedas
Lubrique con aceite ligero todos los cubos/ejes de ruedas una vez
por temporada y antes de almacenar la cortadora (Figura 39).
Figura 39
MANTENIMIENTO DEL MOTOR
Anualmente, revise el par de ajuste de los pernos de montaje
del motor: Mín. 29.2 pies-libras (39.6 N-m), Máx. 41.7 pies-libras
(56.3 N-m).
Consulte el Manual del Operador del Motor que viene con su
cortadora para obtener una descripción detallada de todas
las especificaciones de servicio relacionadas con el motor y
el almacenamiento.
Si el motor no arranca, funciona errático, sobrecalienta, saltea
(titubea) o no ralentiza bien, consulte el Manual del Operador
del Motor.
¡IMPORTANTE! Controle el nivel de aceite del motor antes de
cada uso. Consulte el Manual del Operador del Motor.
Limpie el motor
• Antes de cada uso, limpie el césped, la grasa o los residuos
acumulados del motor. Mantenga limpios el varillaje, los
resortes y los controles. Mantenga el área que rodea al
silenciador y que está detrás del mismo libre de cualquier
residuo combustible.
• El mantenimiento del motor en condiciones limpias permite
el movimiento de aire alrededor del mismo.
• Las piezas del motor se deben mantener limpias para
reducir el riesgo de sobrecalentamiento e ignición de los
residuos acumulados.
PreCaUCiÓn
No use agua para limpiar las piezas del motor. El agua
puede contaminar el sistema de combustible. Use un
cepillo o paño seco.
MANTENIMIENTO DE LA CORTADORA
Sistema de lavado de plataforma (si se incluye)
La plataforma de su cortadora podría venir con un sistema de
lavado de plataforma. Utilice el sistema de lavado de plataforma
para lavar la parte inferior de la plataforma y quitar los restos
de césped recortado e impedir la acumulación de sustancias
corrosivas. Realice los siguientes pasos DESPUÉS DE CADA CORTE
DE CÉSPED:
1. Empuje la cortadora hasta un lugar nivelado y despejado de
su jardín o patio. Asegúrese de que la manguera del jardín
pueda llegar a la cortadora.
PreCaUCiÓn
Asegúrese de que el canal de descarga de la cortadora
esté orientado EN DIRECCIÓN CONTRARIA a la casa, el
garaje, los vehículos estacionados, etc.
2. Retire de la plataforma de la cortadora el pico de lavado de la
plataforma de sujeción rápida y enrósquelo en el extremo de
la manguera del jardín.
3. Conecte la manguera de jardín con el pico de lavado de
plataforma al puerto de agua que está sobre la superficie de
su plataforma (Figura 40 a la página 45).
4. Abra el suministro de agua.
5. Encienda el motor, tal como se indicó anteriormente en el
Manual del operador del motor.
6. Haga funcionar el motor durante dos minutos por lo menos
para permitir que se enjuague totalmente la parte inferior de
la plataforma de corte.
7. Suelte el control de la cuchilla para detener el motor y
la cuchilla.
8. Desconecte el agua y retire el pico de lavado de la plataforma
del puerto de agua que se encuentra en la superficie de
la plataforma.
9. Luego de limpiar la plataforma, vuelva a arrancar la
cortadora. Mantenga el motor y la cuchilla en funcionamiento
durante dos minutos por lo menos para permitir que se seque
totalmente la parte inferior de la plataforma de corte.
CUIDADO DEL PRODUCTO
45
3. Gire la cortadora de césped sobre el costado y compruebe que
el silenciador quede orientado hacia abajo y el filtro de aire y
el carburador queden mirando hacia arriba.

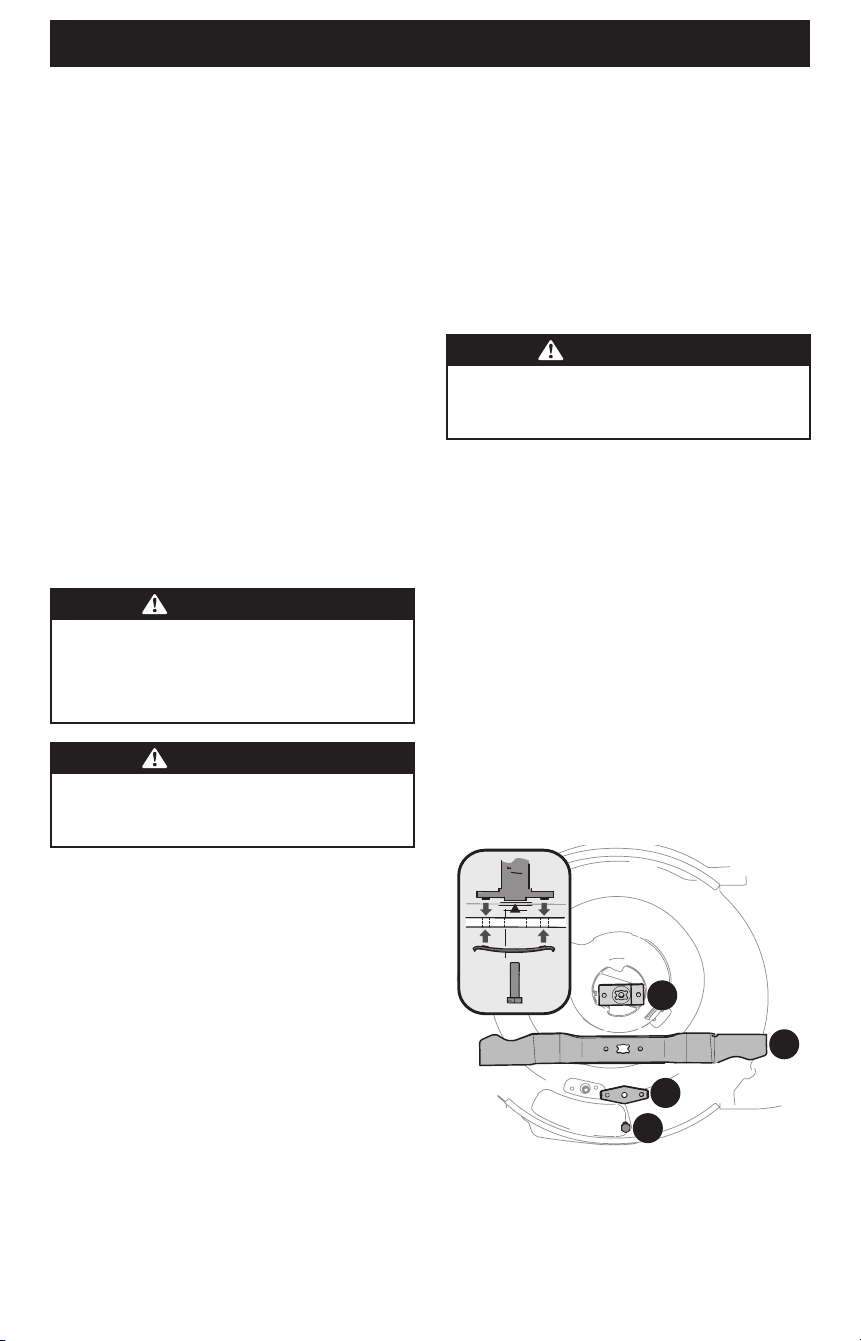

4. Retire el perno (a) y el soporte de campana de la cuchilla
(b) que sostienen la cuchilla y el adaptador de la cuchilla al
cigüeñal del motor (Figura 41).
5. Retire la cuchilla (c) y el adaptador de la cuchilla (d) del
cigüeñal (Figura 41).
6. Saque la cuchilla del adaptador para comprobar el centrado.
a. Centre la cuchilla sobre un destornillador de eje redondo
para inspeccionarla.
b. Saque metal del lado pesado hasta que quede
bien centrada.
NOTA: cuando afile la cuchilla, siga el ángulo original de
afilado como guía. Afile cada borde de corte por igual para
mantener centrada la cuchilla.
aDVerTenCia
Si la cuchilla está descentrada causará demasiada
vibración al rotar a altas velocidades. Puede producir
daños al motor y la cuchilla se puede romper causando
así lesiones personales.
7. Lubrique el cigüeñal del motor y la superficie interna del
adaptador de la cuchilla con aceite ligero (recuadro de la
Figura 41).
a. Deslice el adaptador de la cuchilla (d) sobre el cigüeñal
del motor.
b. Instale la cuchilla en el adaptador con el lado marcado
“Grass Side” (lado del césped) (o con el número de parte)
hacia el suelo cuando la cortadora de césped está en
posición de funcionamiento.
c. Asegúrese que la cuchilla quede alineada y asentada en
las bridas del adaptador.
8. Coloque el soporte de campana (b) sobre la cuchilla (c). Alinee
las muescas del soporte de campana de la cuchilla con los
orificios pequeños de la cuchilla.
9. Vuelva a colocar el perno hexagonal (a) y ajústelo según los
siguientes valores de ajuste: Mín. 37.5 pies-libras (50.8 N-m),
Máx. 50.0 pies-libras (67.8 N-m).
NOTA: para garantizar la operación segura de la cortadora
de césped, revise periódicamente el perno de la cuchilla para
determinar si está bien ajustado.
d
a
c
b
Figura 41
Figura 40
Limpieza de la plataforma
Al menos una vez por temporada y antes del almacenamiento,
limpie la parte inferior de la plataforma de la cortadora de
césped para prevenir la acumulación de recortes de césped u
otros desechos.
1. Deje el motor en marcha hasta que se acabe el combustible.
No intente verter combustible del motor. Desconecte el cable
de la bujía. Consulte el Manual del Operador del Motor.
2. Gire la cortadora de césped sobre el costado y compruebe que
el filtro de aire y el carburador queden mirando hacia arriba.
Sostenga firmemente la cortadora.
3. Raspe y limpie la parte inferior de la plataforma mediante el
uso de una herramienta adecuada. No la rocíe con agua.
¡IMPORTANTE! No utilice una lavadora a presión o manguera
de jardín para limpiar su cortadora. Pueden producir daños a los
rodamientos o al motor. El uso de agua acortará la vida útil de la
máquina y reducirá su capacidad de servicio.
4. Vuelva a colocar la cortadora sobre sus ruedas en el suelo.
CUIDADO DE LAS CUCHILLAS
aDVerTenCia
Espere a que la cuchilla se haya detenido por completo
antes de hacer cualquier trabajo en la cortadora o de
retirar el colector de césped.
Compruebe que el tiempo de detención de la cuchilla
esté dentro de los 3 segundos. Si la cuchilla no se detiene
al cabo de 3 segundos, comuníquese con su Centro
de Atención.
aDVerTenCia
Cuando saque la cuchilla de corte para afilarla o
reemplazarla, protéjase las manos usando un par
de guantes gruesos o un trapo grueso para sostener
la cuchilla.
Anualmente, revise el par de ajuste de los pernos de montaje de
la cuchilla de la cortadora: Mín. 37.5 pies-libras (50.8 N-m), Máx.
50.0 pies-libras (67.8 N-m).
Inspeccione periódicamente la cuchilla y el adaptador de
la cuchilla en busca de pandeos o rajaduras, especialmente
cuando golpee un objeto extraño o tiene una vibración excesiva.
Reemplace según necesidad. Para realizar el mantenimiento de
la cuchilla, siga los siguientes pasos:
1. Deje el motor en marcha hasta que se acabe el combustible.
No intente verter combustible del motor.
2. Desconecte el cable de la bujía. Consulte el Manual del
Operador del Motor.
CUIDADO DEL PRODUCTO
46
CARGA DE LA BATERÍA (SI SE INCLUYE)
aDVerTenCia
La batería contiene fluido corrosivo y material tóxico;
manipule la misma con cuidado y manténgala alejada de
los niños. No perfore, desarme, dañe o prenda fuego a
la batería. Durante la carga o descarga se podrían emitir
gases explosivos. Utilícela en un área bien ventilada,
lejos de fuentes de combustión.
cargue la batería al momento de la configuración inicial, al final
de la temporada, después de períodos prolongados sin uso y
según sea necesario.
Es posible que haya que cargar la batería con mayor frecuencia si
se arranca y para la cortadora con frecuencia durante cada corte a
lo largo de la temporada, como al embolsar.
NOTA: el enchufe de diseño especial del cable del cargador solo
encaja en el puerto de carga de la caja para baterías.
NOTA: la batería debe almacenarse con carga completa. El
almacenamiento prolongado de una batería descargada reducirá
la vida útil y la capacidad de la batería. Para la vida óptima de la
batería, cárguela una vez por mes mientras esté almacenada.
¡IMPORTANTE! No extraiga la batería de la caja para baterías por
ningún motivo que no sea para su reemplazo.
1. Abra la tapa del puerto de carga (a) y enchufe el cable del
cargador (b) en el puerto de carga (c) (Figura 44).
2. Enchufe el cargador de la batería (d) en un tomacorriente
residencial estándar de 120 V (Figura 44).
a
b
d
c
Figura 44
3. Cargue la batería de 8 a 10 horas antes del uso inicial. No
cargue por más de 12 horas.
¡IMPORTANTE! Siempre enchufe el cable del cargador en el
puerto de carga en primer lugar, y luego enchufe el cargador
de la batería en un tomacorriente residencial estándar de
120 voltios. Siga los pasos en este orden siempre que cargue
la batería.
4. Después de la carga, desconecte el cargador del
tomacorriente primero, luego desconecte el cable del
cargador del puerto de carga.
5. Cierre la tapa del puerto de carga.
CUIDADO DE LA CORREA
Si la correa está dañada o desgastada puede evitar que la
cortadora se impulse automáticamente. Revise periódicamente
el sistema de polea y correa para detectar daños o desgaste. De
ser necesario, comuníquese con un Centro de Servicio autorizado
para que reemplacen la correa.
NOTA: para cambiar la correa de transmisión de la cortadora
de césped, es necesario extraer varios componentes. Solicite a
un Centro de Servicio autorizado que realice el reemplazo de
la correa.
REEMPLAZO DE LA BATERÍA (SI SE INCLUYE)
aDVerTenCia
Las baterías contienen ácido sulfúrico que puede
causar quemaduras. No ponga en corto circuito ni
dañe las baterías de ninguna manera. No coloque las
baterías sobre fuego dado que pueden explotar o emitir
materiales tóxicos.
1. Extracción de la batería (Figura 42):
a. Abra la tapa del puerto de carga (a) y saque la tapa de la
caja para baterías (b).
b. Desconecte los cables positivo y negativo de la batería (c).
c. Levante la batería y sáquela de la caja para baterías.
a
b
c
Figura 42
2. Instalación de la batería (Figura 43):
a. Inserte la batería (c) en la caja para baterías.
b. Conecte el cable positivo (rojo) con el terminal positivo
(+) (d).
c. Conecte el cable negativo (negro) con el terminal negativo
(-) (e).
(+)
(-)
d
e
c
Figura 43
3. Coloque la tapa de la caja para baterías y cierre la tapa del
puerto de carga.
CUIDADO DEL PRODUCTO
47

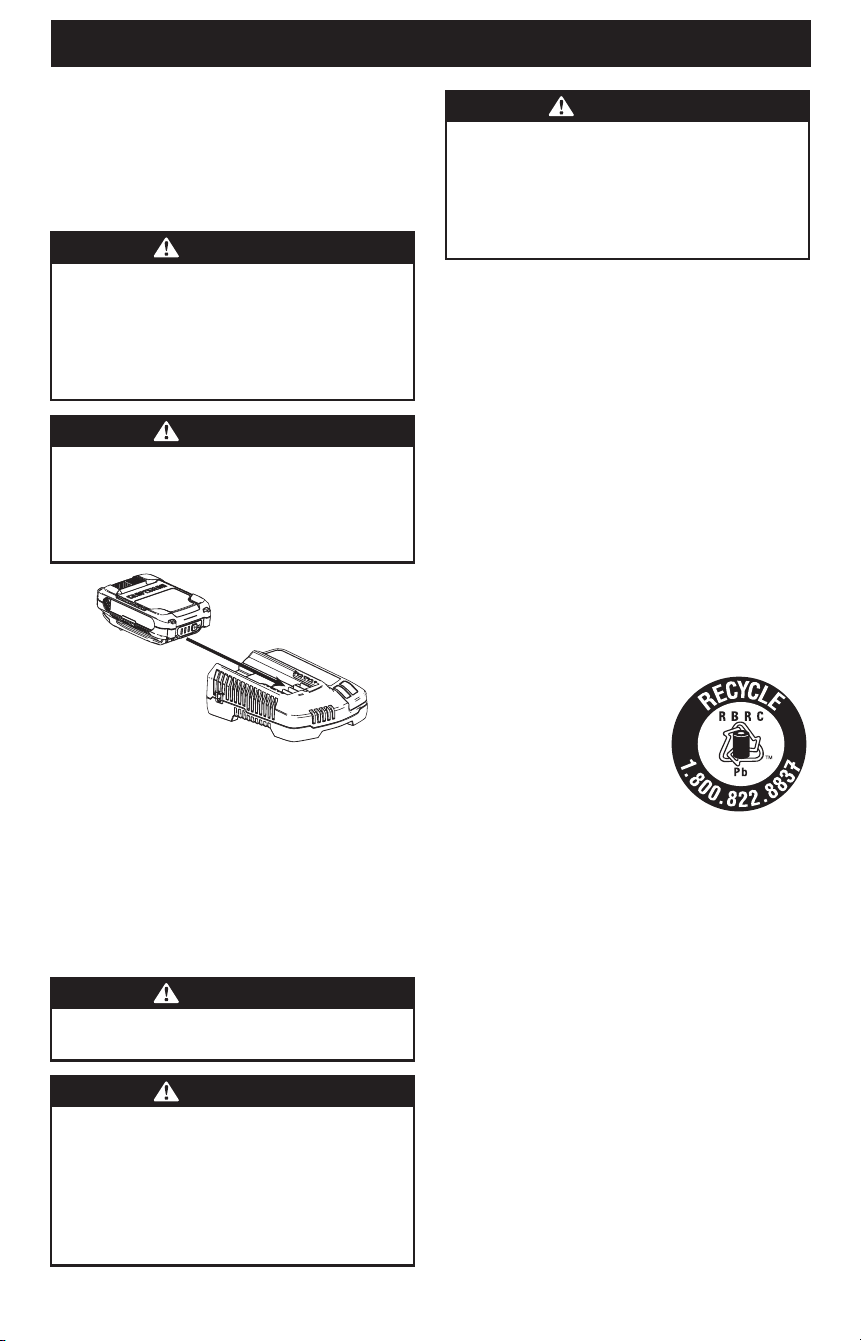

CARGA DEL PAQUETE DE BATERÍAS (SI
SE INCLUYE)
¡IMPORTANTE! Consulte el manual de instrucciones
suministrado con el cargador de batería para obtener las
instrucciones de recarga, mantenimiento y eliminación de las
baterías (Figura 45).
aDVerTenCia
La batería contiene fluido corrosivo y material tóxico;
manipule la misma con cuidado y manténgala alejada
de los niños. No perfore, desensamble, rompa o prenda
fuego a la batería. Durante la carga o descarga se
podrían emitir gases explosivos. Utilícela en un área bien
ventilada, lejos de fuentes de combustión.
aDVerTenCia
Lea todas las advertencias de seguridad, instrucciones
y leyendas de precaución del paquete de baterías, del
cargador y del producto. Si no se siguen las advertencias
y las instrucciones se pueden producir descargas
eléctricas, incendio y/o lesiones graves.
Figura 45
ELIMINACIÓN DE LA BATERÍA
¡IMPORTANTE! Este procedimiento se refiere a las cortadoras
de césped que cuentan con una batería en una caja para
baterías cerrada. Para las cortadoras de césped que cuentan con
un paquete de baterías desmontable, consulte el manual de
instrucciones que se proporciona con el cargador de las baterías
para obtener las instrucciones de eliminación.
Eliminación de baterías dañadas o agotadas
aDVerTenCia
Esta batería contiene el siguiente material tóxico y
corrosivo: ÁCIDO SULFÚRICO, un material tóxico.
aDVerTenCia
Para evitar la contaminación ambiental, póngase en
contacto con su agencia local de eliminación de residuos
para solicitar instrucciones antes de eliminar baterías
de ion de litio dañadas o agotadas. Lleve las baterías a
un centro local de reciclaje y/o eliminación que cuente
con certificación para la eliminación de baterías de ion
de litio.
aDVerTenCia
No use baterías rotas o con grietas, aun cuando no
tengan pérdidas. Cambie las baterías dañadas o
agotadas por baterías nuevas. ¡NO INTENTE REPARAR
LAS BATERÍAS! Los intentos de reparación pueden
producir lesiones personales graves debido a explosión o
descarga eléctrica.
Para evitar lesiones personales y daños ambientales:
• No intente retirar ni destruir ningún componente de la
batería. No abra ni rompa la batería. Si se produce una
pérdida, los electrolitos emitidos son corrosivos y tóxicos. No
deje que la solución entre en contacto con sus ojos o su piel y
no trague solución.
• No arroje la batería junto con la basura domiciliaria normal.
• No arroje la batería al fuego. La celda puede explotar.
• No elimine la batería en un lugar donde pase a ser parte de
algún relleno sanitario o de los desechos sólidos municipales.
• Cubra los terminales de la batería con cinta
adhesiva reforzada.
• Deseche la batería de acuerdo con las regulaciones locales,
estatales y federales.
• Elimine la batería sin demora.
Baterías etiquetadas con el sello de
baterías Call2Recycle
acerca de los sellos de baterías
Call2recycle - El programa de
auxiliares de la industria Call2Recycle
ayuda a los fabricantes de baterías
y productos a cumplir los requisitos
de reciclaje en los Estados Unidos y
Canadá, incluido el cumplimiento
de amplias regulaciones estatales,
provinciales y federales, por ejemplo, la Ley de Baterías
Recargables y con Contenido de Mercurio (la Ley de las Baterías).
Los licenciatarios/auxiliares de la industria y los fabricantes
y comerciantes de productos y baterías que participan en el
programa Call2Recycle® adquieren los derechos de imprimir
los sellos de batería Call2Recycle en sus baterías y productos
recargables. Cuando usted vea el sello de batería Call2Recycle,
puede estar seguro de que su batería o su producto se pueden
reciclar en forma segura y responsable.
acerca de Call2recycle - Desde 1994 Call2Recycle ha desviado
más de 75 millones de libras de baterías recargables de los
rellenos sanitarios locales y ha establecido una red de 30,000
lugares donde dejar unidades para reciclaje. Más de 200
fabricantes de productos y/o baterías, auxiliares de la industria
Call2Recycle, se han reunido para asegurarse de que se realice
el reciclaje responsable de las baterías cuando llegan al fin de
su vida útil y solventan el programa que funciona a través de
Call2Recycle, Inc., una organización de servicios públicos sin fines
de lucro 501(c)4.
Para ubicar el centro de reciclaje más cercano, por favor,
comuníquese al 1-800-822-8837.
Consignes de sécurité importantes • Mise en place • Utilisation • Entretien
Tondeuse autopropulsée
NOTE : Ce manuel est commun à plusieurs modèles dont les caractéristiques peuvent différer du vôtre, de même que le
modèle illustré.
aVerTiSSeMenT
Lisez attentivement les consignes de sécurité et les instructions de montage et de fonctionnement avant d’utiliser cet
appareil afin d’écarter tout risque d’accident et de blessure. CONSERVEZ CES INSTRUCTIONS.
Identification du produit
Avant de préparer et d’utiliser votre nouvel appareil,
veillez à copier ci-contre les numéros de modèle et de série
qui se trouvent à l’arrière du plateau. Ces renseignements
sont nécessaires lorsque vous cherchez de l’aide technique,
soit sur notre site Web, soit auprès de notre service à la
clientèle ou du concessionnaire agréé de votre région.
Numéro de modèle
Numéro de série
Anglais (English) ............................................................................................................. Page 1
Espagnol (Spanish) ........................................................................................................Page 24
Français ........................................................................................................................ Page 48
Formulaire No. 769-27024
(10 septembre 2024)
Manuel de l’utilisateur
49
CONSIGNES DE SÉCURITÉ IMPORTANTES
INFORMATIONS GÉNÉRALES
1. Veuillez lire attentivement toutes les instructions indiquées
sur l’appareil et dans les manuels avant d’utiliser ce dernier.
Conservez ce manuel pour pouvoir le relire ou commander
des pièces de rechange.
2. Familiarisez-vous avec les commandes et le fonctionnement
de votre appareil avant de vous en servir.
3. L’âge minimum pour pouvoir utiliser cette tondeuse est de
14 ans. Si vous souhaitez permettre à des enfants de plus de
14 ans de tondre la pelouse, lisez d’abord les consignes de
sécurité et d’utilisation avec eux, montrez-leur comment faire
et exigez qu’un adulte soit présent en tout temps.
4. Ne confiez votre tondeuse qu’à des adultes responsables, qui
savent s’en servir.
5. Rangez la tondeuse dans un endroit propre et sec. Ne
l’entreposez pas près des matières corrosives comme les engrais.
6. Soyez prudent et faites preuve de bon sens en tout temps:
ce manuel ne peut couvrir toutes les situations susceptibles
de survenir lorsque vous utilisez votre tondeuse. Si vous avez
besoin d’aide, communiquez avec notre service à la clientèle.
7. La durée de vie moyenne de votre tondeuse est de sept
(7) ans d’après la Commission américaine pour la sécurité
des produits de consommation de consommation des
États-Unis (U.S. Consumer Products Safety Commission)
et l’Agence américaine de protection de l’environnement
(U.S. Environmental Protection Agency). À ce terme, faites
impérativement vérifier les mécanismes et dispositifs de
sécurité tous les ans par un centre de service agréé. Vous
risquez un accident grave voire mortel si vous ne le faites pas.
AVANT D’UTILISER LE TRACTEUR
1. Examinez soigneusement la pelouse avant de tondre. Ramassez
les pierres, brindilles, fils, os, jouets et autres objets qui
pourraient être projetés ou sur lesquels vous pourriez trébucher.
Les objets projetés peuvent causer de graves blessures.
2. Pour éviter tout contact avec les lames et toute blessure
causée par une projection, demeurez toujours derrière
l’appareil en marche et ne permettez à personne de
s’approcher à moins de 23 mètres (75 pieds). Personne ne doit
s’approcher de la zone de travail. Coupez le moteur dès que
quelqu’un s’approche.
3. Ne dirigez jamais le côté où sont éjectés les débris d’herbe
vers d’autres personnes.
4. Portez toujours des lunettes de sécurité pour tondre ou
pour effectuer un réglage ou une réparation. Vos yeux sont
particulièrement vulnérables aux projections.
5. Portez des chaussures robustes à semelles épaisses et
des vêtements bien ajustés et évitez les bijoux. Portez de
préférence des chaussures à embout d’acier ainsi que des
vêtements longs.
6. Ne tondez jamais pieds nus ou en sandales.
7. Ne remplissez pas le réservoir à ras bord : l’essence se dilate
en chauffant, alors laissez un espace d’environ un pouce
(2,5 cm) sous le col de remplissage.
8. Veillez à remettre correctement le bouchon du réservoir
lorsque vous avez terminé.
9. N’utilisez que des pièces d’origine et accessoires
homologués. Si vous ajoutez un accessoire, lisez bien son
manuel d’utilisation.
UTILISATION
1. Statistiquement, les utilisateurs de tondeuses de 65 ans
ou plus sont plus susceptibles d’avoir un accident avec leur
tondeuse. Par conséquent, nous vous recommandons de bien
évaluer votre aptitude à utiliser cet appareil sans vous mettre
en danger ni risquer de blesser d’autres personnes.
2. Beaucoup de blessures surviennent lorsque l’utilisateur, en
glissant ou en trébuchant, renverse la tondeuse qui lui passe
sur le pied. Ne vous retenez pas à la tondeuse si vous tombez;
relâchez immédiatement la poignée.
3. Ne tirez jamais la tondeuse vers vous lorsque vous tondez la
pelouse. Si vous devez faire reculer la tondeuse, regardez vers
le sol et derrière vous. Suivez les étapes ci-dessous :
a. Éloignez-vous de la tondeuse jusqu’à ce que vous puissiez
complètement tendre les bras.
b. Assurez-vous d’être en équilibre et d’avoir une bonne
prise au sol.
aVerTiSSeMenT
Les consignes importantes sont précédées de ce symbole. Si vous ne les respectez pas, vous risquez de vous
blesser grièvement ou de causer des dommages matériels. Veuillez lire et respecter toutes les instructions
du présent manuel avant d’utiliser cet appareil afin d’écarter tout risque d’accident et de blessure.
Lorsque vous voyez ce symbole, RESPECTEZ L’AVERTISSEMENT !
Danger
Cet appareil doit être utilisé conformément aux consignes de ce manuel. Comme pour tout type d’équipement motorisé, la
négligence ou une erreur de la part de l’utilisateur peut provoquer des blessures nécessitant une amputation des doigts,
des mains ou des pieds ou encore projeter des objets. Il est donc impératif de respecter scrupuleusement les consignes de
sécurité énoncées.
50
CONSIGNES DE SÉCURITÉ IMPORTANTES
c. Faites reculer la tondeuse lentement en prenant soin de
garder une distance d’une demi-longueur de bras entre
l’appareil et vous.
d. Répétez ces étapes au besoin.
4. N’embrayez pas la commande d’entraînement (si votre
modèle en possède une) lorsque vous démarrez le moteur.
5. La commande de la lame est un dispositif de sécurité. Ne
modifiez pas ce dispositif, car cela peut compromettre le
fonctionnement de l’appareil et entraîner de graves blessures.
Cette commande doit se déplacer facilement dans les deux
directions et revenir automatiquement à la position désengagée
une fois relâchée. La lame de coupe continue à tourner pendant
quelques secondes après que la commande de la lame ait été
relâchée. Assurez-vous que la lame est complètement arrêtée
avant d’effectuer un réglage ou une réparation
.
6. Si l’appareil commence à vibrer de façon anormale, arrêtez
immédiatement le moteur et recherchez la cause. Les
vibrations sont généralement signe de problèmes.
7. N’utilisez jamais la tondeuse si le couvercle d’éjection, le sac
à herbe, la commande de la lame et tout autre dispositif de
sécurité ne sont pas installés. N’utilisez jamais la tondeuse
si les dispositifs de sécurité sont endommagés afin d’écarter
tout risque d’accident et de blessure.
8. Pour démarrer le moteur, tirez lentement la poignée du
lanceur à rappel jusqu’à ce que vous sentiez une légère
résistance, puis tirez rapidement la poignée. La rétraction
rapide de la corde de démarrage risque de tirer votre main
et votre bras vers le moteur plus vite qu’il n’est possible de
relâcher la poignée. Ceci peut causer de graves blessures
(fracture d’os, contusion, entorse, etc.).
9. N’approchez pas les pieds ou les mains ni des lames, ni du
dessous du plateau de coupe : vous pourriez vous blesser
grièvement, au point de devoir subir une amputation.
10. Faites attention aux trous, ornières, bosses, roches et autres
objets. Faites aussi attention aux terrains accidentés ou aux
objets non visibles, vous pouvez glisser ou tomber. L’herbe
haute peut cacher des obstacles.
11. Cet appareil est conçu pour une utilisation non-professionnelle.
Il peut tondre un gazon de 17,5 cm (7 pouces) de haut au
maximum. Il n’est pas fait pour tondre les hautes herbes (par
ex. dans un pré) ou pour déchiqueter des tas de feuilles mortes.
12. Calculez votre trajectoire de façon à éviter de projeter
les brins coupés vers la rue, le trottoir, les passants, etc.
Attention, les débris peuvent rebondir sur les murs ou autres
obstacles et vous atteindre.
13. Arrêtez le moteur et attendez que la lame soit immobilisée
avant de retirer le sac à herbe ou de déboucher la goulotte.
La lame de coupe continue à tourner pendant quelques
secondes après que la commande de la lame ait été relâchée.
Assurez-vous que la lame est complètement arrêtée avant
d’effectuer un réglage ou une réparation.
14. Il est dangereux d’utiliser cet appareil sans son déflecteur
d’éjection ou son bouchon de déchiquetage, ou avec un
déflecteur ou un bouchon de déchiquetage endommagé.
15. N’utilisez jamais la tondeuse si le couvercle d’éjection, le sac à
herbe ou le bouchon de déchiquetage ne sont pas bien installés.
16. Débrayez les lames dès que vous cessez de tondre et avant de
vous engager sur le trottoir, sur la route ou sur du gravier.
17. Tondez en plein jour ou avec un éclairage artificiel adéquat.
18. N’utilisez pas cette tondeuse lorsque vous êtes sous l’empire
de la boisson ou d’un médicament.
19. Ne touchez pas le silencieux et le moteur, car ils deviennent
chauds et pourraient vous brûler. Laissez le moteur refroidir
pendant au moins 5 minutes avant d’effectuer un réglage ou
une réparation.
20. Ne laissez jamais le moteur tourner dans un lieu fermé ou mal
aéré en raison de la présence de monoxyde de carbone, un
gaz inodore très dangereux dans les gaz d’échappement.
PRÉCAUTIONS RELATIVES AUX ENFANTS
1. Redoublez de vigilance si vous avez des enfants. Ces derniers
aiment bouger, peuvent se déplacer à tout moment à votre
insu et sont souvent attirés par les appareils de jardin sans
se rendre compte du danger, ce qui peut provoquer de très
graves accidents.
2. Les enfants doivent être sous la surveillance d’un adulte autre
que l’utilisateur de l’appareil et ne doivent pas s’approcher de la
zone de travail. Coupez le moteur dès que quelqu’un s’approche.
3. Restez vigilant et arrêtez la tondeuse dès qu’un enfant
s’approche de la zone de travail.
4. L’âge minimum pour pouvoir utiliser cette tondeuse est de
14 ans. Si vous souhaitez permettre à vos enfants de plus de
14 ans de tondre la pelouse, lisez d’abord les consignes de
sécurité et d’utilisation avec eux, montrez-leur comment faire
et exigez qu’un adulte soit présent en tout temps.
5. Cette tondeuse est un appareil de précision motorisé et non un
jouet. Soyez très prudent en toutes circonstances. Cet appareil a
été conçu pour tondre du gazon. Ne l’utilisez pas à d’autres fins.
6. Soyez particulièrement vigilant à l’abord de virages masqués,
portails, buissons, arbres etc. desquels les enfants peuvent
surgir d’un coup.
7. Ne laissez pas les enfants s’approcher du moteur en marche
ou encore chaud ou du silencieux car ils risquent de se brûler.
8. Après avoir arrêté le moteur, retirez la clé de démarrage (s’il
y en a une) et gardez-la dans un lieu sûr, hors de la portée
des enfants.
51
CONSIGNES DE SÉCURITÉ IMPORTANTES
UTILISATION SUR UNE PENTE
1. Le risque de glisser et de renverser l’appareil dans une pente est
beaucoup plus élevé que sur terrain plat et les blessures qui en
résultent peuvent être très graves, voire mortelles. Vous devez
donc redoubler de vigilance même dans les pentes douces. Ne
vous engagez pas sur une pente si vous ne vous sentez pas à l’aise.
2. Par mesure de sécurité, mesurez toute pente à tondre avec
l’inclinomètre de ce manuel avant de vous y engager avec
la tondeuse. Utilisez aussi un dispositif de mesure pour
déterminer la pente à tondre avant d’utiliser l’appareil.
Vous pouvez aussi utiliser les applications pour téléphone
pour mesurer les pentes. Évitez impérativement les pentes
dont l’inclinaison est supérieure à 15° (25%) car les risques
d’accident grave y sont très élevés.
3. Ne tondez pas sur des pentes avec une inclinaison supérieure
à 15° (25%).
4. Travaillez perpendiculairement à la pente, et non dans le sens
de la pente.
5. Tournez toujours vers le haut de la pente, la tondeuse peut
accélérer lorsque vous effectuez un virage en descendez la
pente. Vous devez toujours avoir le contrôle de l’appareil.
6. Ne tondez pas si la pelouse est mouillée. La traction réduite
peut causer un glissement et une perte de contrôle.
7. N’utilisez pas la tondeuse si sa traction, sa stabilité ou sa
conduite sont remises en question. Veillez à conserver votre
équilibre. Une chute peut entraîner de graves blessures.
Si vous perdez l’équilibre, relâchez immédiatement la
commande de la lame; la lame s’arrêtera en moins de
3 secondes.
8. Ne vous approchez pas à moins d’un mètre (3 pieds) des
rebords surélevés, des fossés, des remblais ou des rives. Vous
risquez d’y tomber.
ESSENCE
1. Faites très attention lorsque vous manipulez de l’essence. Ce
liquide est extrêmement inflammable et dégage
des vapeurs explosives. Une simple éclaboussure sur la
peau ou les vêtements peut s’enflammer et causer de graves
brûlures. Nettoyez immédiatement toute éclaboussure sur la
peau et changez de vêtements.
2. Éteignez cigares, cigarettes, pipes et tout autre objet
susceptible de s’enflammer.
3. N’utilisez que des bidons d’essence homologués
.
4. N’ouvrez pas le réservoir si le moteur est allumé ou encore
chaud. Laissez le moteur refroidir pendant au moins 5
minutes avant de faire le plein.
5. Ne faites jamais le plein à l’intérieur.
6. N’entreposez jamais l’appareil ou les bidons d’essence à
proximité d’une flamme nue, d’étincelles ou d’une veilleuse
(chauffe-eau, radiateur, sécheuse, appareils fonctionnant
au gaz).
7. En cas de débordement, essuyez l’essence sur le moteur et sur
l’appareil. Essuyez les éclaboussures d’essence et d’huile et
éliminez les débris souillés. Puis changez l’appareil de place
et attendez 5 minutes avant de redémarrer le moteur.
8. Pour limiter les risques d’incendie, retirez les brins d’herbe,
feuilles et autres débris accumulés sur le moteur. Suivez
les instructions de la section Entretien pour nettoyer
votre tondeuse.
9. Ne remplissez pas le réservoir à ras bord : Laissez un espace
d’environ 2,5 cm (1 pouce) sous le col de remplissage du
réservoir pour permettre l’expansion de l’essence.
10. Veillez à remettre correctement le bouchon du réservoir
lorsque vous avez terminé.
11. Laissez refroidir l’appareil pendant au moins 5 minutes avant
de le ranger ou de faire le plein.
12. Ne remplissez jamais les bidons à l’intérieur d’un véhicule ou
encore à l’arrière d’un camion ou d’une remorque à plancher
de plastique. Placez toujours les bidons par terre et loin de
votre véhicule pour les remplir.
13. Déchargez l’appareil et faites le plein par terre dans la mesure
du possible. Si cela n’est pas possible, faites le plein avec un
bidon plutôt que directement du pistolet distributeur.
14. Posez le pistolet du distributeur sur le rebord du réservoir
ou du bidon pour faire le plein et ne le bloquez pas en
position ouverte.
ENTRETIEN
1. Gardez la tondeuse en bon état de fonctionnement.
Remplacez les pièces usées ou endommagées.
2. Un accident grave ou fatal peut résulter d’une modification
du moteur, quelle qu’elle soit. Toute modification apportée
au régulateur de vitesse peut provoquer l’emballement du
moteur et accélérer dangereusement sa vitesse en état de
marche. Ne modifiez jamais cet élément. Ne modifiez pas le
réglage du régulateur de vitesse et ne faites pas tourner le
moteur à une vitesse excessive. Le régulateur maintient le
moteur au meilleur régime.
3. Les lames sont très tranchantes et doivent être manipulées
prudemment. Enveloppez-les dans un chiffon ou portez
des gants.
4. Avant de nettoyer, de réparer ou d’examiner l’appareil,
vérifiez que toutes les pièces mobiles, y compris la lame,
sont immobilisées. Débranchez le fil de bougie et mettez-le
à la masse contre le moteur pour empêcher ce dernier
de démarrer.
5. Les lames doivent s’immobiliser en 3 secondes lorsque vous
les débrayez. Si ce n’est pas le cas, confiez votre appareil
à un concessionnaire agréé pour y remédier. Vérifiez
régulièrement leur bon fonctionnement selon les instructions
de la section Entretien.
52
CONSIGNES DE SÉCURITÉ IMPORTANTES
6. Surveillez également le système de verrouillage de sécurité,
dont le fonctionnement est décrit plus loin dans ce manuel. Si
ce système ne fonctionne plus correctement, faites-le réparer
par un concessionnaire.
7. Ne modifiez jamais la commande de la lame et les autres
dispositifs de sécurité. Vérifiez régulièrement leur bon
fonctionnement selon les instructions de la section Entretien.
8. Vérifiez le serrage des lames et des boulons de montage du
moteur selon les instructions de la section Entretien. Pensez
à vérifier l’état des lames. Si elles sont émoussées, tordues ou
fissurées, remplacez-les par des lames d’origine.
9. Attention, pour obtenir le meilleur de votre tondeuse et
éviter les accidents dûs à des pièces non conformes aux
spécifications du fabricant, utilisez des pièces d’origine.
10. Assurez-vous régulièrement que tous les écrous, boulons et
vis sont bien serrés et en bon état selon les instructions de la
section Entretien.
11. Si vous heurtez un objet, arrêtez immédiatement le moteur,
débranchez le fil de bougie et mettez-le à la masse contre le
moteur. Vérifiez l’état de la tondeuse et ne redémarrez pas si
elle est endommagée.
12. Arrêtez impérativement le moteur avant d’effectuer un
réglage ou une réparation.
13. Quand le sac à herbe ou le couvercle d’éjection sont usés
ou cassés, les lames peuvent se trouver exposées, ce qui
est dangereux et augmente le risque de blessures à cause
de projections. Par mesure de sécurité, vérifiez souvent
ces éléments. Si nécessaire, utilisez des pièces d’origine
pour les remplacer. Attention, pour obtenir le meilleur de
votre tondeuse et éviter les accidents dûs à des pièces non
conformes aux spécifications du fabricant, utilisez des
pièces d’origine.
14. Les avertissements figurant sur vos équipements doivent
toujours être lisibles. Remplacez-les si ce n’est plus le cas.
15. Respectez la législation sur l’élimination des déchets liquides
(essence, huile, etc.) afin de préserver l’environnement.
AVIS CONCERNANT LES ÉMISSIONS
Les moteurs certifiés conformes aux normes d’émission de
l’Agence américaine de protection de l’environnement (EPA) pour
équipements hors route (Small Off Road Equipment) sont conçus
pour fonctionner à l’essence ordinaire sans plomb et peuvent
être dotés des dispositifs antipollution suivants : modification du
moteur (EM) et convertisseur catalytique à trois voies (TWC).
Certains modèles sont équipés de conduites et réservoirs à
perméation faible pour limiter les émissions par évaporation. Si
vous désirez savoir de quels dispositifs votre modèle est équipé,
contactez notre service de soutien technique.
PARE-ÉTINCELLES
aVerTiSSeMenT
Cet appareil est équipé d’un moteur à combustion
interne. Le pot d’échappement doit obligatoirement être
équipé d’un pare-étincelles conforme à la législation
provinciale et locale (le cas échéant) pour pouvoir être
utilisé sur un terrain boisé non entretenu, broussailleux
ou herbeux ou en bordure d’un tel terrain.
Si un pare-étincelles est utilisé, il doit être maintenu en bon
état de fonctionnement par l’opérateur. Les lois fédérales sont
en vigueur sur les terres fédérales, les États peuvent avoir des
lois individuelles.
Vous pouvez vous procurer un pare-étincelles pour le silencieux
auprès d’un centre de service agréé ou en contactant le service à
la clientèle (MTD Products Limited, C. P. 1386 Kitchener, Ontario
N2G 4J1).
INCLINOMÈTRE (DERNIÈRE PAGE)
aVerTiSSeMenT
Le risque de glisser et de renverser l’appareil dans une
pente est beaucoup plus élevé que sur terrain plat et
les blessures qui en résultent peuvent être très graves,
voire mortelles. Vous devez donc redoubler de vigilance
même dans les pentes douces. Ne vous engagez pas sur
une pente si vous ne vous sentez pas à l’aise. Ne tondez
pas sur des pentes avec une inclinaison supérieure à
15° (25%). Travaillez perpendiculairement à la pente, et
non dans le sens de la pente.
PAR MESURE DE SÉCURITÉ, MESUREZ TOUTE PENTE À TONDRE
AVEC L’INCLINOMÈTRE À LA DERNIÈRE PAGE DE CE MANUEL POUR
ÉTABLIR SI LA PENTE EST TROP RAIDE !
Procédez comme suit pour vérifier l’inclinaison :
1. Allez à la dernière page et pliez-la en suivant la
ligne pointillée.
2. Cherchez un objet vertical sur la pente ou à l’arrière (un
poteau, un bâtiment, une clôture, un arbre, etc.).
3. Alignez un côté de l’inclinomètre avec cet objet.
4. Réglez l’inclinomètre vers le haut ou vers le bas jusqu’à ce
que le coin gauche touche la pente.
5. S’il y a un écart sous l’inclinomètre, la pente est trop raide
pour une utilisation sans danger.
53
CONSIGNES DE SÉCURITÉ IMPORTANTES
SIGNIFICATION DES SYMBOLES
Vous trouverez ci-dessous les symboles de sécurité qui peuvent se trouver sur votre appareil. Veuillez lire attentivement toutes les
instructions inscrites sur ce dernier avant de l’assembler et de l’utiliser.
Symboles Description
OPESymbol.com
aVerTiSSeMenT - LiSeZ Le(S) ManUeL(S) De L’UTiLiSaTeUr - Veuillez lire toutes
les consignes de sécurité et toutes les instructions de ce manuel avant d’utiliser
l’appareil afin d’écarter tout risque d’accident et de blessure. Conservez ce manuel
en lieu sûr pour pouvoir le consulter ultérieurement et pour pouvoir commander des
pièces de rechange.
Danger - riSQUe D’aMPUTaTiOn - N’approchez pas les pieds ou les mains ni des
lames, ni du dessous du plateau de coupe : vous pourriez vous blesser grièvement, au
point de devoir subir une amputation.
Danger - riSQUe D’OBJeTS PrOJeTÉS - Ramassez les pierres, brindilles, fils, os,
jouets et autres objets qui pourraient être projetés ou sur lesquels vous pourriez
trébucher. Demeurez toujours derrière l’appareil en marche et ne permettez
à personne de s’approcher à moins de 23 mètres (75 pieds). Personne ne doit
s’approcher de la zone de travail.
Danger - ÉViTeZ Le COnTaCT aVeC LeS LaMeS eT LeS BLeSSUreS CaUSÉeS
Par LeS OBJeTS PrOJeTÉS -
Pour éviter tout contact avec les lames et toute blessure
causée par une projection, n’utilisez pas l’appareil si des personnes, surtout des enfants,
se trouvent à proximité. Ne laissez pas vos proches, enfants ou animaux de compagnie
dehors lorsque vous tondez. Personne ne doit s’approcher de la zone de travail.
Danger - riSQUe D’OBJeTS PrOJeTÉS - Il est dangereux d’utiliser cette tondeuse
sans son déflecteur d’éjection ou sans son sac à herbe. Demeurez toujours derrière
l’appareil en marche.
Danger - LaMeS rOTaTiVeS - Afin d’éviter les blessures, n’approchez pas vos
mains ni vos pieds des lames rotatives. N’utilisez pas l’appareil sans le couvercle
d’éjection ou le bac récupérateur en place. S’ils sont endommagés, remplacez-
les immédiatement.
Danger - riSQUe De TOMBer eT De gLiSSer -
Le risque de glisser et de renverser
l’appareil dans une pente est beaucoup plus élevé que sur terrain plat et les blessures
qui en résultent peuvent être très graves, voire mortelles. Vous devez donc redoubler
de vigilance même dans les pentes douces. Ne vous engagez pas sur une pente si
vous ne vous sentez pas à l’aise. Ne tondez pas sur des pentes avec une inclinaison
supérieure à 15° (25%).
Travaillez perpendiculairement à la pente, et non dans le sens
de la pente.
Danger - ÉViTeZ LeS BLeSSUreS aUX YeUX - Portez toujours des lunettes de
sécurité pour tondre et pour effectuer un réglage ou une réparation. Vos yeux sont
particulièrement vulnérables aux projections.
Danger - ÉViTeZ LeS BLeSSUreS CaUSÉeS Par LeS CHUTeS - Ne tirez jamais
la tondeuse vers vous lorsque vous tondez la pelouse. Si vous devez faire reculer la
tondeuse, regardez vers le sol et derrière vous.
aVerTiSSeMenT - eSSenCe, PrODUiT inFLaMMaBLe - Laissez le moteur refroidir
pendant au moins 5 minutes avant de faire le plein.
aVerTiSSeMenT - riSQUe De BrÛLUre - Ne touchez pas le silencieux et le moteur,
car ils deviennent chauds et pourraient vous brûler. Laissez le moteur refroidir
pendant 5 minutes avant d’effectuer un réglage ou de remiser l’appareil.
aVerTiSSeMenT
Il est de votre responsabilité de vous assurer que seules des personnes capables de lire, de comprendre et de respecter les
consignes de sécurité figurant sur le moteur et dans cette notice utilisent votre appareil. - COnSerVeZ CeS inSTrUCTiOnS !
54
MISE EN PLACE
ASSEMBLAGE
IMPORTANT! Cette tondeuse est livrée sans essence et sans
huile. Après avoir assemblé l’appareil, faites le plein d’essence
et d’huile selon les instructions de la notice d’utilisation du
moteur fournie.
NOTE: Dans ce manuel, les mentions de droite et de gauche
s’entendent à partir du poste de commande.
Déballage
OUVerTUre De La BOÎTe
1. Coupez les coins de la boîte de haut en bas.
2. Retirez tous les éléments :
• Sac à herbe (si présent)
• Huile à moteur
3. Enlevez le matériel d’emballage.
reTraiT De La TOnDeUSe De La BOÎTe
1. Levez l’arrière de la tondeuse et détachez-la du carton et
poussez-la hors de la boîte.
2. Assurez-vous de retirer toutes les pièces de la boîte.
3. Enlevez le matériel d’emballage qui se trouve entre la partie
supérieure et la partie inférieure du guidon.
Assemblage
Procédez comme suit pour assembler la tondeuse :
• Assemblage du guidon
• Guidon : voir page 54.
• Guidon repliable : voir page 55.
• Guidon rabattable (rangement vertical) : voir page 56.
• Installation de la corde de démarrage
• Installation du sac à herbe (le cas échéant)
• Installation du déflecteur d’éjection latérale ou du
souffleur latéral (le cas échéant)
• Démarrage électrique (le cas échéant)
NOTE: Reportez-vous aux procédures de la section Réglages
pour ajuster la hauteur de coupe, l’angle de la poignée (le cas
échéant) et la commande d’entraînement (le cas échéant)
au besoin.
Assemblage du guidon
gUiDOn
1. Retirez les boutons étoile ou les écrous papillon (a) et les
boulons de carrosserie (b) du guidon. Passez à l’étape 2 si le
guidon est doté de loquets (c) (Figure 1).
NOTE: Les loquets sont placés à la position déverrouillée aux
fins d’expédition.
Ne desserrez
pas et ne
retirez pas les
boulons.
a
c
b
Figure 1
2. Retirez les boulons à oreilles (d) des supports du guidon
(Figure 2).
3. Assurez-vous que la tondeuse est stable, puis relevez la partie
supérieure (e) (Figure 2). Veillez à ne pas pincer le câble de
commande de la lame lorsque vous relevez le guidon.
e
d
Figure 2
4. Tirez le guidon (e) vers le haut jusqu’à ce que les trous (f) de la
partie inférieure (voir l’encadré de la Figure 3) s’alignent avec
les trous des supports (g) du guidon (Figure 3).
NOTE: Veillez à ne pas faire sortir le guidon des supports
lorsque vous le tirez vers le haut.
e
g
f
Figure 3
MISE EN PLACE
55
5. Replacez les boutons étoile ou les écrous papillon (a) et les
boulons de carrosserie (b) retirés à l’étape 1 dans les trous de
la partie inférieure du guidon ou placez les loquets (c) dans la
position de verrouillage (Figure 4).
d
a c
b
Figure 4
IMPORTANT! Lorsque vous placez le loquet (c) en position de
verrouillage, assurez-vous que l’indicateur (h) est aligné avec une
des trois positions (i) (Figure 5).
h
i
c
Figure 5
6. Insérez les boulons à oreilles (d), retirés à l’étape 2, dans les
supports du guidon et dans la partie inférieure (Figure 4).
Serrez bien les boulons pour fixer le guidon.
gUiDOn rePLiaBLe
1. Retirez les boutons étoile ou les écrous papillon (a) et les
boulons de carrosserie (b) du guidon. Passez à l’étape 2 si le
guidon est doté de loquets (c) (Figure 6).
NOTE: Les loquets sont placés à la position déverrouillée aux
fins d’expédition.
Ne desserrez pas et ne retirez pas les boulons.
a
c
b
d
Figure 6
2. Retirez les boulons à oreilles (d) des supports du guidon
(Figure 6).
3. Assurez-vous que la tondeuse est stable, relevez le guidon
et dépliez la partie supérieure (Figure 7). La partie inférieure
doit être bien fixée dans les supports. Veillez à ne pas pincer
le câble de commande de la lame ou le câble d’entraînement
lorsque vous relevez le guidon.
Figure 7
MISE EN PLACE
56
4. Replacez les boutons étoile ou les écrous papillon (a) et les
boulons de carrosserie (b) retirés à l’étape 1 dans les trous de
la partie inférieure du guidon ou placez les loquets (c) dans la
position de verrouillage (Figure 8).
d
a c
b
Figure 8
IMPORTANT! Lorsque vous placez le loquet (c) en position de
verrouillage, assurez-vous que l’indicateur (e) est aligné avec une
des trois positions (f) (Figure 9).
c
e
f
Figure 9
5. Retenez la partie inférieure aux supports du guidon avec les
boulons à oreilles (d) retirés à l’étape 2 (Figure 8). Serrez bien
les boulons pour fixer le guidon.
gUiDOn raBaTTaBLe (rangeMenT VerTiCaL)
1. Retirez les quatre boulons de carrosserie et les écrous de la
partie inférieure (Figure 10).
Figure 10
2. Abaissez les deux loquets pour les déverrouiller. Voir
l’encadré de la Figure 11.
3. Assurez-vous que les parties inférieures du guidon pointent
vers l’avant de la tondeuse.
Figure 11
4. Utilisez les quatre boulons de carrosserie et les écrous retirés
à l’étape 1 pour fixer les deux parties du guidon. Serrez-les
bien pour fixer le guidon (Figure 12).
Figure 12
5. Assurez-vous que la tondeuse est stable, puis relevez la partie
supérieure (a) (Figure 13). Veillez à ne pas pincer le câble de
commande de la lame ou le câble d’entraînement lorsque
vous relevez le guidon.
6. Lorsque vous relevez la partie supérieure du guidon,
assurez-vous que l’indicateur (b) est aligné avec une des trois
positions (c) (Figure 13).
7. Relevez les deux loquets pour les verrouiller (Figure 13).
8. Vérifiez que toute la quincaillerie est bien serrée.
a
c
b
Figure 13
MISE EN PLACE
57

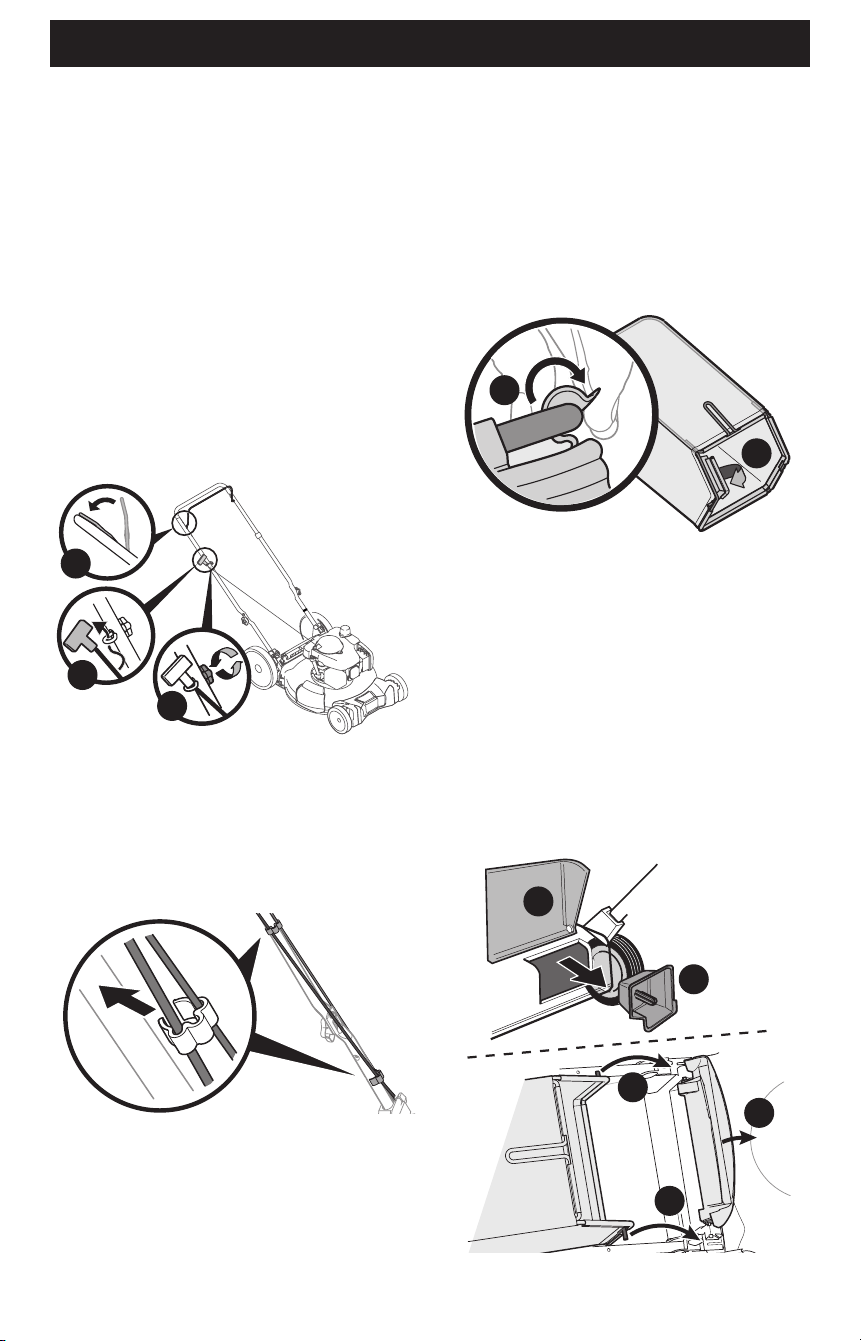

Installation de la corde de démarrage
NOTE: Le guide-câble est fixé sur le côté droit de la partie
supérieure du guidon. Desserrez l’écrou papillon retenant le
guide-câble (Figure 14).
NOTE: Tondeuses portant la mention « rangement vertical » : La
bague d’arrêt placée sur la corde l’empêche d’être tirée vers le
lanceur à rappel. Ne retirez pas cette bague.
NOTE: Certaines unités comprennent un nœud coulissant dans
la corde de démarrage de recul pour réduire le mou pendant
l’expédition. Assurez-vous que le nœud coulissant est défait
avant d’effectuer cette procédure.
1. Serrez la commande de la lame contre la partie supérieure
du guidon.
2. Tirez lentement la poignée de la corde de démarrage placée
sur le moteur, puis placez la corde dans le guide-câble.
3. Serrez l’écrou papillon du guide-câble.
1
2
3
Figure 14
NOTE: Sur certains modèles, il faut fixer la commande de la lame
et les câbles d’entraînement à la partie inférieure du guidon avec
les attaches de câble fournies (Figure 15).
IMPORTANT! Laissez suffisamment de mou dans la partie
supérieure des câbles afin de réduire l’usure et permettre le bon
fonctionnement de l’appareil.
Figure 15
Installation du sac à herbe (le cas échéant)
1. Procédez comme suit pour assembler le sac à herbe
(Figure 16).
NOTE: Avant d’assembler le sac à herbe, assurez-vous que
l’étiquette d’avertissement du sac se trouve à l’extérieur.
a. Vérifiez que le côté en plastique noir du sac se trouve en
bas, puis installez le sac sur son support.
b. Rabattez le rebord en plastique (a) du sac à herbe sur les
crochets du support (b).
a
b
Figure 16
2. Suivez les étapes ci-dessous pour installer le sac à herbe sur la
tondeuse (Figure 17) :
a. Soulevez le couvercle d’éjection arrière (a).
b. Retirez le bouchon de déchiquetage (b) (sur certains
modèles seulement).
c. Placez le support du sac sur les crochets de la poignée (c).
Abaissez le couvercle d’éjection pour qu’il repose sur le
sac à herbe.
NOTE: Pour retirer le sac à herbe, relevez le couvercle d’éjection.
Soulevez le sac et retirez-le des crochets de la poignée. Replacez
le bouchon de déchiquetage, le cas échéant. Abaissez le
couvercle d’éjection pour couvrir l’ouverture.
b
a
c
c
a
Figure 17
MISE EN PLACE
58
Installation du déflecteur d’éjection latérale ou
du souffleur latéral (le cas échéant)
La tondeuse est livrée avec le bouchon de déchiquetage installé.
Pour utiliser la tondeuse avec le déflecteur d’éjection ou le
souffleur latéral, retirez le sac à herbe de la tondeuse, installez
le bouchon de déchiquetage (le cas échéant) et abaissez le
couvercle d’éjection arrière.
1. Relevez le bouchon de déchiquetage (Figure 18).
2. Faites glisser les deux crochets du déflecteur d’éjection (a) ou
le souffleur latéral (b) sous l’axe de charnière du bouchon de
déchiquetage. Abaissez le bouchon de déchiquetage.
IMPORTANT! Ne retirez en aucun cas le bouchon
de déchiquetage.
a
b
1 1
2 2
Figure 18
NOTE: Certains déflecteurs d’éjection latérale sont dotés d’une
attache qui permet de les retenir au guidon. Si tel est le cas, le
déflecteur d’éjection peut être fixé au guidon même lorsqu’il
n’est pas utilisé (Figure 19).
Figure 19
Démarrage électrique (le cas échéant)
NOTE: Les tondeuses à démarrage électrique sont dotées
d’une batterie au plomb dans un boîtier (voir Boîtier de batterie
du démarreur électrique (le cas échéant)) ou d’une batterie
au lithium-ion (voir Installation/retrait de la batterie (le
cas échéant)).
BOÎTier De BaTTerie DU DÉMarreUr ÉLeCTriQUe (Le
CaS ÉCHÉanT)
NOTE: Retirez l’attache de câble (a) du boîtier de la batterie.
Cette attache est utilisée à des fins d’expédition (Figure 20).
a
Figure 20
inSTaLLaTiOn/reTraiT De La BaTTerie (Le
CaS ÉCHÉanT)
NOTE: Avant la première utilisation, effectuez une charge
complète de la batterie pour une performance et une durée de
vie optimale de la batterie.
aVerTiSSeMenT
Lisez attentivement les avertissements, instructions
et mises en garde concernant la batterie, le chargeur
et le produit. Le non-respect de ces avertissements et
instructions pourrait entraîner des chocs électriques, des
blessures graves ou des incendies.
IMPORTANT! Consultez le manuel d’utilisation du chargeur pour
les instructions concernant la recharge, l’entretien et le recyclage
de la batterie.
Installation de la batterie (Figure 21 à la page 59)
1. Relevez le couvercle du boîtier de la batterie.
2. Placez la batterie sur le boîtier. Vous entendez un déclic
lorsque la batterie est bien branchée.
3. Fermez le couvercle du boîtier.
Retrait de la batterie (Figure 21 à la page 59)
1. Relevez le couvercle du boîtier de la batterie.
2. Appuyez sur le loquet de verrouillage de la batterie.
3. Retirez la batterie.
4. Fermez le couvercle du boîtier.
MISE EN PLACE
59
4
1
3
2
1
3
2
Installer la
batterie
Retirer la
batterie
Figure 21
RÉGLAGES
Réglage de la hauteur de coupe
Il y a trois façons de régler la hauteur de coupe. Consultez la
section qui se rapporte à votre modèle de tondeuse.
Un LeVier
Un levier de réglage se trouve sur la roue arrière gauche
(Figure 22).
1. Tirez le levier de réglage de la hauteur de coupe vers la roue.
Faites attention, la tondeuse risque de basculer lorsque vous
déplacez le levier vers l’extérieur.
2. Placez le levier à la position désirée.
3. Relâchez le levier de réglage.
1
2
Plus bas
Plus haut
3
Figure 22
DeUX LeVierS
Tondeuses à traction avant : un levier se trouve sur la roue
avant droite et l’autre sur la roue arrière droite.
Tondeuses à traction arrière : un levier se trouve sur la roue
avant gauche et l’autre sur la roue arrière gauche.
NOTE: Le modèle à traction avant est illustré à la Figure 23.
NOTE: Pour régler la hauteur de coupe de certains modèles, vous
devez déplacer les leviers de réglage dans le sens opposé.
1. Tirez le levier de réglage de la hauteur de coupe vers la roue.
Faites attention, la tondeuse risque de basculer lorsque vous
déplacez le levier vers l’extérieur.
2. Placez le levier à la position désirée.
3. Relâchez le levier de réglage.
IMPORTANT! Toutes les roues doivent être réglées à la même
hauteur de coupe. Si le terrain est accidenté, réglez les roues
à une plus haute position pour que l’herbe ne soit pas coupée
trop court.
NOTE: Tondeuse à
traction avant illustrée
Plus bas
Plus bas
Plus haut
Plus haut
1
1
2
3
3
Figure 23
MISE EN PLACE
60
rÉgLage DeS rOUeS arriÈre / rOUeS PiVOTanTeS
NOTE: Le levier de réglage des roues arrière est situé sur la roue
arrière gauche (Figure 24).
1. Tirez le levier de réglage vers l’extérieur en l’éloignant de
la tondeuse.
2. Déplacez le levier vers l’avant ou vers l’arrière à la position de
coupe désirée.
3. Relâchez le levier vers le plateau de coupe.
NOTE: La hauteur des roues avant est déterminée par la position
du boulon sur chaque fourche (Figure 24).
4. Retirez l’écrou papillon (a) du boulon de l’essieu (b). Retirez
le boulon de l’essieu de la fourche de la roue. Sélectionnez la
hauteur de coupe désirée.
5. Insérez le boulon de l’essieu dans le trou carré désiré de la
fourche, puis fixez-le avec l’écrou papillon retiré à l’étape 4.
IMPORTANT! Toutes les roues doivent être réglées à la
même hauteur de coupe. Si le terrain est accidenté, réglez
les roues à une plus haute position pour empêcher le
dégazonnement de la pelouse.
6. Les roues pivotantes peuvent se déplacer librement ou être
verrouillées en position de marche en ligne droite (Figure 24).
a. Tirez les goupilles de verrouillage vers le haut.
b. Placez les goupilles de verrouillage dans les trous
plus larges pour verrouiller les roues pivotantes.
Placez-les dans les trous plus petits pour que les roues se
déplacent librement.
a
a
b
b
1
2
B
2
3
1
A
Figure 24
Angle d’inclinaison du guidon (le cas échéant)
Pour plus de confort, ajustez l’angle du guidon. Suivez les
instructions qui s’appliquent:
gUiDOn eT gUiDOn rePLiaBLe
1. Retirez les écrous papillon et les boulons de carrosserie du
guidon (Figure 25).
2. Ajustez le guidon dans une des trois positions. Voir l’encadré
de la Figure 25.
3. Fixez le guidon avec les écrous papillon et les boulons de
carrosserie retirés à l’étape 1.
1
2
Figure 25
gUiDOn aVeC LOQUeT OU gUiDOn raBaTTaBLe
NOTE: Référez-vous à la Figure 26 pour le guidon avec loquet et
à la Figure 27 à la page 61 pour le guidon rabattable.
1. Abaissez les deux loquets pour les déverrouiller.
Voir l’encadré.
2. Placez la partie supérieure (a) du guidon dans la position
la plus appropriée (b) en vous assurant que l’indicateur (c)
est aligné.
3. Relevez les deux loquets pour les verrouiller. Voir l’encadré.
Déverrouillé
Verrouillé
c
b
a
Figure 26
MISE EN PLACE
61
c
b
Verrouillé
Déverrouillé
a
Figure 27
Réglage de la commande d’entraînement
COMManDe D’enTraÎneMenT À Un LeVier OU À DeUX
LeVierS (Le CaS ÉCHÉanT)
Le cas échéant, un dispositif de réglage est situé sur le boîtier
de la commande d’entraînement pour serrer ou desserrer la
courroie d’entraînement. Il est nécessaire d’ajuster la commande
d’entraînement si la tondeuse n’avance pas ou si les roues
hésitent lorsque la commande d’entraînement est engagée. Si
une de ces deux situations survient, faites pivoter le dispositif
de réglage dans le sens horaire pour serrer le câble ou dans le
sens anti-horaire pour desserrer le câble. La Figure 28 indique le
réglage des modèles équipés d’une commande d’entraînement
à un levier et la Figure 29 celui des modèles équipés d’une
commande d’entraînement à deux leviers.
Serrer
Desserrer
Figure 28
Serrer
Desserrer
Figure 29
COMManDe D’enTraÎneMenT SUPÉrieUre (Le
CaS ÉCHÉanT)
Le système d’entraînement est composé de poulies, d’une
courroie et d’un câble reliant la transmission à la commande
d’entraînement. Ajustez les composants mentionnés ci-dessus à
mesure qu’ils s’usent. Pour ajuster la tringlerie d’entraînement :
1. Faites tourner le raccord du câble d’entraînement situé sur la
poignée supérieure gauche vers le haut (Figure 30).
1
2
Figure 30
2. Retirez le raccord de la poignée.
3. Décrochez le câble (a) et retirez le coussinet en métal (b) de la
commande d’entraînement en plastique (Figure 31).
a
b
Figure 31
4. Insérez le coussinet dans le trou inférieur. Accrochez le câble
en le passant dans le coussinet et le trou inférieur de la
commande (Figure 32).
Figure 32
5. Replacez le raccord du câble d’entraînement sur la poignée
supérieure et tournez-le vers le bas.
6. Démarrez la tondeuse et vérifiez que la commande
d’entraînement fonctionne bien.
62
UTILISATION
L
F
G
E
I
C
N
a
b
F1
J
K
B1
B3
B2
B4
M
A
3
D1 D2 D3
H
Figure 33
UTILISATION
63
D. LEVIER DE RÉGLAGE DE LA HAUTEUR
DE COUPE
Il y a trois façons de régler la hauteur de coupe, selon le modèle.
1. réglage par deux leviers: un levier se trouve sur la
roue avant droite et l’autre sur la roue arrière droite.
Pour ajuster la hauteur de coupe, consultez la section de
Réglage de la hauteur de coupe à la 59.
2. réglage par un levier: le levier de réglage est situé sur
la roue arrière gauche. Pour ajuster la hauteur de coupe,
consultez la section de Réglage de la hauteur de coupe
à la 59.
3. réglage des roues arrière / roues pivotantes: le
levier de réglage des roues arrière est situé sur la roue
arrière gauche. Les roues pivotantes peuvent être ajustées
à la position désirée à l’aide des boulons de roue. Pour
ajuster la hauteur de coupe, consultez la section de
Réglage de la hauteur de coupe à la 59.
E. LANCEUR À RAPPEL
Le lanceur à rappel se trouve sur le côté droit de la partie
supérieure du guidon. Placez-vous derrière l’appareil et tirez la
poignée du lanceur pour démarrer le moteur.
F. BOUTON-POUSSOIR DE DÉMARRAGE
ÉLECTRIQUE (LE CAS ÉCHÉANT)
La clé de démarrage (bouton-poussoir) se trouve sur le côté droit
de la poignée supérieure. La clé de démarrage est utilisée comme
un bouton-poussoir et n’est disponible que sur les modèles à
démarrage électrique.
NOTE: Ne laissez jamais la clé de contact sur l’appareil afin que
vos enfants ne puissent pas démarrer le moteur. Gardez la clé en
lieu sûr, hors de la portée des enfants.
1. Les tondeuses à démarrage électrique sont dotées d’une
batterie dans un boîtier (a) ou d’une batterie amovible (b)
(Figure 33 à la 62).
G. SAC À HERBE (LE CAS ÉCHÉANT)
Le sac à herbe, placé à l’arrière de la tondeuse, sert à ensacher
les débris d’herbe coupée. Lorsque le sac est rempli, retirez-le en
utilisant la poignée, puis videz son contenu.
H. BOUCHON DE DÉCHIQUETAGE (LE
CAS ÉCHÉANT)
Le bouchon de déchiquetage est placé sur le côté droit de
la tondeuse et doit être installé pour déchiqueter l’herbe et
disperser les débris sur la pelouse.
CARACTÉRISTIQUES
A. COMMANDE DE LA LAME
La commande de lame est fixée sur la partie supérieure du guidon
de la tondeuse. Serrez la commande de la lame contre le guidon
pour faire fonctionner la tondeuse. Relâchez la commande de la
lame pour arrêter le moteur.
aVerTiSSeMenT
La commande de la lame est un dispositif de sécurité. Ne
la modifiez pas.
B. COMMANDE D’ENTRAÎNEMENT
Il y a quatre façons de régler la commande d’entraînement, selon
le modèle.
1. Commande d’entraînement : la commande
d’entraînement se trouve sous la partie supérieure de la
poignée et sert à engager les roues. Serrez le levier de la
commande contre la poignée supérieure pour engager
le système d’entraînement. Relâchez la commande pour
arrêter la tondeuse.
2. Commande d’entraînement à un levier : la
commande d’entraînement à un levier est située sur
la partie supérieure de la poignée et sert à engager les
roues. Serrez le levier de la commande contre la poignée
supérieure pour engager le système d’entraînement.
Relâchez la commande pour faire ralentir ou arrêter
la tondeuse.
3. Commande d’entraînement à deux leviers : la
commande d’entraînement à deux leviers est située sur
la poignée supérieure et sert à engager les roues. Serrez
un levier ou les deux leviers contre la partie supérieure de
la poignée pour faire avancer la tondeuse. Relâchez le(s)
levier(s) pour la faire ralentir ou arrêter.
4. Commande d’entraînement supérieure : la
commande d’entraînement est située sur la partie
supérieure de la poignée et sert à engager les roues.
Poussez la commande d’entraînement vers l’avant pour
faire avancer la tondeuse. Plus vous poussez la commande
vers l’avant, plus l’appareil avance rapidement. Lorsqu’elle
est relâchée, la commande d’entraînement revient à la
position neutre et la transmission est aussitôt débrayée.
C. COMMANDE DE VITESSE (LE CAS ÉCHÉANT)
La commande de vitesse est située sur le boîtier de commande de
vitesse, sur la poignée supérieure. Utilisez cette commande pour
sélectionner la vitesse de marche avant de la tondeuse.
IMPORTANT! Déplacez la commande de vitesse seulement
lorsque le moteur est en marche. Ne modifiez pas le réglage de la
commande de vitesse pendant que le moteur est arrêté, car cela
risque d’endommager l’appareil.
UTILISATION
64
ESSENCE ET HUILE
IMPORTANT! Consultez la notice d’utilisation du moteur pour
obtenir plus d’informations sur le moteur.
Cet appareil est livré sans essence et sans huile. Après avoir
assemblé l’appareil, faites le plein d’essence et d’huile selon
les instructions de la notice d’utilisation du moteur fournie
avec l’appareil.
1. Avant de démarrer la tondeuse pour la première fois, ajoutez
l’huile fournie selon les instructions de la notice d’utilisation
du moteur.
2. Remplissez le réservoir d’essence selon les instructions de la
notice d’utilisation du moteur.
aVerTiSSeMenT
Soyez très prudent lorsque vous manipulez de l’essence.
Ce liquide est extrêmement inflammable et dégage des
vapeurs explosives. Ne faites jamais le plein dans un lieu
fermé et n’ajoutez pas d’essence lorsque le moteur est
en marche ou s’il est chaud. Éteignez cigares, cigarettes,
pipes et tout autre objet susceptible de s’enflammer.
VÉRIFICATION DU NIVEAU DE CHARGE DE LA
BATTERIE (LE CAS ÉCHÉANT)
aVerTiSSeMenT
Lisez attentivement les avertissements, instructions
et mises en garde concernant la batterie, le chargeur
et le produit. Le non-respect de ces avertissements et
instructions pourrait entraîner des chocs électriques, des
blessures graves ou des incendies.
IMPORTANT! Consultez le manuel d’utilisation du chargeur pour
les instructions concernant la recharge, l’entretien et le recyclage
de la batterie.
1. Pressez sur le bouton sur le devant de la batterie pour vérifier
le niveau de charge. Voir Figure 34 à la 65.
• Batterie chargée : le niveau de charge sera indiqué selon le
nombre de voyants allumés.
• Batterie déchargée : chargez la batterie si aucun voyant
ne s’allume. Consultez le manuel d’utilisation du chargeur
pour les instructions de recharge.
I. BOUCHON DE DÉCHIQUETAGE ARRIÈRE (LE
CAS ÉCHÉANT)
Sur certains modèles, le bouchon de déchiquetage est un
élément séparé. Ces modèles possèdent un système permettant
de déchiqueter finement les débris d’herbe et de les disperser
sur la pelouse. Ce bouchon doit être installé à l’ouverture arrière
pour déchiqueter l’herbe ou lorsque vous utilisez le déflecteur
d’éjection latérale.
J. DÉFLECTEUR D’ÉJECTION LATÉRALE (LE
CAS ÉCHÉANT)
Le déflecteur d’éjection latérale permet d’éjecter les déchets de
tonte par le côté lorsque vous ne voulez pas les déchiqueter ou les
envoyer dans le sac à herbe.
aVerTiSSeMenT
N’approchez pas vos mains et vos pieds de l’ouverture
d’éjection du plateau de coupe. Lisez l’étiquette
d’avertissement sur l’appareil.
K. SOUFFLEUR LATÉRAL (LE CAS ÉCHÉANT)
Utilisez ce souffleur pour souffler les feuilles ou les débris sur
le côté.
L. LANGUETTE DE PROTECTION
La languette de protection se trouve à l’arrière de la tondeuse et
protège l’utilisateur des débris d’herbe. N’utilisez pas la tondeuse
si la languette de protection ne fonctionne pas ou qu’elle n’est
pas installée.
M. SYSTÈME DE NETTOYAGE DU PLATEAU DE
COUPE (LE CAS ÉCHÉANT)
Le plateau de coupe peut être équipé d’un embout qui s’adapte
au système de nettoyage du plateau de coupe. Utilisez le système
de nettoyage du plateau pour enlever les débris d’herbe coupée
sous le plateau de coupe.
N. GUIDON RABATTABLE (RANGEMENT
VERTICAL) (LE CAS ÉCHÉANT)
Les modèles pouvant être rangés en position verticale sont dotés
d’un guidon repliable.
aVerTiSSeMenT
Ne rangez pas les tondeuses qui n’ont pas la mention
« rangement vertical » en position verticale, car il peut
y avoir des fuites d’essence ou d’huile et le moteur peut
être endommagé.
Les tondeuses portant la mention « rangement vertical »
sont conçues pour être rangées en position verticale.
UTILISATION
65
Charge
complète
Aucune
charge
Niveau de charge
Bouton de
vérification
de la charge
Figure 34
DÉMARRAGE DU MOTEUR
aVerTiSSeMenT
Assurez-vous que vous êtes la seule personne à proximité
de la tondeuse lorsque vous démarrez le moteur et
pendant que vous utilisez l’appareil. Ne faites jamais
fonctionner l’appareil à l’intérieur ou dans un local
mal aéré en raison de la présence de monoxyde de
carbone, un gaz inodore très dangereux dans les gaz
d’échappement. Gardez vos mains, pieds, cheveux et
vêtements éloignés de toutes pièces en mouvement.
Consultez la notice d’utilisation du moteur pour les instructions
au sujet du démarrage et de l’arrêt du moteur.
ARRÊT DU MOTEUR
Relâchez la commande de la lame pour arrêter le moteur et
la lame.
NOTE: Après avoir arrêté le moteur, retirez la clé de démarrage
(s’il y en a une) et gardez-la dans un lieu sûr, hors de la portée
des enfants.
aVerTiSSeMenT
Attendez l’arrêt complet de la lame avant d’effectuer un
réglage sur la tondeuse et avant de retirer le sac à herbe.
La lame doit s’arrêter en trois secondes. Si ce n’est pas le
cas, contactez un centre de service.
UTILISATION DE LA TONDEUSE
aVerTiSSeMenT
Les objets projetés par la tondeuse peuvent causer
de graves blessures aux yeux. Protégez-vous avec des
lunettes de protection lorsque vous utilisez la tondeuse
et lorsque vous effectuez un réglage ou une réparation.
Débarrassez la zone de travail de cailloux, bâtons et fils ainsi
que de tout autre objet qui peut endommager la tondeuse ou
le moteur. Ces objets peuvent être projetés dans toutes les
directions et causer de graves blessures.
Commande d’entraînement
1. Lorsque le moteur est en marche, serrez la commande
d’entraînement contre la poignée supérieure pour faire
avancer la tondeuse.
2. Relâchez-la pour arrêter la tondeuse.
Commande d’entraînement à un levier
1. Lorsque le moteur est en marche, serrez le levier de la
commande d’entraînement contre la poignée supérieure pour
faire avancer la tondeuse.
2. Relâchez le levier pour faire ralentir ou arrêter la tondeuse.
Commande d’entraînement à deux leviers
1. Lorsque le moteur est en marche, maintenez la commande de
la lame engagée, puis serrez un levier ou les deux leviers de la
commande d’entraînement contre la poignée supérieure pour
faire avancer la tondeuse (Figure 35).
Serrez le levier gauche, le levier droit
ou les deux leviers contre la poignée pour
engager le système d’entraînement
Figure 35
2. Relâchez les deux leviers de la commande d’entraînement
pour faire ralentir ou arrêter la tondeuse.
3. Commande de vitesse (le cas échéant) : déplacez
la commande de vitesse pour changer la vitesse
de déplacement.
NOTE: Sélectionnez la première vitesse de déplacement
pour tondre la pelouse jusqu’à ce que vous soyez à l’aise avec
l’utilisation de la tondeuse.
IMPORTANT! Si vous changez la vitesse de déplacement
pendant que la tondeuse est arrêtée, il peut être difficile,
dans certains cas, de passer à la première vitesse. Il suffit
d’engager la commande d’entraînement pour corriger
ce problème.
UTILISATION
66
UTILISATION DU SAC À HERBE (LE
CAS ÉCHÉANT)
Le sac vous permet d’ensacher les débris d’herbe coupée lorsque
vous tondez la pelouse.
1. Suivez les instructions de la sous-section Sac à herbe (si
présent) à la 54 pour installer le sac à herbe. Les débris
d’herbe sont recueillis dans le sac pendant que vous tondez.
Tondez la pelouse jusqu’à ce que le sac soit rempli.
2. Relâchez la commande de la lame pour arrêter le moteur.
Assurez-vous que l’appareil est arrêté.
3. Relevez le couvercle d’éjection arrière et retirez le sac à herbe.
Videz le contenu du sac, puis réinstallez le sac à herbe sur
la tondeuse.
aVerTiSSeMenT
Arrêtez immédiatement le moteur si vous heurtez
un objet. Débranchez le fil de la bougie d’allumage,
inspectez soigneusement l’appareil et réparez tout
dommage avant de redémarrer le moteur. Des vibrations
excessives indiquent qu’il y a des problèmes. Faites
immédiatement inspecter et réparer l’appareil.
RANGEMENT EN POSITION VERTICALE (LE
CAS ÉCHÉANT)
aVerTiSSeMenT
Ne rangez pas les tondeuses qui n’ont pas la mention
« rangement vertical » en position verticale, car il peut
y avoir des fuites d’essence ou d’huile et le moteur peut
être endommagé.
Les tondeuses portant la mention « rangement vertical »
sont conçues pour être rangées en position verticale.
Ne les remisez pas à l’extérieur ou dans un endroit
humide; gardez-les dans un endroit propre et sec.
Remisage de la tondeuse
aVerTiSSeMenT
Laissez le moteur refroidir avant de nettoyer la tondeuse
ou de la ranger.
IMPORTANT! Assurez-vous que le niveau de l’essence est sous
le niveau recommandé avant de ranger la tondeuse en position
verticale. Consultez la notice d’utilisation du moteur.
1. Nettoyez l’extérieur de la tondeuse avec un chiffon sec ou de
l’air compressé et enlevez les débris autour du moteur.
2. Retirez la clé de démarrage (s’il y en a une).
NOTE: Votre tondeuse est dotée d’un système d’entraînement
de pointe pour une utilisation et un embrayage faciles. Lorsque
vous effectuez un virage ou lorsque vous tirez la tondeuse vers
l’arrière, vous noterez, dans certains cas, qu’il y a une résistance
plus grande que normale dans les roues arrière. Ceci est normal.
Pour corriger ce problème, il suffit de faire avancer la tondeuse
vers l’avant sans engager la commande d’entraînement avant de
tirer la tondeuse vers l’arrière.
Commande d’entraînement supérieure
1. Une fois le moteur démarré, serrez la commande de la lame
contre la commande d’entraînement et poussez la commande
d’entraînement vers l’avant pour faire avancer la tondeuse.
Plus vous poussez la commande vers l’avant, plus l’appareil
avance rapidement (Figure 36).
1
2
Figure 36
2. Lorsqu’elle est relâchée, la commande d’entraînement revient
à la position neutre, la transmission est aussitôt débrayée et
le moteur s’arrête.
NOTE: Pour faciliter l’utilisation, immobilisez vos poignets
et vos coudes lorsque vous tenez les commandes et marchez :
l’appareil s’ajustera automatiquement à votre vitesse.
DÉFLECTEUR D’ÉJECTION LATÉRALE (LE
CAS ÉCHÉANT)
Si vous ne voulez pas déchiqueter ni collecter l’herbe coupée,
retirez le sac à herbe et assurez-vous que le bouchon de
déchiquetage (le cas échéant) est installé. Abaissez le couvercle
d’éjection pour couvrir l’ouverture arrière de la tondeuse.
Consultez la section Installation du déflecteur d’éjection latérale
ou du souffleur latéral (le cas échéant) à la 58.
DÉCHIQUETAGE (LE CAS ÉCHÉANT)
Pour déchiqueter l’herbe, enlevez le sac à herbe ou le déflecteur
d’éjection latérale. Lorsque vous retirez le sac à herbe, assurez-
vous que le bouchon de déchiquetage (le cas échéant) est installé
et abaissez le couvercle d’éjection pour couvrir l’ouverture arrière
de la tondeuse. Lorsque vous retirez le couvercle d’éjection
latérale, le couvercle de déchiquetage se fermera. Ne tondez pas
l’herbe mouillée. Il n’est pas recommandé de déchiqueter l’herbe
si elle mesure plus de quatre pouces. Utilisez plutôt le sac à herbe
pour ensacher les débris.
UTILISATION
67
3. Abaissez les deux leviers de réglage pour les déverrouiller
(Figure 37).
4. Rabattez le guidon pour ranger la tondeuse (Figure 37).
Veillez à ne pas pincer le câble de commande de la lame ou le
câble d’entraînement (le cas échéant) lorsque vous abaissez
le guidon.
5. Relevez les deux leviers de réglage pour les verrouiller
(Figure 37).
Déverrouiller
Verrouiller
Figure 37
6. Tenez le guidon (a) et relevez la tondeuse pour qu’elle
repose sur ses roues arrière et sur les supports du guidon (b)
(Figure 38).
7. La lame doit faire face au mur.
b
a
Figure 38
Remise en service de la tondeuse
aVerTiSSeMenT
N’approchez pas les mains ou les pieds près du plateau de
coupe lorsque vous déplacez la tondeuse ou lorsque vous
dépliez le guidon pour éviter des blessures graves.
Lorsque vous dépliez le guidon, ne pressez pas la
commande de la lame contre la partie supérieure du
guidon pour éviter un démarrage accidentel et des
blessures graves.
1. Tenez la partie supérieure du guidon et placez la tondeuse sur
ses quatre roues.
2. Pour déplier le guidon, déverrouillez les deux leviers (voir
l’encadré de la Figure 37) et suivez les étapes 5 à 8 de la
section Guidon rabattable (rangement vertical) à la 56 du
chapitre Mise en place.
68
ENTRETIEN
aVerTiSSeMenT
Avant d’effectuer tout travail d’entretien, désengagez toutes les commandes, arrêtez le moteur et attendez l’arrêt complet
des pièces mobiles. Laissez refroidir le moteur. Débranchez le fil de bougie et mettez-le à la masse contre le moteur pour
empêcher ce dernier de démarrer.
RECOMMANDATIONS GÉNÉRALES
• Lorsque vous effectuez l’entretien de l’appareil, respectez
toujours les consignes de sécurité qui se trouvent dans le
manuel de l’utilisateur et sur l’appareil.
• La garantie ne s’applique pas aux pièces qui ont été mal
utilisées ou mal entretenues par le propriétaire. Pour
bénéficier d’une couverture complète de la garantie,
l’utilisateur doit entretenir l’appareil selon les instructions
de ce manuel.
• La garantie sera nulle et non avenue si une modification est
apportée au régulateur du moteur.
• Vérifiez que la quincaillerie est bien fixée avant chaque
utilisation et avant le remisage.
LUBRIFICATION
Commande de la lame
Lubrifiez les points de pivotement de la commande de lame
avec de l’huile légère au moins une fois par saison et avant le
remisage. Cette commande doit bouger facilement dans les deux
directions (Figure 39).
Roues
Lubrifiez tous les essieux et les moyeux de roue avec de l’huile
légère au moins une fois par saison et avant de remiser l’appareil
(Figure 39).
Figure 39
ENTRETIEN DU MOTEUR
Une fois par saison, vérifiez que le boulon de montage du moteur
est serré à un couple de 39,6 N m (29,2 pi-lb) au minimum et de
56,3 N m (41,7 pi-lb) au maximum.
Consultez la notice d’utilisation du moteur fournie pour avoir plus
de détails concernant l’entretien et le remisage du moteur.
Si le moteur ne démarre pas, tourne irrégulièrement à plein
régime ou au ralenti, a des ratés occasionnels ou surchauffe,
consultez la notice d’utilisation du moteur.
IMPORTANT! Vérifiez le niveau d’huile à moteur avant chaque
utilisation. Consultez la notice d’utilisation du moteur.
Nettoyage du moteur
• Avant chaque utilisation, nettoyez l’herbe et les débris
accumulés sur le moteur. Nettoyez la tringlerie, les ressorts
et les commandes. Nettoyez les débris inflammables des
surfaces autour du silencieux.
• Un moteur propre est bien aéré.
• Les composants du moteur devraient être nettoyés
régulièrement pour éviter que le moteur ne surchauffe et que
les débris ne brûlent.
aTTenTiOn
N’utilisez pas d’eau pour nettoyer les composants du
moteur car de l’eau risquerait de se retrouver dans les
conduites d’essence. Utilisez une brosse ou un chiffon.
ENTRETIEN DE LA TONDEUSE
Système de nettoyage du plateau (le
cas échéant)
Le plateau de coupe de votre tondeuse peut être équipé d’un
système de nettoyage. Utilisez ce système de nettoyage pour
enlever les débris d’herbe et éviter l’accumulation de produits
chimiques corrosifs. Effectuez les étapes suivantes APRÈS
CHAQUE UTILISATION:
1. Placez la tondeuse sur une surface plane et dégagée à
proximité de votre tuyau d’arrosage.
aTTenTiOn
Assurez-vous que le déflecteur d’éjection n’est pas dirigé
vers votre maison, votre garage, votre auto, etc.
2. Enlevez l’embout du système de nettoyage installé sur le
plateau et installez-le sur l’extrémité du tuyau d’arrosage.
3. Branchez le tuyau d’arrosage et l’embout au gicleur sur le
plateau de coupe (Figure 40).
4. Ouvrez le robinet d’eau.
5. Démarrez le moteur selon les instructions dans la notice
d’utilisation du moteur.
6. Faites fonctionner le moteur pendant au moins deux minutes
afin que le dessous du plateau de coupe soit bien nettoyé.
7. Relâchez la commande de la lame pour arrêter le moteur et
la lame.
8. Fermez le robinet et retirez l’embout du gicleur sur la surface
du plateau de coupe.
9. Redémarrez le moteur après avoir nettoyé le plateau. Faites
fonctionner le moteur pendant au moins deux minutes afin
que le dessous du plateau soit bien séché.
Figure 40
ENTRE TIEN
69
5. Retirez la lame (c) et l’adaptateur (d) du vilebrequin
(Figure 41).
6. Retirez la lame de l’adaptateur pour vérifier son équilibre.
a. Faites tenir la lame en équilibre sur un tournevis à
tige ronde.
b. Affûtez le côté plus lourd jusqu’à ce que la lame soit
bien équilibrée.
NOTE: Lorsque vous aiguisez une lame, aiguisez-la selon
l’angle d’affûtage. Aiguisez chaque tranchant de façon égale
pour garder la lame bien équilibrée.
aVerTiSSeMenT
Une lame mal équilibrée peut causer des vibrations
excessives et entraîner des dommages matériels ou de
graves blessures.
7. Lubrifiez le vilebrequin du moteur et la surface interne de
l’adaptateur de la lame avec une huile légère. Voir l’encardé
de la Figure 41.
a. Placez l’adaptateur (d) sur le vilebrequin.
b. Assurez-vous d’installer la lame avec le côté marqué
« Grass side » (ou qui porte le numéro de pièce) face
au sol.
c. La lame doit être bien alignée et bien placée sur les brides
de l’adaptateur.
8. Placez le support de la lame (b) sur la lame (c). Alignez les
encoches du support avec les petits trous sur la lame.
9. Insérez le boulon et serrez-le à un couple de 50,8 N m
(37,5 pi-lb) au minimum et de 67,8 N m (50 pi-lb)
au maximum.
NOTE: Vérifiez régulièrement que le boulon de la lame est serré
au couple approprié pour assurer le bon fonctionnement de
la tondeuse.
d
a
c
b
Figure 41
Nettoyage du plateau de coupe
Au moins une fois par saison et avant le remisage, nettoyez
le dessous du plateau de coupe pour éviter l’accumulation
de débris.
1. Faites fonctionner le moteur jusqu’à ce que le réservoir
d’essence soit vide. Attention: ne tentez pas de vider le
réservoir d’une autre façon. Débranchez le fil de la bougie.
Consultez la notice d’utilisation du moteur.
2. Inclinez la tondeuse sur le côté où se trouve le silencieux en
prenant soin de garder le filtre à air et le carburateur orientés
vers le haut. Tenez bien la tondeuse.
3. Grattez et nettoyez le dessous du plateau de coupe à l’aide
d’un outil approprié. Ne nettoyez pas la tondeuse avec
de l’eau.
IMPORTANT! Ne nettoyez pas votre tondeuse avec
un d’arrosage ou à la laveuse à pression, car cela peut
endommager les roulements ou le moteur. Le nettoyage à
l’eau réduit la durée de vie et la performance de l’appareil.
4. Replacez la tondeuse sur ses roues (soit à la
position verticale).
ENTRETIEN DE LA LAME
aVerTiSSeMenT
Attendez l’arrêt complet de la lame avant d’effectuer un
réglage sur la tondeuse et avant de retirer le sac à herbe.
La lame doit s’arrêter en trois secondes. Si ce n’est pas le
cas, contactez un centre de service.
aVerTiSSeMenT
Avant de manipuler une lame, portez des gants épais
ou enveloppez la lame avec un chiffon pour protéger
vos mains.
Une fois par saison, vérifiez que le boulon de la lame est serré à
un couple de 50,8 N m (37,5 pi-lb) au minimum et de 67,8 N m
(50 pi-lb) au maximum.
Inspectez régulièrement l’adaptateur de lame afin de vous
assurer qu’il n’est pas endommagé, surtout après que la lame
a heurté un objet ou si elle vibre excessivement. Remplacez
l’adaptateur de lame si nécessaire. Suivez les instructions
d’entretien des lames ci-dessous:
1. Fonctionner le moteur jusqu’à ce que le réservoir d’essence
soit vide. Attention: ne tentez pas de vider le réservoir d’une
autre façon.
2. Débranchez le fil de la bougie. Consultez la notice d’utilisation
du moteur.
3. Inclinez la tondeuse sur le côté où se trouve le silencieux en
prenant soin de garder le filtre à air et le carburateur orientés
vers le haut.
4. Retirez le boulon (a) et le support de la lame (b) qui fixent la
lame et l’adaptateur au vilebrequin du moteur (Figure 41).
ENTRE TIEN
70
3. Replacez le couvercle du boîtier et abaissez le loquet du port
de recharge.
RECHARGE DE LA BATTERIE (LE CAS ÉCHÉANT)
aVerTiSSeMenT
La batterie contient du fluide corrosif et des substances
toxiques. Faites très attention en manipulant la batterie
et gardez-la hors de la portée des enfants. Ne percez
pas, ne démontez pas, n’altérez pas et ne brûlez pas
la batterie. Les batteries dégagent des gaz explosifs
pendant leur mise en charge et leur décharge. Chargez la
batterie dans un endroit bien aéré et gardez-la éloignée
de toute source d’inflammation.
Chargez la batterie avant la première utilisation, à la fin de la
saison, après une longue période de non-utilisation et au besoin.
Il faut probablement charger la batterie plus souvent si vous
arrêtez et démarrez souvent la tondeuse pendant son utilisation
(par exemple pour enlever le sac à herbe).
NOTE: Le connecteur mâle du chargeur est conçu pour s’adapter
au connecteur femelle sur le boîtier de la batterie.
NOTE: La batterie doit être complètement chargée avant d’être
remisée. L’entreposage d’une batterie déchargée pour une
période de temps prolongée risque de réduire la durée de vie et la
qualité de la batterie. Pour une durée de vie optimale, rechargez
la batterie entreposée une fois par mois.
IMPORTANT! Ne retirez la batterie du boîtier du démarreur
électrique que pour la remplacer.
1. Soulevez le loquet du port de recharge (a) et branchez le
connecteur mâle du chargeur (b) dans la prise (c) (Figure 44).
2. Branchez le chargeur (d) dans une prise électrique standard
de 120 volts.
a
b
d
c
Figure 44
3. Chargez la batterie pendant 8 à 10 heures avant la première
utilisation. Ne chargez pas la batterie pendant plus de
12 heures.
IMPORTANT! Branchez d’abord le connecteur mâle dans la
prise, puis le chargeur de batterie dans une prise électrique
standard de 120 volts. Lorsque vous rechargez la batterie,
branchez-la selon cet ordre.
4. Après avoir chargé la batterie, débranchez le chargeur de la
prise électrique avant de débrancher le connecteur mâle de
la prise.
5. Abaissez le loquet du port de recharge.
ENTRETIEN DE LA COURROIE
Si la courroie est usée ou endommagée, la tondeuse peut ne
pas avancer. Vérifiez régulièrement l’état de la courroie et de la
poulie. Si nécessaire, contactez un centre de service agréé pour
faire changer la courroie.
NOTE: Certaines pièces doivent être démontées pour remplacer
la courroie d’entraînement de la tondeuse. Consultez un centre
de service agréé pour faire remplacer la courroie.
REMPLACEMENT DE LA BATTERIE (LE
CAS ÉCHÉANT)
aVerTiSSeMenT
Les batteries contiennent de l’acide sulfurique, un liquide
pouvant causer de graves brûlures. Ne modifiez en aucun
cas la batterie et évitez tout risque de court-circuit. Ne la
jetez pas au feu, car cela peut provoquer une explosion
ou l’émission de substances toxiques.
1. Pour retirer la batterie (Figure 42):
a. Soulevez le loquet du port de recharge (a) et retirez le
couvercle (b) du boîtier de la batterie.
b. Débranchez le câble positif et le câble négatif (c).
c. Soulevez la batterie pour la retirer du boîtier.
a
b
c
Figure 42
2. Pour installer la batterie (Figure 43):
a. Placez la batterie (c) dans le boîtier.
b. Branchez le câble positif (rouge) à la borne positive
(+) (d).
c. Branchez le câble négatif (noir) à la borne négative
(+) (e).
e
d
(+)
(-)
c
Figure 43
ENTRE TIEN
71
RECHARGE DE LA BATTERIE (LE CAS ÉCHÉANT)
IMPORTANT! Consultez le manuel d’utilisation du chargeur pour
les instructions concernant la recharge, l’entretien et le recyclage
de la batterie (Figure 45).
aVerTiSSeMenT
La batterie contient du fluide corrosif et des substances
toxiques. Faites très attention en la manipulant et
gardez-la hors de la portée des enfants. Ne percez
pas, ne démontez pas, n’altérez pas et ne brûlez pas la
batterie. Elles dégagent des gaz explosifs pendant leur
mise en charge et leur décharge. Chargez la batterie
dans un endroit bien aéré et gardez-la éloignée de toute
source d’inflammation.
aVerTiSSeMenT
Lisez attentivement les avertissements, instructions
et mises en garde concernant la-batterie, le chargeur
et le produit. Le non-respect de ces avertissements et
instructions pourrait entraîner des chocs électriques, des
blessures graves ou des incendies.
Figure 45
RECYCLAGE DES BATTERIES
IMPORTANT! Ces instructions concernent les tondeuses dotées
d’une batterie protégée par un boîtier. Pour les tondeuses dotées
d’une batterie amovible, consultez le manuel d’utilisation du
chargeur pour les instructions relatives à en disposer.
Recyclage des batteries endommagées ou usées
aVerTiSSeMenT
La batterie contient de l’acide sulfurique, une matière
toxique et corrosive.
aVerTiSSeMenT
Avant de vous débarrasser des batteries au lithium-ion
endommagées ou usées, communiquez avec les autorités
locales pour avoir des instructions sur la façon de
les recycler.
aVerTiSSeMenT
N’utilisez pas de batteries endommagées ou fissurées,
même s’il n’y a pas de fuite. Remplacez les batteries
endommagées ou usées avec des neuves. NE RÉPAREZ
UNE BATTERIE ! La batterie pourrait exploser ou
vous donner un choc électrique qui pourrait vous
blesser grièvement.
Pour prévenir les blessures et la pollution de l’environnement:
• N’essayez pas de défaire ou de détruire les composants d’une
batterie. N’ouvrez pas ou ne modifiez jamais une batterie,
car l’électrolyte qu’elle contient est corrosif et toxique. Ne
touchez pas au liquide qui a fui d’une batterie et évitez d’en
avoir dans les yeux et dans la bouche.
• Ne jetez pas de batterie aux ordures.
• Ne jetez pas une batterie au feu car elle pourrait exploser.
• Recyclez les batteries car sinon, elles pourraient se retrouver
dans des sites d’enfouissements et polluer l’environnement.
• Appliquez du ruban adhésif sur les bornes de la batterie.
• Jetez les batteries en suivant les règlements municipaux et
les lois provinciales et fédérales.
• Et faites-le dans un court laps de temps.
Batteries portant le sceau de recyclage du
programme Appel à recycler
Sceaux de recyclage du
programme appel à recycler:
Le programme de collecte d’Appel
à recycler aide les détaillants et les
fabricants de produits électroniques
à respecter les normes américaines
et canadiennes, tant au niveau
provincial que fédéral, en matière de
recyclage. La loi relative à la gestion de piles au mercure (The
Battery Act) en est un exemple. Les membres, les partenaires
de collecte et les points de dépôt participants au programme
achètent les droits d’apposer le sceau de recyclage d’Appel
à recycler sur leurs produits et les batteries rechargeables.
Lorsque vous voyez le sceau d’Appel à recycler sur un produit ou
une batterie, vous pouvez être sûr qu’il sera recyclé de manière
écologiquement responsable.
Call2recycle: Depuis 1994, grâce à ce programme plus de
75 millions de kilogrammes de piles rechargeables n’ont pas été
envoyés des sites d’enfouissement locaux. Il a également établi
un réseau de 30 000 points de dépôt partout aux États-Unis et au
Canada. Les partenaires de collecte du programme, soit plus de
200 fabricants de produits électroniques ou de batteries, se sont
regroupés pour recycler de façon écologiquement responsable
les batteries en fin de vie. Et ce sont ces derniers qui financent le
programme qui est géré par Appel à recycler, Inc, un organisme
sans but lucratif.
Pour trouver le point de dépôt le plus près, veuillez appeler au
1 800 822 8837.
SLOPE GAUGE (INDICADOR DE PENDIENTE) (INCLINOMÈTRE)
OK
15°/25% SLOPE
(PENDIENTE DE 15°)
(PENTE DE 15°/25 %)
15°/25% SLOPE
(PENDIENTE DE 15°)
(PENTE DE 15°/25 %)
TOO STEEP
(DEMASIADO EMPINADA)
(PENTE TROP RAIDE)
15°/25% DASHED LINE
(LÍNEA DE GUIONES A 15°) (PENTE DE 15°/25 %)
ST
OP
