Club A754 and Club A5055 Amplifiers
EN
DE
ES
FI
FR
IT
NL
PL
PT
SV
TR
RU
ZH-CN
ZH-TW
ID
JP
KO
DA
Owner's Manual
Betjeningsvejledning
Bedienungsanleitung
Manual de propietario
Käyttöopas
Mode d'emploi
Manuale d'istruzioni
Gebruikershandleiding
Instrukcja obsługi
Manual do utilizador
Bruksanvisning
Kullanıcı Kılavuzu
Руководство пользователя
用户手册
使用者手冊
Panduan Pengguna
取扱説明書
사용자 설명서
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
A5055
Торговая марка: JBL
Назначение товара: Усилитель мощности
Изготовитель: Харман Интернешнл Индастриз Инкорпорейтед, США, 06901 Коннектикут, г.Стэмфорд, Атлантик Стрит
400, офис 1500
Страна происхождения: Китай
Импортер в Россию: OOO «ХАРМАН РУС СиАйЭс», Россия, 127018, г.Москва, ул. Двинцев, д.12, к 1
Гарантийный период: 1 год
Информация о сервисных центрах: www.harman.com/ru тел. +7-800-700-0467
Срок службы: 3 года
Товар сертифицирован
Дата производства: Дата изготовления устройства определяется по двум буквенным обозначениям из второй группы
символов серийного номера изделия, следующих после разделительного знака «-». Кодировка
соответствует порядку букв латинского алфавита, начиная с января 2010 года: 000000-MY0000000, где
«M» - месяц производства (А - январь, B - февраль, C - март и т.д.) и «Y» - год производства (A - 2010, B -
2011, C - 2012 и т.д.).
Используйте устройство только по прямому назначению в соответствии с предоставленной инструкцией. Не пытайтесь самостоятельно
вскрывать корпус товара и осуществлять ремонт. В случае обнаружения недостатков или дефектов, обращайтесь за гарантийным обслуживанием
в соответствии с информацией из гарантийного талона. Особые условия хранения, реализации и (или) транспортировки не предусмотрены.
Избегайте воздействия экстремальных температур, долговременного воздействия влаги, сильных магнитных полей. Устройство предназначено
для работы в жилых зонах. Срок годности не ограничен при соблюдении условий хранения.
Club A754 and Club A5055 Amplifiers
EN

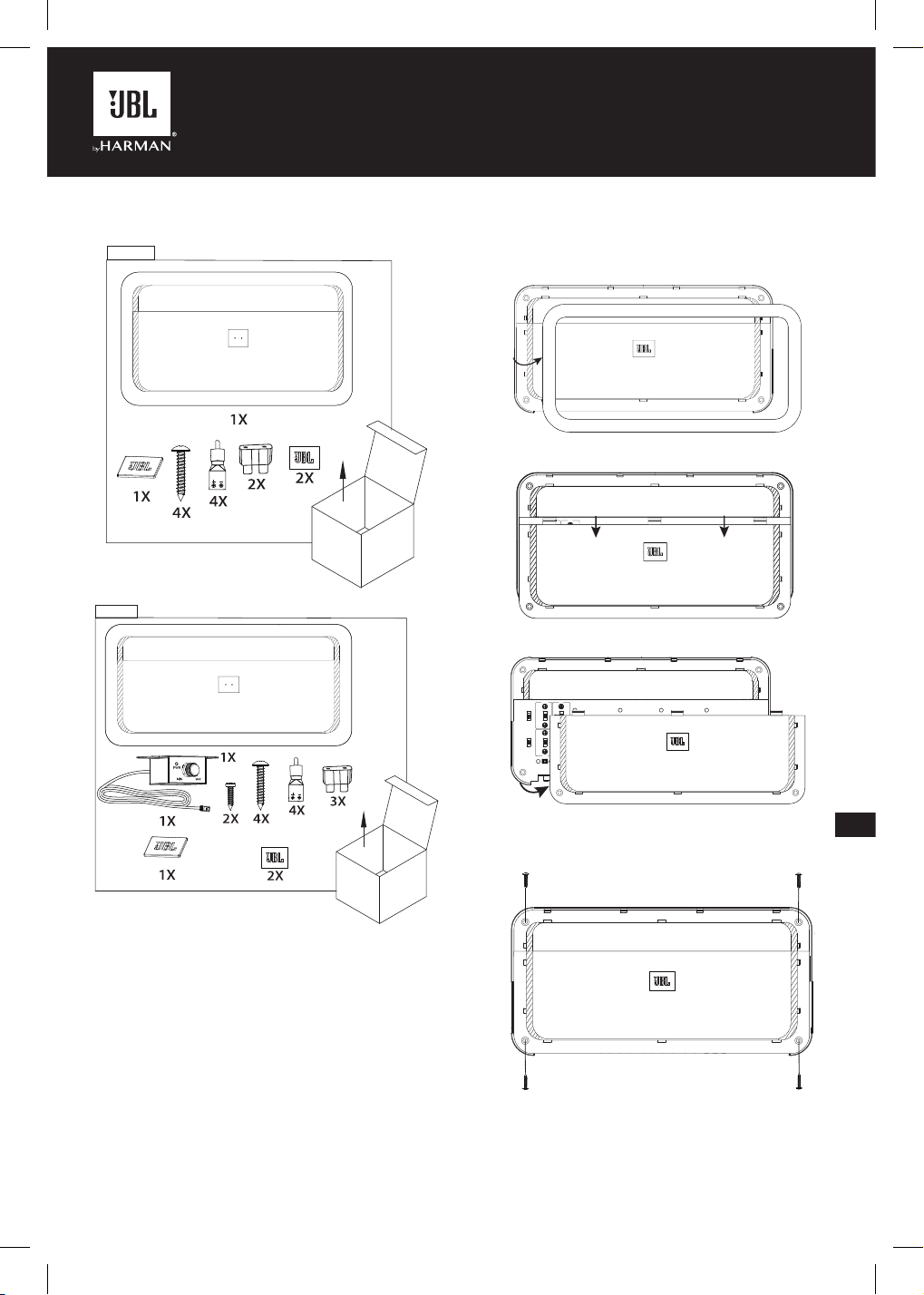

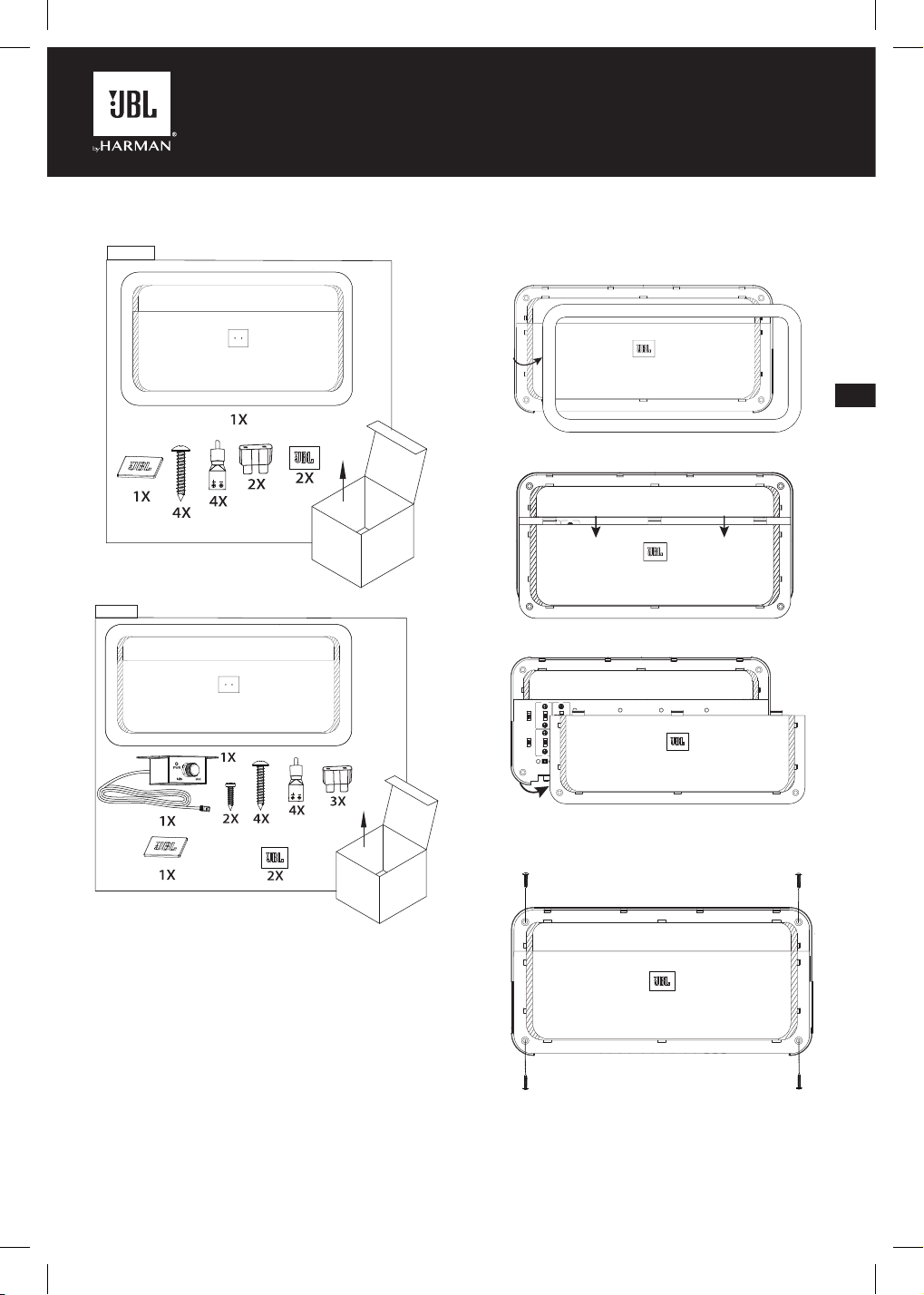

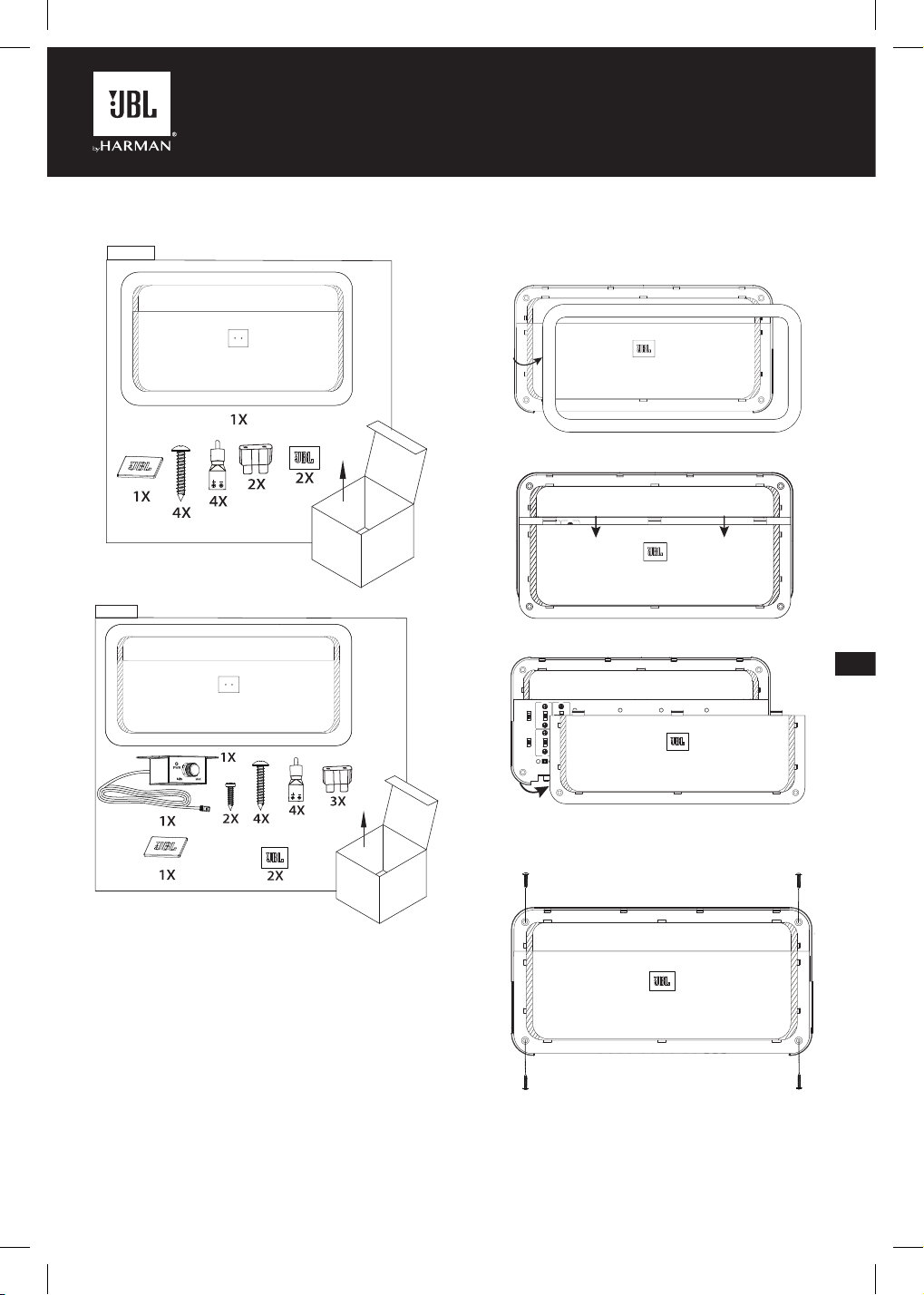

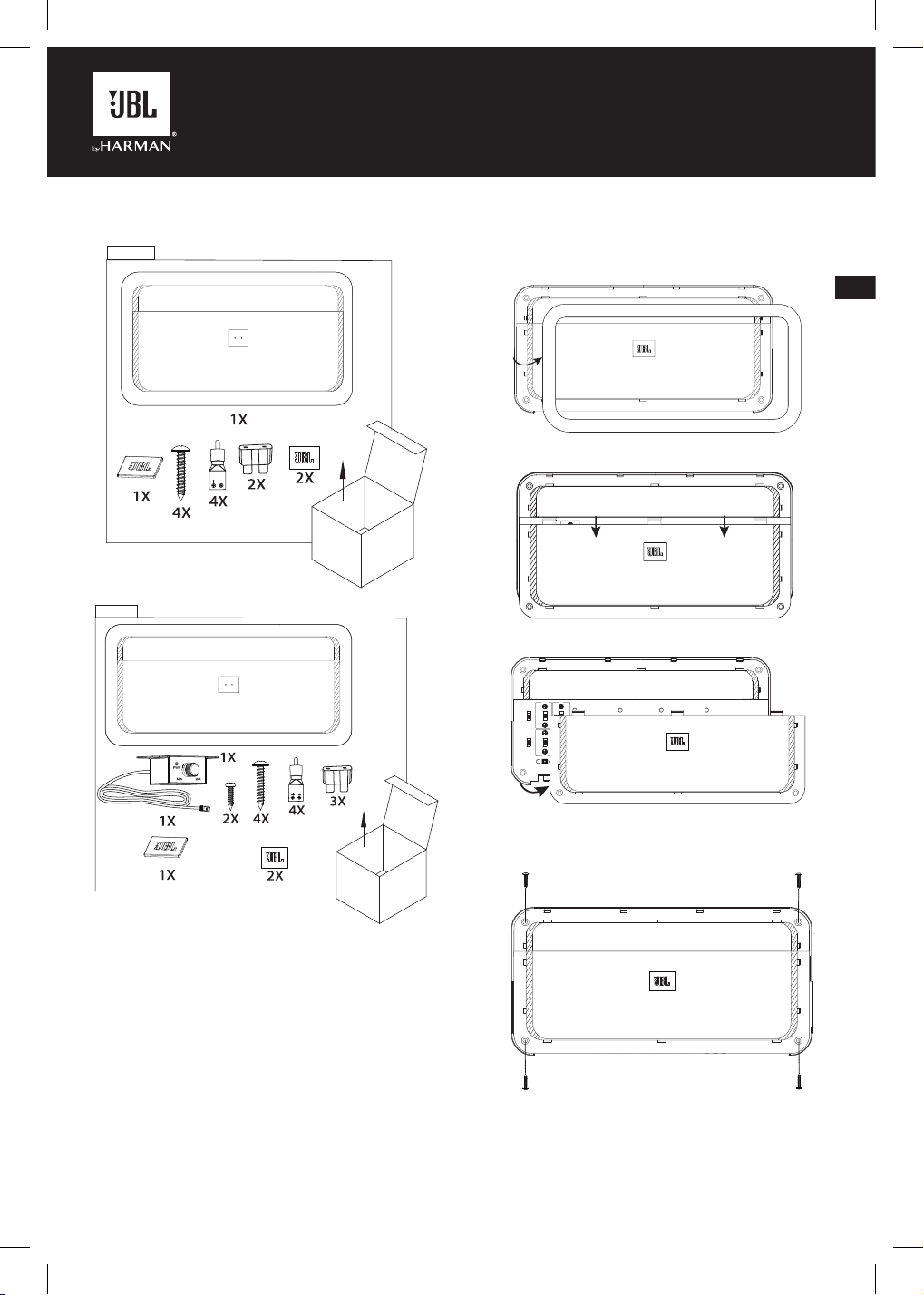

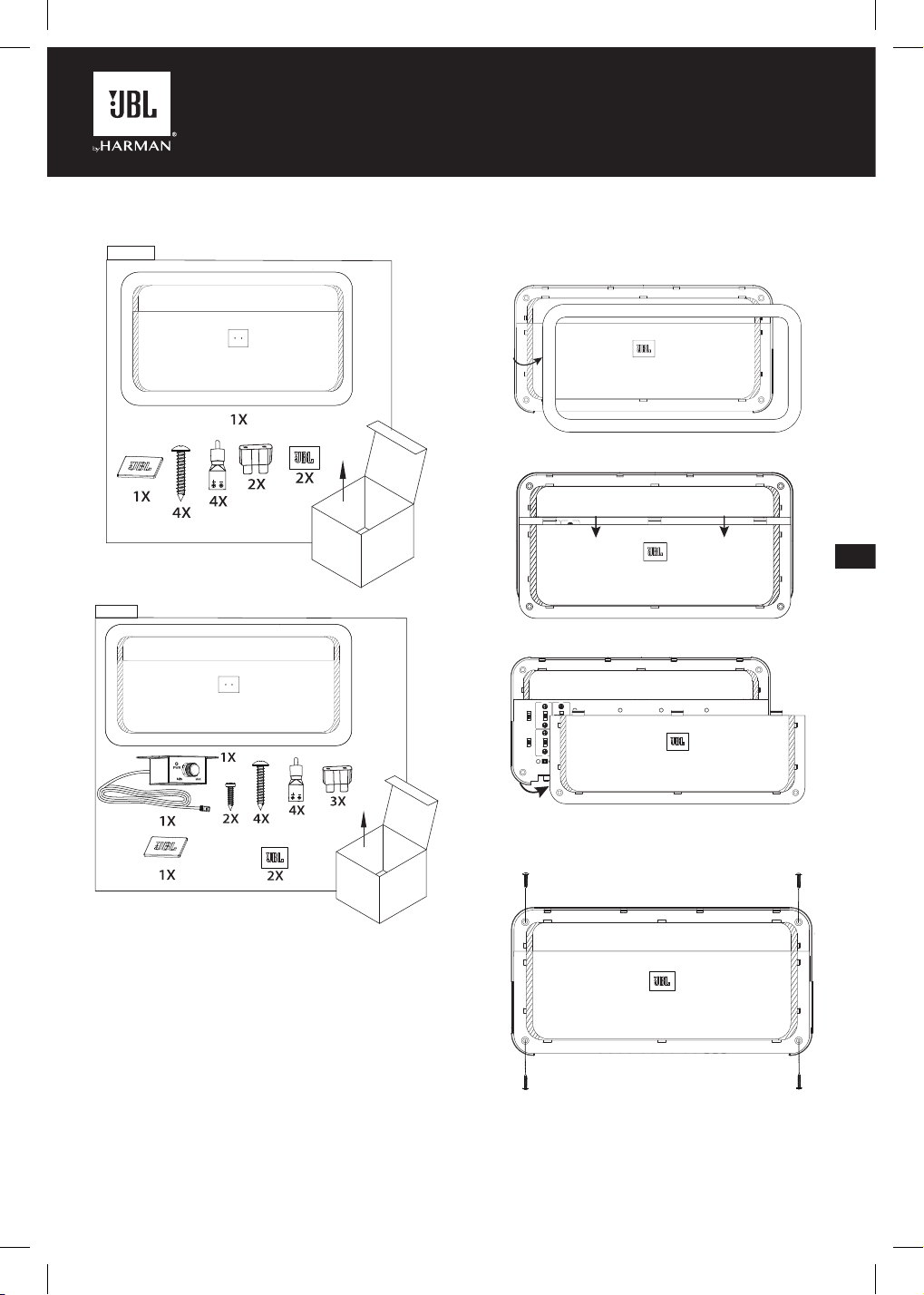

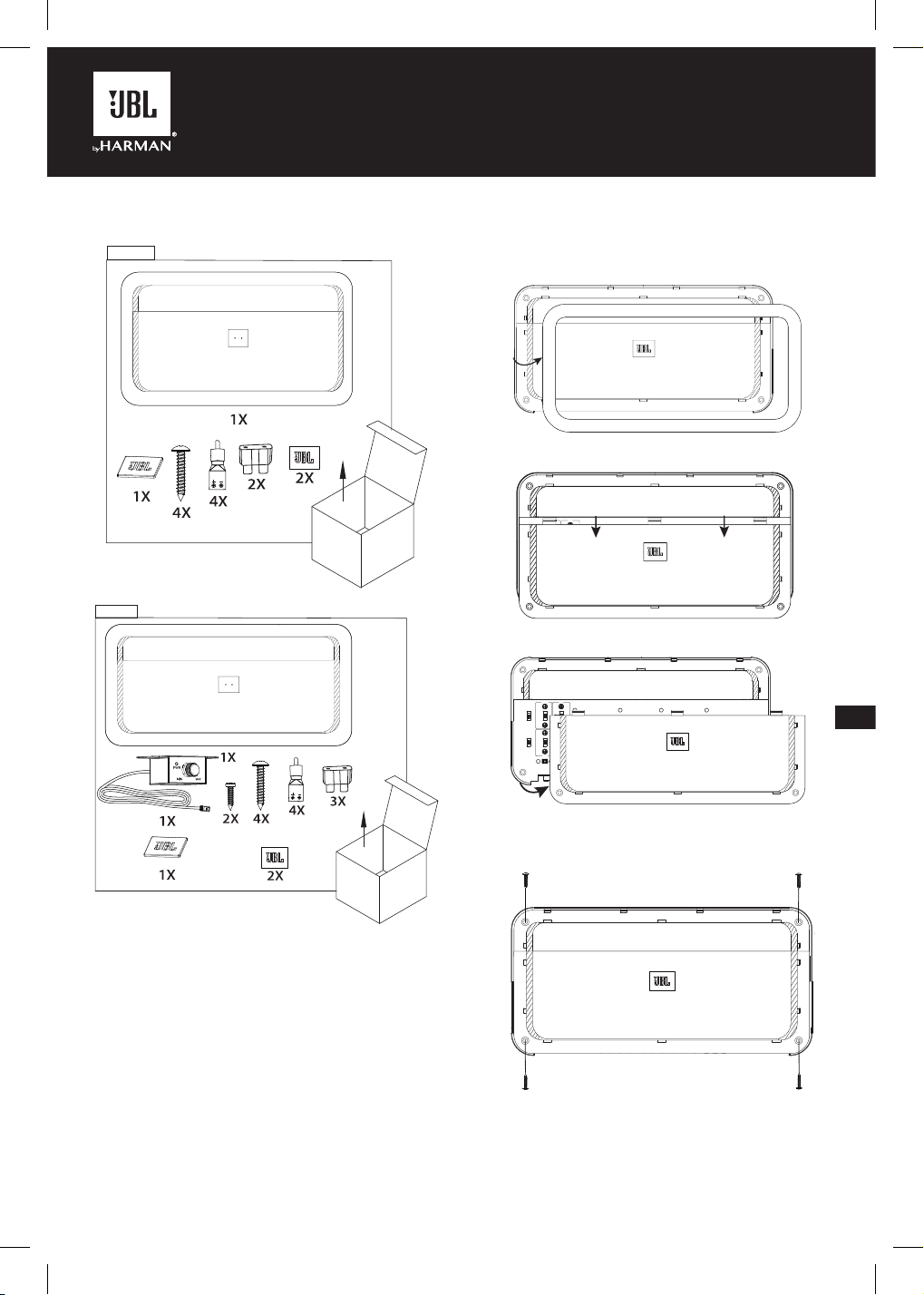

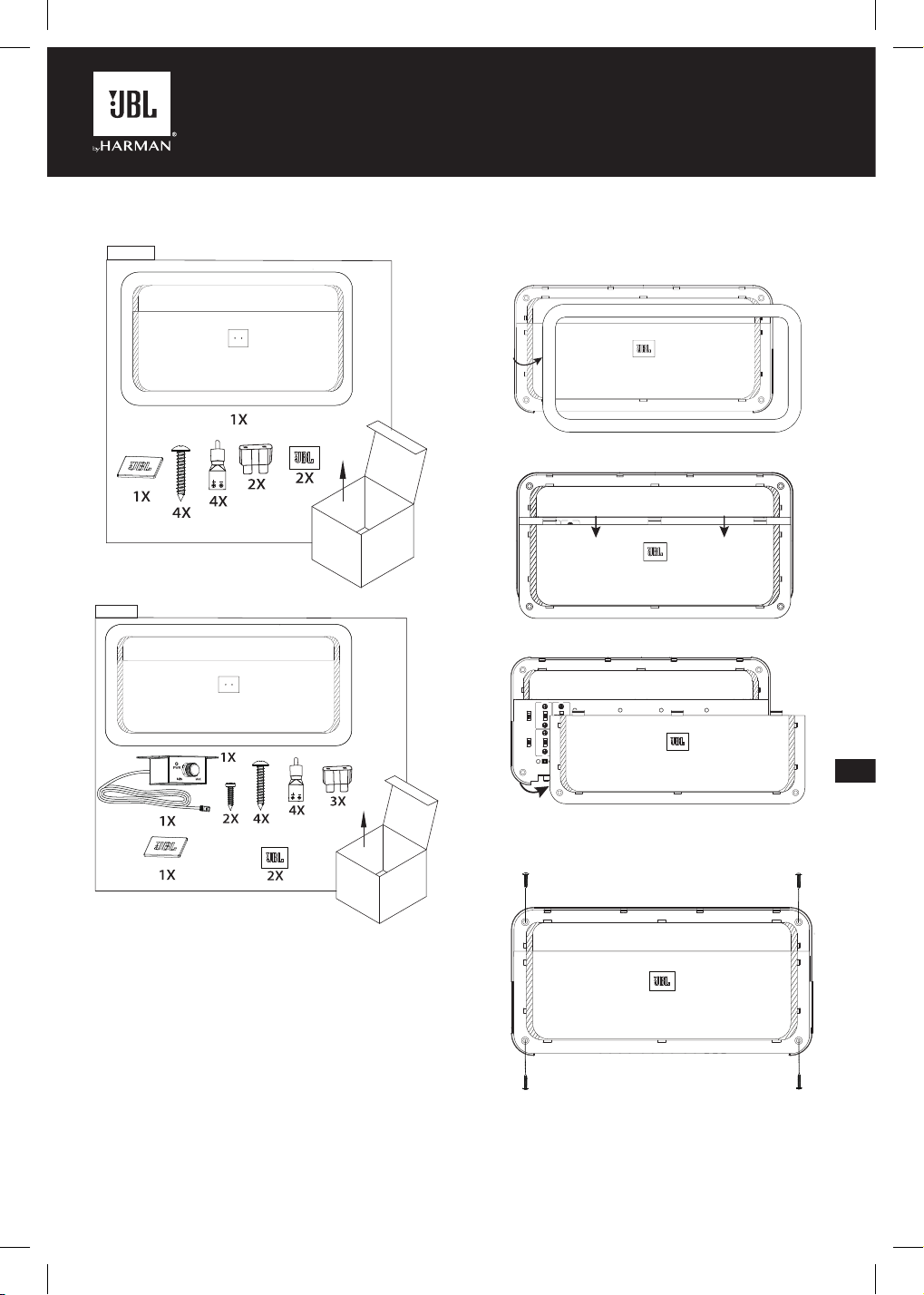

ACCESSING CONNECTORS AND CONTROL
PANEL
1. Pry off trim piece
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Slide the panel cover down
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Remove panel cover
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
MOUNTING THE AMP
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Note: It is recommended that you make all wire connections
before permanently mounting the amp.

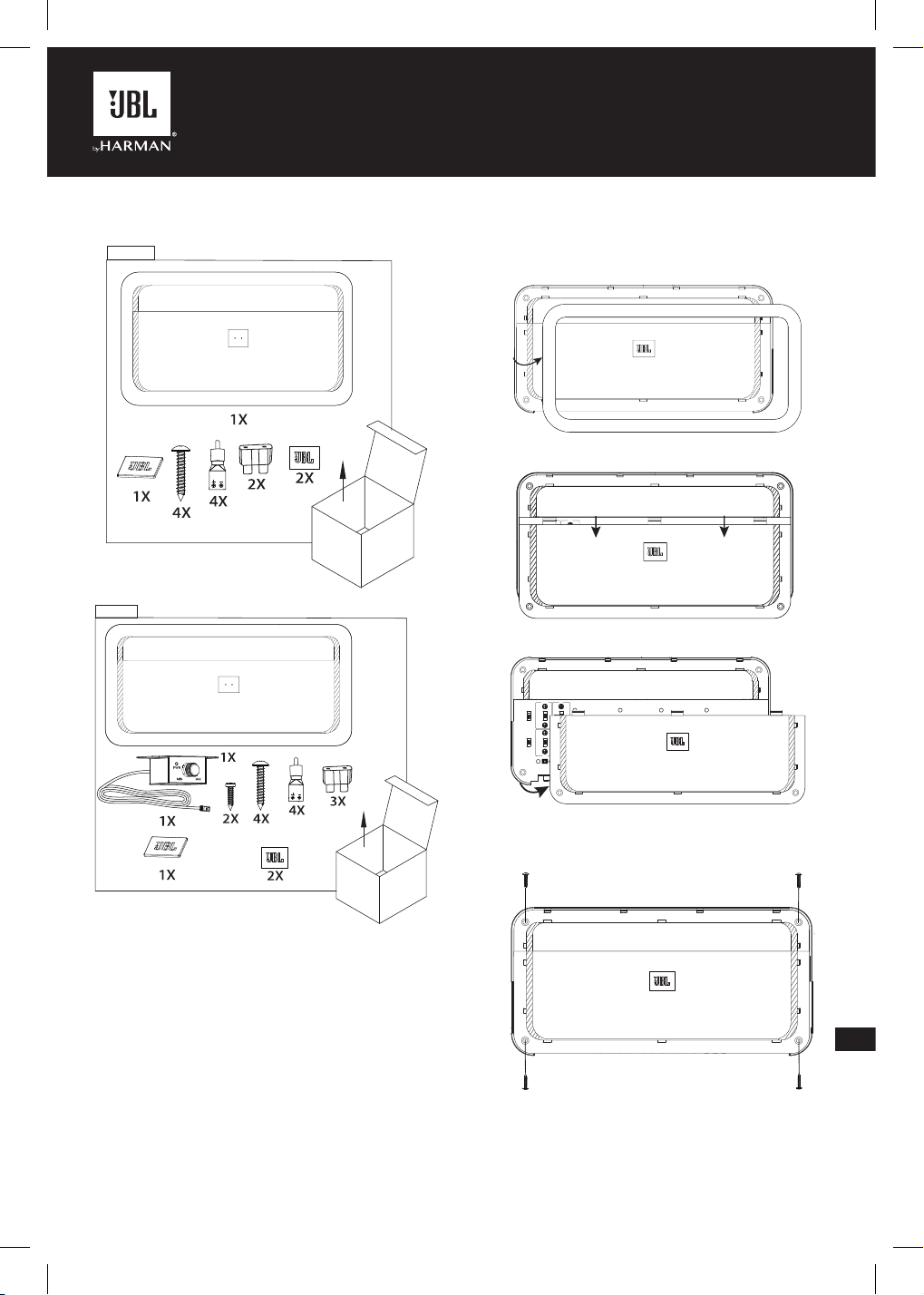

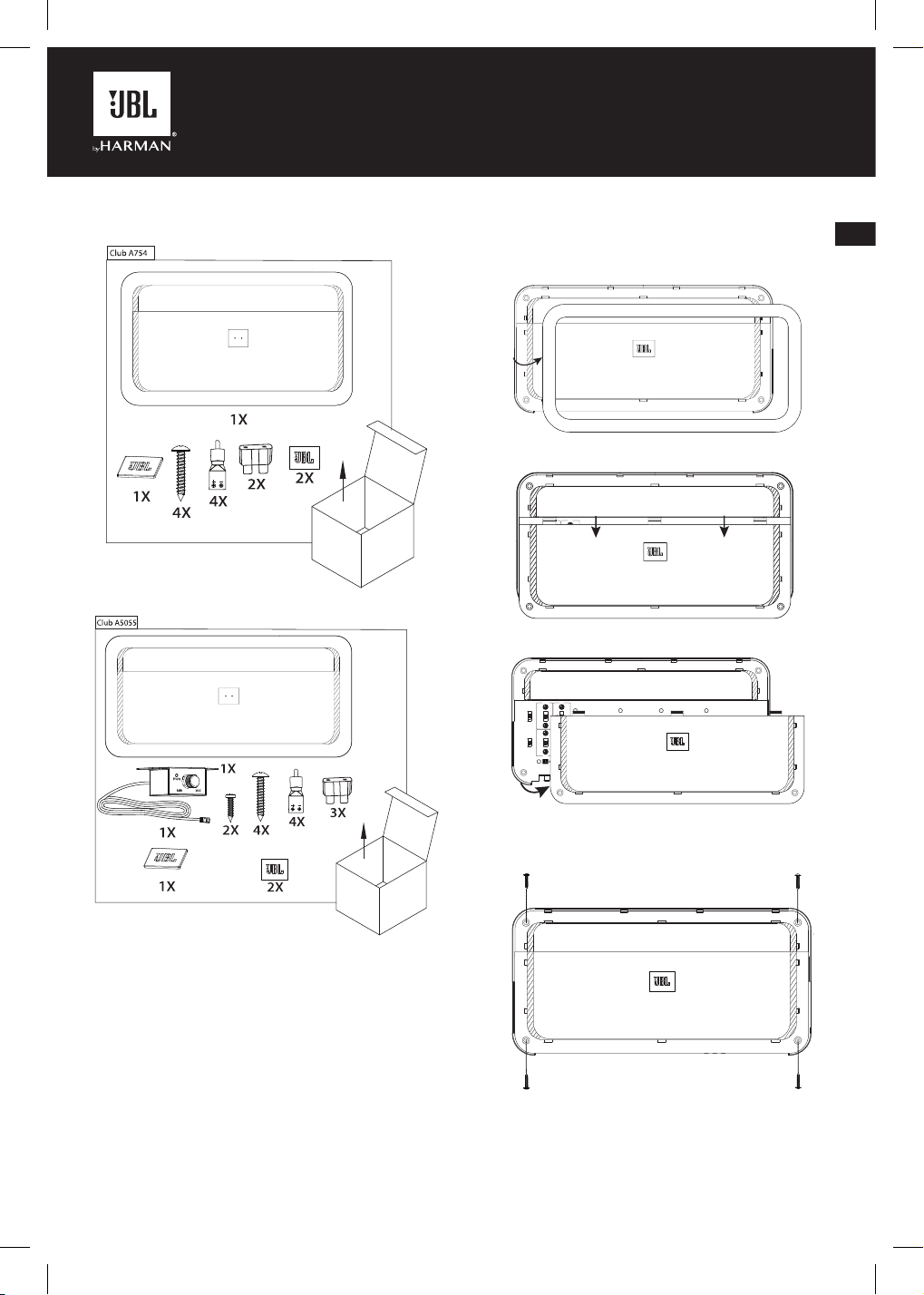

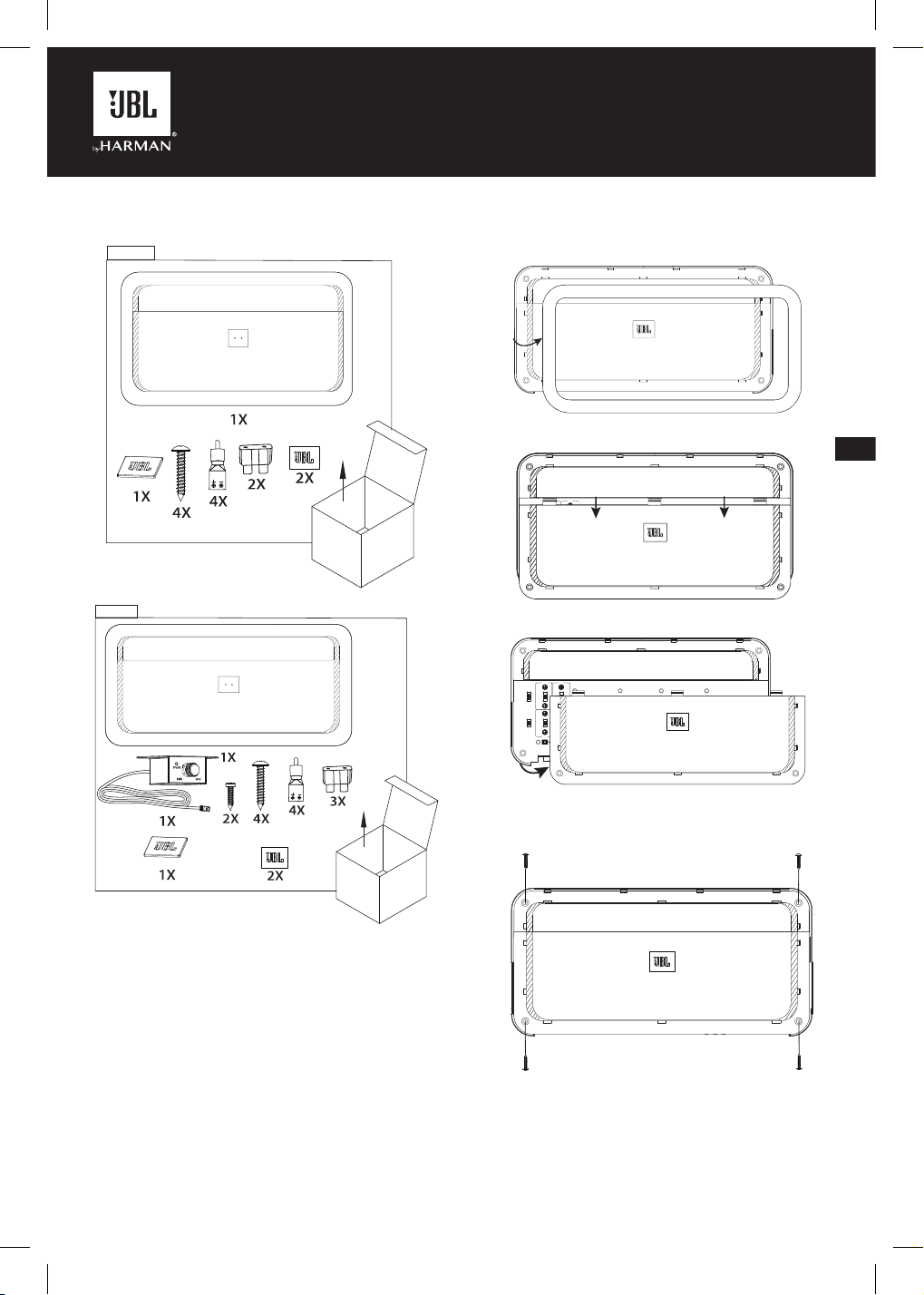

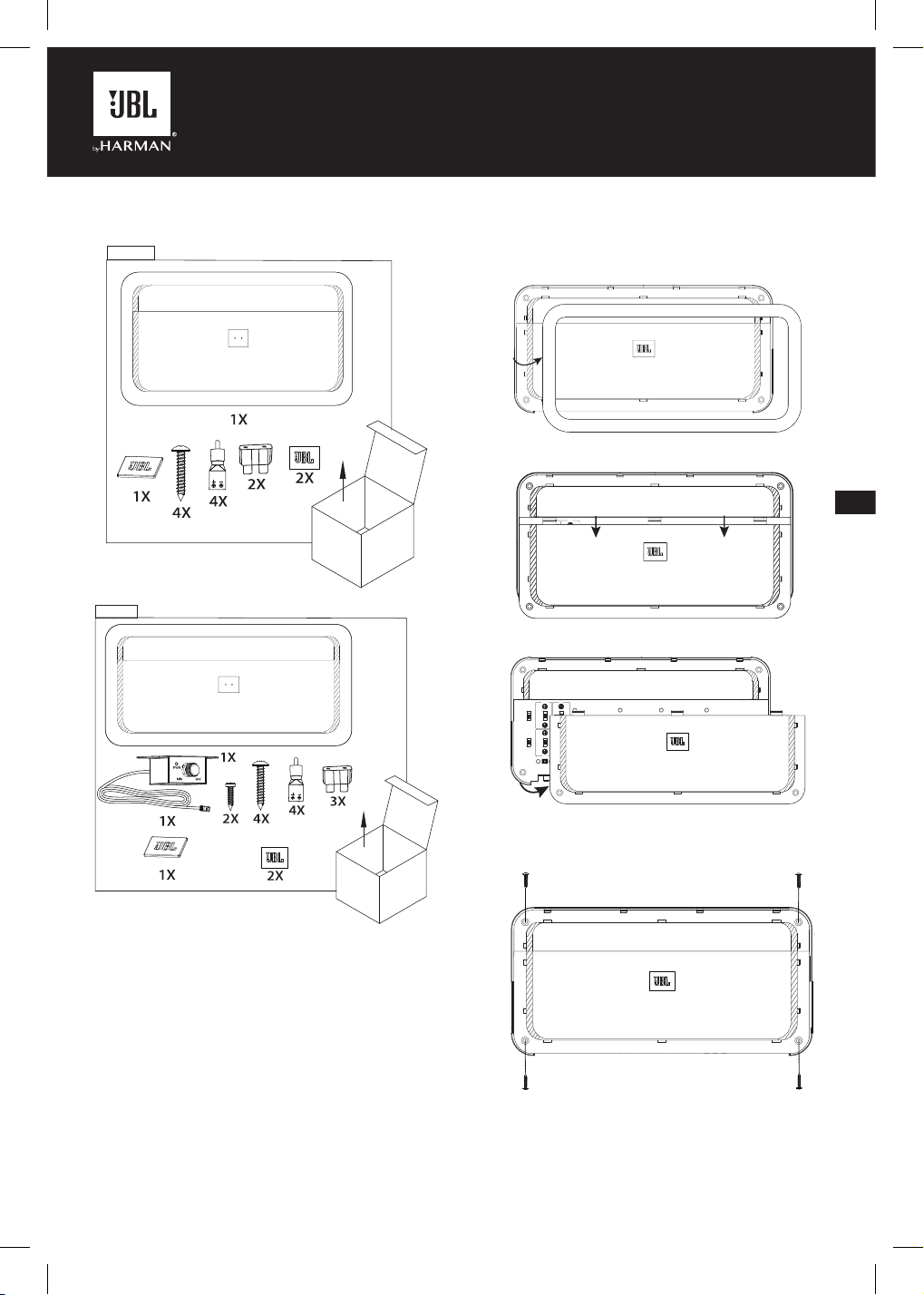

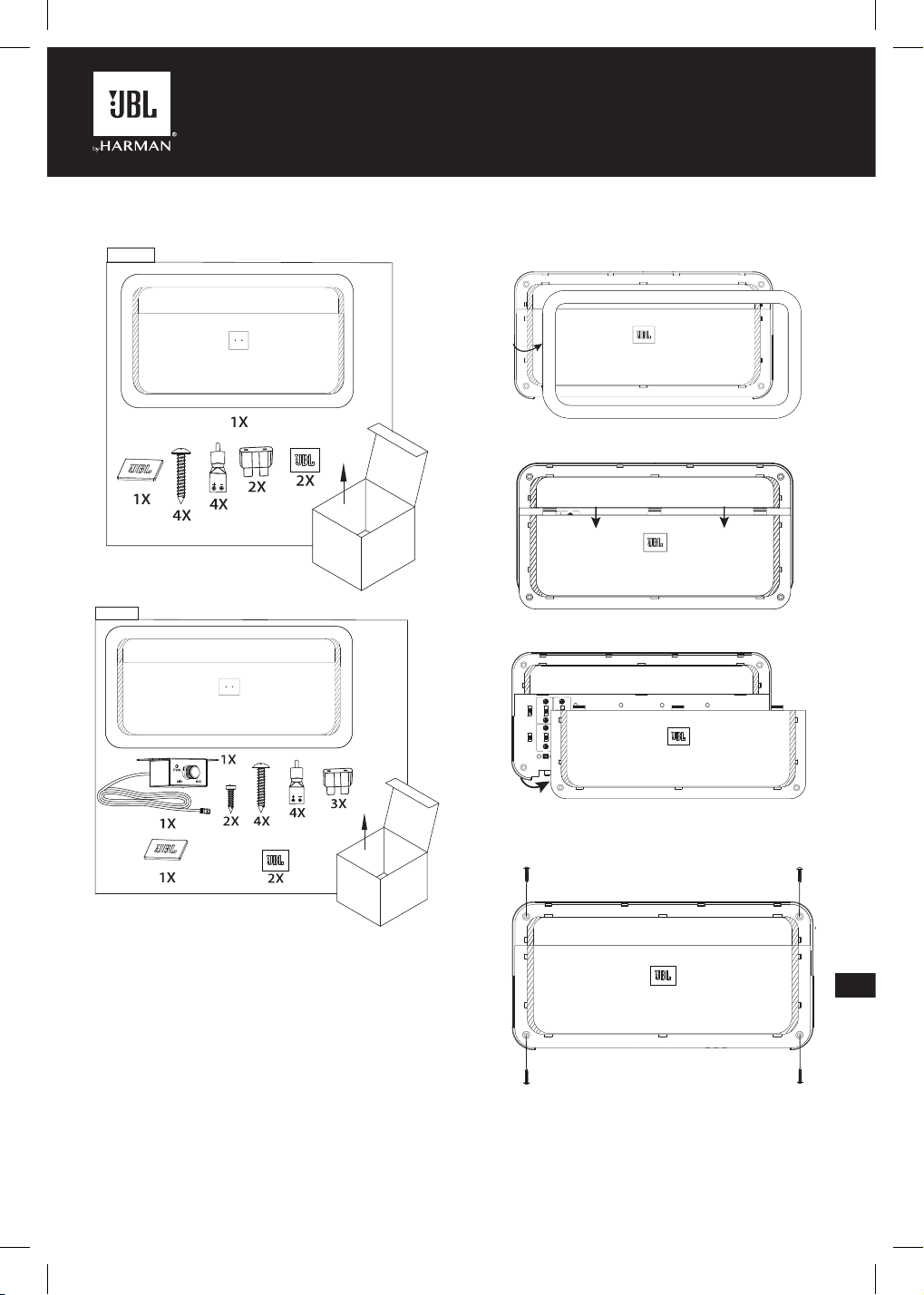

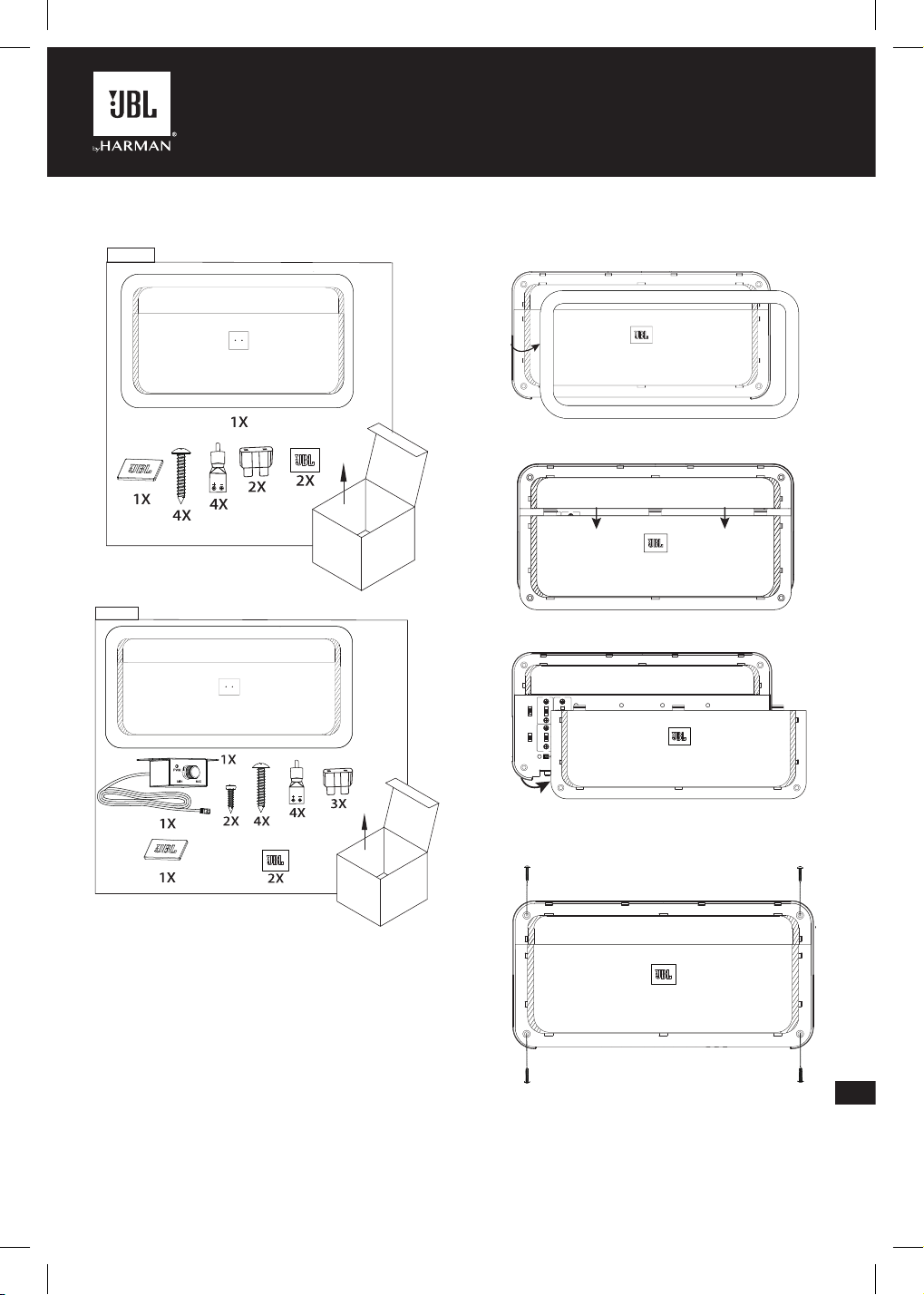

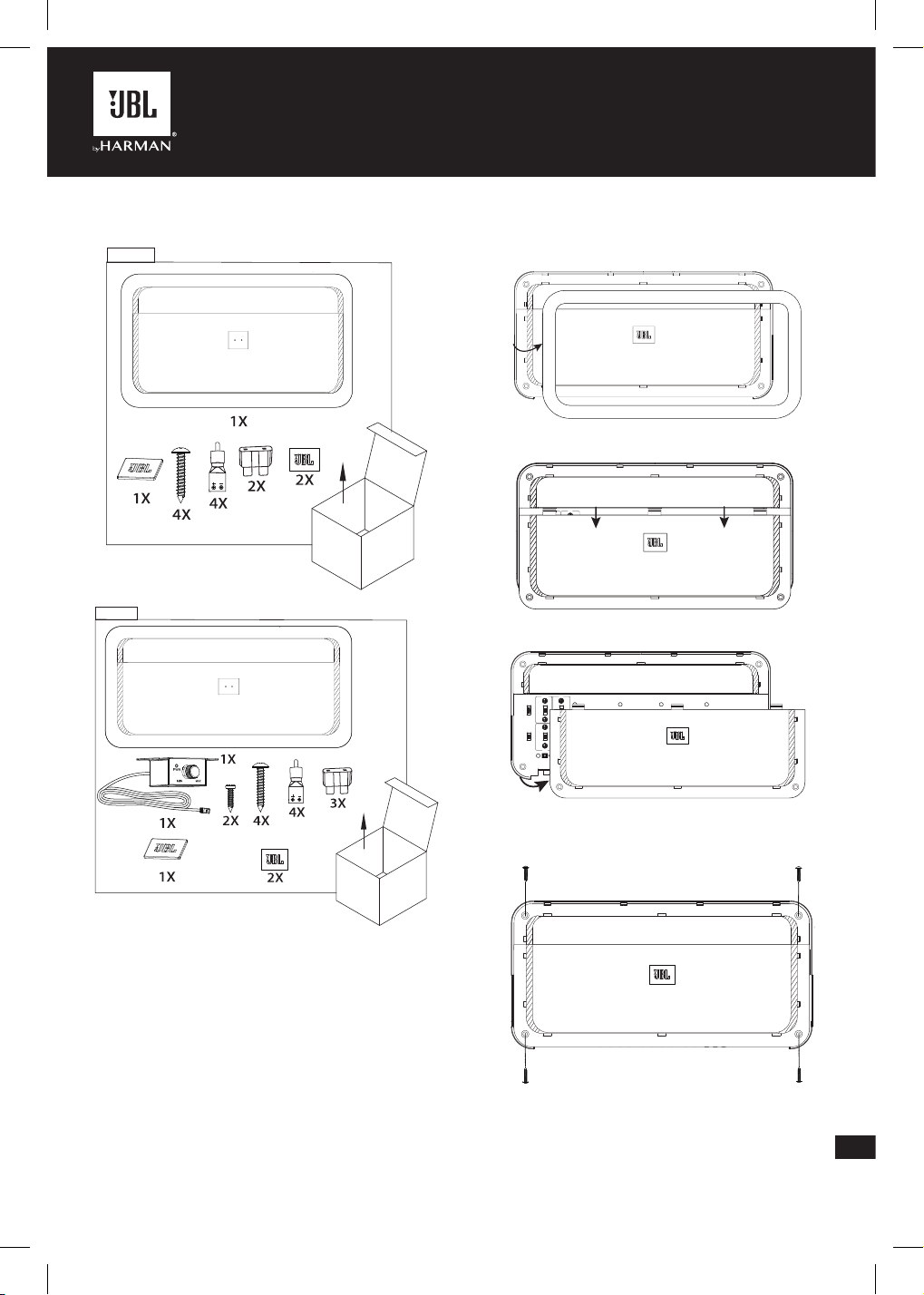

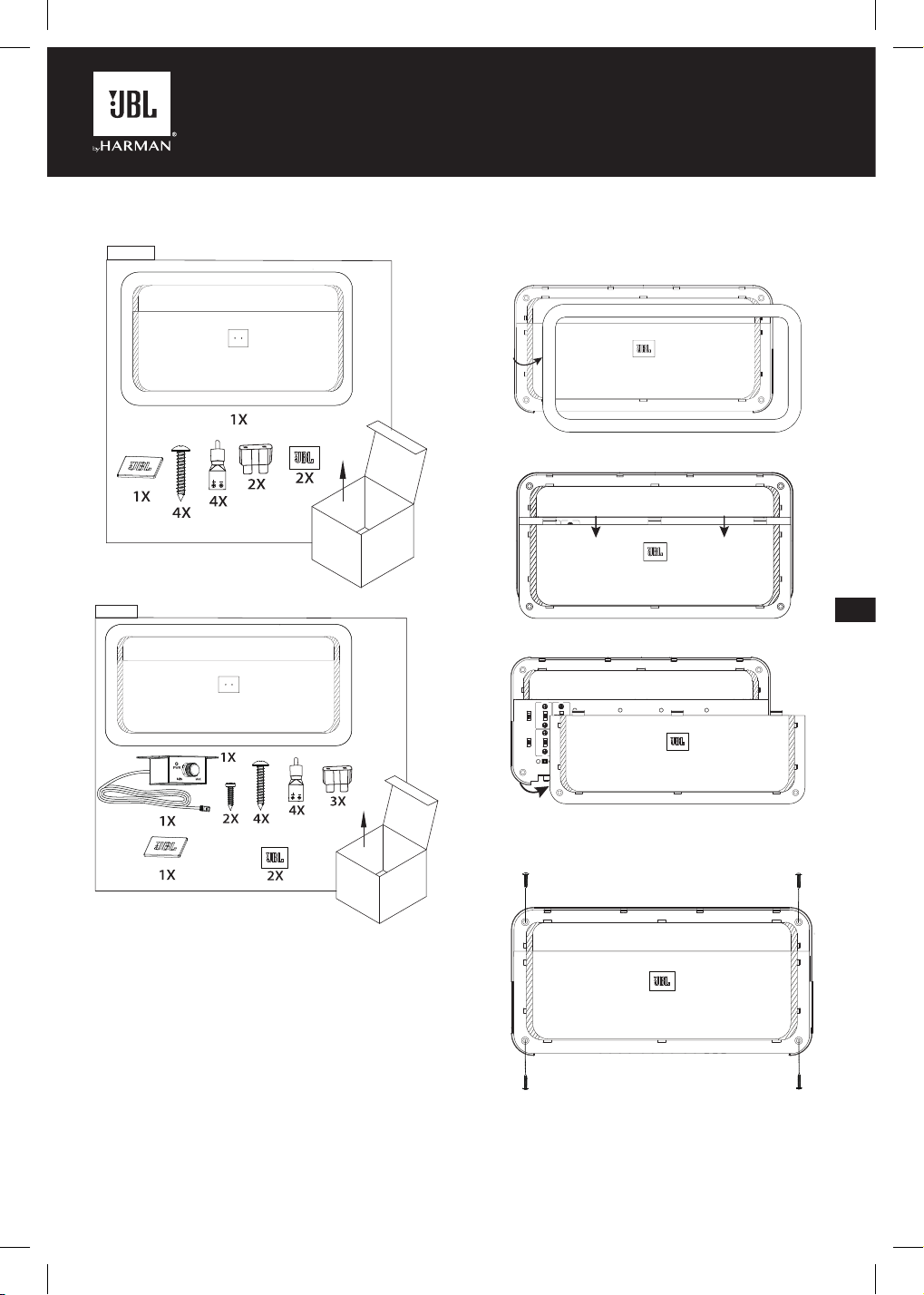

WHAT'S IN THE BOX
EN
IMPORTANT: Disconnect the vehicle's negative (–) battery
terminal before beginning the installation.
• Always wear protective eyewear when using tools.
• Choose a safe mounting location, away from moisture. Check
clearances on both sides of a planned mounting surface. Be
sure that screws or wires will not puncture brake lines, fuel
lines, or wiring harnesses and that wire routing will not interfere
with the safe vehicle operation. Use caution when drilling or
cutting in the mounting area.
• Choose a location that provides enough air circulation.
• Do not mount the amplifier with the heat sink facing downward,
as this interferes with cooling.
• Mount the amplifier so that it will not be damaged by the feet of
backseat passengers or shifting cargo in the trunk.

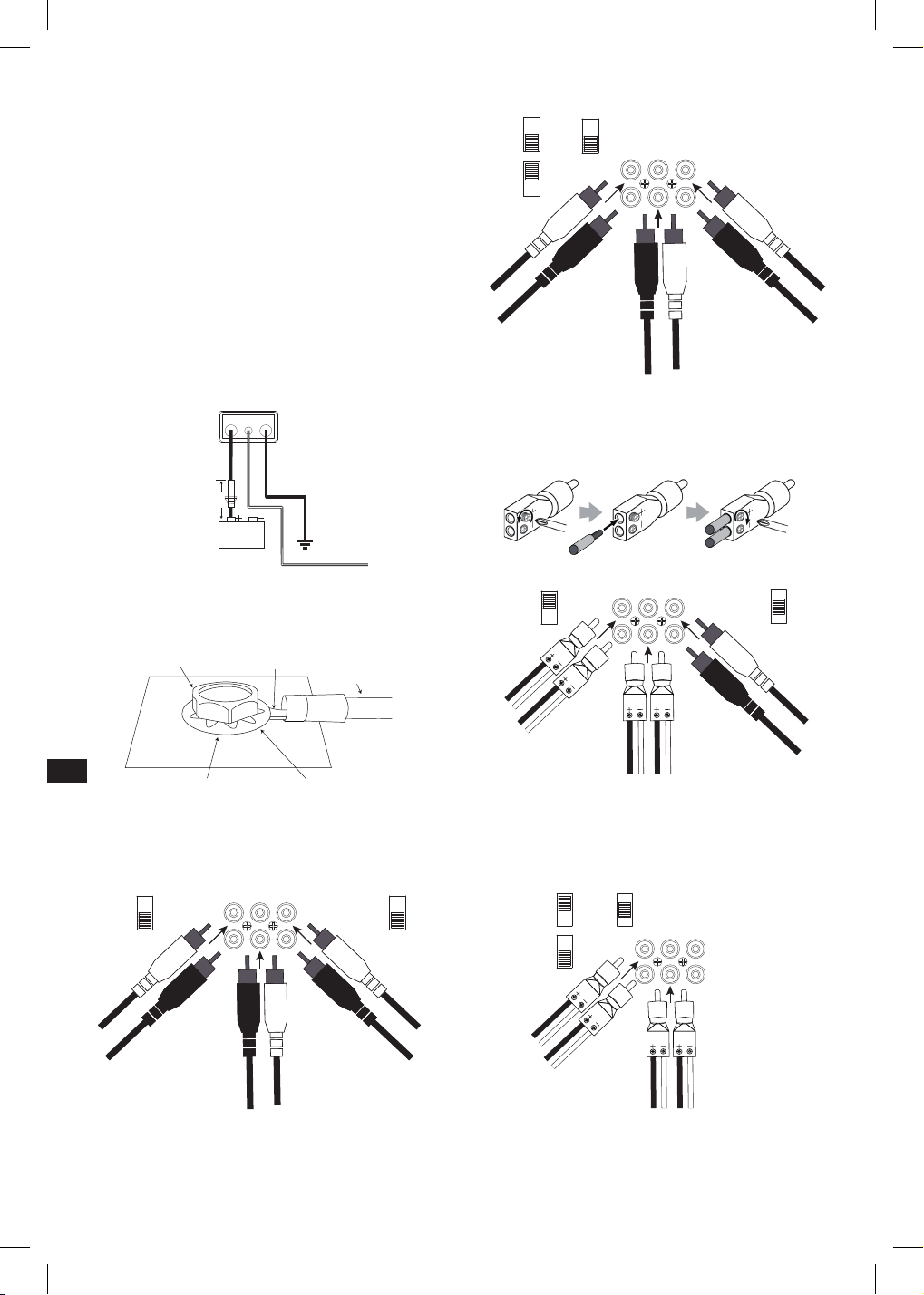

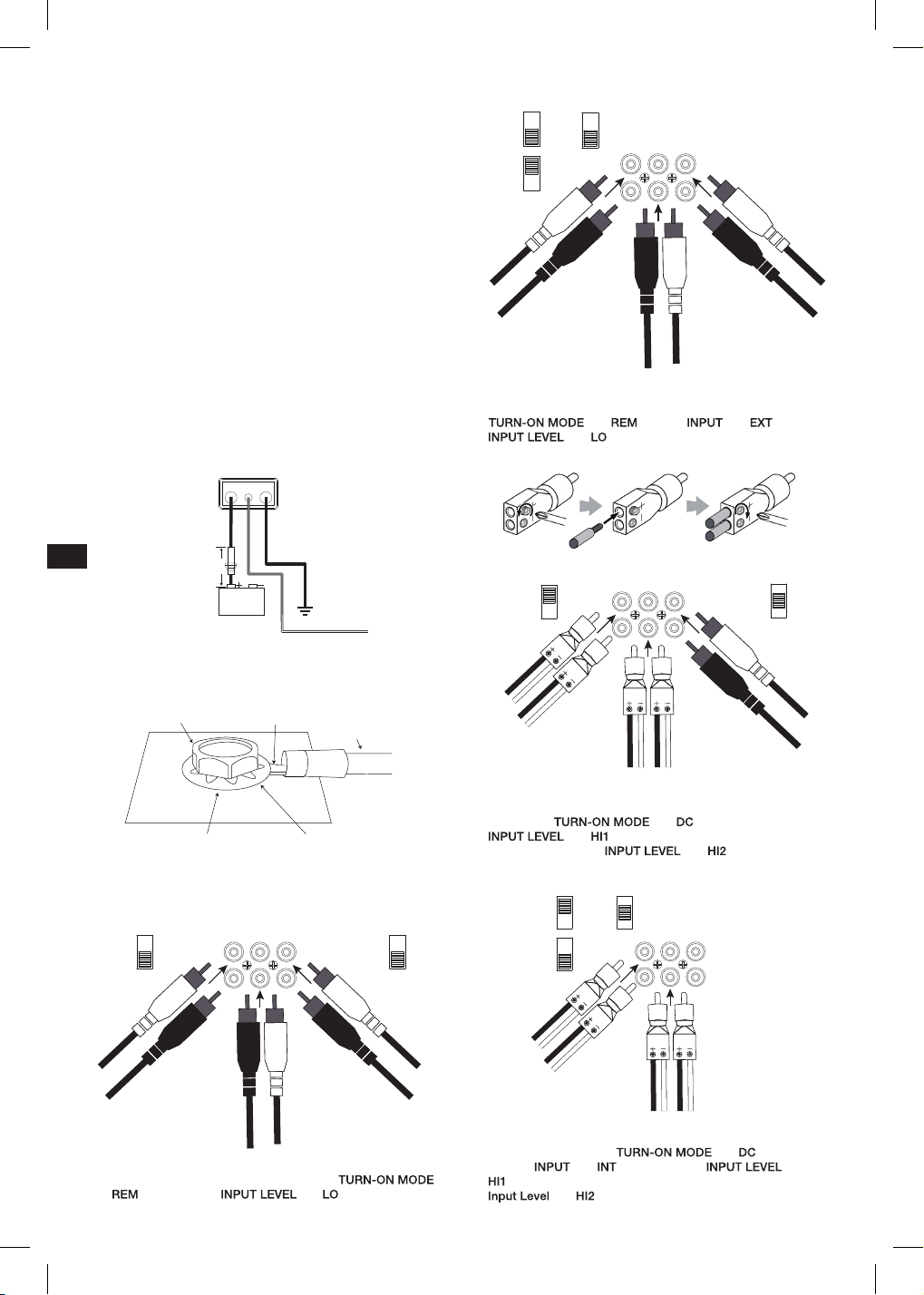

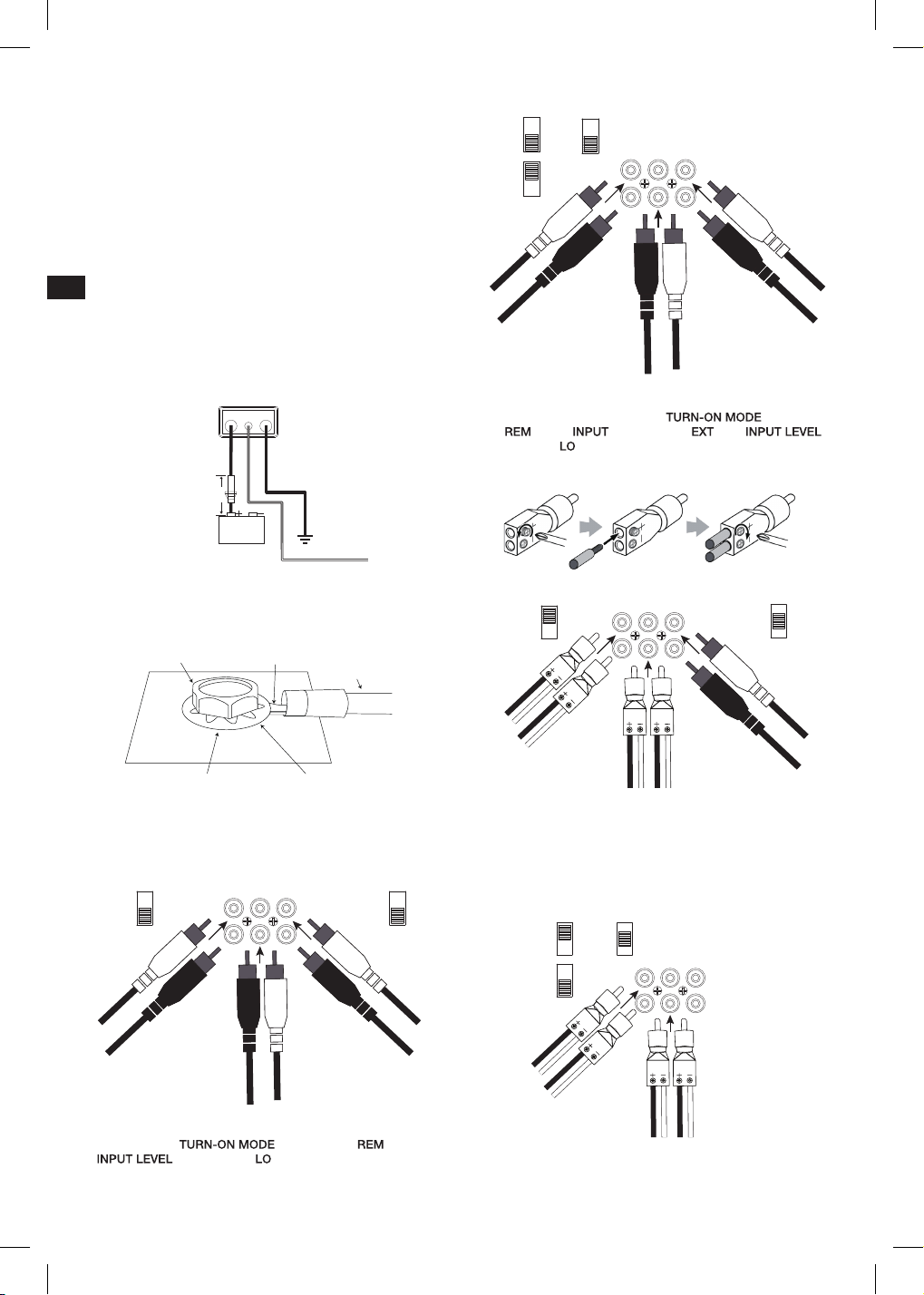

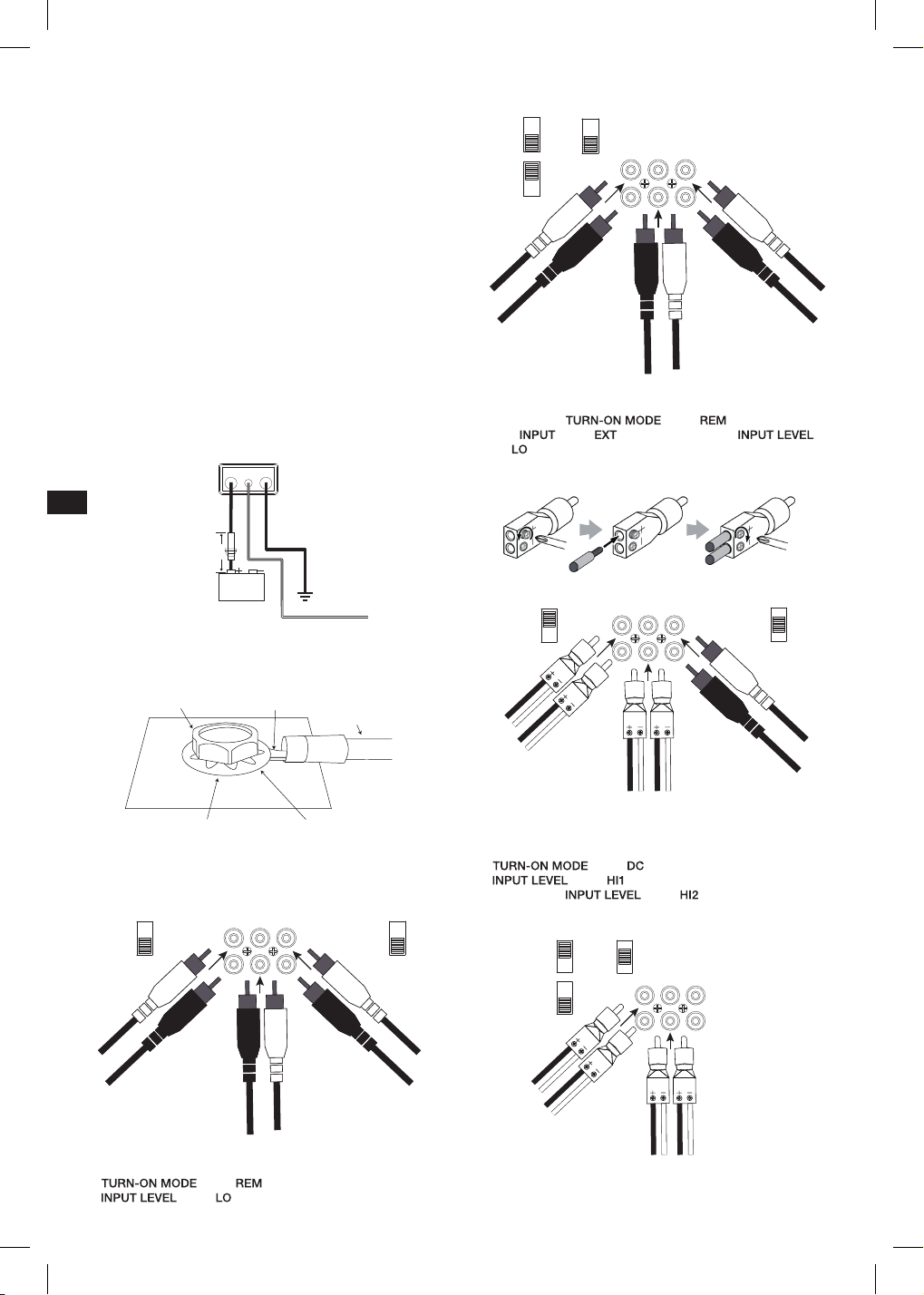

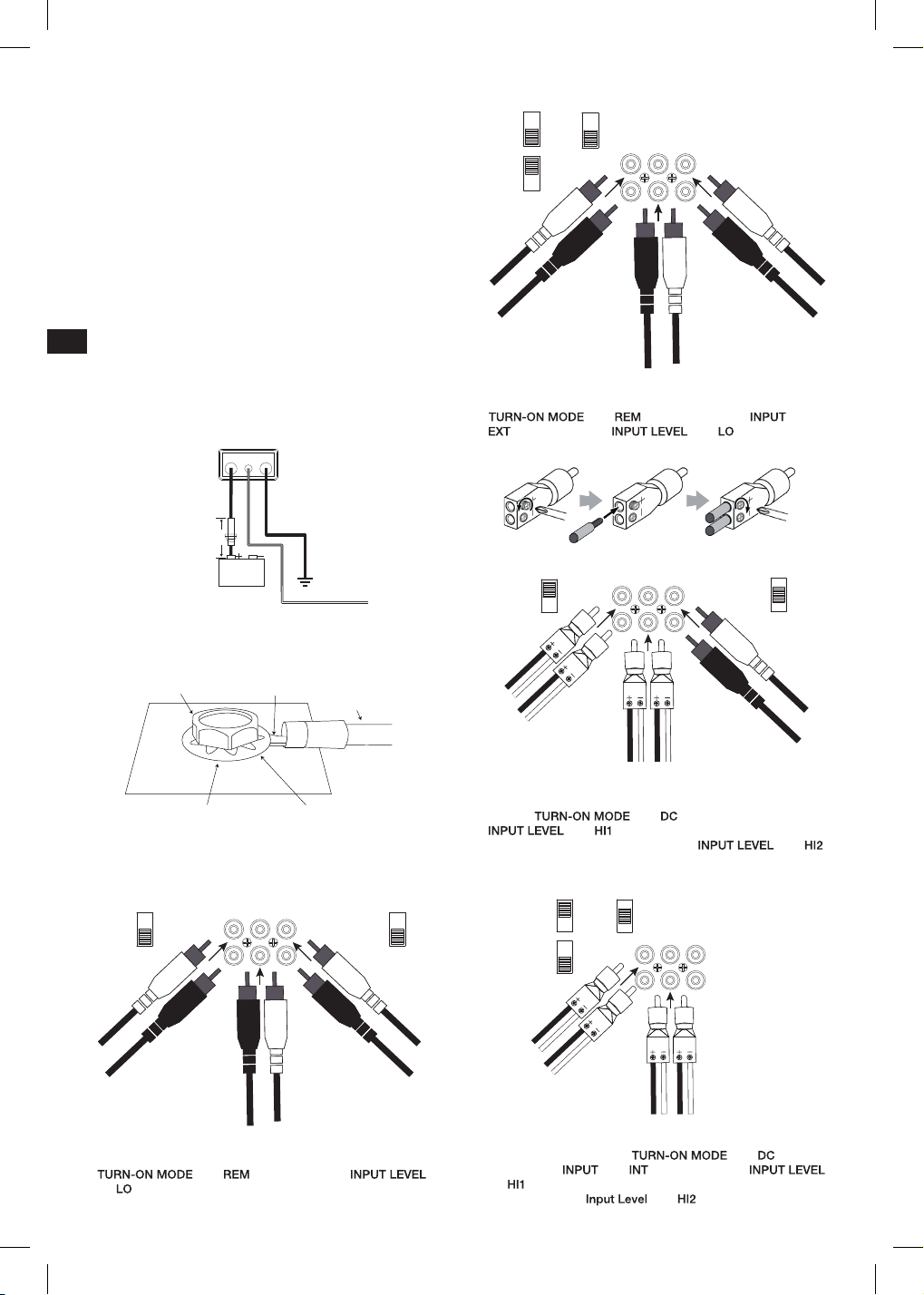

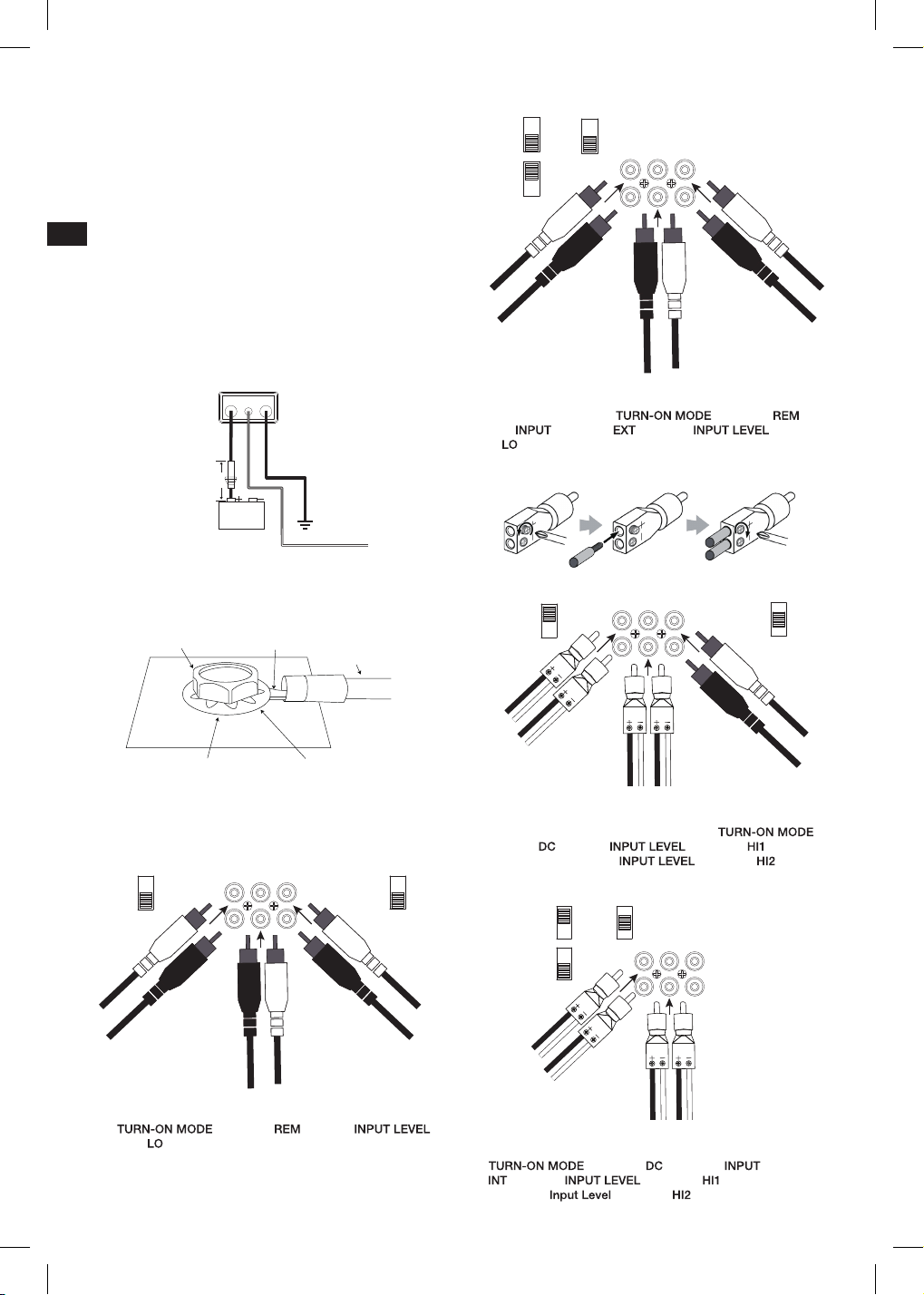

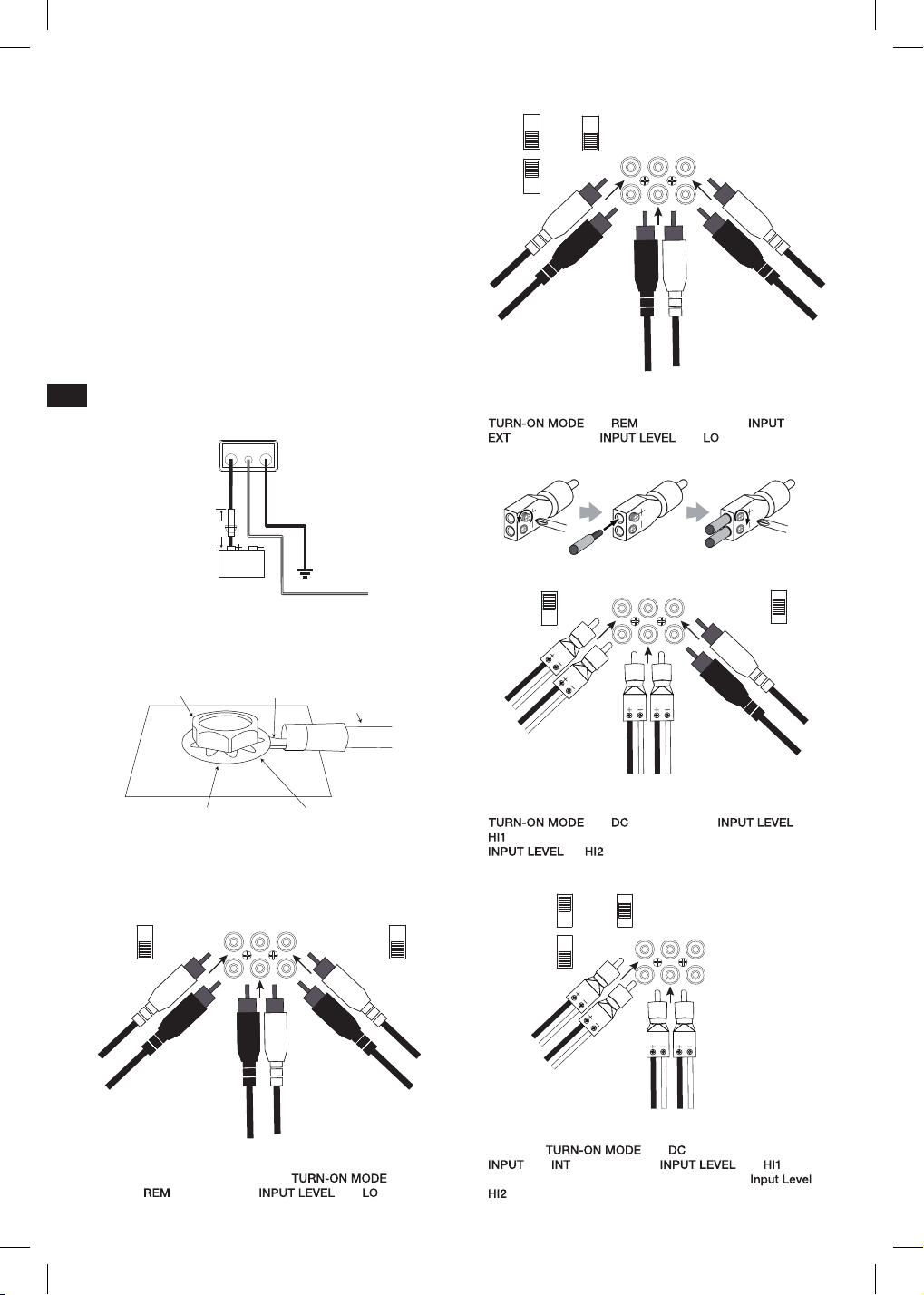

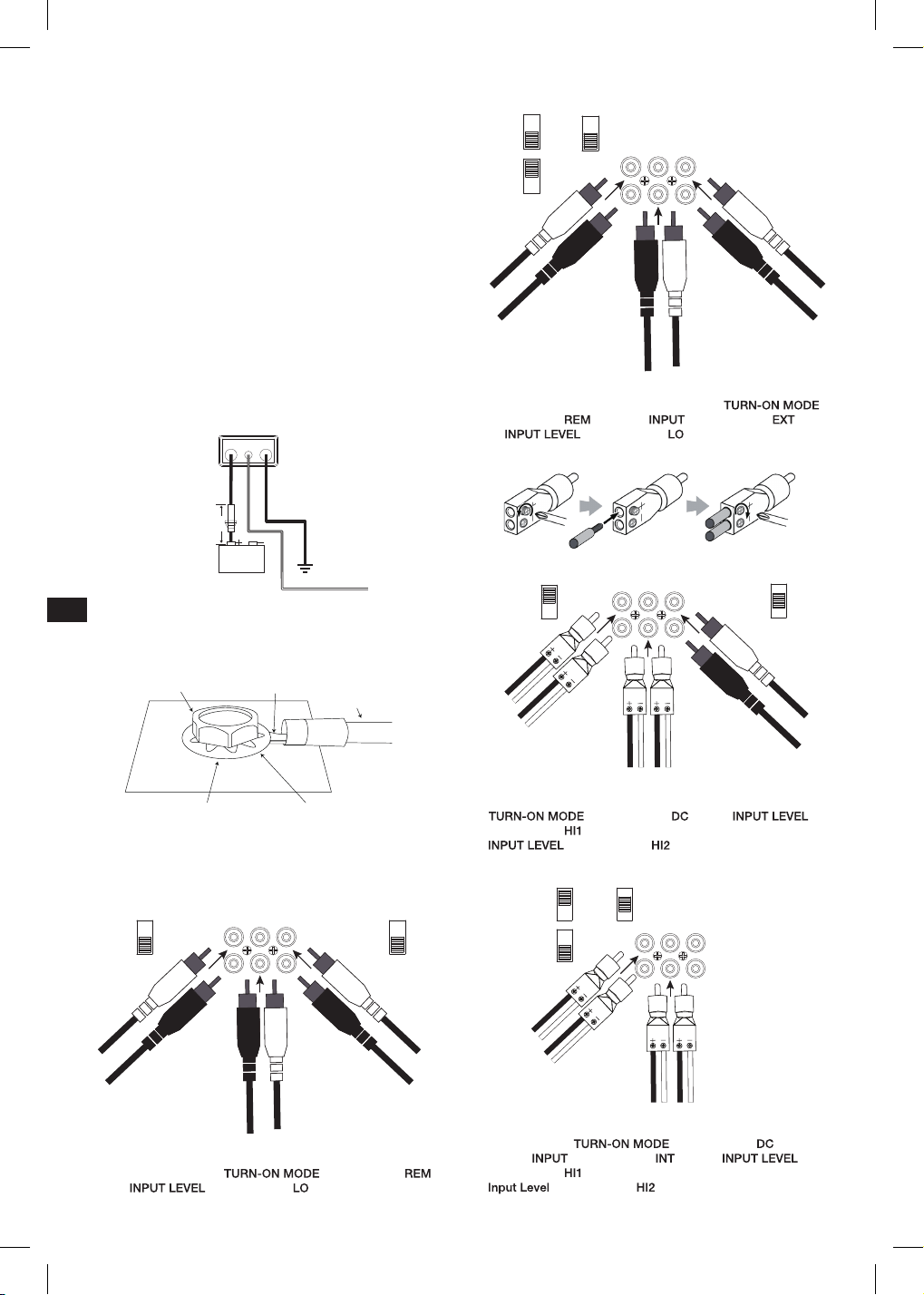

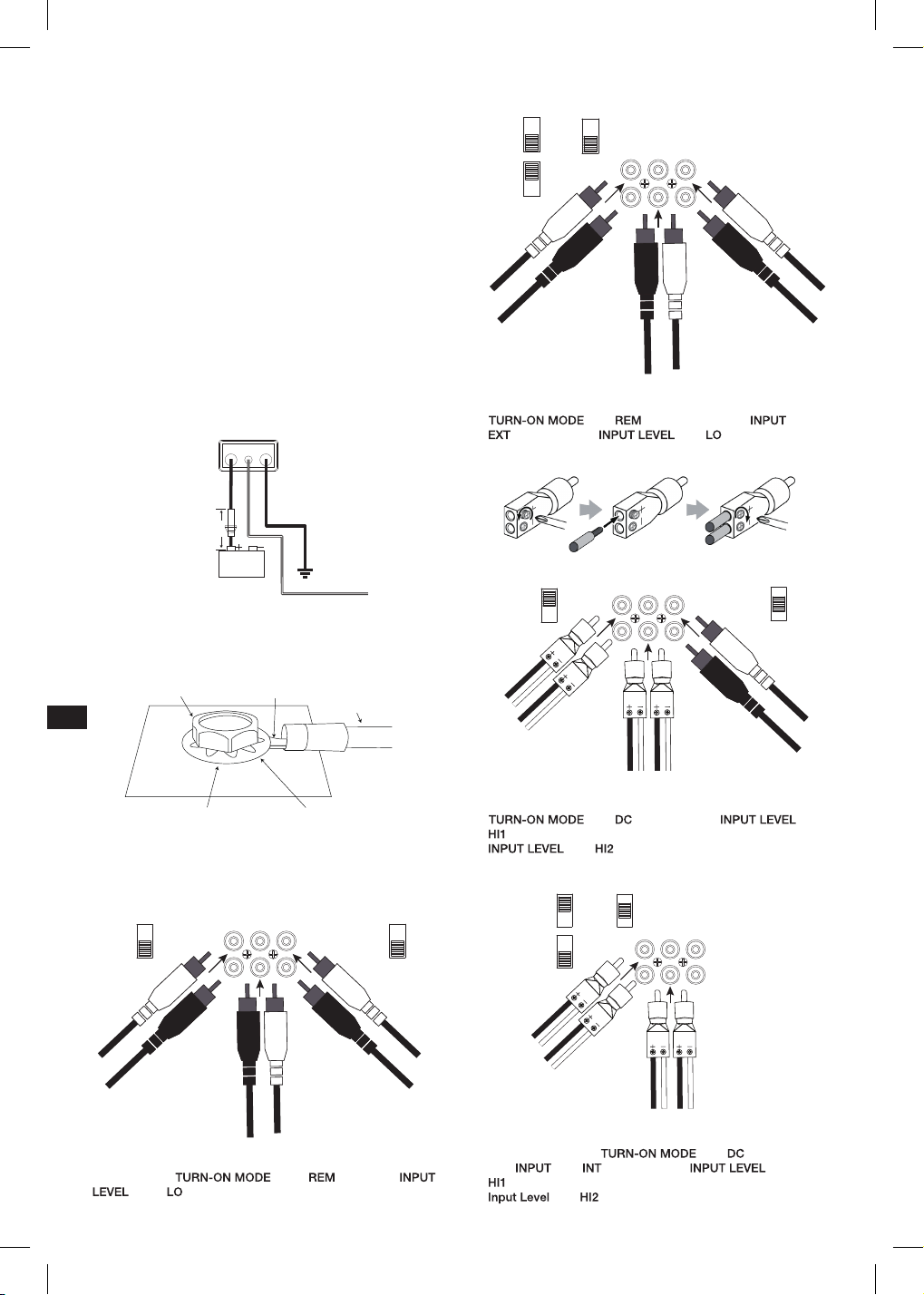

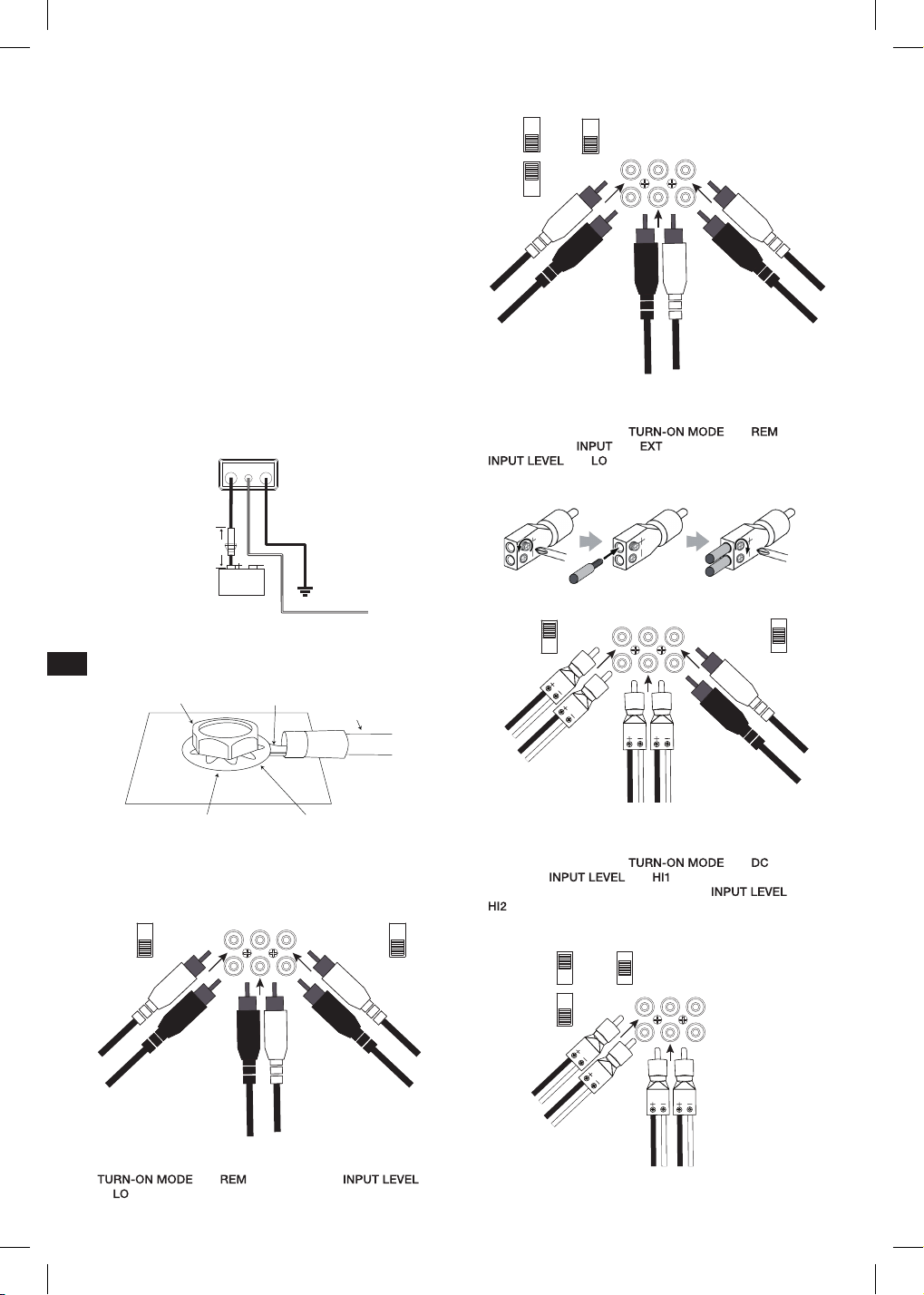

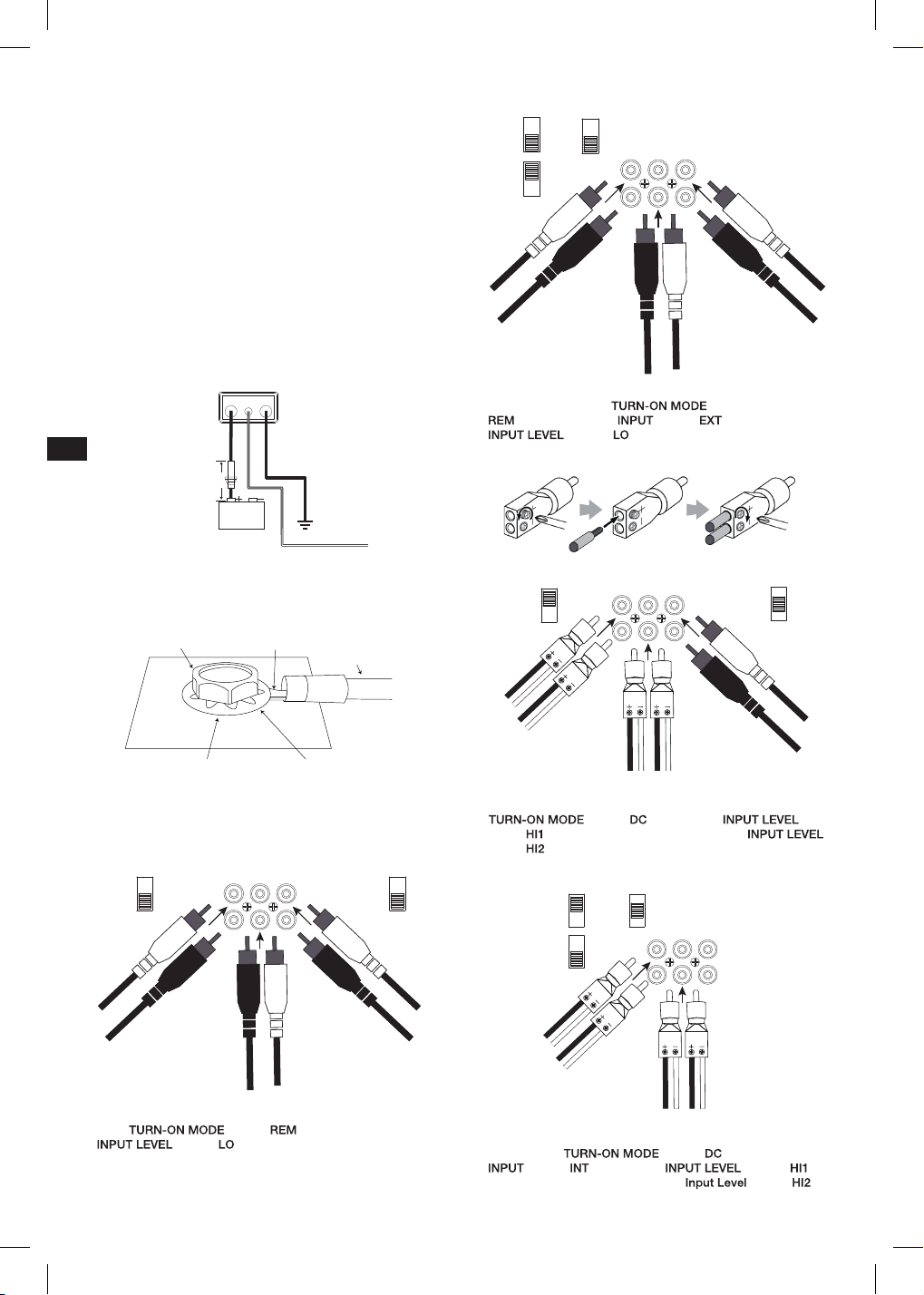

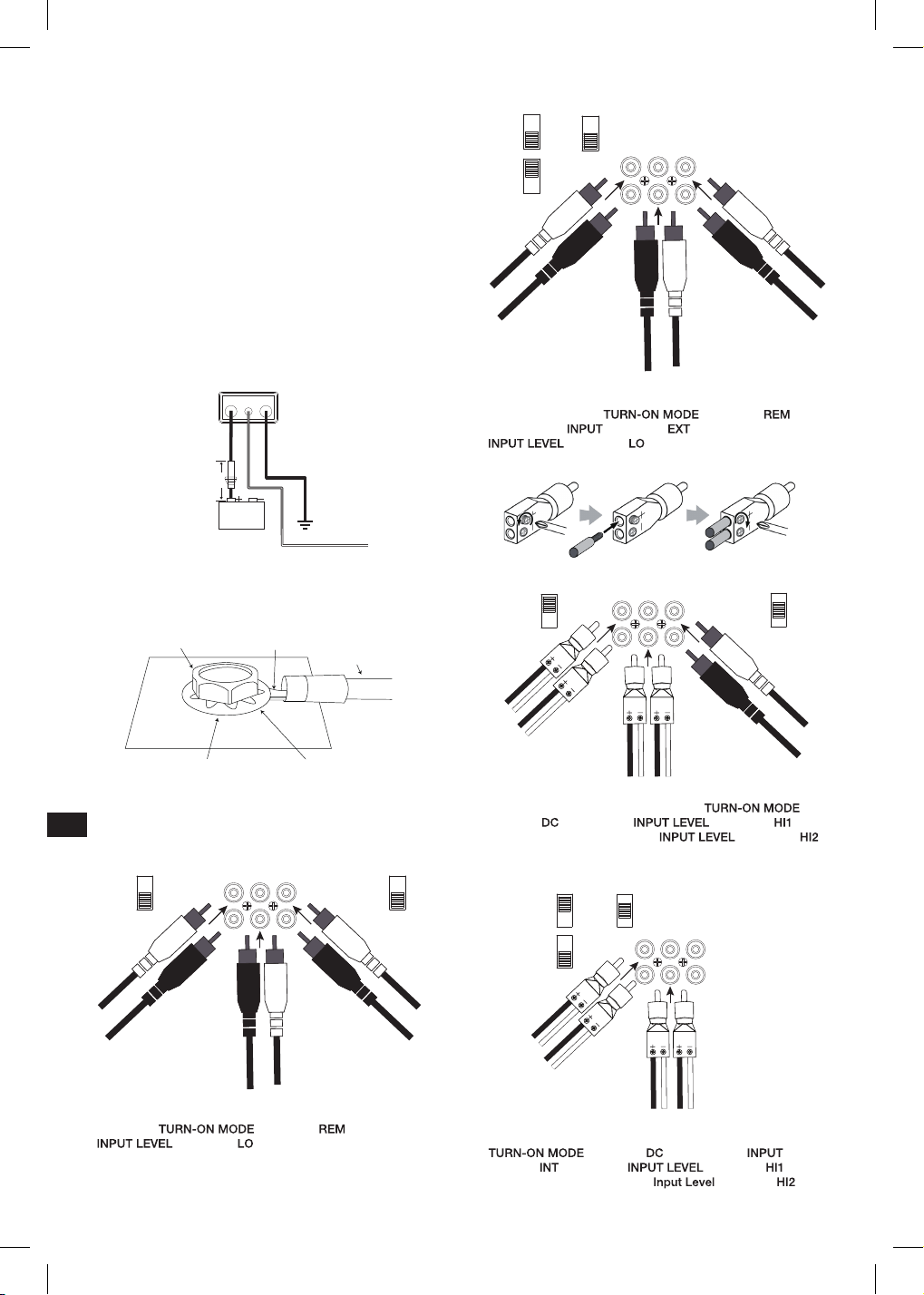

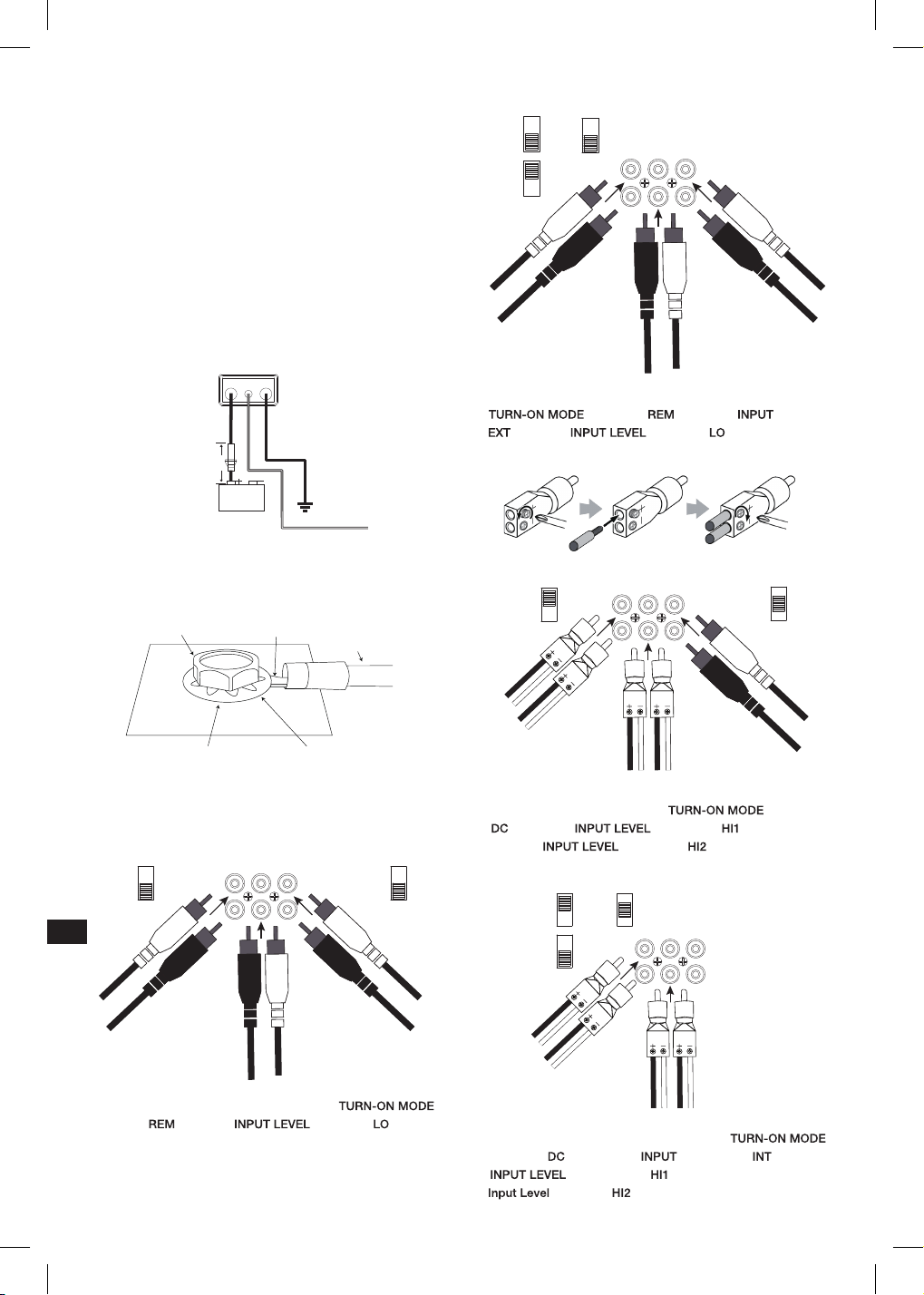

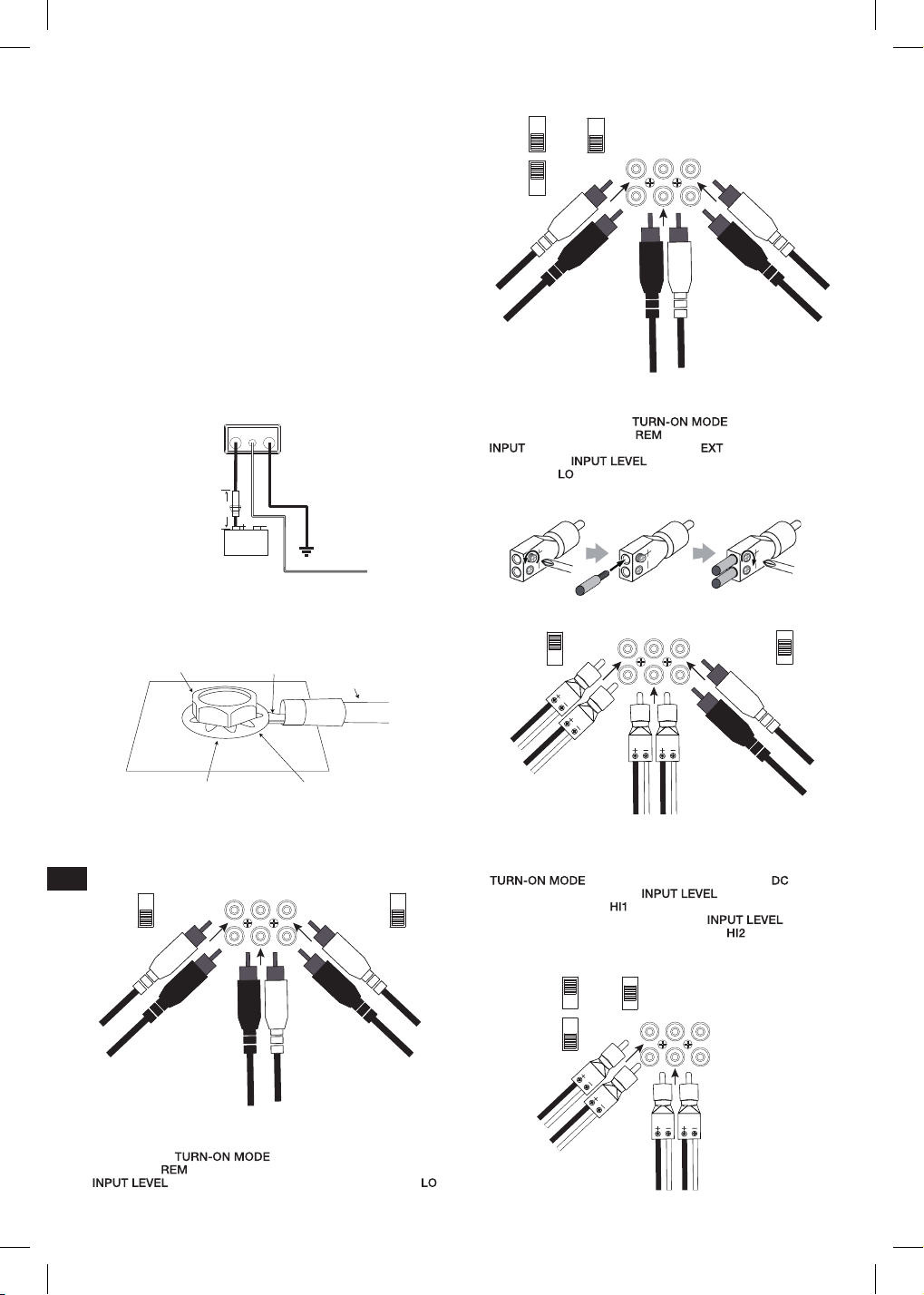

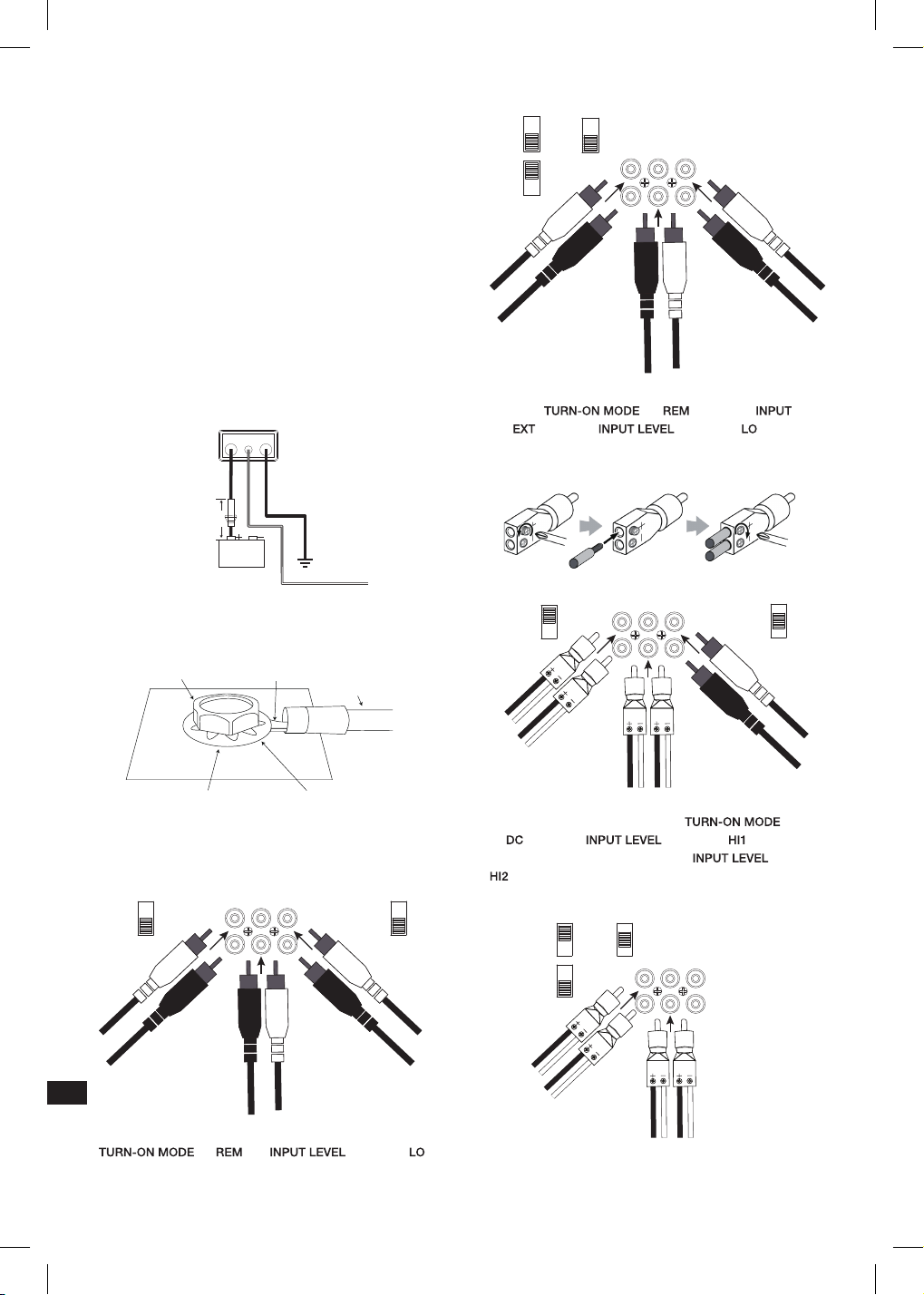

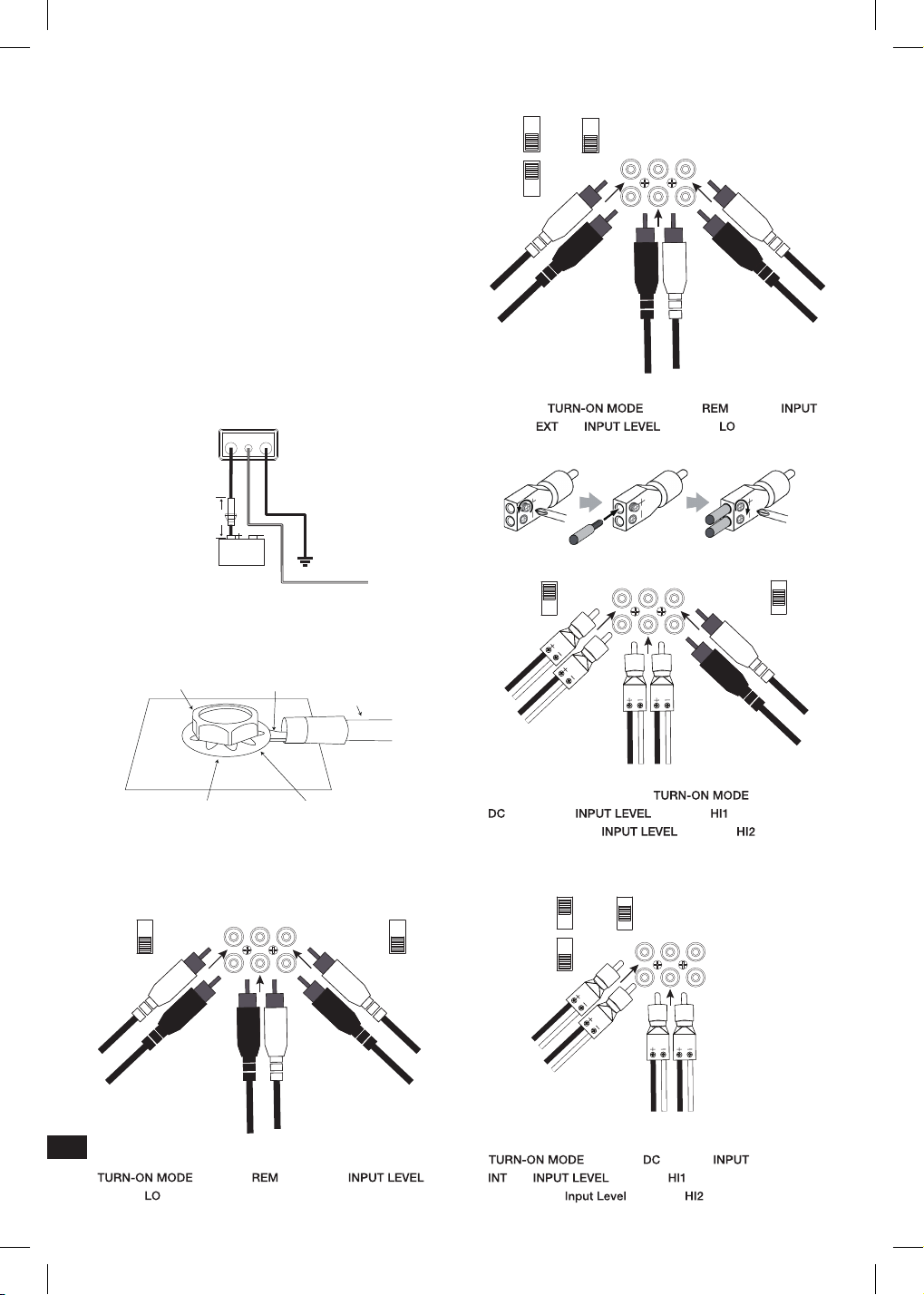

WIRING FOR POWER AND GROUND
At amplifier:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
At ground location:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
WIRING FOR INPUT SIGNAL
Club A754 low-level signals
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Note: when using low-level signals and remote turn-on lead, set
the "
" switch to " " and the " "
switch to "
".
Club A5055 low-level signals
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Note: when using low-level signals and remote turn-on lead with
the Club A5055, set the " " switch to " ", the
SUB " " switch to " ", and the " " switch
to " ".
Club A754 high-level signals
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Note: when using high-level signals, set the " "
switch to " " and the " " switch to " ". If no
sound plays, change the " " switch to " ".
Club A5055 high-level input signals
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Note: when using high-level signals with the Club A5055, set the
" " switch to " ", the SUB " " switch to
" ", and the " " switch to " ". If no sound plays,
change the " " switch to " ".
EN

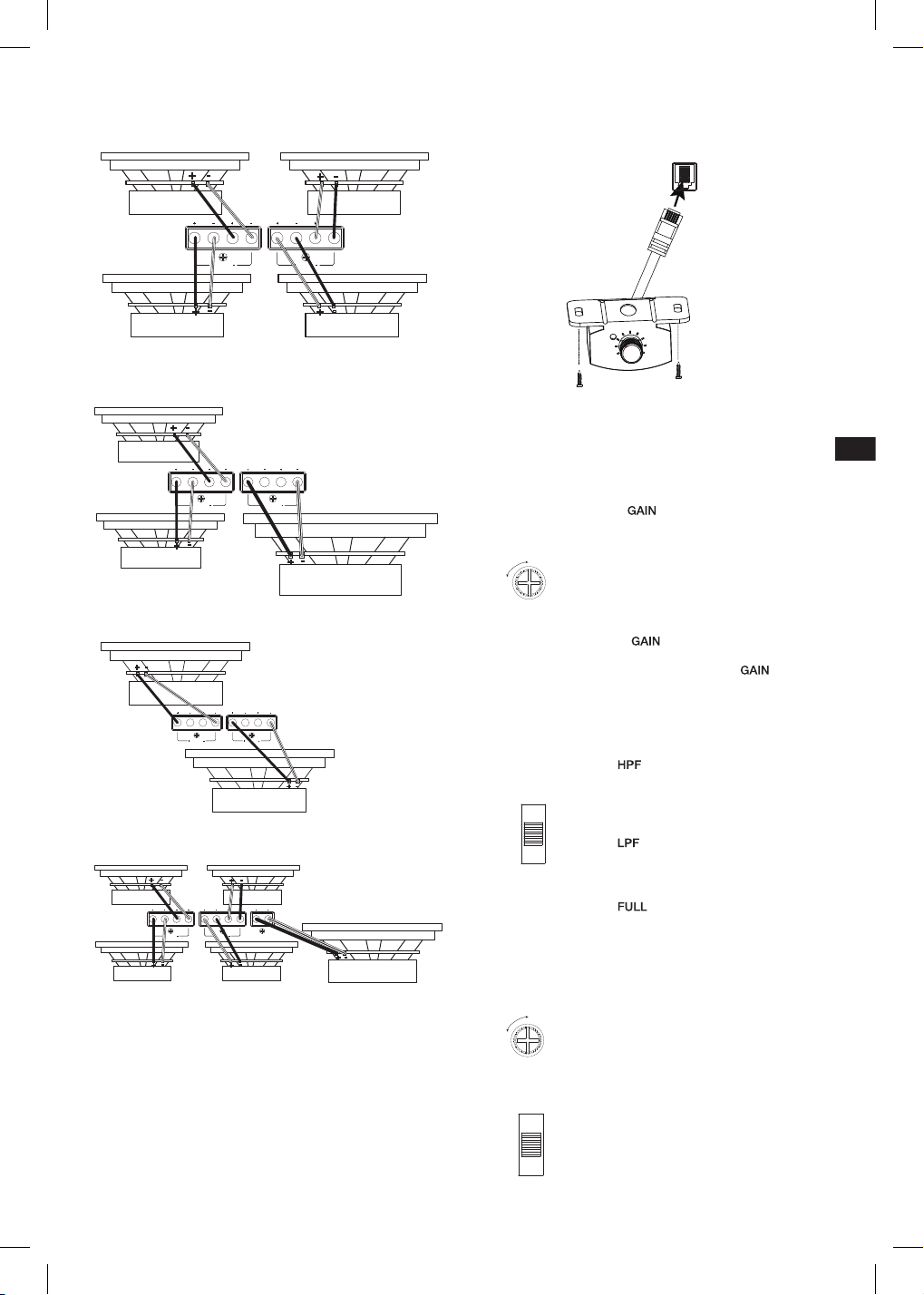

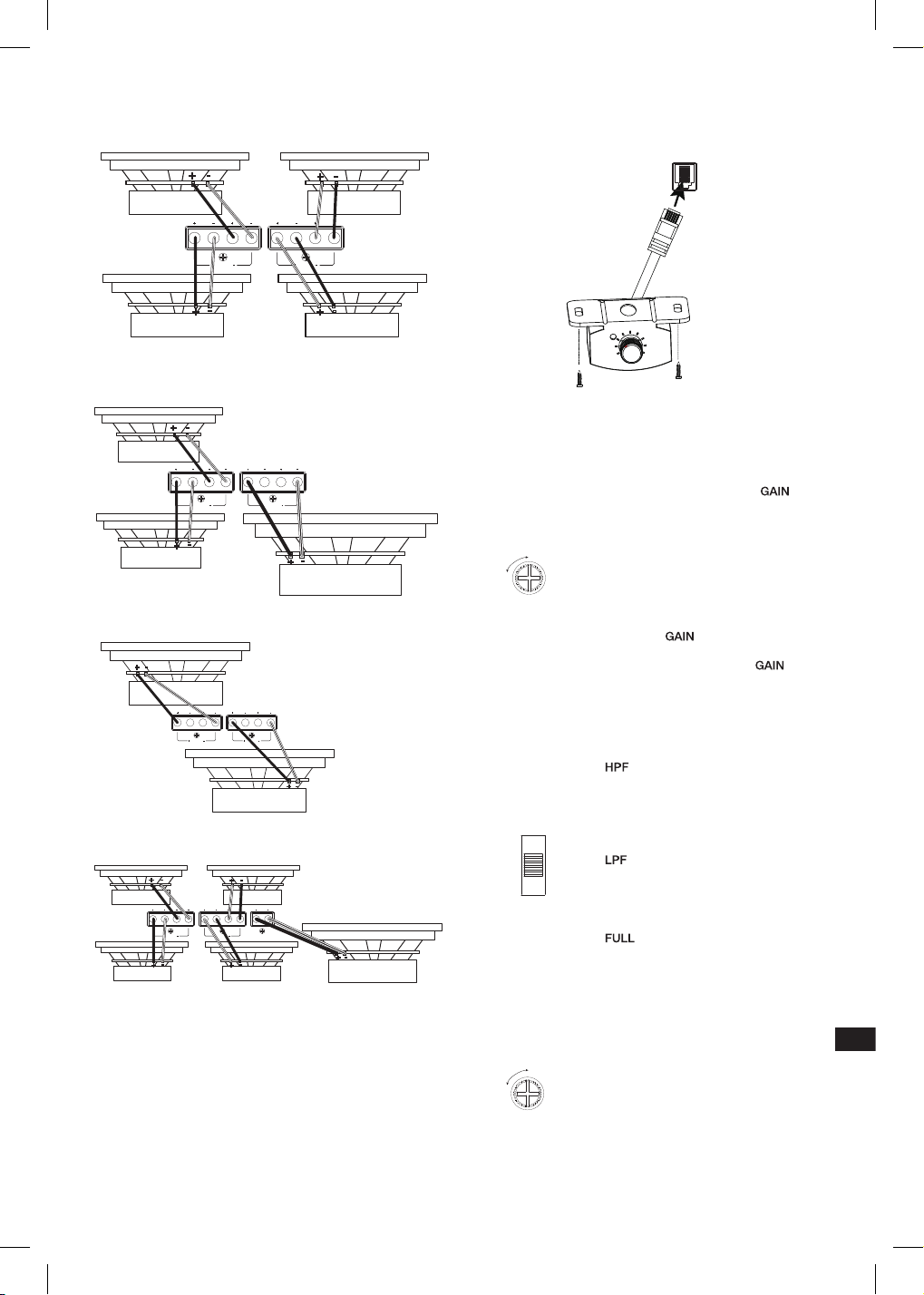

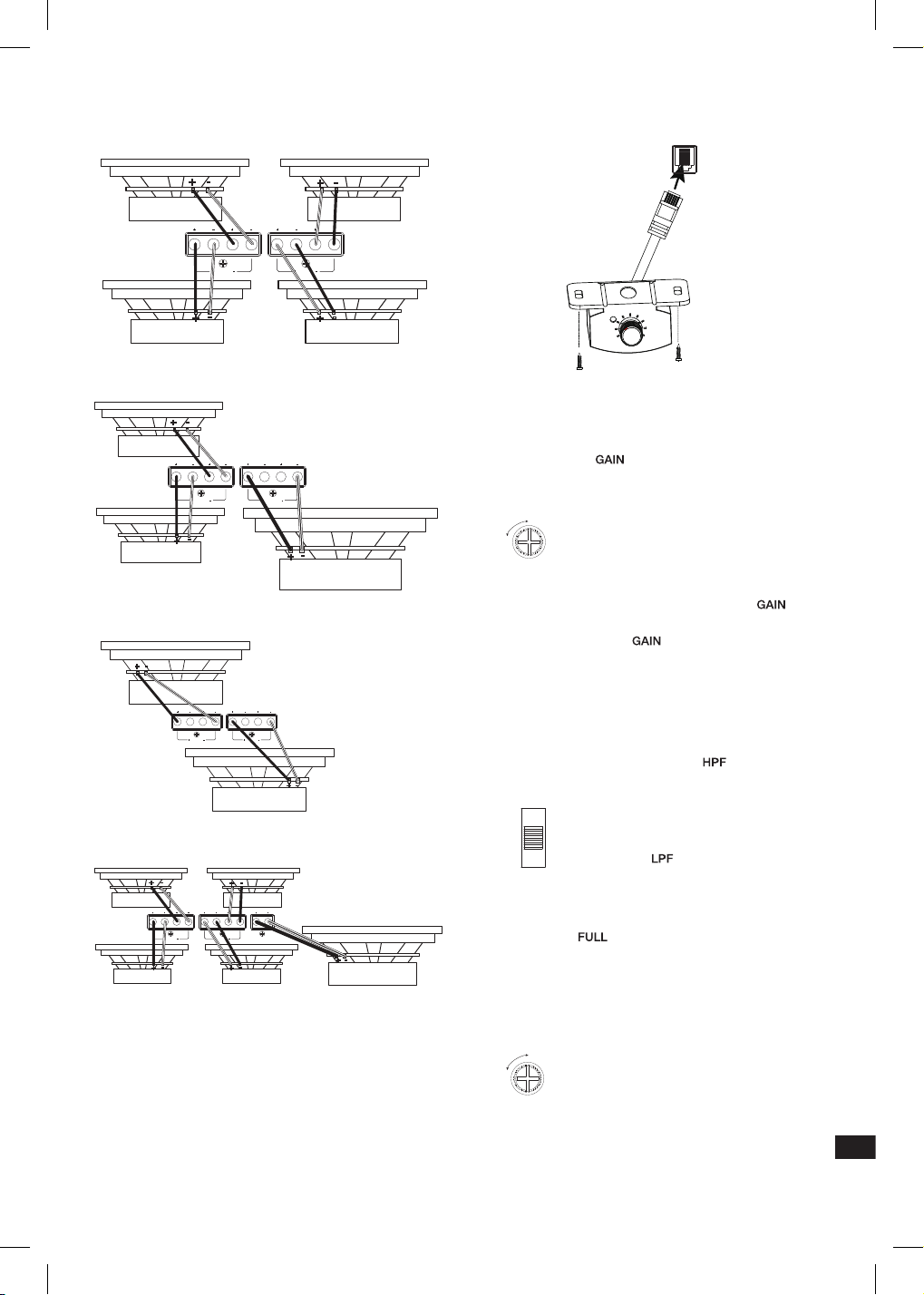

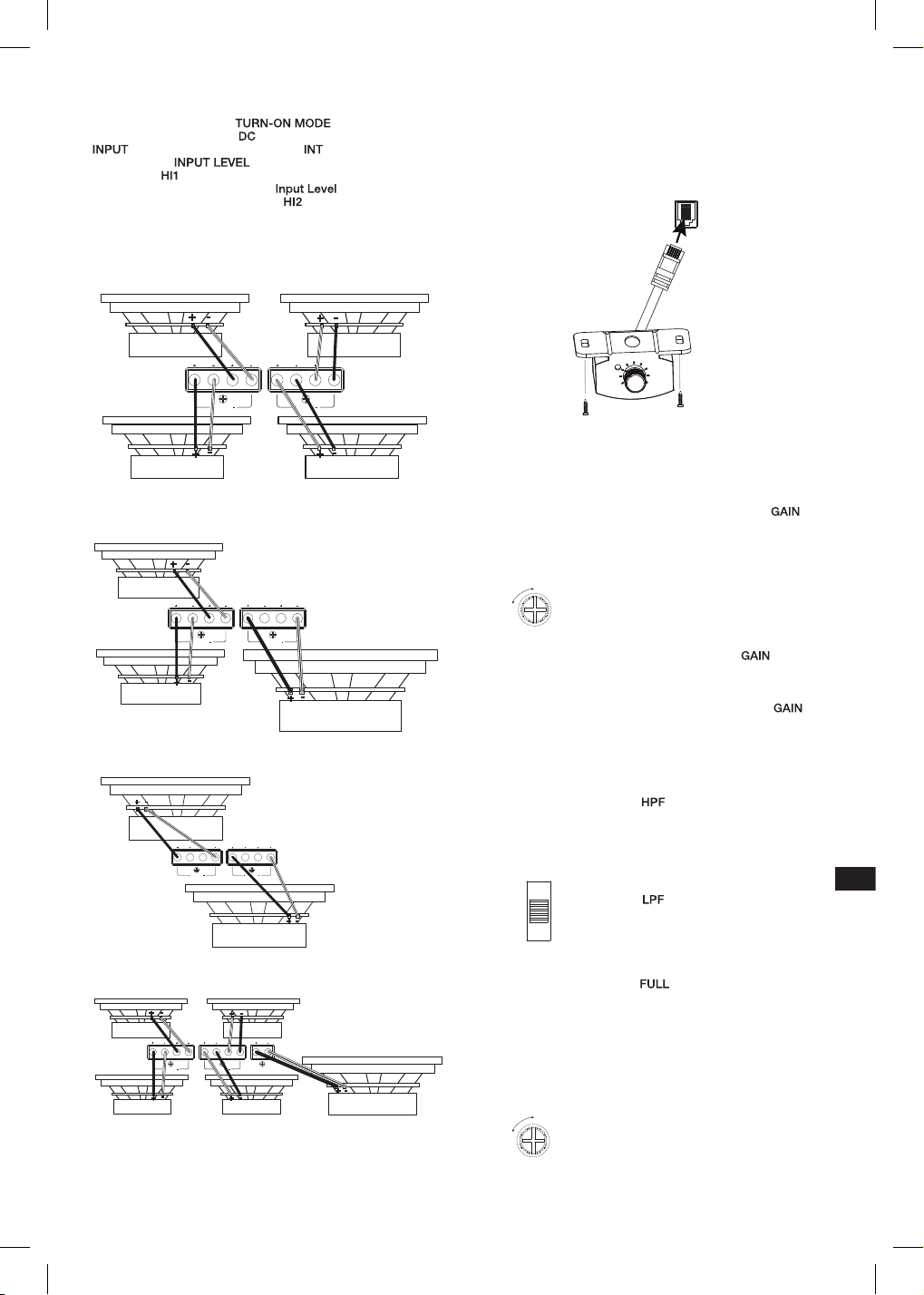

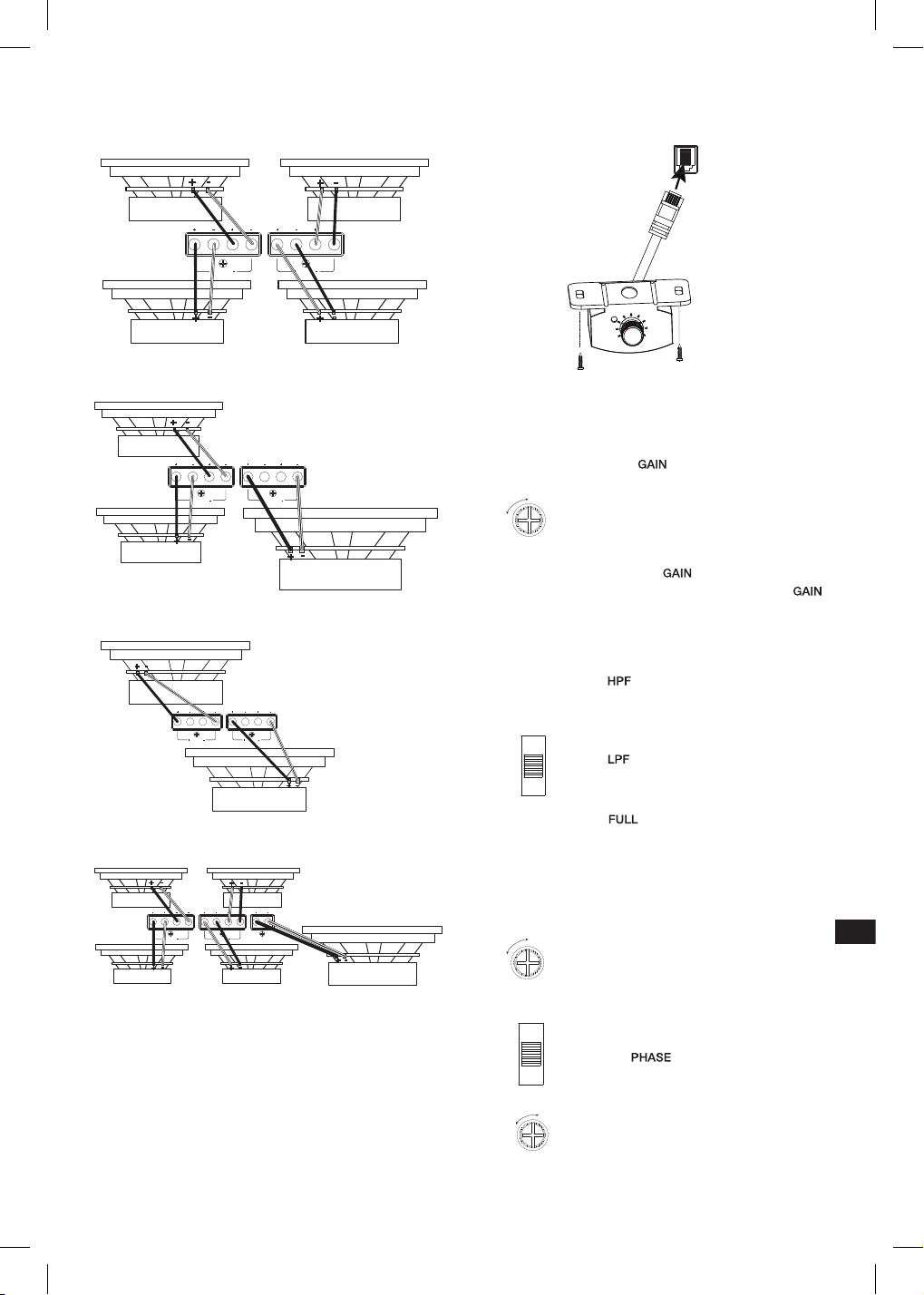

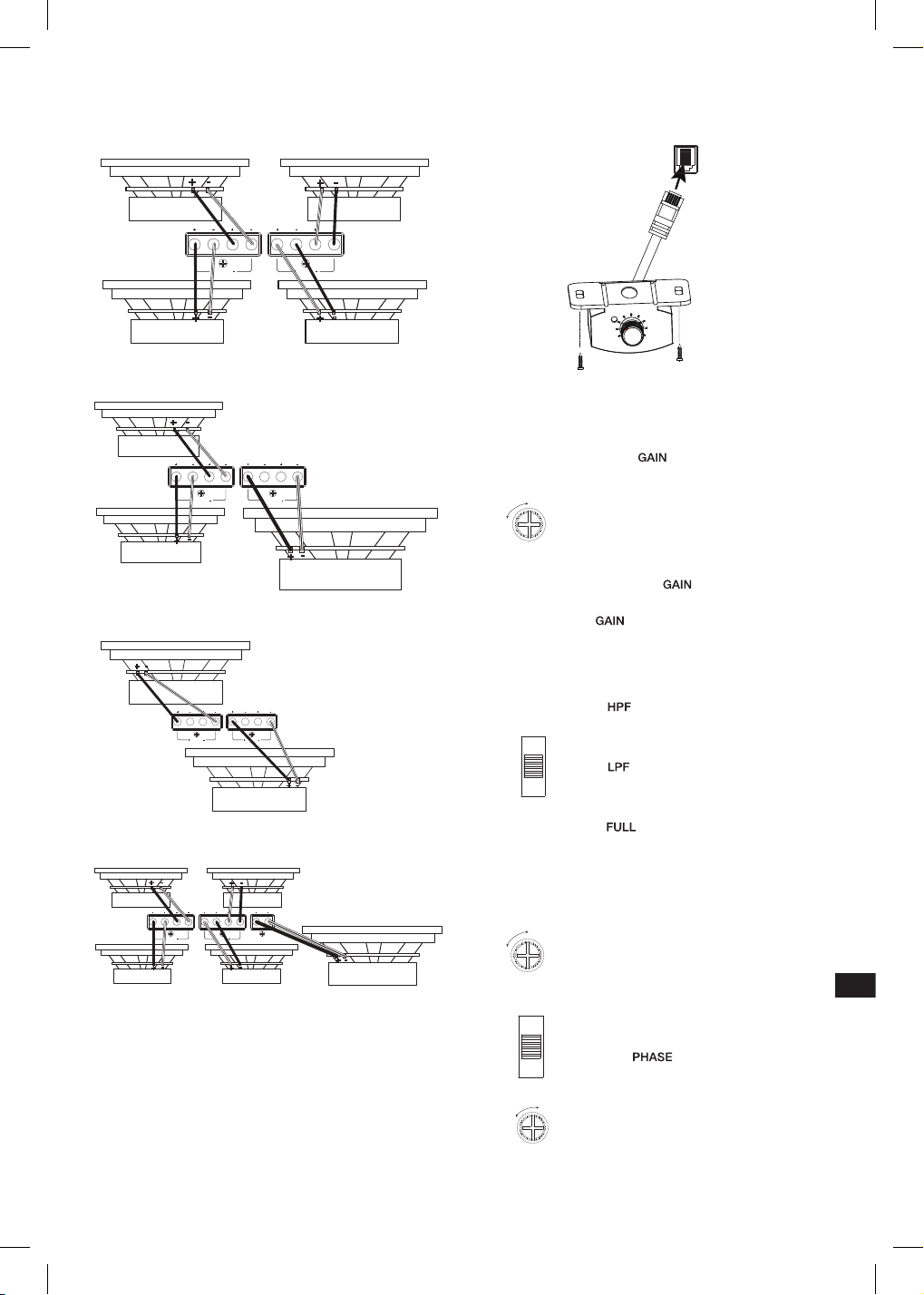

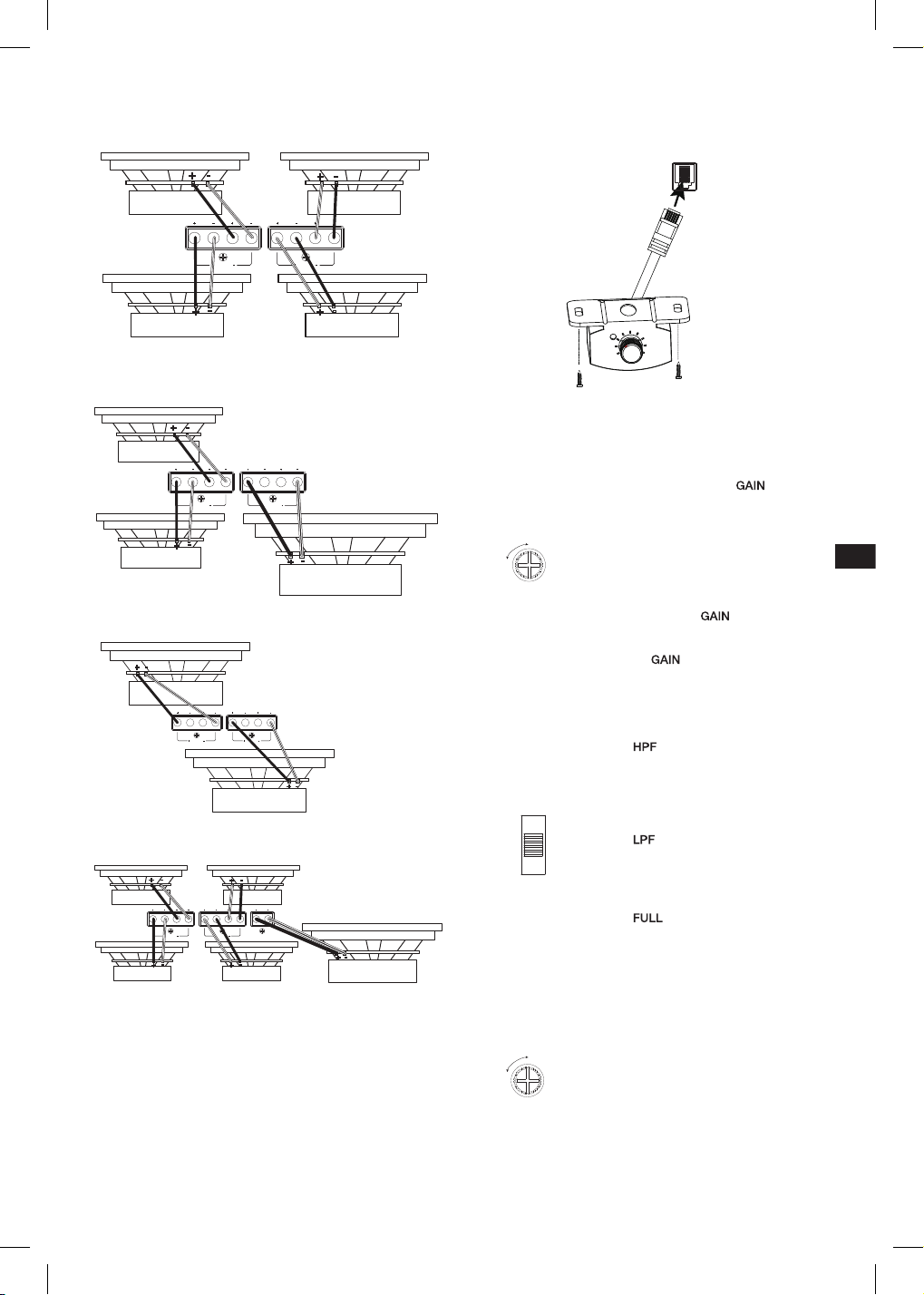

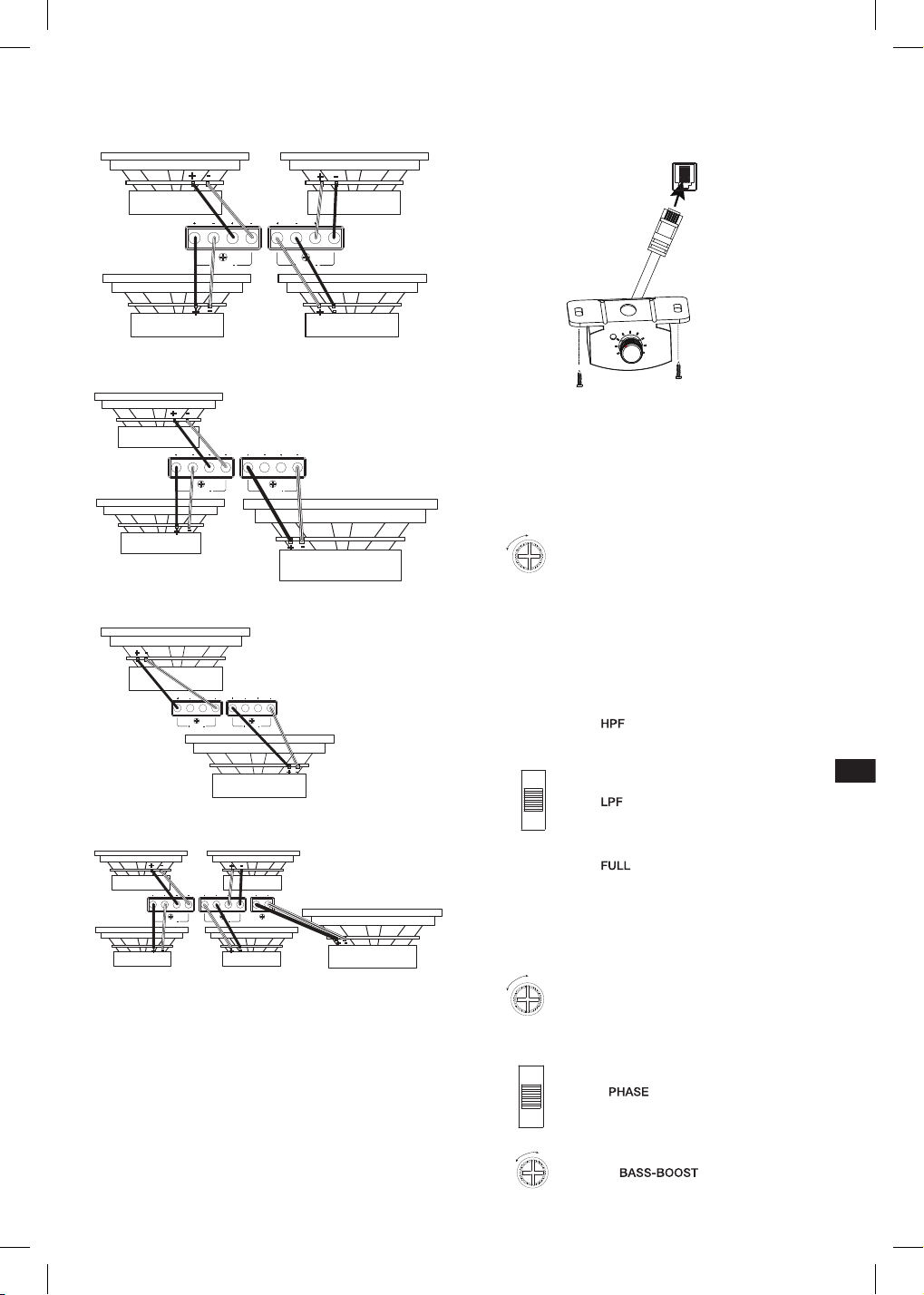

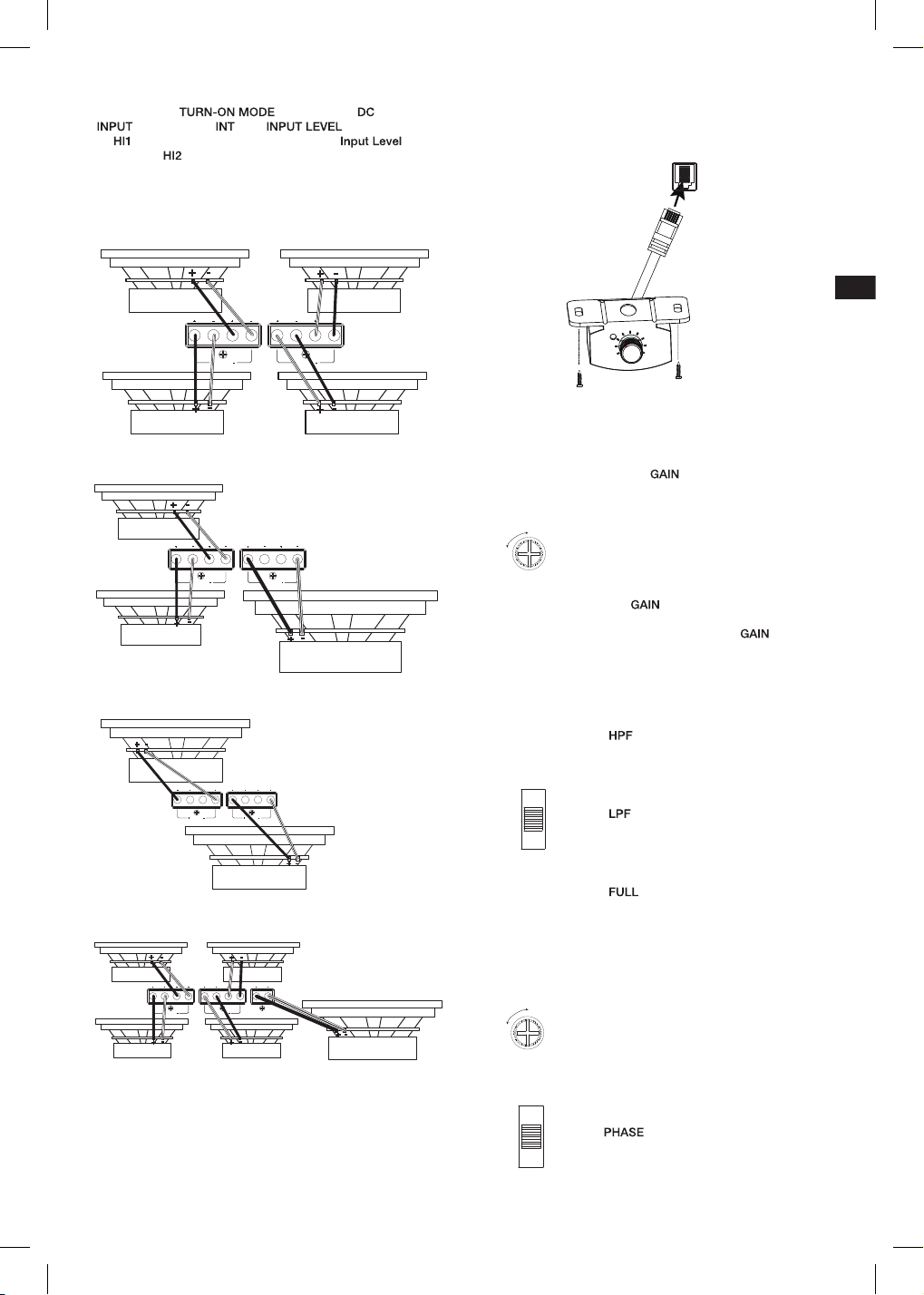

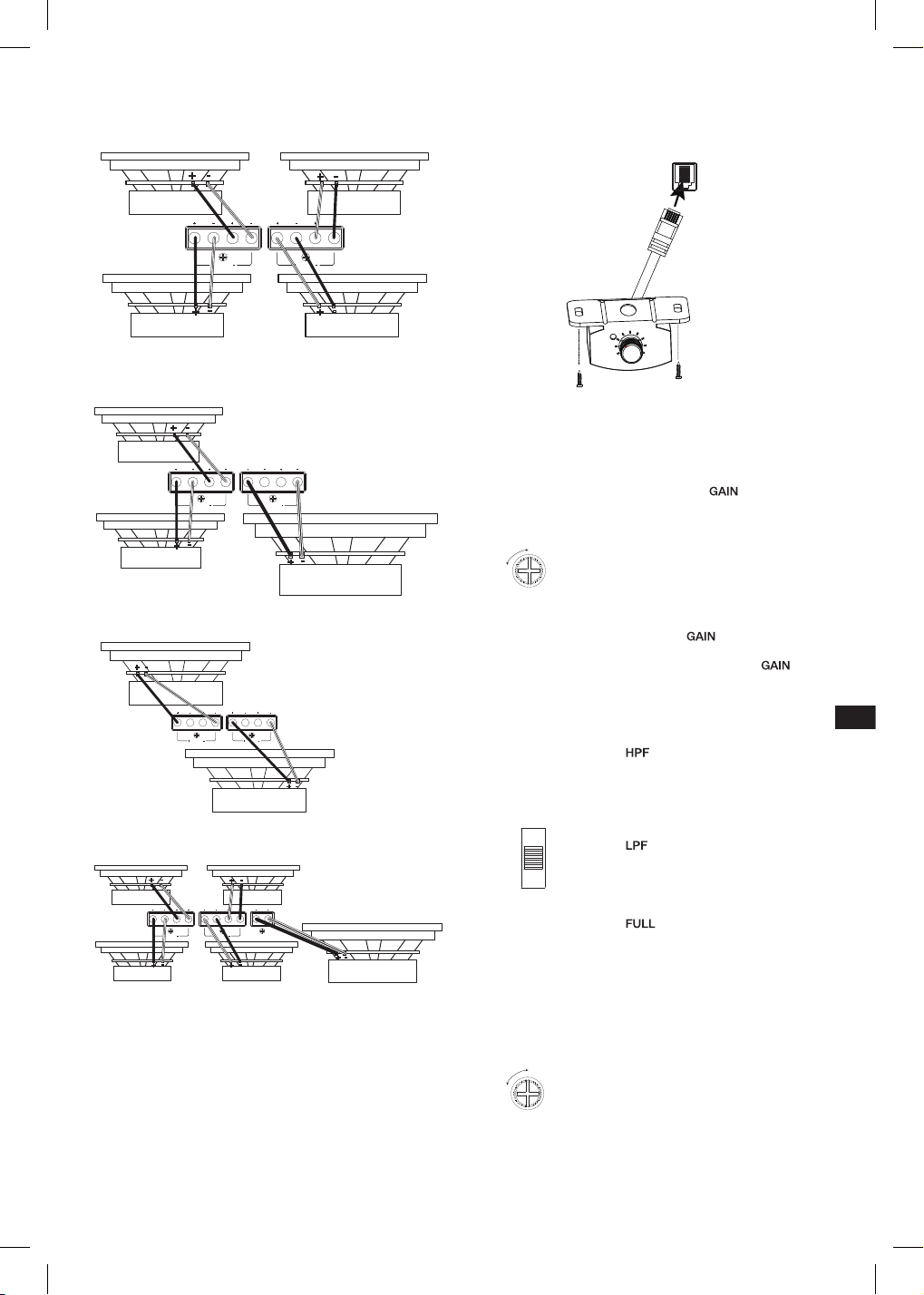

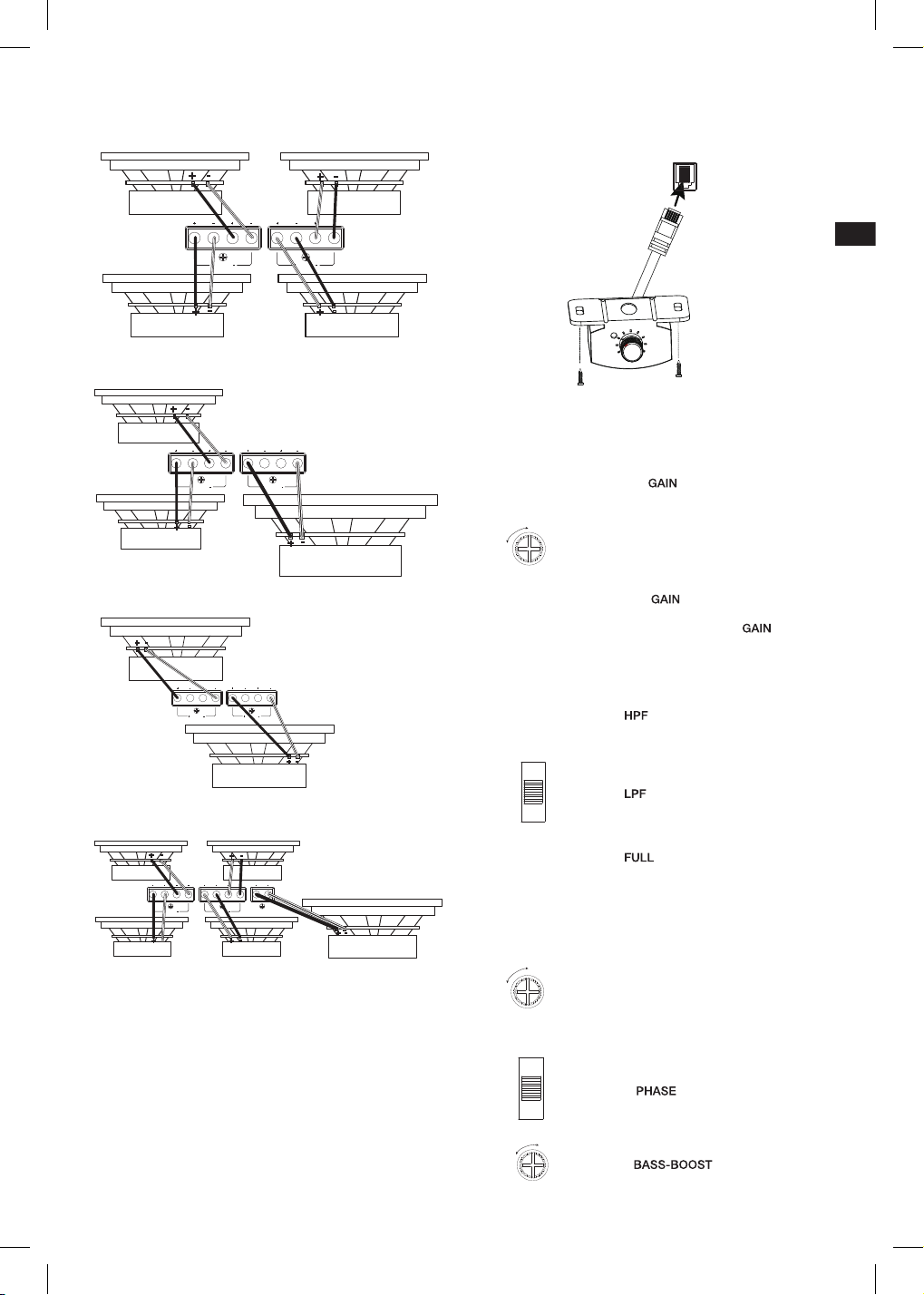

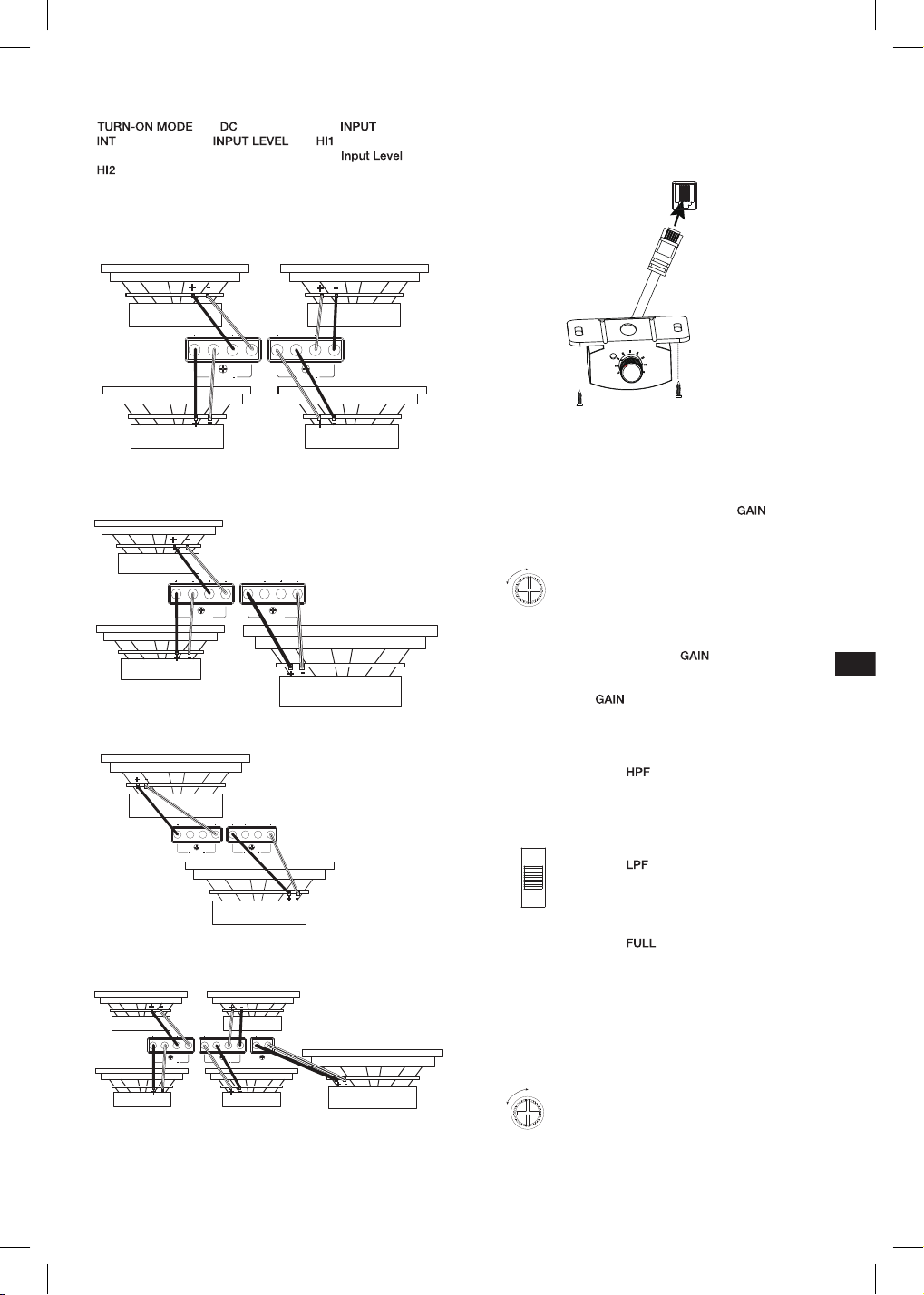

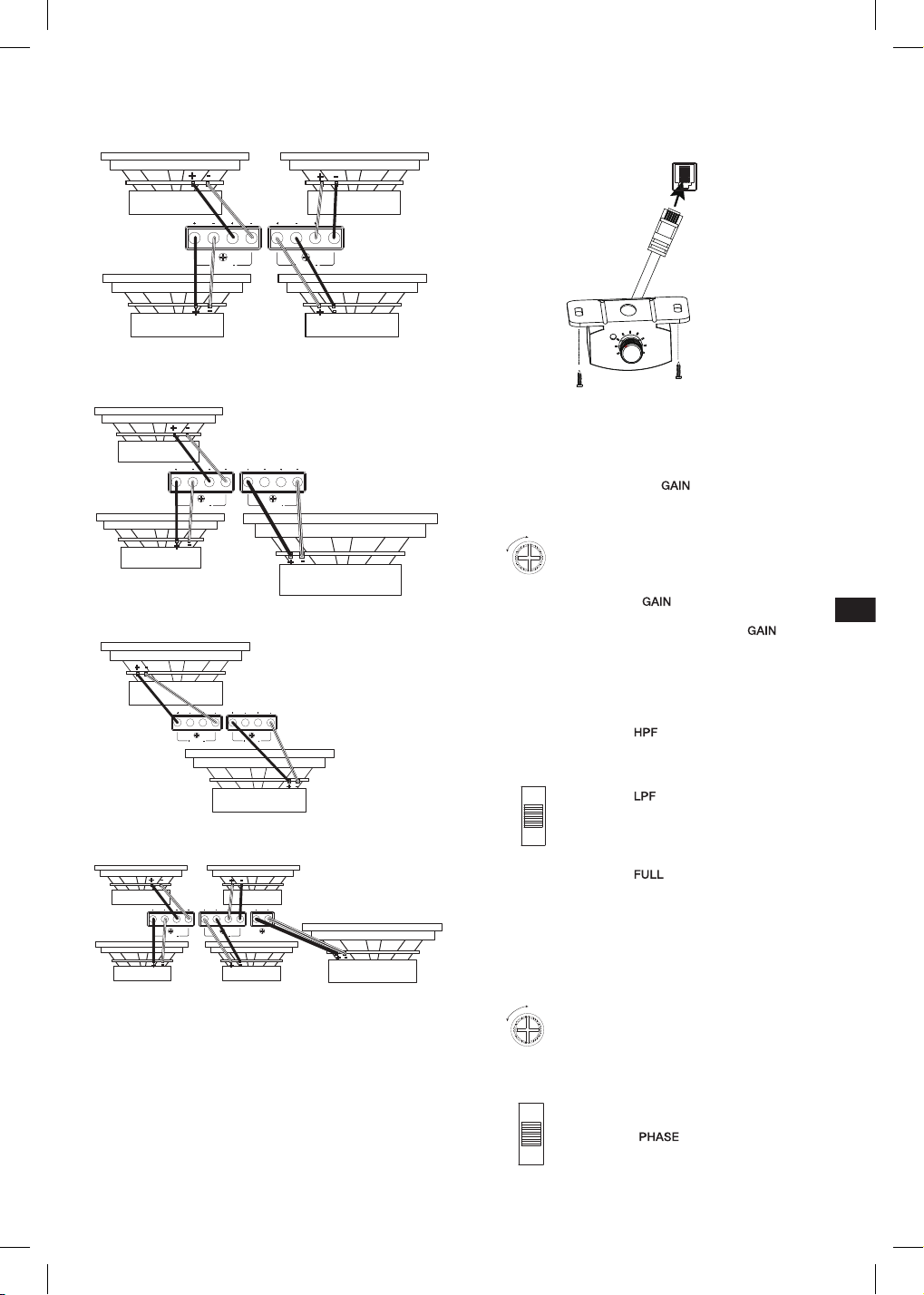

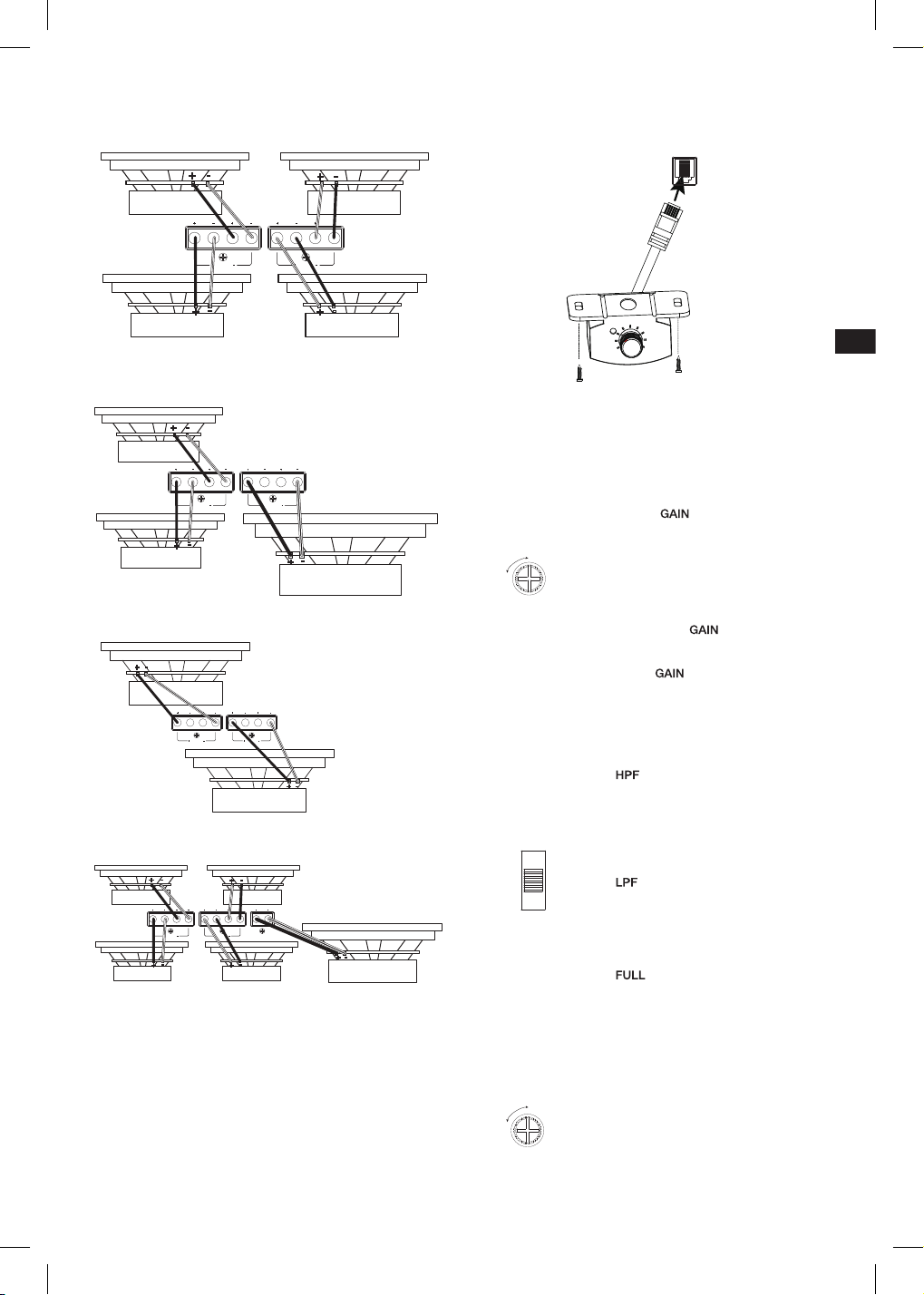

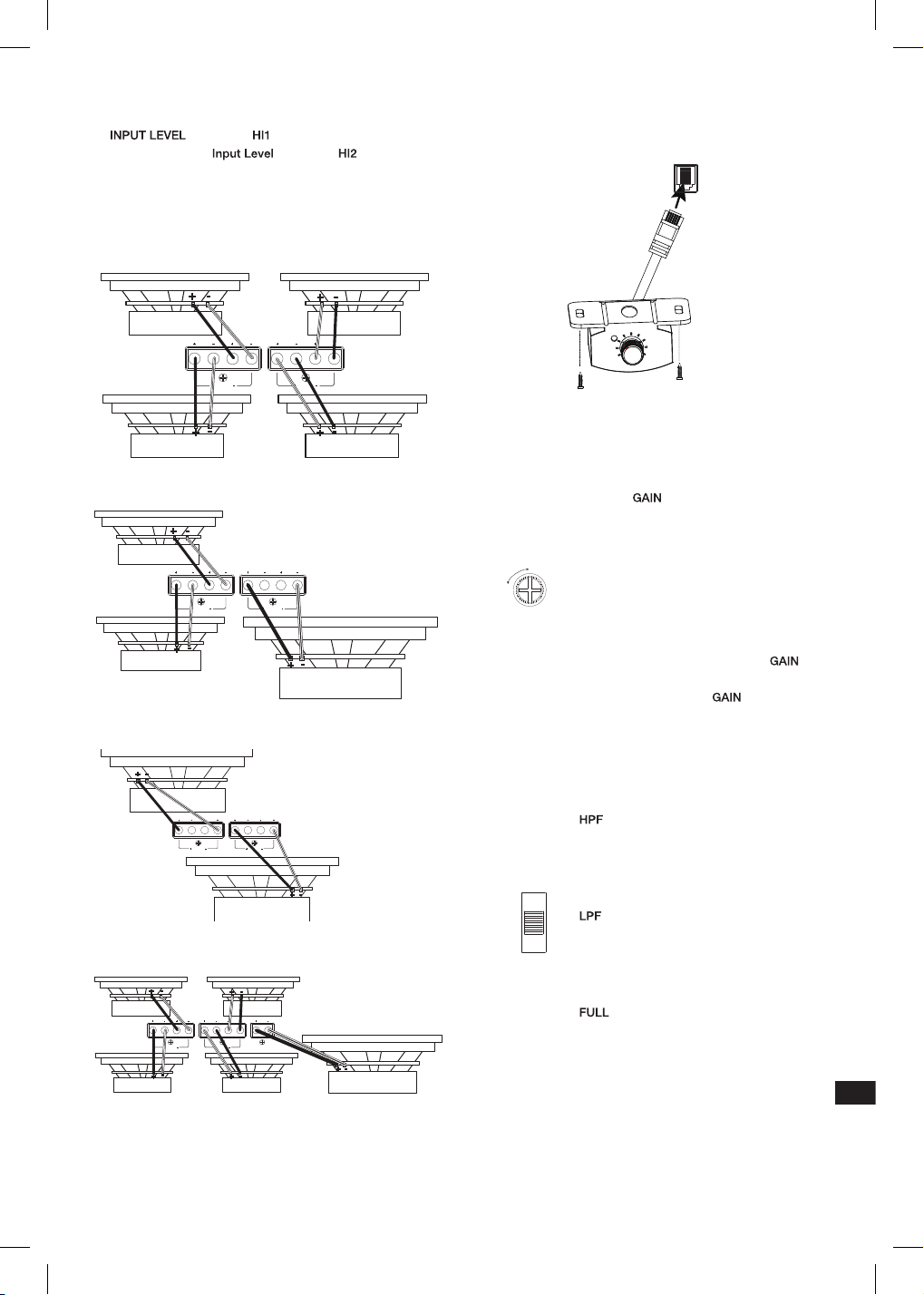

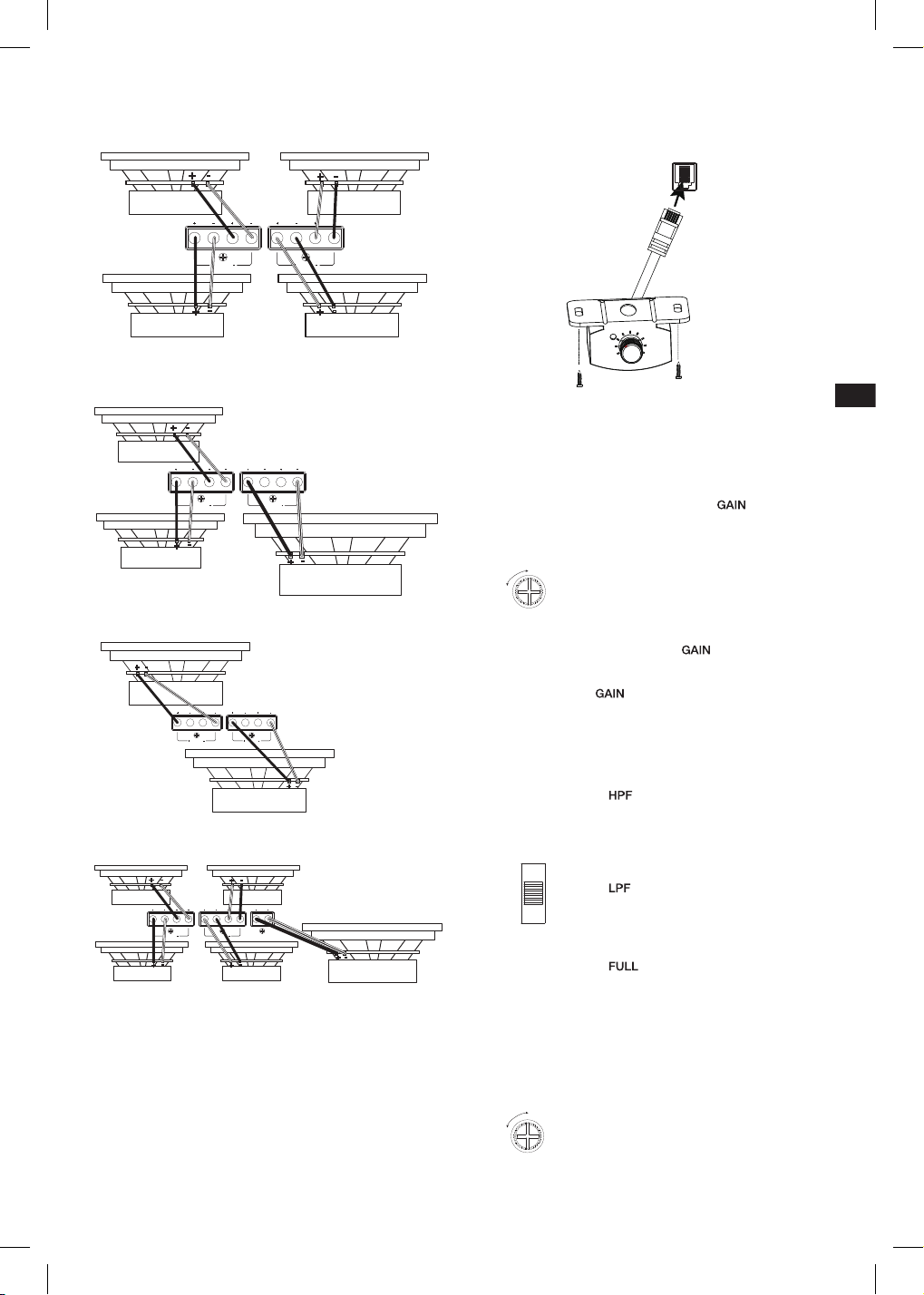

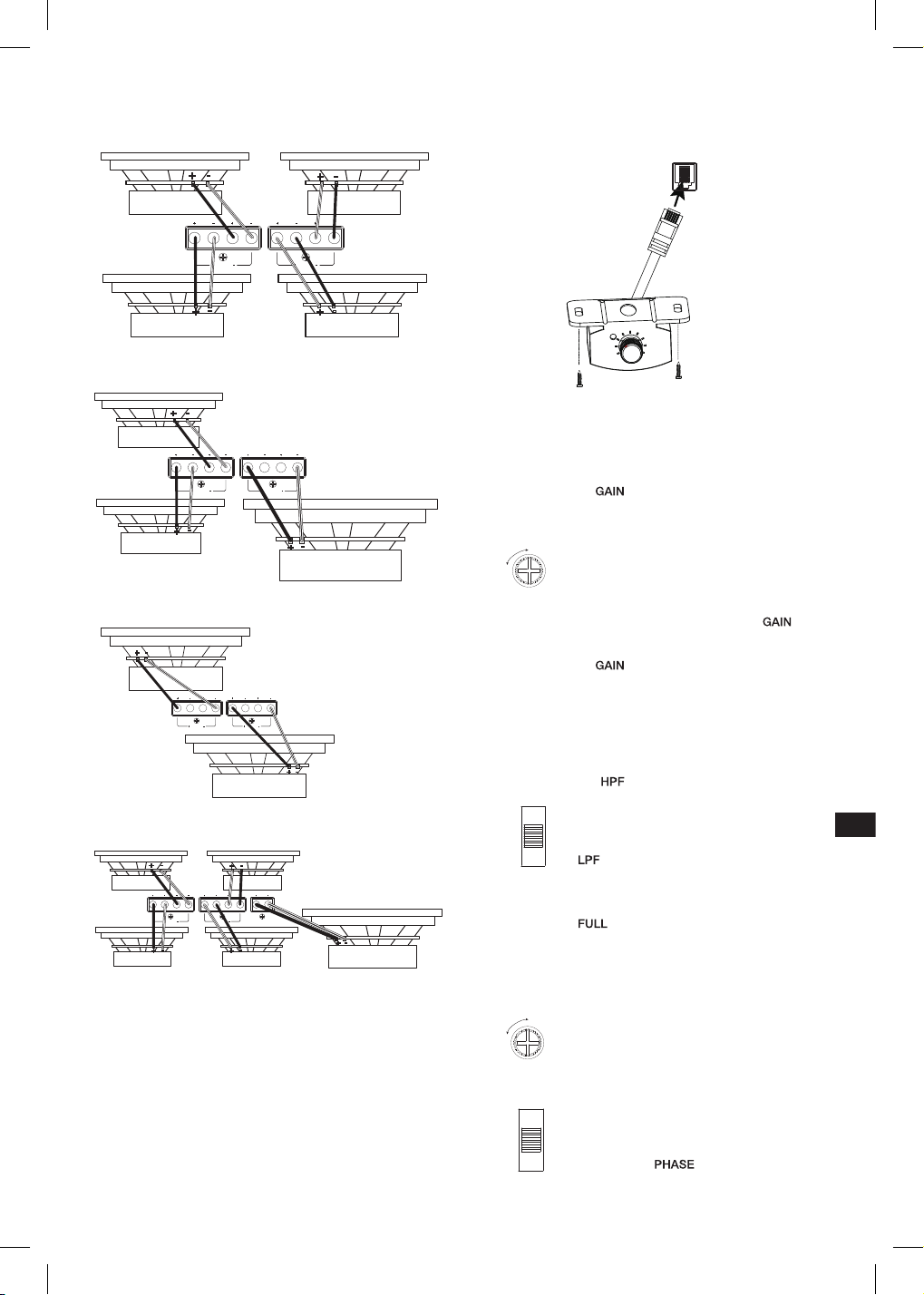

WIRING FOR OUTPUT
Club A754 4-channel output (4ohm/2ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Club A754 3-channel output (Front: 4ohm/2ohm; Rear: 4ohm)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Club A754 2-channel output (4ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Club A5055 5-channel output (4ohm/2ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
CONNECTING THE REMOTE BASS
CONTROLLER (CLUB A5055 ONLY)
REMOTE
CONTROL
SETTING GAIN, CROSSOVERS, AND BASS
BOOST
Setting the gain
1. Start with
control set to minimum,
and the crossover control rotated midway.
2. For the front and rear channels, choose
music you're familiar with. For the subwoofer
channel on the Club A5055, choose music
with substantial bass content.
3. Turn the volume control on your receiver to
¾ of its total output.
4. Adjust the control clockwise,
listening carefully to the bass output. If
you hear distortion, turn the control
counterclockwise to decrease the gain.
Selecting the crossover mode
On the front and rear channels, you can select
your preferred crossover mode.
Choose
to allow only frequencies
above a certain point to reach your speakers.
Recommended if you're using a subwoofer in
your system, as it keeps low base from your
full-range speakers.
Choose
to allow only frequencies below
a certain point to reach your speakers.
Recommended if you're bridging the front or
rear channels to power a subwoofer.
Choose
to allow all frequencies to reach
your speakers. Recommended if you're not
using a subwoofer in your system.
Note: The crossover mode for the subwoofer
channel of the Club A5055 is low-pass only.
Selecting the crossover frequency
Choose the crossover point to suit listening
preferences. Turn the dials to the left to lower
the crossover point and to the right to raise
the crossover point. Exact crossover settings
for coaxial speakers and subwoofers depend
on your listening preferences.
Selecting the subwoofer phase (Club
A5055 only)
Switch the
back and forth to
determine which setting provides the most
clean bass output.
Selecting the bass boost (Club A5055 only)
Adjust the
control clockwise or
counterclockwise to suit your taste.
EN
SPECIFICATIONS
Club A754 Club A5055
Power output @ 4 ohms 75 watts RMS x 4
50 watts RMS x 4,
320 watts x 1
Power output @ 2 ohms 100 watts RMS x 4
75 watts RMS x 4,
500 watts x 1
Power output in
bridged mode
200 watts RMS x
2 at 4 ohms
150 watts RMS x
2 at 4 ohms
Frequency response 10-40K Hz
10-40K Hz /
10-320 Hz
Crossover frequencies
32-320 Hz variable,
12 dB/ octave
32-320 Hz variable
high- and low-pass
(front and rear);
32-320 Hz low-
pass (subwoofer);
12 dB/octave
Line-level input
sensitivity
200 mVrms –
2.0 Vrms
200 mVrms –
2.0 Vrms
High-level input
sensitivity
2.0 Vrms – 20 Vrms 2.0 Vrms – 20 Vrms
Signal-to-noise ratio >80 dB >80 dB
THD+N @ rated power <1% <1%
Fuse rating 30 A x 2 30 A x 3
Operating voltage 9~16V 9~16V
Dimensions (W x H x D)
12-5/8" x 2-1/16"
x 7-1/8" (320mm x
51.3mm x 180mm)
14-3/16" x 2-1/16"
x 7-1/8" (360mm x
51.3mm x 180mm)
Weight 3.08 kg 3.98 kg
Recommended wire
gauge
8 4
TROUBLESHOOTING
No audio and POWER INDICATOR is off.
• No voltage at BATT+ and/or REM terminals, or bad or no
ground connection. Check voltages at amplifier terminals with
VOM.
No audio and PROTECT INDICATOR flashes every 4
seconds.
• DC voltage on amplifier output. Amplifier may need service; see
enclosed warranty card for service information.
No audio and PROTECT and POWER INDICATORS flash.
• Voltage less than 9V on BATT+ connection. Check vehicle
charging system.
No audio and PROTECT INDICATOR is on.
• Amplifier is overheated. Make sure amplifier cooling is not
blocked at mounting location. Or, there may be voltage greater
than 16V (or less than 8.5V) on BATT+ connection. Check
vehicle charging system.
Amplifier fuse keeps blowing.
• The wiring is connected incorrectly or there is a short circuit.
Check wiring connections.
Distorted audio.
• Gain is not set properly. Check setting. Check wires for shorts
or grounds. Amplifier or source unit may be defective.
Distorted audio and PROTECT INDICATOR flashes.
• Short circuit in speaker or wire. Remove speaker leads one at
a time to locate shorted speaker or wire, and repair.
Music lacks dynamics or "punch".
• Speakers are not connected properly. Check speaker
connections for proper polarity.
Engine noise—whining or clicking—in system when the
engine is on.
• Amplifier is picking up alternator noise. First, check ground
connection on the amplifier – a loose or improper ground is
one of the main causes for noise. Turn down gain. Move RCA
audio cables away from power wires. Installing an alternator
noise filter on power line between battery and alternator might
also be necessary.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. All rights reserved.
JBL is a trademark of HARMAN International Industries, Incorporated,
registered in the United States and/or other countries. Features, specifications
and appearance are subject to change without notice.

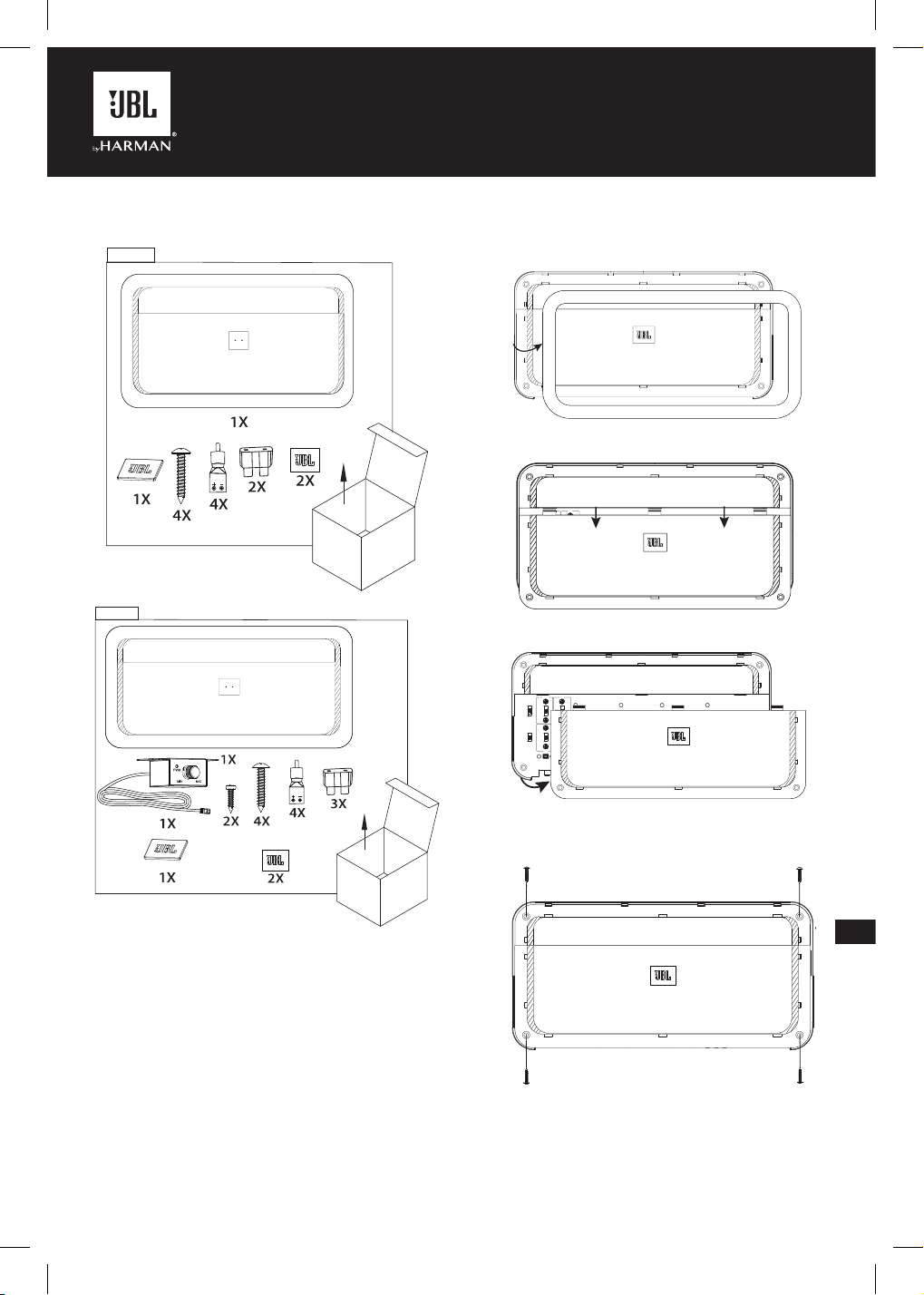

Club A754 og Club A5055 Forstærkere
DA
ADGANG TIL TILSLUTNINGER OG
KONTROLPANEL
1. Fjern kantdel
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Skub paneldækslet ned
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Fjern paneldækslet
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
MONTERING AF FORSTÆRKEREN
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Bemærk: Det anbefales, at du tilslutter alle kabler, inden
forstærkeren monteres permanent.
HVAD ER DER I ÆSKEN
Club A754
Club A5055
DA
VIGTIGT: Frakobl køretøjets negative (–) batteriterminal, inden
du påbegynder installationen.
• Bær altid beskyttelsesbriller, når du bruger værktøj.
• Vælg et sikkert monteringssted, fjernt fra fugtighed. Sørg
for, at der er fri plads på begge sider af den planlagte
monteringsoverflade. Sørg for, at skruer eller ledninger ikke
punkterer bremseslanger, brændstofslanger eller ledninger,
og at ledningsføringen ikke påvirker sikker køretøjsoperation.
Vær forsigtig, når der bores eller skæres i monteringsområdet.
• Vælg et placeringssted med tilstrækkelig luftcirkulation.
• Monter ikke forstærkeren med varmelederne nedad, da dette
forringer køleevnen.
• Monter forstærkeren således, at den ikke bliver beskadiget
af passagerernes fødder eller ved indlæsning af bagage i
bagagerummet.

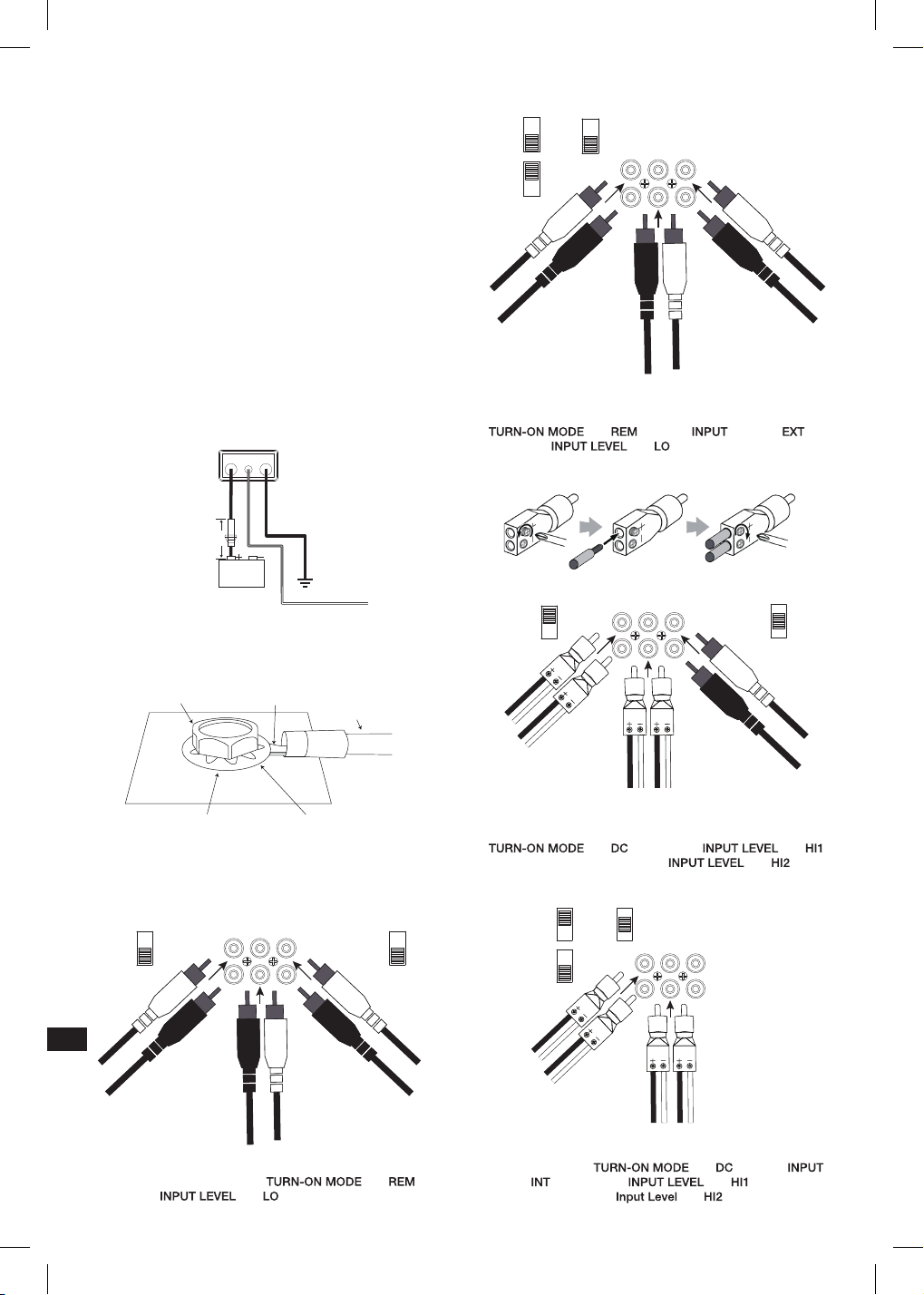

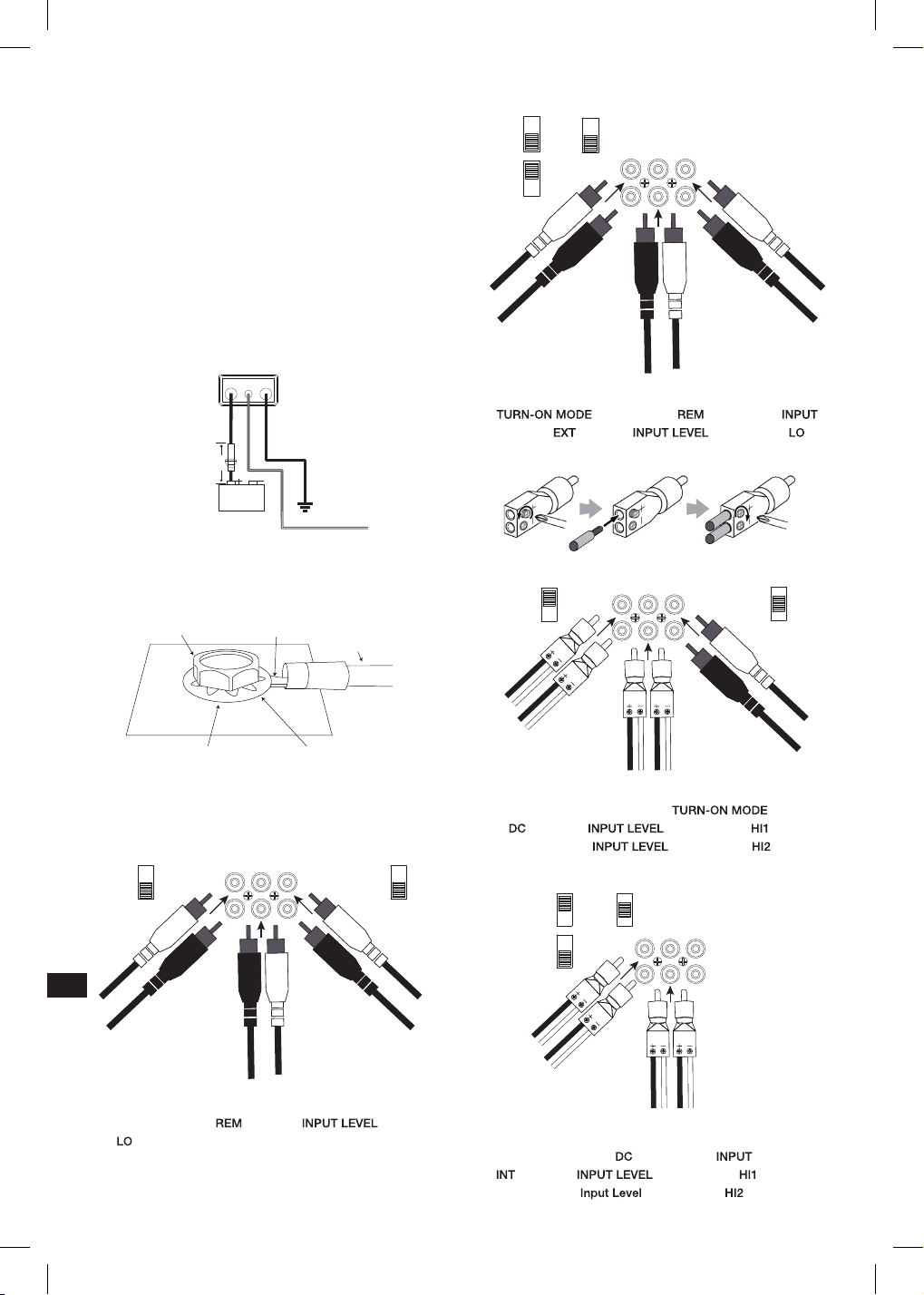

LEDNINGER TIL STRØM OG JORD
På forstærkeren:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Sikringsholder,
sikring
Fjerntænding til REM out for
eftermonterede anlæg (bruges kun med
signalindgange på lavt niveau)
18" (46 cm)
Chassisjord (–)
Batteri
På jordplaceringsstedet:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Fabriksbolt Ringstik
Jordledning
Stjerneskive
Bemærk: Fjern al maling
under ringstikket
LEDNINGER TIL INDGANGSSIGNAL
Club A754 lav-niveau signaler
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Fra forreste stereo-
udgange på lavt niveau
Fra bagerste stereo-
udgange på lavt niveau
Til valgfri anden
forstærker-indgang
på lavt niveau
Bemærk: når du bruger signaler på lavt niveau og fjernbetjening,
skal du indstille ” ” kontakten på ” ” og
” ” kontakten på ” ”.
Club A5055 lav-niveau signaler
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Fra forreste stereo-
udgange på lavt niveau
Fra bagerste stereo-
udgange på lavt niveau
Fra stereo-
subwooferudgange på
lavt niveau
Bemærk: når du bruger signaler på lavt niveau og fjernbetjening
med Club A5055, skal du indstille ” ” kontakten
på ” ”, SUB ” ” kontakten på ” ”, og ” ”
kontakten på ” ”.
Club A754 høj-niveau signaler
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Løsn
skruerne
Indsæt
ledninger
Stram
skruerne
Stereo for- eller
baghøjttalerkabler
Til valgfri anden
forstærker-indgang
på lavt niveau
Kabler til bagerste
stereohøjttaler
Bemærk: Når du bruger signaler på højt niveau, skal du indstille
”TURN-ON-MODE” kontakten til ”DC” og ”INPUT LEVEL”
kontakten til ”HI1”. Hvis der ikke afspilles nogen lyd, skal ”INPUT
LEVEL” kontakten ændres til ”HI2”.
Club A5055 indgangssignaler på højt niveau
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Stereo for- eller
baghøjttalerkabler
Kabler til bagerste
stereohøjttaler
DA
Bemærk: når du bruger signaler på højt niveau med Club A5055,
skal du indstille ” ” kontakten på ” ”, SUB
” ” kontakten på ” ”, og ” ” kontakten
på ” ”. Hvis der ikke afspilles nogen lyd, skift ” ”
kontakten til ” ”.

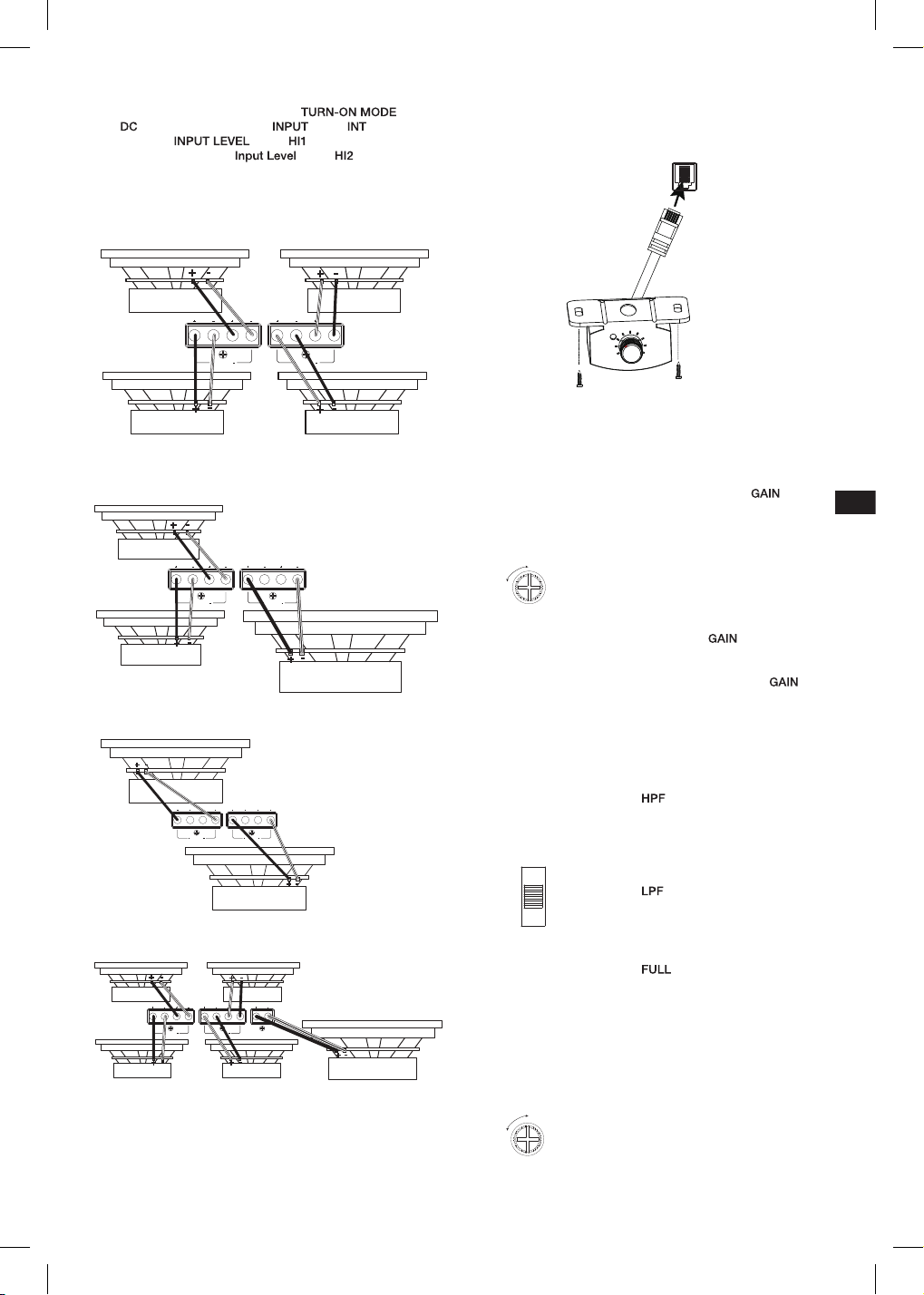

LEDNINGER TIL UDGANGE
Club A754 4-kanaludgang (4 ohm/2 ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Højre fronthøjttaler
Højre
baghøjttaler
Venstre fronthøjttaler
Venstre baghøjttaler
Club A754 3-kanaludgang (Front: 4 ohm/2 ohm; Bag: 4 ohm)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Højre fronthøjttaler
Venstre fronthøjttaler
Club A754 2-kanaludgang (4 ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Club A5055 5-kanaludgang (4 ohm/2 ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Højre fronthøjttaler
Højre
baghøjttaler
Venstre fronthøjttaler
Venstre baghøjttaler
TILSLUTNING AF FJERNBETJENING AF
BASSEN (KUN CLUB A5055)
REMOTE
CONTROL
FJERNBETJENING
INDSTILLING AF FORSTÆRKNING,
CROSSOVERS OG BAS-FORSTÆRKNING
Indstilling af forstærkning
1. Start med
forstærkningskontrol
indstillet til minimum, og crossover-kontrol
roteret halvvejs.
2. Vælg velkendt musik til de forreste og
bagerste kanaler. Vælg musik med stort
basindhold for subwoofer-kanalen på Club
A5055.
3. Drej lydstyrkekontrollen på receiveren til ¾
af dens samlede output.
4. Juster forstærkerkontrollen med
uret, og lyt nøje til basudgangen. Hvis
du hører forvrængning, drej
forstærkerkontrollen mod uret for at
mindske forstærkningen.
Valg af crossover-tilstand
På de forreste og bagerste kanaler kan du
vælge din foretrukne crossover-tilstand.
Vælg
for kun at tillade frekvenser over et
bestemt punkt at nå dine højttalere. Anbefales,
hvis du bruger en subwoofer i dit system,
da det holder dyb bas fra dine fuldskala-
højttalere.
Vælg
for kun at tillade frekvenser under
et bestemt punkt at nå dine højttalere.
Anbefales, hvis du vil bygge en bro mellem de
forreste eller bageste kanaler for at skabe en
subwoofer.
Vælg
for at tillade alle frekvenser at nå
dine højtalere. Anbefales, hvis du ikke bruger
en subwoofer i dit system.
Bemærk: Crossover-tilstanden til
subwooferkanalen i Club A5055 er kun lavpas.
Valg af crossover-frekvens
Vælg crossover-punktet, der passer til dine
præferencer. Drej knapperne til venstre for
at sænke crossover-punktet og til højre for
at hæve crossover-punktet. De nøjagtige
indstillinger af crossover for koaksiale
højttalere og subwoofere afhænger af dine
lyttepræferencer.
Valg af subwoofer-fasen (Kun Club A5055)
Skift
frem og tilbage for at bestemme
hvilken indstilling, der giver den reneste
basgengivelse.
DA
Valg af bas-forstærkning (Kun Club
A5055)
Justér
betjeningen med uret
eller mod uret for at tilpasse til din smag.
SPECIFIKATIONER
Club A754 Club A5055
Effektudgang @
4 ohm
75 watt RMS x 4
50 watt RMS x 4,
320 watts x 1
Effektudgang @
2 ohm
100 watt RMS x 4
75 watt RMS x 4,
500 watts x 1
Strømudgang i
brobygningstilstand
200 watt RMS x
2 ved 4 ohm
150 watt RMS x
2 ved 4 ohm
Frekvensområde 10-40 K Hz
10-40 K Hz /
10-320 Hz
Crossover-
frekvenser:
32-320 Hz variabel,
12 dB/ oktav
32-320 Hz variabel
høj- og lavpas (foran
og bag); 32-320 Hz
lavpas (subwoofer);
12 dB/oktav
Line-niveau
indgangsfølsomhed:
200 mVrms –
2,0 Vrms
200 mVrms –
2,0 Vrms
Høj-level
indgangsfølsomhed:
2,0 mVrms –
20 Vrms
2,0 mVrms –
20 Vrms
Signal til støj-forhold >80 dB >80 dB
THD+N @ nominel
effekt
<1% <1%
Sikringskapacitet 30 A x 2 30 A x 3
Driftsspænding 9~16 V 9~16 V
Mål (B x H x D):
12-5/8" x 2-1/16" x
7-1/8" (320 mm x
51,3 mm x 180 mm)
14-3/16" x 2-1/16"
x 7-1/8" (360 mm x
51,3 mm x 180 mm)
Vægt 3.08 kg 3.98 kg
Anbefalede kabelmål 8 4
PROBLEMLØSNING
Ingen lyd og STRØMINDIKATOREN er slukket.
• Ingen spænding ved BATT+ og/eller REM-terminalerne, eller
dårlig eller ingen jordforbindelse. Kontroller spændingen ved
forstærkerens terminaler med et voltmeter.
Ingen lyd og BESKYTTELSESINDIKATOREN blinker hver 4.
sekund.
• DC-spænding ved forstærkerudgang. Forstærkeren skal
muligvis efterses; se vedlagte garantibeviskort for oplysninger
vedrørende service.
Ingen lyd og BESKYTTELSES- og STRØMINDIKATORERNE
blinker.
• Spændingen er mindre end 9 V ved BATT+ forbindelsen.
Kontroller køretøjets opladesystem.
Ingen lyd og BESKYTTELSESINDIKATOREN er tændt.
• Forstærkeren er overophedet. Sørg for, at forstærkerens
køleelementer ikke er blokeret på monteringsstedet. Eller,
der er muligvis en spænding, som er større end 16 V (eller
mindre end 8,5 V) på BATT+ forbindelsen. Kontroller køretøjets
opladesystem.
Forstærkerens sikring springer hele tiden.
• Kabelføringen er tilsluttet forkert, eller der er en kortslutning.
Kontrollér kabelforbindelserne.
Forvrænget lyd.
• Forstærkningen (”Gain”) er ikke indstillet korrekt. Kontroller
indstillingen. Kontroller ledningerne for kortslutninger eller
jordforbindelse. Forstærkeren eller kildeenhed er muligvis
defekt.
Forvrænget lyd og BESKYTTELSESINDIKATOREN blinker.
• Kortslutning i højttaleren eller kablerne. Fjern højttalerkablerne
én efter én for at finde den kortsluttede højttaler eller kabel, og
udføre reparation.
Musikken mangler dynamik eller ”punch”.
• Højttalerne er ikke tilsluttet korrekt. Kontroller højttalerstikkene
for korrekt polaritet.
Motorstøj—hylen eller klik—i systemet, når motoren er i
gang.
• Forstærkeren opfanger støj fra generatoren. Kontroller
jordforbindelsen på forstærkeren, da en løs eller forkert
jordforbindelse er en af hovedårsagerne til støj. Skru ned for
forstærkningen. Flyt RCA-lydkablerne væk fra strømkabler. Det
kan være nødvendigt at installere et filter for generatorstøj på
imellem batteriet og generatoren.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Alle rettigheder
forbeholdes.
JBL er et varemærke tilhørende Harman International Industries, Incorporated,
registreret i USA og/eller andre lande. Funktioner, specifikationer og udseende
kan ændres uden varsel.
Club A754 und Club A5055 Verstärker
DE
ZUGANG ZU ANSCHLÜSSEN UND
BEDIENFELD
1. Zierleiste abhebeln
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Abdeckung nach unten schieben
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Abdeckung entfernen
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
MONTAGE DES VERSTÄRKERS
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Hinweis: Es wird empfohlen, alle Kabelverbindungen herzustellen,
bevor der Verstärker dauerhaft montiert wird.
VERPACKUNGSINHALT
Club A754
Club A5055
DE
WICHTIG: Trenne den Minus-(-)-Pol der Fahrzeugbatterie vor
Beginn der Installation.
• Trage bei der Arbeit mit Werkzeugen immer eine Schutzbrille.
• Wähle einen sicheren und trockenen, vor Feuchtigkeit
geschützten Montagestandort. Prüfe die Abstände auf
beiden Seiten der vorgesehenen Montagefläche. Achte
darauf, dass Schrauben oder Kabel keine Bremsleitungen,
Kraftstoffleitungen oder Kabelbäume durchstechen und dass
die Kabelführung nicht den sicheren Betrieb des Fahrzeugs
beeinträchtigt. Gehe beim Bohren oder Schneiden im
Montagebereich vorsichtig vor.
• Wähle einen Ort, der für eine ausreichende Luftzirkulation sorgt.
• Montiere den Verstärker nicht mit dem Kühlkörper nach unten,
da dies die Konvektionskühlung beeinträchtigt.
• Montiere den Verstärker so, dass er nicht durch die Füße der
Mitfahrer auf dem Rücksitz oder durch ein Verschieben der
Ladung im Kofferraum beschädigt werden kann.
VERKABELUNG FÜR STROMVERSORGUNG
UND MASSE
Am Verstärker:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Sicherungshalter,
Sicherung
Ferneinschaltung für den Stereo-REM-
Ausgang für nachträgliche Einbauten (nur bei
Niederpegelsignaleingängen verwenden)
18" (46 cm)
Fahrgestellmasse (-)
Batterie
An Masseanschluss:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Schraube
Kabelschuh
Massekabel
Stern-Unterlegscheibe
Hinweis: Jeglichen Lack unter
dem Kabelschuh entfernen
VERKABELUNG FÜR EINGANGSSIGNAL
Club A754 Niederpegelsignale
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Von den vorderen Stereo-
Niederpegelausgängen
Von den rückwärtigen Stereo-
Niederpegelausgängen
Zu optionalen
zweiten Verstärker-
Niederpegeleingängen
Hinweis: Wenn Niederpegelsignale und die Fernsteuerungs-
Einschaltleitung verwendet werden, muss der Schalter
„ “ auf „ “ und der Schalter „ “
auf „
“ gesetzt werden.
Club A5055 Niederpegelsignale
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Von den vorderen Stereo-
Niederpegelausgängen
Von den rückwärtigen Stereo-
Niederpegelausgängen
Von Niederpegel-
Ausgängen vom
Stereo-Subwoofer
Hinweis: Wenn Niederpegelsignale und die Fernsteuerungs-
Einschaltleitung verwendet werden, muss der Schalter
„ “ auf „ “, der SUB-Schalter „ “ auf
„ “ und der Schalter „ “ auf „ “ gesetzt werden.
Club A754 Hochpegelsignale
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Schrauben
lösen
Kabel
einführen
Schrauben
festziehen
Vordere Stereo-
Lautsprecherkabel
Zu optionalen
zweiten Verstärker-
Hochpegeleingängen.
Hintere Stereo-
Lautsprecherkabel
Hinweis: Wenn Hochpegelsignale verwendet werden, muss der
Schalter „ “ auf „ “ und der Schalter
„ “ auf „ “ gesetzt werden. Wenn kein Ton
wiedergegeben wird, muss der Schalter „ “ auf „ “
gesetzt werden.
Club A5055 Hochpegelsignale
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Vordere Stereo-
Lautsprecherkabel
Hintere Stereo-
Lautsprecherkabel
Hinweis: Wenn Hochpegelsignale beim Club A5055 verwendet
werden, muss der Schalter „
“ auf „ “, der
SUB-Schalter „ “ auf „ “ und der Schalter „ “
auf „
“ gesetzt werden. Wenn kein Ton wiedergegeben wird,
muss der Schalter „ “ auf „ “ gesetzt werden.
DE
VERKABELUNG FÜR AUSGANG
Club A754 4-Kanal-Ausgang (4 Ohm/2 Ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Lautsprecher
vorne rechts
Lautsprecher
hinten rechts
Lautsprecher vorne
links
Lautsprecher hinten
links
Club A754 3-Kanal-Ausgang (Front: 4 Ohm/2 Ohm;
Rückseite: 4 Ohm)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Lautsprecher
vorne rechts
Lautsprecher vorne
links
Club A754 2-Kanal-Ausgang (4 Ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Club A5055 5-Kanal-Ausgang (4 Ohm/2 Ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Lautsprecher
vorne rechts
Lautsprecher
hinten rechts
Lautsprecher
vorne links
Lautsprecher
hinten links
ANSCHLUSS DER BASS-FERNSTEUERUNG
(NUR CLUB A5055)
REMOTE
CONTROL
FERNBEDIENUNG
EINSTELLEN VON VORVERSTÄRKUNG,
FREQUENZWEICHEN UND
BASSVERSTÄRKUNG
Einstellen der Vorverstärkung
1. Beginne mit der Minimaleinstellung
des Reglers
, während die
Frequenzweiche in Mittelstellung steht.
2. Wähle für die vorderen und hinteren Kanäle
Musik, mit der du vertraut bist. Wähle für den
Subwoofer-Kanal des Club A5055 Musik mit
kräftigem Bassanteil.
3. Drehe den Lautstärkeregler deines
Receivers auf ¾ der Gesamtleistung.
4. Drehe den Regler im Uhrzeigersinn,
während du gleichzeitig auf die Bässe
hörst. Falls du eine Verzerrung hörst, drehe
den Regler gegen den Uhrzeigersinn,
um die Vorverstärkung zu senken.
Auswahl des Frequenzweichenmodus
Auf den vorderen und hinteren Kanälen kann
der gewünschte Frequenzweichenmodus
ausgewählt werden.
Wähle
, um nur Frequenzen ab einem
bestimmten Wert zuzulassen, die deine
Lautsprecher erreichen. Dies wird empfohlen,
wenn ein Subwoofer in deinem System
integriert ist, da er die Wiedergabe der
tiefen Bässe übernimmt und sie nicht an die
Breitbandlautsprecher weitergeleitet werden.
Wähle
, um nur Frequenzen unter einem
bestimmten Wert zuzulassen, die deine
Lautsprecher erreichen. Dies wird empfohlen,
wenn die vorderen oder hinteren Kanäle
überbrückt sind, um einen Subwoofer zu
betreiben.
Wähle
, damit alle Frequenzen deine
Lautsprecher erreichen. Dies wird empfohlen,
wenn kein Subwoofer im System integriert ist.
Hinweis: Der Frequenzweichenmodus für den
Subwoofer-Kanal des Club A5055 ist ein reiner
Tiefpass.
Auswahl der Weichenfrequenz
Wähle den Übergangspunkt entsprechend den
Hörpräferenzen. Drehe die Regler nach links,
um den Crossover-Punkt zu verringern bzw.
nach rechts, um ihn zu erhöhen. Die genauen
Frequenzweicheneinstellungen für Koaxial-
Lautsprecher und Subwoofer sind von deinen
persönlichen Vorlieben abhängig.
DE
Auswahl der Subwoofer-Phase (nur Club
A5055)
Wechsle
zwischen 0 und 180 Grad,
um festzustellen, welche Einstellung die
klarsten Bässe liefert.
Auswahl der Bassverstärkung (nur Club
A5055)
Passe den Regler
nach deinen
Wünschen im Uhrzeigersinn oder gegen
diesen an.
TECHNISCHE DATEN
Club A754 Club A5055
Nennleistung bei 4 Ohm 75 Watt RMS x 4
50 Watt RMS x 4 +
320 Watt RMS x 1
Nennleistung bei 2 Ohm 100 Watt RMS x 4
75 Watt RMS x 4 +
500 Watt RMS x 1
Ausgangsleistung im
gebrückten Modus
200 Watt RMS
x 2 mit 4 Ohm
150 Watt RMS
x 2 mit 4 Ohm
Frequenzbereich 10–40 kHz
10–40 kHz /
10–320 Hz
Trennfrequenzen
32–320 Hz
(variabel),
12 dB/Oktave
32–320 Hz
variabler Hoch-
und Tiefpass
(vorne und hinten);
32–320 Hz
Tiefpass
(Subwoofer);
12 dB/Oktave
Eingangsempfindlichkeit
für Line-Pegel:
200 mV RMS –
2,0 V RMS
200 mV RMS –
2,0 V RMS
Eingangsempfindlichkeit
für Hochpegel:
2,0–20 V RMS 2,0–20 V RMS
Rauschabstand >80 dB >80 dB
THD+N bei Nennleistung < 1 % < 1 %
Sicherungswert 30 A x 2 30 A x 3
Betriebsspannung 9–16 V 9–16 V
Abmessungen (B x H x T)
12-5/8" x 2-1/16"
x 7-1/8" (320 mm
x 51,3 mm x
180 mm)
14-3/16" x 2-1/16"
x 7-1/8" (360 mm
x 51,3 mm x
180 mm)
Gewicht 3.08 kg 3.98 kg
Empfohlener
Kabelquerschnitt
8 4
FEHLERBEHEBUNG
Kein Ton und die NETZSTROMANZEIGE ist aus.
• Keine oder unzureichende Spannung an den BATT+- und/
oder REM-Anschlüssen oder kein Masse-Anschluss. Überprüfe
die Spannung an den Verstärkeranschlüssen mit einem
Spannungsmessgerät.
Kein Ton und die SCHUTZANZEIGE blinkt alle 4 Sekunden.
• DC-Spannung am Verstärker-Ausgang. Der Verstärker muss
eventuell repariert werden. Entnehme die Informationen zu den
Reparaturmöglichkeiten dem beigefügten Garantieschein.
Kein Ton und SCHUTZ- und NETZSTROMANZEIGE blinken.
• Stromspannung unter 9 V am BATT+-Anschluss. Überprüfe
das Batterieladesystem des Fahrzeugs.
Kein Ton und die SCHUTZANZEIGE leuchtet.
• Der Verstärker ist überhitzt. Stelle sicher, dass die Kühlung
des Verstärkers am aufgestellten Standort genügend Kühlluft
bekommt. Möglicherweise übersteigt die Spannung am
BATT+-Anschluss 16 V (oder liegt unter 8,5 V). Überprüfe das
Batterieladesystem des Fahrzeugs.
Die Sicherung des Verstärkers brennt immer wieder durch.
• Die Verkabelung ist falsch angeschlossen oder ein Kurzschluss
tritt auf. Überprüfe die Kabelanschlüsse.
Verzerrter Ton.
• Die Eingangsempfindlichkeit (Gain) ist falsch eingestellt.
Einstellung prüfen. Vergewissere dich, dass keine Kurz- oder
Masseschlüsse aufgetreten sind. Der Verstärker oder das
Quellgerät ist eventuell defekt.
Verzerrter Ton und die SCHUTZANZEIGE blinkt.
• Kurzschluss im Lautsprecher oder in der Verkabelung. Entferne
die Lautsprecheranschlüsse einzeln und nacheinander, um
die betroffene Komponente (Lautsprecher oder Kabel) zu
identifizieren, und repariere sie.
Die Musik hat keine Dynamik, oder keinen „Punch“.
• Die Lautsprecher sind nicht richtig angeschlossen. Überprüfe
die Anschlüsse und die entsprechenden Polaritäten.
Motorgeräusch – „Jaulen“ oder „Knacken'“ – im System,
wenn der Motor läuft.
• Der Verstärker übernimmt die Geräusche der Lichtmaschine.
Überprüfe die Masse-Anschlüsse am Verstärker - ein lockerer
oder fehlerhafter Masse-Anschluss ist einer der häufigsten
Gründe für externe Geräusche. Drehe die Vorverstärkung
(Gain) herunter. Entferne die Cinch-Audiokabel von den
Netzstromkabeln. Die Installation eines Filters zur Entfernung
von Lichtmaschinengeräuschen am Netzkabel zwischen der
Batterie und der Lichtmaschine ist evtl. auch nötig.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten.
JBL ist ein Warenzeichen von HARMAN International Industries, Incorporated,
registriert in den Vereinigten Staaten und/oder anderen Ländern. Änderungen
an Merkmalen, Spezifikationen und Aussehen können ohne vorherige
Ankündigung erfolgen.
Amplificadores Club A754 y Club A5055
ES
ACCESO A LOS CONECTORES Y EL PANEL
DE CONTROL
1. Haz palanca para quitar el embellecedor
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Desliza la tapa del panel para quitarla
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Quita la cubierta del panel
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
MONTAJE DEL AMPLIFICADOR
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Nota: se recomienda realizar todas las conexiones de cables
antes de montar el amplificador de forma permanente.
CONTENIDO DE LA CAJA
Club A754
Club A5055
ES
IMPORTANTE: desconecta el terminal negativo (–) de la
batería del vehículo antes de empezar la instalación.
• Utiliza protección ocular siempre que utilices herramientas.
• Elige una ubicación de montaje segura, alejada de la humedad.
Comprueba los espacios libres a ambos lados de la superficie
de montaje planificada. Asegúrate de que los tornillos o cables
no pinchen las líneas de freno, las líneas de combustible ni los
mazos de cables y que el tendido de los cables no interfiera en
el funcionamiento seguro del vehículo. Actúa con precaución al
taladrar o cortar en el área de montaje.
• Elige una ubicación con circulación de aire suficiente.
• No montes el amplificador con el sumidero de calor mirando
hacia abajo, ya que esto interfiere con la refrigeración.
• Monta el amplificador de forma que no se dañe con los pies de
los pasajeros de los asientos traseros ni con el movimiento de
las cargas en el maletero.
CABLEADO DE ALIMENTACIÓN Y
CONEXIÓN A TIERRA
En el amplificador:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Soporte para fusible,
fusible
Encendido remoto mediante salida REM estéreo
de aparatos de repuesto (solo se puede usar
con entradas de señal de nivel bajo)
46 cm
Toma de tierra
del chasis (–)
Batería
En la ubicación de toma de tierra:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Tornillo de fábrica Conector en anillo
Cable de toma de tierra
Arandela en
estrella
Nota: Quita toda la pintura de
debajo del conector en anillo
CABLEADO DE LA SEÑAL DE ENTRADA
Señales de nivel bajo de Club A754
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Desde las salidas de
nivel bajo estéreo
frontales
Desde las salidas de nivel
bajo estéreo posteriores
A las entradas de nivel
bajo opcionales del
segundo amplificador
Nota: si vas a utilizar señales de bajo nivel y un cabo de
encendido remoto, pon el interruptor "
" en la
posición " " y el interruptor " " en " ".
Señales de nivel bajo de Club A5055
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Desde las salidas de nivel
bajo estéreo frontales
Desde las salidas de
nivel bajo estéreo
posteriores
Desde las salidas
de nivel bajo del
subwoofer estéreo
Nota: si vas a utilizar señales de nivel bajo y un cabo de
encendido remoto con el Club A5055, pon el interruptor
"
" en " ", el interruptor SUB " " en
"
" y el interruptor " " en " ".
Señales de nivel alto de Club A754
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Aflojar
tornillos
Insertar
cables
Apretar los
tornillos
Cables de altavoz
frontales estéreo
A las entradas de nivel
bajo opcionales del
segundo amplificador
Cables de altavoz
posteriores estéreo
Nota: si vas a utilizar señales de nivel alto, pon el interruptor
" " en " " y el interruptor " " en
" ". Si no se reproduce ningún sonido, cambia el interruptor
" " a " ".
Señales de nivel alto de Club A5055
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Cables de altavoz
frontales estéreo
Cables de altavoz
posteriores estéreo
Nota: si vas a utilizar señales de nivel alto con Club A5055, pon el
interruptor "
" en " ", el interruptor SUB
"
" en " " y el interruptor " " en " ". Si no
se reproduce ningún sonido, cambia el interruptor " " a
" ".
ES
CABLEADO DE SALIDA
Salida de 4 canales de Club A754 (4 Ohm/2 Ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Altavoz frontal
derecho
Altavoz posterior
derecho
Altavoz frontal
izquierdo
Altavoz posterior
izquierdo
Salida de 3 canales de Club A754 (Frontal: 4 Ohm/2 Ohm;
Posterior: 4 Ohm)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Altavoz frontal
derecho
Altavoz frontal
izquierdo
Salida de 2 canales de Club A754 (4 Ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Salida de 5 canales de Club 5055 (4 Ohm/2 Ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Altavoz frontal
derecho
Altavoz posterior
derecho
Altavoz frontal
izquierdo
Altavoz posterior
izquierdo
CONECTAR EL CONTROLADOR REMOTO
DE BAJOS (CLUB A5055 SOLAMENTE)
REMOTE
CONTROL
CONTROL
REMOTO
CONFIGURAR LA GANANCIA, LOS CORTES
DE FRECUENCIAS Y LA POTENCIACIÓN DE
BAJOS (GAIN, CROSSOVER Y BASS BOOST)
Configurar GAIN
1. Empieza con el control
en el mínimo
y el control de corte de frecuencias girado
hasta la mitad.
2. Para los canales frontales y posteriores,
elige música que conozcas bien. Para el
canal de subwoofer del Club A5055, elige
música con un contenido sustancial de
bajos.
3. Gira el control de volumen del receptor
hasta ¾ de la salida total.
4. Ajusta el control hacia la derecha,
escuchando atentamente la salida de
bajos. Si se oye distorsión, gira el control
hacia la izquierda para volver a
reducirla.
Seleccionar el modo de corte
En los canales frontal y posterior, puedes
seleccionar el modo de corte de frecuencias
que prefieras.
Elige
para permitir que solo las
frecuencias superiores a cierto punto lleguen
a los altavoces. Se recomienda si utilizas un
subwoofer en el sistema, ya que mantiene la
base de los altavoces de gama completa en
un nivel bajo.
Elige
para permitir que solo las
frecuencias superiores a cierto punto lleguen a
los altavoces. Recomendado si vas a puentear
los canales frontales o posteriores para
alimentar un subwoofer.
Elige
para permitir que todas
las frecuencias lleguen a los altavoces.
Recomendado si no utilizas ningún subwoofer
en el sistema.
Nota: El modo de corte de frecuencias para
el canal de subwoofer del Club A5055 es solo
pasabajos.
Seleccionar la frecuencia de corte
Elige el punto de corte que se ajuste mejor
a tus preferencias. Gira los diales hacia la
izquierda para reducir el punto de corte y
hacia la derecha para aumentarlo. Los ajustes
de corte precisos para altavoces coaxiales y
subwoofers dependen de las preferencias de
escucha de cada persona.
ES
Seleccionar la fase del subwoofer
(Club A5055 solamente)
Alterna el conmutador
entre las
dos posiciones para determinar qué ajuste
proporciona los bajos más nítidos.
Seleccionar la potenciación de bajos
(Club A5055 solamente)
Ajusta el control
hacia la
derecha o hacia la izquierda a tu gusto.
ESPECIFICACIONES
Club A754 Club A5055
Salida de potencia a
4 Ohm
75 W RMS x 4
50 W RMS x 4,
320 W x 1
Salida de potencia a
2 Ohm
100 W RMS x 4
75 W RMS x 4,
500 W x 1
Salida de potencia
en modo puenteado
200 W RMS x
2 a 4 Ohm
150 W RMS x
2 a 4 Ohm
Intervalo de
frecuencias
10 - 40 KHz
10 - 40 KHz/
10 - 320 Hz
Frecuencias de corte
32 - 320 Hz variable,
12 dB/octava
32 - 320 Hz
variable pasaaltos
y pasabajos
(frontal y posterior);
32 - 320 Hz
pasabajos
(subwoofer);
12 dB/octava
Sensibilidad de las
entradas de nivel
de línea
200 mV rms –
2,0 V rms
200 mV rms –
2,0 V rms
Sensibilidad de las
entradas de nivel
alto
2,0 V rms –
20 V rms
2,0 V rms –
20 V rms
Relación señal-ruido >80 dB >80 dB
THD+N a potencia
nominal
<1% <1%
Valor nominal del
fusible
30 A x 2 30 A x 3
Tensión de
funcionamiento
9 ~ 16 V 9 ~ 16 V
Dimensiones (Ancho
x Alto x Profundidad)
320 mm x 51,3 mm
x 180 mm
360 mm x 51,3 mm
x 180 mm
Peso 3.08 kg 3.98 kg
Calibre de cable
recomendado
8 4
SOLUCIÓN DE PROBLEMAS
No hay sonido y el indicador POWER (Alimentación) está
apagado.
• No hay tensión en los terminales BATT+ y/o REM o la conexión
con tierra es defectuosa o inexistente. Comprueba las
tensiones en los terminales del amplificador con VOM.
No hay sonido y el indicador PROTECT (Protección)
parpadea cada 4 segundos.
• Tensión de CC en la salida del amplificador. Es posible que sea
necesario reparar el amplificador. Consulta la información de
servicio en la tarjeta de garantía incluida.
No hay sonido y los indicadores PROTECT (Proteger) y
POWER (Alimentación) parpadean.
• La tensión en el conector BATT+ es menor que 9 V.
Comprueba el sistema de carga del vehículo.
No hay sonido y el indicador PROTECT (Protección) está
encendido.
• El amplificador está sobrecalentado. Comprueba que la
refrigeración del amplificador no esté bloqueada en el lugar
de montaje. También es posible que la tensión sea mayor que
16 V (o menor que 8,5 V) en el conector BATT+. Comprueba el
sistema de carga del vehículo.
El fusible del amplificador se quema continuamente.
• El cableado está mal conectado o hay un cortocircuito.
Comprueba las conexiones de los cables.
Audio distorsionado.
• La ganancia no está bien configurada. Comprueba el ajuste.
Comprueba que no haya ningún cortocircuito ni derivación a
tierra en los cables. Es posible que el amplificador o la unidad
de fuente estén dañados.
Audio distorsionado y el indicador PROTECT (Proteger)
parpadea.
• Cortocircuito en el altavoz o el cable. Quita los latiguillos del
altavoz de uno en uno para localizar el cable o el altavoz
cortocircuitado y repáralo.
La música carece de dinámica o "pegada".
• Los altavoces no están bien conectados. Comprueba la
polaridad de las conexiones de los altavoces.
Ruido del motor (chirridos o chasquidos) en el sistema
cuando el motor está en marcha.
• El amplificador capta ruido del alternador. Comprueba las
conexiones del amplificador, ya que una toma de tierra floja
o deficiente es una de las causas principales del ruido ajeno
en el sistema de audio. Reduce la ganancia. Aleja los cables
de audio RCA de los cables de alimentación. También puede
ser necesario instalar un filtro para el ruido del alternador en la
línea de alimentación entre la batería y el alternador.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 EE.UU.
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Todos los derechos
reservados.
JBL es una marca comercial de HARMAN International Industries, Incorporated,
registrada en los Estados unidos u otros países. Las funciones, las
especificaciones y el diseño del producto están sujetos a cambios sin previo aviso.
Club A754- ja Club A5055-vahvistimet
FI
LIITTIMIIN JA OHJAUSPANEELIIN PÄÄSY
1. Irrota listaosa
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Liu'uta paneelin kansi alas
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Poista paneelin kansi
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
VAHVISTIMEN ASENTAMINEN
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Huomaa: On suositeltavaa tehdä kaikki johtoliitännät ennen
vahvistimen pysyvää kiinnittämistä.
PAKKAUKSEN SISÄLTÖ
Club A754
Club A5055
FI
TÄRKEÄÄ: Irrota auton akun negatiivinen (–) napa ennen
asennuksen aloittamista.
• Käytä aina suojalaseja työkaluja käyttäessäsi.
• Valitse turvallinen ja kosteudelta suojattu kiinnityskohta.
Tarkista, että kiinnityspinnan molemmilla puolilla on riittävästi
vapaata tilaa. Varmista, että ruuvit tai johtimet eivät riko
jarruputkia, polttoaineputkia tai johdotuksia, ja että niiden
reititys ei haittaa ajoneuvon turvallista käyttöä. Noudata
varovaisuutta, kun poraat tai leikkaat asennusaluetta.
• Valitse sijainti, jossa on riittävästi ilmankiertoa.
• Älä kiinnitä vahvistinta jäähdytysrivat alaspäin, sillä tämä
häiritsee jäähdytystä.
• Kiinnitä vahvistin niin, että takapenkin matkustajien jalat tai
takakontissa liikkuva lasti eivät voi vahingoittaa sitä.
JOHDOTUS, VIRTA JA MAA
Vahvistimessa:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Sulakepidike, sulake
Etäkäynnistys jälkimarkkina-stereoiden
REM-lähtöön (käytetään vain linjatason
tulosignaalilla)
46 cm (18")
Korin maa (-)
Akku
Maassa:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Tehdaspultti Rengasliitin
Maajohdin
Tähtialuslevy
Huomaa: Poista maali
rengasliittimen alta
TULOSIGNAALIN JOHDOTUS
Club A754 linjatason signaalit
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Stereo-etukanavien
linjalähdöistä
Stereo-takakanavien
linjalähdöistä
Valinnaiseen
toisen vahvistimen
linjatason tuloihin
Huomaa: Kun käytät linjatason signaaleja ja herätevirtajohtoa,
aseta ”
”-kytkin ” ”-asentoon ja
” ”-kytkin ” ”-asentoon.
Club A5055 linjatason signaalit
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Stereo-etukanavien
linjalähdöistä
Stereo-takakanavien
linjalähdöistä
Jälkimarkkina-
stereoiden
subwooferlähdöstä
(linjatason signaali)
Huomaa: Kun käytät linjatason signaaleja ja herätevirtajohtoa Club
A5055:n kanssa, aseta ” ”-kytkin
” ”-asentoon ja SUB ” ”-kytkin ” ”-asentoon ja
” ” -kytkin ” ”-asentoon.
Club A754 Kaiutintason signaalit
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Avaa
ruuvit
Aseta
johdot
Kiristä
ruuvit
Etustereokaiuttimien
johdot
Valinnaiseen toisen
vahvistimen linjatason
tuloihin
Takastereokaiuttimien johdot
Huomaa: Kun käytät kaiutintason signaaleja, aseta
” ”-kytkin ” ”-asentoon ja ” ”
-kytkin ” ”-asentoon. Jos ääntä ei kuulu, vaihda ” ”
-kytkin ” ”-asentoon.
Club A5055 Kaiutintason tulosignaalit
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Etustereokaiuttimien
johdot
Takastereokaiuttimien johdot
Huomaa: Kun käytät kaiutintason signaaleja Club A5055:n
kanssa, aseta ”
”-kytkin ” ”-asentoon ja SUB
” ”-kytkin ” ”-asentoon ja ” ” -kytkin ” ”
-asentoon. Jos ääntä ei kuulu, vaihda ” ”-kytkin ” ”
-asentoon.
FI
KAIUTTIMIEN JOHDOTUS
Club A754 4-kanavainen lähtö (4 ohm / 2 ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Oikea etukaiutin
Oikea
takakaiutin
Vasen etukaiutin
Vasen takakaiutin
Club A754 3-kanavainen lähtö (etu: 4 ohm / 2 ohm; taka:
4 ohm)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Oikea etukaiutin
Vasen etukaiutin
Club A754 2-kanavainen lähtö (4 ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Club A5055 5-kanavainen lähtö (4 ohm / 2 ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Oikea etukaiutin
Oikea
takakaiutin
Vasen etukaiutin
Vasen takakaiutin
BASSON KAUKOSÄÄTIMEN KYTKEMINEN
(VAIN CLUB A5055)
REMOTE
CONTROL
KAUKO-SÄÄDIN
ASETUKSET VAHVISTUKSELLE (GAIN),
JAKOSUOTIMILLE, VAIHEELLE JA
BASSOTEHOSTUKSELLE
Vahvistuksen asettaminen
1. Aloita
säätö pienimmässä asennossa
sekä jakotaajuuden ja bassotehostuksen
säädöt puolivälissä.
2. Valitse etu- ja takakanaville tuttu musiikki.
Valitse Club A5055:n subwoofer-kanavalle
musiikki, jossa on merkittävä bassosisältö.
3. Käännä vastaanottimen
äänenvoimakkuuden säädin ¾:aan sen
kokonaislähdöstä.
4. Säädä -säädintä myötäpäivään
kuunnellen tarkasti bassotoistoa. Jos kuulet
äänen säröytymistä, käännä -säädintä
vastapäivään vähentääksesi vahvistusta.
Jakosuotimen valinta
Etu- ja takakanavilla voit valita haluamasi
jakosuotimen.
Valitse
, jotta vain tietyn pisteen
yläpuolella olevat taajuudet pääsevät
kaiuttimiin. Suositellaan, jos käytät subwooferia
järjestelmässäsi, koska se rajaa matalimmat
bassot full-range-kaiuttimilta.
Valitse
, jotta vain tietyn pisteen alapuolella
olevat taajuudet pääsevät kaiuttimiin.
Suositellaan, jos siltakytket etu-tai takakanavat
ohjataksesi subwoofer-kaiutinta.
Valitse
, jotta kaikki taajuudet tavoittavat
kaiuttimet. Suositellaan, jos et käytä
subwooferia järjestelmässäsi.
Huomaa: Club A5055:n subwoofer-kanava
toimii vain alipäästötilassa.
Jakotaajuuden valinta
Valitse jakosuodatinkohta sopivaksi
kuunteluasetuksille. Käännä osoittimia
vasemmalle, kun haluat madaltaa
jakosuodinpistettä ja oikealle, kun haluat
nostaa sitä. Koaksiaalikaiuttimien ja subwoofer-
kaiuttimien jakosuodinpisteen optimaalinen
asetus riippuu kuuntelumieltymyksestäsi.
Valitse subwooferin vaihe (vain Club
A5055)
Vuorottele PHASE-kytkimen asentoa
kokeillaksesi, mikä asento antaa puhtaimman
bassotoiston.
FI
Valitse bassotehoste (vain Club A5055)
Säädä
-säädintä myötäpäivään
tai vastapäivään oman makusi mukaan.
TEKNISET TIEDOT
Club A754 Club A5055
Lähtöteho @ 4 ohm 75 W RMS x 4
50 W RMS x 4,
320 W x 1
Lähtöteho @ 2 ohm 100 W RMS x 4
75 W RMS x 4,
500 W x 1
Teho sillatussa
tilassa
200 W RMS x 2 @
4 ohm
150 W RMS x 2 @
4 ohm
Taajuusvaste 10 Hz - 40 kHz
10 Hz - 40 kHz /
10-320 Hz
Jakotaajuudet
32-320 Hz
säädettävä,
12 dB / oktaavi
32-320 Hz
säädettävä yli- ja
alipäästö (edessä ja
takana);
32-320 Hz alipäästö
(subwoofer);
12 dB / oktaavi
Linjatson tulon
herkkyys
200 mV rms –
2,0 V rms
200 mV rms –
2,0 V rms
Kaiutintason tulon
herkkyys
2,0 mV rms –
20 V rms
2,0 mV rms –
20 V rms
Signaali-
kohinasuhde
> 80 dB > 80 dB
THD+ N @
nimellisteho
< 1 % < 1 %
Sulake 30 A x 2 30 A x 3
Käyttöjännite 9~16 V 9~16 V
Mitat (L x K x S)
320 mm x 51,3 mm
x 180 mm (12-5/8" x
2-1/16" x 7-1/8")
360 mm x 51,3 mm
x 180 mm (14-3/16"
x 2-1/16" x 7-1/8")
Paino 3.08 kg 3.98 kg
Suositeltu
kaapeliluokitus
(Gauge)
8 4
VIANMÄÄRITYS
Ei ääntä. VIRRAN MERKKIVALO on pois päältä.
• BATT+ ja/tai REM -liittimissä ei ole jännitettä tai maadoitus on
huono. Tarkista vahvistimen liittimien jännitteet volttimittarilla.
Ei ääntä. SUOJAUKSEN MERKKIVALO vilkkuu 4 sekunnin
välein.
• Vahvistimen lähdössä tasavirtajännite. Vahvistin saattaa vaatia
huoltoa. Katso huoltotiedot mukana toimitetusta takuukortista.
Ei ääntä. SUOJAUKSEN ja VIRRAN MERKKIVALOT
välkkyvät.
• BATT+ -liitännän jännite on alle 9 volttia. Tarkasta ajoneuvon
latausjärjestelmä.
Ei ääntä. SUOJAUKSEN MERKKIVALO on päällä.
• Vahvistin on ylikuumentunut. Varmista, ettei vahvistimen
jäähdytys ole estynyt sen asennuspaikassa. Syynä voi olla
myös ylijännite (yli 16 V) tai alijännite (alle 8,5 V) BATT+
-liitännässä. Tarkasta ajoneuvon latausjärjestelmä.
Vahvistimen sulake palaa toistuvasti.
• Johdotus on kytketty väärin tai järjestelmässä on oikosulku.
Tarkista johdotuksen liitännät.
Ääni säröytyy.
• Vahvistusta ei ole asetettu oikein. Tarkista asetukset. Tarkista
kaiutinkaapelit oikosulkujen ja maalenkkien varalta. Vahvistin tai
lähdeyksikkö voi olla viallinen.
Ei ääntä. SUOJAUKSEN MERKKIVALO vilkkuu.
• Kaiutin tai johto oikosulussa. Irrota kaiutinjohdot yksi kerrallaan
oikosulussa olevan johdon tai kaiuttimen paikantamiseksi ja
korjaa oikosulku.
Musiikissa ei ole dynamiikkaa tai ”potkua”.
• Kaiuttimet kytketty väärin. Tarkasta kaiutinkytkentöjen
napaisudet.
Moottorin ääntä (vinkunaa tai napsahduksia) järjestelmässä
moottorin ollessa päällä.
• Vahvistin poimii laturin aiheuttamia häiriöitä. Tarkista ensin
vahvistimen maadoitusliitännät. Irrallaan oleva tai väärin
kytketty maajohto on yksi häiriöiden pääaiheuttajista.
Vähennä vahvistusta. Siirrä RCA-äänijohdot kauemmaksi
virtajohdoista. Voi myös olla välttämätöntä asentaa laturin
häiriönpoistosuodatin virtajohtoon akun ja laturin välille.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Kaikki oikeudet
pidätetään.
JBL on HARMAN International Industries, Incorporated -yrityksen tavaramerkki,
joka on rekisteröity Yhdysvalloissa ja/tai muissa maissa. Toimintoja, teknisiä
ominaisuuksia ja ulkomuotoa voidaan muuttaa ilman erillistä ilmoitusta.
Amplificateurs Club A754 et Club A5055
FR
ACCÈS AUX CONNECTEURS ET AU
PANNEAU DE COMMANDE
1. Détachez l'habillage.
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Faites glisser le couvercle vers le bas.
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Retirez le couvercle.
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
MONTAGE DE L'AMPLIFICATEUR
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Remarque : il est recommandé de faire toutes les connexions des
câbles avant de monter l'amplificateur définitivement.
CONTENU DE LA BOÎTE
Club A754
Club A5055
FR
IMPORTANT : débranchez la borne négative de la batterie (-)
du véhicule avant de commencer l'installation.
• Portez toujours des lunettes de protection pour utiliser des
outils.
• Choisissez un emplacement de montage sûr, sans humidité.
Vérifiez les espaces des deux côtés de la surface de montage
prévue. Veillez à ce que des vis ou des fils ne percent pas
de canalisations de freins, de carburant ou des faisceaux
de câblage, et que le cheminement des fils ne nuira pas à la
sécurité de fonctionnement du véhicule. Soyez prudent lors
des perçages ou des découpes dans la zone de montage.
• Choisissez un emplacement permettant une circulation d'air
suffisante.
• Ne montez pas l'amplificateur avec son radiateur dessous, car
ceci nuit à son refroidissement.
• Montez l'amplificateur de sorte qu'il ne soit pas endommagé
par les pieds des passagers arrière ou le déplacement du
chargement dans le coffre.
CÂBLAGE DE L'ALIMENTATION ET DE LA
MASSE
Sur l'amplificateur :
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Porte-fusible, fusible
Allumage distant sur sortie REM stéréo de
seconde monde (utilisé uniquement avec des
entrées de signal de niveau bas).
46 cm (18")
Masse du châssis (–)
Batterie
Au point de masse :
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Vis d'origine Cosse à œil
Fil de masse
Rondelle en étoile
Remarque : retirez la
peinture sous la cosse à œil.
CÂBLAGE DU SIGNAL D'ENTRÉE
SIgnaux de niveau bas du Club A754
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Depuis les sorties stéréo
avant de niveau bas
Depuis les sorties stéréo
arrière de niveau bas
Vers les entrées
de bas niveau
d'un deuxième
amplificateur
optionnel
Remarque : si vous utilisez des signaux de niveau bas et
un fil d'allumage télécommandé, réglez le commutateur
« » sur « » et le commutateur
« » sur « ».
SIgnaux de niveau bas du Club A5055
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Depuis les sorties stéréo
avant de niveau bas
Depuis les sorties stéréo
arrière de niveau bas
Depuis les sorties de
niveau bas de caisson
de basses stéréo
Remarque : lors de l'utilisation de signaux de niveau bas et
du fil d'allumage télécommandé avec le Club A5055, réglez le
commutateur « » sur « », le commutateur
SUB « » sur « », et le commutateur « »
sur « ».
SIgnaux de niveau élevé du Club A754
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Desserrez
les vis
Insérez
les fils
Serrez
les vis
Câbles stéréo de
haut-parleurs avant
Vers les entrées de bas
niveau d'un deuxième
amplificateur optionnel
Câbles stéréo de
haut-parleurs arrière
Remarque : si vous utilisez des signaux de niveau élevé et
un fil d'allumage télécommandé, réglez le commutateur
« » sur « » et le commutateur
« » sur « ». En l'absence de son, basculez le
commutateur « » sur « ».
Signaux d'entrée de niveau du Club A5055
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Câbles stéréo de
haut-parleurs avant
Câbles stéréo de
haut-parleurs arrière
FR
Remarque : lors de l'utilisation de signaux de niveau élevé avec
le Club A5055, réglez le commutateur « »
sur « », le commutateur SUB « » sur « », et le
commutateur « » sur « ». En l'absence de son,
basculez le commutateur « » sur « ».
CÂBLAGE DE LA SORTIE
Sortie à 4 canaux du Club A754 (4 ohms / 2 ohms)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Haut-parleur
avant droit
Haut-parleur
arrière droit
Haut-parleur avant
gauche
Haut-parleur
arrière gauche
Sortie à 3 canaux du Club A754 (avant : 4 ohms / 2 ohms,
arrière : 4 ohms)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Haut-parleur
avant droit
Haut-parleur avant
gauche
Sortie à 2 canaux du Club A754 (4 ohms)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Sortie à 5 canaux du Club A5055 (4 ohms / 2 ohms)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Haut-parleur
avant droit
Haut-parleur
arrière droit
Haut-parleur
avant gauche
Haut-parleur arrière
gauche
BRANCHEMENT DE LA TÉLÉCOMMANDE
DES GRAVES (CLUB A5055 UNIQUEMENT)
REMOTE
CONTROL
TÉLÉCOMMANDE
RÉGLAGE DU GAIN, DU FILTRE DE
RÉPARTITION ET DE L'AMPLIFICATION DES
GRAVES
Réglage du gain
1. Démarrez avec la commande
réglée au minimum et la commandes de
répartition tournée à mi-course.
2. Pour les canaux avant et arrière, choisissez
une musique que vous connaissez bien.
Pour le canal de caisson de basses du Club
A5055, choisissez une musique riche en
graves.
3. Réglez le volume de votre récepteur à ¾
de sa puissance totale.
4. Réglez la commande dans le sens
horaire, en écoutant attentivement la
sortie des graves. Si vous percevez une
distorsion, tournez la commande
dans le sens trigonométrique pour diminuer
le gain.
Sélection du mode de croisement
Sur les canaux avant et arrière, vous pouvez
sélectionner votre mode de croisement
préféré.
Choisissez
pour n'autoriser que les
fréquences supérieures à un certain point vers
vos haut-parleurs. Option recommandée si
vous utilisez un caisson de basses dans votre
système, car il filtre les basses fréquences de
vos haut-parleurs large bande.
Choisissez
pour n'autoriser que les
fréquences inférieures à un certain point vers
vos haut-parleurs. Option recommandée si
vous pontez les canaux avant ou arrière pour
alimenter un caisson de basses.
Choisissez
pour autoriser toutes les
fréquences vers vos haut-parleurs. Option
recommandée si vous n'utilisez pas de
caisson de basses dans votre système.
Remarque : le mode de croisement du canal
de caisson de basses du Club A5055 est
uniquement passe-bas.
Sélection de la fréquence de croisement
Choisissez le point de croisement en fonction
de vos préférences d'écoute. Tournez les
réglages vers la gauche pour abaisser le point
de croisement et vers la droite pour l'élever.
Les réglages de croisement exacts des haut-
parleurs coaxiaux et des caissons de basses
dépendent de vos préférences d'écoute.
FR
Sélection de la phase du caisson de
basses (Club A5055 uniquement)
Basculez le commutateur
dans les
deux sens pour déterminer quel réglage
produit la sortie de graves la plus propre.
Sélection de l'amplification des graves
(Club A5055 uniquement)
Réglez la commande
dans le
sens horaire ou trigonométrique en fonction
de votre goût.
SPÉCIFICATIONS
Club A754 Club A5055
Puissance de sortie
sous 4 ohms
4 x 75 watts RMS
4 x 50 watts RMS +
1 x 320 watts RMS
Puissance de sortie
sous 2 ohms
4 x 100 watts RMS
4 x 75 watts RMS +
1 x 500 watts RMS
Puissance de sortie
en mode ponté
2 x 200 Watts RMS
sous 4 ohms
2 x 150 Watts RMS
sous 4 ohms
Réponse en
fréquence
10 - 40 kHz
10 - 40 kHz /
10 - 320 Hz
Fréquences de
croisement :
32 - 320 Hz variable,
12 dB/octave
Passe-haut et
passe-bas variable
32-320 Hz (avant et
arrière), passe-bas
32-320 Hz (caisson
de basses), 12 dB/
octave
Sensibilité d'entrée
de niveau ligne
200 mV rms –
2,0 V rms
200 mV rms –
2,0 V rms
Sensibilité d'entrée
de niveau élevé
2,0 V rms –
20 V rms
2,0 V rms –
20 V rms
Rapport signal sur
bruit
>80 dB > 80 dB
DHT+ B à la
puissance nominale
< 1 % < 1 %
Valeur du fusible : 30 A x 2 30 A x 3
Tension de service 9~16 V 9~16 V
Dimensions
(L x H x P)
320 mm x 51,3 mm
x 180 mm (12-5/8" x
2-1/16" x 7-1/8")
360 mm x 51,3 mm
x 180 mm (14-3/16"
x 2-1/16" x 7-1/8")
Poids 3.08 kg 3.98 kg
Calibres de fils
recommandés
8 4
RÉSOLUTION DES PROBLÈMES
Aucun son et TÉMOIN D'ALIMENTATION éteint.
• Aucune tension sur BATT + et/ou aux bornes REM, ou
connexion de masse mauvaise ou absente. Vérifiez les
tensions aux bornes de l'amplificateur avec un voltmètre.
Aucun son et clignotement du TÉMOIN DE PROTECTION
toutes les 4 secondes.
• Tension CC sur la sortie de l'amplificateur. L'amplificateur peut
devoir être révisé, consultez la carte de garantie jointe pour des
informations sur le service.
Aucun son et clignotement des TÉMOINS D'ALIMENTATION
ET DE PROTECTION.
• Tension inférieure à 9 V sur la connexion à BATT +. Contrôlez le
circuit de charge du véhicule.
Aucun son et TÉMOIN DE PROTECTION allumé.
• L'amplificateur a surchauffé. Vérifiez que le refroidissement
de l'amplificateur n'est pas empêché à l'emplacement de
montage. Ou une tension supérieure à 16 V (ou inférieure à 8,5
V) est présente sur la connexion à BATT +. Contrôlez le circuit
de charge du véhicule.
Le fusible d'amplificateur fond constamment.
• Le câblage est erroné ou il y a un court-circuit. Vérifiez les
connexions du câblage.
Son déformé.
• Le gain n'est pas réglé correctement. Vérifiez le réglage.
Recherchez des court-circuits ou des masses sur les câbles.
L'amplificateur ou l'appareil source peuvent être défectueux.
Son déformé et TÉMOIN DE PROTECTION clignotant.
• Court-circuit dans le haut-parleur ou le fil. Débranchez un fil de
haut-parleur à la fois pour localiser le haut-parleur ou le fil en
court-circuit puis réparez.
La musique manque de dynamique ou de « punch ».
• Les haut-parleurs ne sont pas connectés correctement. Vérifiez
la bonne polarité des connexions des haut-parleurs.
Bruit de moteur - couinement ou cliquetis - dans le système
lorsque le moteur tourne.
• L'amplificateur capte le bruit de l'alternateur. Vérifiez d'abord
les connexions de masse de l'amplificateur – une masse
lâche ou insuffisante est l'une des principales causes de
bruit. Réduisez le gain. Éloignez les câbles audio RCA des fils
d'alimentation. Le montage d'un filtre de bruit d'alternateur
sur la ligne d'alimentation entre la batterie et l'alternateur peut
également être nécessaire.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Tous droits réservés.
JBL est une marque commerciale de HARMAN International Industries,
Incorporated, déposée aux États-Unis et/ou dans d'autres pays. Les
caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés
sans préavis.
Amplificatori Club A754 e Club A5055
IT
ACCESSO AI CONNETTORI ED AL
PANNELLO DI CONTROLLO
1. Rimuovere la cornice
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Far scorrere verso il basso la copertura del pannello
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Rimuovere la copertura del pannello
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
MONTAGGIO DELL'AMPLIFICATORE
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Nota: Si raccomanda di effettuare tutti i collegamenti dei cavi
prima di montare in maniera definitiva l'amplificatore.
CONTENUTO DELLA CONFEZIONE
Club A754
Club A5055
IT
IMPORTANTE: Prima di iniziare l'installazione, scollegare il
terminale negativo (–) della batteria del veicolo.
• Quando si usano gli attrezzi, indossare sempre gli occhiali di
protezione.
• Scegliere una posizione di montaggio sicura, lontano
dall'umidità. Controllare che vi sia spazio libero su entrambi i
lati della superficie di montaggio prevista. Accertarsi che le viti
o i cavi non forino le linee dei freni, le linee del carburante o i
cablaggi e che l'instradamento dei cavi non interferisca con
il funzionamento in sicurezza del veicolo. Prestare attenzione
quando si effettuano delle perforazioni o tagli nella zona di
montaggio.
• Scegliere una posizione che fornisca una sufficiente
circolazione dell'aria.
• Non montare l'amplificatore con il dissipatore di calore rivolto
verso il basso, poiché ciò interferisce con il raffreddamento.
• Montare l'amplificatore in modo tale che non sia danneggiato
da parte dei piedi dei passeggeri dei sedili posteriori o dal
carico del bagagliaio che si sposta.
CABLAGGIO PER L'ALIMENTAZIONE E LA
MESSA A TERRA
Verso l'amplificatore:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Portafusibile, fusibile
Accensione remota all'uscita REM stereo
dell'autoradio aftermarket (utilizzata solo con
ingressi di segnale a basso livello)
18" (46 cm)
Messa a terra
del telaio (-)
Batteria
Nel punto di messa a terra:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Bullone del veicolo Connettore ad anello
Messa a terra
Rondella a stella
Nota: Rimuovere ogni traccia di
vernice sotto il connettore ad anello
CABLAGGIO PER IL SEGNALE AUDIO
Segnali a basso livello Club A754
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Dalle uscite anteriori
stereo a basso livello
Dalle uscite posteriori
stereo a basso livello
Agli ingressi basso
livello del secondo
amplificatore opzionale
Nota: quando si utilizzano segnali di basso livello ed il cavo di
accensione a distanza, posizionare l'interruttore " "
su " " e l'interruttore " " su " ".
Segnali a basso livello Club A5055
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Dalle uscite anteriori
stereo a basso livello
Dalle uscite posteriori
stereo a basso livello
Dalle uscite subwoofer
stereo a basso livello
Nota: quando si utilizzano segnali di basso livello ed il cavo di
accensione a distanza con il Club A5055, posizionare l'interruttore
" " su " ", il SUB " " su " ", ed il
" " su " ".
Segnali ad alto livello Club A754
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Allentare
le viti
Inserire i
cavi
Serrare
le viti
Cavi per diffusori
stereo anteriori
Agli ingressi basso
livello del secondo
amplificatore opzionale
Cavi per diffusori
stereo posteriori
Nota: quando si utilizzano segnali ad alto livello, posizionare
l'interruttore " " su " " e l'interruttore
" " su " ". Se non riprodotto alcun suono,
cambiare l'interruttore " " su " ".
Segnali ad alto livello A5055
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Cavi per diffusori
stereo anteriori
Cavi per diffusori
stereo posteriori
Nota: quando si utilizzano segnali ad alto livello con il Club A5055,
posizionare l'interruttore "
" su " ", l'interruttore
del SUB "
" su " ", e l'interruttore " " su
" ". Se non riprodotto alcun suono, cambiare l'interruttore
" " su " ".
IT
CABLAGGIO PER L'USCITA AUDIO
Uscita a 4 canali del Club A754 (4 ohm/2 ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Diffusore
anteriore destro
Diffusore posteriore
destro
Diffusore anteriore
sinistro
Diffusore posteriore
sinistro
Uscita a 3 canali del Club A754 (Anteriore: 4 ohm/2 ohm;
Posteriore: 4 ohm)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Diffusore
anteriore destro
Diffusore anteriore
sinistro
Uscita a 2 canali del Club A754 (4 ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Uscita a 5 canali del Club A5055 (4 ohm/2 ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Diffusore anteriore
destro
Diffusore posteriore
destro
Diffusore anteriore
sinistro
Diffusore posteriore
sinistro
COLLEGAMENTO DEL CONTROLLER
REMOTO DEI BASSI (SOLO CLUB A5055)
REMOTE
CONTROL
TELECOMANDO
IMPOSTAZIONE DEL GUADAGNO,
CROSSOVER E BASS BOOST
Impostazione del guadagno (Gain)
1. Cominciare con il controllo
impostato
al minimo, e con il controllo del crossover
ruotato a metà.
2. Per i canali anteriore e posteriore, scegliere
un brano musicale familiare. Per il canale
subwoofer del Club A5055, scegliere un
brano musicale con molti bassi.
3. Impostare il controllo del volume
dell'autoradio a ¾ del livello massimo.
4. Regolare il controllo in senso orario,
ascoltando attentamente la riproduzione
dei bassi. Se il suono è distorto, ruotare
il controllo
in senso antiorario per
ridurre il guadagno.
Scelta della modalità di crossover
Sui canali anteriore e posteriore, è possibile
selezionare la modalità crossover preferita.
Scegliere
per consentire solo alle
frequenze al di sopra di un certo punto
di raggiungere i diffusori. Impostazione
consigliata se nel sistema si utilizza un
subwoofer, in quanto vengono inviati pochi
bassi ai diffusori full-range.
Scegliere
per consentire solo alle
frequenze al di sotto di un certo punto di
raggiungere i diffusori. Raccomandato se si
sta ponticellando i canali anteriori o posteriori
per pilotare un subwoofer.
Scegliere
per consentire a tutte le
frequenze di raggiungere i diffusori. Consigliato
se non si utilizza un subwoofer nel sistema.
Nota: La modalità crossover per il canale
subwoofer del Club A5055 è solo passa-
basso.
Scelta della frequenza di crossover
Scegliere il punto di crossover in base alle
preferenze di ascolto. Girare le ghiere verso
sinistra per abbassare il punto di frequenza
del crossover e verso destra per alzare il
punto di frequenza. L'impostazione perfetta
del crossover per gli speaker coassiali ed
i subwoofer, in ultima istanza è comunque
legata ai gusti personali dell'ascoltatore.
IT
Selezione della fase del subwoofer (solo
Club A5055)
Spostare il controllo
in avanti e
indietro per determinare quale impostazione
fornisce una migliore riproduzione delle basse
frequenze.
Selezione del bass boost (solo Club
A5055)
Regolare il comando
in senso
orario od antiorario a seconda dei propri gusti.
SPECIFICHE
Club A754 Club A5055
Potenza nominale in
uscita @ 4 ohm
75 watt RMS x 4
50 watt RMS x 4 +
320 watt RMS x 1
Potenza nominale in
uscita @ 2 ohm
100 watt RMS x 4
75 watt RMS x 4 +
500 watt RMS x 1
Potenza in uscita in
modalità a ponte:
200 watt RMS x
2 a 4 ohm
150 watt RMS x
2 a 4 ohm
Risposta in
frequenza
10-40 K Hz
10-40 K Hz /
10-320 Hz
Frequenze di
Crossover
32-320 Hz variabile,
12 dB/ ottava
32-320 Hz variabile
passa alto e passa
basso (anteriore e
posteriore);
32-320 Hz passa
basso (subwoofer);
12 dB/ottava
Sensibilità ingresso
Line-level
200 mVrms –
2,0 Vrms
200 mVrms –
2,0 Vrms
Sensibilità ingresso
High-level
2,0 Vrms – 20 Vrms 2,0 Vrms – 20 Vrms
Rapporto segnale-
rumore
>80 dB >80 dB
THD+N @ potenza
nominale
<1% <1%
Fusibile 30 A x 2 30 A x 3
Tensione di
funzionamento
9~16 V 9~16 V
Dimensioni (L x
A x P)
12-5/8" x 2-1/16" x
7-1/8" (320 mm x
51,3 mm x 180 mm)
14-3/16" x 2-1/16"
x 7-1/8" (360 mm x
51,3 mm x 180 mm)
Peso 3.08 kg 3.98 kg
Sezione
raccomandata dei
cavi
8 4
RISOLUZIONE DEI PROBLEMI
Assenza di suono e la SPIA di ALIMENTAZIONE è spenta.
• Nessuna tensione ai terminali BATT+ e/o REM, o cattivo o
nessun collegamento a terra. Controllare la tensione ai terminali
dell'amplificatore con un VOM.
Assenza di suono e la SPIA di PROTEZIONE lampeggia ogni
4 secondi.
• Tensione continua (DC) in uscita dall'amplificatore.
L'amplificatore potrebbe avere bisogno di assistenza; fare
riferimento alla scheda di garanzia allegata per informazioni sul
servizio di assistenza.
Assenza di suono e le SPIE di PROTEZIONE e
ALIMENTAZIONE sono accese.
• Tensione inferiore a 9 V sul terminale BATT+. Controllare il
sistema di ricarica del veicolo.
Assenza di suono e la SPIA di PROTEZIONE è accesa.
• L'amplificatore è surriscaldato. Assicurarsi che il
raffreddamento dell'amplificatore non sia ostacolato nella
posizione di montaggio. Oppure, potrebbe essere presente
una tensione superiore a 16 V (o inferiore a 8,5 V) sul morsetto
BATT+. Controllare il sistema di ricarica del veicolo.
Un fusibile dell'amplificatore si è bruciato.
• Il cablaggio è collegato in modo non corretto o è presente un
corto circuito. Controllare i collegamenti dei cavi.
Suono distorto.
• Il guadagno non è regolato correttamente. Controllare
l'impostazione. Controllare la presenza di corto circuiti sui cavi.
L'amplificatore o la sorgente potrebbero essere difettosi.
Suono distorto e la SPIA di PROTEZIONE lampeggia.
• Corto circuito su un diffusore o su un cavo. Rimuovere i
terminali degli altoparlanti uno alla volta per individuare il
diffusore o il cavo in corto, e ripararlo.
La riproduzione musicale manca di dinamica o di "punch".
• Gli speaker non sono collegati correttamente. Controllare la
corretta polarità dei collegamenti degli altoparlanti.
Rumore del motore - continuo o intermittente - nel sistema
quando il motore è acceso.
• L'amplificatore è disturbato dell'alternatore. Innanzitutto,
controllare i collegamenti a terra dell'amplificatore - una messa
a terra poco serrata o impropria è una delle principali cause di
rumori estranei. Abbassare il guadagno. Spostare i cavi audio
RCA lontano dai cavi di alimentazione. Potrebbe inoltre essere
necessario installare un filtro antirumore per l'alternatore sulla
linea elettrica tra la batteria e l'alternatore.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Tutti i diritti riservati.
JBL è un marchio di HARMAN International Industries, Incorporated, registrato
negli Stati Uniti e/o in altri Paesi. Le funzionalità, le specifiche e l'aspetto sono
passibili di modifiche senza preavviso.
Club A754 en Club A5055 versterkers
NL
GEBRUIK VAN CONNECTOREN EN
BEDIENINGSPANEEL
1. Verwijder het sierlijst
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Schuif het kapje naar beneden
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Verwijder het kapje
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
DE VERSTERKER MONTEREN
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Opmerking: Het wordt aanbevolen dat je alle draadverbindingen
maakt voordat je de versterker permanent monteert.
VERPAKKINGSINHOUD
Club A754
Club A5055
NL
BELANGRIJK: De min-kabel (-) van de autoaccu loskoppelen
voordat u tot installatie overgaat.
• Draag bij gebruik van gereedschappen altijd een veiligheidsbril.
• Kies een veilige montagelocatie die niet aan vocht wordt
blootgesteld. Controleer de ruimte aan beide zijden van de
montageplaats. Zorg ervoor dat de schroeven of kabels geen
remleidingen, brandstofleidingen of kabelbundels kunnen
beschadigen, en dat de bekabeling de veilige werking van het
voertuig niet kan belemmeren. Wees voorzichtig bij het boren
of zagen in de montageplek.
• Kies een locatie die voldoende luchtcirculatie biedt.
• Monteer de versterker niet met de heatsink (koellichaam)
naar beneden gericht, omdat dit de koeling van de versterker
belemmert.
• Monteer de versterker zodanig dat deze niet door de voeten
van achterpassagiers of schuivende lading in de kofferbak kan
worden beschadigd.
BEDRADING VOOR STROOM EN AARDE
Bij versterker:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Zekeringhouder,
zekering
Op afstand inschakelen voor aftermarket
stereo REM-uitgang (alleen gebruikt met
low-level signaalingangen)
18" (46 cm)
Chassis aarde (-)
Accu
Op aardingslocatie:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Fabrieksbout Ringaansluiting
Aardingsdraad
Sterring
Opmerking: Verwijder verf
onder de ringconnector
BEDRADING VOOR INGANGSSIGNAAL
Club A754 low-level signalen
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Van stereo voorkant
low-level outputs
Van stereo achterkant
low-level outputs
Naar optionele
tweede versterker
low-level inputs
Opmerking: bij gebruik van low-level signalen en externe
inschakelkabel, zet je de "
" schakelaar op " "
en de " " schakelaar op " ".
Club A5055 low-level signalen
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Van stereo voorkant
low-level outputs
Van stereo achterkant
low-level outputs
Van stereo subwoofer
low-level outputs
Opmerking: bij gebruik van low-level signalen en externe
inschakelkabel met de Club A5055, zet je de "
"
schakelaar op "
", de SUB " " schakelaar op " ", en
de " " schakelaar op " ".
Club A754 high-level signalen
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Schroeven
losdraaien
Kabels
aansluiten
Schroeven
vastdraaien
Kabels stereo
voorluidspreker
Naar optionele
tweede versterker
low-level inputs
Kabels stereo
achterluidspreker
Opmerking: bij gebruik van high-level signalen zet je de
" " schakelaar op " " en de " "
schakelaar op " ". Als er geen geluid wordt afgespeeld, zet je de
" " schakelaar op " ".
Club A5055 high-level ingangssignalen
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Kabels stereo
voorluidspreker
Kabels stereo
achterluidspreker
Opmerking: Stel bij gebruik van high-level signalen met de Club
A5055 zet je de "
" schakelaar op " ",
de SUB "
" schakelaar op " ", en de " "
schakelaar op " ". Als er geen geluid wordt afgespeeld, zet je de
" " schakelaar op " ".
NL
BEDRADING VOOR UITVOER
Club A754 4-kanaals uitvoer (4 ohm/2 ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Luidspreker
rechtsvoor
Luidspreker
rechtsachter
Luidspreker linksvoor
Luidspreker linksachter
Club A754 3-kanaals uitvoer (Voor: 4 ohm/2 ohm; Achter:
4 ohm)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Luidspreker rechtsvoor
Luidspreker linksvoor
Club A754 2-kanaals uitvoer (4 ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Club A5055 5-kanaals uitvoer (4 ohm/2 ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Luidspreker
rechtsvoor
Luidspreker
rechtsachter
Luidspreker
linksvoor
Luidspreker
linksachter
EXTERNE BASCONTROLLER AANSLUITEN
(ALLEEN CLUB A5055)
REMOTE
CONTROL
AFSTANDSBEDIENING
VERSTERKING (GAIN), CROSSOVERS EN
BASVERSTERKING INSTELLEN
Versterking (gain) instellen
1. Zet eerst de
regelaar op minimum,
en de crossover-regeling halverwege.
2. Kies voor de voor- en achterkanalen
muziek waarmee je goed bekend bent.
Kies voor het subwooferkanaal op de Club
A5055 muziek met sterke bas.
3. Zet de volumeregelaar op de ontvanger op
¾ van het totale vermogen.
4. Draai de regelaar naar rechts
en luister naar de basweergave. Als je
vervorming hoort, draai je de
regelaar
naar links om de versterking (gain) te
verminderen.
Crossover-modus selecteren
Op de voor- en achterkanalen kun je de
gewenste crossover-modus selecteren.
Selecteer
om alleen frequenties boven
een bepaald punt je luidsprekers te laten
bereiken. Deze stand is aanbevolen wanneer
je een subwoofer in je systeem gebruikt.
Selecteer
zodat alleen frequenties onder
een bepaald punt je luidsprekers kunnen
bereiken. Aanbevolen als je de voor- of
achterkanalen koppelt om een subwoofer van
stroom te voorzien.
Selecteer
zodat alle frequenties je
luidsprekers kunnen bereiken. Aanbevolen als
je geen subwoofer in je systeem gebruikt.
Opmerking: De crossover-modus voor het
subwooferkanaal van de Club A5055 is alleen
low-pass.
Crossover-frequentie selecteren
Kies het crossover-punt dat past bij de
luistervoorkeuren. Draai de knoppen naar links
om het crossover-punt te verlagen en naar
rechts om het crossover-punt te verhogen.
Exacte crossover-instellingen voor coaxiale
luidsprekers en subwoofers zijn afhankelijk van
je luistervoorkeuren.
De fase van de subwoofer selecteren
(alleen Club A5055)
Schakel de
heen en weer om te
bepalen welke instelling de meest zuivere
basweergave biedt.
NL
De bass boost selecteren (alleen Club
A5055)
Draai de
naar links of rechts op
basis van je eigen voorkeur.
SPECIFICATIES
Club A754 Club A5055
Uitgangsvermogen
@ 4 ohm
75 watts RMS x 4
50 watt RMS x 4,
320 watt x 1
Uitgangsvermogen
@ 2 ohm
100 watt RMS x 4
75 watt RMS x 4,
500 watt x 1
Uitgangsvermogen
in bridge modus
200 watt RMS x
2 bij 4 ohm
150 watt RMS x
2 bij 4 ohm
Frequentiebereik 10-40 K Hz
10-40 K Hz /
10-320 Hz
Crossover-
frequenties
32-320 Hz
veranderlijk,
12 dB/ octaaf
32-320 Hz variabele
high- en low-pass
(voor en achter);
32-320 Hz low-pass
(subwoofer);
12 dB/octaaf
Lijn-niveau
ingangsgevoeligheid
200 mVrms -
2,0 Vrms
200 mVrms -
2,0 Vrms
High-level input
gevoeligheid
2,0 Vrms - 20 Vrms 2,0 Vrms - 20 Vrms
Signaal-
ruisverhouding
>80 dB >80 dB
THD+N @ nominaal
vermogen
<1% <1%
Zekering 30 A x 2 30 A x 3
Werkspanning 9~16 V 9~16 V
Afmetingen
(B x H x D)
12-5/8" x 2-1/16" x
7-1/8" (320 mm x
51,3 mm x 180 mm)
14-3/16" x 2-1/16"
x 7-1/8" (360 mm x
51,3 mm x 180 mm)
Gewicht 3.08 kg 3.98 kg
Aanbevolen
draaddikte
8 4
VERHELPEN VAN STORINGEN
Geen geluid en AAN-/UITINDICATOR is uit.
• Geen spanning op aansluitklemmen BATT+ en/of REM of een
slechte of geen aardaansluiting. Controleer de spanningen op
de aansluitingen van de versterker met VOM.
Geen geluid en de BEVEILIGINGSINDICATOR knippert
iedere 4 seconden.
• Gelijkspanning op uitgang van de versterker. Versterker heeft
mogelijk onderhoud nodig; zie bijgevoegde garantiekaart voor
service-informatie.
Geen geluid en de BEVEILIGING en AAN-/UIT INDICATORS
knipperen.
• Spanning minder dan 9 V aan BATT+ aansluiting. Controleer
het laadsysteem van het voertuig.
Geen geluid en BEVEILIGINGSINDICATOR is aan.
• Versterker is oververhit. Zorg ervoor dat de koeling van de
versterker op de montageplaats niet is geblokkeerd. Controleer
of er spanning van meer dan 16 V (of minder dan 8,5 V) op
de BATT+ verbinding is. Controleer het laadsysteem van het
voertuig.
Zekering van de versterker blijft doorslaan.
• De bedrading is niet juist aangesloten of er is kortsluiting.
Controleer de bedradingsverbindingen.
Vervormd geluid.
• Gain is niet juist ingesteld. Controleer instelling. Controleer
draden op kortsluiting of aarding. Versterker of broneenheid is
mogelijk defect.
Vervormd geluid en de BEVEILIGINGSINDICATOR knippert.
• Kortsluiting in de luidspreker of de kabel. Verwijder de
luidsprekerkabels één voor één om de kortgesloten luidspreker
of draad te lokaliseren en te repareren.
Muziek mist dynamiek of kracht.
• De luidsprekers zijn niet juist aangesloten. Controleer de
luidsprekeraansluitingen op de juiste polariteit.
Motorgeluiden (jankend of klikkend geluid) in het systeem
wanneer de motor draait.
• Versterker vangt dynamoruis op. Controleer eerst de
aardaansluiting op de versterker - een losse of onjuiste aarde
is een van de belangrijkste oorzaken van ruis. Verminder de
versterking (gain). Verplaats RCA-audiokabels uit de buurt van
stroomdraden. Het kan ook nodig zijn om een dynamoruisfilter
op de voedingskabel tussen batterij en dynamo te installeren.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Alle rechten
voorbehouden.
JBL is een handelsmerk van HARMAN International Industries, Incorporated,
geregistreerd in de Verenigde Staten en / of andere landen. Functies, specificaties
en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Wzmacniacze Club A754 oraz Club A5055
PL
UZYSKIWANIE DOSTĘPU DO ZŁĄCZY I
PANELU STEROWANIA
1. Podważ i zdejmij obramowanie
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Zsuń pokrywę panelu w dół
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Usuń pokrywę panelu
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
MONTAŻ WZMACNIACZA
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Uwaga: Przed trwałym montażem wzmacniacza zaleca się
wykonanie wszystkich połączeń przewodów.
ZAWARTOŚĆ ZESTAWU
Club A754
Club A5055
PL
WAŻNE: Odłączyć biegun ujemny akumulatora (–) przed
rozpoczęciem montażu.
• Podczas korzystania z narzędzi należy zakładać środki ochrony
oczu.
• Należy wybrać bezpieczną lokalizację montażową, z dala od
wilgoci. Należy sprawdzić wolną przestrzeń po obu stronach
powierzchni montażowej. Należy uważać, aby wkręty lub
przewody elektryczne nie przebiły przewodów hamulcowych,
przewodów paliwowych lub wiązek przewodów, a prowadzone
przewody elektryczne nie przeszkadzały w bezpiecznym
działaniu pojazdu. Zachować ostrożność podczas nawiercania
otworów lub cięcia w obszarze montażowym.
• Wybrać lokalizację, która zapewnia wystarczającą cyrkulację
powietrza.
• Nie należy montować wzmacniacza radiatorem skierowanym w
dół, ponieważ utrudni to chłodzenie wzmacniacza.
• Zamontuj wzmacniacz tak, aby pasażerowie siedzący z tyłu nie
mogli go uszkodzić stopami ani nie uszkodził go przesuwający
się bagaż w bagażniku.
PRZEWODY ZASILANIA I UZIEMIENIA
Przy wzmacniaczu:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Uchwyt bezpiecznika,
bezpiecznik
Od przewodu zdalnego włączania do
wyjścia REM zestawu stereo (używane tylko
z wejściami sygnału niskiego poziomu)
46 cm (18")
Uziemienie w podwoziu (–)
Akumulator
Przy uziomie:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Śruba fabryczna Oczko uziemienia
Przewód uziemienia
Podkładka zębata
Uwaga: Usunąć farbę
pod podkładką zębatą
PRZEWODY DLA SYGNAŁU WEJŚCIA
Sygnały niskiego poziomu wzmacniacza Club A754
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Od wyjść niskiego
poziomu stereo z przodu
Od wyjść niskiego
poziomu stereo z tyłu
Do opcjonalnych
wejść niskiego
poziomu drugiego
wzmacniacza
Uwaga: gdy wykorzystywane są sygnały niskiego poziomu i
przewód zdalnego włączania, należy ustawić przełącznik
„ ” na „ ”, zaś przełącznik „ ”
na „ ”.
Sygnały niskiego poziomu wzmacniacza Club A5055
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Od wyjść niskiego
poziomu stereo z przodu
Od wyjść niskiego
poziomu stereo z tyłu
Od wyjść niskiego
poziomu subwoofera
stereo
Uwaga: gdy wykorzystywane są sygnały niskiego poziomu i
przewód zdalnego włączania z wzmacniaczem Club A5055,
należy ustawić przełącznik „ ” na „ ”,
przełącznik SUB „ ” na „ ”, zaś przełącznik
“ ” na „ ”.
Sygnały wysokiego poziomu wzmacniacza Club A754
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Poluzować
wkręty
Wsunąć
przewody
Dokręcić
wkręty
Przewody przedniego
głośnika stereo
Do opcjonalnych wejść
niskiego poziomu
drugiego wzmacniacza
Przewody tylnego
głośnika stereo
Uwaga: gdy wykorzystywane są sygnały wysokiego poziomu,
należy ustawić przełącznik „ ” na „ ”, zaś
przełącznik „ ” na „ ”. Jeśli dźwięk nie jest
odtwarzany, należy przestawić przełącznik „ ” na
„ ”.
Sygnały wejścia wysokiego poziomu Club A5055
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Przewody przedniego
głośnika stereo
Przewody tylnego
głośnika stereo
PL
Uwaga: gdy wykorzystywane są sygnały wysokiego poziomu ze
wzmacniaczem Club A5055, należy ustawić przełącznik
„ ” na „ ”, przełącznik SUB „ ” na
„ ”, zaś przełącznik „ ” na „ ”. Jeśli dźwięk nie
jest odtwarzany, należy przestawić przełącznik „ ” na
„ ”.
PRZEWODY DLA WYJŚCIA
Wyjście 4-kanałowe wzmacniacza Club A754 (4 omy/2 omy)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Przedni prawy
głośnik
Tylny prawy
głośnik
Przedni lewy głośnik
Tylny lewy głośnik
Wyjście 3-kanałowe wzmacniacza Club A754 (Przód: 4 omy/
2 omy; tył: 4 omy)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Przedni prawy
głośnik
Przedni lewy głośnik
Wyjście 2-kanałowe wzmacniacza Club A754 (4 omy)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Wyjście 5-kanałowe wzmacniacza Club A5055 (4 omy/
2 omy)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Przedni prawy
głośnik
Tylny prawy
głośnik
Przedni lewy głośnik
Tylny lewy głośnik
PODŁĄCZANIE PILOTA ZDALNEGO
STEROWANIA NISKIMI TONAMI (TYLKO
CLUB A5055)
REMOTE
CONTROL
PILOT
REGULOWANIE WZMOCNIENIA, ZWROTNIC
I POZIOMU BASÓW
Regulowanie wzmocnienia
1. Rozpocznij od nastawienia
na
minimum; regulator zwrotnicy powinien
znajdować się w położeniu środkowym.
2. Dla kanału przedniego i tylnego wybierz
muzykę, którą znasz. Dla kanału
subwoofera na wzmacniaczu Club A5055
wybierz muzykę ze znaczną zawartością
niskich tonów.
3. Obróć pokrętło regulacji głośności na
odbiorniku do ¾ maksymalnej wartości.
4. Obróć regulator w prawo,
nasłuchując brzmienia basów. Jeśli
słyszalne są zakłócenia, obróć regulator
w lewo.
Wybór trybu zwrotnicy
Na kanale przednim i tylnym można wybrać
preferowany tryb zwrotnicy.
Wybierz
, aby do głośników docierał
sygnał tylko o częstotliwości powyżej
pewnego punktu. Jest to zalecane, jeśli
w systemie audio występuje subwoofer,
ponieważ utrzymywana jest niska podstawa z
głośników pełnozakresowych.
Wybierz
, aby do głośników docierał
sygnał tylko o częstotliwości poniżej pewnego
punktu. Jest to zalecane, jeśli łączone są
kanały przednie lub tylne dla wzmocnienia
subwoofera.
Wybierz
, aby do głośników docierał
sygnał o dowolnej częstotliwości. Jest to
zalecane, jeśli w systemie audio nie ma
subwoofera.
Uwaga: Tryb zwrotnicy dla kanału subwoofera
wzmacniacza Club A5055 ma charakter
dolnoprzepustowy.
Wybór częstotliwości zwrotnicy
Wybierz punkt zwrotnicy dopasowany do
preferencji odsłuchu. Na skutek obrócenia
pokrętła w lewo, punkt podziału zwrotnicy
zostaje obniżony, a w prawo – podwyższony.
Dokładne ustawienia zwrotnicy dla głośników
współosiowych i subwooferów zależą od
osobistego upodobania słuchacza.
PL
Wybór fazy subwoofera (tylko Club A5055)
Przełączając między
, określ, które
ustawienia zapewniają najczystsze tony niskie.
Wybór wzmocnienia niskich tonów (tylko
Club A5055)
Obróć pokrętło
w prawo lub
w lewo, aby dopasować wartość do swoich
potrzeb.
DANE TECHNICZNE
Club A754 Club A5055
Moc wyjścia przy
4 omach
75 W RMS x 4
50 W RMS x 4,
320 W x 1
Moc wyjścia przy
2 omach
100 W RMS x 4
75 W RMS x 4,
500 W x 1
Moc wyjścia w trybie
zmostkowanym
200 W RMS x
2 kanały przy
4 omach
150 W RMS x
2 kanały przy
4 omach
Pasmo przenoszenia 10-40 kHz
10-40 kHz /
10-320 Hz
Częstotliwości
graniczne
32-320 Hz zmienne,
12 dB/oktawę
32-320 Hz
zmienne, górno- i
dolnoprzepustowe
(przód i tył);
32-320 Hz
dolnoprzepustowe
(subwoofer);
12 dB/oktawę
Czułość wejścia
liniowego
200 mV rms –
2,0 V rms
200 mV rms –
2,0 V rms
Czułość wejścia
wysokiego poziomu
2,0 Vrms – 20 Vrms 2,0 Vrms – 20 Vrms
Stosunek sygnału do
szumu
> 80 dB > 80 dB
Poziom zniekształceń
harmonicznych
THD+N przy mocy
znamionowej
< 1% < 1%
Obciążalność
dopuszczalna
bezpiecznika
30 A x 2 30 A x 3
Napięcie robocze 9~16 V 9~16 V
Wymiary
(szer. x wys. x gł.)
12-5/8" x 2-1/16" x
7-1/8" (320 mm x
51,3 mm x 180 mm)
14-3/16" x 2-1/16"
x 7-1/8" (360 mm x
51,3 mm x 180 mm)
Masa 3.08 kg 3.98 kg
Zalecany rozmiar
przewodu
8 4
ROZWIĄZYWANIE PROBLEMÓW
Brak dźwięku, a WSKAŹNIK ZASILANIA jest wyłączony.
• Brak napięcia na zaciskach BATT+ i/lub REM lub brak/
nieprawidłowe uziemienie. Sprawdzić napięcie na zaciskach
wzmacniacza za pomocą miernika uniwersalnego.
Brak dźwięku, a WSKAŹNIK ZABEZPIECZENIA miga co
4 sekundy.
• Napięcie stałe na wyjściu wzmacniacza. Wzmacniacz
może wymagać serwisowania; należy sprawdzić dołączoną
kartę gwarancyjną w celu uzyskania informacji o serwisie
technicznym.
Brak dźwięku, a WSKAŹNIKI ZASILANIA i ZABEZPIECZENIA
migają.
• Napięcie na połączeniu BATT+ poniżej 9 V. Należy sprawdzić
układ zasilania pojazdu.
Brak dźwięku, a WSKAŹNIK ZABEZPIECZENIA jest
włączony.
• Wzmacniacz jest przegrzany. Należy upewnić się, że
chłodzenie wzmacniacza nie zostało zablokowane. Przyczyną
może również być napięcie wyższe niż 16 V (lub niższe niż
8,5 V) na połączeniu BATT+. Należy sprawdzić układ zasilania
pojazdu.
Bezpiecznik wzmacniacza ciągle się przepala.
• Przewody zostały podłączone nieprawidłowo lub dochodzi do
spięcia. Należy sprawdzić połączenie kabli.
Zniekształcony dźwięk.
• Czułość na wejściu nie została odpowiednio skonfigurowana.
Sprawdź ustawienia. Należy sprawdzić przewody pod kątem
zwarć lub przebić. Wzmacniacz lub urządzenie źródłowe mogą
być wadliwe.
Zniekształcony dźwięk, a WSKAŹNIK ZABEZPIECZENIA
miga.
• Spięcie w głośniku lub przewodzie. Należy pojedynczo
odłączać głośniki, aby określić, który głośnik/kabel powoduje
spięcie, a następnie go naprawić.
Muzyce brakuje dynamiki lub „uderzenia”.
• Głośniki nie zostały prawidłowo podłączone. Należy sprawdzić
głośniki pod kątem podłączenia zgodnie z biegunowością.
Hałasy silnika – gwizdy lub brzęczenie – w głośnikach przy
włączonym silniku.
• Wzmacniacz wyłapuje hałas alternatora. Należy sprawdzić
uziemienie wzmacniacza – nieprawidłowe lub luźne uziemienie
jest jedną z głównych przyczyn zakłóceń w systemie audio.
Należy zmniejszyć czułość na wejściu. Należy przesunąć
przewody audio RCA z dala od przewodów zasilania.
Zainstalowanie filtra hałasu alternatora na przewodzie zasilania
pomiędzy akumulatorem i alternatorem może być również
konieczne.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 Harman International Industries, Incorporated. Wszelkie prawa
zastrzeżone.
JBL jest znakiem towarowym firmy HARMAN International Industries, Incorporated,
zarejestrowanym w Stanach Zjednoczonych i innych krajach. Cechy, dane
techniczne i wygląd produktu mogą ulec zmianie bez powiadomienia.
Amplificadores Club A754 e Club A5055
PT
ACEDER AOS CONECTORES E AO PAINEL
DE CONTROLO
1. Retire a peça de acabamento
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Deslize a tampa do painel para baixo
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Retire a tampa do painel
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
MONTAGEM DO AMPLIFICADOR
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Nota: É recomendável que faça todas as ligações dos fios antes
de montar permanentemente o amplificador.
O QUE ESTÁ INCLUÍDO
Club A754
Club A5055
PT
IMPORTANTE: Desligue o terminal negativo (-) da bateria do
veículo antes de iniciar a instalação.
• Utilize sempre óculos de proteção ao usar ferramentas.
• Escolha um local de montagem seguro, afastado da
humidade. Verifique as folgas nos dois lados de uma superfície
de montagem planeada. Certifique-se de que os parafusos
ou os fios não perfuram as linhas dos travões, as linhas de
combustível ou as cablagens e que o encaminhamento dos
fios não interfere com o funcionamento seguro do veículo.
Tenha cuidado ao perfurar ou cortar a área de montagem.
• Escolha um local que ofereça circulação de ar suficiente.
• Não monte o amplificador com o dissipador de calor voltado
para baixo, pois isso interfere com a refrigeração.
• Monte o amplificador para que não seja danificado pelos pés
dos passageiros no banco traseiro ou pela movimentação de
carga no porta-malas.
CABLAGEM PARA ALIMENTAÇÃO E
LIGAÇÃO À TERRA
No amplificador:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Porta-fusíveis, fusível
Saída de ligação remota à saída REM estéreo
do mercado de reposição (utilizada apenas com
entradas de sinal de baixo nível)
18" (46 cm)
Ligação à terra
do chassis (–)
Bateria
No local da ligação à terra:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Parafuso de fábrica
Ficha circular
Fio de ligação à terra
Anilha em estrela
Nota: Remova qualquer tinta
existente sob a ficha circular
CABLAGEM PARA O SINAL DE ENTRADA
Sinais de baixo nível do Club A754
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Das saídas de baixo
nível da dianteira estéreo
Das saídas de baixo nível
da traseira estéreo
Para entradas
de baixo nível
do amplificador
secundário opcional
Nota: Ao usar sinais de baixo nível e cabo de ativação remota,
ajuste a chave “
” para “ ” e a chave “
” para “ ”.
Sinais de baixo nível do Club A5055
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Das saídas de baixo nível
da dianteira estéreo
Das saídas de baixo
nível da traseira estéreo
Das saídas de baixo
nível do subwoofer
estéreo
Note: quando utilizar sinais de baixo nível e um condutor de
ativação remota com o Club A5055, coloque o interruptor
" " em " ", o interruptor SUB " " em
" " e o interruptor " " em " ".
Sinais de alto nível do Club A754
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Desaperte os
parafusos
Inserir os
fios
Apertar os
parafusos
Fios estéreo dos
altifalantes dianteiros
Para entradas de baixo
nível do amplificador
secundário opcional
Fios estéreo dos
altifalantes traseiros
Nota: quando utilizar sinais de alto nível, coloque o interruptor
" " em " " e o interruptor " " em
" ". Se nenhum som for reproduzido, coloque o interruptor
" " em " ".
Sinais de entrada de alto nível do Club A5055
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Fios estéreo dos
altifalantes dianteiros
Fios estéreo dos
altifalantes traseiros
Nota: quando utilizar sinais de alto nível com o Club A5055,
coloque o interruptor "
" em " ", o interruptor
SUB " " em " " e o interruptor " " em
" ". Se nenhum som for reproduzido, coloque o interruptor
" " em " ".
PT
CABLAGEM PARA SAÍDA
Saída de 4 canais do Club A754 (4 ohm/2 ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Coluna dianteira
direita
Coluna direita
traseira
Coluna dianteira
esquerda
Coluna esquerda
traseira
Saída de 3 canais do Club A754 (Dianteira: 4 ohm/2 ohm;
Traseira: 4 ohm)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Coluna dianteira
direita
Coluna dianteira
esquerda
Saída de 2 canais do Club A754 (4 ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Saída de 5 canais do Club A5055 (4 ohm/2 ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Coluna dianteira
direita
Coluna direita
traseira
Coluna dianteira
esquerda
Coluna esquerda
traseira
LIGAÇÃO DO COMANDO DE GRAVES
(APENAS CLUB A5055)
REMOTE
CONTROL
COMANDO
DEFINIR O GANHO, CROSSOVERS E
REFORÇO DE GRAVES
Definir o ganho
1. Ligue com o controlo
definido no
nível mínimo e o controlo de crossover na
posição central.
2. Para os canais dianteiro e traseiro, escolha
músicas com as quais esteja familiarizado.
Para o canal do subwoofer no Club
A5055, escolha músicas com conteúdo
substancial de graves.
3. Rode o controlo de volume do seu recetor
para ¾ da saída total.
4. Ajuste o controlo para a direita,
ouvindo atentamente a saída de graves. Se
ouvir distorção, rode o controlo para
a esquerda para diminuir o ganho.
Selecionar o modo crossover
Nos canais dianteiro e traseiro, pode
selecionar o modo crossover preferido.
Escolha
para permitir que apenas
frequências acima de um determinado nível
cheguem aos altifalantes. Recomendado se
estiver a utilizar um subwoofer no seu sistema,
pois mantém uma base baixa dos altifalantes
de gama completa.
Escolha
para permitir que apenas
frequências abaixo de um determinado nível
cheguem aos altifalantes. Recomendado se
estiver a ligar os canais frontal ou traseiro para
alimentar um subwoofer.
Escolha
para permitir que todas
as frequências cheguem aos altifalantes.
Recomendado se não estiver a utilizar um
subwoofer no sistema.
Nota: O modo crossover para o canal do
subwoofer do Club A5055 é apenas de
passa-baixo.
Selecionar a frequência de crossover
Escolha o ponto de crossover de acordo com
as preferências de audição. Rode os botões
para a esquerda para diminuir o crossover
e para a direita para aumentar o crossover.
As definições exatas de crossover para
altifalantes e subwoofers coaxiais dependem
das suas preferências de audição.
PT
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 EUA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Todos os direitos
reservados.
JBL é uma marca comercial da HARMAN International Industries, Incorporated,
registada nos Estados Unidos da América e/ou noutros países. As características,
especificações e o aspeto estão sujeitos a alteração sem aviso prévio.
Selecionar a fase do subwoofer (apenas
Club A5055)
Mude o
para a frente e para trás para
determinar que definição fornece a saída de
graves mais nítida.
Selecionar o reforço de graves (apenas
Club A5055)
Ajuste o controlo
para a
direita ou esquerda para se adequar às suas
preferências.
ESPECIFICAÇÕES
Club A754 Club A5055
Potência de saída a
4 ohms
75 watts RMS x 4
50 watts RMS x 4,
320 watts x 1
Potência de saída a
2 ohms
100 watts RMS x 4
75 watts RMS x 4,
500 watts x 1
Potência de saída
no modo de ponte
200 watts RMS x
2 a 4 ohms
150 watts RMS x
2 a 4 ohms
Resposta em
frequência
10-40 K Hz
10-40 K Hz /
10-320 Hz
Frequências de
crossover
Variável de 32 a
320 Hz,
12 dB/oitava
Passa-baixo e
passa-alto entre
32 e 320 Hz
(dianteira e traseira);
passa-baixo entre
32 e 320 Hz
(subwoofer);
12 dB/oitava
Sensibilidade de
entrada no nível
da linha
200 mVrms –
2,0 Vrms
200 mVrms –
2,0 Vrms
Sensibilidade de
entrada de alto nível
2,0 Vrms – 20 Vrms 2,0 Vrms – 20 Vrms
Relação sinal/ruído > 80 dB > 80 dB
THD+N à potência
nominal
<1% <1%
Classificação do
fusível
30 A x 2 30 A x 3
Tensão operacional 9~16 V 9~16 V
Dimensões (L x
A x P)
12-5/8" x 2-1/16" x
7-1/8" (320 mm x
51,3 mm x 180 mm)
14-3/16" x 2-1/16"
x 7-1/8" (360 mm x
51,3 mm x 180 mm)
Peso 3.08 kg 3.98 kg
Medição
recomendada dos
fios
8 4
RESOLUÇÃO DE PROBLEMAS
Sem áudio e o INDICADOR DE ENERGIA está desligado.
• Não há tensão nos terminais BATT+ e / ou REM, má ligação
ou sem ligação à terra. Verifique as tensões nos terminais do
amplificador com o VOM.
Sem áudio e o INDICADOR DE PROTEÇÃO pisca a cada
4 segundos.
• Tensão CC na saída do amplificador. O amplificador pode
precisar de manutenção; consulte o cartão de garantia incluído
para obter informações sobre como obter assistência técnica.
Sem áudio e os INDICADORES DE PROTEÇÃO e ENERGIA
piscam.
• Tensão menor que 9 V na ligação BATT+. Verifique o sistema
de carregamento do veículo.
Sem áudio e o INDICADOR DE PROTEÇÃO está aceso.
• O amplificador está sobreaquecido. Verifique se a refrigeração
do amplificador não está bloqueada no local de montagem.
Ou pode haver tensão superior a 16 V (ou inferior a 8,5 V)
na ligação BATT+. Verifique o sistema de carregamento do
veículo.
O fusível do amplificador continua a fundir.
• A cablagem está ligada incorretamente ou há um curto-
circuito. Verifique as ligações da cablagem.
Áudio distorcido.
• O ganho não está definido corretamente. Verifique a definição.
Verifique os fios quanto a curto-circuitos ou ligação à terra.
O amplificador ou a unidade de fonte pode estar com defeito.
Áudio distorcido e o INDICADOR DE PROTEÇÃO pisca.
• Curto-circuito no altifalante ou no fio. Remova os condutores
do altifalante, um de cada vez, para localizar o fio ou o
altifalante em curto-circuito e repare.
A música carece de dinâmica ou "intensidade".
• Os altifalantes não estão ligados corretamente. Verifique as
ligações dos altifalantes quanto à polaridade adequada.
Ruído do motor - gemido ou estalidos - no sistema quando
o motor está ligado.
• O amplificador está a captar o ruído do alternador. Primeiro,
verifique a ligação à terra no amplificador - uma ligação à
terra incorreta ou solta é uma das principais causas de ruído.
Diminua o ganho. Afaste os cabos de áudio RCA dos fios de
energia. Também pode ser necessária a instalação de um filtro
de ruído do alternador na linha de alimentação entre a bateria
e o alternador.
Club A754 och Club A5055 förstärkare
SV
ÅTKOMST TILL ANSLUTNINGAR OCH
KONTROLLPANEL
1. Avlägsna ramen
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Drag ner panelskyddet
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Avlägsna panelskyddet
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
MONTERING AV FÖRSTÄRKAREN
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Observera: Det rekommenderas att du ansluter alla kablar innan
du permanent monterar förstärkaren.
VAD FINNS I LÅDAN?
Club A754
Club A5055
SV
VIKTIGT: Koppla från batteriets minuspol (–) innan du påbörjar
installationen.
• Ha alltid skyddsglasögon på dig när du använder verktyg.
• Välj en säker monteringsplats som inte utsätts för fukt.
Kontrollera avståndet på båda sidor av den avsedda
monteringsytan. Var noga med att skruvar eller ledningar inte
gör hål på bromsledningar, bränsleslangar eller elsystem och
att kabeldragningen inte påverkar fordonets säkerhet. Var
försiktig vid borrning eller skärning i monteringsområdet.
• Välj en plats med tillräcklig luftcirkulation.
• Montera inte förstärkaren med kylflänsen riktad nedåt, eftersom
det påverkar kylningen.
• Montera förstärkaren så att den inte skadas av
baksätespassagerarnas fötter eller av last i bagageutrymmet.
KABELDRAGNING FÖR STRÖM OCH
JORDNING
På förstärkaren:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Säkringshållare,
säkring
Fjärraktivering av tredjeparts stereo
REM-utgång (används enbart med
lågnivåsignalingångar)
46 cm
Chassijord (–)
Batteri
På jordningsplatsen:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Fabriksmonterad skruv
Ringanslutning
Jordkabel
Stjärnbricka
Observera: Avlägsna eventuell
färg under ringanslutningen
KABLAGE FÖR INGÅNGSSIGNAL
Club A754 lågnivåsignaler
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Från stereons främre
lågnivåutgångar
Från stereo bakre
lågnivåutgångar
För alternativa
ytterligare
förstärkares
lågnivåingångar
Observera: när lågnivåsignaler och fjärrstyrning används, ställ in
”TURN-ON MODE” till ”REM” och ”INPUT LEVEL” till ”LO”.
Club A5055 lågnivåsignaler
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Från stereons främre
lågnivåutgångar
Från stereo bakre
lågnivåutgångar
Från stereosubwoofer
lågnivåutgångar
Observera: när lågnivåsignaler och fjärrstyrning används med
Club A5055, ställ in ”TURN-ON MODE” till ”REM”, SUB ”INPUT”
till ”EXT” och ”INPUT LEVEL” till ”LO”.
Club A754 högnivå signaler
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Lossa
skruvarna
Sätt i
kablarna
Dra åt
skruvarna
Stereons främre
högtalarkablar
Till alternativa
ytterligare förstärkares
lågnivåingångar
Stereons bakre
högtalarkablar
Observera: när högnivåsignaler används, ställ in ”TURN-ON MODE”
till läget ”DC” och ”INPUT LEVEL” till ”HI1”. Om inget ljud hörs,
ändra ”INPUT LEVEL” till ”HI2”.
Club A5055 högnivå ingångssignaler
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Stereons främre
högtalarkablar
Stereons bakre
högtalarkablar
Observera: när högnivåsignaler används med Club A5055, ställ
in ”TURN-ON MODE” till läget ”DC”, SUB ”INPUT” till ”INT”
och ”INPUT LEVEL” till ”HI1”. Om inget ljud hörs, ändra ”INPUT
LEVEL” till ”HI2”.
SV
KABELDRAGNING TILL HÖGTALARE
Club A754 4-kanalsdrift (4 ohm/2 ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Främre, höger
högtalare
Bakre, höger
högtalare
Främre, vänster
högtalare
Bakre, vänster
högtalare
Club A754 3-kanalsdrift (4 ohm/2 ohm)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Främre, höger
högtalare
Främre, vänster
högtalare
Club A754 2-kanalsdrift (4 ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Club A5055 5-kanalsdrift (4 ohm/2 ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Främre, höger
högtalare
Bakre, höger
högtalare
Främre, vänster
högtalare
Bakre, vänster
högtalare
ANSLUTA BASFJÄRRKONTROLL (CLUB
A5055 ENDAST)
REMOTE
CONTROL
REMOTE
CONTROL
STÄLLA IN FÖRSTÄRKNING,
DELNINGSFILTER OCH BASFÖRSTÄRKNING
Ställa in förstärkning
1. Börja med att ha GAIN-kontrollen inställd
på MIN och kontrollen för delningsfiltret i
mittenläget.
2. För främre och bakre kanaler, välj musik
som du är kan bra. För subwooferkanalen i
Club A5055, välj musik med stark bas.
3. Vrid volymkontrollen på din stereo till ¾ av
maxvolymen.
4. Justera GAIN-kontrollen medurs och
lyssna noggrant på basljudet. Om du hör
förvrängning, vrid GAIN-kontrollen moturs
för att sänka förstärkningen.
Välj delningsfilterläget
På de främre och bakre kanalerna kan du välja
ditt föredragna läge för delningsfiltret.
Välj
för att tillåta frekvenser över
en viss punkt att nå dina högtalare. Det
rekommenderas om du använder en
subwoofer i systemet, då den håller låg bas
från dina fullregisterhögtalare.
Välj
för att tillåta frekvenser under en viss
punkt att nå dina högtalare. Rekommenderas
om du bryggar de främre eller bakre kanalerna
för att driva en subwoofer.
Välj
för att tillåta alla frekvenser att nå
dina högtalare. Rekommenderas om du inte
använder en subwoofer i ditt system.
Observera: Delningsfilterläget för subwoofer-
kanalen på Club A5055 är enbart lågpass.
Välja delningsfrekvens
Välj den delningsfrekvens som passar din
smak. Vrid kontrollerna åt vänster för att sänka
delningsfrekvensen och till höger för att höja
den. De exakta inställningarna av delningsfiltret
för koaxialhögtalare och subwoofer beror på
vad du föredrar.
Välja subwoofer-fas (Club A5055 endast)
Växla
fram och tillbaka för att
bestämma vilken inställning som ger den
renaste basen.
Välja basförstärkning (Club A5055 endast)
Justera
känslighetskontrollen
med- eller moturs för att passa din smak.
SV
SPECIFIKATIONER
Club A754 Club A5055
Uteffekt @ 4 ohm 75 watt RMS x 4
50 watt RMS x 4,
320 watt x 1
Uteffekt @ 2 ohm 100 watt RMS x 4
75 watt RMS x 4,
500 watt x 1
Uteffekt i bryggat
läge
200 watt RMS x
2 på 4 ohm
150 watt RMS x
2 på 4 ohm
Frekvensåtergivning 10 Hz-40 kHz
10 Hz-40 kHz/
10-320 Hz
Delningsfrekvenser
Variabel 32-320 Hz,
12 dB/ oktav
Variabel 32-320 Hz
hög- och lågpass
(fram och bak),
32-320 Hz lågpass
(subwoofer)
12 dB/oktav
Linjeingångens
känslighet
200 mVrms –
2,0 Vrms
200 mVrms –
2,0 Vrms
Högnivåns
ingångskänslighet
2,0 mVrms –
20 Vrms
2,0 mVrms –
20 Vrms
Signal-brus-
förhållande
>80 dB >80 dB
THD+N @ klassad
effekt
< 1 % < 1 %
Säkring 30 A x 2 30 A x 3
Driftsspänning 9~16 V 9~16 V
Mått
(B x H x D)
320 x 51,3 x
180 mm
360 x 51,3 x
180 mm
Vikt 3.08 kg 3.98 kg
Rekommenderad
kabeltjocklek (gauge)
8 4
FELSÖKNING
Inget ljud och POWER-INDIKATORN lyser inte.
• Ingen spänning vid terminalerna BATT+ och/eller REM,
alternativt dålig eller ingen jordanslutning. Kontrollera
spänningen vid förstärkarens terminaler med en multimeter.
Inget ljud och PROTECT-INDIKATORN blinkar var fjärde
sekund.
• Likspänning vid förstärkarutgången. Förstärkaren kan behöva
service. Se bifogat garantikort för information om service.
Inget ljud och PROTECT- och POWER-INDIKATORERNA
blinkar.
• Spänning under 9 V vid BATT+- anslutningen. Kontrollera
fordonets laddningssystem.
Inget ljud och PROTECT-INDIKATORN lyser.
• Förstärkaren är överhettad. Se till att förstärkaren kylning
inte blockeras vid monteringsplatsen. Eller så är spänningen
högre än 16 V (eller lägre än 8,5 V) vid BATT+-anslutningen.
Kontrollera fordonets laddningssystem.
Förstärkarens säkring löser ut upprepade gånger.
• Kabeldragningen är felaktigt gjord och det finns en kortslutning.
Kontrollera kabelanslutningar.
Förvrängt ljud.
• GAIN-förstärkningen har inte ställts in korrekt. Kontrollera
inställningen. Kontrollera kablarna så att det inte finns några
kortslutningar eller jordfel. Det kan hända att förstärkaren eller
källenheten är defekt.
Förvrängt ljud och PROTECT-INDIKATORN blinkar.
• Kortslutning i högtalare eller kabel. Avlägsna högtalarens kablar
en efter en för att lokalisera den kortslutna högtalaren eller
kabeln. Reparera sedan.
Musiken saknar dynamik eller ”tryck”.
• Högtalarna är inte ordentligt anslutna. Kontrollera att
högtalaranslutningar är gjorda med rätt polaritet.
Motorljud – tjutande eller klickande – hörs i systemet när
motorn är på.
• Förstärkaren fångar upp generatorljud. Kontrollera
jordanslutningarna på förstärkaren – en lös eller felaktig
jordanslutning är en av de vanligaste orsakerna till oljud. Vrid
ner GAIN-förstärkningen. Flytta RCA-ljudkablarna längre bort
från strömkablarna. Montera ett brusfilter på strömkabeln
mellan batteriet och generatorn kan också behövas.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Med ensamrätt.
JBL är ett varumärke som tillhör HARMAN International Industries,
Incorporated, registrerat i USA och/eller andra länder. Funktioner,
specifikationer och utseende kan komma att ändras utan att detta meddelas.
Club A754 ve Club A5055 Amplifikatörler
TR
ERIŞIM BAĞLANTILARI VE KONTROL
PANELI
1. Çerçeve parçasını kaldırın
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Panel kapağını aşağı kaydırın
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Panel kapağı çıkarın
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
AMPLIFIKATÖRÜN MONTAJI
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Not: Amplifikatörü kalıcı olarak monte etmeden önce, tüm kablo
bağlantılarını yapmanız önerilir.
KUTU IÇERIĞI
Club A754
Club A5055
TR
ÖNEMLİ: Kuruluma başlamadan önce aracın eksi (–) akü
terminalinin bağlantısını çıkarın.
• Aletleri kullanırken her zaman koruyucu gözlük takın.
• Nemden uzak güvenli bir montaj yeri seçin. Planlanan montaj
yüzeyinin her iki tarafındaki boşluklar kontrol edin. Vidaların
veya tellerinin fren hatlarını, yakıt hatlarını veya kablo demetlerini
delmeyeceğinden ve tel yönlendirmesinin aracın güvenli şekilde
çalışmasına engel olmayacağından emin olun. Montaj alanında
delik açarken veya keserken dikkatli olun.
• Yeterli hava sirkülasyonu sağlayan bir yer seçin.
• Amplifikatörü, ısı emici aşağı bakacak şekilde monte etmeyin,
bu soğutma işlemini etkiler.
• Amplifikatörü, arka koltuktaki yolcuların ayaklarından veya
bagajdaki kargodan zarar görmeyecek şekilde monte edin.
GÜÇ VE TOPRAKLAMA KABLOLAMA
Amplifikatörde:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Sigorta tutucu,
sigorta
İkincil piyasa REM çıkışı için uzaktan
açma (sadece düşük seviye sinyal
girişleri ile kullanılır)
18" (46 cm)
Şasi topraklama (–)
Akü
Topraklama konumunda:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Fabrika Cıvatası
Halka Konektör
Topraklama Teli
Yıldız Rondela
Not: Halka konektörün altındaki
tüm boyayı temizleyin.
GIRIŞ SINYALI IÇIN KABLOLAMA
Club A754 düşük seviye sinyalleri
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Stereodan ön düşük
seviye çıkışları
Stereodan arka düşük
seviye çıkışları
Opsiyonel ikinci
amplifikatörün
düşük seviye
girişleri
Not: Düşük seviye sinyallerini ve uzaktan açma kablosunu
kullanırken, "
" anahtarını " " ayarlayın ve
"
" anahtarını " " ayarlayın.
Club A5055 düşük seviye sinyalleri
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Stereodan ön düşük
seviye çıkışları
Stereodan arka düşük
seviye çıkışları
Stereo subwooferdan
düşük seviye çıkışları
Not: Club A5055 ile düşük seviye sinyallerini ve uzaktan açma
kablosunu kullanırken " " anahtarını " "
ayarlayın, SUB " " anahtarını " " ayarlayın ve
" " anahtarını " " ayarlayın.
Club A754 yüksek seviye sinyalleri
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Vidaları
Gevşetin
Kabloları
Takın
Vidaları
Sıkın
Stereo ön hoparlör
kabloları
Opsiyonel ikinci
amplifikatörün düşük
seviye girişleri
Stereo arka
hoparlör kabloları
Not: Yüksek seviye sinyallerini kullanırken " "
anahtarını " " ayarlayın ve " " anahtarını " "
ayarlayın. Eğer hiç ses gelmezse " " anahtarını " "
değiştirin.
Club A5055 yüksek seviye sinyalleri
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Stereo ön hoparlör
kabloları
Stereo arka
hoparlör kabloları
Note: Club A5055 ile yüksek seviye sinyallerini kullanırken
" " anahtarını " "ayarlayın, SUB " "
anahtarını " "ayarlayın ve " " anahtarını " "
ayarlayın. Eğer hiç ses gelmezse " " anahtarını " "
değiştirin.
TR
ÇIKIŞ IÇIN KABLOLAMA
Club A754 4-kanal çıkışı (4 ohm/2 ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Ön sağ hoparlör
Arka sağ
hoparlör
Ön sol hoparlör
Arka sol hoparlör
Club A754 3-kanal çıkışı (Ön: 4 ohm/2 ohm; Arka: 4 ohm)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Ön sağ hoparlör
Ön sol hoparlör
Club A754 2-kanal çıkışı (4 ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Club A754 5-kanal çıkışı (4 ohm/2 ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Ön sağ hoparlör
Arka sağ
hoparlör
Ön sol hoparlör
Arka sol hoparlör
UZAKTAN BAS KONTROLÖRÜNÜ BAĞLAMA
(SADECE CLUB A5055)
REMOTE
CONTROL
UZAKTAN
KUMANDA
GAIN, GEÇIŞLERI VE BAS GÜÇLENDIRME
AYARI
Gain ayarı
1.
kontrolünü en aza ayarlayarak
başlayın ve geçiş kontrolü ortasına
döndürülür.
2. Ön ve arka kanallar için aşina olduğunuz
müziği seçin. Club A5055 üzerindeki
suboofer kanalı için, önemli bir bas içeriğine
sahip olan müzik seçin.
3. Alıcınızdaki ses kontrolünü toplam çıktısının
¾ değerine çevirin.
4. Bas çıkışını dikkatlice dinleyerek
kontrolünü saat yönünde ayarlayın. Eğer
bozulma duyarsanız, Gain'i azaltmak için
kontrolünü saat yönünün tersine
çevirin.
Geçiş frekans modunu seçme
Ön ve arka kanallarda, tercih ettiğiniz geçiş
modu seçebilirsiniz.
Belirli bir noktanın üzerindeki frekansların
hoparlaörünüze ulaşmasına izin vermek
için
seçin. Düşük zemini tam aralıklı
hoparlörlerinizden koruduğu için sisteminizde
bir subwoofer kullanıyorsanız önerilir.
Belirli bir noktanın üzerindeki frekansların
hoparlaörünüze ulaşmasına izin vermek için
seçin. Bir subwoofer'ı çalıştırmak için ön
veya arka kanalları birleştiriyorsanız önerilir.
Belirli bir noktanın üzerindeki frekansların
hoparlaörünüze ulaşmasına izin vermek için
seçin. Eğer sisteminizde bir subwoofer
kullanmıyorsanız önerilir.
Not: Club A5055 subwoofer kanalı için geçiş
modu sadece düşük geçişlidir.
Geçiş frekansını seçme
Dinleme tercihlerinize göre geçiş noktasını
seçin. Geçiş noktasını düşürmek için kadranları
sola, çaprazlama noktasını yükseltmek
için sağa çevirin. Koaksiyel hoparlörler ve
subwoofer için tam geçiş ayarları dinleme
tercihlerinize bağlıdır.
Subwoofer faz seçimi (sadece Club
A5055)
Hangi ayarın en temiz bas çıkışını sağladığını
belirlemek için
ileri ve geri değiştirin.
TR
Bas güçlendirme seçimi (sadece Club
A5055)
kontrolünü zevkinize göre saat
yönünde veya saat yönünün tersine ayarlayın.
ÖZELLIKLER
Club A754 Club A5055
Güç çıkışı @ 4 ohm 75 watt RMS x 4
50 watt RMS x 4,
320 watt x 1
Güç çıkışı @ 2 ohm 100 watt RMS x 4
75 watt RMS x 4,
500 watt x 1
Birleştirme modunda
güç tüketimi:
200 watt RMS x
2 at 4 ohm
150 watt RMS x
2 at 4 ohm
Frekans tepkisi: 10-40 K Hz
10-40 K Hz /
10-320 Hz
Geçiş Frekansı
32-320 Hz değişken,
12 dB/oktav
32-320 Hz değişken
yüksek ve düşük
geçiş (ön ve arka);
32-320 Hz düşük
geçiş (subwoofer);
12 dB/oktav
Hat seviyesi giriş
hassasiyeti
200 mVrms –
2,0 Vrms
200 mVrms – 2,0 Vrms
Yüksek seviye giriş
hassasiyeti
2,0 Vrms – 20 Vrms 2,0 Vrms – 20 Vrms
Sinyal-gürültü oranı >80 dB >80 dB
THD+N @ nominal
güç
<1% <1%
Sigorta değeri 30 A x 2 30 A x 3
Çalışma voltajı 9~16 V 9~16 V
Boyutlar (G x Y x D)
12-5/8" x 2-1/16" x
7-1/8" (320 mm x
51,3 mm x 180 mm)
14-3/16" x 2-1/16"
x 7-1/8" (360 mm x
51,3 mm x 180 mm)
Ağırlık 3.08 kg 3.98 kg
Tavsiye edilen kablo
kalınlığı
8 4
SORUN GİDERME
Ses yok ve GÜÇ GÖSTERGESİ kapalı.
• AKÜ+ ve/veya REM terminallerinde gerilim yok veya kötü ya da
topraklama bağlantısı yok. Amplifikatör terminallerinde VOM ile
gerilimleri kontrol edin.
Ses yok ve KORUMA GÖSTERGESİ 4 saniyede bir yanıp
sönüyor.
• Amplifikatör çıkışında DC voltajı. Amplifikatörün servise gitmesi
gerekebilir; servis bilgi için ekteki garanti kartına bakın.
Ses yok ve KORUMA ve GÜÇ GÖSTERGESİ yanıp sönüyor.
• AKÜ+ bağlantısında gerilim 9 V'tan az. Aracın şarj sistemini
kontrol edin.
Ses yok ve KORUMA GÖSTERGESİ açık.
• Amplifikatör aşırı ısınmış. Amplifikatörün soğutmasının montaj
yapılan konumunda bloke olmadığından emin olun. Ya da, AKÜ
+ bağlantısında gerilim 16 V (veya 8,5 V daha az) daha fazla
olabilir. Aracın şarj sistemini kontrol edin.
Amplifikatör sigortaları hep patlıyor
• Kablolar yanlış bağlanmış veya kısa devre var. Kablo
bağlantılarını kontrol edin.
Bozuk ses.
• Gain Düzgün Ayarlanmamış. Ayarları Kontrol edin. Kabloları
Kısa Devre veya Topraklama için Kontrol edin. Amplifikatör veya
Kaynak Ünitesi Arızalı olabilir.
Bozuk Ses ve KORUMA GÖSTERGESİ yanıp sönüyor.
• Hoparlörde veya kabloda kısa devre Kısa devre yapmış
hoparlör veya kabloyu bulmak için hoparlör uçlarını teker teker
çıkarın ve onarın.
Müzik dinamikleri ya da "vuruşları" eksik.
• Hoparlörler düzgün bir şekilde bağlanmamış. Hoparlör
bağlantıların doğru kutuplar olduğunu kontrol edin.
Motor açıkken— sistemde motor gürültüsü —mızıltı veya
tıklama var.
• Amplifikatör alternatör gürültüsünü alıyor. İlk olarak,
amplifikatördeki topraklama bağlantısını kontrol edin - gevşek
veya yanlış bir topraklama, gürültünün ana nedenlerinden biridir.
Gain'i kısın. RCA ses kablolarını güç hatlarından uzağa taşıyın.
Akü ve alternatör arasındaki güç hattına bir alternatör gürültü
filtresi takılması da gerekebilir.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Tüm hakları saklıdır.
JBL, Amerika Birleşik Devletleri ve/veya diğer ülkelerde tescilli olan HARMAN
International Industries, Incorporated şirketinin ticari markasıdır. Özellikler, teknik
özellikler ve görünüm, bildirim yapılmaksızın değiştirilebilir.
Усилители Club A754 и Club A5055
RU
ДОСТУП К РАЗЪЕМАМ И ПАНЕЛИ
УПРАВЛЕНИЯ
1. Подденьте и снимите декоративное покрытие.
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Сдвиньте крышку панели вниз.
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Снимите крышку панели.
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
УСТАНОВКА УСИЛИТЕЛЯ
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Примечание. Перед окончательной установкой усилителя
рекомендуется выполнить все проводные подключения.
КОМПЛЕКТ ПОСТАВКИ
RU
ВАЖНО: Перед началом установки отсоедините
отрицательную (–) клемму автомобильного аккумулятора.
• При работе с инструментами всегда носите защитные очки.
• Выберите для установки безопасное место, не подверженное
воздействию влаги. Проверьте зазоры с обеих сторон
выбранной монтажной поверхности. Убедитесь, что
шурупы или провода не проткнут тормозную магистраль,
топливопровод или электропроводку, а также что монтаж
проводов не будет мешать безопасной эксплуатации
автомобиля. При выполнении сверления или резки в области
установки будьте осторожны.
• Выберите местоположение с достаточной циркуляцией воздуха.
• Не монтируйте усилитель радиатором вниз, так как это будет
препятствовать охлаждению.
• Установите усилитель так, чтобы он не мог быть случайно
поврежден ногами сидящих позади пассажиров или
смещающимся грузом в багажнике.
ПОДКЛЮЧЕНИЕ ПИТАНИЯ И
ЗАЗЕМЛЕНИЯ
На усилителе:
+12V REM GND
Fuse holder, fuse
Chassis ground
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Bat-
18” (46cm)
Держатель
предохранителя,
предохранитель
Дистанционное включение выхода REM стереосистемы с
доработанной комплектацией
(используется только с входами для сигналов низкой мощности)
Заземление на шасси (–)
46 см (18 дюймов)
Батарея
На месте заземления:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Заводской болт
Кольцевая клемма
Заземляющий провод
Шайба звездчатого типа
Примечание. Удалите краску с
металла под кольцевой клеммой
ПОДКЛЮЧЕНИЕ ВХОДНОГО СИГНАЛА
Сигналы низкой мощности Club A754
L
FRONT REAR PRE OUT
R
From stereo
front low-level
From stereo
rear low-level
To optional
second amplier
low-level inputs
От передних выходных
разъемов для сигналов
низкой мощности
К дополнительному
второму усилителю
для сигналов низкой
мощности
От задних выходных разъемов
для сигналов низкой мощности
Примечание: при работе с сигналами низкой мощности с
помощью пульта дистанционного включения установите
переключатель
(РЕЖИМ ВКЛЮЧЕНИЯ)
в положение
(ДИСТАНЦИОННО), а переключатель
(УРОВЕНЬ ВХОДНОГО СИГНАЛА) в положение
(НИЗКИЙ).
Сигналы низкой мощности Club A5055
From stereo
front low-level
From stereo
rear low-level
From stereo
subwoofer low-level
L
FRONT REAR SUB
R
От передних выходных
разъемов для сигналов
низкой мощности
От задних выходных
разъемов для сигналов
низкой мощности
От выходных
разъемов сабвуфера
для сигналов низкой
мощности
Примечание:при работе с усилителем Club A5055 с сигналами
низкой мощности с помощью пульта дистанционного включения
установите переключатель
(РЕЖИМ
ВКЛЮЧЕНИЯ) в положение
(ПОСТ. ТОК), переключатель
(ВХОДНОЙ КАНАЛ) в положение (ВНЕШНИЙ), а
переключатель
(УРОВЕНЬ ВХОДНОГО СИГНАЛА)
в положение
(НИЗКИЙ).
Сигналы высокой мощности Club A754
To optional
second amplier
low-level inputs
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
Провода от переднего
стереодинамика
Ослабьте
винты
Закрутите
винты
Вставьте
провода
Провода от заднего
стереодинамика
К дополнительному
второму усилителю
для сигналов низкой
мощности
Примечание: при работе с сигналами высокой мощности с помощью
пульта дистанционного включения установите переключатель
(РЕЖИМ ВКЛЮЧЕНИЯ) в положение
(ПОСТ. ТОК), а переключатель
(УРОВЕНЬ ВХОДНОГО
СИГНАЛА) в положение
(ВЫСОКИЙ 1). Если не раздастся
звуковой сигнал, установите переключатель
(УРОВЕНЬ ВХОДНОГО СИГНАЛА) в положение
(ВЫСОКИЙ 2).
Сигналы высокой мощности Club A5055
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Провода от переднего
стереодинамика
Провода от заднего
стереодинамика
RU
Примечание:при работе с усилителем Club A5055 с сигналами
высокой мощности с помощью пульта дистанционного включения
установите переключатель
(РЕЖИМ
ВКЛЮЧЕНИЯ) в положение
(ПОСТ. ТОК), переключатель
(ВХОДНОЙ КАНАЛ) в положение (ВНУТРЕННИЙ), а
переключатель
(УРОВЕНЬ ВХОДНОГО СИГНАЛА)
в положение
(ВЫСОКИЙ 1). Если не раздастся звуковой
сигнал, установите переключатель
(УРОВЕНЬ
ВХОДНОГО СИГНАЛА) в положение
(ВЫСОКИЙ 2).
ПОДКЛЮЧЕНИЕ АУДИОВЫХОДА
4-канальный выходной сигнал Club A754 (4 Ом/2 Ом)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Правый передний
динамик
Левый передний динамик Левый задний динамик
Правый задний
динамик
3-канальный выходной сигнал Club A754 (спереди: 4 Ом/2 Ом;
сзади: 4 Ом)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Правый передний
динамик
Левый передний
динамик
Сабвуфер
2-канальный выходной сигнал Club A754 (4 Ом)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Сабвуфер
Сабвуфер
5-канальный выходной сигнал Club A5055 (4 Ом/2 Ом)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Правый передний
динамик
Правый задний
динамик
Левый передний
динамик
Левый задний динамик
Сабвуфер
ПОДКЛЮЧЕНИЕ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
УРОВНЕМ БАСА (ДОСТУПНО ТОЛЬКО
ДЛЯ CLUB A5055)
REMOTE
CONTROL
ПУЛЬТ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
НАСТРОЙКА УСИЛЕНИЯ, КРОССОВЕРОВ
И УСИЛЕНИЯ БАСОВ
Настройка усиления
1. Начните с установки регулятора
(УСИЛЕНИЕ) на минимальное значение,
а регулятора кроссовера на среднее
значение.
2. Для переднего и заднего каналов
выберите знакомую вам музыку. Для
канала сабвуфера на усилителе Club
A5055 выберите музыку с ощутимым
уровнем басов.
3.
Поверните регулятор громкости на
приемнике на уровень ¾ от общей мощности.
4. Поворачивайте регулятор
(УСИЛЕНИЕ) по часовой стрелке, при этом
внимательно прислушиваясь к качеству
воспроизведения басов. Если вы слышите
искажение, поверните регулятор
(УСИЛЕНИЕ) против часовой стрелки,
чтобы снизить усиление.
Выбор режима кроссовера
Вы можете выбрать понравившийся вам режим
кроссовера для передних и задних каналов.
Выберите
(ФИЛЬТР ВЕРХНИХ ЧАСТОТ)
для воспроизведения динамиками частот,
находящихся выше заданного вами уровня.
Рекомендуется, если вы используете сабвуфер
для вашей аудиосистемы. Данный режим
исключает воспроизведение низких частот при
работе полнодиапазонных динамиков.
Выберите
(ФИЛЬТР НИЖНИХ ЧАСТОТ)
для воспроизведения динамиками частот,
находящихся ниже заданного вами уровня.
Рекомендуется, если вы подключаете
передний или задний канал по мостовой
схеме для усиления мощности сабвуфера.
Выберите (ПОЛНЫЙ) для
воспроизведения динамиками звука на
всех частотах. Рекомендуется, если вы не
используете сабвуфер для вашей аудиосистемы.
Примечание. Режим кроссовера для канала
сабвуфера на усилителе Club A5055 пропускает
только частоты ниже пороговой частоты.
Выбор частоты кроссовера
Выберите точку кроссовера в соответствии с
предпочтениями слушателя. Поворачивайте
ручки регулировки влево для снижения точки
кроссовера и вправо для ее повышения.
Точные настройки кроссовера для
коаксиальных динамиков и сабвуферов
зависят от ваших предпочтений как слушателя.
RU
Выбор фазы сабвуфера (доступно только
для Club A5055)
Переводите переключатель
(ФАЗА)
вперед и назад, чтобы определить, какое
положение настройки обеспечивает самые
чистые басы.
Выбор усиления басов (доступно только
для Club A5055)
Поворачивайте регулятор
(УСИЛЕНИЕ БАСОВ) по часовой стрелке
или против часовой стрелки в соответствии с
личными предпочтениями.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Club A754 Club A5055
Выходная мощность
при 4 Ом
75 Вт ср. кв. x 4
50 Вт ср. кв. x 4,
320 Вт х 1
Выходная мощность
при 2 Ом
100 Вт ср. кв. x 4
75 Вт ср. кв. x 4,
500 Вт х 1
Выходная мощность
при подключении по
мостовой схеме
200 Вт ср. кв. х
2 канала под
нагрузкой 4 Ом
150 Вт ср. кв.
х 2 канала под
нагрузкой 4 Ом
Частотная
характеристика
10-40 кГц
10-40 кГц /
10-320 Гц
Уровни частоты
кроссовера
32-320 Гц
переменный,
12 дБ/ октава
32-320 Гц
переменный,
высокие и
низкие частоты
(передние и задние
динамики);
32-320 Гц
низкие частоты
(сабвуфер);
12 дБ/ октава
Чувствительность
входа линейного
уровня
200 мВ ср. кв. –
2,0 В ср. кв.
200 мВ ср. кв. –
2,0 В ср. кв.
Чувствительность
входа высокого уровня
2,0 В ср. кв. – 20 В
ср. кв.
2,0 В ср. кв. – 20 В
ср. кв.
Коэффициент «сигнал-
шум»
> 80 дБ > 80 дБ
Полн. коэфф.
гарм. искаж. + шум
на номинальной
мощности
< 1 % < 1 %
Номинальные
характеристики
предохранителя
30 А x 2 30 А x 3
Рабочее напряжение 9~16 В 9~16 В
Размеры (Ш х В х Г)
320 мм x 51,3 мм
x 180 мм (12 5/8
x 2 1/16 x 7 1/8
дюйма)
360 мм x 51,3 мм
x 180 мм (14 3/16
x 2 1/16 x 7 1/8
дюйма)
Вес 3,08 кг 3,98 кг
Рекомендованный
размер проводов
8 4
УСТРАНЕНИЕ НЕПОЛАДОК
Звука нет, и ИНДИКАТОР ПИТАНИЯ не горит.
• Отсутствует напряжение на выходах BATT+ и/или REM, либо
заземление плохое или отсутствует. Проверьте напряжение на
выходах усилителя с помощью вольтметра.
Звука нет, и ИНДИКАТОР ЗАЩИТЫ мигает каждые 4 секунды.
• Напряжение постоянного тока на выходе усилителя.
Усилителю может потребоваться обслуживание. См.
информацию по поводу сервисного обслуживания в
прилагаемом гарантийном талоне.
Звука нет, и ИНДИКАТОРЫ ЗАЩИТЫ и ПИТАНИЯ мигают.
• Напряжение на соединении BATT+ меньше 9 В. Проверьте
систему зарядки автомобиля.
Звука нет, и ИНДИКАТОР ПИТАНИЯ горит.
• Усилитель перегрелся. Убедитесь, что ничто не препятствует
охлаждению усилителя в месте установки. Либо напряжение
на соединении BATT+ может быть больше 16 В (или меньше
8,5 В). Проверьте систему зарядки автомобиля.
Предохранитель усилителя постоянно перегорает.
• Провода подсоединены неправильно, или произошло короткое
замыкание. Проверьте соединения проводов.
Искажение звука.
• Усиление настроено неправильно. Проверьте параметры
настройки. Проверьте провода на предмет коротких замыканий
или заземления. Возможна неисправность усилителя или
источника аудиосигнала.
Искажения звука, и мигает ИНДИКАТОР ЗАЩИТЫ.
• Короткое замыкание в динамике или проводе. Извлекайте
провода динамиков по одному, чтобы определить динамик или
провод с коротким замыканием. Обнаружив поврежденный
компонент, отремонтируйте его.
Музыке не хватает динамики или «мощи».
• Динамики подключены неправильно. Проверьте полярность
соединений динамиков.
Шум двигателя — фон или щелчки — в системе при
включенном двигателе.
• Усилитель «улавливает» шум генератора переменного тока.
Сначала проверьте соединение заземления на усилителе,
поскольку неплотное или неправильное заземление
является одной из основных причин шума в аудиосистеме.
Уменьшите усиление. Переместите аудио-кабели RCA
подальше от проводов питания. Для нейтрализации шума
от генератора переменного тока может также понадобиться
установить фильтр на линию питания между аккумулятором и
генератором переменного тока.
HARMAN International Induries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA (США)
www.jbl.com
© 2019 HARMAN International Induries, Incorporated. Все права защищены.
JBL является товарным знаком HARMAN International Induries,
Incorporated, зарегистрированным в США и/или других странах. Функции,
характеристики и внешний вид могут изменяться без предварительного
уведомления.
Club A754 和 Club A5055 放大器
ZH-CN
使用接口和控制面板
1. 撬开装饰件
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. 向下滑动面板盖
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. 取下面板盖
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
安装放大器
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
注意：建议您在永久安装放大器之前完成所有导线连接。
产品清单
Club A754
Club A5055
ZH-CN
重要提示：开始安装前，请先断开汽车的负极 (–) 电池端子连接。
• 使用工具时，应始终佩戴护目镜。
• 选择一个安全的安装位置，避免潮湿。确认并清空安装位置表
面的两侧空间。确保螺丝和电线不会刺穿制动管线、燃料管线
或任何线束，且布线不会对车辆的安全驾驶造成干扰。在安装
区域进行钻孔或切割时应小心谨慎。
• 选择具有足够空气流通的位置。
• 安装时请勿将散热器朝向下，以免干扰放大器冷却。
• 安装放大器时，请确保其不会被后座乘客踢碰，或因车尾箱内
物品晃动而被撞坏。
电源和接地接线
放大器：
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
保险丝座，保险丝
后装立体声 REM 输出的远程启动线
（在使用低电平输入信号时使用）
46cm
车体接地 (–)
电池
接地位置：
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
原厂螺栓
环形接头
接地线
星形垫圈
注意：请清理环形接
头下的油漆
输入信号接线
Club A754 低电平信号
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
自立体声前置低
电平输出
自立体声后置
低电平输出
至可选的辅助放
大器低电平输入
注意：使用低电平信号和远程导通线时，将 " "
开关转到 " "，然后将 " " 开关转到 " "。
Club A5055 低电平信号
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
自立体声前置低
电平输出
自立体声后置
低电平输出
自立体声低音炮低
电平输出
注意：使用 Club A5055 以及低电平信号和远程导通线时，将
" " 开关转到 " "，将 SUB " " 开关转到
" "，然后将 " " 开关转到 " "。
Club A754 高电平信号
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
拧松螺丝 插入线缆
拧紧螺丝
立体声前置
扬声器线
至可选的辅助放
大器低电平输入
立体声后置
扬声器线
注意：使用高电平信号时，将 " " 开关转到
" "，然后将 " " 开关转到 " "。如果没听到声
音，请将 " " 开关转到 " "。
Club A5055 高电平输入信号
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
立体声前置
扬声器线
立体声后置
扬声器线
注意：使用 Club A5055 和高电平信号时，将 " "
开关转到 " "，将 SUB " " 开关转到 " "，然后将
" " 开关转到 " " 。如果没听到声音，请将
" " 开关转到 " "。
ZH-CN
输出接线
Club A754 四声道输出 (4ohm/2ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
右前扬声器
右后扬声器
左前扬声器
左后扬声器
Club A754 三声道输出（前置：4ohm/2ohm；后置：4ohm）
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
右前扬声器
左前扬声器
Club A754 双声道输出 (4ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Club A5055 五声道输出 (4ohm/2ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
右前扬声器
右后扬声器
左前扬声器
左后扬声器
连接远程低音控制器（仅限 CLUB A5055）
REMOTE
CONTROL
遥控器
设置增益，分频和低音增强
设置增益
1. 首先将
控件设置为最小，然后将分
频控件旋转到中间位置。
2.
对于前后声道，请播放您熟悉的音乐。对于
Club A5055 的低音炮声道，请播放包含大
量低音内容的音乐。
3. 将接收器上的音量控件调到其总输出的 ¾。
4. 顺时针调整 控件，仔细聆听低音输
出。如果听到失真，请逆时针旋转
控件以降低增益。
选择分频模式
在前后声道上，您可以确定首选的分频模式。
选择
以只允许特定点以上的频率输出到
扬声器。如果您的音响系统中包含低音炮，则
建议使用此设置，因为它会使全频扬声器保持
较少的低音。
选择
以只允许特定点以下的频率输出到
扬声器。如果您要桥接前或后声道以支持低音
炮，则建议使用此设置。
选择
以允许所有频率输出到扬声器。
如果您的音响系统中没有使用低音炮，则建议
使用此设置。
注意：Club A5055 的低音炮声道的分频模式
仅为低通。
选择分频频率
选择适合聆听偏好的分频点。将旋钮拧向左边
可降低分频点，拧向右边可提高分频点。请根
据您的收听偏好调整同轴扬声器和低音炮的分
频设置。
选择低音炮相位（仅限 Club A5055）
来回切换
以确定可提供最清晰低音输
出的设置。
选择低音增强（仅限 Club A5055）
根据自身喜好，顺时针或逆时针调整 BASS-
BOOST 控件。
ZH-CN
规格
Club A754 Club A5055
功率输出 @ 4 ohms 75 W RMS x 4
50 W RMS x 4，
320W x 1
功率输出 @ 2 ohms 100 W RMS x 4
75 W RMS x 4，
500 W x 1
桥接模式下的功率
输出
200 W RMS x
2 @ 4 ohms
150 W RMS x
2 @ 4 ohms
频率响应 10-40K Hz
10-40K Hz /
10-320 Hz
分频频率
32-320 Hz 可变，
12 dB/倍频程
32-320 Hz 可变，
高通和低通（前置和
后置）；32-320 Hz
低通（低音炮）；
12 dB/倍频程
线路电平输入
灵敏度
200 mVrms –
2.0Vrms
200 mVrms –
2.0Vrms
高电平输入灵敏度 2.0 Vrms – 20 Vrms 2.0 Vrms – 20 Vrms
信噪比 > 80 dB > 80 dB
THD+N @ 额定功率 <1% <1%
保险丝额定电流 30 A x 2 30 A x 3
工作电压 9~16V 9~16V
尺寸
（宽 x 高 x 深）
320mm x 51.3mm x
180mm
360mm x 51.3mm x
180mm
重量
3.08 kg 3.98 kg
建议线规 8 4
故障排除
无音频且电源指示灯关闭。
• BATT+ 和/或 REM 端子没有电压，接地线损坏或未接地。使用
万用表检查放大器端子电压。
无音频且保护指示灯每 4 秒闪烁一次。
• 放大器输出直流电压故障。放大器可能需要维修；请参阅随附
保修卡以了解维修信息。
无音频且保护和电源指示灯闪烁。
• BATT+ 连接的电压小于 9V。检查汽车充电系统。
无音频且保护指示灯亮起。
• 放大器过热。确保放大器散热口未被安装位置阻挡。或者，
BATT+ 连接的电压可能大于 16V（或小于 8.5V）。检查汽车
充电系统。
放大器保险丝熔断。
• 线路连接不正确，或存在短路。检查线路连接。
音频失真。
• 增益未正确设置。检查设置。检查电缆是否短路或接地不准确。
放大器或源设备可能存在质量缺陷。
音频失真且保护指示灯闪烁。
• 扬声器或电线短路。一次移除一根扬声器引线，定位短路的扬
声器或电线并修理。
音乐声缺乏动态范围或“冲击力”。
• 扬声器未正确连接。检查扬声器连接的极性是否正确。
引擎启动时系统中存在引擎噪声，如嘎嘎声或咔哒声。
• 放大器正在拾起交流发电机噪声。首先，检查放大器的接地连
接，因为松散或错误的接地连接是引起噪声的主要原因之一。
调低增益。将 RCA 音频电缆从电源线处移开。此外，也可能
需要在电池和交流发电机之间的电源线上安装交流发电机噪声
滤波器。
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated。保留所有权利。
JBL 是 HARMAN International Industries, Incorporated 在美国和/或其他国家和
地区的注册商标。如性能、规格及外观等有更改，恕不另行通知。
Club A754 和 Club A5055 功放
ZH-TW
存取接口和控制面板
1.撬開裝飾件
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2.向下滑動面板蓋
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3.取下面板蓋
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
安裝功放
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
註：建議您先連接所有線纜，然後再永久安裝功放。
包裝盒內物品
Club A754
Club A5055
ZH-TW
重要事項：開始安裝之前，請先斷開汽車的負極 (–) 電池端子。
• 使用工具時，請始終佩戴護目鏡。
• 選擇一個遠離濕氣的安全安裝位置。檢查計劃的安裝表面兩側
的距離。請確保螺絲或電線不會刺穿制動管線、燃料管線或任
何線束，以及佈線不會干擾車輛的安全操控。在安裝區域鑽孔
或切割時請小心。
• 選擇提供良好空氣流通的位置。
• 安裝功放時，請勿將散熱槽正面朝下，因為這會干擾冷卻。
• 裝載功放時，請確保功放不會被後座乘客踢碰，或因車尾箱內
物品晃動而損壞。
電源和接地佈線
在功放處：
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
保險絲座，保險絲
遠端開啟至售後市場立體聲 REM
輸出（僅用於低電平訊號輸入）
18" (46cm)
底盤接地 (–)
電池
在接地位置：
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
原廠螺栓
環接件
接地線
星形墊圈
註：除去環接件下的
任何油漆
輸入訊號的接線
Club A754 低電平訊號
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
從立體聲前置
低電平輸出
從立體聲後置
低電平輸出
至可選次級功放
低電平輸入
註：當使用低電平訊號和遠端開啟導線時，請將「TURN-ON
MODE」開關設定為「 」，而將「 」開關設定
為「 」。
Club A5055 低電平訊號
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
從立體聲前置
低電平輸出
從立體聲後置
低電平輸出
從立體聲重低音
喇叭的低電平輸出
註：當使用 Club A5055 的低電平訊號和遠端開啟導線時，請將
「 」開關設定為「 」，將 SUB「 」
開關設定為「 」，並將「 」開關設定為「 」。
Club A754 高電平訊號
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
鬆開螺絲 插入電線
擰緊螺絲
立體聲前置
喇叭線
至可選次級功放
低電平輸入
立體聲後置
喇叭線
註：當使用高電平訊號時，請將「 」開關設定
為「 」，而將「 」開關設定為「 」。如果沒
有播放聲音，請將「 」開關變更為「 」。
Club A5055 高電平輸入訊號
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
立體聲前置
喇叭線
立體聲後置
喇叭線
註：當使用 Club A5055 的高電平訊號時，請將「TURN-ON
MODE」開關設定為「 」，將 SUB「 」開關設定為
「 」，並將「 」開關設定為「 」。如果沒有
播放聲音，請將「 」開關變更為「 」。
ZH-TW
輸出佈線
Club A754 4 聲道輸出（4 歐姆/2 歐姆）
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
右前方喇叭
右後方喇叭
左前方喇叭
左後方喇叭
Club A754 3 聲道輸出（前置：4 歐姆/2 歐姆；後置：4 歐姆）
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
右前方喇叭
左前方喇叭
Club A754 2 聲道輸出（4 歐姆）
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Club A5055 5 聲道輸出（4 歐姆/2 歐姆）
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
右前方喇叭
右後方喇叭
左前方喇叭
左後方喇叭
連接遠端低音控制器（僅適用於 CLUB A5055）
REMOTE
CONTROL
遙控器
設定增益、分頻及低音加強
設定增益
1. 首先將
控制鈕設為最小值，然後將
分頻控制鈕轉至中間值。
2. 對於前聲道和後聲道，請選擇您熟悉的音
樂。對於 Club A5055 上的重低音喇叭聲道，
請選擇包含大量低音內容的音樂。
3. 將接收器上的音量控制鈕調到其總輸出的
¾。
4. 順時針轉動 控制鈕，仔細聆聽低音
輸出。若您聽到了失真，則逆時針轉動
控制鈕以減少增益。
選擇分頻模式
在前聲道和後聲道上，您可以選擇首選的分頻
模式。
選擇
僅允許某點以上的頻率到達喇叭。
在系統中使用重低音喇叭時推薦使用，因為可
防止低通到達全音域喇叭。
選擇
僅允許某點以下的頻率到達喇叭。
在橋接前聲道或後聲道以便為重低音喇叭供電
時推薦使用。
選擇
允許所有頻率到達喇叭。在系統中
不使用重低音喇叭時推薦使用。
註：Club A5055 的重低音喇叭聲道的分頻模
式僅為低通。
選擇分頻頻率
選擇分頻點以適合聆聽喜好。向左旋轉撥盤
降低分頻點，向右旋轉提高分頻點。同軸喇叭
和重低音喇叭的確切分頻設定取決於您的聆聽
喜好。
選擇重低音喇叭相位（僅適用於 Club
A5055）
來回切換
，以決定哪個設定可提供最
清晰的低音輸出。
選擇低音加強（僅適用於 Club A5055）
根據您的品味，順時針或逆時針轉動 BASS-
BOOST 控制鈕。
ZH-TW
規格
Club A754 Club A5055
4 歐姆時的功率輸出 75 瓦 RMS x 4
50 瓦 RMS x 4，
320 瓦 x 1
2 歐姆時的功率輸出 100 瓦 RMS x 4
75 瓦 RMS x 4，
500 瓦 x 1
橋接模式下的功率
輸出
4 歐姆時 200 瓦
RMS x 2
4 歐姆時 150 瓦
RMS x 2
頻率回應 10-40K Hz
10-40K Hz /
10-320 Hz
分頻頻率：
32-320 Hz 可變，
12 dB/八度
32-320 Hz 可變高通
和低通（前和後）；
32-320 Hz 低通
（重低音喇叭）；
12 dB /八度
線路電平輸入靈敏度
200 mVrms –
2.0 Vrms
200 mVrms –
2.0 Vrms
高電平輸入靈敏度 2.0 Vrms – 20 Vrms 2.0 Vrms – 20 Vrms
雜訊比 >80 dB >80 dB
額定功率時的
THD+N
<1% <1%
保險絲額定電流 30 A x 2 30 A x 3
工作電壓 9~16V 9~16V
尺寸（寬 x 高 x 深）
12-5/8" x 2-1/16"
x 7-1/8" (320mm x
51.3mm x 180mm)
14-3/16" x 2-1/16"
x 7-1/8" (360mm x
51.3mm x 180mm)
重量
3.08 kg 3.98 kg
推薦電線線徑 8 4
疑難排解
無音訊並且電源指示燈關閉。
• BATT+ 和/或 REM 端子沒有電壓，或者接地連接出錯或缺失。
使用伏特/歐姆計 (VOM) 檢查功放端子的電壓。
無音訊並且保護指示燈每 4 秒閃爍一次。
• 功放輸出上的 DC 電壓。功放可能需要維修；請參閱隨附的保
固卡，瞭解維修資訊。
無音訊並且保護和電源指示燈閃爍。
• BATT+ 連接上的電壓低於 9V。檢查車輛的充電系統。
無音訊並且保護指示燈開啟。
• 功放過熱。確保安裝位置不會阻礙功放冷卻。或者 BATT+ 連
接上可能存在大於 16V（或小於 8.5V）的電壓。檢查車輛的
充電系統。
功放保險絲總是熔斷。
• 電線連接不正確或存在短路。檢查連線。
音訊失真。
• 增益設定不正確。檢查設定。檢查電線是否短路或接地。功放
或來源裝置可能存在缺陷。
音訊失真，保護指示燈閃爍。
• 喇叭內或電線短路。每次拔掉一條喇叭導線，找到短路的喇叭
或電線，並進行維修。
音樂缺乏動感或「衝擊力」。
• 喇叭連接不正確。檢查喇叭連接的極性是否正確。
引擎啟動時系統中發出雜訊（喀噠聲或高頻噪音）。
• 功放拾取交流發電機雜訊。首先，檢查功放上的接地連接 -
鬆動或不正確接地是產生雜訊的主要原因之一。調小增益。
讓 RCA 音訊纜線與電源線保持一定距離。也有必要在電池和
交流發電機之間的電源線上安裝交流發電機雜訊濾波器。
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated。保留一切權利。
JBL 是 HARMAN International Industries, Incorporated 在美國和/或其他國家/
地區註冊的商標。功能、規格和外觀如有變更，恕不另行通知。
Amplifier Club A754 dan Club A5055
ID
MENGAKSES KONEKTOR DAN PANEL
KONTROL
1. Cungkil potongan lis
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. Geser penutup panel ke bawah
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. Lepas penutup panel
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
MEMASANG AMPLIFIER
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
Catatan: Disarankan agar Anda membuat semua koneksi kabel
sebelum memasang amplifier secara permanen.
ISI KOTAK
Club A754
Club A5055
ID
PENTING: Lepaskan terminal aki negatif (–) kendaraan
sebelum memulai pemasangan.
• Selalu kenakan pelindung mata saat menggunakan peralatan
untuk memasang.
• Pilih lokasi pemasangan yang aman dan tidak lembap.
Pastikan ketersediaan ruang pada kedua sisi permukaan
pemasangan yang sudah direncanakan. Pastikan agar sekrup
atau kabel tidak akan menusuk jalur rem, saluran bahan
bakar, atau harness kabel, dan jalur kabel tersebut tidak akan
mengganggu keamanan dalam mengoperasikan kendaraan.
Berhati-hatilah saat melubangi atau memotong area dudukan.
• Pilih lokasi yang memberikan sirkulasi udara yang cukup.
• Jangan memasang amplifier dengan pembuang panas
menghadap ke arah bawah, karena akan mengganggu proses
pendinginan.
• Pasang amplifier pada posisi sehingga tidak akan rusak akibat
terinjak kaki para penumpang kursi belakang atau akibat keluar
masuknya barang bawaan di ruang bagasi.
SAMBUNGAN KABEL DAYA DAN GROUND
Pada amplifier:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
Rumah sekring,
sekring
Pengaktifan jarak jauh ke keluaran REM stereo
non-pabrikan (hanya digunakan dengan input
sinyal tingkat rendah)
18" (46 cm)
Ground sasis (–)
Aki
Pada lokasi ground:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
Baut Lubang Pabrikan Konektor Cincin
Kabel Ground
Cincin Bintang
Catatan: Hapus cat di
bawah konektor cincin
SAMBUNGAN KABEL SINYAL INPUT
Sinyal tingkat rendah Club A754
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
Dari output tingkat
rendah depan stereo
Dari output tingkat
rendah belakang stereo
Ke input tingkat
rendah amplifier
kedua opsional
Catatan: ketika menggunakan sinyal tingkat rendah dan kabel
nyalakan jarak jauh, atur sakelar " " ke " "
dan sakelar "
" ke " ".
Sinyal tingkat rendah Club A5055
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
Dari output tingkat
rendah depan stereo
Dari output tingkat
rendah belakang stereo
Dari output tingkat
rendah subwoofer
stereo
Catatan: ketika menggunakan sinyal tingkat rendah dan kabel
nyalakan jarak jauh dengan Club A5055, atur sakelar
" " ke " ", sakelar " " SUB ke " ",
dan sakelar " " ke " ".
Sinyal tingkat tinggi Club A754
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
Kendurkan
Sekrup
Masukkan
Kabel
Kencangkan
Sekrup
Kabel speaker
depan stereo
Ke input tingkat
rendah amplifier
kedua opsional
Kabel speaker
belakang stereo
Catatan: ketika menggunakan sinyal tingkat tinggi, atur sakelar
" " ke " " dan sakelar " " ke " ".
Jika tidak ada suara, ubah sakelar " " ke " ".
Sinyal input tingkat tinggi Club A5055
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
Kabel speaker
depan stereo
Kabel speaker
belakang stereo
Catatan: ketika menggunakan sinyal tingkat tinggi dengan Club
A5055, atur sakelar " " ke " ", sakelar " "
SUB ke " ", dan sakelar " " ke " ". Jika tidak
ada suara, ubah sakelar " " ke " ".
ID
SAMBUNGAN KABEL OUTPUT
Output 4 saluran Club A754 (4 ohm/2 ohm)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Speaker kanan
depan
Speaker kanan
belakang
Speaker kiri depan
Speaker kiri belakang
Output 3 saluran Club A754 (Depan: 4 ohm/2 ohm;
Belakang: 4 ohm)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
Speaker kanan
depan
Speaker kiri depan
Output 2 saluran Club A754 (4 ohm)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Output 5 saluran Club A5055 (4 ohm/2 ohm)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
Speaker kanan
depan
Speaker kanan
belakang
Speaker kiri depan
Speaker kiri
belakang
MENYAMBUNGKAN PENGONTROL BAS
JARAK JAUH (CLUB A5055 SAJA)
REMOTE
CONTROL
REMOTE
KONTROL
MENGATUR GAIN, CROSSOVER, DAN
PENINGKAT BAS
Mengatur gain
1. Mulai dengan mengatur kontrol
ke
minimum, dan putar kontrol crossover
hingga setengah putaran.
2. Untuk saluran depan dan belakang, pilih
musik yang Anda kenal dengan baik. Untuk
saluran subwoofer pada Club A5055, pilih
musik dengan konten bas yang cukup
kuat.
3. Putar kontrol volume pada penerima Anda
hingga ¾ dari output totalnya.
4. Putar kontrol searah jarum jam,
dengarkan output bass dengan cermat.
Jika ada distorsi, putar kontrol
berlawanan arah jarum jam untuk
mengurangi gain.
Memilih mode crossover
Di saluran depan dan belakang, Anda dapat
memilih mode crossover yang Anda sukai.
Pilih
untuk hanya mengizinkan frekuensi
di atas titik tertentu untuk mencapai
speaker Anda. Direkomendasikan jika Anda
menggunakan subwoofer dalam sistem Anda,
karena hal ini mempertahankan bas rendah
dari speaker jangkauan penuh Anda.
Pilih
untuk hanya mengizinkan frekuensi
di bawah titik tertentu untuk mencapai
speaker Anda. Direkomendasikan jika Anda
menjembatani saluran depan atau belakang
untuk memberi daya ke subwoofer.
Pilih
untuk mengizinkan semua
frekuensi mencapai speaker Anda.
Direkomendasikan jika Anda tidak
menggunakan subwoofer dalam sistem Anda.
Catatan: Mode crossover untuk saluran
subwoofer Club A5055 hanya lolos rendah.
Memilih frekuensi crossover
Pilih titik yang sesuai dengan selera
pendengaran. Putar knop ke kiri untuk
menurunkan titik crossover dan ke kanan
untuk menaikkan titik crossover. Pengaturan
crossover yang tepat untuk speaker dan
subwoofer koaksial bergantung pada selera
pendengaran Anda.
ID
Memilih fase subwoofer (Club A5055 saja)
Atur
ke belakang dan depan
untuk menentukan pengaturan mana yang
menghasilkan output bas paling jernih.
Memilih peningkat bas (Club A5055 saja)
Atur kontrol
searah atau
berlawanan arah jarum jam sesuai selera
Anda.
SPESIFIKASI
Club A754 Club A5055
Output daya @
4 ohm
75 watt RMS x 4
50 watt RMS x 4,
320 watt x 1
Output daya @
2 ohm
100 watt RMS x 4
75 watt RMS x 4,
500 watt x 1
Output daya dalam
mode dijembatani
200 watt RMS x
2 pada 4 ohm
150 watt RMS x
2 pada 4 ohm
Respons frekuensi 10-40 KHz
10-40 KHz /
10-320 Hz
Frekuensi crossover
32-320 Hz
bervariasi,
12 dB/ oktaf
32-320 Hz bervariasi
lolos tinggi dan lolos
rendah (depan dan
belakang);
32-320 Hz lolos
rendah (subwoofer);
12 dB/oktaf
Sensitivitas input
tingkat baris
200 mVrms –
2,0 Vrms
200 mVrms –
2,0 Vrms
Sensitivitas input
tingkat tinggi
2,0 Vrms – 20 Vrms 2,0 Vrms – 20 Vrms
Rasio sinyal-ke-
derau
>80 dB >80 dB
THD + N pada daya
terukur
<1% <1%
Peringkat sekring 30 A x 2 30 A x 3
Tegangan
pengoperasian
9~16 V 9~16 V
Dimensi (P x T x L)
12-5/8" x 2-1/16" x
7-1/8" (320 mm x
51,3 mm x 180 mm)
14-3/16" x 2-1/16"
x 7-1/8" (360 mm x
51,3 mm x 180 mm)
Berat 3.08 kg 3.98 kg
Ukuran kabel yang
direkomendasikan
8 4
PEMECAHAN MASALAH
Tidak ada suara yang keluar dan LAMPU INDIKATOR DAYA
tidak menyala.
• Tidak ada tegangan pada terminal BATT+ dan/atau REM, atau
ada koneksi yang jelek atau tidak ada koneksi ground. Cek
tegangan pada terminal amplifier dengan VOM.
Tidak ada suara yang keluar dan LAMPU INDIKATOR
PERLINDUNGAN berkedip setiap 4 detik.
• Tegangan DC pada output amplifier. Amplifier mungkin perlu
diservis; lihat kartu garansi untuk informasi servis.
Tidak ada suara yang keluar dan LAMPU INDIKATOR
PERLINDUNGAN serta LAMPU INDIKATOR DAYA berkedip.
• Tegangan kurang dari 9 V pada koneksi BATT+. Periksa sistem
pengisian daya kendaraan.
Tidak ada suara yang keluar dan LAMPU INDIKATOR
PERLINDUNGAN menyala.
• Amplifier terlalu panas. Pastikan komponen pendingin amplifier
tidak terblokir/tertutup di lokasi pemasangan. Atau, mungkin
terdapat tegangan yang lebih besar dari 16 V (atau kurang dari
8,5 V) pada koneksi BATT+. Periksa sistem pengisian daya
kendaraan.
Sekring amplifier cepat putus.
• Kabel tidak tersambung dengan benar atau terjadi hubungan
pendek. Periksa sambungan kabel.
Ada distorsi suara pada audio.
• Gain tidak diatur sebagaimana mestinya. Periksa pengaturan.
Pastikan tidak ada kondisi kabel atau ground yang
menyebabkan hubungan pendek. Amplifier atau unit sumber
mungkin rusak.
Ada distorsi suara pada audio dan LAMPU INDIKATOR
PERLINDUNGAN berkedip.
• Ada hubungan pendek pada speaker atau kabelnya.
Lepaskan kabel-kabel lead pada speaker satu per satu untuk
menemukan speaker atau kabel yang mengalami hubungan
pendek, lalu perbaiki.
Musik terdengar kurang dinamis atau kurang "menendang".
• Speaker tidak tersambung dengan benar. Pastikan pasangan
kutub pada sambungan speaker sudah benar.
Derau mesin—memeking atau ada suara klik-klik—di
sistem saat mesin menyala.
• Amplifier meneruskan derau alternator. Pertama-tama, cek
sambungan kabel ground pada amplifier – kabel ground yang
longgar atau tidak benar terpasang bisa menjadi salah satu
penyebab utama derau. Turunkan gain. Jauhkan kabel audio
RCA dari kabel daya. Anda mungkin perlu memasang filter
derau alternator di jalur daya antara aki dan alternator.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Semua hak dilindungi
undang-undang.
JBL adalah merek dagang milik HARMAN International Industries, Incorporated,
yang terdaftar di Amerika Serikat dan/atau negara-negara lainnya. Fitur,
spesifikasi, dan penampilan produk dapat berubah tanpa pemberitahuan.
Club A754およびClub A5055アンプ
JP
コネクタとコントロールパネルの使用
1.トリムピースを 取り外す
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2.パネルカバーを下にスライドさせる
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3.パネ ルカバーを取り外す
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
アンプの取り付 け
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
注：アンプを完全に取り付ける前に、全ての配線を接続することをお
勧 めします。
同梱品
Club A754
Club A5055
JP
重要：設置をする前に、自動車のバッテリーマイナス（–）端 子 を 外 し
てくだ さい 。
• 工具を使用する際は、必ず保護用の眼鏡類をかけてください。
• 湿気のない安全な場所に取り付けてください。取り付けを予定し
ている両側に隙間があることを確認してください。ねじやワイヤ
ーブレーキライン、燃料経路、または電機配線に穴をあけないこ
と。また、配線が車両の安全運転の妨げにならないことを確認し
てください。取付位置に穴を空けたり、またはカットする場合はご
注 意くだ さい 。
• 空気が十分に流れる位置を選択してください。
• 冷却の妨げになるため、放熱板が下を向いている状態でアンプ
を設 置しな いでくだ さい 。
• 後部座席からの人の足や、トランクの中の荷物が移動すること
によって損傷することがないようにアンプを設置してください。
電源とアース用配線
ア ン プ で の 配 線：
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
ヒューズホルダー、
ヒューズ
ア フタ ー マ ー ケット ス テ レ オ REM出力 へ のリモー
ト動作（ローレベル信号入力での使用のみ）
18イ ン チ（ 46cm）
シ ャ ー シ の ア ー ス（ –）
バッテリー
アース位置での配線：
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
工場出荷時のボルト
リングコ ネクタ
アース線
星 型ワッシャー
注：リ ン グ コ ネ ク タ の 下 の
塗装を全て取り除きます
入力信号用の配線
Club A754の低レベル信号
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
フロ ント 低 レ ベ ル
ステレオ出力から
リア低レベルステ
レオ出力から
オプ ション の セ カ
ンドアンプの 低レ
ベル入力へ
注：低レベル信号およびリモートの作動リード線を使用する場合は、
「
」を「 」 に 、「 」ス イ ッ チ を「 」
に 設 定 してくだ さ い 。
Club A5055の低レベル信号
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
フロ ント 低 レ ベ ル
ステレオ出力から
リア低レベルステ
レオ出力から
subwoofer低レベルス
テレオ出 力から
注：Club A5055で、低レベル信号とリモートの作動リード線を使用
す る 場 合 、「 」を「 」に 、SUBの「 」ス イ ッ
チ を「 」に 、そ し て「 」ス イ ッ チ を「 」に 設 定 し て く
ださい。
Club A754の高レベル信号
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
ネジを
緩める
ワイヤーを
差し込む
ネジを
締める
フロ ント のス テレ オ
スピーカーケーブル
オプ ション の セ カ
ンドアンプの 低レ
ベル入力へ
リアのステレオスピ
ーカー ケーブル
注：高レベル信号を使用する場合は、「 」ス イ ッ チ
を 「 」に 、そ し て「 」ス イ ッ チ を「 」に 設 定 し て く だ
さい。サウンドが再生されない場合は、「 」ス イ ッ チ を
「 」に 切 り 替 え て く だ さ い 。
Club A5055の高レベル入力信号
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
フロ ント のス テレ オ
スピーカーケーブル
リアのステレオスピ
ーカー ケーブル
JP
注：Club A5055で、高レベル信号を使用する場合、「TURN-ON
MODE」ス イ ッ チ を「 DC」に 、SUBの「 INPUT」ス イ ッ チ を「 INT」
に、そし
て「 」ス イ ッ チ を「 」に 設 定 してくだ さい 。サウンドが
再生されない場合は、「 」ス イ ッ チ を「 」に 切 り 替 え て く
ださい。
出力用配線
Club A754 4チ ャ ン ネ ル 出 力（ 4
Ω
/2
Ω
）
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
フロ ント右 ス ピ
ーカー
リア右 スピ
ーカー
フロ ント左 ス ピ
ーカー
リア左スピーカー
Club A754 3チ ャ ン ネ ル 出 力（ フ ロ ン ト ： 4
Ω
/2
Ω
。リ ア ： 4
Ω
）
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
フロ ント 右ス ピ
ーカー
フロント左スピーカー
Club A754 2チ ャ ン ネ ル 出 力（ 4
Ω
）
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Club A5055 5チ ャ ン ネ ル 出 力（ 4
Ω
/2
Ω
）
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
フロント右 ス ピ
ーカー
リア右ス ピ
ーカー
フロント左スピーカー
リア左スピーカー
リモートバスコントローラーの接続（CLUB
A5055のみ）
REMOTE
CONTROL
リモ ートコント ロ ー ル
ゲ イ ン 、ク ロ ス オ ー バ ー ネ ッ ト ワ ー ク 、バ ス ブ ー ス ト
の設定
ゲインの設 定
1. 最初に
コ ント ロ ー ル を 最 小 に セ ットし 、
クロスオーバーコントロールを中間まで回
します。
2. フロントとリアのチャンネル用に、なじみの
ある音楽を選択してください。Club A5055
のsubwooferチ ャ ン ネ ル 用 に は 、な る べ く 低
音を多く含む音楽を使います。
3. レ シ ー バ ー の ボリュームコ ントロ ー ル を 全
出力の4分の3の位 置 まで 回します。
4. バス出力を注意深く聴きながら、 コン
トロールを時計回りに回して調節します。歪
みが聞こえた場合は、 コ ント ロ ー ル を
反時計回りに回してゲインを減少させます。
クロスオーバーネットワークモードの選択
フロントおよびリアチャンネルで、お好みのクロ
ス オ ー バ ー ネ ット ワ ー クモ ード を 選 択 す る こ と
ができます。
を選択すると、特定のレベルを超える周
波 数 の み が ス ピ ー カ ー に 届くよう に す る こ と
が で き ま す 。フ ル レ ン ジ ス ピ ー カ ー か ら の 低 音
を保つことができるので、お持ちのシステムの
subwooferを使用している場合にお勧めです。
を選択すると、特定のレベルを下回る周波
数 の み が ス ピ ー カ ー に 届くよう に す る こ と が で
きます。subwooferの 電 源 を 入 れ て 、フ ロ ン ト 、ま
た は リア チャン ネ ル をブリッ ジ さ せ て い る 場 合
にお 勧 めです。
を選択すると、全レベルの周波数がスピー
カーに届くようにすることができます。システムで
subwooferを使用していない場合にお勧めです。
注：Club A5055のsubwooferチャンネル 向 け の
クロスオーバーネットワークモードは、ローパス
のみです。
JP
クロスオーバー周波数の選択
好 み に 合 わ せてクロ ス オ ー バ ー ポ イントを選 択
し て く だ さ い 。ク ロ ス オ ー バ ー ポ イ ン ト を 下 げ る
には 左にダイヤルを回し、上 げるには右にダイ
ヤルを回します。同軸スピーカーとsubwoofer
の正確なクロスオーバー設定は、好みによって
決まります。
subwooferの フ ェ ー ズ を 選 択（ Club A5055の
み）
を前後に切り替えて、どの設定が最も
明瞭なバス出力を得られるかを決定します。
バ ス ブ ー ス ト の 選 択（ Club A5055のみ）
お好みに合わせて、
コ ントロ ー
ルを時計回りまたは反時計回りで調節してくだ
さい。
仕様
Club A754 Club A5055
電源出力@4
Ω
75W RMSx4
50W RMSx4、
320Wx1
電源出力@2
Ω
100W RMSx4
75W RMSx4、
500Wx1
ブリッジモードでの電
源出力
4
Ω
で200W RMSx2 4
Ω
で150W RMSx2
周波数特性 10～40K Hz
10～40K Hz/
10～320Hz
クロスオーバー
周波数
32～320Hz 可変式、
12dB/octave
32～320Hz可変式ハ
イおよびローパス（フ
ロ ン ト お よ び リ ア ）、
32～320Hzローパス
（subwoofer）、
12dB/octave
ラインレベル入力音
圧レベル
200mVrms～
2.0Vrms
200mVrms～
2.0Vrms
ハイレベル入力音圧
レベル
2.0Vrms～20Vrms 2.0Vrms～20Vrms
S/N比： 80dBm超 80dBm超
THD+N@定格出力 1%未満 1%未満
ヒューズ定格 30Ax2 30Ax3
作動電圧 9～16V 9～16V
寸法(幅x高さx奥行)
12-5/8x2-
1/16x7-1/8インチ
（320mmx51.3mmx
180mm）
14-3/16x2-
1/16x7-1/8インチ
（360mmx51.3mmx
180mm）
重量
3.08kg 3.98kg
推奨のケーブル太さ 8 4
ハ ーマン･ インターナショナル ･イン
ダストリーズ株式会社（HARMAN
International Industries, Incorporated）
8500 バルボア・ブールバード、 ノースリッ
ジ 、カ リ フ ォ ル ニ ア 91329 米国
www.jbl.com
© 2019 HARMAN International Industries, Incorporated(ハーマン･インターナ シ
ョナル･インダストリーズ株式会社)。無断複写･転載を禁じます。
JBLは 、ハ ー マ ン インター ナ ショナル イン ダストリーズ 株式会社（HARMAN
International Industries, Incorporated）の、米国やその他の国々の登録商標です。
特徴、仕様および外観は、予告なしに変更されることがあります。
トラ ブル シュー ティン グ
音が聞こえず、パワーインジケーターがオフになっている
• BATT+および/またはREM端子に電圧がかかっていない、または
アース接続が不良か、接続していません。VOMでアンプ端子の電
圧 をチェックします。
音が聞こえず、プロテクト・インジケーターが4秒おきに点滅する
• アンプ 出 力 の DC電圧。アンプの点検が必要かもしれません。
点検情報については、同封の保証書をご覧ください。
音が聞こえず、プロテクトおよびパワーインジケーターが点滅する
• BATT+接続の電圧が9V未満。車の充電システムをチェックしてく
ださい。
音が聞こえず、プロテクトおよびパワーインジケーターがオンになっ
ている
• アンプがオーバーヒートしています。取付位置でアンプの冷却が
阻害されていないことをご確認ください。または、BATT+接続の
電圧が16Vを上 回っている (または8.5V未満)可能性があります。
車 の 充 電 シス テム をチェックしてくだ さい 。
アンプのヒューズが飛んだ場合
• 配線の接続が不適切か、ショートしています。配線の接続をチェッ
クしてくだ さい 。
音が歪む
• ゲインが適切に設定されていません。設定のチェック。ショートま
たはアース用のケーブルをチェックしてください。アンプまたはソ
ースユニットに欠陥がある可能性があります。
音が歪んでプロテクト・インジケーターが点滅する
• スピーカーまたはワイヤーのショート。ショートしたスピーカーま
たはワイヤーを見つけて修理するため、1本ずつスピーカーのリ
ード 線 を取 り外 してくだ さ い 。
音にダイナミックさ、または「パンチ」が欠けている
• スピーカーが適切に接続されていません。スピーカー接続が適
切 な 極 性 で 行 わ れていること をチェックしてくだ さい 。
エンジンがかかっていている場合のシステム内のエンジンノイズ（ビ
ー、またはカチカチ温）
• アンプがオルタネーターのノイズを拾っています。緩んだ、
または不適切なアースがノイズの主要因の一つなので、最初
にアンプのアース接続をチェックしてください。ゲインを絞
ってください。RCAオーディオケーブルを電源ケーブルから
離れたところに移動させてください。バッテリーとオルタネ
ーター間の電源ラインにオルタネーターノイズフィルターを
取り付ける必要がある場合もあります。
Club A754 및 Club A5055 앰프
KO
커넥터 및 제어 패널 접근
1. 테두리 부분을 들어 올립니다.
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
2. 패널 덮개를 아래로 밉니다.
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
B
OOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
3. 패널 덮개를 분리합니다.
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
앰프 장착
INPUT
LEVEL
X-OVER
FREQ FREQ
PHASE
320HZ
MAX
MIN
EXT
INT
32HZ
GAIN GAIN
X-OVER INPUT
FREQ
BASS
BOOST
GAIN
FRONT
REAR
SUB
HI2
MIN
HPF
LPF
320Hz
MAX
MIN
HPF
320Hz
32Hz
LPF
FULL
32Hz
FULL
MAX
0dB
12dB
0°
180°
DC
REM
HI1
LO
TURN-ON
MODE
A5055
참고: 앰프를 영구적으로 장착하기 전 모든 배선을 연결하는 것이
좋습니다.
구성품
Club A754
Club A5055
KO
중요: 설치하기 전에 차량 배터리 음극(-) 단자의 연결을
분리하십시오.
• 공구를 사용할 때는 반드시 눈 보호용 장비를 착용하십시오.
• 습기가 없는 안전한 장착 위치를 선택하십시오. 장착하려는 양쪽
표면의 간격을 확인합니다. 나사나 선이 브레이크 라인, 연료 라인
또는 와이어링 하니스를 뚫지 않는지, 선 배치가 차량의 안전한
작동을 방해하지 않는지 확인합니다. 장착 부위에 드릴 작업을
하거나 절단할 때는 주의하십시오.
• 공기가 충분히 순환되는 위치를 선택하십시오.
• 히트 싱크가 아래를 향하게 하여 앰프를 장착하지 마십시오.
앰프의 냉각을 방해하게 됩니다.
• 발이나 트렁크의 짐이 움직임에 따라 손상되지 않도록 앰프를
장착하십시오.
전원 및 접지 배선
앰프 측:
+12V REM GND
Fuse holder, fuse
Chassis ground (–)
Remote turn-on to
aftermarket stereo REM out
(used only with low-level signal inputs)
Battery
18” (46cm)
퓨즈 홀더, 퓨즈
원격 켜짐 전선 - 애프터마켓 스테레오 REM
출력(하위 레벨 신호 입력 시에만 사용)
46cm(18인치)
섀시 접지(-)
배터리
접지 위치 측:
Ring Connector
Ground Wire
Star Washer
Factory Bolt
Note: Remove any paint
below ring connector
공장 볼트 링 커넥터
접지 전선
별 모양 와셔
참고: 링 커넥터 아래의 도장 제거
입력 신호 배선
Club A754 하위 레벨 신호
L
FRONT REAR PRE OUT
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
To optional
second amplifier
low-level inputs
스테레오 전면 하위
레벨 출력부에서 시작
스테레오 후면 하위
레벨 출력부에서 시작
두 번째 앰프(옵션)
하위 레벨
입력부로 연결
참고: 하위 레벨 신호 및 원격 켜짐 리드선을 사용하려면
" " 스위치를 " "로 설정하고 " "
스위치를 " "로 설정하십시오.
Club A5055 하위 레벨 신호
L
FRONT REAR SUB
R
From stereo front
low-level outputs
From stereo rear
low-level outputs
From stereo subwoofer
low-level outputs
스테레오 전면 하위
레벨 출력부에서 시작
스테레오 후면 하위
레벨 출력부에서 시작
스테레오 서브우퍼
하위 레벨
출력부에서 시작
참고: 하위 레벨 신호 및 원격 켜짐 리드선을 Club A5055와 함께
사용하려면 " " 스위치를 " "로, SUB " "
스위치를 " "로, " " 스위치를 " "로 설정하십시오.
Club A754 상위 레벨 신호
Loosen
Screws
Insert
Wires
Tignten
Screws
L
FRONT REAR PRE OUT
R
Stereo front
speaker wires
Stereo rear
speaker wires
To optional
second amplifier
low-level inputs
나사 풀기 전선 삽입
나사 조이기
스테레오 전면
스피커 배선
두 번째 앰프(옵션)
하위 레벨
입력부로 연결
스테레오 후면
스피커 배선
참고: 상위 레벨 신호 사용하려면 " " 스위치를
" "로 설정하고 " " 스위치를 " "로 설정하십시오.
소리가 나지 않을 경우 " " 스위치를 " "로
변경하십시오.
Club A5055 상위 레벨 입력 신호
L
FRONT REAR SUB
R
Stereo front
speaker wires
Stereo rear
speaker wires
스테레오 전면
스피커 배선
스테레오 후면
스피커 배선
참고: 상위 레벨 신호를 Club A5055와 함께 사용하려면
" " 스위치를 " "로, SUB " " 스위치를
" "로, " " 스위치를 " "로 설정하십시오. 소리가
나지 않을 경우 " " 스위치를 " "로 변경하십시오.
KO
출력 배선
Club A754 4채널 출력(4
Ω
/2
Ω
)
FRONT
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
전면 우측 스피커
후면 우측
스피커
전면 좌측 스피커
후면 좌측 스피커
Club A754 3채널 출력(전면: 4
Ω
/2
Ω
, 후면: 4
Ω
)
Front right speaker
+ -
FRONT
L R
REAR
L R
Front left speaker
+
-
+
-
Subwoofer
전면 우측 스피커
전면 좌측 스피커
Club A754 2채널 출력(4
Ω
)
Subwoofer
+
-
+ -
FRONT
L R
REAR
L R
Subwoofer
Club A5055 5채널 출력(4
Ω
/2
Ω
)
FRONT
SUB
L R
REAR
L R
Front right speaker
+ -
Front left speaker
+
-
+-
+
-
Rear right
Rear left speaker
speaker
Subwoofer
+
-
전면 우측 스피커
후면 우측
스피커
전면 좌측 스피커
후면 좌측 스피커
원격 저음 컨트롤러 연결(CLUB A5055만 해당)
REMOTE
CONTROL
리모콘
게인, 크로스오버 및 저음 부스트 설정
게인 설정
1.
컨트롤을 최소로 설정하고 크로스오버
제어가 중간을 향하도록 한 상태에서
시작하십시오.
2. 전면 및 후면 채널의 경우 즐겨 듣는 음악을
선택하십시오. Club A5055 서브우퍼 채널의
경우 강한 저음이 있는 음악을 선택하십시오.
3. 총 출력의 3/4 수준으로 리시버의 볼륨
제어를 켜십시오.
4. 저음 출력을 주의 깊게 들으면서
컨트롤을 시계 방향으로 조정합니다. 왜곡이
들리면 컨트롤을 시계 반대 방향으로
돌려 낮추십시오.
크로스오버 모드 선택
전면/후면 채널에서 선호하는 크로스오버 모드를
선택할 수 있습니다.
특정 지점을 초과하는 주파수만 스피커에
도달할 수 있도록 하려면
를 선택하십시오.
시스템에서 서브우퍼를 사용하여 풀레인지
스피커에서 낮은 저음을 유지할 경우 사용할 것을
권장합니다.
특정 지점 미만의 주파수만 스피커에 도달할 수
있도록 하려면
를 선택하십시오. 서브우퍼에
전원을 공급하기 위해 전면 또는 후면 채널을
연결하는 경우에 사용할 것을 권장합니다.
모든 주파수가 스피커에 도달할 수 있도록 하려면
를 선택하십시오. 시스템에서 서브우퍼를
사용하지 않는 경우에 사용할 것을 권장합니다.
참고: Club A5055 서브우퍼 채널의 크로스오버
모드는 저음 통과 전용입니다.
크로스오버 주파수 선택
청취자의 취향에 맞게 크로스오버 지점을
선택하십시오. 다이얼을 왼쪽으로 돌리면
크로스오버 지점을 낮추고 오른쪽으로 돌리면
크로스오버 지점을 높입니다. 동축 스피커와
서브우퍼의 정확한 크로스오버 설정은 청취자의
취향에 따라 다릅니다.
KO
서브우퍼 위상 선택(Club A5055만 해당)
스위치를 앞뒤로 전환해 저음 출력이
가장 깨끗한 설정을 선택하십시오.
저음 부스트 선택(Club A5055만 해당)
사용자의 취향에 맞춰
제어를
시계 또는 반시계 방향으로 조정합니다.
사양
Club A754 Club A5055
4
Ω
에서 전원 출력 75W RMS x 4
50W RMS x 4,
320W x 1
2
Ω
에서 전원 출력 100W RMS x 4
75W RMS x 4,
500W x 1
브리지 방식 모드의
전원 출력
200W RMS x 2(4
Ω
) 150W RMS x 2(4
Ω
)
주파수 응답 10~40kHz
10~40kHz/
10~320Hz
크로스오버 주파수
32~320Hz 가변,
12dB/옥타브
32~320Hz 가변
고음/저음 통과(전면/
후면), 32~320Hz
저음 통과(서브우퍼),
12dB/옥타브
라인 레벨 입력
민감도
200mVrms~2.0Vrms 200mVrms~2.0Vrms
상위 레벨 입력
민감도
2.0Vrms~20Vrms 2.0Vrms~20Vrms
신호 대 잡음비 >80dB >80dB
정격 출력에서
THD+N
<1% <1%
퓨즈 정격 30A x 2 30A x 3
작동 전압 9V~16V 9V~16V
치수
(너비 x 높이 x 깊이)
320mm x 51.3mm
x 180mm (12-5/8" x
2-1/16" x 7-1/8")
360mm x 51.3mm x
180mm (14-3/16" x
2-1/16" x 7-1/8")
중량
3.08kg 3.98kg
권장하는 전선 게이지 8 4
문제 해결
오디오가 나오지 않고 전원 표시등이 꺼져 있습니다.
• BATT+ 및/또는 REM 단자에 전압이 없거나 접지 연결이
불량하거나 없습니다. VOM으로 앰프 단자의 전압을
점검하십시오.
오디오가 나오지 않고 보호 표시등이 4초마다 깜박입니다.
• 앰프 출력의 DC 전압. 앰프를 점검해야 할 수 있습니다. 서비스
정보는 동봉된 보증서를 참조하십시오.
오디오가 나오지 않고 보호, 전원 표시등이 깜박입니다.
• BATT+ 연결 전압이 9V 미만입니다. 차량 충전 시스템을
점검하십시오.
오디오가 나오지 않고 보호 표시등이 켜져 있습니다.
• 앰프가 과열되었습니다. 앰프 장착 위치에서 냉각 차단 여부를
확인하십시오. 또는 BATT+ 연결 전압이 16V를 초과했거나 8.5V
미만일 수 있습니다. 차량 충전 시스템을 점검하십시오.
앰프 퓨즈가 계속 나갑니다.
• 배선이 잘못 연결되었거나 합선되었습니다. 배선 연결을
점검하십시오.
오디오 왜곡.
• 게인이 제대로 설정되지 않았습니다. 설정을 점검하십시오. 전선의
합선이나 접지를 점검하십시오. 앰프나 소스 장치에 결함이 있을
수 있습니다.
오디오가 왜곡되고 보호 표시등이 깜박입니다.
• 스피커나 전선의 합선. 합선이 발생한 스피커나 전선을 찾기
위해
스피커 리드를 한 번에 하나씩 분리한 다음, 수리하십시오.
음악에 역동성이나 "타격감"이 부족합니다.
• 스피커가 제대로 연결되지 않았습니다. 적절한 극성으로 스피커가
연결되었는지 점검하십시오.
엔진을 켰을 때 시스템에 끼익끽하거나 딸깍하는 엔진 소음이
있습니다.
• 앰프가 교류 발전기 소음을 수신하고 있습니다. 먼저 느슨하거나
부적절한 접지는 소음의 주 원인 중 하나이므로 앰프의 접지
연결을 점검하십시오. 게인을 끕니다. RCA 오디오 케이블을
전선에서 멀리 옮기십시오. 필요 시 배터리와 교류 발전기 사이의
전선에 교류 발전기 소음 필터를 설치하십시오.
HARMAN International Industries,
Incorporated 8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. All rights reserved.
JBL은 미국 및 기타 국가에 등록된 HARMAN International Industries,
Incorporated의 상표입니다. 기능, 사양 및 외관은 예고 없이 변경될 수 있습니다.
哈曼产品保修卡
机身编号
产品保修期：
JBL/INFINITY汽车音响产品提供一年的保修期，自消费者在本公司授权经销商、授权安装点购买之日（即，购买发票所述的日期）起算。
保修范围：
产品在上述保修期内出现故障，且经本公司授权经销商、授权安装点或授权维修站工程师检测确认属于正常使用情况下，由于制造过程或零件损坏/失灵所导
致的故障，本公司将为您提供免费修理及零件更换。
下列情形不属于保修范围
包括但不仅限于未按产品使用说明书要求使用（包括但不限于非汽车12V直流电源环境使用）、维护、保管而造成损坏的；经本公司授权维修者以外人员拆动、
改装造成损坏的；因不可抗力（如自然灾害、虫害、雷击、等）造成损坏的；非本公司产生的运输邮寄、压烂、液体浸入、外观损坏、磨损老化等人为原因造成损坏的；
已超过保修期；无保修卡及有效的购买发票，或购买发票与保修卡不符，或购买发票被涂改或无法辨认均不提供保修服务，但本公司及本公司授权维修站可按
相关规定实行收费维修。
保修服务仅在中华人民共和国大陆地区有效。
由于汽车音响产品的安装属性，产品发生故障后，消费者必须先联系本产品最初的授权安装点检查并排除非产品质量原因导致的故障。无论是产品质量原因
还是非质量原因导致的所有故障，均应由授权安装点负责：拆卸故障产品、送交授权维修站、装回产品的工作。
本公司不负责任何由于汽车音响产品损坏或故障而直接或间接招致的其他损失。
哈曼（中国）投资有限公司
公司地址：上海市黄浦区南京西路288号3004室
中国大陆地区客服热线：400 630 6678
产品型号：
销售（安装调试）日期：
20
年 月 日 发票号码： （销售者印章）
用户姓名： 联系电话：
地 址（ 邮 编 ）：
重要提示：根据国家“三包”规定，您必须完整填写本凭证并与购买发票原件同时出示方可享受相关售后服务。为了保护您的权益，请您购买产品时索取合法有效的发
货票并请经销商在本凭证盖具包括名称、地址、电话等信息的印章。本凭证内容与商品实物标识不符或者涂改的将不提供售后服务，请务必妥善保管。请您核对产品
机身编号，编号缺失、涂改或经查询非本公司授权经销商渠道销售产品均不提供售后服务。更多信息请您阅读下面的产品保修条例。
CA_JBL_Club A754 and A5055_QSG_CR_V9
