USE AND CARE GUIDE
62 IN. CELENE II
INDOOR/COVERED OUTDOOR CEILING FAN
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
9 a.m. - 7 p.m., EST, Monday - Friday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Model #YG908J-MBK+V8
YG908J-MWH
YG908J-MWH+WWO
YG908J-CB
YG908J-MBK
YG908J-BN
Item #1010461019
1010461020
1010461022
1010461023
1010461024
1010461743
Scan the QR code for a step-by-step installation video.
2
Table of Contents
READ AND SAVE THESE INSTRUCTIONS
Safety Information
Table of Contents ..................................
Safety Information .................................
Warranty .........................................
Pre-installation ....................................
Installation .......................................
Assembly ........................................
Operation ........................................
Care and Cleaning .................................
Troubleshooting ...................................
2
2
3
3
6
7
13
17
18
To reduce the risk of electric shock, ensure electricity has been
turned off at the circuit breaker or fuse box before beginning.
All wiring must be in accordance with the National Electrical
Code “ANSI/NFPA 70” and local electrical codes. Electrical
installation should be performed by a qualied licensed
electrician.
The outlet box and support structure must be securely mounted
and capable of reliably supporting a minimum of 35 lb (15.9 kg)
or less. Use only UL-Listed outlet boxes marked “FOR FAN
SUPPORT.”
The fan must be mounted with a minimum of 7 ft (2.1 m)
clearance from the trailing edge of the blades to the oor.
Avoid placing objects in the path of the blades.
To avoid personal injury or damage to the fan and other items,
be cautious when working around or cleaning the fan.
Do not use water or detergents when cleaning the fan or fan
blades. A dry dust cloth or lightly dampened cloth will be
suitable for most cleaning.
After making electrical connections, spliced conductors should
be turned upward and pushed carefully up into the outlet box.
The wires should be spread apart with the grounded conductor
and the equipment-grounding conductor on one side of the
outlet box and ungrounded conductor on the other side of the
outlet box.
All set screws must be checked and retightened where
necessary before installation.
Suitable for use with solid-state speed control (RH787NRZB300
only).
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
The following responsible party designated in FCC §2.909 is
responsible for this declaration:
Model Number: YG908J-BN, YG908J-CB, YG908J-MBK,
YG908J-MBK+V8, YG908J-MWH,
YG908J-MWH+WWO
Company Name: TAL INTERNATIONAL CORPORATION
Company Address: 2919 E. Philadelphia St., Ontario, CA 91761, U.S.A.
Telephone Number: (909) 923-2888 Fax: (909) 923-8337
WARNING: To reduce the risk of electric shock, this fan
must be installed with an isolating wall control/switch.
WARNING: To reduce the risk of personal injury, do not
bend the blade arms (also referred to as anges), when
installing the brackets, balancing the blades or cleaning the
fan.
WARNING: Do not insert foreign objects between rotating
fan blades.
WARNING: To reduce the risk of re, electric shock or
personal injury, mount the fan to the outlet box marked
acceptable for fan support with the screws provided with the
outlet box.
CAUTION: To reduce the risk of personal injury, use only
the screws provided with the outlet box.
NOTE: Suitable for use in damp locations.
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
Warranty
The manufacturer warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the
factory for a period of lifetime after the date of purchase by the original purchaser. The manufacturer warrants the light kit (excluding any
glass), to be free from defects in workmanship and material present at time of shipment from the factory for a period of ve years after
the date of purchase by the original purchaser. The manufacturer also warrants that all other fan parts, excluding any glass or acrylic
blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the
date of purchase by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or
superior model if the product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All
costs of removing and reinstalling the product are your responsibility. Damage to any part such as by accident, misuse, improper
installation or by afxing any accessories, is not covered by this warranty. Because of varying climatic conditions this warranty does not
cover any changes in brass nish, including rusting, pitting, corroding, tarnishing or peeling. Brass nishes of this type give the longest
useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered a
defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. We hereby
disclaim any and all warranties, including but not limited to those of merchantability and tness for a particular purpose to the extent
permitted by law. The duration of any implied warranty which cannot be disclaimed is limited to the time period as specied in the
express warranty. Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to
you. The retailer shall not be liable for incidental, consequential, or special damages arising out of or in connection with product use or
performance except as may otherwise be accorded by law. Some states do not allow the exclusion of incidental or consequential
damages, so the above exclusion or limitation may not apply to you. This warranty gives specic legal rights, and you may also have other
rights which vary from state to state. This warranty supersedes all prior warranties. Shipping costs for any return of product as part of a
claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HOMEDEPOT.COM/HOMEDECORATORS
Pre-InstallationPre-Installation

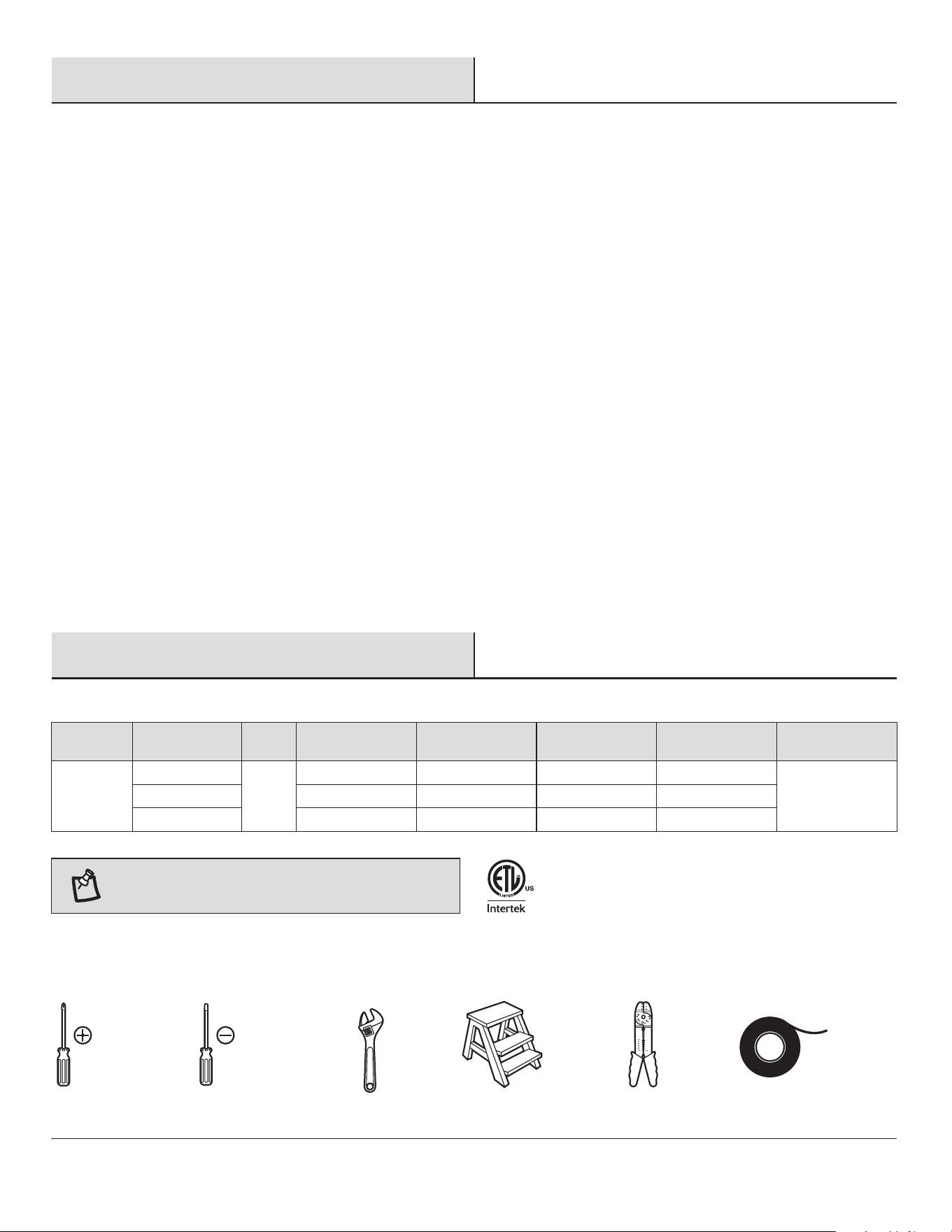

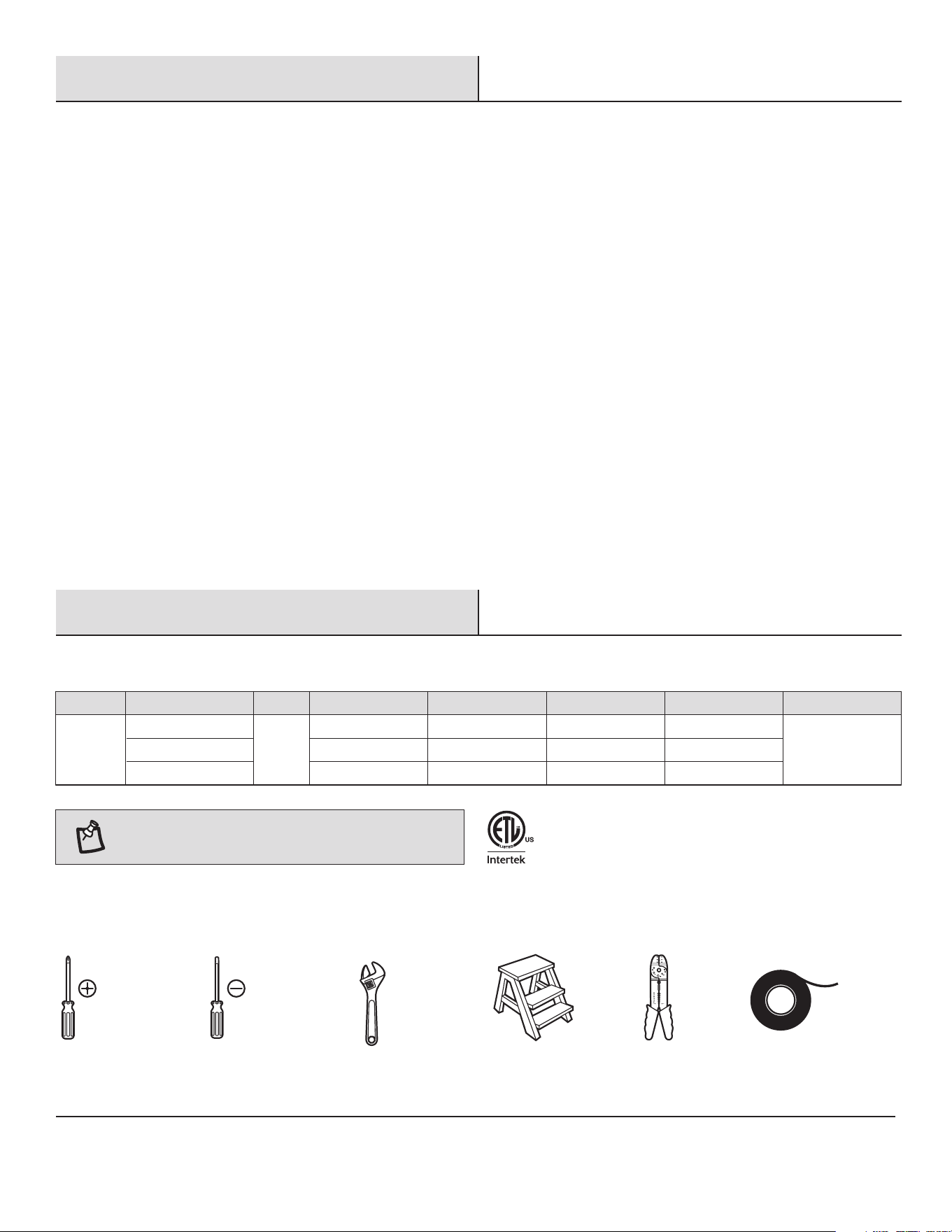

NOTE: These are approximate measures. They do not
include amps and wattage used by the light kit.
SPECIFICATIONS
62 in.
Low
(Speed 1)
Medium (Speed 5)
High (Speed 9)
120
Fan size Watts RPM CFMSpeed Volts Amps N.W.
0.053
0.30
0.68
4.00
19.15
43.07
44
82
120
2816
5087
7314
TOOLS REQUIRED
Phillips
screwdriver
Flat blade
screwdriver
Step
ladder
Wire
stripper
Electrical
tape
Adjustable
wrench
3
9.60 kgs
(21.12 lbs.)
Pre-Installation (continued)

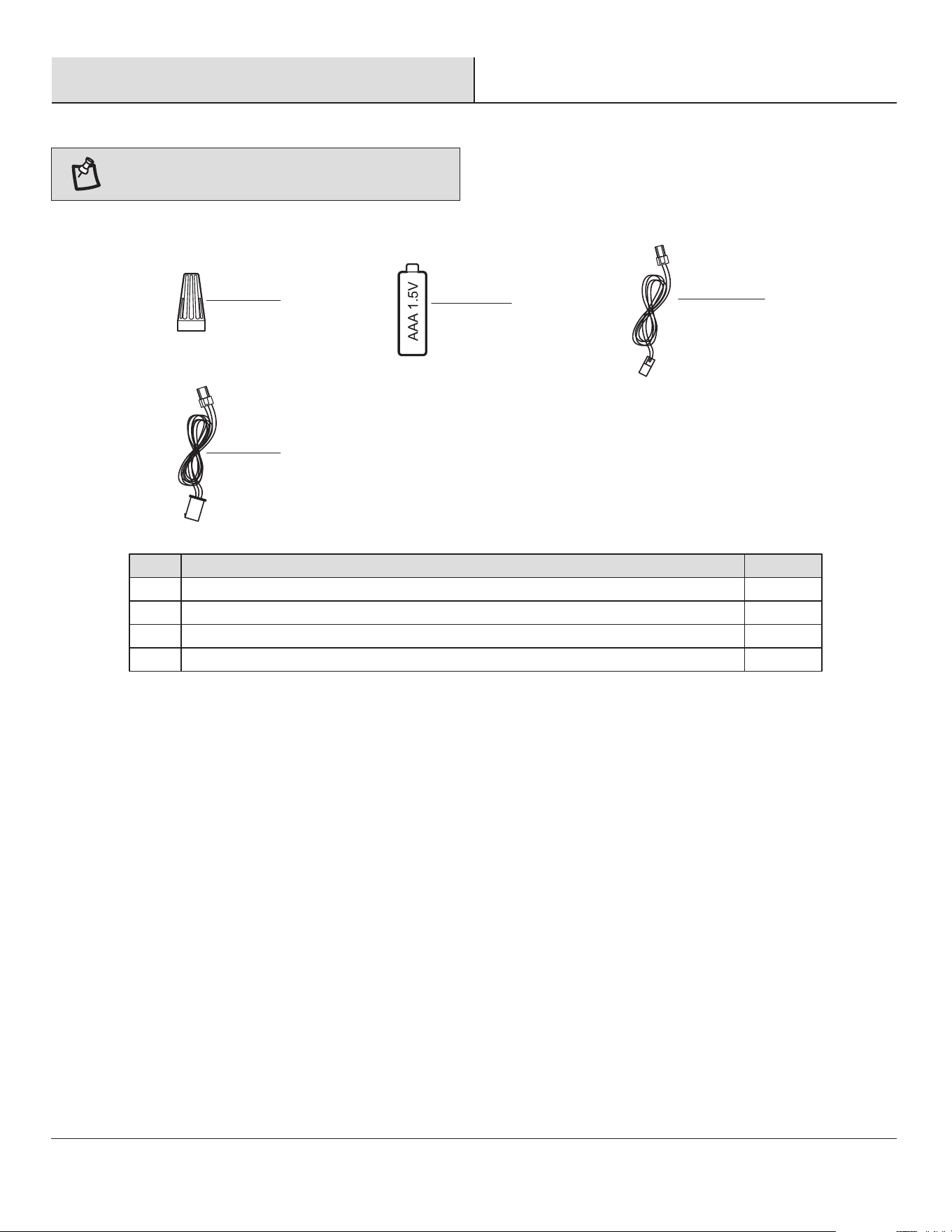

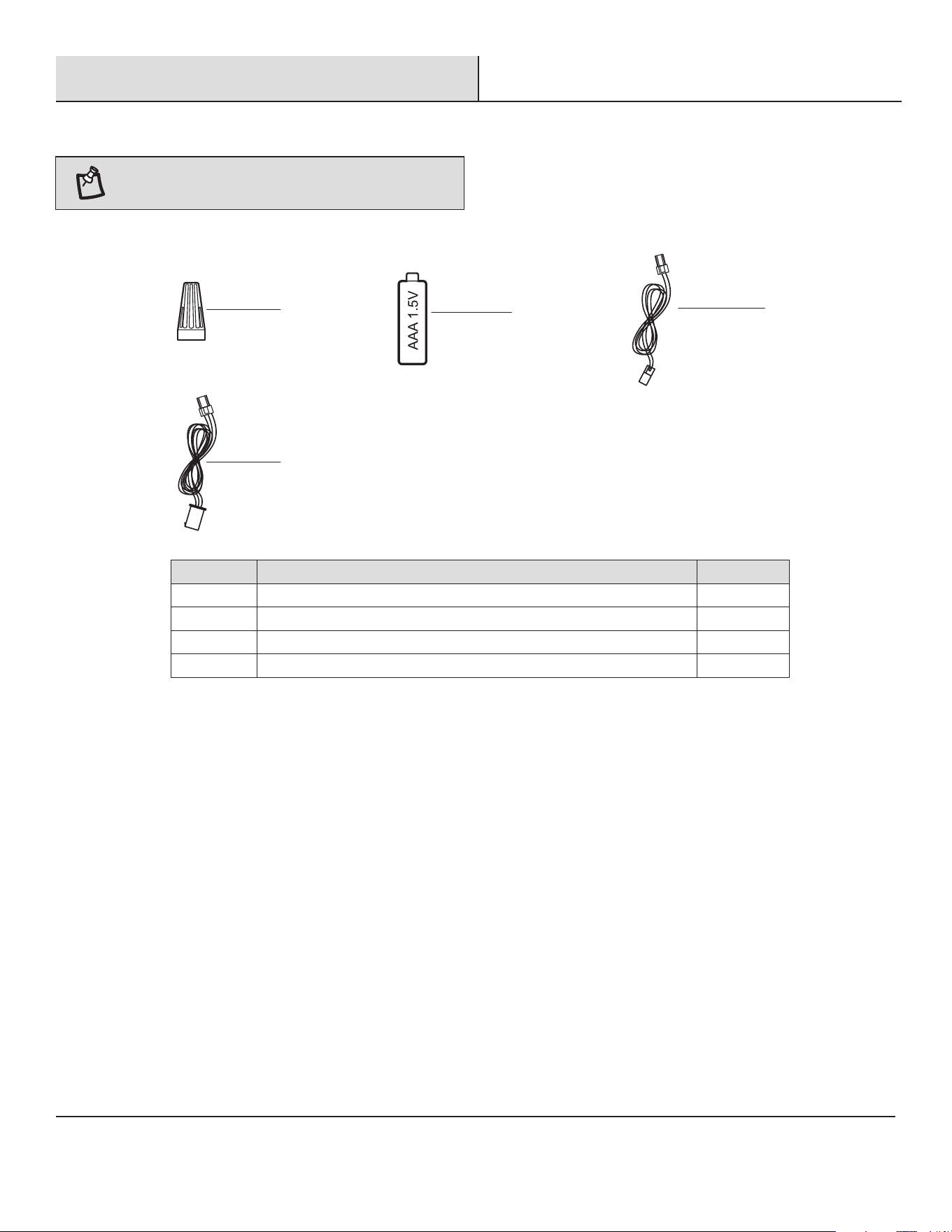

HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA
BB
CC
DD
Plastic wire nut
1.5V AAA battery
2-pin extension cord (only for use when installing longer downrod)
3-pin extension cord (only for use when installing longer downrod)
Part Description
3
2
1
1
Quantity
CC
AA
DD
BB
4
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
Pre-Installation (continued)

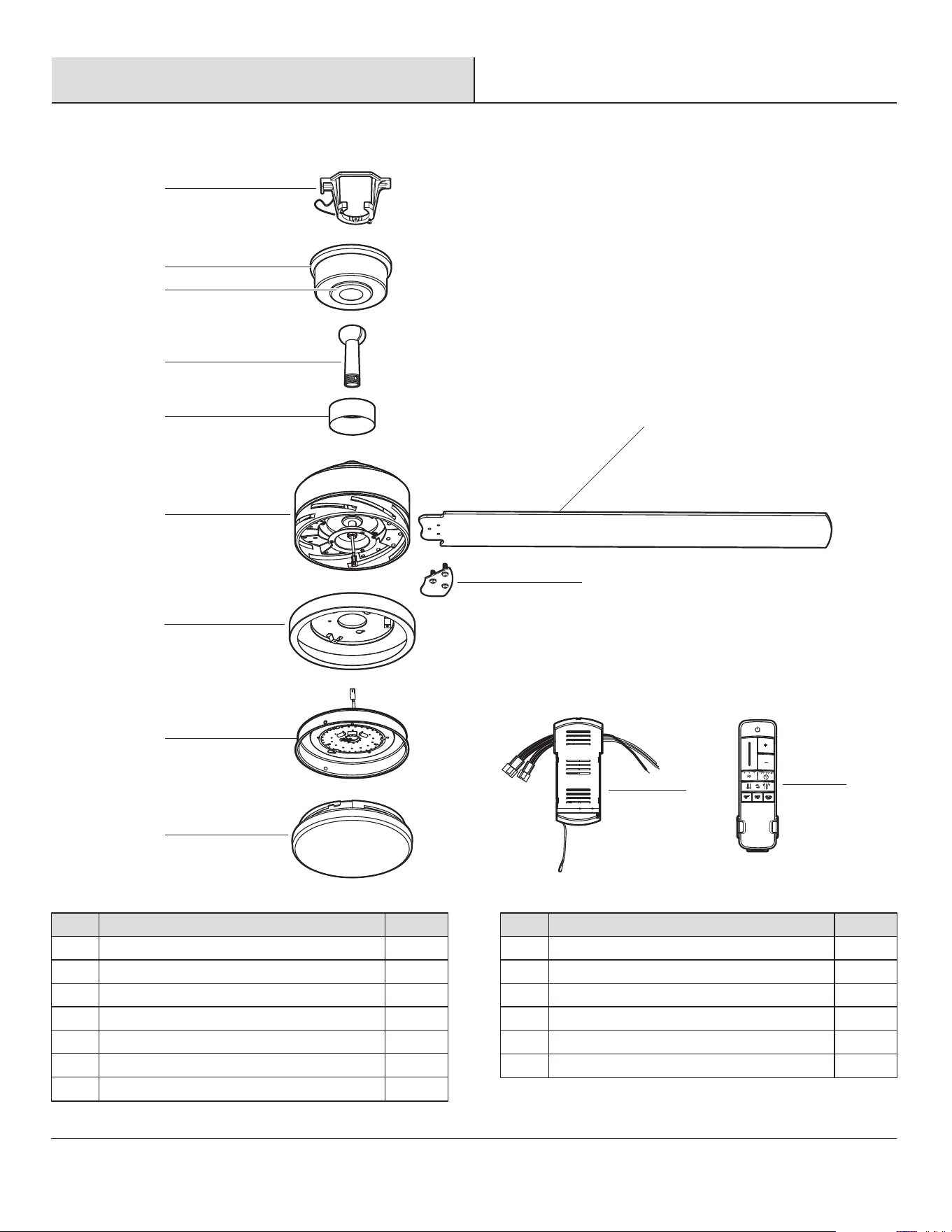

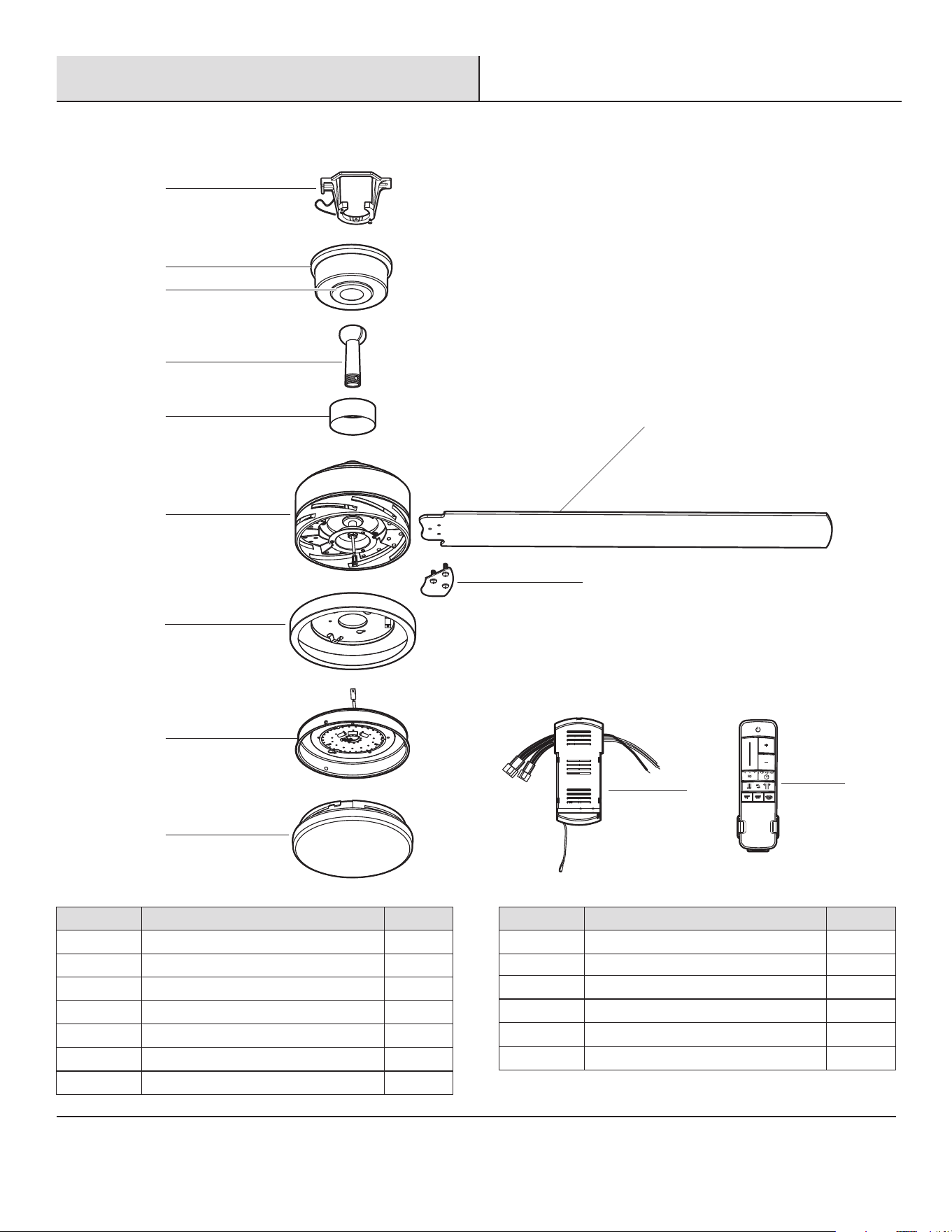

PACKAGE CONTENTS
Part
H
I
J
K
L
M
Description
Light kit mounting plate
20 watt LED light kit
Plastic shade
Receiver
Remote control
Blade support plate
Quantity
8
1
1
1
1
1
Part
A
B
C
D
E
F
G
Quantity
1
1
1
1
1
1
8
Description
Mounting bracket (preassembled)
Canopy
Canopy bottom cover (preassembled)
Hanger ball/downrod assembly
Coupling cover
Fan motor assembly
Blade
A
D
E
F
G
H
I
J
K
M
B
C
L
5
6

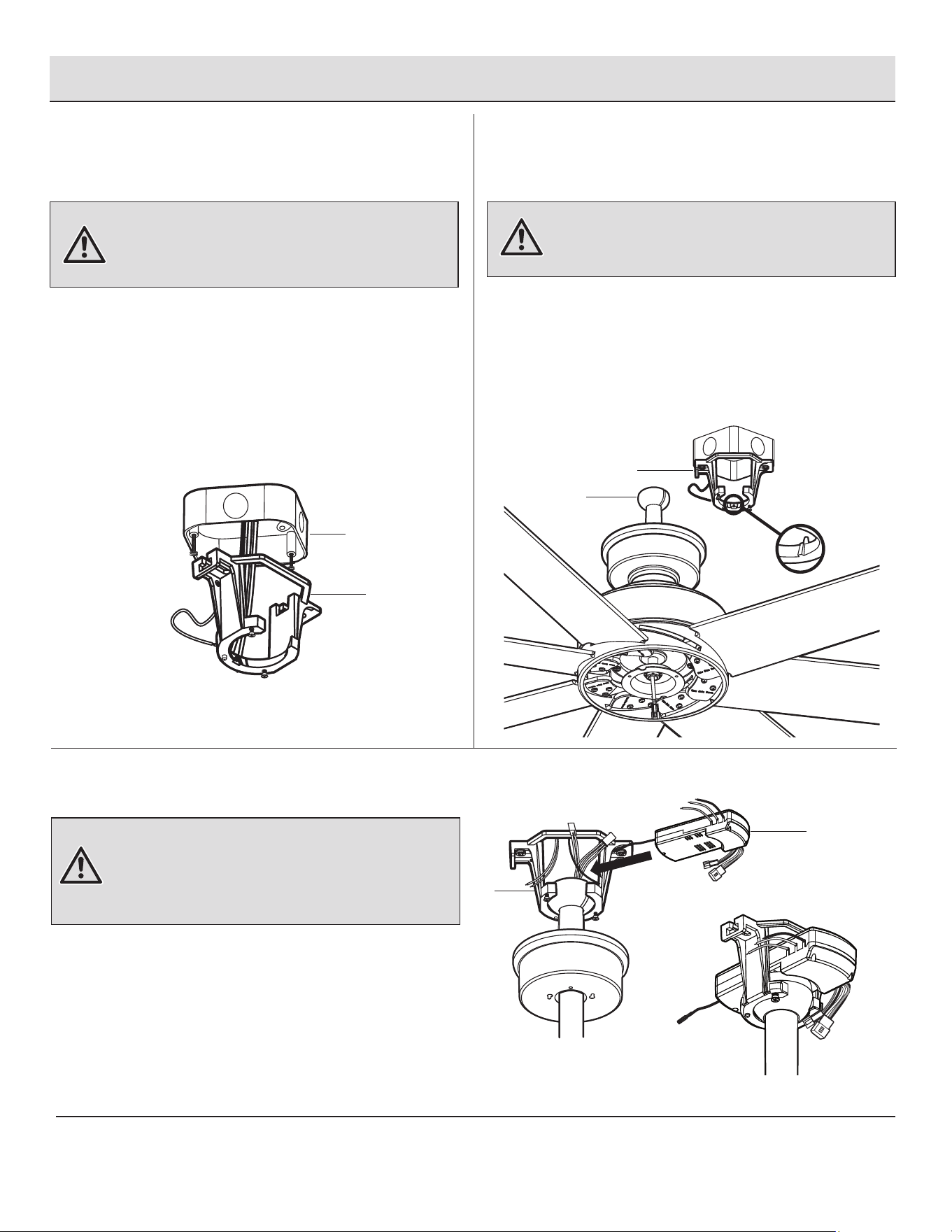

To hang your fan where there is an existing xture but no ceiling
joist, you may need an installation hanger bar (not included) as
shown above.
Outlet Box
Hanger Bar

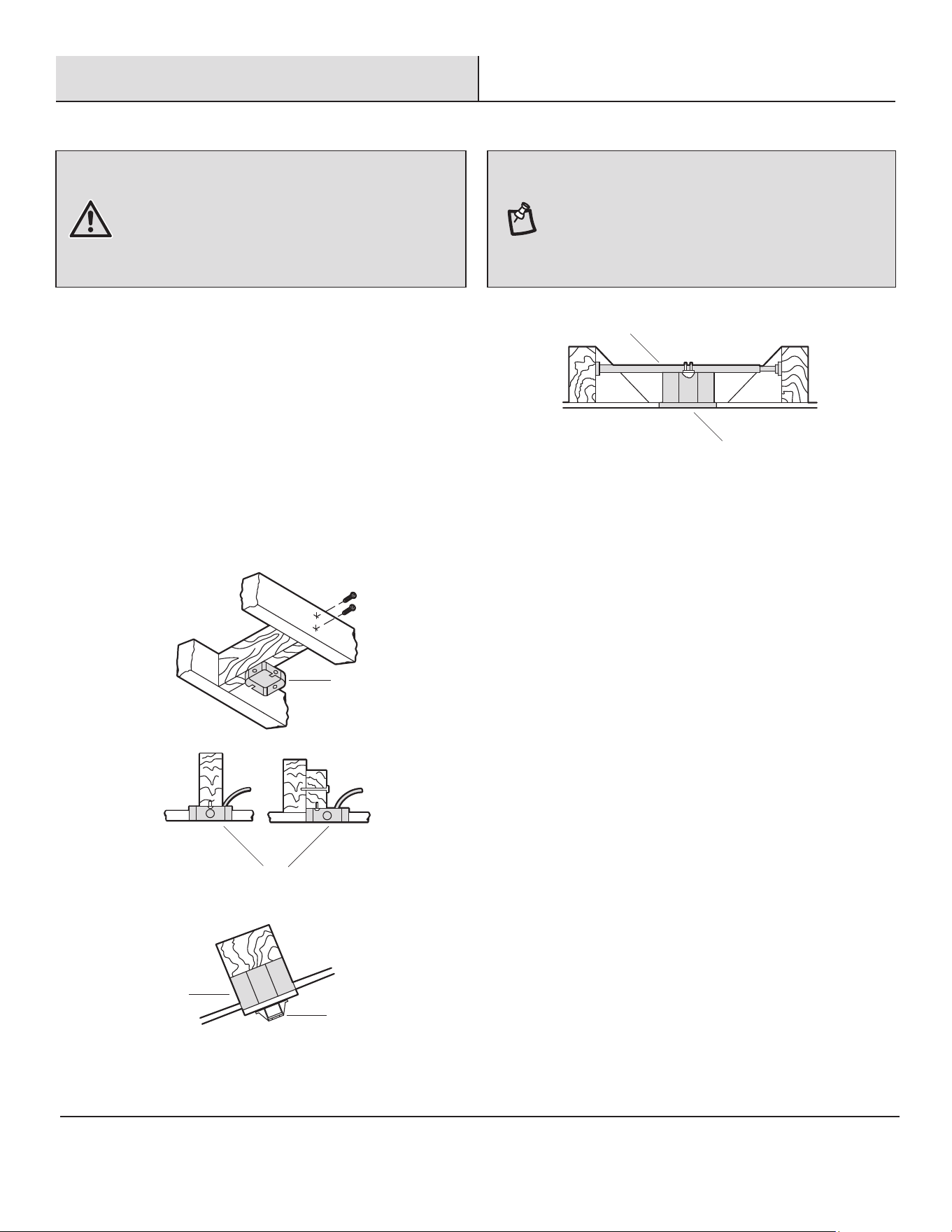

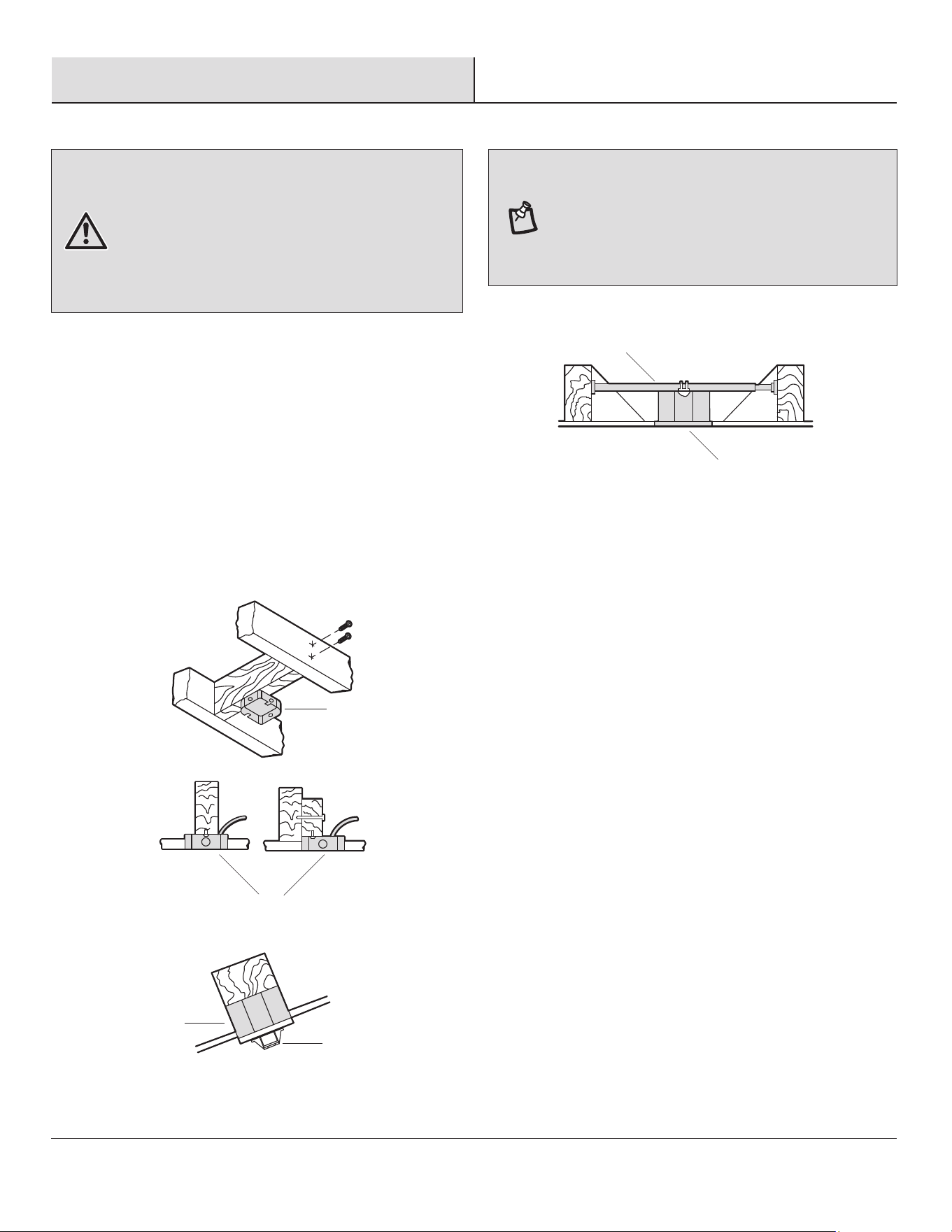

MOUNTING OPTIONS
WARNING: To reduce the risk of re, electric shock, or
personal injury, mount the fan to an outlet box marked
acceptable for fan support using the screws provided with the
outlet box. An outlet box commonly used for the support of
lighting xtures may not be acceptable for fan support and
may need to be replaced. If in doubt, consult a qualied
electrician.
NOTE: You may need a longer downrod to maintain proper
blade clearance when installing on a steep, sloped ceiling.
The maximum angle allowable is 18° away from horizontal. If
the canopy (B) touches the hanger ball/downrod assembly
(D), then remove the decorative canopy bottom cover (C) and
turn the canopy (B) 180° before attaching the canopy (B) to
the mounting bracket (A).
If your ceiling fan does not have an existing UL-listed mounting
box, then install one using the following instructions:
□ Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box (not included) directly to the
building structure. Use appropriate fasteners and materials
(not included). The outlet box and its bracing must be able
to fully support the weight of the moving fan (at least 35
lbs.). Do not use a plastic outlet box.
The illustrations below show three different ways to mount the
outlet box (not included).
Outlet Box
Outlet Box
Recessed
Outlet
Box
A
Installation
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS7
1
Assembly

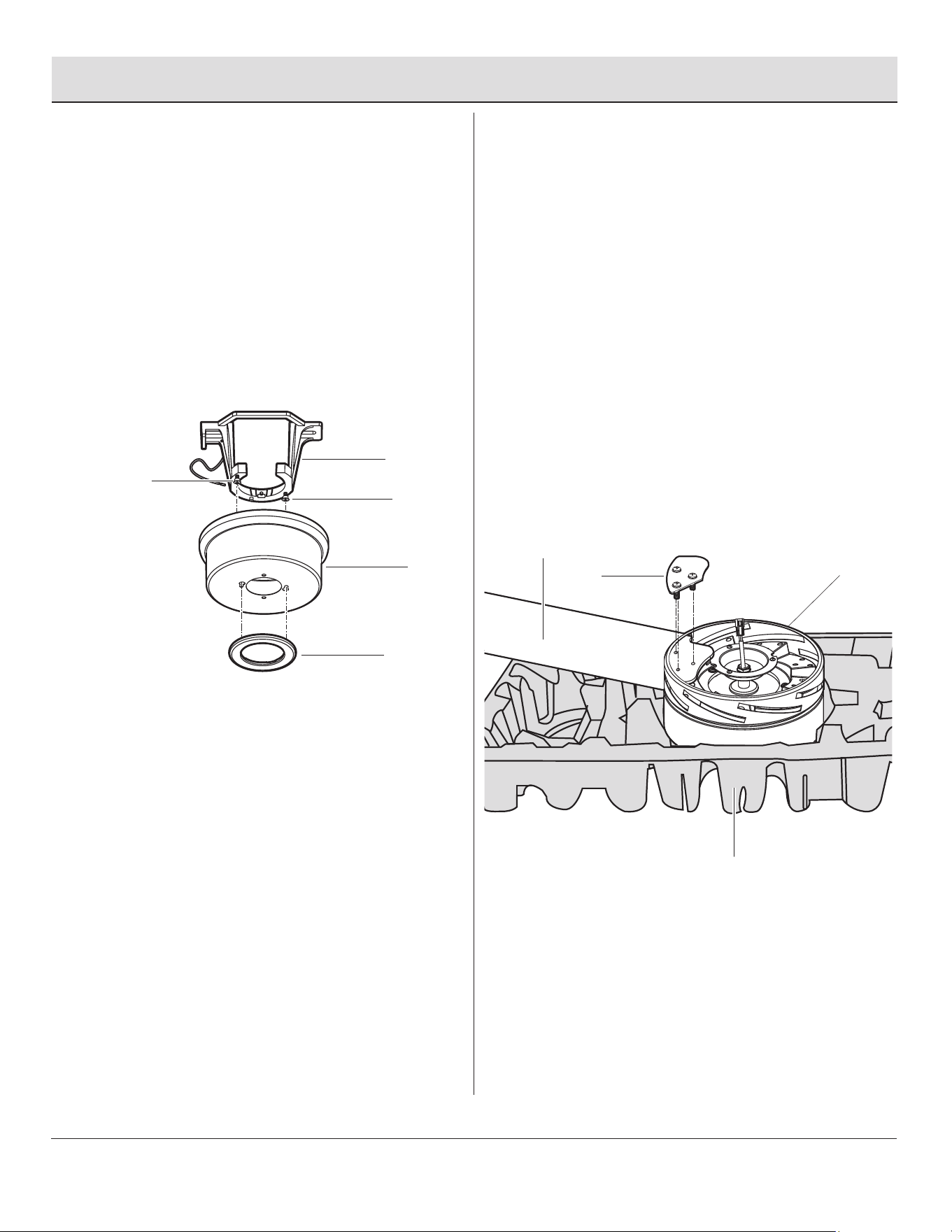

Preparing the canopy
□ Remove the canopy bottom cover (C) from the canopy (B)
by turning the canopy bottom cover (C) counterclockwise.
□ Remove the mounting bracket (A) from the canopy (B) by
loosening canopy mounting screws (EE) a half turn from
the screw head. Next, turn the canopy (B) counterclockwise
to remove the mounting bracket (A) from the canopy (B).
2

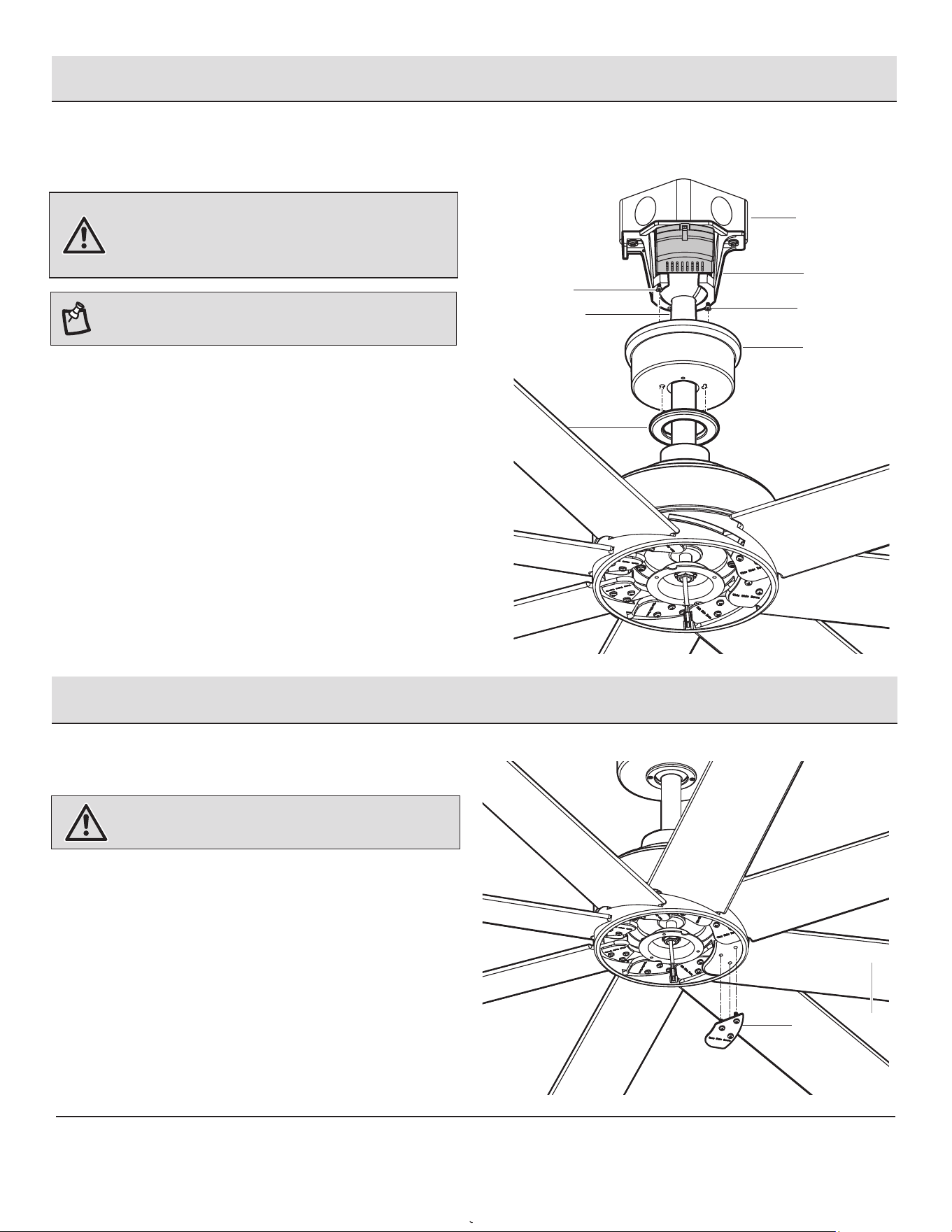

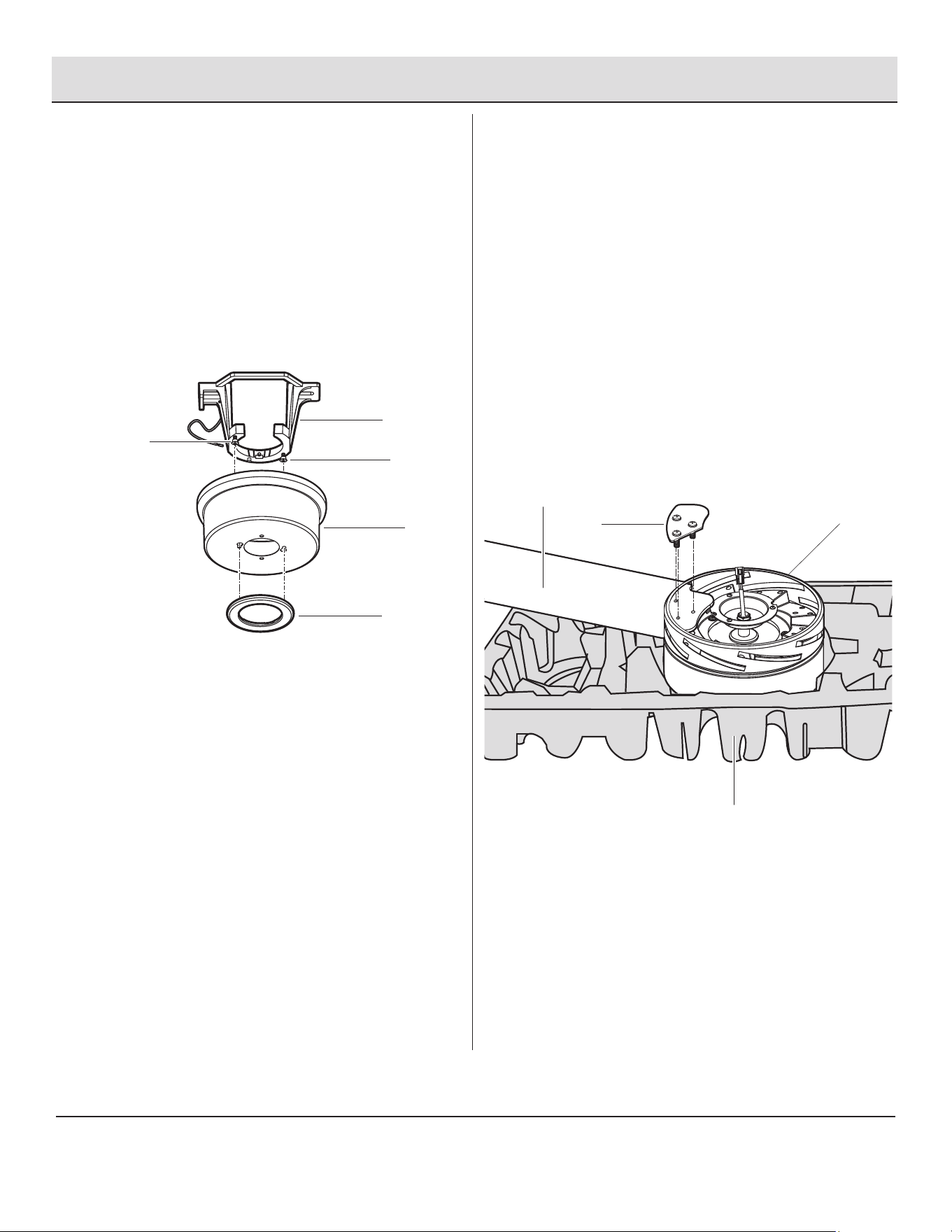

Attaching the fan blades
□ Begin by using the original product packaging to create a
base to hold the fan. Place the fan motor (F) with the
bottom facing up.
□ Bring a fan blade (G) to the motor and ensure that “THIS
SIDE TOWARDS CEILING” sticker is facing downward. Slide
the blade (G) into the slot on the motor and align with those
holes underneath.
□ Place a blade support plate (H) with screws over the holes
and tighten all screws securely. Repeat the process for an
additional six blades (G). DO NOT install the nal blade as
this will leave you an opening to wire the fan later on.
EE
A
B
C
EE
H
F
G
Pulp packaging
8
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
Assembly (continued)
3

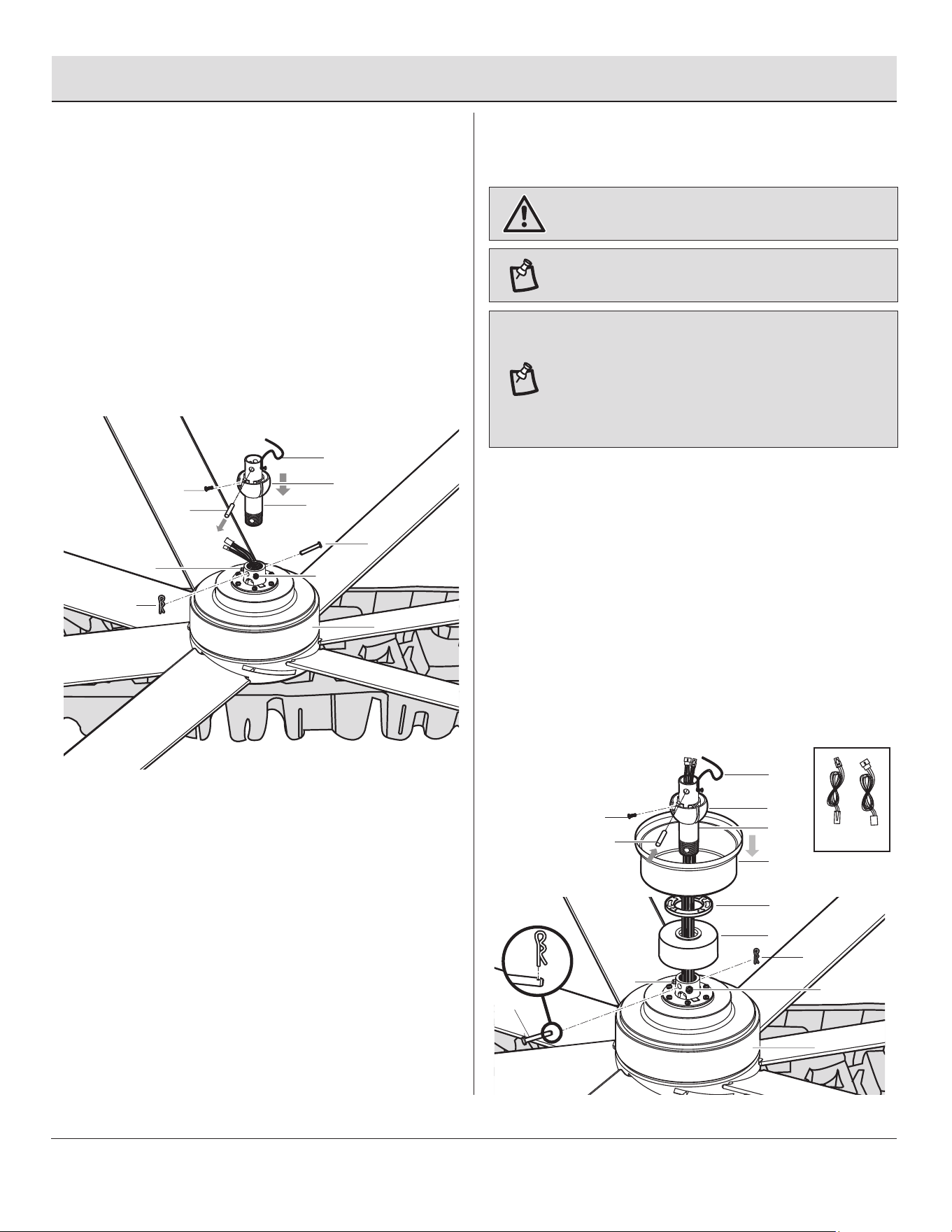

Preparing the motor

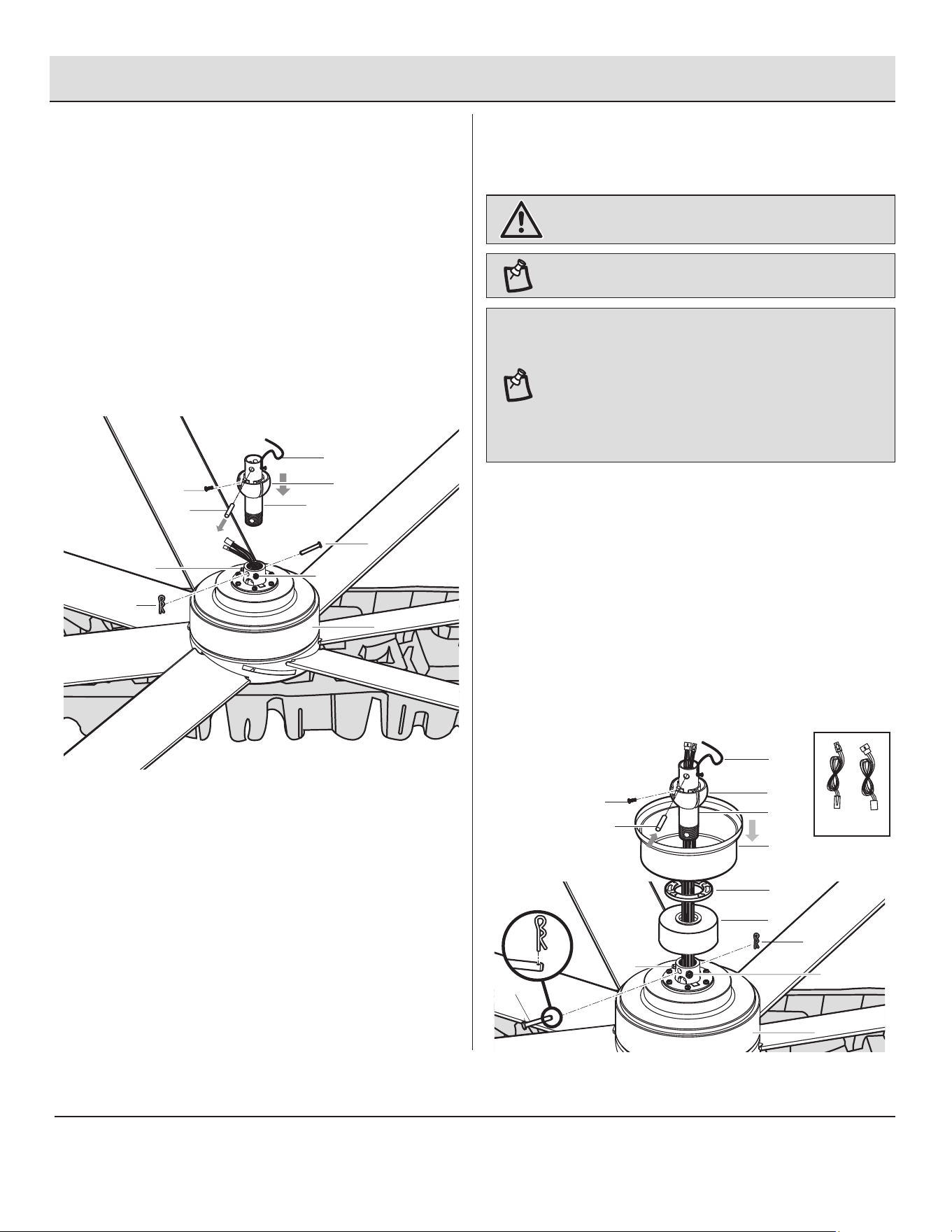

□ Flip the motor. Remove the cotter pin (FF) and clevis pin
(GG), and loosen the two collar set screws (HH) from the
motor collar.
□ Take out the set screw (II) located in the hanger ball (JJ),
lower the hanger ball (JJ) and remove the cross pin (KK).
Remove the hanger ball (JJ) from the hanger ball/downrod
assembly (D).
□ Remove the ground lead (LL) from the downrod assembly (D).
4

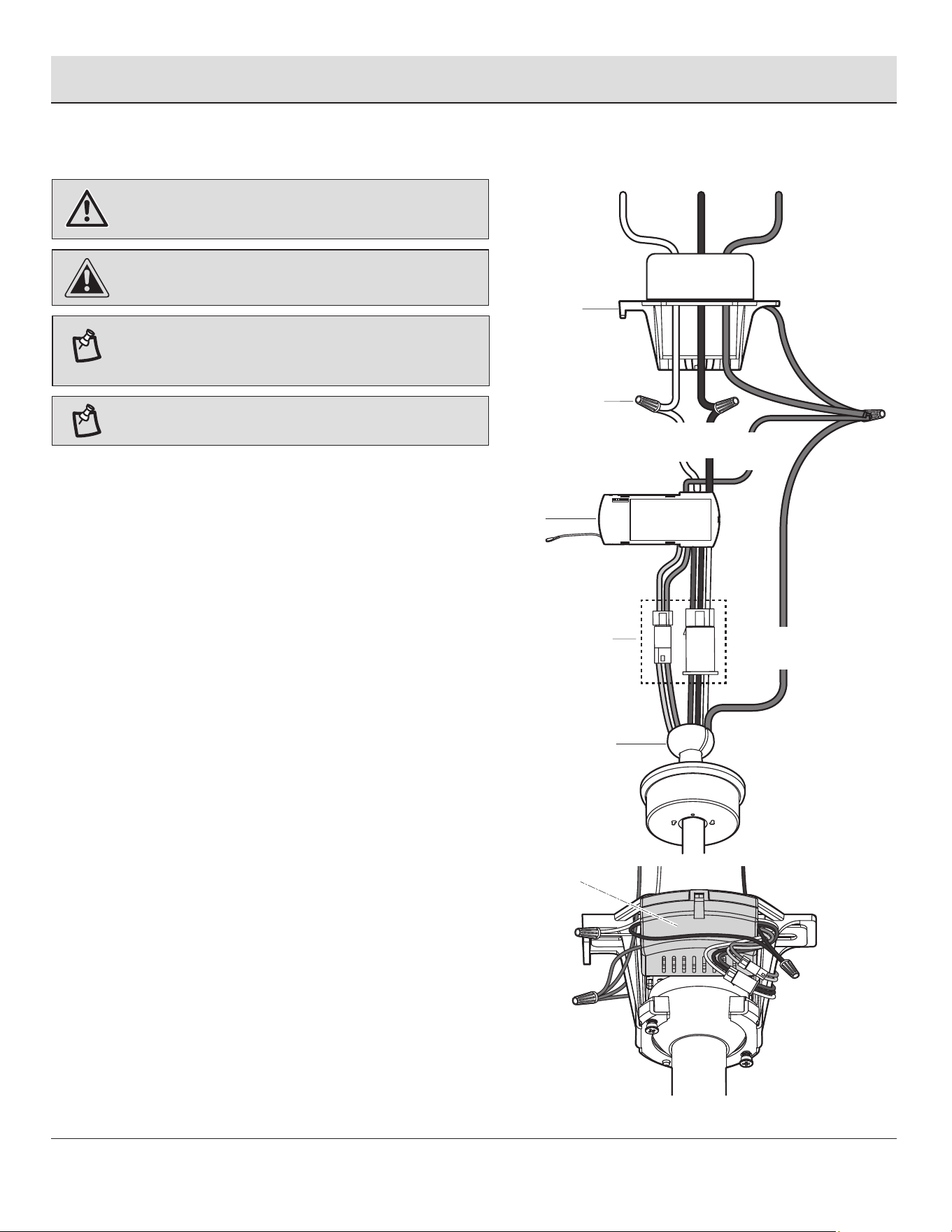

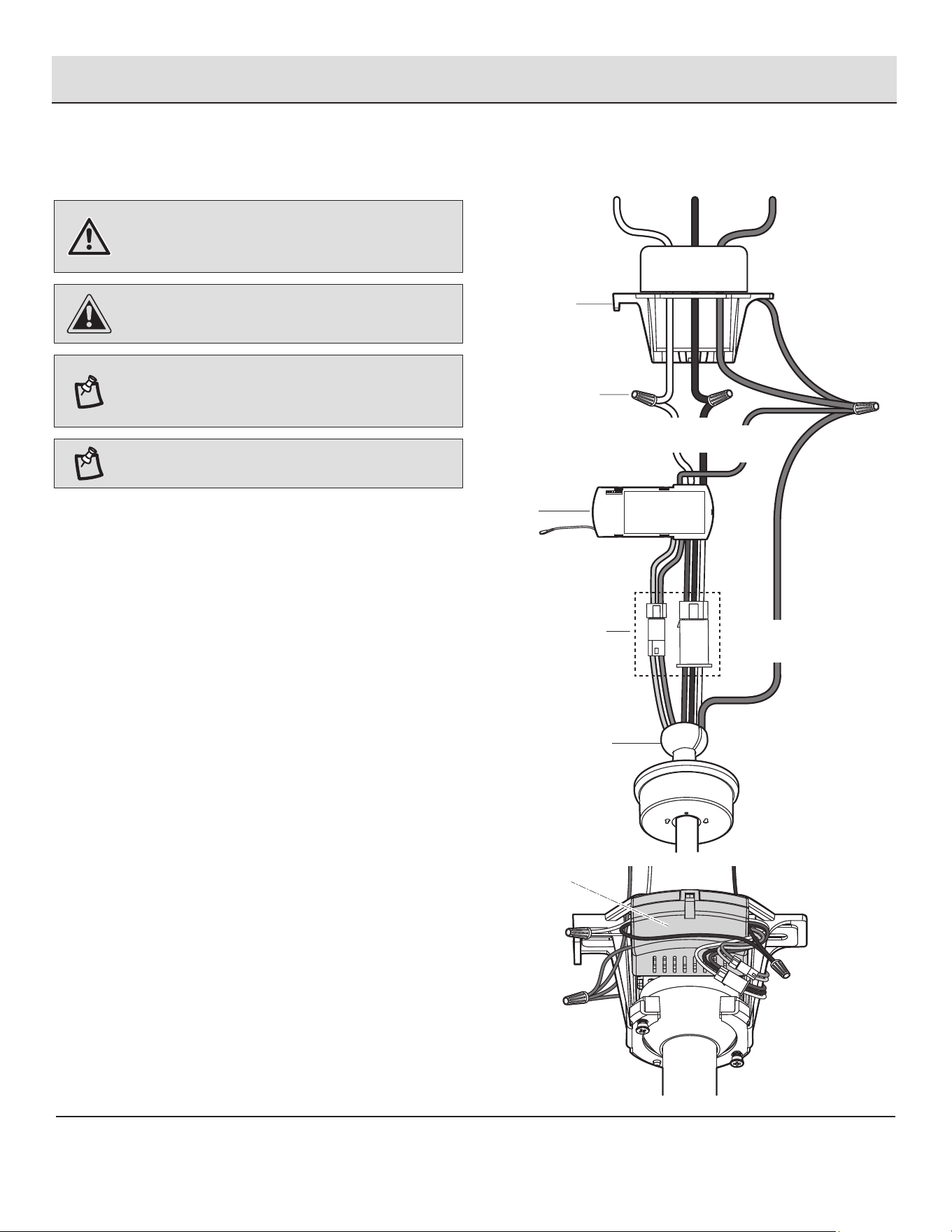

Assembling the fan
WARNING: Failure to properly install the cotter pin (FF)
could result in the fan loosening and possibly falling.
NOTE: If a longer downrod (not included) is needed, take out
the screw located in the hanger ball (JJ), lower the hanger ball
(JJ) and remove the pin (KK). Remove all three pieces from the
downrod and assemble them onto the new longer downrod
before proceeding to the downrod installation. Be sure to snap
together the 2-pin and 3-pin connectors, the two male plugs
from the fan and female plugs from the extension cords (CC
and DD).
NOTE:
DO NOT install extensions cords (CC and DD) when
using included downrod.
□ Carefully feed the motor wires up through the downrod
(MM). Thread the downrod (MM) into the collar.
□ Align the holes and replace the clevis pin (GG) and cotter
pin (FF). Tighten the two collar setscrews (HH).
□ Slip the coupling cover (E), the canopy bottom cover (C),
and the canopy (B) onto the downrod (MM).
□ Carefully reinstall the hanger ball (JJ) and the ground lead
(LL) onto the downrod (MM). Being sure that the cross pin
(KK) is in the correct position, the set screw (II) is tightened
and wires are not twisted.
HH
HH
F
FF
C
E
B
II
KK
JJ
MM
LL
GG
FF
GG
HH
HH
F
II
D
KK
JJ
LL
DD
CC
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS9
5

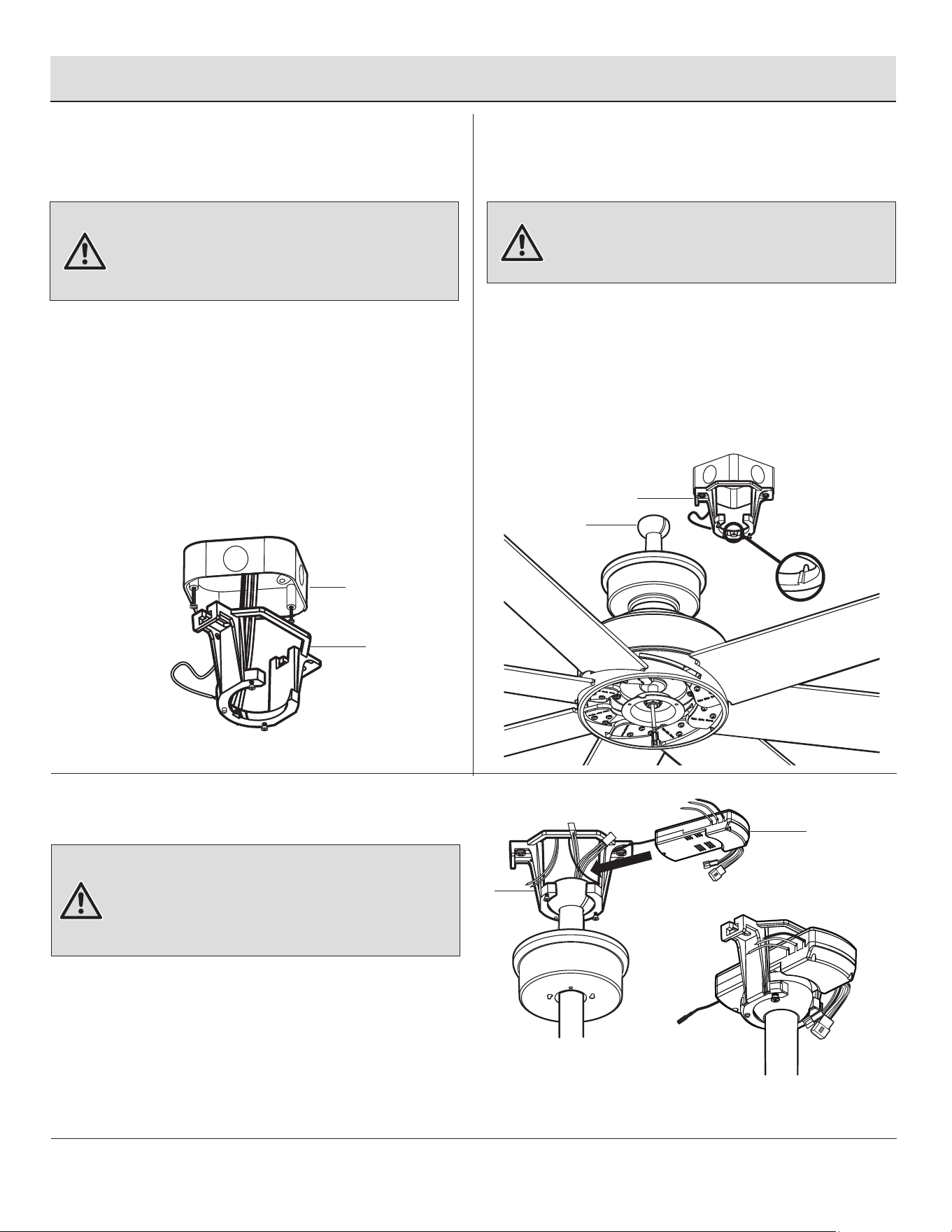

Installing the mounting bracket
to the electrical box
Hanging the fan to the mounting
bracket
□ Carefully lift the fan motor assembly (F) up to the
mounting bracket (A) and seat the hanger
ball/downrod assembly (D) in the mounting bracket
(A) socket. Make sure the tab on the mounting
bracket (A) socket is properly seated in the groove in
the hanger ball/downrod assembly (D). This will help
to balance the ceiling fan.
6
Assembly — Hanging the Fan
WARNING: To reduce the risk of re, electric shock or
other personal injury, mount the fan only to an outlet box or
supporting system marked acceptable for fan support and
use the mounting screws provided with the outlet box.
WARNING: The tab in the ring must rest in the groove of
the hanger ball/downrod assembly (D). Failure to properly
seat the tab in the groove could cause damage to the wiring.
□ Pass the 120-volt supply wires through the center
hole in the mounting bracket (A).
□ Attach the mounting bracket (A) on the outlet box by
sliding the mounting bracket (A) over the screws
provided with the outlet box. Note that the at side of
the mounting bracket (A) is toward the outlet box.
□ Securely tighten the two mounting screws.
Outlet Box
A
D
F
A
7
Installing the receiver
□ Position the house supply black wire to one side of
the mounting bracket (A), and position the house
supply white and green wires to the opposite side.
□ Push the yellow antenna wire through the mounting
bracket (A) and insert the narrow end of the receiver
(L) (as shown, at side towards the ceiling) into the
slide-on mounting bracket (A) until it rests on top of
the ball/downrod assembly.
WARNING:
To reduce the risk of re or electric shock,
remember to disconnect power. The electrical wiring must meet
all local and national electrical code requirements. The electrical
source and fan must be 120 volt, 60Hz. Do not use this product in
conjunction with any variable wall control. Incorrect wire
connection can damage this receiver.
View after installation
A
L
AA
2-pin and 3-pin
connectors
L
White
Green
Black
Black
Ground
White
conductor
Green
Outlet Box
A
10
Assembly — Hanging the Fan (continued)
L
Making the electrical connections
8
D
If you feel you do not have enough electrical wiring knowledge
or experience, have your fan installed by a licensed electrician.
Follow the steps below to connect the fan to your household
wiring. Use the plastic wire nuts (AA) with your fan. Secure the
plastic wire nuts (AA) with electrical tape. Make sure there are
no loose strands or connections.
□ Make wire connections from the fan to the receiver (L).
From Fan To Receiver
2-pin connector--------------- 2-pin connector
3-pin connector--------------- 3-pin connector
□ Make wire connections from the receiver (L) and fan to the
outlet box as follows, using the wire nuts (AA).
From Receiver To Outlet Box
Black wire "AC in L" ---------- Black wire (hot)
White wire "AC in N" --------- White wire (neutral)
From Fan and Receiver To Outlet Box
Green wires* ----------------- Green or bare wire (ground)
* There are three green grounding leads: one from the mounting
bracket (A), one from the hanger ball/downrod assembly (D) and
one from the receiver (L).
□ Turn the wire nut connections upward, spreading them
apart so the green (ground) and white wires will be on one
side of the outlet box and the black wire will be on the
other side. Carefully tuck wires into the outlet box space
above the receiver or evenly around the sides of the hanger
bracket.
WARNING: Check to see that all connections are tight,
including ground, and that no bare wire is visible at the wire
nuts, except for the ground wire.
NOTE: The fan must be installed at a maximum distance of
20 ft. from the remote control for proper signal transmission
between the remote control and the fan's receiving unit.
NOTE: Leave the antenna inside the canopy and make sure
it is not obstructed or damaged.
CAUTION: To reduce the risk of electric shock, this fan
must be installed with an isolating wall control/switch.
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS11
9
Installing the canopy
WARNING: Make sure the tab on the mounting bracket (A)
properly sits in the groove in the hanger ball/downrod
assembly (D) before attaching the canopy (B) to the mounting
bracket (A) by turning the canopy (B) until it drops into place.
□ Make sure connections are neatly tucked into the
ceiling outlet box.
□ Slide the canopy (B) up to the mounting bracket (A) and
place the key holes on the canopy (B) over the loose
canopy mounting screws (EE) on the mounting bracket
(A). Turn the canopy (B) clockwise until it locks in place
at the narrow section of the key holes, and tighten the
two canopy mounting screws (EE).
□ Attach the canopy bottom cover (C) to the canopy (B) by
inserting the screw heads into the key slots in the canopy
bottom cover (C) and rotating it clockwise.
Assembly — Hanging the Fan (continued)
NOTE: Adjust the canopy mounting screws (EE) as necessary
until the canopy (B) and canopy bottom cover (C) are snug.
Outlet Box
EE
A
B
EE
D
C
Assembly — Attaching the Fan Blades
10
Attaching the remaining fan blade
WARNING: To reduce the risk of personal injury, do not
insert foreign objects between rotating fan blades (G).
□ Bring the remaining fan blade (G) up to the motor and
use the blade support plate (H) to secure it in place.
H
G
12

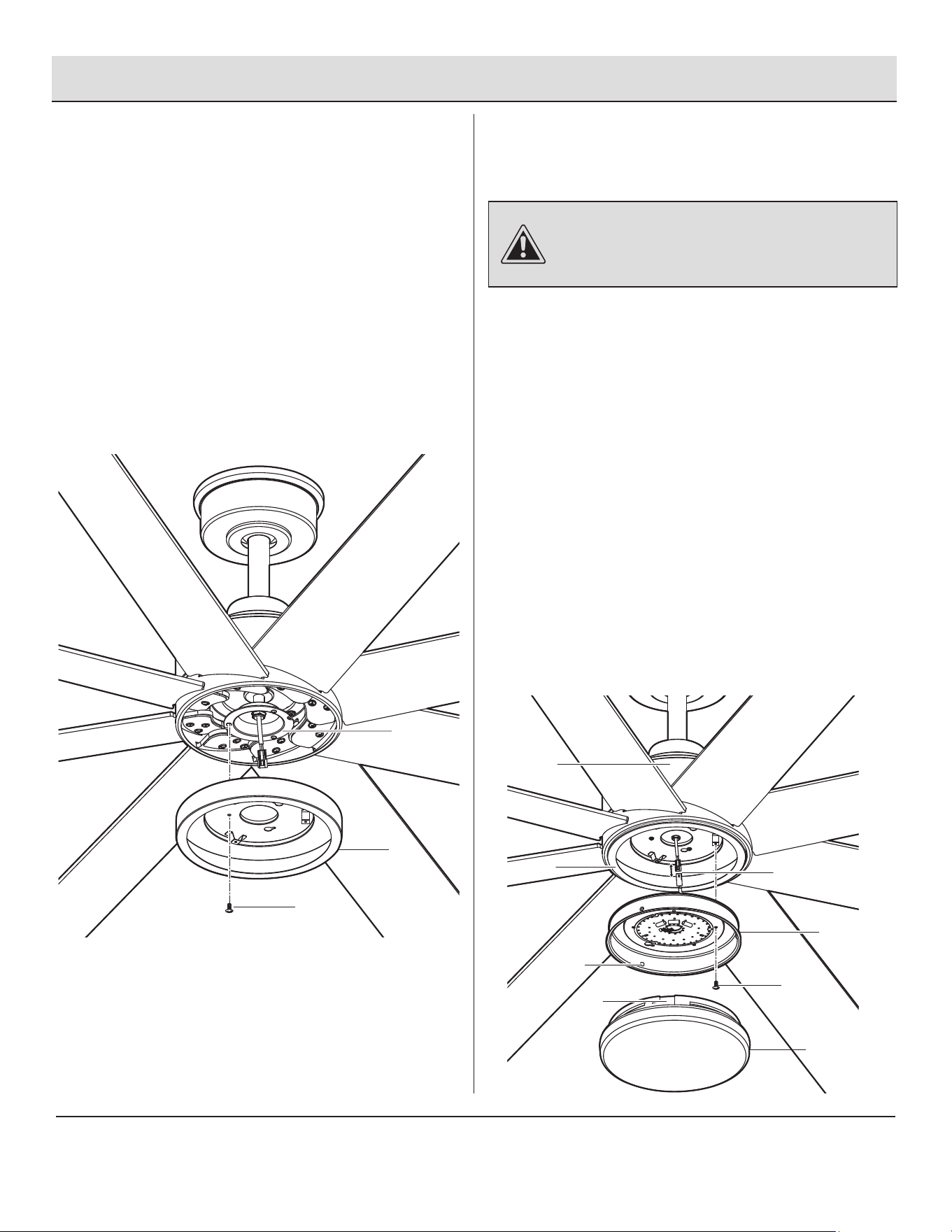

11
Attaching the light kit mounting
plate to the mounting ring
□ Remove one of the three light kit mounting plate
screws (NN) from the mounting ring (OO) and loosen
the other two screws. (Do not remove.)
□ Place the key holes in the light kit mounting plate (I)
over the two screws (NN) previously loosened from
the mounting ring (OO). Turn the light kit mounting
plate (I) until the light kit mounting plate (I) locks in
place at the narrow section of the key holes.
□ Securely tighten the two light kit mounting plate
screws (NN) previously loosened and the one (NN)
previously removed.
12

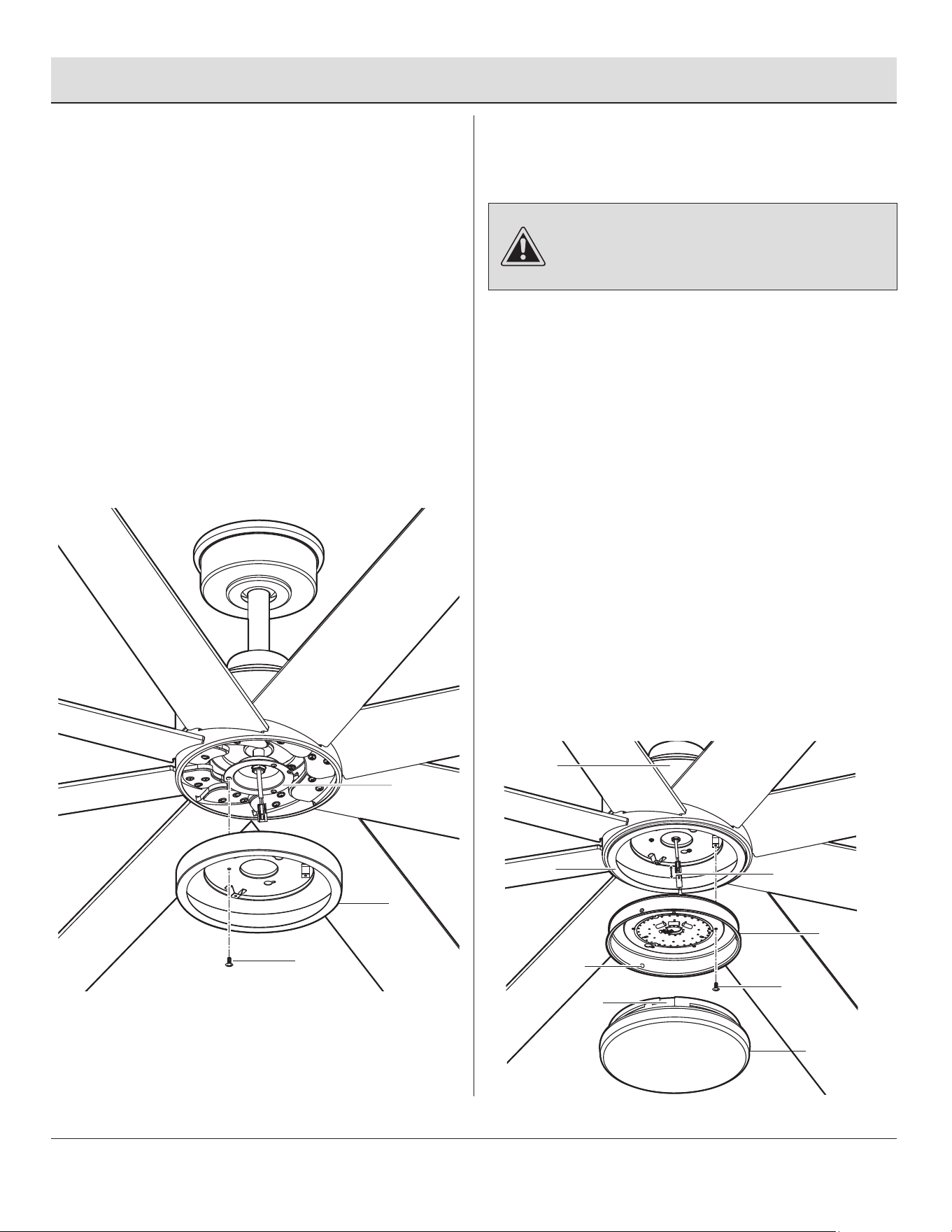

Attaching the LED light kit
and plastic shade
Assembly — Installing the Light Kit
□ Remove one of the three light kit mounting screws (PP)
from the light kit mounting plate (I) and loosen the other
two screws (PP). (Do not remove.)
□ While holding the 20W LED light kit (J) under your fan motor
assembly (F), make the 2-pin wire connections (QQ):
- White to white - Black to blue
□ Place the key holes in the 20W LED light kit (J) over the two
mounting screws (PP) previously loosened from the light kit
mounting plate (I). Turn the 20W LED light kit (J) until the
20W LED light kit (J) locks in place at the narrow section of
the key holes. Secure by tightening the two light kit
mounting screws (PP) previously loosened and the one (PP)
previously removed.
□ Position the notches (RR) in the outer rim of the plastic
shade (K) so they line up with the tabs (SS) on the inside of
the rim on the 20W LED light kit (J). Carefully lift the plastic
shade (K) up inside the 20W LED light kit (J) and secure it to
the fan by turning the plastic shade (K) clockwise until
snug.
CAUTION: Before starting installation, disconnect the
power by turning off the circuit breaker or removing the fuse
at the fuse box. Turning power off using the fan switch is not
sufcient to prevent electric shock.
I
NN
OO
J
F
RR
PP
I
QQ
K
SS
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS13

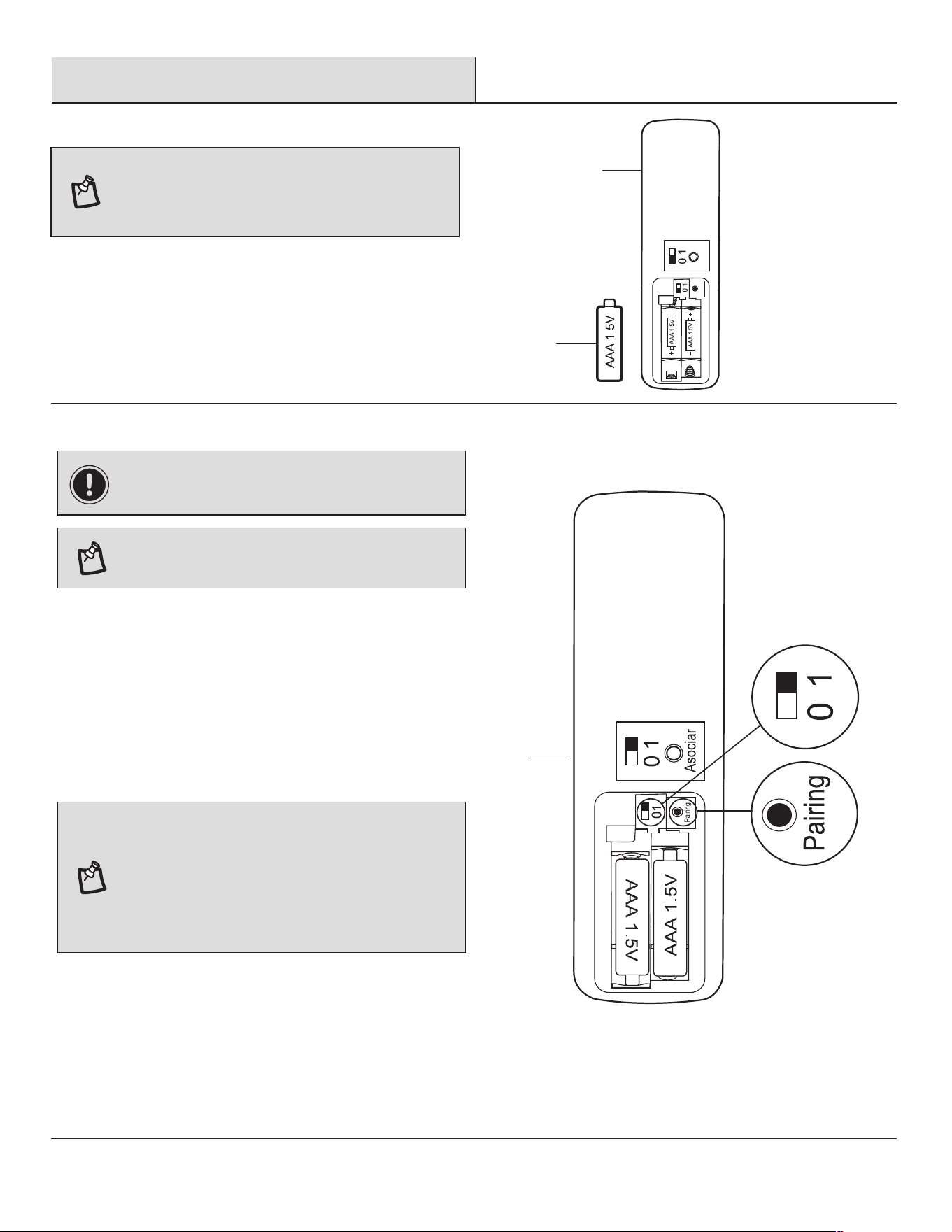

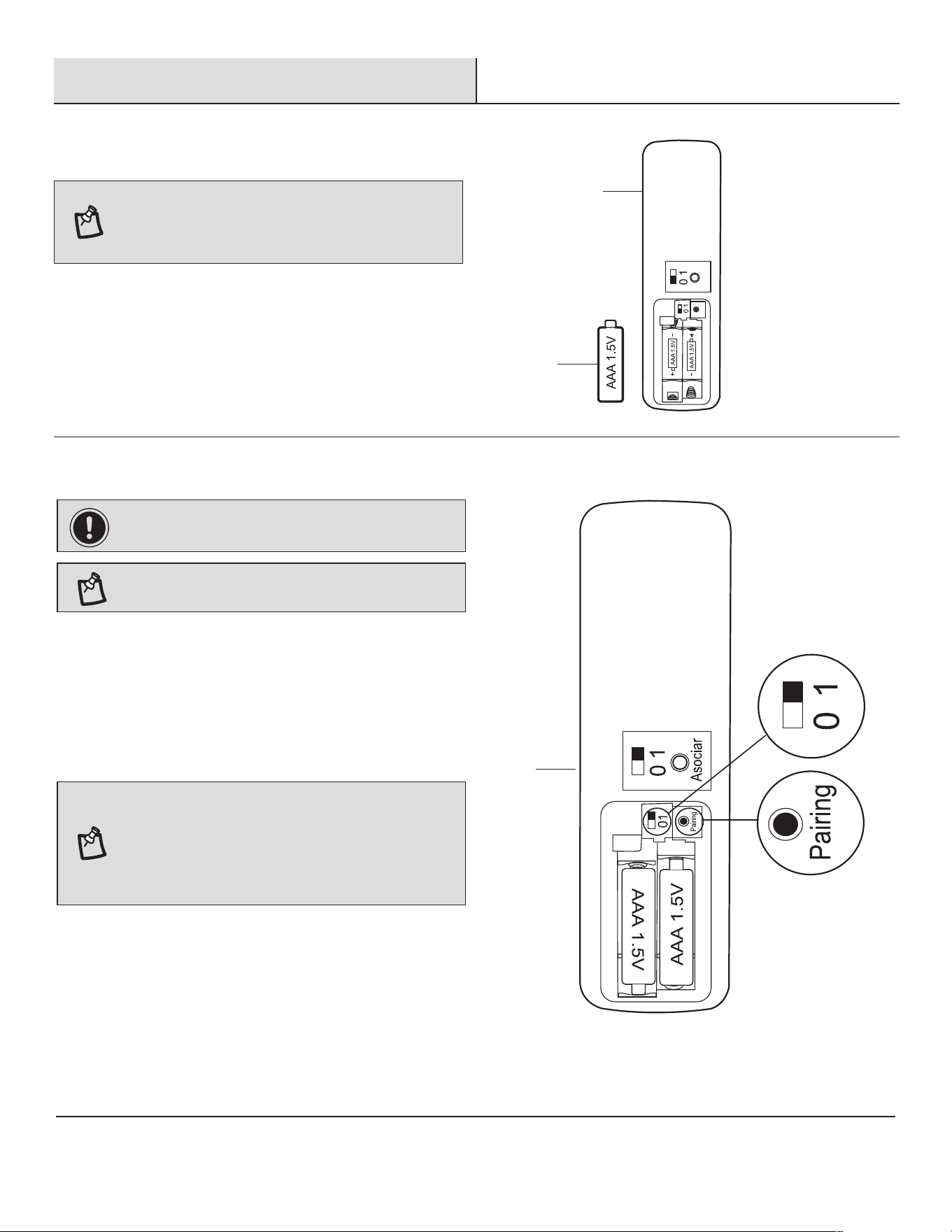

Operation
□ Remove the battery cover by pressing rmly on the arrow and
sliding the cover off.
□ Install two 1.5V AAA batteries (BB) (included).
□ Replace the battery cover on the remote control (M).
PREPARING THE TRANSMITTER
NOTE: Batteries will weaken with age and should be
replaced before leaking takes place as this will damage the
remote control. Dispose of used batteries properly and keep
them out of the reach of children.
BB
M
APRENDER
LEARN
The learning process causes any installed fan within range to
memorize a remote control. Fans can learn ve remotes.
To add a remote to your fan’s memory, use the steps below:
□ 1/0 dip switch: The 1 position utilizes a random frequency to
pair individual fans within close proximity, and the 0 position is
for a universal frequency that allows for a common frequency
to operate multiple fans with one remote.
□ Within 60 seconds of turning AC power on, press and hold the
"Pairing" button located in the remote's battery compartment to
enter the learning function. Once the fan has detected the
remote control’s frequency, the down light of your fan, if
applicable, will blink, and the fan blades will start to spin. When
this occurs, release the "Pairing" button.
□ The fan will now accept commands from the added remote.
LEARNING PROCESS
NOTE: If installing multiple fans on separate remotes, only
the fan being programmed should have AC power turned ON.
All other fans, even if they have already been programmed,
should have AC power OFF so they do not memorize other
remotes during the learning process. Separate the fan power
switches by approximately 2 meters.
IMPORTANT: Follow steps below to re-pair the remote and
the receiver when needed.
NOTE: The dip switch in the battery compartment has been
set on “1” position and paired for your convenience.
M
14

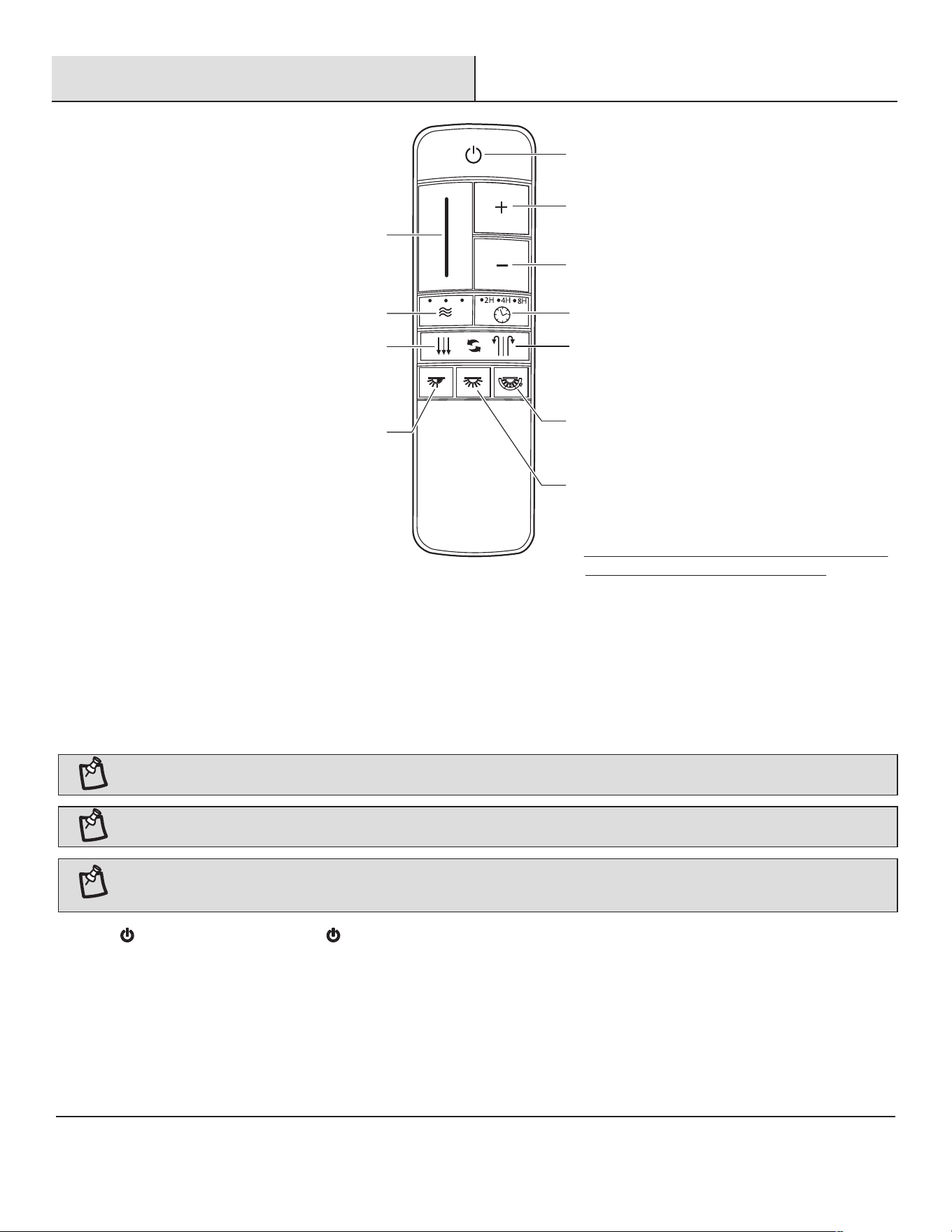

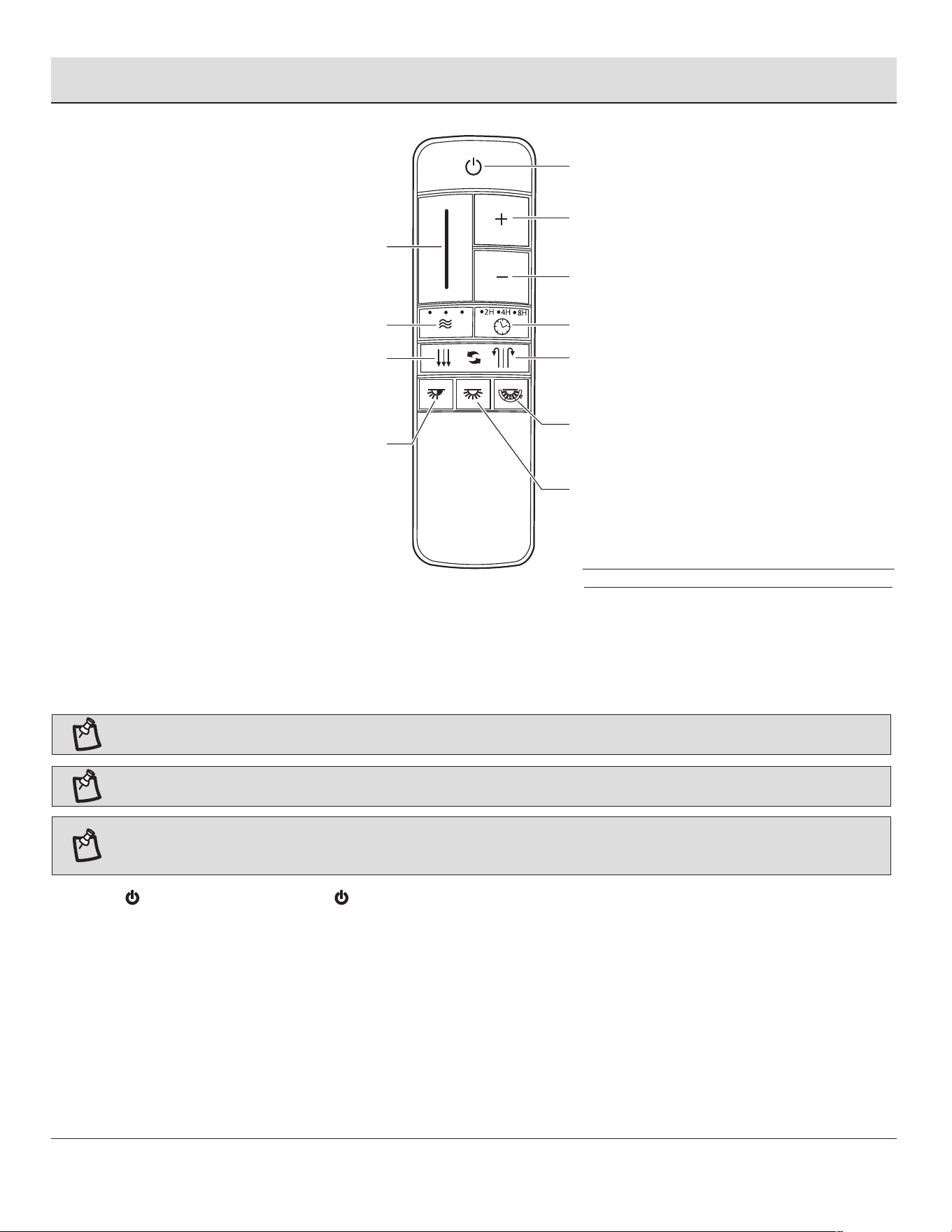

Operation (continued)
Warm weather
(Forward)
Dimmer
Comfort Breeze
TM
LED bar
Scale indicating
fan speed
Timer
Power on/off
Light on/off
Cool weather
(Reverse)
Fan on and decreases fan speed*
Fan on and increases fan speed*
Correlated Color Temperature
(CCT) changing
* The “+” and “-“ buttons could activate the fan and
light when the fan and light are both off.
1. Fan button. - Press and release the button to turn the fan on or off.
□ When turned on, the fan will begin spinning using its last speed settings. The remote control’s LED bar will display the speed setting
for 5 seconds.
□ When turned off, the fan will stop spinning and the light from the remote control’s LED bar will quickly darken from top to bottom.
OPERATING YOUR FAN AND REMOTE CONTROL
NOTE: The fan will store the last used speed setting for the next time it is turned on.
NOTE: You must turn the fan on prior to using the speed or time functions.
NOTE: On each start up of your ceiling fan, the fan blades will oscillate back and forth. This is a NORMAL OPERATION for DC motor ceiling
fans as they go through a calibration cycle. The fan is NOT DEFECTIVE.
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS15
Operation (continued)
7. Dimmer
□ Press to increase the desired light level.
□ Press to decrease the desired light level.
8. Correlated Color Temperature (CCT) changing
6. Light
□ Press and release the light button to turn the light on or off.
□ Light on: The fan memory function will resume the light setting (on or off and dim) on the fan prior to the power being turned off.
4. Timer
□
5. Fan reverse button (Must be pushed when the fan is in operation)
□ Warm weather: LED bar will illuminate and the lights will flow from high to low.
□ Cool weather: LED bar will illuminate and the lights will flow from low to high.
Push and release the button to cycle through the three color temperature options.
Option 1: 3000K (Soft White).
Option 2: 4000K (Bright White).
Option 3: 5000K (Daylight).
NOTE: The default temperature of the ceiling fan light is 3000K (Soft White).
2. Speed functions
+ button, increases the fan speed
□
□
– button, decreases fan speed
□
□
3. Comfort Breeze
TM
Pressing and releasing the + button one time will increase the speed of the fan. Each setting increase will cause the LED bar to
illuminate slightly more, until the fan has reached the maximum speed setting, at that time the LED bar will be fully illuminated.
Pressing and holding the + button will increase the fan speed automatically through the speed settings and the increments will be
denoted on the LED bar. When the LED bar is fully illuminated, the fan has reached maximum speed setting.
Pressing and releasing the - button one time will decrease the speed of the fan. Each setting decrease will cause the LED bar to dim
slightly more, until the fan has reached the minimum speed setting. At that time the LED bar will be approximately 25% illuminated.
Pressing and holding the - button will decrease the fan speed automatically through the speed settings and the reductions will be
denoted on the LED bar. When the LED bar is 25% illuminated, the fan has reached the minimum speed setting.
Pressing the timer buttons will automatically turn fan off after 2, 4, or 8 hours. When you activate the timer mode, the LED to the left
of the time above the clock will illuminate.
There are three Comfort Breeze
TM
settings. Pressing the button will activate the Comfort Breeze
TM
mode and the LED bar will illuminate
slowly from bottom to top to display the current setting.
NOTE: If you are using Comfort Breeze
TM
mode, pressing the button or the fan speed buttons will cancel Comfort Breeze
TM
mode and
resume normal fan operation.
16
Operation (continued)

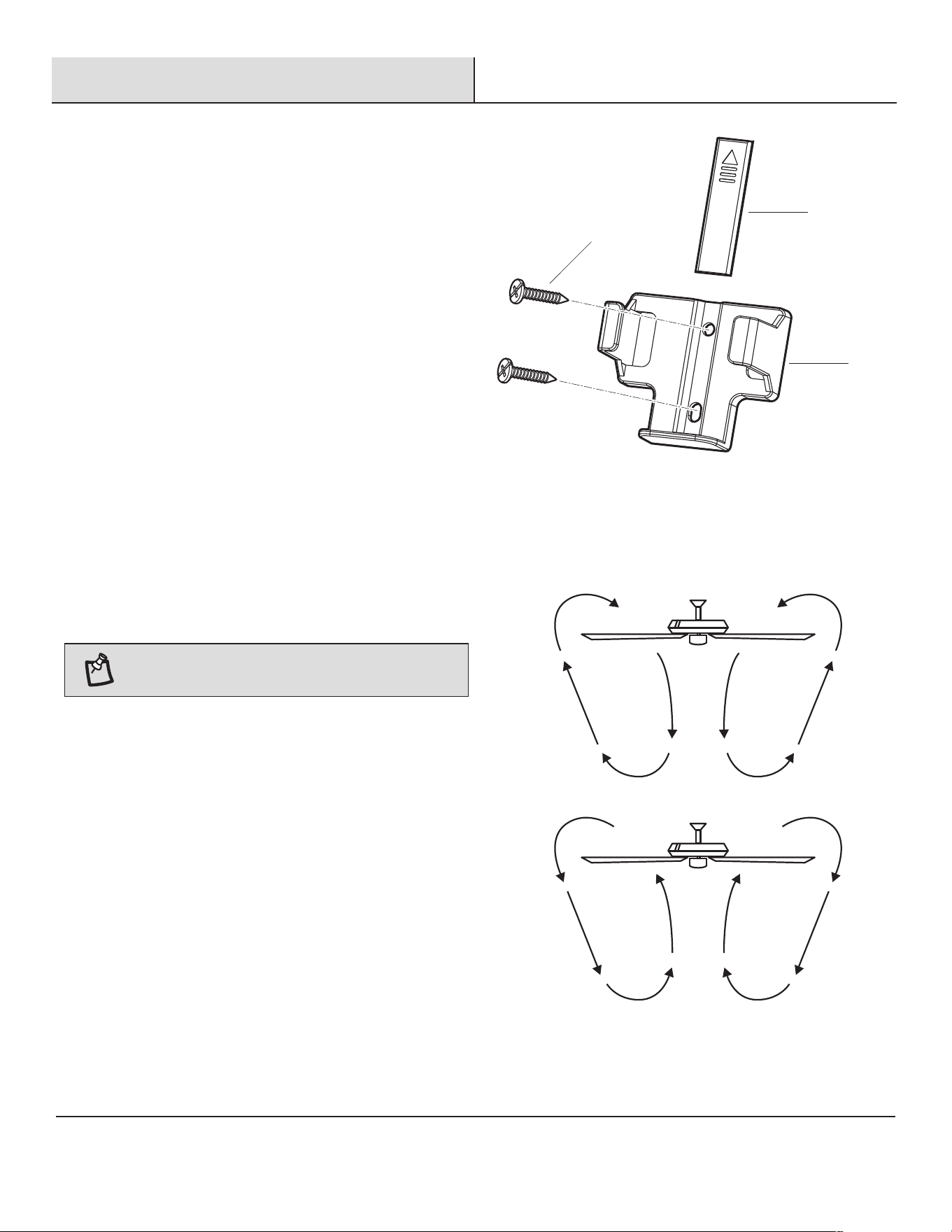

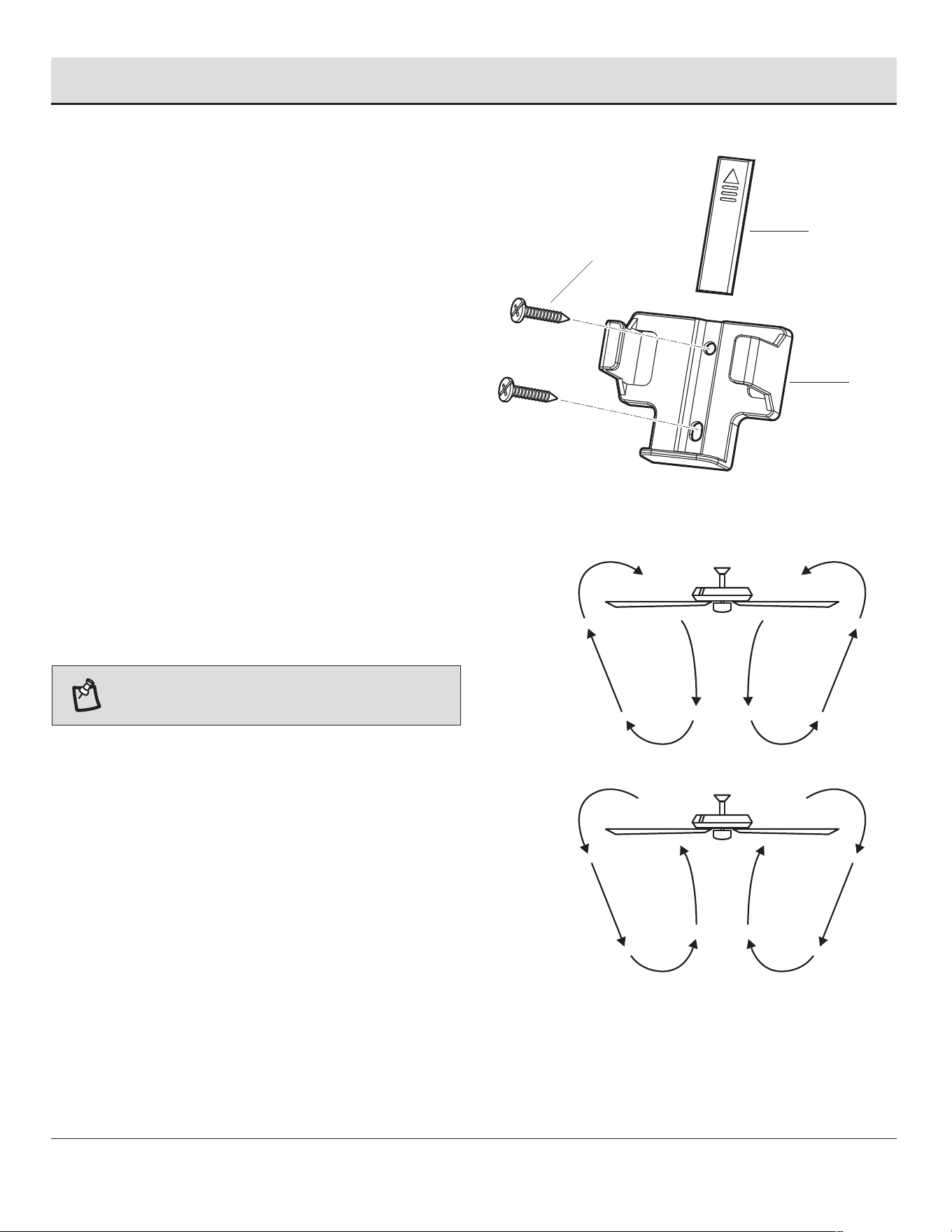

INSTALLING THE REMOTE CONTROL HOLDER
□ Attach the remote control holder (TT) with the two remote
control holder mounting screws (UU).
□ Replace the remote control holder cover (VV) into the remote
control holder (TT).
UU
VV
TT
Speed settings for warm or cool weather depend on factors such
as the room size, ceiling height, numbers of fans.
Warm weather - (Counterclockwise Direction) A downward air ow
creates a cooling effect. This allows you to set your air conditioner
on a warmer setting without affecting your comfort.
Cool weather - (Clockwise Direction) An upward air ow moves warm
air off the ceiling. This allows you to set your heating unit on a cooler
setting without affecting your comfort.
NOTE: The fan reverse button must be pressed while the fan
is running.
WARM/COOL WEATHER OPERATING
INSTRUCTIONS
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS17
Check the support connections, brackets, and blade attachments twice a year. Make sure they are secure. Because of the fan’s
natural movement, some connections may become loose over time. It is not necessary to remove the fan from the ceiling.
Clean your fan periodically. Use only a soft brush or lint-free cloth to avoid scratching the nish. The plating is sealed with a lacquer to
minimize discoloration or tarnishing.
(Optional) Apply a light coat of furniture polish to the wood blades.
(Optional) Cover small scratches with a light application of shoe polish.
Do
Use water when cleaning. Water could damage the motor, or the wood, or possibly cause an electrical shock.
Apply oil to your fan or motor. The motor has permanently-lubricated sealed ball bearings.
Do not
Care and Cleaning
Troubleshooting
Problem Solution
Check the main and branch circuit fuses or breakers.
Check the line wire connections to the fan and switch wire connections in the switch housing.
Check to make sure the frequency switches from the remote control and receiver are set to the same
frequency.
Turn the AC power off, and turn the AC power on after 10 seconds.
Reset the transmitter by going through the transmitter “LEARNING PROCESS”.
The fan will not start.
Make sure all motor housing screws are snug.
Make sure the screws that attach the fan blade to the motor hub are tight.
Make sure the wire nut connections are not rattling against each other or the interior wall of the switch
housing.
Allow a 24-hour "breaking-in" period. Most noises associated with a new fan disappear during this time.
If using the ceiling light kit, make sure the glassware is secured tightly.
Make sure there is a short distance from the ceiling to the canopy. It should not touch the ceiling.
Make sure your ceiling box is secure and that rubber isolator pads are used between the mounting
bracket and outlet box.
The fan sounds noisy.
Do not connect the fan with wall mounted variable speed control(s).
Make sure the frequency switches are set correctly.
Reset the transmitter by going through the transmitter “LEARNING PROCESS”.
The remote control is
not working.
The fan wobbles.
Verify that all blades and blade bracket screws are secure (most fan wobble problems are caused by
loose parts). Once the fan is properly installed, run the ceiling fan for 10 minutes to let the fan self-adjust.
If wobble occurs after running the fan for 10 minutes, verify blade level using the following process:
- Select a point on the ceiling above the tip of one of the blades, then select any fan blade and measure
from the center of the selected blade to the point on the ceiling. Rotate the fan until the next blade is
positioned and repeat the measurement using the same point from the ceiling for every blade.
Measurement deviations should be within 1/8 in.
- If all deviations are less than 1/8 in. and the fan continues to wobble, please call Customer Service
(1-800-986-3460) to order a complimentary Blade Balancing Kit.
- If deviation is greater than 1/8 in. , please call Customer Service (1-800-986-3460) to order complimentary
replacements of your brackets.
This is normal start-up procedure for DC motor fans. The partial movement during start-up is the result
of the DC motor aligning the internal magnetic poles for proper motor operation. This design saves
electricity and allows the fan to operate much quieter than standard AC motor fans.
Fan moves backwards and
forwards when turned on.
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
WARNING: Changes or modications to this unit not expressly approved by the party responsible for compliance could void the user's
authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help.
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m.- 6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
V2
Apreciamos la conanza que has depositado en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos para
continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa
de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!
GRACIAS POR TU COMPRA
GUÍA DE USO Y MANTENIMIENTO
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al
Servicio al Cliente de Home Decorators Collection
De lunes a viernes, entre 9:00 a.m. y 7:00 p.m. (Hora Estándar del Este).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
1.57 m CELENE II
VENTILADOR DE TECHO PARA
INTERIORES Y EXTERIORES CUBIERTOS
Artículo Núm.1010461019
1010461020
1010461022
1010461023
1010461024
1010461743
Modelo Núm.YG908J-MBK+V8
YG908J-MWH
YG908J-MWH+WWO
YG908J-CB
YG908J-MBK
YG908J-BN
Escanee el código QR para ver un vídeo de instalación paso a paso.
Índice
Índice . .........................................
Información de Seguridad ...........................
Garantía ..........................................
Pre-Instalación ....................................
Instalación .......................................
Ensamblado ......................................
Funcionamiento ...................................
Mantenimiento y Limpieza ...........................
Solución de Problemas ..............................
2
2
3
3
6
7
13
17
18
2
LEA Y MANTENER ESTAS INSTRUCCIONES
Para disminuir el riesgo de descarga eléctrica, asegúrate de que
la electricidad ha sido apagada en el cortacircuitos o la caja de
fusibles antes de comenzar la instalación.
Todo el cableado debe cumplir con el Código Nacional de
Electricidad "ANSI/NFPA 70" y con los códigos locales de
electricidad. La instalación eléctrica debe ser hecha por un
electricista certicado y calicado.
La caja eléctrica y estructura de soporte deben montarse de
forma segura y tener capacidad para sostener de manera
conable un mínimo de 35 libras (15,9 kg). Usa solamente cajas
eléctricas aprobadas por UL marcadas como “PARA SOPORTE
DE VENTILADOR”.
El ventilador debe ir montado con un mínimo de 7 pies (2,1 m)
de separación entre el borde trasero de las aspas y el piso.
Evita colocar objetos en la trayectoria de las aspas.
Para evitar lesiones físicas o daños al ventilador y otros artículos,
ten cuidado al limpiar o trabajar cerca del ventilador.
No usar agua o detergentes al limpiar el ventilador o las aspas.
Para la limpieza, será adecuado un paño seco para quitar el
polvo o ligeramente humedecido.
Después de concluir con las conexiones eléctricas, debes voltear
los conductores empalmados hacia arriba y empujarlos con
cuidado hacia dentro de la caja eléctrica. Los cables deben estar
separados, con el cable a tierra y el conductor a tierra del equipo
hacia uno de los lados de la caja eléctrica y el conductor sin
conexión a tierra hacia el lado opuesto.
Todos los tornillos colocados se deben vericar y ajustar donde
sea necesario antes de la instalación.
Adecuado para uso con control de velocidad de estado sólido
(RH787NRZB300 solamente).
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Información de Seguridad
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, este ventilador debe instalarse con un
control/ interruptor de pared de aislamiento.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no dobles los brazos de las aspas (también
llamados “rebordes”) durante la instalación de los soportes,
compensación de las aspas o limpieza del ventilador.
ADVERTENCIA: No insertes objetos extraños entre las
aspas en funcionamiento.
PRECAUCIÓN: Para reducir el riesgo de lesiones físicas,
usa sólo los tornillos incluidos con la caja eléctrica.
ADVERTENCIA: Para disminuir el riesgo de incendio,
descarga eléctrica o lesiones personales, monta el ventilador
sobre la caja eléctrica marcada como “aprobada como
soporte de ventilador” y usa los tornillos de montaje que
vienen con la misma.
NOTA: Adecuado para su uso en lugares humedos.
La siguiente parte responsable designada en FCC §2.909 es
responsable de esta declaración:
Modelo Número: YG908J-BN, YG908J-CB, YG908J-MBK,
YG908J-MBK+V8, YG908J-MWH,
YG908J-MWH+WWO
Nombre de empresa: TAL INTERNATIONAL CORPORATION
Dirección de la empresa: 2919 E. Philadelphia St., Ontario, CA 91761, U.S.A.
Número de teléfono: (909) 923-2888 Fax: (909) 923-8337
3
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Garantía
El fabricante garantiza de por vida, a partir de la fecha en que el comprador original lo adquiere, que el motor del ventilador no presenta
defectos de fabricación ni de material al momento en que es enviado desde la fábrica. El fabricante garantiza, por un período de cinco
años a partir de la fecha de compra por el comprador original, el kit de luces, sin incluir ningun de vidrio, no presentarán ningún defecto de
fabricación o de material desde el momento de su salida de la fábrica. El fabricante también garantiza, por un período de dos años a partir
de la fecha de compra por el comprador original, que todas las demás piezas del ventilador, sin incluir ningún aspa de vidrio o acrílico, no
presentarán ningún defecto de fabricación o de material desde el momento de su salida de la fábrica. Acordamos reparar todos los
defectos del tipo antes mencionado, sin cargo alguno o, a nuestra discreción, reemplazar el producto por un modelo de igual calidad o
superior si el producto es devuelto. Para obtener un servicio de garantía, debe presentar una copia del recibo como comprobante de
compra. Todos los costos de retiro y reinstalación del producto son su responsabilidad. Los daños a cualquiera de las piezas como
resultado de accidentes, uso inadecuado, instalación inadecuada, o debidos a la instalación de cualquier accesorio, no están cubiertos
bajo esta garantía. Debido a que las condiciones climáticas pueden variar, esta garantía no cubre ningún cambio en el acabado en bronce,
incluyendo óxido, perforación, corrosión, manchas o descascaramiento. Los acabados en bronce de este tipo tienen una vida útil más
prolongada cuando se protegen de las condiciones climáticas cambiantes. Es normal cierta “oscilación” y no se considerará una falla.
Cualquier servicio técnico realizado por personas no autorizadas invalidará la garantía. No hay ninguna otra garantía expresa. Mediante la
presente, nos eximimos de cualquier garantía, incluyendo pero sin limitarnos a aquellas de comercialización e idoneidad para un
nparticular, de acuerdo a lo contemplado por la ley. La duración de cualquier garantía implícita de la cual no se pueda eximir está
limitada al período de tiempo especicado en la garantía explícita. Algunos estados no permiten limitaciones a la duración de la
garantía,por consiguiente la limitación anterior puede no aplicarse a su caso. El minorista no será responsable por daños directos,
indirectos o especiales que resulten o deriven del uso o rendimiento del producto excepto en casos en que lo estipule la ley. Algunos
estados no permiten la exclusión o limitación de daños directos o indirectos, por lo que la limitación o exclusión anterior podría no
aplicarse a su caso. Esta garantía le otorga derechos legales especícos y es posible que también tenga otros derechos que varían de un
estado a otro. Eta garantía sustituye todas las garantías anteriores. Los costos de envío de cualquier devolución de productos hecha como
parte de una reclamación de garantía están a cargo del cliente.
Comuníquese con el Equipo de Servicio al Cliente al 1-800-986-3460 o visite www.HOMEDEPOT.COM/HOMEDECORATORS
Pre-Instalación
NOTA: Estas medidas son aproximadas. No incluyen ni el
amperaje ni el vataje consumido por el kit de luces.
ESPECIFICACIONES
HERRAMIENTAS NECESARIAS
Destornillador
Phillips
Destornillador de
aspa plana
Escalera de
tijera
Pelacables
Cinta de
electricista
Llave
ajustable
62”
(1,57 m)
Baja
(Velocidad 1)
Media (Velocidad 5)
Alta (Velocidad 9)
120
Tamaño del
ventilador
Vatios RPMVelocidad Voltios Amperios PESO NETO
PIES
3
/ MIN.
9.60 kgs
(21.12 lbs.)
0.053
0.30
0.68
4.00
19.15
43.07
44
82
120
2816
5087
7314
4
Pre-Instalación (continuación)
HERRAJES INCLUIDOS
NOTA: El hardware no se muestra en tamaño real.
AA
BB
CC
DD
Tuerca de conexión de cables de plástico
Batería AAA de 1.5V
Cable de extensión de 2-pine (solo para usar al instalar una varilla bajante más larga)
Cable de extensión de 3-pine (solo para usar al instalar una varilla bajante más larga)
Pieza Descripción
3
2
1
1
Cantidad
CC
AA
DD
BB
5
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
CONTENIDO DEL PAQUETE
Pre-Instalación (continuación)
Pieza
H
I
J
K
L
M
Descripción
Placa de montaje del kit de luces
Kit de luces LED de 20W
Pantalla de plástico
Receptor
Control remoto
Placa de soporte para la aspa
Cantidad
8
1
1
1
1
1
Pieza
A
B
C
D
E
F
G
Cantidad
1
1
1
1
1
1
8
Descripción
Soporte de montaje (preensamblado)
Cubierta
Tapa del fondo de la cubierta (preensamblado)
Ensamblado de tubo bajante/bola de soporte
Cubierta del acoplamiento
Ensamblaje del motor del ventilador
Aspa
A
D
E
F
G
H
I
J
K
M
B
C
L
6
Para colgar el ventilador donde ya haya una lámpara pero
ninguna viga de techo, tal vez necesites una barra de instalación
colgante (no provistas) como se muestra arriba.
Si tu ventilador de techo no posee una caja de montaje aprobada
por UL, instala una siguiendo las instrucciones a continuación:
□ Desconecta la energía retirando los fusibles o apagando los
cortacircuitos.
□ Fija la caja eléctrica (no provistas) directamente a la
estructura del edicio. Usa sujetadores y materiales (no
provistas) apropiados. La caja eléctrica y su soporte deben
sostener completamente el peso en movimiento del
ventilador (al menos 35 libras). No uses una caja eléctrica
de plástico.
Las ilustraciones a continuación muestran tres formas diferentes
de montar la caja eléctrica (no provistas).
ADVERTENCIA: Para disminuir el riesgo de incendio,
descarga eléctrica o lesiones personales, monta el ventilador
sobre una caja eléctrica marcada como “aprobada como
soporte de ventilador” y usa los tornillos de montaje que
vienen con la misma. Las cajas eléctricas utilizadas
comúnmente para el soporte de artículos de iluminación
pueden no servir como soporte de ventilador, y tal vez deban
reemplazarse. En caso de duda, consulta a un electricista
calicado.
Instalación
OPCIONES DE MONTAJE
Caja
Eléctrica
Caja Eléctrica
Barra Para Colgar
Caja Eléctrica
Caja Eléctrica
Empotrada
A
NOTA: Tal vez necesites un tubo bajante más largo para
mantener la altura mínima adecuada de las aspas al instalar el
ventilador en un techo inclinado. El ángulo máximo permitido
es de 18º de la posición horizontal. Si la cubierta (C) toca el
ensamblado de tubo bajante/bola de soporte (E), retira la tapa
inferior decorativa de la cubierta (D) y gira la cubierta (C) 180º
antes de jarla (C) al soporte de montaje (A).
7
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
1
Cómo preparar la cubierta
□ Retira la tapa del fondo de la cubierta (C) de la
cubierta (B), girando la cubierta del fondo de la
cubierta (C) hacia la izquierda.
□ Retire el soporte de montaje (A) de la cubierta (B)
aojando los tornillos de montaje de la cubierta (EE)
media vuelta desde la cabeza del tornillo. Luego, gira
la cubierta (B) hacia la izquierda para retirar el
soporte de montaje (A) de la cubierta (B).
2
Cómo montar las aspas del ventilador
EE
A
B
C
EE
Ensamblado
□ Comience utilizando el embalaje original del producto
para crear una base para sostener el ventilador. Coloque
el motor del ventilador (F) con la parte inferior hacia
arriba.
□ Lleve una aspa del ventilador (G) al motor y asegúrese de
que la pegatina "ESTE LADO HACIA EL TECHO" esté hacia
abajo. Deslice la cuchilla (G) en la ranura del motor y
proceda a alinearla con los oricios que se encuentran
debajo.
□ Coloque una placa de soporte de la pala (H) con tornillos
sobre los oricios y apriete todos los tornillos rmemente.
Repita el proceso para seis palas adicionales (G). NO
instale el aspa nal ya que esto le dejará una abertura
para cablear el ventilador más adelante.
H
F
G
Embalaje de la pulpa
8
4
3
Cómo preparar el motor
Ensamblado (continuación)
Cómo ensamblar el ventilador
□ Da la vuelta al motor. Retira el pasador de chaveta (FF)
y pasador tipo horquilla (GG), y aoja los dos tornillos
de ajuste de collarín (HH) del collarín del motor.
□ Retira el tornillo de jación (II) de la bola de soporte
(JJ), bájala y retira el pasador transversal (KK). Quita la
bola de soporte (JJ) del ensamblaje del tubo
bajante/bola de soporte (D).
□ Retira la cable de tierra (LL) del ensamblaje del tubo de
soporte (D).
ADVERTENCIA: Si no instalas correctamente el pasador
de chaveta (FF) es posible que el ventilador se aoje y caiga.
NOTA: Si necesita una bajante más larga (no incluida), retire
el tornillo de bola de sorporte (JJ), bájelo y retire el pasador
(KK). Retire las tres piezas de la bajante y únalas en una
nueva bajada más larga antes de continuar con la instalación
de la bajada. Asegúrese de unir los conectores de 2-pine y 3-
pine, los dos enchufes macho del ventilador y el enchufes
hembra del cables de extensión (CC y DD).
NOTA: NO instale cables de extensión (CC y DD) cuando utilice
el bajante incluido.
□ Con cuidado, introduce los cables del motor hacia
arriba a través del tubo bajante (MM). Enrosca el tubo
bajante (MM) en el collarín.
□ A continuación, alinea los oricios y reemplaza el
pasador tipo horquilla (GG) y el pasador de chaveta (FF).
Ajusta los dos tornillos de jación del collarín (HH).
□ Desliza la cubierta del acoplamiento (E), el base de la
cubierta (C) y la cubierta (B) hacia el tubo bajante (MM).
□ Con cuidado, vuelve a colocar la bola de soporte (JJ) y
la cable de tierra (LL) sobre el tubo bajante (MM).
Asegúrate de que el pasador transversal (KK) esté en la
posición correcta, el tornillo de jación (II) esté ajustado
y los cables no estén torcidos.
FF
GG
HH
HH
F
II
D
KK
JJ
LL
HH
HH
F
FF
C
E
B
II
KK
JJ
MM
LL
DD
CC
GG
9
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
5
Cómo instalar el soporte de
montaje en la caja eléctrica
6
Cómo colgar el ventilador
al soporte de montaje
□ Levante con cuidado el ensamblaje del motor (F)
hacia el soporte de montaje (A) y encaja la
ensamblado de tubo bajante/bola de soporte (D) en el
socket del soporte de montaje (A). Asegúrate de que
la pestaña sobre el socket de soporte de montaje (A)
encaje bien dentro de la ranura del ensamblado de
tubo bajante/bola de soporte (D). Esto ayudará a
compensar el ventilador de techo.
ADVERTENCIA: Para disminuir los riesgos de incendio,
descarga eléctrica o lesiones personales. Monta el ventilador
sólo sobre una caja eléctrica o sistema de soporte marcado
como “aprobada como soporte de ventilador” y usa los
tornillos de montaje que vienen con la caja eléctrica.
ADVERTENCIA: La pestaña en el anillo debe encajar en la
ranura de la ensamblado de tubo bajante/bola de soporte (D).
Si la pestaña no se asienta correctamente en la ranura, se
puede dañar el cableado.
Ensamblado — Cómo Colgar el Ventilador
□ Pasa los cables de suministro de 120 voltios a través
del oricio central en el soporte de montaje (A).
□ Monta el soporte de montaje (A) sobre la caja
eléctrica deslizando el soporte de montaje (A) sobre
los tornillos suministrados con la caja eléctrica. Fíjate
que el lado plano del soporte de montaje (A) esté
hacia la caja eléctrica.
□ Ajusta rmemente los dos tornillos de montaje.
Caja
Eléctrica
A
D
F
A
Ver después de la instalación
A
L
7
Instalación del receptor
□ Coloque el cable negro del suministro doméstico en un
lado del soporte de montaje (A) y coloque los cables
blanco y verde del suministro doméstico en el lado
opuesto.
□ Empuje el cable amarillo de la antena a través del
soporte de montaje (A) e inserte el extremo angosto
del receptor (L) (como se muestra, con el lado plano
hacia el techo) en el soporte de montaje deslizante (A)
hasta que descanse sobre el conjunto de bola/varilla.
ADVERTENCIA: Para reducir el riesgo de incendio o descarga
eléctrica, recuerde desconectar la alimentación. El cableado
eléctrico debe cumplir con todos los requisitos de los códigos
eléctricos locales y nacionales. La fuente eléctrica y el ventilador
deben ser de 120 voltios, 60Hz. No utilice este producto junto con
ningún control de pared variable. Una conexión de cables
incorrecta puede dañar este receptor.
AA
Conectores de
2-pine y 3-pine
L
Verde
Verde
Caja Eléctrica
Negro
Conductor
a tierraBlanco
A
Blanco
Negro
D
10
8
Cómo hacer las conexiones
eléctricas
Ensamblado — Cómo Colgar el Ventilador (continuación)
ADVERTENCIA: Verica que todas las conexiones estén bien
ajustadas, incluida la conexión a tierra, y que no haya ningún cable
pelado visible en las tuercas para cable (excepto el de tierra).
PRECAUCIÓN: Para reducir el riesgo de incendio o descarga
eléctrica, este ventilador debe instalarse con un control/ interruptor
de pared de aislamiento.
NOTA: El ventilador debe instalarse a una distancia máxima de
6,1 m de la unidad transmisora para obtener una señal de
transmisión apropiada entre la unidad transmisora y la unidad
receptora del ventilador.
Si crees que no tienes suciente experiencia o conocimientos en
cableado eléctrico, contrata a un electricista con licencia para que
instale el ventilador.
Sigue estos pasos para conectar tu ventilador a tu circuito doméstico.
Usa las tuercas de plástico para cable (AA) con tu ventilador. Asegura
las tuercas de cables (AA) con cinta de electricista. Asegúrate de que
no haya conexiones o cables sueltos.
□ Haga las conexiones de cables desde el ventilador al receptor (L).
Del ventilador Al receptor
Conector de 2-pine --------- Conector de 2-pine
Conector de 3-pine --------- Conector de 3-pine
□ Haga las conexiones de cables desde el receptor (L) y el
ventilador a la caja de eléctrica de la siguiente manera,
utilizando las tuercas para cables (AA).
Del receptor A la caja de eléctrica
Cable negro "CA en L" --------- Cable negro (caliente)
Cable blanco "CA en N" -------- Cable blanco (neutro)
Del ventilador y receptor A la caja de eléctrica
Cables verdes* ------------------ Cable verde o desnudo (tierra)
* Hay tres cables de conexion a tierra verdes: uno del soporte de
montaje (A), otro del conjunto de bola de suspension/varilla (D) y uno
del receptor (L).
□ Gire las conexiones de la tuerca del cable hacia arriba,
separándolas de modo que el cable verde (tierra) y el cable
blanco estén en un lado de la caja de eléctrica y el cable
negro en el otro lado. Introduzca con cuidado los cables en el
espacio de la caja eléctrica encima del receptor o uniformemente
alrededor de los lados del soporte colgante.
NOTA: Deje la antena dentro de la cubierta y asegúrese de que
no esté obstruida ni dañada.
L
11
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Ensamblado — Cómo Colgar el Ventilador (continuación)
9
Cómo instalar la cubierta
□ Coloca todas las conexiones apropiadamente en la caja
eléctrica del techo.
□ Desliza la cubierta (B) hacia el soporte de montaje (A) y
coloca el oricio tipo ojo de la cerradura en la cubierta
(B) sobre el tornillos de montaje de la cubierta (EE)
suelto en el soporte de montaje (A). Gira la cubierta (B)
hacia la derecha hasta que caiga en su lugar en la parte
estrecha de los oricios tipo ojo de la cerradura, y
aprieta los dos tornillos de montaje de la cubierta (EE).
□ Sujeta la tapa inferior de la cubierta (C) a la cubierta (B)
insertando las cabezas de tornillos en las ranuras en
forma de cerradura en la tapa inferior de la cubierta (C)
y rotándola hacia la derecha.
ADVERTENCIA: Asegúrate de que la pestaña del soporte
de montaje (A) encaje bien dentro de la ranura de ensamblado
de tubo bajante/bola de soporte (D) antes de sujetar la cubierta
(B) al soporte de montaje (A), girando la cubierta (B) hasta que
encaje en su lugar.
Ensamblado — Cómo Montar las Aspas del Ventilador
10
Cómo montar las aspas del ventilador
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no insertes objetos extraños entre las aspas (G)
en funcionamiento.
□ Lleve las aspas restantes del ventilador (G) hasta el motor
y use la placa de soporte de la pala (H) para asegurarla
en su lugar.
NOTA: Ajusta los tornillos de montaje de la cubierta (EE)
según sea necesario hasta que la cubierta (B) y la tapa inferior
de la cubierta (C) estén ajustadas.
Caja Eléctrica
EE
A
B
EE
D
C
H
G
12
11 12
Ensamblado — Cómo Instalar el Kit de Luces
□ Retira 1 de los 3 tornillos del placa de montaje del kit
de luces (NN) del anillo de montaje (OO) y aoja los
otros 2 tornillos. (No retirar)
□ Coloca los oricios tipo ojo de cerradura en la placa
de montaje del kit de luces (I) sobre los 2 tornillos
(NN) del anillo de montaje (OO) previamente
aojados, gira la placa de montaje del kit de luces (I)
hasta que la placa de montaje del kit de luces (I)
caiga en su lugar en la parte estrecha de los oricios
tipo ojo de cerradura.
□ Asegura apretando los 2 tornillos del placa de montaje
del kit de luces (NN) previamente aojados y el que
uno (NN) se quitó previamente.
Cómo instalar la placa de
montaje del kit de luces en
el anillo de montaje
Cómo instalar el kit de luces
LED y la pantalla de plástico
□ Retire uno de los tres tornillos de montaje del kit de luz (PP)
de la placa de montaje del kit de luz (I) y aoje los otros
dos tornillos (PP). (No quitar.)
□ Mientras sostienes el kit de luces LED de 20W (J) debajo
del ensamblaje del motor del ventilador (F), cómo hacer las
conexiones del enchufe polarizado (QQ):
-Blanco con blanco -Negro con azul
□ Coloca los oricios tipo ojo de cerradura en el kit de luces
LED de 20W (J) sobre los 2 tornillos de montaje del kit de
luces (PP) previamente aojados de la placa de montaje del
kit de luces (I), gira la placa del luces LED de 20W (J) hasta
que caiga en su lugar en la parte estrecha de los oricios
tipo ojo de cerradura. Asegúrala apretando los 2 tornillos
de montaje del kit de luces (PP) previamente aojados y el
(PP) que se quitó previamente.
□ Coloque las muescas (RR) del borde exterior de la pantalla
de plástico (K) para alinearlos con las pestañas (SS) del
borde interior del kit de luces LED de 20W (J). Levante con
cuidado el pantalla de plástico (K) dentro del kit de luces
LED de 20W (J) y fíjelo al ventilador girando la pantalla de
plástico (K) en el sentido de las agujas del reloj hasta que
quede ajustado.
PRECAUCIÓN: Antes de empezar la instalación, corta el
suministro de electricidad, apagando el cortacircuitos o
retirando el fusible en la caja de fusibles. Cortar el suministro
de electricidad con el interruptor del ventilador no es
suciente para evitar una descarga eléctrica.
I
NN
OO
J
F
RR
PP
I
QQ
K
SS
13
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Funcionamiento
□ Quita la cubierta de la batería presionando con rmeza en la
echa y deslizando la cubierta hasta soltarla.
□ Instala 2 baterías AAA de 1.5 V (BB) (incluidas).
□ Coloca de nuevo la cubierta en el control remoto (M).
PREPARAR EL TRANSMISOR
NOTA: Las pilas se debilitarán con el tiempo y deben
reemplazarse antes de que se produzca una fuga, ya que esto
dañará el mando a distancia. Deseche las pilas usadas
adecuadamente y manténgalas fuera del alcance de los
niños.
BB
M
LEARN
APRENDER
PROCESO DE RECONOCIMIENTO
M
El proceso de reconocimiento hace que cualquier ventilador
instalado dentro del alcance memorice un mando a distancia. Los
ventiladores pueden reconocer a cinco mandos.
Para agregar un mando a la memoria de su ventilador, siga estos
pasos:
□ Interruptor DIP 1/0: La posición 1 utiliza una frecuencia
aleatoria para hacer coincidir ventiladores individuales poco
espaciados, y la posición 0 es para una frecuencia universal
que permite una frecuencia común para hacer funcionar varios
ventiladores con un mando a distancia.
□ En los 60 segundos siguientes al encendido, mantenga pulsado
el botónel botón «Pairing» (Asociar) situado en el
compartimento de la pilapara acceder a la función de
aprendizaje. Una vez que el ventilador hayadetectado la
frecuencia del mando a distancia, la luz de bajada de
suparpadeará y las aspas del ventilador comenzarán a girar.a
girar. Cuando esto ocurra, suelte el botón «LEARN» (Asociar).
□ El ventilador ahora aceptará los comentarios del control remoto
añadido.
NOTA: Si se instalan varios ventiladores con mandos a
distancia separados, sólo el ventilador que se está
programando debe tener la alimentación de CA encendida. El
resto de ventiladores, incluso si ya han sido programados,
deben tener la alimentación de CA apagada para que no
memoricen otros mandos durante el proceso de
reconocimiento. Separe los interruptores de alimentación de
los ventiladores aproximadamente 2 metros.
IMPORTANTE: También siga los pasos siguientes para
volver a emparejado el control remoto y el receptor cuando
sea necesario.
NOTA: El interruptor DIP del compartimento de la batería se
ha establecido a la posición "1" y emparejado para su
comodidad.
14
Funcionamiento (continuación)
Clima cálido
(Hacia adelante)
Regulador
Comfort Breeze
TM
Barra LED de escala
que indica la velocidad
del ventilador
Temporizador
Encender/apagar la luz
Clima frío
(Reversa)
Ventilador encendido y reduce la
velocidad del ventilador *
Temperatura de color
correlacionada (CCT)
cambiando
Ventilador encendido y aumenta la
velocidad del ventilador *
* Los botones "+" y "-" pueden activar el ventilador y
la luz cuando el ventilador y la luz están apagados.
Encendido / apagado
1. Botón del ventilador. Oprime y suelta el botón para encender o apagar el ventilador.
□ Cuando se encienda, el ventilador comenzará a girar usando su último ajuste de velocidad. La barra LED del mando a distancia mostrará el
ajuste de velocidad durante 5 segundos.
□ Cuando se apaga, el ventilador dejará de girar y la luz de la barra LED del mando a distancia se oscurecerá rápidamente de arriba a abajo.
CÓMO USAR TU VENTILADOR Y EL CONTROL REMOTO
NOTA: El ventilador almacenará el último ajuste de velocidad utilizado para la próxima vez que se encienda.
NOTA: Debe encender el ventilador antes de utilizar las funciones de velocidad o tiempo.
NOTA: En cada puesta en marcha el ventilador de techo que las aspas oscilarán de ida y vuelta. Esta es una operación normal de los
ventiladores de techo para motor de corriente continua a medida que avanzan a través de un ciclo de calibración. El ventilador no está
defectuoso.
15
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Funcionamiento (continuación)Funcionamiento (continuación)
2. Funciones de velocidad
El botón + aumenta la velocidad del ventilador
□ Al presionar y soltar el botón + una vez, la velocidad del ventilador aumentará. Cada incremento en la conguración hará que la barra de luz
LED se ilumine un poco más hasta que el ventilador haya alcanzado la conguración de máxima velocidad posible; en ese momento la barra
de luz LED estará iluminada completamente.
□ Al mantener oprimido el botón + la velocidad del ventilador se incrementará automáticamente a través de la conguración de velocidades y
los incrementos se reejarán en la barra de luz LED. Cuando la barra de luz LED esté completamente iluminada, el ventilador ha alcanzado la
conguración máxima de velocidad.
El botón - reduce la velocidad del ventilador
□ Al presionar y soltar el botón - una vez, la velocidad del ventilador disminuirá. Cada descenso en la conguración hará que la barra de luz
LED disminuya su intensidad un poco más hasta que el ventilador haya alcanzado la conguración de mínima velocidad posible. En ese
momento, la barra LED estará iluminada en un 25% aproximadamente.
□ Al mantener presionado el botón - la velocidad del ventilador disminuirá automáticamente a través de los ajustes de velocidad, indicándose
dicha reducción en la barra LED. Cuando la barra LED está iluminada al 25%, el ventilador ha alcanzado el ajuste de velocidad mínima.
3. Comfort Breeze
TM
Hay tres conguraciones de Comfort Breeze
TM
. Al presionar el botón , se activará el modo Comfort Breeze
TM
y la barra de luz LED se iluminará
lentamente desde abajo hasta arriba para mostrar la conguración actual.
NOTA: Si está utilizando el modo Comfort Breeze
TM
, al presionar el botón o los botones de velocidad del ventilador se cancelará el modo
Comfort Breeze
TM
y se reanudará el funcionamiento normal del ventilador.
4. Temporizador
□ Al presionar el botón de temporizador, el ventilador se apagarán automáticamente después de 2, 4 u 8 horas. Cuando activas el modo
temporizador, la luz LED a la izquierda del tiempo sobre el reloj en la parte superior se iluminará.
5. Botón de reversa del ventilador (Debe ser oprimido cuando el ventilador esté funcionando)
□ Clima cálido: La barra de luz LED se iluminará y las luces irán de alta a baja intensidad.
□ Clima frío: La barra de luz LED se iluminará y las luces irán de baja a alta intensidad.
6. Luz
□ Oprime y suelta el botón luz para encender o apagar la luz.
□ Luz encendida: La función de memoria del ventilador reiniciará la conguración de luz (encendida, apagada o regulada) del ventilador
antes de haber cortado el suministro de energía.
7. Regulador
□ Presiona para incrementar el nivel de luz deseado.
□ Presiona para reducir el nivel de luz deseado.
□ Presione y suelte el botón para recorrer los tres colores opciones de temperatura.
Opción 1: 3000K (Blanco Suave).
Opción 2: 4000K (Blanco Brillante).
Opción 3: 5000K (Luz Blanca).
8. Temperatura de color correlacionada (CCT) cambiando.
NOTA: la temperatura predeterminada de la luz del ventilador de techo es 3000K (Blanco Suave).
16
NOTA: El botón de inversión del ventilador deben ser
presionados mientras el ventilador está funcionando.
Clima cálido - (Hacia la izquierda) Un ujo de aire hacia abajo crea
un efecto refrescante. Esto te permite jar tu aire acondicionado en
una conguración más alta sin afectar tu comodidad.
Clima frío - (Hacia la derecha) Un ujo de aire hacia arriba mueve el
aire cálido lejos del techo. Esto te permite jar tu unidad de calefacción
en una conguración más baja sin afectar tu comodidad.
Los ajustes de velocidad para clima cálido o frío dependen de
factores como el tamaño de la habitación, la altura del techo, la
cantidad de ventiladores
INSTRUCCIONES DE OPERACIÓN DE TIEMPO
CÁLIDO/FRÍO
Funcionamiento (continuación)
CÓMO INSTALAR EL SOPORTE DEL CONTROL
REMOTO
□ Sujeta el soporte del control remoto (TT) con los dos tornillos
de montaje (UU) del soporte del control remoto.
□ Vuelva a colocar la cubierta del soporte del mando (VV) a
distancia en el soporte del mando a distancia (TT).
UU
VV
TT
17
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Revisa las conexiones de soporte, soportes y accesorios de aspas dos veces al año. Verica que estén seguros. Debido al movimiento
natural del ventilador, algunas conexiones pueden aojarse con el tiempo. No es necesario desmontar el ventilador del techo.
Limpia tu ventilador con frecuencia. Usa solamente un cepillo suave o un paño sin pelusas para evitar arañar el acabado. El revestimiento
está sellado con laca para minimizar la decoloración u opacidad.
(Opcional) Aplica una na capa de pulimento para muebles a la madera de las aspas.
(Opcional) Cubre los arañazos pequeños con una leve aplicación de lustrador para calzado.
Hacer
Uses agua al limpiarlo. El agua puede dañar el motor o la madera, o causar descargas eléctricas.
Apliques lubricador al ventilador o al motor. El motor tiene cojinetes de bola sellados permanentemente lubricados.
No hacer
Mantenimiento y Limpieza
Solución de Problemas
Problema Solución
El ventilador no
enciende.
Verica fusibles o disyuntores principales y secundarios.
Verica conexiones de cables en línea al ventilador y conexiones de cables del interruptor en la caja del
interruptor.
Revisa para asegurarte de que los interruptores de frecuencia del control remoto y del receptor estén
congurados en la misma frecuencia.
Apague la alimentación de CA, y encienda la alimentación de CA después 10 segundos.
Restablezca el transmisor pasando por el “PROCESO DE RECONOCIMIENTO” del transmisor.
El ventilador hace ruido.
Asegúrate de que los tornillos de la carcasa del motor estén ajustados.
Asegúrate de que los tornillos que unen el brazo del aspa del ventilador al cuerpo del motor están bien
ajustados.
Asegúrate de que las conexiones de tuerca de cable no choquen unas con otras o con la pared interior de
la caja del interruptor.
Permite un período de 24 horas de “adaptación”. La mayoría de los ruidos asociados con un nuevo ventilador
desaparecen en ese período.
Si usas el kit de luces de techo, asegúrate de que los tornillos sujetadores estén bien ajustados. Verica
que la bombilla también esté bien asegurada.
Asegúrate de que la cubierta esté a corta distancia del techo. No debería tocar el techo.
Asegúrate de que tu caja del techo esté bien segura y las almohadillas aislantes de goma se hayan instalado
entre el soporte de montaje y la caja eléctrica.
No conecte el ventilador con un control en la pared de velocidad variable(s).
Asegúrate de que los interruptores de frecuencia estén congurados correctamente.
Restablezca el transmisor pasando por el “PROCESO DE RECONOCIMIENTO” del transmisor.
El control remoto
no funciona.
El ventilador oscila.
Verica que todas las aspas y los tornillos de los soportes de aspas estén seguros (la mayoría de los
problemas de oscilación del ventilador se deben a piezas sueltas). Una vez que el ventilador ha sido instalado
correctamente, enciéndelo durante 10 minutos para que se autoajuste.
Si luego de 10 minutos de estar encendido el ventilador aún oscilara, verica el nivel de las aspas utilizando
el siguiente procedimiento:
- Ubica un punto en el techo sobre la punta de una de las aspas, luego elige cualquier aspa del ventilador
y mide desde el centro del aspa seleccionada hasta el punto en el techo. Rota el ventilador hasta que la
siguiente aspa esté posicionada y repite la medición utilizando el mismo punto en el techo para cada aspa.
Las desviaciones de la medición deben estar dentro de 3.2 mm.
- Si todas las desviaciones son menores a 3.2 mm y el ventilador continúa oscilando, llama al servicio al
cliente al (1-800-986-3460) para ordenar sin costo alguno un kit de compensación de aspas.
- Si la desviación es mayor a 3.2 mm, llama al servicio al cliente al (1-800-986-3460) para ordenar sin
costo alguno los reemplazos de los soportes.
Este es el procedimiento de arranque normal para los ventiladores de motor de CC. El movimiento parcial
durante el arranque es el resultado del motor de CC alineando los polos magnéticos internos para el
funcionamiento correcto del motor. Este diseño ahorra electricidad y permite que el ventilador funcione
mucho más silencioso que los ventiladores del motor de CA standard.
El ventilador mueve hacia
atrás y adelante cuando se
enciende.
Este equipo cumple con lo establecido en el parte 15 de la Normativa FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:
(1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las interferencias
que puedan provocar un funcionamiento no deseado.
ADVERTENCIA: Los cambios o modicaciones en esta unidad no aprobados expresamente por la parte responsable del cumplimiento
podrían anular la autoridad del usuario para utilizar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites establecidos para dispositivos digitales de clase B, según el apartado 15 de
las Normas de la FCC. Dichos límites han sido denidos para proporcionar una protección razonable frente a interferencias perjudiciales en
una instalación residencial. Este equipo genera, utiliza y puede desprender energía de radiofrecuencia y, si no se instala y se utiliza según
las instrucciones, puede causar interferencias dañinas a la radiocomunicación.
Sin embargo, no es posible garantizar que el equipo no provoque interferencias en una instalación particular. Si este equipo provoca
interferencias perjudiciales a la recepción de radio o televisión, lo que puede determinarse encendiéndolo y apagándolo, es recomendable
intentar corregir dichas interferencias mediante una o varias de las siguientes medidas:
- Vuelva a orientar o cambie de lugar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo en una toma de corriente en un circuito diferente al que el receptor está conectado.
- Consulte con el distribuidor o con un técnico especialista en radio/televisión para más ayuda.
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al
Servicio al Cliente de Home Decorators Collection
De lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para referencias futuras.
V2
