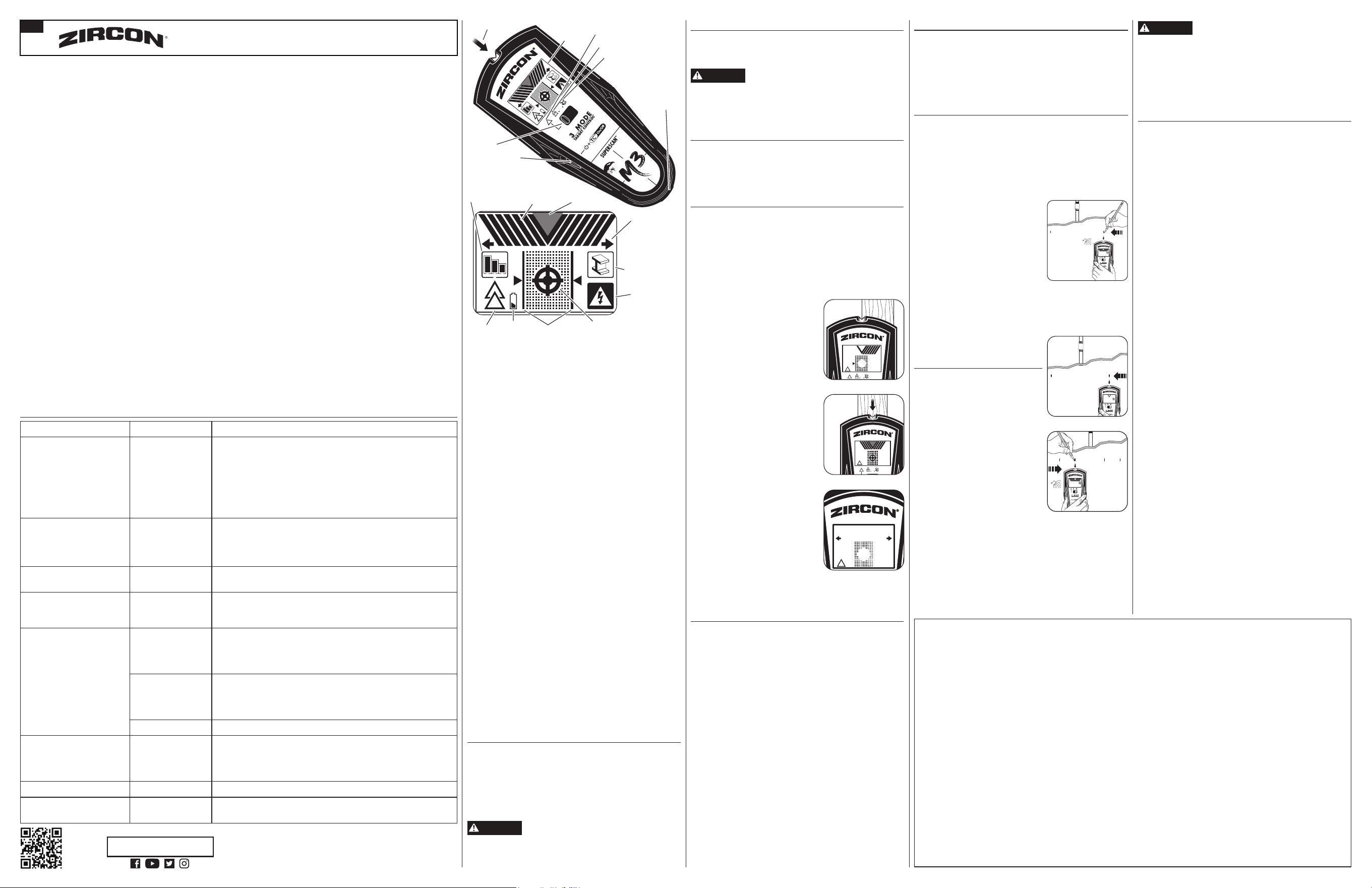

Zircon 71435 SuperScan 3.5 in. M3 Advanced Stud Finder User Manual

Featuring Revolutionary Target Control

™

(TC

™

) Technology

™

technology is tuned to find wood studs while filtering

out (rejecting) metallic or low signal false positive objects such

as plumbing, conduit, straps, brackets, or plastic water pipes.

With TC

™

mode, users can utilize Trust but Verify technique

to help identify “safe-to-drill” zones between adjacent

drywall screws, nails, and protector plates.

Four scanning modes:

• Target Control

™

(TC

™

) locates center, edges, and direction

of wood studs (while ignoring metal) up to

"(19mm)deep.

LCD will be backlit with a pale blue light. In TC

™

mode,

LoLevel

™

Indicator indicates low (weak) signal objects,

such as plastic water pipes, plastic sewer drains, or studs

deeper than

" (19 mm). When compared to stud signals,

theLoLevel

™

Indicator may help differentiate studs from

false positives.

• StudScan locates center, edges, and direction of both wood

and metal studs up to

" (19 mm) deep. LCD will not

be backlit in this mode. In StudScan mode, the Signal

Strength Indicator uses the same icon as the LoLevel

™

Indicator. WhenTC

™

is off, a strong signal is indicated by full

signal strength bars.

• DeepScan

locates center, edges, and direction of studs

(wood and metal) up to 1

" (38 mm) deep. LCD will be

backlit with a green light.

• Metal Scan locates ferrous (magnetic) metal, such as steel,

up to 3" (75 mm) deep, and non-ferrous (non-magnetic)

metal, such as copper, up to 1

" (38 mm) deep. LCD will

be backlit with a dark blue light.

NOTE: TC

™

and StudScan use the same switch setting but

function differently. StudScan detects both wood and metal

studs during scanning, while TC

™

detects only wood studs and

ignoresmetal. You can distinguish between the two modes by the

pale blue backlight on LCD in TC

™

mode. StudScan is not backlit.

MetalliWarning

™

Indicator will display when metal is detected

or dangerously close in TC

™

, StudScan, andDeepScan

modes.

WIREWARNING

DETECTION

The Zircon

WireWarning

Detection continuously detects and

alerts for live, unshielded AC (alternating current) wires in any mode.

When live AC voltage is detected, warning indicator appears and

screen starts flashing red until scanner is moved sufficiently away

from the live wire. When calibration begins over an AC wire in any

mode, AC icon will flash. Use extreme caution under these

circumstances or whenever live AC wiring is present.

WARNING

Scanner may not detect AC activity if wires

are more than 2" (50mm) behind the

scanned surface, in concrete, encased in conduit, behind a

plywood shear wall or metallic wall covering, or if

moisture is present in the environment or scannedsurface.

SCAN IN DEEPSCAN

MODE

DeepScan

mode is used to scan for deeper studs or for use

with thicker walls. It can detect studs up to 1

" (38mm) deep.

1. Set mode to DeepScan

2. Repeat steps 2–4 under STUDSCAN MODE section.

NOTE: When scanning on thicker surfaces, device may not find

edges on surfaces thicker than

" (19mm).

SCAN FOR METAL

Use Metal Scan mode to locate and narrow metal behind walls.

1. Set mode to Metal Scan.

2. Hold scanner flat against wall, then press and hold

PowerButton. In 1–2 seconds, device will calibrate. A short

beep confirms that calibration is complete.

NOTE: For maximum sensitivity, holdscanner away from surface,

press and hold Power Button until a short beep confirms

calibration is complete, thenplace

against surface to be scanned.

3. While continuing to hold

PowerButton, slide scanner slowly

against wall. With a strong read,

SpotLite

illuminates and a short

beep sounds. Mark spot where

largest number of Target Indicator

Bars show. (FigureD)

4. Continue sliding in same

direction until bars reduce, thenreversedirection. Mark spot

where Target Indicator Bars peak. Themidpoint between the

two marks is the location of metal object.

NOTE: If device indicates a large area

of metal, refine scan to narrow area.

REFINE METAL SCAN

1. Release Power Button,

thenplace scanner over one of the

previousmarks. (Figure E)

2. Press and hold Power Button,

then repeat steps 3 and 4 under

SCAN FOR METAL. This resets metal

calibration to a lower sensitivity and

narrows scan area.

3. Repeat as needed. (Figure F)

NOTE: If any bars display,

metal is present.

INSTALL 9-VOLT BATERY

Always use a new 9V alkaline battery with an extended

expiration date at least 3 years beyond current date.

Match battery direction to image inside battery cavity.

WARNING

Do not rely exclusively on scanner to

locate items behind a surface. Use other

information to help locate items before penetrating

thesurface, including construction plans, visible points

of entry of pipes and wiring into walls, such as in

abasement, andstandard stud-spacing practices.

SELECT MODE / POWER UP

Move Mode Selector Switch to desired mode:

™

/ StudScan,DeepScan

, or Metal Scan.

To activate scanner, press and hold Power Button. Device shuts

off 1–2 seconds after Power Button is released.

FIND A CLEAN WOOD STUD IN TARGET

CONTROL

™

(TC

™

) MODE

™

is designed to detect wood studs during scanning.

For best results, hold scanner as shown and move slowly when

scanning. Do not touch surface during calibration or scan.

1. Set mode to TC

™

/ StudScan switch.

2. Hold scanner flat against wall, then press and hold

PowerButton. Device will calibrate in 1–2 seconds.

Propercalibration is confirmed by a short beep, a flicker of

SpotLite

Pointer, and a flash of icons. If a calibration error

occurs, all icons will flash continuously.

NOTE: Screen will have a pale

blue backlight in TC

™

mode.

DO NOT MOVE SCANNER

DURINGCALIBRATION.

3. While holding down PowerButton,

slide scanner slowly along wall.

Whenscanner finds edge of a stud,

Edge Indicator shows. (FigureA)

4. Continue sliding. When scanner

finds center of a stud, Crosshairs show

and SpotLite

illuminates. (Figure B)

Mark spot where stud was found.

5. Scanner automatically recalibrates

when in use. If the two ACT

™

arrows

appear on LCD, scanner was calibrated

over astud, then moved away. This is

ACT

™

(Auto Correcting Technology)

inaction. (FigureC)

NOTE: LoLevel

™

Indicator will display

rapidly cascading bars when device senses

a sustained weak signal, indicatinga false

positive object may be present.

6. Use the Trust but Verify

technique for finding drywall screws

or nails up and down stud to confirm

that you have located a woodstud.

Otherobjects, such as plastic plumbing

pipes, donot contain nails or drywall screws. (See important note

under BEFORE YOU BEGIN for more information on this procedure.)

FIND A STUD IN STUDSCAN MODE (TC

™

OFF)

1. Set mode to TC

™

/ StudScan switch.

2. Hold scanner flat against wall, press Power Button,

release it, then press it again, holding it down the

secondtime. Device will calibrate in 1–2 seconds. A short beep

confirms that calibration is complete. If a calibration error occurs,

all icons will flash continuously.

NOTE: Scanner is in StudScan mode (TC

™

off) when

LCD backlight is off. When TC

™

mode is off, metal objects

may be indicated as a stud and Signal Strength Indicator will

have steady strength bars.

DO NOT MOVE SCANNER DURING CALIBRATION.

3. While holding down Power Button, slide scanner

slowly along wall. When scanner finds edge of a stud,

EdgeIndicatorshows.

4. Continue sliding. When scanner finds center of a stud,

Crosshairs turn on, SpotLite

illuminates, and a beep sounds.

Mark spot where stud was found.

5. Scanner automatically recalibrates when in use. If the two

ACT

™

arrows appear on LCD, scanner was calibrated too close

to a stud, thenmoved away. This is ACT

™

(Auto Correcting

Technology) in action.

To return to TC

™

mode, release and press Power Button again.

When the display is backlit pale blue, you are back in TC

™

mode.

WARNING

DO NOT ASSUME THERE ARE NO LIVE

ELECTRICAL WIRES IN THE WALL.

DONOT TAKE ACTIONS THAT COULD BE DANGEROUS IF

THE WALL CONTAINS A LIVE ELECTRICAL WIRE.

ALWAYSTURN OFF THEELECTRICAL, GAS, AND WATER

SUPPLIES BEFORE PENETRATING A SURFACE.

FAILURE TO FOLLOW THESE INSTRUCTIONS MAY

RESULT IN ELECTRIC SHOCK, FIRE, AND/OR SERIOUS

INJURY OR PROPERTY DAMAGE.

WORKING WITH DIFFERENT MATERIALS

Wallpaper Scanner functions normally on walls covered with

wallpaper or fabric, unless the materials are metallic foil,

containmetallic fibers, or are still wet after application.

Wallpaper may need to dry for several weeks after application.

Freshly painted walls It may take a week or longer to dry

after application. If it is difficult to locate a stud in StudScan

mode on dry or freshly-dried paint, switch to Metal Scan mode

to locate the nails or drywall screws holding drywall to the studs.

Lath and plaster Due to irregularities in plaster thickness, itis

difficult for this scanner to locate studs in any stud-scanningmode.

Switch mode to Metal Scan to locate the nail heads holding wood

lath to the studs. If the plaster has metal mesh reinforcement,

thescanner will be unable to detect studs through that material.

Highly textured walls or acoustic ceilings Whenscanning

a ceiling or wall with an uneven surface, place thin cardboard

on the surface to be scanned and scan over the cardboard in

DeepScan

mode.

Wood flooring, subflooring, or gypsum drywall over

plywood sheathing Use DeepScan

mode and move the

scanner slowly. This scanner cannot scan for wood studs and

joists through carpet and padding.

NOTE: Sensing depth and accuracy can vary depending

on scanning environment conditions such as

mineralcontent, moisture, texture, and consistency of

the wall materials.

Electrical wiring and pipes Depending on the proximity

of electrical wiring or pipes to the wall surface, scanner may

detect them in the same manner as studs.

Caution should always be used when nailing, cutting,

or drilling in walls, floors, and ceilings that may

contain these items.

Studs Studs are normally spaced 16" or 24" (40 cm or 60cm)

apart on center and are 1

" (38mm) wide. Anything closer together,

or of a different width, may not be astud.

Figure A

Figure B

BEFORE YOU BEGIN

ZIRCON

STUD FINDERS WORK BY SENSING DENSITY CHANGES BEHIND THE WALL. OTHER OBJECTS CAN BE DETECTED,

ESPECIALLY IF THEY ARE VERY CLOSE TO THE WALL. DO NOT ASSUME THAT EVERYTHING DETECTED IS A STUD.

- Always use a new 9V alkaline battery with an extended expiration date at least 3 years beyond the current date. Match battery

direction to the image inside of battery cavity.

- Do not rely exclusively on the scanner to locate items behind a surface. Use other information to help locate such items before

penetrating the surface, including construction plans, visible points of entry of pipes, wiring into walls such as in a basement,

andstandard stud-spacing practices.

- Always start your scan in Target Control

™

(TC

™

) mode, which scans through standard single layer drywall up to

" (19mm)deep.

- Always scan for studs at several different heights on the wall and mark the location of every target indicated by the stud finder. Thisis

called “mapping the wall.” Pipes and other objects will likely not give consistent readings from floor to ceiling, as a stud would.

- Studs normally run from floor to ceiling, except above and below windows and above doors.

- Readings should always be consistent and repeatable.

- Zircon

wall scanners are recommended for interior use only.

- Other objects commonly contained in walls, floors, or ceilings are water pipes (plastic and metal), gas lines, firestops,

and electrical wiring.

- Sensing depth and accuracy can vary depending on scanning environment conditions, such as mineral content, moisture,

texture, and consistency of the wall materials.

- Depending on the proximity of electrical wiring or pipes to the wall surface, scanner may detect them in the same manner as studs.

Caution should always be used when nailing, cutting, or drilling in walls, floors, and ceilings that could contain

these items. Use extreme caution under these circumstances or whenever live AC wiring is present.

- Studs are normally spaced 16" or 24" (40 cm or 60 cm) apart on center, are normally 1

" (38 mm) wide, and may be

separatedby firestops. Anything closer together, or of a different width, may not be a stud.

IMPORTANT: Trust but Verify is a technique that can help indicate “safe-to-drill” zones to minimize hitting existing metals

onastud, such as nails, screws, and protector plates. When the Crosshairs show in TC

™

mode, run scanner vertically up and

downthe stud. The stud indicators (Crosshairs, Edge Indicators, Target Indicator Bars, Target Spotlight, and SpotLite

Pointer)

willall turn off over screws and other metal, then turn on again when the stud is free from metal. The "safe-to-drill" zones are

typically between adjacent drywall screws, nails, or protector plates, assuming the builder properly installed metal protector

plates on thestud, and over plumbing and electrical. If stud indicators do not disappear when running vertically up and down

the object in TC

™

mode, the absence of drywall screws, nails, and protector plates indicates this could be a non-metallic object

such as plastic plumbing or PEX tubing, and should not be mistaken for a stud.

SuperScan

™

TROUBLESHOOTING & CONSTRUCTION TIPS

SITUATION LIKELY CAUSE SOLUTION

Scanner detects objects other

than studs in StudScan mode

or finds more objects that

look like studs than should

be there.

Electrical wiring

and metal or plastic

pipes may be near,

ortouching, the back

of the wall surface.

• Scan the area in Metal Scan to determine if metal is present.

• Check for other studs equally spaced to either side at 16" or 24"

(40cm or 60 cm) and check for the same stud at spots directly above

or below the first scan area.

• Standard studs measure approximately 1

" (38 mm) between edges.

Anything smaller or larger is likely not a stud (unless near a door

orwindow).

Difficulty detecting metal.

Metal object is too

deep or too small.

• Try calibrating in another location.

• Scan in both horizontal and vertical directions. Metal sensitivity is

increased when metal object is parallel to the sensor (located under the

Zircon

logo).

Metal object reading appears

wider than actual size.

Metal has a greater

density than wood.

To reduce sensitivity in Metal Scan mode, recalibrate scanner over either

of first two marks (see steps under REFINE METAL SCAN).

Studs are continuously

detected near windows

anddoors.

Multiple studs are

inuse.

Double and triple studs are sometimes used around doors and windows.

Headers are used above them. Detect outer edges so you know where

to begin.

Electrical wires suspected but

none detected.

Wires are shielded

by a metal conduit,

braided wire,

ormetallic wall covering.

Use Metal Scan mode to scan for metal, wire, or metal conduit.

Wires deeper than

2" (50 mm) from the

surface might not

bedetected.

If there is an outlet switch, turn it to ON position while scanning, but

turn OFF when working near the wires. Use extra caution if the area

has plywood, thick wood backing behind drywall, or walls that are

thicker than normal.

Wires may not be live. Plug a lamp into the outlet and turn it on to test whether wires are live.

LCD screen flashes

continuously when trying to

find stud.

Scanner is

experiencing

oversaturation of

exposure to metal.

Switch to TC

™

or StudScan mode to lessen sensitivity to metal.

NOTE: Scanner may not beep over studs 1" (25 mm) or deeper when

doing this.

Low Battery Indicator on. Low battery. Install a new 9V alkaline battery with an extended expiration date.

Low Battery Indicator flashes

and scanner does not operate.

Dead battery. Install a new 9V alkaline battery with an extended expiration date.

FCC Part 15 Class B Registration Warning: This device complies

with Part 15 of FCC Rules. Operation is subject to the following

two conditions: (1) this device may not cause harmful interference,

and(2) this device must accept any interference received,

includinginterference that may cause undesiredoperation.

LIMITED LIFETIME WARRANTY

Zircon Corporation (“Zircon”) warrants to the originalpurchaser

(or original user by gift) that this product will be free from

defects in materials and workmanshipfor its useful life (not to

exceed twenty years from dateofpurchase).This warranty is

limited to the electronic circuitry of theproduct, and specifically

excludes consumable parts, including batteries, and software,

even if packaged with theproduct. Defects caused by abuse,

modification, handlingcontrary to these instructions, other

unreasonableuse, or neglect are not covered under this warranty.

No liability is accepted for normal wear and tear and minor

defects which do not detract from the function of the product.

THIS LIMITED LIFETIME WARRANTY IS IN LIEU OF ALL

OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THE

IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS

FOR A PARTICULAR PURPOSE. IN NO EVENT WILL ZIRCON

BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR

CONSEQUENTIAL DAMAGES RESULTING FROM POSSESSION,

USE, OR MALFUNCTION OF THIS PRODUCT. NO OTHER

REPRESENTATIONS OR CLAIMS OF A SIMILAR NATURE WILL

BIND OR OBLIGATE ZIRCON.

Some states do not allow limitations on certain impliedwarranties

and/or the limitation on incidental or consequential damages, so

the above limitations and exclusions may not apply to you. This

warranty gives you specific legal rights, and you may also have

other rights which vary from state to state. This Limited Lifetime

Warranty applies only to products purchased within the United

States of America (USA) andCanada. For warranty applicable

toproducts purchased in all other geographical areas,

see www.zircon.com/warranty.

Any in-warranty defective product returned to Zircon,

freightprepaid, along with dated purchase receipt and $10.00

to cover shipping and handling, will be repaired or replaced,

atZircon’s option. If the returned product is no longer available,

Zircon may replace the product with a similar product of

similar function. This is your sole and exclusive remedy for

breach of this Limited Lifetime Warranty. To return product,

call the Zircon Customer Service number below to request an

RMA number and return product with shipment tracking to:

Zircon Corporation

Attn: Returns Department

1580 Dell Avenue

Campbell, CA 95008-6992 USA

Include your name, return address, RMA number, and package

tracking number. Allow 4–6 weeks for delivery.

If you do not agree to the terms of this Limited LifetimeWarranty,

you may not use this product and must promptly return it to

the retailer, along with a dated purchase receipt within 30

days of purchase for a refund of the purchase price.

Customer Service: 1-800-245-9265 or 1-408-963-4550

Monday–Friday, 8:00 a.m.–5:00 p.m. PST

www.zircon.com • [email protected]

ACT, ColorTrip, DeepScan, LoLevel, MetalliWarning, SpotLite,

SuperScan, Target Control, TC, WireWarning, and Zircon are

trademarks or registered trademarks of Zircon Corporation.

Visit www.zircon.com for the

most current instructions.

Scan QR code for more information.

Figure D

Figure E

Figure F

Figure C

SpotLite

Pointer

Mode Settings:

™

/ StudScan

DeepScan

Metal Scan

Battery

Door Tab

Power

Button

ColorTrip

Display

Mode

Selector

Switch

Edge Indicators

Scan

Mode

Indicator

Crosshairs

LoLevel

™

/ Signal

Strength Indicator

Metal Scan /

MetalliWarning

™

Indicator

Low

Battery

Indicator

WireWarning

Detection

Indicator

ACT

™

(Auto

Correcting

Technology)

Arrows

Target

Indicator

Bars

Target

Spotlight

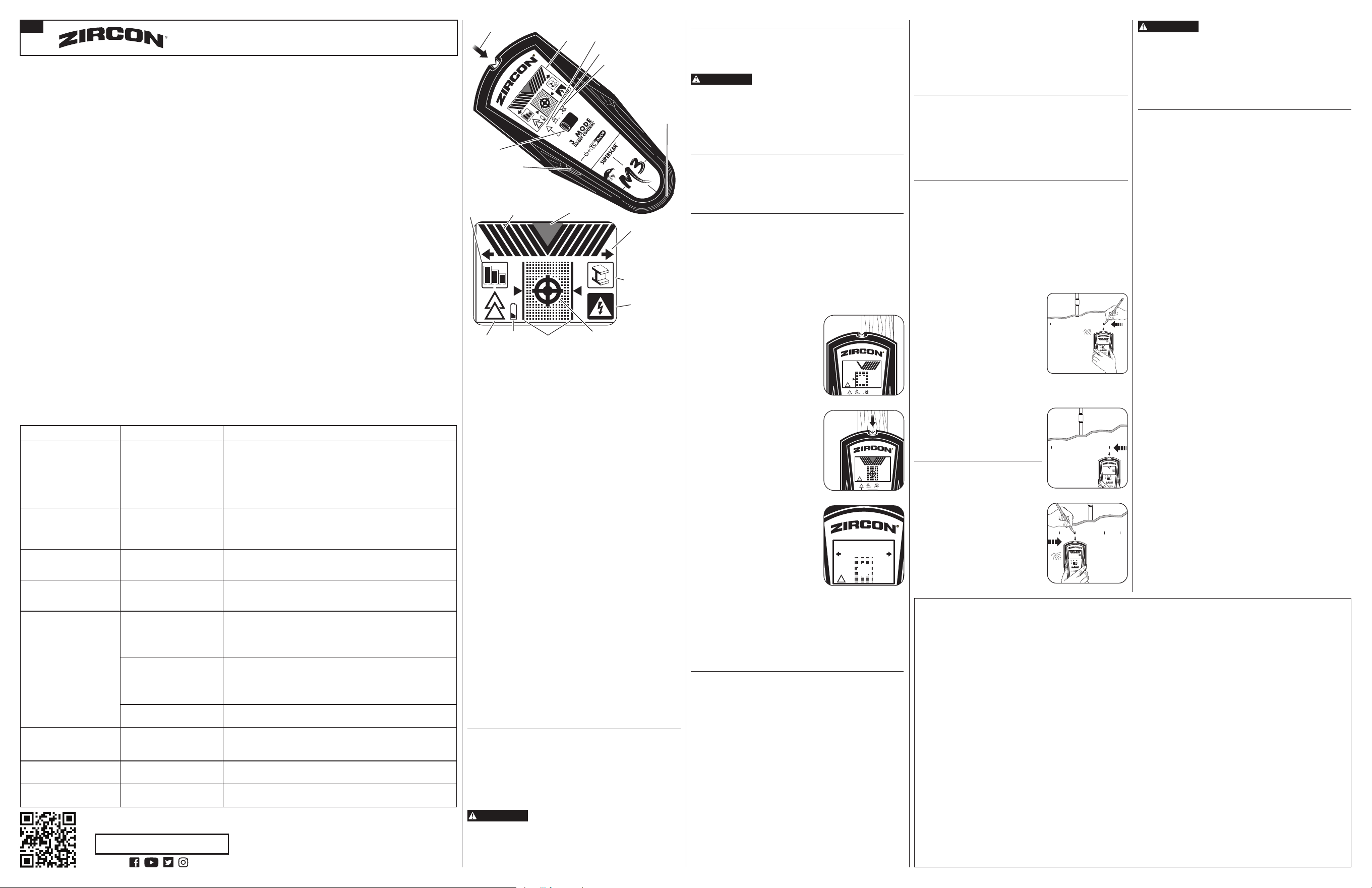

Advanced Wall Scanner

Con Tecnología Revolucionaria Target Control

™

(TC

™

)

Tecnología TC

™

está diseñado para encontrar vigas de madera mientras

filtra (rechaza) los objetos metálicos o de señal baja falsos positivos,

como tuberías, conductos, flejes, soportes o tuberías de plástico

para agua. Con el modo TC

™

, los usuarios pueden utilizar la técnica

Confiar, pero Verificar para identificar zonas "seguras para perforar"

entre tornillos, clavos y placas protectoras adyacentes para paneles

de yeso.

4 modos de escaneo:

• Target Control

™

(TC

™

) ubica el centro, los bordes y la dirección de

las vigas de madera (sin tener en cuenta el metal) hasta

" (19mm)

de profundidad. La pantalla LCD estará iluminada con una

luz azul claro. En el modo TC

™

, el Indicador LoLevel

™

muestra

objetos de señal baja (débil), como tuberías de plástico para agua,

desagüesde alcantarillado de plástico, o vigas más profundas de

" (19 mm). Encomparación con las señales de las vigas, el Indicador

LoLevel

™

puede ayudar a diferenciar las vigas de los falsos positivos.

• StudScan localiza el centro, los bordes y la dirección de ambas

vigas de madera y metal hasta una profundidad de

" (19 mm).

Lapantalla LCD no se iluminará en este modo. En el modo StudScan,

el Indicador de Intensidad de la Señal utiliza el mismo icono que el

Indicador LoLevel

™

. Cuando TC

™

está apagado, una señal fuerte se

indica mediante barras completas de intensidad de señal.

• DeepScan

localiza el centro, bordes, y la dirección de las vigas (de

madera y metal) hasta 1

" (38 mm) de profundidad. La pantalla

LCD se iluminará con una luz verde.

• Metal Scan localiza metales ferrosos (magnéticos), como elacero,

hasta 3" (75 mm) de profundidad y metal no ferroso (no magnético),

como tubo de cobre, hasta 1

" (38 mm) de profundidad.

Lapantalla LCD se iluminará con una luz color azul oscuro.

NOTA: TC

™

y StudScan utilizan la misma configuración, pero

funcionandistinto. StudScan detecta cualquier objeto sólido durante

el escaneo, mientras que TC

™

detecta solo vigas de madera e ignora

el metal. Ustedpuede distinguir entre los dos modos por la luz azul

claro en la pantalla LCD en el modo TC

™

. El modo StudScan no tiene

luz de fondo. ElIndicador MetalliWarning

™

se mostrará cuando

sea detectado metal o esté peligrosamente cerca en los modos TC

™

StudScan y DeepScan

DETECCIÓN WIREWARNING

La Detección WireWarning

automáticamente detecta y alerta

al usuario sobre cableado AC* activo sin aislamiento en todos los

modos. Cuando se detecta voltaje AC* activo, aparece el indicador de

advertencia y la pantalla comienza a parpadear en rojo hasta que el

detector se aleja lo suficiente del cable activo. Cuando la calibración

comienza sobre un cable AC* activo en cualquier modo, el icono

de AC* parpadeará. Tenga extrema precaución bajo estas

circunstancias o siempre que haya cableado AC* activo.

ADVERTENCIA

Es posible que el detector no detecte la

actividad de AC* si los cables están a más

de 2" (50 mm) detrás de la superficie escaneada, en concreto,

encerrados en un conducto, detrás de una pared de corte de

madera contrachapada o un revestimiento de pared metálico,

o si hay humedad en el ambiente o la superficie escaneada.

5. El detector se recalibra automáticamente cuando está enuso.

Silas dos flechas ACT

™

aparecen en la pantalla, el detector se

calibró demasiado cerca de una viga y luego se alejó. Esto es

ACT

™

(Tecnologíade Corrección Automática) activa.

Para volver al modo TC

™

suelte y presione de nuevo el Botón

deEncendido. Cuando la pantalla está iluminada en azul claro,

está de nuevo en modo TC

™

ESCANEAR EN MODO DEEPSCAN

El modo DeepScan

se utiliza para escanear vigas más profundas,

o para usarse en paredes más gruesas. Puede detectar vigas hasta

una profundidad de 1

" (38 mm).

1. Establezca el modo DeepScan

2. Repita los pasos 2–4 bajo la sección de MODO STUDSCAN.

NOTA: Mientras escanee en superficies más gruesas, el dispositivo podría

no encontrar los bordes en superficies más gruesas de

" (19mm).

ESCANEAR PARA METAL

Utilice el modo Metal Scan para localizar metal detrás de la pared

y estrechar la zona detectada.

1. Establezca el modo Metal Scan.

2. Sostenga el detector plano contra la pared, luego mantenga

presionado el Botón de Encendido. En 1-2 segundos, el dispositivo

secalibrará. Un tono corto confirmará que la calibración

estácompleta.

NOTA: Para máxima sensibilidad, mantenga presionado el Botón

deEncendido. Sostenga el detector alejado de la superficie hasta

que un tono corto confirme que la calibración se haya completado,

después colóquelo contra la superficie que será escaneada.

3. Mientras continúa presionando el

Botón de Encendido, deslice el detector

lentamente por la pared. Con una

lecturafuerte, el SpotLite

se iluminará y

emitirá un tono corto. Marque el punto

donde la pantalla muestre más barras.

(Figura D)

4. Continúe deslizándose en la

misma dirección hasta que las barras

se reduzcan, luego invierta la dirección.

Marque el punto donde las barras

alcancen su máximo. Elpunto medio entre las dos marcas es la

ubicación del objeto metálico.

NOTA: Si el dispositivo indica un área

grande de metal, puede perfeccionar el

escaneo para reducir el área.

PERFECCIONAR EL ÁREA DE

ESCANEO EN METAL SCAN

1. Suelte el Botón de Encendido,

luegocoloque el detector sobre una de

las marcas anteriores. (Figura E)

2. Mantenga presionado el Botón

deEncendido, luego repita los pasos

3 y 4 bajo ESCANEAR PARA METAL.

Estorestablece la calibración de metal

a una sensibilidad más baja y reduce el

área deescaneo.

3. Repita según sea necesario.

(Figura F)

NOTA: Si alguna barra se muestra,

haymetal presente.

INSTALAR BATERÍA DE 9 VOLTIOS

Siempre utilice una batería alcalina nueva de 9V con una fecha

de vencimiento extendida superior a 3 años de la fecha actual.

Hagacoincidir las direcciones de la batería con la imagen dentro del

compartimento de la batería.

ADVERTENCIA

No confíe exclusivamente en el detector

para localizar objetos detrás de lasuperficie.

Utilice información adicional para ayudar a localizar los objetos

antes de penetrar la superficie, lainformación incluye planos

deconstrucción, puntos visibles de entrada de las tuberías y el

cableado en las paredes, como en un sótano, y las separaciones

estándar entre las vigas.

SELECCIONAR MODO / ENCENDIDO

Mueva el Selector de Modo al modo deseado: TC

™

/ StudScan,

DeepScan

, o Metal Scan. Para activar el detector,

mantengapresionado el Botón de Encendido. El dispositivo se

apagará en 1-2 segundos después de liberar el Botón de Encendido.

ENCONTRAR UNA VIGA DE MADERA LIBRE EN EL

MODO TARGET CONTROL

™

(TC

™

)

™

está diseñado para detectar vigas de madera durante

elescaneo. Para obtener mejores resultados, sostenga el detector

como se muestra y muévalo lentamente al escanear. No toque la

superficie durante la calibración o el escaneo.

1. Establezca el modo TC

™

/ StudScan.

2. Sostenga el detector plano contra la pared, luego presione

y mantenga presionado el Botón de Encendido. Eldispositivo se

calibrará en 1–2segundos. La calibración adecuada se confirma

con un tonocorto, un parpadeo del SpotLite

y un destello de

los iconos. Siocurre un error de calibración, todos los iconos

parpadearáncontinuamente.

NOTA: La pantalla tendrá una luz de

fondo azul claro en el modo TC

™

NOMUEVA EL DETECTOR DURANTE

LA CALIBRACIÓN.

3. Con el Botón de Encendido

presionado, deslice el detector

lentamente por la pared. Cuando

el detector encuentra el borde de

laviga, aparece el Indicador deBorde.

(FiguraA)

4. Continúe deslizando. Cuando

el detector encuentra el centro de

laviga, elpunto de mira encenderá y

el SpotLite

se iluminará. (Figura B)

Marque el lugar donde fue encontrada

la viga.

5. El detector se recalibra

automáticamente cuando está en uso.

Si las dos flechas ACT

™

aparecen en

lapantalla, el detector se calibró sobre

una viga y luego se alejó. Esto es ACT

™

(Tecnología de Corrección Automática)

enacción. (Figura C)

NOTA: El Indicador LoLevel

™

mostrará

barras en cascada rápidamente cuando el

dispositivo detecte una señal débil constante,

lo que podría indicar un falso positivo de

que puede haber un objeto.

6. Utilice la técnica de Confiar, pero

Verificar para encontrar tornillos o clavos

para paneles de yeso arriba y debajo de la viga para confirmar que

ha localizado una viga de madera. Otros objetos, como tuberías de

plomería de plástico, no contienen clavos ni tornillos para paneles

de yeso. (Consulte la nota importante en ANTES DE EMPEZAR para

obtener más información sobre este procedimiento).

LOCALIZAR UNA VIGA EN MODO STUDSCAN

(TC

™

APAGADO)

1. Establezca el modo TC

™

/ StudScan.

2. Sostenga el detector plano contra la pared, presione el Botón

de Encendido, suéltelo, luego presiónelo nuevamente,

manteniéndolo presionado por segunda vez. El dispositivo se

calibrará en 1–2 segundos. Un tono corto confirma que la calibración

estácompleta. Si se produce un error de calibración, todos los iconos

parpadearáncontinuamente.

NOTA: El detector está en modo StudScan (TC

™

apagado)

cuando la luz de fondo de la pantalla está apagada.

Cuandoel modo TC

™

está apagado, los objetos metálicos pueden

indicarse como una viga y el Indicador de Intensidad de Señal tendrá

barras de intensidad estables.

NO MUEVA EL DETECTOR DURANTE LA CALIBRACIÓN.

3. Con el Botón de Encendido presionado, deslice el detector

lentamente por la pared. Cuando el detector encuentra el borde de

laviga, aparece el Indicador de Borde.

4. Continúe deslizando. Cuando el detector encuentra el

centro de una viga, se enciende el Punto de Mira, el SpotLite

se iluminará y un tono corto sonará. Marque el lugar donde se

encontró la viga.

ADVERTENCIA

NO ASUMA QUE NO HAY CABLES

ELÉCTRICOS CON CORRIENTE EN LA PARED.

NO TOME MEDIDAS QUE PUEDAN SER PELIGROSAS SI LA

PARED CONTIENE UN CABLE ELÉCTRICO CON CORRIENTE.

SIEMPRE APAGUE LA ELECTRICIDAD Y DESCONECTE GAS,

YFUENTES DE AGUA ANTES DE ATRAVESAR UNA SUPERFICIE.

EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES PODRÍA

PROVOCAR UNA DESCARGA ELÉCTRICA, FUEGO, Y/O LESIONES

GRAVES O DAÑOS A LA PROPIEDAD.

TRABAJAR CON DIFERENTES MATERIALES

Papel tapiz Este detector funciona normalmente en paredes

cubiertas con papel tapiz o tela, a menos que los materiales

tengan láminas metálicas, contengan fibras metálicas o estén aún

húmedos después de haber sido aplicados. Es posible que el papel

tapiz necesite varias semanas para secarse totalmente después de

ser aplicado.

Paredes recién pintadas Puede tardar una semana o más para

secarse después de la aplicación. Si es dificil localizar una viga

en el modo StudScan sobre pintura seca o recién seca, cambie al

modo Metal Scan para localizar los clavos o tornillos que sujetan

los paneles de yeso a las vigas.

Listón y yeso Debido a las irregularidades en el espesor del yeso,

esdifícil para este detector localizar vigas en cualquier modo de

escaneo de vigas. Cambie al modo Metal Scan para localizar las

cabezas de clavos que fijan los listones de madera a las vigas.

Siel yeso tiene refuerzo de malla metálica, este detector no podrá

detectar a través de ese material.

Paredes muy texturizadas o techos acústicos Al escanear

un techo o pared con una superficie poco uniforme, coloque un

cartón delgado en la superficie que va a escanear y escanee sobre

el cartón en el modoDeepScan

Pisos de madera, contrapiso o panel de yeso sobre

revestimiento de contrachapado Utilice el modo DeepScan

y mueva el detector lentamente. El detector no puede escanear en

busca de viguetas y vigas de madera a través de estos materiales,

o a través de alfombras y almohadillas.

NOTA: La profundidad y precisión de detección pueden variar

dependiendo de las condiciones ambientales del escaneo, comoel

contenido mineral, la humedad, la textura, y consistencia de

lasparedes.

Cableado eléctrico y tuberías Dependiendo de la proximidad

de conexiones eléctricas o tuberías a la superficie de la pared,

eldetector puede detectarlos de la misma manera que las vigas.

Es necesario tener precaución siempre al clavar, cortar

o taladrar en paredes, pisos, y cielorrasos que puedan

contener estos elementos.

Vigas Las vigas suelen tener una separación de 16" o 24"

(40 cm o 60 cm) entre los centros de las vigas y un ancho de

"(38mm). Todo lo que no esté instalado a esa separación o

que sea de un ancho diferente puede no ser una viga.

Figura A

Figura B

ANTES DE EMPEZAR

LOS DETECTORES DE VIGAS ZIRCON

FUNCIONAN AL DETECTAR CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE PUEDEN

DETECTAR OTROS OBJETOS ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO SUPONGA QUE TODO LO DETECTADO ES

UNA VIGA.

- Siempre utilice una batería alcalina nueva de 9V con una fecha de vencimiento extendida superior a 3 años de la fecha actual.

Hagacoincidir la dirección de la batería con la imagen dentro del compartimento de la batería.

- No confíe exclusivamente en el detector para localizar objetos detrás de la superficie. Utilice información adicional para ayudar a

localizar los objetos antes de penetrar la superficie. La información incluye planos de construcción, puntos visibles de entrada de las

tuberías y el cableado en las paredes, como en un sótano, y las separaciones estándar entre las vigas.

- Siempre inicie su escaneo en el modo Target Control

™

(TC

™

) el cual escanea a través de paneles de yeso de una sola capa

hasta

” (19mm) deprofundidad.

- Siempre escanee por vigas a diferentes alturas de la pared y marque la ubicación de cada objeto detectado. Esto se llama “mapeo de

lapared.” Lastuberías y otros objetos probablemente no den lecturas consistentes desde el piso hasta el techo, como lo haría una viga.

- Las vigas normalmente están colocadas verticalmente desde el piso hacia el techo, excepto arriba y debajo de las ventanas, y arriba de

laspuertas.

- Las lecturas siempre deben ser consistentes y repetibles.

- Los detectores de vigas Zircon

son recomendados sólo para el uso interior.

- Otros objetos comunes en paredes, pisos o techos son tuberías de agua, líneas de gas, barrera cortafuego, y cableado eléctrico.

- La profundidad y precisión de detección pueden variar dependiendo de las condiciones ambientales del escaneo, como el contenido

mineral, lahumedad, la textura, y consistencia de las paredes.

- Dependiendo de la proximidad de conexiones eléctricas o tuberías a la superficie de la pared, el detector puede detectarlos de la misma

manera que las vigas.

Es necesario tener precaución siempre al clavar, cortar o taladrar en paredes, pisos, y cielorrasos que puedan contener

estos elementos. Tenga extrema precaución bajo estas circunstancias o siempre que haya cableado AC* activo presente.

- Las vigas suelen tener una separación de 16" ó 24" (40 cm ó 60 cm) entre los centros de las vigas, y un ancho de 1

" (38 mm), y quizás estén

separadas por barrera cortafuego. Todo lo que no esté instalado a esa separación o que sea de un ancho diferente puede que no sea una viga.

IMPORTANTE: Confiar, pero Verificar es una técnica que puede ayudar a indicar las zonas "seguras para perforar" para

minimizar topar con metales existentes en una viga, como clavos, tornillos y placas protectoras. Cuando el Punto de Mira se muestre

en el modoTC

™

, mueva el detector verticalmente hacia arriba y hacia debajo de la viga. Los indicadores de vigas (Punto de Mira,

IndicadordeBordes, Barras de Indicador de Objetivo, Objetivo Spotlight, y Apuntador SpotLite

) se apagarán todos sobre tornillos y

otros metales, luego se encenderán de nuevo cuando la viga esté libre de metal. Las zonas "seguras para perforar" están usualmente

adyacentes a tornillos, clavos y placas protectoras para paneles de yeso, asumiendo que el constructor instaló placas protectoras

metálicas en la viga y sobre plomería y electricidad correctamente. Si los indicadores de las vigas no desaparecen cuando mueve

verticalmente hacia arriba y hacia abajo del objeto en el modo TC

™

, la ausencia de tornillos, clavos o placas protectoras para paneles de

yeso indica que podría tratarse de un objeto no metálico como plomería de plástico o tubería PEX, y no debe confundirse con una viga.

CONSEJOS ÚTILES & CONSEJOS PARA CONSTRUCCIÓN

SITUACIÓN CAUSAS PROBABLES SOLUCIONES

El detector detecta otros

objetos además de vigas en el

modo StudScan o encuentra

más objetos que parecen vigas

de las que deberían estar allí.

El cableado eléctrico y los

tubos de metal/plástico

pueden estarcerca, o tocando,

lasuperficie posterior de lapared.

• Escanee el área en modo Metal Scan para determinar si hay metal presente.

• Verifique que no haya otras vigas espaciadas en ambos lados a intervalos

de 16" ó 24" (40 cm ó 60 cm), o busque la misma viga en las zonas

directamente arriba o debajo de la primera área de escaneo.

• Las vigas estándar miden aproximadamente 1

" (38 mm) de ancho.

Cualquier cosa más pequeña o grande es probable que no sea una viga

(amenos que esté cerca de la puerta o ventana).

Dificultad para detectar metal.

Los objetivos metálicos están

demasiado profundos o son

muy pequeños.

• Intente calibrar en otro lugar.

• Escanee en ambas direcciones horizontal y vertical. La sensibilidad de

detección aumenta cuando el objeto metálico está paralelo al sensor

(ubicado debajo del logotipo Zircon

La lectura de objetos metálicos

aparece más ancha que el

tamaño real.

El metal tiene más densidad

que la madera.

Para reducir la sensibilidad en el modo Metal, vuelva a calibrar el

detector en cualquiera de las dos primeras marcas (consulte los pasos en

PERFECCIONAR EL ÁREA DE ESCANEO EN METAL SCAN).

Lectura constante de vigas

cerca de ventanas y puertas.

Múltiples vigas están alrededor.

Alrededor de las puertas y ventanas se encuentran generalmente vigas

dobles o triples. Los canales transversales están sobre ellos. Detecte los

bordes externos para que sepa donde comenzar.

Se supone que hay cables

eléctricos, pero no encuentra

ninguno.

Los cables pueden estar

protegidos dentro de conductos

metálicos, una capa de alambre

trenzada, o revestimiento

metálico de la pared.

Pruebe con el modo Metal Scan para localizar metal, cable,

oconductometálico.

Es posible que los cables

ubicados a mayor profundidad

de 2" (50 mm) de la superficie

no se puedan detectar.

Si hay un interruptor de tomacorriente, asegúrese de que esté ENCENDIDO

mientras esté realizando el escaneo, pero APÁGUELO cuando trabaje

cerca de los cables eléctricos. Tenga especial cuidado si el área tiene

maderacontrachapada, madera gruesa de soporte detrás de paneles

de yeso o paredes que son más gruesas de lo normal.

Puede que los cables no

esténactivos.

Enchufe una lámpara en el tomacorriente y enciéndala para comprobar si los

cables eléctricos están activos.

La pantalla LCD parpadea

continuamente mientras trata

de encontrar una viga.

El detector está experimentando

una sobresaturación de

exposición al metal.

Cambie al modo TC

™

o StudScan para disminuir la sensibilidad al metal.

NOTA: El detector no puede emitir un tono sobre vigas a 1” (25 mm) o más

profundas al hacer esto.

El Indicador de Batería Baja

está encendido.

Batería baja.

Instale una nueva batería alcalina de 9V con una fecha

devencimientoextendida.

El Indicador de Batería Baja

parpadea y el detector no funciona.

Batería sin carga

Instale una nueva batería alcalina de 9V con una fecha de

vencimientoextendida.

Advertencia de Registro de la Parte 15 del FCC Clase B: Este aparato

cumple con las reglas Parte 15 de la FCC. Su operación está sujeta

a las siguientes dos condiciones: (1) este aparato no puede causar

interferencia dañina, y (2) este aparato debe aceptar cualquier

interferencia recibida, incluyendo la interferencia que pueda causar

la operación no deseada.

GARANTÍA LIMITADA DE POR VIDA

Zircon Corporation ("Zircon") garantiza al comprador original

(o al usuario original por regalo) que este producto estará

libre de defectos en materiales y mano de obra durante

su vida útil (un periodo máximo de veinte años a partir

de la fecha de compra). Esta garantía se limita a circuitos

electrónicos del producto, y excluye específicamente las

piezas consumibles, incluyendo baterías y el software,

incluso si están empaquetados con el producto. Los defectos

ocasionados por abuso, modificación, uso distinto a estas

instrucciones, otros usos no razonables o negligencia,

noestán cubiertos en esta garantía. No se acepta ninguna

responsabilidad por el uso y desgaste normal o defectos

menores que no resten valor a la función del producto.

ESTA GARANTÍA LIMITADA DE POR VIDA SUSTITUYE

CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA,

INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD

Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. EN

NINGÚN CASO ZIRCON SERÁ RESPONSABLE POR DAÑOS

ESPECIALES, INDIRECTOS, INCIDENTALES O CONSECUENTES

RESULTANTES DE LA POSESIÓN, USO O MAL FUNCIONAMIENTO

DE ESTE PRODUCTO. NINGUNA OTRA REPRESENTACIÓN O

RECLAMO DE UNA NATURALEZA SIMILAR SERÁ IMPUESTO U

OBLIGADO A ZIRCON.

Algunos estados no permiten limitaciones en ciertas

garantías implícitas y/o limitaciones en daños incidentales

o consecuentes, por lo tanto las limitaciones y exclusiones

anteriores podrían no aplicarle a Usted. Esta garantía le otorga

derechos legales específicos, y también podría tener otros

derechos que varían de estado a estado. Esta Garantía Limitada

de por Vida aplica únicamente en productos comprados dentro

de los Estados Unidos de América (EE. UU.) y Canadá. Para la

garantía aplicable en productos comprados en todas las demás

zonas geográficas, visite www.zircon.com/warranty.

Cualquier producto defectuoso devuelto a Zircon, con flete

prepagado, comprobante con la fecha de compra y $10.00

para cubrir el envío y manejo, será reparado o reemplazado

a discreción de Zircon. Si el producto devuelto ya no está

disponible, Zircon puede sustituir el producto con un producto

similar de función similar. Este es su único y exclusivo recurso

por el incumplimiento de esta Garantía Limitada de por Vida.

Para devolver el producto, llame al número de Servicio al

Cliente de Zircon abajo indicado para solicitar un número RMA

y devuelva el producto con datos de seguimiento del envío a:

Zircon Corporation

Attn: Returns Department

1580 Dell Avenue

Campbell, CA 95008-6992 USA

Incluya su nombre, dirección del remitente, número RMA, y

número de seguimiento del envío. Permita de 4 a 6 semanas

para la entrega. Si no está de acuerdo con los términos de esta

Garantía Limitada de por Vida, no puede usar este producto

y debe devolverlo de inmediato al expendedor junto con el

comprobante de compra fechado dentro de los 30 días de la

compra para obtener un reembolso del precio de compra.

Servicio al Cliente: 1-800-245-9265 ó 1-408-963-4550

De Lunes a Viernes, de 8:00 a.m. a 5:00 p.m. Hora Estándar

del Pacífico

www.zircon.com • [email protected]

ACT, ColorTrip, DeepScan, LoLevel, MetalliWarning, SpotLite,

SuperScan, Target Control, TC, WireWarning, y Zircon son

marcas de fábrica o marcas registradas de Zircon Corporation.

Visite www.zircon.com para obtener

las instrucciones más actualizadas.

Escanee el código QR para

obtener más información.

Figura D

Figura E

Figura F

Figura C

Apuntador SpotLite

Modo de Configuración:

™

/ StudScan

DeepScan

Metal Scan

Lengüeta

de Tapa

de Batería

Botón de

Encendido

Pantalla

ColorTrip

Selector

de Modo

SuperScan

™

Detector de Pared Avanzado

Indicadores

de Borde

Indicador

de Modo

Punto

de Mira

Indicador

LoLevel

™

Intensidad

de Señal

Indicador

Metal Scan /

MetalliWarning

™

Indicador

de Batería

Baja

Indicador

Detección

WireWarning

Flechas ACT

™

(Tecnología

de Corrección

Automática)

Objetivo

Spotlight

Barras de

Indicador

de Objetivo

*AC: Se refiere a corriente alterna (CA).

Zircon 71435 SuperScan 3.5 in. M3 Advanced Stud Finder

Product's Documents

User Manual

Specifications

Zircon 71435 Questions and Answers

Related Products

Zircon 71428 SuperScan M1 Stud Finder

Zircon 71438 SuperScan M4 Stud Finder
