USE AND CARE GUIDE
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
THANK YOU
We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
Item #
1005 806 039, 1005 806 035
Model #52027, 52029
UL Model #52-WHEA
SAVANNAH 52-INCH CEILING FAN
To view an instructional video on how to install this product:
1. Go to www.homedepot.com and enter either the Item or Model number, found in the top
right corner of the cover of this instruction manual, in the search eld.
2. Click on your product from the list of search results and click on the video link in the
“Product Overview” section.
2
Table of Contents ................................................................ 2
Safety Information ...............................................................2
Warranty ............................................................................... 3
Pre-Installation ....................................................................3
Installation ............................................................................6
Assembly ..............................................................................7
Operation ...........................................................................13
Care and Cleaning ............................................................. 14
Troubleshooting .................................................................14
1. To reduce the risk of electric shock, ensure the electricity has been
turned off at the circuit breaker or fuse box before you begin.
2. All wiring must be in accordance with the National Electrical Code
ANSI/NFPA 70 and local electrical codes. Electrical installation
should be performed by a qualified licensed electrician.
3. The outlet box and support structure must be securely mounted
and capable of reliably supporting 35 lbs. (15.9 kg). Use only UL
Listed outlet boxes marked ”Acceptable for Fan Support of 35 lbs.
(15.9 kg) or less”.
4. CAUTION: The fan must be mounted with a minimum of 7 ft. (2.1 m)
clearance from the trailing edge of the blades to the oor.
5. Do not operate the reversing switch while the fan blades are in
motion. You must turn the fan off and stop the blades before you
reverse the blade direction.
6. Do not place objects in the path of the blades.
7. To avoid personal injury or damage to the fan and other items, use
caution when working around or cleaning the fan.
8. Electrical diagrams are for reference only. Light kits that are not
packed with the fan must be UL-listed and marked suitable for use
with the model fan you are installing. Switches must be UL General
Use Switches. Refer to the instructions packaged with the light kits
and switches for proper assembly.
9. After making electrical connections, spliced conductors should be
turned upward and pushed carefully up into the outlet box. The
wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on one side of the outlet box.
10. All set screws must be checked and retightened where
necessary before installation.
WARNING: To reduce the risk of personal injury,
do not bend the blade brackets (also referred to as
anges) during assembly or after installation. Do not
insert objects in the path of the blades.
WARNING: To avoid possible electrical shock, turn
the electricity off at the main fuse box before
wiring. If you feel you do not have enough electrical
wiring knowledge or experience, contact a licensed
electrician.
WARNING: Electrical diagrams are for reference
only. Optional use of any light kit shall be UL-listed
and marked suitable for use with this fan.
WARNING: To reduce the risk of re or electric
shock, this fan should only be used with fan speed
control part no. AP-3RDL manufactured by Dawnsun
Electronic Technology Co., LTD ZhongShan.
Safety Information
Table of Contents
CAUTION: To reduce the risk of personal injury,
use only the screws provided with the outlet box.
READ AND SAVE THESE INSTRUCTIONS.
CAUTION: Changes or modications not expressly
approved by the party responsible for compliance
could void the user’s authority to operate the
equipment.
CAUTION: Do NOT use this fan with a dimmer switch
or wall control. Using a dimmer switch or wall control
will damage the fan.
WARNING: To reduce the risk of electric shock, this
fan must be installed with an isolating wall switch.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
□ Reorient or relocate the receiving antenna.
□ Increase the separation between the equipment and receiver.
□ Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
□ Consult the dealer or an experienced radio/TV technician for help.
CAUTION: Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
3
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Pre-Installation
Warranty
The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a
lifetime after the date of purchase by the original purchaser. The supplier warrants that the light kit, excluding any glass, to be free from defects in
workmanship and material at the time of shipment from the factory for a period of ve years after the date of purchase by the original purchaser.
The supplier also warrants that other fan parts, excluding any glass or acrylic blades, to be free from defects in workmanship and material at the
time of shipment from the factory for a period of two years after the date of purchase by the original purchaser. We agree to correct such defects
without charge or at our option replace with a comparable or superior model if the product is returned. To obtain warranty service, you must present
a copy of the receipt as proof of purchase. All costs of removing and reinstalling the product are your responsibility. Damage to any part, such as
by accident, misuse, improper installation, or by afxing any accessories, is not covered by this warranty. Because of varying climatic conditions
this warranty does not cover any changes in brass nish, including rusting, pitting, corroding, tarnishing, or peeling. Brass nishes of this type give
their longest useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered
a defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. Home Decorators
Collection hereby disclaims any and all warranties, including but not limited to those of merchantability and tness for a particular purpose to the
extent permitted by law. The duration of any implied warranty, which cannot be disclaimed, is limited to the time period as specied in the express
warranty. Some states do not allow a limitation on how long an implied warranty lasts, so the above limitation may not apply to you. The retailer
shall not be liable for incidental, consequential, or special damages arising out of or in connection with product use or performance except as may
otherwise be accorded by law. Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion or limitation
may not apply to you. This warranty gives specic legal rights, and you may also have other rights that vary from state to state. This warranty
supersedes all prior warranties. Shipping costs for any return of product as part of a claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit HOMEDEPOT.COM/HOMEDECORATORS.

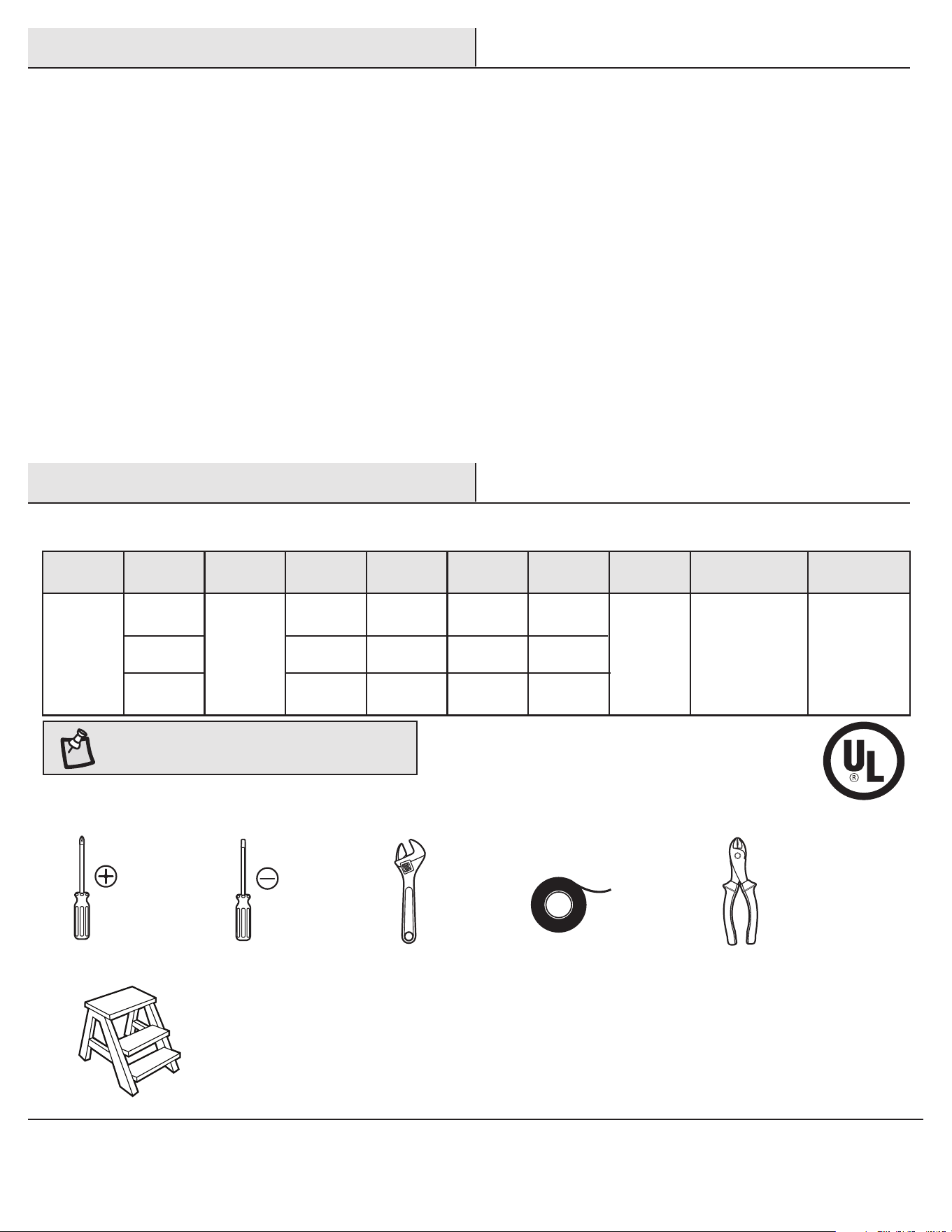

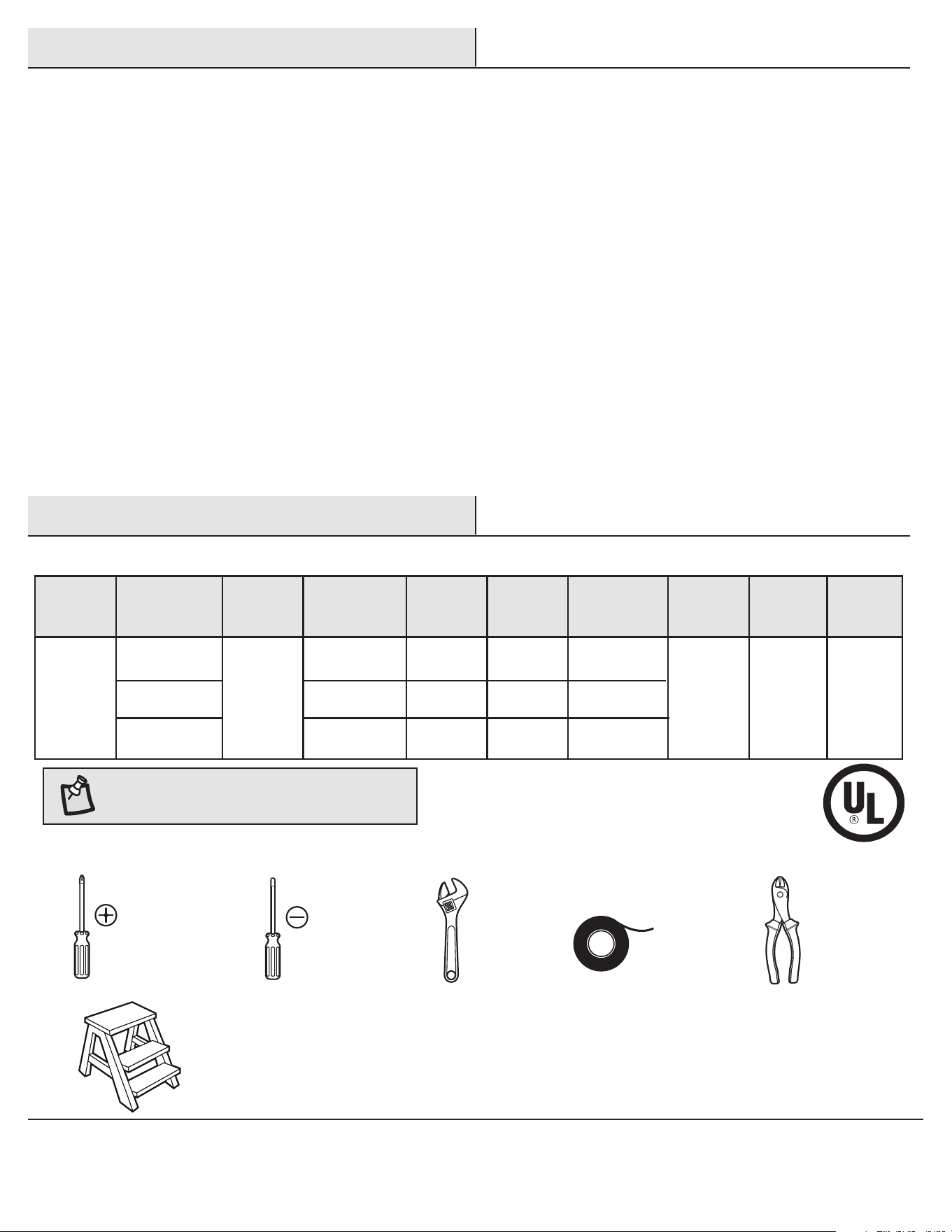

SPECIFICATIONS
TOOLS REQUIRED
NOTE: These are approximate measures. They do not
include the amps and wattage used by the light kit.
Phillips
screwdriver
Flat head
screwdriver
Adjustable
wrench
Electrical
tape
Wire
cutter
Step ladder
Size Speed Volts Amps Watts RPM CFM
Net
Weight
Gross
Weight
Cubic Feet
52 in.
Low
Medium
High
120
0.22
0.35
0.49
12
30
59
70
120
180
2759
4171
5897
15.8 lbs
(7.2 kg)
22.05 lbs
(10 kg)
2.19 ft
3
4
Part Description Quantity
AA Blade screws 13
BB Thumb screw 3
CC Plastic wire connector 3
DD Washers 3
Pre-Installation (continued)
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA
BB
CC
DD
5
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Part Description Quantity
A Slide-on mounting bracket
(inside canopy)
1
B Ball/downrod assembly 1
C Canopy 1
D Decorative motor collar cover 1
E Fan-motor assembly 1
F Light kit assembly 1
G Blade 4
Part Description Quantity
H Decorative cage 1
I Bulb 1
J Receiver 1
K Remote control 1
L Extension lead wire 1
M Battery 1
IMPORTANT: This product and/or components are
governed by one or more of the following U.S. Patents:
5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117
and other patents pending.
Pre-Installation (continued)

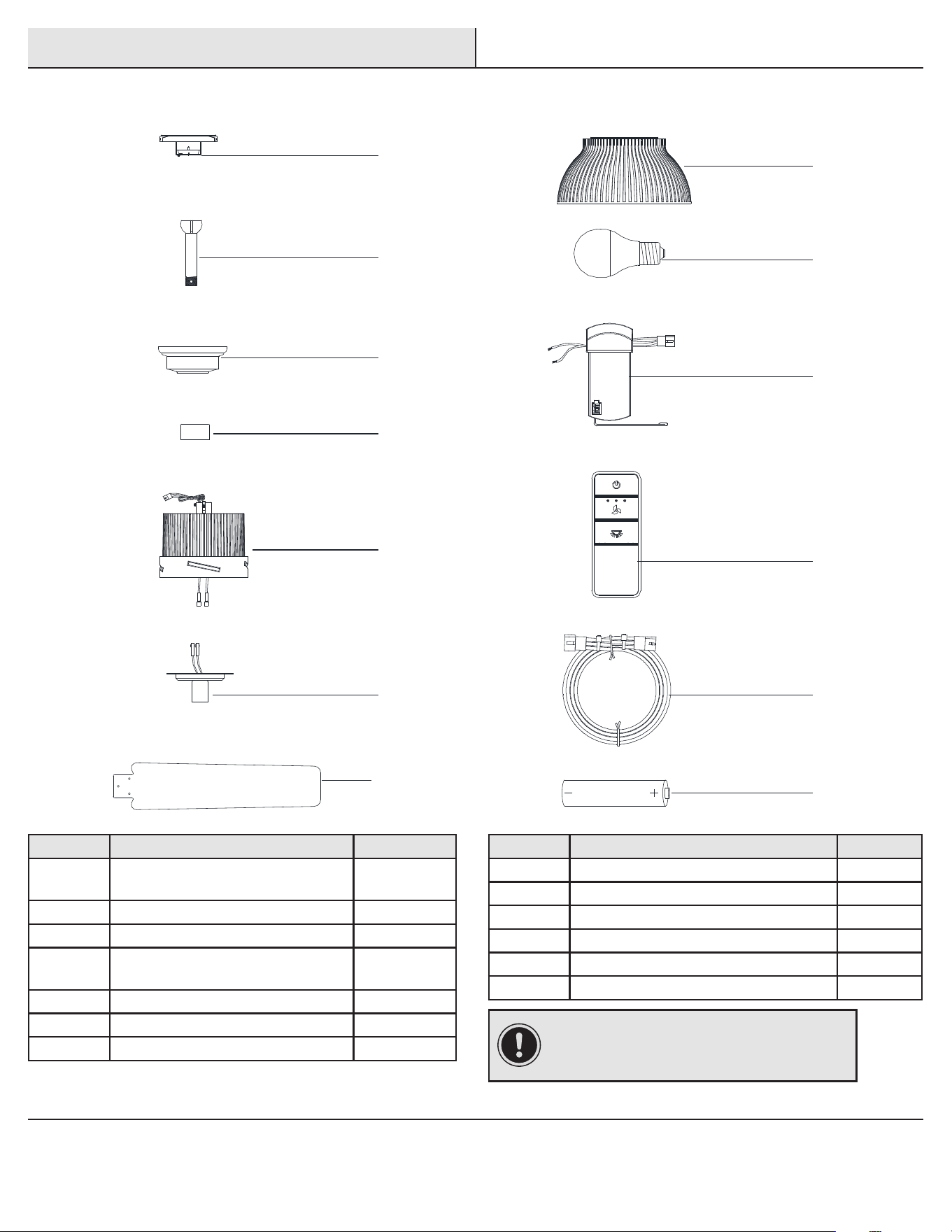

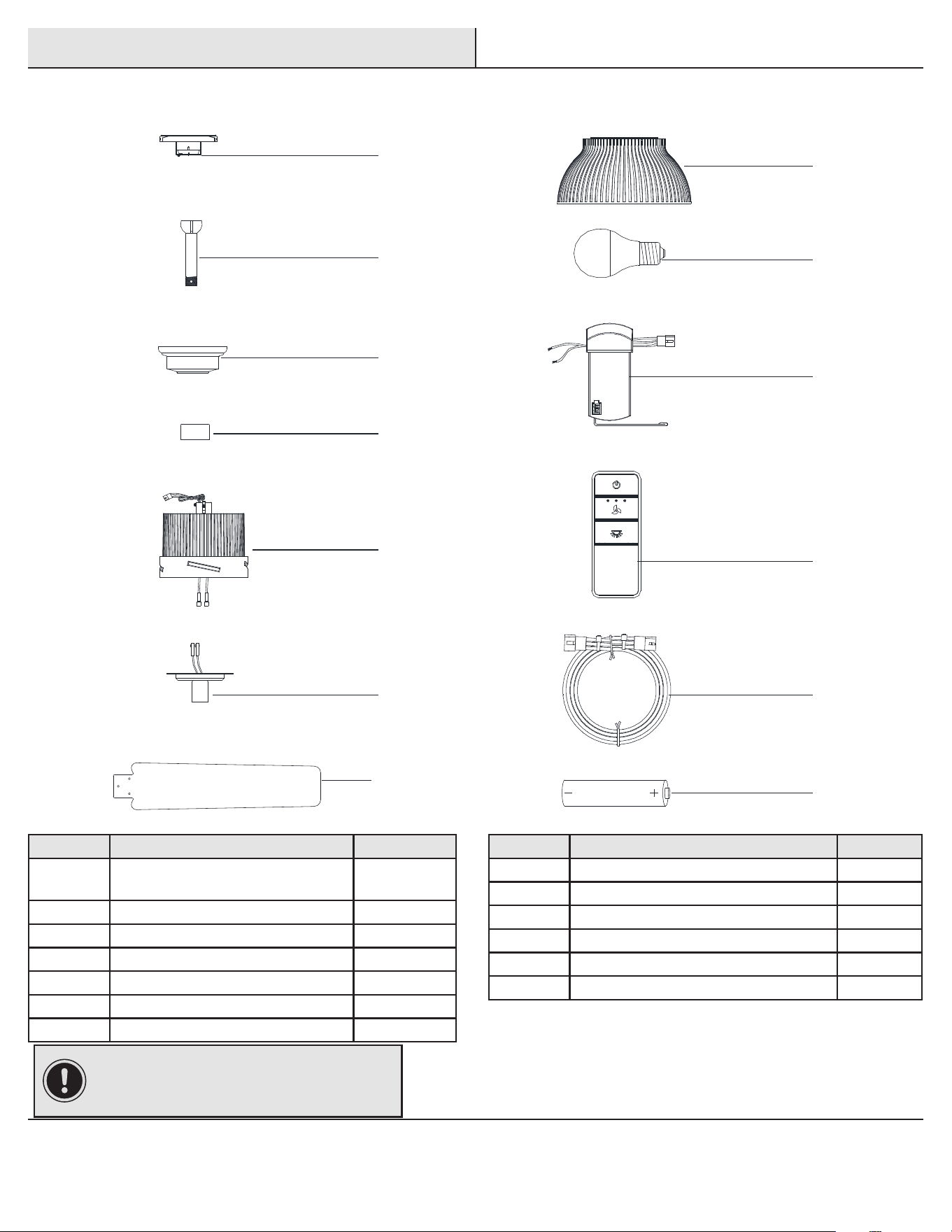

PACKAGE CONTENTS
M
I
G
F
H
C
D
B
E
A
K
J
L
6
Installation
MOUNTING OPTIONS
WARNING: To reduce the risk of re, electric shock,
or personal injury, mount the fan to an outlet box
marked “Acceptable for fan support of 35 lbs (15.9 kg)
or less” and use the screws provided with the outlet
box. An outlet box commonly used for the support of
lighting xtures may not be acceptable for fan support
and may need to be replaced. If in doubt, consult a
qualied electrician.
If your ceiling fan does not have an existing UL-listed mounting
box, then install one using the following instructions:
□ Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box directly to the building structure.
Use the appropriate fasteners and materials. The outlet box
and its bracing must be able to fully support the weight of
the moving fan (at least 35 lbs). Do not use a plastic outlet
box.
The illustrations below show three different ways to mount the
outlet box.
If the canopy (C) touches the ball/downrod assembly (B), then remove
the decorative canopy bottom cover and turn the canopy (C) 180°
before attaching the canopy (C) to the mounting plate.
To hang your fan where there is an existing xture but no ceiling joist,
you may need an installation hanger bar as shown above
(available at any Home Depot store).
NOTE: You may need a longer downrod to maintain
proper blade clearance when installing on a steep, sloped
ceiling. The maximum angle allowable is 20° away from
horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
7
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

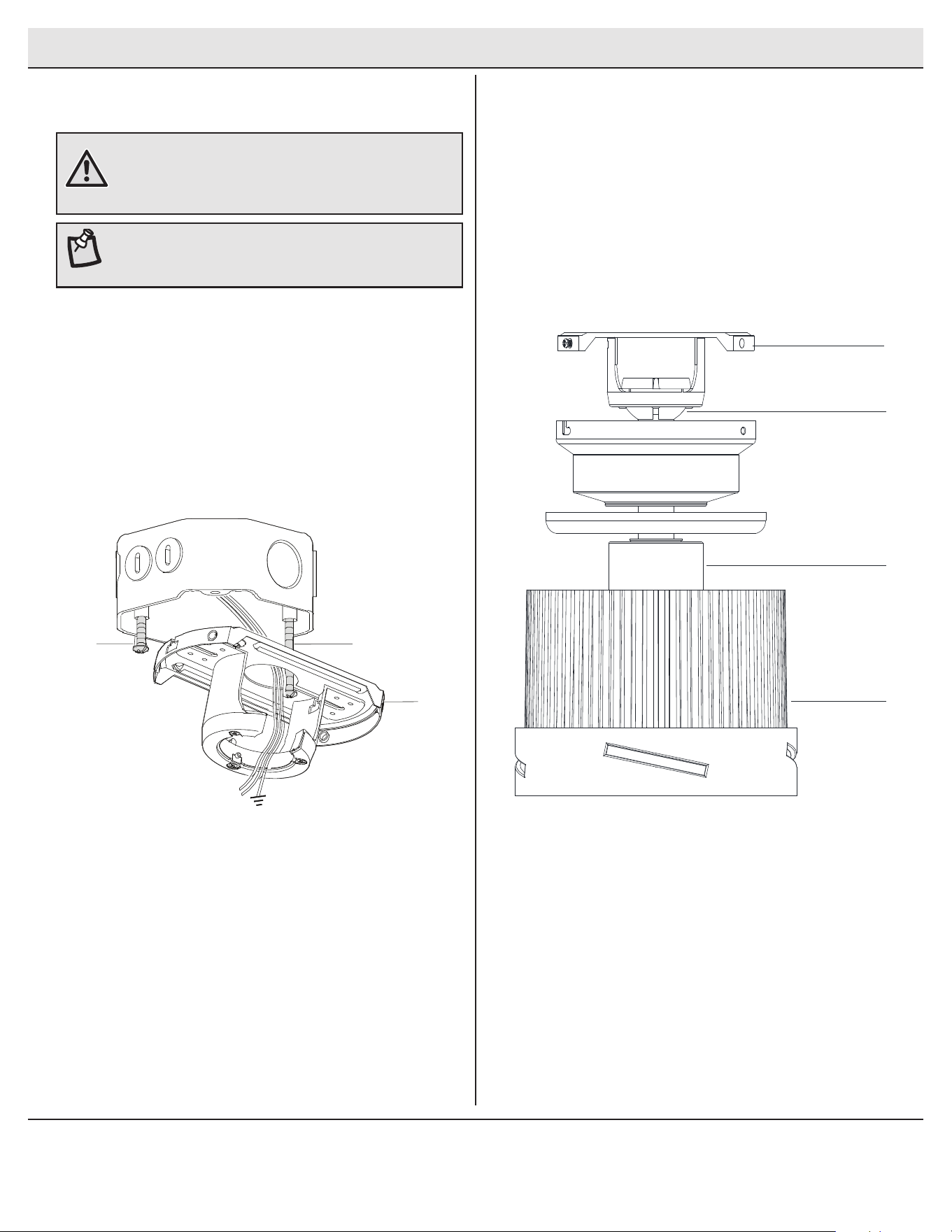

Assembly - Standard Ceiling Mount

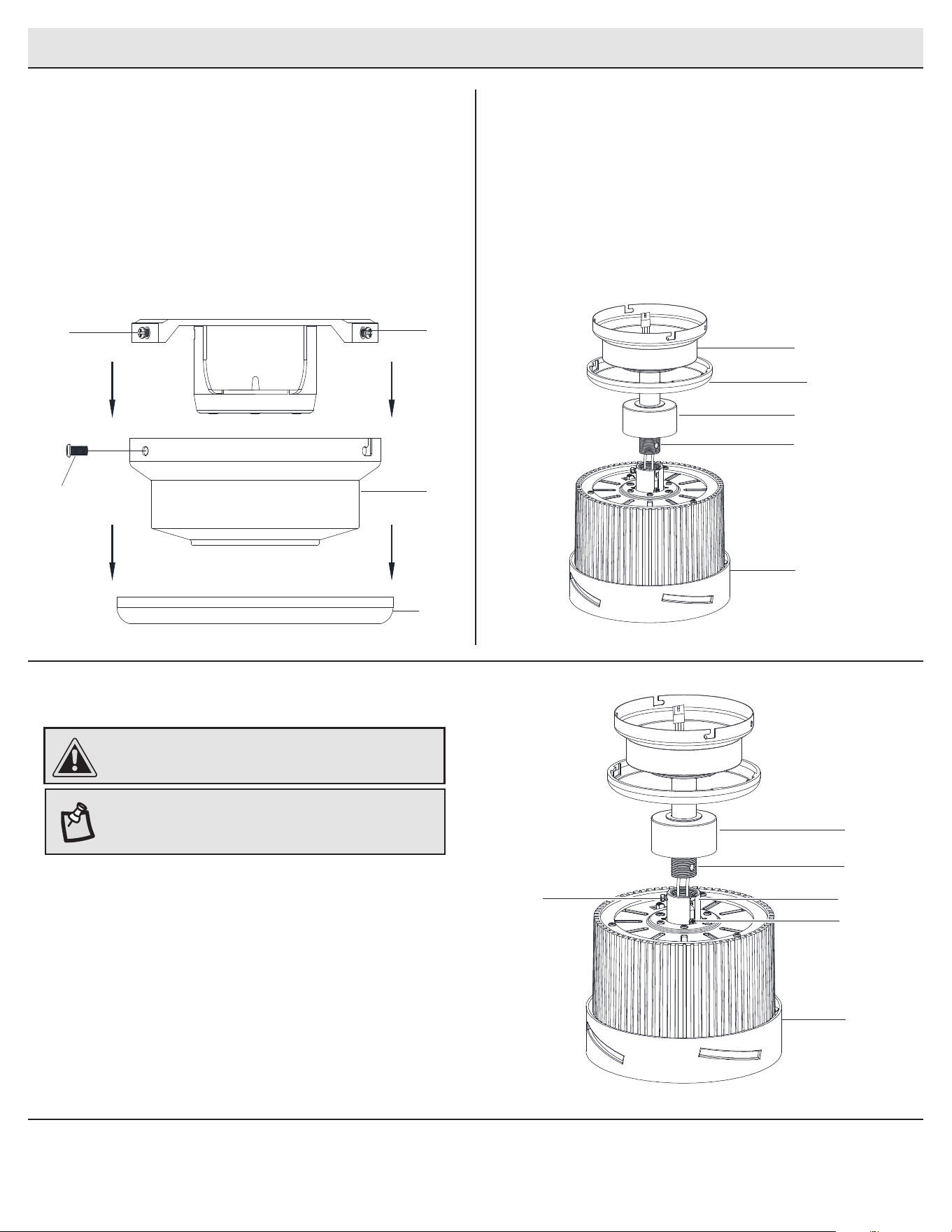

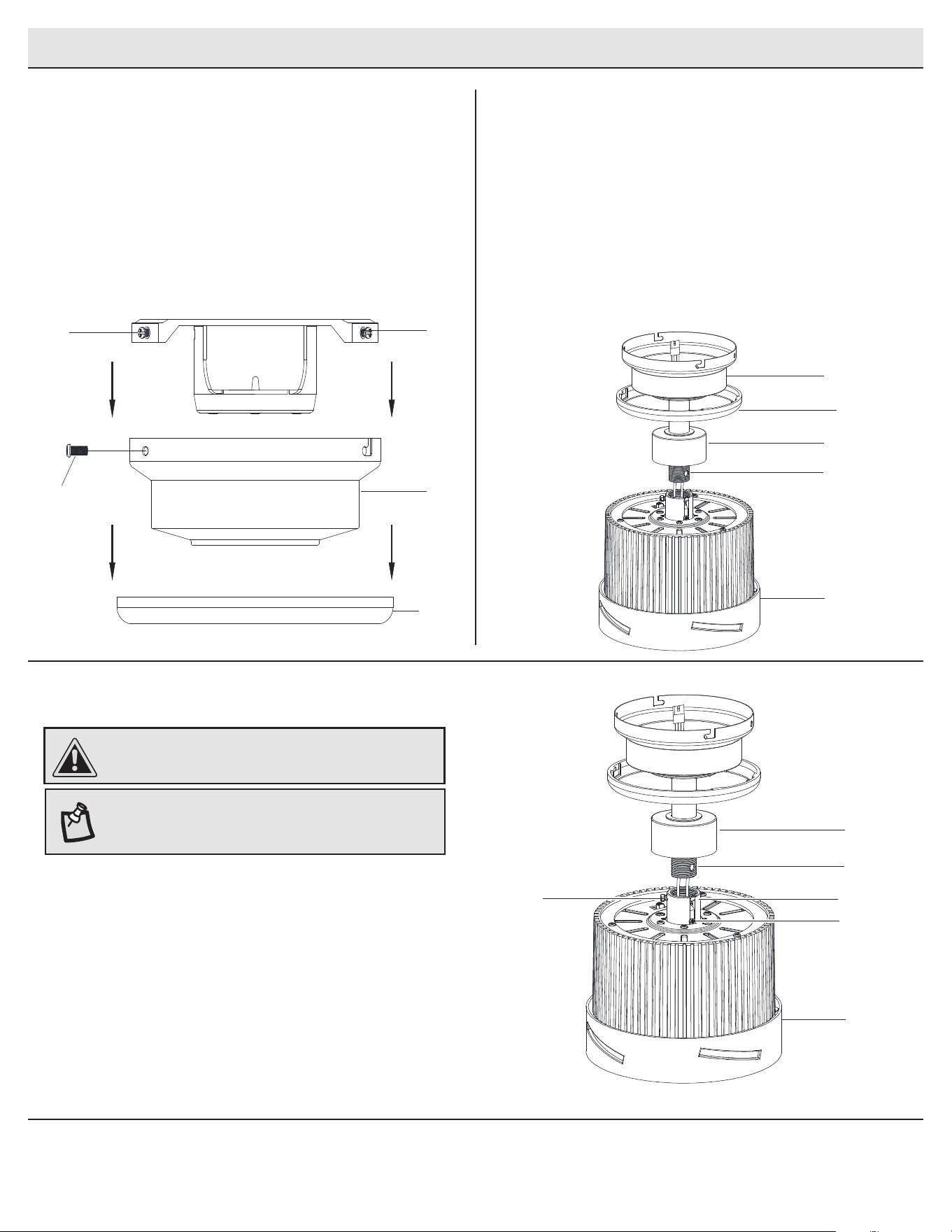

Routing the wiresPreparing for standard mounting
□ Route the wires exiting the top of the fan motor assembly (E)
through the decorative motor collar cover (D) and then the
canopy trim ring (EE).
□ Make sure the opening of the canopy (C) is on top and insert
the ball/downrod (B) through the canopy (C).
□ Route the wires exiting the top of the fan motor assembly (E)
through the downrod (B) as shown.
21
□ Remove the canopy ring (EE) by turning the ring counter-
clockwise until it unlocks.
□ Remove the mounting bracket (A) from the canopy (C) by
loosening the two canopy screws (II) located in the “L shaped”
slots.
□ Remove and save the two canopy screws (HH) in the round
holes. This will enable you to remove the mounting bracket (A).
Assembling the fan
3
□ Loosen, but do not remove, the set screws (GG) on the collar on
top of the fan-motor assembly (E).
□ Install the downrod (B) by inserting it into the motor collar (FF),
and turning it clockwise until it is tight.
□ Re-tighten the set screws (GG) on the collar on top of the fan-
motor assembly (E).
CAUTION: To ensure wobble-free operation and to avoid
damage to the fan, the downrod (B) and the setscrew (GG)
must be completely tightened.
NOTE: This fan is equipped with a safety tab (JJ). Should the
setscrew (GG) ever become loose while the fan is running
in reverse, the safety tab (JJ) will engage and stop the fan
from falling.
A
C
EE
I I
H
H
C
D
E
B
EE
D
E
B
JJ
FF
GG
8

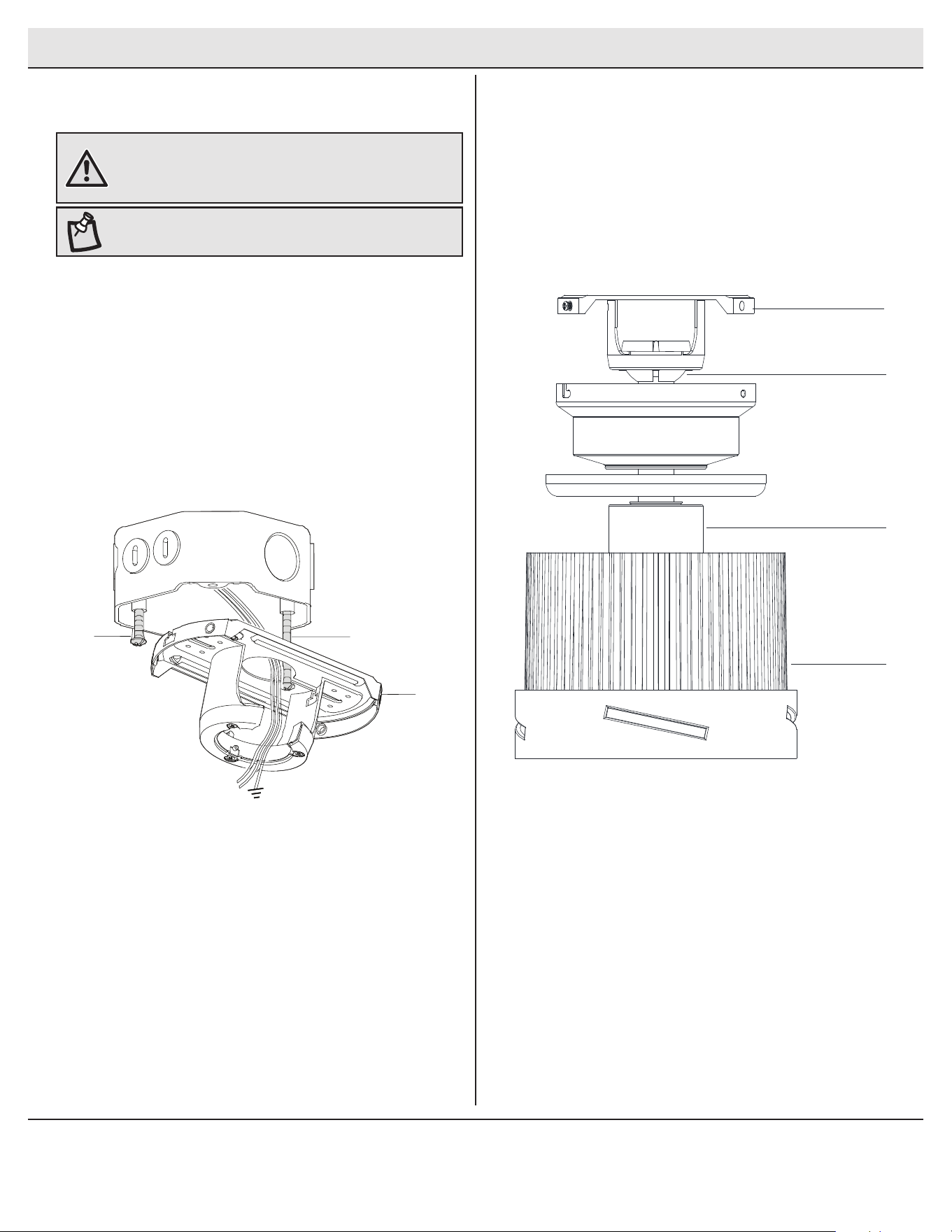

Assembly - Hanging the Fan
Attaching the fan to the electrical
box
Hanging the fan
□ Pass the 120-volt supply wires through the center hole in the
slide-on mounting bracket (A).
□ Install the ceiling slide-on mounting bracket (A) on the outlet
box by sliding the slide-on mounting bracket (A) over the two
screws (LL) provided with the outlet box. If necessary, use leveling
washers (not included) between the slide-on mounting bracket
(A) and the outlet box. Note that the at side of the slide-on
mounting bracket (A) is toward the outlet box.
□ Securely tighten the two mounting screws (LL).
□ Carefully lift the fan-motor assembly (E) up to the slide-on
mounting bracket (A).
□ Seat the hanger ball portion of the ball/downrod assembly (B)
in the mounting bracket socket. Ensure that the tab on the
slide-on mounting bracket (A) socket is properly seated in the
groove in the hanger ball of the ball/downrod assembly (B).
1 2
WARNING: To reduce the risk of re, electric shock, or other
personal injury, mount the fan to an outlet box or supporting
system marked “Acceptable for fan support of 35 lbs (15.9 kg) or
less” and use the mounting screws provided with the outlet box.
NOTE: The mounting bracket (A) is designed to slide into place
on an outlet box with the outlet box screws (LL).
B
D
E
A
A
LL
LL
9
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Hanging the Fan (continued)
3
NOTE: The frequencies on your receiver and hand unit have
been preset at the factory. Before installing the receiver,
make sure the dip switches on the receiver and hand unit are
set to the same frequency. The dip switches on the hand unit
are located inside the battery compartment.
NOTE: The switch marked “O/D” controls the dimming
function of the lights. If using non-dimmable bulbs, use a
ballpoint pen or small screwdriver to set the switch to “O” to
disable the dimming function. If using dimmable bulbs, set
the switch to “D” to enable the dimming function.

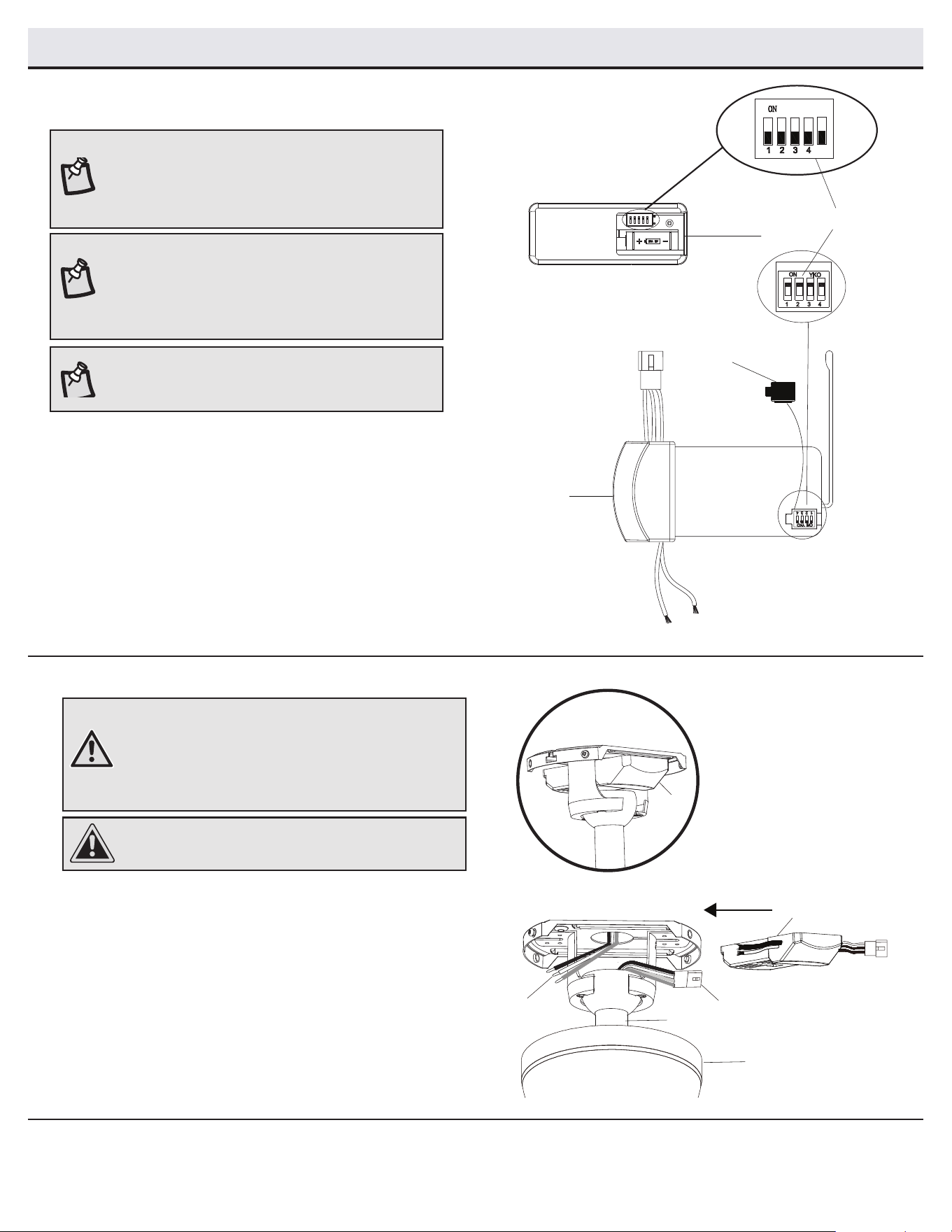

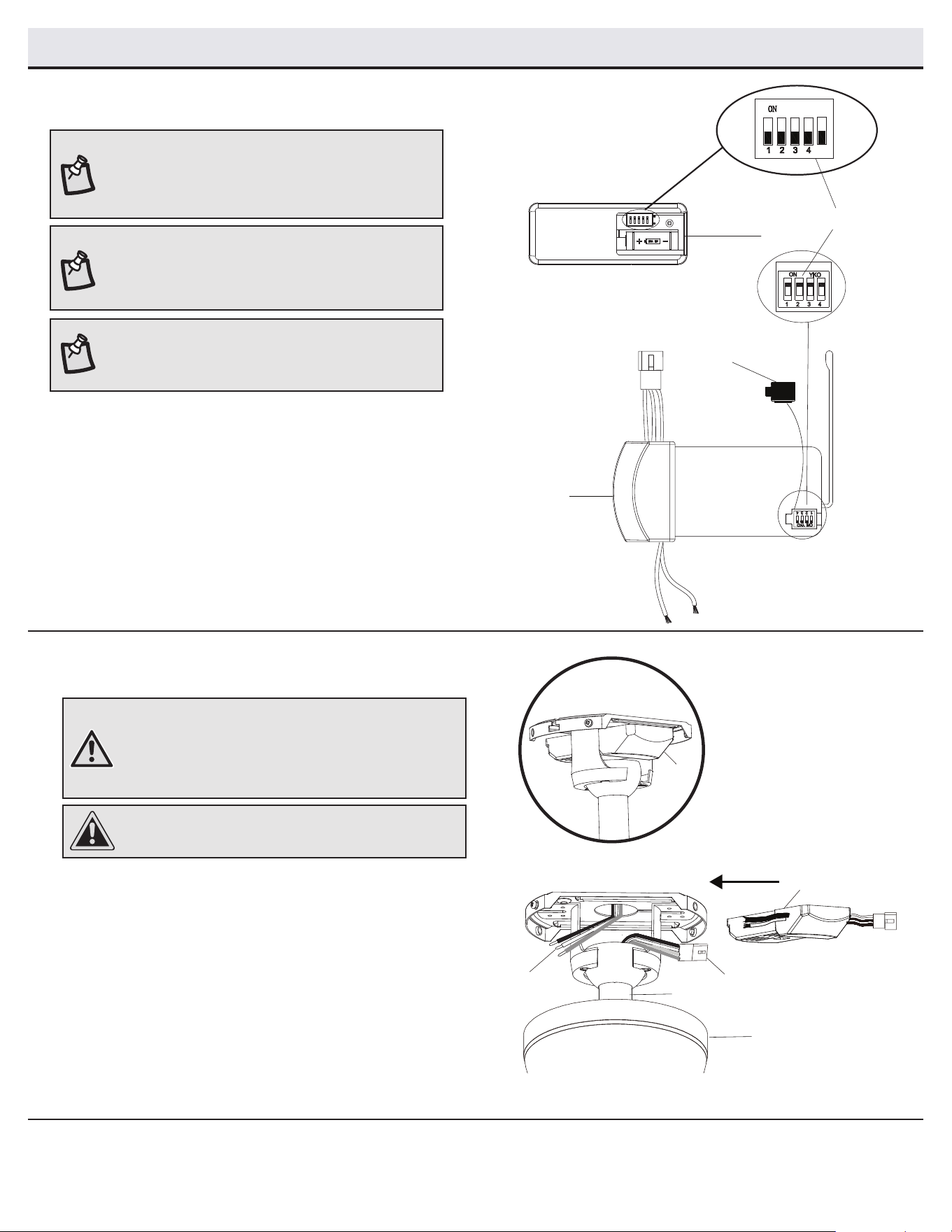

Setting the code on the remote
control and receiver
□ Remove the remote control (K) battery cover by pressing
rmly on the arrow and sliding the cover off.
□ Slide the dip switches (ZZ) to your choice of either up or
down. The factory setting is up.
□ Slide the dip switches (ZZ) on the receiver (J) to the same
position as set on the remote control (K).
□ Install the 23A 12V batteries (included).
□ Replace the battery cover on the remote control (K).
□ Insert the silicone rubber stopper (OO) into the hole on the
receiver (J) to cover the dip switches.
NOTE: The battery will weaken with age and should be
replaced before leaking takes place, as this will damage the
hand unit. Dispose of the used battery properly and keep the
battery out of the reach of children.
4
Installing the receiver
□ Position the house supply wires (AAA) to one side of the
slide-on mounting bracket (A); position the fan wires (BBB)
to the opposite side.
□ Insert the narrow end of the receiver (J) (as shown, at side
towards the ceiling) into the slide-on mounting bracket (A)
until it rests on top of the ball/downrod assembly (B).
WARNING: To reduce the risk of re or electric shock,
remember to disconnect power. The electrical wiring must
meet all local and national electrical code requirements.
The electrical source and fan must be 110/120 volt, 60Hz.
Do not use this product in conjunction with any variable wall
control. Incorrect wire connection can damage this receiver.
CAUTION: If other fan wires are a different color, have this
unit installed by a licensed electrician.
J
K
ZZ
OO
D
O
C
AAA
J
BBB
B
Receiver (J) correctly
positioned in the
mounting bracket.
J
10
Assembly - Hanging the Fan (continued)
5

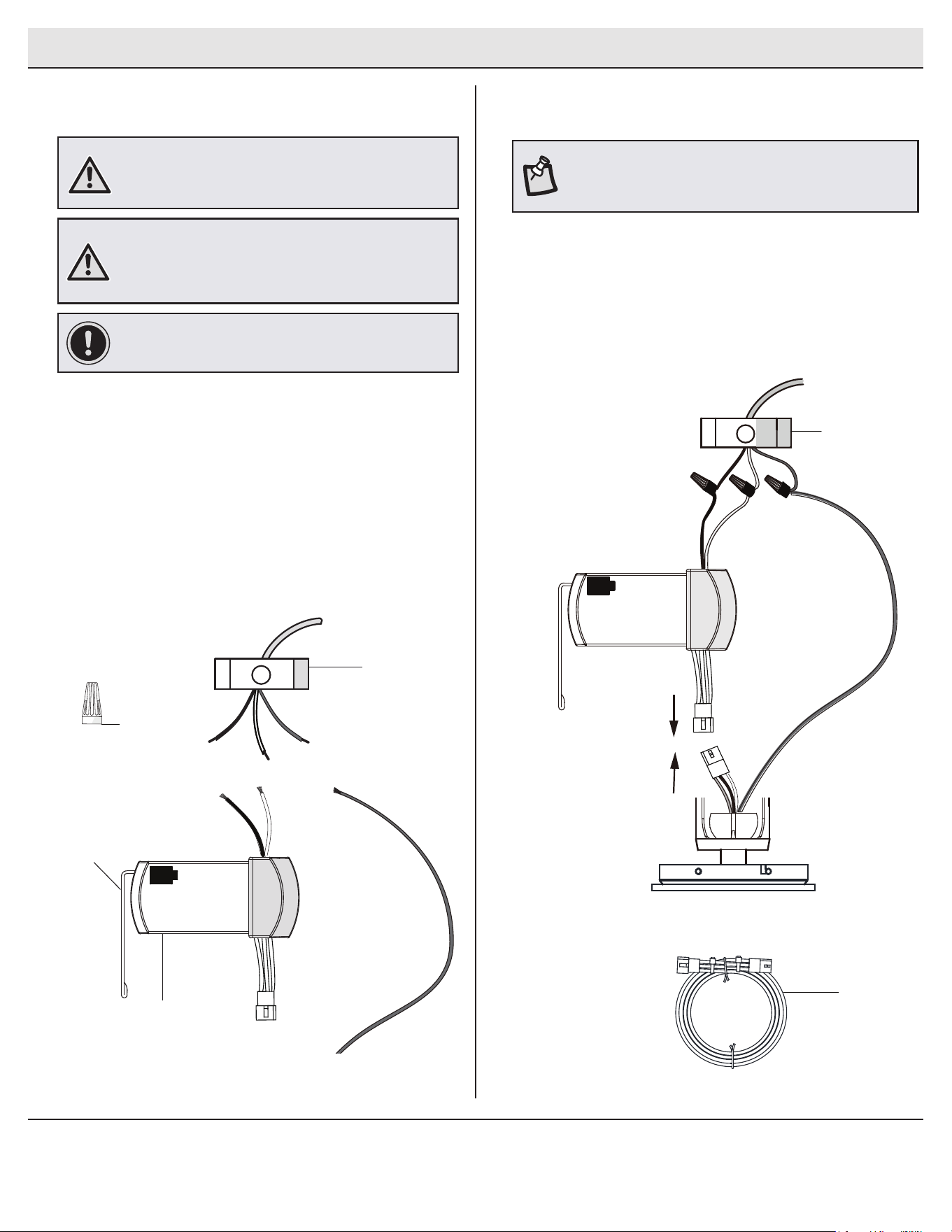

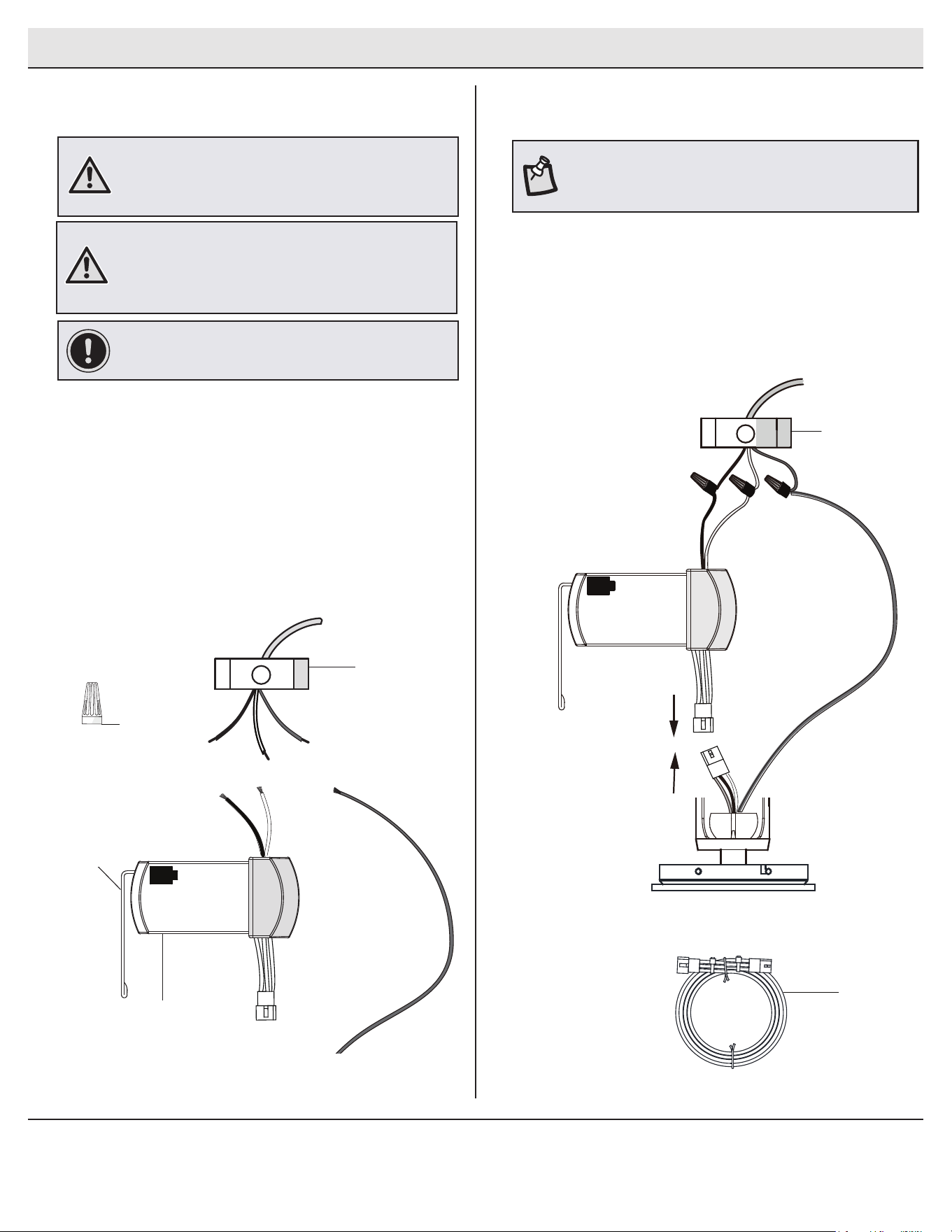

Wiring the receiver to the household
wiring
IMPORTANT: Use the wire connecting nuts (CC) supplied with
your fan. Secure the connectors with electrical tape and
ensure there are no loose strands or connections.
WARNING: Each wire nut supplied with this fan is designed
to accept up to one 12-gauge house wire and two wires
from the fan. If you have larger than 12-gauge house wiring
or more than one house wire to connect to the fan wiring,
consult an electrician for the proper size wire nuts to use.
□ Spread the wires apart so that the green and white wires
are on one side of the outlet box and the black wire is on the
other side.
□ Connect the green fan wires to the household ground wire
(this may be a green or bare wire) using a wire connecting
nut (CC).
□ Connect the receiver (J) black or red wire to the household
black (hot) wire using a wire connecting nut (CC).
□ Connect the receiver (J) white wire to the household white
wire (neutral) using a wire connecting nut (CC).
□ Secure each wire connecting nut using electrical tape.
WARNING: To avoid possible electrical shock, turn the
electricity off at the main fuse box before wiring. If you
feel you do not have enough electrical wiring knowledge or
experience, contact a licensed electrician.
Wiring the fan to the receiver
□ If using the 6 in. ball downrod assembly (B) provided, wire
the receiver to the fan wires by connecting the molded
adaptor plug from the receiver (J) with the molded adaptor
of the fan motor assembly (E) together.
□ If you wish to use a longer downrod, you can use the
extension lead wire (42 in.) (L) provided by connecting the
molded adaptor together.
6
NOTE: The fan comes with 12 in. lead wires for use with the
provided 6 in. ball downrod assembly (B). If you wish to use
longer downrod, you can use the extension lead wire (42 in.) (L)
provided.
Black or Red
Black
Green (or Bare)
Green
Outlet Box
Receiver
Antenna
White
Receiver (J)
CC (x3)
1 2 3 4
ON
DIP
1 2 3 4
ON
DIP
L
Outlet Box
in the ceiling
(MM)
Green
11
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

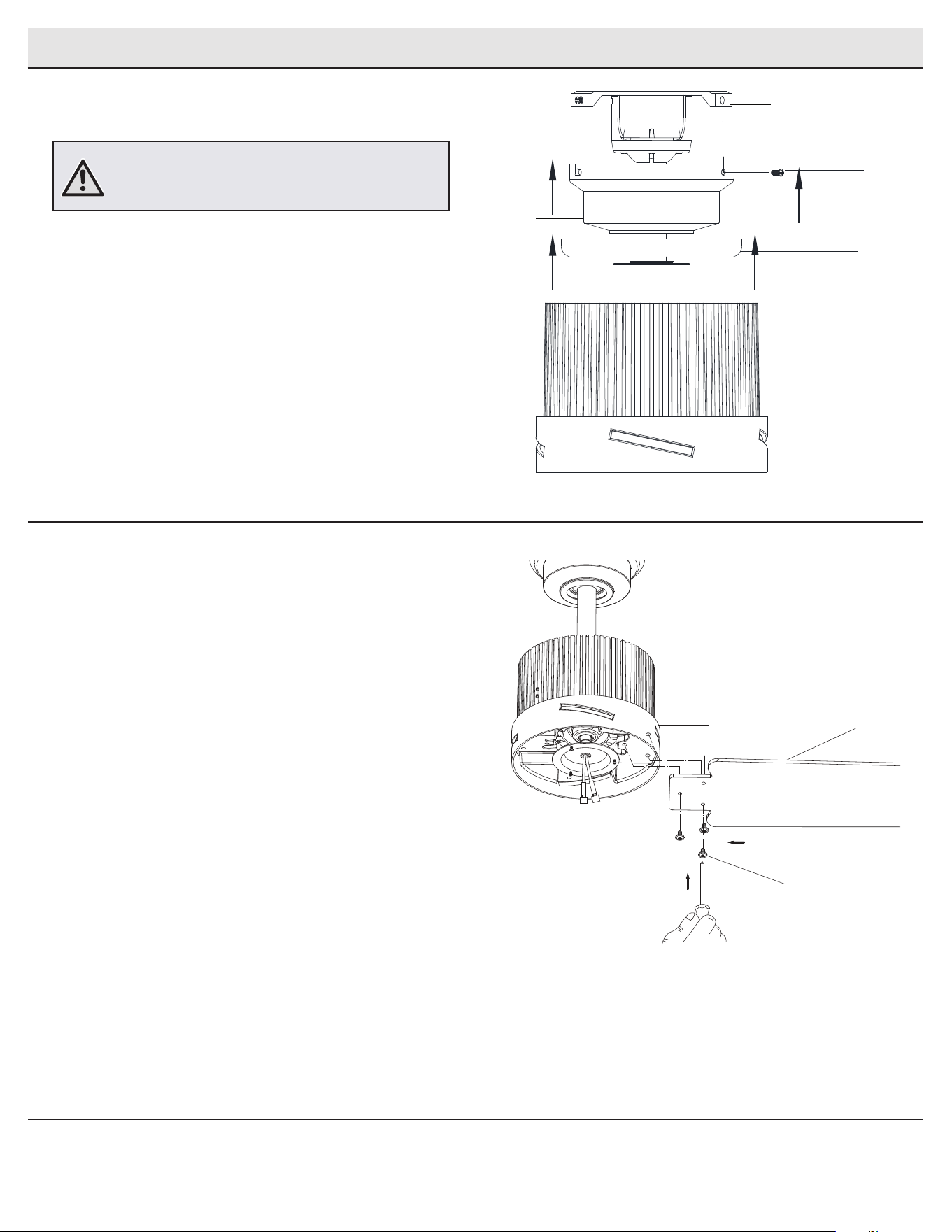

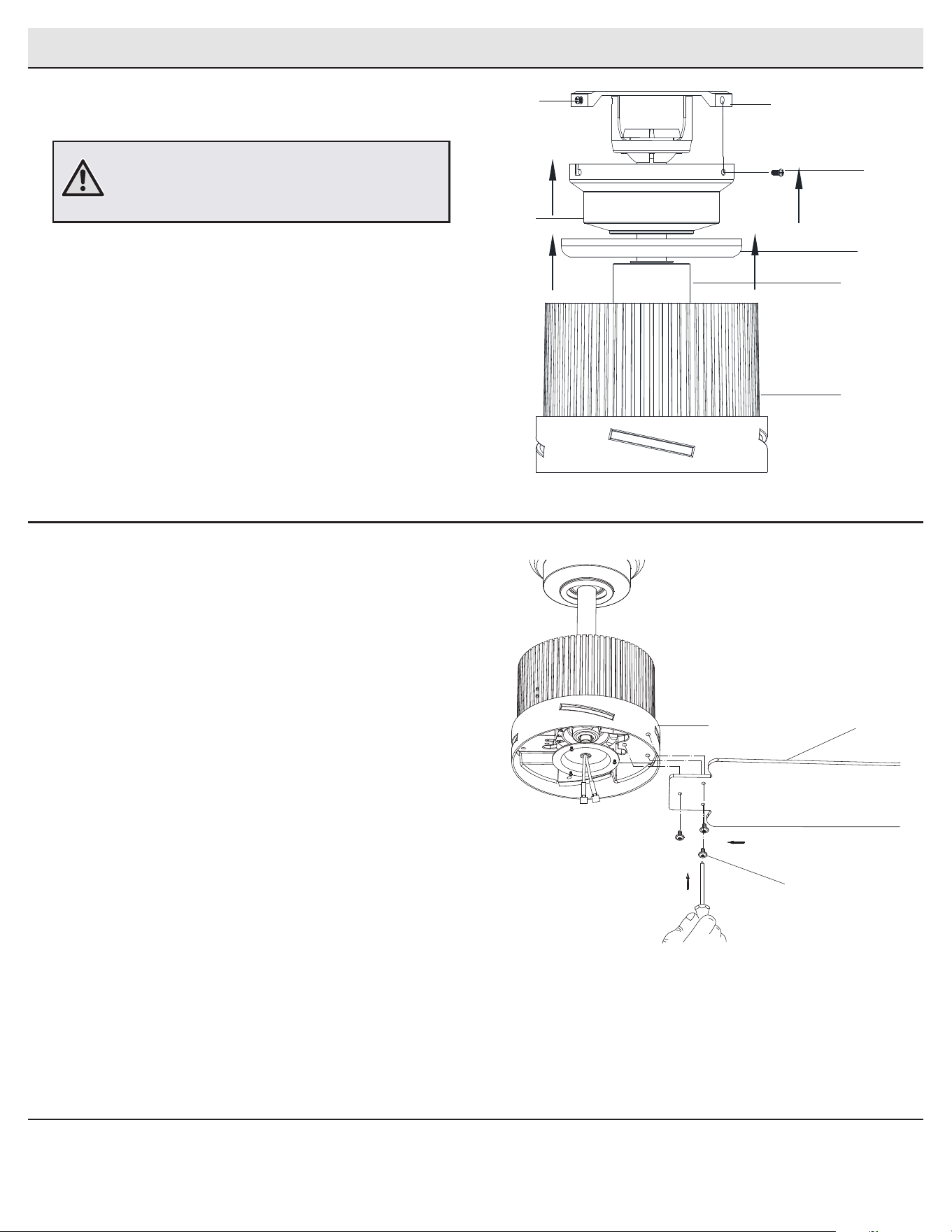

Assembly - Hanging the Fan (continued)
Mounting the fan-motor assembly
(standard mount)
□ Align the locking slots of the canopy (C) with the two screws
(II) in the mounting bracket (A). Push up to engage the slots
and turn clockwise to lock in place.
□ Firmly tighten the two mounting screws (II).
□ Install the two canopy screws (HH) (saved from Assembly Step
1 “Preparing for mounting”) into the holes in the canopy (C)
and tighten rmly.
□ Install the decorative canopy ring (EE) by aligning the ring’s
slots with the screws in the canopy (C). Rotate the ring
clockwise to lock in place.
7
WARNING: When using the standard ball/downrod mounting,
the tab in the ring at the bottom of the mounting bracket
must rest in the groove of the hanger ball. Failure to properly
seat the tab in the groove could cause damage to the wiring.
Installing the blades
8
□ Attach a blade (G) to the fan motor assembly (E) by inserting
the blade (G) into slots in the side of the fan motor assembly
(E) and aligning the three screw holes in the blade with the
holes in the center ywheel and secure with screws (AA).
□ Make sure all the screws are rmly tightened.
□ Repeat these steps for the remaining blades.
E
AA
G
HH
D
E
C
A
EE
II
12

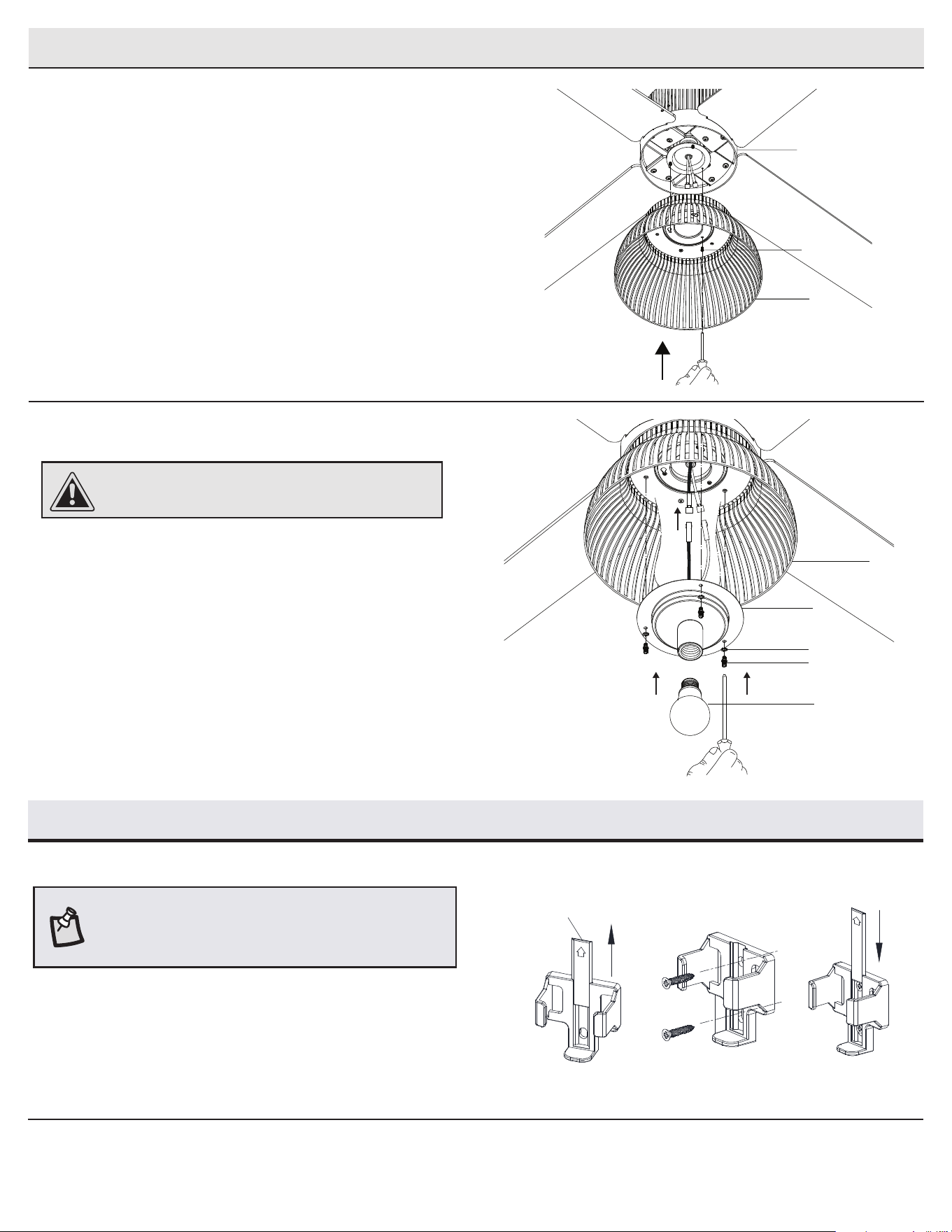

Assembly - Attaching the Light
Attaching the light kit tter assembly
2
□ Connect the wires from the light kit tter assembly (F) to
the wires from the fan motor assembly (E) by connecting the
molded adaptor plugs together (blue to black, white to white).
Carefully tuck all wires and splices into the switch cup.
□ Push the light kit tter assembly (F) up to the decorative cage
(H) and align the holes on the light kit tter assembly (F) with
the holes on the decorative cage (H). Secure the light kit tter
assembly (F) by tightening the three thumb screws (BB) and
washers (DD).
□ Use the screwdriver to make sure all the screws are rmly
tightened.
□ With power off, install the light bulb (I) by screwing it into the
light bulb socket.
CAUTION: To reduce the risk of electric shock, disconnect
the electrical supply circuit to the fan before installing the
light xture.
Installing the decorative cage
1
□ Remove one screw (RR) from the black bracket below the fan
motor assembly (E), and loosen, but do not remove, the other
two screws.
□ Push the decorative cage (H) up to the black bracket so that
the two loosened screw heads t into the keyhole slots. Turn
the decorative cage (H) clockwise to secure.
□ Re-install the screw (RR) that was removed in step 1.
□ Make sure all the screws are rmly tightened.
H
F
I
BB
DD
RR
E
H
Assembly - Attaching the Accessories
Mounting the remote control holder
□ Slide the screw cover plate up to remove it from the wall
cradle.
□ Position the wall cradle in the desired position and attach it to
the wall using the included wall cradle screws.
□ Slide the screw cover plate back onto the wall cradle to
conceal the screws.
Screw cover plate
NOTE: Screw wall anchors are included for extra support. The
included screws are designed to screw easily into the wall. If
you would like a more permanent or secure hold, install the wall
anchors prior to attaching the wall cradle to the wall.
13
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

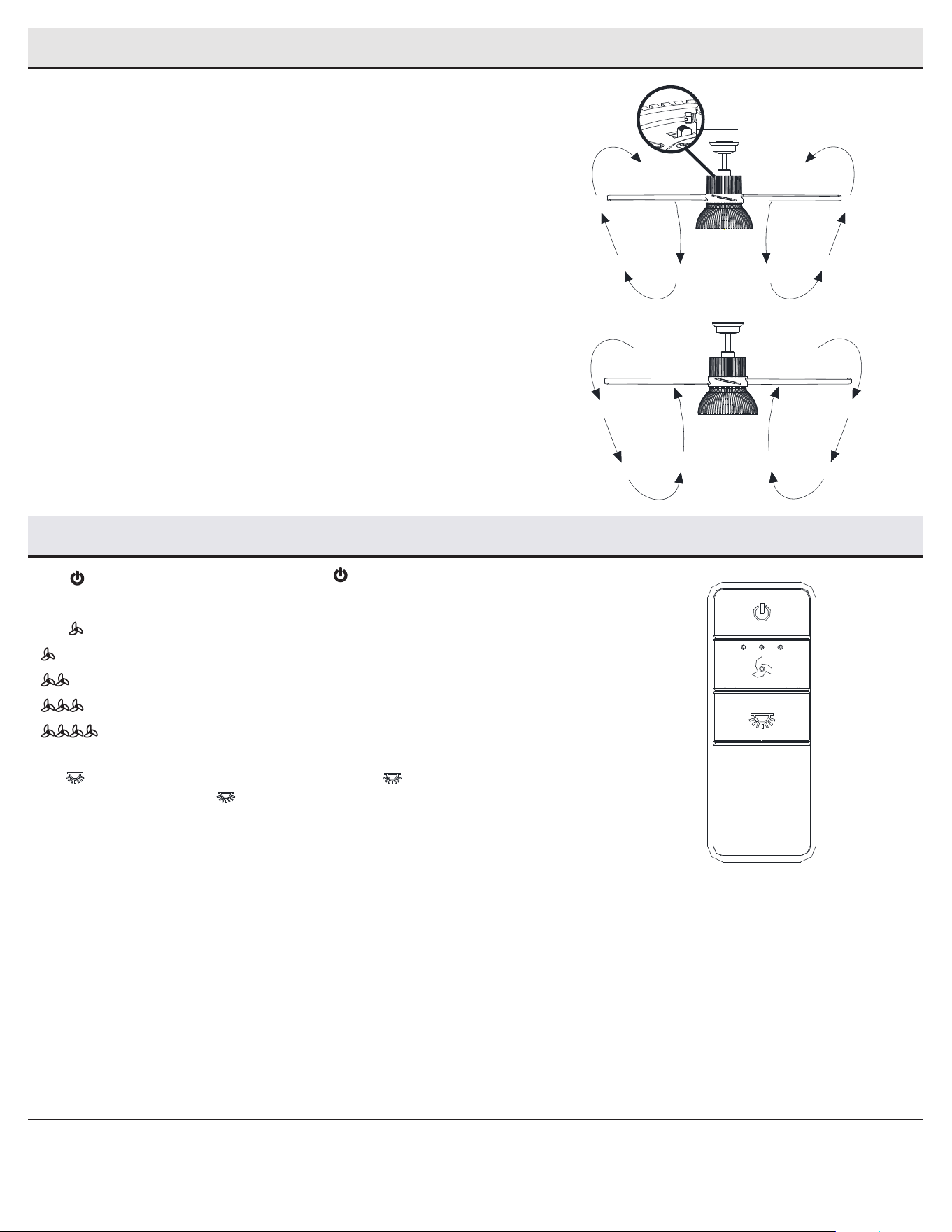

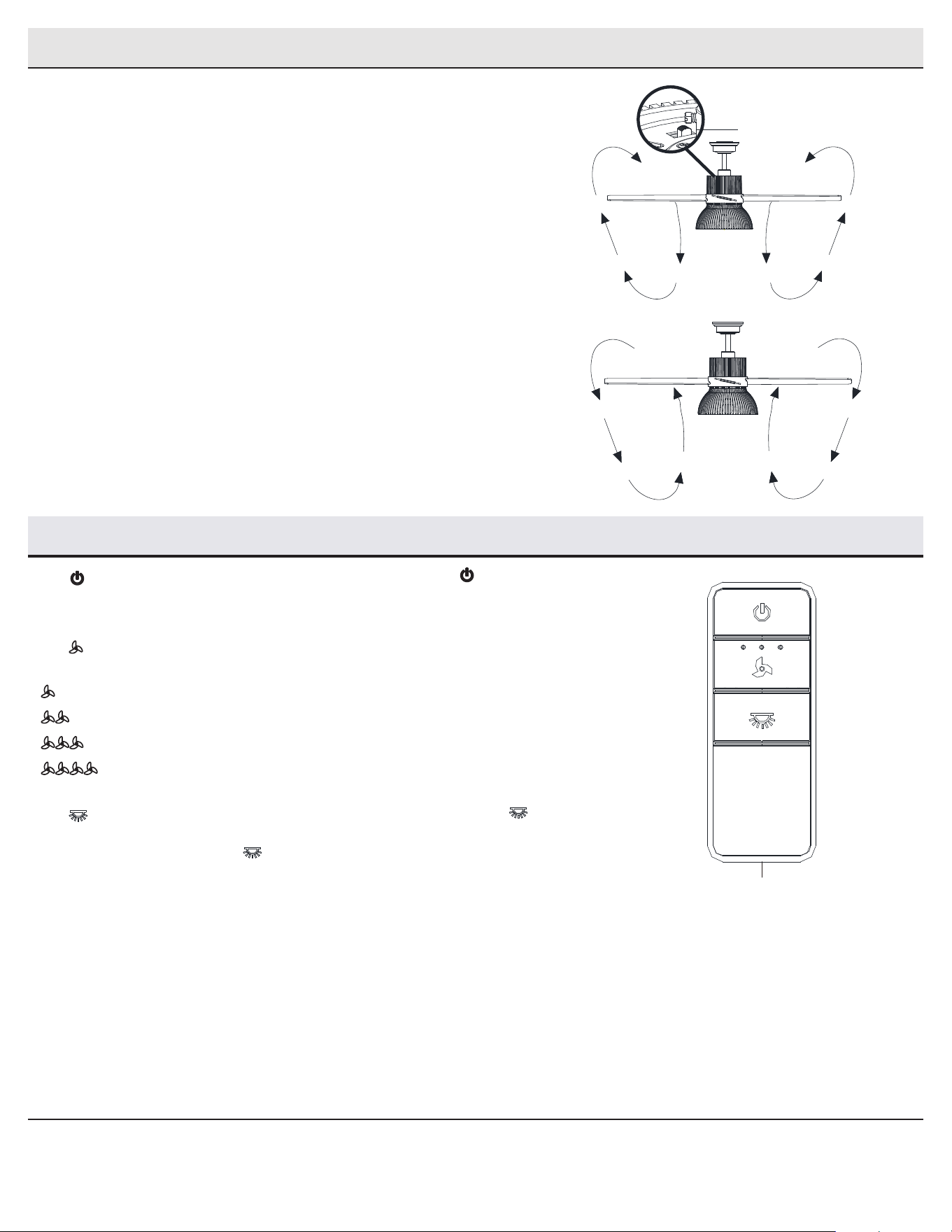

Operating Your Fan and Remote Control
Remote control - Your fan is equipped with a remote control to operate
the speed and lights of your new ceiling fan.
The speed setting for warm or cool weather depends on factors such
as the room size, ceiling height, number of fans and so on.
The fan is shipped from the factory with the reversing switch (YY)
positioned to circulate air downward. If airow is desired in the
opposite direction, turn your fan off and wait for the blades to stop
turning, then slide the reversing switch (located on the top of the
motor housing) to the opposite position, and turn the fan on again. The
fan blades will turn in the opposite direction and reverse airow.
Warm weather - (Forward) A downward airow creates a cooling effect.
This allows you to set your air conditioner on a higher setting without
affecting your comfort.
Cool weather - (Reverse) An upward airow moves warm air off of the
ceiling. This allows you to set your heating unit on a lower setting
without affecting your comfort.
A. Warm weather
B. Cool weather
1.
Power ON/OFF - Press and release the button to turn the fan and light on or off.
2. Fan Speed - LEDs on the fan speed button will illuminate to the corresponding speed.
- Press and release 1 time - turns the fan on high speed.
- Press and release 2 times - turns the fan on medium speed.
- Press and release 3 times - turns the fan on low speed.
- Press and release 4 times - turns the fan off.
3. Light ON/OFF/Dimmer - Press and release the button to turn the light on or off.
Press and hold the button to activate the dimmer function (as long as you have not
previously set O/D dip switch in your remote to the “ON” position).
Operating Your Fan and Remote Control
YY
K
14
Troubleshooting
Problem Solution
The fan will not start. □ Check the main and branch circuit fuses or breakers.
□ Check to make sure the wall switch is in the on position if applicable.
□ Check the line wire connections to the fan and switch wire connections in the switch housing.
□ Check the battery in the transmitter.
□ Ensure you are in the normal range of 10-20 feet.
□ Ensure the dip switch settings are the same on the transmitter and receiver.
□ Remember to turn off the power supply before checking the dip switch settings.
The fan is noisy. □ Ensure all motor housing screws are snug.
□ Ensure the screws that attach the fan blade bracket to the motor hub are tight.
□ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing.
□ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.
□ If you are using the ceiling fan light kit, ensure the screws securing the glassware are tight. Check that the light
bulbs are also secure.
□ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.
□ Ensure your outlet box is secure and rubber isolator pads were used between the mounting bracket and outlet box.
The fan wobbles. □ Check that all blade and blade arm screws are secure.
□ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the
ceiling above the tip of one of the blades. Measure from a point on the center of each blade to the point on the
ceiling. Rotate the fan until the next blade is positioned for measurement. Repeat for each blade. Any measurement
deviation should be within 1/8”. Run the fan for ten minutes. If the fan continues to wobble, please contact Customer
Service and a balancing kit will be sent to you at no charge.
□ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.
□ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage
the motor or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish. The
plating is sealed with a lacquer to minimize discoloration or tarnishing.
□ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a
light application of shoe polish.
□ You do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.
WARNING: Make sure the power is off before cleaning
your fan.
Care and Cleaning
Questions, problems, missing parts? Before returning to the store,
call Home Depot Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
GUÍA DE USO Y MANTENIMIENTO
¿Preguntas, problemas, piezas faltantes? Antes de devolver a la tienda,
llama al servicio al cliente de Home Decorators Collection,
de lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (hora del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (hora del Este).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
GRACIAS
Apreciamos la plena conanza depositada en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos en crear
continuamente productos de calidad diseñados para mejoras del hogar. Visítanos por Internet para ver nuestra línea completa de productos
disponibles a n de satisfacer la necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!
Artículo Núm.
1005 806 039, 1005 806 035
Modelo Núm. 52027, 52029
Modelo Núm. 52-WHEA aprobado por UL
VENTILADOR DE TECHO SAVANNAH, DE 1.3 M (52 PLG)
Para ver un video instructivo sobre cómo instalar este producto:
1. Visita www.homedepot.com e ingresa, en el campo de búsqueda, el número de artículo o modelo
que aparece en la esquina superior derecha de la portada de este manual de instrucciones.
2. Haz clic sobre tu producto, en la lista de resultados de la búsqueda, y sobre el enlace de video en
la sección “Product Overview” (Información General del Producto).
2
Tabla de contenido .............................................................. 2
Información de seguridad...................................................2
Garantía ................................................................................3
Preinstalación ......................................................................3
Instalación ............................................................................6
Ensamblaje ...........................................................................7
Funcionamiento .................................................................13
Mantenimiento y limpieza .................................................14
Solución de problemas .....................................................14
1. Para disminuir el riesgo de descarga eléctrica, asegúrate de cortar
la electricidad en el cortacircuitos o en la caja de fusibles antes de
comenzar.
2. Todo el cableado tiene que cumplir con el Código Nacional de
Electricidad ANSI/NFPA 70 y con los códigos eléctricos locales. La
instalación eléctrica debe hacerse por un electricista calificado
con licencia.
3. La caja eléctrica y estructura de soporte tienen que montarse de
forma segura para poder sostener con conanza 35 lb (15.9 kg).
Use solo cajas eléctricas aprobadas por UL y marcadas como
"apropiadas para sostener ventiladores de 35 lb (15.9 kg) o menos".
4. CUIDADO: El ventilador debe ir montado con un mínimo de 7 pies (2.1
m) de separación entre el borde trasero de las aspas y el piso.
5. No uses el interruptor de reversa mientras las aspas del ventilador
estén en movimiento. Tienes que apagar el ventilador y detener las
aspas antes de invertir su dirección de giro.
6. No coloques objetos en la trayectoria de las aspas.
7. Para evitar lesiones personales o daños al ventilador y a otros
objetos, ten cuidado al limpiarlo o al trabajar cerca de él.
8. Los diagramas eléctricos son solo para referencia. Los kits de luces
que no vienen en la caja del ventilador tienen que estar aprobados
por UL y marcados como apropiados para usar con el modelo
de ventilador que estás instalando. Los interruptores deben ser
interruptores UL de uso general. Para ensamblar bien, consulta las
instrucciones adjuntas a los kits de luces e interruptores.
9. Después de concluir las conexiones eléctricas, debes voltear los
conductores empalmados hacia arriba y meterlos con cuidado en la
caja eléctrica. Los cables deben estar separados con el cable a tierra
y el conductor a tierra del equipo a un lado de la caja eléctrica.
10. Antes de la instalación, todos los tornillos de fijación tienen que
comprobarse y reajustarse donde sea necesario.
ADVERTENCIA: Para reducir el riesgo de lesiones
no dobles los soportes de las aspas (también llamados
bridas) durante el ensamblaje o después de la instalación.
No coloques objetos en la trayectoria de las aspas.
ADVERTENCIA: Para evitar una posible descarga eléctrica,
desconecta la electricidad en la caja principal de fusibles
antes cablear. Si crees que no tienes suciente experiencia
o conocimientos en cableado eléctrico, contacta a un
electricista con licencia.
ADVERTENCIA: Los diagramas eléctricos son sólo para
referencia. Cualquier juego de luces opcional debe estar
aprobado por UL y debe estar marcado como adecuado
para ser usado con este ventilador.
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, este ventilador solo debe usarse con el
control de velocidad de ventilador con número de pieza AP-
3RDL fabricado por DAWNSUN ELECTRONIC TECHNOLOGY
CO., LTD. ZHONGSHAN.
Información de seguridad
Tabla de contenido
PRECAUCIÓN: Para reducir el riesgo de lesiones
usa sólo los tornillos incluidos con la caja eléctrica.
LEE Y GUARDA ESTAS INSTRUCCIONES.
PRECAUCIÓN: Los cambios o modicaciones sin
previa aprobación expresa de parte responsable de su
cumplimiento podrían anular el derecho del usuario a
operar el equipo.
PRECAUCIÓN: NO usar este ventilador con control de pared
ni con interruptor provisto de regulador de intensidad
luminosa. Usar un control de pared o un interruptor con
regulador de intensidad luminosa dañará este ventilador.
ADVERTENCIA: A n de reducir el riesgo de descargas
eléctricas, este ventilador tiene que instalarse con un
interruptor de pared con aislamiento.
Este equipo fue sometido a prueba y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B según la Parte 15 de las Normas FCC. Estos límites
fueron establecidos para dar protección razonable contra la interferencia dañina en uso residencial. Este equipo genera, consume y puede irradiar energía de radiofrecuencia; si no se
instala y usa de acuerdo con las instrucciones, puede causar interferencia nociva a comunicaciones radiales. Sin embargo, no hay garantía de que no ocurrirá interferencia en cierta
instalación particular. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, que puede determinarse encendiendo y apagando el equipo, se exhorta al
usuario a tratar de corregir la interferencia mediante una o más de las siguientes medidas:
□ Reorientar o reubicar la antena receptora.
□ Incrementar la distancia entre el equipo y el receptor.
□ Conectar el equipo a un tomacorriente de circuito distinto al que el receptor esté conectado.
□ Consultar al distribuidor o algún técnico de radio/TV con experiencia.
PRECAUCIÓN: Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo.
Este dispositivo cumple con la Parte 15 de las Normas FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar
interferencia dañina y (2) tiene que aceptar cualquier interferencia recibida, incluyendo aquella que pudiera afectar su funcionamiento.
3
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Preinstalación
Garantía
El proveedor garantiza de por vida que el motor del ventilador no presenta defectos de fabricación ni de materiales al momento del envío desde la
fábrica hasta después de la fecha de adquisición por el comprador original. El proveedor garantiza, por un período de cinco años a partir de la fecha
de adquisicion por el comprador original, que el kit de luces, sin incluir ningun vidrio, no presentará ningún defecto de fabricación o de material desde
el momento de su salida de la fábrica. El proveedor también garantiza, por dos años a partir de la fecha de adquisición por el comprador original, que
ninguna de las piezas del ventilador, excluyendo las aspas o vidrio, presenta defectos de fabricación ni de materiales al momento del envío desde
la fábrica. Si el producto es devuelto, aceptamos reparar sus defectos sin cargo alguno o, a nuestra entera discreción, reemplazarlo con un modelo
similar o superior. Para obtener el servicio de garantía tiene que presentarse una copia del recibo como comprobante de compra. Todos los costos
de retiro y reinstalación del producto son responsabilidad del cliente. Los daños a cualquier pieza por accidente, instalación o uso inadecuado, o por
montar cualquier accesorio, no están cubiertos por esta garantía. Puesto que las condiciones climáticas pueden variar, esta garantía no cubre ningún
cambio del acabado en latón, como óxido, perforación, corrosión, manchas o descascaramiento. Este tipo de acabados en latón tiene una la vida
útil prolongada si se lo protege contra las condiciones climáticas cambiantes. Es normal que se produzca un cierto movimiento oscilante y esto no
debe considerarse un defecto. Cualquier servicio prestado por personal no autorizado invalidará la garantía. No hay ninguna otra garantía expresa.
Por este medio Home Decorators Collection se exime de toda garantía, incluyendo, pero sin limitarse a, aquellas de comercialización e idoneidad
para un n particular, en el alcance permitido por la ley. La duración de cualquier garantía implícita que no pueda exonerarse se limita al período
especicado en la garantía explícita. Algunos estados no permiten limitaciones sobre la duración de las garantías implícitas, así que es posible que
la limitación anterior no se aplique en su caso. El minorista no será responsable por daños incidentales, emergentes ni especiales derivados del uso
o funcionamiento del producto, excepto en los casos en los que la ley así lo disponga. Algunos estados no permiten excluir ni limitar daños directos
o indirectos, así que es posible que la limitación o exclusión anterior no se aplique en este caso. Esta garantía otorga derechos legales especiales al
cliente y es posible que también goce de otros derechos que pueden variar según el estado. Esta garantía sustituye a todas las garantías anteriores.
Los costos de envío en cualquier devolución de productos como parte de una reclamación de garantía corren por cuenta del cliente.
Comuníquese con el Equipo de Servicio al Cliente llamando al 1-800-986-3460, o visite HOMEDEPOT.COM/HOMEDECORATORS.
ESPECIFICACIONES
HERRAMIENTAS NECESARIAS
NOTA: Estas medidas son aproximadas. No incluyen ni el
amperaje ni el vataje consumido por el kit de luces.
Destornillador
Phillips
Destornillador
de cabeza
plana
Llave
ajustable
Cinta de
electricista
Cortacables
Escalera de tijera
Tamaño Velocidad Voltios Amperios Vatios RPM
CFM (pies
cúbicos por
minuto)
Peso
Neto
Peso
Bruto
Pies
cúbicos
1.32 m
Baja
Media
Alta
120
0.22
0.35
0.49
12
30
59
70
120
180
2759
4171
5897
15.8 lb
(7.2 kg)
22.05 lb
(10 kg)
2.19 pies
3
4
Pieza Descripción Cantidad
AA Tornillos de aspas 13
BB Tornillo de ajuste manual 3
CC Conector plástico para cables 3
DD Arandelas 3
Preinstalación (continuación)
HERRAJES INCLUIDOS
NOTA: Los herrajes no se muestran en tamaño real.
AA
BB
CC
DD
5
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Pieza Descripción Cantidad
A Soporte de montaje deslizante
(dentro de la cubierta)
1
B Conjunto de tubo bajante/esfera 1
C Cubierta 1
D Cubierta decorativa del collarín del
motor
1
E Conjunto motor-ventilador 1
F Ensamblaje del kit de luces 1
G Aspa 4
Pieza Descripción Cantidad
H Carcasa decorativa 1
I Bombilla 1
J Receptor 1
K Control remoto 1
L Extensión de cable terminal 1
M Batería 1
IMPORTANTE: Este producto o sus componentes están
protegidos por una o más de las siguientes patentes de
los EE. UU.: 5,947,436; 5,988,580; 6,010,110; 6,046,416,
6,210,117, así como otras patentes pendientes.
Preinstalación (continuación)
CONTENIDO DEL PAQUETE
M
I
G
F
H
C
D
B
E
A
K
J
L
6
Instalación
OPCIONES DE MONTAJE
ADVERTENCIA: Para reducir el riesgo de incendio, descarga
eléctrica o lesiones personales, instala en una caja eléctrica
clasicada como “Apropiada para sostener ventiladores de
35 lb (15.9 kg) o menos” y usa los tornillos que vienen con
ella. Las cajas eléctricas que suelen utilizarse para el soporte
de lámparas pudieran no servir como soporte del ventilador y
tal vez deban reemplazarse. En caso de duda, consulta a un
electricista calicado.
Si tu ventilador de techo no tiene una caja de montaje
aprobada por UL, instala una conforme a las instrucciones
siguientes:
□ Desconecta la energía retirando los fusibles o apagando
los cortacircuitos.
□ Asegura la caja eléctrica directamente a la estructura de
la edicación. Usa sujetadores y materiales apropiados.
La caja eléctrica y su soporte tienen que ser aptos para
sostener completamente el peso en movimiento del
ventilador (al menos 35 lb = 15.9 kg). No uses una caja
eléctrica de plástico.
Las ilustraciones a continuación muestran tres formas distintas
de montar la caja eléctrica.
Si la cubierta (C) toca el conjunto del tubo bajante/esfera (B), retira la
tapa inferior decorativa de la cubierta y gira 180º esta última (C) antes
de jarla a la placa de montaje.
Para colgar el ventilador donde ya hay una lámpara, pero ninguna viga
de techo, tal vez necesites una barra de instalación colgante como se
muestra arriba (disponible en cualquier tienda de The Home Depot).
NOTA: Tal vez necesites un tubo bajante más largo para
mantener la altura mínima adecuada de las aspas al instalar el
ventilador en un techo inclinado. El ángulo máximo permitido
es 20º desde la línea horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
Provee un
soporte fuerte
Placa de
montaje
en techo
Caja eléctrica
empotrada
Barra para colgar
Caja eléctrica
Caja eléctrica
Caja eléctrica
7
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Ensamblaje - Montaje estándar en techo
Cómo tender los cablesPreparación para el montaje
estándar
□ Pasa los cables que salen por la parte superior del conjunto
motor-ventilador (E) a través de la cubierta decorativa del
collarín del motor (D) y enseguida a través del centro del aro del
borde de la cubierta (EE).
□ Asegúrate de que la abertura de la cubierta (C) esté sobre la
parte superior e inserta el tubo bajante/esfera (B) a través de la
cubierta (C).
□ Inserta los cables que salen por la parte superior del conjunto
del motor-ventilador (E) a través del tubo bajante (B) como se
muestra.
21
□ Retira el aro de la cubierta (EE) girándolo hacia la izquierda
hasta liberarlo.
□ Retira el soporte de montaje (A) de la cubierta (C) aojando los
dos tornillos de la cubierta (II) ubicados en las ranuras en forma
de L.
□ Quita y guarda los dos tornillos de la cubierta (HH) en los
oricios redondos. Esto te permitirá retirar el soporte de
montaje (A).
Cómo ensamblar el ventilador
3
□ Aoja, sin quitar, los dos tornillos de jación (GG) en el collarín
sobre la parte superior del conjunto ensamblado motor-
ventilador (E).
□ Instala el tubo bajante (B) insertándolo en el collarín del motor
(FF) y girándolo hacia la derecha hasta que quede apretado.
□ Vuelve a apretar los tornillos de jación (GG) en el collarín sobre
la parte superior del conjunto ensamblado motor-ventilador (E).
PRECAUCIÓN: Para asegurarte de que no hay oscilación y evitar
daños al ventilador, el tubo bajante (B) y el tornillo del jación (GG)
tienen que quedar completamente ajustados.
NOTA: Este ventilador está equipado con una pestaña de
seguridad (JJ). Si el tornillo de jación (GG) se aoja mientras el
ventilador está funcionando en reversa, la pestaña de seguridad
(JJ) se enganchará y evitará que el ventilador caiga.
A
C
EE
I I
H
H
C
D
E
B
EE
D
E
B
JJ
FF
GG
8
Ensamblaje - Cómo colgar el ventilador
Cómo jar el ventilador a la caja
eléctrica
Cómo colgar el ventilador
□ Pasa los cables de suministro de 120 V a través del oricio
central en el soporte de montaje deslizante (A).
□ Instala el soporte de montaje deslizante (A) de techo sobre
la caja eléctrica, deslizándolo (A) sobre los dos tornillos (LL)
suministrados con la cajaeléctrica. Si es necesario, usa arandelas
niveladoras (no se incluyen) entre el soporte de montaje
deslizante (A) y la caja eléctrica. Ten en cuenta que el lado
plano del soporte de montaje deslizante (A) apunta hacia la caja
eléctrica.
□ Ajusta rmemente los dos tornillos de montaje (LL).
□ Hay que levantar con cuidado el conjunto motor-
ventilador (E) hasta el soporte de montaje deslizante (A).
□ Coloca la bola de soporte del ensamblaje del tubo
bajante/esfera (B) en el soporte de montaje. Asegúrate
de que la pestaña en el casquillo del soporte de montaje
deslizante (A) encaje bien dentro de la ranura de la
esfera de soporte del conjunto tubo bajante/esfera (B).
1 2
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica
o lesiones personales, instala sólo en una caja eléctrica o sistema de
soporte marcado como “Apropiado para sostener ventiladores de 35
lb (15.9 kg) o menos”, y usa sólo los tornillos de montaje incluidos
con la caja eléctrica.
NOTA: El soporte de montaje (A) está diseñado para ser deslizado
sobre una caja eléctrica con los tornillos de la caja eléctrica (LL) ya
instalados.
B
D
E
A
A
LL
LL
9
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Ensamblaje - Cómo colgar el ventilador (continuación)
3
NOTA: Las frecuencias del receptor y de la unidad de mano han
sido preconguradas en la fábrica. Antes de instalar el receptor,
asegúrate de que los interruptores en línea del receptor y de la
unidad de mano estén congurados en la misma frecuencia. Los
interruptores en línea en la unidad de mano están ubicados dentro
del compartimiento de la batería.
NOTA: El interruptor marcado con “O/D” controla la función de
regular la intensidad de las luces. Si usas bombillas no regulables,
emplea un bolígrafo de punta redonda o un destornillador pequeño
para jar el interruptor en la posición “O” a n de desactivar la
función de regulación de intensidad. Si usas bombillas regulables,
congura el interruptor en la posición “D” para activar la función
de regulación de intensidad.
Cómo congurar el código del
control remoto y el receptor
□ Quita la cubierta de la batería del control remoto (K)
presionando con rmeza sobre la echa y deslizando la cubierta
hasta soltarla.
□ Desliza los interruptores en línea (ZZ) hacia arriba o abajo según
preeras. La conguración de fábrica es hacia arriba.
□ Desliza los interruptores en línea (ZZ) del receptor (J) hacia la
misma posición jada para el control remoto (K).
□ Instala las baterías de 23 A / 12 V (incluidas).
□ Coloca de nuevo la cubierta de la batería en el control remoto (K).
□ Inserta el tapón de goma de silicona (OO) en el oricio del receptor
(J) para cubrir los interruptores.
NOTA: La batería se debilitará con el tiempo y deberá ser
reemplazada antes de que se produzca alguna fuga, ya que esto
dañará la unidad de mano. Desecha la batería adecuadamente y
mantenla fuera del alcance de los niños.
4
Cómo instalar el receptor
□ Ubica los cables de suministro doméstico (AAA) a un lado
del soporte de montaje deslizante (A) y coloca los cables
del ventilador (BBB) en el lado opuesto.
□ Inserta el extremo angosto del receptor (J) (como se
muestra, con el lado plano hacia el techo) en el soporte de
montaje deslizante (A) hasta dejarlo apoyado en la parte
superior del conjunto tubo bajante/esfera (B).
ADVERTENCIA: Para reducir el riesgo de incendio o de descarga
eléctrica, recuerda desconectar la electricidad. El cableado
eléctrico tiene que cumplir todos los requisitos de los códigos
eléctricos nacionales y locales. La fuente de energía y el
ventilador tienen que ser de 110/120 V y 60 Hz. No utilizar este
producto con ningún control variable de pared. Conectar el
cableado de manera incorrecta dañará este receptor.
PRECAUCIÓN: Si otros cables del ventilador son de color diferente,
un electricista certicado deberá instalar esta unidad.
J
K
ZZ
OO
D
O
C
AAA
J
BBB
B
Receptor (J) correctamente
colocado en el soporte
de montaje.
J
10
Ensamblaje - Cómo colgar el ventilador (continuación)
5
Cómo cablear el receptor al
cableado del hogar
IMPORTANTE: Usa las tuercas de conexión de cables (CC) incluidas
con tu ventilador. Sujeta los conectores con cinta de electricista y
asegúrate de que no haya conexiones ni cables sueltos.
ADVERTENCIA: Cada tuerca para cable proporcionada con este
ventilador está diseñada para aceptar cables domésticos de
máximo calibre 12 y dos cables del ventilador. Si tienes un
cableado doméstico de calibre superior a 12 o más de un cable
doméstico para conectar el cableado del ventilador, consulta a un
electricista para el tamaño adecuado de tuercas de cable.
□ Separa los cables de manera que los cables verde y blanco
queden de un lado de la caja eléctrica y el cable negro, del
otro lado.
□ Conecta los cables verdes del ventilador al cable con conexión
a tierra de la casa (este puede ser verde o pelado) con una
tuerca de conexión de cables (CC).
□ Conecta el cable negro o rojo del receptor (J) al cable negro
del hogar (positivo) usando una tuerca de conexión de cables
(CC).
□ Conecta el cable blanco del receptor (J) al cable blanco
(neutro) del hogar con una tuerca de conexión de cables (CC).
□ Asegura cada tuerca de conexión de cables con cinta de
electricista.
ADVERTENCIA: Para evitar una posible descarga eléctrica,
desconecta la electricidad en la caja principal de fusibles
antes cablear. Si crees que no tienes suciente experiencia o
conocimientos en cableado eléctrico, contacta a un electricista con
licencia.
Cómo cablear el ventilador al
receptor
□ Si usas el conjunto del tubo bajante/esfera (B) de 6 plg
(15.2 cm) incluido, conecta los cables del receptor a los
cables del ventilador uniendo el enchufe del adaptador
moldeado del receptor (J) con el adaptador moldeado del
conjunto motor-ventilador (E).
□ Si deseas un tubo bajante más largo, puedes usar la
extensión de cable terminal (42 plg = 1.07 m) (L) incluida
conectando el adaptador moldeado.
6
NOTA: El ventilador viene con cables terminales de 12 plg (30.5 cm)
para usar con el conjunto de tubo bajante/esfera (B) de 6 plg (15.24
cm) incluido. Si deseas un tubo bajante más largo, puedes usar la
extensión de cable terminal (42 plg = 1.07 m) (L) incluida.
Black or Red
Black
Green (or Bare)
Green
Outlet Box
Receiver
Antenna
White
Receiver (J)
CC (x3)
1 2 3 4
ON
DIP
1 2 3 4
ON
DIP
L
Outlet Box
in the ceiling
(MM)
Green
Caja eléctrica
Caja eléctrica
en el techo
(MM)
Verde (o pelado)
Verde
Verde
Negro
Blanco
Negro o rojo
Antena
receptora
Receptor (J)
11
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo montar el conjunto
motor-ventilador (montaje estándar)
□ Alinea las ranuras de cierre de la cubierta (C) con los dos
tornillos (II) del soporte de montaje (A). Empuja hacia arriba
para enganchar las ranuras y gira de izquierda a derecha para
asegurarlas en su lugar.
□ Ajusta bien los dos tornillos de montaje (II).
□ Instala los dos tornillos de la cubierta (HH) (guardados en
el Paso 1 del Ensamblaje: "Preparación para el montaje
estándar") en sus oricios correspondientes (C) y apriete
rmemente.
□ Instala el aro de cubierta decorativa (EE) alineando las ranuras
del aro con los tornillos en la cubierta (C). Gira el aro hacia la
derecha para jarlo en su lugar.
7
ADVERTENCIA: Cuando uses el montaje de tubo bajante-esfera
estándar, la pestaña en el aro en la parte inferior del soporte de
montaje tiene que encajar en la ranura de la esfera de soporte.
Si la pestaña no se asienta correctamente en la ranura, se puede
dañar el cableado.
Cómo instalar las aspas
8
□ Fija un aspa (G) al conjunto motor -ventilador (E) insertándola
(G) dentro de las ranuras del costado de este (E) y alineando
los tres oricios de tornillo en el aspa con los oricios en el
volante central para asegurarlos con tornillos (AA).
□ Comprueba que todos los tornillos estén rmemente
apretados.
□ Repite estos pasos para ensamblar las aspas restantes.
E
AA
G
HH
D
E
C
A
EE
II
12
Ensamblaje - Cómo montar la luz
Cómo instalar el conjunto del
soporte del kit de luces
2
□ Conecta los cables del conjunto de soporte del kit de luces
(F) a los cables del conjunto motor-ventilador (E) conectando
juntos los enchufes del adaptador moldeado (Azul a negro,
blanco a blanco). Coloca con cuidado todos los cables y
empalmes dentro de la caja del interruptor.
□ Empuja el soporte del kit de luces (F) hacia la carcasa
decorativa (H) y alinea el oricio redondo del soporte (F) con
los oricios de la carcasa (H). Asegura el soporte del kit de
luces (F) apretando los tres tornillos mariposa (BB) y arandelas
(DD).
□ Usa el destornillador para asegurar que todos los tornillos
estén rmemente apretados.
□ Con la electricidad apagada, instala la bombilla (I)
enroscándola en su portabombillas.
PRECAUCIÓN: Para disminuir el riesgo de descarga eléctrica,
desconecta el circuito de energía del ventilador antes de instalar
la lámpara.
Cómo instalar la carcasa decorativa
1
□ Quita un tornillo (RR) del soporte negro debajo del conjunto
motor-ventilador (E) y aoja los otros dos, pero sin quitarlos.
□ Empuja hacia arriba la carcasa decorativa (H) hasta el soporte
negro, de manera que las cabezas de los dos tornillos aojados
encajen en las ranuras tipo ojo de cerradura. Gira la carcasa
decorativa (H) hacia la derecha para asegurarla.
□ Reinstala el tornillo (RR) retirado en el paso 1.
□ Comprueba que todos los tornillos estén rmemente
apretados.
H
F
I
BB
DD
RR
E
H
Ensamblaje — Cómo montar los accesorios
Cómo instalar el soporte del control remoto
□ Desliza la placa de la cubierta de los tornillos hacia arriba
para quitarla del soporte de pared.
□ Coloca el soporte de pared en la posición deseada y fíjalo a la
pared con los tornillos del soporte de pared incluidos.
□ Desliza la placa de la cubierta de los tornillos nuevamente
sobre el soporte de pared para ocultar los tornillos.
Screw cover plate
NOTA: Se incluyen anclajes de pared con tornillos para soporte
adicional. Los tornillos incluidos están diseñados para atornillarse
fácilmente en la pared. Si deseas una sujeción más permanente
o segura, instala los anclajes de pared antes de jar el soporte de
pared a la pared.
Placa de cubierta de los tornillo
13
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Cómo usar tu ventilador y control remoto
Control remoto - Tu ventilador está equipado con un control remoto
que controla la velocidad y las luces.
Las conguraciones de velocidad para clima cálido o frío dependen
de factores como el tamaño de la habitación, la altura del techo, la
cantidad de ventiladores y demás.
El ventilador se envía desde la fábrica con el interruptor de reversa
(YY) colocado para hacer circular el aire hacia abajo. Si deseas dirigir
la corriente de aire en sentido contrario, apaga el ventilador y espera
que las aspas se detengan. Enseguida desliza el interruptor de reversa
(ubicado sobre la carcasa del motor) en el sentido opuesto y vuelve
a encender el ventilador. Las aspas del ventilador girarán en sentido
contrario e invertirán el ujo del aire.
Clima cálido: (Hacia adelante) Un ujo de aire descendente surte un
efecto refrescante. Esto permite jar tu aire acondicionado en una
conguración más alta sin afectar tu comodidad.
Clima frío: (Reversa) Un ujo de aire ascendente mueve el aire cálido
del techo interior. Esto te permite jar la unidad de calefacción en una
conguración más baja sin afectar tu comodidad.
A. Clima cálido
B. Clima frío
1.
Encendido y apagado (ON/OFF): Presiona y suelta el botón para encender o
apagar el ventilador y la luz.
2. Velocidad del ventilador: Las luces LED en el botón de velocidad del ventilador
iluminarán la velocidad correspondiente.
- Oprime y suelta 1 vez para encender el ventilador a velocidad alta.
- Oprime y suelta 2 veces para encender el ventilador a velocidad media.
- Oprime y suelta 3 veces para encender el ventilador a velocidad baja.
- Oprime y suelta 4 veces para apagar el ventilador.
3. Luz ON/OFF/Regulador de intensidad - Presionar y suelta el botón para encender
(On) o apagar (Off) la luz.
Mantén presionado el botón para activar la función de regulación de intensidad
(siempre que NO hayas congurado previamente el interruptor O/D del control remoto
en la posición “ON”)
Cómo usar tu ventilador y el control remoto
YY
K
14
Solución de problemas
Problema Solución
El ventilador no
enciende.
□ Verica los fusibles o cortacircuitos principales y secundarios.
□ Asegúrate de que el interruptor de pared esté en posición de encendido (ON), si corresponde.
□ Verica las conexiones de los cables al ventilador y las conexiones a la caja del interruptor.
□ Revisa la batería del transmisor.
□ Asegúrate de que estén en el rango normal de 10 a 20 pies.
□ Asegura que las conguraciones del interruptor en línea sean idénticas en el transmisor y en el receptor.
□ Recuerda desconectar la electricidad antes de vericar las conguraciones del interruptor.
El ventilador hace
ruido.
□ Asegúrate de que todos los tornillos de la carcasa del motor estén ajustados.
□ Verica que los tornillos que unen el soporte de aspa al cubo del motor estén bien apretados.
□ Asegura que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja del
interruptor.
□ Deja que transcurra un período de “adaptación” de 24 horas. La mayoría de los ruidos asociados con un ventilador
nuevo desaparecen en ese período.
□ Si usas el kit de luces de ventilador de techo, asegura que los tornillos que sujetan el vidrio estén bien ajustados.
Verica que las bombillas estén bien apretadas.
□ Controla que la cubierta quede a corta distancia del techo. No debe tocar el techo.
□ Asegúrate de que tu caja eléctrica esté bien segura y las almohadillas aislantes de goma se hayan instalado entre el
soporte de montaje y la caja eléctrica.
El ventilador oscila. □ Verica que todas las aspas y los tornillos de sus brazos estén bien ajustados.
□ La mayoría de los problemas de oscilación del ventilador se debe a que las aspas no están al mismo nivel. Verica
este nivel seleccionando un punto en el techo sobre la punta de una de las aspas. Mide desde un punto en el centro
de cada aspa al punto en el techo. Gira el ventilador hasta que la siguiente aspa quede en posición para medir.
Repite el procedimiento para cada aspa. Las desviaciones de la medición no deben pasar de 1/8”. Deja que el
ventilador funcione durante diez minutos. Si continúa oscilando, comunícate con el servicio al cliente y te enviarán
un kit de compensación de aspas sin costo alguno.
□ Debido al movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa dos veces al año las conexiones de soporte,
los soportes y los accesorios de las aspas. Comprueba que estén seguros. No es necesario desmontar el ventilador del techo.
□ Limpia el ventilador con frecuencia para que luzca como nuevo con el paso de los años. No uses agua al limpiar, esto puede dañar
el motor o la madera, o causar descargas eléctricas. Usa solo un cepillo suave o un paño sin pelusas para evitar rayar el acabado. El
revestimiento está sellado con laca para minimizar la decoloración u opacidad.
□ Puedes aplicar a la madera una na capa de pulimento para muebles y dar así más protección y belleza. Cubre los rayones diminutos
con una ligera aplicación de lustrador para calzado.
□ No necesitas lubricar tu ventilador. El motor tiene cojinetes de bola sellados y permanentemente lubricados.
ADVERTENCIA: Asegúrate de que la corriente esté
cortada antes de limpiar el ventilador.
Cuidado y limpieza
¿Preguntas, problemas, piezas faltantes? Antes de devolver a la tienda, llama al Servicio al Cliente de Home
Depot, de lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora del Este), y los sábados de 9:00 a.m. a 6:00 p.m.
(Hora del Este).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para uso futuro.
