JBL Quantum Stream Studio User Manual

QUICK START GUIDE

Stream Studio

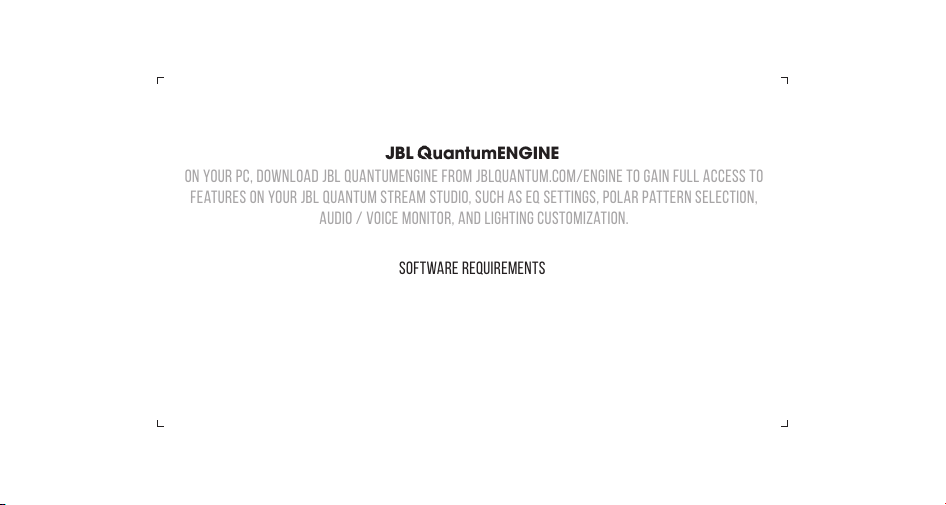

Software requirements

ON YOUR PC, download JBL QuantumENGINE from JBLquantum.com/engine to gain full access to

features on your JBL Quantum Stream Studio, such as EQ settings, polar pattern selection,

audio / voice monitor, and lighting customization.

JBL QuantumENGINE

Platform: Windows 10 (64 bit only) / Windows 11

500 MB of free hard drive space for installation

*Always use the latest version of WINDOWS 10 (64 BIT) OR WINDOWS 11 for the most optimal

experience on JBL QuantumENGINE

USB power cable

QSG | WARRANTY CARD |

WARNING CARD

001 WHAT'S IN THE BOX

JBL Quantum Stream Studio microphone

01 Touch Button (Mic Mute/Unmute)

02 Ring LED (RGB Lighting + Mute/Unmute

indicator)

03 Volume Knob

04 VOLUME INDICATOR (HEADPHONE | MIC |

AUDIO/VOICE MONITOR | VU METER)

05 MODE INDICATORS (HEADPHONE | MIC |

AUDIO/VOICE MONITOR)

06 Microphone Stand

07 Polar Pattern Button

08 Polar Pattern Indicators

09 3.5mm Headset Port

10 USB-C Port

002 OVERVIEW

3.5 mm

2.5 mm

headset

* 3.5 mm to 2.5 mm or 3.5 mm cable is not included by-pack.

003 Connection

PC | mac | PlayStation™ | Nintendo Switch™

* USB-C to USB-C cable is not included by-pack. Connectivity with USB-C may

not work with all models of said devices.

PC | Mobile | LAPTOP | Nintendo Switch™

* For best performance, use the original cable. Third-party USB cables

may not work with all models of said devices.

4a Connect the microphone to your PC via USB connection.

4b Go to “Sound Settings” -> “Sound Control Panel”.

4c Under “Playback” highlight “JBL Quantum Stream Studio”

and select “Set Default” -> “Default Device”.

Note: By default, all sounds will be played through the

JBL Quantum Stream Studio microphone and heard

through a headphone connected to it. To hear sound

from the PC directly, select the PC sound card as the

default device.

4d Under “Recording” highlight “JBL Quantum Stream

Studio” and select “Set Default” -> “Default Device”.

4e Follow the onscreen instructions to personalize your

sound settings.

004 First Time Setup on PC

JBL Quantum Stream Studio JBL Quantum Stream Studio

5a Connect the microphone to your Mac via USB

connection.

5b Go to the Apple menu and select “System Preferences”.

5c Under “Output” select “JBL Quantum Stream Studio” for

sound output.

Note: By default, all sounds will be played through the

JBL Quantum Stream Studio microphone and heard

through a headphone connected to it. To hear sound

from the Mac directly, select the built-in speakers.

5d Under “Input” select “JBL Quantum Stream Studio” for

audio input.

5e Follow the onscreen instructions to personalize your

sound settings.

005 First Time Setup on Mac

JBL Quantum Stream Studio JBL Quantum Stream Studio

Cardioid (Default)

Omnidirectional

Stereo

Bidirectional

006 Polar pattern

Recommended positioning Not recommended

× 1

CARDIOID

INDIVIDUAL PODCASTS, GAMING,

STREAMING, VOICEOVERS ETC.

Omnidirectional

MULTI-PERSON PODCASTS. CONFERENCE

CALLS, FIELD RECORDINGS ETC.

Stereo

VOCALS, INSTRUMENTS, ORCHESTRAS ETC.

Bidirectional

INTERVIEWS, VOCAL AND INSTRUMENTAL

DUETS ETC.

007 MUTE / UNMUTE

× 1

mute

unmute

008 Headphone volume / microphone gain

× 1

009 AUDIO / VOICE MONITOR

× 2

010 TECH SPEC

MICROPHONE

Power required/consumption: 5 V 500 mA

Sample rates: 44.1 kHz / 48 kHz / 96 kHz / 192 kHz

Bit rate: 16 / 24 bit

Capsules: 3 * 14 mm Electret Condenser Microphone

Polar patterns: Cardioid, omnidirectional, stereo, bi-directional

Frequency response: 50 Hz - 16 kHz

Sensitivity: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)

Maximum SPL: 110 dB

HEADPHONE AMPLIFIER

Impedance: 16 ohms / 32 ohms

Power output (RMS): 42 mWrms per channel (Load = 32 ohms)

THD: <0.5% (Load = 32 ohms)

Frequency response: 20 Hz - 20 kHz

Signal to noise: 92 dB with 48 kHz sample rate,

92 dB with 192 kHz sample rate,

(A-weighted)

DIMENSIONS - MIC WITH STAND

Dimensions (L x W x H): 9.0 cm x 9.0 cm x 20.45 cm / 3.54" x 3.54" x 8.05"

Weight: 554.7 g / 1.223 lbs

001 CONTENU DE LA BOÎTE

Micro JBL Quantum Stream Studio ; câble

d’alimentation USB; GDR | CARTE DE

GARANTIE | CARTE D’AVERTISSEMENT

002 PRÉSENTATION

01 Bouton tactile (coupure/activation

micro), 02 Anneau lumineux (éclairage RVB +

témoin coupé/actif), 03 Bouton de volume,

04 TÉMOIN VOLUME (CASQUE | MICRO | MONITEUR

AUDIO/VOCAL | VU MÈTRE), 05 TÉMOINS DE

MODE (CASQUE | MIC | MONITEUR AUDIO/VOCAL),

06 Pied microphone, 07 Bouton diagramme

polaire, 08 Témoins diagramme polaire,

09 Prise casque 3,5 mm, 10 Prise USB-C

003 Connexion

3,5 mm; 2,5 mm; PC | Mac |

PlayStation™ | Nintendo Switch™;

* Utilisez le câble d’origine pour obtenir

les meilleures performances. Les câbles

USB tiers peuvent ne pas fonctionner avec

tous les modèles de ces appareils; PC |

Mobile | ORDINATEUR PORTABLE | Nintendo

Switch™; * Câble USB-C vers USB-C non

inclus. La connectivité avec USB-C peut ne

pas fonctionner avec tous les modèles de

ces appareils, casque, * Câble 3,5 mm vers

2,5 mm ou câble 3,5 mm non inclus.

004 Première configuration sur PC

4a Connectez le microphone à votre PC via

une connexion USB, 4b Allez dans «Sound

Settings» (Paramètres audio) -> «Sound

Control Pane» (lPanneau de configuration

du son), 4c Sous «Playback» (Lecture),

sélectionnez «JBL Quantum Stream Studio»

puis «Set Default» (Définir par défaut) ->

«Default Device» (Périphérique par défaut),

Remarque: Par défaut, tous les sons sont

transmis via le microphone JBL Quantum

Stream Studio et émis par le casque qui lui

est connecté. Pour entendre directement

le son du PC, sélectionnez la carte son

du PC comme périphérique par défaut,

4d Sous «Recording» (Enregistrement),

sélectionnez «JBL Quantum Stream Studio»

puis «Set Default» (Définir par défaut) ->

«Default Device» (Périphérique par défaut),

4e Suivez les instructions à l’écran pour

personnaliser vos paramètres audio.

005 Première configuration sur MAC

5a Connectez le microphone à votre Mac

via une connexion USB, 5b Allez dans le

menu Apple et sélectionnez «System

Preferences» (Préférences Système),

5c Sous «Output» (Sortie), sélectionnez

«JBL Quantum Stream Studio» pour la

sortie audio, Remarque: Par défaut, tous

les sons sont transmis via le microphone

JBL Quantum Stream Studio et émis par le

casque qui lui est connecté. Pour entendre

directement le son du Mac, sélectionnez

les haut-parleurs intégrés, 5d Sous

«Input» (Entrée), sélectionnez «JBL

Quantum Stream Studio» pour l’entrée

audio, 5e Suivez les instructions à l’écran

pour personnaliser vos paramètres audio.

006 Diagramme polaire

CARDIOÏDE, PODCASTS INDIVIDUELS, JEUX,

STREAMING, DOUBLAGE, ETC., Omnidirectionnel,

PODCASTS DE GROUPES. CONFÉRENCES

TÉLÉPHONIQUES, ENREGISTREMENTS SUR LE

TERRAIN, ETC., Stéréo, VOIX, INSTRUMENTS,

ORCHESTRES, ETC., Bidirectionnel, INTERVIEWS,

DUOS VOCAUX ET INSTRUMENTAUX, ETC.,

Cardioïde (par défaut), Omnidirectionnel,

Stéréo, Bidirectionnel, Positionnement

recommandé, Non recommandé

007 COUPER/ RÉACTIVER

coupure, réactivation

008 Volume casque / gain microphone

009 MONITEUR AUDIO / VOIX

MICROPHONE

Alimentation requise/

Consommation: 5 V 500 mA

Fréquences d’échantillonnage: 44,1 kHz / 48kHz / 96kHz / 192kHz

Débit binaire: 16 / 24 bits

Capsules: 3 microphones à condensateur

électret de 14 mm

Directivité: Cardioïde, omnidirectionnel,

stéréo, bidirectionnel

Réponse en fréquence: 50 Hz- 16 kHz

Sensibilité : -37 ±3 dB (1kHz à 1Pa,

0dB = 1 v/Pa)

Pression sonore max. : 110dB

AMPLIFICATEUR DE CASQUE

Impédance: 16 ohms/ 32 ohms

Puissance de sortie (RMS): 42 mWrms par canal

(charge = 32 ohms)

DHT: <0,5% (charge = 32 ohms)

Réponse en fréquence: 20Hz- 20kHz

Signal sur bruit: 92 dB avec une fréquence

d’échantillonnage de 48 kHz,

92 dB avec une fréquence

d’échantillonnage de 192 kHz,

(pondération A)

DIMENSIONS - MICRO AVEC PIED

Dimensions (L x P x H) : 9,0cm x 9,0cm x 20,45cm /

3,54" x 3,54" x 8,05"

Poids: 554,7 g/ 1,223 lbs

010 SPÉC. TECHNIQUES

001 HVAD ER DER I KASSEN

JBL Quantum Stream Studio-mikrofon;

USB-strømkabel; Lynguide | GARANTIKORT |

ADVARSELSKORT

002 OVERSIGT

01 Berøringsknap (slå mikrofonen

til/fra); 02 Ring-LED (RGB-

belysning + indikator for mikrofon til/fra);

03 Lydstyrkeknap; 04 Lydstyrkeindikator

(HOVEDTELEFON | MIKROFON | LYD-/

STEMMEMONITOR | VU-METER);

05 TILSTANDSINDIKATORER (HOVEDTELEFON |

MIKROFON | LYD-/STEMMEMONITOR);

06 Mikrofonstativ; 07 Knap for polært

mønster; 08 Indikatorer for polært

mønster; 09 3,5 mm stik til headset;

10 USB-C-stik

003 Forbindelse

3,5 mm; 2,5 mm; PC | Mac | PlayStation™ |

Nintendo Switch™; * For at få den bedste

ydelse skal du bruge det originale kabel.

USB-kabler fra tredjeparter fungerer

muligvis ikke med alle modeller af de

nævnte enheder; PC | Mobil | BÆRBAR

COMPUTER | Nintendo Switch™; * USB-C til

USB-C-kabel er ikke inkluderet i kassen.

Tilslutning med USB-C fungerer muligvis

ikke med alle modeller af nævnte enheder;

hovedtelefon; * 3,5 mm til 2,5 mm eller

3,5 mm kabel er ikke inkluderet i kassen.

004 Første opsætning på PC

4a Tilslut mikrofonen til din PC via

USB-forbindelse; 4b Gå til “Sound

Settings”(Lydindstillinger) -> “Sound

Control Panel” (Lydkontrolpanel); 4c Under

“Playback” (Afspilning) fremhæv “JBL

Quantum Stream Studio”, og vælg “Set

Default” (Indstil standard) -> “Default

Device” (Standardenhed); Bemærk: Som

standard vil alle lyde blive afspillet gennem

JBL Quantum Stream Studio-mikrofonen og

hørt gennem en tilsluttet hovedtelefon.

Hvis du vil høre lyd direkte fra PC’en, skal du

vælge PC’ens lydkort som standardenhed.

4d Under “Recording”(Optagelse) skal du

fremhæve “JBL Quantum Stream Studio” og

vælge “Set Default” (Indstil standard) ->

“Default Device” (Standardenhed). 4e Følg

instruktionerne på skærmen for at tilpasse

dine lydindstillinger.

005 Første opsætning på Mac

5a Tilslut mikrofonen til din Mac via USB-

forbindelse; 5b Gå til Apple-menuen, og vælg

“System Preferences” (Systemindstillinger);

5c Under “Output” (Udgang) skal du vælge

“JBL Quantum Stream Studio” til lydudgang;

Bemærk: Som standard vil alle lyde blive

afspillet gennem JBL Quantum Stream Studio-

mikrofonen og hørt gennem en tilsluttet

hovedtelefon. Hvis du vil høre lyd direkte

fra Mac’en, skal du vælge de indbyggede

højttalere; 5d Under “Input” (Indgang) skal

du vælge “JBL Quantum Stream Studio” som

lydindgang; 5e Følg instruktionerne på

skærmen for at tilpasse dine lydindstillinger.

006 Mikrofonkarakteristik

KARDIOID; PODCASTS MED ÉN DELTAGER,

SPIL, STREAMING, VOICEOVERS OSV.; Ikke

retningsbestemt; PODCASTS MED FLERE

PERSONER. KONFERENCEOPKALD, FELTOPTAGELSER

OSV. Stereo; VOKAL, INSTRUMENTER, ORKESTRE

OSV. Tovejs; INTERVIEWS, OG DUETTER (SANG /

INSTRUMENTER) OSV. kardioid (standard); Ikke

retningsbestemt; Stereo; Tovejsfunktion;

Anbefalet placering; Ikke anbefalet

007 SLÅ MIKROFONEN TIL/FRA

slå lyden fra; slå lyden til

008 Lydstyrke for hovedtelefoner/

mikrofonforstærkning

009 LYD-/STEMMEMONITOR

MIKROFON

Strøm påkrævet/forbrug: 5 V 500 mA

Samplingrate: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Bitrate: 16 / 24 bit

Kapsler: 3 * 14 mm elektret-

kondensatormikrofon

Karakteristik: Kardioid, ikke retningsbestemt,

stereo, tovejsfunktion

Frekvensområde: 50 Hz - 16 kHz

Følsomhed: -37 ± 3 dB (1 kHz ved1 Pa,

0 dB = 1 v/Pa)

Maksimal SPL: 110 dB

HOVEDTELEFONFORSTÆRKER

Impedans: 16 ohm / 32 ohm

Eektudgang (RMS): 42 mWrms pr. kanal

(belastning = 32 ohm)

THD: <0,5% (belastning = 32 ohm)

Frekvensområde: 20 Hz - 20 kHz

Signal til støj: 92 dB med 48 kHz

samplehastighed, 92 dB med

192 kHz sample hastighed,

(A-vægtet)

MÅL - MIKROFON MED STATIV

Mål (L x B x H): 9,0 cm x 9,0 cm x 20,45 cm

Vægt: 554,7 g

010 TEKNISKE SPECIFIKATIONER

001 VERPACKUNGSINHALT

Mikrofon JBL Quantum Stream Studio.

USB-Netzkabel. Kurzanleitung |

GARANTIEKARTE | KARTE MIT WARNHINWEISEN

002 ÜBERSICHT

01 Berührungstaste (Mikro stumm/

Stumm aufheben). 02 Ring-LED

(RGB-Beleuchtung + Anzeige für Stumm/

Stumm aufheben). 03 Lautstärkeregler.

04 LAUTSTÄRKEANZEIGE (KOPFHÖRER |

MIKROFON | AUDIO/SPRACHMONITOR | VU-MESSGERÄT).

05 MODUSANZEIGE (KOPFHÖRER | MIKROFON |

AUDIO/SPRACHMONITOR). 06 Mikrofonständer.

07 Richtcharakteristik-Taste.

08 Richtcharakteristik-Anzeigen. 09 3,5-mm-

Headset-Anschluss. 10 USB-C-Anschluss

003 Verbindung

3,5 mm. 2,5 mm. PC | mac | PlayStation™ |

Nintendo Switch™. * Verwende für die beste

Leistung das Originalkabel. USB-Kabel von

Drittanbietern funktionieren evtl. nicht

mit allen hier erwähnten Gerätemodellen.

PC | Mobilgeräte | LAPTOP | Nintendo

Switch™. * USB-C-zu-USB-C-Kabel ist nicht

im Lieferumfang enthalten. Die Verbindung

über USB-C funktioniert möglicherweise nicht

mit allen Modellen der genannten Geräte.

Headset. * 3,5-mm-zu-2,5-mm- oder 3,5-mm-

Kabel ist nicht im Lieferumfang enthalten.

004 Erstmalige Einrichtung auf dem PC

4a Schließe das Mikrofon über eine

USB-Verbindung an deinen PC an. 4b Gehe

zu „Sound Settings“ (Sound-Einstellungen

öffnen) -> „Sound Control Panel“

(Sound-Systemsteuerung). 4c Markiere

unter „Playback“ (Wiedergabe)

„JBL Quantum Stream Studio“ und wähle

„Set Default“ (Standard einstellen) ->

„Default Device“ (Standardgerät) aus.

Hinweis: Standardmäßig werden alle

Töne über das JBL Quantum Stream Studio

Mikrofon wiedergegeben und über einen

angeschlossenen Kopfhörer gehört. Um

den Ton direkt vom PC zu hören, wähle

die PC-Soundkarte als Standardgerät.

4d Markiere unter „Recording“ (Aufnahme)

„JBL Quantum Stream Studio“ und wähle

„Set Default“ (Standard einstellen) ->

„Default Device“ (Standardgerät), damit

der Ton direkt über den PC zu hören

ist. 4e Folge den Anweisungen auf dem

Bildschirm, um deine Sound-Einstellungen

zu personalisieren.

005 Erstmalige Einrichtung auf dem Mac

5a Schließe das Mikrofon über eine

USB-Verbindung an deinen Mac an. 5b Rufe

das Apple-Menü auf und wähle „System

Preferences“ (Systemeinstellungen).

5c Wähle unter „Output“ (Ausgabe)

„JBL Quantum Stream Studio“ für die

Tonausgabe. Hinweis: Standardmäßig

werden alle Töne über das JBL Quantum

Stream Studio Mikrofon wiedergegeben

und über einen angeschlossenen

Kopfhörer gehört. Wähle die eingebauten

Lautsprecher, um den Ton direkt über

den Mac zu hören. 5d Wähle unter „Input“

(Eingang) „JBL Quantum Stream Studio“ als

Audioeingang. 5e Folge den Anweisungen

auf dem Bildschirm, um deine Sound-

Einstellungen zu personalisieren.

006 Richtcharakteristik

KARDIOID. INDIVIDUELLE PODCASTS,

GAMING, STREAMING, VOICEOVERS USW.

Omnidirektional. MEHR-PERSONEN-PODCASTS.

KONFERENZGESPRÄCHE, AUßENAUFNAHMEN

USW. STEREO. GESANG, INSTRUMENTE,

ORCHESTER USW. BIDIREKTIONAL. INTERVIEWS,

GESANGS- UND INSTRUMENTALDUETTE USW.

Kardioid (Standard). Omnidirektional.

Stereo. Bidirektional. Empfohlene

Positionierung. Nicht empfohlen

007 STUMM / STUMM AUFHEBEN

stumm. stumm aufheben

008 Kopfhörerlautstärke /

Mikrofonverstärkung

009 AUDIO-/SPRACHMONITOR

MIKROFON

Erforderliche Leistung/Verbrauch: 5 V 500 mA

Abtastraten: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Bitrate: 16 / 24Bit

Kapseln: 3 * 14mm Elektret-

Kondensatormikrofon

Richtcharakteristika: Kardioid, omnidirektional, Stereo,

bidirektional

Frequenzbereich: 50Hz – 16kHz

Empndlichkeit: -37 ± 3dB (1kHz bei 1Pa,

0dB = 1V/Pa)

Maximaler Schalldruckpegel: 110dB

KOPFHÖRERVERSTÄRKER

Impedanz: 16Ohm / 32Ohm

Ausgangsleistung (RMS): 42mW RMS pro Kanal

(Last = 32Ohm)

THD: <0,5% (Last = 32Ohm)

Frequenzbereich: 20Hz – 20kHz

Rauschabstand: 92 dB bei 48 kHz Abtastrate,

92 dB bei 192 kHz Abtastrate,

(A-bewertet)

ABMESSUNGEN – MIKROFON MIT STATIV

Abmessungen (L x B x H): 9,0 cm x 9,0 cm x 20,45cm

Gewicht: 554,7g

010 TECHN. DATEN

001 ΤΙ ΕΙΝΑΙ ΣΤΟ ΚΟΥΤΙ

Μικρόφωνο JBL Quantum Stream Studio,

Καλώδιο τροφοδοσίας USB, QSG | καρτα

εγγυησης | καρτα προειδοποιησης

002 ΕΠΙΣΚΟΠΗΣΗ

01 Κουμπί αφής (Σίγαση/κατάργηση σίγασης

μικροφώνου), 02 Δακτύλιος LED (φωτισμός

RGB + ένδειξη σίγασης/κατάργησης

σίγασης), 03 Κουμπι εντασησ ηχου, 04 ένδειξη

εντασης ηχου (ακουστικα | μικροφωνο |

παρακολουθηση ηχου/φωνης | μετρητης

εντασης ηχου), 05 ενδειξεις λειτουργιας

(ακουστικα | μικροφωνο | παρακολουθηση

ηχου/φωνης), 06 βάση μικροφώνου, 07 κουμπί

πολικού προτύπου, 08 ενδείξεις πολικού

προτύπου, 09 θύρα ακουστικών 3,5 mm,

10 θύρα USB-C

003 Σύνδεση

3,5 mm, 2,5 mm, PC | mac | PlayStation™ |

Nintendo Switch™, * Για καλύτερη απόδοση,

χρησιμοποιήστε το γνήσιο καλώδιο. Τα

καλώδια USB τρίτων κατασκευαστών ενδέχεται

να μην λειτουργούν με όλα τα μοντέλα των

συγκεκριμένων συσκευών. PC | Mobile |

LAPTOP | Nintendo Switch™, * Το καλώδιο USB-C

σε USB-C δεν περιλαμβάνεται στη συσκευασία. Η

συνδεσιμότητα με USB-C μπορεί να μην λειτουργεί

με όλα τα μοντέλα των εν λόγω συσκευών,

ακουστικά, * Το καλώδιο 3,5 mm σε 2,5 mm ή

3,5 mm δεν περιλαμβάνεται στη συσκευασία.

004 Ρύθμιση για πρώτη φορά στον

υπολογιστή

4A Συνδέστε το μικρόφωνο στον υπολογιστή σας

μέσω σύνδεσης USB, 4B Μεταβείτε στις “Sound

Settings” (Ρυθμίσεις ήχου) -> “Sound Control

Panel” (Πίνακας ελέγχου ήχου), 4C Στην ενότητα

“Playback” (Αναπαραγωγή) επισημάνετε το

“JBL Quantum Stream Studio” και επιλέξτε “Set

Default” (Ορισμός προεπιλογής) -> “Default

Device” (Προεπιλεγμένη συσκευή), Σημείωση:

Από προεπιλογή, όλοι οι ήχοι θα αναπαράγονται

μέσω του μικροφώνου JBL Quantum Stream

Studio και θα ακούγονται μέσω ενός ακουστικού

που είναι συνδεδεμένο σε αυτό. Για να ακούτε

ήχο απευθείας από τον υπολογιστή, επιλέξτε την

κάρτα ήχου του υπολογιστή ως προεπιλεγμένη

συσκευή, 4D Στην ενότητα “Recording” (Εγγραφή)

επισημάνετε το “JBL Quantum Stream Studio” και

επιλέξτε “Set Default” (Ορισμός προεπιλογής) ->

“Default Device” (Προεπιλεγμένη συσκευή),

4E Ακολουθήστε τις οδηγίες που εμφανίζονται στην

οθόνη για να εξατομικεύσετε τις ρυθμίσεις ήχου.

005 Ρύθμιση για πρώτη φορά σε Mac

5A Συνδέστε το μικρόφωνο στον Mac σας μέσω

σύνδεσης USB, 5B Μεταβείτε στο μενού της Apple

και επιλέξτε “System Preferences” (Προτιμήσεις

συστήματος), 5C Στην ενότητα “Output” (Έξοδος)

επιλέξτε “JBL Quantum Stream Studio” για

έξοδο ήχου, Σημείωση: Από προεπιλογή, όλοι οι

ήχοι θα αναπαράγονται μέσω του μικροφώνου

JBL Quantum Stream Studio και θα ακούγονται

μέσω ενός ακουστικού που είναι συνδεδεμένο

σε αυτό. Για να ακούσετε ήχο απευθείας από τον

Mac, επιλέξτε τα ενσωματωμένα ηχεία. 5D Στην

ενότητα “Input” (Είσοδος) επιλέξτε “JBL Quantum

Stream Studio” για είσοδο ήχου. 5E Ακολουθήστε

τις οδηγίες στην οθόνη για να εξατομικεύσετε

τις ρυθμίσεις ήχου.

006 Πρότυπο πολικότητας

καρδιοειδες, μεμονωμενα podcast,

παιχνιδια, streaming, αφηγησεις κ.λπ.,

πανκατευθυντικό, podcasts πολλων ατομων.

τηλεδιασκεψεις, ηχογραφησεις χωρου κ.λπ.,

στερεοφωνικο, φωνητικα, οργανα, ορχηστρες

κ.λπ., διπλής κατεύθυνσης, συνεντευξεις,

φωνητικα και οργανικα ντουετα κ.λπ.,

καρδιοειδές (προεπιλογή), πανκατευθυντικό,

στερεοφωνικό, διπλής κατεύθυνσης,

συνιστώμενη τοποθέτηση, δεν συνιστάται

007 ΣΙΓΑΣΗ / ΚΑτΑΡΓΗΣΗ ΣΙΓΑΣΗΣ

σίγαση, κατάργηση σίγασης

008 ΕΝΤΑΣΗ ΗΧΟΥ ΑΚΟΥΣΤΙΚΏΝ /

ΕΝΙΣΧΥΣΗ ΜΙΚΡΟΦΏΝΟΥ

009 ΗΧΗΤΙΚΗ / ΦΏΝΗΤΙΚΗ ΟΘΟΝΗ

ΜΙΚΡΟΦΩΝΟ

Απαιτούμενη ισχύς / κατανάλωση: 5 V 500 mA

Δειγματοληψία: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Ρυθμός bit: 16 / 24 bit

Κάψουλες: 3 * 14 mm Electret πυκνωτικό

μικρόφωνο

Πρότυπα πολικότητας: Καρδιοειδές, πανκατευθυντικό,

στερεοφωνικό, διπλής

κατεύθυνσης

Συχνότητα απόκρισης: 50 Hz - 16 kHz

Ευαισθησία: -37 ± 3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

Μέγιστο SPL: 110 dB

ΕΝΙΣΧΥΤΗΣ ΑΚΟΥΣΤΙΚΟΥ

Αντίσταση: 16 ohms / 32 ohms

Ισχύς εξόδου (RMS): 42 mWrms ανά κανάλι

(φορτίο = 32 ohms)

THD: <0,5% (Φορτίο = 32 ohms)

Συχνότητα απόκρισης: 20 Hz - 20 kHz

Λόγος σήματος προς θόρυβο: 92 dB με ρυθμό δειγματοληψίας

48 kHz, 92 dB με ρυθμό

δειγματοληψίας 192 kHz,

(A σταθμισμένο)

ΔΙΑΣΤΑΣΕΙΣ - ΜΙΚΡΟΦΩΝΟ ΜΕ ΒΑΣΗ

Διαστάσεις (Π x Υ x Β):

9,0 cm x 9,0 cm x 20,45 cm /

3,54" x 3,54" x 8,05"

Βάρος: 554,7 g/1,223 lbs

010 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

001 CONTENIDO DE LA CAJA

Micrófono JBL Quantum Stream Studio;

cable de alimentación USB; Guía de inicio

rápido | TARJETA DE GARANTÍA | TARJETA

DE ADVERTENCIA

002 DESCRIPCIÓN GENERAL

01 Botón táctil (silenciar/reactivar

micrófono); 02 Anillo LED (iluminación

RGB + indicador de silenciar/reactivar);

03 Dial de volumen; 04 INDICADOR DE VOLUMEN

(AURICULARES | MICRÓFONO | MONITOR DE

AUDIO/VOZ | VÚMETRO); 05 INDICADORES DE

MODO (AURICULARES | MICRÓFONO | MONITOR DE

AUDIO/VOZ); 06 Base de micrófono; 07 Botón

de patrón polar; 08 Indicadores de patrón

polar; 09 Puerto de auriculares de 3,5mm;

10 Puerto USB-C

003 Conexión

3,5mm; 2,5mm; PC | mac | PlayStation™ |

Nintendo Switch™; * Para obtener el mejor

rendimiento posible, use el cable original.

Puede que los cables USB de terceros no

funcionen con todos los modelos; PC |

Móvil | ORDENADOR PORTÁTIL | Nintendo

Switch™; * El cable de USB-C a USB-C no

está incluido en el paquete. La conectividad

mediante USB-C puede no funcionar con todos

los modelos de los dispositivos indicados;

Auriculares; * El cable de 3,5mm a 2,5mm o

3,5mm no está incluido en el paquete.

004 Primera configuración en el PC

4a Conecta el micrófono al PC mediante

una conexión USB; 4b Ve a «Sound Settings»

(Ajustes de sonido) -> «Sound Control Panel»

(Panel de control de sonido); 4c En «Playback»

(Reproducción), resalta «JBL Quantum

Stream Studio» y selecciona «Set Default»

(Establecer predeterminado) -> «Default

Device» (Dispositivo predeterminado); Nota:

De forma predeterminada, todos los sonidos

se reproducirán mediante el micrófono JBL

Quantum Stream Studio y se escucharán

por unos auriculares conectados a él. Para

escuchar sonido desde el PC directamente,

selecciona la tarjeta de sonido del PC

como dispositivo predeterminado; 4d En

«Playback» (Reproducción), resalta «JBL

Quantum Stream Studio» y selecciona «Set

Default» (Establecer predeterminado) ->

«Default Device» (Dispositivo predeterminado);

4e Sigue las instrucciones en pantalla para

personalizar los ajustes de sonido.

005 Primera configuración en el MAC

5a Conecta el micrófono al Mac mediante

una conexión USB; 5b Ve al menú de Apple

y selecciona «System Preferences»

(Preferencias del Sistema); 5c En «Output»

(Salida), selecciona«JBL Quantum Stream

Studio» para la salida de sonido; Nota: De

forma predeterminada, todos los sonidos

se reproducirán mediante el micrófono JBL

Quantum Stream Studio y se escucharán

por unos auriculares conectados a él. Para

escuchar sonido desde el Mac directamente,

selecciona los altavoces integrados; 5d En

«Input» (Entrada), selecciona «JBL Quantum

Stream Studio» para la entrada de audio;

5e Sigue las instrucciones en pantalla para

personalizar los ajustes de sonido.

006 Patrón polar

CARDIOIDE; PODCASTS INDIVIDUALES, JUEGOS,

TRANSMISIÓN, VOZ EN OFF, ETC.; Omnidireccional;

PODCASTS CON VARIAS PERSONAS. LLAMADAS

EN CONFERENCIA, GRABACIONES DE CAMPO, ETC;

Estéreo; VOZ, INSTRUMENTOS, ORQUESTAS, ETC;

Bidireccional; ENTREVISTAS, DÚOS DE VOZ E

INSTRUMENTOS, ETC; Cardioide (predeterminado);

Omnidireccional; Estéreo; Bidireccional;

Posición recomendada; No recomendada

007 SILENCIAR/REACTIVAR

Silenciar/reactivar

008 Volumen de los auriculares/aumento

del micrófono

009 MONITOR DE AUDIO/VOZ

MICRÓFONO

Alimentación necesaria/consumo: 5 V 500 mA

Tasas de muestreo: 44,1 kHz/48kHz/96kHz/192kHz

Tasa de bits: 16/24bits

Cápsulas: 3 * Micrófono de condensador con

electreto de 14mm

Patrones polares: Cardioide; omnidireccional;

estéreo; bidireccional

Intervalo de frecuencias: 50 Hz-16 kHz

Sensibilidad: -37 ± 3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

SPL máximo: 110dB

AMPLIFICADOR DE LOS AURICULARES

Impedancia: 16 Ohm/32 Ohm

Potencia de salida (RMS): 42mWrms por canal

(carga=32Ohm)

THD: <0,5% (carga=32Ohm)

Intervalo de frecuencias: 20 Hz - 20 kHz

Relación señal-ruido: 92dB con tasa de muestreo

de 48kHz, 92dB con tasa

de muestreo de 192kHz,

(ponderación A)

DIMENSIONES DEL MICRÓFONO CON SOPORTE

Dimensiones (An. x Al. x Prof.): 9,0cm x 9,0cm x 20,45cm

Peso: 554,7g

010 ESPECIFICACIONES TÉCNICAS

001 PAKKAUKSEN SISÄLTÖ

JBL Quantum Stream Studio -mikrofoni;

USB-virtakaapeli; QSG | TAKUUKORTTI |

VAROITUSKORTTI

002 YLEISKATSAUS

01 Kosketusnäppäin (mikrofonin

mykistäminen / mykistämisen poistaminen);

02 Rengas-LED (RGB-valaistus +

mykistäminen / mykistämisen poistamisen

merkkivalo); 03 Äänenvoimakkuuden

säädin; 04 VOLUME-ILMAISIN (KUULOKE |

MIC | ÄÄNITARKKAILU | VU-MITTARI); 05 TILA-

ILMAISIMET (KUULOKE | MIC | ÄÄNITARKKAILU);

06 Mikrofoniteline; 07 Suuntakuviopainike;

08 Suuntakuvionilmaisimet; 09 3,5 mm:n

kuulokeliitäntä; 10 USB-C-portti

003 Liitettävyys

3,5 mm; 2,5 mm; PC | mac | PlayStation™ |

Nintendo Switch™; * Parhaan suorituskyvyn

saat käyttämällä alkuperäistä kaapelia.

Kolmannen osapuolen USB-kaapelit eivät

välttämättä toimi kaikkien mainittujen

laitteiden mallien kanssa; PC | Mobile |

LAPTOP | Nintendo Switch™; * USB-C USB-C-

kaapeli ei sisälly pakkaukseen. Liitettävyys

USB-C:llä ei välttämättä toimi kaikkien

mainittujen laitteiden mallien kanssa;

kuulokkeet; * 3,5 mm:n 2,5 mm:n tai 3,5 mm:n

kaapeli ei sisälly pakkaukseen.

004 Ensiasennus tietokoneella

4a Liitä mikrofoni tietokoneeseen USB-yhteyden

kautta; 4b Siirry kohtaan “Sound Settings”

(Ääniasetukset) -> “Sound Control Panel”

(Äänen ohjauspaneeli); 4c Kohdassa

“Playback” (Toisto) -korosta “JBL Quantum

Stream Studio” ja valitse “Set Default” (Aseta

oletus) -> “Default Device” (Oletuslaite); Huom:

Oletusarvoisesti kaikki äänet toistetaan JBL

Quantum Stream Studio -mikrofonin kautta

ja kuullaan siihen liitettyjen kuulokkeiden

kautta. Jos haluat kuulla äänen suoraan

PC:stä, valitse PC:n äänikortti oletuslaitteeksi.

4d Kohdassa “Recording” (Tallennus) -korosta

“JBL Quantum Stream Studio” ja valitse “Set

Default” (Aseta oletus) -> “Default Device”

(Oletuslaite). 4e Seuraa näytön ohjeita

ääniasetusten mukauttamiseksi.

005 Ensiasennus Macilla

5a Liitä mikrofoni Mac-tietokoneeseen

USB-yhteyden kautta; 5b Mene Apple-

valikkoon ja valitse “System Preferences”

(Järjestelmäasetukset); 5c Valitse

“Output” (Ulostulo)-kohdassa “JBL Quantum

Stream Studio” äänen ulostuloksi;

Huom: Oletusarvoisesti kaikki äänet

toistetaan JBL Quantum Stream Studio

-mikrofonin kautta ja kuullaan siihen

liitettyjen kuulokkeiden kautta. Jos haluat

kuulla äänen suoraan Macista, valitse

sisäänrakennetut kaiuttimet. 5d Valitse

kohdassa “Input” (Tulo) äänituloksi “JBL

Quantum Stream Studio”. 5e Seuraa näytön

ohjeita ääniasetusten mukauttamiseksi.

006 Suuntakuvio

KARDIOIDI; YKSITTÄISET PODCASTIT, PELAAMINEN,

SUORATOISTO, VOICEOVER JNE; Pallokuvio; USEAN

HENKILÖN PODCASTIT. KONFERENSSIPUHELUT,

KENTTÄTALLENNUKSET JNE.; Stereo;

VOKALISTIT, INSTRUMENTIT, ORKESTERIT JNE.;

Kahdeksikko; HAASTATTELUT, VOKALISTIT- JA

INSTRUMENTTIDUETOT jne.; Kardioidi

(oletus); Pallokuvio; Stereo; Kahdeksikko;

Suositeltava sijoittelu; Ei suositeltava

007 MYKISTYS / MYKISTYKSEN POISTO

mykistys; mykistyksen poisto

008 Kuulokkeiden äänenvoimakkuus /

mikrofonin vahvistus

009 ÄÄNITARKKAILU

MIKROFONI

Käyttöjännite/virrankulutus: 5 V 500 mA

Näytteenottotaajuudet: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Siirtonopeus: 16 / 24 bittiä

Kapselit: 3 * 14 mm:n

elektreettikondensaattorimikrofoni

Suuntakuvio: Kardioidi, pallokuvio, stereo,

kahdeksikko

Taajuusvaste: 50 Hz - 16 kHz

Herkkyys: -37 ± 3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

Maksimi SPL: 110 dB

KUULOKEVAHVISTIN

Impedanssi: 16 / 32 ohmia

Lähtöteho (RMS): 42 mWrms per kanava

(kuormitus = 32 ohmia)

THD: <0,5 % (kuormitus = 32 ohmia)

Taajuusvaste: 20 Hz - 20 kHz

Häiriöetäisyys: 92 dB 48 kHz:n

näytteenottotaajuudella,

92 dB 192 kHz:n

näytteenottotaajuudella,

(A-painotettu)

MITAT - MIKR. JALUSTALLA

Mitat (P x L x K): 9,0 cm x 9,0 cm x 20,45 cm /

3,54" x 3,54" x 8,05"

Paino: 554,7 g / 1,223 paunaa

010 TEKNISET TIEDOT

001 A DOBOZ TARTALMA

JBL Quantum Stream Studio mikrofon;

USB-tápákábel; GYORS ÚTMUTATÓ | JÓTÁLLÁSI

JEGY | FIGYELMEZTETŐ KÁRTYA

002 ÁTTEKINTÉS

01 Érintőgomb (Mikrofon némítása/

némításának feloldása); 02 LED Gyűrű (RGB

világítás + némítás/némítás feloldása

jelzőfény); 03 Hangerő-szabályozó gomb; 04

HANGERŐ JELZŐFÉNY (FEJHALLGATÓ | MIKROFON

| AUDIO/HANG MONITOR | HANGERŐ MÉRŐ);

05 ÜZEMMÓD JELZŐFÉNYEK (FEJHALLGATÓ

| MIKROFON | AUDIO/HANG MONITOR);

06 Mikrofonállvány; 07 Karakterisztika

gomb; 08 Karakterisztika jelzőfényei; 09

3,5mm-es fejhallgatóport; 10 USB-C port

003 Csatlakozás

3,5 mm; 2,5 mm; PC | mac | PlayStation™ |

Nintendo Switch™; * A legjobb teljesítmény

érdekében az eredeti kábelt használja.

Előfordulhat, hogy a harmadik féltől

származó USB-kábelek nem használhatók

az említett eszközök minden modelljével;

PC | Mobil | LAPTOP | Nintendo Switch™;

* Az USB-C - USB-C kábel nem része a

szállítmánynak. Az USB-C kapcsolat nem

feltétlenül működik az említett eszközök

összes modelljével; fejhallgató; * A

3,5 mm - 2,5mm-es vagy a 3,5mm-es kábel

nem része a szállítmánynak.

004 Első telepítés PC-re

4a Csatlakoztassa a mikrofont a PC–hez

az USB–kapcsolaton keresztül; 4b Lépjen

a „Sound Settings” (Hangbeállítások) ->

„Sound Control Panel” (Hangvezérlő panel)

pontra; 4c A „Playback” (Visszajátszás)

részen jelölje ki a „JBL Quantum Stream

Studio” elemet és válassza a „Set Default”

(Beállítás alapértelmezettként) ->

„Default Device” (Alapértelmezett eszköz)

lehetőséget; Megjegyzés: Alapértelmezés

szerint minden hang a JBL Quantum Stream

Studio mikrofonon keresztül szólal meg,

és a hozzá csatlakoztatott fejhallgatón

keresztül hallható. Ha közvetlenül a PC-

ről szeretné a hangot hallani, válassza

a PC hangkártyáját alapértelmezett

eszközként; 4d A „Recording” (Felvétel)

alatt jelölje ki a „JBL Quantum Stream

Studio” elemet, és válassza a „Set Default”

(Beállítás alapértelmezettként) ->

„Default Device” (Alapértelmezett eszköz)

lehetőséget; 4e A hangbeállítások

személyre szabásához kövesse a

képernyőn megjelenő utasításokat.

005 Első telepítés Mac-re

5a Csatlakoztassa a mikrofont a

Mac–hez az USB–kapcsolaton keresztül.;

5b Lépjen be az Apple menübe, majd

válassza a „System Preferences”

(Rendszerbeállítások) pontot; 5c Az

„Output” (Kimenet) pontban a hang

kimenethez válassza a „JBL Quantum

Stream Studio” elemet; Megjegyzés:

Alapértelmezés szerint minden hang a

JBL Quantum Stream Studio mikrofonon

keresztül szólal meg, és a hozzá

csatlakoztatott fejhallgatón keresztül

hallható. Ha közvetlenül a Mac-ről

szeretné a hangot hallani, válassza a

beépített hangszórókat; 5d Az „Input”

(Bemenet) pontban a hang bemenethez

válassza a „JBL Quantum Stream Studio”

elemet; 5e A hangbeállítások személyre

szabásához kövesse a képernyőn

megjelenő utasításokat.

006 Karakterisztika

KARDIOID; EGYÉNI PODCASTOK, JÁTÉKOK,

STREAMING, HANGFELVÉTELEK, STB.; Több

irányú; TÖBB SZEMÉLYES PODCASTOK.

KONFERENCIAHÍVÁSOK, TEREPFELVÉTELEK STB.;

Sztereó; VOKÁL, HANGSZEREK, ZENEKAROK STB.;

Két irányú, INTERJÚK, VOKÁL ÉS HANGSZERES

DUETTEK STB.; Kardoid (alapértelmezett);

Több irányú; Sztereó; Két irányú; Ajánlott

elhelyezés; Nem ajánlott

007 NÉMA / HANGOS

néma; hangos

008 Fejhallgató hangerő / mikrofon erősítés

009 AUDIO / HANG MONITOR

MIKROFON

Szükséges energia/

Energiafogyasztás: 5 V 500 mA

Mintavételi frekvencia: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Bitsebesség: 16 / 24 bit

Kapszula: 3 * 14 mm-es elektret kondenzátor

mikrofon

Karakterisztikák: Kardioid, több irányú, sztereó, kétirányú

Frekvenciaválasz: 50 Hz - 16 kHz

Érzékenység: -37 ± 3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

Maximális SPL: 110 dB

FEJHALLGATÓ ERŐSÍTŐ

Impedancia: 16 Ohm / 32 Ohm

Kimeneti teljesítmény (RMS): 42 mWrms csatornánként

(Terhelés = 32 Ohm)

THD: <0,5% (Terhelés = 32 ohm)

Frekvenciaválasz: 20 Hz - 20 kHz

Jel-zaj arány: 92 dB 48 kHz mintavételi frekvenciával,

92 dB 192 kHz mintavételi

frekvenciával, (A-súlyozott)

MÉRETEK - MIKROFON ÁLLVÁNNYAL

Méretek (H x Sz x Ma): 9,0 cm x 9,0 cm x 20,45 cm /

3,54" x 3,54" x 8,05"

Súly: 554,7 g / 1,223 font

010 TECHNIKAI SPECIFIKÁCIÓK

001 CONTENUTO DELLA CONFEZIONE

Microfono JBL Quantum Stream Studio;

cavo di alimentazione USB; QSG | SCHEDA DI

GARANZIA | SCHEDA DELLE AVVERTENZE

002 PANORAMICA

01 Pulsante touch (Mute/Unmute microfono);

02 LED ad anello (illuminazione RGB + spia

Mute/Unmute ); 03 Manopola del volume;

04 SPIA DEL VOLUME (CUFFIE | MICROFONO |

MONITOR AUDIO/VOCE | VU METER); 05 SPIE

MODALITÀ (CUFFIE | MICROFONO | MONITOR

AUDIO/VOCE); 06 Supporto microfono;

07 Pulsante diagramma polare; 08 Spie

diagrammi polari; 09 Porta cuffie da 3,5mm;

10 Porta USB-C.

003 Collegamento

3,5 mm; 2,5 mm; PC | mac | PlayStation™ |

Nintendo Switch™; * Per prestazioni ottimali,

utilizzare il cavo originale. I cavi USB di terze

parti potrebbero non funzionare con tutti i

modelli di tali dispositivi; PC | Cellulare |

LAPTOP | Nintendo Switch™; * il cavo da

USB-C a USB-C non è incluso nella confezione.

La connettività con USB-C potrebbe non

essere garantita con tutti i modelli di tali

dispositivi; cuffia; * il cavo da 3,5mm a 2,5mm

o 3,5mm non è incluso nella confezione.

004 Configurazione al primo utilizzo su PC

4a Collegare il microfono al PC tramite

connessione USB; 4b Andare in “Sound

Settings” (Impostazioni audio) -> “Sound

Control Panel” (Pannello di controllo

audio); 4c In “Playback” (Riproduzione)

evidenziare “JBL Quantum Stream

Studio” e selezionare “Set Default”

(Imposta predefinito) -> “Default Device”

(Dispositivo predefinito); Nota: Per

impostazione predefinita, tutti i suoni

saranno riprodotti tramite il microfono

JBL Quantum Stream Studio ed ascoltati

tramite una cuffia ad esso collegata. Per

ascoltare l’audio direttamente dal PC,

selezionare la scheda audio del PC come

dispositivo predefinito; 4d In “Recording”

(Registrazione) evidenziare “JBL Quantum

Stream Studio” e selezionare “Set Default”

(Imposta predefinito) -> “Default Device”

(Dispositivo predefinito); 4e seguire le

istruzioni visualizzate sullo schermo per

personalizzare le impostazioni audio.

005 Configurazione al primo utilizzo su Mac

5a Collegare il microfono al Mac tramite

connessione USB; 5b Andare al menu Apple

e selezionare “System Preferences”

(Preferenze di sistema); 5c In “Output”

(Uscita) selezionare “JBL Quantum Stream

Studio” per l’uscita audio; Nota: Per

impostazione predefinita, tutti i suoni

saranno riprodotti tramite il microfono JBL

Quantum Stream Studio ed ascoltati tramite

una cuffia ad esso collegata. Per ascoltare

l’audio direttamente dal MAC, selezionare

gli speaker integrati; 5d In “Input”

(Ingresso) selezionare “JBL Quantum Stream

Studio” per l’ingresso audio; 5e Seguire le

istruzioni visualizzate sullo schermo per

personalizzare le impostazioni audio.

006 Diagramma polare

CARDIOIDE; PODCAST INDIVIDUALI, GAMING,

STREAMING, VOICE-OVER ETC; Omnidirezionale;

PODCAST MULTI-PERSONA. CONFERENCE CALL,

REGISTRAZIONI SUL CAMPO ETC; Stereo; VOCI,

STRUMENTI, ORCHESTRE ETC; Bidirezionale;

INTERVISTE, DUETTI VOCALI E STRUMENTALI ETC;

Cardioide (predefinito); Omnidirezionale;

Stereo; Bidirezionale; Posizionamento

consigliato; Non consigliato

007 MUTE / UNMUTE

mute; unmute

008 Volume cuffia / guadagno microfono

009 MONITOR AUDIO / VOCE

MICROFONO

Alimentazione richiesta/consumo: 5 V 500 mA

Frequenza di campionamento: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Bit rate: 16 / 24 bit

Capsule: 3 * Microfono a condensatore

elettrete da 14 mm

Diagrammi polari: Cardioide, omnidirezionale,

stereo, bidirezionale

Risposta in frequenza: 50 Hz - 16 kHz

Sensibilità: -37 ± 3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

SPL massimo: 110 dB

AMPLIFICATORE CUFFIE

Impedenza: 16 ohm / 32 ohm

Potenza in uscita (RMS): 42 mWrms per canale

(Carico = 32 ohm)

THD: <0,5% (Carico = 32 ohm)

Risposta in frequenza: 20 Hz - 20 kHz

Rapporto segnale/rumore: 92 dB con frequenza di

campionamento di 48 kHz, 92 dB

con frequenza di campionamento

di 192 kHz, (pesato A)

DIMENSIONI - MICROFONO CON SUPPORTO

Dimensioni (L x P x A): 9,0 cm x 9,0 cm x 20,45 cm /

3,54" x 3,54" x 8,05"

Peso: 554,7 g / 1,223 lbs

010 SPECIFICHE TECNICHE

001 VERPAKKINGSINHOUD

JBL Quantum Stream Studio-microfoon;

USB-voedingskabel; QSG | GARANTIEKAART |

WAARSCHUWINGSBLAD

002 OVERZICHT

01 Aanraakknop (microfoon Dempen/

Dempen opheffen); 02 Ring-LED

(RGB-verlichting + Dempen/Dempen

opheffen-indicator); 03 Volumeknop;

04 VOLUME-INDICATOR (KOPTELEFOON |

MIC | AUDIO/SPRAAK-MONITOR | VU-METER);

05 MODUSINDICATOREN (HOOFDTELEFOON | MIC |

AUDIO/SPRAAK-MONITOR); 06 Microfoonstandaard;

07 Polair patroon-knop; 08 Polair patroon-

indicatoren; 09 3,5 mm koptelefoonpoort;

10 USB-C-poort

003 Aansluiting

3,5 mm; 2,5 mm; Pc | mac | PlayStation™ |

Nintendo Switch™; * Gebruik de originele

kabel voor optimale prestaties. USB-kabels

van derde partijen werken mogelijk

niet met alle modellen van de genoemde

apparaten; Pc | Mobile | LAPTOP | Nintendo

Switch™; * USB-C naar USB-C kabel niet

bij verpakking inbegrepen. Connectiviteit

met USB-C werkt mogelijk niet met alle

modellen van genoemde apparaten;

koptelefoon; * Kabel van 3,5 mm naar

2,5 mm of 3,5 mm wordt niet meegeleverd.

004 Eerste keer instellen op pc

4a Sluit de microfoon via USB aan op

de pc; 4b Ga naar “Sound Settings”

(Geluidsinstellingen) -> “Sound Control

Panel” (Geluidsconfiguratiescherm);

4c Selecteer “JBL Quantum Stream Studio”

onder “Playback” (Afspelen) en selecteer

“Set Default” (Standaard instellen) ->

“Default Device” (Standaard apparaat);

Opmerking: Standaard wordt alle geluid

weergegeven via de JBL Quantum Stream

Studio-microfoon en gehoord via een

koptelefoon die erop is aangesloten.

Om het geluid rechtstreeks van de pc

te horen: selecteer de pc-geluidskaart

als standaardapparaat; 4d Markeer

“JBL Quantum Stream Studio” onder

“Recording” (Opnemen) en selecteer “Set

Default” (Standaard instellen) -> “Default

Device” (Standaard apparaat); 4e Volg

de aanwijzingen op het scherm om de

geluidsinstellingen te personaliseren.

005 Eerste keer instellen op Mac

5a Sluit de microfoon aan op de Mac via een

USB-verbinding; 5b Ga naar het Apple-menu

en selecteer “System Preferences”

(Systeemvoorkeuren); 5c Selecteer “JBL

Quantum Stream Studio” onder “Output”

(Uitvoer) voor geluidsuitvoer; Opmerking:

Standaard wordt alle geluid weergegeven

via de JBL Quantum Stream Studio-microfoon

en gehoord via een koptelefoon die erop is

aangesloten. Om direct geluid van de Mac te

horen: selecteer de ingebouwde luidsprekers;

5d Selecteer “JBL Quantum Stream Studio”

onder “Input” (Invoer) voor audio-invoer;

5e Volg de aanwijzingen op het scherm om de

geluidsinstellingen te personaliseren.

006 Polair patroon

CARDIOÏDE; INDIVIDUELE PODCASTS,

GAMING, STREAMING, VOICE-OVERS ETC;

Omnidirectioneel; PODCASTS VOOR MEERDERE

PERSONEN. CONFERENTIEGESPREKKEN,

VELDOPNAMES ETC; Stereo; ZANG,

INSTRUMENTEN, ORKESTEN ETC; Bidirectioneel;

INTERVIEWS, VOCALE EN INSTRUMENTELE

DUETS ETC; Cardioïde (standaard);

Omnidirectioneel; Stereo; bidirectioneel;

Aanbevolen plaatsing; Niet aangeraden

007 DEMPEN/DEMPEN OPHEFFEN

dempen; dempen opheffen

008 Koptelefoonvolume /

microfoonversterking

009 AUDIO / SPRAAKMONITOR

MICROFOON

Vereiste spanning/verbruik: 5 V 500 mA

Sample rates: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Bitsnelheid: 16 / 24 bit

Capsules: 3 * 14 mm electret-

condensatormicrofoon

Polaire patronen: Cardioïde, omnidirectioneel,

stereo, bidirectioneel

Frequentierespons: 50 Hz - 16 kHz

Gevoeligheid: -37 ± 3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

Maximaal SPL: 110 dB

KOPTELEFOONVERSTERKER

Impedantie: 16 ohm / 32 ohm

Uitgangsvermogen (RMS): 42 mWrms per kanaal

(belasting = 32 ohm)

THD: <0,5% (belasting = 32 ohm)

Frequentierespons: 20 Hz - 20 kHz

Signaal/ruis: 92 dB met een samplefrequentie

van 48 kHz, 92 dB met 192 kHz

sample rate, (A-gewogen)

AFMETINGEN - MIC MET STANDAARD

Afmetingen (L x B x H): 9,0 cm x 9,0 cm x 20,45 cm /

3.54" x 3.54" x 8.05"

Gewicht: 554.7 g / 1.223 lbs

010 TECHNISCHE SPECIFICATIES

001 INNHOLD I ESKEN

JBL Quantum Stream Studio-mikrofon;

USB-strømkabel; QSG | GARANTIKORT |

ADVARSELSKORT

002 OVERSIKT

01 Berøringsknapp (demp / opphev

demping av mikrofon); 02 Ring-LED

(RGB-belysning + Demp-/opphev demping-

indikator); 03 Volumknott; 04 VOLUMINDIKATOR

(HODETELEFON | MIKROFON | LYD/

TALEMONITOR | VU-MÅLER); 05 MODUSINDIKATORER

(HODETELEFON | MIKROFON | LYD/TALEMONITOR);

06 Mikrofonstativ; 07 Polarmønsterknapp;

08 Polarmønsterindikatorer; 09 3,5 mm

hodesettport; 10 USB-C-port

003 Tilkobling

3,5 mm; 2,5 mm; PC | Mac | PlayStation™ |

Nintendo Switch™; * For best mulig ytelse

må du bruke originalkabelen. UsB-kabler

fra tredjeparter vil kanskje ikke virke

med alle modeller av de nevnte enhetene;

PC | Mobil | BÆRBAR DATAMASKIN | Nintendo

Switch™; * USB-C til USB-C-kabel følger ikke

med i pakken. Tilkobling med USB-C virker

kanskje ikke med alle modeller av de nevnte

enhetene. Hodesett; * 3,5 mm til 2,5 mm eller

3,5 mm kabel følger ikke med i pakken.

004 Førstegangsoppsett på PC

4a Koble mikrofonen til PC-en via

USB-tilkoblingen; 4b Gå til «Sound Settings»

(Lydinnstillinger) -> «Sound Control Panel»

(Lydkontrollpanel); 4c Under «Playback»

(Avspilling) merker du av «JBL Quantum

Stream Studio» og velger «Set Default»

(Angi standard) -> «Default Device»

(Standardenhet); Merk: Som standard

spilles alle lyder av fra JBL Quantum

Stream Studio-mikrofonen og høres

gjennom den tilkoblede hodetelefonen.

For å høre lyd rett fra PC-en må du velge

PC-lydkortet som standardenhet; 4d Under

«Recording» (Opptak) merker du av «JBL

Quantum Stream Studio» og velger «Set

Default» (Angi standard) -> «Default Device»

(Standardenhet); 4e Følg anvisningene på

skjermen for å tilpasse lydinnstillingene.

005 Førstegangsoppsett på Mac

5a Koble mikrofonen til Mac-en via

USB-tilkoblingen; 5b Gå til Apple-menyen og

velg «System Preferences» (Systemvalg);

5c Under «Output» (Utgang) velger du «JBL

Quantum Stream Studio» for lydutgang;

Merk: Som standard spilles alle lyder av fra

JBL Quantum Stream Studio-mikrofonen og

høres gjennom den tilkoblede hodetelefonen.

For å høre lyd rett fra Mac-en innebygde

høyttalerne; 5d Under «Input» (Inngang)

velger du «JBL Quantum Stream Studio» som

lydinngang; 5e Følg anvisningene på skjermen

for å tilpasse lydinnstillingene.

006 Polarmønster

CARDIOID; INDIVIDUELLE PODKASTER,

GAMING, STRØMMING, VOICEOVER OSV.;

Omnidireksjonell; PODKASTER MED FLERE

PERSONER. KONFERANSESAMTALER, FELTOPPTAK

OSV.; Stereo; VOKALER, INSTRUMENTER,

ORKESTRE OSV.; Toveis; INTERVJUER, VOKAL- OG

INSTRUMENTALDUETTER OSV.; Cardioid

(standard); Omnidireksjonell; Stereo; Toveis;

Anbefalt posisjonering; Ikke anbefalt

007 DEMP / OPPHEV DEMPING

demp; opphev demping

008 Hodetelefonvolum/

mikrofonforsterkning

009 LYD-/TALEMONITOR

MIKROFON

Nødvendig strøm / forbruk: 5 V 500 mA

Samplingsfrekvenser: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Bithastighet: 16/24 bit

Mikrofoner: 3 * 14 mm Electret Condenser-

mikrofon

Polarmønstre: Cardioid, omnidireksjonell,

stereo, toveis

Frekvensrespons: 50 Hz - 16 kHz

Følsomhet: -37 ± 3dB (1kHz ved 1Pa,

0dB = 1v/Pa)

Maksimal SPL: 110dB

HODETELEFONFORSTERKER

Impedans:

16 ohm / 32 ohm

Utgangseekt (RMS): 42 mWrm pr. kanal

(Belastning = 32 ohm)

THD: <0,5% (belastning = 32 ohm)

Frekvensrespons: 20 Hz – 20 kHz

Signal-til-lyd: 92 dB med 48 kHz

samplingsfrekvens, 92 dB med

192 kHz samplingsfrekvens,

(A-vektet)

MÅL – MIKROFON MED STATIV

Mål (L x B x H): 9,0 cm x 9,0 cm x 20,45 cm /

3,54" x 3,54" x 8,05"

Vekt: 554,7 g / 1,223 pund

010 TEKNISKE SPESIFIKASJONER

001 ZAWARTOŚĆ OPAKOWANIA

Mikrofon JBL Quantum Stream Studio; kabel

zasilający USB; QSG | KARTA GWARANCYJNA |

KARTA OSTRZEGAWCZA

002 OMÓWIENIE

01 Przycisk dotykowy (wyciszenie /

anulowanie wyciszenia mikrofonu);

02 Pierścień LED (Oświetlenie RGB + wskaźnik

wyciszenia / anulowania wyciszenia);

03 Pokrętło głośności; 04 WSKAŹNIK

GŁOŚNOŚCI (SŁUCHAWKI | MIKROFON | ODSŁUCH

DŹWIĘKU/GŁOSU| MIERNIK VU); 05 WSKAŹNIKI

TRYBU (SŁUCHAWKI | MIKROFON | ODSŁUCH

DŹWIĘKU/GŁOSU); 06 Stojak mikrofonowy;

07 Przycisk ustawienia kierunkowości;

08 Wskaźniki kierunkowości; 09 Gniazdo

3,5 mm słuchawek; 10 Port USB-C

003 Połączenie

3,5 mm; 2,5 mm; PC | Mac | PlayStation™ |

Nintendo Switch™; * Aby uzyskać najlepszą

efektywność, należy używać oryginalnego

kabla. Kable USB innych producentów mogą

nie być kompatybilne ze wszystkimi modelami

tych urządzeń; PC | Mobile | LAPTOP | Nintendo

Switch™; * Kabel USB-C do USB-C nie jest

dołączony do zestawu. Łączność z portem

USB-C może nie być możliwa w przypadku

niektórych modeli wymienionych urządzeń;

* kabel 3,5 mm do 2,5 mm lub 3,5 mm nie jest

dołączony do zestawu.

004 Konfiguracja przed pierwszym użyciem

na komputerze PC

4a Podłącz mikrofon do komputera PC za

pośrednictwem USB; 4b Przejdź do sekcji

„Sound Settings” (Ustawienia dźwięku) ->

„Sound Control Panel” (Panel sterowania

dźwiękiem); 4c W sekcji „Playback”

(Odtwarzanie) podświetl pozycję „JBL

Quantum Stream Studio” i wybierz opcję

„Set Default” (Ustaw domyślne) ->

„Default Device” (Urządzenie domyślne);

Uwaga: Domyślnie wszystkie dźwięki będą

odtwarzane przez mikrofon JBL Quantum

Stream Studio i słyszalne przez słuchawki

do niego podłączone. Aby odsłuchiwać

dźwięk bezpośrednio z komputera PC,

wybierz kartę dźwiękową komputera

PC, jako domyślne urządzenie; 4d W opcji

„Recording” (Nagrywanie) podświetl

pozycję „JBL Quantum Stream Studio” i

wybierz „Set Default” (Ustaw domyślne) ->

„Default Device” (Urządzenie domyślne);

4e Postępuj zgodnie z informacjami na

ekranie, aby spersonalizować swoje

ustawienia dźwięku.

005 Konfiguracja przed pierwszym użyciem

na komputerze Mac

5a Podłącz mikrofon do komputera

Mac za pośrednictwem połączenia USB;

5b Przejdź do menu Apple i wybierz „System

Preferences” (Preferencje systemu);

5c W sekcji „Output” (Wyjście) wybierz

„JBL Quantum Stream Studio”, aby wybrać

wyjście dźwięku; Uwaga: Domyślnie

wszystkie dźwięki będą odtwarzane

przez mikrofon JBL Quantum Stream

Studio i słyszalne przez słuchawki do

niego podłączone. Aby słuchać dźwięku

bezpośrednio z komputera Mac, wybierz

wbudowane głośniki; 5d W sekcji „Input”

(Wejście) wybierz „JBL Quantum Stream

Studio” jako wejście dźwięku; 5e Wykonaj

pojawiające się na ekranie instrukcje, aby

spersonalizować ustawienia dźwięku.

006 Charakterystyka kierunkowości

KARDIOIDALNA; JEDNOOSOBOWE PODCASTY, GRA,

TRANSMISJA STRUMIENIOWA, NAGRYWANIE GŁOSU

LEKTORSKIEGO ITP.; Dookólna; WIELOOSOBOWE

PODCASTY. POŁĄCZENIA KONFERENCYJNE,

NAGRANIA W TERENIE ITP; Stereo; WOKAL,

INSTRUMENTY, ARANŻE ITP; Dwukierunkowa;

WYWIADY, WOKALE I DUETY INSTRUMENTALNE

ITP.; Kardioidalna (domyślna); Dookólna;

Stereo, Dwukierunkowa; Zalecane

ustawienie; Niezalecane

007 WYCISZANIE / ANULOWANIE WYCISZENIA

wyciszanie; anulowanie wyciszenia

008 Głośność słuchawek / wzmocnienie

mikrofonu

009 ODSŁUCH DŹWIĘKU / GŁOSU

MIKROFON

Wymagana moc/pobór: 5 V 500 mA

Częstotliwość próbkowania: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Szybkość transmisja: 16 / 24 bit

Kapsuły: Elektretowy mikrofon

pojemnościowy 3 * 14 mm

Charakterystyka kierunkowości: Kardioidalny, dookólny, stereo,

dwukierunkowy

Pasmo przenoszenia: 50 Hz - 16 kHz

Czułość: -37 ± 3 dB (1 kHz przy 1 Pa,

0 dB = 1 v/Pa)

Maksymalne ciśnienie

akustyczne SPL: 110 dB

WZMACNIACZ SŁUCHAWKOWY

Impedancja: 16 omów / 32 omów

Moc wyjściowa (RMS): 42 mW rms na kanał

(Obciążenie = 32 omy)

THD: <0,5% (Obciążenie = 32 omy)

Pasmo przenoszenia: 20 Hz – 20 kHz

Stosunek sygnału do szumu: 92 dB o częstotliwości próbkowania

48 kHz, 92 dB o częstotliwości

próbkowania 192 kHz, (A ważony)

WYMIARY - ZE STATYWEM MIKROFONOWYM

Wymiary (dł. x szer. x wys.): 9,0 cm x 9,0 cm x 20,45 cm /

3,54" x 3,54" x 8,05"

Masa: 554,7 g / 1,223 funta

010 DANE TECHNICZNE

PT-BR

001 CONTEÚDO DA CAIXA

Microfone JBL Quantum Stream Studio;

Cabo de alimentação USB; QSG | CARTÃO DE

GARANTIA | CARTÃO DE AVISO

002 APRESENTAÇÃO

01 Botão de toque (silenciar/ativar

microfone); 02 anel de LED (indicador

de iluminação RGB + Indicador de mudo

ativado/desativado); 03 Botão de volume;

04 INDICADOR DE VOLUME (FONE DE OUVIDO |

MIC | MONITOR DE ÁUDIO/VOZ | MEDIDOR DE VU);

05 INDICADORES DE MODO (FONE DE OUVIDO |

MIC | MONITOR DE ÁUDIO/VOZ); 06 Suporte

de microfone; 07 Botão de padrão polar;

08 indicadores de padrão polar; 09 Porta de

3,5 mm para fone de ouvido; 10 Porta USB-C

003 Conexão

3,5 mm; 2,5 mm; PC | mac | PlayStation™ |

Nintendo Switch™; * Para melhor desempenho,

use o cabo original. Cabos USB de terceiros

podem não funcionar com todos os modelos

dos dispositivos mencionados; PC | Dispositivo

móvel | NOTEBOOK | Nintendo Switch™; * O

cabo USB-C para USB-C não está incluído na

embalagem. A conetividade com USB-C pode

não funcionar com todos os modelos dos

referidos dispositivos; fone de ouvido; * cabo

de 3,5 mm a 2,5 mm ou 3,5 mm não incluído

na embalagem.

004 Primeira configuração no PC

4a Conete o microfone ao seu PC via

conexão USB; 4b Vá para “Sound Settings”

(Configurações de som) -> “Sound Control

Panel” (Painel de controle de som); 4c Em

“Playback” (Reprodução), destaque “JBL

Quantum Stream Studio” e selecione “Set

Default” (Definir padrão) -> “Default Device”

(Dispositivo padrão); Observação: Por padrão,

todos os sons serão captados pelo microfone

JBL Quantum Stream Studio e ouvidos por meio

de um fone de ouvido conectado a ele. Para

ouvir o som diretamente do PC, selecione a

placa de som do PC como o dispositivo padrão;

4d Em “Recording” (Gravação), destaque

“JBL Quantum Stream Studio” e selecione

“Set Default” (Definir padrão) -> “Default

Device” (Dispositivo padrão); 4e Siga as

instruções na tela para personalizar suas

configurações de som.

005 Primeira configuração no Mac

5a Conete o microfone ao Mac via conexão

USB; 5b Vá para o menu Apple e selecione

“System Preferences” (Preferências de

sistema); 5c Em “Output” (Saída), selecione

“JBL Quantum Stream Studio” para saída

de som; Observação: Por padrão, todos os

sons serão captados pelo microfone JBL

Quantum Stream Studio e ouvidos por meio

de um fone de ouvido conectado a ele. Para

ouvir o som diretamente do Mac, selecione

os alto-falantes embutidos; 5d Em “Input”

(Entrada), selecione “JBL Quantum Stream

Studio” para entrada de áudio; 5e Siga as

instruções na tela para personalizar suas

configurações de som.

006 Padrão polar

CARDIOIDE; PODCASTS INDIVIDUAIS, JOGOS,

STREAMING, VOICEOVERS ETC; Omnidirecional;

PODCASTS COM VÁRIAS PESSOAS.

AUDIOCONFERÊNCIAS, GRAVAÇÕES DE CAMPO

ETC; Estéreo; VOCAIS, INSTRUMENTOS,

ORQUESTRAS ETC; Bidirecional; ENTREVISTAS,

DUETOS INSTRUMENTAIS E VOCAIS ETC;

Cardioide (padrão); Omnidirecional; Estéreo;

Bidirecional; Posicionamento recomendado;

Não recomendado

007 MUDO ATIVADO/DESATIVADO

mudo ativado, mudo desativado

008 Volume do fone de ouvido/ganho

do microfone

009 MONITOR ÁUDIO/VOZ

MICROFONE

Energia necessária/consumo: 5 V 500 mA

Taxas de amostragem: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Taxa de bits: 16 / 24 bit

Cápsulas: 3 x Microfone condensador de

eletreto de 14 mm

Padrões polares: Cardioide, omnidirecional,

estéreo, bidirecional

Resposta de frequência: 50 Hz - 16 kHz

Sensibilidade: -37 ± 3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

SPL máximo: 110 dB

AMPLIFICADOR DE FONE DE OUVIDO

Impedância: 16 ohms / 32 ohms

Potência de saída (RMS): 42 mWrms por canal

(Carga = 32 ohms)

THD: <0,5% (Carga = 32 ohms)

Resposta de frequência: 20 Hz - 20 kHz

Sinal para ruído: 92 dB com taxa de amostragem

de 48 kHz, 92 dB com taxa

de amostragem de 192 kHz,

(ponderado A)

DIMENSÕES - MICROFONE COM SUPORTE

Dimensões (C x L x A): 9,0 cm x 9,0 cm x 20,45 cm /

3,54" x 3,54" x 8,05"

Peso: 554,7 g / 1,223 lbs

010 ESPECIFICAÇÕES TÉCNICAS

001 DETTA FINNS I LÅDAN

JBL Quantum Stream Studio-mikrofon; USB-

strömkabel; Snabbguide | GARANTIKORT |

VARNINGSKORT

002 ÖVERSIKT

01 Touchknapp (Mik Ljud på/Ljud av);

02 Ring-LED (RGB Ljus- och Ljud av/ljud på-

indikator); 03 Volymratt; 04 VOLYM-INDIKATOR

(HÖRLURAR | MIK | LJUD/RÖST-MONITOR | VU-MÄTARE);

05 LÄGE-INDIKATOR (HÖRLURAR | MIK | LJUD/RÖST-

MONITOR); 06 Mikrofonhållare; 07 Polar

Pattern-knapp; 08 Polar Pattern-indikatorer;

09 3,5 mm Headset-port; 10 USB-C-port

003 Anslutning

3,5 mm; 2,5 mm; PC | Mac | PlayStation™ |

Nintendo Switch™; * Använd originalkabeln

för bästa prestanda. USB-kablar från

tredje part kanske inte fungerar med alla

modeller av nämnda enheter; PC | Mobil |

Laptop | Nintendo Switch™; * USB-C- till

USB-C-kabel ingår inte i förpackningen.

Anslutning med USB-C kanske inte fungerar

med alla modeller av ovan nämnda

enheter; headset; * 3,5 mm till 2,5 mm-

eller 3,5 mm-kabel ingår inte i paketet.

004 Installation, första gång på PC

4a Anslut mikrofonen till din dator via

USB-anslutning; 4b Gå till ”Sound Settings”

(Ljudinställningar) -> ”Sound Control

Panel” (Panel med ljudreglage); 4c Under

“Playback” (Uppspelning) markera “JBL

Quantum Stream Studio” och välj “Set

Default” (Ange standard) -> “Default

Device” (Standardenhet); Obs! Som standard

kommer alla ljud att spelas upp genom JBL

Quantum Stream Studio-mikrofonen och

hörs via hörlurar som är ansluten till den.

För att höra ljudet direkt från datorn,

välj PC-ljudkortet som standardenhet;

4d Under “Recording” (Inspelning) markera

“JBL Quantum Stream Studio” och välj “Set

Default” (Ange standard) -> “Default Device”

(Standardenhet); 4e Följ instruktionerna

på skärmen för att anpassa dina

ljudinställningar.

005 Installation, första gång på Mac

5a Anslut mikrofonen till din Mac via USB-

anslutning; 5b Gå till Apple-menyn och välj

”System Preferences” (Systeminställningar);

5c Under ”Output” (Utgång) välj ”JBL Quantum

Stream Studio” för ljudutgång; Obs! Som

standard kommer alla ljud att spelas

upp genom JBL Quantum Stream Studio-

mikrofonen och hörs via hörlurar som är

ansluten till den. För att höra ljudet direkt

från Mac, välj de inbyggda högtalarna;

5d Under “Input” (Ingång) Välj “JBL Quantum

Stream Studio” för ljudingång; 5e Följ

instruktionerna på skärmen för att anpassa

dina ljudinställningar.

006 Polärt mönster

KARDIOID; INDIVIDUALLA PODDAR, GAMING,

STREAMING, RÖSTPÅLÄGGNING ETC;

Rundstrålande; PODDAR MED FLERA

PERSONER. TELEFONMÖTEN, FILMINSPELNINGAR

ETC; Stereo; RÖSTER, INSTRUMENT, ORKESTRAR

ETC; Dubbelriktad; INTERVJUER, DUETTER

MED SÅNG OCH INSTRUMENT OSV; Kardioid

(Standardt); rundstrålande, stereo,

dubbelriktad; Rekommenderad placering; Ej

rekommenderad

007 LJUD AV/LJUD PÅ

ljud av; ljud på

008 Hörlursvolym / mikrofonförstärkning

009 LJUD/RÖST-MONITOR

MIKROFON

Elförbrukning/energiförbrukning: 5 V 500 mA

Samplingshastigheter: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Bithastighet: 16/24 bit

Kapslar: 3 * 14 mm

elektretkondensatormikrofon

Polära mönster: Kardioid, rundstrålande, stereo,

dubbelriktad

Frekvensomfång: 50 Hz - 16 kHz

Känslighet: -37 ± 3 dB (1 kHz vid 1 Pa,

0 dB = 1 v/Pa)

Max SPL: 110 dB

HÖRLURARNAS FÖRSTARKARE

Impedans: 16 ohm / 32 ohm

Uteekt (RMS): 42 mWrms per kanal

(Last = 32 ohm)

THD: <0,5% (Last = 32 ohm)

Frekvensomfång: 20 Hz–20 kHz

Signal/brus: 92 dB med 48 kHz

samplingsfrekvens, 92 dB med

192 kHz samplingsfrekvens,

(A-viktat)

MÅTT - MIK MED HÅLLARE

Mått (L x B x H): 9,0 cm x 9,0 cm x 20,45 cm

Vikt: 554,7 g

010 TEKNISK SPECIFIKATION

001 KUTU İÇERİĞİ

JBL Quantum Stream Studio mikrofon;

USB güç kablosu; QSG | GARANTİ KARTI |

UYARI KARTI

002 GENEL BAKIŞ

01 Dokunmatik Düğme (Mikrofonu Sessize

Al/Sesi Aç); 02 LED Halka (RGB Aydınlatma +

Sessize Al/Sesi Aç göstergesi); 03 Dönen

Ses Düğmesi; 04 SES GÖSTERGESİ (KULAKLIK |

MİKROFON | SES MONİTÖRÜ | VU ÖLÇER); 05 MOD

GÖSTERGELERİ (KULAKLIK | MİKROFON | SES

MONİTÖRÜ); 06 Mikrofon Standı; 07 Kutup

Deseni Düğmesi; 08 Kutup Deseni Göstergeleri;

09 3,5 mm Kulaklık Girişi; 10 USB-C Girişi

003 Bağlantı

3,5 mm; 2,5 mm PC | mac | PlayStation™ |

Nintendo Switch™; * En iyi performans için

orijinal kabloyu kullanın. Üçüncü tarafların

sunduğu USB kabloları söz konusu

cihazların tüm modelleriyle çalışmayabilir;

PC | Cep Telefonu | LAPTOP | Nintendo

Switch™; * USB-C’den USB-C’ye kablo

pakete dahil değildir. USB-C ile bağlantısı,

söz konusu cihazların tüm modelleriyle

çalışmayabilir. * 3,5 mm’den 2,5 mm’ye veya

3,5 mm’ye kablo, pakete dahil değildir.

004 PC için İlk Kez Kurulum

4a Mikrofonu USB bağlantısı yoluyla

PC’nize bağlayın; 4b “Sound Settings” (Ses

Ayarları) -> “Sound Control Panel” (Ses

Kontrol Paneli) kısmına gidin; 4c “Playback”

(Oynatma) seçeneğinin altında “JBL

Quantum Stream Studio” seçeneğine ve

ardından “Set Default” (Varsayılanı

Ayarla) -> “Default Device” (Varsayılan

Cihaz) seçeneğine tıklayın; Not: Varsayılan

olarak, tüm sesler JBL Quantum Stream

Studio mikrofonu aracılığıyla çalınacak

ve ona bağlı bir kulaklıktan duyulacaktır.

Sesi doğrudan PC üzerinden duymak için

varsayılan cihaz olarak PC ses kartını

seçin; 4d “Recording” (Kayıt) seçeneğinin

altındaki “JBL Quantum Stream Studio”

seçeneğine ve ardından “Set Default”

(Varsayılanı Ayarla) -> “Default Device”

(Varsayılan Cihaz) seçeneğine tıklayın;

4e Ses ayarlarınızı kişiselleştirmek için

ekrandaki talimatları takip edin.

005 MAC için İlk Kez Kurulum

5a Mikrofonu USB bağlantısı aracılığıyla

Mac cihazınıza bağlayın; 5b Apple menüsüne

gidin ve “System Preferences” (Sistem

Tercihleri) seçeneğine tıklayın; 5c Ses

çıkışı için “Output” (Çıkış) kısmının altındaki

“JBL Quantum Stream Studio” seçeneğini

seçin; Not: Varsayılan olarak, tüm sesler

JBL Quantum Stream Studio mikrofonu

aracılığıyla çalınacak ve ona bağlı bir

kulaklıktan duyulacaktır. Sesi doğrudan

Mac üzerinden duymak için yerleşik

hoparlörleri seçin; 5d Ses girişi için “Input”

(Giriş) kısmının altındaki “JBL Quantum

Stream Studio” seçeneğini seçin; 5e Ses

ayarlarınızı kişiselleştirmek için ekrandaki

talimatları takip edin.

006 Polar deseni

KARDİOİT; BİREYSEL PODCAST’LER, OYUN, YAYIN

AKIŞI, SESLENDİRME VB; çok yönlü; ÇOK KİŞİLİ

PODCAST’LER. KONFERANS ARAMALARI, SAHA

KAYITLARI VB; Stereo; VOKAL, ENSTRÜMAN,

ORKESTRALAR VB; çift yönlü; RÖPORTAJLAR,

SESLİ VE ENSTRÜMANTAL DÜETLER VB; Kardioit

(Varsayılan); çok yönlü; Stereo; çift yönlü;

Önerilen konumlandırma; Tavsiye edilmez

007 Sessize Alma/Sesi Açma

sessize alma; sesi açma

008 Kulaklık ses seviyesi / mikrofon kazancı

009 SES MONİTÖRÜ

MİKROFON

Güç gerekli/tüketim: 5 V 500 mA

Örnek hızı: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz

Bit oranı: 16 / 24 bit

Kapsüller: 3 x 14 mm Elektret Kondenser

Mikrofon

Kutup desenleri: Kardioit, çok yönlü, stereo,

çift yönlü

Frekans aralığı: 50 Hz - 16 kHz

Hassasiyet: -37 ± 3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

Maksimum SPL: 110 dB

KULAKLIK AMPLİFİKATÖRÜ

Empedans: 16 ohm / 32 ohm

Güç ÇIKIŞI (RMS): Kanal başı 42 mWrms

(Yük = 32 ohm)

THD: <%0,5 (Yük = 32 ohms)

Frekans aralığı: 20 Hz - 20 kHz

Sinyal gürültü: 48 kHz örnekleme oranı ile 92 dB,

192 kHz örnekleme oranı ile

92 dB, (A ağırlıklı)

BOYUTLAR - STANDLI MİK.

Boyutlar (U x G x Y): 9,0 cm x 9,0 cm x 20,45 cm /

3,54 inç x 3,54 inç x 8,05 inç

Ağırlık: 554,7 g / 1,223 lbs

010 TEKNİK ÖZELLİK

001 КОМПЛЕКТ ПОСТАВКИ

Потоковый микрофон JBL Quantum Stream

Studio; кабель питания USB; краткое

руководство пользователя | ГАРАНТИЙНЫЙ

ТАЛОН | ПАСПОРТ БЕЗОПАСНОСТИ

002 КРАТКИЙ ОБЗОР

01 Сенсорная кнопка («Включить/

выключить звук микрофона»); 02 Индикатор

звонка (подсветка RGB + индикатор

включения/выключения звука микрофона);

03 Ручка громкости; 04 ИНДИКАТОР

ГРОМКОСТИ (НАУШНИКИ | МИКРОФОН |

МОНИТОР АУДИО/ГОЛОСА | ИЗМЕРИТЕЛЬ

УРОВНЯ ГРОМКОСТИ); 05 ИНДИКАТОРЫ РЕЖИМА

(НАУШНИКИ | МИКРОФОН | МОНИТОР АУДИО/

ГОЛОСА); 06 Стойка для микрофона; 07 Кнопка

диаграммы направленности; 08 Индикаторы

диаграммы направленности; 09 Порт 3,5 мм

для гарнитуры; 10 Порт USB-C

003 Подключение

3,5 мм; 2,5 мм; ПК | Mac | PlayStation™ |

Nintendo Switch™; * Для обеспечения

оптимальных характеристик

используйте оригинальный кабель.

USB-кабели сторонних производителей

могут работать не со всеми моделями

упомянутых устройств; ПК | мобильное

устройство | ноутбук | Nintendo Switch™;

*кабель USB-C на USB-C не входит в

комплект поставки. Подключение к

разъему USB-C может работать не со

всеми моделями указанных устройств;

гарнитура; * кабель 3,5 мм на 2,5 мм или

3,5 мм не входит в комплект поставки.

004 Первая настройка на ПК

4a Подключите микрофон к компьютеру

с помощью USB-соединения; 4b Откройте

«Sound Settings» (Настройки звука) -> «Sound

Control Panel» (Панель управления звуком);

4c В разделе «Playback» (Воспроизведение)

выделите «JBL Quantum Stream Studio»

и выберите «Set Default» (Настройки по

умолчанию) -> «Default Device» (Устройство по

умолчанию); Примечание. По умолчанию все

звуки воспроизводятся через микрофон JBL

Quantum Stream Studio, их можно прослушивать

через подключенные к нему наушники. Чтобы

слышать звук непосредственно с компьютера,

выберите звуковую карту ПК как устройство

по умолчанию; 4d В разделе «Recording»

(Запись) выделите «JBL Quantum Stream

Studio» и выберите «Set Default» (Настройки

по умолчанию) -> «Default Device»

(Устройство по умолчанию); 4e Следуйте

инструкциям на экране, чтобы выполнить

индивидуальные настройки звука.

005 Первая настройка на Mac

5a Подключите микрофон к вашему Mac

через USB-соединение; 5b Откройте меню Apple

и выберите «System Preferences» (Системные

параметры); 5c В разделе «Output» (Выход)

выберите «JBL Quantum Studio» для выхода

звука; Примечание. По умолчанию все звуки

воспроизводятся через микрофон JBL Quantum

Stream Studio, их можно прослушивать

через подключенные к нему наушники.

Чтобы слышать звук непосредственно с Mac,

выберите встроенные динамики; 5d В разделе

«Input» (Выход) выделите «JBL Quantum Studio»

для выхода звука; 5e Следуйте инструкциям

на экране, чтобы выполнить индивидуальные

настройки звука.

006 Диаграмма направленности

КАРДИОИДНЫЙ; ПЕРСОНАЛЬНЫЕ ПОДКАСТЫ,

ИГРЫ, СТРИМИНГ, ГОЛОСОВЫЕ КОММЕНТАРИИ И

Т.Д.; Всенаправленный; ПОДКАСТЫ С УЧАСТИЕМ

НЕСКОЛЬКИХ ЧЕЛОВЕК. КОНФЕРЕНЦИИ, ПОЛЕВЫЕ

ЗАПИСИ И Т.Д.; Стерео; ВОКАЛ, ИНСТРУМЕНТЫ,

ОРКЕСТРЫ И Т.Д.; Двунаправленный;

ИНТЕРВЬЮ, ВОКАЛЬНЫЕ И ИНСТРУМЕНТАЛЬНЫЕ

ДУЭТЫ И Т.П.; Кардиоидный (по

умолчанию); Всенаправленный; Стерео;

Двунаправленный; Рекомендуемое

расположение; Не рекомендуется

007 ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ЗВУКА

Выключить звук микрофона; включить

звук микрофона

008 Громкость наушников / усиление

микрофона

009 МОНИТОР АУДИО/ГОЛОСА

МИКРОФОН

Требуемое питание/

энергопотребление: 5 V 500 mA

Частота дискретизации:

44,1 кГц / 48 кГц / 96 кГц / 192 кГц

Скорость передачи в битах:

16 / 24бит

Капсюли: Микрофон с электретным

конденсатором 3*14мм

Диаграммы направленности: Кардиоидный,

всенаправленный, стерео,

двунаправленный

Частотная характеристика:

50Гц — 16кГц

Чувствительность: -37 ± 3дБ (1кГц при 1Па,

0дБ = 1В/Па)

Макс. уровень звукового давления:

110дБ

УСИЛИТЕЛЬ НАУШНИКОВ

Сопротивление:

16/32 Ом

Выходная мощность (RMS):

42мВтср.-кв. (нагрузка= 32Ом)

Полн. коэфф. гарм. искаж.:

<0,5% (нагрузка= 32Ом)

Частотная характеристика:

20Гц – 20кГц

Коэффициент сигнал-шум:

92 дБ с частотой семплирования

48 кГц, 92 дБ с частотой

семплирования 192 кГц, (A-оценка)

ГАБАРИТЫ — МИКРОФОН СО СТОЙКОЙ

Габариты (Д x Ш x В): 9,0 смx9,0 смx20,45см/

3,54x3,54x8,05дюйма

Вес:

554,7г/ 1,223фунта

010 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ZH-CN

001 产品清单

JBL Quantum Stream Studio 麦克风；USB

电源线；快速入门指南 | 保修

卡 | 警告卡

002 产品概览

01 触控按钮（麦克风静音/取

消静音）；02 环形 LED（RGB

照明 + 静音/取消静音指示

灯）；03 音量旋钮；04 音量指

示灯（耳机 | 麦克风 | 音频/语

音监听 | VU 表）；05 模式指示灯

（耳机 | 麦克风 | 音频/语音监

听）；06 麦克风支架；07 指向按

钮；08 指向指示灯；09 3.5 mm 耳机

监听端口；10 USB-C 端口

003 连接

3.5 mm；2.5 mm；电脑 | Mac |

PlayStation™ | Nintendo Switch™；* 为

了获得最佳性能，请使用原装电

缆。第三方USB电缆可能无法与

所有这些设备型号配合使用；

电脑 | 手机 | 笔记本电脑 | Nintendo

Switch™；* 不随附 USB-C 转 USB-C 电

缆。并非所有设备型号都支持

USB-C 连接；耳机；* 不随附 3.5 mm

转 2.5 mm 或 3.5 mm 电缆。

004 首次在电脑上设置

4a 通过 USB 连接将麦克风连接到

电脑；4b 进入 “Sound Settings”（声音

设置）-> “Sound Control Panel”（声音

控制面板）；4c 在 “Playback”（播

放）选项下找到 “JBL Quantum Stream

Studio”，并选择 “Set Default”（设为

默认）-> “Default Device”（默认设

备）；注：默认情况下，所有声

音都将通过 JBL Quantum Stream Studio

麦克风播放出来，并可以通过

与其连接的耳机听到声音。若

要直接听到电脑播放的声音，请

选择电脑声卡为默认设备；4d 在

“Recording”（录制）选项下找到

“JBL Quantum Stream Studio”，并选择 “Set

Default”（设为默认）-> “Default Device”

（默认设备）；4e 按照屏幕上的

指示进行个性化的声音设置。

005 首次在 Mac 上设置

5a 通过 USB 连接将麦克风连接

至 Mac；5b 进入苹果菜单并选择

“System Preferences”（系统偏好设

置）；5c 在 “Output”（输出）中选

择 “JBL Quantum Stream Studio”，设置声

音输出；注：默认情况下，所有

声音都将通过 JBL Quantum Stream Studio

麦克风播放出来，并可以通过与

其连接的耳机听到声音。若要直

接听到 Mac 播放的声音，请选择内

置扬声器；5d 在 “Input”（输入）中

选择 “JBL Quantum Stream Studio”，设置

声音输入；5e 按照屏幕上的指示

进行个性化的声音设置。

006 指向

心形；个人播客、游戏、直播、解

说等；全方向；多人播客。会议通

话，现场录音等；立体声；人声、

乐器、管弦乐等；会议通话，现

场录音等；立体声；人声、乐器、

管弦乐等；8字形指向性；采访、

人声和器乐二重奏等；心形（默

认）；全方向；立体声；8字形指

向性；推荐定位；不推荐

007 静音/取消静音

静音；取消静音

008 耳机音量/麦克风增益

009 音频/语音监听

麦克风

电源需求/耗电：

5 V 500 mA

采样频率：

44.1 kHz / 48 kHz / 96 kHz / 192 kHz

比特率： 16 / 24 位

拾音头： 3 * 14 mm 驻极体电容

传声器

指向：心形、全方向、立体

声、8字形指向性

频率响应： 50 Hz - 16 kHz

灵敏度： -37

3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

最大 SPL： 110 dB

耳机功放

阻抗： 16

/ 32

功率输出 (RMS)：每个通道 42 mWrms

（荷载为 32

时）

总谐波失真： <0.5%（荷载为 32

时）

频率响应： 20 Hz - 20 kHz

信噪比：在 48 kHz 采样率下，信

噪比为 92 dB；在 192 kHz

采样率下，信噪比为

92 dB；（A 计权）

尺寸 - 麦克风和支架

尺寸（长 x 宽 x 高）： 9.0 cm x 9.0 cm x 20.45 cm

(3.54" x 3.54" x 8.05")

重量： 554.7 g/1.223 lbs

010 技术规格

001 ISI KOTAK

Mikrofon JBL Quantum Stream Studio;

kabel daya USB; QSG | KARTU GARANSI |

KARTU PERINGATAN

002 GAMBARAN UMUM

01 Tombol Sentuh (Matikan/Nyalakan

Mikrofon); 02 Cincin LED (Lampu RGB +

indikator Matikan/Nyalakan Suara);

03 Kenop Volume; 04 INDIKATOR VOLUME

(HEADPHONE | MIKROFON | MONITOR AUDIO/

VOKAL | ALAT UKUR VU); 05 INDIKATOR MODE

(HEADPHONE | MIKROFON | MONITOR AUDIO/

VOKAL); 06 Dudukan Mikrofon; 07 Tombol

Pola Kutub; 08 Indikator Pola Kutub;

09 Port Headset 3,5 mm; 10 Port USB-C

003 Sambungan

3,5 mm; 2,5 mm; PC | mac |

PlayStation™ | Nintendo Switch™; * Untuk

performa terbaik, gunakan kabel asli.

Kabel USB pihak ketiga mungkin hanya

kompatibel dengan beberapa model

perangkat terkait; PC | Ponsel | LAPTOP |

Nintendo Switch™; * Kabel USB-C ke USB-C

tidak disertakan dalam paket. Konektivitas

dengan USB-C mungkin tidak berfungsi

dengan semua model perangkat tersebut;

headset, * kabel 3,5 mm ke 2,5 mm atau

3,5 mm tidak disertakan dalam paket.

004 Pengaturan Pertama Kali di PC

4a Sambungkan mikrofon ke PC melalui

sambungan USB; 4b Buka “Sound Settings”

(Pengaturan Suara) -> “Sound Control

Panel” (Panel Kontrol Suara); 4c Di bagian

“Playback” (Pemutaran), sorot “JBL Quantum

Stream Studio” dan pilih “Set Default” (Atur

Default) -> “Default Device” (Perangkat

Default); Catatan: Secara default, semua

suara akan dimainkan melalui mikrofon

JBL Quantum Stream Studio dan terdengar

melalui headphone yang tersambung ke

mikrofon. Untuk mendengarkan suara dari

PC secara langsung, pilih kartu suara PC

sebagai perangkat default; 4d Di bagian

“Recording” (Rekaman), sorot “JBL Quantum

Stream Studio” dan pilih “Set Default” (Atur

Default) -> “Default Device” (Perangkat

Default); 4e Ikuti petunjuk di layar untuk

mengubah pengaturan suara Anda.

005 Pengaturan Pertama Kali di Mac

5a Sambungkan mikrofon ke Mac melalui

sambungan USB; 5b Buka menu Apple dan pilih

“System Preferences” (Preferensi Sistem);

5c Di bagian “Output”, pilih “JBL Quantum

Stream Studio” sebagai output suara;

Catatan: Secara default, semua suara akan

dimainkan melalui mikrofon JBL Quantum

Stream Studio dan terdengar melalui

headphone yang tersambung ke mikrofon.

Untuk mendengarkan suara langsung dari

Mac, pilih speaker bawaan; 5d Di bagian

“Input”, pilih “JBL Quantum Stream Studio”

sebagai input audio; 5e Ikuti petunjuk di layar

untuk mengubah pengaturan suara Anda.

006 Pola kutub

KARDIOID; PODCAST SATU ORANG, BERMAIN

GAME, STREAMING, PENGISIAN SUARA, DSB.;

Omnidireksional; PODCAST DENGAN BEBERAPA

ORANG. PANGGILAN KONFERENSI, REKAMAN DI

LAPANGAN, DSB.; Stereo; VOKAL, ALAT MUSIK,

ORKESTRA, DSB.; Dua arah; WAWANCARA,

DUET VOKAL DAN ALAT MUSIK, DSB.; Kardioid

(Default); Omnidireksional; Stereo; Dua

arah; Rekomendasi pemosisian; Tidak

direkomendasikan

007 MEMATIKAN/MENYALAKAN SUARA

mematikan suara; menyalakan suara

008 Volume headphone/gain mikrofon

009 MONITOR AUDIO/VOKAL

MIKROFON

Konsumsi/kebutuhan daya: 5 V 500 mA

Laju sampel: 44,1 kHz/48 kHz/96 kHz/192 kHz

Laju bit: 16 / 24 bit

Kapsul: 3 * Mikrofon Kondensor Elektret

14 mm

Pola kutub: Kardioid, omnidireksional, stereo,

dua arah

Respons frekuensi: 50 Hz–16 kHz

Sensitivitas: -37 ± 3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

SPL Maksimum: 110 dB

AMPLIFIER HEADPHONE

Impedans: 16 ohm/32 ohm

Output daya (RMS): 42 mWrms per channel

(Beban = 32 ohm)

THD: <0,5% (Beban = 32 ohm)

Respons frekuensi: 20 Hz–20 kHz

Sinyal terhadap derau: 92 dB dengan laju sampel

48 kHz, 92 dB dengan laju sampel

192 kHz, (pembobotan A)

DIMENSI - MIKROFON DENGAN DUDUKAN

Dimensi (P x L x T): 9,0 cm x 9,0 cm x 20,45 cm/

3,54" x 3,54" x 8,05"

Berat: 554,7 g/1,223 lbs

010 SPESIFIKASI TEKNIS

ZH-tw

001 包裝盒內物品

JBL Quantum Stream Studio 麥克風；USB

電源線；快速入門指南 | 保固

卡 | 警告卡

002 概覽

01 觸控按鍵（麥克風靜音/取消

靜音）；02 環形 LED（RGB 燈光 + 靜

音/取消靜音指示燈）；03 音量旋

鈕；04 音量指示燈（耳機 | 麥克

風 | 音訊/語音監聽器 | 音量單位

表）；05 模式指示燈（耳機 | 麥克

風 | 音訊/語音監聽器）；06 麥克

風支架；07 極性圖案按鈕；08 極

性圖案指示燈；09 3.5mm 耳機連接

埠；10 USB-C 連接埠

003 連接

3.5 mm；2.5 mm；PC | mac | PlayStation™ |

Nintendo Switch™；* 為達到最佳效

能，請使用原裝線纜。第三方 USB

線纜可能不適用於所述裝置的所

有型號； PC | 手機 | 筆記型電腦 |

Nintendo Switch™；* USB-C 轉 USB-C 纜

線不隨包裝提供。與 USB-C 的連接

可能不適用於所述裝置的所有型

號；耳機；* 3.5 mm 至 2.5 mm 或 3.5

mm 纜線不隨包裝提供。

004 在 PC 上首次設定

4a 透過 USB 連接，將麥克風連接到

您的 PC；4b 前往「Sound Settings」

（聲音設定）->「Sound Control

Panel」（聲音控制面板）；4c 在

「Playback」（播放）下，反白顯

示「JBL Quantum Stream Studio」並選

擇「Set Default」（設定預設）->

「Default Device」（預設裝置）；

附註：依預設，所有聲音都將透

過 JBL Quantum Stream Studio 麥克風

播放，並透過與之相連的耳機

收聽。欲直接聆聽來自 PC 的聲

音，請選擇 PC 音效卡作為預設裝

置；4d 在「Recording」（錄製）

下，反白顯示「JBL Quantum Stream

Studio」並選擇「Set Default」（設

定預設）->「Default Device」（預設

裝置）；4e 遵循螢幕上的說明，

個人化您的聲音設定。

005 在 MAC 上首次設定

5a 透過 USB 連接，將麥克風連接到

您的 Mac；5b 前往 Apple 功能表並選

擇「System Preferences」（系統喜好

設定）；5c 在「Output」（輸出）

下，選擇「JBL Quantum Stream Studio」

作為聲音輸出；附註：依預設，

所有聲音都將透過 JBL Quantum Stream

Studio 麥克風播放，並透過與之

相連的耳機收聽。欲直接聆聽

來自 Mac 的聲音，請選擇內建喇

叭；5d 在「Input」（輸入）下，選

擇「JBL Quantum Stream Studio」作為音

訊輸入；5e 遵循螢幕上的說明，

個人化您的聲音設定。

006 極性圖案

心形；個人播客、遊戲、串流播

放、畫外音等；全方位；多人播

客。電話會議、現場錄音等；立體

聲；人聲、樂器、管弦樂隊等；雙

向；訪談、聲樂和器樂二重唱等；

心形（預設）；全方位；立體聲；

雙向；推薦位置；不推薦

007 靜音/取消靜音

靜音；取消靜音

008 耳機音量 / 麥克風增益

009 音訊/語音監聽器

麥克風

所需功率/功耗：

5 V 500 mA

取樣率：

44.1 kHz / 48 kHz / 96 kHz / 192 kHz

位元速率： 16 / 24 位元

膠囊： 3 * 14 mm 駐極體電容

麥克風

極性圖案：心形、全方位、立體

聲、雙向

頻率回應： 50 Hz - 16 kHz

靈敏度： -37

3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

最大 SPL： 110 dB

耳機放大器

阻抗： 16 歐姆 / 32 歐姆

功率輸出 (RMS)：每個通道 42 mWrms

（負載 = 32 歐姆）

THD： <0.5%（負載 = 32 歐姆）

頻率回應： 20 Hz - 20 kHz

雜訊比： 92 dB，48 kHz 取樣率；

92 dB，192 kHz 取樣率；

（A-加權）

尺寸 - 帶支架的麥克風

尺寸（長 x 寬 x 高）： 9.0 cm x 9.0 cm x 20.45 cm /

3.54" x 3.54" x 8.05"

重量： 554.7 g/1.223 lbs

010 技術規格

001 구성품

JBL Quantum Stream Studio 마이크, USB 전원

케이블, QSG | 품질보증서 | 경고 카드

002 개요

01 터치 버튼(마이크 음소거/음소거

해제), 02 링 LED(RGB 조명 + 음소거/

음소거 해제 표시기), 03 볼륨 노브,

04 볼륨 표시기(헤드폰 | 마이크 |

오디오/보이스 모니터 | 음량계),

05 모드 표시기(헤드폰 | 마이크 |

오디오/보이스 모니터), 06 마이크

스탠드, 07 폴라 패턴 버튼, 08 폴라

패턴 표시기, 09 3.5mm 헤드셋 포트,

10 USB-C 포트

003 연결

3.5mm, 2.5mm, PC | mac | PlayStation™ |

Nintendo Switch™, * 최상의 성능을

얻으려면 정품 케이블을

사용하십시오. 타사 USB 케이블은

해당 장치의 일부 모델에서 작동하지

않을 수 있습니다, PC | 모바일 |

노트북 | Nintendo Switch™, * USB-C to

USB-C 케이블은 패키지에 포함되지

않습니다. USB-C는 앞서 언급한 장치

중 일부 모델과 연결되지 않을 수

있습니다. 헤드셋, *3.5mm~2.5mm 또는

3.5mm 케이블은 패키지에 포함되지

않습니다.

004 PC에서 최초 설정

4a USB 연결을 통해 마이크를

PC에 연결합니다. 4b “Sound

Settings”(사운드 설정) -> “Sound Control

Panel”(사운드 제어판)로 이동합니다.

4c “Playback”(재생)에서 “JBL Quantum

Stream Studio”를 강조 표시하고 “Set

Default”(기본값 설정) -> “Default

Device”(기본 장치)를 선택합니다.

참고: 기본적으로 모든 사운드는

JBL Quantum Stream Studio 마이크를

통해 재생되며, 마이크에 연결된

헤드폰을 통해 들립니다. PC에서

직접 사운드를 들으려면 PC 사운드

카드를 기본 장치로 선택합니다.

4d “Recording”(레코딩)에서 “JBL Quantum

Stream Studio”를 강조 표시하고 “Set

Default”(기본값 설정) -> “Default

Device”(기본 장치)를 선택합니다.

4e 화면의 지침에 따라 사운드 설정을

사용자에 맞게 조정합니다.

005 Mac에서 최초 설정

5a USB 연결을 통해 마이크를 Mac에

연결합니다. 5b Apple 메뉴로 이동하여

“System Preferences”(시스템 기본

설정)를 선택합니다. 5c “Output”(출력)

에서 사운드 출력으로 “JBL Quantum

Stream Studio”를 선택합니다. 참고:

기본적으로 모든 사운드는 JBL

Quantum Stream Studio 마이크를 통해

재생되며, 마이크에 연결된 헤드폰을

통해 들립니다. Mac에서 직접

사운드를 들으려면 내장 스피커를

선택합니다. 5d “Input”(입력)에서

오디오 입력으로 “JBL Quantum Stream

Studio”를 강조 표시합니다. 5e 화면의

지침에 따라 사운드 설정을 사용자에

맞게 조정합니다.

006 폴라 패턴

카디오이드, 개인 팟캐스트, 게이밍,

스트리밍, 보이스오버 등, 전방향,

다인원 팟캐스트. 전화 회의, 필드

레코딩 등, 스테레오, 보컬, 악기,

오케스트라 등, 양방향, 인터뷰, 보컬

및 악기 듀엣 등, 카디오이드(기본),

전방향, 스테레오, 양방향, 권장

포지셔닝, 비권장

007 마이크 음소거/음소거 해제

음소거, 음소거 해제

008 헤드폰 볼륨/마이크 게인

009 오디오/보이스 모니터

마이크

필요한 전원/소비 전력:

5 V 500 mA

샘플 속도:

44.1kHz/48kHz/96kHz/192kHz

비트 전송률: 16/24비트

캡슐: 14mm 일렉트릿 콘덴서

마이크 *3개

폴라 패턴: 카디오이드, 전방향,

스테레오, 양방향

주파수 응답: 50Hz~16kHz

민감도: -37

3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

최대 SPL: 110dB

헤드폰 앰프

임피던스: 16

/32

전원 출력(RMS): 채널당 42mWrms(로드 = 32

)

THD: <0.5%(로드 = 32

)

주파수 응답: 20Hz~20kHz

신호 대 잡음: 92dB 샘플 속도 48kHz, 92dB

샘플 속도 192kHz, (A-가중)

치수 - 마이크 및 스탠드

치수(길이 x 너비 x 높이): 9.0cm x 9.0cm x 20.45cm/

3.54" x 3.54" x 8.05"

중량: 554.7g/1.223lbs

010 기술 사양

001 同梱品

JBL Quantum Stream Studioマイク、 USB電源

ケーブル、クイックスタートガイ

ド|保証書|注意事項

002 製品概要

01 タッチボタン（マイクのミュ

ート/ミュート解除）、02 リング

LED（RGBライティング+ミュート/ミュ

ート解除インジケーター）、03 音量

つまみ、04 音量インジケーター（ヘ

ッドホン|マイク|音声/ボイスモニ

ター|VUメーター）、05 モードイン

ジケーター（ヘッドホン|マイク|音

声/ボイスモニター）、06 マイクス

タンド、07 指向特性ボタン、08 指向

特性インジケーター、09 3.5mmヘッド

セットポート、10 USB Type-Cポート

003 接続

3.5 mm、2.5 mm、PC|Mac|PlayStation™|Nintendo

Switch™、* 最高のパフォーマンスを

得るためには同梱の純正ケーブル

をご使用ください。純正ケーブル

以外のケーブルを使用した場合、上

記デバイスの機能を保証するもの

ではありません、 PC|スマートホン

などモバイル端末|ノートPC|Nintendo

Switch™、*Type-C⇔Type-Cケーブルは同梱

されていません。USB-Cとの接続は、

全てのデバイスへの対応を保証す

るものではありません、ヘッドセッ

ト、*3.5mm-2.5mmまたは3.5mmケーブルは

同梱されていません。

004 PCの初期設定

4a USB接続でPCにマイクを接

続、4b 「Sound Settings」（サウンド

の設定）->「Sound Control Panel」（サ

ウンドコントロールパネル）に進

む、4c 「Playback」（再生）で「JBL

Quantum Stream Studio」をハイライト表

示し、「Set Default」（デフォルト

デバイスの設定）->「Default Device」

（デフォルトデバイス）を選択、

注：デフォルトでは、全てのサウ

ンドがJBL Quantum Stream Studioマイク

を通して再生され、接続されたヘ

ッドホンを通して聴くことができ

ます。PCから直接サウンドを聴くに

は、デフォルトデバイスとしてPC

サウンドカードを選択してくださ

い、4d 「Recording」（録音）で、「JBL

Quantum Stream Studio」をハイライト表

示し、「Set Default」（デフォルト

デバイスの設定）->「Default Device」

（デフォルトデバイス）を選択しま

す、4e 画面上の指示に従ってサウン

ド設定をカスタマイズします。

005 Macの初期設定

5a USB接続を通してMacにマイクを接

続します、5b Appleメニューに進み、

「System Preferences」（システム環境

設定）を選択します、5c 「Output」

（出力）で、サウンド出力用に「JBL

Quantum Stream Studio」を選択します、

注：デフォルトでは、全てのサウン

ドがJBL Quantum Stream Studioマイクを通

して再生され、接続されたヘッドホ

ンを通して聴くことができます。Mac

から直接サウンドを聴くには、

内蔵スピーカーを選択してくださ

い、5d 「Input」（入力）で、音声入力

用に「JBL Quantum Stream Studio」を選択し

ます、5e 画面上の指示に従ってサウ

ンド設定をカスタマイズします。

006 指向特性

カーディオイド（単一指向性）、ポ

ッドキャスト、ゲーミング、ストリ

ーミング、ボイスオーバーなど、無

指向性、複数人向けポッドキャス

ト。電話会議、フィールド録音な

ど、ステレオ、ボーカル、楽器、オ

ーケストラなど、双方向性、インタ

ビュー、ボーカルおよび楽器デュエ

ットなど、カーディオイド（デフォ

ルト）、無指向性、ステレオ、双方

向性、推奨ポジション、推奨しない

007 ミュート/ミュート解除

ミュート、ミュート解除

008 ヘッドホン音量/マイクゲイン

009 音声/ボイスモニター

マイク

必要な電力/電力消費量：

5 V 500 mA

サンプルレート：

44.1kHz/48kHz/96kHz/192kHz

ビットレート： 16/24ビット

製品： 3*14mmエレクトロコン

デンサーマイク

指向特性：カーディオイド（単一

指向性）、無指向性、

ステレオ、双方向性

周波数特性： 50Hz-16kHz

出力音圧レベル：

-37

3dB（1kHz@1Pa、0dB=1v/Pa）

最大音圧レベル： 110dB

ヘッドホンアンプ

インピーダンス： 16

/32

出力（RMS）： 1チャンネルにつき

42mWrms（抵抗=32

）

全高調波歪み： 0.5%未満（抵抗=32

）

周波数特性： 20Hz～20kHz

S/N比： 48kHzのサンプルレートで

92dB、 192kHzのサンプルレ

ートで92dB、（A特性）

寸法-スタンド付きマイク

寸法（長さx幅x高さ）： 9.0cmx9.0cmx20.45cm

重量：約554.7g

010 技術仕様

001 း�အွး� ါဝးသ်းစး���

JBL Quantum Stream Studio ု�်

ု��်�၊ USB း�ွ်�ု��၊ QSG |

းံ် | ု��်

002 အ��ာ�း�အ�အာ�း�

01 ု��ု�် (ု�် ံ�ု်/

ံွ််)၊ 02 ွ်� LED (RGB း� +

ံ�ု်/ံွ်် ျ်�း�)၊

03 ု််််��်၊ 04 ု််

်် ျ်�း� (���် |

ု�် | း်းု�/ံ း်းး |

VU းး)၊ 05 �် ျ်�း�ျး�

(���် | ု�် | း်းု�/ံ

း်းး)၊ 06 ု�်ု��်�်

််စ်၊ 07 �််စ်ု�်��ံ�စံ

�်၊ 08 �််စ်ု�်��ံ�စံ

ျ်�း�ျး�၊ 09 ၃.၅ းးးး

���်�ါ်၊ 10 USB-C �ု��်

003 ��းဆားး�

၃.၅ းးးး၊ ၂.၅ းးးး၊

PC | mac | PlayStation™ | Nintendo

Switch™၊ * း်�ံ�� စွ်�း်

ရ်ု� ံ����ု�်ရ် ူ�ါရို််

ု��ျု��စး�ု� ံ����ါ။ �်�

�ပးျး�ိ�်��််် USB ု��

ျး�် း်�း�်် စ်�စစ်�

ျး�၏ း််း�ံ��ိ်် ွ�်

ံ����ု�်�ါ။ PC | ု�ု�်�်�်� |

�်း်�် | Nintendo Switch™၊

* USB-C ိ်် USB-C ျု််််

ု��ု� �်ံ��ွ် ််ွ်�

း��ါ။ USB-C ိ်် ျု််ု်

�ု�း�်် စ်ျး�၏ း််

း�ံ��ိ်် ံ����ရု�်�ါ၊ ���်၊

* ၃.၅ းးးးိ ၂.၅ းးးး

ု���် ၃.၅ းးးးု ု��ု�

�်ံ��ွ် ််ွ်�း��ါ။

004 PC ွး ထဆး��အာ�း

းဆးု

4a ု�်ု��်�ု� USB ျု််

ုိ်် ်် PC ိ်် ျု််

�ါ၊ 4b “Sound Settings” (ံ

််ျး�) -> “Sound Control

Panel” (ံု်�ျ��်ု စ်ံ�)

ု��ွး�ရး်�ါ၊ 4c “Playback”

(�းွ််ိစ်ု) း်ရို

“JBL Quantum Stream Studio”

ု� ု�်ု�််��်�း� “Set

Default” (ူရ်�စ််ိ်�ါ) ->

“Default Device” (ူရ်�စ်) ု�

ရး��ါ၊ ိ်ျ်- ူရ်�း�်် ံ

း�ံ��ု� JBL Quantum Stream

Studio ု�်ု��်�ိ်် ွ််

ိစ််စ်�း� ၎်�ိ်် ျု််

း�်် ���်ိ်် း�

ရ်စ််။ ံု� PC ိ

ု�်ု�်း�ု�်ရ် PC ံ်

ု� ူရ်�စ်စ် ရး�ျ်�ါ၊

4d “Recording” (ံ်�ူု)

း်ရို “JBL Quantum Stream

Studio” ု� ု�်ု�််��်�း�

“Set Default” (ူရ်�စ််ိ်

�ါ) -> “Default Device” (ူရ်�စ်)

ု� ရး��ါ၊ 4e ််ံ််ျး�

ု� ု�်�ု�်စု်ု�်ွ်�ံရ် စ

ရ်�်ရို ှ်း�ျ်ျး�ု�်�

����်�ါ။

005 Mac ွး ထဆး��အာ�း

းဆးု

5a ု�်ု��်�ု� USB ျု််

ုိ်် ်် Mac ိ်် ျု််

�ါ၊ 5b Apple းူ�ု�� ွး�ရး်�း�

“System Preferences” (စစ် �စး�

��ုျး�) ု� ရး�ျ်�ါ၊ 5c ံ

ွ်ွ် “Output” (ွ်)

း်ရို “JBL Quantum Stream

Studio” ု� ရး�ျ်�ါ၊ ိ်ျ်-

ူရ်�း�်် ံး�ံ��ု� JBL

Quantum Stream Studio ု�်ု�

�်�ိ်် ွ််ိစ််စ်�း� ၎်�

ိ်် ျု််း�်် ���်ိ

်် း�ရ်စ််။ ံု�

Mac ိ ု�်ု�်း�ု�်ရ် ််

််ွ်�း�်် စ�းးျး�

ု� ရး�ျ်�ါ။ 5d း်းု�်

ွ် “Input” (်) း်ရို

“JBL Quantum Stream Studio”

ု� ရး�ျ်�ါ။ 5e ််ံ်

်ျး�ု� ု�်�ု�်စု်ု�်ွ်�ံ

ရ် စရ်�်ရို ှ်း�ျ်ျး�

ု�်� ����်�ါ။

006 းလးားဝ�းး�း��

ိံ��ံ�- စ်�်�ံ�� �ါ ််

်စ်ျး�၊ ု်�စး�်�၊ �်ှ််

်�၊ ံ�်ံစး��းု�ု

ျး� စ်််၊ ရ�်ျ်ိ�စံ�- စ်

�်ူျး�ွ် �ါ ််

်စ်ျး�။ ိး�ိ�ိ်�ွ� ်

ု�ုျး�၊ ွ်�်�ံ်�ူု

ျး� စ်််၊ စးရးု�- းု�ု

ျး�၊ ူရုး�စစ်�ျး�၊ ံစံ�း�ု�်�

ျး� စ်််၊ �်ရးိစ်

်- ်းျး�ျး�၊ းု�ုိ််

း�ု််� ွ�်��်း်ုျး�

စ်််၊ ိံ��ံ� (ူရ်�)၊ ရ�်

ျ်ိ�စံ�၊ စးရးု�၊ �်ရးိစ်

်၊ ံ��း�်် း�

်ိ််�၊ ံ��း��ါ

007 အသ��း / အသ�ွ်း

ံ�ု်၊ ံွ််

008 ��ား အသ�အ�်းအ်း / �းား

ာ�းးး� း�းား���း��းးွး�

009 �အ�းီ�း / အသ� ��းီ�

010 အ�သ��း��း�ား��

�းားာ�းးး�

ု��််် �ါါ/�ါါ

စး�ံ��ု- 5 V 500 mA

Sample rates: 44.1 kHz / 48 kHz /

96 kHz / 192 kHz

Bit rate: 16 / 24 bit

�း််�ံ�စံျး� ၃ * ၁၄ းးးး း်

ရ် ွ််း ု�်

ု��်�

�််စ်ု�်��ံ�စံ

စ်ွ်�-

ိံ��ံ�၊ ရ�်ျ်ိ�စံ�၊

စးရးု�၊ �်ရးိစ်�

ု်ု်� ��်�်ျ်- 50 Hz - 16 kHz

းံ�ံု�်စွ်�- -37 ± 3 dB (1 kHz@1 Pa,

0 dB = 1 v/Pa)

််ံ�� SPL- 110 dB

��ား အသ���ား

ှ�်စစ်�ံု�်စွ်�- 16 ohms / 32 ohms

�ါါွ် (RMS)- ျ််စ်�ှ်

42 mWrms (်� =

32 ohms)

THD- <0.5% (်� = 32 ohms)

ု်ု်� ��်�်ျ်- 20 Hz - 20 kHz

ေိ်် ူံံျု��- 92 dB with 48 kHz

ေ�ု��ှ်ု်�၊

92 dB ေ�ု��ှ်

ု်� 192 kHz ိ််ူ၊

(A-း���)

အ�းး�အ��� - းါသ်း �းားာ�းးး�

ု�်�းျး�

(ျး� x ံ x ််)-

၉.၀ စ်းးး x

၂၀.၄၅ စ်းးး /

၃.၅၄ ် x ၃.၅၄ ် x

၈.၀၅ ်

�ျု်- ၅၅၄.၇ ရ် / ၁.၂၂၃ �ါ်

ﺓﻮﺒﻌﻟﺍ ﺕﺎﻳﻮﺘﺤﻣ 001

ﻞﺒﻛ ؛JBL Quantum Stream Studio ﻥﻮﻓﻭﺮﻜﻴﻣ

ﻥﺿ ﺔﻗﺎﻄﺑ | ﻊﻳﴪﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﻞﻴﻟﺩ ؛USB ﺔﻗﺎﻃ

ﺮﻳﺬﺤﺗ ﺔﻗﺎﻄﺑ |

ﺔﻣﺎﻋ ﺓﺮﻈﻧ 002

ﺔﻘﻠﺣ 02 ؛(ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﺕﻮﺻ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ) ﺲﳌ ﺭﺯ 01

ﴍﺆﻣ + (ﻕﺭ ﺯ ﺃ ،ﴬﺧﺃ ،ﺮﻤﺣﺃ) RGB ﻥﺍﻮﻟﺄﺑ ﺓﺀﺎﺿﺇ) LED

؛ﺕﻮﺼﻟﺍ ﻯﻮﺘﺴﻣ ﺡﺎﺘﻔﻣ 03 ؛(ﺕﻮﺼﻟﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ

ﻥﻮﻓﻭﺮﻜﻴﳌﺍ | ﺱﺃﺮﻟﺍ ﺔﻋﺳ) ﺕﻮﺼﻟﺍ ﻯﻮﺘﺴﻣ ﴍﺆﻣ 04

؛(VU ﺱﺎﻴﻘﻣ | ﻮﺼﻟﺍ ﻞﻴﺠﺴﺘﻟﺍ/ﺕﻮﺼﻟﺍ ﺔﺷﺎﺷ |

ﺔﺷﺎﺷ | ﻥﻮﻓﻭﺮﻜﻴﳌﺍ | ﺱﺃﺮﻟﺍ ﺔﻋﺳ) ﻊﺿﻮﻟﺍ ﺕﺍﴍﺆﻣ 05

ﺭﺯ 07 ؛ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻞﻣﺎﺣ 06 ؛(ﻮﺼﻟﺍ ﻞﻴﺠﺴﺘﻟﺍ/ﺕﻮﺼﻟﺍ

ﺬﻔﻨﻣ 09 ؛ﻲﺒﻄﻘﻟﺍ ﻂﻤﻨﻟﺍ ﺕﺍﴍﺆﻣ 08 ؛ﻲﺒﻄﻘﻟﺍ ﻂﻤﻨﻟﺍ

USB-C ﺬﻔﻨﻣ 10 ؛ﻢﻣ 3.5 ﺱﺃﺮﻟﺍ ﺔﻋﺳ

ﺕﻼﻴﺻﻮﺘﻟﺍ 003

PlayStation™ | ﻙﺎﻣ | ﺮﺗﻮﻴﺒﻤﻛ ؛ﻢﻣ 2.5 ؛ﻢﻣ 3.5

،ﺀﺍﺩﺃ ﻞﻀﻓﺃ ﲆﻋ ﻝﻮﺼﺤﻠﻟ *؛Nintendo Switch™ |

ﻦﻣ ﺓﺩﺭﻮﳌﺍ USB ﺕﻼﺒﻛ ﻞﻤﻌﺗ ﻻ ﺪﻗ .ﲇﺻﻷﺍ ﻞﺒﻜﻟﺍ ﻡﺪﺨﺘﺳﺍ

ﻝﺍﻮﺟ | ﺮﺗﻮﻴﺒﻤﻛ ؛ﺓﺭﻮﻛﺬﳌﺍ ﺓﺰﻬﺟﻷﺍ ﺯﺮﻃ ﻊﻴﻤﺟ ﻊﻣ ﻐﻟﺍ

ﻞﻴﺻﻮﺗ ﻞﺒﻛ * ؛Nintendo Switch™ | ﺏﻮﺗ ﺏﻻ |

ﻞﻤﻌﻳ ﻻ ﺪﻗ .ﺓﻮﺒﻌﻟﺍ ﰲ ﻦﻤﻀﻣ ﻏ USB-C ﱃﺇ USB-C

؛ﺓﺭﻮﻛﺬﳌﺍ ﺓﺰﻬﺟﻷﺍ ﺯﺮﻃ ﻊﻴﻤﺟ ﻊﻣ USB-C ﻞﻴﺻﻮﺘﻟﺍ ﻞﺒﻛ

ﻏ ﻢﻣ 3.5 ﻭﺃ ﻢﻣ 2.5 ﱃﺇ ﻢﻣ 3.5 ﻞﺒﻛ * :ﺱﺃﺮﻟﺍ ﺔﻋﺳ

.ﺓﻮﺒﻌﻟﺍ ﰲ ﻦﻤﻀﻣ

ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺓﺰﻬﺟﺃ ﲆﻋ ﺓﺮﻣ ﻝﻭﻷ ﺩﺍﺪﻋﻹﺍ 004

ﻡﺍﺪﺨﺘﺳﺎﺑ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺯﺎﻬﺟ ﱃﺇ ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 4a

ﺕﺍﺩﺍﺪﻋﺇ) “Sound Settings” ﱃﺇ ﻞﻘﺘﻧﺍ 4b .USB ﺔﻠﺻﻭ

ﻢﻜﺤﺘﻟﺍ ﺔﺣﻮﻟ) “Sound Control Panel” <- (ﺕﻮﺼﻟﺍ

JBL” ﻞ

ﻠﻇ ،(ﻞﻴﻐﺸﺗ) “Playback” ﻞﻔﺳﺃ 4c .(ﺕﻮﺼﻟﺍ ﰲ

“Set Default” ﺩﺪﺣﻭ “Quantum Stream Studio

ﺯﺎﻬﺠﻟﺍ) “Default Device” <- (ﴈﺍﱰﻓﺍ ﺯﺎﻬﺟ ﻴﻌﺗ)

ﺕﺍﻮﺻﻷﺍ ﻊﻴﻤﺟ ﻞﻴﻐﺸﺗ ﻢﺘﻳ ،ﺎ

ﻴﺿﺍﱰﻓﺍ :ﺔﻇﻮﺤﻠﻣ ؛(ﴈﺍﱰﻓﻻﺍ

JBL Quantum Stream Studio ﻥﻮﻓﻭﺮﻜﻴﻣ ﻝﻼﺧ ﻦﻣ

ﺕﻮﺼﻟﺍ ﻉﺴﻟ .ﻪﺑ ﺔﻠﺼﺘﳌﺍ ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﻝﻼﺧ ﻦﻣ ﻊﻤﺴ

ﺗﻭ

ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺕﻮﺻ ﺔﻗﺎﻄﺑ ﺩﺪﺣ ،

ﺓﴍﺎﺒﻣ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺯﺎﻬﺟ ﻦﻣ

(ﻞﻴﺠﺴﺘﻟﺍ) “Recording” ﻞﻔﺳﺃ 4d ؛ﴈﺍﱰﻓﺍ ﺯﺎﻬﺠﻛ

ﺩﺪﺣﻭ “JBL Quantum Stream Studio” ﺩﺪﺣ

Default” <- (ﴈﺍﱰﻓﺍ ﺯﺎﻬﺟ ﻴﻌﺗ) “Set Default”

ﻲﺘﻟﺍ ﺕﻴﻠﻌﺘﻟﺍ ﻊﺒﺗﺍ 4e ؛(ﴈﺍﱰﻓﻻﺍ ﺯﺎﻬﺠﻟﺍ) “Device

.ﺕﻮﺼﻟﺍ ﺕﺍﺩﺍﺪﻋﺇ ﺺﻴﺼﺨﺘﻟ ﺔﺷﺎﺸﻟﺍ ﲆﻋ ﺮﻬﻈﺗ

Mac ﺓﺰﻬﺟﺃ ﲆﻋ ﺓﺮﻣ ﻝﻭﻷ ﺩﺍﺪﻋﻹﺍ 005

ﺔﻠﺻﻭ ﱪﻋ Mac ﺯﺎﻬﺠﺑ ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 5a

System” ﺩﺪﺣﻭ Apple ﺔﺎﻗ ﱃﺇ ﻞﻘﺘﻧﺍ 5b ؛USB

“Output” ﻞﻔﺳﺃ 5c ؛(ﻡﺎﻈﻨﻟﺍ ﺕﻼﻴﻀﻔﺗ) “Preferences

ﺝﺮﺨﻟ “JBL Quantum Stream Studio” ﺩﺪﺣ (ﺝﺮﺨﻟﺍ)

ﺕﺍﻮﺻﻷﺍ ﻊﻴﻤﺟ ﻞﻴﻐﺸﺗ ﻢﺘﻳ ،ﺎ

ﻴﺿﺍﱰﻓﺍ :ﺔﻇﻮﺤﻠﻣ ؛ﺕﻮﺼﻟﺍ

JBL Quantum Stream Studio ﻥﻮﻓﻭﺮﻜﻴﻣ ﻝﻼﺧ ﻦﻣ

ﺕﻮﺼﻟﺍ ﻉﺴﻟ .ﻪﺑ ﺔﻠﺼﺘﳌﺍ ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﻝﻼﺧ ﻦﻣ ﻊﻤﺴ

ﺗﻭ

ﻞﻔﺳﺃ 5d ؛ﺔﺠﻣﺪﳌﺍ ﺕﺎﻋﺴﻟﺍ ﺩﺪﺣ ،ﺓﴍﺎﺒﻣ Mac ﺯﺎﻬﺟ ﻦﻣ

JBL Quantum Stream” ﺩﺪﺣ (ﻞﺧﺪﻟﺍ) “Input”

ﺮﻬﻈﺗ ﻲﺘﻟﺍ ﺕﻴﻠﻌﺘﻟﺍ ﻊﺒﺗﺍ 5e ؛ﺕﻮﺼﻟﺍ ﻝﺎﺧﺩﻹ “Studio

.ﺕﻮﺼﻟﺍ ﺕﺍﺩﺍﺪﻋﺇ ﺺﻴﺼﺨﺘﻟ ﺔﺷﺎﺸﻟﺍ ﲆﻋ

ﻲﺒﻄﻘﻟﺍ ﻂﻤﻨﻟﺍ 006

،ﴍﺎﺒﳌﺍ ﺚﺒﻟﺍ ،ﺏﺎﻌﻟﻷﺍ ،ﻱﺩﺮﻔﻟﺍ ﺖﺳﺎﻛﺩﻮﺒﻟﺍ ؛ﻞﻜﺸﻟﺍ ﻲﺒﻠﻗ

؛ﺕﺎﻫﺎﺠﺗﻻﺍ ﺩﺪﻌﺘﻣ ؛ﻚﻟﺫ ﱃﺇ ﺎﻣﻭ ،ﺔﻴﺗﻮﺼﻟﺍ ﺕﺎﻘﻴﻠﻌﺘﻟﺍ

،ﻖﻓﺪﺘﻟﺍ ،ﺔﻴﻋﺠﻟﺍ ﺕﺎﳌﺎﻜﳌﺍ .ﺹﺎﺨﺷﻷﺍ ﺩﺪﻌﺘﻣ ﺖﺳﺎﻛﺩﻮﺒﻟﺍ

،ﺎﻏﻷﺍ ؛ﻮﻳﺘﺳﻻﺍ ؛ﻚﻟﺫ ﱃﺇ ﺎﻣﻭ ،ﺔﻴﻧﺍﺪﻴﳌﺍ ﺕﻼﻴﺠﺴﺘﻟﺍﻭ

؛ﻩﺎﺠﺗﻻﺍ ﺎﻨﺛ ؛ﻚﻟﺫ ﱃﺇ ﺎﻣﻭ ،ﺍﱰﺴﻛﺭﻭﻷﺍﻭ ،ﺕﺍﻭﺩﻷﺍﻭ

ﻞﻜﺸﻟﺍ ﻲﺒﻠﻗ ؛ﻚﻟﺫ ﱃﺇ ﺎﻣﻭ ﺕﺍﻭﺩﻷﺍﻭ ﺎﻏﻷﺍ ،ﺕﻼﺑﺎﻘﳌﺍ

؛ﺕﺎﻫﺎﺠﺗﻻﺍ ﺎﻨﺛ ؛ﻮﻳﺘﺳﻻﺍ ؛ﺕﺎﻫﺎﺠﺗﻻﺍ ﺩﺪﻌﺘﻣ ؛(ﴈﺍﱰﻓﺍ)

ﻪﺑ ﴅﻮﻣ ﻏ ؛ﺎﻬﺑ ﴅﻮﳌﺍ ﻊﻗﺍﻮﳌﺍ

ﺕﻮﺼﻟﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ 007

؛ﺕﻮﺼﻟﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ ؛ﺕﻮﺼﻟﺍ ﻢﺘﻛ

ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﺐﺴﻛ/ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﺕﻮﺻ 008

ﻮﺼﻟﺍ ﻞﻴﺠﺴﺘﻟﺍ/ﺕﻮﺼﻟﺍ ﺔﺷﺎﺷ 009

ﻥﻮﻓﻭﺮﻜﻴﻣ

:ﺔﻗﺎﻄﻟﺍ ﻙﻼﻬﺘﺳﺍ/ﺔﺑﻮﻠﻄﳌﺍ ﺔﻗﺎﻄﻟﺍ

ﺒﻣﺃ ﲇﻠﻣ 500 ﺖﻟﻮﻓ 5

:ﺔﻨﻴﻌﻟﺍ ﻝﺪﻌﻣ ﻮﻠﻴﻛ 96 / ﺰﺗﺮﻫ ﻮﻠﻴﻛ 48 / ﺰﺗﺮﻫ ﻮﻠﻴﻛ 44.1

ﺰﺗﺮﻫ ﻮﻠﻴﻛ 192 / ﺰﺗﺮﻫ

:ﺖﺒﻟﺍ ﻝﺪﻌﻣ

ﺖﺑ 24 / 16

:ﺕﻻﻮﺴﺒﻜﻟﺍ

ﻢﻣ 14 ﻢﺠﺤﺑ ﺎﺑﺮﻬﻛ ﻒﺜﻜ ﻥﻮﻓﻭﺮﻜﻴﻣ * 3

:ﻲﺒﻄﻘﻟﺍ ﻁﺎﻷﺍ ،ﻮﻳﺘﺳﻻﺍ ،ﺕﺎﻫﺎﺠﺗﻻﺍ ﺩﺪﻌﺘﻣ ،ﻞﻜﺸﻟﺍ ﻲﺒﻠﻗ

ﺕﺎﻫﺎﺠﺗﻻﺍ ﺎﻨﺛ

:ﺩﺩﱰﻟﺍ ﺔﺑﺎﺠﺘﺳﺍ

ﺰﺗﺮﻫ ﻮﻠﻴﻛ 16 - ﺰﺗﺮﻫ 50

:ﺔﻴﺳﺎﺴﺤﻟﺍ 1ﲆﻋ ﺰﺗﺮﻫ ﻮﻠﻴﻛ 1) ﻞﺒﻴﺴﻳﺩ 3

-37

(ﻝﺎﻜﺳﺎﺑ/ﺖﻟﻮﻓ 1 = ﻞﺒﻴﺴﻳﺩ 0 ،ﻝﺎﻜﺳﺎﺑ

:ﺕﻮﺻ ﻂﻐﺿ ﻯﻮﺘﺴﻣ ﴡﻗﺃ

ﻞﺒﻴﺴﻳﺩ 110

ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﺕﻮﺻ ﻢﺨﻀﻣ

:ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻣﻭﺎﻘﳌﺍ

ﻡﻭﺃ 32/ﻡﻭﺃ 16

:(ﻊﺑﺮﻣ ﻂﺳﻮﺘﻣ ﺭﺬﺟ) ﺔﻗﺎﻄﻟﺍ ﺝﺮﺧ

(ﻡﻭﺃ 32 = ﻞﻤﺤﻟﺍ) ﺓﺎﻨﻗ ﻞﻜﻟ mWrms 42

:ﻲﻘﻓﺍﻮﺘﻟﺍ ﻩﻮﺸﺘﻟﺍ ﱄﺟﺇ

(ﻡﻭﺃ 32 = ﻞﻤﺤﻟﺍ) 0.5%>

:ﺩﺩﱰﻟﺍ ﺔﺑﺎﺠﺘﺳﺍ

ﺰﺗﺮﻫﻮﻠﻴﻛ 20 - ﺰﺗﺮﻫ 20

:ﺶﻳﻮﺸﺘﻟﺍ ﱃﺇ ﺓﺭﺎﺷﻹﺍ ،ﺰﺗﺮﻫ ﻮﻠﻴﻛ 48 ﺔﻨﻴﻋ ﻝﺪﻌﻣ ﻊﻣ ﻞﺒﻴﺴﻳﺩ 92

ﻮﻠﻴﻛ 192 ﺔﻨﻴﻋ ﻝﺪﻌﻣ ﻊﻣ ﻞﺒﻴﺴﻳﺩ 92

(“ﺃ” ﺔﺌﻔﻟﺍ ﻦﻣ) ،ﺰﺗﺮﻫ

ﻞﻣﺎﺤﻟﺍ ﻊﻣ ﻥﻮﻓﻭﺮﻜﻴﳌﺍ - ﺩﺎﻌﺑﻷﺍ

:(ﻉﺎﻔﺗﺭﺍ

ﺽﺮﻋ

ﻝﻮﻃ) ﺩﺎﻌﺑﻷﺍ / ﻢﺳ 20.45 x ﻢﺳ 9.0 x ﻢﺳ 9.0

ﺔﺻﻮﺑ8.05 x ﺔﺻﻮﺑ 3.54 x ﺔﺻﻮﺑ 3.54

:ﻥﺯﻮﻟﺍ

ﻞﻃﺭ 1.223 / ﻢﺟ 554.7

ﺔﻴﻨﻘﺘﻟﺍ ﺕﺎﻔﺻﺍﻮﳌﺍ 010

הכרעה תלוכת 001

; JBL Quantum Stream Studio ןופורקימ

תדועת | הלעפה ךירדמ ,USB למשח לבכ

תוחיטב תויחנה ןויליג | תוירחא

הריקס 002

לוטיב/הקתשה) עגמ ןצחל 01

תוירונ 02 ;(ןופורקימה לש הקתשה

/הקתשה ןווחמ + RGB תרואת) תעבט

תמצוע רותפכ 03 ;(הקתשה לוטיב

| תוינזוא) לוק תמצוע ןווחמ 04 ;לוק

;( VU דמ | לוק/עמש רוטינ | ןופורקימ

| ןופורקימ | תוינזוא) בצמ ינווחמ 05

;ןופורקימל דמעמ 06 ;(לוק/עמש רוטינ

סופד ינווחמ 08 ;תויבטוק סופד ןצחל 07

;מ“מ 3.5 לש תוינזוא תאיצי 09 ;תויבט וק

USB-C תאיצי 10

רוביח 003

mac | ישי א בשחמ ;מ“מ 2.5 ;מ“מ 3.5

; Nintendo Switch™ | PlayStation™ |

שמתשהל שי ,רתויב םיבוטה םיעוציבל *

תרצותמ USB ילבכ .ירוקמה לבכב

לכב דובעל אלש םייושע ישילש דצ

;םירכזומה םירישכמה לש םימגדה

בשחמ | םידיינ םירישכמ | ישיא בשחמ

USB-C לבכ * ; Nintendo Switch™ | ינחלוש

םע תוירושיק .הזיראב לולכ אל USB-C-ל

םימגדה לכב דובעל אלש היושע USB-C

;תוינזוא ;םירכזומה םירישכמה לש

אל מ“מ 3.5 וא מ“מ 2.5-ל מ“מ 3.5 לבכ *

.הזיראב לולכ

ישיא בשחמב תינ ושאר הרדגה 004

ךרד בשחמל ןופורקימה תא ורבח 4a

“Sound Settings” לא ורבע 4b ; USB רוביח

“Sound Control Panel” <- (לילצ תורדגה)

“Playback” תחת 4c ;(לוק תרקב חול)

JBL Quantum Stream” תא ורחב ,(הלעפה)

תרירב תרדגה) “Set Default” ורחבו “Studio

תרירב ןקתה) “Default Device” <- (לדחמ

לכ ,לדחמ תרירב תריח בכ :הרעה ;(לדחמ

JBL Quantum ןופורקימ ךרד ונגוני םילילצה

תוינזוא ךרד ועמשויו Stream Studio

םילילצ עומשל ידכ .וילא תורבוחמש

סיטרכ תא רוחבל שי ,בשחמהמ תורישי

;לדחמה תרירב ןקתהכ בשחמה לש לוקה

תא ורחב ,(הטלקה) “Recording” תחת 4d

Set” ורחבו “JBL Quantum Stream Studio”

Default” <- (לדחמ תרירב תרדגה) “Default

ולעפ 4e ;(לדחמ תרירב ןקתה) “Device

םיאתהל ידכ ךסמה לעש תוארוהה יפל

.םילילצה תורדגה תא תישיא

Mac בשחמב תינושאר הרדגה 005

ךרד Mac-ל ןופורקימה תא ורבח 5a

Apple טירפתל ורבע 5b ; USB רוביח

תופדעה) “System Preferences” ורחבו

,(טלפ) “Output” תחת 5c ;(תכרעמה

“JBL Quantum Stream Studio” ורחב

תריחבכ :הרעה ;םילילצה טלפ רובע

ךרד ונגוני םילילצה לכ ,לדחמ תרירב

JBL Quantum Stream Studio ןופורקימ

.וילא תורבוחמש תוינזוא ךרד ועמשויו

,Mac-המ תרישי םילילצ עומשל ידכ

תחת 5d ;םינבומה םילוקמרה תא ורחב

JBL Quantum Stream” ורחב ,(טלק) “Input”

ולעפ 5e ;םילילצה טלק רותב “Studio

םיאתהל ידכ ךסמה לעש תוארוהה יפל

.םילילצה תורדגה תא תישיא

תויבטוק סופד 006

,גנימייג ,םידרפנ םיטסאקדופ ;CARDIOID

;תוינוויכ-בר ;המודכו תוניירק ,המרזה

,הדיעו תחיש .םישנא יבורמ םיטסאקדופ

,תולוק ;ואירטס ;המודכו חטשב תוטלקה

;ינווי כ-וד ;המודכו תורומזת ,הניגנ ילכ

ירישכמ םעו םיילוק םיטאוד ,תונויאר

;(לדחמ תרירב) Cardioid ;המודכ ו הדיגנ

םוקימ ;ינוויכ-וד ;ואירטס ;תוינוויכ-בר

ץלמומ אל ;ץלמומ

הקתש ה לוטיב/הקתשה 007

הקתשה לוטיב ;הקתשהה

חבש / תוינזוא לש לוק תמצוע 008

ןופורקימ

לוק/עמש רו טינ 009

ינכט טרפמ 010

ןופורקימ

:למשח תכירצ / למשח תכיר צ5 V 500 mA

:המיגד ירועיש

192 kHz / 96 kHz / 48 kHz / 44.1 kHz

:תויב יס בצקטיב 24/16

:תולוספק ילמשח הבעמ ןופורקימ * 3

מ“מ 14 לש

:םיחנמ םיכרע

,ואירטס ,תוינוויכ-בר ,Cardioid

ינוויכ-וד

:רדת תבוגת 50 Hz - 16 kHz

:תושיגר -37 ± 3 dB (1 kHz@1 Pa, 0 dB

= 1 v/Pa)

:תיברימ SPL תגרד110 dB

תוינזוא רבגמ

:הבכעםהוא 32 / םהוא16

:(RMS) טלפ חוכ = סמוע) ץורעל 42 mWrms

(םהוא 32

:תוויע םרוג(םהוא 32 = סמוע) 0.5%>

:רדת תבוגת20 Hz - 20 kHz

:שערל תוא

לש המיגד בצק םע 92 dB

המיגד בצק םע 92 dB , 48 kHz

(A לולקש) , 192 kHz לש

דמעמ םע ןופורקימ - תודימ

:(L x W x H) תודימ

מ“ס 20.45 x מ“ס 9.0 x מ“ס 9.0

:לקשמםרג 554.7

Este produto está homologado pela Anatel, de acordo com os procedimentos regulamentados para avaliação da

conformidade de produtos para telecomunicações e atende aos requisitos técnicos aplicados.

Para maiores informações, consulte o site da Anatel – www.anatel.gov.br

Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas

devidamente autorizados.

Atenção: conforme lei brasileira n° 11.291, a exposição prolongada a ruídos superiores a 85dB pode causar danos ao sistema auditivo.

HP_JBL_Quantum Stream Studio_QSG_Global_SOP_V11

Product specications and app screens are subject to change without notice.

JBL Quantum Stream Studio

Product's Documents

Quick Start Guide

Specifications

JBL Quantum Stream Studio Questions and Answers

Related Products

JBL BassPro 12

JBL STADIUM 862F

JBL STADIUM 62F

JBL Club A1000

JBL Club A754

JBL STADIUM 22S
