WWW.ZEPHYRONLINE.COM
JUL26.0101
Register Your Product Today
zephyronline.com/registration
Gust II
AK7200BS, AK7236BS
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
Ai
rflow Control Te chnolo
gy
TM
C
2
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
3
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Contents
Page
Safety Information ............................................................................ 4-6
Types of Safety Warnings ................................................................... 4
General Safety ..................................................................................4-5
Operation ........................................................................................... 6
Electrical Requirements ...................................................................... 6
List of Materials ................................................................................... 7
Installation Instructions .....................................................................8-16
Ducting Calculation Sheet .................................................................. 8

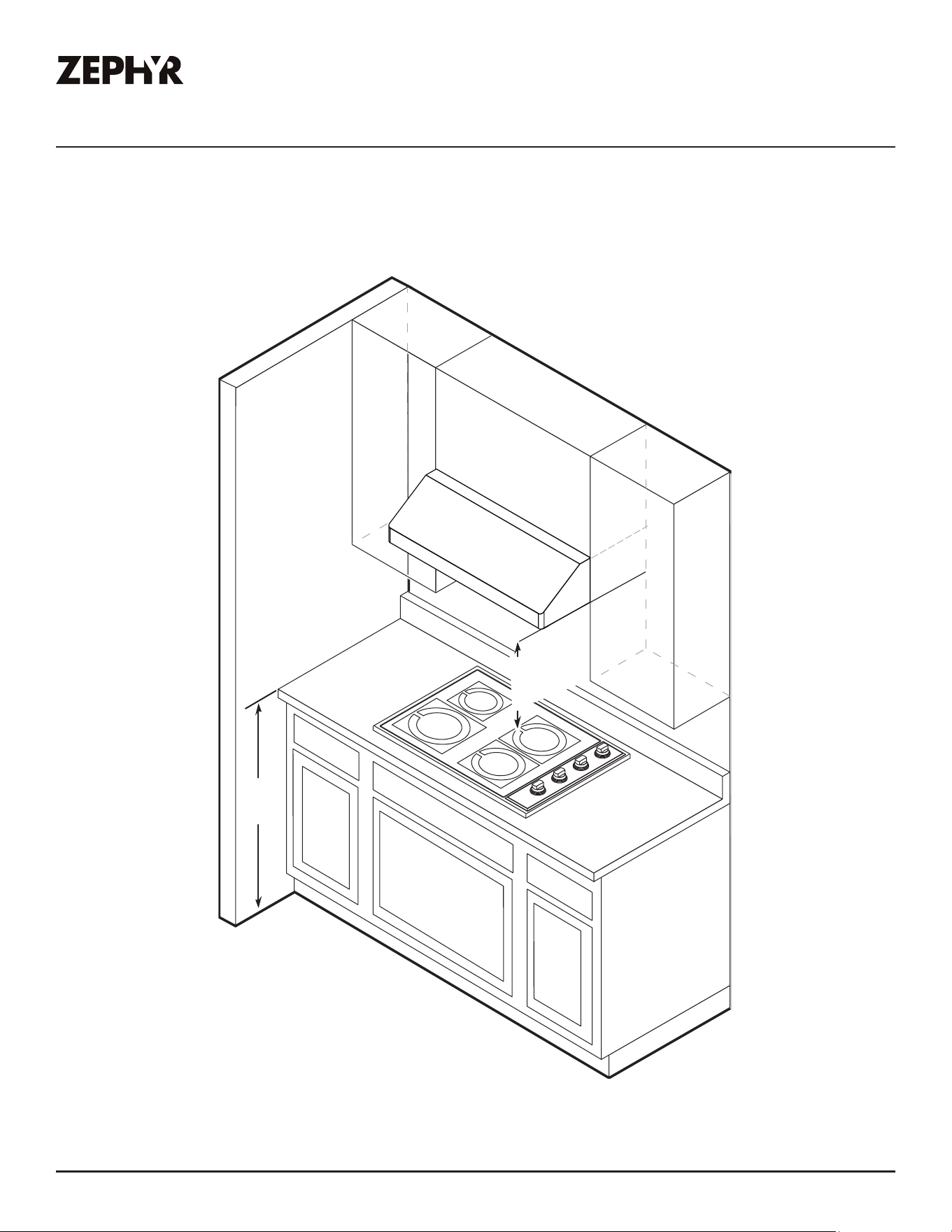

Mounting Height, Clearance, & Ducting ...........................................9-10

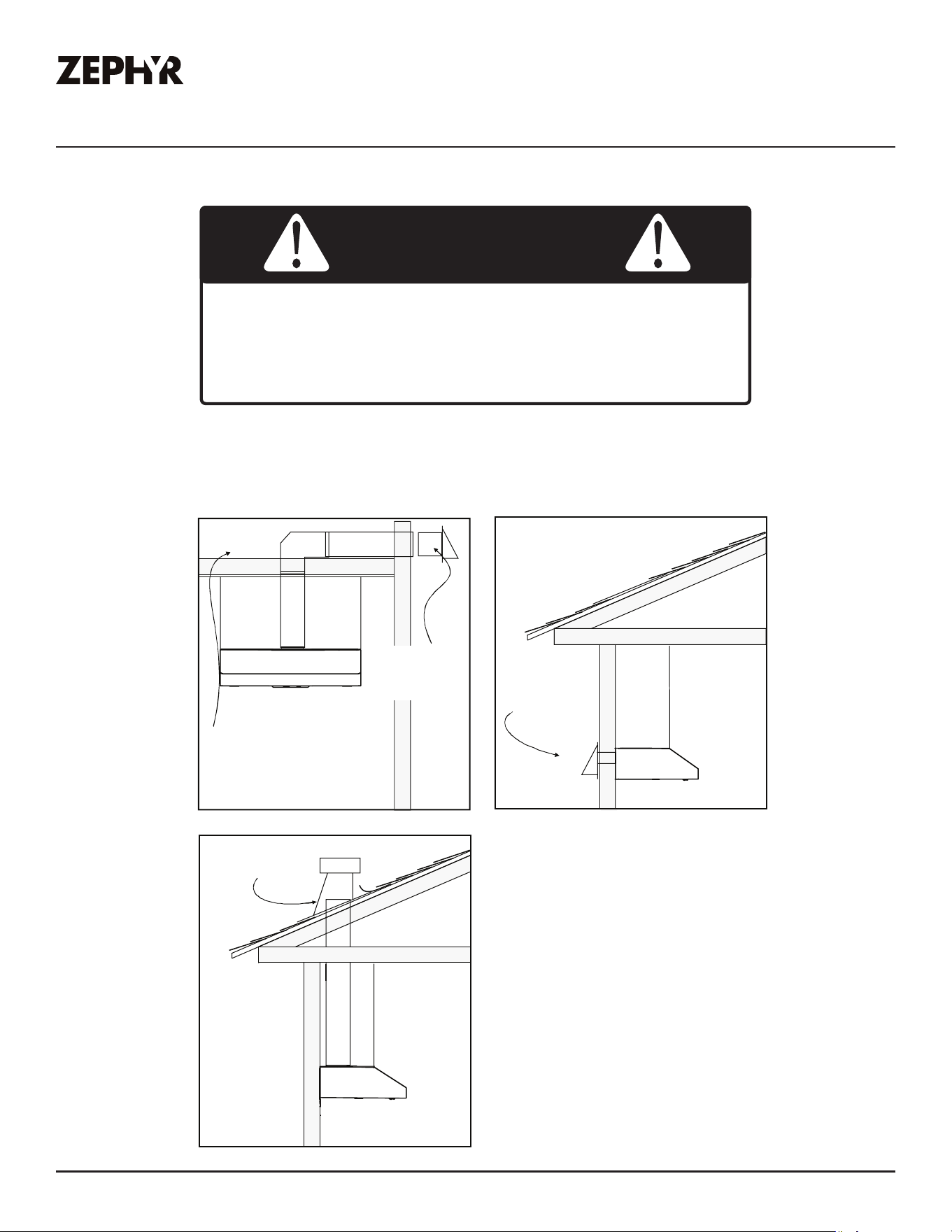

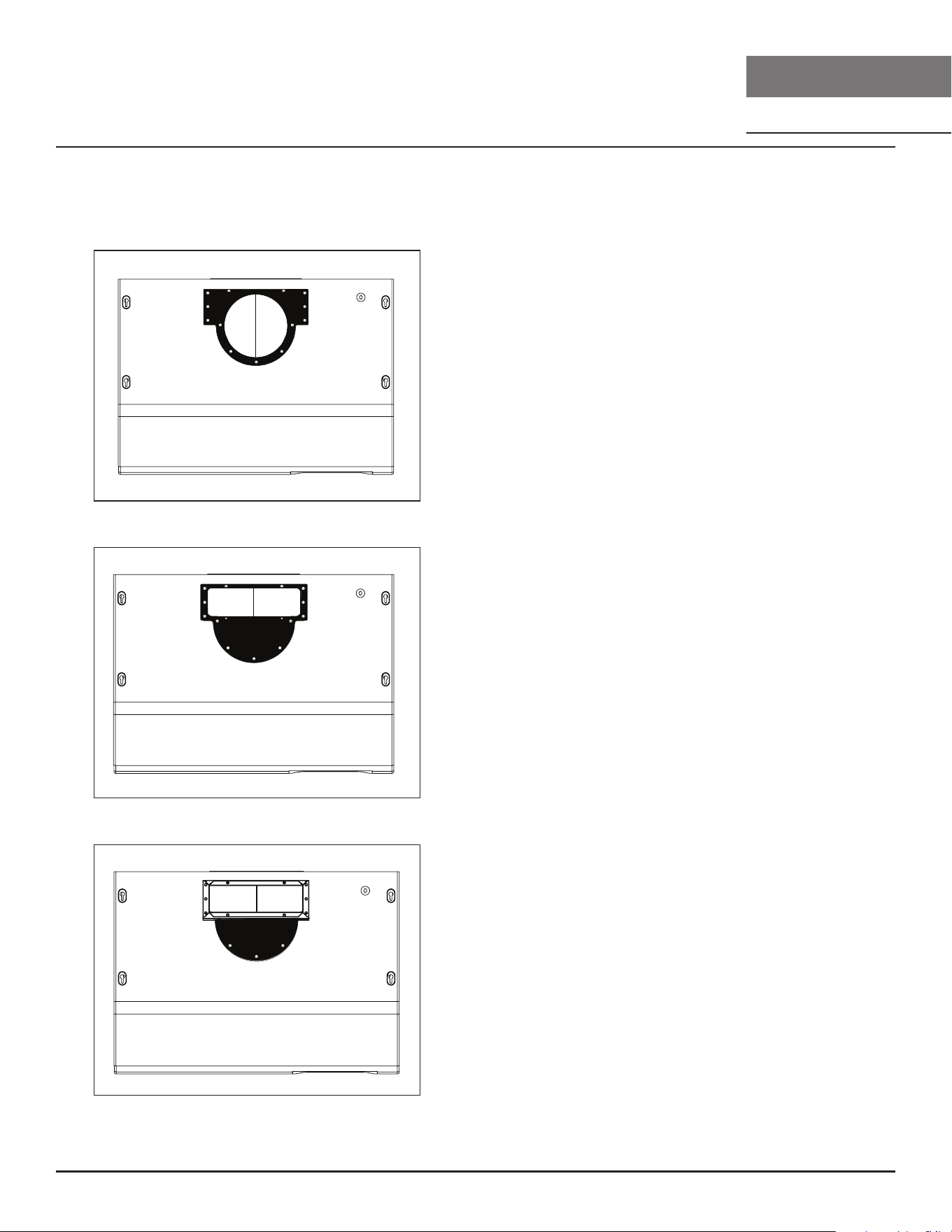

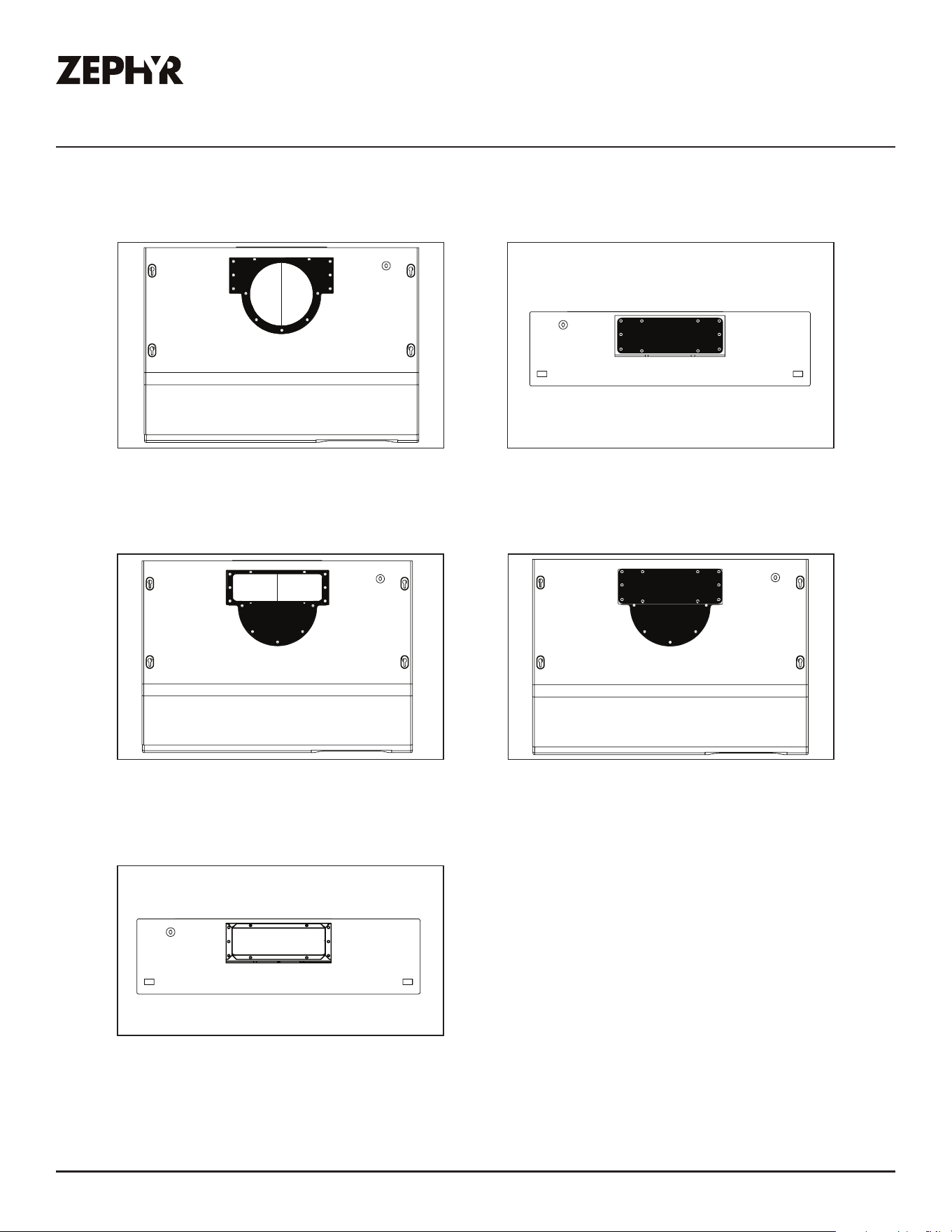

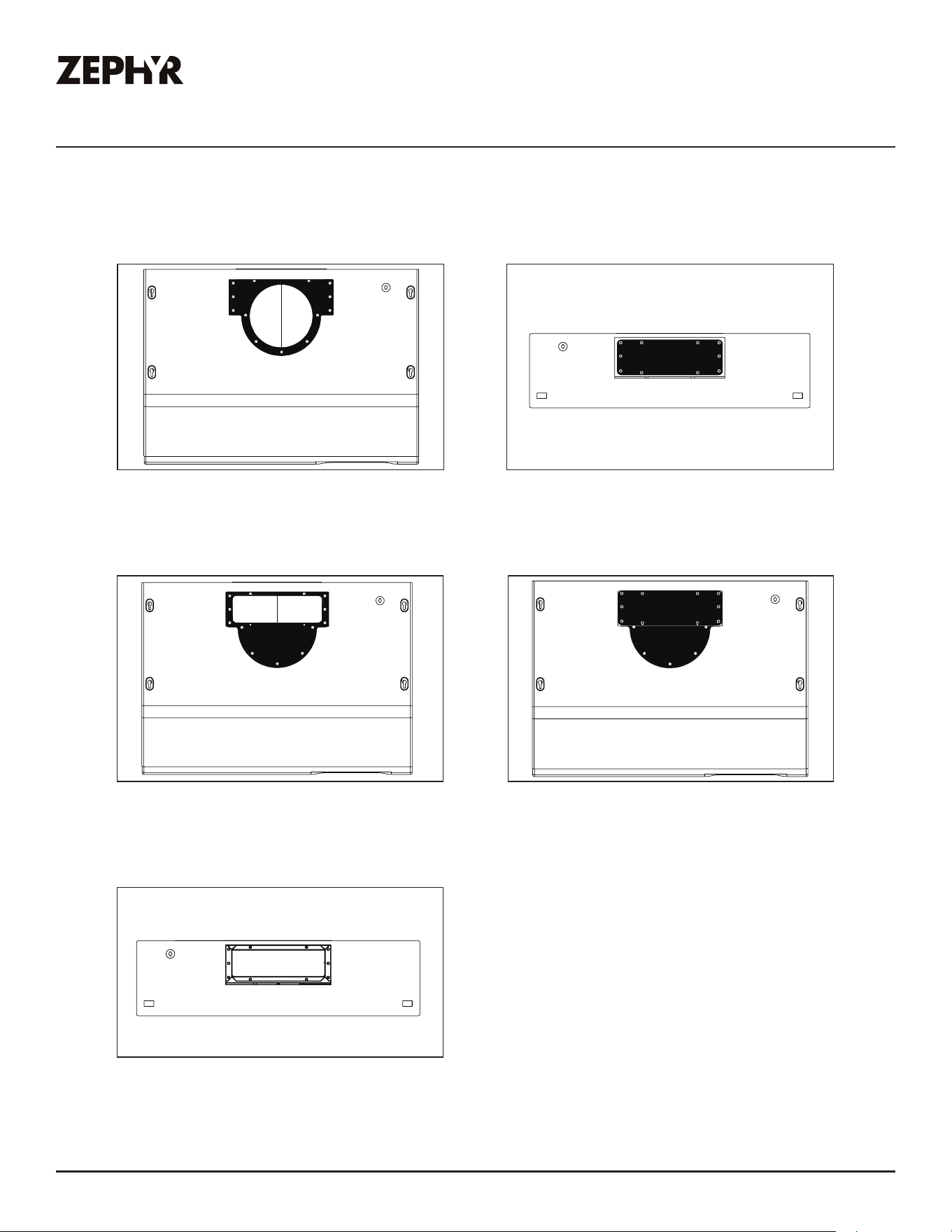

Ducting Options .................................................................................11

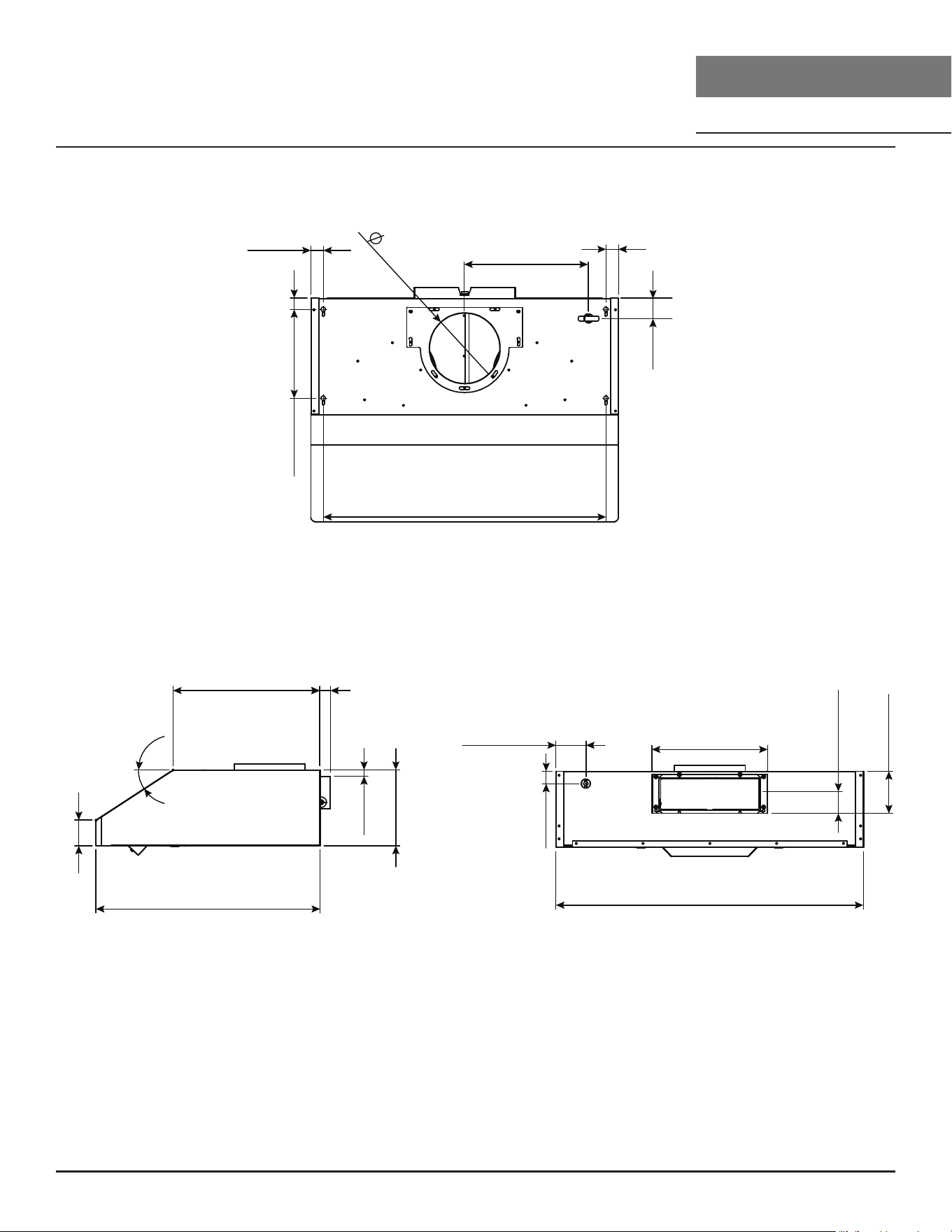

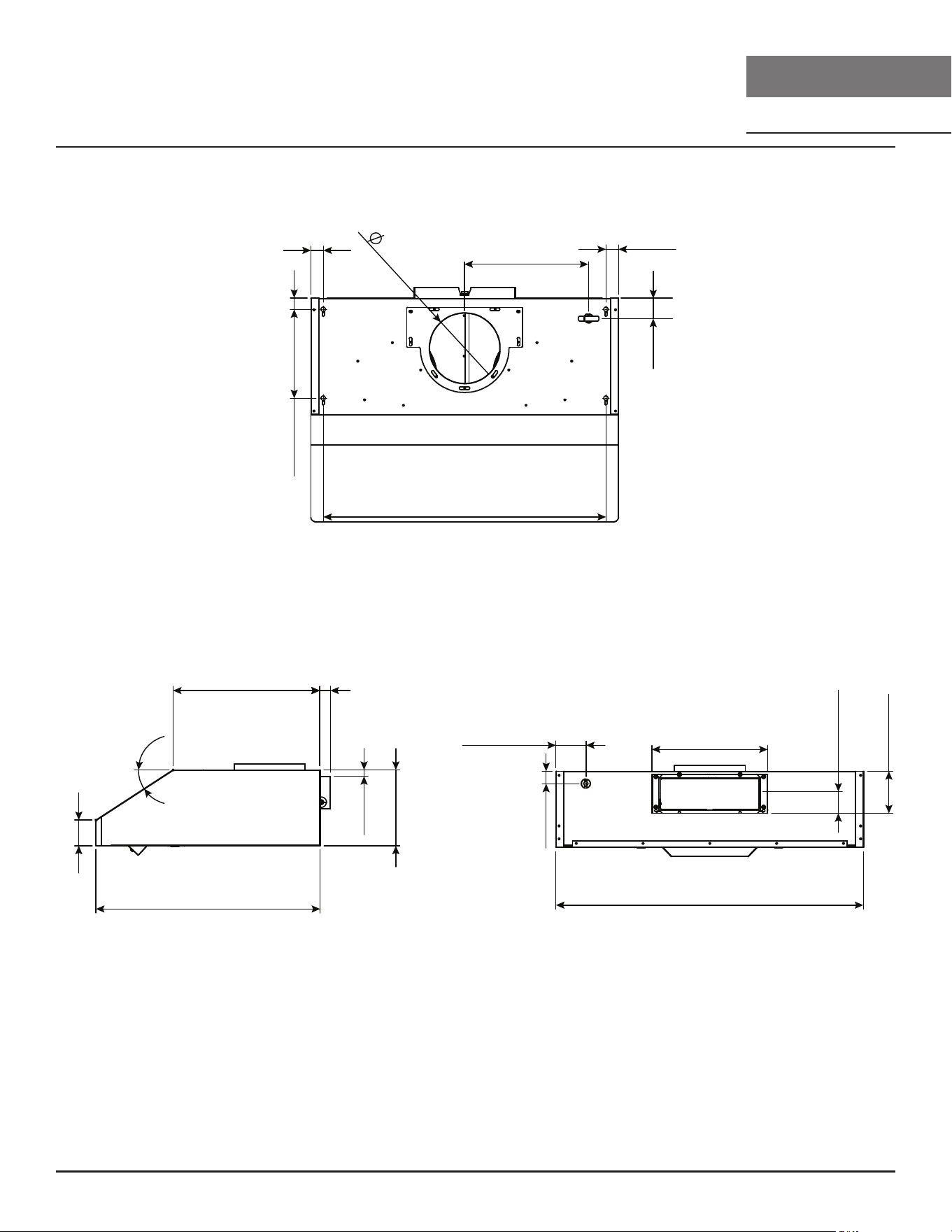

Hood Specifications ............................................................................12
Electrical Supply ................................................................................. 13
Cable Lock .........................................................................................13

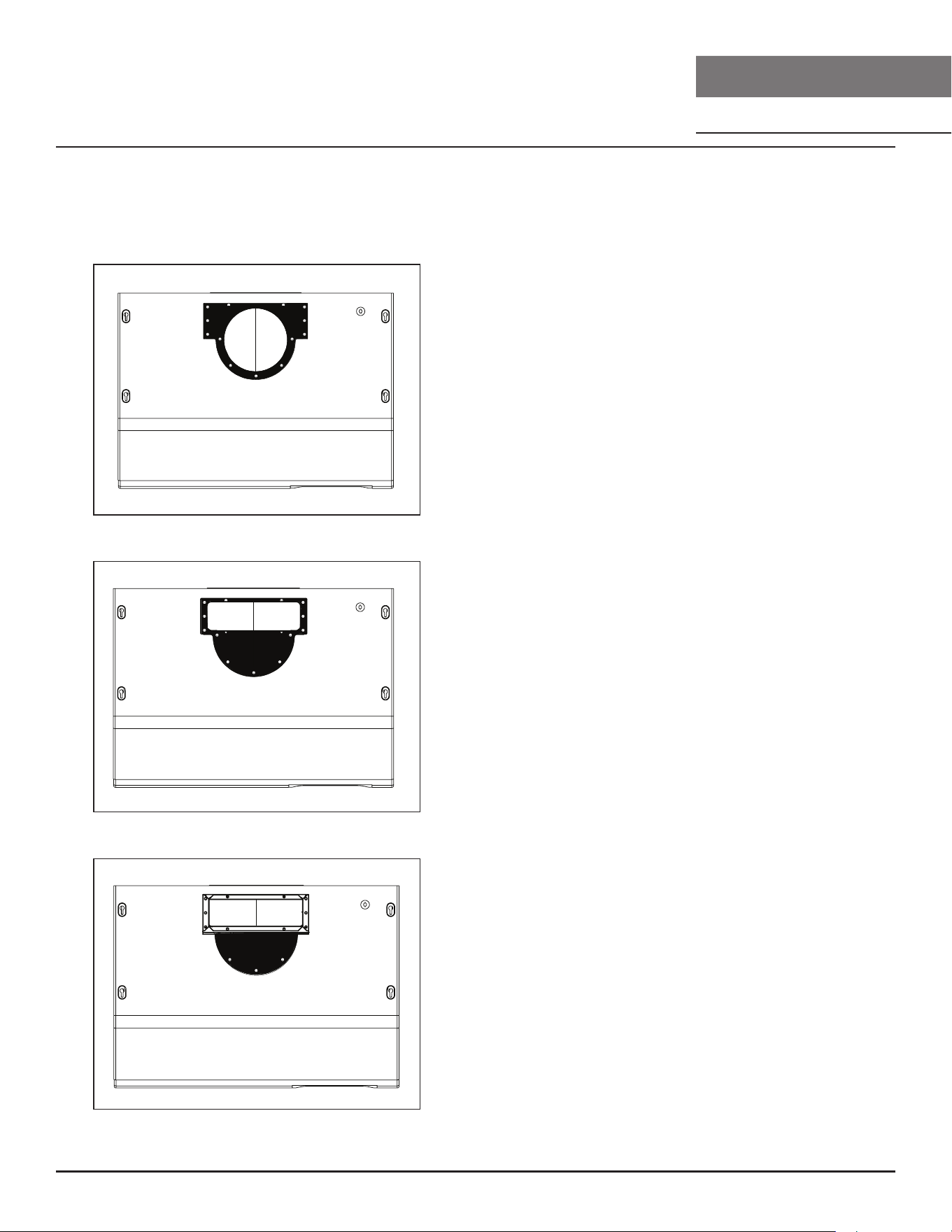

Rectangular Vertical Ducting Preparation ..........................................14
Rectangular Horizontal Ducting Preparation ......................................15

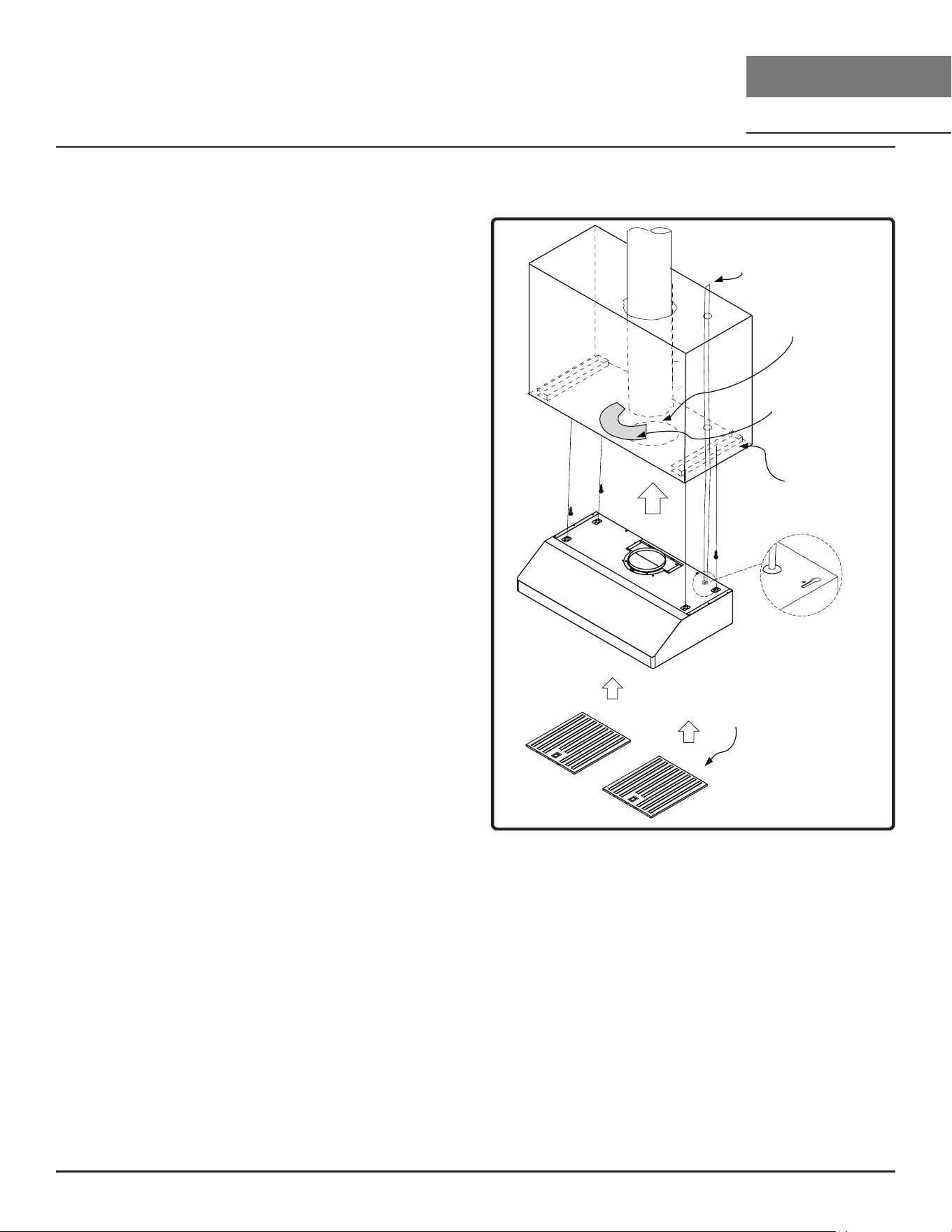

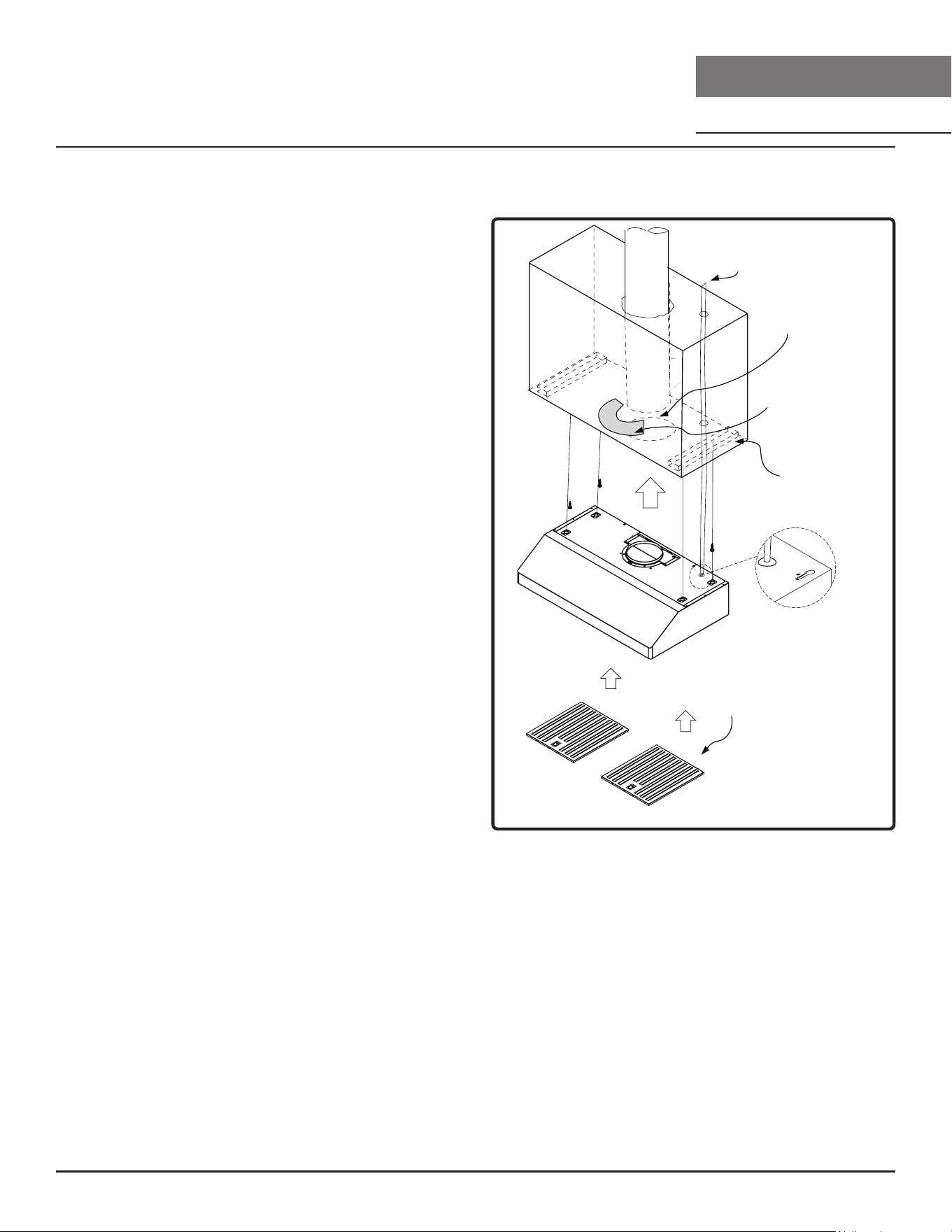

Mounting the Hood .............................................................................16
Features & Controls ............................................................................ 17
Electronic Touch Controls ...................................................................17
Maintenance ....................................................................................18-19
Hood & Filter Cleaning ........................................................................ 18

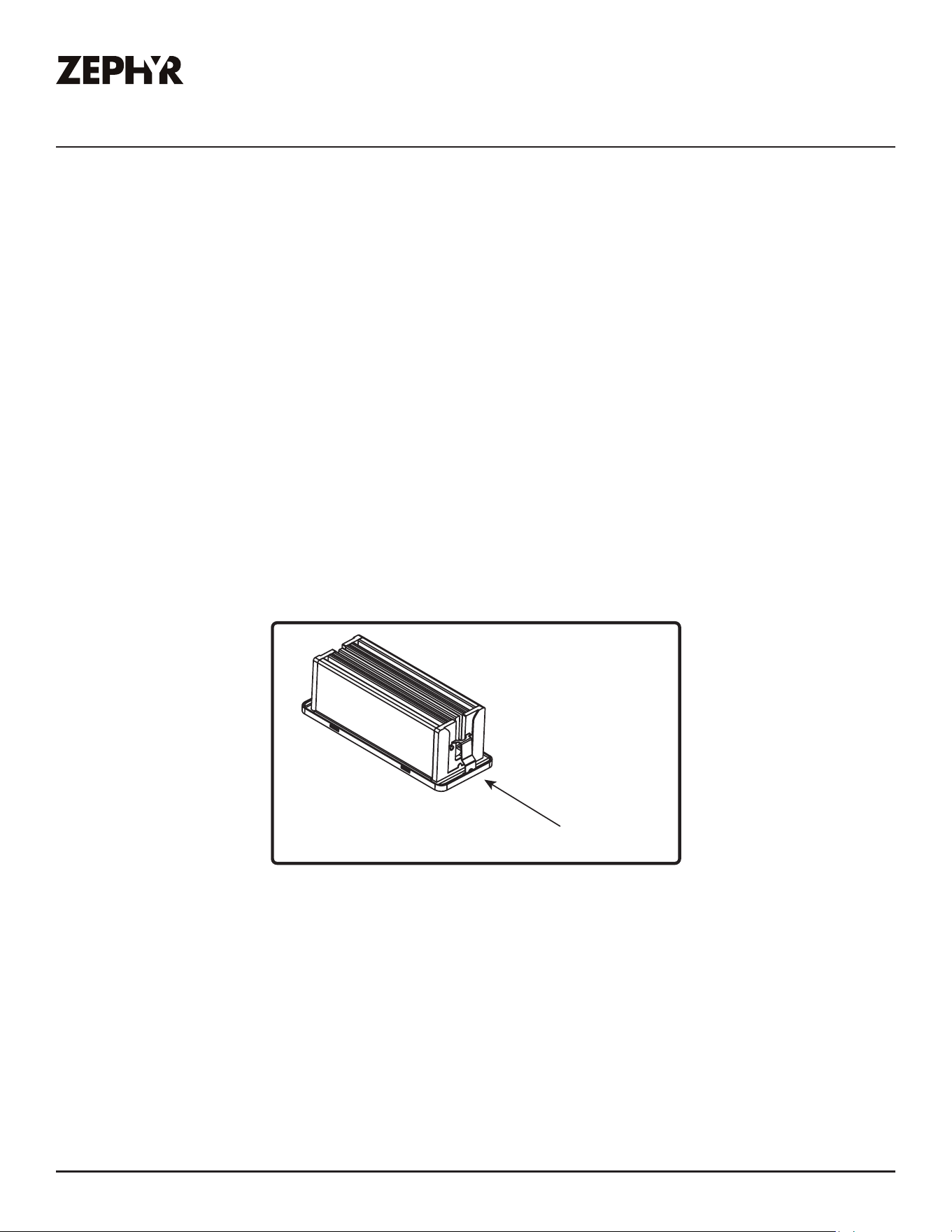

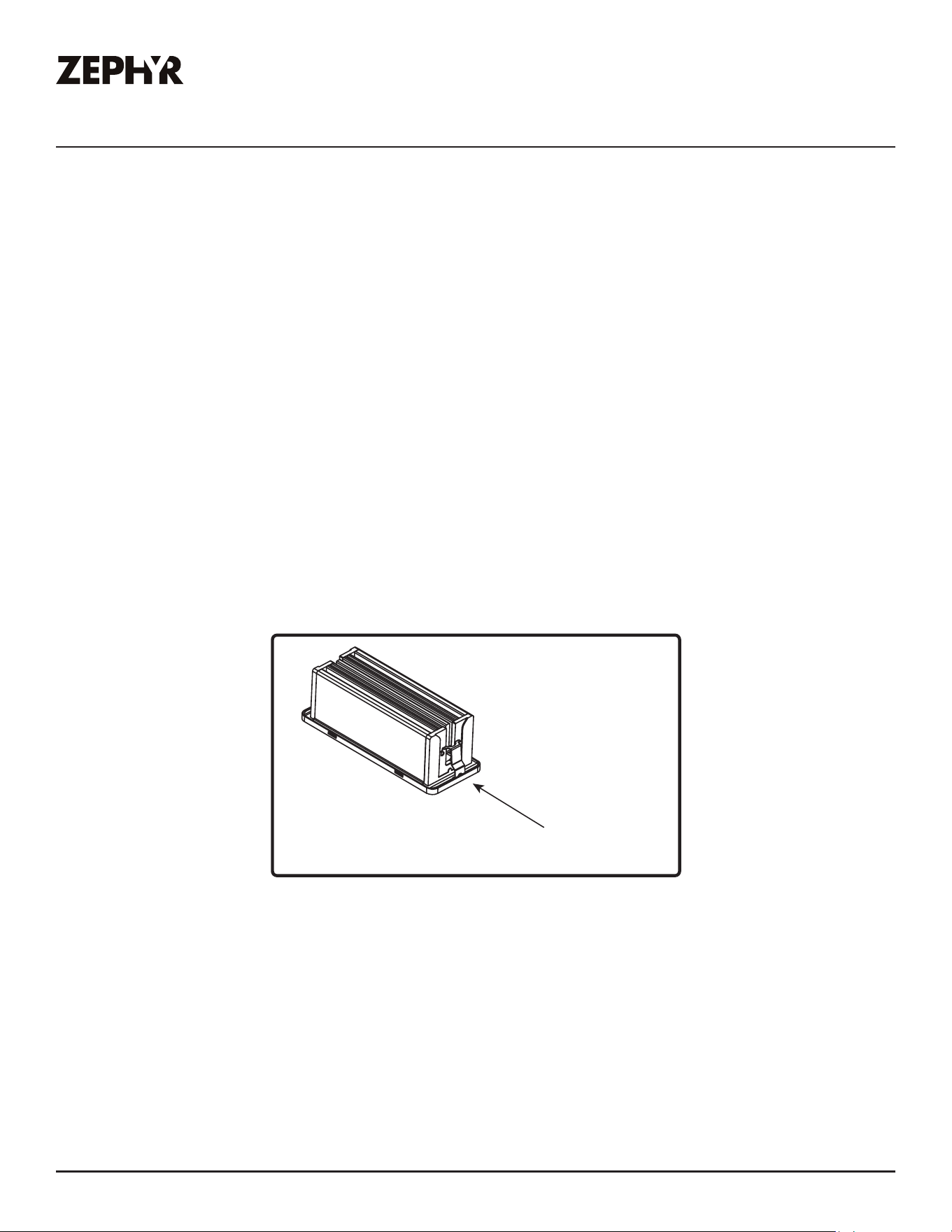

LumiLight LED ....................................................................................19

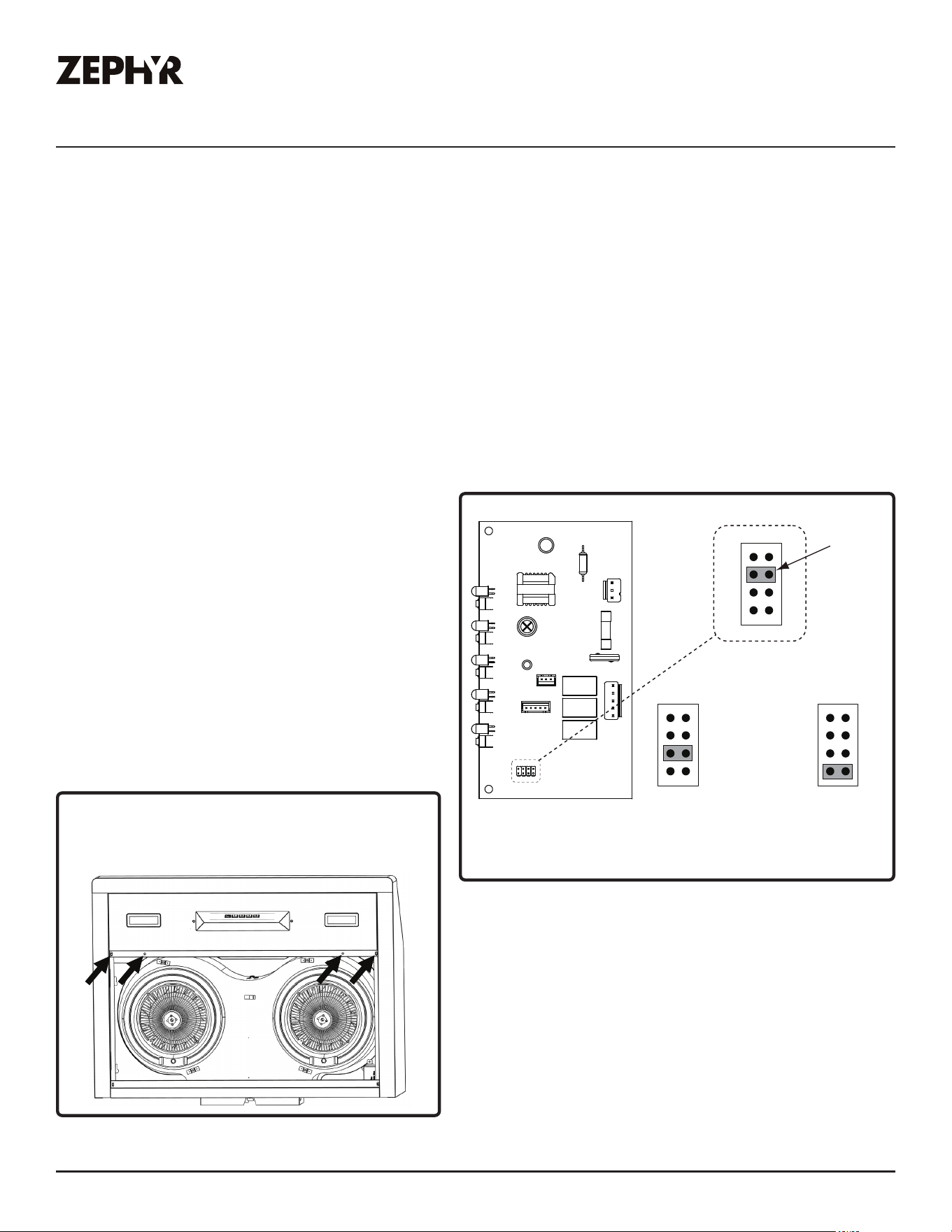

ACT™ Conversion .............................................................................20-21
Airflow Control Technology (ACT™) ................................................... 20

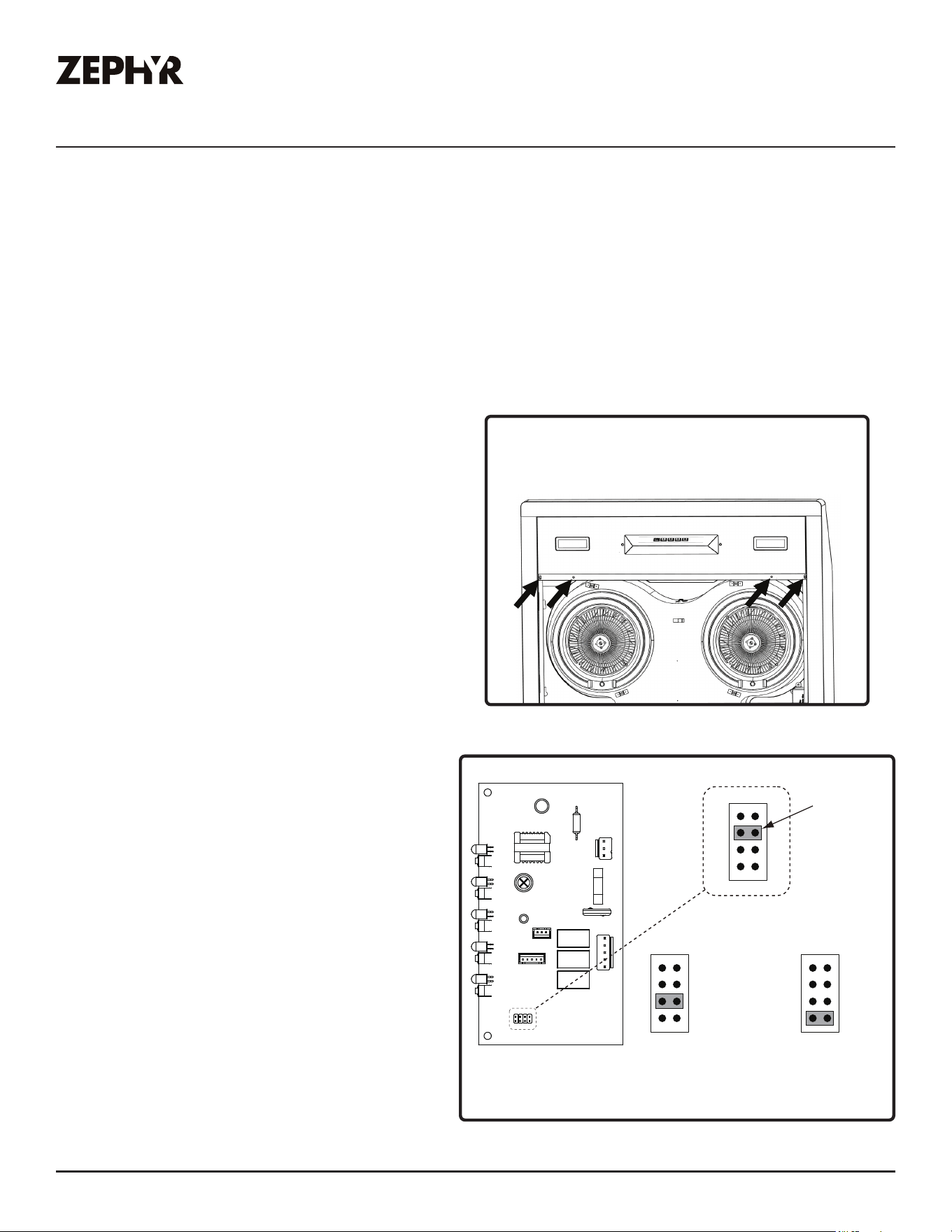

Enabling ACT™ ...................................................................................21

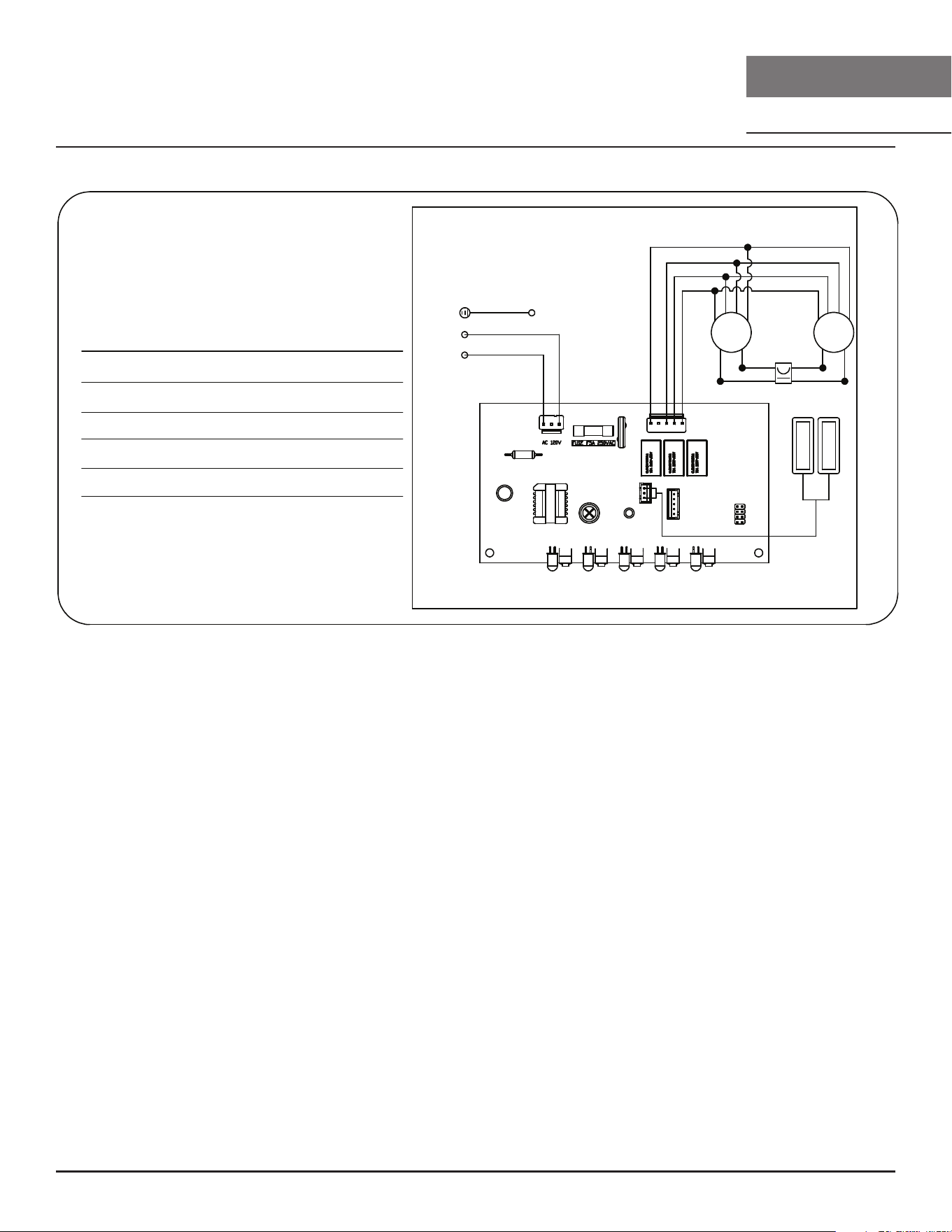

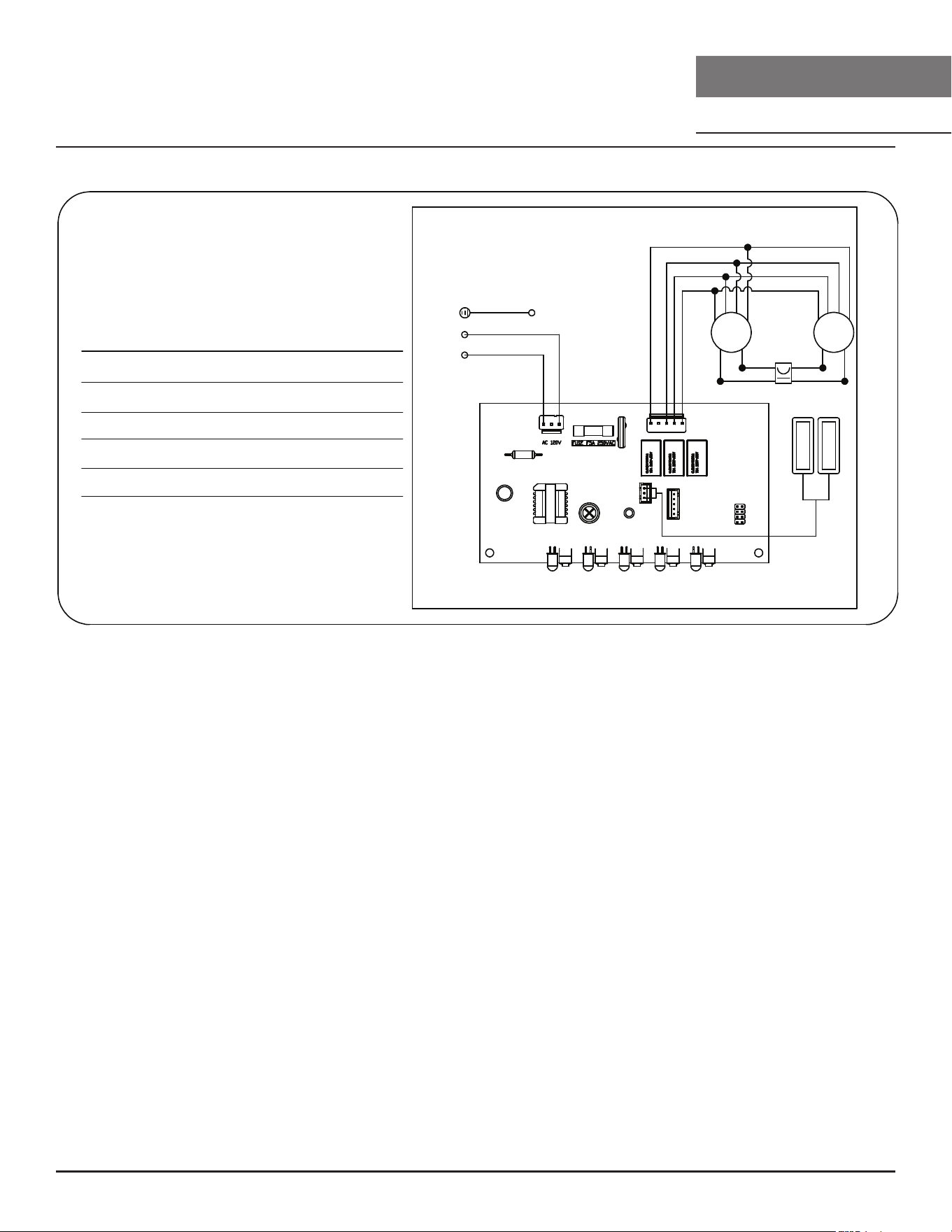

Wiring Diagram ..................................................................................22
Troubleshooting..................................................................................23
List of Parts & Accessories .................................................................. 24
Limited Warranty ...............................................................................25
Product Registration ........................................................................... 26
4
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
Safety Information
Your safety and the safety of others are very important.
We have provided many important safety messages in this
manual for your appliance. Always read and obey all safety
messages.
This is the Safety Alert Symbol. This symbol alerts you to
potential hazards that can cause severe bodily injury or death.
All safety messages will follow the Safety Alert Symbol and either
the words “DANGER” “WARNING” or “CAUTION”
DANGER
Danger means that failure to heed this safety statement may
result in severe injury or death.
READ AND SAVE THESE INSTRUCTIONS
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
a) Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the manufacturer.
b) Before servicing or cleaning unit, switch power o at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service panel.
General Safety
WARNING
Warning means that failure to heed this safety statement
may result in extensive product damage, serious personal
injury, or death.
CAUTION
Caution means that failure to heed this safety statement
may result in minor or moderate personal injury, property or
equipment damage.
WARNING
To reduce the risk of fire or electric shock, do not use this fan
with any solid-state control device.
WARNING
CAUTION
For General Ventilating Use Only. Do Not Use To Exhaust
Hazardous Or Explosive Materials And Vapors. Take care
when using cleaning agents or detergents. Suitable for use in
household cooking area.
WARNING
WARNING - TO REDUCE THE RISK OF A RANGE TOP GREASE
FIRE:
a) Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may ignite.
Heat oils slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or
when flambeing food. (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambe’).
c) Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
d) Use proper pan size. Always use cookware appropriate for
the size of the surface element.
5
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
WARNING
READ AND SAVE THESE INSTRUCTIONS
WARNING - TO REDUCE THE RISK OF INJURY TO PERSONS
IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWINGa:
a) SMOTHER FLAMES with a close-fitting lid, cookie sheet, or
metal tray, then turn o the burner. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately, EVACUATE AND
CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN – You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels – a
violent steam explosion will result.
d) Use an extinguisher ONLY if:
1) You know you have a Class ABC extinguisher, and you
already know how to operate it.
2) The fire is small and contained in the area where it
started.
3) The fire department is being called.
4) You can fight the fire with your back to an exit
aBased on “Kitchen Firesafety Tips” published by NFPA.
WARNING
WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.
CAUTION

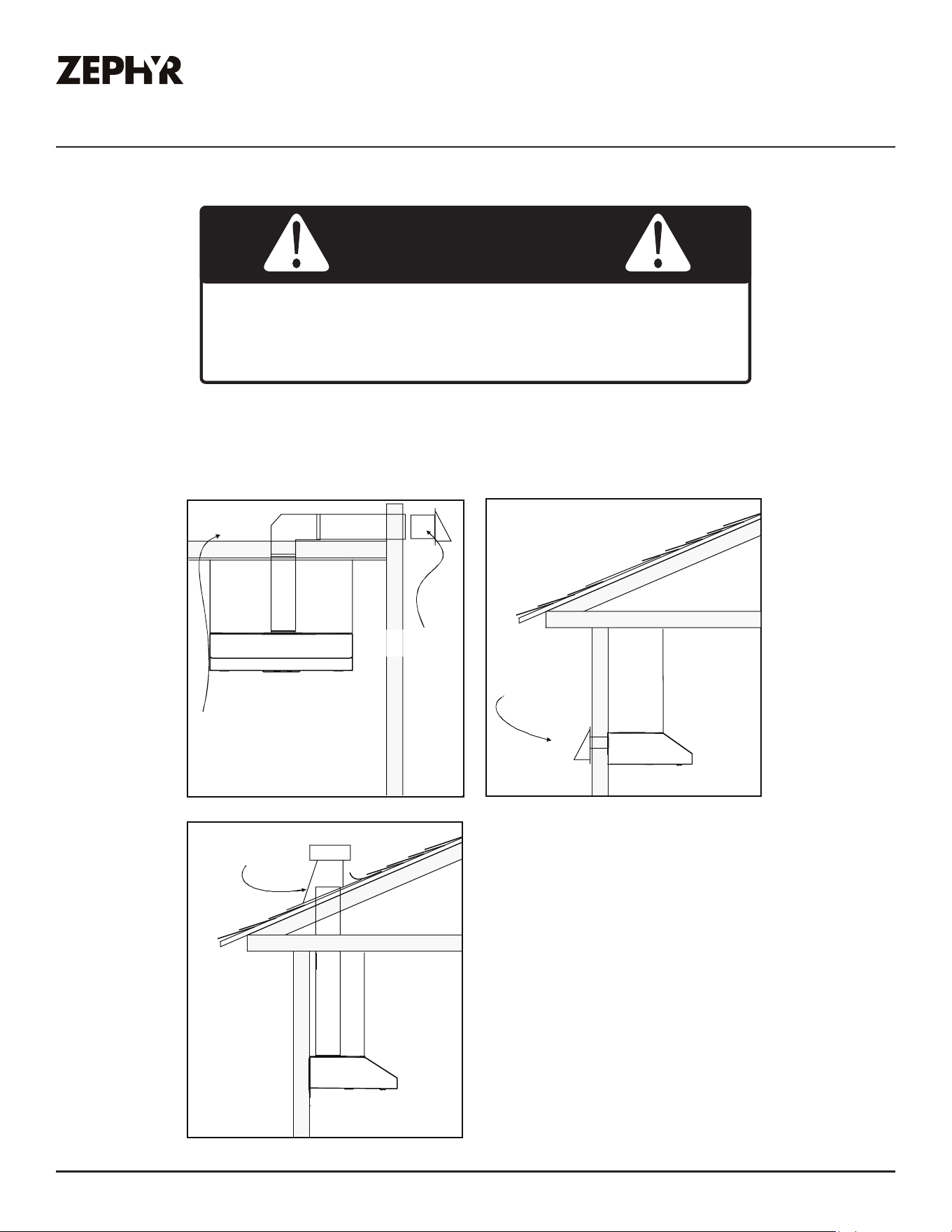

To reduce risk of fire and to properly exhaust air outside, do
not vent exhaust air into spaces within walls, ceilings, attics,
crawl spaces, or garages.
WARNING
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
a) Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes and
standards, including fire-rated construction.
b) Sucient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel burning
equipment to prevent back drafting. Follow the heating
equipment manufacturer’s guideline and safety standards such
as those published by the National Fire Protection Association
(NFPA), and the American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), and the local code
authorities.
c) When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
d) Ducted fans must always be vented to the outdoors.
e) If this unit is to be installed over a tub or shower, it must be
marked as appropriate for the application and be connected
to a GFCI (Ground Fault Circuit Interrupter) - protected branch
circuit.
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental capabilities,
or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliance
by a person responsible for their safety. Children should be
supervised to ensure that they do not play with the appliance.
WARNING
Prop. 65 Warning for California Residents: This product can
expose you to chemicals including Di(2-ethylhexyl)phthalate
(DEHP), which is known to the State of California to cause
cancer and birth defects or other reproductive harm. For
more information go to www.P65Warnings.ca.gov.
WARNING
To reduce the risk of fire, electric shock, or injury to
persons, do not use replacement parts that have not been
recommended by the manufacturer (e.g. parts made at home
using a 3D printer).
6
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
Safety Information
Operation
► Always leave safety grilles and filters in place. Without these components, operating blowers could catch onto hair, fingers and
loose clothing.
► The manufacturer declines all responsibility in the event of failure to observe the instructions given here for installation,
maintenance and suitable use of the product. The manufacturer further declines all responsibility for injury due to negligence and
the warranty of the unit automatically expires due to improper maintenance.
NOTE: Please check www.zephyronline.com for revisions before doing any custom work.
Electrical Requirements
Important:
► Observe all governing codes and ordinances.
► It is the customer’s responsibility to be aware of these below:
► To contact a qualified electrical installer.
► To assure that the electrical installation is adequate and in conformance with National Electrical Code, ANSI/NFPA 70 latest
edition* or CSA standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No.0-M91 - latest edition** and all local codes
and ordinances.
► If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path
is adequate.
► Do not ground to a gas pipe.
► Check with a qualified electrician if you are not sure the range hood is properly grounded.
► Do not have a fuse in the neutral or ground circuit.
► This appliance requires a 120V 60Hz electrical supply and connected to an individual properly grounded branch circuit protected
by a 15 or 20 ampere circuit breaker or time delay fuse. Wiring must be 2 wire with ground. Please also refer to Electrical Diagram
on product.
► A cable locking connector (not supplied) might also be required by local codes. Check with local requirements, purchase and
install appropriate connector if necessary.
* National Fire Protection Association Batterymarch Park, Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575
READ AND SAVE THESE INSTRUCTIONS
7
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM

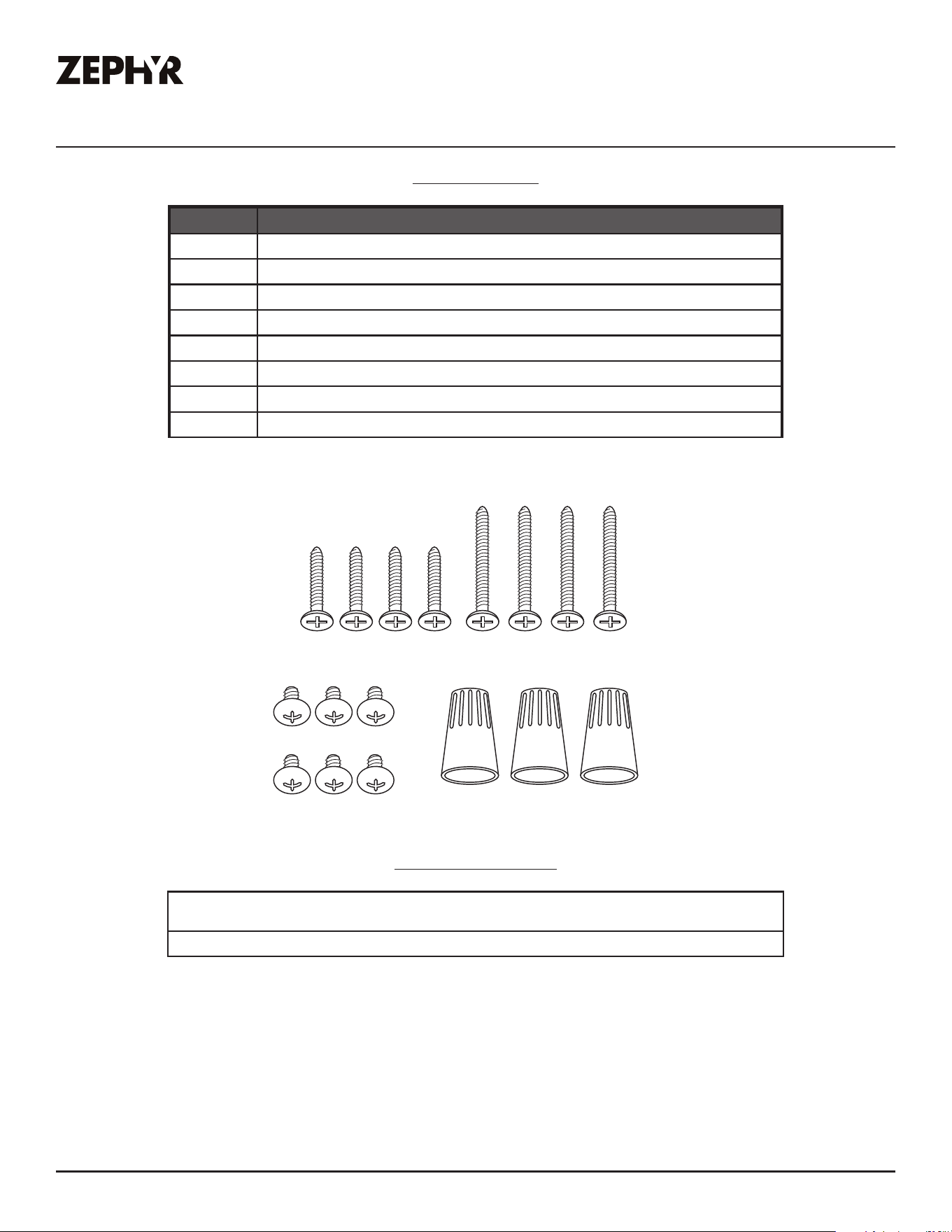

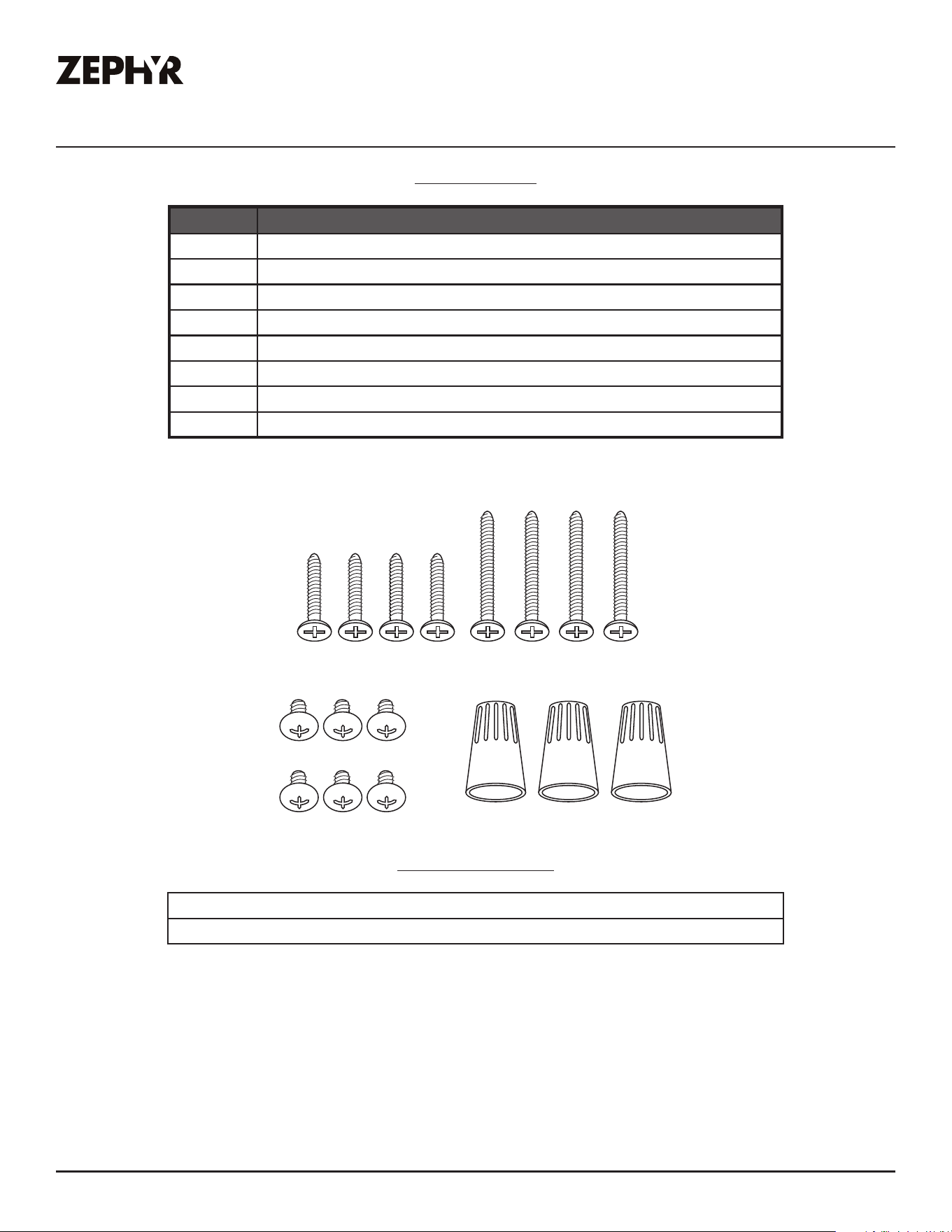

List of Materials
M4 x 18 (4)
M4 x 31 (4)
M4 x 6 (6)
Wire Caps (3)
Parts Not Supplied
Ducting, conduit and all installation tools
Cable locking connector (if required by local codes)
Parts Supplied
Quantity Part
1 Hood
2 Hybrid bae filters
2 LumiLight LED, 6W (pre-installed)
1 7” round transition adapter (pre-installed)
1 3-1/4” x 10” cover plate (pre-installed)
1 3-1/4” x 10” vertical transition adapter
1 3-1/4” x 10” rectangular collar
1 Hardware package
8
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE

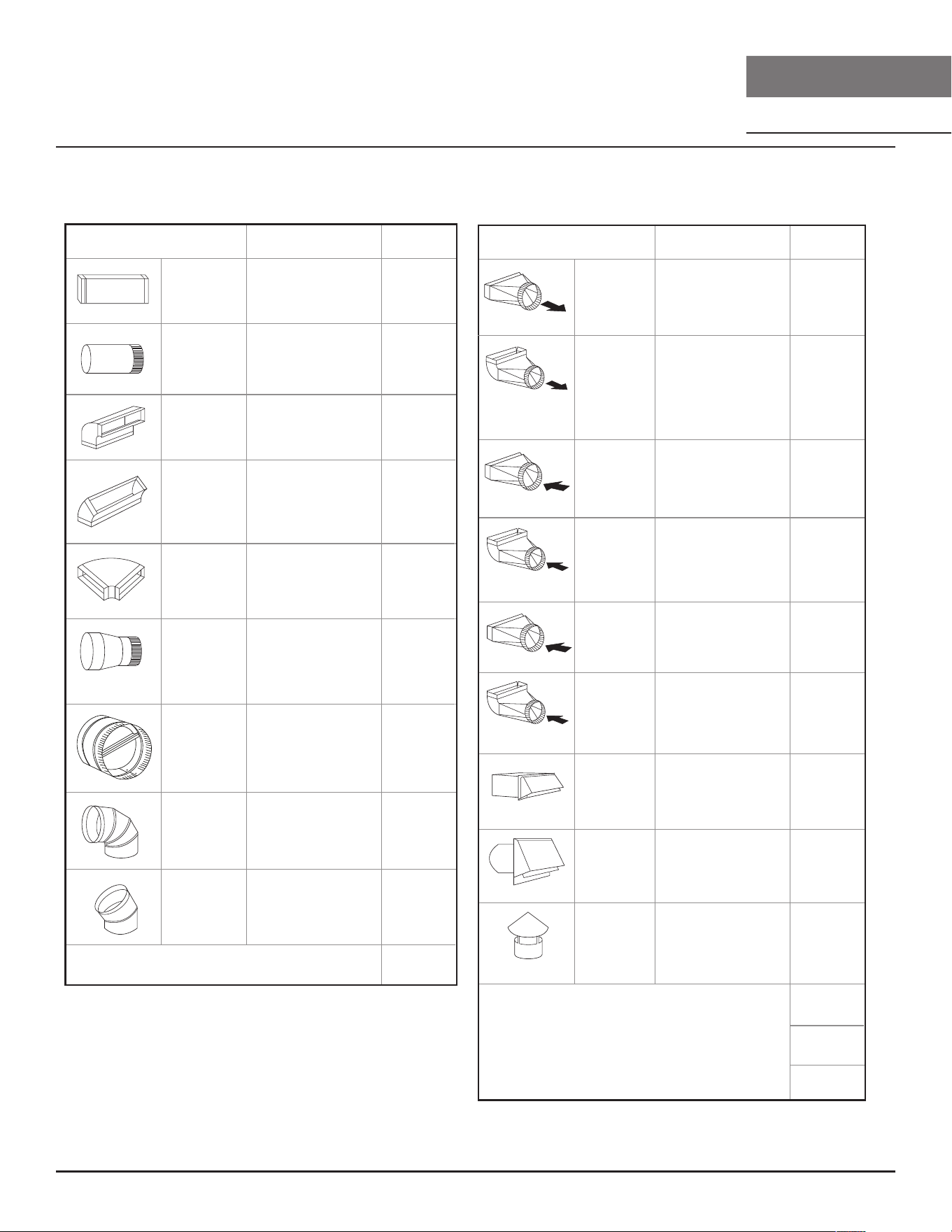

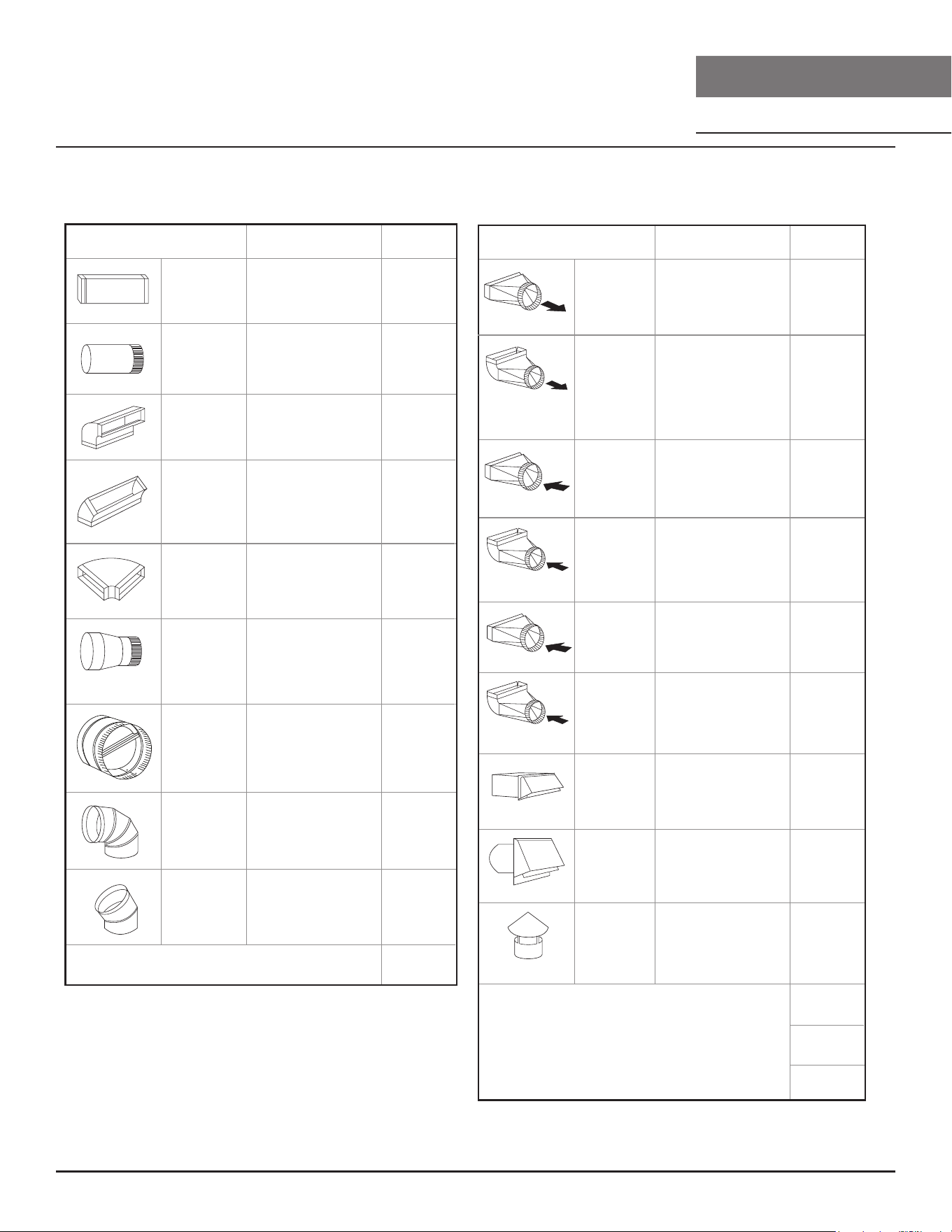

Installation Instructions
Duct pieces
To tal
Equivalent number
length x used =
3- 1/ 4” x 10”
Rect.,
straight
1 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. to
6” round
transition
5 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. to
6” round
transition
90
0
elbow
20 Ft. x ( ) =
Ft.
6”, 7”, 8”, 10”
Round,
90
0
15 Ft.
x ( ) =
Ft.
6”, 7”, 8”, 10”
Round,
45
0
9 Ft. x ( ) =
Ft.
Ft.
6”, 7”, 8”, 10”
Round,
straight
1 Ft. x ( ) =
Ft.
Subtotal column 1 =
Duct pieces
To tal
Equivalent number
length x used =
6”, 7”, 8”, 10”
Round, wall
cap with
damper
30 Ft. x ( ) =
Ft.
Ft.
Ft.
Ft.
6”, 7”, 8”, 10”
Round
roof cap
30 Ft. x ( ) =
Ft.
Subtotal column 2 =
Subtotal column 1 =
Total ductwork =
Maximum Duct Length: For satisfactory air movement,
the total duct length
should not exceed 150 equivalent feet.
6” round to
3- 1/ 4” x 10”
rect.
transition
1 Ft. x ( ) =
Ft.
6” round to
3- 1/ 4” x 10”
rect.
transition
90
0
elbow
16 Ft. x ( ) =
Ft.
7” round to
3 1/ 4” x 10”
rect.
transition
8 Ft. x ( ) =
Ft.
7” round to
3- 1/ 4” x 10”
rect.
transition
90
0
elbow
23 Ft. x ( ) =
Ft.
elbow
elbow
7” to 6” or
8” to 7” Round
tapered
reducer
25 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 90
0
elbow
15 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 45
0
elbow
9 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 90
0
flat elbow
24 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect.
wall cap
with damper
30 Ft. x ( ) =
Ft.
Ft. x ( ) =
Ft.
15
6”, 7“, 8”
Round
in-line
damper
Ducting Calculation Sheet
9
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Mounting Height, Clearance, & Ducting
24” min.
32” max.
36”
10
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
Installation Instructions
Mounting Height, Clearance, & Ducting
A minimum of 7” round or 3-1/4” x 10” rectangular duct must be used to maintain maximum air flow
eciency. A 7” round isn’t available for horizontal ducting.
Always use rigid type metal ducts only. Flexible ducts could restrict air flow by up to 50%.
Also use calculation (on page 8) to compute total available duct run when using elbows, transitions
and caps.
ALWAYS, when possible, reduce the number or transitions and turns. If long duct run is required,
increase duct size from 7” to 8”.
If turns or transitions are required; install as far away from hood duct output and as far apart,
between the two as possible.
Minimum mounting height between range top to hood bottom should be no less than 24”.
Maximum mounting height should be no higher than 32”.
It is important to install the hood at the proper mounting height. Hoods mounted too low could result
in heat damage and fire hazard; while hoods mounted too high will be hard to reach and will lose its
performance and eciency.
If available, also refer range manufacturer’s height clearance requirements and recommended hood
mounting height above range.
For shipment and installation damages:
► Please fully inspect unit for damage before installation.
► If the unit is damaged in shipment, return the unit to the store in which it was bought for repair or
replacement.
► If the unit is damaged by the customer, repair or replacement is the responsibility of the customer.
► If the unit is damaged by the installer (if other than the customer), repair of replacement must be
made by arrangement between customer and installer.
11
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Ducting Options
► Use single wall rigid metal ductwork only.
► Fasten all connections with sheet metal screws and tape all joints w/ certified Silver Tape or Duct
Tape.
Fire Hazard: NEVER exhaust air or terminate ductwork into
spaces between walls, crawl spaces, ceilings, attics, or garages.
All exhaust must be ducted to the outside, unless using the
recirculating option.
WARNING
Sot or crawl space
Roof pitch w/
flashing & cap
Rear ducting
Side wall cap
w/ gravity damper
12
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
Installation Instructions
Hood Specications
1-5/8”
8-
5/8”
6-
7/8
”
(30”) 1-1/4”
(36”) 1-
1/16”
2”
(30”) 27-1/2”
(36”) 33-
3/4”
14-
3/8”
1”
2-9/16”
33.1
°
21-7/8”
5/8”
7-
7/16”
1-
3/16”
11-1/4”
2-1/16”
4-
1/16”
TOP
(30”) 1-1/4”
(36”) 1-
1/16”
(30”) 29-
15/16”
(36”) 35-
7/8”
(30”) 2-
13/16”
(36”) 2-
3/4”
SIDE
BACK
(30”) 12-1/16”
(36”) 15-
3/16”
KO
KO
13
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Electrical Supply
Electrical wiring must be done by qualified person(s) in
accordance with all applicable codes and standards. Turn o
electrical power at service entrance before wiring.
WARNING
For personal safety, remove house fuse or open circuit breaker before beginning installation. Do not
use extension cord or adapter plug with this appliance.
Follow national electrical codes or prevailing local codes and ordinances.
This appliance requires a 120V 60Hz electrical supply, and connected to an individual, properly
grounded branch circuit, protected by a 15 or 20 ampere circuit breaker or time delay fuse. Wiring
must be 2 wire w/ ground. Please also refer Electrical Diagram labeled on product.
Cable Lock
A cable locking connector (not supplied) might be required by local codes. Check with local
requirements and codes, purchase and install appropriate connector if necessary. (FIG. A)
FIG. A
Cable Lock
14
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
Installation Instructions
Rectangular Vertical Ducting Preparation
► By default, the Gust II is pre-configured for 7” round vertical ducting.
1. Using a Philips-head screwdriver,
remove the screws and round vertical
transition adapter from top of hood
body.
2. Replace round vertical transition
adapter with rectangular transition
adapter. Do not secure to hood body
yet.
3. Place 3-1/4"x10" rectangular collar
on top of rectangular transition
adapter. Secure rectangular adapter
and rectangular collar to hood body
using the previously removed screws
from step 1.
15
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Rectangular Horizontal Ducting Preparation
► By default, the Gust II is pre-configured for 7” round vertical ducting.
1. Using a Philips-head screwdriver,
remove the screws and round vertical
transition adapter from the top of the
hood.
2. Using a Philips-head screwdriver,
remove the screws and 3-1/4"x10"
rectangular cover plate from back of
hood.
3. Replace round vertical transition
adapter with rectangular transition
adapter. Do not secure to hood body
yet.
5. Place 3-1/4"x10" rectangular collar
on back of hood and secure using the
screws that previously secured the
rectangular cover plate.
4. Place 3-1/4"x10" rectangular cover
plate over the rectangular opening
on top of hood from step 3. Secure
rectangular transition adapter and
cover plate to hood body using the
previously removed screws from step 1.
16
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
Installation Instructions
Mounting the Hood
Hood is designed for installation under a kitchen
cabinet.
1. Prepare duct location on hood (vertical or
horizontal). Refer to Page 11 for ducting options.
2. Begin installation by removing the hybrid bae
filters. Then remove side spacer panels by (2)
screws each, if applicable.
3. Reinforce cabinet with 1” x 2” wood strips
if additional strengthening is required or if
cabinets are framed.
4. Temporarily position the range hood in the
desired mounting location. Measure and
mark the mounting holes, duct and electrical
locations with a pencil.
5. Drill/cut out the required openings for duct and
electrical access; make sure the duct opening
is large enough to apply duct tape.
6. Fasten hood onto cabinet with (4) M4 wood
screws provided.
7. Install electrical.
8. Install duct work and seal with duct tape.
9. Reinstall the filters and side panels.
10. Power up hood and check for leaks around
duct tape.
FIG. B
8. Aluminum duct
tape
5. Duct
opening/
cutout
3. Add 1” x 2”
wood strips
2. Hybrid bae filters
7. Electrical
17
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Features & Controls
Electronic Touch Controls
/
1 2 3
1. POWER BUTTON
► will turn the power on and o for the entire hood (fan and lights).
► The hood has a memory function and will remember the last speed and light settings it was
turned o at.
► Example: Press to turn o hood when on fan speed 3 and high lights. Press
again and the hood will turn back on at fan speed 3 and high lights.
DELAY OFF FUNCTION: With the fan on, press and hold for two seconds. The fan will
change to speed 1 and will blink on and o indicating the 5 minute delay o timer has
begun. Pressing while delay o function is enabled will turn o the hood and cancel the
delay o function.
ACT™ VERIFICATION: Airflow Control Technology (ACT™) allows the installer to set the maximum
fan CFM to align with local codes and regulations.
► To verify the maximum fan CFM, press and hold for five seconds while the hood is o.
When ACT™ is enabled, the number of fan speeds will be reduced.
► illuminates = default maximum CFM, 3 speeds
► illuminates = 390 maximum CFM, 2 speeds
► illuminates = 290 maximum CFM, 1 speed
2. FAN SPEED BUTTONS
► Hood has three speed levels. 1 for low speed, 2 for medium speed, and 3 for high speed.
3. LIGHT
► Lights have two levels: high and low.
► Cycle between o, high, and low by pressing .
//
// //
//
//
//
//
3
2
1
2 3
18
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
Maintenance
Hood & Filter Cleaning
Surface Maintenance
► Do not use corrosive detergents, abrasive detergents or oven cleaners.
► Do not use any product containing chlorine bleach or any product containing chloride.
► Do not use steel wool or abrasive scrubbing pads which will scratch and damage surface.
Cleaning Stainless Steel
Clean periodically with warm soapy water and clean cotton cloth or micro fiber cloth. Always rub
in the direction of the stainless steel grain. To remove heavier grease build up use a liquid degreaser
detergent.
After cleaning use a non-abrasive stainless steel polish/cleaners, to polish and bu out the stainless
luster and grain. Always scrub lightly, with clean cotton cloth or micro fiber cloth and bu in the
direction of the stainless steel grain.
Cleaning the Hybrid Bae Filters
The stainless steel hybrid bae filters are intended to trap residue and grease from cooking. Although
the filters should never need replacing, they are required to be cleaned every 30 days or more often
depending on cooking habits.
Filters may be placed in dishwasher at low heat or soaked in hot soapy water. Dry filters and re-install
before using hood.
19
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Maintenance
LumiLight LED
In the unlikely event that your directional LumiLight LED fails, please contact Zephyr to order
replacement parts. See the list of parts and accessories page for part numbers and contact
information.
LED Removal (FIG. C):
1. Remove the hybrid bae filters.
2. (If applicable) remove both side spacer panels by (2) screws for each spacer panel.
3. Remove the light panel by (2) screws.
4. Disconnect LED light quick connector.
5. Push in the two side clips on the ends of the LED light.
6. Push LED light through the light panel opening.
Push the clip
FIG. C
20
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
ACT™ Conversion
Airow Control Technology (ACT™)
Some local codes limit the maximum amount of CFM a range hood can move. ACT™ allows you
to control the maximum blower CFM of select Zephyr Ventilation range hoods without the need for
expensive make up air kits. ACT™ enables the installer to easily set the maximum blower speed to
one of two most commonly specified CFM levels; 390 or 290 CFM. The usage of ACT™ may not be
necessary for your installation. Please check your local codes for CFM restrictions.
Hood must be disconnected from the main power prior to
performing the conversion instructions listed below. Failure to do
so could result in personal injury or damage to the product.
CAUTION
After re-positioning the jumper and powering on the hood, the
CFM cannot be changed again.
CAUTION
21
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Enabling ACT™
To enable ACT™:
1. Before hood installation, gain access to switch assembly by following the steps shown on FIG. D.
2. Change plastic jumper positioning as shown in FIG. E to set the desired maximum blower CFM.
3. Re-install switch assembly and continue with hood installation.
4. Remove the appropriate foil CFM sticker included with the hood literature and place inside the
hood body below the wiring diagram or in another clearly visible location.
To verify if your installer enabled ACT™:
1. With hood o, hold down the power button
for 5 seconds.
All speed illuminates = default max. CFM
Speed 3 illuminates = 390 max. CFM
Speed 2 illuminates = 290 max. CFM
2. When ACT™ is enabled, the number of
blower speeds will be reduced as follows:
Default max. CFM = Max 3 speeds
390 max. CFM = Max 2 speeds
290 max. CFM = Max 1 speed
3. There will be a foil label located inside the
hood body near the wiring diagram that
indicates the blower CFM.
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
Jumper Pins
Plastic
Jumper
Jumper 3-4
Max. Blower CFM
390
Jumper 1-2
Max. Blower CFM
290
Jumper 5-6 or 7-8
DEFAULT POSITION
Default Max. Blower CFM
Switch Assembly
FIG. E
ACT™ Conversion
FIG. D
1. Remove hybrid bae filters.
2. If applicable, remove side spacer panels by (2) screws each.
3. Remove light panel by (4) screws.
4. Remove switch assembly from light panel.
22
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
Wiring Diagram
REMARKS:CONDENSER 3.5+3.5μF 300 VAC FIT AC120V 60Hz
Model: AK7200BS
AK7236BS
Voltage: 120 V 60 Hz
Power Consumption
Total: Max. 200 W / 2 A
Lamp: Max. 6 W x 2
Fan: Max 188 W
THERMALLY PROTECTED
GREEN
BLACK
WHITE
BODY
WHITE
GREY
BLUE
WHITE
GREY
BLUE
BROWN
WHITE
GREY
BLUE
BROWN
RED
YELLOW
RED
YELLOW
MOTOR
MOTOR
LED
LED
WIRING DIAGRAM
23
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Troubleshooting
Possible Problem Possible Cause Solutions
After installation, the unit
doesn’t work.
The power source is not turned ON. Make sure the circuit breaker and the unit’s
power is ON.
The power line and the cable locking
connector is not connecting properly.
Check the power connection with the unit is
connected properly.
The switch board wirings are
disconnected.
Make sure the wirings at the switch board
are connected properly.
The switch board is defective. Change the switch board.
Light works, but blower is
not turning.
The blower cable is disconnected. Connect the blower cable.
Debris or obstruction in motor. Remove the debris or obstruction.
Motor defective or possibly seized. Change the blower.
Damaged capacitor. Change the capacitor.
The switch board is defective. Change defective part.
The unit is vibrating. The blower is not secured in place. Tighten the blower in place.
Damaged blower wheel. Replace the blower.
The hood is not secured in place. Check the installation of the hood.
The blower is working, but
the lights are not.
The LED light connector is
disconnected.
Connect the LED light connector.
Defective LED light. Change the LED light.
The switch board is defective. Change the switch board.
The hood is not venting out
properly.
Using the wrong type of ducting.
Flexible ducting can reduce air flow by
up to 50%.
Change the ducting to solid rigid metal
ducting.
The hood might be hanging to high
from the cook top.
Adjust the distance between the cook top
and the bottom of the hood within 24” and
32” range.
The wind from the opened windows or
opened doors in the surrounding area
are aecting the ventilation of the
hood.
Close all the windows and doors to eliminate
the outside wind flow.
Blockage in the duct opening or
ductwork.
Remove all the blocking from the duct work
or duct opening.
24
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
List of Parts & Accessories
Description Part Number
Replacement Parts
LumiLight LED, 6W (each) Z0B0047
Hybrid Bae Filter (each) 50210056
Optional Accessories
Make-up Air Kit MUA006A
7” Damper with Collar AK00067
Telescopic Backsplash, 30” AK1710
Telescopic Backsplash, 36” AK1716
To order parts, visit us online at http://store.zephyronline.com.
25
Gust II Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Limited Warranty
SEP25.0601
Zephyr Ventilation, LLC (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein
as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from defects in materials or
workmanship as follows:
Three Year Limited Warranty for Parts: For three years from the date of your original purchase of the Products, we will
provide, free of charge, Products or parts (including LED light bulbs, if applicable) to replace those that failed due to
manufacturing defects subject to the exclusions and limitations below. We may choose, in our sole discretion, to repair or
replace parts before we elect to replace the Products.
One Year Limited Warranty for Labor: For one
y
ear from the date of your original purchase of the Products, we will
provide, free of charge, the labor cost associated with repairing the Products or parts to replace those that failed due to
manufacturing defects subject to the exclusions and limitations below. After the first year from the date of your original
purchase, you are responsible for all labor costs associated with this warranty.
Warranty Exclusions: This warranty covers only repair or replacement, at our option, of defective Products or parts and
does not cover any other costs related to the Products including but not limited to: (a) normal maintenance and service
required for the Products and consumable parts such as fluorescent, incandescent or halogen light bulbs, mesh and char-
coal filters and fuses; (b) any Products or
parts which have been subject to freight damage, misuse, negligence, accident,
faulty installation or installation contrary to recommended installation instructions, improper maintenance or repair (other
than by us); (c) commercial or government use of the Products or use otherwise inconsistent with its intended purpose; (d)
natural wear of the finish of the Products or wear caused by improper maintenance, use of corrosive and abrasive cleaning
products, pads, and oven cleaner products; (e) chips, dents or cracks caused by abuse or misuse of the Products; (f) service
trips to your home to teach you how to use the Products; (g) damage to the Products caused by accident, fire, floods, acts
of God; or (h) Custom installations or alterations that impact serviceability of the Products. If you are outside our service
area, additional charges may apply for shipping costs for
warranty repair at our designated service locations and for the
travel cost to have a service technician come to your home to repair, remove or reinstall the Products. After the first year
from the date of your original purchase, you are also responsible for all labor costs associated with this warranty. All Products
must be installed by a qualified professional installer to be eligible for warranty repairs or service.
Limitations of Warranty. OUR OBLIGATION TO REPAIR OR REPLACE, AT OUR OPTION, SHALL BE YOUR SOLE
AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. WE SHALL NOT BE LIABLE FOR INCIDENTAL,
CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE USE OR
PERFORMANCE OF THE PRODUCTS. THE EXPRESS WARRANTIES IN THE PRECEDING SECTION ARE
EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRE
SS
WARRANTIES. WE HEREBY DISCLAIM AND EXCLUDE ALL
OTHER EXPRESS WARRANTIES FOR THE PRODUCTS, AND DISCLAIM AND EXCLUDE ALL WARRANTIES
IMPLIED BY LAW, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
Some states or provinces do not allow limitations on the duration of an implied warranty or the exclusion or limitation of
incidental or consequential damages, so the above limitations or exclusions may not apply to you. To the extent that
applicable law prohibits the exclusion of implied warranties, the duration of any applicable implied warranty is limited to the
same three-year and one-year periods described above if permitted by applicable law. Any oral or written description of the
Products is for the sole purpose of identifying the Products and shall not be construed as an express warr
a
nty. Prior to
using, implementing or permitting use of the Products, you shall determine the suitability of the Products for the intended
use, and you shall assume all risk and liability whatsoever in connection with such determination. We reserve the right to
use functionally equivalent refurbished or reconditioned parts or Products as warranty replacements or as part of warranty
service. This warranty is not transferable from the original purchaser and only applies to the consumer residence where the
Product was originally installed located in the United States and Canada. This warranty is not extended to resellers.
To Obtain Service Under Limited Warranty: To qualify for warranty service, you must: (a) notify us at the address or
telephone number stated below within 60 days of the discovery of the defect; (b) give the model number and serial
number;
and (c) describe the nature of any defect in the Product or part. At the time of the request for warranty service, you must
present evidence of your proof of purchase and proof of the original purchase date. If we determine that the warranty
exclusions listed above apply or if you fail to provide the necessary documentation to obtain service, you will be responsible
for all shipping, travel, labor and other costs related to the services. This warranty is not extended or restarted upon warranty
repair or replacements.
Please check our website for any additional Product information, www.zephyronline.com
Zephyr, 2277 Harbor Bay Parkway, Alameda, CA 94502
TO OBTAIN SERVICE UNDER WARRANTY OR FOR ANY SERVICE RELATED QUESTIONS
United States Customers please call: 1-888-880-8368 or contact us at: zephyronline.com/contact
Canada Customers please call: 1-888-812-8311 or Email: [email protected]
Limited Warranty
26
Gust II Use, Care, and Installation Guide
GUST II
UNDER-CABINET
CORE
Product Registration
Congratulations on the purchase of your
Zephyr product! Please take a moment to
register your new Zephyr product at
www.zephyronline.com/registration
Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
Prompt registration helps in more ways
than one.
IT’S IMPORTANT
Ensures warranty coverage should you need
service.
Ownership verification for insurance purposes.
Notification of product changes or recalls.
WWW.ZEPHYRONLINE.COM
JUL26.0101
Enregistrez votre produit aujourd'hui
zephyronline.com/registration
Gust II
AK7200BS, AK7236BS
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
Ai
rflow Control Te chnolo
gy
TM
C
2
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
3
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Table des matières
Page
Renseignements sur la sécurité ......................................................... 4-6
Types d’avertissements de sécurité ..................................................... 4
Consignes générales de sécurité .......................................................4-5
Fonctionnement.................................................................................. 6
Exigences électriques ......................................................................... 6
Liste du matériel ..................................................................................7
Instructions d’installation ..................................................................8-16
Feuille de calcul des conduits ............................................................. 8
Hauteur d’installation, dégagements et conduits .............................9-10
Options de conduits ...........................................................................11
Spécifications de la hotte ...................................................................12
Alimentation électrique .......................................................................13
Serre-câble ......................................................................................... 13
Préparation de l’emplacement du conduit ..........................................14
Préparation pour conduit rectangulaire vertical .................................14
Préparation pour conduit rectangulaire horizontal .............................15
Installation de la hotte ........................................................................16
Caractéristiques et commandes ......................................................... 17
Commandes tactiles électroniques ..................................................... 17
Entretien ...........................................................................................18-19
Nettoyage de la hotte et des filtres .....................................................18
DEL LumiLight.....................................................................................19
Conversion ACT™ .............................................................................20-21
Technologie de contrôle du débit d’air (ACT™) ................................... 20
Activation d’ACT™ ..............................................................................21
Schéma de câblage ............................................................................22
Dépannage ........................................................................................23
Liste des pièces et accessoires ...........................................................24
Garantie limitée .................................................................................25
Enregistrement du produit .................................................................. 26
4
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Renseignements sur la sécurité
Votre sécurité et celle des autres sont très importantes.
Nous avons inclus dans ce manuel de nombreux messages de
sécurité importants concernant votre appareil. Lisez toujours
tous les messages de sécurité et respectez-les.
Voici le symbole d’alerte de sécurité. Ce symbole vous avertit des
dangers potentiels pouvant causer des blessures graves ou la
mort. Tous les messages de sécurité sont précédés du symbole
d’alerte de sécurité ainsi que de l’un des mots suivants : «
DANGER », « AVERTISSEMENT » ou « MISE EN GARDE ».
DANGER
Le mot DANGER indique que le non-respect de cet énoncé de
sécurité entraînera des blessures graves ou la mort.
LIRE ET CONSERVER CES INSTRUCTIONS
AVERTISSEMENT – POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES, RESPECTEZ LES
CONSIGNES SUIVANTES :
a) Utilisez cet appareil uniquement de la manière prévue par le
fabricant. Pour toute question, communiquez avec le fabricant.
b) Avant tout entretien ou nettoyage de l’appareil, coupez
l’alimentation au panneau électrique et verrouillez le dispositif
de sectionnement afin d’éviter toute remise sous tension
accidentelle. Si le dispositif de sectionnement ne peut pas être
verrouillé, fixez solidement au panneau électrique un dispositif
d’avertissement bien visible, tel qu’une étiquette de mise en
garde.
Consignes générales de sécurité
AVERTISSEMENT
Le mot AVERTISSEMENT indique que le non-respect de cet
énoncé de sécurité peut entraîner d’importants dommages au
produit, des blessures graves ou la mort.
MISE EN GARDE
Le mot MISE EN GARDE indique que le non-respect de cet
avertissement de sécurité peut entraîner des blessures légères
ou modérées, ou encore des dommages matériels ou à
l’équipement.
AVERTISSEMENT
Afin de réduire les risques d’incendie ou de choc électrique,
n’utilisez pas ce ventilateur avec un dispositif de commande à
semi-conducteurs.
AVERTISSEMENT
MISE EN GARDE
Pour usage de ventilation générale seulement. Ne pas utiliser
pour évacuer des matières ou des vapeurs dangereuses
ou explosives. Faire preuve de prudence lors de l’utilisation
d’agents nettoyants ou de détergents. Conçu pour être utilisé
dans les aires de cuisson résidentielles.
AVERTISSEMENT
AVERTISSEMENT – POUR RÉDUIRE LES RISQUES D’INCENDIE DE
GRAISSE SUR LA SURFACE DE CUISSON :
a) Ne laissez jamais les éléments de cuisson sans surveillance
lorsqu’ils fonctionnent à température élevée. Les débordements
peuvent produire de la fumée et des accumulations de graisse
susceptibles de s’enflammer. Faites chauer les huiles lentement
à basse ou moyenne température.
b) Mettez toujours la hotte en marche lorsque vous cuisinez à
température élevée ou lorsque vous faites flamber des aliments
(p. ex. : crêpes Suzette, cerises jubilé ou bœuf au poivre flambé).
c) Nettoyez fréquemment les ventilateurs d’évacuation. Ne laissez
pas la graisse s’accumuler sur le ventilateur ou les filtres.
d) Utilisez des casseroles de dimension appropriée. Utilisez
toujours des ustensiles de cuisson adaptés à la taille de l’élément
chauant.
5
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Renseignements sur la sécurité
AVERTISSEMENT
LIRE ET CONSERVER CES INSTRUCTIONS
AVERTISSEMENT – POUR RÉDUIRE LES RISQUES DE BLESSURES
EN CAS D’INCENDIE DE GRAISSE SUR LA SURFACE DE CUISSON,
RESPECTEZ LES CONSIGNES SUIVANTEa :
a) ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle bien
ajusté, d’une plaque à biscuits ou d’un plateau métallique,
puis éteignez le brûleur. PRENEZ GARDE AUX BRÛLURES. Si les
flammes ne s’éteignent pas immédiatement, ÉVACUEZ LES LIEUX
ET APPELEZ LE SERVICE D’INCENDIE.
b) NE JAMAIS PRENDRE UNE POÊLE EN FLAMMES DANS LES
MAINS – Vous pourriez subir des brûlures.
c) N’UTILISEZ PAS D’EAU, y compris des linges à vaisselle ou
des serviettes mouillés – cela pourrait provoquer une violente
explosion de vapeur.
d) Utilisez un extincteur UNIQUEMENT si :
1) Vous possédez un extincteur de classe ABC et savez déjà
comment vous en servir.
2) L’incendie est de faible ampleur et est confiné à l’endroit
où il a commencé.
3) Le service d’incendie a été appelé.
4) Vous pouvez combattre l’incendie en gardant une sortie
derrière vous.
a D’après les « Kitchen Firesafety Tips » publiés par la NFPA.
AVERTISSEMENT
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE, UTILISEZ
UNIQUEMENT DES CONDUITS MÉTALLIQUES.
MISE EN GARDE
Afin de réduire les risques d’incendie et d’assurer une
évacuation adéquate de l’air vers l’extérieur, ne rejetez pas
l’air évacué dans les espaces situés à l’intérieur des murs, des
plafonds, des combles, des vides sanitaires ou des garages.
AVERTISSEMENT
AVERTISSEMENT – POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES, RESPECTEZ LES
CONSIGNES SUIVANTES :
a) Les travaux d’installation et le câblage électrique doivent être
eectués par une ou des personnes qualifiées, conformément à
tous les codes et normes applicables, y compris ceux relatifs à la
construction résistante au feu.
b) Une quantité d’air susante est nécessaire pour assurer une
combustion adéquate et l’évacuation des gaz par le conduit
de fumée (cheminée) des appareils à combustible, afin d’éviter
tout refoulement. Suivez les directives du fabricant de l’appareil
de chauage ainsi que les normes de sécurité publiées par la
National Fire Protection Association (NFPA), l’American Society of
Heating, Refrigerating and Air-Conditioning Engineers (ASHRAE)
et les autorités locales compétentes.
c) Lors de la découpe ou du perçage d’un mur ou d’un plafond,
veillez à ne pas endommager le câblage électrique ni les autres
installations dissimulées.
d) Les ventilateurs raccordés à un conduit doivent toujours
évacuer l’air vers l’extérieur.
e) Si cet appareil doit être installé au-dessus d’une baignoire
ou d’une douche, il doit être homologué pour cet usage et être
raccordé à un circuit protégé par un disjoncteur diérentiel de
fuite à la terre (DDFT).
Cet appareil n’est pas destiné à être utilisé par des personnes (y
compris des enfants) dont les capacités physiques, sensorielles
ou mentales sont réduites, ou qui ne possèdent pas l’expérience
ou les connaissances nécessaires, à moins qu’elles ne soient
supervisées ou qu’elles aient reçu des instructions concernant
l’utilisation de l’appareil de la part d’une personne responsable
de leur sécurité. Les enfants doivent être surveillés afin de
s’assurer qu’ils ne jouent pas avec l’appareil.
AVERTISSEMENT
Avertissement de la Proposition 65 pour les résidents de la
Californie : Ce produit peut vous exposer à des substances
chimiques, notamment le phtalate de di(2-éthylhexyle)
(DEHP), reconnu par l’État de la Californie comme pouvant
causer le cancer ainsi que des anomalies congénitales
ou d’autres eets nocifs sur la reproduction. Pour plus
d’information, consultez le site www.P65Warnings.ca.gov.
AVERTISSEMENT
Afin de réduire les risques d’incendie, de choc électrique ou
de blessures, n’utilisez pas de pièces de rechange qui ne sont
pas recommandées par le fabricant (par exemple, des pièces
fabriquées à domicile à l’aide d’une imprimante 3D).
6
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Renseignements sur la sécurité
Fonctionnement
► Laissez toujours les grilles de sécurité et les filtres en place. Sans ces composants, les ventilateurs en fonctionnement pourraient
accrocher les cheveux, les doigts ou les vêtements amples.
► Le fabricant décline toute responsabilité en cas de non-respect des instructions fournies dans le présent manuel concernant
l’installation, l’entretien et l’utilisation appropriée du produit. Le fabricant décline également toute responsabilité en cas de
blessures résultant d’une négligence, et la garantie de l’appareil est automatiquement annulée en cas d’entretien inadéquat.
REMARQUE: Veuillez consulter le site www.zephyronline.com pour vérifier les mises à jour avant d’eectuer toute modification
personnalisée.
Exigences électriques
Important:
► Respectez tous les codes et règlements en vigueur.
► Il incombe au client de veiller aux points suivants :
► Communiquer avec un installateur-électricien qualifié.
► S’assurer que l’installation électrique est adéquate et conforme à la plus récente édition du National Electrical Code, ANSI/NFPA
70*, ou aux normes CSA C22.1-94, Code canadien de l’électricité, Partie 1, et C22.2 no 0-M91**, ainsi qu’à tous les codes et
règlements locaux applicables.
► Si les codes le permettent et qu’un conducteur de mise à la terre distinct est utilisé, il est recommandé de faire vérifier par un
électricien qualifié que le trajet de mise à la terre est adéquat.
► Ne pas raccorder la mise à la terre à une conduite de gaz.
► Consulter un électricien qualifié si vous n’êtes pas certain que la hotte de cuisinière est correctement mise à la terre.
► Ne pas installer de fusible dans le conducteur neutre ou le circuit de mise à la terre.
► Cet appareil nécessite une alimentation électrique de 120 V, 60 Hz et doit être raccordé à un circuit de dérivation individuel
correctement mis à la terre, protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit comporter
deux conducteurs et une mise à la terre. Veuillez également consulter le schéma électrique du produit.
► Un connecteur de verrouillage de câble (non fourni) peut également être exigé par les codes locaux. Vérifiez les exigences locales et
achetez puis installez le connecteur approprié, au besoin.
* National Fire Protection Association Batterymarch Park, Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575
LIRE ET CONSERVER CES INSTRUCTIONS
7
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Liste du matériel
M4 x 18 (4)
M4 x 31 (4)
M4 x 6 (6)
Capuchons de connexion (3)
Pièces non fournies
Conduits, raccords de conduit et tous les outils nécessaires à
l’installation
Connecteur de verrouillage de câble (si exigé par les codes locaux)
Pièces fournies
Quantité Pièce
1 Hotte
2 Filtres à chicanes hybrides
2 DEL LumiLight, 6 W (préinstallée)
1 Adaptateur de transition rond de 7 po (préinstallé)
1 Plaque de recouvrement de 3 1/4 po × 10 po (préinstallée)
1 Adaptateur de transition vertical de 3 1/4 po × 10 po
1 Collet rectangulaire de 3 1/4 po × 10 po
1 Ensemble de quincaillerie
8
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Instructions d’installation
To tal
=
3- 1/ 4” x 10”
1 pi x ( ) =
pi
5 pi x ( ) =
pi
20 pi x ( ) =
pi
6”, 7”, 8”, 10”
15 pi
x ( ) =
pi
6”, 7”, 8”, 10”
9 pi x ( ) =
pi
pi
6”, 7”, 8”, 10”
1 pi x ( ) =
pi
To tal
=
6”, 7”, 8”, 10”
30 pi x ( ) =
pi
pi
pi
pi
6”, 7”, 8”, 10”
30 pi x ( ) =
pi
1 pi x ( ) =
pi
16 pi x ( ) =
pi
8 pi x ( ) =
pi
23 pi x ( ) =
pi
7” to 6” or
8” to 7” circ.
reducteur
conique
25 pi x ( ) =
pi
3- 1/ 4” x 10”
15 pi x ( ) =
pi
3- 1/ 4” x 10”
9 pi x ( ) =
pi
3- 1/ 4” x 10”
24 pi x ( ) =
pi
30 pi x ( ) =
pi
pi x ( ) =
pi
15
6”, 7“, 8”
circ.
bouchone de
l’air
Pièces de conduit
Longueur x
Nombre utilisé
rect., droit
circ., droit
rect.,
coude à 90º
rect.,
coude à 45º
rect.,
coude plat
à 90º
circ.,
coude à 90º
coude à 45º
Sous-total - colonne 1=
Longueur maximale du conduit d’aération :
Pour un mouvement d’air convenable, la longueur totale d’un conduit
d’aération ne devrait pas compter plus que l’équivalent de 150 pieds.
Pièces de conduit
Longueur x
Nombre utilisé
6” circ. à
rect. de
3-1/4" x 10",
coude à 90º
6” circ. à
rect. de
3-1/4" x 10"
6” circ. à
rect. de
3-1/4" x 10"
6” circ. à
rect. de
3-1/4" x 10",
coude à 90º
7” circ. à
rect. de
3-1/4" x 10"
7” circ. à
rect. de
3-1/4" x 10",
coude à 90º
3-1/ 4” x 10”
embout mural
rect./registre
embout
mural
circ./registre
chapeau de
toiture circ.
Sous-total - colonne 2 =
Sous-total - colonne 1 =
Total du conduit =
Feuille de calcul des conduits
9
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Hauteur d’installation, dégagements et conduits
36 po
24 po min.
32 po max.
10
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Instructions d’installation
Hauteur d’installation, dégagements et conduits
Une conduite ronde d’au moins 7 po ou une conduite rectangulaire de 3 1/4 po × 10 po doit être
utilisée afin de maintenir une ecacité maximale du débit d’air. Une conduite ronde de 7 po n’est pas
oerte pour une évacuation horizontale.
Utilisez uniquement des conduits métalliques rigides. Les conduits flexibles peuvent réduire le débit
d’air jusqu’à 50 %.
Utilisez également la feuille de calcul (page 8) pour déterminer la longueur totale admissible du
réseau de conduits lorsque des coudes, des raccords de transition et des chapeaux sont utilisés.
Dans la mesure du possible, réduisez TOUJOURS au minimum le nombre de raccords de transition et
de coudes. Si un long parcours de conduit est nécessaire, augmentez le diamètre du conduit de 7 po
à 8 po.
Si des coudes ou des raccords de transition sont requis, installez-les aussi loin que possible de la
sortie de conduit de la hotte et laissez la plus grande distance possible entre eux.
La hauteur minimale d’installation entre la surface de cuisson et le dessous de la hotte ne doit pas
être inférieure à 24 po.
La hauteur maximale d’installation ne doit pas dépasser 32 po.
Il est important d’installer la hotte à la hauteur appropriée. Une hotte installée trop bas peut subir des
dommages causés par la chaleur et présenter un risque d’incendie, tandis qu’une hotte installée trop
haut sera plus dicile à atteindre et orira un rendement et une ecacité réduits.
Le cas échéant, consultez également les exigences de dégagement et les recommandations du
fabricant de la cuisinière concernant la hauteur d’installation de la hotte au-dessus de la surface de
cuisson.
Pour les dommages survenus pendant le transport ou l’installation :
► Veuillez inspecter soigneusement l’appareil afin de déceler tout dommage avant son installation.
► Si l’appareil a été endommagé pendant le transport, retournez-le au magasin où il a été acheté
afin qu’il soit réparé ou remplacé.
► Si l’appareil a été endommagé par le client, la réparation ou le remplacement est à la charge du
client.
► Si l’appareil a été endommagé par l’installateur (s’il ne s’agit pas du client), la réparation ou le
remplacement doit faire l’objet d’une entente entre le client et l’installateur.
11
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Options de conduits
► Utilisez uniquement des conduits métalliques rigides à paroi simple.
► Fixez tous les raccordements à l’aide de vis à tôle et scellez tous les joints avec du ruban métallisé
homologué ou du ruban pour conduits.
Risque d’incendie : N’évacuez JAMAIS l’air et ne terminez
JAMAIS un conduit dans les espaces situés entre les murs, les
vides sanitaires, les plafonds, les combles ou les garages. Toute
l’évacuation doit être dirigée vers l’extérieur, sauf si l’option de
recirculation est utilisée.
AVERTISSEMENT
Sote ou vide sanitaire
Toit incliné avec
solin et chapeau
Conduit arrière
d’évacuation
Sortie murale
latérale avec
clapet antiretour
à gravité
12
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Instructions d’installation
Spécications de la hotte
1-5/8 po
8-5/8 po
6-
7/8 po
(30 po) 1-1/4 po
(36 po) 1-1/16 po
(30
po) 27-1/2 po
(36 po) 33-3/4 po
14-3/8 po
1 po
2-9/16 po
33.1
°
21-7/8 po
5/8 po
7-7/16 po
1-3/16 po
11-1/4 po
2-1/16 po
4-1/16 po
HAUT
(30 po) 1-1/4 po
(36 po) 1-1/16 po
(30
po) 29-15/16 po
(36 po) 35-7/8 po
(30
po) 2-13/16 po
(36 po) 2-3/4 po
CÔTÉ
ARRIÈRE
2 po
(30 po) 12-1/16 po
(36 po) 15-3/16 po
KO
KO
13
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Alimentation électrique
Le câblage électrique doit être eectué par une ou des
personnes qualifiées, conformément à tous les codes et normes
applicables. Coupez l’alimentation électrique au panneau
d’entrée de service avant d’eectuer le câblage.
AVERTISSEMENT
Pour votre sécurité, retirez le fusible du domicile ou ouvrez le disjoncteur avant de commencer
l’installation. N’utilisez pas de rallonge ni de fiche adaptatrice avec cet appareil.
Respectez les codes de l’électricité nationaux ainsi que les codes et règlements locaux en vigueur.
Cet appareil nécessite une alimentation électrique de 120 V, 60 Hz et doit être raccordé à un circuit de
dérivation individuel correctement mis à la terre, protégé par un disjoncteur de 15 ou 20 ampères ou
par un fusible temporisé. Le câblage doit comporter deux conducteurs et une mise à la terre. Veuillez
également consulter le schéma électrique apposé sur le produit.
Serre-câble
Un connecteur de verrouillage de câble (non fourni) peut être exigé par les codes locaux. Vérifiez les
exigences et les codes locaux, puis achetez et installez le connecteur approprié au besoin. (FIG. A)
FIG. A
Serre-câble
14
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Instructions d’installation
Préparation pour conduit rectangulaire vertical
► Par défaut, la hotte Gust II est préconfigurée pour une installation avec un conduit vertical rond de
7 po.
1. À l’aide d’un tournevis cruciforme,
retirez les vis ainsi que l’adaptateur
de transition rond vertical situé sur le
dessus du corps de la hotte.
2. Remplacez l’adaptateur de transition
rond vertical par l’adaptateur de
transition rectangulaire. Ne le fixez pas
encore au corps de la hotte.
3. Placez le raccord rectangulaire
de 3 1/4 po × 10 po sur le dessus de
l’adaptateur de transition rectangulaire.
Fixez l’adaptateur rectangulaire et le
raccord rectangulaire au corps de la
hotte à l’aide des vis retirées à l’étape 1.
15
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Préparation pour conduit rectangulaire horizontal
► Par défaut, la hotte Gust II est préconfigurée pour une installation avec un conduit vertical rond
de 7 po.
À l’aide d’un tournevis cruciforme,
retirez les vis ainsi que l’adaptateur
de transition rond vertical situé sur le
dessus de la hotte.
À l’aide d’un tournevis cruciforme,
retirez les vis ainsi que la plaque de
recouvrement rectangulaire de 3 1/4 po
× 10 po située à l’arrière de la hotte.
Remplacez l’adaptateur de transition
rond vertical par l’adaptateur de
transition rectangulaire. Ne le fixez pas
encore au corps de la hotte.
Placez le raccord rectangulaire de 3 1/4
po × 10 po à l’arrière de la hotte et fixez-le
à l’aide des vis qui retenaient auparavant
la plaque de recouvrement rectangulaire.
Placez la plaque de recouvrement
rectangulaire de 3 1/4 po × 10 po sur
l’ouverture rectangulaire située sur le
dessus de la hotte. Fixez l’adaptateur
de transition rectangulaire et la plaque
de recouvrement au corps de la hotte à
l’aide des vis retirées à l’étape 1.
16
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Instructions d’installation
Installation de la hotte
La hotte est conçue pour être installée sous une
armoire de cuisine.
1. Préparez l’emplacement du conduit sur la hotte
(évacuation verticale ou horizontale). Reportez-
vous à la page 11 pour les options de conduits.
2. Commencez l’installation en retirant les filtres à
chicanes hybrides. Retirez ensuite les panneaux
latéraux en enlevant les deux (2) vis, le cas
échéant.
3. Renforcez l’armoire à l’aide de tasseaux
de bois de 1 po × 2 po si un renforcement
supplémentaire est nécessaire ou si l’armoire
est construite sur cadre.
4. Placez temporairement la hotte à
l’emplacement d’installation désiré. À
l’aide d’un crayon, mesurez et marquez les
emplacements des trous de fixation, du conduit
et du raccordement électrique.
5. Percez ou découpez les ouvertures nécessaires
pour le conduit et le raccordement électrique.
Assurez-vous que l’ouverture du conduit
est susamment grande pour permettre
l’application du ruban pour conduits.
6. Fixez la hotte à l’armoire à l’aide des quatre (4)
vis à bois M4 fournies.
7. Eectuez le raccordement électrique.
8. Installez le conduit et scellez tous les joints à
l’aide de ruban pour conduits.
9. Réinstallez les filtres et les panneaux latéraux.
10. Mettez la hotte sous tension et vérifiez l’absence
de fuites autour des joints scellés avec le ruban
pour conduits.
FIG. B
8. Ruban métallisé
pour conduits
5. Ouverture/
découpe
pour conduit
3. Ajouter des
tasseaux de
bois de 1 po
× 2 po
2. Filtres à chicanes hybrides
7. Électricité
17
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Caractéristiques et commandes
1. BOUTON D’ALIMENTATION
► Le bouton permet de mettre en marche et d’arrêter l’ensemble de la hotte (ventilateur et
éclairage).
► La hotte est dotée d’une fonction de mémorisation qui conserve les derniers réglages de vitesse
du ventilateur et d’éclairage utilisés avant l’arrêt.
► Exemple : Appuyez sur pour arrêter la hotte alors que le ventilateur fonctionne à
la vitesse 3 et que l’éclairage est au niveau élevé. Appuyez de nouveau sur et la
hotte redémarrera à la vitesse 3 avec l’éclairage au niveau élevé.
FONCTION D’ARRÊT DIFFÉRÉ : Lorsque le ventilateur est en marche, maintenez enfoncé
pendant deux secondes. Le ventilateur passera à la vitesse 1 et clignotera pour indiquer que
la minuterie d’arrêt diéré de 5 minutes est activée. Si vous appuyez sur pendant que la
fonction d’arrêt diéré est activée, la hotte s’éteindra et la fonction sera annulée.
VÉRIFICATION ACT™: La technologie de contrôle du débit d’air (ACT™) permet à l’installateur de
régler le débit d’air maximal du ventilateur afin de respecter les codes et règlements locaux.
► Pour vérifier le débit d’air maximal du ventilateur, maintenez enfoncé pendant cinq
secondes. Lorsque la fonction ACTMC est activée, le nombre de vitesses du ventilateur est
réduit.
► allumé = débit d’air maximal par défaut, 3 vitesses
► allumé = débit d’air maximal de 390 PCM, 2 vitesses
► allumé = débit d’air maximal de 290 PCM, 1 vitesse
2. BOUTONS DE VITESSE DU VENTILATEUR
► La hotte ore trois vitesses de fonctionnement :1 = basse vitesse, 2 = vitesse moyenne, 3 =
vitesse élevée
3. ÉCLAIRAGE
► L’éclairage comporte deux niveaux d’intensité : élevé et faible.
► Pour passer successivement de arrêt à élevé puis à faible, appuyez sur .
Electronic Touch Controls
/
1 2 3
//
//
//
//
//
//
//
3
2
1
2 3
18
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Entretien
Nettoyage de la hotte et des ltres
Entretien des surfaces
► N’utilisez pas de détergents corrosifs, de détergents abrasifs ni de nettoyants pour four.
► N’utilisez aucun produit contenant de l’eau de Javel au chlore ni aucun produit contenant des
chlorures.
► N’utilisez pas de laine d’acier ni de tampons à récurer abrasifs, car ils peuvent rayer et
endommager la surface.
Nettoyage de l’acier inoxydable
Nettoyez périodiquement avec de l’eau tiède savonneuse et un chion de coton propre ou un
chion en microfibre. Frottez toujours dans le sens du grain de l’acier inoxydable. Pour enlever les
accumulations importantes de graisse, utilisez un détergent liquide dégraissant.
Après le nettoyage, utilisez un poli ou un nettoyant non abrasif pour acier inoxydable afin de
restaurer l’éclat et la finition de l’acier inoxydable. Frottez toujours délicatement avec un chion de
coton propre ou un chion en microfibre et polissez dans le sens du grain de l’acier inoxydable.
Nettoyage des ltres à chicanes hybrides
Les filtres à chicanes hybrides en acier inoxydable sont conçus pour retenir les résidus et les graisses
provenant de la cuisson. Bien que les filtres n’aient normalement pas besoin d’être remplacés, ils
doivent être nettoyés tous les 30 jours ou plus fréquemment, selon les habitudes de cuisson.
Les filtres peuvent être placés au lave-vaisselle à basse température ou trempés dans de l’eau chaude
savonneuse. Séchez complètement les filtres et réinstallez-les avant d’utiliser la hotte.
19
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Entretien
DEL LumiLight
Dans le cas peu probable où votre DEL LumiLight orientable cesserait de fonctionner, veuillez
communiquer avec Zephyr pour commander une pièce de rechange. Consultez la page des pièces et
accessoires pour obtenir les numéros de pièce et les coordonnées.
Retrait de la DEL (FIG. C) :
1. Retirez les filtres à chicanes hybrides.
2. (Si applicable) retirez les deux panneaux d’espacement latéraux en enlevant les deux (2) vis de
chaque panneau.
3. Retirez le panneau d’éclairage en enlevant les deux (2) vis.
4. Débranchez le connecteur rapide de la DEL.
5. Pincez les deux agrafes latérales situées aux extrémités de la DEL.
6. Poussez la DEL à travers l’ouverture du panneau d’éclairage.
Poussez l’agrafe.
FIG. C
20
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Conversion ACT™
Technologie de contrôle du débit d’air (ACT™)
Certains codes locaux limitent le débit d’air maximal (PCM) qu’une hotte de cuisinière peut évacuer.
La technologie ACT™ vous permet de contrôler le débit maximal du ventilateur sur certaines hottes
Zephyr sans avoir à installer de coûteux systèmes d’air d’appoint.
ACT™ permet à l’installateur de régler facilement la vitesse maximale du ventilateur à l’un des deux
débits les plus couramment exigés : 390 PCM ou 290 PCM.
L’utilisation de la technologie ACT™ peut ne pas être nécessaire pour votre installation. Veuillez vérifier
les exigences de votre code local concernant les restrictions de débit d’air (PCM).
La hotte doit être débranchée de l’alimentation électrique avant
d’eectuer les étapes de conversion décrites ci-dessous. Le
non-respect de cette consigne peut entraîner des blessures ou
endommager le produit.
MISE EN GARDE
Après avoir repositionné le cavalier et remis la hotte sous tension,
le débit d’air maximal (PCM) ne pourra plus être modifié.
MISE EN GARDE
21
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Activation d’ACT™
Pour activer ACT™:
1. Avant d’installer la hotte, accédez à l’ensemble des commandes en suivant les étapes illustrées à
la FIG. D.
2. Modifiez la position du cavalier en plastique conformément à la FIG. E afin de régler le débit d’air
maximal souhaité du ventilateur.
3. Réinstallez l’ensemble des commandes, puis poursuivez l’installation de la hotte.
4. Retirez l’étiquette métallique de débit d’air (PCM) appropriée incluse dans la documentation de
la hotte et apposez-la à l’intérieur du corps de la hotte, sous le schéma de câblage ou à un autre
endroit clairement visible.
Pour vérier si votre installateur a activé
ACT™:
1. Lorsque la hotte est hors tension,
maintenez le bouton d’alimentation
enfoncé pendant 5 secondes.
Toutes les vitesses allumées = débit d’air
maximal par défaut (PCM)
Vitesse 3 allumée = débit d’air maximal de
390 PCM
Vitesse 2 allumée = débit d’air maximal de
290 PCM
2. Lorsque ACT™ est activé, le nombre de
vitesses du ventilateur est réduit comme
suit :Débit d’air maximal par défaut =
maximum de 3 vitesses
Débit d’air maximal de 390 PCM =
maximum de 2 vitesses
Débit d’air maximal de 290 PCM =
maximum de 1 vitesse
3. Une étiquette métallique indiquant le débit
d’air du ventilateur (PCM) sera apposée à
l’intérieur du corps de la hotte, à proximité
du schéma de câblage.
Carte de circuits
imprimés
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
Broches de cavalier
Cavalier en
plastique
Cavalier 3-4
Débit d’air maximal
du ventilateur
: 390 PCM
Cavalier 1-2
Débit d’air maximal
du ventilateur
: 290 PCM
Cavalier 5-6 ou 7-8
POSITION PAR DÉFAUT
Débit d’air maximal du ventilateu
par défaut (PCM)
FIG. E
Conversion ACT™
FIG. D
1. Retirez les filtres à chicanes hybrides.
2. Le cas échéant, retirez les panneaux d’espacement latéraux en
enlevant les deux (2) vis de chaque panneau.
3. Retirez le panneau d’éclairage en enlevant les quatre (4) vis.
4. Retirez l’ensemble des commandes du panneau d’éclairage.
22
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Schéma de câblage
REMARQUES : CONDENSATEUR 3,5 + 3,5 μF / 300 V c.a.
CONVIENT POUR C.A. 120 V, 60 Hz.
Modèle : AK7200BS
AK7236BS
Tension : 120 V 60 Hz
Consommation électrique
Totale : Max. 200 W / 2 A
Éclairage : Max. 6 W x 2
Ventilateur : Max 188 W
PROTÉGÉ THERMIQUEMENT
VERT
NOIR
BLANC
CHÂSSIS
BLANC
GRIS
BLEU
BLANC
GRIS
BLEU
BRUN
BLANC
GRIS
BLEU
BRUN
ROUGE
JAUNE
ROUGE
JAUNE
MOTEUR
MOTEUR
DEL
DEL
SCHÉMA DE CÂBLAGE
23
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Dépannage
Problème possible Cause possible Solutions
L’appareil ne
fonctionne pas
après l’installation.
La source d’alimentation n’est pas sous
tension.
Assurez-vous que le disjoncteur est
enclenché et que l’appareil est alimenté.
Le cordon d’alimentation et le connecteur
de verrouillage du câble ne sont pas
correctement raccordés.
Vérifiez que le raccordement électrique de
l’appareil est correctement eectué.
Les fils de la carte de commande sont
débranchés.
Assurez-vous que les fils reliés à la carte de
commande sont correctement branchés.
La carte de commande est défectueuse. Remplacez la carte de commande.
L’éclairage
fonctionne, mais
le ventilateur ne
démarre pas.
Le câble du ventilateur est débranché. Raccordez le câble du ventilateur.
Des débris ou une obstruction se trouvent
dans le moteur.
Retirez les débris ou l’obstruction.
Le moteur est défectueux ou possiblement
grippé.
Remplacez le ventilateur.
Le condensateur est endommagé. Remplacez le condensateur.
La carte de commande est défectueuse. Remplacez la pièce défectueuse.
L’appareil vibre. Le ventilateur n’est pas correctement fixé en
place.
Serrez solidement le ventilateur en place.
La roue du ventilateur est endommagée. Remplacez le ventilateur.
La hotte n’est pas correctement fixée en place. Vérifiez l’installation de la hotte.
Le ventilateur
fonctionne, mais
l’éclairage ne
fonctionne pas.
Le connecteur de la DEL est débranché. Branchez le connecteur de la DEL.
La DEL est défectueuse. Remplacez la DEL.
La carte de commande est défectueuse. Remplacez la carte de commande.
La hotte
n’évacue pas l’air
correctement.
Le type de conduit utilisé est inadéquat. Un
conduit flexible peut réduire le débit d’air
jusqu’à 50 %.
Remplacez le conduit existant par un
conduit métallique rigide.
La hotte est peut-être installée trop haut au-
dessus de la surface de cuisson.
Ajustez la distance entre la surface de
cuisson et le dessous de la hotte afin qu’elle
soit comprise entre 24 po et 32 po.
Le vent provenant de fenêtres ou de portes
ouvertes à proximité nuit à la ventilation de la
hotte.
Fermez toutes les fenêtres et portes
afin d’éliminer l’eet des courants d’air
extérieurs.
L’ouverture du conduit ou le réseau de
conduits est obstrué.
Retirez toute obstruction du conduit ou de
l’ouverture du conduit.
24
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Liste des pièces et accessoires
Description Numéro de pièce
Pièces de rechange
DEL LumiLight, 6 W (chacune) Z0B0047
Filtre à chicanes hybride (chacun) 50210056
Accessoires optionnels
Ensemble d’air d’appoint MUA006A
Clapet de 7 po avec collet AK00067
Dosseret télescopique de 30 po AK1710
Dosseret télescopique de 36 po AK1716
Pour commander des pièces, visitez notre boutique en ligne à l’adresse
suivante : http://store.zephyronline.com.
25
Gust II Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Garantie limitée
Zephyr Ventilation, LLC (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux
présentes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts
de défauts de fabrication ou de main-d’œuvre selon les conditions suivantes :
Garantie de trois ans sur les pièces : Garantie de trois ans à partir de la date d’achat originale du Produit. Nous
fournirons sans frais les Produits ou les pièces (y compris les ampoules LED, le cas échéant) de remplacement qui com-
portaient des défauts de fabrication. Nous pourrions choisir, à notre seule discrétion, de réparer ou de remplacer des
pièces avant de prendre la décision de remplacer le Produit.
Garantie limitée d’un an sur la main-d’œuvre : Garantie d’un an à partir de la date d’achat originale du Produit. Nous
couvrirons sans frais les frais de main-d’œuvre afférents à la réparation du Produit ou des pièces de remplacement qui
comportaient des défauts de fabrication. Un an après la date d’achat originale, vous serez responsable de tous les frais
de main-d’œuvre associés à la présente garantie.
Exclusions de la garantie : Cette garantie ne couvre que la réparation ou le remplacement, à notre gré, de pièces ou
de Produits défectueux et ne couvre aucun autre coût afférent aux Produits, dont, sans s’y limiter, les frais liés : (a) à
l’entretien normal des Produits et au remplacement des pièces consommables, comme les fluorescent, incandescence
ou halogèneampoules, les filtres métalliques, les filtres à charbon et les fusibles; (b) à tout Produit ou pièce ayant été
endommagé durant le transport ou étant le résultat d’un mauvais usage, d’une négligence, d’un accident, d’une installa-
tion incorrecte ou ne respectant pas les notices d’installation recommandées, d’un entretien ou d’une réparation inap-
proprié (dont ne nous sommes pas responsables); (c) à une utilisation commerciale ou ne correspondant pas à l’utilisa-
tion pour laquelle les Produits sont conçus; (d) à l’usure naturelle du fini, à l’usure due à un entretien inadéquat, à l’utili-
sation de produits nettoyants corrosifs ou abrasifs, de tampons nettoyeurs et de produits de nettoyage pour le four; (e)
aux éclats, entailles ou fissures résultant d’un abus ou d’une mauvaise utilisation du Produit; (f) aux déplacement d’un
technicien de service à votre domicile pour vous montrer comment utiliser les Produits; (g) aux dommages causés par
un accident, un incendie, une inondation, un cas fortuit; ou (h) Les installations personnalisées ou modifications qui ont
un impact maintenabilité du Produit. Si vous vous trouvez à l’extérieur du territoire que nous desservons, des frais
supplémentaires pourraient s’appliquer pour la livraison des produits à nos points de service désignés pour une répara-
tion sous garantie ou vous pourriez avoir à débourser les frais de déplacement du technicien à votre domicile pour que
le Produit soit réparé, enlevé ou réinstallé. Un an après la date d’achat originale du Produit, vous êtes également
responsable de tous les frais de main-d’œuvre associés à la présente garantie.
Restrictions de la garantie. NOTRE OBLIGATION DE RÉPARER OU DE REMPLACER, À NOTRE GRÉ, LE PRODUIT
CONSTITUE VOTRE SEUL ET UNIQUE RECOURS SOUS LA PRÉSENTE GARANTIE. NOUS NE NOUS PORTONS
PAS RESPONSABLES POUR TOUT DOMMAGE INDIRECT, ACCESSOIRE OU PARTICULIER RÉSULTANT OU AYANT
UN LIEN AVEC L’UTILISATION OU LE RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SEC-
TION PRÉCÉDENTE SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. PAR LES
PRÉSENTES, NOUS REJETONS ET EXCLUONS TOUTE AUTRE GARANTIE EXPRESSE POUR LES PRODUITS ET
TOUTES LES GARANTIES TACITES PRÉVUES PAR LA LOI, DONT CELLES RELATIVES À LA QUALITÉ
MARCHANDE OU À L'ADÉQUATION DU PRODUIT POUR UNE UTILISATION PARTICULIÈRE. Certains États ou
provinces n’autorisent pas les restrictions sur la durée d’une garantie implicite ou l’exclusion ou la restriction des dommag-
es indirects ou accessoires; par conséquent, les exclusions et restrictions mentionnées ci-dessus pourraient ne pas
s’appliquer à votre cas. Dans la mesure où une loi applicable interdit l’exclusion de garanties implicites, la durée de
toute garantie implicite applicable se limite à la période de deux ans décrite ci-dessus. L’unique objectif de toute descrip-
tion orale ou écrite est de présenter les Produits et celle-ci ne devrait pas être interprétée comme une garantie expresse.
Avant d’utiliser ou de permettre l’utilisation des Produits, vous devrez déterminer si les Produits conviennent aux utilisa-
tions prévues et vous devrez assumer tout risque et toute responsabilité relatifs à ces utilisations. Nous nous réservons
le droit d’utiliser des pièces reconstruites ou remises à neuf pour remplacer l’une des fonctionnalités dans le cadre de
la présente garantie ou de l’une des parties de la présente garantie. L’acheteur original ne peut transférer la présente
garantie et celle-ci n’est valide qu’aux États-Unis et au Canada.
Pour obtenir du service sous la garantie : Pour avoir droit à du service sous garantie, vous devez : (a) nous avertir
en utilisant l’adresse ou le numéro de téléphone inscrit ci-dessous dans les soixante jours suivant la détection du défaut;
(b) donner le numéro du modèle, le numéro d’identification de la pièce ainsi que le numéro de série; et (c) décrire la
nature de tout défaut de la pièce ou du Produit. Au moment de faire la demande de service sous garantie, vous devrez
présenter votre preuve d’achat et la preuve de la date d’achat originale. Si nous déterminons que les exclusions de la
garantie énumérées ci-dessus s’appliquent ou si vous vous trouvez dans l’incapacité de nous fournir la documentation
nécessaire pour obtenir du service, vous serez responsable de tous les frais d’expédition, de déplacement, de
main-d’œuvre ou de tout autre coût afférent au service.
Veuillez consulter notre site Web au www.zephyronline.com pour savoir si des révisions ont été apportées à la garantie.
Zephyr, 2277 Harbor Bay Parkway, Alameda, CA 94502
SEP25.0701
POUR OBTENIR UN SERVICE SOUS GARANTIE OU POUR TOUTE QUESTIONS LIÉES AU SERVICE
Les clients des États-Unis doivent appeler le: 1-888-880-8368 ou nous contacter à: zephyronline.com/contact
Clients du Canada, veuillez appeler: 1-888-812-8311 ou par courriel: [email protected]
Garantie limitée
26
Gust II Guide d’utilisation, d’entretien et d’installation
GUST II
HOTTE SOUS ARMOIRE
CORE
Enregistrement du produit
Félicitations pour l’achat de votre produit
Zephyr! Veuillez prendre quelques instants
pour enregistrer votre nouveau produit Zephyr
à l’adresse suivante :
www.zephyronline.com/registration.
Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
L’enregistrement de votre produit
présente plusieurs avantages :
C’EST IMPORTANT
Assure la couverture de la garantie si vous avez
besoin de service.
Permet de vérifier la propriété du produit à des
fins d’assurance.
Vous permet d’être informé des modifications
apportées au produit ou des rappels éventuels.
