Mova P10 PRO ULTRA GEN2 User Manual

全自动*地面清洁机器人

使用说明书

P50

*全自动：指自动洗拖布和自动集尘功能，且与前代本品牌扫地机器人产品相比，全自动综合效果更优异。

*本说明书图示仅供参考，实际外观请以实物为准。

The illustrations in this manual are for reference only. Please refer to the actual product.

P10 Pro Ultra Gen 2

Robotic Vacuum Cleaner

User Manual

Manuel d'utilisation

Manual del usuario

Contents

Safety Information

IMPORTANT SAFETY INSTRUCTIONS

• Do not use outdoors or on wet surfaces.

• Do not allow to be used as a toy. Close attention is necessary when used by or

near children, pets or plants.

• Use only as described in this manual. Use only manufacturer’s recommended

attachments.

• Do not use with damaged cord or plug. If appliance is not working as it should,

has been dropped, damaged, left outdoors, or dropped into water, return it to a

service center.

• Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull

cord around sharp edges or corners. Do not run appliance over cord. Keep cord

away from heated surfaces.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

When using an electrical appliance, basic precautions should always be followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING (THIS APPLIANCE), Failure to follow the warnings and instructions

may result in electric shock, fire and/or serious injury.

WARNING

– To reduce the risk of fire, electric shock, or injury:

SAVE THESE INSTRUCTIONS

Household use only.

Safety Information

• Do not handle the base station, including charger plug, and charger terminals with

wet hands.

• Do not put any object into openings. Do not use with any opening blocked; keep free

of dust, lint, hair, and anything that may reduce air flow.

• Keep hair, loose clothing, fingers, and all parts of body away from openings and

moving parts.

• Turn off all controls before unplugging.

• Do not use to pick up flammable or combustible liquids, such as gasoline, or use in

areas where they may be present.

• Connect to a properly grounded outlet only. See Grounding Instructions.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or

hot ashes.

• To Reduce the Risk of Fire and Electric Shock due to internal component damage, use

only XingKuang Innovation Technology (Suzhou) Co., Ltd. cleaning fluid intended for

use with this appliance. See the Cleaning Fluid section of this manual.

• Do not use without dust bag.

• Prevent unintentional starting. Ensure the switch is in the off-position before

connecting to battery pack, picking up or carrying the appliance. Carrying the

appliance with your finger on the switch or energizing appliance that have the switch

on invites accidents.

• Do not use and store in extremely hot or cold environments (below 0

℃

/ 32

℉

or above

℃

/104

℉

). Please charge the robot in temperature above 0

℃

/ 32

℉

and below

Safety Information

℃

/104

℉

• Recharge only with the charger specified by the manufacturer. A charger that is

suitable for one type of battery pack may create a risk of fire when used with another

battery pack.

• Use appliances only with specifically designated battery packs. Use of any other

battery packs may create a risk of injury and fire.

• When battery pack is not in use, keep it away from other metal objects, like paper

clips, coins, keys, nails, screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the battery terminals together may

cause burns or a fire.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If

contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek

medical help. Liquid ejected from the battery may cause irritation or burns.

• Do not use a battery pack or appliance that is damaged or modified. Damaged or

modified batteries may exhibit unpredictable behavior resulting in fire, explosion or

risk of injury.

• Do not expose a battery pack or appliance to fire or excessive temperature. Exposure

to fire or temperature above 130

℃

/266

℉

may cause explosion.

• Follow all charging instructions and do not charge the battery pack or appliance

outside of the temperature range specified in the instructions. Charging improperly or

at temperatures outside of the specified range may damage the battery and increase

the risk of fire.

Safety Information

Caution:

This device complies with Part 15 of the FCC Rules / Innovation, Science and Economic Development Canada’s licence-exempt

RSS(s). Operation is subject to the following two conditions: (1) this device may not cause harmful interference. (2) this device

must accept any interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to

operate the equipment.

• Have servicing performed by a qualified repair person using only identical

replacement parts. This will ensure that the safety of the product is maintained.

• Do not modify or attempt to repair the appliance or the battery pack except as

indicated in the instructions for use and care.

• Place the cords from other appliances out of the area to be cleaned.

• Do not operate the vacuum in a room where an infant or child is sleeping.

• Do not operate the vacuum in an area where there are lit candles or fragile objects on

the floor to be cleaned.

• Do not operate the vacuum in a room that has lit candles on furniture that the vacuum

may accidentally hit or bump into.

• Do not allow children to sit on the vacuum.

• Do not use the vacuum on a wet surface.

• Use only with

RCPE0505

supply unit.

• Risk Of Injury. Brush May Start Unexpectedly. Switch off the appliance and Remove the

brush Before Cleaning or Servicing.

• Unplug before cleaning or servicing.

Safety Information

This Device Complies with DHHS Radiation Rules, 21CFR Chapter 1, Subchapter J.

I: ON

O: OFF

Direct current

Alternating current

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC

Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.

This equipment generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will

not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which

can be determined by turning the equipment o and on, the user is encouraged to try to correct the interference by one or

more of the following measures:

—Reorient or relocate the receiving antenna.

—Increase the separation between the equipment and receiver.

—Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.

—Consult the dealer or an experienced radio/TV technician for help.

MPE Reminding

To satisfy FCC / IC RF exposure requirements, a separation distance of 8" (20 cm) or more should be maintained between the

antenna of this device and persons during device operation.

To ensure compliance, operations at closer than this distance is not recommended.

To disable Wi-Fi module on robot, power the robot ON. Place the robot on the Base Station. Ensure the Charging Contacts on

robot and the Base Station Pins make a connection.

Press and hold the Dock Button on the robot for 20 seconds until the Wi-Fi module is turned o.

When the Wi-Fi module is turned o, press any button on the robot to turn the Wi-Fi module on.

GROUNDING INSTRUCTIONS

This appliance must be grounded. If it should malfunction or breakdown, grounding provides a path of

least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with

a cord having an equipment grounding conductor and grounding plug. The plug must be inserted into

an appropriate outlet that is properly installed and grounded in accordance with all local codes and

ordinances.

WARNING – Improper connection of the equipment-grounding conductor can result in a risk of electric

shock. Check with a qualified electrician or service person if you are in doubt as to whether the outlet is

properly grounded. Do not modify the plug provided with the appliance – if it will not fit the outlet, have

a proper outlet installed by a qualified electrician.

This appliance is for use on a nominal 120-V circuit and has a grounding attachment plug that looks like

the plug illustrated as below. Make sure that the appliance is connected to an outlet having the same

configuration as the plug. No adaptor should be used with this appliance.

Package Contents

Product Overview

Robot

Base Station

5ml

10ml

15ml

20ml

Mop Pad

(pre-installed)

Mop Pad Holder

(install before use)

Dust Box

(pre-installed)

Dust Box Filter

(1 pre-installed)

Side Brush

(pre-installed)

Main Brush

(pre-installed)

Power Cord Dust Bag

(pre-installed)

Washboard

Filter

(pre-installed)

Base Station Ramp

Extension Plate

(install before use)

Auto Solution Dispenser

Module

- Single Compartment

(pre-installed)

Clean Water

Tank

(pre-installed)

Used Water

Tank

(pre-installed)

Floor Cleaner※User Manual Quick Start Guide

※ Detailed operating procedures for cleaning solutions are specied on their bottle labels. If depleted, purchase replacements exclusively

through ocial channels.

Robot Accessories

Base Station Accessories

Other Accessories

Robot

Product Overview

Spot Cleaning Button

· Press to start spot cleaning

Power / Clean Button

· Press and hold for 3 seconds to turn on or off

· Press to start cleaning after the robot is turned on

Dock Button

· Press to send the robot back to the base station

· Press and hold for 3 seconds to disable Child Lock

Status Indicator

· Solid White: Cleaning or cleanup completed

· Breathing White: Charging (not low battery)

· Solid Orange: Standby at low battery or paused at low battery

· Breathing Orange: Charging (low battery)

· Blinking Orange: Error

Note:

· Press any button on the robot to pause while the robot is cleaning

or returning to charge.

· Child Lock can be enabled/disabled through the MOVAhome App.

Robot and Sensors

Product Overview

Dust Box

Mop Assembly

Mop Pad

Attachment Area

Mop Pad Holder Mop Pad

Cover

Charging

Contacts

Connectors

Automatic

Water Refilling

Inlet

Reset Button

· Press and hold for 3

seconds to restore to

factory settings

Wi-Fi Indicator

Edge Sensor

Cli Sensors

Main Wheel

Main Brush

Omnidirectional

Wheel

Brush Guard

Main Wheel

Brush Guard

Clips

Mop Pad Holder

Mounting Holes

Side Brush Extension Assembly

Carpet Sensor

MopExtend

Assembly

Filter

Filter Handle

Auto-empty Vent

Dust Box Cover Clip

Dust Box Clip

Dust Box Cover

LDS Cover

Microphones

Laser Distance Sensor (LDS)

Bumper

Bumper Window

3D Line Laser Sensor

Base Station

Product Overview

Filter

Auto-Detergent Compartment

Dust Bag Slot

Washboard

Washboard Heating

Module

Ramp

Extension

Plate

Upper Cover

Clean Water Tank

Washboard Filter

Used Water Tank

Auto-empty Vents

Water Tank Clip

Water Tank

Clip

Float Ball

Water Pipe

Filter

Used Water Tank Clean Water Tank

Floater

Dust Tank

Cover

Status Indicator

· Solid White: The base station

is connected to power

· Solid Orange: The base

station has an error

Signaling Area

Charging Contacts

Automatic Water Adding Outlet

Power Cord Storage Slot

Power Port

I : ON

O : OFF

Note: The water hookup kit for auto refilling and draining needs to be

purchased separately. (Only available in specific regions)

Reserved Slot for

Connecting the Water

Hookup Kit for Auto

Refilling and Draining

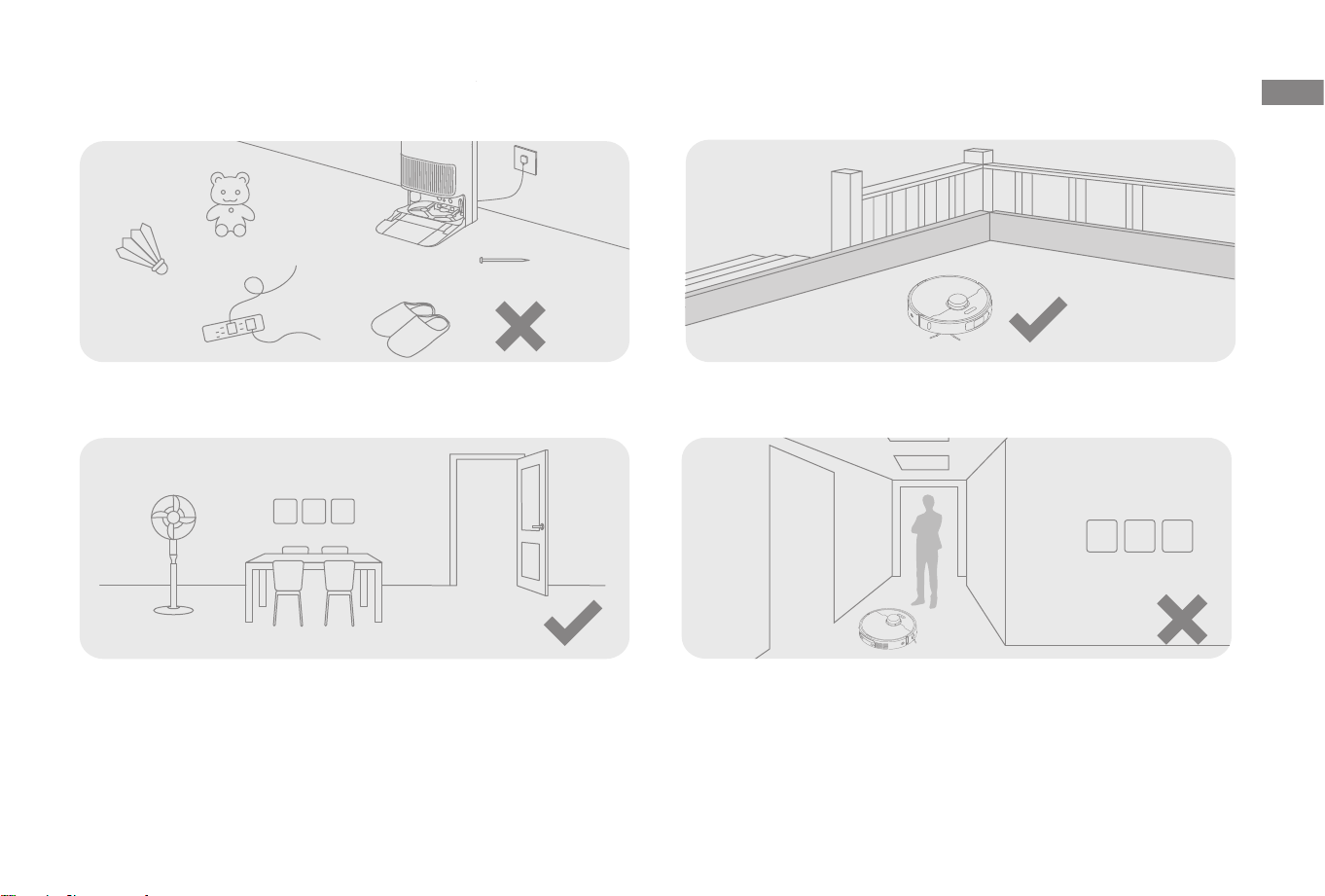

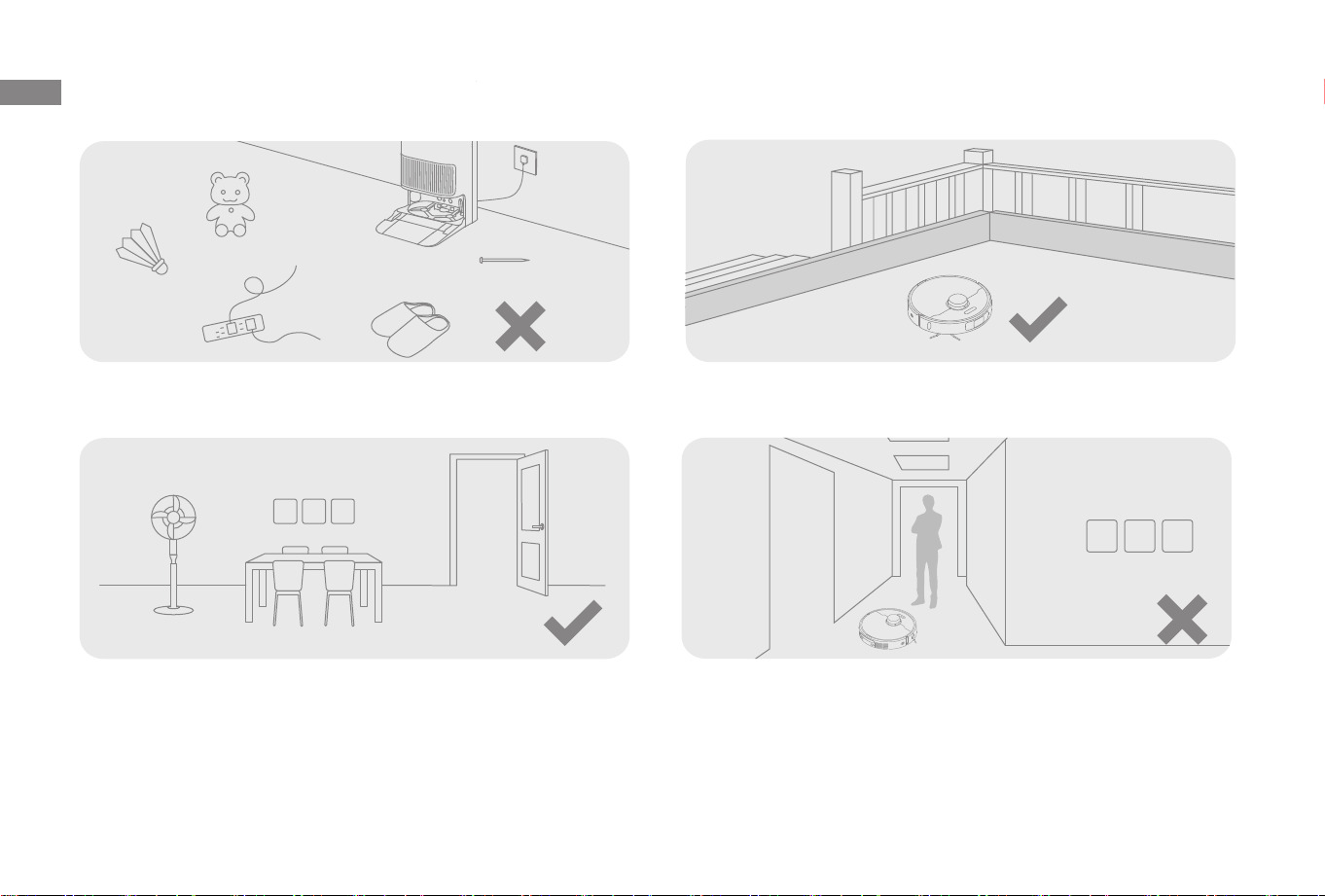

Preparing Your Home

Before cleaning, please move away unstable, fragile, valuable or dangerous

items, and clean up cables, cloths, toys, hard objects and sharp objects on

the ground to avoid being entangled, scratched or knocked over by the robot

and causing losses.

Open the door of the room to be cleaned, and put the furniture in its proper

place to leave more space.

To prevent the robot from not recognizing areas that need to be cleaned, do

not stand in front of the robot, threshold, hallway, or narrow places.

Before cleaning, place a physical barrier at the edge of the stairs to ensure

the secure and smooth operations of the robot.

Note:

· When operating the robot for the first time, follow it around while cleaning to remove any potential obstacles in time.

· Do not vacuum hard objects like stones, steel balls and toy parts, or sharp objects like construction waste, broken glass and nails, otherwise the ground may be

scratched.

Note: Ensure the washboard filter is securely installed.

1. Place the Base Station and Connect to an Electrical Outlet

Place the base station in a location that is as open as possible with a good

Wi-Fi signal. Leave enough space as shown in the figure and remove any

objects in the shaded area. Insert the power cord into the base station and

plug it into the socket.

3. Remove Robot Protections and Install the Mop Assembly

2. Install the Ramp Extension Plate

Before Use

Note:

· Make sure that no objects might block the signaling area.

· To prevent water stains from wetting wood floors or carpets, placing the

base station on tile floors or marble floors is recommended.

Firmly insert the power cord

upwards until the indicator

turns on.

I : ON

O : OFF

> 2"

> 60"

②

①

③

4. Connect the Robot to the Base Station

Press and hold the button on the robot for 3 seconds to turn it on. Place

the robot onto the base station with the mop assembly facing toward

the washboard. Then you will hear a voice notification when the robot

successfully connects to the base station.

5. Add MOVA Cleaning Solution (Cleaning Fluid Section)

WARNING: To Reduce the Risk of Fire and Electric Shock due to internal

component damage, use only XingKuang Innovation Technology (Suzhou) Co.,

Ltd. cleaning fluid (for MOVA P10 Pro Ultra Gen 2) intended for use with this

appliance.

(1) Remove the dust tank cover and pull out the auto-detergent compartment.

(2) Open the upper lid of the compartment and add the cleaning solution.

Before Use

Note: It is recommended to fully charge the robot before its first use. When

the robot cannot be turned on after the battery is depleted, manually connect

the robot with the station to charge it.

Note:

The auto-detergent compartment can be filled up with cleaning solution

for use. Do not add any liquid other than the officially-approved cleaning

solution to help prevent malfunction.

Install the auto-detergent compartment until it clicks into place.

6. Add Water to the Clean Water Tank

Take out the clean water tank from the base station and fill up the tank with

clean water. Then install it back into the base station.

Note: Do not add hot water into the water tank, as this may cause the tank to

become deformed.

(3) Close the lid of the compartment, put it back into the base station, and

then reinstall the dust tank cover. The cleaning solution will be added

automatically while working.

①

②

①

②

2. Add Device

Open the MOVAhome app, tap "Scan QR code to connect", and scan the same QR

code on the robot again to add the device. Please follow the prompts to finish the

Wi-Fi connection.

Note: If you want to reset Wi-Fi, repeat step 2 and then follow the prompts to

finish the Wi-Fi connection.

Connecting with the MOVAhome App

1. Download the MOVAhome App

Scan the QR code on the robot, or search "MOVAhome" in the app store to

download and install the app.

Wi-Fi Indicator

· Blinking slowly: To

be connected

· Blinking quickly:

Connecting

· On: Connected

Note:

Only 2.4 GHz Wi-Fi is supported.

Due to upgrades in the app software, the actual operations may differ from

the directions in this manual. Please follow the instructions based on the

current app version.

QR Code

How to Use

Turn On/O

Press and hold the button for 3 seconds to turn on the robot. The power

indicator should be illuminated. Place the robot onto the base station, the

robot should turn on automatically and begin charging. To turn o the robot,

move the robot away from the base station and press and hold the button

for 3 seconds.

Fast Mapping

After configuring the network for the first time, follow the instructions in the

app to quickly create a map. The robot will start mapping without cleaning.

When the robot returns to the base station, the mapping process has been

completed and the map will be saved automatically.

Pause/Sleep

When the robot is running, press any button to pause it. If the robot is paused

for more than 10 minutes, it automatically enters sleep mode. All indicators on

the robot will turn o. Press any button on the robot, or use the app to wake up

the robot.

Note: If the robot is paused and placed onto the base station, the current

cleaning process will end.

Auto Resume Cleaning

If the battery is too low, the robot will automatically return to the base station

to charge. After charging to the appropriate battery level, it will resume

unfinished cleaning tasks.

Note: To use this function, please enable it in the app.

Do Not Disturb (DND) Mode

The DND mode is enabled by default at the factory. You can use the app to

disable the DND mode or modify the DND period. The DND period is 22:00-

8:00 by default.

Note:

The scheduled cleaning tasks will be performed as usual during the DND

period.

In this mode, please select whether to resume cleaning, activate auto dust

collection, and lower the voice volume in the Do Not Disturb section of the

app.

Spot Cleaning

When the robot is on standby, press briefly the button to enable the spot

cleaning mode. In this mode, the robot cleans a square-shaped area of 1.5 ×

1.5 meters (59" x 59") around it and returns to its starting point once the spot

cleaning is completed.

Robot Restarting

If the robot stops responding or cannot be turned o, press and hold the

button for 10 seconds to forcefully turn it o. Then, press and hold the

button for 3 seconds to turn the robot on.

How to Use

Vacuum and Mop

Note: After installing the mop assembly, the robot will operate in "Vacuum

and Mop" mode by default during its first use.To adjust the cleaning mode, go

to the Cleaning Mode settings in the app and select from the following three

additional options:

1. Mop after Vacuuming

2. Vacuum Only

3. Mop Only

1. Start cleaning

Press the button on the robot, or use the app to make the robot start from

the base station. Then the robot will plan the optimal cleaning route and

perform the cleaning task based on the created map.

2. Auto mop washing

When cleaning, the robot will automatically return to the base station to wash

mop pads based on the mop pad cleaning frequency specified in the app. The

base station will automatically refill the robot's water tank and the robot will

resume cleanup.

Note:

To ensure the robot easily returns to the base station after cleaning, it is

recommended to make the robot start from the base station.

The mop pads will be cleaned before the robot starts mopping, please wait

patiently.

Do not move the base station, the clean water tank, the used water tank, or

the washboard filter during operation.

Hot water cleaning can be enabled in the app for mop pad cleaning, which

applies to all modes. To prevent scalding, do not touch the washboard when

the function is on.

How to Use

3. Automatically empty the dust box and wash and dry the mop

pads

After the robot finishes a cleaning task and returns to the base station to

charge, the base station will automatically start emptying the dust box. Then

it will wash and dry the mop pads.

4. Clean the used water tank

After the robot has completed its task, please clean the used water tank to

prevent any odor.

Note:

If the auto-empty function is turned off in the app, the base station will not

automatically empty the dust box.

The base station will empty the dust box according to the setting in the app.

Vacuum Only

Enable the vacuuming function in the app, and the robot will automatically lift

the mop assembly and start vacuuming.

Mop after Vacuuming

Enable the mopping after vacuuming function in the app, and the robot will

automatically lift the mop assembly to vacuum the floor. After vacuuming is

completed, the robot will return to empty the dust box. And then, the robot

will start mopping after automatically lowering the mop assembly

Mop Only

Enable the mopping function in the app, and the robot will check if the mop

assembly is installed. If not, manually install the mop assembly, and then the

robot will automatically start mopping.

Routine Maintenance

Parts

To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine maintenance.

Part Maintenance Frequency Replacement Period

Used water tank After each use

Clean water tank

Once every 2 weeks

Main brush Every 6 to 12 months

Dust box's filter

Every 3 to 6 months

Side brush

Mop pad holder

Washboard filter Once every 1 to 2 months

Washboard heating

module

Once every 6 months

Base station's

signaling area

Once every month

Charging contacts

Auto-empty vents

Omnidirectional

wheel

Edge sensor

Laser Distance

Sensor (LDS)

3D line laser sensor

Part Maintenance Frequency Replacement Period

Carpet sensor

Once every month

Cli sensors

Bumper Window

Bumper

Robot's automatic

water refilling inlet

Bottom of the robot

Dust box

Clean it as needed

Main wheels

Dust bag

Every 2 to 4 months

Mop pad Every 1 to 3 months

Note: The replacement frequency will depend on your usage of the robot.

If an exception occurs due to special circumstances, the parts should be

replaced.

Routine Maintenance

Washboard Filter

1. Take out the robot and remove the washboard filter after the mop

pad cleaning is complete.

2. Rinse the washboard filter with clean water, wipe it clean, and

then reinstall it in the washboard.

3. Use the app or press the button to return the robot to the base station, or

manually put the robot back.

During use, the washboard heating module may develop scale. To remove it,

take out the robot, pour a small amount of white vinegar (5% acetic acid) on

the surface of the heating module and clean it with a brush.

Note:

The washboard may remain hot. Allow to cool before handling.

An appropriate descaler can also be used in accordance with the instructions

it provides.

Do not add white vinegar or descaler directly into the clean water tank to

help prevent malfunction.

Do not use sharp tools or corrosive liquids such as hydrochloric acid to clean

the heating module.

Washboard Heating Module

Routine Maintenance

Dust Bag

1. Remove the dust tank cover and discard the dust bag.

3. Install a new dust bag.

4. Reinstall the dust tank cover.2. Remove the dust and debris from the filter with a dry cloth.

Note: Pulling upwards on the handle will seal the bag to prevent the dust and

debris from accidentally falling out.

Routine Maintenance

3. Gently tap the basket of the filter to remove the dirt.

4. Rinse the dust box and filter with water and dry them completely before

reinstalling.

Note: Do not attempt to clean the filter with a brush, a finger or sharp objects

to prevent damage.

Note:

Rinse the dust box and filter with clean water only. Do not use any detergent.

Use the dust box and filter only when they are completely dry.

24h

Dust Box and Filter

1. Open the robot cover and press the dust box clip to remove the dust box.

2. Open the dust box cover, remove the filter, and then empty the dust box as

shown in the diagram.

Main Brush

1. Press the main brush guard clip on both sides inward and remove the

guard. Lift out the main brush.

Main Brush

3. Wipe the rubber strip on the inside of the main brush guard with a clean,

dry cloth or a soft brush. Make sure no foreign matter remains on the strip,

then reinstall the main brush guard securely.

2. Pull out the end caps on both sides of the main brush. Use a suitable tool

to remove any hair tangled around the main brush. After cleaning, reinstall

the end caps and place the main brush back into position.

①

②

③

Routine Maintenance

Side Brush

Unscrew the side brush with a screwdriver, clean the hair from the brush, and

then screw it back on.

Routine Maintenance

Omnidirectional Wheel

Note:

Use a tool such as a small screwdriver to separate the axle and tire of the

omnidirectional wheel. Do not use excessive force.

Rinse the omnidirectional wheel under the running water and put it back

after drying it completely.

Mop Pad Holder

Remove and clean the mop pad holder.

Routine Maintenance

Charging Contacts and Signaling Area

Clean the charging contacts and the signaling area with a soft and dry cloth.

Auto-empty Vents

Clean the auto-empty vents of the robot and the base station with a soft and

dry cloth.

Robot Sensors

Wipe the robot sensors by using a soft and dry cloth, as shown in the below

figure:

Note: A wet cloth can damage sensitive elements within the robot and the

base station. Please use a dry cloth for cleaning.

Carpet Sensor

Cli Sensors

Bumper

Edge Sensor

Laser Distance

Sensor (LDS)

Bumper Window

Mop Pad

Remove the mop pad from the mop pad holder to replace it.

Battery

The robot contains a high-performance lithium-ion battery pack. Make sure

that the battery remains well-charged for daily use to maintain optimal

battery performance. If the robot is not used for an extended period of time,

turn it o and put it away. To prevent damage from over-discharging, charge

the robot at least once every three months.

Routine Maintenance

Note: The float ball in the used water tank is a movable part. Do not apply

too much force when cleaning it to avoid damaging it.

Used Water Tank

1. Remove the used water tank, open its cover and pour out the used water.

2. Rinse the used water tank with clean water, and use a proper cleaning tool

to clean the inner wall of the used water tank.

Problem Solution

The robot cannot turn on.

The battery is low. Recharge the robot on the base and try again.

The temperature of the battery is too low or too high. It is recommended to operate the appliance at a temperature

between 32°F (0°C) and 104°F (40°C).

The robot cannot charge.

The base station is not connected to power, please make sure both ends of its power cord are correctly plugged in.

The contact between the charging contacts on the base station and the robot is poor, please clean the charging contacts.

Check whether there is any foreign object at the connector of the robot and remove the foreign object if any.

The robot fails to connect

to Wi-Fi.

The Wi-Fi network password is incorrect. Make sure the password used to connect to your Wi-Fi network is correct.

The robot does not support a 5 GHz Wi-Fi connection. Make sure the robot is connected to a 2.4 GHz Wi-Fi connection.

The Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.

The robot may not be ready to be configured. Please exit and re-enter the app, and then try again as instructed.

The robot cannot find and

return to the base station.

The base station is disconnected from power or moved when the robot is not on it. Please connect the base station to the

power supply or place the robot onto the base station to charge.

There are too many obstructions around the base station. Place the base station in a more open area.

Moving the robot may cause it to re-position itself, and it will recreate a map if re-positioning fails. If the robot is too far

from the base station, it might not be able to automatically return on its own, in which case you will need to manually

place the robot onto the base station.

Wipe the signaling area on the base station to remove dust or debris.

The robot gets stuck in

front of the base station

and cannot return to it.

Check whether there is enough space on both sides or in front of the base station to prevent the robot from being blocked.

The route for returning to charge is blocked, e.g. the door is closed.

The robot may slip if the floor in front of the base station is overly wet. If so, clean the excess water before trying again.

It is recommended to move the base station to a dierent place and try again.

Make sure the ramp extension plate is installed properly.

The robot cannot turn o.

The robot cannot be turned o when it is charging. It is recommended to move the robot from the base station, and then

press and hold the button for 3 seconds to turn it o.

If the robot cannot be turned o by performing step 1, press and hold the button for 10 seconds to forcibly turn o the

robot. If the problem persists, please contact after-sales service.

Troubleshooting

Problem Solution

The charging speed is

slow.

It takes about 3.5 hours to fully charge the robot when its battery is low.

If you operate the robot at temperatures outside of the specified range, the charging speed will automatically slow down

to extend the battery life.

The charging contacts on both the robot and the base may be dirty, please wipe them with a dry cloth.

The noise increases

while the robot is

operating.

Check whether the dust box filter is clogged. If so, clean it or replace it.

A hard object may be caught in the main brush or the dust box. Check and remove any hard object.

The main brush or the side brush may become tangled. Check and remove any foreign objects.

Switch the suction mode to Standard or Quiet.

The robot moves

without following the

set route.

Objects such as power cords and slippers should be organized before using the robot.

Working on wet slippery surfaces causes the main wheel to slip. It is recommended to dry the wet places before using

the robot.

Wipe the bumper window on the robot with a clean, soft cloth to keep them clean and unobstructed.

The robot misses the

rooms to be cleaned.

Make sure that the doors of the rooms to be cleaned are open.

The place in front of the room to be cleaned may be wet and slippery, causing the robot to slip and work abnormally.

Please try drying the floor before using the robot.

The robot cannot

resume cleaning after

charging.

Make sure that the robot is not set to the Do Not Disturb (DND) mode, which will prevent it from resuming cleaning.

The robot will not resume cleaning after you manually place the robot on the base station or send the robot to charge

via the app or the button .

Troubleshooting

Problem Solution

The station cannot

automatically empty

the dust box.

Check whether the dust bag in the dust tank is full.

If the dust bag is not full, check whether there is any obstruction at the auto-empty vents of the robot, the base station,

or the dust box. If any, clean the blocked part in time.

The water level in

the washboard is

abnormal.

Check whether the seal on the used water tank is loose or not correctly installed, and manually reset it if so. If the

problem persists, please contact the after-sales service team.

Gently press down on the used water tank to make sure it is installed correctly.

Remove the washboard and check whether the sewage drain is blocked and clean it.

Check the cleaning solution. Do not add any liquid other than the ocially-approved cleaning solution.

The mop pad holder is

raised abnormally.

Please remove the mop pad holder to check if there is any foreign object stuck in it, and try to restart the robot. If the

problem persists, please contact the after-sales service team.

There is water under

the clean water tank or

around the seal.

When taking out the clean water tank, some water in the pipe may be left under the tank or around the seal. This is

normal. Please wipe with a dry cloth.

For additional services, please contact us via https://www.mova.tech

Specifications

Robot

Model RLP55SE

Charging Time Approx. 3.5 hours

Rated Voltage 14.4 V

Rated Power 75 W

Operation Frequency 2400–2483.5 MHz

Maximum Output Power <20 dBm

Note:

Rated Power (during hot water cleaning) is determined by the power value

during the representative period (water temperature 25°C/77

℉

Rated Power (during charging and drying) is determined by the power

value during full load period.

Model RCPE0505

Rated Input

120 V 60 Hz 4.2 A (during

dust emptying)

Rated Output 20 V DC, 2 A

Rated Power (during hot water

cleaning)

640 W

Under normal use of condition, this equipment should be kept a separation

distance of at least 8" (20 cm) between the antenna and the body of the user.

Base Station

Informations sur la sécurité

IMPORTANTES MESURES DE SÉCURITÉ

L’utilisation d’un appareil électrique demande certaines précautions:

LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER (CETAPPAREIL), Le non-respect des mises en garde et des

instructions peut causer des chocs électriques, des incendies et/ou des blessures graves.

AVERTISSEMENT

- Pour réduire les risques d’incendie, de choc électrique ou de blessure:

CONSERVER CES INSTRUCTIONS

Usage Domestique seulement.

• Ne pas exposer à la pluie, Ranger à l’intérieur.

• Ne pas permettre aux enfants de jouer avec l’appareil. Une attention particulière est nécessaire

lorsque l’appareil est utilize par des enfants ou à proximité de ces derniers.

• N’utiliser que conformément à cette notice avec les accessories recommandés par le fabricant.

• Ne pas utiliser si le cordon ou la fiche est endommagé. Retourner l’appareil à un atelier de

reparation s’il ne fonctionne pas bien, s’il est tombé ou s’il a été endommagé, oublié à l’extérieur

ou immergé.

• Ne pas tirer soulever ni trainer l’appareil par le cordon. Ne pas utiliser le cordon comme une

poignée, le coincer dans l’embrasure d’une porte ou l’appuyer contre des arêtes vives ou des coins.

Ne pas faire rouler l’appareil sur le cordon. Garder le cordonà l’écart des surfaces chaudes.

• Ne pas débrancher en tyrant sur le cordon. Tirer plutôt la fiche.

• Ne manipulez pas la station de base, y compris la fiche du chargeur, et les bornes du chargeur avec les

mains mouillées.

• N’insérer aucun objet dans les ouvertures. Ne pas utiliser l’appareil lorsqu’une ouverture est

Informations sur la sécurité

bloquée. S’assurer que de la poussière, de la peluche, des cheveux ou d’autres matières ne réduisent

pas le debit d’air.

• Maintenir les cheveux, les vêtements amples, les doigts et toutes les parties du corps à l’écart des

ouvertures et des pieces mobiles.

• Mettre toutes les commandes en position d’arrêt avant de débrancher l’appareil.

• Ne pas aspirer des liquids inflammables ou combustibles, comme de l’essence, et ne pas faire

fonctionner dans des endroits où peuvent se trouver de tells liquides.

• Doit être branché sur une prise de courant avec mise à la terre. Voir les instructions de mise à la terre.

• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, comme des cigarettes, des

allumettes ou des cendres chaudes.

• Pour réduire le risque d’incendie ou de choc électrique dû au dommage de composants internes,

utiliser seulement le liquide de nettoyage XingKuang Innovation Technology (Suzhou) Co., Ltd. prévu

pour cet appareil (voir détails sur les produits de nettoyage ailleurs dans cette notice).

• Ne pas utiliser l’appareil si le sac à poussière ou le filter n’est pas en place.

• Emêcher une mise en marche accidentelle. S’assurer que l’interrupteur est à la position arrêt avant

de raccorder la batterie, de lever ou de déplacer l’appareil. Transporter l’appareil en gardant un doigt

sur l’interrupteur, ou mettre sous tension un appareil dont l’interrupteur est à la position marche peut

causer un accident.

• Ne pas utiliser et entreposer dans un environnement à température extrêmement chaude ou froide

(inférieure à 0°C/32

℉

ou supérieure à 40°C/104

℉

). Veuillez chargerle robot à une température

supérieure à 0°C/32

℉

et en dessous de 40°C/104

℉

• Retirer la batterie de l’appareil avant d’effectuer des réglages, changer les accessoires ou ranger

l’appareil. Ces mesures de sécurité ont pour but d’éviter une mise en marche accidentelle de

l’appareil.

Informations sur la sécurité

• Recharger uniquement avec le chargeur prescrit par le fabricant. Un chargeur convenant à un type de

batterie peut présenter un risque d’incendie lorsqu’il est utilisé avec une autre batterie.

• Utiliser uniquement les batteries recommandées pour l’appareil. L’utilisation d’autres types de

batteries peut présenter un risque de blessure ou d’incendie.

• Lorsque l’appareil n’est pas utilisé, tenir la batterie loin d’objets métalliques comme des trombones,

des pièces de monnaie, des clés, des clous, des vis ou autres petits objets qui pourraient établir une

liaison entre les bornes. Un courtcircuit des bornes des batteries peut causer des brûlures ou un

incendie.

• En condition d’usage abusif, du liquide peut s’échapper de la batterie ; éviter tout contact avec ce

liquide. En cas de contact accidentel, rincer abondamment avec de l’eau. En cas de contact avec les

yeux, consulter également un médecin. Le liquide projeté peut causer des irritations ou des brûlures.

• Ne pas utiliser une batterie ou un appareil endommagé ou qui a été modifié. Des batteries

endommagées ou modifies peuvent avoir un comportement imprévisible pouvant causer un incendie,

une explosion ou un risque de blessure.

• Ne pas exposer une batterie ou un appareil à la flamme ou à des températures excessives.

L’exposition à une flamme ou à des températures supérieures à 130

℃

/266

℉

peut causer une

explosion.

• Respecter toutes les instructions de chargement et ne pas charger la batterie ou l’appareil à des

températures qui ne sont pas incluses dans la gamme de températures indiquées dans la notice

d’instructions. Un chargement mal effctué.

• Confier les réparations à une personne qualifiée qui utilisera uniquement des pièces de

remplacement identiques. Cette façon de faire garantira la sécurité du produit.

• Ne pas modifier ni tenter de réparer l’appareil ou la batterie sauf comme il est indiqué dans les

instructions d’utilisation et d’entretien.

Informations sur la sécurité

• Éloigner les cordons d’autres appareils de la zone à nettoyer.

• Ne pas utiliser l’aspirateur dans une pièce où un nourrisson ou un enfant dort.

• Ne pas utiliser l’aspirateur dans un endroit où il ya des bougies allumées ou des objets fragiles sur le

plancher à nettoyer.

• Ne pas utiliser l’aspirateur dans une pièce où il ya des bougies allumées sur les meubles que

l’aspirateur peut heurter ou se cogner accidentellement.

• Ne pas laisser les enfants s’assoir sur l’aspirateur.

• Ne pas utiliser l’aspirateur sur une surface mouillée.

• N’utiliser que l’unité d’approvisionnement RCPE0505.

• Risque de blessures. La brosse motorisée peut se mettre en marche d’une manière imprévue. Éteignez

l'Appareil et Retirez la Brosse Avant De Procéder Au Nettoyage ou À L'entretien.

• Débranchez l'appareil avant de le nettoyer ou de le réparer.

Informations sur la sécurité

L'antenne installée doit être située de facon à ce que la population ne puissey être exposée à une distance de moin

de 8" (20 cm). Installer l'antenne de facon à ce que le personnel ne puisse approcher à 8" (20 cm) ou moins de la position

centrale de l’antenne.

La FCC des éltats-unis stipule que cet appareil doit être en tout temps éloigné d’au moins 8" (20 cm) des personnes

pendant son functionnement.

Pour désactiver le module Wi-Fi du robot, activez le robot. Placez le robot sur la station de recharge. Assurez-vous que les

contacts de charge du robot et les broches de la station de recharge sont connectés.

Appuyez sur le bouton nettoyage concentré pendant 20 secondes jusqu'à ce que le module Wi-Fi s'éteigne.

Quand le module Wi-Fi sur le robot est déactivé, appuyez sur n'importe quel bouton du panneau pour réactiver le

module Wi-Fi.

Cet appareil est conforme aux règles de radiation du DHHS, 21 CFR chapitre 1, sous-chapitre J.

I: MARCHE

O: ARRÊT

Courant continu

Courant alternatif

L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et

Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux

deux conditions suivantes :

1. L’appareil ne doit pas produire de brouillage;

2. L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le

fonctionnement.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de défaillance ou de panne, le circuit de mise à la terre ore au courant un chemin

de moindre résistance qui réduit le risque de choc électrique. L’appareil est pourvu d’un cordon muni d’un conducteur qui

en assure la mise à la terre et d’une fiche avec broche de terre. Cette fiche doit être branchée sur une prise convenable,

correctement installée et reliée à la terre conformément aux codes et aux règlements du lieu.

AVERTISSEMENT. Un conducteur de terre mal raccordé présente des risques de choc électrique. Consulter un électricien ou

un technicien d’entretien compétent en cas de doute à propos de la mise à la terre d’une prise quelconque. Ne pas modifier

la fiche vendue avec l’appareil; si elle ne s’insère pas dans la prise, faire installer une nouvelle prise par un électricien

compétent.

Cet appareil destiné à un circuit nominal de 120 V est muni d’une fiche de terre semblable à celle illustrée comme ci-dessous.

L’appareil doit être branché sur une prise ayant la même configuration que la fiche. Aucun adaptateur ne devrait être utilisé

avec cet appareil.

Contenu de l'emballage

Présentation du produit

Robot

Station de

recharge

5ml

10ml

15ml

20ml

Lingette

(préinstallé)

Porte lingette

(à installer avant

utilisation)

Compartiment à

poussière

(préinstallé)

Filtre du

compartiment de

poussière

(1 préinstallé)

Brosse latérale

(préinstallé)

Brosse principale

(préinstallé)

Cordon

d'alimentation

Sac à poussière

(préinstallé)

Filtre de la

planche à laver

(préinstallé)

Plaque d'extension

de rampe de la

station de recharge

(à installer avant

utilisation)

Module de distribution

de solution automatique

- Compartiment unique

(préinstallé)

Réservoir d'eau

propre

(préinstallé)

Réservoir d'eau

sale

(préinstallé)

Nettoyeur de sol※Manuel

d'utilisation

Guide de

démarrage rapide

※ Les procédures détaillées d'utilisation des solutions de nettoyage sont indiquées sur les étiquettes des bouteilles. En cas d'épuisement,

acheter des produits de remplacement exclusivement par l'intermédiaire des canaux ociels.

Accessoires pour robot

Accessoires de la station de recharge

Autres accessoires

Robot

Présentation du produit

Bouton de nettoyage ciblé

· Appuyer pour démarrer le nettoyage ciblé

Bouton de nettoyage / alimentation

· Appuyer et maintenir enfoncé pendant 3secondes pour activer

ou désactiver

· Appuyer pour lancer le nettoyage une fois le robot allumé

Bouton d’arrimage

· Appuyer pour renvoyer le robot à la station de recharge

· Appuyer pendant 3secondes pour désactiver la sécurité pour

enfants

Indicateur d'état

· Blanc fixe: Nettoyage ou lavage terminé

· Clignote lentement blanc: Chargement (pas batterie faible)

· Orange fixe: Veille avec batterie faible ou en pause avec batterie

faible

· Clignotant lent orange : Chargement (batterie faible)

· Orange clignotant : Erreur

Remarque :

· Appuyer sur n'importe quel bouton du robot pour faire une pause

pendant que le robot nettoie ou retourne pour se recharger.

· La sécurité pour enfants peut être activé et désactivé par le biais

de l’application MOVAhome.

Robot et capteurs

Présentation du produit

Compartiment à poussière

Assemblage de la lingette

Zone de fixation

de lingette

Support de lingette Lingette

Couvercle

Contacteurs

de charge

Connecteurs

Entrée de

remplissage d'eau

automatique

Bouton de réinitialisation

· Appuyer sur la touche

et la maintenir

enfoncée pendant

3secondes pour rétablir

les paramètres d'usine

Indicateur Wi-Fi

Capteur de bord

Détecteurs de chute

Roue principale

Brosse principale

Roue

omnidirectionnelle

Garde-brosse

Roue principale

Clip du garde-

brosse

Trou de montage du

support de lingette

Assemblage de

l’extension de la

brosse latérale

Capteur de tapis

Assemblage de

l’extension de

lingette

Filtre

Poignée du filtre

Évent de vidange

automatique

Clip du couvercle du

compartiment à poussière

Clip du compartiment à

poussière

Couvercle du

compartiment à

poussière

Couvercle du LDS

Microphones

Détecteur de distance laser (LDS)

Pare-chocs

Fenêtre du pare-chocs

Capteur laser linéaire 3D

Station de recharge

Présentation du produit

Filtre

Compartiment de

détergent automatique

Fente du sac à

poussière

Planche à laver

Module de chauffage

pour planche à laver

Plaque d’extension

de rampe

Couvercle supérieur

Réservoir d'eau propre

Filtre de la

planche à laver

Réservoir d'eau sale

Évents de vidange

automatique

Clip du réservoir

d'eau

Clip du

réservoir d'eau

Boule de

flotteur

Tuyau d'eau

Filtre

Réservoir d'eau sale Réservoir d'eau propre

Flotteur

Couvercle du réservoir

à poussière

Indicateur d'état

· Blanc fixe: La station de

recharge est connectée à

l'alimentation

· Orange fixe: La station de

recharge a une erreur

Zone de signalisation

Contacteurs de charge

Sortie d'ajout d'eau

automatique

Emplacement

d’entreposage du cordon

d’alimentation

Port d'alimentation

I: MARCHE

O: ARRÊT

Remarque : Le kit de raccordement à l'eau pour le remplissage et la vidange

automatiques doit être acheté séparément. (Uniquement disponible dans

certaines régions)

Emplacement réservé pour

le branchement du kit

de raccordement à l'eau

pour le remplissage et la

vidange automatiques

Préparer votre intérieur

Avant de procéder au nettoyage, éloigner les objets instables, fragiles, précieux

ou dangereux, et ramasser les câbles, les chions, les jouets, les objets durs et

pointus qui se trouvent sur le plancher, afin d’éviter que le robot ne les emmêle,

ne les raye ou ne les renverse, ce qui entraînerait des pertes.

Ouvrir la porte de la pièce à nettoyer et placer les meubles dans un espace

approprié pour laisser plus d’espace.

Pour éviter que le robot ne reconnaisse pas les zones à nettoyer, ne vous

tenez pas devant le robot, ni dans un seuil, un couloir ou des endroits étroits.

Avant le nettoyage, placer une barrière physique au bord de l'escalier pour

garantir la sécurité et le bon fonctionnement du robot.

Remarque :

· Lorsque vous utilisez le robot pour la première fois, le suivre pendant le nettoyage pour éliminer tout obstacle potentiel à temps.

· Ne pas aspirer d’objets durs tels que des cailloux, des billes d’acier et des pièces de jouets, ni d’objets pointus tels que des déchets de construction, des débris

de verre et des clous, au risque de rayer le plancher.

Remarque : S’assurer que le filtre de la planche à laver est bien installé.

1. Placer la station de recharge et la brancher à une prise

électrique

Placer la station de recharge dans un endroit aussi dégagé que possible

avec un bon signal Wi-Fi. Laisser susamment d'espace comme indiqué

sur la figure et retirez tous les objets dans la zone ombrée. Insérer le cordon

d'alimentation dans la station de recharge et le brancher dans la prise.

3. Retirer les protections du robot et installer l'assemblage de

lingette

2. Installer la plaque d'extension de rampe

Avant l’utilisation

Remarque :

· S’assurer que rien ne peut perturber la zone de signalisation.

· Pour éviter que les taches d'eau ne mouillent les planchers de bois ou les

tapis, il est recommandé de placer la station de recharge sur des planchers

en carrelage ou en marbre.

Insérer fermement le cordon

d’alimentation jusqu’à ce que

le voyant s’allume.

I: MARCHE

O: ARRÊT

> 2"

> 60"

②

①

③

4. Connecter le robot à la station de recharge

Appuyer sur le bouton du robot et le maintenir enfoncé pendant

3secondes pour le mettre en marche. Placer le robot sur la station de

recharge en orientant l'unité de lingette vers la planche de lavage. Vous

entendrez une notification vocale lorsque le robot sera branché avec succès à

la station de recharge.

5. Ajouter la solution nettoyante MOVA (section Liquide nettoyant)

AVERTISSEMENT : Pour réduire le risque d'incendie et d'électrocution dû à des

dommages internes utiliser uniquement le liquide de nettoyage de XingKuang

Innovation Technology (Suzhou) Co., Ltd. (pour MOVA P10 Pro Ultra Gén 2) prévu

pour cet appareil.

(1) Retirer le couvercle du réservoir à poussière et sortir le compartiment de

détergent automatique.

(2) Ouvrir le couvercle supérieur du réservoir et ajouter la solution de nettoyage.

Avant l’utilisation

Remarque : Il est recommandé de recharger complètement le robot avant sa

première utilisation. Lorsque le robot ne peut pas être activé une fois le bloc-

batterie déchargé, connecter manuellement le robot à la station de recharge

pour le recharger.

Remarque :

Le compartiment de détergent automatique peut être rempli avec une

solution de nettoyage dédiée. Ne pas ajouter un liquide autre que la solution

de nettoyage spécifiquement approuvée pour éviter tout dysfonctionnement

de la station de recharge.

Installer le compartiment de détergent automatique jusqu’à ce qu’il

s’enclenche.

6. Ajouter de l'eau dans le réservoir d'eau propre

Retirer le réservoir d’eau propre de la station de recharge et le remplir d’eau

propre. Puis le réinstaller dans la station de recharge.

Remarque : Ne pas ajouter d’eau chaude dans le réservoir d’eau, car cela

pourrait entraîner une déformation du réservoir.

(3) Fermer le couvercle du réservoir, le remettre dans la station de recharge,

puis réinstaller le couvercle du réservoir à poussière. La solution de nettoyage

sera ajoutée automatiquement pendant le fonctionnement.

①

②

①

②

2. Ajouter un appareil

Ouvrir l'application MOVAhome, appuyer sur «Scanner le code QR pour vous

connecter», puis scanner à nouveau le même QR code sur le robot pour

ajouter l'appareil. Veuillez suivre les instructions pour compléter la connexion

Wi-Fi.

Remarque : Si vous souhaitez réinitialiser le Wi-Fi, répéter l’étape 2, puis

suivre les instructions pour terminer la connexion Wi-Fi.

Connexion avec l’Application MOVAhome

1. Télécharger l'application MOVAhome

Scanner le code QR sur le robot ou rechercher « MOVAhome » dans la

boutique d'applications pour télécharger et installer l'application.

Indicateur Wi-Fi

· Clignote lentement:

Doit être connecté

· Clignote

rapidement:

Connexion en cours

· Marche : Connecté

Remarque :

Seul le Wi-Fi 2,4GHz est pris en charge.

En raison des mises à niveau du logiciel de l’application, les opérations

réelles peuvent différer des instructions de ce manuel. Veuillez suivre les

instructions selon la version actuelle de l'application.

QR code

Comment utiliser

Allumer/éteindre

Appuyer sur le bouton et le maintenir appuyé pendant 3secondes pour

mettre le robot en marche. L’indicateur d’alimentation doit être allumé. Placer

le robot sur la station de recharge, le robot doit s'activer automatiquement et

commencer à se recharger. Pour mettre le robot hors tension, le retirer de la

station de recharge et maintenir enfoncé le bouton pendant 3secondes.

Cartographie rapide

Après avoir configuré le réseau pour la première fois, suivre les instructions

de l’application pour créer rapidement une carte. Le robot commencera

à cartographier sans nettoyage. Lorsque le robot retourne à la station

de recharge, le processus de cartographie est terminé et la carte sera

automatiquement enregistrée.

Pause/Veille

Lorsque le robot est en marche, appuyer sur n’importe quel bouton pour le

mettre en pause. Si le robot est mis en pause pendant plus de 10minutes,

il passe automatiquement en mode veille. Tous les indicateurs sur le

robot s'éteindront. Appuyer sur n’importe quel bouton du robot ou utiliser

l’application pour réactiver le robot.

Remarque : Si le robot est mis en pause et placé sur la station de recharge, la

tâche de nettoyage en cours se terminera.

Reprise automatique du nettoyage

Si le bloc-batterie est trop faible, le robot retournera automatiquement à la

station de recharge pour se recharger. Après avoir rechargé le bloc-batterie au

niveau approprié, il reprendra les tâches de nettoyage inachevées.

Remarque : Pour utiliser cette fonction, veuillez l’activer dans l’application.

Mode Ne pas déranger (DND)

Le mode NPD est activé par défaut à l’usine. Vous pouvez utiliser l’application

pour désactiver le mode NPD ou modifier la période NPD. La période NPD est

de 22h00 à 8h00 par défaut.

Remarque :

Les tâches de nettoyage programmées seront effectuées comme d’habitude

pendant la période NPD.

Dans ce mode, vous pouvez choisir de reprendre le nettoyage, d'activer

le dépoussiérage automatique et de réduire le volume de la voix dans la

section « Ne pas déranger » de l'application.

Nettoyage ciblé

Lorsque le robot est en veille, appuyez sur le bouton pour activer le mode

de nettoyage ciblée. Dans ce mode, le robot nettoie une zone de forme carrée

de 1,5 m × 1,5 m (60 po. x 60 po.) autour de lui et revient à son point de départ

une fois le nettoyage ciblé terminé.

Redémarrage du robot

Si le robot cesse de répondre ou ne peut pas être éteint, appuyer sur le bouton

et le maintenir enfoncé pendant 10secondes pour l’éteindre de force.

Ensuite, appuyer sur le bouton et le maintenir enfoncé pendant 3secondes

pour allumer le robot.

Comment utiliser

Aspirateur et nettoyage

Remarque : Après l'installation de la lingette, le robot fonctionnera par défaut

en mode « Aspirateur et lingette » lors de sa première utilisation. Pour ajuster

le mode de nettoyage, accéder aux paramètres du mode de nettoyage dans

l'application et sélectionner l'une des trois options supplémentaires suivantes :

1. Nettoyage après aspiration

2. Seulement l'aspirateur

3. Seulement le nettoyage

1. Commencer le nettoyage

Appuyer sur le bouton du robot, ou utiliser l'application pour faire démarrer

celui-ci depuis la station de recharge. Ensuite, le robot planifie l'itinéraire de

nettoyage optimal et eectue la tâche de nettoyage sur la base de la carte

créée.

2. Lavage automatique de lingette

Lors du nettoyage, le robot retournera automatiquement à la station de

recharge pour laver les lingettes de lavage en fonction de la fréquence de

nettoyage des lingettes de lavage spécifiée dans l'application. La station de

recharge remplira automatiquement le réservoir d'eau du robot et le robot

reprendra le nettoyage.

Remarque :

Pour s'assurer que le robot peut facilement retourner à la station de

recharge après le nettoyage, il est recommandé de démarrer le robot à partir

de la station de recharge.

Les lingettes seront nettoyées avant que le robot ne commence à nettoyer,

veuillez patienter.

Ne pas déplacer la station de recharge, le réservoir d'eau propre, le réservoir

d'eau sale ou le filtre de la planche de lavage pendant le fonctionnement.

Le nettoyage à l'eau chaude peut être activé dans l'application pour le

nettoyage des lingettes, qui s'applique à tous les modes. Pour éviter les

brûlures, ne pas toucher la planche à laver lorsque la fonction est activée.

Comment utiliser

3. Vidange automatique du compartiment à poussière et nettoyage

et séchage des lingettes de lavage

Une fois que le robot a terminé une tâche de nettoyage et est retourné à

la station de recharge pour charger, la station de recharge commencera

automatiquement à vider le compartiment à poussière. Ensuite, il lavera et

séchera les lingettes.

4. Nettoyer le réservoir d’eau sale

Une fois que le robot a terminé sa tâche, veuillez nettoyer le réservoir d'eau

sale pour éviter les odeurs.

Remarque :

Si la fonction de vidange automatique est désactivée dans l’application,

la station de recharge ne videra pas automatiquement le compartiment à

poussière.

La station de recharge videra le compartiment à poussière en fonction des

réglages dans l’application.

Seulement l'aspirateur

Activer la fonction d'aspiration dans l'appli, et le robot soulèvera

automatiquement l'ensemble de l'unité de lingette et commencera à aspirer.

Nettoyage après aspiration

Activer la fonction de nettoyage après l'aspiration dans l'appli, et le robot

soulèvera automatiquement l'ensemble de l'unité de lingette pour aspirer

le plancher. Une fois l'aspiration terminée, le robot retournera vider le

compartiment à poussière. Ensuite, le robot commencera à nettoyer après

avoir rabaissé l’unité de lingette

Seulement le nettoyage

Activer la fonction de nettoyage dans l'application et le robot vérifiera si l'unité

de lingette est installée. Si ce n'est pas le cas, installer manuellement l'unité de

lingette, puis le robot commencera automatiquement à nettoyer.

Entretien de routine

Pièces

Pour maintenir le robot en bon état, il est recommandé de se référer à l'utilisation des accessoires dans l'application ou au tableau suivant pour l'entretien de

routine.

Pièce Fréquence d’entretien

Période de

remplacement

Réservoir d'eau sale Après chaque utilisation

Réservoir d'eau propre

Une fois toutes les

2semaines

Brosse principale Tous les 6 à 12mois

Filtre du compartiment à

poussière

Tous les 3 à 6mois

Brosse latérale

Support de lingette

Filtre de la planche à

laver

Une fois tous les 1 à 2

mois

Module de chauage

pour planche à laver

Une fois tous les six

mois

Zone de signalisation de

la station de recharge

Une fois par mois

Contacteurs de charge

Évents de vidange

automatique

Roue

omnidirectionnelle

Capteur de bord

Détecteur de distance

laser (LDS)

Capteur laser linéaire 3D

Pièce Fréquence d’entretien

Période de

remplacement

Capteur de tapis

Une fois par mois

Détecteurs de chute

Fenêtre du pare-

chocs

Pare-chocs

Entrée de

remplissage d’eau

automatique du

robot

Dessous du robot

Compartiment à

poussière

Le nettoyer au besoin

Roues principales

Sac à poussière

Tous les 2 à 4mois

Lingette Tous les 1 à 3mois

Remarque : La fréquence de remplacement dépendra de votre utilisation du

robot. Si une exception se produit en raison de circonstances particulières, les

pièces doivent être remplacées.

Entretien de routine

Filtre de la planche à laver

1. Sortir le robot et retirer le filtre de la planche à laver une fois le nettoyage

de la lingette et terminé.

2. Rincer le filtre à planche à laver à l'eau claire, l'essuyer, puis le réinstaller

dans la planche à laver.

3. Utiliser l'application ou appuyer sur le bouton pour ramener le robot à la

station de recharge, ou le replacer manuellement.

En cours d'utilisation, le module de chauage de la planche à laver peut

s'entartrer. Pour l'enlever, retirer le robot, verser une petite quantité de

vinaigre blanc (5% d'acide acétique) sur la surface du module de chauage et

la nettoyer à l'aide d'une brosse.

Remarque :

La planche à laver peut rester chaude. La laisser refroidir avant de

manipuler.

Un détartrant approprié peut également être utilisé conformément aux

instructions fournies.

Ne pas ajouter de vinaigre blanc ou de détartrant directement dans le

réservoir d'eau propre afin d'éviter tout dysfonctionnement.

Ne pas utiliser d'outils tranchants ou de liquides corrosifs tels que l'acide

chlorhydrique pour nettoyer le module de chauffage.

Module de chauage pour planche à laver

Entretien de routine

Sac à poussière

1. Retirer le couvercle du réservoir à poussière et jeter le sac à poussière.

3. Installer un nouveau sac à poussière.

4. Réinstaller le couvercle du réservoir à poussière.2. Retirer la poussière et les débris du filtre avec un chion sec.

Remarque : En tirant la poignée vers le haut, le sac se referme pour éviter

que la poussière et les débris ne tombent accidentellement.

Entretien de routine

3. Appuyer doucement sur le panier du filtre pour enlever la saleté.

4. Rincer le compartiment à poussière et le filtre à l’eau et les sécher

complètement avant de les réinstaller.

Remarque : Ne pas essayer de nettoyer le filtre avec une brosse, les doigts

ou des objets pointus pour éviter de l’endommager.

Remarque :

Rincer le compartiment à poussière et le filtre uniquement à l’eau claire.

Ne pas utiliser de détergent.

Utiliser le compartiment à poussière et le filtre uniquement lorsqu’ils sont

complètement secs.

24h

Compartiment à poussière et filtre

1. Ouvrir le couvercle du robot, puis appuyer sur le clip du compartiment à

poussière pour retirer le compartiment à poussière.

2. Ouvrir le couvercle du compartiment à poussière, retirer le filtre, puis vider

le compartiment à poussière comme indiqué sur le dessin.

Brosse principale

1. Appuyez sur les deux côtés du clip de protection de la brosse principale

vers l'intérieur et retirez la protection. Retirez la brosse principale.

Brosse principale

3. Essuyez la bande en caoutchouc à l'intérieur de la protection principale de

la brosse à l'aide d'un chion propre et sec ou d'une brosse douce. Assurez-

vous qu'aucun corps étranger ne reste sur la bande en caoutchouc, puis

réinstallez solidement la protection principale de la brosse.

2. Retirez les embouts situés de chaque côté de la brosse principale. Utilisez

un accessoire approprié pour retirer les poils et cheveux emmêlés autour de

la brosse principale. Après le nettoyage, réinstallez les embouts et remettez

la brosse principale en place.

①

②

③

Entretien de routine

Roue omnidirectionnelle

Remarque :

Utiliser un outil tel qu’un petit tournevis pour séparer l’essieu et le pneu de la

roue omnidirectionnelle. Ne pas utiliser une force excessive.

Rincer la roue omnidirectionnelle sous l’eau courante et remettez-la après

l’avoir complètement séchée.

Support de lingette

Retirez et nettoyez le support de lingette.

Brosse latérale

Dévisser la brosse latérale à l’aide d’un tournevis, nettoyer les cheveux et les

poils de la brosse, puis la revisser.

Capteurs du robot

Essuyer les capteurs du robot à l’aide d’un chion doux et sec, comme illustré

dans la figure ci-dessous:

Remarque : Un chion humide peut endommager les éléments sensibles à

l’intérieur du robot et de la station de recharge. Veuillez utiliser un chion sec

pour le nettoyage.

Capteur de tapis

Détecteurs de chute

Pare-chocs

Capteur de bord

Détecteur de

distance laser (LDS)

Fenêtre du pare-chocs

Entretien de routine

Contacts de recharge et zone de signalisation

Nettoyez les contacts de charge et la zone de signalisation avec un chion

doux et sec.

Évents de vidange automatique

Nettoyer les évents de vidange automatique du robot et de la station de

recharge avec un chion doux et sec.

Entretien de routine

Remarque : La boule flottante dans le réservoir d’eau sale est une pièce

mobile. Ne pas appliquer trop de force lors du nettoyage pour éviter de

l’endommager.

Réservoir d'eau sale

1. Retirer le réservoir d’eau sale, ouvrir son couvercle et déverser l’eau sale.

2. Rincer le réservoir d’eau sale à l’eau claire et utiliser un accessoire de

nettoyage adapté pour nettoyer la paroi intérieure du réservoir d’eau sale.

Lingette

Retirer la lingette du support de lingette pour la remplacer.

Batterie

Le robot contient un bloc-batterie lithium-ion à haute performance. S’assurer

que le bloc-batterie reste bien chargé pour une utilisation quotidienne afin

de maintenir des performances optimales du bloc-batterie. Si le robot n’est

pas utilisé pendant une période prolongée, le désactiver et le ranger. Pour

éviter tout dommage dû à une décharge excessive, le robot doit être rechargé

au moins une fois tous les trois mois.

Problème Solution

Le robot ne s'allume

pas.

Le bloc-batterie est faible. Recharger le robot sur la station de recharge et réessayer.

La température du bloc-batterie est trop basse ou trop élevée. Il est recommandé de faire fonctionner l’appareil à une température

comprise entre 32 °F (0 °C) et 104 °F (40 °C).

Le robot ne peut pas se

recharger.

La station de recharge n’est pas connectée à l’alimentation, veuillez vous assurer que les deux extrémités de son cordon d’alimentation

sont correctement branchées.

Le contact entre les bornes de charge de la station de recharge et le robot est mauvais, veuillez nettoyer les contacts de charge.

Vérifier s’il y a un objet étranger au niveau du connecteur du robot et retirez l’objet étranger le cas échéant.

Le robot ne parvient

pas à se connecter au

Wi-Fi.

Le mot de passe du réseau Wi-Fi est incorrect. S’assurer que le mot de passe utilisé pour vous connecter à votre réseau

Wi-Fi est correct.

Le robot n'est pas compatible avec une connexion Wi-Fi 5 GHz. S’assurer que le robot est connecté à une connexion Wi-Fi 2,4GHz.

Le signal Wi-Fi est faible. S’assurer que le robot se trouve dans une zone avec une bonne couverture Wi-Fi.

Le robot n’est peut-être pas prêt à être configuré. Veuillez quitter et entrer à nouveau dans l’Application, puis réessayer comme

indiqué.

Le robot ne peut pas

trouver et retourner à

la station de recharge.

La station de recharge est déconnectée de l'alimentation ou déplacée lorsque le robot n'est pas dessus. Veuillez connecter la station

de recharge à l'alimentation ou placer le robot sur la station de recharge pour le charger.

Il y a trop d’obstacles autour de la station de recharge. Placer la station de recharge dans un endroit plus ouvert.

Déplacer le robot peut causer un repositionnement, et il recréera une carte si le repositionnement échoue. Si le robot est trop

éloigné de la station de recharge, il se peut qu'il ne puisse pas revenir automatiquement tout seul, auquel cas vous devrez placer

manuellement le robot sur la station de recharge.

Essuyer la zone de signalisation de la station de recharge pour éliminer la poussière ou les débris.

Le robot se coince

devant la station de

recharge et ne peut

pas y retourner.

Vérifier s'il y a susamment d'espace des deux côtés ou devant la station de recharge pour éviter que le robot ne soit bloqué. Le

chemin de retour à la charge est bloqué, par exemple la porte est fermée.

Le robot peut glisser si le plancher devant la station de recharge est trop humide. Si c’est le cas, nettoyez l’excès d’eau avant de

réessayer.

Il est recommandé de déplacer la station de recharge à un autre endroit et de réessayer.

S’assurer que la plaque d’extension de rampe est correctement installée.

Le robot ne s'éteint

pas.

Le robot ne peut pas être éteint lorsqu’il est en chargement. Il est recommandé d’éloigner le robot de la station de recharge,

puis d’appuyer sur le bouton et de le maintenir enfoncé pendant 3secondes pour l’éteindre.

Si le robot ne peut pas être éteint en eectuant l’étape 1, appuyer sur le bouton et le maintenir enfoncé pendant 10secondes

pour éteindre de force le robot. Si le problème persiste, veuillez contacter l’équipe du service après-vente.

Dépannage

Problème Solution

La vitesse de charge

est lente.

Il faut environ 3,5heures pour charger complètement le robot lorsque son bloc-batterie est faible.

Si vous utilisez le robot à des températures en dehors de la plage spécifiée, la vitesse de charge ralentira automatiquement

pour prolonger la durée de vie du bloc-batterie.

Les contacts de charge du robot et de la station de recharge peuvent être sales, veuillez les essuyer avec un chion sec.

Le bruit augmente

quand le robot

fonctionne.

Vérifier si le filtre du compartiment à poussière est bouché. Si c'est le cas, le nettoyer ou le remplacer.

Un objet dur peut se coincer dans la brosse principale ou le compartiment à poussière. Vérifier et retirer tout objet dur.

La brosse principale ou la brosse latérale peuvent être coincées. Vérifier et retirer tous les objets étrangers.

Basculer le mode d’aspiration sur Standard ou Silencieux.

Le robot se déplace

sans suivre

l’itinéraire défini.

Les objets tels que des cordons d’alimentation et les pantoufles doivent être rangés avant d’utiliser le robot.

Travailler sur des surfaces mouillées et glissantes peut faire glisser la roue principale. Il est recommandé de sécher toutes

les zones humides avant d’utiliser le robot.

Essuyez la fenêtre du pare-chocs sur le robot avec un chion propre et doux pour qu’elle reste propre et dégagée.

Le robot n’a pas

nettoyé les pièces à

nettoyer.

S’assurer que les portes des pièces à nettoyer sont ouvertes.

L’endroit devant la pièce à nettoyer peut être humide et glissant, ce qui fait que le robot glisse et fonctionne anormalement.

Sécher le plancher avant d’utiliser le robot.

Le robot ne reprend

pas le nettoyage

après la charge.

Vérifier que le robot n’est pas réglé sur le mode Ne pas déranger (DND), ce qui l’empêche de reprendre le nettoyage.

Le robot ne reprendra pas le nettoyage après avoir placé manuellement celui-ci sur la station de recharge ou avoir envoyé

le robot se recharger via l’application ou en appuyant sur le bouton .

Dépannage

Problème Solution

La station ne

peut pas vider

automatiquement

le compartiment à

poussière.

Vérifier si le sac à poussière dans le réservoir à poussière est plein.

Si le sac à poussière n'est pas plein, vérifier s'il y a une obstruction au niveau des évents de vidange automatique du robot,

de la station de recharge ou du compartiment à poussière. Le cas échéant, nettoyer la pièce bloquée à temps.

Le niveau d’eau

dans la planche de

lavage est anormal.

Vérifier si le joint du réservoir d'eau sale est desserré ou mal installé, et le remettre en place manuellement si c'est le cas.

Si le problème persiste, veuillez contacter l'équipe du service après-vente.

Appuyer doucement sur le réservoir d'eau sale pour vous assurer qu'il est installé correctement.

Retirer la planche de lavage et vérifiez si l'évacuation des eaux usées est bloquée et la nettoyer.

Vérifier la solution de nettoyage. N'ajouter aucun liquide autre que la solution de nettoyage spécifiquement approuvée.

Le support de

lingette est soulevé

de façon anormale.

Retirer le support de lingette pour vérifier s'il y a un objet étranger coincé dedans et essayer de redémarrer le robot.

Si le problème persiste, veuillez contacter l'équipe du service après-vente.

Il y a de l'eau sous

le réservoir d'eau

propre ou autour du

joint.

Lorsque vous videz le réservoir d'eau propre, de l'eau dans le tuyau peut rester sous le réservoir ou autour du joint.

Il s'agit d'une situation normale. Essuyer avec un chion sec.

Pour plus d'assistance, nous contacter via https://www.mova.tech

Caractéristiques

Robot

Modèle RLP55SE

Temps de chargement Environ 3,5 heures

Tension nominale 14,4 V

Puissance nominale 75 W

Fréquence de fonctionnement 2400–2483,5 MHz

Puissance de sortie maximale <20dBm

Remarque :

La puissance nominale (pendant le nettoyage à l’eau chaude) est

déterminée par le niveau de puissance pendant la période respective

(température de l’eau 25 °C/77

℉

La puissance nominale (pendant la charge et le séchage) est déterminée

par la valeur de puissance pendant la période de pleine charge.

Modèle RCPE0505

Puissance nominale

120 V 60 Hz 4,2 A (pendant

la vidange de la poussière)

Sortie nominale 20 V DC, 2 A

Puissance nominale (pendant le

nettoyage à l’eau

chaude)

640 W

Dans des conditions normales d’utilisation, cet équipement doit être

maintenu à une distance de séparation d’au moins 8"(20 cm) entre l’antenne

et le corps de l’utilisateur.

Station de recharge

Información de Seguridad

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando utiliza un aparato eléctrico, siempre debe seguir las precauciones básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR (ESTE APARATO), El incumplimiento de las advertencias e instrucciones

puede provocar descarga eléctrica, incendio y/o lesiones graves.

ADVERTENCIA

-Para reducir el riesgo de incendio, descarga eléctrica o lesiones:

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico.

• No lo utilice al aire libre o sobre superficies mojadas.

• No permita que se utilice como un juguete. Debe prestar mucha atención cuando se

utiliza cerca de niños, mascotas o plantas.

• Use únicamente como se describe en este manual. Sólo utilice los accesorios

recomendados por el fabricante.

• No lo utilice con el cable o enchufe dañado. Si el aparato no funciona correctamente,

se ha caído, dañado, dejado al aire libre o sumergido en agua, remítalo a un centro de

servicio.

• No tire ni transporte agarrando el cable, no use el cable como asa, no cierre puertas

encima del cable ni pase el cable por bordes o esquinas afiladas. No pase el aparato por

encima del cable. Mantenga el cable alejado de superficies calientes.

• No desenchufe tirando del cable. Para desenchufar, agarre el enchufe, no el cable.

• No manipule la base de carga, incluido el enchufe del cargador, ni los terminales del

Información de Seguridad

cargador con las manos mojadas.

• No coloque ningún objeto en las aberturas. No lo utilice si tiene alguna abertura bloqueada;

manténgalo libre de polvo, pelusas, cabello y cualquier material que pueda reducir el flujo

de aire.

• Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo alejados de

las aberturas y las piezas móviles.

• Apague todos los controles antes de desenchufar.

• No lo use para limpiar líquidos inflamables o combustibles, como gasolina, ni lo use en

zonas donde puedan estar presentes.

• Conéctelo únicamente a un tomacorriente correctamente puesta a tierra. Consulte las

instrucciones de puesta a tierra.

• No limpie nada que se esté quemando o humeando, como cigarrillos, cerillas o cenizas

calientes.

• Para reducir el riesgo de incendio y descarga eléctrica por daños en los componentes

internos, use solo el detergente líquido de XingKuang Innovation Technology (Suzhou)

Co., Ltd. diseñado para uso de este electrodoméstico. Consulte la sección Detergente Líquido

de este manual.

• No lo utilice sin la bolsa para el polvo.

• Evite el encendido involuntario. Asegúrese de que el interruptor esté apagado antes de

conectarlo a la batería, levantarlo o transportarlo. Transportar el aparato con el dedo

apoyado en el interruptor o energizar el aparato con el interruptor encendido puede causar

accidentes.

Información de Seguridad

• No utilice ni guarde el aparato en ambientes extremadamente calientes o fríos (debajo de

℃

/32

℉

o por encima de 40

℃

/104

℉

). Cargue el robot a una temperatura por encima de

℃

/32

℉

y 40

℃

/104

℉

• Desconecte la batería del aparato antes de realizar cualquier ajuste, cambiar accesorios

o almacenar el aparato. Estas medidas preventivas de seguridad reducen el riesgo de

encender por accidente el aparato.

• Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para un

tipo de batería puede provocar riesgo de incendio si se utiliza en otra batería.

• Use sus aparatos sólo con las baterías específicamente indicadas. El uso de cualquier otra

batería puede provocar riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de objetos metálicos, como clips de

papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden

provocar la conexión de los terminales.Un cortocircuito en los terminales de la batería puede

provocar quemaduras o incendios.

• Bajo condiciones abusivas, puede haber fugas de líquido en la batería; evite el contacto. Si

ocurre contacto accidental, enjuague con agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido derramado de la batería puede provocar irritación o

quemaduras.

• No utilice una batería o un aparato dañado o modificado. Las baterías dañadas o

modificadas pueden tener un comportamiento impredecible que resulte en fuego, explosión

o lesiones.

• No exponga una batería o un aparato al fuego ni a temperaturas excesivas. La exposición al

fuego o una temperatura superior a 130

℃

/266

℉

puede provocar explosiones.

• Siga todas las instrucciones de carga y no cargue la batería o el aparato fuera del rango de

temperatura indicado en las instrucciones. La carga incorrecta o a temperaturas fuera del

rango indicado puede dañar la batería y aumentar el riesgo de incendio.

• Remita el servicio a un técnico calificado que utilice únicamente idénticas piezas de repuesto.

Esto asegurará que se mantenga la seguridad del producto.

• No modifique ni intente reparar el aparato o la batería, excepto de la forma indicada en las

instrucciones de uso y cuidado.

• Coloque los cables de otros aparatos fuera de la zona que va a limpiar.

• No opere la aspiradora en una habitación en la que duerme un bebé o un niño.

• No opere la aspiradora en una zona con velas encendidas u objetos frágiles en el suelo.

• No opere la aspiradora en una habitación con velas encendidas encima de aquellos muebles

que la aspiradora pueda golpear accidentalmente.

• No permita que los niños se sienten encima de la aspiradora.

• No utilice la aspiradora sobre superficies húmedas.

• Usar sólo con la unidad de alimentación RCPE0505.

• Riesgo de lesiones. El cepillo puede comenzar a trabajar inesperadamente. Apague el

aparato y quite el cepillo antes de limpiarlo o repararlo.

• Desenchúfelo antes de limpieza o mantenimiento.

Información de Seguridad

Este dispositivo cumple con la Parte 15 de la Normativa FCC / RSS exentos de licencia de Canadá para la innovación, la

ciencia y el desarrollo económico. Su operación queda sujeta a las dos condiciones siguientes: (1) este dispositivo no deberá

causar ninguna interferencia nociva. (2) este dispositivo deberá aceptar cualquier interferencia que reciba, incluyendo toda

interferencia que pueda causarle un funcionamiento no deseado.

Cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la

autoridad del usuario para operar el equipo.

Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de Clase B, de

conformidad con la parte 15 de las Reglas de la FCC. Estos límites están diseñados para brindar una protección razonable

contra interferencias dañinas en un edificio residencial. Este equipo genera usos y puede irradiar energía de radiofrecuencia

y, si no se instala o utiliza de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por

radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo

causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar con apagar y encender el

equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

—Reorientar o reubicar la antena receptora.

—Aumentar la separación entre el equipo y el receptor.

—Conectar el equipo a una toma de un circuito diferente al que está conectado el receptor.

—Consultar al distribuidor o a un técnico experimentado con radio/TV para obtener ayuda.

Información de Seguridad

Este dispositivo cumple con las normas de radiación del DHHS, título 21 del CFR, capítulo 1, subcapítulo J.

I: ENCENDIDO

O: APAGADO

Recordatorio en relación con la máxima exposición admisible (MPE)

A fin de cumplir con los requisitos de FCC / IC en materia de exposición a la radiofrecuencia, se deberá mantener una

distancia mínima de 8" (20 cm) o más entre la antena de este dispositivo y cualquier persona durante el funcionamiento.

A fin de garantizar dicho cumplimiento, no se recomienda la utilización a una distancia inferior a la indicada.

Para desactivar el módulo Wi-Fi en el robot, encienda el robot. Coloque el robot sobre la base de carga. Asegúrese que los

contactos de carga en el robot y los pines de la base de carga hagan una conexión.

Mantenga presionando el Botón de Tomacorriente del robot durante 20 segundos hasta que el módulo Wi-Fi se apague.

Al apagar el módulo Wi-Fi, presione cualquier botón del robot para activar el módulo Wi-Fi.

Corriente continua

Corriente alterna

INSTRUCCIONES DE PUESTA A TIERRA

Este aparato debe estar conectado a tierra. Si funciona mal o se avería, la conexión a tierra proporciona una ruta de menor

resistencia para la corriente eléctrica para reducir el riesgo de descarga eléctrica. Este aparato está equipado con un cable

que tiene un conductor de puesta a tierra y un enchufe con puesta a tierra. El enchufe debe insertarse en un tomacorriente

apropiado que esté correctamente instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA: la conexión incorrecta del conductor de puesta a tierra puede provocar un riesgo de descarga eléctrica.

Consulte a un electricista calificado o una persona de servicio si tiene dudas sobre si el tomacorriente está correctamente

conectado a tierra. No modifique el enchufe provisto con el aparato; si no encaja en el tomacorriente, invite a un electricista

cualificado a instalar un tomacorriente adecuado. Este aparato es diseñado para usarse en un circuito nominal de 120V y

tiene un enchufe de puesta a tierra que se parece al enchufe que se ilustra a continuación. Asegúrese de que el aparato esté

conectado a un tomacorriente que tenga la misma configuración que el enchufe. No se debe usar ningún adaptador con este

aparato.

Contenidos del paquete

Descripción del producto

Robot

Estación de base

5ml

10ml

15ml

20ml

Almohadilla de

trapeado

(preinstalada)

Soporte de la

almohadilla de

trapeado

(instale antes de usar)

Caja de polvo

(preinstalada)

Filtro de la caja de

polvo

(1 preinstalada)

Cepillo lateral

(preinstalada)

Cepillo principal

(preinstalada)

Cable de

Alimentación

Bolsa de polvo

(preinstalada)

Filtro de la tabla

de lavar

(preinstalada)

Placa de extensión

de rampa de la

estación de base

(instale antes de

usar)

Módulo dispensador de

solución automático -

Compartimiento único

(preinstalada)

Tanque de

agua limpia

(preinstalada)

Tanque de

agua usada

(preinstalada)

Limpiador de

pisos ※

Manual del

usuario

Guía de inicio

rápido

※ Los procedimientos de uso detallados de las soluciones de limpieza se indican en las etiquetas de sus botellas. Si se agotan, adquiera el

reemplazo a través de los canales ociales exclusivamente.

Accesorios del robot

Accesorios de la estación de base

Otros accesorios

Robot

Descripción del producto

Botón de limpieza de manchas

· Presione para iniciar la limpieza de manchas

Botón de encendido/limpieza

· Presione y mantenga pulsado durante 3 segundos para encender

o apagar

· Presione para iniciar la limpieza después de encender el robot

Botón de estacionar

· Presione para enviar el robot de regreso a la estación de base

· Presione y mantenga pulsado durante 3 segundos para

deshabilitar el bloqueo infantil

Indicador de estado

· Blanco sólido: limpieza o aseo completado

· Respiración blanca: cargando (no tiene batería baja)

· Naranja sólido: en espera con batería baja o pausado con batería

baja

· Respiración naranja: cargando (batería baja)

· Naranja parpadeante: error

Nota:

· Presione cualquier botón en el robot para hacer una pausa

mientras el robot está limpiando o retornando a cargar.

· El bloqueo infantil se puede habilitar/deshabilitar a través de la

app MOVAhome.

Robot y sensores

Descripción del producto

Caja de polvo

Conjunto del trapeador

Área de

fijación de la

almohadilla de

trapeado

Soporte de la almohadilla

de trapeado

Almohadilla de

trapeado

Cubierta

Contactos

de carga

Conectores

Entrada de recarga

automática de agua

Botón de reinicio

· Presione y

mantenga pulsado

durante 3 segundos

para restaurar la

configuración de

fábrica

Indicador de Wi-Fi

Sensor de bordes

Sensores de caída

Rueda principal

Cepillo principal

Rueda

omnidireccional

Protector del cepillo

Rueda principal

Clips del protector

del cepillo

Orificios de montaje

del soporte de la

almohadilla de

trapeado

Conjunto de extensión del

cepillo lateral

Sensor de alfombra

Conjunto de

MopExtend

Filtro

Mango del filtro

Rejilla de ventilación de

vaciado automático

Clip de la cubierta de la

caja de polvo

Clip de la caja de polvo

Cubierta de la caja de

polvo

Cubierta LDS

Micrófonos

Sensor de distancia láser (LDS)

Parachoques

Ventana del parachoques

Sensor láser de línea 3D

Estación de base

Descripción del producto

Filtro

Compartimento de

detergente automático

Ranura para la

bolsa de polvo

Tabla de lavar

Módulo de

calentamiento de la

tabla de lavar

Placa de extensión

de rampa

Cubierta superior

Tanque de agua limpia

Filtro de la tabla

de lavar

Tanque de agua usada

Rejillas de ventilación de

vaciado automático

Clip del tanque

de agua

Clip del tanque

de agua

Bola flotante

Tubería de agua

Filtro

Tanque de agua

usada

Tanque de agua

limpia

Flotador

Cubierta del tanque

de polvo

Indicador de estado

· Blanco sólido: la estación de

base está conectada a la red

eléctrica

· Naranja sólido: la estación de

base tiene un error

Zona de señalización

Contactos de carga

Salida automática de adición

de agua

Ranura de almacenamiento

para el cable de alimentación

Puerto de

energía

I: ENCENDIDO

O: APAGADO

Nota: El kit de conexión de agua para recarga automática y drenaje debe

adquirirse por separado. (Disponible solo en regiones específicas)

Ranura reservada para

conectar el equipo de

conexión de agua para

recarga automática y drenaje

Protector del cepillo

Rueda principal

Cómo preparar su hogar

Antes de limpiar, por favor, mueva del camino todos los objetos inestables,

frágiles, de valor o peligrosos y retire los cables, prendas, juguetes, objetos

duros y con punta que estén en el suelo para evitar que se enreden, sean

raspados o golpeados por el robot y se causen daños.

Abra la puerta de la habitación a limpiar y coloque los muebles en su lugar

adecuado para dejar más espacio.

Para evitar que el robot no reconozca las áreas que necesitan ser limpiadas,

no se pare frente al robot, umbral, pasillo o lugares estrechos.

Antes de limpiar, coloque una barrera física en el borde de las escaleras para

garantizar el funcionamiento seguro y sin problemas del robot.

Nota:

· Cuando se opere el robot por primera vez, sígalo mientras limpia para remover cualquier posible obstáculo oportunamente.

· No aspire objetos duros como piedras, bolas de acero y partes de juguetes, u objetos con punta como desechos de construcción, vidrios rotos o uñas; de lo

contrario, el suelo puede rayarse.

Nota: Asegúrese de que el filtro de la tabla de lavar esté instalado de manera

segura.

1. Coloque la estación de base y conéctela a un tomacorriente

Coloque la estación de base en un lugar lo más abierto posible con una

buena señal Wi-Fi. Deje suficiente espacio como se muestra en la figura y

retire cualquier objeto en el área sombreada. Inserte el cable de alimentación

en la estación de base y conéctelo a la toma de corriente.

3. Retire las protecciones del robot e instale el conjunto del

trapeador

2. Instale la placa de extensión de rampa

Antes de usar

Nota:

· Asegúrese de que ningún objeto pueda bloquear la zona de señalización.

· Para evitar que manchas de agua humedezcan los pisos de madera o

alfombras, se recomienda colocar la estación de base sobre pisos de

baldosa o de mármol.

Inserte firmemente el cable de

alimentación hacia arriba hasta

que se encienda el indicador.

I: ENCENDIDO

O: APAGADO

> 2"

> 60"

②

①

③

4. Conecte el robot a la estación de base

Presione y mantenga pulsado el botón por 3segundos para encender

el robot. Coloque el robot sobre la estación de base con el conjunto del

trapeador mirando hacia la tabla de lavar. Luego oirá una notificación de voz

cuando el robot se conecta exitosamente a la estación de base.

5. Añada la solución de limpieza MOVA (Sección de fluido de

limpieza)

ADVERTENCIA: para reducir el riesgo de incendio y descarga eléctrica a causa

de daños en componentes internos, use solo el fluido de limpieza (para P10

Pro Ultra Gen 2 MOVA) XingKuang Innovation Technology (Suzhou) Co., Ltd.

para este aparato.

(1) Retire la cubierta del tanque de polvo y extraiga el compartimento de

detergente automático.

(2) Abra la tapa superior del compartimento y agregue la solución de limpieza.

Antes de usar

Nota: Se recomienda cargar completamente el robot antes de su primer uso.

Cuando el robot no se pueda encender después de agotar la batería, conecte

manualmente el robot con la base para cargarlo.

Nota:

El compartimento de detergente automático se puede llenar con solución de

limpieza para su uso. No agregue ningún líquido que no sea la solución de

limpieza aprobada oficialmente para ayudar a evitar un mal funcionamiento.

Instale el compartimento de detergente automático hasta que haga clic en el

lugar apropiado.

6. Agregue agua al tanque de agua limpia

Saque el tanque de agua limpia de la estación de base y llénelo con agua

limpia. Luego instálelo de nuevo en la estación de base.

Nota: No agregue agua caliente en el tanque de agua, ya que esto puede

causar que el tanque se deforme.

(3) Cierre la tapa del compartimento, vuelva a colocarlo en la estación de

base y luego vuelva a instalar la cubierta del tanque de polvo. La solución de

limpieza se agregará automáticamente mientras trabaja.

①

②

①

②

2. Agregar dispositivo

Abra la app MOVAhome, toque "escanear código QR para conectar" y vuelva

a escanear el mismo código QR del robot para añadir el dispositivo. Por favor

siga las indicaciones para finalizar la conexión Wi-Fi.

Nota: Si desea restablecer el Wi-Fi, repita el paso 2 y luego siga las

instrucciones para finalizar la conexión Wi-Fi.

Cómo conectar con la App MOVAhome

1. Descargue la App MOVAhome

Escanee el código QR del robot o busque « MOVAhome » en la tienda de apps

para descargar e instalar la app.

Indicador de Wi-Fi

· Parpadeando

lentamente: a

conectar

· Parpadeando

rápidamente:

conectando

· Encendido:

conectado

Nota:

Solo se admite Wi-Fi de 2,4GHz.

Debido a las actualizaciones en el software de la app, las operaciones

reales pueden diferir de las instrucciones de este manual. Siga las

instrucciones basadas en la versión actual de la app.

Código QR

Cómo utilizar

Encender / Apagar

Presione y mantenga pulsado el botón durante 3segundos para encender

el robot. El indicador de potencia debe estar iluminado. Coloque el robot en la

estación de base, el robot debe encenderse automáticamente y comenzar a

cargarse. Para apagar el robot, aleje el robot de la estación de base y presione

y mantenga pulsado el botón durante 3segundos.

Mapeo rápido

Después de configurar la red por primera vez, siga las instrucciones en la app

para crear rápidamente un mapa. El robot comenzará a mapear sin limpiar.

Cuando el robot regresa a la estación de base, el proceso de mapeo se ha

completado y el mapa se guardará automáticamente.

Pausa/Suspensión

Cuando el robot esté funcionando, presione cualquier botón para ponerlo en

pausa. Si el robot está en pausa por más de 10minutos, automáticamente

entrará en modo de suspensión. Todos los indicadores del robot se apagarán.

Presione cualquier botón sobre el robot, o use la app para despertar al robot.

Nota: Si el robot está en pausa y colocado en la estación de base, la tarea de

limpieza actual terminará.

Reanudación automática de la limpieza

Si la batería está demasiado baja, el robot volverá automáticamente a

la estación de base para cargarse. Después de cargar al nivel de batería

apropiado, reanudará las tareas de limpieza sin terminar.

Nota: Para utilizar esta función, habilítela en la app.

Modo no molestar (DND)

El modo DND está habilitado por defecto desde la fábrica. Usted puede usar la

app para deshabilitar el modo DND o modificar el período de DND. El periodo

de DND es 22:00–8:00 por defecto.

Nota:

Las tareas de limpieza programadas se realizarán normalmente durante el

periodo DND.

En este modo, seleccione si desea reanudar la limpieza, activar la

recolección automática de polvo y bajar el volumen de la voz en la sección

No molestar de la app.

Limpieza de manchas

Cuando el robot está en espera, presione brevemente el botón para activar

el modo de limpieza de manchas. En este modo el robot limpia un área de

forma cuadrada de 1,5 x 1,5 metros (4,92 x 4,92 pies) a su alrededor y retorna a

su punto inicial una vez que haya completado la limpieza de manchas.

Reinicio del robot

Si el robot deja de responder o no se puede apagar, presione y mantenga

pulsado el botón durante 10segundos para apagarlo a la fuerza. Luego

presione y mantenga pulsado el botón durante 3segundos para encender

el robot.

Cómo utilizar

Aspirar y trapear

Nota: Luego de instalar el conjunto del trapeador, el robot funcionará en

el modo "Aspirar y trapear" por defecto durante su primer uso. Para ajustar

el modo de limpieza, vaya a ajustes del Modo de limpieza en la app y

selecciones entre las siguientes tres opciones adicionales:

1. Trapear después de aspirar

2. Solo aspirar

3. Solo trapear

1. Empezar a limpiar

Presione el botón en el robot, o use la app para hacer que el robot arranque

desde la estación de base. Luego el robot planificará la ruta optima de

limpieza y ejecutará la tarea de limpieza basándose en el mapa creado.

2. Lavado automático de trapeador

Durante la limpieza, el robot retornará automáticamente a la estación de base

a lavar las almohadillas de trapeado basándose en la frecuencia de limpieza

de la almohadilla de trapeado especificada en la app. La estación de base

automáticamente rellenará el tanque de agua del robot y este reiniciará la

limpieza.

Nota:

Para garantizar que el robot regrese fácilmente a la estación de base

después de la limpieza, se recomienda hacer que el robot arranque desde

la estación de base.

Las almohadillas de trapeado se limpiarán antes de que el robot empiece a

trapear, por favor espere pacientemente.

No mueva la estación de base, el tanque de agua limpia, el tanque de agua

usada ni el filtro de la tabla de lavar durante la operación.

La limpieza con agua caliente se puede habilitar en la app para la limpieza

de la almohadilla de trapeado, esto se aplica a todos los modos. Para evitar

quemaduras, no toque la tabla de lavar cuando la función esté activada.

Cómo utilizar

3. Vacía automáticamente la caja de polvo y limpia y seca las

almohadillas de trapeado

Después que el robot termina una tarea de limpieza y regresa a la estación

de base a cargar, la estación de base comenzará automáticamente a vaciar

la caja de polvo. Luego lavará y secará las almohadillas de trapeado.

4. Limpie el tanque de agua usada

Después de que el robot haya completado su tarea, limpie el tanque de agua

usada para evitar cualquier olor.

Nota:

Si la función de vaciado automático está desactivada en la app, la estación

de base no vaciará automáticamente la caja de polvo.

La estación de base vaciará la caja de polvo de acuerdo con la

configuración establecida en la app.

Solo aspirar

Habilite la función de "Solo aspirar" en la app y el robot levantará

automáticamente el conjunto del trapeador y comenzará a aspirar.

Trapear después de aspirar

Habilite la función de trapear después de aspirar en la app, y el robot

levantará automáticamente el conjunto del trapeador para aspirar el piso. Al

finalizar el aspirado, el robot regresará para vaciar la caja de polvo. Y luego, el

robot comenzará a trapear después de bajar automáticamente el conjunto del

trapeador

Solo trapear

Habilite la función de trapear en la app, y el robot comprobará si el conjunto

del trapeador está instalado. De lo contrario, instale manualmente el conjunto

del trapeador y luego el robot comenzará a trapear automáticamente.

Mantenimiento de rutina

Piezas

Para mantener el robot en buenas condiciones, se recomienda consultar el uso de accesorios en la app o la siguiente tabla para el mantenimiento de rutina.

Pieza

Frecuencia de

mantenimiento

Periodo de

reemplazo

Tanque de agua usada Después de cada uso

Tanque de agua limpia

Una vez cada 2 semanas

Cepillo principal Cada 6 a 12 meses

Filtro de la caja de polvo

Cada 3 a 6 meses

Cepillo lateral

Soporte de la

almohadilla de trapeado

Filtro de la tabla de lavar Una vez cada 1 a 2meses

Módulo de

calentamiento de la

tabla de lavar

Una vez cada 6 meses

Zona de señalización de

la estación de base

Una vez al mes

Contactos de carga

Rejillas de ventilación de

vaciado automático

Rueda omnidireccional

Sensor de bordes

Sensor de distancia láser

(LDS)

Sensor láser de línea 3D

Pieza

Frecuencia de

mantenimiento

Periodo de

reemplazo

Sensor de alfombra

Una vez al mes

Sensores de caída

Ventana del

parachoques

Parachoques

Entrada de recarga

automática de agua

del robot

Parte inferior del

robot

Caja de polvo

Limpiarlo según sea

necesario

Ruedas principales

Bolsa de polvo

Cada 2 a 4 meses

Almohadilla de

trapeado

Cada 1 a 3 meses

Nota: La frecuencia de reemplazo dependerá del uso que usted haga del

robot. Si ocurre una excepción debido a circunstancias especiales, se deben

reemplazar las piezas.

Mantenimiento de rutina

Filtro de la tabla de lavar

1. Saque el robot y retire el filtro de la tabla de lavar una vez finalizada la

limpieza de la almohadilla de trapeado.

2. Enjuague el filtro de la tabla de lavar con agua limpia, límpielo con un paño

y luego, vuelva a instalar la tabla de lavar.

3. Utilice la app o presione el botón para devolver el robot a la estación de

base, o vuelva a colocar el robot manualmente.

Durante el uso, el módulo de calentamiento de la tabla de lavar puede

acumular cal. Para eliminarlo, saque el robot, vierta una pequeña cantidad de

vinagre blanco (ácido acético al 5%) sobre la superficie del módulo calefactor

y límpielo con un cepillo.

Nota:

La tabla de lavar puede seguir estando caliente. Déjela enfriar antes de

manipularla.

También se puede utilizar un descalcificador adecuado de acuerdo con las

instrucciones proporcionadas.

No agregue vinagre blanco ni descalcificador directamente al tanque de

agua limpia para ayudar a evitar un mal funcionamiento.

No utilice herramientas afiladas ni líquidos corrosivos como ácido clorhídrico

para limpiar el módulo de calentamiento.

Módulo de calentamiento de la tabla de lavar

Mantenimiento de rutina

Bolsa de polvo

1. Retire la cubierta del tanque de polvo y deseche la bolsa de polvo.

3. Instale una nueva bolsa de polvo.

4. Vuelva a instalar la cubierta del tanque de polvo.2. Retire el polvo y los residuos del filtro con un paño seco.

Nota: Tirar hacia arriba del mango sellará la bolsa para evitar que el polvo y

los residuos se salgan accidentalmente.

Mantenimiento de rutina

3. Golpee suavemente la canasta del filtro para eliminar la suciedad.

4. Enjuague la caja de polvo y el filtro con agua y séquelos completamente

antes de volver a instalarlos.

Nota: No intente limpiar el filtro con un cepillo, dedo o cualquier objeto con

punta a fin de evitar dañarlo.

Nota:

Enjuague la caja de polvo y el filtro solo con agua limpia. No utilice ningún

detergente.

Use la caja de polvo y el filtro solo cuando estén completamente secos.

24h

Caja de polvo y filtro

1. Abra la cubierta del robot y presione el clip de la caja de polvo para retirar la

caja de polvo.

2. Abra la cubierta de la caja de polvo, retire el filtro, y luego vacíela como se

muestra en el diagrama.

Cepillo principal

1. Presione hacia adentro el clip del protector del cepillo a ambos lados y

retire el protector. Levante el cepillo principal.

Cepillo principal

3. Limpie la banda de goma en la parte interior del protector del cepillo

principal con un paño seco y limpio o un cepillo suave. Asegúrese que no

queden elementos extraños en la banda, luego reinstale de manera segura el

protector del cepillo principal.

2. Tire de las tapas de los extremos a ambos lados del cepillo principal. Use

una herramienta adecuada para retirar cualquier pelo enredado en el cepillo

principal. Luego de la limpieza, reinstale las tapas de los extremos y coloque

el cepillo principal de vuelta en su lugar.

①

②

③

Mantenimiento de rutina

Cepillo lateral

Desatornille el cepillo lateral con un destornillador, limpie el cabello del

cepillo y luego vuelva a atornillarlo.

Mantenimiento de rutina

Rueda omnidireccional

Nota:

Use una herramienta como un destornillador pequeño para separar el eje y

el neumático de la rueda omnidireccional. No use una fuerza excesiva.

Enjuague la rueda omnidireccional bajo el agua corriente y vuelva a

colocarla después de secarla por completo.

Soporte de la almohadilla de trapeado

Retire y limpie el soporte de la almohadilla de trapeado.

Mantenimiento de rutina

Contactos de carga y zona de señalización

Limpie los contactos de carga y la zona de señalización con un paño suave y

seco.

Rejillas de ventilación de vaciado automático

Limpie las rejillas de ventilación de vaciado automático del robot y la

estación de base con un paño suave y seco.

Sensores del robot

Limpie los sensores del robot utilizando un paño suave y seco, como se

muestra en la siguiente figura:

Nota: Un paño húmedo puede dañar elementos sensibles dentro del robot y

la estación de base. Utilice un paño seco para la limpieza.

Sensor de alfombra

Sensores de caída

Parachoques

Sensor de bordes

Sensor de distancia

láser (LDS)

Ventana del parachoques

Almohadilla de trapeado

Retire la almohadilla de trapeado del soporte de la almohadilla de trapeado

para reemplazarla.

Batería

El robot contiene un paquete de baterías de iones de litio de alto rendimiento.

Asegúrese de que la batería permanezca bien cargada para el uso diario

para mantener un rendimiento óptimo de la batería. Si el robot no se utiliza

durante un largo período de tiempo, apáguelo y guárdelo. Para evitar daños

por la sobredescarga , cargue el robot al menos una vez cada tres meses.

Mantenimiento de rutina

Nota: La bola flotante en el tanque de agua usada es una pieza móvil. No

aplique demasiada fuerza al limpiarla para evitar dañarla.

Tanque de agua usada

1. Retire el tanque de agua usada, abra su cubierta y vierta el agua usada.

2. Enjuague el tanque de agua usada con agua limpia y utilice una

herramienta de limpieza adecuada para limpiar la pared interior del tanque

de agua usada.

Problema Solución

El robot no se enciende.

La batería está baja. Recargue el robot en la base y vuelva a intentarlo.

La temperatura de la batería es demasiado baja o demasiado alta. Se recomienda operar el aparato a una temperatura entre

32°F (0°C) y 104°F (40°C).

El robot no se carga.

La estación de base no está conectada a la alimentación, asegúrese de que ambos extremos del cable de alimentación estén

correctamente enchufados.

El contacto entre los contactos de carga de la estación de base y el robot es deficiente, limpie los contactos de carga.

Compruebe si hay algún objeto extraño en el conector del robot y retírelo si lo hubiera.

El robot no logra conectarse

a Wi-Fi.

La contraseña de la red Wi-Fi es incorrecta. Asegúrese de que la contraseña utilizada para conectarse a su red Wi-Fi sea correcta.

El robot no admite una conexión Wi-Fi de 5GHz. Asegúrese que el robot esté conectado a una conexión Wi-Fi de 2,4GHz.

La señal Wi-Fi es débil. Asegúrese que el robot esté en una zona con buena cobertura Wi-Fi.

Es posible que el robot no esté listo para ser configurado. Salga y vuelva a ingresar a la app y luego vuelva a intentarlo según las

instrucciones.

El robot no puede encontrar

la estación de base ni

regresar a ella.

La estación de base está desconectada de la alimentación o se mueve cuando el robot no está sobre ella. Por favor conecte la

estación de base a la alimentación eléctrica o coloque el robot sobre la estación de base para cargar.

Hay demasiadas obstrucciones alrededor de la estación de base. Coloque la estación de base en un área más abierta.

Mover el robot puede provocar que él mismo se reubique y recreará un mapa si falla el reposicionado. Si el robot está muy lejos

de la estación de base, podría no ser capaz de regresar por sí mismo; en tal caso se requerirá ponerlo manualmente sobre la

estación de base.

Limpie la zona de señalización de la estación de base para eliminar el polvo o los residuos.

El robot se queda atascado

delante de la estación de

base y no puede volver a

ella.

Compruebe si hay suficiente espacio a ambos lados o delante de la estación de base para evitar que el robot quede bloqueado.

La ruta para regresar a cargarse está bloqueada, por ejemplo, la puerta está cerrada.

El robot puede resbalar si el suelo delante de la estación de base está demasiado mojado. Si es así, limpie el exceso de agua

antes de volver a intentarlo.

Se recomienda mover la estación de base a un lugar diferente y volver a intentarlo.

Asegúrese de que la placa de extensión de rampa esté instalada correctamente.

El robot no se apaga.

El robot no se puede apagar mientras se está cargando. Se recomienda mover el robot desde la estación de base y luego

presionar y mantener pulsado el botón durante 3segundos para apagarlo.

Si el robot no se puede apagar realizando el paso 1, presione y mantenga pulsado el botón durante 10segundos para apagar

el robot a la fuerza. Si el problema se mantiene, contacte al servicio de post-venta.

Solución de problemas

Problema Solución

La velocidad de carga

es lenta.

Se necesitan aproximadamente 3,5 horas para cargar completamente el robot cuando la batería está baja.

Si opera el robot a temperaturas fuera del rango especificado, la velocidad de carga se reducirá automáticamente para

extender la vida útil de la batería.

Los contactos de carga tanto del robot como de la base pueden estar sucios; límpielos con un paño seco.

El ruido aumenta

mientras el robot está

en funcionamiento.

Compruebe si el filtro de la caja de polvo está obstruido. Si es así, límpielo o reemplácelo.

Un objeto duro puede quedar atrapado en el cepillo principal o en la caja de polvo. Revise y retire cualquier objeto duro.

El cepillo principal o el cepillo lateral pueden quedar enredados. Revise y retire cualquier objeto extraño.

Cambie el modo de succión a estándar o silencioso.

El robot se mueve sin

seguir la ruta marcada.

Se deben organizar objetos como cables de alimentación y zapatillas antes de utilizar el robot.

Trabajar sobre superficies húmedas resbalosas ocasiona que la rueda principal se resbale . Se recomienda secar los

lugares húmedos antes de usar el robot.

Limpie la ventana del parachoques en el robot con un paño limpio, suave para mantenerlos limpios y sin obstrucciones.

El robot pasa por alto

las habitaciones que

debe limpiar.

Asegúrese de que las puertas de las habitaciones a limpiar estén abiertas.

El lugar en frente del cuarto a ser limpiado puede estar húmedo y resbaloso, ocasionando que el robot se resbale y

trabaje de forma anormal. Por favor trate de secar el piso antes de usar el robot.

El robot no reanuda la

limpieza después de

cargarlo.

Asegúrese de que el robot no esté configurado en el modo No Molestar (DND), lo que evitará que reanude la limpieza.

El robot no reanudará la limpieza después de que usted lo coloque manualmente sobre la estación de base o envíe el

robot a cargar mediante la app o el botón .

Solución de problemas

Problema Solución

La estación no

puede vaciar

automáticamente la

caja de polvo.

Compruebe si la bolsa de polvo en el tanque de polvo está llena.

Si la bolsa de polvo no está llena, compruebe si hay alguna obstrucción en las rejillas de ventilación de vaciado

automático del robot, la estación de base o la caja de polvo. Si la hay, limpie la parte bloqueada a tiempo.

El nivel del agua en

la tabla de lavar es

anormal.

Revise si el sello en el tanque de agua usada está flojo o no está correctamente instalado y en tal caso, restablezca esto

manualmente. Si el problema se mantiene, contacte al equipo de servicio de post-venta.

Oprima suavemente sobre el tanque de agua usada para asegurarse que esté instalado correctamente.

Retire la tabla de lavar y revise si el drenaje de desecho está obstruido y límpielo.

Compruebe la solución de limpieza. No agregue ningún líquido que no sea la solución de limpieza aprobada

oficialmente.

El soporte de la

almohadilla de

trapeado está

anormalmente elevado.

Por favor retire el soporte de la almohadilla de trapeado para verificar si hay algún objeto extraño atrapado en él y trate

de reiniciar el robot. Si el problema se mantiene, contacte al equipo de servicio de post-venta.

Hay agua bajo el

tanque de agua limpia

o alrededor del sello.

Cuando se saca el tanque de agua limpia, algo de agua en la tubería puede quedar bajo el tanque o alrededor del sello.

Esto es normal. Limpie con una toalla seca.

Para obtener servicios adicionales, por favor póngase en contacto con nosotros a través de https://www.mova.tech

Especificaciones

Robot

Modelo RLP55SE

Tiempo de carga Aprox. 3,5horas

Voltaje máximo 14,4V

Potencia nominal 75W

Frecuencia de operación 2400–2483,5MHz

Potencia de salida máxima <

20dBm

Nota:

La potencia nominal (durante la limpieza con agua caliente) está

determinada por el valor de potencia durante el período representativo

(temperatura del agua 25°C/77

℉

La potencia nominal (durante la carga y el secado) está determinada por el

valor de potencia durante el período de plena carga.

Modelo RCPE0505

Corriente nominal

120V 60Hz 4,2A (durante

vaciado de polvo)

Salida nominal 20VDC, 2A

Potencia nominal (durante la

limpieza con agua caliente)

640W

En condiciones normales de uso, este equipo debe mantenerse a una

distancia de separación de al menos 8" (20cm) entre la antena y el cuerpo

del usuario.

Estación de base

For more support, contact us via https://www.mova.tech

Manufactured by: XingKuang Innovation Technology (Suzhou) Co., Ltd.

Address: 12th Floor, Building 2, Wisdom Valley Park, Suzhou (Taihu) Software Industrial Park, No. 1463 Wuzhong

Avenue, Yuexi Street, Wuzhong Economic Development Zone, Suzhou, Jiangsu Province, P.R. China

Made in China

US-A00

0 4 1 7 0 5 0

0 0 0 7 2 4 8

Mova P10 PRO ULTRA GEN2

Product's Documents

User manual

Specifications

Mova P10 PRO ULTRA GEN2 Questions and Answers
