Vevor PNM1-1/2 Tubing Notcher Adjustable Angle for 1/2 User Manual

Technical Support and E-Warranty Certificate www. vevor. com/support

PIPE TUBING NOTCHER

Model:PNM1-1/2

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the

major top brands and does not necessarily mean to cover all categories of tools offered by

us. You are kindly reminded to verify carefully when you are placing an order with us if you

are actually saving half in comparison with the top major brands.

- 1 -

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www. vevor. com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

PIPE TUBING NOTCHER

HOB USER MANUAL

- 2 -

SAFETY INSTRUCTIONS

WARNING:

Read this material before using this product. Failure to do so can result in serious

injury.

PRODUCT PARAMETERS

Model

PNM1-1/2

Spindle dimensions

3/4” with 1/2”-20 thread

Spindle adapter

1/2” to 5/8”

Angle adjustment

0-50°

Assembly

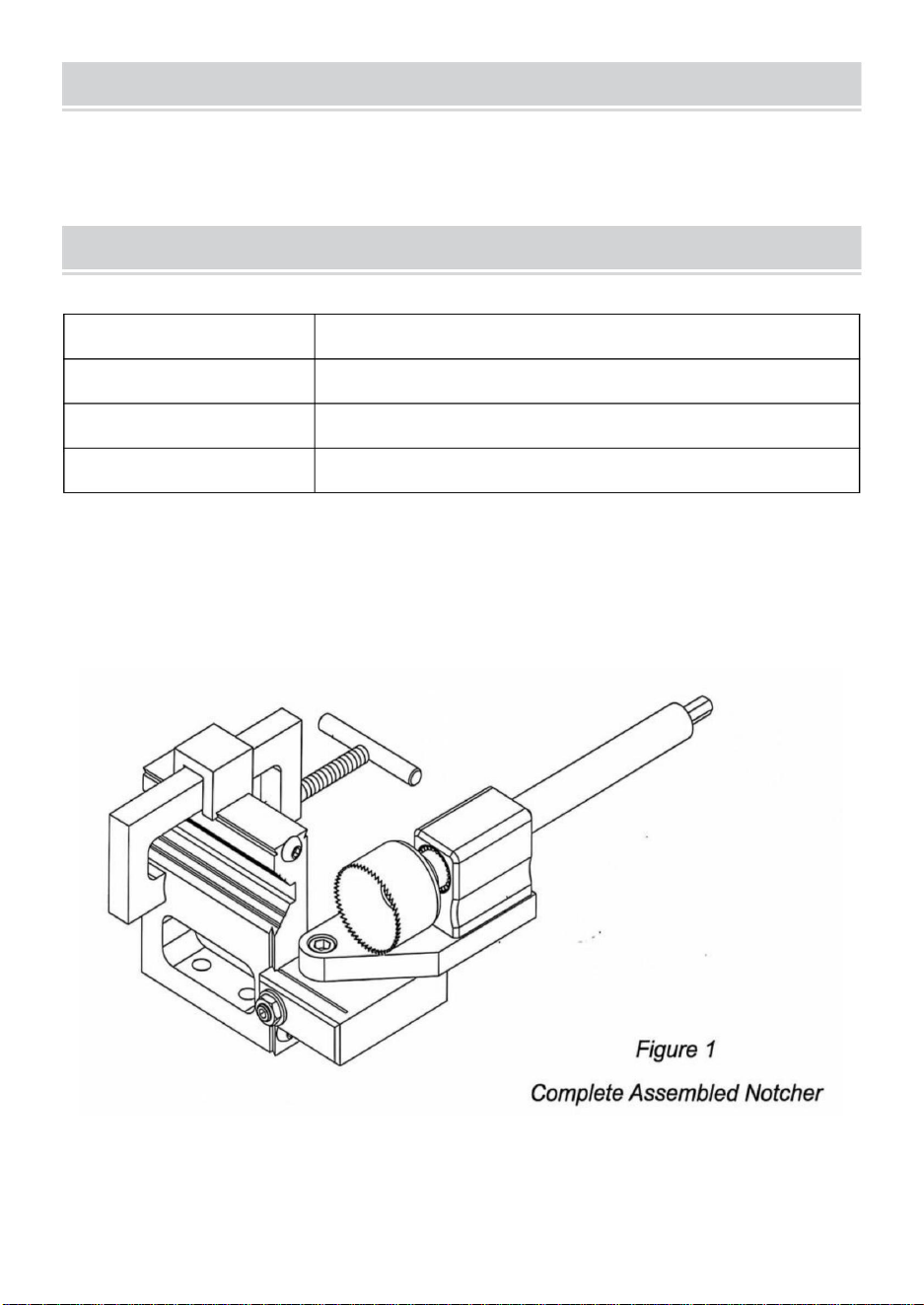

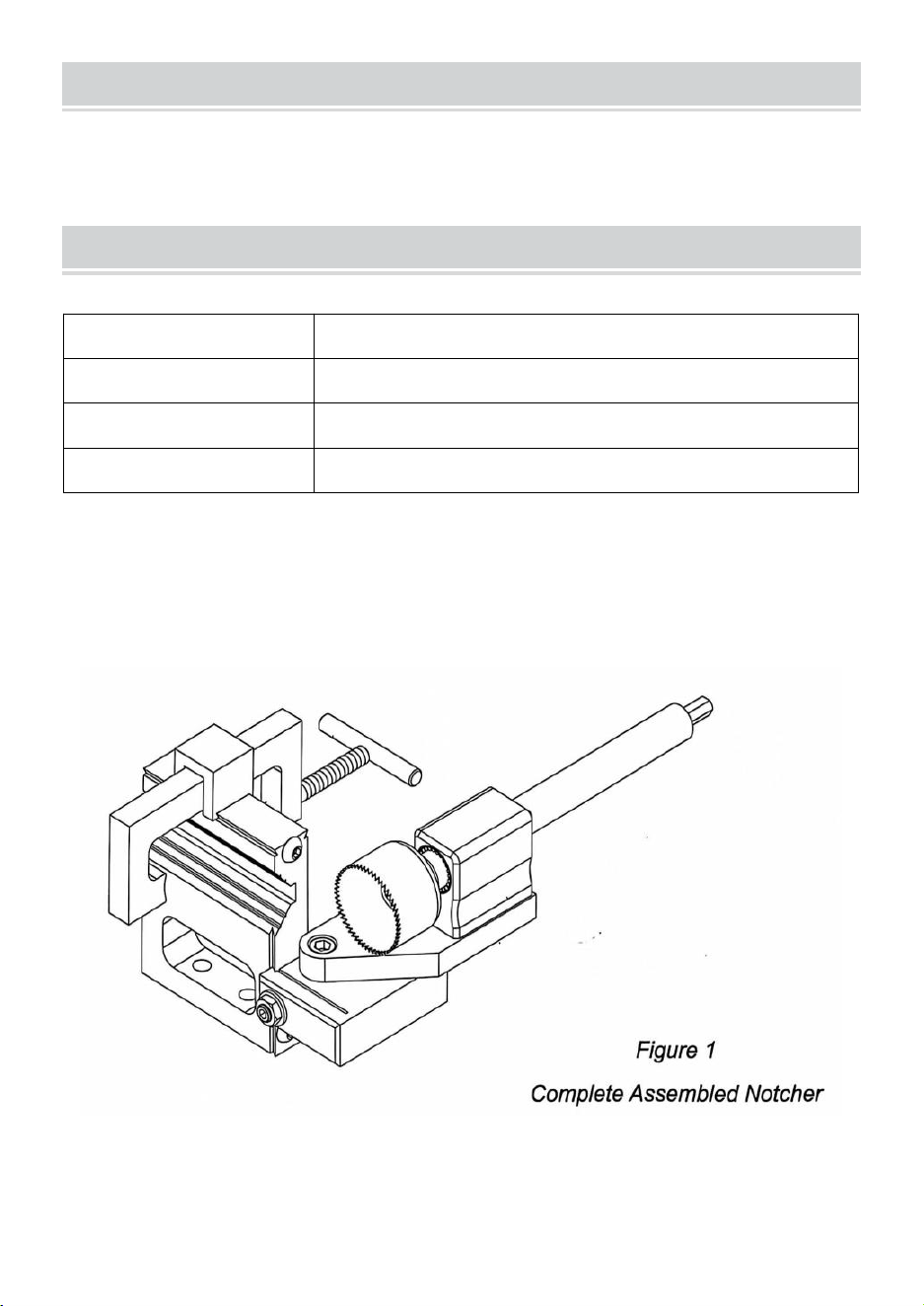

After unpacking the notcher it will need final assembly. The completely assembled

notcher is shown in the Figure 1. Refer to the exploded view drawing on help the

parts and their orientation.

- 3 -

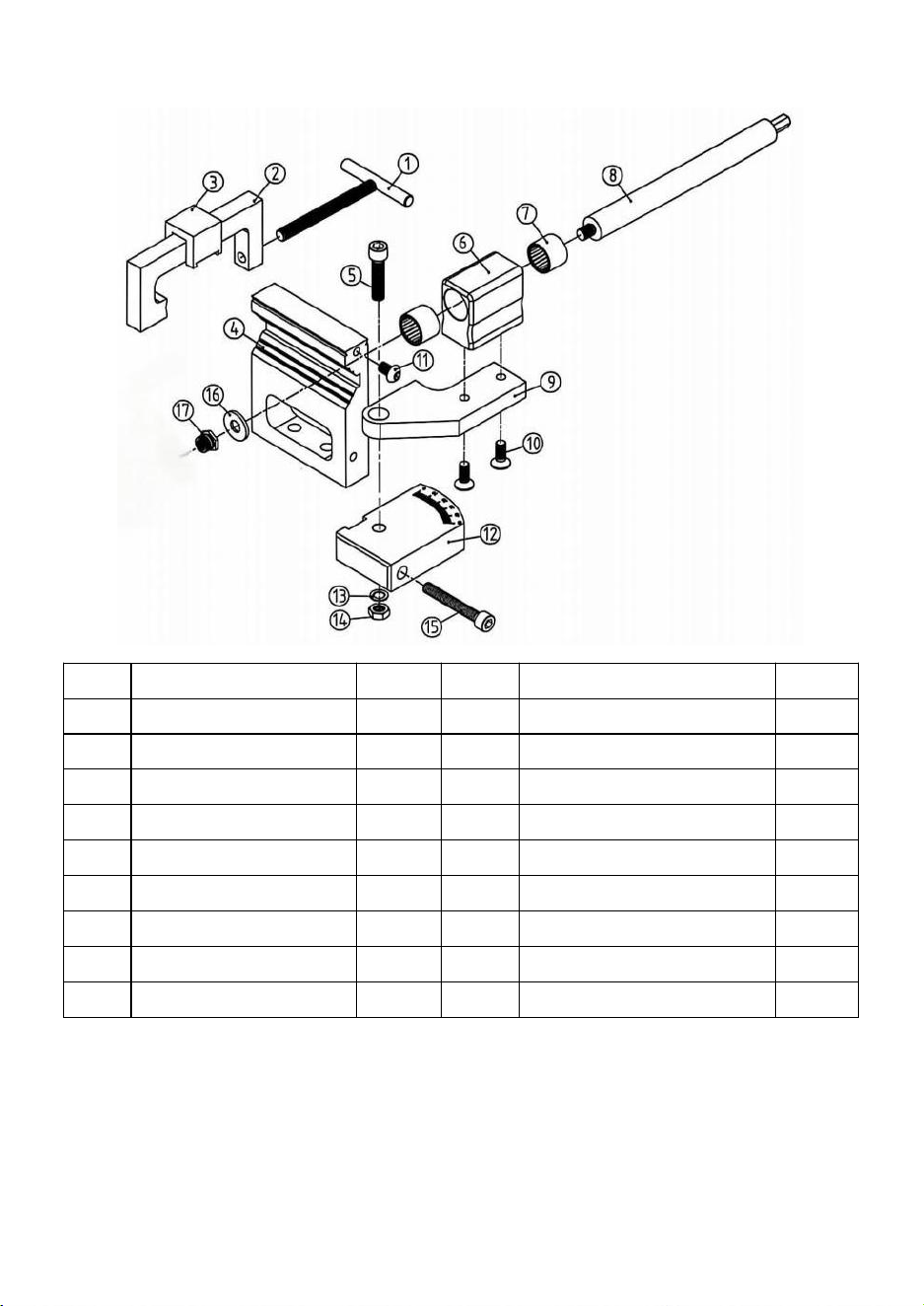

Exploded View

ltem

Spec Description

Q'ty

ltem

Spec Description

ltem

T-Handle

1pcs

M10X25 Bolt

2pcs

Tube Clamp

1pcs

M10X16 Bolt

1pcs

Tube Clamp Slider

1pcs

Slider

1pcs

Frame

1pcs

Bushing

1pcs

M12X50 Bolt

1pcs

M12 Nut

1pcs

Bearing Block

1pcs

M12X75 Bolt

1pcs

Needle Bearing

2pcs

Gasket

1pcs

Shaft

1pcs

Adapter

1pcs

Swivel Plate

1pcs

1) Starting with the bare frame, install the slider onto the frame's side dovetail

with the degree scale facing up. Install the stop bolt into the side of the frame. If

the stop bolt's head is too large to allow the slider to return to zero you may need

to slightly sand it's o.d. to size. install the1/2”-20 set screw into the slider and

tighten. Place a 1/2” machine bushing and jam nut onto the set screw and tighten

until the slider is secured. Be careful not too over tighten.

- 4 -

2) The bearing blocks are shipped with the bearings and shaft pre-assembled.

Using two 3/8" flat head bolts, attach the bearing block to the swivel plate. Verify

the bolt heads are below the surface of the swivel plate.

3) Install the swivel plate onto the slider using the 1/2" socket head cap screw, a

1/2"machine bushing and a 1/2" jam nut. Adjust to zero degrees and tighten.

4) Using page 6 as a guide for part orientation, slide the tube clamp into the tube

clamp slider. Install the tube clamp slider onto the notcher from the bearing block

side. Install the last stop bolt into the side of the frame.Install the T-handle into the

rear of the Tube clamp.

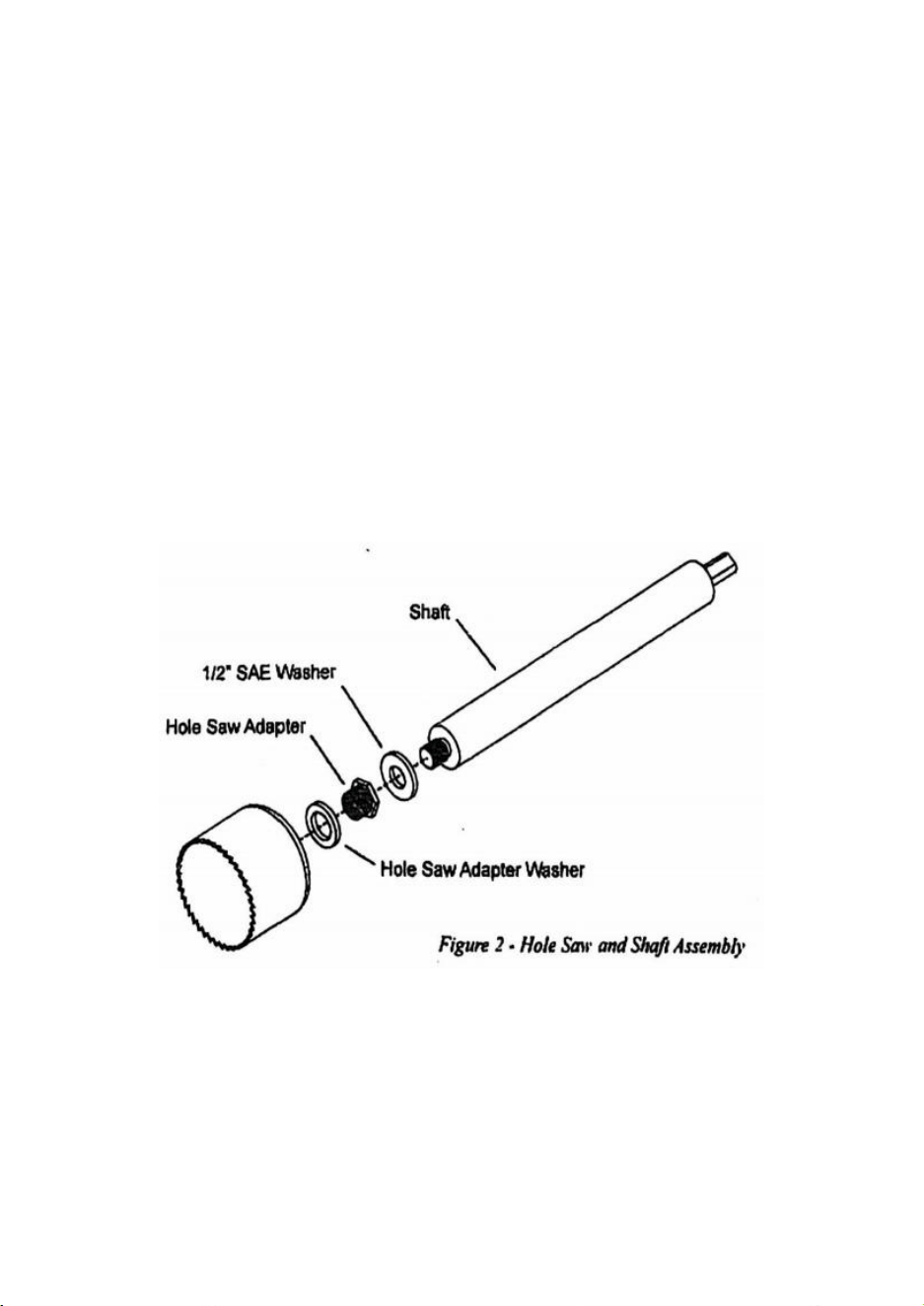

Always place the 1/2”SAE Washer onto the shaft before either the adapter or hole

saw.It prevents the shaft from entering the bearing block too far and allowing dirt

and debris to enter the bearing.Hole saws come in two sizes of mounting threads.

Most hole saws require the use of the adapter and adapter washer. Install the hole

saw onto the shaft as shown in figure 2. The washer is very important as it

prevents the hole saw's threads from stripping during operating.

Operation

The notcher requires a 1/2" hand drill for operation. The shaft has been milled on

3 sides to prevent the chunk from slipping and therefore works great with a

keyless chunk.

- 5 -

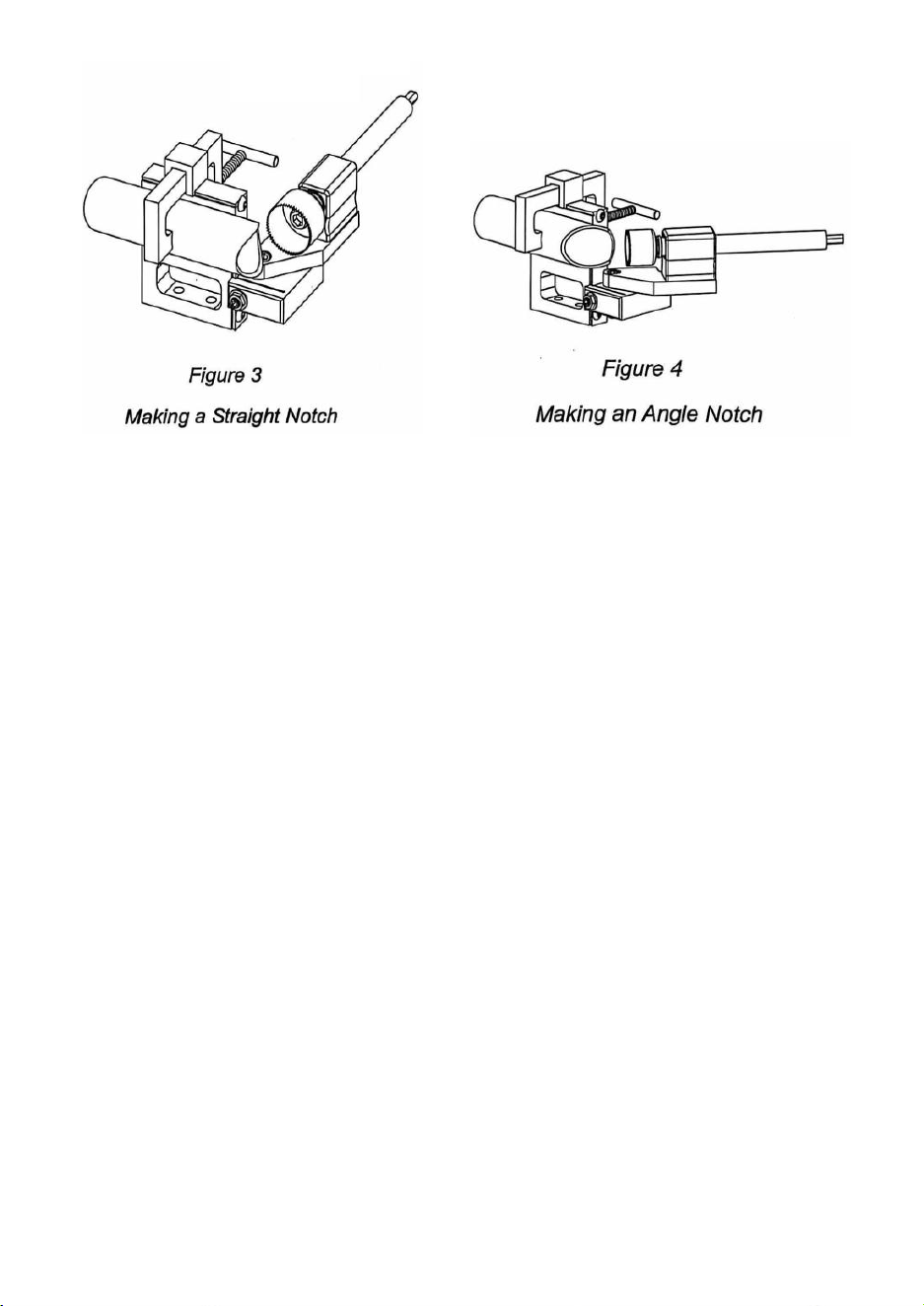

STRAIGHT AND ANGLE NOTCHING

Adjust the notcher to the angle desired. Place the tube into the V-groove and slide

the tube clamp as close as possible to the hole saw without cutting into the tube

clamp itself. Tighten the tube clamp securely. As a general rule, try not to notch

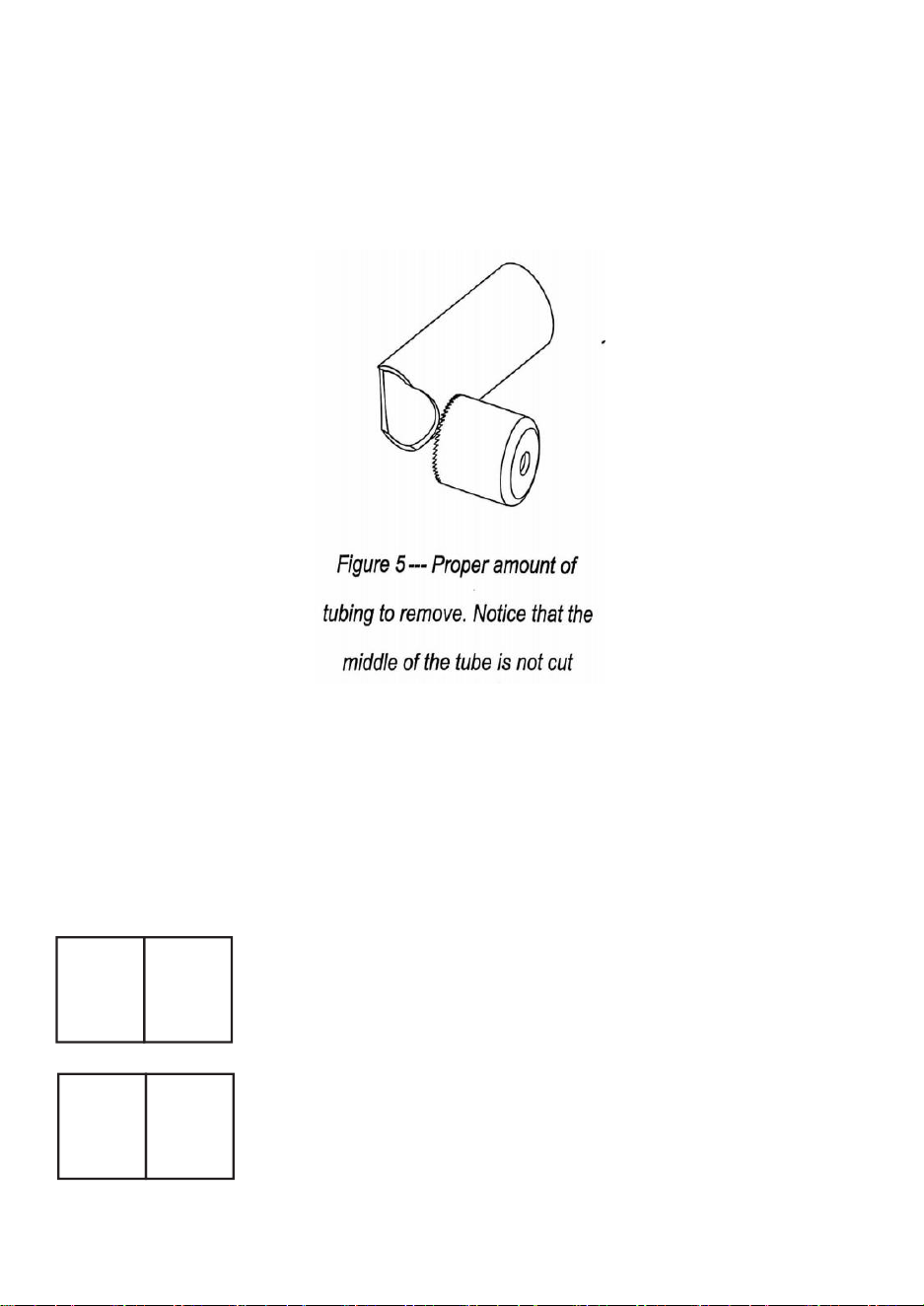

through the whole tube at one time. Place the tube into the notcher so that as the

hole saw cuts through the tubing it barely misses the middle of the tube 's end

when cutting This can easily be seen in figure 5. This allows the first half to break

off before the hole saw cuts the second half. If you must cut through the entire

tube you will probably bottom out the hole saw. This occurs when you notch

angles. Simply retract the hole saw and using a pair of pliers bend back the cut

piece so the saw may continue cutting. Don't worry, it's easier then it sounds. If

the notcher is cutting slightly off center you can adjust the slider vertically to

correct the problem. Keep in mind that as you change blade sizes, the cutting

forces also change usually resulting in a very slight alignment error, However,

once the tube is welded in place you will never notice it. Use a spray lubricant

while cutting and feed the hand drill with a steady but unforced feed, Usually a

notch can be made in 7-11 seconds. Always hold the drill firmly and never use

excessive force when pushing. Do not forget that the hold saw could hang up in

the tube if forced too hard and kick back the drill in the opposite direction. This can

sprain your wrist or worse. This is a trait of all hole saws even when not used in a

notcher. Also needless to say the hole saw is exposed, so keep your clothing and

all body parts clear of it when cutting and wear eye protection. Jewelry, especially

neck wear is also a potential danger around rotating machinery. PLEASE BE

CAREFULL.

- 6 -

A major feature of the notch master is that the swivel mount adjust for the angle of

cut. This is a huge advantage over other notchers. In this case, no matter what

the angle of cut tubing is always in the same position. This allows simple fixture to

be made to hold the tube horizontal. if it's a long piece and also to precisely locate

the tube for multiple pieces. it also allows the notcher to be mounted closer to

walls. Because the long length of tube never rotate it saves shop space.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion

House, London Road, Staines-upon-Thames, Surrey,

TW18 4AX

Technical Support and E-Warranty Certificate

www. vevor. com/support
