PIPE TUBING NOTCHER

HOB USER MANUAL

- 2 -

SAFETY INSTRUCTIONS

WARNING:

Read this material before using this product. Failure to do so can result in serious

injury.

PRODUCT PARAMETERS

Model

RA2

RA3

Applicable circular tube diameter

0.75/1.0/1.25 inch

1.5/2.0 inch

Features of the pipe cutter

After unpacking the notcher it will need final assembly. The completely assembled

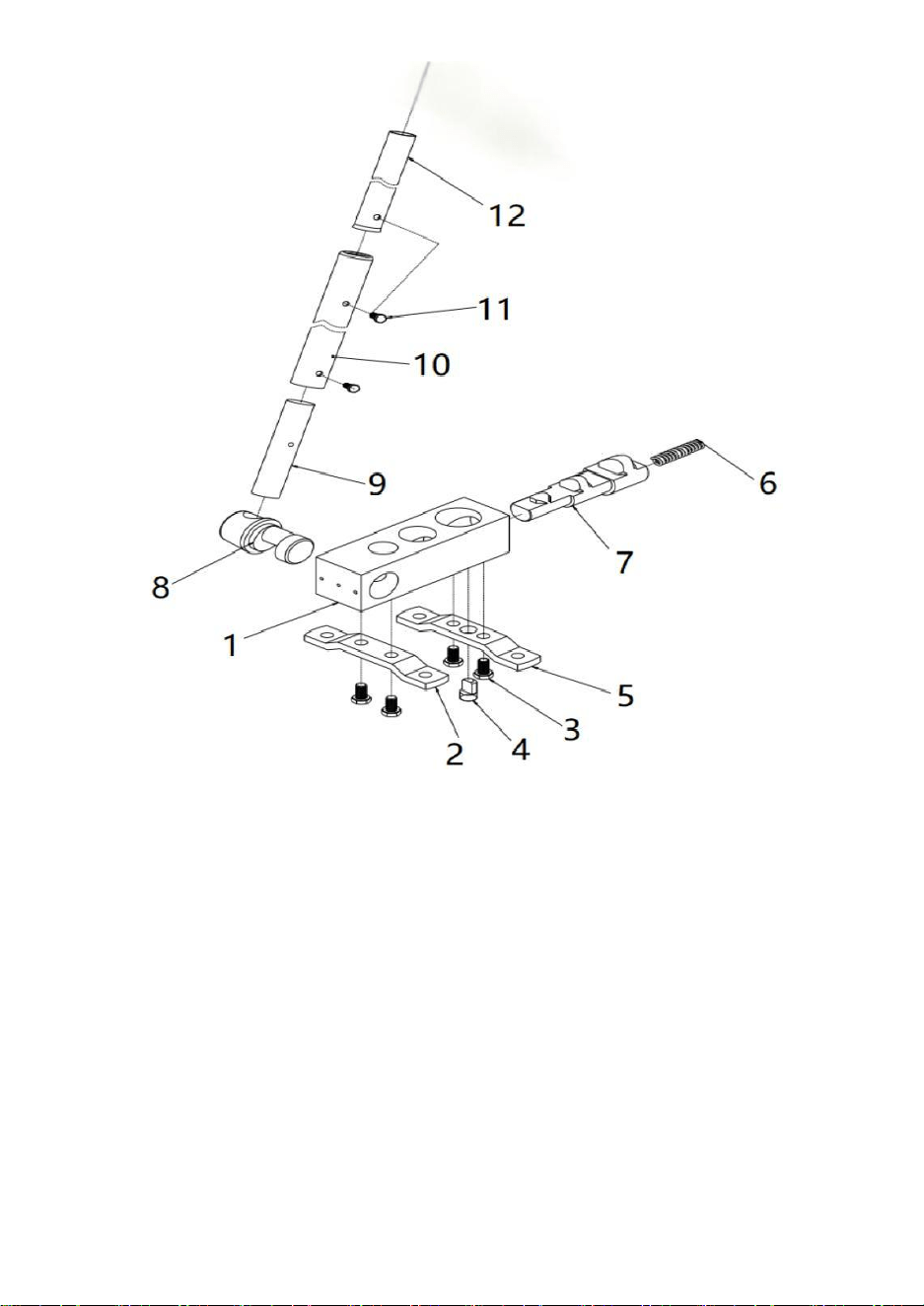

notcher is shown in the Figure 1. Refer to the exploded view drawing on help the

parts and their orientation.

1. For tubes with up to 3mm wall thickness steel

2. For jointing and welding together of tubes in a 90 angle.

3. Several tube diameters combined in one device

4. Horizontal and vertical operation

5. Also suitable for double connection

Safety Warnings and Precautions

WARNING: when using tool, basic safety precautions should always be followed

to reduce the risk of person injury and damage to equipment. Read all instructions

before using this tool!

1. Keep work area clean. Cluttered areas invite injuries.

2. Observe work area conditions. Do not use machines or power tools in damp

or wet locations. Don’t expose to rain. Keep work area well lighted. Do not use

electrically powered tools in the presence of flammable gases or liquids.

3. Keep children away. Children must never be allowed in the work area. Do not

let them handle machines, tools, or extension cords.

4. Store idle equipment. When not in use, tools must be stored in a dry location

to inhibit rust. Always lock up tools and keep out of reach of children.

- 3 -

5. Do not force tool. It will do the job better and more safety at the rate for which

it was intended. Do not use inappropriate attachments in an attempt to exceed the

tool capacity.

6. Use the right tool for the job. Do not attempt to force a small tool or

attachment to do the work of a large industrial tool. Do not use a tool for a purpose

for which it was not intended.

7. Dress properly. Do not wear loose clothing of jewelry as they can be caught in

moving parts. Protective, electrically non-conductive clothes and non-skid

footwear are recommended when working. Wear restrictive hair covering to

contain long hair.

8. Use eye and ear protection. Always wear ISO approved impact safety

goggles. Wear a full-face shield if you are producing metal filings or wood chips.

Wear an ISO approved dust mask or respirator when working around metal, and

chemical dusts and mists.

9. Do not overreach. Keep proper footing and balance at all times. Do not reach

over or across running machine.

10. Maintain tools with care. Keep tools sharp and clean for better and safer

performance. Follow instructions for lubricating and changing accessories. The

handles must be kept clean, dry, and free from oil and grease at all times.

11. Stay alert. Watch what you are doing; use common sense. Do not operate

any tool when you are tried.

12. Check for damaged parts. Before using any tool, any part that appears

damaged should be carefully checked to determine that it will operate properly

and perform its intended function. Check for alignment and binding of moving

parts; any broken parts or mounting fixtures; and any other condition that may

affect proper operation. Any part that is damaged should be properly repaired or

replaced by a qualified technician.

13. Guard against electric shock. Prevent body contact with grounded surfaces

such as pipes, radiators, ranges, and refrigerator enclosures.

14. Do not operate tool if under the influence of alcohol or drugs. Read

warning labels on prescriptions to determine if your judgment of reflexes are

impaired while taking drugs. If there is any doubt, do not operate the tool.

Note: The warning and instructions contained in this instruction manual cannot

cover al possible conditions and situations that may occur when using this product.

It must be understood that common sense and caution are factors, which cannot

be built into this product. These factors must be supplied by the person whom

operating this piece of equipment.

- 4 -

Operation

This machine is a special tool used to cut tubes into R arc at the end, with up to

3mm wall thickness steel.

Before using, clean all the spare parts and install the machine according to the

Assembly diagram. Fix the machine horizontally or vertically on table when you

can ensure the cutting block could move easily inside.

When using, put the end of the pipe into the relevant hole, finish the cutting by

turning the handle.

Attention

Only one size pipe could be cut at one time

There should be no scraps in the holes during operation.

Parts List

ltem

Description

Q'ty

Body

1pcs

Front support

1pcs

Bolt M10x20

4pcs

1pcs

Back support

1pcs

Spring

1pcs

Cutting block

1pcs

Eccentric shaft

1pcs

Joint bar

1pcs

Lower handle

1pcs

Bolt M6x16

2pcs

Upper handle

1pcs

- 5 -
