ITEM #7631742/7631747/7631750
MODEL #GRE60NWZ6W/GRE60WW6W/GRE60MBK6W
GREYSTONE
Español p. 21
ATTACH YOUR RECEIPT HERE
4007498
APPROVED FOR USE
IN WET LOCATIONS
1
Purchase Date
Questions, problems, missing parts?
Before returning, contact us on:
800-527-1292, 8:30 a.m. - 5 p.m., CST, Monday - Friday.
CAUTION: Changes or modifications not approved by the party responsible for compliance could
void the user's authority to operate the equipment.
*NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or more of
the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
Distributed by: Litex Industries Inc., P.O. Box 535639, Grand Prairie, TX, 75053; 1-800-527-1292
The device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, (2) this device must accept any interference
received, including interference that may cause undesired operation.
2
TABLE OF CONTENTS
Safety Information .................................................................................................................................... 2
Package Contents .................................................................................................................................... 5
Hardware Contents .................................................................................................................................. 6
Preparation .............................................................................................................................................. 6
Initial Installation ...................................................................................................................................... 6
Downrod-Style Fan Mounting .................................................................................................................. 9
Closemount-Style Fan Mounting ............................................................................................................ 11
Wiring ..................................................................................................................................................... 12
Final Installation ..................................................................................................................................... 15
Operating Instructions ............................................................................................................................ 17
Care and Maintenance ........................................................................................................................... 18
Troubleshooting ..................................................................................................................................... 19
Limited Lifetime Warranty ...................................................................................................................... 20
Replacement Parts List .......................................................................................................................... 20
SAFETY INFORMATION
3
READ AND SAVE THESE INSTRUCTIONS
• Do not discard fan carton or inserts. Should this fan need to be returned to the factory for repairs, it
must be shipped in its original packaging to ensure proper protection against damage that might
exceed the initial cause for return.
• Make sure all electrical connections comply with local codes, ordinances, the National Electrical Code
and ANSI/NFPA 70-1999. Hire a qualified electrician or consult a do-it-yourself wiring handbook if you
are unfamiliar with installing electrical wiring.
• Make sure the installation site you choose allows a minimum clearance of 7 ft. from the blades to the
floor and at least 30 in. from the end of the blades to any obstruction.
• After you install the fan, make sure all connections are secure to prevent the fan from falling.
• The net weight of this fan is: 17.20 lbs.
SAFETY INFORMATION
DANGER
Read all instructions and safety information before installing your new fan. Review the accompanying
assembly diagrams.
To reduce the risk of serious bodily injury, DO NOT use power tools to assemble any part of the fan,
including the blades.
Before installation, be sure to shut off electricity at main switch or circuit breaker in order to avoid
electrical shock.
If using this fan in a WET location, connect this product to a Ground Fault Circuit Interrupting (GFCI)
outlet to reduce the risk of personal injury, electrical shock or death. If one is not provided, contact a
qualified electrician for proper installation.
When using an existing outlet box, make sure the outlet box is securely attached to the building
structure and can support the full weight of the fan. Failure to do this can result in serious injury or
death. The stability of the outlet box is essential in minimizing wobble and noise in the fan after
installation is complete.
To reduce the risk of fire, electrical shock or personal injury, mount fan to outlet box
marked "ACCEPTABLE FOR FAN SUPPORT OF 35 LBS. (15.87 KG) OR LESS" and
use mounting screws provided with the outlet box. Most outlet boxes commonly used for
the support of lighting fixtures are not acceptable for fan support and may need to be replaced.
Consult a qualified electrician if in doubt.
When mounting fan to a ceiling outlet box, use a METAL octagonal outlet box; do NOT use a plastic
outlet box. Secure the outlet box directly to the building structure. The outlet box and its support must
be able to support the moving weight of the fan (at least 35 lbs.).
To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp
edges.
WARNING
4
SAFETY INFORMATION
CAUTION
WARNING
Be sure outlet box is properly grounded and that a ground wire (green or bare) is present.
Once installation is complete, carefully check all screws, bolts and nuts on fan motor assembly to
ensure that they are secured.
To reduce the risk of fire, electrical shock or personal injury, wire connectors provided with this fan are
designed to accept only one 12-gauge house wire and two lead wires from the fan. If your house wire
is larger than 12-gauge or there is more than one house wire to connect to the corresponding fan
lead wires, consult an electrician for the proper size wire connectors to use.
To reduce the risk of fire or electrical shock, do not use the fan with any solid state speed control
device or control fan speed with a full range dimmer switch.
To reduce the risk of fire, electrical shock or personal injury, do not bend the blades when installing
them, balancing the blades or cleaning the fan. Do not insert objects between the rotating fan blades.
To reduce the risk of personal injury, use ONLY parts provided with this fan. The use of parts OTHER
than those provided with this fan will void the warranty.
5

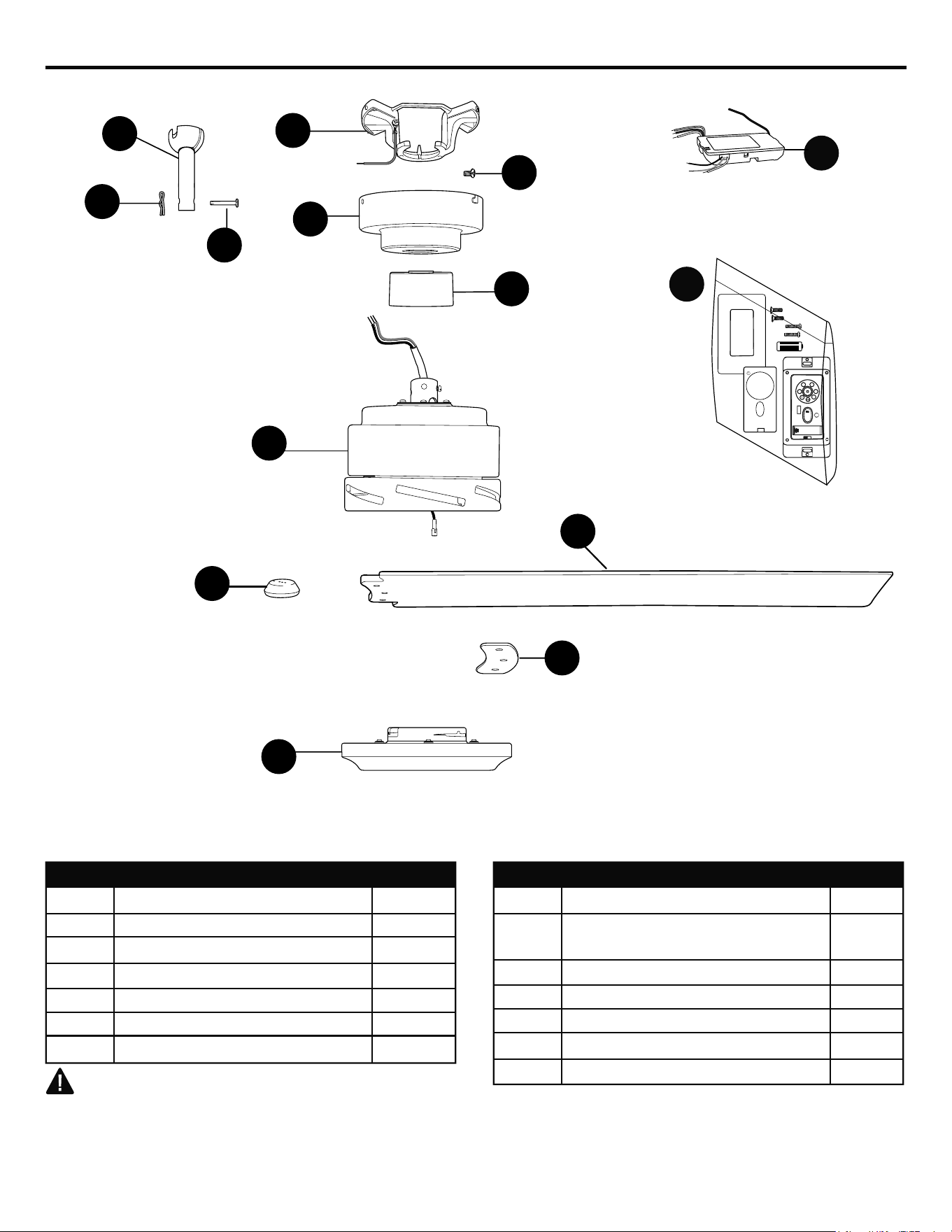

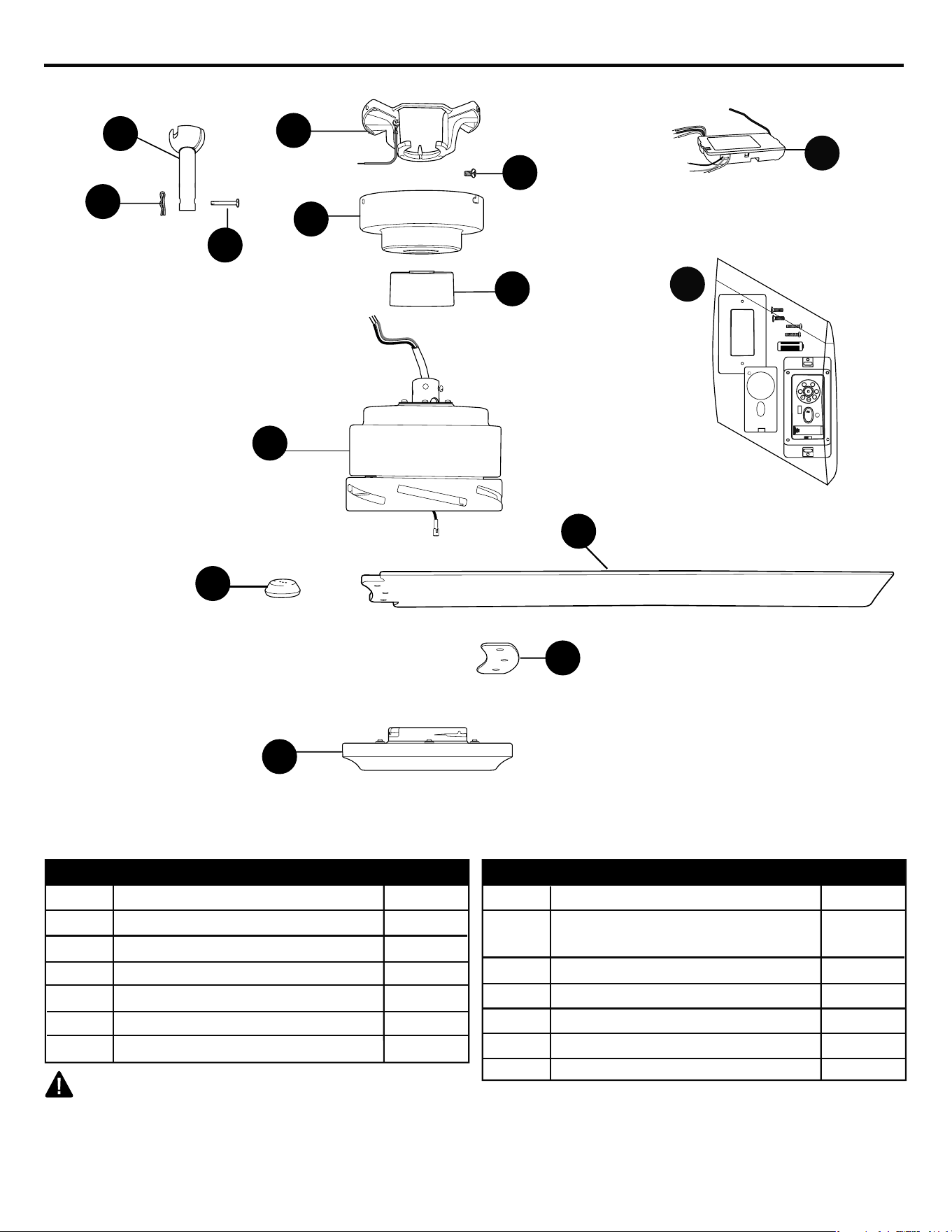

PACKAGE CONTENTS
G
F
L
I
H
C
B
D
E
K
J
A
M
IMPORTANT REMINDER: You must use the
parts provided with this fan for proper installation
and safety.
PART DESCRIPTION QUANTITY
H Yoke Cover 1
I Canopy Mounting Screw 4
(preassembled)
J Hanging Ball Cover 1
K Blade Plate 6
L Metal Cover 1
M Wall Control Pack 1
N Wall Control Receiver 1
PART DESCRIPTION QUANTITY
A Mounting Bracket 1
B Downrod 1
C Clip (preassembled) 1
D Pin (preassembled) 1
E Canopy 1
F Motor Housing 1
G Blade 6
N
1
2
4
6
3
5
OFF ON
6

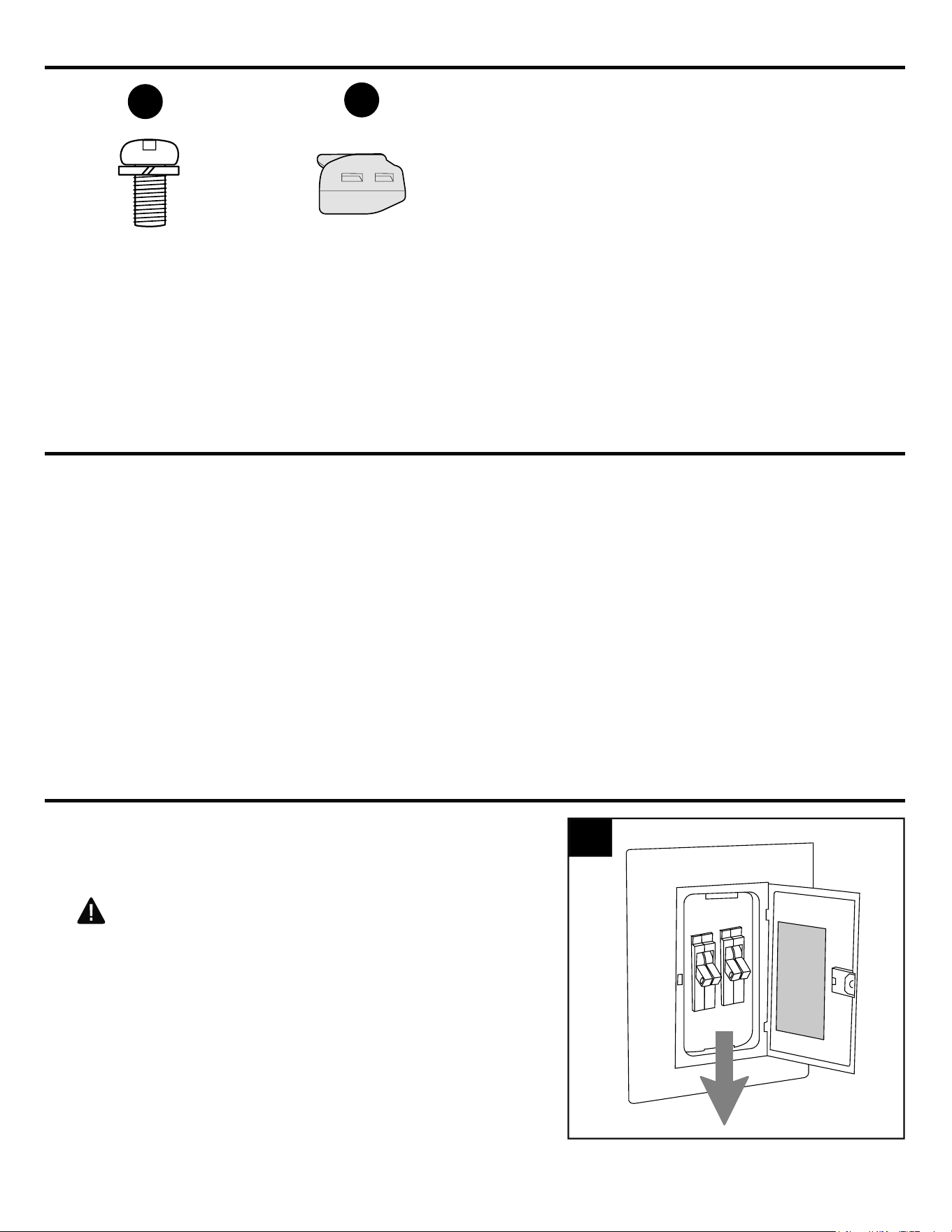

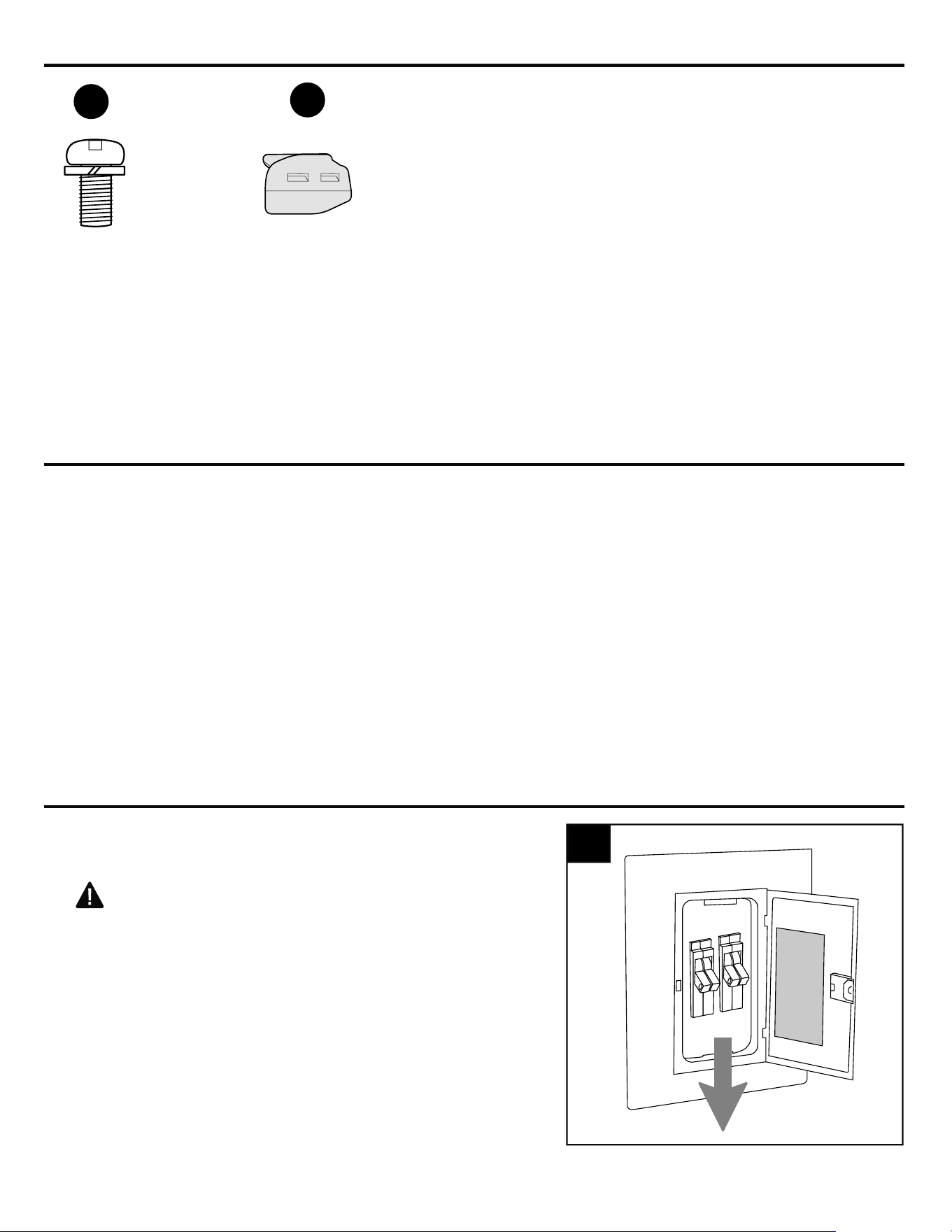

HARDWARE CONTENTS (shown actual size)
Before beginning assembly of product, make sure all parts are present. Place motor on carpet or on
foam to avoid damage to finish. Compare parts with package contents list and hardware contents list. If
any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 120 minutes
Tools Required for Assembly (not included): Electrical Tape, Phillips Screwdriver, Pliers, Safety
Glasses, Stepladder and Wire Strippers
Helpful Tools (not included): AC Tester Light, Tape Measure, Do-It-Yourself Wiring Handbook and Wire
Cutters
PREPARATION
AA
BB
Wire
Connector
Qty. 9
ON
OFF
ON
OFF
1
Turn off circuit breakers and wall switch to the
fan supply line leads.
DANGER: Failure to disconnect power
supply prior to installation may result in serious
injury or death.
1.
INITIAL INSTALLATION
Blade Screw/
Lock Washer
Qty. 18
+ 1 extra
INITIAL INSTALLATION
7

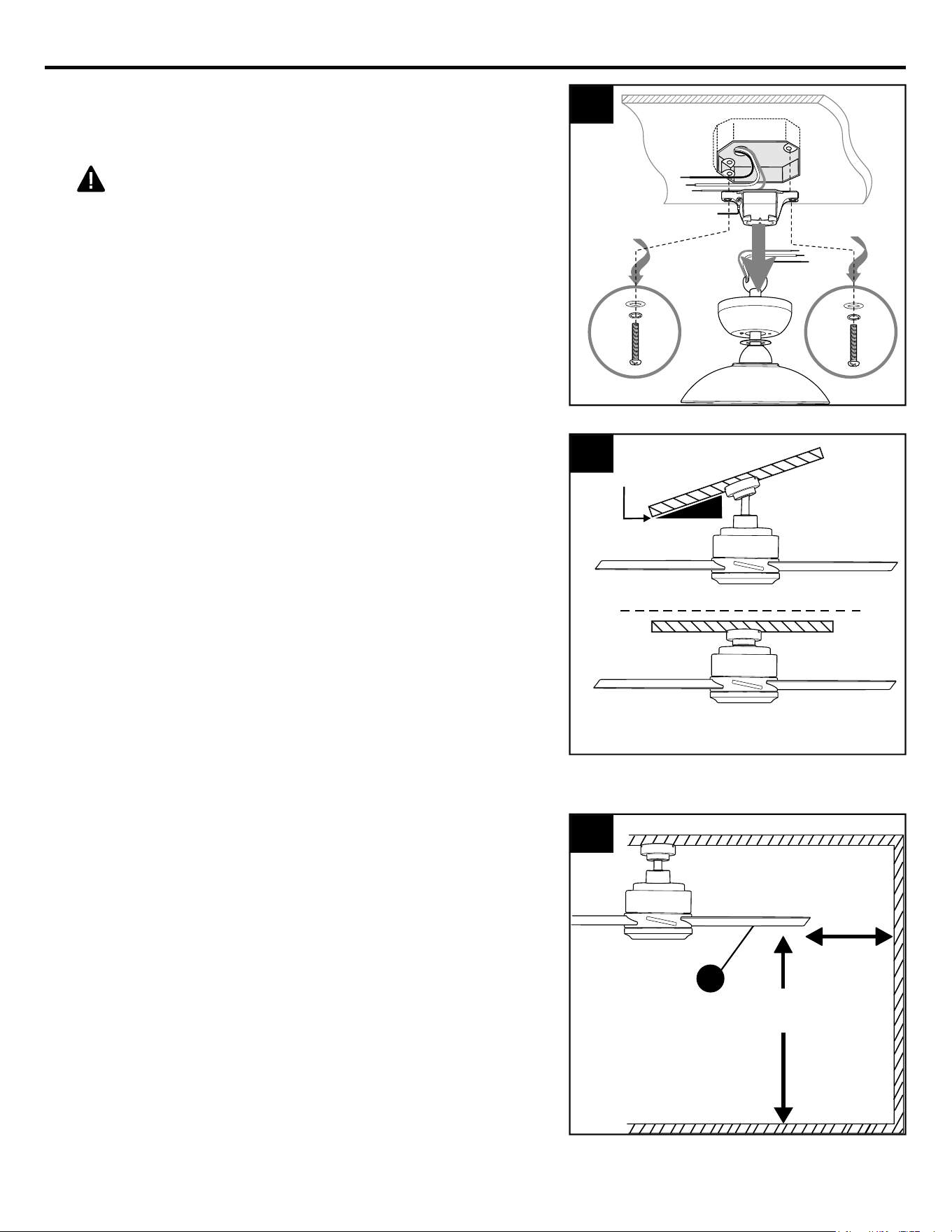

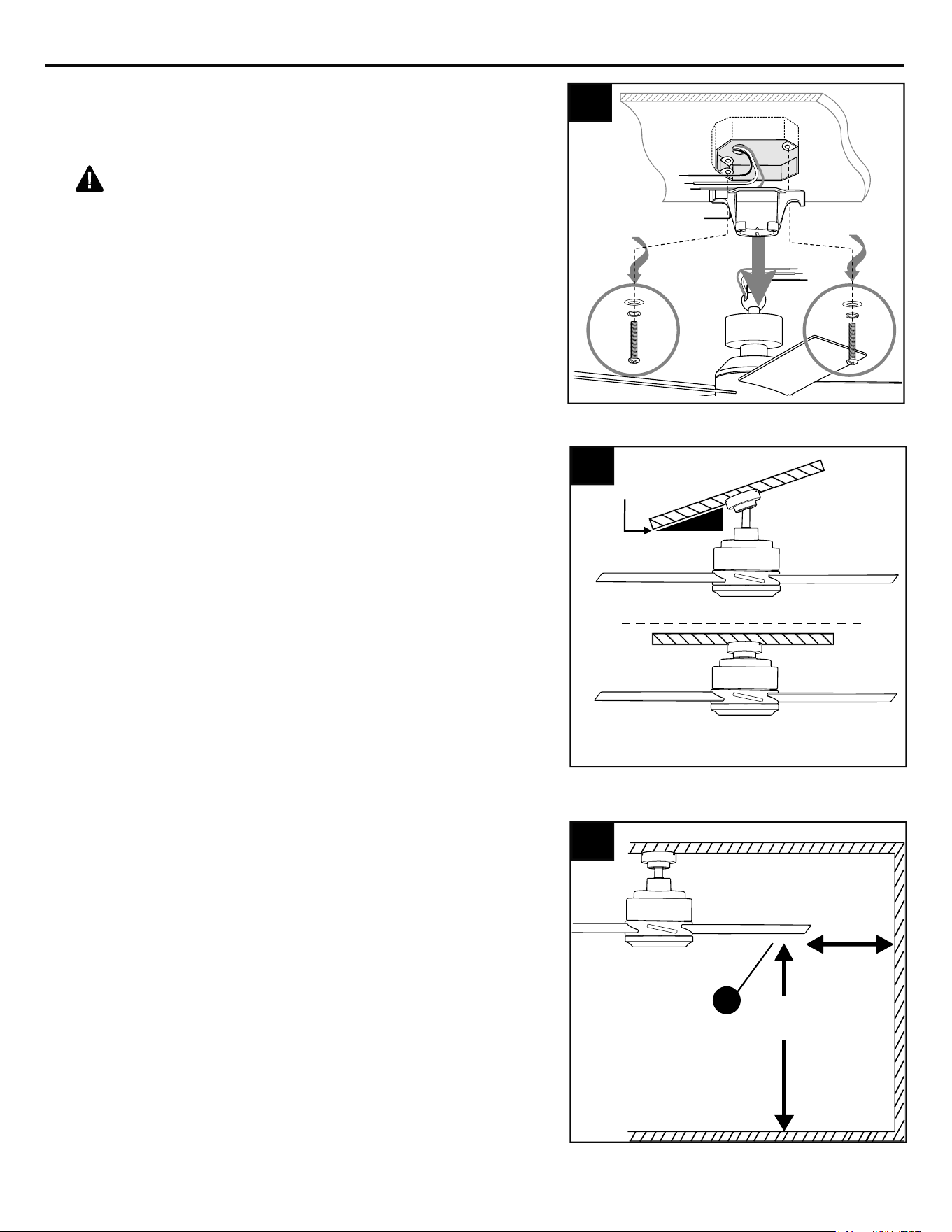

If applicable, remove existing fan and fan parts,
including the mounting bracket, from outlet box
and disconnect all electrical wiring.
WARNING: To reduce the risk of personal
injury, use ONLY parts provided with your new
fan. The use of parts OTHER than those
provided with this fan will void the warranty.
Set aside screws, spring washers and flat
washers (provided with the outlet box) for fan
installation.
2.
2
3.
Determine mounting method to use.
A. Downrod mount (standard or angled ceiling).
B. Closemount (standard ceiling only).
IMPORTANT: If using the angle mount, check to
make sure the ceiling angle is not steeper than 19°.
*Helpful Hint: Downrod-style mounting is best
suited for ceilings 8 ft. or higher. For taller ceilings
you may want to use a longer downrod (not
included). Angle-style mounting is best suited for
angled or vaulted ceilings. A longer downrod is
sometimes necessary to ensure proper blade
clearance. Closemount mounting is more suitable
for ceilings lower than 8 ft. high.
Check to make sure blades (G) will be at least
30 in. from any obstruction and at least 7 ft.
above the floor.
4.
A
B
19° max.
7 ft.
min.
30 in.
min.
G
3
4
INITIAL INSTALLATION
8

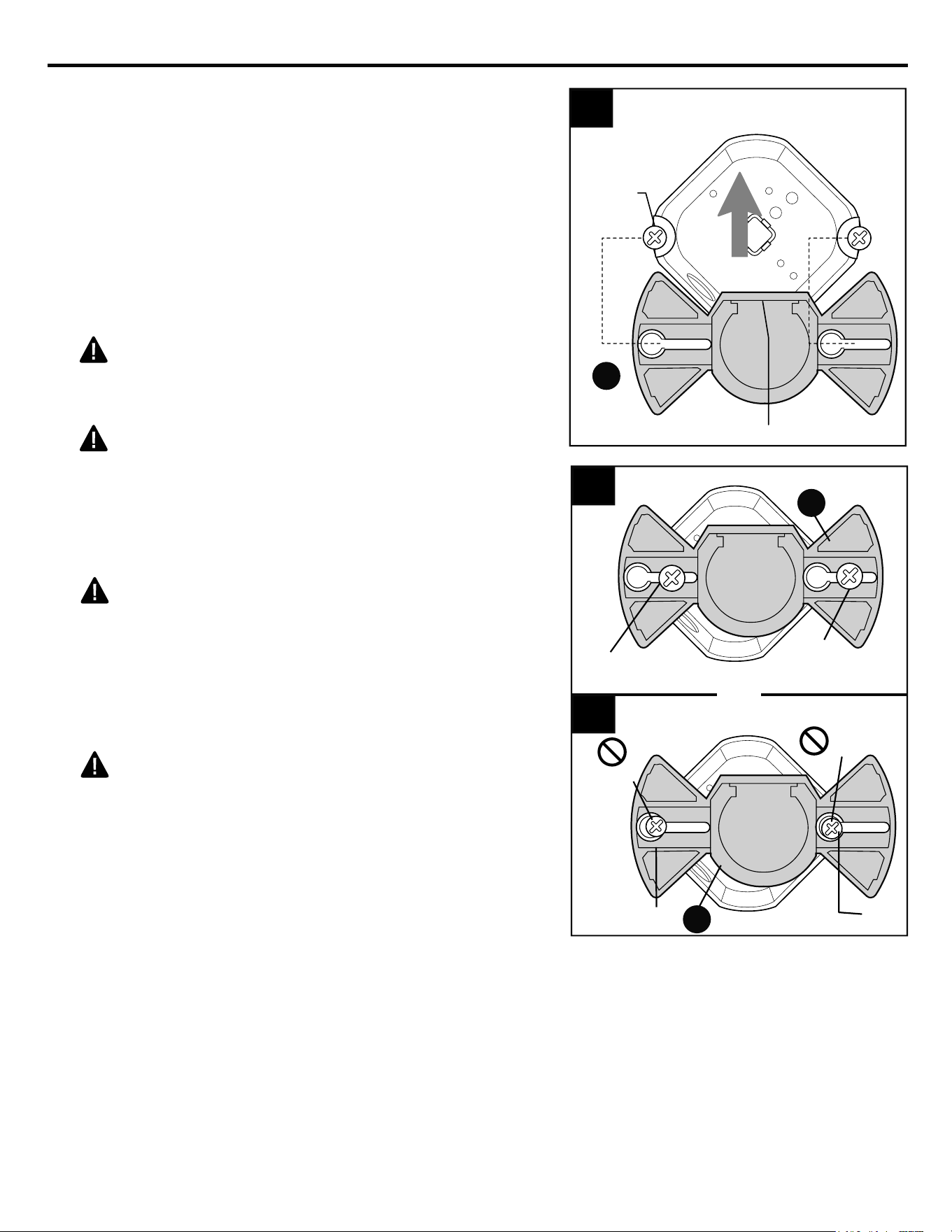

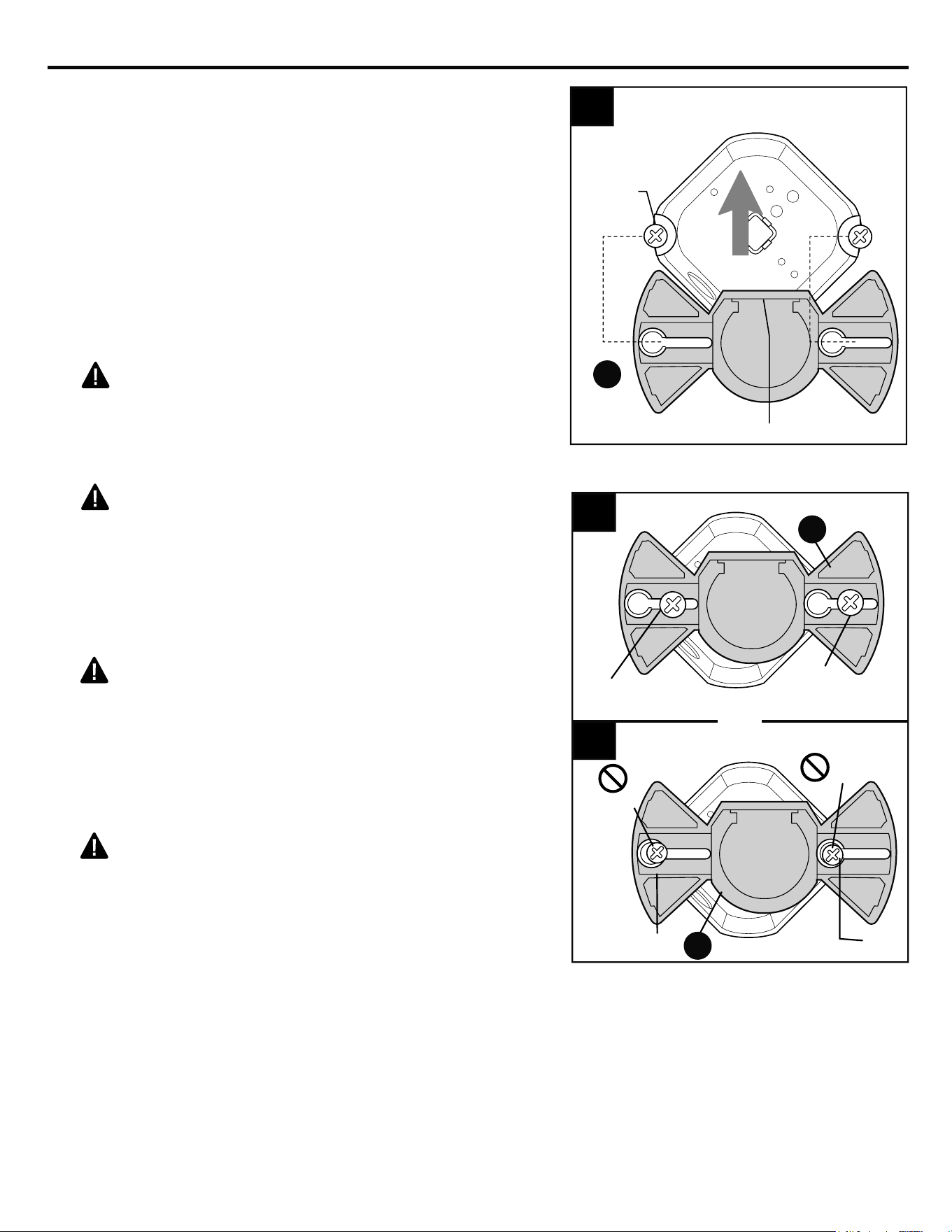

If attaching mounting bracket (A) to an
existing outlet box (not included) with
pre-installed screws, spring washers and
flat washers, slide mounting bracket (A) over
the screws. Then proceed to the following
paragraph. If attaching mounting bracket
(A) to outlet box where screws/washers
were removed, secure mounting bracket (A)
to outlet box using the screws, spring
washers and flat washers previously removed
in (Step 2, page 7).
WARNING: It is very important you use
the proper hardware when installing the
mounting bracket as this will support the fan.
DANGER: To reduce the risk of serious
injury or death, the outlet box screws MUST
be installed somewhere within the long slots
of the mounting bracket and then
TIGHTENED DOWN COMPLETELY. [Refer
to Fig. 5a.]
DANGER: To reduce the risk of fire,
electrical shock, serious personal injury or
damage to the fan, make sure outlet box
screws DO NOT get installed on or near the
wall that separates the keyhole and the long,
narrow slot on each side of the mounting
bracket. [Refer to Fig. 5b.]
WARNING: If using the angle mount,
make sure open end of mounting bracket (A)
is installed facing the higher point of the
ceiling, and ensure the ceiling angle is not
steeper than 19°.
For DOWNROD-STYLE FAN MOUNTING,
proceed to Step 1 on the following page.
For CLOSEMOUNT-STYLE FAN
MOUNTING, skip to page 11.
5.
STANDARD MOUNT
Outlet Box
Screws
Wall
CORRECT Screw Position
VS
INCORRECT Screw Position
5
5a
A
A
Wall
5b
(underside)
A
(view from underside)
5a.
5b.
Screw
Screw
Screw
Position
Screw
Position
(view from underside)
Open End
9

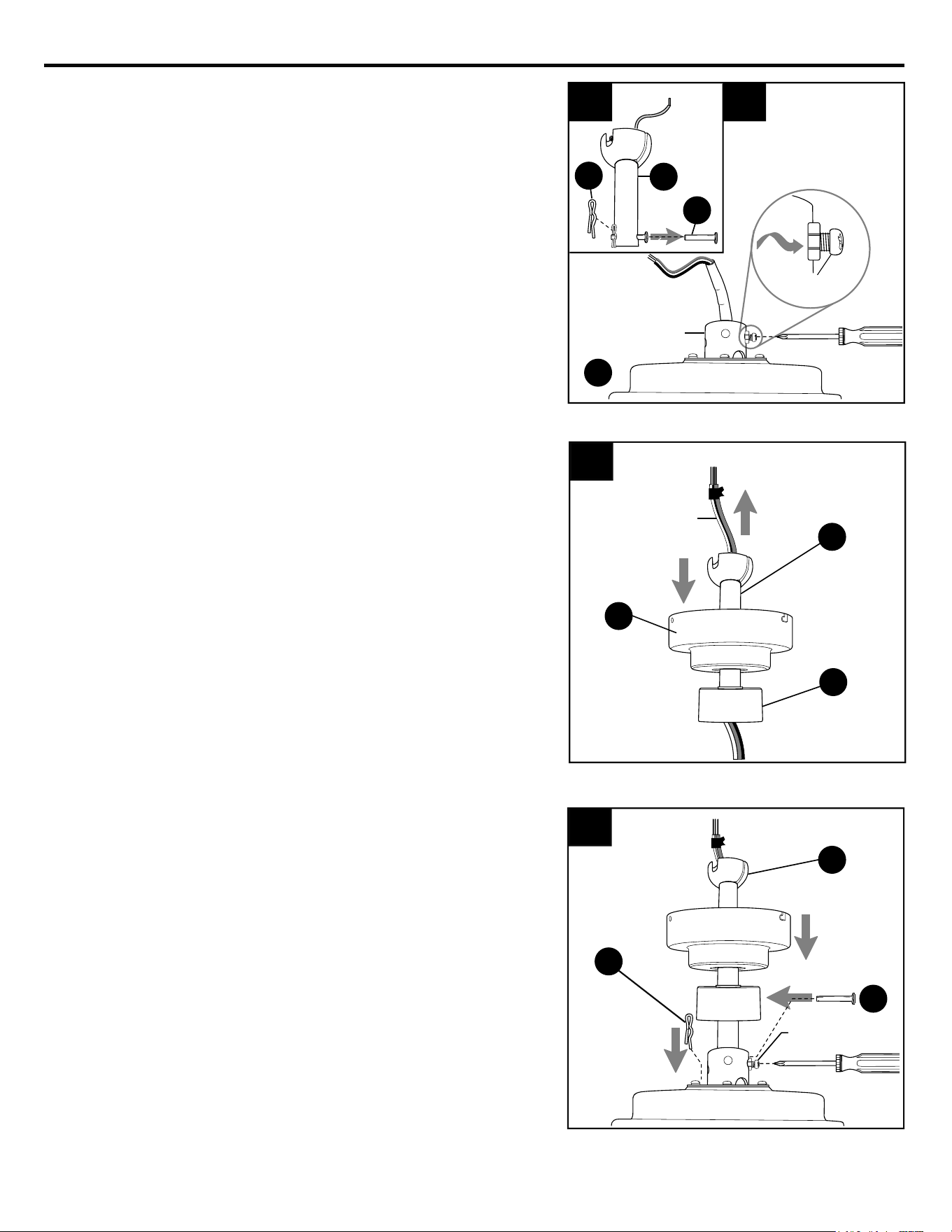

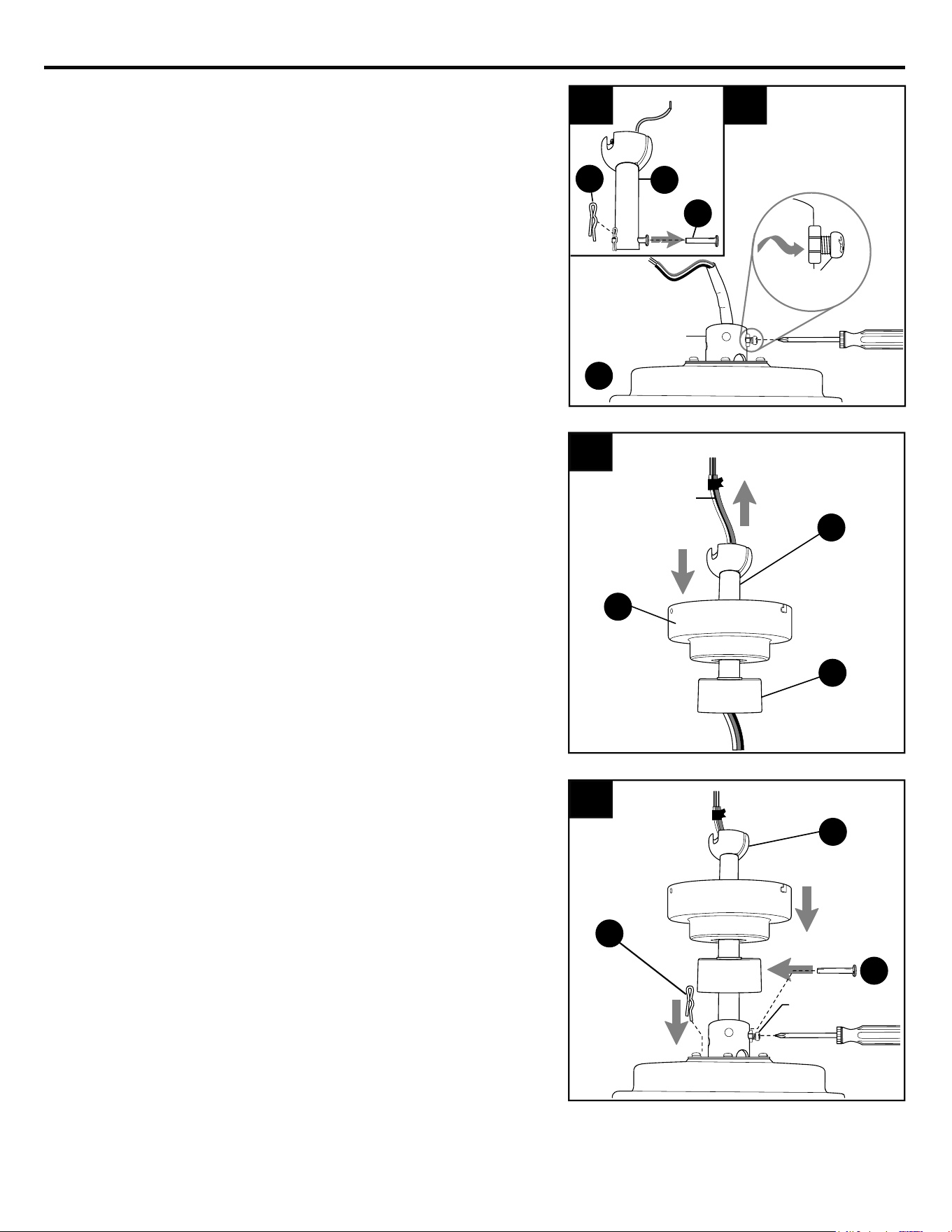

DOWNROD-STYLE FAN MOUNTING
2.
Insert downrod (B) through yoke cover (H)
and canopy (E). Thread wires from motor
housing (F) up through downrod (B).
Remove pin (D) and clip (C) from downrod (B).
Partially loosen preassembled set screws and
nut in yoke at top of motor housing (F).
1a.
1b.
1a
C
F
D
1b
B
Wiring
Yoke
Set Screw
& Nut
Sideview
B
2
E
H
3.
Slip downrod (B) into yoke, align holes and
re-install pin (D) and clip (C). Tighten
downrod set screws and then tighten nut.
3
C
D
Set Screw
and Nut
B
DOWNROD-STYLE FAN MOUNTING
10
4.
5.

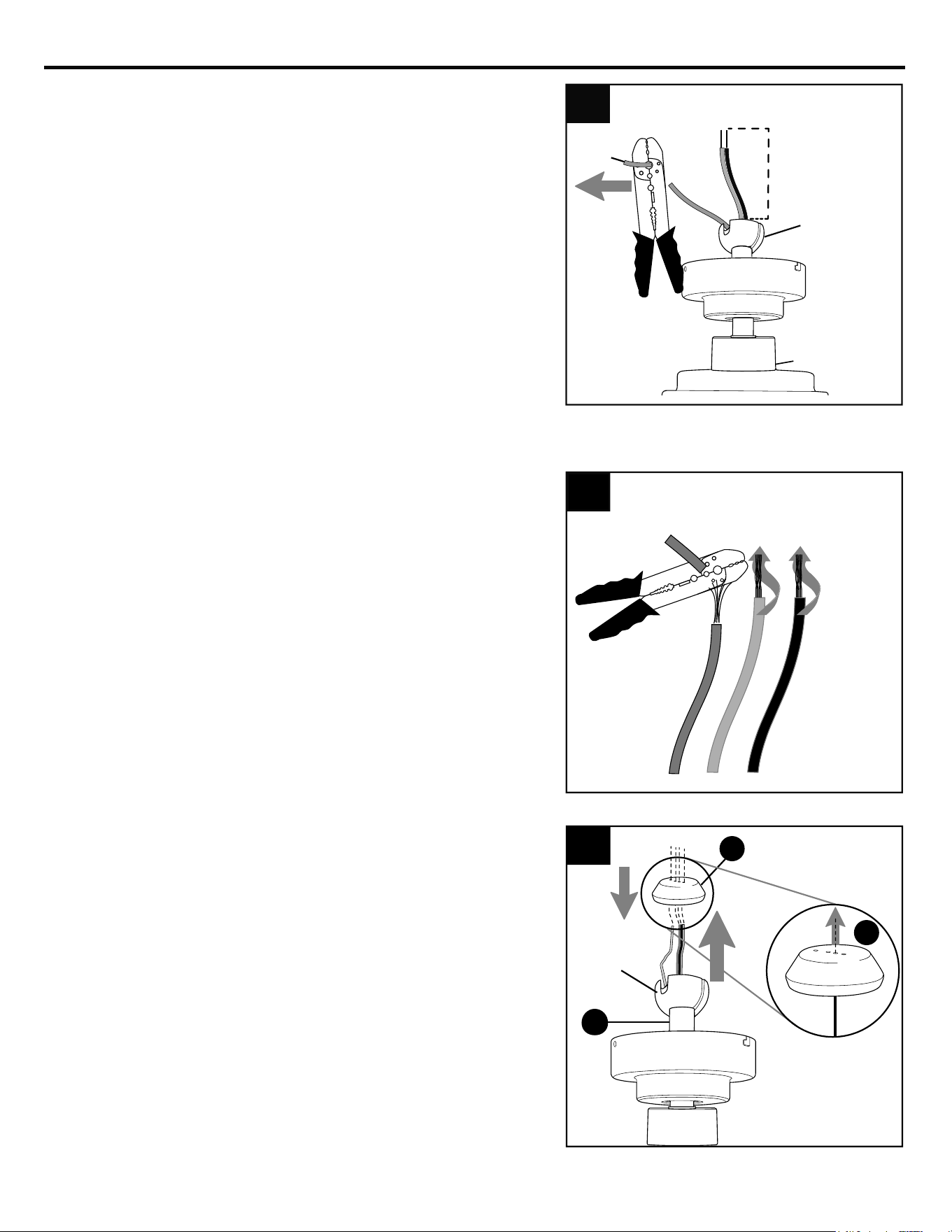

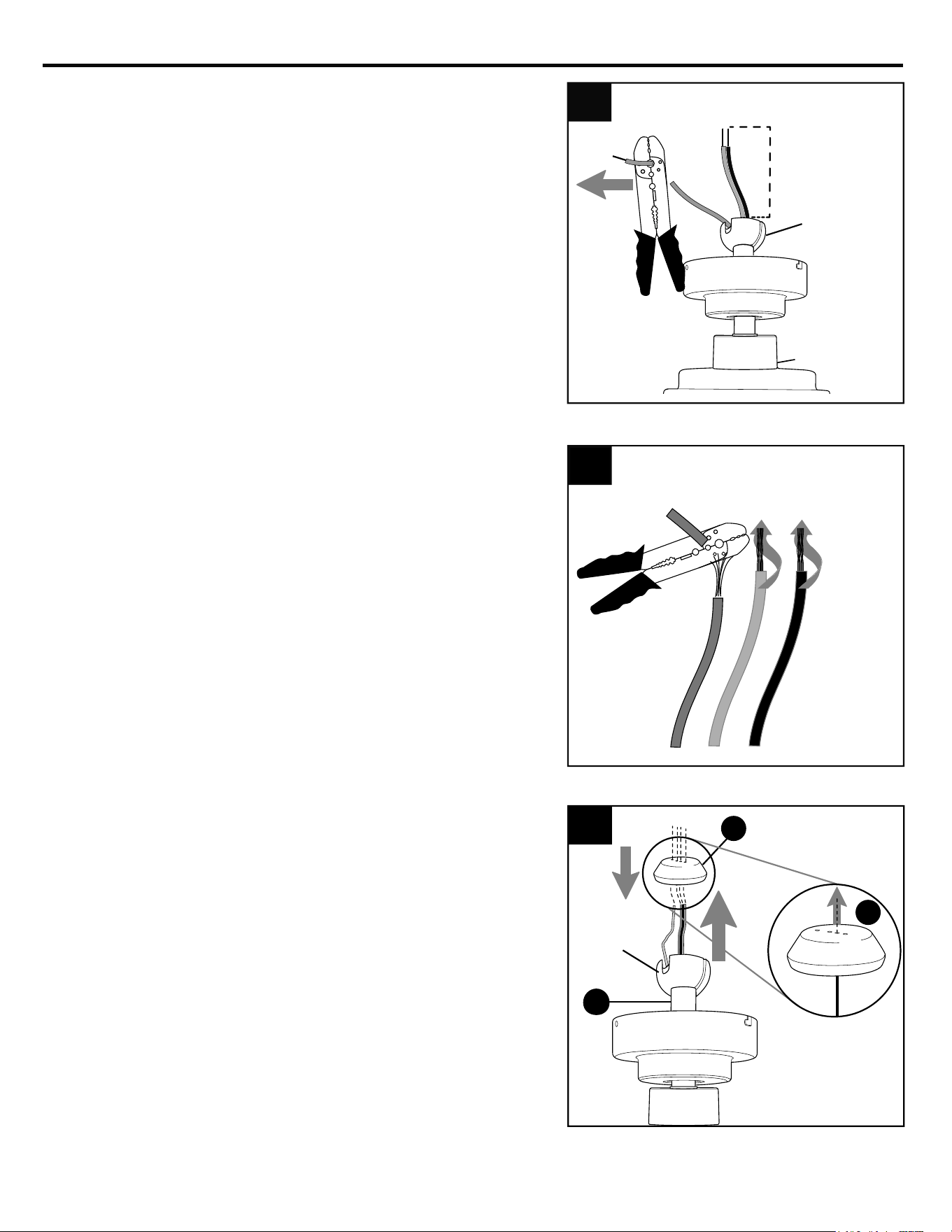

Depending on the length of downrod you use, you
may need to cut the lead wires back to simplify the
wiring. If you decide to cut back the lead wires, it is
suggested you do so in the following manner:
Take the lead wires and make sure you have pulled
them all the way through the top of the downrod.
Start at the TOP of the hanging ball on the downrod
and measure 8 in. of lead wire, and then cut the
excess wire off with wire cutters (not included).
NOTE: If you do not cut back the lead wires, Steps
4 and 5 are not necessary and you may proceed
to Step 6 instead.
If you cut back the lead wires in Step 4, strip 3/4 in.
of insulation from end of each wire -- RED, PINK
and GRAY. Twist stripped ends of each strand of
wire within the insulation with pliers (not included).
4
Hanging
Ball
Downrod
8 in.
5
6.
Thread each of the wires through a different hole
in the hanging ball cover (J). Pull hanging ball
cover (J) down securely over hanging ball on
downrod (B).
6
B
J
J
Hanging
Ball
11
CLOSEMOUNT-STYLE FAN MOUNTING

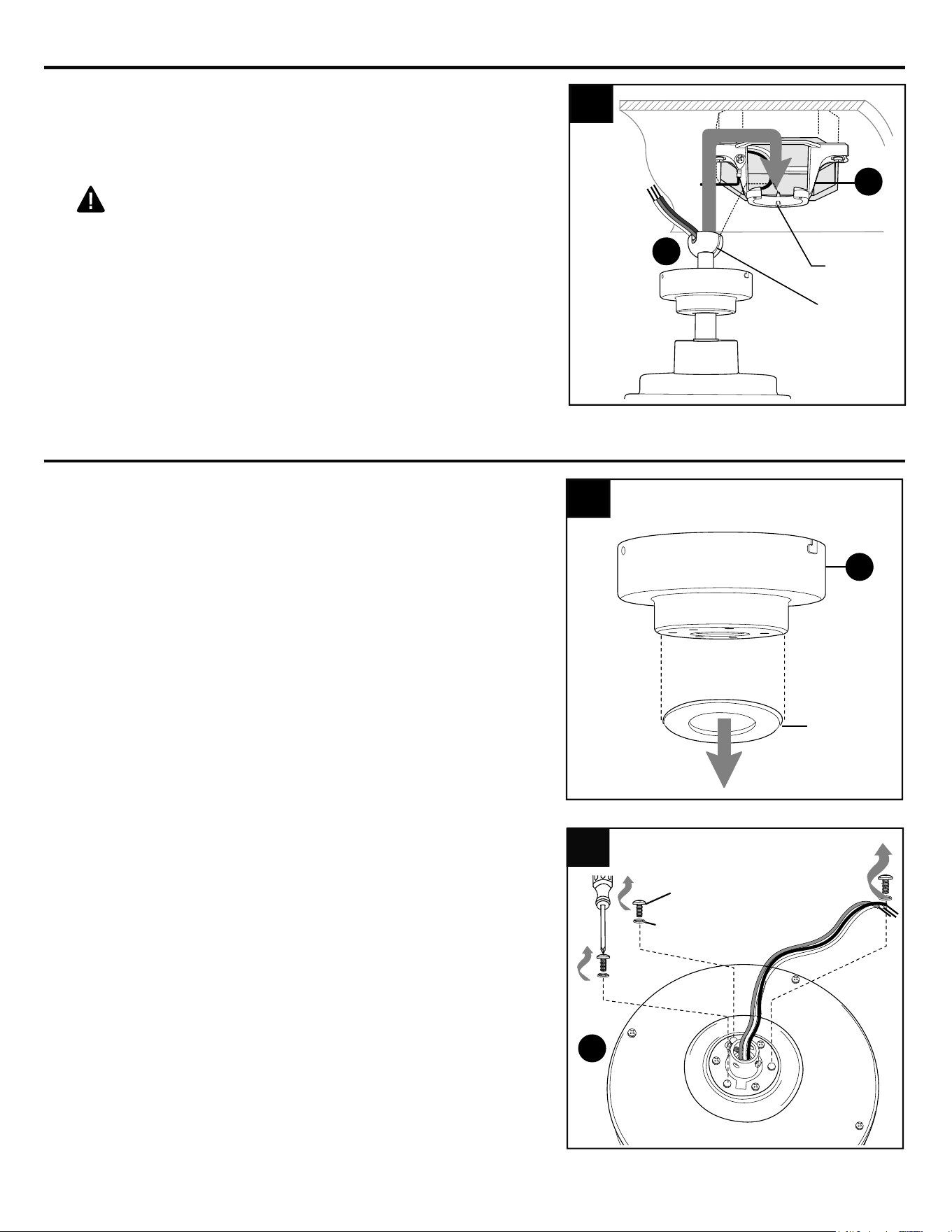

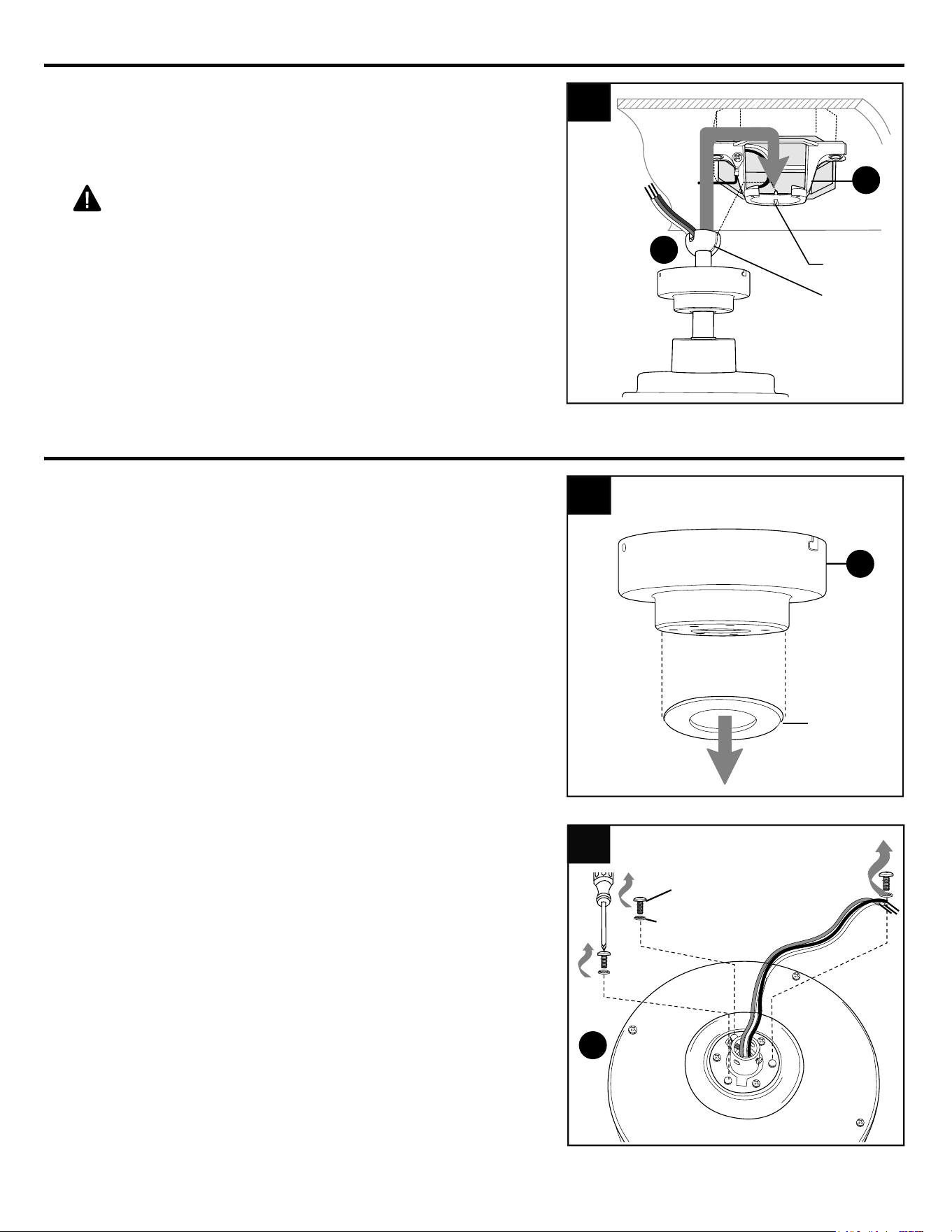

7.
Install hanging ball of downrod (B) into
opening of mounting bracket (A). Align one of
the slots in hanging ball with the tab in
mounting bracket (A).
DANGER: Failure to align one of the slots
in hanging ball with the tab in mounting
bracket (A) may result in serious injury or
death.
Continue to WIRING on page 12.
Tab
A
7
B
Slot
DOWNROD-STYLE FAN MOUNTING
Remove preassembled canopy cover from
bottom of canopy (E).
NOTE: It may be necessary to use the handle
end of a screwdriver (not included) to remove
the canopy cover by tapping on the canopy
cover from the inside of the canopy (E).
NOTE: The downrod (B), yoke cover (H) and
canopy cover are not used in this type of
installation.
1.
Canopy
Cover
1
E
2.
Remove every other preassembled screw/lock
washer from top of motor housing (F).
2
F
Screw
Lock Washer
CLOSEMOUNT-STYLE FAN MOUNTING
12
WIRING

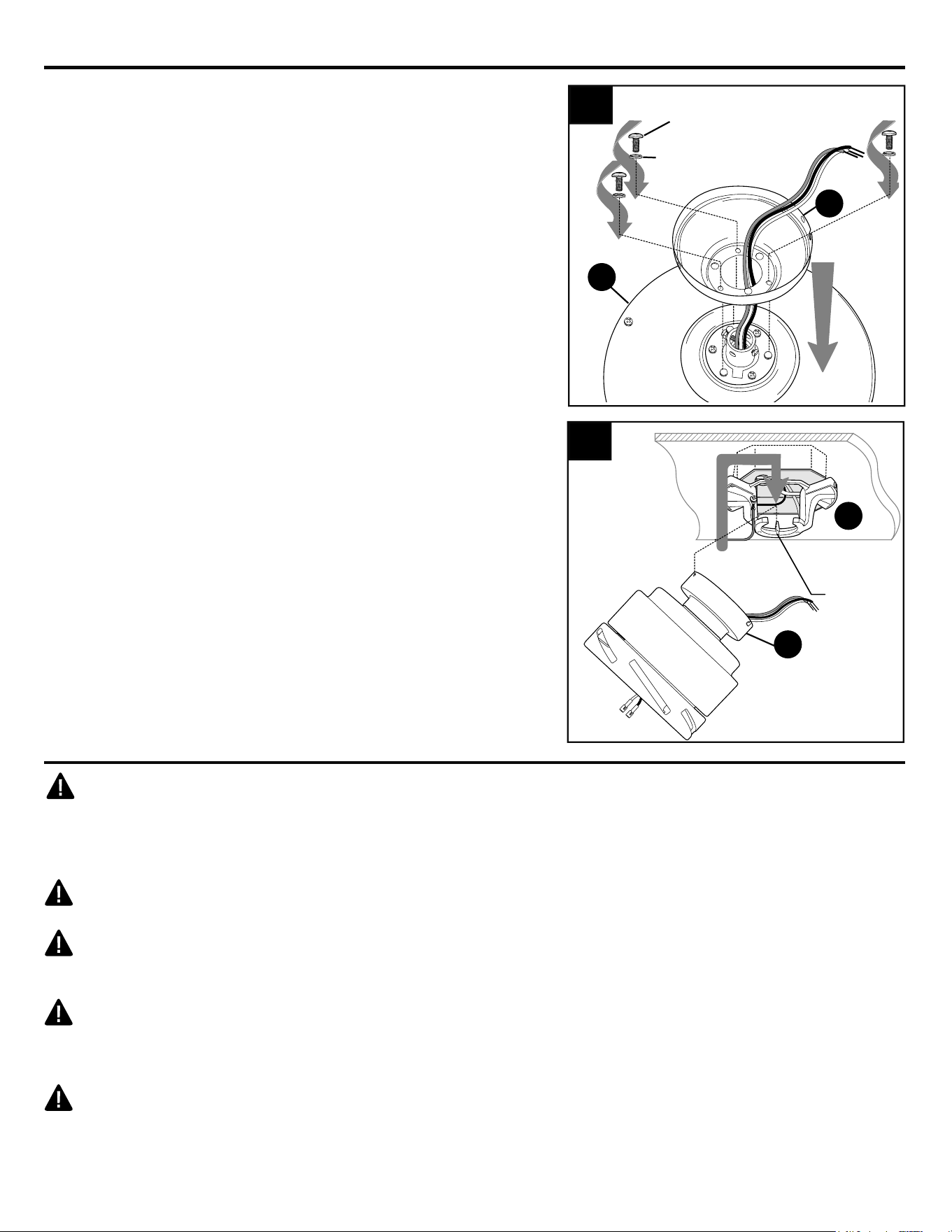

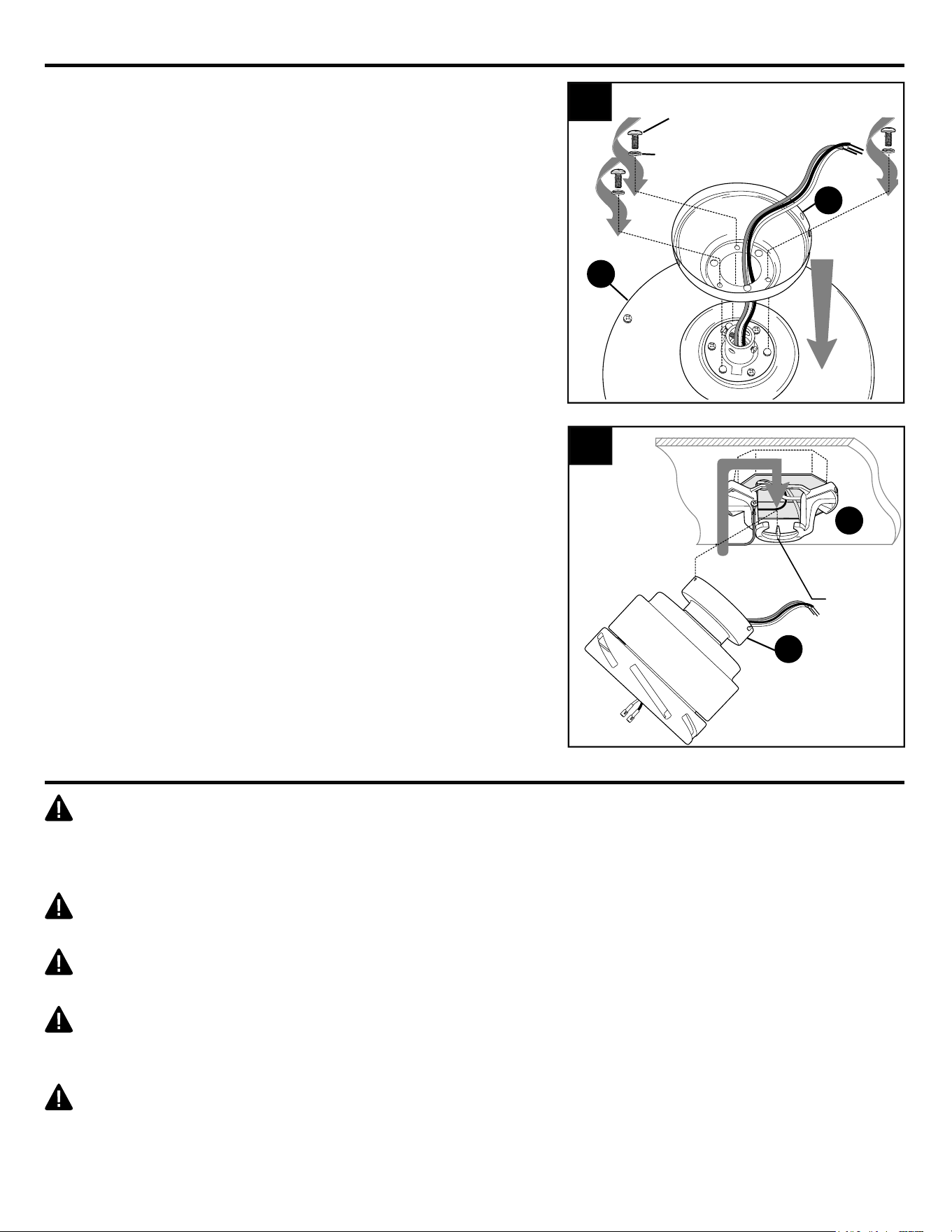

Temporarily hang fan on the tab on the
mounting bracket (A) using one of the
non-slotted holes in the canopy (E).
Continue to WIRING below.
4.
Tab
3.
Pull wires up through hole in the middle of the
canopy (E) and attach canopy (E) to motor
housing (F) using the three screws/lock
washers previously removed.
E
4
A
3
E
F
Screw
Lock
Washer
WARNING: To reduce the risk of fire, electrical shock or personal injury, lever wire connectors
provided with this fan are designed to accept only one 12-gauge house wire and one lead wire from the
fan. If your house wire is larger than 12-gauge or there is more than one house wire to connect to the
corresponding fan lead wires, consult an electrician for the proper size lever wire connectors to use.
CAUTION: Be sure outlet box is properly grounded and that a ground (GREEN or BARE) wire is
present.
WARNING: If house wires are different colors than referred to in the following steps, stop
immediately. A professional electrician is recommended to determine wiring.
WARNING: Using a full range dimmer switch (not included) to control fan speed will cause a loud
humming noise from fan. To reduce the risk of fire or electrical shock, do NOT use a full range dimmer
switch to control fan speed.
DANGER: If using this fan in a WET location, this fan must be connected to a supply circuit that is
protected by a Ground Fault Circuit Interrupter (GFCI) to reduce the risk of personal
injury, electrical shock or death.
13
WIRING

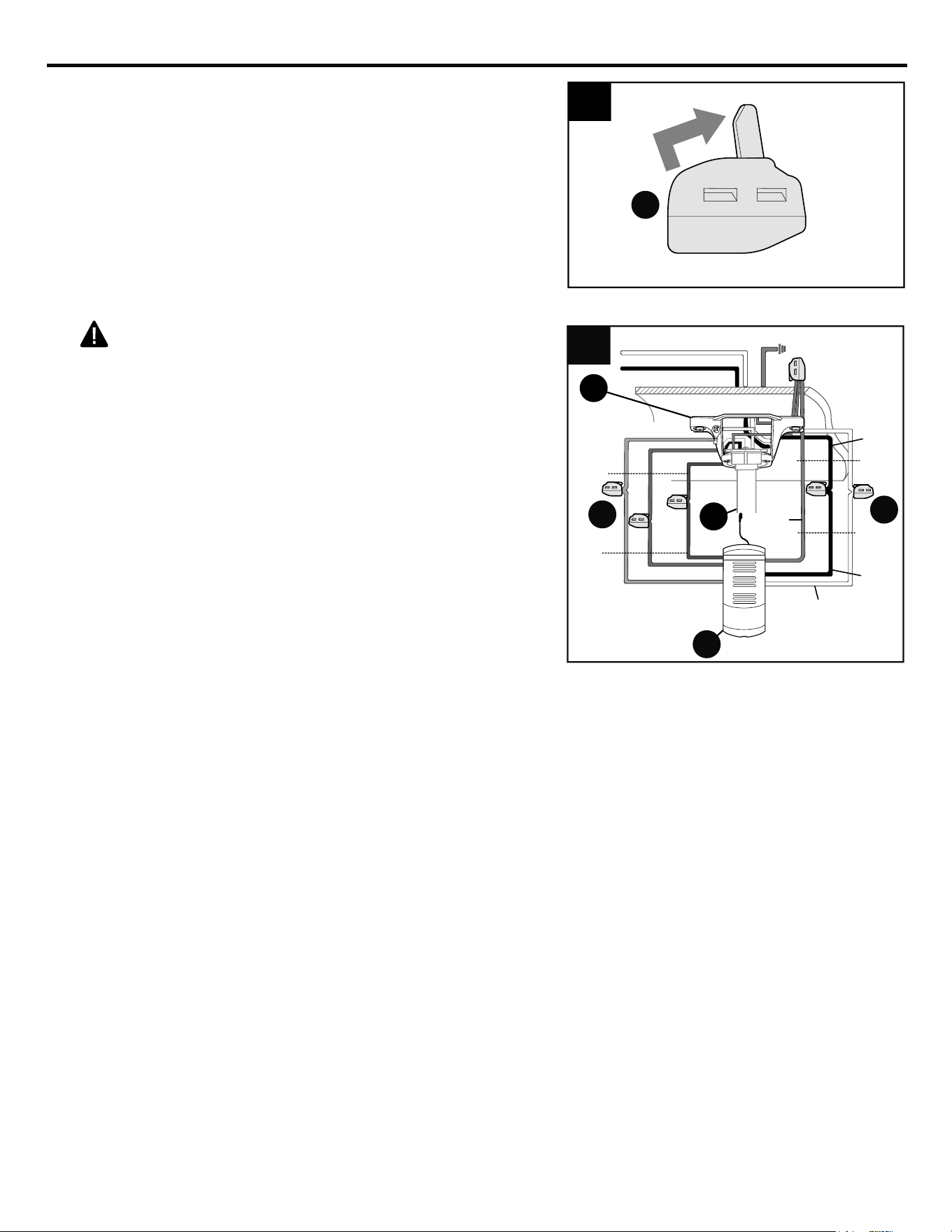

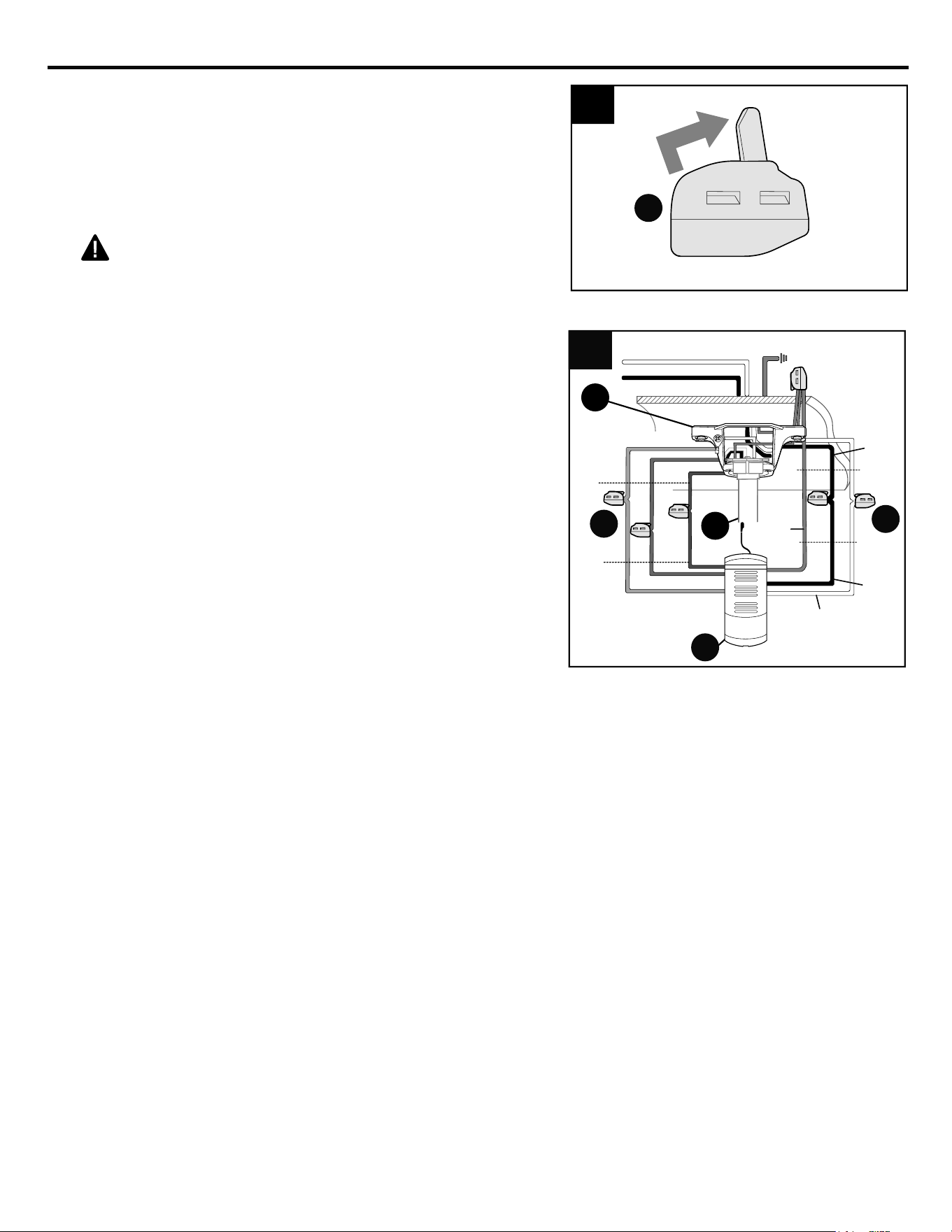

1.
IMPORTANT: Each wire connection is made by
firmly raising the levers on each lever wire
connector (BB), as shown. Then, ONE wire is
inserted into each opening.
1
BB
2.
WARNING: In order for wire connections to
be secure, all levers on the lever wire connectors
(BB) must be completely returned to their original
position as shown in the wiring diagram.
Insert each GROUND (GREEN) wire from fan (on
downrod (B), if applicable, and mounting bracket
(A)) and the BARE/GREEN wire from ceiling into
openings in lever wire connector (BB) with three
levers.
Insert BLACK (labeled AC IN L) wire from wall
control receiver (N) and BLACK wire from ceiling
into openings in lever wire connector (BB).
Insert WHITE (labeled AC IN N) wire from wall
control receiver (N) and WHITE wire from ceiling
into openings in lever wire connector (BB).
Insert RED (labeled TO MOTOR) wire from wall
control receiver (N) and RED wire from motor
housing (F) into openings in lever wire connector
(BB).
Insert GRAY (labeled TO MOTOR) wire from wall
control receiver (N) and GRAY wire from motor
housing (F) into openings in lever wire connector
(BB).
Insert PINK (labeled FOR MOTOR) wire from
wall control receiver (N) and PINK wire from
motor housing (F) into openings in lever wire
connector (BB).
NOTE: BLACK wire is hot power for fan. WHITE
wire is NEUTRAL for fan. GREEN or BARE wire
is ground.
N
2
WHITE SUPPLY WIRE
BLACK SUPPLY WIRE
PINK
PINK
RED
RED
GRAY
GRAY
BLACK
AC IN L
WHITE
AC IN N
WHITE
GROUND (GREEN OR BARE)
GROUND
(GREEN OR BARE)
BLACK
FROM
RECEIVER
FROM
FAN
FROM
RECEIVER
FROM
CEILING
B
A
GREEN/
GROUND
BB
BB

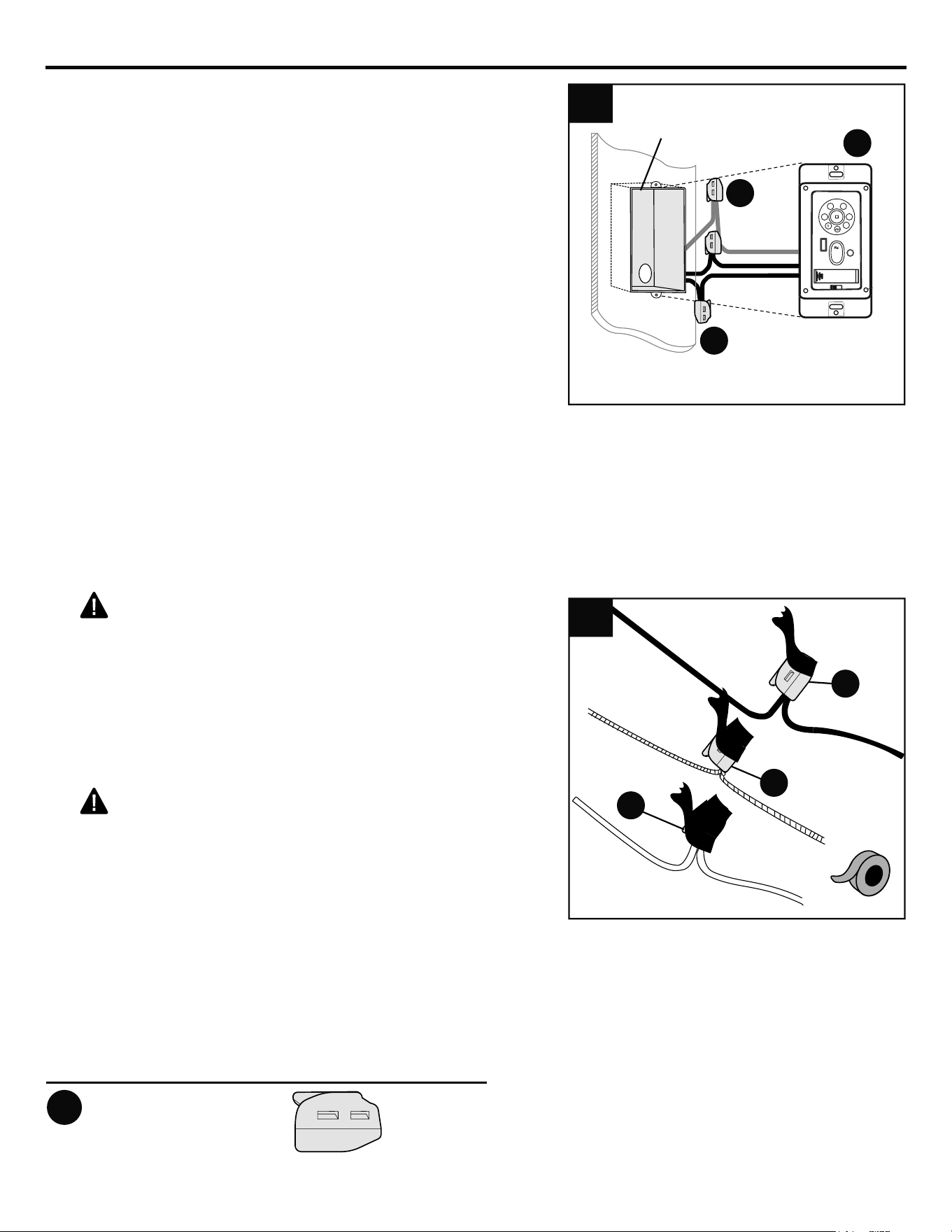

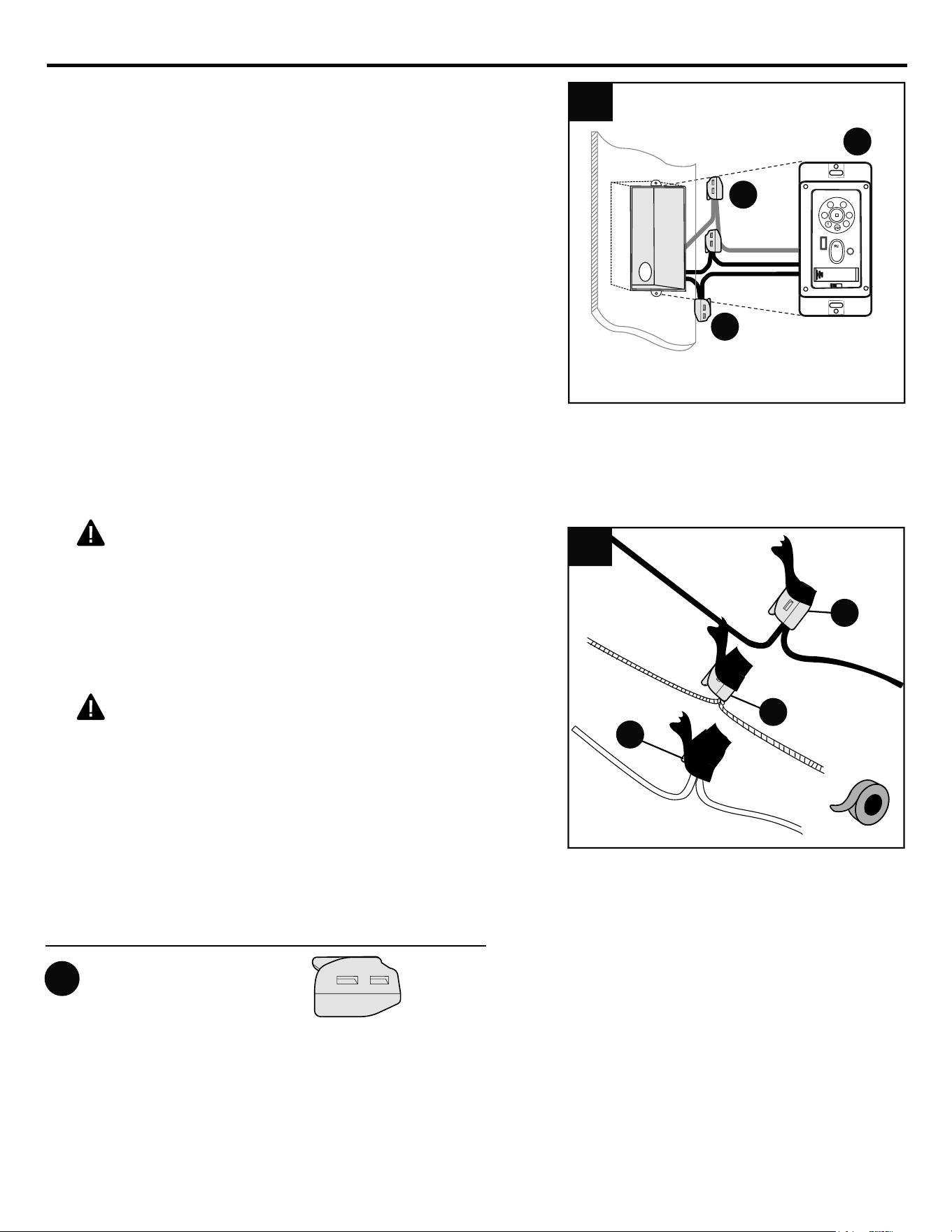

Remove existing wall switch. Wire wall
control in wall control pack (M) with lever
wire connectors (BB) as shown.
Insert GROUND (GREEN) wire from wall
control and the BARE/GREEN wire from
wall outlet box into openings in lever wire
connector (BB).
Insert BLACK (out to fan) wire from wall
control and BLACK wire from wall outlet box
into openings in lever wire connector (BB).
Insert BLACK (to power supply) wire from
wall control and BLACK (AC IN) wire from
wall outlet box into openings in lever wire
connector (BB).
3.
3
14
WIRING
WARNING: GENTLY pull on wire in
each lever wire connector (BB) to confirm
the lock is engaged and that all wires are
secure.
Wrap electrical tape around each individual
lever wire connector (BB) down to the wire.
WARNING: Make sure no BARE wire or
wire strands are visible after making
connections. Place GREEN and WHITE
connections on opposite side of box from the
BLACK connections.
Turn spliced/taped wires upward and gently
push wires and lever wire connectors (BB)
into outlet box.
4.
4
BB
BB
Lever Wire Connector x 9
Hardware Used
BB
BB
wall
outlet box
BLACK (OUT TO FAN)
GREEN
BLACK
(AC IN FROM
BREAKER BOX)
BLACK
(TO POWER SUPPLY)
BLACK
M
GREEN/
GREEN/
BARE
BARE
GROUND
GROUND
GREEN/
BARE
GROUND
1
2
4
6
3
5
BB
BB
FINAL INSTALLATION
WIRING
15
1.

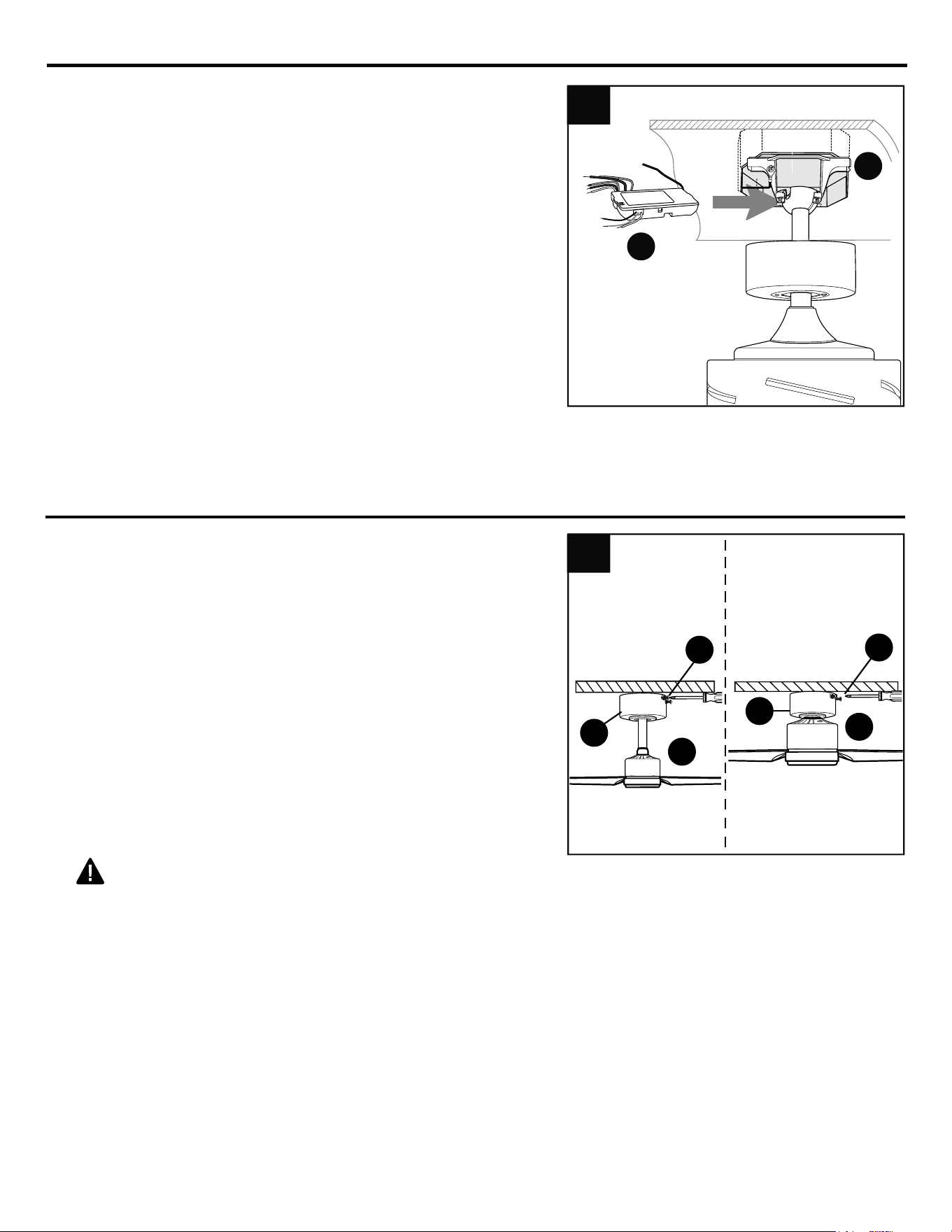

Temporarily lift canopy (E) to mounting bracket
(A) to determine which two canopy mounting
screws (I) in mounting bracket (A) align with
slotted holes in canopy (E) and partially loosen
these two canopy mounting screws (I). Remove
the other two canopy mounting screws (I). Now,
lift canopy (E) to mounting bracket (A) again,
aligning slotted holes in canopy (E) with
loosened canopy mounting screws (I) in
mounting bracket (A).
Twist canopy (E) clockwise to lock. Re-insert the
two canopy mounting screws (I) that were just
removed and tighten all canopy mounting
screws (I) securely.
WARNING: Assistance from another
person is recommended for this step.
1
E
F
I
F
E
Downrod
Option
Closemount
Option
I
5

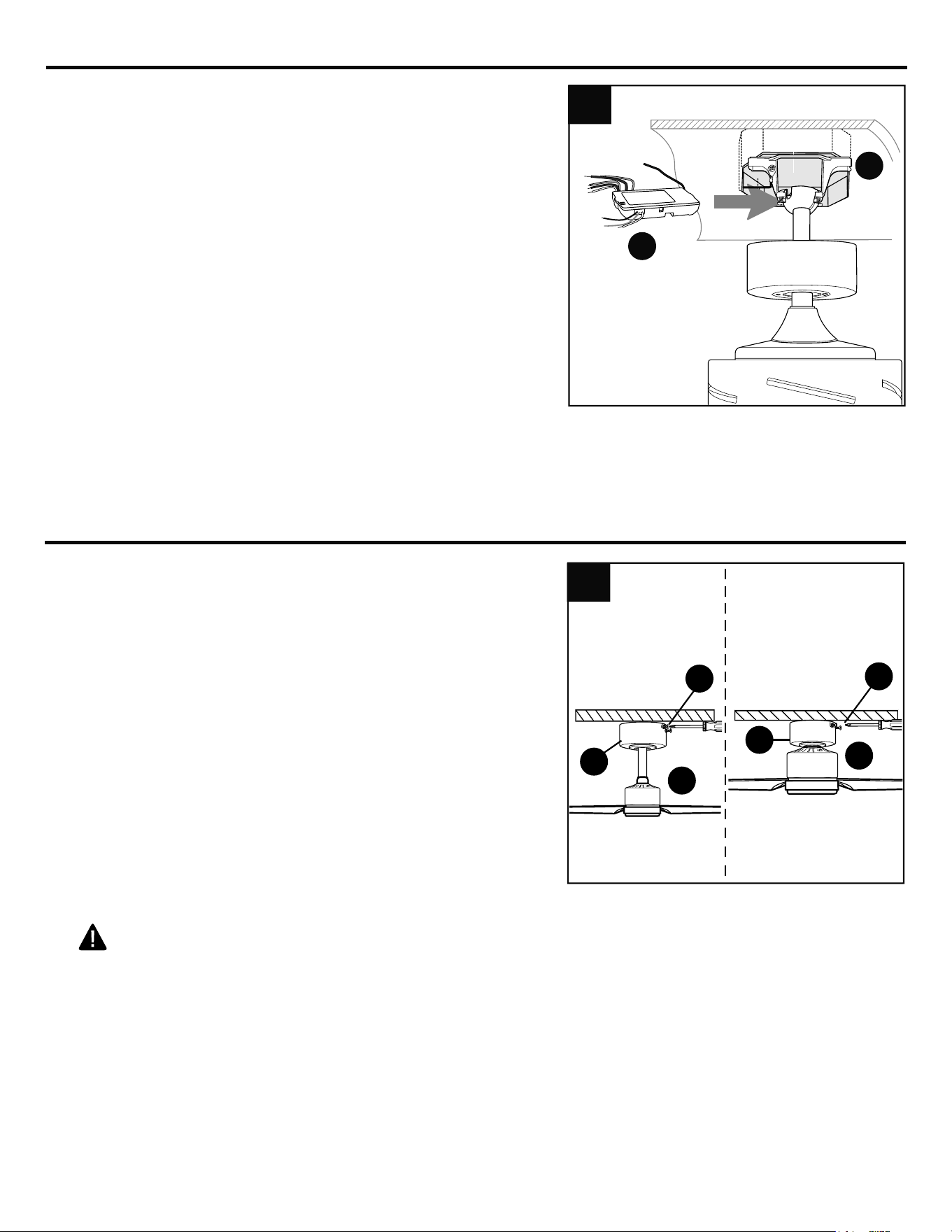

Gently slide wall control receiver (N) flat-side up
into mounting bracket (A). Let antenna from wall
control receiver (N) hang to the side.
NOTE: The wall control included with this fan
meets the following requirements:
a. Not for use with solid state fans.
b. Electrical rating: 120V / 60 Hz;
motor wattage: 65W MAX.
5.
Antenna
N
A
K
AA
G
F
16
FINAL INSTALLATION
Hardware Used
Blade Screw/ x 18
Lock Washer
AA

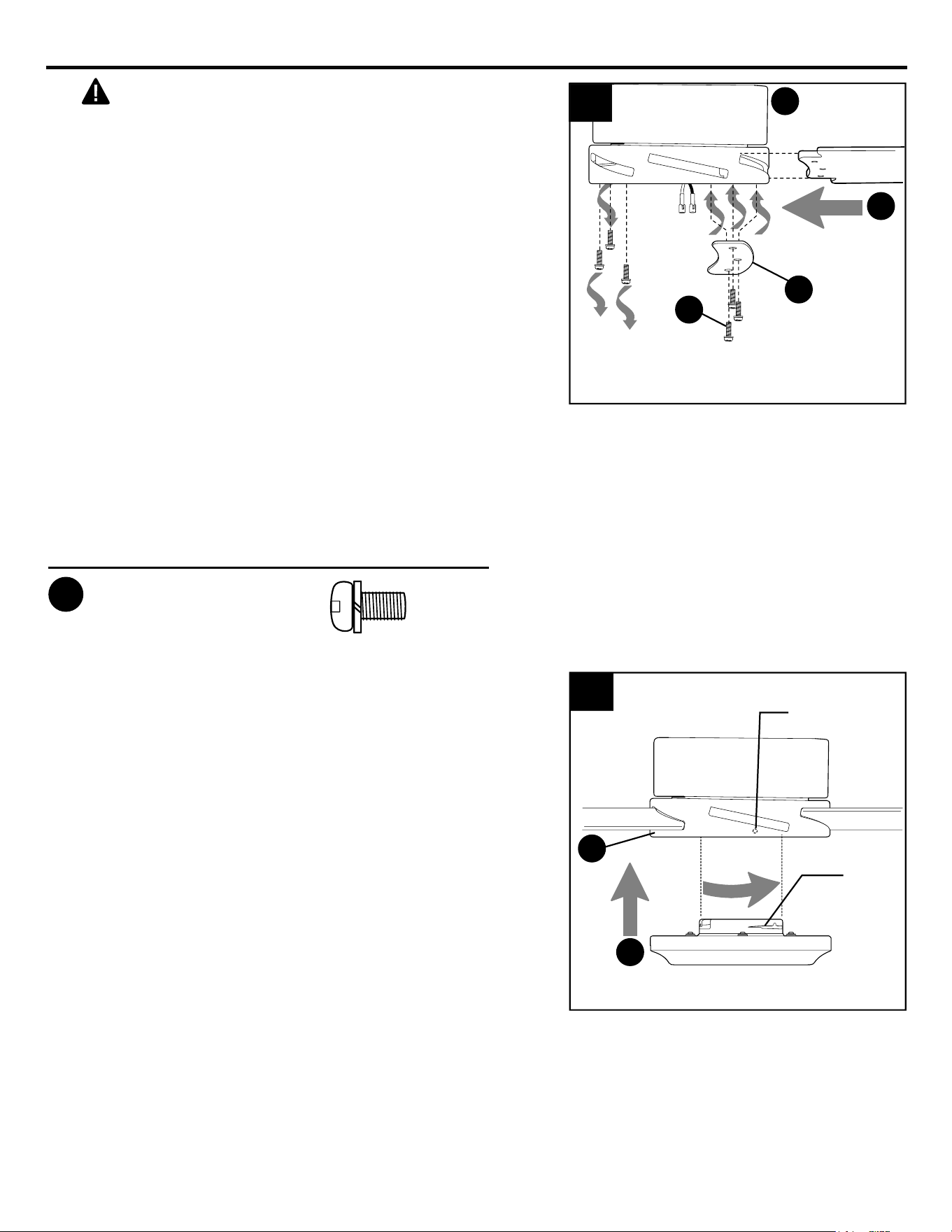

3.
Carefully arrange wiring within the metal cover (L)
to ensure wires do not get pinched when attaching
the metal cover (L).
Align slots on metal cover (L) with protrusions on
underside of motor housing (F). Turn metal cover
(L) clockwise until it no longer turns.
NOTE: Pull down gently on the metal cover (L) to
make sure it is secured completely.
3
F
Slot
L
Protrusion
2.

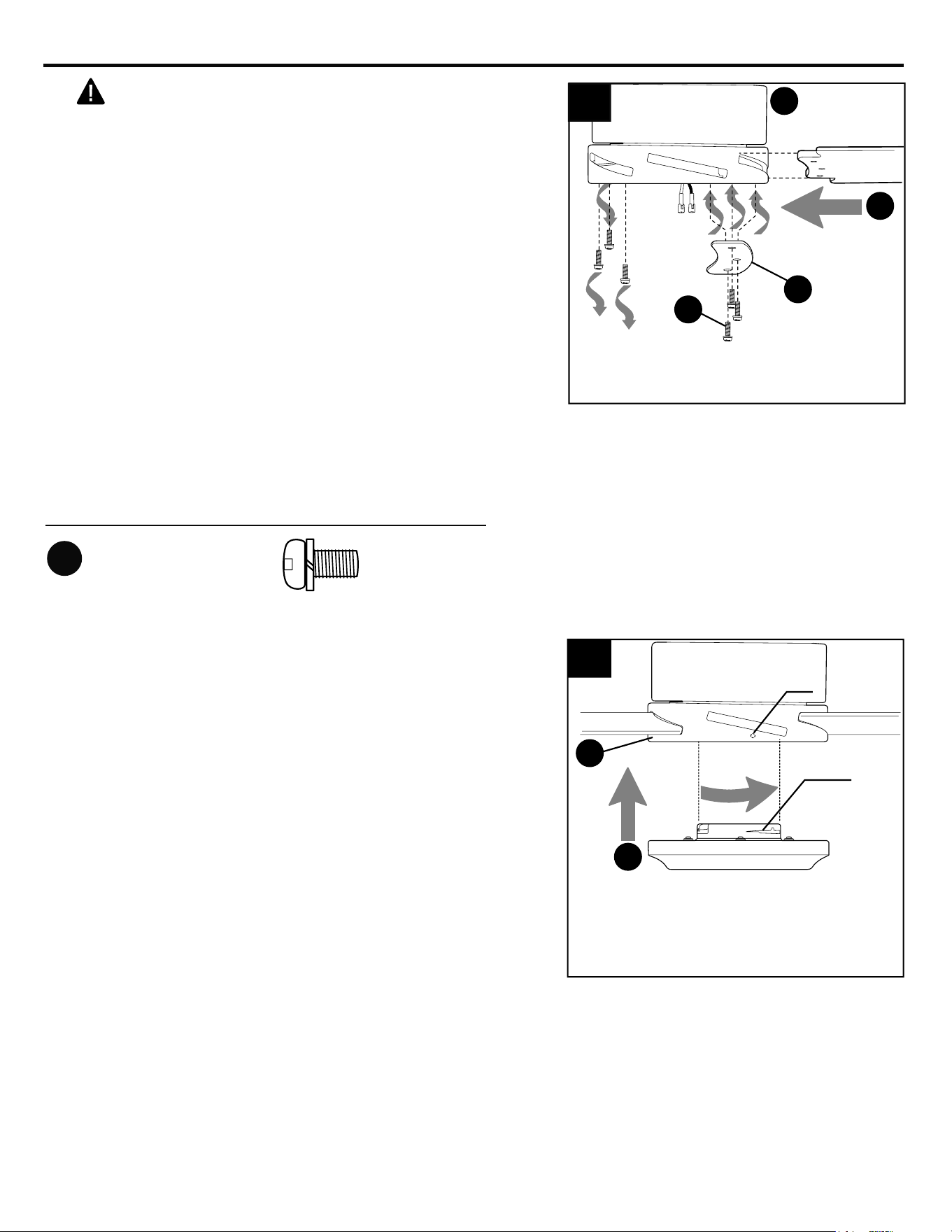

WARNING: To reduce the risk of serious
bodily injury, DO NOT use power tools to
assemble the blades (G). If screws are
overtightened, blades (G) may crack and
break.
Noting the THIS SIDE UP label on blade (G),
align holes in blade (G) and blade plate (K)
with holes on the bottom of motor housing
(F) as shown. Partially insert three blade
screws/lock washers (AA) to attach blade (G)
and blade plate (K) to motor housing (F).
Tighten blade screws/lock washers (AA)
securely. Repeat Step 2 for remaining blades
(G) and blade plates (K).
NOTE: Make sure to completely secure each
blade (G) before proceeding to the next.
2
17
OPERATING INSTRUCTIONS

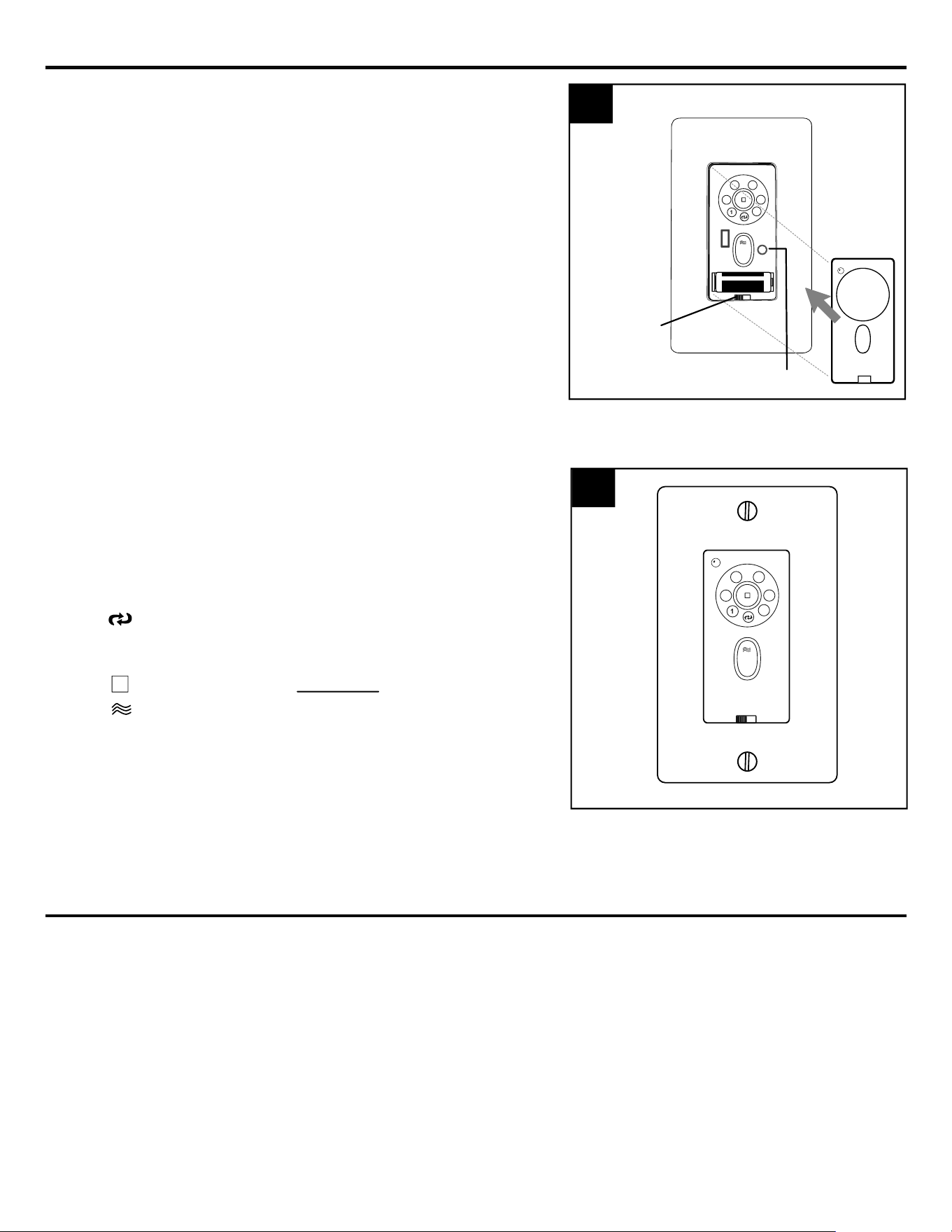

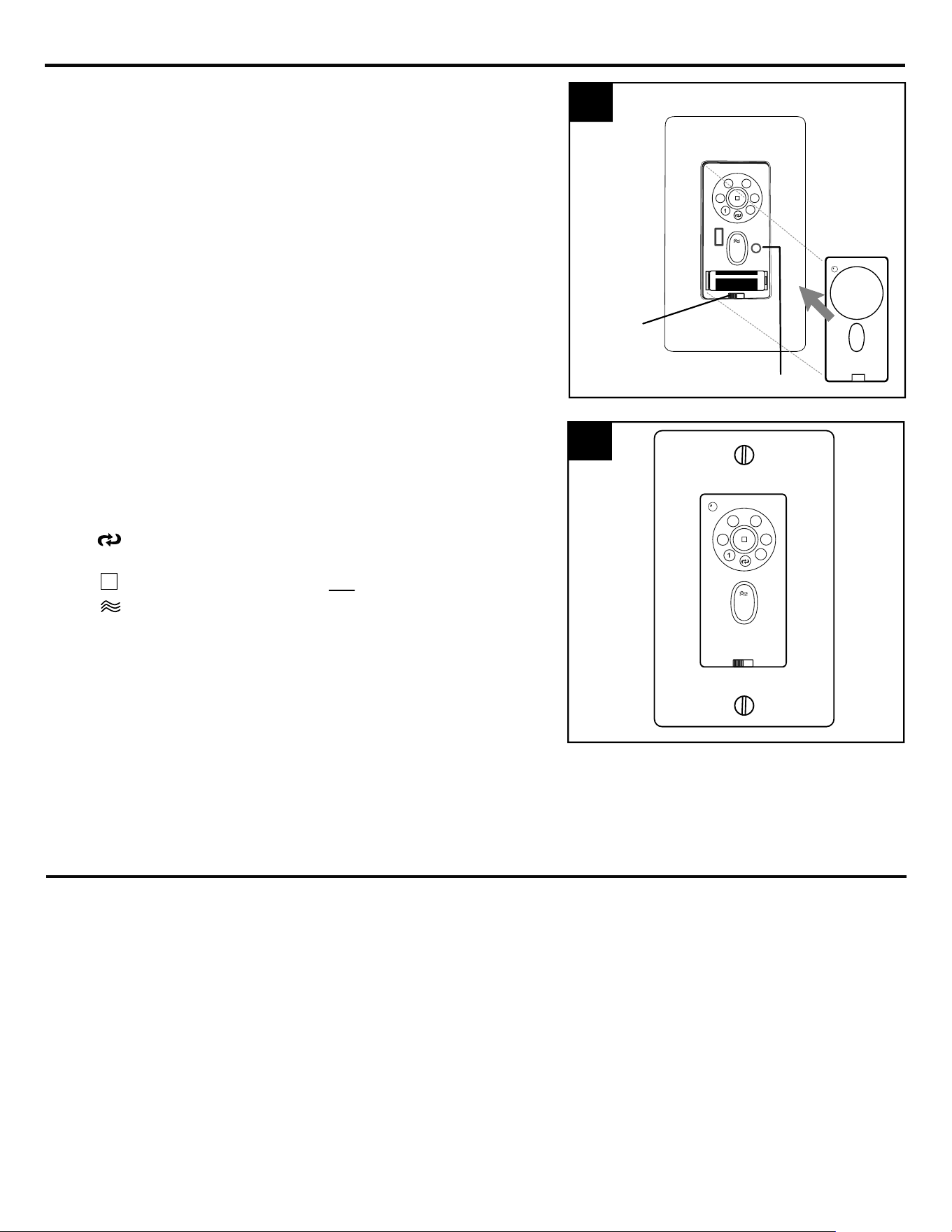

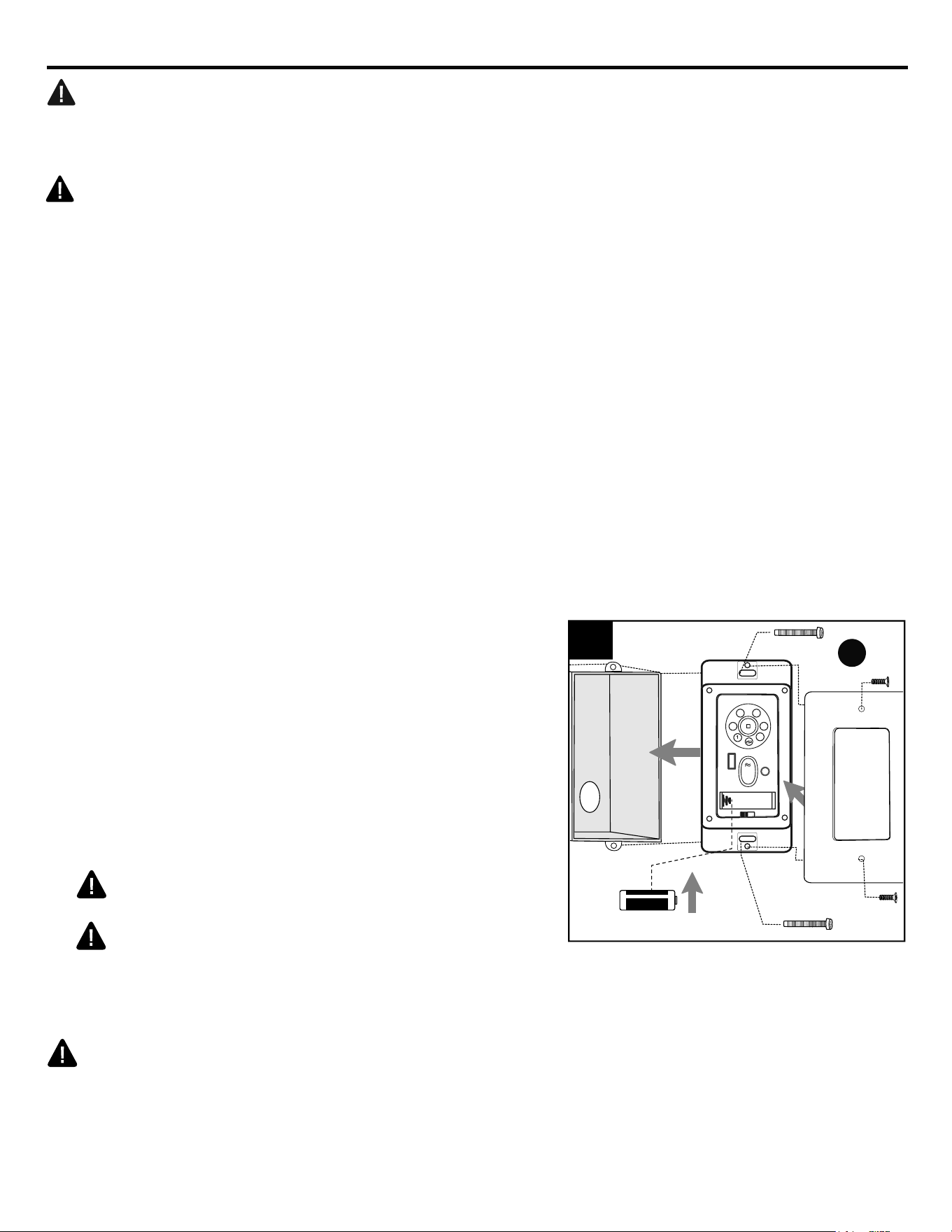

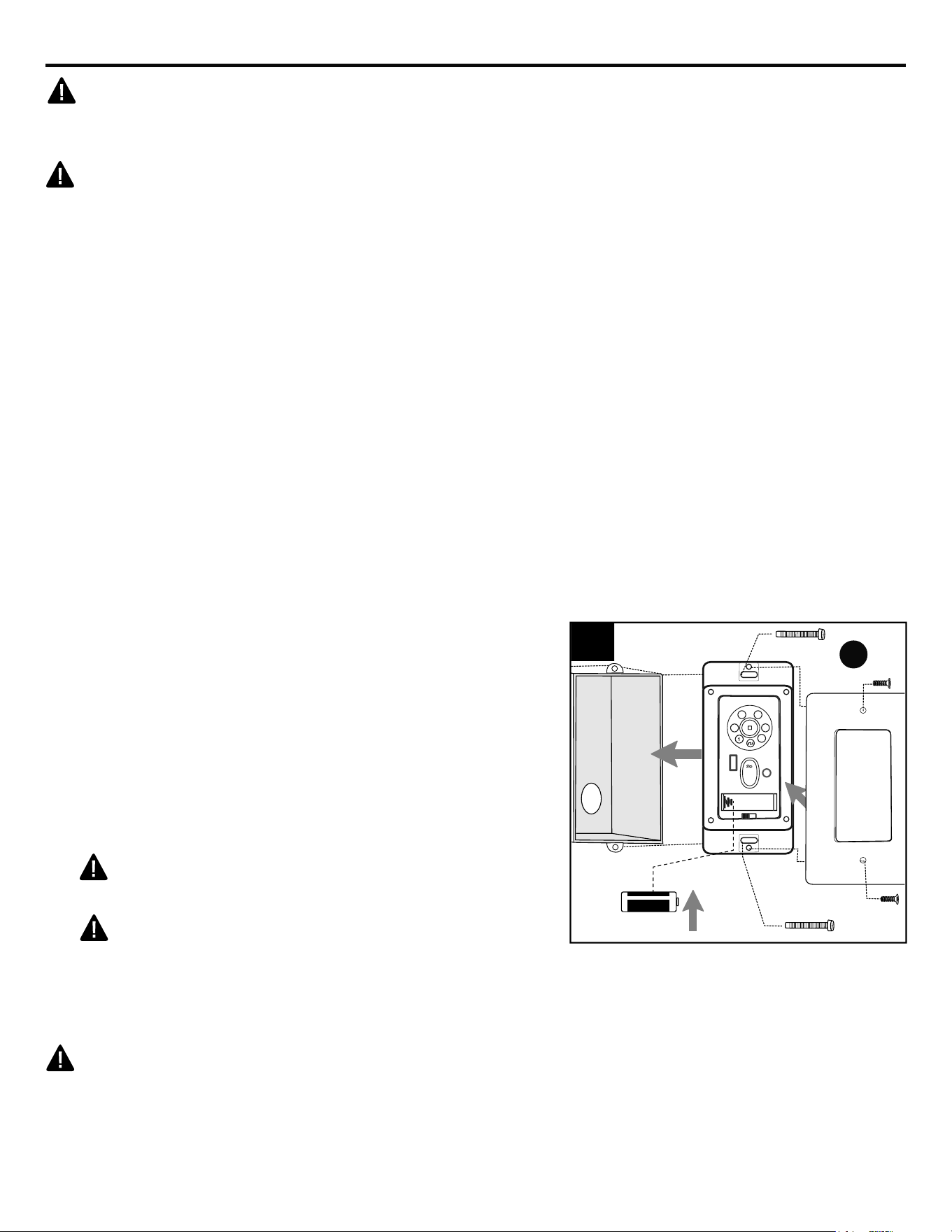

Attach wall control to outlet box and secure with
screws from original wall switch or with the outlet box
screws included in the wall control pack (M). Attach
wall plate (included) to wall control using 2 screws
provided with the wall control in wall control pack (M).
Install one 12-volt battery from wall control pack (M) in
wall control. Observe diagram inside battery
compartment to install battery correctly.
IMPORTANT: Wall control will not function unless
battery is installed.
WARNING: Battery is to be inserted with the
correct polarity.
WARNING: Choking/Ingestion Hazard - Small
parts. Keep batteries away from children.
NOTE: Battery is NOT rechargeable. Remove battery
with low or no charge and dispose of properly.
1.
1
CAUTION: “DO NOT DISPOSE OF BATTERIES IN FIRE, BATTERIES MAY EXPLODE OR LEAK.”
- When disposing of household alkaline batteries, it is best to check with your local and state recycling
or household hazardous waste coordinators concerning the specifics of the program in your area. You
may also locate a recycling center by calling 1-800-8-BATTERY or 1-877-2-RECYCLE or visit
www.epa.gov/epawaste/index.htm or www.earth911.org for more information.
CAUTION: The wall control can be programmed to multiple receivers or fans. If this is not desired,
turn wall switch off to any other programmable receiver or fan.
FCC Compliance Notice for Wall Control
CAUTION: Changes or modifications not approved by the party responsible for compliance could
void the user's authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, (2) this device must accept any interference
received, including interference that may cause undesired operation.
*NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
Consult the dealer or an experienced radio/TV technician for help.
Distributed by: Litex Industries Inc., P.O. Box 535639, Grand Prairie, TX, 75050; 800-527-1292
Plate
12V battery
1
2
4
6
3
5
M
Outlet
Box
1
2
4
6
3
5
O
FF
O
N
18
CARE AND MAINTENANCE
At least twice each year, lower canopy (E) to check downrod (B) assembly (if applicable), and then
tighten all screws on fan. Clean motor housing (F) with only a soft brush or lint-free cloth to avoid
scratching the finish. Clean blades (G) with a lint-free cloth.
IMPORTANT: Shut off main power supply before beginning any maintenance. Do not use water or a
damp cloth to clean the ceiling fan.
Restore electrical power. Set slider switch to the
ON position.
NOTE: If wall control fails to operate or you
have purchased a new wall control, make sure
to turn the power off first. Restore electrical
power. Within 60 seconds of restoring electrical
power, press and hold the SET button on the
wall control for 5 seconds or until fan beeps.
Use the wall control to test the fan functions to
confirm the learning process is complete.
Press faceplate firmly onto front of wall control.
2.
2
Wall Control
3.
Operation buttons on the front panel of the wall
control:
1 - 6 - Fan speeds: 1 (lowest) to 6 (highest)
and to turn fan ON
- Reverse function ─ fan must be set on
low before reversing blade direction
- OFF power button for fan
- Breeze mode: fan automatically cycles
between all 6 different speeds
OPERATING INSTRUCTIONS
3
1
2
4
6
3
5
OFF ON
SET button
Slider
switch
19
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.
TROUBLESHOOTING
NOTE: A small amount of "wobble" is normal and should not be considered a defect.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fan does not
move.
1. Power is off or fuse is blown.
2. Faulty wire connection.
3. Learning code process between
fan and wall control may not have
been successful and learning
code was not activated.
1. Turn power on or check fuse.
2. Turn power off. Loosen canopy and
check all connections.
3. Turn off power and repeat instructions
in Step 2 on page 18.
Noisy operation.
1. Blades are loose.
2. Cracked blade.
3. Fan is new.
1. Tighten all blade screws.
2. Replace blade.
3. Allow fan a “break in” period of a few
days, especially when running the fan
at Medium and High speeds.
Excessive wobbling. 1. Blades are loose.
2. Blades incorrectly attached.
3. Unbalanced blades.
4. Fan not securely mounted.
5. Fan too close to vaulted ceiling.
6. Set screw(s) on motor housing
yoke is (are) not tightened
properly.
7. Set screw on hanging ball is not
tightened properly.
1. Tighten all blade screws.
2. Re-install blades.
3. Switch one blade with a blade from
the opposite side.
4. Turn power off. Carefully loosen
canopy and verify that mounting
bracket is secure.
5. Use a longer downrod or move fan to
another location.
6. Tighten yoke set screw(s) securely.
7. Carefully loosen and lower canopy
and verify that set screw on hanging
ball is tightened securely.
Wall control fails to
operate.
1. Wall control not synced with fan.
2. Battery is not installed correctly.
3. Battery is no longer working.
1. Refer to instructions in Step 2 on
page 18.
2. Check that battery has been installed
with correct polarity.
3. Replace battery according to
instructions on page 17.
A
E
B
G
20
GGLI2510 Printed in China

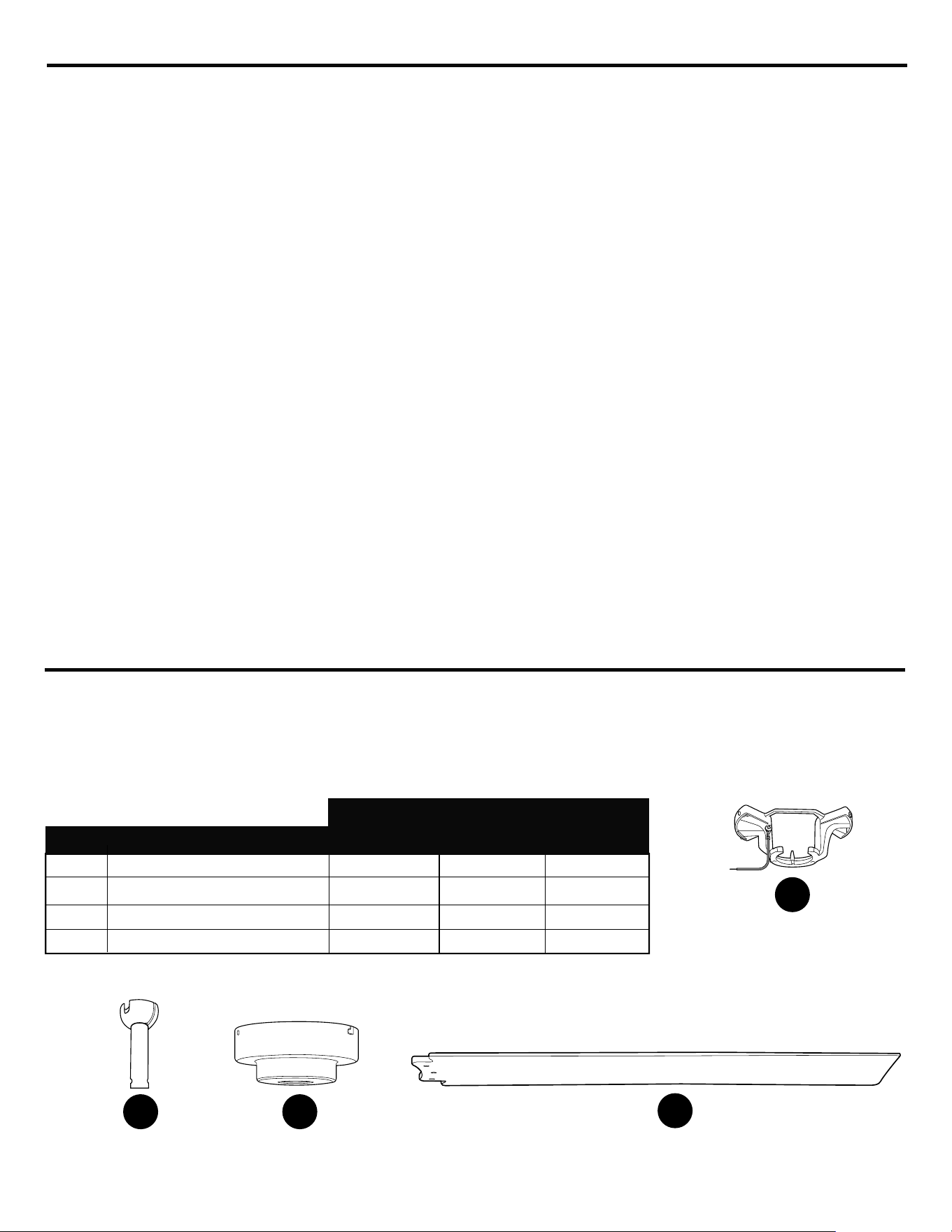

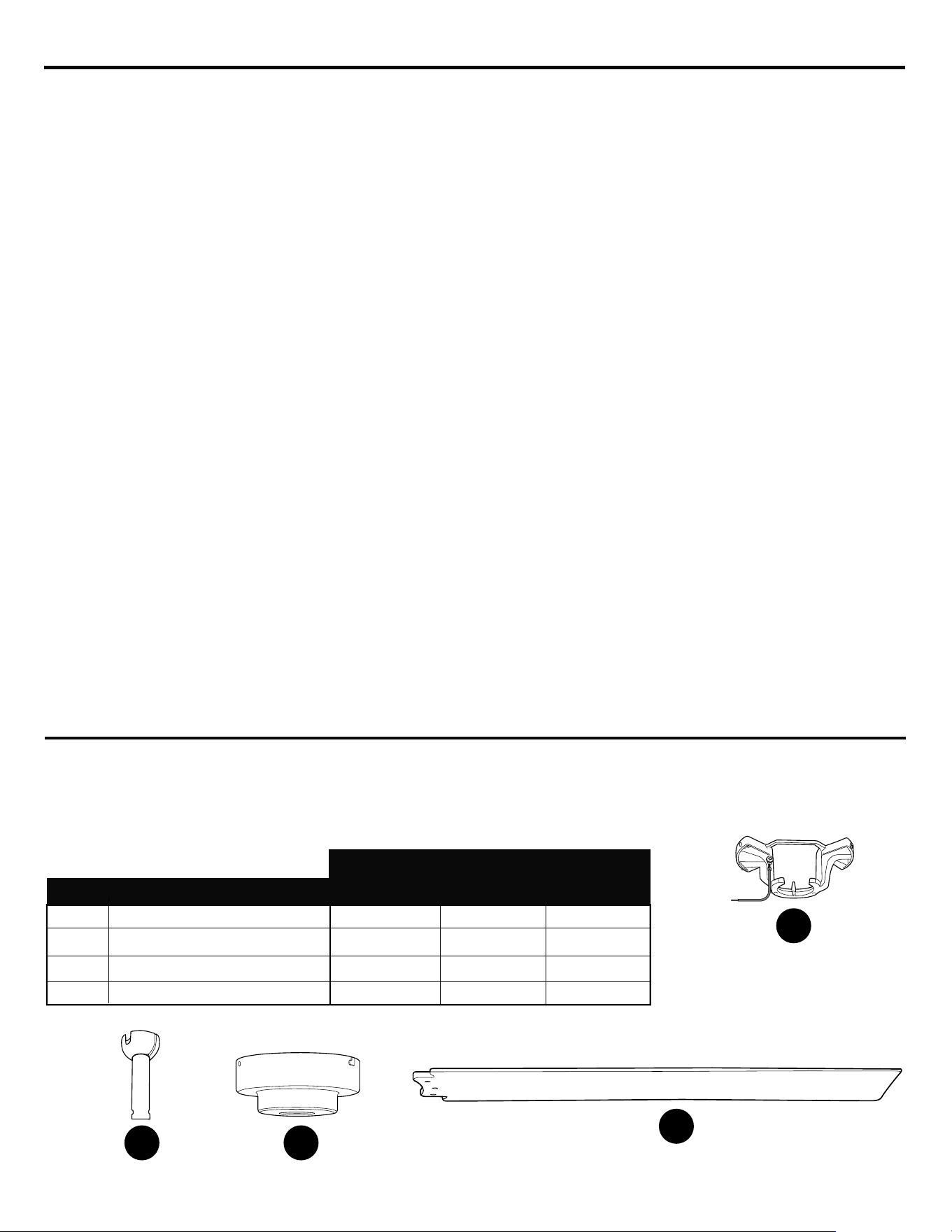

REPLACEMENT PARTS LIST
All parts are replaceable (see parts list in “Package Contents” on Page 5), however, only the parts listed
below are under warranty. For replacement parts, call our customer service department at
800-527-1292, 8:30 a.m. - 5 p.m., CST, Monday - Friday.
LIMITED LIFETIME WARRANTY
Set forth below, the manufacture warrants the fan motor for this ceiling fan to be free from defects in
workmanship and material for the life of the product. Also, subject to the limitations below, the
manufacturer warrants all ceiling fan parts (“ceiling fan parts” excludes the motor and parts made in
whole or in part with glass) to be free from defects in workmanship and material for a period of one year
after the date of purchase by the original purchaser at retail.
All claims must be made by the original purchaser, whether such purchaser purchased the product
through a store or contractor. Ceiling fan part defects must be reported within the first year from the date
of purchase. Parts made in whole or in part with glass and the finishes of metal and other surfaces are
not warranted.
Purchasers are responsible for all costs of removing and reinstalling the product. Any damage to any
part caused by ordinary wear and tear, accident, misuse, or improper installation, is not covered by this
warranty. The manufacturer assumes no responsibility whatsoever for fan installation. Any service
performed by a non-licensed electrician will render the warranty invalid.
The manufacturer’s sole responsibility shall be to repair or replace the motor, parts, or product within the
terms stated above. The manufacturer shall not be liable for any loss or damage of any kind, including
any incidental or consequential damages resulting directly or indirectly, from any breach of warranty,
express or implied, or any other failure of this product. Some states do not allow the exclusion or
limitation of incidental or consequential damages so this limitation may not apply to you. If the original
purchaser ceases to own the fan, this warranty is voided.
Should the purchaser encounter a problem with your fan related to defects in workmanship or materials
within the warranty period associated with the defective part, the manufacturer agrees to replace the
defective part without charge, or at its option, to replace the ceiling fan with a comparable or superior
model.
The manufacturer’s warranties are limited to the written warranties set out in this ceiling fan limited
lifetime warranty. All other express and implied warranties, including, without limitation, the implied
warranty of fitness for a particular purpose and the implied warranty of merchantability are disclaimed.
Some states do not allow the disclaimer of implied warranties, so this disclaimer may not apply to you.
A Mounting Bracket
B Downrod
E Canopy
G Blade
7631747-A
7631747-B
7631747-E
7631747-G
7631742-A
7631742-B
7631742-E
7631742-G
PART DESCRIPTION
#7631742
PART #
#7631747
PART #
7631750-A
7631750-B
7631750-E
7631750-G
#7631750
PART #
Fecha de compra
¿Preguntas, problemas, piezas faltantes?
Antes de devolver, póngase en contacto con nosotros al:
800-527-1292, de lunes a viernes de 8:30 a.m. a 5 p.m.,
hora Central.
GREYSTONE
21
ARTÍCULO # 7631742/7631747/7631750
MODELO #GRE60NWZ6W/GRE60WW6W/GRE60MBK6W
4007498
HOMOLOGADO PARA
UBICACIÓN MOJADA
ADJUNTE SU RECIBO AQUÍ
22
Información de seguridad ....................................................................................................................... 22
Contenido del paquete ........................................................................................................................... 25
Aditamentos ........................................................................................................................................... 26
Preparación ............................................................................................................................................ 26
Instalación inicial .................................................................................................................................... 26
Montaje del ventilador en estilo de varilla .............................................................................................. 29
Montaje del ventilador en estilo cerrado ................................................................................................ 31
Cableado ................................................................................................................................................ 32
Instalación final ...................................................................................................................................... 35
Instrucciones de funcionamiento ............................................................................................................ 37
Cuidado y mantenimiento ...................................................................................................................... 38
Solución de problemas ........................................................................................................................... 39
Garantía limitada de por vida ................................................................................................................. 40
Lista de piezas de repuesto ................................................................................................................... 40
ÍNDICE
INFORMACIÓN DE SEGURIDAD
PRECAUCIÓN: los cambios o modificaciones que no estén aprobadas por la parte responsable
del cumplimiento podrían anular la autorización del usuario para utilizar el equipo.
*NOTA: este equipo ha sido probado y se ha verificado que cumple con los límites para un dispositivo
digital clase B, conforme a la sección 15 de las reglas de la FCC. Estos límites se han diseñado para
proporcionar una protección razonable contra la interferencia perjudicial en una instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se usa de
acuerdo con las instrucciones, puede causar interferencia perjudicial a las comunicaciones de radio. Sin
embargo, no se garantiza que no se producirán interferencias en una instalación en especial. Si este
equipo genera una interferencia perjudicial para la recepción de radio o televisión, que se puede
determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la
interferencia con una o más de las siguientes medidas:
* Reoriente o reubique la antena de recepción.
* Aumente la separación entre el equipo y el receptor.
* Conecte el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
Solicite ayuda al distribuidor o a un técnico con experiencia en radio/TV.
Distribuido por: Litex Industries Inc., P.O. Box 535639, Grand Prairie, TX, 75050; 800-527-1292
Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las dos
siguientes condiciones: (1) Este dispositivo no provoca ninguna interferencia perjudicial; (2) Este
dispositivo aceptará cualquier interferencia que reciba, incluyendo aquellas que provoquen una
operación no deseada.
INFORMACIÓN DE SEGURIDAD
23
LEA Y GUARDE ESTAS INSTRUCCIONES
• No deseche la caja del ventilador ni el material de embalaje. En caso de que deba devolverse este
ventilador a la fábrica para realizarle reparaciones, debe ser enviado en su empaque original para
asegurar una protección adecuada contra daños que puedan agravar la causa inicial de la devolución.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos y ordenanzas locales, el
Código Eléctrico Nacional y la norma ANSI/NFPA 70-1999. Si no está familiarizado con la instalación
del cableado eléctrico, contrate a un electricista calificado o consulte un manual de cableado para
hacerlo usted mismo.
• Asegúrese de que el sitio de instalación que elija permita establecer una distancia mínima de 2.13 m
desde las aspas hasta el piso y que los extremos de las aspas estén, como mínimo, a 76.2 cm de
cualquier obstáculo.
• Una vez instalado el ventilador, asegúrese de que todas las conexiones sean seguras a fin de evitar
que se caiga.
• El peso neto de este ventilador es: 7.8 kg
Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte el
ventilador en una caja de salida marcada como “ACCEPTABLE FOR FAN SUPPORT OF
35 LBS. OR LESS” (APTA PARA SOSTENER VENTILADORES DE 15.87 KG O MENOS)
y utilice los tornillos de montaje que se proporcionan con la caja de salida. La mayoría de
las cajas de salida que se usan comúnmente para sostener lámparas no son aptas para sostener un
ventilador y puede ser necesario reemplazarlas. Si tiene dudas, consulte a un electricista calificado.
Cuando monte el ventilador en una caja de salida del techo, use una caja de salida octogonal de
METAL; NO use una caja de salida de plástico. Asegure la caja de salida directamente a la estructura
del edificio. La caja de salida y su soporte deben ser capaces de sostener el peso del ventilador en
movimiento (al menos 15.87 kg).
ADVERTENCIA
PELIGRO
Lea todas las instrucciones y la información de seguridad antes de instalar el ventilador nuevo. Revise
los diagramas de ensamble adjuntos.
Para reducir el riesgo de lesiones corporales graves, NO utilice herramientas eléctricas para
ensamblar las piezas del ventilador, incluidas las aspas.
Antes de proceder, asegúrese de cortar la alimentación eléctrica de la caja principal de fusibles o
interruptor de circuito a fin de evitar descargas eléctricas.
Si utiliza este ventilador en un área MOJADA, conecte este producto a un tomacorriente de interruptor
de circuito de falla de puesta a tierra (GFCI, por sus siglas en inglés) para disminuir el riesgo de
lesiones personales, descargas eléctricas o la muerte. Si no se le proporcionó uno de estos, póngase
en contacto con un electricista calificado para que realice la instalación adecuada.
Si utiliza una caja de salida existente, asegúrese de que esté bien sujeta a la estructura del edificio y
que pueda sostener el peso del ventilador. El incumplimiento de dicho paso podría provocar lesiones
graves o la muerte. La estabilidad de la caja de salida es fundamental para minimizar el tambaleo y el
ruido en el ventilador una vez que la instalación esté completa.
INFORMACIÓN DE SEGURIDAD
24
PRECAUCIÓN
Asegúrese de que la caja de salida tenga la debida puesta a tierra y de que haya un conductor (verde
o desnudo) de puesta a tierra.
Una vez que termine la instalación, revise cuidadosamente todos los tornillos, pernos y tuercas del
ensamble del motor del ventilador para comprobar que estén asegurados.
Para evitar lesiones personales, puede ser necesario usar guantes al manipular las piezas del
ventilador con bordes filosos.
Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, los conectores de
cables incluidos con este ventilador están diseñados para soportar solo un cable interior de calibre 12
y dos cables conductores del ventilador. Si el cable de la casa es de un calibre superior a 12 o hay
más de un cable para conectar a los cables conductores del ventilador correspondientes, consulte a
un electricista cuál es el tamaño adecuado de los conectores de cables que debe utilizar.
Para reducir el riesgo de incendios o descargas eléctricas, no use el ventilador con dispositivos de
control de velocidad para ventiladores de estado sólido ni controle la velocidad del ventilador con un
regulador de intensidad de rango completo.
Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, no doble los brazos de
las aspas al instalarlos, al equilibrar las aspas o al limpiar el ventilador. No introduzca objetos entre las
aspas en movimiento.
Para reducir el riesgo de lesiones personales, use SOLO las piezas que se proporcionan con este
ventilador. El uso de piezas DISTINTAS a aquellas que se proporcionan con este ventilador anulará la
garantía.
ADVERTENCIA
25
CONTENIDO DEL PAQUETE
G
F
L
I
H
C
B
D
E
K
J
A
M
N
1
2
4
6
3
5
OFF ON
RECORDATORIO IMPORTANTE: debe
utilizar las piezas que se incluyen con este
ventilador para la instalación adecuada y por
seguridad.
H Cubierta de la horquilla 1
I Tornillo para montaje de 4
la base (preensamblado)
J Cubierta de la bola para colgar 1
K Placa para el aspa 6
L Cubierta de metal 1
M Paquete del control de pared 1
N Receptor del control de pared 1
DESCRIPCIÓNPIEZA
CANTIDAD
A Soporte de montaje 1
B Varilla 1
C Sujetador (preensamblado) 1
D Pasador (preensamblado) 1
E Base 1
F Carcasa del motor 1
G Aspa 6
DESCRIPCIÓNPIEZA
CANTIDAD
AA
BB
26
ADITAMENTOS (se muestran en tamaño real)
ON
OFF
ON
OFF
1
Interrumpa el suministro de energía del
ventilador al apagar los interruptores de
circuito y el interruptor de pared.
PELIGRO: si no interrumpe el suministro
de electricidad antes de la instalación, pueden
producirse lesiones graves o la muerte.
1.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Ubique el motor
sobre una alfombra o espuma para evitar dañar el acabado. Compare las piezas con la lista del
contenido del paquete y la lista del contenido de aditamentos. No intente ensamblar el producto si falta
alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 120 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): cinta aislante, destornillador Phillips,
pinzas, gafas de seguridad, escalera de tijera y pinzas pelacables
Herramientas útiles (no se incluyen): luz de prueba CA, cinta métrica, manual de cableado Hágalo
usted mismo y pinzas cortacables
PREPARACIÓN
Tornillo para aspa/
Arandela de seguridad
Cant. 18
+ 1 adicional
Conector de
cables
Cant. 9
INSTALACIÓN INICIAL
G
4
27
INSTALACIÓN INICIAL
19° máx.
2.13 m
mín.
76.2 cm
mín.
2.
Determine el método de instalación que utilizará.
A. Montaje de varilla (techo estándar o en ángulo).
B. Montaje cerrado (solo para techo estándar).
IMPORTANTE: si realiza la instalación en ángulo,
verifique que el ángulo del techo no tenga una
inclinación superior a los 19°.
*Consejo útil: el montaje de varilla es más
apropiado para los techos de 2.43 m de alto o de
mayor altura. Para los techos más altos, se
recomienda utilizar una varilla más larga (no se
incluye). El montaje en ángulo es el mejor para los
techos en ángulo o de bóveda. En ocasiones, es
necesaria una varilla más larga para asegurar una
adecuada separación de las aspas. El estilo de
montaje cerrado es más adecuado para los techos
de menos de 2.43 m de alto.
Compruebe que las aspas (G) estarán, al menos, a
76.2 cm de cualquier obstáculo y al menos a
2.13 m por encima del piso.
3.
A
B
3
Si corresponde, retire el ventilador existente,
inclusive el soporte de montaje, de la caja de
salida y desconecte todo el cableado eléctrico.
ADVERTENCIA: para reducir el riesgo de
lesiones personales, use SOLO las piezas que se
proporcionan con su ventilador nuevo. El uso de
piezas DISTINTAS a aquellas que se proporcionan
con este ventilador anulará la garantía.
Guarde los tornillos, las arandelas de resorte y las
arandelas planas (que se incluyen con la caja de
salida) para utilizarlos en la instalación del
ventilador.
2.
2
5a
A
5b
A
5
A
INSTALACIÓN INICIAL
28
Si va a instalar el soporte de montaje (A) en una
caja de salida existente (no incluida) con los
tornillos, arandelas de resorte y arandelas
planas preensamblados, deslice el soporte de
montaje (A) sobre los tornillos. Luego, continúe con
el siguiente párrafo. Si va a instalar el soporte de
montaje (A) en la caja de salida donde se
quitaron los tornillos y las arandelas, asegure el
soporte de montaje (A) a la caja de salida con los
tornillos, las arandelas de resorte y las arandelas
planas que quitaron anteriormente (Paso 2, página
27).
ADVERTENCIA: es muy importante que use
los aditamentos adecuados para instalar el soporte
de montaje, ya que este soportará el ventilador.
Extremo abierto
5.
MONTAJE ESTÁNDAR
Posición
del tornillo
Posición del tornillo CORRECTA
VS
Posición del tornillo INCORRECTA
(vista desde el
lado inferior)
Tornillo
Tope
PELIGRO: para reducir el riesgo de lesiones
graves o la muerte, los tornillos de la caja de salida
DEBEN instalarse en algún lugar dentro de las
ranuras largas del soporte de montaje y luego
APRETARSE COMPLETAMENTE. [Vea la Fig. 5a.]
PELIGRO: para reducir el riesgo de incendio,
descarga eléctrica, lesiones corporales graves o
daños al ventilador, asegúrese de que los tornillos
de la caja de salida NO se instalen en o cerca del
tope que separa el ojo de la cerradura y la ranura
larga y estrecha en cada lado del soporte de
montaje. [Consulte la Fig. 5b.]
ADVERTENCIA: si realiza el montaje en
ángulo, asegúrese de que el extremo abierto del
soporte de montaje (A) esté instalado en dirección
hacia el punto más alto del techo y asegúrese de
que el ángulo del techo no sea superior a 19º.
Para realizar el MONTAJE DEL VENTILADOR EN
ESTILO DE VARILLA, proceda al paso 1 a
continuación.
Para realizar el MONTAJE DEL VENTILADOR EN
ESTILO CERRADO, siga a la página 31.
Tope
(vista desde el lado inferior)
Posición
del
tornillo
5b.
5a.
(vista desde el lado inferior)
Tornillos de
la caja
de salida
Tornillo
3
C
D
B
29
MONTAJE DEL VENTILADOR EN ESTILO DE VARILLA
2.
3.
Introduzca la varilla (B) a través de la
cubierta de la horquilla (H) y la base (E).
Pase el cableado desde la carcasa del motor
(F) a través de la varilla (B).
Deslice la varilla (B) en la horquilla, alinee los
orificios y vuelva a instalar el pasador (D) y el
sujetador (C). Apriete los tornillos de fijación
de la varilla y luego la tuerca.
Retire el pasador (D) y el sujetador (C) de la
varilla (B).
Afloje parcialmente los tornillos de ajuste
preensamblados y la tuerca en la horquilla
en la parte superior de la carcasa del motor
(F).
1a.
1b.
Horquilla
Cableado
Vista lateral
Tornillo de
fijación y tuerca
B
2
E
H
1a
C
F
D
1b
B
Tornillo de
fijación y
tuerca
Bola para
colgar
30
MONTAJE DEL VENTILADOR EN ESTILO DE VARILLA
4.
5.
Dependiendo del largo de la varilla que utilice, es
posible que necesite cortar los cables conductores
para simplificar el cableado. Si decide cortar los
cables conductores, se sugiere hacerlo de la
siguiente manera:
Sujete los cables conductores y asegúrese de
jalarlos completamente a través de la parte superior
de la varilla. Comience en la parte SUPERIOR de
la bola para colgar en la varilla y mida 20.32 cm de
cable conductor y corte el exceso de cable con las
pinzas cortacables (no se incluyen).
NOTA: si no va a cortar los cables conductores, los
pasos 4 y 5 no son necesarios y puede proceder
con el paso 6 en su lugar.
Varilla
Bola para
colgar
20.32cm
Si decidió cortar los cables conductores en el paso
4, pele 1.91 cm del aislamiento del extremo de
cada cable: ROJO, ROSADO y GRIS. Tuerza los
extremos pelados de cada filamento de cable
dentro del aislamiento con pinzas (no se incluyen).
6.
Pase cada cable a través de un orificio diferente
en la cubierta de la bola para colgar (J). Tire de
la cubierta de la bola para colgar (J) hacia abajo
para asegurarla a la bola para colgar en la varilla
(B).
4
5
6
B
J
J
1
E
2
F
A
7
B
31
MONTAJE DEL VENTILADOR EN ESTILO DE VARILLA
7.
Retire la cubierta de la base preensamblada en la
parte inferior de la base (E).
NOTA: es posible que necesite usar el extremo
de la manija de un destornillador (no se incluye)
para retirar la cubierta de la base golpeándola
desde el interior de la base (E).
NOTA: la varilla (B), la cubierta de la horquilla (H)
y la cubierta de la base no se utilizan en este tipo
de instalación.
MONTAJE DEL VENTILADOR EN ESTILO CERRADO
1.
Ranura
Lengüeta
Instale la bola para colgar en la varilla (B) en la
abertura del soporte de montaje (A). Alinee la
ranura en la bola para colgar con la lengüeta del
soporte de montaje (A).
PELIGRO: si no alinea la ranura de la bola
para colgar con la lengüeta en el soporte de
montaje (A), pueden producirse lesiones graves o
la muerte.
Vaya al tema CABLEADO en la página 32.
Cubierta
de la base
Retire cada otro tornillo/arandela de seguridad
preensamblado de la parte superior de la
carcasa del motor (F).
2.
Tornillo
Arandela de
seguridad
3
E
F
MONTAJE DEL VENTILADOR EN ESTILO CERRADO
32
CABLEADO
Cuelgue el ventilador temporalmente en la
lengüeta del soporte de montaje (A) en uno de
los orificios sin ranura de la base (E).
Vaya al tema CABLEADO a continuación.
4.
3.
Lengüeta
ADVERTENCIA: para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, los
conectores de cables incluidos con este ventilador están diseñados para soportar solo un cable de la casa
de calibre 12 y dos cables conductores del ventilador. Si el cable de la casa es de un calibre superior a 12 o
hay más de un cable para conectar a los cables conductores del ventilador correspondientes, consulte a un
electricista cuál es el tamaño adecuado de los conectores de cables que debe utilizar.
PRECAUCIÓN: asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya un
conductor (VERDE o DESNUDO) de puesta a tierra.
ADVERTENCIA: si los cables de la casa no tienen los mismos colores que se mencionan en los
siguientes pasos, deténgase de inmediato. Se recomienda que un electricista profesional determine el
cableado adecuado.
ADVERTENCIA: el uso de un regulador de intensidad de rango completo (no se incluye) para controlar
la velocidad del ventilador provocará un zumbido intenso del ventilador. Para reducir el riesgo de incendios
o descargas eléctricas, NO use un regulador de intensidad de rango completo para controlar la velocidad
del ventilador.
PELIGRO: si utiliza este ventilador en un área MOJADA, debe conectarlo a un circuito de suministro
protegido por un Interruptor de circuito de falla de puesta a tierra (GFCI, por sus siglas en inglés) para
disminuir el riesgo de lesiones corporales, descargas eléctricas o la muerte.
Pase los cables hacia arriba a través del orificio
en el centro de la base (E) y fije la base (E) a la
carcasa del motor (F) con los tres
tornillos/arandelas de seguridad retirados
anteriormente.
Tornillo
Arandela de
seguridad
E
4
A
33
CABLEADO
1.
IMPORTANTE: cada conexión de cables se
realiza levantando firmemente las palancas en
cada conector de cables de palanca (BB), como
se muestra. Luego, se introduce UN cable en
cada abertura.
1
BB
ADVERTENCIA: para que las conexiones de los
cables estén seguras, todas las palancas en los
conectores de cables de palanca (BB) se deben de
volver a poner en su posición original como se
muestra en el diagrama de cableado.
Introduzca cada cable de PUESTA A TIERRA
(VERDE) del ventilador (en la varilla (B) (si
corresponde) y la placa de montaje (A)) y el cable
DESNUDO/VERDE del techo en las aberturas del
conector de cables de palanca (BB) que tenga tres
palancas.
Introduzca el cable NEGRO (marcado AC IN L) del
receptor del control de pared (N) y el cable NEGRO
del techo en las aberturas de un conector de cables
de palanca (BB).
Introduzca el cable BLANCO (marcado AC IN N) del
receptor del control de pared (N) y el cable BLANCO
del techo en las aberturas de un conector de cables
de palanca (BB).
Introduzca el cable ROJO (marcado TO MOTOR) del
receptor del control de pared (N) y el cable ROJO de
la carcasa del motor (F) en las aberturas de un
conector de cables de palanca (BB).
Introduzca el cable GRIS (marcado TO MOTOR) del
receptor del control de pared (N) y el cable GRIS de
la carcasa del motor (F) en las aberturas de un
conector de cables de palanca (BB).
Introduzca el cable ROSADO (marcado FOR
MOTOR) del receptor del control de pared (N) y el
cable ROSADO de la carcasa del motor (F) en las
aberturas de un conector de cables de palanca (BB).
NOTA: el cable NEGRO es el que proporciona
alimentación al ventilador. El cable BLANCO es
NEUTRO para el ventilador. El cable VERDE o
DESNUDO es la PUESTA A TIERRA.
2.
N
2
B
A
BB
BB
CONDUCTOR DE
SUMINISTRO BLANCO
CONDUCTOR DE SUMINISTRO NEGRO
NEGRO
(AC IN L)
BLANCO (AC IN N)
BLANCO
PUESTA A TIERRA
(DESNUDO O VERDE)
PUESTA A TIERRA
(DESNUDO O VERDE)
NEGRO
DESDE EL
RECEPTOR
DESDE EL
TECHO
ROJO
ROJO
GRIS
ROSADO
ROSADO
VERDE/
TIERRA
GRIS
DESDE
EL VENTILADOR
DESDE
EL RECEPTOR
BB
BB
3
NEGRO (AL VENTILADOR)
VERDE
M
PUESTA A
PUESTA A
TIERRA/
TIERRA/
DESNUDO/
DESNUDO/
VERDE
VERDE
PUESTA A
TIERRA/
DESNUDO/
VERDE
1
2
4
6
3
5
Retire el interruptor de pared existente. Hacer
las conexiones del control de pared en el
paquete del control de pared (M) con los
conectores de cable de palanca (BB) como se
muestra.
Introduzca cada cable de PUESTA A TIERRA
(VERDE) de la caja de salida de la pared y el
cable DESNUDO/VERDE del control de pared
en las aberturas de un conector de cables de
palanca (BB).
Introduzca el cable NEGRO (marcado OUT TO
FAN) del control de pared y el cable NEGRO
(caliente) de entrada de la caja de salida de la
pared en un conector de cables de palanca (BB).
Introduzca el cable NEGRO (marcado TO
POWER SUPPLY) del control de pared y el
cable NEGRO de carga de entrada del ventilador
al conector de cables de palanca (BB) con dos
palancas.
3.
pared
NEGRO
(AL SUMINISTRO
DE ELECTRICIDAD)
NEGRO
(ENTRADA DE CA
DE LA CAJA DE
INTERRUPTORES)
caja de salida
34
CABLEADO
ADVERTENCIA: jale SUAVEMENTE los
cables en cada conector de cables de palanca
(BB) para asegurar que el bloqueo esté activado
y que los cables estén seguros.
Cubra con cinta aislante cada uno de los
conectores de cables de palanca (BB) hacia
abajo del cable.
ADVERTENCIA: asegúrese de que no haya
cables DESNUDOS ni filamentos de cables
visibles después de realizar las conexiones.
Coloque las conexiones VERDES y BLANCAS
en el lado opuesto de la caja con respecto a las
conexiones NEGRAS.
Gire los cables empalmados o cubiertos con
cinta hacia arriba y empuje suavemente los
cables y los conectores de cables de palanca
(BB) hacia dentro de la caja de salida.
4.
4
BB
BB
BB
Conector de cables x 9
de palanca
Aditamentos Utilizados
BB
NEGRO
35
INSTALACIÓN FINAL
CABLEADO
1.
Levante temporalmente la base (E) hacia el soporte
de montaje (A) para determinar cuáles dos tornillos
para montaje de la base (I) del soporte de montaje
(A) se alinean con los orificios ranurados en la base
(E) y afloje de manera parcial estos dos tornillos
para montaje de la base (I). Retire los otros dos
tornillos para montaje de la base (I). Levante la
base (E) hacia el soporte de montaje (A) de nuevo
alineando los orificios ranurados en la base (E) con
los tornillos para montaje de la base (I) aflojados
del soporte de montaje (A).
Gire la base (E) en dirección de las manecillas del
reloj para fijarla. Vuelva a insertar los dos tornillos
para montaje de la base (I) que acaba de retirar y
apriete firmemente todos los tornillos para montaje
de la base (I).
ADVERTENCIA: se recomienda solicitar la
ayuda de otra persona para este paso.
Opción de
varilla
Opción de
montaje cerrado
1
E
F
I
F
E
I
Deslice cuidadosamente el receptor del control
de pared (N), con el lado plano hacia arriba, en
el soporte de montaje (A). Deje que la antena
del receptor del control de pared (N) cuelgue
por el costado.
NOTA: el control de pared que se incluye con
este ventilador cumple los siguientes requisitos:
a. no apto para uso con ventiladores de
estado sólido.
b. clasificación eléctrica: 120 V / 60 Hz;
vatios del motor: 65 MÁX.
5.
Antena
5
N
A
36
INSTALACIÓN FINAL
2.
Aditamentos utilizados
Tornillo para aspa/ x 18
Arandela de seguridad
AA
3.
Ordene los cables dentro de la cubierta de
metal (L) con cuidado para asegurarse de que
no queden atrapados cuando fije la cubierta
de metal (L).
Alinee las ranuras de la cubierta de metal (L)
con las protuberancias en la parte interior de
la carcasa del motor (F). Gire la cubierta de
metal (L) en dirección de las manecillas del
reloj hasta que no gire más.
NOTA: jale suavemente la cubierta de metal
(L) hacia abajo para asegurarse de que esté
bien sujeta.
PELIGRO: para reducir el riesgo de lesiones
corporales graves, NO utilice herramientas
eléctricas para ensamblar las aspas (G). Si se
aprietan los tornillos demasiado, las aspas (G) se
pueden agrietar y quebrar.
Teniendo en cuenta la etiqueta THIS SIDE UP
(ESTE LADO HACIA ARRIBA) en el aspa (G),
alinee los orificios en el aspa (G) y la placa para el
aspa (K) con los orificios en la parte inferior de la
carcasa del motor (F) como se muestra. Inserte
parcialmente tres tornillos para aspa/arandelas de
seguridad (AA) para fijar el aspa (G) y la placa para
el aspa (K) a la carcasa del motor (F). Apriete bien
los tornillos para el aspa/arandelas de seguridad
(AA). Repita el paso 2 para las aspas (G) y las
placas para el aspa (K) restantes.
NOTA: asegure completamente cada aspa (G)
antes de proceder con la siguiente.
K
AA
G
F
2
Ranura
3
F
L
Protuberancia
37
INSTRUCCIONES DE FUNCIONAMIENTO
PRECAUCIÓN: el control remoto de pared se puede programar para varios receptores o ventiladores.
Si usted no desea hacer esto, desactive el interruptor de pared para cualquier otro receptor o ventilador
programable.
Aviso de cumplimiento de la FCC para el control de pared
PRECAUCIÓN: los cambios o las modificaciones que no estén aprobados por la parte responsable del
cumplimiento podrían anular la autorización del usuario para utilizar el equipo.
Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las dos
siguientes condiciones: (1) este dispositivo no provoca ninguna interferencia perjudicial; (2) este dispositivo
aceptará cualquier interferencia que reciba, incluyendo aquellas que provoquen una operación no deseada.
*NOTA: este equipo se probó y se verificó que cumple con los límites para un dispositivo digital de clase B,
conforme a la Sección 15 de las reglas de la FCC. Estos límites están diseñados para proporcionar
protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera,
utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se usa de acuerdo con las
instrucciones, puede causar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no
se garantiza que no se producirán interferencias en una instalación en especial. Si este equipo causa
interferencia perjudicial a la recepción de radio o televisión, lo que se puede determinar al encender y
apagar el equipo, se recomienda al usuario que intente corregir la interferencia con una o más de las
siguientes medidas:
* Reoriente o reubique la antena receptora.
* Aumente la separación entre el equipo y el receptor.
* Conecte el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
Solicite ayuda al distribuidor o a un técnico con experiencia en radio/TV.
Litex Industries Inc., P.O. Box 535639, Grand Prairie, TX, 75053; 800-527-1292
Fije el control de pared a la caja de salida y asegurelo con
los tornillos del interruptor de pared original o con los
tornillos incluidos en el paquete del control de pared (M).
Fije la placa en el control de pared (incluida), al control de
pared con los 2 tornillos provistos en el paquete del
control de pared (M).
Instale una batería de 12 voltios del paquete del control
de pared (M) en el control de pared. Observe el diagrama
dentro del compartimiento de la batería para instalar la
batería correctamente.
IMPORTANTE: el control de pared no funcionará sin que
se instale la batería.
ADVERTENCIA: la batería se debe insertar en la
polaridad correcta.
ADVERTENCIA: riesgo de asfixia/ingestión: piezas
pequeñas. Mantenga la batería alejada de los niños.
NOTA: la batería NO es recargable. Retire la batería con
poca carga o sin carga y deséchela adecuadamente.
1.
1
placa
batería de12V
1
2
4
6
3
5
M
caja de
salida
PRECAUCIÓN: “NO INCINERE LAS BATERÍAS YA QUE PODRÍAN EXPLOTAR O TENER FUGAS”. -
Antes de desechar baterías alcalinas domésticas, se recomienda consultar a los coordinadores de residuos
domésticos peligrosos o de reciclaje locales y estatales para solicitarles información específica sobre el
programa vigente en su zona. A su vez, puede localizar un centro de reciclaje llamando al
1-800-8-BATTERY o 1-877-2-RECYCLE o visitando www.epa.gov/epawaste/index.htm o www.earth911.org
para obtener más información.
38
INSTRUCCIONES DE FUNCIONAMIENTO
CUIDADO Y MANTENIMIENTO
Al menos dos veces al año, baje la base (E) para revisar el ensamble de la varilla (A) (si corresponde) y
apriete todos los tornillos en el ventilador. Limpie la carcasa del motor (F) solo con un cepillo suave o
un paño que no produzca pelusas para evitar rayar el acabado. Limpie las aspas (G) con un paño que
no produzca pelusas.
IMPORTANTE: antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro de
electricidad principal. No utilice agua ni un paño húmedo para limpiar el ventilador de techo.
Restaure la alimentación. Coloque el interruptor
deslizante en posición ON (encendido).
NOTA: si el control de pared no funciona o si ha
comprado un nuevo control de pared, asegúrese de
cortar la alimentación eléctrica primero. Restaure la
alimentación. Dentro de 60 segundos de haber
restablecido la alimentación eléctrica, mantenga
presionado el botón SET del control de pared
durante 5 segundos o hasta que el ventilador pite
una vez. Use el control de pared para probar las
funciones del ventilador para confirmar que el
proceso de aprendizaje esté completo.
Fijar la tapa firmemente a la parte delantera del
control de pared.
2.
1
2
4
6
3
5
O
FF
O
N
2
control de pared
3
1
2
4
6
3
5
OFF ON
botón SET
interruptor
deslizante
3.
Botones de operación en el panel frontal del
control de pared:
1 - 6 - Velocidades del ventilador: 1 (más bajo)
a 6 (más alto) y para ENCENDER el
ventilador
- Función inversa ─ el ventilador debe
estar ajustado en low (bajo) antes de
invertir la dirección de las aspas
- APAGADO para ventilador
- Modo Brisa: el ventilador alterna
automáticamente entre las 6 velocidades
diferentes
ADVERTENCIA: antes de comenzar cualquier trabajo, desconecte el suministro de electricidad para
evitar descargas eléctricas.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ventilador no
se mueve.
1. No hay alimentación eléctrica o hay un
fusible quemado.
2. La conexión de los cables es
incorrecta.
3. Es posible que el proceso del código de
aprendizaje entre el ventilador y el
control de pared no haya sido correcto
y el código de aprendizaje no se activó.
1. Conecte la alimentación eléctrica o
revise el fusible.
2. Desconecte la alimentación. Afloje la
base y revise todas las conexiones.
3. Apague la alimentación eléctrica y
repita las instrucciones del paso 2
de la página 38.
El
funcionamiento
es ruidoso.
1. Las aspas están flojas.
2. Hay un aspa partida.
3. El ventilador es nuevo.
1. Apriete todos los tornillos para
aspas.
2. Reemplace el aspa.
3. Permita que el ventilador tenga un
período de asentamiento de un par
de días, especialmente al encender
el ventilador a velocidades media y
alta.
El control de
pared no
funciona.
1. El control de pared no está sincronisado
con el ventilador.
2. La batería no está instalada
correctamente.
3. La batería ya no funciona.
1. Refiérase a las instrucciones del
paso 2 de la página 38.
2. Verifique que la batería se instaló en
la polaridad correcta.
3. Reemplace la batería de acuerdo
con las instrucciones de la
página 37.
Hay un tambaleo
excesivo.
1. Las aspas están flojas.
2. Las aspas no están ajustadas
correctamente.
3. Las aspas no están equilibradas.
4. El ventilador no está bien colocado.
5. El ventilador está demasiado cerca del
techo de bóveda.
6. Los tornillos de fijación en la horquilla
de la carcasa del motor no están bien
apretados.
7. El tornillo de ajuste en la bola para
colgar no está bien apretado.
1. Apriete todos los tornillos para
aspas.
2. Vuelva a instalar las aspas.
3. Intercambie un aspa con otra del
lado opuesto.
4. Desconecte la alimentación. Afloje
cuidadosamente la base y verifique
que el soporte de montaje esté
firme.
5. Utilice una varilla más larga o
mueva el ventilador a otra ubicación.
6. Apriete firmemente los tornillos de
fijación de la horquilla.
7. Afloje y baje cuidadosamente la
base y verifique que el tornillo de
ajuste de la bola para colgar esté
bien apretado.
NOTA: cierto "tambaleo" es normal y no se debe considerar como un defecto.
SOLUCIÓN DE PROBLEMAS
39
A
E
B
G
A Soporte de montaje
B Varilla
E Base
G Aspa
7631747-A
7631747-B
7631747-E
7631747-G
7631742-A
7631742-B
7631742-E
7631742-G
PIEZA DESCRIPCIÓN
#7631742
PIEZA #
#7631747
PIEZA #
7631750-A
7631750-B
7631750-E
7631750-G
#7631750
PIEZA #
40
Se indica a continuación, el fabricante garantiza que el motor de ventilador de este ventilador de techo
se encuentra libre de defectos de fabricación y material durante la vida útil de este producto. Además,
conforme a las limitaciones establecidas a continuación, el fabricante también garantiza que todas las
piezas de este ventilador de techo (las "piezas del ventilador de techo" no incluyen el motor ni las
piezas hechas total o parcialmente de vidrio) se encuentran libres de defectos de fabricación y material
durante el periodo de un año siguiente a la fecha de compra del comprador minorista original.
El comprador original es quien debe realizar todas las reclamaciones, ya sea que haya adquirido el
producto a través de una tienda o por medio de un contratista. Los defectos de las piezas del ventilador
de techo deberán informarse dentro del primer año a partir de la fecha de compra. Las piezas hechas
total o parcialmente de vidrio y los acabados metálicos y otras superficies no tienen garantía.
Los compradores son responsables de los costos de extracción y reinstalación del producto. Los daños
de cualquier pieza que resulten del desgaste o del deterioro normales, de accidentes, del uso
inapropiado o de errores de instalación no cuentan con la cobertura de esta garantía. El fabricante no
asume ninguna responsabilidad por la instalación del ventilador. Cualquier servicio realizado por un
electricista no certificado invalidará la garantía.
La única responsabilidad del fabricante será reparar o reemplazar el motor, las piezas o el producto
dentro de los términos establecidos anteriormente. El fabricante no asume ninguna responsabilidad por
las pérdidas o los daños de ningún tipo, incluidos los daños accidentales o resultantes que sean la
consecuencia directa o indirecta de cualquier incumplimiento de la garantía, ya sean explícitos o
implícitos, o de cualquier otra falla de este producto. Algunos estados no permiten la exclusión o
limitación de los daños accidentales o resultantes, de modo que esta limitación puede no aplicarse en
su caso.
Si el comprador original deja de ser el propietario del ventilador, la garantía se anula.
Si el comprador detecta un problema en el ventilador relacionado con defectos de fabricación o material
dentro del periodo de garantía asociado a la pieza defectuosa, el fabricante acepta reemplazar la pieza
defectuosa sin cargo o, como alternativa, reemplazar el ventilador de techo por uno de un modelo
similar o superior.
Las garantías del fabricante se encuentran sujetas a las limitaciones de las garantías escritas que se
establecen en esta garantía limitada de por vida para este ventilador de techo. Se rechazan todas las
demás garantías implícitas y explícitas, incluidas, entre otras, la garantía implícita de idoneidad para un
fin particular y la garantía implícita de comercialización. Algunos estados no permiten la exención de
garantías implícitas, de modo que es posible que esta exención no se aplique a su caso.
GARANTÍA LIMITADA DE POR VIDA
LISTA DE PIEZAS DE REPUESTO
Todas las piezas se pueden reemplazar (consulte la lista de piezas en “Contenido del paquete” en la
página 25), sin embargo, solo las piezas a continuación están bajo garantía.Para obtener piezas de
repuesto, llame a nuestro Departamento de Servicio al Cliente al 800-527-1292, de lunes a viernes de
8:30 a.m. a 5 p.m., hora Central.
Impreso en China
