Item No. / Artículo N
o
/ Article n° : 3800
User’s Manual / Manual de Usuario / Guide d’Utilisation
Please visit our website for the latest information on this product.
Visite nuestro sitio web para obtener la información más reciente sobre este producto.
Veuillez visiter notre site Internet pour obtenir les dernières informations sur ce produit.
RoHS
compliant
PURE LINE 400
Pure Line 400 by Wagan Tech
®
1
www.wagan.com
INTRODUCTION
Thank you for purchasing the Wagan Tech
®
Pure Line 400 Pure Sine Wave DC
to AC Power Inverter. Read and understand this manual before installing and
operating this inverter. Keep this manual for future use.
It delivers a true AC sine wave identical to that of commercial power. Use this
inverter to power AC appliances in your vehicle. Pure Sine Wave AC means
that your sensitive electronics, such as audio/video systems, computers, and
communications equipment will operate properly. Furthermore, appliances with
motors operate cooler, quieter, and more efficiently when they are powered by
pure sine wave AC.
The inverter is powered from 12 volt DC and it will continuously deliver 400 watts
AC power at 115 volts, 60 Hz. Superior surge capability of 800 watts allows the
inverter to start most difficult motorized appliances. Advanced microprocessor-
controlled circuits run cooler and are more reliable than competing units. The
Pure Line 400 operates at high efficiency (up to 90%), that results in long run
time and extended battery life compared to other inverters with this level of
power output. A 2.1A USB power port provides a convenient way to power USB
devices, including tablets, e-readers, smartphones, and other mobile electronics.
The Pure Line 400 comes with a separate ground terminal typically found on
higher capacity units. This terminal helps to reduce the noise caused by power
conversion when using radio frequency devices.
The DC terminals have been designed with protective covers to minimize the risk
of accidental shortage when handling the DC cables. This inverter bonds neutral
to ground, just like utility power. The enclosure vents have been minimized to
reduce the risk of pest intrusion in arid tropical climates.
This inverter has added safety features including ETL certification (UL458, CSA
22.2), conformal coating to protect circuits from dust and moisture, ground fault
protection, and DC terminal protection.
The Wagan Pure Line 400 Pure Sine Wave Inverter is an indispensable addition
to your compliment of mobile power equipment. With minimal care and proper
treatment, it will provide years of reliable service.
©2018 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks of Wagan Corporation.
User’s Manual—Read before using this equipment
2
SPECIFICATIONS
Output waveform Pure sine wave
Input 12V DC
Output 115V AC
TrueRated Power
™
400W (24-hour continuous)
Peak surge 800 watts
Maximum efficiency 90%
Frequency 60Hz
Total harmonic distortion (THD) < 3%
No load current draw < 0.6A
Battery low alarm 10.5V ± 0.5V DC
Battery low shutdown 10.0V ± 0.5V DC
Over voltage shutdown 16.5V ± 0.5V DC
Cooling fan Thermally controlled
AC output sockets 2 North American standard
USB power port 2.1A, 5V
Power output control AC On/Off Switch
Dimensions 9.3 × 4.7 × 2.8 in.
Net weight (approximate) 2.7 lb

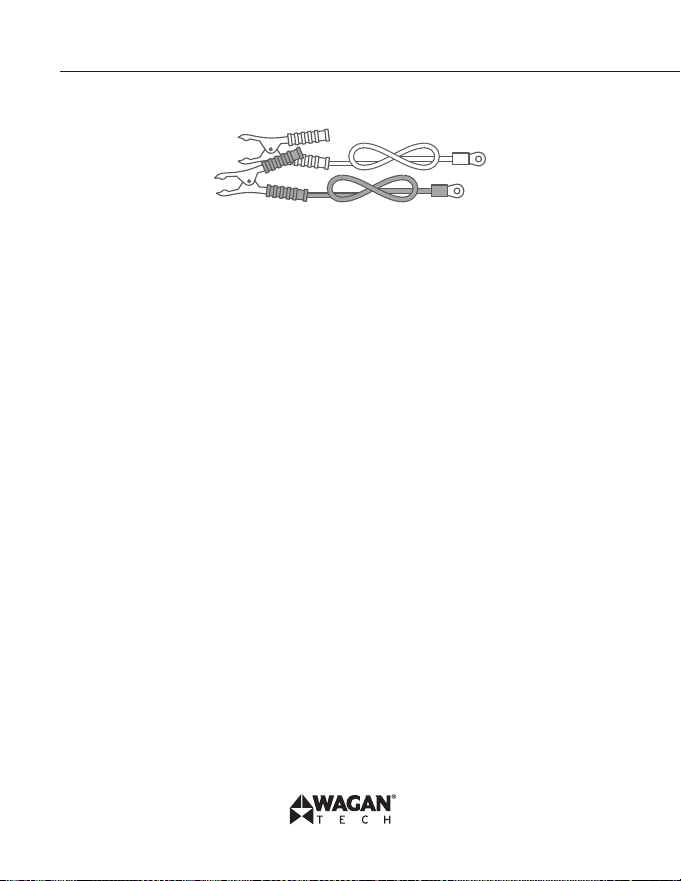

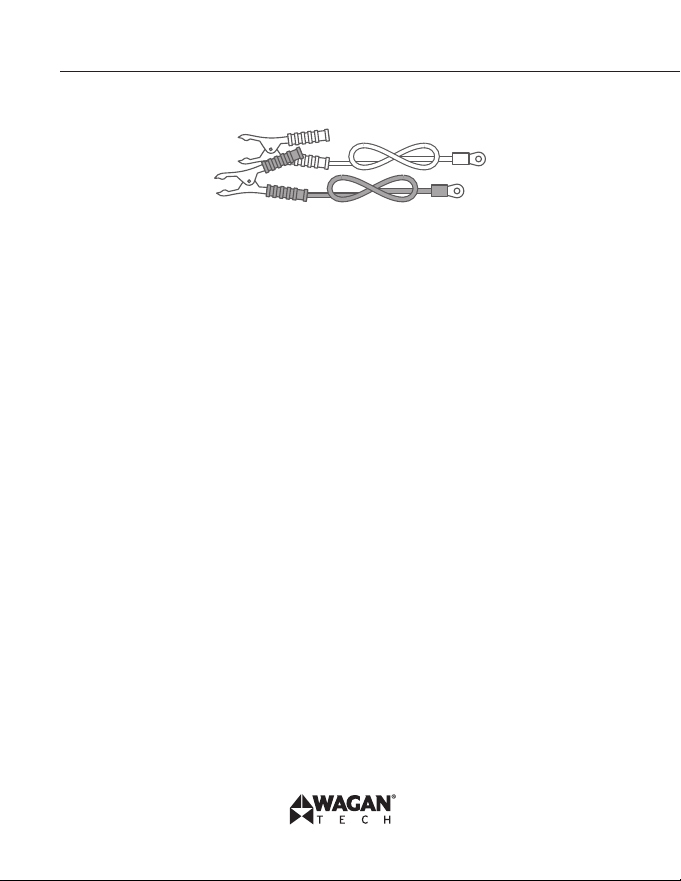

Included DC cable with ring connectors
36 in., 11
AWG
* All specifications are typical at nominal line, half load, and 77 ºF (25 ºC) unless otherwise noted.
Specifications are subject to change without notice.
Pure Line 400 by Wagan Tech
®
3
www.wagan.com
WARNING
s INVERTER OUTPUT CAN BE LETHAL. IMPROPER USE OF THIS INVERTER MAY
RESULT IN PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.
• Keep the inverter away from any direct heat source or combustible
materials.
• Keep well ventilated—this device generates heat.
• Keep this inverter in a dry environment.
• Do not operate any equipment over 400 watts.
• This inverter is designed to operate from a 12 volt DC power source only.
• Do not attempt to connect the inverter to any other power source, including
any AC power source.
• Incorrect battery polarity will damage the inverter and void the warranty.
• Do not open the inverter; there are no user serviceable parts inside.
DISPOSAL/RECYCLING OF INVERTER
Electronic products are known to contain materials that are toxic if improperly
disposed. Contact local authorities for disposal and recycling information.
©2018 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks of Wagan Corporation.
User’s Manual—Read before using this equipment
4

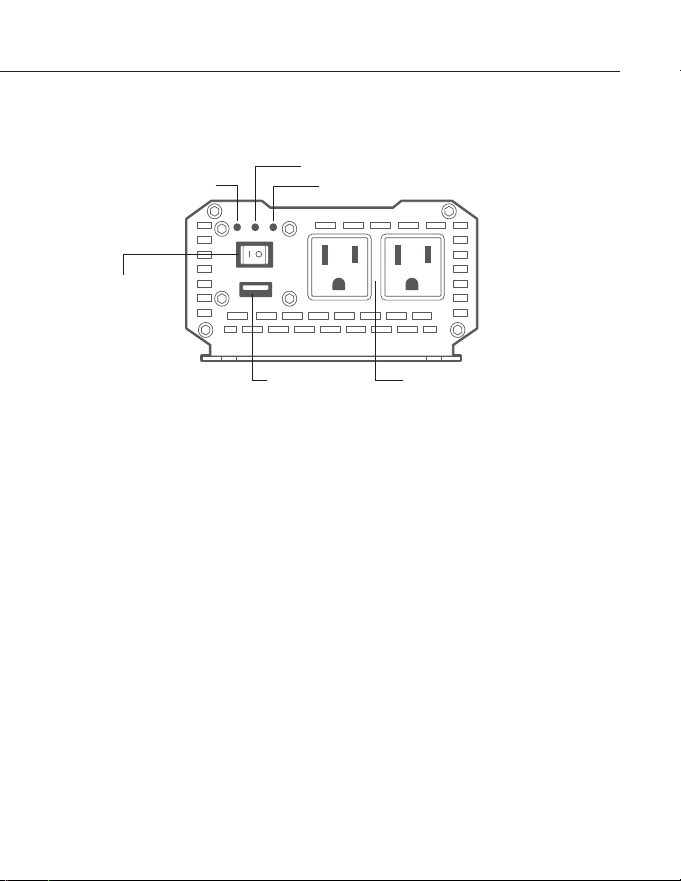

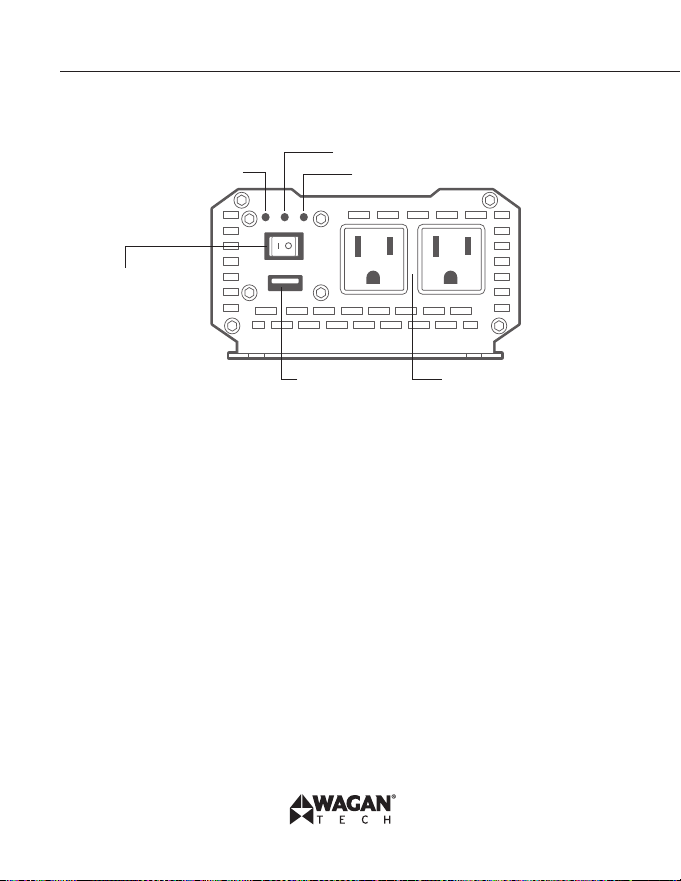

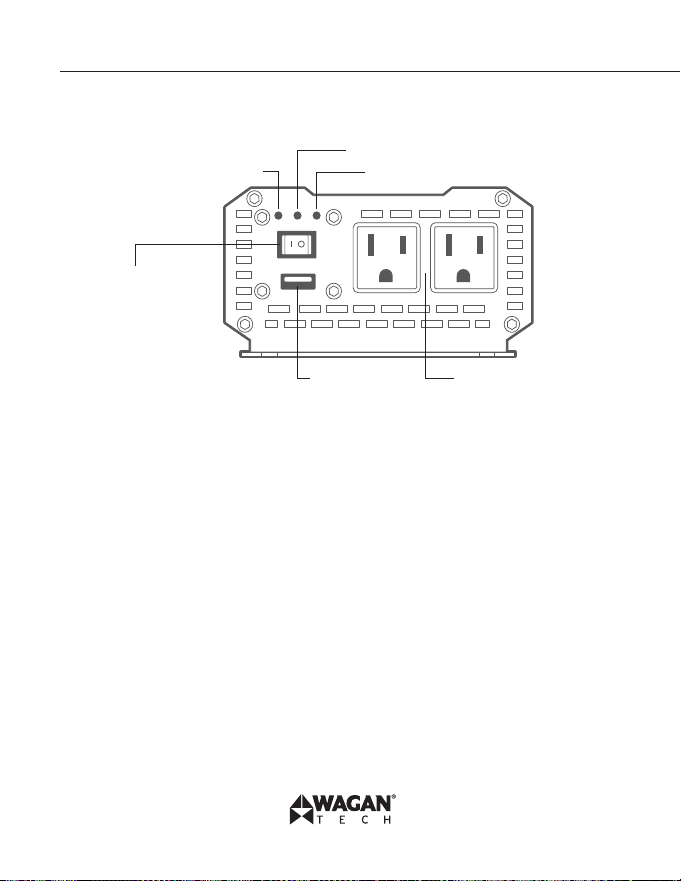

FRONT PANEL
• ON/OFF Switch — This switch controls AC output of the inverter.
• Power LED (Green) — When this green LED is lit, the inverter is operating
normally.
• Ground Fault LED (Yellow) — When the yellow LED is lit, the ground fault
circuit has been activated. Shut down the inverter and restart.
• Fault LED (Red) — The RED indicator turns on as the inverter shuts down due
to overheating, overload, under voltage, or over voltage.
Immediately turn off all AC appliances if the FAULT LED is lit. Allow the
inverter to cool before continuing. Make sure that the ventilation vents
are not blocked.
Tw o 115 V
AC Outlets
2.1A
USB Port
Power LED
Ground Fault LED
Fault LED
ON/OFF/
Switch
Pure Line 400 by Wagan Tech
®
5
www.wagan.com
If an inverter shutdown was preceded by a buzzing sound, there may
be an excessive load in combination with a low voltage or cable
problem.
Normal operating range is 11V to 15V DC.
• USB Power Port — This power port can supply 5 volts at 2.1A for charging
or powering tablets, e-readers, smartphones, and other small electronic
devices.
• Audible Alarm (internal to the inverter) — When the Audible Alarm makes
a buzzing sound, the inverter senses a low battery condition. The user
should reduce the AC load, charge the battery, and check the DC cable for
excessive losses.
©2018 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks of Wagan Corporation.
User’s Manual—Read before using this equipment
6

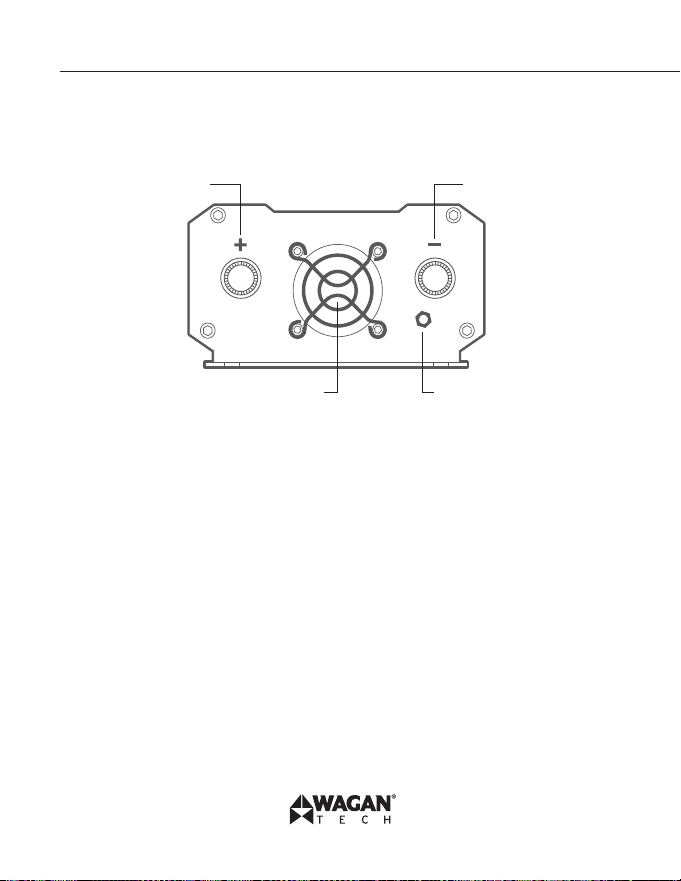

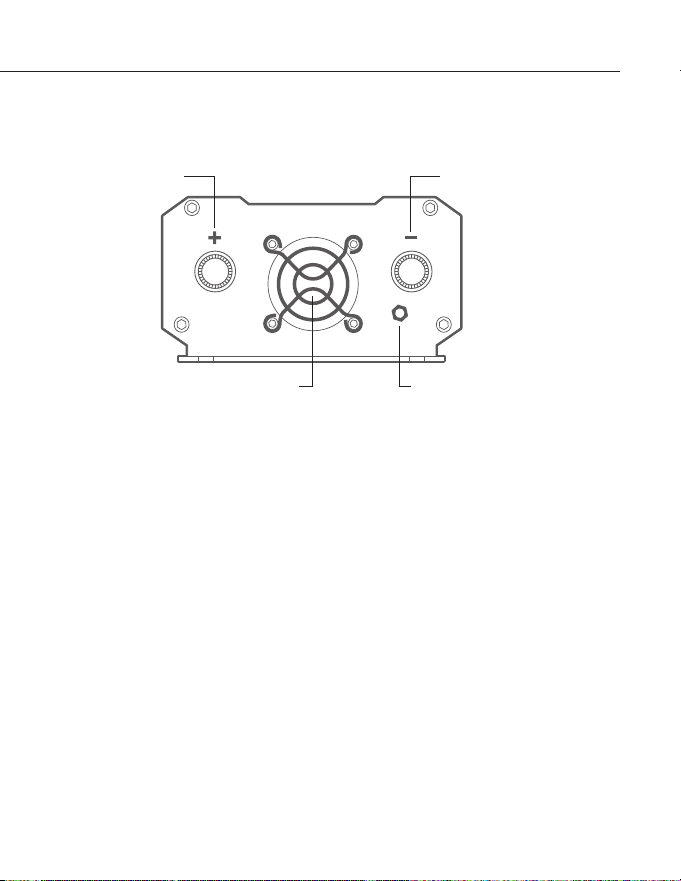

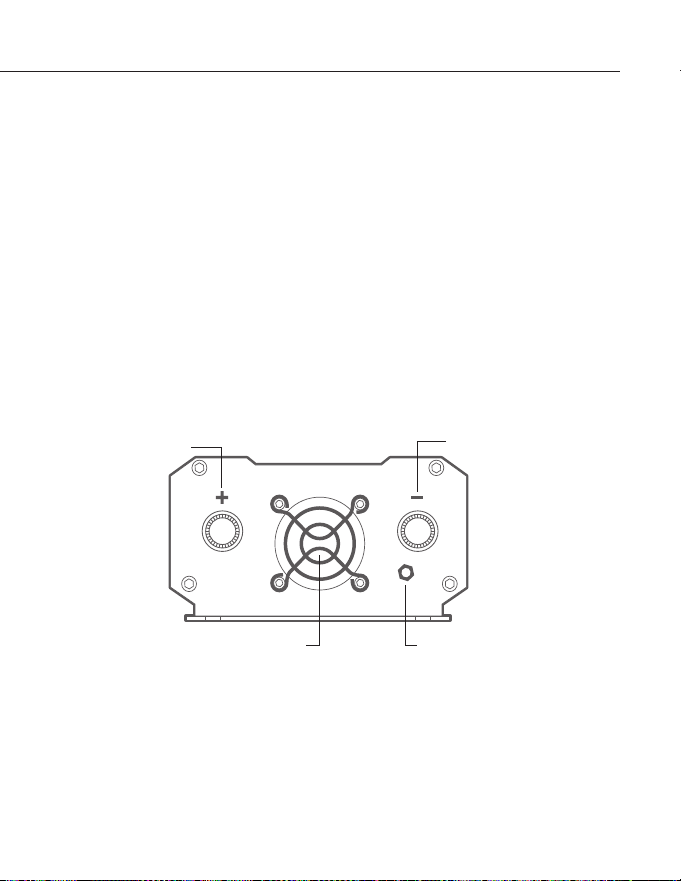

REAR PANEL
• Positive Terminal — Positive (+) DC Input (Red)
• Negative Terminal — Negative (−) DC Input (Black)
• Cooling Fan — High-speed and temperature controlled
• Ground Terminal — For attaching an insulated safety ground wire. This
safety wire is for protecting personnel if there is an unlikely failure in either
the cabling or enclosure insulation. Grounding the inverter enclosure
ensures personnel safety should a DC cable problem occur. During the
installation procedure, the Ground Terminal is connected either to a vehicle
chassis or to the negative DC terminal of the battery. Do not directly
connect this ground connection to the negative DC terminal of the inverter.
Use an insulated 10 gauge wire to make the ground connection. If the
inverter installation is located in fixed location, the safety wire can be
connected to earth’s ground.
Positive (+) DC
Input Terminal
Negative (–) DC
Input Terminal
High Speed
Cooling Fan
Ground Terminal
Pure Line 400 by Wagan Tech
®
7
www.wagan.com
LOAD CONSIDERATIONS
The startup load of an appliance is a major factor of whether this inverter
can power it. This initial load is only momentary. With many appliances, it is
approximately twice the continuous load, but some appliance startup loads can
be as high as eight times the continuous load.
The inverter will automatically shut down in the event of an output overload so
there is no danger of damaging either the inverter or the equipment. When the
red LED indicator is lit, the inverter is signaling a fault.
SETTING UP THE BATTERY BANK
Batteries that are used indoors or inside a vehicle or vessel, should be deep-
cycle, sealed lead acid batteries.
NOTE: It is important that for any inverter installation to battery protection fuses.
Battery fuses are added to the positive (+) battery cable as close as possible to
the battery bank’s positive terminal. The fuse amperage rating must be sized to
allow simultaneous operation of all the AC appliances to be powered, plus 20
percent safety factor. Fuses are very important to protect equipment, batteries,
and personnel. The fuses protect against battery explosion if the cables that
connect to the inverter accidentally short.
©2018 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks of Wagan Corporation.
User’s Manual—Read before using this equipment
8

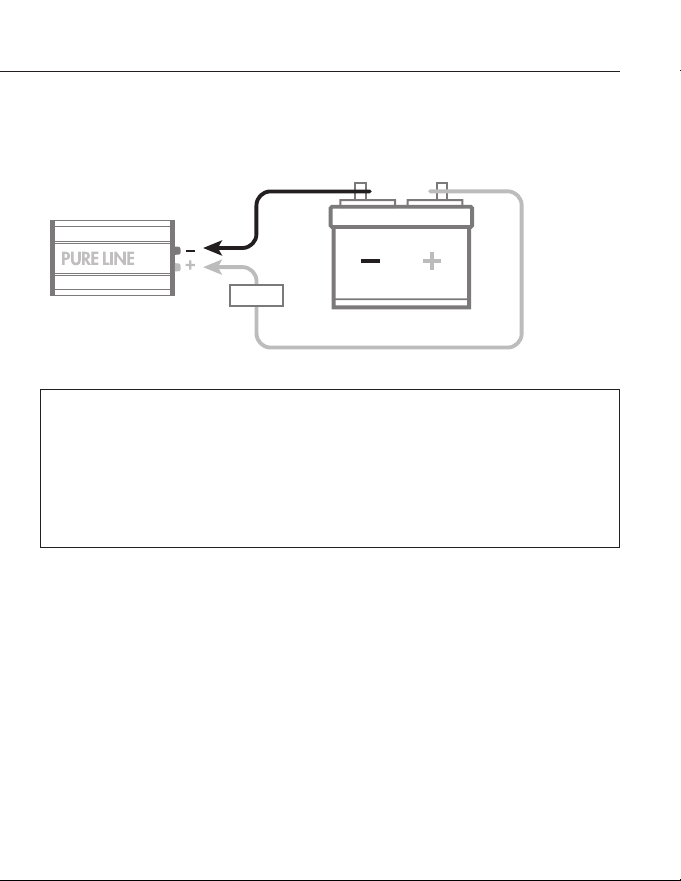

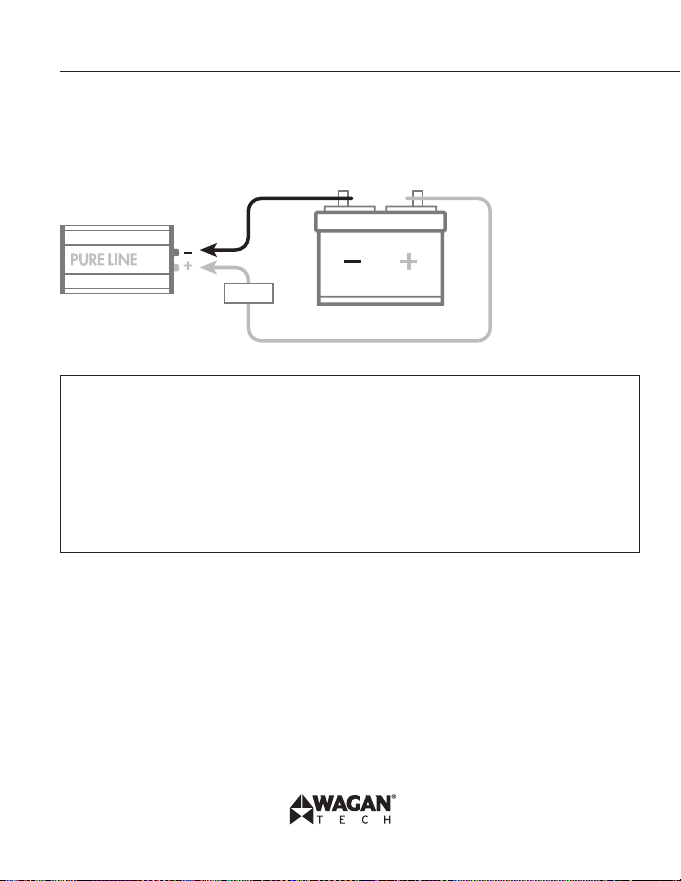

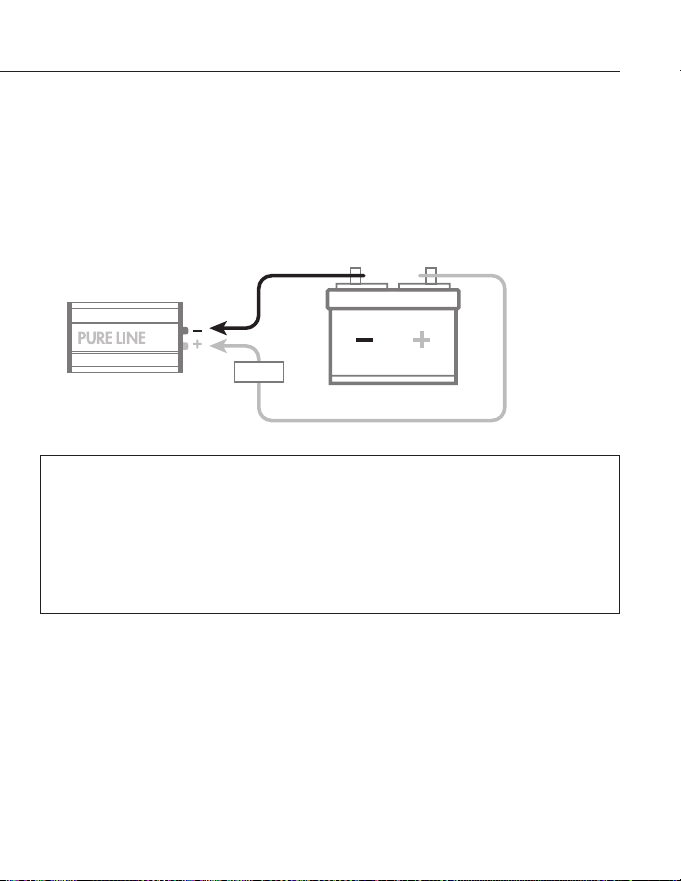

BATTERY BANK DIAGRAM
The diagram below shows inverter connections to a battery bank with
recommended fuse protection.
12V Battery Bank
Fuse
s WARNING—EXPLODING BATTERIES!!
Exploding batteries can spray molten lead, hot sulfuric acid, and other
metal, and plastic fragments. Batteries that are charging or under high
discharge rates produce explosive hydrogen gas into the surrounding
area. Be safe–fuse the battery bank and make sure the batteries are
properly ventilated.
Pure Line 400 by Wagan Tech
®
9
www.wagan.com
CONNECTING THE INVERTER
Installation procedure:
1. Mount the inverter in a secure location. If the inverter is to be mounted on a
wall, mount it horizontally. Make sure that the front and rear of the inverter
has free air flow.
2. Make sure the cables are the proper gauge and have the fuse holder as
close to the battery bank’s Positive (red) terminal.
3. Install the fuse in the Positive (red) cable.
4. Make sure the Power Switch located on the front panel of the inverter is in
the Off position.
5. Locate the ground lug terminal on the inverter. Connect an insulated 10
gauge copper wire to the terminal. The other end of the ground wire is
connected to a “proper” grounding point. Use the shortest practical length
of wire. Connect this wire to the chassis of your vehicle or to the grounding
system in your boat. In a city, the ground wire can connect to a metal cold
water pipe that goes underground. In remote locations, the ground wire
can be connected to an “earth ground”. This can be an attachment to a foot
long copper clad metal rod driven into the ground. In the unlikely event of
a short circuit, operating the inverter without proper grounding can result in
electrical shock. Do not directly connect this ground wire to the Negative
(black) DC Terminal of the inverter. As an alternative grounding connection,
use the Negative (black) terminal of the battery.
©2018 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks of Wagan Corporation.
User’s Manual—Read before using this equipment
10
NOTE: Crimp-on ring terminals are required on all cable ends. The cable
ends need to be stripped of insulation for 1/2 inch before crimping on ring
terminals. Select a crimp terminal size to fit the gauge cable and inverter
and battery terminal connectors. After crimping make sure that the cable
connectors are secure on the cables so there are no loose connections.
6. Remove the terminal covers from the inverter. Slide the cable through the
correct terminal cover.
7. Connect the Negative (black) cable end to the inverter terminal and battery
Negative Terminal. Make sure you have good, secure connections.
8. Recheck and make sure the DC cable fuse is installed in the fuse holder.
CAUTION: Making an initial connection between the positive cable end
and the inverter’s positive terminal may cause a spark. This is a normal and
is a result of capacitors in the inverter starting to charge. Because of the
possibility of sparking, it is extremely important that both the inverter and
the battery bank be positioned away from any source of flammable fumes
or gases. Failure to heed this warning can result in fire or explosion. Do not
make the positive terminal connection immediately after the batteries have
been charging. Allow time for the battery gasses to vent to outside air.
9. Attach the positive cable to the Positive DC connector on the battery and
then the inverter. Make sure the connections are tight and secure.
10. Turn on the inverter from the Front Panel Power Switch "|"
11. Make certain that the green Operating LED is lit and the FAULT LED
indicator is not lit.
12. Turn Off "O" the inverter. The Fault LED may briefly “flash”. This is normal.
The audible alarm may also sound a short “chirp”. This is also normal.
13. When you have confirmed that the appliance to be operated is turned off,
plug the appliance into one of the two AC outlets on the front panel of the
inverter.
14. Turn the inverter on.
Pure Line 400 by Wagan Tech
®
11
www.wagan.com
15. Turn the appliance on. The appliance should begin working.
16. Observe the LED indicators for normal operation.
Note: If an extension cord is used from the inverter to the appliance, limit the
extension cord length to 100 feet or less. Make sure that the cord is safety
approved and AWG 14 or greater to carry the appliance load. Remember that
extension cords are for temporary use.
s WARNING: THERE IS DANGER OF EXPLOSION. DO NOT CONNECT OR
DISCONNECT INVERTER CABLES DIRECTLY AFTER BATTERY DISCHARGE OR
RECHARGE—MAKE SURE THAT THE BATTERY BANK AREA IS WELL VENTED
BEFORE ATTACHING OR REMOVING CABLES.
OPERATING ISSUES: TELEVISION AND AUDIO
EQUIPMENT SUGGESTIONS.
Although all inverters are shielded and filtered to minimize signal interference,
some interference with your television picture may be unavoidable, especially
with weak signals. However, here are some suggestions that may improve
reception.
• Make sure that the television antenna produces a clear signal under normal
operating conditions (i.e. plugged into a standard 110V/115V AC wall
outlet). Also ensure that the antenna cable is of good quality and properly
shielded.
• Sometimes vehicle alternators produce some electrical noise. There are
filters available to mount on the alternator to reduce the noise.
• Change the positions of the inverter, antenna cables, and television power
cord.
• Isolate the television, its power cord, and antenna cables from the 12
volt power source by running an extension cord from the inverter to the
television.
©2018 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks of Wagan Corporation.
User’s Manual—Read before using this equipment
12
TROUBLESHOOTING
PROBLEM: Low or No Output Voltage – Fault LED Lit
Reason Solution
Poor contact with battery, inverter
terminals.
Clean terminals thoroughly. Reinstall
and tighten.
PROBLEM: Inverter Auto Shut Down – Fault LED Lit
Reason Solution
Battery voltage is below 10.0 volts. Charge or replace battery.
Inverter is too hot (thermal shut down
mode).
• Allow inverter to cool.
• Check for adequate ventilation.
• Reduce the load on the inverter to
the specified TrueRated
™
power
max output.
PROBLEM: Inverter Shut Down – Fault LED Lit
Reason Solution
Equipment being operated draws too
much power.
Do not use the equipment with this
inverter; use a higher wattage inverter.
PROBLEM: No AC Output – Yellow Ground Fault LED Lit
Reason Solution
Ground fault is unintended AC current
that is flowing to ground. It can be
caused by faulty wiring, bad insulation,
very long wiring, and sparking
appliances.
Turn inverter OFF (O) to reset it, then
to ON (I). IF the inverter immediately
shuts off, disconnect each appliance
or wiring until the inverter will stay
on after reset. Examine the wiring or
appliance for unintended connections.
Repair or replace as necessary.
Pure Line 400 by Wagan Tech
®
13
www.wagan.com
PROBLEM: Continuous Buzzing Sound
Reason Solution
Input voltage is below 10.5 volts. Keep input voltage above 10.5 volts.
Poor or weak battery condition. Recharge or replace battery.
Poor or loose cable connection. Inspect terminals and tighten all
connections.
Inadequate power being delivered to
the inverter or excessive voltage drop.
Use heavier gauge DC cables.
Keep cable length as short as possible.
The WAGAN Corporation warranty is limited to products sold only in
the United States.
Warranty Duration:
Product is warranted to the original purchaser for a period of two (2) years from
the original purchase date, to be free of defects in material and workmanship.
WAGAN Corporation disclaims any liability for consequential damages. In no event
will WAGAN Corporation be responsible for any amount of damages beyond the
amount paid for the product at retail.
Warranty Performance:
During the warranty period, a product with a defect will be replaced with a
comparable model when the product is returned to WAGAN Corporation with an
original store receipt. WAGAN Corporation will, at its discretion, replace or repair
the defective part. The replacement product will be warranted for the balance of the
original warranty period. This warranty does not extend to any units which have
been used in violation of written instructions furnished.
Warranty Disclaimers:
This warranty is in lieu of all warranties expressed or implied and no representative
or person is authorized to assume any other liability in connection with the sale of our
products. There shall be no claims for defects or failure of performance or product
failure under any theory of tort, contract or commercial law including,but not limited
to negligence, gross negligence, strict liability, breach of warranty, and breach of
contract.
Returns:
WAGAN Corporation is not responsible for any item(s) returned without an official
Return Authorization number (RA#). Please contact our customer service team by
phone or email to obtain an RA#. You can also visit our website and chat with our team
during our normal business hours. For more details and instructions on how to process
a warranty claim, please read the “Returns” section under the “Contact” page on our
website. WAGAN Corporation is not responsible for any shipping charges incurred in
returning the item(s) back to the company for repair or replacement.
Register your product online at http://tinyurl.com/wagan-registration to be added to
our email list. You will receive previews on our upcoming products, promotions, and
events.
©2015
WAGAN Corp. Limited Warranty
Pure Line 400 de Wagan Tech
®
15
www.wagan.com
INTRODUCCIÓN
Gracias por adquirir el inversor de onda sinusoidal pura de CC a CA Pure Line
400 de Wagan Tech
®
. Lea y comprenda este manual antes de instalar y utilizar
este inversor. Guarde este manual para futuras consultas.
Ofrece una verdadera CA de onda sinusoidal idéntica a la de la energía
comercial. Utilice este inversor para accionar aparatos de CA en su vehículo. CA
de onda sinusoidal pura significa que sus equipos electrónicos sensibles, tales
como sistemas de audio y video, computadoras y equipos de comunicaciones
funcionarán de forma correcta. Además, los aparatos con motores funcionan
más frescos, más silenciosos y de forma más eficiente cuando son accionados
por CA de onda sinusoidal.
El inversor se alimenta con 12 voltios de corriente continua y proporcionará
de forma continua 400 vatios de corriente alterna a 115 voltios, 60 Hz.
La capacidad superior para resistir sobretensiones de 800 vatios permite
que inversor encienda los aparatos motorizados más difíciles. Los circuitos
avanzados controlados por microprocesador funcionan más frescos y son
más confiables que las unidades de la competencia. El Pure Line 400 también
funciona con una alta eficiencia (hasta del 90%), que se traduce en tiempo de
funcionamiento prolongado y duración extendida de la batería en comparación
con otros inversores con este nivel de potencia de salida. Un puerto de
alimentación USB de 2.1A proporciona una manera conveniente para accionar
aparatos USB o cargar tabletas, lectores electrónicos, teléfonos inteligentes, así
como otros dispositivos electrónicos móviles.
El Pure Line 400 viene con un terminal de conexión a tierra separado que se
encuentra normalmente en unidades de mayor capacidad. Este terminal ayuda a
reducir el ruido causado por la conversión de energía al utilizar dispositivos de
radiofrecuencia.
Los terminales de CC han sido diseñados con cubiertas protectoras para
minimizar el riesgo de escasez accidental al manejar los cables de CC. Unión
neutro a tierra, al igual que la red pública. El inversor se suministra con un cable
adaptador de alimentación que conecta el inversor a una fuente de alimentación
de CC. Las rejillas de ventilación de la carcasa se han minimizado para reducir
el riesgo de intrusión de plagas en climas tropicales áridos.
© Corporación Wagan 2018. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
16
Este inversor incorpora funciones de seguridad, incluida la certificación ETL
(UL458, CSA 22.2), recubrimiento conformal para proteger los circuitos del
polvo y la humedad, protección contra fallas a tierra y protección de terminales
de CC.
El inversor de onda sinusoidal pura Wagan Pure Line 400 es un complemento
indispensable para completar su equipo de energía móvil. Con cuidados
mínimos y un tratamiento adecuado, proporcionará años de servicio confiable.
Pure Line 400 de Wagan Tech
®
17
www.wagan.com
ESPECIFICACIONES*
Forma de onda de salida Onda sinusoidal pura
Entrada 12V de CC
Salida 115V de CA
Potencia TrueRated
™
400 vatios (24 horas continuas)
Sobretensión máxima 800 vatios
Máxima eficiencia 90%
Frecuencia 60 Hz
Distorsión armónica total (THD) < 3%
Consumo de corriente sin carga < 0.6A
Alarma de batería baja 10.5V ± 0.5V de CC
Apagado por batería baja 10.0V ± 0.5V de CC
Apagado por sobre voltaje 16.5V ± 0.5V de CC
Ventilador de enfriamiento Controla térmicamente
Tomas de salida de CA 2 Estándar Norteamericano
Puerto de alimentación USB 2.1A, 5V
Control de potencia de salida Control CA Encendido/Apagado
Dimensiones 23.6 × 11.9 × 7.1 cm
Peso neto (aproximado) 1.22 kg

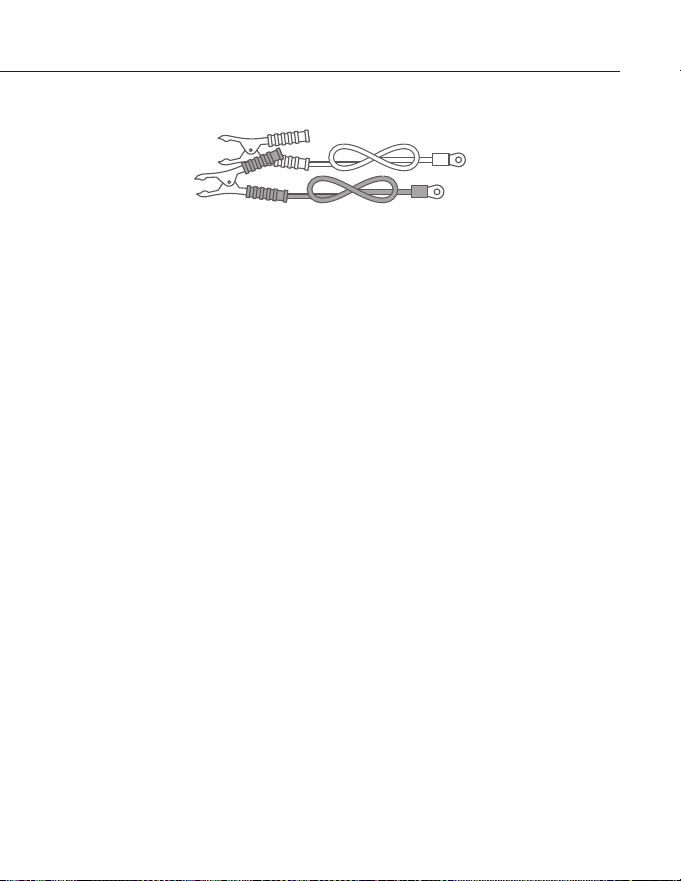

Incluye cable de CC con conectores de
anillo
90 cm, 11
AWG
* Todas las especificaciones son las típicas en la línea nominal, media carga y 25ºC (77ºF) a menos
que se indique lo contrario. Las especificaciones están sujetas a cambios sin previo aviso
© Corporación Wagan 2018. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
18
ADVERTENCIA
s LA SALIDA DEL INVERSOR PUEDE SER MORTAL. EL USO INDEBIDO DE ESTE
INVERSOR PUEDE CAUSAR DAÑOS A LA PROPIEDAD, LESIONES PERSONALES O
LA MUERTE.
• Mantenga el inversor alejado de cualquier fuente de calor directo o
materiales combustibles.
• Mantenga una buena ventilación, este dispositivo genera calor.
• Mantenga este inversor en un ambiente seco.
• No utilice ningún equipo de más de 400 vatios.
• Este inversor está diseñado para funcionar con una fuente de alimentación
de CC de 12 voltios solamente.
• No intente conectar el inversor a ninguna otra fuente de energía,
incluyendo cualquier fuente de alimentación de CA.
• La polaridad incorrecta de la batería puede dañar el inversor y anular la
garantía.
• No abra el inversor; no contiene partes que puedan ser reparadas por el
usuario.
ELIMINACIÓN/RECICLAJE DEL INVERSOR
Se sabe que los productos electrónicos contienen materiales que son tóxicos si
se desechan inadecuadamente. Póngase en contacto con las autoridades locales
para obtener información sobre eliminación y reciclaje.
Pure Line 400 de Wagan Tech
®
19
www.wagan.com
PANEL FRONTAL
• Interruptor de encendido/apagado — Este interruptor controla la salida de
CA del inversor.
• LED de Funcionamiento (Verde) — Cuando este LED esté en verde, el
inversor está funcionando normalmente.
• LED de Falla a Tierra (amarillo) — Si el LED amarillo está encendido, el
circuito de falla a tierra se ha activado. Desconectar el inversor y reiniciar.
• LED de Falla (Rojo) — El indicador ROJO se enciende cuando el inversor se
apaga debido a un sobrecalentamiento, sobrecarga, bajo voltaje o sobre
voltaje.
Apague inmediatamente todos los aparatos de CA si se enciende
el LED de Falla. Deje que el inversor se enfríe antes de continuar.
Asegúrese de que las rejillas de ventilación no estén bloqueadas.
Dos salidas de
CA de 115 V
Puerto
USB 2.1A
LED de
encendido
LED de Falla a Tierra
LED de falla
Interruptor de
encendido/
apagado
© Corporación Wagan 2018. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
20
Si el apagado del inversor fue precedido por un sonido de zumbido,
puede haber una carga excesiva en combinación con un bajo voltaje
o un problema con el cable.
• Puerto de Alimentación USB — Este puerto de alimentación puede
suministrar 5 voltios a 2.1A para cargar o accionar tabletas, lectores
electrónicos, teléfonos inteligentes, y otros dispositivos electrónicos
pequeños.
• Alarma Sonora (interna en el inversor) — Cuando la alarma sonora emite
un sonido de zumbido, el inversor detecta un estado de batería baja. El
usuario debe reducir la carga de CA, cargar la batería y revisar el cable
de CC si hay pérdidas excesivas.
PANEL POSTERIOR
• Terminal Positivo — Entrada de CC positiva (+) (Rojo)
• Terminal Negativo — Entrada de CC negativa (−) (Negro)
Terminal
de entrada
CC positivo (+)
Terminal
de entrada
CC negativo (-)
Ventilador de
alta velocidad
Terminal
a tierra
Pure Line 400 de Wagan Tech
®
21
www.wagan.com
• Ventilador de Enfriamiento — De alta velocidad y temperatura controlada
• Terminal de Conexión a Tierra — Para conectar un cable a tierra de
seguridad aislado. Este cable de seguridad es para proteger al personal
en caso de una posible falla, ya sea en el cableado o en el aislamiento
de la carcasa. Conectar a tierra la cubierta del inversor garantiza la
seguridad personal si se produce un problema con el cable de CC. Durante
el procedimiento de instalación, la terminal a tierra debe estar bien
conectada al chasis del vehículo o a la terminal negativa CC de la batería.
No conecte directamente esta conexión a tierra a la terminal negativa
de CC del inversor. Utilice un cable aislado de calibre 10 para hacer la
conexión a tierra. Si la instalación del inversor se encuentra en posición
fija, el cable de seguridad puede estar conectado a tierra.
CONSIDERACIONES DE CARGA
La carga de arranque de un aparato es un factor importante para determinar
si este inversor puede accionarlo. Esta carga inicial es sólo momentánea. Con
muchos aparatos, es aproximadamente el doble de la carga continua, pero
algunas cargas de arranque de aparatos pueden ser hasta ocho veces la carga
continua.
El inversor se apagará automáticamente en caso de una sobrecarga de salida,
así que no hay peligro de que dañe el inversor o el equipo. Cuando se ilumina el
indicador LED rojo, el inversor está indicando una falla.
CONFIGURANDO EL BANCO DE BATERÍAS
Las baterías que se utilizan en el interior o en el interior de un vehículo o
embarcación, deben ser de ciclo profundo, baterías plomo-ácido selladas.
NOTA: Es importante que para cualquier instalación del inversor exista una
protección con fusibles de batería. Los fusibles de la batería se añaden al cable
(+) positivo de la batería lo más cerca posible de la terminal positiva del banco
de baterías. El amperaje del fusible debe ser dimensionado para permitir el
funcionamiento simultáneo de todos los aparatos CA para recibir alimentación,
además del factor de seguridad del 20 por ciento. Los fusibles son muy
© Corporación Wagan 2018. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
22
importantes para proteger el equipo, baterías y personal. Los fusibles protegen
contra la explosión de la batería si los cables que se conectan al inversor
accidentalmente hacen corto.
DIAGRAMA DEL BANCO DE BATERÍAS
El diagrama a continuación muestra las conexiones del inversor al banco de
baterías con la protección de fusibles recomendada.
Fusible
Banco de
Baterías de 12V
s ADVERTENCIA— ¡LAS BATERÍAS PUEDEN EXPLOTAR!
La explosión de las baterías puede diseminar plomo fundido, ácido
sulfúrico caliente, otros metales y fragmentos de plástico. Las baterías que
se están cargando o bajo altas tasas de descarga producen hidrógeno
explosivo en la zona circundante. Asegúrese de colocar fusibles en el
banco de la batería y de que las baterías estén bien ventilados.
Pure Line 400 de Wagan Tech
®
23
www.wagan.com
CONEXIÓN DEL INVERSOR
Procedimiento de instalación:
1. Monte el inversor en un lugar seguro. Si el inversor se va a montar en una
pared, móntelo horizontalmente. Asegúrese de que la parte delantera y
posterior del inversor tenga flujo de aire libre.
2. Asegúrese de que los cables son del calibre adecuado y tienen el soporte
del fusible lo más cerca de la terminal positiva (roja) del banco de baterías.
3. Instale el fusible en el cable Positivo (rojo).
4. Asegúrese de que el Interruptor Alimentación situado en el panel frontal del
inversor se encuentra en la posición Apagado "O".
5. Localice la lengüeta de puesta a tierra en el inversor. Conecte un cable de
cobre calibre 10 con aislamiento a la terminal. El otro extremo del cable a
tierra estará conectado a un punto de puesta a tierra "apropiado". Utilice
la longitud de alambre más corta y práctica. Conecte este cable al chasis
del vehículo o al sistema de tierra en embarcación. En la ciudad, el cable
a tierra puede conectarse a una tubería de agua fría de metal clandestina.
En lugares remotos, el cable a tierra se puede conectar directo a la "tierra".
Esto puede ser amarrado a una barra de metal de cobre 30.5 cm revestida
larga, clavada en el suelo. En el improbable caso de un cortocircuito, el
funcionamiento del inversor sin conexión adecuada a tierra puede causar
una descarga eléctrica. No conecte directamente este cable a tierra al
negativo (negro) de la terminal CC del inversor. Como una conexión a
tierra alternativa, utilice el terminal negativo (negro) de la batería.
NOTA: Las terminales con anillo de compresión se requieren en todos los
extremos de los cables. Los extremos de los cables deben pelarse 1.3 cm
© Corporación Wagan 2018. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
24
antes de prensarlos en las terminales. Seleccione un tamaño de terminal
prensado que se ajuste al calibre del cable y a los conectores de las
terminales y batería del inversor. Después de prensar asegúrese de que los
conectores de los cables están bien sujetos para que no haya conexiones
sueltas.
6. Quite los protectores de terminal del inversor. Deslice el cable por el
protector de terminal correcto.
7. Conecte el extremo del cable (negro) negativo a la terminal del inversor y
la terminal negativa de la batería. Asegúrese de que ambas conexiones
están protegidas.
8. Vuelva a revisar y asegúrese de que el fusible del cable CC está instalado
en el portafusibles.
PRECAUCIÓN: Al hacer la conexión inicial entre el extremo del cable
positivo y el terminal positivo del inversor puede causar una chispa. Esto
es normal y es el resultado de que los condensadores del convertidor han
iniciado la carga. Debido a la posibilidad de chispas, es extremadamente
importante que tanto el inversor y el banco de baterías estén ubicados
lejos de cualquier fuente inflamable. La omisión de esta advertencia puede
provocar un incendio o explosión. No haga la conexión del terminal
positiva inmediatamente después que las baterías han estado cargando.
Permita un periodo corto de ventilación para que los gases de la batería se
disipen hacia el exterior.
9. Conecte el cable positivo al conector CC positivo de la batería y luego al
inversor. Asegúrese de que las conexiones estén firmes y seguras.
10. Encienda el inversor con el Interruptor De Alimentación del panel frontal
del inversor "|".
11. Asegúrese de que el LED de funcionamiento está encendido (verde) y el
indicador LED de FALLA no está encendido.
Pure Line 400 de Wagan Tech
®
25
www.wagan.com
12. Apague "O" el inversor. El LED de falla pueden “centellear” brevemente.
Esto es normal. La alarma audible también puede sonar un corto "ruido".
Esto también es normal.
13. Cuando haya confirmado que el aparato que será operado está apagado,
conecte el aparato a una de las dos salidas de CA en el panel frontal del
inversor.
14. Encienda el inversor.
15. Encienda el aparato. El aparato debe empezar a trabajar.
16. Revise los indicadores LED para cerciorarse del funcionamiento normal.
Nota: Si se utiliza un cable de extensión desde el inversor hasta el aparato,
limite la longitud del cable a 30.5 m o menos (100 pies). Asegúrese de que el
cable está aprobado como seguro y cumple con la AWG al nivel 14 o superior
para soportar la carga del aparato. Recuerde que los cables de extensión son
para uso temporal.
s ADVERTENCIA: EXISTE PELIGRO DE EXPLOSIÓN. NO CONECTE O DESCONECTE
LOS CABLES DEL INVERSOR DIRECTAMENTE DESPUÉS DE LA DESCARGA O
RECARGA DE LA BATERÍA, ASEGÚRESE DE QUE EL ÁREA DE BANCO DE BATERÍA
ESTÉ BIEN VENTILADO ANTES DE COLOCAR O RETIRAR LOS CABLES.
PROBLEMAS DE FUNCIONAMIENTO: SUGERENCIAS
PARA EQUIPOS DE AUDIO Y TELEVISIÓN.
Aunque todos los inversores están protegidos y filtrados para minimizar la
interferencia de la señal, es posible que no se pueda evitar cierta interferencia
con la imagen de su televisor, especialmente con señales débiles. Sin embargo,
a continuación hay algunas sugerencias que pueden mejorar la recepción.
• Asegúrese de que la antena de televisión produce una señal clara en
condiciones normales de funcionamiento (es decir, conectada a un
© Corporación Wagan 2018. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
26
tomacorriente de pared estándar 110V/115V de CA). También asegúrese
de que el cable de la antena sea de buena calidad y esté bien protegido.
• A veces, los alternadores de los vehículos producen un poco de ruido
eléctrico.
• Cambie las posiciones del inversor, los cables de antena y el cable de
alimentación del televisor.
• Aísle el televisor, su cable de alimentación y los cables de antena de la
fuente de alimentación de 12 voltios colocando un cable de extensión
desde el inversor hasta el televisor.
Pure Line 400 de Wagan Tech
®
27
www.wagan.com
SOLUCIÓN DE PROBLEMAS
PROBLEMA: Voltaje de salida bajo o nulo – LED de Falla encendido
Razón Solución
Contacto deficiente con la batería o los
terminales del inversor.
Limpie los terminales a fondo. Vuelva a
instalar y apriete.
PROBLEMA: Apagado automático del inversor – LED de falla encendido
Razón Solución
El voltaje de la batería está por debajo
de 9.5 voltios.
Cargue o cambie la batería.
El inversor está demasiado caliente
(modo de apagado térmico).
• Deje que el inversor se enfríe.
• Compruebe si hay una
ventilación adecuada.
• Reduzca la carga del inversor a
la salida máxima de potencia de
TrueRated
™
especificada.
PROBLEMA: Apagado del inversor – LED de falla encendido
Razón Solución
El equipo en funcionamiento consume
demasiada energía.
No utilice el equipo con este inversor;
utilice un inversor de potencia superior.
© Corporación Wagan 2018. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
28
PROBLEMA: Sin salida de CA - LED amarillo de falla a tierra iluminado
Razón Solución
La falla a tierra es una CA no
intencional que fluye a tierra. La causa
puede ser un cableado defectuoso,
mal aislamiento, cableado muy largo y
aparatos que producen chispa.
Apague el inversor (OFF - O) para
restablecerlo, luego enciéndalo
(ON - I). SI el inversor se apaga
inmediatamente, desconecte todos
los aparatos o el cableado hasta que
el inversor permanezca encendido
después de su restablecimiento. Revise
el cableado o el aparato en busca de
conexiones no deseadas. Repare o
reemplace según sea necesario.
PROBLEMA: Sonido de zumbido continuo
Razón Solu c ión
El voltaje de entrada está por debajo
de 10.5 voltios.
Mantenga el voltaje de entrada por
encima de 10.5 voltios.
Mal estado o estado débil de la
batería.
Recargue o reemplace la batería.
Mala conexión del cable o cable
suelto.
Inspeccione los terminales y apriete
todas las conexiones.
Se está suministrando una potencia
inadecuada al inversor o caída
excesiva de voltaje.
Utilice cables de CC de mayor calibre.
Mantenga la longitud del cable lo más
corta posible.
La garantía de WAGAN Corporation se limita exclusivamente a los
productos vendidos en Estados Unidos.
Duración de la garantía:
Se extiende la garantía del producto para el comprador original por el periodo de
dos (2) años a partir de la fecha de compra original, que declara que está libre de
defectos de materiales y mano de obra. WAGAN Corporation no asume ninguna
responsabilidad por daños consecuentes. Bajo ninguna circunstancia WAGAN
Corporation asumirá responsabilidad por daños que excedan el importe pagado por
el producto en una tienda minorista.
Cumplimiento de la garantía:
Durante el periodo de la garantía, un producto defectuoso será reemplazado por un
modelo equivalente cuando el producto sea devuelto a WAGAN Corporation con
un recibo original de la tienda. WAGAN Corporation, a su criterio, reemplazará,
reemplazará o reparará la parte defectuosa. El producto de reemplazo quedará
cubierto por el resto del periodo de la garantía original. Esta garantía no se extiende a
las unidades cuyo uso haya violado las instrucciones suministradas por escrito.
Exclusiones de la garantía:
Esta garantía reemplaza toda otra garantía expresa o implícita y ningún representante
o persona están autorizados a asumir responsabilidad alguna en relación con la
venta de nuestros productos. No se aceptarán reclamos por defectos o falla de
funcionamiento o falla del producto bajo ninguna interpretación del derecho de
responsabilidad civil, contractual o comercial, sin limitarse a negligencia, negligencia
grave, responsabilidad objetiva, violación de garantía y violación de contrato.
Devoluciones:
WAGAN Corporation no se responsabiliza por cualquier elemento(s) devuelto(s) sin
un número de Autorización de devolución (#AD). Por favor póngase en contacto con
nuestro equipo de servicio al cliente por teléfono o correo electrónico para obtener
un #AD. También puede visitar nuestro sitio web y hablar con nuestro equipo en
nuestro horario normal de trabajo. Para más detalles e instrucciones sobre cómo
procesar un reclamo de garantía, por favor lea la sección “Devoluciones” de la página
de “Contacto” en nuestro sitio web. WAGAN Corporation no se responsabiliza por
cualquier cargo por envío que resulte de la devolución de el/los elemento(s) a la
compañía para reparaciones o reemplazo.
Registre su producto en línea en http://tinyurl.com/wagan-registration para ser
agregado a nuestra lista de correo electrónico. Recibirá reseñas sobre nuestros
próximos productos, promociones y eventos.
©2015
Garantía Limitada de la Corporación Wagan
31
www.wagan.com
Pure Line 400 de Wagan Tech
MD
INTRODUCTION
Merci d’avoir acheté l’onduleur continu/alternatif Pure Line 400 de Wagan
Tech
MD
. Assurez-vous de bien lire et de bien comprendre le contenu de ce manuel
avant d’installer et d’utiliser votre onduleur. Gardez le manuel afin de le consulter
ultérieurement.
Vous bénéficiez ainsi d’électricité propre et de qualité à prix abordable. Il émet
une tension sinusoïdale pure en courant alternatif, identique à celle de l’énergie
commerciale. Cet onduleur alimente les appareils en CA dans votre véhicule. Le
CA sous tension à onde sinusoïdale permet le bon fonctionnement des appareils
électroniques les plus délicats : systèmes audio-vidéo, ordinateurs et appareils de
communication. En outre, les appareils motorisés chaufferont moins, feront moins
de bruit et seront plus efficaces sous tension AC sinusoïdale.
Votre nouvel onduleur est alimenté par CC de 12 volts, et émet continuellement
400 watts de CA à 115 volts, 60 Hz. Une capacité de surtension supérieure de
800 watts permet à l’onduleur de démarrer appareils motorisés les plus difficiles.
Ses circuits avancés commandés par microprocesseur chauffent moins, et sont
plus fiables que ses concurrents. Les Pure Line 400 fonctionnant à haute efficacité
(jusqu’à 90%), il peut fonctionner pendant de longues périodes et sa batterie
dure plus longtemps que celle des onduleurs de la même puissance de sortie.
Le port d’alimentation USB 2,1A est un moyen pratique d’alimenter les appareils
USB ou de charger tablettes, liseuses, smartphones, et autres appareils portables
électroniques.
L'onduleur comprend une borne de terre séparée, identique à celle que l’on
retrouve sur un appareil de capacité supérieure. Cette borne permet d’atténuer
le bruit causé par la conversion de la puissance pour les appareils à fréquence
radio.
©2018 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
32
Les bornes de CC sont séparées avec des capots de protection pour minimiser
le risque de pénurie accidentelle lors de la manipulation des câbles CC. Il est
neutre jusqu’à la mise à la terre, comme l’électricité publique. Les évents de
fermeture ont été réduits au minimum afin d’empêcher les animaux de pénétrer
dans les climats tropicaux ou arides.
Cet onduleur est muni de fonctions de sécurité, dont une certification ETL (UL458,
CCÉ 22.2), un revêtement conforme pour protéger les circuits contre la poussière
et l’humidité, une protection de défaut à la terre et un protecteur de borne CC.
L’onduleur sinusoïdal Wagan Pure Line 400 est un ajout indispensable à votre
collection d’appareils portables. Un minimum d’entretien suffira à en tirer des
années de service sans faille.
33
www.wagan.com
Pure Line 400 de Wagan Tech
MD
DÉTAILS TECHNIQUES*
Onde de sortie Tension sinusoïdale
Entrée 12V CC
Sortie 115V C A
Puissance TrueRated
MC
400 watts (24 heures continue)
Onde de pointe
800 watts
Efficacité maximale 90%
Fréquence 60Hz
Distorsion harmonique totale < 3%
Consommation de courant à vide
< 0.6 A
Niveau de l’alarme « Batterie faible » 10,5V ± 0,5V CC
Coupure batterie faible 10,0V ± 0,5V CC
Coupure surtension 16,5V ± 0,5V CC
Ventilateur de refroidissement Contrôlé par la chaleur
Prises de sortie CA
2
Port d’alimentation USB 2,1A, 5V
Commande de sortie de puissance Interrupteur CA Marche/Arrêt
Dimensions de l’interrupteur d’alimentation
de sortie CA
23.6 × 11.9 × 7.1 cm
Poids net (environ)
1.22 kg
Inclus câble CC avec des connecteurs
annulaires
90 cm, 11 AWG
* Tous les détails techniques sont courants en ligne nominale, à demi-charge et à 25 ºC (77 ºF) si le
contraire n’est pas précisé. Les détails techniques sont sujets à changement sans préavis.
©2018 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
34
AVERTISSEMENT
s LA PUISSANCE DE L’ONDULEUR PEUT CAUSER LA MORT. LA MAUVAISE
UTILISATION DE CET ONDULEUR PEUT CAUSER DES DÉGÂTS MATÉRIELS AINSI QUE
DES LÉSIONS PHYSIQUES OU MORTELLES.
• Tenir l’onduleur loin de toute source de chaleur directe et matière
combustible.
• Maintenir bien aéré : cet appareil dégage de la chaleur.
• Garder l’onduleur dans un endroit sec.
• Ne pas utiliser avec un appareil de plus de 400 watts.
• L’onduleur est destiné à être branché à une source de puissance de 12 volts
de CC seulement.
• Ne pas tenter de brancher l’onduleur dans aucune autre source
d’alimentation, y compris les sources d’alimentation en CA.
• La mauvaise polarité des piles peut endommager l’onduleur et annuler la
garantie.
• Ne pas ouvrir l’onduleur : aucune pièce se trouvant à l’intérieur ne peut être
réparée.
JETER/RECYCLER L’ONDULEUR
Les produits électroniques renferment des matières toxiques si elles sont mal
éliminées. Contacter l’administration de votre région pour savoir comment jeter
ou recycler votre onduleur.
35
www.wagan.com
Pure Line 400 de Wagan Tech
MD
PANNEAU AVANT
• Interrupteur MARCHE/ARRÊT — Commande la sortie du CA de l’onduleur.
• DEL Marche (Vert) — Le voyant vert indique que l’onduleur fonctionne
normalement.
• Voyant de défaut à la terre DEL (jaune) — Un voyant DEL jaune indique que
le circuit de défaut à la terre a été activé. Éteignez le convertisseur, puis
remettez-le en marche.
• DEL Erreur (Rouge) — Le voyant rouge indique que l’onduleur a été éteint
par une surchauffe, surcharge, sous-tension ou surtension.
Éteindre immédiatement tous les appareils en CA si le voyant rouge
s’allume. Laisser l’onduleur refroidir avant de le remettre en marche.
Assurez-vous que les clapets d’aération ne sont pas obstrués.
Deux sorties
CA 115 V
Port USB
2,1 A
DEL pour
alimentation
Voyant de défaut à la terre DEL
DEL pour défaut
Interrupteur
MARCHE/
ARRÊT
©2018 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
36
Si l’onduleur s’est éteint après avoir émis un bourdonnement, il est
possible qu’un problème ait été causé par une surcharge avec sous-
tension ou un problème de câbles.
• Prise d’Alimentation USB — Prise d’alimentation jusqu’à 5 volts à 2,1A
pour le chargement ou l’alimentation de tablettes, liseuses, smartphones, et
autres petits appareils électroniques.
• Alarme Audio (interne) — Un bourdonnement se fait entendre lorsque
les batteries sont faibles. Réduire la charge de CA, charger la batterie et
examiner le câble CC pour détecter les pertes excessives.
37
www.wagan.com
Pure Line 400 de Wagan Tech
MD
PANNEAU ARRIÈRE
• Borne Positive — Entrée CC Positif (+) (Rouge)
• Borne Négative — Entrée CC Négatif (−) (Noir)
• Ventilateur de Refroidissement — Haute vitesse, et contrôlé par la
température
• Borne de Terre – Pour la connexion d’un fil de terre de sécurité isolé. Ce
fil de sécurité protège le technicien dans l’éventualité peu probable d’une
défaillance de l’isolation des câbles ou du boîtier. La mise à terre de
l’enceinte de l’onduleur assure la sécurité de l’utilisateur si un problème
avec un câble CC survenait. Durant le processus d’installation, La borne de
mise à terre est connectée soit au châssis d’un véhicule ou à la borne CC
négative de la batterie. Ne branchez pas directement cette connexion de
Borne d’entrée
positive (+) CC
Borne d’entrée
négative (–) CC
Ventilateur de refroidissement
haute vitesse
Borne de terre
©2018 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
38
mise à terre au terminal négatif CC de l’onduleur. Utilisez un câble isolé
de calibre 10 pour faire la connexion de mise à terre. Si l’installation de
l’onduleur est située en un emplacement fixe, le fil de sécurité peut être
connecté à la terre.
ASPECTS À CONSIDÉRER – CHARGE
La possibilité d’utiliser l’onduleur pour alimenter un appareil dépend grandement
de la charge de démarrage de ce dernier. La charge initiale est momentanée.
Pour plusieurs appareils cette charge est environ le double de la charge continue,
quoique la charge de démarrage puisse être jusqu’à huit fois plus élevée que la
charge continue.
Puisque l’onduleur s’éteint automatiquement après une surcharge, il n’y a aucun
danger d’endommager l’onduleur ou l’appareil. Le voyant rouge indique une
défaillance de l’onduleur.
CONFIGURATION DU GROUPE DE BATTERIES
Les batteries qui sont utilisées à l’intérieur ou à l’intérieur d’un véhicule ou d’un
bateau devraient être à décharge profonde de plomb-acide scellées.
REMARQUE : Il est important, pour chaque installation d’onduleur, de protéger
la batterie avec des fusibles. Des fusibles de batterie sont ajoutés au câble
de batterie positif (+) le plus près possible du terminal positif du groupe de
batteries. Le taux d’ampère du fusible doit être mesuré pour permettre l’opération
simultanée de tous les appareils CA à alimenter, plus 20% de facteur de sécurité.
Les fusibles sont très importants pour protéger l’équipement, les batteries et
l’utilisateur. Les fusibles protègent contre l’explosion de la batterie si les câbles
qui connectent l’onduleur se court-circuitent accidentellement.
39
www.wagan.com
Pure Line 400 de Wagan Tech
MD
DIAGRAMME DU GROUPE DE BATTERIES
Le diagramme ci-dessous illustre les connexions de l’onduleur au groupe de
batteries avec la protection par fusible recommandée.
Groupe de
Batteries de 12V
Fusible
s AVERTISSEMENT — BATTERIES QUI EXPLOSENT!!
Les batteries qui explosent peuvent dégager du plomb fondu, de l’acide
sulfurique chaud et d’autres fragments de métal ou de plastique. Les
batteries qui chargent ou qui ses trouvent sous des taux de décharge élevés
produisent un gaz hydrogène explosif dans la zone environnante. Agissez
prudemment – installez des fusibles au groupe de batteries et assurez-vous
que les batteries soient adéquatement aérées.
©2018 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
40
BRANCHER L’ONDULEUR
Procédure d’installation :
1. Installez l’onduleur dans un endroit sécuritaire. Si l’onduleur doit être installé
sur un mur, installez-le horizontalement. Assurez-vous que le devant et
l’arrière de l’onduleur aient une bonne circulation d’air.
2. Assurez-vous que les câbles soient du bon calibre et aient le porte-fusible
aussi près que possible de la borne positive (rouge) du groupe de batteries.
3. Installez le fusible dans le câble Positif (rouge).
4. Assurez-vous que l’Interrupteur d'Alimentation situé sur l’avant du panneau
des onduleurs soit dans la position Arrêt "O".
5. Localisez la cosse de mise à terre de la borne sur l’onduleur. Connectez
un fil de cuivre isolé de calibre 10 à la borne. L’autre extrémité du fil de
mise à terre est connectée à un point de mise à terre «adéquat». Utilisez
une longueur de fil pratique la plus courte. Connectez ce fil au châssis
de votre véhicule ou au système de mise à terre dans votre bateau. Dans
une ville, le fil de mise à terre peut être connecté à un tuyau d’eau froide
en métal qui entre sous terre. Dans les endroits éloignés, le fil de mise à
terre peut être connecté à une «prise de terre». Celle-ci peut être une
attache à une tige de métal à revêtement de cuivre de 30,5 cm qui est
plantée dans la terre. Dans l’éventualité peu probable d’un court-circuit,
faire fonctionner l’onduleur sans mise à terre adéquate pourrait provoquer
un choc électrique. Ne connectez pas directement ce fil de mise à terre à
la borne négative (noire) CC de l’onduleur. Pour une connexion de mise à
terre alternative, utilisez la borne négative (noire) de la batterie.
41
www.wagan.com
Pure Line 400 de Wagan Tech
MD
COMMENTAIRE : Des cosses en anneau à cran sont requises pour toutes
les extrémités de câble. Les extrémités de câble doivent être dénudées de
leur isolation d’une longueur de 1,3 cm avant de sertir les cosses à anneau.
Sélectionnez une grandeur de cosses à sertir qui convient au calibre du
câble et aux connecteurs de borne de l’onduleur et de la batterie. Après le
sertissage assurez-vous que les connecteurs de câble soient bien fixés aux
câbles pour qu'il n’y ait pas de connexions lâches.
6. Retirez les cache-bornes du convertisseur. Glissez le câble à travers le
cache-borne approprié.
7. Connectez l’extrémité négative (noire) à la borne de l’onduleur et à la
borne négative de la batterie. Assurez-vous d’avoir de bonnes connexions
bien sûres.
8. Revérifiez et assurez-vous que le fusible du câble CC soit installé dans le
porte-fusible.
ATTENTION : Faire une connexion initiale entre l’extrémité positive du câble
et la borne positive de l’onduleur pourrait produire des étincelles. À cause
de la possibilité d’étincelles, il est extrêmement important que les deux,
l’onduleur et le groupe de batteries soient placés loin de toutes sources de
fumées ou de gaz inflammables. Le défaut de ne pas se conformer à cet
avertissement pourrait occasionner un feu ou une explosion. Ne faites pas
la connexion de la borne positive immédiatement après que la batterie a
été chargée. Laissez le temps aux gaz de la batterie de s’évaporer à l’air
extérieur.
9. Fixer le câble positif au connecteur CC positif sur la batterie et ensuite sur
l’onduleur. Assurez-vous que les connexions soient serrées et sûres.
10. Allumez l’onduleur à partir de l’Interrupteur d'Alimentation du panneau
avant "|".
11. Assurez-vous que l’indicateur DEL d’opération est allumé et que le DEL DE
DÉFAUT ne soit pas allumé.
©2018 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
42
12. Éteignez "O" l’onduleur. Le DEL de défaut pourrait brièvement «clignoter».
C’est normal. L’alarme audible pourrait également faire retentir un court
«Chirp». C’est également normal.
13. Lorsque vous avez vérifié que l’appareil à faire fonctionner est éteint,
branchez l’appareil dans une des deux sorties CA sur le panneau avant de
l’onduleur.
14. Allumez l’onduleur.
15. Allumez l’appareil. L’appareil devrait commencer à fonctionner.
16. Observez les indicateurs DEL pour vérifier le fonctionnement normal.
Remarque : Si tout cordon d’extension est utilisé de l’onduleur à l’appareil, limiter
la longueur du cordon d’extension à 100 pieds (30,5 m) ou moins. Assurez-
vous que le cordon soit approuvé pour la sécurité et de niveau AWG 14 ou
supérieur pour supporter la charge de l’appareil. N’oubliez-pas que les cordons
d’extension sont pour une utilisation temporaire.
s AVERTISSEMENT : IL Y A UN RISQUE D’EXPLOSION. NE PAS CONNECTER
OU DÉCONNECTER LES CÂBLES DU L’ONDULEUR IMMÉDIATEMENT APRÈS
LA DÉCHARGE OU LA RECHARGE DE LA BATTERIE — ASSUREZ-VOUS QUE
LA ZONE DU GROUPE DE BATTERIES SOIT BIEN AÉRÉE AVANT DE FIXER OU
D’ENLEVER LES CÂBLES.
43
www.wagan.com
Pure Line 400 de Wagan Tech
MD
PROBLÈMES D’UTILISATION : CONSEILS POUR LES
APPAREILS AUDIO-VIDÉO
Bien que tous les onduleurs soient protégés et filtrés pour réduire au minimum
l’interférence du signal, le brouillage de la télévision pourrait être inévitable,
surtout si le signal est faible. Cependant, les suggestions suivantes pourraient
vous aider à améliorer la réception
• Assurez-vous que l’antenne de la télévision permette d’obtenir un signal
clair en conditions normales (télévision branchée dans une prise murale de
110V/115V CA), et que le câble de l’antenne soit de bonne qualité et bien
protégé.
• Il se peut que l’alternateur du véhicule dégage un bruit électrique. Des filtres
peuvent être installés sur l’alternateur pour en réduire le bruit.
• Changer la position de l’onduleur, des câbles de l’antenne et du câble
d’alimentation de la télévision.
• Isoler la télévision, son câble d’alimentation et les câbles de l’antenne de
la source d’alimentation de 12 volts en reliant un câble d’extension entre
l’onduleur et la télévision.
©2018 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
44
RÉSOLUTION DE PROBLÈMES
PROBLÈME : Tension de sortie faible ou nulle – Voyant rouge allumé
Raison Solution
Mauvais contact avec les bornes de la
batterie ou l'onduleur.
Bien nettoyer les bornes. Réinstaller et
bien serrer.
PROBLÈME : Onduleur éteint automatiquement – Voyant rouge allumé
Raison Solution
Tension d’accumulateur inférieure à
9,5 volts.
Charger ou remplacer la batterie.
Onduleur trop chaud (mise en veille
surchauffe).
• Laisser l’onduleur refroidir.
• S’assurer que la ventilation est
adéquate.
• Réduire la charge de l’onduleur à
la puissance de sortie maximale
TrueRated
MC
PROBLÈME : Onduleur éteint – Voyant rouge allumé
Raison Solution
Suralimentation par l’appareil. Ne pas utiliser cet appareil avec
l’onduleur. Choisir un onduleur plus
puissant
45
www.wagan.com
Pure Line 400 de Wagan Tech
MD
PROBLÈME : Aucune sortie CA — Voyant jaune de défaut à la terre DEL allumé
Raison Solution
Un défaut à la terre est un courant CA
non désiré qui circule dans la terre.
Il peut être causé par un câblage
défectueux, une mauvaise isolation,
des câbles très longs ou un appareil
ménager qui produit des étincelles.
Mettez l’onduleur en position ARRÊT
(OFF [O]), puis de nouveau en position
MARCHE (ON [I]). Si l’onduleur se
met immédiatement hors fonction,
débranchez chaque appareil ménager
ou câble jusqu’à ce que l’onduleur reste
en marche après la réinitialisation.
Vérifiez la présence de connexions
non désirées à l’appareil ménager ou
au câble. Faites réparer ou remplacez
l’appareil ménager ou le câble
défectueux, au besoin.
PROBLÈME : Bourdonnement continuel
Raison Solution
Tension d’entrée inférieure à 10,5 volts. Maintenir la tension d’entrée supérieure
à 10,5 volts.
Batterie faible ou en mauvais état Recharger ou changer la batterie
Câble mal relié Examiner les bornes et resserrer toutes
les connexions.
Puissance inadéquate transmise à
l’onduleur ou chute de tension trop
importante.
Utiliser de plus gros câbles de CC.
Utiliser des câbles les plus courts
possible
La garantie de WAGAN Corporation est limitée aux produits vendus
uniquement aux États-Unis.
Durée de la garantie :
Le produit est garanti à l’acheteur original pour une période de deux (2)années à
compter de la date d’achat originale, de toute défectuosité de matériau ou de main
d’œuvre. WAGAN Corporation décline toute responsabilité pour tout dommage
conséquent. En aucun cas, WAGAN Corporation ne sera responsable pour tout
montant en dommage supérieur au montant payé pour le produit au prix de détail.
Garantie de performance:
Pendant la période de garantie, un produit défectueux sera remplacé par un modèle
comparable lorsque le produit est retourné à WAGAN Corporation avec un reçu
original du magasin. WAGAN Corporation remplacera ou réparera, à sa discrétion, la
pièce défectueuse. Le produit de remplacement sera garanti pour le reste de la période
originale de garantie. Cette garantie ne s’applique à aucune unité qui a été utilisée
contrairement aux instructions écrites fournies.
Limitations de la garantie :
Cette garantie remplace toute garantie explicite ou implicite et aucun représentant ou
personne n’est autorisé à assumer toute autre responsabilité en lien avec la vente ou
les produits. Les réclamations ne sont pas valides pour la défectuosité ou la défaillance
de fonctionnement ou la défaillance du produit sous tout autre principe de droit ou
d’équité, contrat ou loi commerciale, incluant mais non limité, à la négligence, grossière
négligence, responsabilité absolue, bris de garantie et bris de contrat.
Retours :
WAGAN Corporation n’est pas responsable pour tout article retourné sans un numéro
de renvoi officiel (N
o
RA). Veuillez contacter notre service à la clientèle par téléphone
ou par courriel pour obtenir un N
o
RA. Vous pouvez également visiter notre site Web
et clavarder avec un membre de notre équipe pendant nos heures d’ouverture. Pour
obtenir plus de détails et des instructions pour faire une réclamation couverte pas la
garantie, veuillez lire la section « Retour » dans la page « Contact » de notre site Web.
WAGAN Corporation n’est pas responsable pour tout frais d’expédition pour le renvoi
de tout article à notre entreprise pour réparation ou remplacement.
Enregistrez votre produit en ligne à : http://tinyurl.com/wagan-registration pour être
ajouté à notre liste d’envoi. Vous recevrez les aperçus sur nos produits, promotions et
événements.
©2015
Garantie Limitée de WAGAN Corporation
31088 San Clemente Street
Hayward, CA 94544, U.S.A.
Tel: +1.510.471.9221
U.S. & Canada Toll Free: +1.800.231.5806
customerservice@wagan.com
www.wagan.com
©2018 Wagan Corporation. All Rights Reserved
Wagan Tech and wagan.com are trademarks of Wagan Corporation
© Corporación Wagan 2018. Todos los derechos reservados
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan
© 2018 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
REV20180529-ESF
