PUNCHING MACHINE
- 2 -
1.Important safety instructions
Warning - To reduce the risk of injury, the user must read the
instructions manual carefully.
This symbol, placed before a safety comment, indicates a kind of
precaution, warning, or danger. Ignoring this warning may lead to
an accident. To reduce the risk of injury, fire, or electrocution,
please always follow the recommendation shown below.
Warning- Be sure to wear eye protectors when using this product.
Warning- Be sure to wear gloves when using this product.
WARNINGS
1. When using an expansion plier, always wear gloves and goggles to prevent
fingers or other objects from being pinched.
2. Pressure Caution: When using hydraulic expansion pliers, ensure not to exceed
the rated pressure to avoid damage or hazards.
3. Avoid Over-Expansion: When separating objects, gradually increase pressure to
prevent excessive expansion at once, which could cause flange deformation or
other damage.
4. Seal Inspection: Before each use, check if the seals of the expansion pliers are
intact. Promptly replace them if worn or aged.
2.Product Introduction
The punching machine is a tool used for debugging, replacing, and disassembling
flanges. It can separate the flange through hydraulic force and is suitable for various
occasions where objects need to be expanded and separated. To achieve a balanced
separation force, it is better to use a paired flange separator.
It is used for pipeline maintenance, pipeline construction, testing the flange or used for
replacing flanges, maintaining the gasket, opening the cylinder head, power station,
bearing removal, oil-electric drilling, disassembling motor rotor. It is also used in the
shipbuilding industry, fire protection, door-open, and other industries.
- 3 -
3.Parameter:
1. Model: YP-30
2. Max. spreading force: 8T
3. Top Clearance: 10mm
4. Maximum separation thickness：50mm
4.Main Features
(1) Large separation force and lightweight body.
(2) Increase the force of separation, reduce the depth for a wedge block insert flange.
(3) Prevent flange dislocation while separating.
(4) Smooth parallel movement without friction, avoiding flange damage.
(5) Portable, suitable for single-person operation, ideal for narrow spaces and
high-altitude work, reducing labor intensity.
(6) Wide range of application, convenient, improve safety and efficiency. The special
wedge design eliminates the need to bend first and also prevents slippage at the joint.
5.Operation Procedure

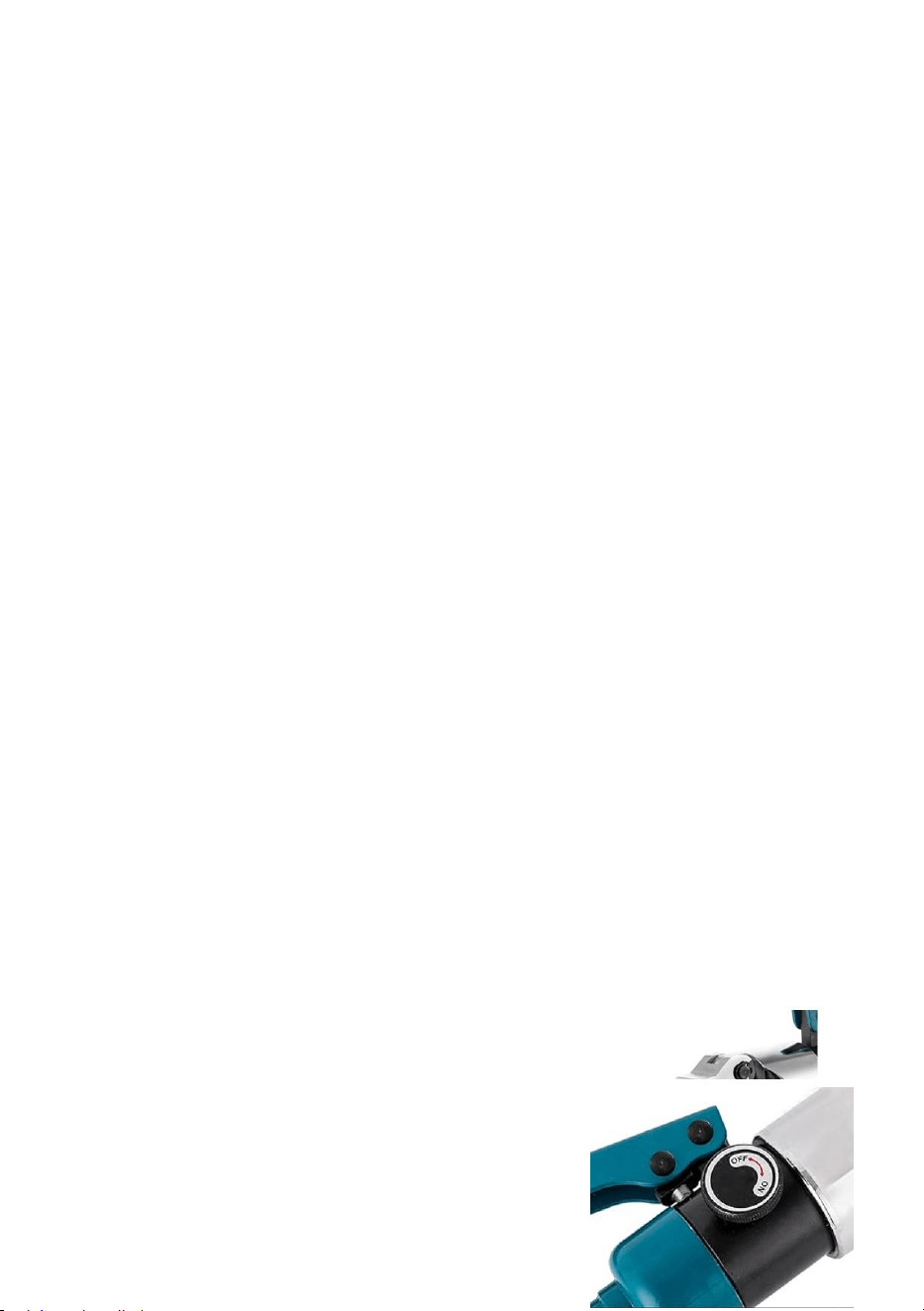

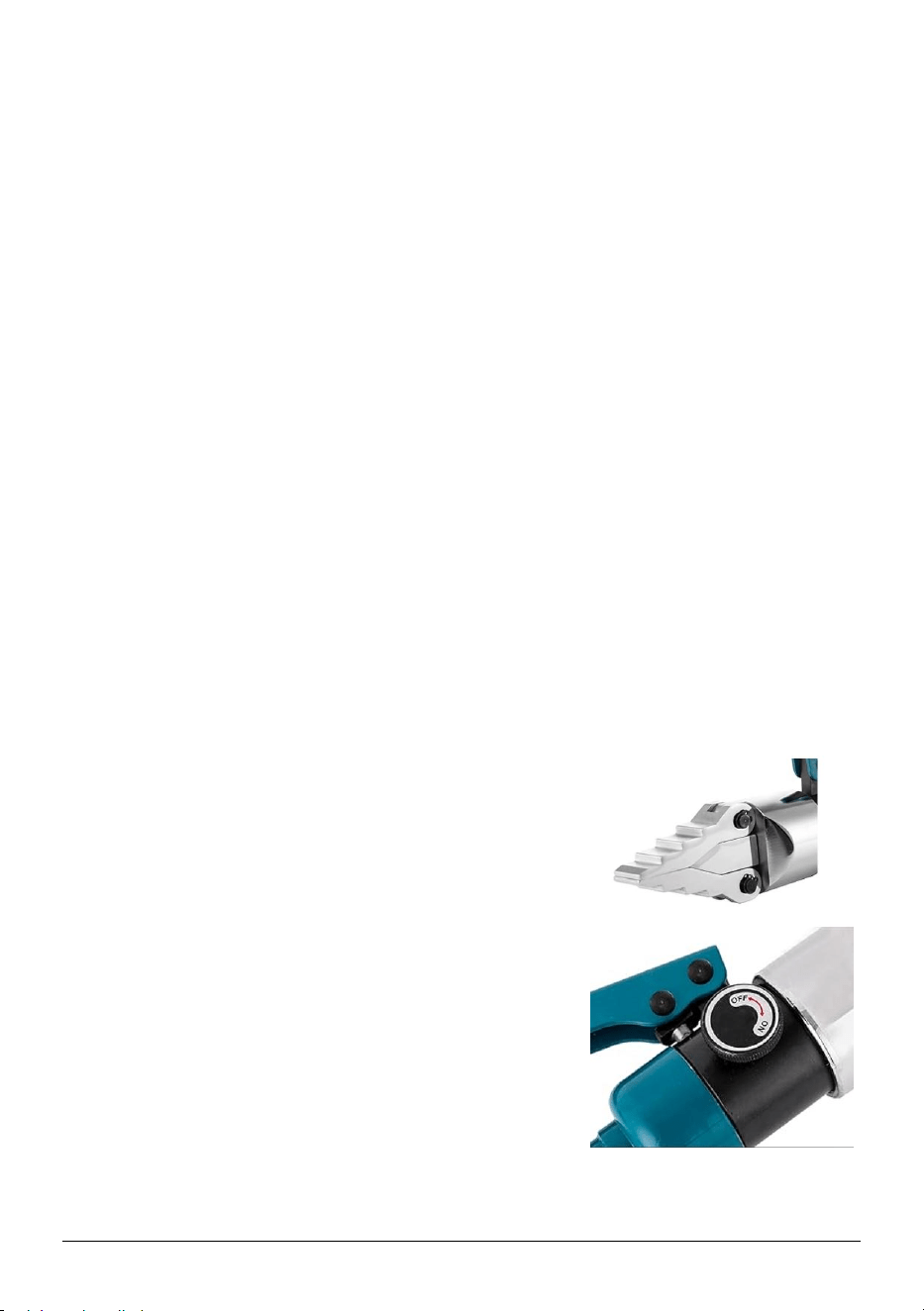

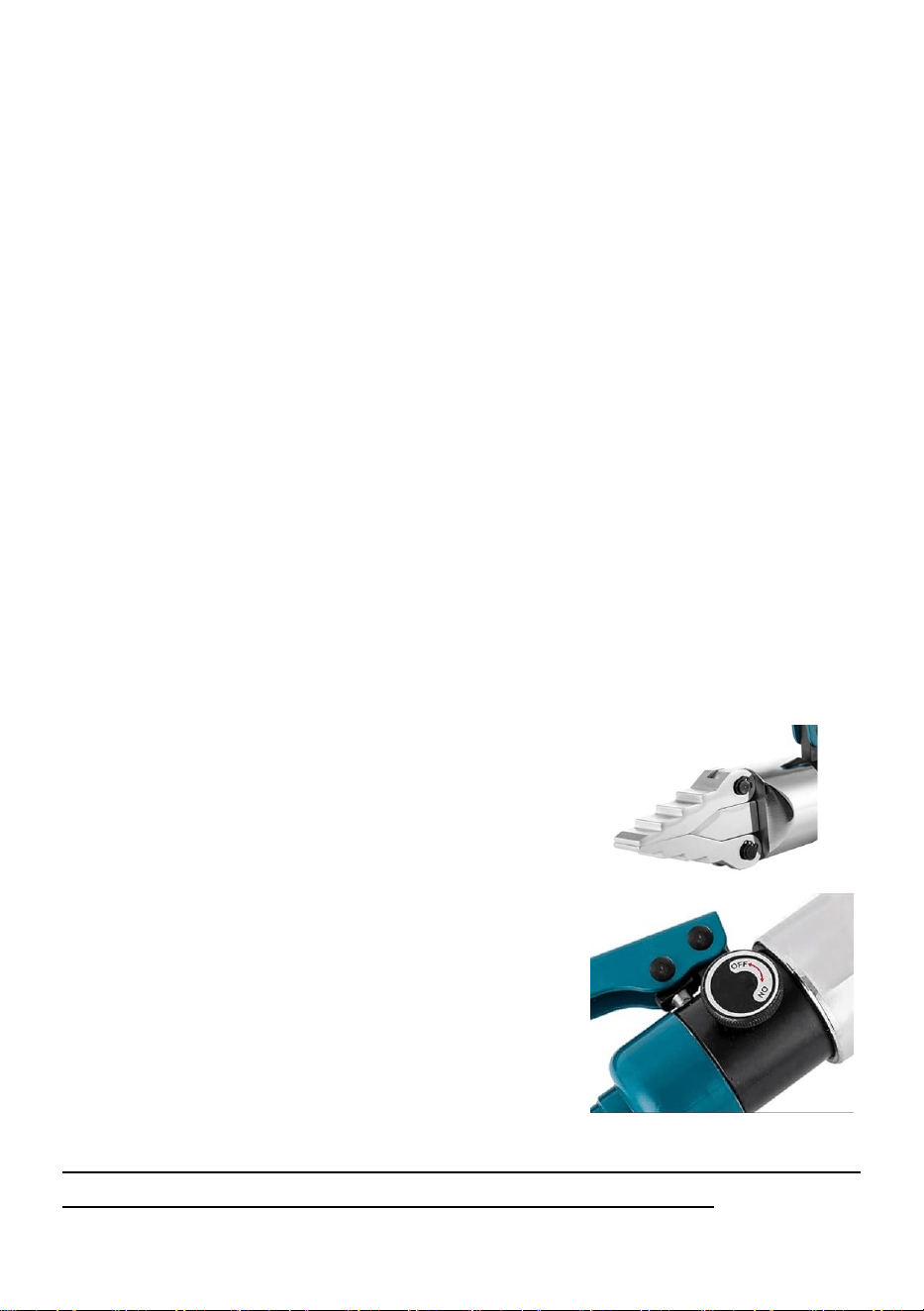

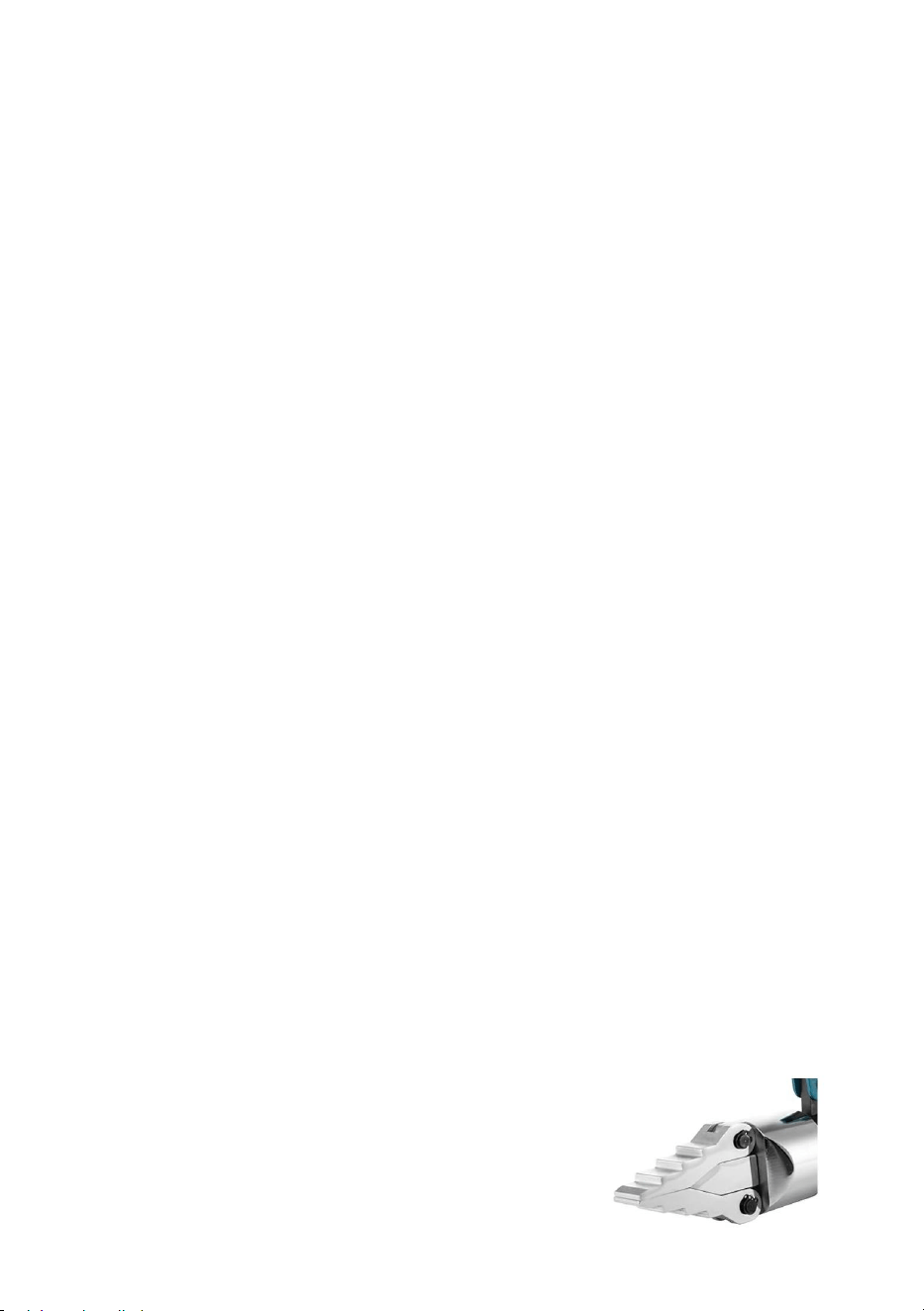

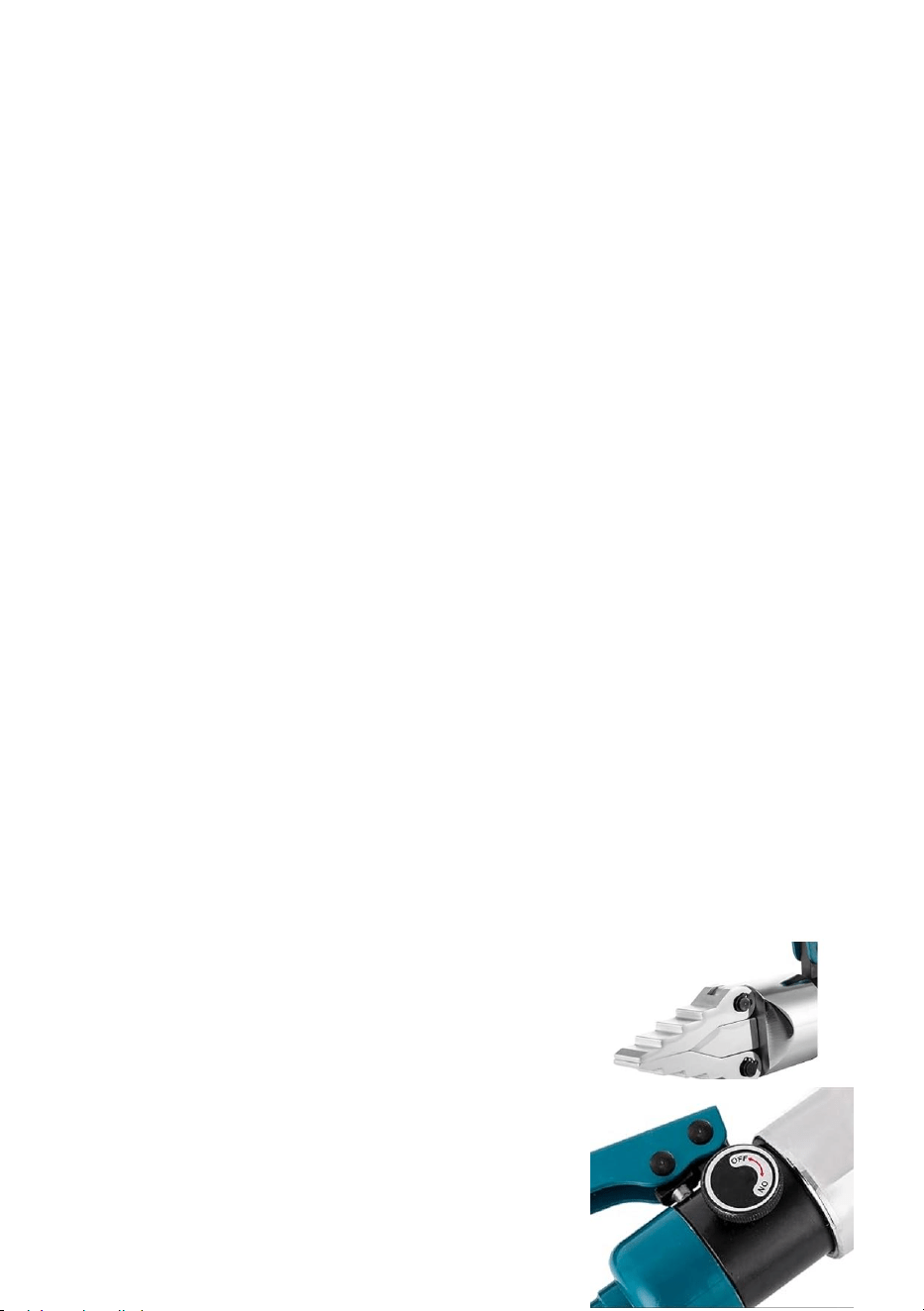

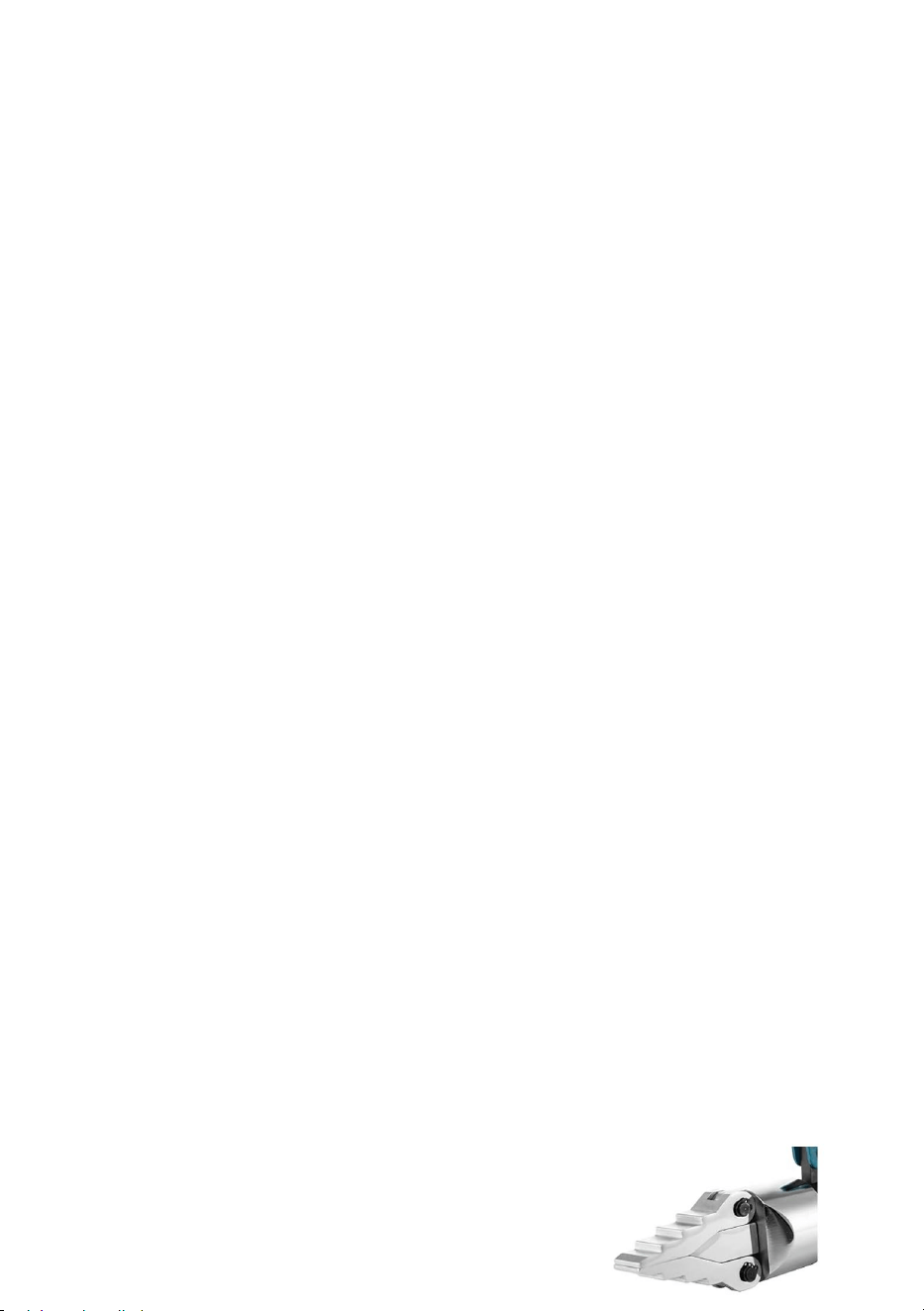

1. Installation: Insert the spreader head of the extension
clamp into the socket of the flange, ensuring that the
insertion depth is sufficient, and then connect the
handle of the extension clamp to the pump.
2. Expansion: Turn on the switch of the pump and
manually pump pressure to push the expansion head
of the expansion clamp outward to separate the flange.
When the required separation distance is reached, turn
off the pump switch and stop pump pressure.
2. Disassembly: Open the exhaust valve of the pump,
retract the expansion head of the expansion clamp,
take out the expansion clamp from the flange, and complete the disassembly.

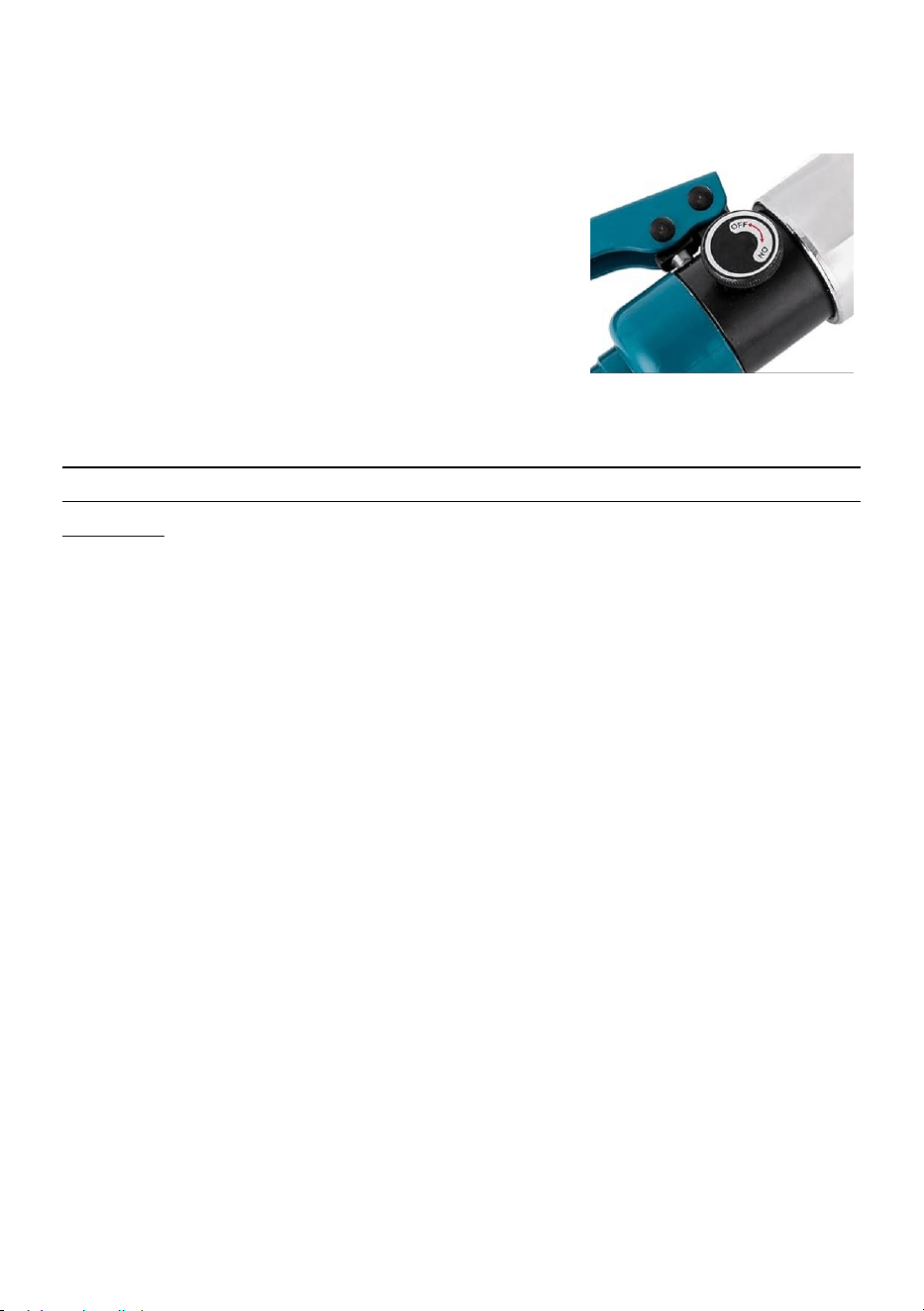

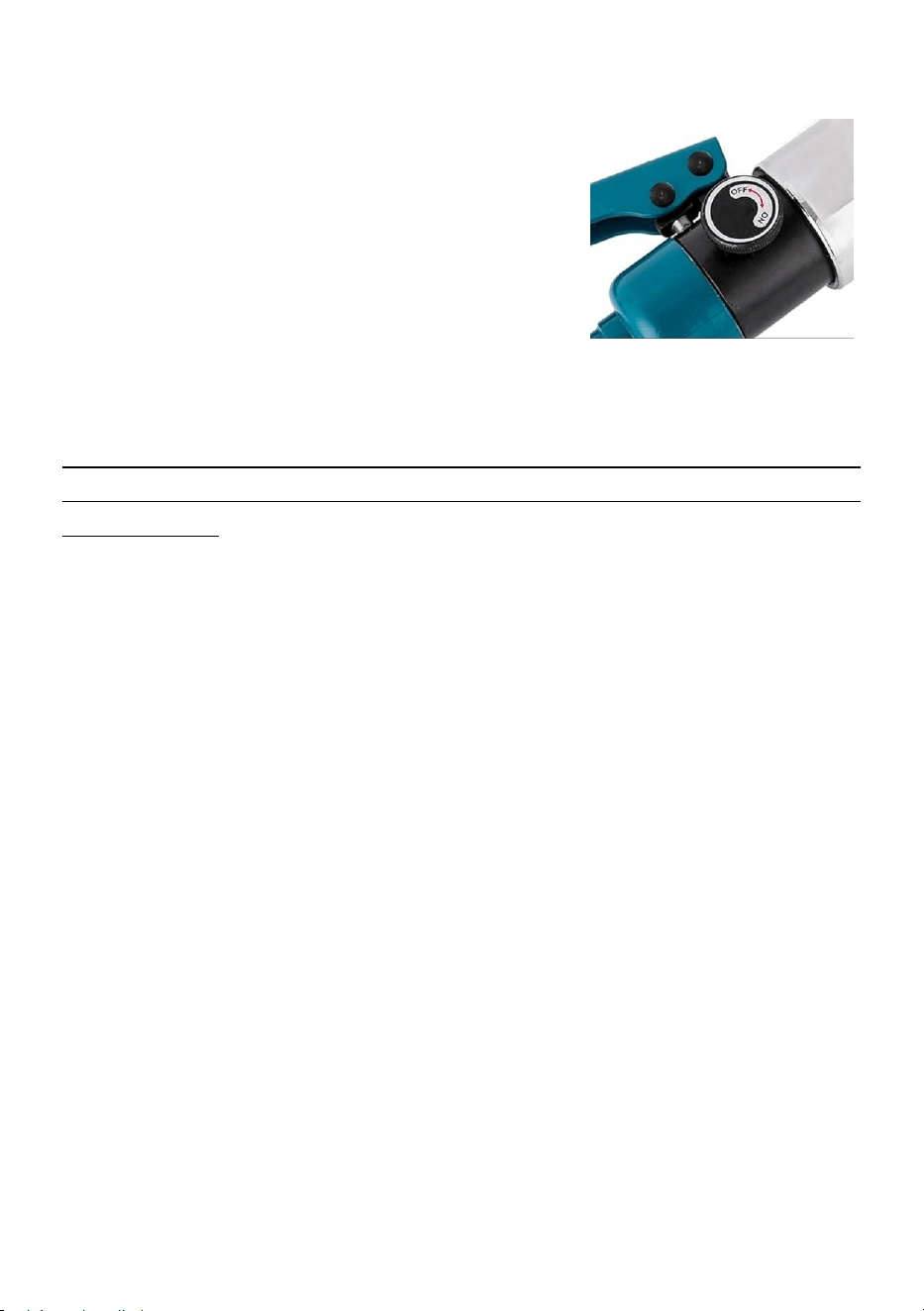

(Note: Rotate to "ON", and use the handle to generate the pressure, pushing the
wedge iron to separate objects. Rotate to "OFF", relieve the pressure.)
- 4 -
6.Maintenance
After use, please clean, dry, and apply anti-rust oil, then store in a ventilated and dry
place to avoid moisture or rust. Regularly check the screws, springs, sealing rings and
other parts of the extension pliers. If they are damaged or loose, they should be
replaced or tightened in time.
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
