Español p. 18
EDDINGTON INDOOR
CEILING FAN
MODEL #AR48-52BN/AR48-52MBK/AR48-52MWH
ITEM #6307946/6307945/6307942
HARBOR BREEZE and logo design are
trademarks or registered trademarks of LF,
LLC. All rights reserved.
Purchase Date
Serial Number
Thank you for purchasing this HARBOR BREEZE product.
Questions, problems or missing parts?
Before returning, contact us on:
888-251-1003, 8 a.m. - 8 p.m., EST, Monday - Sunday or [email protected].
1
SG241146
TABLE OF CONTENTS
Package Contents ...............................................................................................................................
Hardware Contents .............................................................................................................................
Safety Information ...............................................................................................................................
Preparation ..........................................................................................................................................
Initial Installation ..................................................................................................................................
Fan Installation ....................................................................................................................................
Wiring ..................................................................................................................................................
Final Installation ..................................................................................................................................
Operating Instructions .........................................................................................................................
Care and Maintenance ........................................................................................................................
Troubleshooting ...................................................................................................................................
Limited Lifetime Warranty ...................................................................................................................

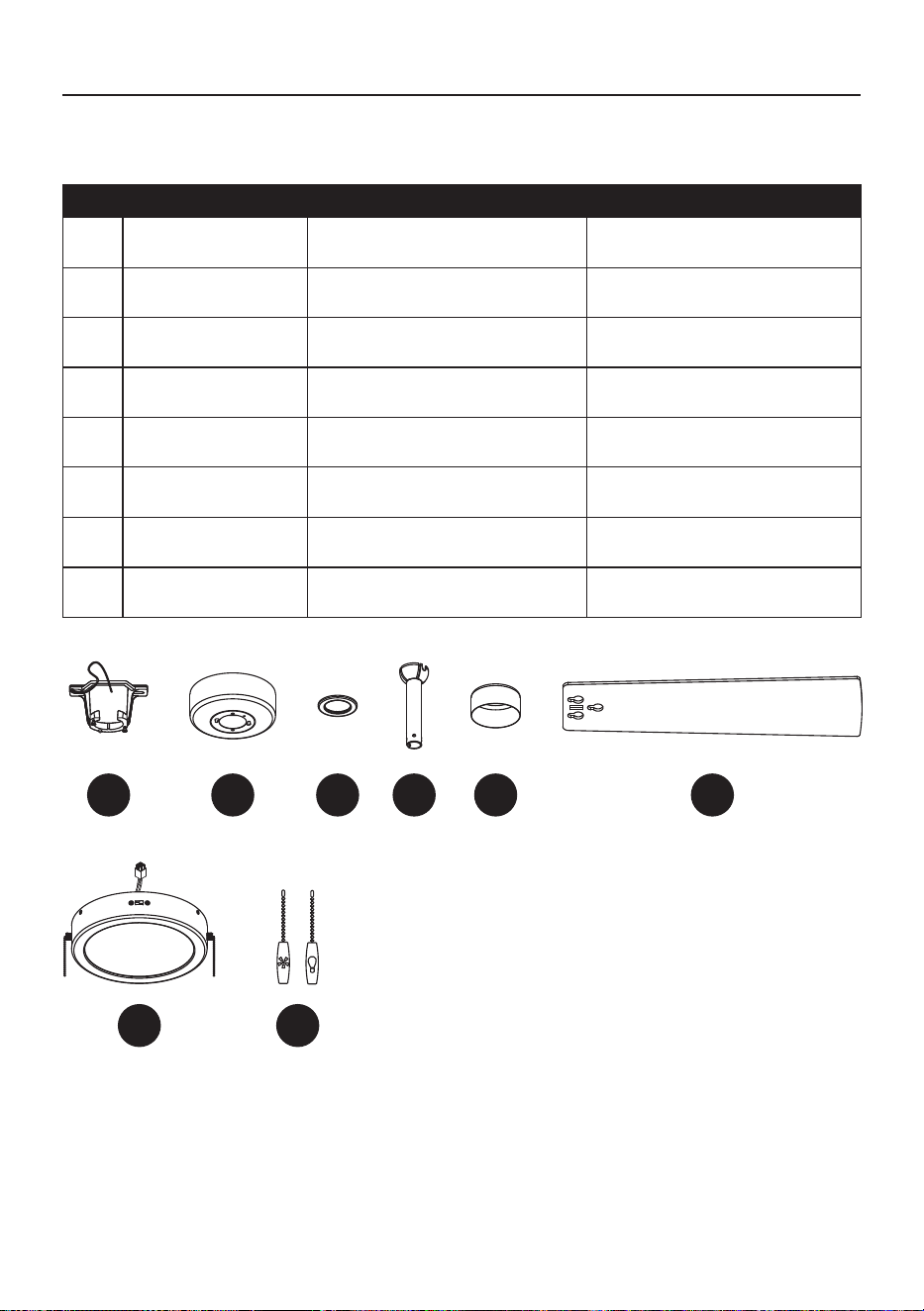

Replacement Parts List .......................................................................................................................
3
4
4
6
7
8
10
12
14
15
15
16
17
2
3
F
A
B
C
D
E
H
I
G
IMPORTANT REMINDER: You must use
the parts provided with this fan for proper
installation and safety.
B Canopy
D Downrod
1
A Mounting Bracket 1
C Canopy Bottom Cover 1
E Coupling Cover
1
1
DESCRIPTIONPART QUANTITY
4
F Blade
G Fan motor Assembly
H
1
I
Light Kit 1
Pull chain and fob 2
DESCRIPTIONPART QUANTITY

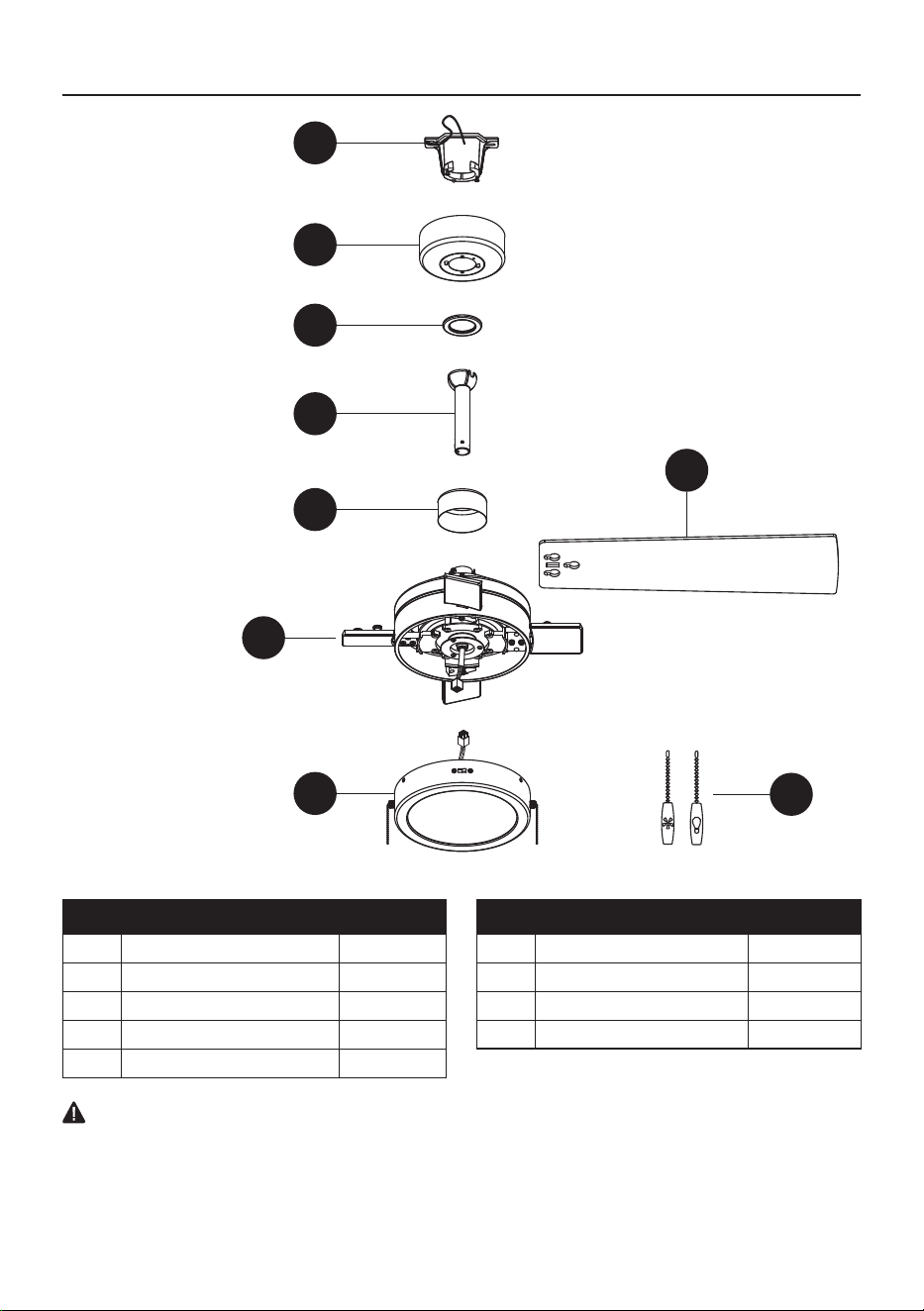

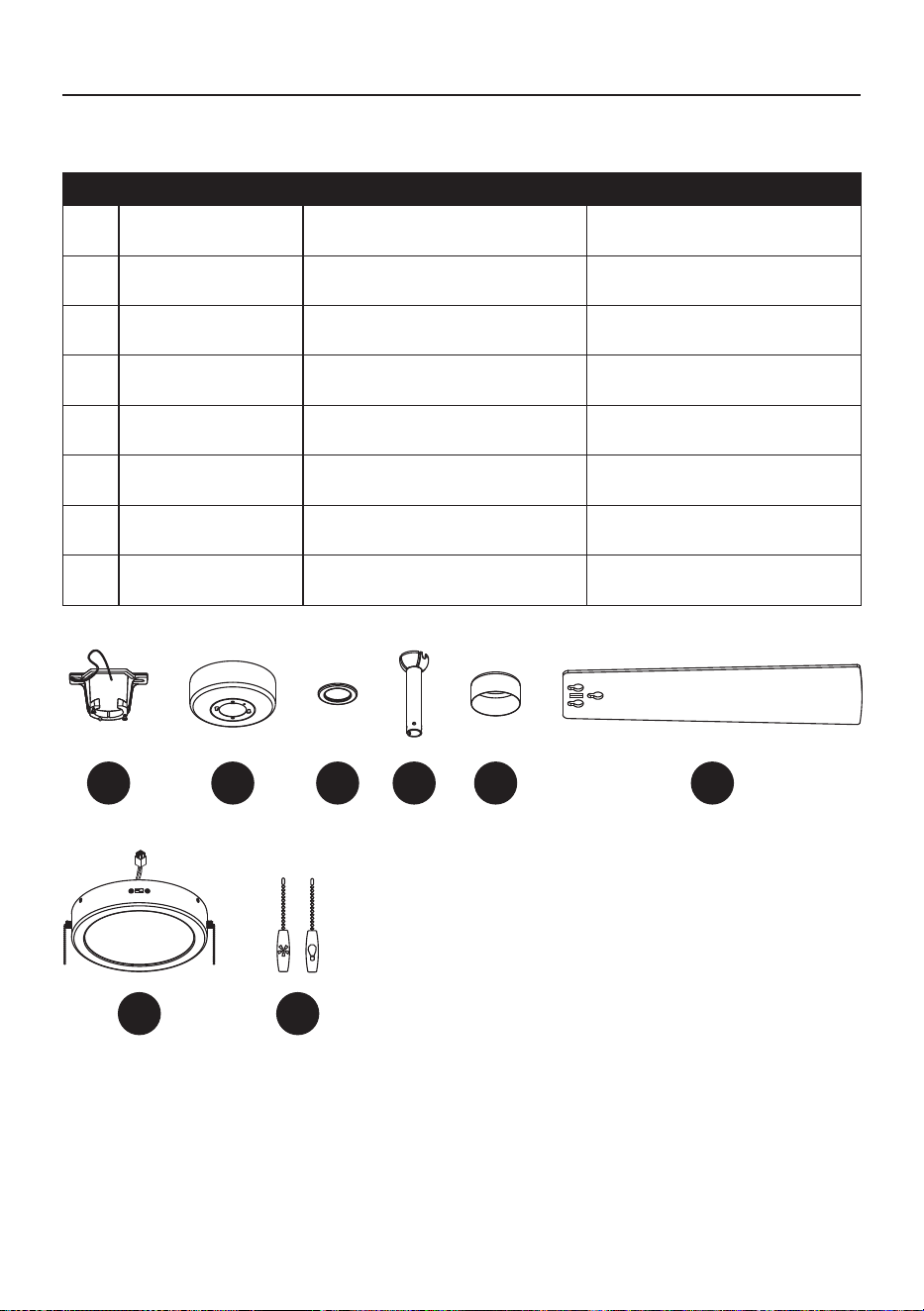

PACKAGE CONTENTS
Wire Nut
Qty. 3
+ 1 extra
AA
4
HARDWARE CONTENTS
Modifications not approved by the party responsible for compliance could void the user's authority to
operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur in
a particular installation. If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
The device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, (2) this device must accept any interference received,
including interference that may cause undesired operation.
NOTE: Dimmable to 10% with select dimmers. See lowes.com for more information.
CAUTION: Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.
SAFETY INFORMATION
5
READ AND SAVE THESE INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, install or operate the
product.
• Do not discard fan carton or foam inserts. Should this fan need to be returned to the factory for repairs,
it must be shipped in its original packaging to ensure proper protection against damage that might
exceed the initial cause for return.
• Make sure all electrical connections comply with local codes, ordinances, the National Electrical Code
and ANSI/NFPA 70. Hire a qualified electrician or consult a do-it-yourself wiring handbook if you are
unfamiliar with installing electrical wiring.
• Make sure the installation site you choose allows a minimum clearance of 7 ft. from the blades to the
floor and at least 30 in. from the end of the blades to any obstruction.
• After you install the fan, make sure all connections are secure to prevent the fan from falling.
• The net weight of this fan including the light kit is: 16.09 lbs.
WARNING
To reduce the risk of fire, electrical shock or personal injury, mount to an outlet box
UL-Listed acceptable for fan support of 35 lb. (15.9 kg) or less and use mounting screws
provided with the outlet box. Most outlet boxes commonly used for the support of lighting
fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified
electrician if in doubt.
To reduce the risk of fire, electric shock or personal injury, mount the fan to the outlet box marked
acceptable for fan support with the screws provided with the outlet box.
NEED HELP? In the event you have broken glass or are missing parts, call 888-251-1003. Do
not return the ceiling fan to the place of purchase. Be sure to have available the owner's manual,
item or model number, finish, color, type of glass, etc.
Attention Statement needs to read this way.
ATTENTION: The use of a fan brace with all ceiling fans is recommended. Application style vary.
Braces are sold separately in the lighting or electrical department.
ATTENTION: Do not use an extension cord with this fan.
To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER
than those provided with this fan will void the warranty.
Before proceeding, be sure to shut off electricity at main switch or circuit breaker in order to avoid
electrical shock.
Risk of Fire and Electric Shock: Do not repair or service this light kit. The light source is designed
for this specific application and can overheat if serviced by untrained personnel. If any servicing
is required, call our customer service department (at 888-251-1003) for return authorization and
shipping instructions.
SAFETY INFORMATION
6
CAUTION
To reduce the risk of personal injury, use only the screws provided with the outlet box.
Be sure outlet box is properly grounded and that a ground wire (green or bare) is present.
Before beginning installation, carefully check all screws, bolts and nuts on fan motor assembly to
ensure that they are secured.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble
the product.
Estimated Assembly Time: 120 minutes.
Tools Required for Assembly (not included): Electrical Tape, Phillips Screwdriver, Pliers, Safety Glasses,
Stepladder and Wire Strippers.
Helpful Tools (not included): AC Tester Light, Tape Measure, Do-It-Yourself Wiring Handbook and Wire
Cutters.
DANGER: When using an existing outlet box, make sure the outlet box is securely attached to the
building structure and can support the full weight of the fan. Failure to do this can result in serious injury
or death. The stability of the outlet box is essential in minimizing wobble and noise in the fan after
installation is complete.
CAUTION: Be sure outlet box is properly grounded and a ground wire (green or bare) is present.
After opening top of carton, remove mounting hardware package from foam inserts. Remove motor
from packing and place on carpet or on foam to avoid damage to finish.
CAUTION: Carefully check all screws, bolts and nuts on fan motor assembly to ensure they are
secured.
PREPARATION
SAFETY INFORMATION
7

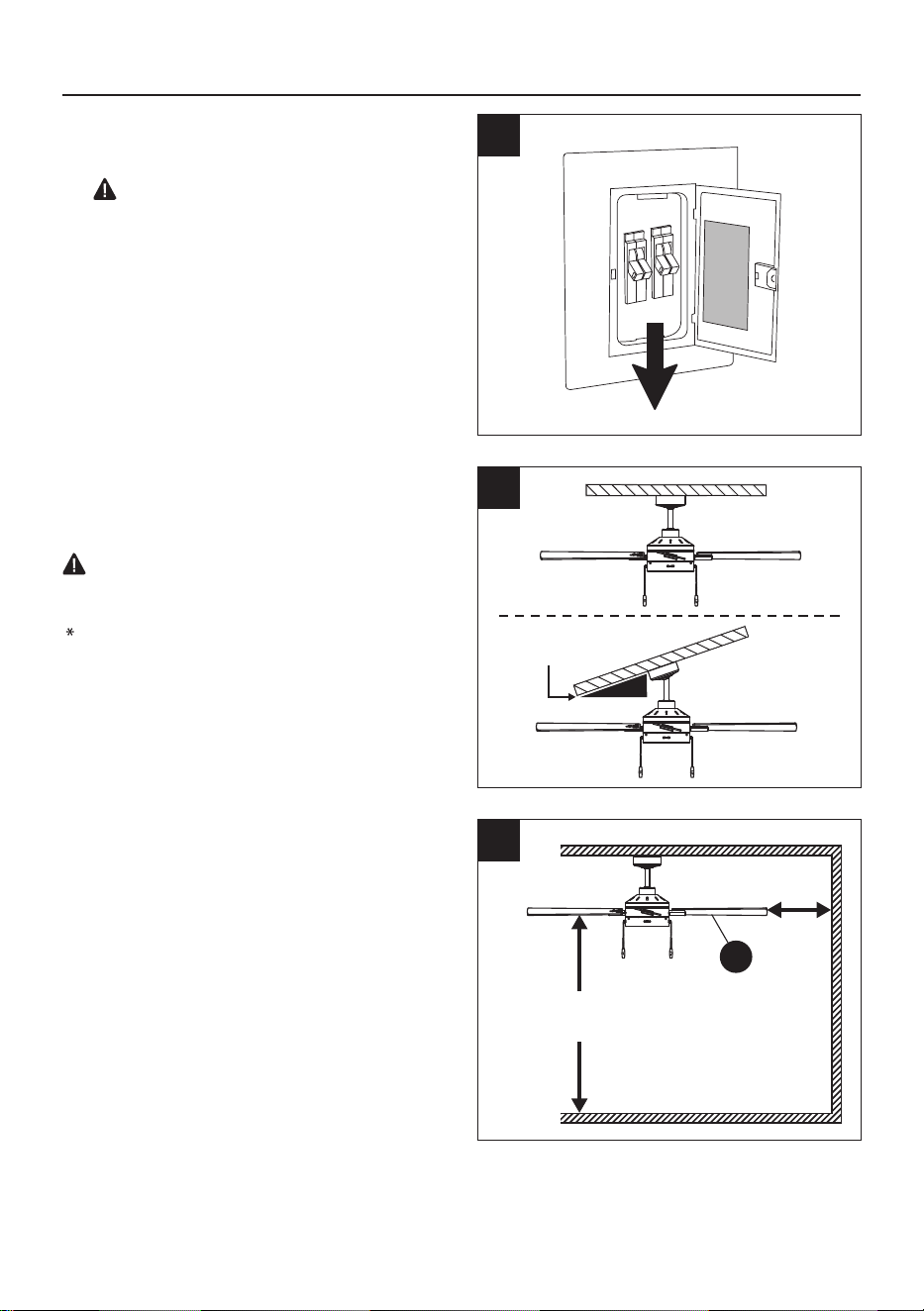

1. Turn off circuit breakers and wall switch to the
fan supply line leads.
3. Check to make sure blades (F) will be at
least 30 in. from any obstruction and at least
7 ft. above the floor.
DANGER: Failure to disconnect power
supply prior to installation may result in
serious injury or death.
1
3
2
ON
OFF
ON
OFF
2. Determine mounting method to use.
A. Standard mount
B. Angle mount
IMPORTANT: If using the angle mount, ensure
the ceiling angle is not steeper than 19°.
Helpful Hint: Standard mounting is best suited
for ceilings 7 ft. high or higher. For taller ceilings
you may want to use a longer downrod (not
included). Angle mounting is best suited for angled
or vaulted ceilings. A longer downrod is sometimes
necessary to ensure proper blade clearance.
INITIAL INSTALLATION
F
6
7 ft.
min.
30 in.
min.
19° max.
A
B
8

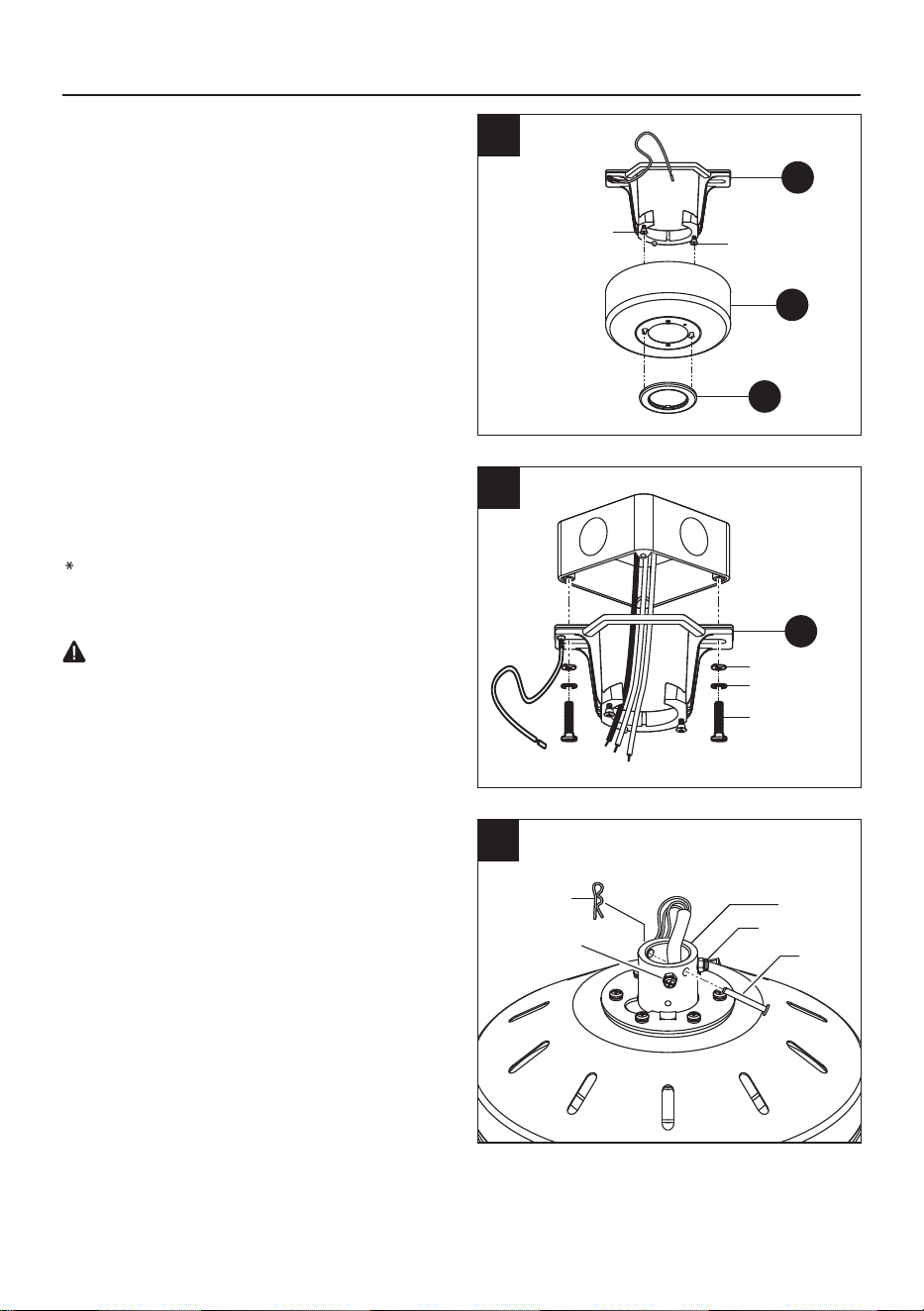

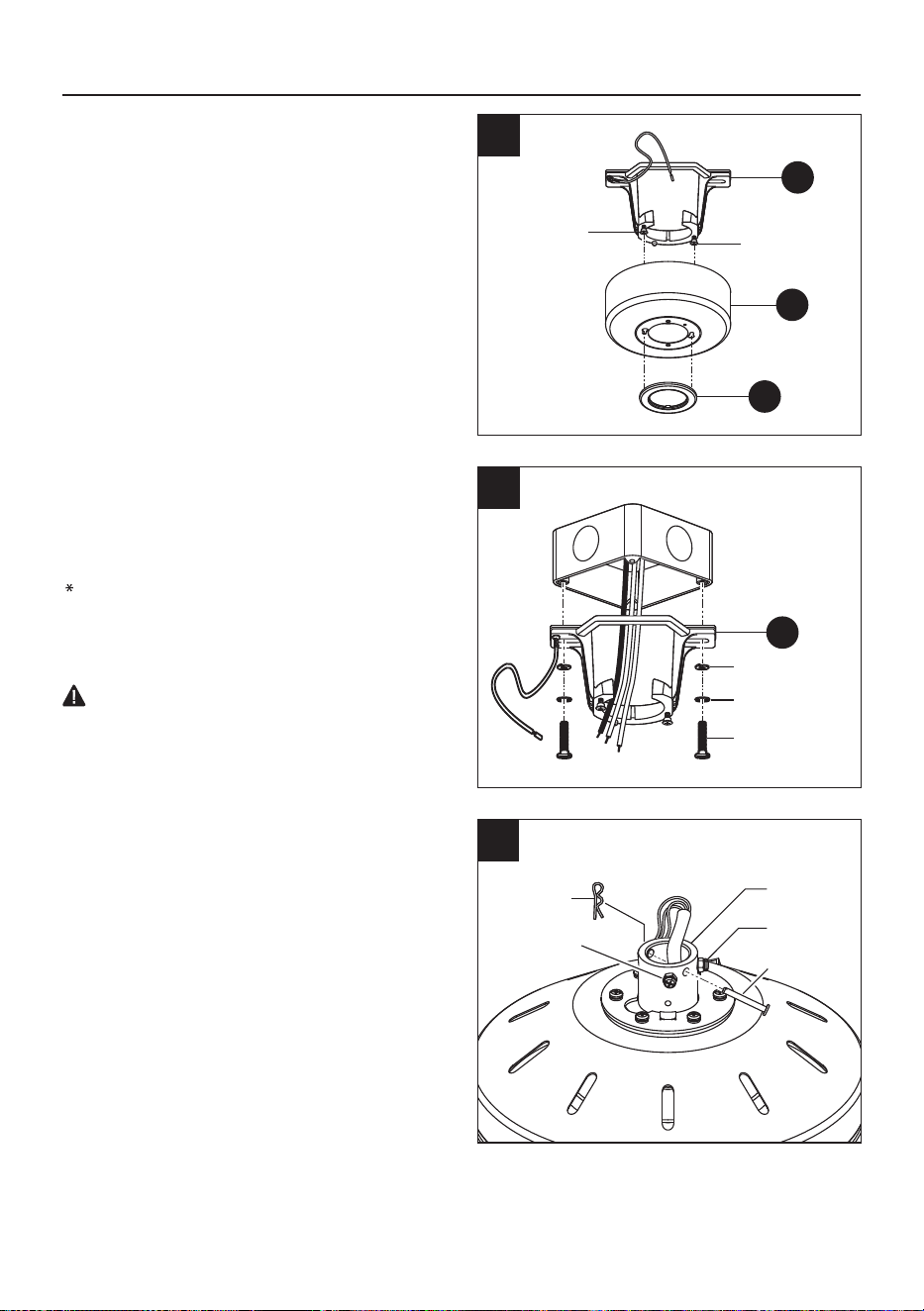

1. Remove the canopy bottom cover (C) from
the canopy (B) by turning the canopy bottom
cover (C) counterclockwise.
Remove the mounting bracket (A) from the
canopy (B) by loosening canopy mounting
screws a half turn from the screw head.
Next, turn the canopy (B) counterclockwise
to remove the mounting bracket (A) from the
canopy (B).
3. Remove the cotter pin and clevis pin, and
loosen the two collar set screws from the fan
motor assembly collar.
1
3
2
Canopy Mounting
Screw
Canopy Mounting
Screw
A
A
B
C
Flat Washers
Outlet Box
Screws
Lock Washers
2. Secure mounting bracket (A) to outlet box
(not included) using screws, lock washers
and flat washers provided with the outlet box.
NOTE: It is very important you use the proper
hardware when installing the mounting bracket (A)
as this will support the fan.
IMPORTANT: If using the angle mount, make
sure open end of mounting bracket (A) is installed
facing the higher point of the ceiling.
Cotter Pin
Collar
Clevis
Pin
Set Screw
Set Screw
FAN INSTALLATION
9
D
B
G
C
E
4
5
Clevis Pin
Set Screw
Set Screw
Collar
6

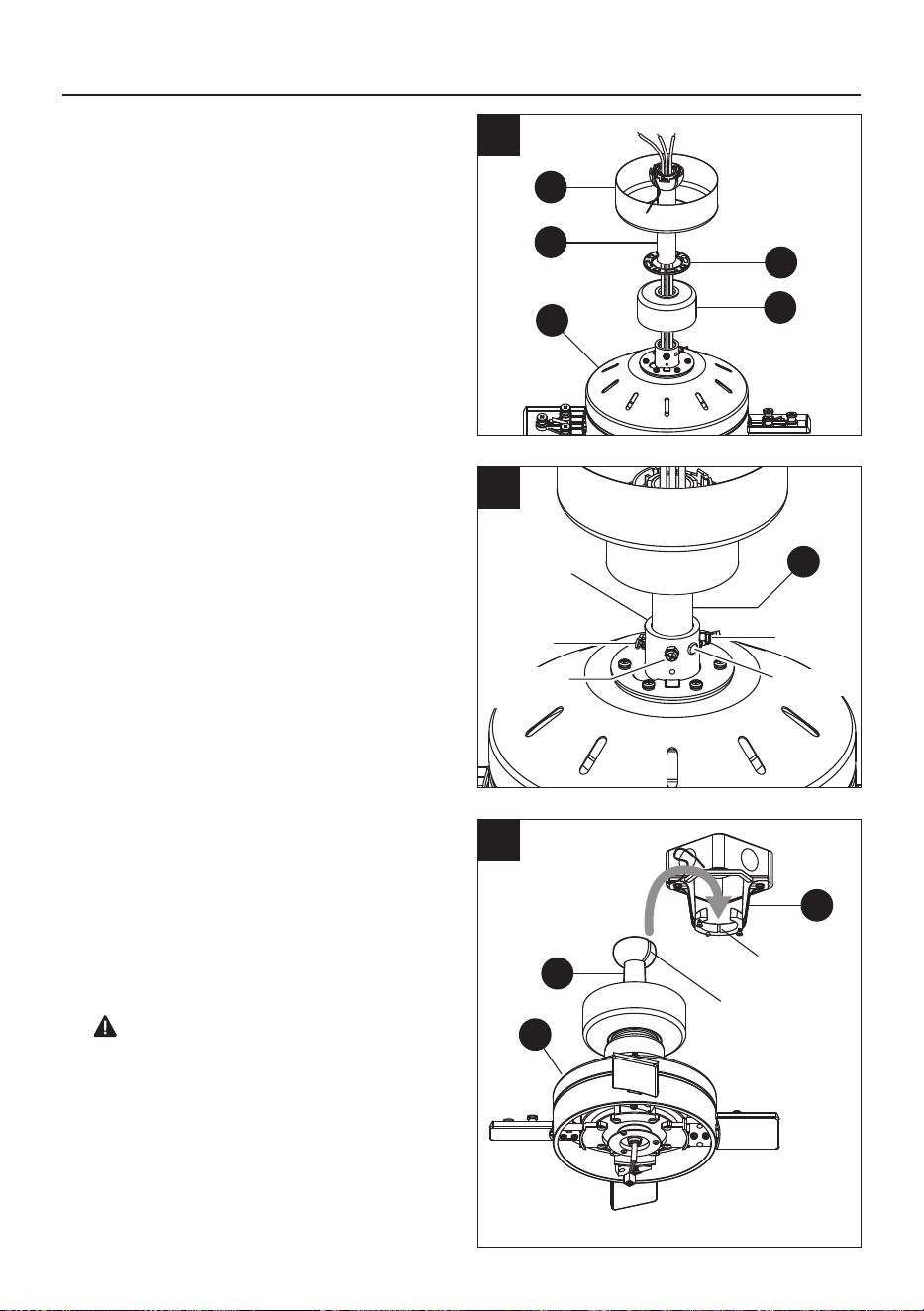

4. Insert downrod (D) through canopy (B),
canopy bottom cover (C) and coupling cover
(E). Thread wires from fan motor assembly
(G) up through downrod (D).
5. Slip downrod (D) into collar, align holes and
re-install clevis pin and cotter pin. Tighten
two set screws in collar.
D
Cotter
Pin
6. Carefully lift the fan motor assembly (G) up to
the mounting bracket (A) and seat the downrod
(D) in the mounting bracket (A) socket. Make
sure the tab on the mounting bracket (A)
socket is properly seated in the groove in the
downrod (D). This will help to balance the
ceiling fan.
DANGER: Failure to align slot in ball with
tab may cause the fan to wobble or fall, which
could result in serious injury or death.
A
D
G
Groove
Tab
FAN INSTALLATION
10
WIRING
WARNING: To reduce the risk of fire, electrical shock or personal injury, wire connectors provided
with this fan are designed to accept only one 12-gauge house wire and two lead wires from the fan.
If your house wire is larger than 12-gauge or there is more than one house wire to connect to the two
fan lead wires, consult an electrician for the proper size wire connectors to use.
CAUTION: Be sure outlet box is properly grounded and a ground (green or bare) wire is present.
WARNING: If house wires are different colors than referred to in the following steps, stop immediately.
A professional electrician is recommended to determine wiring.

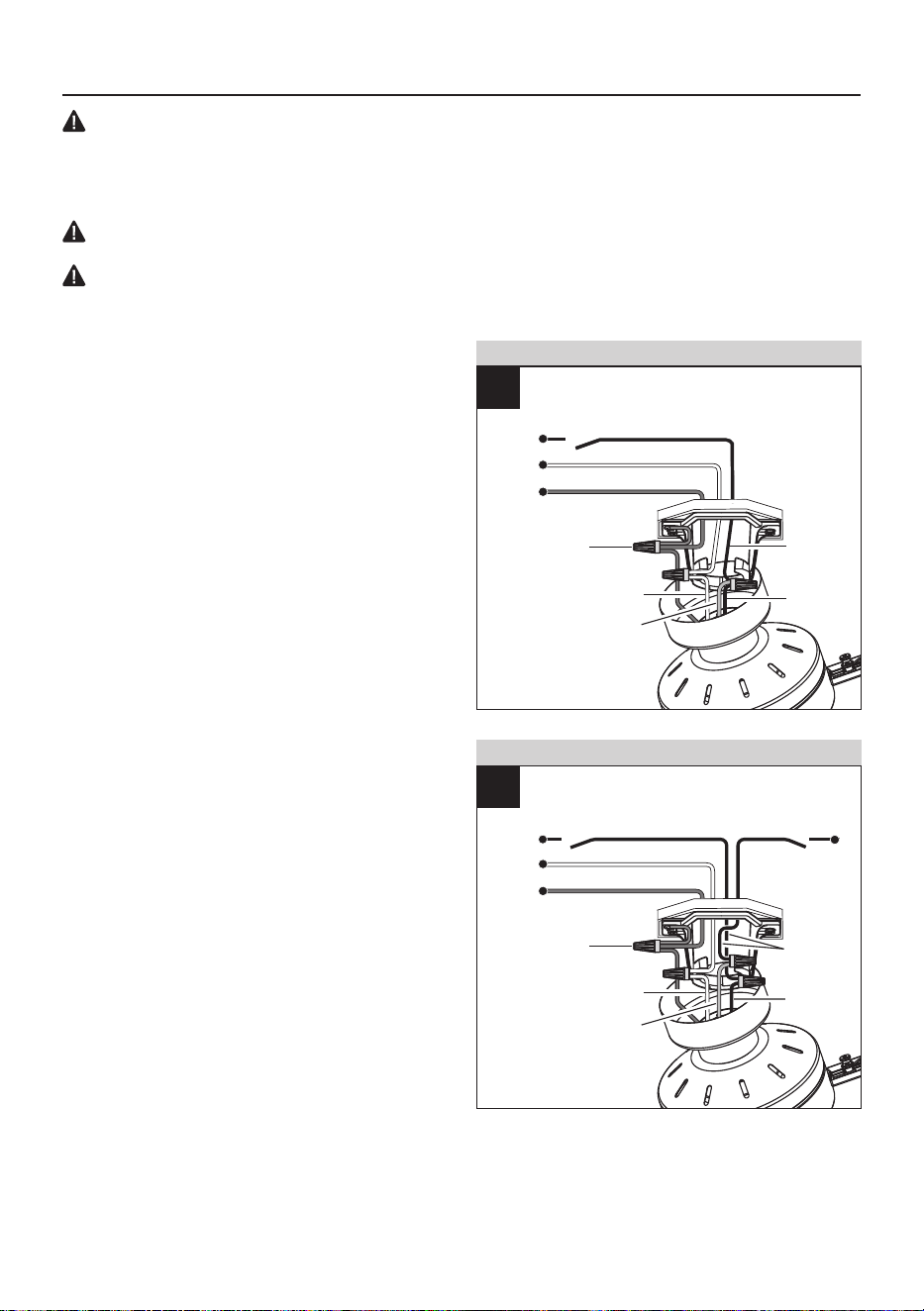

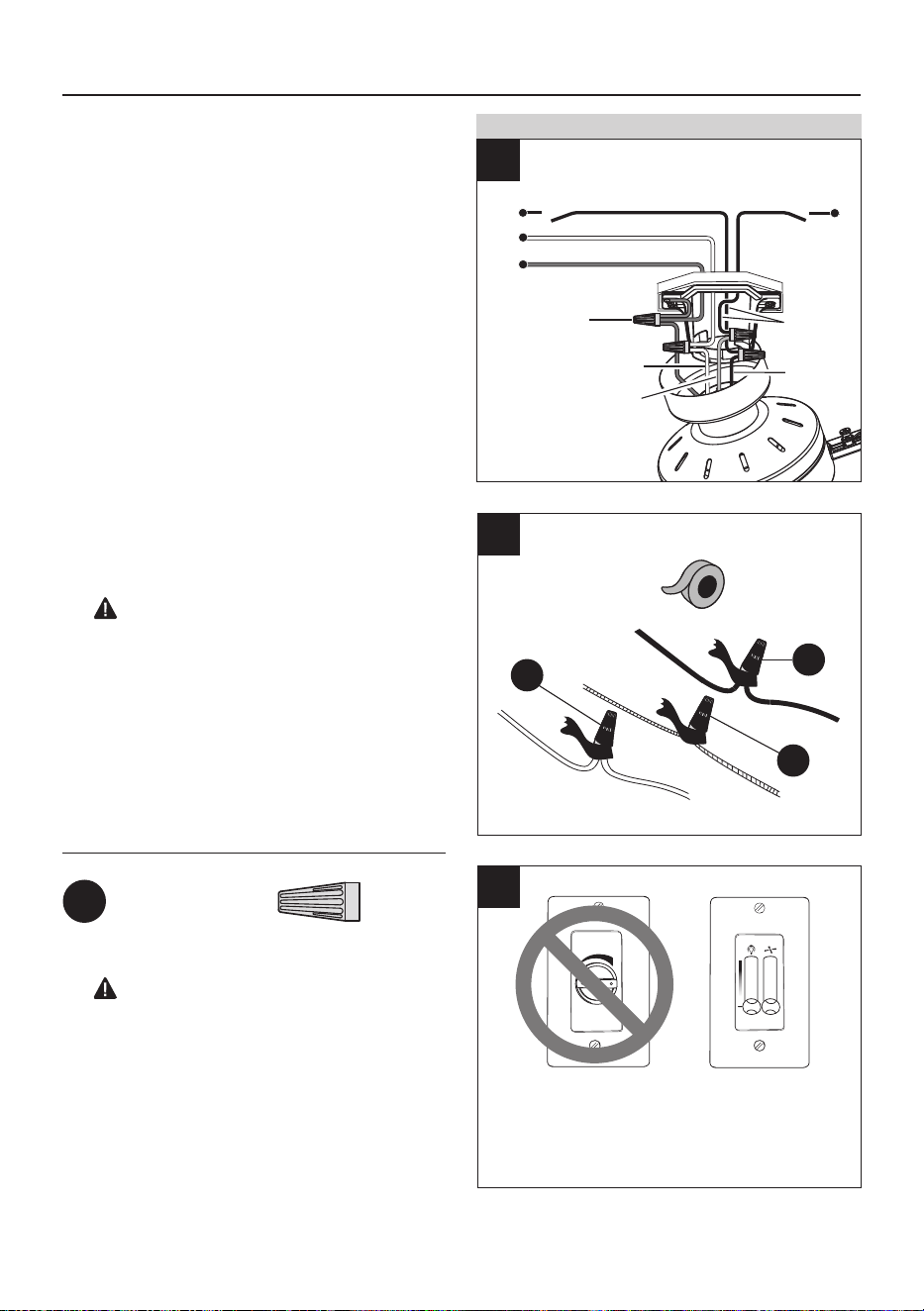

FAN AND LIGHT CONTROLLED BY TWO WALL SWITCHES
FAN AND LIGHT CONTROLLED BY PULL CHAINS
1A
120V POWER
FROM CEILING
BLACK (POWER)
WHITE (NEUTRAL)
BLACK
GROUND/GREEN (BARE)
BLACK
GREEN
BLACK
(WALL
SWITCH)
FAN CONTROLLED BY PULL CHAIN, LIGHT BY WALL SWITCH
1B
WHITE (NEUTRAL)
BLACK (POWER)
BLACK
GROUND/GREEN (BARE)
120V POWER
FROM CEILING
GREEN
BLACK
1. Choose wiring diagram (Fig. 1A, Fig. 1B or
Fig. 1C) that fits your situation and make
appropriate wiring connections as follows:
[IMPORTANT: For each wire connection
below, use one of the wire nuts (AA), making
sure to screw wire nut (AA) on in a clockwise
direction.]
1A. FAN AND LIGHT CONTROLLED BY
PULL CHAINS: Connect BLACK and BLUE
wire from fan to BLACK wire from ceiling.
Connect WHITE wire from fan to WHITE wire
from ceiling. Connect all GROUND (GREEN)
wires together from fan (on downrod (D) and
mounting bracket (A)) to BARE/GREEN wire
from ceiling.
1B. FAN CONTROLLED BY PULL CHAIN,
LIGHT BY WALL SWITCH: If you intend to
control the fan light with a separate wall switch,
connect BLACK wire from fan to BLACK wire
from ceiling. Connect BLUE wire from fan to
the BLACK wire from the independent wall
switch for the light. Connect WHITE wire from
fan to WHITE wire from ceiling. Connect all
GROUND (GREEN) wires together from fan
(on downrod (D) and mounting bracket (A)) to
BARE/GREEN wire from ceiling.
WHITE
BLUE
WHITE
BLUE
11
WIRING
BLACK
(WALL SWITCH
for LIGHT)

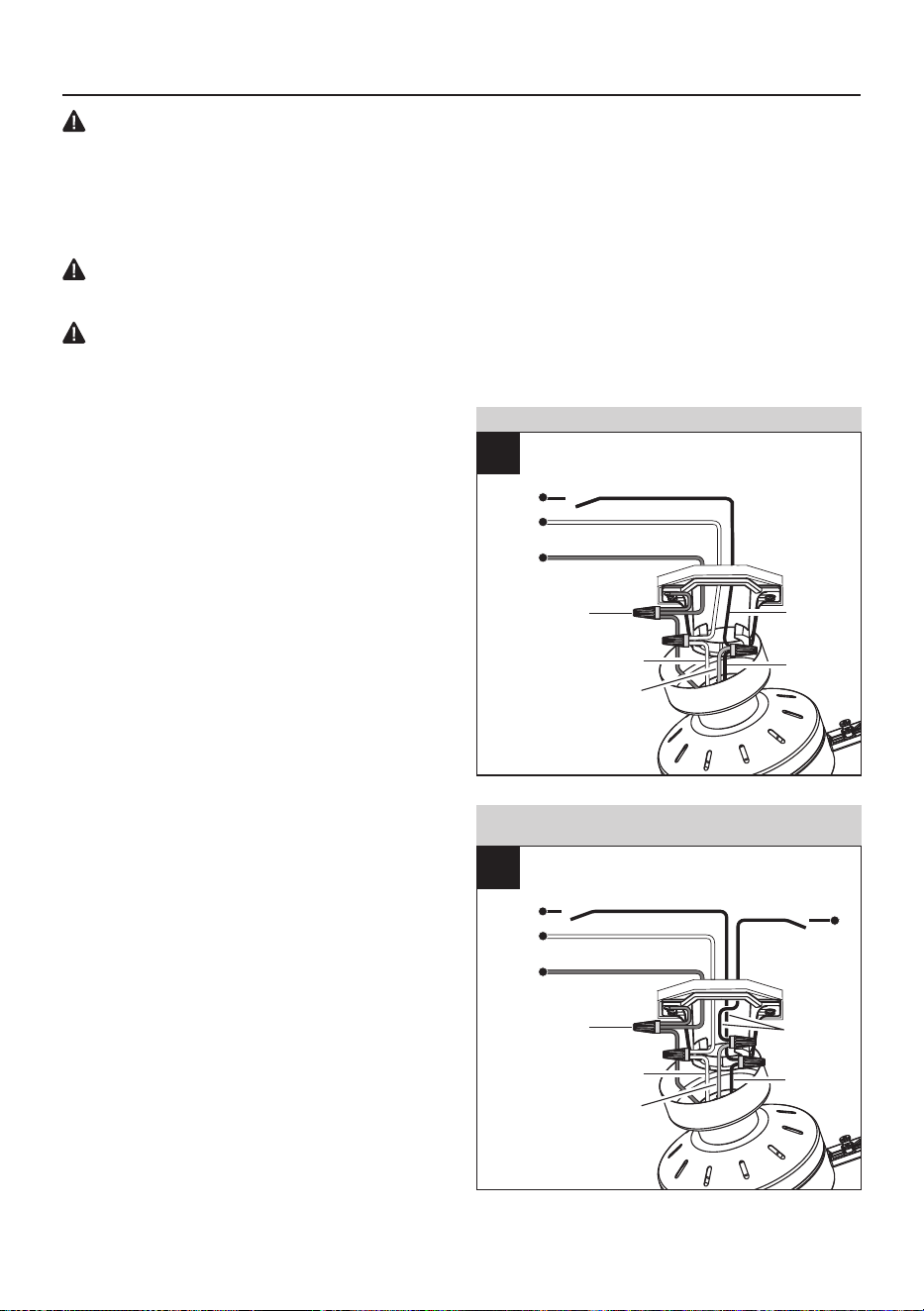

FAN AND LIGHT CONTROLLED BY TWO WALL SWITCHES
1C
WHITE (NEUTRAL)
BLACK (WALL SWITCH)
BLACK
GROUND/GREEN (BARE)
120V POWER
FROM CEILING
GREEN
BLACK
WHITE
BLUE

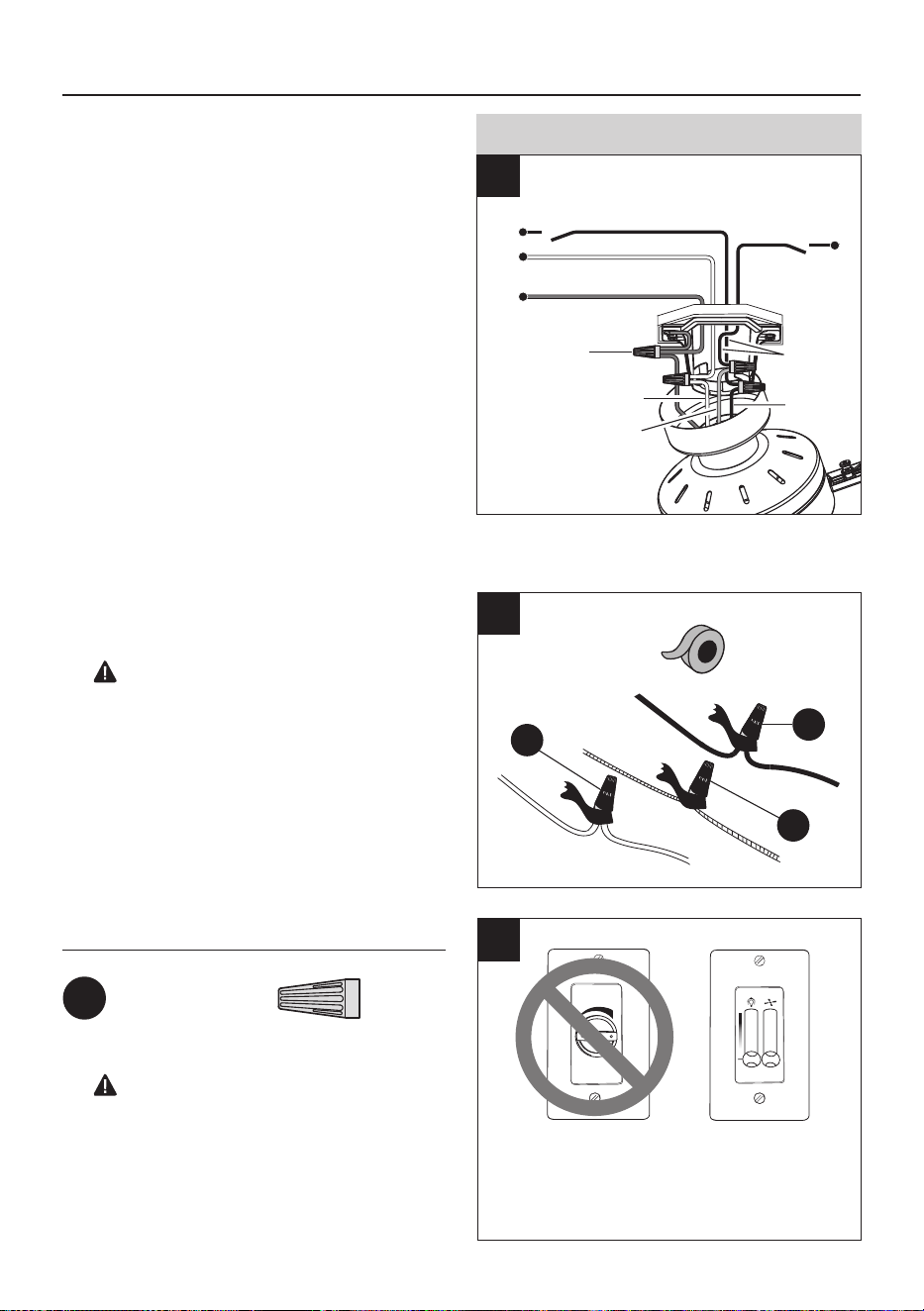

1C. FAN AND LIGHT CONTROLLED BY
TWO WALL SWITCHES: If you intend to
control the fan and light with separate wall
switches, connect BLACK wire from fan to
BLACK wire from the independent wall switch
for the fan. Connect BLUE wire from fan to
the BLACK wire from the other independent
wall switch for the light. Connect WHITE wire
from fan to WHITE wire from ceiling. Connect
all GROUND (GREEN) wires together from
fan (on downrod (D) and mounting bracket
(A)) to BARE/GREEN wire from ceiling.
NOTE: BLACK wire is hot power for fan.
BLUE wire is hot power for light kit. WHITE
wire is common for fan and light kit. BARE/
GREEN wire is ground.
2. Wrap electrical tape (not included) around
each individual wire nuts (AA) down to the
wire.
WARNING: Make sure no bare wire or
wire strands are visible after making
connections. Place GREEN and WHITE
connections on opposite side of box from the
BLACK and BLUE (if applicable) connections.
Turn spliced/taped wires upward and gently
push wires and wire nuts (AA) into outlet box.
3. IMPORTANT: Using a full range dimmer
switch (not included) to control fan speed
will cause a loud humming noise from fan.
To reduce the risk of fire or electrical shock,
do NOT use a full range dimmer switch to
control fan speed.
2
AA
AA
AA
Hardware Used
Wire Nut x 4
AA
3
Dimmer
Switch
Speed
Switch
For illustrative purposes only -- not
intended to cover all types of controls
1
2
3
12

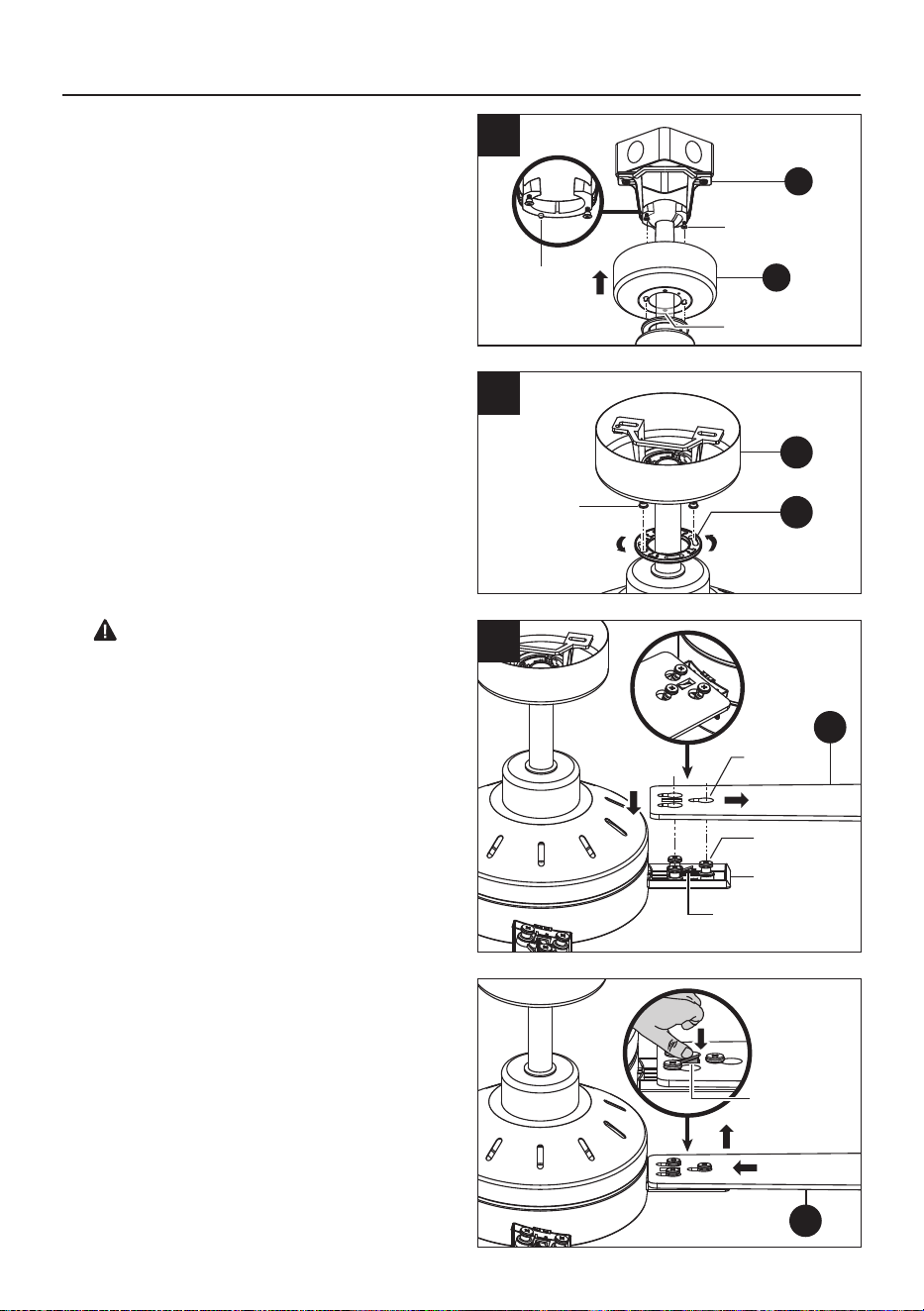

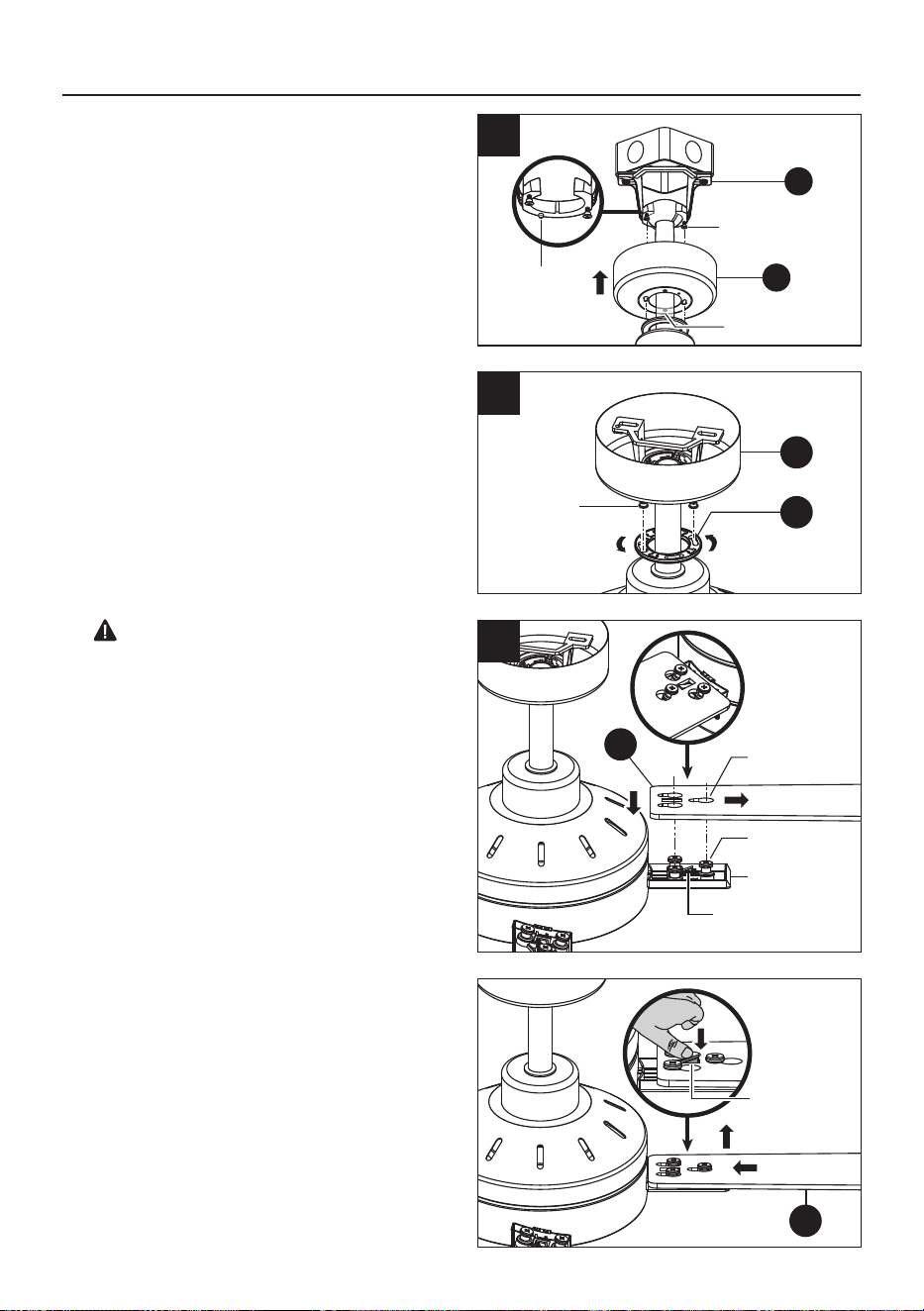

FINAL INSTALLATION
Canopy Mounting
Screw
Positioning
Pin
1. Make sure connections are neatly tucked into
the ceiling outlet box.
Slide the canopy (B) up to the mounting
bracket (A) and place the key holes on the
canopy (B) over the loose canopy mounting
screws on the mounting bracket (A). Turn the
canopy (B) clockwise until it locks in place
at the narrow section of the key holes. Make
sure the positioning pin on the mounting
bracket falls into one of two holes on the
canopy (B), and then tighten the two canopy
mounting screws.
2. Attach the canopy bottom cover (C) to the
canopy (B) by inserting the screw heads into
the key slots in the canopy bottom cover (C)
and rotating it clockwise.
NOTE: Adjust the canopy mounting screws as
necessary until the canopy (B) and canopy
bottom cover (C) are snug.
3. WARNING: Failure to properly seat the
blades (F) on the blade arms and engage in
the spring locking mechanism could result
in the fan blades (F) loosening and possibly
falling.
To install the blade to the blade arm:
Hold the blade (F) with hands close to the
blade arm, align the key-slot holes with the
blade arm posts and press the blade down
firmly. Ensure the key-slot holes are properly
seated on the blade arm posts.
Firmly slide the blade (F) away from the blade
arm until the blade (F) engages in the spring
locking mechanism. Make sure the spring of
the spring locking mechanism is upward and
the butt of the spring locking mechanism is
against the edge of the blade.
To detach the blade from the blade arm:
Press down the spring locking mechanism to
release the blade (F) from the blade arm. Slide
the blade (F) toward the blade arm until the
blade (F) disengages from the spring locking
mechanism, carefully push the blade (F) up to
detach from the blade arm.
1
A
B
Hole
3
F
Blade Arm
Post
Key-slot
Holes
Blade Arm
Spring Locking
Mechanism
2
B
C
Canopy
Mounting
Screw
F
Spring Locking
Mechanism
DETACH
THE BLADE
13
Light Kit
Mounting
Screw
4
FINAL INSTALLATION

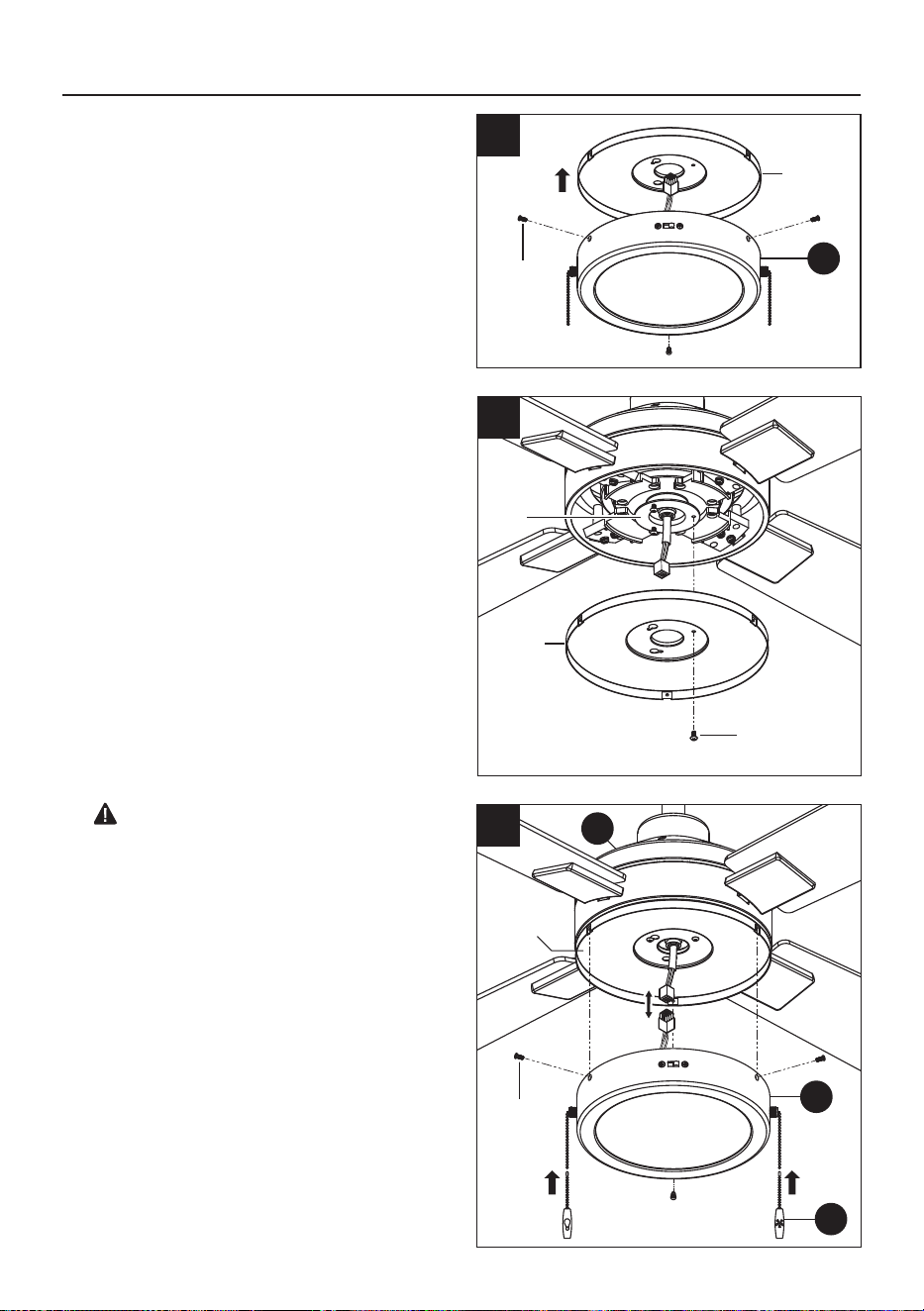

4. Unscrew the three light kit mounting screws
from the light kit (H), and keep them then
detach the light kit mounting plate from the
light kit (H).
5. Unscrew one of the three light kit mounting
plate screws from the mounting ring and
loosen the other two light kit mounting plate
screws. (Do not remove.)
Place the key holes on the light kit mounting
plate over the two mounting screws previously
loosened from the mounting ring. Turn the light
kit mounting plate until the light kit mounting
plate locks in place at the narrow section of
the key holes. Secure by tightening the two
light kit mounting plate screws previously
loosened and the one previously unscrewed.
6. CAUTION: Before starting installation,
disconnect the power by turning off the circuit
breaker or removing the fuse at the fuse box.
Turning power off using the fan switch is not
sufficient to prevent electric shock.
While holding the light kit (H) under the fan
motor assembly (G), snap together the wire
connection plugs.
Raise the light kit (H) up against the light kit
mounting plate, and use the three light kit
mounting screws previously unscrewed to
tighten it firmly.
Install the pull chains and fobs (I) onto the
pull chains located on the light kit (H).
Light Kit
Mounting
Plate
Light Kit
Mounting Plate
Screw
Mounting
Ring
5
Light Kit
Mounting
Plate
I
Light Kit
Mounting
Screw
6
H
G
Light Kit
Mounting
Plate
H
14

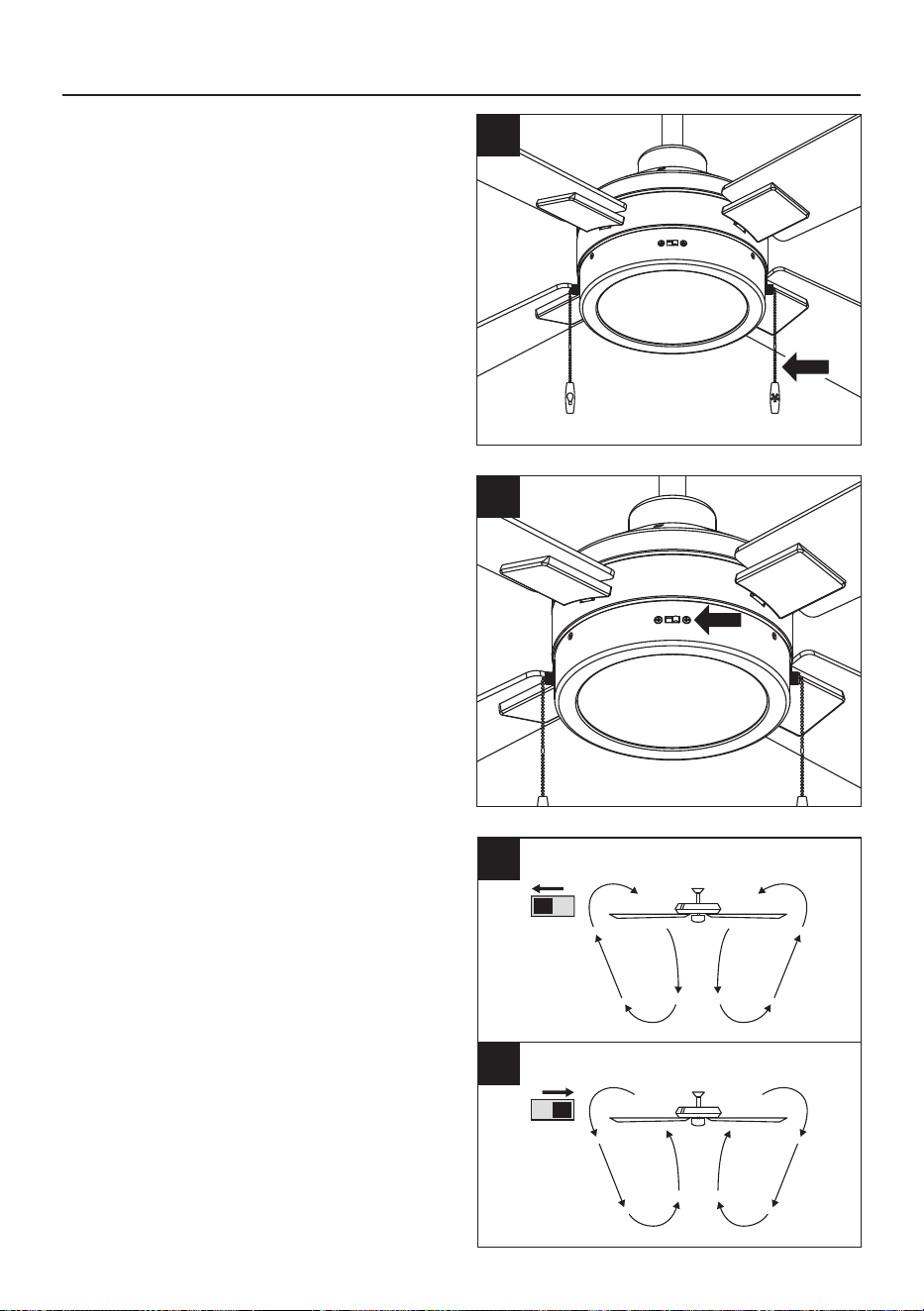

OPERATING INSTRUCTIONS
1. The pull chain controls the fan speed as
follows: 1 pull - High, 2 pulls - Medium,
3 pulls - Low, 4 pulls - Off.
The light pull chain controls the light kit: "ON"
and "OFF".
2. The reverse switch is located on the surface
of the light kit. Slide the switch to the left for
warm weather operation. Slide the switch to
the right for cool weather operation.
NOTE: Wait for the fan to stop before
reversing the direction of the blade rotation.
1
2
2a. Warm weather - (Counter-clockwise
Direction) A downward air flow creates a
cooling effect. This allows you to set your air
conditioner on a warmer setting without
affecting your comfort.
2b. Cool weather - (Clockwise Direction)
An upward air flow moves warm air off the
ceiling. This allows you to set your heating
unit on a cooler setting without affecting your
comfort.
2a
2b
Check the support connections, brackets, and blade attachments twice a year. Make sure they are
secure. Because of the fan’s natural movement, some connections may become loose over time. It is
not necessary to remove the fan from the ceiling. Clean your fan periodically. Use only a soft brush or
lint-free cloth to avoid scratching the finish. The plating is sealed with a lacquer to minimize discoloration
or tarnishing.
WARNING: To reduce the risk of fire, electric shock, or injury to persons, shut off main power supply
before beginning any maintenance. Do not use water or a damp cloth to clean the ceiling fan.
15
CARE AND MAINTENANCE
TROUBLESHOOTING
WARNING: To reduce the risk of fire, electric shock, or injury to persons, before beginning work,
shut off the power supply to avoid electrical shock.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fan does not move. 1. Reverse switch not engaged.
2. Power is off or fuse is blown.
3. Faulty wire connection.
4. Plugs not connected properly.
1. Push switch firmly either left or right.
2. Turn power on or check fuse.
3. Turn power off. Loosen canopy and
check all connections.
4. Check that wire nuts from fan and
receiver to the outlet box are
connected properly according to
instructions on page 10.
Noisy operation. 1. Blades are loose.
2. Cracked blade.
3. Full range dimmer switch.
4. Fan is new, motor need break in.
1. Blades are loose.
2. Blade arms incorrectly attached.
3. Unbalanced blades.
4. Fan not securely mounted.
5. Fan too close to vaulted ceiling.
6. Set screw(s) on motor housing
yoke is (are) not tightened properly.
7. Set screw on hanging ball is not
tightened properly.
1. Tighten all blade screws.
2. Replace blade.
3. Replace with an approved speed
control device.
4. Allow fan a “break in” period of a
few days, especially when running
the fan at Medium and High
speeds.
Excessive wobbling. 1. Tighten all blade screws.
2. Re-install blade arms.
3. Switch one blade with a blade from
the opposite side. Or balance the
fan using a blade balancing kit
(sold separately).
4. Turn power off. Carefully loosen
canopy and verify that mounting
bracket is secure.
5. Use a longer downrod or move fan
to another location.
6. Tighten yoke set screw(s) securely.
7. Carefully loosen and lower canopy
and verify that set screw on hanging
ball is tightened securely.
1. Wires in canopy not wired properly.
2. Wall switch to fan is off.
3. Plugs not connected properly.
Fan operates but
light fails.
1. Check wires in canopy and, if
necessary, re-wire according to
instructions on pages 10.
2. Make sure that wall switch to fan
is on.
3. Check that male and female plugs
in light kit are connected properly
according to instructions on page
13.
16
NOTE: A small amount of "wobble" is normal and should not be considered a defect.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
TROUBLESHOOTING
LIMITED LIFETIME WARRANTY
The distributor warrants this fan to be free from defects in workmanship and materials present at time
of shipment from the factory for Lifetime limited from the date of purchase. This warranty applies only
to the original purchaser. The distributor agrees to correct any defect at no charge or, at our option,
replace the ceiling fan with a comparable or superior model.
To obtain warranty service, present a copy of your sales receipt as proof of purchase. All cost of removal
and reinstallation are the express responsibility of the purchaser. Any damage to the ceiling fan by
accident, misuse or improper installation, or by using parts not produced by the manufacturer of this fan
or affixing accessories not produced by the manufacturer of this fan, are the purchaser's own responsibility.
The distributor assumes no responsibility whatsoever for fan installation during the limited lifetime warranty.
Any service performed by an unauthorized person will render the warranty invalid.
Due to varying climatic conditions, this warranty does not cover changes in brass finish, rusting, pitting,
tarnishing, corroding or peeling. Brass finish fans maintain their beauty when protected from varying
weather conditions. Any glass provided with this fan is not covered by the warranty.
Any replacement of defective parts for the ceiling fan must be reported within the first year from the date
of purchase. For the balance of the warranty, call our customer service department (at 888-251-1003)
for return authorization and shipping instructions so that we may repair or replace the ceiling fan. Any
fan or parts returned improperly packaged is/are the sole responsibility of the purchaser. There is no
further express warranty. The distributor disclaims any and all implied warranties. The duration of any
implied warranty which cannot be disclaimed is limited to the limited lifetime period as specified in our
warranty. The distributor shall not be liable for incidental, consequential or special damages arising at
or in connection with product use or performance except as may otherwise be accorded by law. This
warranty gives you specific legal rights and you may also have other rights which vary from state to
state. This warranty supersedes all prior warranties.
17
REPLACEMENT PARTS LIST
PART DESCRIPTION PARTS # COVERED UNDER WARRANTY
Mounting Bracket
A
B
C
D
E
F
Canopy
Canopy Bottom Cover
Downrod
Coupling Cover
Blade
6307946-A 6307945-A 6307942-A YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
6307946-B 6307945-B 6307942-B
6307946-C 6307945-C 6307942-C
6307946-D 6307945-D 6307942-D
6307946-E 6307945-E 6307942-E
6307946-F 6307945-F 6307942-F
H Light Kit 6307946-H 6307945-H 6307942-H
I Pull Chain and Fob 6307946-I 6307945-I 6307942-I
For replacement parts, call our customer service department at 888-251-1003, 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected].
Printed in China
A
B
F
C
D
E
H
I
VENTILADOR DE TECHO
PARA INTERIORES
EDDINGTON
MODELO #AR48-52BN/AR48-52MBK/AR48-52MWH
ARTÍCULO #6307946/6307945/6307942
18
SG241146
HARBOR BREEZE y el diseño del
logotipo son marcas comerciales o
marcas registradas de LF, LLC.
Todos los derechos reservados.
Fecha de compra
Número de serie
Gracias por comprar este producto HARBOR BREEZE.
¿Tiene preguntas, problemas o piezas faltantes?
Antes de volver a la tienda, póngase en contacto al:
888-251-1003, de lunes a domingo, de 8 a.m. a 8 p.m., hora estándar del
Este, o al correo electrónico [email protected].
ÍNDICE
Contenido del paquete .........................................................................................................................
Aditamentos .........................................................................................................................................
Información de seguridad ....................................................................................................................
Preparación ..........................................................................................................................................
Instalación inicial ..................................................................................................................................
Instalación del ventilador .....................................................................................................................
Cableado ..............................................................................................................................................
Instalación final ....................................................................................................................................
Instrucciones de funcionamiento .........................................................................................................
Cuidado y mantenimiento ....................................................................................................................
Solución de problemas ........................................................................................................................
Garantía limitada de por vida ...............................................................................................................
Lista de piezas de repuesto .................................................................................................................
20
21
21
23
24
25
27
29
31
32
32
33
34
19
20
F
A
B
C
D
E
H
I
G
RECORDATORIO IMPORTANTE: Debe
utilizar las piezas que se incluyen con este
ventilador para la instalación adecuada y por
seguridad.
B Base
D Varilla
1
A Soporte de montaje 1
C Cubierta inferior de la base 1
E Cubierta del acoplador
1
1
DESCRIPCIÓNPIEZA CANTIDAD
4
F Aspa
G
Ensamble del motor del
ventilador
H
1
I
Kit de luces 1
Cadena y cadenilla de tiro 2
DESCRIPCIÓNPIEZA CANTIDAD
CONTENIDO DEL PAQUETE
Empalme
plástico
Cant. 3
+ 1 adicional
AA
21
ADITAMENTOS
Las modificaciones que no estén aprobadas por la parte responsable del cumplimiento podrían anular
la autorización del usuario para utilizar el equipo.
NOTA: Este equipo se probó y se verificó que cumple con los límites para un dispositivo digital de
clase B, conforme a la sección 15 de las reglas de la FCC. Estos límites están diseñados para
proporcionar protección razonable contra interferencias perjudiciales en una instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se usa de
acuerdo con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones de
radio. Sin embargo, no se garantiza que no se producirán interferencias en una instalación en especial.
Si este equipo genera una interferencia perjudicial para la recepción de radio o televisión, que se puede
determinar al encender y apagar el equipo, se recomienda al usuario que intente corregir la interferencia
con una o más de las siguientes medidas:
Reorientar o reubicar la antena de recepción.
Aumentar la separación entre el equipo y el recibidor.
Conectar el equipo a un tomacorriente de un circuito distinto al que usa el recibidor.
Solicitar ayuda al distribuidor o a un técnico con experiencia en radio/TV.
El dispositivo cumple con la sección 15 de las reglas de la FCC. Su funcionamiento está sujeto a las
siguientes dos condiciones: este dispositivo (1) no debe causar interferencias perjudiciales; (2) debe
aceptar cualquier interferencia recibida, incluida la interferencia que pudiese causar un funcionamiento
no deseado.
NOTA: Se puede regular al 10 % con reguladores seleccionados. Consulte lowes.com para obtener
más información.
PRECAUCIÓN: Todo cambio o modificación que no esté expresamente aprobado por la parte
responsable del cumplimiento podría anular la autorización del usuario para utilizar el equipo.
INFORMACIÓN DE SEGURIDAD
22
LEA Y GUARDE ESTAS INSTRUCCIONES
Lea y comprenda completamente este manual antes de intentar ensamblar, instalar o usar el producto.
• No deseche la caja del ventilador ni los accesorios de espuma. En caso de que deba devolver este
ventilador a la fábrica para que se le realicen reparaciones, debe enviarlo en su empaque original
para asegurar una protección adecuada contra daños que puedan agravar la causa inicial de la
devolución.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos locales, las ordenanzas,
el Código Eléctrico Nacional y la ANSI/NFPA 70. Contrate a un electricista calificado o consulte un
manual de cableado para hacerlo usted mismo si no está familiarizado con la instalación de cableado
eléctrico.
• Asegúrese de que en el lugar de instalación que elija se pueda establecer una distancia mínima de
2.13 m desde las aspas hasta el piso y al menos 76.2 cm desde los extremos de las aspas hasta
cualquier obstáculo.
• Una vez instalado el ventilador, asegúrese de que todas las conexiones sean seguras a fin de evitar
que se caiga.
• El peso neto de este ventilador, incluido el kit de luces, es de 7.3 kg.
ADVERTENCIA
Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte
en una caja de salida de clasificación UL apta para sostener ventiladores de 15,90 kg
(35 lb), o menos, y use los tornillos de montaje provistos con la caja de salida. La
mayoría de las cajas de salida que se utilizan comúnmente para sostener las lámparas no son
aptas para sostener un ventilador y puede ser necesario reemplazarlas. Si tiene dudas, consulte
a un electricista calificado.
Para reducir los riesgos de incendios, descargas eléctricas o lesiones personales, utilice para el
montaje una caja de salida clasificada como aceptables para soportar de ventiladores y utilice
los tornillos incluidos en la caja de salida.
¿NECESITA AYUDA? En caso de que el vidrio esté roto o haya piezas faltantes, llame al
888-251-1003. No devuelva el ventilador de techo al lugar donde lo compró. Asegúrese de tener
a mano el manual del propietario, el número de artículo o de modelo, el acabado, el color, el tipo
de vidrio, etc.
La declaración de atención debe leerse de esta manera.
ATENCIÓN: Se recomienda la utilización de un soporte de ventilador con todos los ventiladores
de techo. El estilo de aplicación varía. Los soportes se venden por separado en el Departamento
de Iluminación o de Electricidad.
ATENCIÓN: No utilice una extensión eléctrica con este ventilador.
Para reducir el riesgo de lesiones personales, use solo las piezas que se incluyen con este
ventilador. El uso de piezas DISTINTAS a aquellas que se incluyen con este ventilador anulará
la garantía.
Antes de proceder, asegúrese de cortar la alimentación eléctrica de la caja principal de fusibles o
interruptor de circuito a fin de evitar descargas eléctricas.
Riesgo de incendio y descarga eléctrica: no repare ni realice mantenimiento a este kit de luces.
La fuente de luz está diseñada para esta aplicación específica y puede sobrecalentarse si
personal sin capacitación le realiza mantenimiento. Si requiere mantenimiento, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para enviarle una autorización de
devolución y las instrucciones de envío.
INFORMACIÓN DE SEGURIDAD
23
PRECAUCIÓN
Para reducir el riesgo de lesiones personales, use solo los tornillos que se incluyen con esta caja
de salida.
Asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya un conductor
(verde o desnudo) de puesta a tierra.
Antes de comenzar la instalación, revise cuidadosamente todos los tornillos, pernos y tuercas
del ensamble del motor del ventilador para comprobar que estén asegurados.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta
alguna pieza o si alguna está dañada.
Tiempo estimado de ensamblaje: 120 minutos.
Herramientas necesarias para el ensamblaje (no se incluyen): cinta aislante, destornillador Phillips,
pinzas, gafas de seguridad, escalera de tijera y pelacables.
Herramientas útiles (no se incluyen): luz de prueba de CA, cinta métrica, manual de cableado Hágalo
usted mismo y pinzas de corte.
PELIGRO: Si utiliza una caja de salida existente, asegúrese de que esté bien sujeta a la estructura
del edificio y que pueda sostener todo el peso del ventilador. El incumplimiento de dicho paso podría
provocar lesiones graves o la muerte. La estabilidad de la caja de salida es fundamental para minimizar
el balanceo y el ruido del ventilador una vez que la instalación esté completa.
PRECAUCIÓN: Asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya
un conductor (verde o desnudo) de puesta a tierra.
Después de abrir la parte superior de la caja, retire el paquete de aditamentos de montaje de los
accesorios de espuma. Retire el motor del empaque y ubíquelo sobre una alfombra o espuma para
evitar daños en el acabado.
PRECAUCIÓN: Revise cuidadosamente todos los tornillos, las tuercas y los pernos del ensamble
del motor del ventilador para comprobar que estén seguros.
PREPARACIÓN
INFORMACIÓN DE SEGURIDAD
24
1. Interrumpa la línea de entrada del ventilador
al apagar los interruptores de circuito y el
interruptor de pared.
3. Compruebe que las aspas (F) estén al menos
a 76,2 cm de cualquier obstáculo y al menos
a 2,13 m sobre el piso.
PELIGRO: Si no desconecta el suministro
de electricidad antes de realizar la instalación,
se pueden producir lesiones graves o la
muerte.
1
3
2
ON
OFF
ON
OFF
2. Determine el método de instalación que
utilizará.
A. Montaje estándar
B. Montaje en ángulo
IMPORTANTE: Si realiza el montaje en
ángulo, verifique que el ángulo del techo no tenga
una inclinación superior a los 19°.
Consejo útil: El montaje estándar es el más
adecuado para techos de 2.13 m (7 pies) de alto
o más. Para los techos más altos, se recomienda
utilizar una varilla más larga (no incluida). El
montaje en ángulo es mejor para los techos en
ángulo o de bóveda. En ocasiones, es necesaria
una varilla más larga para asegurar una adecuada
separación de las aspas.
INSTALACIÓN INICIAL
F
6
2.13 m
mín.
76.2 cm
mín.
19° máx.
A
B
25
1. Retire la cubierta inferior de la base (C) de la
base (B) girándola (C) en dirección contraria
a las manecillas del reloj.
Afloje media vuelta los tornillos de montaje de
la base, desde la cabeza del tornillo, para
retirar el soporte de montaje (A) de la base
(B). Después, gire la base (B) en dirección
contraria a las manecillas del reloj para retirar
el soporte de montaje (A) de la base (B).
3. Retire el pasador de chaveta y el pasador de
horquilla, y afloje los dos tornillos de fijación
del anillo del ensamble del motor del ventilador.
1
3
2
Tornillo de
montaje de
la base
Tornillo de
montaje de
la base
A
A
B
C
Arandelas planas
Tornillos para
la caja de salida
Arandelas de
seguridad
2. Asegure el soporte de montaje (A) a la caja
de salida (no se incluye) con los tornillos, las
arandelas de seguridad y las arandelas
planas que incluye la caja de salida.
NOTA: Es muy importante que use los
aditamentos adecuados al instalar el soporte el
soporte de montaje (A), ya que este sostendrá el
ventilador.
IMPORTANTE: Si realiza el montaje en
ángulo, asegúrese de que el extremo abierto del
soporte de montaje (A) esté instalado en dirección
hacia el punto más alto del techo.
Pasador de
chaveta
Anillo
Pasador
de horquilla
Tornillo de
fijación
Tornillo de
fijación
INSTALACIÓN DEL VENTILADOR
26
D
B
G
C
E
4
5
Pasador de
horquilla
Tornillo de
fijación
Anillo
6
4. Inserte la varilla (D) a través de la base (B),
la cubierta inferior de la base (C) y la cubierta
del acoplador (E). Pase los conductores desde
el ensamble del motor de ventilador (G) a
través de la varilla (D).
5. Inserte la varilla (D) en el anillo, alinee los
orificios y vuelva a instalar el pasador de
horquilla y el pasador de chaveta. Apriete los
dos tornillos de fijación en el anillo.
D
Pasador de
chaveta
6. Levante con cuidado el ensamble del motor
del ventilador (G) hasta el soporte de montaje
(A) y asiente la varilla (D) en el portalámparas
del soporte de montaje (A). Asegúrese de que
la lengüeta del portalámparas del soporte de
montaje (A) esté bien asentada en la ranura
de la varilla (D). Esto ayudará a equilibrar el
ventilador de techo.
PELIGRO: La alineación incorrecta de
la ranura de la bola con la lengüeta puede
provocar que el ventilador se balancee o se
caiga, lo que podría causar lesiones graves
o la muerte.
A
D
G
Ranura
Lengüeta
INSTALACIÓN DEL VENTILADOR
Tornillo de
fijación
27
CABLEADO
ADVERTENCIA: Para reducir el riego de incendios, descargas eléctricas o lesiones, los conectores
de cables proporcionados con este ventilador están diseñados para soportar solo un conductor
doméstico de calibre 12 y dos cables conductores del ventilador. Si el conductor de la casa es de un
calibre superior a 12 o hay más de un conductor de la casa para conectar a los dos cables conductores
del ventilador, pregúntele a un electricista cuál es el tamaño adecuado de los conectores de cables que
debe utilizar.
PRECAUCIÓN: Asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya
un conductor (verde o desnudo) de puesta a tierra.
ADVERTENCIA: Si los conductores de la casa no tienen los mismos colores que se mencionan
en los pasos siguientes, deténgase de inmediato. Se recomienda que un electricista profesional
determine el cableado adecuado.
FAN AND LIGHT CONTROLLED BY TWO WALL SWITCHES
VENTILADOR Y LUZ CONTROLADOS POR CADENAS DE TIRO
1A
ALIMENTACIÓN DE
120 V DESDE EL TECHO
NEGRO (ALIMENTACIÓN)
BLANCO (NEUTRO)
NEGRO
PUESTA A TIERRA/VERDE
(DESNUDO)
PUESTA A TIERRA/VERDE
(DESNUDO)
NEGRO
VERDE
1. Elija el diagrama de cableado (Fig. 1A, Fig.
1B o Fig. 1C) que se adapte a su situación y
realice las conexiones de cableado apropiadas
de la siguiente manera: [IMPORTANTE: para
cada conexión de conductores a continuación,
utilice uno de los empalmes plásticos (AA),
asegurándose de atornillar el empalme
plástico (AA) en dirección de las manecillas
del reloj].
1A. VENTILADOR Y LUZ CONTROLADOS
POR CADENAS DE TIRO: Conecte el
conductor NEGRO y AZUL del ventilador al
conductor NEGRO del techo. Conecte el
conductor BLANCO del ventilador al conductor
BLANCO del techo. Conecte todos los
conductores de PUESTA A TIERRA (VERDES)
juntos desde el ventilador (en la varilla [D] y
el soporte de montaje [A]) con el conductor
DESNUDO o VERDE del techo.
1B. VENTILADOR CONTROLADO POR LA
CADENA DE TIRO Y LUZ CONTROLADA
POR EL INTERRUPTOR DE PARED: Si
desea controlar la luz del ventilador con un
interruptor de pared independiente, conecte el
conductor NEGRO del ventilador al conductor
NEGRO del techo. Conecte el conductor
AZUL del ventilador al conductor NEGRO
del interruptor de pared independiente para
la luz. Conecte el conductor BLANCO del
ventilador al conductor BLANCO del techo.
Conecte todos los conductores de PUESTA
A TIERRA (VERDES) juntos desde el
ventilador (en la varilla [D] y el soporte de
montaje [A]) con el conductor DESNUDO o
VERDE del techo.
NEGRO
(INTERRUPTOR
DE PARED)
VENTILADOR CONTROLADO POR CADENA DE TIRO Y LUZ
CONTROLADA POR INTERRUPTOR DE PARED
1B
BLANCO (NEUTRO)
NEGRO (ALIMENTACIÓN)
NEGRO
ALIMENTACIÓN DE
120 V DESDE EL TECHO
VERDE
NEGRO
BLANCO
AZUL
BLANCO
AZUL
28
CABLEADO
NEGRO
(INTERRUPTOR
DE PARED PARA
LA LUZ)
VENTILADOR Y LUZ CONTROLADOS POR DOS
INTERRUPTORES DE PARED
1C
BLANCO (NEUTRO)
NEGRO (INTERRUPTOR
DE PARED)
NEGRO
PUESTA A TIERRA/VERDE
(DESNUDO)
ALIMENTACIÓN DE
120 V DESDE EL TECHO
VERDE
NEGRO
BLANCO
AZUL
1C. VENTILADOR Y LUCES CONTROLADOS
POR DOS INTERRUPTORES DE PARED:
Si desea controlar el ventilador y la luz con
interruptores de pared separados, conecte el
conductor NEGRO del ventilador al conductor
NEGRO del interruptor de pared independiente
para el ventilador. Conecte el conductor AZUL
del ventilador al conductor NEGRO del otro
interruptor de pared independiente para la luz.
Conecte el conductor BLANCO del ventilador
al conductor BLANCO del techo. Conecte
todos los conductores de PUESTA A TIERRA
(VERDES) juntos desde el ventilador (en la
varilla [D] y el soporte de montaje [A]) con el
conductor DESNUDO o VERDE del techo.
NOTA: El conductor NEGRO es el que
proporciona alimentación al ventilador. El
conductor AZUL es el que proporciona
alimentación al kit de luces. El conductor
BLANCO es el mismo para el ventilador y el
kit de luces. El conductor DESNUDO o VERDE
es la puesta a tierra.
2. Cubra con cinta aislante (no se incluye) cada
empalme plástico (AA) individual hacia abajo
del conductor.
ADVERTENCIA: Asegúrese de que no
haya conductores desnudos ni filamentos de
conductores visibles después de hacer las
conexiones. Coloque las conexiones VERDES
y BLANCAS en el lado opuesto de la caja
donde se encuentran las conexiones NEGRAS
y AZULES (si corresponde).
Gire los conductores empalmados o cubiertos
con cinta hacia arriba y empuje suavemente
los conductores y los empalmes plásticos (AA)
hacia dentro de la caja de salida.
3. IMPORTANTE: El uso de un regulador de
intensidad de rango completo (no se incluye)
para controlar la velocidad del ventilador
provocará un zumbido intenso del ventilador.
Para reducir el riesgo de incendios o descargas
eléctricas, NO use un regulador de intensidad
de rango completo para controlar la velocidad
del ventilador.
2
AA
AA
AA
Aditamentos utilizados
Empalme plástico x 4
AA
3
Regulador de
intensidad
Regulador de
velocidad
Solo con fines ilustrativos -- No pretende
cubrir todos los tipos de controles.
1
2
3
3. ADVERTENCIA: Si no se colocan
correctamente las aspas (F) en los brazos de
las aspas y no se engancha el mecanismo de
bloqueo con resorte, las aspas del ventilador
(F) podrían aflojarse y posiblemente caerse.
Para instalar el aspa en el brazo del aspa:
Sujete el aspa (F) con las manos cerca del
brazo del aspa, alinee los orificios de la
ranura con los postes del brazo del aspa y
presione el aspa hacia abajo firmemente.
Compruebe que los orificios con forma de
cerradura se asienten correctamente en los
postes del brazo del aspa.
Deslice firmemente el aspa (F) lejos del brazo
del aspa hasta que el aspa (F) se enganche
en el mecanismo de bloqueo con resorte.
Asegúrese de que el resorte del mecanismo
de bloqueo con resorte esté hacia arriba y que
la parte posterior del mecanismo de bloqueo
con resorte esté contra el borde del aspa.
Para separar el aspa del brazo del aspa:
Presione hacia abajo el mecanismo de
bloqueo con resorte para liberar el aspa (F)
del brazo del aspa. Deslice el aspa (F) hacia
el brazo del aspa hasta que el aspa (F) se
desenganche del mecanismo de bloqueo con
resorte, empuje con cuidado el aspa (F) hacia
arriba para separarla del brazo del aspa.
29
INSTALACIÓN FINAL
Tornillo de montaje
de la base
Pasador de
osicionamiento
1. Asegúrese de que los cables estén bien
colocados en la caja de salida del techo.
Desplace la base (B) hasta el soporte de
montaje (A) y ubique los orificios guía en la
base (B) sobre los tornillos de montaje de la
base flojos en el soporte de montaje (A). Gire
la base (B) en dirección de las manecillas del
reloj hasta que esta se ubique en su lugar en
la sección estrecha de los orificios guía.
Asegúrese de que el pasador de
posicionamiento en el soporte de montaje
caiga en uno de los dos orificios de la base
(B) y luego apriete los dos tornillos de montaje
de la base.
2. Fije la cubierta inferior de la base (C) a la base
(B) insertando las cabezas de los tornillos en
las ranuras principales en la cubierta inferior
de la base (C) y girándola en dirección de las
manecillas del reloj.
NOTA: Ajuste los tornillos de montaje de la
base como sea necesario hasta que la base
(B) y su cubierta de la parte inferior (C) estén
ajustadas.
1
A
B
Orificio
3
F
Poste del brazo
del aspa
Orificios con
forma de
cerradura
Brazo del aspa
Mecanismo de
bloqueo con resorte
2
B
C
Tornillo de
montaje
de la base
F
Mecanismo de
bloqueo con
resorte
LIBERE EL
ASPA
30
Tornillo de
montaje
del kit de
luces
4
INSTALACIÓN FINAL
4. Desatornille los tres tornillos de montaje del
kit de luces (H) y guárdelos, luego separe la
placa de montaje del kit de luces (H).
5. Desenrosque uno de los tres tornillos de la
placa de montaje del kit de luces del anillo
de montaje y afloje los otros dos tornillos de
la placa de montaje del kit de luces. (No los
retire).
Coloque los orificios guía de la placa de
montaje del kit de luces sobre los dos tornillos
de montaje aflojados anteriormente en el
anillo de montaje. Gire la placa de montaje
del kit de luces hasta que la placa de montaje
del kit de luces encaje en la parte estrecha
de los orificios guía. Asegure los dos tornillos
de la placa de montaje del kit de luces que
aflojó y el que desenroscó anteriormente.
6. PRECAUCIÓN: Antes de comenzar la
instalación, desconecte la alimentación
colocando el interruptor de circuito en la
posición de apagado o retirando el fusible
de la caja de fusibles. No basta con colocar
el interruptor del ventilador en la posición de
apagado para evitar descargas eléctricas.
Mientras sostiene el kit de luces (H) debajo
del ensamble del motor del ventilador (G),
acople los enchufes de la conexión de los
conductores.
Levante el kit de luces (H) contra la placa de
montaje del kit de luces y use los tres tornillos
de montaje del kit de luces que desatornilló
previamente para apretarlo firmemente.
Instale las cadenas y las cadenillas de tiro (I)
en las cadenas de tiro ubicadas en el kit de
luces (H).
Placa de
montaje
del kit de
luces
Tornillo de
montaje del
kit de luces
Anillo de
montaje
5
Placa de
montaje
del kit de
luces
I
Tornillo de
montaje
del kit de
luces
6
H
G
Placa de
montaje
del kit de
luces
H
31
INSTRUCCIONES DE FUNCIONAMIENTO
1. La cadena de tiro controla la velocidad del
ventilador de la siguiente forma: al tirar 1 vez,
alta; al tirar 2 veces, media; al tirar 3 veces,
baja; al tirar 4 veces, se apaga.
La cadena de tiro para las luces controla el
juego de luces: "ON" (encendido) y "OFF"
(apagado).
2. El interruptor de reversa está ubicado en la
superficie del kit de luces. Deslice el interruptor
hacia la izquierda para que funcione en climas
cálidos. Deslice el interruptor hacia la derecha
para que funcione en climas fríos.
NOTA: Espere a que el ventilador se detenga
antes de invertir la dirección de rotación de
las aspas.
1
2
2a. Clima cálido - (En dirección contraria a
las manecillas del reloj) un flujo de aire
descendente crea un efecto de enfriamiento.
Esto permite configurar el acondicionador de
aire en un ajuste más cálido sin afectar la
comodidad.
2b. Clima frío - (En dirección de las manecillas
del reloj) un flujo de aire ascendente mueve
el aire cálido fuera del techo. Esto permite
configurar la unidad de calefacción en un
ajuste de temperatura más frío sin afectar la
comodidad.
2a
2b
Compruebe las conexiones de soporte, los soportes y las fijaciones de las aspas dos veces al año.
Cerciórese de que estén aseguradas. Debido al movimiento natural del ventilador, algunas conexiones
pueden soltarse con el tiempo. No es necesario retirar el ventilador del techo. Limpie el ventilador
periódicamente. Use solo un cepillo suave o un paño sin pelusas para evitar rayar el acabado. El
enchapado está sellado con una laca que reduce al mínimo la decoloración o el deslustre.
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones a personas,
apague el suministro de electricidad principal antes de comenzar cualquier mantenimiento. No utilice
agua ni un paño húmedo para limpiar el ventilador de techo.
32
CUIDADO Y MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones a personas,
apague el suministro de electricidad antes de comenzar el trabajo con el fin de evitar descargas
eléctricas.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ventilador no se
mueve.
1. El interruptor de reversa no está
activado.
2. No hay electricidad o hay un fusible
quemado.
3. La conexión de los conductores es
incorrecta.
4. Los enchufes no están conectados
adecuadamente.
1. Mueva firmemente el interruptor hacia
la izquierda o hacia la derecha.
2. Conecte la alimentación eléctrica o
revise el fusible.
3. Desconecte la alimentación. Afloje la
base y revise todas las conexiones.
4. Verifique que los empalmes plásticos
del ventilador y el recibidor a la caja
de salida estén conectados
correctamente de acuerdo con las
instrucciones en la página 10.
El funcionamiento
es ruidoso.
1. Las aspas están flojas.
2. Hay un aspa partida.
3. Se está utilizando un regulador de
intensidad de rango completo.
4. El ventilador es nuevo, el motor
necesita período de asentamiento.
1. Las aspas están flojas.
2. Los brazos de las aspas no están
ajustados correctamente.
3. Las aspas no están equilibradas.
4. El ventilador no está colocado
firmemente.
5. El ventilador está demasiado cerca
del techo abovedado.
6. Los tornillos de fijación en la
horquilla de la carcasa del motor
no están bien ajustados.
7. El tornillo de fijación en la bola para
colgar no está bien ajustado.
1. Apriete todos los tornillos de las
aspas.
2. Reemplace el aspa.
3. Reemplace por un dispositivo de
control de velocidad autorizado.
4. Permita que el ventilador tenga un
período de asentamiento de un par
de días, especialmente al encender
el ventilador a velocidades media y
alta.
Balanceo excesivo. 1. Apriete todos los tornillos de las aspas.
2. Vuelva a instalar los brazos de las
aspas.
3. Intercambie un aspa con otra del lado
opuesto. O bien, equilibre el ventilador
mediante el kit de balanceo del aspa
(se vende por separado).
4. Desconecte la alimentación. Afloje
cuidadosamente la base y verifique
que el soporte de montaje esté firme.
5. Utilice una varilla más larga o mueva
el ventilador a otra ubicación.
6. Apriete firmemente los tornillos de
fijación de la horquilla.
7. Afloje y baje cuidadosamente la base
y verifique que el tornillo de fijación
de la bola para colgar esté bien
apretado.
1. Los conductores de la base no
están bien conectados.
2. El interruptor de pared del ventilador
está apagado.
3. Los enchufes no están conectados
adecuadamente.
El ventilador
funciona pero la luz
no.
1. Revise los conductores de la base
y, si es necesario, vuelva a
conectarlos de acuerdo con las
instrucciones de la página 10.
2. Asegúrese de que el interruptor
de pared del ventilador esté en la
posición de encendido.
3. Verifique que los enchufes macho
y hembra en el del kit de luces estén
bien conectados de acuerdo con
las instrucciones de la página 13.
33
NOTA: Cierto "balanceo" es normal y no se debe considerar como un defecto.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
SOLUCIÓN DE PROBLEMAS
GARANTÍA LIMITADA DE POR VIDA
El distribuidor garantiza que este ventilador no presenta defectos de mano de obra ni en los materiales
presentes al momento del envío desde la fábrica durante un período de garantía limitada de por vida
a partir de la fecha de compra. Esta garantía es válida solo para el comprador original. El distribuidor
acepta reparar cualquier defecto sin cargo o, según nuestro criterio, remplazar el ventilador de techo
por un modelo similar o superior.
Para obtener el servicio de garantía, presente una copia del recibo de venta como comprobante de la
compra. Todos los costos de extracción y reinstalación son responsabilidad absoluta del comprador.
Cualquier daño al ventilador de techo producido por accidente, uso indebido o instalación incorrecta,
o por el uso de piezas no producidas por el fabricante de este ventilador o accesorios de fijación que
no son del fabricante de este ventilador, será responsabilidad del comprador. El distribuidor no asume
ningún tipo de responsabilidad por la instalación del ventilador durante la garantía limitada de por vida.
Cualquier servicio realizado por una persona no autorizada invalidará la garantía.
Debido a las cambiantes condiciones climáticas, esta garantía no cubre cambios en el acabado de
latón, óxido, picaduras, deslustre, corrosión o descascarado. Los ventiladores con acabado de latón
mantienen su belleza cuando se los protege de las condiciones climáticas cambiantes. La garantía no
cubre los vidrios incluidos con este ventilador.
Cualquier reemplazo de piezas defectuosas para el ventilador de techo debe informarse dentro del
primer año a partir de la fecha de compra. Para conocer el saldo de la garantía, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para obtener la autorización para la devolución
y las instrucciones de envío, de modo que podamos reparar o reemplazar el ventilador de techo. Un
ventilador o piezas devueltas con un embalaje incorrecto son de responsabilidad única del comprador.
No existe otro tipo de garantía explícita. El distribuidor rechaza cualquiera y todas las garantías implícitas.
La duración de cualquier garantía implícita que no pueda rechazarse se limita al período de garantía
limitada de por vida especificado en nuestra garantía. El distribuidor no se hará responsable por daños
accidentales, resultantes ni especiales que surjan en relación con el uso o el funcionamiento del
producto, excepto que la ley indique lo contrario. Esta garantía le otorga derechos legales específicos,
pero podría tener también otros derechos que varían según el estado. Esta garantía sustituye cualquier
garantía previa.
34
LISTA DE PIEZAS DE REPUESTO
PIEZA DESCRIPCIÓN PIEZAS # CUBIERTO POR LA GARANTÍA
Soporte de montaje
A
B
C
D
E
F
Base
Cubierta inferior de la
base
Varilla
Cubierta del acoplador
Aspa
6307946-A 6307945-A 6307942-A SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
6307946-B 6307945-B 6307942-B
6307946-C 6307945-C 6307942-C
6307946-D 6307945-D 6307942-D
6307946-E 6307945-E 6307942-E
6307946-F 6307945-F 6307942-F
H Kit de luces 6307946-H 6307945-H 6307942-H
I
Cadena y cadenilla
para jalar
6307946-I 6307945-I 6307942-I
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 888-251-1003,
de lunes a domingo, de 8 a.m. a 8 p.m., hora estándar del Este. También puede ponerse en contacto
con nosotros a través de [email protected].
Impreso en China
A
B
F
C
D
E
H
I
