Plug-in lamp dimmer
Welcome—and thank you for purchasing a CasétaT
Wireless
plug-in lamp dimmer.
Before you install the plug-in lamp dimmer,
please watch the installation video at
www.casetawireless.com/support
We hope you enjoy the convenience of CasétaT
Wireless!
Contents supplied
Double your warranty
Plug-in lamp dimmer
(PD-3PCL)
Works with energy efficient
dimmable light bulbs:

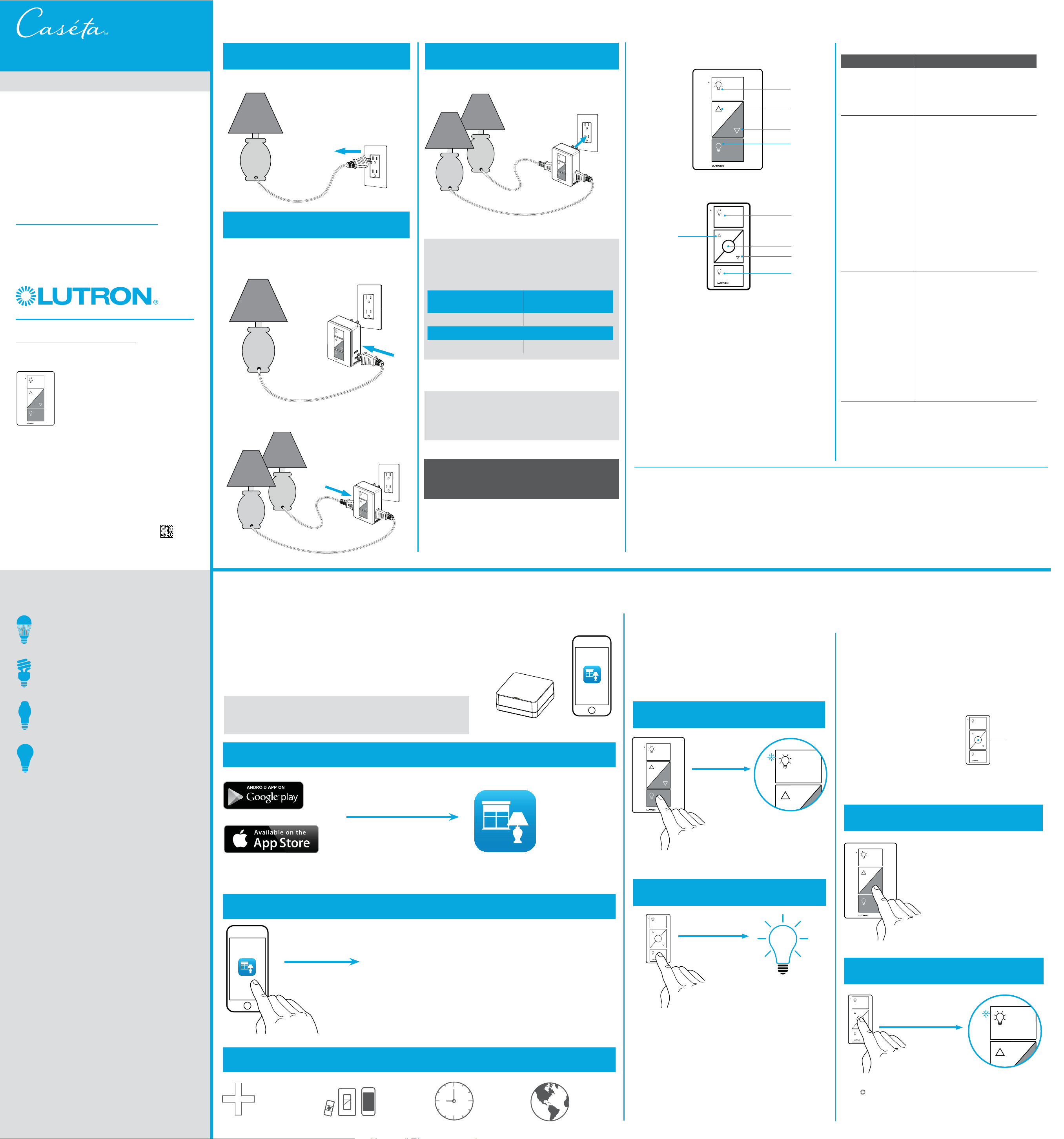

Installing your lamp dimmer
1
Turn on the lamp
Love CasétaT Wireless dimmers? Have ideas
for making them better? Tell us what you think
and we’ll extend your warranty by 1 year.
www.casetawireless.com/register
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Turn on the lamp you want to control and unplug it.
Lutron, , and Pico are registered trademarks and Caséta and Smart Bridge
are trademarks of Lutron Electronics Co., Inc. Google and the Google logo are
registered trademarks of Google Inc., used with permission.
© 2014 Lutron Electronics Co., Inc.
P/N 0301732 REV B
Warranty
For warranty information, please visit
www.casetawireless.com/warranty
Go to
www.casetawireless.com/support for
additional troubleshooting suggestions.
Symptoms Probable cause and action
Lamp does
not turn on or
lamp dimmer LED
does not light up.
• Light bulb(s) burned out.
• Lamp is turned off.
• Lamp is not plugged in.
• Outlet is switched off.
Light does
not respond
to PicoR remote
control.
• The dimmer failed to pair
with PicoR remote control;
see Pairing the lamp dimmer
and PicoR remote control.
• The dimmer is already at the
light level the PicoR remote
control is sending.
• The PicoR remote control
is outside the 30 ft (9 m)
operating range.
• The PicoR remote control
battery is low.
• The PicoR remote control
battery is installed incorrectly.
• Bulbs turn off
while being
dimmed.
• Bulbs turn on at
high light level
but do not turn
on at a low
light level.
• Bulbs flicker
or flash when
dimmed to a low
light level.
Verify bulbs are marked
dimmable and visit
www.casetawireless.com/
lowend
for information on adjusting
the dimmer for best
bulb performance.
Troubleshooting
For advanced features, tips for using CasétaT Wireless
dimmers with CFLs and LEDs, the complete CasétaT
Wireless product line, and more, please visit
www.casetawireless.com/features
Using your CasétaT Wireless plug-in lamp dimmer
2
Connect the lamp(s)
Plug the lamp cord into either side of the CasétaT
Wireless plug-in lamp dimmer.
NOTE: You can mix and match dimmable LED
and CFLs as well as halogen and incandescent
light bulbs with CasétaT Wireless dimmers.
Dimmable LED and CFL light bulbs vary in
their dimming performance. If you’re using these
bulbs and they flicker or turn off, please visit
www.casetawireless.com/lowend
for information on adjusting the dimmer for
best bulb performance.
For a complete list of compatible dimmable CFLs
and LEDs, please visit
www.casetawireless.com/bulblist
Compatible light bulbs include:
CreeR
BA19-08027OMF-12DE26-1U100
FeitR
A19/OM800/LED
PhilipsR
9290002268
9290002267
SylvaniaR
LED8A/DIM/F/827
3
Plug in the lamp dimmer
3
Set desired light level on dimmer
1
Press and hold “off” button on dimmer
Pairing the lamp dimmer and
PicoR remote control
(sold separately)
2
Press and hold “off” button on remote
x3
Changing the favorite light level
on the PicoR remote control
(optional, sold separately)
You can use the round “favorite”
button on the PicoR remote
control to recall a favorite light
level. We’ve set it to 50%, but you
can change it to any level you like.
Favorite
Hold for 6 seconds
until LED
starts blinking.
Hold for 6 seconds until
lights flash 3 times.
Repeat steps to pair other PicoR remote
controls.
Device Ratings
Plug-in lamp dimmer
PD-3PCL
120 V~ 50/60 Hz
Important notes:
1. For indoor use only.
2. Operate between 32 ˚F (0 ˚C) and 104 ˚F (40 ˚C).
If you want to control a second lamp turn it on
and plug it into the other side.
Wireless
Using your controls
On
Off
Darker
Brighter
Plug-in lamp dimmer
quick-start guide
CAUTION
To avoid overheating and possible damage to other
equipment, do not use to control motor-driven appliances,
or transformer-supplied appliances.
Codes
Install in accordance with all national and local electrical codes.
The Lutron® app will walk you through
setting up your devices.
www.casetawireless.com/LutronApp
With a smartphone or tablet (Bridge required, sold separately)
Lutron
The CasétaT Wireless plug-in lamp dimmer can be controlled from a smartphone
when used with the LutronR Smart BridgeT.
If you are using the dimmer and remote control with the LutronR Smart BridgeT
follow the instructions below.
Search for “Lutron Caseta”
Lutron
LutronR Smart BridgeT
Note: If you are using the dimmer and remote control with another
manufacturer’s bridge, please refer to that manufacturer’s instructions
for set-up.
Lutron
LutronR App
Add devices
• PicoR remotes
• Dimmers
• Shades
Control
three ways
Schedule
your lights
Connect
while away
Apple is a trademark of Apple Inc., registered in the U.S. and other countries. AppStore is a service mark of Apple Inc.
4
Press and hold “favorite” button on remote
Hold for 6 seconds until the
plug-in lamp dimmer LED
blinks twice. New favorite
level is now saved.
x2
Without a smartphone or tablet (Bridge not required)
Pico® remote control
(sold separately)
On
Off
Darker
Favorite
Brighter
This device complies with part 15 of the FCC Rules and Industry Canada license-
exempt RSS standard(s). Operation is subject to the following two conditions:
(1) This device may not cause interference, and (2) this device must accept
any interference, including interference that may cause undesired operation.
Modifications not expressly approved by Lutron Electronics Co., Inc. could void the
user’s authority to operate this equipment.
Note: This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference in
a residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
—Consult the dealer or an experienced radio/TV technician for help.
FCC/IC Information
3
Use the Lutron® app to complete ALL remaining steps
2
Launch® the Lutron® app
1
Download the Lutron® app
P/N 0301732 REV B
Important note:
Use only with dimmable LED, dimmable CFL,
halogen, or incandescent lamps.
Do not exceed the total maximum wattage shown below:
Bulb Maximum Wattage
LED & CFL 100 W
or
Incandescent & Halogen 300 W
LED—up to 100 W
CFL—up to 100 W
Incandescent—up to 300 W
Halogen—up to 300 W

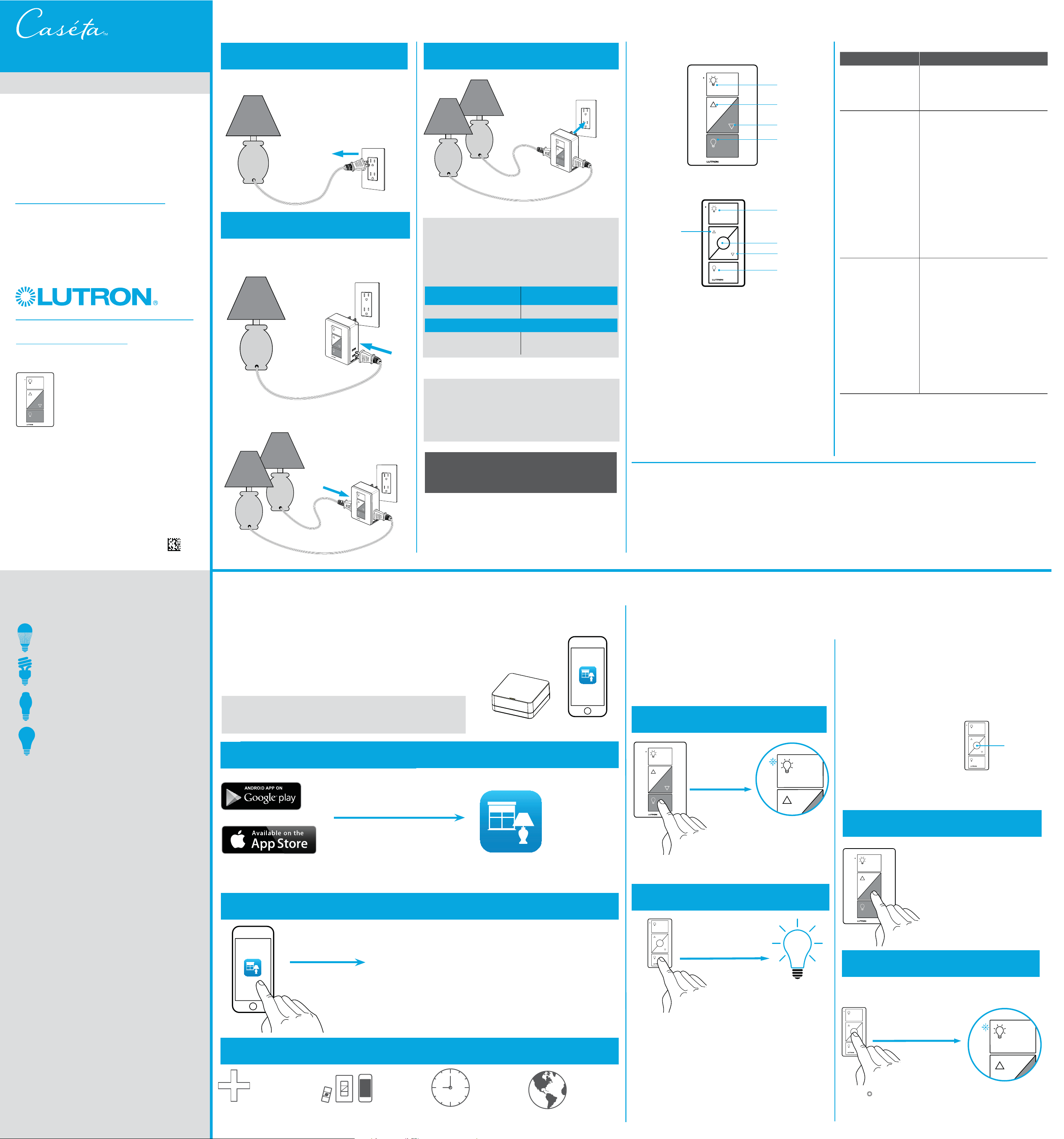

Gradateur de lampe à prise
Installation de votre gradateur de lampe
1
Allumez la lampe
Allumez la lampe que vous voulez contrôler et
débranchez-la.
Lutron, , et Pico sont des marques déposées, et Caséta et Smart Bridge
sont des marques de commerce de Lutron Electronics Co., Inc. Google et
le logo Google sont des marques déposées de Google, Inc., utilisées sous
autorisation.
© 2014 Lutron Electronics Co., Inc.
P/N 0301732 REV B
Garantie
Pour obtenir des informations sur la garantie,
veuillez consulter la page
www.casetawireless.com/warranty
Pour obtenir les caractéristiques avancées, des conseils
sur l’utilisation des gradateurs CasétaTWireless avec
des AFC et DEL, la gamme de produits complète
CasétaTWireless, et bien plus, consultez le site
www.casetawireless.com/features
Utilisation du gradateur de lampe à prise CasétaT Wireless
2
Branchez la (les) lampe(s)
Branchez le cordon de la lampe de n’importe quel
côté du gradateur à prise CasétaTWireless.
3
Branchez le gradateur de lampe
3
Réglez le niveau d’éclairage désiré sur
le gradateur
1
Appuyez sur le bouton «éteindre» du
gradateuret maintenez la pression
Appariement du gradateur de
lampe et de la télécommande
PicoR (vendue séparément)
x3
Changement du niveau
d’éclairage préféré sur la
télécommande PicoR
(en option, vendue séparément)
Vous pouvez utiliser le
bouton rond «préféré» de la
télécommande Pico pour rappeler
un niveau d’éclairage préféré.
Nous l’avons configuré à 50%,
mais vous pouvez le changer par
le niveau de votre choix.
Préféré
Maintenez la pression
pendant 6secondes,
jusqu’à ce que la
DEL commence
àclignoter.
Maintenez la pression
pendant 6secondes,
jusqu’à ce que les lumières
clignotent 3fois.
Répétez ces étapes pour apparier d’autres
télécommandes PicoR.
Si vous voulez commander une deuxième lampe,
allumez-la et branchez-la de l’autre côté.
Wireless
Utilisation de vos commandes
ATTENTION
Pour éviter la surchauffe et l’endommagement éventuel d’autres
équipements, ne l’utilisez pas pour commander des appareils
à moteur ou des appareils alimentés par transformateur.
Codes
Procédez à l’installation conformément à tous les codes
électriques locaux et nationaux.
1 Press and hold “off” button on dimmer
L’application LutronR vous accompagnera tout au
long du processus d’installation des dispositifs.
Télécharger l’application Lutron®
www.casetawireless.com/LutronApp
2
Press and hold “off” button on remote
Lancer l’application Lutron®
Avec un téléphone intelligent ou une tablette
(dispositif de connexion requis, vendu séparément)
Lutron
Le gradateur de lampe à prise CasétaT Wireless peut être contrôlé à partir d’un
téléphone intelligent lorsqu’il est utilisé avec le LutronR Smart BridgeT.
Si vous utilisez le gradateur et la télécommande avec le LutronR Smart BridgeT,
suivez les instructions ci-dessous.
Rechercher «Lutron Caseta»
3
Press and hold “off” button on remote
Utilisez l’application Lutron® pour effectuer TOUTES les étapes restantes
Lutron
LutronR Smart BridgeT
Remarque: si vous utilisez le gradateur et la télécommande
avec un dispositif de connexion fourni par un autre fabricant,
consultez les instructions d’installation de ce fabricant
Lutron
l’application
LutronR
Ajoutez des
dispositifs
• Télécommandes
PicoR
• Gradateurs
• Stores
Contrôlez
les opérations
de trois
manières
Programmez
les lumières
Connectez-
vous
lors de vos
déplacements
Apple est une marque de commerce d’Apple Inc., déposées aux États-Unis et dans d’autres pays. App Store est une marque de service d’Apple Inc.
P/N 0301732 REV B
Maintenez la pression pendant 6secondes,
jusqu’à ce que la DEL du gradateur de
lampe à prise clignote deuxfois.
Le nouveau niveau préféré est
maintenant sauvegardé.
x2
Sans téléphone intelligent, ni tablette
(dispositif de connexion non requis)
guide de démarrage rapide
Bienvenue, et merci d’avoir acheté un gradateur de
lampe à prise CasétaTWireless.
Avant d’installer le gradateur de lampe à prise, veuillez
regarder la vidéo d’installation disponible sur le site
www.casetawireless.com/support
Nous espérons que vous apprécierez la commodité
du CasétaTWireless!
Doublez votre garantie
Vous aimez les gradateurs CasétaTWireless? Vous
avez des idées pour les améliorer? Dites-nous ce que
vous en pensez et nous prolongerons votre garantie
d’unan.
www.casetawireless.com/register
Éléments fournis
Gradateur de lampe à prise
(PD-3PCL)
REMARQUE: vous pouvez mélanger et assortir des
DEL et des AFC à intensité réglable, ainsi que des
ampoules halogènes et à incandescence,
avec les gradateurs CasétaTWireless.
Les performances de gradation des ampoules DEL
et AFCà intensité réglable varient. Si vous utilisez
ces ampoules et qu’elles scintillent ou s’éteignent,
consultez le site
www.casetawireless.com/lowend
pour plus
d’informations sur le réglage du gradateur,
qui permet d’obtenir les meilleures performances
des ampoules.
Pour une liste complète des DEL et AFC à
intensité réglable compatibles, consultez le site
www.casetawireless.com/bulblist
Les ampoules compatibles comprennent les
modèles suivants:
CreeR
BA19-08027OMF-12DE26-1U100
FeitR
A19/OM800/LED
PhilipsR
9290002268
9290002267
SylvaniaR
LED8A/DIM/F/827
DEL
—jusqu’à 100W
AFC—jusqu’à 100W
Fonctionne avec des ampoules
à basse consommation et
àintensité réglable:
Lutron Electronics Co., Inc.
7200Suter Road
Coopersburg, PA 18036-1299, É.-U.
Remarques importantes:
1. Pour une utilisation en intérieur uniquement.
2. Faites-le fonctionner à une température
comprise entre 0˚C (32˚F) et 40˚C (104˚F).
Valeurs nominales du dispositif
Gradateur de lampe à prise
PD-3PCL
120V~ 50/60Hz
Ce dispositif est conforme à la partie15 des règles de la FCC et à la (aux) norme(s) CNR
d’exemption de licence d’Industrie Canada. Son fonctionnement est soumis aux deux
conditions suivantes: (1) ce dispositif ne peut pas provoquer d’interférence, et (2) ce
dispositif doit accepter toute interférence, ycompris une interférence qui pourrait causer
un fonctionnement non souhaité. Les modifications non expressément approuvées par
Lutron Electronics Co., Inc. pourront annuler le droit de l’utilisateur à faire fonctionner cet
équipement.
Remarque: cet équipement a été testé et déclaré en conformité avec les limites
correspondant à un dispositif numérique de catégorieB, en vertu de la partie15
des règles de la FCC. Ces limites visent à fournir une protection raisonnable contre
les interférences préjudiciables dans une installation résidentielle. Cet équipement
génère, utilise et peut émettre une énergie de fréquence radio et, s’il n’est pas
installé et utilisé conformément aux instructions, peut provoquer une interférence
préjudiciable avec les transmissions radio. Toutefois, il n’est pas garanti qu’aucune
interférence ne se produira dans une installation particulière. Si cet équipement
provoque une interférence préjudiciable à la réception radio ou télévisuelle, laquelle
peut être déterminée en éteignant et en mettant en marche l’équipement, l’utilisateur
est invité à corriger cette interférence en prenant l’une, ou plusieurs, des mesures
suivantes:
—Réorienter ou déplacer l’antenne de réception.
—Augmenter la distance entre l’équipement et le récepteur.
— Brancher l’équipement à une prise qui se trouve sur un circuit différent de celui
sur lequel le récepteur est branché.
— Consulter le distributeur ou un technicien radio/TV expérimenté pour toute
assistance.
Informations sur la FCC/IC
Accédez à la page www.casetawireless.com/support
pour obtenir des suggestions de dépannage
supplémentaires.
Symptômes Cause probable et solution
La lampe ne
s’allume pas ou la
DEL du gradateur
de lampe ne
s’allume pas.
• La ou les ampoule(s) sont grillées.
• La lampe est éteinte.
• La lampe n’est pas branchée.
• La prise est hors tension.
La lumière ne
répond pas à la
télécommande
PicoR.
• Le gradateur n’a pas pu
s’apparier avec la télécommande
PicoR ; consultez la section
Appariement du gradateur de
lampe et de la télécommande
PicoR.
• Le gradateur est déjà au niveau
d’éclairage que transmet la
télécommande PicoR.
• La télécommande PicoR
se trouve en dehors de la
plage de fonctionnement
de 9m (30pi).
• La pile de la télécommande PicoR
est faible.
• La pile de la télécommande PicoR
n’est pas installée correctement.
• Les ampoules
s’éteignent
pendant le réglage
de leur intensité.
• Les ampoules
s’allument à un
niveau d’éclairage
élevé, mais pas
à un niveau
d’éclairage faible.
• Les ampoules
scintillent ou
clignotent
lorsqu’elles sont
réglées à un niveau
d’éclairage faible.
Vérifiez que les ampoules sont
indiquées comme étant à intensité
réglable et consultez le site
www.casetawireless.com/
lowend
pour plus d’informations
sur le réglage du gradateur, qui
permet d’obtenir les meilleures
performances des ampoules.
Dépannage
2
Appuyez sur le bouton «éteindre» de la
télécommande et maintenez la pression
4
Appuyez sur le bouton «préféré» de la
télécommande et maintenez la pression
Allumer
Éteindre
Plus sombre
Préféré
Plus lumineux
TélécommandePicoR
(vendue séparément)
Allumer
Éteindre
Plus sombre
Plus lumineux
Gradateur de lampe à prise
Halogène—jusqu’à 300W
Remarque importante:
À utiliser uniquement avec des lampes DEL et AFC
à intensité réglable, des lampes halogènes, ou
incandescence.
Ne dépassez pas la puissance maximale
totale indiquée ci-dessous :
Ampoule Puissance maximale
DEL et AFC 100W
ou
Halogène et
incandescence
300W
À incandescence—jusqu’à 300W
