Dreame L60 ULTRA FE Robot Vacuum and Mop with Auto-Empty User Manual

The illustrations in this manual are for reference only. Please refer to the actual product.

Robot Vacuum and Mop with

Auto-Empty and Mop Self-Cleaning

Dreame L60 Ultra FE

User Manual

A-1

A-2

A-5

A-4

A-3

2 3

C-1

C-2

C-3

C-7C-6

C-4

C-5

1 2

＞1 m (40")

＞5 cm (2")

②

①

②

①

②

①

②

D E

E-3

E-2

E-1

E-4

E-6

E-5

E-7 E-8

①

②

③

④

① ② ① ②

E-9 E-10

E-11

E-12

①

② ③

④

24h

Contents

User Manual

Manuel d'utilisation

Manual del usuario

Safety Information

IMPORTANT SAFETY INSTRUCTIONS

When using an electrical appliance, basic precautions should always be followed,

including the following:

READ ALL INSTRUCTIONS BEFORE USING (THIS APPLIANCE), Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious injury.

WARNING

–

To reduce the risk of fire, electric shock, or injury:

• Do not use outdoors or on wet surfaces.

• Do not allow to be used as a toy. Close attention is necessary when used by or near

children, pets or plants.

• Use only as described in this manual. Use only manufacturer’s recommended attachments.

• Do not use with damaged cord or plug. If appliance is not working as it should, has been

dropped, damaged, left outdoors, or dropped into water, return it to a service center.

• Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord

around sharp edges or corners. Do not run appliance over cord. Keep cord away from

heated surfaces.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

• Do not handle the base station, including charger plug, and charger terminals with wet hands.

• Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair,

and anything that may reduce air flow.

• Keep hair, loose clothing, fingers, and all parts of body away from openings and moving parts.

• Turn off all controls before unplugging.

• Do not use to pick up flammable or combustible liquids, such as gasoline, or use in areas where they

may be present.

• Connect to a properly grounded outlet only. See Grounding Instructions.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.

• To Reduce the Risk of Fire and Electric Shock due to internal component damage, use only Dreame

Trading (Tianjin) Co., Ltd. cleaning fluid intended for use with this appliance. See the Cleaning Fluid

section of this manual.

• Do not use without dust bag.

• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to battery

pack, picking up or carrying the appliance. Carrying the appliance with your finger on the switch or

energizing appliance that have the switch on invites accidents.

• Do not use and store in extremely hot or cold environments (below 0°C/32°F or above 40℃/104℉).

Please charge the robot in temperature above 0℃/32℉ and below 40℃/104℉.

• Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another battery pack.

Safety Information

• Use appliances only with specifically designated battery packs. Use of any other battery packs may

create a risk of injury and fire.

• When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys,

nails, screws or other small metal objects, that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or a fire.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally

occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

• Do not use a battery pack or appliance that is damaged or modified. Damaged or modified batteries

may exhibit unpredictable behavior resulting in fire, explosion or risk of injury.

• Do not expose a battery pack or appliance to fire or excessive temperature. Exposure to fire or

temperature above 130℃/266℉ may cause explosion.

• Follow all charging instructions and do not charge the battery pack or appliance outside of the

temperature range specified in the instructions. Charging improperly or at temperatures outside of the

specified range may damage the battery and increase the risk of fire.

• Have servicing performed by a qualified repair person using only identical replacement parts. This will

ensure that the safety of the product is maintained.

• Do not modify or attempt to repair the appliance or the battery pack except as indicated in the

instructions for use and care.

• Place the cords from other appliances out of the area to be cleaned.

• Do not operate the vacuum in a room where an infant or child is sleeping.

Safety Information

SAVE THESE INSTRUCTIONS

Household use only.

I : ON

O :

OFF

Direct current

Alternating current

• Do not operate the vacuum in an area where there are lit candles or fragile objects on the floor to be

cleaned.

• Do not operate the vacuum in a room that has lit candles on furniture that the vacuum may accidentally

hit or bump into.

• Do not allow children to sit on the vacuum.

• Do not use the vacuum on a wet surface.

• Use only with RCLE0563 supply unit.

• Risk Of Injury. Brush May Start Unexpectedly. Switch off the appliance and Remove the brush Before

Cleaning or Servicing.

• Unplug before cleaning or servicing.

Safety Information

This appliance must be grounded. If it should malfunction or breakdown, grounding provides a path of

least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with

a cord having an equipment grounding conductor and grounding plug. The plug must be inserted into

an appropriate outlet that is properly installed and grounded in accordance with all local codes and

ordinances.

WARNING – Improper connection of the equipment-grounding conductor can result in a risk of electric

shock. Check with a qualified electrician or service person if you are in doubt as to whether the outlet is

properly grounded. Do not modify the plug provided with the appliance – if it will not fit the outlet, have a

proper outlet installed by a qualified electrician.

This appliance is for use on a nominal 120-V circuit and has a grounding attachment plug that looks like

the plug illustrated as below. Make sure that the appliance is connected to an outlet having the same

configuration as the plug. No adaptor should be used with this appliance.

GROUNDING INSTRUCTIONS

Safety Information

LASER SAFETY

Class 1 laser product, Complies with FDA 21 CFR 1040.10 and 1040.11 except for conformance with IEC

60825-1 Ed. 3., as described in Laser Notice 56, dated May 8, 2019.

ENERGY SAVING MODE

To activate Energy Saving Mode, place the robot on the base station and ensure it is charging. Then, press

and hold the Dock Button on the robot for 20 seconds until all indicators turn off.

In Energy Saving Mode, power consumption is minimized by disabling the Wi-Fi module and all other

functions not related to charging.

To deactivate Energy Saving Mode, press the Power Button on the robot until all indicators light up.

FCC Information

Supplier's Declaration of Conformity

Product Name Robotic Vacuum Cleaner with Base Station

Product Model

Robotic Vacuum Cleaner Model: RLL51SE

Base Station Model: RCLE0563

Compliance

Statement

This device complies with part 15 of the FCC Rules. Operation is subject to the

following two conditions: (1) This device may not cause harmful interference, and (2)

this device must accept any interference received, including interference that may

cause undesired operation.

Correspondence of the responsible party in USA

Company DREAME TECHNOLOGY USA INC

Address 16192 Coastal Highway, Lewes, Delaware 19958, County of Sussex

Email support.na@dreame.tech

Caution:

This device complies with Part 15 of the FCC Rules / Innovation, Science and Economic Development

Canada’s licence-exempt RSS(s). Operation is subject to the following two conditions: (1) this device

FCC Information

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant

to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful

interference in a residential installation. This equipment generates uses and can radiate radio frequency

energy and, if not installed and used in accordance with the instructions, may cause harmful interference

to radio communications. However, there is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to radio or television reception, which

can be determined by turning the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

—Reorient or relocate the receiving antenna.

—Increase the separation between the equipment and receiver.

—Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

—Consult the dealer or an experienced radio/TV technician for help.

MPE Reminding

To satisfy FCC / IC RF exposure requirements, a separation distance of 8" (20 cm) or more should be

maintained between the antenna of this device and persons during device operation.

To ensure compliance, operations at closer than this distance is not recommended.

may not cause harmful interference. (2) this device must accept any interference received, including

interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void the

user's authority to operate the equipment.

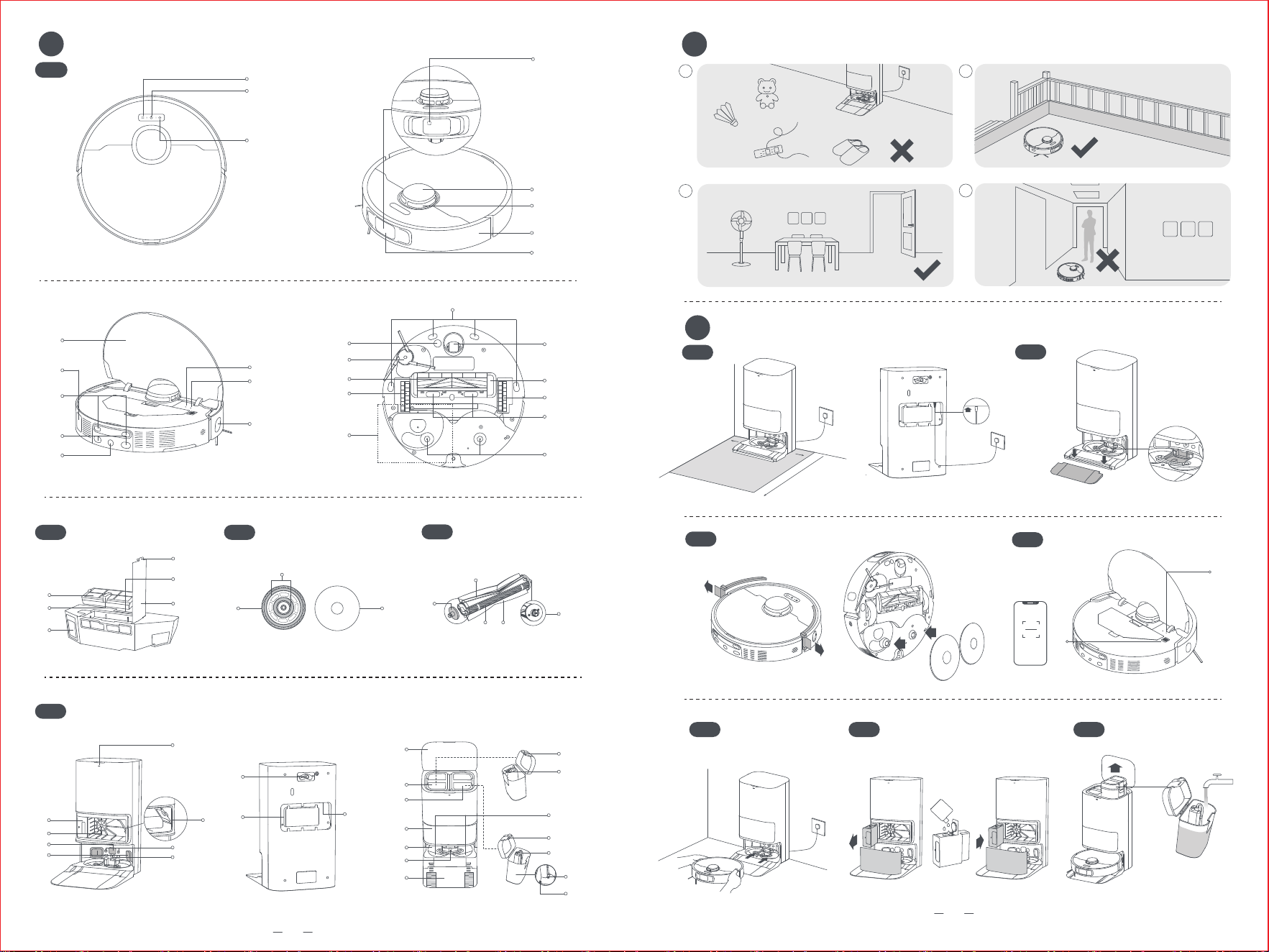

Product Overview

Robot

1. Spot Cleaning Button

•

Press to start spot cleaning

2. Power / Clean Button

•

Press and hold for 3 seconds to turn on or off

•

Press to start cleaning after the robot is turned on

3. Dock Button

•

Press to send the robot back to the base station

•

Press and hold for 3 seconds to disable Child

Lock

Button Status Indicator

•

Solid White: Cleaning or cleanup completed

•

Breathing White: Charging (not low battery)

•

Solid Orange: Awaiting at low battery or paused

at low battery

•

Breathing Orange: Charging (low battery)

•

Blinking Orange: Error

Note:

•

Press any button on the robot to pause while the robot is

cleaning or returning to charge.

•

Child Lock can be enabled/disabled through the

Dreamehome App.

4. 3D Line Laser Sensor

5. LDS Cover

6. Laser Distance Sensor (LDS)

7. Bumper

8. Bumper Window

9. Cover

10. Auto-empty Vent

11. Charging Contacts

12. Connectors

13. Automatic Water Refilling Inlet

14. Reset Button

•

Press and hold for 3 seconds to restore to factory

settings

15. Wi-Fi Indicator

Base Station

1. Status Indicator

•

Solid White: The base station is connected to

power

•

Solid Orange: The base station has an error

2. Auto Solution Dispenser Module - Single

Compartment

3. Filter

4. Signaling Area

5. Auto-Empty Vents

6. Dust Bag Slot

7. Charging Contacts

8. Automatic Water Adding Outlet

9. Reserved Slot for Connecting the Water Hookup

Kit for Auto Refilling and Draining

Note:

The water hookup kit for auto refilling and draining

needs to be purchased separately. (Only available in specific

regions)

10. Power Cord Storage Slot

11. Power Port

12. Cover

13. Used Water Tank

14. Clean Water Tank

15. Dust Tank Cover

16. Washboard

17. Washboard Filter

18. Ramp Extension Plate

19. Water Tank Clip

20. Float Ball

21. Heating Module

22. Water Tank Clip

23. Water Pipe

24. Filter

25. Floater

Fig. A-5

16. Edge Sensor

17. Cliff Sensors

18. Carpet Sensor

19. Side Brush Extension Assembly

20. Main Brush

21. Main Wheel

22. MopExtend Assembly

23. Omnidirectional Wheel

24. Brush Guard

25. Main Wheel

26. Brush Guard Clips

27. Mop Pad Holder Mounting Holes

Fig. A-1

Dust Box

1. Filter

2. Filter Handle

3. Auto-empty Vent

4. Dust Box Cover Clip

5. Dust Box Clip

6. Dust Box Cover

Fig. A-2

Mop Assembly

1. Mop Pad Attachment Area

2. Mop Pad Holder

3. Mop Pad

Fig. A-3

Main Brush

1. Brush Strip

2. Brush Cover (Removable)

3. Comb

4. Brush Strip

5. Brush Cover (Non-removable)

Fig. A-4

Preparing Your Home

1. Before cleaning, please move away unstable,

fragile, valuable or dangerous items, and clean

up cables, cloths, toys, hard objects and sharp

objects on the ground to avoid being entangled,

scratched or knocked over by the robot and

causing losses.

2. Before cleaning, place a physical barrier at the

edge of the stairs to ensure the secure and

smooth operations of the robot.

3. Open the door of the room to be cleaned, and

put the furniture in its proper place to leave more

space.

4. To prevent the robot from missing areas that need

to be cleaned, do not stand in front of the robot,

threshold, hallway, or narrow places.

Note:

•

When operating the robot for the first time, follow it

around while cleaning to remove any potential obstacles

in time.

•

Do not vacuum hard objects like stones, steel balls and

toy parts, or sharp objects like construction waste, broken

glass and nails, otherwise the ground may be scratched.

Fig. B

1. Place the Base Station and Connect to an

Electrical Outlet

Place the base station in a location that is as open

as possible with a good Wi-Fi signal. Leave enough

space as shown in the figure and remove any objects

in the shaded area. Insert the power cord into the

base station and plug it into the socket.

Note:

•

Make sure that no objects might block the signaling area.

•

To prevent water stains from wetting wood floors or

carpets, placing the base station on tile floors or marble

floors is recommended.

2. Install the Ramp Extension Plate

Note:

•

Ensure that the washboard filter is installed into place

before use.

•

The washboard filter can be removed for cleaning during

routine maintenance.

3. Remove Robot Protections and Install the Mop

Assembly

4. Connect with the Dreamehome App

(1) Press and hold the power button on the robot

for 3 seconds to turn it on. Scan the QR code under

the robot cover, or search "Dreamehome" in the app

store to download and install the app.

(2) Open the Dreamehome app, tap "Scan QR code

to connect", and scan the same QR code on the

robot again to add the device. Please follow the

prompts to finish the Wi-Fi connection.

① Wi-Fi Indicator

•

Blinking slowly: To be connected

•

Blinking quickly: Connecting

•

On: Connected

② QR Code

Note:

•

Only 2.4 GHz Wi-Fi is supported.

•

To reset Wi-Fi, repeat step (2) and then follow the prompts

to finish the Wi-Fi connection.

•

To disconnect the device from Wi-Fi network, press and

hold the Reset button on the robot for 3 seconds.

•

Due to upgrades in the app software, the actual

operations may differ from the directions in this manual.

Please follow the instructions based on the current app

version.

5. Connect the Robot to the Base Station

Place the robot onto the base station with the

mop assembly facing toward the washboard. Then

you will hear a voice notification when the robot

successfully connects to the base station. After

the robot is fully charged, the status indicators on

the robot and the base station will remain lit for 10

minutes and will then dim.

Note:

It is recommended to fully charge the robot before

Before Use

Firmly insert the power cord

upwards until the indicator

turns on.

I : ON

O : OFF

its first use. When the robot cannot be turned on after the

battery is depleted, manually connect the robot with the

station to charge it.

6. Add the Cleaning Solution (Cleaning Fluid Section)

WARNING: To Reduce the Risk of Fire and Electric

Shock due to internal component damage, use only

Dreame Trading (Tianjin) Co., Ltd. cleaning fluid (for

Dreame L60 Ultra FE) intended for use with this

appliance.

(1) Remove the dust tank cover and pull out the auto

solution dispenser module.

(2) Open the upper lid of the module and add the

cleaning solution.

(3) Close the lid of the module, put it back into the

base station, and then reinstall the dust tank cover.

The cleaning solution will be added automatically

while working.

Note:

•

The auto solution dispenser module can be filled up with

cleaning solution for use. Do not add any liquid other than

the officially-approved cleaning solution to help prevent

malfunction.

•

Install the auto solution dispenser module until it clicks

into place.

7. Add Water to the Clean Water Tank

Take out the clean water tank from the base station

and fill up the tank with clean water. Then install it

back into the base station.

Note:

Do not add hot water into the water tank, as this may

cause the tank to become deformed.

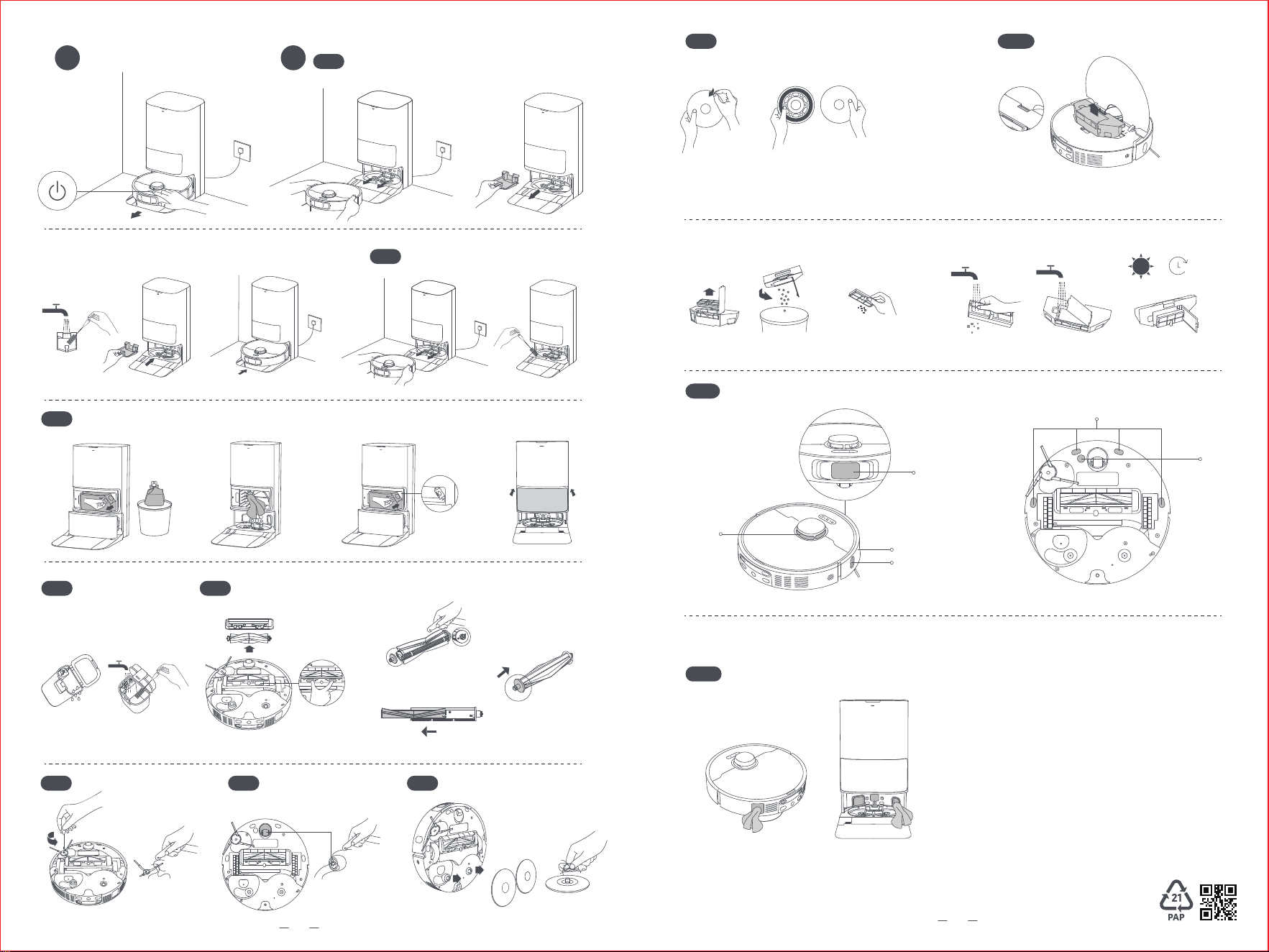

Fig. C-1-Fig. C-7

How to Use

Auto Resume Cleaning

If the battery is too low, the robot will automatically

return to the base station to charge. After charging

to the appropriate battery level, it will resume

unfinished cleaning tasks.

Note:

To use this function, please enable it in the app.

Do Not Disturb (DND) Mode

When the robot is set to the Do Not Disturb (DND)

mode, the robot will be prevented from resuming

cleaning. The DND mode is disabled by default at

the factory. You can use the app to enable the DND

mode or modify the DND period. The DND period is

22:00-8:00 by default.

Note:

•

The scheduled cleaning tasks will be performed during

the DND period.

•

The robot will resume cleanup where it left off after the

DND period expires.

Spot Cleaning

When the robot is awaiting, press briefly the button

to enable the spot cleaning mode. In this mode,

the robot cleans a square-shaped area of 1.5 x 1.5

meters around it and returns to its starting point

once the spot cleaning is completed.

Robot Restarting

If the robot stops responding or cannot be turned

off, press and hold the power button for 10 seconds

to forcefully turn it off. Then, press and hold the

power button for 3 seconds to turn the robot on.

Turn On/Off

Press and hold the power button for 3 seconds to

turn on the robot. The power indicator will remain

lit. Or, place the robot onto the base station by

aligning the charging contacts of the robot with

those of the base station, and then the robot will

turn on automatically and begin charging. To turn

off the robot, move the robot away from the base

station and press and hold the power button for 3

seconds.

Fast Mapping

After configuring the network for the first time,

follow the instructions in the app to quickly create a

map. The robot will start mapping without cleaning.

When the robot returns to the base station, the

mapping process has been completed and the map

will be saved automatically.

Pause/Sleep

When the robot is running, press any button to

pause it.

If the robot is paused for more than 10 minutes,

it automatically enters sleep mode. All indicators

on the robot will turn off. Press any button on the

robot, or use the app to wake up the robot.

Note:

If the robot is paused and placed onto the base station,

the current cleaning process will end.

Vacuum and Mop

Note:

After installing the mop assemblies, the robot will

default to "Vacuum and Mop" mode during its first use. To

adjust the cleaning mode, go to the Cleaning Mode settings

in the app and select from the following three additional

options:

① Mop after Vacuuming

② Vacuum

③ Mop

1. Start cleaning

Press the power button on the robot, or use the

app to make the robot start from the base station.

Then the robot will plan the optimal cleaning route

and perform the cleaning task based on the created

map.

Note:

•

To ensure the robot easily returns to the base station after

cleaning, it is recommended to make the robot start from

the base station.

•

The mop pads will be cleaned before the robot starts

mopping, please wait patiently.

•

Do not move the base station, the clean water tank, the

used water tank, or the washboard filter during operation.

•

To prevent scalding, do not touch the water outlet or

heating module while the base station is operating.

2. Auto mop washing

When cleaning, the robot will automatically return

to the base station to wash mop pads based on the

mop pad cleaning frequency specified in the app.

The base station will automatically refill the robot's

clean water box and the robot will resume cleanup.

3. Automatically empty the dust box and wash and

dry the mop pads

After the robot finishes a cleaning task and returns

to the base station to charge, the base station will

automatically empty the dust box and then wash

and dry the mop pads.

Note:

•

If the auto-empty function is turned off in the app, the

base station will not automatically empty the dust box.

•

The base station will empty the dust box according to the

setting in the app.

4. Clean the used water tank

After the robot has completed its task, please clean

the used water tank to prevent any odor.

Part Maintenance Frequency

Replacement

Period

Used water tank After each use

Clean water tank

Once every 2 weeks

Main brush

Every 6 to 12 months

Brush strip

Dust box's filter

Every 3 to 6 months

Side brush

Mop pad holders

Washboard filter

Once every 1 to 2 months

Washboard heating

module

Once every 6 months

Base station's signaling

area

Once every month

Charging contacts

Auto-empty vents

Omnidirectional wheel

Edge sensor

Part Maintenance Frequency

Replacement

Period

Laser Distance Sensor

(LDS)

Once every month

Carpet sensor

Cliff sensors

Bumper window

Bumper

Robot's automatic

water refilling inlet

Bottom of the robot

Dust box

Clean it as needed

Main wheels

Dust bag

Every 2 to 4 months

Mop pads Every 1 to 3 months

Parts

Routine Maintenance

To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine maintenance.

Note:

The frequency of maintenance and replacement depends on actual usage.

If an exception occurs due to special circumstances, prompt maintenance or

replacement is recommended.

Washboard Filter

1. Take out the robot and remove the washboard

filter after the mop pad cleaning is complete.

Note:

The washboard heating module may retain residual

heat. To prevent scalding, be careful when removing the

washboard filter.

2. Rinse the washboard filter with clean water, wipe

it clean, and then reinstall it in the washboard.

3. Use the app or press the button to return the

robot to the base station, or manually put the

robot back.

Fig. E-1

Washboard Heating Module

During use, the washboard heating module may

develop scale. To remove it, take out the robot, pour

a small amount of white vinegar (5% acetic acid) on

the surface of the heating module and clean it with

a proper tool.

Note:

•

To prevent scalding, wait until the surface of the heating

module cools down to room temperature before cleaning.

•

An appropriate descaler can also be used in accordance

with the instructions it provides.

•

Do not add white vinegar or descaler directly into the

clean water tank to help prevent malfunction.

•

Do not use sharp tools or corrosive liquids such as

hydrochloric acid to clean the heating module.

Fig. E-2

Dust Bag

1. Remove the dust tank cover and discard the dust

bag.

Note:

Pulling upwards on the handle will seal the bag to

prevent the dust and debris from accidentally falling out.

2. Remove the dust and debris from the filter with a

dry cloth.

3. Install a new dust bag.

4. Reinstall the dust tank cover.

Fig. E-3

Used Water Tank

1. Remove the used water tank, open its cover and

pour out the used water.

2. Rinse the used water tank with clean water, and

use a proper tool to clean the inner wall of the

used water tank.

Note:

The float ball in the used water tank is a movable

part. Do not apply too much force when cleaning it to avoid

damaging it.

Fig. E-4

Main Brush

1. Press the brush guard clips inwards to remove the

brush guard, and lift the brush out of the robot.

2. Pull out the brush cover at the square end of the

brush as shown in the figure. Use a proper tool to

remove any foreign object in the brush.

3. Pull out and clean the brush strips as shown in

the figure. Use a proper tool to clean the comb.

4. Reinstall the brush strips, brush cover, and brush in

turn. Press on the brush guard to lock it in place.

Note:

•

It's recommended to remove the brush strips separately

for water cleaning, but do not wash the brush directly.

•

If the brush is severely tangled, please check whether the

robot's dust box is full and cannot suck in hair. If so, please

empty the dust box.

•

Keep the brush out of the reach of children and pets to

avoid injuries.

•

When pulling out the brush cover and removing/

reinstalling the brush strips, please handle with care to

avoid scratches.

Fig. E-5

Side Brush

Unscrew the side brush with a screwdriver, clean the

hair from the brush, and then screw it back on.

Fig. E-6

Omnidirectional Wheel

Note:

•

Use a tool such as a small screwdriver to separate the

axle and tire of the omnidirectional wheel. Do not use

excessive force.

•

Rinse the omnidirectional wheel under the running water

and put it back after drying it completely.

Fig. E-7

Mop Pad Holders

Remove and clean the mop pad holders.

Fig. E-8

Mop Pads

Remove the mop pads from the mop pad holders to

replace them.

Fig. E-9

Dust Box and Filter

1. Press the dust box clip to remove the dust box.

2. Open the dust box cover, remove the filter, and

then empty the dust box as shown in the figure.

3. Gently tap the basket of the filter to remove the

dirt.

Note:

Do not attempt to clean the filter with a brush, a finger

or sharp objects to prevent damage.

4. Rinse the dust box and filter with water and dry

them completely before reinstalling.

Note:

•

Rinse the dust box and filter with clean water only. Do not

use any detergent.

•

Use the dust box and filter only when they are completely

dry.

Fig. E-10

Robot Sensors

Wipe the robot sensors by using a soft and dry cloth,

as shown in the figure:

1. Laser Distance Sensor (LDS)

2. Bumper Window

3. Bumper

4. Edge Sensor

5. Cliff Sensors

6. Carpet Sensor

Note:

A wet cloth can damage sensitive elements within

the robot and the base station. Please use a dry cloth for

cleaning.

Fig. E-11

Clean the auto-empty vents, charging contacts and

the signaling area with a soft and dry cloth.

Fig. E-12

Battery

The robot contains a high-performance lithium-ion

battery pack. Make sure that the battery remains

well-charged for daily use to maintain optimal

battery performance. If the robot is not used for an

extended period of time, turn it off and put it away.

To prevent damage from over-discharging, charge

the robot at least once every three months.

Auto-Empty Vents, Charging Contacts

and Signaling Area

Troubleshooting

Problem Solution

The robot will

not turn on.

•

The battery is low. Recharge the robot on the base

station and try again.

•

The temperature of the battery is too low or too high.

It is recommended to use the robot in environments

with an ambient temperature above 0°C (32°F) and

below 40°C (104°F).

The robot will

not charge.

•

The base station is not connected to power, please

make sure both ends of its power cord are correctly

plugged in.

•

The contact between the charging contacts on the

base station and the robot is poor, please clean the

charging contacts.

•

Check whether there is any foreign object at the

connectors of the robot and remove the foreign object

if any.

The robot

fails to

connect to

Wi-Fi.

•

The Wi-Fi network password is incorrect. Make sure

the password used to connect to your Wi-Fi network is

correct.

•

The robot does not support a 5 GHz Wi-Fi connection.

Make sure the robot is connected to a 2.4 GHz Wi-Fi

connection.

•

The Wi-Fi signal is weak. Make sure the robot is in an

area with good Wi-Fi coverage.

•

The robot may not be ready to be configured. Please

exit and re-enter the app, and then try again as

instructed.

Problem Solution

The robot

cannot find

and return

to the base

station.

•

The route for returning to charge is blocked, e.g. the

door is closed.

•

The base station is disconnected from power or moved

when the robot is not on it. Please connect the base

station to the power supply or place the robot onto the

base station to charge.

•

There are too many obstructions around the base

station. Place the base station in a more open area.

•

Moving the robot may cause it to re-position itself, and

it will recreate a map if re-positioning fails. If the robot

is too far from the base station, it might not be able

to automatically return on its own, in which case you

will need to manually place the robot onto the base

station.

•

Wipe the signaling area on the base station to remove

dust or debris.

The robot

gets stuck in

front of the

base station

and cannot

return to it.

•

Check whether there is enough space on both sides or

in front of the base station to prevent the robot from

being blocked.

•

The robot may slip if the floor in front of the base

station is overly wet. If so, clean the excess water

before trying again.

•

It is recommended to move the base station to a

different place and try again.

•

Make sure the ramp extension plate is installed

properly.

Troubleshooting

Problem Solution

The robot will

not turn off.

•

The robot cannot be turned off when it is charging.

It is recommended to move the robot from the base

station, and then press and hold the power button for

3 seconds to turn it off.

•

If the robot cannot be turned off by performing step

1, press and hold the power button for 10 seconds

to forcibly turn off the robot. If the problem persists,

please contact after-sales service.

The charging

speed is slow.

•

It takes about 3.5 hours to fully charge the robot when

its battery is low.

•

If you operate the robot at temperatures outside of the

specified range, the charging speed will automatically

slow down to extend the battery life.

•

The charging contacts on both the robot and the base

station may be dirty, please wipe them with a dry

cloth.

The noise

increases

while the robot

is operating.

•

Check whether the dust box's filter is clogged. If so,

clean it or replace it.

•

A hard object may be caught in the main brush or the

dust box. Check and remove any hard object.

•

The main brush or the side brush may become

tangled. Check and remove any foreign objects.

•

Switch the suction mode to Standard or Quiet.

Problem Solution

The robot

moves without

following the

set route.

•

Objects such as power cords and slippers should be

organized before using the robot.

•

Working on wet slippery surfaces causes the main

wheel to slip. It is recommended to dry the wet places

before using the robot.

•

Wipe the bumper window on the robot with a clean,

soft cloth to keep them clean and unobstructed.

The robot

misses the

rooms to be

cleaned.

•

Make sure that the doors of the rooms to be cleaned

are open.

•

The place in front of the room to be cleaned may be

wet and slippery, causing the robot to slip and work

abnormally. Please try drying the floor before using

the robot.

The robot will

not resume

cleaning after

charging.

•

Make sure that the robot is not set to the Do Not

Disturb (DND) mode, which will prevent it from

resuming cleaning.

•

The robot will not resume cleaning after you manually

place the robot on the base station or send the robot

to charge via the app or the button .

Troubleshooting

Problem Solution

The station cannot

automatically empty the dust

box.

•

Check whether the dust bag in the dust

tank is full.

•

If the dust bag is not full, check whether

there is any obstruction at the auto-

empty vents of the robot, the base

station, or the dust box. If any, clean the

blocked part in time.

The water level in the

washboard is abnormal.

•

Check whether the seal on the used

water tank is loose or not correctly

installed, and manually reset it if so. If

the problem persists, please contact the

after-sales service team.

•

Gently press down on the used water

tank to make sure it is installed correctly.

•

Remove the washboard filter and check

whether the sewage drain outlet is

blocked and clean it.

•

Check the cleaning solution. Do not

add any liquid other than the officially-

approved cleaning solution.

Problem Solution

The mop pad holder is

raised abnormally.

•

Please remove the mop pad holder to

check if there is any foreign object stuck

in it, and try to restart the robot. If the

problem persists, please contact the

after-sales service team.

There is water under the

clean water tank or around

the seal.

•

When taking out the clean water tank,

some water in the pipe may be left

under the tank or around the seal. This is

normal. Please wipe with a dry cloth.

For additional services, please contact us via support.na@dreame.tech

Tel: +1 (866) 977-5177

Specifications

Model RLL51SE

Charging Time Approx. 3.5 hours

Rated Voltage 14.4 V

Rated Power 75 W

Operation Frequency 2400-2483.5 MHz

Maximum Output Power < 20 dBm

Model RCLE0563

Rated Input 120 V~60 Hz 4.1 A (during dust emptying)

Rated Output 20 V DC, 2 A

Rated Power

(during hot water cleaning)

640 W

Robot

Base Station

Under normal use of condition, this equipment should be kept a separation

distance of at least 8" (20 cm) between the antenna and the body of the user.

Note:

Rated Power (during hot water cleaning) is determined by the power value

during the representative period (water temperature 25℃/77℉).

Informations sur la sécurité

IMPORTANTES MESURES DE SÉCURITÉ

• Ne pas exposer à la pluie, Ranger à l’intérieur.

• Ne pas permettre aux enfants de jouer avec l’appareil. Une attention particulière est

nécessaire lorsque l’appareil est utilize par des enfants ou à proximité de ces derniers.

• N’utiliser que conformément à cette notice avec les accessories recommandés par le

fabricant.

• Ne pas utiliser si le cordon ou la fiche est endommagé. Retourner l’appareil à un atelier

de reparation s’il ne fonctionne pas bien, s’il est tombé ou s’il a été endommagé, oublié

à l’extérieur ou immergé.

• Ne pas tirer soulever ni trainer l’appareil par le cordon. Ne pas utiliser le cordon comme

L’utilisation d’un appareil électrique demande certaines précautions:

LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER (CETAPPAREIL), Le non-

respect des mises en garde et des instructions peut causer des chocs électriques, des incendies

et/ou des blessures graves.

AVERTISSEMENT

–

Pour réduire les risques d’incendie, de choc électrique ou de

blessure:

Informations sur la sécurité

• une poignée, le coincer dans l’embrasure d’une porte ou l’appuyer contre des arêtes vives ou des coins.

Ne pas faire rouler l’appareil sur le cordon. Garder le cordonà l’écart des surfaces chaudes.

• Ne pas débrancher en tyrant sur le cordon. Tirer plutôt la fiche.

• Ne manipulez pas la station de base, y compris la fiche du chargeur, et les bornes du chargeur avec les

mains mouillées.

• N’insérer aucun objet dans les ouvertures. Ne pas utiliser l’appareil lorsqu’une ouverture est bloquée.

• S’assurer que de la poussière, de la peluche, des cheveux ou d’autres matières ne réduisent pas le

• debit d’air.

• Maintenir les cheveux, les vêtements amples, les doigts et toutes les parties du corps à l’écart des

ouvertures et des pieces mobiles.

• Mettre toutes les commandes en position d’arrêt avant de débrancher l’appareil.

• Ne pas aspirer des liquids inflammables ou combustibles, comme de l’essence, et ne pas faire fonctionner

dans des endroits où peuvent se trouver de tells liquides.

• Doit être branché sur une prise de courant avec mise à la terre. Voir les instructions de mise à la terre.

• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, comme des cigarettes, des

allumettes ou des cendres chaudes.

• Pour réduire le risque d’incendie ou de choc électrique dû au dommage de composants internes, utiliser

seulement le liquide de nettoyage Dreame Trading (Tianjin) Co., Ltd. prévu pour cet appareil (voir détails

sur les produits de nettoyage ailleurs dans cette notice).

• Ne pas utiliser l’appareil si le sac à poussière ou le filter n’est pas en place.

• Emêcher une mise en marche accidentelle. S’assurer que l’interrupteur est à la position arrêt avant de

Informations sur la sécurité

• Ne pas utiliser et entreposer dans un environnement à température extrêmement chaude ou froide

(inférieure à 0 ℃/32 °F ou supérieure à 40 ℃/104 °F). Veuillez chargerle robot à une température

supérieure à 0 ℃/32 °F et en dessous de 40 ℃/104 °F.

• Retirer la batterie de l’appareil avant d’effectuer des réglages, changer les accessoires ou ranger l’appareil.

Ces mesures de sécurité ont pour but d’éviter une mise en marche accidentelle de l’appareil.

• Recharger uniquement avec le chargeur prescrit par le fabricant. Un chargeur convenant à un type de

batterie peut présenter un risque d’incendie lorsqu’il est utilisé avec une autre batterie.

• Utiliser uniquement les batteries recommandées pour l’appareil. L’utilisation d’autres types de batteries

peut présenter un risque de blessure ou d’incendie.

• Lorsque l’appareil n’est pas utilisé, tenir la batterie loin d’objets métalliques comme des trombones, des

pièces de monnaie, des clés, des clous, des vis ou autres petits objets qui pourraient établir une liaison

entre les bornes. Un courtcircuit des bornes des batteries peut causer des brûlures ou un incendie.

• En condition d’usage abusif, du liquide peut s’échapper de la batterie ; éviter tout contact avec ce liquide.

En cas de contact accidentel, rincer abondamment avec de l’eau. En cas de contact avec les yeux,

consulter également un médecin. Le liquide projeté peut causer des irritations ou des brûlures.

• Ne pas utiliser une batterie ou un appareil endommagé ou qui a été modifié. Des batteries endommagées

ou modifies peuvent avoir un comportement imprévisible pouvant causer un incendie, une explosion ou

un risque de blessure.

raccorder la batterie, de lever ou de déplacer l’appareil. Transporter l’appareil en gardant un doigt sur

l’interrupteur, ou mettre sous tension un appareil dont l’interrupteur est à la position marche peut causer

un accident.

Informations sur la sécurité

• Ne pas exposer une batterie ou un appareil à la flamme ou à des températures excessives. L’exposition à

une flamme ou à des températures supérieures à 130 ℃ /266 ℉ peut causer une explosion.

• Respecter toutes les instructions de chargement et ne pas charger la batterie ou l’appareil à des

températures qui ne sont pas incluses dans la gamme de températures indiquées dans la notice

d’instructions. Un chargement mal effctué.

• Confier les réparations à une personne qualifiée qui utilisera uniquement des pièces de remplacement

identiques. Cette façon de faire garantira la sécurité du produit.

• Ne pas modifier ni tenter de réparer l’appareil ou la batterie sauf comme il est indiqué dans les

instructions d’utilisation et d’entretien.

• Éloigner les cordons d’autres appareils de la zone à nettoyer.

• Ne pas utiliser l’aspirateur dans une pièce où un nourrisson ou un enfant dort.

• Ne pas utiliser l’aspirateur dans un endroit où il ya des bougies allumées ou des objets fragiles sur le

plancher à nettoyer.

• Ne pas utiliser l’aspirateur dans une pièce où il ya des bougies allumées sur les meubles que l’aspirateur

peut heurter ou se cogner accidentellement.

• Ne pas laisser les enfants s’assoir sur l’aspirateur.

• Ne pas utiliser l’aspirateur sur une surface mouillée.

• N’utiliser que l’unité d’approvisionnement RCLE0563.

• Risque de blessures. La brosse motorisée peut se mettre en marche d’une manière imprévue. Éteignez

l'Appareil et Retirez la Brosse Avant De Procéder Au Nettoyage ou À L'entretien.

• Débranchez l'appareil avant de le nettoyer ou de le réparer.

Informations sur la sécurité

I : MARCHE

O : ARRÊT

Courant continu

Courant alternatif

CONSERVER CES INSTRUCTIONS

Usage Domestique seulement.

Cet appareil doit être mis à la terre. En cas de défaillance ou de panne, le circuit de mise

à la terre offre au courant un chemin de moindre résistance qui réduit le risque de choc

électrique. L’appareil est pourvu d’un cordon muni d’un conducteur qui en assure la mise

à la terre et d’une fiche avec broche de terre. Cette fiche doit être branchée sur une prise

convenable, correctement installée et reliée à la terre conformément aux codes et aux

règlements du lieu.

AVERTISSEMENT. Un conducteur de terre mal raccordé présente des risques de choc

électrique. Consulter un électricien ou un technicien d’entretien compétent en cas de

doute à propos de la mise à la terre d’une prise quelconque. Ne pas modifier la fiche

INSTRUCTIONS DE MISE À LA TERRE

Informations sur la sécurité

SÉCURITÉ LASER

Produit laser de classe 1, conforme à la norme FDA 21 CFR 1040.10 et 1040.11, à l’exception de la

conformité à la norme CEI 60825-1 Ed. 3., comme décrit dans l’avis sur les lasers 56, daté du 8 mai 2019.

vendue avec l’appareil; si elle ne s’insère pas dans la prise, faire installer une nouvelle prise par un

électricien compétent.

Cet appareil destiné à un circuit nominal de 120 V est muni d’une fiche de terre semblable à celle illustrée

comme ci-dessous. L’appareil doit être branché sur une prise ayant la même configuration que la fiche.

Aucun adaptateur ne devrait être utilisé avec cet appareil.

Informations sur la sécurité

MODE ÉCONOMIE D'ÉNERGIE

Pour activer le mode économie d'énergie, placez le robot sur la station de base et assurez-vous qu'il est

en charge. Puis, appuyez sur le bouton de station d'accueil du robot et maintenez-le enfoncé pendant 20

secondes jusqu'à ce que tous les voyants s'éteignent.

En mode économie d'énergie, la consommation d'énergie est réduite en désactivant le module Wi-Fi et

toutes les autres fonctions non liées à la charge.

Pour désactiver le mode économie d'énergie, appuyez sur le bouton d'alimentation du robot jusqu'à ce

que tous les indicateurs s'allument.

Informations sur FCC

L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR

d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts

de licence. L’exploitation est autorisée aux deux conditions suivantes :

1. L’appareil ne doit pas produire de brouillage;

2. L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en

compromettre le fonctionnement.

L'antenne installée doit être située de facon à ce que la population ne puissey être exposée à une

distance de moin de 8" (20 cm). Installer l'antenne de facon à ce que le personnel ne puisse approcher à

8" (20 cm) ou moins de la position centrale de l’antenne.

La FCC des éltats-unis stipule que cet appareil doit être en tout temps éloigné d’au moins 8" (20 cm) des

personnes pendant son functionnement.

Présentation du produit

Robot

1. Bouton de nettoyage localisé

•

Appuyez pour démarrer le nettoyage localisé

2. Bouton d’alimentation/ de nettoyage

•

Appuyez et maintenez enfoncé pendant 3

secondes pour allumer ou éteindre

•

Appuyez pour commencer le nettoyage une fois

le robot allumé

3. Bouton de station d'accueil

•

Appuyez pour renvoyer le robot à la station

d'accueil

•

Appuyez et maintenez enfoncé pendant 3

secondes pour désactiver le Verrouillage enfant

Bouton de témoin d'état

•

Blanc fixe: Nettoyage ou lavage terminé

•

Clignote lentement en blanc : En charge (pas de

batterie faible)

•

Orange fixe: En attente avec batterie faible ou en

pause avec batterie faible

•

Clignote lentement en orange : En charge (batterie

faible)

•

Orange clignotant: Erreur

Remarque :

•

Appuyez sur n’importe quel bouton du robot pour faire

une pause pendant que le robot nettoie ou revient pour se

charger.

•

Le Verrouillage enfant peut être activé et désactivé avec

l'application Dreamehome.

4. Capteur laser linéaire 3D

5. Couvercle LDS

6. Capteur de distance laser (LDS)

7. Pare-chocs

8. Fenêtre du pare-chocs

9. Capot

10. Évent de vidage automatique

11. Contacts de charge

Brosse principale

1. Réglette à brosse

2. Couvercle de brosse (amovible)

3. Peigne

4. Réglette à brosse

5. Couvercle de brosse (non amovible)

Fig. A-4

Station d'accueil

1. Témoin d'état

•

Blanc fixe: La station d'accueil est connectée à

l'alimentation

•

Orange fixe: Erreur dans la station de base

2. Module de distributeur automatique de solution –

Compartiment unique

3. Filtre

4. Zone d'émission du signal

5. Évents de vidage automatique

6. Fente pour le sac à poussière

7. Contacts de charge

8. Sortie d'eau d'ajout automatique

9. Interface réservée pour le dispositif d’alimentation

et d’évacuation automatiques d'eau

Remarque :

Le dispositif automatique d'alimentation et de

vidange d'eau doit être acheté séparément. (Disponible

uniquement dans certaines régions)

10. Fente de rangement du câble

11. Port d'alimentation

12. Capot

13. Réservoir d'eau usagée

14. Réservoir d'eau propre

15. Couvercle du réservoir à poussière

16. Planche à laver

17. Filtre de la planche à laver

18. Plaque d'extension de rampe

12. Connecteurs

13. Entrée d'eau de remplissage automatique

14. Bouton de réinitialisation

•

Appuyez pendant 3 secondes pour rétablir les

paramètres d'usine

15. Témoin Wi-Fi

16. Capteur de bord

17. Capteurs de vide

18. Capteur à ultrasons

19. Module d'extension de la brosse latérale

20. Brosse principale

21. Roue motrice

22. Module d’extension de la serpillière

23. Roue omnidirectionnelle

24. Capot de la brosse principale

25. Roue motrice

26. Clips du capot de la brosse principale

27. Trous de montage du plateau de serpillière

Fig. A-1

Bac à poussière

1. Filtre

2. Poignée du filtre

3. Évent de vidage automatique

4. Clip du couvercle du bac à poussière

5. Clip du bac à poussière

6. Couvercle du bac à poussière

Fig. A-2

Module de serpillière

1. Zone de fixation de serpillière

2. Plateau de serpillière

3. Serpillière

Fig. A-3

Préparer son intérieur

1. Avant de procéder au nettoyage, éloignez les

objets instables, fragiles, précieux ou dangereux,

et ramassez les câbles, les chiffons, les jouets, les

objets durs et pointus qui se trouvent sur le sol,

afin d’éviter que le robot ne les emmêle, ne les

raye ou ne les renverse, ce qui entraînerait des

pertes.

2. Avant le nettoyage, placez une barrière physique

au bord de l’escalier pour garantir la sécurité et le

bon fonctionnement du robot.

3. Ouvrez la porte de la pièce à nettoyer et placez

les meubles dans un espace approprié pour

laisser plus d’espace.

4. Pour permettre au robot de bien identifier les

zones qui doivent être nettoyées, ne restez

pas devant le robot, un seuil, un couloir ou des

endroits étroits.

1. Placer la station d'accueil et la brancher sur une

prise électrique

Placez la station d'accueil dans un endroit le plus

dégagé possible et disposant d’un signal Wi-Fi

satisfaisant. Libérez suffisamment d’espace, comme

montré sur le schéma, et retirez tous les objets de la

zone grisée. Insérez le cordon d’alimentation dans la

station d'accueil et branchez-le sur la prise.

Insérez fermement le

cordon d’alimentation

vers le haut jusqu’à ce

que l’indicateur s’allume.

I : MARCHE

O: ARRÊT

Remarque :

•

Assurez-vous qu’aucun objet ne bloque la zone d’émission

du signal.

•

Pour éviter que l’eau ne mouille les parquets ou les tapis,

il est recommandé d’installer la station d'accueil sur des

sols en carrelage ou en marbre.

2. Installer la plaque d'extension de rampe

Remarque :

•

Vérifiez que le filtre de la planche à laver est correctement

installée avant l'utilisation.

•

Le filtre de la planche à laver peut être retiré pour être

nettoyé lors de l'entretien de routine.

3. Retirer les protections du robot et installer le

module de serpillière

4. Connexion à l'application Dreamehome

(1) Appuyez sur le bouton d’alimentation du robot

et maintenez-le enfoncé pendant 3secondes pour

l'activer. Scannez le code QR sous le capot du robot

ou recherchez « Dreamehome » dans l'App Store

pour télécharger et installer l'application.

(2) Ouvrez l'application Dreamehome, appuyez

sur «Scannez le code QR pour vous connecter»

et scannez à nouveau le même code QR sur le

robot pour ajouter l'appareil. Suivez les messages

d’instructions pour terminer la connexion Wi-Fi.

① Indicateur Wi-Fi

•

Clignote lentement: À connecter

•

Clignote rapidement: Connexion en cours

•

Allumé : Connecté

② Code QR

Avant l’utilisation

19. Clip du réservoir d'eau

20. Bille flottante

21. Module de chauffage

22. Clip du réservoir d'eau

23. Tuyau d'eau

24. Filtre

25. Flotteur

Fig. A-5

Remarque :

•

À la première utilisation du robot, suivez-le pendant qu’il

nettoie afin de retirer tout obstacle éventuel à temps.

•

N’aspirez pas des objets durs tels que des cailloux, des

boules en acier et des pièces de jouet, ou des objets

tranchants tels que des déchets de construction, du verre

brisé et des clous, sinon cela peut rayer le sol.

Fig. B

Remarque :

•

Seul le réseau Wi-Fi 2,4GHz est reconnu.

•

Si vous souhaitez réinitialiser le Wi-Fi, répétez l’étape (2)

puis suivez les instructions pour terminer la connexion

Wi-Fi.

•

Pour déconnecter l’appareil du réseau Wi-Fi, appuyez

sur le bouton de réinitialisation du robot et maintenez-le

enfoncé pendant 3secondes.

•

Le logiciel d’application étant soumis à des mises à

jour, les opérations réelles peuvent donc différer des

instructions de ce manuel. Veuillez suivre les instructions

selon la version actuelle de l’application.

5. Connecter le robot à la station d'accueil

Placez le robot sur la station d'accueil avec le

module de serpillière orienté vers la planche à laver.

Une notification vocale est émise lorsque le robot

est bien connecté à la station d'accueil. Une fois le

robot complètement chargé, les indicateurs d'état

sur le robot et sur la station d'accueil resteront

allumés pendant 10minutes, puis diminueront en

luminosité.

Remarque :

Il est conseillé de charger complètement le

robot avant la première utilisation. Quand le robot ne peut

pas être activé lorsque la batterie est déchargée, connectez

manuellement le robot à la station pour le recharger.

6. Ajouter la solution de nettoyage (section Liquide

de nettoyage)

AVERTISSEMENT : Pour réduire les risques de

départ de feu et de choc électrique liés à la

détérioration des composants internes, utilisez

uniquement le liquide de nettoyage Dreame Trading

(Tianjin) Co., Ltd. (pour le Dreame L60 Ultra FE),

destiné à être utilisé avec cet appareil.

Mode d’emploi

Allumer/Éteindre

Appuyez sur le bouton d’alimentation du robot et

maintenez-le enfoncé pendant 3secondes pour

l’allumer. L’indicateur d’état reste allumé. Ou,

placez le robot sur la station d'accueil en alignant

les contacts de charge du robot avec ceux de la

station. Le robot s’allumera automatiquement

pour commencer la charge. Pour éteindre le robot,

éloignez-le de la station d'accueil et maintenez le

bouton d’alimentation enfoncé pendant 3secondes.

Cartographie rapide

Après avoir configuré le réseau pour la première

fois, suivez les instructions de l’application pour

créer rapidement une carte. Le robot commencera

à cartographier sans nettoyage. Lorsque le robot

retourne à la station d'accueil, le processus

de cartographie est terminé et la carte sera

automatiquement enregistrée.

Pause/Veille

Lorsque le robot fonctionne, appuyez sur n’importe

quel bouton pour le mettre en pause.

Si le robot est mis en pause pendant plus de

10minutes, il passe automatiquement en mode

Sommeil. Tous les indicateurs sur le robot

s’éteindront. Appuyez sur n’importe quel bouton du

robot, ou utilisez l’application pour réactiver le robot.

Remarque :

Si le robot est en pause et placé sur la station

d'accueil, le processus de nettoyage en cours prendra fin.

(1) Retirez le couvercle du réservoir à poussière et

sortez le module de distributeur automatique de

solution.

(2) Ouvrez le couvercle supérieur du module et

ajoutez la solution de nettoyage.

(3) Fermez le couvercle du module, remettez-

le dans la station d'accueil, puis replacez le

couvercle du réservoir à poussière. La solution de

nettoyage sera automatiquement ajoutée pendant le

fonctionnement.

Remarque :

•

Le module de distributeur automatique de solution peut

être rempli de solution de nettoyage pour l'utilisation.

N'ajoutez aucun autre liquide que la solution de

nettoyage officiellement approuvée afin d'éviter tout

dysfonctionnement.

•

Installez le module de distributeur automatique de

solution en veillant à bien l'engager.

7. Verser l’eau dans le réservoir d'eau propre

Retirez le réservoir d'eau propre de la station

d'accueil et remplissez-le d’eau propre. Puis

remettez-le en place dans la station d'accueil.

Remarque :

Ne versez pas d’eau chaude dans le réservoir

d'eau car cela peut le déformer.

Fig. C-1-Fig. C-7

•

Ne déplacez pas la station d'accueil, le réservoir d'eau

propre, le réservoir d'eau usagée ou le filtre de la planche

à laver pendant toute utilisation.

•

Pour éviter les brûlures, ne touchez pas la sortie d'eau ou

le module de chauffage lorsque la station d'accueil est en

fonctionnement.

2. Lavage automatique des serpillières

Lors du nettoyage, le robot retournera

automatiquement à la station d'accueil pour laver les

serpillières en fonction de la fréquence de nettoyage

spécifiée des serpillières dans l'application. La

station d'accueil remplira automatiquement la

boîte d'eau propre du robot et le robot reprendra le

nettoyage.

3. Vider automatiquement le bac à poussière, puis

laver et sécher les serpillières

Une fois que le robot a terminé une tâche de

nettoyage et retourne à la station d'accueil pour

se recharger, la station d'accueil commencera

automatiquement à vider le bac à poussière, puis

nettoiera et séchera les serpillières.

Remarque :

•

Si la fonction de vidage automatique est désactivée

dans l’application, la station d'accueil ne videra pas

automatiquement le bac à poussière.

•

La station d'accueil videra le bac à poussière en fonction

du réglage défini dans l’application.

4. Nettoyage du réservoir d'eau usagée

Une fois que le robot a terminé sa tâche, veuillez

nettoyer le réservoir d'eau usagée pour éviter toute

odeur.

Reprise automatique du nettoyage

Si la batterie est trop faible, le robot retournera

automatiquement à la station d'accueil pour se

recharger. Une fois la batterie chargée au niveau

approprié, il reprendra les tâches de nettoyage

inachevées.

Remarque :

Pour utiliser cette fonction, veuillez l’activer dans

l’application.

Mode « Ne pas déranger (DND) »

Lorsque le robot est réglé sur le mode «Ne pas

déranger (DND)», il lui sera impossible de reprendre

le nettoyage. Le mode DND est désactivé par défaut

à l'usine. Vous pouvez utiliser l'application pour

activer le mode DND ou modifier la période DND. La

plage horaire par défaut du mode DND est de 22h00

à 8h00.

Remarque :

•

Les tâches de nettoyage planifiées seront effectuées

pendant la période DND.

•

Le robot reprendra le nettoyage là où il s'est arrêté à la fin

de la période DND.

Nettoyage localisé

Lorsque le robot est en attente, appuyez

brièvement sur le bouton pour activer le

mode de nettoyage localisé. Dans ce mode,

le robot nettoie une surface carrée de 1,5 ×

1,5mètres autour de lui, et retourne à son

point de départ à la fin du nettoyage localisé.

Redémarrage du robot

Si le robot ne répond plus ou ne peut pas être éteint,

appuyez sur le bouton d'alimentation et maintenez-

le enfoncé pendant 10secondes pour forcer l’arrêt.

Ensuite, appuyez sur le bouton d'alimentation et

maintenez-le enfoncé pendant 3secondes pour

allumer le robot.

Aspiration et nettoyage

Remarque :

Une fois les unités de serpillière installées,

le robot fonctionnera par défaut en mode « Aspiration et

nettoyage » lors de sa première utilisation. Pour ajuster le

mode de nettoyage, accédez aux paramètres du mode de

nettoyage dans l'application et sélectionnez l'une des trois

options supplémentaires suivantes:

① Lavage après aspiration

② Aspiration

③ Lavage

1. Commencer le nettoyage

Appuyez sur le bouton d'alimentation du robot ou

utilisez l'application pour le faire démarrer à partir

de la station d'accueil. Ensuite, le robot planifiera

l’itinéraire de nettoyage optimal et effectuera la

tâche de nettoyage en fonction de la carte créée.

Remarque :

•

Pour s’assurer que le robot retourne facilement à la station

d'accueil après le nettoyage, il est recommandé de faire

démarrer le robot à partir de la station d'accueil.

•

Les serpillières seront nettoyées avant que le robot ne

commence à nettoyer, veuillez patienter.

Pièce Fréquence d’entretien

Période de

remplacement

Réservoir d'eau usagée Après chaque utilisation

Réservoir d'eau propre

Une fois toutes les

2semaines

Brosse principale

Tous les 6à 12mois

Réglette à brosse

Filtre du bac à poussière

Tous les 3à 6mois

Brosse latérale

Plateaux de serpillière

Filtre de la planche à laver

Tous les 1à 2mois

Module de chauffage de

planche à laver

Une fois tous les 6mois

Zone d'émission du signal

de la station d'accueil

Une fois par mois

Contacts de charge

Évents de vidage

automatique

Roue omnidirectionnelle

Capteur de bord

Pièce Fréquence d’entretien

Période de

remplacement

Capteur de distance laser

(LDS)

Une fois par mois

Capteur à ultrasons

Capteurs de vide

Fenêtre du pare-chocs

Pare-chocs

Entrée d'eau de

remplissage automatique

du robot

Dessous du robot

Bac à poussière

Nettoyez au besoin

Roues principales

Sac à poussière

Tous les 2à 4mois

Serpillières Tous les 1à 3mois

Pièces

Entretien de routine

Pour maintenir le robot en bon état, il est recommandé de se référer à l’utilisation des accessoires dans l’application ou au tableau suivant pour l’entretien de routine.

Remarque :

La fréquence d’entretien et de remplacement dépend de l’utilisation.

Si une exception se produit en raison de circonstances particulières, les pièces

doivent être entretenues ou remplacées.

Filtre de la planche à laver

1. Sortez le robot et retirez le filtre de la planche à

laver après la fin du nettoyage de la serpillière.

Remarque :

Le module de chauffage de la planche à laver

peut conserver une chaleur résiduelle. Pour éviter les

brûlures, soyez prudent lorsque vous retirez le filtre de la

planche à laver.

2. Rincez le filtre de la planche à laver à l’eau propre,

essuyez-le et réinstallez-le sur la planche à laver.

3. Utilisez l’application ou appuyez sur le bouton

pour ramener le robot à la station d'accueil, ou

replacez le robot manuellement.

Fig. E-1

Module de chauffage de planche à laver

Au cours de l'utilisation, le module de chauffage de

planche à laver peut s'entartrer. Pour l'enlever, retirez

le robot, versez une petite quantité de vinaigre blanc

(5% d'acide acétique) sur la surface du module de

chauffage et nettoyez-le avec un outil approprié.

Remarque :

•

Pour éviter les brûlures, attendez que la surface du

module de chauffage refroidisse à la température

ambiante avant de le nettoyer.

•

Un détartrant approprié peut également être utilisé

conformément aux instructions fournies.

•

N'ajoutez pas de vinaigre blanc ou de détartrant

directement dans le réservoir d'eau propre afin d'éviter

tout dysfonctionnement.

•

N'utilisez pas d'outils tranchants ou de liquides corrosifs

tels que l'acide chlorhydrique pour nettoyer le module de

chauffage.

Fig. E-2

Sac à poussière

1. Retirez le couvercle du réservoir à poussière et

jetez le sac à poussière.

Remarque :

Tirez vers le haut sur la poignée pour verrouiller

le sac et empêcher la poussière et les débris de tomber

accidentellement.

2. Retirez la poussière et les débris du filtre avec un

chiffon sec.

3. Installez un nouveau sac à poussière.

4. Réinstallez le couvercle du réservoir à poussière.

Fig. E-3

Réservoir d'eau usagée

1. Retirez le réservoir d'eau usagée, enlevez son

couvercle et évacuez l’eau sale.

2. Rincez le réservoir d'eau usagée à l'eau claire et

utilisez un outil approprié pour nettoyer la paroi

intérieure du réservoir d'eau usagée.

Remarque :

La bille flottante dans le Réservoir d'eau usagée

est une pièce mobile. N’appliquez pas une force excessive

lorsque vous la nettoyez pour ne pas l’endommager.

Fig. E-4

Brosse principale

1. Appuyez sur les clips du capot de la brosse

principale pour retirer le capot de la brosse

principale et soulevez la brosse hors du robot.

2. Retirez le couvercle de brosse à l’extrémité carrée

de la brosse comme indiqué sur la figure. Utilisez

un outil approprié pour retirer tout corps étranger

présent dans la brosse.

3. Retirez et nettoyez les réglettes à brosse comme

illustré sur la figure. Utilisez un outil approprié

pour nettoyer le peigne.

4. Réinstallez dans l’ordre les réglettes à brosse, le

couvercle de brosse et la brosse. Appuyez sur le

capot de la brosse principale pour la verrouiller en

place.

Remarque :

•

Il est recommandé de retirer les réglettes à brosse

séparément pour le nettoyage à l’eau, mais de ne pas

laver la brosse directement.

•

Si la brosse est très emmêlée, vérifiez si le bac à poussière

est plein et si les poils ne peuvent plus être aspirés. Dans

ce cas, veuillez vider le bac à poussière.

•

Tenez la brosse hors de portée des enfants et des animaux

domestiques afin d’éviter tout risque de blessure.

•

Lors du retrait du capot de la brosse et du démontage/

remontage des réglettes à brosse, manipulez avec

précaution pour éviter les rayures.

Fig. E-5

Brosse latérale

Dévissez la brosse latérale à l’aide d’un tournevis,

retirez les poils de la brosse, puis revissez-la.

Fig. E-6

Roue omnidirectionnelle

Remarque :

•

Utilisez un outil tel qu’un petit tournevis pour séparer

l’essieu et le pneu de la roue omnidirectionnelle. N’utilisez

pas une force excessive.

•

Rincez la roue omnidirectionnelle sous l’eau courante et

remettez-la après l’avoir complètement séchée.

Fig. E-7

Plateaux de serpillière

Retirez et nettoyez les plateaux de serpillière.

Fig. E-8

Serpillières

Retirez les serpillières des plateaux pour les

remplacer.

Fig. E-9

Filtre et bac à poussière

1. Appuyez sur le clip du bac à poussière pour retirer

le bac à poussière.

2. Ouvrez le couvercle du bac à poussière, retirez le

filtre, puis videz le bac à poussière comme illustré

sur le schéma.

3. Tapotez doucement le panier du filtre pour

enlever la saleté.

Remarque :

N’essayez pas de nettoyer le filtre avec une

brosse, les doigts ou des objets pointus pour éviter de

l’endommager.

4. Rincez le bac à poussière et le filtre à l’eau et

séchez-les complètement avant de les réinstaller.

Remarque :

•

Rincez le bac à poussière et le filtre uniquement à l’eau

claire. N’utilisez aucun détergent.

•

Utilisez le bac à poussière et le filtre uniquement lorsqu’ils

sont complètement secs.

Fig. E-10

Capteurs de robot

Essuyez les capteurs du robot à l'aide d'un chiffon

doux et sec, comme illustré dans la figure:

1. Capteur de distance laser (LDS)

2. Fenêtre du pare-chocs

3. Pare-chocs

4. Capteur de bord

5. Capteurs de vide

6. Capteur à ultrasons

Remarque :

Un chiffon humide peut endommager les

éléments sensibles dans le robot et la station d'accueil.

Veuillez utiliser un chiffon sec pour le nettoyage.

Fig. E-11

Évents de vidange automatique, les contacts

de charge et la zone d'émission du signal

Nettoyez les évents de vidange automatique, les

contacts de charge et la zone d'émission du signal

avec un chiffon doux et sec.

Fig. E-12

Batterie

Le robot contient une batterie lithium-ion haute

performance. Assurez-vous que la batterie reste

bien chargée pour une utilisation quotidienne afin de

maintenir les performances optimales de la batterie.

Si le robot n’est pas utilisé pendant une longue

période, éteignez-le et rangez-le. Pour éviter tout

risque de dommages lié à une décharge excessive,

rechargez le robot au moins une fois tous les trois

mois.

Dépannage

Problème Solution

Le robot ne

s’allume pas.

•

La batterie est faible. Rechargez le robot sur la station

d'accueil et réessayez.

•

La température de la batterie est trop basse ou trop

élevée. Il est recommandé d'utiliser le robot dans des

environnements dont la température ambiante est

supérieure à 0°C (32°F) et inférieure à 40°C (104°F).

Le robot ne se

recharge pas.

•

La station d'accueil n’est pas connectée à l’alimentation,

veuillez vous assurer que les deux extrémités de son

cordon d’alimentation sont correctement branchées.

•

Le contact entre les contacts de charge sur la station

d'accueil et le robot est défaillant, veuillez nettoyer les

contacts de charge.

•

Vérifiez la présence d’objet étranger au niveau des

connecteurs du robot et retirez-le le cas échéant.

Le robot ne se

connecte pas au

réseau Wi-Fi.

•

Le mot de passe du réseau Wi-Fi n’est pas correct.

Assurez-vous que le mot de passe utilisé pour vous

connecter à votre réseau Wi-Fi est correct.

•

Le robot ne prend pas en charge la connexion Wi-Fi

5GHz. Assurez-vous que le robot est connecté à une

connexion Wi-Fi 2,4GHz.

•

Le signal Wi-Fi est faible. Assurez-vous que le robot se

trouve dans une zone avec une bonne couverture Wi-Fi.

•

Le robot peut ne pas être prêt à être configuré. Veuillez

quitter et rouvrir l’application, puis essayez à nouveau

comme indiqué.

Problème Solution

Le robot ne peut

pas trouver la

station d'accueil

et y retourner.

•

L'itinéraire pour revenir se recharger est bloqué, par ex.

la porte est fermée.

•

La station d'accueil est déconnectée de l’alimentation

ou déplacée lorsque le robot n’est pas dessus. Veuillez

connecter la station d'accueil à l’alimentation électrique

ou placer le robot sur la station d'accueil pour le

charger.

•

Il y a trop d’obstacles autour de la station d'accueil.

Placez la station d'accueil dans une zone plus dégagée.

•

Tout déplacement du robot peut entraîner son

repositionnement, il recréera alors une carte s’il n’est

pas correctement repositionné. Si le robot est trop

éloigné de la station d'accueil, il peut ne pas revenir

automatiquement à la station d'accueil lui-même,

auquel cas vous devrez manuellement placer le robot

sur la station d'accueil.

•

Essuyez la zone d’émission du signal sur la station

d'accueil pour éliminer la poussière ou les débris.

Le robot reste

bloqué devant la

station d'accueil

et ne peut pas

retourner vers

elle.

•

Vérifiez qu'il y a suffisamment d'espace des deux côtés

ou devant la station d'accueil pour éviter que le robot

ne soit bloqué.

•

Le robot peut glisser si le sol devant la station d'accueil

est trop humide. Dans ce cas, nettoyez l’excès d’eau

avant de réessayer.

•

Il est recommandé de déplacer la station d'accueil dans

un autre endroit et réessayez.

•

Assurez-vous que la plaque d'extension de rampe est

correctement installée.

Dépannage

Problème Solution

Le robot ne

s’éteint pas.

•

Le robot ne peut pas être désactivé lorsqu’il se

recharge. Il est recommandé de déplacer le robot

de la station d'accueil, puis d’appuyer sur le bouton

d'alimentation et le maintenir enfoncé pendant

3secondes pour l'éteindre.

•

Si le robot ne peut pas être éteint en effectuant

l'étape1, appuyez sur le bouton d'alimentation et

maintenez-le enfoncé pendant 10secondes pour forcer

l’arrêt. Si le problème persiste, contactez le service

après-vente.

La vitesse de

charge est lente.

•

La charge complète du robot, lorsque le niveau de la

batterie est bas, dure environ 3,5 heures.

•

Si vous utilisez le robot à des températures en dehors

de la plage indiquée, la vitesse de charge ralentira

automatiquement pour prolonger l’autonomie de la

batterie.

•

Les contacts de charge sur le robot et la station

d'accueil peuvent être sales, veuillez les essuyer avec

un chiffon sec.

Le bruit

augmente lors du

fonctionnement

du robot.

•

Vérifiez si le filtre du bac à poussière est bouché. Si c’est

le cas, nettoyez-le ou remplacez-le.

•

Un objet dur peut être coincé dans la brosse principale

ou le bac à poussière. Vérifiez et retirez l’objet.

•

La brosse principale ou la brosse latérale est peut-être

bloquée. Vérifiez et retirez tous les objets étrangers.

•

Passez le mode d’aspiration sur Standard ou Silencieux.

Problème Solution

Le robot se

déplace sans

suivre l’itinéraire

défini.

•

Les objets tels que cordons d’alimentation et pantoufles

doivent être rangés avant d’utiliser le robot.

•

Les surfaces mouillées et glissantes peuvent faire

patiner la roue motrice. Il est recommandé de sécher

les endroits humides avant d’utiliser le robot.

•

Essuyez la fenêtre du pare-chocs sur le robot avec un

chiffon propre et doux pour les maintenir propres et

dégagés.

Le robot n’a pas

trouvé les pièces

à nettoyer.

•

Assurez-vous que la porte de chaque pièce à nettoyer

est ouverte.

•

La zone devant la pièce à nettoyer est peut-être

glissante et mouillée, et le robot glisse et ne fonctionne

pas normalement. Séchez le sol avant d’utiliser le

robot.

Le robot ne

reprend pas le

nettoyage après

la recharge.

•

Assurez-vous que le robot n’est pas programmé sur

le mode « Ne pas déranger (DND) », ce qui peut

l’empêcher de reprendre le nettoyage.

•

Le robot ne reprendra pas le nettoyage après l’avoir

placé manuellement sur la station d'accueil ou l’avoir

envoyé se recharger via l’application ou le bouton .

Dépannage

Problème Solution

La station

ne vide pas

automatiquement

le bac à

poussière.

•

Vérifiez si le sac à poussière dans le réservoir à

poussière est plein.

•

Si le sac à poussière n’est pas plein, vérifiez si les

évents de vidage automatique du robot, de la station

d'accueil ou du bac à poussière ne sont pas obstrués.

Si c’est le cas, dégagez la pièce bloquée.

Le niveau d’eau

dans la planche

à laver est

anormal.

•

Vérifiez si le joint sur le réservoir d'eau usagée

est desserré ou mal installé, et fixez-le à nouveau

manuellement le cas échéant. Si le problème persiste,

contactez l’équipe de service après-vente.

•

Enfoncez légèrement le réservoir d'eau usagée pour

vous assurer qu’il est correctement installé.

•

Retirez le filtre de la planche à laver et vérifiez si le

tuyau d’eau sale est bouché, et nettoyez-le.

•

Vérifiez la solution de nettoyage. N’ajoutez pas de

liquide autre que la solution de nettoyage approuvée.

Problème Solution

Le plateau de

serpillière ne

se soulève pas

normalement.

•

Veuillez retirer le plateau de serpillière pour vérifier

la présence d'objet étranger coincé à l'intérieur, et

essayer de redémarrer le robot. Si le problème persiste,

contactez l’équipe de service après-vente.

De l’eau est

présente sous

le réservoir

d'eau propre ou

autour du joint

d’étanchéité.

•

Lorsque vous retirez le réservoir d'eau propre, de

l’eau contenue dans le tuyau peut être présente sous

le réservoir ou autour du joint d’étanchéité. Cela est

normal. Veuillez essuyer à l’aide d’un chiffon sec.

Pour obtenir des services supplémentaires, veuillez nous contacter à l'adresse

suivante: support.na@dreame.tech

Tél.: +1 (866) 977-5177

Caractéristiques techniques

Modèle RLL51SE

Temps de charge Environ 3,5h

Tension nominale 14,4V

Puissance nominale 75W

Fréquence de

fonctionnement

2400-2483,5MHz

Puissance de sortie maximale < 20dBm

Modèle RCLE0563

Entrée nominale

120V~60Hz 4,1A

(pendant le vidage de la poussière)

Sortie nominale 20VDC, 2A

Puissance nominale

(pendant le nettoyage à l'eau chaude)

640 W

Robot

Station d'accueil

Dans des conditions normales d'utilisation, cet équipement doit être maintenu à

une distance d'au moins 8" (20 cm) entre l'antenne et le corps de l'utilisateur.

Remarque :

La puissance nominale (pendant le nettoyage à l’eau chaude)

est déterminée par la valeur de puissance pendant la période représentative

(température de l’eau à 25°C/77°F).

Información de seguridad

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• No lo utilice al aire libre o sobre superficies mojadas.

• No permita que se utilice como un juguete. Debe prestar mucha atención cuando se

utiliza cerca de niños, mascotas o plantas.

• Use únicamente como se describe en este manual. Sólo utilice los accesorios

recomendados por el fabricante.

• No lo utilice con el cable o enchufe dañado. Si el aparato no funciona correctamente,

se ha caído, dañado, dejado al aire libre o sumergido en agua, remítalo a un centro de

servicio.

• No tire ni transporte agarrando el cable, no use el cable como asa, no cierre puertas

Cuando utiliza un aparato eléctrico, siempre debe seguir las precauciones básicas,

incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR (ESTE APARATO), El incumplimiento de

las advertencias e instrucciones puede provocar descarga eléctrica, incendio y/o lesiones

graves.

ADVERTENCIA

-Para reducir el riesgo de incendio, descarga eléctrica o lesiones:

Información de seguridad

encima del cable ni pase el cable por bordes o esquinas afiladas. No pase el aparato por encima del

cable. Mantenga el cable alejado de superficies calientes.

• No desenchufe tirando del cable. Para desenchufar, agarre el enchufe, no el cable.

• No manipule la base de carga, incluido el enchufe del cargador, ni los terminales del cargador con las

manos mojadas.

• No coloque ningún objeto en las aberturas. No lo utilice si tiene alguna abertura bloqueada; manténgalo

libre de polvo, pelusas, cabello y cualquier material que pueda reducir el flujo de aire.

• Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo alejados de las aberturas

y las piezas móviles.

• Apague todos los controles antes de desenchufar.

• No lo use para limpiar líquidos inflamables o combustibles, como gasolina, ni lo use en zonas donde

puedan estar presentes.

• Conéctelo únicamente a un tomacorriente correctamente puesta a tierra. Consulte las instrucciones de

puesta a tierra.

• No limpie nada que se esté quemando o humeando, como cigarrillos, cerillas o cenizas calientes.

• Para reducir el riesgo de incendio y descarga eléctrica por daños en los componentes internos, use solo

el detergente líquido de Dreame Trading (Tianjin) Co., Ltd. diseñado para uso de este electrodoméstico.

Consulte la sección Detergente Líquido de este manual.

• No lo utilice sin la bolsa para el polvo.

• Evite el encendido involuntario. Asegúrese de que el interruptor esté apagado antes de conectarlo a la

batería, levantarlo o transportarlo. Transportar el aparato con el dedo apoyado en el interruptor o

Información de seguridad

• energizar el aparato con el interruptor encendido puede causar accidentes.

• No utilice ni guarde el aparato en ambientes extremadamente calientes o fríos (debajo de 0℃ /32°F o por

encima de 40℃ /104°F). Cargue el robot a una temperatura por encima de 0℃ /32°F y 40℃ /104°F.

• Desconecte la batería del aparato antes de realizar cualquier ajuste, cambiar accesorios o almacenar

el aparato. Estas medidas preventivas de seguridad reducen el riesgo de encender por accidente el

aparato.

• Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de

batería puede provocar riesgo de incendio si se utiliza en otra batería.

• Use sus aparatos sólo con las baterías específicamente indicadas. El uso de cualquier otra batería

puede provocar riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de objetos metálicos, como clips de papel,

monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden provocar la conexión

de los terminales. Un cortocircuito en los terminales de la batería puede provocar quemaduras o

incendios.

• Bajo condiciones abusivas, puede haber fugas de líquido en la batería; evite el contacto. Si ocurre

contacto accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención

médica. El líquido derramado de la batería puede provocar irritación o quemaduras.

• No utilice una batería o un aparato dañado o modificado. Las baterías dañadas o modificadas pueden

tener un comportamiento impredecible que resulte en fuego, explosión o lesiones.

• No exponga una batería o un aparato al fuego ni a temperaturas excesivas. La exposición al fuego o una

temperatura superior a 130℃ /266°F puede provocar explosiones.

• Siga todas las instrucciones de carga y no cargue la batería o el aparato fuera del rango de temperatura

indicado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango indicado puede

dañar la batería y aumentar el riesgo de incendio.

• Remita el servicio a un técnico calificado que utilice únicamente idénticas piezas de repuesto. Esto

asegurará que se mantenga la seguridad del producto.

• No modifique ni intente reparar el aparato o la batería, excepto de la forma indicada en las

instrucciones de uso y cuidado.

• Coloque los cables de otros aparatos fuera de la zona que va a limpiar.

• No opere la aspiradora en una habitación en la que duerme un bebé o un niño.

• No opere la aspiradora en una zona con velas encendidas u objetos frágiles en el suelo.

• No opere la aspiradora en una habitación con velas encendidas encima de aquellos muebles que la

aspiradora pueda golpear accidentalmente.

• No permita que los niños se sienten encima de la aspiradora.

• No utilice la aspiradora sobre superficies húmedas.

• Usar sólo con la unidad de alimentación RCLE0563.

• Riesgo de lesiones. El cepillo puede comenzar a trabajar inesperadamente. Apague el aparato y quite el

cepillo antes de limpiarlo o repararlo.

• Desenchúfelo antes de limpieza o mantenimiento.

Información de seguridad

INSTRUCCIONES DE PUESTA A TIERRA

Este aparato debe estar conectado a tierra. Si funciona mal o se avería, la conexión a

tierra proporciona una ruta de menor resistencia para la corriente eléctrica para reducir

el riesgo de descarga eléctrica. Este aparato está equipado con un cable que tiene un

conductor de puesta a tierra y un enchufe con puesta a tierra. El enchufe debe insertarse

en un tomacorriente apropiado que esté correctamente instalado y conectado a tierra de

acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA: la conexión incorrecta del conductor de puesta a tierra puede provocar un

riesgo de descarga eléctrica. Consulte a un electricista calificado o una persona de servicio

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico.

I :

ENCENDIDO

O :

APAGADO

Corriente continua

Corriente alterna

si tiene dudas sobre si el tomacorriente está correctamente conectado a tierra. No modifique el enchufe

provisto con el aparato; si no encaja en el tomacorriente, invite a un electricista cualificado a instalar un

tomacorriente adecuado. Este aparato es diseñado para usarse en un circuito nominal de 120V y tiene un

enchufe de puesta a tierra que se parece al enchufe que se ilustra a continuación. Asegúrese de que el

aparato esté conectado a un tomacorriente que tenga la misma configuración que el enchufe. No se debe

usar ningún adaptador con este aparato.

Información de seguridad

SEGURIDAD DEL LÁSER

Producto láser clase 1, Cumple con FDA 21 CFR 1040.10 y 1040.11 excepto con respecto a la conformidad

con IEC 60825-1 Ed.3., según se describe en el Aviso de láser 56, fechado el 8 de mayo de 2019.

MODO DE AHORRO DE ENERGÍA

Para activar el modo de ahorro de energía, coloque el robot en la estación de base y asegúrese de que se

esté cargando. Luego, presione y mantenga pulsado el botón de Estacionar (Dock) del robot durante 20

segundos hasta que se apagan todos los indicadores.

En el modo de ahorro de energía, el consumo de energía se minimiza deshabilitando en módulo Wi-Fi y

todas las demás funciones que no se relacionan con la carga.

Para desactivar el modo de ahorro de energía, presione el botón de encendido en el robot hasta que se

enciendan todos los indicadores.

Información de seguridad

Información de FCC

Este dispositivo cumple con la Parte 15 de la Normativa FCC / RSS exentos de licencia de Canadá para

la innovación, la ciencia y el desarrollo económico. Su operación queda sujeta a las dos condiciones

siguientes: (1) este dispositivo no deberá causar ninguna interferencia nociva. (2) este dispositivo

deberá aceptar cualquier interferencia que reciba, incluyendo toda interferencia que pueda causarle un

funcionamiento no deseado.

Cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían

anular la autoridad del usuario para operar el equipo.

Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital

de Clase B, de conformidad con la parte 15 de las Reglas de la FCC. Estos límites están diseñados para

brindar una protección razonable contra interferencias dañinas en un edificio residencial. Este equipo

genera usos y puede irradiar energía de radiofrecuencia y, si no se instala o utiliza de acuerdo con las

instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, no

hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa

interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar con apagar y

encender el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de

las siguientes medidas:

—Reorientar o reubicar la antena receptora.

—Aumentar la separación entre el equipo y el receptor.

—Conectar el equipo a una toma de un circuito diferente al que está conectado el receptor.

—Consultar al distribuidor o a un técnico experimentado con radio/TV para obtener ayuda.

Información de FCC

Recordatorio en relación con la máxima exposición admisible (MPE)

A fin de cumplir con los requisitos de FCC / IC en materia de exposición a la radiofrecuencia, se deberá

mantener una distancia mínima de 8" (20 cm) o más entre la antena de este dispositivo y cualquier

persona durante el funcionamiento.

A fin de garantizar dicho cumplimiento, no se recomienda la utilización a una distancia inferior a la

indicada.

Descripción del

producto

Robot

1. Botón de limpieza de manchas

•

Presione para iniciar la limpieza de manchas

2. Botón de encendido/limpieza

•

Presione y mantenga pulsado durante 3 segundos

para encender o apagar

•

Presione para iniciar la limpieza después de

encender el robot

3. Botón de estacionar

•

Presione para enviar el robot de regreso a la

estación de base

•

Presione y mantenga pulsado durante 3 segundos

para deshabilitar el bloqueo infantil

Indicador de estado del botón

•

Blanco sólido: Limpieza o aseo completado

•

Respiración blanca: Cargando (no tiene batería

baja)

•

Naranja sólido: En espera con batería baja o

pausado con batería baja

•

Respiración naranja: Cargando (batería baja)

•

Naranja parpadeante: Error

Nota:

•

Presione cualquier botón en el robot para hacer una pausa

mientras el robot está limpiando o retornando a cargar.

•

El bloqueo infantil se puede habilitar/deshabilitar a través

de la App Dreamehome.

4. Sensor láser de línea 3D

5. Cubierta LDS

6. Sensor de distancia láser (LDS)

7. Parachoques

8. Ventana del parachoques

9. Cubierta

10. Rejilla de ventilación de vaciado automático

11. Contactos de carga

Cepillo principal

1. Tira de cepillo

2. Cubierta del cepillo (removible)

3. Peine

4. Tira de cepillo

5. Cubierta del cepillo (no removible)

Fig. A-4

Estación de base

1. Indicador de estado

•

Blanco sólido: La estación de base está conectada

a la red eléctrica

•

Naranja sólido: La estación de base tiene un error

2. Módulo dispensador de solución automático-un

solo compartimento

3. Filtro

4. Zona de señalización

5. Rejillas de ventilación de vaciado automático

6. Ranura para la bolsa de polvo

7. Contactos de carga

8. Salida automática de adición de agua

9. Ranura reservada para conectar el equipo de

conexión de agua para recarga automática y

drenaje

Nota:

El kit de conexión de agua para recarga automática y

drenaje debe adquirirse por separado. (Disponible solo en

regiones específicas)

10. Ranura de almacenamiento para el cable de

alimentación

11. Puerto de energía

12. Cubierta

13. Tanque de agua usada

14. Tanque de agua limpia

12. Conectores

13. Entrada de recarga automática de agua

14. Botón de reinicio

•

Presione y mantenga pulsado durante 3 segundos

para restaurar la configuración de fábrica

15. Indicador de Wi-Fi

16. Sensor de bordes

17. Sensores de caída

18. Sensor de alfombra

19. Conjunto de extensión del cepillo lateral

20. Cepillo principal

21. Rueda principal

22. Conjunto de MopExtend

23. Rueda omnidireccional

24. Protector del cepillo

25. Rueda principal

26. Clips del protector del cepillo

27. Orificios de montaje del soporte de la

almohadilla de trapeado

Fig. A-1

Caja de polvo

1. Filtro

2. Mango del filtro

3. Rejilla de ventilación de vaciado automático

4. Clip de la cubierta de la caja de polvo

5. Clip de la caja de polvo

6. Cubierta de la caja de polvo

Fig. A-2

Conjunto del trapeador

1. Área de fijación de la almohadilla de trapeado

2. Soporte de la almohadilla de trapeado

3. Almohadilla de trapeado

Fig. A-3

Cómo preparar su

hogar

1. Antes de limpiar, por favor, mueva del camino

todos los objetos inestables, frágiles, de valor o

peligrosos y retire los cables, prendas, juguetes,

objetos duros y con punta que estén en el suelo

para evitar que se enreden, sean raspados o

golpeados por el robot y se causen daños.

2. Antes de limpiar, coloque una barrera física

en el borde de las escaleras para garantizar el

funcionamiento seguro y sin problemas del robot.

3. Abra la puerta de la habitación a limpiar y coloque

los muebles en su lugar adecuado para dejar más

espacio.

4. Para evitar que el robot no reconozca las áreas

que necesitan ser limpiadas, no se pare frente al

robot, umbral, pasillo o lugares estrechos.

1. Coloque la estación de base y conéctela a un

tomacorriente

Coloque la estación de base en un lugar lo más

abierto posible con una buena señal Wi-Fi. Deje

suficiente espacio como se muestra en la figura y

retire cualquier objeto en el área sombreada. Inserte

el cable de alimentación en la estación de base y

conéctelo a la toma de corriente.

Inserte firmemente el cable

de alimentación hacia arriba

hasta que se encienda el

indicador.

I : ENCENDIDO

O : APAGADO

Nota:

•

Asegúrese de que ningún objeto pueda bloquear la zona

de señalización.

•

Para evitar que manchas de agua humedezcan los pisos

de madera o alfombras, se recomienda colocar la estación

de base sobre pisos de baldosa o de mármol.

2. Instale la placa de extensión de rampa

Nota:

•

Asegúrese de que el filtro de la tabla de lavar esté

instalado en su lugar antes de usar.

•

El filtro de la tabla de lavar se puede retirar para limpiarlo

durante el mantenimiento de rutina.

3. Retire las protecciones del robot e instale el

conjunto del trapeador

4. Conéctese con la App Dreamehome

(1) Presione y mantenga pulsado el botón de

encendido por 3segundos para encender el robot.

Escanee el código QR debajo de la cubierta del

robot o busque "Dreamehome" en la tienda de

aplicaciones para descargar e instalar la App.

(2) Abra la app Dreamehome, toque "Escanear

código QR para conectar" y escanee el mismo

código QR de nuevo en el robot para agregar el

dispositivo. Por favor siga las indicaciones para

finalizar la conexión Wi-Fi.

① Indicador de Wi-Fi

•

Parpadeando lentamente: A conectar

•

Parpadeando rápidamente: Conectando

•

Encendido: Conectado

② Código QR

Nota:

•

Solo se admite Wi-Fi de 2,4GHz.

•

Para restablecer el Wi-Fi, repita el paso (2) y luego siga las

instrucciones para finalizar la conexión Wi-Fi.

Antes de usar

15. Cubierta del tanque de polvo

16. Tabla de lavar

17. Filtro de la tabla de lavar

18. Placa de extensión de rampa

19. Clip del tanque de agua

20. Bola flotante

21. Módulo de calentamiento

22. Clip del tanque de agua

23. Tubería de agua

24. Filtro

25. Flotador

Fig. A-5

Nota:

•

Cuando se opere el robot por primera vez, sígalo

mientras limpia para remover cualquier posible obstáculo

oportunamente.

•

No aspire objetos duros como piedras, bolas de acero y

partes de juguetes, u objetos con punta como desechos

de construcción, vidrios rotos o uñas, de lo contrario, el

suelo puede rayarse.

Fig. B

•

Para desconectar el dispositivo de la red Wi-Fi, mantenga

presionado el botón de reinicio en el robot durante 3

segundos.

•

Debido a las actualizaciones en el software de la app, las

operaciones reales pueden diferir de las instrucciones de

este manual. Siga las instrucciones basadas en la versión

actual de la app.

5. Conecte el robot a la estación de base

Coloque el robot sobre la estación de base con el

conjunto del trapeador mirando hacia la tabla de

lavar. Luego oirá una notificación de voz cuando

el robot se conecta exitosamente a la estación de

base. Una vez que el robot esté completamente

cargado, los indicadores de estado del robot y de la

estación de base permanecerán encendidos durante

10minutos y luego se atenuarán.

Nota:

Se recomienda cargar completamente el robot antes

de su primer uso. Cuando el robot no se pueda encender

después de agotar la batería, conecte manualmente el robot

con la base para cargarlo.

6. Añada la solución de limpieza (Sección de fluido

de limpieza)

ADVERTENCIA: Para reducir el riesgo de incendio

y descarga eléctrica a causa de daños en

componentes internos, use solo el fluido de limpieza

(para Dreame L60 Ultra FE) de Dreame Trading

(Tianjin) Co., Ltd. para este aparato.

(1) Retire la cubierta del tanque de polvo y extraiga

el compartimento de detergente automático.

(2) Abra la tapa superior del módulo y agregue la

solución de limpieza.

(3) Cierre la tapa del módulo, vuelva a colocarlo en la

estación de base y luego vuelva a instalar la cubierta

del tanque de polvo. La solución de limpieza se

agregará automáticamente mientras trabaja.

Nota:

•

El módulo dispensador automático de solución se

puede llenar con la solución de limpieza para su uso. No

agregue ningún líquido que no sea la solución de limpieza

aprobada oficialmente para ayudar a evitar un mal

funcionamiento.

•

Instale el módulo dispensador automático de solución

hasta que haga clic en el lugar apropiado.

7. Agregue agua al tanque de agua limpia

Saque el tanque de agua limpia de la estación de

base y llénelo con agua limpia. Luego instálelo de

nuevo en la estación de base.

Nota:

No agregue agua caliente en el tanque de agua, ya que

esto puede causar que el tanque se deforme.

Fig. C-1-Fig. C-7

Cómo utilizar

Encender/Apagar

Presione y mantenga pulsado el botón de encendido

durante 3 segundos para encender el robot. El

indicador de encendido permanecerá iluminado.

O bien, coloque el robot en la estación de base

alineando los contactos de carga del robot con

los de la estación de base, y luego el robot se

encenderá automáticamente y comenzará a

cargarse. Para apagar el robot, aleje el robot de la

estación de base y presione y mantenga pulsado el

botón de encendido durante 3 segundos.

Mapeo rápido

Después de configurar la red por primera vez, siga

las instrucciones en la app para crear rápidamente

un mapa. El robot comenzará a mapear sin limpiar.

Cuando el robot regresa a la estación de base, el

proceso de mapeo se ha completado y el mapa se

guardará automáticamente.

Pausa/Suspensión

Cuando el robot esté funcionando, presione

cualquier botón para ponerlo en pausa.

Si el robot está en pausa por más de 10minutos,

automáticamente entrará en modo de suspensión.

Todos los indicadores del robot se apagarán.

Presione cualquier botón sobre el robot, o use la app

para despertar al robot.

Nota:

Si el robot está en pausa y colocado en la estación de

base, la tarea de limpieza actual terminará.

Reanudación automática de la limpieza

Si la batería está demasiado baja, el robot volverá

automáticamente a la estación de base para

cargarse. Después de cargar al nivel de batería

apropiado, reanudará las tareas de limpieza sin

terminar.

Nota:

Para utilizar esta función, habilítela en la app.

Modo no molestar (DND)

Cuando el robot se pone en modo no molestar (DND),

se evitará que el robot reinicie la limpieza. El modo

DND está deshabilitado por defecto desde la fábrica.

Usted puede usar la app para habilitar el modo DND

o modificar el período de DND. El periodo de DND

es 22:00-8:00 por defecto.

Nota:

•

Las tareas de limpieza programadas se realizarán

normalmente durante el periodo DND.

•

El robot reanudará la limpieza donde la dejó una vez que

expire el período de DND.

Limpieza de manchas

Cuando el robot está en espera, presione

brevemente el botón para activar el modo de

limpieza de manchas. En este modo el robot limpia

un área de forma cuadrada de 1,5 x 1,5 metros

(4,92 x 4,92 pies) a su alrededor y retorna a su punto

inicial una vez que haya completado la limpieza de

manchas.

•

Para evitar quemaduras, no toque la salida de agua ni el

módulo de calentamiento mientras la estación de base

esté en operación.

2. Lavado automático de trapeador

Durante la limpieza, el robot retornará

automáticamente a la estación de base a lavar

las almohadillas de trapeado basándose en la

frecuencia de limpieza de la almohadilla de trapeado

especificada en la app. La estación de base

automáticamente rellenará la caja de agua limpia del

robot y este reiniciará la limpieza.

3. Vacía automáticamente la caja de polvo y limpia y

seca las almohadillas de trapeado

Después que el robot termina una tarea de limpieza

y regresa a la estación de base a cargar, la estación

de base vaciará automáticamente la caja de polvo, y

luego limpiará y secará las almohadillas de trapeado.

Nota:

•

Si la función de vaciado automático está desactivada en

la app, la estación de base no vaciará automáticamente la

caja de polvo.

•

La estación de base vaciará la caja de polvo de acuerdo

con la configuración establecida en la app.

4. Limpie el tanque de agua usada

Después de que el robot haya completado su tarea,

limpie el tanque de agua usada para evitar cualquier

olor.

Reinicio del robot

Si el robot deja de responder o no se puede apagar,

presione y mantenga pulsado el botón de encendido

durante 10 segundos para apagarlo a la fuerza.

Luego presione y mantenga pulsado el botón de

encendido durante 3 segundos para encender el

robot.

Aspirar y trapear

Nota:

Después de instalar los conjuntos del trapeador, el

robot funcionará por defecto en modo "Aspirar y trapear"

durante su primer uso. Para ajustar el modo de limpieza, vaya

a ajustes del Modo de Limpieza en la app y seleccione entre

las siguientes tres opciones adicionales:

① Trapear después de aspirar

② Aspirar

③ Trapear

1. Empezar la limpieza

Presione el botón de encendido en el robot, o use

la app para hacer que el robot arranque desde la

estación de base. Luego el robot planificará la ruta

óptima de limpieza y ejecutará la tarea de limpieza

basándose en el mapa creado.

Nota:

•

Para garantizar que el robot regrese fácilmente a la

estación de base después de la limpieza, se recomienda

hacer que el robot arranque desde la estación de base.

•

Las almohadillas de trapeado se limpiarán antes de que el

robot empiece a trapear, por favor espere pacientemente.

•

No mueva la estación de base, el tanque de agua limpia,

el tanque de agua usada ni el filtro de la tabla de lavar

durante la operación.

Pieza

Frecuencia de

mantenimiento

Periodo de

reemplazo

Tanque de agua usada Después de cada uso

Tanque de agua limpia

Una vez cada 2 semanas

Cepillo principal

Cada 6 a 12 meses

Tira de cepillo

Filtro de la caja de polvo

Cada 3 a 6 meses

Cepillo lateral

Soportes de la almohadilla

de trapeado

Filtro de la tabla de lavar

Una vez cada 1 a 2meses

Módulo de calentamiento

de la tabla de lavar

Una vez cada 6 meses

Zona de señalización de

la estación de base

Una vez al mes

Contactos de carga

Rejillas de ventilación de

vaciado automático

Rueda omnidireccional

Sensor de bordes

Pieza

Frecuencia de

mantenimiento

Periodo de

reemplazo

Sensor de distancia láser

(LDS)

Una vez al mes

Sensor de alfombra

Sensores de caída

Ventana del parachoques

Parachoques

Entrada de recarga

automática de agua del

robot

Parte inferior del robot

Caja de polvo

Limpiarlo según sea

necesario

Ruedas principales

Bolsa de polvo

Cada 2 a 4 meses

Almohadillas de trapeado Cada 1 a 3meses

Piezas

Mantenimiento de rutina

Para mantener el robot en buenas condiciones, se recomienda consultar el uso de accesorios en la app o la siguiente tabla para el mantenimiento de rutina.

Nota:

La frecuencia de mantenimiento y reemplazo depende del uso real. Si

ocurre una excepción debido a circunstancias especiales, se recomienda un

mantenimiento o reemplazo inmediato.

Filtro de la tabla de lavar

1. Saque el robot y retire el filtro de la tabla de lavar

una vez finalizada la limpieza de la almohadilla de

trapeado.

Nota:

El módulo de calentamiento de la tabla de lavar puede

retener calor residual. Para evitar quemaduras, tenga cuidado

al retirar el filtro de la tabla de lavar.

2. Enjuague el filtro de la tabla de lavar con agua

limpia, límpielo con un paño y luego vuelva a

instalarlo en la tabla de lavar.

3. Utilice la app o presione el botón para devolver

el robot a la estación de base, o vuelva a colocar

el robot manualmente.

Fig. E-1

Módulo de calentamiento

de la tabla de lavar

Durante el uso, el módulo de calentamiento de la

tabla de lavar puede acumular cal. Para eliminarlo,

saque el robot, vierta una pequeña cantidad de

vinagre blanco (ácido acético al 5%) sobre la

superficie del módulo calefactor y límpielo con una

herramienta adecuada.

Nota:

•

Para evitar quemaduras, espere hasta que la superficie

del módulo de calentamiento se enfríe a temperatura

ambiente antes de limpiarlo.

•

También se puede utilizar un descalcificador adecuado de

acuerdo con las instrucciones proporcionadas.

•

No agregue vinagre blanco ni descalcificador directamente

al tanque de agua limpia para ayudar a evitar un mal

funcionamiento.

•

No utilice herramientas afiladas ni líquidos corrosivos

como ácido clorhídrico para limpiar el módulo de

calentamiento.

Fig. E-2

Bolsa de polvo

1. Retire la cubierta del tanque de polvo y deseche

la bolsa de polvo.

Nota:

Tirar hacia arriba del mango sellará la bolsa para evitar

que el polvo y los residuos se salgan accidentalmente.

2. Retire el polvo y los residuos del filtro con un

paño seco.

3. Instale una nueva bolsa de polvo.

4. Vuelva a instalar la cubierta del tanque de polvo.

Fig. E-3

Tanque de agua usada

1. Retire el tanque de agua usada, abra su cubierta

y vierta el agua usada.

2. Enjuague el tanque de agua usada con agua

limpia y utilice una herramienta adecuada para

limpiar la pared interior del tanque de agua

usada.

Nota:

La bola flotante en el tanque de agua usada es una

pieza móvil. No aplique demasiada fuerza al limpiarla para

evitar dañarla.

Fig. E-4

Cepillo principal

1. Presione los clips del protector del cepillo hacia

adentro para retirar el protector del cepillo y

levante el cepillo para sacarlo del robot.

2. Extraiga la cubierta del cepillo en el extremo

cuadrado del cepillo como se muestra en la

figura. Use una herramienta adecuada para retirar

cualquier objeto extraño en el cepillo.

3. Extraiga y limpie las tiras del cepillo como lo

muestra la figura. Use una herramienta adecuada

para limpiar el peine.

4. Vuelva a instalar las tiras del cepillo, cubierta del

cepillo, y el cepillo de forma sucesiva. Presione el

protector del cepillo para bloquearlo en su lugar.

Nota:

•

Se recomienda retirar las tiras del cepillo por separado

para la limpieza con agua, pero no lave el cepillo

directamente.

•

Si el cepillo está muy enredado, compruebe si la caja de

polvo del robot está llena y no puede aspirar pelo. Si es

así, vacíe la caja de polvo.

•

Mantenga el cepillo fuera del alcance de los niños y las

mascotas para evitar lesiones.

•

Cuando quite la cubierta del cepillo y retire/reinstale las

tiras de cepillo, manipule con cuidado para evitar rayones.

Fig. E-5

Nota:

No intente limpiar el filtro con un cepillo, dedo o

cualquier objeto con punta a fin de evitar dañarlo.

4. Enjuague la caja de polvo y el filtro con agua

y séquelos completamente antes de volver a

instalarlos.

Nota:

•

Enjuague la caja de polvo y el filtro solo con agua limpia.

No utilice ningún detergente.

•

Use la caja de polvo y el filtro solo cuando estén

completamente secos.

Fig. E-10

Sensores del robot

Limpie los sensores del robot utilizando un paño

suave y seco, como se muestra en la figura:

1. Sensor de distancia láser (LDS)

2. Ventana del parachoques

3. Parachoques

4. Sensor de bordes

5. Sensores de caída

6. Sensor de alfombra

Nota:

Un paño húmedo puede dañar elementos sensibles

dentro del robot y la estación de base. Utilice un paño seco

para la limpieza.

Fig. E-11

Cepillo lateral

Desatornille el cepillo lateral con un destornillador,

limpie el cabello del cepillo y luego vuelva a

atornillarlo.

Fig. E-6

Rueda omnidireccional

Nota:

•

Use una herramienta como un destornillador pequeño para

separar el eje y el neumático de la rueda omnidireccional.

No use una fuerza excesiva.

•

Enjuague la rueda omnidireccional bajo el agua corriente

y vuelva a colocarla después de secarla por completo.

Fig. E-7

Soportes de la almohadilla de trapeado

Retire y limpie los soportes de la almohadilla de

trapeado.

Fig. E-8

Almohadillas de trapeado

Retire las almohadillas de trapeado de los soportes

de la almohadilla de trapeado para reemplazarlas.

Fig. E-9

Caja de polvo y filtro

1. Presione el clip de la caja de polvo para retirarla.

2. Abra la cubierta de la caja de polvo, retire el filtro,

y luego vacíela como se muestra en la figura.

3. Golpee suavemente la canasta del filtro para

eliminar la suciedad.

Rejillas de ventilación de vaciado

automático, contactos de carga y

zona de señalización

Limpie las rejillas de ventilación de vaciado

automático, los contactos de carga y la zona de

señalización con un paño suave y seco.

Fig. E-12

Batería

El robot contiene un paquete de baterías de iones

de litio de alto rendimiento. Asegúrese de que la

batería permanezca bien cargada para el uso diario

para mantener un rendimiento óptimo de la batería.

Si el robot no se utiliza durante un largo período de

tiempo, apáguelo y guárdelo. Para evitar daños por

la sobredescarga, cargue el robot al menos una vez

cada tres meses.

Solución de problemas

Problema Solución

El robot no

enciende.

•

La batería está baja. Recargue el robot en la estación

de base y vuelva a intentarlo.

•

La temperatura de la batería es demasiado baja o

demasiado alta. Se recomienda utilizar el robot en

entornos con una temperatura ambiente superior a

0°C (32°F) e inferior a 40°C (104°F).

El robot no carga.

•

La estación de base no está conectada a la

alimentación, asegúrese de que ambos extremos

del cable de alimentación estén correctamente

enchufados.

•

El contacto entre los contactos de carga de la

estación de base y el robot es deficiente, limpie los

contactos de carga.

•

Compruebe si hay algún objeto extraño en los

conectores del robot y retírelo si lo hubiera.

El robot no logra

conectarse a Wi-

Fi.

•

La contraseña de la red Wi-Fi es incorrecta.

Asegúrese de que la contraseña utilizada para

conectarse a su red Wi-Fi sea correcta.

•

El robot no admite una conexión Wi-Fi de 5GHz.

Asegúrese que el robot esté conectado a una

conexión Wi-Fi de 2,4GHz.

•

La señal Wi-Fi es débil. Asegúrese que el robot esté

en una zona con buena cobertura Wi-Fi.

•

Es posible que el robot no esté listo para ser

configurado. Salga y vuelva a ingresar a la app y

luego vuelva a intentarlo según las instrucciones.

Problema Solución

El robot no

puede encontrar

la estación de

base ni regresar

a ella.

•

La ruta para volver a cargar está bloqueada, por

ejemplo, la puerta está cerrada.

•

La estación de base está desconectada de la

alimentación o se mueve cuando el robot no está

sobre ella. Por favor conecte la estación de base a

la alimentación eléctrica o coloque el robot sobre la

estación de base para cargar.

•

Hay demasiadas obstrucciones alrededor de la

estación de base. Coloque la estación de base en un

área más abierta.

•

Mover el robot puede provocar que él mismo se

reubique y recreará un mapa si falla el reposicionado.

Si el robot está muy lejos de la estación de base,

podría no ser capaz de regresar por sí mismo, en

tal caso se requerirá ponerlo manualmente sobre la

estación de base.

•

Limpie la zona de señalización de la estación de base

para eliminar el polvo o los residuos.

El robot se queda

atascado delante

de la estación de

base y no puede

volver a ella.

•

Compruebe si hay suficiente espacio a ambos lados

o delante de la estación de base para evitar que el

robot quede bloqueado.

•

El robot puede resbalar si el suelo delante de la

estación de base está demasiado mojado. Si es así,

limpie el exceso de agua antes de volver a intentarlo.

•

Se recomienda mover la estación de base a un lugar

diferente y volver a intentarlo.

•

Asegúrese de que la placa de extensión de rampa

esté instalada correctamente.

Solución de problemas

Problema Solución

El robot no se

apaga.

•

El robot no se puede apagar mientras se está

cargando. Se recomienda mover el robot desde

la estación de base y luego presionar y mantener

pulsado el botón de encendido durante 3 segundos

para apagarlo.

•

Si el robot no se puede apagar realizando el paso 1,

presione y mantenga pulsado el botón de encendido

durante 10 segundos para apagar el robot a la fuerza.

Si el problema se mantiene, contacte al servicio de

post-venta.

La velocidad de

carga es lenta.

•

Se necesitan aproximadamente 3,5horas para cargar

completamente el robot cuando la batería está baja.

•

Si opera el robot a temperaturas fuera del rango

especificado, la velocidad de carga se reducirá

automáticamente para extender la vida útil de la

batería.

•

Los contactos de carga tanto del robot como de la

estación de base pueden estar sucios, límpielos con

un paño seco.

El ruido aumenta

mientras el

robot está en

funcionamiento.

•

Compruebe si el filtro de la caja de polvo está

obstruido. Si es así, límpielo o reemplácelo.

•

Un objeto duro puede quedar atrapado en el cepillo

principal o en la caja de polvo. Revise y retire

cualquier objeto duro.

•

El cepillo principal o el cepillo lateral pueden quedar

enredados. Revise y retire cualquier objeto extraño.

•

Cambie el modo de succión a estándar o silencioso.

Problema Solución

El robot se

mueve sin seguir

la ruta marcada.

•

Se deben organizar objetos como cables de

alimentación y zapatillas antes de utilizar el robot.

•

Trabajar sobre superficies húmedas resbalosas

ocasiona que la rueda principal se resbale. Se

recomienda secar los lugares húmedos antes de usar

el robot.

•

Limpie la ventana del parachoques en el robot con

un paño limpio, suave para mantenerlos limpios y sin

obstrucciones.

El robot pasa

por alto las

habitaciones que

debe limpiar.

•

Asegúrese de que las puertas de las habitaciones a

limpiar estén abiertas.

•

El lugar en frente del cuarto a ser limpiado puede

estar húmedo y resbaloso, ocasionando que el robot

se resbale y trabaje de forma anormal. Por favor trate

de secar el piso antes de usar el robot.

El robot no

reanuda la

limpieza después

de cargarlo.

•

Asegúrese de que el robot no esté configurado en el

modo No Molestar (DND), lo que evitará que reanude

la limpieza.

•

El robot no reanudará la limpieza después de que

usted lo coloque manualmente sobre la estación de

base o envíe el robot a cargar mediante la app o el

botón .

Solución de problemas

Problema Solución

La estación no

puede vaciar

automáticamente

la caja de polvo.

•

Compruebe si la bolsa de polvo en el tanque de

polvo está llena.

•

Si la bolsa de polvo no está llena, compruebe si hay

alguna obstrucción en las rejillas de ventilación de

vaciado automático del robot, la estación de base o

la caja de polvo. Si la hay, limpie la parte bloqueada

a tiempo.

El nivel del agua

en la tabla de

lavar es anormal.

•

Revise si el sello en el tanque de agua usada está

flojo o no está correctamente instalado y en tal caso,

restablezca esto manualmente. Si el problema se

mantiene, contacte al equipo de servicio de post-

venta.

•

Oprima suavemente sobre el tanque de agua usada

para asegurarse que esté instalado correctamente.

•

Retire el filtro de la tabla de lavar y revise si la salida

del drenaje de desecho está obstruida y límpiela.

•

Compruebe la solución de limpieza. No agregue

ningún líquido que no sea la solución de limpieza

aprobada oficialmente.

Problema Solución

El soporte de la

almohadilla de

trapeado está

anormalmente

elevado.

•

Por favor retire el soporte de la almohadilla de

trapeado para verificar si hay algún objeto extraño

atrapado en él y trate de reiniciar el robot. Si el

problema se mantiene, contacte al equipo de servicio

de post-venta.

Hay agua bajo

el tanque de

agua limpia o

alrededor del

sello.

•

Cuando se saca el tanque de agua limpia, algo de

agua en la tubería puede quedar bajo el tanque o

alrededor del sello. Esto es normal. Limpie con una

toalla seca.

Para obtener servicios adicionales, por favor póngase en contacto con nosotros a

través de support.na@dreame.tech

Tel: +1 (866) 977-5177

Especificaciones

Modelo RLL51SE

Tiempo de carga Aprox. 3,5horas

Voltaje máximo 14,4V

Potencia nominal 75W

Frecuencia de operación 2400-2483,5MHz

Potencia de salida máxima <20dBm

Modelo RCLE0563

Entrada nominal

120V~60Hz 4,1A

(durante el vaciado del polvo)

Salida nominal 20VDC, 2A

Potencia nominal

(durante la limpieza con agua

caliente)

640 W

Robot

Estación de base

En condiciones normales de uso, este equipo debe mantenerse a una distancia

de separación de al menos 8" (20cm) entre la antena y el cuerpo del usuario.

Nota:

La potencia nominal (durante la limpieza con agua caliente) está

determinada por el valor de potencia durante el período representativo

(temperatura del agua 25°C/77℉).

Warranty

1. Dreame is liable to the consumer for any lack of conformity in material or workmanship not detectable at the time of the purchase.

2. Warranty period: please refer to the customer service office for more information. If the territory where the consumer is located has different

regulations, local regulations prevail.

3. The warranty will not be applicable in the following cases:

a) Issues due to carelessness, use, or installation that does not comply with the instructions provided by Dreame.

b) Tampering and/or modifications of the product by entities or individuals not expressly authorized by Dreame.

c) Damage due to accidental causes and/or negligence on the part of the consumer, with particular reference to external parts.

d) Parts subject to wear that do not have manufacturing defects.

e) No valid purchasing document (receipt, invoice, or other) is provided to certify the date the product was purchased.

f) The model and/or numbers of the product on the purchase certificate is not consistent with the model and/or numbers shown on the product.

4. Please scan the QR code to get after-sales contact information.

5. The after-sales service (including quality warranty) in diverse regions is solely applicable to the local version of Dreame products. Please

contact the after-sales service in the region where your product version originates for support.

Garantie

1. Dreame est responsable envers le consommateur de tout défaut de conformité dans les matériaux ou la fabrication non détectable au moment

de l'achat.

2. Période de garantie : veuillez contacter le bureau de service après-vente pour obtenir plus d'informations. Si le territoire où se situe le client

dispose de réglementations différentes, les réglementations locales prévalent.

3. La garantie ne sera pas applicable dans les cas suivants :

a) Manque de soin, utilisation ou installation non conforme aux instructions fournies par Dreame ;

b) Altération et/ou modification du produit par des sujets non expressément autorisés par Dreame ;

c) Dommages dus à des causes accidentelles et/ou à la négligence du Consommateur, en particulier en ce qui concerne les parties externes ;

d) aux parties sujettes à l'usure qui ne présentent pas de défauts de fabrication ;

e) sans un document d'achat valide (reçu, facture, autre) certifiant la date d'achat du produit ;

f) si le modèle et/ou le numéro du produit figurant sur le certificat d'achat ne correspondent pas au modèle et/ou au numéro figurant sur le

produit.

4. Scannez le code QR pour obtenir les coordonnées de contact du service après-vente.

5. Le service après-vente (y compris la garantie qualité) dans diverses régions ne s’applique que pour la version locale des produits Dreame.

Veuillez prendre contact avec le service après-vente de la région d'origine de votre produit pour obtenir de l’aide.

Garantía

1. Dreame es responsable ante el consumidor por cualquier falta de conformidad en material o manufactura no detectable en el momento de la

compra.

2. Periodo de garantía: para obtener más información contacte con la oficina de atención al cliente. Si el territorio en el que se encuentra el cliente

tiene reglamentos diferentes, prevalecen los reglamentos locales.

3. La Garantía no será aplicable en los siguientes casos:

a) Descuido, uso o instalación que no cumpla con las instrucciones proporcionadas por Dreame;

b) Manipulaciones y/o modificaciones del producto por parte de personas no autorizadas expresamente por Dreame;

c) Daños debidos a causas accidentales y/o negligencia del Consumidor, con referencia particular a piezas externas;

d) piezas sujetas a desgaste que no tengan defectos de fabricación;

e) sin un documento de compra válido (recibo, factura, otro) que certifique la fecha de compra del producto;

f) si el modelo y/o número del producto en el certificado de compra no son consistentes con el modelo y/o número mostrado en el producto.

4. Escanee el código QR para obtener la información de contacto de posventa.

5. El servicio posventa (incluido la garantía de calidad) en diferentes regiones se aplica únicamente a la versión local de los productos de Dreame.

Contacte con el servicio posventa de la región de dónde proviene la versión de su producto para obtener soporte.

Website:

https://www.dreametech.com/

US-A00

The illustrations in this manual are for reference only. Please refer to the actual product.

Robot Vacuum and Mop with

Auto-Empty and Mop Self-Cleaning

Dreame L60 Ultra FE

User Manual

Theword"dreame"istheabbreviationofDreameTechnologyCo.,Ltd.andits subsidiaries inChina.Itisthetransliterationofthecompany'sChinesename" 追觅 ",which

meansstrivingforexcellenceineveryendeavorandreflectsthecompany'svisionofcontinuouspursuit,explorationandsearchintechnology.

For more support, contact us via support.na@dreame.tech

Website: https://www.dreametech.com/

Tel: +1 (866) 977-5177

Manufactured by: Dreame Trading (Tianjin) Co., Ltd.

Address: Room 2112-1-1, South District, Finance and Trade Center, No.6975 Yazhou Road,

Dongjiang Bonded Port Area, Tianjin Pilot Free Trade Zone, Tianjin, China

Made in China
