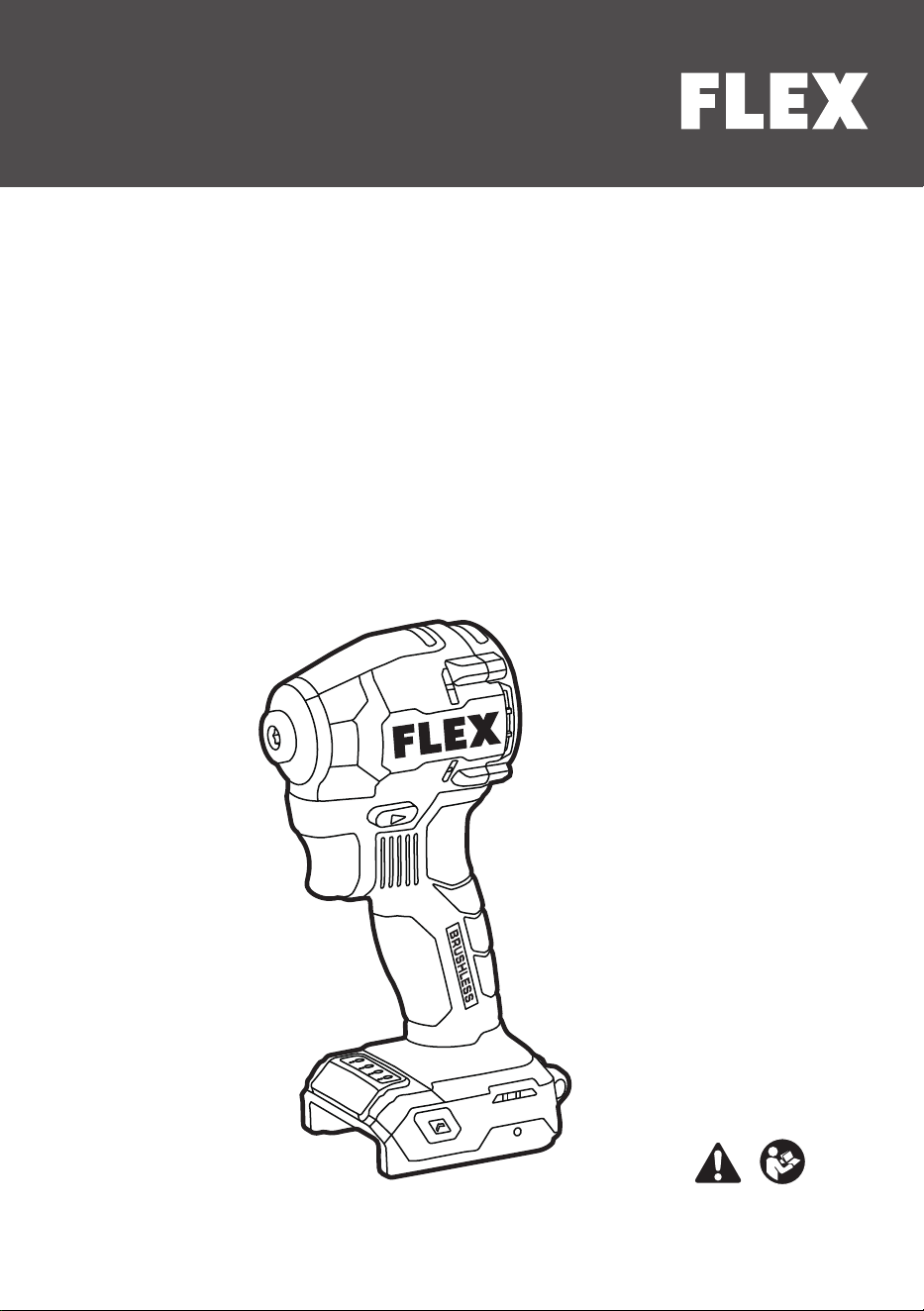

FLEX ID 1/4“ 18-EC LD User Manual

ID 1/4” 18-EC LDID 1/4” 18-EC LD

Originalbetriebsanleitung ......................................................................... 6

Original operating instructions ...............................................................14

Notice d’instructions d’origine ...............................................................21

Istruzioni per l’uso originali .....................................................................29

Instrucciones de funcionamiento originales .........................................36

Instruções de serviço originais ...............................................................44

Originele gebruiksaanwijzing .................................................................52

Originale driftsvejledning .......................................................................60

Originale driftsanvisningen .....................................................................67

Originalbruksanvisning ...........................................................................74

Alkuperäinen käyttöohjekirja ..................................................................81

Αυθεντικές οδηγίες χειρισμού ..............................................................88

Orijinal işletme kılavuzu ...........................................................................96

Instrukcja oryginalna ............................................................................. 103

Eredeti üzemeltetési útmutató ............................................................ 111

Originální návod k obsluze .................................................................. 118

Originálny návod na obsluhu .............................................................. 125

Originalna uputa za rad ........................................................................ 132

Izvirno navodilo za obratovanje .......................................................... 139

Instrucţiuni de funcţionare originale ................................................... 146

Оригинално упътване за експлоатация ......................................... 153

Оригинальная инструкция по эксплуатации................................. 161

Originaalkasutusjuhend ....................................................................... 169

Originali naudojimo instrukcija ........................................................... 176

Lietošanas pamācības oriģināls ........................................................... 183

ةيلص󰥸ا ليغشتلا تاداشر󰥺 ةمجرت

........................................................ 190

B1 B2

C D

ID 1/4” 18-EC LD

Inhalt

In diesem Handbuch verwendete Symbole 6

Symbole auf dem Produkt 6

Wichtige Sicherheitshinweise 6

Geräuschpegel und Schwingungen 7

Technische Daten 7

Übersicht 7

Bedienung 8

Transport 12

Wartung und Pege 12

Entsorgungshinweise 12

CE-Konformitätserklärung 13

Haftungsausschluss 13

In diesem Handbuch verwen-

dete Symbole

WARNUNG!

Kennzeichnet eine drohende Gefahr Die

Nichtbeachtung dieser Warnung kann zum

Tod oder zu schweren Verletzungen führen

VORSICHT!

Kennzeichnet eine möglicherweise gefähr-

liche Situation Die Nichtbeachtung dieser

Warnung kann zu leichten Verletzungen oder

Sachschäden führen

ANMERKUNG

Kennzeichnet Anwendungstipps und wichtige

Informationen

Symbole auf dem Produkt

Lesen Sie vor dem Einschalten

des Elektrowerkzeugs die Be-

dienungsanleitung

Tragen Sie eine Schutzbrille

Entsorgungshinweise für Alt-

geräte (siehe Seite 12)

CE-Kennzeichnung

UKCA-Kennzeichnung

Wichtige Sicherheitshinweise

WARNUNG!

Bevor Sie das Elektrowerkzeug verwenden, lesen

Sie bitte die nachfolgenden Hinweise und han

deln Sie entsprechend:

die vorliegende Bedienungsanleitung,

die „Allgemeinen Sicherheitshinweise“

zur Handhabung von Elektrowerkzeugen

im beiliegenden Heft (Broschüre-Nr :

315915),

die aktuell gültigen Betriebsvorschriften

und die Unfallverhütungsvorschriften

Dieses Elektronikgerät bendet sich auf

dem neuesten Stand der Technik und wurde

in Übereinstimmung mit den anerkannten

Sicherheitsvorschriften konstruiert

Dennoch kann das Elektrowerkzeug während

der Verwendung eine Gefahr für das Leben

und die Gesundheit des Benutzers oder eines

Dritten darstellen oder das Elektrowerkzeug

oder andere Gegenstände können beschä

digt werden

Das Elektrowerkzeug darf nur

bestimmungsgemäß und

in einwandfreiem Zustand verwendet

werden

Mängel, die die Sicherheit beeinträchtigen,

müssen unverzüglich behoben werden

Bestimmungsgemäße Verwen-

dung

Der Akku-Schlagschrauber ist für folgende

Zwecke vorgesehen:

–

für den gewerblichen Einsatz in Industrie

und Handwerk,

–

zum Befestigen und Lösen von Schrauben,

Muttern und diversen Befestigungsmitteln

mit Gewinde

Sicherheitshinweise für Schlag-

schrauber

WARNUNG!

Beachten Sie alle Warnhinweise, Anweisun-

gen, Abbildungen und technischen Daten,

die diesem Elektrowerkzeug beigefügt

sind. Die Nichtbeachtung der unten aufge

ID 1/4” 18-EC LD

führten Anweisungen kann zu Stromschlägen,

Bränden und/oder schweren Verletzungen

führen Bewahren Sie alle Warn- und Bedien

hinweise für Nachschlagezwecke auf

■

Halten Sie das Elektrowerkzeug an den

isolierten Griffächen fest, wenn Sie Ar-

beiten ausführen, bei denen die Schrau-

be verborgene Stromleitungen treffen

kann. Der Kontakt mit einer spannungsfüh-

renden Leitung kann auch Metallteile des

Elektrowerkzeuges unter Spannung setzen

und zu einem elektrischen Schlag führen

Geräuschpegel und Schwin-

gungen

Die Geräusch- und Vibrationswerte wurden

gemäß EN 62841 ermittelt

Der mit A bewertete Geräuschpegel des Elek-

trowerkzeugs beträgt normalerweise:

–

Schalldruckpegel L

: 90,5dB(A);

–

Schallleistungspegel L

: 98,5dB(A);

–

Unsicherheit: K = 3 dB

Vibrationsgesamtwert:

–

Emissionswert a

: < 20,7m/s

–

Unsicherheit: K = 1,5m/s

VORSICHT!

Die angegebenen Messwerte gelten für

neue Elektrowerkzeuge Durch den täglichen

Gebrauch ändern sich die Geräusch- und

Schwingungswerte

ANMERKUNG

Der in dieser Bedienungsanleitung angege-

bene Schwingungsemissionspegel wurde

nach einer genormten Prüfung gemäß EN

62841 gemessen und kann zum Vergleich

eines Werkzeugs mit einem anderen ver

wendet werden. Er kann für eine vorläuge

Expositionsbewertung verwendet werden

Der angegebene Schwingungsemissionswert

gilt für die Hauptanwendungen des Werk

zeugs

Wird das Werkzeug jedoch für andere An

wendungen, mit anderem Zubehör oder mit

mangelhafter Wartung eingesetzt, kann der

Schwingungsemissionswert abweichen Dies

kann die Belastung über die gesamte Arbeits

dauer hinweg deutlich erhöhen

Zur Einschätzung der genauen Schwingungs

exposition müssen auch die Zeiten berück-

sichtigt werden, zu denen die Maschine

ausgeschaltet oder lastfrei in Betrieb ist Dies

kann den Expositionswert über die gesamte

Arbeitsdauer hinweg deutlich verringern

Stellen Sie fest, mit welchen weiteren Sicher

heitsmaßnahmen die Bedienperson vor den

Vibrationsauswirkungen geschützt werden

kann, z B : Wartung des Werkzeugs und des

Zubehörs, Warmhalten der Hände, Organisa

tion von Arbeitsabläufen

VORSICHT!

Tragen Sie bei einem Schalldruck über

85dB(A) einen Gehörschutz.

Technische Daten

Produkttyp ID 1/4” 18-EC LD

Produkt Schlagschrauber

Nennspannung V DC 18

Leerlaufdrehzahl /min 0-3400

Max Schlagzahl bpm 4300

Maximales Dreh-

moment

N 175

Gewicht gemäß

FLEX Procedure

(ohne Akku)

kg 0,78

Akku 18V

AP 18 0/2 5

AP 18 0/5 0

AP 18 0/8 0

Gewicht der

verwendbaren

Akkus

AP 18 0/2 5

AP 18 0/5 0

AP 18 0/8 0

0,4

0,7

1,1

Ladegerät-Reihe

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Ladetemperatur 0~40℃

Betriebstempera-

tur

-10 - 40 °C

Lagertemperatur -20 - 50 °C

Übersicht (siehe Abbildung A)

Die Nummerierung der Produkteigenschaften

bezieht sich auf die Seite mit der Geräteabbil-

dung

1 Hauptschalter mit variabler Drehzahl-

einstellung

ID 1/4” 18-EC LD

2 Sechskantaufnahme

3 LED-Lampe

4 Richtungsschalter (Rechtslauf/verrie-

gelte Mittelstellung/Linkslauf)

5 Drehmoment- und „T“-Modus-Bedien-

feld

6 Drehmoment- und „T“-Modus-Aus-

wahltaste

7 Riemenbefestigung

Zum Anbringen eines Handgelenkrie-

mens (nicht im Lieferumfang enthalten),

der das Werkzeug vor dem Herunterfal-

len sichern kann

8 Bithalter

9 Gürtelclip

10 Befestigungsschraube

11 Verriegelungshülse

Bedienung

WARNUNG!

Entfernen Sie den Akku, bevor Sie Arbeiten

am Elektrowerkzeug durchführen

Vor dem Einschalten des Elektro-

werkzeugs

Packen Sie das Elektrowerkzeug und das

Zubehör aus und prüfen Sie, ob keine Teile

fehlen oder beschädigt sind

ANMERKUNG

Die Akkus sind bei Auslieferung nicht voll-

ständig geladen Laden Sie die Akkus vor der

ersten Inbetriebnahme vollständig auf Siehe

Bedienungsanleitung des Ladegeräts

Tipps für eine lange Akkulebens-

dauer

VORSICHT!

Laden Sie Akkus niemals bei Temperatu-

ren unter 0 °C oder über 40 °C auf

Laden Sie Akkus nicht in Umgebungen

mit hoher Luftfeuchtigkeit oder Umge

bungstemperatur auf

Decken Sie Akkus und Ladegeräte wäh-

rend des Ladevorgangs nicht ab

Ziehen Sie am Ende des Ladevorgangs

den Netzstecker des Ladegeräts aus der

Steckdose

Akku und Ladegerät erwärmen sich während

des Ladevorgangs Das ist völlig normal!

ANMERKUNG

Befolgen Sie die Anweisungen zum richtigen

Laden des Akkus

in der Bedienungsanleitung des Akkus

Wenn Akkus längere Zeit nicht verwendet

werden, lagern Sie sie teilweise geladen an

einem kühlen Ort

Einlegen/Wechseln des Akkus

(siehe Abbildung B1 - B2)

■

Schieben Sie den aufgeladenen Akku in

das Elektrowerkzeug, bis er hörbar einras-

tet (siehe Abbildung B1)

■

Zum Entfernen drücken Sie den Freigabe-

knopf (1) und ziehen den Akku heraus (2)

(siehe Abbildung B2)

VORSICHT!

Wenn das Gerät nicht in Gebrauch ist, schüt-

zen Sie die Akkukontakte Lose Metallteile

können die Kontakte kurzschließen Dadurch

besteht Explosions- und Brandgefahr!

Abnehmbarer Gürtelclip und Bit-

halterung

■

Nehmen Sie den Akku aus dem Gerät

■

Lassen Sie die Öffnung im Gürtelclip (9)

und der Bithalterung (8) mit der Gewinde-

bohrung am Boden des Werkzeugs uch-

ten (siehe Abbildung C)

■

Setzen Sie die Schraube (10) ein und

ziehen Sie die Schraube mit einem Schrau-

bendreher (nicht mitgeliefert) fest

Riemenbefestigung

■

Dient zum Anbringen eines Handgelenk-

riemens (nicht im Lieferumfang enthalten),

um die Gefahr zu verringern, dass das

Werkzeug herunterfällt Legen Sie den

Riemen beim Transportieren des Geräts

um die Hand (siehe Abbildung D)

Bits anbringen und abnehmen

(siehe Abbildung E)

VORSICHT!

Bewegen Sie den Richtungsschalter (4) in die

mittlere Position, bevor Sie Arbeiten am Elekt

rowerkzeug verrichten

■

Ziehen Sie den Arretierring (11) nach vorn

ID 1/4” 18-EC LD

(vom Werkzeug weg)

■

Setzen Sie das Bit bis zum Anschlag in die

Werkzeugaufnahme (2) ein und lassen Sie

dann den Arretierring los, um das Bit zu

arretieren

■

Zum Entfernen des Bits ziehen Sie den Ar-

retierring (11) nach vorne (vom Werkzeug

weg)

■

Ziehen Sie das Bit aus der Werkzeugauf-

nahme (2) heraus und lassen Sie den Ar-

retierring (11) los Der Arretierring wird in

die ursprüngliche Position zurückgezogen

ANMERKUNG

Verwenden Sie nur Bits mit Powerrillen

Andere Bits können in Kombination mit dem

Universal-Bithalter mit Powerrillen verwendet

werden (nicht im Lieferumfang enthalten)

Benutzen Sie keine Bits mit beschädigtem

Schaft

WARNUNG!

Nach längerem Gebrauch kann das Bit heiß

sein Ziehen Sie Schutzhandschuhe an, um

das Bit aus dem Werkzeug zu ziehen oder

lassen Sie das Bit zunächst abkühlen

WARNUNG!

Vergewissern Sie sich, dass das Bit gerade in

der Werkzeugaufnahme sitzt Setzen Sie den

Bit nicht schräg in die Werkzeugaufnahme ein

und ziehen Sie die Werkzeugaufnahme dann

fest, da das Bit dadurch aus dem Werkzeug

geschleudert werden könnte, was zu schwe

ren Verletzungen oder einer Beschädigung

der Werkzeugaufnahme führen könnte

Richtungsvorwahl (siehe Abbil-

dung F)

VORSICHT!

Zum Ändern der Drehrichtung muss das Elek-

trowerkzeug gestoppt sein

Stellen Sie den Richtungsschalter (4) auf die

gewünschte Position:

■

Um Schrauben oder Muttern festzuziehen,

stellen Sie den Richtungsschalter ganz

nach links

■

Um Schrauben oder Muttern zu lösen, stel-

len Sie den Richtungsschalter ganz nach

rechts

■

Um die Gefahr eines versehentlichen An-

laufs bei Nichtgebrauch zu verringern, stel-

len Sie den Richtungsschalter auf „OFF“

(mittlere Verriegelungsposition)

ANMERKUNG

Der Schlagschrauber startet nur dann, wenn

der Drehrichtungsschalter bis zum Anschlag

nach links oder rechts gestellt ist

WARNUNG!

Akkubetriebene Werkzeuge sind immer in

betriebsbereitem Zustand. Daher sollte der

Richtungsschalter immer in der Mittelstel

lung verriegelt sein, wenn das Werkzeug

nicht verwendet wird oder wenn Sie es an

Ihrer Seite tragen.

Betriebsartauswahl (siehe Abbil-

dung G)

Ihr Werkzeug ist mit einem Bedienfeld (5) für

Drehmoment und Modus „T“ an der Unter-

seite des Werkzeugs ausgestattet Es verfügt

über vier Modi: 1, 2, 3 und T

Die Drehmoment- und Modus „T“-Auswahltas-

te bendet sich an der Seite des Werkzeugs

und dient zum Auswählen der vier Modi

■

Der Modus 1 eignet sich zum Anziehen

von Schrauben oder Muttern mit geringem

Drehmoment/langsamer Rechtslaufge-

schwindigkeit und zum Lösen von Schrau-

ben oder Muttern mit Linkslauf

■

Der Modus 2 eignet sich zum Anziehen

von Schrauben oder Muttern mit mittle-

rem Drehmoment/mittlerer Rechtslaufge-

schwindigkeit und zum Lösen von Schrau-

ben oder Muttern mit Linkslauf

■

Der Modus 3eignet sich zum Anziehen

von Schrauben oder Muttern mit hohem

Drehmoment/hoher Rechtslaufgeschwin-

digkeit und zum Lösen von Schrauben

oder Muttern mit Linkslauf

■

Der Modus T wird zum Befestigen von

farbigen Stahlplatten und Stahlblechen

mit Rechtslauf verwendet; der Schwalben-

schwanznagel stoppt nach dem Festziehen

automatisch, ohne den wasserdichten Pad

und die Werkstückoberäche zu beschädi-

gen Der T-Modus kann ebenfalls verwen-

det werden, wenn ein hohes Drehmoment/

eine schnelle Linkslaufgeschwindigkeit

zum Lösen von Schrauben oder Muttern

benötigt wird

Der Modus wechselt mit jedem Tastendruck

Weitere Einzelheiten nden Sie in der folgen-

den Tabelle:

ID 1/4” 18-EC LD

Leuchtanzeige im

Bedienfeld

Arbeitsmo-

dus (vor-

wärts)

Zweck

Beispiel für den Ein-

satzzweck

Präzises Arbeiten

Festschrauben

mit hoher Oberächengüte

Festschrauben in

empndlichen Unter-

gründen wie z B Gips-

kartonplatten

Efzienter Betrieb, Festschrauben

mit geringerem Kraftaufwand und

langsamer als bei Betriebsart 3

(einfacher kontrollierbar als bei

Betriebsart 3)

Festschrauben in har-

ten Werkstoffen sowie

Festziehen von Schrau-

ben

Leistungsstarker Betrieb, Fest-

schrauben mit maximaler Kraft-

übertragung und Höchstgeschwin-

digkeit

Lange Schrauben in

harten Werkstoffen

festziehen sowie grö-

ßere Schrauben als bei

Betriebsart 2 festzie-

hen

Selbstschneidende Schrauben an

Blechteilen mit hoher Oberä-

chengüte festschrauben

Empfohlener Typ: Nr

4,8 × 25mm

EIN AUS

ANMERKUNG

Das Endergebnis hängt von der jeweiligen

Holzdichte und dem Metallwerkstoff ab Die

Wahl der richtigen Betriebsart hängt vom

jeweiligen Anwendungszweck ab

WARNUNG!

Ändern Sie den Modus nicht während des

Betriebs des Werkzeugs. Eine plötzliche

Änderung des Drehmoments kann zu einem

Kontrollverlust führen und Verletzungen oder

Schäden am Werkzeug oder Werkstück ver

ursachen

ANMERKUNG

Die LED-Anzeige erlischt etwa 1 Minute nach

dem Loslassen des Hauptschalters

ANMERKUNG

Beim nächsten Einschalten des Werkzeugs

wird die vorherige Einstellung wieder akti

viert

Elektrowerkzeug einschalten

(siehe Abbildung H)

■

Zum Einschalten des Elektrowerkzeugs:

Drücken Sie den Hauptschalter (1)

Je stärker der Hauptschalter mit der va-

riablen Drehzahlverstellung betätigt wird,

desto höher ist die Drehzahl Dement-

sprechend verringert sich die Drehzahl bei

nachlassendem Druck des Hauptschalters

Wenn der Hauptschalter in der Betriebsart

T gedrückt wird, dreht sich das Werkzeug

im aktuellen Modus mit der maximalen

Drehzahl, unabhängig vom Drucker, der

beim Betätigen des Schalters ausgeübt

wird

■

Zum Ausschalten des Elektrowerkzeugs:

Lassen Sie den Hauptschalter (1) los

LED-Lampe (siehe Abbildung I)

■

Durch leichten Druck auf den variablen

Drehzahl-Hauptschalter schaltet sich das

LED-Licht automatisch ein, bevor das

Werkzeug anläuft Etwa 10 Sekunden nach

dem Loslassen des Hauptschalters erlischt

die Lampe wieder

■

Bei einer Überlastung oder Überhitzung

ID 1/4” 18-EC LD

des Werkzeugs oder des Akkus blinkt die

LED-Lampe schnell und das Werkzeug

wird von den internen Sensoren abge-

schaltet Lassen Sie das Werkzeug eine

Zeit lang ruhen oder legen Sie das Gerät

und den Akku separat zum Kühlen in einen

gut belüfteten Bereich

■

Wenn der Akku nur noch wenig Kapazität

hat, blinkt die LED-Lampe langsam Laden

Sie den Akku auf

■

Wenn die LED beim Einschalten des Geräts

nicht aueuchtet oder sich während des

Betriebs plötzlich ausschaltet, kann dies

an einem internen Kommunikationsfehler

liegen Lassen Sie das Gerät beim Kunden-

dienst oder einer autorisierten Service-

werkstatt reparieren

Befolgen Sie die nachstehenden Schritte, um

die Helligkeit der LED-Leuchte anzupassen:

■

Um die normale Funktion des Haupt-

schalters (1) zu gewährleisten, drücken Sie

den Richtungsschalter (4) ganz nach links/

rechts

■

Halten Sie die Drehmoment- und Modus

„T“-Auswahltaste (6) 2 Sekunden lang

gedrückt; die 4 Anzeigeleuchten auf dem

Drehmoment- und Modus-„T“-Bedienfeld

(5) blinken darauf hin gleichzeitig Jetzt

kann der Helligkeitseinstellmodus aktiviert

werden

■

Die Helligkeit der LED-Leuchte ändert sich

bei jedem Drücken des Hauptschalters

(1) einmal und wechselt zwischen den 4

Helligkeitsstufen in der folgenden Tabelle:

Stufen 1 2 3 4

Helligkeit aus

nied-

rigste

Stufe

mittlere

Stufe

höchste

Stufe

■

Durch erneutes Drücken der Drehmoment-

und „T“-Modus-Auswahltaste (6), oder

wenn 5 Sekunden lang keine Taste betätigt

wird, wird der Helligkeitseinstellmodus be-

endet

Das Gerät merkt sich die letzte Helligkeits-

stufe der Leuchte, und stellt diese wieder ein,

sobald es erneut eingeschaltet wird

ANMERKUNG

Im Helligkeitseinstellmodus funktioniert der

Schalter nur als „Taste“ zur Helligkeitseinstel

lung

Schrauben und Muttern festzie-

hen und lösen (siehe Abbildun-

gen J & K)

Wählen Sie je nach Einsatzzweck Modus T

aus. Weitere Einzelheiten nden Sie im Ab-

schnitt:

Modus-Auswahl

Modus 1, 2 oder 3: Die variable Drehzahl-

regelung muss beim Festziehen von Muttern

und Schrauben vorsichtig benutzt werden,

wenn Zubehör zum Setzen von Steckdosen

verwendet wird Die beste Technik besteht

darin, langsam zu beginnen und die Drehzahl

mit dem weiteren Einschrauben der Mutter

oder Schraube zu erhöhen Anschließend die

Mutter bzw Schraube bündig festziehen, bis

das Werkzeug zum Stillstand kommt Wenn

diese Vorgehensweise nicht beachtet wird,

neigt das Werkzeug dazu, sich in der Hand zu

drehen oder zu verdrehen, sobald die Mutter

oder Schraube festsitzt

Um herauszunden, welche Betriebsart am

geeignetsten ist, sollte ein Probelauf an Aus-

schussmaterial durchgeführt werden

■

Montieren Sie einen geeignetes Bit

■

Üben Sie gerade genug Druck aus, sodass

das Bit Schrauben- oder Mutterneingriff

hat

■

Üben Sie im Modus 1, 2 oder 3 zunächst

nur geringen Druck auf den variablen

Drehzahl-Hauptschalter aus Erhöhen Sie

die Drehzahl erst, wenn die volle Kontrolle

aufrechterhalten werden kann

HINWEIS:

■

Verwenden Sie immer Bits mit der richti-

gen Größe und Ausführung für den jeweili-

gen Einsatzzweck

■

Um Risse im Holz beim Festschrauben

von Schrauben an bzw in der Nähe der

Querschnittseite des Holzes zu vermeiden,

bohren Sie ein Loch vor

■

Beim Einschrauben in Hartholz sollte ein

Loch vorgebohrt werden

WARNUNG!

Nicht überdrehen! Das Befestigungselement

kann durch die Kraft des Schlagschraubers

abbrechen Um eine Beschädigung des

Schraubenkopfs oder der Mutter zu ver

meiden, halten Sie den Schlagschrauber im

rechten Winkel zum Befestigungselement

ID 1/4” 18-EC LD

Transport

Lithium-Ionen-Akkus unterliegen den Anfor-

derungen der Gefahrgutgesetze

Der Transport dieser Akkus muss gemäß den

lokalen, nationalen und internationalen Be-

stimmungen und Vorschriften erfolgen

Benutzer können diese Akkus ohne weitere

Anforderungen auf der Straße transportieren

Der gewerbliche Beförderung von Lithium-Io-

nen-Akkus durch Speditionen unterliegt den

Vorschriften für den Transport gefährlicher

Güter Versandvorbereitungen und Transpor-

te dürfen nur von entsprechend geschulten

Personen durchgeführt werden Der gesamte

Prozess muss professionell überwacht wer-

den

Beim Transport von Akkus müssen folgende

Punkte beachtet werden:

Stellen Sie sicher, dass die Batteriekontakt-

anschlüsse geschützt und isoliert sind, um

Kurzschlüsse zu vermeiden

Stellen Sie sicher, dass der Akku in der Ver-

packung gesichert ist und nicht verrutschen

kann

Beschädigte oder ausgelaufene Akkus dürfen

nicht transportiert werden

Kontaktieren Sie Ihre Spedition für weitere

Informationen

VORSICHT!

Versenden Sie keine Akkus mit beschädigtem

Gehäuse

Wartung und Pege

WARNUNG!

Entfernen Sie den Akku aus dem Gerät, bevor

Sie Arbeiten am Elektrowerkzeug ausführen

Reinigung

VORSICHT!

Tragen Sie beim Reinigen mit Druckluft immer

eine Schutzbrille

Reinigen Sie das Elektrowerkzeug und die

Lüftungsschlitze regelmäßig. Die Häugkeit

der Reinigung ist abhängig von Material und

Einsatzdauer Blasen Sie den Gehäuseinnen-

raum und den Motor regelmäßig mit trocke-

ner Druckluft ab

Reparaturen

Reparaturen dürfen nur von einem Vertrags-

kundendienst ausgeführt werden

ANMERKUNG

Lösen Sie während der Garantiedauer nicht

die Gehäuseschrauben Die Nichteinhaltung

dieser Bedingung führt zum Erlöschen jeg

licher Garantieansprüche

Ersatzteile und Zubehör

Weiteres Zubehör, insbesondere Werkzeuge

und Zubehör, ist in den Katalogen des Her-

stellers zu nden. Explosionszeichnungen

und Ersatzteillisten nden Sie auf unserer

Homepage: www.ex-tools.com

Entsorgungshinweise

WARNUNG!

Machen Sie Elektrowerkzeuge, die nicht mehr

verwendet werden, unbrauchbar:

akkubetriebene Elektrowerkzeuge durch

Entfernen des Akkus

Nur EU-Länder

Elektrowerkzeuge nicht in den Haus-

müll werfen!

Gemäß der EU-Richtlinie 2012/19/EG über

Elektro- und Elektronik-Altgeräte und deren

Umsetzung in nationales Recht müssen ge-

brauchte Elektrowerkzeuge getrennt gesam-

melt und umweltfreundlich recycelt werden

Rohstoffrückgewinnung anstatt Abfall-

entsorgung.

Geräte, Zubehör und Verpackungen sollten

umweltfreundlich recycelt werden Kunst-

stoffteile werden je nach Materialart für das

Recycling gekennzeichnet

WARNUNG!

Akkus/Batterien weder im Hausmüll ent-

sorgen noch ins Feuer oder Wasser werfen

Altbatterien/Akkus nicht öffnen

Nur für EU-Länder:

Gemäß der Bestimmung 2023/1542 müssen

defekte oder Alt-Batterien/Akkus recycelt

werden

ID 1/4” 18-EC LD

ANMERKUNG

Über entsprechende Entsorgungsmöglichkei-

ten gibt der Fachhandel Auskunft!

-Konformitätserklärung

Die Konformitätserklärungen sind in Anhang

1 zu dieser Bedienungsanleitung enthalten

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht

für Schäden und entgangenen Gewinn auf-

grund von Betriebsunterbrechungen, die

durch das Produkt oder durch ein unbrauch-

bares Produkt verursacht werden

Der Hersteller und sein Vertreter haften nicht

für Schäden, die durch unsachgemäßen

Gebrauch des Geräts oder durch die Ver-

wendung des Geräts mit Produkten anderer

Hersteller verursacht wurden

ID 1/4” 18-EC LD

Contents

Symbols used in this manual 14

Symbols on the product 14

Important safety information 14

Noise and vibration 15

Technical data 15

Overview 15

Operating instructions 16

Transport 19

Maintenance and care 19

Disposal information 19

CE Declaration of conformity 20

UKCA Declaration of conformity 20

Exemption from liability 20

Symbols used in this manual

WARNING!

Denotes impending danger. Non-observance

of this warning may result in death or

extremely severe injuries.

CAUTION!

Denotes a possibly dangerous situation Non-

observance of this warning may result in

slight injury or damage to property

NOTE

Denotes application tips and important

information

Symbols on the product

Before switching on the power

tool, read the operating

manual

Wear protective goggles

Disposal information for the

old tool (see page 19)

CE marking

UKCA marking

Important safety information

WARNING!

Before using the power tool, please read the

following and act accordingly:

these operating instructions,

the “General safety instructions” on the

handling of power tools in the enclosed

booklet (leaet-no.: 315915),

the currently valid site rules and the

regulations for the prevention of

accidents.

This power tool is state of the art and has

been constructed in accordance with the

acknowledged safety regulations

Nevertheless, when in use, the power tool

may pose a danger to life and limb of the user

or a third party, or the power tool or other

property may be damaged

The power tool may be operated only

for its intended use

in perfect working order.

Faults which impair safety must be repaired

immediately

Intended use

The cordless impact driver is intended

–

for commercial use in industry and trade,

–

for making cuts on metal materials, for

fastening and loosening of bolts, nuts and

various threaded fasteners.

Safety instructions for impact

driver

WARNING!

Read all safety warnings, instructions,

illustrations and specications provided

with this power tool. Failure to follow all

instructions listed below may result in electric

shock, re and/or serious injury. Save all

warnings and instructions for future reference.

■

Hold the power tool by insulated

gripping surfaces, when performing an

operation where the fastener may contact

hidden wiring. Fasteners contacting a

“live” wire may make exposed metal parts

of the power tool “live” and could give the

operator an electric shock.

ID 1/4” 18-EC LD

Noise and vibration

The noise and vibration values have been

determined in accordance with EN 62841.

The A-weighted noise level of the power tool

is typically:

–

Sound pressure level L

: 90.5 dB(A);

–

Sound power level L

: 98.5 dB(A);

–

Uncertainty: K = 3dB.

Total vibration value:

–

Emission value a

: 20.7 m/s

–

Uncertainty: K = 1 5 m/s

CAUTION!

The specied measured values apply to new

power tools. Daily use causes the noise and

vibration values to change.

NOTE

The vibration emission level stated in these

instructions has been measured in accordance

with a standardised test given in EN 62841

and may be used to compare one tool with

another It can also be used for a preliminary

assessment of exposure

The declared vibration emission level

represents the main applications of the tool

However, if the tool is used for different

applications, with different accessories or

poor maintenance, the vibration emission

level may differ This may significantly

increase the exposure level over the total

working period

To make an accurate estimation of the

vibration exposure level, it is also necessary

to take into account the times when the tool is

switched off or running but not actually in use

This may significantly decrease the exposure

level over the total working period

Identify additional safety measures to protect

the operator from the effects of vibration such

as: Maintaining the tool and the accessories,

keeping the hands warm, organisation of

work patterns

CAUTION!

Wear ear defenders at a sound pressure over

85 dB(A)

Technical data

Product type ID 1/4” 18-EC LD

Product impact driver

Rated voltage Vdc 18

No-load speed /min 0-3400

Max impact rate bpm 4300

Max torque N 175

Weight

according to

FLEX Procedure

(without battery)

kg 0 78

Battery 18V

AP 18.0/2.5

AP 18.0/5.0

AP 18.0/8.0

Weight of usable

batteries

AP 18.0/2.5

AP 18.0/5.0

AP 18.0/8.0

0.4

0.7

1.1

Charger range

CA 12/18

CA 18.0-LD

CA 10.8/18.0

CA 18 LD2

CA SP 2x 12/18

Charging

temperature

0~40℃

Working

temperature

-10~40°C

Storage

temperature

-20~50°C

Overview (see gure A)

The numbering of the product features refers

to the illustration of the machine on the

graphics page.

1 Variable-speed trigger switch

2 Hex chuck

3 LED light

4 Direction preselector switch (forward /

center-lock / reverse)

5 Torque and “T” mode control panel

6 Torque and “T” mode selection button

7 Strap xing

For attaching a wrist strap (not included)

in order to reduce the chances of

dropping your tool

8 Bit bracket

9 Belt clip

10 Fastening screw

ID 1/4” 18-EC LD

11 Locking sleeve

Operating instructions

WARNING!

Remove the battery before carrying out any

work on the power tool.

Before switching on the power

tool

Unpack the power tool and accessories and

check that no parts are missing or damaged.

NOTE

The batteries are not fully charged on

delivery Prior to initial operation, charge the

batteries fully Refer to the charger operating

manual

Tips for a long battery service life

CAUTION!

Never charge batteries at temperatures

below 0 °C or above 40 °C.

Do not charge batteries in environments

with high air humidity or ambient

temperature.

Do not cover batteries and the charger

during the charging process.

Pull out the charger mains plug at the end

of the charging process.

Battery and charger heat up during the

charging process This is perfectly normal!

NOTE

Follow the instructions for correct battery

charging

in the operating instructions for the battery.

If batteries are not used for an extended

period of time, store them partially charged

in a cool place.

Inserting/replacing the battery

(see gure B1-B2)

■

Press the charged battery into the power

tool until it clicks into place (see gure B1).

■

To remove, press the release button (1 )

and pull out the battery (2 ) (see figure B2)

CAUTION!

When the device is not in use, protect the

battery contacts. Loose metal parts may short

circuit the contacts; explosion and re hazard!

Removable belt clip and bit

bracket

■

Remove the battery pack from the tool.

■

Align the hole of the belt clip (9) and bit

bracket (8) with the threaded hole on the

base of the tool (see gure C).

■

Insert the fastening screw (10) and securely

tighten the screw with a screwdriver (not

included).

Strap fixing

■

Strap fixing is provided to attach a wrist

strap (not included) in order to reduce the

chances of dropping your tool Wrap the

strip around your hand when carrying the

tool (see figure D)

Install and remove bits (see

figure E)

CAUTION!

Before carrying out any operation on the

power tool, move the direction preselector

switch (4) to the middle position

■

Pull the locking sleeve (11) forward (away

from the tool).

■

Insert the bit into the chuck (2) as far as it

will go, and then release the locking sleeve

to lock the bit in place.

■

To remove the bit, pull the locking sleeve

(11) forward (away from the tool).

■

Pull the bit from the chuck (2) and release

the locking sleeve (11), the locking sleeve

will retract to the original position

NOTE

Only use bits with power grooves, other bits

can be used with the universal bit holder with

power groove (not included) Do not use a bit

with a damaged shank

WARNING!

The bit may be hot after prolonged use Use

protective gloves when removing the bit from

the tool, or first allow the bit to cool down

WARNING!

Make sure to insert the bit straight into the

chuck Do not insert the bit into the chuck at

an angle and then tighten the chuck, which

may cause the bit to be thrown out of the

tool, which may cause serious personal injury

or chuck damage

ID 1/4” 18-EC LD

Direction preselection (see figure

CAUTION!

Change the direction of rotation only when

the power tool is stopped

Move the direction preselector switch (4) to

the required position:

■

Position the direction preselector switch to

the far left of the tool to drive screws in or

tighten bolts/nuts

■

Position the direction preselector switch to

the far right of the tool to remove screws

or loosen bolts/nuts

■

Position the direction preselector switch

in the “OFF” (center-lock) position to help

reduce the possibility of accidental starting

when not in use

NOTE

The impact driver will not run unless the

direction-of-rotation selector is engaged fully

to the left or to the right

WARNING!

Battery tools are always in operating

condition. Therefore, the direction

preselector switch should always be locked

in the center position when the tool is not

in use or when carrying it at your side.

Mode selection (see gure G)

Your tool is equipped with a torque and “T”

mode control panel (5) located on the bottom

of the tool It has four modes: 1, 2, 3, and T.

The torque and “T” mode selection button is

located on the side of the tool and is used to

select between the four modes.

■

The 1 mode is suitable for tightening

screws or nuts with low torque/low-speed

forward rotation, and loosening screws or

nuts with reverse rotation

■

The 2 mode is suitable for tightening

screws or nuts with medium torque/

medium-speed forward rotation, and

loosening screws or nuts with reverse

rotation

■

The 3 mode is suitable for tightening

screws or nuts with high torque/high-

speed forward rotation, and loosening

screws or nuts with reverse rotation

■

The T mode is used for fixing color steel

tiles and steel sheet in forward rotation,

the dovetail nail stops automatically

after tightening, without damaging the

waterproof pad and workpiece surface; Or

require high torque/rapid reverse rotation

to loosen screws or nuts

Each press changes one mode. See more

details in chart below:

Indicator

displayed on

panel

Woking

mode

(forward)

Purpose

Example of

application

Precise operation

，

tightening

when a good finishing is needed

Tightening screws into

sensitive boards, such

as plaster boards

Efficient operation, tightening with

less force and speed than mode 3

(easier to control than mode 3)

Driving screws into

hard materials as well

as tightening bolts

Powerful operation, tightening with

the maximum force and speed

Driving long screws

into hard materials,

as well as tightening

bigger bolts than

mode 2

Driving self-tapping screws into

sheet metal with good finish

Recommended type:

#4 8x25 mm

ON OFF

ID 1/4” 18-EC LD

NOTE

The variety of wood density and metal

material may aect the nal outcome. The

user should select appropriate mode based

on the application.

WARNING!

Do not change the working mode while the

tool is running. Sudden change of torque

may cause the loss of control causing possible

injury or damage to the tool or workpiece.

NOTE

The LED indicator will turn off approximately

1min after the trigger switch is released

NOTE

When the tool is next turned on, the working

mode will revert to the previous setting

Switching on the power tool (see

gure H)

■

To switch the power tool on:

Press the trigger switch (1).

The variable-speed trigger switch delivers

higher speed with increased trigger

pressure and lower speed with decreased

trigger pressure.

In T mode pressing the trigger switch will

deliver the highest rotation speed within

current mode regardless of the pressure

exerted on the switch

■

To switch the power tool off:

Release the trigger switch (1).

LED Light (see figure I)

■

The LED light will automatically turn on

with a slight squeeze on the variable-

speed trigger switch before the tool starts

running and will turn o approximately 10

seconds after the variable-speed trigger

switch is released.

■

The LED light will rapidly ash when

the tool and/or battery pack becomes

overloaded or too hot, and the internal

sensors will turn the tool o. Rest the tool

for a while or place the tool and battery

pack separately under air flow to cool

them

■

The LED light will flash more slowly to

indicate that the battery is at low-battery

capacity Recharge the battery pack

■

If the LED fails to light up when you switch

on the tool, or it turns off suddenly during

your operation, it may be caused by the

internal communication error Please

contact customer service or an authorized

service center for assistance

Please follow the steps below to adjust the

LED light brightness:

■

Press the direction preselector switch (4)

to the left/right fully to ensure the trigger

switch (1) can operate normally.

■

Press and hold the torque and “T” mode

selection button (6) for 2 seconds, and

the 4 indicator lights on the torque and

“T” mode control panel (5) will ash

simultaneously. The brightness adjustment

mode can be activated at this time.

■

The brightness of the LED light will change

once each time the trigger switch (1) is

pressed, and it will cycle between the 4

brightness levels in the table below:

Levels

1 2 3 4

Brightness off lowest medium highest

■

Pressing the torque and “T” mode

selection button (6) again or not operating

for 5 seconds will exit the brightness

adjustment mode.

The next time the tool is switched on, the

memory function will remember and revert

the last light brightness level.

NOTE

While in the brightness adjustment mode,

the switch will only function as a brightness

adjustment “button”.

Tighten and loosen screws, nuts

and bolts (see gure J&K)

Select the T mode as necessary, based on

your application For more details, see related

section:

Mode Selection

For mode 1, 2, or 3: variable-speed control

must be used with caution for driving nuts

and bolts using socket-set attachments The

best technique is to start slowly, increase

speed as the nut or bolt runs down, and then

set the nut or bolt snugly by slowing the tool

ID 1/4” 18-EC LD

to a stop If this procedure is not followed, the

tool will have a tendency to torque or twist in

your hand when the nut or bolt seats

It is advisable to perform a trial run on a

scrap material to determine the best mode

selection

■

Install a suitable bit

■

Apply just enough pressure to keep the bit

engaged on the screw or nut

■

For mode 1, 2, or 3, apply minimal pressure

to the variable-speed trigger switch

initially Increase the speed only when full

control can be maintained

NOTICE:

■

Always use the correct type and size of bit

for your application.

■

When turning in a screw at/near the

crosscut end or an edge of wood, pre-drill

a hole in order to avoid cracking of the

wood.

■

When screw driving in hard wood, one

should pre-drill a pilot hole.

WARNING!

Do not over-tighten, as the force of the impact

driver can break the fastener Keep the impact

driver at a right angle to the fastener to avoid

damaging the fastener head

Transport

Lithium-Ion batteries are subject to the

Dangerous Goods Legislation requirements.

Transportation of those batteries has to be

done in accordance with local, national and

international provisions and regulations.

Users may transport these batteries by road

without further requirements.

The commercial transportation of lithium-ion

batteries by shipping companies is subject

to the regulations for the transportation of

dangerous goods. Shipping preparations

and transportation may only be carried out

by appropriately trained persons. The entire

process must be professionally supervised.

The following points must be observed when

transporting rechargeable batteries:

Ensure that the battery contact terminals are

protected and insulated to prevent short

circuits

Ensure that the battery pack is secured

against movements inside the packaging

Damaged or leaking batteries must not be

transported

Contact your shipping company for further

information

CAUTION!

Do not post batteries which have a damaged

housing.

Maintenance and care

WARNING!

Before performing any work on the power

tool, remove the battery pack from the tool.

Cleaning

CAUTION!

When cleaning with dry compress air, always

wear goggles

Regularly clean the power tool and ventilation

slots. Frequency of cleaning is dependent on

the material and duration of use. Regularly

blow out the housing interior and motor with

dry compressed air.

Repairs

Repairs may be carried out by an authorized

customer service centre only

NOTE

During the warranty period, do not loosen the

screws on the housing Failure to comply with

this requirement will invalidate any claims

under the manufacturer’s warranty

Spare parts and accessories

Other accessories, in particular tools

and accessories, can be found in the

manufacturer’s catalogues Exploded

drawings and spare-part lists can be found on

our homepage: www.ex-tools.com

Disposal information

WARNING!

Render redundant power tools unusable:

battery operated power tool by removing

the battery.

EU countries only

Do not throw electric power tools into

the household waste!

In accordance with the European Directive

ID 1/4” 18-EC LD

2012/19/EU on Waste Electrical and

Electronic Equipment and transposition into

national law used electric power tools must

be collected separately and recycled in an

environmentally friendly manner

Raw material recovery instead of

waste disposal.

Device, accessories and packaging should

be recycled in an environmentally friendly

manner Plastic parts are identified for

recycling according to material type

WARNING!

Do not throw batteries into the household

waste, re or water. Do not open used

batteries.

EU countries only:

In accordance with Regulation 2023/1542

defective or used batteries must be recycled

NOTE

Please ask your dealer about disposal

options!

-Declaration of conformity

The Declarations of conformity are included

in Annex 1 to this instruction manual.

Declaration of Conformity

The Declarations of conformity are included

in Annex 1 to this instruction manual.

Exemption from liability

The manufacturer and his representative are

not liable for any damage and lost profit due

to interruption in business caused by the

product or by an unusable product

The manufacturer and his representative are

not liable for any damage which was caused

by improper use of the product or by use

of the product with products from other

manufacturers

ID 1/4” 18-EC LD

Table des matières

Symboles utilisés dans ce manuel 21

Symboles sur le produit 21

Consignes de sécurité importantes 21

Bruit et vibration 22

Spécications techniques 22

Vue d’ensemble 22

Consignes d’utilisation 23

Transport 27

Maintenance et entretien 27

Informations relatives à l’élimination des

déchets 27

Déclaration de conformité CE 28

Exemption de responsabilité 28

Symboles utilisés dans ce ma-

nuel

AVERTISSEMENT!

Indique un danger imminent Le non-respect

de cet avertissement peut entraîner la mort

ou des blessures graves

ATTENTION!

Indique une situation potentiellement dan-

gereuse Le non-respect de cet avertissement

peut entraîner des blessures légères ou des

dommages matériels

REMARQUE

Indique des conseils et des informations im-

portantes

Symboles sur le produit

Avant de mettre l’outil élec-

trique en marche, lisez le

mode d’emploi

Portez des lunettes de protec-

tion

Information sur l’élimination

de l’outil usagé (voir page 27)

Marquage CE

Marquage UKCA

Consignes de sécurité impor-

tantes

AVERTISSEMENT!

Avant d’utiliser l’outil électrique, veuillez lire ce qui

suit et agir en conséquence:

le présent mode d’emploi,

les «Consignes générales de sécurité»

relatives à la manipulation des outils élec

triques dans le livret fourni (brochure n°:

315915),

les règles actuellement en vigueur sur le

site et les consignes de prévention des

accidents

Cet outil électrique est un outil de pointe et a

été conçu conformément aux règles de sécu

rité reconnues

Néanmoins, lors de l’utilisation, l’outil élec

trique peut représenter un danger pour la vie

et l’intégrité corporelle de l’utilisateur ou d’un

tiers, ou l’outil électrique ou d’autres biens

peuvent subir des dommages

L’outil électrique ne peut être utilisé

qu’aux ns prévues

qu’en parfait état de fonctionnement

En cas de défaillances pouvant compromettre

la sécurité, l’appareil doit être réparé immé

diatement

Utilisation prévue

La visseuse à chocs sans l est conçue

–

pour un usage commercial dans les secteurs

de l’industrie et du commerce,

–

pour le vissage et le dévissage de boulons,

d’écrous et de diverses xations letées.

Consignes de sécurité pour vis-

seuse à chocs

AVERTISSEMENT!

Lisez l’intégralité des avertissements de

sécurité, consignes, illustrations et spéci

cations fournis avec cet outil électrique. Le

non-respect des consignes gurant ci-dessous

peut provoquer un choc électrique, un incen

die et/ou de graves blessures Conservez tous

les avertissements et consignes pour pouvoir

ID 1/4” 18-EC LD

vous y référer ultérieurement

■

Tenez l’outil par les surfaces de pré-

hension isolées lors d’une opération au

cours de laquelle la vis risquerait d’entrer

en contact avec un câblage non appa-

rent. Le contact avec un l sous tension

peut mettre sous tension les parties mé-

talliques de l’outil électrique et entraîner

l’électrocution de l’opérateur

Bruit et vibration

Les valeurs de bruit et de vibration ont été

déterminées conformément à la norme

EN62841.

Le niveau acoustique pondéré A de l’outil

électrique est typiquement:

–

Niveau de pression acoustique L

: 90,5

dB(A);

–

Niveau de puissance acoustique L

: 98,5

dB(A);

–

Incertitude: K = 3dB.

Valeur de vibration totale:

–

Valeur d’émission a

: 20,7m/s

–

Incertitude: K = 1,5 m/s

ATTENTION!

Les valeurs mesurées spéciées s’appliquent

aux outils électriques neufs Un usage quo

tidien inue sur les valeurs de bruit et de

vibration

REMARQUE

Le niveau d’émission de vibration indiqué

dans le présent mode d’emploi a été mesuré

conformément à un test standardisé donné

dans la norme EN 62841 et peut être utilisé

pour comparer un outil à un autre Il peut

également servir pour une évaluation prélimi

naire de l’exposition

Le niveau d’émission de vibrations déclaré se

réfère aux applications principales de l’outil

Cependant, si l’outil est utilisé pour diffé

rentes applications, avec différents acces-

soires ou s’il est mal entretenu, le niveau

d’émission de vibrations peut être différent

Ceci peut augmenter le niveau d’exposition

de façon signicative au cours de la période

totale d’utilisation

Pour effectuer une estimation exacte du

niveau des émissions vibratoires, il est éga

lement nécessaire de prendre en compte les

fois où l’outil est éteint ou en fonctionnement

à vide Ceci peut diminuer le niveau d’expo

sition de façon signicative au cours de la

période totale d’utilisation

Il convient d’identier des mesures de sécuri

té supplémentaires pour protéger l’opérateur

des effets des vibrations tels que: Maintenir

l’outil et les accessoires, garder les mains au

chaud, organiser les modes de travail

ATTENTION!

Portez des protections auditives à un niveau

de pression sonore supérieur à 85dB(A).

Spécications techniques

Type de produit ID 1/4” 18-EC LD

Produit visseuse à chocs

Tension nominale Vdc 18

Régime à vide /min 0-3400

Cadence de per-

cussion max

temps

par

minute

4300

Couple max N 175

Poids selon la

procédure FLEX

(sans batterie)

kg 0,78

Batterie 18V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Poids des batte-

ries compatibles

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Plage de charge

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Température de

recharge

0 à 40°C

Température

d’utilisation

-10~40°C

Température de

stockage

-20~50°C

Vue d’ensemble (voir gure A)

La numérotation des parties du produit se

réfère à l’illustration de la machine sur la page

graphique

1 Gâchette à vitesse variable

ID 1/4” 18-EC LD

2 Mandrin hexagonal

3 Lampe LED

4 Présélecteur de direction (marche

avant / verrouillage central / marche

arrière)

5 Panneau de contrôle du couple et du

mode T

6 Bouton de sélection du couple et du

mode T

7 Fixation pour dragonne

Pour xer une dragonne de poignet (non

fournie) an que l’outil ne tombe pas.

8 Bride

9 Clip de ceinture

10 Vis de xation

11 Manchon de verrouillage

Consignes d’utilisation

AVERTISSEMENT!

Retirez la batterie avant toute opération sur

l’outil électrique

Avant de mettre l’outil électrique

en marche

Déballez l’outil et les accessoires et vériez

qu’aucune pièce ne manque ou n’est endom-

magée

REMARQUE

La batterie n’est pas entièrement chargée

à la livraison Avant la première utilisation,

chargez entièrement la batterie Consultez le

manuel d’utilisation du chargeur

Conseils pour une longue durée

de vie de la batterie

ATTENTION!

Ne jamais charger les batteries à des

températures inférieures à 0°C ou supé

rieures à 40°C.

Ne chargez pas des batteries dans des

environnements avec une humidité de

l’air élevée ou une température ambiante

élevée

Ne couvrez pas les batteries et le char-

geur pendant la recharge

Débranchez la prise du chargeur à la n

de la recharge

La batterie et le chargeur chauffent pendant

la recharge C’est parfaitement normal !

NOTE

Suivez les instructions pour une recharge

correcte de la batterie

dans le mode d’emploi de la batterie

Si une batterie n’est pas utilisée sur une

longue durée, conservez-la partiellement

chargée dans un endroit frais

Insertion/remplacement de la

batterie (voir gures B1-B2)

■

Enfoncez la batterie chargée dans l’outil

électrique jusqu’à ce qu’elle se mette en

place en émettant un clic (voir gure B1).

■

Pour la retirer, appuyez sur le bouton

d’éjection (1 ) et sortez la batterie (2 ) (voir

gure B2).

ATTENTION!

Lorsque vous n’utilisez pas l’outil, protégez les

bornes de la batterie Des pièces métalliques

lâches peuvent court-circuiter les contacts;

risque d’explosion et d’incendie!

Clip de ceinture amovible et

bride

■

Retirez la batterie de l’outil

■

Alignez le trou du clip de la ceinture (9) et

de la bride (8) avec le trou leté situé à la

base de l’outil (voir gureD).

■

Insérez la vis de xation (10) et serrez-la

fermement à l’aide d’un tournevis (non

fourni)

Fixation pour dragonne

■

La xation pour dragonne est prévue pour

attacher une dragonne de poignet (non

fournie) an de réduire le risque de chute

de l’outil Vous pouvez ainsi mettre la dra-

gonne autour de votre main lorsque vous

transportez l’outil (voir gureD).

Installer et retirer les embouts

(voir gure E)

ATTENTION!

Avant de commencer tout travail sur l’outil

électrique, mettez le bouton de présélection

du sens de rotation (4) sur la position cen

trale

■

Tirez le manchon de verrouillage (11) vers

ID 1/4” 18-EC LD

l’avant (en l’éloignant de l’outil)

■

Insérez l’embout dans le mandrin (2)

jusqu’en butée, puis relâchez le manchon

de verrouillage pour verrouiller l’embout

en position

■

Pour retirer l’embout, tirez le manchon de

verrouillage (11) vers l’avant (en l’éloignant

de l’outil)

■

Retirez l’embout du mandrin (2) et relâ-

chez le manchon de verrouillage (11), qui

reviendra automatiquement à sa position

d’origine

REMARQUE

Utilisez uniquement des embouts avec des

rainures motorisées ; d’autres embouts

peuvent être utilisés avec un porte-embout

universel dotéd’une rainure motorisée (non

fourni) N’utilisez pas d’embout dont la tige

est endommagée

AVERTISSEMENT !

La mèche peut être chaude après une utilisa-

tion prolongée Utilisez des gants de protec-

tion lorsque vous retirez la mèche de l’outil,

ou laissez d’abord la mèche refroidir

AVERTISSEMENT !

Veillez à insérer l’embout bien droit dans le

mandrin N’insérez pas l’embout dans le man

drin en biais, puis ne serrez pas le mandrin,

car cela pourrait éjecter l’embout de l’outil,

avec un risque de blessure grave ou d’en

dommagement du mandrin

Présélection du sens de rotation

(voir gureF)

ATTENTION!

Changez le sens de rotation uniquement

lorsque l’outil est à l’arrêt

Placez le bouton de présélection du sens de

rotation (4) dans la position requise:

■

Positionnez le bouton de présélection du

sens de direction à l’extrême gauche de

l’outil pour visser ou serrer les boulons/

écrous

■

Positionnez le bouton de présélection du

sens de direction à l’extrême droite de

l’outil pour retirer les vis ou desserrer les

boulons/écrous

■

Positionnez le bouton de présélection du

sens de direction sur la position «OFF»

(verrouillage central) pour éviter un dé-

marrage accidentel de l’outil lorsqu’il n’est

pas utilisé

REMARQUE

La visseuse à chocs ne fonctionnera que si le

sélecteur de sens de rotation est complète

ment engagé à gauche ou à droite

AVERTISSEMENT!

Les outils à batterie sont toujours en état de

fonctionnement. Par conséquent, le bouton

de présélection du sens de direction doit

toujours être verrouillé en position centrale

lorsque l’outil n’est pas utilisé ou lorsque

vous le transportez à vos côtés.

Sélection du mode (voir gure G)

Votre outil est équipé d’un panneau de com-

mande du couple et du mode T (5) situé sur la

partie inférieure de l’outil Il dispose de quatre

modes : 1, 2, 3 et T

Le bouton de sélection du couple et du mode

T se trouve sur le côté de l’outil et permet de

choisir entre les quatre modes

■

Le mode 1 convient pour le vissage de vis

ou d’écrous avec un couple faible/rotation

avant à basse vitesse, et pour le dévissage

avec rotation arrière

■

Le mode 2 convient pour le vissage de

vis ou d’écrous avec un couple moyen/ro-

tation avant à vitesse moyenne, et pour le

dévissage de vis ou d’écrous

■

Le mode 3 convient pour le vissage de vis

ou d’écrous avec un couple élevé/rotation

avant à grande vitesse, et pour le dévis-

sage avec rotation arrière

■

Le mode T sert à xer des tôles d’acier

colorées ou des tôles d’acier en rotation

avant Le clou à queue d’aronde s’arrête

automatiquement après le serrage, sans

endommager le joint d’étanchéité ni la

surface de la pièce Il peut aussi être utilisé

lorsqu’un couple élevé ou une rotation

arrière rapide est nécessaire pour dévisser

les vis ou les écrous

Chaque pression change un mode Réfé-

rez-vous au tableau ci-dessous pour davan-

tage de détails:

ID 1/4” 18-EC LD

Voyant afché sur

le panneau

Mode de

fonction-

nement

(rotation

avant)

Usage prévu

Exemple d’applica-

tion

Fonctionnement précis, vissage

délicat pour une nition soignée.

Serrage de vis dans les

panneaux sensibles,

tels que les plaques de

plâtre

Fonctionnement efcace, vissage

avec moins de force et de vi-

tesse que le mode 3 (plus facile à

contrôler que le mode 3)

Vissage de vis dans

des matériaux durs

ainsi que serrage de

boulons

Fonctionnement puissant, vissage

avec maximum de force et de

vitesse

Vissage de longues

vis dans des maté-

riaux durs et serrage

de boulons plus gros

qu’en mode 2

Vissage de vis autotaraudeuses

dans de la tôle avec une bonne

nition

Type recommandé :

#4,8×25 mm

MARCHE ARRÊT

REMARQUE

La variété de la densité du bois et du maté-

riau métallique peut avoir un impact sur le

résultat nal. L’utilisateur doit sélectionner le

mode adapté en fonction de l’application

AVERTISSEMENT!

Ne changez pas le mode de fonctionne-

ment lorsque l’outil est en marche. Un chan-

gement brusque de couple peut entraîner

une perte de contrôle susceptible de provo

quer des blessures ou d’endommager l’outil

ou la pièce

REMARQUE

Le voyant LED s’éteint environ 1 minute après

le relâchement de la gâchette

REMARQUE

Lors de la mise sous tension suivante de l’outil,

le mode de fonctionnement revient au ré

glage précédent

Mise en marche de l’outil élec-

trique (voir gureH)

■

Pour mettre l’outil en marche:

Appuyez sur la gâchette (1)

la gâchette à vitesse variable offre une

vitesse plus élevée avec une pression de

déclenchement accrue et une vitesse plus

faible avec une pression de déclenche-

ment réduite

En mode T, une pression sur la gâchette

fournira la vitesse de rotation la plus éle-

vée dans le mode actuel, quelle que soit la

pression exercée sur l’interrupteur

■

Pour éteindre l’outil:

Relâchez la gâchette (1)

Lampe LED (voir gure I)

■

Le voyant LED s’allume automatiquement

en appuyant légèrement sur la gâchette à

vitesse variable avant que l’outil ne com-

ID 1/4” 18-EC LD

mence à fonctionner et s’éteindra environ

10 secondes après relâchement de la

gâchette à vitesse variable

■

Le voyant LED se met à clignoter rapide-

ment lorsque l’outil et/ou la batterie est

surchargé ou trop chaud et les capteurs

internes forcent l’arrêt de l’outil Laissez

l’outil reposer pendant un certain temps

ou placez l’outil et la batterie séparément à

l’air pour qu’ils refroidissent

■

Le voyant LED clignote plus lentement

pour indiquer que la batterie est presque

vide Rechargez la batterie

■

Si le voyant LED ne s’allume pas lorsque

vous allumez l’outil, ou s’il s’éteint soudai-

nement pendant votre opération, cela peut

être dû à une erreur de communication

interne Veuillez contacter le service client

ou un centre de service agréé pour obtenir

de l’aide

Veuillez suivre les étapes ci-dessous pour

régler la luminosité de la lampe LED :

■

Actionnez à fond le présélecteur de di-

rection (4) vers la gauche ou la droite

pour garantir le bon fonctionnement de la

gâchette (1)

■

Maintenez le bouton de sélection du

couple et du mode T (6) enfoncé pendant

2 secondes : les 4 voyants du panneau de

commande du couple et du mode T (5)

clignoteront simultanément Le mode de

réglage de la luminosité peut maintenant

être activé

■

La luminosité de la lampe LED changera

chaque fois que vous appuierez sur la gâ-

chette (1), en alternant entre les 4 niveaux

de luminosité indiqués dans le tableau

ci-dessous:

Niveaux 1 2 3 4

Luminosité

Dé-

sacti-

vé

min Moyen max

■

Appuyer à nouveau sur le bouton de sélec-

tion du couple et du mode T (6) ou ne pas

utiliser l’outil pendant 5 secondes permet

de quitter le mode de réglage de la lumi-

nosité

Au prochain allumage de l’outil, la fonction

mémoire restaurera le dernier niveau de lumi-

nosité sélectionné

REMARQUE

Dans le mode de réglage de la luminosité,

l’interrupteur ne fonctionne que comme un

bouton de réglage

Serrage et desserrage de vis,

écrous et boulons (voir gure

J&K)

Sélectionnez le mode T selon vos besoins, en

fonction de votre application Pour plus de

détails, consultez la section associée:

Sélection du mode

Pour le mode 1, 2 ou 3: la commande de vi-

tesse variable doit être utilisée avec prudence

lorsque vous serrez des écrous et des boulons

à l’aide d’accessoires à douille La meilleure

technique consiste à démarrer lentement, à

augmenter la vitesse au fur et à mesure que

l’écrou ou le boulon descend, puis à bien

ajuster l’écrou ou le boulon en ralentissant

l’outil jusqu’à l’arrêt Si cette procédure n’est

pas suivie, l’outil aura tendance à se serrer ou

à se tordre dans votre main lorsque l’écrou ou

le boulon est en place

Il est conseillé d’effectuer un essai sur un ma-

tériau de rebut pour sélectionner le meilleur

mode

■

Installez un embout adapté

■

Appliquez juste assez de pression pour

maintenir l’embout engagé sur la vis ou

l’écrou

■

Pour le mode 1, 2 ou 3, appliquez initia-

lement un minimum de pression sur la

gâchette à vitesse variable Augmentez la

vitesse uniquement lorsqu’il est possible

de maintenir un contrôle total

REMARQUE:

■

Utilisez toujours le type et la taille d’embout

adaptés à votre application

■

Lorsque vous tournez une vis au niveau

ou près de l’extrémité de la coupe trans-

versale ou d’un bord du bois, percez au

préalable un trou an d’éviter de ssurer le

bois

■

Lors du vissage dans du bois dur, il faut

percer au préalable un trou pilote

AVERTISSEMENT!

Ne serrez pas trop, car la force de la visseuse

à choc peut casser la xation. Gardez la

visseuse à chocs à angle droit par rapport à

l’attache pour éviter d’endommager la tête de

la xation.

ID 1/4” 18-EC LD

Transport

Les batteries lithium-ion sont soumises aux

exigences de la législation sur les marchan-

dises dangereuses

Le transport de ces batteries doit se faire

conformément aux dispositions et réglemen-

tations locales, nationales et internationales

Les utilisateurs peuvent transporter ces batte-

ries par la route sans autres exigences

Le transport commercial de batteries lithium-

ion par les compagnies maritimes est soumis

à la réglementation en matière de transport

de marchandises dangereuses Les prépara-

tifs d’expédition et le transport ne peuvent

être effectués que par des personnes dûment

formées L’ensemble du processus doit être

supervisé par des professionnels

Les points suivants doivent être respectés lors

du transport des batteries rechargeables:

Assurez-vous que les bornes de contact de la

batterie sont protégées et isolées an d’éviter

les courts-circuits

Assurez-vous que la batterie est bien immobi-

lisée à l’intérieur de l’emballage

Les batteries endommagées ou qui fuient ne

doivent pas être transportées

Contactez votre compagnie maritime pour

plus d’informations

ATTENTION!

Ne pas utiliser des batteries dont l’enveloppe

est endommagée

Maintenance et entretien

AVERTISSEMENT!

Avant tout travail sur l’outil, retirez la batterie

de l’outil

Nettoyage

ATTENTION!

Pour un nettoyage avec de l’air comprimé sec,

portez toujours des lunettes de protection

Nettoyez régulièrement l’outil électrique

et les ouïes de ventilation La fréquence

de nettoyage dépend du matériau et de la

durée d’utilisation Nettoyez régulièrement

l’intérieur du boîtier et le moteur avec de l’air

comprimé sec

Réparations

Toute opération de réparation doit être réali-

sée par un service technique agréé

REMARQUE

Pendant la période de garantie, ne dévissez

pas les vis du boîtier Le non-respect de cette

exigence annule toute réclamation au titre de

la garantie du fabricant

Pièces de rechange et accessoires

Pour les autres accessoires, en particulier les

outils et les accessoires de la défonceuse,

consultez les catalogues du fabricant Vous

trouverez des gures et des listes de pièces

de rechange sur notre site internet:

www.ex-tools.com

Informations relatives à l’élimi-

nation des déchets

AVERTISSEMENT!

Rendre les outils électriques usagés inutili-

sables:

en retirant la batterie des outils sans l.

Pays de l’UE uniquement

Ne jetez pas les outils électriques avec

les ordures ménagères !

Conformément à la directive européenne

2012/19/UE relative aux déchets d’équipe-

ments électriques et électroniques et à sa

transposition dans la législation nationale, les

outils électriques usagés doivent être collec-

tés séparément et recyclés dans le respect de

l’environnement

Récupération des matières premières à

la place de l’élimination des déchets.

L’appareil, les accessoires et l’emballage

doivent être recyclés dans le respect de

l’environnement Les pièces en plastique sont

identiées pour le recyclage selon le type de

matériau

AVERTISSEMENT!

Ne jetez pas les batteries avec les ordures

ménagères, ni dans un feu ou dans l’eau

N’ouvrez pas des batteries usagées

Pays de l’UE uniquement:

Conformément au règlement 2023/1542,

les piles/batteries défectueuses ou usagées

doivent être recyclées

ID 1/4” 18-EC LD

REMARQUE

N’hésitez pas à demander à votre revendeur

des informations concernant l’élimination du

produit!

-Déclaration de conformité

Les déclarations de conformité sont incluses

dans l’annexe 1 du présent mode d’emploi

Exemption de responsabilité

Le fabricant et son représentant déclinent

toute responsabilité pour les dommages et

les gains manqués liés à l’interruption des

activités causée par le produit ou un produit

inutilisable

Le fabricant et son représentant déclinent

toute responsabilité pour les dommages liés

à une mauvaise utilisation du produit ou à

une utilisation avec des produits provenant

d’autres fabricants

ID 1/4" 18-EC LD

Indice

Simboli utilizzati in questo manuale 29

Simboli sul prodotto 29

Avvertenze di sicurezza importanti 29

Emissioni acustiche e vibrazioni 30

Speciche tecniche 30

Panoramica 30

Utilizzo 31

Trasporto 34

Pulizia e manutenzione 35

Informazioni sullo smaltimento 35

Dichiarazione di conformità CE 35

Esonero dalla responsabilità 35

Simboli utilizzati in questo ma-

nuale

AVVERTENZA!

Indica un pericolo imminente Il mancato

rispetto di questa avvertenza comporta il ri

schio di lesioni estremamente gravi o mortali

ATTENZIONE!

Indica una situazione potenzialmente perico-

losa Il mancato rispetto di questa avvertenza

comporta il rischio di lesioni lievi o danni

materiali

NOTA

Indica suggerimenti per l'uso e informazioni

importanti

Simboli sul prodotto

Prima di usare l'utensile elet-

trico, leggere il manuale di

istruzioni

Indossare occhiali di protezio-

Informazioni sullo smaltimento

degli utensili elettrici (v pagi-

na 35)

Marcatura CE

Marcatura UKCA

Avvertenze di sicurezza impor-

tanti

AVVERTENZA!

Prima di usare l'utensile elettrico, leggere e rispet-

tare:

Queste istruzioni per l'uso

Le "Istruzioni di sicurezza generali" sull'u-

so degli utensili elettrici nel libretto inclu-

so (libretto n 315915)

Le leggi e le normative locali in vigore

relative alla prevenzione degli incidenti

Questo utensile elettrico di ultima genera

zione è stato costruito conformemente alle

normative di sicurezza in vigore

Tuttavia, quando è in funzione, l'utensile

elettrico comporta il rischio di lesioni, anche

mortali, all'operatore o a terze parti e il rischio

di danni all'utensile o ad altre proprietà

Questo utensile elettrico deve essere utilizza

to esclusivamente:

Per l'uso previsto

Se perfettamente funzionante

Eventuali difetti che ne compromettono la

sicurezza devono essere immediatamente

corretti

Destinazione d'uso

Questo avvitatore a impulsi cordless è proget-

tato:

–

Per l'uso in ambito industriale e commercia-

–

Per avvitare/svitare bulloni, dadi e diversi

dispositivi di ssaggio lettati.

Avvertenze di sicurezza speci-

che per avvitatori a impulsi

AVVERTENZA!

Consultare tutte le avvertenze di sicurezza,

le istruzioni, le illustrazioni e le speciche

fornite insieme a questo utensile elettrico.

Il mancato rispetto delle istruzioni elencate di

seguito comporta il rischio di scossa elettrica,

incendio e/o lesioni gravi Conservare tutte le

avvertenze e le istruzioni per futuro riferimen

ID 1/4" 18-EC LD

■

Tenere l'utensile elettrico esclusiva-

mente tramite le impugnature isolanti

durante le operazioni in cui l'accessorio

di taglio può entrare a contatto con cavi

elettrici nascosti. Se l’accessorio di taglio

tocca un cavo elettricato può trasmettere

la corrente alle parti metalliche dell'uten-

sile, esponendo l'operatore al rischio di

scossa elettrica

missioni acustic

he e vibrazioni

I valori di emissione acustica e delle vibrazioni

sono stati determinati ai sensi dello standard

EN 62841

Di seguito sono riportati i livelli di emissione

acustica ponderati (A) tipici dell'utensile

–

Livello di pressione sonora L

: 90,5 dB(A)

–

Livello di potenza sonora L

: 98,5 dB(A)

–

Incertezza: K = 3 dB

Valore totale di emissione delle vibrazioni

–

Valore di emissione a

: 20,7 m/s

–

Incertezza: K=1,5 m/s

ATTENZIONE!

I valori indicati sono relativi a utensili elettrici

nuovi. L'uso quotidiano può inuire sui valori

di emissione acustica e delle vibrazioni

NOTA

Il livello di emissione delle vibrazioni indicato

in queste istruzioni è stato misurato tramite il

metodo di collaudo standard descritto in EN

62841 e può essere utilizzato per confronta

re l'utensile con altri prodotti analoghi. Può

essere utilizzato anche per una valutazione

preliminare dei livelli di esposizione

Il livello di vibrazioni dichiarato fa riferimento

all'applicazione principale dell'utensile

Tuttavia, se l'utensile è utilizzato per appli

cazioni diverse, con altri accessori, o viene

mantenuto in cattive condizioni, il livello di

vibrazioni potrebbe differire. Ciò può aumen

tare signicativamente il livello di esposizione

durante il periodo di lavoro complessivo

Per calcolare una stima accurata del livello di

esposizione, è necessario prendere in con

siderazione anche le fasi in cui l'utensile è

spento o in funzione a vuoto. Ciò può ridurre

signicativamente il livello di esposizione

durante il periodo di lavoro complessivo

Adottare ulteriori misure di sicurezza per pro

teggere l'operatore dagli effetti delle vibra-

zioni, ad esempio: mantenere l'utensile e gli

accessori in buone condizioni, tenere le mani

al caldo, pianicare il lavoro.

ATTENZIONE!

Indossare protezioni per le orecchie quando

la pressione sonora è superiore a 85 dB(A)

Speciche tecniche

Modello ID 1/4" 18-EC LD

Prodotto

Avvitatore a percus-

sione

Tensione nomi-

nale

V CC 18

Velocità a vuoto /min 0-3400

Frequenza colpi

max

bpm 4300

Coppia di serrag-

gio max

N 175

Peso ai sensi

della procedura

FLEX 01

(senza batteria)

kg 0,78

Batteria 18 V

AP 18 0/2 5

AP 18 0/5 0

AP 18 0/8 0

Peso delle batte-

rie compatibili

AP 18 0/2 5

AP 18 0/5 0

AP 18 0/8 0

0,4

0,7

1,1

Caricabatteria

CA 12/18

CA 18 0-LD

CA 10 8/18 0

CA 18 LD2

CA SP 2x 12/18

Temperatura di

ricarica

Da 0 a 40℃

Temperatura di

funzionamento

Da −10°C a 40°C

Temperatura di

conservazione

Da −20°C a 50°C

Panoramica (gura A)

I numeri accanto ai componenti fanno rife-

rimento all'illustrazione del prodotto nella

pagina delle gure.

1 Interruttore a velocità variabile

2 Mandrino esagonale

3 Luce LED

ID 1/4" 18-EC LD

4 Selettore della direzione (avanti/bloc-

caggio/indietro)

5 Pannello di controllo della modalità

6 Pulsante di selezione della modalità

7 Fermaglio per laccio

Per ssare un laccio da polso (non in-

cluso) e ridurre il rischio di caduta del

dispositivo

8 Clip per punta

9 Clip per cintura

10 Vite di ssaggio

11 Manicotto di bloccaggio

Utilizzo

AVVERTENZA!

Rimuovere la batteria prima di effettuare

qualsiasi operazione sull'utensile

Operazioni preliminari

Estrarre l'utensile e gli accessori dalla con-

fezione e vericare che siano presenti tutti i

componenti e che non siano danneggiati

NOTA

Le batterie incluse sono parzialmente cariche

Prima di usare l'utensile, ricaricarle completa

mente Consultare il manuale di istruzioni del

caricabatteria

Suggerimenti per una lunga du-

rata di servizio

ATTENZIONE!

Non ricaricare le batterie a temperature

inferiori a 0°C o superiori a 40°C

Non ricaricare le batterie in ambienti sog-

getti a temperatura o umidità elevate

Non coprire le batterie e il caricabatteria

durante la ricarica

Scollegare il cavo di alimentazione del

caricabatteria al termine della ricarica

La batteria e il caricabatteria diventano caldi

durante la ricarica; è un fenomeno normale.

NOTA

Rispettare le istruzioni relative alla ricarica

della batteria

nel manuale di istruzioni della batteria

Durante un periodo di inutilizzo prolungato,

conservare le batterie parzialmente cariche in

un luogo fresco

Inserimento/sostituzione della

batteria (gure B1-B2)

■

Inserire la batteria carica nell'utensile n-

ché non si blocca in posizione (gura B1).

■

Per rimuovere la batteria, premere il pul-

sante di rilascio (passaggio 1) ed estrarre

la batteria (passaggio 2) (gura B2).

ATTENZIONE!

Quando l'utensile non è in uso, proteggere i

contatti della batteria Piccoli oggetti metallici

possono causare il corto circuito dei contatti,

con il rischio di incendio ed esplosione

Clip per cintura e clip per punta

■

Rimuovere il gruppo batteria dall'utensile

■

Allineare il foro della clip per cintura (9)

e la clip per punta (8) con il foro lettato

sulla base dell'utensile (gura C).

■

Inserire la vite di ssaggio (10) e serrarla

saldamente con un cacciavite (non inclu-

so)

Fermaglio per laccio

■

L'utensile è dotato di un fermaglio per

ssare un laccio da polso (non incluso) e

ridurre il rischio di caduta dell'utensile

Avvolgere il laccio intorno al polso durante

il trasporto dell'utensile (gura D).

Installazione e rimozione delle

punte (gura E)

ATTENZIONE!

Prima di eseguire qualsiasi lavoro sull'uten-

sile, portare il selettore della direzione (4) in

posizione centrale

■

Tirare il manicotto di bloccaggio (11) in

avanti (lontano dall'utensile)

■

Inserire la punta nel mandrino (2) no in

fondo, quindi rilasciare il manicotto per

bloccare la punta in posizione

■

Per rimuovere la punta, tirare il manicotto

di bloccaggio (11) in avanti (lontano dall'u-

tensile)

■

Estrarre la punta dal mandrino (2) e rila-

sciare il manicotto di bloccaggio (11), che

ritornerà nella posizione originale

ID 1/4" 18-EC LD

NOTA

Utilizzare esclusivamente punte Power gro-

ove; altri tipi di punte possono essere usate

con un adattatore Power groove (non incluso)

Non usare punte con codolo danneggiato

AVVERTENZA!

La punta può essere molto calda dopo un uso

prolungato Indossare guanti di protezione

durante la rimozione della punta, o attendere

che si raffreddi prima di rimuoverla

AVVERTENZA!

Assicurarsi di inserire la punta nel mandrino

in linea retta Non inserire la punta nel man

drino inclinandola; ciò può causare l'espulsio-

ne della punta durante l'uso, con il rischio di

lesioni personali gravi o danni al mandrino

Selezione della direzione (gura

ATTENZIONE!

Modicare la direzione di rotazione esclusiva-

mente quando l'utensile non è in funzione

Portare il selettore della direzione (4) nella

posizione desiderata, come descritto di segui-

■

Portare il selettore della direzione verso il

lato sinistro dell'utensile per avvitare viti o

serrare bulloni e dadi

■

Portare il selettore della direzione verso il

lato destro dell'utensile per svitare viti o

allentare bulloni e dadi

■

Portare il selettore della direzione in posi-

zione centrale (bloccaggio) per ridurre il

rischio di avvio accidentale quando l'uten-

sile non è in uso

NOTA

L'avvitatore a impulsi non funzionerà se il

selettore della direzione non è posizionato

completamente a destra o a sinistra

AVVERTENZA!

Gli utensili a batteria sono sempre in con-

dizioni operative. Pertanto, portare sempre

il selettore della direzione in posizione cen

trale di bloccaggio quando l'utensile non è

in uso o durante il trasporto.

Selezione della modalità (gura

L'utensile è dotato di un pannello di controllo

della modalità (5), situato sulla parte poste-

riore dell'utensile Sono disponibili quattro

modalità: 1, 2, 3 e T

Il pulsante di selezione della modalità è situa-

to sul lato dell'utensile e permette di sele-

zionare la modalità desiderata tra le quattro

disponibili

■

La modalità 1 permette di serrare viti o

dadi con una bassa coppia e una bassa

velocità di rotazione in avanti e di allentar-

le con la rotazione all'indietro

■

La modalità 2 permette di serrare viti o

dadi con una coppia intermedia e una

media velocità di rotazione in avanti e di

allentarle con la rotazione all'indietro

■

La modalità 3 permette di serrare viti o

dadi con un'alta coppia e un'alta velocità

di rotazione in avanti e di allentarle con la

rotazione all'indietro

■

La modalità T permette di ssare lamiere

e lamine metalliche con la rotazione in

avanti; la vite a coda di rondine si arresterà

automaticamente al termine del serraggio,

senza danneggiare il cuscinetto impermea-

bile e la supercie del materiale. Permette

inoltre di allentare viti e dai con un'alta

coppia e una rapida rotazione all'indietro

Ciascuna pressione permette di passare alla

modalità successiva Maggiori dettagli sono

riportati nella tabella seguente

ID 1/4" 18-EC LD

Indicatore sul

pannello

Modalità

(rotazione

in avanti)

Applicazione Esempio

Serraggio di precisione, quando è

necessaria una buona nitura.

Serrare viti in materiali

delicati, ad esempio

pannelli in cartonges-

Funzionamento efciente, serrag-

gio con forza e velocità ridotte

rispetto alla modalità 3 (maggiore

facilità di controllo rispetto alla

modalità 3)

Avvitare viti in materia-

li duri e serrare bulloni

Alta potenza, serraggio con la

massima forza e velocità

Avvitare viti lunghe in

materiali duri e serrare

bulloni di dimensioni

superiori rispetto alla

modalità 2

Inserimento preciso di viti auto-

lettanti in lamine metalliche

Tipo raccomandato:

#4,8x25 mm

ACCESO SPENTO

NOTA

Il risultato nale può variare in base al tipo di

legno o metallo Selezionare la modalità in

base all'applicazione

AVVERTENZA!

Non cambiare la modalità quando l'utensi-

le è in funzione. Una variazione improvvisa

della coppia di serraggio comporta il rischio

di perdita di controllo, lesioni e danni all'uten

sile o al materiale in lavorazione

NOTA

L'indicatore luminoso si spegne circa 1 minu-

to dopo il rilascio dell'interruttore a grilletto

NOTA

Al successivo riavvio dell'utensile verrà ripri-

stinata l'ultima modalità selezionata

Avvio/arresto dell'utensile (gura

■

Per avviare l'utensile:

premere l'interruttore a velocità variabile

(1)

Premere l'interruttore a velocità variabile

con più forza per aumentare la velocità o

con meno forza per ridurla

Nella modalità T, l'utensile si avvierà alla

massima velocità di rotazione della moda-

lità selezionata indipendentemente dalla

forza applicata sull'interruttore

■

Per arrestare l'utensile:

rilasciare l'interruttore a grilletto (1)

Luce LED (gura I)

■

La luce LED si accende premendo legger-

mente l'interruttore a velocità variabile,

prima che l'utensile entri in funzione, e si

spegne circa 10 secondi dopo il rilascio

dell'interruttore a grilletto

■

Se l'utensile e/o il gruppo batteria sono

sovraccarichi o troppo caldi, la luce LED

lampeggerà rapidamente e i sensori inter-

ni arresteranno automaticamente l'utensile

Lasciare riposare l'utensile, o posizionare

l'utensile e il gruppo batteria, separata-

mente, sotto un usso d'aria afnché si

raffreddino

■

Quando la batteria è in esaurimento, la

luce LED lampeggerà lentamente Ricari-

care il gruppo batteria

■

Se la luce LED non si accende all'avvio

dell'utensile, o se si spegne improvvisa-

ID 1/4" 18-EC LD

mente durante l'uso, potrebbe essersi veri-

cato un errore di comunicazione interna.

Contattare il servizio clienti o un centro di

assistenza autorizzato per ricevere assi-

stenza

Per regolare la luminosità della luce LED,

procedere come descritto di seguito

■

Portare il selettore della direzione (4) com-

pletamente a destra o a sinistra per assicu-

rarsi che l'interruttore a grilletto (1) possa

funzionare normalmente

■

Tenere premuto il pulsante di selezione

della modalità (6) per 2 secondi; i 4 indica-

tori luminosi sul pannello di controllo della

modalità (5) lampeggeranno simultanea-

mente Ora è possibile regolare la lumino-

sità della luce LED

■

La luminosità della luce LED cambierà a

ogni pressione dell'interruttore a grilletto

(1) tra i 4 livelli disponibili, come descritto

nella tabella seguente

Livello 1 2 3 4

Luminosità

Spen-

Mini-

Media

Mas-

sima

■

Premere nuovamente il pulsante di sele-

zione della modalità (6) o non effettuare al-

cuna azione per 5 secondi per uscire dalla

modalità di regolazione della luminosità

Al successivo riavvio dell'utensile, la luce si

riaccenderà con l'ultimo livello di luminosità

selezionato

NOTA

Durante la regolazione della luminosità,

l'interruttore funzionerà esclusivamente come

"pulsante" di regolazione della luminosità

Serrare e allentare viti, dadi e

bulloni (gure J, K)

Selezionare la modalità T in base all'appli-

cazione Per maggiori dettagli, consultare la

sezione

Selezione della modalità

Per le modalità 1, 2 e 3: variare la velocità con

attenzione durante l'inserimento di dadi e

bulloni se si utilizza un adattatore per punte

Si raccomanda di iniziare a bassa velocità e

aumentarla gradualmente durante il serrag-

gio, quindi ridurla nuovamente no al serrag-

gio completo Il mancato rispetto di questa

procedura comporta il rischio di contraccolpo

o rotazione dell'utensile nella propria mano al

termine del serraggio

Si raccomanda di effettuare una prova su un

materiale di scarto per determinare la modali-

tà adatta

■

Installare una punta adatta

■

Applicare una pressione appena sufcien-

te per mantenere la punta ssata alla vite o

al dado

■

Per le modalità 1, 2 e 3, iniziare applicando

una pressione minima sull'interruttore a

velocità variabile Aumentare la velocità

quando si è in grado di mantenere il pieno

controllo

NOTA:

■

Usare sempre punte di tipo e dimensioni

corretti in base all'applicazione

■

Durante l'inserimento di una vite in pros-

simità del bordo di un pannello in legno,

praticare un foro pilota per evitare la spac-

catura del legno

■

Durante l'inserimento di una vite nel legno

duro, praticare sempre un foro pilota

AVVERTENZA!

Non serrare eccessivamente il dispositivo di

ssaggio, perché l'avvitatore potrebbe dan

neggiarlo Mantenere l'avvitatore a un angolo

retto rispetto al dispositivo di ssaggio per

evitare di danneggiare la testa del dispositivo

di ssaggio.

Trasporto

Le batterie agli ioni di litio sono soggette ai

vincoli delle normative sulle merci pericolose

Il trasporto di tali batterie deve essere effet-

tuato i sensi delle disposizioni e delle norma-

tive locali, nazionali e internazionali

Gli utenti possono trasportare tali batterie su

strada senza ulteriori vincoli

Il trasporto commerciale delle batterie agli

ioni di litio da parte di spedizionieri è sog-

getto alle normative sul trasporto di merci

pericolose Le operazioni di preparazione e

trasporto della merce devono essere effet-

tuare esclusivamente da persone competenti

L'intero processo deve essere supervisionato

da un professionista

Per il trasporto delle batterie ricaricabili,

rispettare le istruzioni riportate di seguito

Per evitare il rischio di corto circuito, assicu-

rarsi che i terminali di contatto della batteria

siano protetti e isolati

Assicurarsi che il gruppo batteria non possa

ID 1/4" 18-EC LD

muoversi all'interno dell'imballaggio

Non trasportare batterie che presentano dan-

ni o perdite

Contattare lo spedizioniere per maggiori

informazioni

ATTENZIONE!

Non spedire batterie con involucro danneg-

giato

Pulizia e manutenzione

AVVERTENZA!

Rimuovere la batteria prima di effettuare

qualsiasi operazione sull'utensile

Pulizia

ATTENZIONE!

Durante la pulizia con aria compressa, indos-

sare protezioni per gli occhi

Pulire periodicamente l'utensile elettrico e le

aperture di ventilazione La frequenza della

pulizia dipende dal tipo di materiale lavorato

e dalla frequenza di utilizzo Pulire l'interno

dell'involucro e il motore con aria compressa

Riparazioni

Qualsiasi operazione di riparazione deve es-

sere afdata a un centro di assistenza autoriz-

zato

NOTA

Durante il periodo di garanzia, non allentare

le viti sull'involucro esterno In caso contrario,

la garanzia verrà annullata

Parti di ricambio e accessori

Ulteriori accessori e utensili sono disponibili

nei cataloghi del costruttore Le viste esplose

e l'elenco delle parti di ricambio sono dispo-

nibili sul nostro sito web:

www.ex-tools.com

Informazioni sullo smaltimen-

AVVERTENZA!

Rendere inutilizzabili gli utensili elettrici come

descritto di seguito

Per gli utensili cordless: rimuovere la bat-

teria

Solo Paesi UE

Non smaltire l'utensile elettrico insie-

me ai riuti domestici.

Ai sensi della direttiva europea 2012/19/

EU sui riuti di apparecchiature elettriche ed

elettroniche e della sua applicazione nella

giurisdizione nazionale, gli apparecchi elet-

trici devono essere raccolti separatamente e

riciclati nel rispetto dell'ambiente

Riciclare le materie prime invece di

smaltirle insieme ai riuti.

L'apparecchio, gli accessori e i materiali di im-

ballaggio devono essere smaltiti nel rispetto

dell'ambiente Le parti in plastica sono ricicla-

bili in base al tipo di materiale

AVVERTENZA!

Non gettare le batterie insieme ai riuti do-

mestici, nel fuoco o nell'acqua Non aprire le

batterie usate

Solo Paesi UE:

Ai sensi del regolamento 2023/1542, le batte-

rie usate o difettose devono essere riciclate

NOTA

Rivolgersi al rivenditore per informazioni sullo

smaltimento

-Dichiarazione di conformità

Le Dichiarazioni di conformità sono incluse

nell'Allegato 1 del presente manuale di istru-

zioni

Esonero dalla responsabilità

Il costruttore e il suo rappresentante non sono

responsabili per danni e mancato protto

a causa dell'interruzione dell'attività com-

merciale dovuta al prodotto o a un prodotto

inutilizzabile

Il costruttore e il suo rappresentante non sono

responsabili per danni causati dall'uso impro-

prio del prodotto o dall'uso del prodotto con

accessori di altri costruttori

ID 1/4” 18-EC LD

Contenido

Símbolos utilizados en este manual 36

Símbolos en el producto 36

Información importante para la seguridad 36

Ruido y vibración 37

Datos técnicos 37

Visión general 38

Instrucciones de funcionamiento 38

Transporte 42

Mantenimiento y cuidado del producto 42

Información para la eliminación del

producto 42

Declaración de conformidad CE 43

Exención de responsabilidad 43

Símbolos utilizados en este

manual

¡ADVERTENCIA!

Indica un peligro inminente Si no se tiene en

cuenta esta advertencia puede producirse la

muerte o lesiones muy graves

¡PRECAUCIÓN!

Indica la posibilidad de una situación de

peligro Si no se tiene en cuenta esta adver

tencia pueden producirse lesiones leves o

daños materiales

NOTA

Indica consejos de aplicación e información

importante

Símbolos en el producto

Antes de encender la herra-

mienta eléctrica, lea el manual

de instrucciones

Utilice gafas protectoras

Información para la elimi-

nación de la herramienta vieja

(ver la página 42)

Marcado CE

Marcado UKCA

Información importante para

la seguridad

¡ADVERTENCIA!

Antes de usar la herramienta eléctrica, lea lo sigui-

ente y actúe de manera consecuente:

estas instrucciones de funcionamiento,

las «Instrucciones generales de seguri-

dad» sobre el manejo de herramientas

eléctricas incluidas en el folleto adjunto

(n º: 315915),

los reglamentos locales vigentes actual-

mente y las normativas sobre prevención

de accidentes

Esta herramienta eléctrica incorpora la tec

nología más avanzada y ha sido fabricada

cumpliendo las normativas de seguridad

reconocidas

No obstante, cuando se utiliza, la herramienta

eléctrica podría representar un riesgo para

la integridad física y la vida del usuario y de

terceros, o daños en la herramienta u otros

daños materiales

La herramienta eléctrica solo puede ser uti

lizada

para el uso previsto

en perfecto estado de funcionamiento

Los fallos que afecten a la seguridad deben

repararse inmediatamente

Uso previsto

El destornillador de impacto inalámbrico está

diseñado

–

para uso comercial en la industria y el comer-

cio,

–

Para apretar y aojar tornillos, tuercas y

diversos elementos de jación roscados.

Instrucciones de seguridad para

el destornillador de impacto

¡ADVERTENCIA!

Lea todas las advertencias de seguridad, in-

strucciones, ilustraciones y especicaciones

incluidas con esta herramienta eléctrica. Si

no se cumplen todas las instrucciones que se

enumeran a continuación, pueden producirse

ID 1/4” 18-EC LD

descargas eléctricas, incendios o lesiones

graves Conserve todas las instrucciones y

advertencias para poder consultarlas en el

futuro

■

Sujete la herramienta eléctrica por las

supercies de agarre aisladas al realizar

trabajos en los que la jación pueda

tocar conductores eléctricos ocultos. El

contacto de las jaciones con conductores

bajo tensión puede hacer que las par-

tes metálicas de la herramienta eléctrica

pasen a estar en tensión y provoquen una

descarga eléctrica

Ruido y vibración

Los valores de ruido y vibración se han deter-

minado según la norma EN62841.

El nivel de ruido ponderado A de la herra-

mienta eléctrica suele ser:

–

Nivel de presión acústica L

: 90,5dB(A);

–

Nivel de potencia acústica L

: 98,5dB(A);

–

Incertidumbre: K = 3dB

Valor de vibración total:

–

Valor de emisión a

: 20,7m/s

–

Incertidumbre: K = 1,5m/s

¡PRECAUCIÓN!

Los valores medidos especicados se aplican

a las herramientas eléctricas nuevas El uso

diario hace que cambien los valores de ruido

y vibración

NOTA

El nivel de emisión de vibraciones especi-

cado en estas instrucciones ha sido medido

conforme a un método de ensayo estándar

según la norma EN62841 y puede utilizarse

para hacer comparaciones entre herramien

tas También se puede usar en una valoración

preliminar de la exposición

El nivel de emisión de vibraciones especica

do representa las principales aplicaciones de

la herramienta

No obstante, si la herramienta se usa para dif

erentes aplicaciones, con distintos accesorios

o con un mantenimiento deciente, el nivel

de emisión de vibraciones puede diferir Esto

podría aumentar considerablemente el nivel

de exposición a lo largo de todo el periodo

de trabajo

Para hacer una estimación precisa del nivel

de exposición a la vibración, también hay que

tener en cuenta los periodos en los que la

herramienta está apagada, o está encendida

pero no se está utilizando realmente Esto

podría reducir signicativamente el nivel de

exposición a lo largo de todo el periodo de

trabajo

Identique medidas de seguridad adiciona

les para proteger al usuario de los efectos de

la vibración Por ejemplo: realizar un man

tenimiento correcto de la herramienta y los

accesorios, mantener las manos calientes,

organizar los procesos de trabajo

¡PRECAUCIÓN!

Lleve protectores auditivos cuando la presión

acústica sea mayor que 85dB(A).

Datos técnicos

Tipo de producto ID 1/4” 18-EC LD

Producto

Destornillador de

impacto

Tensión nominal Vcc 18

Velocidad sin

carga

/min 0-3400

Tasa de impacto

máx

i p m 4300

Par máx N 175

Peso según el

procedimiento

FLEX 01

(sin batería)

kg 0,78

Batería 18V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Peso de las bat-

erías utilizables

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Rango de carga

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Temperatura de

carga

de 0 a 40℃

Temperatura de

funcionamiento

de -10 a 40°C

ID 1/4” 18-EC LD

Temperatura de

almacenamiento

de -20 a 50°C

Vista general (ver la gura A)

La numeración de los elementos del producto

se reere a la ilustración de la herramienta en

la página de grácos.

1 Gatillo interruptor para la velocidad

variable

2 Portabrocas hexagonal

3 Luz LED

4 Interruptor de preselección de direc-

ción (avance / bloqueo central / retro-

ceso)

5 Panel de control del par y modo «T»

6 Botón de selección del par y modo «T»

7 Fijación de correa

Para sujetar una correa de muñeca (no

incluida) y reducir el riesgo de que se

caiga la herramienta

8 Soporte de puntas

9 Pinza para el cinturón

10 Tornillo de jación

11 Manguito de bloqueo

Instrucciones de funciona-

miento

¡ADVERTENCIA!

Quite la batería antes de realizar cualquier

trabajo en la herramienta eléctrica

Antes de encender la herramien-

ta eléctrica

Desembale la herramienta eléctrica y los

accesorios y compruebe que no falte ninguna

pieza ni esté dañada

NOTA

Las baterías no se suministran totalmente

cargadas Antes del primer uso, cargue las

baterías completamente Consulte el manual

de funcionamiento del cargador

Consejos para una larga vida útil

de la batería

¡PRECAUCIÓN!

No cargue nunca las baterías a tempera-

turas inferiores a 0°C o superiores a

40°C.

No cargue las baterías en ambientes con

alta humedad del aire o temperatura

ambiente

No cubra las baterías y el cargador duran-

te el proceso de carga

Desconecte el enchufe de red del car-

gador al nal del proceso de carga.

La batería y el cargador se calientan durante

el proceso de carga ¡Esto es absolutamente

normal!

NOTA

Siga las instrucciones para cargar correcta-

mente la batería

en las instrucciones de uso de la batería

Si las baterías no se utilizan durante un perío-

do prolongado de tiempo, guárdelas parcial-

mente cargadas en un lugar fresco

Insertar/cambiar la batería (ver

las guras B1-B2)

■

Introduzca la batería cargada en la herra-

mienta eléctrica presionando hasta que se

oiga un clic (ver la gura B1).

■

Para quitarla, presione el botón de lib-

eración (1) y saque la batería tirando de

ella (2) (ver la guraB2).

¡PRECAUCIÓN!

Proteja los contactos de la batería cuando no

se esté utilizando el aparato Las piezas de

metal sueltas pueden cortocircuitar los termi

nales: ¡peligro de explosión e incendio!

Pinza extraíble para el cinturón y

soporte para puntas

■

Quite la batería de la herramienta

■

Alinee el oricio de la pinza para el cin-

turón (9) y el soporte para puntas (8) con

el oricio roscado en la base de la herra-

mienta (ver la gura C).

■

Inserte el tornillo de jación (10) y apriete

de forma segura el tornillo con un destor-

nillador (no incluido)

Fijación de correa

■

La jación de correa se ofrece para sujetar

una correa de muñeca (no incluida) y redu-

cir el riesgo de que se caiga la herramien-

ID 1/4” 18-EC LD

ta Envuelva a correa alrededor de la mano

cuando lleve la herramienta (ver la gura

Instalar y quitar puntas (ver gu-

ra E)

¡PRECAUCIÓN!

Antes de realizar cualquier operación en la

herramienta eléctrica, ponga el interruptor de

preselección de la dirección (4) en la posición

central

■

Tire del manguito de bloqueo (11) hacia

delante (alejándolo de la herramienta)

■

Inserte la punta en el portabrocas (2) lo

máximo posible y, a continuación, suelte el

botón de instalación/liberación de acceso-

rios para bloquear la punta en su lugar

■

Para sacar una punta, tire del manguito de

bloqueo (11) hacia delante (alejándolo de

la herramienta)

■

Saque la punta del portabrocas (2) y suelte

el manguito de bloqueo (11); el manguito

de bloqueo se retraerá a la posición origi-

nal

NOTA

Utilice solo puntas con ranuras de ali-

mentación; se pueden usar otras puntas con

el portapuntas universal con ranura de ali

mentación (no incluido) No utilice una punta

que tenga el vástago deteriorado

¡ADVERTENCIA!

La punta puede estar caliente después de

usarla mucho tiempo Use guantes protecto

res cuando quite la punta de la herramienta,

o espere a que se enfríe

¡ADVERTENCIA!

Asegúrese de insertar la punta recta en el

portabrocas No inserte la punta en el por

tabrocas en ángulo para apretar después el

portabrocas, ya que esto podría provocar que

la punta saliera disparada de la herramienta,

lo que podría causar lesiones personales

graves o daños en el portabrocas

Preselección de la dirección (ver

la gura F)

¡PRECAUCIÓN!

Cambie la dirección de giro solo cuando la

herramienta eléctrica esté parada

Mueva el interruptor de preselección de la

dirección (4) a la posición que desee:

■

Coloque el interruptor de preselección

de dirección en el extremo izquierdo de

la herramienta para introducir tornillos o

apretar pernos/tuercas

■

Coloque el interruptor de preselección

de dirección en el extremo derecho de la

herramienta para quitar tornillos o aojar

pernos/tuercas

■

Coloque el interruptor de preselección de

dirección en la posición «OFF» (bloqueo

central) para ayudar a reducir la posibili-

dad de un arranque accidental cuando no

esté en uso

NOTA

El destornillador de impacto no funcionará a

menos que el selector de la dirección de giro

esté completamente engranado a la izquier

da o a la derecha

¡ADVERTENCIA!

Las herramientas a batería están siempre

en condiciones de funcionamiento. Por lo

tanto, el interruptor de preselección de

dirección siempre debe estar bloqueado en

la posición central cuando la herramienta

no esté en uso o cuando la lleve a su lado.

Selección de modo (ver gura G)

Su herramienta está equipada con un panel

de control de par y modo «T» (5) situado en la

parte inferior de la herramienta Tiene cuatro

modos: 1, 2, 3 y T

El botón de selección del modo de par y «T»

se encuentra en el lateral de la herramienta

y se utiliza para seleccionar entre los cuatro

modos

■

El modo 1 es adecuado para apretar tor-

nillos o tuercas con un par bajo/velocidad

baja en rotación hacia delante, y para ao-

jar tornillos o tuercas con rotación inversa

■

El modo 2 es adecuado para apretar

tornillos o tuercas con un par medio/ve-

locidad media en rotación hacia delante, y

para aojar tornillos o tuercas en rotación

inversa

■

El modo 3 es adecuado para apretar

tornillos o tuercas con un par elevado/

rotación hacia delante a alta velocidad, y

para aojar tornillos o tuercas con rotación

inversa

■

El modo T se utiliza para jar placas de

acero de color y láminas de acero en

ID 1/4” 18-EC LD

rotación hacia delante El clavo en cola

de milano se detiene automáticamente

después de apretar, sin dañar la almo-

hadilla impermeable ni la supercie de la

pieza de trabajo O bien, si se requiere un

par elevado/rotación inversa rápida para

aojar tornillos o tuercas.

Cada pulsación cambia un modo Consulte

más detalles en la tabla siguiente:

indicador que

se muestra en el

panel

Modo de

funciona-

miento

(adelante)

Propósito

Ejemplo de apli-

cación

Funcionamiento preciso,

apretar

cuando se necesita un buen aca-

bado

Apretar tornillos en

tableros delicados,

como tableros de yeso

Funcionamiento eciente, apretar

con menos fuerza y velocidad que

en el modo 3 (más fácil de contro-

lar que el modo 3)

Introducir tornillos

en materiales duros y

apretar pernos

Funcionamiento potente, apretar

con la máxima fuerza y velocidad

Introducir tornillos

largos en materiales

duros y apretar pernos

más grandes que en el

modo 2

Introducir tornillos autorroscantes

en chapa metálica con buen aca-

bado

Tipo recomendado:

#4,8 x 25mm

ENCENDIDO APAGADO

NOTA

La variedad de la densidad de la madera y el

material del metal pueden afectar al resulta

do nal. El usuario debe seleccionar el modo

apropiado según la aplicación

¡ADVERTENCIA!

No cambie el modo de funcionamiento

mientras la herramienta está en marcha.

Un cambio repentino del par puede causar

la pérdida de control y provocar posibles

lesiones o daños a la herramienta o pieza de

trabajo

NOTA

El indicador LED se apagará aproximada-

mente 1 minuto después de que se suelte el

gatillo interruptor

NOTA

La próxima vez que se encienda la herramien-

ta, el modo de trabajo volverá a la congura-

ción anterior

Encender la herramienta eléctrica

(ver la gura H)

■

Para encender la herramienta eléctrica:

Apriete el gatillo interruptor (1)

El gatillo interruptor para la velocidad vari-

able genera mayor velocidad al aumentar

presión en el gatillo, y menor velocidad al

reducir la presión en el gatillo

En el modo T, al apretar el gatillo interrup-

tor se obtendrá la velocidad de rotación

más alta dentro del modo actual, indepen-

dientemente de la presión ejercida sobre

el interruptor

■

Para apagar la herramienta eléctrica:

Suelte el gatillo interruptor (1)

Luz LED (ver la gura I)

ID 1/4” 18-EC LD

■

La luz LED se encenderá de forma au-

tomática al apretar ligeramente el gatillo

interruptor para la velocidad variable

antes de que la herramienta comience a

funcionar, y se apagará aproximadamente

10 segundos después de que se suelte el

gatillo interruptor para la velocidad vari-

able

■

La luz LED parpadeará rápidamente si se

sobrecarga o se calienta demasiado la

herramienta y/o la batería, y los sensores

internos apagarán la herramienta Deje

reposar la herramienta un rato o coloque

la herramienta y la batería por separado

en una corriente de aire para enfriarlas

■

La luz LED parpadeará más despacio, in-

dicando que la capacidad de la batería es

baja Recargue la batería

■

Si el LED no se enciende cuando se pone

en marcha la herramienta, o si se apaga

repentinamente durante el funcionamien-

to, puede deberse a un error de comuni-

cación interno Póngase en contacto con

el servicio de atención al cliente o con un

centro de servicio autorizado para obtener

ayuda

Siga los pasos que se indican a continuación

para ajustar el brillo de la luz LED:

■

Presione el interruptor de preselección de

dirección (4) hacia la izquierda/derecha

completamente para asegurarse de que el

gatillo interruptor (1) pueda funcionar con

normalidad

■

Mantenga pulsado el botón de selección

del modo de par y «T» (6) durante 2 se-

gundos y las 4 luces indicadoras del panel

de control del par y el modo «T» (5) par-

padearán simultáneamente El modo de

ajuste del brillo se puede activar en este

momento

■

El brillo de la luz LED cambiará cada vez

que se pulse el gatillo interruptor (1) y

alternará entre los 4 niveles de brillo de la

tabla siguiente:

Niveles 1 2 3 4

Brillo

Apa-

gado

Míni-

Medio

Máxi-

■

Al pulsar de nuevo el botón de selección

del par y el modo «T» (6) o si no se realiza

ninguna operación durante 5 segundos, se

saldrá del modo de ajuste del brillo

La próxima vez que se encienda la herramien-

ta, la función de memoria recordará y volverá

al último nivel de brillo de la luz

NOTA

Mientras se encuentra en el modo de ajuste

de brillo, el interruptor solo funcionará como

un «botón» de ajuste de brillo.

Apretar y aojar tornillos, tuercas

y pernos (ver las guras J y K)

Seleccione el modo T según sea necesario,

según su aplicación Para obtener más det-

alles, consulte la sección correspondiente:

Selección de modo

Para los modos 1, 2 o 3: el control de veloci-

dad variable debe usarse con precaución al

introducir tuercas y pernos usando accesorios

de juego de llaves de vaso La mejor técnica

es comenzar lentamente, aumentar la veloci-

dad a medida que la tuerca o el perno desci-

enden, y después ajustar la tuerca o el perno

reduciendo la velocidad de la herramienta

hasta que se detenga Si no se sigue este pro-

cedimiento, la herramienta tenderá a torcerse

o torcerse en su mano cuando la tuerca o el

perno se asiente

Es aconsejable realizar una ejecución de

prueba en un material de desecho para de-

terminar la mejor selección de modo

■

Instale una punta adecuada

■

Aplique solo la presión suciente para

mantener la punta enganchada en el tor-

nillo o la tuerca

■

Para los modos 1, 2 o 3, aplique inicial-

mente una presión mínima al gatillo inter-

ruptor para la velocidad variable Aumente

la velocidad solo cuando se pueda man-

tener el control total

AVISO:

■

Utilice siempre el tipo y tamaño de punta

correctos para su aplicación

■

Al apretar un tornillo en el extremo del

corte transversal o un borde de la madera,

o cerca de él, taladre previamente un ori-

cio para evitar que la madera se agriete

■

Para introducir un tornillo en madera dura,

se debe perforar previamente un oricio

piloto

¡ADVERTENCIA!

No apriete demasiado, ya que la fuerza del

destornillador de impacto puede romper el

elemento de sujeción Mantenga el destor

ID 1/4” 18-EC LD

nillador de impacto en ángulo recto respecto

al elemento de sujeción, para evitar dañar la

cabeza del elemento de sujeción

Transporte

Las baterías de iones de litio están sujetas a

los requisitos de la legislación sobre mercan-

cías peligrosas

El transporte de esas baterías debe realizarse

de acuerdo con las disposiciones y regula-

ciones locales, nacionales e internacionales

Los usuarios pueden transportar estas bat-

erías por carretera sin requisitos adicionales

El transporte comercial de baterías de iones

de litio por parte de las compañías de trans-

porte está sujeto a las regulaciones para el

transporte de mercancías peligrosas Los

preparativos de envío y el transporte solo

pueden ser realizados por personas debida-

mente capacitadas Todo el proceso debe ser

supervisado profesionalmente

Deben observarse los siguientes puntos al

transportar baterías recargables:

Asegúrese de que los terminales de contacto

de la batería estén protegidos y aislados para

evitar cortocircuitos

Compruebe que la batería esté sujeta para

que no se mueva dentro del embalaje

Las baterías dañadas o con fugas no deben

ser transportadas

Póngase en contacto con su empresa de

transporte para más información

¡PRECAUCIÓN!

No coloque baterías que tengan la carcasa

dañada

Mantenimiento y cuidado del

producto

¡ADVERTENCIA!

Quite la batería del aparato antes de realizar

cualquier trabajo en la herramienta eléctrica

Limpieza

¡PRECAUCIÓN!

Cuando limpie con aire comprimido seco,

utilice siempre gafas protectoras

Limpie regularmente la herramienta eléctrica

y las ranuras de ventilación La frecuencia de

limpieza depende del material y la duración

de uso Sople regularmente con aire com-

primido seco el interior de la carcasa y el

motor

Reparaciones

Las reparaciones deben realizarse única-

mente en un centro de servicio postventa

autorizado

NOTA

Durante el período de garantía, no aoje

los tornillos en la carcasa El incumplimiento

de este requisito invalidará cualquier rec

lamación bajo la garantía del fabricante

Piezas de recambio y accesorios

Encontrará información sobre otros com-

plementos, en particular herramientas y

accesorios, en los catálogos del fabricante

En nuestra página web encontrará planos de

despiece y listas de recambios:

www.ex-tools.com

Información para la elimi-

nación del producto

¡ADVERTENCIA!

Las herramientas viejas deben dejarse inuti-

lizables:

si funcionan con batería, quite la batería

Solo países de la UE

¡No tire los aparatos eléctricos a la

basura doméstica!

Según la Directiva Europea 2012/19/UE

sobre residuos eléctricos y electrónicos, y su

implementación en las legislaciones nacio-

nales, los aparatos eléctricos usados deben

recogerse por separado y reciclarse de forma

respetuosa con el medio ambiente

Recuperación de materias primas en

lugar de eliminación de residuos.

Los dispositivos, accesorios y embalajes

deben reciclarse de forma respetuosa con el

medio ambiente Las piezas de plástico están

identicadas para el reciclaje según el tipo de

material

¡ADVERTENCIA!

No elimine las baterías tirándolas a la basura

doméstica ni arrojándolas al agua o al fuego

No abra las baterías usadas

ID 1/4” 18-EC LD

Solo países de la UE:

De conformidad con el Reglamento

2023/1542, las baterías defectuosas o usadas

deben reciclarse

NOTA

¡Pregunte a su distribuidor las opciones de

eliminación!

-Declaración de conformi-

dad

Las declaraciones de conformidad se incluy-

en en el Anexo 1 de este manual de instruc-

ciones

Exención de responsabilidad

El fabricante y su representante no son re-

sponsables de los daños y la pérdida de ben-

ecio debido a la interrupción de la actividad

causada por el producto o por un producto

que no se pueda utilizar

El fabricante y su representante no son re-

sponsables de los daños provocados por el

uso indebido del producto o por el uso del

mismo con productos de otros fabricantes

ID 1/4” 18-EC LD

Índice

Símbolos usados neste manual 44

Símbolos no produto 44

Informação importante de segurança 44

Ruído e vibração 45

Características técnicas 45

Vista pormenorizada 45

Instruções de funcionamento 46

Transporte 50

Cuidados e manutenção 50

Informação acerca da eliminação 50

Declaração de conformidade CE 51

Desresponsabilização 51

Símbolos usados neste manual

AVISO!

Existem perigos iminentes O desrespeito

por este aviso pode dar origem à morte ou a

ferimentos extremamente graves

CUIDADO!

Existe a possibilidade de uma situação peri-

gosa O desrespeito por este aviso pode dar

origem a ferimentos ligeiros ou danos patri

moniais

NOTA

Existem dicas de utilização e informação

importante

Símbolos no produto

Antes de ligar a ferramenta

elétrica, leia o manual de fun-

cionamento!

Use óculos de proteção

Informação sobre a elimina-

ção de uma ferramenta antiga

(consulte a página 50)

Marca CE

Marca UKCA

Informação importante de se-

gurança

AVISO!

Antes de usar a ferramenta elétrica, leia o seguin-

te e aja em conformidade:

Estas instruções de funcionamento,

As “Instruções gerais de segurança” sobre

o manuseamento de ferramentas elétricas

no folheto fornecido (folheto n º: 315915),

As regras e normas atuais nas instalações

quanto à prevenção de acidentes

Esta ferramenta elétrica é topo de gama e foi

fabricada de acordo com as normas de segu

rança conhecidas

No entanto, durante a utilização, a ferramenta

elétrica pode constituir um perigo de vida

para o utilizador ou poderá haver danos na

ferramenta elétrica ou patrimoniais

A ferramenta elétrica só pode ser utilizada

para a utilização prevista,

num perfeito estado de funcionamento

As falhas que impeçam a segurança têm de

ser reparadas imediatamente

Utilização prevista

A aparafusadora de impacto sem os foi cria-

–

para um uso comercial na indústria e comér-

cio,

–

para apertar e desapertar parafusos, porcas

e vários xadores roscados.

Instruções de segurança para a

aparafusadora de impacto

AVISO!

Leia todos os avisos de segurança, instru-

ções, ilustrações e especicações forne-

cidas com esta ferramenta elétrica. Não

seguir todas as instruções apresentadas

abaixo pode dar origem a choque elétrico e/

ou ferimentos sérios Guarde todos os avisos

e instruções para futuras referências

■

Segure a ferramenta elétrica pelas su-

perfícies de preensão isoladas quando

efetuar qualquer operação em que o

ID 1/4” 18-EC LD

xador possa entrar em contacto com

cablagem oculta. Fixadores com um o

“vivo” podem fazer com que as peças de

metal expostas da ferramenta elétrica

deem um choque ao operador

Ruído e vibração

Os valores de ruído e vibração foram deter-

minados de acordo com a norma EN 62841

O nível de ruído avaliado A da ferramenta

elétrica é habitualmente:

–

Nível de pressão do som L

: 90,5 dB(A);

–

Nível de potência do som L

: 98,5 dB(A);

–

Incerteza: K = 3dB

Valor total da vibração:

–

Valor da emissão a

: 20,7 m/s

–

Incerteza: K = 1,5 m/s

CUIDADO!

Os valores medidos especicados aplicam-se

às novas ferramentas elétricas O uso diário

causa a alteração dos valores de vibração e

ruído

NOTA

O nível de emissão da vibração apresenta-

do nestas instruções foi medido de acordo

com um teste padrão dado em EN 62841 e

pode ser usado para comparar ferramentas

Também pode ser usado para uma avaliação

preliminar da exposição

O nível de emissão da vibração declarado

representa as aplicações principais da ferra

menta

No entanto, se a ferramenta for usada para

diferentes aplicações, com diferentes acessó

rios, ou tendo uma má manutenção, os níveis

de emissão da vibração podem diferir Isto

pode aumentar signicativamente o nível de

exposição sobre o período total de funciona

mento

Para fazer uma estimativa precisa do nível de

exposição da vibração, também tem de ter

em conta as vezes que desliga a ferramenta,

ou quando esta está a funcionar, mas não está

realmente a ser utilizada Isto pode diminuir

signicativamente o nível de exposição sobre

o período total de funcionamento

Identique medidas adicionais de seguran

ça para proteger o operador dos efeitos da

vibração, como: Efetuar a manutenção da

ferramenta e dos acessórios, manter as mãos

quentes, organizar vários padrões de traba

lho

CUIDADO!

Use proteção auditiva quando a pressão do

som estiver acima dos 85 dB(A)

Características técnicas

Tipo de produto ID 1/4” 18-EC LD

Produto

Aparafusadora de

impacto

Voltagem nomi-

nal

V DC 18

Velocidade sem

carga

/min 0-3400

Taxa de impacto

máxima

bpm 4300

Binário máximo N 175

Peso de acordo

com o procedi-

mento FLEX 01

(sem bateria)

kg 0,78

Bateria 18V

AP 18 0/2 5

AP 18 0/5 0

AP 18 0/8 0

Peso das baterias

utilizáveis

AP 18 0/2 5

AP 18 0/5 0

AP 18 0/8 0

0,4

0,7

1,1

Gama do carre-

gador

CA 12/18

CA 18 0-LD

CA 10 8/18 0

CA 18 LD2

CA SP 2x 12/18

Temperatura de

carregamento

0~40°C

Temperatura de

funcionamento

-10~40 °C

Temperatura de

armazenamento

-20~50 °C

Vista pormenorizada (consulte

a Imagem A)

A numeração das funcionalidades do produto

refere-se à imagem da máquina na página

das imagens

1 Gatilho do interruptor de velocidade

variável

2 Mandril sextavado

ID 1/4” 18-EC LD

3 Luz LED

4 Interruptor de pré-seleção da direção

(avançar / xar no centro / retroceder)

5 Painel de controlo do binário e modo

“T”

6 Botão de seleção do binário e modo

“T”

7 Fixação da alça

Para xar uma alça para o pulso (não

incluída), para reduzir as possibilidades

de deixar cair a sua ferramenta

8 Suporte das cabeças de aparafusar

9 Clipe para o cinto

10 Parafuso de xação

11 Manga de xação

Instruções de funcionamento

AVISO!

Retire a bateria antes de efetuar quaisquer

trabalhos na ferramenta elétrica

Antes de ligar a ferramenta elé-

trica

Retire a ferramenta elétrica e os acessórios da

caixa e certique-se de que não há peças em

falta nem danicadas.

NOTA

As baterias não vêm completamente carrega-

das na altura da entrega Antes da primeira

utilização, carregue a bateria por completo

Consulte o manual de funcionamento do

carregador

Dicas para um tempo de vida útil

prolongado

CUIDADO!

Nunca carregue baterias a temperaturas

abaixo dos 0 °C ou acima dos 40 °C

Não carregue baterias em ambientes com

elevada humidade do ar ou temperatura

ambiente

Não cubra baterias nem o carregador

durante o processo de carregamento

Retire a cha do carregador da tomada

no nal do processo de carregamento.

A bateria e o carregador aquecem durante

o processo de carregamento Isto é perfeita-

mente normal

NOTA

Siga as instruções apresentadas nas instru-

ções de funcionamento

para um carregamento correto da bateria

Se as baterias não forem usadas durante um

longo período de tempo, guarde-as parcial-

mente carregadas num local fresco

Inserir/substituir a bateria (con-

sulte a Imagem B1-B2)

■

Pressione a bateria carregada para a ferra-

menta elétrica até car xada no respetivo

lugar (consulte a Imagem B1)

■

Para retirar a bateria, prima o botão de

libertação (1 ) e puxe a bateria (2 ) para

fora (Consulte a Imagem B2)

CUIDADO!

Quando o aparelho não for usado, proteja os

contactos da bateria Peças soltas de metal

podem colocar os contactos em curto-circui

to, podendo dar origem a explosão ou fogo!

Clipe para o cinto amovível e

suporte para as cabeças de apa-

rafusar

■

Retire a bateria da ferramenta

■

Alinhe o orifício do clipe para o cinto (9) e

suporte para as cabeças de aparafusar (8)

com o orifício roscado na base da ferra-

menta (consulte a Imagem C)

■

Insira o parafuso de xação (10) e aperte

bem o parafuso com uma chave de fendas

(não incluída)

Fixação da alça

■

É fornecido um xador da alça para xar

uma alça para o pulso (não incluída), para

reduzir as possibilidades de deixar cair

a sua ferramenta Envolva a alça à volta

da mão quando transportar a ferramenta

(consulte a Imagem D)

Instalar e retirar cabeças de apa-

rafusar (consulte a Imagem E)

CUIDADO!

Antes de efetuar quaisquer operações na

ID 1/4” 18-EC LD

ferramenta elétrica, mova o interruptor de

pré-seleção da direção (4) para a posição

central

■

Puxe a manga de xação (11) para a frente

(para longe da ferramenta)

■

Insira a cabeça de aparafusar no mandril

(2) o máximo possível e depois liberte a

manga de xação para xar a cabeça de

aparafusar no respetivo lugar

■

Para retirar a cabeça de aparafusar, puxe a

manga de xação (11) para a frente (para

longe da ferramenta)

■

Puxe a cabeça de aparafusar para fora do

mandril (2) e liberte a manga de xação

(11). A manga de xação volta à posição

original

NOTA

Use apenas cabeças de aparafusar com

ranhuras de encaixe Pode usar outras cabe

ças de aparafusar com um suporte universal

de cabeças de aparafusar com ranhura de

encaixe (não incluído) Não use cabeças de

aparafusar com o eixo danicado.

AVISO!

A cabeça de aparafusar pode car quente

após uma utilização prolongada Use luvas de

proteção quando retirar a broca / cabeça de

aparafusar da ferramenta, ou deixe-a arrefe

cer primeiro

AVISO!

Certique-se de que insere a cabeça de apa-

rafusar a direito no mandril Não insira uma

cabeça de aparafusar inclinada no mandril

para depois apertar o mandril Isto pode fazer

com que a cabeça de aparafusar seja atirada

pela ferramenta, podendo dar origem a feri

mentos sérios ou danos no mandril

Pré-seleção da direção (consulte

a Imagem F)

CUIDADO!

Mude a direção da rotação apenas quando a

ferramenta elétrica estiver parada

Coloque o interruptor de pré-seleção da dire-

ção (4) na posição desejada:

■

Posicione o interruptor de pré-seleção

da direção o máximo para a esquerda da

ferramenta para orientar parafusos para o

buraco ou para apertar parafusos/porcas

■

Posicione o interruptor de pré-seleção

da direção o máximo para a direita da

ferramenta para retirar parafusos ou para

desapertar parafusos/porcas

■

Posicione o interruptor de pré-seleção da

direção na posição de desligado (xar no

centro) para ajudar a reduzir a possibili-

dade de arranque acidental enquanto a

ferramenta não é usada

NOTA

A aparafusadora de impacto não funciona se

o seletor de direção da rotação não estiver

completamente para a esquerda ou para a

direita

AVISO!

As ferramentas que funcionam a bateria

estão sempre prontas a funcionar. Assim,

o interruptor de pré-seleção da direção

deverá ser sempre bloqueado na posição

central quando a ferramenta não for usada

ou for transportada.

Seleção do modo (consulte a Ima-

gem G)

A sua ferramenta vem equipada com um pai-

nel de controlo do binário e modo “T” (5) no

fundo da ferramenta Este tem quatro modos:

1, 2, 3 e T

O botão de seleção do binário e modo “T”

encontra-se na parte lateral da ferramenta e é

usado para selecionar entre quatro modos

■

O modo 1 é adequado para apertar para-

fusos ou porcas com uma rotação para a

frente com baixo binário/velocidade, e de-

sapertar parafusos ou porcas com rotação

para trás

■

O modo 2 é adequado para apertar pa-

rafusos ou porcas com uma rotação para

a frente com binário/velocidade média, e

desapertar parafusos ou porcas com rota-

ção para trás

■

O modo 3 é adequado para apertar para-

fusos ou porcas com uma rotação para a

frente com elevado binário/velocidade, e

desapertar parafusos ou porcas com rota-

ção para trás

■

O modo T é usado para xar placas e cha-

pas de aço com uma rotação para a frente

O prego de encaixe pára automaticamen-

te após o aperto, sem danicar a almo-

fada hermética nem a superfície da peça

trabalhada; Ou que requeiram uma rápida

rotação para trás ou binário elevado para

ID 1/4” 18-EC LD

desapertar parafusos ou porcas

Cada vez que premir, altera um modo Para

mais detalhes, consulte a tabela apresentada

abaixo:

Indicador apre-

sentado no painel

Modo de

funcio-

namento

(para a

frente)

Intuito

Exemplo de aplica-

ções

Operação precisa

Apertar quando

precisar de um bom acabamento

Apertar parafusos em

placas sensíveis, como

placas de gesso

Operação eciente. Apertar com

menos força e velocidade do que

no modo 3 (mais fácil de controlar

do que no modo 3)

Conduzir parafusos

em materiais duros, e

apertar parafusos

Operação com potência Apertar

com o máximo de força e veloci-

dade

Conduzir parafusos

compridos em mate-

riais duros, e apertar

parafusos maiores do

que no modo 2

Conduzir parafusos de batente

em chapa de metal com um bom

acabamento

Tipo recomendado:

#4,8x25 mm

Ligar Desligar

NOTA

A variedade de densidade da madeira e

material do metal pode afetar o resultado

nal. O utilizador deverá selecionar o modo

adequado de acordo com a aplicação

AVISO!

Não altere o modo de funcionamento

enquanto a ferramenta estiver a funcionar.

Uma alteração repentina do binário pode dar

origem à perda de controlo, podendo causar

ferimentos ou danos na ferramenta ou na

peça a ser trabalhada

NOTA

O indicador LED desliga-se cerca de 1 minuto

após libertar o gatilho

NOTA

Quando a ferramenta voltar a ser ligada, o

modo de funcionamento volta à denição

Ligar a ferramenta elétrica (con-

sulte a Imagem H)

■

Para ligar a ferramenta elétrica:

Prima o gatilho do interruptor (1)

O gatilho do interruptor de velocidade

variável oferece uma velocidade superior

com uma maior pressão do gatilho, e uma

velocidade inferior ao deixar de pressionar

o gatilho

No modo T, premir o gatilho do interruptor

oferece a velocidade de rotação mais alta

do respetivo modo, não importa a pressão

exercida sobre o interruptor

■

Para desligar a ferramenta elétrica:

Liberte o gatilho do interruptor (1)

Luz LED (consulte a Imagem I)

■

A luz LED liga-se automaticamente com

ID 1/4” 18-EC LD

um ligeiro premir do gatilho do interruptor

de velocidade variável antes de a ferra-

menta começar a funcionar, e desliga-se

cerca de 10 segundos após libertar o gati-

lho do interruptor de velocidade variável

■

A luz LED pisca rapidamente quando a

ferramenta e/ou a bateria se sobrecarrega-

rem ou carem demasiado quentes, e os

sensores internos desligam a ferramenta

Largue a ferramenta durante um momen-

to, ou separe a ferramenta da bateria e

coloque as duas expostas a um uxo do ar

que as arrefeça

■

A luz LED pisca mais lentamente para indi-

car que a bateria está fraca Recarregue a

bateria

■

Se o LED não acender quando ligar a

ferramenta, ou se se desligar de repente

durante a operação, isso pode dever-se a

um erro de comunicação interno Contacte

o serviço de apoio ao cliente ou um centro

de reparação autorizado para obter assis-

tência

Siga os passos apresentados abaixo para

ajustar a luminosidade da luz LED:

■

Prima o interruptor de pré-seleção da dire-

ção (4) completamente para a esquerda ou

para a direita para garantir que o gatilho

do interruptor (1) funciona normalmente

■

Prima e mantenha premido o botão de

seleção do binário e modo “T” (6) durante

2 segundos e os 4 indicadores luminosos

no painel de controlo do binário e modo

“T” (5) piscam em simultâneo O modo de

ajuste da luminosidade pode ser ativado

nesta altura

■

A luminosidade da luz LED muda sempre

que premir o gatilho do interruptor (1) e

corre os 4 níveis de luminosidade na tabe-

la apresentada abaixo:

Níveis 1 2 3 4

Lumino-

sidade

Des-

liga-

Mais

baixo

Médio

Mais

alto

■

Premir de novo o botão de seleção do

binário e modo “T” (6) ou não utilizar

durante 5 segundos sai do modo de ajuste

da luminosidade

Da próxima vez que a ferramenta for ligada,

a função de memória lembra-se e volta ao

último nível de luminosidade

NOTA

Enquanto se encontra no modo de ajuste da

luminosidade, o interruptor só funciona como

“botão” de ajuste da luminosidade

Apertar e desapertar parafusos e

porcas (consulte a Imagem J e K)

Selecione o modo T conforme necessário, de

acordo com a aplicação Para mais detalhes,

consulte a respetiva secção:

Seleção do modo

Para o modo 1, 2 ou 3, o controlo variável da

velocidade tem de ser usado com cuidado

para conduzir porcas e parafusos usando

os acessórios de xação. A melhor técnica é

começar lentamente, aumentar a velocidade

à medida que a porca ou parafuso vai des-

cendo, depois assentar a porca ou parafuso

diminuindo a velocidade da ferramenta até

parar por completo Se este procedimento

não for seguido, a ferramenta tem tendência

para rodar ou torcer-se na sua mão quando a

porca ou parafuso assentar

Aconselhamos a efetuar um teste em material

de refugo para determinar o melhor modo

■

Instale uma cabeça de aparafusar adequa-

■

Aplique apenas a pressão suciente para

manter a cabeça de aparafusar no parafu-

so ou porca

■

Para o modo 1, 2 ou 3, aplique inicial-

mente uma pressão mínima no gatilho do

interruptor de velocidade variável Aumen-

te a velocidade apenas quando conseguir

manter o controlo completo

AVISO:

■

Use sempre o tipo e tamanho corretos da

cabeça de aparafusar para a sua aplicação

■

Quando enroscar um parafuso perto de

uma extremidade transversal ou na extre-

midade de madeira, faça previamente um

orifício para evitar lascar a madeira

■

Quando enroscar um parafuso em madei-

ra dura, deverá fazer primeiro um orifício

piloto

AVISO!

Não aperte em demasia, pois a força da apa-

rafusadora de impacto pode partir o xador.

Mantenha a aparafusadora de impacto direita

em relação ao xador, para evitar danicar a

cabeça do xador.

ID 1/4” 18-EC LD

Transporte

As baterias de ião de lítio estão sujeitas aos

requisitos da legislação sobre bens perigo-

sos

O transporte destas baterias tem de ser feito

de acordo com as normas e provisões locais,

nacionais e internacionais

Os utilizadores podem transportar estas ba-

terias de forma rodoviária sem outros requisi-

tos

O transporte comercial de baterias de ião de

lítio por parte de empresas de transporte está

sujeito às normas de transporte de bens peri-

gosos As preparações de envio e transporte

só podem ser efetuadas por pessoal devida-

mente formado Todo o processo tem de ser

supervisionado por um prossional.

Os seguintes pontos têm de ser tidos em con-

ta quando transportar baterias recarregáveis:

Certique-se de que os terminais de contacto

da bateria estão protegidos e isolados, de

modo a evitar um curto-circuito

Certique-se de que a bateria está protegida

contra movimentos dentro da embalagem

Baterias danicadas ou com derrames não

podem ser transportadas

Contacte a sua empresa de transporte para

obter mais informações

CUIDADO!

Não coloque baterias com uma estrutura

danicada.

Cuidados e manutenção

AVISO!

Antes de efetuar quaisquer trabalhos na fer-

ramenta elétrica, retire a bateria

Limpeza

CUIDADO!

Quando limpar com ar comprimido seco, use

sempre óculos de proteção

Limpe regularmente a ferramenta elétrica e

as ranhuras de ventilação A frequência da

limpeza está dependente do material e do

tempo de utilização Sopre regularmente o

interior da estrutura e o motor com ar compri-

mido seco

Reparações

As reparações só podem ser efetuadas por

um centro de reparação autorizado

NOTA

Durante o período da garantia, não desaperte

os parafusos da estrutura Não seguir este re

quisito invalida quaisquer queixas ao abrigo

da garantia do fabricante

Peças sobresselentes e acessó-

rios

Para outros acessórios, especialmente ferra-

mentas e acessórios, consulte os catálogos

do fabricante As imagens pormenorizadas

e lista de peças sobresselentes podem ser

encontradas na nossa página web:

www.ex-tools.com

Informação acerca da elimina-

ção

AVISO!

Torne as ferramentas elétricas inutilizáveis no

m:

Retire a bateria das ferramentas que fun-

cionem a bateria

Apenas países da UE

Não elimine ferramentas elétricas jun-

tamente com o lixo doméstico comum!

De acordo com a diretiva europeia 2012/19/

UE relativa aos Resíduos de Equipamento

Elétrico e Eletrónico e transposição para a lei

nacional, as ferramentas elétricas usadas têm

de ser recolhidas em separado e recicladas

de um modo amigo do ambiente

Recuperação de matérias-primas em

vez de eliminação de resíduos.

O aparelho, acessórios e material de empaco-

tamento deverão ser reciclados de um modo

amigo do ambiente As peças de plástico es-

tão identicadas para reciclagem de acordo

com o tipo de material

AVISO!

Não elimine as baterias no lixo doméstico

comum, água ou fogo Não abra baterias

usadas

Apenas para países da UE:

De acordo com o Regulamento 2023/1542,

ID 1/4” 18-EC LD

as baterias defeituosas ou gastas têm de ser

recicladas

NOTA

Contacte o seu revendedor quanto às opções

de eliminação!

- Declaração de conformida-

As Declarações de Conformidade estão

incluídas no Anexo 1 deste manual de instru-

ções

Desresponsabilização

O fabricante e o seu representante não se

responsabilizam por quaisquer danos ou

perda de lucros devido à interrupção comer-

cial causada pelo produto ou por um produto

inutilizável

O fabricante e o seu representante não se

responsabilizam por quaisquer danos causa-

dos por uma utilização inadequada do pro-

duto, ou do produto com produtos de outros

fabricantes

ID 1/4” 18-EC LD

Inhoud

Gebruikte symbolen in deze handleiding 52

Symbolen op het product 52

Belangrijke veiligheidsinformatie 52

Geluid en trilling 53

Technische gegevens 53

Overzicht 54

Gebruiksinstructies 54

Transport 57

Onderhoud en zorg 58

Informatie over de afvoer 58

CE-conformiteitsverklaring 59

Uitsluiting van de aansprakelijkheid 59

Gebruikte symbolen in deze

handleiding

WAARSCHUWING!

Verwst naar dreigend gevaar. Het niet in acht

nemen van deze waarschuwing kan leiden tot

de dood of zeer ernstige verwondingen

OPGELET!

Verwst naar een mogelk gevaarlke situ-

atie Het niet in acht nemen van deze waar-

schuwing kan resulteren in gering letsel of

materiële schade

OPMERKING

Verwst naar tips en belangrke informatie.

Symbolen op het product

Lees de gebruikershandlei-

ding voordat u het elektrisch

gereedschap inschakelt

Draag een veiligheidsbril

Informatie over de afvoer van

het afgedankt gereedschap

(zie pagina 58)

CE-markering

UKCA-markering

Belangrke veiligheidsinfor-

matie

WAARSCHUWING!

Lees voordat u het elektrisch gereedschap ge-

bruikt de volgende instructies en handel hiernaar:

deze gebruiksaanwzing,

de "Algemene veiligheidsinstructies" over

de omgang met elektrisch gereedschap

in de bgesloten brochure (brochurenr.:

315915),

de actueel geldige regels en wetgevin-

gen voor het voorkomen van ongevallen

op de plaats van gebruik

Dit elektrisch gereedschap is gemaakt vol

gens de nieuwste technieken en in overeen-

stemming met de erkende veiligheidsvoor-

schriften

Desalniettemin kan het elektrisch gereed

schap tdens het gebruik een gevaar voor lf

en leven van de gebruiker of derden ver

oorzaken en kan het elektrisch gereedschap

materiële schade veroorzaken

Het elektrisch gereedschap mag alleen wor

den gebruikt

voor het beoogde doeleinde

in een perfecte staat

Storingen die de veiligheid verminderen

moeten direct worden gerepareerd

Beoogd gebruik

De accuslagschroevendraaier is bedoeld

–

voor commercieel gebruik in de industrie en

handel,

–

vvoor het bevestigen en losmaken van bou-

ten, moeren en verschillende schroefdraad-

bevestigingen

Veiligheidsinstructies voor slag-

schroevendraaiers

WAARSCHUWING!

Lees alle veiligheidswaarschuwingen,

instructies, illustraties en specicaties die

met dit elektrisch gereedschap zn mee

geleverd. Het niet opvolgen van alle onder-

staande instructies kan leiden tot elektrische

ID 1/4” 18-EC LD

schokken en/of ernstig letsel Bewaar alle

waarschuwingen en instructies voor toekom

stig gebruik

■

Houd het elektrische gereedschap aan

de geïsoleerde greepvlakken vast als

u werkzaamheden uitvoert waarb de

schroef verborgen stroomleidingen kan

raken. Contact met een onder spanning

staande leiding kan ook metalen delen van

het elektrische gereedschap onder span-

ning zetten en tot een elektrische schok

leiden

Geluid en trilling

Het geluidniveau en trillingswaarden werden

bepaald in overeenstemming met EN 62841

Het A-gewogen geluidsniveau van het elek-

trisch gereedschap is typisch:

–

Geluidsdrukniveau L

: 90,5 dB(A);

–

Geluidsvermogen L

: 98,5 dB(A);

–

Onzekerheid: K = 3dB

Totale trillingswaarde:

–

Emissiewaarde a

: 20,7 m/s

–

Onzekerheid: K = 1,5 m/s

OPGELET!

De opgegeven meetwaarden gelden voor

nieuw elektrisch gereedschap Door het

dagelks gebruik kunnen het geluidniveau en

trillingswaarden veranderen

OPMERKING

De trillingsemissiewaarde, die in deze hand-

leiding is vermeld, werd gemeten in overeen-

stemming met een gestandaardiseerde test

conform EN 62841 en kan worden gebruikt

voor vergelkingen met ander gereedschap.

Deze kan tevens worden gebruikt voor een

voorlopige beoordeling van de blootstelling

Het aangegeven trillingsemissiewaardeniveau

representeert de primaire toepassingen van

het gereedschap

Als het gereedschap echter voor andere

toepassingen wordt gebruikt, met andere

accessoires of als het slecht wordt onderhou

den, kan het trillingsemissieniveau afwken.

Dit kan het blootstellingsniveau signicant

verhogen tdens de werkduur.

Om een nauwkeurige inschatting van de het

blootstellingsniveau aan trillingen te maken,

is het ook noodzakelk rekening te houden

met de td waarin het gereedschap is inge

schakeld of ingeschakeld maar niet in gebruik

is. Dit kan het blootstellingsniveau signicant

verlagen tdens de werkduur.

Identiceer aanvullende veiligheidsmaatrege

len om de bediener te beschermen tegen de

effecten van trillingen, zoals: Onderhoud het

gereedschap en de accessoires, houd de han

den warm en organiseer de werkpatronen

OPGELET!

Draag gehoorbescherming b een geluids-

druk van meer dan 85 dB(A)

Technische gegevens

Producttype ID 1/4” 18-EC LD

Product

slagschroeven-

draaier

Nominale span-

ning

Vdc 18

Snelheid zonder

belasting

/min 0-3400

Max impact bpm 4300

Max aanhaalmo-

ment

N 175

Gewicht in over-

eenstemming

met FLEX Proce-

dure 01

(Zonder accu)

kg 0,78

Accu 18V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Gewicht van

bruikbare batte-

ren

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Laadbereik

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Oplaadtempera-

tuur

0~40℃

Gebruikstempe-

ratuur

-10~40°C

Opslagtempera-

tuur

-20~50°C

ID 1/4” 18-EC LD

Overzicht (zie afbeelding A)

De nummering heeft betrekking tot de illus-

tratie van het gereedschap op de pagina met

afbeeldingen

1 Trekkerschakelaar met variabele snel-

heid

2 Zeskanthouder

3 Led-werklampje

4 Richtingskeuzeschakelaar (vooruit/

middenvergrendeling/achteruit)

5 Koppel- en "T"-modus bedie-

ningspaneel

6 Koppel- en "T"-modus keuzeknop

7 Riembevestiging

Voor het bevestigen van een polsriem

(niet inbegrepen) om de kans op het la-

ten vallen van uw gereedschap te beper-

ken

8 Bitbeugel

9 Riemclip

10 Bevestigingsschroef

11 Vergrendelingshuls

Gebruiksinstructies

WAARSCHUWING!

Verwder de accu voordat u werkzaamheden

aan uw elektrisch gereedschap uitvoert

Voor het inschakelen van het

elektrisch gereedschap

Pak het elektrisch gereedschap en de acces-

soires uit en controleer of er geen onderdelen

ontbreken of beschadigd zn.

OPMERKING

De accu‘s zn b levering niet volledig opge-

laden Voorafgaand aan het eerste gebruik

moeten de accu‘s volledig worden opgela

den. Raadpleeg de gebruiksaanwzing van

de oplader

Tips voor een lange levensduur

van de batter

OPGELET!

Laad accu's nooit op b temperatuur

onder 0 °C of boven 40 °C

Laad accu's niet op in een omgeving met

een hoge luchtvochtigheid of omgevings

temperatuur

Dek de accu's en de oplader niet af t-

dens het opladen

Trek aan het einde van het laadproces de

stekker van de oplader uit het stopcon

tact

De accu en de oplader worden warm tdens

het laadproces Dit is volkomen normaal!

OPMERKING

Volg de instructies voor het juist opladen van

de accu

in de gebruiksaanwzing van de accu.

Als accu's gedurende langere td niet worden

gebruikt, bewaar ze dan gedeeltelk opgela-

den in een koele ruimte

De accu installeren/vervangen

(Zie afbeelding B1-B2)

■

Druk de opgeladen accu in het elektrisch

gereedschap totdat deze vastklikt (zie

afbeelding B1)

■

Om deze te verwderen, druk op de vrga-

veknop (1 ) en trek de accu (2 ) eruit (zie

afbeelding B2)

OPGELET!

Als het gereedschap niet wordt gebruikt,

moeten de accucontacten worden be

schermd Losse metalen delen kunnen de

contacten kortsluiten; gevaar voor explosie

en brand!

Verwderbare riemclip en bit-

beugel

■

Verwder het accupack uit het gereed-

schap

■

Breng het gat van de riemclip (9) en de

bitbeugel (8) in één ln met het gat met

de schroefdraad van het gereedschap (zie

afbeelding C)

■

Plaats de bevestigingsschroef 10 en maak

de schroef vast met een schroevendraaier

(niet inbegrepen)

Riembevestiging

■

Voor het bevestigen van een band of

polsband (niet meegeleverd) om vallen te

verhinderen Wikkel de band rond uw pols

als u het gereedschap draagt (zie afbeel-

ding D)

ID 1/4” 18-EC LD

Plaatsen en verwderen van bits

(zie afbeelding F)

OPGELET!

Voordat u werkzaamheden uitvoert aan het

elektrisch gereedschap, moet u de richtings

keuzeschakelaar (4) op de middelste positie

zetten

■

Trek de vergrendelingshuls (11) naar voren

(weg van het gereedschap)

■

Steek de bit in de boorkop (2) tot die niet

verder kan en laat de vergrendelingshuls

vervolgens los om de bit vast te zetten

■

Om de bit te verwderen, trek de vergren-

delingshuls (11) naar voren (weg van het

gereedschap)

■

Trek de bit uit de boorkop (2) en laat de

vergrendelingshuls (11) los; de vergren-

delingshuls keert dan terug naar de oor-

spronkelke positie

OPMERKING

Gebruik alleen bits met 'power groove'

Andere bits kunnen worden gebruikt met

de universele bithouder met 'power groove'

(niet inbegrepen) Gebruik geen bit met een

beschadigde schacht

WAARSCHUWING!

Het bit kan heet worden na langdurig ge-

bruik Gebruik veiligheidshandschoenen als u

het bit uit het gereedschap haalt Laat het bit

eerst een beetje afkoelen

WAARSCHUWING!

Zorg ervoor dat u de bit recht in de boor-

kop aanbrengt Steek de bit niet schuin in

de boorkop en draai deze dan vast, dat kan

ertoe leiden dat de bit uit het gereedschap

wordt geslingerd, met mogelk ernstig letsel

of schade aan de boorkop tot gevolg

Keuze van de richting (zie afbeel-

ding F)

OPGELET!

Verander de draairichting alleen als het elek-

trisch gereedschap tot stilstand is gekomen

Beweeg de richtingskeuzeschakelaar (4) naar

de gewenste positie:

■

Schuif de keuzeschakelaar naar links om

schroeven, bouten of moeren vast te draai-

■

Schuif de keuzeschakelaar naar rechts om

schroeven, bouten of moeren los te draai-

■

Zet de keuzeschakelaar in de stand "UIT"

(middenvergrendeling) om de kans op on-

bedoeld starten te verminderen wanneer

het apparaat niet in gebruik is

OPMERKING

De slagschroevendraaier tenz de keuzescha-

kelaar in de stand links of rechts staat

WAARSCHUWING!

Accugereedschap is altd in bedrfstoe-

stand. Daarom moet de richtingskeuzes-

chakelaar altd in de middelste positie

worden vergrendeld wanneer het gereed

schap niet in gebruik is of wanneer het aan

uw zde wordt gedragen.

De modus selecteren (zie afbeel-

ding G)

Je gereedschap is uitgerust met een koppel-

en “T”-modus bedieningspaneel (5), dat zich

aan de onderkant van het gereedschap be-

vindt Het beschikt over vier modi: 1, 2, 3 en T

De koppel en de “T”-modus keuzeknop be-

vindt zich aan de zkant van het gereedschap

en wordt gebruikt om tussen de vier modi te

schakelen

■

De modus 1 is geschikt voor het vast-

draaien van schroeven of moeren met laag

koppel/lage snelheid b voorwaartse rota-

tie en voor het losdraaien van schroeven of

moeren met achterwaartse rotatie

■

De modus 2 is geschikt voor het vast-

draaien van schroeven of moeren met ge-

middeld koppel/gemiddelde snelheid b

voorwaartse rotatie en voor het losdraaien

van schroeven of moeren met achterwaart-

se rotatie

■

De modus 3 is geschikt voor het vastdraai-

en van schroeven of moeren met hoog

koppel/hoge snelheid b voorwaartse ro-

tatie, en voor het losdraaien van schroeven

of moeren met achterwaartse rotatie

■

De T-modus wordt gebruikt voor het

bevestigen van gekleurde stalen dakpla-

ten en staalplaten b voorwaartse rotatie.

De zwaluwstaartnagel stopt automatisch

na het aandraaien, zonder de waterdichte

afdichting of het oppervlak van het werk-

stuk te beschadigen De modus is ook

geschikt wanneer een hoog koppel en

snelle achterwaartse rotatie vereist zn om

ID 1/4” 18-EC LD

schroeven of moeren los te draaien

Elke keer drukken verandert één modus Zie

de onderstaande tabel voor meer informatie:

Weergegeven

controlelampje

op paneel

Gebruiks-

modus

(vooruit)

Doel

Voorbeeld van toe-

passing

Precieze bediening

，

geschikt voor

het aandraaien wanneer een nette

afwerking vereist is

Schroeven vastdraaien

in gevoelige platen,

zoals gipsplaten

Efciënte bediening, geschikt voor

het aandraaien met minder kracht

en snelheid dan modus 3 (makke-

lker te controleren dan modus 3)

Schroeven vastdraaien

in harde materialen en

spanbouten

Krachtige werking, geschikt voor

het aandraaien met maximale

kracht en snelheid

Lange schroeven in

harde materialen

draaien en grotere

bouten vastdraaien

dan modus 2

Zelftappende schroeven in plaat-

werk draaien

Aanbevolen type:

#4,8×25 mm

AAN UIT

OPMERKING

De gebruikte modus moet geschikt zn voor

het gebruikte hout of metaal De gebruiker

moet de juiste modus selecteren op basis van

de toepassing

WAARSCHUWING!

Wzig de gebruiksmodus niet terwl het

gereedschap draait. Plotselinge verandering

van het koppel kan leiden tot verlies van con

trole, wat mogelk letsel of schade aan het

gereedschap of werkstuk veroorzaakt

OPMERKING

De ledindicator wordt ongeveer 1 minuut

nadat de triggerschakelaar is losgelaten,

uitgeschakeld

OPMERKING

Wanneer het gereedschap vervolgens wordt

ingeschakeld, keert de gebruiksmodus terug

naar de vorige instelling

Het elektrisch gereedschap in-

schakelen (zie afbeelding H)

■

Schakel het gereedschap in:

Druk op de triggerschakelaar (1)

De trekkerschakelaar met variabele snel-

heid levert een hogere snelheid met

verhoogde druk en lagere snelheid met

verminderde druk

In de T-modus levert het indrukken van de

triggerschakelaar de hoogste rotatiesnel-

heid in de huidige modus, ongeacht de

druk die op de schakelaar wordt uitgeoe-

fend

■

Het gereedschap uitschakelen:

Laat de trekkerschakelaar (1) los

Led-lampje (zie afbeelding I)

■

Het led-lampje gaat automatisch aan met

een lichte druk op de triggerschakelaar

met variabele snelheid voordat het ge-

reedschap begint te draaien en zal onge-

veer 10 seconden nadat de triggerschake-

laar met variabele snelheid is losgelaten,

worden uitgeschakeld

■

Het lampje knippert snel als het gereed-

schap en/of accupack overbelast raken

of te heet worden en de interne sensoren

schakelen het gereedschap uit Laat het

gereedschap een poosje afkoelen en

plaats het gereedschap en de accu apart

ID 1/4” 18-EC LD

om ze af te koelen

■

Het lampje knippert langzamer om aan te

geven dat de accu nog maar een geringe

capaciteit heeft Laad de accu op

■

Als de led niet oplicht wanneer u het

gereedschap inschakelt of als het tdens

uw werking plotseling wordt uitgescha-

keld, kan dit worden veroorzaakt door de

interne communicatiefout Neem voor hulp

contact op met de klantenservice of een

erkend servicecentrum

Volg de onderstaande stappen om de helder-

heid van het led-lampje aan te passen:

■

Druk de richtingskeuzeschakelaar (4)

volledig naar links of rechts om ervoor te

zorgen dat de trekkerschakelaar (1) nor-

maal kan functioneren

■

Houd de koppel- en “T”-modus keuzeknop

(6) 2 seconden ingedrukt en de 4 contro-

lelampjes op het koppel- en “T”-modus

bedieningspaneel (5) zullen tegelkertd

knipperen Op dat moment wordt de hel-

derheidsaanpassingsmodus geactiveerd

■

De helderheid van het led-lampje veran-

dert telkens wanneer de trekkerschakelaar

(1) wordt ingedrukt en schakelt cyclisch

tussen de 4 helderheidsniveaus in de on-

derstaande tabel:

Niveaus 1 2 3 4

Helder-

heid

uit

laag-

ste

medium

hoog-

ste

■

De helderheidsaanpassingsmodus wordt

afgesloten door opnieuw op de koppel-

en 'T'-modus keuzeknop (6) te drukken

of door 5 seconden geen handeling uit te

voeren

B de volgende inschakeling van het ge-

reedschap zal de geheugenfunctie het laatst

ingestelde helderheidsniveau automatisch

herstellen

OPMERKING

Wanneer de helderheidsaanpassingsmodus

is geactiveerd, functioneert de schakelaar

uitsluitend als helderheidsaanpassingsknop

Schroeven, moeren en bouten

vastdraaien en losdraaien (zie

afbeelding J & K)

Selecteer de T-modus indien nodig, afhanke-

lk van uw toepassing. Raadpleeg voor meer

informatie de gerelateerde sectie:

Moduskeuze

Voor modus 1, 2 of 3: variabele snelheidsre-

geling moet met voorzichtigheid worden ge-

bruikt voor het aandraaien De beste techniek

is om langzaam te beginnen en daarna de

snelheid langzaam te verhogen Verminder

de snelheid als de schroef bna is ingedraaid.

Als deze procedure niet wordt gevolgd, heeft

het gereedschap de neiging om te draaien b

het eindpunt

Het is raadzaam om dit te oefenen of een stuk

restmateriaal en daarmee de beste modusse-

lectie te bepalen

■

Installeer een geschikt bit

■

Oefen net voldoende druk uit om het bit

op de schroef of moer vast te houden

■

Voor modus 1, 2, of 3, oefen in eerste

instantie minimale druk uit op de trig-

gerschakelaar met variabele snelheid

Verhoog de snelheid alleen als volledige

controle kan worden gehandhaafd

OPMERKING:

■

Gebruik altd het juiste type en grootte bit

voor uw toepassing

■

B het schroeven in hout kan het raadzaam

zn om eerst voor te boren.

■

B het schroeven in hard hout moet ook

worden voorgeboord

WAARSCHUWING!

Niet te strak vastdraaien De kracht van de

slagschroevendraaier kan de schroef breken

Houd de slagschroevendraaier in een rechte

hoek ten opzichte van de schroef om bescha

diging van de kop te voorkomen

Transport

Lithium-ion accu's vallen onder de vereisten

van de wetgeving voor gevaarlke goederen.

Het vervoer van dergelke accu's moet ge-

beuren in overeenstemming met de lokale,

nationale en internationale bepalingen en

voorschriften

Gebruikers mogen deze accu's zonder verde-

re vereisten over de weg vervoeren

Het commerciële vervoer van lithium-ion

accu's door transportbedrven valt onder de

regelgeving voor het vervoer van gevaarlke

stoffen Verzendvoorbereidingen en transport

mogen alleen worden uitgevoerd door per-

sonen die daarvoor op de juiste manier zn

opgeleid Het hele proces moet professioneel

ID 1/4” 18-EC LD

worden begeleid

De volgende punten moeten in acht worden

genomen b het vervoeren van oplaadbare

accu's:

Zorg ervoor dat de contactpunten van de

accu beschermd en geïsoleerd zn om kort-

sluiting te voorkomen

Zorg ervoor dat het accupack goed vastzit en

niet kan bewegen binnen de verpakking

Beschadigde of lekkende accu's mogen niet

worden vervoerd

Neem contact op met uw transportbedrf

voor meer informatie

OPGELET!

Plaats geen batteren waarvan de behuizing

beschadigd is

Onderhoud en zorg

WAARSCHUWING!

Verwder het accupack uit het elektrisch

gereedschap, voordat u werkzaamheden aan

het elektrisch gereedschap uitvoert

Reiniging

OPGELET!

Draag b het reinigen met droge perslucht

altd een veiligheidsbril.

Reinig het elektrisch gereedschap en de

ventilatiesleuven regelmatig Het reinigings-

interval is afhankelk van het materiaal en de

duur van het gebruik Blaas het binnenste van

de behuizing en de motor regelmatig schoon

met droge perslucht

Reparaties

Reparaties mogen alleen worden uitgevoerd

door een geautoriseerde klantenservice

OPMERKING

Maak de schroeven op de behuizing niet los

tdens de garantieperiode. Het niet naleven

van deze vereiste maakt eventuele aanspra

ken op de fabrieksgarantie ongeldig

Reserveonderdelen en accessoi-

res

Andere accessoires, met name gereedschap

en accessoires, zn te vinden in de catalogi

van de fabrikant Opengewerkte tekeningen

en lsten met reserveonderdelen zn terug te

vinden op onze homepage:

www.ex-tools.com

Informatie over de afvoer

WAARSCHUWING!

Zorg dat defect en afgedankt elektrisch ge-

reedschap niet gebruikt kan worden:

accugereedschap door het verwderen

van de accu

Alleen voor EU-landen

Gooi het elektrisch gereedschap niet

b het huishoudelk afval!

In overeenkomst met de Europese Richtln

2012/19/EU betreffende afgedankte elektri-

sche en elektronische apparatuur en omzet-

ting naar nationale wetgeving moet afge-

dankt elektrisch gereedschap apart worden

ingezameld en gerecycled op een milieu-

vriendelke manier.

Grondstoffen terugwinnen in plaats

van afval verwderen.

Apparaten, accessoires en verpakking moe-

ten worden gerecycled op een milieuvrien-

delke manier. Plastic onderdelen kunnen

aan de hand van het materiaaltype worden

gerecycled

WAARSCHUWING!

Gooi accu‘s nooit met het huishoudelk afval

weg Gooi accu's niet in het water of in vuur

Open verbruikte accu‘s nooit

Alleen voor EU-landen:

In overeenstemming met Verordening

ID 1/4” 18-EC LD

2023/1542 moeten defecte of verbruikte

accu‘s worden gerecycled

OPMERKING

Vraag uw dealer naar de verwderingsmoge-

lkheden!

Conformiteitsverklaring

De conformiteitsverklaringen zn opgenomen

in Blage 1 van deze gebruikershandleiding.

Uitsluiting van de aansprake-

lkheid

De fabrikant en zn vertegenwoordigers zn

niet verantwoordelk voor schade of gederf-

de winst als gevolg van werkonderbrekingen

veroorzaakt door het product of door een

onbruikbaar product

De fabrikant en zn vertegenwoordigers zn

niet verantwoordelk voor schade veroor-

zaakt door onjuist gebruik van het product of

door het gebruik van het product met pro-

ducten die afkomstig zn van andere fabri-

kanten

ID 1/4” 18-EC LD

Indholdsfortegnelse

Symboler, der bruges i denne brugsvejled-

ning 60

Symboler på produktet 60

Vigtige sikkerhedsoplysninger 60

Støj og vibrationer 61

Tekniske data 61

Overblik 61

Brugsvejledning 62

Transport 65

Vedligeholdelse og pleje 66

Oplysninger om bortskaffelse 66

CE-overensstemmelseserklæring 66

Ansvarsfraskrivelse 66

Symboler, der bruges i denne

brugsvejledning

ADVARSEL!

Betyder forestående fare. Manglende over-

holdelse af denne advarsel, kan føre til døds-

fald eller ekstremt alvorlige skader.

FORSIGTIG!

Betyder mulig farlig situation Manglende

overholdelse af denne advarsel, kan føre til

mindre personskader eller skade på ejendom

BEMÆRK

Betyder at der er tips og vigtige oplysninger

om apparatet

Symboler på produktet

Læs brugsvejledningen, før du

tænder elværktøjet

Brug beskyttelsesbriller

Oplysninger om bortskaffelse

af gamle værktøjer (se side 66)

CE-mærkning

UKCA-mærkning

Vigtige sikkerhedsoplysninger

ADVARSEL!

Før produktet tages i brug, bedes du læse følgen-

de oplysninger og handle i overensstemmelse

hermed:

Disse brugsanvisninger,

afsnittet »Generelle sikkerhedsanvisnin-

ger« om håndtering af elværktøjet i den

medfølgende brochure (brochurenum

mer: 315915),

Gældende regler på stedet, hvor pro-

duktet bruges, for at undgå ulykker.

Dette elværktøjet er af høj kvalitet, og det er

fremstillet i henhold til de vedstående sikker

hedsforordninger

Men når værktøjet er i brug, kan det stadig

være en fare for brugerens eller en tredje

parts liv og lemmer, eller elværktøjet eller

anden ejendom kan blive beskadiget

Elværktøjet må kun bruges

til dens tiltænkte formål

og den skal altid være i god tilstand.

Skader og fejl, der påvirker sikkerheden, skal

straks repareres

Anvendelsesformål

Denne batteridrevet slagskruemaskine er

beregnet

–

til erhvervsbrug inden for industri og handel,

–

til fastgørelse og løsning af bolte, møtrikker

og diverse gevindbefæstelser.

Sikkerhedsinstruktioner til slags-

kruemaskinen

ADVARSEL!

Læs alle sikkerhedsadvarsler, anvisninger,

billeder og specikationer, der følger med

dette elværktøj. Hvis anvisningerne neden

for ikke følges, kan det føre til elektrisk stød,

brand og/eller alvorlig personskade. Gem

alle advarsler og instruktioner til fremtidig

reference.

■

Hold elværktøjet i de isolerede gribe-

ader, når der udføres arbejde, hvor

skruen kan komme i kontakt med skjulte

ledninger. Kontakt med en spændings-

ID 1/4” 18-EC LD

førende dele kan også sætte elværktøjets

metaldele under spænding, hvilket kan

give brugeren elektrisk stød.

Støj og vibrationer

Støj- og vibrationsværdierne er blevet be-

stemt i henhold til EN 62841.

Elværktøjets A-evaluerede støjniveau er ty-

pisk:

–

Lydtryk L

: 90,5 dB(A).

–

Lydeektniveau L

: 98,5 dB(A).

–

Usikkerhed: K = 3 dB.

Samlet vibrationsværdi:

–

Emissionsværdi a

: 20,7 m/s

–

Usikkerhed: K=1,5 m/s

FORSIGTIG!

De angivne måleværdier gælder for et nyt el-

værktøj. Støj- og vibrationsværdierne ændres

med tiden ved daglig brug.

BEMÆRK

Vibrationsemissionsniveauet, der er angivet i

disse vejledninger, er målt i overensstemmel

se med en standardiseret test, som er angivet

i EN 62841, og som kan bruges til at sam

menligne et værktøj med et andet Den kan

bruges til en foreløbig vurdering af ekspone

ringen

Den angivne vibrationsemission er fra normal

brug af værktøjet

Men hvis værktøjet bruges til forskellige ting,

med forskelligt tilbehør eller hvis det er dår

ligt vedligeholdt, kan vibrationsemissionerne

være forskellige Dette kan forøge ekspo

neringsniveauet markant over den samlede

driftstid

For at foretage en nøjagtig vurdering af vibra

tionseksponeringsniveauet, skal tiden, hvor

værktøjet er slukket eller kører, men ikke er i

brug, tages i betragtning Dette kan reduce

re eksponeringsniveauet markant over den

samlede driftstid

Brug yderligere sikkerhedsforanstaltninger

for at beskytte brugeren mod virkningerne

af vibrationerne, såsom: Vedligeholdelse af

værktøjet og tilbehør Og hold hænderne

varme og organiser arbejdsmønstrene

FORSIGTIG!

Brug høreværn, når lydtrykket kommer over

85 dB(A)

Tekniske data

Produkttype ID 1/4” 18-EC LD

Produkt Slagskruemaskine

Nominel spæn-

ding

Vdc 18

Hastighed uden

belastning

/min 0-3400

Maks slaghastig-

hed

bpm 4300

Maks drejnings-

moment

N 175

Vægt i henhold til

FLEX-proceduren

(uden batteri)

kg 0,78

Batteri 18 V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Vægt af brugbare

batterier

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Opladerens

kapacitet

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Opladningstem-

peratur

0~40℃

Driftstemperatur

-10~40 °C

Opbevaring-

stemperatur

-20~50°C

Oversigt (se gur A)

Nummereringen af produktegenskaberne re-

fererer til billedet af maskinen på graksiden.

1 Startknap

2 Unbrakopatron

3 LED-lys

4 Retningsknap (frem/midt-lås/tilbage)

5 Betjeningspanel til drejningsmoment

og "T"-funktionen

6 Knap til valg af drejningsmoment og

»T«-funktionen

7 Fastspænding af stroppen

Til montering af et spændebånd (medføl-

ID 1/4” 18-EC LD

ger ikke) så du ikketaber værktøjet

8 Bit-beslag

9 Bælteklemme

10 Spændeskrue

11 Låsemue

Brugsvejledning

ADVARSEL!

Tag batteriet ud, før der udføres nogen form

for arbejde på elværktøjet.

Inden elværktøjet tændes

Pak elværktøjet og tilbehør ud, og sørg for at

ingen dele mangler eller er beskadiget.

BEMÆRK

Batterierne er ikke ladet helt op, når de leve-

res Lad batterierne helt op, inden produktet

tages i brug Se opladningsoplysningerne i

brugsvejledningen

Tips til vedligeholdelse af batte-

riet

FORSIGTIG!

Batterier må aldrig oplades i temperatu-

rer under 0 °C eller over 40 °C.

Batterier må ikke oplades i miljøer med

høj luftfugtighed eller omgivelsestempe

ratur.

Batterier og opladere må ikke tildækkes

under opladningen.

Træk opladerens strømstik ud, når batteri-

et er ladet op.

Batterierne og opladeren kan blive varme

under opladningen Dette er helt normalt!

BEMÆRK

Følg vejledningerne for udskiftning af batteri-

i denne brugsvejledningen til batteriet.

Hvis batterierne ikke skal bruges i længere

tid, skal de opbevares delvist opladet på et

køligt sted.

Isætning og udskiftning af batte-

riet (se gur B1-B2)

■

Tryk det opladet batteri i elværktøjet, indtil

det klikker på plads (se gur B1).

■

Batteriet (2) tages ud ved at trykke på

frigivelsesknappen (1), hvorefter det kan

trækkes ud (se gur B2).

FORSIGTIG!

Når enheden ikke er i brug, skal du beskytte

batterikontakterne. Løse metaldele kan kort

slutte kontakterne, som kan føre til eksplosion

eller brand!

Aftagelig bælteklemme og

bit-beslag

■

Fjern batteripakken fra værktøjet.

■

Sørg for, at hullet på bælteklemmen (9) og

bit-beslaget (8) passer med gevindhullet

på bunden af værktøjet (se gur C).

■

Sæt spændeskruen (10) i, og stram skruen

med en skruetrækker (medfølger ikke).

Fastspænding af stroppen

■

Ringen til stroppen bruges til montering af

en håndledsstrop (medfølger ikke) så der

er mindre chancer for, at du taber værktø-

jet Vikl stroppen om hånden, når du bærer

værktøjet (se gur D).

Sådan monteres og fjernes bits

(se gur E)

FORSIGTIG!

Stil retningsknappen (4) i midten, før arbejdet

på elværktøjet startes

■

Tryk låsemuen (11) fremad (væk fra værk-

tøjet).

■

Sæt bitten så langt ind i patronen (2) som

muligt, og slip derefter låsemuen for, at

låse bitten på plads.

■

For at tage bitten ud, skal du trykke låse-

muen (11) fremad (væk fra værktøjet).

■

Træk bitten ud af patronen (2) og slip låse-

muen (11), hvorefter låsebøsningen går

tilbage til dens oprindelige position.

BEMÆRK

Brug kun bits med en rille Andre bits kan

bruges med en universal bit-holder, der har

en rille (medfølger ikke) Brug ikke bits med

et beskadiget skaft

ADVARSEL!

Bitten kan blive varm efter længere tids brug

Brug beskyttelseshandsker, når boret tages

ud af værktøjet, eller lad først boret køle af

ID 1/4” 18-EC LD

ADVARSEL!

Sørg for, at sætte bitten lige ind i borepa-

tronen Undgå, at sætte borebitten skævt i

borepatronen, og derefter stramme borepa

tronen Dette kan gøre, at bitten slynges ud af

værktøjet, hvilket kan føre til alvorlige person

skader eller beskadigelse af borepatronen

Valg af retning (se gur F)

FORSIGTIG!

Skift kun drejeretning kun, når maskinen er

stoppet helt

Stil retningsknappen (4) på den ønskede ind-

stilling:

■

Sæt retningsknappen yderst til venstre på

værktøjet for, at skrue skruer i eller spæn-

de bolte/møtrikker

■

Sæt retningsknappen yderst til højre på

værktøjet for, at løsne skruer eller løsne

bolte/møtrikker

■

Sæt retningsknappen på "Sluk" (låst i mid-

ten) for, at reducere chancen for utilsigtet

start, når værktøjet ikke er i brug

BEMÆRK

Slagskruemaskinen vil ikke køre, medmindre

retningsknappen er helt til venstre eller højre

ADVARSEL!

Batteriværktøj er altid i driftstilstand. Der-

for skal retningsknappen altid være låst i

midten, når værktøjet ikke er i brug, eller

hvis værktøjet bæres på siden.

Valg af funktion (se gur G)

Dit værktøj er udstyret med et betjeningspa-

nel til indstilling af drejningsmomentet og

»T«-funktionen (5), der sidder på bunden af

værktøjet Det har re funktioner: 1, 2, 3 og T.

Knappen til indstilling af drejningsmomentet

og “T”-funktionen sidder på siden af værktø-

jet, og den bruges til at vælge mellem de re

funktioner.

■

Funktion 1 er beregnet til at stramme

skruer og møtrikker med et lavt drejnings-

moment/lav hastighed fremad, og til at

løsne skruer eller møtrikker, når værktøjet

sættes til at dreje i modsat retning

■

Funktion 2 er beregnet til at stramme skru-

er og møtrikker med et medium drejnings-

moment/medium hastighed fremad, og til

at løsne skruer eller møtrikker, når værktø-

jet sættes til at dreje i modsat retning

■

Funktion 3 er beregnet til at stramme

skruer og møtrikker med et højt drejnings-

moment/høj hastighed fremad, og til at

løsne skruer eller møtrikker, når værktøjet

sættes til at dreje i modsat retning

■

T-funktionen bruges til at fastgøre farvede

ståliser og stålplader, når værktøjet drejer

fremad Skruning stopper automatisk efter

stramning, uden at beskadige den vand-

tætte pakning og emnets overade. Brug

et højt drejningsmoment/hurtig drejning i

omvendt retning, når du skal løsne skruer

eller møtrikker

Funktionen skifes for hvert tryk. Du kan nde

ID 1/4” 18-EC LD

ere oplysninger i nedenstående skema:

Indikatoren, der

lyser på panelet

Driftsfunk-

tion (frem-

ad)

Formål

Eksempler på brugs-

former

Præcis drift

spænding, hvis du vil

have en god efterbehandling

Spænding af skruer

i følsomme plader,

såsom gipsplader

Effektiv drift, spænding med min-

dre kraft og hastighed end funkti-

on 3 (lettere at styre end funktion

Indskruning af skruer i

hårde materialer samt

tilspænding af bolte

Kraftig drift, spænding med maksi-

mal kraft og hastighed

Indskruning af lange

skruer ind i hårde

materialer, samt spæn-

ding større bolte end

funktion 2

Indskruning af selvskærende skru-

er i metalplade med god nish

Anbefalet type: #4,8 ×

25 mm

TÆND SLUK

BEMÆRK

Forskellige trætyper og metalmaterialer kan

påvirke det endelige resultat. Brugeren skal

vælge en passende funktion til det pågæl

dende arbejde.

ADVARSEL!

Driftsfunktionen må ikke ændres under

drift. Pludselig ændring af drejningsmomen

tet kan forårsage tab af kontrol, som kan føre

til personskader eller beskadigelse af værktø

jet eller arbejdsemnet.

BEMÆRK

Lysindikatoren slukker ca 1 minut efter, at

startknappen slippes

BEMÆRK

Når værktøjet tændes efterfølgende gang,

går driftsfunktionen tilbage til den forrige

indstilling

Sådan tændes elværktøjet (se

gur H)

■

Sådan tændes elværktøjet:

Tryk på startknappen (1).

Jo mere startknappen trykkes ind, jo hurti-

gere kører værktøjet.

På T-funktionen kører værktøjet på den

højeste hastighed, uanset hvor meget

startknappen trykkes ned

■

Sådan slukkes elværktøjet:

Slip startknappen (1).

LED-lys (se gur I)

■

LED-lyset tændes automatisk, når start-

knappen trykkes en smule ned, før værk-

tøjet begynder at køre, og slukker ca. 10

sekunder efter, at startknappen slippes.

■

LED-lyset blinker hurtigt, når værktøjet

og/eller batteripakken overbelastes eller

bliver for varm, og de interne sensorer

slukker for værktøjet. Giv værktøjet en

pause, eller anbring værktøjet og batteri-

pakken separat under en luftstrøm for at

afkøle dem

■

LED-lyset blinker langsommere for at vise,

at batteriet er ved at være brugt op Oplad

batteripakken

■

Hvis LED-lyset ikke lyser, når du tænder for

værktøjet, eller det pludseligt slukker un-

der brug, er der muligvis opstået en intern

kommunikationsfejl Kontakt venligst kun-

deservice eller et autoriseret servicecenter

ID 1/4” 18-EC LD

for hjælp

Følg trinene nedenfor for at justere LED-lysets

lysstyrke:

■

Tryk retningensknappen (4) helt til venstre/

højre, så du er sikker på at startknappen (1)

virker normalt.

■

Hold knappen til indstilling af drejnings-

momentet og “T”-funktionen (6) nede i 2

sekunder, hvorefter de 4 indikatorlys på

betjeningspanelet til drejningsmomentet

og “T”-funktionen (5) blinker. Nu kan lys-

styrken indstilles.

■

LED-lysets lysstyrke ændres hver gang

startknappen (1) trykkes. Det skifter mel-

lem de 4 lysstyrker i tabellen nedenfor:

Niveauer

1 2 3 4

Lysstyrke Fra

lave-

ste

medium højeste

■

Hvis du trykker på knappen til indstilling

af drejningsmomentet og "T"-funktionen

(6) igen eller hvis værktøjet ikke bruges i 5

sekunder, lukkes lysstyrkeindstillingen.

Næste gang værktøjet tændes, står det på

den samme lysstyrke.

BEMÆRK

Når lysstyrkeindstillingen er åben, kan knap-

pen kun bruges til at indstille lysstyrken.

Spænding og løsning af skruer,

møtrikker og bolte (se gur J & K)

Vælg T-funktionen i henhold til arbejdet, der

skal udføres. Se det relevante afsnit for ere

oplysninger:

Valg af funktion

På funktion 1, 2 eller 3: Tryk forsigtigt på start-

knappen for, at spænde møtrikker og bolte

med et topnøglesæt Den bedste teknik er at

starte langsomt, og derefter forøge hastig-

heden, når møtrikken eller bolten skrues på

Spænd derefter møtrikken eller bolten godt

ved, at bremse værktøjet indtil det standser

Hvis denne procedure ikke følges, har værk-

tøjet en tendens til at vride i hånden, når

møtrikken eller bolten er spændt fast

Det anbefales, at lave en test på et skrotmate-

riale for, at bestemme den bedste funktion til

arbejdet

■

Sæt en passende bit i værktøjet

■

Påfør lige nok tryk til at holde bitten i ind-

greb på skruen eller møtrikken

■

På funktion 1, 2 og 3 skal startknappen

trykkes langsomt ned Forøg kun hastig-

heden, når du er sikker på at du har fuld

kontrol over værktøjet

BEMÆRK:

■

Brug altid den rigtige type og størrelse bit

til arbejdet.

■

Ved indskruning af en skrue ved/nær en

afskåret ende eller en trækant, skal der

forbores et hul, så træet ikke revner.

■

Ved indskruning i hårdt træ, skal du forbo-

re et pilothul.

ADVARSEL!

Spænd ikke for meget, da kraften fra slag-

skruemaskinen kan knække fastgørelses-

elementet Hold slagskruemaskinen i en ret

vinkel i forhold til fastgørelseselementet, så

fastgørelseselementets hoved ikke beskadi

ges

Transport

Litium-ion-batterier er underlagt kravene i

lovgivningen om farligt gods.

Transport af disse batterier skal ske i henhold

til lokale, nationale og internationale bestem-

melser og regler.

Brugerne kan transportere disse batterier på

vejene uden yderligere krav.

Fragtselskabers transport af litium-ion-batteri-

er er underlagt reglerne for transport af farligt

gods. Forsendelsesforberedelser og transport

må kun udføres af uddannede fagpersoner.

Hele forløbet skal overvåges professionelt.

Ved transport af genopladelige batterier, skal

følgende punkter overholdes:

Sørg for, at batteriets kontaktterminaler er

beskyttet og isoleret, så kortslutning undgås

Sørg for, at batteripakken er beskyttet mod

bevægelser i emballagen

Beskadigede eller utætte batterier må ikke

transporteres

For yderligere oplysninger, bedes du kontak-

te fragtselskabet

FORSIGTIG!

Batterier med et beskadiget kabinet, må

aldrig sendes med posten.

ID 1/4” 18-EC LD

Vedligeholdelse og pleje

ADVARSEL!

Tag batteriet ud, før der udføres nogen form

for arbejde på elværktøjet.

Rengøring

FORSIGTIG!

Ved rengøring med trykluft, skal du altid bru-

ge beskyttelsesbriller

Rengør regelmæssigt elværktøjet og luftåb-

ningerne. Rengøringshyppigheden afhæn-

ger af materialet, og hvor meget værktøjet

bruges. Blæs regelmæssigt kabinettet indeni

og motoren med tør trykluft.

Reparationer

Reparationer må kun udføres af et autoriseret

kundeservicecenter

BEMÆRK

Skruerne på kabinettet må ikke løsnes i

garantiperioden Hvis dette krav ikke overhol

des, annulleres garantien fra producenten

Reservedele og tilbehør

For andet tilbehør, især værktøjer og tilbehør,

bedes du se producentens kataloger Tegnin-

ger og lister over reservedele kan ndes på

vores hjemmeside: www.ex-tools.com

Oplysninger om bortskaelse

ADVARSEL!

Gør opbrugte elværktøjer ubrugelige ved at:

fjerne batteriet på batteridrevne elværk-

tøjer.

Kun EU-lande

Elværktøj må ikke smides ud sammen

med husholdningsaffald!

I overensstemmelse med europæisk direktiv

2012/19/EU om affald af elektrisk og elektro-

nisk udstyr og gennemførelse i national ret,

skal elværktøj indsamles separat og genan-

vendes på en miljøvenlig måde

Genbrug af råmaterialer i stedet for

bortskaelse af aald.

Enheden, tilbehøret og emballagen skal

genbruges på en miljøvenlig måde Plastdele

separeres til genbrug efter materialetype

ADVARSEL!

Batterier må ikke smides ud sammen med

husholdningsaald. Og de må ikke brændes

eller smides i vandet. Åbn ikke brugte batteri

er.

Kun EU-lande:

I overensstemmelse med forordning

2023/1542 skal defekte og opbrugte batteri-

er genbruges

BEMÆRK

Spørg din forhandler om dine bortskaelses-

muligheder!

- Overensstemmelseserklæ-

ring

Overensstemmelseserklæringerne ndes i

bilag 1 til denne brugsvejledning.

Ansvarsfraskrivelse

Fabrikanten og dennes repræsentant er ikke

ansvarlige for nogen skader eller tabt fortje-

neste på grund af afbrydelser i forretninger,

forårsaget af produktet eller et ubrugeligt

produkt

Fabrikanten og dennes repræsentant er ikke

ansvarlige for nogen skader, der skyldes

forkert brug af produktet eller ved brug af

produktet med produkter fra andre fabrikan-

ter

ID 1/4” 18-EC LD

Innhold

Symboler brukt i denne håndboken 67

Symboler på produktet 67

Viktig sikkerhetsinformasjon 67

Støy og vibrasjoner 68

Tekniske data 68

Oversikt 68

Bruksanvisning 69

Transportere 72

Vedlikehold og stell 72

Avhendingsinformasjon 72

CE-samsvarserklæring 73

Fritak fra ansvar 73

Symboler brukt i denne hånd-

boken

ADVARSEL!

Betegner overhengende fare. Manglende

overholdelse av denne advarselen kan føre til

død eller svært alvorlige skader.

FORSIKTIGHET!

Angir en mulig farlig situasjon Manglende

overholdelse av denne advarselen kan føre til

mindre personskade eller skade på eiendom

MERK

Angir brukstips og viktig informasjon

Symboler på produktet

Les bruksanvisningen før du

slår på elektroverktøyet

Bruk vernebriller

Avfallshåndteringsinformasjon

for det gamle verktøyet (se

side 72)

CE-merking

UKCA-merking

Viktig sikkerhetsinformasjon

ADVARSEL!

Før du bruker elektroverktøyet, må du lese følgen-

de og handle deretter:

disse bruksanvisningene,

«Generelle sikkerhetsinstruksjoner» om

håndtering av elektroverktøy i det vedlag

te heftet (brosjyre nr.: 315915),

gjeldende regler for stedet og forskrifter

for forebygging av ulykker.

Dette elektroverktøyet er av toppmoderne

teknologi og er konstruert i samsvar med

anerkjente sikkerhetsforskrifter

Likevel kan elektroverktøyet utgjøre en fare

for brukerens eller en tredjeparts liv og helse

under bruk, eller elektroverktøyet eller annen

eiendom kan bli skadet

Elektroverktøyet må kun brukes

for tiltenkt bruk

i perfekt driftstilstand.

Feil som svekker sikkerheten må repareres

umiddelbart

Tiltenkt bruk

Den batteridrevne slagtrekkeren er beregnet

–

til kommersiell bruk i industri og handel,

–

for å feste og løsne bolter, muttere og diver-

se gjengede festemidler.

Sikkerhetsinstruksjoner for

slagtrekker

ADVARSEL!

Les alle sikkerhetsadvarsler, instruksjoner,

illustrasjoner og spesikasjoner som følger

med dette elektroverktøyet. Hvis du ikke

følger alle instruksjonene nedenfor, kan det

føre til elektrisk støt, brann og/eller alvorlig

skade. Ta vare på alle advarsler og instruk

sjoner for senere referanse.

■

Hold elektroverktøyet i de isolerte

gripeatene når du utfører en operasjon

der festeelementet kan komme i kontakt

med skjulte ledninger. Festeelementer

som kommer i kontakt med en spennings-

førende ledning kan gjøre eksponerte me-

talldeler på elektroverktøyet spenningsfø-

rende og kan gi operatøren elektrisk støt.

ID 1/4” 18-EC LD

Støy og vibrasjoner

Støy- og vibrasjonsverdiene er bestemt i sam-

svar med EN 62841.

Det A-veide støynivået til elektroverktøyet er

vanligvis:

–

Lydtrykknivå L

: 90,5 dB(A);

–

Lydeektnivå L

: 98,5 dB(A);

–

Usikkerhet: K = 3dB.

Total vibrasjonsverdi:

–

Utslippsverdi a

: 20,7 m/s

–

Ensikkerhet: K = 1,5 m/s

FORSIKTIG!

De angitte måleverdiene gjelder for nye elek-

troverktøy. Daglig bruk fører til at støy- og

vibrasjonsverdiene endres.

MERK

Vibrasjonsnivået som er oppgitt i disse

instruksjonene, er målt i samsvar med en stan

dardisert test gitt i EN 62841 og kan brukes til

å sammenligne ett verktøy med et annet Den

kan også brukes til en foreløpig vurdering av

eksponering

Det oppgitte vibrasjonsutslippsnivået repre

senterer verktøyets viktigste bruksområder

Hvis verktøyet imidlertid brukes til forskjellige

formål, med forskjellig tilbehør eller dårlig

vedlikehold, kan vibrasjonsnivået variere Det

te kan øke eksponeringsnivået betydelig over

den totale arbeidsperioden

For å gjøre en nøyaktig estimering av vibra

sjonseksponeringsnivået, er det også nød-

vendig å ta hensyn til når verktøyet er slått av

eller i gang, men ikke faktisk er i bruk Dette

kan redusere eksponeringsnivået betydelig

over den totale arbeidsperioden

Identiser ytterligere sikkerhetstiltak for å be

skytte operatøren mot vibrasjoner, for eksem-

pel: Vedlikehold av verktøyet og tilbehøret,

varme hendene, organisering av arbeidsmøn

stre

FORSIKTIG!

Bruk hørselvern ved et lydtrykk over 85 dB(A)

Tekniske data

Produkttype ID 1/4” 18-EC LD

Produkt slagtrekker

Nominell spen-

ning

VDC 18

Tomgangshastig-

het

/min 0–3400

Maks slagfre-

kvens

bpm 4300

Maks dreiemo-

ment

N 175

Vekt i henhold til

FLEX-prosedyre

(uten batteri)

kg 0,78

Batteri 18V

AP 18.0/2.5

AP 18.0/5.0

AP 18.0/8.0

Vekt på brukbare

batterier

AP 18.0/2.5

AP 18.0/5.0

AP 18.0/8.0

0,4

0,7

1.1

Laderekkevidde

CA 12/18

CA 18.0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Ladetemperatur

0~40℃

Arbeidstempera-

tur

-10~40°C

Lagringstempe-

ratur

-20~50°C

Oversikt (se gur A)

Nummereringen av produktfunksjonene refe-

rerer til illustrasjonen av maskinen på grakk-

siden.

1 Variabel hastighetsbryter

2 Sekskantchuck

3 LED-lys

4 Retningsforvalgsbryter (forover / midt-

lås / bakover)

5 Kontrollpanel for moment og «T»-mo-

dus

6 Knapp for valg av moment og «T»-mo-

dus

7 Feste av stropper

For å feste en håndleddsstropp (ikke in-

kludert) for å reduseresjansen for å miste

verktøyet

8 Bitsbrakett

9 Belteklips

ID 1/4” 18-EC LD

10 Festeskrue

11 Låsehylse

Bruksanvisning

ADVARSEL!

Ta ut batteriet før du utfører noe arbeid på

elektroverktøyet.

Før du slår på elektroverktøyet

Pakk ut elektroverktøyet og tilbehøret, og

kontroller at ingen deler mangler eller er

skadet.

MERK

Batteriene er ikke fulladet ved levering Før

første gangs bruk, lad batteriene helt opp Se

laderens bruksanvisning

Tips for lang batterilevetid

FORSIKTIGHET!

Lad aldri batterier ved temperaturer un-

der 0 °C eller over 40 °C.

Ikke lad batterier i miljøer med høy luft-

fuktighet eller omgivelsestemperatur.

Ikke dekk til batteriene og laderen under

ladeprosessen.

Trekk ut ladestøpselet når ladeprosessen

er ferdig.

Batteri og lader varmes opp under ladepro-

sessen Dette er helt normalt!

MERK

Følg instruksjonene for riktig batterilading

i bruksanvisningen for batteriet.

Hvis batteriene ikke brukes over lengre tid,

oppbevar dem delvis oppladet på et kjølig

sted.

Sette inn/bytte ut batteriet (se

gur B1-B2)

■

Trykk det oppladede batteriet inn i elektro-

verktøyet til det klikker på plass (se gur

B1).

■

For å fjerne, trykk på utløserknappen (1 )

og trekk ut batteriet (2.) (se gur B2).

FORSIKTIGHET!

Når enheten ikke er i bruk, må du beskytte

batterikontaktene. Løse metalldeler kan kort

slutte kontaktene; eksplosjons- og brannfare!

Avtakbar belteklips og bitsbra-

kett

■

Fjern batteripakken fra verktøyet.

■

Juster hullet på belteklipsen (9) og bitsbra-

ketten (8) med gjengehullet på bunnen av

verktøyet (se gur C).

■

Sett inn festeskruen (10) og stram skruen

godt til med en skrutrekker (ikke inkludert).

Feste av stropper

■

Stroppfeste er tilgjengelig for å feste en

håndleddsstropp (ikke inkludert) for å re-

dusere sjansen for å miste verktøyet Surr

stripen rundt hånden når du bærer verk-

tøyet (se gur D).

Montering og fjerning av bits (se

gur E)

FORSIKTIGHET!

Før du utfører noen form for arbeid på elek-

troverktøyet, må du sette retningsforvalgsbry-

teren (4) i midtre posisjon

■

Trekk låsehylsen (11) fremover (vekk fra

verktøyet) .

■

Sett boret inn i chucken (2) så langt det

går, og slipp deretter låsehylsen for å låse

boret på plass.

■

For å fjerne biten, trekk låsehylsen (11)

fremover (vekk fra verktøyet).

■

Trekk boret ut av chucken (2) og slipp lå-

sehylsen (11). Låsehylsen vil da trekke seg

tilbake til den opprinnelige posisjonen

MERK

Bruk kun bits med kraftriller Andre bor kan

brukes med universalbitholderen med kraftrill

(ikke inkludert) Ikke bruk et bor med skadet

skaft

ADVARSEL!

Boret kan være varmt etter langvarig bruk

Bruk vernehansker når du tar ut boret fra

verktøyet, eller la boret avkjøles først

ADVARSEL!

Sørg for å sette boret rett inn i chucken Ikke

sett inn boret i chucken i en vinkel og stram

deretter til chucken, da dette kan føre til at

boret slynges ut av verktøyet, noe som kan

forårsake alvorlig personskade eller skade på

chucken

ID 1/4” 18-EC LD

Retningsforvalg (se gur F)

FORSIKTIGHET!

Endre rotasjonsretningen kun når elektroverk-

tøyet er stoppet

Flytt retningsforvalgsbryteren (4) til ønsket

posisjon:

■

Plasser retningsforvalgsbryteren helt til

venstre på verktøyet for å skru inn skruer

eller stramme bolter/muttere

■

Plasser retningsforvalgsbryteren helt til

høyre på verktøyet for å fjerne skruer eller

løsne bolter/muttere

■

Plasser retningsforvalgsbryteren i «AV»-po-

sisjon (midtlåst) for å redusere muligheten

for utilsiktet start når den ikke er i bruk

MERK

Slagtrekkeren vil ikke gå med mindre rotas-

jonsretningsvelgeren er helt innstilt til venstre

eller høyre

ADVARSEL!

Batteridrevne verktøy er alltid i driftsklar

stand. Derfor bør retningsforvalgsbryteren

alltid være låst i midtposisjon når verktøyet

ikke er i bruk eller når du bærer det ved

siden av deg.

Modusvalg (se gur G)

Verktøyet ditt er utstyrt med et kontrollpanel

for dreiemoment og «T»-modus (5) som er

plassert på undersiden av verktøyet Det har

re moduser: 1, 2, 3 og T.

Knappen for valg av dreiemoment og «T»-mo-

dus er plassert på siden av verktøyet og

brukes til å velge mellom de re modusene.

■

Modus 1 er egnet for å stramme skruer

eller muttere med lavt dreiemoment/lav-

hastighets foroverrotasjon, og for å løsne

skruer eller muttere med reversrotasjon

■

Modus 2 er egnet for å stramme skruer

eller muttere med middels dreiemoment/

middels hastighet foroverrotasjon, og for å

løsne skruer eller muttere med reversrota-

sjon

■

3-moduser egnet for å stramme skruer

eller muttere med høyt dreiemoment/høy-

hastighets foroverrotasjon, og løsne skruer

eller muttere med reversrotasjon

■

T-modus brukes til å feste fargede ståliser

og stålplater i foroverrotasjon Svalehale-

spikeren stopper automatisk etter stram-

ming uten å skade den vanntette puten og

arbeidsstykkets overate. Eller det kreves

høyt dreiemoment/rask reversrotasjon for

å løsne skruer eller muttere

Hvert trykk endrer én modus. Se ere detaljer

i diagrammet nedenfor:

indikatoren vises

på panelet

Wo-

king-mo-

dus (frem-

over)

Hensikt

Eksempel på applika-

sjon

Presis drift

stramming når en god

nish er nødvendig

Skrutrekking i sensitive

plater, som gipsplater

Effektiv drift, stramming med min-

dre kraft og hastighet enn modus

3 (enklere å kontrollere enn modus

Skruer inn i harde ma-

terialer samt stramme

bolter

Kraftig drift, stramming med mak-

simal kraft og hastighet

Skru inn lange skruer i

harde materialer, samt

stramme større bolter

enn modus 2

Skru inn selvgjengende skruer i

metallplater med god nish

Anbefalt type: #4,8x25

PÅ AV

ID 1/4” 18-EC LD

MERK

Variasjonen i tretetthet og metallmateriale

kan påvirke det endelige resultatet. Brukeren

bør velge passende modus basert på applika

sjonen.

ADVARSEL!

Ikke endre arbeidsmodus mens verktøyet

er i gang. Plutselig endring av moment kan

føre til tap av kontroll, noe som kan føre til

personskade eller skade på verktøyet eller

arbeidsstykket.

MERK

LED-indikatoren vil slukke omtrent 1 minutt

etter at avtrekkerbryteren slippes

MERK

Når verktøyet slås på neste gang, går arbeids-

modusen tilbake til forrige innstilling

Slå på elektroverktøyet (se gur

■

Slik slår du på elektroverktøyet:

Trykk på avtrekkerbryteren (1).

Avtrekkerbryteren med variabel hastighet

gir høyere hastighet med økt avtrekker-

trykk og lavere hastighet med redusert

avtrekkertrykk.

IT-modus vil trykking av avtrekkerbryteren

gi høyeste rotasjonshastighet i gjeldende

modus, uavhengig av trykket som utøves

på bryteren

■

For å slå av elektroverktøyet:

Slipp avtrekkerbryteren (1).

LED-lys (se gur I)

■

LED-lyset vil automatisk slå seg på med et

lett trykk på avtrekkerbryteren for variabel

hastighet før verktøyet starter, og vil slukke

omtrent 10 sekunder etter at avtrekkerbry-

teren for variabel hastighet slippes.

■

LED-lampen vil blinke raskt når verktøyet

og/eller batteripakken blir overbelastet el-

ler for varm, og de interne sensorene vil slå

av verktøyet. La verktøyet hvile en stund,

eller plasser verktøyet og batteripakken

separat under luftstrøm for å kjøle dem

ned

■

LED-lampen vil blinke saktere for å indike-

re at batteriet har lav batterikapasitet Lad

batteripakken opp igjen

■

Hvis LED-lampen ikke lyser når du slår på

verktøyet, eller denplutselig slår seg av

under bruk, kan det skyldes en intern kom-

munikasjonsfeil Ta kontakt med kundeser-

vice eller et autorisert servicesenter for å få

hjelp

Følg trinnene nedenfor for å justere LED-lys-

styrken:

■

Trykk retningsforvalgsbryteren (4) helt til

venstre/høyre for å sikre at utløserbryteren

(1) kan fungere normalt.

■

Trykk og hold inne knappen for valg

av dreiemoment og «T»-modus (6) i 2

sekunder, så vil de 4 indikatorlampene

på kontrollpanelet for dreiemoment og

«T»-modus (5) blinke samtidig. Lysstyr-

kejusteringsmodusen kan aktiveres nå.

■

Lysstyrken til LED-lyset endres én gang

hver gang du trykker på utløserbryteren (1),

og det vil veksle mellom de re lysstyrkeni-

våene i tabellen nedenfor:

Nivåer

1 2 3 4

Lysstyrke av

laves-

medium høyeste

■

Hvis du trykker på knappen for valg av

dreiemoment og «T»-modus (6) igjen, eller

ikke bruker den på 5 sekunder, avsluttes

lysstyrkejusteringsmodusen.

Neste gang verktøyet slås på, vil minnefunk-

sjonen huske og tilbakestille det siste lysstyr-

kenivået.

MERK

I lysstyrkejusteringsmodus vil bryteren kun

fungere som en lysstyrkejusterings"knapp".

Stram og løsne skruer, muttere

og bolter (se gur J og K)

Velg T-modus etter behov, basert på applika-

sjonen din For mer informasjon, se relatert

avsnitt:

Modusvalg

For modus 1, 2 eller 3: variabel hastighets-

kontroll må brukes med forsiktighet ved inn-

trekking av muttere og bolter med pipesett

Den beste teknikken er å starte sakte, øke

hastigheten etter hvert som mutteren eller

bolten går ned, og deretter sette mutteren

eller bolten tett ved å senke verktøyets has-

tighet til det stopper Hvis denne prosedyren

ikke følges, vil verktøyet ha en tendens til å

vri eller dreie i hånden din når mutteren eller

ID 1/4” 18-EC LD

bolten sitter på plass

Det anbefales å utføre en prøvekjøring på

et skrapmateriale for å bestemme det beste

modusvalget

■

Installer et passende bor

■

Trykk akkurat nok til å holde biten på plass

på skruen eller mutteren

■

For modus 1, 2 eller 3, bruk minimalt trykk

på utløserbryteren for variabel hastighet

først Øk hastigheten bare når du har full

kontroll

MERK:

■

Bruk alltid riktig type og størrelse bor til

bruken.

■

Når du skrur inn en skrue i/nær tverr-

snittsenden eller en trekant, forbor et hull

for å unngå at treverket sprekker.

■

Når man skrur i hardt treverk, bør man

forbore et forhull.

ADVARSEL!

Ikke stram til for mye, da kraften fra slagtrek-

keren kan ødelegge festet Hold slagtrekke-

ren i rett vinkel i forhold til festet for å unngå

å skade festehodet

Transportere

Litiumionbatterier er underlagt kravene i lov-

givningen om farlig gods.

Transport av disse batteriene må gjøres i sam-

svar med lokale, nasjonale og internasjonale

bestemmelser og forskrifter.

Brukere kan transportere disse batteriene på

vei uten ytterligere krav.

Kommersiell transport av litiumionbatterier av

rederier er underlagt regelverket for transport

av farlig gods. Forberedelser til forsendelse

og transport må kun utføres av personer med

tilstrekkelig opplæring. Hele prosessen må

overvåkes av en profesjonell.

Følgende punkter må overholdes ved trans-

port av oppladbare batterier:

Sørg for at batteriets kontaktpoler er beskyt-

tet og isolert for å forhindre kortslutning

Sørg for at batteripakken er sikret mot beve-

gelse inne i emballasjen

Skadede eller lekkende batterier må ikke

transporteres

Kontakt transportselskapet ditt for mer infor-

masjon

FORSIKTIGHET!

Ikke legg ut batterier med skadet hus.

Vedlikehold og stell

ADVARSEL!

Før du utfører noe arbeid på elektroverktøyet,

må du ta ut batteripakken fra verktøyet.

Rengjøring

FORSIKTIGHET!

Bruk alltid vernebriller når du rengjør med

tørr trykkluft

Rengjør elektroverktøyet og ventilasjonsåp-

ningene regelmessig. Rengjøringshyppig-

heten avhenger av materialet og bruksvarig-

heten. Blås regelmessig ut husets innside og

motoren med tørr trykkluft.

Reparasjoner

Reparasjoner må kun utføres av et autorisert

kundeservicesenter

MERK

Ikke løsne skruene på huset i løpet av garanti-

perioden Manglende overholdelse av dette

kravet vil ugyldiggjøre eventuelle krav under

produsentens garanti

Reservedeler og tilbehør

Annet tilbehør, spesielt verktøy og tilbehør,

nner du i produsentens kataloger. Eksplo-

derte tegninger og reservedelslister nner du

på hjemmesiden vår:www.ex-tools.com

Avhendingsinformasjon

ADVARSEL!

Gjør overødige elektroverktøy ubrukelige:

batteridrevet elektroverktøy ved å ta ut

batteriet.

Kun EU-land

Ikke kast elektriske verktøy i hushold-

ningsavfallet!

I samsvar med EU-direktiv 2012/19/EU om

avfall fra elektrisk og elektronisk utstyr og

gjennomføring i nasjonal lov må brukte elek-

triske verktøy samles inn separat og resirkule-

res på en miljøvennlig måte

Gjenvinning av råvarer i stedet for

avfallshåndtering.

Enhet, tilbehør og emballasje skal resirkuleres

ID 1/4” 18-EC LD

på en miljøvennlig måte. Plastdeler identise-

res for resirkulering i henhold til materialtype

ADVARSEL!

Ikke kast batterier i husholdningsavfallet,

ilden eller vannet. Ikke åpne brukte batterier.

Kun EU-land:

I samsvar med forordning 2023/1542 må

defekte eller brukte batterier resirkuleres

MERK

Spør forhandleren din om avhendingsalterna-

tiver!

- Samsvarserklæring

Samsvarserklæringene er inkludert i vedlegg

1 til denne bruksanvisningen.

Fritak fra ansvar

Produsenten og dennes representant er ikke

ansvarlige for skader og tapt fortjeneste som

følge av driftsavbrudd forårsaket av produktet

eller et ubrukelig produkt

Produsenten og dennes representant er ikke

ansvarlige for skader som er forårsaket av feil

bruk av produktet eller av bruk av produktet

sammen med produkter fra andre produsen-

ter

ID 1/4” 18-EC LD

Innehåll

Symboler som används i bruksanvisningen 74

Symboler på produkten 74

Viktig säkerhetsinformation 74

Buller och vibrationer 75

Tekniska data 75

Översikt 75

Användning 76

Transport 79

Underhåll och skötsel 79

Information om bortskaffande 79

CE-försäkran om överensstämmelse 80

Undantag från ansvar 80

Symboler som används i

bruksanvisningen

VARNING!

Används för att markera allvarlig fara. Om inte

anvisningarna följs kan det resultera i dödsfall

eller mycket allvarliga personskador.

FÖRSIKTIGHET!

Används för att markera möjliga risker Om

inte anvisningarna följs kan det leda till lättare

skador eller skador på egendom

NOTERA

Tips angående användning och viktig infor-

mation

Symboler på produkten

Läs bruksanvisningen innan du

slår på elverktyget

Använd skyddsglasögon

Information om bortskaffande

av uttjänt produkt (se sidan 79)

CE-märkning

UKCA-märkning

Viktig säkerhetsinformation

VARNING!

Läs igenom följande anvisningar och instruktioner

innan du börjar använda verktyget:

denna bruksanvisning,

de allmänna säkerhetsinstruktionerna om

hantering av elverktyg i bifogad broschyr

(häfte nr.: 315915)

nuvarande giltiga anläggningsregler och

bestämmelser för att förhindra olyckor.

Detta elverktyg är utrustat med den senaste

tekniken och har skapats i enlighet med god

kända säkerhetsbestämmelser

Men elverktyget kan ändå utgöra en livsfara

för användaren eller utomstående personer,

eller också kan verktyget eller egendom kom

ma till skada

Elverktyget får endast användas

i avsett syfte

i perfekt fungerande skick.

Fel som påverkar säkerheten ska åtgärdas

omedelbart

Avsedd användning

Den sladdlösa slagborrmaskinen är avsedd

–

för kommersiellt bruk inom industri och han-

del

–

för infästning och lossning av bultar, muttrar

och olika gängade fästelement.

Säkerhetsinstruktioner för slag-

borrmaskin

VARNING!

Läs igenom alla säkerhetsvarningar, in-

struktioner, illustrationer och specikatio-

ner som medföljer detta elverktyg. Under-

låtenhet att följa alla instruktioner som listas

nedan kan resultera i elektriska stötar, brand

och/eller allvarliga personskador. Spara alla

varningar och instruktioner för framtida bruk.

■

Håll verktyget i de isolerade greppytor-

na när ett arbete utförs där fästelemen-

tet kan komma i kontakt med dolda ka-

blar. Fästelement som kommer i kontakt

med en strömförande ledning kan orsaka

att även verktygets exponerade metallde-

ID 1/4” 18-EC LD

lar blir strömförande, vilket utgör risk för

att användaren utsätts för elektriska stötar.

Buller och vibrationer

Buller- och vibrationsvärden har fastställts i

enlighet med EN 62841.

Normal A-viktad bullernivå för elverktyg:

–

Ljudtrycksnivå L

: 90,5 dB(A);

–

Ljudeektnivå L

: 98,5 dB(A);

–

Osäkerhet: K = 3 dB.

Totalt vibrationsvärde:

–

Utsläppsvärde a

: 20,7 m/s

–

Osäkerhet: K = 1,5 m/s

OBS!

De angivna mätvärdena gäller för nya elverk-

tyg. Daglig användning gör att buller- och

vibrationsvärdena ändras.

NOTERA

Den utstrålade vibrationsvärdet som anges i

detta informationsblad har uppmätts enlighet

med ett standardiserat test i EN 62841 och

kan användas för att jämföra ett verktyg med

ett annat Den kan också användas för att

preliminärt uppskatta exponeringen.

Den angivna vibrationsnivån gäller för verkty

gets huvudsakliga användningsområden

Om verktyget används för andra typer av

arbeten med andra tillbehör eller är dåligt

underhållet kan vibrationsnivån skilja sig åt

Det kan väsentligt öka exponeringsnivån över

hela arbetsperioden

För att göra en korrekt bedömning av ex

poneringsnivån för vibrationer är det också

nödvändigt att även räkna med tiden som

verktyget är avstängt eller när det är på utan

att användas Det kan väsentligt minska expo

neringsnivån över den totala arbetsperioden

Identiera ytterligare säkerhetsåtgärder som

kan vidtas för att skydda den som arbetar

med verktyget från vibrationsskador, till

exempel underhåll av verktyget och tillbehö

ren, att hålla händerna varma och hur arbets-

mönstren utformas

OBS!

Använd hörselskydd vid ljudnivåer över 85

dB(A)

Tekniska data

Produkttyp ID 1/4” 18-EC LD

Produkt Slagborrning

Märkspänning Vdc 18

Tomgångshastig-

het

/min 0-3400

Max slaghastig-

het

bpm 4300

Max vridmoment N 175

Vikt enligt FLEX

Procedure 01

(utan batteri)

kg 0,78

Batteri 18 V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Vikt av använd-

bara batterier

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Laddningsinter-

vall

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Laddningstem-

peratur

0~40℃

Arbetstempera-

tur

-10~40 °C

Förvaringstem-

peratur

-20~50 °C

Översikt (se bild A)

Numreringen av produktens delar refererar

till illustrationen av verktyget på sidan med

bilder.

1 Hastighetsreglage

2 Sexkantschuck

3 LED-lampa

4 Förväljaren för riktningsomkopplaren

(framåt/mitten-lås/bakåt)

5 Vridmoment och "T"-läge kontrollpa-

nel

6 Vridmoment och “T” lägesvalknapp

7 Remfäste

För att fästa en handledsrem (medföljer

ID 1/4” 18-EC LD

inte) för att minska risken att verktyget

tappas

8 Bitskonsol

9 Bältesklämma

10 Fästskruv

11 Låshylsa

Användning

VARNING!

Ta bort batteriet innan något arbete utförs på

elverktyget.

Innan elverktyget slås på

Packa upp elverktyget och tillbehören och

kontrollera att inga delar saknas eller är ska-

dade.

NOTERA

Batterierna är inte fulladdade vid leverans

Ladda batterierna helt innan första använd

ning Se anvisningarna för laddaren

Tips för längre batteritid

FÖRSIKTIGHET!

Ladda aldrig batterierna vid temperaturer

under 0 °C eller över 40 °C.

Ladda inte batterierna i miljöer med hög

luftfuktighet eller hög temperatur.

Täck inte över batterier och laddare under

laddningsprocessen.

Dra ut laddarens nätkontakt efter avslutad

laddning.

Batteri och laddare blir varma under ladd-

ningsprocessen Detta är helt normalt!

NOTERA

Följ instruktionerna för korrekt batteriladd-

ning

Läs igenom hela driftinstruktionerna för batte

riet.

Om batterierna inte används under en längre

tid ska de förvaras delvis laddade på en sval

plats.

Sätta i/byta batteriet (se bild B1-

B2)

■

Tryck in det laddade batteriet i elverktyget

tills det klickar på plats (se bild B1).

■

För att ta bort, tryck på låsknappen (1 ) och

dra ut batteriet (2 ) (se bild B2)

FÖRSIKTIGHET!

Skydda batteriets kontakter när enheten inte

används. Lösa metalldelar kan kortsluta kon

takterna och medför risk för explosion och

brand!

Löstagbar bältesklämma och

bitskonsol

■

Ta ut batteripaketet från verktyget.

■

Rikta in listen och hålet på bältesklämman

(9) och bitskonsolen (8) mot öppningen

och det gängade hålet på basen på verkty-

get (se bild C).

■

Sätt i fästskruven (10) och dra åt skruven

ordentligt med en skruvmejsel (ingår ej).

Remfäste

■

Remfäste - För fastsättning av en handleds-

rem (medföljer inte) för att minska risken

att verktyget tappas Linda remmen runt

handen när verktyget bärs (se bild D)

Installera och ta bort bits (se bild

FÖRSIKTIGHET!

Innan något arbete utförs på elverktyget,

ytta riktningsväljaren (4) till mittläget.

■

Dra låshylsan (11) framåt (bort från verkty-

get).

■

Sätt in bitsen så långt det går in i chucken

(2) och släpp sedan låshylsan för att låsa

bitsen på plats.

■

Ta bort en bits, dra låshylsan (11) framåt

(bot från verktyget).

■

Dra bitsen från chucken (2) och släpp lås-

hylsan (11), låshylsan återgår till ursprung-

liga positionen

NOTERA

Använd endast bits med kraftspår, andra bits

kan användas med en universalbitshållare

som har kraftspår (medföljer inte) Använd

aldrig bits med trasigt skaft

VARNING!

Borrkronor och kan vara heta efter lång

användning Använd skyddshandskar när

borrkronor tas bort från verktyget eller låt

dem svalna innan de tas bort

ID 1/4” 18-EC LD

VARNING!

Se till att föra in bitsen rakt in i chucken För

inte in bitsen snett i chucken för att sedan dra

åt chucken, det kan leda till att bitsen kastas

ut vilket kan orsaka allvarlig personskada eller

skada chucken

Val av riktning (se bild F)

FÖRSIKTIGHET!

Ändra aldrig rotationsriktning medan elverk-

tyget är igång

Placera riktningsväljaren (4) i det läge som

krävs:

■

Placera riktningsförväljaren längst till vän-

ster på verktyget för att skruva in skruvar

eller dra åt bultar/muttrar

■

Placera riktningsförväljaren längst till hö-

ger på verktyget för att ta bort skruvar eller

lossa bultar/muttrar

■

Ställ riktningsväljaren i läge "OFF" (mittlä-

ge-låst) för att minska risken för oavsiktlig

start när verktyget inte används

NOTERA

Slagborrmaskinen kommer inte att köra om

inte rotationsriktningsväljaren är helt inkopp

lad till vänster eller höger

VARNING!

Batteridrivna verktyg är alltid i driftläge.

Därför bör riktningsväljaren alltid vara låst

i mittläget när verktyget inte används eller

när du bär omkring det.

Val av läge (se bild G)

Ditt verktyg är utrustat med ett vridmoment

och “T” lägeskontrollpanel (5) placerad på

undersidan av verktyget Den har fyra lägen: 1,

2, 3 och T.

Väljarknappen för vridmoment och T sitter på

sidan av verktyget och används för att välja

mellan de fyra lägena.

■

Läge 1 är lämplig för åtdragning av skru-

var eller muttrar med lågt vridmoment/låg

hastighet framåt och för lossning av skru-

var eller muttrar med backrotation

■

Läge 2 är lämplig för åtdragning av skru-

var eller muttrar med medelhögt vridmo-

ment/medelhög hastighet i framåtläge

och för lossning av skruvar eller muttrar i

backläge

■

Läge 3 är lämpligt för åtdragning av skru-

var eller muttrar med högt vridmoment/

hög hastighet framåt och för lossning av

skruvar eller muttrar med backrotation

■

T-läget används för att fästa färgade

stålplattor och stålplåt i framåtrotation

Spikfästet stannar automatiskt efter åtdrag-

ning utan att skada den vattentäta dynan

och arbetsstyckets yta Eller kräver högt

vridmoment/snabb backrotation för att

lossa skruvar eller muttrar

Varje tryck ändrar ett läge. Se ytterligare de-

taljer i tabellen nedan:

indikator visas på

panelen

Arbetsläge

(framåt)

Syfte

Exempel på använd-

ning

Precisa arbeten

，

åtdragning när

en bra efterbehandling behövs

Dra åt skruvar i käns-

liga skivor, såsom gips-

skivor

Åtdragning med mindre kraft och

hastighet än läge 3 (lättare att

kontrollera än läge 3)

Inskruvning av skruvar

i hårda material samt

åtdragning av bultar

Kraftfullt arbete, åtdragning med

maximal kraft och hastighet

Skruva in långa skruvar

i hårda material, samt

dra åt större bultar än

läge 2

Indrivning av självgängande skru-

var i plåt med bra nish

Rekommenderad typ:

#4,8×25 mm

PÅ AV

ID 1/4” 18-EC LD

NOTERA

Olika trädensitet och metallmaterial kan på-

verka det slutliga resultatet. Användaren bör

välja lämpligt läge baserat på användnings

område.

VARNING!

Ändra inte arbetsläge medan verktyget

körs. Plötslig förändring av vridmomentet

kan orsaka att kontrollen förloras och orsaka

eventuell skada eller skada på verktyget eller

arbetsstycket.

NOTERA

LED-indikatorn släcks cirka en minut efter att

avtryckaren släpps

NOTERA

När verktyget slås på nästa gång kommer

arbetsläget att återgå till föregående inställ

ning

Slå på elverktyget (se bild H)

■

Slå på elverktyget:

Tryck in hastighetsreglaget (1).

Det variabla hastighetsreglaget ger högre

hastighet om du trycket hårdare och lägre

hastighet om du trycker lösare.

I T-läget kommer tryckning på avtryckaren

att leverera den högsta rotationshastighe-

ten inom aktuellt läge oavsett trycket som

utövas på avtryckaren

■

Stänga av elverktyget:

Släpp hastighetsreglaget (1).

LED-lampa (se bild I)

■

LED-lampan tänds automatiskt med en

lätt tryckning på avtryckaren för variabel

hastighet innan verktyget börjar köra och

släcks cirka 10 sekunder efter att avtrycka-

ren för variabel hastighet släpps.

■

LED-lampan kommer att blinka snabbt

när verktyget och/eller batteripaketet blir

överbelastat eller överhettat och verktyget

stängs av via en intern sensor. Låt verkty-

get vila en stund eller placera verktyget

och batteripaketet separat på ett ställe

med bra luftöde för att kyla ner dem.

■

LED-lampan kommer att blinka saktare för

att indikera att batteriets kapacitet är lågt

Ladda batteripaketet

■

Om lysdioden inte lyser när du slår på

verktyget, eller om den plötsligt stängs av

under arbetet, kan det bero på det interna

kommunikationsfelet Kontakta kundtjänst

eller ett auktoriserat servicecenter för

hjälp

Följ stegen nedan för att justera LED-lampans

ljusstyrka:

■

Tryck riktningsväljaren (4) helt åt vänster/

höger för att säkerställa att avtryckaren (1)

fungerar normalt.

■

Håll ned vridmoment- och T-lägesväljark-

nappen (6) i 2 sekunder, så blinkar de 4

indikatorlamporna på vridmoment- och

T-lägeskontrollpanelen (5) samtidigt. Ljus-

styrkan kan aktiveras i detta läge.

■

LED-lampans ljusstyrka ändras varje gång

avtryckaren (1) trycks in, och växlar mellan

de fyra ljusstyrkenivåerna i tabellen nedan:

Nivåer

1 2 3 4

Ljusstyrka Av lägsta Medium Högst

■

Om du trycker på vridmoment- och T-lä-

gesväljaren (6) igen eller inte gör något i

fem sekunder avslutas ljusstyrkejusterings-

läget.

Nästa gång verktyget slås på kommer min-

nesfunktionen att komma ihåg och återgå till

den senaste ljusstyrkan för arbetsbelysning-

en.

NOTERA

I inställningsläget för ljusstyrkan fungerar om-

kopplaren endast som en knapp för justering

av ljusstyrkan.

Dra åt och lossa skruvar, muttrar

och bultar (se bild J och K)

Välj det T-läge som behövs, baserat på ditt ar-

bete För mer information se relaterat avsnitt:

Lägesval

För läge 1, 2 eller 3: måste variabel hastig-

hetskontroll användas med försiktighet för att

driva muttrar och bultar med hjälp av hylsor

Den bästa tekniken är att starta långsamt, öka

hastigheten när muttern eller bulten skruvas

ned och sedan dra åt muttern eller bulten

ordentligt genom att sakta ner verktyget till

stopp Om denna procedur inte följs, kommer

verktyget att ha en tendens att vridas eller

vrida i handen när muttern eller bulten sitter

ID 1/4” 18-EC LD

fast

Det är tillrådligt att utföra en provkörning på

ett skrotmaterial för att bestämma det bästa

valet av läge

■

Montera en lämplig bit

■

Applicera precis tillräckligt tryck för att

hålla bitsen fast på skruven eller muttern

■

För läge 1, 2 eller 3, applicera minimalt

tryck på avtryckarbrytaren för variabel

hastighet initialt Öka hastigheten först när

du kan behålla full kontroll

NOTERA:

■

Använd alltid rätt typ och storlek av bitsar

för ditt arbete.

■

När du skruvar in en skruv vid/nära den

kapade änden eller en träkant, förborra ett

hål för att undvika sprickbildning i träet.

■

Vid skruvdragning i hårt trä bör man för-

borra ett pilothål.

VARNING!

Dra inte åt för hårt, eftersom kraften från slag-

borrmaskinen kan bryta fästelementet Håll

slagborrmaskinen i rät vinkel mot fästelemen

tet för att undvika att skada fästelementets

huvud

Transport

Litiumjonbatterier omfattas av lagstiftningen

om farligt gods.

Transport av denna typ av batterier måste ske

i enlighet med lokala, nationella och interna-

tionella bestämmelser och föreskrifter.

Användare får transportera batterierna på väg

utan ytterligare krav.

Kommersiell transport av litiumjonbatterier,

som utförs av fraktbolag, omfattas av bestäm-

melserna för transport av farligt gods. Trans-

portförberedelser och transport får endast

utföras av personer med lämplig utbildning.

Hela processen måste övervakas professio-

nellt.

Följande punkter måste beaktas vid transport

av laddningsbara batterier:

Se till att batteriets kontaktteminaler är skyd-

dade och isolerade för att förhindra kortslut-

ning

Se till att batteripaketet är säkrat mot rörelser

inuti förpackningen

Skadade eller läckande batterier får inte

transporteras

Kontakta ditt fraktbolag för mer information

FÖRSIKTIGHET!

Skicka inte batterier som har ett skadat hölje.

Underhåll och skötsel

VARNING!

Ta bort batteriet från verktyget innan något

underhållsarbete utförs på elverktyget.

Rengöring

FÖRSIKTIGHET!

Använd alltid skyddsglasögon vid rengöring

med tryckluft

Rengör regelbundet elverktygets ventilations-

öppningar. Hur ofta du ska rengöra beror på

vilket material du arbetat med och hur länge

verktyget använts. Blås regelbundet ur höljets

inre delar med torr tryckluft.

Reparationer

Reparationer får endast utföras av ett auktori-

serat servicecenter

NOTERA

Lossa inte skruvarna på höljet under garanti-

perioden Underlåtenhet att följa detta krav

kommer att ogiltigförklara alla anspråk under

tillverkarens garanti

Reservdelar och tillbehör

Andra tillval, särskilt verktyg och tillbehör,

nns i tillverkarens kataloger. Sprängritningar

och reservdelslistor kan hittas på vår hemsida:

www.ex-tools.com

Information om bortskaande

VARNING!

Gör uttjänta elverktyg obrukbara

genom att ta bort batteriet från batterid-

rivna elverktyg.

Endast EU-länder

Kasta inte elverktyg i hushållssoporna!

I enlighet med direktivet 2012/19/EU

om hantering av elektriskt och elektroniskt

avfall, som även införlivats i de nationella

lagstiftningarna, måste elverktyg samlas in

separat och återvinnas på ett miljövänligt sätt

Råmaterial återanvänds istället för att

kastas som avfall.

ID 1/4” 18-EC LD

Enheter, tillbehör och förpackning ska åter-

vinnas på ett miljövänligt sätt Plastdelar

identieras för återvinning enligt materialtyp.

VARNING!

Kasta inte batterier i hushållssoporna, i öppen

eld eller i vatten. Öppna inte förbrukade bat

terier.

Endast EU-länder:

I enlighet med direktiv 2023/1542/måste

defekta och förbrukade batterier återvinnas

NOTERA

Fråga din återförsäljare om alternativ för bort-

skaande!

-Deklaration om överens-

stämmelse

Försäkran om överensstämmelse nns i bilaga

1 i bruksanvisningen.

Undantag från ansvar

Tillverkaren och dennes representanter är inte

ansvariga för några skador eller förlust av för-

tjänst på grund avbrott i verksamheten, som

orsakats av produkten eller av en oanvändbar

produkt

Tillverkaren och dennes representanter är

inte ansvariga för några skador som orsakats

av felaktig användning av produkten eller om

produkten använts tillsammans med produk-

ter från andra tillverkare

ID 1/4” 18-EC LD

Sisältö

Käyttöoppaassa käytetyt symbolit 81

Tuotteen symbolit 81

Tärkeitä turvallisuustietoja 81

Melu ja tärinä 82

Tekniset tiedot 82

Yleiskatsaus 82

Käyttöohjeet 83

Kuljettaminen 86

Huolto ja hoito 87

Hävittämistä koskevat tiedot 87

CE-vaatimustenmukaisuusvakuutus 87

Vastuun poissulkeminen 87

Käyttöoppaassa käytetyt sym-

bolit

VAROITUS!

Ilmaisee uhkaavaa vaaraa. Tämän varoituksen

noudattamatta jättäminen voi johtaa kuole

maan tai erittäin vakaviin vammoihin.

HUOMIO!

Ilmaisee mahdollisesti vaarallisen tilanteen

Tämän varoituksen noudattamatta jättäminen

voi johtaa lieviin vammoihin tai omaisuusva

hinkoihin

HUOMAA

Ilmaisee käyttövinkkejä ja tärkeitä tietoja

Tuotteen symbolit

Lue käyttöopas ennen sähkö-

työkalun käynnistämistä

Käytä suojalaseja

Vanhan työkalun hävittämisoh-

jeet (katso sivu 87)

CE-merkintä

UKCA-merkintä

Tärkeitä turvallisuustietoja

VAROITUS!

Ennen tuotteen käyttöä lue seuraavat ja toimi

niiden mukaan:

nämä käyttöohjeet,

”Yleiset turvallisuusohjeet” sähkötyökalu-

jen käsittelyyn mukana tulevasta lehtisestä

(julkaisunumero: 315915),

nykyiset voimassa olevat työpaikan

säännöt ja onnettomuuksien ehkäisemistä

koskevat säännöt.

Tämä työkalu on uusinta tekniikkaa ja se on

rakennettu hyväksyttyjen turvallisuusmääräys

ten mukaisesti

Sähkötyökalun käyttö saattaa kuitenkin ai

heuttaa hengenvaaran tai loukkaantumisvaa-

ran käyttäjälle tai kolmannelle osapuolelle tai

sähkötyökalu tai muu omaisuus voi vaurioitua

Sähkötyökalua saa käyttää vain

sen käyttötarkoitukseen

täydellisessä toimintakunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjatta

va välittömästi

Käyttötarkoitus

Akkukäyttöinen iskuruuvinväännin on tarkoi-

tettu

–

ammattikäyttöön teollisuudessa ja kaupan

alalla,

–

pulttien, muttereiden ja erilaisten kierrekiin-

nittimien kiinnittämiseen ja irrottamiseen.

Turvaohjeet iskuruuvinvääntimel-

VAROITUS!

Lue kaikki tämän sähkötyökalun mukana

tulleet turvallisuusvaroitukset, ohjeet,

piirustukset ja tekniset tiedot. Jos kaikkia

alla olevia ohjeita ei noudateta, seurauksena

saattaa olla sähköisku, tulipalo ja/tai vakava

loukkaantuminen. Säilytä kaikki varoitukset ja

ohjeet myöhempää käyttöä varten.

■

Pitele sähkötyökalua eristetyistä tartun-

tapinnoista, kun suoritat toimenpiteitä,

joissa kiinnitin voi koskettaa piilotettuja

johtoja. ”Jännitteiseen” johtoon osuva

ID 1/4” 18-EC LD

kiinnitin voi saada sähkötyökalun paljaat

metalliosat ”jännitteiksi” ja käyttäjä voi

saada sähköiskun.

Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN

62841 mukaan.

Sähkötyökalun A-painotettu melutaso on

tyypillisesti:

–

Äänenpainetaso L

: 90,5 dB(A);

–

Äänitehotaso L

: 98,5 dB(A);

–

Epävarmuus: K = 3 dB.

Kokonaistärinäarvo:

–

Päästöarvo a

: 20,7 m/s

–

Epävarmuus: K = 1,5 m/s

HUOMIO!

Määritellyt mittausarvot koskevat uusia säh-

kötyökaluja. Päivittäisessä käytössä melu- ja

tärinäarvot muuttuvat.

HUOMAA

Näissä ohjeissa annettu tärinätaso on mitattu

standardissa EN 62841 normitetun mittaus

menetelmän mukaan ja sitä voidaan käyttää

sähkötyökalujen keskinäiseen vertailuun Se

soveltuu myös altistuksen alustavaan arvioin

tiin

Ilmoitettu tärinätaso tarkoittaa altistumisen

tasoa työkalun pääasiallisessa käyttötarkoituk

sessa

Jos työkalua kuitenkin käytetään muihin

käyttötarkoituksiin, erilaisilla lisävarusteilla tai

huonolla huollolla, tärinäpäästötaso saattaa

poiketa ilmoitetusta Tällöin koko työaikaa

koskeva tärinäaltistus voi olla selvästi suurem

Tärinälle altistumistason tarkassa arvioinnissa

on otettava huomioon myös jaksot, kun työka

lu on kytketty pois päältä tai kun se käy, mutta

sillä ei varsinaisesti työskennellä Tällöin koko

työaikaa koskeva tärinäaltistus voi olla selvästi

pienempi

Määrittäkää lisätoimenpiteet koneen käyttä

jän suojaamiseksi tärinän vaikutukselta, kuten:

Työkalun ja lisävarusteiden huolto, käsien pi

täminen lämpiminä, työtapojen organisointi

HUOMIO!

Käytä kuulonsuojaimia melutason ylittäessä

85 dB (A)

Tekniset tiedot

Tuotteen tyyppi ID 1/4” 18-EC LD

Tuote iskuruuvinväännin

Nimellisjännite V DC 18

Tyhjäkäyntinope-

/min 0–3400

Suurin iskunope-

is-

kua/

min

4300

Suurin vääntö-

momentti

N 175

Paino FLEX-me-

nettelyn 01

mukaisesti

(ilman akkua)

kg 0,78

Akku 18 V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Käytettävien

akkujen paino

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Laturit

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Latauslämpötila

0–40 ℃

Käyttölämpötila

-10–40 °C

Varastointiläm-

pötila

-20–50 °C

Yleiskatsaus (katso kuva A)

Tuotteen ominaisuuksien numerointi viittaa

koneen kuvaan graikkasivulla.

1 Portaaton nopeuden liipaisukytkin

2 Kuusioistukka

3 LED-valo

4 Suunnan esivalintakytkin (eteenpäin /

lukitus keskelle / taaksepäin)

5 Vääntömomentin ja ”T”-tilan käyttöpa-

neeli

6 Vääntömomentin ja ”T”-tilan valinta-

painike

7 Hihnan kiinnitin

Rannehihnan (ei mukana) kiinnittäminen

ID 1/4” 18-EC LD

vähentää työkalun putoamismahdolli-

suutta

8 Terän pidike

9 Vyökiinnike

10 Kiinnitysruuvi

11 Lukitusholkki

Käyttöohjeet

VAROITUS!

Irrota akku ennen minkään toimenpiteiden

suorittamista sähkötyökalulle.

Ennen sähkötyökalun käynnistä-

mistä

Pura sähkötyökalu ja lisävarusteet pakkauk-

sesta, ja tarkista, ettei mitään osia puutu tai

ole vaurioitunut.

HUOMAA

Akkuja ei ole ladattu täyteen toimitettaessa

Lataa akut täyteen ennen käytön aloittamista

Katso laturin käyttöopas

Vinkkejä akun pitkän käyttöiän

saavuttamiseen

HUOMIO!

Älä lataa akkuja lämpötilassa, joka on alle

0 °C tai yli 40 °C.

Älä lataa akkuja ympäristöissä, joissa on

korkea ilmankosteus tai ympäristön läm

pötila.

Älä peitä akkuja ja laturia latausprosessin

aikana.

Vedä laturin pistoke irti latausprosessin

päätyttyä.

Akku ja laturi kuumenevat latausprosessin

aikana Tämä on täysin normaalia!

HUOMAA

Akun oikein lataamiseksi noudata ohjeita,

jotka ovat akun käyttöoppaassa.

Jos akkuja ei käytetä pitkään aikaan, säilytä

niitä osittain ladattuina viileässä paikassa.

Akun asentaminen/vaihtaminen

(katso kuvat B1–B2)

■

Paina ladattua akkua sähkötyökaluun, kun-

nes se napsahtaa paikalleen (katso kuva

B1).

■

Irrota painamalla vapautuspainiketta (1) ja

vetämällä akku (2 ) ulos (katso kuva B2)

HUOMIO!

Kun laite ei ole käytössä, suojaa akun kosket-

timet. Irralliset metalliosat voivat aiheuttaa

oikosulun koskettimiin; räjähdys- ja palovaa

ra!

Irrotettava vyökiinnike ja terän

pidike

■

Irrota akku työkalusta.

■

Kohdista vyökiinnikkeen( 9) reikä ja terän

pidike (8) työkalun pohjan kierteiseen

reikään (katso kuva C).

■

Aseta kiinnitysruuvi (10) paikoilleen ja

kiristä ruuvi ruuvimeisselillä (ei mukana).

Hihnan kiinnitin

■

Hihnan kiinnitys rannehihnan (ei mukana)

kiinnittämiseen, estää työkalun putoamis-

mahdollisuuden Kiedo hihna ranteesi

ympärille, kun kannat työkalua (katso kuva

Terien asentaminen ja irrottami-

nen (katso kuva E)

HUOMIO!

Ennen minkään toimenpiteen tekemistä säh-

kötyökalulle käännä suunnan esivalintakytkin

(4) keskiasentoon

■

Vedä lukitusholkkia (11) eteenpäin (pois-

päin työkalusta).

■

Työnnä terä istukkaan (2) niin pitkälle kuin

se menee ja vapauta sitten lukitusholkki

terän lukitsemiseksi.

■

Irrotat terän vetämällä lukitusholkkia (11)

eteenpäin (poispäin työkalusta).

■

Vedä terä irti istukasta (2) ja vapauta

lukitusholkki (11), lukitusholkki palautuu

alkuperäiseen asentoonsa

HUOMAA

Käytä vain tehourilla varustettuja teriä, muita

teriä voidaan käyttää yleisteränpitimen kans

sa, jossa on tehoura (ei mukana) Älä käytä

teriä, joiden varsi on vahingoittunut

VAROITUS!

Poranterä voi olla kuuma pitkäaikaisen käytön

jälkeen Käytä suojakäsineitä, kun poistat jyr

sinterän työkalusta tai anna jyrsinterän jäähtyä

ensin

VAROITUS!

Varmista, että asetat terän suoraan istukkaan

ID 1/4” 18-EC LD

Älä työnnä terää istukkaan vinossa asennossa

ja kiristä sitten istukkaa Tämä voi aiheuttaa

terän sinkoutumisen työkalusta, mikä voi

johtaa vakaviin henkilövahinkoihin tai istukan

vaurioitumiseen.

Suunnan esivalinta (katso kuva F)

HUOMIO!

Muuta pyörimissuunta vasta, kun sähkötyöka-

lu on pysäytetty

Siirrä suunnan esivalintakytkin (4) haluttuun

asentoon:

■

Aseta suunnan esivalintakytkin työkalun

vasempaan reunaan ruuvien kiinnittämi-

seksi tai pulttien/mutterien kiristämiseksi

■

Aseta suunnan esivalintakytkin työkalun

oikeaan reunaan ruuvien irrottamiseksi tai

pulttien/mutterien löysäämiseksi

■

Aseta suunnan esivalintakytkin ”OFF”

(lukitus keskelle) -asentoon vähentääksesi

vahingossa tapahtuvan käynnistymisen

mahdollisuutta, kun työkalua ei käytetä

HUOMAA

Iskuruuvinväännin ei toimi, ellei pyörimissuun-

nan valitsin ole täysin kytkettynä vasemmalle

tai oikealle

VAROITUS!

Akkutyökalut ovat aina käyttökunnossa.

Siksi suunnan esivalintakytkin tulee aina lu

kita keskiasentoon, kun työkalua ei käytetä

tai kun kannat sitä sivullasi.

Tilan valinta (katso kuva G)

Työkalusi on varustettu työkalun pohjaan sijoi-

tetulla ”T”-tilan käyttöpaneelilla (5) Siinä on

neljä tilaa: 1, 2, 3 ja T.

Vääntömomentin ja "T" -tilan valintapainike

sijaitsee työkalun sivussa ja sitä käytetään

neljän tilan valintaan.

■

1-tila soveltuu ruuvien tai muttereiden

kiristämiseen pienellä vääntömomentilla /

pienellä nopeudella eteenpäin kiertäen ja

ruuvien tai muttereiden löysäämiseen taak-

sepäin kiertäen

■

2-tila soveltuu ruuvien tai muttereiden

kiristämiseen keskitason vääntömomentil-

la / keskinopealla nopeudella eteenpäin

kiertäen ja ruuvien tai muttereiden löysää-

miseen taaksepäin kiertäen

■

3-tila soveltuu ruuvien tai muttereiden

kiristämiseen suurella vääntömomentilla /

suurella nopeudella eteenpäin kiertäen ja

ruuvien tai muttereiden löysäämiseen taak-

sepäin kiertäen

■

T-tilaa käytetään värillisten teräslaattojen

ja teräslevyjen kiinnittämiseen eteenpäin

kiertäen, pyrstönaula pysähtyy automaatti-

sesti kiristämisen jälkeen vahingoittamatta

vedenpitävää tyynyä ja työkappaleen

pintaa; tai jos ruuvien tai muttereiden irrot-

taminen vaatii suurta vääntömomenttia /

nopeaa kiertoa taaksepäin

Jokainen painallus vaihtaa yhden tilan. Katso

lisätietoja alla olevasta taulukosta:

ID 1/4” 18-EC LD

Paneelin merkki-

valo

Toimintati-

la (eteen-

päin)

Tarkoitus Esimerkki käytöstä

Tarkka työskentely

，

kiristys, kun

tarvitaan hyvää viimeistelyä

Ruuvien kiristäminen

herkkiin levyihin, kuten

kipsilevyihin

Tehokas työskentely, kiristys pie-

nemmällä voimalla ja nopeudella

kuin tilassa 3 (helpompi ohjata

kuin tila 3)

Ruuvien vääntäminen

koviin materiaaleihin

sekä pulttien kiristys

Erittäin tehokas työskentely, kiristys

suurimmalla voimalla ja nopeudel-

Pitkien ruuvien vään-

täminen koviin materi-

aaleihin sekä isompien

pulttien kiristäminen

kuin tilassa 2

Itseporautuvien ruuvien vääntämi-

nen hyvin viimeisteltyyn peltiin

Suositeltu tyyppi:

#4,8×25 mm

PÄÄLLE POIS

HUOMAA

Puun tiheyden ja metallimateriaalin vaihtele-

vuus voi vaikuttaa lopputulokseen. Käyttäjän

tulee valita sopiva tila käytön perusteella.

VAROITUS!

Älä vaihda toimintatilaa, kun työkalu on

käynnissä. Äkillinen vääntömomentin muu

tos voi aiheuttaa hallinnan menettämisen ja

mahdollisen loukkaantumisen tai työkalun tai

työkappaleen vaurioitumisen.

HUOMAA

LED-merkkivalo sammuu noin 1 minuutin

kuluttua liipaisinkytkimen vapauttamisesta

HUOMAA

Kun työkalu käynnistetään seuraavan kerran,

työtila palaa edelliseen asetukseen

Sähkötyökalun kytkeminen pääl-

le (katso kuva H)

■

Kytke sähkötyökalu päälle:

Paina liipaisinkytkintä (1).

Portaaton nopeuden liipaisinkytkin antaa

suuremman nopeuden kovemmalla liipai-

simen painalluksella ja pienemmän nopeu-

den pienemmällä liipaisimen painalluksel-

la.

T-tilassa liipaisinkytkimen painaminen

tuottaa suurimman pyörimisnopeuden

nykyisessä tilassa riippumatta kytkimeen

kohdistetun painalluksen voimakkuudesta

■

Sähkötyökalun kytkeminen pois päältä:

Vapauta liipaisinkytkin (1).

LED-valo (katso kuva I)

■

LED-merkkivalo syttyy automaattisesti

painamalla portaatonta nopeuden liipai-

sinkytkintä kevyesti ennen kuin työkalu

käynnistyy, ja se sammuu noin 10 sekun-

tia sen jälkeen, kun portaaton nopeuden

liipaisinkytkin vapautetaan.

■

LED-merkkivalo alkaa vilkkua nopeasti, kun

työkalu ja/tai akku ylikuormittuu tai tulee

liian kuumaksi ja sisäiset anturit kytkevät

työkalun pois päältä. Anna työkalun levätä

vähän aikaa tai aseta työkalu ja akku eril-

lään jäähtymään ilmavirtaukseen

■

LED-merkkivalo vilkkuu hitaammin ilmais-

ten, että akun varaus on vähissä Lataa akku

uudelleen

ID 1/4” 18-EC LD

■

Jos LED-merkkivalo ei syty, kun käynnistät

työkalun, tai se sammuu äkillisesti käytön

aikana, kyseessä voi olla sisäinen tiedon-

siirtovirhe Ota yhteyttä asiakaspalveluun

tai valtuutettuun huoltoliikkeeseen avun

saamiseksi

Noudata alla olevia ohjeita LED-valon kirk-

kauden säätämisessä:

■

Paina suunnan esivalintakytkin (4) täysin

vasemmalle/oikealle varmistaaksesi, että

liipaisinkytkin (1) voi toimia normaalisti.

■

Pidä vääntömomentin ja "T"-tilan valinta-

painiketta (6) painettuna 2 sekuntia, ja 4

merkkivaloa vääntömomentin ja "T"-tilan

käyttöpaneelissa (5) vilkkuu samanaikaises-

ti. Kirkkauden asetustila voidaan aktivoida

silloin.

■

LED-valon kirkkaus muuttuu kerran joka

kerta, kun liipaisinkytkintä (1) painetaan, ja

se kiertää alla olevassa taulukossa olevien

4 kirkkaustason välillä:

Tasot

1 2 3 4

Kirkkaus

pala

pienin

keskita-

suurin

■

Kun painat uudelleen vääntömomentin

ja "T"-tilan valintapainiketta (6) tai et tee

mitään 5 sekuntiin, poistut kirkkauden

säätötilasta.

Seuraavan kerran, kun työkalu kytketään pääl-

le, muistitoiminto muistaa ja palaa viimeiseen

valon kirkkaustasoon.

HUOMAA

Kun ollaan kirkkauden säätötilassa, kytkin

toimii vain kirkkauden ”säätöpainikkeena".

Kiristä ja löysää ruuvit, mutterit ja

pultit (katso kuvat J ja K)

Valitse tarvittaessa T-tila käytön mukaan Kat-

so lisätietoja vastaavasta osiosta:

Tilan valinta

Tila 1, 2 tai 3: portaatonta nopeuden säädintä

on käytettävä varoen muttereiden ja pulttien

vääntämiseen hylsysarjalisävarusteita käyt-

täen Paras tekniikka on aloittaa hitaasti, lisätä

nopeutta, kun mutteri tai pultti painuu alas ja

kiristää mutteri tai pultti sitten tiukasti hidas-

tamalla työkalua pysähtymiseen saakka Jos

tätä menettelyä ei noudateta, työkalulla on

taipumus vääntyä tai kiertyä kädessäsi, kun

mutteri tai pultti asettuu paikalleen

On suositeltavaa suorittaa koekäyttö romuma-

teriaalille parhaan tilavalinnan määrittämisek-

■

Asenna sopiva terä

■

Käytä vain niin paljon painallusvoimaa, että

terä pysyy kiinni ruuvissa tai mutterissa

■

Paina tilassa 1, 2 tai 3 portaatonta nopeu-

den liipaisinkytkintä aluksi mahdollisim-

man kevyesti Lisää nopeutta vain, kun täysi

hallinta voidaan säilyttää

HUOMAUTUS:

■

Käytä aina oikeantyyppistä ja -kokoista

terää käytön mukaan.

■

Kun kierrät ruuvia poikkileikkauspäähän tai

puun reunaan tai niiden lähelle, esiporaa

reikä puun halkeamisen välttämiseksi.

■

Kovaan puuhun ruuvattaessa tulee esipo-

rata ohjausreikä.

VAROITUS!

Älä kiristä liikaa, koska iskuruuvinvääntimen

voima voi rikkoa kiinnikkeen Pidä iskuruu

vinväännin suorassa kulmassa kiinnittimeen

nähden, jotta vältytään kiinnittimen pään

vahingoittumisesta

Kuljettaminen

Litiumioniakut kuuluvat vaarallisten aineiden

lainsäädännön piiriin.

Akkujen kuljetus on suoritettava paikallisten,

kansallisten ja kansainvälisten määräysten ja

sääntöjen mukaisesti.

Käyttäjät voivat kuljettaa näitä akkuja maan-

teitse ilman lisävaatimuksia.

Litiumioniakkujen kaupallinen kuljetus kul-

jetusyhtiöiden toimesta on vaarallisten tava-

roiden kuljetusta koskevien sääntöjen alaista.

Lähetyksen valmistelut ja kuljetus voidaan

suorittaa vain asianmukaisesti koulutettujen

henkilöiden toimesta. Koko prosessia on val-

vottava ammattimaisesti.

Seuraavia kohtia on noudatettava ladattavia

akkuja kuljetettaessa:

Varmista, että akun kosketinliittimet on suojat-

tu ja eristetty oikosulkujen estämiseksi

Varmista, että akku on kiinnitetty liikkumisen

estämiseksi pakkauksen sisällä

Vaurioituneita tai vuotavia akkuja ei saa kuljet-

taa

Ota yhteyttä kuljetusyhtiöön saadaksesi lisä-

tietoja

HUOMIO!

Älä lähetä akkuja, joiden kotelo on vaurioitu-

ID 1/4” 18-EC LD

nut.

Huolto ja hoito

VAROITUS!

Irrota akku työkalusta ennen minkään toimen-

piteiden suorittamista sähkötyökalulle.

Puhdistaminen

HUOMIO!

Käytä aina suojalaseja, kun puhdistat kuivalla

paineilmalla

Puhdista sähkötyökalu ja tuuletusaukot sään-

nöllisesti. Puhdistusväli riippuu materiaalista

ja käyttöajan pituudesta. Puhalla kotelon sisä-

tila ja moottori puhtaaksi kuivalla paineilmalla

säännöllisin välein.

Korjaukset

Korjaukset saa tehdä vain valtuutettu huolto-

liike

HUOMAA

Älä irrota kotelon ruuveja takuuaikana Tä-

män vaatimuksen noudattamatta jättäminen

mitätöi kaikki valmistajan takuuseen liittyvät

vaateet

Varaosat ja lisätarvikkeet

Muut lisäosat, etenkin työkalut ja lisäosat, löy-

tyvät valmistajan tuoteluetteloista Räjäytysku-

vat ja varaosaluettelot löydät kotisivuiltamme:

www.ex-tools.com

Hävittämistä koskevat tiedot

VAROITUS!

Tee käytöstä poistetut sähkötyökalut käyttö-

kelvottomiksi:

akkukäyttöiset poista akku.

Vain EU-maat

Älä hävitä sähkötyökaluja kotitalousjät-

teen joukossa!

Vanhoja sähkö- ja elektroniikkalaitteita koske-

van eurooppalaisen direktiivin 2012/19/EU

ja sen maakohtaisten sovellusten mukaisesti

käytetyt sähkötyökalut on kerättävä erikseen

ja kierrätettävä ympäristöystävällisellä tavalla

Raaka-aineiden hyödyntäminen jättee-

nä hävittämisen sijaan.

Laitteet, lisävarusteet ja pakkaukset pitää kier-

rättää ympäristöystävällisellä tavalla Muoviset

osat on merkitty kierrätykseen materiaalityy-

pin mukaisesti

VAROITUS!

Älä hävitä akkuja tai paristoja kotitalousjät-

teen seassa, polttamalla tai heittämällä ve-

teen. Älä avaa käytettyjä akkuja tai paristoja.

Vain EU-maat:

Asetuksen 2023/1542 mukaan vialliset tai

käytetyt akut ja paristot on kierrätettävä

HUOMAA

Kysy jälleenmyyjältä tietoa hävitysvaihtoeh-

doista!

-Vaatimustenmukaisuusva-

kuutus

Vaatimustenmukaisuusvakuutukset ovat tä-

män käyttöohjeen liitteenä 1.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa

vahingoista tai voiton menetyksestä, joiden

syynä on liiketoiminnan keskeytyminen johtu-

en tuotteesta tai siitä, ettei tuotetta mahdolli-

sesti voida käyttää

Valmistaja ja valmistajan edustaja eivät vastaa

vahingoista, joiden syynä on ohjeiden vastai-

nen käyttö tai tuotteen käyttö muiden kuin

valmistajan tuotteiden kanssa

ID 1/4” 18-EC LD

Περιεχόμενα

Σύμβολα που χρησιμοποιούνται σε αυτό το

εγχειρίδιο 88

Σύμβολα στο προϊόν 88

Σημαντικές πληροφορίες ασφαλείας 88

Θόρυβος και κραδασμοί 89

Τεχνικά Χαρακτηριστικά 89

Επισκόπηση 90

Οδηγίες χρήσης 90

Μεταφορά 94

Συντήρηση και φροντίδα 95

Πληροφορίες διάθεσης 95

Δήλωση συμμόρφωσης ΕΕ 95

Απαλλαγή ευθύνης 95

Σύμβολα που χρησιμοποιού-

νται σε αυτό το εγχειρίδιο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Υποδηλώνει επικείμενο κίνδυνο. Η μη τήρη-

ση αυτής της προειδοποίησης μπορεί να

οδηγήσει σε θάνατο ή σε εξαιρετικά σοβα

ρό τραυματισμό.

ΠΡΟΣΟΧΗ!

Υποδηλώνει το ενδεχόμενο μιας επικίνδυνης

κατάστασης. Η μη τήρηση αυτής της προει

δοποίησης μπορεί να οδηγήσει σε ελαφρύ

τραυματισμό ή σε υλικές ζημιές.

ΣΗΜΕΙΩΣΗ

Υποδηλώνει συμβουλές χρήσης και σημαντι-

κές πληροφορίες.

Σύμβολα στο προϊόν

Πριν ενεργοποιήσετε το ηλε-

κτρικό εργαλείο, διαβάστε το

εγχειρίδιο λειτουργίας.

Φοράτε προστατευτικά γυα-

λιά

Πληροφορίες διάθεσης για το

παλαιό εργαλείο (βλ. σελίδα

95)

Σήμανση CE

Σήμανση UKCA

Σημαντικές πληροφορίες

ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Προτού χρησιμοποιήσετε το ηλεκτρικό εργα-

λείο, παρακαλούμε διαβάστε τα παρακάτω και

ενεργείστε ανάλογα:

με τις παρούσες οδηγίες χρήσης,

τις «Γενικές οδηγίες ασφαλείας» για το

χειρισμό ηλεκτρικών εργαλείων στο

εσώκλειστο φυλλάδιο (αριθ. φυλλαδίου:

315915),

τους κανόνες που ισχύουν στην εγκατά-

σταση και τους κανονισμούς πρόληψης

ατυχημάτων.

Αυτό το ηλεκτρικό εργαλείο ανταποκρίνε

ται στην πιο σύγχρονη τεχνολογία και έχει

κατασκευαστεί σύμφωνα με τους αναγνωρι

σμένους κανονισμούς ασφαλείας.

Ωστόσο, όταν χρησιμοποιείται το ηλεκτρικό

εργαλείο μπορεί να αποτελέσει κίνδυνο για

τη ζωή και τη σωματική ακεραιότητα του

χρήστη ή τρίτων, όπως και να προκληθεί υλι

κή ζημιά στο ηλεκτρικό εργαλείο ή σε άλλη

ιδιοκτησία.

Το ηλεκτρικό εργαλείο πρέπει να χρησιμο

ποιείται

για την προβλεπόμενη χρήση του

εφόσον είναι σε άριστη κατάσταση λει-

τουργίας.

Βλάβες με επίπτωση στην ασφάλεια θα πρέ

πει να αποκαθίστανται αμέσως.

Προβλεπόμενη χρήση

Το ασύρματο κρουστικό κατσαβίδι προορί-

ζεται

–

για εμπορική χρήση στη βιομηχανία και το

εμπόριο,

–

για τη σύσφιξη και το λασκάρισμα μπου-

λονιών, παξιμαδιών και διαφόρων σφιγκτή-

ρων με σπείρωμα.

Οδηγίες ασφαλείας για κρουστι-

κό κατσαβίδι

ID 1/4” 18-EC LD

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μελετήστε όλες τις προειδοποιήσεις

ασφάλειας, τις οδηγίες, τις εικόνες και

τις προδιαγραφές που συνοδεύουν αυτό

το ηλεκτρικό εργαλείο. Εάν δεν τηρηθούν

όλες οι οδηγίες που αναφέρονται παρακά

τω, μπορεί να προκληθεί ηλεκτροπληξία,

πυρκαγιά και/ή σοβαρός τραυματισμός.

Φυλάξτε όλες τις προειδοποιήσεις και τις

οδηγίες για μελλοντική αναφορά.

■

Κρατάτε το ηλεκτρικό εργαλείο από

τις μονωμένες επιφάνειες λαβής κατά

την εκτέλεση εργασιών, όπου το μά-

νταλο μπορεί να έρθει σε επαφή με

κρυφή καλωδίωση. Η επαφή του μάντα-

λου με ένα ηλεκτροφόρο καλώδιο μπορεί

να καταστήσει ηλεκτροφόρα τα εκτε-

θειμένα μεταλλικά μέρη του ηλεκτρικού

εργαλείου, προκαλώντας ηλεκτροπληξία

στον χειριστή).

Θόρυβος και κραδασμοί

Οι τιμές θορύβου και δόνησης έχουν προσ-

διοριστεί σύμφωνα με το πρότυπο ΕΝ

62841.

Οι τιμές Α σταθμισμένου θορύβου του ηλε-

κτρικού εργαλείου είναι τυπικά:

–

Στάθμη ηχητικής πίεσης L

: 90,5 dB(A),

–

Στάθμη ηχητικής ισχύος L

: 98,5 dB(A),

–

Αβεβαιότητα: K = 3dB.

Συνολική τιμή κραδασμών:

–

Τιμή εκπομπών a

: 20,7 m/s

–

Αβεβαιότητα: K = 1,5 m/s

ΠΡΟΣΟΧΗ!

Οι καθορισμένες μετρημένες τιμές ισχύ-

ουν για καινούργια ηλεκτρικά εργαλεία. Η

καθημερινή χρήση προκαλεί αλλαγές στις

τιμές θορύβου και κραδασμών.

ΣΗΜΕΙΩΣΗ

Το επίπεδο μετάδοσης δόνησης που αναφέ-

ρεται στις παρούσες οδηγίες έχει μετρηθεί

σύμφωνα με μια τυποποιημένη δοκιμή κατά

το πρότυπο ΕΝ 62841 και μπορεί να χρησι

μοποιηθεί για τη σύγκριση εργαλείων μεταξύ

τους. Μπορεί επίσης να χρησιμοποιηθεί για

μια προκαταρκτική αξιολόγηση της έκθεσης.

Το δηλωμένο επίπεδο μετάδοσης δόνησης

ανταποκρίνεται στις κύριες εφαρμογές του

εργαλείου.

Ωστόσο, εάν το εργαλείο χρησιμοποιείται για

διαφορετικές εφαρμογές, με διαφορετικά

αξεσουάρ ή με κακή συντήρηση, το επίπεδο

εκπομπής κραδασμών μπορεί να διαφέρει.

Αυτό μπορεί να αυξήσει σημαντικά το επίπε

δο έκθεσης κατά τη διάρκεια της συνολικής

περιόδου εργασίας.

Προκειμένου να εκτιμηθεί με ακρίβεια το

επίπεδο έκθεσης σε κραδασμούς, θα πρέπει

να λαμβάνεται επίσης υπόψη ο χρόνος που

το εργαλείο είναι απενεργοποιημένο ή σε

λειτουργία χωρίς να χρησιμοποιείται. Αυτό

μπορεί να μειώσει σημαντικά το επίπεδο

έκθεσης κατά τη διάρκεια της συνολικής

περιόδου εργασίας.

Καθορίστε επιπρόσθετα μέτρα ασφάλειας

για την προστασία του χειριστή από τις επι

δράσεις των κραδασμών, όπως για παρά-

δειγμα: Συντήρηση του εργαλείου και των

αξεσουάρ, διατήρηση μιας ζεστής θερμο

κρασίας των χεριών, οργάνωση των μοτίβων

εργασίας.

ΠΡΟΣΟΧΗ!

Φοράτε ωτοασπίδες όταν η ηχητική πίεση

υπερβαίνει τα 85 dB(A).

Τεχνικά Χαρακτηριστικά

Τύπος προϊόντος ID 1/4” 18-EC LD

Προϊόν

Κρουστικό κατσα-

βίδι

Ονομαστική

τάση

Vdc 18

Ταχύτητα χωρίς

φορτίο

/min 0-3400

Μέγιστη κρούση bpm 4300

Μέγιστη ροπή N 175

Βάρος σύμφωνα

με τη Διαδικασία

FLEX 01

(χωρίς μπαταρία)

kg 0,78

Μπαταρία 18V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Βάρος των χρη-

σιμοποιήσιμων

μπαταριών

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Εύρος φορτιστή

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

ID 1/4” 18-EC LD

Θερμοκρασία

φόρτισης

0~40℃

Θερμοκρασία

λειτουργίας

-10~40°C

Θερμοκρασία

αποθήκευσης

-20~50°C

Γενική επισκόπηση (βλ. Εικό-

να Α)

Η αρίθμηση των χαρακτηριστικών του

προϊόντος αναφέρεται στην απεικόνιση του

ηλεκτρικού εργαλείου στη σελίδα με τα

γραφικά.

1 Διακόπτης-σκανδάλη μεταβλητής

ταχύτητας

2 Εξάγωνο τσοκ

3 Λυχνία LED

4 Διακόπτης προεπιλογής κατεύθυν-

σης (εμπρός / κεντρικό κλείδωμα /

ανάποδη)

5 Πίνακας ελέγχου ροπής και λειτουρ-

γίας «T»

6 Κουμπί επιλογής ροπής και λειτουρ-

γίας «Τ»

7 Υποδοχή θηλιάς

Για την προσάρτηση θηλιάς (δεν περι-

λαμβάνεται), ώστε να μειωθεί η πιθανό-

τητα να σας πέσει το εργαλείο.

8 Υποδοχή μυτών

9 Κλιπ ζώνης

10 Βίδες συναρμογής

11 Χιτώνιο ασφάλισης

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αφαιρείτε την μπαταρία πριν από την εκτέ-

λεση οποιασδήποτε εργασίας στο ηλεκτρικό

εργαλείο.

Πριν από την ενεργοποίηση του

ηλεκτρικού εργαλείου

Αποσυσκευάστε το ηλεκτρικό εργαλείο και

τα εξαρτήματα και βεβαιωθείτε ότι δεν λεί-

πουν ή έχουν υποστεί ζημιά παρελκόμενα.

ΣΗΜΕΙΩΣΗ

Οι μπαταρίες δεν είναι φορτισμένες πλήρως

κατά την παράδοση. Πριν από την αρχική

χρήση, φορτίστε τις μπαταρίες πλήρως.

Ανατρέξτε στο εγχειρίδιο του φορτιστή.

Συμβουλές για μεγάλη διάρκεια

ζωής της μπαταρίας

ΠΡΟΣΟΧΗ!

Μην φορτίζετε ποτέ τις μπαταρίες σε

θερμοκρασίες κάτω από 0 °C ή πάνω

από 40 °C.

Μην φορτίζετε τις μπαταρίες σε περι-

βάλλοντα με υψηλή υγρασία αέρα ή

θερμοκρασία περιβάλλοντος.

Μην καλύπτετε τις μπαταρίες και το

φορτιστή κατά τη διάρκεια της διαδικα

σίας φόρτισης.

Αποσυνδέστε το βύσμα του φορτιστή

από την πρίζα ρεύματος στο τέλος της

διαδικασίας φόρτισης.

Η μπαταρία και ο φορτιστής θερμαίνονται

κατά τη διαδικασία φόρτισης. Αυτό είναι

απολύτως φυσιολογικό!

ΣΗΜΕΙΩΣΗ

Ακολουθείτε τις οδηγίες σχετικά με τη σω-

στή φόρτιση μπαταρίας

στις οδηγίες λειτουργίας της μπαταρίας.

Εάν οι μπαταρίες δεν χρησιμοποιούνται για

μεγάλο χρονικό διάστημα, αποθηκεύστε τις

μερικώς φορτισμένες σε δροσερό μέρος.

Εισαγωγή/Αντικατάσταση της

μπαταρίας (δείτε την εικόνα

B1-B2)

■

Πιέστε τη φορτισμένη μπαταρία μέσα

στο ηλεκτρικό εργαλείο, μέχρι να ακου-

στεί ένα κλικ ότι μπήκε στη θέση της

(δείτε την εικόνα Β1).

■

Για την αφαίρεση, πιέστε το κουμπί απο-

δέσμευσης (1.) και τραβήξτε την μπατα-

ρία (2.) προς τα έξω (βλ. εικόνα B2).

ΠΡΟΣΟΧΗ!

Όταν η συσκευή δε χρησιμοποιείται, προ-

στατεύετε τις επαφές της μπαταρίας. Ασύν-

δετα μεταλλικά μέρη μπορούν να βραχυ-

κυκλώσουν τις επαφές και ενέχει κίνδυνος

έκρηξης και πυρκαγιάς!

Αφαιρούμενο κλιπ ζώνης και

ID 1/4” 18-EC LD

υποδοχή μυτών

■

Αφαιρέστε τη συστοιχία μπαταριών από

το ηλεκτρικό εργαλείο.

■

Ευθυγραμμίστε την οπή του κλιπ ζώνης

(9) και της υποδοχής μυτών (8) με την οπή

με σπείρωμα στη βάση του εργαλείου

(βλέπε εικόνα C).

■

Εισαγάγετε τη βίδα σύσφιξης (10) και

σφίξτε την με ασφάλεια με ένα κατσαβίδι

(δεν περιλαμβάνεται).

Υποδοχή θηλιάς

■

Παρέχεται μια υποδοχή θηλιάς για την

προσάρτηση της θηλιάς καρπού (δεν πε-

ριλαμβάνεται), ώστε να μειωθεί η πιθανό-

τητα να σας πέσει το εργαλείο. Τυλίγετε

τη θηλιά γύρω από το χέρι σας όταν μετα-

φέρετε το εργαλείο (βλέπε εικόνα D).

Τοποθέτηση και αφαίρεση μυ-

τών (βλέπε εικόνα E)

ΠΡΟΣΟΧΗ!

Προτού να εκτελέσετε οποιαδήποτε εργασία

στο ηλεκτρικό εργαλείο, μετακινήστε τον

διακόπτη προεπιλογής κατεύθυνσης (4) στη

μεσαία θέση.

■

Τραβήξτε το χιτώνιο ασφάλισης (11)

προς τα εμπρός (μακριά από το εργα-

λείο).

■

Εισαγάγετε τη μύτη μέχρι τέρμα στο

τσοκ (2) και, στη συνέχεια, αποδεσμεύστε

το χιτώνιο ασφάλισης για να ασφαλίσετε

τη μύτη στη σωστή θέση.

■

Για να αφαιρέσετε τη μύτη, τραβήξτε το

χιτώνιο ασφάλισης (11) προς τα εμπρός

(μακριά από το εργαλείο).

■

Τραβήξτε τη μύτη από το τσοκ (2) και

απελευθερώστε το χιτώνιο ασφάλισης

(11), το χιτώνιο ασφάλισης θα ανασυρθεί

στην αρχική θέση

ΣΗΜΕΙΩΣΗ

Χρησιμοποιείτε μόνο μύτες με εγκοπές

ισχύος, άλλες μύτες μπορούν να χρησιμοποι

ηθούν με τη γενική βάση μυτών με εγκοπή

ισχύος (δεν περιλαμβάνεται). Μην χρησιμο

ποιείτε μύτες με φθαρμένο στέλεχος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η μύτη μπορεί να καίει μετά από παρατετα-

μένη χρήση. Χρησιμοποιείτε προστατευτικά

γάντια για να αφαιρείτε τη μύτη από το

ηλεκτρικό εργαλείο ή αφήνετε τη μύτη να

κρυώσει προτού να την αφαιρέστε.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Βεβαιωθείτε ότι έχετε εισάγει τη μύτη ευθεία

στο τσοκ. Μην εισαγάγετε τη μύτη στο τσοκ

υπό γωνία και μετά σφίγγετε το τσοκ διότι

έτσι θα προκληθεί εκτόξευση της μύτης έξω

από το εργαλείο με αποτέλεσμα πρόκληση

σοβαρού ατομικού τραυματισμού ή ζημιά

στο τσοκ.

Προεπιλογή κατεύθυνσης (βλέ-

πε εικόνα F)

ΠΡΟΣΟΧΗ!

Αλλάζετε κατεύθυνση περιστροφής μόνο

εφόσον το ηλεκτρικό εργαλείο είναι απενερ

γοποιημένο.

Μετακινήστε το διακόπτη προεπιλογής

κατεύθυνσης (4) στην απαιτούμενη θέση:

■

Ρυθμίστε το διακόπτη προεπιλογής κατεύ-

θυνσης τέρμα αριστερά στο εργαλείο, για

να βιδώσετε βίδες ή να συσφίξετε μπου-

λόνια/παξιμάδια.

■

Ρυθμίστε το διακόπτη προεπιλογής κατεύ-

θυνσης τέρμα δεξιά στο εργαλείο, για να

αφαιρέσετε βίδες ή να χαλαρώσετε τα

μπουλόνια/παξιμάδια.

■

Ρυθμίστε το διακόπτη προεπιλογής κατεύ-

θυνσης στη θέση «OFF» (κεντρικό κλεί-

δωμα), για να μειώσετε την πιθανότητα

ακούσιας εκκίνησης όταν το εργαλείο δεν

χρησιμοποιείται.

ΣΗΜΕΙΩΣΗ

Το κρουστικό κατσαβίδι δεν θα λειτουργή-

σει εάν ο επιλογέας φοράς περιστροφής δεν

έχει ασφαλίσει τέρμα αριστερά ή δεξιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Τα εργαλεία μπαταρίας βρίσκονται πά-

ντα σε κατάσταση λειτουργίας. Επομέ-

νως, ο διακόπτης προεπιλογής κατεύθυν-

σης πρέπει να είναι πάντα κλειδωμένος

στην κεντρική θέση όταν το εργαλείο δεν

χρησιμοποιείται ή καθώς το μεταφέρετε.

Επιλογή τρόπου λειτουργίας

(βλέπε εικόνα G)

Το εργαλείο σας είναι εξοπλισμένο με έναν

πίνακα ελέγχου της ροπής και της λειτουργί-

ας «Τ» (5) που βρίσκεται στο κάτω μέρος του

εργαλείου.Διαθέτει τέσσερις λειτουργίες: 1,

2, 3 και Τ.

ID 1/4” 18-EC LD

Το κουμπί επιλογής ροπής και λειτουργίας

«T» βρίσκεται στο πλάι του εργαλείου και

χρησιμοποιείται για την επιλογή μεταξύ των

τεσσάρων λειτουργιών.

■

Η 1η λειτουργία είναι κατάλληλη για

σφίξιμο βιδών ή παξιμαδιών με χαμηλή

ροπή/χαμηλή ταχύτητα προς τα εμπρός

και για χαλάρωση βιδών ή παξιμαδιών με

αντίστροφη περιστροφή.

■

Η 2η λειτουργία είναι κατάλληλη για σύ-

σφιξη βιδών ή παξιμαδιών με μέση ροπή/

μέση ταχύτητα περιστροφής προς τα

εμπρός και για χαλάρωση βιδών ή παξι-

μαδιών με αντίστροφη περιστροφή.

■

Η 3η λειτουργία είναι κατάλληλη για σφί-

ξιμο βιδών ή παξιμαδιών με υψηλή ροπή/

υψηλή ταχύτητα περιστροφής προς τα

εμπρός και για χαλάρωση βιδών ή παξι-

μαδιών με αντίστροφη περιστροφή.

■

Η λειτουργία T χρησιμοποιείται για τη

στερέωση χρωματιστών μεταλλικών

κεραμιδιών και ελασμάτων με περιστρο-

φή προς τα εμπρός, το καρφί τύπου

χελιδονοουράς σταματάει αυτόματα

μετά τη σύσφιξη, χωρίς πρόκληση ζη-

μιάς στο υδατοστεγές μαλακό τμήμα και

στην επιφάνεια τεμαχίου επεξεργασίας.

Ή χρησιμοποιείτε την υψηλή ροπή/ταχεία

αντίστροφη περιστροφή για να λασκάρε-

τε βίδες ή παξιμάδια.

Κάθε πάτημα αλλάζει μία λειτουργία. Ανα-

τρέξτε στον παρακάτω πίνακα για περισσό-

τερες λεπτομέρειες:

εάν ανάβει η έν-

δειξη στον πίνα-

κα

Κατάστα-

ση λει-

τουργίας

(προς τα

εμπρός)

Σκοπός

Παράδειγμα εφαρ-

μογής

Λειτουργία ακριβείας

σύσφιξη

όταν χρειάζεται καλό φινίρισμα

Σύσφιξη βιδών σε

ευαίσθητες σανίδες,

όπως γυψοσανίδες

Αποτελεσματική λειτουργία,

σύσφιξη με μικρότερη δύναμη

και ταχύτητα από τη λειτουργία 3

(ευκολότερος έλεγχος σε σχέση

με τη λειτουργία 3)

Βίδωμα βιδών σε

σκληρά υλικά, καθώς

και σύσφιξη μπουλο-

νιών

Δυνατή λειτουργία, σύσφιξη με τη

μέγιστη ισχύ και ταχύτητα

Βίδωμα μακριών βι-

δών σε σκληρά υλικά,

καθώς και σύσφιξη

μεγαλύτερων μπουλο-

νιών από τη λειτουρ-

γία 2

Βίδωμα αυτοδιάτρητων βιδών σε

λαμαρίνες με καλό φινίρισμα

Συνιστώμενος τύπος:

#4,8×25 mm

ON OFF

ID 1/4” 18-EC LD

ΣΗΜΕΙΩΣΗ

Η πυκνότητα του ξύλου και του μεταλλικού

υλικού μπορεί να επηρεάσει το τελικό απο

τέλεσμα. Ο χρήστης θα πρέπει να επιλέξει

την κατάλληλη λειτουργία με βάση την

εργασία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην αλλάζετε τον τρόπο λειτουργίας

ενώ το εργαλείο βρίσκεται σε λειτουρ

γία. Η ξαφνική αλλαγή της ροπής μπορεί

να επιφέρει απώλεια ελέγχου, προκαλώ

ντας ενδεχόμενο τραυματισμό ή ζημιά στο

εργαλείο ή το τεμάχιο επεξεργασίας.

ΣΗΜΕΙΩΣΗ

Η ένδειξη LED θα σβήσει περίπου 1 λεπτό

μετά την αποδέσμευση του διακόπτη-σκαν

δάλη.

ΣΗΜΕΙΩΣΗ

Όταν το εργαλείο ενεργοποιηθεί την επόμε-

νη φορά, ο τρόπος λειτουργίας θα επανέλθει

στην προηγούμενη ρύθμιση.

Ενεργοποίηση του ηλεκτρικού

εργαλείου (βλέπε εικόνα H)

■

Για να ενεργοποιήσετε το ηλεκτρικό ερ-

γαλείο:

Πιέστε το διακόπτη-σκανδάλη (1).

Ο διακόπτης-σκανδάλη μεταβλητής

ταχύτητας παρέχει μεγαλύτερη ταχύτη-

τα αυξάνοντας την πίεση στη σκανδάλη

και μικρότερη ταχύτητα μειώνοντας την

πίεση στη σκανδάλη.

Στη λειτουργία Τ πίεση του διακό-

πτη-σκανδάλη παρέχει την ανώτερη ταχύ-

τητα περιστροφής εντός της τρέχουσας

λειτουργίας, ανεξάρτητα από την πίεση

που ασκείται στον διακόπτη.

■

Για να απενεργοποιήσετε το ηλεκτρικό

εργαλείο:

Απελευθερώστε τον διακόπτη-σκανδάλη

(1).

Λυχνία LED (βλέπε εικόνα Ι)

■

Η λυχνία LED θα ανάψει αυτόματα με

ένα ελαφρύ πάτημα του διακόπτη-σκαν-

δάλη μεταβλητής ταχύτητας, προτού αρ-

χίσει να λειτουργεί το εργαλείο, ενώ θα

σβήσει περίπου 10 δευτερόλεπτα μετά

την αποδέσμευση του διακόπτη-σκανδά-

λη μεταβλητής ταχύτητας.

■

Η λυχνία LED αναβοσβήνει γρήγορα σε

περίπτωση υπερφόρτωσης ή υπερθέρμαν-

σης του ηλεκτρικού εργαλείου και/ή της

συστοιχία μπαταριών, ενώ οι εσωτερικοί

αισθητήρες του ηλεκτρικού εργαλείου θα

απενεργοποιήσουν το εργαλείο. Αφήστε

το ηλεκτρικό εργαλείο να «ξεκουραστεί»

για λίγο, τοποθετώντας το εργαλείο και

την συστοιχία μπαταριών ξεχωριστά σε

σημείο με καλή ροή αέρα προκειμένου να

κρυώσουν.

■

Η λυχνία LED αναβοσβήνει πιο αργά, όταν

η μπαταρία κοντεύει να αδειάσει. Επανα-

φορτίστε τη συστοιχία μπαταριών.

■

Εάν η λυχνία LED δεν ανάψει όταν ενερ-

γοποιήσετε το εργαλείο ή σβήσει ξαφ-

νικά κατά τη διάρκεια της εργασίας σας,

αυτό μπορεί να οφείλεται σε σφάλμα

εσωτερικής επικοινωνίας. Επικοινωνήστε

με την εξυπηρέτηση πελατών ή με ένα

εξουσιοδοτημένο κέντρο σέρβις για βοή-

θεια.

Ακολουθήστε τα παρακάτω βήματα για να

ρυθμίσετε τη φωτεινότητα της λυχνίας LED:

■

Πιέστε τον διακόπτη προεπιλογής κατεύ-

θυνσης (4) προς τα αριστερά/δεξιά μέχρι

το τέρμα για να βεβαιωθείτε ότι ο διακό-

πτης-σκανδάλη (1) λειτουργεί κανονικά.

■

Πατήστε παρατεταμένα το κουμπί επι-

λογής ροπής και λειτουργίας «T» (6) για

2 δευτερόλεπτα, και οι 4 ενδεικτικές

λυχνίες στον πίνακα ελέγχου ροπής και

λειτουργίας «T» (5) θα αναβοσβήσουν

ταυτόχρονα. Η λειτουργία ρύθμισης της

φωτεινότητας μπορεί να ενεργοποιηθεί

αυτή τη στιγμή.

■

Η φωτεινότητα της λυχνίας LED θα αλ-

λάζει κάθε φορά που πατάτε το διακό-

πτη-σκανδάλη (1) και θα εναλλάσσεται

μεταξύ των 4 επιπέδων φωτεινότητας που

αναφέρονται στον παρακάτω πίνακα:

Επίπεδα

1 2 3 4

Φωτει-

νότητα

ανε-

νερ-

γή

χαμη-

λότε-

ρη

μεσαία

ανώτε-

ρη

■

Πατώντας ξανά το κουμπί επιλογής

ροπής και λειτουργίας «T» (6) ή μη ενερ-

γοποιώντας το για 5 δευτερόλεπτα,

βγαίνετε από τη λειτουργία ρύθμισης

φωτεινότητας.

ID 1/4” 18-EC LD

Την επόμενη φορά που θα ενεργοποιηθεί το

εργαλείο, η λειτουργία μνήμης θα θυμηθεί

και θα επαναφέρει το τελευταίο επίπεδο

φωτεινότητας.

ΣΗΜΕΙΩΣΗ

Όταν βρίσκεστε στη λειτουργία ρύθμισης

φωτεινότητας, ο διακόπτης θα λειτουργεί

μόνο ως «κουμπί» ρύθμισης της φωτεινότη

τας.

Σύσφιξη και λασκάρισμα βι-

δών, παξιμαδιών και μπουλο-

νιών (βλέπε εικόνα J&K)

Επιλέξτε τη λειτουργία T, ανάλογα με την

εφαρμογή σας. Για περισσότερες λεπτομέ-

ρειες, ανατρέξτε στη σχετική ενότητα:

Επιλογή τρόπου λειτουργίας

Για τη λειτουργία 1, 2 ή 3: Ο έλεγχος μετα-

βλητής ταχύτητας πρέπει να χρησιμοποιείται

με προσοχή για το βίδωμα παξιμαδιών και

μπουλονιών χρησιμοποιώντας καρυδάκια. Η

καλύτερη τεχνική είναι να ξεκινήσετε αργά,

να αυξήσετε την ταχύτητα καθώς το παξιμά-

δι ή το μπουλόνι βιδώνεται και, στη συνέχεια,

να συσφίξετε το παξιμάδι ή το μπουλόνι,

επιβραδύνοντας το εργαλείο ώσπου να

σταματήσει. Εάν δεν ακολουθηθεί αυτή η

διαδικασία, το εργαλείο θα έχει την τάση να

συστρέφεται ή να αναστρέφεται στο χέρι

σας όταν το παξιμάδι ή το μπουλόνι εδράζε-

ται.

Συνιστάται να κάνετε μια δοκιμή σε ένα

άχρηστο υλικό, ώστε να προσδιορίσετε το

βέλτιστο τρόπο λειτουργίας.

■

Τοποθετήστε μια κατάλληλη μύτη.

■

Εφαρμόστε μόνο όση πίεση χρειάζεται

για να διατηρήσετε τη μύτη σταθερή επά-

νω στη βίδα ή το παξιμάδι.

■

Για τη λειτουργία 1, 2 ή 3, εφαρμόστε αρ-

χικά ελάχιστη πίεση στο διακόπτη-σκαν-

δάλη μεταβλητής ταχύτητας. Αυξάνετε

την ταχύτητα μόνο, εφόσον μπορείτε να

διατηρείτε τον πλήρη έλεγχο.

ΕΙΔΟΠΟΙΗΣΗ:

■

Χρησιμοποιείτε πάντα το σωστό τύπο και

μέγεθος μύτης για την εργασία σας.

■

Όταν στρέφετε μια βίδα στο άκρο / κο-

ντά στο άκρο της εγκάρσιας τομής ή σε

μια άκρη ξύλου, ανοίξτε εκ των προτέρων

μια τρύπα για να αποφύγετε ρωγμές στο

ξύλο.

■

Όταν βιδώνετε σε σκληρό ξύλο, θα

πρέπει να κάνετε εκ των προτέρων μια

δοκιμαστική τρύπα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην συσφίξετε υπερβολικά, καθώς η ισχύς

του κρουστικού κατσαβιδιού μπορεί να σπά

σει τον συνδετήρα. Διατηρείτε το κρουστικό

κατσαβίδι σε ορθή γωνία με τον συνδετήρα

για να μην καταστρέψετε την κεφαλή του

συνδετήρα.

Μεταφορά

Οι μπαταρίες ιόντων λιθίου υπόκεινται στις

απαιτήσεις της νομοθεσίας για τα επικίνδυ-

να εμπορεύματα.

Η μεταφορά των εν λόγω μπαταριών πρέπει

να γίνεται σύμφωνα με τις τοπικές, εθνικές

και διεθνείς διατάξεις και κανονισμούς.

Οι χρήστες μπορούν να μεταφέρουν αυτές

τις μπαταρίες οδικώς χωρίς περαιτέρω

απαιτήσεις.

Η εμπορική μεταφορά μπαταριών ιόντων

λιθίου από ναυτιλιακές εταιρείες υπόκειται

στους κανονισμούς για τη μεταφορά επικίν-

δυνων εμπορευμάτων. Η προετοιμασία της

αποστολής και η μεταφορά επιτρέπεται να

πραγματοποιείται μόνο από κατάλληλα εκ-

παιδευμένα άτομα. Για την όλη διαδικασία

πρέπει να υπάρχει επαγγελματική επιτήρη-

ση.

Κατά τη μεταφορά επαναφορτιζόμενων

μπαταριών πρέπει να τηρούνται τα ακόλου-

θα σημεία:

Βεβαιωθείτε ότι οι ακροδέκτες επαφής της

μπαταρίας είναι προστατευμένοι και μονω-

μένοι για την πρόληψη βραχυκυκλωμάτων.

Βεβαιωθείτε ότι η συστοιχία μπαταριών είναι

ασφαλισμένη έναντι μετατόπισης μέσα στη

συσκευασία.

Οι μπαταρίες που έχουν υποστεί βλάβη ή

διαρροή δεν πρέπει να μεταφέρονται.

Επικοινωνήστε με τη ναυτιλιακή σας εταιρεία

για περισσότερες πληροφορίες.

ΠΡΟΣΟΧΗ!

Μην τοποθετείτε μπαταρίες που έχουν κατε-

στραμμένο περίβλημα.

ID 1/4” 18-EC LD

Συντήρηση και φροντίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αφαιρείτε τη συστοιχία μπαταριών πριν

από την εκτέλεση οποιασδήποτε εργασίας

στο ηλεκτρικό εργαλείο.

Καθαρισμός

ΠΡΟΣΟΧΗ!

Όταν καθαρίζετε με ξηρό πεπιεσμένο αέρα,

φοράτε πάντα προστατευτικά γυαλιά.

Καθαρίζετε τακτικά το ηλεκτρικό εργα-

λείο και τις οπές εξαερισμού. Η συχνότητα

καθαρισμού εξαρτάται από το υλικό και τη

διάρκεια χρήσης. Καθαρίζετε τακτικά το

εσωτερικό του περιβλήματος και του μοτέρ

με ξηρό πεπιεσμένο αέρα.

Επισκευές

Οι επισκευές πρέπει να γίνονται μόνο από

εξουσιοδοτημένο κέντρο εξυπηρέτησης

πελατών.

ΣΗΜΕΙΩΣΗ

Κατά τη διάρκεια της περιόδου εγγύησης

μη λασκάρετε τις βίδες στο περίβλημα. Η μη

συμμόρφωση με αυτή την απαίτηση ακυρώ

νει τυχόν αξιώσεις βάσει της εγγύησης του

κατασκευαστή.

Ανταλλακτικά και παρελκόμε-

να

Για άλλα αξεσουάρ, ειδικά για εργαλεία και

παρελκόμενα, ανατρέξτε στους καταλόγους

του κατασκευαστή. Σχέδια σε λεπτομερή

μορφή και λίστες ανταλλακτικών διατίθενται

στον ιστότοπό μας: www.ex-tools.com

Πληροφορίες διάθεσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύετε τα παλιά ηλεκτρικά εργαλεία:

αφαιρώντας την μπαταρία στα ηλεκτρι-

κά εργαλεία που λειτουργούν με μπατα-

ρία.

Μόνο χώρες της ΕΕ

Μην απορρίπτετε τα ηλεκτρικά εργα-

λεία στα οικιακά απορρίμματα!

Σύμφωνα με την ευρωπαϊκή οδηγία

2012/19/EE σχετικά με τα απόβλητα ηλε-

κτρικού και ηλεκτρονικού εξοπλισμού και

την ενσωμάτωση της οδηγίας αυτής στο

εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργα-

λεία πρέπει να συλλέγονται ξεχωριστά για

να ανακυκλώνονται με τρόπο φιλικό προς το

περιβάλλον.

Ανάκτηση πρώτων υλών αντί για

διάθεση απορριμμάτων.

Η συσκευή, τα παρελκόμενα και η συσκευ-

ασία πρέπει να ανακυκλώνονται με τρόπο φι-

λικό προς το περιβάλλον. Τα πλαστικά μέρη

επισημαίνονται για ανακύκλωση ανάλογα με

τον τύπο υλικού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην απορρίπτετε τις μπαταρίες στα οικια-

κά απορρίμματα, στη φωτιά ή σε νερό. Μην

ανοίγετε τις άχρηστες μπαταρίες.

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την οδηγία 2023/1542, οι ελατ-

τωματικές ή χρησιμοποιημένες μπαταρίες

πρέπει να ανακυκλώνονται.

ΣΗΜΕΙΩΣΗ

Σας παρακαλούμε να ζητήσετε από το

κατάστημα αγοράς να σας υποδείξει τους

τρόπους διάθεσης!

- Δήλωση συμμόρφωσης

Οι Δηλώσεις συμμόρφωσης περιλαμβάνο-

νται στο Παράρτημα 1 του παρόντος εγχει-

ριδίου οδηγιών.

Απαλλαγή ευθύνης

Ο κατασκευαστής και ο εκπρόσωπός του

δεν ευθύνονται για καμία ζημιά ή απώλεια

κέρδους λόγω της διακοπής επαγγελματικής

δραστηριότητας, η οποία επήλθε λόγω του

προϊόντος ή ενός άχρηστου προϊόντος.

Ο κατασκευαστής και ο εκπρόσωπός του

δεν ευθύνονται για καμία ζημιά που προκλή-

θηκε από ακατάλληλη χρήση του προϊόντος

ή από τη χρήση του προϊόντος με προϊόντα

άλλων κατασκευαστών.

ID 1/4” 18-EC LD

İÇİNDEKİLER

Bu kılavuzda kullanılan semboller 96

Ürün üzerindeki semboller 96

Önemli güvenlik bilgileri 96

Ses ve titreşim 97

Teknik veriler 97

Genel Bakış 97

Çalıştırma talimatları 98

Taşıma 101

Bakım 101

Bertaraf bilgileri 101

CE Uygunluk beyanı 102

Sorumluluktan muayet 102

Bu kılavuzda kullanılan sem-

boller

UYARI!

Yaklaşan tehlikeyi belirtir. Bu uyarının dikkate

alınmaması ölüm veya ağır yaralanmalara

neden olabilir.

DİKKAT!

Olası bir tehlikeli durumu belirtir. Bu uyarının

dikkate alınmaması hafif yaralanmalara veya

maddi hasara neden olabilir

NOT

Uygulama ipuçlarını ve önemli bilgileri belirtir.

Ürün üzerindeki semboller

Elektrikli aleti çalıştırmadan

önce kullanım kılavuzunu oku-

yun

Koruyucu gözlük takın

Eskiyen aletin bertaraf edilme-

sine ilişkin bilgiler (bkz. sayfa

101)

CE işareti

UKCA işareti

Önemli güvenlik bilgileri

UYARI!

Elektrikli aleti kullanmadan önce lütfen aşağıdaki-

leri okuyun ve buna göre hareket edin:

burada yer alan çalıştırma talimatlarını,

elektrikli aletlerin kullanımına ilişkin

ekteki kitapçıkta yer alan “Genel güvenlik

talimatları”nı (broşür no.: 315915),

aletin kullanılacağı alana ilişkin geçerli

kuralları ve kazaların önlenmesi ile ilgili

düzenlemeleri.

Bu elektrikli alet son teknoloji ürünü olup,

kabul edilen güvenlik düzenlemelerine uygun

olarak üretilmiştir.

Bununla birlikte kullanım sırasında elektrikli

alet, kullanıcının veya bir üçüncü tarafın hayatı

ve sağlığı için tehlike oluşturabilir ya da aletin

kendisi veya başka eşyalar zarar görebilir.

Elektrikli alet sadece

kullanım amacına yönelik olarak

ve mükemmel çalışır durumdayken kulla-

nılabilir.

Güvenliği tehlikeye atan arızalar derhal onarıl

malıdır.

Kullanım amacı

Kablosuz darbeli vidalama aleti, aşağıdaki

kullanım amaçlarına yöneliktir:

–

sanayi ve ticari amaçlı kullanım için,

–

cıvataları, somunları ve çeşitli dişli bağlantı

elemanlarını sıkmak ve gevşetmek için.

Darbeli vidalama aleti için güven-

lik talimatları

UYARI!

Bu elektrikli alet ile birlikte verilen tüm

güvenlik uyarılarını, talimatları, çizimleri ve

teknik özellikleri okuyun. Aşağıdaki talimat

ların tamamına uyulmaması elektrik çarpması,

yangın ve/veya ciddi yaralanma ile sonuçlana

bilir. Tüm uyarı ve talimatları gelecekte başvu-

ru amacıyla muhafaza edin.

■

Bağlantı parçasının gizli kablo tesisatına

temas edebileceği bir işlem yaparken

elektrikli aleti izolasyonlu tutma yerle-

rinden tutun. "Elektrikli" bir kabloya temas

eden bağlantı parçası, aletin metal parçala-

rının da “elektrikli” olmasına ve operatöre

elektrik çarpmasına neden olabilir.

ID 1/4” 18-EC LD

Ses ve titreşim

Ses ve titreşim değerleri EN 62841 ile uyumlu

olarak ölçülmüştür.

Elektrikli aletin A ağırlıklı gürültü seviyesi tipik

olarak:

–

Ses basıncı seviyesi L

: 90,5 dB(A);

–

Ses gücü seviyesi L

: 98,5 dB(A);

–

Belirsizlik: K = 3dB.

Toplam titreşim değeri:

–

Emisyon değeri a

: 20.7 m/sn.

–

Belirsizlik: K = 1,5 m/sn

DİKKAT!

Belirtilen ölçüm değerleri yeni elektrikli alet-

ler için geçerlidir. Günlük kullanım, gürültü ve

titreşim değerlerinin değişmesine neden olur.

NOT

Bu talimatlarda belirtilen titreşim emisyonu

EN 62841’de belirtilen standart teste göre

ölçülmüştür ve bir ürünü diğeri ile karşılaştır

mak için kullanılabilir. Aynı zamanda maruz

kalmanın ön değerlendirmesinde kullanılabi

lir

Beyan edilen titreşim emisyonu seviyesi, ale

tin ana uygulamalarını temsil eder.

Bununla birlikte, alet farklı uygulamalar için

farklı aksesuarlarla kullanılıyorsa veya bakım

sızsa titreşim emisyonu seviyesi farklı olabilir.

Bu durum, toplam çalışma süresi boyunca ma

ruz kalma seviyesini önemli ölçüde artırabilir.

Titreşime maruz kalma seviyesinin doğru bir

tahminini yapmak için aletin kapalı olduğu

veya çalışır durumda olduğu ancak fiilen

kullanımda olmadığı zamanları da hesaba

katmak gerekir. Bu, toplam çalışma süresi bo

yunca maruz kalma seviyesini önemli ölçüde

azaltabilir

Operatörü titreşimin etkilerinden korumak

için ek güvenlik önlemlerini belirleyin, örne

ğin: Aletin ve aksesuarların bakımının yapıl-

ması, ellerin sıcak tutulması, çalışma biçimleri-

nin düzenlenmesi

DİKKAT!

Ses basıncı 85 dB(A) seviyesinin üzerindeyken

kulak koruyucuları takın.

Teknik veriler

Ürün tipi ID 1/4” 18-EC LD

Ürün

darbeli vidalama

aleti

Nominal voltaj Vdc 18

Yüksüz hız /dk 0-3400

Maksimum darbe

hızı

bpm 4300

Maksimum tork N 175

FLEX Prosedürü

01’e göre ağırlık

(akü hariç)

kg 0,78

Akü 18V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Kullanılabilir

akülerin ağırlığı

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Şarj aralığı

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Şarj olma sıcaklı-

ğı

0~40℃

Çalışma sıcaklığı

-10~40 °C

Depolama sıcak-

lığı

-20~50°C

Genel bakış (bkz. şekil A)

Ürün özelliklerine ait numaralar için teknik

resim sayfalarındaki makine çizimlerine bakın.

1 Değişken hız tetiği

2 Altıgen mandren

3 LED ışık

4 Yön ön seçim düğmesi (ileri /orta-kilitli

/ geri)

5 Tork ve "T" modu kontrol paneli

6 Tork ve "T" modu seçme düğmesi

7 Kayış bağlama yeri

Aletinizin düşme ihtimalini azaltmak ama-

cıyla bir bilek kayışı (ürüne dahil değildir)

takmak içindir

8 Uç braketi

9 Kemer kancası

10 Sabitleme vidası

11 Kilitleme manşonu

ID 1/4” 18-EC LD

Çalıştırma talimatları

UYARI!

Elektrikli alet üzerinde herhangi bir çalışma

yapmadan önce aküyü çıkarın.

Elektrikli aleti çalıştırmadan önce

Elektrikli aleti ve aksesuarları ambalajından çı-

karın ve eksik veya hasarlı parça olup olmadı-

ğını kontrol edin.

NOT

Teslimatta aküler tam olarak şarj edilmemiştir.

İlk çalıştırmadan önce aküyü tam olarak şarj

edin. Şarj cihazının kullanım kılavuzuna bakın.

Uzun akü kullanım ömrü için

ipuçları

DİKKAT!

Aküleri asla 0 °C'nin altında veya 40

°C'nin üzerindeki sıcaklıklarda şarj etme

yin.

Aküleri yüksek nem veya ortam sıcaklığı

olan ortamlarda şarj etmeyin.

Şarj işlemi sırasında aküleri ve şarj cihazını

örtmeyin.

Şarj işlemi sonunda şarj cihazının şini

çekin.

Şarj işlemi sırasında akü ve şarj cihazı ısınır. Bu

durum tamamen normaldir!

NOT

Akünün doğru şarj edilmesi için

kullanım kılavuzunda yer alan talimatlara

uyun.

Aküler uzun süre kullanılmayacaksa kısmen

şarj edilmiş halde serin bir yerde muhafaza

edilmelidir.

Aküyü takma/değiştirme (bkz.

şekil B1-B2)

■

Şarj edilmiş aküyü tık sesi çıkararak yerine

oturuncaya kadar alete bastırın (bkz. şekil

B1).

■

Çıkarmak için çıkarma düğmesine (1.)

basın ve aküyü çekin (2.) (bkz. şekil B2).

DİKKAT!

Alet kullanımda değilken akü kutuplarını

koruyun. Gevşek metal parçalar kutuplara kısa

devre yaptırabilir, patlama ve yangın tehlikesi

oluşturabilir!

Çıkarılabilir kemer kancası ve uç

braketi

■

Akü takımını aletten çıkarın.

■

Kemer kancasının (9) ve uç braketinin (8)

deliğini aletin tabanındaki vida deliği ile

hizalayın (bkz. şekil C).

■

Sabitleme vidasını (10) takın ve bir tornavi-

da (ürüne dahil değildir) ile vidayı sıkın.

Kayış bağlama yeri

■

Aletinizi düşürme olasılığını azaltmak ama-

cıyla bir bilek kayışı (ürüne dahil değildir)

için kayış bağlama yeri bulunmaktadır.

Aleti taşırken kayışı elinizin etrafına sarın

(bkz. şekil D).

Uçları takma ve çıkarma (bkz.

şekil E)

DİKKAT!

Elektrikli alet üzerinde herhangi bir işlem

yapmadan önce yön ön seçim düğmesini (4)

ortadaki konuma getirin

■

Kilitleme manşonunu (11) öne doğru (alet-

ten uzağa) çekin.

■

Ucu, mandrene (2) mümkün olduğunca

sokun ve ardından kilitleme manşonunu

bırakarak ucu yerine kilitleyin.

■

Ucu çıkarmak için, kilitleme manşonunu

(11) ileri (aletten uzağa) çekin.

■

Ucu mandrenden (2) çekin ve kilitleme

manşonunu (11) bırakın, kilitleme ilk oriji-

nal konumuna geri çekilecektir.

NOT

Yalnızca yivli uçlar kullanın, diğer uçlar yivli

evrensel bir uç tutucu ile (ürüne dahil de

ğildir) kullanılabilir. Sapı hasarlı olan uçları

kullanmayın.

UYARI!

Uzun süreli kullanımdan sonra uç ısınabilir.

Ucu aletten çıkarırken koruyucu eldivenler

kullanın veya önce ucun soğumasını bekleyin.

UYARI!

Ucu mandrene düzgün bir şekilde yerleştir-

diğinizden emin olun. Ucu mandrene açılı

takmayın ve bu şekilde mandreni sıkmayın,

aksi halde uç aletten dışarı fırlayabilir ve ciddi

yaralanmalara veya mandrenin hasar görme

ID 1/4” 18-EC LD

sine neden olabilir

Yön ön seçimi (bkz. şekil F)

DİKKAT!

Dönüş yönünü sadece elektrikli alet dururken

değiştirin.

Yön ön seçim düğmesini (4) gerekli konuma

getirin:

■

Vidaları takmak veya cıvataları/somunları

sıkmak için yön ön seçim düğmesini aletin

en soluna getirin

■

Vidaları çıkarmak veya cıvataları/somunları

gevşetmek için yön ön seçim düğmesini

aletin sağına getirin.

■

Alet kullanımda değilken yanlışlıkla çalış-

tırma ihtimalini azaltmaya yardımcı olmak

için yön ön seçim düğmesini “KAPALI”

(orta-kilitli) konumuna getirin

NOT

Dönme yönü seçicisi tamamen sola veya sağa

getirilmedikçe darbeli vidalama aleti çalış

maz

UYARI!

Akü ile çalışan aletler her zaman çalışma

durumundadır. Bu nedenle yön ön seçim

düğmesi, alet kullanımda değilken veya

aleti yan tarafınızda taşırken her zaman

orta konumda kilitlenmelidir.

Mod seçimi (bkz. şekil G)

Aletiniz, aletin alt kısmında bulunan tork ve

"T" modu kontrol paneli (5) ile donatılmıştır.

Aletin dört modu vardır: 1, 2, 3 ve T.

Tork ve "T" modu seçim düğmesi aletin yan

tarafında bulunur ve dört mod arasında seçim

yapmak için kullanılır.

■

1. mod, düşük tork/düşük hızlı ileri dönüş-

le vidaları veya somunları sıkmak ve ters

dönüşle vidaları veya somunları gevşetmek

için uygundur

■

2. mod, orta tork/orta hızda ileri dönüşle

vidaları veya somunları sıkmak ve ters dö-

nüşle vidaları veya somunları gevşetmek

için uygundur

■

3. mod, vidaları veya somunları yüksek

tork/yüksek hızlı ileri dönüşle sıkmak ve

vidaları veya somunları ters dönüşle gev-

şetmek için uygundur.

■

T modu , renkli çelik fayansları ve çelik

sacı ileri dönüşte sabitlemek için kullanılır,

kuyruklu çivi sıkıldıktan sonra su geçirmez

ped ve iş parçası yüzeyine zarar vermeden

otomatik olarak durur ya da vidaları veya

somunları gevşetmek için yüksek tork/hızlı

ters dönüş gerektirir.

Her basışta bir mod değişir. Aşağıdaki tablo-

da daha fazla ayrıntı görebilirsiniz:

panelde görüntü-

lenen gösterge

Çalışma

modu (ile-

ri)

Amaç Uygulama örneği

Hassas çalışma

，

iyi bir son işlem

gerektiğinde sıkılaştırma

Vidaları kartonpiyer

gibi hassas levhalara

sıkma

Verimli çalışma, 3. moda göre daha

az kuvvet ve hızla sıkma (3. moda

göre kontrolü daha kolay)

Vidaları sert malze-

melere vidalama ve

cıvataları sıkma

Güçlü çalışma, maksimum güç ve

hız ile sıkma

Uzun vidaları sert

malzemelere vidalama

ve mod 2'den daha

büyük cıvataları sıkma

Kendinden kılavuzlu vidaları iyi bir

son işlem ile saca vidalama

Önerilen tip: #4,8×25

Açma Kapatma

100

ID 1/4” 18-EC LD

NOT

Ahşap yoğunluğunun ve metal malzemenin

çeşitliliği nihai sonucu etkileyebilir. Kullanıcı,

uygulamaya göre uygun modu seçmelidir.

UYARI!

Alet çalışırken çalışma modunu değiştirme-

yin. Ani tork değişimi, kontrol kaybına neden

olarak yaralanmaların meydana gelmesine ya

da alet veya iş parçasının zarar görmesine yol

açabilir.

NOT

LED gösterge, tetik bırakıldıktan yaklaşık 1 dk.

sonra kapanır.

NOT

Aleti bir sonraki açışınızda çalışma modu

önceki ayara geri döner

Elektrikli aleti çalıştırma (bkz.

şekil H)

■

Elektrikli aleti çalıştırmak için:

Tetiğe (1) basın.

Değişken hız tetiği, tetik basıncı artırıldıkça

daha yüksek hız ve tetik basıncı azaltıldıkça

daha düşük hız sağlar.

T modunda tetiğe basmak, tetiğe uygu-

lanan basınçtan bağımsız olarak mevcut

modda en yüksek dönüş hızını sağlar.

■

Elektrikli aleti kapatmak için:

Tetiği (1) bırakın.

LED Işık (bkz. şekil I)

■

LED ışık, değişken hız tetiğine hafçe basıl-

dığında alet çalışmaya başlamadan önce

otomatik olarak yanar ve değişken hız

tetiği bırakıldıktan yaklaşık 10 saniye sonra

söner.

■

LED ışık, alet ve/veya akü aşırı yüklendiğin-

de ya da çok sıcak olduğunda hızlıca yanıp

söner ve dahili sensörler aleti kapatır. Aleti

bir süre dinlendirin veya aleti ve aküyü so-

ğumaları için ayrı ayrı hava akımının altına

yerleştirin.

■

LED ışık, akünün düşük kapasitede olduğu-

nu göstermek için daha yavaş yanıp söner.

Akü paketini yeniden şarj edin.

■

Aleti açtığınızda LED yanmıyorsa veya

çalışırken aniden sönüyorsa bunun nedeni

dahili iletişim hatası olabilir. Yardım için lüt-

fen müşteri hizmetlerine veya yetkili servis

merkezine başvurun.

LED ışık parlaklığını ayarlamak için lütfen

aşağıdaki adımları izleyin:

■

Tetiğin (1) normal şekilde çalışabildiğinden

emin olmak için yön ön seçim düğmesini

(4) sola/sağa tamamen itin.

■

Tork ve "T" modu seçim düğmesini (6) 2

saniye basılı tutun, tork ve "T" modu kont-

rol panelindeki (5) 4 gösterge ışığı aynı

anda yanıp sönecektir. Parlaklık ayar modu

bu anda etkinleştirilebilir.

■

Tetiğe (1) her basıldığında LED ışığının par-

laklığı bir kez değişir ve aşağıdaki tabloda

gösterilen 4 parlaklık seviyesi arasında

döner:

Seviyeler

1 2 3 4

Parlaklık

ka-

palı

düşük orta yüksek

■

Tork ve "T" modu seçim düğmesine (6)

tekrar basıldığında veya 5 saniye boyunca

hiçbir işlem yapılmadığında parlaklık ayar

modundan çıkılır.

Aletin bir sonraki açılışında hafıza işlevi en son

ışık parlaklık seviyesini hatırlar ve bu seviyeye

döner.

NOT

Parlaklık ayar modundayken, düğme yalnızca

parlaklık ayar "düğmesi" olarak işlev görür.

Vidaları, somunları ve cıvataları

sıkma ve gevşetme (bkz. şekil J

ve K)

Uygulamanıza göre gerekli T modunu seçin.

Daha fazla ayrıntı için ilgili bölüme bakın:

Mod Seçimi

Mod 1, 2 veya 3 için: lokma takımı aparatları

kullanarak somun ve cıvataları takmak için

değişken hız kontrolü dikkatli kullanılmalı-

dır. En iyi teknik, yavaş başlayıp somun veya

cıvata aşağı indikçe hızı artırmak ve ardın-

dan aleti yavaşlatarak somunu veya cıvatayı

sıkıca ayarlamaktır. Bu yöntem uygulanmazsa

somun veya cıvata yerleştiğinde alet elinizde

tork veya bükülme eğilimi gösterir.

En iyi mod seçimini belirlemek için bir hurda

malzeme üzerinde deneme yapmanız önerilir.

■

Uygun bir uç takın.

■

Ucu vidaya veya somuna takmaya yetecek

kadar basınç uygulayın.

■

Mod 1, 2 veya 3 için: başlangıçta değişken

hız tetiğine minimum basınç uygulayın.

101

ID 1/4” 18-EC LD

Hızı yalnızca tam kontrol sağlanabildiğinde

artırın.

DİKKAT:

■

Uygulamanız için her zaman doğru türde

ve boyutta uç kullanın.

■

Bir vidayı çapraz kesim ucunda veya ahşa-

bın bir kenarında döndürürken, ahşabın

çatlamasını önlemek için önceden bir delik

açın.

■

Sert ahşapta vidalama yaparken, bir kılavuz

delik önceden delinmelidir.

UYARI!

Darbeli vidalama aletinin uyguladığı kuvvet

bağlantı parçasını kırabileceği için parçayı

aşırı sıkmayın. Bağlantı parçasının kafasına

zarar vermemek için darbeli vidalama aletini

parçaya dik bir açıda tutun.

Taşıma

Lityum-İyon aküler Tehlikeli Maddeler Mevzu-

atı gereksinimlerine tabidir.

Bu akülerin taşınması yerel, ulusal ve uluslara-

rası mevzuat ve yönetmeliklere uygun olarak

yapılmalıdır.

Kullanıcılar bu aküleri herhangi bir ek gereksi-

nime gerek kalmadan kara yoluyla taşıyabilir-

ler.

Lityum-iyon akülerin nakliye şirketleri tarafın-

dan ticari olarak taşınması, tehlikeli maddele-

rin taşınmasına ilişkin yönetmeliklere tabidir.

Taşıma hazırlıkları ve taşıma işlemi yalnızca

uygun şekilde eğitilmiş kişiler tarafından

yapılabilir. Tüm sürecin profesyonelce denet-

lenmesi gerekir.

Şarj edilebilir akülerin taşınması sırasında

aşağıdaki noktalara dikkat edilmelidir:

Kısa devreleri önlemek için akü temas ku-

tuplarının korunduğundan ve yalıtıldığından

emin olun

Akü takımının ambalaj içerisinde hareketlere

karşı güvenli bir şekilde sabitlendiğinden

emin olun

Hasarlı veya akmış aküler taşınmamalıdır.

Daha detaylı bilgi için kargo şirketinizle iletişi-

me geçin

DİKKAT!

Muhafazası hasarlı aküleri göndermeyin.

Bakım

UYARI!

Elektrikli alet üzerinde herhangi bir çalışma

yapmadan önce aküyü aletten çıkarın.

Temizlik

DİKKAT!

Kuru basınçlı hava ile temizlik yaparken mut-

laka koruyucu gözlük takın.

Elektrikli aletin havalandırma deliklerini dü-

zenli olarak temizleyin. Temizleme sıklığı mal-

zemeye ve kullanım süresine bağlıdır. Gövde

içine ve motora kuru basınçlı hava üeyerek

düzenli olarak temizleyin.

Onarım

Onarımlar yalnızca yetkili müşteri hizmetleri

merkezi tarafından yapılabilir.

NOT

Garanti süresi içerisinde muhafaza üzerindeki

vidaları gevşetmeyin. Bu gereksinime uyulma

ması durumunda üreticinin garanti kapsamın-

daki tüm talepler geçersiz sayılacaktır.

Yedek parçalar ve aksesuarlar

Diğer aksesuarlar, özellikle aletler ve akse-

suarlar üreticinin kataloglarında bulunabilir.

Parça yerleşim çizimlerini ve yedek parça

listelerini ana sayfamızda bulabilirsiniz: www.

ex-tools.com

Bertaraf bilgileri

UYARI!

Gereksiz elektrikli aletleri kullanılamaz hale

getirin:

akü ile çalışan cihazların aküsünü çıkarın.

Sadece AB ülkeleri içindir

Elektrikli aletleri evsel atıkların içine

atmayın!

Atık Elektrikli ve Elektronik Cihazlar hakkın-

daki 2012/19/EU Avrupa Direktifi uyarınca ve

ulusal yasalara uygun olarak kullanılan elekt-

rikli aletler ayrı olarak toplanmalı ve çevre

dostu bir şekilde geri dönüştürülmelidir.

Atık bertarafı yerine hammadde geri

kazanımı.

102

ID 1/4” 18-EC LD

Alet, aksesuarlar ve ambalajlar çevre dostu bir

şekilde geri dönüştürülmelidir. Plastik parça-

lar malzeme türüne göre geri dönüşüm için

tanımlanmıştır.

UYARI!

Aküleri evsel atıklara, ateşe veya suya atma-

yın. Kullanılmış aküleri açmayın.

Sadece AB ülkeleri içindir:

2023/1542 sayılı Direktife göre arızalı veya

kullanılmış akülerin geri dönüştürülmesi ge-

rekmektedir

NOT

Lütfen bayinize bertaraf etme seçenekleri

hakkında danışın!

-Uygunluk beyanı

Uygunluk beyanları, bu kullanım kılavuzunun

Ek 1'inde yer almaktadır.

Sorumluluktan muayet

Üretici ve temsilcisi, ürünün veya kullanılamaz

bir ürünün neden olduğu iş kesintilerinden

kaynaklanan zararlardan ve kâr kayıplarından

sorumlu değildir.

Üretici ve temsilcisi, ürünün yanlış kullanılma-

sı veya ürünün diğer üreticilerin ürünleri ile

kullanılması sonucu oluşabilecek hasarlardan

sorumlu değildir.

103

ID 1/4” 18-EC LD

Spis treści

Symbole używane w niniejszej instrukcji 103

Symbole na produkcie 103

Ważne informacje dotyczące

bezpieczeństwa 103

Hałas i drgania 104

Dane techniczne 104

Widok ogólny 105

Instrukcja obsługi 105

Transport 109

Konserwacja i utrzymanie 109

Informacje dotyczące utylizacji 109

Deklaracja zgodności CE 110

Wyłączenia odpowiedzialności 110

Symbole używane w niniejszej

instrukcji

OSTRZEŻENIE!

Oznacza bezpośrednie zagrożenie. Zignoro-

wanie tego ostrzeżenia może doprowadzić

do śmierci lub bardzo poważnych, ciężkich

obrażeń.

OSTROŻNIE!

Oznacza sytuację potencjalnie niebezpieczną.

Zignorowanie tego ostrzeżenia może dopro

wadzić do lekkich urazów lub uszkodzenia

mienia

UWAGA

Oznacza wskazówki dotyczące stosowania i

inne ważne informacje.

Symbole na produkcie

Przed włączeniem elektro-

narzędzia należy przeczytać

instrukcję obsługi.

Noś okulary ochronne

Informacje dotyczące utylizacji

starego narzędzia (patrz strona

109)

Oznaczenie CE

Oznaczenie UKCA

Ważne informacje dotyczące

bezpieczeństwa

OSTRZEŻENIE!

Przed użyciem elektronarzędzia należy przeczytać

następujące informacje i zastosować się do nich:

niniejsza instrukcja obsługi,

„Ogólne instrukcje bezpieczeństwa”, doty-

czące posługiwania się elektronarzędzia-

mi, podane w załączonej broszurze (ulotka

nr 315915),

zasady aktualnie obowiązujące w miejscu

pracy oraz przepisy w sprawie zapobiega

nia wypadkom.

To elektronarzędzie zostało skonstruowane z

wykorzystaniem najnowszych technologii i w

sposób spełniający uznane przepisy bezpie

czeństwa.

Mimo to niewłaściwe lub nieodpowiednie

użytkowanie elektronarzędzia może zagrażać

życiu lub zdrowiu użytkownika lub osób po

stronnych, a także grozi zniszczeniem elektro-

narzędzia lub innego mienia.

Elektronarzędzie może być używane wyłącz

nie

zgodnie z jego przeznaczeniem

i tylko wtedy, gdy jest w pełni sprawna.

Usterki mające wpływ na bezpieczeństwo

należy natychmiast naprawiać.

Przeznaczenie

Akumulatorowa wkrętarka udarowa jest prze-

znaczona

–

do użytku komercyjnego w przemyśle i han-

dlu,

–

do dokręcania i odkręcania śrub, nakrętek i

różnego rodzaju gwintowanych elementów

złącznych.

Instrukcje bezpieczeństwa doty-

czące wkrętarki udarowej

OSTRZEŻENIE!

Prosimy przeczytać wszystkie ostrzeżenia i

instrukcje oraz przestudiować specykację

104

ID 1/4” 18-EC LD

i ilustracje dostarczone wraz z elektrona-

rzędziem. Niestosowanie się do wszystkich

podanych niżej instrukcji może doprowadzić

do porażenia prądem, pożaru i/lub poważ

nych obrażeń. Wszystkie ostrzeżenia i instruk-

cje należy zachować na przyszłość.

■

Podczas wykonywania prac, w czasie

których śruba mogłaby natrać na

ukryte przewody elektryczne, elektro-

narzędzie należy trzymać za izolowane

powierzchnie uchwytów. Zetknięcie

elementu połączeniowego z przewodem

pod napięciem może spowodować, że

nieizolowane części metalowe elektrona-

rzędzia będą pod napięciem, co mogłoby

doprowadzić do porażenia prądem elek-

trycznym.

Hałas i drgania

Wartości emisji hałasu zmierzono zgodnie z

normą EN 62841.

Poziom hałasu skorygowany charakterystyką

A elektronarzędzia wynosi zazwyczaj:

–

Poziom ciśnienia akustycznego L

: 90,5

dB(A);

–

Poziom mocy akustycznej L

: 98,5 dB(A);

–

Niepewność: K = 3dB.

Całkowita wartość drgań:

–

Wartość emisji a

: 20,7 m/s

–

Niepewność: K = 1,5 m/s

OSTROŻNIE!

Podane wartości pomiarów dotyczą elektro-

narzędzi nowych. Codzienne użytkowanie

sprawia, że wartości hałasu i drgań ulegają

zmianie.

UWAGA

Poziom emisji drgań podany w niniejszej kar-

cie informacyjnej został zmierzony zgodnie ze

standardowymi metodami testowymi okre

ślonymi w normie EN 62841 i może służyć do

porównywania różnych narzędzi. Parametr

ten może również służyć do wstępnej oceny

narażenia na drgania.

Deklarowany poziom emisji drgań odnosi się

do najważniejszych zastosowań narzędzia.

Jeżeli narzędzie będzie używane do różnych

zastosowań, z różnymi akcesoriami lub jeżeli

będzie niedokładnie konserwowane, poziom

emisji drgań może być inny. Może to istotnie

zwiększyć poziom narażenia użytkownika na

drgania w całym okresie pracy.

W celu dokładnego oszacowania poziomu

narażenia na drgania, konieczne jest uwzględ

nienie również czasu, gdy narzędzie jest

wyłączone lub pracuje, ale nie jest w rzeczy

wistości używane. Może to istotnie zmniejszyć

poziom narażenia użytkownika na drgania w

całym okresie pracy.

Należy określić dodatkowe środki ostrożności

zabezpieczające operatora przed skutkami

drgań, takie jak np.: Konserwacja narzędzia i

akcesoriów, utrzymywanie ciepła rąk, organi

zacja schematów pracy

OSTROŻNIE!

Gdy poziom ciśnienia akustycznego przekra-

cza 85 dB(A), należy nosić ochronniki słuchu.

Dane techniczne

Typ produktu ID 1/4” 18-EC LD

Produkt wkrętarka udarowa

Napięcie znamio-

nowe

prąd

stały

Prędkość bez

obciążenia

/min 0-3400

Maks. prędkość

udaru

ude-

rzeń/

min

4300

Maks moment

obrotowy

N 175

Ciężar wg Proce-

dury FLEX 01

(bez akumulato-

ra)

kg 0,78

Akumulator 18 V

AP 18.0/2.5

AP 18.0/5.0

AP 18.0/8.0

Ciężar używa-

nych akumulato-

rów

AP 18.0/2.5

AP 18.0/5.0

AP 18.0/8.0

0,4

0,7

1,1

Asortyment ład-

owarek

CA 12/18

CA 18.0-LD

CA 10.8/18.0

CA 18 LD2

CA SP 2x 12/18

Temperatura

ładowania

0~40℃

Temperatura

pracy

-10~40°C

105

ID 1/4” 18-EC LD

Temperatura

przechowywania

-20~50°C

Krótki opis urządzenia (patrz

rysunek A)

Numeracja elementów odnosi się do rysunku

narzędzia na stronie z elementami graczny-

mi.

1 Przełącznik spustowy z regulacją pręd-

kości

2 Uchwyt sześciokątny

3 Lampka LED

4 Przełącznik wyboru kierunku (do przo-

du / blokada – pozycja środkowa / do

tyłu)

5 Panel sterowania momentem obroto-

wym i trybem „T”

6 Przycisk wyboru momentu obrotowe-

go i trybu „T”

7 Zaczep na pasek

Do mocowania paska na rękę (do do-

kupienia osobno), co zmniejsza ryzyko

upuszczenia narzędzia.

8 Uchwyt na bity

9 Klips na pasek

10 Śruba mocująca

11 Tuleja zaciskowa

Instrukcja obsługi

OSTRZEŻENIE!

Przed wykonaniem jakichkolwiek prac przy

elektronarzędziu należy wyjąć akumulator.

Przed włączeniem elektronarzę-

dzia

Prosimy wypakować elektronarzędzie i akce-

soria oraz sprawdzić, czy nie brakuje żadnych

części i czy nie są one uszkodzone.

UWAGA

W momencie dostawy akumulatory nie są

całkowicie naładowane. Przed rozpoczęciem

użytkowania należy całkowicie naładować

akumulatory. Więcej informacji – patrz instruk

cja obsługi ładowarki.

Wskazówki dotyczące długiej

żywotności akumulatorów

OSTROŻNIE!

Nigdy nie należy ładować akumulatorów

w temperaturach poniżej 0°C lub powyżej

40°C.

Akumulatorów nie należy ładować w śro-

dowiskach o wysokiej wilgotności powie-

trza lub temperaturze otoczenia.

Podczas procesu ładowania nie należy

przykrywać akumulatorów i ładowarki.

Po zakończeniu procesu ładowania należy

wyjąć wtyczkę ładowarki z kontaktu.

Podczas procesu ładowania akumulator i

ładowarka nagrzewają się. Jest to całkowicie

normalne!

UWAGA

Aby prawidłowo naładować akumulator, nale-

ży postępować zgodnie z procedurą podaną

w instrukcji obsługi akumulatora.

Jeśli akumulatory nie będą przez dłuższy czas

używane, należy je przechowywać w chłod-

nym miejscu, w stanie częściowo naładowa-

nym.

Wkładanie/wymiana akumulato-

ra (patrz rysunek B1-B2)

■

Włożyć naładowany akumulator do elek-

tronarzędzia i docisnąć, aby zablokował się

na swoim miejscu (patrz rysunek B1).

■

Aby wyjąć akumulator, wystarczy nacisnąć

przycisk odblokowujący (1.) i wysunąć

akumulator (2 ) (patrz rysunek B2)

OSTROŻNIE!

Gdy urządzenie nie jest używane, należy chro-

nić styki akumulatora. Luźne części metalowe

mogą doprowadzić do zwarcia styków; ryzyko

wybuchu i pożaru!

Zdejmowany klips na pasek i

uchwyt na bity

■

Wyjąć akumulator z narzędzia.

■

Dopasować otwór w klipsie na pasek (9) i

uchwyt na bity (8) do gwintowanego otwo-

ru w podstawie narzędzia (patrz rysunek C).

■

Włożyć śrubę mocującą (10) i mocno

dokręcić śrubokrętem (do dokupienia

106

ID 1/4” 18-EC LD

osobno).

Zaczep na pasek

■

Zaczep na pasek służy do mocowania pa-

ska na rękę (do dokupienia osobno), który

zmniejsza ryzyko upuszczenia narzędzia.

Podczas noszenia narzędzia pasek należy

mieć owinięty wokół ręki (patrz rysunek D).

Zakładanie i wyjmowanie bitów

(patrz rysunek E)

OSTROŻNIE!

Przed wykonaniem jakichkolwiek prac przy

elektronarzędziu należy przestawić przełącz

nik wyboru kierunku (4) w pozycję środkową.

■

Pociągnąć tuleję zaciskową (11) do przodu

(od narzędzia).

■

Włóż bit do uchwytu (2) tak daleko, jak to

możliwe, a następnie zwolnij tuleję bloku-

jącą, aby zablokować bit na miejscu.

■

Aby wyjąć bit, wystarczy pociągnąć tuleję

blokującą (11) do przodu (od narzędzia).

■

Wyciągnąć bit z uchwytu (2) i zwolnić tuleję

blokującą (11), tuleja blokująca cofnie się

do pierwotnej pozycji

UWAGA

Należy używać wyłącznie bitów z rowkami

mocującymi, inne bity można stosować z

uniwersalnym uchwytem do bitów z rowkami

mocującymi (brak w zestawie). Nie należy uży

wać bitów ze zniszczonym trzonkiem.

OSTRZEŻENIE!

Pod wpływem długotrwałego używania

wiertło może być gorące. Przy wyjmowaniu

wiertła z narzędzia należy albo używać ręka

wic ochronnych, albo najpierw odczekać, aby

wiertło ostygło.

OSTRZEŻENIE!

Bit musi być włożony prosto w szczęki uchwy-

tu. Nie wolno wkładać bitu do uchwytu pod

kątem i nie dokręcaj uchwytu, ponieważ może

to spowodować wyrzucenie bitu z narzędzia,

co grozi poważnymi obrażeniami ciała lub

uszkodzeniem uchwytu

Wybór kierunku (patrz rysunek F)

OSTROŻNIE!

Kierunek obrotów należy zmieniać dopiero

wtedy, gdy elektronarzędzie całkowicie się

zatrzyma

Przestawić przełącznik wyboru kierunku (4) w

żądane położenie:

■

Aby wkręcać śruby lub dokręcać śruby/na-

krętki, przełącznik wyboru kierunku należy

ustawić po lewej stronie narzędzia.

■

Aby odkręcać lub poluzowywać śruby/na-

krętki, przełącznik wyboru kierunku należy

ustawić po prawej stronie narzędzia.

■

Ustawienie przełącznika wyboru kierunku

w pozycji „OFF” (wyłączenie, blokada –

pozycja środkowa) zmniejsza możliwość

przypadkowego uruchomienia, gdy urzą-

dzenie nie jest używane.

UWAGA

Wkrętarka udarowa nie włączy się, jeśli prze-

łącznik wyboru kierunku nie zostanie całkowi-

cie przesunięty w lewo lub w prawo.

OSTRZEŻENIE!

Narzędzia akumulatorowe są zawsze go-

towe do pracy. Dlatego też, gdy narzędzie

nie jest używane lub gdy użytkownik nosi

je przy boku, przełącznik wyboru kierun

ku powinien być zawsze zablokowany w

pozycji środkowej.

Wybór trybu (patrz rysunek G)

Narzędzie jest wyposażone w panel sterowa-

nia momentem obrotowym i trybem „T” (5)

znajdujący się na spodzie narzędzia.Posiada

cztery tryby: 1, 2, 3 i T.

Przycisk wyboru momentu obrotowego i try-

bu „T” znajduje się z boku narzędzia i umożli-

wia wybór między czterema trybami.

■

Tryb 1 nadaje się do dokręcania śrub lub

nakrętek z niskim momentem obrotowym/

przy niskiej prędkości obrotowej do przo-

du oraz do luzowania śrub lub nakrętek

przy obrotach do tyłu.

■

Tryb 2 nadaje się do dokręcania śrub lub

nakrętek ze średnim momentem obro-

towym/średnią prędkością obrotową do

przodu oraz do luzowania śrub lub nakrę-

tek przy obrotach do tyłu.

■

Tryb 3 nadaje się do dokręcania śrub lub

nakrętek z dużym momentem obrotowym/

dużą prędkością obrotową do przodu oraz

do luzowania śrub lub nakrętek przy obro-

tach do tyłu.

■

Tryb T służy do mocowania kolorowych

płytek stalowych i blachy stalowej w ruchu

postępowym; gwóźdź typu jaskółczy ogon

zatrzymuje się automatycznie po dokręce-

107

ID 1/4” 18-EC LD

niu, nie uszkadzając wodoodpornej pod-

kładki i powierzchni obrabianego przed-

miotu; lub wymaga wysokiego momentu

obrotowego/szybkiego ruchu wstecznego

w celu poluzowania śrub lub nakrętek.

Każde wciśnięcie powoduje przełączenie

o jeden tryb. Więcej szczegółów podano w

poniższej tabeli:

Kontrolka wy-

świetlana na

panelu

Tryb pracy

(do przo-

du)

Przeznaczenie

Przykładowe zastoso-

wanie

Prace precyzyjne

dokręcanie, gdy

potrzebne jest precyzyjne zakoń-

czenie dokręcania

Dokręcanie wkrętów

w delikatne płyty, takie

jak np. płyty gipsowo-

-kartonowe

Wydajna praca, dokręcanie z

mniejszą siłą i prędkością niż w try-

bie 3 (łatwiejsze do kontrolowania

niż w trybie 3)

Wkręcanie wkrętów w

twarde materiały oraz

dokręcanie śrub

Bardzo wydajna praca, dokręcanie

z maksymalną siłą i prędkością

Wkręcanie długich

wkrętów w twarde ma-

teriały, a także dokrę-

canie śrub większych

niż w trybie 2

Wkręcanie wkrętów samogwin-

tujących w blachę z precyzyjnym

zakończeniem dokręcania

Zalecany typ: #4 8x25

WŁ. WYŁ.

UWAGA

Różnice w gęstości drewna oraz różnorodność

materiałów metalowych mogą mieć wpływ na

efekt końcowy. Użytkownik powinien wybrać

tryb odpowiedni do konkretnego zastosowa

nia.

OSTRZEŻENIE!

Podczas pracy narzędzia nie wolno zmie-

niać trybu pracy. Nagła zmiana momentu

obrotowego może doprowadzić do utraty

kontroli nad narzędziem, powodując urazy

lub uszkodzenie narzędzia lub obrabianego

przedmiotu.

UWAGA

Kontrolka LED wyłączy się po około 1 minucie

od puszczenia przełącznika spustowego.

UWAGA

Gdy narzędzie zostanie ponownie włączone,

tryb pracy powróci do poprzedniego ustawie

nia

Włączanie elektronarzędzia

(patrz rysunek H)

■

Aby włączyć elektronarzędzie, należy:

Nacisnąć przełącznik spustowy (1).

Przełącznik spustowy z regulacją prędkości

zwiększa obroty w miarę większego wci-

śnięcia spustu oraz zmniejsza je, gdy spust

jest naciskany słabiej.

W trybie T wciśnięcie przełącznika spu-

stowego zapewnia maksymalną prędkość

obrotową w aktualnie ustawionym trybie

niezależnie od siły, z jaką wciskany jest

przełącznik.

■

Aby wyłączyć elektronarzędzie, należy:

Puścić przełącznik spustowy (1).

Lampka LED (patrz rysunek I)

■

Po lekkim wciśnięciu przełącznika spusto-

wego z regulacją prędkości, przed roz-

poczęciem pracy narzędziem, włącza się

lampka LED. Lampka wyłącza się automa-

tycznie po około 10 sekundach od chwili

108

ID 1/4” 18-EC LD

puszczenia przełącznika spustowego.

■

Jeśli narzędzie i/lub akumulator zostaną

przeciążone lub będą zbyt gorące, lampka

LED zapali się i zacznie szybko migać, a

czujniki wewnętrzne spowodują wyłącze-

nie narzędzia. Narzędzie należy wtedy na

chwilę odłożyć lub należy wyjąć akumula-

tor i położyć osobno narzędzie i akumula-

tor w miejscu, w którym będą chłodzone

strumieniem powietrza.

■

Jeśli lampka LED miga wolniej, oznacza to,

że akumulator jest już bliski rozładowania.

Należy wtedy naładować akumulator.

■

Jeśli lampka LED nie zapala się po włą-

czeniu narzędzia lub nagle gaśnie pod-

czas pracy, może to być spowodowane

wewnętrznym błędem komunikacji Aby

uzyskać pomoc, należy skontaktować się

z działem obsługi klienta lub autoryzowa-

nym centrum serwisowym

Aby dostosować jasność światła LED, należy

wykonać następujące czynności:

■

Przestawić przełącznik wyboru kierunku

(4) do końca w lewo/prawo i upewnić się,

że przełącznik spustowy (1) może działać

normalnie.

■

Nacisnąć i przytrzymać przez 2 sekundy

przycisk wyboru momentu obrotowego i

trybu „T” (6); 4 kontrolki na panelu stero-

wania momentem obrotowym i trybem

„T” (5) zaczną migać jednocześnie. W tym

momencie można aktywować tryb regula-

cji jasności.

■

Jasność światła LED będzie się zmieniać

po każdym naciśnięciu przełącznika spu-

stowego (1) i będzie przełączać się między

4 poziomami jasności przedstawionymi w

poniższej tabeli:

Poziomy

1 2 3 4

Jasność wył.

najniż-

sza

średnia

najwyż-

sza

■

Ponowne naciśnięcie przycisku wyboru

momentu obrotowego i trybu „T” (6) lub

nieużywanie urządzenia przez 5 sekund

spowoduje wyjście z trybu regulacji jasno-

ści.

Następnym razem, gdy narzędzie zostanie

włączone, funkcja pamięci przywróci ostatni

poziom jasności.

UWAGA

W trybie regulacji jasności przełącznik będzie

działał tylko jako „przycisk” regulacji jasności.

Dokręcanie i odkręcanie wkrę-

tów, nakrętek i śrub (patrz rysun-

ki J i K)

Tryb T należy wybierać w zależności od zasto-

sowania, odpowiednio do potrzeb. Więcej

szczegółowych informacji znaleźć można w

części:

Wybór trybu

W trybach 1, 2 lub 3: przy wkręcaniu śrub i

nakrętek bitami i końcówkami nasadowymi

należy ostrożnie używać regulacji prędkości.

Najlepszą techniką jest rozpoczynanie powo-

li, zwiększanie prędkości w miarę wkręcania

nakrętki lub śruby, a następnie precyzyjne

dokręcenie nakrętki lub śruby ponownie z

małą prędkością aż do zatrzymania. Jeśli pro-

cedura ta nie będzie przestrzegana, narzędzie

będzie miało tendencję do obracania się i

przekręcania w dłoni, gdy nakrętka lub śruba

zacznie stawiać opór.

W celu ustalenia i wybrania optymalnego try-

bu, zalecane jest wykonanie próby na niepo-

trzebnym kawałku materiału.

■

Założyć odpowiedni bit.

■

Dociskać tylko tyle, aby bit nie ślizgał się

po śrubie lub nakrętce.

■

W trybach 1, 2 lub 3, przełącznik spustowy

z regulacją prędkości należy początkowo

wciskać z minimalną siłą. Prędkość moż-

na zwiększyć dopiero wtedy, gdy można

będzie przy niej zachować pełną kontrolę.

INFORMACJA:

■

Należy zawsze używać bitów odpowied-

niego typu i odpowiedniej wielkości do

zastosowania.

■

Podczas wkręcania wkrętów na/w pobliżu

końca lub krawędzi elementu drewniane-

go, aby uniknąć pękania drewna, należy

najpierw nawiercić otwór.

■

Przy wkręcaniu wkrętów w twarde drewno

należy najpierw nawiercić otwór prowa-

dzący.

OSTRZEŻENIE!

Śrub, wkrętów i nakrętek nie wolno dokręcać

zbyt mocno, ponieważ siła wkrętarki udarowej

może doprowadzić do zerwania gwintu. Aby

nie dopuścić do uszkodzenia łba elementu

połączeniowego, wkrętarkę udarową należy

trzymać pod odpowiednim kątem do tego

elementu

109

ID 1/4” 18-EC LD

Transport

Akumulatory litowo-jonowe podlegają wymo-

gom wynikającym z przepisów dotyczących

towarów niebezpiecznych.

Transport takich akumulatorów musi się odby-

wać zgodnie z lokalnymi, krajowymi i między-

narodowymi przepisami i regulacjami.

Użytkownicy mogą przewozić tego typu

akumulatory drogą lądową bez dodatkowych

wymagań.

Komercyjny transport akumulatorów litowo-

-jonowych przez rmy spedycyjne podlega

przepisom dotyczącym transportu towarów

niebezpiecznych. Przygotowaniem do wysyłki

i transportem mogą się zajmować wyłącznie

osoby odpowiednio do tego przeszkolone.

Cały proces musi być profesjonalnie nadzoro-

wany.

Podczas transportu akumulatorów należy

przestrzegać następujących zaleceń:

Aby nie dopuścić do zwarcia, należy dopilno-

wać, aby styki akumulatora były zabezpieczo-

ne i zaizolowane

Należy dopilnować, aby akumulator był

zabezpieczony przed przemieszczaniem się

wewnątrz opakowania.

Nie wolno transportować akumulatorów, któ-

re są uszkodzone lub nieszczelne.

Aby uzyskać więcej informacji, należy skon-

taktować się ze swoją rmą przewozową.

OSTROŻNIE!

Nie należy wysyłać akumulatora z uszkodzoną

obudową.

Konserwacja i utrzymanie

OSTRZEŻENIE!

Przed wykonaniem jakichkolwiek prac przy

elektronarzędziu należy wyjąć z narzędzia

akumulator.

Czyszczenie

OSTROŻNIE!

Na czas czyszczenia suchym sprężonym

powietrzem należy zawsze zakładać okulary

ochronne

Elektronarzędzie i jego otwory wentylacyjne

należy regularnie czyścić. Częstotliwość czysz-

czenia zależy od materiału i czasu użytkowa-

nia. Wnętrze obudowy i silnik należy regular-

nie przedmuchiwać sprężonym powietrzem.

Naprawy

Naprawy mogą być wykonywane wyłącznie w

autoryzowanym punkcie serwisowym

UWAGA

W okresie gwarancyjnym nie należy odkręcać

śrub na obudowie. Niespełnienie tego wy

mogu spowoduje unieważnienie wszelkich

roszczeń z tytułu gwarancji producenta.

Części zamienne i akcesoria

Pozostałe akcesoria, w szczególności zaś na-

rzędzia i akcesoria, znaleźć można w katalo-

gach producenta Rysunki rozstrzelone i listy

części zamiennych znaleźć można na naszej

stronie: www.ex-tools.com

Informacje dotyczące utylizacji

OSTRZEŻENIE!

Jeśli elektronarzędzie jest już niepotrzebne,

należy uniemożliwić używanie go:

w przypadku elektronarzędzi akumulato-

rowych przez wyjęcie akumulatora.

Dotyczy tylko krajów UE

Elektronarzędzi nie należy wyrzucać do

zmieszanych odpadów komunalnych!

Zgodnie z europejską dyrektywą 2012/19/

UE w sprawie zużytego sprzętu elektrycznego

i elektronicznego (WEEE) oraz zgodnie z jej

transpozycjami krajowymi, zużyte narzędzia

elektryczne powinny być zbierane oddzielnie

i poddawane recyklingowi w sposób przyja-

zny dla środowiska.

Odzyskiwanie surowców zamiast

utylizacji odpadów.

Urządzenie, akcesoria i opakowanie należy

poddawać recyklingowi w przyjazny dla śro-

dowiska sposób. Identykacja części plastiko-

wych przeznaczonych do recyklingu odbywa

się na podstawie materiału, z którego są one

wykonane

OSTRZEŻENIE!

Akumulatorów/baterii nie należy wyrzucać do

zmieszanych odpadów komunalnych (zwy

kłych śmieci w gospodarstwach domowych),

ani wrzucać do ognia lub wody. Zużytych

baterii/akumulatorów nie wolno otwierać.

Dotyczy tylko krajów UE:

110

ID 1/4” 18-EC LD

Zgodnie z Rozporządzeniem 2023/1542,

uszkodzone lub zużyte baterie i akumulatory

muszą zostać poddane recyklingowi.

UWAGA

O dostępne możliwości utylizacji prosimy

zapytać swojego dystrybutora!

-Deklaracja zgodności

Deklaracje zgodności znajdują się w załączni-

ku 1 do niniejszej instrukcji obsługi.

Wyłączenia odpowiedzialno-

ści

Producent i jego przedstawiciel nie ponoszą

odpowiedzialności za jakiekolwiek szkody

i straty oraz utratę zysków wskutek przerwy

w prowadzeniu działalności spowodowanej

produktem lub faktem, że produktu nie da się

używać.

Producent i jego przedstawiciel nie ponoszą

odpowiedzialności za jakiekolwiek szkody i

straty spowodowane niewłaściwym użyciem

produktu lub używaniem go w połączeniu z

produktami innych producentów

111

ID 1/4” 18-EC LD

Tartalom

A jelen kézikönyvben használt szimbólumok 111

A terméken lévő szimbólumok 111

Fontos biztonsági információk 111

Zaj és rezgési adatok 112

Műszaki adatok 112

Áttekintés 112

Használati útmutató 113

Szállítás 116

Karbantartás és ápolás 117

Ártalmatlanításra vonatkozó információk 117

CE megfelelőségi nyilatkozat 117

Felelősség alóli mentesség 117

A jelen kézikönyvben használt

szimbólumok

FIGYELMEZTETÉS!

Közelgő veszélyt jelez. A jelzés gyelmen

kívül hagyása halált vagy különösen súlyos

sérüléseket okozhat.

VIGYÁZAT!

Potenciálisan veszélyes helyzetet jelez A jel-

zés gyelmen kívül hagyása könnyű sérülést

vagy anyagi kárt okozhat

MEGJEGYZÉS

Alkalmazási tippeket és fontos információkat

jelez

A terméken lévő szimbólumok

Az elektromos szerszám be-

kapcsolása előtt olvassa el a

kezelési útmutatót

Viseljen védőszemüveget

A régi eszköz ártalmatlanításá-

ra vonatkozó információk (lásd

117 oldal)

CE-jelölés

UKCA-jelölés

Fontos biztonsági információk

FIGYELMEZTETÉS!

Az elektromos szerszám használata előtt olvassa

el a következőket, és ennek megfelelően járjon el:

ezt a használati útmutatót,

az elektromos eszközök kezelésére vo-

natkozó „Általános biztonsági előírások”

c. részt a mellékelt kiadványban (száma:

315915),

az üzem aktuális szabályait és a balesetek

megelőzésére vonatkozó előírásait.

Jelen elektromos szerszám a legkorszerűbb

technológia alapján, az elismert biztonsági

előírásoknak megfelelően készült.

Ennek ellenére használat közben az elekt

romos szerszám veszélyeztetheti a használó

vagy harmadik fél életét és végtagjait, illetve

az elektromos eszköz vagy más vagyontárgy

károsodását is okozhatja

Az elektromos szerszámot kizárólag

rendeltetésének megfelelően használható

tökéletesen üzemképes állapotban sza-

bad használni.

A biztonságot veszélyeztető hibákat azonnal

meg kell javítani

Rendeltetésszerű használat

A vezeték nélküli ütvecsavarozó rendeltetése

–

ipari és kereskedelmi használatra,

–

csavarok, anyák és egyéb menetes rögzítőe-

lemek meghúzásához és lazításához.

Az ütvecsavarozóra vonatkozó

biztonsági utasítások

FIGYELMEZTETÉS!

Olvassa el az elektromos szerszámhoz mel-

lékelt összes biztonsági gyelmeztetést,

utasítást, ábrát és specikációt. Az alább

felsorolt utasítások be nem tartása áramütést,

tűzveszélyt és/vagy súlyos sérülést idézhet

elő. Őrizzen meg minden gyelmeztetést és

utasítást, hogy később is elő tudja majd venni.

■

Az elektromos kéziszerszámot csak a szi-

getelt fogantyúfelületeknél fogva tartsa,

ha olyan munkát végez, amelynek során

a csavar feszültség alatt álló, kívülről

112

ID 1/4” 18-EC LD

nem látható vezetékekhez érhet. Ha a

csavarok feszültség alatt álló vezetékhez

érnek, az elektromos kéziszerszám fémré-

szei szintén feszültség alá kerülhetnek és

áramütéshez vezethetnek.

Zaj és rezgési adatok

A zaj és rezgési értékek meghatározása az EN

62841 szabvány szerint történt.

Az elektromos szerszám A-súlyozású zajszint-

jének általános adatai:

–

Hangnyomásszint L

: 90,5 dB(A);

–

Hangteljesítményszint L

: 98,5 dB(A);

–

Bizonytalanság: K = 3 dB.

Teljes rezgési érték:

–

Kibocsátási érték a

: 20,7 m/s

–

Bizonytalanság: K=1,5 m/s

VIGYÁZAT!

A megadott mért értékek új elektromos szer-

számokra vonatkoznak. A napi használattól a

zaj és a rezgési adatok módosulhatnak.

MEGJEGYZÉS

Az ezeken az utasításokon megadott rezgés-

kibocsátási szint az EN 62841 szabványban

megadott szabványosított teszt alapján lett

lemérve, és felhasználható más szerszámok

kal való összehasonlításhoz Használható a

kitettség előzetes értékelésére is.

A megadott rezgéskibocsátási szint a szer

szám fő alkalmazására vonatkozik.

Ha a szerszámot más célokra használják, kü

lönböző tartozékokkal vagy nem megfelelően

végzett karbantartás mellett, a rezgéskibocsá

tási szint eltérhet. Ez jelentősen megnövelheti

a teljes munkaidő alatti kitettségi szintet.

A rezgésnek való kitettségi szint pontos

meghatározásához gyelembe kell venni azt

az időt is, amikor a szerszám ki- vagy bekap

csolt állapotban van, de nincs használatban

Ez jelentősen csökkentheti a teljes munkaidő

alatti kitettségi szintet

Azonosítson be további biztonsági intézke

déseket, amelyek a kezelő rezgéstől való

védelmét szolgálják, például: A szerszám és

a tartozékok karbantartása, a kezek melegen

tartása, a munkaritmus megszervezése

VIGYÁZAT!

85 dB(A) feletti hangnyomás esetén viseljen

fülvédőt.

Műszaki adatok

Terméktípus ID 1/4” 18-EC LD

Termék ütvecsavarozó

Névleges feszült-

ség

Vdc 18

Üresjárati fordu-

latszám

/perc 0–3400

Max ütésszám bpm 4300

Max nyomaték N 175

Súly a FLEX 01-es

eljárás szerint

(akkumulátor

nélkül)

kg 0,78

Akkumulátor 18V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

A használható

akkumulátorok

súlya

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Töltő tartomány

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Töltési hőmérsék-

let

0~40℃

Üzemi hőmérsék-

let

-10~40°C

Tárolási hőmér-

séklet

-20~50°C

Áttekintés (lásd az A ábrát)

A termék elemeinek számozása megfelel a

gép illusztrációján látható számoknak a rajzo-

kat ábrázoló oldalon.

1 Állítható sebességszabályozó kapcsoló

2 Fúrótokmány

3 LED-lámpa

4 Irány előválasztó kapcsoló (előre/kö-

zépső-reteszelés/hátramenet)

5 Nyomaték és „T”-mód kezelő panel

6 Nyomaték és „T”-mód kiválasztó gomb

7 Csuklópánt rögzítés

A csuklópánt (nem tartozék) rögzítésé-

hez, hogy csökkentse a szerszám leejté-

113

ID 1/4” 18-EC LD

sének esélyét

8 Bittartó

9 Övkapocs

10 Rögzítő csavar

11 Reteszelő hüvely

Használati útmutató

FIGYELMEZTETÉS!

Vegye ki az akkumulátort, mielőtt az elektro-

mos szerszámon bármilyen munkát végezne.

Az elektromos szerszám bekap-

csolása előtt

Csomagolja ki az elektromos szerszámot és a

tartozékokat, és ellenőrizze, hogy nem hiá-

nyoznak vagy nem sérültek-e alkatrészek.

MEGJEGYZÉS

Az akkumulátorok a szállításkor nincsenek

teljesen feltöltött állapotban. Az első haszná

lat előtt töltse fel teljesen az akkumulátorokat.

Tekintse át a töltő használati utasítását.

Tippek a hosszú akkumulátor

élettartam eléréséhez

VIGYÁZAT!

Soha ne töltsön akkumulátorokat 0 °C

alatti vagy 40 °C feletti hőmérsékleten.

Ne töltse az akkumulátort magas pára-

tartalmú vagy környezeti hőmérsékletű

helyeken.

Ne takarja le az akkumulátorokat és a

töltőt a töltési folyamat során.

A töltési folyamat végén húzza ki a töltő

csatlakozódugóját.

A töltési folyamat során a akkumulátor és a

töltő felmelegszik. Ez teljesen normális!

MEGJEGYZÉS

Az akkumulátor helyes töltéséhez kövesse az

akkumulátor kezelési útmutatójában található

utasításokat.

Ha az akkumulátorokat hosszabb ideig nem

használja, részlegesen feltöltve, hűvös helyen

tárolja őket.

Az akkumulátor berakása/cseréje

(lásd a B1-B2 ábrát)

■

Tolja a feltöltött akkumulátort az elektro-

mos szerszámba, amíg be nem kattan a

helyére, (lásd a B1 ábrát).

■

Az eltávolításhoz nyomja meg a kioldó

gombot (1 ) és húzza ki az akkumulátort (2 )

(lásd a B2 ábrát)

VIGYÁZAT!

Amikor az eszköz nincs használatban, védje

az akkumulátor-csatlakozókat. A laza fém

alkatrészek rövidre zárhatják a csatlakozókat,

és robbanás-, illetve tűzveszély állhat fenn!

Levehető övkapocs és bittartó

■

Vegye ki az akkumulátoregységet a szer-

számból.

■

Igazítsa az övkapocs (9) és a bittartó (8)

furatát a szerszám alján lévő menetes furat-

hoz (lásd a C ábrát).

■

Tegye be a rögzítőcsavart (10), és szorosan

húzza meg a csavart egy csavarhúzóval

(nem tartozék).

Csuklópánt rögzítés

■

A csuklópánt rögzítés (nem tartozék) arra

szolgál hogy csökkentse a szerszám leej-

tésének esélyét Tekerje a pántot a kezére,

amikor viszi a szerszámot (lásd a D ábrát)

Bitek behelyezése és kivétele

(lásd az E ábrát)

VIGYÁZAT!

Mielőtt az elektromos szerszámmal bármilyen

munkát végezne, állítsa az irány-előválasztó

kapcsolót (4) középső állásba.

■

Húzza előre a reteszelő hüvelyt (11) (a

szerszámtól ellentétes irányba).

■

Illessze a bitet a tokmányba (2) ütközésig,

majd engedje ki a reteszelő hüvelyt, hogy

a bit a helyére kerüljön.

■

A bit eltávolításához húzza előre a retesze-

lő hüvelyt (11) (a szerszámtól ellentétes

irányba).

■

Húzza ki a bitet a tokmányból (2), majd

engedje el a reteszelő hüvelyt (11); ekkor

a reteszelő hüvely visszatér az eredeti hely-

zetébe

MEGJEGYZÉS

Csak nagyteljesítményű Groove bitet használ-

jon, egyéb bitek csak univerzális nagyteljesít-

ményű Groove bitbefogóval (nem tartozék)

114

ID 1/4” 18-EC LD

használhatók Ne használjon sérült szárú bitet

FIGYELMEZTETÉS!

A bit hosszabb használat után forró is lehet

Használjon védőkesztyűt, amikor a fejet kive

szi a szerszámból, vagy először hagyja a fejet

lehűlni.

FIGYELMEZTETÉS!

Ügyeljen arra, hogy egyenesen illessze a bitet

a tokmányba Ne húzza meg úgy a tokmány,

hogy ferdén helyezi be a bitet, mivel így a bit

kieshet, ami súlyos személyi sérülést vagy a

tokmány sérülését okozhatja

Forgásirány-előválasztás (lásd az

F ábrát)

VIGYÁZAT!

Csak akkor változtassa meg a forgásirányt, ha

az elektromos szerszám leállt

Állítsa az irány-előválasztó kapcsolót (4) a

kívánt állásba:

■

Igazítsa a forgásirány előválasztó kapcsolót

a szerszám bal szélére a csavarok behajtá-

sához, illetve a csavarok/anyák meghúzá-

sához

■

Helyezze a forgásirány előválasztó kap-

csolót a szerszám jobb szélére a csavarok

eltávolításához, illetve a csavarok/anyák

meglazításához

■

Állítsa a forgásirány-előválasztó kapcsolót

„KI” (középső-reteszelő) pozícióba, hogy

csökkentse a véletlen indítás lehetőségét,

ha nincs használatban

MEGJEGYZÉS

Az ütvecsavarozó csak akkor működik, ha a

forgásirány előválasztó teljesen balra vagy

jobbra van állítva

FIGYELMEZTETÉS!

Az akkumulátoros szerszámok mindig mű-

ködési állapotban vannak. Ezért a forgási-

rány előválasztó kapcsolót mindig közép-

helyzetben kell reteszelni, ha a szerszám

nincs használatban, vagy ha maga mellett

hordozza.

Módválasztás (lásd a G ábrát)

A készülék alján található egy nyomaték- és

„T”-mód vezérlőpanel (5).Ez négy üzemmód-

dal rendelkezik: 1, 2, 3 és T.

A nyomaték- és „T”-mód kiválasztó gomb a

készülék oldalán található, és segítségével

válthat a négy üzemmód között.

■

Az 1. mód alkalmas alacsony nyomaté-

kú/alacsony fordulatszámú előre forgású

csavarozáshoz vagy anyák meghúzásához,

illetve csavarok vagy anyák ellenirányú

lazításához

■

A 2. mód alkalmas közepes nyomatékú/

közepes fordulatszámú előre forgású

csavarozáshoz vagy anyák meghúzásához,

illetve csavarok vagy anyák ellenirányú

lazításához

■

A 3. mód alkalmas magas nyomatékú/

nagy sebességű előre forgású csavarozás-

hoz vagy anyák meghúzásához, illetve csa-

varok vagy anyák ellenirányú lazításához

■

A T mód színes acél tetőlemezek és

acéllemezek rögzítésére szolgál előre

forgással: a fecskefarkú szeg automatiku-

san leáll meghúzás után, így nem sérül a

vízzáró alátét vagy a munkadarab felülete,

ugyanakkor magas nyomatékot/gyors

visszaforgást is biztosít a csavarok és anyák

kilazításához

Minden gombnyomással egy módot vált. A

további részleteket lásd az alábbi táblázat-

ban:

115

ID 1/4” 18-EC LD

a panelen megje-

lenő fényjelző

Üzemmód

(előre)

Rendeltetés Alkalmazási példa

Precíz működés

，

meghúzás, ha jó

eredményre van szükség

Csavarok meghúzása

érzékeny táblán, pél-

dául gipszkartonon

Hatékony működés, meghúzás a

3. módnál kisebb erővel és sebes-

séggel (könnyebben szabályozha-

tó, mint a 3 mód)

Csavarbehajtás ke-

mény anyagokba, vala-

mint csavarok meghú-

zása

Hatékony működés, meghúzás ma-

ximális erővel és sebességgel

Hosszú csavarok

behajtása kemény

anyagokba, valamint

nagyobb csavarok

meghúzása a 2 mód-

nál erősebben

Önmetsző csavarok jó kivitelű

fémlemezbe hajtása

Ajánlott típus: #4,8×25

BE KI

MEGJEGYZÉS

A fák és fémek eltérő sűrűsége befolyásolhat-

ja a végeredményt. A felhasználónak kell kivá-

lasztania a megfelelő módot az alkalmazás

alapján.

FIGYELMEZTETÉS!

Ne módosítsa az üzemmódot a szerszám

működése közben. A nyomaték hirtelen

változása az irányítás elvesztését okozhatja,

ami a szerszám vagy a munkadarab esetleges

sérülését vagy károsodását eredményezheti.

MEGJEGYZÉS

A LED lámpa kb 1 perc után kikapcsol az

indító kapcsoló aktiválása után

MEGJEGYZÉS

Az eszköz legközelebbi bekapcsolásakor az

üzemmód visszaáll az előző beállításra.

Az elektromos szerszám bekap-

csolása (lásd a H ábrát)

■

Az elektromos szerszám bekapcsolásához:

Nyomja meg az indítókapcsolót (1).

Az állítható sebességű kioldó kapcsoló na-

gyobb sebességet biztosít nagyobb erejű

nyomás mellett és alacsonyabb sebessé-

get, ha kisebb erővel nyomják a kioldót.

T üzemmódban a kioldó kapcsoló meg-

nyomásával érheti el a legnagyobb forgási

sebességet az adott üzemmódban, függet-

lenül a kapcsolóra gyakorolt nyomástól

■

Az elektromos szerszám kikapcsolása:

Engedje el az indítókapcsolót (1).

LED-lámpa (lásd az I ábrát)

■

A LED-lámpa automatikusan bekapcsol, ha

enyhén megnyomja az állítható sebesség-

váltó kapcsolót, mielőtt a szerszám elin-

dulna, és kb 10 másodperccel az állítható

sebességű kioldó kapcsoló felengedése

után.

■

Amikor a szerszám és/vagy az akkumulá-

toregység túlterheltté válik vagy felforró-

sodik, a LED-lámpa gyorsan kezd villogni,

a belső érzékelők pedig kikapcsolják a

szerszámot. Egy kis ideig hagyja nyuga-

lomban a szerszámot, vagy válassza külön

a szerszámot és az akkumulátoregységet,

hogy a levegőáram lehűtse őket.

■

A LED-lámpa lassabban villog, jelezve,

hogy az akkumulátor töltöttsége alacsony

Töltse fel újra az akkumulátoregységet

116

ID 1/4” 18-EC LD

■

Ha a LED nem világít, amikor bekapcsolja a

szerszámot, vagy működés közben hirtelen

kikapcsol, azt a belső kommunikációs hiba

okozhatja Kérjük, forduljon az ügyfélszol-

gálathoz vagy egy hivatalos szervizköz-

ponthoz segítségért

Kérjük, kövesse az alábbi lépéseket az LED

fényerejének beállításához:

■

Tolja el teljesen balra vagy jobbra az irány-

váltó előválasztó kapcsolót (4), hogy az

indító kapcsoló (1) megfelelően működjön.

■

Nyomja meg és tartsa lenyomva a nyoma-

ték- és „T”-mód kiválasztó gombot (6) 2

másodpercig; ekkor a nyomaték- és „T”-

mód vezérlőpanelen (5) lévő 4 jelzőfény

egyszerre villogni kezd. Ekkor lehet aktivál-

ni a fényerőszabályozó módot.

■

A LED-lámpa fényereje minden egyes alka-

lommal megváltozik, amikor megnyomja

az indítókapcsolót (1); a fényerő szintje a

lenti táblázatban szereplő 4 fokozat között

ciklikusan váltakozik.:

Szintek

1 2 3 4

Fényerő ki

legala-

cso-

nyabb

közepes

legma-

gasabb

■

A nyomaték- és „T” mód kiválasztó gomb

(6) ismételt megnyomásával, vagy ha 5

másodpercig nem történik művelet, a

fényerőszabályozó mód kikapcsol.

A szerszám következő bekapcsolásakor a me-

mória funkció emlékezni fog, és visszaállítja a

legutóbb használt fényerőt.

MEGJEGYZÉS

A fényerőszabályozó mód aktív állapotában a

kapcsoló csak fényerőszabályozó „gombként”

működik.

Húzza meg vagy lazítsa a csava-

rokat, anyákat és csavarokat (lásd

a J és K ábrát)

Válassza ki a T módot szükség szerint, az aktu-

ális feladatnak megfelelően. További részlete-

kért lásd a vonatkozó részt:

Módválasztás

Az 1 , 2 vagy 3 üzemmódhoz: az állítható

sebességű vezérlőt óvatosan kell kezelni az

anyák és csavarok behajtásához, az aljzat-

készlet tartozékok használatakor A legjobb

módszer, ha lassan kezd, majd növeli a sebes-

séget, amikor az anya vagy csavar befut, majd

egyre lassítva szorítja meg az anyát vagy a

csavart Ha az eljárást nem követik, akkor a

szerszám hajlamos lesz nyomatékra vagy el-

csavarodásra a kezében, amikor az anya vagy

a csavar beül

A legmegfelelőbb mód kiválasztásához aján-

latos próbát végezni egy hulladékanyagon

■

Helyezze be a megfelelő bitet.

■

Csak akkora nyomást fejtsen ki, ami meg-

tartja a bitet a csavaron

■

Az 1, 2, és 3. módnál először minimális

nyomást gyakoroljon az állítható sebes-

ségű kioldó kapcsolóra. Csak akkor növelje

a sebességet, ha teljesen meg tudja tartani

az irányítást

MEGJEGYZÉS:

■

Mindig a megfelelő típusú és méretű bitet

használja az adott alkalmazáshoz.

■

Amikor a csavart egy kereszteződés végé-

nél vagy a fa szélénél hajtja be, fúrjon elő

egy lyukat, hogy elkerülje a fa repedését.

■

Kemény fa csavarozásakor elő kell fúrni

egy próbalyukat.

FIGYELMEZTETÉS!

Ne húzza túl, mivel az ütvecsavarozó ereje

megszakíthatja a rögzítőt. Tartsa az ütvecsa

varozót derékszögben a rögzítőhöz, hogy

elkerülje a rögzítőfej károsodását.

Szállítás

A lítium-ion akkumulátorokra a veszélyes

árukra vonatkozó jogszabályok követelmé-

nyei érvényesek.

Az akkumulátorok szállítását a helyi, nemzeti

és nemzetközi rendelkezéseknek és előírások-

nak megfelelően kell végezni.

A felhasználók ezeket az akkumulátorokat

további követelmények nélkül szállíthatják

közúton.

A lítium-ion akkumulátorok fuvarozó tár-

saságok általi kereskedelmi szállítására a

veszélyes áruk szállítására vonatkozó szabá-

lyok érvényesek. A feladás előkészítését és a

szállítást csak megfelelően képzett személyek

végezhetik. A teljes folyamatot szakmailag

felügyelni kell.

Az újratölthető akkumulátorok szállításakor a

következő pontokat kell betartani:

A rövidzárlat elkerülése érdekében győződ-

jön meg arról, hogy az akkumulátor érintkező

kapcsai védettek és szigeteltek

117

ID 1/4” 18-EC LD

Győződjön meg arról, hogy az akkumulátor

rögzítve van, hogy ne tudjon elmozdulni a

csomagoláson belül

Sérült vagy szivárgó akkumulátort nem sza-

bad szállítani

További információért forduljon szállító társa-

sághoz

VIGYÁZAT!

Ne küldjön el olyan akkumulátorokat, ame-

lyeknek a háza megsérült.

Karbantartás és ápolás

FIGYELMEZTETÉS!

Mielőtt az elektromos szerszámon bármilyen

munkát végezne, vegye ki az akkumuláto

regységet az eszközből.

Tisztítás

VIGYÁZAT!

Sűrített levegővel végzett tisztításkor mindig

viseljen védőszemüveget.

Tisztítsa rendszeresen az elektromos szerszám

szellőzőnyílásait. A tisztítás gyakorisága függ

az anyagtól és a használat hosszától. Száraz

sűrített levegővel rendszeresen fújja ki a ház

belsejét és a motort.

Javítások

Mindennemű javítást kizárólag a kijelölt szer-

vizek végezhetnek

MEGJEGYZÉS

A garanciális időszak alatt ne lazítsa meg a

ház csavarjait A követelménynek való meg

nem felelés érvényteleníti a gyártó garanciája

alatti bármilyen igényt

Pótalkatrészek és tartozékok

Egyéb tartozékokat, különösen szerszámokat

és tartozékokat a gyártó katalógusaiban talál-

hat A robbantott ábrák és alkatrészjegyzékek

a honlapunkon megtalálhatók: www.ex-

tools.com

Ártalmatlanításra vonatkozó

információk

FIGYELMEZTETÉS!

Tegye használhatatlanná a redundáns elektro-

mos szerszámokat:

az akkumulátorral működő elektromos

szerszámokat az akkumulátor eltávolításá

val.

Csak EU tagállamok

Ne dobjon elektromos szerszámokat a

háztartási hulladékok közé!

Az elektromos és elektronikus berendezések

hulladékairól szóló 2012/19/EU irányelvvel

és ennek nemzeti jogszabályokba átültetett

előírásaival összhangban az elektromos szer-

számokat elkülönítve kell összegyűjteni, és

gondoskodni kell a környezetbarát újrahasz-

nosításukról

Nyersanyag újrahasznosítás a hulladék

ártalmatlanítása helyett.

Gondoskodni kell az eszköz, a tartozékok és a

csomagolóanyagok környezetbarát újrahasz-

nosításáról. A műanyag alkatrészek újrahasz-

nosítása az anyag típusának függvényében

történik

FIGYELMEZTETÉS!

Az akkumulátorokat ne tegye a háztartási

hulladékok közé, tűzbe vagy vízbe. Ne nyissa

fel a használt akkumulátorokat.

Csak EU tagállamok:

A 2023/1542 rendelet értelmében gondos-

kodni kell a hibás vagy elhasznált akkumulá-

torok újrahasznosításáról

MEGJEGYZÉS

Kérjük, hogy érdeklődjön az ártalmatlanítási

lehetőségekről abban az üzletben, ahol a

terméket vásárolta!

-Megfelelőségi nyilatkozat

A megfelelőségi nyilatkozatok a használati

útmutató 1. mellékletében találhatók.

Felelősség alóli mentesség

A gyártó és képviselője nem vállal felelőssé-

get semmilyen, a termék vagy egy használ-

hatatlan termék által okozott működési zavar

miatt bekövetkezett kárért és kiesett nyeresé-

gért

A gyártó és képviselője nem vállal felelős-

séget semmilyen kárért, amelyet a termék

helytelen használata vagy a termék más

gyártók termékeivel együtt történő használata

okozott

118

ID 1/4” 18-EC LD

Obsah

Symboly použité vtomto návodu 118

Symboly na výrobku 118

Důležité bezpečnostní informace 118

Hluk avibrace 119

Technická data 119

Přehled 119

Návod kpoužití 120

Přeprava 123

Údržba askladování 124

Informace olikvidaci 124

CE Prohlášení oshodě 124

Vyloučení odpovědnosti 124

Symboly použité vtomto ná-

vodu

VAROVÁNÍ!

Označuje hrozící nebezpečí. Nedodržení

tohoto varování může mít za následek smrt

nebo mimořádně těžká zranění.

UPOZORNĚNÍ!

Označuje potenciálně nebezpečnou situaci.

Nedodržení tohoto upozornění může mít za

následek lehké zranění nebo škodu na majet

POZNÁMKA

Označuje tipy pro použití adůležité informa-

Symboly na výrobku

Před zapnutím elektrického

nářadí si přečtěte návod kob-

sluze

Noste ochranné brýle

Informace olikvidaci starého

zařízení (viz strana 124)

Označení CE

Označení UKCA

Důležité bezpečnostní infor-

mace

VAROVÁNÍ!

Před použitím elektrického nářadí si přečtěte

následující pokyny apostupujte podle nich:

tento návod kpoužití,

„Všeobecné bezpečnostní pokyny“ tý-

kající se manipulace selektrickým nářa-

dím vpřiložené brožuře (dokument č.:

315915),

aktuálně platná pravidla daného místa

apředpisy pro prevenci úrazů.

Toto elektrické nářadí odpovídá posledním

trendům abylo zkonstruováno vsouladu

suznávanými bezpečnostními předpisy.

Přesto při jeho použití může dojít kohrožení

života akončetin uživatele nebo třetí osoby,

nebo může dojít kpoškození samotného

elektrického nářadí nebo jiného majetku.

Elektrické nářadí smí být provozováno pouze

pro zamýšlené použití

vperfektním provozním stavu.

Závady, které ohrožují bezpečnost, musí být

bezodkladně opraveny.

Zamýšlené použití

Akumulátorový rázový utahovák je určen

–

komerční využití vprůmyslu aobchodu,

–

pro upevnění auvolnění šroubů, matic arůz-

ných závitových spojovacích prvků.

Bezpečnostní pokyny pro rázový

utahovák

VAROVÁNÍ!

Přečtěte si všechny bezpečnostní výstrahy,

pokyny, ilustrace atechnické údaje dodané

stímto elektrickým nářadím. Nedodržení

všech níže uvedených pokynů může vést

kúrazu elektrickým proudem, požáru a/nebo

vážnému úrazu. Všechna varování apokyny

uschovejte pro budoucí použití.

■

Pokud provádíte práce, při kterých může

šroub zasáhnout skrytá elektrická vede-

ní, pak držte elektronářadí na izolova-

ných plochách rukojeti. Kontakt svede-

119

ID 1/4” 18-EC LD

ním pod napětím může přivést napětí ina

kovové díly elektronářadí avést kúderu

elektrickým proudem.

Hluk avibrace

Hodnoty hluku avibrací byly stanoveny vsou-

ladu snormou EN 62841.

Hodnocená hladina hluku elektrického nářadí

aje typicky:

–

Hladina akustického tlaku L

: 90,5 dB(A);

–

Hladina akustického výkonu L

: 98,5

dB(A);

–

Nejistota: K = 3 dB.

Celková hodnota vibrací:

–

Emisní hodnota a

: 20,7 m/s

–

Nejistota: K = 1,5 m/s

UPOZORNĚNÍ!

Uvedené naměřené hodnoty platí pro nové

elektrické nářadí. Denní použití způsobuje

změnu hodnot hluku avibrací.

POZNÁMKA

Úroveň emisí vibrací uvedená vtomto návodu

byla změřena podle standardizovaného testu

uvedeného vnormě EN 62841 amůže být

použita pro porovnání jednoho nářadí sjiným.

Lze ji také použít pro předběžné posouzení

expozice

Deklarovaná úroveň emisí vibrací představuje

hlavní použití nářadí.

Pokud se však nářadí používá pro různé pou

žití, srůzným příslušenstvím nebo při špatné

údržbě, může se úroveň emisí vibrací lišit.

Díky tomu se může výrazně zvýšit úroveň ex

pozice vprůběhu celého pracovního období.

Pro přesný odhad úrovně expozice vibracím

je nutné vzít vúvahu také časy, kdy je nářadí

vypnuté nebo spuštěné, ale ve skutečnosti se

nepoužívá. Díky tomu může být výrazně sníže

na úroveň expozice vrámci celé pracovní

doby

Určete další bezpečnostní opatření na ochra

nu obsluhy před účinky vibrací, jako jsou:

Údržba nářadí apříslušenství, udržování rukou

vteple, organizace pracovních postupů.

UPOZORNĚNÍ!

Používejte chrániče sluchu při akustickém

tlaku vyšším než 85 dB(A).

Technická data

Typ výrobku ID 1/4” 18-EC LD

Výrobek rázový utahovák

Jmenovité napětí V= 18

Rychlost při cho-

du naprázdno

/min 0-3400

Max. příklepová

rychlost

úde-

ry/

min

4300

Max. točivý mo-

ment

N 175

Hmotnost podle

postupu FLEX 01

(bez akumuláto-

ru)

kg 0,78

Akumulátor 18 V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Hmotnost použi-

telných akumulá-

torů

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Řada nabíječek

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Teplota nabíjení

0 až 40℃

Provozní teplota

-10 až 40 °C

Skladovací teplo-

-20 až 50 °C

Přehled (viz obr. A)

Číslování funkcí výrobku odkazuje na vyobra-

zení přístroje na stránce sobrázky.

1 Spouštěcí spínač snastavením rychlos-

2 Upínací sklíčidlo

3 LED světlo

4 Přepínač předvolby směru (vpřed /

středová zajištěná poloha / vzad)

5 Ovládací panel točivého momentu

arežimu „T“

6 Tlačítko pro výběr točivého momentu

arežimu „T“

7 Upevnění řemínku

120

ID 1/4” 18-EC LD

Pro připojení řemínku kzápěstí (není

součástí), aby bylo sníženo riziko pádu

nářadí.

8 Držák nástavce

9 Spona na opasek

10 Připevňovací šroub

11 Zajišťovací objímka

Návod kpoužití

VAROVÁNÍ!

Před prováděním jakýchkoli prací na nářadí

nejprve vyjměte akumulátor.

Před zapnutím elektrického nářa-

dí

Vybalte elektrické nářadí apříslušenství

azkontrolujte, zda nechybí nebo nejsou po-

škozené žádné díly.

POZNÁMKA

Akumulátory nejsou při dodání plně nabity.

Před prvním uvedením do provozu akumulá

tory plně nabijte. Viz návod kobsluze nabíječ-

Tipy pro dlouhou životnost aku-

mulátoru

UPOZORNĚNÍ!

Nikdy nenabíjejte akumulátory při tep-

lotách pod 0 °C nebo nad 40 °C.

Nenabíjejte akumulátory vprostředí

svysokou vlhkostí vzduchu nebo okolní

teplotou.

Během procesu nabíjení nezakrývejte

akumulátory anabíječku.

Na konci procesu nabíjení vytáhněte síťo-

vou zástrčku nabíječky.

Akumulátory anabíječka se během procesu

nabíjení zahřívají. To je naprosto normální!

POZNÁMKA

Postupujte podle pokynů pro správné nabíje-

ní akumulátoru

v provozních pokynech pro akumulátor.

Pokud akumulátory delší dobu nepoužíváte,

uložte je částečně nabité chladné místo.

Vložení/výměna akumulátoru (viz

obrázek B1-B2)

■

Vložte nabitý akumulátor do elektrického

nářadí, dokud nezapadne na své místo (viz

obrázek B1).

■

Chcete-li akumulátor vyjmout, stiskněte

uvolňovací tlačítko (1.) avytáhněte jej (2.)

(viz obrázek B2)

UPOZORNĚNÍ!

Pokud zařízení nepoužíváte, chraňte kontakty

akumulátoru. Volné kovové části mohou zkra

tovat kontakty; nebezpečí výbuchu apožáru!

Odnímatelná spona na opasek

adržák nástavce

■

Vyjměte akumulátor znářadí.

■

Vyrovnejte otvor spony na opasek (9) adr-

žáku nástavce (8) se závitovým otvorem na

základně nářadí (viz obr. C).

■

Vložte upevňovací šroub (10) apevně jej

utáhněte šroubovákem (není součástí bale-

ní).

Upevnění řemínku

■

Upevnění řemínku slouží pro připojení

řemínku na zápěstí (není součástí), aby se

snížilo riziko upuštění nářadí. Při přenášení

nářadí omotejte řemínek kolem ruky (viz

obr D)

Nasazení avyjmutí nástavců (viz

obr. E)

UPOZORNĚNÍ!

Před jakoukoli prací na elektrickém nářadí

přesuňte přepínač předvolby směru (4) do

střední polohy.

■

Vytáhněte zámkovou manžetu (11) dopře-

du (od nářadí).

■

Vložte nástavec do sklíčidla (2) co nejdále,

apoté uvolněte zámkovou manžetu, aby

se nástavec zajistil na místě.

■

Chcete-li odstranit nástavec, zatáhněte

za zámkovou manžetu (11) dopředu (od

nářadí).

■

Vytáhněte nástavec ze sklíčidla (2)

auvolněte zámkovou manžetu (11), zám-

ková manžeta se vrátí do původní polohy

POZNÁMKA

Používejte pouze nástavce shnacími dráž-

kami, jiné nástavce lze použít suniverzálním

držákem nástavců shnací drážkou (není

121

ID 1/4” 18-EC LD

součástí dodávky). Nepoužívejte nástavec

spoškozeným dříkem.

VAROVÁNÍ!

Nástavec může být po delším používání hor-

ký. Při vyjímání nástavce znářadí používejte

ochranné rukavice, nebo jej nejprve nechejte

vychladnout

VAROVÁNÍ!

Ujistěte se, že jste vložili nástavec přímo do

čelistí sklíčidla. Nevkládejte nástavec do sklí

čidla pod úhlem apoté sklíčidlo neutahujte,

protože by mohlo dojít kvymrštění nástavce

znářadí, což by mohlo způsobit vážné zranění

osob nebo poškození sklíčidla.

Předvolba směru (viz obrázek F)

UPOZORNĚNÍ!

Směr otáčení měňte pouze při zastaveném

elektrickém nářadí.

Přesuňte přepínač předvolby směru (4) do

požadované polohy:

■

Chcete-li zašroubovat šrouby nebo utáh-

nout šrouby/matice, umístěte přepínač

předvolby směru zcela vlevo na nářadí

■

Chcete-li odstranit šrouby nebo povolit

šrouby/matice, umístěte přepínač předvol-

by směru zcela vpravo na nářadí.

■

Umístěte přepínač předvolby směru do

polohy „OFF“ (VYP) (středová zajištěná

poloha), abyste snížili možnost náhodného

spuštění, když se nářadí nepoužívá.

POZNÁMKA

Rázový utahovák se nerozběhne, pokud není

volič směru otáčení plně zasunut doleva nebo

doprava

VAROVÁNÍ!

Akumulátorové nářadí je vždy vprovo-

zuschopném stavu. Proto by měl být spínač

předvolby směru vždy zajištěn ve střední

poloze, když nářadí nepoužíváte nebo jej

nosíte usebe.

Volba režimu (viz obrázek G)

Vaše nářadí je vybaveno ovládacím panelem

pro točivý moment arežim „T“ (5), který se na-

chází na spodní straně nářadí. Má čtyři režimy:

1, 2, 3 aT.

Tlačítko pro výběr točivého momentu are-

žimu „T“ se nachází na boku nářadí aslouží

kvýběru mezi čtyřmi režimy.

■

Režim 1 je vhodný pro utahování šroubů

nebo matic snízkým točivým momentem/

nízkou rychlostí vpřed apovolování šroubů

nebo matic sopačným otáčením.

■

Režim 2 je vhodný pro utahování šroubů

nebo matic se středním točivým momen-

tem/střední rychlostí vpřed apovolování

šroubů nebo matic sopačným otáčením.

■

Režim 3 je vhodný pro utahování šroubů

nebo matic svysokým točivým momen-

tem/vysokou rychlostí vpřed apovolování

šroubů nebo matic sopačným otáčením.

■

Režim T se používá pro upevnění barev-

ných ocelových dlaždic aocelového ple-

chu vpředním otáčení, hřebík srybinovým

prolem se automaticky zastaví po utaže-

ní, aniž by došlo kpoškození vodotěsné

podložky apovrchu obrobku; nebo vyža-

duje vysoký točivý moment/rychlé opačné

otáčení pro povolení šroubů nebo matic.

Každé stisknutí změní jeden režim. Více infor-

mací uvádí následující tabulka:

122

ID 1/4” 18-EC LD

Kontrolka zobra-

zená na panelu

Pracov-

ní režim

(vpřed)

Účel Příklad použití

Přesný provoz

，

utažení, když je

potřeba dobrá povrchová úprava

Utahování šroubů do

citlivých desek, jako

jsou sádrokartonové

desky

Efektivní provoz, utahování smen-

ší silou arychlostí než vrežimu 3

(snazší ovládání než vrežimu 3)

Zašroubování šroubů

do tvrdých materiálů

ataké utahování šrou-

bů

Silný provoz, utahování smaximál-

ní silou arychlostí

Zašroubování dlou-

hých šroubů do tvr-

dých materiálů ataké

utažení větších šroubů

než vrežimu 2

Zašroubování samořezných šroubů

do plechu sdobrou povrchovou

úpravou

Doporučený typ:

#4,8×25 mm

ZAP VYP

POZNÁMKA

Rozmanitost hustoty dřeva akovového mate-

riálu může ovlivnit konečný výsledek. Uživatel

by měl vybrat vhodný režim na základě použi

tí.

VAROVÁNÍ!

Neproměňujte pracovní režim, zatímco ná-

stroj běží. Náhlá změna točivého momentu

může způsobit ztrátu kontroly, což může vést

kmožnému zranění nebo poškození nástroje

či obrobku.

POZNÁMKA

LED kontrolka zhasne přibližně 1 minutu po

uvolnění spouštěcího spínače.

POZNÁMKA

Při příštím zapnutí nářadí se pracovní režim

vrátí kpředchozímu nastavení.

Zapnutí elektrického nářadí (viz

obrázek H)

■

Zapnutí elektrického nářadí:

Stiskněte spouštěcí spínač (1).

Spouštěcí spínač snastavením rychlosti

poskytuje vyšší rychlost se zvýšeným přítla-

kem na spínač anižší rychlost se sníženým

přítlakem na spínač.

Vrežimu T stisknutí spouštěcího spínače

dodá nejvyšší rychlost otáčení vaktuálním

režimu bez ohledu na tlak vyvíjený na spí-

nač.

■

Vypnutí elektrického nářadí:

Uvolněte spouštěcí spínač (1).

Světlo LED (viz obrázek I)

■

LED světlo se automaticky rozsvítí lehkým

stisknutím spínače snastavením rychlosti

před spuštěním nářadí azhasne přibližně

10 sekund po uvolnění spínače snastave-

ním rychlosti.

■

LED světlo začne rychle blikat, když je

nářadí a/nebo akumulátor přetížený nebo

příliš horký avnitřní senzory nářadí vy-

pnou. Nechte nářadí chvíli odpočinout

nebo nářadí aakumulátor umístěte zvlášť

pod proud vzduchu, aby se ochladili

■

LED světlo bude blikat pomaleji, což

znamená, že je akumulátor téměř vybitý.

123

ID 1/4” 18-EC LD

Nabijte akumulátor

■

Pokud se LED při zapnutí nářadí nerozsví-

tí nebo se během provozu náhle vypne,

může to být způsobeno interní komunikač-

ní chybou. Požádejte opomoc zákaznický

servis nebo autorizované servisní středisko.

Postupujte prosím podle níže uvedených

kroků pro nastavení jasu LED světla:

■

Stiskněte přepínač předvolby směru (4)

zcela vlevo/vpravo, aby se zajistilo, že spí-

nač spouště (1) může normálně fungovat.

■

Stiskněte adržte tlačítko pro výběr točivé-

ho momentu arežimu „T“ (6) po dobu 2

sekund, a4 kontrolky na panelu pro ovlá-

dání točivého momentu arežimu „T“ (5)

budou blikat současně. Režim nastavení

jasu může být vtuto chvíli aktivován.

■

Jas LED světla se změní pokaždé, když je

stisknuto tlačítko spouště (1), abude cyklit

mezi 4 úrovněmi jasu vtabulce níže:

Úrovně

1 2 3 4

Jas

ne-

sví-

tí

nejniž-

ší

střední nejvyšší

■

Opětovné stisknutí tlačítka pro výběr

točivého momentu arežimu „T“ (6) nebo

nečinnost po dobu 5 sekund ukončí režim

nastavení jasu.

Při příštím zapnutí nářadí si paměťová funkce

zapamatuje avrátí se kposlední úrovni jasu

pracovního světla.

POZNÁMKA

Během režimu nastavení jasu bude spínač

fungovat pouze jako „tlačítko“ pro nastavení

jasu.

Utáhněte apovolte šrouby, mati-

ce ašrouby (viz obr. J aK)

Podle potřeby vyberte režim T vzávislosti na

vašem použití. Další podrobnosti naleznete

vsouvisející sekci:

Volba režimu

Pro režim 1, 2 nebo 3: ovládání sproměnnou

rychlostí musí být používáno opatrně pro

šroubování matic ašroubů pomocí nástrčných

nástavců. Nejlepší technikou je začít pomalu,

zvyšovat rychlost, jak matice nebo šroub sjíždí

dolů, apoté matici nebo šroub pevně nastavit

zpomalením nářadí až na doraz. Pokud tento

postup nedodržíte, nářadí bude mít tendenci

se utahovat nebo kroutit vruce, když matice

nebo šroub dosedne

Je vhodné provést zkušební provoz na odpa-

dovém materiálu, aby se určil nejlepší výběr

režimu.

■

Nainstalujte vhodný nástavec

■

Vyvíjejte jen takový tlak, aby se nástavec

udržel na šroubu nebo matici.

■

Pro režim 1, 2 nebo 3 nejprve aplikujte

minimální přítlak na spínač snastavením

rychlosti. Zvyšte rychlost pouze vpřípadě,

že lze udržet plnou kontrolu.

POZNÁMKA:

■

Vždy používejte správný typ avelikost

nástavce pro vaše použití.

■

Při zašroubování šroubu na/poblíž konce

řezu nebo hrany dřeva předvrtejte otvor,

aby se zabránilo prasknutí dřeva.

■

Při šroubování do tvrdého dřeva je třeba

předvrtat vodicí otvor.

VAROVÁNÍ!

Neutahujte příliš, protože síla nárazového

utahováku může zlomit upevňovací prvek.

Udržujte rázový utahovák vpravém úhlu

kupevňovacímu prvku, aby nedošlo kpoško

zení hlavy upevňovacího prvku.

Přeprava

Lithium-iontové akumulátory podléhají poža-

davkům právních předpisů onebezpečném

zboží.

Přeprava těchto akumulátorů musí být pro-

váděna vsouladu smístními, vnitrostátními

amezinárodními předpisy anařízeními.

Uživatelé mohou tyto akumulátory přepravo-

vat po silnici bez dalších požadavků.

Komerční přeprava lithium-iontových aku-

mulátorů přepravními společnostmi podléhá

předpisům pro přepravu nebezpečného zbo-

ží. Přípravy na přepravu apřepravu mohou

provádět pouze náležitě vyškolené osoby.

Celý proces musí být odborně kontrolován.

Při přepravě dobíjecích akumulátorů je třeba

dodržovat následující body:

Ujistěte se, že kontakty akumulátoru jsou

chráněny aizolovány, aby nedošlo ke zkratu.

Ujistěte se, že je akumulátor zajištěn proti

pohybu uvnitř obalu.

Poškozené nebo vytékající akumulátory se

nesmí přepravovat.

Pro další informace kontaktujte svou přeprav-

ní společnost.

124

ID 1/4” 18-EC LD

UPOZORNĚNÍ!

Nevkládejte akumulátory spoškozeným

pouzdrem.

Údržba askladování

VAROVÁNÍ!

Před provedením jakýchkoliv zásahů na elek-

trickém nářadí, nejprve odstraňte akumulátor.

Čištění

UPOZORNĚNÍ!

Při čištění suchým stlačeným vzduchem vždy

používejte ochranné brýle.

Nářadí avětrací otvory pravidelně čistěte.

Četnost čištění závisí na materiálu adélce po-

užívání. Vnitřek pouzdra amotor pravidelně

ofukujte suchým stlačeným vzduchem.

Opravy

Opravy smí provádět pouze autorizované

servisní středisko.

POZNÁMKA

Během záruční doby nepovolujte šrouby na

krytu. Nedodržení tohoto požadavku má za

následek neplatnost jakýchkoli nároků vrámci

záruky výrobce

Náhradní díly apříslušenství

Další příslušenství, zejména nářadí apříslu-

šenství, naleznete vkatalozích výrobce. Sche-

matické výkresy aseznamy náhradních dílů

naleznete na naší domovské stránce: www.

ex-tools.com

Informace olikvidaci

VAROVÁNÍ!

Nepotřebné elektrické nářadí učiňte nepouži-

telným:

vyjmutím akumulátoru vpřípadě akumu-

látorového elektrického nářadí.

Pouze země EU

Elektrické nářadí nelikvidujte vrámci

domovního odpadu!

Vsouladu sevropskou směrnicí 2012/19/

EU oodpadních elektrických aelektronic-

kých zařízeních aprovedení do vnitrostátních

právních předpisů musí být elektrické nářadí

shromažďováno odděleně arecyklováno

způsobem šetrným kživotnímu prostředí.

Recyklace surovin místo likvidace

odpadu.

Zařízení, příslušenství aobaly by měly být

recyklovány způsobem šetrným kživotnímu

prostředí. Plastové díly jsou určeny pro recyk-

laci podle druhu materiálu

VAROVÁNÍ!

Akumulátory nevhazujte do domovního

odpadu, ohně ani vody. Použité akumulátory

neotvírejte.

Pouze vzemích EU:

Vsouladu snařízením 2023/1542 musí být

vadné nebo použité akumulátory recyklovány.

POZNÁMKA

Informujte se uvašeho prodejce omožnos-

tech likvidace!

-Prohlášení oshodě

Prohlášení oshodě jsou uvedena vpříloze 1

tohoto návodu kpoužití.

Vyloučení odpovědnosti

Výrobce ajeho zástupce neodpovídají za ško-

dy aušlý zisk vdůsledku přerušení podnikání

způsobeného výrobkem nebo nepoužitelným

výrobkem

Výrobce ajeho zástupce neručí za škody,

které byly způsobeny nesprávným použitím

výrobku nebo použitím výrobku svýrobky

jiných výrobců.

125

ID 1/4” 18-EC LD

Obsah

Symboly použité vtomto návode 125

Symboly na výrobku 125

Dôležité bezpečnostné informácie 125

Hluk avibrácie 126

Technické údaje 126

Prehľad 126

Návod na obsluhu 127

Doprava 130

Údržba astarostlivosť 131

Informácie olikvidácii 131

Vyhlásenie ozhode CE 131

Vylúčenie zodpovednosti 131

Symboly použité vtomto ná-

vode

VAROVANIE!

Označuje hroziace nebezpečenstvo. Nedodr-

žanie tohto varovania môže mať za následok

smrť alebo mimoriadne ťažké zranenia.

UPOZORNENIE!

Označuje možnú nebezpečnú situáciu. Ne-

dodržanie tohto upozornenia môže mať za

následok mierne zranenie alebo poškodenie

majetku

POZNÁMKA

Označuje aplikačné rady adôležité informá-

cie

Symboly na výrobku

Pred zapnutím elektrického

náradia si prečítajte návod na

obsluhu

Používajte ochranné okuliare

Informácie olikvidácii starého

náradia (pozri strana 131)

Označenie CE

Označenie UKCA

Dôležité bezpečnostné infor-

mácie

VAROVANIE!

Pred použitím elektrického náradia si prečítajte

nasledujúce pokyny apostupujte podľa:

tohto návodu na obsluhu,

„Všeobecných bezpečnostných pokynov“

ozaobchádzaní selektrickým náradím

vpriloženej príručke (leták č.: 315915),

aktuálnych platných miestnych pravidiel

apredpisov na prevenciu nehôd.

Toto elektrické náradie je najmodernejšie

zariadenie abolo skonštruované vsúlade

suznávanými bezpečnostnými predpismi.

Napriek tomu môže elektrické náradie pri

používaní predstavovať nebezpečenstvo pre

život azdravie používateľa alebo tretej osoby,

prípadne môže dôjsť kpoškodeniu elektrické

ho náradia alebo iného majetku

Elektrické náradie sa môže používať len

na zamýšľané použitie

vbezchybnom prevádzkovom stave.

Poruchy, ktoré ohrozujú bezpečnosť, sa musia

okamžite odstrániť.

Zamýšľané použitie

Akumulátorový rázový uťahovák je určený

–

komerčné použitie vpriemysle aobchode,

–

na upevňovanie auvoľňovanie skrutiek, ma-

tíc arôznych závitových spojovacích prvkov.

Bezpečnostné pokyny pre rázový

uťahovák

VAROVANIE!

Prečítajte si všetky bezpečnostné výstrahy,

pokyny, ilustrácie atechnické údaje doda

né stýmto elektrickým náradím. Nedodr-

žanie nižšie uvedených pokynov môže mať

za následok úraz elektrickým prúdom, požiar

a/alebo vážne zranenie. Všetky varovania

apokyny si ponechajte pre prípadnú potrebu

vbudúcnosti.

■

Elektrické náradie držte za izolované

plochy rukovätí pri vykonávaní takej

práce, pri ktorej by mohlo náradie natra-

126

ID 1/4” 18-EC LD

ť na skryté elektrické vedenia. Kontakt

uťahovača svedením, ktoré je pod napä-

tím, môže spôsobiť, že aj kovové súčiastky

náradia sa dostanú pod napätie, čo môže

spôsobiť zásah operátora elektrickým prú-

dom.

Hluk avibrácie

Hodnoty hluku avibrácií boli stanovené vsú-

lade snormou EN 62841.

Vyhodnotená hladina hluku elektrického nára-

dia je zvyčajne:

–

Hladina akustického tlaku L

: 90,5 dB(A);

–

Hladina akustického výkonu L

: 98,5

dB(A);

–

Neistota: K = 3 dB.

Celková hodnota vibrácií:

–

Emisná hodnota a

: 20,7 m/s

–

Neistota: K = 1,5 m/s

UPOZORNENIE!

Uvedené namerané hodnoty sa vzťahujú na

nové elektrické náradie. Denné používanie

spôsobuje zmenu hodnôt hluku avibrácií.

POZNÁMKA

Úroveň emisie vibrácií uvedená vtomto

návode na použitie bola meraná vsúlade so

štandardizovaným testom uvedeným vnorme

EN 62841 amôže sa použiť na porovnanie

jedného náradia siným. Môže sa použiť na

predbežné posúdenie expozície.

Deklarovaná hladina vibrácií predstavuje pou

žitie náradia na hlavné činnosti.

Ak sa však náradie používa na rôzne aplikácie,

srôznym príslušenstvom alebo pri nedosta

točnej údržbe, úroveň emisií vibrácií sa môže

líšiť. To môže výrazne zvýšiť hladinu expozície

počas celého pracovného obdobia.

Na presný odhad úrovne expozície na vibrá

cie je tiež potrebné vziať do úvahy časy, keď

je náradie vypnutý alebo spustený, ale vsku

točnosti sa nepoužíva. To môže výrazne znížiť

hladinu expozície počas celého pracovného

obdobia

Identikujte ďalšie bezpečnostné opatrenia

na ochranu obsluhy pred účinkami vibrácií,

ako napríklad: Údržba náradia apríslušenstva,

udržiavanie rúk vteple, organizácia pracov

ných postupov

UPOZORNENIE!

Používajte chrániče sluchu pri akustickom

tlaku nad 85 dB (A)

Technické údaje

Typ výrobku ID 1/4” 18-EC LD

Výrobok rázový uťahovák

Menovité napätie V= 18

Rýchlosť bez

zaťaženia

/min 0-3400

Max príklepová

rýchlosť

úder/

min

4300

Krútiaci moment N 175

Hmotnosť podľa

postupu FLEX 01

(bez akumuláto-

ra)

kg 0,78

Akumulátor 18 V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Hmotnosť použi-

teľných batérií

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Sortiment nabí-

jačiek

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Teplota nabíjania

0 – 40℃

Pracovná teplota

-10 ~ 40 °C

Skladovacia tep-

lota

-20 ~ 50 °C

Prehľad (pozri obr. A)

Číslovanie dielov výrobku sa vzťahuje na ilu-

stráciu prístroja na stránke snákresom.

1 Spúšťací spínač snastavením rýchlosti

2 Šesťhranné skľučovadlo

3 LED svetlo

4 Prepínač predvoľby smeru (dopredu /

stredná zaistená poloha / dozadu)

5 Ovládací panel krútiaceho momentu

arežimu „T“

6 Tlačidlo výberu krútiaceho momentu

arežimu „T“

7 Upevnenie remienka

Na pripevnenie remienka na zápästie (nie

je súčasťou balenia) pre zníženie pravde-

podobnosti pádu vášho náradia

127

ID 1/4” 18-EC LD

8 Držiak hrotov

9 Spona na opasok

10 Upevňovacia skrutka

11 Zaisťovacia objímka

Návod na obsluhu

VAROVANIE!

Pred akýmikoľvek prácami na elektrickom

náradí vyberte akumulátor.

Pred zapnutím elektrického nára-

dia

Vybaľte elektrické náradie apríslušenstvo

askontrolujte, či nechýbajú alebo nie sú po-

škodené žiadne diely.

POZNÁMKA

Akumulátory nie sú pri dodaní úplne nabité

Pred prvým použitím úplne nabite akumuláto

ry. Pozrite si návod na obsluhu nabíjačky.

Tipy pre dlhú životnosť akumulá-

tora

UPOZORNENIE!

Akumulátor nikdy nenabíjajte pri teplo-

tách nižších ako 0 °C alebo vyšších ako 40

°C.

Nenabíjajte akumulátory vprostredí svy-

sokou vlhkosťou vzduchu alebo okolitou

teplotou.

Počas nabíjania nezakrývajte akumulátory

anabíjačku.

Na konci nabíjania vytiahnite sieťovú

zástrčku nabíjačky.

Akumulátory anabíjačka sa počas nabíjania

zahrievajú To je úplne normálne!

POZNÁMKA

Dodržujte pokyny pre správne nabíjanie aku-

mulátora

v návode na obsluhu akumulátora.

Ak akumulátory dlhší čas nepoužívate, usklad-

nite ich čiastočne nabité na chladnom mieste.

Vloženie/výmena akumulátora

(pozri obrázok B1-B2)

■

Nabitý akumulátor zatlačte do náradia,

kým nezacvakne na svoje miesto (pozri

obr. B1).

■

Ak chcete akumulátor vybrať, stlačte

uvoľňovacie tlačidlo (1.) avytiahnite ho (2.)

(pozri obrázok B2)

UPOZORNENIE!

Keď náradie nepoužívate, chráňte kontakty

akumulátora. Uvoľnené kovové časti môžu

skratovať kontakty; nebezpečenstvo výbuchu

apožiaru!

Odnímateľná spona na opasok

adržiak hrotov

■

Vyberte akumulátor znáradia.

■

Zarovnajte otvor spony na opasok (9) adr-

žiaka hrotov (8) so závitovým otvorom na

základni náradia (pozri obrázok C).

■

Vložte upevňovaciu skrutku (10) apevne

ju utiahnite skrutkovačom (nie je súčasťou

balenia).

Upevnenie remienka

■

Kdispozícii je pripevnenie remienka na

zápästie (nie je súčasťou dodávky), aby sa

znížila pravdepodobnosť, že vám náradie

spadne Pri prenášaní náradia si omotajte

remienok okolo ruky (pozri obr D)

Inštalácia aodstránenie hrotov

(pozri obr. E)

UPOZORNENIE!

Pred akoukoľvek prácou na náradím prepnite

prepínač smeru (4) do strednej polohy.

■

Zatiahnite zaisťovaciu objímku (11) dopre-

du (smerom od náradia).

■

Vložte hrot do skľučovadla (2) až na doraz

apotom uvoľnite zaisťovaciu objímku, aby

ste hrot zaistili na mieste.

■

Ak chcete vybrať hrot, potiahnite zaisťo-

vaciu objímku (11) dopredu (smerom od

náradia).

■

Vytiahnite hrot zo skľučovadla (2) auvoľ-

nite zaisťovaciu objímku (11), zaisťovaciu

objímka sa vráti do pôvodnej polohy

POZNÁMKA

Používajte iba hroty s hnacími drážkami,

ostatné hroty je možné použiť s univerzálnym

držiakom hrotov s hnacou drážkou (nie je

súčasťou balenia). Nepoužívajte hrot spoško

denou stopkou

VAROVANIE!

Hrot môže byť po dlhšom používaní horú-

ci. Pri vyberaní hrotu znáradia používajte

ochranné rukavice alebo ho najskôr nechajte

128

ID 1/4” 18-EC LD

vychladnúť.

VAROVANIE!

Dbajte na to, aby ste hrot vložili priamo do

skľučovadla. Nevkladajte hrot do skľučovadla

pod uhlom apotom ho neuťahujte, pretože

by to mohlo spôsobiť vymrštenie hrotu zná

radia, čo by mohlo spôsobiť vážne zranenie

alebo poškodenie skľučovadla.

Predvoľba smeru (pozri obrázok

UPOZORNENIE!

Smer otáčania meňte iba vtedy, keď je elek-

trické náradie zastavené

Prepnite prepínač smeru (4) do požadovanej

polohy:

■

Umiestnite prepínač predvoľby smeru

úplne vľavo na náradí, aby ste mohli za-

skrutkovať skrutky alebo utiahnuť skrutky/

matice

■

Umiestnite prepínač predvoľby smeru

úplne vpravo na náradí, aby ste odstránili

skrutky alebo uvoľnili skrutky/matice.

■

Umiestnite prepínač smerového predvoľby

do polohy „VYP“ (centrálny zámok), aby ste

znížili možnosť náhodného naštartovania,

keď sa nepoužíva.

POZNÁMKA

Rázový uťahovák sa nerozbehne, pokiaľ nie je

volič smeru otáčania zaradený úplne doľava

alebo doprava

VAROVANIE!

Akumulátorové náradie je vždy vprevádz-

kyschopnom stave. Preto by mal byť prepí-

nač smeru vždy zaistený vstrednej polohe,

keď sa náradie nepoužíva alebo keď ho

nosíte pri sebe.

Výber režimu (pozri obrázok G)

Vaše náradie je vybavené ovládacím panelom

krútiaceho momentu arežimu „T“ (5), ktorý sa

nachádza na spodnej strane náradia Má štyri

režimy: 1, 2, 3 aT.

Tlačidlo krútiaceho momentu avýberu režimu

„T“ sa nachádza na boku náradia apoužíva sa

na výber medzi štyrmi režimami.

■

Režim 1 je vhodný na uťahovanie skrutiek

alebo matíc snízkym krútiacim momen-

tom/nízkou rýchlosťou otáčania vpred ana

uvoľňovanie skrutiek alebo matíc sotáča-

ním vzad

■

Režim 2 je vhodný na uťahovanie skru-

tiek alebo matíc so stredným krútiacim

momentom/strednou rýchlosťou otáčania

vpred ana uvoľňovanie skrutiek alebo

matíc sotáčaním vzad.

■

Režim 3 je vhodný na uťahovanie skrutiek

alebo matíc svysokým krútiacim momen-

tom/vysokou rýchlosťou otáčania vpred

ana uvoľňovanie skrutiek alebo matíc

sotáčaním vzad.

■

Režim T sa používa na upevňovanie

farebných oceľových dlaždíc aoceľových

plechov pri otáčaní dopredu, klinec sholu-

bičím chvostom sa po utiahnutí automatic-

ky zastaví bez poškodenia vodotesnej pod-

ložky apovrchu obrobku; Alebo vyžaduje

vysoký krútiaci moment/rýchle otáčanie

dozadu na uvoľnenie skrutiek alebo matíc.

Každé stlačenie zmení jeden režim. Viac pod-

robností nájdete vtabuľke nižšie:

129

ID 1/4” 18-EC LD

Kontrolka zobra-

zená na paneli

Prevádz-

kový režim

(dopredu)

Účel Príklad využitia

Presná prevádzka

，

uťahovanie,

keď je potrebné dobré dokončenie

Uťahovanie skrutiek do

citlivých dosiek, ako sú

sadrokartónové dosky

Efektívna prevádzka, uťahovanie

smenšou silou arýchlosťou ako

vrežime 3 (ľahšie ovládateľné ako

vrežime 3)

Zaskrutkovanie skru-

tiek do tvrdých materi-

álov, ako aj uťahovanie

skrutiek

Výkonná prevádzka, uťahovanie

smaximálnou silou arýchlosťou

Skrutkovanie dlhých

skrutiek do tvrdých

materiálov, ako aj

uťahovanie väčších

skrutiek ako vrežime 2

Zaskrutkovanie samorezných skru-

tiek do plechu sdobrou povrcho-

vou úpravou

Odporúčaný typ:

#4,8×25 mm

ZAP VYP

POZNÁMKA

Rozmanitosť hustoty dreva akovového

materiálu môže ovplyvniť konečný výsledok.

Používateľ by si mal vybrať vhodný režim na

základe aplikácie.

VAROVANIE!

Nemeňte pracovný režim, kým je náradie

vprevádzke. Náhla zmena krútiaceho mo

mentu môže spôsobiť stratu kontroly aná-

sledne možné zranenie alebo poškodenie

náradia alebo obrobku.

POZNÁMKA

LED kontrolka zhasne približne 1 minútu po

uvoľnení spúšťacieho spínača.

POZNÁMKA

Pri ďalšom zapnutí náradia sa pracovný režim

vráti na predchádzajúce nastavenie

Zapnutie elektrického náradia

(pozri obrázok H)

■

Zapnutie elektrického náradia:

Stlačte spúšťací spínač (1).

Spínač snastavením premenlivej rýchlos-

ti poskytuje vyššiu rýchlosť so zvýšeným

prítlakom na spínač anižšiu rýchlosť so

zníženým prítlakom na spínač.

VT režime stlačenie hlavného spínača

dodá najvyššiu rýchlosť otáčania vrámci

aktuálneho režimu bez ohľadu na tlak vyví-

janý na spínač.

■

Ak chcete elektrické náradie vypnúť:

Uvoľnite spúšťací spínač (1).

LED svetlo (pozri obrázok I)

■

LED svetlo sa automaticky rozsvieti mier-

nym stlačením spínača snastavením

premenlivej rýchlosti pred spustením ná-

radia savypne na približne 10 sekúnd po

uvoľnení spínača snastavením premenlivej

rýchlosti.

■

Keď je náradie a/alebo akumulátor preťa-

žený alebo príliš horúci, LED svetlo začne

rýchlo blikať avnútorné snímače náradie

vypnú. Náradie na chvíľu odstavte alebo

umiestnite náradie aakumulátor oddelene

do prúdu vzduchu, aby sa ochladili

■

LED svetlo bude blikať pomalšie, čo zna-

mená, že akumulátor má nízku kapacitu.

Nabite akumulátor

■

Ak sa LED pri zapnutí náradia nerozsvieti

alebo ak sa náhle vypne počas prevádzky,

môže to byť spôsobené internou komuni-

kačnou chybou. Požiadajte opomoc zákaz-

nícky servis alebo autorizované servisné

stredisko

130

ID 1/4” 18-EC LD

Pre nastavenie jasu LED svetla postupujte

podľa nasledujúcich krokov:

■

Úplne stlačte prepínač predvoľby smeru (4)

doľava/doprava, aby ste sa uistili, že spúš-

ťací spínač (1) môže normálne fungovať.

■

Stlačte apodržte tlačidlo výberu krútiace-

ho momentu arežimu „T“ (6) 2 sekundy a4

kontrolky na ovládacom paneli krútiaceho

momentu arežimu „T“ (5) budú súčasne

blikať. Vtomto okamihu je možné aktivovať

režim nastavenia jasu.

■

Jas LED svetla sa zmení raz pri každom

stlačení spúšťacieho spínača (1) abude

cyklicky prepínať medzi 4 úrovňami jasu

uvedenými vtabuľke nižšie:

Úrovne

1 2 3 4

Jas

ne-

svieti

najniž-

šia

stredná

najvyš-

šia

■

Opätovným stlačením tlačidla krútiaceho

momentu avýberu režimu „T“ (6) alebo 5

sekundovou nečinnosťou ukončíte režim

nastavenia jasu.

Pri ďalšom zapnutí náradia si funkcia pamäte

zapamätá aobnoví poslednú úroveň jasu

svetla.

POZNÁMKA

Vrežime nastavenia jasu bude prepínač fun-

govať iba ako „tlačidlo“ na nastavenie jasu.

Utiahnite auvoľnite skrutky, ma-

tice askrutky (pozri obr. J aK)

Podľa potreby vyberte režim T vzávislosti od

vašej aplikácie. Ďalšie podrobnosti nájdete

vpríslušnej časti:

Výber režimu

Pre režim 1, 2 alebo 3: ovládanie spremen-

livou rýchlosťou sa musí používať opatrne

pri zaskrutkovaní matíc askrutiek pomocou

nástrčkových doplnkov. Najlepšou technikou

je začať pomaly, zvyšovať rýchlosť, keď ma-

tica alebo skrutka sa zasúva, apotom pevne

nastaviť maticu alebo skrutku spomalením

náradia až po zastavenie. Ak tento postup

nedodržíte, náradie bude mať pri dosadnutí

matice alebo skrutky tendenciu skrútiť sa

alebo sa otáčať vruke.

Odporúča sa vykonať skúšobnú prevádzku

na odpadovom materiáli, aby sa určil najlepší

výber režimu.

■

Nainštalujte vhodný hrot

■

Vyviňte dostatočný prítlak, aby bol hrot

zachytený na skrutke alebo matici

■

Pre režim 1, 2 alebo 3 najskôr aplikujte

minimálny prítlak na spínač snastavením

premenlivej rýchlosti. Zvýšte rýchlosť iba

vtedy, keď je možné udržať plnú kontrolu.

POZNÁMKA:

■

Vždy používajte správny typ aveľkosť hrota

pre vašu aplikáciu.

■

Pri zaskrutkovaní skrutky na/v blízkosti

konca rezu alebo hrany dreva predvŕtajte

otvor, aby ste zabránili prasknutiu dreva.

■

Pri skrutkovaní do tvrdého dreva je potreb-

né predvŕtať vodiaci otvor.

VAROVANIE!

Neuťahujte príliš, pretože sila rázového uťaho-

váka môže zlomiť upevňovací prvok. Rázový

uťahovák držte vpravom uhle kupevňovacie

mu prvku, aby ste predišli poškodeniu hlavy

upevňovacieho prvku.

Doprava

Na lítium-iónové akumulátory sa vzťahujú po-

žiadavky právnych predpisov onebezpečnom

tovare.

Preprava týchto akumulátorov sa musí vyko-

návať vsúlade smiestnymi, vnútroštátnymi

amedzinárodnými ustanoveniami apredpis-

mi.

Používatelia môžu tieto akumulátory prepra-

vovať po ceste bez ďalších požiadaviek.

Komerčná preprava lítium-iónových akumu-

látorov prepravnými spoločnosťami podlieha

predpisom opreprave nebezpečného tovaru.

Prípravy na prepravu aprepravu môžu vy-

konávať len náležite vyškolené osoby. Celý

proces musí byť pod odborným dohľadom.

Pri preprave nabíjateľných akumulátorov je

potrebné dodržiavať nasledujúce body:

Uistite sa, že kontaktné svorky akumulátora sú

chránené aizolované, aby sa zabránilo skratu.

Uistite sa, že je akumulátor vobale zabezpe-

čený proti pohybu.

Poškodené alebo vytekajúce akumulátory sa

nesmú prepravovať.

Ďalšie informácie vám poskytne vaša preprav-

ná spoločnosť.

UPOZORNENIE!

Nevkladajte akumulátory, ktoré majú poško-

dené puzdro.

131

ID 1/4” 18-EC LD

Údržba astarostlivosť

VAROVANIE!

Pred vykonávaním akýchkoľvek prác na elek-

trickom náradí vyberte akumulátor znáradia.

Čistenie

UPOZORNENIE!

Pri čistení suchým stlačeným vzduchom vždy

používajte ochranné okuliare.

Pravidelne čistite náradie avetracie otvory.

Frekvencia čistenia závisí od materiálu adoby

používania. Vnútro skrine amotor pravidelne

prefukujte suchým stlačeným vzduchom.

Opravy

Opravy môže vykonávať len autorizované

zákaznícke servisné stredisko

POZNÁMKA

Počas záručnej doby neuvoľňujte skrutky na

kryte. Nedodržanie tejto požiadavky má za

následok neplatnosť akýchkoľvek nárokov

vyplývajúcich zo záruky výrobcu

Náhradné diely apríslušenstvo

Ďalšie príslušenstvo, najmä náradie adoplnky,

nájdete vkatalógoch výrobcu. Výkresy azo-

znamy náhradných dielov nájdete na našej

domovskej stránke: www.ex-tools.com

Informácie olikvidácii

VAROVANIE!

Znefunkčnite nepotrebné elektrické náradie:

odstránením akumulátora zelektrického

náradia.

Len pre krajiny EÚ

Elektrické náradie nevyhadzujte do

domového odpadu!

Vsúlade seurópskou smernicou 2012/19/EÚ

oodpade zelektrických aelektronických za-

riadení atranspozícii do vnútroštátneho práva

musia byť použité elektrické náradia zbierané

oddelene arecyklované spôsobom šetrným

kživotnému prostrediu.

Recyklácia surovín namiesto likvidácie

odpadu.

Zariadenie, príslušenstvo aobaly sa musia

recyklovať spôsobom šetrným kživotnému

prostrediu. Plastové diely sú určené na recyk-

láciu podľa druhu materiálu.

VAROVANIE!

Nevyhadzujte akumulátor do domového od-

padu, ohňa alebo vody. Neotvárajte použité

akumulátory.

Len pre krajiny EÚ:

Vsúlade snariadením 2023/1542 sa musia

chybné alebo použité akumulátory recyklovať.

POZNÁMKA

Omožnostiach likvidácie sa informujte uváš-

ho predajcu!

-Vyhlásenie ozhode

Vyhlásenia ozhode sú uvedené vprílohe 1

ktomuto návodu na použitie.

Vylúčenie zodpovednosti

Výrobca ajeho zástupca nie sú zodpovední

za škody aušlý zisk vdôsledku prerušenia

podnikania spôsobeného výrobkom alebo

nepoužiteľným výrobkom.

Výrobca ajeho zástupca nezodpovedajú za

škody, ktoré vznikli nesprávnym použitím

elektrického nástroja alebo použitím elektric-

kého nástroja svýrobkami od iných výrobcov.

132

ID 1/4” 18-EC LD

Sadržaj

Simboli koji se koriste u ovom priručniku 132

Simboli na proizvodu 132

Važne informacije u vezi sigurnosti 132

Buka i vibracije 133

Tehnički podaci 133

Pregled 133

Upute za uporabu 134

Transport 137

Održavanje i njega 138

Informacije o zbrinjavanju 138

CE izjava o sukladnosti 138

Izuzeće od odgovornosti 138

Simboli koji se koriste u ovom

priručniku

UPOZORENJE!

Označava neposrednu prijeteću opasnost.

Zanemarivanje ovog upozorenja može rezulti

rati smrću ili iznimno teškim ozljedama.

OPREZ!

Označava moguću opasnu situaciju. Zane-

marivanje ovog upozorenja može rezultirati

lakšim ozljedama ili materijalnom štetom

NAPOMENA

Označava savjete za primjenu i važne infor-

macije

Simboli na proizvodu

Prije uključivanja električnog

alata, pročitajte priručnik za

upotrebu

Nosite zaštitne naočale

Informacije o zbrinjavanju sta-

rog alata (pogledajte stranicu

138)

CE oznaka

UKCA oznaka

Važne informacije u vezi sigur-

nosti

UPOZORENJE!

Prije upotrebe električnog alata pročitajte sljede-

će i postupite sukladno:

ovim uputama za rukovanje,

„Općim uputama u vezi sigurnosti” u

pogledu rukovanja električnim alatima u

priloženoj brošuri (letak br.: 315915),

pravilima i propisima za sprječavanje

nesreća koji važe na mjestu primjene.

Ovaj električni alat izrađen je u skladu s

najnovijim dostignućima tehnike i priznatim

sigurnosno-tehničkim propisima.

Ipak, ovaj električni alat može za vrijeme upo

trebe predstavljati opasnosti za tijelo i život

korisnika ili drugih osoba, odnosno može

doći do oštećenja električnog alata ili drugih

materijalnih šteta

Električni alat može se koristiti samo

za predviđene svrhe

i ako je u besprijekornom radnom stanju.

Greške koje ugrožavaju sigurnost moraju se

odmah otkloniti

Namjena

Akumulatorski udarni ključ namijenjen je

–

za komercijalnu upotrebu u industriji i obrtu,

–

za pričvršćivanje i otpuštanje vijaka, matica i

raznih učvršćivača s navojem.

Upute za siguran rad s udarnim

ključem

UPOZORENJE!

Pročitajte sva upozorenja u vezi sigurnosti,

sve upute, ilustracije i specikacije isporu

čene s ovim električnim alatom. Zanemari-

vanje svih uputa navedenih u nastavku može

rezultirati električnim udarom, požarom i/ili

teškim ozljedama. Sačuvajte sva upozorenja i

sve upute za buduće potrebe.

■

Kada obavljate radove gdje pričvrsni

elementi mogu doći u kontakt sa sakri-

venim ožičenjem. Pričvrsni elementi koji

dođu u kontakt sa žicom pod naponom

133

ID 1/4” 18-EC LD

izložene metalne dijelove električnog alata

mogu staviti pod napon i prouzročiti strujni

udar), električni alat držite za izolirane

površine ručke.

Buka i vibracije

Vrijednosti buke i vibracija određene su u

skladu s normom EN 62841.

A-ponderirana razina buke električnog alata

obično je:

–

Razina zvučnog tlaka L

: 90,5 dB(A);

–

Razina zvučne snage L

: 98,5 dB(A);

–

Nesigurnost: K = 3 dB.

Ukupna vrijednost vibracija:

–

Vrijednost emisije a

: 20,7 m/s

–

Nesigurnost: K = 1,5 m/s

OPREZ!

Navedene izmjerene vrijednosti vrijede za

nove električne alate. Svakodnevna uporaba

uzrokuje promjenu vrijednosti buke i vibracija.

NAPOMENA

Razina emisije vibracija navedena u ovim

uputama izmjerena je u skladu sa standardi

ziranim ispitivanjem navedenim u normi EN

62841 i može se upotrijebiti za usporedbu

jednog alata s drugim. Ona se također može

upotrijebiti za preliminarnu procjenu izlože

nosti

Deklarirana razina emisije vibracija predstav

lja glavne primjene alata

Međutim, ako se alat upotrebljava za različite

primjene, s različitim priborom ili ako se loše

održava, razine emisija vibracija mogu biti

različite. To može značajno povećati razinu

izloženosti tijekom ukupnog razdoblja rada.

Za preciznu procjenu razine izloženosti vibra

cijama, u obzir bi se trebala uzeti i vremena

kada je alat isključen ili kada radi, ali se zapra

vo ne upotrebljava. To može značajno smanjiti

razinu izloženosti tijekom ukupnog razdoblja

rada

Utvrdite dodatne mjere sigurnosti za zaštitu

korisnika od djelovanja vibracija, kao što su:

održavanje alata i pribora, održavanje topline

ruku, organizacija načina rada.

OPREZ!

Pri zvučnom tlaku većem od 85 dB(A), nosite

zaštitu za sluh

Tehnički podaci

Vrsta proizvoda ID 1/4” 18-EC LD

Proizvod udarni ključ

Nazivni napon Vdc 18

Brzina bez opte-

rećenja

min

0-3400

Maks brzina uda-

raca

min

4300

Maks zakretni

moment

N 175

Težina prema

FLEX postupku

(bez baterije)

kg 0,78

Baterija 18 V

AP 18.0/2.5

AP 18.0/5.0

AP 18.0/8.0

Težina upotreblji-

vih baterija

AP 18.0/2.5

AP 18.0/5.0

AP 18.0/8.0

0,4

0,7

1,1

Raspon punjača

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Temperatura

punjenja

0~40℃

Radna tempera-

tura

-10 – 40 °C

Temperatura

skladištenja

- 20 ~ 50 °C

Pregled (pogledajte sliku A)

Brojčane oznake značajki proizvoda odnose

se na ilustraciju uređaja na stranici s gračkim

prikazom.

1 Sklopka okidača s regulacijom brzine

2 Šesterokutna stezna glava

3 LED svjetlo

4 Postavite sklopku za odabir smjera (na-

prijed/ksirano u sredini/unatrag)

5 Upravljačka ploča za okretni moment i

način rada „T”

6 Gumb za odabir okretnog momenta i

načina rada „T”

134

ID 1/4” 18-EC LD

7 Pričvrsni element za traku

Za pričvršćivanje trake za zapešće (nije

u sadržaju isporuke) kako biste smanjili

mogućnost ispuštanja alata.

8 Nosač svrdla

9 Kvačica za pojas

10 Vijci za pričvršćenje

11 Sigurnosni prsten

Upute za uporabu

UPOZORENJE!

Uklonite bateriju prije svih radova na električ-

nom alatu.

Prije uključivanja električnog ala-

Raspakirajte električni alat i pribor te provjeri-

te ima li izgubljenih ili oštećenih dijelova.

NAPOMENA

Baterije pri isporuci nisu potpuno napunjene

Prije prve uporabe potpuno napunite baterije

Pogledajte upute za uporabu punjača.

Savjeti za dug radni vijek baterije

OPREZ!

Nemojte puniti baterije na temperatura-

ma ispod 0 °C ili iznad 40 °C.

Ne punite baterije u okruženjima s viso-

kom vlažnošću zraka ili temperaturom

okoline.

Nemojte pokrivati baterije i punjač tije-

kom punjenja.

Izvucite mrežni utikač punjača po završet-

ku punjenja.

Baterija i punjač zagrijavaju se tijekom punje-

nja To je sasvim normalno!

NAPOMENA

Pridržavajte se uputa za propisno punjenje

baterije

u uputama za upotrebu baterije.

Ako se baterije ne koriste duže vrijeme, po-

hranite ih djelomično napunjene na hladno

mjesto.

Umetanje/zamjena baterije (po-

gledajte slike B1 i B2)

■

Pritisnite napunjenu bateriju u električni

alat tako da čujno ulegne u svoje mjesto

(pogledajte slika B1).

■

Za uklanjanje, pritisnite gumb za otpušta-

nje (1 ) i izvadite bateriju (2 ) (pogledajte

sliku B2)

OPREZ!

Kada ne upotrebljavate uređaj, zaštitite kon-

takte baterije. Nepričvršćeni metalni dijelovi

mogu prouzročiti kratak spoj kontakata;

postoji opasnost od eksplozije i požara!

Uklonjiva kvačica za pojas i držač

svrdla

■

Izvadite baterijski modul iz alata.

■

Poravnajte otvor na kvačici za pojas (9) i

držaču svrdla (8) s otvorom s navojem na

kućištu alata (pogledajte sliku C).

■

Ubacite vijak za pričvršćivanje (10) i čvrsto

ga stegnite odvijačem (nije dio isporuke).

Pričvrsni element za traku

■

Pričvrsni element za traku služi za pričvr-

šćivanje trake za zapešće (nije u sadržaju

isporuke) kako biste smanjili mogućnost

ispuštanja alata Omotajte traku oko ruke

kada nosite alat (pogledajte sliku D)

Ugradnja i uklanjanje nastavaka

(pogledajte sliku E)

OPREZ!

Prije izvođenja bilo kakvih radova na elek-

tričnom alatu, pomaknite sklopku za odabir

smjera (4) u srednji položaj.

■

Povucite sigurnosni prsten (11) prema

naprijed (od alata).

■

Umetnite nastavak do kraja u steznu glavu

(2) i zatim otpustite sigurnosni prsten kako

biste učvrstili svrdlo na mjestu.

■

Ako želite ukloniti nastavak, povucite

sigurnosni prsten (11) prema naprijed (od

alata).

■

Izvucite nastavak iz stezne glave (2) i

otpustite sigurnosni prsten (11) kako bi se

povukao u prvobitni položaj

NAPOMENA

Koristite samo nastavke s utorima, druga svrd-

la mogu se koristiti s univerzalnim držačem

svrdla koji ima utor (nije uključen). Nemojte

upotrebljavati svrdla s oštećenom drškom.

UPOZORENJE!

Svrdlo može biti vruće nakon dulje uporabe.

135

ID 1/4” 18-EC LD

Pri uklanjaju svrdla iz alata upotrebljavajte

zaštitne rukavice ili pričekajte da se svrdlo

ohladi

UPOZORENJE!

Svrdlo umetnite ravno u steznu glavu Svrdlo

nemojte umetati u steznu glavu pod kutom,

a zatim pritegnuti steznu glavu To bi moglo

prouzročiti izbacivanje svrdla iz alata, a time

i teške tjelesne ozljede ili oštećenje stezne

glave

Predodabir smjera (pogledajte

sliku F)

OPREZ!

Smjer vrtnje promijenite samo kada se elek-

trični alat zaustavi.

Sklopku za predodabir smjera (4) pomaknite

u željeni položaj:

■

Postavite sklopku za odabir smjera krajnje

lijevo na alatu kako biste zatezali vijke ili

zatezali vijke/matice

■

Postavite sklopku za odabir smjera krajnje

desno na alatu kako biste uklanjali vijke ili

otpuštali vijke/matice

■

Za smanjenje mogućnosti nehotičnog

pokretanja alata kada se ne upotrebljava,

sklopku za predodabir smjera pozicioniraj-

te u položaj "OFF“ (ksirano u sredini).

NAPOMENA

Udarni ključ neće raditi ako se birač smjera

vrtnje ne aktivira do kraja ulijevo ili udesno

UPOZORENJE!

Akumulatorski alati su stalno u radnom

stanju. Stoga sklopka za predodabir smjera

stalno treba biti blokirana u središnjem po

ložaju kada ne upotrebljavate alat ili kada

ga nosite sa strane.

Odabir načina rada (pogledajte

sliku G)

Alat je opremljen upravljačkom pločom za

okretni moment i način rad „T” (5), koja se

nalazi u podnožju alata.Ima četiri načina rada:

1, 2, 3 i T.

Gumb za odabir okretnog momenta i načina

rada „T” nalazi se na bočnom dijelu alata i

koristi se za odabir između četiri načina rada.

■

Način rada 1 prikladan je za zatezanje vija-

ka ili matica s malim okretnim momentom

/ malom brzinom vrtnje prema naprijed i

otpuštanje vijaka ili matica s vrtnjom una-

trag

■

Način rada 2 prikladan je za zatezanje

vijaka ili matica sa srednjim okretnim mo-

mentom / srednjom brzinom vrtnje prema

naprijed i otpuštanje vijaka ili matica s

vrtnjom unatrag

■

Način rada 3prikladan je za zatezanje vija-

ka ili matica s velikim okretnim momentom

/ brzinom vrtnje prema naprijed i otpušta-

nje vijaka ili matica s vrtnjom unatrag

■

Način rada T Koristi se za pričvršćivanje

čeličnih pločica u boji i čeličnog lima s

vrtnjom prema naprijed, čavao s lastinim

repom se automatski zaustavlja nakon

zatezanja bez oštećivanja vodootporne

podloge i površine izratka; Ili je potreban

veliki okretni moment / brza vrtnja unatrag

za otpuštanje vijaka ili matica

Svakim pritiskom mijenja se jedan način rada.

Više pojedinosti potražite u tablici u nastavku:

136

ID 1/4” 18-EC LD

indikator je prika-

zan na ploči

Način rada

(prema

naprijed)

Svrha Primjer primjene

Precizna upotreba

，

zatezanje kada

je potrebna dobra završna obrada

Zatezanje vijaka u

osjetljive ploče, kao

što su gipsane ploče

Učinkovit rad, zatezanje s manjom

silom i brzinom iz načina rada 3

(lakša regulacija od načina rada 3)

Uvrtanje vijaka u tvrde

materijale kao i zateza-

nje vijaka

Snažan rad, zatezanje maksimal-

nom silom i brzinom

Uvrtanje dugačkih vi-

jaka u tvrde materijale,

kao i zatezanje većih

vijaka od načina rada 2

Uvrtanje samoreznih vijaka u lim s

dobrom završnom obradom

Preporučena vrsta:

#4,8 × 25 mm

UKLJUČIVANJE ISKLJUČIVANJE

NAPOMENA

Nejednolika gustoća drva i metalnog materi-

jala može utjecati na konačni ishod. Korisnik

treba odabrati odgovarajući način rada na

temelju primjene.

UPOZORENJE!

Nemojte mijenjati način rada dok alat radi.

Iznenadna promjena okretnog momenta

može dovesti do gubitka kontrole i uzrokovati

ozljede ili oštećenje alata ili izratka.

NAPOMENA

LED indikator će se isključiti oko 1 min nakon

otpuštanja okidača.

NAPOMENA

Kada se alat sljedeći put uključi, način rada će

se vratiti na prethodnu postavku

Uključivanje električnog alata

(pogledajte sliku H)

■

Za uključivanje električnog alata:

Pritisnite sklopku okidača (1).

Sklopka okidača s regulacijom brzine

omogućuje veću brzinu uz jači pritisak na

okidač i manju brzinu uz manji pritisak na

okidač.

U načinu rada T pritiskom na sklopku

okidača postiže se najveća brzina vrtnje

unutar trenutnog načina rada bez obzira

na silu pritiska na sklopku

■

Isključivanje električnog alata:

Otpustite sklopku okidača (1).

LED svjetlo (pogledajte sliku I)

■

LED svjetlo automatski će se uključiti laga-

nim pritiskom na sklopku s promjenjivom

brzinom prije pokretanja alata i isključit će

se približno 10 sekundi nakon otpuštanje

sklopke okidača s regulacijom brzine.

■

LED svjetlo brzo će treperiti kada se alat i/

ili baterijski modul preopterete ili previše

zagriju, a unutarnji senzori će isključiti alat.

Neka uređaj odstoji neko vrijeme ili zaseb-

no izložite uređaj i baterijski modul struji

zraka da se ohlade

■

LED svjetlo će treperiti sporije što ukazuje

da je baterija skoro prazna Napunite bate-

rijski modul

■

Ako LED ne zasvijetli kada uključite alat ili

se iznenada ugasi tijekom vašeg rada, to

može biti uzrokovano internom komuni-

kacijskom greškom. Za pomoć se obratite

korisničkoj službi ili ovlaštenom servisu.

Slijedite upute u nastavku za podešavanje

svjetline LED svjetla:

■

Pritisnite sklopku za predodabir smjera (4)

do kraja ulijevo/udesno kako biste osigu-

rali da sklopka okidača (1) može normalno

137

ID 1/4” 18-EC LD

raditi.

■

Pritisnite i zadržite gumb za okretni mo-

ment i načina rada „T” (6) na 2 sekunde.

Zatim će istovremeno zatreptati 4 indi-

katorska svjetla na upravljačkoj ploči za

okretni moment i način rada „T” (5). U tom

trenutku moguće je aktivirati način rada za

podešavanje svjetline.

■

Svjetlina LED svjetla promijenit će se svaki

put kada pritisnete sklopku okidača (1) i

ciklički će se prolaziti kroz 4 razine svjetline

navedene u tablici ispod:

Razine

1 2 3 4

Svjetlina

isklju-

čena

najni-

ža

srednja najviša

■

Ako ponovno pritisnete na gumb za okret-

ni moment i način rada „T” (6) ili ne na-

pravite ništa 5 sekundi, izaći ćete iz načina

rada za podešavanje svjetline.

Sljedeći put kad se alat uključi, memorijska

funkcija će zapamtiti i vratiti se na posljednju

razinu svjetline radnog svjetla.

NAPOMENA

U načinu rada za podešavanje svjetline

sklopka će funkcionirati samo kao „gumb” za

podešavanje svjetline.

Zatezanje i otpuštanje vijaka, ma-

tica i matičnih vijaka (pogledajte

sliku J i K)

Odaberite način rada T prema potrebi i na

temelju primjene. Više pojedinosti potražite u

povezanom odjeljku:

Odabir načina rada

Za način rada 1, 2 ili 3: kontrola s promjenji-

vom brzinom mora se koristiti s oprezom za

uvrtanje matica i vijaka pomoću priključaka s

utičnicom. Najbolje je započeti polako, pove-

ćavati brzinu kako se matica ili vijak spuštaju,

a zatim čvrsto stegnuti maticu ili vijak uspo-

ravajući alat do zaustavljanja. Ako se ne prati

ovaj postupak, alat će okretati ili uvrtati vašu

ruku kada matica ili vijak sjedne do kraja

Preporučljivo je izvršiti probni rad na otpad-

nom materijalu kako bi se odredio najbolji

način odabira.

■

Ugradite odgovarajući nastavak.

■

Pritisnite samo toliko da nastavkom držite

vijak ili maticu

■

U načinima rada 1, 2 ili 3, u početku primi-

jenite minimalni pritisak na sklopku okida-

ča s regulacijom brzine. Brzinu povećajte

samo kada možete održati potpunu kon-

trolu

OBAVIJEST:

■

Uvijek koristite propisanu vrstu i veličinu

nastavka za vašu primjenu.

■

Prilikom uvrtanja vijka na/blizu poprečnog

reza ili ruba drveta, prethodno izbušite

rupu kako biste izbjegli pucanje drveta.

■

Prilikom uvrtanja vijaka u tvrdo drvo, po-

trebno je prethodno izbušiti manju rupu.

UPOZORENJE!

Nemojte previše zatezati, jer sila udarnog

ključa može slomiti vijak. Držite udarni ključ

pod pravim kutom u odnosu na vijak kako

biste izbjegli oštećenje glave vijka.

Transport

Litij-ionske baterije podliježu zahtjevima zako-

nodavstva o opasnoj robi.

Prijevoz tih baterija mora se izvršiti u skladu

s lokalnim, nacionalnim i međunarodnim

odredbama i propisima.

Korisnici mogu transportirati te baterije ce-

stom bez dodatnih zahtjeva.

Komercijalni prijevoz litij-ionskih baterija od

strane tvrtki za otpremu podliježe propisima

za prijevoz opasnih tereta. Pripreme za otpre-

mu i transport mogu obavljati samo osobe

odgovarajuće stručnosti. Cijeli postupak mora

nadzirati stručnjak.

Prilikom prijevoza punjivih baterija moraju se

poštivati sljedeće točke:

Provjerite jesu li kontaktni priključci baterije

zaštićeni i izolirani kako bi se spriječili kratki

spojevi

Provjerite je li onemogućeno pomicanje bate-

rije unutar ambalaže.

Oštećene ili baterije koje cure ne smiju se

transportirati

Obratite se svojoj tvrtki za otpremu trebaju li

vam dodatne informacije

OPREZ!

Ne postavljajte baterije koje imaju oštećeno

kućište.

138

ID 1/4” 18-EC LD

Održavanje i njega

UPOZORENJE!

Izvadite baterijski modul iz alata prije izvođe-

nja bilo kakvih radova na električnom alatu.

Čišćenje

OPREZ!

Prilikom suhog čišćenja komprimiranim zra-

kom, nosite naočale.

Redovito čistite električni alat i ventilacijske

otvore. Učestalost čišćenja ovisi o materijalu i

trajanju uporabe. Unutrašnjost kućišta i motor

redovito propušite suhim stlačenim zrakom.

Popravak

Popravke smije izvoditi samo ovlašteni kori-

snički servisni centar.

NAPOMENA

Tijekom jamstvenog razdoblja nemojte ot-

puštati vijke na kućištu. Nepoštivanjem ovog

zahtjeva izgubit ćete pravo na jamstvo proi

zvođača.

Zamjenski dijelovi i dodatna

oprema

Ostalu dodatnu opremu, posebno alate i

pribor, potražite u katalozima proizvođača.

Sklopne crteže i popise rezervnih dijelova

možete pronaći na našoj početnoj stranici:

www.ex-tools.com

Informacije o zbrinjavanju

UPOZORENJE!

Električni alat koji se više ne može upotreblja-

vati učinite neupotrebljivim:

Električni alat na baterijsko napajanje

uklanjanjem baterije.

Samo zemlje EU-a

Električne alate nemojte odlagati s

otpadom iz kućanstva!

U skladu s Europskom direktivom 2012/19/

EU o otpadnoj električnoj i elektroničkoj

opremi i prijenosu u nacionalni zakon, isko-

rištene električne alate potrebno je zasebno

sakupljati i reciklirati na ekološki prihvatljiv

način.

Povrat neobrađenog materijala umje-

sto odlaganja u otpad.

Uređaj, dodatnu opremu i ambalažu potreb-

no je reciklirati na ekološki prihvatljiv način.

Plastični dijelovi identicirani su za reciklira-

nje prema vrsti materijala

UPOZORENJE!

Baterije nemojte odlagati u otpad iz kućan-

stva, vatru ili vodu. Nemojte otvarati iskorište-

ne baterije.

Samo za zemlje EU:

U skladu s Direktivom 2023/1542 neispravne

ili iskorištene baterije potrebno je reciklirati

NAPOMENA

Informacije o mogućnostima zbrinjavanja

zatražite od svog dobavljača!

- Izjava o sukladnosti

Izjave o sukladnosti nalaze se u Prilogu 1.

ovog priručnika s uputama.

Izuzeće od odgovornosti

Proizvođač i njegov zastupnik nisu odgovor-

ni za štete i izgubljenu dobit uslijed prekida

u poslovanju prouzročenog proizvodom ili

neupotrebljivim proizvodom

Proizvođač i njegov zastupnik nisu odgovorni

za štetu prouzročenu nepravilnom uporabom

proizvoda ili uporabom proizvoda s proizvo-

dima drugih proizvođača.

139

ID 1/4” 18-EC LD

Vsebina

Simboli, uporabljeni v teh navodilih 139

Simboli na izdelku 139

Pomembne varnostne informacije 139

Hrup in tresljaji 140

Tehnični podatki 140

Pregled 140

Navodila za uporabo 141

Transport 144

Vzdrževanje in nega 144

Informacije o odstranjevanju 145

CE izjava o skladnosti 145

Oprostitev odgovornosti 145

Simboli, uporabljeni v teh na-

vodilih

OPOZORILO!

Označuje grozečo nevarnost. Neupoštevanje

tega opozorila lahko privede do izgube življe

nja ali izjemno hudih telesnih poškodb.

POZOR!

Označuje morebitno nevarnost. Neupošte-

vanje tega opozorila lahko privede do lažjih

telesnih poškodb ali materialne škode

OPOMBA

Označuje nasvete pri uporabi in pomembne

informacije

Simboli na izdelku

Pred vklopom električnega

orodja preberite priročnik za

uporabo

Nosite zaščitna očala

Informacije o odstranjevanju

starega orodja (glejte stran

145)

Oznaka CE

Oznaka UKCA

Pomembne varnostne infor-

macije

OPOZORILO!

Pred uporabo električnega orodja preberite sle-

deče in ustrezno ukrepajte:

navodila za uporabo,

»Splošna varnostna navodila« glede

upravljanja električnih orodij v priloženi

knjižici (št. navodil: 315915),

trenutna veljavna pravila in predpise za

preprečevanje nesreč na mestu uporabe.

To najsodobnejše električno orodje smo

izdelali v skladu z uveljavljenimi varnostnimi

predpisi

Kljub temu pri uporabi električnega orodja

obstaja nevarnost izgube življenja ali okonči

ne uporabnika in/ali tretje osebe oz lahko pri-

de do poškodb električnega orodja ali druge

materialne škode

Električno orodje se lahko uporablja le

za predvideni namen

in če je v brezhibnem delovnem stanju.

Okvare, ki ogrožajo stopnjo varnosti, je treba

nemudoma odpraviti

Predvidena uporaba

Brezžični udarni vrtalnik je namenjen

–

za komercialno uporabo v industriji in trgovi-

ni,

–

za pritrjevanje in odvijanje vijakov, matic in

različnih navojnih pritrdilnih sredstev.

Varnostna navodila za udarni

vrtalnik

OPOZORILO!

Preberite vsa varnostna opozorila, navodi-

la, slike in tehnične podatke, ki so priloženi

temu električnemu orodju. Zaradi neupošte

vanja spodaj navedenih navodil lahko pride

do električnega udara, požara in/ali hudih

telesnih poškodb. Vsa opozorila in navodila

shranite za kasnejšo uporabo.

■

Če izvajate dela, pri katerih bi se lahko

s pritrdilnim elementom dotaknili skrite

omrežne napeljave, držite električno

140

ID 1/4” 18-EC LD

orodje samo za izolirane ročaje. Stik

pritrdilnih elementov z napeljavo, ki je pod

napetostjo, lahko povzroči, da so tudi ko-

vinski deli orodja pod napetostjo, kar lahko

povzroči električni udar za upravljavca.

Hrup in tresljaji

Vrednosti hrupa in tresljajev so bile določene

v skladu s standardom EN 62841.

A-ovrednotena raven hrupa za električno

orodje običajno znaša:

–

Raven zvočnega tlaka L

: 90,5 dB(A);

–

Izmerjena raven zvočne moči L

: 98,5

dB(A);

–

Negotovost: K = 3 dB.

Skupna vrednost vibracij:

–

Emisijska vrednost a

: 20,7 m/s

–

Negotovost: K = 1,5 m/s

POZOR!

Navedene izmerjene vrednosti veljajo za nova

električna orodja. Če orodje pogosto upo

rabljate, se lahko vrednosti hrupa in vibracij

spremenijo.

OPOMBA

Raven emisije vibracij, navedena v teh navo-

dilih, je bila izmerjena v skladu s standardi-

ziranim testom iz EN 62841 in se lahko upo-

rablja za primerjavo enega orodja z drugim

Uporablja se lahko tudi za predhodno oceno

izpostavljenosti

Deklarirana raven oddajanja vibracij je pred

stavljena za glavne načine uporabe orodja.

Toda če orodje uporabljate v druge name

ne, z drugačnimi nastavki oz. je orodje slabo

vzdrževano, se raven oddajanja vibracij lahko

razlikuje. To pa lahko znatno poveča raven

izpostavljenosti v celotnem delovnem času.

Če želite dobiti natančno oceno izpostavlje

nosti tresljajem, morate upoštevati tudi čase,

ko je orodje izklopljeno ali deluje, vendar ga

dejansko ne uporabljate To pa lahko znatno

zmanjša raven izpostavljenosti v celotnem

delovnem času.

Določite dodatne varnostne ukrepe za zaščito

operaterja pred učinki vibracij, kot so: Vzdrže

vanje orodja in pripomočkov, ohranjanje

toplih rok, organizacija delovnih vzorcev

POZOR!

Pri zvočnem tlaku nad 85 dB(A) nosite ščitnike

za ušesa

Tehnični podatki

Vrsta izdelka ID 1/4” 18-EC LD

Izdelek Udarni vrtalnik

Nazivna napetost V DC 18

Hitrost brez obre-

menitve

/min 0-3400

Najv hitrost udar-

bi-

tov/

min

4300

Najv navor N 175

Teža v skladu s

postopkom FLEX

Procedure 01

(brez akumulator-

ja)

kg 0,78

Akumulator 18V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Teža uporabnih

akumulatorjev

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Razpon polnilni-

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Temperatura

polnjenja

–0–40℃

Delovna tempe-

ratura

–10~40 °C

Temperatura za

shranjevanje

–20~50°C

Pregled (glejte sliko A)

Oštevilčenje funkcij izdelka se nanaša na sliko

naprave na strani s slikami.

1 Stikalo za spreminjanje hitrosti

2 Šestroba vpenjalna glava

3 Lučka LED

4 Smerno predizbirno stikalo (naprej/

sredinski položaj za zaklep/vzvratno)

5 Nadzorna plošča za navor in način »T«

6 Gumb za izbiro navora in načina »T«

7 Spona za trak

Za pritrditev zapestnega traku (ni pri-

ložen), da zmanjšate možnost padca

141

ID 1/4” 18-EC LD

orodja

8 Nosilec svedra

9 Pasna sponka

10 Pritrdilni vijak

11 Zaklepni tulec

Navodila za uporabo

OPOZORILO!

Preden pričnete uporabljati električno orodje,

odstranite baterijo.

Pred vklopom električnega orod-

Električno orodje in priključke vzemite iz

embalaže in se prepričajte, da noben del ne

manjka in ni poškodovan.

OPOMBA

Ob dostavi baterija ni v celoti napolnjena

Pred prvo uporabo v celoti napolnite baterijo

Preberite si navodila za uporabo polnilnika

Nasveti za dolgo življenjsko dobo

baterije

POZOR!

Baterij nikoli ne polnite pri temperaturah

pod 0°C ali nad 40°C.

Baterij ne polnite v okolju z visoko vla-

žnostjo zraka ali visoko temperaturo

okolja.

Med polnjenjem ne pokrivajte baterij in

polnilnika.

Po končanem polnjenju izvlecite vtič pol-

nilnika iz električnega omrežja.

Baterija in polnilnik se med polnjenjem segre-

jeta To je povsem normalno!

OPOMBA

Sledite navodilom za pravilno polnjenje aku-

mulatorja

v navodilih za uporabo akumulatorja.

Če baterij ne uporabljate dlje časa, jih delno

napolnjene shranite na hladnem.

Vstavljanje/zamenjava baterije

(glejte sliko B1-B2)

■

Napolnjeno baterijo potisnite v električno

orodje, dokler ne zaslišite, da se zaskoči

(glejte sliko B1).

■

Če jo želite odstraniti, pritisnite gumb za

sprostitev (1 ) in izvlecite baterijo (2 ) (glejte

sliko B2)

POZOR!

Ko naprave ne uporabljate, zaščitite kontakte

baterije. Zaradi zrahljanih kovinskih delov lah

ko pride do kratkega stika, nevarnosti eksplo-

zije in požara!

Odstranljiva pasna sponka in no-

silec svedra

■

Baterijski sklop odstranite iz orodja.

■

Poravnajte luknjo pasne sponke (9) in no-

silca svedra (8) z navojno luknjo na pod-

nožju orodja (glejte sliko C).

■

Vstavite pritrdilni vijak (10) in ga tesno

privijte z izvijačem (ni priložen).

Spona za trak

■

Priložen je trak za pritrditev zapestnega

traku (ni priložen), da zmanjšate možnost

za padec orodja Trak si ovijte okoli za-

pestja med prenašanjem orodja (glejte

sliko D)

Namestitev in odstranitev sved-

rov (glejte sliko E)

POZOR!

Preden začnete izvajati kakršnakoli dela na

električnem orodju, premaknite smerno pre

dizbirno stikalo (4) na sredino

■

Potegnite zaporno pušo (11) naprej (stran

od orodja).

■

Vstavite sveder v vpenjalno glavo (2) do

konca, nato sprostite zaporno pušo, da se

sveder pritrdi na mestu.

■

Za odstranitev svedra potegnite zaporno

pušo (11) naprej (stran od orodja).

■

Izvlecite sveder iz vpenjalne glave (2) in

sprostite zaporno pušo (11), zaporna puša

se bo vrnila v prvotni položaj

OPOMBA

Uporabljajte samo svedre z utori za moč,

druge svedre lahko uporabite z univerzalnim

držalom za svedre z utorom za moč (ni prilo

ženo). Ne uporabljajte svedrov s poškodova-

nim steblom

OPOZORILO!

Po daljši uporabi se lahko sveder segreje

Pri odstranjevanju svedra z orodja uporabite

zaščitne rokavice ali pa najprej počakajte, da

se sveder ohladi

142

ID 1/4” 18-EC LD

OPOZORILO!

Prepričajte se, da je sveder vstavljen narav-

nost v čeljusti vpenjalne glave. Ne vstavljajte

svedra v vpenjalno glavo pod kotom in nato

privijte vpenjalne glave, saj se lahko sveder

izvrže iz orodja, kar lahko povzroči hude

poškodbe oseb ali poškodovano vpenjalno

glavo

Predhodna izbira smeri (glej sliko

POZOR!

Smer vrtenja lahko spremenite samo, ko je

električno orodje zaustavljeno.

Smerno predizbirno stikalo (4) premaknite v

želeni položaj:

■

Smerno predizbirno stikalo premaknite

na skrajno levo stran orodja, da privijete

vijake ali zategnete sornike/matice

■

Smerno predizbirno stikalo premaknite na

skrajno desno stran orodja, da odstranite

vijake ali sprostite sornike/matice

■

Smerno predizbirno stikalo premaknite v

položaj „OFF“ (Izklop) (centralno zaklepa-

nje), da zmanjšate možnost nenamernega

zagona, ko orodje ni v uporabi

OPOMBA

Udarni vrtalnik ne bo deloval, razen če je

izbirno stikalo za smer vrtenja pomaknjeno

skrajno levo ali desno

OPOZORILO!

Akumulatorska orodja so vedno v delov-

nem stanju. Zato mora biti smerno prediz-

birno stikalo vedno zaklenjeno v sredin-

skem položaju, ko orodje ni v uporabi ali

ko ga nosite ob telesu.

Izbira načina (glej sliko G)

Vaše orodje je opremljeno z nadzorno ploščo

za navor in način »T« (5), ki se nahaja na spo-

dnji strani orodja Ima štiri načine: 1, 2, 3 in T.

Gumb za izbiro navora in načina »T« se nahaja

na strani orodja in se uporablja za izbiro med

štirimi načini.

■

1. način delovanja je primeren za zatego-

vanje vijakov ali matic z nizkim navorom/

nizko hitrostjo vrtenja naprej in za odvija-

nje vijakov ali matic z vrtenjem v nasprotno

smer

■

2. način delovanja je primeren za zatego-

vanje vijakov ali matic s srednjim navorom/

srednjo hitrostjo vrtenja naprej in za odvija-

nje vijakov ali matic z vrtenjem v nasprotno

smer

■

3. način je primeren za zategovanje vija-

kov ali matic z visokim navorom/visoko hit-

rostjo vrtenja naprej in za odvijanje vijakov

ali matic z vrtenjem v nasprotno smer

■

Način T se uporablja za pritrjevanje barv-

nih jeklenih ploščic in jeklenih pločevin

v smeri vrtenja naprej, zobati vijak se po

zategnitvi samodejno ustavi, ne da bi poš-

kodoval vodotesno podlogo in površino

obdelovanca Visok navor/hitro vrtenje v

nasprotni smeri za popuščanje vijakov ali

matic tudi ni potrebno

Z vsakim pritiskom se spremeni en način. Več

podrobnosti lahko vidite v spodnji tabeli:

143

ID 1/4” 18-EC LD

indikator, prika-

zan na plošči

Način

delovanja

(naprej)

Namen Primer uporabe

Natančno delovanje

zategova-

nje, ko je potrebna dobra končna

obdelava

Privijanje vijakov v

občutljive plošče, kot

so mavčne plošče

Učinkovito delovanje, zategovanje

z manjšo silo in hitrostjo kot v nači-

nu 3 (lažji nadzor kot v načinu 3)

Privijanje vijakov v trde

materiale in zategova-

nje sornikov

Močno delovanje, zategovanje z

največjo silo in hitrostjo

Privijanje dolgih vija-

kov v trde materiale,

kot tudi zategovanje

večjih sornikov kot v

načinu 2

Privijanje samoreznih vijakov v plo-

čevino z dobro končno obdelavo

Priporočena vrsta: #4,8

× 25 mm

VKLOP IZKLOP

OPOMBA

Raznolikost gostote lesa in kovinskega materi-

ala lahko vpliva na končni rezultat. Uporabnik

mora izbrati ustrezen način glede na uporabo.

OPOZORILO!

Med delovanjem orodja ne spreminjajte

načina dela. Nenadna sprememba navora

lahko povzroči izgubo nadzora, kar lahko

privede do poškodb ali poškodovanja orodja

ali obdelovanca.

OPOMBA

Indikator LED se bo izklopil približno 1 minu-

to zatem, ko boste spustili sprožilno stikalo.

OPOMBA

Ko naslednjič vklopite orodje, se način delo-

vanja povrne na prejšnjo nastavitev

Vklop električnega orodja (glejte

sliko H)

■

Za vklop električnega orodja:

Pritisnite sprožilno stikalo (1).

Stikalo za spreminjanje hitrosti zagotavlja

višjo hitrost s povečanim pritiskom na spro-

žilec in nižjo hitrost z zmanjšanim pritiskom

na sprožilec.

V načinu T pritisk na sprožilno stikalo zago-

tavlja najvišjo hitrost vrtenja v trenutnem

načinu ne glede na pritisk na stikalo.

■

Za izklop električnega orodja:

Sprostite sprožilno stikalo (1).

Lučka LED (glejte sliko I)

■

Lučka LED se bo samodejno vklopila z

rahlim pritiskom na stikalo za spreminjanje

hitrosti, preden začne orodje delovati, in se

bo izklopila približno 10 sekund po spro-

stitvi stikala za spreminjanje hitrosti.

■

Ko je orodje in/ali baterijski sklop preo-

bremenjen, bo lučka LED hitro utripala,

notranji senzorji pa bodo izklopili orodje.

Odložite orodje za nekaj časa ali pa posta-

vite orodje in baterijski sklop za nekaj časa

na zrak, da se ohladita

■

Lučka LED bo utripala počasneje, kar

pomeni, da je stanje napolnjenosti baterije

nizko Znova napolnite baterijski sklop

■

Če lučka LED ne zasveti, ko vklopite orod-

je, ali pa se med delovanjem nenadoma

izklopi, je to lahko posledica notranje ko-

munikacijske napake. Za pomoč se obrnite

na servisno službo ali pooblaščeni servisni

center

Za nastavitev svetlosti lučke LED sledite spod-

njim navodilom:

■

Pritisnite stikalo za izbiro smeri (4) v levo/

144

ID 1/4” 18-EC LD

desno do konca, da se prepričate, da stika-

lo sprožilca (1) deluje normalno.

■

Pritisnite in pridržite gumb za izbiro navo-

ra in načina »T« (6) 2 sekundi, pri čemer 4

indikatorji na nadzorni plošči za navor in

način »T« (5) utripajo hkrati. V tem trenutku

lahko aktivirate način nastavitve svetlosti.

■

Svetlost lučke LED se spremeni vsakič, ko

pritisnete sprožilno stikalo (1), in se preklo-

pi med 4 stopnjami svetlosti iz spodnje

tabele:

Ravni

1 2 3 4

Svetlost izklop

najniž-

srednja najvišja

■

Ponovno pritisnite gumb za izbiro navora

in načina »T« (6) ali počakajte 5 sekund, da

se izklopi način nastavitve svetlosti.

Ob naslednjem vklopu orodja si bo spo-

minska funkcija zapomnila nastavitev in se

vrnila na zadnjo stopnjo svetlosti delovne luči.

OPOMBA

V načinu nastavitve svetlosti stikalo deluje

samo kot »gumb« za nastavitev svetlosti.

Privijanje in odvijanje vijakov,

matic in sornikov (glejte sliki J in

Po potrebi izberite način T glede na uporabo.

Za več podrobnosti si oglejte sorodni razde-

lek:

Izbira načina

Za način 1, 2 ali 3: krmiljenje s spremenljivo

hitrostjo je treba uporabljati previdno pri

privijanju matic in sornikov z uporabo nastav-

kov z glavo. Najboljša tehnika je, da začnete

počasi, povečate hitrost, ko se začne matica

ali sornik privijati, nato pa matico ali sornik

tesno nastavite tako, da počasi upočasnite

delovanje orodja. Če tega postopka ne boste

upoštevali, se bo orodje še naprej vrtelo in

zvijalo v vaši roki, čeprav bo matica ali sornik

že nameščen.

Priporočljivo je, da izvedete preizkus na od-

padnem materialu in tako določite najboljši

način.

■

Namestite primeren sveder

■

Pritisnite z ravno pravšnjo silo, da se sveder

ne loči od vijaka ali matice.

■

Za način 1, 2 ali 3 najprej uporabite mi-

nimalni pritisk na stikalo za spreminjanje

hitrosti. Hitrost povečajte šele, ko lahko

ohranite popoln nadzor

OPOMBA:

■

Vedno uporabite pravo vrsto in velikost

svedra za vašo uporabo.

■

Ko privijate vijak na/v bližini prečnega kon-

ca ali roba lesa, predhodno izvrtajte luknjo,

da preprečite pokanje lesa.

■

Pri privijanju vijaka v trd les morate pred-

hodno izvrtati pilotno luknjo.

OPOZORILO!

Ne zategnite preveč, saj lahko sila udarne-

ga vrtalnika zlomi pritrdilni element Udarni

vrtalnik naj bo pod pravim kotom glede na

pritrdilni element, da ne poškodujete glave

pritrdilnega elementa

Transport

Litij-ionske baterije so predmet zahtev zako-

nodaje o nevarnem blagu.

Transport teh baterij mora potekati v skladu

z lokalnimi, nacionalnimi in mednarodnimi

določbami in predpisi.

Uporabniki lahko te baterije prevažajo po

cesti brez dodatnih zahtev.

Komercialni transport litij-ionskih baterij s

strani ladijskih podjetij je predmet predpisov

za transport nevarnih snovi. Priprave na po-

šiljanje in transport lahko izvajajo le ustrezno

usposobljene osebe. Celoten postopek mora

biti pod strokovnim nadzorom.

Pri prevozu polnilnih baterij je treba upošte-

vati naslednje točke:

Zagotovite, da so kontaktni terminali bateri-

je zaščiteni in izolirani, da preprečite kratke

stike

Poskrbite, da je baterijski sklop varno zaščiten

pred gibanjem znotraj embalaže.

Poškodovanih baterij ali baterij, ki puščajo, ni

dovoljeno prevažati.

Kontaktirajte svojo dostavno podjetje za do-

datne informacije

POZOR!

Ne odlagajte baterij, ki imajo poškodovano

ohišje.

Vzdrževanje in nega

OPOZORILO!

Pred izvajanjem kakršnih koli del na elek-

145

ID 1/4” 18-EC LD

tričnem orodju odstranite baterijski sklop z

orodja.

Čiščenje

POZOR!

Pri čiščenju s suhim stisnjenim zrakom vedno

nosite očala.

Redno očistite električno orodje in prezrače-

valne odprtine. Pogostost čiščenja je odvisna

od materiala in trajanja uporabe. S kompre-

sorjem redno spihajte notranjost ohišja in

motor.

Popravila

Popravila lahko izvaja le pooblaščeni servisni

center

OPOMBA

Med garancijskim obdobjem ne popuščajte

vijakov na ohišju Neupoštevanje te zahteve

bo razveljavilo vse zahtevke po garanciji proi

zvajalca

Nadomestni deli in nastavki

Če želite izvedeti več o drugih nastavkih,

zlasti o orodjih in dodatni opremi, si oglejte

prodajno gradivo proizvajalca. Razložene

risbe in sezname nadomestnih delov najdete

na naši domači strani na naslovu:

www.ex-tools.com

Informacije o odstranjevanju

OPOZORILO!

Onemogočite uporabo električnih orodij, ki

jih ne potrebujete več:

baterijska električna orodja tako, da od-

stranite baterijo.

Samo države EU

Električnih orodij ne zavrzite med go-

spodinjske odpadke!

V skladu z Direktivo EU 2012/19/EU glede

odpadne električne in elektronske opreme

in prenosom na državno zakonodajo je treba

iztrošene električne naprave zbirati ločeno in

jih reciklirati na okolju prijazen način.

Predelava namesto odstranjevanja

med odpadke.

Napravo, nastavke in embalažo je treba reci-

klirati na okolju prijazen način. Plastični deli

so namenjeni reciklaži glede na vrsto materia-

OPOZORILO!

Baterij ne mečite med gospodinjske odpad-

ke, v vodo ali ogenj. Ne odpirajte iztrošenih

baterij.

Velja samo za države EU:

V skladu s Pravilnikom 2023/1542 je treba

okvarjene ali rabljene baterije reciklirati

OPOMBA

O možnostih odstranjevanja se pozanimajte

pri svojem prodajalcu!

− Izjava o skladnosti

Izjave o skladnosti so vključene v Prilogo 1 k

tem navodilom za uporabo.

Oprostitev odgovornosti

Proizvajalec in njegov predstavnik nista

odgovorna za kakršno koli škodo in izgubo

prihodkov zaradi prekinitve poslovanja, ki

ga je povzročil izdelek oziroma neuporaben

izdelek

Proizvajalec in njegov predstavnik nista od-

govorna za kakršno koli škodo, nastalo zaradi

nepravilne uporabe izdelka ali uporabe izdel-

ka z izdelki drugih proizvajalcev

146

ID 1/4” 18-EC LD

Cuprins

Simboluri utilizate în acest manual 146

Simbolurile de pe produs 146

Informații privind siguranța 146

Zgomotul și vibrațiile 147

Date tehnice 147

Prezentare generală 147

Instrucțiuni de utilizare 148

Transport 151

Întreținerea și îngrijirea 152

Informații privind eliminarea 152

Declarație de conformitate CE 152

Exonerare de responsabilitate 152

Simboluri utilizate în acest ma-

nual

AVERTISMENT!

Implică pericol iminent. Nerespectarea aces-

tui avertisment poate duce la deces sau la

vătămări extrem de grave.

ATENȚIE!

Denotă o posibilă situație periculoasă. Neres-

pectarea acestui avertisment se poate solda

cu vătămare ușoară sau cu pagube.

NOTĂ

Denotă aplicarea sfaturilor și a informațiilor

importante

Simbolurile de pe produs

Înainte de a porni scula electri-

că, citiți manualul de utilizare.

Purtați ochelari de protecție

Informații privind eliminarea

sculei vechi (a se vedea pagina

152)

Marcaj CE

Marcaj UKCA

Informații privind siguranța

AVERTISMENT!

Înainte de a utiliza scula electrică, vă rugăm să

citiți următoarele și să acționați în consecință:

aceste instrucțiuni de utilizare,

„Instrucțiunile generale de siguranță”

privind manipularea sculelor electrice din

broșura anexată (broșura nr.: 315915),

normele de șantier în vigoare și regle-

mentările pentru prevenirea accidentelor.

Această sculă electrică este de ultimă oră și a

fost construită în conformitate cu reglementă

rile de siguranță recunoscute.

Însă, pe durata utilizării, scula electrică poate

reprezenta un pericol pentru viața și mem

brele utilizatorului sau ale unui terț, ori scula

electrică sau alte bunuri pot  deteriorate.

Scula electrică poate  utilizată numai

pentru utilizarea prevăzută

în stare perfectă de funcționare.

Defectele care îi afectează siguranța trebuie

remediate imediat

Utilizarea prevăzută

Șurubelnița cu percuție este destinată

–

pentru utilizare comercială în industrie și

meșteșuguri,

–

pentru xarea și slăbirea șuruburilor, piulițe-

lor și a diferitelor elemente de xare letate.

Instrucțiuni de siguranță pentru

șurubelnița cu percuție

AVERTISMENT!

Citiți toate avertismentele de siguranță,

instrucțiunile, ilustrațiile și specicațiile fur

nizate cu această sculă electrică. Nerespec-

tarea tuturor instrucțiunilor enumerate mai jos

poate duce la șocuri electrice, incendii și/sau

vătămări grave. Păstrați toate avertismentele

și instrucțiunile pentru consultare ulterioară.

■

Țineți scula electrică de suprafețele de

prindere izolate, atunci când efectuați o

operațiune în care elementul de xare

poate intra în contact cu cabluri ascunse.

Elementele de xare care intră în contact

cu un r „sub tensiune” pot face ca părțile

147

ID 1/4” 18-EC LD

metalice expuse ale uneltei electrice să e

„sub tensiune” și ar putea provoca un șoc

electric operatorului.

Zgomotul și vibrațiile

Valorile zgomotului și ale vibrațiilor emise au

fost determinate în conformitate cu norma EN

62841.

Nivelul sonor A evaluat pentru această sculă

electrică este tipic:

–

Nivel de presiune sonoră L

: 90.5 dB(A);

–

Nivel de putere sonoră L

: 98.5 dB(A);

–

Incertitudine: K = 3dB.

Valoarea totală a vibrațiilor:

–

Valoarea emisiilor a

: 20.7 m/s

–

Incertitudine: K = 1 5 m/s

ATENȚIE!

Valorile măsurate specicate se aplică scu-

lelor electrice noi. Utilizarea zilnică duce la

modicarea valorilor de zgomot și vibrații.

NOTĂ

Nivelul de emisie de vibrații menționat în

aceste instrucțiuni a fost măsurat în conformi

tate cu un test standardizat prezentat în EN

62841 și poate  utilizat pentru a compara o

sculă cu alta. Acesta poate , de asemenea,

utilizat pentru o evaluare preliminară a expu

nerii

Nivelul declarat al vibrațiilor emise reprezintă

principalele aplicații ale sculei.

Cu toate acestea, în cazul în care scula este

utilizată pentru aplicații diferite, cu accesorii

diferite sau cu întreținere necorespunzătoare,

nivelul emisiilor de vibrații poate  diferit.

Acest lucru poate mări semnicativ nivelul de

expunere în cadrul perioadei totale de lucru

Pentru a face o estimare exactă a nivelului de

expunere la vibrații, este, de asemenea, ne

cesar să se țină seama de momentele în care

scula este oprită sau funcționează, dar nu este

de fapt utilizată. Acest lucru poate diminua

semnicativ nivelul de expunere în cadrul

perioadei totale de lucru

Identicați măsurile suplimentare de sigu

ranță pentru a proteja operatorul de efectele

vibrațiilor, cum ar : Întreținerea sculei și a

accesoriilor, menținerea căldurii mâinilor,

organizarea tiparelor de lucru

ATENȚIE!

Purtați protecții pentru urechi la o presiune

acustică de peste 85 dB(A).

Date tehnice

Tipul de produs ID 1/4” 18-EC LD

Produs

șurubelniță cu per-

cuție

Tensiune nomi-

nală

Vdc 18

Turație de mers

în gol

/min 0-3400

Rată de percuție

max

bpm 4300

Cuplu max N 175

Greutate în

conformitate cu

procedura FLEX

(fără baterie)

kg 0 78

Acumulator 18V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Greutatea bateri-

ilor utilizabile

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Gama încărcător-

ului

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Temperatură de

încărcare

0~40℃

Temperatură de

funcționare

-10~40°C

Temperatură de

depozitare

-20~50°C

Descriere (consultați gura A)

Numerele ce indică specicațiile produsului

fac referire la ilustrația mașinii de pe pagina

gracă.

1 Întrerupător declanșator cu selector de

viteză

2 Mandrină Hexagonală

3 Lumină LED

4 Comutatorul preselectorului de direc-

ție (înainte / blocare centrală / înapoi)

5 Panoul de control al cuplului și al mo-

dului „T”

148

ID 1/4” 18-EC LD

6 Buton de selectare a cuplului și a mo-

dului „T”

7 Fixarea curelei

Pentru atașarea unei curele de încheie-

tură (nu este inclusă) pentru a reduce

șansele de a scăpa scula.

8 Suport bituri

9 Clemă pentru curea

10 Șuruburi de xare

11 Manșon de blocare

Instrucțiuni de utilizare

AVERTISMENT!

Scoateți acumulatorul înainte de a executa

vreo operațiune asupra sculei electrice.

Înainte de a porni scula electrică

Despachetați scula electrică și accesoriile și

asigurați-vă dacă există piese lipsă sau deteri-

orate.

NOTĂ

Bateriile nu sunt încărcate complet în momen-

tul livrării. Înainte de prima utilizare, încărcați

complet bateria. Consultați manualul de

instrucțiuni al încărcătorului.

Sfaturi pentru o durată lungă de

viață a bateriei

ATENȚIE!

Nu încărcați niciodată bateriile la tempe-

raturi sub 0 °C sau peste 40 °C.

Nu încărcați bateriile în medii cu umidi-

tate ridicată a aerului sau temperatură

ambiantă.

Nu acoperiți bateriile și încărcătorul în

timpul procesului de încărcare.

Scoateți ștecherul încărcătorului la sfârși-

tul procesului de încărcare.

Bateria și încărcătorul se încălzesc în timpul

procesului de încărcare. Acest lucru este per-

fect normal!

NOTĂ

Urmați instrucțiunile pentru încărcarea corec-

tă a bateriei

din instrucțiunile de utilizare pentru baterie.

Dacă bateriile nu sunt utilizate pentru o

perioadă lungă de timp, depozitați-le parțial

încărcate într-un loc răcoros.

Instalarea/înlocuirea acumulato-

rului (a se vedea gurile B1-B2)

■

Introduceți bateria încărcat în scula electri-

că până la auzul unui clic (a se vedea gura

B)1.

■

Pentru scoatere, apăsați butonul de elibe-

rare (1.) și scoateți bateria (2.). (a se vedea

gura B2).

ATENȚIE!

Când dispozitivul nu este utilizat, protejați

bornele acumulatorului. Piesele de metal pot

scurtcircuita bornele; pericol de explozie și

de incendiu!

Clemă detașabilă pentru curea și

suport pentru bituri

■

Scoateți acumulatorul din sculă.

■

Aliniați oriciul clemei de curea (9) și su-

portul de bituri (8) cu oriciul letat de la

baza sculei (a se vedea gura C).

■

Introduceți șurubul de xare (10) și strân-

geți bine șurubul cu o șurubelniță (nu este

inclusă).

Fixarea curelei

■

Fixarea benzii este prevăzută pentru a

atașa o benzii pentru încheietura mâinii (nu

este inclusă) pentru a reduce șansele de a

scăpa scula. Înfășurați banda în jurul mâinii

atunci când purtați instrumentul (vezi gu-

ra D)

Instalați și scoaterea biturilor (a

se vedea gura E)

ATENȚIE!

Înainte de a efectua orice operațiune pe scula

electrică, deplasați comutatorul preselectoru

lui de direcție (4) în poziția de mijloc.

■

Trageți manșonul de blocare (11) în față

(departe de unealtă).

■

Introduceți bitul în mandrină (2) până la

capăt și apoi eliberați manșonul de blocare

pentru a bloca bitul în poziție.

■

Pentru a scoate bitul, trageți manșonul de

blocare (11) înainte (departe de unealtă).

■

Trageți bitul din mandrină (2) și eliberați

manșonul de blocare (11), manșonul de

blocare se va retrage în poziția inițială

NOTĂ

Utilizați numai bituri cu caneluri de putere,

149

ID 1/4” 18-EC LD

alte bituri pot  utilizate cu suportul universal

pentru bituri cu canelură de putere (nu este

inclus). Nu folosiți un bit cu o tijă deteriorată.

AVERTISMENT!

Bitul poate  erbinte după utilizare prelun-

gită. Utilizați mănuși de protecție atunci când

scoateți bitul din sculă sau lăsați mai întâi să

se răcească.

AVERTISMENT!

Asigurați-vă că introduceți bitul drept în fălci-

le mandrinei. Nu introduceți bitul în mandrină

într-un unghi și apoi strângeți mandrina, de

oarece bitul poate  aruncat din unealtă, ceea

ce poate cauza vătămări corporale grave sau

deteriorarea mandrinei

Preselecția direcției (a se vedea

gura F)

ATENȚIE!

Schimbați sensul de rotație numai atunci când

scula electrică este oprită.

Mutați comutatorul preselectorului de direcție

(4) în poziția dorită:

■

Poziționați comutatorul preselectorului de

direcție în extrema stângă a sculei pentru

a înșuruba șuruburi sau a strânge șuruburi/

piulițe

■

Poziționați comutatorul preselector de di-

recție în extrema dreaptă a sculei pentru a

îndepărta șuruburile sau a slăbi șuruburile/

piulițele.

■

Poziționați comutatorul preselectorului de

direcție în poziția "OFF" (blocare centrală)

pentru a reduce posibilitatea pornirii acci-

dentale atunci când nu este utilizată.

NOTĂ

Șurubelnița de impact nu va rula decât dacă

selectorul direcției de rotație este deplasat

complet la stânga sau la dreapta

AVERTISMENT!

Sculele cu acumulatori sunt întotdeauna în

stare de funcționare. Prin urmare, comu

tatorul preselector de direcție trebuie să

e întotdeauna blocat în poziția centrală

atunci când scula nu este utilizată sau când

este transportată de către dumneavoastră.

Selectarea modului (a se vedea

gura G)

Scula dvs. este echipată cu un panou de

control al cuplului și al modului „T” (5) situat

în partea inferioară a sculei. Acesta are patru

moduri: 1, 2, 3 și T.

Butonul de selectare a modului de cuplu și

„T” este situat pe partea laterală a sculei și

este utilizat pentru a selecta între cele patru

moduri.

■

Modul 1 este potrivit pentru strânge-

rea șuruburilor sau piulițelor cu un cuplu

redus/rotație înainte cu viteză redusă și

pentru slăbirea șuruburilor sau piulițelor cu

rotație inversă.

■

Modul 2 este potrivit pentru strânge-

rea șuruburilor sau piulițelor cu un cuplu

mediu / o viteză medie de rotație înainte și

pentru slăbirea șuruburilor sau piulițelor cu

rotație inversă.

■

Modul 3 este potrivit pentru strângerea

șuruburilor sau a piulițelor cu un cuplu

ridicat/rotație înainte de mare viteză și

pentru slăbirea șuruburilor sau a piulițelor

cu rotație inversă.

■

Modul T este utilizat pentru xarea plăcilor

de oțel color și a tablei de oțel în rotație

înainte, cuiul cu coadă de rândunică se

oprește automat după strângere, fără a

deteriora tamponul impermeabil și supra-

fața piesei de prelucrat; Sau necesită un

cuplu ridicat / rotație inversă rapidă pentru

a slăbi șuruburile sau piulițele.

Fiecare apăsare schimbă un mod. Vedeți mai

multe detalii în gracul de mai jos:

150

ID 1/4” 18-EC LD

indicator așat pe

panou

Modul

Woking

(înainte)

Scop Exemplu de aplicare

Funcționare precisă

，

strângere

atunci când este necesară o nisa-

re bună

Strângerea șuruburilor

în plăci sensibile, cum

ar  plăcile de ipsos

Funcționare ecientă, strângere cu

mai puțină forță și viteză decât mo-

dul 3 (mai ușor de controlat decât

modul 3)

Șuruburi de conduce-

re în materiale dure,

precum și șuruburi de

strângere

Funcționare puternică, strângere

cu forță și viteză maximă

Conducerea șuruburi-

lor lungi în materiale

dure, precum și strân-

gerea șuruburilor mai

mari decât modul 2

Conducerea șuruburilor cu auto--

letare în tablă cu nisaj bun

Tipul recomandat:

#4 8x25 mm

ON OFF

NOTĂ

Varietatea densității lemnului și a materialului

metalic poate afecta rezultatul nal. Utilizato

rul ar trebui să selecteze modul corespunză-

tor în funcție de aplicație.

AVERTISMENT!

Nu schimbați modul de lucru în timp ce

scula este în funcțiune. Schimbarea bruscă

a cuplului poate cauza pierderea controlului,

provocând posibile răniri sau deteriorări ale

sculei sau piesei de prelucrat.

NOTĂ

Indicatorul LED se va opri la aproximativ 1

min după ce comutatorul de declanșare este

eliberat

NOTĂ

Când scula este pornită următoarea dată, mo-

dul de lucru va reveni la setarea anterioară.

Pornirea sculei electrice (a se ve-

dea gura H)

■

Pentru a porni scula electrică:

Apăsați comutatorul de declanșare (1).

Comutatorul de declanșare cu turație va-

riabilă oferă o viteză mai mare, cu o presi-

une de declanșare crescută și o viteză mai

mică, cu o presiune de declanșare scăzută.

În modul T, apăsarea comutatorului de

declanșare va furniza cea mai mare viteză

de rotație din modul curent, indiferent de

presiunea exercitată asupra comutatorului.

■

Pentru a opri scula electrică:

Eliberați comutatorul de declanșare (1).

Lumină LED (a se vedea gura I)

■

Lumina LED se va aprinde automat cu o

ușoară strângere a comutatorului de de-

clanșare cu viteză variabilă înainte ca scula

să înceapă să funcționeze și se va opri la

aproximativ 10 secunde după ce comuta-

torul de declanșare cu viteză variabilă este

lansat.

■

Lumina LED va clipi rapid când scula și/

sau acumulatorul devin supraîncărcate sau

prea erbinți, iar senzorii interni vor opri

scula. Așezați scula un timp sau plasați

scula și acumulatorul separat sub uxul de

aer pentru a le răci.

■

Lumina LED va clipi mai încet pentru a indi-

ca faptul că bateria are o capacitate redusă

a bateriei. Reîncărcați acumulatorii.

■

Dacă LED-ul nu reușește să se aprindă

atunci când porniți scula sau se oprește

151

ID 1/4” 18-EC LD

brusc în timpul funcționării, acesta poate

 cauzat de eroarea de comunicare inter-

nă. Vă rugăm să contactați serviciul clienți

sau un centru de service autorizat pentru

asistență.

Vă rugăm să urmați pașii de mai jos pentru a

regla luminozitatea luminii LED:

■

Apăsați complet comutatorul de preselec-

ție a direcției (4) la stânga/dreapta pentru

a vă asigura că, comutatorul de declanșare

(1) poate funcționa normal.

■

Apăsați și mențineți apăsat butonul de

selectare a modului de cuplu și „T” (6) timp

de 2 secunde, iar cele 4 indicatoare lumi-

noase de pe panoul de control al modului

de cuplu și „T” (5) vor clipi simultan. Modul

de reglare a luminozității poate  activat în

acest moment.

■

Luminozitatea luminii LED se va modica

de ecare dată când este apăsat comuta-

torul de declanșare (1) și va alterna între

cele 4 niveluri de luminozitate din tabelul

de mai jos:

Niveluri

1 2 3 4

Luminozi-

tate

oprit redus medie ridicat

■

Dacă apăsați din nou butonul de selectare

a cuplului și a modului „T” (6) sau nu acțio-

nați timp de 5 secunde, veți ieși din modul

de reglare a luminozității.

La următoarea pornire a sculei, funcția de

memorie va reține și va reveni la ultimul nivel

de luminozitate a luminii de lucru.

NOTĂ

În modul de reglare a luminozității, comutato-

rul va funcționa doar ca un „buton” de reglare

a luminozității.

Strângeți și slăbiți șuruburile,

piulițele și șuruburile (a se vedea

gura J&K)

Selectați modul T după cum este necesar, în

funcție de aplicație. Pentru mai multe detalii,

consultați secțiunea aferentă:

Selectarea modului

Pentru modul 1, 2 sau 3: controlul vitezei

variabile trebuie utilizat cu prudență pentru

înșurubarea piulițelor și șuruburilor folosind

atașamente setate de socket. Cea mai bună

tehnică este să începeți încet, să creșteți

viteza pe măsură ce piulița sau șurubul este

introdus în jos și apoi setați piulița sau șurubul

perfect prin încetinirea sculei la o oprire. Dacă

această procedură nu este urmată, scula va

avea tendința de a se cupla sau de a se răsuci

în mână dvs. atunci când piulița sau șuruburile

se așează.

Este recomandabil să efectuați o probă de

încercare pe un material vechi pentru a deter-

mina cea mai bună selecție a modului.

■

Instalați un bit potrivit.

■

Aplicați sucientă presiune pentru a menți-

ne bitul angajat pe șurub sau piuliță.

■

Pentru modul 1, 2 sau 3, aplicați inițial o

presiune minimă la comutatorul de de-

clanșare cu turație variabilă. Creșteți viteza

numai atunci când controlul complet poate

 menținut.

NOTIFICARE:

■

Utilizați întotdeauna tipul și dimensiunea

corectă a bitului pentru aplicația dvs.

■

Atunci când rotiți într-un șurub la / lângă

capătul transversal sau o margine de lemn,

pre-forați o gaură pentru a evita crăparea

lemnului.

■

Când înșurubați în lemn dur, ar trebui să

pre-forați o gaură de pivotare.

AVERTISMENT!

Nu strângeți prea mult, deoarece forța șuru-

belniței cu percuție poate rupe dispozitivul de

xare. Păstrați șurubelnița cu percuție într-un

unghi drept față de sistemul de xare pentru

a evita deteriorarea capului de xare.

Transport

Bateriile cu litiu-ion sunt supuse cerințelor

legislației privind mărfurile periculoase.

Transportul acestor baterii trebuie efectuat în

conformitate cu prevederile și reglementările

locale, naționale și internaționale.

Utilizatorii pot transporta aceste baterii pe

drum fără cerințe suplimentare.

Transportul comercial al bateriilor litiu-ion de

către companiile de transport maritim este su-

pus reglementărilor pentru transportul mărfu-

rilor periculoase. Pregătirile pentru expediere

și transportul pot  efectuate doar de persoa-

ne corespunzător instruite. Întregul proces

trebuie să e supravegheat profesional.

Următoarele puncte trebuie respectate atunci

când se transportă baterii reîncărcabile:

Asigurați-vă că terminalele de contact ale ba-

152

ID 1/4” 18-EC LD

teriei sunt protejate și izolate pentru a preveni

scurtcircuitele

Asigurați-vă că bateria este xată împotriva

mișcărilor în interiorul ambalajului.

Bateriile deteriorate sau care pierd nu trebuie

transportate

Contactați compania de transport pentru

informații suplimentare.

ATENȚIE!

Nu expuneți baterii care au carcasa deteriora-

tă.

Întreținerea și îngrijirea

AVERTISMENT!

Scoateți acumulatorul înainte de a executa

vreo operație asupra sculei electrice.

Curățarea

ATENȚIE!

La curățarea cu aer comprimat uscat, purtați

întotdeauna ochelari de protecție.

Curățați regulat oriciile de ventilație ale

sculei electrice. Frecvența curățării depinde

de material și de durata de utilizare. Curățați

periodic interiorul carcasei și motorul cu aer

comprimat uscat.

Reparații

Reparațiile pot  efectuate numai de către un

centru de service autorizat

NOTĂ

Nu slăbiți șuruburile de pe capul angrenaju-

lui în perioada de garanție. Nerespectarea

acestei cerințe va invalida orice pretenții în

temeiul garanției producătorului.

Piese de schimb și accesorii

Alte accesorii, în special scule și accesorii,

consultați cataloagele producătorului. Vede-

rea în spațiu și lista pieselor de schimb pot 

găsite pe pagina noastră de Internet:

www.ex-tools.com

Informații privind eliminarea

AVERTISMENT!

Instrucțiuni de dezafectare a sculelor electrice

inutilizabile:

îndepărtați acumulatorul sculei alimentate

cu acumulator.

Numai pentru țările UE

Nu eliminați sculele electrice împreună

cu deșeurile menajere!

Conform Directivei europene 2012/19/UE

privind echipamentele electrice și electronice

și transpunerea acesteia în legislația naționa-

lă, sculele electrice uzate trebuie colectate

separat și eliminate într-un mod ecologic.

Recuperarea materiilor prime în loc de

eliminarea acestora.

Dispozitivul, accesoriile și ambalajul trebuie

reciclate într-un mod ecologic Componentele

de plastic sunt identicate în vederea reciclă-

rii în funcție de tipul de material.

AVERTISMENT!

Nu aruncați bateriile în gunoiul menajer, apă

sau foc. Nu desfaceți bateriile uzate.

Numai pentru țările UE:

În conformitate cu Regulamentul 2023/1542,

bateriile defecte sau uzate trebuie reciclate

NOTĂ

Vă rugăm să întrebați distribuitorul despre

opțiunile privind eliminarea!

-Declarație de conformitate

Declarațiile de conformitate sunt incluse în

anexa 1 a prezentului manual de instrucțiuni.

Exonerare de responsabilitate

Producătorul și reprezentantul acestuia nu

sunt responsabili pentru orice pagubă și pier-

dere de prot suferită ca urmare a întreruperii

activității comerciale cauzate de produs sau

de un produs neadecvat

Producătorul și reprezentantul acestuia nu

sunt responsabili pentru orice pagubă cauza-

tă de utilizarea neadecvată a produsului sau

de utilizarea produsului cu produse de la alți

producători.

153

ID 1/4” 18-EC LD

Съдържание

Символи използвани в това ръководство

153

Символи върху продукта 153

Важна информация за безопасност 153

Шум и вибрации 154

Технически данни 154

Преглед 155

Инструкции за употреба 155

Транспорт 159

Поддръжка и полагане на грижи 159

Информация за изхвърляне 160

CE Декларация за съответствие 160

Освобождаване от отговорност 160

Символи използвани в това

ръководство

ПРЕДУПРЕЖДЕНИЕ!

Означава непосредствена опасност.

Неспазването на това предупреждение

може да доведе до смърт или изключи

телно тежки наранявания.

ВНИМАНИЕ!

Означава възможна опасна ситуация. Не-

спазването на това предупреждение може

да доведе до леко нараняване или матери

ални щети.

БЕЛЕЖКА

Означава приложни съвети и важна ин-

формация.

Символи върху продукта

Преди да включите елек-

троинструмента, прочетете

ръководството за експлоата-

ция.

Носете защитни очила

Информация за изхвърляне

на стария инструмент (виж

страница 160)

CE маркировка

UKCA маркировка

Важна информация за безо-

пасност

ПРЕДУПРЕЖДЕНИЕ!

Преди да използвате електроинструмента,

моля, прочетете следното и действайте

по съответния начин:

настоящите инструкции за употре-

ба,

„общите инструкции за безопас-

ност“ за боравене с електрически

инструменти в приложената книжка

(брошура №: 315915),

действащите валидни правила на

мястото на употреба и регулациите

за предотвратяване на злополуки.

Този електрически инструмент е съвре

менен и е конструиран в съответствие с

признатите правила за безопасност.

Въпреки това, когато е в употреба, елек

трическият инструмент може да постави в

опасност живота и здравето на потреби

теля или трета страна, или електрическият

инструмент или друга собственост могат да

бъдат повредени.

Електрическият инструмент може да се

използва само

по предназначение

в изправно работно състояние.

Неизправности, които намаляват безо

пасността, трябва да бъдат ремонтирани

незабавно.

Употреба по предназначение

Акумулаторният ударен винтоверт е

предназначен

–

за комерсиална употреба в индустрия-

та и търговията,

–

за затягане и разхлабване на болтове,

гайки и различни винтови крепежни

елементи.

Инструкции за безопасност за

ударния винтоверт

154

ID 1/4” 18-EC LD

ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички предупреждения за

безопасност, инструкции, илюстрации

и спецификации предоставени с този

електрически инструмент. Неспаз

ването на всички инструкции изброени

долу може да доведе до токов удар, по

жар и/или сериозно нараняване. Запазете

всички предупреждения и инструкции за

бъдеща справка.

■

Дръжте електроинструмента за

изолирани захващащи повърхности

при изпълняване на операция, при

която скрепителният елемент

може да влезе в контакт със скрито

окабеляване. Скрепителни елемен-

ти в контакт с „жив“ електрически

проводник могат да направят изло-

жените метални части на електро-

инструмента „живи“ и да причинят

електрически удар на оператора.

Шум и вибрации

Стойностите на шума и вибрациите се

определят в съответствие с EN 62841.

Претегленото ниво на шума по метод А

на електрическия инструмент е обикно-

вено:

–

Ниво на звуково налягане L

: 90,5

dB(A);

–

Ниво на силата на звука L

: 98,5 dB(A);

–

Неопределеност: K = 3dB.

Обща стойност на вибрациите:

–

Стойност на емисията a

: 20,7 m/s

–

Неопределеност: K = 1,5 m/s

ПРЕДПАЗЛИВОСТ!

Посочените измерени стойности се

отнасят за нови електрически инстру

менти. Ежедневната употреба причиня-

ва промяна на стойностите на шума и

вибрациите.

БЕЛЕЖКА

Нивото на вибрациите посочено в тези

инструкции е измерено съгласно стандар

тизиран тест указан в EN 62841 и може да

се използва за сравняване на един инстру

мент с друг. То може да се използва за

предварителна оценка на експозицията.

Декларираното ниво на вибрации предста

вя основните приложения на инструмента.

Ако обаче инструментът се използва за

различни приложения, с различни аксесо-

ари или с лоша поддръжка, нивото на ви-

брации може да се различава. Това може

значително да увеличи нивото на излагане

за целия период на работа.

За да направите точна оценка на нивото на

излагане на вибрации, необходимо е също

да вземете под внимание времената, в

които инструментът е изключен или ра

боти, но в действителност не се използва.

Това може значително да намали нивото

на излагане за целия период на работа.

Определете допълнителни мерки за безо

пасност за защита на оператора от ефек-

тите на вибрациите като: Поддръжка на

инструмента и аксесоарите, поддържане

на ръцете топли, организация на моделите

на работа.

ПРЕДПАЗЛИВОСТ!

Носете антифони при звуково налягане над

85dB(А).

Технически данни

Тип на продукта ID 1/4” 18-EC LD

Продукт Ударен винтоверт

Номинално на-

прежение

Vdc 18

Скорост без

натоварване

/мин. 0-3400

Макс. ударна

честота

уда-

ра в

ми-

нута

4300

Максимален

въртящ момент

N 175

Тегло съгласно

процедура FLEX

(без батерия)

кг 0,78

Батерия 18V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Тегло на използ-

ваемите бате-

рии

кг

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

155

ID 1/4” 18-EC LD

Обхват на

зарядното

устройство

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Температура на

зареждане

0~40℃

Работна темпе-

ратура

-10~40°C

Температура на

съхранение

-20~50°C

Преглед (виж фигура А)

Изброяването на характеристиките на

продукта се отнася за илюстрацията на

машината на графичната страница.

1 Спусък превключвател за промен-

лива скорост

2 Шестограмен патронник

3 LED светлина

4 Превключвател за предварителен

избор на посока (напред / централ-

но заключване / назад)

5 Контролен панел за въртящ мо-

мент и режим „T“

6 Бутон за избор на въртящ момент

и режим „Т“

7 Лентов фиксатор

За закрепване на лента за китка (не

е включена) за намаляване на вероят-

ността от изпускане на вашия инстру-

мент.

8 Скоба за накрайник

9 Скоба за колан

10 Закрепващ винт

11 Заключваща втулка

Инструкции за употреба

ПРЕДУПРЕЖДЕНИЕ!

Отстранете батерията преди да из-

вършите каквато и да било работа по

електрическия инструмент.

Преди включване на електри-

ческия уред

Разопаковайте електроинструмента

и аксесоарите и проверете дали няма

липсващи или повредени части.

БЕЛЕЖКА

Батериите не са напълно заредени при

доставката. Преди първата употреба заре

дете напълно батериите. Вижте ръковод-

ството за работа на зарядното устройство.

Съвети за дълъг живот на бате-

рията

ВНИМАНИЕ!

Никога не зареждайте батерии при

температури под 0 °C или над 40 °C.

Не зареждайте батерии в среди с ви-

сока влажност на въздуха или околна

температура.

Не покривайте батериите и зарядно-

то устройство по време на процеса

на зареждане.

Изваждайте щепсела на зарядното

устройство в края на процеса на

зареждане.

Батерията и зарядното устройство се на-

гряват по време на процеса на зареждане.

Това е напълно нормално!

ЗАБЕЛЕЖКА

Следвайте инструкциите за правилното

зареждане на батерията

в инструкциите за експлоатация на ба

терията.

Ако батериите не се използват за

продължителен период от време, съхра-

нявайте ги частично заредени на хладно

място.

Поставяне/замяна на батери-

ята (вижте фигура В1-В2)

■

Натиснете заредената батерия в

електрическия инструмент, докато

щракне на място (вижте фигура В1).

■

За отстраняване натиснете бутона за

освобождаване (1.) и издърпайте бате-

рията (2.) (вижте фигура В2).

ВНИМАНИЕ!

Когато устройството не е в употреба,

защитете контактите на батерията.

Свободни метални части могат да свър

жат на късо контактите, да причинят

експлозия и пожар!

156

ID 1/4” 18-EC LD

Снемаща се щипка за колан и

скоба за накрайници

■

Извадете акумулаторната батерия

от инструмента.

■

Подравнете отвора на щипката за

колан (9) и скобата за накрайници (8) с

отвора с резба в основата на инстру-

мента (вижте фигура С).

■

Вмъкнете закрепващия винт (10) и го

затегнете с отвертка (не е включе-

на).

Лентов фиксатор

■

Лентовият фиксатор е осигурен за зак-

репване на лента за китка (не е включе-

на) за намаляване на вероятността от из-

пускане на вашия инструмент. Обвийте

лентата около китката си, когато носите

инструмента (вижте фигура D).

Инсталиране и отстраняване на

накрайници (вижте фигура Е)

ВНИМАНИЕ!

Преди да извършвате някаква работа по

електрическия инструмент, преместете

превключвателя за предварителен избор

на посока (4) в средната позиция.

■

Издърпайте заключващата втулка (11)

напред (в посока, обратна на инстру-

мента).

■

Поставете накрайника докрай в па-

тронника (2) и след това освободете

заключващата втулка, за да фиксира-

те накрайника на място.

■

За да свалите накрайника, издърпай-

те фиксиращата втулка (11) напред

(далеч от инструмента).

■

Издърпайте накрайника от патрон-

ника (2) и освободете заключващата

втулка (11), заключващата втулка ще

се прибере в първоначалното си поло-

жение

ЗАБЕЛЕЖКА

Използвайте само накрайници със зад-

вижващи канали, други накрайници могат

да се използват с универсален държач за

накрайници , който има задвижващ канал

(не е включен). Не използвайте накрайник

с повредена опашка.

ПРЕДУПРЕЖДЕНИЕ!

Накрайникът може да се нагорещи след

продължителна употреба. Използвайте

предпазни ръкавици, когато отстранява

те накрайника от инструмента или първо

изчаквайте накрайника да се охлади.

ПРЕДУПРЕЖДЕНИЕ!

Уверете се, че сте поставили накрайник

право в патронника. Не поставяйте на

крайника в патронника под ъгъл и след

това затегнете патронника,тъй като това

може да доведе до изхвърляне на накрай

ника от инструмента, което може да дове-

де до сериозно нараняване или повреда

на патронника.

Предварителен избор на посо-

ката (вижте фигура F)

ВНИМАНИЕ!

Променяйте посоката на въртете само, ко-

гато електрическият инструмент е спрян.

Преместете превключвателя за предва-

рителен избор на посоката (4) в желана-

та позиция:

■

Позиционирайте превключвателя за

предварителен избор на посоката в ля-

вата част на инструмента, за да завиете

винтове или затегнете болтове/гайки

■

Позиционирайте превключвателя за

предварителен избор на посоката в

най-дясната част на инструмента, за да

отстраните винтовете или да разхлабите

болтовете/гайките.

■

Позиционирайте превключвателя за

предварителен селектор на посоката в

положение "OFF" (централно заключва-

не), за да намалите възможността от слу-

чайно стартиране, когато не се използ-

ва.

БЕЛЕЖКА

Ударният винтоверт няма да работи, освен

ако селекторът на посоката на въртене не

е включен изцяло наляво или надясно.

ПРЕДУПРЕЖДЕНИЕ!

Акумулаторните инструменти са

винаги в работно състояние. Следова

телно превключвателят за предвари-

телен избор на посоката трябва вина-

ги да е заключен в средно положение,

когато инструментът не се използва

или когато го носите отстрани.

157

ID 1/4” 18-EC LD

Избор на режим (вижте фигу-

ра G)

Вашият инструмент е оборудван с контро-

лен панел за избор на въртящ момент и

режим „Т“ (5), разположен в долната част

на инструмента.Той има четири режима: 1,

2, 3 и Т.

Бутонът за избор на въртящ момент и

режим „T“ се намира отстрани на ин-

струмента и се използва за избор между

четирите режима.

■

Режим 1 е подходящ за затягане на вин-

тове или гайки с нисък въртящ момент/

ниска скорост на въртене напред и за

разхлабване на винтове или гайки с

обратно въртене.

■

Режим 2 е подходящ за затягане на

винтове или гайки със среден въртящ

момент/средна скорост на въртене

напред и за разхлабване на винтове или

гайки с обратно въртене.

■

Режим 3 е подходящ за затягане на вин-

тове или гайки с висок въртящ момент/

висока скорост на въртене напред и

за разхлабване на винтове или гайки с

обратно въртене.

■

Режим Т се използва за закрепване на

цветни стоманени плочки и стоманени

листове при въртене напред, пиронът

тип лястовича опашка спира автома-

тично след затягане, без да поврежда

водоустойчивата подложка и повърх-

ността на детайла; или изисква висок

въртящ момент/бързо обратно въртене

за разхлабване на винтове или гайки.

Всяко натискане променя един режим.

Вижте повече детайли в долната табли-

ца:

индикаторът,

показан на пане-

ла

Работен

режим

(напред)

Цел

Пример за прило-

жение

Прецизна работа

затягане, ко-

гато е необходима добра довър-

шителна обработка

Затягане на винтове в

чувствителни плоско-

сти, като гипсокартон

Ефективна работа, затягане с

по-малко сила и скорост от ре-

жим 3 (по-лесно контролиране

от режим 3)

Завиване на винтове

в твърди материали,

както и затягане на

болтове

Мощна работа, затягане с макси-

мална сила и скорост

Завиване на дълги

винтове в твърди

материали, както и

затягане на по-голе-

ми болтове от режим

Завиване на самонарезни винто-

ве в ламарина с добро покритие

Препоръчителен тип:

#4,8x25 mm

ВКЛ. ИЗКЛ.

БЕЛЕЖКА

Разнообразието от плътност на дърво-

то и металния материал може да повли-

яе на крайния резултат. Потребителят

трябва да избере подходящ режим въз

основа на приложението.

ПРЕДУПРЕЖДЕНИЕ!

Не променяйте режима на работа,

докато инструментът е в движение.

Резката промяна на въртящия момент

може да доведе до загуба на контрол,

което може да причини наранявания или

повреда на инструмента или детайла.

158

ID 1/4” 18-EC LD

БЕЛЕЖКА

LED индикаторът ще се изключи прибли-

зително 1 мин след освобождаването на

спусъка превключвател.

БЕЛЕЖКА

При следващото включване на инстру-

мента работният режим ще се върне към

предишната настройка.

Включване на електрическия

инструмент (виж фигура H)

■

За да включите електрическия ин-

струмент:

Натиснете спусъка превключвател (1).

Спусъкът превключвател с променли-

ва скорост осигурява по-висока ско-

рост с повишен натиск на спусъка и

по-ниска скорост с намален натиск на

спусъка.

В режим T натискането на спусъка прев-

ключвател ще осигури най-високата

скорост на въртене в текущия режим,

независимо от натиска, упражняван

върху превключвателя.

■

За изключване на електрическия ин-

струмент:

Освободете спусъка превключвател

(1).

LED светлина (вижте фигура I)

■

LED светлината автоматично ще се

включи с леко натискане на спусъка

превключвател с променлива скорост,

преди инструментът да започне да

работи и ще се изключи приблизител-

но 10 секунди след освобождаването

на спусъка превключвател с променли-

ва скорост.

■

LED светлината ще мига бързо, ко-

гато инструментът и/или акумула-

торната батерия се претоварят

или са твърде горещи и вътрешните

сензори ще изключат инструмента.

Оставете инструмента за известно

време или поставете инструмента и

акумулаторната батерия отделно под

въздушен поток, за да се охладят.

■

LED светлината ще мига по-бавно, за да

укаже, че батерията е с нисък капаци-

тет. Презаредете акумулаторната бате-

рия.

■

Ако LED светлината не светне, ко-

гато включите инструмента, или се

изключи внезапно по време на работа,

това може да е причинено от вътрешна

грешка в комуникацията. Моля, свърже-

те се с отдела за обслужване на клиенти

или с оторизиран сервизен център за

съдействие.

Моля, следвайте стъпките по-долу, за да

настроите яркостта на LED светлината:

■

Натиснете превключвателя за избор

на посока (4) напълно наляво/надясно,

за да се уверите, че спусъкът прев-

ключвател (1) работи нормално.

■

Натиснете и задръжте бутона за из-

бор на въртящ момент и режим „T“ (6)

за 2 секунди и 4-те индикаторни лампи

на панела за управление на въртящия

момент и режим „T“ (5) ще мигат едно-

временно. Режимът за регулиране на

яркостта може да бъде активиран в

този момент.

■

Яркостта на LED светлината ще се

променя при всяко натискане на прев-

ключвателя (1) и ще преминава през

4-те нива на яркост, посочени в таб-

лицата по-долу:

Нива

1 2 3 4

Яркост изкл.

най-

ниска

средна

най-сил-

на

■

Натискането на бутона за избор на

въртящ момент и режим „T“ (6) от-

ново или ако той не бъде натиснат в

продължение на 5 секунди ще доведе

до излизане от режима за настройка

на яркостта.

При следващото включване на инстру-

мента функцията за памет ще си спомни

и ще се върне към последното ниво на

яркост на работната светлина.

ЗАБЕЛЕЖКА

В режим на регулиране на яркостта прев-

ключвателят функционира само като

„бутон“ за регулиране на яркостта.

Затягане и разхлабване на

винтове, гайки и болтове

(вижте фигурите J и K)

Изберете режим T, ако е необходимо, въз

основа на вашето приложение. За повече

подробности вижте съответния раздел:

159

ID 1/4” 18-EC LD

Избор на режим

За режим 1, 2 или 3: управлението с про-

менлива скорост трябва да се използва

с повишено внимание при завиване на

гайки и болтове с помощта на приставки с

гнезда. Най-добрата техника е да започне-

те бавно, да увеличите скоростта, когато

гайката или болта се спускат надолу, и след

това да поставите гайката или болта плът-

но, като забавите инструмента до спиране.

Ако тази процедура не бъде спазена, ин-

струментът ще има склонност да се върти

или да се усуква в ръката ви, когато гайка-

та или болта прилегнат.

Препоръчително е да се извърши про-

бен цикъл върху скрап, за да се определи

най-добрият избор на режим.

■

Инсталирайте подходящ накрайник.

■

Приложете достатъчно натиск, за да

задържите накрайника захванат върху

винта или гайката.

■

За режим 1, 2 или 3 първоначално при-

ложете минимален натиск върху спусъка

превключвател с променлива скорост.

Увеличете скоростта само когато може

да се поддържа пълен контрол.

БЕЛЕЖКА:

■

Винаги използвайте правилния тип и

размер на накрайника за вашето при-

ложение.

■

Когато завивате винт в/близо до

напречния край или ръба на дървото,

предварително пробийте отвор, за

да избегнете напукване на дървото.

■

При завинтване в твърда дървесина

трябва предварително да се пробие

пилотен отвор.

ПРЕДУПРЕЖДЕНИЕ!

Не затягайте прекалено, тъй като сила-

та на ударния винтоверт може да счупи

закрепващия елемент. Дръжте ударния

винтоверт под прав ъгъл спрямо закопчал

ката, за да избегнете повреда на главата на

закрепващия елемент.

Транспорт

Литиево-йонните батерии са предмет

на изискванията на законодателството

за опасни товари.

Транспортирането на тези батерии

трябва да се извършва в съответствие

с местните, национални и международни

разпоредби и регулации.

Потребителите могат да транспорти-

рат тези батерии по шосе без допълни-

телни изисквания.

Търговският транспорт на литиево-йон-

ни батерии от корабни компании е

предмет на разпоредбите за превоз на

опасни товари. Подготовката за изпра-

щане и транспортирането могат да се

извършват само от подходящо обучени

лица. Целият процес трябва да бъде про-

фесионално наблюдаван.

При транспортиране на акумулаторни ба-

терии трябва да се спазват следните точки:

Уверете се, че контактните клеми на

батерията са защитени и изолирани, за да

предотвратите късо съединение.

Уверете се, че акумулаторната батерия е

защитена срещу движения вътре в опаков-

ката.

Повредени или изтекли батерии не трябва

да се транспортират.

Свържете се с вашата транспортна компа-

ния за допълнителна информация.

ВНИМАНИЕ!

Не поставяйте батерии, които имат по-

вреден корпус.

Поддръжка и полагане на

грижи

ПРЕДУПРЕЖДЕНИЕ!

Отстранете батерията от уреда,

преди да извършите каквато и да било

работа по електрическия уред.

Почистване

ВНИМАНИЕ!

Когато почиствате със сух сгъстен въздух,

винаги носете предпазни очила.

Редовно почиствайте електрическия

инструмент и вентилационните отво-

ри. Честотата на почистване зависи

от материала и продължителността

на работа. Периодично издухвайте

вътрешността на корпуса и двигателя

със сух сгъстен въздух.

160

ID 1/4” 18-EC LD

Ремонт

Ремонтните дейности трябва да се извърш-

ват само от оторизиран център за обслуж-

ване на клиенти.

БЕЛЕЖКА

По време на гаранционния период не раз-

хлабвайте винтовете на корпуса. Неспазва-

нето на това изискване ще анулира всички

искове по гаранцията на производителя.

Резервни части и аксесоари

За други аксесоари, по-конкретно инстру-

менти и аксесоари, вижте каталозите на

производителя. Чертежи в разглобен вид

и списъци на резервните части можете да

намерите на нашата домашна страница:

www.ex-tools.com

Информация за изхвърляне

ПРЕДУПРЕЖДЕНИЕ!

Направете излишните електрически ин-

струменти неизползваеми:

работещите на батерия електри-

чески инструменти чрез премахване

на батерията.

Само за страни от ЕС

Не изхвърляйте електрически ин-

струменти в домакинските отпадъ-

ци!

В съответствие с Европейска директива

2012/19/ЕС за отпадъчно електрическо и

електронно оборудване и нейното отра-

зяване в националните закони, използва-

ните електрически инструменти трябва да

бъдат събирани отделно и рециклирани по

съобразен с опазването на околната среда

начин.

Рециклирайте суровините, вместо

да ги изхвърляте на отпадъците.

Устройства, аксесоари и опаковки тряб-

ва да бъдат рециклирани по съобразен

с опазването на околната среда начин.

Пластмасовите части са обозначени за

рециклиране според типа на материала.

ПРЕДУПРЕЖДЕНИЕ!

Не изхвърляйте батериите в домакин-

ския отпадък, огън или вода. Не отваряй-

те използваните батерии.

Само за страни от ЕС:

В съответствие с регламент 2023/1542

дефектните или използваните батерии

трябва да бъдат рециклирани.

БЕЛЕЖКА

Моля, попитайте своя търговец за въз-

можностите за изхвърляне!

-Декларация за съответ-

ствие

Декларациите за съответствие са вклю-

чени в Приложение 1 към това ръковод-

ство с инструкции.

Освобождаване от отго-

ворност

Производителят и неговите представите-

ли не са отговорни за каквато и да било

повреда или пропусната печалба поради

прекъсване на работата причинено от про-

дукта или от неизползваем продукт.

Производителят и неговите представители

не са отговорни за каквато и да било по-

вреда причинена от неправилна употреба

на продукта или от употреба на продукта с

продукти от други производители.

161

ID 1/4” 18-EC LD

Содержание

Условные обозначения, используемые в

данном руководстве 161

Символы на устройстве 161

Важные инструкции по технике

безопасности 161

Шум и вибрация 162

Технические характеристики 162

Обзор 163

Инструкция по эксплуатации 163

Транспортировка 167

Обслуживание и уход 167

Информация об утилизации 168

Декларация соответствия нормам ЕС 168

Отказ от ответственности 168

Условные обозначения, ис-

пользуемые в данном руко-

водстве

ПРЕДУПРЕЖДЕНИЕ!

Обозначает имеющуюся опасность. Несо-

блюдение этого предупреждения может

привести к смерти или очень серьезным

травмам.

ВНИМАНИЕ!

Обозначает потенциально опасную ситуа-

цию. Несоблюдение этого предупрежде-

ния может привести к легкой травме или

повреждению имущества.

ПРИМЕЧАНИЕ

Обозначает советы по применению и важ-

ную информацию.

Символы на устройстве

Перед включением электро-

инструмента ознакомьтесь

с инструкцией по эксплуата-

ции.

Используйте защитные очки.

Информация об утилиза-

ции старого инструмента

(см.стр.168)

Маркировка CE

Маркировка UKCA

Важные инструкции по тех-

нике безопасности

ПРЕДУПРЕЖДЕНИЕ!

Перед использованием электроинструмента

прочтите и соблюдайте:

настоящие инструкции по эксплуата-

ции;

общие инструкции по технике безо-

пасности при обращении с электроин-

струментами в прилагаемом буклете

(буклет № 315915);

правила, действующие в рабочей зоне,

и меры по предотвращению несчаст

ных случаев.

Этот электроинструмент отвечает самым

современным требованиям и был скон

струирован в соответствии с общепри-

знанными правилами безопасности.

Тем не менее, при использовании электро

инструмент может представлять опасность

для жизни и конечностей пользователя

или третьих лиц. Кроме того, электроин

струмент и другое имущество могут быть

повреждены.

Электроинструмент можно эксплуатиро

вать только:

по назначению;

в идеальном рабочем состоянии.

Неисправности, которые влияют на безо

пасность, должны быть немедленно устра-

нены.

Область применения

Аккумуляторный ударный инструмент

предназначен

–

для коммерческого использования в про-

мышленности и торговле;

–

для закручивания и откручивания болтов,

гаек и различных резьбовых креплений.

162

ID 1/4” 18-EC LD

Инструкции по технике безо-

пасности при работе с ударным

инструментом

ПРЕДУПРЕЖДЕНИЕ!

Прочитайте все правила безопасности,

инструкции, иллюстрации и специфи

кации, прилагаемые к этому электроин-

струменту. Невыполнение изложенных

ниже инструкций может привести к по

ражению электрическим током, пожару

и(или) тяжелым травмам. Сохраните все

предупреждения и инструкции для исполь

зования в будущем.

■

При выполнении работ, в ходе ко-

торых крепление может касаться

скрытой электропроводки, держите

инструмент за изолированные по-

верхности. Соприкосновение крепле-

ния с проводом под напряжением может

передать напряжение на металлические

части электроинструмента и привести к

поражению оператора электрическим

током.

Шум и вибрация

Уровни шума и вибрации были определе-

ны в соответствии со стандартом EN62841.

Средний амплитудно-взвешенный уровень

шума электроинструмента обычно имеет

следующие значения.

–

Уровень звукового давления L

90,5дБ(А)

–

Уровень звуковой мощности L

98,5дБ(A)

–

Погрешность: K = 3дБ

Общее значение вибрации:

–

Значение воздействия a

: 20,7м/с

–

Погрешность: K = 1,5м/с

ВНИМАНИЕ!

Указанные значения измерений относятся

к новым электроинструментам. Ежеднев

ное использование приводит к изменению

значений шума и вибрации.

ПРИМЕЧАНИЕ

Уровень вибрации, указанный в настоящей

инструкции, рассчитан с помощью стан

дартизированного теста, соответствующе-

го директиве EN 62841, и может использо-

ваться для сравнения одного инструмента

с другим. Эти сведения можно использо

вать для предварительной оценки уровня

воздействия.

Приведенные уровни вибрации соответ

ствуют основному назначению инструмен-

та.

Если инструмент используется для других

целей, с другими принадлежностями или в

ненадлежащем состоянии, уровень вибра

ции может отличаться. Это может значи-

тельно повысить уровень воздействия в

течение всего времени работы.

Для точной оценки уровня воздействия

вибрации необходимо также учитывать

время, когда инструмент выключен или

работает, но фактически не используется.

Это может значительно снизить уровень

воздействия в течение всего времени ра

боты.

Необходимо предусмотреть дополнитель

ные способы защиты оператора от воздей-

ствия вибрации, такие как: обслуживание

инструментов и принадлежностей, защита

рук от холода, организация режима рабо

ты.

ВНИМАНИЕ!

Если уровень звукового давления пре-

вышает 85дБ(А), используйте средства

защиты органов слуха.

Технические характеристики

Тип изделия ID 1/4" 18-EC LD

Серийный номер

Ударный инстру-

мент

Номинальное

напряжение

Впост.

тока

Скорость

вращения без

нагрузки

об/

мин

0–3400

Макс. ударная

скорость

уд/

мин

4300

Максималь-

ный крутящий

момент

N 175

Масса в со-

ответствии с

процедурой

FLEX01

(без

аккумулятора)

кг 0,78

163

ID 1/4” 18-EC LD

Аккумулятор 18В

AP18.0/2.5

AP18.0/5.0

AP18.0/8.0

Масса исполь-

зуемых аккуму-

ляторов

кг

AP18.0/2.5

AP18.0/5.0

AP18.0/8.0

0,4

0,7

1,1

Зарядное

устройство

CA12/18

CA18.0-LD

CA10.8/18.0

CA 18 LD2

CA SP 2x 12/18

Температура

зарядки

От 0 до 40℃

Рабочая темпе-

ратура

От –10 до 40°C

Температура

хранения

От –20 до 50°C

Обзор (см. Рис.А)

Нумерация частей относится к иллюстра-

циям на странице схем.

1 Курковый регулятор скорости

2 Шестигранный патрон

3 Светодиодная подсветка

4 Переключатель выбора направле-

ния (вперед / центральная блоки-

ровка / обратный ход)

5 Панель управления крутящим мо-

ментом и режимом «T».

6 Кнопка выбора крутящего момента

и режима «T».

7 Крепление для наручного ремня

Используется для крепления наруч-

ного ремня (не входит в комплект),

чтобы уменьшить вероятность паде-

ния инструмента.

8 Скоба для бит

9 Зажим для крепления к ремню

10 Крепежный винт

11 Стопорная муфта

Инструкция по эксплуатации

ПРЕДУПРЕЖДЕНИЕ!

Перед выполнением любых работ по

обслуживанию электроинструмента извле

кайте аккумулятор.

Перед включением электроин-

струмента

Распакуйте электроинструмент и при-

надлежности и убедитесь, что все детали

имеются в наличии и не повреждены.

ПРИМЕЧАНИЕ

Аккумуляторы поставляются частично

заряженными. Перед началом работы

полностью зарядите аккумуляторы. См.

руководство по эксплуатации зарядного

устройства.

Советы по продлению срока

службы аккумулятора

ВНИМАНИЕ!

Никогда не заряжайте аккумуляторы

при температуре ниже 0°C и выше

40°C.

Не заряжайте аккумуляторы в условиях

высокой влажности воздуха или темпе

ратуры окружающей среды.

Не накрывайте аккумуляторы и заряд-

ное устройство во время зарядки.

По окончании зарядки извлеките вилку

зарядного устройства из розетки.

В процессе зарядки аккумулятор и заряд-

ное устройство нагреваются. Это нормаль-

но.

ПРИМЕЧАНИЕ

Следуйте инструкциям для правильной

зарядки аккумулятора.

в руководстве по эксплуатации аккумуля

тора.

Если аккумуляторы не используются в

течение длительного времени, храните

их частично заряженными в прохладном

месте.

Установка и замена аккумуля-

тора (см. Рис.B1–B2)

■

Вставьте заряженный аккумулятор

вэлектроинструмент до щелчка (см.

Рис.В1).

■

Чтобы извлечь аккумулятор(2), нажмите

кнопку фиксации(1) и извлеките его (см.

Рис.B2).

ВНИМАНИЕ!

Когда устройство не используется, закры-

164

ID 1/4” 18-EC LD

вайте контакты аккумулятора. Металличе-

ские предметы могут замкнуть контакты,

в результате чего возможен взрыв или

пожар!

Съемный зажим для крепле-

ния к ремню и скоба для бит

■

Извлеките аккумулятор из устройства.

■

Совместите отверстие зажима для рем-

ня(9 ) и скобы для бит(8 ) с резьбовым

отверстием на основании инструмента

(см.Рис.C).

■

Вставьте крепежный винт(10) и надеж-

но закрутите его с помощью отвертки

(не входит в комплект).

Крепление для наручного рем-

ня

■

Это крепление предназначено для

установки наручного ремня (не входит

в комплект), чтобы уменьшить вероят-

ность падения инструмента. Оберните

ремень вокруг руки при переноске

инструмента (см. Рис.D).

Установка и извлечение бит

(см. Рис.E)

ВНИМАНИЕ!

Перед выполнением каких-либо работ

с электроинструментом переведите пе

реключатель выбора направления(4) в

среднее положение.

■

Потяните стопорную муфту (11) вперед

(от инструмента).

■

Вставьте биту в патрон (2) до упора, за-

тем отпустите стопорную муфту, чтобы

зафиксировать биту на месте.

■

Чтобы извлечь биту, потяните стопор-

ную муфту (11) вперед (от инструмента)

и извлеките биту.

■

Вытяните биту из патрона (2) и отпусти-

те стопорную муфту(11). Она вернется

в исходное положение.

ПРИМЕЧАНИЕ.

Используйте только биты с силовыми па-

зами. Другие биты можно использовать с

универсальным держателем бит с силовым

пазом (не входит в комплект). Не исполь

зуйте биты с поврежденным хвостовиком.

ПРЕДУПРЕЖДЕНИЕ!

После длительного использования бита

может нагреваться. При извлечении биты

из инструмента используйте защитные

перчатки или сначала дайте ей остыть.

ПРЕДУПРЕЖДЕНИЕ!

Убедитесь, что бита ровно вставлена в

патрон. Не вставляйте биту в патрон под

углом перед затягиванием патрона. Это

может привести к выбросу биты из инстру

мента и серьезным травмам или повреж-

дению патрона.

Выбор направления (см. Рис.F)

ВНИМАНИЕ!

Изменяйте направление вращения толь-

ко тогда, когда электроинструмент оста-

новлен.

Установите переключатель выбора на-

правления(4) в нужное положение.

■

Установите переключатель предвари-

тельного выбора направления в край-

нее левое положение относительно

инструмента для вкручивания винтов

или затягивания болтов/гаек.

■

Установите переключатель предвари-

тельного выбора направления в край-

нее правое положение относительно

инструмента для выкручивания винтов

или ослабления болтов/гаек.

■

Установите переключатель выбора

направления в положение «OFF» (бло-

кировка), чтобы снизить вероятность

случайного запуска инструмента, когда

он не используется.

ПРИМЕЧАНИЕ

Ударный инструмент не будет работать,

если переключатель направления враще

ния не полностью установлен в левое или

правое положение.

ПРЕДУПРЕЖДЕНИЕ!

Работающие от аккумуляторов инстру-

менты всегда готовы к использованию.

Поэтому переключатель выбора направ

ления всегда должен быть заблокиро-

ван в центральном положении, если

инструмент не используется или перено

сится.

Выбор режима (см. Рис.G)

Данный инструмент оснащен панелью

управления крутящим моментом и ре-

жимом «T»(5), расположенной в нижней

165

ID 1/4” 18-EC LD

части инструмента.Доступны 4режима: 1,

2, 3 иT.

Кнопка выбора режима крутящего мо-

мента и режима «T» расположена сбоку

инструмента и используется для выбора

между четырьмя режимами.

■

Режим1 подходит для затягивания

винтов и гаек с низким крутящим мо-

ментом/низкой скоростью вращения

вперед, а также ослабления винтов и

гаек с обратным вращением.

■

Режим2 подходит для затягивания

винтов и гаек со средним крутящим

моментом/средней скоростью враще-

ния вперед, а также ослабления винтов

и гаек с обратным вращением.

■

Режим3 подходит для затягивания

винтов и гаек со высоким крутящим

моментом/высокой скоростью враще-

ния вперед, а также ослабления винтов

и гаек с обратным вращением.

■

Режим «T» используется для крепления

цветных стальных плиток и стальных

листов при вращении вперед. После

затяжки дюбель автоматически оста-

навливается, не повреждая гидроизо-

ляционную прокладку и поверхность

детали. Также этот режим подходит для

откручивания винтов или гаек, когда

требуется высокий крутящий момент

или быстрое обратное вращение.

При каждом нажатии происходит измене-

ние режима. Более подробные сведения

см. в следующей таблице.

Индикатор на

панели

Режим

работы

(вперед)

Назначение

Пример примене-

ния

Аккуратная затяжка

при чисто-

вом монтаже.

Затяжка винтов в

хрупких досках, на-

пример гипсовых.

Эффективная затяжка с мень-

шим усилием и скоростью, чем

в режиме3 (легче контролиро-

вать, чем в режиме3).

Закручивание винтов

в твердые материа-

лы, а также затяжка

болтов.

Мощная затяжка с максималь-

ной силой и скоростью.

Закручивание длин-

ных винтов в твердые

материалы, а также

затягивание болтов

большего размера,

чем в режиме2.

Вкручивание саморезов в ли-

стовой металл без повреждения

покрытия.

Рекомендуемый тип:

№ 4,8х25мм

ВКЛ ВЫКЛ

ПРИМЕЧАНИЕ

Различие в плотности древесины и метал-

ла может повлиять на конечный результат.

Пользователь должен выбрать подходя

щий режим в зависимости от применения.

ПРЕДУПРЕЖДЕНИЕ!

Не изменяйте рабочий режим во время

работы инструмента. Внезапное измене

ние крутящего момента может привести

к потере управления, получению травмы

либо повреждению инструмента или заго

товки.

ПРИМЕЧАНИЕ

Светодиодный индикатор перестанет

светиться примерно через 1минуту после

отпускания куркового регулятора.

ПРИМЕЧАНИЕ

166

ID 1/4” 18-EC LD

При следующем включении инструмента

будет использоваться предыдущий рабо

чий режим.

Включение электроинструмен-

та (см. Рис.H)

■

Чтобы включить электроинструмент,

нажмите на курковый регулятор(1).

Курковый регулятор скорости обеспе-

чивает более высокую скорость при

повышенном давлении на курок и бо-

лее низкую скорость при пониженном

давлении на курок.

В режиме T нажатие на курковый ре-

гулятор обеспечивает максимальную

скорость вращения в текущем режиме

независимо от давления, оказываемого

на регулятор.

■

Чтобы выключить электроинструмент,

отпустите курковый регулятор(1).

Светодиодная подсветка (см.

Рис.I)

■

Светодиодная подсветка автоматиче-

ски включается при легком нажатии на

курковый регулятор до того, как ин-

струмент начнет работать, и перестает

светиться примерно через 10секунд

после того, как курковый регулятор был

отпущен.

■

В случае перегрузки или перегрева

инструмента и(или) аккумулятора

светодиодная подсветка будет быстро

мигать, а внутренние датчики отключат

инструмент. Оставьте инструмент на

некоторое время, чтобы он остыл, или

поместите инструмент и аккумулятор по

отдельности под поток воздуха, чтобы

охладить их.

■

Медленное мигание светодиода указы-

вает на низкий уровень заряда аккуму-

лятора. Зарядите аккумулятор.

■

Если светодиод не начинает светиться

при включении инструмента или вне-

запно выключается во время работы,

это может быть вызвано внутренней

ошибкой связи. Обратитесь в службу

поддержки клиентов или в авторизо-

ванный сервисный центр.

Для регулировки яркости светодиодной

подсветки выполните следующие действия.

■

Переведите переключатель выбора

направления(4) до упора влево/вправо,

чтобы проверить работоспособность

куркового регулятора(1).

■

Нажмите и удерживайте кнопку выбора

крутящего момента и режима «T»(6) в

течение 2секунд. Четыре индикатора

на панели управления крутящим мо-

ментом и режимом «T»(5) будут мигать

одновременно. В это время можно акти-

вировать режим регулировки яркости.

■

Яркость светодиодной подсветки будет

изменяться каждый раз при нажатии

куркового регулятора(1) и будет цикли-

чески переключаться между 4уровнями

яркости (см. таблицу ниже).

Уровни

1 2 3 4

Яркость Нет

Низ-

кая

Сред-

няя

Высо-

кая

■

Повторное нажатие кнопки выбора

режима крутящего момента и режима

«T»(6) или отсутствие действий в те-

чение 5секунд приведет к выходу из

режима регулировки яркости.

При следующем включении инструмента

будет использоваться последний исполь-

зованный уровень яркости освещения.

ПРИМЕЧАНИЕ.

В режиме регулировки яркости переклю-

чатель будет функционировать только как

«кнопка» регулировки яркости.

Затягивание и ослабление вин-

тов, гаек и болтов (см. Рис.J

иK)

При необходимости выберите режим «T» (в

зависимости от выполняемой задачи). Для

получения дополнительной информации

см. соответствующий раздел.

Выбор режима

Для режима 1, 2 или 3: управление скоро-

стью необходимо использовать с осторож-

ностью для закручивания гаек и болтов

с использованием насадок с торцевыми

головками. Лучший способ — начать работу

медленно, увеличивать скорость по мере

того, как гайка или болт спускается вниз, а

затем плотно затягивать гайку или болт, по-

степенно замедляя инструмент до полной

остановки. Если не соблюдать эту проце-

дуру, инструмент может проворачиваться

в руке после установки гайки или болта на

167

ID 1/4” 18-EC LD

место.

Рекомендуется провести пробную проце-

дуру на ненужном материале, чтобы опре-

делить подходящий режим.

■

Установите подходящую биту.

■

Приложите давление, достаточное для

удержания биты на винте или гайке.

■

Для режима 1, 2 или 3 сначала прило-

жите минимальное давление к курково-

му регулятору скорости. Увеличивайте

скорость только при наличии полного

контроля.

ПРИМЕЧАНИЕ.

■

Всегда используйте биты правильного

типа и размера для выполняемой зада-

чи.

■

При вкручивании шурупа в торец или

край деревянной поверхности предва-

рительно просверлите отверстие, чтобы

дерево не треснуло.

■

При вкручивании винта в твердую дре-

весину необходимо предварительно

просверлить направляющее отверстие.

ПРЕДУПРЕЖДЕНИЕ!

Не затягивайте слишком сильно, так как

сила ударного инструмента может сломать

крепление. Держите ударный инструмент

под прямым углом к креплению, чтобы не

повредить головку крепления.

Транспортировка

На литий-ионные аккумуляторы распро-

страняются требования законодательства

об опасных грузах.

Транспортировка этих аккумуляторов

должна осуществляться в соответствии с

местными, национальными и международ-

ными положениями и правилами.

Пользователи могут перевозить такие ак-

кумуляторы автомобильным транспортом

без каких-либо дополнительных условий.

Коммерческая перевозка литий-ионных

аккумуляторов транспортными компани-

ями регулируется правилами перевозки

опасных грузов. Подготовка к отправке и

транспортировка могут осуществляться

только лицами, прошедшими соответству-

ющую подготовку. Весь процесс должен

контролироваться специалистами.

При транспортировке аккумуляторных ба-

тарей необходимо соблюдать следующие

правила.

Убедитесь, что клеммы контактов акку-

мулятора защищены и изолированы для

предотвращения короткого замыкания.

Убедитесь, что аккумуляторная батарея на-

дежно защищена от перемещения внутри

упаковки.

Запрещается транспортировать повре-

жденные или протекающие аккумулятор-

ные батареи.

Для получения дополнительной информа-

ции обратитесь в транспортную компанию.

ВНИМАНИЕ!

Не отправляйте батареи с поврежденным

корпусом.

Обслуживание и уход

ПРЕДУПРЕЖДЕНИЕ!

Перед выполнением любых работ по

обслуживанию электроинструмента извле

кайте аккумулятор.

Очистка

ВНИМАНИЕ!

При очистке сжатым воздухом всегда наде-

вайте защитные очки.

Регулярно очищайте электроинструмент

и его вентиляционные отверстия. Частота

очистки зависит от материала и продол-

жительности использования. Регулярно

продувайте внутреннюю часть корпуса и

двигатель с помощью сухого сжатого воз-

духа.

Ремонт

Ремонт должен выполняться только в авто-

ризованном сервисном центре.

ПРИМЕЧАНИЕ

В течение гарантийного срока не откру-

чивайте винты на корпусе. Несоблюдение

этого требования приведет к аннулиро

ванию любых гарантийных претензий к

производителю.

Запасные части и принадлеж-

ности

Для получения информации о других при-

надлежностях и инструментах см. каталоги

производителей. Изображения в разо-

бранном виде и списки запасных частей

168

ID 1/4” 18-EC LD

можно найти по адресу: www.ex-tools.

com

Информация об утилизации

ПРЕДУПРЕЖДЕНИЕ!

Чтобы старый электроинструмент нельзя

было использовать:

извлеките аккумулятор.

Только для стран ЕС.

Не выбрасывайте электроинстру-

менты вместе с бытовыми отходами!

В соответствии с европейской директивой

2012/19/EC по транспортировке и утилиза-

ции отходов электрического и электронно-

го оборудования согласно национальному

законодательству использованные элек-

трические приборы должны собираться

отдельно и утилизироваться экологически

безопасным способом.

Регенерация сырья вместо утилиза-

ции отходов.

Устройство, принадлежности и упаковка

должны быть утилизированы экологически

безопасным способом. Пластиковые части

могут быть переработаны в соответствии с

типом материала.

ПРЕДУПРЕЖДЕНИЕ!

Не выбрасывайте аккумуляторы вместе с

бытовым мусором, а также не бросайте их

в огонь или в воду. Не вскрывайте исполь

зованные аккумуляторы.

Только для стран ЕС.

В соответствии с нормативом 2023/1542

неисправные и использованные аккумуля-

торы необходимо утилизировать.

ПРИМЕЧАНИЕ

Для получения информации о вариантах

утилизации обратитесь к продавцу.

-Декларация соответствия

Декларации соответствия приведены в

Приложении1 настоящей инструкции по

эксплуатации.

Отказ от ответственности

Производитель и его представитель не

несут ответственности за любой ущерб и

упущенную выгоду в результате прерыва-

ния деятельности, вызванного изделием

или непригодным для использования изде-

лием.

Производитель и его представитель не

несут ответственности за любой ущерб,

вызванный неправильным использованием

устройства или использованием устрой-

ства с изделиями других производителей.

169

ID 1/4” 18-EC LD

Sisukord

Kasutusjuhendis kasutatud sümbolid 169

Sümbolid tootel 169

Oluline ohutusteave 169

Müra- ja vibratsioonitase 170

Tehnilised andmed 170

Ülevaade 170

Kasutusjuhend 171

Transport 174

Hooldus 175

Kõrvaldamise teave 175

CE-vastavusdeklaratsioon 175

Vastutusest lahtiütlemine 175

Kasutusjuhendis kasutatud

sümbolid

HOIATUS!

Viitab ähvardavale ohule. Selle hoiatuse

eiramine võib põhjustada surma või äärmiselt

raskeid vigastusi.

ETTEVAATUST!

Viitab võimalikule ohtlikule situatsioonile Sel-

le hoiatuse eiramine võib põhjustada kergeid

vigastusi või vara kahjustumist

MÄRKUS

Viitab kasutusnõuannetele ja olulisele teabe-

Sümbolid tootel

Enne elektritööriista sisselülita-

mist lugege kasutusjuhendit

Kandke kaitseprille

Vana tööriista utiliseerimise

teave (vt lk 175)

CE märgis

UKCA märgis

Oluline ohutusteave

HOIATUS!

Enne elektritööriista kasutamist lugege palun

alljärgnevat ja toimige vastavalt:

käesolevale kasutusjuhendile,

„Üldistele ohutusjuhistele“ elektritööriis-

tade käsitsemise kohta komplektis sisal-

duvas voldikus (brošüüri nr.: 315915),

antud hetkel kehtivatele tegevuskoha ees-

kirjadele ja õnnetuste ennetamise eeskir-

jadele.

See elektritööriist on kaasaegne toode ja on

loodud kooskõlas tunnustatud ohutuseeskir

jadega

Sellegipoolest võib elektritööriist kujutada

kasutamise ajal ohtu kasutaja või kolmanda

osapoole elule ja tervisele, samuti võivad

kahjustuda nii elektritööriist kui ka vara

Elektritööriista tohib kasutada ainult

sihtotstarbeliselt

ja see peab olema ideaalses töökorras.

Ohutusnõudeid rikkuvad vead tuleb alati viivi

tamatult parandada

Sihtotstarve

Akulööktrell-kruvikeeraja on ette nähtud

–

kaubanduslikuks/tööstuslikuks kasutamiseks,

–

poltide, mutrite ja erinevate keermestatud

kinnitusdetailide kinni ja lahti keeramiseks.

Akulööktrelli-kruvikeeraja ohu-

tusjuhised

HOIATUS!

Lugege läbi kõik elektritööriistaga kaa-

sas olevad hoiatused, juhised, joonised ja

andmed. Alltoodud juhiste eiramine võib

põhjustada elektrilööki, tulekahju ja/või tõsi

seid vigastusi. Säilitage hoiatused ja juhised

hilisemaks kasutuseks.

■

Hoidke elektritööriista isoleeritud

käepidemetest, kui teete toiminguid,

mille puhul kinnitusdetail võib puutuda

kokku varjatud juhtmetega. Pingestatud

juhtmega kokkupuutuvad kinnitusdetailid

võivad elektritööriista paljastatud metal-

losad pingestada ja anda operaatorile

elektrilöögi.

170

ID 1/4” 18-EC LD

Müra- ja vibratsioonitase

Müra- ja vibratsioonitasemed on määratletud

kooskõlas standardiga EN62841.

Elektritööriista A-hindamise müratase on tava-

liselt järgmine:

–

Helirõhu tase L

: 90,5 dB(A);

–

Helivõimsuse tase L

: 98,5 dB(A);

–

Määramatus: K = 3dB.

Vibratsiooni koguväärtus:

–

Emissiooni väärtus a

: 20,7 m/s

–

Mõõtemääramatus: K = 1,5 m/s

HOIATUS:

Kindlaksmääratud mõõteväärtused kehtivad

uute elektriliste tööriistade puhul. Igapäevane

kasutamine muudab müra- ja vibratsioonita

semete väärtusi.

MÄRKUS

Käesoleval infolehel esitatud vibratsiooita-

seme mõõtmisel on rakendatud standardis

EN 62841 kirjeldatud ühtlustatud katseme

toodikat ning seda saab kasutada tööriistade

võrdlemiseks Seda võib kasutada kokkupuu

te esialgseks hindamiseks

Deklareeritud vibratsiooniheite tase kehtib

tööriista peamise sihtotstarbe puhul

Aga kui tööriista kasutatakse teistsugusteks

rakendusteks või teistsuguste tarvikutega, või

seda hooldatakse kehvasti, siis võivad vib

ratsioonitasemed esitatust erineda See võib

kokkupuute taset kogu tööperioodi jooksul

oluliselt suurendada

Vibratsiooniga kokkupuute taseme täpseks

hindamiseks on vaja arvesse võtta ka aegu,

mil tööriist on välja lülitatud või töötab, kuid

seda tegelikult ei kasutata See võib kokku

puute taset kogu tööperioodi jooksul oluliselt

vähendada

Seadme kasutaja kaitsmiseks vibratsiooni

mõjude eest määrake kindlaks täiendavad

ohutusmeetmed: Tööriista ja tarvikute hoolda

mine, käte soojana hoidmine, töökorralduse

korraldamine

HOIATUS:

Kandke kuulmiskaitsevahendeid, kui helirõhu

tase ületab 85db(A).

Tehnilised andmed

Toote tüüp ID 1/4” 18-EC LD

Toode

Lööktrell-kruvikee-

raja

Nimipinge Vdc 18

Tühikäigu kiirus /min 0-3400

Maksimaalne

löögisagedus

lööki/

minu-

tis

4300

Maks pöörde-

moment

N 175

Kaal vastavalt

FLEX protseduu-

rile 01

(ilma akuta)

kg 0,78

Aku 18V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Kasutatavate aku-

de kaal

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Laadija valik

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Laadimistempe-

ratuur

-0 - 40℃

Töötemperatuur

-10~40°C

Hoiustamistem-

peratuur

- 20~50°C

Ülevaade (vt joonist A)

Toote detailide nummerdus vastab jooniste

lehel olevale seadme joonisele.

1 Kiiruse reguleerimisega päästiku lüliti

2 Padrunliitmik

3 LED-tuli

4 Suuna eelvaliku lüliti (edasisuund /

keskmine lukustus / tagasisuund)

5 Pöördemomendi ja "T" režiimi juhtpa-

neel

6 Pöördemomendi ja “T” režiimi valiku-

nupp

7 Rihma kinnitus

171

ID 1/4” 18-EC LD

Randmepaela (ei kuulu komplekti) kinni-

tamiseks, et vähendada tööriista maha

kukkumise ohtu

8 Puuriotsaku klamber

9 Vööklamber

10 Kinnituskruvi

11 Lukustushülss

Kasutusjuhend

HOIATUS!

Enne elektritööriista hooldamist/seadistamist

jne eemaldage sellelt aku.

Enne elektritööriista sisselülita-

mist

Pakkige elektritööriist ja tarvikud lahti ning

kontrollige, et ükski osa ei oleks puudu või

kahjustatud.

MÄRKUS

Akud ei ole tarnimisel täielikult laetud Enne

esmakasutust laadige akud täiesti täis Luge

ge laadija kasutusjuhendit

Nõuanded aku pika kasutusaja

tagamiseks

ETTEVAATUST!

Ärge kunagi laadige akusid temperatuuril

alla 0 °C või üle 40 °C.

Ärge laadige akusid kõrge õhuniiskuse

või kõrge õhutemperatuuri keskkonnas.

Ärge katke akusid ja laadijat laadimise

ajal.

Tõmmake laadimisprotsessi lõpus laadija

võrgupistik välja.

Aku ja laadija kuumenevad laadimise ajal See

on täiesti normaalne!

MÄRKUS

Aku nõuetekohaseks laadimisel järgige all-

järgnevaid juhiseid

lugege kogu kasutusjuhend läbi!

Kui akusid ei kasutata pikema aja jooksul,

hoidke neid osaliselt laetuna jahedas kohas.

Aku paigaldamine/vahetamine

(vt joonist B1-B2)

■

Suruge laetud aku elektritööriista sisse,

kuni see klõpsatusega paika kseerub (vt

joonist B1).

■

Aku eemaldamiseks vajutage vabastus-

nuppu (1 ) ja tõmmake aku välja (2 ) (vt

joonis B2)

ETTEVAATUST!

Kui seade ei ole kasutuses, siis tuleb aku

klemme kaitsta. Lahtised metallesemed või

vad klemme lühistada – plahvatuse ja tulekah-

ju oht!

Eemaldatav vööklamber ja puuri-

hoidik

■

Eemaldage seadmelt akuplokk.

■

Joondage vööklambri (9) ava ja puurihoi-

diku (8) ava tööriista põhjal oleva keermes-

tatud avaga (vt. joon. C).

■

Paigaldage kinnituskruvi (10) ja keerake

see kruvikeeraja (ei sisaldu komplektis)

abil kindlalt kinni.

Rihma kinnitus

■

Rihma kinnitus on mõeldud randmerihma

(ei ole komplektis) kinnitamiseks, et vä-

hendada tööriista mahakukutamise ohtu

Kerige vöö tööriista kandmise ajaks ümber

oma käe (vt joon D)

Puuriterade paigaldamine ja ee-

maldamine (vt joonis E)

ETTEVAATUST!

Enne elektritööriista hooldamist/seadistamist

jne viige pöörlemissuuna eelvaliku lüliti (4)

keskmisesse asendisse

■

Otsaku eemaldamiseks tõmmake lukustus-

hülssi (11) ettepoole (tööriistas eemale).

■

Sisestage puuritera padrunisse (2) nii

kaugele kui võimalik ja seejärel vabastage

lukustushülss, et puur paigale lukustada.

■

Puuri eemaldamiseks tõmmake lukustus-

hülssi (11) ettepoole (tööriistast eemale).

■

Tõmmake puuritera padrunist (2) välja ja

vabastage lukustushülss (11), lukustushülss

tõmbub tagasi algasendisse

MÄRKUS

Kasutage ainult kinnitussoontega puure, teisi

puure saab kasutada universaalse soontega

puurihoidikuga (ei kuulu komplekti) Ärge

kasutage kahjustatud varrega puuriterasid!

172

ID 1/4” 18-EC LD

HOIATUS!

Otsak võib pikemaajalise kasutamise järel

kuum olla Kasutage otsaku tööriista küljest

eemaldamiseks kaitsekindaid või laske sellel

esmalt maha jahtuda

HOIATUS!

Veenduge, et sisestate puuritera otse pad-

runisse Ärge sisestage puuritera padrunisse

nurga all ja seejärel pingutage padrunit, see

võib põhjustada puuritera väljapaiskumise

tööriista küljest, mille tulemuseks võivad olla

tõsiseid vigastused või padruni kahjustamine

Pöörlemissuuna eelvalimine (vt

joonis F)

ETTEVAATUST!

Muutke pöörlemissuunda vaid siis, kui elektri-

tööriist on seiskunud

Viige suuna eelvaliku lüliti (4) soovitud asen-

disse.

■

Kruvide sissekeeramiseks või poltide/mut-

rite pingutamiseks asetage suuna eelvaliku

lüliti tööriista suhtes kõige vasakpoolse-

masse serva

■

Kruvide eemaldamiseks või poltide/mutri-

te vabastamiseks asetage suuna eelvaliku

lüliti tööriista suhtes kõige paremasse

serva

■

Asetage suuna eelvaliku lüliti asendisse

„OFF“ (keskmine lukustus), et vähendada

juhusliku käivitumise võimalust, kui seadet

ei kasutata

MÄRKUS

Löök-kruvikeeraja ei tööta, kui pöörlemissuu-

na lüliti on täielikult vasakule või paremale

sisse lülitatud

HOIATUS!

Aku-tööriistad on alati töövalmis. Seetõttu

tuleb suuna eelvaliku lüliti alati keskasen

disse lukustada, kui tööriista ei kasutata või

kui seda enda kõrval kannate.

Režiimi valik (vt joonist C)

Teie tööriist on varustatud pöördemomendi ja

„T”-režiimi juhtpaneeliga (5), mis asub tööriis-

ta allosas Sellel on neli režiimi: 1, 2, 3 ja T.

Pöördemomendi ja režiimi valimise nupp „T”

asuvad tööriista küljel ja seda kasutatakse nel-

ja režiimi vahel valimiseks.

■

Režiim 1 sobib kruvide või mutrite

pingutamiseks madala pöördemomendi/

madala pöörlemiskiirusega

■

Režiim 2 sobib kruvide või mutrite pin-

gutamiseks keskmise pöördemomendi/

keskmise pöörlemiskiirusega ning kruvide

või mutrite lahtikeeramiseks

■

Režiim 3 sobib suure pöördemomendi/

kiire pöörlemisega kruvide või mutrite

pingutamiseks ning kruvide või mutrite

lahtikeeramiseks.

■

T-režiimi kasutatakse värviliste terasplaa-

tide ja teraspleki kinnitamiseks edasiliiku-

misega, tapinael peatub pärast pinguta-

mist automaatselt, kahjustamata veekindlat

alust ja töödeldava detaili pinda; või kui

kruvide või mutrite lahtikeeramiseks on

vaja suurt pöördemomenti/kiiret tagurpidi

pöörlemist

Iga vajutus muudab ühte režiimi. Lisateavet

leiate alltoodud tabelist:

173

ID 1/4” 18-EC LD

paneelil kuvatav

indikaator

Töörežiim

(edasisuu-

nas)

Eesmärk Kasutusalade näide

Täpne töö

，

pingutamine, kui on

vaja head lõppviimistlust

Kruvide keeramine

tundlikesse plaatides-

se, näiteks kipsplaati-

desse

Pingutamine väiksema jõu ja kiiru-

sega kui režiimis 3 (lihtsam juhtida

kui režiimis 3)

Kruvide keeramine

kõvadesse materja-

lidesse ja ka poltide

pingutamine

Pingutamine maksimaalse jõu ja

kiirusega

Pikkade kruvide

keeramine kõvadesse

materjalidesse, samuti

suuremate poltide pin-

gutamine kui režiimis

Isekeermestavate kruvide keerami-

ne hea viimistlusega lehtmetalli

Soovitatav tüüp:

#4,8×25 mm

SEES VÄLJAS

MÄRKUS

Puidu tiheduste ja metalli tüüpide mitmeke-

sisus võib lõpptulemust mõjutada. Kasutaja

peaks kasutusest lähtuvalt valima sobiva

režiimi.

HOIATUS!

Ärge muutke töörežiimi tööriista töötamise

ajal. Järsk pöördemomendi muutus võib põh

justada kontrolli kaotamise, mis võib põh-

justada vigastusi või tööriista või töödeldava

kahjustamist.

MÄRKUS

LED-indikaator lülitub välja umbes 1 minut

pärast päästikulüliti vabastamist

MÄRKUS

Kui tööriist järgmisel korral sisse lülitatakse,

naaseb töörežiim eelmisele seadistusele.

Elektritööriista sisselülitamine (vt

joonis H)

■

Elektritööriista sisselülitamiseks tehke järg-

mist.

Vajutage päästiklülitit (1).

Muutuva kiirusega päästiklüliti tagab

tugevamal vajutamisel suurema kiiruse ja

nõrgemal vajutamisel väiksema kiiruse.

T-režiimis saavutatakse päästiklüliti vaju-

tamisel voolutugevuse režiimis kõrgeim

pöörlemiskiirus, olenemata lülitile avalda-

tavast survest

■

Elektritööriista väljalülitamiseks:

Vabastage päästiklüliti (1).

LED-tuli (vt joonis I)

■

LED-tuli lülitub automaatselt sisse muutuva

kiirusega päästiklüliti kergel vajutamisel,

enne tööriista tööle hakkamist ja kustub

umbes 10 sekundit pärast muutuva kiiruse-

ga päästiklüliti vabastamist.

■

LED-tuli vilgub kiiresti, kui tööriist ja/või

aku saab ülekoormatud või muutub liiga

kuumaks, ning sisemised andurid lülitavad

tööriista välja. Laske tööriistal veidi töö-

tamata seista või asetage tööriist ja aku

üksteisest eraldatult õhuvoolu kätte, et

neid jahutada

■

LED-tuli vilgub aeglasemalt, viidates selle-

le, et aku on tühi Laadige akut

■

Kui LED-tuli tööriista sisselülitamisel ei sütti

174

ID 1/4” 18-EC LD

või lülitub töö ajal ootamatult välja, võib

selle põhjuseks olla sisemine andmesidevi-

ga Abi saamiseks võtke ühendust kliendi-

teeninduse või volitatud hoolduskeskuse-

LED-tule heleduse reguleerimiseks järgige

alltoodud samme:

■

Vajutage suuna eelvalija lülitit (4) täielikult

vasakule/paremale, et tagada päästiklüliti

(1) normaalne töötamine.

■

Vajutage ja hoidke 2 sekundit all pöör-

demomendi ja „T” režiimi valimise nuppu

(6) ning pöördemomendi ja „T” -režiimi

juhtpaneelil (5) 4 märgutuled hakkavad

samaaegselt vilkuma. Sel ajal saab aktivee-

rida heleduse reguleerimise režiimi.

■

LED-tule heledus muutub iga kord, kui

päästiku lülitit (1) vajutatakse ja see vahel-

dub allolevas tabelis toodud nelja heledus-

taseme vahel:

Tasemed

1 2 3 4

Eredus

väl-

jas

mada-

laim

keskmi-

kõr-

geim

■

Pöördemomendi ja „T” režiimi valiku nupu

(6) uuesti vajutamisel või 5 sekundi jooksul

mittetoimimine lülitab ereduse reguleeri-

mise režiimi välja.

Järgmine kord, kui tööriist sisse lülitatakse,

toimib mälufunktsioon ja tööriist naaseb vii-

masele ereduse tasemele.

MÄRKUS

Ereduse reguleerimise režiimis toimib lüliti

ainult ereduse reguleerimise nupuna.

Kruvide, mutrite ja poltide pingu-

tamine ja lõdvendamine (vt joo-

niseid J ja K)

Valige vastavalt oma rakendusele T-režiim.

Lisateabe saamiseks vaadake vastavat jaotist:

Režiimi valik

Režiimi 1, 2 või 3 puhul: mutrite ja poltide

keeramisel, kasutades pesa-tüüpi knnitustar-

vikuid, tuleb muutuva kiirusega regulaatorit

kasutada ettevaatlikult Parim tehnika on

alustada aeglaselt, suurendada kiirust, kuni

mutter või polt on alla keeratud, ja seejärel

keerata mutter või polt lõpuni kinni, aeglusta-

des tööriista kuni peatumiseni Kui seda prot-

seduuri ei järgita, võib tööriist end teie käest

välja väänata, kui mutter või polt paigale jääb

Parima režiimivaliku kindlaksmääramiseks on

soovitatav teha proovitöö vanamaterjaliga

■

Paigaldage sobiv otsak

■

Rakendage täpselt nii palju survet, et otsak

püsiks kruvi või mutri küljes

■

Režiimi 1, 2 või 3 puhul rakendage muutu-

va kiirusega päästikule algselt minimaalset

survet Suurendage kiirust ainult siis, kui on

võimalik säilitada täielik kontroll

MÄRKUS:

■

Kasutage alati oma rakenduse jaoks õiget

tüüpi ja suurusega otsakut.

■

Kruvi sissekeeramisel lõikeotsas või puidu

servas/lähedal puurige eelnevalt auk, et

vältida puidu lõhenemist.

■

Kõvasse puitu kruvide keeramisel tuleks

eelnevalt puurida juhtauk.

HOIATUS!

Ärge pingutage üle, kuna löök-kruvikeeraja

jõud võib kinnitusdetaili murda Kinnituspea

kahjustamise vältimiseks hoidke löök-kruvi

keerajat kinnitusdetaili suhtes täisnurga all

Transport

Liitiumioonakude suhtes kohaldatakse ohtlik-

ke kaupu käsitlevate õigusaktide nõudeid.

Neid akusid tuleb transportida vastavalt koha-

likele, riiklikele ja rahvusvahelistele sätetele ja

eeskirjadele.

Kasutajad võivad neid akusid transportida

maanteel ilma täiendavate nõueteta.

Liitium-ioonakude kaubandusliku veo suhtes

laevandusettevõtete poolt kohaldatakse oht-

like kaupade veo eeskirju. Veo ettevalmistusi

ja transporti võivad teostada ainult vastava

koolituse saanud isikud. Kogu protsessi tuleb

professionaalselt jälgida.

Laetavate akude transportimisel tuleb järgida

järgmisi punkte:

Veenduge, et aku kontaktklemmid on lühiste

vältimiseks kaitstud ja isoleeritud

Veenduge, et aku oleks kaitstud pakendisises-

te liikumiste eest

Kahjustatud või lekkivaid akusid ei tohi trans-

portida

Lisateabe saamiseks võtke ühendust oma

transpordiettevõttega

ETTEVAATUST!

Ärge kasutage kahjustatud korpusega akusid.

175

ID 1/4” 18-EC LD

Hooldus

HOIATUS!

Enne elektritööriista hooldamist/seadistamist

jne eemaldage sellelt akuplokk.

Puhastamine

ETTEVAATUST!

Kuiva suruõhuga puhastamisel kandke alati

kaitseprille

Puhastage elektritööriista ja selle ventilatsioo-

niavasid regulaarselt. Puhastamise sagedus

sõltub kasutatavast materjalist ja kasutusajast.

Puhastage korpuse sisemust ja mootorit regu-

laarselt kuiva suruõhuga.

Remont

Remonditöid tohib teostada vaid volitatud

hoolduskeskus

MÄRKUS

Garantiiperioodi jooksul ärge keerake lahti

korpuse kruvisid Selle nõude täitmata jät

mine muudab tootja garantii alusel esitatud

nõuded kehtetuks

Varuosad ja tarvikud

Teavet teiste tarvikute, eriti tööriistade ja tarvi-

kute kohta leiate tootja kataloogidest Suu-

rendatud joonised ja varuosade nimekirjad

on leitavad meie kodulehel: www.ex-tools.

com

Kõrvaldamise teave

HOIATUS!

Muutke kasutuskõlbmatu elektritööriist mitte-

kasutatavaks:

aku toimel töötava elektritööriista puhul

eemaldage aku.

Ainult EL riikidele

Ärge visake elektritööriistu olmeprügi

hulka!

Kooskõlas Euroopa Liidu elektri- ja elektroo-

nikaseadmetest tekkinud jäätmete direktiivi

(WEEE) 2012/19/EL nõuetega ning vastavalt

kohalikule seadusandlusele tuleb elektritöö-

riistad eraldi koguda ja keskkonnasäästlikul

viisil ümber töödelda

Toormaterjali utiliseerimine äraviska-

mise asemel.

Seade, tarvikud ja pakend tuleb keskkon-

nasäästlikul viisil ümber töödelda Plastosad

tuleb töödelda ümber vastavalt materjali

tüübile

HOIATUS!

Ärge visake akusid/patareisid olmeprügi

hulka, tulle ega vette. Ärge avage kasutatud

akusid/patareisid.

Ainult ELi riikidele:

kooskõlas direktiivi 2023/1542/EÜ nõuetega

tuleb defektsed või kasutatud akud ümber

töödelda

MÄRKUS

Palun uurige kõrvaldamise teavet oma edasi-

müüjalt!

-Vastavusdeklaratsioon

Vastavusdeklaratsioonid on toodud käesoleva

kasutusjuhendi lisas 1.

Vastutusest lahtiütlemine

Tootja ja tootja esindajad ei vastuta kahjus-

tuste ning saamatajäänud tulu eest, mis on

põhjustatud tootest või kasutuskõlbmatust

tootest tingitud tööseisakutest

Tootja ja tootja esindajad ei vastuta kahjus-

tuste eest, mis on põhjustatud toote väärka-

sutusest või toote kasutamisest koos teiste

tootjate toodetega

176

ID 1/4” 18-EC LD

Turinys

Šiame vadove naudojami simboliai 176

Simboliai ant gaminio 176

Svarbi saugos informacija 176

Triukšmas ir vibracija 177

Techniniai duomenys 177

Apžvalga 177

Naudojimo instrukcijos 178

Gabenimas 181

Bendroji ir techninė priežiūra 182

Informacija dėl šalinimo 182

CE atitikties deklaracija 182

Atleidimas nuo atsakomybės 182

Šiame vadove naudojami sim-

boliai

ĮSPĖJIMAS!

Įspėja apie gresiantį pavojų. Nekreipiant

dėmesio į šį įspėjimą galima sunkiai ar net

mirtinai susižaloti.

DĖMESIO!

Įspėja apie galimai pavojingą situaciją. Ne-

kreipiant dėmesio į šį įspėjimą galima nesun-

kiai susižaloti arba sugadinti turtą.

PASTABA

Pateikia svarbią informaciją ir naudojimo

patarimus

Simboliai ant gaminio

Prieš įjungiant elektrinį įrankį

perskaityti naudojimo vadovą.

Dėvėkite apsauginius akinius

Informacija apie netinkamo

seno įrankio išmetimą (žr. 182

puslapį).

CE ženklinimas

UKCA ženklinimas

Svarbi saugos informacija

ĮSPĖJIMAS!

Prieš pradedant elektrinį įrankį naudoti, prašo-

me perskaityti šiuos dokumentus ir laikytis juose

pateiktų nurodymų:

šias naudojimo instrukcijas;

elektrinių įrankių naudojimo „Bendrąsias

saugos instrukcijas“, pateiktas pridedamo

je brošiūroje (Nr: 315915);

darbo vietoje galiojančias taisykles ir

nelaimingų atsitikimų prevencijos regla

mentus.

Šis modernus elektrinis įrankis atitinka visus

jam taikomus saugos reikalavimus

Vis dėlto, naudojant šį elektrinį įrankį gali kilti

pavojus sunkiai ar net mirtinai susižaloti ar

sužaloti kitus, taip pat sugadinti įrankį ar kitą

turtą.

Elektrinį įrankį galima naudoti tik:

pagal paskirtį;

visiškai tvarkingą.

Saugumą mažinančius gedimus reikia nedel

siant pašalinti

Paskirtis

Belaidis smūginis suktuvas yra skirtas

–

naudoti pramonėje ir profesinėje veikloje;

–

varžtams, veržlėms ir įvairiems srieginiams

tvirtinimo elementams prisukti ir atsukti.

Smūginio suktuvo naudojimo

saugos instrukcijos

ĮSPĖJIMAS!

Perskaitykite visus su šiuo elektriniu įran-

kiu pateiktus saugos įspėjimus, instrukci-

jas, iliustracijas ir specikacijas. Nesilaikant

visų toliau išdėstytų nurodymų galima patirti

elektros smūgį, sukelti gaisrą ir (arba) sunkiai

susižaloti. Išsaugokite visas instrukcijas su

įspėjimais, nes jų gali prireikti ateityje.

■

Jei atliekate darbus, kurių metu tvir-

tinimo detalės gali kliudyti paslėptus

elektros laidus, tuomet elektrinį įrankį

laikykite sugriebę izoliuotas rankenas.

Tvirtinimo detalės, liesdamos laidą, kuriuo

teka elektros srovė, gali įtampą perduoti

177

ID 1/4” 18-EC LD

elektrinio įrankio metalinėms dalims ir

sukelti operatoriui elektros smūgį.

Triukšmas ir vibracija

Triukšmo ir vibracijos vertės nustatytos pagal

EN 62841.

Elektrinio įrankio A svertinis triukšmo lygis

paprastai yra:

–

Garso slėgio lygis L

: 90,5 dB(A);

–

Garso galios lygis L

: 98,5 dB(A);

–

Neapibrėžtis: K = 3dB.

Bendroji vibracijos vertė:

–

Emisijos vertė a

: 20,7 m/s

–

Neapibrėžtis: K = 1,5 m/s

DĖMESIO!

Nurodytos išmatuotos vertės taikomos nau-

jiems elektriniams įrankiams. Dėl kasdienio

naudojimo triukšmo ir vibracijos vertės keičia

si.

PASTABA

Čia pateikta vibracijos vertė išmatuota naudo-

jant EN 62841 standarte nurodytą standartinį

testą, todėl ją galima naudoti lyginant vieną

įrankį su kitu. Ją galima naudoti vibracijos

poveikiui preliminariai įvertinti.

Deklaruotoji vibracijos vertė gauta naudojant

įrankį pagal jo pagrindinę paskirtį.

Vis dėlto, pakeitus įrankio naudojimo paskirtį,

priedus ar netinkamai techniškai prižiūrint,

vibracijos vertės taip pat gali pasikeisti. Dėl

to kenksmingas vibracijos poveikis per visą

darbo laikotarpį gali pastebimai išaugti.

Norint tiksliai apskaičiuoti vibracijos poveikio

vertę, taip pat reikia atsižvelgti į laikotarpius,

kuomet įrankis yra išjungtas ar įjungtas, tačiau

nenaudojamas Atmetus šiuos laikotarpius

vibracijos poveikis per visą darbo laikotarpį

gali reikšmingai sumažėti.

Norėdami apsaugoti operatorių nuo vibraci

jos poveikio, nustatykite papildomas saugos

priemones, pvz.: Įrankių ir priedų priežiūra,

rankų šiluma, darbo organizavimas.

DĖMESIO!

Jeigu garso slėgis viršija 85 dB(A), užsidėkite

apsaugines ausines

Techniniai duomenys

Gaminio tipas ID 1/4” 18-EC LD

Gaminys smūginis suktuvas

Vardinė įtampa VDC 18

Sūkiai be apkro-

vos

/min 0-3400

Maks. smūgių

dažnis

smū-

giai/

min

4300

Maks sukimo

momentas

N 175

Svoris pagal

FLEX 01 proce-

dūrą

(be baterijos)

kg 0,78

Baterija 18 V

AP 18.0/2.5

AP 18.0/5.0

AP 18.0/8.0

Naudojamų bate-

rijų svoris

AP 18.0/2.5

AP 18.0/5.0

AP 18.0/8.0

0,4

0,7

1,1

Įkrovikliai

CA 12/18

CA 18.0-LD

CA 10.8/18.0

CA 18 LD2

CA SP 2x 12/18

Krovimo tempe-

ratūra

nuo 0 ℃ iki 40 ℃

Darbinė tempe-

ratūra

–10~40 °C

Laikymo tempe-

ratūra

–20~50 °C

Apžvalga (žr. A pav.)

Dalių numeriai pateikti pagal įrenginio ilius-

tracijas paveikslų puslapyje.

1 Greitį reguliuojantis paleidimo jungi-

klis

2 Šešiakampis kumštelinis griebtuvas

3 LED lemputė

4 Sukimo krypties selektorius (į priekį /

centrinis užraktas / atgal)

5 Sukimo momento ir „T“ režimo valdy-

mo skydelis

6 Sukimo momento ir „T“ režimo pasirin-

kimo mygtukas

7 Dirželio tvirtinimo ąsa

Riešo dirželiui pritvirtinti (nėra komplek-

te), kad sumažėtų pavojus įrankį numesti.

178

ID 1/4” 18-EC LD

8. Antgalių laikiklis

9. Diržo apkaba

10 Tvirtinimo varžtas

11 Fiksavimo mova

Naudojimo instrukcijos

ĮSPĖJIMAS!

Prieš vykdydami bet kokius elektrinio įrankio

tvarkymo darbus, atjunkite jo bateriją.

Prieš elektrinį įrankį įjungiant

Išpakuokite elektrinį įrankį bei jo priedus ir

patikrinkite, ar nėra trūkstamų ar sugadintų

dalių.

PASTABA

Išsiunčiant iš gamyklos baterijos iki galo

neįkraunamos. Prieš pradėdami darbą iki galo

įkraukite baterijas. Žr. įkroviklio naudojimo

vadovą.

Patarimai, kaip užtikrinti ilgą ba-

terijos naudojimo trukmę

DĖMESIO!

Baterijų niekada nekraukite žemesnėje

nei 0 °C ar aukštesnėje nei 40 °C tempe

ratūroje.

Baterijų nekraukite aplinkoje, kurioje yra

didelė oro drėgmė arba aukšta tempera

tūra.

Krovimo metu baterijų ir įkroviklio neuž-

denkite.

Pasibaigus krovimo procesui, įkroviklio

kištuką ištraukite iš elektros lizdo.

Krovimo metu baterija ir įkroviklis įkaista. Tai

visiškai normalu!

PASTABA

Laikykitės nurodymų dėl teisingo baterijos

įkrovimo

vadovaujantis baterijos naudojimo instrukci

joje.

Jei baterijos ilgesnį laiką nenaudojamos,

laikykite jas iš dalies įkrautas vėsioje vietoje.

Baterijos įstatymas ir keitimas (žr.

B1–B2 pav.)

■

Stumkite įkrautą bateriją į elektrinį įrankį,

kol ji užsiksuos savo vietoje (žr. B1 pav.).

■

Jei norite išimti, paspauskite atleidimo

mygtuką (1.) ir ištraukite bateriją (2.) (žr. B2

pav )

DĖMESIO!

Apsaugokite išimtos baterijos kontaktus.

Metaliniai daiktai kontaktus gali sujungti

trumpuoju jungimu, ir tuomet kyla sprogimo

ir gaisro pavojus!

Nuimama diržo apkaba ir antga-

lių laikiklis

■

Išimkite iš įrankio sudėtinę bateriją.

■

Diržo apkabos (9) ir antgalių laikiklio (8)

angas įtaikykite į srieginę angą prietaiso

pagrinde (žr. C pav.).

■

Įstatykite tvirtinimo varžtą (10) ir tvirtai

priveržkite atsuktuvu (nėra komplekte).

Dirželio tvirtinimo ąsa

■

Dirželio tvirtinimo ąsa yra skirta riešo

dirželiui pritvirtinti (nėra komplekte), kad

sumažėtų pavojus įrankį numesti. Nešdami

įrankį apvyniokite dirželį apie savo rankos

riešą (žr. D pav.).

Antgalių įstatymas ir ištraukimas

(žr. E pav.)

DĖMESIO!

Prieš vykdydami bet kokias procedūras su

elektriniu įrankiu, sukimo krypties selektorių

(4) nustatykite į centrinę padėtį.

■

Patraukite ksavimo movą (11) į priekį

(toliau nuo įrankio).

■

Įstatykite antgalį į kumštelinį griebtuvą (2)

iki galo, tada atleiskite ksavimo movą,

kad antgalis būtų užksuotas.

■

Norėdami išimti antgalį, patraukite ksavi-

mo movą (11) į priekį (toliau nuo įrankio).

■

Ištraukite antgalį iš kumštelinio griebtuvo

(2) ir atleiskite ksavimo movą (11) – ksa-

vimo mova sugrįš į pradinę padėtį.

PASTABA

Naudokite tik antgalius su ksavimo grio-

veliais; kiti antgaliai gali būti naudojami su

universaliu antgalių laikikliu su ksavimo grio

veliu (nėra komplekte). Nenaudokite antgalio

su pažeistu kotu.

ĮSPĖJIMAS!

Ilgiau naudojamas antgalis gali įkaisti. Antgalį

ištraukite mūvėdami pirštines arba palaukite,

kol jis atvės.

ĮSPĖJIMAS!

179

ID 1/4” 18-EC LD

Įsitikinkite, kad antgalis įstatytas tiesiai į kumš-

telinį griebtuvą. Nekiškite antgalio į kumšteli-

nį griebtuvą kampu ir nebandykite jo užveržti

– tai gali lemti, kad antgalis bus išmestas iš

įrankio, o tai gali sukelti rimtų sužalojimų arba

sugadinti kumštelinį griebtuvą.

Sukimo krypties pasirinkimas (žr.

F pav.)

DĖMESIO!

Sukimo kryptį galima keisti tik sustabdžius

elektrinį įrankį.

Nustatykite sukimo krypties selektorių (4) į

reikiamą padėtį:

■

Nustačius selektorių į kairiąją kraštinę

padėtį, galima įsukti sraigtus arba priveržti

varžtus ar veržles.

■

Nustačius selektorių į dešiniąją kraštinę

padėtį, galima išsukti sraigtus arba atsukti

varžtus ar veržles.

■

Nustačius selektorių į centrinę užrakinimo

padėtį, sumažėja atsitiktinio paleidimo

galimybė, kai įrankio nenaudojate.

PASTABA

Smūginis suktuvas veikia tik tuomet, kai jo su-

kimo krypties selektorius nustatytas į kraštinę

kairiąją arba dešiniąją padėtį.

ĮSPĖJIMAS!

Akumuliatoriniai įrankiai visada yra dar-

binėje būsenoje. Dėl to sukimo krypties

selektorius visada turi būti nustatytas į cen

trinę užrakinimo padėtį, kai įrankio nenau-

dojate ar nešatės pasikabinę prie šono.

Režimo pasirinkimas (žr. G pav.)

Jūsų įrankis yra aprūpintas sukimo momento

ir „T“ režimo valdymo skydeliu (5), kuris yra

įrankio apačioje. Jame yra keturi režimai: 1, 2,

3 ir „T“.

Sukimo momento ir „T“ režimo pasirinkimo

mygtukas yra įrankio šone ir naudojamas

pasirinkti tarp keturių režimų.

■

1 režimas tinka priveržti varžtams ar

veržlėms su mažu sukimo momentu / mažu

greičiu, ir atlaisvinti varžtus ar veržles su

atvirkštine rotacija

■

2 režimas tinka priveržti varžtams ar

veržlėms su vidutiniu sukimo momentu

/ vidutiniu greičiu, ir atlaisvinti varžtus ar

veržles su atvirkštine rotacija.

■

3 režimas tinka priveržti varžtams ar

veržlėms su dideliu sukimo momentu / di-

deliu greičiu, ir atlaisvinti varžtus ar veržles

su atvirkštine rotacija

■

„T“ režimas naudojamas ksuojant spal-

voto plieno plyteles ir plieno lakštus į

priekį, dantytas vinis automatiškai sustoja

po užsukimo, nesugadinant vandeniui

atsparaus tarpiklio ir darbo paviršiaus;

arba reikalauja didelio sukimo momento /

greitos atvirkštinės rotacijos, kad atlaisvin-

tų varžtus ar veržles.

Kiekvienas spustelėjimas pakeičia vieną

režimą. Daugiau informacijos pateikta šioje

lentelėje:

180

ID 1/4” 18-EC LD

Skydelyje užside-

gęs indikatorius

Darbo

režimas (į

priekį)

Tikslas Taikymo pavyzdys

Tikslus veikimas

，

priveržimas, kai

reikia kruopštaus rezultato

Varžtų sukimas į

lengvai pažeidžiamas

lentas, pavyzdžiui,

plastikines

Efektyvus veikimas – priveržimas

naudojant mažiau jėgos ir mažes-

niu greičiu nei 3 režime (lengviau

valdyti nei 3 režimą)

Sraigtų sukimas į kie-

tas medžiagas ir varžtų

priveržimas.

Galingas veikimas – priveržimas

maksimalia jėga ir greičiu

Ilgų sraigtų sukimas

į kietas medžiagas, o

taip pat didesnių nei 2

režime varžtų priverži-

mas

Savisriegių sraigtų sukimas į lakšti-

nį metalą saugant paviršių.

Rekomenduojamas

tipas: #4,8×25 mm

ĮJUNGTI IŠJUNGTI

PASTABA

Medienos tankis ir metalo tipas gali turėti

įtakos galutiniam rezultatui. Naudotojui reikia

pasirinkti tinkamą režimą pagal vykdomą

darbą.

ĮSPĖJIMAS!

Nekeiskite darbo režimo, kol įrankis veikia.

Staigus sukimo momento pakeitimas gali

sukelti kontrolės praradimą, dėl ko gali kilti

pavojus susižeisti arba pažeisti įrankį ar darbo

ruošinį.

PASTABA

Atleidus pagrindinį įrankio jungiklį, LED indi-

katorius užgęsta praėjus maždaug 1 minutei.

PASTABA

Įjungus įrankį kitą kartą, įjungiamas vėliausiai

naudotas darbo režimas.

Įrankio įjungimas (žr. H pav.)

■

Norint elektrinį įrankį įjungti:

Paspauskite paleidimo jungiklį (1).

Greitis didėja, greitį reguliuojantį paleidi-

mo jungiklį spaudžiant stipriau, ir mažėja, jį

spaudžiant silpniau.

Nuspaudus pagrindinį jungiklį „T“ režime,

įjungiamas didžiausias sukimo greitis, kuris

nepriklauso nuo jungiklio spaudimo stipru-

■

Norint elektrinį įrankį išjungti:

Atleiskite paleidimo jungiklį (1).

LED lemputė (I pav.)

■

LED lemputė automatiškai užsidega

lengvai paspaudus greičio reguliavimo

jungiklį, dar prieš pradedant veikti įrankiui,

ir išsijungia praėjus maždaug 10 sekundžių

po jungiklio atleidimo.

■

LED lemputė pradeda greitai mirksėti

įrankį ir (arba) sudėtinę bateriją pernelyg

apkrovus ar jiems pernelyg įkaitus, ir tuo-

met vidiniai jutikliai įrankį išjungia. Leiskite

įrankiui atvėsti arba atjunkite nuo jo bateri-

ją ir atskirai atvėsinkite.

■

Jei LED lemputė mirksi lėčiau, tai reiškia,

kad baterijos įkrova maža. Įkraukite sudėti-

nę bateriją.

■

Jei LED lemputė neužsidega įjungus įrankį

arba staiga užgęsta darbo metu, tai gali

įvykti dėl vidinės ryšio klaidos. Dėl pagal-

bos prašome kreiptis į klientų aptarnavimo

ar techninės priežiūros centrą.

181

ID 1/4” 18-EC LD

Prašome atlikti žemiau nurodytus veiksmus,

norint sureguliuoti LED lemputės ryškumą:

■

Pasukite krypties selektorių (4) visiškai

į kairę / dešinę, kad užtikrintumėte, jog

paleidimo jungiklis (1) veiktų normaliai.

■

Paspauskite ir palaikykite sukimo momen-

to ir „T“ režimo pasirinkimo mygtuką (6)

2 sekundes, tuomet keturios indikatorių

lemputės sukimo momento ir „T“ režimo

valdymo skydelyje (5) vienu metu pradės

mirksėti. Šiuo metu įjungiamas ryškumo

reguliavimo režimas.

■

Kiekvieną kartą paspaudus paleidimo

jungiklį (1), LED šviesos ryškumas pasikeis

vienu lygiu ir cikliškai keisis tarp keturių

žemiau pateiktoje lentelėje nurodytų ryš-

kumo lygių:

Lygiai

1 2 3 4

Ryškumas

iš-

jung-

tas

ma-

žiau-

sias

vidutinis

aukš-

čiausias

■

Dar kartą paspaudus sukimo momento ir

„T“ režimo pasirinkimo mygtuką (6) arba

nesinaudojant įrankiu 5 sekundes, ryškumo

reguliavimo režimas bus išjungtas.

Kitą kartą įrankiui įsijungus, atminties funkcija

prisimins ir nustatys paskutinį šviesos ryškumo

lygį.

PASTABA

Ryškumo reguliavimo režime jungiklis veiks

tik kaip ryškumo reguliavimo mygtukas.

Sraigtų, varžtų ir veržlių priver-

žimas ir atsukimas (žr. J ir K pa-

veikslus)

Pasirinkite „T“ režimą pagal poreikį, atsižvel-

giant į jūsų darbą. Daugiau informacijos rasite

skyriuje:

Režimo pasirinkimas

1, 2 arba 3 režimai: naudodami lizdinius prie-

dus, varžtų ir veržlių sukimo greitį reguliuokite

atsargiai. Geriausias būdas yra pradėti lėtai,

varžtui ar veržlei įsitvirtinus sukimo greitį

padidinti, o pabaigoje tvirtai įsukti, mažinant

sukimo greitį iki minimalaus. Nesilaikant šios

darbo tvarkos, įsukus varžtą ar veržlę įrankis

bandys suktis jūsų rankoje ir gali ištrūkti.

Rekomenduojama atlikti bandomąjį įsukimą

medžiagos atplaišoje ir taip pasirinkti geriau-

sią darbo režimą.

■

Įstatykite tinkamą antgalį.

■

Spauskite tik tokia jėga, kad antgalis neiš-

šoktų iš sraigto ar veržlės.

■

Kai naudojate 1, 2 arba 3 režimą, greičio

reguliavimo jungiklį pradžioje spauskite

minimalia jėga. Padidinkite greitį tik tuo-

met, kai įrankį galėsite tinkamai suvaldyti.

PASTABA:

■

Atitinkamam darbui visada naudokite tin-

kamo tipo ir dydžio antgalį.

■

Sukdami sraigtą šalia skersinio pjūvio galo

arba medienos krašto, pradžioje išgręžkite

skylutę, kad mediena neįskiltų.

■

Prieš sukant varžtus į kietmedį pradžioje

reikia išgręžti skylutes.

ĮSPĖJIMAS!

Tvirtinimo elemento neveržkite per daug, nes

smūginis suktuvas gali jį sugadinti. Smūginį

suktuvą laikykite tinkamu kampu tvirtinimo

elemento atžvilgiu, kad nesugadintumėte jo

galvutės.

Gabenimas

Ličio jonų baterijoms taikomi pavojingų krovi-

nių teisės aktų reikalavimai.

Šios baterijos turi būti gabenamos laikantis

vietos, nacionalinių ir tarptautinių nuostatų ir

reglamentų.

Naudotojai gali gabenti šias baterijas keliais

be papildomų reikalavimų.

Laivybos bendrovėms komerciniais tikslais

vežant ličio jonų baterijas taikomos pavojingų

krovinių vežimo taisyklės. Paruošimo gabeni-

mui ir gabenimo darbus gali atlikti tik tinka-

mai apmokyti asmenys. Visas procesas turi

būti prižiūrimas profesionalų.

Gabenant įkraunamas baterijas būtina laikytis

šių reikalavimų:

Baterijos kontaktiniai gnybtai turi būti apsau-

goti ir izoliuoti, kad būtų išvengta trumpojo

jungimo

Sudėtinė baterija turi būti apsaugota nuo

judėjimo pakuotės viduje.

Draudžiama vežti pažeistas arba pratekančias

baterijas

Dėl papildomos informacijos kreipkitės į siun-

tų gabenimo bendrovę.

DĖMESIO!

Nesiųskite pažeisto korpuso baterijų.

182

ID 1/4” 18-EC LD

Bendroji ir techninė priežiūra

ĮSPĖJIMAS!

Prieš vykdydami bet kokius elektrinio įrankio

tvarkymo darbus, išimkite iš jo sudėtinę bate

riją.

Valymas

DĖMESIO!

Valydami sausu suslėgtuoju oru visada dėvė-

kite apsauginius akinius

Reguliariai valykite elektrinį įrankį ir jo vė-

dinimo angas. Valymo dažnis priklauso nuo

medžiagų ir įrankio naudojimo trukmės.

Korpuso vidų ir variklį reguliariai prapūskite

sausu suslėgtuoju oru.

Remontas

Remonto darbus gali vykdyti tik įgaliotas

techninės priežiūros centras.

PASTABA

Garantinio laikotarpio metu nebandykite

atsukti korpuso varžtų. Nesilaikant šio reikala

vimo, bet kokios pretenzijos pagal gamintojo

garantiją netenka galios.

Atsarginės dalys ir priedai

Kitus priedus, ypač įrankius ir jų priedus,

rasite gamintojo kataloguose Detaliuosius

brėžinius ir atsarginių dalių sąrašus rasite

mūsų svetainėje adresu www.ex-tools.com

Informacija dėl šalinimo

ĮSPĖJIMAS!

Nereikalingus elektrinius įrankius paverskite

netinkamais naudoti:

iš akumuliatorinių įrankių išimkite bateriją.

Tik ES šalys

Elektrinius įrankius draudžiama išmesti

kartu su buitinėmis atliekomis!

Pagal Europos elektrinės ir elektroninės įran-

gos atliekų direktyvą 2012/19/ES ir atitinka-

mus nacionalinius įstatymus, netinkamus nau-

doti elektrinius įrankius reikia surinkti atskirai

ir perdirbti aplinkos neteršiančiu būdu.

Žaliavų utilizavimas vietoje atliekų

išmetimo.

Įrankį, jo priedus ir pakuotes reikia perdirbti

aplinkos neteršiančiu būdu. Plastikinės dalys

yra paženklintos pagal medžiagos tipą, kad

jas būtų galima perdirbti.

ĮSPĖJIMAS!

Neišmesti baterijų kartu su buitinėmis atlie-

komis, į ugnį ar vandenį. Neardyti naudotų

baterijų.

Tik ES šalims:

Vadovaujantis Reglamentu 2023/1542, su-

gedusios arba panaudotos baterijos turi būti

perdirbamos

PASTABA

Informaciją apie išmetimą jums suteiks parda-

vėjo atstovas!

Atitikties deklaracija

Atitikties deklaracijos pateiktos šio naudojimo

vadovo 1 priede.

Atleidimas nuo atsakomybės

Gamintojas ir jo atstovas neatsako už jokią

žalą ar pelno praradimą dėl verslo prastovų,

kurias sukėlė mūsų gaminys ar netinkamas

naudoti gaminys

Gamintojas ir jo atstovas neatsako už jokią

žalą, kurią sukėlė netinkamas šio gaminio nau-

dojimas arba jo naudojimas su kitų gamintojų

priedais

183

ID 1/4” 18-EC LD

Saturs

Šajā rokasgrāmatā izmantotie apzīmējumi 183

Apzīmējumi uz izstrādājuma 183

Svarīga drošības informācija 183

Troksnis un vibrācija 184

Tehniskie dati 184

Pārskats 184

Lietošanas instrukcija 185

Transportēšana 188

Apkope un tīrīšana 189

Informācija par atbrīvošanos no

vecās ierīces 189

EK atbilstības deklarācija 189

Atbrīvojums no atbildības 189

Šajā rokasgrāmatā izmantotie

apzīmējumi

BRĪDINĀJUMS!

Norāda uz iespējamu apdraudējumu. Šī brīdi-

nājuma neievērošana var izraisīt nāvi vai ļoti

smagus ievainojumus.

UZMANĪBU!

Norāda uz iespējamu bīstamu situāciju. Šī

brīdinājuma neievērošana var izraisīt nelielu

savainojumu vai īpašuma bojājumus.

PIEZĪME

Norāda, ka uz to attiecas lietošanas ieteikumi

un svarīga informācija.

Apzīmējumi uz produkta

Pirms elektroinstrumenta

ieslēgšanas izlasiet lietošanas

instrukciju

Valkājiet aizsargbrilles

Informācija par atbrīvošanos

no vecā instrumenta (skatīt

189 lpp )

CE marķējums

UKCA marķējums

Svarīga drošības informācija

BRĪDINĀJUMS!

Pirms sākat lietot instrumentu, lūdzu, izlasiet turp-

māk norādīto informāciju un ievērojiet:

šo lietošanas instrukciju;

„Vispārīgos drošības norādījumus” par

elektroinstrumentu lietošanu, kas ie

kļauti pievienotajā bukletā (brošūra Nr.:

315915),

pašreiz spēkā esošos noteikumus par ins-

trumenta darba vietu un par negadījumu

novēršanu.

Šis elektroinstruments ir izgatavots, izman

tojot jaunākās tehnoloģijas, un ir konstruēts

saskaņā ar atzītiem drošības noteikumiem.

Tomēr, strādājot ar elektroinstrumentu, pastāv

apdraudējums lietotāja vai trešās personas

dzīvībai vai veselībai, vai arī elektroinstru

ments vai īpašums var tikt sabojāts.

Elektroinstrumentu var izmantot tikai

tam paredzētajam mērķim un

un teicamā darba stāvoklī.

Bojājumi, kas apdraud drošību, nekavējoties

jānovērš.

Paredzētā lietošana

Ar akumulatoru darbināmais triecienskrū-

vgriezis ir paredzēts

–

komerciālai izmantošanai rūpniecībā un

amatniecībā;

–

skrūvju, uzgriežņu un dažādu vītņotu stipri-

nājumu pievilkšanai un atskrūvēšanai.

Drošības norādījumi par trie-

cienskrūvgriezi

BRĪDINĀJUMS!

Izlasiet visus ar šo elektroinstrumentu sais-

tītos drošības brīdinājumus, norādījumus,

specikāciju un aplūkojiet attēlus. Visu turp

māk uzskaitīto norādījumu neievērošana var

izraisīt elektriskās strāvas triecienu, aizdegša

nos un/vai smagus savainojumus. Saglabājiet

visus brīdinājumus un instrukcijas turpmākai

atsaucei.

■

Veicot darbu, kura laikā stiprinājums

var skart slēptus elektriskos vadus,

184

ID 1/4” 18-EC LD

turiet instrumentu tikai aiz izolētajām

virsmām. Stiprinājumiem skarot sprie-

gumnesošus vadus, spriegums nonāk arī

uz instrumenta metāla daļām un var izraisīt

elektrisku triecienu.

Troksnis un vibrācija

Trokšņa un vibrācijas vērtības ir noteiktas

saskaņā ar EN 62841.

Parasti novērtētais elektroinstrumenta trokšņa

līmenis ir:

–

Skaņas spiediena līmenis L

: 90,5 dB(A);

–

Skaņas intensitātes līmenis L

: 98,5 dB(A);

–

Nenoteiktais: K = 3dB.

Kopējā vibrācijas vērtība:

–

Emisijas vērtība a

: 20,7 m/s

–

Nenoteiktais: K = 1,5 m/s

UZMANĪBU!

Norādītās mērītās vērtības attiecas uz jauna-

jiem elektroinstrumentiem. Lietošanas laikā

ikdienā trokšņa un vibrācijas vērtības var

mainīties.

PIEZĪME

Šajā informācijas lapā norādītais vibrāciju

emisijas līmenis ir izmērīts saskaņā ar standar

ta pārbaudes metodi, kas norādīta EN 62841

standartā, un to var izmantot viena instru

menta salīdzināšanai ar citu. To var arī lietot

iepriekšējai iedarbības novērtēšanai.

Deklarētais vibrācijas emisijas līmenis at

spoguļo vērtības instrumentam paredzētās

lietošanas laikā.

Tomēr, ja instruments tiek izmantots citiem

pielietojumiem un kopā ar atšķirīgiem piede

rumiem, vai nav pareizi uzstādīts, vibrācijas

emisijas vērtības var atšķirties. Tas var ievēro

jami palielināt iedarbības līmeni visā kopējā

darbības periodā.

Lai precīzi novērtētu vibrācijas iedarbības

līmeni, jāņem vērā arī laiks, kad instruments ir

izslēgts vai darbojas, bet faktiski netiek lietots.

Tas var ievērojami samazināt iedarbības līme

ni visā kopējā darbības periodā.

Noskaidrojiet, kādi vēl drošības pasākumi

pastāv, lai aizsargātu lietotāju no vibrācijas

radītajām sekām, piemēram: Instrumenta un

piederumu apkope, roku uzturēšana siltumā,

darba modeļu organizēšana.

UZMANĪBU!

Ja skaņas spiediens pārsniedz 85 dB(A), lieto-

jiet ausu aizsardzības līdzekļus.

Tehniskie dati

Izstrādājuma veids ID 1/4” 18-EC LD

Izstrādājums Triecienskrūvgriezis

Nominālais sprie-

gums

Vdc 18

Ātrums bez slo-

dzes

/min 0-3400

Maks trieciena

ātrums

sitie-

ni/

min

4300

Maks griezes

moments

N 175

Svars saskaņā ar

„FLEX procedūru

01”

(bez akumulato-

ra)

kg 0,78

Akumulators 18V

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

Lietojamo aku-

mulatoru svars

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

0,4

0,7

1,1

Lādētāju diapa-

zons

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

Uzlādes tempera-

tūra

-0 - 40℃

Darba tempera-

tūra

-10~40 °C

Uzglabāšanas

temperatūra

-20~50 °C

Pārskats (skatīt A attēlu)

Izstrādājuma funkcijām norādītie cipari atbilst

ierīces ilustrācijā norādītajiem cipariem.

1 Ātruma pārslēgšanas slēdzis

2 Sešstūra galvas spīļpatrona.

3 LED apgaismojums

4 Virziena izvēles slēdzis (uz priekšu/

centrālā bloķēšana/atpakaļ)

5 Griezes momenta un „T” režīma vadī-

bas panelis

6 Griezes momenta un “T” režīma izvēles

185

ID 1/4” 18-EC LD

poga

7 Saites ksators

Plaukstas locītavas saites piestiprināšanai

(nav iekļauta komplektā), lai samazinātu

iespējamību nomest zemē instrumentu.

8 Uzgaļa kronšteins

9 Siksnas stiprinājums

10 Stiprinājuma skrūve

11 Fiksējošā uzmava

Lietošanas instrukcija

BRĪDINĀJUMS!

Pirms uzsākat darbu ar elektroinstrumentu,

izņemiet akumulatoru.

Pirms elektroinstrumenta ieslēg-

šanas

Izsaiņojiet elektroinstrumentu un piederumus

un pārbaudiet, vai nav pazudusi vai bojāta

kāda daļa.

PIEZĪME

Piegādes brīdī akumulatori nav pilnībā uzlā-

dēti. Pirms pirmās lietošanas reizes akumula-

tori ir jāuzlādē pilnībā. Skatiet lādētāja lieto-

šanas instrukciju

Padomi ilgam akumulatora kal-

pošanas laikam

UZMANĪBU!

Nekad neuzlādējiet akumulatorus tempe-

ratūrā, kas zemāka par 0 °C vai augstāka

par 40 °C.

Neuzlādējiet akumulatorus vidē ar augstu

gaisa mitrumu vai apkārtējās vides tem

peratūru.

Uzlādes laikā neaizsedziet akumulatorus

un lādētāju.

Uzlādes procesa beigās izvelciet lādētāja

kontaktdakšu.

Uzlādes procesa laikā akumulators un lādētājs

sakarst. Tas ir pilnīgi normāli!

PIEZĪME!

Ievērojiet akumulatora lietošanas instrukcijā

sniegtos

norādījumus par pareizu akumulatora uzlādi.

Ja akumulatori netiek izmantoti ilgāku laiku,

uzglabājiet tos daļēji uzlādētus vēsā vietā.

Akumulatora ievietošana/nomai-

ņa (skat. B1-B2 att.)

■

Iespiediet uzlādētu akumulatoru elektro-

instrumenta akumulatora nodalījumā, līdz

tas noksējas ar „klikšķa” skaņu (skatīt B1

attēlu).

■

Akumulatoru izņem, nospiežot atbrīvo-

šanas pogu (1.) un pēc tam izvelkot no

nodalījuma (2.) (skatīt B2 attēlu).

UZMANĪBU!

Kad instruments netiek lietots, aizsargā-

jiet akumulatora kontaktus. Tuvumā esošas

metāliskas detaļas var radīt īssavienojumu

kontaktos; pastāv sprādziena un aizdegšanās

draudi!

Noņemams siksnas stiprinājums

un uzgaļa kronšteins

■

Izņemiet no instrumenta akumulatoru blo-

ku.

■

Salāgojiet siksnas stiprinājuma(9) un uzga-

ļa kronšteina(8) atveri ar vītņoto atveri

instrumenta pamatnē (skatīt C attēlu).

■

Ielieciet stiprinājuma skrūvi (10) un stingri

pievelciet to ar skrūvgriezi (nav iekļauts

komplektā).

Saites ksators

■

Saites ksators paredzēts plaukstas locī-

tavas saites piestiprināšanai (nav iekļauta

komplektā), lai samazinātu iespējamību

nomest zemē instrumentu. Pārnēsājot ins-

trumentu, aptiniet saiti ap savu roku (skatīt

D attēlu).

Uzgaļu uzstādīšana un izņemšana

(skatīt E attēlu)

UZMANĪBU!

Pirms jebkādu darbu veikšanas ar elektroins-

trumentu, pārslēdziet virziena izvēles slēdzi (4)

vidējā pozīcijā.

■

Pavelciet ksējošo uzmavu (11) uz priekšu

(prom no instrumenta).

■

Ievietojiet uzgali līdz galam spīļpatronā (2)

un pēc tam atlaidiet ksējošo uzmavu, lai

noksētu uzgali.

■

Lai izņemtu uzgali, pavelciet ksējošo uz-

186

ID 1/4” 18-EC LD

mavu (11) uz priekšu (prom no instrumen-

ta).

■

Izvelciet uzgali no spīļpatronas (2) un

atlaidiet ksējošo uzmavu (11), ksējošā

uzmava atgriezīsies sākotnējā pozīcijā

PIEZĪME.

Izmantojiet tikai uzgaļus ar elektrisko urbju

rievām, citus uzgaļus var izmantot ar univer

sālo uzgaļu turētāju, kuram ir elektrisko urbju

rievas (nav iekļauts komplektācijā). Neizman

tojiet uzgaļus ar bojātu kakliņu.

BRĪDINĀJUMS!

Uzgalis pēc ilgstošas lietošanas var būt sakar-

sis. Noņemot uzgali no instrumenta, lietojiet

aizsargcimdus vai vispirms ļaujiet uzgalim

atdzist

BRĪDINĀJUMS!

Pārliecinieties, vai urbja uzgalis spīļpatronā ir

ievietots taisni. Neievietojiet urbja uzgali spī

ļpatronā slīpi un pēc tam pievelciet patronu,

citādi urbja uzgalis var tikt izsviests no instru

menta, kā rezultātā var tikt gūti smagi miesas

bojājumi vai var rasties patronas bojājumi.

Virziena izvēle (skatīt F attēlu)

UZMANĪBU!

Veiciet rotācijas virziena maiņu tikai tad, kad

elektroinstruments ir pārstājis darboties.

Pārvietojiet virziena izvēles slēdzi(4) vajadzī-

gajā pozīcijā:

■

Novietojiet virziena izvēles slēdzi instru-

menta kreisajā pusē, lai iedzītu skrūves vai

pieskrūvētu skrūves/uzgriežņus

■

Novietojiet virziena izvēles slēdzi instru-

menta labajā tālākajā pusē, lai izvilktu

skrūves vai atskrūvētu skrūves/uzgriežņus.

■

Lai samazinātu nejaušas ieslēgšanās iespē-

jamību, kad instruments netiek izmantots,

ieslēdziet virziena izvēles slēdzi izslēgtā

pozīcijā „OFF” (centrālā bloķēšana).

PIEZĪME

Triecienskrūvgriezis nedarbosies, ja griešanās

virziena izvēles slēdzis nebūs līdz galam pabī

dīts pa kreisi vai pa labi.

BRĪDINĀJUMS!

Ar akumulatoru darbināmās iekārtas vien-

mēr ir darba stāvoklī. Tāpēc virziena izvēles

slēdzim vienmēr jābūt bloķētam centra

pozīcijā, kad instrumentu nelietojat vai

pārnēsājat.

Režīma izvēle (skatīt G attēlu)

Instruments ir aprīkots ar ātruma vadības

paneli (5), kas atrodas instrumenta pamatnē.

Tam ir četri režīmi: 1, 2, 3 un T.

Griezes momenta un “T” režīma izvēles poga

atrodas instrumenta sānos un tiek izmantota,

lai izvēlētos vienu no četriem režīmiem.

■

1. režīms ir piemērots skrūvju vai uz-

griežņu pievilkšanai ar zemu griezes mo-

mentu/zemu griešanās ātrumu uz priekšu,

kā arī skrūvju vai uzgriežņu atskrūvēšanai

ar griešanos atpakaļvirzienā.

■

2.režīms ir piemērots skrūvju vai uz-

griežņu pievilkšanai ar vidēju griezes mo-

mentu/vidēju griešanās ātrumu uz priekšu,

kā arī skrūvju vai uzgriežņu atskrūvēšanai

ar griešanos atpakaļvirzienā.

■

3.režīms ir piemērots skrūvju vai uz-

griežņu pievilkšanai ar lielu griezes mo-

mentu/lielu griešanās ātrumu uz priekšu,

kā arī skrūvju vai uzgriežņu atskrūvēšanai

ar griešanos atpakaļvirzienā.

■

T režīmu izmanto krāsainu tērauda īžu

un tērauda lokšņu piestiprināšanai, izman-

tojot griešanās virzienu uz priekšu; bez-

delīgastes nagla pēc pievilkšanas apstājas

automātiski, nebojājot ūdensnecaurlaidīgo

paliktni un sagataves virsmu; vai arī, ja

nepieciešams liels griezes moments/ātra

griešanās atpakaļgaitā, lai atskrūvētu skrū-

ves vai uzgriežņus.

Katrā nospiešanas reizē tiek ieslēgts viens

režīms. Plašāku informāciju apskatiet zemāk

redzamajā attēlā:

187

ID 1/4” 18-EC LD

uz paneļa izgais-

mots indikators

Darba

režīms (uz

priekšu)

Mērķis Pielietojuma piemērs

Precīza

pievilkšana, kad nepiecie-

šama laba apdare

Skrūvju pievilkšana

trauslos dēļos, pie-

mēram, ģipškartona

plāksnēs

Efektīva darbība, pievilkšana ar

mazāku spēku un ātrumu nekā 3.

režīmā (vieglāk kontrolējama nekā

3. režīmā)

Skrūvju iedzīšana

cietos materiālos, kā

arī bultskrūvju pieskrū-

vēšana

Jaudīga darbība, pievilkšana ar

maksimālu spēku un ātrumu

Garo skrūvju iedzīšana

cietos materiālos, kā

arī lielāku bultskrūvju

pieskrūvēšana salīdzi-

nājumā ar 2. režīmu

Pašskrūvējošu skrūvju ieskrūvēšana

lokšņu metālā ar labas kvalitātes

apdari

Ieteicamais tips:

#4,8×25 mm

IESLĒGŠANA IZSLĒGŠANA

PIEZĪME

Gala rezultāts var būt atšķirīgs atkarībā no

koksnes blīvuma un metāla materiāla. Lietotā

jam ir jāizvēlas atbilstošs režīms, pamatojoties

uz pielietojuma veidu.

BRĪDINĀJUMS!

Nemainiet darba režīmu, kamēr instru-

ments darbojas. Pēkšņa griezes momenta

maiņa var izraisīt vadības zaudēšanu pār

instrumentu, izraisot iespējamas traumas vai

instrumenta vai sagataves bojājumus.

PIEZĪME

LED indikators izslēdzas apmēram 1 min. pēc

aktivizēšanas slēdža atlaišanas.

PIEZĪME

Ieslēdzot instrumentu nākamajā reizē, dar-

bības režīms pāriet atpakaļ uz iepriekšējo

iestatījumu.

Elektroinstrumenta ieslēgšana

(skatīt H attēlu)

■

Lai elektroinstrumentu ieslēgtu:

Nospiediet pārslēgšanas slēdzi(1).

Nospiežot aktivizēšanas slēdzi stiprāk,

ātruma regulēšanas slēdzis ieslēdz lielāku

ātrumu, savukārt, nospiežot aktivizēšanas

slēdzi vājāk, ātrums tiek samazināts.

Nospiežot aktivizēšanas slēdzi T režīmā,

tiek nodrošināts lielākais griešanās ātrums

pašreizējā režīmā neatkarīgi no tā, cik stipri

tiek nospiests slēdzis.

■

Lai elektroinstrumentu izslēgtu:

atlaidiet sprūda slēdzi (1).

LED gaisma (skatīt I attēlu)

■

Viegli piespiežot ātruma regulēšanas

slēdzi, automātiski ieslēdzas LED gaisma

pirms instruments sāk darboties, un izslē-

dzas aptuveni 10 sekundes pēc ātruma

regulēšanas slēdža atlaišanas.

■

Ja instruments un/vai akumulatora bloks

ir pārslogots vai pārkarsis, LED apgaismo-

jums sāks strauji mirgot, un iekšējie sensori

liks instrumentam izslēgties. Kādu laiku

atpūtiniet instrumentu, vai novietojiet ins-

trumentu un akumulatora bloku atsevišķi

vietā ar brīvu gaisa plūsmu, lai tos atdzesē-

■

Ja LED apgaismojums sāk mirgot lēnāk,

tas norāda uz akumulatora zemu uzlādes

līmeni. Uzlādējiet akumulatoru bloku.

188

ID 1/4” 18-EC LD

■

Ja LED gaisma neiedegas, ieslēdzot instru-

mentu, vai tā pēkšņi izslēdzas tā darbības

laikā, iespējams, to izraisījusi iekšējā sakaru

kļūda. Lai saņemtu palīdzību, sazinieties ar

klientu apkalpošanas vai pilnvarotu servisa

centru

Lai pielāgotu LED gaismas spilgtumu, rīkojie-

ties šādi:

■

Nospiediet virziena izvēles slēdzi (4) pa

kreisi/pa labi līdz galam, lai pārliecinātos,

ka palaides slēdzis (1) darbojas normāli.

■

Nospiediet un 2 sekundes turiet nospiestu

griezes momenta un “T” režīma izvēles

pogu (6), un vienlaikus mirgos 4 indikatori

uz griezes momenta un “T” režīma vadības

paneļa (5). Šajā brīdī var aktivizēt spilgtu-

ma regulēšanas režīmu.

■

LED gaismas spilgtums mainīsies vienu rei-

zi, tiklīdz tiks nospiests palaišanas slēdzis

(1), un tas cikliski pārslēgsies starp 4 spilg-

tuma līmeņiem, kas norādīti tabulā zemāk::

Līmeņi

1 2 3 4

Spilgtuma

līmenis

iz-

slēgts

zemā-

kais

vidē-

jais

augstā-

kais

■

Ja vēlreiz tiek nospiesta griezes momenta

un “T” režīma izvēles poga (6) vai instru-

ments netiek izmantots 5 sekundes, izslē-

dzas spilgtuma regulēšanas režīms.

Nākamajā instrumenta ieslēgšanas reizē at-

miņas funkcija atcerēsies un atjaunos pēdējo

gaismas spilgtuma līmeni.

PIEZĪME.

Spilgtuma regulēšanas režīmā slēdzis darbo-

jas tikai kā spilgtuma regulēšanas “poga”.

Skrūvju, uzgriežņu un bultskrūvju

pieskrūvēšana un atskrūvēšana

(skatīt J un K attēlu)

Izvēlieties T režīmu, ja nepieciešams, atkarībā

no pielietojuma veida. Lai iegūtu sīkāku infor-

māciju, izlasiet saistīto sadaļu:

Režīma izvēle

1., 2. vai 3.režīmam: ātruma regulēšanas

vadība ir jāizmanto piesardzīgi uzgriežņu un

bultskrūvju iedzīšanai kontaktligzdu komplek-

tu stiprinājumu izmantošanas laikā. Vislabā-

kais veids, kā to izdarīt, ir sākt ar zemu ātru-

mu, pēc tam to palielinot, tiklīdz uzgrieznis

vai skrūve tiek iedzīta materiālā, un pēc tam

stingri noksēt uzgriezni vai skrūvi, palēninot

instrumenta ātrumu, kamēr tas apstājas. Pretē-

jā gadījumā instruments tiks pakļauts griezes

momentam vai sāks griezties plaukstā, nok-

sējot uzgriezni vai bultskrūvi.

Lai noskaidrotu, kurš režīms ir vispiemērotā-

kais, ieteicams izmēģināt iedzīt skrūvi kādā

nederīgā materiālā.

■

Uzstādiet piemērotu uzgali.

■

Piespiediet tikai tik daudz, lai uzgalis varē-

tu noksēties uz skrūves vai uzgriežņa.

■

Strādājot 1., 2. vai 3. režīmā, vispirms

piespiediet ātruma regulēšanas slēdzi

pavisam nedaudz. Palieliniet ātrumu tikai

tad, ja varat saglabāt pilnīgu vadību pār

instrumentu

PIEZĪME!

■

Vienmēr izmantojiet attiecīgajam pielie-

tojuma veidam atbilstošā veida un izmēra

uzgaļus.

■

Iedzenot skrūvi šķērsgriezuma galā vai

kokmateriāla malas tuvumā, iepriekš izur-

biet caurumu, lai neieplaisātu kokmateriāls.

■

Pirms skrūvju iedzīšanas cietā kokmateriā-

lā, jāveic izmēģinājuma skrūves iedzīšana.

BRĪDINĀJUMS!

Nepieskrūvējiet pārāk stingri, jo triecienskrū-

vgrieža spēks var sabojāt stiprinājumu. Lai

nesabojātu stiprinājuma galviņu, turiet trie

cienskrūvgriezi taisnā leņķī attiecībā pret

stiprinājumu.

Transportēšana

Uz litija jonu akumulatoriem attiecas bīstamo

kravu likumdošanas prasības.

Šo akumulatoru transportēšana jāveic saska-

ņā ar vietējiem, valsts un starptautiskajiem

noteikumiem.

Lietotāji drīkst pārvadāt šos akumulatorus pa

autoceļiem bez papildu prasībām.

Uz litija jonu akumulatoru komerciālo pār-

vadāšanu, ko veic kuģniecības uzņēmumi,

attiecas bīstamo kravu pārvadāšanas noteiku-

mi. Piegādes sagatavošanu un transportēšanu

drīkst veikt tikai atbilstoši apmācītas personas.

Visam procesam jābūt profesionālā līmenī

uzraudzītam.

Pārvadājot uzlādējamos akumulatorus, jāievē-

ro šādi punkti:

Pārliecinieties, ka akumulatora kontaktspailes

ir aizsargātas un izolētas, lai novērstu īssavie-

nojumu veidošanos

Pārliecinieties, ka akumulators ir nekustīgi

189

ID 1/4” 18-EC LD

nostiprināts iepakojuma iekšpusē.

Bojātus vai noplūdušus akumulatorus nedrīkst

pārvadāt.

Lai iegūtu sīkāku informāciju, sazinieties ar

kuģniecības uzņēmumu.

UZMANĪBU!

Neizmantojiet akumulatorus, kuru korpuss ir

bojāts.

Apkope un tīrīšana

BRĪDINĀJUMS!

Pirms uzsākat darbu ar elektroinstrumentu

izņemiet akumulatoru bloku.

Tīrīšana

UZMANĪBU!

Veicot tīrīšanu ar sausu saspiesto gaisu, vien-

mēr lietojiet aizsargbrilles.

Regulāri iztīriet elektroinstrumentu un venti-

lācijas atveres. Tīrīšanas biežums ir atkarīgs

no izmantotā materiāla un lietošanas ilguma.

Regulāri izpūtiet korpusa iekšpusi un motoru

ar sausu saspiesto gaisu.

Remonts

Remontu drīkst veikt tikai pilnvarotā klientu

apkalpošanas centrā.

PIEZĪME

Garantijas darbības laikā neatskrūvējiet

korpusa skrūves. Ja šī prasība netiek ievērota,

tiek anulētas visas ražotāja garantijas prasī

bas

Rezerves daļas un piederumi

Informācija par citiem piederumiem, jo īpaši

instrumentiem ar piederumiem, pieejama ra-

žotāja katalogos. Pilnus rasējumus un rezerves

daļu sarakstus var aplūkot mūsu mājas lapā:

www.ex-tools.com

Informācija par atbrīvošanos

no vecās ierīces

BRĪDINĀJUMS!

Deaktivizējiet nolietotus elektroinstrumentus:

izņemiet no akumulatora elektroinstru-

mentiem akumulatoru.

Tikai ES valstis

Neizmetiet elektroinstrumentus māj-

saimniecības atkritumos!

Saskaņā ar Eiropas Savienības Direktīvu

Nr 2012/19/ES par elektrisko un elektronisko

iekārtu atkritumiem un to īstenojošiem aktiem

valsts tiesību sistēmā vairs nelietojami elek-

troinstrumenti jāsavāc atsevišķi un jānodod

videi nekaitīgai otrreizējai pārstrādei.

Neiznīciniet izejvielas — tā vietā nogā-

dājiet uz otrreizējo pārstrādes punktu.

Ierīce, piederumi un iepakojums ir jāpārstrādā

videi nekaitīgā veidā. Otrreizējai pārstrādei

paredzētās plastmasas daļas ir apzīmētas ar

speciālu otrreizējās pārstrādes simbolu.

BRĪDINĀJUMS!

Neizmetiet akumulatorus sadzīves atkritumos,

ugunī vai ūdenī. Nemēģiniet atvērt izlietotos

akumulatorus.

Tikai ES valstīm:

Saskaņā ar Regulu Nr. 2023/1542 bojātie vai

izlietotie akumulatori ir jāpārstrādā.

PIEZĪME

Lūdzu, jautājiet savam izplatītājam par utilizā-

cijas iespējām!

-Atbilstības deklarācija

Atbilstības deklarācijas ir iekļautas šīs lietoša-

nas rokasgrāmatas 1. pielikumā.

Atbrīvojums no atbildības

Ražotājs un viņa pārstāvis nav atbildīgi par

jebkādu kaitējumu un zaudēto peļņu, ko

izraisījis pārtraukums uzņēmējdarbībā sakarā

ar produkta lietošanu vai nelietojamību.

Ražotājs un viņa pārstāvis nav atbildīgi par

jebkādiem bojājumiem, kas radušies neparei-

zas izstrādājuma izmantošanas rezultātā vai

izmantojot izstrādājumu kopā ar citu ražotāju

izstrādājumiem.

190

ID 1/4” 18-EC LD

تايوتحملا

190. . . . . . . . . . . . .ليلدلا اذه يف ةمدختسملا زومرلا

190. . . . . . . . . . . . . . . . جتنملا ىلع ةدوجوملا زومرلا

190. . . . . . . . . . . . . . . . . . . . ةماه ةم󰥽س تامولعم

191. . . . . . . . . . . . . . . . . . . . . . زازته󰥼او ءاضوضلا

191. . . . . . . . . . . . . . . . . . . . . . . . . . ةينفلا تانايبلا

191. . . . . . . . . . . . . . . . . . . . . . . . . . . .ةماع ةرظن

191. . . . . . . . . . . . . . . . . . . . . . . . ليغشتلا تاميلعت

194. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .لقنلا

195. . . . . . . . . . . . . . . . . . . . . . . . .ةيانعلاو ةنايصلا

195. . . . . . . . . . . . . . . . جتنملا نم صلختلا تامولعم

195. . CE ةيبورو󰥸ا ريياعملا عم قفاوتملا ةقباطملا نايب

195. . . . . . . . . . . . . . . . . . . . . ةيلوؤسملا نم ءافعإ

ليلدلا اذه يف ةمدختسملا زومرلا

!ريذحت

دق ريذحتلا اذه ةاعارم مدع .كيشو رطخ دوجو ىلإ ريشي

.ةياغلل ةريطخ تاباص󰥺 ضرعتلا وأ ةافولا ىلإ يدؤي

!هيبنت

ريذحتلا اذه ةاعارم مدع .ةلمتحم ةريطخ ةلاح ىلإ ريشي

.تاكلتمملا فلت وأ ةفيفخ ةباصإ ىلإ يدؤي دق

ةظح󰑗م

.ةماهلا تامولعملاو قيبطتلا حئاصن ىلإ ريشي

جتنملا ىلع ةدوجوملا زومرلا

أرقا ،ةقاطلاب ةلماعلا ةل󰥶ا ليغشت لبق

.ليغشتلا ليلد

ةيامحلا تاراظن ِدترا

ةميدقلا ت󰥼󰥶ا نم صلختلا تامولعم

) 195 ةحفصلا رظنا(

CE يبورو󰥸ا داحت󰥼ا ةم󰥽ع

UKCA ةقباطملا مييقت ةم󰥽ع

ةماه ةم󰥽س تامولعمةماه ةم󰥽س تامولعم

!ريذحت

يلي ام ةءارق ىجرُي ،ةقاطلاب ةلماعلا ةل󰥶ا مادختسا لبق

:هب مازتل󰥼او

،هذه ليغشتلا تاميلعت

عم لماعتلاب ةقلعتملا "ةماعلا ةم󰥽سلا تاميلعت"

قفرملا ليلدلا يف ةدراولا ةقاطلاب ةلماعلا ت󰥼󰥶ا

،)315915 :روشنملا مقر(

عنمل يلاحلا تقولا يف ةقبطملا تاهيجوتلاو دعاوقلا

.ثداوحلا عوقو

متو ةثيدحلا ت󰥼󰥶ا نم ةقاطلاب ةلماعلا ةل󰥶ا هذه

.اهب فرتعملا ةم󰥽سلا تاهيجوتل اًقفو اهميمصت

حبصت دق ،ةل󰥶ا مادختسا ءانثأ يفف ،كلذ نم مغرلاب

يأ ىلع وأ ،هفارطأو مدختسملا ةايح ىلع رطخ ردصم

ىرخ󰥸ا تاكلتمملا وأ ةل󰥶ا ضرعتت دق وأ ،رخآ صخش

.ررضلل

󰥼إ ةقاطلاب ةلماعلا ةل󰥶ا مادختسا بجي 󰥼

طقف مادختس󰥽ل ددحملا ضرغلل

.ةزاتمم ةلاح يف نوكت نأو

.روفلا ىلع ةم󰥽سلاب ةقلعتملا لاطع󰥸ا ح󰥽صإ بجي

مادختس󰑗ل ددحملا ضرغلا

دعم يكلس󰥽لا تامدصلاب طبرلا كفم

– ةيعانصلا نكام󰥸ا يف يراجتلا مادختس󰥽ل

،ةيراجتلاو

– تيبثتلا رصانعو ليماوصلاو يغاربلا طبرل

.اهكفو ،ةفلتخملا ةبلولملا

طبرلا كفمب ةصاخلا ةم󰑗سلا تاميلعت

تامدصلاب

!ريذحت

موسرلاو تاميلعتلاو ةم󰑗سلا تاريذحت عيمج أرقا

عابتا مدع .ةل󰑐ا هذه عم ةقفرملا تافصاوملاو ةيحيضوتلا

ةمدص ثودح ىلإ يدؤي دق هاندأ ةدراولا تاميلعتلا عيمج

وأ اهدحأ ،ةباص󰥻ل ضرعتلا وأ قيرح بوشن وأ ةيئابرهك

اهيلإ عوجرلل تاميلعتلاو تاريذحتلا عيمجب ظفتحا .اهعيمج

.لبقتسملا يف

■

كاسم󰑔ا حطسأ نم ةقاطلاب ةلماعلا ةل󰑐اب كسمأ

ضرعتي دق لامعأب مايقلا دنع كلذو ،ةلوزعملا

ك󰑗سأ عم سم󰑗تلا ىلإ اهل󰑗خ نم تيبثتلا رصنع

رايت كلس عم تيبثتلا رصانع سم󰥽تت دق .ةرهاظ ريغ

ةفوشكملا ةيندعملا ءازج󰥸ا لعجي ام وهو ،"ٍراج"

ةل󰥶ا لّغشُم ةباصإ يف ببستيو "ةبرهكم" ةل󰥶اب

.ةيئابرهك ةمدصب

191

ID 1/4” 18-EC LD

زازته󰑖او ءاضوضلا

– رايعملل اًقفو زازته󰥼او ءاضوضلا تايوتسم ديدحت مت

.EN62841

– وه ةقاطلاب ةلماعلا ةل󰥷ل A ردقملا ءاضوضلا ىوتسم

:ةداع

– ؛)أ(لبيسيد 90.5 :

L توصلا طغض ىوتسم

– ؛)أ(لبيسيد 98.5 :

L توصلا ةوق ىوتسم

– .لبيسيد 3 = K :كشلا ةبسن

– :زازته󰥽ل ةيلكلا ةميقلا

–

ةيناث/م 20.7 :

a تاثاعبن󰥼ا ةميق

–

ةيناث/م 1.5 = K :كشلا ةبسن

!هيبنت

ةلماعلا ت󰥼󰥶ا ىلع ةددحملا ةساقملا ميقلا قبطنت

ميق رّيغت يف ببستي يمويلا مادختس󰥼ا .ةديدجلا ةقاطلاب

.زازته󰥼او ءاضوضلا

ةظح󰑗م

هذه يف حضوملا زازته󰥼ا ثاعبنا ىوتسم سايق مت

EN رايعملا يف ددحملا يرايعملا رابتخ󰥽ل اًقفو تاميلعتلا

نكميو .ىرخأ عم ةلآ ةنراقمل همادختسا نكميو ،62841

.ضرعتلل يئدبملا مييقتلل همادختسا اًضيأ

ةيسيئرلا تاقيبطتلا لّثمي نلعملا زازته󰥼ا ثاعبنا ىوتسم

.ةل󰥷ل

عم وأ ،ةفلتخم تاقيبطت يف ةل󰥶ا مادختسا مت ول هنأ 󰥼إ

دقف ،ءيدر ٍلكشب اهتنايص تمت وأ ،ةفلتخم تاقحلم

ٍلكشب ديزي دق ام وهو .زازته󰥼ا ثاعبنا ىوتسم فلتخي

.اهلمكأب لمعلا ةرتف رادم ىلع ضرعتلا ىوتسم نم ريبك

نم ،تازازته󰥽ل ضرعتلا ىوتسمل قيقد ريدقتل لوصولل

ليغشت فاقيإ تاقوأب رابتع󰥼ا يف ذخ󰥸ا اًضيأ يرورضلا

ضفخي دق ام وهو .اًيلعف اهمادختسا نودب اهترادإ وأ ةل󰥶ا

لمعلا ةرتف رادم ىلع ضرعتلا ىوتسم نم ريبك ٍلكشب

.اهلمكأب

نم لغشملا ةيامحل ةيفاض󰥺ا ةم󰥽سلا ريياعم ديدحتب مق

،تاقحلملاو ةل󰥶ا ىلع ةظفاحملا :لثم ،زازته󰥼ا تاريثأت

.لمعلا طامنأ ميظنتو ،يدي󰥸ا ءفد ىلع ةظفاحملاو

!هيبنت

نم ىلعأ يتوص طغض ىوتسم تاذ نذ󰥹ل تايقاو ِدترا

.)أ(لبيسيد 85

ةينفلا تانايبلا

ID 1/4” 18-EC LD جتنملا عون

تامدصلاب طبر كفم جتنملا

رايت

دهج

رمتسم

ردقملا دهجلا

0-3400 ةقيقد/

نود نم ةعرسلا

لمح

4300

ةبرض

يف

ةقيقدلا

لدعمل ىصق󰥸ا دحلا

قرطلا

175 N ىصق󰥸ا مزعلا

0.78 مجك

تاءارج󰥺 اًقفو نزولا

1 FLEX ةكرش

)ةيراطبلا نود نم(

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

تلوف

ةيراطبلا

0.4

0.7

1.1

AP 18,0/2,5

AP 18,0/5,0

AP 18,0/8,0

مجك

ةلباقلا تايراطبلا نزو

مادختس󰥽ل

CA 12/18

CA 18,0-LD

CA 10,8/18,0

CA 18 LD2

CA SP 2x 12/18

نحاشلا قاطن

ةيوئم ةجرد 40~0 نحشلا ةرارح ةجرد

ةيوئم ةجرد 40~-10 ليغشتلا ةرارح ةجرد

ةيوئم ةجرد 50~-20 نيزختلا ةرارح ةجرد

)A لكشلا رظنا( ةماع ةرظن

يف ةل󰥶اب ةصاخلا روصلا ىلإ ريشت جتنملا صئاصخ ميقرت

.ةيحيضوتلا موسرلا ةحفص

يكربنزلا تاعرسلا رييغت حاتفم 1يكربنزلا تاعرسلا رييغت حاتفم 1

يسادس فرظ 2يسادس فرظ 2

LED

حابصم 3 حابصم 3

/مام󰥹ل( نارودلا هاجت󰥼 قبسملا ديدحتلا حاتفم 4/مام󰥹ل( نارودلا هاجت󰥼 قبسملا ديدحتلا حاتفم 4

)فلخلل/يزكرملا لفقلا)فلخلل/يزكرملا لفقلا

"T" عضوو نارودلا مزع يف مكحتلا ةحول 5"T" عضوو نارودلا مزع يف مكحتلا ةحول 5

"T" عضوو نارودلا مزع ديدحت رز 6"T" عضوو نارودلا مزع ديدحت رز 6

مازحلا تيبثت ةدحو 7مازحلا تيبثت ةدحو 7

ليلقتل كلذو ،)قفرم ريغ( غسرلا مازح تيبثتل ليلقتل كلذو ،)قفرم ريغ( غسرلا مازح تيبثتل

.اهلمح ءانثأ يف ةل󰥶ا طوقس صرف.اهلمح ءانثأ يف ةل󰥶ا طوقس صرف

ةمقللا ةماعد 8ةمقللا ةماعد 8

مازح كبشم 9مازح كبشم 9

تيبثت رامسم 10تيبثت رامسم 10

لفقلا ةبلج 11لفقلا ةبلج 11

ليغشتلا تاميلعت

!ريذحت

ةلماعلا ةل󰥶ا ىلع لامعأ يأ ءارجإ لبق ةيراطبلا علخا

.ةقاطلاب

ةقاطلاب ةلماعلا ةل󰑐ا ليغشت لبق

،ةوبعلا نم تاقحلملاو ةقاطلاب ةلماعلا ةل󰥶ا جارخإب مق

.فلتلا وأ دقفلل ءازجأ يأ ضرعت مدع نم ققحتو

ةظح󰑗م

لبق .اهم󰥽تسا دنع لماكلاب ةنوحشم نوكت 󰥼 تايراطبلا

192

ID 1/4” 18-EC LD

عجار .لماكلاب تايراطبلا نحشا ،ىلو󰥸ا ةرملل ليغشتلا

.نحاشلا ليغشت ليلد

ةيراطبلا رمع ةلاط󰑔 حئاصن

!هيبنت

لقأ ةرارح تاجرد دنع تايراطبلا نحشب اًدبأ مقت 󰥼

.ةيوئم ةجرد 40 نم ىلعأ وأ ةيوئم ةجرد 0 نم

ةيوج ةبوطر تاذ تائيب يف تايراطبلا نحشت 󰥼

.ةيلاع ةطيحم ةرارح ةجرد وأ ةيلاع

ةيلمع ءانثأ يف نحاشلاو تايراطبلا ةيطغتب مقت 󰥼

.نحشلا

ةياهن يف رايتلا ردصم نم نحاشلا سباق بحسا

.نحشلا ةيلمع

ةيلمع ءانثأ يف نحاشلاو ةيراطبلا ةرارح ةجرد عفترت

!اًمامت يعيبط رمأ اذه .نحشلا

ةظح󰑗م

ةحضوملا ةحيحصلا ةيراطبلا نحش تاميلعت عبتا

.ةيراطبلا ليغشت ليلد يف

،تقولا نم ةليوط ةرتفل تايراطبلا مادختسا متي مل اذإ

.دراب ناكم يف اًيئزج ةنوحشم اهنيزختب مقف

-1B لكشلا رظنا( ةيراطبلا لادبتسا/بيكرت-1B لكشلا رظنا( ةيراطبلا لادبتسا/بيكرت

)2B)2B

■

ةل󰥶ا لخاد ىلإ ةنوحشملا ةيراطبلا ىلع طغضا

رظنا( ,ةرقن توص عمست نأ ىلإ ةقاطلاب ةلماعلا

.)1B لكشلا

■

ةيراطبلا بحساو ).1( ريرحتلا رز ىلع طغضا ،ةلاز󰥻ل

.)2B لكشلا رظنا( ).2(

!هيبنت

ليصوت فارطأ ةيامحب مق ،زاهجلا مادختسا مدع دنع

يف ببستت دق ةكوكفملا ةيندعملا ءازج󰥸ا ن󰥸 .ةيراطبلا

وأ ،ليصوتلا فارطأ نيب )يئابرهك سام( رصق ةرئاد لمع

!قيرح بوشن رطخ وأ ،راجفنا

ةمقللا ةماعدو علخلل لباقلا مازحلا كبشم

■

.ةل󰥶ا نم ةيراطبلا ةعومجم علخا

■

ةمقللا ةماعدو )9( مازحلا كبشم ةحتف ةاذاحمب مق

ةل󰥶ا ةدعاق يف ةدوجوملا ةبلولملا ةحتفلا عم )8(

.)C لكشلا رظنا(

■

مادختساب ماكحإب هطبراو )01( تيبثتلا رامسم لخدأ

.)قفرم ريغ( كفم

مازحلا تيبثت ةدحو

■

ريغ( غسرلا مازح تيبثتل ةصصخم مازحلا تيبثت ةدحو

.اهلمح ءانثأ ةل󰥶ا طوقس صرف ليلقتل كلذو ،)قفرم

لكشلا رظنا( ةل󰥶ا لمح دنع كدي لوح مازحلا فل

.)D

تركيب

اللقم

وخلعها

(

انظر

الشكل

!هيبنت

،لاكش󰥸ا نم لكش يأب ةقاطلاب ةلماعلا ةل󰥶ا ليغشت لبق

.طسو󰥸ا عضولا ىلإ )4( نارودلا هاجتا ديدحت حاتفم كرح

■

.)ةل󰥶ا نع اًديعب( مام󰥸ا ىلإ )11( لفقلا ةبلج بحسا

■

،)2( فرظلا يف نكمم ردق ىصقأ ىلإ ةمقللا لخدأ

.اهناكم يف ةمقللا تيبثتل لفقلا ةبلج ررح مث

■

مام󰥸ا ىلإ )11( لفقلا ةبلج بحسا ،ةمقللا علخل

.)ةل󰥶ا نع اًديعب(

■

لفقلا ةبلج ررحو )2( فرظلا نم ةمقللا بحسا

يلص󰥸ا عضوملا ىلإ لفقلا ةبلج عجارتت فوسو ،)11(

ةظح󰑗م

مقللا ن󰥸 ،قوطلا فيوجت تاذ مقللا طقف مدختسا

فيوجت هب ماع ةمقل لماح عم اهمادختسا نكمي ىرخ󰥸ا

.فلات اهعذج ةمقل مدختست 󰥼 .)قفرم ريغ( قوط

!ريذحت

.ةليوط ةرتفل مادختس󰥼ا دعب ةنخاس ةمقللا حبصت دق

كرتا وأ ،ةل󰥶ا نم ةمقللا علخ دنع ةيامح تازافق مدختسا

. ً󰥼وأ دربت ةمقللا

!ريذحت

مقت 󰥼 .ةرشابم فرظلا يف ةمقللا لاخدإ نم دكأت

ن󰥸 ،فرظلا طبرت مث ،ةيوازب فرظلا يف ةمقللا لاخدإب

دق ام وهو ،ةل󰥶ا نم ةمقللا رياطت يف ببستي دق كلذ

.فرظلا فلت وأ ةريطخ ةيندب تاباصإ ىلإ يدؤي

)F لكشلا رظنا( نارودلا هاجتا ديدحت

!هيبنت

ةلماعلا ةل󰥶ا فقوت دعب 󰥼إ نارودلا هاجتا رييغتب مقت 󰥼

.طقف ةقاطلاب

ىلإ )4( نارودلا هاجت󰥼 قبسملا ديدحتلا حاتفم لقنا

:بولطملا عضولا

■

ةل󰥶ا راسي ىصقأ ىلإ نارودلا هاجتا ديدحت حاتفم لقنا

.ليماوصلا/يغاربلا طبر ماكحإ وأ ريماسملا بيكرتل

■

نيمي ىصقأ ىلإ نارودلا هاجتا ديدحت حاتفم لقنا

.ليماوصلا/يغاربلا كف وأ ريماسملا علخل ةل󰥶ا

■

عضو ىلإ نارودلا هاجت󰥼 قبسملا ديدحتلا حاتفم لقنا

يف ةدعاسملل )يزكرملا لفقلا( )فاقي󰥺ا( "OFF"

مدع دنع دوصقملا ريغ ليغشتلا ءدب ةيلامتحا ليلقت

.مادختس󰥼ا

ةظح󰑗م

ددحم قيشعت دعب 󰥼إ تامدصلاب طبرلا كفم لمعي نل

.نيميلا وأ راسيلا ةيحان ةياهنلا ىتح نارودلا هاجتا

!ريذحت

.ليغشتلل ةزهاج نوكت ام اًمئاد ةيراطبلاب ةلماعلا ت󰑖󰑐ا

هاجت󰑖 قبسملا ديدحتلا حاتفم لفق اًمئاد بجي ،كلذل

ديق ةل󰑐ا نوكت 󰑖 امدنع يزكرملا عضوملا يف نارودلا

.كبناجب اهلمح دنع وأ مادختس󰑖ا

)G لكشلا رظنا( عضولا ديدحت

”T" عضوو نارودلا مزع يف مكحت ةحولب ةزهجم كتلآ

ةعبرأ اهب ةحوللا.ةل󰥶ا ةدعاق يف ةدوجوم يهو ،)5(

193

ID 1/4” 18-EC LD

.T و ،3و ،2و ،1 :عاضوأ

،ةل󰥶ا بناج ىلع "T" عضوو نارودلا مزع ديدحت رز دجوي

.ةعبر󰥸ا عاضو󰥸ا نيب رايتخ󰥽ل مدختسُيو

■

مادختساب ليماوصلا وأ يغاربلا طبرل بسانم 1 عضولا

،ةضفخنم ةيمامأ نارود ةعرس/ضفخنم نارود مزع

نارودلا مادختساب ليماوصلا وأ يغاربلا كفلو

.يسكعلا

■

مادختساب ليماوصلا وأ يغاربلا طبرل بسانم 2 عضولا

،ةطسوتم ةيمامأ نارود ةعرس/طسوتم نارود مزع

نارودلا مادختساب ليماوصلا وأ يغاربلا كفلو

.يسكعلا

■

مادختساب ليماوصلا وأ يغاربلا طبرل بسانم 3 عضولا

كفلو ،ةيلاع ةيمامأ نارود ةعرس/ٍلاع نارود مزع

.يسكعلا نارودلا مادختساب ليماوصلا وأ يغاربلا

■

ةنولملا ذ󰥼وفلا حاولأ تيبثتل بسانم ) T عضولا

،مام󰥸ا ىلإ نارودلا عضو يف ةيذ󰥼وفلا حئافصلاو

ليذلا رامسم( يبلوللا نسلا رامسم فقوتي ثيح

رارض󰥺ا نود ،طبرلا ماكحإ دعب اًيئاقلت )كباشتملا

وأ ؛لمعلا ةعطق حطس وأ يئاملا لزعلا ةداسوب

كفل عيرس يسكع نارود/ٍلاع نارود مزع بلطتي

.ليماوصلا وأ يغاربلا

نم ديزملا عجار .عاضو󰥸ا دحأ ىلإ كلقنتس ةطغض لك

:هاندأ ططخملا يف ليصافتلا

مادختس󰑖ا ىلع لاثم ضرغلا

ليغشتلا عضو

)مام󰑒ا ىلإ(

ىلع ضورعملا رشؤملا

ةحوللا

حاول󰥸ا يف ريماسملا طبر

صجلا حاولأ لثم ،ةساسحلا

)سبجلا(

ةجاحلا دنع طبرلا،قيقدلا ليغشتلا

ديج يئاهن لكش ىلإ

داوملا يف ريماسملا تيبثت

يغاربلا طبر كلذكو ،ةبلصلا

ماكحإب

ةوقب طبرلا ،ةءافكب ليغشتلا

لهسأ( 3 عضولا نم لقأ ةعرسو

)3 عضولا نم مكحتلا يف

يف ةليوطلا ريماسملا تيبثت

طبر كلذكو ،ةبلصلا داوملا

نع ماكحإب ربك󰥸ا يغاربلا

2 عضولا

ةوق ىصقأب طبرلا ،يوقلا ليغشتلا

ةعرسو

4.8 # :هب ىصوملا عونلا

مم 25 ×

يف ةبلوللا ةيتاذ ريماسملا طبر

ديج يئاهن لكش عم ةيندعملا حاول󰥸ا

ليغشتلا فاقي󰥺ا

ةظح󰑗م

ةجيتنلا ىلع ةيندعملا داوملاو بشخلا ةفاثك عونت رثؤي دق

ًءانب بسانملا عضولا ديدحت مدختسملا ىلع بجي .ةيئاهنلا

.مادختس󰥼ا ضرغ ىلع

!ريذحت

دق .ةل󰑐ا ليغشت ءانثأ يف لمعلا عضو رييغتب مقت 󰑖

نادقف يف نارودلا مزع يف ئجافملا رييغتلا ببستي

ةعطق وأ ةل󰥶ا فلت وأ ةباصإ يف ببستي امم مكحتلا

.لمعلا

ةظح󰑗م

ريرحت دعب ةقيقد 1 يلاوح دعب LED رشؤم ئفطنيس

.يكربنزلا حاتفملا

ةظح󰑗م

ىلإ لمعلا عضو دوعيس ،كلذ دعب ةل󰥶ا ليغشت دنع

.قباسلا طبضلا

لكشلا رظنا( ةقاطلاب ةلماعلا ةل󰑐ا ليغشت

■

:ةقاطلاب ةلماعلا ةل󰥶ا ليغشتل

.)1( يكربنزلا حاتفملا ىلع طغضا

ىلعأ ةعرس مدقي يكربنزلا تاعرسلا رييغت حاتفم

ليلقت دنع لقأ ةعرسو ،دانزلا ىلع طغضلا ةدايز دنع

.دانزلا ىلع طغضلا

■

يكربنزلا حاتفملا ىلع طغضلا يدؤيس ،T عضولا يف

يلاحلا عضولا يف نارود ةعرس ىلعأ ريفوت ىلإ

.حاتفملا ىلع قبطملا طغضلا نع رظنلا ضغب

■

:ةقاطلاب ةلماعلا ةل󰥶ا ليغشت فاقي󰥺

■

.)1( يكربنزلا حاتفملا كرتا

)I لكشلا رظنا( LED حابصم

■

حاتفم رصع دنع اًيئاقلت LED حابصم ليغشت متيس

ءدب لبق فيفط لكشب يكربنزلا تاعرسلا رييغت

ٍناوث 01 دعب هليغشت فاقيإ متيسو ،ةل󰥶ا ليغشت

.هريرحت نم اًبيرقت

194

ID 1/4” 18-EC LD

■

/و ةل󰥶ا ضرعت دنع ةعرسب LED ةبمل ضموتس

،ةطرفم ةنوخس وأ دئاز لمحل ةيراطبلا ةعومجم وأ

ليغشت فاقيإب ةيلخادلا تارعشتسملا موقتسو

ةل󰥶ا عض وأ تقولا ضعبل حيرتست ةل󰥶ا كرتا .ةل󰥶ا

قفدتل ردصم تحت لصفنم لكشب ةيراطبلا ةعومجمو

.مهديربتل ءاوهلا

■

نأ ىلإ ةراش󰥻ل أطبأ لكشب LED ةبمل ضموتس

ةعومجم نحش دعأ .ضفخنم ةيراطبلا نحش

.ةيراطبلا

■

وأ ،ةل󰥶ا ليغشت دنع LED حابصم ءيضي مل اذإ

يف ببسلا نوكي دقف ،ليغشتلا ءانثأ يف ةأجف أفطنا

لاصت󰥼ا ىجري .ةيلخادلا ت󰥽صولا يف أطخ وه كلذ

ىلع لوصحلل دمتعم ةمدخ زكرم وأ ء󰥽معلا ةمدخب

.ةدعاسملا

■

حابصم عوطس طبضل ةيلاتلا تاوطخلا عابتا ىجرُي

:LED

■

ىلإ )4( نارودلا هاجت󰥼 قبسملا ديدحتلا حاتفم طغضا

ليغشتلا حاتفم نأ نم دكأتلل ةياهنلا ىتح نيميلا/راسيلا

.يعيبط لكشب لمعي )1(

■

نارودلا مزع ديدحت رز ىلع رارمتس󰥼ا عم طغضا

حيباصم 4 ضموتسو ،نيتيناث ةدمل )6( "T" عضوو

عضوو نارودلا مزع يف مكحتلا ةحول ىلع رشؤم

طبض عضو ليعفت نكمي .دحاو تقو يف )5( "T"

.تقولا اذه يف عوطسلا

■

لك عم ةدحاو ةرم LED حابصم عوطس ريغتيس

نيب ليدبتلا متيسو ،)1( ليغشتلا حاتفم ىلع ةطغض

لودجلا يف ةحضوملا ةعبر󰥸ا عوطسلا تايوتسم

:هاندأ

4 3 2 1 تايوتسملا

ىلع󰥸ا طسوتملا ىند󰥸ا أفطم عوطسلا

■

)6( "T" عضوو نارودلا مزع ديدحت رز ىلع طغضلا

ىلإ يدؤيس ٍناوث 5 ةدمل ليغشتلا مدع وأ ىرخأ ةرم

.عوطسلا طبض عضو نم جورخلا

ركذتتس ،ةل󰥶ا ليغشت اهيف متي يتلا ةيلاتلا ةرملا يف

.هيلإ دوعتسو ءوضلل عوطس ىوتسم رخآ ةركاذلا ةفيظو

ةظح󰑗م

لمعيس ،عوطسلا طبض عضو يف كدوجو ءانثأ يف

.طقف عوطسلا طبض "رز" ةفيظوب حاتفملا

اهكفو ،يغاربلاو ليماوصلاو ريماسملا طبرل

)Kو J نيلكشلا رظنا(

ضرغ ىلع ًءانب ةرورضلا بسح T عضولا رتخا

:ةلصلا يذ مسقلا رظنا ،ليصافتلا نم ديزمل .مادختس󰥼ا

.عضولا رايتخا

رصنع مادختسا بجي :3 وأ 2 وأ 1 عضولل ةبسنلاب

ريماسملاو ليماوصلا طبر دنع رذحب ةعرسلا يف مكحتلا

بولسأ لضفأ .سبقملا تاذ تاقحلملا مادختساب

وأ ةلوماصلا طبر عم ةعرسلا ةدايزو ،ءطبب ءدبلا وه

قيرط نع رامسملا وأ ةلوماصلا طبر مكحأ مث ،رامسملا

،ءارج󰥺ا اذه عابتا متي مل اذإ .فقوتت نأ ىلإ ةل󰥶ا ءاطبإ

لامتكا دنع كدي يف ءاوتل󰥼ا وأ نارودلا ىلإ ةل󰥶ا ليمتسف

.رامسملا وأ ةلوماصلا طبر

ديدحتل ةدرخ ةعطق ىلع يبيرجت ليغشت ءارجإب حصنُي

.ليغشتلا عضول رايتخا لضفأ

■

.ةبسانم ةمقل بيكرتب مق

■

رامسملاب ةقصتلم ةمقللا ءاقب󰥺 اًيفاك اًطغض مدختسا

.ةلوماصلا وأ

■

لقأ قيبطتب مق ،3 وأ 2 وأ 1 عضولا ىلإ ةبسنلاب

يف يكربنزلا تاعرسلا رييغت حاتفم ىلع طغض

.لماكلا مكحتلا دعب 󰥼إ ةعرسلا دزت 󰥼 .ةيادبلا

:ةظح󰑗م

■

بسانملا مجحلاو عونلا نم ةمقل اًمئاد مدختسا

.بوغرملا مادختس󰥽ل

■

عطق فرط نم برقلاب/دنع رامسم طبر دنع

بقث لمعب مق ،ةيبشخ ةعطق ةفاح وأ ضرعتسم

.بشخلا ققشت بنجتل قبسم

■

بقث لمع بجي ،بلص بشخ يف رامسم طبر دنع

.قبسم هيجوت

!ريذحت

نكمي تامدصلاب طبرلا كفم ةوق ن󰥸 ،طبرلا يف طرفت 󰥼

ىلع تامدصلاب طبرلا كفم طبضا .تيبثتلا رصنع رسكت نأ

رصنع سأر ف󰥽تإ بنجتل تيبثتلا رصنعل ةبسانملا ةيوازلا

.تيبثتلا

لقنلا

داوملا تاعيرشت تابلطتمل نويأ-مويثيللا تايراطب عضخت

.ةرطخلا

حئاوللاو ماكح󰥹ل اًقفو تايراطبلا هذه لقن متي نأ بجي

.ةيلودلاو ةينطولاو ةيلحملا

نود نم اًيرب تايراطبلا هذه لقن نيمدختسملل نكمي

.تابلطتملا نم ديزم ىلإ ةجاحلا

ةطساوب نويأ-مويثيللا تايراطبل يراجتلا لقنلا عضخي

زوجي 󰥼 .ةرطخلا عئاضبلا لقن حئاول ىلإ نحشلا تاكرش

صاخشأ لبق نم 󰥼إ لقنلاو نحشلا تاريضحت ءارجإ

ىلع فارش󰥺ا متي نأ بجي .بسانم لكشب نيبردم

.يفارتحا لكشب اهلمكأب ةيلمعلا

ةلباقلا تايراطبلا لقن دنع ةيلاتلا طاقنلا ةاعارم بجي

:نحشلا ةداع󰥺

عنمل ةلوزعمو ةيمحم ةيراطبلا لاصتا فارطأ نأ نم دكأت

.يئابرهك سام ثودح

لخاد ةكرحلا دض ةيراطبلا ةعومجم نيمأت نم دكأت

.ةوبعلا

.بيرست اهب يتلا وأ ةفلاتلا تايراطبلا لقن زوجي 󰥼

ديزم ىلع لوصحلل كب ةصاخلا نحشلا ةكرشب عم لصاوت

.تامولعملا نم

!هيبنت

.فلات لكيه ىلع يوتحت يتلا تايراطبلا لقن بجي 󰥼

195

ID 1/4” 18-EC LD

ةيانعلاو ةنايصلا

!ريذحت

علخا ،ةقاطلاب ةلماعلا ةل󰥶ا ىلع لامعأ يأ ءارجإ لبق

.ةل󰥶ا نم ةيراطبلا ةعومجم

فيظنتلا

!هيبنت

صرحا ،فاجلا طوغضملا ءاوهلا مادختساب فيظنتلا دنع

.ةيامح تاراظن ءادترا ىلع اًمئاد

دمتعي .ماظتناب ةيوهتلا تاحتفو ةقاطلاب ةلماعلا ةل󰥶ا فظن

اهعم لماعتلا مت يتلا داوملا ىلع فيظنتلا راركت ىدم

كرحملاو يلخادلا لكيهلا خفنب مق .مادختس󰥼ا ةدمو

.مهفيظنتل طوغضملا فاجلا ءاوهلاب

تاح󰑗ص󰑔ا

دمتعم ء󰥽مع ةمدخ زكرم لبق نم تاح󰥽ص󰥺ا ذيفنت بجي

.طقف

ةظح󰑗م

ةرتف ءانثأ يف لكيهلا يف ةدوجوملا ريماسملا كفت 󰥼

ىلإ يدؤي فوس بلطملا اذهل لاثتم󰥼ا مدع نإ .نامضلا

ةكرشلا نامض بجومب ةقحتسم تابلاطم يأ لاطبإ

.ةعنصملا

تاقحلملاو رايغلا عطق

تاود󰥸ا ةصاخو ،ىرخ󰥸ا تاقحلملا ىلع فرعتلا كنكمي

.ةعناصلا ةكرشلا تاجتنم مئاوق ل󰥽خ نم ،تاقحلملاو

رايغلا عطق مئاوقو ةيحيضوتلا روصلا ىلع فرعتلا كنكمي

www.flex-tools.com :ةيسيئرلا انتحفص ل󰥽خ نم

جتنملا نم صلختلا تامولعم

!ريذحت

ةحلاص ريغ ةقاطلاب ةلماعلا ت󰥼󰥶ا حبصت امدنع

:لامعتس󰥽ل

.ةيراطبلا علخب مق ،ةيراطبلاب ةلماعلا ةل󰥷ل ةبسنلابو

طقف يبورو󰥸ا داحت󰥼ا لود

تايافنلا يف ةيئابرهكلا ت󰥼󰥶ا نم صلختت 󰥼

!ةيلزنملا

تايافنب صاخلا EU/19/2012 يبورو󰥸ا هيجوتلل اًقفو

،يلحملا نوناقلا عابتا عم ةينورتكل󰥺او ةيئابرهكلا ةزهج󰥸ا

لصفنم ٍلكشب ةكلهتسملا ةيئابرهكلا ت󰥼󰥶ا عمج بجي

.ةئيبلل ةقيدص ةقيرطب اهريودت ةداعإو

يف صلختلا نم ً󰑖دب ماخلا داوملا ص󰑗ختسا

.تايافنلا

تانوكمو تاقحلملاو زاهجلا ريودت ةداعإ بجت

ءازج󰥸ا ديدحت متي .ةئيبلل ةقيدص ةقيرطب فيلغتلا

.ةداملا عونل اًقفو ريودتلا ةداعإ ةيلمعل ةيكيتس󰥽بلا

!ريذحت

نارينلا وأ ةيلزنملا تايافنلا يف تايراطبلا نم صلختت 󰥼

.ةكلهتسملا تايراطبلا حتفت 󰥼 .ءاملا وأ

:طقف يبورو󰥸ا داحت󰥼ا لود

تايراطبلا ريودت ةداعإ بجت ،1542/2023 هيجوتلل اًقفو

.ةكلهتسملا وأ ةبوطعملا

ةظح󰑗م

نع كتقطنم يف دجاوتملا ليكولا نم راسفتس󰥼ا ىجرُي

!جتنملا نم صلختلا تارايخ

ةقباطملا ن󰑗عإ -

ليلد نم 1 مقر قحلملا يف ةقفرم ةقباطملا تان󰥽عإ

.اذه تاميلعتلا

ةيلوؤسملا نم ءافعإ

يأ نع ةيلوؤسم يأ اهيلثممو ةعناصلا ةكرشلا لمحتت 󰥼

نع جتانلا لمعلا لطعت ببسب ةعئاض دئاوف وأ ررض

.مادختس󰥽ل جتنملا ةيح󰥽ص مدع ببسب وأ جتنملا

يأ نع ةيلوؤسم يأ اهيلثممو ةعناصلا ةكرشلا لمحتت 󰥼

ببسب وأ جتنملل حيحصلا ريغ مادختس󰥼ا نع جتني ررض

.ىرخأ تاكرش صخت تاجتنم عم جتنملا مادختسا

535248 / 07-2025 / No responsibility for typographical errors. Technical changes reserved

Flex-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Germany

Tel. +49(0) 7144 828-0

Fax. +49(0) 7144 25899

info@ex-tools.com

www.ex-tools.com

Flex Power Tools Ltd.

Unit 8 Anglo Oce Park

Lincoln Road

HP12 3RH, High Wycombe, Buckinghamshire

United Kingdom

Phone: +44 (0)1325 741 793

E-Mail: uk.sales@ex-tools.com
