Jimmy H9 FLEX Flexible Cordless Electric Broom Brush User Manual

Instruction Manual Vacuum Cleaner

Instrukcja obsługi Odkurzacz Jimmy

Bedienungsanleitung Staubsauger

Manuel d'instruction Aspirateur

Manuale D’Uso Scopa elettrica senza lo

Manual de instrucciones Aspirador

Руководство по эксплуатации

Пылесос

H9 Flex

Contents

English 2

Polski 15

Deutsch 28

Français 42

Italiano 55

Español 68

русский язык 81

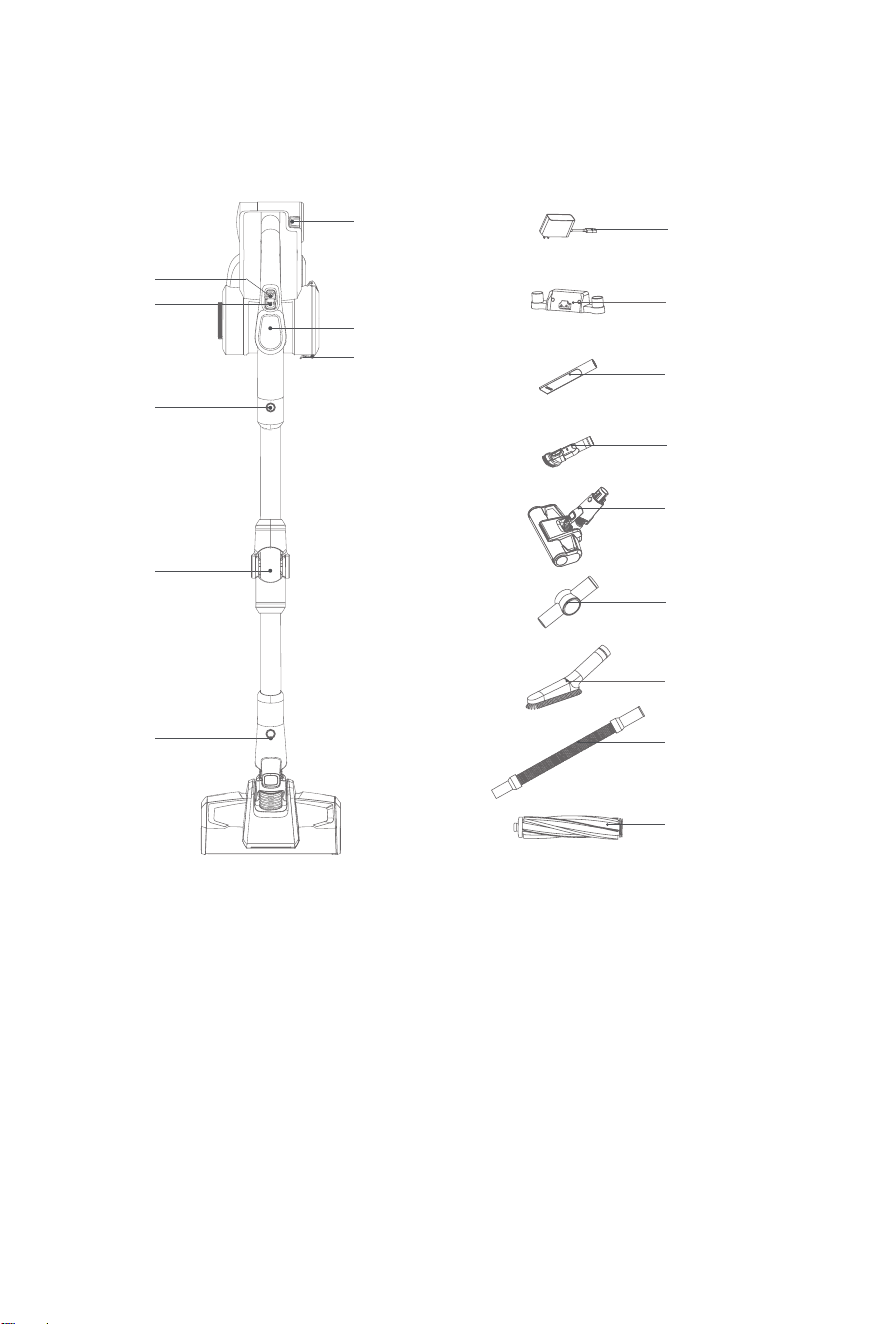

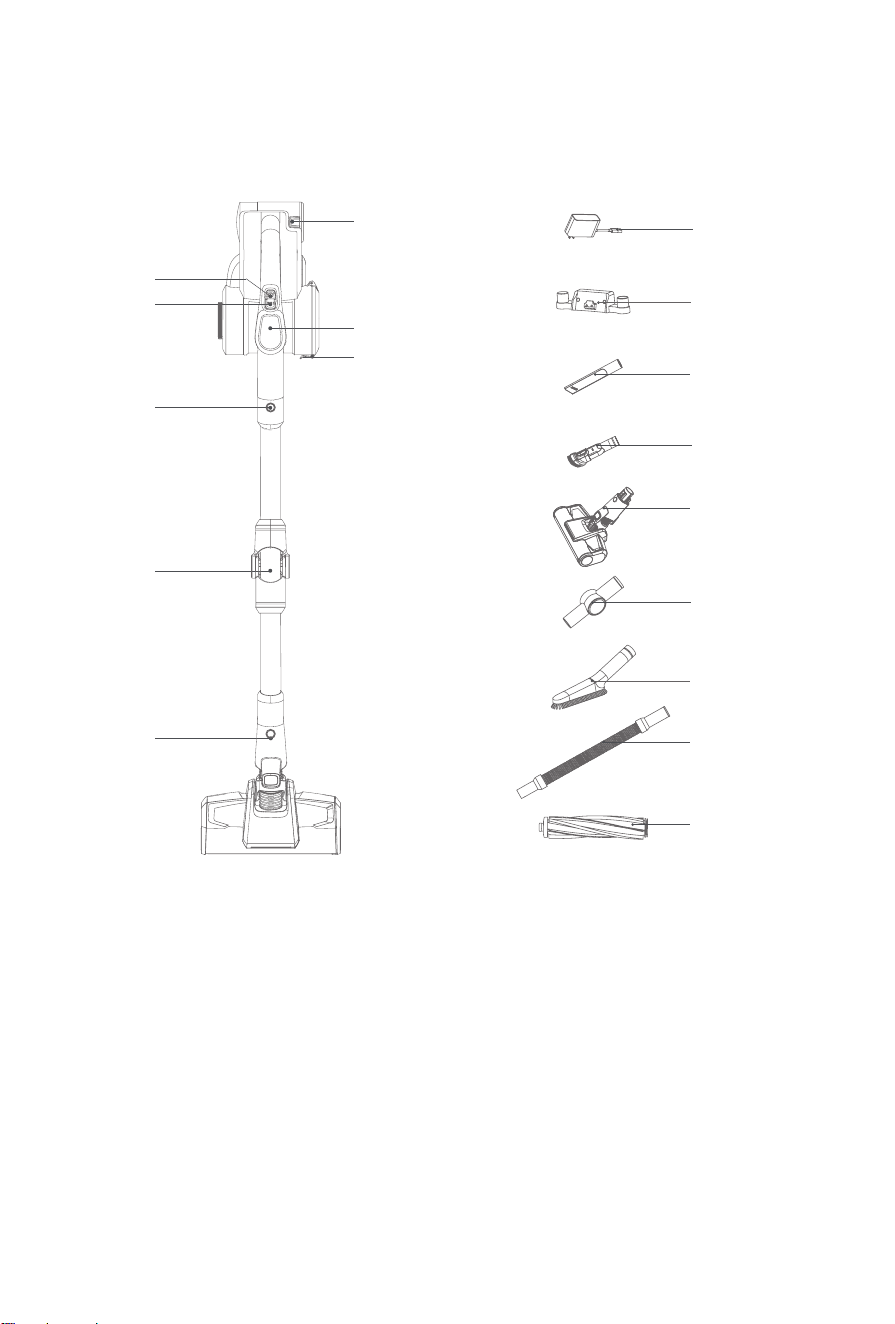

Parts Name

1.Floor head release button

3.Metal tube release button

5.Switch button

7.LED screen

9.Charger

11.Crevice tool

13.Electric mattress head

15.Soft brush

17.Carpet brushroll

2.Flexible metal tube

4.On/o󰀨 button

6.Battery pack release button

8.Dust cup release latch

10.Charging holder

12.Upholstery tool

14.Connector

16.Stretch hose

Name

Handheld

Vacuum Cleaner

Electric oor

head

Electric mattress

head

Upholstery tool crevice tool

Amount 1 1 1 1 1

Name Soft brush Charging holder Connector Stretch hose Flexible metal tube

Amount 1 1 1 1 1

Name Carpet brushroll Charger Screw Expansion pipe Instruction manual

Amount 1 1 2 2 1

Packing List

Product Assembly

Assemble electric oor head with

metal tube

Hold the oor head with left hand, use right hand

to insert the metal tube vertically into oor head,

align with the conductive needle, press the

handle until a “click” sound is heard.

Attention:Keep the handle and oor head in the same

direction, conductive needle shall align with the socket.

When packing, storing or cleaning, if the electric

oor head needs to be removed, press the

brush release button as shown in the picture

and pull the electric oor head in the direction

shown in the picture.

Assemble battery pack and handheld

vacuum Cleaner

Assembly of battery pack: hold the hand-

held vacuum cleaner in one hand, hold the

battery pack in the other hand, aim at the guiding groove on the body, slide in the battery pack

according to the arrow direction shown in the picture. Pull the battery pack after installation to

make sure it does not get loose.

Attention: when the vacuum cleaner is long idled, please remove the battery, pack the product and store it in a cool

and dry place, avoid direct sunlight or humid environment.

Assemble metal tube and handheld vacuum

First, assemble oor head and metal tube according to the method of assembling electric oor

head and metal tube.

Assemble the oor head with metal tube

assembly and handheld vacuum cleaner: as

shown in the picture, align the conductive

needle of the metal tube with the coupler of the

suction nozzle, push up until a “click” sound is

heard.

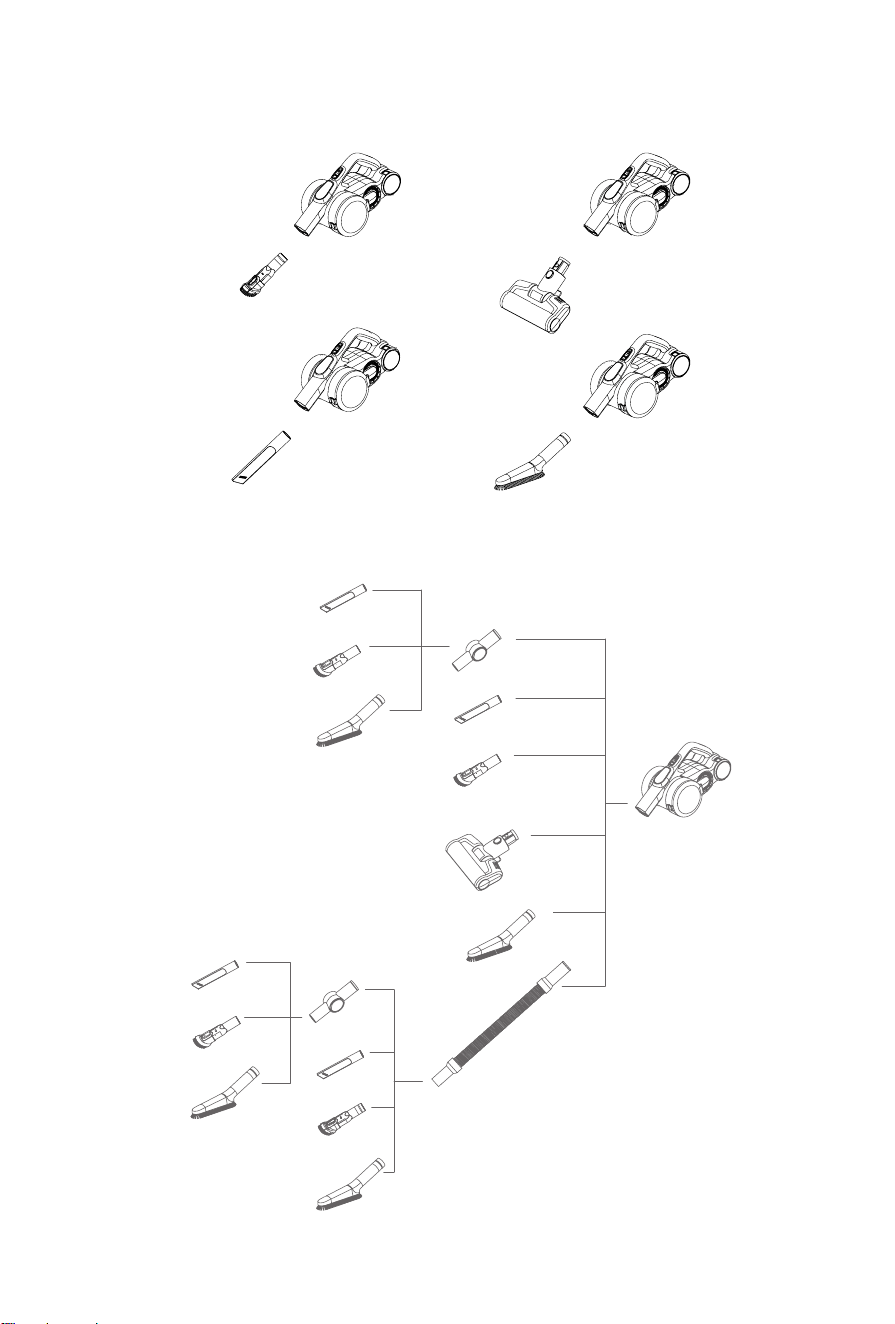

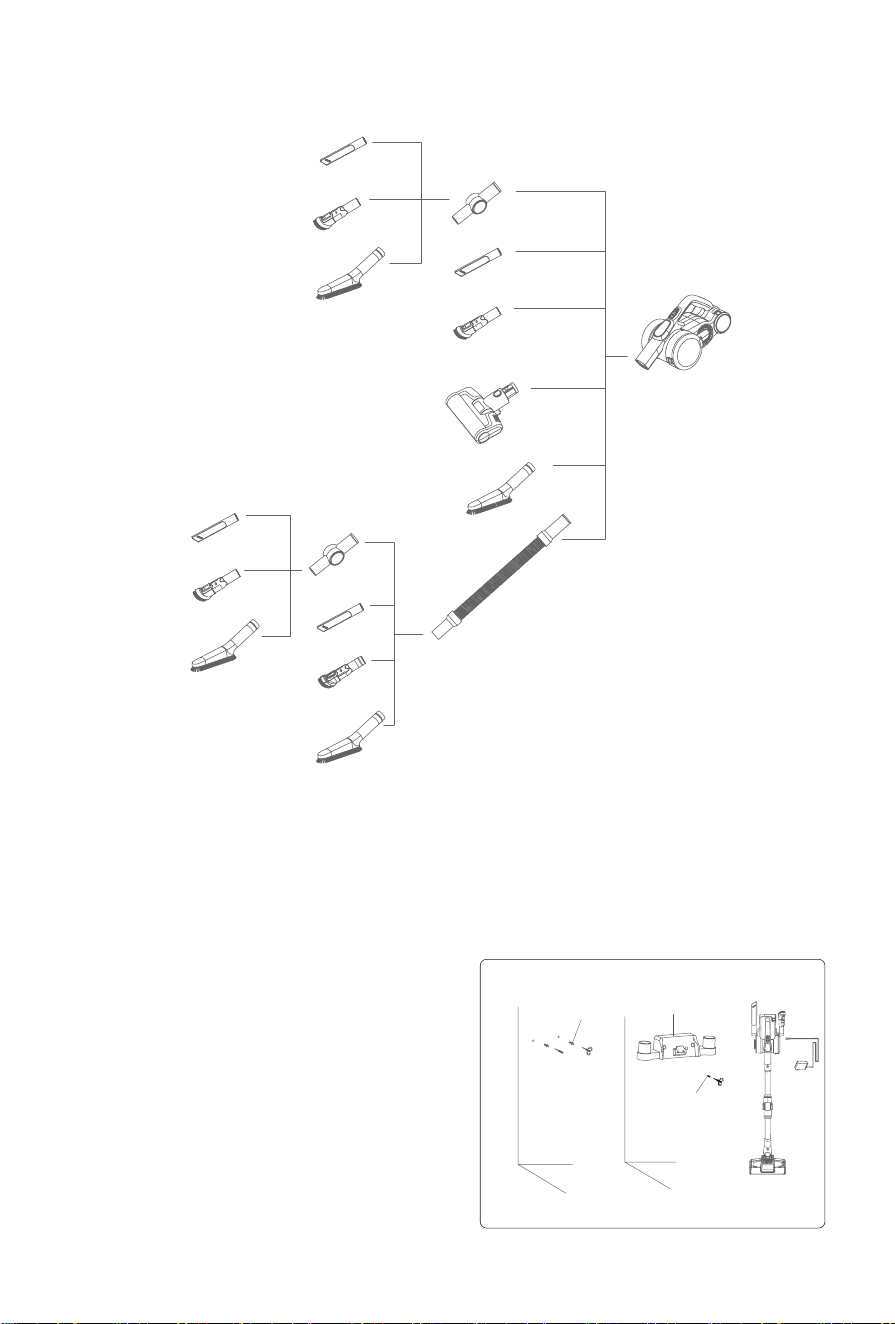

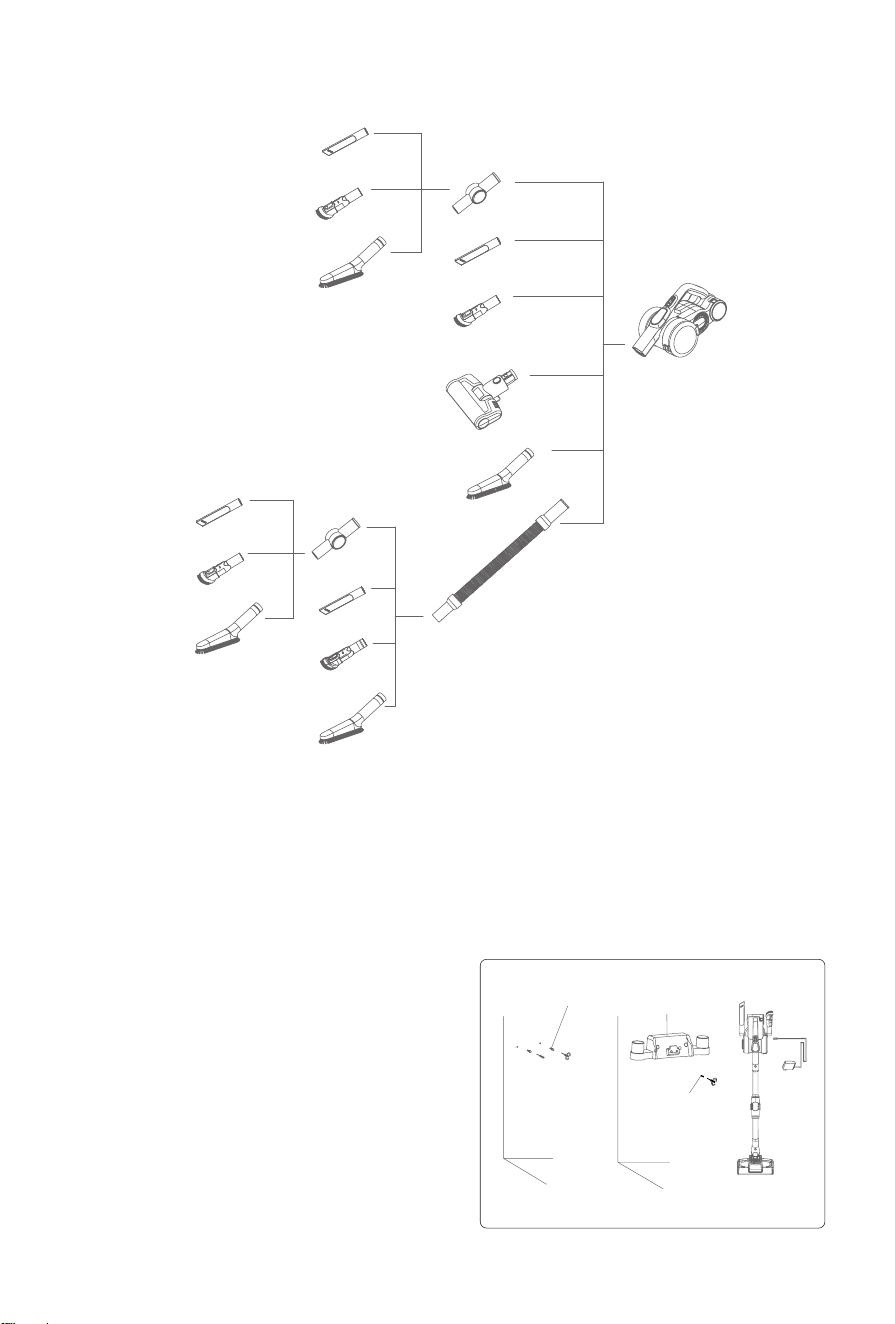

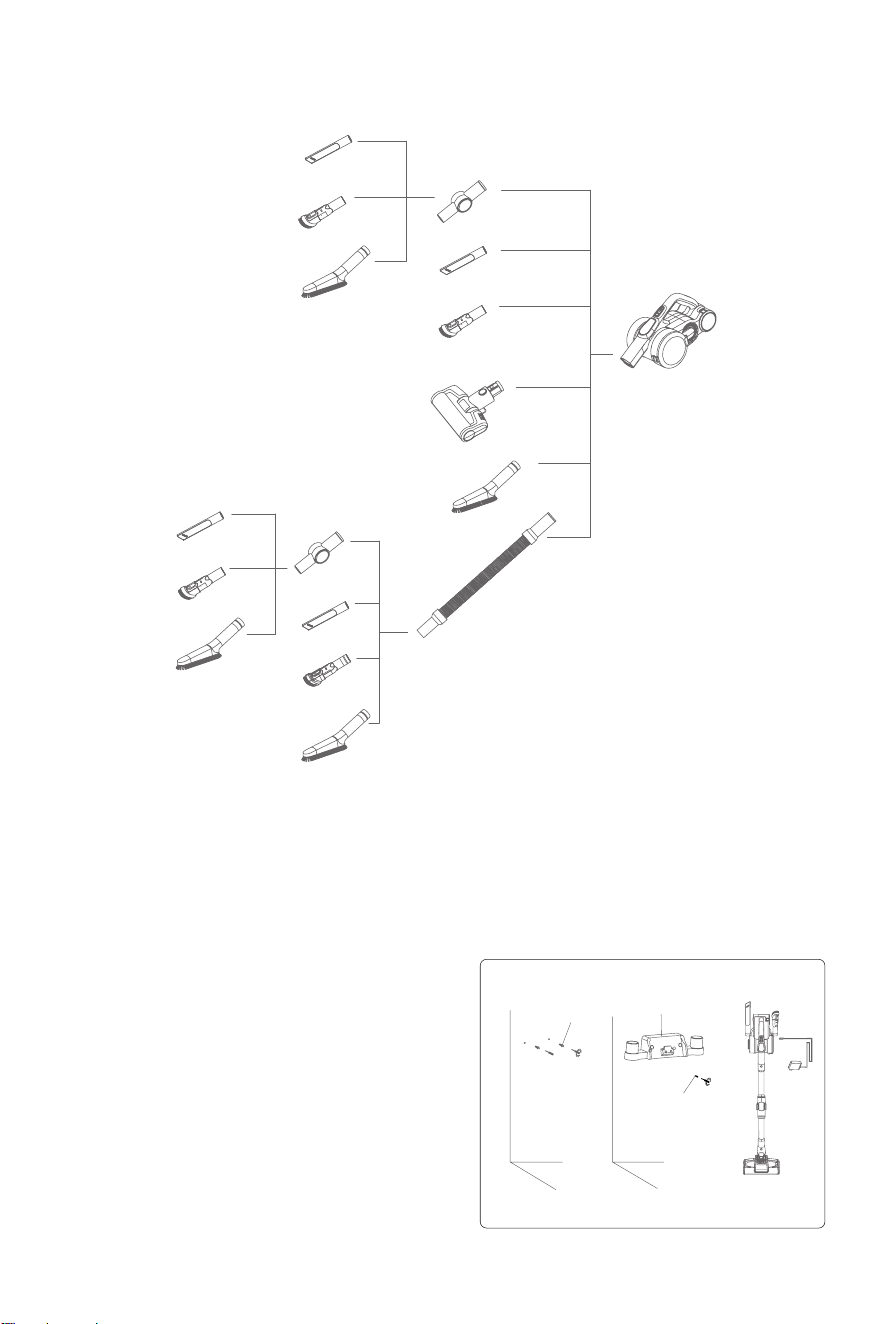

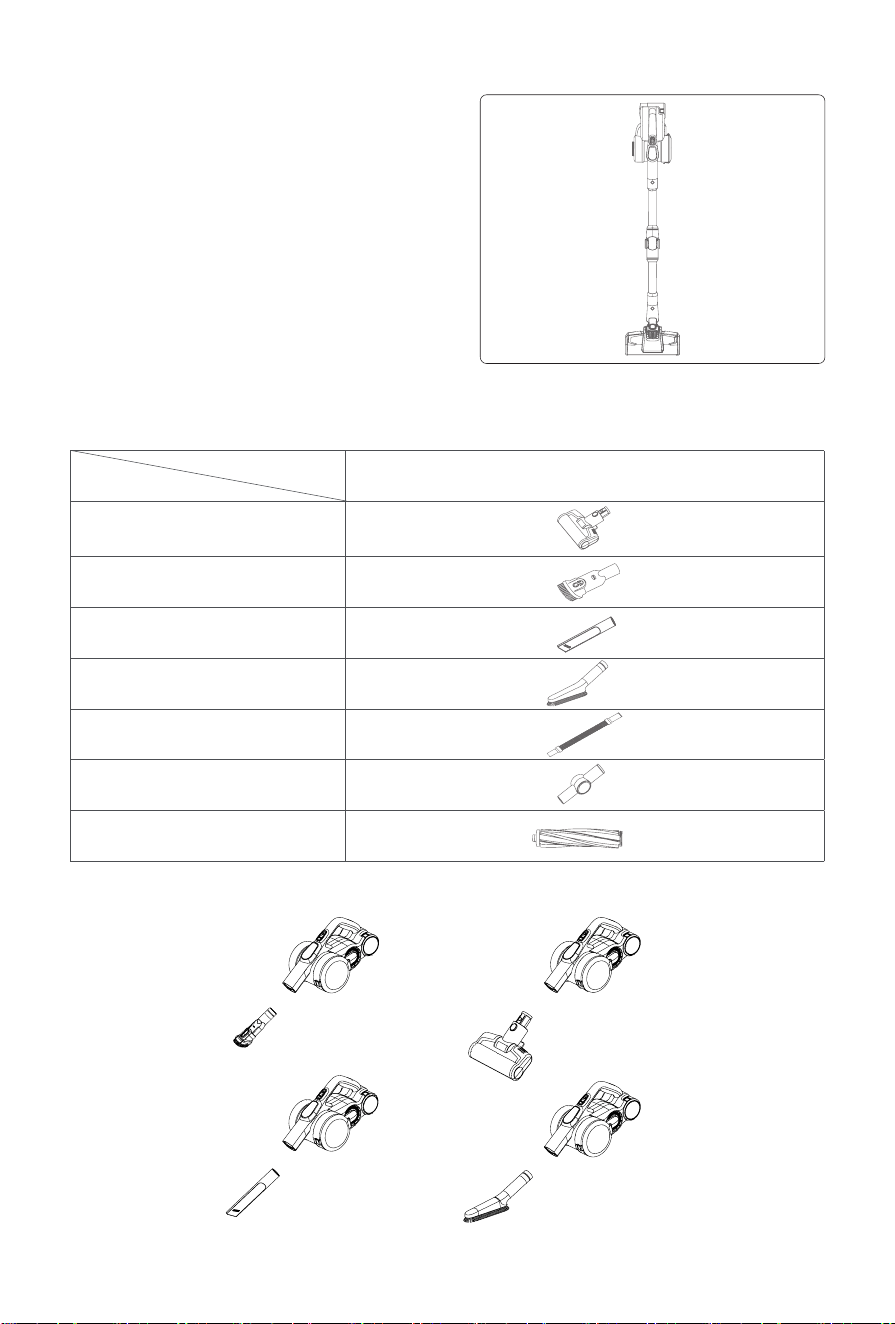

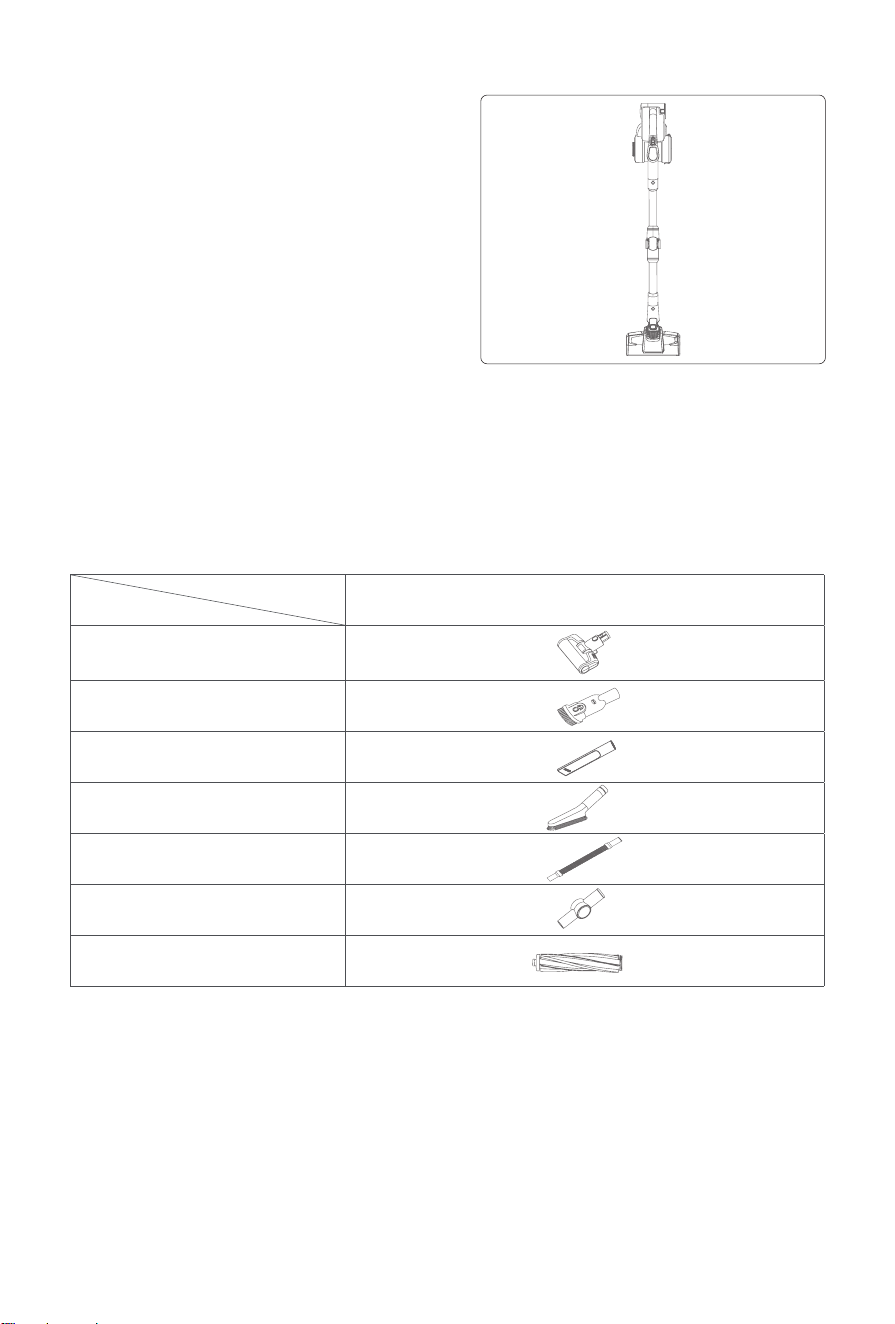

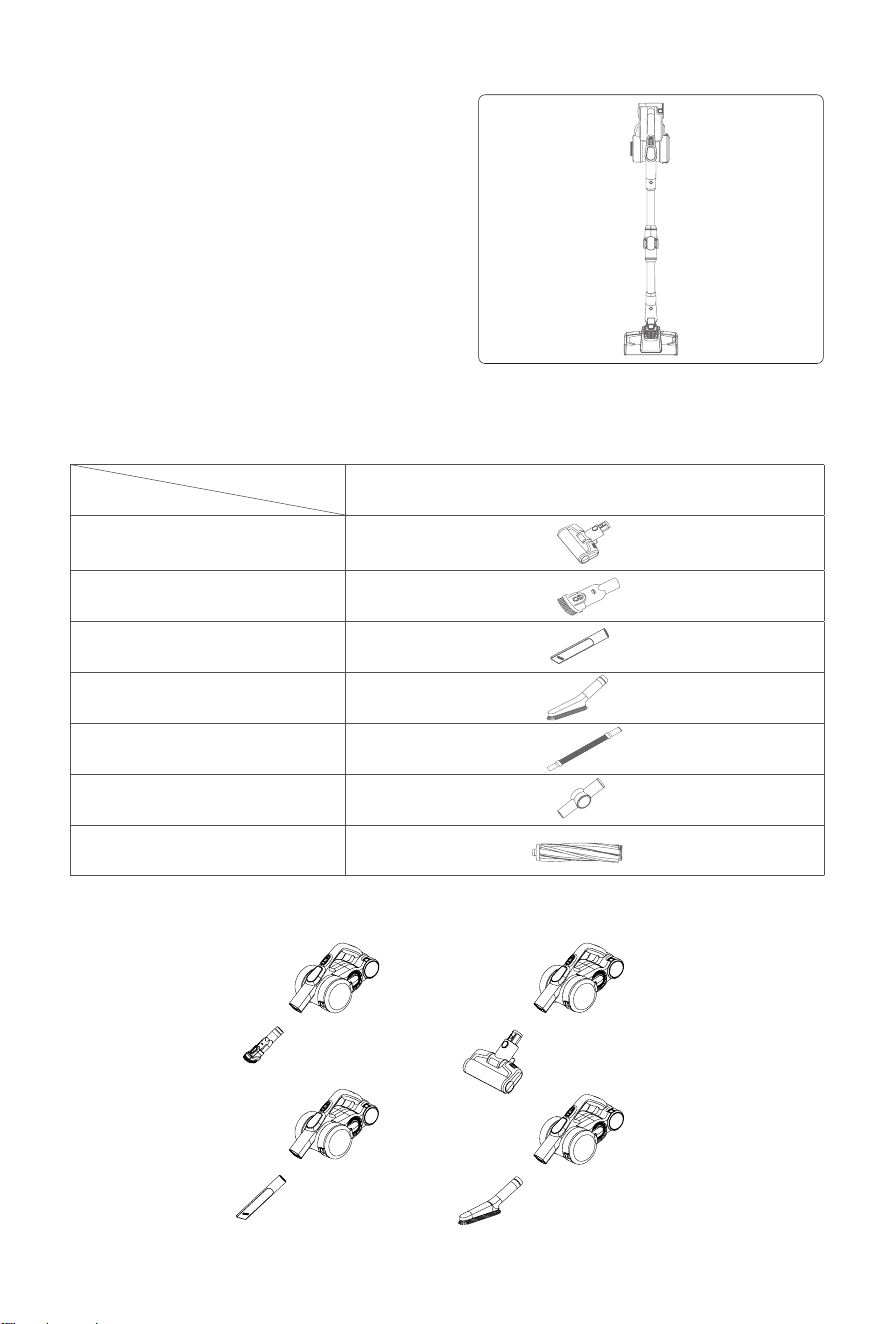

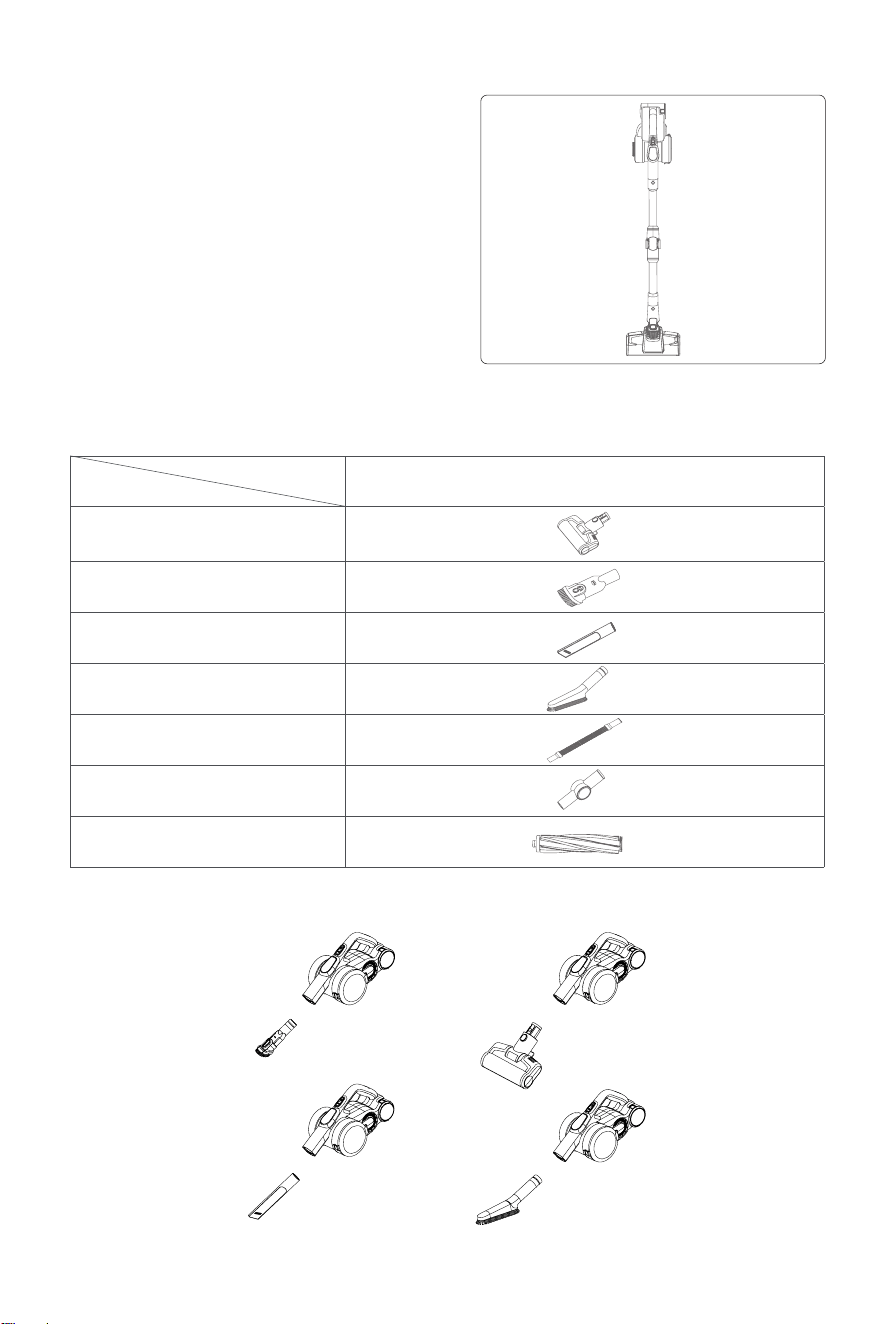

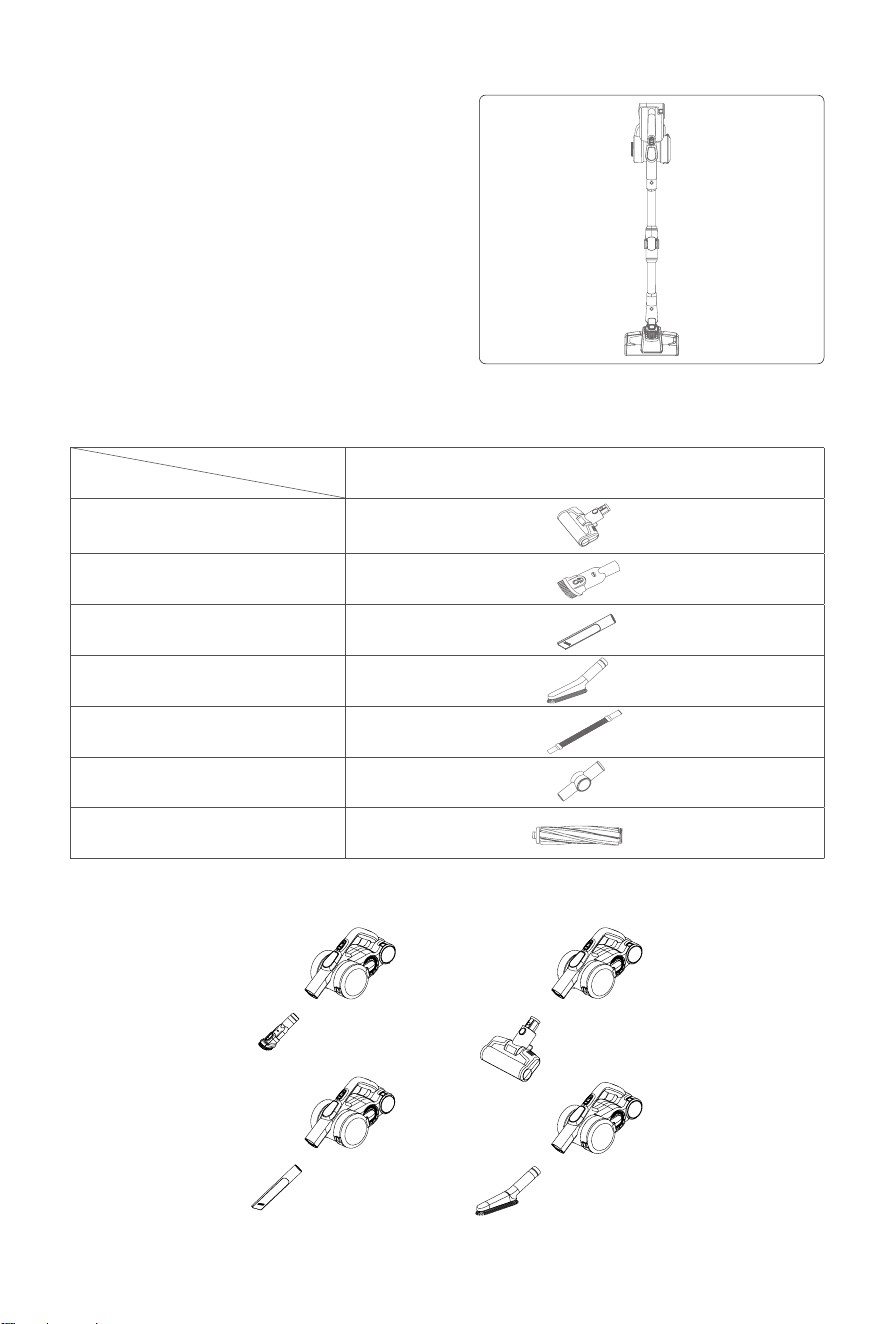

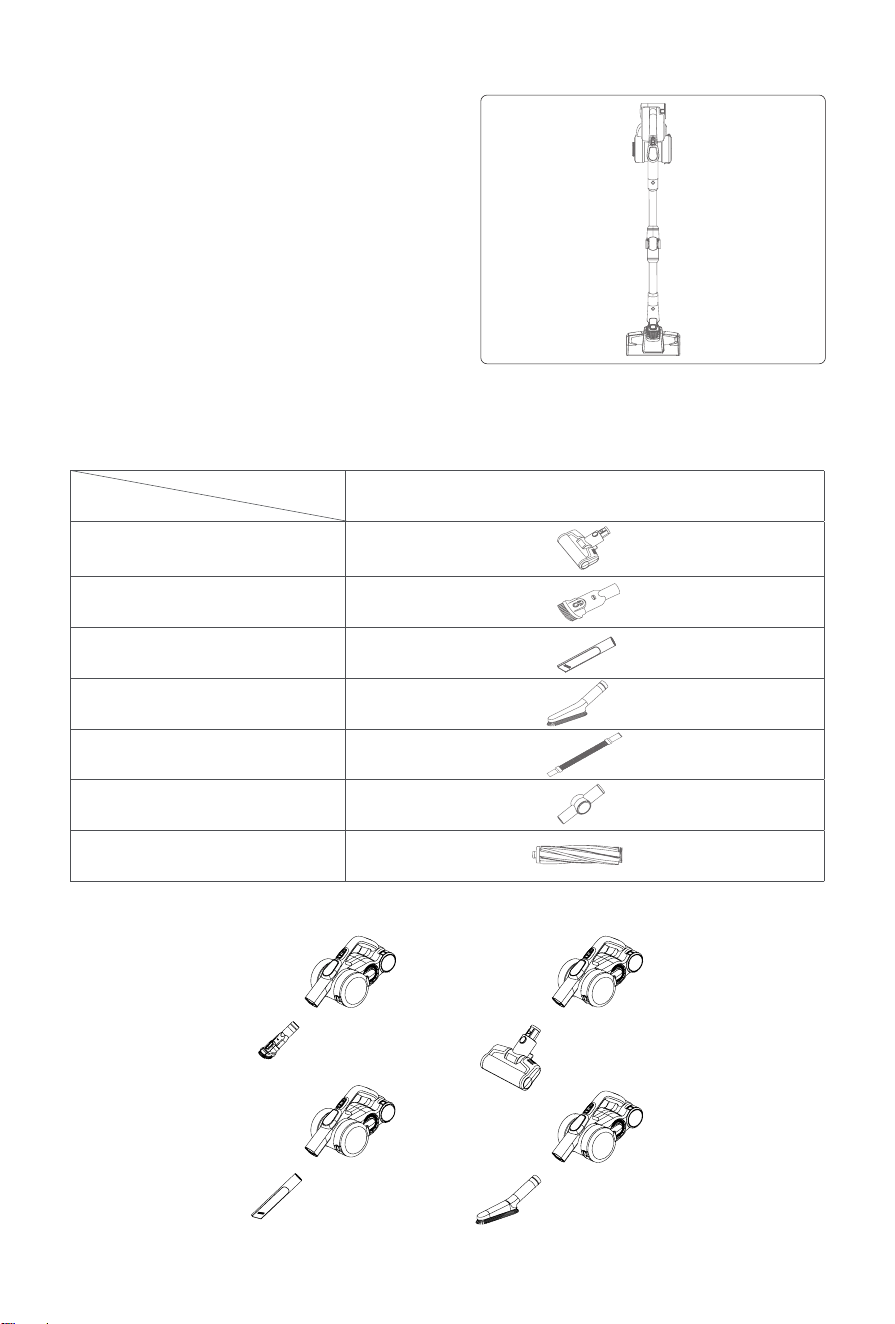

Assembly of accessories

For the convenience of use, this product is

specially equipped with some accessories for

the hand-held part of the vacuum cleaner. When you use the handheld vacuum cleaner alone,

you can directly connect the accessories according to your needs or connect the accessories

through the stretch hose.

H9 Flex

Electric mattress brush

Upholstery tool

Crevice tool

Soft brush

Stretch hose

Connector

Carpet brushroll

model

Name

Connect electric mattress head,crevice tool, upholstery tool and dusting brush to handheld

vacuum as the picture.

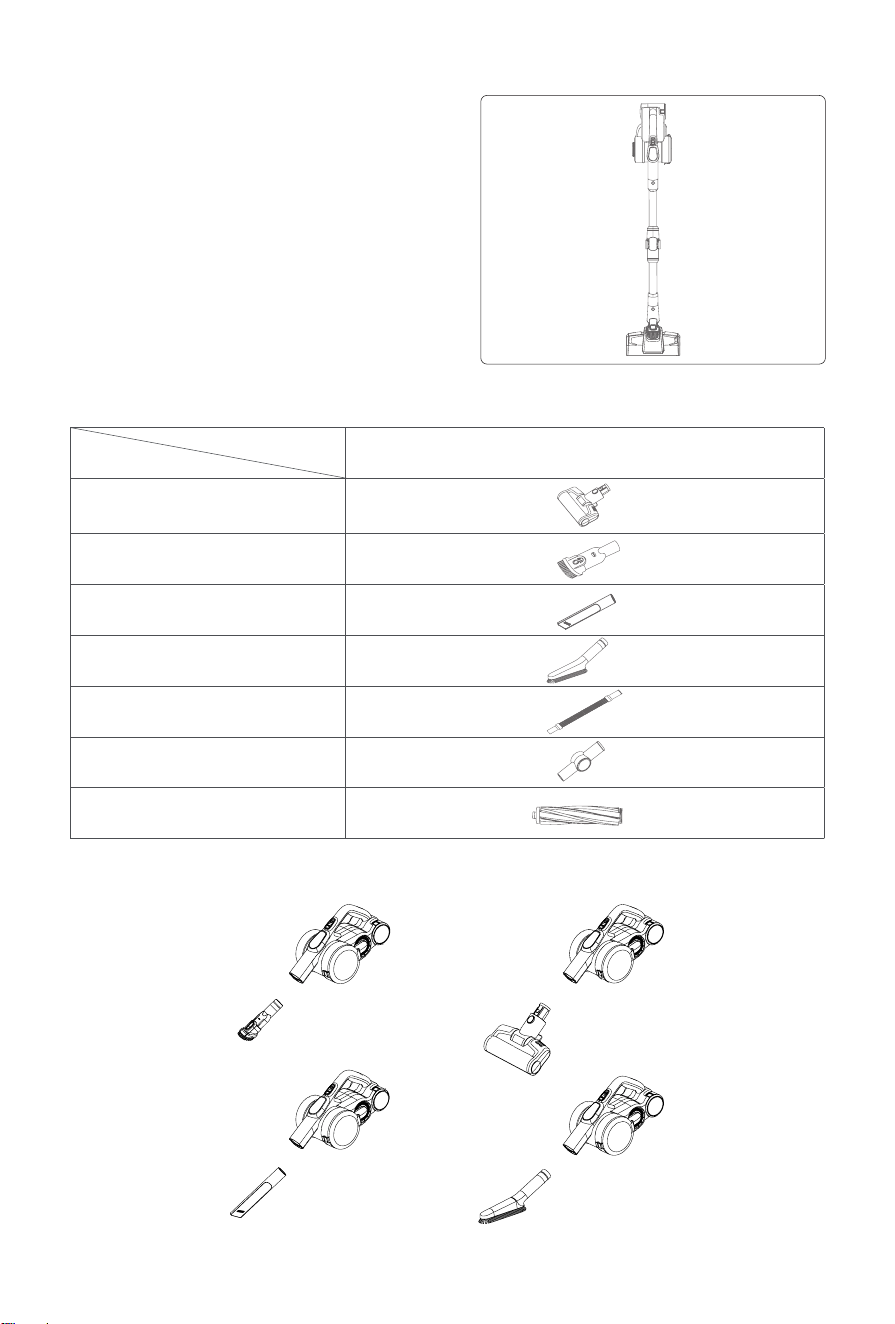

Accessories Connection List

Expansion pipe

Charging holder

Screw

① ② ③

Use of Vacuum

Charging

Attention: When use the product for rst time, battery

power is not full. Need to charge the vacuum before

using.

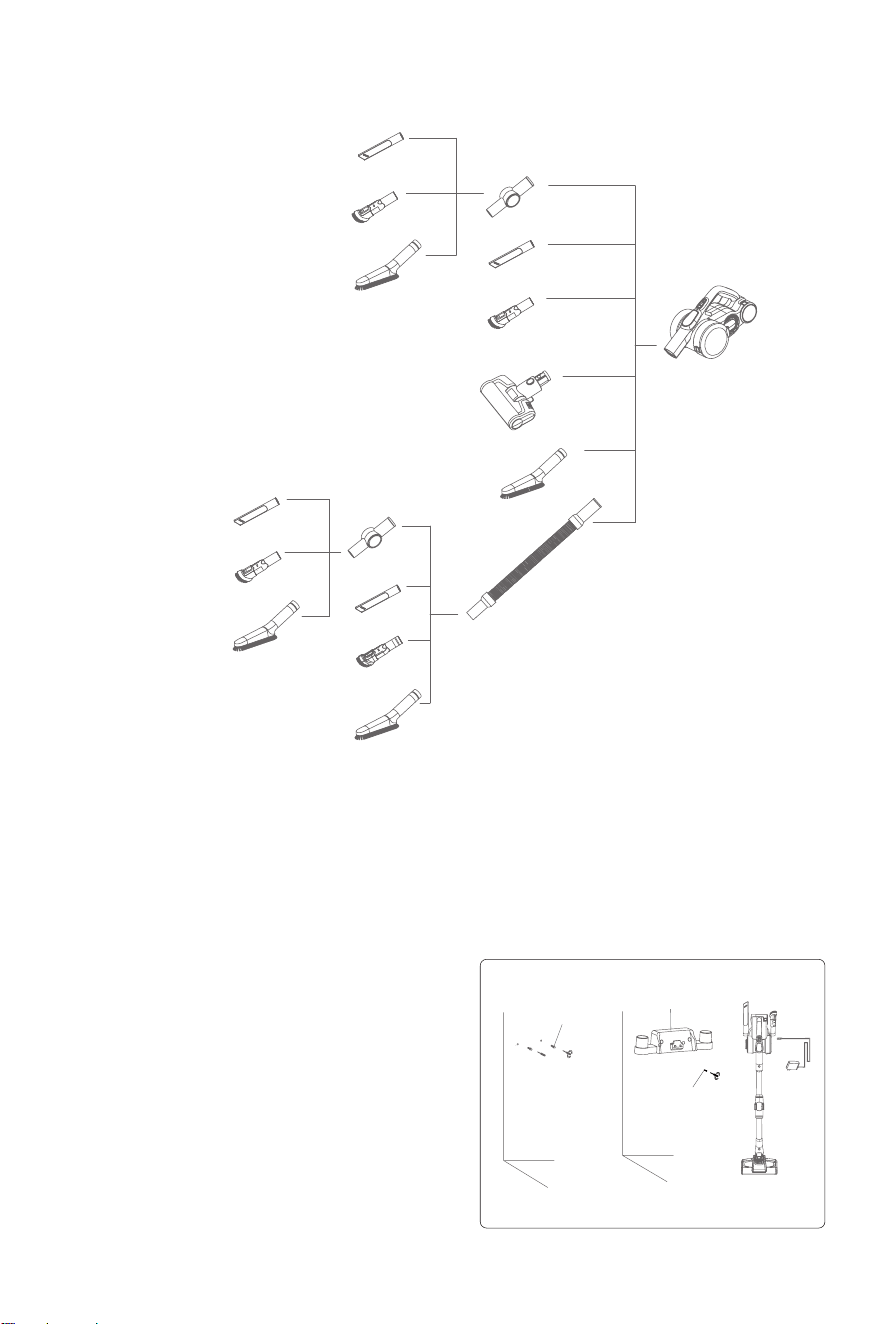

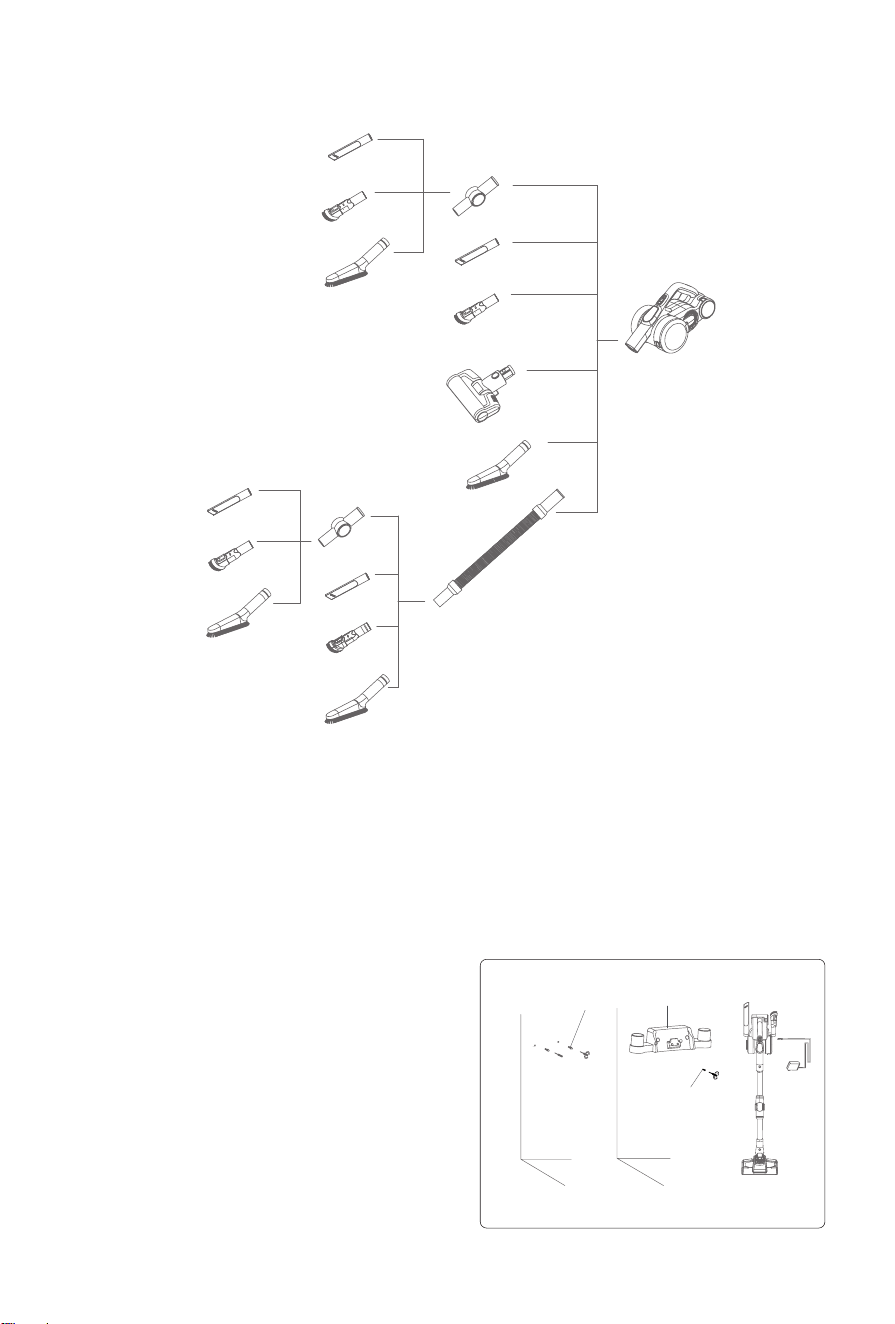

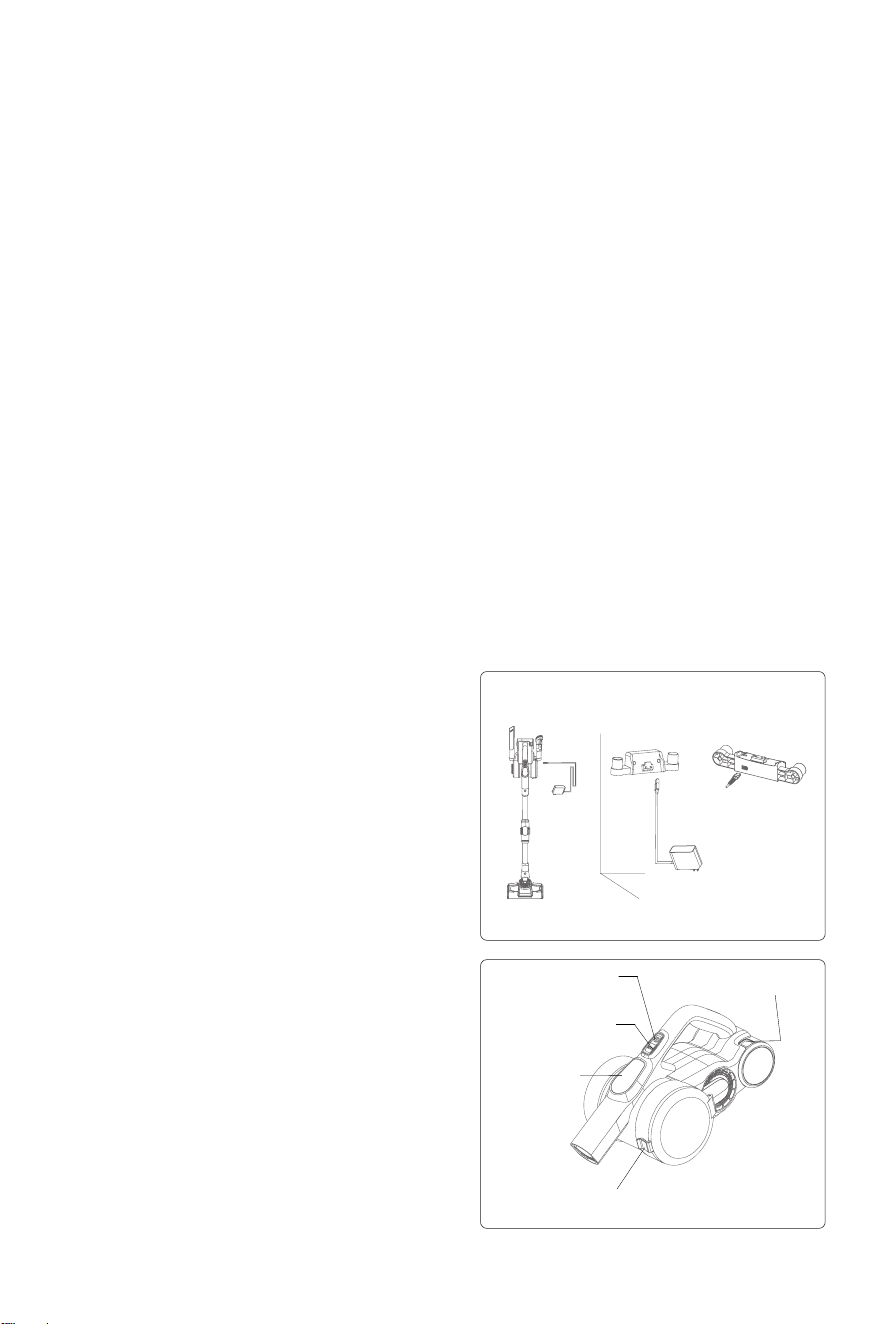

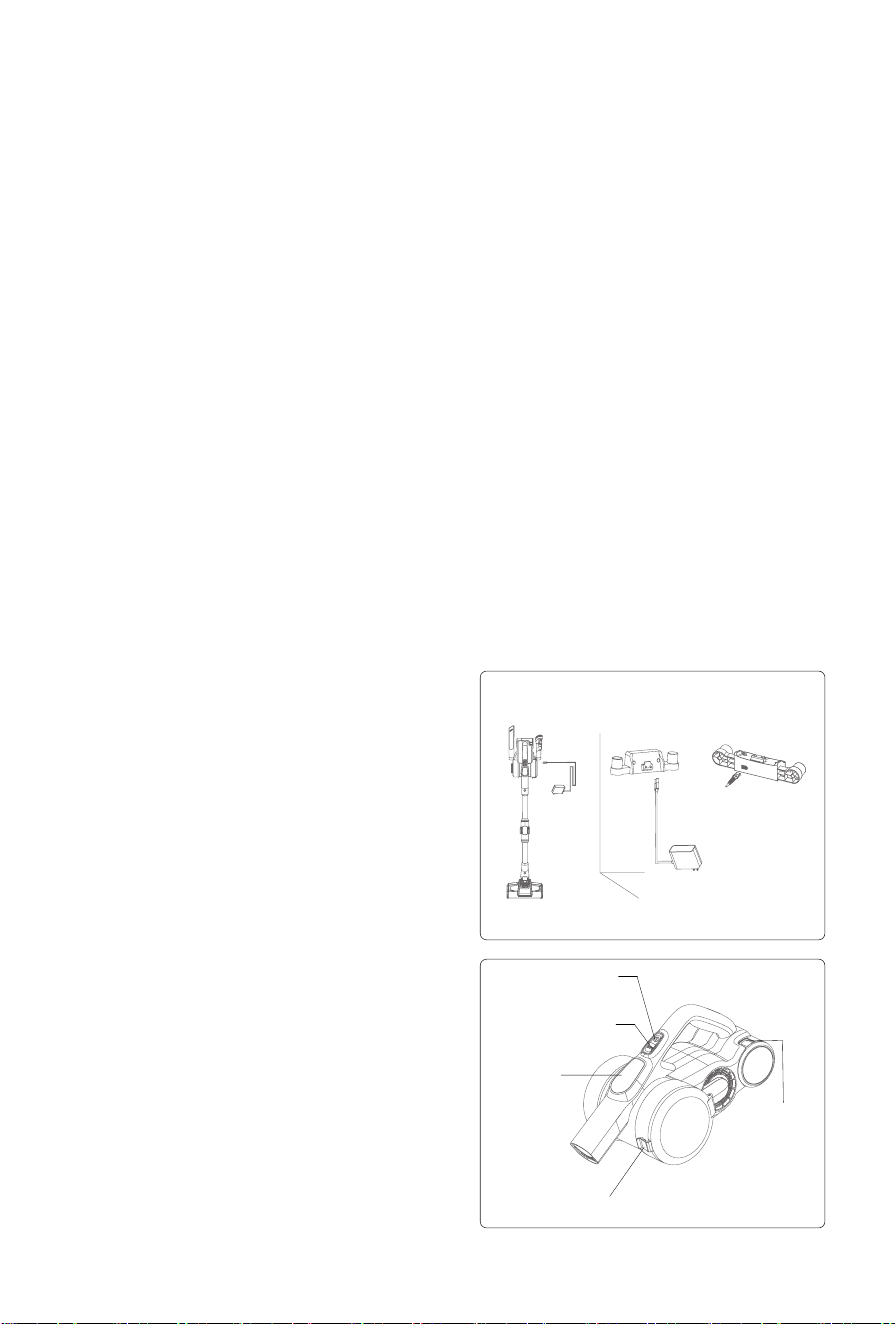

Charging holder assembly

Put the vacuum cleaner in the holder, and lean the

vacuum cleaner against the wall, place the holder in

the position that vacuum cleaner oor head does not

touch ground. Take o󰀨 the handheld vacuum cleaner,

place expansion pipe on the wall and place the holder

to the expansion pipe position, then lock in the screw.

After assembly completed, put the vacuum to charger

holder to charge or store.

Attention: Do not x the holder to bathroom or other humid

wall.

Charging of vacuum cleaner

When the vacuum cleaner power is insu󰀩cient, charge the vacuum cleaner in time ; When the

voltage is too low, to protect the battery, vacuum cleaner will be automatic power-o󰀨, at this time

the vacuum cleaner need to be charged. When charging, plug the charger connector into the A/

C power socket, hang the handheld vacuum cleaner on the holder to start charging. When the

handheld vacuum cleaner LED display shows an increase in power, it indicates that the vacuum

cleaner is charging. When charging is completed, LED display show 100% power.

Attention: When battery power is below ≤20%, if product is working in Max mode , it will change to Eco mode

automatically. When battery power runs o󰀨, product will turn o󰀨 automatically.

Attention: If vacuum cleaner is long idled, charge the battery every three months to avoid battery failure.

After charging, please pull the charger plug o󰀨 power socket and stop charging.

Attention: if power cord is damaged, to avoid danger, it must be replaced by professional sta󰀨 of the manufacturer,

repairing agent or similar department.

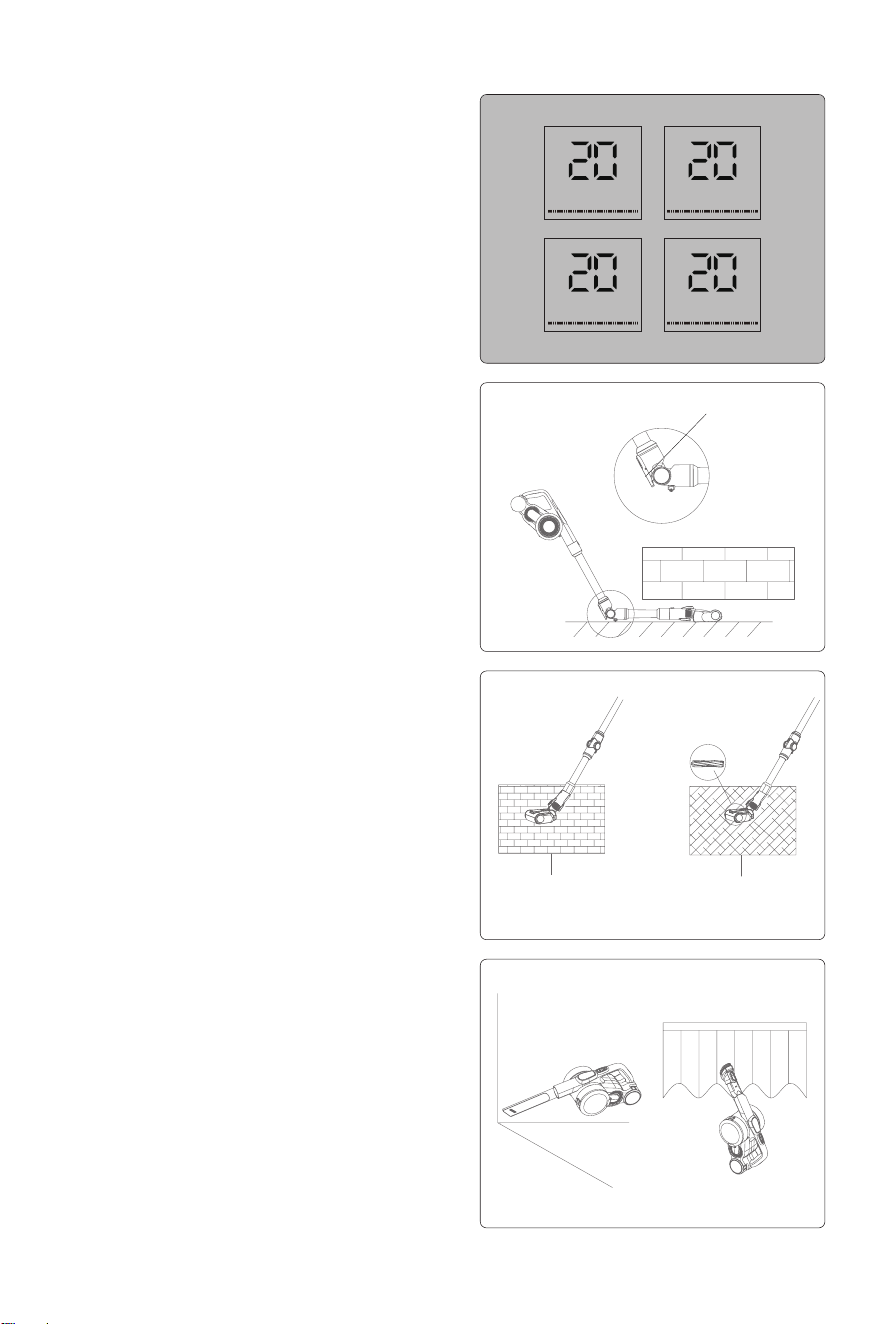

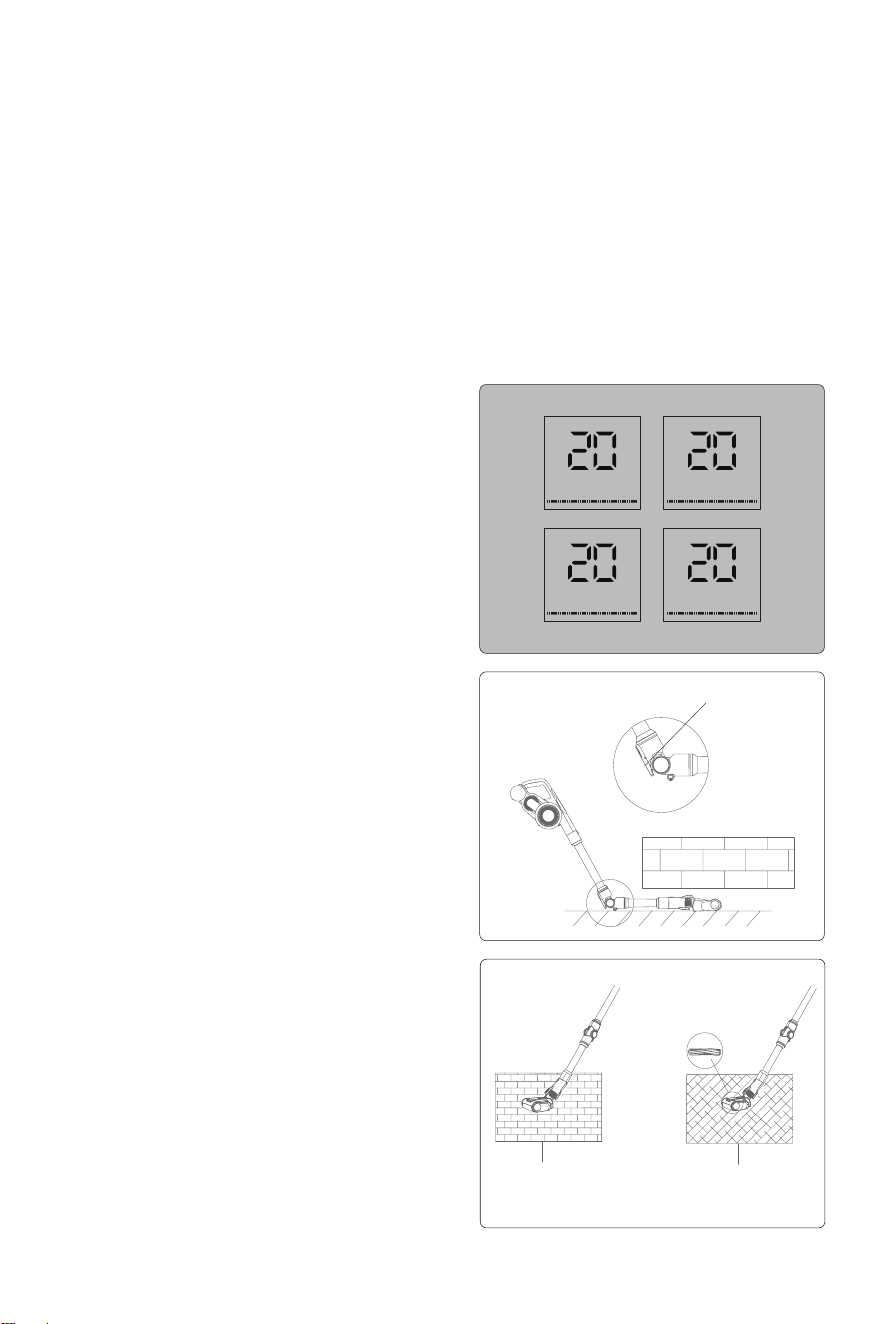

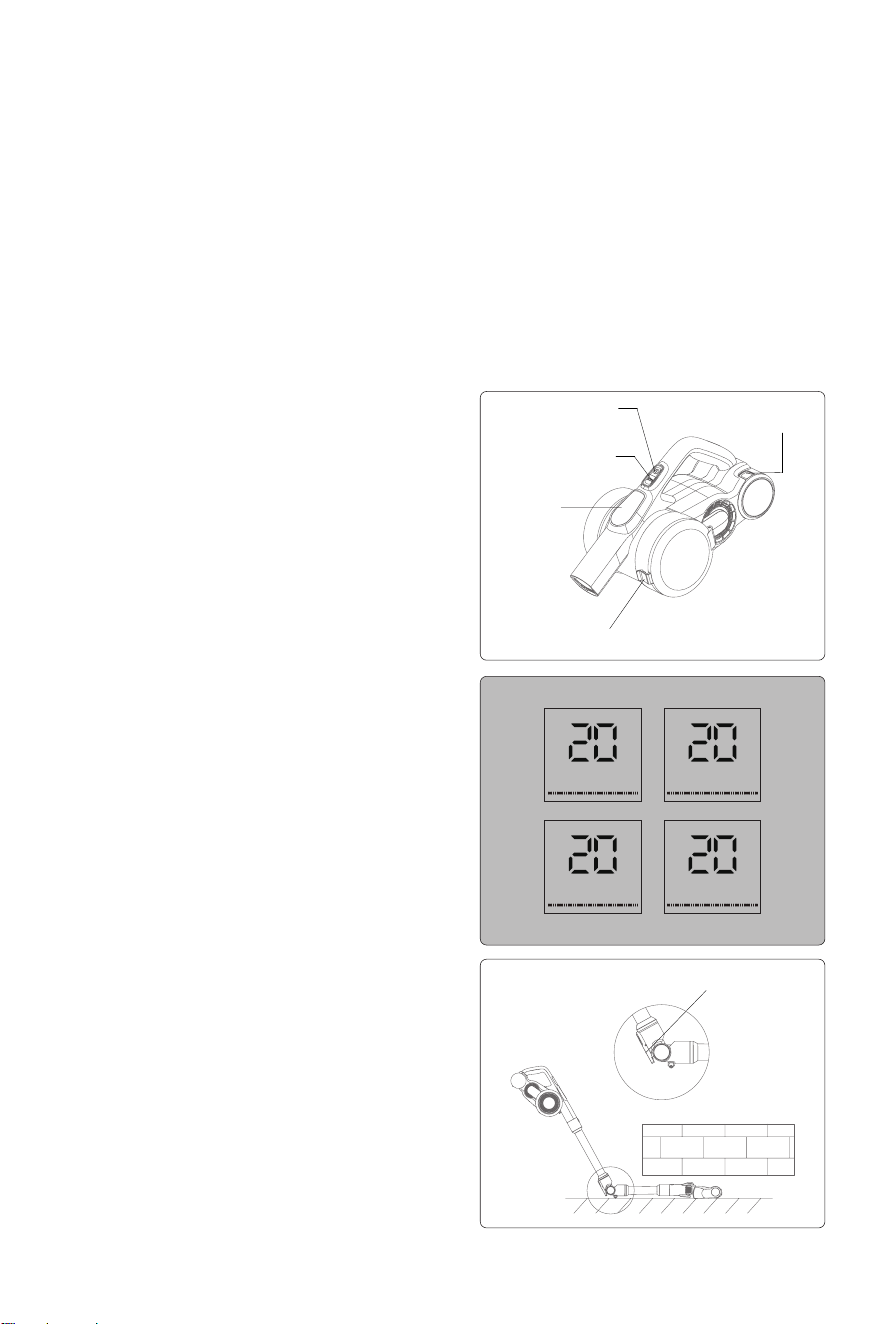

Use of handheld vacuum and LED screen contents

Take the vacuum cleaner o󰀨 the storage holder,

press the on/o󰀨 button to start or stop the vacuum

cleaner. Mode button can adjust working mode.

When machine is turned on, it works in Auto mode,

press the mode button to switch to the sequence

of Turbo- Max - Eco-Auto mode. During mode

switch the mode will be displayed in LED screen.

Middle of LED screen displays product run time

left in current mode. When mode is changed, left

run time will also change accordingly.

When product works in Max mode and battery

power drops below 20%, to extend product run

time, product will automatically switch from Max to

Eco mode. After battery is charged to higher than

20% power, product can work in Max mode.

When the product is working in Auto mode, it will

adjust working power basing on the dust content

and the oor type it detects, in order to achieve

higher cleaning e󰀩ciency. Under Auto mode,

LED screen display Auto regardless how high the

working power is.

Battery pack

release button

Switch button

On/o󰀨 button

LED screen

Dust release button

Bending button

The product is equipped with dust content

sensor. On LED screen bottom there is a light

strip to display the dust content. As dust content

decreases from high to low, the red colour

decreases and blue colour increases. When the

strip is completely blue, the cleaning surface is

clean. Cleanness of the cleaning surface can be

visually displayed through LED screen.

Use of Flexible Metal Tube

The exible metal tube has two modes: vertical

and bending. The vertical mode is equivalent to

the normal metal tube. The bending mode can

be used for cleaning under the table bottom,

bed bottom, etc. When the bending mode is

needed, press the bending button as shown in

the g picture, and the metal tube can achieve

0-90°bending angle.

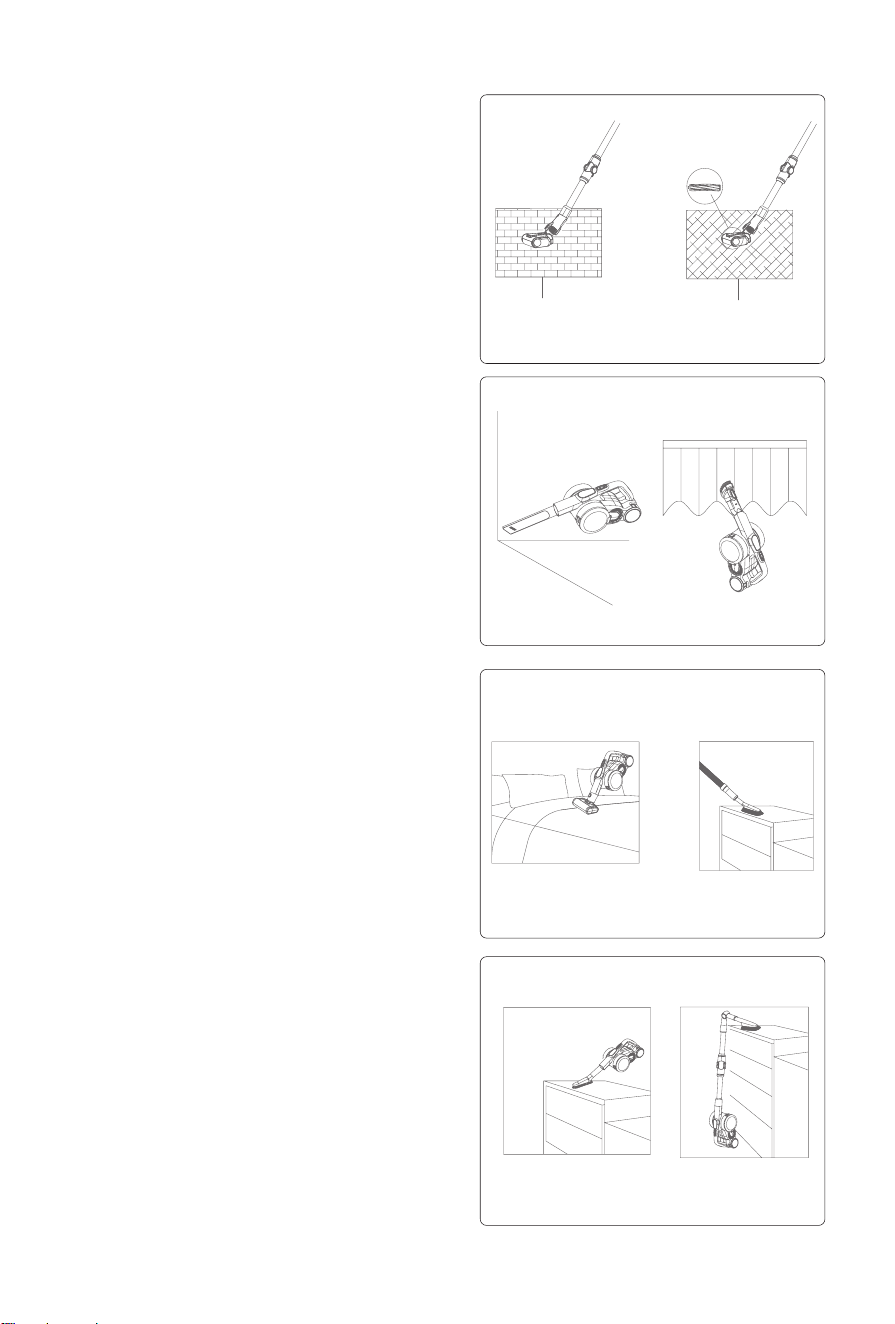

Use of electric oor head

Electric oor head is suitable to clean all kinds of

oor like hard oor, tile and carpet etc. Product

comes with an extra carpet brushroll can be

replaced to the oor head to deep clean carpet.

Attention: During the operation of the electric oor head,

if there is a large volume of foreign matter inhaled or

too much fiber wound, or even a child in the play of

the machine mistakenly put his hand into the nozzle,

resulting in the brushroll abnormal stop, the electric oor

head will stop working, in order to protect personal safety

and brush motor.

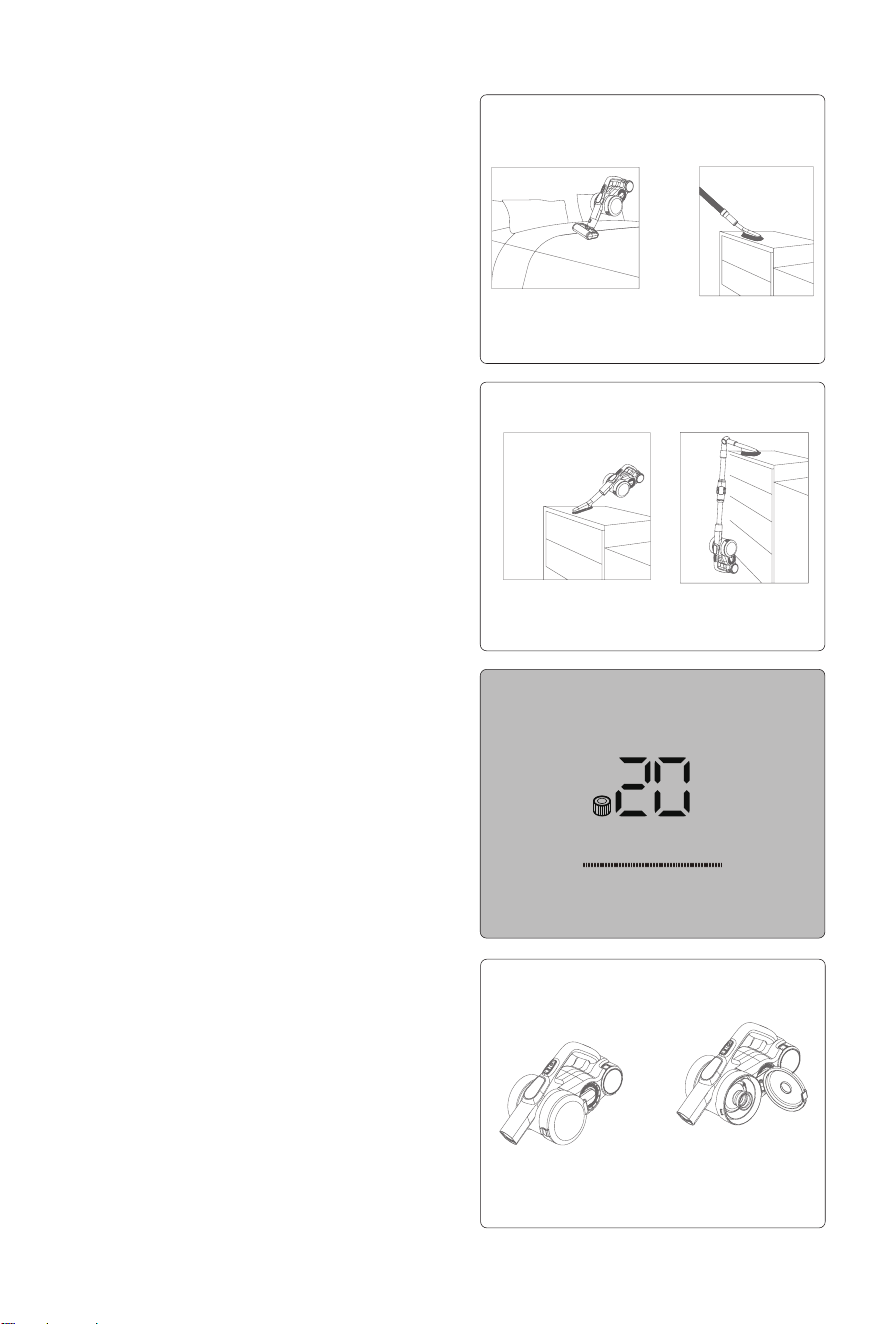

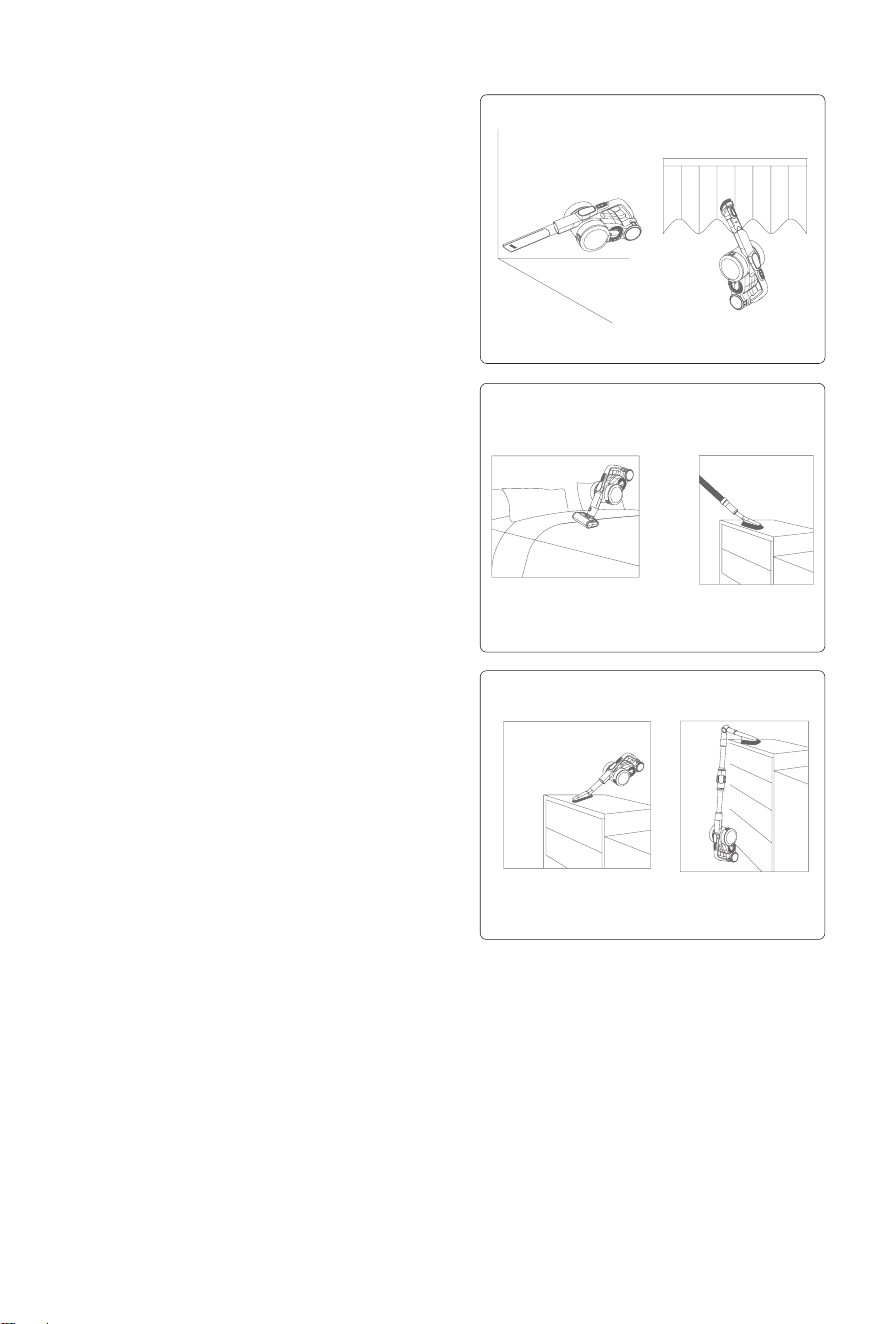

Use of accessories

Crevice tool: suitable for cleaning crevice, door

or window corners and other narrow gaps.

Upholstery tool: suitable for cleaning closet,

windowsill, sofa and table surface.

Combination brushroll

Carpet brushroll

Eco

min

Auto

min

Turbo

min

Max

min

Soft brush: suitable for cleaning easy to scratch

furniture like bookshelf, handicraft etc.

Stretch hose: suitable for connecting with other

tools to clean hard to reach areas.

Electric mattress head: Suitable for sofa and

bed mattress. The brushroll beats out and then

cleans the dust mite and allergen from deep sofa

or bed.

Connector: Can be connected to other tools and

bend to di󰀨erent angle to clean dust on top of

high cabinets or dust on the roof.

Cleaning and Replacing Parts

Attention:

1.HEPA filter is available for sale from local vacuum

cleaner distributors.

2.It is recommended to clean the dust cup after

each use; When the dust cup is full or the HEPA

filter is clogged, it needs to be cleaned and

replaced if necessary.

3.Electric floor head brushroll might be entangled

with hair after long time use. It needs to be cleaned

in time to keep the vacuum working moreefficiently.

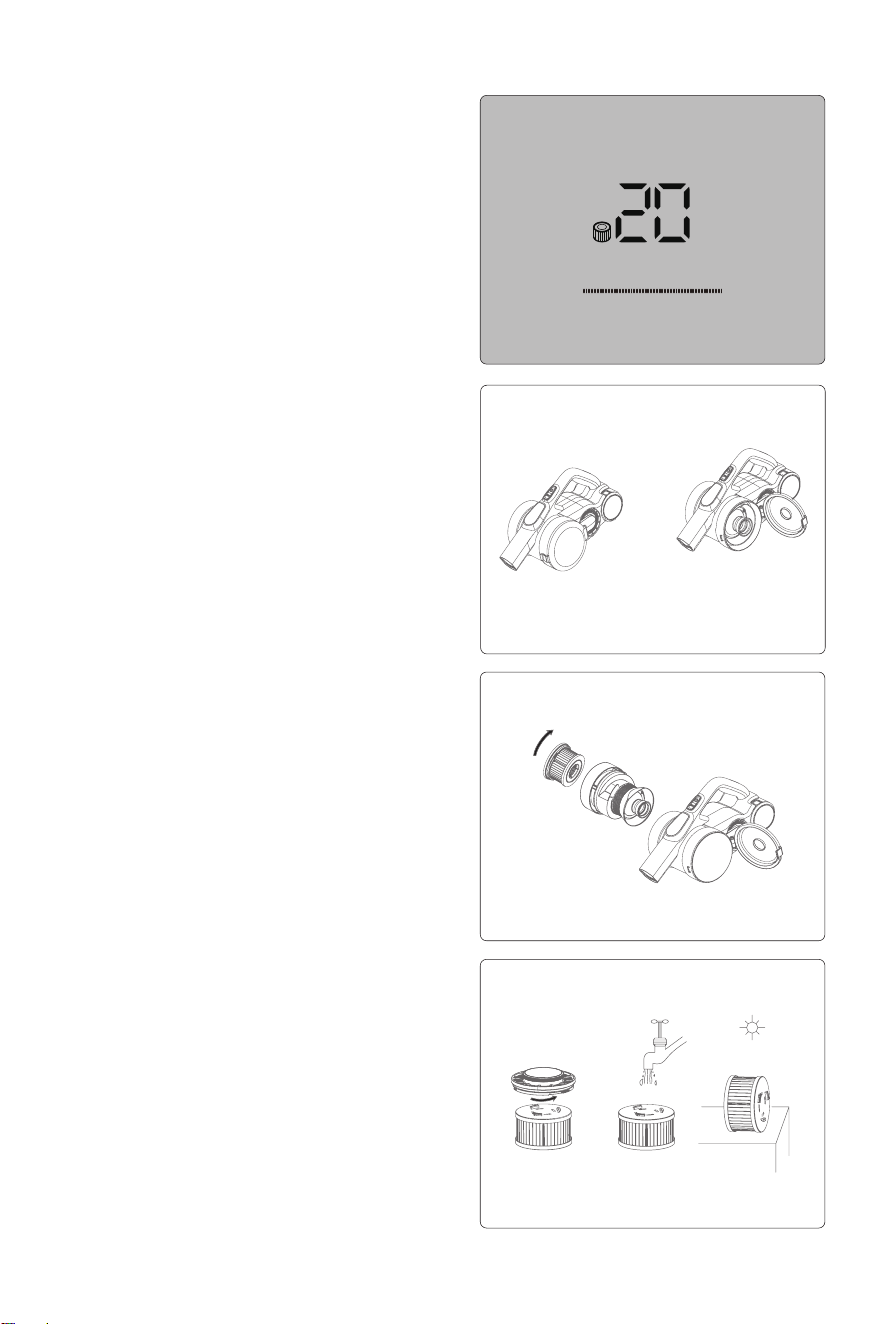

Clean dust cup and filtration system

When dust cup is full or HEPA is clogged, LED

screen will display HEPA icon as the picture to

remind to clean dust cup and lter. Please clean

dust cup and HEPA ler in time. Replace HEPA

lter if necessary.

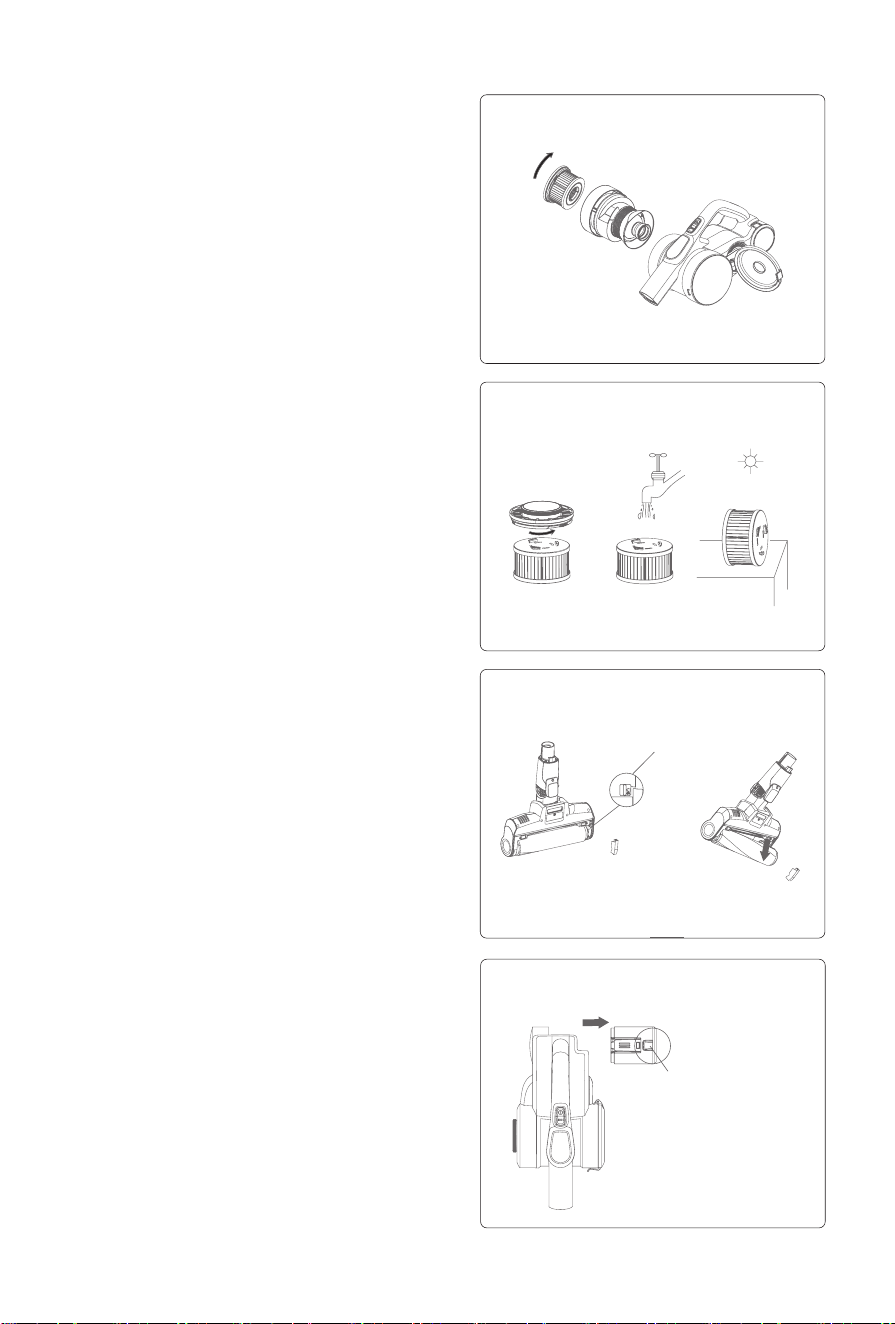

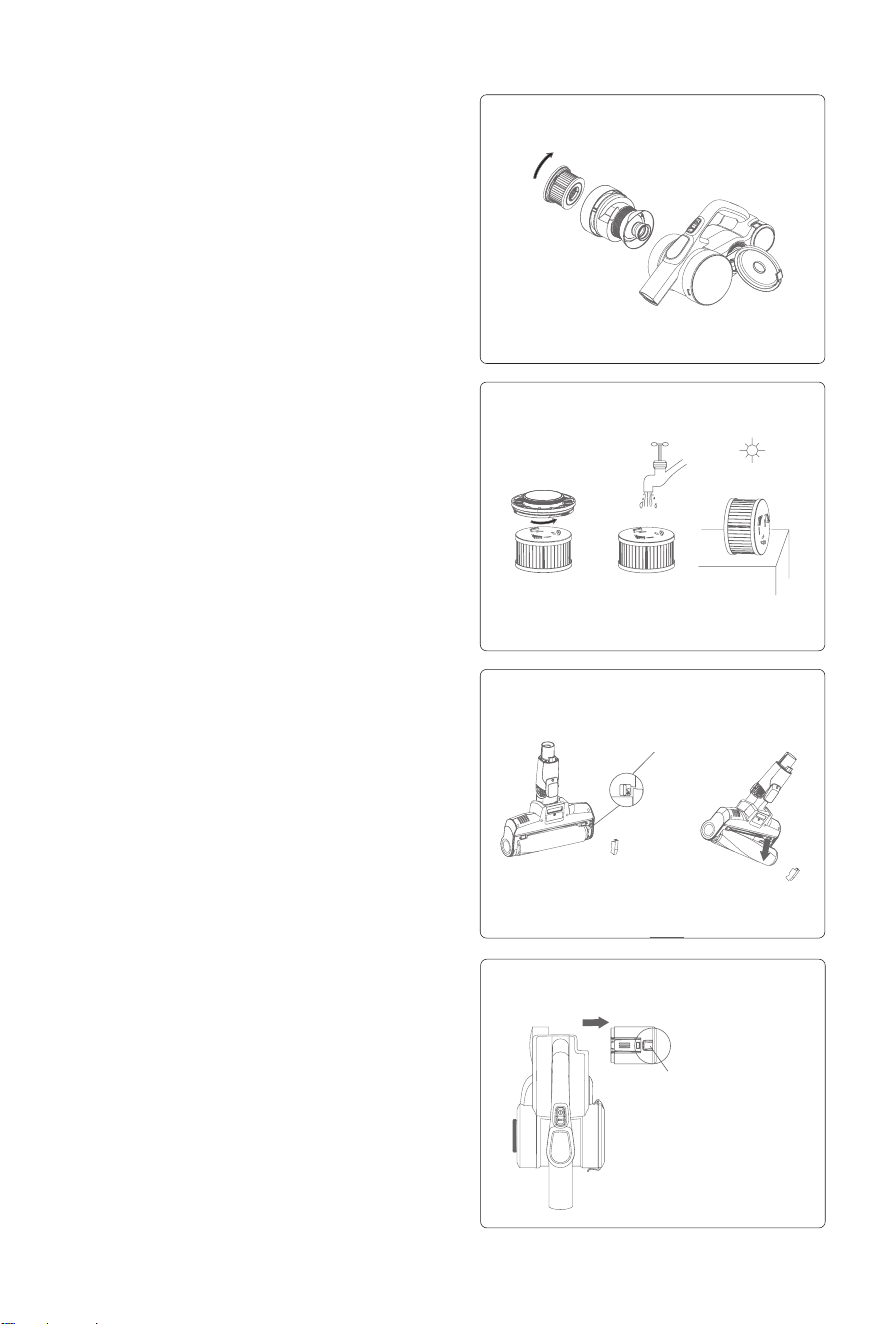

Steps of cleaning dust cup and ltration system:

1.Press down the dust cup bottom cover, open

dust cup and dump dust into trash can.

2. Hold HEPA lid and rotate anti-clockwise,

remove HEPA assembly from handheld

vacuum for cleaning.

3. Hold top of cyclone assembly and rotate

anti-clockwise, remove cyclone assembly from

handheld vacuum for cleaning.

4. If HEPA needs wash, hold the HEPA and

rotate clockwise, remove it from HEPA lid for

washing. HEPA needs completely dry before

Eco

min

① ②

reuse.

5. After cleaning, assemble the parts back in

the opposite sequence of disassembly.

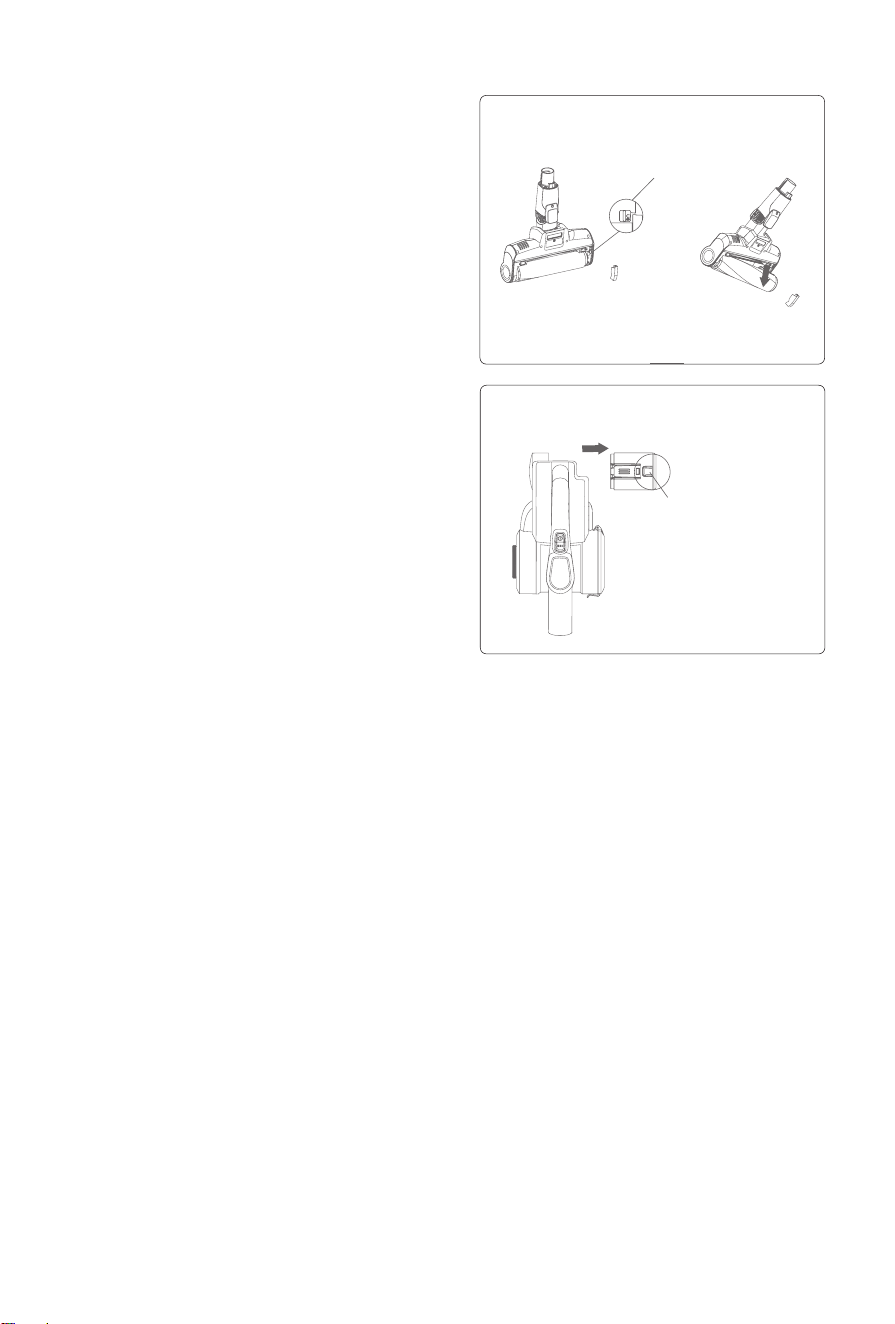

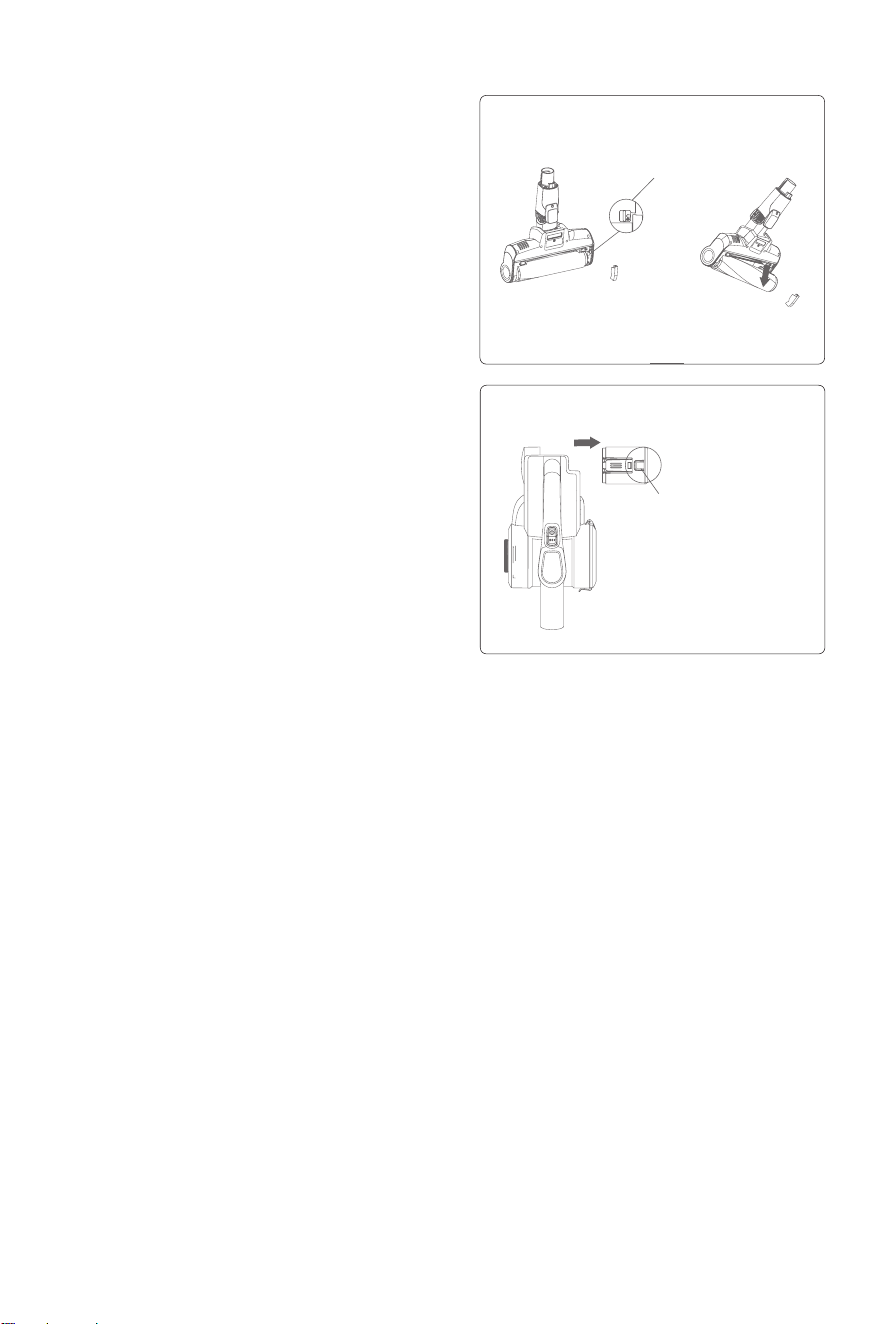

Clean brushroll

1.Move the brushroll release button along the

arrow direction remove side cover.

2.Remove one end of the brushroll and take it

out from nozzle for cleaning.

3.After cleaning or replacing brushroll, assemble

it back in opposite sequence of disassembly.

Storage of Vacuum Cleaner

Battery pack disassembly

Press the battery release button, remove the

battery pack in the arrow direction and place

the battery in a plastic bag, then store it in a dry

place.

Storage of vacuum cleaner

When the vacuum is long idled, remove the

battery, pack the product and store it in a cool

and dry place, do not put in direct sunlight or

humid environment.

Brushroll release

button

Battery release

button

③

④ ⑤

Safety Notes

This vacuum cleaner is designed for home use. Do not use it for commercial or other purposes.

Please read this instruction manual carefully before use, properly save and store it for future use.

Do not put the vacuum close to re or other high temperature facility.

Do not use or store the machine under extreme bad conditions, for example, extreme

temperature. It is recommended to use it indoors between the temperature of 5 °C to 40 °C.

Store the machine in dry place and avoid direct sunlight.

Fully charge the battery before rst use or after long storage.

Before using the vacuum, make sure brushroll is assembled, otherwise, it may lead to motor fan

blockage, causing motor burn out.

Please do not use the vacuum to pick up detergent, oil, glass slag, needle, cigarette ash, wet

dust, water, matches, etc.

Please do not use the vacuum to pick up tiny particles such as cement,gypsum powder, wall

powder, or large objects such as paper balls, otherwise it will cause malfunctions such as

blockage and motor burnout.

Avoid blockage to air inlet or brushroll, it may cause motor failure.

Do not put your hand or foot into oorhead inlet to avoid body hurt.

Do not pour or splash water or other liquids into the machine to avoid short circuit to burn out

the machine.

If the brushroll is not working, please check whether the brushroll is entangled with hair or other

long ber, clean it in time.

When storing the machine for a long time, ensure that the battery is fully charged before storage

and charge the machine at least every three months.

Unplug the charger to clean or repair the machine. Hold the charger when plugging or

unplugging it, and do not pull the charging cord.

Use a dry cloth to clean the machine. Liquids like gasoline, alcohol, lacquer thinner will cause

crack or colour fading and cannot be used.

If the machine is not working after fully charged, it must be checked and repaired in our

designated o󰀩ce, please do not dismantle the machine on your own.

Trouble Shooting

Please check the following issues before sending to designated repair agent.

When there is electric components defect,which needs professional after service person for instruction or repairing,

LED screen will display the defect warning with error code of F1 to F8. Please contact after service of local agent

and provide error code.

Discarded machine contains batteries. They should be recycled safely. Do not discard them

randomly.

If there is damage on power cord, to avoid danger, it should be replaced or repaired by

manufacturer

、

repairing agency or professional person.

This appliance can be used by children aged from 8 years and above and persons with reduced

physical, sensory or mental capabilities or lack of experience and knowledge if they have been

given supervision or instruction concerning use of the appliance in a safe way and understand

the hazards involved.

The appliance is only to be used with the power supply unit provided.

Trouble Possible Causes Solutions

Motor does not

work

Battery has no power Charge the vacuum cleaner

Metal tube,oorhead, battery

pack and vaccum cleaner is not

assembled correctly

Check the accessories are

assembled correctly to the vacuum

cleaner

Suction drops

Dust cup full Clean dust cup

Filter blocked Clean or replace lter

Floorhead air path blocked Clean oorhead air path

Short working time

after charging

Machine not fully charged

Follow instruction manual to fully

charge the battery

Battery old aging

New batteries can be bought from

local distributor

Dust content

indicator is always

red

Dust sensor covered by dust

Clean the dust on the dust sensor

which is located in the suction inlet

of the handheld vacuum cleaner

Defect of F1 to F8 is as following:

Attention: if there are other faults needs special tools, in order to avoid danger, must be repaired by professional

people of manufacturer, repairing agent or similar agent.

Technical Parameter

Code Defect Solutions

F1 Battery pack nickel strip broken Replace or repair battery pack

F2 Charger defect Replace charger

F3 Vacuum motor short circuit Replace vacuum motor

F4 Battery cell defect Replace or repair battery pack

Vacuum motor 1st over current

protection

Replace vacuum motor

Vacuum motor 2nd over

current protection

Replace vacuum motor

PCB defect or PCB leadwire

loose

Replace PCB or PCB leadwire

F8 Battery pack NTC abnormal

Turn o󰀨 the vacuum and wait until

battery pack cooled down. Turn on

again.

If error code still appears, replace

battery pack

Model No H9 Flex

Rated voltage 28.8V

Rated power 600W

Charger input voltage 100-240V ~ 50/60 Hz

Charger output voltage 34.2V/600mA

Electric oor head model No T-EB110VA

Electric oor head rated power 30W

Battery pack capacity 2500mAh

Charge time 4-5H

Disposal

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of the machine into household waste!

Manufacturer Kingclean Electric Co., Ltd

Address

No.1 Xiangyang Road, Suzhou New District, Jiangsu Province

215009, China

Manufacturer Information

Circuit Diagram

Charger

Vacuum motor

Floorhead

motor

Charging holder

8 strings of

lithium batteries

Screen and

Button PCB

PCB

Lithium

battery PCB

EE EE EE EE EE EE

Only for EC countries:

According to the European Guideline 2012/19/EU, machine that are no longer usable, and

according to the European Guideline 2006/66/EC, defective or used battery packs/batteries,

must be collected separately and disposed of in an environmentally correct manner.

Battery packs/batteries:

Integrated batteries may only be removed for disposal by qualied personnel.

Opening the housing shell can damage or destroy the machine.

Do not dispose of battery packs/batteries into household waste, re or water. Battery

packs/batteries should, if possible, be discharged, collected, recycled or disposed of in an

environmental-friendly manner.

Subject to change without notice.

Warranty Information

This product enjoys two years warranty from the date of purchase.

Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as

purchased, cleaning activities, consequences of improper use or damage by the purchaser or a

third person, damage that can be attributed to external circumstances.

Parts Name

1.Przycisk zwalniający głowicę do podłóg

Przycisk zwalniający metalową rurę

5.Przełącznik

7.Ekran LED

9.Ładowarka

11.Ssawka szczelinowa

13.Elektryczna głowica do materacy

15.Soft brush

17.Carpet brushroll

2.Elastyczna rura metalowa

Przycisk włączania/wyłączania

6.Przycisk zwalniający akumulator

8.Zatrzask zwalniający pojemnik na brud

10.Uchwyt do ładowania

12.Ssawka do tapicerkil

14.Connector

16.Stretch hose

Wykaz części

Montaż produktu

Zmontuj elektryczną głowicę

podłogową z metalową rurą.

Przytrzymaj lewą ręką głowicę podłogową,

prawą ręką włóż pionowo metalową rurę do

głowicy podłogowej, wyrównaj z igłą

przewodzącą, wciśnij rurę aż do usłyszenia

dźwięku "kliknięcia".

Uwaga: trzymaj uchwyt i głowicę podłogową w tym

samym kierunku, igła przewodząca powinna być w

jednej linii z gniazdem.

Podczas pakowania, przechowywania lub

czyszczenia, jeśli konieczne jest wyjęcie

elektrycznej głowicy podłogowej, należy

nacisnąć przycisk zwalniający szczotkę, jak

pokazano na rysunku, i pociągnąć elektryczną

głowicę podłogową w kierunku pokazanym na

rysunku.

Installazione della batteria con

l’aspirapolvere portatile

Montaż akumulatora: jedną ręką trzymaj odkurzacz, drugą trzymaj akumulator, wyceluj w

rowek prowadzący na korpusie, wsuń akumulator zgodnie z kierunkiem strzałki pokazanym na

rysunku. Wyciągnij akumulator po instalacji, aby upewnić się, że się nie poluzuje.

Uwaga: gdy odkurzacz długo pracuje na biegu jałowym, należy wyjąć akumulator, zapakować produkt i

przechowywać go w chłodnym i suchym miejscu, unikając bezpośredniego nasłonecznienia i wilgotnego otoczenia.

Zmontuj metalową rurę i odkurzacz ręczny

Najpierw należy zmontować głowicę podłogową i metalową rurę zgodnie z metodą montażu

elektrycznej głowicy podłogowej i metalowej rury.

Nazwa

Odkurzacz

przenośny

Elektryczna

głowica do

podłóg

Elektryczna

głowica do

materacy

Ssawka do

tapicerki

Ssawka

szczelinowa

Ilość 1 1 1 1 1

Nazwa Miękka szczotka

Uchwyt do

ładowania

Łącznik Wąż rozciągliwy

Elastyczna

metalowa rura

Ilość 1 1 1 1 1

Nazwa

Walec

szczotkowy do

dywanów

Ładowarka Śruby Rura rozprężna Instrukcja obsługi

Ilość 1 1 2 2 1

Zmontuj głowicę podłogową z metalową rurą

i odkurzaczem ręcznym: jak pokazano na

rysunku, ustaw igłę przewodzącą metalowej

rury w jednej linii z łącznikiem dyszy ssącej,

wciśnij do góry, aż usłyszysz dźwięk

"kliknięcia".

Montaż akcesoriów

Dla wygody użytkowania ten produkt jest

specjalnie wyposażony w akcesoria do ręcznej

części odkurzacza. Gdy używasz samego

odkurzacza ręcznego, możesz bezpośrednio

podłączyć akcesoria zgodnie z własnymi potrzebami lub podłączyć akcesoria za pomocą

elastycznego węża.

H9 Flex

Elektryczna  owica do materacy

Ssawka do tapicerki

Ssawka szczelinowa

Miękka szczotka

Wąż rozciągliwy

Łącznik

Wałek szczotkowy do dywanów

modelu

Nazwa

Podłącz elektryczną głowicę do materacy, ssawkę szczelinową, ssawkę do tapicerki i szczotkę

do odkurzacza ręcznego, tak jak pokazano na rysunku.

Lista połączeń akcesoriów

Rura rozprężna

Uchwyt ładowarki

Śruba

Zastosowanie odkurzacza

Ładowanie

Uwaga: Przed pierwszym użyciem należy naładować

odkurzacz.

Zespół uchwytu do ładowania

Umieść odkurzacz w uchwycie i oprzyj go o ścianę,

ustaw uchwyt w takiej pozycji, aby głowica odkurzacza

nie dotykała podłoża. Zdejmij odkurzacz ręczny,

umieść rurę rozprężną na ścianie i ustaw uchwyt w

pozycji rury rozprężnej, a następnie zablokuj śrubę.

Po zakończeniu montażu włóż odkurzacz do uchwytu

ładowarki, aby go naładować lub przechować.

Uwaga: nie należy mocować uchwytu do ściany w łazience

lub innej wilgotnej ścianie.

① ② ③

Ładowanie odkurzacza

Gdy moc jest zbyt niska, aby chronić akumulator, odkurzacz zostanie automatycznie wyłączony.

W tym czasie należy go naładować. Podczas ładowania podłącz wtyczkę ładowarki do gniazda

prądu przemiennego, zawieś odkurzacz na uchwycie, aby rozpocząć ładowanie. Gdy na

wyświetlaczu LED odkurzacza ręcznego pojawi się zwiększona moc, oznacza to, że odkurzacz

jest w trakcie ładowania. Po zakończeniu ładowania na wyświetlaczu LED pojawi się 100%

mocy.

Uwaga: Gdy poziom naładowania akumulatora spadnie poniżej ≤20%, jeśli produkt pracuje w trybie, zostanie on

automatycznie przełączony na inny tryb. Gdy poziom naładowania akumulatora spadnie, urządzenie wyłączy się

automatycznie.

Uwaga: Jeśli odkurzacz długo pracuje na biegu jałowym, należy ładować akumulator co trzy miesiące, aby uniknąć

awarii akumulatora.

Po naładowaniu należy wyjąć wtyczkę ładowarki z gniazdka i zakończyć ładowanie.

Uwaga: jeśli przewód zasilający jest uszkodzony, aby uniknąć niebezpieczeństwa, musi zostać wymieniony przez

profesjonalny personel producenta, przedstawiciela handlowego lub podobny dział.

Korzystanie z odkurzacza ręcznego i zawartość ekranu LED

Zdejmij odkurzacz z uchwytu, naciśnij przycisk

włączania/wyłączania, aby uruchomić lub

zatrzymać odkurzacz. Przycisk trybu pracy

umożliwia regulację trybu pracy. Kiedy urządzenie

jest włączone, pracuje w trybie, naciśnij przycisk

trybu, aby przełączyć się na inny tryb pracy.

Podczas przełączania trybów pracy na ekranie

LED wyświetlany jest tryb pracy.

W środkowej części ekranu LED wyświetlany

jest czas pracy produktu w bieżącym trybie. Po

zmianie trybu pracy pozostały czas pracy również

ulegnie zmianie.

Gdy produkt pracuje w trybie , a poziom

naładowania akumulatora spadnie poniżej 20%,

aby wydłużyć czas pracy produktu, urządzenie

automatycznie przełączy się z tego trybu. Po

naładowaniu akumulatora do poziomu powyżej

20% produkt może pracować w tym trybie.

Gdy produkt pracuje w trybie, dostosowuje moc

roboczą w zależności od zawartości kurzu i

rodzaju podłogi, którą wykryje, aby osiągnąć

wyższą skuteczność czyszczenia. W tym trybie na

ekranie LED wyświetlana jest informacja o tym,

jak wysoka jest moc robocza.

Przycisk

zwalniania

pojemnika na

akumulator

Przycisk

włącznika

Przycisk

włączania/wyłączania

Ekran LED

Przycisk zwalniania kurzu

Produkt jest wyposażony w czujnik zawartości

kurzu. W dolnej części ekranu LED znajduje

się pasek świetlny do wyświetlania zawartości

kurzu. W miarę zmniejszania się zawartości kurzu

z wysokiej do niskiej, kolor czerwony zmniejsza

się, a niebieski zwiększa. Gdy pasek jest

całkowicie niebieski, oznacza to, że powierzchnia

czyszcząca jest czysta. Czystość powierzchni

czyszczącej można wizualnie sprawdzić na

ekranie LED.

Zastosowanie elastycznej metalowej rurki

Elastyczna metalowa rurka ma dwa tryby pracy:

pionowy i zginany. Tryb pionowy odpowiada

zwykłej rurze metalowej. Tryb zginania może być

używany do czyszczenia pod dnem stołu, dnem

łóżka itp. Kiedy potrzebny jest tryb zginania,

należy nacisnąć przycisk zginania, jak pokazano

na rysunku g, a metalowa rura może osiągnąć

kąt zgięcia 0-90°.

Użycie elektrycznej głowicy do podłóg

Elektryczna głowica podłogowa nadaje się do

czyszczenia wszystkich rodzajów podłóg, takich

jak podłogi twarde, płytki, dywany itp. Do produktu

dołączony jest dodatkowy wałek szczotki do

dywanów w celu dogłębnego czyszczenia

dywanów.

Uwaga: Podczas pracy elektrycznej głowicy podłogowej,

jeśli jest zbyt duża ilość wciąganych ciał obcych,

zbyt

dużo nawiniętych włókien lub nawet gdy dziecko

omyłkowo

włoży rękę dodyszy, co spowoduje

nieprawidłowe zatrzymanie rolki szczotki, elektryczna

głowica podłogowa przestanie działać, w celu ochrony

bezpieczeństwa osobistego i silnika szczotki.

Stosowanie akcesoriów

Ssawka szczelinowa: odpowiednie do

czyszczenia szczelin, narożników drzwi lub okien

oraz innych wąskich szczelin.

Ssawka tapicerska: odpowiednie do czyszczenia

szafy, parapetu, kanapy i powierzchni stołu.

Combination brushroll Carpet brushroll

Przycisk zginania

Eco

min

Auto

min

Turbo

min

Max

min

Eco

min

Miękka szczotka: odpowiednia do czyszczenia

łatwych do zarysowania mebli, takich jak półki na

książki, rękodzieło itp.

Rozciągliwy wąż: odpowiedni do łączenia z

innymi narzędziami do czyszczenia trudno

dostępnych miejsc.

Elektryczna głowica do materacy: Odpowiednia

do sof i materacy łóżkowych. Walec szczotki

wyłapuje, a następnie czyści roztocza i alergeny

z głębokiej sofy lub łóżka.

Łącznik: Można go podłączyć do innych narzędzi

i zginać pod różnym kątem, aby usunąć kurz z

wysokich szafek lub z dachu.

Czyszczenie i wymiana części

Uwaga:

1.Filtr HEPA jest dostępny w sprzedaży u lokalnych

dystrybutorów odkurzaczy.

2.Zaleca się czyszczenie pojemnika na kurz po

każdym użyciu; gdy pojemnik na kurz jest pełny

lub filtr HEPA jest zatkany, należy go wyczyścić i

w razie potrzeby wymienić.

3.Po dłuższym używaniu elektrycznego walca

szczotki głowicy podłogowej mogą się w nim

zaplątać włosy. Należy go w porę wyczyścić, aby

odkurzacz pracował wydajniej.

Czyszczenie pojemnika na kurz i

systemu filtracji

Gdy zbiornik na kurz jest pełny lub ltr HEPA jest

zatkany, na ekranie LED pojawi się ikona HEPA,

aby przypomnieć o konieczności wyczyszczenia

zbiornika na kurz i ltra. Należy w porę

wyczyścić pojemnik na kurz i ltr HEPA. W razie

potrzeby wymień ltr HEPA.

Kroki czyszczenia pojemnika na kurz i systemu

ltrującego:

1. Naciśnij dolną pokrywę zbiornika na kurz,

otwórz zbiornik i wyrzuć kurz do kosza na

śmieci.

2. Przytrzymaj pokrywę HEPA i obróć ją w

kierunku przeciwnym do ruchu wskazówek

zegara, aby wyjąć zespół HEPA z odkurzacza

① ②

ręcznego w celu wyczyszczenia.

3. Przytrzymaj górną część zespołu cyklonu

i obróć w kierunku przeciwnym do ruchu

wskazówek zegara, aby wyjąć zespół cyklonu

z odkurzacza ręcznego w celu

wyczyszczenia.

4. Jeśli ltr HEPA wymaga mycia, należy go

przytrzymać i obracając w kierunku zgodnym

z ruchem wskazówek zegara, zdjąć z

pokrywy

w celu umycia. Przed ponownym

użyciem ltr HEPA musi całkowicie

wyschnąć.

5. Po wyczyszczeniu należy zmontować

części z powrotem w kolejności odwrotnej do

demontażu.

Wyczyść wałek szczotki

1.Przesuń przycisk zwalniający wałek szczotki

zgodnie z kierunkiem strzałki i zdejmij

pokrywę boczną.

2.Zdejmij jeden koniec wałka szczotki i wyjmij

go z dyszy w celu wyczyszczenia.

3.Po wyczyszczeniu lub wymianie wałka

szczotki zamontuj go z powrotem, zachowując

kolejność odwrotną do demontażu.

Przechowywanie odkurzacza

Demontaż akumulatora

Naciśnij przycisk zwalniania akumulatora,

wyjmij akumulator zgodnie z kierunkiem strzałki

i umieść go w plastikowej torbie, a następnie

przechowuj w suchym miejscu.

Przechowywanie odkurzacza

Gdy odkurzacz jest długo nieużywany, wyjmij

akumulator, zapakuj produkt i przechowuj go w

chłodnym i suchym miejscu, nie wystawiaj na

bezpośrednie działanie promieni słonecznych

ani nie przechowuj w wilgotnym otoczeniu.

Przycisk zwalniający

rolkę szczotki

Przycisk zwalniania

akumulatora

③

④ ⑤

Środki bezpieczeństwa

Ten odkurzacz jest przeznaczony wyłącznie do użytku domowego. Nie należy używać go do

celów komercyjnych.

Przed użyciem należy dokładnie przeczytać niniejszą instrukcję obsługi i prze chowywać w celu

wykorzystania w przyszłości

Nie należy umieszczać odkurzacza w pobliżu ognia lub innego obiektu o wysokiej temperaturze.

Nie należy używać ani przechowywać urządzenia w niebezpiecznych warunkach, na przykład

w wysokiej temperaturze. Zaleca się korzystanie z urządzenia w pomieszczeniach zamkniętych

w temperaturze od 5°C do 40°C. Urządzenie należy przechowywać w suchym miejscu i unikać

bezpośredniego działania promieni słonecznych.

Przed pierwszym użytkowaniem lub po długim przechowywaniu należy nałado wać akumulator

do pełna.

Przed użyciem odkurzacza należy upewnić się, że szczotka jest prawidłowo zmontowana. W

przeciwnym razie może dojść do zablokowania wentylatora silni ka, co doprowadzi do jego

spalenia.

Nie należy używać odkurzacza do zbierania detergentów, oleju, szklanych elementów, igliwia,

popiołu papierosowego, mokrego pyłu, wody, zapałek itp.

Nie należy używać odkurzacza do zbierania drobnych cząstek, takich jak cement, proszek

gipsowy, proszek ścienny, ani dużych przedmiotów, takich jak kulki papieru, ponieważ może to

spowodować nieprawidłowe działanie, takie jak zablokowanie i spalenie silnika.

Należy uważać, aby nie blokować wlotu powietrza szczotki, ponieważ może to spowodować

awarię silnika.

Nie należy wkładać ręki ani stopy do wlotu powietrza szczotki, aby uniknąć obrażeń ciała.

Nie należy wlewać wody lub innych płynów do wnętrza urządzenia, aby unik nąć zwarcia i

spalenia urządzenia.

Jeśli szczotka nie działa, sprawdź, czy w wałek nie zaplątały się włosy lub inne długie włókna i

wyczyść ją.

W przypadku dłuższego przechowywania urządzenia należy upewnić się, że akumulator jest w

pełni naładowany oraz ładować urządzenie co najmniej raz na trzy miesiące.

Odłącz ładowarkę, aby wyczyścić lub naprawić urządzenie. Podczas podłącza nia lub

odłączania ładowarki należy trzymać ją w ręku i nie ciągnąć za przewód.

Rozwiązywanie problemów

Przed wysłaniem odkurzacza do wyznaczonego punktu serwisowego należy sprawdzić

następujące problemy.

W przypadku uszkodzenia elementów elektrycznych, które wymagają fachowej obsługi lub naprawy, na ekranie

LED zostanie wyświetlone ostrzeżenie o usterce z kodem błędu od F1 do F8. Należy skontaktować się z lokalnym

serwisem i podać kod błędu.

Do czyszczenia urządzenia należy używać suchej szmatki. Do czyszczenia nie wolno

wykorzystywać substancji takich jak benzyna, alkohol czy rozcieńczalnik do lakieru, ponieważ

spowodują pęknięcia lub wyblaknięcie koloru.

Jeśli urządzenie nie uruchamia się po pełnym naładowaniu, należy je spraw dzić i naprawić w

autoryzowanym serwisie. Nie należy demontować urządzenia na własną rękę.

Urządzenie posiada akumulator. Należy je bezpiecznie poddać recyklingowi. Nie należy ich

wyrzucać razem z odpadami domowymi.

W przypadku uszkodzenia przewodu zasilającego, aby uniknąć niebezpie czeństwa, powinien

on zostać wymieniony lub naprawiony przez producenta, lub autoryzowany serwis.

Urządzenie może być dopuszczone do użytku przez dzieci w wieku od 8 lat wzwyż oraz osoby

o ograniczonych zdolnościach fifizycznych, sensorycznych lub umysłowych, a także osoby

nieposiadające doświadczenia i wiedzy, jeżeli otrzy mały one nadzór lub instrukcję dotyczącą

bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.

Urządzenie może być ładowane wyłącznie poprzez zasilacz, który znajduje się w zestawie.

Problem Możliwa przyczyna Rozwiązania

Silnik nie pracuje

Rozładowany akumulator Naładuj odkurzacz

Metalowa rura, głowica do

podłóg, akumulator i odkurzacz

nie są zamontowane

prawidłowo

Sprawdź czy akcesoria są

Prawidłowo zamontowane

Siła ssania spadła

Pełen pojemnik na brud Wyczyść pojemnik na brud

Zablokowany ltr Wyczyść lub wymień ltr

Floorhead air path blocked

Zablokowany wlot powietrza w

głowicy do podłóg

Wyczyść wlot powietrza

głowicy do podłóg

Krótki czas

pracy po

naładowaniu

Odkurzacz nie został w pełni

naładowany

Naładuj odkurzacz w pełni

Zużyty akumulator

Nowy akumulator można zakupić u

lokalnego dystrybutora

Wskaźnik

zawartości kurzu

jest stale

czerwony

Czujnik kurzu jest pokryty

kurzem

Wyczyść kurz z czujnika

Usterki od F1 do F8 są następujące:

Uwaga: w przypadku innych usterek potrzebne są specjalne narzędzia, aby uniknąć niebezpieczeństwa. Naprawy

muszą być wykonywane przez fachowców z firmy produkującej, naprawiającej lub podobnej.

Parametry techniczne

Kod Usterka Rozwiązania

Uszkodzony pasek niklowy

akumulatora

Wymień lub napraw

akumulator

F2 Usterka ładowarki Wymień ładowarkę

F3 Zwarcie silnika próżniowego Wymień silnik odkurzacza

Uszkodzenie ogniwa

akumulatora

Wymień lub napraw akumulator

Pierwsze zabezpieczenie

nadprądowe silnika odkurzacza

Wymień silnik odkurzacza

Drugie zabezpieczenie

nadprądowe silnika odkurzacza

Wymień silnik odkurzacza

Uszkodzenie płytki

drukowanej lub poluzowany

przewód zasilający

Wymień płytkę drukowaną

lub przewód zasilający płytki

Nieprawidłowy współczynnik

NTC akumulatora

Wyłącz odkurzacz i poczekaj,

aż akumulator ostygnie. Włącz

ponownie. Jeśli kod błędu nadal się

pojawia, wymień akumulator

Mode H9 Flex

Napięcie znamionowe 28.8V

Moc znamionowa 600W

Napięcie wejściowe ładowarki 100-240V ~ 50/60 Hz

Napięcie wyjściowe ładowarki 34.2V/600mA

Model głowicy do podłóg T-EB110VA

Moc znamionowa elektrycznej głowicy do

podłóg

30W

Pojemność akumulatora 2500mAh

Czas ładowania 4-5H

Prawidłowa utylizacja

Urządzenie, akcesoria i opakowanie powinny być poddane segregacji w celu przyjaznego dla

środowiska recyklingu.

Nie wolno wyrzucać urządzenia razem z odpadami domowymi.

Producent Kingclean Electric Co., Ltd

Adres

No.1 Xiangyang road, Suzhou New District,Jiangsu province,

215009, China

Informacje o producencie

Schemat obwodu

Ładowarka

Silnik

odkurzacza

Silnik głowicy

podłogowej

Uchwyt do ładowania

8 strings of

Akumulator

litowy

Płytka drukowana

z ekranem i

przyciskami

PCB

Akumulator

litowy PCB

EE EE EE EE EE EE

Wyłącznie dla krajów Unii Europejskiej:

Zgodnie z dyrektywą 2012/19/UE urzą- dzenie, które nie nadaje się już do użytku, oraz zgodnie

z dyrektywą 2006/66/WE uszkodzone lub zużyte zestawy baterii/akumulatorów należy poddać

segregacji i utylizacji w sposób przyjazny dla środowiska.

Informacje dotyczące akumulatora :

Akumulatory mogą być odłączane w celu utylizacji wyłącznie przez wykwalikowa ny serwis.

Demontaż obudowy może spowodować uszkodzenie lub zniszczenie urządzenia.

Nie wolno wyrzucać akumulatorów/baterii do odpadów domowych, ognia lub wody. Pakiety

baterii/akumulatorów należy w miarę możliwości rozładowywać,

poddawać recyklingowi lub utylizować w sposób przyjazny dla środowiska.

Zastrzega się możliwość wprowadzania zmian bez wcześniejszego powiadomienia.

Informacje gwarancyjne

Produkt objęty jest dwuletnią gwarancją od daty zakupu.

Gwarancja nie obejmuje normalnego zużycia, użytkowania komercyjnego, zmian w zakupionym

urządzeniu, czynności związanych z czyszczeniem, skutków niewłaściwego użytkowania

lub uszkodzenia przez nabywcę lub osobę trzecią, uszkodzeń, które można przypisać

okolicznościom zewnętrznym.

Parts Name

1.Bodenbürsten-Entriegelungsknopf

3.Metallrohr-Entriegelungsknopf

5.Druckschalter

7.LED Bildschirm

9.Adapter

11.Flacher Saugkopf

13.Elektrische Milbenentfernungsbürste

15.Weiche Borstenbürste

17.Teppichrollenbürste

2.Flexibles Metallrohr

4.Ein/Aus Schalter

6.Batterie-Entriegelungsknopf

8.Entriegelungsschloss der unteren Kappe

10.Steckdose

12.Sofa-Saugkopf

14. verbinder

16.Flexibel Schlauch

Paketliste

Product Assembly

Installation von elektrischen Bürsten und Metallrohren

Halten Sie bei Verbindung die elektrische Bürste mit der linken Hand in der angezeigte Richtung,

führen Sie das Metallrohr mit der rechten Hand in den Erdungsbürstenstecker ein, richten Sie

den leitenden Stift aus und drücken Sie das Metallrohr fest nach unten, bis Sie das "Klick"-Ton

hören.

Hinweis: Bei der Montage stimmt die Gri󰀨ausrichtung mit der Richtung der Bodenbürste überein und richtet

sich an der leitenden Nadel und dem Wagenheber aus.

Wenn Sie beim Verpacken oder Aufräumen des Staubsaugens die elektrische Bürste entfernen

müssen, halten Sie die in der Abbildung angegebene Bodenbürsten-Entriegelungstaste gedrückt

und ziehen Sie die elektrische Bürste in der

angezeigte Richtung.

Installation von Batterie- und

Handstaubsaugern

Installation von Akkupacks: Stabilisieren Sie

den Handstaubsauger mit einer Hand, halten

Sie den Akku mit der anderen Hand, zielen Sie

auf die Schienennut am Körper und installieren

Sie den Akkupack in Richtung des angezeigten

Pfeils. Ziehen Sie den Akku nach der Installation

ab, um sicherzustellen, dass er nicht gelöst wird.

Hinweis: Wenn Sie den Staubsauger lange nicht

verwenden, nehmen Sie bitte die Batterie aus, packen

Sie die Maschine ein, und lagern Sie die an einem kühlen

und trockenen Ort und stellen Sie sie niemals direkte in

Sonneneinstrahlung oder Feuchtigkeit.

Installation von Metallrohren und

Name

Handstaubs

auger

Elektrische

Bodenbuerste

Elektrische

Milbenentfernu

ngsbürste

Sofa-Saugkopf Flacher Saugkopf

Amount 1 1 1 1 1

Name

Weiche

Borstenbürste

Ladebuegel Verbinder

Flexibel

Schlauch

Flexibles

Metallrohr

Amount 1 1 1 1 1

Name

Teppichroll

enbürste

Adapter Schraube Expansionsrohr Anleitung

Amount 1 1 2 2 1

ganzen Einheiten

Installieren Sie zunächst die Bodenbürste und

das Metallrohr gemäß der Installationsmethode

der elektrischen Bodenbürste und des

Metallrohrs.

Installation der Bodenbürsten-

Metallrohrbaugruppe und des

Handstaubsaugers: Wie in der Abbildung

gezeigt, richten Sie den Metallrohrleiter am

Saugdüsenkoppler aus und drücken Sie ihn

fest nach oben, bis Sie das "Klick" hören.

Befestigungsverbingdung

Aus Gründen der Benutzerfreundlichkeit ist dieses Produkt speziell mit einigem Zubehör für

den Handheld-Teil des Staubsaugers ausgestattet. Wenn Sie den Handstaubsauger allein

verwenden, können Sie die Anbaugeräte direkt oder bei Bedarf über Flexibel Schlauch

anschließen.

H9 Flex

Elektrische

Milbenentfernunsbürste

Sofa-Saukopf

Flacher Saukopf

Weiche Borstenbürste

Flexibel Schlauch

Verbinder

Teppichrollenbürste

Modell

Name

Die Verbindung zwischen Handstaubsauger und elektrischer Milbenentfernungsbürste, acher

Absaugung, Sofaabsaugung und weicher Borstenbürste ist in der Abbildung dargestellt:

Verbingdungsdetails für Anhänge

Verwendung von Staubsaugern

Auaden

Hinweis: Wenn Sie dieses Produkt zum ersten Mal verwenden, ist die Batteriekapazität des Staubsaugers

möglicherweise nicht voll. Sie müssen den Staubsauger auaden und verwenden, wenn er voll ist.

Installation der Ladebuchse

Legen Sie zuerst den Staubsauger in den Kleiderbügel und lassen Sie den Staubsauger aufrecht

an der Wand stehen. Es ist angebracht, die Höhe entsprechend der elektrischen Bürste zu bürsten,

ohne den Boden zu berühren. Entfernen Sie den Staubsauger, stecken Sie die Wand in das

Expansionsrohr, setzen Sie den Aufhänger in die Position des Expansionsrohrs und verriegeln Sie

die Schrauben, um sie festzuziehen. Stellen Sie den Staubsauger nach der Installation zum Auaden

oder Aufbewahren auf den Ladeständer.

Achtung: Bitte befestigen Sie es nicht an feuchten Wänden wie Badezimmern

Auaden des Staubsaugers

Wenn die Leistung des Staubsaugers nicht ausreicht, laden Sie den Staubsauger bitte

rechtzeitig auf; wenn die Spannung zu niedrig ist, um die Batterie zu schützen, unterbricht der

Staubsauger automatisch den Strom. Zu diesem Zeitpunkt muss der Staubsauger aufgeladen

werden. Stecken Sie das Ladegerät beim Auaden in die Netzsteckdose und legen Sie den

Handstaubsauger auf den Kleiderbügel, um ihn

selbst aufzuladen. Wenn der Bildschirm des

Handstaubsaugers eine Leistungssteigerung zeigt,

bedeutet dies, dass der Staubsauger aufgeladen

wird. Wenn sie vollständig aufgeladen ist, zeigt die

Ladung 100% an.

Hinweis: Wenn die Batterieladung kleiner oder gleich ≤20%

ist, wenn sich das Maschinengetriebe im Max-Zahnrad

bendet, wird es automatisch auf Eco-Getriebe umgeschaltet.

Wenn die Batterie nicht mehr mit Strom versorgt wird, schaltet

sich das Produkt automatisch aus.

Hinweis: Wenn der Staubsauger lange nicht benutzt wird,

muss er alle 3 Monate aufgeladen werden, um zu verhindern,

dass die Batterie defekt

Ziehen Sie den Ladestecker nach dem Auaden

rechtzeitig aus der Steckdose aus und stoppen Sie

den Ladevorgang.

Achtung: Wenn das Kabel kaputt ist, um Gefahr zu

vermeiden, muss es von Hersteller,Reparaturabteilung oder

einem Fachmann ersetzt werden.

Expansionsrohr

Ladestaender

Schraube

① ② ③

Batterie-

Entriegelungsknopf

Druckschalter

Ein/Aus

Schalter

LED Display

Staub-aus Knopf

Bending button

Handheld-Nutzung und Display-Inhalt Anzeige

Nachdem Sie den Staubsauger aus dem Lagerregal entfernt haben, drücken Sie die

Schaltertaste, um den Start und Stopp des Staubsaugers zu steuern, und die Modustaste kann

den Gang einstellen. Schalten Sie den Auto-Modus der gesamten Maschine ein. Drücken Sie

die Modus-Taste, um in der Reihenfolge des Turbo-Max - Eco-Auto-Modus hin und her zu

wechseln. Wenn der Modus umgeschaltet wird, zeigt das Display den entsprechenden Modus

an.

Die Mitte der LED-Bildschirm zeigt die Nutzungszeit des Produkts im aktuellen Arbeitsmodus

an. Wenn der Modus umgeschaltet wird, ändert sich auch die Nutzungszeit entsprechend.

Wenn das Produkt im Max-Getriebe mit

noch 20% arbeitet, wechselt die Maschine

automatisch vom "Max"- in den "Eco"-

Modus, um die Akkulaufzeit der Maschine

zu verlängern. Zu diesem Zeitpunkt kann die

Auadung auf >20% High-End-Batterie normal

verwendet werden.

Im Auto-Modus passt die Maschine die

Leistung automatisch an die induzierte

Staubkonzentration und den Bodentyp an, um

eine e󰀩zientere Reinigung zu erreichen. Im

Auto-Modus zeigt das Display Auto unabhängig

von der Stromversorgung an.

Das Produkt ist mit einem

Staubkonzentrationssensor ausgestattet, und

ein Lichtband an der Unterseite des Displays

zeigt die Staubkonzentration an. Je nach

Staubkonzentration von hoch nach niedrig nimmt

das Lichtband Rot ab und Blau steigt an. Ganz

blau zeigt an, dass die saubere Oberfläche

gereinigt wurde. Durch das Display können

Sie visuell sehen, ob die Reinigungsoberfläche

sauber ist oder nicht.

Verwendung von Flexibles Metallrohr

Elektrische Biege-Metallrohre haben zwei

Modi: aufrecht und Biegen. Der aufrecht Modus

entspricht normalen leitfähigen Metallrohren.

Der Biegemodus kann für die Reinigung in

Szenen wie unter dem Bett verwendet werden.

Wenn der Biegemodus verwendet werden

muss, wie in der folgenden Abbildung gezeigt,

Eco

min

Auto

min

Turbo

min

Max

min

drücken Sie die Biegetaste und biegen Sie

gleichzeitig das Metallrohr, um eine Biegung von

0-90° zu erreichen.

Gebrauch der Bodenbürste

Elektrische Bodenbürsten eignen sich zur

Reinigung von Hartböden, Bodenfliesen,

Teppichen und anderen Böden. Das Produkt

ist mit einer zusätzlichen Teppichrollenbürste

ausgestattet, die für die Tiefenreinigung von

Teppichen ersetzt werden kann.

Wenn die elektrische Bürste läuft, wenn sie zu

große Mengen an Fremdkörpern einatmet oder sich

um mehrere Fasern wickelt, legt selbst das Kind

fälschlicherweise seine Hand in den Bürstenraum,

während es diese Maschine spielt, was zu einer

abnormalen Abschaltung der Rollbürste führt, und die

Bodenbürste und die ganze Möglichkeit, die persönliche

Sicherheit zu schützen, ist auch eine Schutzfunktion des

Bodenbürstenmotors.

Anwendung vom Anhängen

Flacher Saugkopf :Geeignet für die Reinigung

von Schlitzen, Ecken der Türen und Fenstern

und anderen engen Lücken.

Sofa-Saugkopf: Geeignet für die Reinigung von

Schrank, Fenster, Sofa und Tischplatte

Weiche Borstenbürste: Geeignet für die

Reinigung von Möbeln, Bücherregale,

Kunsthandwerk usw. Die sind leicht zu zerkratzen.

Flexibel Schlauch:Geeignet für die verbindung

von den Anhängen, wo sehr schwer zu erreichen

sind.

Elektrische Bettabsaugung: geeignet für Sofas

und Matratzen. Durch die Schlagvibration der

Rollbürste werden Milben, Bakterien usw., die

in den Tiefen der Bettwäsche oder des Sofas

versteckt sind, ausgesaugt.

Verbinder: Es wird verwendet, um sich nach

dem Verbinden von Zubehör in verschiedene

Winkel zu biegen, und wird verwendet, um den

oberen Staub von Schränken, Dachstaub usw.

zu reinigen. Wie in der Abbildung gezeigt.

Mutifunktions-

rollenbürste

Teppichrollenbürste

Reinigung und Teilen Ersetzung

Hinweise:

1.Haipa wird bei Staubsaugerverkäufern verkauft.

2.Es wird empfohlen, den Staubbecher rechtzeitig

nach jedem Gebrauch zu reinigen; wenn zu viel

Staubansammlung in der Seapa blockiert ist,

muss er gereinigt werden, und er kann bei Bedarf

ersetzt werden.

3.Nach längerem Gebrauch verwickelt sich

Flocken wie Haare auf der Walzenbürste. Es

muss rechtzeitig gereinigt werden, damit der

Staubsauger effektiver arbeiten kann.

Staubbecher und Filtersysteme

Wenn der Staub voll ist oder der Haipa blockiert

ist, erscheint das Haipa-Symbol auf dem

Display, wie in der Abbildung unten gezeigt.

Bitte reinigen Sie den Staubbecher und den

Haipa-Filter rechtzeitig. Ersetzen Sie Haipa,

wenn es nötig ist.

Schritte zur Reinigung des Staubbechers und

des Filtersystems:

1. Drücken Sie den unteren Deckel des

Staubbechers nach unten, ö󰀨nen Sie den

Staubbecher und gießen Sie den Staub in

den Mülleimer.

2. Halten Sie die Haipa-Hand und drehen Sie

sie gegen den Uhrzeigersinn und entfernen

Sie die Haipa-Komponente zur Reinigung

aus dem Handstaubsauger.

3.Halten Sie die Oberseite der Zyklon-

Netzbaugruppe fest und drehen Sie gegen

den Uhrzeigersinn und entfernen Sie die

Zyklon-Netzbaugruppe zur Reinigung aus

dem Handstaubsauger.

4.Wenn Haipa gereinigt werden muss,

halten Sie Haipa und drehen Sie sich

im Uhrzeigersinn, entfernen Sie Haipa zur

Reinigung von Haipas Hand. Haipa muss

nach der Reinigung vollständig getrocknet

werden, bevor es weiterhin verwendet werden

kann.

5.Nach der Reinigung kann es in der

entgegengesetzten Reihenfolge der Spaltung

zur Wiederverwendung zusammengebaut werden.

③

④ ⑤

Eco

min

① ②

Renigung von elektrischen

Rollenbüsten

1.Ziehen Sie mit dem Finger den

Pinselentriegelungsknopf in Pfeilrichtung und

entfernen Sie den Deckel auf einer Seite des

Pinsels.

2.Entfernen Sie das Ende der Bürste in der auf

der Bürstenseite gezeigten Richtung, wie in

der Abbildung gezeigt, und die Bürste kann

von der Bodenbürste entfernt und gereinigt

werden.

3.Nach der Reinigung oder dem Austausch

montieren und installieren Sie es in der

entgegengesetzten Reihenfolge der Spaltung

Lagerung von Staubsaugern

Batterietasche Entfernen

Drücken Sie die Batterieentriegelungstaste, um

den Batteriebeutel in der gezeigten Richtung

zu entfernen. Legen Sie die Batterie in eine

Plastiktüte und bewahren Sie sie an einem

trockenen Ort auf.

Staubsauger Lagerung

Wenn Sie den Staubsauger lange nicht benutzen, ziehen Sie bitte die Batterie aus, wickeln Sie

die Maschine ein und lagern Sie sie an einem kühlen und trockenen Ort und stellen Sie sie nicht

in direkte Sonnenstrahlung oder feuchte Umgebungen.

Rollenbürsten-

Entriegelungsknopf

Batterie-

Entriegelungsknopf

Hinweise

Der Staubsauger ist nur für den Haushalt Gebrauch, nicht für kommerzielle oder industrielle Zwecke.

Lesen Sie bitte diese Gebrauchsanleitung vor der Verwendung dieses Gerätes sorgfältig durch

und bewahren gut auf, um nachzulesen.

Halten Sie den Staubsauger fern von dem Feuer oder dem Ort mit hoher Temperatur.

Verwenden und bewahren Sie das Gerät nicht unter extrem widrigen Bedingungen auf, z. B.

extreme Temperatur. Verwenden Sie das Gerät nicht in Umgebungen, in denen die Temperatur

unter 5 Grad oder über 40 Grad liegt. Lagern Sie das Gerät an einem kühlen und trockenen Ort

und vermeiden Sie längere Sonneneinstrahlung.

Laden Sie den Akku bitte voll auf, bevor Sie einen neuen Akku verwenden oder den Akku nach

längerer Lagerung zum ersten Mal verwenden.

Achten Sie vor der Verwendung des Staubsaugers darauf, die Walzenbürste der Bodenbürste

einwandfrei zu montieren. Sonst kann es zum Abwürgen des Motors und zur Beschädigung des

Motors führen kann.

Verwenden Sie bitte den Staubsauger so nicht, Reinigungsmitteln, Kerosin, Glasschlacke,

Nadeln, Zigarette-Aschen, feuchtem Staub, Abwässern, Streichhölzern usw. aufzusaugen.

Verwenden Sie bitte den Staubsauger so nicht, die winzigen Partikeln wie Zement, Gipsmehl,

Mauermehl oder großen Gegenständen wie Spielzeuge, Papierkugeln aufzusaugen. Sonst wird

der Staubsauger blockiert und der Motor wird beschädigt.

Achten Sie bitte bei der Verwendung des Staubsaugers darauf, die Saugdüse und die

Walzenbürste nicht zu blockieren. Es kann zu einem Motorausfall führen.

Bei der Verwendung des Staubsaugers dürfen die Gliedmaßen nicht in der Saugdüse der

Bodenbürste gesteckt werden, weil es sonst leicht zu Verletzungen verursachen kann.

Gießen oder spritzen Sie bitte kein Wasser oder andere Flüssigkeiten auf oder in die Maschine,

um einen Kurzschluss und ein Durchbrennen der Maschine zu vermeiden.

Wenn die Walzenbürste während des Gebrauchs nicht dreht, überprüfen Sie bitte sofort, ob sich

Haare oder andere lange Fasern in der Walzenbürste verfangen haben, und reinigen rechtzeitig.

Stellen Sie bitte sicher beim längeren Nichtgebrauch, dass der Akku vollständig aufgeladen ist

und mindestens einmal alle drei Monate geladen und entladen wird.

Wenn Ihr Staubsauger vollständig aufgeladen ist und gereinigt oder repariert werden muss,

trennen Sie das Ladegerät bitte rechtzeitig vom Stromnetz. Dabei muss der Stecker des

Ladegeräts beim Ein- und Ausstecken festgehalten und ziehen Sie nicht am Ladestromkabel.

Verwenden Sie zur Reinigung des Staubsaugers bitte ein trockenes Tuch. Verwenden kein

Benzin, Alkohol, Amylazetat usw.. Sonst wird das Gehäuse abspalten oder sich verfärben.

Wenn die gesamte Maschine vollständig aufgeladen ist aber nicht funktionieren kann, müssen

Sie an die dafür vorgesehene Wartungsstelle prüfen und reparieren. Zerlegen Sie die Maschine

nicht eigenmächtig.

Verbrauchte Maschine enthält Akkupack, der sicher zurückgewonnen werden sollten. Entsorgen

Sie bitte nicht eigenmächtig.

Zur Vermeidung von Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung

oder die ähnlichen Abteilungen das beschädigte Kabel ersetzen und reparieren.

Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder

intellektuellen Fähigkeiten oder Mangel an Erfahrung und Wissen müssen beim Gebrauch

beaufsichtigt oder die sichere Behandlung und die damit verbundenen Gefahren unterwiesen

werden, bevor sie dieses Produkt verwenden.

Dieses Gerät darf nur mit dem originalen Netzteil verwendet werden.

Fehlersuche

Bitte überprüfen Sie die folgenden Punkte, bevor Sie die Reparaturabteilung beauftragen.

Wenn es ein defektes Elektrogerät gibt, das die Anleitung oder Wartung von professioneller Personal benötigt, und

der Bildschirm einen Fehlerwarncode mit dem Namen F1-F8 abspielt, wenden Sie sich bitte an der Sales-Personal

des lokalen Agenten und geben Sie den Fehlercode an.

Fehler Mögliche Gründen Lösungen

Motor funktioniert

nicht

Batterie ist leer Staubsauger auaden

Metallrohre, Bodenbürsten,

Batteriebeutel und

Handstaubsauger sind nicht

installiert

Überprüfen die Teile und

Handstaubsauger,ob sie richtig

Motiert sind

Reduzierte

Saugerkraft

Staubbecher voll Staubbecher Gießen

Filter blockiert Reinigung und Filter wechseln

Elektrische—Rollbüsten oder

Bodenbüsten blockiert

Müll aus den Elektrischen Büsten

reinigen

Knappheit von

Nutzungszeit nach

dem Auaden

Nicht voll aufgeladen

Folgen Sie die

Ladeanweisungen,um die Batterie

voll zu laden

Batteriealterung

Batterie können bei lokalen Agenten

gekauft werden

Staubkonzentration

ist immer Rot

Dust sensor covered by dust

Den Staub von Handstaubsaugern

oder der Induktionssonde

abwischen

3939

Panne von F1 zu F8 sind unten:

Hinweis: Wenn es einen anderen Fehler gibt, sind Spezialwerkzeuge erforderlich, und um Gefahr zu vermeiden,

müssen sie von Fachleuten des Herstellers seiner Wartungsabteilung oder einer ähnlichen Abteilung repariert

werden.

Technische Parameter

Kodex Defekt Lösung

Unterbrechung von

Batteriebeutel Nickel

Batterie ersetzen oder reparieren

F2 Ladegeraet defekt Ladegrät ersetzen

Vakuumstaubmotor

Kurzschluss

Vakuummotor ersetzen

F4 Batterie defekt Ersezen oder batterie reparieren

Vakuummotor 1

Überstromschutz

Vakuummotor ersetzen

Vakuummotor 2

Überstromschutz

Vakuummotor ersetzen

PCB defekt oder PCB leitungen

abgehen

PCB oder PCB Leitung wechseln

F8 Anomalien des Akkupacks

Schalten Sie aus und warten bis sich

die Batterie abgekühlt hat, schalten

Sie wieder ein. Wenn der Fehlercode

weiterhin angezeigt wird, ersetzen

Sie die Batterie

Modell Nr H9 Flex

Nennspannung 28.8V

Nennleistung 600W

Adaptereingang 100-240V ~ 50/60 Hz

Adapter Ausgangsleitung 34.2V/600mA

Elektrisches Bürstenmodell T-EB110VA

Nennleistung der elektrischen Bürste 30W

Batteriepack-Kapazität 2500mAh

Ladezeit 4-5H

Entsorgung

Maschinen, Zubehör und Verpackungen sollten umweltgerecht zurückgewonnen werden.

Werfen Sie die Maschine nicht in den Hausmüll!

Hersteller Lexy Elektro GmbH

Anschrift

Xiangyang-Straße 1, Suzhou-Neustadtteil, Jiangsu-Provinz, VR

China, 215009

Info des Herstellers

Schaltplan

Ladegerät

Vakuummotor

Erdungsbürstenmotor

Ladebuchse

8 strings of

Lithium Battrie

Bildschirm und

Druckknopf

PCB

Lithium

Battrie PCB

EE EE EE EE EE EE

Nur für die europäischen Länder:

Maschinen, die gemäß der Richtlinie 2012/19/EU nicht mehr verwendbar sind, die defekten

oder verbrauchten Akkupacke/Akkus gemäß der Richtlinie 2006/66/EG müssen getrennt auf

umweltgerechte Weise gesammelt und entsorgt werden.

Akkupack/Akku:

Der eingebaute Akku sollte nur von Fachleuten entfernt und entsorgt werden

Gehäuse zu ö󰀨nen kann die Maschine beschädigen. Werfen Sie Akkupack/Akku nicht in den

Hausmüll, in das Feuer oder Wasser. Akkupack/Akku sollte möglichst umweltgerecht entladen,

gesammelt, zurückgewonnen oder entsorgt werden.

Ohne Vorankündigung können die Regeln geändert werden.

Garantie

Für dieses Produkt gilt eine zweijährige Garantie ab Kaufdatum.

Ausgeschlossen sind normale Abnutzung, gewerbliche Nutzung, Änderungen an Geräten nach

dem Kauf, Beschädigung wegen Reinigungstätigkeiten und unsachgemäßer Verwendung,

vom Käufer oder Dritten verursachte Schäden, Schäden, die auf die äußere Umgebung

zurückzuführen sind.

Nom des pièces

1.Bouton de libération de la tête du plancher

3.Bouton métallique de libération du tube

5.Bouton d'interrupteur

7.Écran LED

9.Chargeur

11.Outil de crevasse

13.Brosse électrique pour l'élimination des a

cariens

15.Brosse douce

17.Rouleau-brosse pour tapis

2.Tube métallique exible

4.Bouton marche/arrêt

6.Bouton de libération du bloc-piles

8.Loquet de déverrouillage du bac à poussière

10.Support de chargement

12.Outil de tapisserie

14.Connecteur

16.Tuyau étiré

Liste de colisage

Assemblage du produit

Assemblage la tête de plancher électrique avec le tube métallique

Tenez la tête de sol avec la main gauche, utilisez la main droite pour insérer le tube métallique

verticalement dans la tête de sol, alignez-le avec l'aiguille conductrice, appuyez sur le tube

jusqu'à ce que vous entendiez un "clic".

Attention: gardez la poignée et la tête du plancher dans la même direction, l'aiguille conductrice doit être

alignée avec la douille.

Lors de l'emballage, du stockage ou du nettoyage, si la tête de plancher électrique doit être

retirée, appuyez sur le bouton de libération de la brosse comme indiqué sur la photo et tirez la

tête de plancher électrique dans la direction indiquée sur la photo.

Assemblage du bloc-piles et l'aspirateur à main

Assemblage du bloc-piles: tenez l'aspirateur à

main d'une main, tenez le bloc-piles de l'autre

main, visez la rainure de guidage sur le corps,

glissez le bloc-piles selon la direction de la

èche indiquée sur l'image. Tirez sur le bloc-

piles après l'installation pour vous assurer qu'il

ne se détache pas.

Attention: lorsque l'aspirateur est inutilisé depuis

longtemps, veuillez retirer le bloc-piles, emballer le produit

et le stocker dans un endroit frais et sec, en évitant la

lumière directe du soleil ou un environnement humide.

Assemblage du tube métallique et

l'aspirateur portatif

Tout d'abord, assemblez la tête de plancher et

le tube métallique conformément à la méthode

d'assemblage de la tête de plancher électrique

et du tube métallique.

Nom Aspirateur à main

Tête de plancher

électrique

Brosse électrique

pour l'élimination

des acariens

Outil de tapisserie

d'ameublement

Outil de crevasse

Montant 1 1 1 1 1

Nom Brosse douce

Support de

chargement

Connecteur

Stretch

hose

Tube métallique

exible

Montant 1 1 1 1 1

Nom

Rouleau-brosse

pour tapis

Chargeur Vis

Tuyau

d'expansion

Manuel

d'instruction

Montant 1 1 2 2 1

Assemblez la tête de sol avec le tube

métallique et l'aspirateur à main : comme

indiqué sur la photo, alignez l'aiguille

conductrice du tube métallique avec le

coupleur de l'embout d'aspiration, poussez

vers le haut jusqu'à ce que vous entendiez un

"clic".

Assemblage des accessoires

Pour faciliter l'utilisation, ce produit est

spécialement équipé de quelques accessoires

pour la partie manuelle de l'aspirateur. Lorsque vous utilisez l'aspirateur à main seul, vous

pouvez connecter directement les accessoires en fonction de vos besoins ou connecter les

accessoires par le biais du Tuyau étiré.

Modèle

H9 Flex

Brosse électrique pour

l'élimination des acariens

Outil de tapisserie

Outil de crevasse

Brosse douce

Tuyau étiré

Connecteur

Rouleau-brosse pour tapis

Nom

Connectez la brosse électrique pour l'élimination des acariens, l'outil de crevasse, l'outil de

tapisserie et la brosse douce avec l'aspirateur portatif comme sur la photo.

Liste de raccordement des accessoires

Tube

d'expansion

Porte de charge

Vis

Utilisation de l'aspirateur

Chargement

Attention: lorsque vous utilisez le produit pour la première

fois, le bloc-piles n'est pas pleine. Il est nécessaire de

charger l'aspirateur avant de l'utiliser.

Assemblage du support de chargement

Placez l'aspirateur dans le support, et appuyez

l'aspirateur contre le mur, placez le support dans

la position où la tête de l'aspirateur ne touche pas

le sol. Retirez l'aspirateur à main, placez le tuyau

d'expansion sur le mur et placez le support dans la

position du tuyau d'expansion, puis verrouillez la vis.

Une fois l'assemblage terminé, placez l'aspirateur sur

le support du chargeur pour le charger ou le ranger.

Attention : ne pas xer le support à la salle de bain ou autre

mur humide.

① ② ③

Chargement de l'aspirateur

Lorsque la puissance de l'aspirateur est insu󰀩sante, chargez l'aspirateur à temps ; Lorsque

la tension est trop faible, pour protéger le bloc-piles, l'aspirateur s'éteint automatiquement,

l'aspirateur doit alors être rechargé. Lors de la recharge, branchez le connecteur du chargeur

dans la prise de courant alternatif, suspendez l'aspirateur à son support pour commencer la

recharge. Lorsque l'écran LED de l'aspirateur portable a󰀩che une augmentation de puissance,

cela indique que l'aspirateur est en cours de chargement. Lorsque la charge est terminée, l'écran

LED a󰀩che 100 % de puissance.

Attention: lorsque la puissance de le bloc-piles est inférieure à ≤20%, si le produit fonctionne en mode Max, il passera

automatiquement en mode Eco. Lorsque le bloc-piles s'épuise, le produit s'éteint automatiquement.

Attention: si l'aspirateur est laissé au repos pendant une longue période, rechargez le bloc-piles tous les trois mois

pour éviter une défaillance de le bloc-piles.

Après le chargement, veuillez retirer la che du chargeur de la prise de courant et arrêter le

chargement.

Attention: si le cordon d'alimentation est endommagé, pour éviter tout danger, il doit être remplacé par un personnel

professionnel du fabricant, un agent de réparation ou un service similaire.

Utilisation de l'aspirateur à main et du contenu de l'écran LED

Retirez l'aspirateur du support de rangement,

appuyez sur le bouton marche/arrêt pour démarrer

ou arrêter l'aspirateur. Le bouton Mode permet

de régler le mode de fonctionnement. Lorsque

l'appareil est allumé, il fonctionne en mode Auto,

appuyez sur le bouton mode pour passer au mode

Turbo- Max - Eco-Auto. Pendant le changement

de mode, le mode s'a󰀩che sur l'écran LED.

Le milieu de l'écran LED a󰀩che le temps de

fonctionnement restant du produit dans le mode

actuel. Lorsque le mode est modié, le temps

de fonctionnement restant change également en

conséquence.

Lorsque le produit fonctionne en mode Max et que

la puissance de le bloc-piles tombe en dessous de

20 %, pour prolonger la durée de fonctionnement

du produit, celui-ci passe automatiquement

du mode Max au mode Eco. Une fois le bloc-

piles chargée à plus de 20 %, le produit peut

fonctionner en mode Max.

Lorsque le produit fonctionne en mode Auto,

il ajuste la puissance de travail en fonction de

Bouton de libération

du bloc-piles

Bouton

d'interrupteur

Bouton

marche/arrêt

Écran LED

Bouton de dégagement de la poussière

Bouton de pliage

la teneur en poussière et du type de sol qu'il

détecte, an d'obtenir une plus grande e󰀩cacité

de nettoyage. En mode Auto, l'écran LED a󰀩che

Auto quelle que soit la puissance de travail.

Le produit est équipé d'un capteur de teneur en

poussière. Sur l'écran LED inférieur se trouve

une bande lumineuse qui a󰀩che la teneur en

poussière. Lorsque la teneur en poussière

diminue, la couleur rouge diminue et la

couleur bleue augmente. Lorsque la bande est

complètement bleue, la surface de nettoyage est

propre. La propreté de la surface de nettoyage

peut être a󰀩chée visuellement sur l'écran LED.

Utilisation du tube métallique exible

Le tube métallique exible a deux modes :

vertical et de exion. Le mode vertical est

équivalent au tube métallique normal. Le

mode de pliage peut être utilisé pour nettoyer

le dessous de la table, le dessous du lit, etc.

Lorsque le mode de pliage est nécessaire,

appuyez sur le bouton de pliage comme indiqué

sur l'image g, et le tube métallique peut atteindre

un angle de pliage de 0-90°.

Utilisation de la tête de plancher électrique

La tête de plancher électrique convient à tous

les types de sols, tels que les sols durs, les

carrelages et les moquettes, etc. Le produit

est livré avec un rouleau-brosse pour tapis

supplémentaire qui peut être remplacée par

la tête de plancher pour nettoyer les tapis en

profondeur.

Attention: Pendant le fonctionnement de la tête de sol

électrique, s'il y a un grand volume de matières

étrangères inhalées ou trop de fibres enroulées, ou

même un enfant dans le jeu de la machine a mis par

erreur sa main dans la buse, ce qui entraîne l'arrêt

anormal de la brosse, la tête de sol électrique s'arrêtera

de fonctionner, afin de protéger la sécurité des

personnes et le moteur de la brosse.

Utilisation des accessoires

Outil de crevasse: il convient pour nettoyer les

Brosse combinée

Brosse pour tapis

Eco

min

Auto

min

Turbo

min

Max

min

fentes, les coins de portes ou de fenêtres et

autres espaces étroits.

Outil de tapisserie: il convient pour le nettoyage

des placards, des rebords de fenêtres, des

canapés et des tables.

Brosse douce: il convient pour nettoyer les

meubles faciles à rayer comme les bibliothèques,

les objets d'artisanat, etc.

Tuyau étiré: il convient pour être connecté à

d'autres outils an de nettoyer les zones di󰀩ciles

à atteindre.

Brosse électrique pour l'élimination des acariens:

il convient aux matelas des canapés et des

lits. Le rouleau de brosses bat puis nettoie les

acariens et les allergènes des canapés ou des

lits profonds.

Connecteur: il peut être connecté à d'autres

outils et se plier à di󰀨érents angles pour nettoyer

la poussière sur le dessus des armoires hautes

ou la poussière sur le toit.

Nettoyage et remplacement des

pièces

Attention:

1.Le filtre HEPA est disponible à la vente auprès des

distributeurs locaux d'aspirateurs.

2.Il est recommandé de nettoyer le godet à

poussière après chaque utilisation. Lorsque le

godet à poussière est plein ou que le filtre HEPA

est bouché, il doit être nettoyé et remplacé si

nécessaire.

3.Le rouleau de brosse de l'aspirateur de sol

électrique peut s'emmêler avec les cheveux après

une utilisation prolongée. Il doit être nettoyé

à temps pour que l'aspirateur fonctionne plus

efficacement.

Nettoyage du godet à poussière et

du système de filtration

Lorsque le godet à poussière est plein ou que le

ltre HEPA est bouché, l'écran LED a󰀩che l'icône

HEPA pour vous rappeler de nettoyer le godet à

poussière et le ltre. Veuillez nettoyer le godet à

poussière et le ltre HEPA à temps. Remplacez

le ltre HEPA si nécessaire.

Eco

min

① ②

Étapes du nettoyage du godet à poussière et

du système de ltration :

1.Appuyez sur le couvercle inférieur du bac à

poussière, ouvrez le bac à poussière et jetez

la poussière dans la poubelle.

2.Tenez le couvercle HEPA et tournez-le dans

le sens inverse des aiguilles d'une montre,

retirez l'ensemble HEPA de l'aspirateur

portatif pour le nettoyer.

3.Tenez le haut de l'ensemble cyclone et

tournez-le dans le sens inverse des aiguilles

d'une montre pour le retirer de l'aspirateur

portatif et le nettoyer.

4.Si le HEPA doit être lavé, tenez le HEPA et

tournez-le dans le sens des aiguilles d'une

montre, puis retirez-le du couvercle du HEPA

pour le laver. Le HEPA doit être complètement

sec avant d'être réutilisé.

5. Après le nettoyage, remontez les pièces dans

l'ordre inverse du démontage.

Nettoyage du rouleau de brosse

1.Déplacez le bouton de libération de la

brosse dans le sens de la èche pour retirer

le couvercle latéral.

2.Retirez une extrémité de la brosse et sortez-

la de la buse pour la nettoyer.

3.Après avoir nettoyé ou remplacé la brosse,

remontez-la dans l'ordre inverse du démontage

Rangement de l'aspirateur

Démontage du bloc-piles

Appuyez sur le bouton de libération de le bloc-

piles, retirez le bloc-piles dans le sens de la

flèche et placez le bloc-piles dans un sac en

plastique, puis rangez-la dans un endroit sec.

Rangement de l'aspirateur

Lorsque l'aspirateur est inutilisé depuis

longtemps, retirez le bloc-piles, emballez le

produit et stockez-le dans un endroit frais et

sec, ne le mettez pas en plein soleil ou dans un

environnement humide.

Bouton de déclenchement

du rouleau-brosse

Bouton de libération

de le bloc-piles

③

④ ⑤

Safety Notes

Cet aspirateur est conçu pour un usage domestique. Ne l'utilisez pas à des ns commerciales ou

autres.

Veuillez lire attentivement ce manuel d'instructions avant de l'utiliser et le conserver correctement

pour une utilisation ultérieure.

Ne placez pas l'aspirateur à proximité d'un feu ou d'une autre installation à haute température.

N'utilisez pas ou ne stockez pas la machine dans des conditions extrêmement mauvaises, par

exemple, une température extrême. Il est recommandé de l'utiliser à l'intérieur, à une température

comprise entre 5 °C et 40 °C. Stockez la machine dans un endroit sec et évitez la lumière directe

du soleil.

Chargez complètement la batterie avant la première utilisation ou après un long stockage.

Avant d'utiliser l'aspirateur, assurez-vous que le rouleau de brosses est assemblé, sinon cela

peut entraîner un blocage du ventilateur du moteur, et donc une panne du moteur.

Veuillez ne pas utiliser l'aspirateur pour aspirer du détergent, de l'huile, des scories de verre,

des aiguilles, des cendres de cigarettes, de la poussière humide, de l'eau, des allumettes, etc.

N'utilisez pas l'aspirateur pour ramasser de petites particules telles que du ciment, de la poudre

de plâtre, de la poudre de mur, ou de gros objets tels que des boules de papier, sinon cela

entraînera des dysfonctionnements tels qu'un blocage et une panne de moteur.

Évitez de bloquer l'entrée d'air ou la brosse, cela pourrait entraîner une panne du moteur.

Ne mettez pas votre main ou votre pied dans l'entrée de la tête du plancher pour éviter de vous

blesser.

Ne versez pas ou n'éclaboussez pas d'eau ou d'autres liquides dans la machine an d'éviter

tout court-circuit et de brûler la machine.

Si la brosse ne fonctionne pas, vériez si elle n'est pas empêtrée dans des cheveux ou d'autres

bres longues et nettoyez-la à temps.

En cas de stockage prolongé de la machine, assurez-vous que la batterie est entièrement

chargée avant le stockage et chargez la machine au moins tous les trois mois.

Débranchez le chargeur pour nettoyer ou réparer la machine. Tenez le chargeur lorsque vous le

branchez ou le débranchez, et ne tirez pas sur le cordon de charge.

Utilisez un chi󰀨on sec pour nettoyer la machine. Les liquides tels que l'essence, l'alcool ou le

diluant pour laque peuvent provoquer des ssures ou une décoloration et ne doivent pas être

Résolution des problèmes

Veuillez vérier les points suivants avant d'envoyer l'appareil à l'agent de réparation désigné.

Lorsqu'il y a un défaut dans les composants électriques, qui nécessite un service après-vente professionnel pour

l'instruction ou la réparation, l'écran LED affiche un avertissement de défaut avec un code d'erreur de F1 à F8.

Veuillez contacter le service après-vente de l'agent local et fournir le code d'erreur.

utilisés.

Si la machine ne fonctionne pas après avoir été complètement chargée, elle doit être vériée et

réparée dans notre bureau désigné, veuillez ne pas démonter la machine par vous-même.

La machine mise au rebut contient des piles. Elles doivent être recyclées en toute sécurité. Ne

les jetez pas au hasard.

Si le cordon d'alimentation est endommagé, pour éviter tout danger, il doit être remplacé ou

réparé par le fabricant

、

repair ou un professionnel.

Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des

capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de

connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de

l'appareil en toute sécurité et s'ils comprennent les risques encourus.

L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni.

Trouble Causes possibles Solutions

Le moteur ne

fonctionne pas

le bloc-piles n'est pas alimenté Chargez l'aspirateur

Le tube métallique, la tête

de plancher, le bloc-piles

et l'aspirateur ne sont pas

assemblés correctement

Vériez que les accessoires

sont correctement assemblés à

l'aspirateur

Gouttes

d'aspiration

Tasse à poussière pleine Nettoyez le godet à poussière

Filtre bloqué Nettoyez ou remplacez le ltre

Passage d'air de la tête de

plancher bloqué

Nettoyez le passage d'air de la tête

de plancher

Temps de travail

court après la

charge

La machine n'est pas

complètement chargée

Suivez le manuel d'instructions pour

charger complètement le bloc-piles

Batterie vieillissante

Des batteries neuves peuvent être

achetées auprès d'un distributeur

local

L'indicateur de

la teneur en

poussière est

toujours rouge

Capteur couvert de poussière

Nettoyez la poussière sur le capteur

de poussière qui se trouve dans

l'entrée d'aspiration de l'aspirateur à

main

Les défauts de F1 à F8 sont les suivants :

Attention: s'il y a d'autres défauts qui nécessitent des outils spéciaux, afin d'éviter tout danger, la réparation doit être

effectuée par des professionnels du fabricant, un agent de réparation ou un agent similaire.

Paramètre technique

Code Défauts Solutions

La bande de nickel de le bloc-

piles est cassée

Remplacez ou réparez le bloc-piles

F2 Défaut du chargeur Remplacez le chargeur

Court-circuit du Moteur

d'aspirateur

Remplacez le moteur d'aspiration

Défaut des éléments de le bloc-

piles

Remplacez ou réparez le bloc-piles

Protection au premier niveau

contre les surintensités pour le

moteur d'aspirateur

Remplacez le moteur d'aspiration

Protection au secondaire

niveau contre les surintensités

pour le moteur d'aspirateur

Remplacez le moteur d'aspiration

Défaut du PCB ou l du PCB

desserré

Remplacez le PCB ou le l du PCB

F8 NTC du bloc-piles anormal

Éteignez l'aspirateur et attendez que

le bloc-piles refroidisse. Rallumez

l'appareil.

Si le code d'erreur apparaît toujours,

remplacez le bloc-piles

Modèle H9 Flex

Tension nominale 28.8V

Puissance nominale 600W

Tension d'entrée du chargeur 100-240V ~ 50/60 Hz

Tension de sortie du chargeur 34.2V/600mA

Modèle de la tête de plancher électrique T-EB110VA

Puissance nominale de la tête de plancher

électrique

30W

Capacité du bloc-piles 2500mAh

Temps de charge 4-5H

Mise au rebut

La machine, les accessoires et l'emballage doivent être triés pour un recyclage respectueux de

l'environnement.

Ne pas jeter la machine dans les ordures ménagères !

Fabricant Kingclean Electric Co., Ltd

Adresse

No.1 Xiangyang road, Suzhou New District,Jiangsu province,

215009, China

Informations sur le fabricant

Circuit Diagram

Chargeur

Moteur

d'aspirateur

Moteur de la

tête du plancher

Support de

chargement

8 strings of

Batterie au

lithium

PCB de l'écran

et du bouton

PCB

PCB de

batterie

au lithium

EE EE EE EE EE EE

Uniquement pour les pays de la CE :

Conformément à la directive européenne 2012/19/UE, les machines qui ne sont plus utilisables,

et conformément à la directive européenne 2006/66/CE, le bloc de piles/batteries défectueux ou

usagé, doivent être collectés séparément et éliminés de manière écologique.

Bloc de piles/batteries:

Les batteries intégrées ne peuvent être retirées pour être éliminées que par du personnel

qualié.

L'ouverture de la coque du boîtier peut endommager ou détruire la machine.

Ne pas jeter les blocs de batteries/piles dans les ordures ménagères, le feu ou l'eau. Le bloc

de piles/batteries doit, si possible, être déchargé, collecté, recyclé ou éliminé d'une manière

respectueuse de l'environnement.

Sous réserve de modications sans préavis. s.

Informations sur la garantie

Ce produit est couvert par une garantie de deux ans à compter de la date d'achat.

Elle ne couvre pas l'usure normale, l'utilisation commerciale, les modications apportées à

l'équipement après l'achat, les activités de nettoyage, la mauvaise utilisation, les dommages

causés par l'acheteur ou par des tiers, les dommages imputables à l'environnement extérieur.

Parts Name

1.Pulsante di rilascio spazzola

motorizzata principale

3.Pulsante di rilascio tubo metallico

5.Pulsante Switch MODE

7.Schermo a LED

9.Alimentatore

11.Bocchetta per fessure 2 in1

13.Spazzola motorizzata per materasso

15.Spazzola morbida

17.Spazzola per tappeti

2.Tubo metallico essibile

4.Pulsante On/O󰀨

6.Pulsante di rilascio batteria

8.Apertura sportello contenitore della polvere

10.Supporto di ricarica

12.Bocchetta per imbottiti 2 in1

14.Connettore

16.Tubo essibile

Contenuto della confezione

Installazione dell’apparecchio

Assemblaggio della spazzola motorizzata principale con il tubo metallico

Prendere la spazzola motorizzata principale con una mano e usare l’altra per inserire il tubo

metallico verticalmente sulla spazzola, allineare e premere nché non si sente il “click”.

Attenzione: tenere la maniglia e la spazzola motorizzata nella stessa direzione, in modo da essere allineati

con l’impugnatura.

Durante l’imballaggio, la conservazione o la pulizia, se la spazzola motorizzata principale

necessita di essere rimossa, premere il pulsante di rilascio della spazzola come in foto e tirare

la spazzola motorizzata nella direzione mostrata nell'immagine.

Installazione della batteria e dell’aspirapolvere portatile

Installazione della batteria: tenere l’aspirapolvere

portatile con una mano, prendere la batteria

con l’altra mano, allineare alle guide, inserire la

batteria nella direzione mostrata dalla freccia

nell’immagine; quindi tirare la batteria dopo

l'installazione per assicurarsi che non si allenti.

Attenzione: quando l’aspirapolvere rimane fermo per

molto tempo, si prega di rimuovere la batteria, imballare

l’aspirapolvere e conservalo in un luogo fresco e asciutto;

evitare la luce diretta del sole o ambienti umidi.

Installazione del tubo metallico e

dell’aspirapolvere portatile

Innanzitutto, installare la spazzola motorizzata

al tubo metallico, secondo la procedura sopra

descritta.

Installazione della spazzola motorizzata

Nome

Corpo

Aspirapolvere

Spazzola

motorizzata

principale

Spazzola

motorizzata per

materasso

Bocchetta per

imbottiti 2in1

Bocchetta per

fessure 2in1

Quantità 1 1 1 1 1

Nome

Spazzola

morbida

Supporto di

ricarica

Connettore Tubo essibile

Tubo metallico

essibile

Quantità 1 1 1 1 1

Nome

Spazzola per

tappeti

Alimentatore Viti

Tubo di

espansione

Manuale d’uso

Quantità 1 1 2 2 1

H9 Flex

Spazzola motorizzata per

materassi

Bocchetta per imbottiti 2 in 1

Bocchetta per fessure 2 in 1

Spazzola morbida

Tubo essibile

Connettore

Spazzola per tappeti

Modello

Nome

principale con il tubo metallico all’aspirapolvere

portatile: come mostrato dall’immagine,

allineare il tubo metallico essibile

all’aspirapolvere portatile e spingere verso l'alto

nché non si sente un "click".

Installazione degli accessori

Per comodità di utilizzo, questo prodotto è

equipaggiato di alcuni accessori per la parte

portatile dell’aspirapolvere. Quando si utilizza

solamente la parte portatile dell’aspirapolvere è

possibile connettere direttamente gli accessori

in base alle necessità oppure collegare gli

accessori tramite il tubo essibile.

Collega la spazzola motorizzata per materasso, la bocchetta per fessure o imbottiti e la spazzola

morbida per spolverare come nelle immagini.

Lista combinazioni degli accessori

Tubo di

espansione

Supporrto di ricarica

Vite

Utilizzo dell’aspirapolvere

Ricarica

Attenzione: quando si utilizza l’apparecchio per la prima

volta, la carica della batteria non è piena. É necessario

ricaricare l’aspirapolvere prima dell’utilizzo.

Installazione supporto di ricarica

Posizionare l’aspirapolvere sul supporto

appoggiandolo al muro e collocare l’aspirapolvere

portatile in modo che la base della spazzola

motorizzata non tocchi terra.

Rimuovere l'aspirapolvere portatile, posizionare il

tubo di espansione sulla parete e ssare ad esso

il supporto con le viti. Al termine dell’installazione,

posizionare l'aspirapolvere sul supporto di ricarica per

caricarlo o conservarlo.

Attenzione: non installare il supporto in bagno o su altre pareti

umide.

① ② ③

Ricarica dell’aspirapolvere

Quando la potenza dell’aspirapolvere è insu󰀩ciente, caricarlo tempestivamente; Quando la

tensione è troppo bassa, per proteggere la batteria, l’aspirapolvere si spegne automaticamente,

a questo punto l’aspirapolvere necessita di essere ricaricato. Durante la ricarica, collegare

il connettore del caricabatterie alla presa di alimentazione A/C, posizionare l'aspirapolvere

portatile sul supporto per avviare la ricarica. Quando il display a LED dell'aspirapolvere portatile

mostra un aumento di percentuale, signica che l'aspirapolvere è in carica. Quando la ricarica è

completa, il display a LED mostra il 100% di ricarica.

Attenzione: quando la potenza della batteria è inferiore a ≤20%, se l’apparecchio aspira in modalità Max passerà

automaticamente in modalità Eco. Quando la batteria è scarica l’aspirapolvere si spegne automaticamente.

Attenzione: se l’aspirapolvere rimane fermo per un lungo periodo, ricaricare la batteria ogni 3 mesi per evitare guasti

alla stessa.

Dopo la ricarica, si prega di staccare l’alimentatore dalla presa di corrente e fermare, dunque, la

ricarica.

Attenzione: se il cavo di alimentazione è danneggiato, per evitare pericoli, deve essere sostituito dal personale

professionale del produttore o presso un centro assistenza autorizzato.

Utilizzo dell’aspirapolvere portatile e funzioni dello schermo a LED

Estrarre l’aspirapolvere dal supporto, premere

il pulsante On/O󰀨 per accendere o spegnere

l’aspirapolvere. Il pulsante MODE regola la

modalità di funzionamento. Quando l’apparecchio

è acceso, aspira in modalità Auto, premere il

pulsante MODE per passare alla sequenza di

modalità Turbo- Max - Eco-Auto. Durante il cambio

di aspirazione, la modalità in uso verrà mostrata

sullo schermo a LED.

Al centro dello schermo a LED viene indicata

l’autonomia residua nella modalità in uso.

Quando la modalità di aspirazione cambia, anche

l’autonomia cambia di conseguenza.

Quando l’apparecchio aspira in modalità Max e

la carica della batteria scende sotto al 20%, per

aumentare l’autonomia l’aspirapolvere passa

automaticamente dalla modalità Max a quella Eco

Quando la batteria viene ricaricata oltre il 20%

l’apparecchio può riprendere il funzionamento in

modalità Max .

Pulsante di

rilascio della

batteria

Pulsante Switch

Mode

Pulsante On/O󰀨

Schermo

a LED

Apertura sportello

contenitore della

polvere

Quando l’apparecchio aspira in modalità Auto ,

adatterà la potenza di aspirazione in base alla

presenza di polvere ed alla supercie aspirata,

in modo da garantire una pulizia e󰀩ciente. In

modalità Auto lo schermo a LED indicherà Auto

indipendentemente dalla potenza di aspirazione.

L’aspirapolvere è dotato di un sensore della

polvere. Sulla parte inferiore dello schermo a

LED è presente una striscia luminosa che mostra

il contenuto di polvere rilevato. Man mano che

la quantità di polvere rilevata diminuisce la barra

passa dall’essere rossa a blu. Quando la striscia

è completamente blu signica che la supercie

è pulita. Il grado di pulizia della supercie può

essere monitorato direttamente dallo schermo a

LED.

Utilizzo del tubo metallico essibile

Il tubo essibile ha 2 modalità d’uso: verticale e

piegato. La modalità verticale è equivalente ad

un normale tubo metallico. La modalità piegata

può essere utilizzata per pulire sotto a tavoli,

letti, ecc. . Quando si ha bisogno di piegare il

tubo metallico, premere il pulsante di piegatura,

come mostrato dall’immagine, così potrà

raggiungere un angolo di piegatura di 0-90°.

Utilizzo della spazzola motorizzata principale

La spazzola motorizzata principale è adatta per

la pulizia di tutti i tipi di pavimento, piastrelle

moquette, ecc. . L’apparecchio è dotato di

una spazzola per tappeti extra che può essere

sostituta alla spazzola a rullo per pavimenti per la

pulizia dei tappeti.

Attenzione: durante il funzionamento della spazzola

motorizzata, qualora la spazzola dovesse erroneamente

aspirare materiale voluminoso o dovesse avere fibre

attorcigliate, o nel caso in cui un bambino abbia inserito

una mano o un gioco nella spazzola, che hanno causato

un arresto anomalo nella rotazione del rullo, la spazzola

motorizzata si spegnerà, per proteggere la sicurezza

personale e il motore della spazzola.

Utilizzo degli accessori

Bocchetta per fessure 2in1: adatta per la pulizia

Spazzola a rullo

Spazzola per tappeti

Pulsante di piegatura

Eco

min

Auto

min

Turbo

min

Max

min

di fessure, porte, inssi e altre superci strette.

Bocchetta per imbottiti 2in1: adatta per la pulizia

di armadi, davanzali, divani e tavoli.

Spazzola morbida: adatta per pulire facilmente

mobili delicati, come librerie in legno, mobili

artigianali, ecc.

Tubo essibile: adatto alla connessione con gli

altri accessori per la pulizia di aree di󰀩cili da

raggiungere.

Spazzola motorizzata per materassi: adatta per

divani e materassi. Il rullo della spazzola batte

e quindi rimuove gli acari della polvere e gli

allergeni da divani e letti, anche in profondità.

Connettore: può essere collegato agli altri

accessori e piegato in diverse angolazioni per

aspirare la polvere sopra i mobili alti.

Pulizia e sostituzione degli accessori

Attenzione:

1.Il filtro HEPA è acquistabile presso i distributori

locali.

2.Si raccomanda di pulire il contenitore della

polvere dopo ogni utilizzo; quando il contenitore è

pieno o il filtro HEPA ostruito è necessario pulirli e

all’occorrenza sostituire il filtro HEPA.

3.La spazzola motorizzata, dopo un utilizzo

prolungato, potrebbe rimanere ostruita dai capelli.

É necessario pulirla tempestivamente per

mantenere l’aspirazione più efficiente.

Pulizia del contenitore della polvere

e del sistema di filtrazione

Quando il contenitore della polvere è pieno

o il ltro HEPA intasato, lo schermo a LED

mostrerà l’icona del ltro HEPA per rimandare

alla pulizia di contenitore e ltro. Si prega di

pulire il contenitore della polvere ed il ltro HEPA

tempestivamente.Sostituire il ltro HEPA se

necessario.

Step per la pulizia del contenitore della polvere e

del sistema di ltrazione:

Tirare verso il basso il coperchio del contenitore

della polvere per aprirlo e svuotarlo.

2.Prendere il coperchio superiore e ruotare

Eco

min

① ②

in senso antiorario, rimuovere il sistema di

ltrazione HEPA dall’aspirapolvere portatile

per pulirlo.

3.Tenere la parte superiore del gruppo ciclone

e ruotare in senso antiorario, rimuovere il

gruppo ciclone dall’aspirapolvere portatile e

pulirlo.

Se il ltro HEPA necessita di essere lavato,

rimuoverlo dal coperchio superiore

ruotandolo in senso orario per lavarlo. Prima

del reinserimento il ltro HEPA deve essere

completamente asciutto.

5.Dopo la pulizia riassemblare le parti seguendo

la procedura contraria al disassemblaggio.

Pulizia della spazzola a rullo

1.Rimuovere il gancio di rilascio della spazzola

a rullo nella direzione della freccia per togliere

il coperchio laterale.

2.Rimuovere un'estremità della spazzola a rullo,

quindi estrarla dall'ugello per pulirla.

3.Dopo la pulizia o la sostituzione della

spazzola a rullo, installare nuovamente la

spazzola seguendo la procedura inversa al

disassemblaggio.

Storage of Vacuum Cleaner

Battery pack disassembly

Press the battery release button, remove the

battery pack in the arrow direction and place

the battery in a plastic bag, then store it in a dry

place.

Conservazione dell’aspirapolvere

Premere il pulsante di rilascio della batteria,

estrarre la batteria nella direzione della freccia

e riporla in una busta di plastica, quindi

conservarla in un luogo asciutto.

Gancio di rilascio

della spazzola a

rullo

Rimozione della

batteria

③

④ ⑤

Note di sicurezza

Questo aspirapolvere è stato progettato per uso domestico. Non utilizzare per scopi commerciali

o altro.

Si prega di leggere questo manuale d’uso con attenzione prima dell’utilizzo e di conservarlo per

riferimenti futuri.

Non tenere l’aspirapolvere vicino a fonti di calore o impianti ad alta temperatura.

Non utilizzare o conservare l’apparecchio in condizioni estreme, per esempio a temperature

estreme. Si raccomanda l’utilizzo all’interno, ad una temperatura tra i 5 °C e i 40 °C. Conservare

l’aspirapolvere in luoghi asciutti ed evitare la luce diretta del sole.

Eseguire una ricarica completa della batteria prima del primo utilizzo o dopo un periodo di

fermo.

Prima dell’utilizzo, assicurarsi che la spazzola rotante sia installata correttamente, altrimenti

potrebbe causare il blocco della ventola e bruciare il motore.

Si prega di non utilizzare l’aspirapolvere per aspirare detersivo, olio, schegge di vetro, aghi,

cenere di sigaretta, polvere bagnata, acqua, ammiferi, ecc.

Si prega di non utilizzare l’aspirapolvere per aspirare particelle piccole, come cemento, gesso

in polvere, muro, oppure oggetti di grandi dimensioni, come palle di carta, altrimenti potrebbero

causare malfunzionamenti come blocco e bruciatura del motore.

Evitare di bloccare la bocchetta di ingresso dell’aria o la spazzola rotante, potrebbe causare

guasti al motore.

Non mettere le mani o i piedi nell’ingresso della spazzola per evitare infortuni.

Non versare e spruzzare acqua o altri liquidi sull’apparecchio per prevenire cortocircuiti ed il

danneggiamento dello stesso.

Se la spazzola non funziona, vericare che sia libera da capelli o altre bre lunghe e pulirla

tempestivamente.

Quando non si utilizza l’apparecchio per un lungo periodo, assicurarsi che la batteria sia stata

caricata completamente e ricaricarla ogni 3 mesi.

Scollegare il caricabatteria per pulire o riparare l’apparecchio. Sostenere il caricatore quando si

collega o scollega, senza tirare il cavo.

Utilizzare un panno asciutto per pulire l’aspirapolvere. Non utilizzare liquidi come benzina,

alcool, diluenti per smalto, ecc., che potrebbero causare crepe o lo sbiadimento dei colori.

Risoluzione dei problemi

Si prega di vericare i seguenti problemi prima di spedire i prodotti verso i centri assistenza

designati.

Quando sono presenti difetti alle componenti elettriche, che richiedono l’intervento di un centro

assistenza, apparirà sullo schermo a LED un avviso con un codice di errore da F1 a F8.Si prega di

contattare il centro assistenza locale e fornire il codice di errore.

Se l’apparecchio non funziona dopo una ricarica completa, deve essere controllato e riparato

presso un centro assistenza; si prega di non smontare la macchina da soli.

L’apparecchio contiene batterie. Devono essere smaltite e riciclate in modo sicuro.

In presenza di danni al cavo di alimentazione rivolgersi al centro assistenza del produttore.

Questo aspirapolvere può essere utilizzato da bambini di età superiore agli 8 anni e persone

con disabilità sotto supervisione oppure previa raccomandazione su utilizzo sicuro e rischi.

Utilizzare solo con l’alimentatore in dotazione con l’aspirapolvere.

Problema Possibili cause Soluzioni

Il motore non si

avvia

La batteria è scarica Ricarica l’aspirapolvere

Il tubo metallico, la spazzola, la

batteria o l’aspirapolvere

portatile non sono installati

correttamente.

Vericare che tutti gli accessori siano

ssati correttamente all’aspirapolvere

portatile

L’aspirazione è

ridotta

Contenitore della polvere pieno Pulire il contenitore della polvere

Filtro ostruito Pulire o sostituire il ltro HEPA

Passaggio dell’aria bloccato o

spazzola a rullo bloccata

Pulire la spazzola motorizzata e a

rullo

Riduzione di

autonomia

L’apparecchio non è

completamente carico

Segui le istruzioni presenti sul

manuale per ricaricare

completamente la batteria

Batteria vecchia

La nuova batteria può essere

acquistata presso i distributori locali

L’indicatore di

rilevamento della

polvere è sempre

rosso

Sensore della polvere coperto

da polvere

Pulire il sensore dalla polvere che

si trova nella presa di aspirazione

dell'aspirapolvere portatile

6565

I guasti da F1 a F8 corrispondono a quanto segue:

Attenzione: qualora si verificassero altri guasti che richiedano l’intervento di un professionista, al fine di prevenire

pericoli, l’apparecchio dovrà essere riparato o sostituito presso il produttore o presso i centri assistenza autorizzati.

Speciche tecniche

Codice Guasto Soluzioni

La striscia di nichel della

batteria è rotta

Riparazione o sostituzione della

batteria

F2 Caricabatterie difettoso Sostituzione caricabatterie

F3 Corto circuito al motore Sostituzione del motore

F4 Celle della batteria difettose

Sostituzione o riparazione della

batteria

Protezione primaria da

sovracorrente del motore

Sostituzione motore

Protezione secondaria da

sovracorrente del motore

Sostituzione motore

PCB difettoso o cavo PCB

allentato

Sostituzione PCB o cavo PCB

F8 Pacco batteria NTC anormale

Spegnere l'aspirapolvere e

attendere che la batteria si ra󰀨reddi.

Riaccenderla.

Se il codice di errore appare ancora,

sostituire la batteria

Modello H9 Flex

Tensione nominale 28.8V

Potenza nominale 600W

Tensione in ingresso del caricabatterie 100-240V ~ 50/60 Hz

Tensione in uscita del caricabatterie 34.2V/600mA

Modello spazzola elettrica T-EB110VA

Potenza nominale della spazzola elettrica 30W

Capacità della batteria 2500mAh

Tempo di ricarica 4-5H

Disposizione

La macchina, gli accessori e l'imballaggio devono essere suddivisi per un riciclo rispettoso

dell'ambiente.

Non smaltire l’aspirapolvere e le sue parti assieme ai riuti domestici!

Produttore Kingclean Electric Co., Ltd

Indirizzo

No.1 Xiangyang road, Suzhou New District,Jiangsu province,

215009, China

Informazioni sul produttore

Schema elettrico

Alimentatore

Motore

aspirapolvere

Motore

spazzola

motorizzata

Supporto di ricarica

8 strings of

Batteria al litio

Schermo e

pulsante PCB

PCB

Scheda di

protezione

della batteria

al litio

EE EE EE EE EE EE

Solo per Paesi EC:

In accordo con la Direttiva Europea 2012/19/EU, i dispositivi elettronici non più utilizzabili, e

secondo la Direttiva Europea 2006/66/CE, i pacchi/batterie difettosi o usati, devono essere

raccolti separatamente e smaltiti nel rispetto dell'ambiente.

Pacchi batteria/Batterie:

Le batterie integrate possono essere rimosse per lo smaltimento solo da personale qualicato.

L'apertura del guscio dell'alloggiamento può danneggiare o distruggere la macchina.

Non smaltire le batterie/pacchi batteria nei riuti domestici, nel fuoco o nell'acqua. Se possibile,

i pacchi batteria/le batterie devono essere scaricati, raccolti, riciclati o smaltiti nel rispetto

dell'ambiente.

Con riserva di modiche senza preavviso.

Informazioni sulla garanzia

Questo prodotto gode di due anni di garanzia dalla data di acquisto.

Sono escluse dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio,

le attività di pulizia non consone, l’utilizzo improprio o i danni causati da parte dell'acquirente o

di terzi, danni imputabili a circostanze esterne.

Parts Name

1.Botón de liberación del cabezal del suelo

3.Botón metálico de liberación del tubo

5.Botón del interruptor

7.Pantalla LED

9.Cargador

11.Herramienta de cremallera

13.Cepillo eléctrico para eliminar los ácaros del

polvo

15.Cepillo suave

17.Rodillo con cepillo para alfombras

2.Tubo de metal exible

4.Botón de encendido/apagado

6.Botón de liberación de la batería

8.Pestillo de liberación del contenedor de polvo

10.Soporte de carga

12.Herramienta de tapiz

14.Conector

16.Manguera estirada

Lista de embalaje

Montaje del producto

Montaje del cabezal de suelo eléctrico con el tubo metálico

Sujeta el cabezal de tierra con la mano izquierda, utiliza la mano derecha para introducir el tubo

metálico verticalmente en el cabezal de tierra, alinéalo con la aguja conductora, presiona el tubo

hasta que oigas un "clic".

Atención: Mantenga el mango y la cabeza del suelo en la misma dirección, la aguja conductora debe estar

alineada con el enchufe.

Cuando empaque, almacene o limpie, si el cabezal eléctrico para pisos necesita ser removido,

presione el botón de liberación del cepillo como se muestra en la foto y jale el cabezal eléctrico

para pisos en la dirección mostrada en la foto.

Montaje del paquete de baterías y de la aspiradora de mano

Montaje del paquete de baterías: Sujete la

aspiradora de mano con una mano, sujete

el paquete de baterías con la otra, enrosque

la ranura de la guía en el cuerpo, deslice el

paquete de baterías en la dirección de la echa

que se muestra en la imagen. Tire del paquete

de baterías después de la instalación para

asegurarse de que no se desprende.

Atención: Cuando la aspiradora no se haya utilizado

durante mucho tiempo, extraiga el paquete de baterías,

empaque el producto y guárdelo en un lugar fresco y

seco, evitando la luz solar directa o un ambiente húmedo.

Montaje del tubo metálico y de la

aspiradora de mano

En primer lugar, monte el cabezal de suelo y el

tubo metálico según el método de montaje del

cabezal de suelo eléctrico y el tubo metálico.

Nombre

Aspiradora de

mano

Cabezal de

suelo eléctrico

Cepillo eléctrico

para eliminar los

ácaros del polvo

Herramienta de

tapicería

Herramienta para

hendiduras

Importe 1 1 1 1 1

Nombre Cepillo suave

Soporte de

carga

Conector

Manguera

estirada

Tubo metálico

exible

Importe 1 1 1 1 1

Nombre

Rodillo cepillo

para alfombras

Cargador Tornillos

Manguera de

expansión

Manual de

instrucciones

Importe 1 1 2 2 1

Monte el cabezal de suelo con el tubo metálico

y la aspiradora de mano: como se muestra en

la imagen, alinee la aguja conductora del tubo

metálico con el acoplamiento de la boquilla de

aspiración, empuje hacia arriba hasta que oiga

un "clic".

Montaje de los accesorios

Para facilitar su uso, este producto está

especialmente equipado con algunos

accesorios para la parte manual de la

aspiradora. Si utiliza la aspiradora de mano sola, puede conectar los accesorios directamente

según sus necesidades o conectar los accesorios a través de la manguera extensible.

H9 Flex

Cepillo eléctrico para eliminar los

ácaros

Herramienta de tapicería

Herramienta para hendiduras

Cepillo suave

Manguera estirada

Conector

Rodillo cepillo para alfombras

Modelo

Nombre

Conecte el cepillo eléctrico para ácaros, la herramienta para hendiduras, la herramienta para

tapicerías y el cepillo suave a la aspiradora de mano, como se muestra en la foto.

Lista de conexiones de accesorios

Expansión del tubo

Puerta de carga

Tornillos

Uso de la aspiradora

Carga

Atención: al utilizar el producto por primera vez, el

paquete de baterías no está lleno. Es necesario cargar la

aspiradora antes de utilizarla.

Montaje del estante de carga

Coloque la aspiradora en el soporte, y presione la

aspiradora contra la pared, coloque el soporte en

la posición en la que la cabeza de la aspiradora no

toque el suelo. Retire la aspiradora de mano, coloque

la manguera de expansión en la pared y coloque el

soporte en la posición de la manguera de expansión,

luego bloquee el tornillo. Una vez terminado el

montaje, coloque la aspiradora en el soporte cargador

para cargarla o guardarla.

Atención: no je el soporte en el baño o en otra pared

húmeda.

① ② ③

Carga la aspiradora

Cuando la potencia de la aspiradora es insuciente, cargue la aspiradora a tiempo; Cuando

el voltaje es demasiado bajo, para proteger el paquete de baterías, la aspiradora se apagará

automáticamente, por lo que la aspiradora debe ser recargada. Al recargar, enchufe el conector

del cargador en la toma de corriente de CA, cuelgue la aspiradora en su soporte para empezar

a cargar. Cuando la pantalla LED de la aspiradora de mano muestra un aumento de potencia,

indica que la aspiradora se está cargando. Cuando la carga esté completa, la pantalla LED

mostrará el 100% de energía.

Atención: cuando la energía del paquete de baterías es inferior al ≤20%, si el producto está funcionando en modo

Max, pasará automáticamente al modo Eco. Cuando la batería se agota, el producto se apaga automáticamente.

Atención: si la aspiradora se deja inactiva durante un largo periodo de tiempo, recargue el paquete de baterías cada

tres meses para evitar que se estropee.

Después de la carga, retire el enchufe del cargador de la toma de corriente y deje de cargar.

Atención: si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido por el personal profesional

del fabricante, un agente de reparación o un servicio similar.

Uso de la aspiradora de mano y del contenido de la pantalla LED

Retire la aspiradora del soporte de almacenamiento, pulse el botón

de encendido/apagado para poner en marcha o

detener la aspiradora. El botón de modo se utiliza

para ajustar el modo de funcionamiento. Cuando

el aparato se enciende, funciona en modo Auto,

pulse el botón de modo para cambiar al modo

Turbo-Max - Eco-Auto. Durante el cambio de

modo, el modo se muestra en la pantalla LED.

El centro de la pantalla LED muestra el tiempo de

funcionamiento restante del producto en el modo

actual. Cuando se cambia el modo, el tiempo

de funcionamiento restante también cambia en

consecuencia.

Cuando el producto está funcionando en modo

Max y la energía de la batería cae por debajo

del

20%, para prolongar el tiempo de funcionamiento

del producto, éste cambiará automáticamente

del modo Max al modo Eco. Una vez que el

paquete de baterías está cargado más del 20%, el

producto puede funcionar en modo Max.

Cuando el producto funciona en modo Auto,

ajusta la potencia de trabajo según el contenido

Botón de liberación

de la batería

Botón del

interruptor

Botón de

encendido/apagado

Pantalla LED

Botón de liberación

del polvo

Botón de plegado

de polvo y el tipo de suelo que detecta, para

conseguir una mayor ecacia de limpieza. En

el modo Auto, la pantalla LED muestra Auto

independientemente de la potencia de trabajo.

El producto está equipado con un sensor

de contenido de polvo. En la pantalla LED

inferior hay una franja luminosa que muestra

el contenido de polvo. Cuando el contenido de

polvo disminuye, el color rojo disminuye y el

azul aumenta. Cuando la tira es completamente

azul, la supercie de limpieza está limpia. La

limpieza de la supercie de limpieza se puede

indicar visualmente en la pantalla LED.

Utilisation del tubo metálico exible

El tubo metálico exible tiene dos modalidades:

vertical y de exión. El modo vertical es

equivalente al tubo metálico normal. El modo

de exión se puede utilizar para limpiar debajo

de la mesa, debajo de la cama, etc. Cuando

se necesita el modo de exión, pulse el botón

de exión como se muestra en la imagen g, y

el tubo de metal puede alcanzar un ángulo de

exión de 0-90°.

Uso del cabezal eléctrico de suelo

El cabezal eléctrico para suelos es adecuado

para todo tipo de suelos, como suelos duros,

baldosas y alfombras, etc. El producto viene con

un rodillo de cepillo de alfombra adicional que

puede ser sustituido por el cabezal de suelo para

limpiar las alfombras a fondo.

Atención: Durante el funcionamiento del cabezal

eléctrico para suelos, si hay un gran volumen de

materias extrañas inhaladas o demasiadas fibras

enrolladas, o incluso un niño en el juego de la máquina

ha metido por error la mano en la boquilla, lo que hace

que el cepillo se detenga anormalmente, el cabezal

eléctrico para suelos dejará de funcionar, con el n de

proteger la seguridad de las personas y del motor del

cepillo.

Uso de los accesorios

Herramienta para hendiduras: adecuada para

limpiar grietas, esquinas de puertas o ventanas

y otros espacios estrechos.

Combinación de cepillos

Cepillo para alfombras

Eco

min

Auto

min

Turbo

min

Max

min

Herramienta para tapicería: adecuada para

limpiar armarios, alféizares, sofás y mesas.

Cepillo suave: adecuado para la limpieza

de muebles fáciles de rayar, como librerías,

artesanías, etc.

Manguera estirada: adecuada para conectarla a

otras herramientas para limpiar zonas de difícil

acceso.

Cepillo eléctrico para eliminar los ácaros del

polvo: adecuado para los colchones de los sofás

y las camas. El rodillo del cepillo golpea y limpia

los ácaros del polvo y los alérgenos de los sofás

o las camas profundas.

Conector: puede conectarse a otras

herramientas y doblarse en diferentes ángulos

para limpiar el polvo en la parte superior de los

armarios altos o el polvo en el techo.

Limpieza y sustitución de piezas

Atención:

1.El filtro HEPA se puede adquirir en los

distribuidores locales de aspiradoras.

2.Se recomienda limpiar el depósito de polvo

después de cada uso. Cuando el depósito de

polvo está lleno o el filtro HEPA está obstruido,

debe limpiarse y sustituirse si es necesario.

3.El rodillo del cepillo de la aspiradora eléctrica

puede enredarse con el pelo después de un uso

prolongado. Debe limpiarse a tiempo para que la

aspiradora funcione con mayor eficacia.

Limpieza del vaso de polvo y del

sistema de filtrado

Cuando el depósito de polvo está lleno o el ltro

HEPA está obstruido, la pantalla LED mostrará

el icono HEPA para recordarle que debe limpiar

el depósito de polvo y el ltro. Por favor, limpie la

taza de polvo y el ltro HEPA a tiempo. Sustituya

el ltro HEPA si es necesario.

Pasos para la limpieza del vaso de polvo y del

sistema de ltrado :

1.Presione la tapa inferior del contenedor de

Eco

min

① ②

polvo, abra el contenedor de polvo y deseche

el polvo en la papelera.

2.Sujete la tapa HEPA y gírela en sentido

contrario a las agujas del reloj, retire el

conjunto HEPA de la aspiradora de mano

para limpiarlo.

3.Sujete la parte superior del conjunto del

ciclón y gírelo en sentido contrario a las

agujas del reloj para extraerlo de la

aspiradora de mano y limpiarlo.

4. Si el HEPA necesita ser lavado, sujete el

HEPA y gírelo en el sentido de las agujas del

reloj, luego retírelo de la cubierta del

HEPA para lavarlo. El HEPA debe estar

completamente seco antes de volver a

utilizarlo.

5. Después de la limpieza, vuelva a montar las

piezas en el orden inverso al del desmontaje.

Limpieza del rodillo de la brocha

1.Mueva el botón de liberación del cepillo en

la dirección de la echa para retirar la cubierta

lateral.

2.Retira un extremo del cepillo y sácalo de la

boquilla para limpiarlo.

3.Después de limpiar o sustituir la escobilla,

vuelva a montarla en el orden inverso al del

desmontaje.

Almacenamiento de la aspiradora

Desmontaje de la batería

Presione el botón de liberación del paquete

de baterías, retire el paquete de baterías en la

dirección de la echa y coloque el paquete de

baterías en una bolsa de plástico y guárdelo en

un lugar seco.

Almacenamiento de la aspiradora

Cuando la aspiradora no se haya utilizado

durante mucho tiempo, retire el paquete de

baterías, empaque el producto y guárdelo en

un lugar fresco y seco, no lo ponga en la luz

directa del sol ni en un ambiente húmedo.

Botón de liberación del

rodillo del cepillo

Botón de liberación

de la batería

③

④ ⑤

Notas de seguridad

Esta aspiradora está diseñada para uso doméstico. No lo utilice para nes comerciales o de

otro tipo.

Por favor, lea atentamente este manual de instrucciones antes de utilizarlo y guárdelo

adecuadamente para su futuro uso.

No coloque la aspiradora cerca de un fuego u otra instalación de alta temperatura.

No utilice ni almacene la máquina en condiciones extremadamente malas, por ejemplo, con

temperaturas extremas. Se recomienda utilizarlo en interiores a una temperatura entre 5 °C y 40

°C. Guarde la máquina en un lugar seco y evite la luz solar directa.

Cargue completamente la batería antes de usarla por primera vez o después de un largo

almacenamiento.

Antes de utilizar la aspiradora, asegúrese de que el rodillo del cepillo está montado, de lo

contrario puede provocar que el ventilador del motor se atasque y el motor falle.

Por favor, no utilice la aspiradora para aspirar detergente, aceite, escorias de vidrio, agujas,

cenizas de cigarrillos, polvo húmedo, agua, cerillas, etc.

No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo

de pared u objetos grandes como bolas de papel, ya que de lo contrario se producirán averías

como bloqueos y fallos del motor.

Evite bloquear la entrada de aire o la escobilla, ya que esto puede hacer que el motor falle.

No ponga la mano o el pie en la entrada del cabezal del suelo para evitar lesiones.

No vierta ni salpique agua u otros líquidos en la máquina para evitar que se produzca un

cortocircuito y se queme la máquina.

Si el cepillo no funciona, comprueba que no esté enredado en pelos u otras fibras largas y

límpialo a tiempo.

Si la máquina va a estar almacenada durante mucho tiempo, asegúrese de que la batería está

completamente cargada antes de almacenarla y cargue la máquina al menos cada tres meses.

Desenchufe el cargador para limpiar o reparar la máquina. Sujeta el cargador cuando lo

enchufes o desenchufes y no tires del cable de carga.

Utilice un paño seco para limpiar la máquina. Los líquidos como la gasolina, el alcohol o el

disolvente de lacas pueden provocar grietas o decoloración y no deben utilizarse.

Resolución de problemas

Por favor, compruebe los siguientes puntos antes de enviar la unidad al agente de reparación

designado.

Cuando hay un fallo en los componentes eléctricos, que requiere un servicio profesional para su instrucción o

reparación, la pantalla LED muestra una advertencia de fallo con un código de error de F1 a F8. Póngase en

contacto con el departamento de servicio del agente local y facilite el código de error.

Si la máquina no funciona después de ser cargada completamente, debe ser revisada y

reparada en nuestra ocina designada, por favor no desmonte la máquina por usted mismo.

La máquina desechada contiene pilas. Deben reciclarse de forma segura. No los tire al azar.

Si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido o reparado por

el fabricante

、

repair o un profesional.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades

físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han

recibido supervisión o instrucciones sobre el uso seguro del aparato y si comprenden los

riesgos que conlleva.

La unidad sólo debe utilizarse con la fuente de alimentación suministrada.

Problemas Posibles causas Soluciones

El motor no

funciona

el paquete de baterías no está

alimentado

Cargue la aspiradora

El tubo metálico, el cabezal del

suelo, el paquete de baterías y

la aspiradora no están

montados correctamente

Compruebe que los accesorios

están correctamente montados en la

aspiradora

Gotas de succión

Taza de polvo completa Limpie el recogedor

Filtro bloqueado Limpie o sustituya el ltro

Flujo de aire del cabezal del

suelo bloqueado

Limpie el paso de aire del cabezal del

suelo

Corto tiempo de

trabajo después

de la carga

La máquina no está

completamente cargada

Siga el manual de instrucciones

para cargar completamente el

paquete de baterías

Envejecimiento de la batería

Las baterías nuevas pueden

adquirirse en un distribuidor local

El indicador

de polvo está

siempre en rojo

Sensor polvoriento

Limpie el polvo del colector de

polvo en la entrada de aspiración de

la aspiradora de mano

Los defectos de F1 a F8 son los siguientes:

Atención: Si hay otros defectos que requieren herramientas especiales, para evitar cualquier peligro, la reparación

debe ser realizada por los profesionales del fabricante, un agente de reparación o un agente similar.

Parámetros técnicos

Código Defectos Soluciones

La tira de níquel de la batería

está rota

Sustituya o repare la batería

F2 Fallo del cargador Sustituya el cargador

F3 Cortocircuito del motor de vacío Sustituya el motor de aspiración

Defectos en los componentes de

la batería

Sustituya o repare la batería

Protección de sobrecorriente de

primer nivel para el motor de la

aspiradora

Sustituya el motor de aspiración

Protección de sobrecorriente de

nivel secundario para el motor de

la aspiradora

Sustituya el motor de aspiración

Fallo en la placa de circuito

impreso o cable suelto en la

placa de circuito impreso

Sustituya el PCB o el cable del PCB

F8 Batería anómala NTC

Apague la aspiradora y espere a

que el paquete de baterías se enfríe.

Vuelva a encender el aparato.

Si el código de error sigue

apareciendo, sustituya la batería

Modelo H9 Flex

Tensión nominal 28.8V

Potencia nominal 600W

Tensión de entrada del cargador 100-240V ~ 50/60 Hz

Tensión de salida del cargador 34.2V/600mA

Modelo de cabezal de suelo eléctrico T-EB110VA

Potencia nominal del cabezal de suelo

eléctrico

30W

Capacidad de la batería 2500mAh

Tiempo de carga 4-5H

Eliminación

La máquina, los accesorios y el embalaje deben clasicarse para su reciclaje ecológico.

No tire la máquina a la basura doméstica!

Fabricante Kingclean Electric Co, Ltd

Dirección

No.1 Xiangyang road, Suzhou New District, provincia de Jiangsu,

215009, China

Información del fabricante

Esquema de conexiones

Cargador

Motor de la

aspiradora

Motor del

cabezal del

suelo

Soporte de carga

8 strings of

Batería de litio

Pantalla y placa

de circuito impreso

de los botones

PCB

PCB de la

batería

de litio

EE EE EE EE EE EE

Sólo para los países de la CE:

De acuerdo con la directiva de la UE 2012/19/UE, las máquinas que ya no son utilizables y de

acuerdo con la directiva de la UE 2006/66/CE, el paquete de baterías defectuoso o usado debe

ser recogido por separado y eliminado de manera ecológica.

Paquete de baterías:

Las baterías incorporadas sólo pueden ser retiradas para su eliminación por personal

cualicado.

Abrir la carcasa puede dañar o destruir la máquina.

No tire las pilas/baterías a la basura doméstica, al fuego o al agua. Si es posible, el paquete

de baterías o las baterías deben descargarse, recogerse, reciclarse o eliminarse de forma

respetuosa con el medio ambiente.

Sujeto a cambios sin previo aviso. s.

Información sobre la garantía

Este producto está cubierto por una garantía de dos años a partir de la fecha de compra.

No cubre el desgaste normal, el uso comercial, las modicaciones realizadas en el equipo

después de la compra, las actividades de limpieza, el mal uso, los daños causados por el

comprador o por terceros, los daños debidos al entorno exterior.

Наименование деталей

1.Кнопка разблокировки напольной щетки

3.Кнопка разблокировки

металлической трубки

5.Кнопка включения/выключения

7.Светодиодный дисплей

9.Зарядное устройство

11.Насадка для узких мест

13.Электрическая щетка для матрасов

15.Мягкая щетка

17.Роликовая щетка для ковров

2.Гибкая металлическая трубка

4.Кнопка регулировки скорости

6.Кнопка разблокировки

аккумуляторной батареи

8.Защелка фиксатора пылесборника

10.Подставка для зарядки

12.Насадка для мебели

14.Соединитель

16.Эластичный шланг

Комплектация

Монтаж устройства

Сборка электрической насадки для пола и металлической трубки

Удерживая насадку для пола левой рукой, правой рукой вставьте металлическую трубку

вертикально в насадку для пола, нажимайте на трубку до тех пор, пока не услышите

«щелчок».

Примечание: при сборке держите рукоятку и напольную щетку в одном направлении, и вставьте штифт

в гнездо.

При упаковке, хранении или чистке, если необходимо снять электрическую насадку

для пола, нажмите кнопку разблокировки, как показано на рисунке, и потяните

электрическую насадку для пола в направлении, показанном на рисунке.

Сборка аккумуляторной батареи и

ручного пылесоса

Установка аккумуляторной батареи:

вставьте аккумулятор в корпус пылесоса

в соответствии с направлением стрелки,

показанным на рисунке. Потяните

аккумулятор после установки, чтобы

убедиться

，

что он плотно установлен.

Примечание: Если пылесос не используется

в течение длительного времени, извлеките

аккумуляторную батарею, упакуйте пылесос и

поместите на хранение в прохладное и сухое место,

избегая попадания прямых солнечных лучей или

влажной среды.

Сборка металлической трубки и

ручного пылесоса

Сначала соберите насадку для пола и

металлическую трубку в соответствии с

методом сборки электрической насадки

Название Ручной пылесос

Электрическая

насадка для

пола

Электрическая

щетка для

матрасов

Насадка для

мебели

Насадка для

узких мес

Количество 1 1 1 1 1

Название Мягкая щетка

Подставка для

зарядки

Соединитель

Эластичный

шланг

Гибкая

металлическая

трубка

Количество 1 1 1 1 1

Название

Роликовая

щетка для

ковров

Зарядное

устройство

Винт

Расширительная

трубка

Руководство по

эксплуатации

Количество 1 1 2 2 1

для пола и металлической трубки. Затем,

как показано стрелкой, совместите штифт

металлической трубки с всасывающим

соплом ручного пылесоса, проталкивайте

металлическую трубку вверх до тех пор,

пока не услышите «щелчок».

Сборка насадок

Для удобства использования данное

устройство специально снабжено рядом

насадок для ручного пылесоса. Если вы

используете ручной пылесос отдельно,

можно напрямую подсоединить насадки

с учетом потребностей или подсоединить

насадки через эластичный шланг.

Подключите электрическую щетку для матрасов, насадку для узких мест, насадку для

мебели и мягкую щетку к ручному пылесосу, как показано на рисунке.

H9 Flex

Электрическая щетка для

матрасов

Насадка для мебели

Насадка для узких мест

Мягкая щетка

Эластичный шланг

Соединитель

Роликовая щетка для ковров

Модель

Название

Перечень подключения насадок

Расширительная

трубка

Подставка

для зарядки

Винт

Использование пылесоса

Зарядка

Примечание: При первом использовании устройства

аккумуляторная батарея заряжена не полностью.

Следует полностью зарядить аккумулятор пылесоса

перед использованием.

Сборка подставки для зарядки

Поместите пылесос на подставку и прислоните его

к стене, установите подставку так, чтобы насадка

для пола пылесоса не касалась напольной

поверхности. Снимите ручной пылесос, поместите

расширительную трубку на стену и установите

подставку в положение расширительной трубки,

затем зафиксируйте винт. После завершения

сборки поместите пылесос в подставку зарядного

устройства для зарядки или хранения.

Внимание: Не устанавливайте подставку в ванной или

другом влажном помещении.

① ② ③

Зарядка пылесоса

Если питание пылесоса слабое, своевременно зарядите пылесос; Когда напряжение

слишком низкое, чтобы защитить аккумулятор, пылесос будет автоматически отключается,

в это время пылесос необходимо зарядить. При зарядке вставьте разъем зарядного

устройства в розетку переменного тока, поместите ручной пылесос на подставку для

начала зарядки. Когда светодиодный дисплей ручного пылесоса показывает увеличение

питания, это означает, что пылесос заряжается. Когда зарядка завершена, светодиодный

дисплей показывает уровень питания 100%.

Примечание: Если заряд аккумулятора составляет меньше ≤ 20 %, если устройство работает в режиме

«Max», оно автоматически переключится в режим «Eco». Когда аккумулятор разрядится, устройство

автоматически выключится.

Примечание: Если пылесос не используется в течение длительного времени необходимо заряжать батарею,

по крайней мере, через каждые три месяца, чтобы не допустить ее выхода из строя.

После зарядки, пожалуйста, выньте вилку зарядного устройства из розетки и прекратите

зарядку.

Примечание: если шнур питания поврежден, во избежание опасности потребуется обратиться для

проведения ремонта или замены к производителю, в другие сервисные центры или к специалистам из

аналогичных служб.

Использование ручного пылесоса и

отображение информации на дисплее

Снимите пылесос с подставки, нажмите кнопку

включения/выключения, чтобы запустить или

остановить пылесос. Кнопка режима позволяет

настроить рабочий режим. Когда устройство

включено, оно работает в режиме «Auto»,

нажмите кнопку режима для переключения в

последовательности «Turbo - Max – Eco - Auto».

При переключении режима соответствующий

режим отображается на дисплее.

В средней части дисплея отображается

оставшееся время работы устройства в

текущем режиме. При переключении режима

оставшееся время работы изменяется

соответствующим образом.

Когда устройство работает в режиме «Max»,

и заряд батареи падает ниже 20%, для

увеличения времени работы устройства, оно

автоматически переключится из режима «Max»

в режим «Eco». После зарядки аккумулятора до

Кнопка

разблокировки

аккумуляторной

батареи

Кнопка включения/

выключения

Кнопка регулировки

скорости

Светодиодный

дисплей

Кнопка разблокировки

пылесборника

уровня более 20% устройство может работать в режиме «Max».

Когда устройство работает в режиме «Auto», оно регулирует рабочую мощность,

в зависимости от содержания пыли и типа напольного покрытия, определенного

устройством, чтобы обеспечить более высокую эффективность уборки. В режиме «Auto»

светодиодный дисплей отображает «Auto» независимо от того, насколько высока рабочая

мощность.

Устройство оснащено датчиком уровня содержания пыли. В нижней части светодиодного

дисплея расположена световая полоса для отображения уровня содержания пыли. По

мере уменьшения содержания пыли от высокого к низкому красный цвет уменьшается, а

синий увеличивается. Если полоса полностью

синяя, убираемая поверхность чистая.

Чистота убираемой поверхности может

быть визуально отображена с помощью

светодиодного дисплея.

Использование гибкой металлической трубки

Гибкая металлическая трубка имеет

два режима: вертикальный и изогнутый.

Вертикальный режим соответствует обычной

металлической трубке. Изогнутый режим

можно использовать для очистки под столом,

кроватью и т.д. Когда необходим изогнутый

режим, нажмите кнопку изгиба, как показано

на рисунке , и металлическая труба может

достичь угла изгиба 0-90°.

Использование электрической насадки

для пола

Электрическая насадка для пола подходит для

очистки всех видов напольных поверхностей,

таких как твердый пол, плитка, ковер и т.д. В

комплект поставки входит дополнительная

роликовая щетка для ковров, которую можно

заменить на насадку для глубокой очистки

ковра.

Примечание: Если во время работы электрической

насадки для пола происходит всасывание большого

количества посторонних частиц или наматывается

слишком много волокон, или если ребенок, играя

с пылесосом

，

случайно засунет руку в сопло, что

приведет к нештатной остановке роликовой щетки,

электрическая насадка для пола прекратит работу,

чтобы обеспечить личную безопасность и защиту

двигателя щетки.

Комбинированная

роликовая щетка

Роликовая щетка

для ковров

Кнопка изгиба

Eco

min

Auto

min

Turbo

min

Max

min

Использование насадок

Насадка для узких мест: подходит для очистки

щелей, углов дверей или окон и других узких

мест.

Насадка для мебели: подходит для очистки

шкафов, подоконников, обивки мебели и

поверхности столов.

Мягкая щетка: подходит для чистки легко

царапающейся мебели, такой как книжная

полка, изделия ручной работы и т.д.

Эластичный шланг: подходит для соединения

с другими насадками для очистки

труднодоступных мест.

Электрическая щетка для матрасов: Подходит

для матраса дивана и кровати. Роликовая

щетка выбивает, а затем вычищает пылевого

клеща и аллергены из глубины дивана или

кровати.

Соединитель: Может соединяться с другими

насадками и сгибаться под разными углами

для уборки пыли сверху высоких шкафов или

пыли на крыше.

Очистка и замена деталей

Внимание:

1. HEPA-фильтр (высокоэффективный сухой

воздушный фильтр) можно приобрести у

местных дистрибьюторов пылесосов.

2. Рекомендуется очищать пылесборник после

каждого использования; Когда пылесборник

переполнен или HEPA-фильтр засорен, его необходимо очистить и, при необходимости, заменить

3. После длительного использования электрической насадки для пола в ее валике могут

запутаться волосы.Его необходимо своевременно очищать, чтобы пылесос работал более

эффективно.

Очистка пылесборника и системы фильтрации

Когда пылесборник переполнен или HEPA засорен, на светодиодном дисплее появится

значок HEPA в виде картинки, напоминающий о необходимости очистки пылесборника

и фильтра. Пожалуйста, своевременно очищайте пылесборник и HEPA-фильтр.При

необходимости замените HEPA-фильтр.

Этапы очистки пылесборника и системы

фильтрации:

1. Нажмите на нижнюю крышку

пылесборника, откройте пылесборник и

выбросьте пыль в мусорное ведро.

2. Удерживая крышку HEPA и

，

поворачивая

ее против часовой стрелки, снимите узел

HEPA с ручного пылесоса для очистки.

3. Удерживая верхнюю часть блока циклона

и поворачивая против часовой стрелки,

снимите узел циклона с ручного пылесоса

для очистки.

4. Если HEPA нуждается в промывке,

возьмите HEPA и, вращая по часовой

стрелке, снимите его с крышки HEPA для

промывки

Перед повторным использова-

нием HEPA должен полностью высохнуть.

5. После очистки соберите детали в

последовательности, обратной разборке.

Очистка роликовой щетки

1. Переместите кнопку отсоединения

роликовой щетки вдоль направления

стрелки, снимите боковую крышку.

2. Снимите один конец валика щетки и

выньте его из насадки для очистки.

3. После очистки или замены роликовой

щетки соберите ее в последовательности,

обратной разборке.

③

④ ⑤

Eco

min

① ②

Кнопка

разблокировки

роликовой щетки

Кнопка

разблокировки

аккумулятора

Хранение пылесоса

Извлечение аккумуляторной

батареи

Нажмите кнопку разблокировки аккумулятора,

извлеките аккумулятор в направлении

стрелки и поместите его в пластиковый пакет,

затем храните в сухом месте.

Хранение устройства

Если пылесос не используется в течение

длительного времени, извлеките

аккумуляторную батарею, упакуйте пылесос

и поместите на хранение в прохладное и

сухое место, не располагайте под прямыми

солнечными лучами или во влажной среде.

Данный пылесос предназначен для применения в домашних условиях. Пожалуйста, не

используйте его в коммерческих или других целях.

Прежде, чем использовать данный пылесос, внимательно ознакомьтесь с руководством

пользователя. Сохраните его для дальнейшего ознакомления.

Не размещайте пылесос близко к огню или другим нагревательным приборам.

Не используйте и не храните пылесос при экстремальных неблагоприятных условиях,

например, при экстремальной температуре. Рекомендуется использовать пылесос в

помещении при температуре от 5 °C до 40 °C. Храните устройство в сухом месте и не

допускайте попадания прямых солнечных лучей.

Полностью заряжайте аккумуляторную батарею перед первым использованием или после

длительного хранения.

Перед использованием пылесоса убедитесь в том, что роликовая щетка собрана, в

противном случае это может привести к засорению вентилятора двигателя, что приведет к

Требования по технике безопасности

перегоранию двигателя.

Не используйте пылесос для всасывания моющих средств, масла, осколков стекла,

иголок, пепла от сигарет, влажной пыли, воды, спичек и других предметов.

Не используйте пылесос для всасывания мелких частиц, таких как цемент, гипсовый

порошок, строительный порошок или крупных предметов, например, шариков из бумаги,

в противном случае это приведет к таким неисправностям, как засорение и перегорание

двигателя.

Не допускайте засорения всасывающего отверстия или роликовой щетки, так как это

может привести к отказу двигателя.

Для предотвращения травмирования не допускайте попадания руки или ноги во

всасывающее отверстие.

Не наливайте и не впрыскивайте воду или другие жидкости внутрь пылесоса, чтобы не

допустить короткого замыкания и прекращения работы пылесоса.

Если роликовая щетка не работает, убедитесь в том, что на нее не намотались волосы

или другие длинные волокна, своевременно очищайте щетку.

Если пылесос не будет использоваться в течение длительного времени, перед тем как

поместить его на хранение необходимо убедиться в полной зарядке аккумуляторной

батареи. Пылесос необходимо заряжать не реже одного раза в три месяца.

Отключите зарядное устройство от сети на время очистки или ремонта устройства.

Держите вилку зарядного устройства при подключении или отключении от сети и не тяните

за зарядный шнур.

Для очистки пылесоса используйте сухую ткань. Не используйте такие жидкости, как

бензин, спирт, растворитель лака, так как это может привести к появлению трещин или

обесцвечиванию.

Если после полной зарядки пылесос не работает, обращайтесь в авторизованный центр

нашей компании, не разбирайте устройство самостоятельно.

В отработанном пылесосе содержится батарея. Ее следует утилизировать безопасным

способом. Утилизация произвольным способом не допускается.

При наличии повреждений шнура питания, для предотвращения несчастного случая,

необходимо обратиться к производителю, сервисный центр или к специалисту для замены

или ремонта.

Данный пылесос может использоваться детьми в возрасте от 8 лет и старше, а также

лицами с ограниченными физическими, сенсорными или умственными способностями,

или не обладающими достаточным опытом и знаниями в том случае, если они прошли

инструктаж или получили указания по использованию пылесоса безопасным образом и

Поиск и устранение неисправностей

Пожалуйста, ознакомьтесь с приведенными ниже описаниями неисправностей и их

способами устранения перед обращением в сервисный центр.

При неисправности электрических компонентов, для устранения которой требуется профессиональное

обслуживание или ремонт, на светодиодном экране отображается предупреждение о неисправности с

кодом ошибки от F1 до F8. Обратитесь в службу послепродажного обслуживания местного дистрибьютора и

сообщите код ошибки

осознают опасности, связанные с использованием данного устройства.

Данный пылесос можно использовать только с зарядным устройством, входящим в

комплект поставки.

Транспортируйте устройство только в его оригинальной упаковке.

Не транспортируйте устройство при температуре выше 50

℃

или ниже 0

℃.

Неисправность Возможные причины Способы устранения

Двигатель не

работает

Аккумуляторная батарея

разряжена

Зарядите пылесос

Металлическая трубка,

напольная щетка,

аккумуляторная батарея и

пылесос собраны

неправильно

Проверьте правильность

подключения насадок к пылесосу

Уменьшение

мощности

всасывания

Пылесборник заполнен до

отказа

Очистите пылесборник

Засорен фильтр Очистите или замените фильтр

Засорен воздушный канал

напольной щетки

Очистите воздушный канал насадки

для пола

Короткое время

работы после

зарядки

Аккумулятор устройства не

полностью заряжен

Следуйте руководству по

эксплуатации для полной зарядки

аккумулятора

Ухудшения качества

аккумулятора

Новые аккумуляторы

можно приобрести у местного

дистрибьютора

Индикатор

содержания

пыли всегда

красный

Датчик уровня содержания

пыли покрыт пылью

Очистите датчик от пыли,

расположенный на всасывающем

отверстии ручного пылесоса

Неисправности по кодам F1 - F8 представляют собой следующее:

Примечание: В случае возникновения каких-либо иных неисправностей, для устранения которых требуется

профессиональный инструмент, в целях предупреждения опасности, потребуется обратиться для

проведения ремонта или замены к производителю, в другие сервисные центры или к специалистам из

аналогичных служб.

Технические характеристики

Код Неисправность Способы устранения

Повреждена никелевая

полоска аккумулятора

Замените или отремонтируйте

аккумулятор

Неисправность зарядного

устройства

Замените зарядное устройство

Короткое замыкание

двигателя пылесоса

Замените двигатель пылесоса

Неисправность элемента

аккумулятора

Замените или отремонтируйте

аккумулятор

Первичная защита двигателя

пылесоса от перегрузки по

току

Замените двигатель пылесоса

Вторичная защита двигателя

пылесоса от перегрузки по

току

Замените двигатель пылесоса

Неисправность ПП (печатной

платы) или ослабление

проводки ПП

Замените ПП (печатную плату)

или проводку ПП

Неисправность термистора

NTC (Отрицательного

температурного коэффициента)

аккумуляторной батареи

Выключите пылесос и подождите,

пока аккумулятор остынет.

Включите его снова. Если код

ошибки все еще появляется,

замените аккумулятор.

Модель № H9 Flex

Номинальное напряжение

28,8 В

Номинальная мощность 600 Вт

Входное напряжение зарядного устройства 100-240 В ~ 50/60 Гц

Выходное напряжение зарядного устройства 34,2 В/600 мА

Номер модели электрической насадки для пола T-EB110VA

Номинальная мощность электрической насадки для пола 30 Вт

Емкость аккумуляторной батареи 2500 мА/ч

Время зарядки 4-5 ч

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от

неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от

других отходов и надлежащим образом переработать для повторного использования.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Производитель Кингклин Электрик Ко., Лтд

Адрес

№1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс,

Китай

Информация о производителе

Монтажная схема

Зарядное

устройство

Двигатель

пылесоса

Двигатель

насадки

для пола

Подставка для зарядки

Литиевый

аккумулятор

Панель кнопок и

дисплея

Печатная плата

литиевого

аккумулятора

EE EE EE EE EE EE

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/EU отслужившие приборы и в

соответствии с Европейской директивой 2006/66/ЕС поврежденные либо отработанные

аккумуляторные батареи / батарейки необходимо собирать отдельно и утилизировать без

ущерба для окружающей среды.

Аккумуляторные батареи/батарейки :

Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только

квалифицированным персоналом.

Вскрытие корпуса чревато повреждением или разрушением прибора. Не выбрасывайте

аккумуляторные батареи/батарейки в бытовой мусор, огонь или воду. Аккумуляторные

батареи/батарейки следует собирать по возможности в разряженном состоянии для

вторичной переработки или утилизации экологически безопасным образом.

Возможно внесение изменений без уведомления.

Информация о гарантии

Гарантийный срок на изделие составляет 1 (один) год с даты покупки.

Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в

коммерческих целях, изменений первоначального состояния прибора, работ по очистке,

при последствиях ненадлежащего обращения или повреждении покупателем, или

третьими лицами, повреждении, вызванными внешними обстоятельствами.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе

самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера,

который показан ниже:

Дата производства состоит из первых 3 символов: первый символ – год, второй символ –

месяц, третий символ – день.

DBP800547

D – год

B – месяц

P – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты

производства данного устройства.

Год Месяц Дата

Год Символ Месяц Символ Дата Символ Дата Символ

2016 A Январь 1 1 1 17 H

2017 B Февраль 2 2 2 18 J

2018 C Март 3 3 3 19 K

2019 D Апрель 4 4 4 20 L

2020 E Май 5 5 5 21 M

2021 F Июнь 6 6 6 22 N

2022 G Июль 7 7 7 23 P

2023 H Август 8 8 8 24 Q

2024 J Сентябрь 9 9 9 25 R

2025 K Октябрь A 10 A 26 S

2026 L Ноябрь B 11 B 27 T

2027 M Декабрь C 12 C 28 U

2028 N

13 D 29 V

2029 P

14 E 30 W

2030 Q

15 F 31 X

2031 R

16 G

Импортёр (организация, принимающая претензии):

ООО «Марвел КТ», 107061, г. Москва, Преображенская пл., д.8, ЭТАЖ 27 - ПОМ. LXXXVI.

Тел: +7 495 745-8008 E-mail: [email protected]

Сделано в Китае

Товар сертифицирован

1L-01

Web:www.jimmyglobal.com

Email:[email protected]

jimmytechnology

Jimmy H9 FLEX Flexible Cordless Electric Broom Brush

Product's Documents

User Manual

Specifications

Jimmy H9 FLEX Questions and Answers
