WF-120P Manual
PROFESSIONAL WEATHER STATION
WF-120P Manual
Contents
Features
Weather Station Appearance
Multi-combination Wireless Remote Sensor Appearance
Temperature | Humidity Wireless Remote Sensor Appearance
Setup Preparation
WIFI Pairing
Wireless Sensor Connection
Time and Unit Settings
APP Setting Unit
Setting the Daily Alarms
Button Operation of Weather Station
Settings Order
APP Setting Alarm
Snooze Function
Moon Phases
Sunrise and Sunset Times
Temperature | Humidity | Light Intensity | UV Index | Air Pressure Reading | Record
|Trend
Wind Readings | History
Rain Readings | History
The Recording Curve of Temperature | Humidity | Air Pressure | Wind | Rain | Light
Intensity | UV Index in the APP
Background Lighting
APP setting Backlight
Explanation of Network Weather Forecast
Mounting Instructions
Temperature | Humidity Wireless Remote Sensor
WF-120P Manual
Features:
Perpetual Calendar Up to Year 2099
Automatic calibration of network time service
Day of week in 15 languages user selectable: English, German, French, Spanish, Italian, Dutch, Danish,
Portuguese, Norwegian, Swedish, Polish, Finnish, Czech, Hungarian, and Slovak
Daily Alarm with snooze function (4 alarms)
Local sunrise and sunset time and lunar phase
Temperature:
— Maximum range of indoor temperature detection display: -20°C (-4°F) to 50°C (122°F)
— Maximum range of outdoor temperature detection display: -40°C (-40°F) to 70°C (158°F)
Humidity:
— Maximum range of indoor and outdoor humidity detection display: 1% to 99 %
— Level 5 indoor and outdoor comfort display - data source temperature and humidity
Air pressure:
— Maximum range of atmospheric pressure measurement display:
600 to 1100 hPa (17.72 to 32.48 inHg or 450 to 825.1
mmHg)
Rain
— Maximum range displayed for rainfall measurement: 0 to 9999mm (0-393.6 inches)
Wind
— Maximum range displayed for wind speed measurement: 0 to 180 km/h (0 to 111 mph)
— Maximum range displayed for wind direction measurement: 0 to 359 degrees
— Display of 12 Beaufort Wind Scale
Light and UV index
— Maximum range of light intensity measurement display: 0 to 128 klux (0 to 1378 kfc)
— Maximum range of UV index measurement display: 0 to 15 level
— Level 5 UVI sun exposure level indication
Wireless Outdoor Sensor:
— 433.92MHz RF transmitting frequency
— 100 meters (300 feet) transmission range in an open area, not including walls or floors.
Record of temperature, humidity, wind speed, rainfall and Light intensity
Display of feels like temperature, wind chill temperature, heat index, dew point temperature
Connects directly to wifi network, connect to Tuya Smart System
Future weather forecast and temperature report function, with weather forecast information provided by the
network for a total of 5 days (including the same day)
Upload the detected meteorological data (temperature, humidity, wind speed, etc.) to graffiti intelligence,
display it on the APP, and perform data statistics curve display
Air quality of PM2.5 and AQI
— PM2.5 and AQI data source network
WF-120P Manual
—PM2.5 alternatively in μg/m
3
Level 4 display backlight
Power Supply:
Weather station:
Equipment power input: DC 5V more than 1A (Power cord or power adapter)
Battery: 2 x LR6 AA 1.5V
Multi-combination Wireless Remote Sensor:
Battery: 3 x LR6 AA 1.5V
Temperature | Humidity Wireless Remote Sensor (This sensor is not configured, please purchase
separately if needed)
Battery: 2 x LR6 AA 1.5V
F.Y.I.:
The main unit of the weather station can operate at temperatures ranging from 0 °C to+50°C. If the
function exceeds the range, it may cause abnormalities. Please use it in this environment
The wireless remote sensor can work at -30°C to +70°C. Please choose the right battery according to
the limit temperature of the wireless sensor:
Alkaline zinc manganese battery can work at -20°C to +60°C
Polymer lithium ion rechargeable battery can work at -40°C to +70°C.
WF-120P Manual

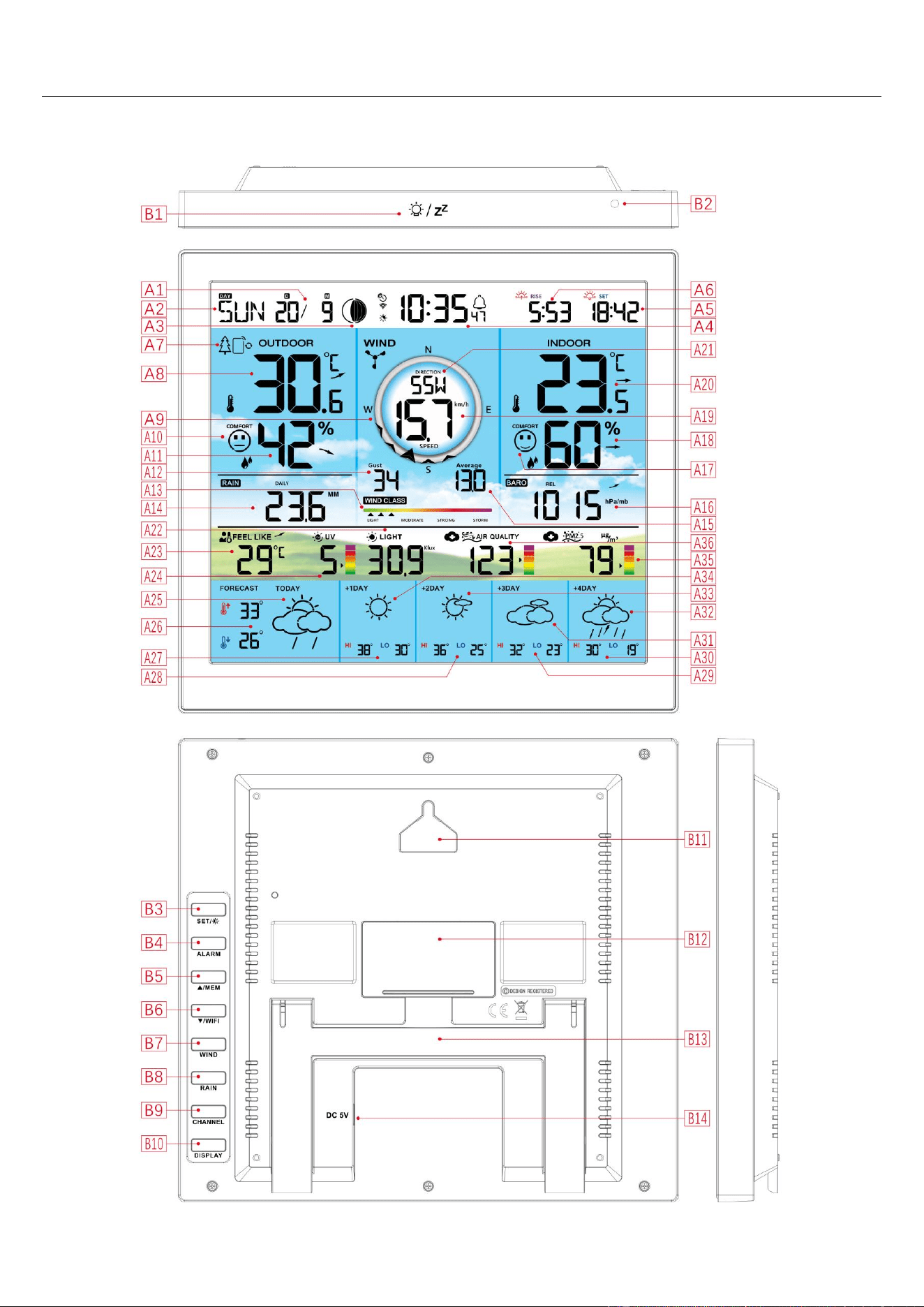

Weather Station Appearance
WF-120P Manual
Part A-Positive LCD
A1: Calendar
A2: Day of the week
A3: Moon phase
A4: Time
A5: Sunset time
A6: Sunrise time
A7: Outdoor wireless channel
A8: Outdoor temperature
A9: Wind direction steering wheel
A10: Outdoor comfort icon
A11: Outdoor humidity
A12: Value of gust
A13: Beaufort scale
A14: Rainfall
A15: Value of wind speed
A16: Air pressure
A17: Indoor comfort icon
A18: Indoor humidity
A19: Value of average wind speed
A20: Indoor temperature
A21: Wind direction
A22: Light intensity
A23: Feels like temperature
A24: UV index
A25: Weather forecast for the today
A26: Predicted maximum and minimum temperature
for today
A27: Predicted maximum and minimum temperature
for the next +1 day
A28: Predicted maximum and minimum temperature
for the next +2 day
A29: Predicted maximum and minimum temperature
for the next +3 day
A30: Predicted maximum and minimum temperature
for the next +4 day
A31: Weather forecast for the next +3 day
A32: Weather forecast for the next +4 day
A33: Weather forecast for the next +2 day
A34: Weather forecast for the next +1 day
A35: PM2.5 from Internet data
A36: AQI from Internet data
Network time icon
: WIFI signal strength indicator
: Low battery icon
: Automatic backlight adjustment icon
: Alarm1 icon
: Alarm 2 icon
: Alarm 3 icon
: Alarm 4 icon
: Repetition of alarm clock: icons from Monday
to Friday
: Repetition of alarm clock: icons from Saturday
to Sunday
Alarm snooze icon
: Wireless receiving icon
: Wireless channel loop icon
Temperature | humidity | Pressure up trend arrow
Temperature | humidity| Pressure constant trend
arrow
Temperature | humidity | Pressure down trend
arrow
Multi-combination wireless sensor icon
3 channels of temperature | humidity
wireless remote sensor
MAX: Display the maximum temperature and
MIN: Display the minimum temperature and humidity
WF-120P Manual
Part B –Buttons and Exterior
B1: “ ” Snooze/Light touch location
B2: Light sensor
B3: “SET/ ” Time and unit Setting and brightness
button
B4: “ALARM” Alarm setting button
B5: “▲/MEM” Up and memory button
B6: “▼/WIFI” Down and WIFI pairing button
B7: “WIND” Wind speed related operation button
B8: “RAIN” Rainfall related operation button
B9: “CHANNEL” Channel Switching button
B10: “Display” Display view switching operation
button
B11: Hanging hole
B12: Battery compartment
B13: Support frame
B14: Power supply socket-TYPE-C

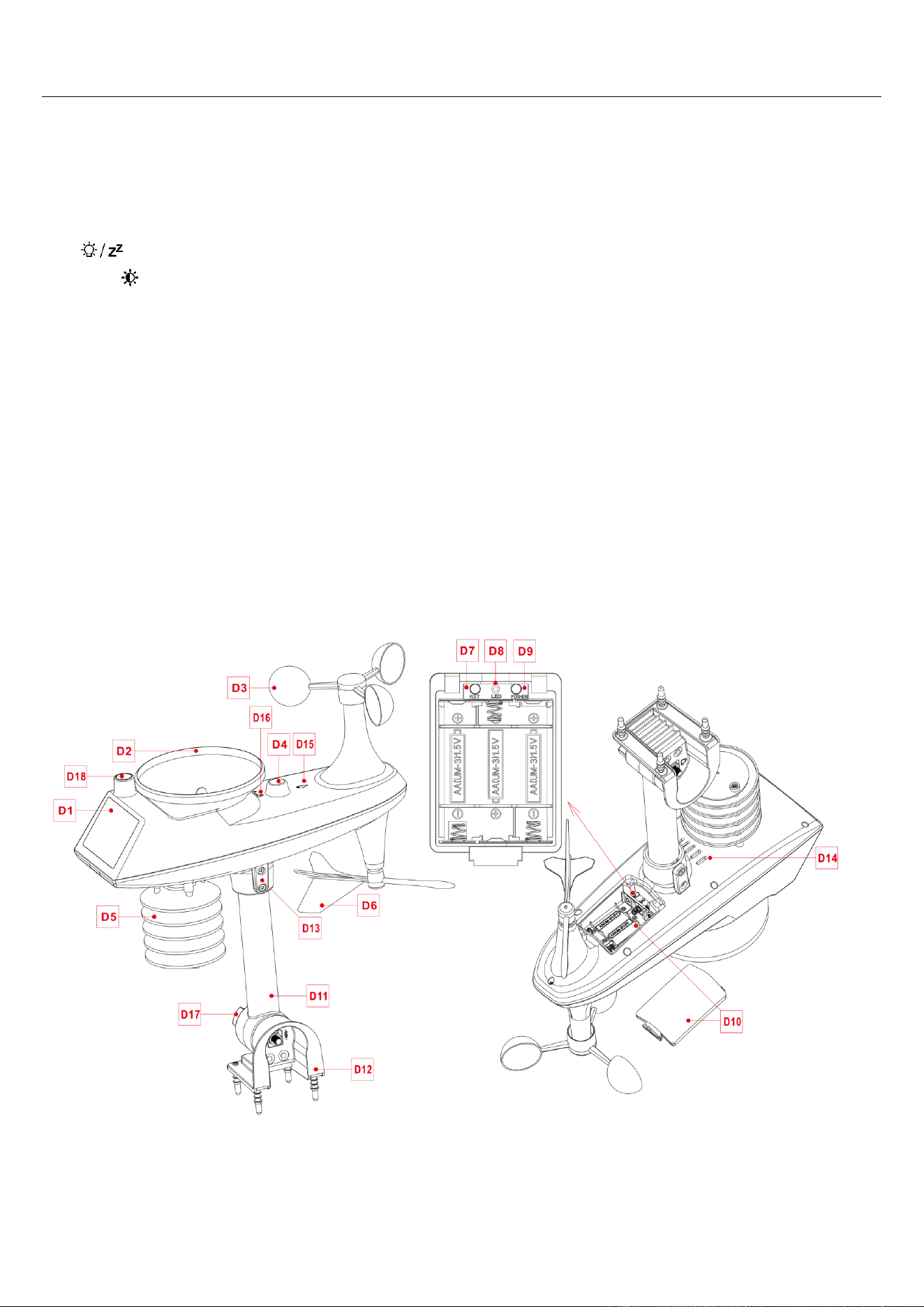

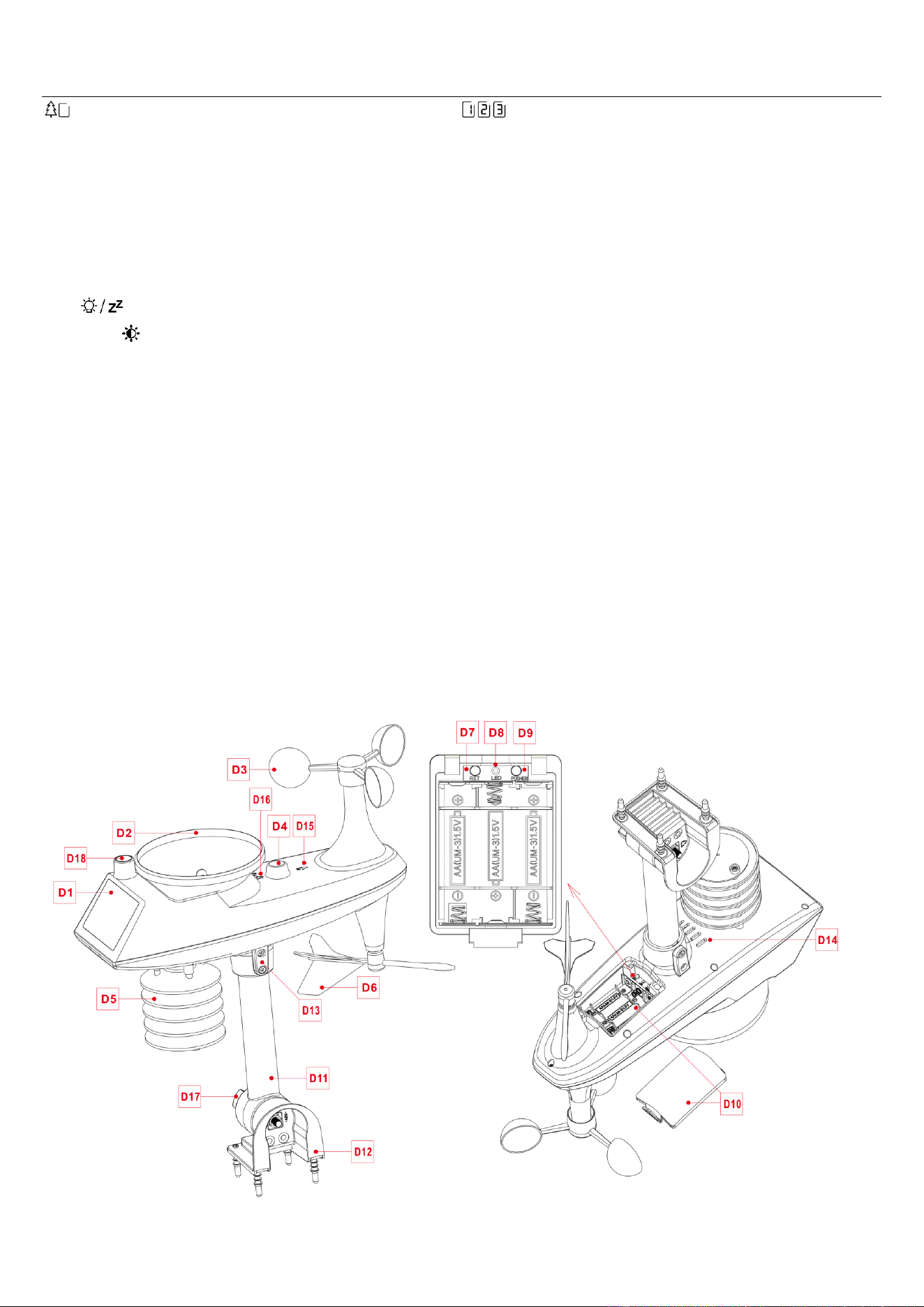

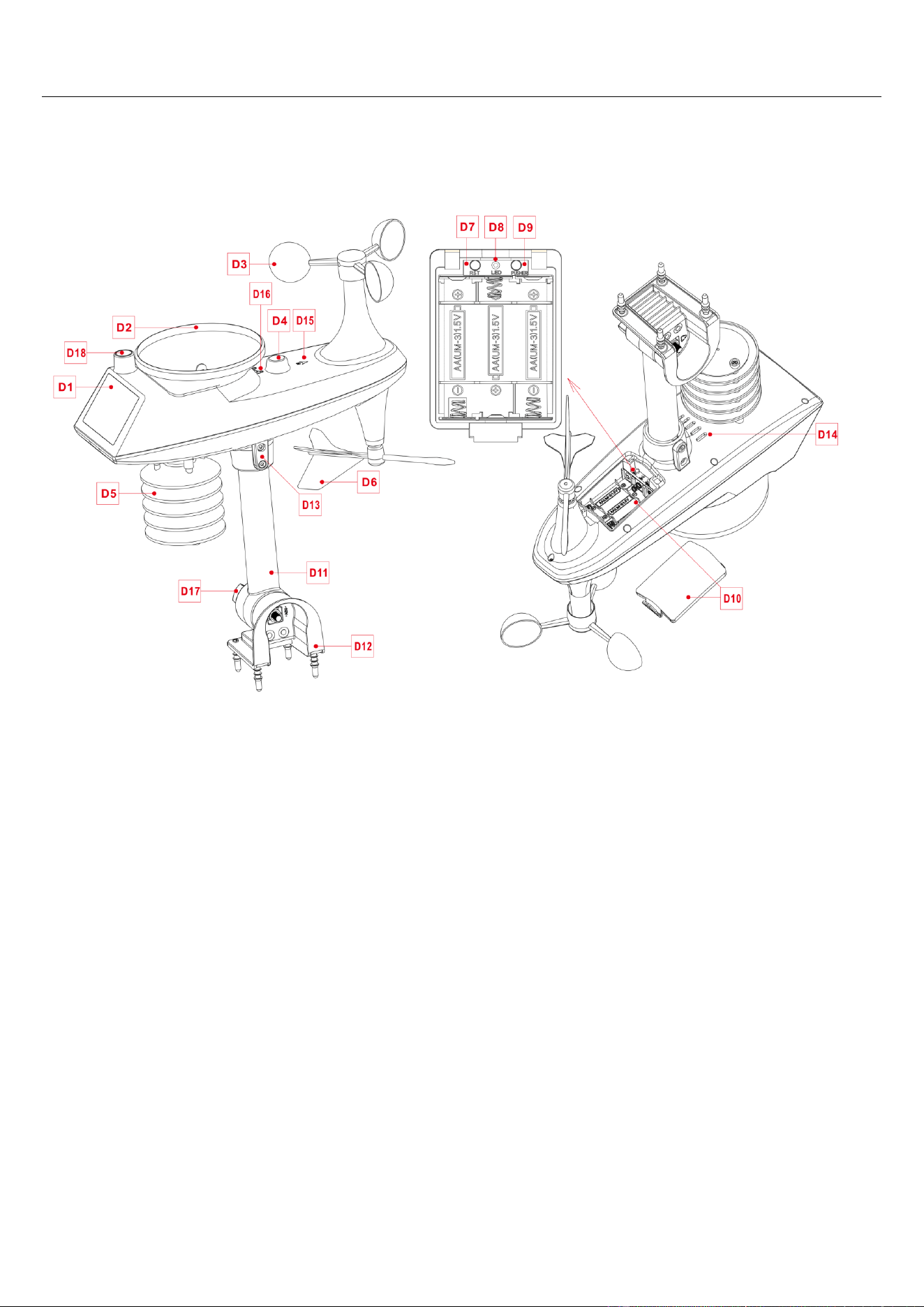

Multi-combination Wireless Remote Sensor Appearance
Part D –Exterior
D1: Solar panel
D2: Rain funnel
D3: Wind cups
D4: Bubble level
D5: Temperature | humidity induction box
D6: Wind directional vane
D7: Reset button
D8: LED indicator
humidity record icon
record icon
WF-120P Manual
D9: Manual transmit signal button
D10: Battery compartment
D11: Support rod
D12: Fixed base
D13: Socket head cap screws
D14: Drain vents for rain sensor
D15: North direction mark
D16: Rain funnel rotation mark
D17: Large nut for fixing the support rod and the
base
D18: Lighting and UV sensors

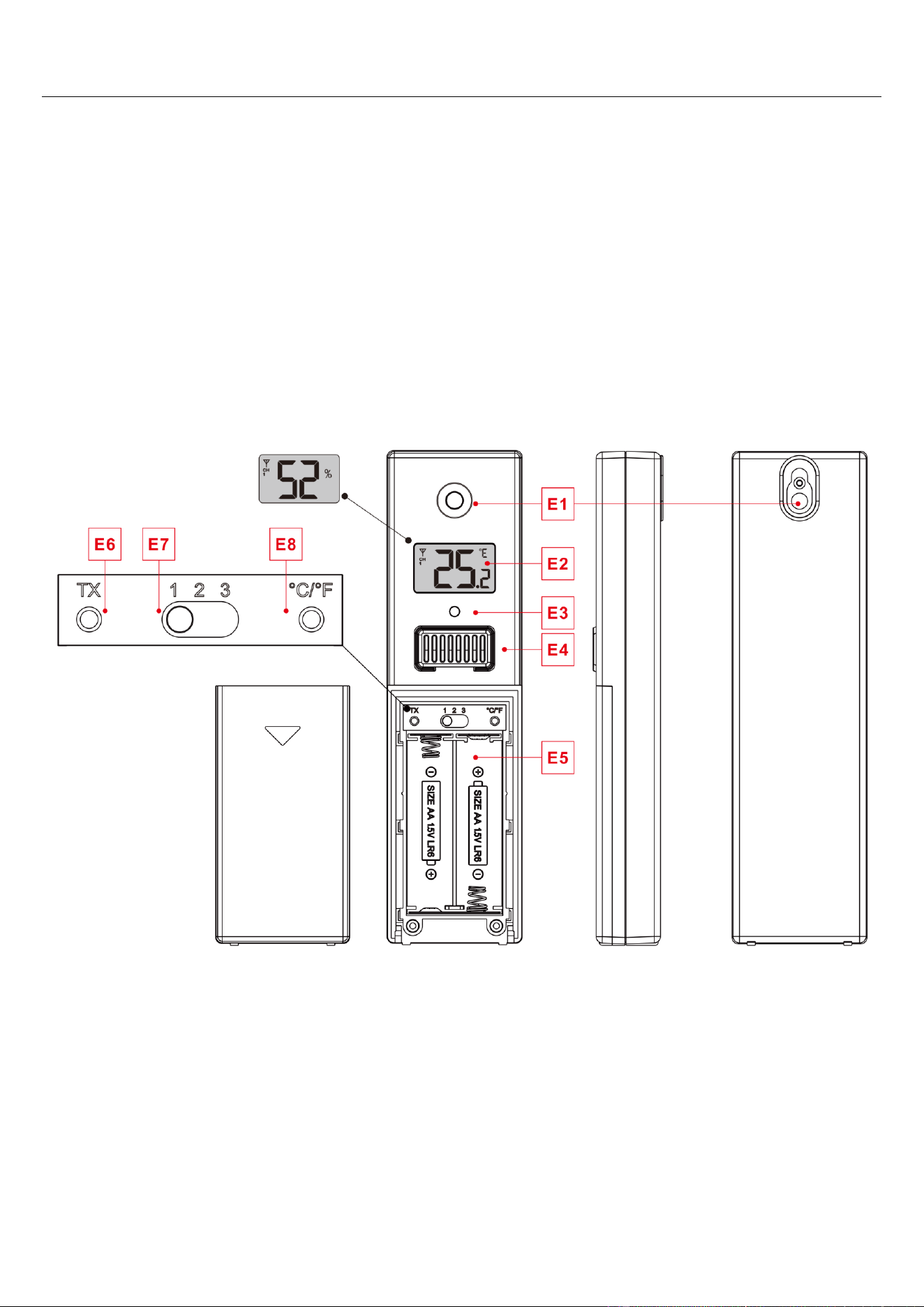

Temperature | Humidity Wireless Remote Sensor Appearance
(This sensor is not configured, please purchase separately if
needed)

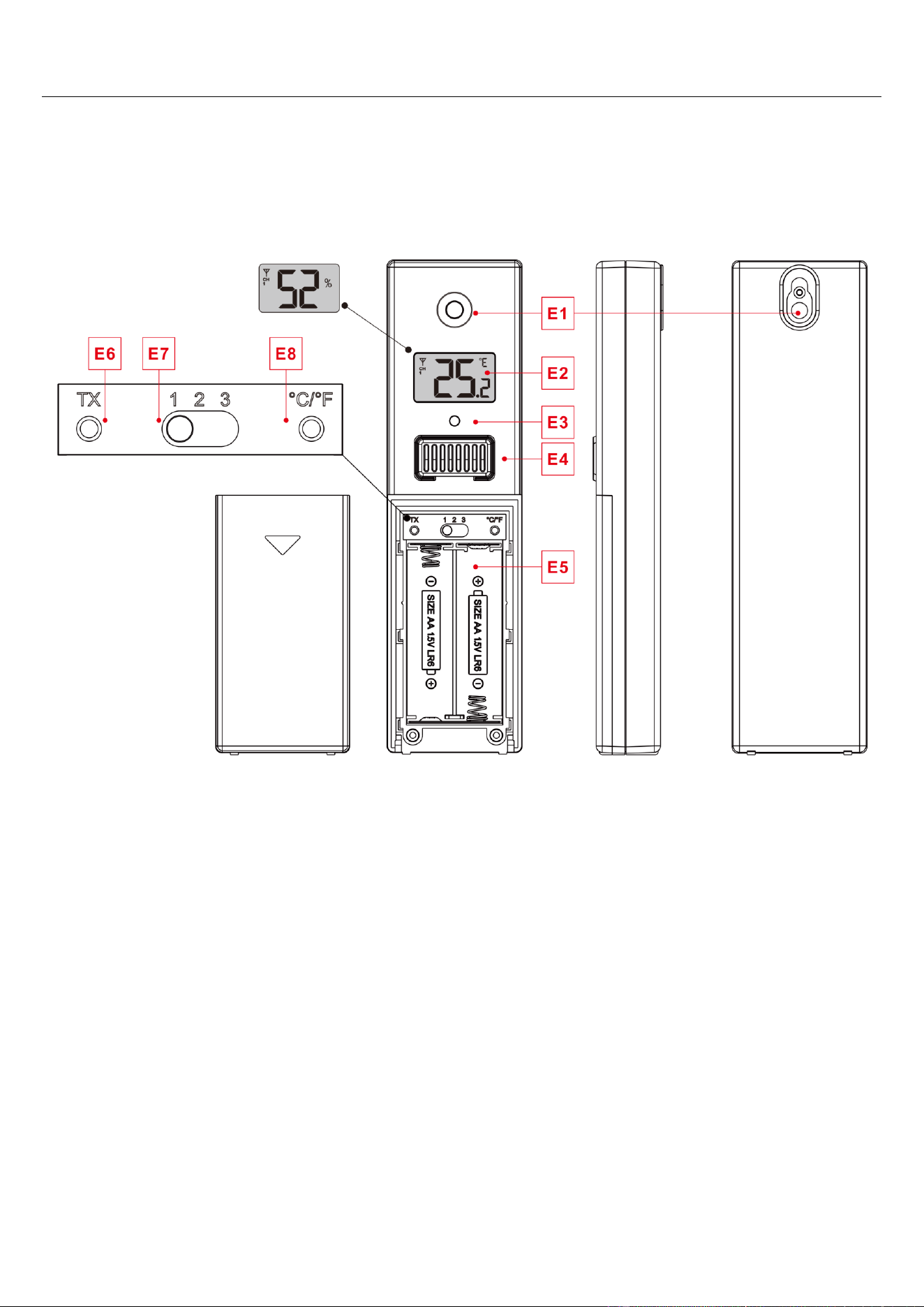

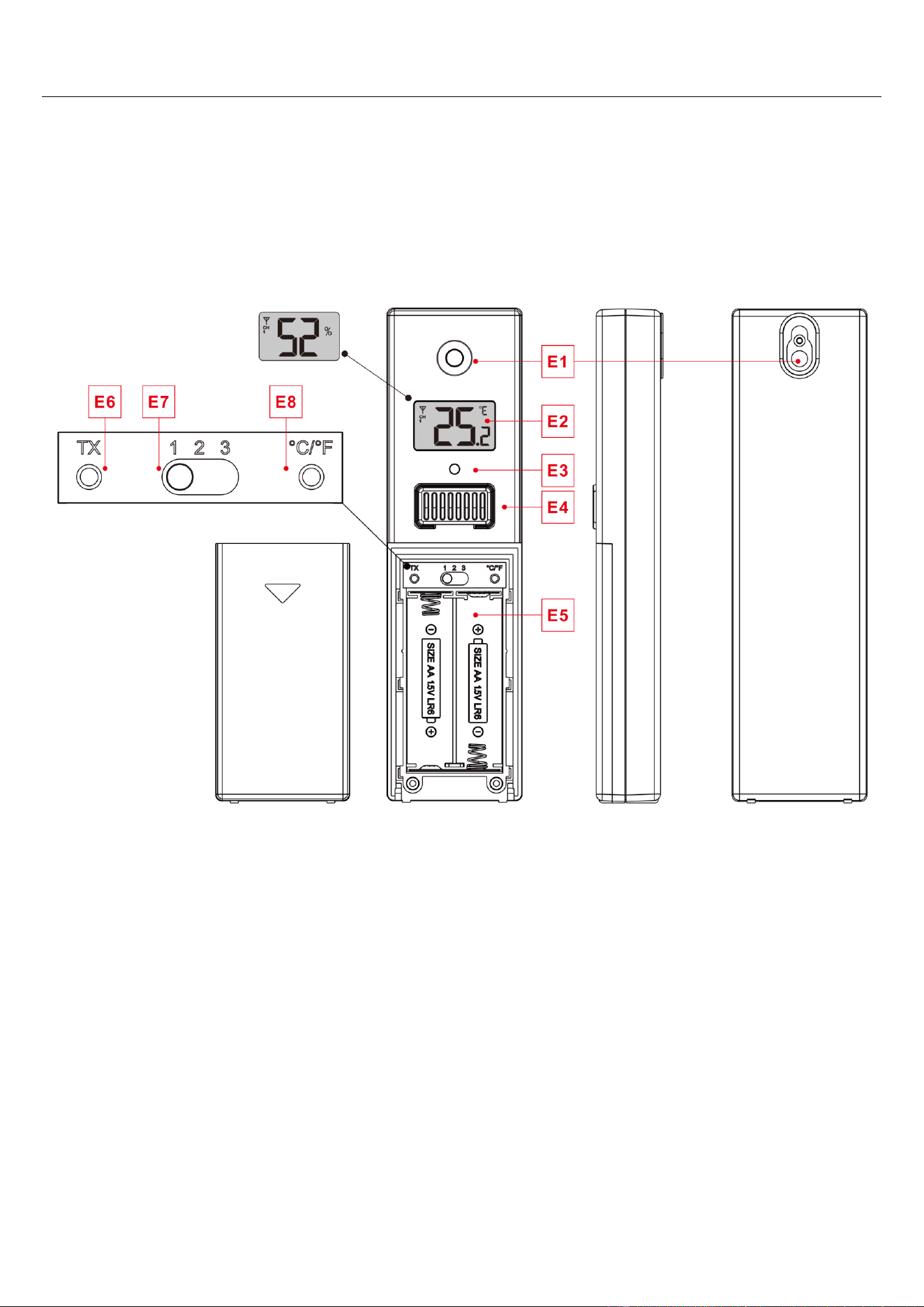

Part E –Exterior
E1: Hanging hole
E2: LCD display
E3: LED indicator
E4: Temperature | Humidity sensing louver
E5: Battery compartment
E6: Manual transmit signal button “TX”
E7: “CHANNEL 1 or 2 or 3” switch
E8: Reset button
WF-120P Manual
Setup Preparation
Items you will need to setup your station (not included):
1. Crosshead screwdriver and hex driver for assembly.
2. Fresh Batteries:
2 (two) AA alkaline or lithium batteries for the weather station.
3 (three) AA alkaline or lithium batteries for the multi-combination sensor.
For best results:
• Remove weather station and sensors from the package and place together on a table or bench, within
easy reach.
• Place batteries and screwdriver within reach of setup location.
• Keep sensors and weather station 0.15-0.3 meter or 5-10 feet for at least 15 minutes after installing
batteries, to allow the sensors and station to connect repeatedly.
Download Tuya Smart App:
APP ICON
According to the mobile phone brand, search for “Tuya” through the IOS APP Store or Android Google Play,
find the APP with the icon below, and download the APP. At the same time, register an account, open the APP,
log in to the account, and at the same time log in to the hotspot that the weather station needs to connect to, as
a preparation for device pairing.
Quick Setup
1. Insert 3 AA batteries into the multi-combination wireless remote sensor
2. Then plug the power cord into the weather station
3. Download the corresponding APP on the mobile phone, open the APP, register the user and log in, and pair
the weather station with the WIFI and server information according to the prompt of the APP.
4. Configure basic settings by operating the APP or product. Set time, date, unit, etc.
5. Insert 2 AA batteries into the weather station (when the power adapter is unexpectedly powered off, the
settings will not be lost)
6. Move the remote sensor to outdoor or other location after 5 minutes
WIFI Pairing
After the weather station starts, it will automatically enter the paired AP mode, and the time bar will display
“AP”, and now pairing can begin
Open the Tuya app and wait for a moment. The app interface will automatically pop up a window for
discovering devices. Click "Add" to switch to WIFI settings on the interface
Then follow the APP prompts, step 3: set the WIFI name and password, step 4: pairing process, wait for the
WF-120P Manual
screen to change to step 5, click Finish, switch to the main interface of step 6, indicating that the pairing is
complete.
Step1 step2 step3 step4 step5
step6
Note: The paired WIFI hotspot must be 2.4GHz, this product only supports 2.4GHz wireless network
If the product does not automatically enter the pairing mode when powered on for the first time, you can press
and hold the “-” button for more than 3 seconds to enter the pairing mode manually, the display prompt is the
same as automatic entry.
After the pairing is completed, the weather station will automatically connect to the WLAN, automatically
update the network time, and start searching for signals from remote wireless sensors. The “ ” icon blinks
for about 3 minutes. At this time, if the outdoor wireless sensor is working normally, the host will start to
search for the signal of the remote wireless sensor in about 1-2 minutes. When a signal is received indoors,
the outdoor temperature and humidity will be displayed on the display of the main unit.
Wireless Sensor Connection
The weather station can connect up to 1 Multi-combination wireless sensor and 3 different channels of
temperature | humidity wireless sensor (If you need this remote single temperature and humidity sensor,
please purchase separately).
The weather station automatically searches for all wireless sensors within 3 minutes of power-on and
registers the sensor IDs. Each sensor generates a random ID after power-on to distinguish the sensors.
In the main display interface, press the “CHANNEL” button to convert the values of wireless sensors on
different channels in the OUT temperature and humidity column.
Note: In the channel icon (where A1 is displayed), the number of channels is displayed:
(representing multiple combination wireless sensors) | CH1 | CH2 | CH3 (representing three
channels of temperature and humidity wireless sensors) | Loop mode
Note: In the loop mode, the display of the number of channels and temperature and humidity in the OUT
column switches to one channel every 5 seconds, in the order | CH1 | CH2 | CH3. If the
channel has no signal, it will automatically skip during the loop.
Note: In the loop mode, only the values of temperature and humidity are being converted, and the values
WF-120P Manual
of wind speed, wind direction, rainfall, etc. are not converted, and the values are still derived from
the Multi-combination wireless sensor.
Note: When the weather station loses sensor signals or the sensor is not connected to the channel, the
value of the channel is displayed as “--”
If you need to add a new sensor or replace a sensor, press the “CHANNEL” button to switch to the
corresponding communication, and then press and hold the “CHANNEL” button for more than 3 seconds.
The weather station will search for a signal for 3 minutes again, and the new channel sensor will be added to
the weather station within 3 minutes.
Note: When adding a new sensor or replacing a sensor (old sensor replacement battery), you need to turn
on the sensor power first, then follow the steps above to control the weather station.
Note: When the channel icon (the position of the display A15) displays the low voltage icon “ ” , the
battery of the corresponding channel wireless sensor is replaced according to the channel number
of the channel icon. Then follow the steps above to re-add the wireless sensor to the weather
station.
Time and Unit Settings
Press and hold the “SET/ ” button for 3 seconds to enter the time setting mode.
Press and release the “▲/MEM” or “▼/WIFI” button to adjust the value. Hold the “▲/MEM” or “▼/WIFI” button
to adjust quickly.
Press and release the “SET/ ” button to confirm and move to the next item.
Note: Wait for 20 seconds without pressing any buttons, or double-click on the “ ” touch position to
exit the setting mode.
Settings order:
1. Temperature unit: °C | °F
2. Pressure unit: hPa| inHg | mmHg
3. Air pressure setting: absolute or relative
4. Wind speed unit: km/h |mph | m/s | knots
5. Wind degree (angle) or direction (letter)
selection
6. Rainfall unit: MM| inch
7. Light unit: Klux | Kfc | W/m
2
8. Hour format: 24Hr | 12Hr
9. Hour
10. Minutes
11. Calendar display format: Month/Date |
Date/Month
12. Year
WF-120P Manual
13. Month
14. Date
15. Week display language: a total of 15 countries
Note: In the set time, the number of minutes of the change, automatically from the zero second forward
Note: There are 15 languages of Weekday: English, German, French, Spanish, Italian, Dutch, Danish,
Portuguese, Norwegian, Swedish, Polish, Finnish, Czech, Hungarian, and Slovakia
Week language display
Language
Sunday
Monday
Tuesday
Wednesda
y
Thursday
Friday
Saturday
ENGLISH
MONDAY
TUESDAY
WEDNESDAY
THURSDAY
FRIDAY
SATURDAY
SUNDAY
ENG
MON
TUE
WED
THU
FRI
SAT
SUN
GERMAN
MONTAG
DIENSTAG
MITTWOCH
DONNERSTAG
FREITAG
SAMSTAG
SONNTAG
GER
MON
DIE
MIT
DON
FRE
SAM
SON
FRENCH
LUNDI
MARDI
MERCREDI
JEUDI
VENDREDI
SAMEDI
DIMANCHE
FRE
LUN
MAR
MER
JEU
VEN
SAM
DIM
ITALIAN
LUNEDI
MARTEDÌ
MERCOLEDÌ
GIOVEDI
VENERDÌ
SABATO
DOMENICA
ITA
LUN
MAR
MER
GIO
VEN
SAB
DOM
SPANISH
LUNES
MARTES
MIERCOLES
JUEVES
VIERNES
SABADO
DOMINGO
SPA
LUN
MAR
MIE
JUE
VIE
SAB
DOM
PORTUGUESE
SEGUNDA-FEIR
A
TERÇA
QUARTA-FEI
RA
QUINTA-FEIRA
SEXTA-FEIRA
SABADO
DOMINGO
POR
SEG
TER
QUA
QUI
SEX
SAB
DOM
DUTCH
MAANDAG
DINSDAG
WOENSDAG
DONDERDAG
VRIJDAG
ZATERDAG
ZONDAG
DUT
MAA
DIN
WOE
DON
VRI
ZAT
ZON
DANISH
MANDAG
TIRSDAG
ONSDAG
TORSDAG
FREDAG
LØRDAG
SØNDAG
DAN
MAN
TIR
ONS
TOR
FRE
LOR
SON
NORWEGIA
N
MANDAG
TIRSDAG
ONSDAG
TORSDAG
FREDAG
LØRDAG
SØNDAG
NOR
MAN
TIR
ONS
TOR
FRE
LOR
SON
SWEDISH
MÅNDAG
TISDAG
ONSDAG
TORSDAG
FREDAG
LÖRDAG
SÖNDAG
SWE
MAN
TIS
ONS
TOR
FRE
LOR
SON
POLISH
PONIEDZIAŁ
EK
WTOREK
ŚRODA
CZWARTEK
PIĄTEK
SOBOTA
NIEDZIELA
POL
PON
WTO
SRO
CZW
PIA
SOB
NIE
FINNISH
MAANANTAI
TIISTAI
KESKIVIIKKO
TORSTAI
PERJANTAI
LAUANTAI
SUNNUNTAI
FIN
MAN
TII
KIS
TOR
PER
LAU
SUN
CZECH
PONDĚLÍ
ÚTERÝ
STŘEDA
ČTVRTEK
PÁTEK
SOBOTA
NEDĚLE
CZE
PON
UTE
STR
CTV
PAT
SOB
NED
HUNGARIA
N
HÉTFŐ
KEDD
SZERDA
CSÜTÖRTÖK
PÉNTEK
SZOMBAT
VASÁRNAP
HUN
HET
KED
SZE
CSU
PEN
SZO
VAS
Slovakia
Pondelok
utorok
Streda
Štvrtok
piatok
sobota
nedeľa
WF-120P Manual
SVK
PON
UTO
STR
STV
PIA
SOB
NED
APP Setting Unit:
When the weather station is paired and connected to WIFI, the time of the weather station will be
automatically calibrated, and the time will automatically become the local current time. At the same time,
click the setting icon “ ” on the APP Home screen to switch to the setting interface, and then click the
corresponding menu bar to set the unit
Main interface second interface
Setting the Daily Alarms:
There are 4 sets of daily alarm clocks, and there are two setting methods. Use the button operation of the
weather station to set or click the alarm clock setting item in the Tuya APP interface to set.
Button Operation of Weather Station
Short press the “ALARM” button to switch the time interface displayed in AL1 | AL2 | AL3 | AL4. In these three
interfaces, short press the“▲/MEM”0 button to turn on or off the corresponding alarm function, When
opened, the corresponding alarm icon displays.
In these three ALARM interfaces, press and hold the “ALARM” button for more than 3 seconds to enter the
setting mode of the corresponding alarm time
Press the “▲/MEM” or “▼/WIFI” button to adjust the value. Hold the “▲/MEM” or “▼/WIFI” button to adjust
quickly.
WF-120P Manual
Press the “ ” button to confirm and move to the next item.
Note: When the function of AL1 | AL2 | AL3 | AL4 is turned on, the alarm icon” is displayed. At the same
time, the relevant alarm repeat icon “MO” | “TU” | “WE” | “TH” | “FR” | “SA” | “SU” is displayed
Note: “MO” | “TU” | “WE” | “TH” | “FR” | “SA” | “SU” display indicates that an alarm will be triggered on
Monday | Tuesday | Wednesday | Thursday | Friday | Saturday | Sunday
Note: Wait for 20 seconds without pressing any buttons, or double-click on the “ ” touch position to
exit the setting mode.
Settings order:
1. Hours of alarm time
2. Minutes of the alarm time
3. Week repeat of the alarm
4. snooze time: 5 to 60minutes | OFF
Note: The manual setting of noise repetition can be selected from "MO, TU, WE, TH, FR or SA, SU, or all
three options
Note: The snooze time setting range: 5 ~ 60MIN, OFF, when set to OFF, means no snooze function.
Snooze time unit is minutes.
APP Setting Alarm
When the weather station is paired and connected to WIFI, the time of the weather station will be
automatically calibrated and the time will automatically change to the current local time. At the same time,
click the setting icon “ ” on the main screen of the APP to switch to the setting interface, and then click on
“Alarm Setting” in the menu bar to enter the lower menu for setting.
Main interface Second interface Third interface Fourth interface
WF-120P Manual
Note: Weekly repetition in the APP can be set independently for each day
Note: The alarm will sound for 2 minutes if you do not deactivate it by pressing any button. In this case the
alarm will be repeated automatically after 24 hours.
Note: Rising alarm sound (crescendo, duration: 2 minutes) changes the volume 4 times whilst the alarm
signal is heard.
Switching Off the Alarm Signal
The alarm sound when the trigger, press any buttons except the “ ” touch button or touch and hold the
“ ” button for more than 3 seconds to stop the alarm signal.
Snooze Function:
When the time is up to the alarm, touch and release the “ ” touch button, the alarm signal stops, and
enter the snooze timing mode. At the end of the snooze timer, it will ring again (can repeat snooze)
In snooze timing mode, press any buttons except the “ ” touch button or touch hold down the
“SNOOZE/LIGHT” touch button for more than 3 seconds to exit the snooze mode
Moon Phases:
The moon icon of the meteorological station will also display 12 different lunar phases based on the calendar.
New
moon
Waxing
half-moon
Half-moon
Waxing full
moon
Full
moon
Waning full
moon
Half-moon
Waning half-moon
Sunrise and Sunset Times：
When the weather station is pairing with Wi-Fi, the location of the mobile phone will be set as the location of
the weather station by default. The cloud server will push the sunrise and sunset times of the location to the
weather station based on the location reported by the pairing.
Temperature | Humidity | Light Intensity | UV Index | Air Pressure
Reading | Record |Trend
Press the “▼/WIFI” button to switch the display of feel like temperature, dew point temperature, heat index
and Wind chill.
Note: feels like temperature, dew point temperature, heat index and wind chill index is related to the value
detected by the multi-combined wireless remote sensor.
Note: After viewing, it will automatically return to the display of feels like temperature 20 seconds later
Press the “▲/MEM” button to view the records of the maximum and minimum values of temperature, humidity,
and light intensity.
WF-120P Manual
In the mode of viewing maximum and minimum values, press and hold the“▲/MEM” button for 3 seconds to
clear all history of indoor temperature | Humidity and outdoor remote temperature | Humidity | light intensity and
feels like temperature | dew point temperature | heat index | wind chill index
Note: When cleared, the above values will first be displayed as “--”, and then the current values will be re
stored.
Indoor temperature | Humidity and outdoor remote temperature | Humidity | light intensity and feels like
temperature and air pressure will have trend change tips
: Detected value is rising.
: Detected value drops.
: Detected value remains unchanged.
The UV index has five status indications: low (0 to 2), moderate (3 to 5), high (6 to 7), very high (8 to 10),
extreme (11+), using 5 triangular arrows to indicate the 5 statuses from bottom to top, green for low and
purple for extreme
Wind Readings | History
There are 3 sets of wind speed data: real-time wind speed, average wind speed and gust
WIND SPEED: average speed over the past 30 seconds
GUST WIND SPEED: Maximum average wind speed every 3 seconds for 30 seconds
AGE WIND SPEED：10-minute average wind speed
Wind direction can be displayed in two directions: In letters or degrees
Note: Calm wind means the real-time wind speed is ≤0.2m/s. At this time, the wind direction angle cannot
be confirmed, and the wind direction is displayed as C, indicating calm wind.
View history: Press and release the “WIND” button to view the maximum wind and gust history values: 1 Hour
(default) | 24 Hour | 7 Days | Month | Year
Note: 1 hr: 1 hr refers to the wind speed record of this hour, from 00:00 to the current time, the longest
record is within 60 minutes
DAY: DAY refers to the wind speed record of this day, from 0:00 to the current time, the longest
record is 24 hours.
7 DAYS: 7 DAYS refers to the wind speed record of this week, from 0:00 on Sunday of this week to
the current time, the longest record is 1 week.
Month: MONTH refers to the wind speed record of this month, from the 1st of this month to the
current time, the longest record is 1 month.
Year: YEAR refers to the wind speed record of this year, from January 1st of this year to the current
time, the longest record is 1 year.
In the mode of viewing wind speed history, press and hold the “WIND” button for 3 seconds to clear all history
of wind speed.
Note: Wind speed reading will reset to current wind speed.
WF-120P Manual
Note: Wait for 20 seconds without pressing any buttons, or double-click on the “ ” touch position to
exit the viewing modes.
Wind force level (Beaufort wind scale) is calculated based on the average wind speed over 1 hour, as shown
in the following table:
Beaufort wind
scale
AGE WIND SPEED
m/s
Km/h
mph
knots
0
0~0.2
<1
<1
<1
1
0.3~1.5
1~5
1~3
1~3
2
1.6~3.3
6~11
4~7
4~6
3
3.4~5.4
12~19
8~12
7~10
4
5.5~7.9
20~28
13~18
11~16
5
8.0~10.7
29~38
19~24
17~21
6
10.8~13.8
39~49
25~31
22~27
7
13.9~17.1
50~61
32~38
28~33
8
17.2~20.7
62~74
39~46
34~40
9
20.8~24.4
75~88
47~55
41~47
10
24.5~28.4
89~102
56~64
48~55
11
28.5~32.6
103~117
65~73
56~63
12
>32.6
>117
>73
>63
Note: Wind force levels are indicated by triangular arrows, with a maximum of 12 arrows.
Rain Readings | History
Press and release the “RAIN” button to view the rain history, in order:
EVENT | HOURLY | DAILY | WEEKLY | MONTHLY | YEARLY | TOTAL | EVENT RATE | DAILY RATE
Note: EVENT: The cumulative value of the current rainfall event. If there is no rain for more than 30 minutes,
it means the end of the current rainfall event
HOURLY: Total rainfall for the current hour
DAILY: Total rainfall for today.
WEEKLY: Total rainfall for the current week
MONTHLY: Total rainfall for the current month
YEARLY: Total rainfall in the current year
TOTAL: The cumulative value of the total run time (no time stamp) since the weather station was
started
EVENT RATE：The rate of rainfall during the event, the average hourly rainfall during the event, if it is
less than 1 hour, it will be calculated as 1 hour
DAILY RATE：The daily rainfall rate is the average hourly rainfall on the day. If it is less than 1 hour, it
will be calculated as 1 hour.
WF-120P Manual
Note: Wait for 20 seconds without pressing any buttons, or double-click on the “ ” touch position to
exit the viewing modes, The weather station will resume normal time display and display the last
rainfall record you viewed. When the rain shows the rain rate before entering the observation mode,
it still shows the rain rate when returning from the observation mode to the normal time display.
In the mode of viewing rain history, press and hold the “RAIN” button for 3 seconds to clear all history of rain.
Note: The rain reading will reset to 0 mm (in).
The Recording Curve of Temperature | Humidity | Air Pressure | Wind | Rain
| Light Intensity | UV Index in the APP
Through the APP, you can view the historical changes of various detection data reported by the weather
station and display them in the curve chart. Click the “ ” icon on the Home screen to enter, and you can
view the daily | Weekly | Monthly | yearly change curve chart
Daily graph interface Weekly graph interface Monthly graph interface Yearly graph
interface
Main interface
PM2.5 | AQI Reading
PM2.5 | AQI comes from the network and is the current real-time data, automatically updated hourly from the
network, At the same time, PM2.5 is updated according to the table below, and the air quality level arrows are
displayed as shown in the table below:
Level
Display
PM2.5
AQI
1
0~35μg/m³
≤50
2
36~75μg/m³
51~100
WF-120P Manual
3
76~115μg/m³
101~200
4
116~150μg/m³
201~300
5
大于 150μg/m³
>300
Background Lighting
If the product is powered by batteries, touch the position of “ ”. Backlight lit 15 seconds.
When the power supply of the product is inserted into the power supply adapter, the battery will automatically
disconnect the power supply, and the backlight will always be bright. Press the “SET/ ” button to adjust the
brightness of the backlight, you can adjust the 5 state: 4 different brightness backlight and close the backlight.
when the backlight brightness is not at the maximum brightness, touch the position of “ ”. Backlight turns
to maximum brightness of 15 seconds.
When the power supply of the product is inserted into the power supply adapter, touch the position of “ ”
and hold for more than 3 seconds, and the main unit enters the light sensing mode, The light sensing icon “ ”
is displayed, and the backlight of the main unit will automatically adjust its brightness with the ambient light.
The darker the ambient light, the darker the backlight.
In light sensing mode, press the “SET/ ” button to choose whether to turn off or turn on backlight
APP Setting Backlight
When the weather station is paired and connected to WIFI, the time of the weather station will be
automatically calibrated and the time will automatically change to the current local time. At the same time,
click the setting icon “ ” on the main screen of the APP to switch to the setting interface, and then click on
“backlight Setting” in the menu bar to enter the lower menu for setting.
Main interface Second interface Third interface Fourth interface
WF-120P Manual
Low Battery:
If the “Indoor sensor” column is display the battery icon “ ”, you need to replace the weather station's
battery as soon as possible,
Explanation of Network Weather Forecast
After the weather station is connected to the WIFI hotspot, the weather station automatically downloads the
weather forecast for the current day and the next four days from the network, the highest | lowest
temperature.
The weather station automatically uploads indoor/outdoor temperature/humidity data detected inside the
station to the server, and the APP can automatically download data from the server through the network.
Weather station icons that can be displayed:
sunny
Mostly sunny
Partly cloudy
Mostly cloudy
Cloudy
Patchy Rain
Mostly Rain
Heavy Rain
Heavy
rainstorm
Partly Shower
Showers
strong shower
thunder
shower
thunder
Thunderstor
ms
Thunder
showers
accompanied
by hail
Patchy Snow
Mostly Snow
WF-120P Manual
Heavy Snow
Partly Snow
shower
Snow shower
Rain and
Snow
Rain and Hail
Hail
Foggy
Haze
floating dust
Sand blowing
sandstorm
WF-120P Manual
Mounting Instructions (Wireless Sensor)
Multi-combination Wireless Remote Sensor
Mount in an open area clear for 15 meters (50
feet) in all directions.
The sensor needs to be mounted on a sturdy
platform or bracket that is mounted 1.5 m (5 ft)
above the ground.
The base of the sensor is screwed to the platform
and the support frame. Tighten the large nut that
secures the support rod to the base
When installing, adjust the sensor body so that
the solar panel faces south, otherwise the wind
direction will be wrong. Note the “N” North
Embossed Mark on the top of the sensor
(requires a compass for proofreading, and the “N”
North Emboss mark is identical to the “N” of the
compass).
When installing the sensor, use the top bubble
level to ensure the sensor level, otherwise the
accuracy of the rainfall reading will be affected.
After completing the above two steps, lock the
two hexagon socket screws on the side of the
sensor body.
When installing, the fixing screws of the wind cup
and the wind direction cursor should be tightened
and tightened.
The rainforest structure of the sensor needs to be
cleaned regularly (recommended cycle 1-3
months, depending on the frequency of rain):
1. Remove the rainwater funnel (turn the rain
sand funnel according to the direction of
rotation shown).
2. Gently remove debris or insects from the
rain sensor.
3. Remove debris from the rainwater funnel
itself, especially debris from the funnel drain.
4. Remove the debris from the drain.
5. Reinstall the rainwater bucket.
6. Note: Do not apply oil to the rain sensor.
WF-120P Manual
Note: Make sure the wireless sensor is installed within 100 meters of the weather station (empty,
unobstructed). According to the thickness of the obstacle between the wireless sensor and the
weather station, the distance should be shortened as much as possible (the distance after the
wireless signal penetrates the obstacle will be shortened), otherwise the data transmission may be
disturbed.
Temperature | Humidity Wireless Remote Sensor
(This sensor is not configured, please purchase separately if needed)
Option 1:
Mount the mounting screws to the wall.
Hang the wireless sensor on the screw.
Option 2:
Insert the mounting screws through the front of
the wireless sensor into the wall.
Tighten the screws to fit snugly (do not
overtighten).
If the wireless sensor is placed outdoors, install
the temperature | humidity wireless sensor on a
north facing wall or any shadow. The sun will
make it even higher.
The guardrail under the eaves or under the deck
is preferred.
Make sure the wireless sensor is installed
vertically to vent moisture.
WF-120P Handbuch
PROFESSIONELLE WETTERSTATION
WF-120P Handbuch
Inhalt
Eigenschaften
Erscheinungsbild der Wetterstation
Multikombination Drahtloser Fernsensor Erscheinungsbild
Temperatur | Luftfeuchtigkeit Drahtloser Fernsensor Erscheinungsbild
Vorbereitung der Einrichtung
WIFI-Kopplung
Drahtlose Sensorverbindung
Zeit- und Einheiteneinstellungen
APP-Einstellungseinheit
Einstellen der täglichen Alarme
Taste Bedienung der Wetterstation
Einstellungen Bestellung
APP Einstellung Alarm
Snooze-Funktion
Mondphasen
Sonnenaufgangs- und Sonnenuntergangszeiten
Temperatur | Luftfeuchtigkeit | Lichtintensität | UV-Index | Luftdruckmessung |
Aufzeichnung |Trend
Wind-Lesungen | Geschichte
Regen Lesungen | Geschichte
Die Aufzeichnungskurve von Temperatur | Luftfeuchtigkeit | Luftdruck | Wind | Regen |
Lichtintensität | UV-Index in der APP
Hintergrundbeleuchtung
APP-Einstellung Hintergrundbeleuchtung
Erläuterung der Netzwerk-Wettervorhersage
Montageanleitung
Temperatur | Luftfeuchtigkeit Drahtloser Fernsensor
WF-120P Handbuch
Merkmale:
Ewiger Kalender bis zum Jahr 2099
Automatische Kalibrierung des Netzzeitdienstes
Wochentag in 15 Sprachen vom Benutzer wählbar: Englisch, Deutsch, Französisch, Spanisch, Italienisch,
Niederländisch, Dänisch, Portugiesisch, Norwegisch, Schwedisch, Polnisch, Finnisch, Tschechisch, Ungarisch
und Slowakisch
Täglicher Alarm mit Schlummerfunktion (4 Alarme)
Örtliche Sonnenaufgangs- und Sonnenuntergangszeit und Mondphase
Temperatur:
- Maximaler Anzeigebereich der Innentemperaturerfassung: -20°C (-4°F) bis 50°C (122°F)
- Maximaler Bereich der Außentemperaturerfassungsanzeige: -40°C (-40°F) bis 70°C (158°F)
Luftfeuchtigkeit:
- Maximale Reichweite der Anzeige der Innen- und Außenluftfeuchtigkeit: 1 % bis 99 %
- Level 5 Innen- und Außenkomfortanzeige - Datenquelle Temperatur und Luftfeuchtigkeit
Luftdruck:
- Maximaler Anzeigebereich für die Messung des atmosphärischen Drucks:
600 bis 1100 hPa (17,72 bis 32,48 inHg oder 450 bis 825,1
mmHg)
Regen
- Maximaler Anzeigebereich für die Niederschlagsmessung: 0 bis 9999 mm (0-393,6 Zoll)
Wind
- Maximaler Anzeigebereich für die Windgeschwindigkeitsmessung: 0 bis 180 km/h (0 bis 111 mph)
- Maximaler Anzeigebereich für die Windrichtungsmessung: 0 bis 359 Grad
- Anzeige der 12 Beaufort Windskala
Licht- und UV-Index
- Maximaler Anzeigebereich der Lichtintensitätsmessung: 0 bis 128 klux (0 bis 1378 kfc)
- Maximaler Anzeigebereich für die UV-Indexmessung: 0 bis 15 Stufen
- Stufe 5 UVI-Anzeige der Sonnenexposition
Drahtloser Außensensor :
- 433,92MHz RF-Sendefrequenz
- 100 Meter (300 Fuß) Übertragungsreichweite in einem offenen Bereich, der keine Wände oder Böden
einschließt.
Aufzeichnung von Temperatur, Luftfeuchtigkeit, Windgeschwindigkeit, Niederschlag und Lichtintensität
Anzeige von gefühlter Temperatur, Windchill-Temperatur, Hitzeindex, Taupunkttemperatur
Verbindet sich direkt mit dem WiFi-Netzwerk, verbindet sich mit dem Tuya Smart System
Zukünftige Wettervorhersage und Temperaturbericht mit Wettervorhersageinformationen, die vom Netz für
insgesamt 5 Tage (einschließlich des gleichen Tages) bereitgestellt werden
Hochladen der erfassten meteorologischen Daten (Temperatur, Luftfeuchtigkeit, Windgeschwindigkeit usw.)
in die Graffiti-Intelligenz, Anzeige auf der APP und Anzeige der Datenstatistikkurve
WF-120P Handbuch
Luftqualität von PM2,5 und AQI
- PM2,5 und AQI-Datenquellennetz
-PM2,5 alternativ in μg/m
3
Display-Hintergrundbeleuchtung Stufe 4
Stromversorgung:
Wetterstation:
Leistungsaufnahme des Geräts: DC 5V mehr als 1A (Netzkabel oder Netzadapter)
Batterie: 2 x LR6 AA 1,5V
Multikombinations-Funksensor:
Batterie: 3 x LR6 AA 1,5V
Drahtloser Fernsensor für Temperatur und Luftfeuchtigkeit (Dieser Sensor ist nicht konfiguriert, bitte kaufen
Sie ihn bei Bedarf separat)
Batterie: 2 x LR6 AA 1,5V
F.Y.I.:
Das Hauptgerät der Wetterstation kann in einem Temperaturbereich von 0 °C bis +50 °C betrieben
werden. Wenn die Funktion diesen Bereich überschreitet, kann es zu Fehlfunktionen kommen. Bitte
verwenden Sie sie in dieser Umgebung
Der drahtlose Fernbedienungssensor kann bei -30°C bis+ 70°C arbeiten. Bitte wählen Sie die richtige
Batterie entsprechend der Grenztemperatur des Funksensors:
Alkalische Zink-Mangan-Batterie kann bei -20°C bis +60°C arbeiten
Der Polymer-Lithium-Ionen-Akku kann bei -40°C bis+ 70°C arbeiten.
WF-120P Handbuch
Erscheinungsbild der Wetterstation
WF-120P Handbuch
Teil A-Positiv LCD
A1: Kalender
A2: Tag der Woche
A3: Mondphase
A4: Zeit
A5: Zeit des Sonnenuntergangs
A6: Zeit des Sonnenaufgangs
A7: Drahtloser Außenkanal
A8: Außentemperatur
A9: Windrichtungslenkrad
A10: Symbol für Komfort im Freien
A11: Luftfeuchtigkeit im Freien
A12: Wert der Böe
A13: Beaufort-Skala
A14: Niederschlag
A15: Wert der Windgeschwindigkeit
A16: Luftdruck
A17: Symbol für Innenraumkomfort
A18: Luftfeuchtigkeit in Innenräumen
A19: Wert der durchschnittlichen
Windgeschwindigkeit
A20: Innentemperatur
A21: Windrichtung
A22: Lichtintensität
A23: Fühlt sich an wie Temperatur
A24: UV-Index
A25: Wettervorhersage für den heutigen Tag
A26: Vorhergesagte Höchst- und Tiefsttemperaturen
für heute
A27: Voraussichtliche Höchst- und
Tiefsttemperaturen für den nächsten+ 1 Tag
A28: Voraussichtliche Höchst- und
Tiefsttemperaturen für den nächsten+ 2 Tag
A29: Voraussichtliche Höchst- und
Tiefsttemperaturen für die nächsten+ 3 Tage
A30: Voraussichtliche Höchst- und
Tiefsttemperaturen für die nächsten+ 4 Tage
A31: Wettervorhersage für die nächsten+ 3 Tage
A32: Wettervorhersage für den nächsten+ 4 Tag
A33: Wettervorhersage für den nächsten+ 2 Tag
A34: Wettervorhersage für die nächsten +1 Tag
A35: PM2.5 aus Internetdaten
A36: AQI aus Internetdaten
Symbol für die Netzwerkzeit
: Anzeige der WIFI-Signalstärke
Symbol für schwache Batterie
: Symbol für die automatische Einstellung der
Hintergrundbeleuchtung
: Symbol Alarm1
: Symbol Alarm 2
: Symbol Alarm 3
: Symbol Alarm 4
: Wiederholung des Weckers: Ikonen von
Montag bis Freitag
: Wiederholung des Weckers: Ikonen von
Samstag bis Sonntag
Schlummernder Alarm-Symbol
Symbol für drahtlosen Empfang
: Symbol für drahtlose Kanalschleife
Temperatur | Luftfeuchtigkeit | Druck Trendpfeil
nach oben
WF-120P Handbuch
Teil B - Knöpfe und Außenbereich
B1: " " Snooze/Light Touch Position
B2: Lichtsensor
B3: "SET/ " Zeit- und Einheiteneinstellung und
Helligkeitstaste
B4: "ALARM" Taste für die Alarmeinstellung
B5: "▲/MEM" Aufwärts- und Speichertaste
B6: "▼/WIFI" Nach unten und WIFI-Kopplungstaste
B7: Taste "WIND" für die Windgeschwindigkeit
B8: Taste "RAIN" Niederschlagsbezogene
Bedienung
B9: "CHANNEL" Kanalumschalttaste
B10: "Display" Umschalttaste für die Display-Ansicht
B11: Aufhängeloch
B12: Batteriefach
B13: Tragrahmen
B14: Stromversorgungsbuchse-TYPE-C
Multikombination Drahtloser Fernsensor Erscheinungsbild
Temperatur | Feuchte | Druck konstanter
Trendpfeil
Temperatur | Luftfeuchtigkeit | Druck Abwärtspfeil
Multikombi-Funksensor-Symbol
Kabelloser 3-Kanal-Fernfühler für
Temperatur und Luftfeuchtigkeit
MAX: Anzeige des Symbols für die Aufzeichnung der
maximalen Temperatur und Luftfeuchtigkeit
MIN: Anzeige des Symbols für die Aufzeichnung der
minimalen Temperatur und Luftfeuchtigkeit
WF-120P Handbuch
Teil D -Äußeres
D1: Sonnenkollektor
D2: Regentrichter
D3: Windbecher
D4: Wasserwaage
D5: Induktionskasten für Temperatur und
Feuchtigkeit
D6: Windrichtungsanzeiger
D7: Reset-Taste
D8: LED-Anzeige
D9: Taste für manuelles Sendesignal
D10: Batteriefach
D11: Stützstange
D12: Fester Sockel
D13: Zylinderschrauben mit Innensechskant
D14: Entlüftungsöffnungen für Regensensor
D15: Markierung der Nordrichtung
D16: Rotationsmarkierung des Regentrichters
D17: Große Mutter zur Befestigung der
Stützstange und des Sockels
D18: Beleuchtung und UV-Sensoren
WF-120P Handbuch
Temperatur | Luftfeuchtigkeit Drahtloser Fernsensor
Erscheinungsbild
(Dieser Sensor ist nicht konfiguriert, bitte kaufen Sie ihn bei Bedarf
separat)
Teil E -Äußeres
E1: Hängeloch
E2: LCD-Anzeige
E3: LED-Anzeige
E4: Temperatur- und Luftfeuchtigkeitskontrollleuchte
E5: Batteriefach
E6: Taste für manuelles Sendesignal "TX"
E7: Schalter "KANAL 1 oder 2 oder 3".
E8: Reset-Taste
WF-120P Handbuch
Vorbereitung des Aufbaus
Gegenstände, die Sie für die Einrichtung Ihrer Station benötigen (nicht im Lieferumfang enthalten):
1. Kreuzschlitzschraubendreher und Sechskantschlüssel für die Montage.
2. Frische Batterien:
2 (zwei) AA-Alkali- oder Lithiumbatterien für die Wetterstation.
3 (drei) AA-Alkali- oder Lithiumbatterien für den Multikombisensor.
Für beste Ergebnisse:
- Nehmen Sie die Wetterstation und die Sensoren aus der Verpackung und legen Sie sie zusammen auf
einen Tisch oder eine Bank, die leicht erreichbar ist.
- Legen Sie Batterien und Schraubendreher in Reichweite des Aufstellungsortes ab.
- Halten Sie die Sensoren und die Wetterstation nach dem Einlegen der Batterien mindestens 15 Minuten
lang in einem Abstand von 0,15-0,3 Metern, damit sich die Sensoren und die Station wiederholt verbinden
können.
Tuya Smart App herunterladen:
APP-SYMBOL
Suchen Sie je nach Mobiltelefonmarke im IOS APP Store oder Android Google Play nach "Tuya", finden
Sie die APP mit dem unten stehenden Symbol und laden Sie die APP herunter. Registrieren Sie gleichzeitig ein
Konto, öffnen Sie die APP, loggen Sie sich in das Konto ein und loggen Sie sich gleichzeitig in den Hotspot ein,
mit dem sich die Wetterstation verbinden muss, um die Gerätekopplung vorzubereiten.
Schnelles Einrichten
1. Legen Sie 3 AA-Batterien in den drahtlosen Multi-Kombi-Fernbedienungssensor ein
2. Schließen Sie dann das Netzkabel an die Wetterstation an.
3. Laden Sie die entsprechende APP auf das Mobiltelefon herunter, öffnen Sie die APP, registrieren Sie den
Benutzer und melden Sie sich an, und koppeln Sie die Wetterstation mit dem WIFI und den
Serverinformationen entsprechend der Aufforderung der APP.
4. Konfigurieren Sie die Grundeinstellungen, indem Sie die APP oder das Produkt bedienen. Uhrzeit, Datum,
Einheit usw. einstellen.
5. Legen Sie 2 AA-Batterien in die Wetterstation ein (wenn der Netzadapter unerwartet ausgeschaltet wird,
gehen die Einstellungen nicht verloren)
6. Bringen Sie den Fernbedienungssensor nach 5 Minuten ins Freie oder an einen anderen Ort.
WIFI-Kopplung
Nachdem die Wetterstation gestartet ist, wird sie automatisch in den gekoppelten AP-Modus wechseln und
der Zeitbalken wird "AP" anzeigen, und nun kann die Kopplung beginnen
Öffnen Sie die Tuya App und warten Sie einen Moment. Die App-Benutzeroberfläche öffnet automatisch ein
WF-120P Handbuch
Fenster zur Erkennung von Geräten. Klicken Sie auf "Hinzufügen", um zu den WIFI-Einstellungen auf der
Benutzeroberfläche zu wechseln.
Folgen Sie dann den Anweisungen der APP, Schritt 3: Legen Sie den WIFI-Namen und das Passwort fest,
Schritt 4: Pairing-Prozess, warten Sie, bis der Bildschirm zu Schritt 5 wechselt, klicken Sie auf Finish, wechseln
Sie zur Hauptschnittstelle von Schritt 6, was anzeigt, dass das Pairing abgeschlossen ist.
Schritt2
Schritt3 Schritt4 Schritt5
Schritt1
Hinweis: Der gekoppelte WIFI-Hotspot muss 2.4GHz sein, dieses Produkt unterstützt nur 2.4GHz drahtlose
Netzwerke
Wenn das Gerät beim ersten Einschalten nicht automatisch in den Pairing-Modus wechselt, können Sie die
"-"-Taste länger als 3 Sekunden gedrückt halten, um manuell in den Pairing-Modus zu wechseln; die
Eingabeaufforderung auf dem Display ist dieselbe wie bei der automatischen Eingabe.
Nachdem die Kopplung abgeschlossen ist, verbindet sich die Wetterstation automatisch mit dem WLAN,
aktualisiert automatisch die Netzwerkzeit und beginnt mit der Suche nach Signalen von entfernten
Funksensoren. Das Symbol " " blinkt für etwa 3 Minuten. Wenn zu diesem Zeitpunkt der drahtlose
Außensensor normal funktioniert, beginnt der Host in etwa 1-2 Minuten mit der Suche nach dem Signal des
drahtlosen Außensensors. Wenn ein Signal im Innenbereich empfangen wird, werden die Außentemperatur
und die Luftfeuchtigkeit auf dem Display des Hauptgeräts angezeigt.
Drahtlose Sensorverbindung
Die Wetterstation kann bis zu 1 Multi-Kombi-Funksensor und 3 verschiedene Kanäle des Temperatur- und
Luftfeuchtigkeitssensors anschließen. (Wenn Sie einen einzelnen Temperatur- und Luftfeuchtigkeitssensor
benötigen, kaufen Sie diesen bitte separat).
Die Wetterstation sucht innerhalb von 3 Minuten nach dem Einschalten automatisch nach allen Funksensoren
und registriert die Sensor-IDs. Jeder Sensor generiert nach dem Einschalten eine zufällige ID, um die
Sensoren zu unterscheiden.
Drücken Sie in der Hauptanzeige die Taste "KANAL", um die Werte der drahtlosen Sensoren auf
verschiedenen Kanälen in der Spalte OUT Temperatur und Luftfeuchtigkeit umzurechnen.
Hinweis: Im Kanalsymbol (wo A1 angezeigt wird) wird die Anzahl der Kanäle angezeigt: (steht für
mehrere kombinierte drahtlose Sensoren) | CH1 | CH2 | CH3 (steht für drei Kanäle mit drahtlosen
Schritt6
WF-120P Handbuch
Temperatur- und Luftfeuchtigkeitssensoren) | Schleifenmodus
Hinweis: Im Schleifenmodus wechselt die Anzeige der Anzahl der Kanäle und der Temperatur und
Luftfeuchtigkeit in der Spalte OUT alle 5 Sekunden zu einem Kanal, in der Reihenfolge | CH1 |
CH2 | CH3. Wenn der Kanal kein Signal hat, wird er während der Schleife automatisch
übersprungen.
Hinweis: Im Schleifenmodus werden nur die Werte von Temperatur und Luftfeuchtigkeit umgewandelt,
die Werte von Windgeschwindigkeit, Windrichtung, Niederschlag usw. werden nicht umgewandelt,
und die Werte werden weiterhin vom drahtlosen Multikombisensor abgeleitet.
Hinweis: Wenn die Wetterstation die Sensorsignale verliert oder der Sensor nicht mit dem Kanal
verbunden ist, wird der Wert des Kanals als "--" angezeigt.
Wenn Sie einen neuen Sensor hinzufügen oder einen Sensor ersetzen müssen, drücken Sie die Taste
"KANAL", um zur entsprechenden Kommunikation zu wechseln, und halten Sie dann die Taste "KANAL"
länger als 3 Sekunden gedrückt. Die Wetterstation sucht erneut 3 Minuten lang nach einem Signal, und der
neue Kanalsensor wird innerhalb von 3 Minuten zur Wetterstation hinzugefügt.
Hinweis: Wenn Sie einen neuen Sensor hinzufügen oder einen Sensor ersetzen (Ersatzbatterie für den
alten Sensor), müssen Sie zuerst den Sensor einschalten und dann die obigen Schritte zur
Steuerung der Wetterstation ausführen.
Hinweis: Wenn das Kanalsymbol (die Position der Anzeige A15) das Symbol für niedrige Spannung " "
anzeigt, wird die Batterie des entsprechenden Kanalsensors entsprechend der Kanalnummer des
Kanalsymbols ersetzt. Führen Sie dann die oben genannten Schritte aus, um den Funksensor
wieder in die Wetterstation einzubauen.
Zeit- und Einheiteneinstellungen
Halten Sie die Taste "SET/ " 3 Sekunden lang gedrückt, um in den Zeiteinstellungsmodus zu gelangen.
Drücken Sie die Taste "▲ /MEM" oder "▼ /WIFI" und lassen Sie sie wieder los, um den Wert einzustellen.
Halten Sie die Taste "▲ /MEM" oder "▼ /WIFI" gedrückt, um den Wert schnell einzustellen.
Drücken Sie die Taste "SET/ " und lassen Sie sie los, um zu bestätigen und zum nächsten Punkt zu
gelangen.
Hinweis: Warten Sie 20 Sekunden lang, ohne eine Taste zu drücken, oder doppelklicken Sie auf die
Berührungsposition " ", um den Einstellungsmodus zu verlassen.
Einstellungen bestellen:
1. Einheit der Temperatur: °C | °F
2. Druckeinheit: hPa| inHg | mmHg
3. Luftdruckeinstellung: absolut oder relativ
4. Einheit der Windgeschwindigkeit: km/h |mph | m/s |
knots
5. Auswahl des Windgrades (Winkel) oder der
Richtung (Buchstabe)
6. Einheit der Niederschlagsmenge: MM| Zoll
7. Einheit Licht: Klux | Kfc | W/m
(2
)
WF-120P Handbuch
8. Stundenformat: 24Std. | 12Std.
9. Stunde
10. Protokoll
11. Kalenderanzeigeformat: Monat/Datum |
Datum/Monat
12. Jahr
13. Monat
14. Datum
15. Sprache der Wochenanzeige: insgesamt 15
Länder
Hinweis: In der eingestellten Zeit, die Anzahl der Minuten der Änderung, automatisch von der
Null-Sekunde vorwärts
Hinweis: Es gibt 15 Sprachen für Weekday: Englisch, Deutsch, Französisch, Spanisch, Italienisch,
Niederländisch, Dänisch, Portugiesisch, Norwegisch, Schwedisch, Polnisch, Finnisch, Tschechisch,
Ungarisch und Slowakei
Anzeige der Wochensprache
Language
Sunday
Monday
Tuesday
Wednesda
y
Thursday
Friday
Saturday
ENGLISH
MONDAY
TUESDAY
WEDNESDAY
THURSDAY
FRIDAY
SATURDAY
SUNDAY
ENG
MON
TUE
WED
THU
FRI
SAT
SUN
GERMAN
MONTAG
DIENSTAG
MITTWOCH
DONNERSTAG
FREITAG
SAMSTAG
SONNTAG
GER
MON
DIE
MIT
DON
FRE
SAM
SON
FRENCH
LUNDI
MARDI
MERCREDI
JEUDI
VENDREDI
SAMEDI
DIMANCHE
FRE
LUN
MAR
MER
JEU
VEN
SAM
DIM
ITALIAN
LUNEDI
MARTEDÌ
MERCOLEDÌ
GIOVEDI
VENERDÌ
SABATO
DOMENICA
ITA
LUN
MAR
MER
GIO
VEN
SAB
DOM
SPANISH
LUNES
MARTES
MIERCOLES
JUEVES
VIERNES
SABADO
DOMINGO
SPA
LUN
MAR
MIE
JUE
VIE
SAB
DOM
PORTUGUESE
SEGUNDA-FEIR
A
TERÇA
QUARTA-FEI
RA
QUINTA-FEIRA
SEXTA-FEIRA
SABADO
DOMINGO
POR
SEG
TER
QUA
QUI
SEX
SAB
DOM
DUTCH
MAANDAG
DINSDAG
WOENSDAG
DONDERDAG
VRIJDAG
ZATERDAG
ZONDAG
DUT
MAA
DIN
WOE
DON
VRI
ZAT
ZON
DANISH
MANDAG
TIRSDAG
ONSDAG
TORSDAG
FREDAG
LØRDAG
SØNDAG
DAN
MAN
TIR
ONS
TOR
FRE
LOR
SON
NORWEGIA
N
MANDAG
TIRSDAG
ONSDAG
TORSDAG
FREDAG
LØRDAG
SØNDAG
NOR
MAN
TIR
ONS
TOR
FRE
LOR
SON
SWEDISH
MÅNDAG
TISDAG
ONSDAG
TORSDAG
FREDAG
LÖRDAG
SÖNDAG
SWE
MAN
TIS
ONS
TOR
FRE
LOR
SON
POLISH
PONIEDZIAŁ
EK
WTOREK
ŚRODA
CZWARTEK
PIĄTEK
SOBOTA
NIEDZIELA
POL
PON
WTO
SRO
CZW
PIA
SOB
NIE
WF-120P Handbuch
FINNISH
MAANANTAI
TIISTAI
KESKIVIIKKO
TORSTAI
PERJANTAI
LAUANTAI
SUNNUNTAI
FIN
MAN
TII
KIS
TOR
PER
LAU
SUN
CZECH
PONDĚLÍ
ÚTERÝ
STŘEDA
ČTVRTEK
PÁTEK
SOBOTA
NEDĚLE
CZE
PON
UTE
STR
CTV
PAT
SOB
NED
HUNGARIA
N
HÉTFŐ
KEDD
SZERDA
CSÜTÖRTÖK
PÉNTEK
SZOMBAT
VASÁRNAP
HUN
HET
KED
SZE
CSU
PEN
SZO
VAS
Slovakia
Pondelok
utorok
Streda
Štvrtok
piatok
sobota
nedeľa
SVK
PON
UTO
STR
STV
PIA
SOB
NED
APP-Einstellung Einheit:
Wenn die Wetterstation gekoppelt und mit WIFI verbunden ist, wird die Zeit der Wetterstation automatisch
kalibriert, und die Zeit wird automatisch die aktuelle Ortszeit sein. Klicken Sie gleichzeitig auf das
Einstellungssymbol " " auf dem APP-Startbildschirm, um zur Einstellungsoberfläche zu wechseln, und
klicken Sie dann auf die entsprechende Menüleiste, um die Einheit einzustellen
Hauptschnittstelle zweite Schnittstelle
Einstellung der täglichen Alarme:
Es gibt 4 Sätze von täglichen Weckern, und es gibt zwei Einstellmethoden. Verwenden Sie zum Einstellen die
Tastenbedienung der Wetterstation oder klicken Sie auf das Wecker-Einstellungselement in der Tuya
APP-Oberfläche.
Taste Bedienung der Wetterstation
Drücken Sie kurz die Taste "ALARM", um die Zeitschnittstelle zu wechseln, die in AL1 | AL2 | AL3 | AL4
WF-120P Handbuch
angezeigt wird. Drücken Sie in diesen drei Schnittstellen kurz die Taste"▲ /MEM "0, um die entsprechende
Alarmfunktion ein- oder auszuschalten. Wenn sie geöffnet ist, wird das entsprechende Alarmsymbol
angezeigt.
In diesen drei ALARM-Schnittstellen halten Sie die Taste "ALARM" länger als 3 Sekunden gedrückt, um in
den Einstellmodus der entsprechenden Alarmzeit zu gelangen
Drücken Sie die Taste "▲ /MEM" oder "▼ /WIFI", um den Wert einzustellen. Halten Sie die Taste "▲ /MEM"
oder "▼ /WIFI" gedrückt, um den Wert schnell einzustellen.
Drücken Sie die Taste " ", um zu bestätigen und zum nächsten Punkt zu gelangen.
Hinweis: Wenn die Funktion von AL1 | AL2 | AL3 | AL4 eingeschaltet ist, wird das Alarmsymbol" angezeigt.
Gleichzeitig wird das entsprechende Alarmwiederholungssymbol "MO" | "TU" | "WE" | "TH" | "FR" |
"SA" | "SU" angezeigt.
Anmerkung: "MO" | "TU" | "WE" | "TH" | "FR" | "SA" | "SU" zeigt an, dass ein Alarm am Montag | Dienstag |
Mittwoch | Donnerstag | Freitag | Samstag | Sonntag ausgelöst wird
Hinweis: Warten Sie 20 Sekunden lang, ohne eine Taste zu drücken, oder doppelklicken Sie auf die
Berührungsposition " ", um den Einstellungsmodus zu verlassen.
Einstellungen bestellen:
1. Stunden der Alarmzeit
2. Minuten der Alarmzeit
3. Woche Wiederholung des Alarms
4. Snooze-Zeit: 5 bis 60 Minuten | OFF
Hinweis: Die manuelle Einstellung der Geräuschwiederholung kann unter "MO, TU, WE, TH, FR oder SA,
SU oder allen drei Optionen" ausgewählt werden.
Hinweis: Der Einstellbereich der Schlummerzeit: 5 ~ 60MIN, OFF, wenn auf OFF eingestellt, bedeutet
keine Schlummerfunktion. Die Schlummerzeit wird in Minuten angegeben.
APP Einstellung Alarm
Wenn die Wetterstation gekoppelt und mit WIFI verbunden ist, wird die Zeit der Wetterstation automatisch
kalibriert und die Zeit wird automatisch auf die aktuelle Ortszeit umgestellt. Klicken Sie gleichzeitig auf das
Einstellungssymbol " " auf dem Hauptbildschirm der APP, um zur Einstellungsoberfläche zu wechseln, und
klicken Sie dann auf "Alarmeinstellung" in der Menüleiste, um das untere Menü für die Einstellung
aufzurufen.
WF-120P Handbuch
Hauptschnittstelle Zweite Schnittstelle Dritte Schnittstelle Vierte Schnittstelle
Hinweis: Die wöchentliche Wiederholung kann in der APP unabhängig für jeden Tag eingestellt werden.
Hinweis: Der Alarm ertönt 2 Minuten lang, wenn Sie ihn nicht durch Drücken einer beliebigen Taste
deaktivieren. In diesem Fall wird der Alarm nach 24 Stunden automatisch wiederholt.
Hinweis: Der ansteigende Alarmton (Crescendo, Dauer: 2 Minuten) ändert die Lautstärke 4 Mal, während
das Alarmsignal zu hören ist.
Ausschalten des Alarmsignals
Der Alarm ertönt, wenn der Auslöser, drücken Sie eine beliebige Taste außer der " " Touch-Taste oder
berühren und halten Sie die " " Taste für mehr als 3 Sekunden, um das Alarmsignal zu stoppen.
Snooze-Funktion:
Wenn die Weckzeit abgelaufen ist, berühren Sie die Taste " " und lassen Sie sie wieder los, um das
Wecksignal zu stoppen und in den Schlummermodus zu wechseln. Nach Ablauf der Schlummerzeit läutet
das Gerät erneut (Schlummerwiederholung möglich).
Drücken Sie im Schlummermodus eine beliebige Taste außer der Taste " " oder halten Sie die Taste
"SNOOZE/LIGHT" länger als 3 Sekunden gedrückt, um den Schlummermodus zu beenden.
Mondphasen:
Das Mondsymbol der Wetterstation zeigt außerdem 12 verschiedene Mondphasen an, die auf dem Kalender
basieren.
WF-120P Handbuch
Neumo
nd
Wachsender
Halbmond
Halbmond
Wachsen voll
Mond
Vollständi
g
Mond
Abnehmend voll
Mond
Halbmond
Abnehmender
Halbmond
Zeiten für Sonnenaufgang und Sonnenuntergang：
Wenn die Wetterstation mit Wi-Fi gekoppelt ist, wird der Standort des Mobiltelefons standardmäßig als
Standort der Wetterstation festgelegt. Der Cloud-Server überträgt die Sonnenaufgangs- und
Sonnenuntergangszeiten des Standorts an die Wetterstation, basierend auf dem durch die Kopplung
gemeldeten Standort.
Temperatur | Luftfeuchtigkeit | Lichtintensität | UV-Index | Luftdruck
Lesen | Rekord |Trend
Drücken Sie die Taste "▼ /WIFI", um die Anzeige von gefühlter Temperatur, Taupunkttemperatur, Hitzeindex
und Windchill umzuschalten.
Hinweis: Die gefühlte Temperatur, die Taupunkttemperatur, der Hitzeindex und der Windchill-Index
beziehen sich auf den Wert, der vom kombinierten drahtlosen Fernfühler erfasst wird.
Hinweis: Nach der Anzeige kehrt das Gerät nach 20 Sekunden automatisch zur Anzeige der gefühlten
Temperatur zurück.
Drücken Sie die Taste "▲ /MEM", um die Aufzeichnungen der Höchst- und Mindestwerte von Temperatur,
Luftfeuchtigkeit und Lichtintensität anzuzeigen.
Halten Sie im Modus der Anzeige von Höchst- und Tiefstwerten die Taste"▲ /MEM" 3 Sekunden lang
gedrückt, um den gesamten Verlauf von Innentemperatur | Luftfeuchtigkeit und Außentemperatur |
Luftfeuchtigkeit | Lichtintensität und gefühlte Temperatur | Taupunkttemperatur | Wärmeindex | Windchill-Index
zu löschen.
Hinweis: Beim Löschen werden die oben genannten Werte zunächst als "--" angezeigt, und dann werden
die aktuellen Werte neu gespeichert.
Innentemperatur | Luftfeuchtigkeit und Außentemperatur | Luftfeuchtigkeit | Lichtintensität und gefühlte
Temperatur und Luftdruck werden Trendwechsel-Tipps haben
: Der ermittelte Wert steigt.
: Ermittelter Wert sinkt.
: Der ermittelte Wert bleibt unverändert.
Der UV-Index hat fünf Statusanzeigen: niedrig (0 bis 2), mäßig (3 bis 5), hoch (6 bis 7), sehr hoch (8 bis 10),
extrem (11+), wobei 5 dreieckige Pfeile die 5 Statusanzeigen von unten nach oben darstellen, grün für niedrig
und lila für extrem
Wind-Lesungen | Geschichte
WF-120P Handbuch
Es gibt 3 Datensätze für die Windgeschwindigkeit: Echtzeit-Windgeschwindigkeit, durchschnittliche
Windgeschwindigkeit und Böen
WINDGESCHWINDIGKEIT: Durchschnittsgeschwindigkeit der letzten 30 Sekunden
GUST WIND SPEED: Maximale durchschnittliche Windgeschwindigkeit alle 3 Sekunden für 30
Sekunden
WINDGESCHWINDIGKEIT：10-Minuten-Durchschnittswindgeschwindigkeit
Die Windrichtung kann in zwei Richtungen angezeigt werden: In Buchstaben oder Grad
Hinweis: Windstille bedeutet, dass die Windgeschwindigkeit in Echtzeit ≤0,2m/s ist. Zu diesem Zeitpunkt
kann der Windrichtungswinkel nicht bestätigt werden, und die Windrichtung wird als C angezeigt,
was auf ruhigen Wind hinweist.
Historie anzeigen: Drücken Sie die Taste "WIND" und lassen Sie sie los, um die maximalen Wind- und
Böenwerte anzuzeigen: 1 Stunde (Standard) | 24 Stunden | 7 Tage | Monat | Jahr
Hinweis: 1 Stunde: 1 Stunde bezieht sich auf den Windgeschwindigkeitsrekord dieser Stunde, von 00:00
bis zur aktuellen Zeit, der längste Rekord liegt bei 60 Minuten
DAY: DAY bezieht sich auf den Windgeschwindigkeitsrekord dieses Tages, von 0:00 bis zur
aktuellen Uhrzeit, der längste Rekord ist 24 Stunden.
7 TAGE: 7 TAGE bezieht sich auf den Windgeschwindigkeitsrekord dieser Woche, von 0:00 Uhr am
Sonntag dieser Woche bis zur aktuellen Uhrzeit, der längste Rekord ist 1 Woche.
Monat: MONAT bezieht sich auf die Aufzeichnung der Windgeschwindigkeit in diesem Monat, vom 1.
dieses Monats bis zum aktuellen Zeitpunkt, die längste Aufzeichnung ist 1 Monat.
Jahr: YEAR bezieht sich auf den Windgeschwindigkeitsrekord dieses Jahres, vom 1. Januar dieses
Jahres bis zum aktuellen Zeitpunkt, der längste Rekord ist 1 Jahr.
Halten Sie im Modus zur Anzeige der Windgeschwindigkeitshistorie die Taste "WIND" 3 Sekunden lang
gedrückt, um die gesamte Historie der Windgeschwindigkeit zu löschen.
Hinweis: Die Windgeschwindigkeitsanzeige wird auf die aktuelle Windgeschwindigkeit zurückgesetzt.
Hinweis: Warten Sie 20 Sekunden lang, ohne eine Taste zu drücken, oder doppelklicken Sie auf die
Berührungsposition " ", um die Anzeigemodi zu verlassen.
Die Windstärke (Beaufort-Skala) wird auf der Grundlage der durchschnittlichen Windgeschwindigkeit über
eine Stunde berechnet, wie in der folgenden Tabelle dargestellt:
Beaufort-Windskal
a
ALTER WINDGESCHWINDIGKEIT
m/s
Km/h
mph
Knoten
0
0~0.2
<1
<1
<1
1
0.3~1.5
1~5
1~3
1~3
2
1.6~3.3
6~11
4~7
4~6
3
3.4~5.4
12~19
8~12
7~10
4
5.5~7.9
20~28
13~18
11~16
5
8.0~10.7
29~38
19~24
17~21
6
10.8~13.8
39~49
25~31
22~27
7
13.9~17.1
50~61
32~ 38
28~33
8
17.2~20.7
62~74
39~46
34~40
WF-120P Handbuch
9
20.8~24.4
75~88
47~55
41~47
10
24.5~28.4
89~102
56~64
48~55
11
28.5~32.6
103~117
65~ 73
56~63
12
>32.6
>117
>73
>63
Hinweis: Die Windstärken werden durch dreieckige Pfeile angezeigt, wobei maximal 12 Pfeile möglich sind.
Regen Lesungen | Geschichte
Drücken Sie die Taste "RAIN" und lassen Sie sie wieder los, um den Regenverlauf der Reihe nach
anzuzeigen:
EREIGNIS | STÜNDLICH | TÄGLICH | WÖCHENTLICH | MONATLICH | JÄHRLICH | GESAMT |
EREIGNISTARIF | TAGESSATZ
Hinweis: EVENT: Der kumulierte Wert des aktuellen Regenereignisses. Wenn es mehr als 30 Minuten lang
nicht regnet, bedeutet dies das Ende des aktuellen Regenereignisses
HOURLY: Gesamtniederschlagsmenge für die aktuelle Stunde
TÄGLICH: Gesamtniederschlagsmenge für heute.
WÖCHENTLICH: Gesamtniederschlagsmenge für die aktuelle Woche
MONATLICH: Gesamtniederschlagsmenge für den aktuellen Monat
YEARLY: Gesamtregenmenge im laufenden Jahr
TOTAL: Der kumulierte Wert der Gesamtlaufzeit (kein Zeitstempel) seit dem Start der Wetterstation
EVENT RATE：Die Niederschlagsmenge während des Ereignisses, die durchschnittliche stündliche
Niederschlagsmenge während des Ereignisses, wenn sie weniger als 1 Stunde
beträgt, wird sie als 1 Stunde berechnet
TÄGLICHE RATE ： Die tägliche Niederschlagsrate ist die durchschnittliche stündliche
Niederschlagsmenge an diesem Tag. Wenn sie weniger als 1 Stunde beträgt, wird sie
als 1 Stunde berechnet.
Hinweis: Warten Sie 20 Sekunden lang, ohne eine Taste zu drücken, oder doppelklicken Sie auf die
Touch-Position " ", um die Beobachtungsmodi zu verlassen. Wenn die Regenmenge vor dem
Eintritt in den Beobachtungsmodus angezeigt wurde, wird sie auch nach der Rückkehr vom
Beobachtungsmodus zur normalen Zeitanzeige angezeigt.
Halten Sie im Modus zur Anzeige des Regenverlaufs die Taste "RAIN" 3 Sekunden lang gedrückt, um den
gesamten Regenverlauf zu löschen.
Hinweis: Die Regenanzeige wird auf 0 mm (in) zurückgesetzt.
Die Aufzeichnungskurve von Temperatur | Luftfeuchtigkeit | Luftdruck |
Wind | Regen | Lichtintensität | UV-Index in der APP
WF-120P Handbuch
Über die APP können Sie die historischen Änderungen verschiedener von der Wetterstation gemeldeter
Erkennungsdaten anzeigen und in einem Kurvendiagramm darstellen. Klicken Sie auf das Symbol " " auf
dem Startbildschirm, um die Kurvengrafik der täglichen, wöchentlichen, monatlichen und jährlichen
Änderungen anzuzeigen.
Hauptschnittstelle Tägliche Grafikschnittstelle Wöchentliche Grafikschnittstelle Monatliche Grafikschnittstelle Jährliche Grafikschnittstelle
PM2.5 | AQI-Messwert
PM2.5 | AQI stammen aus dem Netz und sind die aktuellen Echtzeitdaten, die automatisch stündlich aus dem
Netz aktualisiert werden. Gleichzeitig wird PM2.5 gemäß der nachstehenden Tabelle aktualisiert, und die Pfeile
de
r Luftqualitätsstufen werden wie in der nachstehenden Tabelle angezeigt:
Ebene Anzeige PM2.5 AQI
1
0~35μg/m³ ≤50
2
36~75μg/m³ 51~100
3
76~115μg/m³ 101~200
4
116~150μg/m³
201~300
5
大于 150μg/m³ >300
WF-120P Handbuch
Hintergrundbeleuchtung
Wenn das Gerät mit Batterien betrieben wird, berühren Sie die Position " ". Die
Hintergrundbeleuchtung leuchtet 15 Sekunden lang.
Wenn das Netzteil des Produkts in den Netzadapter eingesteckt wird, trennt die Batterie automatisch die
Stromversorgung, und die Hintergrundbeleuchtung wird immer hell sein. Drücken Sie die Taste "SET/ ",
um die Helligkeit der Hintergrundbeleuchtung einzustellen, können Sie den 5 Zustand einstellen: 4
verschiedene Helligkeitsstufen der Hintergrundbeleuchtung und schließen Sie die Hintergrundbeleuchtung.
Wenn die Helligkeit der Hintergrundbeleuchtung nicht auf die maximale Helligkeit eingestellt ist, berühren Sie
die Position von " ". Die Hintergrundbeleuchtung schaltet sich auf maximale Helligkeit von 15
Sekunden.
Wenn das Netzteil des Geräts in den Netzadapter eingesteckt ist, berühren Sie die Position " " und
halten Sie sie mehr als 3 Sekunden lang gedrückt, woraufhin das Hauptgerät in den Lichtsensormodus
wechselt. Das Lichtsensorsymbol " " wird angezeigt, und die Hintergrundbeleuchtung des Hauptgeräts
passt ihre Helligkeit automatisch an das Umgebungslicht an. Je dunkler das Umgebungslicht ist, desto
dunkler ist die Hintergrundbeleuchtung.
Drücken Sie im Lichtsensormodus die Taste "SET/ ", um zu wählen, ob die Hintergrundbeleuchtung ein-
oder ausgeschaltet werden soll.
APP Einstellung Hintergrundbeleuchtung
Wenn die Wetterstation gekoppelt und mit WIFI verbunden ist, wird die Zeit der Wetterstation automatisch
kalibriert und die Zeit wird automatisch auf die aktuelle Ortszeit umgestellt. Klicken Sie gleichzeitig auf das
Einstellungssymbol " " auf dem Hauptbildschirm der APP, um zur Einstellungsschnittstelle zu wechseln,
und klicken Sie dann auf "Einstellung der Hintergrundbeleuchtung" in der Menüleiste, um das untere Menü
für die Einstellung aufzurufen.
Hauptschnittstelle Zweite Schnittstelle Dritte Schnittstelle Vierte Schnittstelle
WF-120P Handbuch
Schwache Batterie:
Wenn in der Spalte "Innenraumsensor" das Batteriesymbol " " angezeigt wird, müssen Sie die Batterie
der Wetterstation so bald wie möglich ersetzen,
Erläuterung der Netzwerk-Wettervorhersage
Nachdem die Wetterstation mit dem WIFI-Hotspot verbunden ist, lädt die Wetterstation automatisch die
Wettervorhersage für den aktuellen Tag und die nächsten vier Tage aus dem Netz herunter, die höchste |
niedrigste Temperatur.
Die Wetterstation lädt automatisch Innen-/Außentemperatur-/Luftfeuchtigkeitsdaten, die in der Station erfasst
werden, auf den Server hoch, und die APP kann automatisch Daten vom Server über das Netzwerk
herunterladen.
Symbole der Wetterstation, die angezeigt werden können:
sonnig
Meistens
sonnig
Teilweise
bewölkt
Meistens
bewölkt
Bewölkt
Flächiger
Regen
Meistens
Regen
Starker
Regen
Heftiger
Regensturm
Teilweise
Dusche
Duschen
kräftige
Dusche
Gewitterscha
uer
Donner
Gewitterstür
me
Gewitterscha
uer begleitet
von Hagel
Flickriger
Schnee
Meistens
Schnee
WF-120P Handbuch
Schwerer
Schnee
Teilweise
Schneeschau
er
Schneeschau
er
Regen und
Schnee
Regen und
Hagel
Ave
Neblig
Dunst
Schwebestau
b
Sandblasen
Sandsturm
WF-120P Handbuch
Montageanleitung (Drahtloser Sensor)
Multikombination Drahtloser Fernsensor
Montieren Sie das Gerät in einem offenen
Bereich, der in alle Richtungen 15 m frei ist.
Der Sensor muss auf einer stabilen Plattform
oder Halterung montiert werden, die 1,5 m über
dem Boden angebracht ist.
Die Basis des Sensors ist mit der Plattform und
dem Tragrahmen verschraubt. Ziehen Sie die
große Mutter an, mit der die Stützstange an der
Basis befestigt ist
Richten Sie das Sensorgehäuse bei der
Installation so aus, dass das Solarpanel nach
Süden zeigt, da sonst die Windrichtung falsch ist.
Beachten Sie die Prägemarke "N" für Norden auf
der Oberseite des Sensors (zum Ablesen ist ein
Kompass erforderlich, und die Prägemarke "N"
für Norden ist identisch mit dem "N" des
Kompasses).
Verwenden Sie bei der Installation des Sensors
die obere Wasserwaage, um sicherzustellen,
dass der Sensor waagerecht ausgerichtet ist, da
sonst die Genauigkeit der
Niederschlagsmessung beeinträchtigt wird.
Nachdem Sie die beiden oben genannten
Schritte durchgeführt haben, schließen Sie die
beiden Innensechskantschrauben an der Seite
des Sensorgehäuses.
Bei der Installation sollten die
Befestigungsschrauben des Windbechers und
des Windrichtungsanzeigers fest angezogen und
festgezogen werden.
Die Regenwaldstruktur des Sensors muss
regelmäßig gereinigt werden (empfohlener
Zyklus 1-3 Monate, je nach Regenhäufigkeit):
1. Entfernen Sie den Regenwassertrichter
(drehen Sie den Regensandtrichter
entsprechend der abgebildeten
Drehrichtung).
2. Entfernen Sie vorsichtig Verschmutzungen
WF-120P Handbuch
oder Insekten vom Regensensor.
3. Entfernen Sie Verunreinigungen aus dem
Regenwassertrichter selbst, insbesondere
aus dem Ablauf des Trichters.
4. Entfernen Sie die Verschmutzungen aus
dem Abfluss.
5. Bringen Sie den Regenwassereimer wieder
an.
6. Hinweis: Tragen Sie kein Öl auf den
Regensensor auf.
Hinweis: Stellen Sie sicher, dass der Funksensor in einem Umkreis von 100 Metern von der Wetterstation
installiert ist (leer, ungehindert). Je nach Dicke des Hindernisses zwischen dem Funksensor und
der Wetterstation sollte der Abstand so weit wie möglich verkürzt werden (der Abstand, nachdem
das Funksignal das Hindernis durchdrungen hat, wird verkürzt), sonst kann die Datenübertragung
gestört werden.
Temperatur | Luftfeuchtigkeit Drahtloser Fernsensor
(Dieser Sensor ist nicht konfiguriert, bitte kaufen Sie ihn bei Bedarf separat)
Option 1:
Befestigen Sie die Befestigungsschrauben an der
Wand.
Hängen Sie den Funksensor an die Schraube.
Option 2:
Führen Sie die Befestigungsschrauben durch die
Vorderseite des Funksensors in die Wand ein.
Ziehen Sie die Schrauben so fest an, dass sie gut
sitzen (nicht zu fest anziehen).
Wenn der drahtlose Sensor im Freien angebracht
wird, installieren Sie den drahtlosen Temperatur-
und Feuchtigkeitssensor an einer nach Norden
ausgerichteten Wand oder im Schatten. Durch
die Sonne wird der Wert noch höher.
Das Geländer wird vorzugsweise unter der
Traufe oder unter dem Deck angebracht.
Achten Sie darauf, dass der drahtlose Sensor
senkrecht montiert wird, um Feuchtigkeit
abzuleiten.
Manual WF-120P
ESTACIÓN METEOROLÓGICA PROFESIONAL
Manual WF-120P
Contenido
Características
Aspecto de la estación meteorológica
Apariencia del sensor remoto inalámbrico multicombinación
Temperatura | Humedad Sensor Remoto Inalámbrico Aspecto
Preparación de la instalación
Emparejamiento WIFI
Conexión inalámbrica de sensores
Ajustes de hora y unidad
Unidad de ajuste APP
Ajuste de las alarmas diarias
Botón Funcionamiento de la Estación Meteorológica
Orden de configuración
Ajuste APP Alarma
Función Snooze
Fases de la Luna
Horas de salida y puesta del sol
Temperatura | Humedad | Intensidad luminosa | Índice UV | Lectura de la presión
atmosférica | Registro |Tendencia
Lecturas del viento | Historia
Lecturas de la lluvia | Historia
La curva de registro de temperatura | humedad | presión atmosférica | viento | lluvia |
intensidad luminosa | índice UV en la APP
Iluminación de fondo
Ajuste APP Retroiluminación
Explicación de la previsión meteorológica en red
Instrucciones de montaje
Temperatura | Humedad Sensor remoto inalámbrico
Manual WF-120P
Características:
Calendario perpetuo hasta el año 2099
Calibración automática del servicio horario de la red
Día de la semana en 15 idiomas seleccionables por el usuario: inglés, alemán, francés, español, italiano,
neerlandés, danés, portugués, noruego, sueco, polaco, finlandés, checo, húngaro y eslovaco.
Alarma diaria con función de repetición (4 alarmas)
Hora local de salida y puesta del sol y fase lunar
Temperatura:
- Rango máximo de visualización de la detección de temperatura interior: de -20°C (-4°F) a 50°C (122°F)
- Rango máximo de visualización de la detección de temperatura exterior: -40°C (-40°F) a 70°C (158°F)
Humedad:
- Rango máximo de visualización de detección de humedad interior y exterior: 1% a 99
- Indicador de confort interior y exterior de nivel 5 - fuente de datos temperatura y humedad
Presión de aire:
- Rango máximo de visualización de la medición de la presión atmosférica:
600 a 1100 hPa (17,72 a 32,48 inHg o 450 a 825,1 mmHg)
Lluvia
- Rango máximo mostrado para la medición de precipitaciones: 0 a 9999 mm (0-393,6 pulgadas)
Viento
- Alcance máximo mostrado para la medición de la velocidad del viento: 0 a 180 km/h (0 a 111 mph)
- Alcance máximo mostrado para la medición de la dirección del viento: 0 a 359 grados
- Visualización de la escala de viento 12 Beaufort
Índice de luz y UV
- Rango máximo de visualización de la medición de la intensidad luminosa: 0 a 128 klux (0 a 1378 kfc)
- Rango máximo de visualización de la medición del índice UV 0 a 15 niveles
- Nivel 5 Indicación del nivel de exposición al sol UVI
Sensor inalámbrico para exteriores :
- Frecuencia de transmisión RF de 433,92 MHz
- 100 metros (300 pies) de alcance de transmisión en un área abierta, sin incluir paredes o floors.
Registro de temperatura, humedad, velocidad del viento, precipitaciones e intensidad de la luz
Visualización de sensaciones como temperatura, temperatura de sensación térmica, índice de calor,
temperatura del punto de rocío
Se conecta directamente a la red wifi, se conecta a Tuya Smart System
Función de previsión meteorológica futura e informe de temperatura, con información de previsión
meteorológica proporcionada por la red para un total de 5 días (incluido el mismo día).
Cargar los datos meteorológicos detectados (temperatura, humedad, velocidad del viento, etc.) en graffiti
intelligence, mostrarlos en la APP y realizar la visualización de la curva de estadísticas de datos.
Calidad del aire de PM2,5 y AQI
- Red de fuentes de datos PM2,5 y AQI
Manual WF-120P
-PM2,5 alternativamente en μg/m
3
Nivel 4 de retroiluminación de la pantalla
Fuente de alimentación:
Estación meteorológica:
Entrada de alimentación del equipo: DC 5V más de 1A (Cable de alimentación o adaptador de corriente)
Pila: 2 x LR6 AA 1,5 V
Sensor remoto inalámbrico multicombinación:
Pila: 3 x LR6 AA 1,5 V
Temperatura | Humedad Sensor remoto inalámbrico (Este sensor no está configurado, por favor compre por
separado si es necesario)
Pila: 2 x LR6 AA 1,5 V
F.Y.I.:
La unidad principal de la estación meteorológica puede funcionar a temperaturas comprendidas entre
0 °C y+50°C. Si supera este intervalo, puede provocar anomalías. Por favor, utilícela en este entorno
El sensor remoto inalámbrico puede funcionar entre -30 °C y+ 70 °C. Por favor, elija la batería
adecuada en función de la temperatura límite del sensor inalámbrico:
La pila alcalina de zinc-manganeso puede funcionar entre -20°C y +60°C
La batería recargable de polímero de iones de litio puede funcionar entre -40 °C y+ 70 °C.
Manual WF-120P
Aspecto de la estación meteorológica
Parte A - LCD positivo
Manual WF-120P
A1: Calendario
A2: Día de la semana
A3: Fase lunar
A4: Tiempo
A5: Hora de la puesta de sol
A6: Hora de salida del sol
A7: Canal inalámbrico exterior
A8: Temperatura exterior
A9: Volante de dirección del viento
A10: Icono de confort exterior
A11: Humedad exterior
A12: Valor de la racha
A13: Escala de Beaufort
A14: Precipitaciones
A15: Valor de la velocidad del viento
A16: Presión del aire
A17: Icono de confort interior
A18: Humedad interior
A19: Valor de la velocidad media del viento
A20: Temperatura interior
A21: Dirección del viento
A22: Intensidad luminosa
A23: Sensación de temperatura
A24: Índice UV
A25: Previsión meteorológica para hoy
A26: Temperatura máxima y mínima previstas para
hoy
A27: Temperatura máxima y mínima previstas para
los próximos+ 1 día
A28: Temperatura máxima y mínima prevista para el
próximo día+ 2
A29: Temperatura máxima y mínima prevista para
los próximos 3 días+
A30: Temperatura máxima y mínima prevista para el
próximo día+ 4
A31: Previsión meteorológica para el próximo día+ 3
A32: Previsión meteorológica para el próximo día+ 4
A33: Previsión meteorológica para el próximo día+ 2
A34: Previsión meteorológica para los próximos +1
días
A35: PM2,5 a partir de datos de Internet
A36: AQI a partir de datos de Internet
Icono de la hora de red
: Indicador de intensidad de la señal WIFI
Icono de batería baja
: Icono de ajuste automático de la
retroiluminación
: Icono Alarma1
: Icono Alarma 2
: Icono Alarma 3
: Icono Alarma 4
: Repetición del despertador: iconos de lunes a
viernes
: Repetición del despertador: iconos de sábado
a domingo
Icono de repetición de alarma
Icono de recepción inalámbrica
: Icono de bucle de canal inalámbrico
Temperatura | Humedad | Presión flecha de
tendencia ascendente
Temperatura | Humedad | Presión constante
flecha de tendencia
Temperatura | Humedad | Presión flecha de
tendencia descendente
Icono de sensor inalámbrico multicombinación
3 canales de temperatura | humedad
sensor remoto inalámbrico
Manual WF-120P
Parte B -Botones y exterior
B1: " " Localización táctil Snooze/Light
B2: Sensor de luz
B3: "SET/ " Botón de ajuste de hora y unidad y
brillo
B4: "ALARM" Botón de ajuste de la alarma
B5: "▲/MEM" Botón arriba y memoria
B6: "▼/WIFI" Abajo y botón de emparejamiento WIFI
B7: "WIND" Botón de funcionamiento relacionado
con la velocidad del viento
B8: "RAIN" Botón de operación relacionado con la
lluvia
B9: Botón de cambio de canal "CHANNEL
B10: "Display" Botón de conmutación de la vista de
la pantalla
B11: Agujero para colgar
B12: Compartimento de las pilas
B13: Bastidor de soporte
B14: Toma de alimentación-TIPO-C
Apariencia del sensor remoto inalámbrico multicombinación
Parte D -Exterior
D1: Panel solar
D2: Embudo de lluvia
D3: Copas de viento
D4: Nivel de burbuja
MAX: Muestra el icono de registro de temperatura y
humedad máximas.
MIN: Muestra el icono de registro de temperatura y
humedad mínimas.
Manual WF-120P
D5: Caja de inducción de temperatura | humedad
D6: Veleta direccional
D7: Botón de reinicio
D8: Indicador LED
D9: Botón de señal de transmisión manual
D10: Compartimento de las pilas
D11: Varilla de soporte
D12: Base fija
D13: Tornillos de cabeza cilíndrica
D14: Rejillas de drenaje para sensor de lluvia
D15: Marca de dirección norte
D16: Marca de rotación del embudo de lluvia
D17: Tuerca grande para fijar la barra de soporte y
la base
D18: Sensores de iluminación y UV
Manual WF-120P
Temperatura | Humedad Sensor Remoto Inalámbrico Aspecto
(Este sensor no está configurado, adquiéralo por separado si lo
necesita)
Parte E -Exterior
E1: Agujero para colgar
E2: Pantalla LCD
E3: Indicador LED
E4: Rejilla de detección de temperatura y humedad
E5: Compartimento de las pilas
E6: Pulsador de señal de transmisión manual "TX"
E7: Conmutador "CANAL 1 ó 2 ó 3
E8: Botón de reinicio
Manual WF-120P
Preparación del montaje
Artículos que necesitará para configurar su estación (no incluidos):
1. Destornillador de estrella y destornillador hexagonal para el montaje.
2. 2. Pilas nuevas:
2 (dos) pilas AA alcalinas o de litio para la estación meteorológica.
3 (tres) pilas AA alcalinas o de litio para el sensor multicombinación.
Para obtener mejores resultados:
- Saque la estación meteorológica y los sensores del paquete y colóquelos juntos sobre una mesa o
banco, al alcance de la mano.
- Coloque las pilas y el destornillador al alcance del lugar de instalación.
- Mantenga los sensores y la estación meteorológica a 0,15-0,3 metros o 5-10 pies durante al menos 15
minutos después de instalar las pilas, para permitir que los sensores y la estación se conecten
repetidamente.
Descargar Tuya Smart App:
ICONO APP
Según la marca del teléfono móvil, busque "Tuya" a través de IOS APP Store o Android Google Play,
encuentre la APP con el icono de abajo, y descargue la APP. Al mismo tiempo, registre una cuenta, abra la APP,
inicie sesión en la cuenta y, al mismo tiempo, inicie sesión en el punto de acceso al que debe conectarse la
estación meteorológica, como preparación para el emparejamiento de dispositivos.
Configuración rápida
1. Inserte 3 pilas AA en el sensor remoto inalámbrico multicombinación
2. A continuación, enchufe el cable de alimentación a la estación meteorológica
3. Descargue la APP correspondiente en el teléfono móvil, abra la APP, registre el usuario e inicie sesión, y
empareje la estación meteorológica con la WIFI y la información del servidor según las indicaciones de la APP.
4. Configure los ajustes básicos manejando la APP o el producto. Ajuste la hora, la fecha, la unidad, etc.
5. Inserte 2 pilas AA en la estación meteorológica (cuando el adaptador de corriente se apague
inesperadamente, los ajustes no se perderán)
6. Trasladar el sensor remoto al exterior o a otro lugar transcurridos 5 minutos.
Emparejamiento WIFI
Después de que la estación meteorológica se inicie, entrará automáticamente en el modo AP emparejado, y
la barra de tiempo mostrará "AP", y ahora puede comenzar el emparejamiento.
Abra la aplicación Tuya y espere un momento. La interfaz de la aplicación abrirá automáticamente una
ventana para detectar dispositivos. Haz clic en "Añadir" para cambiar a la configuración WIFI en la interfaz.
A continuación, siga las instrucciones de la APP, paso 3: establecer el nombre y la contraseña WIFI, paso 4:
proceso de emparejamiento, espere a que la pantalla cambie al paso 5, haga clic en Finalizar, cambie a la
Manual WF-120P
interfaz principal del paso 6, lo que indica que el emparejamiento se ha completado.
Paso1 paso2 paso3
paso4 paso5
paso6
Nota: El punto de acceso WIFI emparejado debe ser de 2,4 GHz, este producto sólo es compatible con la red
inalámbrica de 2,4 GHz
Si el producto no entra automáticamente en el modo de emparejamiento cuando se enciende por primera vez,
puede mantener pulsado el botón "-" durante más de 3 segundos para entrar en el modo de emparejamiento
manualmente, la indicación en pantalla es la misma que la entrada automática.
Una vez completado el emparejamiento, la estación meteorológica se conectará automáticamente a la WLAN,
actualizará automáticamente la hora de la red y comenzará a buscar señales de sensores inalámbricos
remotos. El icono " " parpadeará durante unos 3 minutos. En este momento, si el sensor inalámbrico
exterior funciona normalmente, la estación empezará a buscar la señal del sensor inalámbrico remoto en
unos 1-2 minutos. Cuando se reciba una señal en el interior, la temperatura exterior y la humedad se
mostrarán en la pantalla de la unidad principal.
Conexión inalámbrica de sensores
La estación meteorológica puede conectar hasta 1 sensor inalámbrico multicombinación y 3 canales
diferentes de sensor inalámbrico de temperatura | humedad (Si necesita este sensor remoto único de
temperatura y humedad, cómprelo por separado).
La estación meteorológica busca automáticamente todos los sensores inalámbricos en los 3 minutos
siguientes al encendido y registra los ID de los sensores. Cada sensor genera un ID aleatorio tras el
encendido para distinguirlos.
En la interfaz de la pantalla principal, pulse el botón "CANAL" para convertir los valores de los sensores
inalámbricos de los distintos canales en la columna de temperatura y humedad OUT.
Nota: En el icono de canal (donde aparece A1), se muestra el número de canales: (que representa
varios sensores inalámbricos combinados) | CH1 | CH2 | CH3 (que representa tres canales de
sensores inalámbricos de temperatura y humedad) | Modo bucle
Nota: En el modo bucle, la visualización del número de canales y de la temperatura y humedad en la
columna OUT pasa a un canal cada 5 segundos, en el orden | CH1 | CH2 | CH3. Si el canal no
Manual WF-120P
tiene señal, saltará automáticamente durante el bucle.
Nota: En el modo de bucle, sólo se convierten los valores de temperatura y humedad, y los valores de
velocidad del viento, dirección del viento, precipitaciones, etc. no se convierten, y los valores
siguen derivándose del sensor inalámbrico multicombinación.
Nota: Cuando la estación meteorológica pierde las señales del sensor o el sensor no está conectado al
canal, el valor del canal se muestra como "--".
Si necesita añadir un nuevo sensor o sustituir un sensor, pulse el botón "CANAL" para cambiar a la
comunicación correspondiente y, a continuación, mantenga pulsado el botón "CANAL" durante más de 3
segundos. La estación meteorológica volverá a buscar una señal durante 3 minutos, y el sensor del nuevo
canal se añadirá a la estación meteorológica en 3 minutos.
Nota: Cuando añada un nuevo sensor o sustituya un sensor (pila de repuesto del sensor antiguo), deberá
encender primero el sensor y, a continuación, seguir los pasos anteriores para controlar la estación
meteorológica.
Nota: Cuando el icono del canal (la posición de la pantalla A15) muestra el icono de bajo voltaje " " , la
batería del sensor inalámbrico del canal correspondiente se sustituye de acuerdo con el número de
canal del icono del canal. A continuación, siga los pasos anteriores para volver a añadir el sensor
inalámbrico a la estación meteorológica.
Ajustes de hora y unidad
Mantenga pulsado el botón "SET/ " durante 3 segundos para acceder al modo de ajuste de la hora.
Pulse y suelte el botón "▲ /MEM" o "▼ /WIFI" para ajustar el valor. Mantenga pulsado el botón "▲ /MEM" o
"▼ /WIFI" para ajustar rápidamente.
Pulse y suelte el botón "SET/ " para confirmar y pasar a la siguiente opción.
Nota: Espere 20 segundos sin pulsar ningún botón o haga doble clic en la posición táctil " " para
salir del modo de ajuste.
Orden de configuración:
1. Unidad de temperatura: °C | °F
2. Unidad de presión: hPa| inHg | mmHg
3. Ajuste de la presión del aire: absoluta o relativa
4. Unidad de velocidad del viento: km/h |mph | m/s
| nudos
5. Selección del grado (ángulo) o dirección (letra)
del viento
6. Unidad de precipitación: MM| pulgada
7. Unidad de luz: Klux | Kfc | W/m
(2
)
8. Formato de hora: 24Hr | 12Hr
9. Hora
10. Actas
11. Formato de visualización del calendario:
Manual WF-120P
Mes/Fecha | Fecha/Mes
12. Año
13. Mes
14. Fecha
15. Idioma de visualización de la semana: un total
de 15 países
Nota: En el tiempo establecido, el número de minutos del cambio, de forma automática desde el segundo
cero hacia adelante
Nota: Weekday está disponible en 15 idiomas: Inglés, alemán, francés, español, italiano, neerlandés,
danés, portugués, noruego, sueco, polaco, finés, checo, húngaro y eslovaco.
Visualización del idioma de la semana
Language
Sunday
Monday
Tuesday
Wednesda
y
Thursday
Friday
Saturday
ENGLISH
MONDAY
TUESDAY
WEDNESDAY
THURSDAY
FRIDAY
SATURDAY
SUNDAY
ENG
MON
TUE
WED
THU
FRI
SAT
SUN
GERMAN
MONTAG
DIENSTAG
MITTWOCH
DONNERSTAG
FREITAG
SAMSTAG
SONNTAG
GER
MON
DIE
MIT
DON
FRE
SAM
SON
FRENCH
LUNDI
MARDI
MERCREDI
JEUDI
VENDREDI
SAMEDI
DIMANCHE
FRE
LUN
MAR
MER
JEU
VEN
SAM
DIM
ITALIAN
LUNEDI
MARTEDÌ
MERCOLEDÌ
GIOVEDI
VENERDÌ
SABATO
DOMENICA
ITA
LUN
MAR
MER
GIO
VEN
SAB
DOM
SPANISH
LUNES
MARTES
MIERCOLES
JUEVES
VIERNES
SABADO
DOMINGO
SPA
LUN
MAR
MIE
JUE
VIE
SAB
DOM
PORTUGUESE
SEGUNDA-FEIR
A
TERÇA
QUARTA-FEI
RA
QUINTA-FEIRA
SEXTA-FEIRA
SABADO
DOMINGO
POR
SEG
TER
QUA
QUI
SEX
SAB
DOM
DUTCH
MAANDAG
DINSDAG
WOENSDAG
DONDERDAG
VRIJDAG
ZATERDAG
ZONDAG
DUT
MAA
DIN
WOE
DON
VRI
ZAT
ZON
DANISH
MANDAG
TIRSDAG
ONSDAG
TORSDAG
FREDAG
LØRDAG
SØNDAG
DAN
MAN
TIR
ONS
TOR
FRE
LOR
SON
NORWEGIA
N
MANDAG
TIRSDAG
ONSDAG
TORSDAG
FREDAG
LØRDAG
SØNDAG
NOR
MAN
TIR
ONS
TOR
FRE
LOR
SON
SWEDISH
MÅNDAG
TISDAG
ONSDAG
TORSDAG
FREDAG
LÖRDAG
SÖNDAG
SWE
MAN
TIS
ONS
TOR
FRE
LOR
SON
POLISH
PONIEDZIAŁ
EK
WTOREK
ŚRODA
CZWARTEK
PIĄTEK
SOBOTA
NIEDZIELA
POL
PON
WTO
SRO
CZW
PIA
SOB
NIE
FINNISH
MAANANTAI
TIISTAI
KESKIVIIKKO
TORSTAI
PERJANTAI
LAUANTAI
SUNNUNTAI
FIN
MAN
TII
KIS
TOR
PER
LAU
SUN
CZECH
PONDĚLÍ
ÚTERÝ
STŘEDA
ČTVRTEK
PÁTEK
SOBOTA
NEDĚLE
CZE
PON
UTE
STR
CTV
PAT
SOB
NED
HUNGARIA
HÉTFŐ
KEDD
SZERDA
CSÜTÖRTÖK
PÉNTEK
SZOMBAT
VASÁRNAP
Manual WF-120P
N
HUN
HET
KED
SZE
CSU
PEN
SZO
VAS
Slovakia
Pondelok
utorok
Streda
Štvrtok
piatok
sobota
nedeľa
SVK
PON
UTO
STR
STV
PIA
SOB
NED
Unidad de ajuste APP:
Cuando la estación meteorológica esté emparejada y conectada a WIFI, la hora de la estación
meteorológica se calibrará automáticamente, y la hora se convertirá automáticamente en la hora local
actual. Al mismo tiempo, haga clic en el icono de ajuste " " en la pantalla de inicio de la APP para
cambiar a la interfaz de ajuste y, a continuación, haga clic en la barra de menú correspondiente para
ajustar la unidad
Interfaz principal Segunda interfaz
Ajuste de las alarmas diarias:
Hay 4 juegos de despertadores diarios, y hay dos métodos de ajuste. Utilice el botón de funcionamiento de la
estación meteorológica para ajustar o haga clic en el elemento de ajuste del reloj de alarma en la interfaz de
Tuya APP para ajustar.
Botón Funcionamiento de la Estación Meteorológica
Pulse brevemente el botón "ALARM" para cambiar la interfaz horaria mostrada en AL1 | AL2 | AL3 | AL4. En
estas tres interfaces, pulse brevemente el botón"▲ /MEM "0 para activar o desactivar la función de alarma
correspondiente, Cuando se abre, se muestra el icono de alarma correspondiente.
En estas tres interfaces de ALARMA, mantenga pulsado el botón "ALARM" durante más de 3 segundos para
entrar en el modo de ajuste de la hora de alarma correspondiente.
Manual WF-120P
Pulse el botón "▲ /MEM" o "▼ /WIFI" para ajustar el valor. Mantenga pulsado el botón "▲ /MEM" o "▼ /WIFI"
para ajustar rápidamente.
Pulse el botón " " para confirmar y pasar a la siguiente opción.
Nota: Cuando se activa la función de AL1 | AL2 | AL3 | AL4, se muestra el icono de alarma". Al mismo
tiempo, el icono de repetición de alarma correspondiente "MO" | "TU" | "WE" | "TH" | "FR" | "SA" |
"SU".
Nota: "MO" | "TU" | "WE" | "TH" | "FR" | "SA" | "SU" indica que se activará una alarma el lunes | martes |
miércoles | jueves | viernes | sábado | domingo
Nota: Espere 20 segundos sin pulsar ningún botón o haga doble clic en la posición táctil " " para
salir del modo de ajuste.
Orden de configuración:
1. Horas de alarma
2. Minutos de la hora de alarma
3. Repetición semanal de la alarma
4. tiempo de repetición: de 5 a 60 minutos | OFF
Nota: El ajuste manual de la repetición de ruido puede seleccionarse entre "MO, TU, WE, TH, FR o SA,
SU, o las tres opciones
Nota: El rango de ajuste del tiempo de snooze: 5 ~ 60MIN, OFF, cuando está en OFF, significa que no hay
función de repetición. La unidad de tiempo de repetición es minutos.
Ajuste APP Alarma
Cuando la estación meteorológica esté emparejada y conectada a WIFI, la hora de la estación meteorológica
se calibrará automáticamente y la hora cambiará automáticamente a la hora local actual. Al mismo tiempo,
haga clic en el icono de configuración " " en la pantalla principal de la APP para cambiar a la interfaz de
configuración y, a continuación, haga clic en "Configuración de alarma" en la barra de menú para acceder al
menú inferior de configuración.
Interfaz principal Segunda interfaz Tercera interfaz Cuarta interfaz
Manual WF-120P
Nota: La repetición semanal en la APP puede configurarse independientemente para cada día.
Nota: La alarma sonará durante 2 minutos si no la desactiva pulsando cualquier botón. En este caso, la
alarma se repetirá automáticamente al cabo de 24 horas.
Nota: El sonido de alarma ascendente (crescendo, duración: 2 minutos) cambia el volumen 4 veces
mientras se oye la señal de alarma.
Desconexión de la señal de alarma
La alarma suena cuando el gatillo, pulse cualquier botón excepto el botón táctil " " o toque y mantenga
pulsado el botón " " durante más de 3 segundos para detener la señal de alarma.
Función Snooze:
Cuando llegue la hora de la alarma, toque y suelte el botón táctil " ", la señal de alarma se detendrá, y
entrará en el modo de temporización snooze. Al final del temporizador de repetición, sonará de nuevo
(puede repetir la repetición)
En el modo de temporización de repetición, pulse cualquier botón excepto el botón táctil " " o mantenga
pulsado el botón táctil "SNOOZE/LIGHT" durante más de 3 segundos para salir del modo de repetición.
Fases de la Luna:
El icono de la luna de la estación meteorológica también mostrará 12 fases lunares diferentes basadas en el
calendario.
Luna
nueva
Media luna
creciente
Media luna
Depilación
completa
luna
Completo
luna
Pleno menguante
luna
Media luna
Media luna
menguante
Horas de salida y puesta del sol：
Cuando la estación meteorológica se empareja con Wi-Fi, la ubicación del teléfono móvil se establecerá por
defecto como la ubicación de la estación meteorológica. El servidor en la nube enviará las horas de salida y
puesta del sol de la ubicación a la estación meteorológica basándose en la ubicación comunicada por el
emparejamiento.
Temperatura | Humedad | Intensidad luminosa | Índice UV | Presión
atmosférica
Manual WF-120P
Lectura | Record |Trend
Pulse el botón "▼ /WIFI" para cambiar la visualización de la temperatura ambiente, la temperatura del punto
de rocío, el índice de calor y la sensación térmica.
Nota: las sensaciones como la temperatura, la temperatura del punto de rocío, el índice de calor y el índice
de sensación térmica están relacionadas con el valor detectado por el sensor remoto inalámbrico
multicombinado.
Nota: Después de ver, volverá automáticamente a la visualización de se siente como la temperatura 20
segundos más tarde
Pulse el botón "▲ /MEM" para ver los registros de los valores máximos y mínimos de temperatura, humedad
e intensidad luminosa.
En el modo de visualización de valores máximos y mínimos, mantenga pulsado el botón"▲ /MEM" durante 3
segundos para borrar todo el historial de temperatura interior | Humedad y temperatura exterior remota |
Humedad | Intensidad de la luz y sensación de temperatura | Temperatura de punto de rocío | Índice de calor |
Índice de sensación térmica
Nota: Cuando se borren, los valores anteriores se mostrarán primero como "--" y, a continuación, se
volverán a almacenar los valores actuales.
Temperatura interior | Humedad y temperatura exterior a distancia | Humedad | intensidad de la luz y se
siente como la temperatura y la presión atmosférica tendrá consejos de cambio de tendencia.
: El valor detectado está aumentando.
: El valor detectado baja.
: El valor detectado no cambia.
El índice UV tiene cinco indicaciones de estado: bajo (0 a 2), moderado (3 a 5), alto (6 a 7), muy alto (8 a 10),
extremo (11+), utilizando 5 flechas triangulares para indicar los 5 estados de abajo a arriba, verde para bajo
y morado para extremo.
Lecturas del viento | Historia
Hay 3 conjuntos de datos de velocidad del viento: velocidad del viento en tiempo real, velocidad media del
viento y ráfaga
VELOCIDAD DEL VIENTO: velocidad media en los últimos 30 segundos
VELOCIDAD DEL VIENTO: Velocidad media máxima del viento cada 3 segundos durante 30
segundos.
VELOCIDAD MEDIA DEL VIENTO：Velocidad media del viento en 10 minutos
La dirección del viento puede mostrarse en dos direcciones: En letras o en grados
Nota: Viento en calma significa que la velocidad del viento en tiempo real es ≤0,2m/s. En este momento, el
ángulo de dirección del viento no se puede confirmar, y la dirección del viento se muestra como C,
indicando viento en calma.
Ver historial: Pulse y suelte el botón "VIENTO" para ver los valores máximos del historial de viento y ráfagas:
Manual WF-120P
1 Hora (por defecto) | 24 Horas | 7 Días | Mes | Año
Nota: 1 hora: 1 hora se refiere al registro de la velocidad del viento de esta hora, desde las 00:00 hasta la
hora actual, el registro más largo está dentro de los 60 minutos.
DÍA: DÍA se refiere al registro de velocidad del viento de este día, desde las 0:00 hasta la hora actual,
el registro más largo es de 24 horas.
7 DÍAS: 7 DÍAS se refiere al registro de velocidad del viento de esta semana, desde las 0:00 del
domingo de esta semana hasta la hora actual, el registro más largo es de 1 semana.
Mes: MES se refiere al registro de velocidad del viento de este mes, desde el día 1 de este mes
hasta la hora actual, el registro más largo es de 1 mes.
AÑO: AÑO se refiere al registro de velocidad del viento de este año, desde el 1 de enero de este
año hasta la hora actual, el registro más largo es de 1 año.
En el modo de visualización del historial de velocidad del viento, mantenga pulsado el botón "WIND" durante
3 segundos para borrar todo el historial de velocidad del viento.
Nota: La lectura de la velocidad del viento se restablecerá a la velocidad del viento actual.
Nota: Espere 20 segundos sin pulsar ningún botón o haga doble clic en la posición táctil " " para
salir de los modos de visualización.
El nivel de fuerza del viento (escala Beaufort) se calcula en función de la velocidad media del viento durante
1 hora, como se indica en la tabla siguiente:
Escala de viento
de Beaufort
EDAD VELOCIDAD DEL VIENTO
m/s
Km/h
mph
nudos
0
0~0.2
<1
<1
<1
1
0.3~1.5
1~5
1~3
1~3
2
1.6~3.3
6~11
4~7
4~6
3
3.4~5.4
12~19
8~12
7~10
4
5.5~7.9
20~28
13~18
11~16
5
8.0~10.7
29~38
19~24
17~21
6
10.8~13.8
39~49
25~31
22~27
7
13.9~17.1
50~61
32~ 38
28~33
8
17.2~20.7
62~74
39~46
34~40
9
20.8~24.4
75~88
47~55
41~47
10
24.5~28.4
89~102
56~64
48~55
11
28.5~32.6
103~117
65~ 73
56~63
12
>32.6
>117
>73
>63
Nota: Los niveles de fuerza del viento se indican mediante flechas triangulares, con un máximo de 12
flechas.
Lecturas de la lluvia | Historia
Pulse y suelte el botón "LLUVIA" para ver el historial de lluvia, por orden:
EVENTO | HORA | DIARIO | SEMANAL | MENSUAL | ANUAL | TOTAL | TARIFA EVENTO |
TARIFA DIARIA
Manual WF-120P
Nota: EVENTO: El valor acumulado del evento de lluvia actual. Si no llueve durante más de 30 minutos,
significa que ha finalizado el episodio de precipitaciones actual.
HORA: precipitación total para la hora actual
DIARIO: Precipitación total para hoy.
SEMANAL: precipitaciones totales de la semana en curso
MENSUAL: Precipitaciones totales del mes en curso
ANUAL: Precipitación total en el año en curso
TOTAL: El valor acumulado del tiempo total de funcionamiento (sin marca de tiempo) desde que se
inició la estación meteorológica.
TASA DEL EVENTO：La tasa de precipitación durante el evento, la precipitación media horaria
durante el evento, si es inferior a 1 hora, se calculará como 1 hora.
TASA DIARIA：La tasa de precipitación diaria es la precipitación media horaria del día. Si es inferior a
1 hora, se calculará como 1 hora.
Nota: Espere 20 segundos sin presionar ningún botón, o haga doble clic en la posición táctil " " para
salir de los modos de observación, La estación meteorológica reanudará la visualización de la hora
normal y mostrará el último registro de precipitación que usted visualizó. Cuando la lluvia muestra la
tasa de lluvia antes de entrar en el modo de observación, todavía muestra la tasa de lluvia cuando
regresa del modo de observación a la visualización normal de la hora.
En el modo de visualización del historial de lluvia, mantenga pulsado el botón "LLUVIA" durante 3 segundos
para borrar todo el historial de lluvia.
Nota: La lectura de lluvia se restablecerá a 0 mm (pulg.).
La curva de registro de temperatura | humedad | presión atmosférica |
viento | lluvia | intensidad luminosa | Índice UV en la APP
A través de la APP, puede ver los cambios históricos de varios datos de detección reportados por la estación
meteorológica y mostrarlos en el gráfico de curvas. Haga clic en el icono " " en la pantalla de inicio para
entrar, y podrá ver el gráfico de la curva de cambio diario | Semanal | Mensual | anual.
Interfaz principal Interfaz gráfica diaria Interfaz gráfica semanal Interfaz gráfica mensual Interfaz gráfica anual
Manual WF-120P
PM2.5 | Lectura AQI
PM2.5 | AQI proviene de la red y son los datos actuales en tiempo real, actualizados automáticamente cada
hora desde la red, Al mismo tiempo, PM2.5 se actualiza de acuerdo con la tabla de abajo, y las flechas de nivel
de calidad del aire se muestran como se muestra en la tabla de abajo:
Nivel
Mostrar
PM2,5
AQI
1
0~35μg/m³
≤50
2
36~75μg/m³
51~100
3
76~115μg/m³
101~200
4
116~150μg/m³
201~300
5
大于 150μg/m³
>300
Iluminación de fondo
Si el producto funciona con pilas, toque la posición de " ". Luz de fondo encendida 15 segundos.
Cuando la fuente de alimentación del producto se inserta en el adaptador de alimentación, la batería
desconectará automáticamente la fuente de alimentación, y la luz de fondo estará siempre brillante. Pulse el
botón "SET/ " para ajustar el brillo de la luz de fondo, puede ajustar los 5 estados: 4 diferentes brillo de la
luz de fondo y cerrar la luz de fondo. cuando el brillo de la luz de fondo no está en el brillo máximo, toque la
posición de " ". Luz de fondo se convierte en el brillo máximo de 15 segundos.
Cuando la fuente de alimentación del producto se inserta en el adaptador de alimentación, toque la posición
de " " y manténgala pulsada durante más de 3 segundos, y la unidad principal entrará en el modo de
detección de luz, Aparecerá el icono de detección de luz " ", y la luz de fondo de la unidad principal
ajustará automáticamente su brillo con la luz ambiental. Cuanto más oscura sea la luz ambiental, más
oscura será la retroiluminación.
En el modo de detección de luz, pulse el botón "SET/ " para elegir entre apagar o encender la
retroiluminación
Ajuste APP Retroiluminación
Cuando la estación meteorológica esté emparejada y conectada a WIFI, la hora de la estación
meteorológica se calibrará automáticamente y la hora cambiará automáticamente a la hora local actual. Al
Manual WF-120P
mismo tiempo, haga clic en el icono de ajuste " " en la pantalla principal de la APP para cambiar a la
interfaz de ajuste y, a continuación, haga clic en "Backlight Setting" en la barra de menú para entrar en el
menú inferior de ajuste.
Interfaz principal Segunda interfaz Tercera interfaz Cuarta interfaz
Batería baja:
Si en la columna "Sensor interior" aparece el icono de la pila " ", debe cambiar la pila de la estación
meteorológica lo antes posible,
Explicación de la previsión meteorológica en red
Una vez conectada la estación meteorológica al punto de acceso WIFI, la estación meteorológica descarga
automáticamente de la red la previsión meteorológica para el día en curso y los cuatro días siguientes, la
temperatura más alta | la más baja.
La estación meteorológica carga automáticamente al servidor los datos de temperatura/humedad
interior/exterior detectados en el interior de la estación, y la APP puede descargar automáticamente los
datos del servidor a través de la red.
Iconos de estaciones meteorológicas que se pueden visualizar:
Manual WF-120P
soleado
Mayormente
soleado
Parcialmente
nublado
Mayormente
nuboso
Nublado Lluvia irregular
Mayormente
lluvia
Lluvia
torrencial
Fuerte
tormenta
Lluvia parcial Duchas ducha fuerte
lluvia de
truenos
trueno Tormentas
Chubascos
con truenos
acompañado
s de granizo
Nieve
irregular
Mayormente
nieve
Nieve intensa Chubasco de
nieve parcial
Lluvia de
nieve
Lluvia y nieve
Lluvia y
granizo
Salve
Niebla Haze polvo flotante
Soplado de
arena
tormenta de
arena
Manual WF-120P
Instrucciones de montaje (sensor inalámbrico)
Sensor remoto inalámbrico multicombinación
Instálelo en un área abierta de 15 metros (50
pies) en todas las direcciones.
El sensor debe montarse en una plataforma o
soporte resistente a 1,5 m del suelo.
La base del sensor se atornilla a la plataforma y al
bastidor de soporte. Apriete la tuerca grande que
fija la varilla de soporte a la base
Al instalarlo, ajuste el cuerpo del sensor de forma
que el panel solar quede orientado hacia el sur,
de lo contrario la dirección del viento será
errónea. Observe la marca "N" Norte en relieve
en la parte superior del sensor (se necesita una
brújula para comprobarlo, y la marca "N" Norte
en relieve es idéntica a la "N" de la brújula).
Cuando instale el sensor, utilice el nivel de
burbuja superior para asegurar el nivel del sensor;
de lo contrario, la precisión de la lectura de
precipitaciones se verá afectada.
Una vez completados los dos pasos anteriores,
bloquee los dos tornillos Allen del lateral del
cuerpo del sensor.
Durante la instalación, los tornillos de fijación de
la ventosa y del cursor de dirección del viento
deben apretarse y apretarse.
La estructura pluvial del sensor debe limpiarse
regularmente (ciclo recomendado de 1 a 3 meses,
en función de la frecuencia de las lluvias):
1. Retire el embudo de agua de lluvia (gire el
embudo de arena de lluvia según el sentido
de giro indicado).
2. Retire con cuidado los residuos o insectos
del sensor de lluvia.
3. Elimine los residuos del propio embudo de
aguas pluviales, especialmente los residuos
del desagüe del embudo.
4. Retire los residuos del desagüe.
5. Vuelva a instalar el cubo de agua de lluvia.
6. Nota: No aplique aceite al sensor de lluvia.
Manual WF-120P
Nota: Asegúrese de que el sensor inalámbrico está instalado a menos de 100 metros de la estación
meteorológica (vacío, sin obstáculos). Según el grosor del obstáculo entre el sensor inalámbrico y
la estación meteorológica, la distancia debe acortarse al máximo (la distancia después de que la
señal inalámbrica penetre en el obstáculo se acortará), de lo contrario la transmisión de datos
puede verse perturbada.
Temperatura | Humedad Sensor remoto inalámbrico
(Este sensor no está configurado, adquiéralo por separado si lo necesita)
Opción 1:
Monte los tornillos de fijación en la pared.
Cuelga el sensor inalámbrico en el tornillo.
Opción 2:
Inserte los tornillos de montaje a través de la
parte frontal del sensor inalámbrico en la pared.
Apriete los tornillos hasta que queden bien
ajustados (no los apriete demasiado).
Si el sensor inalámbrico se coloca en el exterior,
instale el sensor inalámbrico de temperatura |
humedad en una pared orientada al norte o en
cualquier sombra. El sol lo hará aún más alto.
Es preferible colocar la barandilla bajo el alero o
bajo la cubierta.
Asegúrese de que el sensor inalámbrico está
instalado verticalmente para ventilar la humedad.
Manuel WF-120P
STATION MÉTÉO PROFESSIONNELLE
Manuel WF-120P
Contenu
Caractéristiques
Apparence de la station météo
Détecteur à distance sans fil multi-combinaison Apparence
Température | Humidité Capteur à distance sans fil Apparence
Préparation de l'installation
Couplage WIFI
Connexion de capteurs sans fil
Réglages de l'heure et de l'unité
Unité de réglage APP
Réglage des alarmes quotidiennes
Bouton de fonctionnement de la station météo
Ordre de réglage
Réglage de l'alarme APP
Fonction Snooze
Phases de la lune
Heures de lever et de coucher du soleil
Température | Humidité | Intensité lumineuse | Indice UV | Pression atmosphérique |
Enregistrement | Tendance
Lectures de vent | Histoire
Lectures de pluie | Histoire
Courbe d'enregistrement de la température, de l'humidité, de la pression
atmosphérique, du vent, de la pluie, de l'intensité lumineuse et de l'indice UV dans
l'APP
Éclairage de fond
Réglage APP Rétro-éclairage
Explication des prévisions météorologiques en réseau
Instructions de montage
Capteur de température et d'humidité sans fil
Manuel WF-120P
Caractéristiques :
Calendrier perpétuel jusqu'en 2099
Calibrage automatique du service horaire du réseau
Jour de la semaine en 15 langues sélectionnables par l'utilisateur : anglais, allemand, français, espagnol,
italien, néerlandais, danois, portugais, norvégien, suédois, polonais, finlandais, tchèque, hongrois et slovaque.
Alarme quotidienne avec fonction snooze (4 alarmes)
Heure locale de lever et de coucher du soleil et phase lunaire
Température :
- Plage maximale d'affichage de la détection de la température intérieure : -20°C (-4°F) à 50°C (122°F)
- Plage maximale d'affichage de la détection de la température extérieure : -40°C (-40°F) à 70°C (158°F)
Humidité :
- Plage maximale d'affichage de la détection de l'humidité à l'intérieur et à l'extérieur : 1 % à 99 %
- Niveau 5 affichage du confort intérieur et extérieur - source de données température et humidité
Pression d'air :
- Plage maximale d'affichage de la mesure de la pression atmosphérique :
600 à 1100 hPa (17,72 à 32,48 inHg ou 450 à 825,1 mmHg)
Pluie
- Plage maximale affichée pour la mesure des précipitations : 0 à 9999mm (0-393.6 pouces)
Le vent
- Portée maximale affichée pour la mesure de la vitesse du vent : 0 à 180 km/h (0 à 111 mph)
- Portée maximale affichée pour la mesure de la direction du vent : 0 à 359 degrés
- Affichage de l'échelle de vent de Beaufort (12)
Indice de lumière et d'UV
- Plage maximale d'affichage de la mesure de l'intensité lumineuse : 0 à 128 klux (0 à 1378 kfc)
- Plage maximale d'affichage de la mesure de l'indice UV : 0 à 15 niveaux
- Niveau 5 Indication du niveau d'exposition au soleil UVI
Capteur extérieur sans fil :
- Fréquence de transmission RF de 433,92 MHz
- Portée de transmission de 100 mètres (300 pieds) dans une zone ouverte, sans murs ni portes.
Enregistrement de la température, de l'humidité, de la vitesse du vent, des précipitations et de l'intensité
lumineuse
Affichage de la température ressentie, de la température de refroidissement éolien, de l'indice de chaleur et
de la température du point de rosée.
Se connecte directement au réseau wifi, se connecte au Tuya Smart System
Fonction de prévision météorologique future et de rapport de température, avec des informations de prévision
météorologique fournies par le réseau pour un total de 5 jours (y compris le jour même)
Télécharger les données météorologiques détectées (température, humidité, vitesse du vent, etc.) vers
l'intelligence du graffiti, les afficher sur l'APP et réaliser l'affichage des courbes statistiques des données.
Qualité de l'air (PM2,5 et IQA)
Manuel WF-120P
- Réseau de sources de données PM2.5 et IQA
-PM2.5 alternativement en μg/m
3
Rétro-éclairage de l'écran de niveau 4
Alimentation électrique :
Station météo :
Entrée d'alimentation de l'équipement : DC 5V plus de 1A (cordon d'alimentation ou adaptateur de courant)
Pile : 2 x LR6 AA 1,5V
Capteur à distance sans fil à combinaisons multiples :
Pile : 3 x LR6 AA 1.5V
Capteur de température et d'humidité sans fil (ce capteur n'est pas configuré, veuillez l'acheter séparément
si nécessaire)
Pile : 2 x LR6 AA 1,5V
F.Y.I. :
L'unité principale de la station météorologique peut fonctionner à des températures allant de 0 °C à
+50 °C. Si la fonction dépasse cette plage, elle peut entraîner des anomalies. Veuillez l'utiliser dans cet
environnement
Le capteur à distance sans fil peut fonctionner de -30°C à+ 70°C. Veuillez choisir la bonne pile en
fonction de la température limite du capteur sans fil :
La pile alcaline zinc-manganèse peut fonctionner de -20°C à +60°C.
La batterie rechargeable au lithium-ion polymère peut fonctionner de -40°C à+ 70°C.
Manuel WF-120P
Apparence de la station météo
Manuel WF-120P
Partie A - LCD positif
A1 : Calendrier
A2 : Jour de la semaine
A3 : Phase de la lune
A4 : Temps
A5 : Heure du coucher du soleil
A6 : Heure du lever du soleil
A7 : Canal sans fil pour l'extérieur
A8 : Température extérieure
A9 : Volant de direction du vent
A10 : Icône de confort extérieur
A11 : Humidité extérieure
A12 : Valeur de la rafale
A13 : Échelle de Beaufort
A14 : Pluies
A15 : Valeur de la vitesse du vent
A16 : Pression de l'air
A17 : Icône de confort intérieur
A18 : Humidité intérieure
A19 : Valeur de la vitesse moyenne du vent
A20 : Température intérieure
A21 : Direction du vent
A22 : Intensité lumineuse
A23 : La sensation de température
A24 : Indice UV
A25 : Prévisions météorologiques pour aujourd'hui
A26 : Températures maximales et minimales prévues
pour aujourd'hui
A27 : Prévisions des températures maximales et
minimales pour les prochains+ 1 jour
A28 : Prévisions des températures maximales et
minimales pour les prochains jours+ 2
A29 : Prévisions des températures maximales et
minimales pour les prochains+ 3 jours
A30 : Prévisions des températures maximales et
minimales pour le prochain jour+ 4
A31 : Prévisions météorologiques pour les
prochains+ 3 jours
A32 : Prévisions météorologiques pour le prochain
jour+ 4
A33 : Prévisions météorologiques pour les prochains
jours+ 2
A34 : Prévisions météorologiques pour le prochain
+1 jour
A35 : PM2.5 à partir de données Internet
A36 : IQA à partir de données Internet
Icône de l'heure du réseau
: Indicateur de puissance du signal WIFI
Icône de batterie faible
: Icône de réglage automatique du
rétroéclairage
: Icône Alarme1
: Icône de l'alarme 2
: Icône de l'alarme 3
: Icône de l'alarme 4
: Répétition du réveil : icônes du lundi au
vendredi
: Répétition du réveil : icônes du samedi au
dimanche
Icône de répétition de l'alarme
Icône de réception sans fil
: Icône de boucle de canal sans fil
Température | humidité | Pression flèche de
tendance vers le haut
Flèche de tendance constante de la température,
de l'humidité et de la pression
Température | humidité | Pression flèche de
tendance vers le bas
Manuel WF-120P
Partie B - Boutons et extérieur
B1 : " " Emplacement de la touche
Snooze/Light
B2 : Capteur de lumière
B3 : "SET/ " Bouton de réglage de l'heure et de
l'unité et de la luminosité
B4 : "ALARM" Bouton de réglage de l'alarme
B5 : "▲/MEM" Bouton de montée et de mémorisation
B6 : Bouton "▼/WIFI" vers le bas et bouton
d'appairage WIFI
B7 : "WIND" Bouton d'opération relatif à la vitesse du
vent
B8 : Bouton d'opération "RAIN" relatif aux
précipitations
B9 : "CHANNEL" Bouton de changement de canal
B10 : "Display" Bouton de commutation de la vue
d'affichage
B11 : Trou de suspension
B12 : Compartiment à piles
B13 : Cadre de support
B14 : Prise d'alimentation électrique-TYPE-C
Icône de capteur sans fil à combinaisons
multiples
3 canaux de température | humidité
capteur à distance sans fil
MAX : Affiche l'icône d'enregistrement de la
température et de l'humidité maximales.
MIN : Affiche l'icône de l'enregistrement de la
température et de l'humidité minimales.
Manuel WF-120P
Détecteur à distance sans fil multi-combinaison Apparence
Partie D - Extérieur
D1 : Panneau solaire
D2 : Entonnoir de pluie
D3 : Coupes à vent
D4 : Niveau à bulle
D5 : Boîtier d'induction de température et
d'humidité
D6 : Girouette directionnelle
D7 : Bouton de réinitialisation
D8 : Indicateur LED
D9 : Bouton de signal d'émission manuelle
D10 : Compartiment à piles
D11 : Tige de support
D12 : Base fixe
D13 : Vis à tête cylindrique à six pans creux
D14 : Évents de drainage pour le capteur de pluie
D15 : Marque de direction nord
D16 : Marque de rotation de l'entonnoir de pluie
D17 : Grand écrou pour la fixation de la tige de
support et de la base
D18 : Capteurs d'éclairage et d'UV
Manuel WF-120P
Température | Humidité Capteur à distance sans fil Apparence
(Ce capteur n'est pas configuré, veuillez l'acheter séparément si
nécessaire)
Partie E - Extérieur
E1 : Trou de suspension
E2 : Écran LCD
E3 : Indicateur LED
E4 : Grille de détection de la température et de
l'humidité
E5 : Compartiment à piles
E6 : Bouton de signal d'émission manuelle "TX"
E7 : Commutateur "CANAL 1 ou 2 ou 3
E8 : Bouton de réinitialisation
Manuel WF-120P
Préparation de l'installation
Articles dont vous aurez besoin pour installer votre station (non inclus) :
1. Tournevis cruciforme et tournevis hexagonal pour l'assemblage.
2. Piles neuves :
2 (deux) piles alcalines ou lithium AA pour la station météorologique.
3 (trois) piles alcalines ou lithium AA pour le capteur multi-combinaison.
Pour de meilleurs résultats :
- Sortez la station météorologique et les capteurs de leur emballage et placez-les ensemble sur une table
ou un banc, à portée de main.
- Placez les piles et le tournevis à portée de main du lieu d'installation.
- Gardez les capteurs et la station météorologique à 0,15-0,3 mètre ou 5-10 pieds pendant au moins 15
minutes après l'installation des piles, pour permettre aux capteurs et à la station de se connecter de
manière répétée.
Télécharger l'application Tuya Smart :
ICÔNE DE L'APP
Selon la marque du téléphone portable, recherchez "Tuya" dans l'APP Store IOS ou Google Play Android,
trouvez l'APP avec l'icône ci-dessous, et téléchargez l'APP. En même temps, enregistrez un compte, ouvrez
l'APP, connectez-vous au compte et connectez-vous en même temps au hotspot auquel la station
météorologique doit se connecter, pour préparer l'appariement des appareils.
Installation rapide
1. Insérer 3 piles AA dans la télécommande sans fil multi-combinaison.
2. Branchez ensuite le cordon d'alimentation sur la station météorologique
3. Téléchargez l'application correspondante sur le téléphone portable, ouvrez l'application, enregistrez
l'utilisateur et connectez-vous, et associez la station météorologique au WIFI et aux informations du serveur
conformément à l'invite de l'application.
4. Configurer les paramètres de base en utilisant l'APP ou le produit. Régler l'heure, la date, l'unité, etc.
5. Insérer 2 piles AA dans la station météorologique (les réglages ne seront pas perdus en cas de mise hors
tension inopinée de l'adaptateur d'alimentation).
6. Après 5 minutes, déplacez le capteur à distance vers l'extérieur ou vers un autre endroit.
Couplage WIFI
Après le démarrage de la station météorologique, celle-ci passe automatiquement en mode AP apparié, la
barre de temps affiche "AP" et l'appairage peut alors commencer
Ouvrez l'application Tuya et attendez un moment. L'interface de l'application affichera automatiquement une
Manuel WF-120P
fenêtre de découverte d'appareils. Cliquez sur "Ajouter" pour passer aux paramètres WIFI sur l'interface.
Suivez ensuite les invites de l'APP, étape 3 : définir le nom et le mot de passe WIFI, étape 4 : processus
d'appairage, attendez que l'écran passe à l'étape 5, cliquez sur Terminer, passez à l'interface principale de
l'étape 6, ce qui indique que l'appairage est terminé.
étape 2
étape 3 étape 4 étape 5 Étape 1
Remarque : le point d'accès WIFI couplé doit être à 2,4 GHz, ce produit ne prend en charge que les réseaux
sans fil à 2,4 GHz.
Si le produit n'entre pas automatiquement en mode d'appairage lorsqu'il est mis sous tension pour la
première fois, vous pouvez appuyer sur le bouton "-" et le maintenir enfoncé pendant plus de 3 secondes
pour entrer manuellement en mode d'appairage ; l'invite affichée est la même que celle de l'entrée
automatique.
Une fois l'appairage terminé, la station météorologique se connecte automatiquement au réseau local sans fil,
met automatiquement à jour l'heure du réseau et commence à rechercher des signaux provenant de
capteurs sans fil distants. L'icône " " clignote pendant environ 3 minutes. À ce moment-là, si le capteur
sans fil extérieur fonctionne normalement, l'hôte commencera à rechercher le signal du capteur sans fil
distant dans environ 1 à 2 minutes. Lorsqu'un signal est reçu à l'intérieur, la température et l'humidité
extérieures s'affichent sur l'écran de l'unité principale.
Connexion de capteurs sans fil
La station météorologique peut connecter jusqu'à 1 capteur sans fil multi-combinaison et 3 canaux différents
de capteur sans fil de température et d'humidité (si vous avez besoin de ce capteur de température et
d'humidité à distance, veuillez l'acheter séparément).
La station météorologique recherche automatiquement tous les capteurs sans fil dans les 3 minutes suivant la
mise sous tension et enregistre les identifiants des capteurs. Chaque capteur génère un identifiant aléatoire
après la mise sous tension afin de les distinguer.
Dans l'interface d'affichage principale, appuyez sur le bouton "CANAL" pour convertir les valeurs des
étape 6
Manuel WF-120P
capteurs sans fil sur différents canaux dans la colonne de température et d'humidité OUT.
Remarque : dans l'icône de canal (où A1 est affiché), le nombre de canaux est affiché : (représentant
plusieurs capteurs sans fil combinés) | CH1 | CH2 | CH3 (représentant trois canaux de capteurs
sans fil de température et d'humidité) | Loop mode (mode boucle)
Remarque : En mode boucle, l'affichage du nombre de canaux et de la température et de l'humidité dans
la colonne OUT passe à un canal toutes les 5 secondes, dans l'ordre | CH1 | CH2 | CH3. Si le
canal n'a pas de signal, il passera automatiquement en boucle.
Remarque : en mode boucle, seules les valeurs de température et d'humidité sont converties, et les
valeurs de vitesse et de direction du vent, de précipitations, etc. ne sont pas converties, et les
valeurs sont toujours dérivées du capteur sans fil multi-combinaison.
Remarque : Lorsque la station météorologique perd les signaux du capteur ou que le capteur n'est pas
connecté au canal, la valeur du canal est affichée sous la forme "--"
Si vous devez ajouter un nouveau capteur ou remplacer un capteur, appuyez sur la touche "CANAL" pour
passer à la communication correspondante, puis appuyez sur la touche "CANAL" et maintenez-la enfoncée
pendant plus de 3 secondes. La station météorologique recherchera à nouveau un signal pendant 3 minutes,
et le capteur du nouveau canal sera ajouté à la station météorologique dans les 3 minutes qui suivent.
Remarque : lors de l'ajout d'un nouveau capteur ou du remplacement d'un capteur (pile de remplacement
de l'ancien capteur), vous devez d'abord mettre le capteur sous tension, puis suivre les étapes
ci-dessus pour contrôler la station météorologique.
Remarque : Lorsque l'icône du canal (position de l'écran A15) affiche l'icône de faible tension " ", la
pile du capteur sans fil du canal correspondant est remplacée en fonction du numéro de canal de
l'icône du canal. Suivez ensuite les étapes ci-dessus pour réinsérer le capteur sans fil dans la
station météorologique.
Réglages de l'heure et de l'unité
Appuyez sur la touche "SET/ " pendant 3 secondes pour accéder au mode de réglage de l'heure.
Appuyez et relâchez le bouton "▲ /MEM" ou "▼ /WIFI" pour ajuster la valeur. Maintenez la touche "▲ /MEM"
ou "▼ /WIFI" enfoncée pour un réglage rapide.
Appuyez et relâchez la touche "SET/ " pour confirmer et passer à l'élément suivant.
Note : Attendez 20 secondes sans appuyer sur aucune touche, ou double-cliquez sur la position tactile "
" pour quitter le mode de réglage.
Ordre de réglage :
1. Unité de température : °C | °F
2. Unité de pression : hPa| inHg | mmHg
3. Réglage de la pression d'air : absolue ou
relative
4. Unité de vitesse du vent : km/h |mph | m/s |
noeuds
Manuel WF-120P
5. Sélection du degré (angle) ou de la direction
(lettre) du vent
6. Unité de précipitations : MM| pouce
7. Unité de lumière : Klux | Kfc | W/m
(2
)
8. Format des heures : 24Hr | 12Hr
9. Heure
10. Procès-verbal
11. Format d'affichage du calendrier : Mois/Date |
Date/Mois
12. Année
13. Mois
14. Date
15. Langue d'affichage de la semaine : 15 pays au
total
Note : Dans le temps programmé, le nombre de minutes du changement, automatiquement à partir de la
seconde zéro en avant.
Note : Le jour de la semaine est disponible en 15 langues : anglais, allemand, français, espagnol, italien,
néerlandais, danois, portugais, norvégien, suédois, polonais, finlandais, tchèque, hongrois et
slovaque.
Affichage de la langue de la semaine
Language
Sunday
Monday
Tuesday
Wednesda
y
Thursday
Friday
Saturday
ENGLISH
MONDAY
TUESDAY
WEDNESDAY
THURSDAY
FRIDAY
SATURDAY
SUNDAY
ENG
MON
TUE
WED
THU
FRI
SAT
SUN
GERMAN
MONTAG
DIENSTAG
MITTWOCH
DONNERSTAG
FREITAG
SAMSTAG
SONNTAG
GER
MON
DIE
MIT
DON
FRE
SAM
SON
FRENCH
LUNDI
MARDI
MERCREDI
JEUDI
VENDREDI
SAMEDI
DIMANCHE
FRE
LUN
MAR
MER
JEU
VEN
SAM
DIM
ITALIAN
LUNEDI
MARTEDÌ
MERCOLEDÌ
GIOVEDI
VENERDÌ
SABATO
DOMENICA
ITA
LUN
MAR
MER
GIO
VEN
SAB
DOM
SPANISH
LUNES
MARTES
MIERCOLES
JUEVES
VIERNES
SABADO
DOMINGO
SPA
LUN
MAR
MIE
JUE
VIE
SAB
DOM
PORTUGUESE
SEGUNDA-FEIR
A
TERÇA
QUARTA-FEI
RA
QUINTA-FEIRA
SEXTA-FEIRA
SABADO
DOMINGO
POR
SEG
TER
QUA
QUI
SEX
SAB
DOM
DUTCH
MAANDAG
DINSDAG
WOENSDAG
DONDERDAG
VRIJDAG
ZATERDAG
ZONDAG
DUT
MAA
DIN
WOE
DON
VRI
ZAT
ZON
DANISH
MANDAG
TIRSDAG
ONSDAG
TORSDAG
FREDAG
LØRDAG
SØNDAG
DAN
MAN
TIR
ONS
TOR
FRE
LOR
SON
NORWEGIA
MANDAG
TIRSDAG
ONSDAG
TORSDAG
FREDAG
LØRDAG
SØNDAG
Manuel WF-120P
N
NOR
MAN
TIR
ONS
TOR
FRE
LOR
SON
SWEDISH
MÅNDAG
TISDAG
ONSDAG
TORSDAG
FREDAG
LÖRDAG
SÖNDAG
SWE
MAN
TIS
ONS
TOR
FRE
LOR
SON
POLISH
PONIEDZIAŁ
EK
WTOREK
ŚRODA
CZWARTEK
PIĄTEK
SOBOTA
NIEDZIELA
POL
PON
WTO
SRO
CZW
PIA
SOB
NIE
FINNISH
MAANANTAI
TIISTAI
KESKIVIIKKO
TORSTAI
PERJANTAI
LAUANTAI
SUNNUNTAI
FIN
MAN
TII
KIS
TOR
PER
LAU
SUN
CZECH
PONDĚLÍ
ÚTERÝ
STŘEDA
ČTVRTEK
PÁTEK
SOBOTA
NEDĚLE
CZE
PON
UTE
STR
CTV
PAT
SOB
NED
HUNGARIA
N
HÉTFŐ
KEDD
SZERDA
CSÜTÖRTÖK
PÉNTEK
SZOMBAT
VASÁRNAP
HUN
HET
KED
SZE
CSU
PEN
SZO
VAS
Slovakia
Pondelok
utorok
Streda
Štvrtok
piatok
sobota
nedeľa
SVK
PON
UTO
STR
STV
PIA
SOB
NED
APP Unité de réglage :
Lorsque la station météo est appariée et connectée au WIFI, l'heure de la station météo est
automatiquement calibrée et l'heure devient automatiquement l'heure locale. En même temps, cliquez sur
l'icône de réglage " " sur l'écran d'accueil de l'APP pour passer à l'interface de réglage, puis cliquez sur
la barre de menu correspondante pour régler l'unité.
Interface principale Deuxième interface
Réglage des alarmes quotidiennes :
Manuel WF-120P
Il existe 4 séries de réveils quotidiens et deux méthodes de réglage. Utilisez le bouton de la station météo
pour régler ou cliquez sur l'élément de réglage du réveil dans l'interface Tuya APP pour régler.
Bouton de fonctionnement de la station météo
Une brève pression sur le bouton "ALARM" permet de faire basculer l'interface temporelle affichée en AL1 |
AL2 | AL3 | AL4. Dans ces trois interfaces, une pression courte sur le bouton "▲ /MEM "0 permet d'activer ou
de désactiver la fonction d'alarme correspondante.
Dans ces trois interfaces ALARME, appuyez sur le bouton "ALARME" et maintenez-le enfoncé pendant plus
de 3 secondes pour entrer dans le mode de réglage de l'heure d'alarme correspondante.
Appuyez sur le bouton "▲ /MEM" ou "▼ /WIFI" pour ajuster la valeur. Maintenez la touche "▲ /MEM" ou "▼
/WIFI" enfoncée pour un réglage rapide.
Appuyez sur la touche " " pour confirmer et passer à l'élément suivant.
Remarque : Lorsque la fonction AL1 | AL2 | AL3 | AL4 est activée, l'icône d'alarme" s'affiche. En même
temps, l'icône de répétition de l'alarme "MO" MO" | "TU" | "WE" | "TH" "MO" | "TU" | "WE" | "TH"
L'icône de répétition de l'alarme "MO" | "TU" | "WE" | "TH" | "FR" | "SA" | "SU" s'affiche.
Note : "MO" TU" | "WE" | "TH" L'AFFICHAGE "MO" | "TU" | "WE" | "TH" L'affichage "MO" | "FR" | "SA" |
"SU" indique qu'une alarme sera déclenchée le lundi | mardi | mercredi | jeudi | vendredi | samedi |
dimanche.
Note : Attendez 20 secondes sans appuyer sur aucune touche, ou double-cliquez sur la position tactile "
" pour quitter le mode de réglage.
Ordre de réglage :
1. Heures de l'alarme
2. Minutes de l'heure d'alarme
3. Répétition hebdomadaire de l'alarme
4. temps de répétition : 5 à 60 minutes | OFF
Note : Le réglage manuel de la répétition du bruit peut être sélectionné parmi "MO, TU, WE, TH, FR ou SA,
SU, ou les trois options".
Remarque : La plage de réglage de la durée de répétition de l'alarme est de 5 à 60 minutes : 5 ~ 60MIN,
OFF, lorsque réglé sur OFF, signifie qu'il n'y a pas de fonction snooze. L'unité de temps de la
fonction snooze est la minute.
Manuel WF-120P
Réglage de l'alarme APP
Lorsque la station météo est appariée et connectée au WIFI, l'heure de la station météo sera
automatiquement calibrée et l'heure passera automatiquement à l'heure locale actuelle. En même temps,
cliquez sur l'icône de réglage " " sur l'écran principal de l'APP pour passer à l'interface de réglage, puis
cliquez sur " Alarm Setting " dans la barre de menu pour accéder au menu inférieur de réglage.
Interface principale Deuxième interface Troisième interface Quatrième interface
Note : La répétition hebdomadaire dans l'APP peut être réglée indépendamment pour chaque jour.
Note : L'alarme sonnera pendant 2 minutes si vous ne la désactivez pas en appuyant sur n'importe quel
bouton. Dans ce cas, l'alarme se répète automatiquement au bout de 24 heures.
Note : L'alarme sonore croissante (crescendo, durée : 2 minutes) modifie le volume 4 fois pendant que le
signal d'alarme est entendu.
Désactivation du signal d'alarme
L'alarme retentit lorsque le déclencheur est activé, appuyez sur n'importe quel bouton à l'exception du bouton
tactile " " ou maintenez le bouton " " enfoncé pendant plus de 3 secondes pour arrêter le signal
d'alarme.
Fonction Snooze :
Lorsque l'heure de l'alarme est arrivée, touchez et relâchez le bouton tactile " ", le signal d'alarme
s'arrête et l'appareil passe en mode " snooze " (répétition de l'alarme). À la fin du délai de répétition, l'alarme
sonnera à nouveau (possibilité de répéter la répétition).
En mode "snooze", appuyez sur n'importe quelle touche sauf la touche " " ou maintenez la touche
"SNOOZE/LIGHT" enfoncée pendant plus de 3 secondes pour quitter le mode "snooze".
Phases de la lune :
L'icône de la lune de la station météorologique affichera également 12 phases lunaires différentes en fonction
Manuel WF-120P
du calendrier.
Nouvell
e lune
Demi-lune en
cire
Demi-lune
Épilation à la cire
complète
lune
Complet
lune
Plein décroissant
lune
Demi-lune
Demi-lune
descendante
Heures de lever et de coucher du soleil：
Lorsque la station météorologique est couplée au Wi-Fi, l'emplacement du téléphone portable est défini par
défaut comme l'emplacement de la station météorologique. Le serveur en nuage transmettra les heures de
lever et de coucher du soleil à la station météorologique en fonction de l'emplacement signalé par
l'appairage.
Température | Humidité | Intensité lumineuse | Indice UV | Pression
atmosphérique
Lecture | Record |Tendance
Appuyez sur le bouton "▼ /WIFI" pour changer l'affichage de la température ressentie, de la température du
point de rosée, de l'indice de chaleur et du refroidissement éolien.
Remarque : les sensations telles que la température, la température du point de rosée, l'indice de chaleur
et l'indice de refroidissement éolien sont liées à la valeur détectée par le capteur à distance sans fil à
combinaison multiple.
Remarque : Après l'affichage, l'écran revient automatiquement à l'affichage de la température ressentie 20
secondes plus tard.
Appuyez sur la touche "▲ /MEM" pour visualiser les enregistrements des valeurs maximales et minimales de
température, d'humidité et d'intensité lumineuse.
En mode d'affichage des valeurs maximales et minimales, appuyez sur la touche "▲ /MEM " pendant 3
secondes pour effacer tout l'historique de la température intérieure | Humidité et de la température extérieure à
distance | Humidité | Intensité lumineuse et température ressentie | Température du point de rosée | Indice de
chaleur | Indice de refroidissement éolien
Note : Lors de l'effacement, les valeurs ci-dessus seront d'abord affichées sous la forme "--", puis les
valeurs actuelles seront réenregistrées.
La température intérieure, l'humidité et la température extérieure à distance, l'humidité, l'intensité lumineuse
et l'impression de température et de pression atmosphérique auront des conseils sur les changements de
tendance.
Manuel WF-120P
: La valeur détectée augmente.
: La valeur détectée baisse.
: La valeur détectée reste inchangée.
L'indice UV comporte cinq états : faible (0 à 2), modéré (3 à 5), élevé (6 à 7), très élevé (8 à 10), extrême
(11+). Cinq flèches triangulaires indiquent les cinq états de bas en haut, le vert pour faible et le violet pour
extrême.
Lectures de vent | Histoire
Il existe trois séries de données sur la vitesse du vent : la vitesse du vent en temps réel, la vitesse moyenne
du vent et les rafales.
VITESSE DU VENT : vitesse moyenne au cours des 30 dernières secondes
VITESSE DU VENT EN BANDE : Vitesse moyenne maximale du vent toutes les 3 secondes
pendant 30 secondes.
AGE WIND SPEED：Vitesse moyenne du vent sur 10 minutes
La direction du vent peut être affichée dans deux directions : en lettres ou en degrés
Remarque : un vent calme signifie que la vitesse du vent en temps réel est ≤0,2m/s. Pour l'instant, l'angle
de direction du vent ne peut pas être confirmé, et la direction du vent est affichée comme C,
indiquant un vent calme.
Visualisation de l'historique : Appuyez et relâchez le bouton "WIND" pour afficher les valeurs maximales de
l'historique du vent et des rafales : 1 heure (par défaut) | 24 heures | 7 jours | mois | année
Note : 1 heure : 1 heure fait référence à l'enregistrement de la vitesse du vent pour cette heure, de 00:00 à
l'heure actuelle, l'enregistrement le plus long est de 60 minutes.
DAY : DAY fait référence à l'enregistrement de la vitesse du vent de ce jour, de 0:00 à l'heure
actuelle, l'enregistrement le plus long étant de 24 heures.
7 JOURS : 7 JOURS se réfère à l'enregistrement de la vitesse du vent de cette semaine, de 0:00 le
dimanche de cette semaine à l'heure actuelle, l'enregistrement le plus long est de 1
semaine.
Mois : MONTH fait référence à l'enregistrement de la vitesse du vent de ce mois, du 1er de ce mois
à l'heure actuelle, l'enregistrement le plus long est de 1 mois.
Année : L'ANNÉE fait référence à l'enregistrement de la vitesse du vent de cette année, du 1er
janvier de cette année à l'heure actuelle, l'enregistrement le plus long est d'un an.
En mode de visualisation de l'historique de la vitesse du vent, appuyez sur la touche "WIND" pendant 3
secondes pour effacer tout l'historique de la vitesse du vent.
Remarque : la vitesse du vent est réinitialisée à la vitesse actuelle du vent.
Note : Attendez 20 secondes sans appuyer sur aucun bouton, ou double-cliquez sur la position tactile "
" pour quitter les modes de visualisation.
Manuel WF-120P
Le niveau de force du vent (échelle de Beaufort) est calculé sur la base de la vitesse moyenne du vent sur
une heure, comme le montre le tableau suivant :
Échelle de
Beaufort
AGE VITESSE DU VENT
m/s
Km/h
mph
nœuds
0
0~0.2
<1
<1
<1
1
0.3~1.5
1~5
1~3
1~3
2
1.6~3.3
6~11
4~7
4~6
3
3.4~5.4
12~19
8~12
7~10
4
5.5~7.9
20~28
13~18
11~16
5
8.0~10.7
29~38
19~24
17~21
6
10.8~13.8
39~49
25~31
22~27
7
13.9~17.1
50~61
32~ 38
28~33
8
17.2~20.7
62~74
39~46
34~40
9
20.8~24.4
75~88
47~55
41~47
10
24.5~28.4
89~102
56~64
48~55
11
28.5~32.6
103~117
65~ 73
56~63
12
>32.6
>117
>73
>63
Note : Les niveaux de force du vent sont indiqués par des flèches triangulaires, avec un maximum de
12 flèches.
Lecture de la pluie | Histoire
Appuyez et relâchez le bouton "RAIN" pour afficher l'historique des pluies, dans l'ordre :
ÉVÉNEMENT | HEURE | JOUR | SEMAINE | MOIS | ANNÉE | TOTAL | TAUX D'ÉVÉNEMENT |
TAUX JOURNALIER
Note : EVENEMENT : Valeur cumulée de l'événement pluvieux en cours. S'il n'y a pas de pluie pendant plus
de 30 minutes, cela signifie que l'événement pluvieux en cours est terminé.
HEURE : Total des précipitations pour l'heure en cours
JOURNAL : Total des précipitations pour aujourd'hui.
HEBDOMADAIRE : Total des précipitations pour la semaine en cours
MONTHLY : Total des précipitations pour le mois en cours
ANNEE : Total des précipitations de l'année en cours
TOTAL : La valeur cumulée de la durée totale de fonctionnement (pas d'horodatage) depuis le
démarrage de la station météorologique.
EVENT RATE：Le taux de précipitations pendant l'événement, la moyenne horaire des précipitations
pendant l'événement, si elle est inférieure à 1 heure, elle sera calculée comme 1
heure.
TAUX JOURNALIER：Le taux journalier de précipitations est la moyenne horaire des précipitations de
Manuel WF-120P
la journée. Si elle est inférieure à 1 heure, elle sera calculée comme 1 heure.
Remarque : Attendez 20 secondes sans appuyer sur aucune touche, ou double-cliquez sur la position
tactile " " pour quitter les modes d'observation, la station météorologique reprendra l'affichage
de l'heure normale et affichera le dernier relevé de précipitations que vous avez consulté. Lorsque la
station météo affiche le taux de pluie avant d'entrer dans le mode d'observation, elle affiche toujours
le taux de pluie lorsqu'elle revient du mode d'observation à l'affichage normal de l'heure.
En mode de visualisation de l'historique de la pluie, appuyez sur la touche "RAIN" pendant 3 secondes pour
effacer tout l'historique de la pluie.
Note : La lecture de la pluie se réinitialise à 0 mm (in).
Courbe d'enregistrement de la température, de l'humidité, de la pression
atmosphérique, du vent, de la pluie, de l'intensité lumineuse | Indice UV
dans l'APP
Grâce à l'APP, vous pouvez visualiser les changements historiques de diverses données de détection
rapportées par la station météorologique et les afficher dans un graphique à courbes. Cliquez sur l'icône "
" sur l'écran d'accueil pour entrer, et vous pouvez visualiser le graphique de la courbe des changements
quotidiens, hebdomadaires, mensuels et annuels.
Interface principale Interface graphique quotidienne Interface graphique hebdomadaire Interface graphique mensuelle
Interface graphique annuelle
PM2.5 | Lecture de l'IQA
En même temps, les PM2.5 sont mises à jour conformément au tableau ci-dessous, et les flèches de niveau
de qualité de l'air sont affichées comme indiqué dans le tableau ci-dessous :
Niveau
Affichage
PM2.5
AQI
1
0~35μg/m³
≤50
Manuel WF-120P
2
36~75μg/m³
51~100
3
76~115μg/m³
101~200
4
116~150μg/m³
201~300
5
大于 150μg/m³
>300
Éclairage de fond
Si le produit est alimenté par des piles, touchez la position " ". Le rétroéclairage s'allume pendant 15
secondes.
Lorsque l'alimentation du produit est insérée dans l'adaptateur d'alimentation, la batterie se déconnecte
automatiquement de l'alimentation, et le rétroéclairage est toujours lumineux. Appuyez sur le bouton "SET/
" pour régler la luminosité du rétroéclairage, vous pouvez régler les 5 états : 4 luminosités différentes et
fermer le rétroéclairage. Lorsque la luminosité du rétroéclairage n'est pas maximale, appuyez sur la position "
". Le rétroéclairage passe à la luminosité maximale en 15 secondes.
Lorsque l'alimentation du produit est insérée dans l'adaptateur d'alimentation, touchez la position " " et
maintenez-la enfoncée pendant plus de 3 secondes, et l'unité principale entre en mode de détection de la
lumière, l'icône de détection de la lumière " " s'affiche, et le rétroéclairage de l'unité principale ajuste
automatiquement sa luminosité en fonction de la lumière ambiante. Plus la lumière ambiante est sombre,
plus le rétroéclairage est sombre.
En mode de détection de la lumière, appuyez sur le bouton "SET/ " pour choisir d'éteindre ou d'allumer le
rétroéclairage.
APP Réglage du rétroéclairage
Lorsque la station météorologique est appariée et connectée au WIFI, l'heure de la station météorologique
sera automatiquement calibrée et l'heure passera automatiquement à l'heure locale actuelle. En même
temps, cliquez sur l'icône de réglage " " sur l'écran principal de l'APP pour passer à l'interface de réglage,
puis cliquez sur " Backlight Setting " dans la barre de menu pour accéder au menu inférieur de réglage.
Manuel WF-120P
Interface principale Deuxième interface Troisième interface Quatrième interface
Pile faible :
Si la colonne "Indoor sensor" affiche l'icône de la batterie " ", vous devez remplacer la batterie de la
station météo dès que possible,
Explication des prévisions météorologiques en réseau
Une fois la station météo connectée au hotspot WIFI, la station météo télécharge automatiquement les
prévisions météorologiques pour le jour en cours et les quatre jours suivants à partir du réseau, ainsi que les
températures les plus élevées et les plus basses.
La station météorologique télécharge automatiquement les données de température et d'humidité
intérieures/extérieures détectées à l'intérieur de la station vers le serveur, et l'APP peut télécharger
automatiquement les données du serveur via le réseau.
Icônes de stations météorologiques pouvant être affichées :
Manuel WF-120P
ensoleillé
Majoritaireme
nt ensoleillé
Partiellement
nuageux
Principaleme
nt nuageux
Nuageux
Pluie
intermittente
Principaleme
nt de la pluie
Pluie
abondante
Forte pluie
Douche
partielle
Douches douche forte
pluie d'orage tonnerre Orages
Averses
orageuses
accompagné
es de grêle
Neige en
plaques
Principalement
de la neige
Neige lourde Averses de
neige
partielles
Douche de
neige
Pluie et neige Pluie et grêle Grêle
Brouillard Haze
poussière
flottante
Soufflage de
sable
tempête de
sable
Manuel WF-120P
Instructions de montage (capteur sans fil)
Détecteur à distance sans fil multi-combinaison
Le montage doit se faire dans un espace dégagé
de 15 mètres (50 pieds) dans toutes les
directions.
Le capteur doit être monté sur une plate-forme
ou un support solide à 1,5 m du sol.
La base du capteur est vissée à la plate-forme et
au cadre de support. Serrez le gros écrou qui fixe
la tige de support à la base.
Lors de l'installation, ajustez le corps du capteur
de manière à ce que le panneau solaire soit
orienté vers le sud, sinon la direction du vent sera
erronée. Notez la marque en relief "N" Nord sur le
dessus du capteur (une boussole est nécessaire
pour la relecture, et la marque en relief "N" Nord
est identique au "N" de la boussole).
Lors de l'installation du capteur, utilisez le niveau
à bulle supérieur pour assurer le niveau du
capteur, sinon la précision de la lecture de la
pluviométrie sera affectée.
Après avoir effectué les deux étapes ci-dessus,
verrouillez les deux vis à six pans creux sur le
côté du corps du capteur.
Lors de l'installation, les vis de fixation de la
coupelle à vent et du curseur de direction du vent
doivent être serrées et resserrées.
La structure de la forêt tropicale du capteur doit
être nettoyée régulièrement (cycle recommandé
de 1 à 3 mois, en fonction de la fréquence des
pluies) :
1. Retirez l'entonnoir d'eau de pluie (tournez
l'entonnoir de sable de pluie dans le sens
de rotation indiqué).
2. Retirez délicatement les débris ou les
insectes du capteur de pluie.
3. Enlevez les débris de l'entonnoir d'eau de
pluie lui-même, en particulier ceux qui se
Manuel WF-120P
trouvent dans le drain de l'entonnoir.
4. Retirer les débris de l'égout.
5. Réinstallez le seau d'eau de pluie.
6. Remarque : Ne pas appliquer d'huile sur le
capteur de pluie.
Remarque : assurez-vous que le capteur sans fil est installé à moins de 100 mètres de la station
météorologique (vide, sans obstacle). En fonction de l'épaisseur de l'obstacle entre le capteur sans
fil et la station météorologique, la distance doit être réduite autant que possible (la distance après la
pénétration du signal sans fil dans l'obstacle sera réduite), sinon la transmission des données
risque d'être perturbée.
Capteur de température et d'humidité sans fil
(Ce capteur n'est pas configuré, veuillez l'acheter séparément si nécessaire)
Option 1 :
Fixer les vis de montage au mur.
Accrocher le capteur sans fil à la vis.
Option 2 :
Insérez les vis de montage dans le mur à travers
l'avant du capteur sans fil.
Serrer les vis jusqu'à ce qu'elles soient bien
ajustées (ne pas trop serrer).
Si le capteur sans fil est placé à l'extérieur,
installez le capteur sans fil de température et
d'humidité sur un mur orienté au nord ou à
l'ombre. Le soleil l'élèvera encore plus.
Il est préférable de placer le garde-corps sous
l'avant-toit ou sous la terrasse.
Veillez à ce que le capteur sans fil soit installé
verticalement pour évacuer l'humidité.
Manuale WF-120P
STAZIONE METEO PROFESSIONALE
Manuale WF-120P
Contenuti
Caratteristiche
Aspetto della stazione meteo
Aspetto del sensore remoto wireless multicombinazione
Aspetto del sensore remoto senza fili di temperatura e umidità
Preparazione dell'installazione
Accoppiamento WIFI
Collegamento del sensore wireless
Impostazioni dell'ora e dell'unità di misura
Unità di impostazione APP
Impostazione degli allarmi giornalieri
Pulsante di funzionamento della stazione meteorologica
Ordine delle impostazioni
APP Impostazione dell'allarme
Funzione Snooze
Fasi lunari
Orari di alba e tramonto
Temperatura | Umidità | Intensità della luce | Indice UV | Lettura della pressione dell'aria
| Registrazione | Tendenza
Letture del vento | Storia
Letture della pioggia | Storia
La curva di registrazione della temperatura, dell'umidità, della pressione atmosferica,
del vento, della pioggia, dell'intensità della luce e dell'indice UV nell'APP.
Illuminazione di sfondo
Impostazione APP Retroilluminazione
Spiegazione delle previsioni meteo di rete
Istruzioni per il montaggio
Sensore remoto wireless di temperatura e umidità
Manuale WF-120P
Caratteristiche:
Calendario perpetuo fino all'anno 2099
Calibrazione automatica del servizio orario di rete
Giorno della settimana in 15 lingue selezionabili dall'utente: Inglese, tedesco, francese, spagnolo, italiano,
olandese, danese, portoghese, norvegese, svedese, polacco, finlandese, ceco, ungherese e slovacco.
Allarme giornaliero con funzione snooze (4 allarmi)
Orario locale di alba e tramonto e fase lunare
Temperatura:
- Intervallo massimo di visualizzazione del rilevamento della temperatura interna: da -20°C (-4°F) a 50°C
(122°F)
- Intervallo massimo del display di rilevamento della temperatura esterna: da -40°C (-40°F) a 70°C
(158°F)
Umidità:
- Gamma massima di visualizzazione del rilevamento dell'umidità interna ed esterna: 1% - 99%
- Display di livello 5 per il comfort interno ed esterno - fonte dati temperatura e umidità
Pressione dell'aria:
- Campo massimo di visualizzazione della misura della pressione atmosferica:
Da 600 a 1100 hPa (da 17,72 a 32,48 inHg o da 450 a 825,1
mmHg)
Pioggia
- Gamma massima visualizzata per la misurazione delle precipitazioni: Da 0 a 9999 mm (0-393,6 pollici)
Vento
- Gamma massima visualizzata per la misurazione della velocità del vento: Da 0 a 180 km/h (da 0 a 111
mph)
- Campo massimo visualizzato per la misurazione della direzione del vento: Da 0 a 359 gradi
- Visualizzazione della scala dei venti 12 Beaufort
Indice di luce e UV
- Gamma massima di visualizzazione dell'intensità luminosa: Da 0 a 128 klux (da 0 a 1378 kfc)
- Gamma massima di visualizzazione dell'indice UV: Da 0 a 15 livelli
- Livello 5 Indicazione del livello di esposizione solare UVI
Sensore wireless per esterni :
- Frequenza di trasmissione RF 433,92 MHz
- 100 metri (300 piedi) di portata di trasmissione in un'area aperta, esclusi muri o pavimenti.
Registrazione di temperatura, umidità, velocità del vento, precipitazioni e intensità della luce.
Visualizzazione della temperatura percepita, della temperatura di raffreddamento del vento, dell'indice di
calore e della temperatura di rugiada.
Si connette direttamente alla rete wifi, collegandosi a Tuya Smart System
Previsioni meteo future e funzione di segnalazione della temperatura, con informazioni sulle previsioni meteo
Manuale WF-120P
fornite dalla rete per un totale di 5 giorni (compreso il giorno stesso)
Carica i dati meteorologici rilevati (temperatura, umidità, velocità del vento, ecc.) su Graffiti Intelligence, li
visualizza sull'APP ed esegue la visualizzazione della curva statistica dei dati.
Qualità dell'aria di PM2,5 e AQI
- Rete di fonti di dati PM2.5 e AQI
-PM2,5 in alternativa in μg/m
3
Retroilluminazione del display di livello 4
Alimentazione:
Stazione meteorologica:
Ingresso di alimentazione dell'apparecchiatura: DC 5V più di 1A (cavo di alimentazione o adattatore di
alimentazione)
Batteria: 2 x LR6 AA 1,5 V
Sensore remoto wireless multicombinazione:
Batteria: 3 x LR6 AA 1,5 V
Sensore remoto wireless di temperatura e umidità (questo sensore non è configurato, se necessario
acquistarlo separatamente)
Batteria: 2 x LR6 AA 1,5 V
F.Y.I.:
L'unità principale della stazione meteorologica può funzionare a temperature comprese tra 0°C e +50°C.
Se il funzionamento supera questo intervallo, potrebbe causare anomalie. Si prega di utilizzarla in
questo ambiente
Il sensore remoto wireless può funzionare da -30°C a+ 70°C. Scegliere la batteria giusta in base alla
temperatura limite del sensore wireless:
La batteria alcalina zinco-manganese può funzionare da -20°C a +60°C
La batteria ricaricabile agli ioni di litio ai polimeri può funzionare da -40°C a+ 70°C.
Manuale WF-120P
Aspetto della stazione meteo
Manuale WF-120P
Parte A - LCD positivo
A1: Calendario
A2: Giorno della settimana
A3: Fase lunare
A4: Tempo
A5: Orario del tramonto
A6: Ora dell'alba
A7: Canale wireless esterno
A8: Temperatura esterna
A9: Volante per la direzione del vento
A10: Icona del comfort all'aperto
A11: Umidità esterna
A12: Valore della raffica
A13: Scala Beaufort
A14: Piogge
A15: Valore della velocità del vento
A16: Pressione dell'aria
A17: Icona del comfort interno
A18: Umidità interna
A19: Valore della velocità media del vento
A20: Temperatura interna
A21: Direzione del vento
A22: Intensità luminosa
A23: Sembra una temperatura
A24: indice UV
A25: Previsioni meteo per oggi
A26: Temperatura massima e minima prevista per
oggi
A27: Temperatura massima e minima prevista per il
prossimo+ 1 giorno
A28: Temperatura massima e minima prevista per il
prossimo giorno+ 2
A29: Temperatura massima e minima prevista per il
prossimo giorno+ 3
A30: Temperatura massima e minima prevista per il
prossimo giorno+ 4
A31: Previsioni meteo per il prossimo+ 3 giorno
A32: Previsioni meteo per il prossimo giorno+ 4
A33: Previsioni meteo per il prossimo giorno+ 2
A34: Previsioni meteo per il prossimo +1 giorno
A35: PM2,5 da dati Internet
A36: AQI da dati Internet
Icona dell'ora di rete
: Indicatore di potenza del segnale WIFI
Icona della batteria scarica
: Icona della regolazione automatica della
retroilluminazione
: Icona Allarme1
: Icona dell'allarme 2
: Icona dell'allarme 3
: Icona dell'allarme 4
: Ripetizione della sveglia: icone dal lunedì al
venerdì
: Ripetizione della sveglia: icone da sabato a
domenica
Icona di snooze della sveglia
Icona di ricezione wireless
: Icona del loop del canale wireless
Temperatura | umidità | pressione freccia di
tendenza verso l'alto
Temperatura | umidità | pressione freccia di
tendenza costante
Temperatura | umidità | pressione freccia di
tendenza verso il basso
Manuale WF-120P
Parte B -Pulsanti ed esterni
B1: " " Posizione touch Snooze/Light
B2: Sensore di luce
B3: "SET/ " Pulsante di impostazione dell'ora e
dell'unità e pulsante di luminosità
B4: Pulsante di impostazione dell'allarme
"ALLARME
B5: "▲/MEM" Pulsante di memoria e di salita
B6: pulsante "▼/WIFI" verso il basso e pulsante di
accoppiamento WIFI
B7: Pulsante di funzionamento "WIND" relativo alla
velocità del vento
B8: Pulsante di funzionamento "RAIN" relativo alle
precipitazioni
B9: Pulsante di commutazione dei canali
"CHANNEL".
B10: "Display" Pulsante di commutazione della
visualizzazione del display
B11: Foro di aggancio
B12: Vano batteria
B13: Telaio di supporto
B14: Presa di alimentazione-TYPE-C
Aspetto del sensore remoto wireless multicombinazione
Icona del sensore wireless
multi-combinazione
3 canali di temperatura e umidità Sensore
remoto wireless
MAX: visualizza l'icona di registrazione della
temperatura e dell'umidità massime.
MIN: visualizza l'icona di registrazione della
temperatura e dell'umidità minime.
Manuale WF-120P
Parte D - Esterno
D1: Pannello solare
D2: Imbuto per la pioggia
D3: Coppe del vento
D4: Livella a bolla d'aria
D5: Scatola di induzione della temperatura e
dell'umidità
D6: Paletta direzionale del vento
D7: Pulsante di reset
D8: Indicatore LED
D9: Pulsante del segnale di trasmissione manuale
D10: Vano batteria
D11: Asta di supporto
D12: Base fissa
D13: Viti a testa cilindrica
D14: Bocchette di scarico per sensore pioggia
D15: Segno di direzione nord
D16: Segno di rotazione dell'imbuto per la pioggia
D17: Dado grande per il fissaggio dell'asta di
supporto e della base
D18: Sensori di illuminazione e UV
Manuale WF-120P
Aspetto del sensore remoto senza fili di temperatura e umidità
(Questo sensore non è configurato, se necessario acquistarlo
separatamente)
Parte E - Esterno
E1: Foro di aggancio
E2: Display LCD
E3: Indicatore LED
E4: Presa d'aria per il rilevamento della temperatura
e dell'umidità
E5: Vano batteria
E6: Pulsante segnale di trasmissione manuale
"TX"
E7: Interruttore "CANALE 1 o 2 o 3
E8: Pulsante di reset
Manuale WF-120P
Preparazione dell'allestimento
Elementi necessari per l'allestimento della stazione (non inclusi):
1. Cacciavite a croce e cacciavite esagonale per il montaggio.
2. Batterie fresche:
2 (due) batterie alcaline o al litio AA per la stazione meteorologica.
3 (tre) batterie alcaline o al litio AA per il sensore multicombinazione.
Per ottenere risultati ottimali:
- Togliere la stazione meteo e i sensori dalla confezione e posizionarli insieme su un tavolo o una
panchina, a portata di mano.
- Posizionare le batterie e il cacciavite a portata di mano rispetto al luogo di installazione.
- Tenere i sensori e la stazione meteorologica a 0,15-0,3 metri o 5-10 piedi per almeno 15 minuti dopo
l'installazione delle batterie, per consentire ai sensori e alla stazione di collegarsi ripetutamente.
Scaricare l'applicazione Tuya Smart:
ICONA APP
In base alla marca del telefono cellulare, cercare "Tuya" nell'APP Store di IOS o in Google Play di Android,
trovare l'APP con l'icona sottostante e scaricarla. Allo stesso tempo, registrare un account, aprire l'APP,
accedere all'account e allo stesso tempo accedere all'hotspot a cui la stazione meteo deve connettersi, come
preparazione per l'accoppiamento del dispositivo.
Impostazione rapida
1. Inserire 3 batterie AA nel sensore remoto wireless multicombinazione.
2. Collegare quindi il cavo di alimentazione alla stazione meteorologica
3. Scaricare l'APP corrispondente sul telefono cellulare, aprire l'APP, registrare l'utente e accedere, accoppiare
la stazione meteorologica con il WIFI e le informazioni sul server secondo le indicazioni dell'APP.
4. Configurare le impostazioni di base utilizzando l'APP o il prodotto. Impostare ora, data, unità, ecc.
5. Inserire 2 batterie AA nella stazione meteorologica (in caso di spegnimento improvviso dell'alimentatore, le
impostazioni non andranno perse).
6. Dopo 5 minuti, spostare il sensore remoto all'aperto o in un'altra posizione.
Accoppiamento WIFI
Dopo l'avvio, la stazione meteorologica entrerà automaticamente in modalità AP accoppiata e la barra del
tempo visualizzerà "AP".
Aprire l'applicazione Tuya e attendere un attimo. L'interfaccia dell'app visualizzerà automaticamente una
finestra per la scoperta dei dispositivi. Fare clic su "Aggiungi" per passare alle impostazioni WIFI
dell'interfaccia.
Manuale WF-120P
Seguire quindi le indicazioni dell'APP, fase 3: impostare il nome e la password WIFI, fase 4: processo di
accoppiamento, attendere che la schermata passi alla fase 5, fare clic su Fine, passare all'interfaccia principale
della fase 6, indicando che l'accoppiamento è completo.
passo2 passo3 passo4 passo5 Passo1
Nota: l'hotspot WIFI accoppiato deve essere a 2,4 GHz, questo prodotto supporta solo la rete wireless a 2,4 GHz.
Se il prodotto non entra automaticamente in modalità di accoppiamento alla prima accensione, è possibile
tenere premuto il tasto "-" per più di 3 secondi per entrare manualmente in modalità di accoppiamento; la
richiesta sul display è la stessa dell'inserimento automatico.
Una volta completata l'associazione, la stazione meteorologica si connetterà automaticamente alla WLAN,
aggiornerà automaticamente l'ora della rete e inizierà a cercare i segnali dei sensori wireless remoti. L'icona "
" lampeggia per circa 3 minuti. A questo punto, se il sensore wireless esterno funziona normalmente,
l'host inizierà a cercare il segnale del sensore wireless remoto in circa 1-2 minuti. Quando viene ricevuto un
segnale all'interno, la temperatura e l'umidità esterne vengono visualizzate sul display dell'unità principale.
Collegamento del sensore wireless
La stazione meteorologica può collegare fino a 1 sensore wireless a combinazione multipla e 3 diversi canali
di sensore wireless di temperatura e umidità (se si necessita di un singolo sensore remoto di temperatura e
umidità, acquistare separatamente).
La stazione meteorologica cerca automaticamente tutti i sensori wireless entro 3 minuti dall'accensione e
registra gli ID dei sensori. Ogni sensore genera un ID casuale dopo l'accensione per distinguerli.
Nell'interfaccia del display principale, premere il pulsante "CHANNEL" per convertire i valori dei sensori
wireless su canali diversi nella colonna della temperatura e dell'umidità OUT.
Nota: nell'icona del canale (dove è visualizzato A1), viene visualizzato il numero di canali: (che
rappresenta sensori wireless a combinazione multipla) | CH1 | CH2 | CH3 (che rappresenta tre
canali di sensori wireless di temperatura e umidità) | Modalità loop
Nota: in modalità loop, la visualizzazione del numero di canali e della temperatura e dell'umidità nella
passo6
Manuale WF-120P
colonna OUT passa a un canale ogni 5 secondi, nell'ordine | CH1 | CH2 | CH3. Se il canale non
ha segnale, salta automaticamente durante il loop.
Nota: in modalità loop, vengono convertiti solo i valori di temperatura e umidità, mentre i valori di velocità
del vento, direzione del vento, precipitazioni, ecc. non vengono convertiti e continuano a essere
ricavati dal sensore wireless multi-combinazione.
Nota: quando la stazione meteo perde i segnali del sensore o il sensore non è collegato al canale, il
valore del canale viene visualizzato come "--".
Se è necessario aggiungere un nuovo sensore o sostituirne uno, premere il pulsante "CANALE" per
passare alla comunicazione corrispondente, quindi tenere premuto il pulsante "CANALE" per più di 3
secondi. La stazione meteorologica cercherà nuovamente un segnale per 3 minuti e il sensore del nuovo
canale verrà aggiunto alla stazione meteorologica entro 3 minuti.
Nota: quando si aggiunge un nuovo sensore o si sostituisce un sensore (batteria di ricambio del vecchio
sensore), è necessario prima accendere il sensore, quindi seguire i passaggi sopra descritti per
controllare la stazione meteorologica.
Nota: quando l'icona del canale (la posizione del display A15) visualizza l'icona di bassa tensione " " ,
la batteria del sensore wireless del canale corrispondente viene sostituita in base al numero del
canale dell'icona del canale. Seguire quindi la procedura sopra descritta per aggiungere
nuovamente il sensore wireless alla stazione meteorologica.
Impostazioni dell'ora e dell'unità di misura
Tenere premuto il pulsante "SET/ " per 3 secondi per accedere alla modalità di impostazione dell'ora.
Premere e rilasciare il pulsante "▲ /MEM" o "▼ /WIFI" per regolare il valore. Tenere premuto il tasto "▲
/MEM" o "▼ /WIFI" per regolare rapidamente.
Premere e rilasciare il pulsante "SET/ " per confermare e passare alla voce successiva.
Nota: attendere 20 secondi senza premere alcun pulsante, oppure fare doppio clic sulla posizione a
sfioramento " " per uscire dalla modalità di impostazione.
Ordine delle impostazioni:
1. Unità di misura della temperatura: °C | °F
2. Unità di pressione: hPa| inHg | mmHg
3. Impostazione della pressione dell'aria: assoluta
o relativa
4. Unità di misura della velocità del vento: km/h
|mph | m/s | nodi
5. Selezione del grado (angolo) o della direzione
(lettera) del vento
6. Unità di misura della pioggia: MM| pollici
7. Unità di misura della luce: Klux | Kfc | W/m
(2
)
8. Formato dell'ora: 24Hr | 12Hr
Manuale WF-120P
9. Ora
10. Verbale
11. Formato di visualizzazione del calendario:
Mese/Data | Data/Mese
12. Anno
13. Mese
14. Data
15. Lingua di visualizzazione della settimana: un
totale di 15 Paesi
Nota: nell'ora impostata, il numero di minuti della modifica, automaticamente dal secondo zero in avanti
Nota: Ci sono 15 lingue di Weekday: Inglese, tedesco, francese, spagnolo, italiano, olandese, danese,
portoghese, norvegese, svedese, polacco, finlandese, ceco, ungherese e slovacco.
Visualizzazione della lingua della settimana
Language
Sunday
Monday
Tuesday
Wednesda
y
Thursday
Friday
Saturday
ENGLISH
MONDAY
TUESDAY
WEDNESDAY
THURSDAY
FRIDAY
SATURDAY
SUNDAY
ENG
MON
TUE
WED
THU
FRI
SAT
SUN
GERMAN
MONTAG
DIENSTAG
MITTWOCH
DONNERSTAG
FREITAG
SAMSTAG
SONNTAG
GER
MON
DIE
MIT
DON
FRE
SAM
SON
FRENCH
LUNDI
MARDI
MERCREDI
JEUDI
VENDREDI
SAMEDI
DIMANCHE
FRE
LUN
MAR
MER
JEU
VEN
SAM
DIM
ITALIAN
LUNEDI
MARTEDÌ
MERCOLEDÌ
GIOVEDI
VENERDÌ
SABATO
DOMENICA
ITA
LUN
MAR
MER
GIO
VEN
SAB
DOM
SPANISH
LUNES
MARTES
MIERCOLES
JUEVES
VIERNES
SABADO
DOMINGO
SPA
LUN
MAR
MIE
JUE
VIE
SAB
DOM
PORTUGUESE
SEGUNDA-FEIR
A
TERÇA
QUARTA-FEI
RA
QUINTA-FEIRA
SEXTA-FEIRA
SABADO
DOMINGO
POR
SEG
TER
QUA
QUI
SEX
SAB
DOM
DUTCH
MAANDAG
DINSDAG
WOENSDAG
DONDERDAG
VRIJDAG
ZATERDAG
ZONDAG
DUT
MAA
DIN
WOE
DON
VRI
ZAT
ZON
DANISH
MANDAG
TIRSDAG
ONSDAG
TORSDAG
FREDAG
LØRDAG
SØNDAG
DAN
MAN
TIR
ONS
TOR
FRE
LOR
SON
NORWEGIA
N
MANDAG
TIRSDAG
ONSDAG
TORSDAG
FREDAG
LØRDAG
SØNDAG
NOR
MAN
TIR
ONS
TOR
FRE
LOR
SON
SWEDISH
MÅNDAG
TISDAG
ONSDAG
TORSDAG
FREDAG
LÖRDAG
SÖNDAG
SWE
MAN
TIS
ONS
TOR
FRE
LOR
SON
POLISH
PONIEDZIAŁ
EK
WTOREK
ŚRODA
CZWARTEK
PIĄTEK
SOBOTA
NIEDZIELA
POL
PON
WTO
SRO
CZW
PIA
SOB
NIE
FINNISH
MAANANTAI
TIISTAI
KESKIVIIKKO
TORSTAI
PERJANTAI
LAUANTAI
SUNNUNTAI
Manuale WF-120P
FIN
MAN
TII
KIS
TOR
PER
LAU
SUN
CZECH
PONDĚLÍ
ÚTERÝ
STŘEDA
ČTVRTEK
PÁTEK
SOBOTA
NEDĚLE
CZE
PON
UTE
STR
CTV
PAT
SOB
NED
HUNGARIA
N
HÉTFŐ
KEDD
SZERDA
CSÜTÖRTÖK
PÉNTEK
SZOMBAT
VASÁRNAP
HUN
HET
KED
SZE
CSU
PEN
SZO
VAS
Slovakia
Pondelok
utorok
Streda
Štvrtok
piatok
sobota
nedeľa
SVK
PON
UTO
STR
STV
PIA
SOB
NED
APP Unità di impostazione:
Quando la stazione meteorologica è accoppiata e connessa al WIFI, l'ora della stazione meteorologica
viene calibrata automaticamente e l'ora diventa automaticamente l'ora corrente locale. Allo stesso tempo,
fare clic sull'icona di impostazione " " nella schermata iniziale dell'APP per passare all'interfaccia di
impostazione, quindi fare clic sulla barra dei menu corrispondente per impostare l'unità
Interfaccia principale Seconda interfaccia
Impostazione degli allarmi giornalieri:
Esistono 4 serie di sveglie giornaliere e due metodi di impostazione. Utilizzare il pulsante della stazione
meteo per impostare o fare clic sulla voce di impostazione della sveglia nell'interfaccia dell'APP Tuya per
impostare.
Pulsante di funzionamento della stazione meteorologica
Premere brevemente il pulsante "ALARM" per commutare l'interfaccia oraria visualizzata in AL1 | AL2 | AL3 |
Manuale WF-120P
AL4. In queste tre interfacce, premere brevemente il pulsante "▲ /MEM "0 per attivare o disattivare la
funzione di allarme corrispondente.
In queste tre interfacce di allarme, tenere premuto il pulsante "ALARM" per più di 3 secondi per accedere alla
modalità di impostazione del tempo di allarme corrispondente.
Premere il pulsante "▲ /MEM" o "▼ /WIFI" per regolare il valore. Tenere premuto il tasto "▲ /MEM" o "▼
/WIFI" per regolare rapidamente.
Premere il tasto " " per confermare e passare alla voce successiva.
Nota: quando la funzione AL1 | AL2 | AL3 | AL4 è attivata, viene visualizzata l'icona dell'allarme". Allo
stesso tempo, viene visualizzata l'icona di ripetizione dell'allarme "MO" | "TU". | "TU" | "WE" | "TH" |
FR" | "SA" | "SU" viene visualizzata.
Nota: "MO" | "TU" | "WE" | "TH" | FR" | "SA" | "SU" indicano che l'allarme scatta il lunedì, il martedì, il
mercoledì, il giovedì, il venerdì, il sabato e la domenica.
Nota: attendere 20 secondi senza premere alcun pulsante, oppure fare doppio clic sulla posizione a
sfioramento " " per uscire dalla modalità di impostazione.
Ordine delle impostazioni:
1. Ore di allarme
2. Minuti dell'ora dell'allarme
3. Ripetizione settimanale dell'allarme
4. Tempo di snooze: da 5 a 60 minuti | OFF
Nota: l'impostazione manuale della ripetizione del rumore può essere selezionata da "MO, TU, WE, TH,
FR o SA, SU, o tutte e tre le opzioni".
Nota: l'intervallo di impostazione del tempo di snooze: 5 ~ 60MIN, OFF, se impostato su OFF, significa che
non esiste la funzione snooze. L'unità di misura del tempo di snooze è costituita da minuti.
APP Impostazione dell'allarme
Quando la stazione meteorologica è accoppiata e connessa al WIFI, l'ora della stazione meteorologica sarà
calibrata automaticamente e l'ora cambierà automaticamente con l'ora locale corrente. Allo stesso tempo,
fare clic sull'icona di impostazione " " nella schermata principale dell'APP per passare all'interfaccia di
impostazione, quindi fare clic su "Alarm Setting" nella barra dei menu per accedere al menu inferiore di
impostazione.
Manuale WF-120P
Interfaccia principale Seconda interfaccia Terza interfaccia Quarta interfaccia
Nota: la ripetizione settimanale nell'APP può essere impostata in modo indipendente per ogni giorno.
Nota: l'allarme suonerà per 2 minuti se non viene disattivato premendo un pulsante qualsiasi. In questo
caso l'allarme si ripeterà automaticamente dopo 24 ore.
Nota: il suono crescente dell'allarme (crescendo, durata: 2 minuti) cambia il volume 4 volte mentre si sente
il segnale di allarme.
Disattivazione del segnale di allarme
L'allarme suona quando si attiva il grilletto, premere qualsiasi pulsante tranne il pulsante " " o toccare e
tenere premuto il pulsante " " per più di 3 secondi per arrestare il segnale di allarme.
Funzione Snooze:
Quando l'ora della sveglia è scaduta, toccare e rilasciare il pulsante " ", il segnale di allarme si
interrompe ed entra in modalità snooze. Al termine del timer di snooze, la sveglia suonerà di nuovo (può
ripetere lo snooze).
In modalità snooze, premere qualsiasi pulsante tranne il pulsante " " o tenere premuto il pulsante
"SNOOZE/LIGHT" per più di 3 secondi per uscire dalla modalità snooze.
Fasi lunari:
L'icona della luna della stazione meteorologica mostrerà anche 12 diverse fasi lunari in base al calendario.
Manuale WF-120P
Luna
nuova
Mezzaluna
crescente
Mezzaluna
Ceretta completa
luna
Completo
luna
Pieno calante
luna
Mezzaluna
Mezzaluna
calante
Orari dell'alba e del tramonto：Il tempo dell'alba e del tramonto
Quando la stazione meteo viene accoppiata con il Wi-Fi, la posizione del telefono cellulare viene impostata
come posizione predefinita della stazione meteo. Il server cloud invierà alla stazione meteorologica gli orari di
alba e tramonto della località in base alla posizione segnalata dal pairing.
Temperatura | Umidità | Intensità luminosa | Indice UV | Pressione
atmosferica
Lettura | Record |Tendenza
Premere il pulsante "▼ /WIFI" per cambiare la visualizzazione della temperatura percepita, del punto di
rugiada, dell'indice di calore e del wind chill.
Nota: sensazioni come la temperatura, la temperatura del punto di rugiada, l'indice di calore e l'indice di
raffreddamento da vento si riferiscono al valore rilevato dal sensore remoto wireless multi-combinato.
Nota: dopo la visualizzazione, tornerà automaticamente alla visualizzazione della temperatura percepita 20
secondi più tardi.
Premere il pulsante "▲ /MEM" per visualizzare le registrazioni dei valori massimi e minimi di temperatura,
umidità e intensità luminosa.
In modalità di visualizzazione dei valori massimi e minimi, tenere premuto il pulsante"▲ /MEM" per 3 secondi
per cancellare tutta la cronologia della temperatura interna | Umidità e della temperatura esterna remota |
Umidità | Intensità luminosa e temperatura percepita | Temperatura di rugiada | Indice di calore | Indice di
raffreddamento da vento
Nota: quando vengono cancellati, i valori di cui sopra vengono prima visualizzati come "--", quindi vengono
memorizzati nuovamente i valori correnti.
La temperatura interna e l'umidità e la temperatura esterna remota e l'umidità, l'intensità della luce e la
sensazione di temperatura e pressione dell'aria hanno un andamento variabile.
: Il valore rilevato è in aumento.
: Il valore rilevato diminuisce.
: Il valore rilevato rimane invariato.
L'indice UV ha cinque indicazioni di stato: basso (da 0 a 2), moderato (da 3 a 5), alto (da 6 a 7), molto alto (da
8 a 10), estremo (11+), utilizzando 5 frecce triangolari per indicare i 5 stati dal basso verso l'alto, verde per
basso e viola per estremo.
Manuale WF-120P
Letture del vento | Storia
Sono disponibili 3 serie di dati sulla velocità del vento: velocità del vento in tempo reale, velocità media del
vento e raffiche.
VELOCITÀ DEL VENTO: velocità media negli ultimi 30 secondi.
VELOCITÀ DEL VENTO: velocità media massima del vento ogni 3 secondi per 30 secondi.
VELOCITÀ MEDIA DEL VENTO：Velocità media del vento di 10 minuti
La direzione del vento può essere visualizzata in due direzioni: In lettere o in gradi
Nota: Vento calmo significa che la velocità del vento in tempo reale è ≤0,2m/s. In questo momento,
l'angolo di direzione del vento non può essere confermato e la direzione del vento viene visualizzata
come C, a indicare la calma di vento.
Visualizzazione dello storico: Premere e rilasciare il pulsante "VENTO" per visualizzare i valori massimi dello
storico del vento e delle raffiche: 1 ora (impostazione predefinita) | 24 ore | 7 giorni | mese | anno
Nota: 1 ora: 1 ora si riferisce al record di velocità del vento di quest'ora, dalle 00:00 all'ora corrente, il
record più lungo è di 60 minuti.
GIORNO: GIORNO si riferisce al record di velocità del vento di questo giorno, dalle 0:00 all'ora
corrente; il record più lungo è di 24 ore.
7 GIORNI: 7 GIORNI si riferisce al record di velocità del vento di questa settimana, dalle 0:00 della
domenica di questa settimana all'ora corrente, il record più lungo è di 1 settimana.
Mese: MESE si riferisce al record di velocità del vento di questo mese, dal 1° di questo mese all'ora
corrente, il record più lungo è di 1 mese.
Anno: ANNO si riferisce al record di velocità del vento di quest'anno, dal 1° gennaio di quest'anno
all'ora attuale, il record più lungo è di 1 anno.
In modalità di visualizzazione della cronologia della velocità del vento, tenere premuto il pulsante "WIND" per
3 secondi per cancellare tutta la cronologia della velocità del vento.
Nota: la lettura della velocità del vento viene ripristinata alla velocità del vento attuale.
Nota: attendere 20 secondi senza premere alcun pulsante o fare doppio clic sulla posizione a sfioramento "
" per uscire dalle modalità di visualizzazione.
Il livello di forza del vento (scala Beaufort) è calcolato in base alla velocità media del vento su 1 ora, come
mostrato nella tabella seguente:
Scala dei venti
Beaufort
ETÀ VELOCITÀ DEL VENTO
m/s
Km/h
mph
nodi
0
0~0.2
<1
<1
<1
1
0.3~1.5
1~5
1~3
1~3
2
1.6~3.3
6~11
4~7
4~6
3
3.4~5.4
12~19
8~12
7~10
4
5.5~7.9
20~28
13~18
11~16
5
8.0~10.7
29~38
19~24
17~21
6
10.8~13.8
39~49
25~31
22~27
Manuale WF-120P
7
13.9~17.1
50~61
32~ 38
28~33
8
17.2~20.7
62~74
39~46
34~40
9
20.8~24.4
75~88
47~55
41~47
10
24.5~28.4
89~102
56~64
48~55
11
28.5~32.6
103~117
65~ 73
56~63
12
>32.6
>117
>73
>63
Nota: i livelli di forza del vento sono indicati da frecce triangolari, con un massimo di 12 frecce.
Letture della pioggia | Storia
Premere e rilasciare il pulsante "RAIN" per visualizzare la cronologia della pioggia, in ordine:
EVENTO | ORA | GIORNALIERO | SETTIMANALE | MENSILE | ANNUALE | TOTALE | TARIFFA
EVENTO | TARIFFA GIORNALIERA
Nota: EVENTO: il valore cumulativo dell'evento pluviometrico corrente. Se non c'è pioggia per più di 30
minuti, significa che l'evento di pioggia corrente è terminato.
ORARIO: precipitazioni totali per l'ora corrente
GIORNATA: Precipitazioni totali per oggi.
SETTIMANALE: Precipitazioni totali per la settimana in corso.
MENSILE: Precipitazioni totali per il mese in corso.
ANNUALE: precipitazioni totali nell'anno in corso.
TOTAL: il valore cumulativo del tempo totale di funzionamento (senza timbro orario) dall'avvio della
stazione meteo.
EVENT RATE：Il tasso di precipitazioni durante l'evento, la media oraria delle precipitazioni durante
l'evento, se è inferiore a 1 ora, sarà calcolato come 1 ora.
TASSO GIORNALIERO：Il tasso di precipitazione giornaliero è la media delle precipitazioni orarie del
giorno. Se è inferiore a 1 ora, verrà calcolato come 1 ora.
Nota: Attendere 20 secondi senza premere alcun pulsante o fare doppio clic sulla posizione a sfioramento
" " per uscire dalle modalità di osservazione. La stazione meteorologica riprenderà la
visualizzazione dell'ora normale e visualizzerà l'ultimo record di pioggia visualizzato. Quando la
pioggia mostra il tasso di pioggia prima di entrare in modalità di osservazione, continua a mostrare il
tasso di pioggia quando si torna dalla modalità di osservazione alla visualizzazione dell'ora normale.
In modalità di visualizzazione della cronologia della pioggia, tenere premuto il pulsante "RAIN" per 3 secondi
per cancellare tutta la cronologia della pioggia.
Nota: la lettura della pioggia si azzera a 0 mm (in).
La curva di registrazione di Temperatura | Umidità | Pressione dell'aria |
Vento | Pioggia | Intensità della luce | Indice UV nell'APP
Manuale WF-120P
Attraverso l'APP, è possibile visualizzare le variazioni storiche di vari dati di rilevamento segnalati dalla
stazione meteorologica e visualizzarli nel grafico della curva. Fare clic sull'icona " " nella schermata
iniziale per accedere e visualizzare il grafico della curva di variazione giornaliera, settimanale, mensile e
annuale.
Interfaccia principale Interfaccia grafica giornaliera Interfaccia grafica settimanale Interfaccia grafica mensile Interfaccia grafica annuale Interfaccia grafica annuale
PM2.5 | Lettura AQI
PM2.5 | AQI proviene dalla rete ed è il dato attuale in tempo reale, aggiornato automaticamente ogni ora dalla
rete, Allo stesso tempo, il PM2.5 viene aggiornato secondo la tabella sottostante e le frecce del livello di qualità
dell'aria vengono visualizzate come mostrato nella tabella sottostante:
Livello
Display
PM2,5
AQI
1
0~35μg/m³
≤50
2
36~75μg/m³
51~100
3
76~115μg/m³
101~200
4
116~150μg/m³
201~300
5
大于 150μg/m³
>300
Manuale WF-120P
Illuminazione di sfondo
Se il prodotto è alimentato a batterie, toccare la posizione di " ". La retroilluminazione si accende per
15 secondi.
Quando l'alimentatore del prodotto è inserito nell'adattatore di alimentazione, la batteria si scollega
automaticamente dall'alimentazione e la retroilluminazione è sempre luminosa. Premere il pulsante "SET/
" per regolare la luminosità della retroilluminazione; è possibile regolare i 5 stati: Quando la luminosità
della retroilluminazione non è al massimo, toccare la posizione di " ". La retroilluminazione passa alla
luminosità massima in 15 secondi.
Quando l'alimentatore del prodotto è inserito nell'adattatore di alimentazione, toccare la posizione di " "
e tenerla premuta per più di 3 secondi; l'unità principale entra in modalità di rilevamento della luce, viene
visualizzata l'icona di rilevamento della luce " " e la retroilluminazione dell'unità principale regola
automaticamente la propria luminosità in base alla luce ambientale. Più scura è la luce ambientale, più scura
è la retroilluminazione.
In modalità di rilevamento della luce, premere il pulsante "SET/ " per scegliere se spegnere o accendere la
retroilluminazione.
APP Impostazione della retroilluminazione
Quando la stazione meteorologica è accoppiata e connessa al WIFI, l'ora della stazione meteorologica
verrà calibrata automaticamente e l'ora passerà automaticamente all'ora locale corrente. Allo stesso tempo,
fare clic sull'icona di impostazione " " nella schermata principale dell'APP per passare all'interfaccia di
impostazione, quindi fare clic su "Impostazione retroilluminazione" nella barra dei menu per accedere al
menu inferiore di impostazione.
Interfaccia principale Seconda interfaccia Terza interfaccia Quarta interfaccia
Batteria scarica:
Se nella colonna "Sensore interno" viene visualizzata l'icona della batteria " ", è necessario sostituire la
Manuale WF-120P
batteria della stazione meteorologica il prima possibile,
Spiegazione delle previsioni meteo di rete
Una volta collegata all'hotspot WIFI, la stazione meteo scarica automaticamente dalla rete le previsioni del
tempo per il giorno corrente e per i quattro giorni successivi, la temperatura massima e quella minima.
La stazione meteorologica carica automaticamente sul server i dati di temperatura/umidità interna/esterna
rilevati al suo interno e l'APP può scaricare automaticamente i dati dal server attraverso la rete.
Icone della stazione meteo che possono essere visualizzate:
solare
Prevalenteme
nte soleggiato
Parzialmente
nuvoloso
Molto
nuvoloso
Nuvoloso
Pioggia a
chiazze
Prevalenteme
nte pioggia
Pioggia
battente
Temporale
intenso
Parzialmente
doccia
Docce doccia forte
doccia di
tuono
tuono Temporali
Piogge di
tuoni
accompagnat
e da grandine
Neve a
chiazze
Prevalenteme
nte neve
Neve pesante Pioggia
parzialmente
nevosa
Doccia di
neve
Pioggia e
neve
Pioggia e
grandine
Grandine
Nebbia Nebbia
polvere
galleggiante
Soffiaggio
della sabbia
tempesta di
sabbia
Manuale WF-120P
Istruzioni per il montaggio (sensore wireless)
Sensore remoto wireless multicombinazione
Montare in un'area aperta e libera per 15 metri
(50 piedi) in tutte le direzioni.
Il sensore deve essere montato su una
piattaforma o una staffa robusta a 1,5 m dal
suolo.
La base del sensore è avvitata alla piattaforma e
al telaio di supporto. Serrare il dado grande che
fissa l'asta di supporto alla base.
Durante l'installazione, regolare il corpo del
sensore in modo che il pannello solare sia rivolto
verso sud, altrimenti la direzione del vento sarà
errata. Osservare il marchio "N" del Nord in
rilievo sulla parte superiore del sensore (è
necessaria una bussola per la verifica; il marchio
"N" del Nord in rilievo è identico alla "N" della
bussola).
Quando si installa il sensore, utilizzare la livella a
bolla d'aria superiore per garantire il livello del
sensore, altrimenti la precisione della lettura delle
precipitazioni sarà compromessa.
Dopo aver completato le due fasi precedenti,
bloccare le due viti ad esagono cavo sul lato del
corpo del sensore.
Durante l'installazione, le viti di fissaggio della
coppa del vento e del cursore della direzione del
vento devono essere strette e serrate.
La struttura a pioggia del sensore deve essere
pulita regolarmente (ciclo consigliato 1-3 mesi, a
seconda della frequenza della pioggia):
1. Rimuovere l'imbuto per l'acqua piovana
(girare l'imbuto per la sabbia piovana
secondo il senso di rotazione indicato).
2. Rimuovere delicatamente detriti o insetti dal
sensore pioggia.
3. Rimuovere i detriti dall'imbuto per l'acqua
piovana, in particolare quelli dallo scarico
Manuale WF-120P
dell'imbuto.
4. Rimuovere i detriti dallo scarico.
5. Reinstallare il secchio dell'acqua piovana.
6. Nota: non applicare olio al sensore pioggia.
Nota: Assicurarsi che il sensore wireless sia installato entro 100 metri dalla stazione meteorologica (vuoto,
senza ostacoli). In base allo spessore dell'ostacolo tra il sensore wireless e la stazione
meteorologica, la distanza deve essere ridotta il più possibile (la distanza dopo che il segnale
wireless penetra nell'ostacolo sarà ridotta), altrimenti la trasmissione dei dati potrebbe essere
disturbata.
Sensore remoto wireless di temperatura e umidità
(Questo sensore non è configurato, si prega di acquistarlo separatamente se necessario)
Opzione 1:
Montare le viti di montaggio alla parete.
Appendere il sensore wireless alla vite.
Opzione 2:
Inserire le viti di montaggio attraverso la parte
anteriore del sensore wireless nella parete.
Serrare le viti in modo che si adattino
perfettamente (non stringere eccessivamente).
Se il sensore wireless viene posizionato
all'esterno, installarlo su una parete esposta a
nord o all'ombra. Il sole lo renderà ancora più
alto.
È preferibile installare il parapetto sotto la
grondaia o sotto la coperta.
Assicurarsi che il sensore wireless sia installato
in verticale per sfogare l'umidità.
SAIN3 LLC
251 Little Falls Drive Wilmington, New Castle, DE, 19808
www.iraddy.com
