Safety Symbols
The definitions below describe the level of severity for each signal word.
Please read the manual and pay attention to these symbols.
This is the safety alert symbol. It is used to alert you to po-
tential personal injury hazards. Obey all safety messages that
follow this symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided,
will result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided,
could result in death or serious injury.
CAUTION indicates a hazardous situation which, if not avoided,
could result in minor or moderate injury.
Table of Contents
SAVE THESE INSTRUCTIONS
General Safety Rules ................3
Additional Safety Warnings ...........6
Disposal....................... 6
Bluetooth®........................7
FCC Caution ......................7
ISED Canada ......................7
Intended Use ......................7
Technical Data .....................8
Symbols......................... 10
Getting to Know Your GRL18V-4-34CVG
Rotary Laser ................... 12
Preparation ......................14
Laser Tool Power Supply .........14
Operation .......................16
Initial Operation ................ 16
Setting Up the Laser Level ........16
Switching On and Off ............16
Automatic Shut-Off Function.......16
Remote Control via the Bosch
Leveling Remote App.......... 17
Sleep Mode ...................18
Operating Modes ............... 19
Automatic Leveling .............. 20
Slope Operation in the Horizontal
Position ...................21
Turning the Rotational Plane When
in the Vertical Position ........22
Manual Operation............... 22
Accuracy Check of the Laser
Level ...................... 22
Calibrating the Laser Level ........ 24
Working Advice................. 26
Example Applications ............ 28
Maintenance ..................... 31
Environment Protection .......... 31
Accessories / Attachments ........... 32
Troubleshooting................... 32
1605A003PN GRL18V-4-34CVG Final 20260319.indd 21605A003PN GRL18V-4-34CVG Final 20260319.indd 2 3/19/2026 2:12:11 PM3/19/2026 2:12:11 PM
3
General Safety Rules
Read all instructions. Failure to follow all instructions listed below may
result in hazardous radiation exposure, electric shock, re and/or
serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE.
The term “laser tool” in the warnings listed below refers to your battery-operated (cordless)
laser tool.

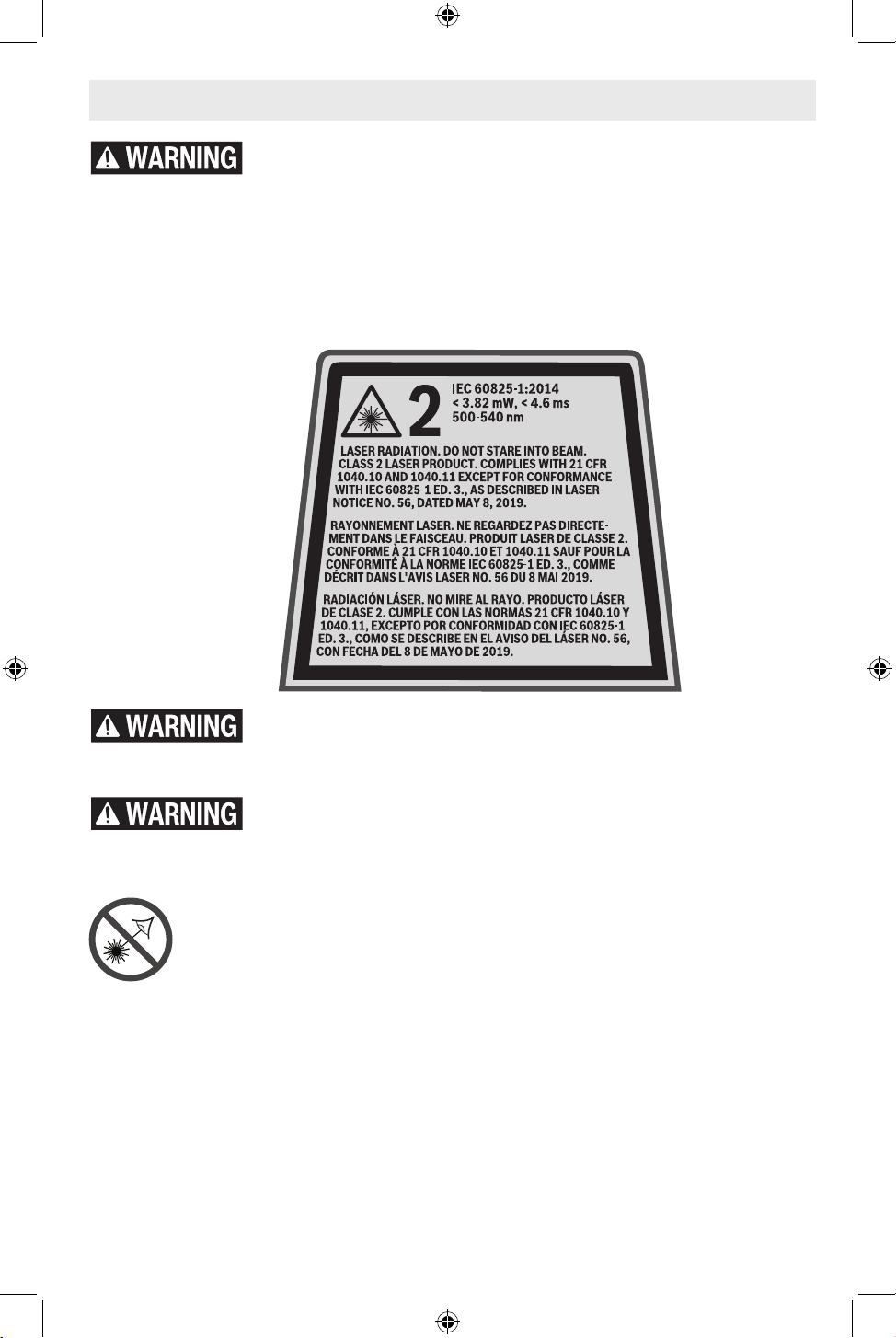

The following label is on your tool for your safety. ALWAYS BE AWARE of its location when
using the laser.
DO NOT direct the laser beam
at persons or animals and do
not stare into the laser beam
yourself. This laser tool produc-
es class 2 laser radiation and
complies with 21 CFR 1040.10 and 1040.11
except for conformance with IEC 60825-1
Ed. 3., as described in Laser Notice No. 56,
dated May 8, 2019. This can lead to per-
sons being blinded.
DO NOT stare directly at the laser beam
or project the laser beam directly into the
eyes of others. Serious eye injury could re-
sult.
DO NOT place the laser tool in a position
that may cause anyone to stare into the la-
ser beam intentionally or unintentionally.
Serious eye injury could result.
ALWAYS make sure that any bystanders in
the vicinity of use are made aware of the
dangers of looking directly into the laser
tool.
Never aim the beam at a workpiece with
a reective surface. Bright shiny reective
sheet steel or similar reective surfaces
are not recommended for laser use. Reec-
tive surfaces could direct the beam back to-
wards the operator.
SAVE THESE INSTRUCTIONS
It is the user’s responsibility to periodically check the accuracy of the
laser level as work progresses. Always check the accuracy of the laser
level after it has been dropped or subject to extreme temperatures and temperature varia-
tions.
If glass light house breaks when dropped, broken glass can cause
laceration hazard and unit to lose its IP rating. Contact customer ser-
vice immediately.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 31605A003PN GRL18V-4-34CVG Final 20260319.indd 3 3/19/2026 2:12:11 PM3/19/2026 2:12:11 PM
4
SAVE THESE INSTRUCTIONS
General Safety Rules
Use of controls or adjustments or per-
formance of procedures other than those
specied herein may result in hazardous
radiation exposure.
DO NOT use any optical tools such as,
but not limited to, telescopes or transits
to view the laser beam. Serious eye injury
could result.
ALWAYS use only the accessories that are
recommended by the manufacturer of your
laser tool. Use of accessories that have
been designed for use with other laser tools
could result in serious injury.
If the equipment is used in a manner not
specied by the manufacturer, the protec-
tion provided by the equipment may be im-
paired.
DO NOT leave the laser tool “ON” unat-
tended in any operation mode. ALWAYS
turn the laser tool “OFF” when not in use.
Leaving the laser tool “ON” increases the
risk of someone inadvertently staring into
the laser beam.
DO NOT disassemble the laser tool. There
are no user serviceable parts inside. Do not
modify the product in any way. Modifying
the laser tool may result in hazardous laser
radiation exposure.
Do not use the laser viewing glasses as
safety goggles. The laser viewing glasses
are used for improved visualization of the
laser beam, but they do not protect against
laser radiation.
Do not use the laser viewing glasses as sun
glasses or in trafc. The laser viewing glass-
es do not afford complete UV protection and
reduce color perception.
ALWAYS position the laser tool securely.
Damage to the laser tool and/or serious in-
jury to the user could result if the laser tool
falls.
DO NOT remove or deface any warning or
caution labels. Removing labels increases
the risk of exposure to laser radiation.
The measuring tool is protected against
electrostatic discharge (ESD). If the
measuring tool becomes electrostatically
charged (e.g. when it is touched in an en-
vironment with low humidity), it switches
itself off automatically. In such cases, press
the on/off button to turn the tool on again.
Battery tool use and care
Recharge only with the charger specied
by the manufacturer. A charger that is suit-
able for one type of battery pack may create
a risk of re when used with another battery
pack.
Use tool only with specically designated
battery packs. Use of any other battery
packs may create a risk of injury and re.
When battery pack is not in use, keep it
away from other metal objects like paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a con-
nection from one terminal to another.
Shorting the battery terminals together may
cause burns or a re.
Under abusive conditions, liquid may be
ejected from the battery; avoid contact.
If contact accidentally occurs, ush with
water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the
battery may cause irritation or burns.
Do not use a battery pack or tool that is
damaged or modied. Damaged or modied
batteries may exhibit unpredictable behavior
resulting in re, explosion or risk of injury.
Do not expose a battery pack or tool to re
or excessive temperature. Exposure to re
or temperature above 265 °F (130 °C) may
cause explosion.
Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specied in the instruc-
tions. Charging improperly or at tempera-
tures outside the specied range may dam-
age the battery and increase the risk of re.
Disconnect the battery pack from the tool
before making any adjustments, changing
accessories, or storing the tool. Such pre-
ventive safety measures reduce the risk of
starting the tool accidentally.
Do not modify or attempt to repair the tool
or the battery pack except as indicated in
the instructions for use and care.
Work area safety
Keep work area clean and well lit. Clut-
tered or dark areas invite accidents.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 41605A003PN GRL18V-4-34CVG Final 20260319.indd 4 3/19/2026 2:12:12 PM3/19/2026 2:12:12 PM
5
SAVE THESE INSTRUCTIONS
General Safety Rules
DO NOT operate the laser tool around chil-
dren or allow children to operate the laser
tool. Serious eye injury could result.
DO NOT use laser tools, attachments and
accessories outdoors when lightning condi-
tions are present.
Do not operate the laser tool in explosive
environments, such as in the presence of
ammable liquids, gases or dusts. Sparks
can be created in the laser tool which may
ignite the dust or fumes.
Electrical safety
Batteries can explode
or leak, cause injury or
re. To reduce this risk, always follow all in-
structions and warnings on the battery label
and package.
DO NOT expose the laser tool and battery
to rain or wet conditions. Water entering
laser tool will increase the risk of re and
personal injury.
DO NOT short any battery terminals.
DO NOT charge alkaline batteries.
DO NOT mix old and new batteries. Re-
place all of them at the same time with new
batteries of the same brand and type.
DO NOT mix battery chemistries.
Dispose of or recycle batteries per local
code.
DO NOT dispose of batteries in re.
Keep batteries out of reach of children.
Remove batteries if the device will not be
used for several months.
Risk of re and burns.
Do not open, crush or
heat above 158°F (70°C) or incinerate.
Personal safety
If laser radiation strikes your eye, you must
deliberately close your eyes and immedi-
ately turn your head away from the beam.
Do not make any modications to the laser
equipment.
Stay alert, watch what you are doing and
use common sense when operating a tool.
Do not use a tool while you are tired or un-
der the inuence of drugs, alcohol or medi-
cation. A moment of inattention while oper-
ating a tool may result in serious personal
injury or incorrect measurement results.
Use safety equipment. Safety equipment
such as safety glasses, dust mask, non-skid
safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce
personal injuries.
Use caution when using laser tools in the
vicinity of electrical hazards.
Magnets
Keep the magnetic accessories
away from implants or other
medical devices such as pace-
maker or insulin pumps. The
magnets generate a eld that can impair the
function of implants or medical devices,
which may lead to serious personal injury.
Keep the tool, positioning device, and la-
ser target plate away from magnetic data
medium and magnetically-sensitive equip-
ment. The effect of the magnets of the tool
and laser target plate can lead to irreversible
data loss.
Use and care
Use the correct tool for your application.
The correct tool will do the job better and
safer.
Do not use the tool if the switch does not
turn it on and off. Any tool that cannot be
controlled with the switch is dangerous and
must be repaired.
Store idle tool out of the reach of children
and do not allow persons unfamiliar with
the tool or these instructions to operate
the tool. Tools are dangerous in the hands
of untrained users.
Maintain tools. Check for misalignment or
binding of moving parts, breakage of parts
and any other condition that may affect
the operation. If damaged, have the tool
repaired before use. Many accidents are
caused by poorly maintained tools.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 51605A003PN GRL18V-4-34CVG Final 20260319.indd 5 3/19/2026 2:12:12 PM3/19/2026 2:12:12 PM
6
General Safety Rules
SAVE THESE INSTRUCTIONS
Additional Safety Warnings
Disposal
This section is part of Robert Bosch Tool
Corporation’s commitment to preserving our
environment and conserving our natural re-
sources.
Tool Disposal
Do not dispose of power tools and batter-
ies/rechargeable batteries into household
waste!
Battery Disposal
Do not attempt to disassemble the battery
or remove any components projecting from
the battery terminals. Fire or injury may re-
sult. Prior to disposal, protect exposed ter-
minals with heavy insulating tape to prevent
shorting.
Lithium-Ion Batteries
If equipped with a lithium-ion
battery, the battery must be
collected, recycled, or dis-
posed of in an environmentally
sound manner.
The EPA certied RBRC Battery Recycling
Seal on the lithium-ion (Li-ion) battery indi-
cates Robert Bosch Tool Corporation is vol-
untarily participating in an industry program
to collect and recycle these batteries at the
end of their useful life, when taken out of
service in the United States or Canada. The
RBRC program provides a convenient alter-
native to placing used Li-ion batteries into
the trash or the municipal waste stream,
which may be illegal in your area.
Please call 1-800-8-BATTERY for informa-
tion on Li-ion battery recycling and disposal
bans/restrictions in your area or return your
batteries to a Bosch/Dremel Service Center
for recycling. Robert Bosch Tool Corpora-
tion’s involvement in this program is part of
our commitment to preserving our environ-
ment and conserving our natural resources.
Use the tool, accessories, etc., in accor-
dance with these instructions and in the
manner intended for the particular type
of tool, taking into account the working
conditions and the work to be performed.
Use of the tool for operations different from
those intended could result in a hazardous
situation.
This product is not meant for permanent
outdoor installation.
Service
Have your tool serviced by a qualied re-
pair person using only identical replace-
ment parts. This will ensure that the safety
of the tool is maintained.
Develop a periodic maintenance schedule
for tool. When cleaning a tool be careful
not to disassemble any portion of the tool
since internal wires may be misplaced or
pinched or may be improperly mounted.
Certain cleaning agents such as gasoline,
carbon tetrachloride, ammonia, etc. may
damage plastic parts.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 61605A003PN GRL18V-4-34CVG Final 20260319.indd 6 3/19/2026 2:12:12 PM3/19/2026 2:12:12 PM
7
Bluetooth®
SAVE THESE INSTRUCTIONS
Do not use the laser tool with Bluetooth® in
the vicinity of gas stations, chemical plants,
areas where there is danger of explosion
and areas subject to blasting. Do not use the
laser tool with Bluetooth® in airplanes. Do
not use the laser tool with Bluetooth® in the
vicinity of medical devices. Avoid operation
in the direct vicinity of the human body over
longer periods of time. When using the laser
tool with Bluetooth®, interference with other
devices and systems, airplanes and medical
devices (e.g., cardiac pacemakers, hearing
aids) may occur.
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth
SIG, Inc. and any use of such marks by Rob-
ert Bosch Tool Corporation is under license.
FCC Caution
The manufacturer is not responsible for ra-
dio interference caused by unauthorized
modications to this equipment. Such modi-
cations could void the user’s authority to
operate the equipment. This device complies
with Part 15 of the FCC Rules. Operation is
subject to the following two conditions:
1) This device may not cause harmful inter-
ference, and
2) This device must accept any interfer-
ence received, including interference
that may cause undesired operation.
NOTE: This equipment has been tested and
found to comply with the limits for a Class
B digital devices, pursuant to Part 15 of the
FCC rules. These limits are designed to pro-
vide reasonable protection against harmful
interference in a residential installation. This
equipment generates, uses and can radiate
radio frequency energy and, if not installed
and used in accordance with the instruc-
tions, may cause harmful interference to
radio communications. However, there is no
guarantee that interference will not occur in
a particular installation. If this equipment
does cause harmful interference to radio
or television reception, which can be deter-
mined by turning the equipment off and on,
the user is encouraged to try to correct the
interference- by one or more of the following
measures:
• Reorient or relocate the receiving an-
tenna.
• Increase the separation between the
equipment and receiver.
• Connect the equipment into an outlet
on a circuit different from that to which
the receiver is connected.
• Consult the dealer or an experienced
radio/TV technician for help.
NOTE: Any changes or modications not ex-
pressly approved by the party responsible
for compliance could void the user's author-
ity to operate the equipment.
ISED Canada
This device contains licence-exempt
transmitter(s)/receiver(s) that comply with
Innovation, Science and Economic Devel-
opment Canada’s licence-exempt RSS(s).
Operation is subject to the following two
conditions:
1. This device may not cause interference.
2. This device must accept any interfer-
ence, including interference that may
cause undesired operation of the
device.
Intended Use
The laser level is intended for establishing and checking exactly horizontal height proles,
vertical lines, and alignments.
The laser level is suitable for indoor and outdoor use.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 71605A003PN GRL18V-4-34CVG Final 20260319.indd 7 3/19/2026 2:12:12 PM3/19/2026 2:12:12 PM
8
Technical Data
Model Number GRL18V-4-34CVG
Working range (diameter) with laser receiver
1
1500 ft (400 m)
Leveling accuracy at 100 ft (30 m)
23
• Horizontal
• Vertical
±1/16 in (±1.5 mm)
±1/8 in (±3 mm)
Self-leveling range ±15% (±8.5°)
Single-axis slope operation ±15% (±8.5°)
Max. altitude 16404 ft (5000 m)
Rotational speed
4
150/600 /min
Scan angle for sweep angle operation 0º/10º/25º/50º
Relative air humidity, max. 90%
Pollution degree according to IEC 61010-1
5
2
Laser class 2
Laser type < 3.82 mW, 500−540 nm
Divergence of laser line < 1.5 mrad (full angle)
Output power (rotating beam) < 3.82 mW
Pulse duration and repetition rate (rotating beam) < 4.6 ms, ≥ 150/min
Output power (stationary beam) < 1 mW
Recommended laser receiver LR20
Tripod mount 5/8 in
Laser tool power supply
• Battery pack (lithium-ion)
6
• Batteries (alkali-manganese)
18 V
4 x 1.5 V LR14 (C)
(with battery adapter BA18-C)
Dimensions 8.9 x 8.4 x 10.9 in
(226 × 213 × 276 mm)
Degree of protection
7
IP66
Bluetooth® laser level
• Class
• Compatibility
8
• Max. signal range
9
• Operating frequency range
• Max. transmission power
1
Bluetooth® 5.2
(Low Energy)
131 ft (40 m)
2402–2480 MHz
3.3 mW
Bluetooth® smartphone
• Compatibility
• Operating system
Android 4.3 (and above)
iOS 7 (and above)
Operating temperature
10
+14°F to +122°F
(–10°C to +50°C)
Storage temperature -4°F to +122°F
(–20°C to +50°C)
1605A003PN GRL18V-4-34CVG Final 20260319.indd 81605A003PN GRL18V-4-34CVG Final 20260319.indd 8 3/19/2026 2:12:12 PM3/19/2026 2:12:12 PM
9
Model Number GRL18V-4-34CVG
Recommended ambient temperature
during charging
+32°F to +95°F
(0°C to +35°C)
Batteries (≤ 4 Ah)
11
BAT612, GBA18V-20,
GBA18V-40, EXBA18V-40
Chargers BC1880, GAL12V/18V-80,
GAL18V6-80, GAX1218V-30,
GAL18V-000 - GAL18V-999,
EXAL18V-000 - EXAL18V-999
1. The working range may be reduced by unfavorable environmental conditions (e.g. direct
sunlight).
2. At 68°F (20°C).
3. Along the axes.
4. The rotational speed can only be changed via the Bosch Leveling Remote App.
5. Only non-conductive deposits occur, whereby occasional temporary conductivity caused
by condensation is expected.
6. The laser level is only compatible with Bosch 18V battery packs with 4.0 Ah or less.
7. With the battery compartment cover closed and securely locked
8. When using Bluetooth® Low Energy devices, it may not be possible to establish a
connection depending on the model and operating system. Bluetooth® devices must
support the SPP prole.
9. The signal range may vary greatly depending on external conditions, including the
receiving device used. The Bluetooth® range may be signicantly weaker inside closed
rooms and through metallic barriers (e.g. walls, shelving units, cases, etc.).
10. Depends on battery in use.
11. For most up to date battery compatibility, please refer to www.boschtools.com.
Technical Data
1605A003PN GRL18V-4-34CVG Final 20260319.indd 91605A003PN GRL18V-4-34CVG Final 20260319.indd 9 3/19/2026 2:12:12 PM3/19/2026 2:12:12 PM
10
Symbols
Important: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate
the tool better and safer.
Symbol Designation/Explanation
V Volts (voltage)
A Amperes (current)
Hz Hertz (frequency, cycles per second)
W Watt (power)
ft Feet (dimension)
in Inches (dimension)
m Meters (dimension)
mm Millimeters (dimension)
mrad Milliradian (angle measurement)
lb Pounds (weight)
kg Kilograms (weight)
min Minutes (time)
s Seconds (time)
ºF Fahrenheit (temperature)
ºC Celsius (temperature)
.../min
Revolutions or reciprocation per minute (revolutions, strokes, surface
speed, orbits etc. per minute)
Direct current (type or a characteristic of current)
Bluetooth®
This symbol indicates magnetic eld in place.
Alerts user to laser radiation.
Alerts user to NOT stare directly at the laser beam or project the laser
beam directly into the eyes of others.
Alerts user to read manual.
Alerts user to wear eye protection.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 101605A003PN GRL18V-4-34CVG Final 20260319.indd 10 3/19/2026 2:12:13 PM3/19/2026 2:12:13 PM
11
Symbols
Important: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate
the tool better and safer.
Symbol Designation/Explanation
Designates Li-ion battery recycling program.
This symbol designates that this tool is listed by the Canadian Standards
Association, to United States and Canadian Standards.
This symbol designates that the tool complies with FCC Rules.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 111605A003PN GRL18V-4-34CVG Final 20260319.indd 11 3/19/2026 2:12:14 PM3/19/2026 2:12:14 PM
12
Getting to Know Your GRL18V-4-34CVG Rotary Laser
3
Fig. 1
12
12
12
14
6
4
5
12289
7
17
13
16
13
10
11
23
2
13
1605A003PN GRL18V-4-34CVG Final 20260319.indd 121605A003PN GRL18V-4-34CVG Final 20260319.indd 12 3/19/2026 2:12:14 PM3/19/2026 2:12:14 PM
13

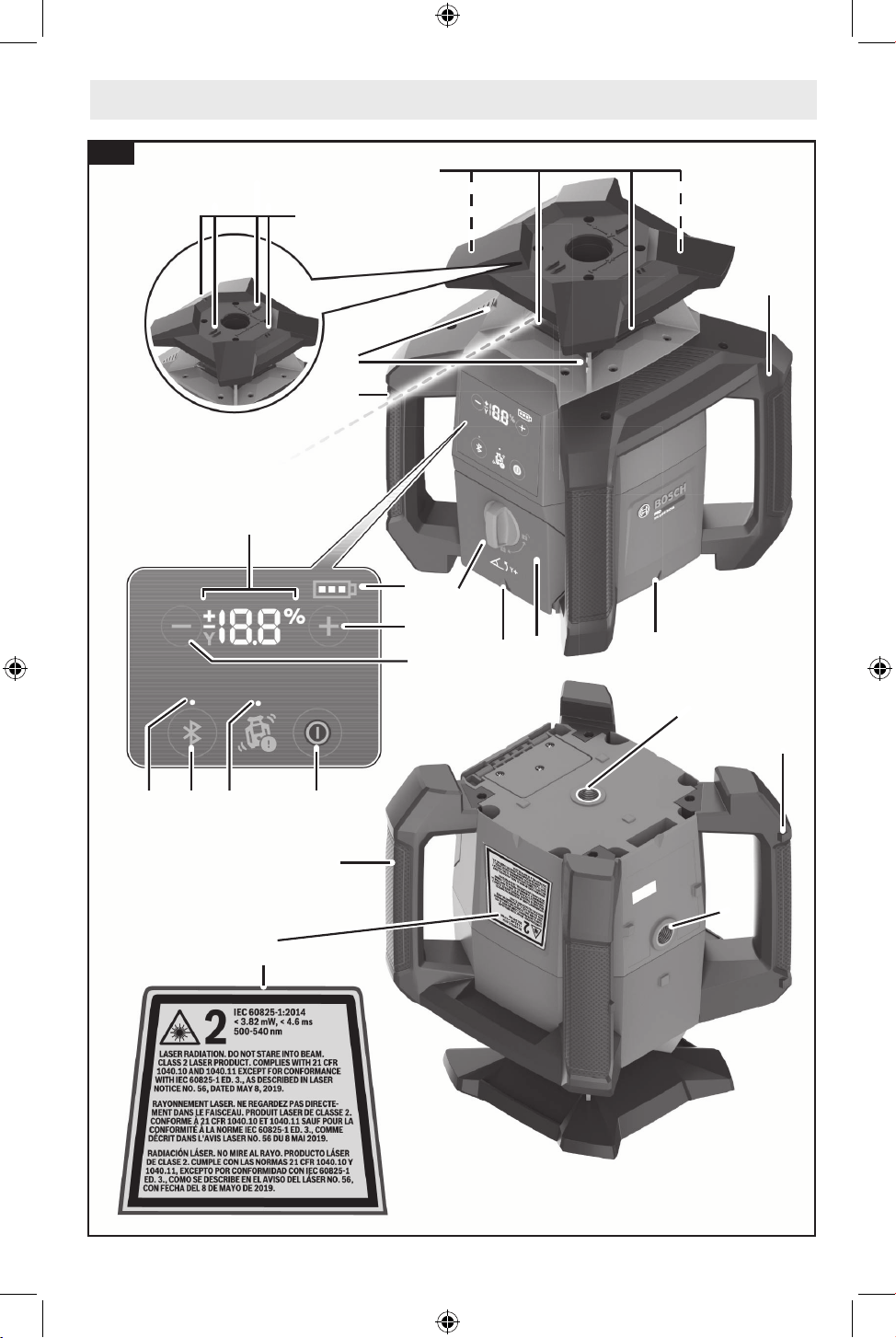

1 On/Off Button
2 Variable Laser Beam
3 Exit Opening for Laser Beam
4 Slope Up Button (+)
5 Slope Down Button (-)
6 Battery Charge Indicator
7 Slope Angle Indicator
8 Bluetooth® Button
9 Bluetooth® Indicator
10 Tripod Mount 5/8" (Horizontal)
11 Tripod Mount 5/8" (Vertical)
12 Carrying Handle
13 Sighting Guides (Horizontal)
14 Sighting Guides (Vertical)
15 Battery Compartment
16 Battery Compartment Cover
17 Battery Compartment Cover Locking
Mechanism
18 Battery Pack
19 Battery Adapter (BA18-C)
20 Release Button for Rechargeable Bat-
tery/Battery Adapter
21 Battery Adapter Locking Mechanism
22 Shock Warning Indicator
23 Laser Warning Label
24 Laser Receiver
25 Measuring Rod
26 Tripod

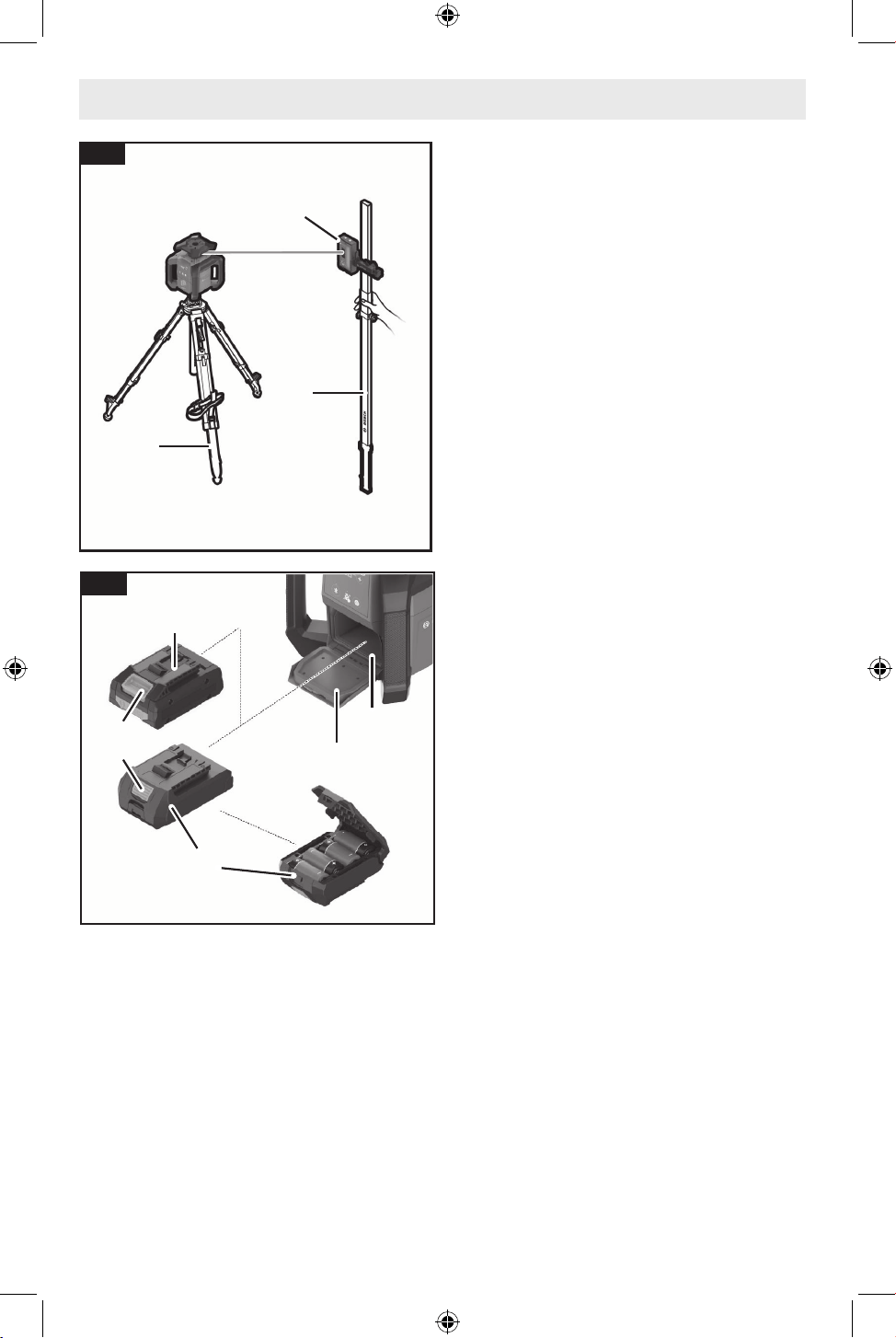

Getting to Know Your GRL18V-4-34CVG Rotary Laser
Fig. 2
24
26
25
Fig. 3
20
18
19
16
15
1605A003PN GRL18V-4-34CVG Final 20260319.indd 131605A003PN GRL18V-4-34CVG Final 20260319.indd 13 3/19/2026 2:12:14 PM3/19/2026 2:12:14 PM
14
Preparation
Laser Tool Power Supply
The laser tool can either be operated with
commercially available C (LR14) alkaline
batteries or with the Bosch rechargeable
lithium-ion battery pack outlined in the tech-
nical section of this manual.
Operation with Bosch Rechargeable
Lithium-Ion Battery Packs
(Fig. 4)
Follow all warnings and
all instructions in the
Bosch battery charger manual before using
the battery pack. Improper usage and re-
charge of battery pack may increase the risk
of re, personal injury and property damage.
Use only Bosch re-
chargeable lithium-ion
battery packs listed in the technical data
section of this manual. Use of other battery
packs may increase the risk of re, personal
injury and property damage.
Remove the batteries
from the tool when not
using it for extended periods. When storing
for extended periods, the batteries can cor-
rode and self-discharge.
Use only Bosch chargers
listed in the technical
data section of this manual. Use of other
chargers may increase the risk of re, per-
sonal injury and property damage.
Note: The battery pack is supplied partially
charged. To ensure full capacity of the bat-
tery pack, completely charge the battery
pack in the battery charger before using it
for the rst time.
The lithium-ion Battery Pack 18 is protected
against deep discharge by the Electronic
Cell Protection (ECP). A protective circuit
switches the laser level off when the battery
is drained.
Do not switch the laser level back on after
it has been switched off by the protective
circuit. This can damage the battery.

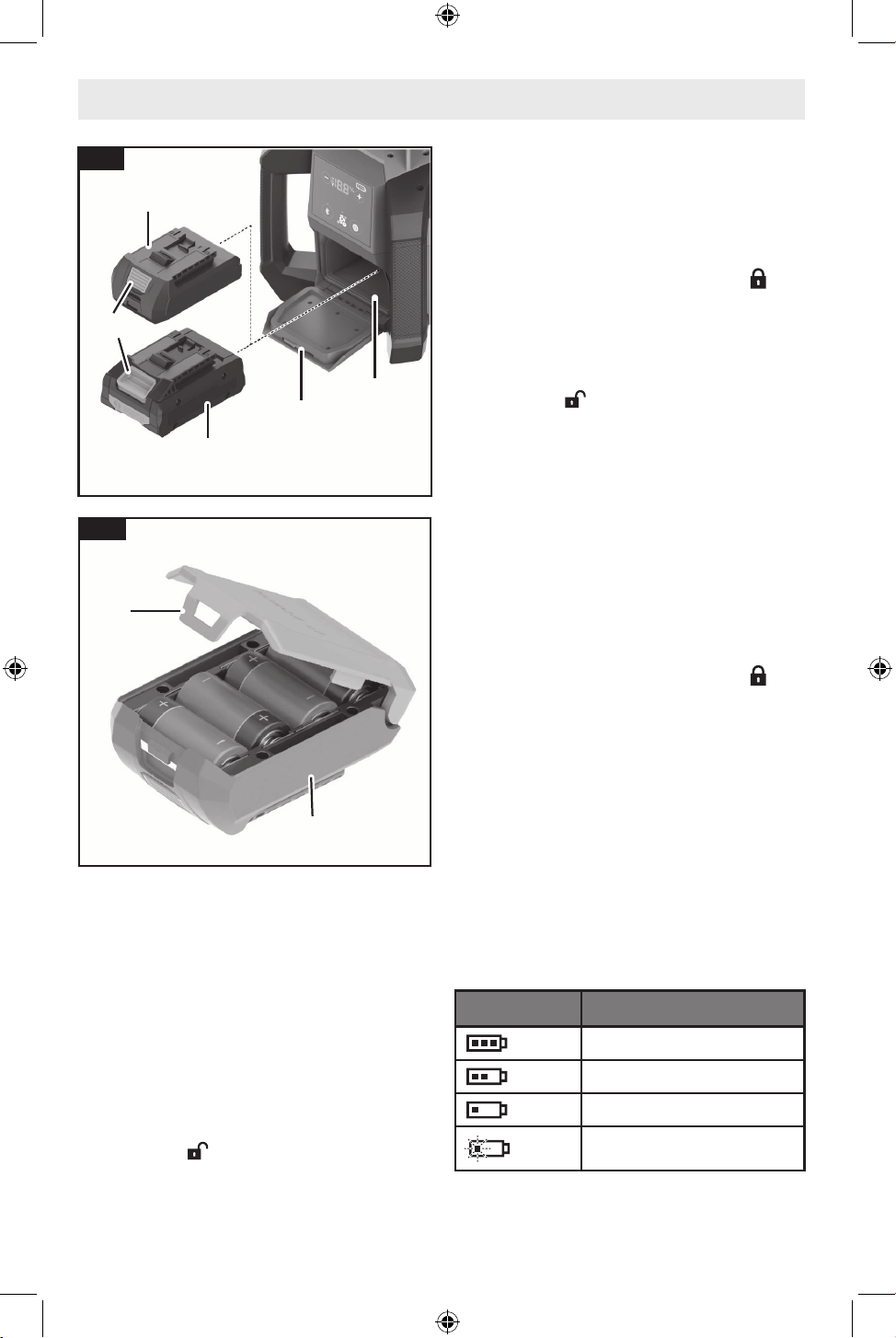

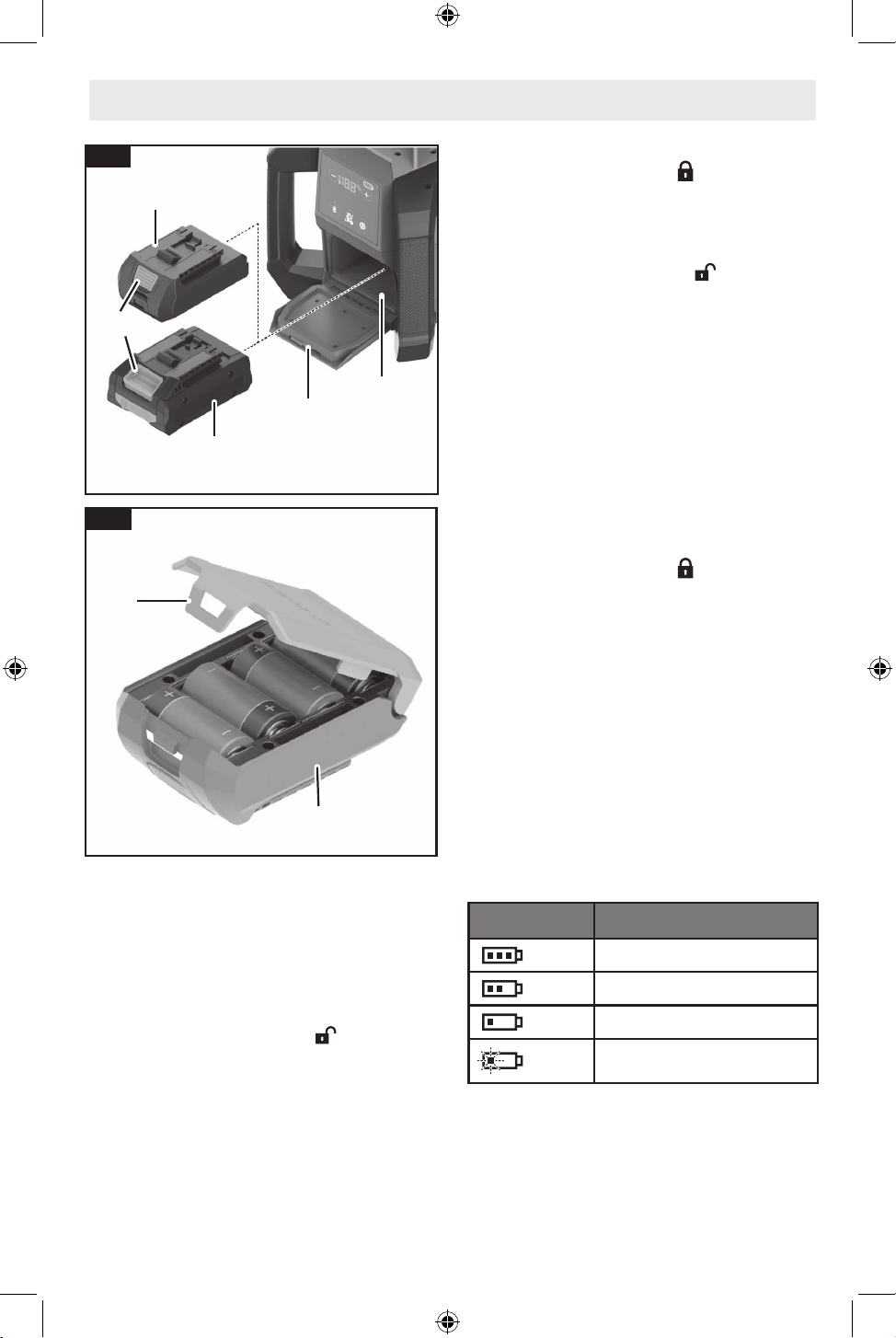

To insert the charged Battery Pack 18:
1. Turn the Battery Compartment Cover
Locking Mechanism 17 counterclockwise
to the unlocked position and open
the Battery Compartment Cover 16.
2. Align the Battery Pack 18 and slide it
into the Battery Compartment 15 until it
locks into position. Don’t force.
3. Close the Battery Compartment Cover
16 and turn the Battery Compartment
Cover Locking Mechanism 17 clockwise
to the locked position .
To remove the Battery Pack 18:
1. Turn the Battery Compartment Cover
Locking Mechanism 17 counterclockwise
to the unlocked position and open
the Battery Compartment Cover 16.
2. Press the Release Button 20 on the Bat-
tery Pack 18.
A release mechanism will push the
rechargeable Battery Pack 18 slightly
out of the Battery Compartment 15 for
easy access.
3. Pull the Battery Pack 18 out of the Bat-
tery Compartment 15. Do not use force
to do this.
4. Close the Battery Compartment Cover
16 and turn the Battery Compartment
Cover Locking Mechanism 17 clockwise
to the locked position .
Operation with C (LR14) Non-
Rechargeable Batteries

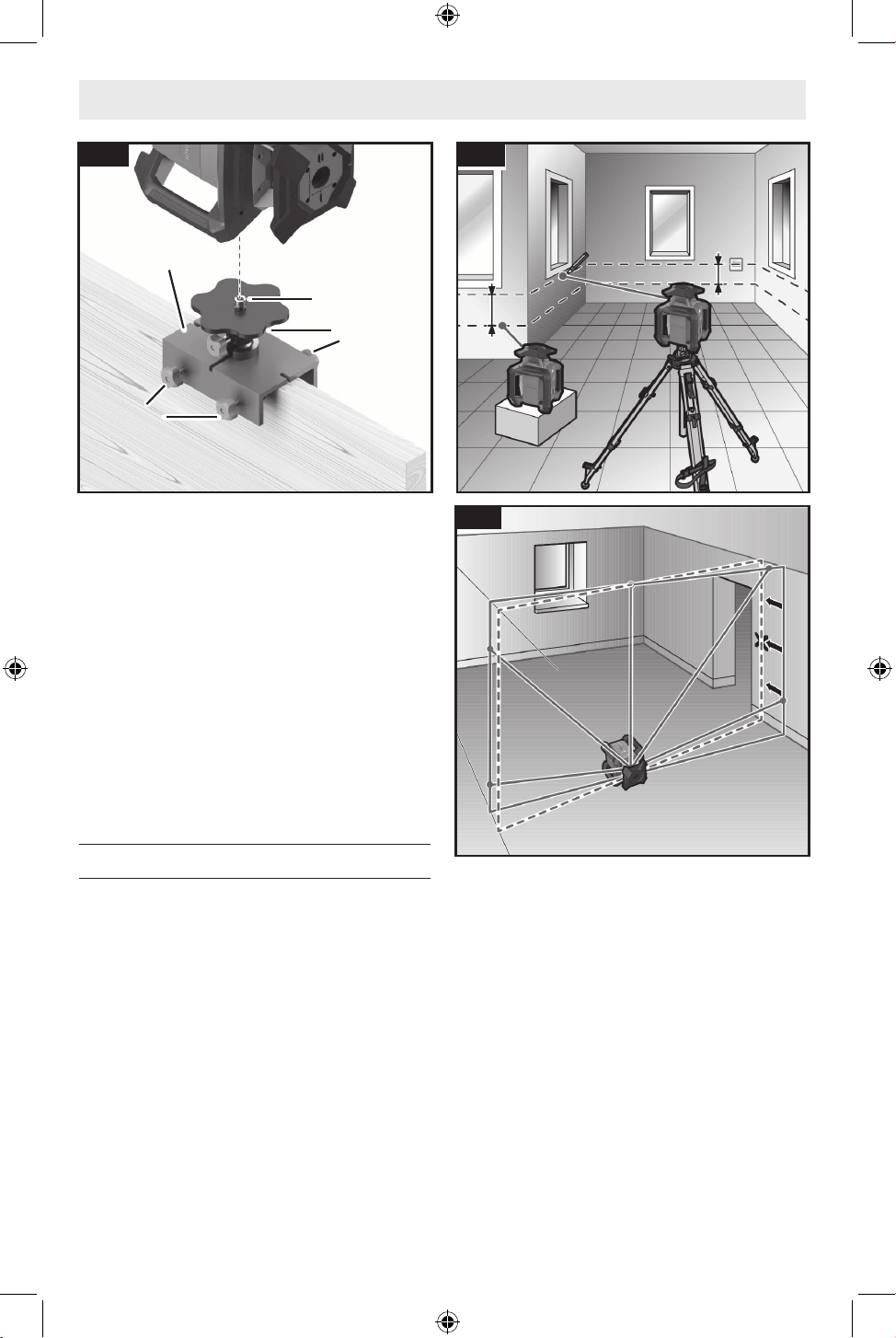

(Fig. 4, Fig. 5)
The BA18-C Battery
Adapter is intended only
for use in designated Bosch laser tools and
must not be used with power tools.
To operate with non-rechargeable batteries,
alkaline manganese batteries are inserted
into the BA18-C Battery Adapter 19.
To insert the non-rechargeable batteries into
the Battery Adapter 19:
1. Lift the Battery Adapter Locking Mecha-
nism 21 and open the Battery Compart-
ment Cover 16.
2. Put the non-rechargeable batteries into
the BA18-C Battery Adapter 19.
When inserting the non-rechargeable
batteries, ensure that the polarity is cor-
1605A003PN GRL18V-4-34CVG Final 20260319.indd 141605A003PN GRL18V-4-34CVG Final 20260319.indd 14 3/19/2026 2:12:15 PM3/19/2026 2:12:15 PM
15
rect according to the illustration on the
inside of the Battery Adapter 19.
3. Close the cover of the BA18-C Battery
Adapter 19 so that it clicks into place.
To insert the Battery Adapter 19:
1. Turn the Battery Compartment Cover
Locking Mechanism 17 counterclockwise
to the unlocked position and open
the Battery Compartment Cover 16.
2. Align the BA18-C Battery Adapter 19
and slide it into the Battery Compart-
ment 15 until you feel it engage. Don't
force.
3. Close the Battery Compartment Cover
16 and turn the Battery Compartment
Cover Locking Mechanism 17 clockwise
to the locked position .
To remove the BA18-C Battery Adapter 19:
1. Turn the Battery Compartment Cover
Locking Mechanism 17 counterclockwise
to the unlocked position and open
the Battery Compartment Cover 16.
2. Press the Release Button 20 on the
BA18-C Battery Adapter 19.
A release mechanism will push the Bat-
tery Adapter 19 slightly out of the Bat-
tery Compartment 15 for easy access.
3. Pull the Battery Adapter 19 out of the
Battery Compartment 15. Do not use
force to do this.
4. Close the Battery Compartment Cover
16 and turn the Battery Compartment
Cover Locking Mechanism 17 clockwise
to the locked position .
Always replace all batteries at the same
time. Only use batteries from one brand and
with identical capacity.
Remove the batteries from the laser tool
and the alkaline manganese batteries from
the adapter when not using it for extended
periods. When storing for extended periods,
the batteries can corrode and discharge
themselves.
Battery Charge Indicator
The Battery Charge Indicator 6 shows the
charge condition of the battery pack or bat-
teries.
Indicator Capacity
60 - 100%
30 - 60%
5 - 30%
0 - 5%
Immediately replace a faulty Battery Pack 18
or empty batteries.
Preparation
21
19
Fig. 5
Fig. 4
19
18
20
16
15
1605A003PN GRL18V-4-34CVG Final 20260319.indd 151605A003PN GRL18V-4-34CVG Final 20260319.indd 15 3/19/2026 2:12:16 PM3/19/2026 2:12:16 PM
16
Operation
Initial Operation
• Do not subject the tool to extreme tem-
peratures or variations in temperature.
As an example, do not leave it in vehi-
cles for longer periods. In case of large
variations in temperature, allow the tool
to adjust to the ambient temperature
before putting it into operation. In case
of extreme temperatures or variations
in temperature, the accuracy of the tool
can be impaired.
• Avoid heavy impacts or dropping of
the tool. After a heavy exterior impact
on the tool, an accuracy check should
always be carried out before continuing
to work. (See “Accuracy Check of the
Laser Level” on page 22.)
If glass lighthouse
breaks when dropped,
broken glass can cause laceration hazard
and unit to lose its IP rating. Contact cus-
tomer service immediately.

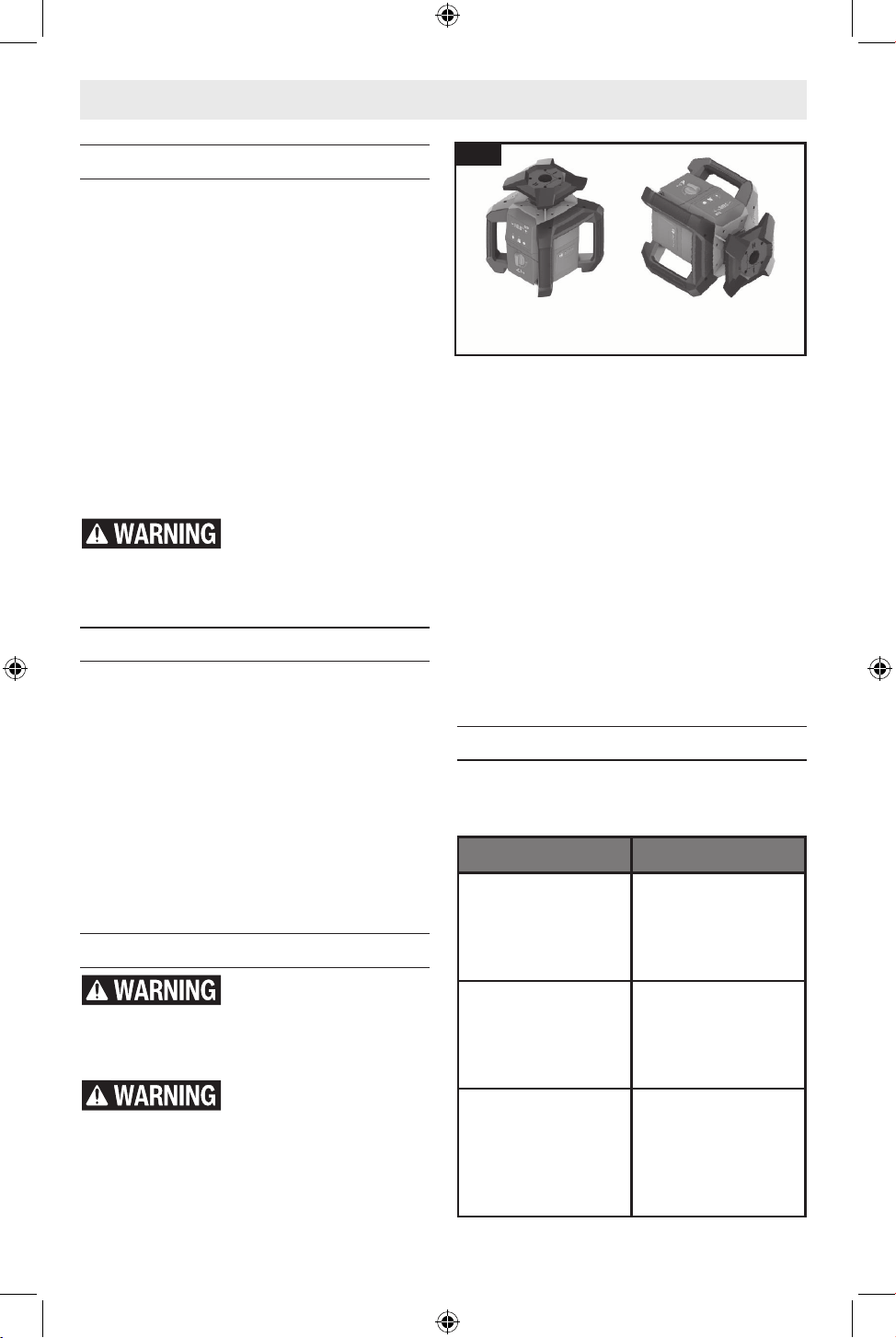

Setting Up the Laser Level
(Fig. 6)
Position the laser level on a stable surface
in the horizontal or vertical position, or
mount it on the Tripod 26 or on the Wall
Mount/Alignment Unit 27.
Due to its high leveling accuracy, the laser
level is very sensitive to knocks and vibra-
tions and changes in position. Take care,
therefore, that the laser level is stable to
avoid interruptions to the operation caused
by the shock warning function being trig-
gered.
Switching On and Off
Do not leave the
switched-on laser tool
unattended and switch the laser tool off
after use. Other persons could be blinded
by the laser beam.
Do not point the laser
beam at persons or ani-
mals and do not look into the laser beam
yourself, not even from a long distance.
Note: After the rst time the tool is started
up and before beginning work, you should
always perform an accuracy check (see “Ac-
curacy Check of the Laser Level” on page
22).
To switch ON the laser level, press the On/
Off Button 1.
To switch OFF the laser tool, press and hold
the On/Off Button 1 until the Slope Angle
Indicator 7 turns off (approx. 1.5 seconds).
Immediately after switching ON, leveling
starts automatically and is indicated by
"0.0%" ashing in green on the Slope Angle
Indicator 7 (see “Automatic Leveling” on
page 20). After a few seconds, the laser
beam begins rota tion.
After leveling has been successfully com-
pleted, the Slope Angle Indicator 7 lights up
continuously green.
Automatic Shut-Off Function
The laser level will automatically switch it-
self OFF to preserve battery life in the fol-
lowing situations:
Cause Action
The measuring tool
remains outside
of the self-leveling
range for more
than 10 minutes.
Position the laser
level on a stable
surface and switch
the laser level back
ON.
The shock warn-
ing is actuated
for more than 10
minutes.
Switch the laser
level back ON and
conrm the posi-
tion of the laser
beam.
A hardware error
has occurred. (The
Slope Angle Indica-
tor 7 alternates
ashing "ER" and
"03" in red.)
We recommend
contacting the
Bosch Service
Center.

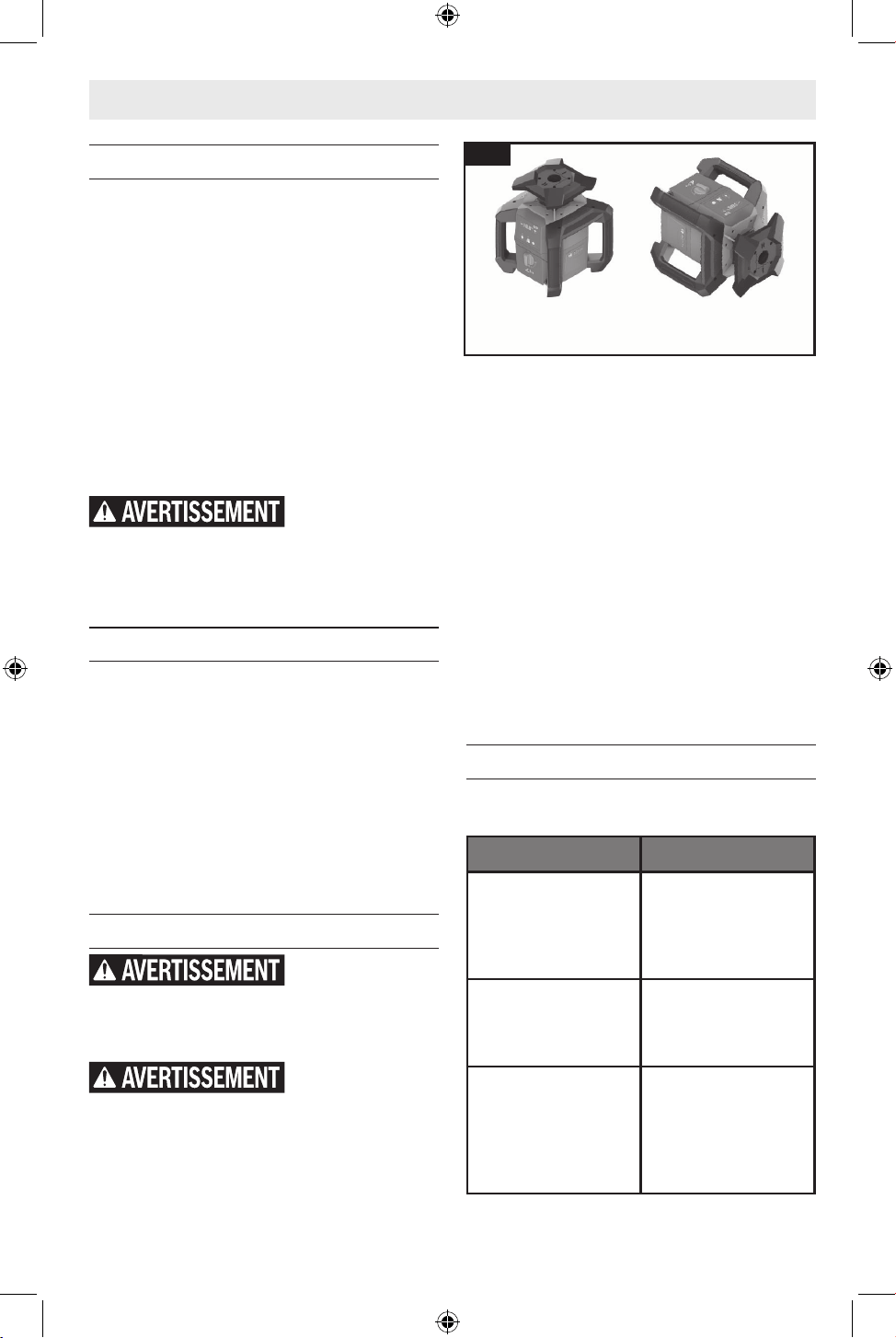

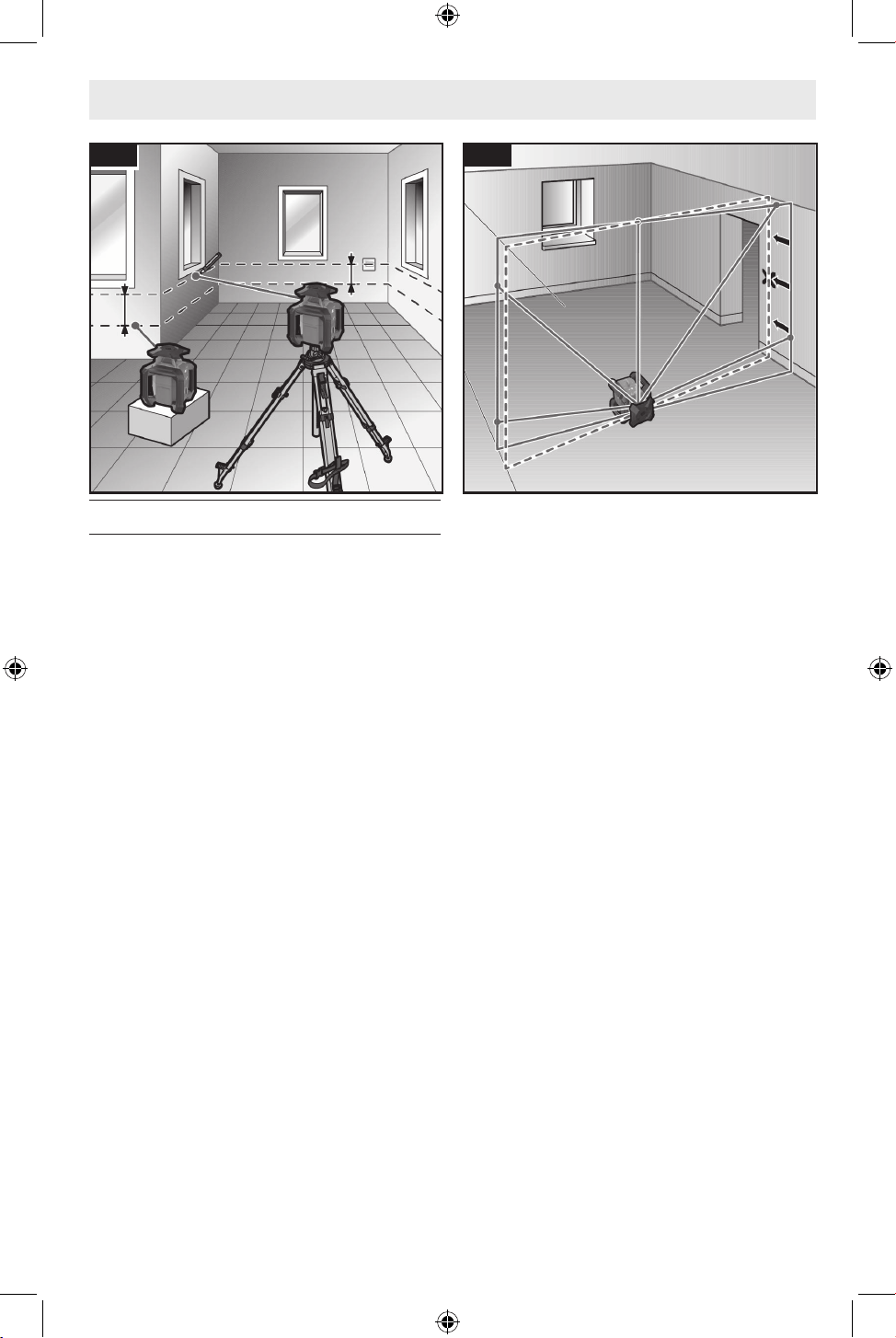

Horizontal
position
Vertical
position
Fig. 6
1605A003PN GRL18V-4-34CVG Final 20260319.indd 161605A003PN GRL18V-4-34CVG Final 20260319.indd 16 3/19/2026 2:12:17 PM3/19/2026 2:12:17 PM
17
Operation
Cause Action
The maximum
permitted operat-
ing temperature
is exceeded. (The
displays ash 3
times before the
laser level switches
off.)
Allow the measur-
ing tool to cool to
the temperature
outlined in the
"Technical Data" on
page 8 before
switching it back
ON.
Remote Control via the Bosch
Leveling Remote App
The laser level is equipped with a Blue-
tooth® module which uses radio technology
to enable remote control via a smartphone
with a Bluetooth® interface.
The Bosch Leveling Remote App is required
to use this function. You can download this
in the app store for your terminal device
(Apple App Store, Google Play Store).
Information about the system requirements
for a Bluetooth® connection can be found
on the Bosch website at www.bosch-pt.com.
When remote controlling via Bluetooth®,
poor reception conditions can cause time
delays between the mobile terminal device
and the laser level.
Do not turn on laser re-
motely using the Bosch
app without line of sight to the laser tool.
The sudden bright laser beam may increase
the risk of personal injury or property dam-
age.
Ensure there are no bystanders in the direct
path of the laser beam before turning on the
laser remotely.
The following functions require the use of
the Bosch Leveling Remote App:
• Sweep angle operation mode
• Point operation mode
• Changing the rotation speed
• Activating or deactivating sleep mode
The Bosch Leveling Remote App can also
be used with the following functions:
• Slope operation in the horizontal posi-
tion
• Turning the rotational plane in the verti-
cal position
• Manual operation
• Activating or deactivating the shock
warning function
• Calibration
To Switch on Bluetooth®
Follow this process to connect a mobile de-
vice that has previously been paired.
1. With the laser level ON, briey press the
Bluetooth® Button 8.
The Bluetooth® Indicator 9 will ash
slowly.
2. Ensure that the Bluetooth® interface is
activated on your mobile device.
3. Click "Connect" in the app to select the
appropriate laser level.
4. The laser level will automatically con-
nect to a previously paired mobile
device.
5. An established connection is indicated
by a continuous light on the Bluetooth®
Indicator 9.
The connection between mobile end device
and laser level is established after the Bosch
application has started.
The Bluetooth® connection may be inter-
rupted if the distance between the laser
level and the mobile device is too great or
is blocked, and if there are any sources of
electromagnetic interference. In this case,
another attempt to establish a connection
will automatically begin.
To Pair a Mobile Device with the
Laser Level for the First Time
1. Briey press the Bluetooth® Button 8.
2. Open the Bosch Leveling Remote App
on the mobile device.
3. Select the appropriate laser level.
4. The Bluetooth® Indicator 9 will ash
slowly to indicate it is ready to pair.
5. Press and hold the Bluetooth® Button
8 until the Bluetooth® Indicator 9 light
begins ashing rapidly.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 171605A003PN GRL18V-4-34CVG Final 20260319.indd 17 3/19/2026 2:12:17 PM3/19/2026 2:12:17 PM
18
Operation
6. Select "Pair" or "Conrm" on your mo-
bile device.
7. An established connection is indicated
by a continuous light on the Bluetooth®
Indicator 9.
8. Conrm the established connection
on your mobile device. The GRL18V-
4-34CVG will appear at the top of the
Bosch Leveling Remote App.
9. If no connection is established within
30 seconds, the pairing process will be
canceled. The Bluetooth® Indicator 9
will ash slowly.
To Switch Off Bluetooth®
1. Briey press the Bluetooth® Button 8.
2. The Bluetooth® Indicator 9 light will
turn off.
The Bluetooth® setting is saved when the
laser level is switched OFF and ON again.
To Unpair All Mobile Devices
The laser level can be reset to factory set-
tings. This process deletes all of the connec-
tion data in the measuring tool.
1. Ensure the laser level is not currently
connected a mobile device.
If a previous connection is in range,
disable or disconnect the Bluetooth®
connection on the mobile device.
2. Turn ON the laser level.
3. Briey press the Bluetooth® Button 8.
The Bluetooth® Indicator 9 will ash
slowly.
4. Simultaneously press and hold the
Bluetooth® Button 8 and the Slope
Down Button (-) 5 for 5 seconds.
The Bluetooth® Indicator 9 illuminates
briey before turning off.
To connect a mobile device in the future, fol-
low the instructions in "To Pair a Mobile De-
vice with the Laser Level for the First Time"
on page 17.
Updating the Laser Level Software
The Bosch Leveling Remote App will notify
you if a software update is available for the
GRL18V-4-34CVG.
To install an available update, follow the
instructions in the Bosch Leveling Remote
App.
During the update, all buttons will be deac-
tivated, the laser beam will be switched off,
and the Bluetooth® Indicator 9 will ash.
Sleep Mode
Do not switch off sleep
mode remotely without
line of sight to the laser tool. The sudden
bright laser beam may increase the risk of
personal injury or property damage.
During breaks from work, you can set the
measuring tool to sleep mode. All your set-
tings will still be saved, and the shock warn-
ing function will remain active.
Sleep mode requires the use of the Bosch
Leveling Remote App. To turn sleep mode
on and off, adjust the "Sleep mode" toggle
under "Device settings" on the app.
While sleep mode is activated, the Slope An-
gle Indicator 7, the Shock Warning Indicator
22, and the Battery Charge Indicator 6 ash
once every 5 seconds.
When the connected smartphone is within
range, the Bluetooth® Indicator 9 lights up
continuously blue.
If the connection with the smartphone is
broken, the Bluetooth® Indicator 9 ashes.
Press the On/Off Button 1 on the laser level
to exit sleep mode while the connection with
the smartphone is broken.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 181605A003PN GRL18V-4-34CVG Final 20260319.indd 18 3/19/2026 2:12:17 PM3/19/2026 2:12:17 PM
19
Operation
Operating Modes
Alignment of X and Y-Axis

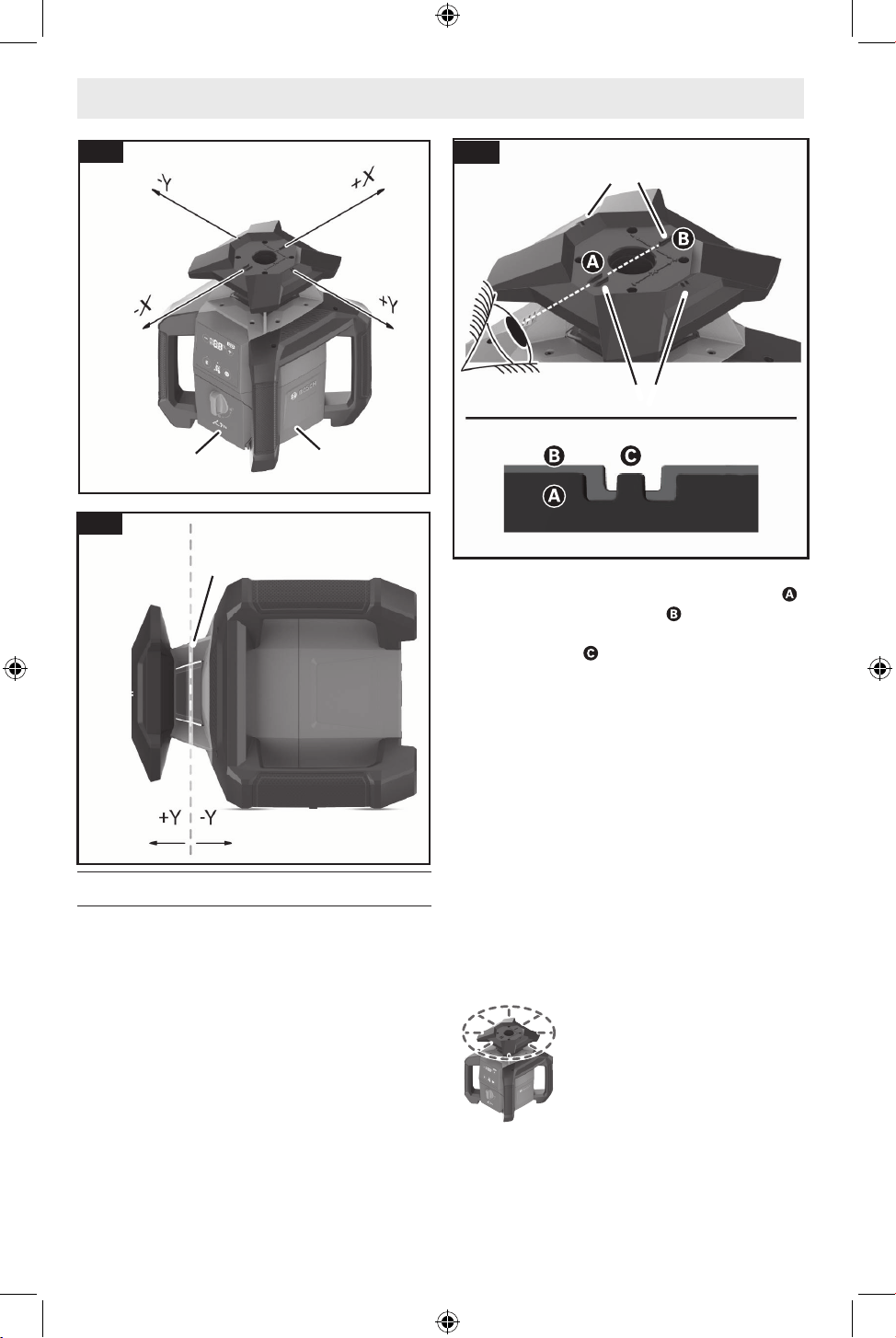

(Fig. 7, Fig. 8, Fig. 9)
The alignment of the X and Y axes is marked
on the housing above the rotation head. The
laser level can be aligned along the axes by
using the Sighting Guides 13 and 14.
The Sighting Guides (Horizontal) 13 are de-
signed for use in horizontal operating mode.
The bottom Sighting Guides 13 are used for
approximate alignment (Fig. 7). For more ac-
curate alignment, use the Sighting Guides 13
at the top of the rotary laser (Fig. 9).
The side Sighting Guides (Vertical) 14 are
designed for use in vertical operating mode.
To use the Sighting Guides 13 or 14, place
your eyes level to the guide with two lines
, and look toward the guide with one line
. The point where the ridge between the
two lines intersects with the gap of the sin-
gle line is your centering point during
alignment in slope applications.
Switch the measuring tool OFF when align-
ing it using the markings above the rotation
head or the side Sighting Guides 13 or 14.
Looking into the laser beam can damage
your eyes.
Operating Modes Overview
All three operating modes are possible with
the laser level in the horizontal and the verti-
cal position.
Sweep angle and point operation require the
use of the Bosch Leveling Remote App.
Rotational operation
Rotational operation is espe-
cially recommended when us-
ing the laser receiver. It is pos-
sible to select between
different rotational speeds us-
ing the Bosch Leveling Re-
mote App.
14
Fig. 8
13 13
Fig. 7
Fig. 9
13
13
1605A003PN GRL18V-4-34CVG Final 20260319.indd 191605A003PN GRL18V-4-34CVG Final 20260319.indd 19 3/19/2026 2:12:19 PM3/19/2026 2:12:19 PM
20
Operation

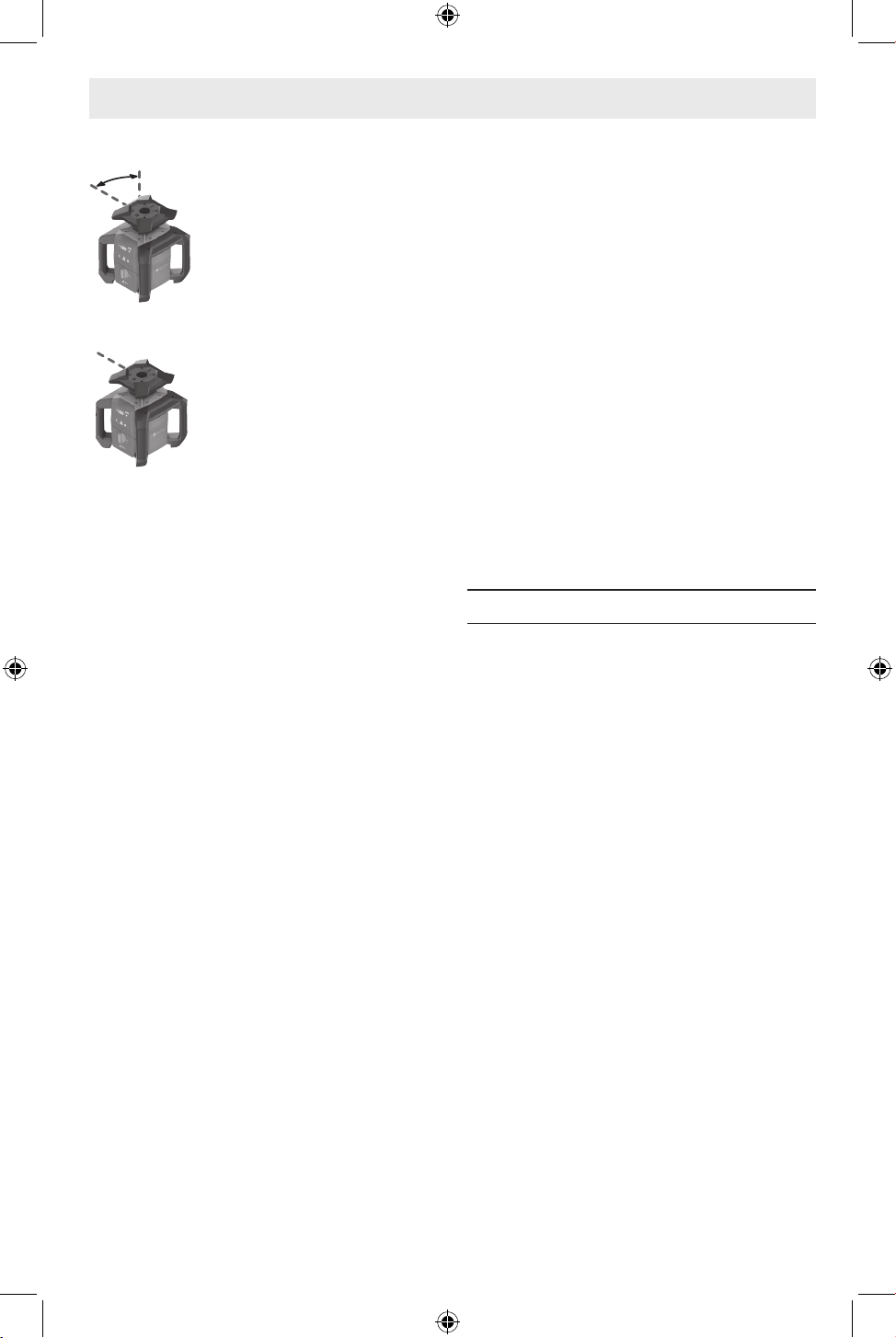

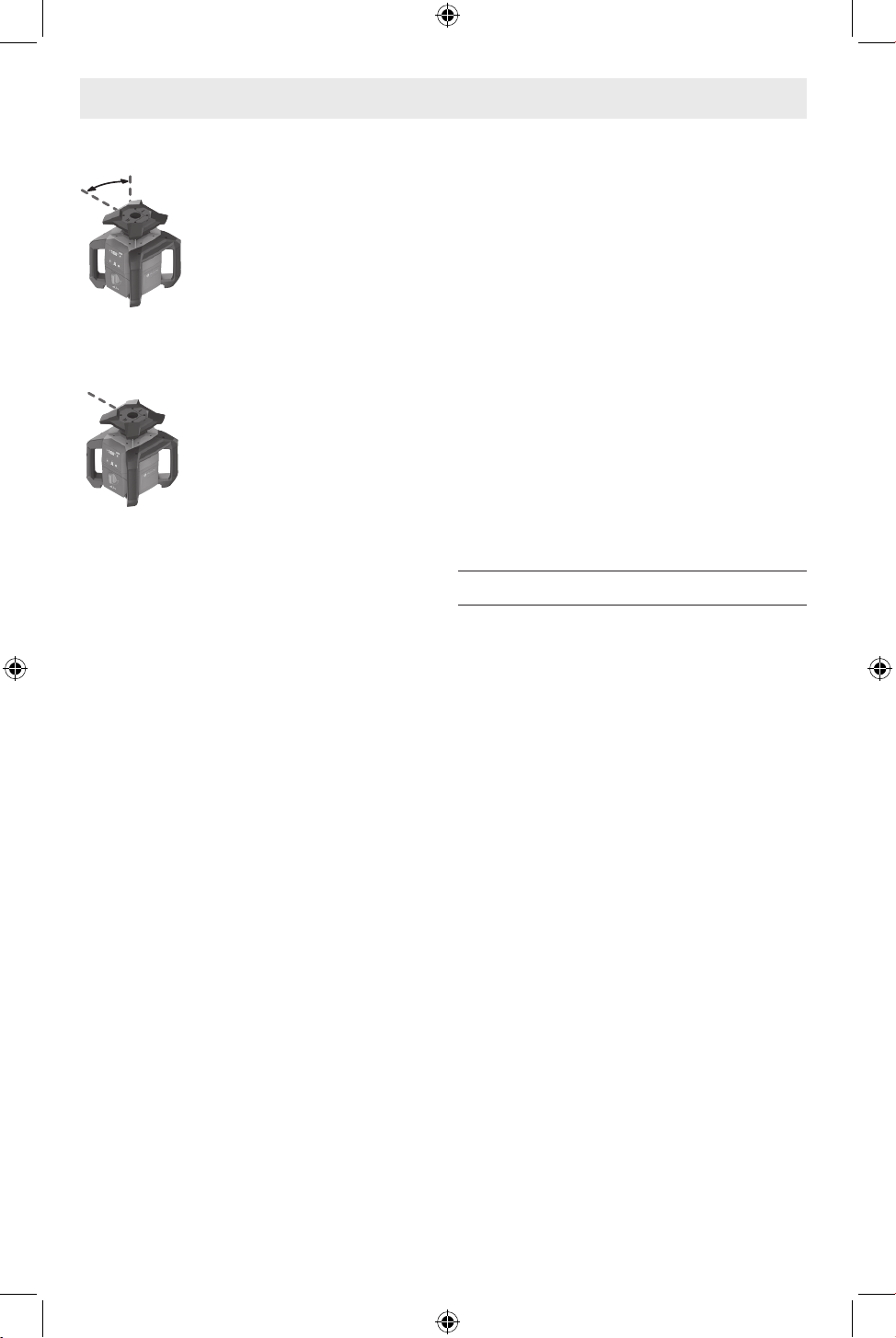

Sweep angle operation
In this operating mode, the
Variable Laser Beam 2 moves
within a dened aperture an-
gle. This increases the visibili-
ty of the laser beam in com-
parison to rotational
operation. You can select be-
tween different aperture
angles.
Point operation
In this operating mode, the
best visibility of the Variable
Laser Beam 2 can be reached.
For example, it is used to eas-
ily project heights or to check
building lines.
Sweep angle and point operation are not
suitable for use with the laser receiver.
Rotational Operation
Each time after switching on, the measur-
ing tool is in rotational operation mode with
standard rotational speed (600/min).
To switch from sweep angle operation to ro-
tational operation, change the Active Mode
in the Bosch Leveling Remote App from
"Sweep Angle" to "Rotation."
To change the rotational speed, click on "Ro-
tation speed" in the Bosch Leveling Remote
App. The rotational speed can be set to 150
or 600/min.
The set speed is indicated on the Bosch Lev-
eling Remote App.
When working with the laser receiver, the
highest rotational speed should be set.
When not working with the laser receiver,
reduce the rotational speed for improved
visibility of the laser beam.
Sweep Angle Operation/Point
Operation
Sweep angle and point operation require
the use of the Bosch Leveling Remote App.
To switch to sweep angle or point operation,
change the Active Mode in the Bosch Level-
ing Remote App from "Rotation" to "Sweep
Angle."
To change the aperture angle, select the de-
sired opening angle under "Sweep Angle" in
the Bosch Leveling Remote App.
Reduce the aperture angle to 0° to enter
point operation. Set the aperture angle to
"Off" on the app to return to 360° operation.
Note: Due to inertia, it is possible for the
laser to slightly move beyond the end point
of the laser line.
Turning the sweep angle/point within the
rotational plane:
In sweep angle and point operation, the la-
ser line or the laser point can be positioned
within the rotational plane of the laser. Ro-
tation is possible by 360°.
To rotate clockwise or counterclockwise,
use the arrows next to "Move" under the
"Sweep Angle" settings in the Bosch Level-
ing Remote App.
Automatic Leveling
After switching ON, the laser level automati-
cally begins self-leveling within the range of
approx. ±15% (approx. ±8.5°).
Once leveling begins, "0.0%" ashes in
green on the Slope Angle Indicator 7. After
a few seconds, the laser beam begins rota-
tion.
After leveling has been successfully com-
pleted, the Slope Angle Indicator 7 lights up
continuously green.
• "0.0%" appears when the laser level is
in the horizontal position.
• "--"appears when the laser level is in
the vertical position.
If the laser level is at a slant of more than
15%, leveling will no longer be possible.
The Slope Angle Indicator 7 alternates ash-
ing the upper and lower halves of "100" in
red.
Reposition the laser level and wait for it to
relevel. If the Slope Angle Indicator 7 con-
tinues ashing, briey press the On/Off But-
ton 1 to restart leveling.
Position Changes
When the laser level is leveled in, it con-
tinuously checks the horizontal and vertical
position. If there are any position changes,
1605A003PN GRL18V-4-34CVG Final 20260319.indd 201605A003PN GRL18V-4-34CVG Final 20260319.indd 20 3/19/2026 2:12:20 PM3/19/2026 2:12:20 PM
21
Operation
the shock-warning function is actuated. See
"Shock Warning Function" on page 21 for
additional information.
The GRL18V-4-34CVG will automatically de-
tect the horizontal or vertical position. To
change between the horizontal and the
vertical position, switch the laser level OFF,
reposition it and switch it ON again.
If the position is changed without switching
the laser level ON/OFF, an error message
will appear on the Bosch Leveling Remote
App if a mobile device is connected to the
laser level.
Shock Warning Function
The laser level has a shock-
warning function. After posi-
tion changes or shock to the
measuring tool, or in case of
ground vibrations, it keeps
the laser level from leveling
in at changed positions, and thus prevents
errors caused by a change in the laser lev-
el’s position.
Activating the shock-warning function:
The shock-warning function is switched on
automatically. It is activated approximately
15 seconds after the last press of a button.
During activation, the Shock Warning Indica-
tor 22 ashes green. The indicator lights up
continuously green after activation.
Shock warning actuated:
If the position of the laser level is changed
or a severe knock is registered, the shock
warning will be actuated. The laser beam
will turn off. The value on the Slope Angle
Indicator 7 and the Shock Warning Indicator
22 will ash red.
The current operating mode is stored.
After the shock-warning function has been
triggered, briey press the On/Off Button 1
to reset it.
The Shock Warning Indicator 22 will ash
green and the laser tool will begin leveling.
As soon as the laser tool is leveled, it starts
in the stored operating mode.
The Shock Warning Indicator 22 continues
ashing green until 15 seconds after the last
press of a button. The indicator then lights
up continuously green, at which point the
shock-warning function is activated.
Now check the position of the laser beam at
a reference point and, if necessary, correct
the height or alignment of the laser level.
Switching off the shock-warning function:
To switch the shock-warning function on or
off, press and hold the On/Off Button 1 un-
til the Shock Warning Indicator 22 changes
to the appropriate color, approx. 3 seconds.
Note: This is longer than the time required
to turn the laser level OFF. Keep the On/Off
Button 1 pressed after the laser level turns
OFF until the Shock Warning Indicator 22
light changes color.
• The Shock Warning Indicator 22 lights
up green when the shock warning func-
tion is switched on.
The Shock Warning Indicator 22 ashes
green until 15 seconds after the last
press of a button. The indicator then
lights up continuously green, at which
point the shock-warning function is
activated.
• The Shock Warning Indicator 22 lights
up red when the shock warning function
is switched off.
The shock warning function can also be acti-
vated or deactivated via the Bosch Leveling
Remote App.
Note: After the shock-warning function is
turned on or off, releveling will automatical-
ly occur. The content displayed on the Slope
Angle Indicator 7 will ash during leveling
and light up continuously after leveling is
complete.
Slope Operation in the Horizontal
Position
In the laser level’s horizontal position, the
Y-axis can be tilted independently in a range
of ±15%.
To tilt the Y-axis, press the Slope Up But-
ton (+) 4 or Slope Down Button (-) 5 on the
measuring tool. The new value appears in
red on the Slope Angle Indicator 7.
Press and hold the Slope Up Button (+) 4
or Slope Down Button (-) 5 to change the
slope more quickly.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 211605A003PN GRL18V-4-34CVG Final 20260319.indd 21 3/19/2026 2:12:21 PM3/19/2026 2:12:21 PM
22
Pressing the Slope Up Button (+) 4 and
Slope Down Button (-) 5 on the measuring
tool at the same time resets the slope to
0.0%.
The Y-axis can also be tilted via the "Slope"
function in the Bosch Leveling Remote App.
The required slope is implemented on the
measuring tool a few seconds after the last
press of a button. During the adjustment,
the value on the Slope Angle Indicator 7 will
ash in red. Once the slope reaches the set
value, the Slope Angle Indicator 7 lights up
continuously red.
Turning the Rotational Plane
When in the Vertical Position
When the laser level is in the vertical posi-
tion, it is possible to rotate the laser point,
laser sweep angle, or rotational plane around
the X-axis for easy sighting out or parallel
alignment in a range of ±15%.
To rotate the rotational plane, press the
Slope Up Button (+) 4 or Slope Down Button
(-) 5 on the measuring tool until the required
position is reached.
While the rotational plane is being rotated,
"--" ashes in green on the Slope Angle In-
dicator 7.
After rotation is complete, "--" lights up con-
tinuously in green on the Slope Angle Indica-
tor 7.
Note: No values appear in the Slope Angle
Indicator 7 when the laser level is in the ver-
tical position.
Manual Operation
The automatic leveling of the laser level can
be switched off (manual operation):
• in the horizontal position for the Y-axis,
• in the vertical position for the Y-axis
It is possible to set up the laser level at any
inclination in the manual operation mode.
The Y-axis can be tilted independently in a
range of ±15% on the laser level. In manual
operating mode, the slope value of an axis
will not be shown on the display.
To turn automatic leveling off, press and
hold the Slope Up Button (+) 4 and Slope
Down Button (-) 5 simultaneously for 2 sec-
onds.
"--" lights up continuously in red on the
Slope Angle Indicator 7.
To tilt the Y-axis, press the Slope Up Button
(+) 4 and Slope Down Button (-) 5 on the
measuring tool.
To turn automatic leveling back on, press
and hold the Slope Up Button (+) 4 and
Slope Down Button (-) 5 simultaneously for
2 seconds.
Accuracy Check of the Laser
Level
The following tasks should be performed
only by well-trained and qualied persons.
The legalities with regard to performing an
accuracy check or calibration of a laser level
must be known.
Inuences on Accuracy
The largest inuence is exerted by the ambi-
ent temperature. In particular, temperature
differences that occur from the ground up-
wards can refract the laser beam.
Since the temperature stratication is great-
est at ground level, you should always
mount the laser level on a tripod for mea-
suring distances of 65.6 ft (20 m) or more.
In addition, position the laser level in the
center of the work surface, wherever this is
possible.
The deviations have an impact on measuring
distances of approx. 65.6 ft (20 m) or more,
and at 300 ft (100 m) the deviation can eas-
ily be two to four times larger than that at
65.6 ft (20 m).
In addition to external inuences, device-
specic inuences (e.g. falls or heavy im-
pacts) can also lead to deviations. For this
reason, check the leveling accuracy each
time before beginning work.
If the laser level exceeds the maximum de-
viation for the measuring procedures de-
scribed below, perform a calibration (see
“Calibrating the Laser Level” on page 24)
or have the laser level checked by a qualied
professional.
Operation
1605A003PN GRL18V-4-34CVG Final 20260319.indd 221605A003PN GRL18V-4-34CVG Final 20260319.indd 22 3/19/2026 2:12:21 PM3/19/2026 2:12:21 PM
23
Checking the Leveling Accuracy in
a Horizontal Position
(Fig. 10, Fig. 11)
For this check, you will need a free measur-
ing distance of 100 ft on rm ground in front
of a wall. You need to complete the entire
measurement process for the X and Y-axis
respectively.
1. Mount the laser level in a horizontal po-
sition 100 ft from the wall on a Tripod
26, or place it on a rm, level surface.
Switch on the laser level.
2. Once leveling is complete, mark the
center of the laser beam on the wall
(point I).
3. Rotate the laser level 180° without
changing its position. Allow it to level in
and mark the center point of the laser
beam on the wall (point II). Note that
point II should preferably be positioned
vertically above or below point I.
The discrepancy d between the two marked
points I and II on the wall reveals the actual
height deviation of the laser level for the
axis being measured.
The maximum permitted deviation on the
100 ft measuring distance is as follows: 100
ft (30 m) is ±1/16 in (±1.5mm). The discrep-
ancy d between points I and II must there-
fore amount to no more than 1/8 in (3 mm)
for each of the two measuring processes.
Repeat the measuring process for the other
axis. To do this, turn the laser level through
90° before beginning the measurement.
Checking the Leveling Accuracy in
the Vertical Position
(Fig. 12)
For this check, you will need a free measur-
ing distance on rm ground in front of a 30
ft (10 m) tall wall. Fix a plumb line to the
wall.
1. Position the laser level in the vertical
position on a rm, level surface. Switch
the laser level on and allow it to level
in.
2. Set up the laser level so that the laser
beam meets the plumb line at the exact
center of the upper end. The discrep-
ancy d between the laser beam and the
plumb line at the lower end of the line
reveals the laser level’s deviation from
the vertical.
For a 30 ft tall measuring distance, the maxi-
mum permitted deviation is as follows: 30 ft
(10 m) is ±3/64 in (±1 mm). The discrepancy
d must therefore be no more than 3/64 in
(1 mm).
Operation

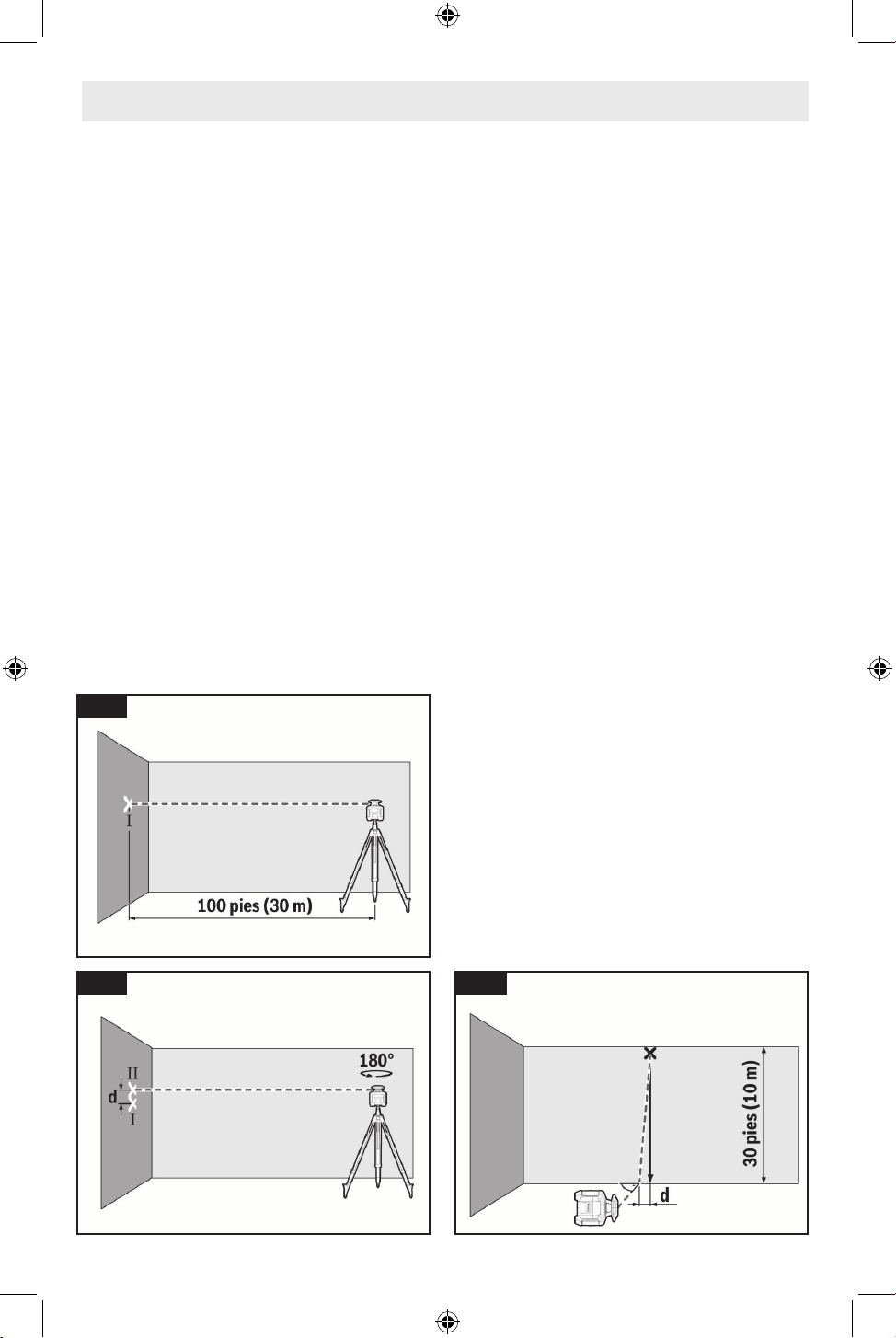

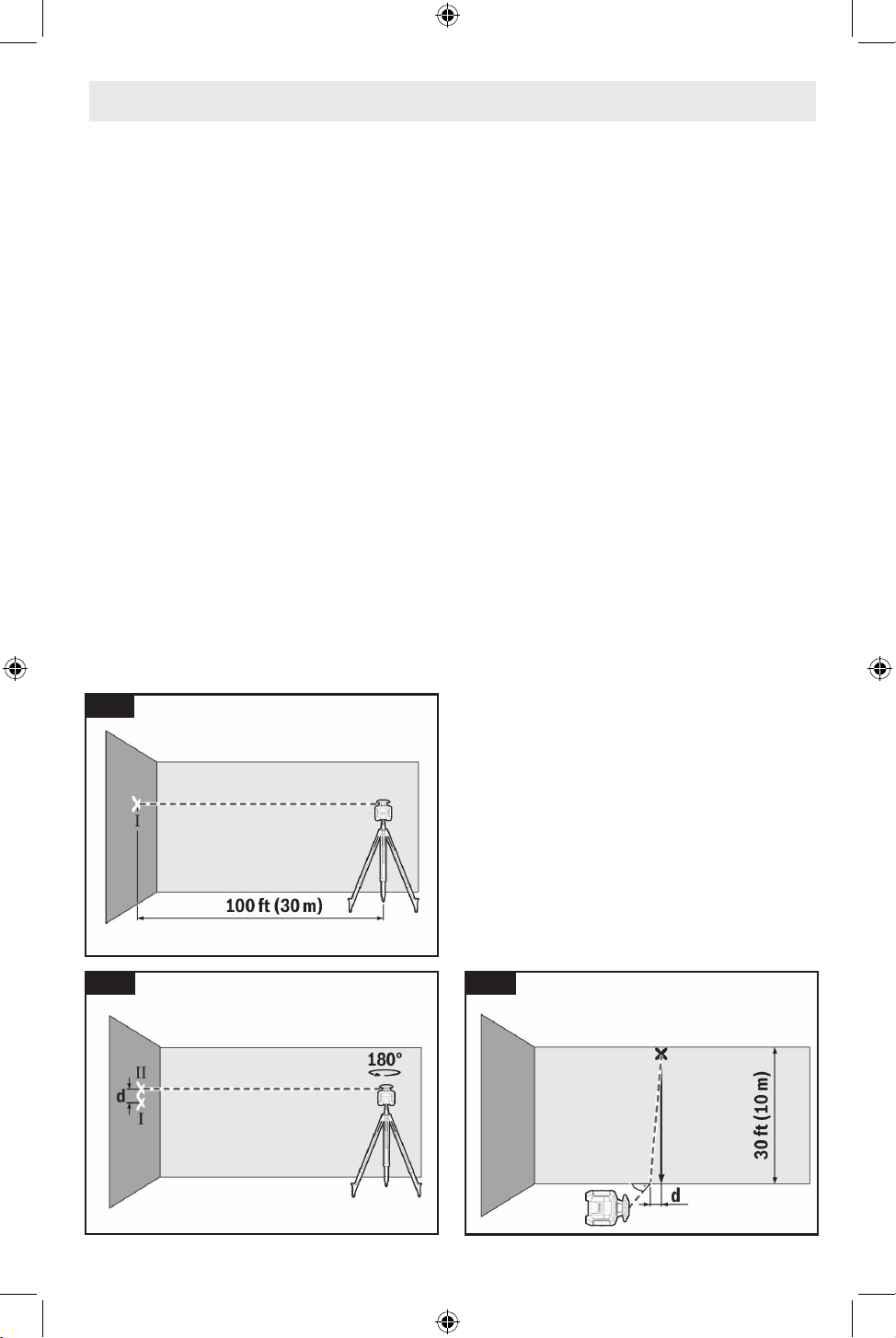

Fig. 10
Fig. 11
Fig. 12
1605A003PN GRL18V-4-34CVG Final 20260319.indd 231605A003PN GRL18V-4-34CVG Final 20260319.indd 23 3/19/2026 2:12:21 PM3/19/2026 2:12:21 PM
24
Calibrating the Laser Level
The following tasks should be performed
only by well-trained and qualied persons.
The legalities with regard to performing an
accuracy check or calibration of a laser level
must be known.
Perform calibration of the laser level with
extreme precision or have the laser level
checked by a Bosch customer service
agent. Inaccurate calibration leads to incor-
rect measuring results.
Only start the calibration if you have to
perform a calibration of the laser level.
As soon as the laser level is in calibration
mode, you must perform the calibration me-
ticulously to the end in order to ensure that
no incorrect measuring results are produced
afterwards.
Check the leveling accuracy after every
calibration (see “Accuracy Check of the La-
ser Level” on page 22). If the deviation is
outside the maximum permitted limits, have
the laser level checked by a Bosch customer
service agent or qualied professional.
To obtain accurate results for the long term,
have the measuring tool calibrated at least
once a year.
Z-axis calibration is only possible via Bosch
customer service.
X-axis and Y-axis Calibration
(Fig. 13)
Calibration is only possible by using the la-
ser receiver LR20. The laser receiver must be
connected to the laser level via Bluetooth®.
The positions of the laser level and laser re-
ceiver cannot be changed during calibration
(with the exception of the outlined align-
ments or rotations). The laser level should
therefore be placed on a rm, level surface
and the laser receiver should be secured to
the wall.
Calibration should be performed via the
Bosch Leveling Remote App if possible.
There is less likelihood of error when con-
trolling the tool via the app. Otherwise, the
laser level’s position can be altered if but-
tons are pressed without due care.
For calibration without the app, the buttons
on the laser level must be pressed. It is not
possible to operate the laser level via a re-
mote control.
During calibration, all buttons on the laser
level except those required for calibration
are deactivated.
Canceling calibration:
To cancel calibration at any time:
• Cancel via the Bosch Leveling Remote
App OR
• Press and hold the On/Off Button 1
Changes are NOT saved when calibration is
canceled. The calibration process must be
restarted.
Calibration is automatically canceled if more
than 5 minutes pass without:
• A button pressed on the laser level OR
• A signal sent from the Bosch Leveling
Remote App
After an automatically canceled calibration,
the Slope Angle Indicator 7 alternates ash-
ing "ER" and "01" in red. Switch OFF the
laser level using the On/Off Button 1. The
calibration process must be restarted.
Aligning the laser level for calibration:
A free measuring distance of 100 ft (30
m) on a rm surface in front of a wall is
required. If no such measuring distance is
possible, calibration can also be performed
with lower measuring accuracy on a measur-
ing distance of 50 ft (15 m).
Mount the laser level in the horizontal posi-
tion 100 ft (30 m) or 50 ft (15 m) from the
laser receiver on the tripod or position it on
a rm, level surface.
Operation

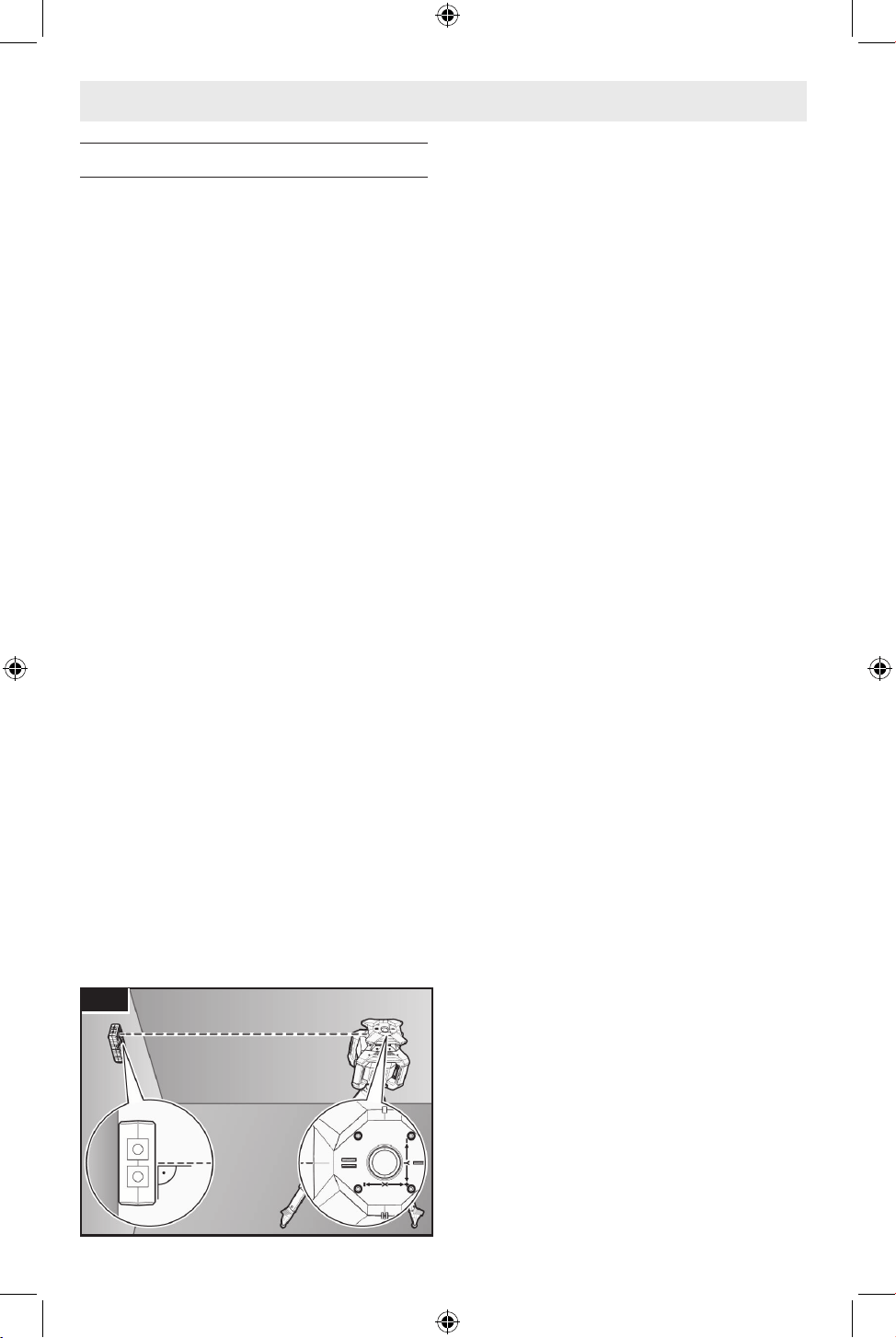

Fig. 13
1605A003PN GRL18V-4-34CVG Final 20260319.indd 241605A003PN GRL18V-4-34CVG Final 20260319.indd 24 3/19/2026 2:12:22 PM3/19/2026 2:12:22 PM
25
Secure the laser receiver LR20 at the correct
height:
• Either to a wall or to another surface
by means of magnets or the suspension
hooks on the laser receiver, OR
• To a securely fastened measuring rod
with the holder for the laser receiver.
For this, please observe the operating in-
structions for the laser receiver.
Align the laser level so that the X-axis indi-
cator imprinted on the laser level with the
“-” side is pointing to the laser receiver. For
this, the X-axis must be perpendicular to the
laser receiver.
To calibrate the laser level with the Bosch
Leveling Remote App:
1. Switch on the measuring tool.
2. Start calibration in the app.
3. Follow the instructions in the app.
If the measuring tool's Bluetooth® connec-
tion with the Bosch Leveling Remote App
is interrupted during calibration, calibration
can be continued without the app and does
not need to be restarted (See "To calibrate
the laser level without the Bosch Leveling
Remote App" on page 25).
To calibrate the laser level without the
Bosch Leveling Remote App:
To calibrate the X-axis:
1. Make sure the laser level is turned OFF.
2. Press and hold the Slope Up Button (+)
4 while briey pressing and releasing
the On/Off Button 1.
3. "C1" will ash in red on the Slope Angle
Indicator 7 to indicate calibration has
begun.
4. Turn the Laser Receiver 24 ON.
5. Align the height of the Laser Receiver 24
so that the variable laser beam on the
laser receiver is indicated as “centered”
(see the operating instructions for the
Laser Receiver 24 ).
6. Secure the Laser Receiver 24 at this
height.
7. Check whether the laser level and Laser
Receiver 24 are aligned with each other
(the “-” side of the X-axis is aligned to
the Laser Receiver 24).
8. Conrm the Laser Receiver 24 displays
the Variable Laser Beam 2 as centered.
9. Rotate the laser level 180° so that the
“+” side of the X-axis is aligned to the
laser receiver.
For each rotation, take care not to
change the height and position of the
laser level.
10. Briey press the On/Off Button 1 on the
laser level to conrm the rotation.
"C2" will ash in red on the Slope Angle
Indicator 7.
11. Use the relative height indicator on the
Laser Receiver 24 to check the distance
between the laser beam and the center
mark.
The maximum permitted deviation is
as follows: 100 ft (30 m) is ±1/8 in (3
mm).
12. If the relative height indicator displays
a larger value than the maximum per-
mitted deviation, press the Slope Up
Button (+) 4 or Slope Down Button (-)
5 on the laser level until the displayed
value is within the maximum permitted
deviation.
13. When the relative height indicator dis-
plays a value less than the maximum
permitted deviation, briey press the
On/Off Button 1 on the laser level.
"C3" will ash in red on the Slope Angle
Indicator 7 to conrm the X-axis calibra-
tion has been saved.
To calibrate the Y-axis:
1. Calibrate the X-axis.
2. Rotate the measuring tool 90° in the
direction of the arrow so that the “-”
side of the Y-axis is directed at the laser
receiver.
3. Conrm the Laser Receiver 24 displays
the Variable Laser Beam 2 as centered.
4. Rotate the laser level 180° so that the
“+” side of the Y-axis is aligned to the
Laser Receiver 24.
Operation
1605A003PN GRL18V-4-34CVG Final 20260319.indd 251605A003PN GRL18V-4-34CVG Final 20260319.indd 25 3/19/2026 2:12:22 PM3/19/2026 2:12:22 PM
26
For each rotation, take care not to
change the height and position of the
laser level.
5. Briey press the On/Off Button 1 on the
laser level to conrm the rotation.
"C4" will ash in red on the Slope Angle
Indicator 7.
6. Use the relative height indicator on the
laser receiver 24 to check the distance
between the laser beam and the center
mark.
The maximum permitted deviation is
as follows: 100 ft (30 m) is ±1/8 in (3
mm).
7. If the relative height indicator displays
a larger value than the maximum per-
mitted deviation, press the Slope Up
Button (+) 4 or Slope Down Button (-)
5 on the laser level until the displayed
value is within the maximum permitted
deviation.
8. When the relative height indicator
displays a value less than the maximum
permitted deviation, briey press the
On/Off Button 1 on the laser level.
"C" will light up in green on the Slope
Angle Indicator 7 for 2 seconds to
conrm the Y-axis calibration has been
saved and calibration is complete.
9. If the calibration has been completed
successfully, the measuring tool then
automatically switches itself OFF.
Failed calibration:
If calibration of the X-axis or Y-axis cannot
be saved, the Slope Angle Indicator 7 alter-
nates ashing "ER" and "02" in red.
1. Conrm the error message by briey
pressing the On/Off Button 1 on the
laser level.
The laser level will return to normal
operation.
2. Restart the calibration.
If calibration fails a second time, have the
tool checked by a qualied professional.
Working Advice
Only the center of the laser point or laser
line must be used for marking. The size of
the laser point/the width of the laser line
changes depending on the distance.
The laser level is equipped with a wire-
less interface. Local operating restrictions,
e.g. in airplanes or hospitals, must be ob-
served.
Working with the Tripod (Optional
Accessory)
(Fig. 2)
A Tripod 26 offers a stable, height-adjustable
support surface for measuring. For horizon-
tal operation, place the laser level with the
Tripod Mount 5/8" (Horizontal) 10 on the
thread of the Tripod 26. Tighten the laser
level using the locking screw of the Tripod
26.
For vertical operation, use the Tripod Mount
5/8" (Vertical) 11.
On a Tripod 26 featuring a measuring scale
on its extender, you can set the height devia-
tion straight away.
Roughly align the Tripod 26 before switching
ON the laser level.
Working with the Laser Receiver
(Fig. 14)
In unfavorable lighting conditions (bright
environment, direct sunlight) and for larger
distances, use the Laser Receiver 24 to im-
prove detection of the laser beam. When
working with the Laser Receiver 24, select
rotational operation with the highest rota-
tional speed.
Operation
1605A003PN GRL18V-4-34CVG Final 20260319.indd 261605A003PN GRL18V-4-34CVG Final 20260319.indd 26 3/19/2026 2:12:22 PM3/19/2026 2:12:22 PM
27
Working with the Measuring Rod
(Optional Accessory)
(Fig. 14)
To check levels or apply slopes, it is recom-
mended to use the Measuring Rod 25 to-
gether with the Laser Receiver 24.
A relative measuring scale is incorporated at
the top of the Measuring Rod 25. You can
preselect its zero at the bottom on the ex-
tender. This enables you to read deviations
from the target height straight away.
Working with the Wall Mount and
Alignment Unit (WM5) (Optional
Accessory)
(Fig. 15)
The laser level can be secured to the wall
using the Wall Mount/Alignment Unit 27.
Using the wall mount is recommended, e.g.
when working above the maximum exten-
sion height of Tripods 26, or when working
on unstable surfaces without a Tripod 26.
Fasten the Wall Mount/Alignment Unit 27 ei-
ther to a wall using screws inserted through
the Wall Mount Fixing Holes 29 or to a strip
of wall using the Wall Mount Fastening
Screw 28.
Fit the wall mount as perpendicular as pos-
sible to the wall and ensure it is mounted in
a stable way.
Screw the 5/8” Wall Mount Screw 34 into
the Tripod Mount (Horizontal) 10, depend-
ing on the requirements of the task, or the
Tripod Mount (Vertical) 11 on the laser lev-
el.
The Wall Mount/Alignment Unit 27 can also
be fastened to crown moldings with the
Wall Mount Fixing Clamp 30.
Using the alignment unit allows the laser
level to be moved in a range of approx. 1.8
inch (45 mm) with respect to height.
1. Loosen the Wall Mount Locking Screw
33.
2. Press the Push Button 31 and move the
alignment unit to roughly the required
height.
3. Align the laser beam precisely to a refer-
ence height using the Wall Mount Fine
Adjustment Screw 32.
4. Retighten the Wall Mount Locking
Screw 33.
Operation

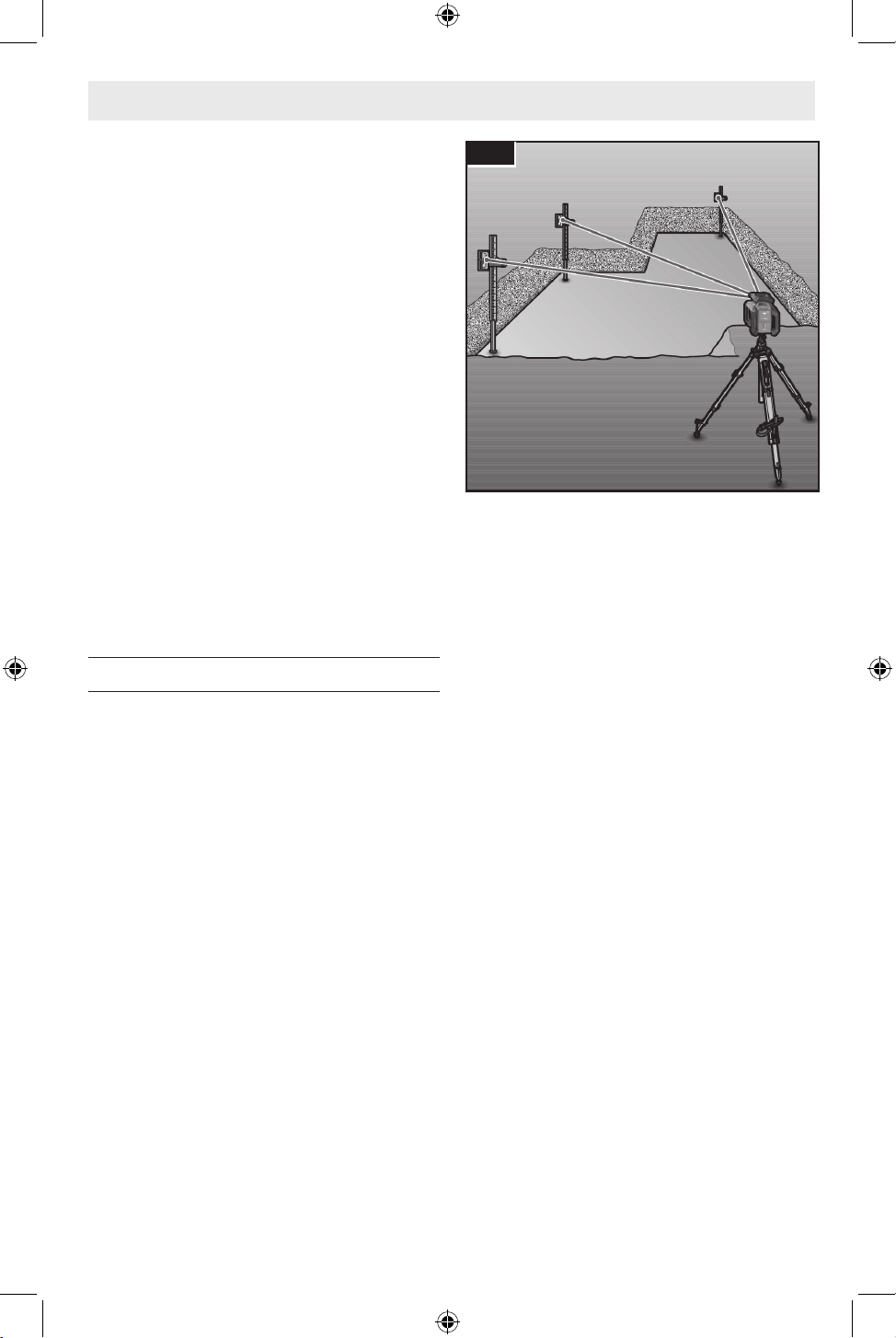

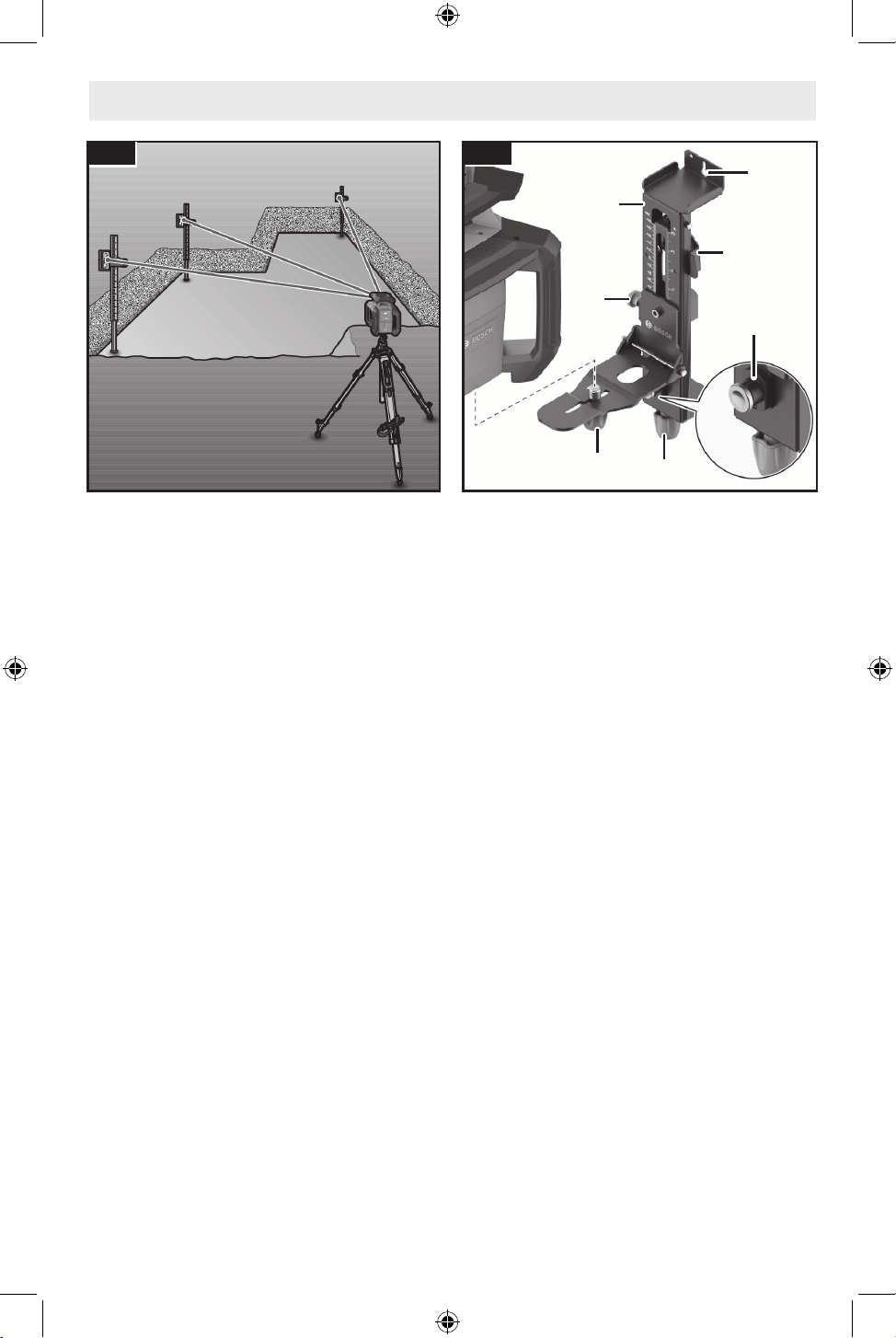

Fig. 14

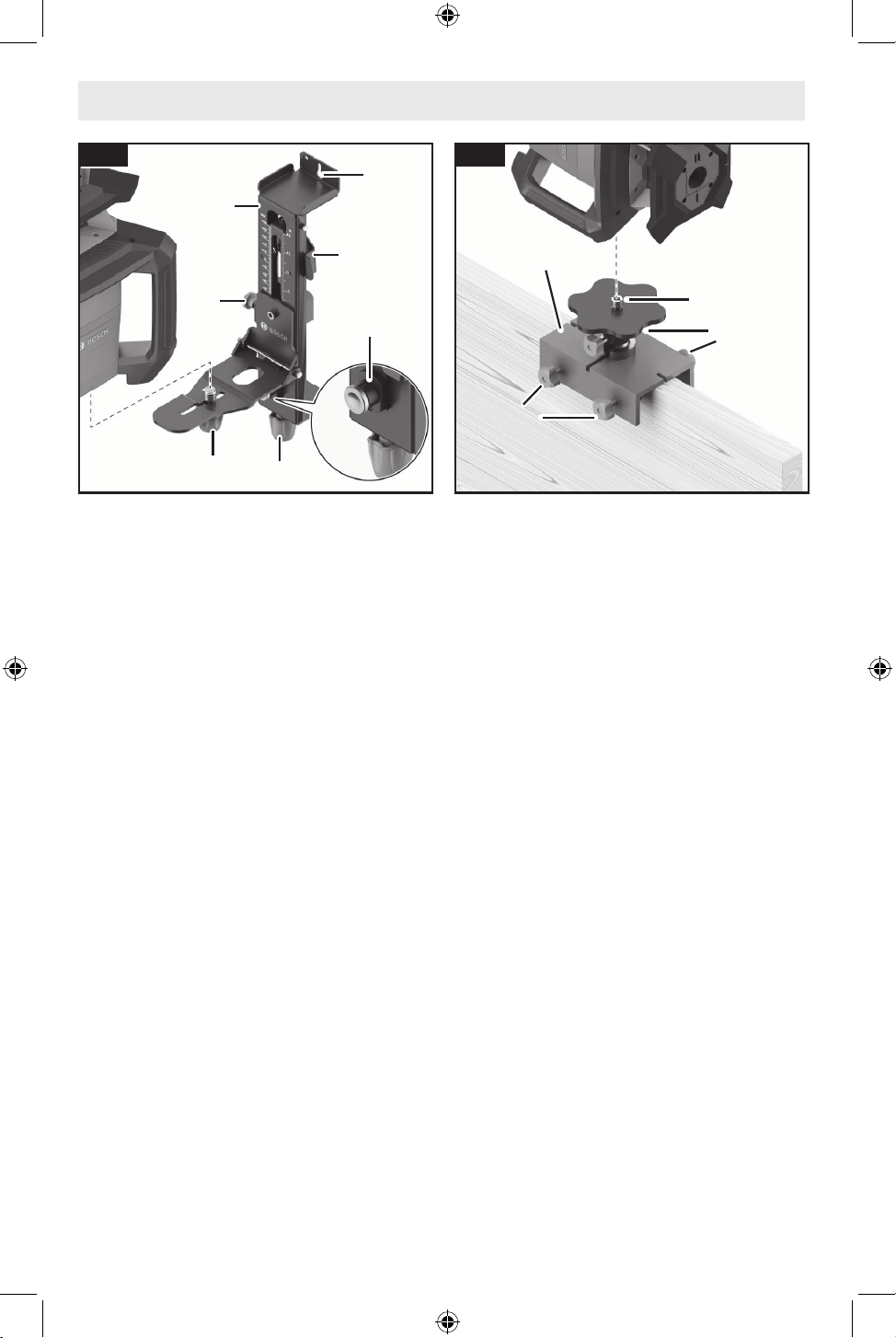

Fig. 15
27
29
30
31
32
34
33
1605A003PN GRL18V-4-34CVG Final 20260319.indd 271605A003PN GRL18V-4-34CVG Final 20260319.indd 27 3/19/2026 2:12:22 PM3/19/2026 2:12:22 PM
28
Working with the Batter Board
Mount (BB1) (Optional Accessory)
(Fig. 16)
The Batter Board Mount 35 can be used to
mount the measuring tool on objects with
a width between 0.6 and 3.1 in (15 and 80
mm).
1. Position the Batter Board Mount 35 on
the batter board.
2. Tighten the Fastening Screw for Batter
Board Mount 37.
3. Screw the 5/8" Screw for Batter Board
Mount 36 into the Tripod Mount 5/8"
(Vertical) 11 of the laser level.
Example Applications
Projecting/Checking Heights
(Fig. 17)
Position the laser level in the horizontal po-
sition on a rm support or mount it on a Tri-
pod 26 (accessory).
Working with a tripod: Set the laser beam
at the required height. Project or check the
height at the target location.
Working without a tripod: Determine the
height difference between the laser beam
and the height at the reference point. Proj-
ect or check the height difference measured
at the target location.
Aligning a Perpendicular/Vertical
Plane
(Fig. 18)
To align the vertical laser line or the rotation-
al plane against a reference point on a wall,
set up the laser level in the vertical position,
and roughly align the laser line or the rota-
tional plane with the reference point. For
precise alignment with the reference point,
turn the rotational plane around the X-axis
(see “Turning the Rotational Plane When in
the Vertical Position” on page 22).
Operation
Fig. 17
Fig. 18
Fig. 16
35
36
37
37
37
1605A003PN GRL18V-4-34CVG Final 20260319.indd 281605A003PN GRL18V-4-34CVG Final 20260319.indd 28 3/19/2026 2:12:23 PM3/19/2026 2:12:23 PM
29
Operation
Working without the Laser
Receiver
Under favorable light conditions (dark envi-
ronment) and for short distances, it is pos-
sible to work without the Laser Receiver 24.
For improved visibility of the laser beam, ei-
ther select sweep angle operation or point
operation and rotate the laser beam to the
target location.
Working with the Laser Receiver
(Fig. 14)
In unfavorable lighting conditions (bright en-
vironment, direct sunlight) and for larger dis-
tances, use the Laser Receiver 24 to improve
detection of the laser beam. When working
with the Laser Receiver 24, select rotational
operation with the highest rotational speed.
Working Outdoors
(Fig. 14)
The Laser Receiver 24 should always be
used when working outdoors.
When working on unstable ground, mount
the laser level on the Tripod 26. Always work
with the shock-warning function activated in
order to avoid faulty measurements in case
of ground movements or shocks to the laser
level.
Setting up Formwork
(Fig. 19)
Mount the laser level in the horizontal posi-
tion on a Tripod 26 and set up the Tripod 26
outside the formwork area. Select rotational
operation.
Secure the Laser Receiver 24 to a Measur-
ing Rod 25 with the holder. Position the
measuring rod on a reference point for the
formwork.
Align the height of the Laser Receiver 24 on
the Measuring Rod 25 so that the variable
laser beam of the laser level is indicated as
“centered” (see the operating instructions
for the laser receiver).
Then position the Measuring Rod 25 with
the Laser Receiver 24, one after the other,
at different test locations on the formwork.
Make sure that the Laser Receiver 24 re-
mains in the same position on the measur-
ing rod.
Correct the height of the formwork until the
laser beam is indicated as “centered” at all
test locations.

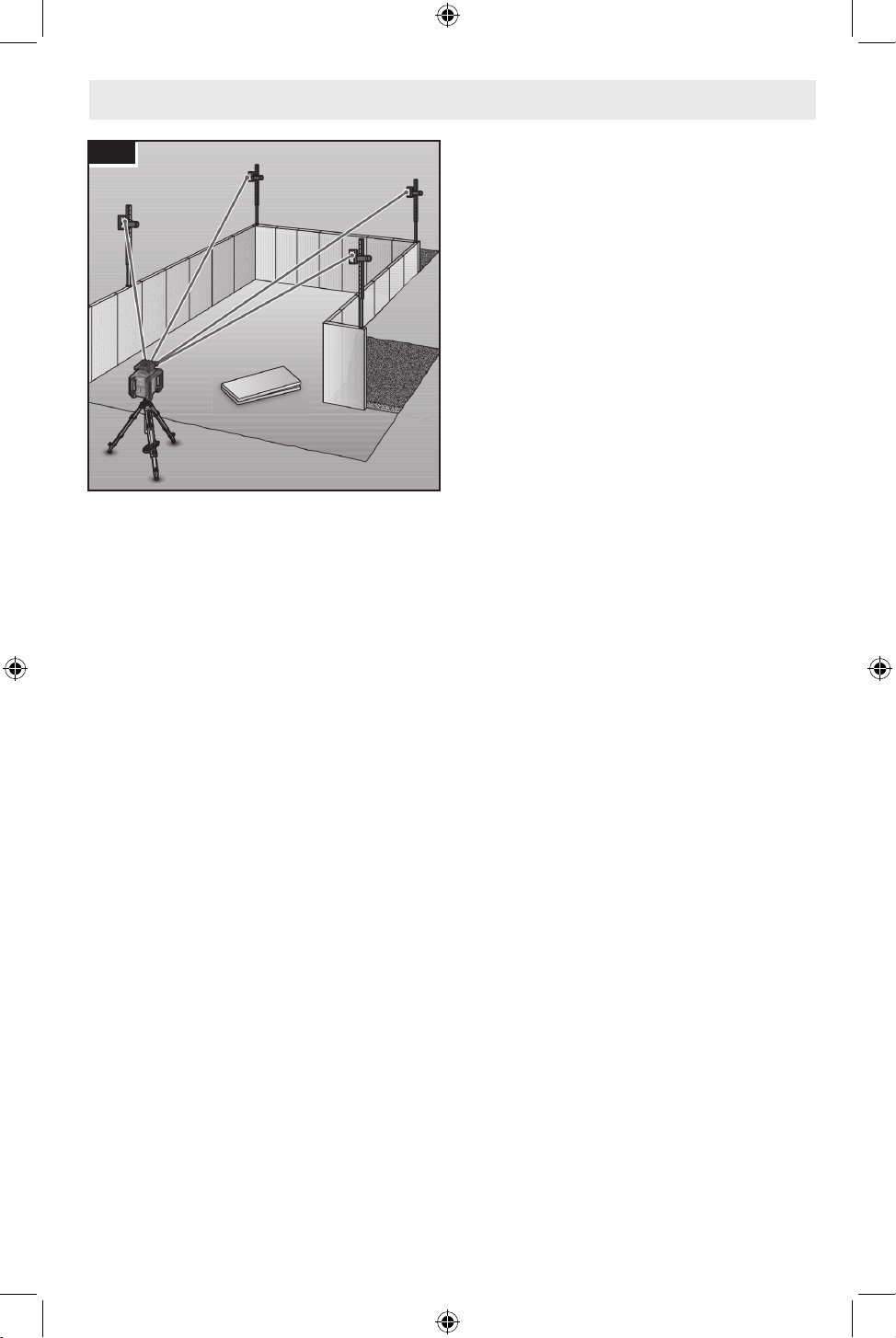

Fig. 19
1605A003PN GRL18V-4-34CVG Final 20260319.indd 291605A003PN GRL18V-4-34CVG Final 20260319.indd 29 3/19/2026 2:12:23 PM3/19/2026 2:12:23 PM
30
Checking Slopes
(Fig. 20)
Mount the laser level in the horizontal posi-
tion on a Tripod 26. Select rotational opera-
tion.
Set up the Tripod 26 with the laser level so
that the Y-axis is aligned with the slope that
is to be checked.
Position the target slope as the slope for
the Y-axis (see “Slope Operation in the Hori-
zontal Position” on page 21).
Secure the Laser Receiver 24 to a Measuring
Rod 25 with the holder. Place the Measuring
Rod 25 at the base of the slope surface.
Align the height of the Laser Receiver 24 on
the Measuring Rod 25 so that the variable
laser beam of the laser level is indicated as
“centered” (see the operating instructions
for the laser receiver).
Then position the Measuring Rod 25 with
the Laser Receiver 24, one after the other,
at different test locations on the slope sur-
face. Make sure that the Laser Receiver 24
remains in the same position on the Measur-
ing Rod 25.
If the slope of the plane is correct, the laser
beam will be indicated as “centered” at all
test locations.
Operation

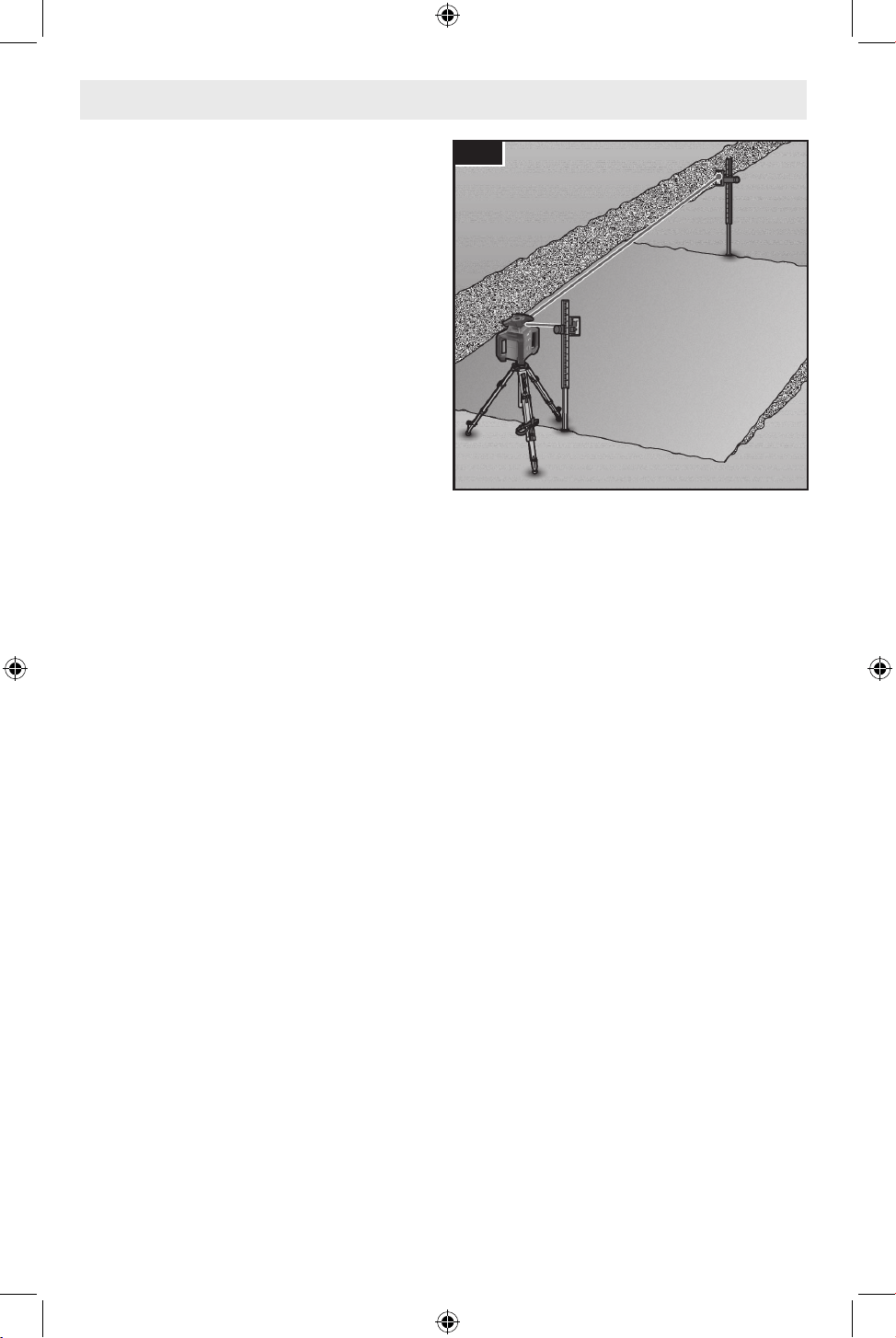

Fig. 20
1605A003PN GRL18V-4-34CVG Final 20260319.indd 301605A003PN GRL18V-4-34CVG Final 20260319.indd 30 3/19/2026 2:12:24 PM3/19/2026 2:12:24 PM
31
Maintenance
Store and transport the
tool only in the supplied
protective case.
Check the tool each time before using.
Keep the tool clean and dry at all times to
ensure proper and safe operation.
Do not immerse the tool into water or other
uids.
Wipe off debris using a moist and soft cloth.
Do not use any cleaning agents or solvents.
Regularly clean the surfaces at the exit
opening of the laser.
In case of visible damage or loose compo-
nents in the interior of the tool, the safe
function is no longer ensured.
Have your tool serviced by a qualied repair
person using only identical replacement
parts. This will ensure that the safety of the
tool is maintained.
In all correspondence and spare parts or-
ders, please always include the 10-digit ar-
ticle number given on the type plate of the
tool.
In case of repairs, send in the tool packed in
its protective case.
Environment Protection
Recycle raw materials & batter-
ies instead of disposing of waste.
The unit, accessories, packaging
& used batteries should be sorted
for environmentally friendly recy-
cling in accordance with the latest regula-
tions.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 311605A003PN GRL18V-4-34CVG Final 20260319.indd 31 3/19/2026 2:12:24 PM3/19/2026 2:12:24 PM
32
Accessories / Attachments
Do not use attachments/accessories other than those specied by
Bosch. Use of attachments/accessories not specied for use with the tool
described in this manual may result in damage to tool, property damage, and/or personal
injury.
Item Catalog Number
BA18-C Battery Adapter 1600A02G8S
BT160 Tripod 0601091210
BT170 HD Tripod 0601091310
BT300 HD Tripod 0601091410
LR20 Laser Receiver 0601069L10
WM5 Wall Mount/Alignment Unit 0601092J10
BB1 Batter Board Mount 0601092H10
GR13 Measuring Rod 2610055298
Troubleshooting
The following error codes may appear on the Slope Angle Indicator 7 of the laser level.
Error Cause Action
The value on the Slope
Angle Indicator 7 ashes
3 times and the laser level
switches OFF.
The maximum permitted
operating temperature is
exceeded.
Allow the measuring tool to
cool to the temperature out-
lined in the "Technical Data"
on 8 before switching it
back ON.
Automatic shut-off is acti-
vated.
See "Automatic Shut-Off
Function" on page 16.
The battery is drained. Change the non-recharge-
able batteries; remove
and charge the lithium-ion
battery.
The Slope Angle Indicator 7
alternates ashing "ER" and
"01" in red.
Calibration was auto-
matically canceled due to a
time-out.
See "Canceling calibration"
on page 24.
The Slope Angle Indicator 7
alternates ashing "ER" and
"02" in red.
Calibration of the X-axis or
Y-axis cannot be saved.
See "Failed calibration" on
page 26.
The Slope Angle Indicator 7
alternates ashing "ER" and
"03" in red.
A hardware error has oc-
curred.
We recommend contacting
the Bosch Service Center.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 321605A003PN GRL18V-4-34CVG Final 20260319.indd 32 3/19/2026 2:12:24 PM3/19/2026 2:12:24 PM
33
Table des matières
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme concernant des précautions à prendre.
Veuillez lire le mode d’emploi et lire la signification de ces symboles.
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de
l’existence possible d’un risque de blessure. Obéissez à tous les messages
relatifs à la sécurité qui suivent ce symbole pour éviter tout risque de blessure
ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera
la mort d’une personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée,
pourrait causera la mort d’une personne ou une blessure grave.
MISE EN GARDE indique une situation dangereuse qui, si elle n’est pas évitée,
pourrait causer une blessure légère ou modérée.
CONSERVEZ CES INSTRUCTIONS
Avertissements généraux relatifs à la sécurité ...... 34
Avertissements supplémentaires concernant la
sécurité ................................. 37
Mise au rebut .............................37
Bluetooth®...................................38
Mise en garde de la FCC ........................ 38
ISDE Canada ................................. 38
Utilisation prévue ............................. 38
Données techniques...........................39
Symboles.................................... 41
Familiarisez-vous avec votre laser rotatif
GRL18V-4-34CVG. ........................ 43
Préparation .................................. 45
Alimentation de l’outil laser..................45
Opération ................................... 47
Mise en service ........................... 47
Conguration du niveau laser................ 47
Activation et désactivation .................. 47
Fonction d’arrêt automatique . . . . . . . . . . . . . . . . 47
Télécommande par le biais de l’application
Bosch Leveling Remote App ............. 48
Mode de veille ............................ 49
Modes de fonctionnement .................. 50
Mise à niveau automatique .................. 51
Fonctionnement en mode de pente dans la
position horizontale....................52
Réglage du plan de rotation dans la position
verticale ............................. 53
Commande manuelle.......................53
Vérication de l’exactitude du niveau laser ..... 53
Étalonnage du niveau laser ..................54
Conseils pour l’utilisation ................... 57
Exemples d’applications ....................59
Entretien .................................... 61
Protection de l’environnement ...............61
Attachements et accessoires ....................62
Recherche de la cause des problèmes............. 62
1605A003PN GRL18V-4-34CVG Final 20260319.indd 331605A003PN GRL18V-4-34CVG Final 20260319.indd 33 3/19/2026 2:12:25 PM3/19/2026 2:12:25 PM
34
Avertissements généraux relatifs à la sécurité
Lisez toutes les consignes de sécurité, instructions, illustrations et spécications
fournies avec cet outil électrique. Le non-respect de toutes les instructions gurant
ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET
TOUTES LES INSTRUCTIONS POUR RÉFÉRENCE FUTURE.
Le terme « outil laser » dans les avertissements fait référence à votre outil laser à piles (sans l).

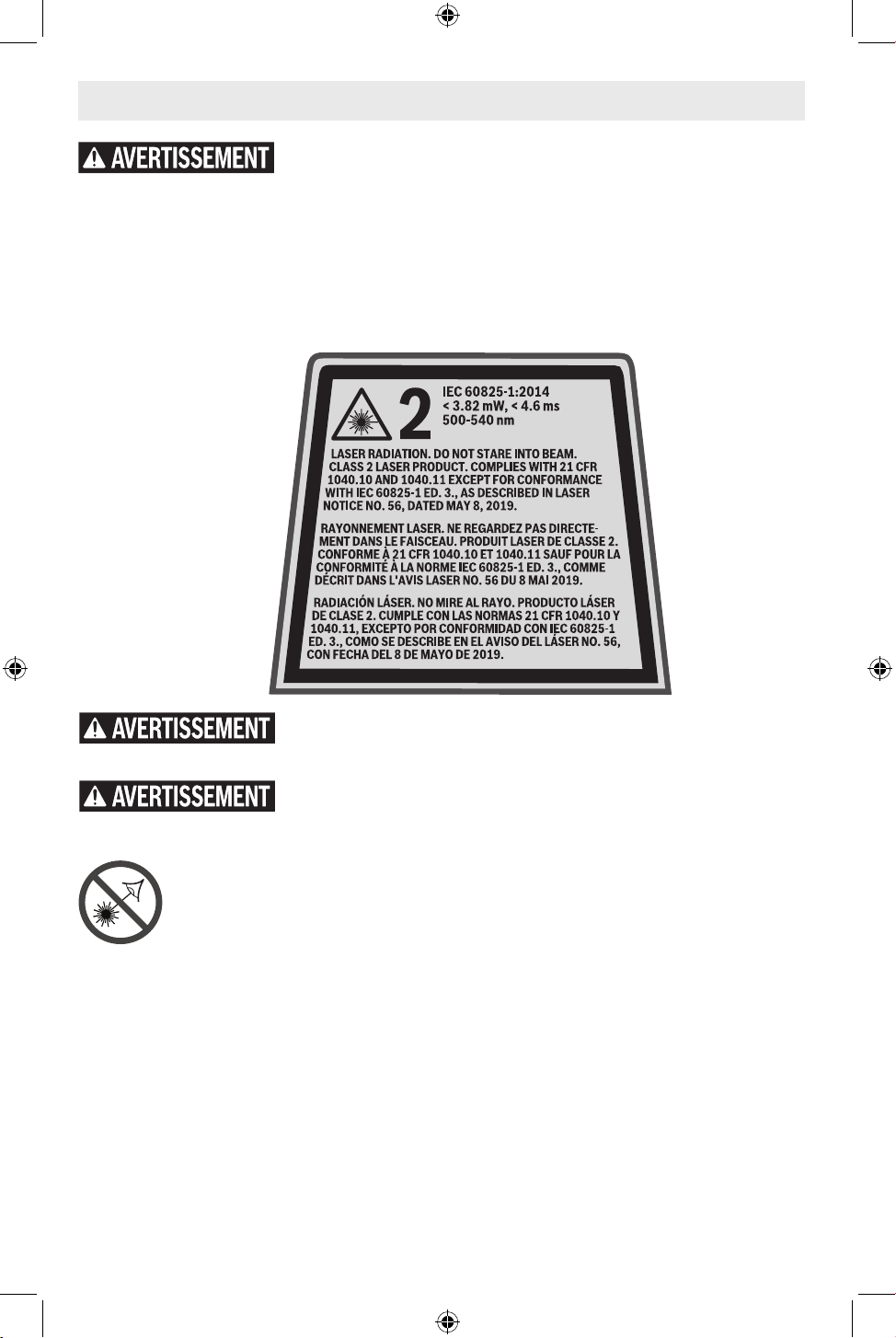

L’étiquette suivante a été apposée sur votre outil pour votre sécurité. AYEZ TOUJOURS CONSCIENCE de sa position
lorsque vous utilisez le laser.
CONSERVEZ CES INSTRUCTIONS
N’orientez PAS le faisceau laser vers des
personnes ou vers des animaux, et ne
regardez pas la source du faisceau laser
vous-même. Cet outil laser émet des
rayonnements laser de classe 2 et est
conforme aux normes 21 CFR 1040.10 et 1040.11, à
l’exception du respect de la norme IEC 60825-1 Ed. 3,
tel que décrit dans la Notication Laser n° 56, datée
du 8 mai 2019. Ces rayonnements pourraient causer
la cécité des personnes aectées.
NE FIXEZ PAS directement des yeux le faisceau laser
et ne projetez pas la faisceau laser directement dans
les yeux d’autres personnes. Ceci risquerait de causer
des blessures graves aux yeux.
NE PLACEZ PAS l’instrument dans une position
telle que cela permettrait à quiconque de regarder
directement le faisceau laser intentionnellement ou
non. Ceci risquerait de causer des blessures graves aux
yeux.
ASSUREZ-VOUS TOUJOURS que les personnes
présentes aux environs de l’endroit où vous employez
cet instrument sont au courant des dangers résultant
de l’observation directe du faisceau laser.
Ne dirigez jamais le faisceau vers un ouvrage ayant
une surface rééchissante. Il n’est pas recommandé
d’utiliser l’appareil de mesure laser sur des tôles
d’acier brillantes et rééchissantes ou sur des surfaces
rééchissantes similaires. Les surfaces rééchissantes
pourraient renvoyer le faisceau vers l’opérateur.
Il est de la responsabilité de l’utilisateur de verier périodiquement la précision
du niveau laser à mesure que le travail progresse. Vériez toujours la précision du
niveau du laser après sa chute ou sous réserve de températures extrêmes et de variations de température.
Si le luminaire en verre se brise en cas de chute, le verre brisé peut entraîner un
risque de lacération et l’unité peut perdre son indice de protection IP. Contactez
immédiatement le service client.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 341605A003PN GRL18V-4-34CVG Final 20260319.indd 34 3/19/2026 2:12:25 PM3/19/2026 2:12:25 PM
35CONSERVEZ CES INSTRUCTIONS
L’utilisation des commandes, la réalisation de réglages
ou l’exécution de procédures autres que celles qui
sont spéciées aux présentes risquerait de causer une
exposition dangereuse aux rayonnements.
N’utilisez PAS d’outils optiques tels que, sans
toutefois s’y limiter, des télescopes ou des transits
pour observer le faisceau laser. Ceci pourrait causer de
graves blessures aux yeux.
N’UTILISEZ TOUJOURS que les accessoires qui sont
recommandés par le fabricant de votre instrument.
L’emploi d’accessoires qui ont été conçus pour emploi
avec d’autres outils risquerait de causer des blessures
graves.
Si l’équipement est utilisé d’une manière non
autorisée par le fabricant, la protection fournie par
l’équipement risquerait d’en être aectée.
Ne laissez PAS l’outil laser dans un quelconque
mode de fonctionnement sous tension (« ON ») sans
surveillance. Éteignez TOUJOURS l’outil laser hors
tension (« OFF ») quand vous ne vous en servez pas. Si
vous laissez l’outil laser en position de fonctionnement
sous tension (« ON »), cela augmente le risque que
quelqu’un regarde accidentellement vers la source du
faisceau laser.
NE DÉMONTEZ PAS l’instrument. Il ne contient aucune
pièce pouvant être réparée par l’utilisateur. Ne modiez
ce produit en aucune façon. Toute modication de
cet instrument risquerait de causer une exposition
dangereuse aux rayonnements.
N’utilisez pas les verres de visionnement du laser
à la place de lunettes de protection. Les verres de
visionnement du laser sont utilisés pour améliorer la
visualisation du faisceau laser, mais ils ne protègent pas
contre les rayonnements laser.
N’utilisez pas pas les verres de visionnement du
laser en guise de lunette de soleil ou lorsque vous
conduisez un véhicule. Ces verres n’assurent pas une
protection complète contre les rayons UV et ils réduisent
la perception des couleurs.
POSITIONNEZ TOUJOURS l’instrument de façon
qu’il soit stable. La chute de l’instrument risquerait
d’endommager ce dernier et/ou de causer des blessures
graves à son utilisateur.
Il ne faut PAS retirer ou rendre illisibles de
quelconques étiquettes d’avertissement ou de mise
en garde. Le retrait de telles étiquettes augmentera le
risque d’exposition à des rayonnements laser.
L’outil de mesure est protégé contre les décharges
électrostatiques (DES). Si l’outil de mesure se charge
électrostatiquement (p. ex., lorsqu’il est touché
dans un environnement à faible humidité), il se met
automatiquement hors tension. Dans ce cas, appuyez
sur le bouton de marche/arrêt pour remettre l’outil en
marche.
Utilisation et entretien de l’outil électrique
à pile
Ne rechargez la machine qu’avec le chargeur indiqué
par le fabricant. Un chargeur qui est approprié pour un
type de bloc-piles pourrait créer un risque d’incendie
quand il est utilisé avec un autre bloc-piles.
Utilisez l’outil exclusivement avec des blocs-piles
conçus spéciquement pour celui-ci. L’emploi de tout
autre bloc-piles risquerait de causer des blessures et un
incendie.
Lorsque le bloc-piles n’est pas utilisé, gardez-le à une
distance susante des autres objets en métal comme
des trombones, pièces de monnaie, clés, clous, vis ou
autres petits objets en métal qui pourraient établir
une connexion entre une borne et l’autre. Le court-
circuitage des bornes d’une pile pourrait causer des
brûlures ou un incendie.
Dans des conditions d’utilisation abusives, du liquide
pourrait être éjecté de la pile; évitez tout contact avec
ce liquide. En cas de contact accidentel, lavez avec de
l’eau. En cas de contact de liquide avec les yeux, consultez
un professionnel de santé. Tout liquide éjecté d’une pile
peut causer de l’irritation ou des brûlures.
N’utilisez pas un bloc-piles ou un outil qui est
endommagé ou a été modié. Des piles endommagées
ou modiées peuvent se comporter de façon imprévisible
et causer un incendie ou une explosion pouvant entraîner
des blessures.
N’exposez pas un bloc-piles ou un outil à un feu ou à
une température excessive. L’exposition à un feu ou à
une température supérieure à 265 °F / 130 °C pourrait
causer une explosion.
Suivez toutes les instructions relatives à la charge et
ne chargez pas le bloc-piles ou l’outil en dehors de la
plage de température indiquée dans les instructions.
Une charge dans des conditions appropriées ou à des
températures en dehors de la plage spéciée pourrait
endommager la pile et augmenter le risque d’incendie.
Retirez le bloc-piles de l’outil avant d’y apporter
de quelconques modications, de changer des
accessoires ou de ranger l’outil. De telles mesures de
sécurité préventives réduisent le risque de démarrage
accidentel de l’outil.
Avertissements généraux relatifs à la sécurité
1605A003PN GRL18V-4-34CVG Final 20260319.indd 351605A003PN GRL18V-4-34CVG Final 20260319.indd 35 3/19/2026 2:12:25 PM3/19/2026 2:12:25 PM
36
CONSERVEZ CES INSTRUCTIONS
Avertissements généraux relatifs à la sécurité
Ne modiez pas et ne tentez pas de réparer l’outil ou
le bloc-piles, sauf conformément à ce qui est indiqué
dans les instructions d’entretien et le mode d’emploi.
Sécurité de la zone de travail
Gardez votre zone de travail propre et bien éclairée.
Des zones encombrées ou sombres sont propices aux
accidents.
N’utilisez PAS l’outil laser à proximité d’enfants, et ne
laissez pas des enfants se servir de l’outil laser. Ceci
pourrait causer de graves blessures aux yeux.
N’utilisez PAS d’outils laser, d’attachements et
d’accessoires à l’extérieur quand il y a des risques de
foudre.
N’utilisez pas l’outil laser dans des environnements
explosifs, par exemple en présence de liquides, de gaz
ou de poussières inammables. Des étincelles peuvent
être produites par l’outil laser, ce qui pourrait enammer
la poussière ou les fumées.
Sécurité électrique
Les piles peuvent
exploser ou fuir,
causer des blessures ou un incendie. Pour réduire ce
risque, suivez toujours toutes les instructions et tous les
avertissements gurant sur l’étiquette et l’emballage des
piles.
N’exposez PAS l’outil laser et la pile à la pluie ou à un
environnement humide. La pénétration d’eau dans l’outil
laser augmentera le risque d’incendie et de blessures.
NE court-circuitez PAS de bornes de piles.
NE chargez PAS de piles alcalines.
NE combinez PAS des piles usagées et des piles
neuves. Remplacez toutes les piles en même temps par
de nouvelles piles de la même marque et du même type.
NE combinez PAS de piles ayant des propriétés
chimiques diérentes.
Mettez les piles au rebut ou recyclez-les conformément
aux dispositions de votre code local.
NE jetez PAS de piles dans un feu.
Gardez les piles hors de la portée des enfants.
Retirez les piles si vous pensez que vous n’utiliserez
pas l’appareil pendant plusieurs mois.
Risque d’incendie et de
brûlures. Il ne faut pas
ouvrir, écraser ou chauer ce produit à plus de 158 °F
/ 70 °C ou l’incinérer.
Sécurité personnelle
Si un rayonnement laser atteint votre oeil, fermez
délibérément les yeux et détournez immédiatement la
tête du faisceau.
N’apportez aucune modication à l’équipement laser.
Soyez alerte, faites preuve de vigilance et de bon sens,
et observez attentivement ce que vous faites lorsque
vous utilisez un outil. N’utilisez pas un outil si vous êtes
fatigué(e) ou sous l’inuence de drogues, d’alcool ou de
médicaments. Un simple moment d’inattention pendant
que vous utilisez un outil pourrait causer une blessure
grave ou des résultats de mesure incorrects.
Utilisez des équipements de protection. Portez
toujours des équipements de protection des yeux.
Des équipements de protection tels qu’un masque de
protection conte la poussière, des chaussures de sécurité
antidérapantes, un casque ou un dispositif de protection
de l’ouïe utilisés en fonction des conditions réduiront les
risques de blessures.
Prenez des précautions lorsque vous utilisez des outils
laser à proximité de sources de dangers électriques.
Aimants
Tenez les accessoires magnétiques
éloignés des implants ou autres
dispositifs médicaux, par exemple les
stimulateurs cardiaques ou les pompes à
insuline. Les aimants produisent un champ qui peut nuire
au fonctionnement des implants ou des dispositifs
médicaux, ce qui pourrait avoir des conséquences
médicales graves.
Maintenez l’outil, le dispositif de positionnement et
la plaque de cible du laser éloignés des supports de
données magnétiques et des équipements sensibles
aux forces magnétiques. L’eet des aimants de l’outil et
de la plaque de cible du laser peut entraîner une perte de
données irréversible.
Utilisation et entretien
Utilisez l’outil correct pour votre application. L’outil
correct fera le travail plus ecacement et avec plus de
sécurité.
N’utilisez pas l’outil si l’interrupteur de marche/
arrêt ne permet pas de le mettre sous tension/hors
tension. Tout outil qui ne peut pas être contrôlé par son
interrupteur est dangereux et doit être réparé.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 361605A003PN GRL18V-4-34CVG Final 20260319.indd 36 3/19/2026 2:12:25 PM3/19/2026 2:12:25 PM
37
Avertissements supplémentaires concernant la sécurité
Mise au rebut
Cette section fait partie de l’engagement de Robert Bosch
Tool Corporation à préserver notre environnement et à
conserver nos ressources naturelles.
Mise au rebut de outil
Ne jetez pas les outils électriques et les piles/batteries
rechargeables avec les ordures ménagères !
Mise au rebut des piles
Ne tentez pas de dé-sassembler le bloc-piles ou
d’enlever tout composant faisant saillie des bornes
de piles, ce qui peut provoquer un incendie ou des
blessures. Avant la mise au rebut, protégez les bornes
exposées à l’aide d’un ruban isolant épais pour prévenir
le court-circuitage.
Piles lithium-ion
Si le produit est équipé d’une pile
lithium-ion, la pile doit être ramassée,
recyclée ou mise au rebut d’une manière
qui ne soit pas nocive pour l’environ-
nement.
Le sceau RBRC de recyclage des piles, homologué par
l’EPA (Agence pour la protection de l’environnement
des États-Unis), qui se trouve sur les piles au lithium-
ion (Liion) indique que Robert Bosch Tool Corporation
participe volontairement à un programme industriel de
ramassage et de recyclage de ces piles au terme de leur
vie utile, pourvu qu’elles soient mises hors service aux
États-Unis ou au Canada. Le programme du RBRC ore
une alternative pratique à la mise des piles au Li-ion usées
au rebut ou au ramassage d’ordures municipal, ce qui
pourrait être interdit dans votre région.
Veuillez appeler le 1-800-8-BATTERY pour obtenir de
plus amples renseignements sur le recyclage des piles
au Li-ion et sur les restrictions ou interdictions de mise
au rebut qui s’appliquent à votre région ou renvoyez
vos piles à un Centre de Service Bosch/Dremel pour
recyclage. La participation de Robert Bosch Tool
Corporation à ce programme s’insère dans le contexte de
notre engagement à préserver notre environnement et à
conserver nos ressources naturelles.
CONSERVEZ CES INSTRUCTIONS
Rangez les outils qui ne sont pas utilisés activement
hors de portée des enfants, et ne laissez aucune
personne n’ayant pas lu ces instructions et ne sachant
pas comment utiliser un tel outil se servir de celui-ci.
Les outils sont dangereux quand ils sont entre les mains
d’utilisateurs n’ayant pas reçu la formation nécessaire à
leur utilisation.
Entretenez les outils. Assurez-vous que les pièces
en mouvement sont bien alignées et qu’elles ne se
coincent pas, qu’il n’y a pas de pièces cassées et
qu’il n’existe aucune situation pouvant aecter le
fonctionnement. Si l’outil est endommagé, faites-
le réparer avant de vous en servir à nouveau. De
nombreux accidents sont causés par des outils mal
entretenus.
Utilisez l’outil, les accessoires, etc., conformément à
ces instructions et de la manière prévue pour le type
particulier d’outil de en tenant compte des conditions
de travail et de la tâche à eectuer. L’utilisation de l’outil
pour des opérations diérentes de celles pour lesquelles il
est conçu pourrait causer une situation dangereuse.
Ce produit n’est pas conçu pour une installation
permanente à l’extérieur.
Service après-vente
Faites réparer votre l’outil par un réparateur
compétent n’utilisant que des pièces de rechange
identiques. Ceci assurera le maintien de la sécurité de
l’outil.
Préparez un calendrier d’entretien périodique pour
outil. Lors du nettoyage d’un outil, veillez à ne pas
démonter une partie quelconque de l’outil étant
donné que des ls internes pourraient avoir été
déplacés, être pincés ou avoir été montés de façon
incorrecte. Certains produits de nettoyage tels que
l’essence, le tétrachlorure de carbone, l’ammoniac,
etc. peuvent endommager les pièces en plastique.
Avertissements généraux relatifs à la sécurité
1605A003PN GRL18V-4-34CVG Final 20260319.indd 371605A003PN GRL18V-4-34CVG Final 20260319.indd 37 3/19/2026 2:12:25 PM3/19/2026 2:12:25 PM
38
CONSERVEZ CES INSTRUCTIONS
Bluetooth®
N’utilisez pas l’outil laser avec Bluetooth® à proximité
de stations-service, d’usines de produits chimiques,
d’endroits où il existe un risque d’explosion et d’autres
endroits exposés. N’utilisez pas l'outil laser avec
Bluetooth® dans des avions. N’utilisez pas l’outil laser
avec Bluetooth® à proximité de dispositifs médicaux.
Évitez toute utilisation à proximité immédiate du corps
humain pendant des périodes prolongées. Lorsque vous
utilisez l’outil laser avec Bluetooth®, des interférences
avec d’autres dispositifs et systèmes, des avions et des
dispositifs médicaux (p. ex., stimulateurs cardiaques,
prothèses auditives) peuvent se produire.
La marque du mot Bluetooth® et les logos correspondants
sont des marques déposées appartenant à Bluetooth SIG,
Inc., et toute utilisation de ces marques par Robert Bosch
Tool Corporation est eectuée sous licence.
Mise en garde de la FCC
Le fabricant n’est pas responsable des perturbations
radioélectriques causées par des modications non
autorisées de ce matériel. De telles modications
pourraient annuler le droit de l’utilisateur de se servir de
ce matériel. Cet appareil est conforme à la Partie 15 des
Règles de la FCC. Son exploitation est sujette au respect
de deux conditions :
1) Cet appareil ne risque pas de causer des interférences
nuisibles ; et
2) Cet appareil doit accepter toutes les interférences
reçues, y compris les interférences qui peuvent
causer un fonctionnement indésirable.
REMARQUE : ce matériel a été testé et il a été démontré
qu’il respecte les limites xées pour un appareil numérique
de Classe B, conformément à la Partie 15 des Règles de
la FCC. Ces limites sont conçues de manière à assurer
une protection raisonnable contre les perturbations
nuisibles dans une installation résidentielle. Ce matériel
produit, utilise et peut rayonner de l’énergie de fréquence
radioélectrique et, s’il n’est pas installé et utilisé
conformément aux instructions, il risque de causer des
perturbations nuisibles aux communications radio.
Cependant, il n’est pas possible de garantir qu’aucune
perturbation ne résultera d’une installation particulière.
Si ce matériel cause des perturbations radioélectriques
nuisibles aectant la réception de la radio ou de la
télévision – ce qui peut être déterminé en mettant ce
matériel sous tension et hors tension – l’utilisateur devrait
essayer de remédier à de telles perturbations en prenant
une ou plusieurs des mesures suivantes :
• Changer l’orientation de l’antenne de réception ou la
placer à un autre endroit.
• Augmenter la distance entre le matériel et le
récepteur.
• Brancher le matériel dans une prise de- courant
faisant partie d’un circuit diérent de celui auquel le
récepteur est connecté.
• Consulter le revendeur ou un technicien radio/
télévision expérimenté pour obtenir de l’aide.
REMARQUE : Toute modication ou tout changement non
approuvé expressément par la partie responsable de la
conformité pourrait annuler l’autorisation de l’utilisateur
à utiliser l’équipement.
ISDE Canada
L’émetteur/récepteur exempt de licence contenu dans
le présent appareil est conforme aux CNR d’Innovation,
Sciences et Développement économique Canada
applicables aux appareils radio exempts de licence.
L’exploitation est autorisée aux deux conditions
suivantes :
1. L’appareil ne doit pas produire de brouillage;
2. L’appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est
susceptible d’en compromettre le fonctionnement.
Utilisation prévue
Le niveau laser est conçu pour établir et contrôler exactement les prols de hauteur horizontale, les lignes verticales et
les alignements.
Le niveau laser peut être utilisé à l’intérieur comme à l’extérieur.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 381605A003PN GRL18V-4-34CVG Final 20260319.indd 38 3/19/2026 2:12:25 PM3/19/2026 2:12:25 PM
39
Données techniques
Numéro de l’article GRL18V-4-34CVG
Plage de travail (diamètre) avec récepteur laser
1
1500 pi (400 m)
Précision de nivellement à 100 pi (30 m)
23
• Horizontal
• Vertical
±1/16 po (±1.5 mm)
±1/8 po (±3 mm)
Plage d’autocalage ±15 % (±8.5 °)
Fonctionnement en pente sur un seul axe ±15 % (±8.5 °)
Max. altitude 16404 pi (5000 m)
Vitesse rotationnelle
4
150 / 600 /min
Angle de balayage pour fonctionnement de l’angle de balayage 0 º / 10 º / 25 º / 50 º
Humidité relative de l’air max. 90 %
Degré de pollution selon la norme CEI 61010-1
5
2
Classe laser 2
Type de laser < 3.82 mW, 500 − 540 nm
Divergence de la ligne laser < 1.5 mrad (angle complet)
Puissance de sortie (faisceau rotatif) < 3.82 mW
Durée d’impulsion et taux de répétition (faisceau rotatif) < 4.6 ms, ≥ 150/min
Puissance de sortie (faisceau xe) < 1 mW
Récepteur laser recommandé LR20
Montage sur trépied 5/8 po
Alimentation électrique de l’outil laser
• Batterie rechargeable (Li-ion)
6
• Piles non rechargeables (manganèse alcalin)
18 V
4 x 1.5 V LR14 (C)
(avec adaptateur de batterie BA18-C)
Dimensions 8.9 x 8.4 x 10.9 po
(226 × 213 × 276 mm)
Type de protection
7
IP66
Niveau laser Bluetooth®
• Class
• Compatibilité
8
• Gamme de signaux
9
• Plage de fréquence de fonctionnement
• Max. puissance d’émission
1
Bluetooth® 5.2
(Faible énergie)
131 pi (40 m)
2402–2480 MHz
3.3 mW
Smartphone Bluetooth®
• Compatibilité
• Système opérateur
Android 4.3 (et au-dessus)
iOS 7 (et au-dessus)
Température de service
10
+14 °F à +122 °F
(–10 °C à +50 °C)
Température de stockage -4 °F à +122 °F
(–20 °C à +50 °C)
1605A003PN GRL18V-4-34CVG Final 20260319.indd 391605A003PN GRL18V-4-34CVG Final 20260319.indd 39 3/19/2026 2:12:25 PM3/19/2026 2:12:25 PM
40
Numéro de l’article GRL18V-4-34CVG
Plage de température de charge autorisée +32 °F à +95 °F
(0 °C à +35 °C)
Piles recommandées (≤ 4 Ah)
11
BAT612, GBA18V-20,
GBA18V-40, EXBA18V-40
Chargeurs recommandés BC1880, GAL12V/18V-80, GAL18V6-80,
GAX1218V-30, GAL18V-000 - GAL18V-999,
EXAL18V-000 - EXAL18V-999
1. La plage de travail peut être réduite par des conditions environnementales défavorables (par exemple la lumière
directe du soleil).
2. À 68 °F (20 °C).
3. Le long des axes.
4. La vitesse de rotation ne peut être modiée que via l’application Bosch Leveling Remote.
5. Seuls les dépôts non conducteurs se produisent, ce qui entraîne une conductivité temporaire occasionnelle causée
par la condensation.
6. Le niveau laser n’est compatible qu’avec les blocs-piles Bosch de 18 V avec 4,0 Ah ou moins.
7. Avec le cache du compartiment des piles fermé et bien verrouillé
8. Lors de l’utilisation d’appareils Bluetooth® Low Energy, il peut ne pas être possible d’établir une connexion
enfonction du modèle et du système d’exploitation. Les appareils Bluetooth® doivent prendre en charge le prol
SPP.
9. La plage du signal peut varier considérablement en fonction des conditions externes, y compris l’appareil récepteur
utilisé. La gamme Bluetooth® peut être considérablement plus faible à l’intérieur de pièces fermées et à travers des
barrières métalliques (par exemple, murs, étagères, étuis, etc.).
10. Dépend de la batterie utilisée.
11. Pour les toutes dernières infor-mations sur la compatibilité des piles, veuillez vous référer à www.boschtools.com.
Données techniques
1605A003PN GRL18V-4-34CVG Final 20260319.indd 401605A003PN GRL18V-4-34CVG Final 20260319.indd 40 3/19/2026 2:12:25 PM3/19/2026 2:12:25 PM
41
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signication. L’interprétation correcte de ces symboles vous aidera à mieux utiliser votre outil et à vous en servir plus
ecacement et en toute sécurité.
Symbole Désignation/Explication
V Volts (tension)
A Ampéres (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
pi Pieds (dimension)
po Pouces (dimension)
m Mètres (dimension)
mm Millimètre (dimension)
mrad Milliradian (mesure d’angle)
lbs Livres (poids)
kg Kilogrammes (poids)
min Minutes (temps)
s Secondes (temps)
º F Fahrenheit (température)
º C Celsius (température)
.../min
Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par
minute)
Courant continu (type ou caractéristique du courant)
Bluetooth®
Ce symbole indique la présence d’un champ magnétique.
Avertit l’utilisateur de la présence d’un rayonnement laser.
Alerte l’utilisateur pour lui dire de ne PAS regarder directement la source du faisceau laser et de ne
pas projeter le faisceau laser directement dans les yeux d’une autre personne.
Alerte l’utilisateur pour lire le mode d’emploi.
Alerte l’utilisateur pour lui demander de porter un dispositif de protection des yeux.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 411605A003PN GRL18V-4-34CVG Final 20260319.indd 41 3/19/2026 2:12:25 PM3/19/2026 2:12:25 PM
42
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signication. L’interprétation correcte de ces symboles vous aidera à mieux utiliser votre outil et à vous en servir plus
ecacement et en toute sécurité.
Symbole Désignation/Explication
Désigne un programme de recyclage des piles Li-ion.
Ce symbole indique que cet outil est répertorié par la Canadian Standards Association, et qu’il est
conforme aux normes des États-Unis et du Canada.
Ce symbole indique que l’appareil respecte les règles de la FCC.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 421605A003PN GRL18V-4-34CVG Final 20260319.indd 42 3/19/2026 2:12:25 PM3/19/2026 2:12:25 PM
43
Familiarisez-vous avec votre laser rotatif GRL18V-4-34CVG
3
Fig. 1
12
12
12
14
6
4
5
12289
7
17
13
16
13
10
11
23
2
13
1605A003PN GRL18V-4-34CVG Final 20260319.indd 431605A003PN GRL18V-4-34CVG Final 20260319.indd 43 3/19/2026 2:12:26 PM3/19/2026 2:12:26 PM
44
Familiarisez-vous avec votre laser rotatif GRL18V-4-34CVG
1 Bouton de marche/arrêt
2 Faisceau laser variable
3 Orice de sortie du faisceau laser
4 Bouton de pente vers le haut (+)
5 Bouton de pente vers le bas (-)
6 Indicateur de charge des piles
7 Indicateur d’angle de la pente
8 Bouton Bluetooth®
9 Indicateur de Bluetooth®
10 Support de montage sur trépied de 5/8 po
(Horizontal)
11 Support de montage sur trépied de 5/8 po
(Vertical)
12 Poignée de transport
13 Guides de visée (Horizontal)
14 Guides de visée (Vertical)
15 Compartiment des piles
16 Couvercle du compartiment des piles
17 Mécanisme de verrouillage du couvercle du
compartiment des piles
18 Bloc-piles
19 Adaptateur de pile (BA18-C)
20 Bouton d’éjection pour la pile rechargeable /
l’adaptateur de pile
21 Mécanisme de verrouillage de l’adaptateur de
piles
22 Voyant d’alerte fonction anti-chocs
23 Étiquette d’avertissement relative au laser
24 Récepteur laser
25 Tige de mesure
26 Trépied
Fig. 2
24
26
25
Fig. 3
20
18
19
16
15
1605A003PN GRL18V-4-34CVG Final 20260319.indd 441605A003PN GRL18V-4-34CVG Final 20260319.indd 44 3/19/2026 2:12:26 PM3/19/2026 2:12:26 PM
45
Préparation
Alimentation de l’outil laser
L’outil laser peut être utilisé soit avec des piles alcalines C
(LR14) disponibles dans le commerce, soit avec le bloc-
piles au lithium-ion rechargeable Bosch mentionné dans
la section technique de ce mode d’emploi.
Fonctionnement avec les blocs-piles au
lithium-ion rechargeable Bosch
(Fig. 4)
Suivez tous les
avertissements et
toutes les instructions du mode d’emploi du chargeur
de piles Bosch avant d’utiliser le bloc-piles. Une
utilisation ou une recharge inappropriée du bloc-piles
peut augmenter le risque d’incendie, de blessures et de
dommages matériels.
N’utilisez que des
blocs-piles au lithium-
ion rechargeables Bosch recommandés dans la
section de ce mode d’emploi contenant les données
techniques. L’utilisation de tout autre bloc-piles peut
augmenter le risque d’incendie, de blessure et de
dommages matériels.
Retirez les piles de
l’outil lorsque vous
avez l’intention de ne pas vous en servir pendant une
période prolongée. Quand elles sont laissées inutilisées
pendant des périodes prolongées, les piles risquent de se
corroder et de se décharger.
N’utilisez que des
chargeurs Bosch re-
commandés dans la section de ce mode d’emploi
contenant les données techniques. L’utilisation de tout
autre chargeur peut augmenter le risque d’incendie, de
blessure et de dommages matériels.
Remarque : Le bloc-piles est fourni partiellement chargé.
Pour s’assurer que le bloc-piles est chargé à sa pleine
capacité, chargez complètement le bloc-piles dans le
chargeur de piles avant de vous en servir pour la première
fois.
Le bloc-piles au lithium-ion 18 est protégée contre
les décharges profondes par le système de protection
électronique des cellules (ECP / Electronic Cell
Protection). Un circuit de protection désactive le niveau
laser lorsque les piles sont déchargées.
Ne réactivez pas le niveau laser après qu’il a été désactivé
par le circuit de protection. Ceci peut endommager les
piles.
Pour insérer le bloc-piles chargé 18:
1. Tournez le mécanisme de verrouillage du cache du
compartiment des piles 17 dans le sens inverse des
aiguilles d’une montre jusqu’à la position
déverrouillée et ouvrez le cache du compartiment
des piles 16.
2. Alignez le bloc-piles 18 et faites-le glisser dans
le compartiment des piles 15 jusqu’à ce qu’il
s’enclenche. Ne forcez pas.
3. Fermez le cache du compartiment des piles 16 et
tournez le mécanisme de verrouillage du cache du
compartiment des piles 17 dans le sens des aiguilles
d’une montre jusqu’à la position verrouillée .
Pour retirer le bloc-piles 18 :
1. Tournez le mécanisme de verrouillage du cache du
compartiment des piles 17 dans le sens inverse des
aiguilles d’une montre jusqu’à la position
déverrouillée et ouvrez le cache du compartiment
des piles 16.
2. Appuyez sur le bouton d’éjection 20 sur le bloc-piles
18.
Un mécanisme de relâchement pousse le bloc-piles
rechargeable 18 légèrement hors du compartiment
des piles 15 pour en faciliter l’accès.
3. Tirez sur le bloc-piles 18 pour le faire sortir de
l’orice d’insertion des piles 15. Ne forcez pas pour
faire ceci.
4. Fermez le cache du compartiment des piles 16 et
tournez le mécanisme de verrouillage du cache du
compartiment des piles 17 dans le sens des aiguilles
d’une montre jusqu’à la position verrouillée .
Fonctionnement avec des piles non
rechargeables LR14 (C)
(Fig. 4, Fig. 5)
L’adaptateur de pile
BA18-C n’est conçu
que pour un emploi dans les outils laser Bosch
spécialement désignés à cet eet, et il ne doit pas être
utilisé avec des outils électriques.
Pour faire fonctionner l’outil avec des piles non
rechargeables, des piles alcalines au manganèse sont
insérées dans l’adaptateur de pile BA18-C 19.
Pour insérer les piles non rechargeables dans l’adaptateur
de pile 19 :
1. Soulevez le mécanisme de verrouillage de
l’adaptateur de piles 21 et ouvrez le cache du
compartiment des piles 16.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 451605A003PN GRL18V-4-34CVG Final 20260319.indd 45 3/19/2026 2:12:26 PM3/19/2026 2:12:26 PM
46
Préparation
2. Placez les piles non rechargeables dans l’adaptateur
de pile BA18-C 19.
Lors de l’insertion des piles non rechargeables,
assurez-vous que la polarité est correcte en fonc-
tion de l’illustration qui se trouve à l’intérieur de
l’adaptateur de pile 19.
3. Fermez le cache de l’adaptateur de pile BA18-C 19
de manière à ce qu’il s’enclenche.
Pour insérer l’adaptateur de pile 19 :
1. Tournez le mécanisme de verrouillage du cache du
compartiment des piles 17 dans le sens inverse des
aiguilles d’une montre jusqu’à la position
déverrouillée et ouvrez le cache du compartiment
des piles 16.
2. Alignez l’adaptateur de piles BA18-C 19 et faites-le
glisser dans le compartiment des piles 15 jusqu’à ce
que vous sentiez qu’il s’enclenche. Ne forcez pas.
3. Fermez le cache du compartiment des piles 16 et
tournez le mécanisme de verrouillage du cache du
compartiment des piles 17 dans le sens des aiguilles
d’une montre jusqu’à la position verrouillée .
Pour retirer l’adaptateur de pile rechargeable BA18-C 19 :
1. Tournez le mécanisme de verrouillage du cache du
compartiment des piles 17 dans le sens inverse des
aiguilles d’une montre jusqu’à la position
déverrouillée et ouvrez le cache du compartiment
des piles 16.
2. Appuyer sur le bouton d’éjection 20 de l’adaptateur
de piles BA18-C 19.
Un mécanisme d’éjection poussera l’adaptateur des
piles 19 légèrement en dehors du compartiment des
piles 15 pour en faciliter l’accès.
3. Retirez l’adaptateur des piles 19 du compartiment
des piles 15. Ne forcez pas pour faire ceci.
4. Fermez le cache du compartiment des piles 16 et
tournez le mécanisme de verrouillage du cache du
compartiment des piles 17 dans le sens des aiguilles
d’une montre jusqu’à la position verrouillée .
Remplacez toujours toutes les piles en même temps.
N’utilisez que des piles de la même marque avec une
capacité identique.
Retirez les piles de l’outil laser et les piles alcalines au
manganèse de l’adaptateur lorsque vous ne l’utilisez
pas pendant de longues périodes. Si vous laissez l’outil
de mesure pendant des périodes prolongées avec les
piles à l’intérieur, les piles risquent de se corroder et de se
décharger toutes seules.
Indicateur de charge de la pile
L’indicateur de charge des piles 6 montre le niveau de
charge du bloc-piles ou des piles.
Indicateur Capacité
60 - 100 %
30 - 60 %
5 - 30 %
0 - 5 %
Remplacez immédiatement un bloc-piles 18 défectueux
ou des piles déchargées.
Fig. 4
19
18
20
16
15
Fig. 5
21
19
1605A003PN GRL18V-4-34CVG Final 20260319.indd 461605A003PN GRL18V-4-34CVG Final 20260319.indd 46 3/19/2026 2:12:27 PM3/19/2026 2:12:27 PM
47
Opération
Mise en service
• N’exposez pas l’outil à des températures extrêmes ou
à des variations considérables de la température. Par
exemple, ne le laissez pas à l’intérieur d’un véhicule
pendant une période prolongée. En cas de variations
importantes de la température, attendez que l’outil
s’ajuste à la température ambiante avant de le mettre
en marche. En cas de températures extrêmes ou de
variations de la température, la précision de l’outil de
mesure pourrait être aectée.
• Évitez les grands chocs et faites attention de ne
pas laisser tomber l’outil. Eectuez toujours une
vérication de l’exactitude avant de continuer
à travailler si le niveau laser a été soumis à des
inuences externs graves (voir « Vérication de
l’exactitude du niveau laser » à la page 53).
Si le phare se casse
après être tombé, les
éclats de verre risquent de causer un danger de
lacération et l’appareil risque de perdre sa
classication IP. Contactez immédiatement le service à
la clientèle.
Conguration du niveau laser
(Fig. 6)
Positionnez le niveau laser sur une surface stable dans
la position horizontale ou verticale, montez-le sur le
trépied 26 ou sur le support mural 27 avec le dispositif
d’alignement.
En raison de son degré élevé d’exactitude pour la mise
à niveau, le niveau laser est très sensible aux chocs,
aux vibrations et aux changements de position. Veillez
donc à ce que le niveau laser soit stable an d’éviter
toute interruption du fonctionnement causée par le
déclenchement de la fonction d’avertissement de choc.
Activation et désactivation
Ne laissez pas l’outil
active sans
surveillance, et éteignez l’outil quand vous aurez ni
de l’utiliser. D’autres personnes risqueraient d’être
aveuglées par le faisceau laser.
Ne dirigez pas le
faisceau laser vers des
personnes ou des animaux, et ne regardez pas le
faisceau laser vous-même, même depuis un endroit
éloigné.
Remarque : Après la première fois que l’outil est activé et
avant que vous ne commenciez à travailler, vous devriez
toujours eectuer une vérication de l’exactitude (voir
« Vérication de l’exactitude du niveau laser » à la page
53).
Pour activer le niveau laser, appuyez sur le bouton
d’activation/de désactivation 1.
Pour éteindre l’outil laser, appuyez sur le bouton de
marche/arrêt 1 et maintenez-le enfoncé jusqu’à ce que
l’indicateur d’angle d’inclinaison 7 s’éteigne (environ 1,5
seconde).
Immédiatement après la mise en marche, le nivellement
commence automatiquement et est indiqué par
« 0,0 % » clignotant en vert sur l’indicateur d’angle
d’inclinaison 7 (voir « Mise à niveau automatique » à la
page 51). Le faisceau laser commence à tourner au
bout de quelques secondes.
Lorsque le nivellement a été eectué avec succès,
l’indicateur d’angle d’inclinaison 7 s’allume en vert en
continu.
Fonction d’arrêt automatique
Le niveau laser s’éteint automatiquement pour préserver
la durée de vie des piles dans les situations suivantes :
Cause Action
L’outil de mesure reste
en dehors de la plage de
nivellement automatique
pendant plus de 10
minutes.
Placez le niveau laser sur
une surface stable, puis
remettez-le en marche.
L’avertissement relatif
aux chocs est activé
pendant plus de 10
minutes.
Remettez le niveau laser
en marche et conrmez
la position du faisceau
laser.
Un dysfonctionnement
du matériel s’est produit.
(L’indicateur d’angle
d’inclinaison 7 clignote
alternativement entre
« ER » et « 03 » en rouge.)
Nous recommandons
de contacter le centre
de service après-vente
Bosch.
Position horizontale Position verticale
Fig. 6
1605A003PN GRL18V-4-34CVG Final 20260319.indd 471605A003PN GRL18V-4-34CVG Final 20260319.indd 47 3/19/2026 2:12:27 PM3/19/2026 2:12:27 PM
48
Opération
Cause Action
La température de
fonctionnement
maximale autorisée
est dépassée. (Les
informations achées
clignotent 3 fois avant
que le niveau laser ne
s’éteigne.)
Laissez l’outil de mesure
refroidir jusqu’à la
température indiquée
dans la section intitulée «
Données techniques » à
la page 39 avant de le
remettre en marche.
Télécommande par le biais de l’application
Bosch Leveling Remote App
Le niveau laser est pourvu d’un module Bluetooth® qui
utilise la technologie radio pour activer la télécommande
par le biais d’un telephone ayant une interface Bluetooth®.
L’application Bosch Leveling Remote App (appli) est
nécessaire pour utiliser cette fonction. Vous pouvez la
télécharger dans la boutique des applications de votre
dispositif (Apple App Store, Google Play Store).
Vous trouverez des informations sur les specications du
système pour une connexion Bluetooth® sur le site Web
de Bosch à www.bosch-pt.com.
Si un contrôle à distance par le biais de Bluetooth® est
utilisé, de mauvaises conditions de réception peuvent
causer des retards dans les transmissions entre le
dispositif mobile et le niveau laser.
N’activez pas le laser à
distance distance en
utilisation l’appli Bosch sans connaître la ligne de
visée vers l’outil laser. La projection soudaine du
faisceau laser brillant peut augmenter le risque de
blessure ou de dommages aux biens.
Assurez-vous qu’aucune personne ne se trouve
directement sur la trajectoire du faisceau laser avant
d’activer le laser à distance.
Les fonctions suivantes nécessitent l’utilisation de
l’application Bosch Leveling Remote :
• Mode de fonctionnement de l’angle de balayage
• Mode de fonctionnement des points
• Modication de la vitesse de rotation
• Activation ou désactivation du mode veille
L’application Bosch Leveling Remote peut également
être utilisée avec les fonctions suivantes :
• Fonctionnement avec l’inclinaison dans la position
horizontale
• Fonctionnement en mettant le plan de rotation dans
la position verticale
• Fonctionnement manuel
• Activation ou désactivation de la fonction
d’avertissement relatif aux chocs
• Étalonnage
Pour activer Bluetooth®
Suivez cette procédure pour connecter un appareil mobile
qui a déjà été apparié.
1. Lorsque le niveau laser est allumé, appuyez
brièvement sur le bouton Bluetooth® 8.
L’indicateur Bluetooth® 9 clignotera alors lentement.
2. Assurez-vous que l’interface Bluetooth® est activée
sur votre dispositif mobile.
3. Cliquez sur « Connecter » dans l’application pour
sélectionner le niveau laser approprié.
4. Le niveau laser se connectera automatiquement à un
appareil mobile préalablement apparié.
5. Une connexion établie est indiquée par un éclairage
continu sur l’indicateur Bluetooth® 9.
La connexion entre le dispositif mobile et le niveau laser
est établie après l’activation de l’application Bosch.
La connexion Bluetooth® peut être interrompue si la
distance entre le niveau laser et le dispositif mobile
est excessive ou est bloquée, et s’il existe des sources
d’interférence électromagnétique. Dans ce cas, une
nouvelle tentative d’établissement d’une connexion
commencera automatiquement.
Pour apparier un appareil mobile avec le
niveau laser pour la première fois
1. Appuyez brièvement sur le bouton Bluetooth® 8.
2. Ouvrez l’application Bosch Leveling Remote sur
l’appareil mobile.
3. Choisissez le niveau laser approprié.
4. L’indicateur Bluetooth® 9 clignotera alors lentement
pour indiquer que l’appareil est prêt à être apparié.
5. Appuyez sur le bouton Bluetooth® 8 et maintenez-
le enfoncé jusqu’à ce que l’indicateur Bluetooth® 9
commence à clignoter rapidement.
6. Sélectionnez « Apparier » ou « Conrmer » sur votre
appareil mobile.
7. Une connexion établie est indiquée par un éclairage
continu sur l’indicateur Bluetooth® 9.
8. Conrmez la connexion établie sur votre appareil
mobile. Le laser rotatif GRL18V-4-34CVG apparaîtra
1605A003PN GRL18V-4-34CVG Final 20260319.indd 481605A003PN GRL18V-4-34CVG Final 20260319.indd 48 3/19/2026 2:12:27 PM3/19/2026 2:12:27 PM
49
Opération
alors en haut de l’application Bosch Leveling
Remote.
9. Si aucune connexion n’est établie dans les 30
secondes, le processus d’appariement sera annulé.
L’indicateur Bluetooth® 9 clignotera alors lentement.
Pour désactiver Bluetooth®
1. Appuyez brièvement sur le bouton Bluetooth® 8.
2. L’indicateur Bluetooth® 9 s’éteindra alors.
Le réglage Bluetooth® est sauvegardé lorsque le niveau
laser est éteint, puis rallumé.
Pour désapparier tous les appareils
mobiles
Le niveau laser peut être réinitialisé conformément aux
réglages d’usine. Ce processus eace toutes les données
de connexion dans l’outil de mesure.
1. Assurez-vous que le niveau laser n’est pas connecté à
un appareil mobile à ce moment-là.
Si une connexion précédente existe toujours,
désactivez ou déconnectez la connexion Bluetooth®
sur l’appareil mobile.
2. Mettez le niveau laser en marche.
3. Appuyez brièvement sur le bouton Bluetooth® 8.
L’indicateur Bluetooth® 9 clignotera alors lentement.
4. Appuyez simultanément sur le bouton Bluetooth®
8 et sur le bouton d’inclinaison vers le bas (-) 5 et
maintenez-les enfoncés pendant cinq secondes.
L’indicateur Bluetooth® 9 s’allumera alors briève-
ment avant de s’éteindre.
Pour connecter un appareil mobile à l’avenir, suivez les
instructions de la section intitulée « Pour apparier un
appareil mobile avec le niveau laser pour la première fois
» à la page 48.
Mise à jour du logiciel du niveau laser
L’application Bosch Leveling Remote vous fera savoir
si une mise à jour du logiciel est disponible pour le laser
GRL18V-4-34CVG.
Pour installer une mise à jour disponible, suivez les
instructions de l’application Bosch Leveling Remote.
Pendant la mise à jour, tous les boutons seront désactivés,
le faisceau laser s’éteindra et l’indicateur Bluetooth® 9
clignotera.
Mode de veille
Ne désactivez pas le
mode de veille à
distance sans connaître la ligne de visée vers l’outil
laser. La projection soudaine du faisceau laser brillant
peut augmenter le risque de blessure ou de dommages
aux biens.
Pendant les pauses durant le travail, vous pouvez régler
l’outil de mesure sur le mode de veille. Tous les réglages
seront sauvegardés et la fonction d’avertissement relatif
aux chocs restera active.
Le mode veille nécessite l’utilisation de l’application
Bosch Leveling Remote. Pour activer ou désactiver le
mode veille, réglez le commutateur « Mode veille » sous «
Réglages de l’appareil » dans l’application.
Lorsque le mode veille est activé, l’indicateur d’angle
d’inclinaison 7, l’indicateur d’avertissement relatif aux
chocs 22 et l’indicateur de charge des piles 6 clignotent
une fois toutes les cinq secondes.
Lorsque le téléphone intelligent connecté est à portée,
l’indicateur Bluetooth® 9 s’allume en bleu en continu.
Si la connexion avec le téléphone intelligent est
interrompue, l’indicateur Bluetooth® 9 clignote. Appuyez
sur le bouton de marche/arrêt 1 du niveau laser pour
quitter le mode veille lorsque la connexion avec le
téléphone intelligent est interrompue.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 491605A003PN GRL18V-4-34CVG Final 20260319.indd 49 3/19/2026 2:12:27 PM3/19/2026 2:12:27 PM
50
Opération
Modes de fonctionnement
Alignement des axes des X et des Y
(Fig. 7, Fig. 8, Fig. 9)
L’alignement des axes des X et des Y est marqué sur le
boîtier en dessus de la tête de rotation. Le niveau laser
peut être aligné le long des axes en utilisant les guides de
visée 13 et 14.
Les guides de visée (horizontaux) 13 sont conçus pour
être utilisés dans le mode de fonctionnement horizontal.
Les guides de visée inférieurs 13 sont utilisés pour
eectuer un alignement approximatif (Fig. 7). Pour
obtenir un alignement plus précis, utilisez les guides de
visée 13 situés en haut du laser rotatif (Fig. 9).
Les guides de visée latéraux (verticaux) 14 sont conçus
pour être utilisés dans le mode de fonctionnement vertical.
Pour utiliser les guides de visée 13 ou 14, placez vos
yeux au niveau du guide avec deux lignes , et regardez
vers le guide avec une ligne . Le point où l’arête entre les
deux lignes croise l’espace de la ligne unique est votre
point de centrage lors de l’alignement dans les
applications avec inclinaison.
Mettez l’outil de mesure hors tension lorsque vous l’alignez
à l’aide des repères situés au-dessus de la tête de rotation
ou des guides de visée latéraux 13 ou 14. Le fait de xer
des yeux le faisceau laser peut endommager les yeux.
Présentation générale des modes de
fonctionnement
Tous les trois modes de fonctionnement sont possibles
lorsque le niveau laser est en position horizontale ou en
position verticale.
Le fonctionnement avec l’angle de balayage et des points
nécessite l’utilisation de l’application Bosch Leveling
Remote.
Fonctionnement rotatif
Le fonctionnement rotatif est
particulièrement recommandé lors de
l’utilisation du récepteur laser. Il est
possible de sélectionner diérentes
vitesses de rotation à l’aide de
l’application Bosch Leveling Remote.
13 13
Fig. 7
14
Fig. 8
Fig. 9
13
13
1605A003PN GRL18V-4-34CVG Final 20260319.indd 501605A003PN GRL18V-4-34CVG Final 20260319.indd 50 3/19/2026 2:12:28 PM3/19/2026 2:12:28 PM
51
Opération
Fonctionnement de l’angle de balayage
Dans ce mode de fonctionnement, le
faisceau laser variable 2 se déplace
dans un angle d’ouverture prédéni.
Ceci augmente la visibilité du faisceau
laser par rapport au fonctionnement
rotatif. Vous pouvez sélectionner
plusieurs angles d’ouverture diérents.
Fonctionnement par points
Dans ce mode de fonctionnement, la
meilleure visibilité du faisceau laser
variable 2 peut être atteinte. Par
exemple, il est utilisé pour projeter
facilement des hauteurs ou pour
vérier des lignes de construction.
L’utilisation de l’angle de balayage et de points ne convient
pas au récepteur laser.
Fonctionnement rotatif
Chaque fois après son activation, l’outil de mesure est
dans le mode de fonctionnement rotatif avec la vitesse de
rotation standard (600/min).
Pour passer du fonctionnement avec un angle de balayage
au fonctionnement rotatif, changez le mode actif dans
l’application Bosch Leveling Remote d’« Angle de
balayage » à « Rotation ».
Pour modier la vitesse de rotation, cliquez sur « Vitesse
de rotation » dans l’application Bosch Leveling Remote.
La vitesse de rotation peut être réglée à 150 ou 600 tr/
min.
La vitesse réglée est indiquée sur l’application Bosch
Leveling Remote.
Lors du travail avec le récepteur laser, il faut choisir la
vitesse de rotation la plus élevée. Si vous ne travaillez
pas avec le récepteur laser, réduisez la vitesse de rotation
pour améliorer la visibilité du faisceau laser.
Fonctionnement de l’angle de balayage/
Fonctionnement par points
Le fonctionnement avec un angle de balayage et des
points nécessite l’utilisation de l’application Bosch
Leveling Remote.
Pour passer à un fonctionnement avec un angle de
balayage ou avec des points, modiez le mode actif dans
l’application Bosch Leveling Remote de « Rotation » à
« Angle de balayage ».
Pour modier l’angle d’ouverture, sélectionnez l’angle
d’ouverture souhaité sous « Angle de balayage » dans
l’application Bosch Leveling Remote.
Réduisez l’angle d’ouverture à 0° pour passer en mode
de fonctionnement avec des points. Réglez l’angle
d’ouverture sur « désactivé» dans l’application pour
revenir à un fonctionnement à 360°.
Remarque : En raison de l’inertie, il est possible que le
laser se déplace légèrement audelà du point nal de la
ligne laser.
Rotation de l’angle de balayage/d’un point à l’intérieur
du plan de rotation :
Dans le mode de fonctionnement avec l’angle de balayage
et les points, la ligne laser ou le point laser peut être
positionné dans le plan de rotation du laser. La rotation
jusqu’à 360° est possible.
Pour tourner dans le sens des aiguilles d’une montre ou
dans le sens inverse, utilisez les èches situées à côté
de « Déplacement » dans les paramètres de l’« Angle de
balayage » de l’application Bosch Leveling Remote.
Mise à niveau automatique
Après la mise en marche, le niveau laser commence
automatiquement sa mise à niveau dans une plage
d’environ ±15 % (environ ±8,5°).
Lorsque le nivellement commence, « 0,0 % » clignote en
vert sur l’indicateur d’angle d’inclinaison 7. Le faisceau
laser commence à tourner au bout de quelques secondes.
Lorsque le nivellement a été eectué avec succès,
l’indicateur d’angle d’inclinaison 7 s’allume en vert en
continu.
• « 0,0 % » apparaît lorsque le niveau laser est en
position horizontale.
• « -- » apparaît lorsque le niveau laser est en position
verticale.
Si le niveau laser est incline de plus de 15 %, la mise
à niveau ne sera plus possible. L’indicateur d’angle
d’inclinaison 7 fait clignoter alternativement les moitiés
supérieure et inférieure de « 100 » en rouge.
Repositionnez le niveau laser et attendez qu’il se remette
de niveau. Si l’indicateur d’angle d’inclinaison 7 continue
de clignoter, appuyez brièvement sur le bouton de
marche/arrêt 1 pour faire redémarrer le nivellement.
Changements de positions
Lorsque le niveau laser est bien mis à niveau, il contrôle
continuellement la position horizontale et la position
verticale. En cas de changement de position, la fonction
d’avertissement relatif aux chocs est activée. Voir «
1605A003PN GRL18V-4-34CVG Final 20260319.indd 511605A003PN GRL18V-4-34CVG Final 20260319.indd 51 3/19/2026 2:12:28 PM3/19/2026 2:12:28 PM
52
Opération
Fonction d’avertissement en cas de choc » à la page 52
pour plus d'informations..
Le modèle GRL18V-4-34CVG détectera
automatiquement la position horizontale ou verticale.
Pour changer entre la position horizontale et
la position verticale, désactivez leniveau laser,
repositionnez-le et réactivez-le alors.
Si la position est modiée sans que le niveau laser ne
soit activé/désactivé, un message d’erreur s’achera
sur l’application Bosch Leveling Remote si un appareil
mobile est connecté au niveau laser.
Fonction d’avertissement en cas de choc
Le niveau laser comporte une
function d’avertissement en cas de
choc. Après des changements de
positions ou des chocs ayant aecté
l’outil de mesure, ou en cas de
vibrations souterraines, cette
fonction empêche la mise à niveau du niveau laser dans
les positions ainsi modiées, et il prévient ainsi les
erreurs causées par un changement dans la position du
niveau laser.
Avertissement en cas de choc actionnée :
Il est activé environ 15 secondes après la dernière
pression sur un bouton. Pendant l’activation, l’indicateur
d’avertissement relatif aux chocs 22 clignote en vert.
L’indicateur s’allume en vert en continu après l’activation.
Avertissement en cas de choc actionnée :
Si la position du niveau laser est changée ou si un choc
important a été enregistré, la function d’avertissement
en cas de choc sera activée. Le faisceau laser s’éteindra
alors. La valeur sur l’indicateur d’angle d’inclinaison 7
et sur l’indicateur d’avertissement relatif aux chocs 22
clignotera en rouge.
Le mode de fonctionnement actuel est enregistré.
Après le déclenchement de la fonction d’avertissement
relatif aux chocs, appuyez brièvement sur le bouton de
marche/arrêt 1 pour la réinitialiser.
L’indicateur d’avertissement relatif aux chocs 22
clignotera en vert et l’outil laser commencera à
se mettre à niveau. Dès que l’outil laser est mis à
niveau, il commence à fonctionner dans le mode de
fonctionnement enregistré.
L’indicateur d’avertissement relatif aux chocs 22
continue de clignoter en vert jusqu’à 15 secondes après
la dernière pression sur un bouton. L’indicateur s’allume
alors en vert en continu, et la fonction d’avertissement
relatif aux chocs est activée.
Vériez à présent la position du faisceau laser à un point
de référence et, si nécessaire, corrigez la hauteur ou
l’alignement du niveau laser.
Désactivation de la fonction d’avertissement en cas
de choc :
Pour activer ou désactiver la fonction d’avertissement
relatif aux chocs, appuyez sur le bouton de marche/arrêt
1 et maintenez-le enfoncé jusqu’à ce que l’indicateur
d’avertissement relatif aux chocs 22 passe à la couleur
appropriée, soit au bout d’environ 3 secondes.
Remarque : Ce délai est plus long que le temps nécessaire
pour éteindre le niveau laser. Maintenez le bouton de
marche/arrêt 1 enfoncé après que le niveau laser s’est
éteint, jusqu’à ce que l’indicateur d’avertissement relatif
aux chocs 22 change de couleur.
• L’indicateur d’avertissement relatif aux chocs 22
s’allume en vert lorsque la fonction d’avertissement
relatif aux chocs est activée.
L’indicateur d’avertissement relatif aux chocs
22 clignote en vert jusqu’à 15 secondes après
la dernière pression sur un bouton. L’indicateur
s’allume alors en vert en continu, et la fonction
d’avertissement relatif aux chocs est activée.
• L’indicateur d’avertissement relatif aux chocs 22
s’allume en rouge lorsque la fonction d’avertissement
relatif aux chocs est désactivée.
La fonction d’avertissement relatif aux chocs peut
également être activée ou désactivée via l’application
Bosch Leveling Remote.
Remarque : Après l’activation ou la désactivation de
la fonction d’avertissement relatif aux chocs, la mise à
niveau se fait automatiquement. Le contenu aché sur
l’indicateur d’angle d’inclinaison 7 clignotera pendant la
mise à niveau et s’allumera en continu une fois la mise à
niveau terminée.
Fonctionnement en mode de pente dans la
position horizontale
Dans la position horizontale du niveau laser, l’axe des Y
peut être incliné indépendamment dans une plage de
±15 %.
Pour incliner l’axe des Y, appuyez sur le bouton
d’inclinaison vers le haut (+) 4 ou sur le bouton
d’inclinaison vers le bas (-) 5 de l’outil de mesure. La
nouvelle valeur apparaît en rouge sur l’indicateur d’angle
d’inclinaison 7.
Appuyez sur le bouton d’inclinaison vers le haut (+) 4 ou
le bouton d’inclinaison vers le bas (-) 5, et maintenez-le
enfoncé pour modier l’inclinaison plus rapidement.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 521605A003PN GRL18V-4-34CVG Final 20260319.indd 52 3/19/2026 2:12:28 PM3/19/2026 2:12:28 PM
53
Le fait d’appuyer simultanément sur le bouton d’inclinaison
vers le haut (+) 4 et sur le bouton d’inclinaison vers le
bas (-) 5 de l’outil de mesure permet de réinitialiser
l’inclinaison à 0,0 %.
L’axe des Y peut également être incliné via la fonction
« Inclinaison » de l’application Bosch Leveling Remote.
La pente requise est appliquée à l’outil de mesure
quelques secondes après le dernier enfoncement d’un
bouton. Pendant le réglage, la valeur de l’indicateur
d’angle d’inclinaison 7 clignotera en rouge. Lorsque
l’inclinaison atteint la valeur réglée, l’indicateur d’angle
d’inclinaison 7 s’allume en rouge en continu.
Réglage du plan de rotation dans la
position verticale
Lorsque le niveau laser est dans la position verticale, il est
possible de faire tourner le point laser, angle de balayage
du laser ou le plan de rotation autour de l’axe des X pour
améliorer la visibilité ou pour eectuer un alignement
parallèle dans une plage de ±15 %.
Pour faire tourner le plan de rotation, appuyez sur le
bouton d’inclinaison vers le haut (+) 4 ou le bouton
d’inclinaison vers le bas (-) 5 de l’outil de mesure jusqu’à
ce que la position souhaitée soit atteinte.
Pendant la rotation du plan de rotation, « -- » clignote en
vert sur l’indicateur d’angle d’inclinaison 7.
Une fois la rotation terminée, « -- » s’allume continuellement
en vert sur l’indicateur d’angle d’inclinaison 7.
Remarque : Aucune valeur n’apparaît dans l’indicateur
d’angle d’inclinaison 7 lorsque le niveau laser est en
position verticale.
Commande manuelle
La mise à niveau automatique du niveau laser peut être
désactivée (commande manuelle) :
• dans la position horizontale pour l’axe des Y,
• dans la position verticale pour l’axe des X
Il est possible de régler le niveau laser à n’importe quelle
inclinaison dans le mode de commande manuelle. L’axe
des Y peut être incliné indépendamment dans une plage
de ±15 % sur le niveau laser. Dans le mode de commande
manuelle, la valeur de la pente d’un axe ne sera pas
indiquée sur l’écran d’achage.
Pour désactiver le nivellement automatique, appuyez
simultanément sur le bouton d’inclinaison vers le haut (+)
4 et le bouton d’inclinaison vers le bas (-) 5, et maintenez-
les enfoncés pendant deux secondes.
« -- » s’allume continuellement en rouge sur l’indicateur
d’angle d’inclinaison 7.
Pour incliner l’axe des Y, appuyez sur le bouton
d’inclinaison vers le haut (+) 4 et le bouton d’inclinaison
vers le bas (-) 5 de l’outil de mesure.
Pour réactiver le nivellement automatique, appuyez
simultanément sur le bouton d’inclinaison vers le haut (+)
4 et le bouton d’inclinaison vers le bas (-) 5 , et maintenez-
les enfoncés pendant deux secondes.

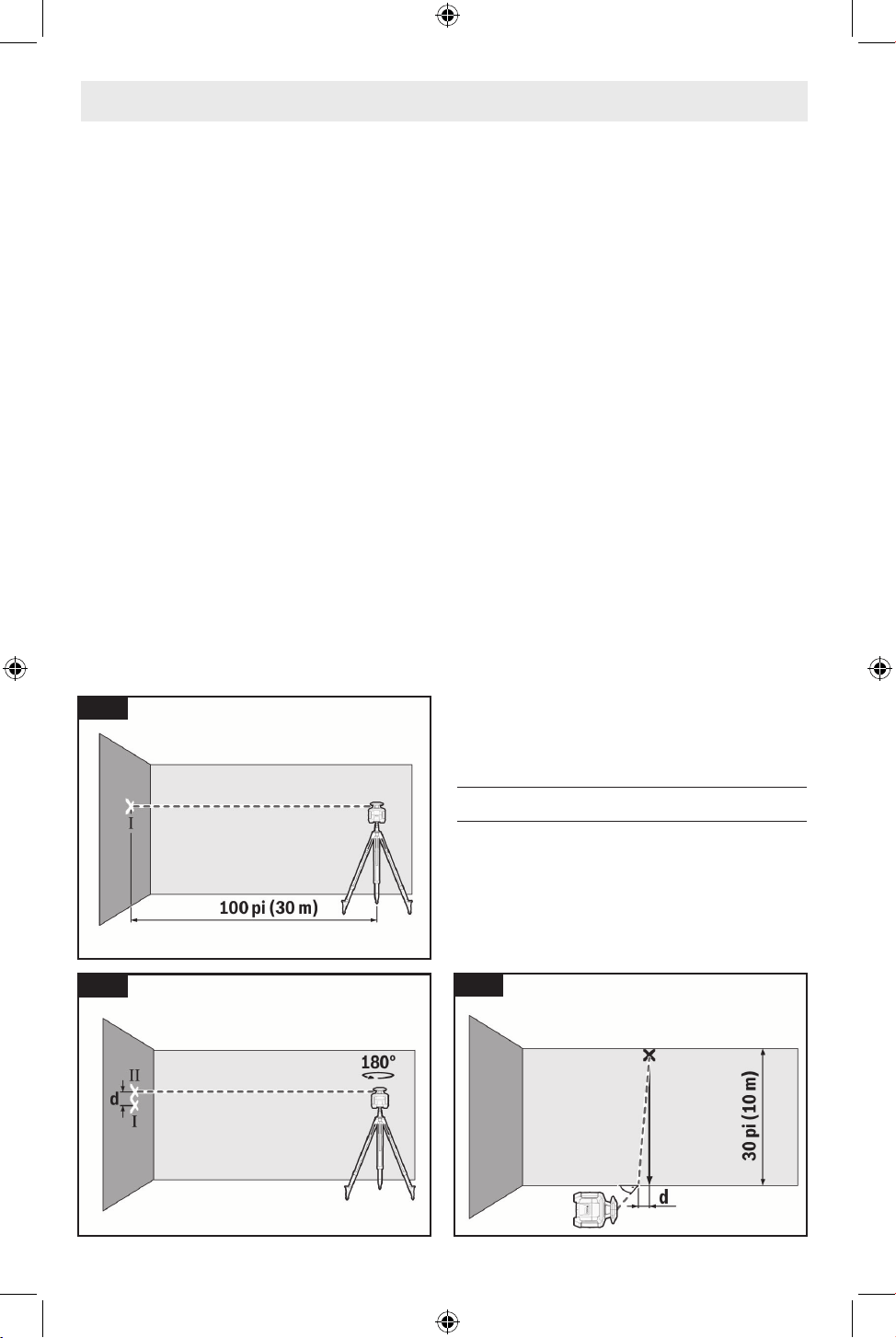

Vérication de l’exactitude du niveau laser
Les tâches suivantes ne doivent être exécutées que par
des personnes compétentes et dûment formées. Les
considérations légales concernant l’exécution d’une
vérication de l’exactitude ou de l’étalonnage d’un niveau
laser doivent être connues.
Inuences sur l’exactitude
La plus grande inuence est exercée par la température
ambiante. En particulier, les dierences de température
qui surviennent en remontant depuis le sol peuvent
réfracter le faisceau laser.
Étant donné que la stratication de la temperature est
la plus élevée au niveau du sol, il faut toujours monter le
niveau laser sur un trépied pour mesurer les distances
supérieures ou égales à 20 m / 65 pi. De plus, positionnez
le niveau laser au centre de la surface de travail chaque
fois que cela est possible.
Les déviations ont un impact sur la mesure des distances
d’environ 20 m / 65 pi ou plus, et à 100 m / 300 pi la
déviation peut facilement de deux à quatre fois plus
grande qu’à 20 m / 65 pi.
En plus des inuences externes, des inuences résultant
de problèmes ayant aecté le dispositif (p. ex., chutes
ou chocs importants) peuvent également produire
des déviations. Pour cette raison, vériez l’exactitude
du nivellement à chaque fois avant de commencer à
travailler.
Si le niveau laser dépasse la déviation maximum pour
les procédures de mesure décrites ci-dessous, eectuez
un étalonnage (voir « Étalonnage du niveau laser » à
la page 54) ou faites vérier le niveau laser par un
professionnel qualié.
Opération
1605A003PN GRL18V-4-34CVG Final 20260319.indd 531605A003PN GRL18V-4-34CVG Final 20260319.indd 53 3/19/2026 2:12:28 PM3/19/2026 2:12:28 PM
54
Vérication de l’exactitude du nivellement
dans une position horizontale
(Fig. 10, Fig. 11)
Pour cette vérication, vous aurez besoin d’une distance
de mesure sans obstacles de 30 m / 100 pi sur un sol
ferme devant un mur. Vous devrez eectuer tout le
processus de mesure pour l’axe des X et l’axe des Y,
respectivement.
1. Montez le niveau laser dans une position horizontale
à 30 m / 100 pi du mur sur un trépied 26, ou placez-
le sur une surface ferme et de niveau. Mettez le
niveau laser en marche.
2. À l’issue de la mise à niveau, marquez le centre du
faisceau laser sur le mur (point I).
3. Faites tourner le niveau laser de 180° sans changer
sa position. Laissez-le se mettre à niveau et marquez
le point central du faisceau laser sur le mur (point
II). Notez que le point II doit être positionné de
preference verticalement au-dessus ou au-dessous
du point I.
L’écart d entre les deux points marqués I et II sur le mur
révèle la déviation de hauteur réelle du niveau laser pour
l’axe qui est en train d’être mesuré.
La déviation maximum permise sur la distance de mesure
de 30 m / 100 pi est la suivante : 30 m / 100 pi est ±1,5
mm / ±1/16 po. L’écart d entre les points I et II ne doit
donc pas être supérieur à 3 mm / 1/8 po pour chacun des
deux processus de mesure.
Répétez le processus de mesure pour l’autre axe. Pour
ce faire, faites tourner le niveau laser de 90° avant de
commencer la mesure.
Vérication de l’exactitude du nivellement
dans la position verticale
(Fig. 12)
Pour cette vérication, vous aurez besoin d’une distance
de mesure sans obstacles de 10 m / 30 pi sur un sol ferme
devant un mur haut. Fixez un l tendu à la verticale pour la
détermination de la verticale sur le mur.
1. Positionnez le niveau laser dans la position verticale
sur une surface ferme et de niveau. Activez le niveau
laser et laissez-le se mettre à niveau.
2. Réglez le niveau laser de telle façon que le faisceau
laser intersecte le l tendu à la vertical au centre
exact de l’extrémité supérieure. L’écart d entre le
faisceau laser et le l tendu à la verticale à l’extrémité
inférieure du l révèle la déviation du niveau laser par
rapport à la verticale.
La déviation maximum permise pour une distance de
mesure de 10 m / 30 pi de haut est la suivante : 10 m / 30
pi est ±1 mm / ±3/64 po. L’écart d ne doit donc pas être
supérieur à 1 mm.
Étalonnage du niveau laser
Les tâches suivantes ne doivent être exécutées que par
des personnes compétentes et dûment formées. Les
considérations légales concernant l’exécution d’une
vérication de l’exactitude ou de l’étalonnage d’un niveau
laser doivent être connues.
Opération
Fig. 12
Fig. 10
Fig. 11
1605A003PN GRL18V-4-34CVG Final 20260319.indd 541605A003PN GRL18V-4-34CVG Final 20260319.indd 54 3/19/2026 2:12:28 PM3/19/2026 2:12:28 PM
55
Fig. 13
Eectuez l’étalonnage du niveau laser avec une
précision extrême ou faites inspecter le niveau laser
par un agent du service à la clientèle de Bosch. Un
étalonnage inexact produit des résultats incorrects dans
les mesures.
Ne commencer un étalonnage que si vous devez
eectuer un étalonnage du niveau laser. Dès que
le niveau laser est en mode d’étalonnage, vous devez
eectuer l’étalonnage méticuleusement jusqu’à la n an
de vous assurer qu’aucun résultat de mesure incorrect
n’est produit par la suite.
Contrôlez l’exactitude du nivellement après chaque
étalonnage (voir « Vérication de l’exactitude du niveau
laser » à la page 53). Si l’écart est en dehors des
limites maximum permises, faites inspecter le niveau
laser par un agent du service à la clientèle de Bosch ou un
professionnel qualié.
Pour obtenir des résultats précis à long terme, faites
réétalonner l’outil de mesure au moins une fois par an.
L’étalonnage de l’axe des Z n’est possible que par
l’intermédiaire du service à la clientèle de Bosch.
Étalonnage de l’axe des X et de l’axe des Y
(Fig. 13)
Un étalonnage n’est possible qu’en utilisant le récepteur
laser LR20. Le récepteur laser doit être connecté au
niveau laser par le biais de Bluetooth®.
Les positions du niveau laser et du récepteur laser ne
peuvent pas être changées pendant l’étalonnage (à
l’exception des rotations ou des alignements esquissés).
Le niveau laser doit donc être placé sur une surface ferme
et de niveau, et le récepteur laser doit être sécurisé sur
le mur.
L’étalonnage doit être eectué en utilisant l’application
Bosch Leveling Remote App si possible.
Le contrôle de l’outil par l’application réduit le risque
d’erreur. Sinon, la position du niveau laser peut être
modiée si les boutons sont enfoncés sans prendre les
précautions nécessaires.
Pour eectuer l’étalonnage sans l’application, les boutons
sur le niveau laser doivent être enfoncés. Il n’est pas
possible d’utiliser le niveau laser avec la télécommande.
Pendant l’étalonnage, tous les boutons du niveau laser, à
l’exception de ceux qui sont nécessaires à l’étalonnage,
sont désactivés.
Annulation de l’étalonnage :
Pour annuler l’étalonnage à tout moment :
• Annulez en utilisant l’application Bosch Leveling
Remote OU
• Appuyez sur le bouton de marche/arrêt 1 et
maintenez-le enfoncé.
Les modications ne sont PAS sauvegardées lorsque
l’étalonnage est annulé. Le processus d’étalonnage doit
être relancé.
L’étalonnage est automatiquement annulé si plus de cinq
minutes s’écoulent sans que :
• Un bouton soit enfoncé sur le niveau laser OU
• Un signal soit envoyé depuis l’application Bosch
Leveling Remote
Après un étalonnage automatiquement annulé, l’indicateur
d’angle d’inclinaison 7 clignote alternativement entre « ER
» et « 01 » en rouge. Éteignez le niveau laser en utilisant
le bouton de marche-arrêt 1. Le processus d’étalonnage
doit être relancé.
Alignement du niveau laser pour l’étalonnage :
Une distance de mesure libre sans obstacles de 30
m / 100 pi sur une surface ferme devant un mur est
nécessaire. Si cela n’est pas possible, un étalonnage peut
également être eectué avec moins de précision dans la
mesure sur une distance de mesure de 15 m / 50 pi.
Montez le niveau laser dans la position horizontale à 30
m / 100 pi ou 15 m / 50 pi du récepteur laser sur le trépied
ou positionnez-le sur une surface ferme et de niveau.
Sécurisez le récepteur laser LR20 à la hauteur correcte :
• soit sur un mur ou sur toute autre surface au moyen
d’aimants ou avec les crochets de suspension sur le
récepteur laser.
• soit sur une tige de mesure xée solidement avec le
porte-récepteur laser.
Pour ce faire, veuillez observer les instructions pour
l’utilisation du récepteur laser.
Alignez le niveau laser de telle façon que l’indicateur de
l’axe des X imprimé sur le niveau laser avec le côté « - » soit
Opération
1605A003PN GRL18V-4-34CVG Final 20260319.indd 551605A003PN GRL18V-4-34CVG Final 20260319.indd 55 3/19/2026 2:12:28 PM3/19/2026 2:12:28 PM
56
orienté vers le récepteur laser. Pour ce faire, l’axe des X
doit être perpendiculaire au récepteur laser.
Pour étalonner le niveau laser avec l’application Bosch
Leveling Remote :
1. Allumez l’outil de mesure.
2. Commencez l’étalonnage dans l’application.
3. Suivez les instructions de l’application.
Si la connexion Bluetooth® de l’outil de mesure avec
l’application Bosch Leveling Remote est interrompue
pendant l’étalonnage, l’étalonnage peut être poursuivi
sans l’application et n’a pas besoin d’être redémarré (voir
« Pour étalonner le niveau laser sans l’application Bosch
Leveling Remote : » à la page 56).
Pour étalonner le niveau laser sans l’application Bosch
Leveling Remote :
Pour étalonner l’axe des X :
1. Assurez-vous que le niveau laser est désactivé.
2. Appuyez sur le bouton d’inclinaison vers le haut (+) 4
et maintenez-le enfoncé tout en appuyant brièvement
sur le bouton de marche/arrêt 1 puis en le relâchant.
3. « C1 » clignotera alors en rouge sur l’indicateur
d’angle d’inclinaison 7 pour indiquer que l’étalonnage
a commencé.
4. Allumez le récepteur laser 24.
5. Alignez la hauteur du récepteur laser 24 de telle sorte
que le faisceau laser variable sur le récepteur laser
soit indiqué comme étant centré (« centered ») (voir
les instructions d’utilisation pour le récepteur laser
24).
6. Sécurisez le récepteur laser 24 à cette hauteur.
7. Vériez si le niveau laser et le récepteur laser 24
sont alignés l’un sur l’autre, tel que cela est illustré
sur l’écran d’achage (le côté « - » de l’axe des X est
aligné sur le récepteur laser 24).
8. Conrmez que le récepteur laser 24 ache le
faisceau laser variable 2 comme étant centré.
9. Faites tourner le niveau laser de 180° de telle sorte
que le côté « + » de l’axe des X soit aligné sur le
récepteur laser.
Pour chaque rotation, prenez soin de ne pas changer
la hauteur et la position du niveau laser.
10. Appuyez brièvement sur le bouton de marche/arrêt 1
du niveau laser pour conrmer la rotation.
« C2 » clignotera alors en rouge sur l’indicateur
d’angle d’inclinaison 7.
11. Utilisez l’indicateur de hauteur relative sur le
récepteur laser 24 pour vérier la distance entre le
faisceau laser et la marque centrale.
La déviation maximum permise est la suivante :
30 m / 100 pi est ±3 mm / ±1/8 po.
12. Si l’indicateur de hauteur relative ache une valeur
supérieure à l’écart maximal autorisé, appuyez sur
le bouton d’inclinaison vers le haut (+) 4 ou sur le
bouton d’inclinaison vers le bas (-) 5 du niveau laser
jusqu’à ce que la valeur achée soit comprise dans
l’écart maximal autorisé.
13. Lorsque l’indicateur de hauteur relative ache une
valeur inférieure à l’écart maximal autorisé,
appuyez brièvement sur le bouton de marche/arrêt
1 du niveau laser.
« C3 » clignote en rouge sur l’indicateur d’angle
d’inclinaison 7 pour conrmer que l’étalonnage de
l’axe des X a été sauvegardé.
Pour étalonner l’axe des Y :
1. Étalonnez l’axe des X.
2. Faites tourner l’outil de mesure de 90° dans le sens
de la èche de telle sorte que le côté « - » de l’axe des
Y soit dirigé vers le récepteur laser.
3. Conrmez que le récepteur laser 24 ache le
faisceau laser variable 2 comme étant centré.
4. Faites tourner l’outil de mesure de 180° de telle
sorte que le côté « + » de l’axe des Y soit aligné sur le
récepteur laser 24.
Pour chaque rotation, prenez soin de ne pas changer
la hauteur et la position du niveau laser.
5. Appuyez brièvement sur le bouton de marche/arrêt 1
du niveau laser pour conrmer la rotation.
« C4 » clignotera alors en rouge sur l’indicateur
d’angle d’inclinaison 7.
6. Utilisez l’indicateur de hauteur relative sur le
récepteur laser 24 pour vérier la distance entre le
faisceau laser et la marque centrale.
La déviation maximum permise est la suivante :
30 m / 100 pi est ±3 mm / ±1/8 po.
7. Si l’indicateur de hauteur relative ache une valeur
supérieure à l’écart maximal autorisé, appuyez
sur le bouton d’inclinaison vers le haut (+) 4 ou sur le
bouton d’inclinaison vers le bas (-) 5 du niveau laser
jusqu’à ce que la valeur achée soit comprise dans
l’écart maximal autorisé.
8. Lorsque l’indicateur de hauteur relative ache une
valeur inférieure à l’écart maximal autorisé,
Opération
1605A003PN GRL18V-4-34CVG Final 20260319.indd 561605A003PN GRL18V-4-34CVG Final 20260319.indd 56 3/19/2026 2:12:28 PM3/19/2026 2:12:28 PM
57
Fig. 14
appuyez brièvement sur le bouton de marche/arrêt 1
du niveau laser.
« C » s’allume en vert sur l’indicateur d’angle
d’inclinaison 7 pendant deux secondes pour
conrmer que l’étalonnage de l’axe des Y a été
sauvegardé et que l’étalonnage est terminé.
9. Si l’étalonnage a été exécuté avec succès, l’outil de
mesure se désactive alors automatiquement.
Échec de l’étalonnage :
Si l’étalonnage de l’axe des X ou de l’axe des Y ne peut
pas être sauvegardé, l’indicateur d’angle d’inclinaison 7
clignote alternativement entre « ER » et « 02 » en rouge.
1. Conrmez le message d’erreur en appuyant
brièvement sur le bouton de marche/arrêt 1 du
niveau laser.
Le niveau laser reprendra alors son fonctionnement
normal.
2. Recommencez l’étalonnage.
Si l’étalonnage échoue une deuxième fois, faites inspecter
l’outil par un professionnel qualié.
Conseils pour l’utilisation
Pour le marquage, utilisez toujours le centre du point
laser ou de la ligne laser uniquement. La taille du point
laser et la largeur de la ligne laser changent en function
de la distance.
Le niveau laser est muni d’une interface sans l. Il faut
observer les restrictions d’utilisation locales, p. ex.,
dans les avions ou les hôpitaux.
Travailler avec le trépied (accessoire en
option)
(Fig. 2)
Un trépied 26 ore un support de mesure stable et dont
la hauteur peut être ajustée pour la mesure. Pour un
fonctionnement horizontal, placez le niveau laser avec le
support de montage du trépied de 5/8 po (horizontal) 10
sur le let du trépied 26. Serrez le niveau laser en utilisant
la vis de verrouillage du trépied 26.
Pour un fonctionnement vertical, utilisez le support de
montage du trépied de 5/8 po (vertical) 11.
Sur un trépied 26 ayant une échelle de mesure sur sa
rallonge, vous pouvez régler la deviation de la hauteur
immédiatement.
Alignez le trépied 26 de façon grossière avant d’activer le
niveau laser.
Travail avec le récepteur laser
(Fig. 14)
Dans des conditions d’éclairage défavorables
(environnement brillant, lumière directe du soleil) et
pour de longues distances, utilisez le récepteur laser 24
pour améliorer la detection du faisceau laser. Lorsque
vous travaillez avec le récepteur laser 24, sélectionnez le
fonctionnement rotatif avec la vitesse de rotation la plus
élevée possible.
Travail avec la tige de mesure (accessoire
en option)
(Fig. 14)
Pour vérier les niveaux ou pour appliquer des pentes,
il est recommandé d’utiliser la tige de mesure 25 avec le
récepteur laser 24.
Une échelle de mesure relative est incorporée au sommet
de la tige de mesure 25. Vous pouvez présélectionner
son zéro au bas de la rallonge. Ceci vous permet de lire
directement les déviations depuis la hauteur de la cible.
Opération
1605A003PN GRL18V-4-34CVG Final 20260319.indd 571605A003PN GRL18V-4-34CVG Final 20260319.indd 57 3/19/2026 2:12:29 PM3/19/2026 2:12:29 PM
58
Travail avec un dispositif de montage
mural et un dispositif d‘alignement (WM5)
(accessoire en option)
(Fig. 15)
Le niveau laser peut être xé au mur en utilisant le
dispositif de montage mural et d’alignement 27. Il est
recommandé d’utiliser le dispositif de montage mural,
p. ex., lorsque vous travaillez au-dessus de la hauteur
de rallonge maximum des trépieds 26, ou quand vous
travaillez sur des surfaces instables sans trépied 26.
Sécurisez le dispositif de montage mural et d’alignement
27 soit sur un mur avec des vis insérées à Intérieur rempli
travers les trous de xation pour montage mural 29, soit
sur une section d’un mur en utilisant la vis de xation pour
montage mural 28.
Fixez le dispositif de montage mural de façon aussi
perpendiculaire que possible par rapport au mur et
assurez-vous qu’il monté de manière stable.
Vissez la vis du dispositif de montage mural de 5/8 po 34
dans le support de montage du trépied horizontal 10, en
fonction des besoins de la tâche, ou sur le dispositif de
montage vertical du trépied 11 sur le niveau laser.
Le dispositif de montage mural et d’alignement 27 peut
également être xé aux moulures couronnées à l’aide de
la pince de xation pour montage mural 30.
L’utilisation du dispositif d’alignement permet au niveau
laser d’être déplacé dans une plage d’environ 1.8 po (45
mm) par rapport à la hauteur.
1. Desserrez la vis de verrouillage du support de
montage mural 33.
2. Appuyez sur le bouton poussoir 31 et déplacez le
dispositif d’alignement approximativement jusqu’à la
hauteur requise.
3. Alignez précisément le faisceau laser sur une hauteur
de référence en utilisant la vis de réglage précis du
montage mural 32.
4. Resserrez la vis de verrouillage du support de
montage mural 33.
Travail avec le support de montage de la
planche de repère (BB1) (accessoire en
option)
(Fig. 16)
Le support de montage de la planche de repère 35 peut
être utilisé pour monter l’outil de mesure sur des objets
ayant une largeur comprise entre 15 et 80 mm / 0,6 et
3,1 po.
1. Positionnez le support de montage de la planche de
repère 35 sur la planche de repère.
2. Serrez la vis de xation pour le support de montage
de la planche de repère 37.
3. Vissez la vis de 5/8 po pour le support de montage de
la planche de repère 36 dans le support de montage
sur trépied de 5/8 po (vertical) 11 du niveau laser.
Opération
Fig. 16
35
36
37
37
37
Fig. 15
27
29
30
31
32
34
33
1605A003PN GRL18V-4-34CVG Final 20260319.indd 581605A003PN GRL18V-4-34CVG Final 20260319.indd 58 3/19/2026 2:12:29 PM3/19/2026 2:12:29 PM
59
Fig. 17
Fig. 18
Opération
Exemples d’applications
Projection/vérication de hauteurs
(Fig. 17)
Positionnez le niveau laser dans la position horizontale
sur un support ferme ou montezle sur un trépied 26
(accessoire).
Travail avec un trépied : Réglez le faisceau laser à
la hauteur requise. Projetez ou vériez la hauteur à
l’emplacement de la cible.
Travail sans trépied : Déterminez la diérence de hauteur
entre le faisceau laser et la hauteur au point de référence.
Projetez ou vériez la dierence de hauteur mesurée à
l’emplacement de la cible.
Alignement d’un plan perpendiculaire/
vertical
(Fig. 18)
Pour aligner la ligne laser verticale ou le plan de
rotation contre un point de référence sur un mur, régler
le niveau laser dans la position verticale et alignez
approximativement la ligne laser ou le plan de rotation sur
le point de référence. Pour eectuer un alignement précis
sur le point de référence, faite tourner le plan de rotation
autour de l’axe des Y (voir « Réglage du plan de rotation
dans la position verticale » à la page 53).
Travail sans le récepteur laser
Dans des conditions d’éclairage favorables
(environnement sombre) et pour des distances courtes,
il est possible de travailler sans le récepteur laser 24.
Pour améliorer la visibilité du faisceau laser, sélectionnez
soit fonctionnement de l’angle de balayage, soit le
fonctionnement par points, et faites tourner le faisceau
laser par rapport à l’emplacement de la cible.
Travail avec le récepteur laser
(Fig. 14)
Dans des conditions d’éclairage défavorables
(environnement brillant, lumière directe du soleil) et
pour de longues distances, utilisez le récepteur laser
pour améliorer la detection du faisceau laser 24. Lorsque
vous travaillez avec le récepteur laser 24, sélectionnez le
fonctionnement rotatif avec la vitesse de rotation la plus
élevée possible.
Travail à l’extérieur
(Fig. 14)
Le récepteur laser 24 doit toujours être utilize lorsque
vous travaillez à l’extérieur.
Lorsque vous travaillez sur un sol instable, montez le
niveau laser sur le trépied 26. Travaillez toujours avec la
function d’avertissement en cas de choc activée an de
ne pas risquer de faire des mesures défectueuses en cas
de mouvements du sol ou de chocs aectant le niveau
laser.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 591605A003PN GRL18V-4-34CVG Final 20260319.indd 59 3/19/2026 2:12:29 PM3/19/2026 2:12:29 PM
60

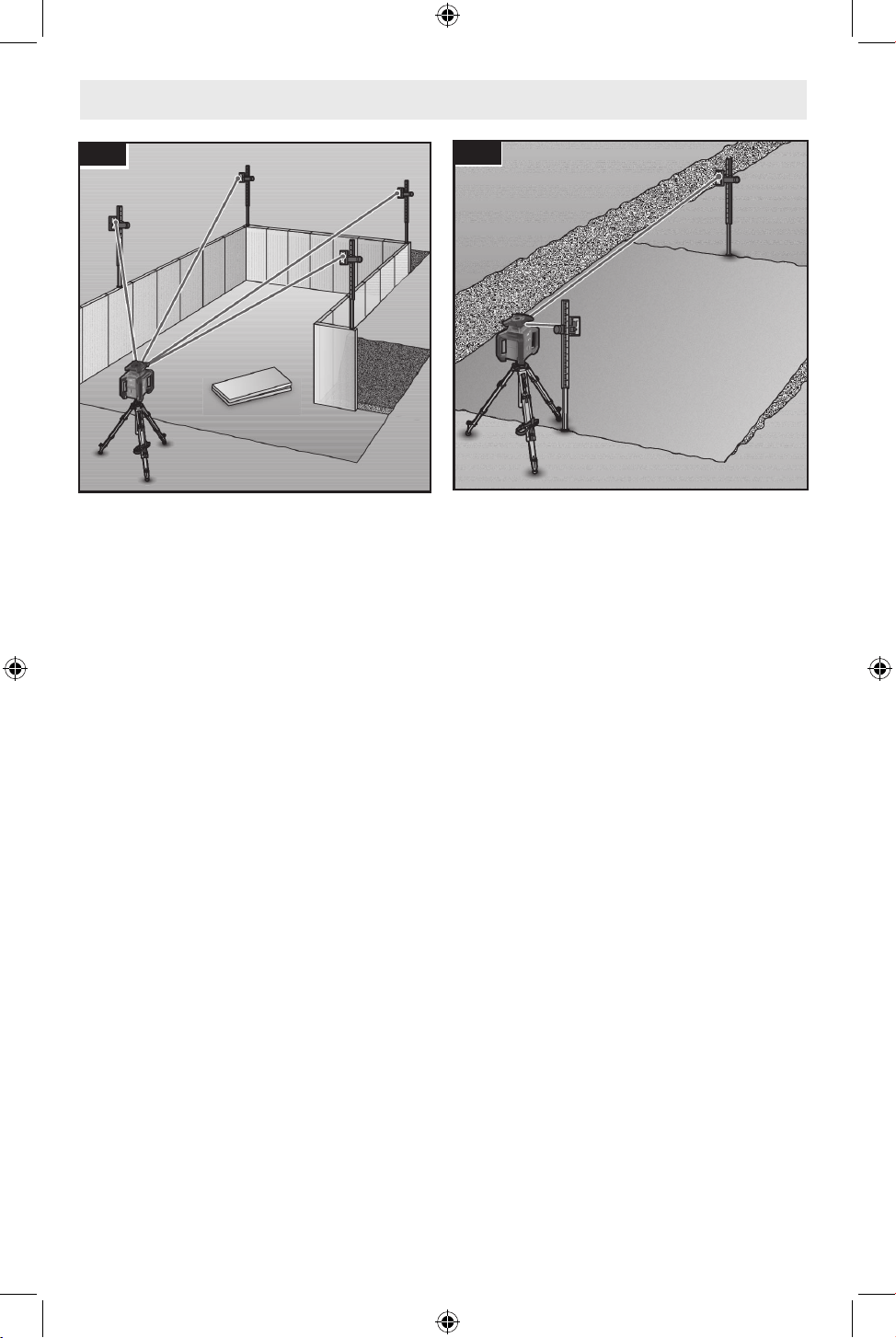

Réglage pour le corage
(Fig. 19)
Montez le niveau laser dans la position horizontale sur un
trépied 26 et installez le trépied 26 en dehors de la zone
de corage. Sélectionnez le fonctionnement rotatif.
Sécurisez le récepteur laser 24 sur une tige de mesure 25
xée solidement avec le porterécepteur. Positionnez la
tige de mesure sur un point de référence pour le corage.
Alignez la hauteur du récepteur laser 24 sur la tige de
mesure 25 de telle sorte que le faisceau laser variable
sur le niveau laser soit indiqué comme étant centré («
centered ») (voir les instructions d’utilisation pour le
récepteur laser).
Puis positionnez la tige de mesure 25 avec le récepteur
laser 24, l’un après l’autre, à diérents lieux de test sur
le corage. Assurez-vous que le récepteur laser 24 reste
dans la même position sur la tige de mesure.
Corrigez la hauteur du corage jusqu’à ce que le faisceau
laser soit indiqué comme étant centré (« centered ») à
tous les endroits de test.
Vérication des pentes
(Fig. 20)
Montez le niveau laser dans la position horizontale sur un
trépied 26. Sélectionnez le fonctionnement rotatif.
Réglez le trépied 26 avec le niveau laser de telle sorte que
l’axe des Y soit aligné sur la pente qui doit être vériée.
Positionnez la pente de la cible comme pente pour l’axe
des Y (voir « Fonctionnement en mode de pente dans la
position horizontale » à la page 52).
Sécurisez le récepteur laser 24 sur une tige de mesure 25
xée solidement avec le porte-récepteur. Placez la tige de
mesure 25 à la base de la surface de la pente.
Alignez la hauteur du récepteur laser 24 sur la tige de
mesure 25 de telle sorte que le faisceau laser variable
sur le niveau laser soit indiqué comme étant centré («
centered ») (voir les instructions d’utilisation pour le
récepteur laser).
Puis positionnez la tige de mesure 25 avec le récepteur
laser 24, l’un après l’autre, à diérents lieux de test sur la
surface de la pente. Assurez-vous que le récepteur laser
24 reste dans la même position sur la tige de mesure 25.
Si la pente du plan est correcte, le faisceau laser sera
indiqué comme étant centré (« centered ») à tous les
endroits de test.
Opération
Fig. 20
Fig. 19
1605A003PN GRL18V-4-34CVG Final 20260319.indd 601605A003PN GRL18V-4-34CVG Final 20260319.indd 60 3/19/2026 2:12:29 PM3/19/2026 2:12:29 PM
61
Entretien
Ne transporter et
ranger l’appareil de
mesure que dans son étui de protection fourni avec
l’appareil.
Inspectez l’outil à chaque fois avant de l’utiliser.
Vériez toujours que l’outil est propre et sec pour assurer
qu’il fonctionne de façon appropriée et en toute sécurité.
Ne jamais plonger l’appareil de mesure dans l’eau ou dans
d’autres liquides.
Nettoyer l’appareil à l’aide d’un chion doux et humide.
Ne pas utiliser de détergents ou de solvants.
Nettoyer régulièrement en particulier les surfaces se
trouvant près de l’ouverture de sortie du laser en veillant
à éliminer les poussières.
En cas de dommage visible ou de pieces déconnectées à
l’intérieur de l’outil, son fonctionnement sans danger ne
peut plus être garanti.
Faites entretenir votre outil électrique par un réparateur
compétent n’utilisant que des pièces de rechange
identiques. Ceci assurera le maintien de la sécurité de
l’outil électrique.
Pour toute demande de renseignement ou commande
de pièces de rechange, nous préciser impérativement
le numéro d’article à dix chires de l’appareil de mesure
indiqué sur la plaque signalétique.
Au cas où l’appareil devrait être réparé, l’envoyer dans
son étui de protection.
Protection de l’environnement
Recyclez les matières premières et les piles
au lieu de les mettre au rebut. L’instrument,
ses accessoires, son conditionnement et
les piles usées doivent être triés en vue d’un
recyclage écologique conforme aux lois les
plus récentes.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 611605A003PN GRL18V-4-34CVG Final 20260319.indd 61 3/19/2026 2:12:29 PM3/19/2026 2:12:29 PM
62
Attachements et accessoires
N’utilisez pas d’attachements/ d’accessoires autres que ceux qui sont spéciés
par Bosch. L’utilisation d’attachements/d’accessoires non spéciés pour une
utilisation avec l’outil décrit dans ce mode d’emploi peut entraîner des dommages à l’outil, des dommages matériels ou
des blessures.
Article Numéro de catalogue
Adaptateur de pile BA18-C 1600A02G8S
Trépied BT160 0601091210
Trépied BT170 HD 0601091310
Trépied BT300 HD 0601091410
Récepteur laser LR20 0601069L10
Dispositif de montage mural / Dispositif
d’alignement WM5
0601092J10
Support de montage de la planche de
repère BB!
0601092H10
Tige de mesure GR13 2610055298
Les codes d’erreur suivants peuvent apparaître sur l’indicateur d’angle d’inclinaison 7 du niveau laser.
Erreur Cause Action corrective
La valeur de l’indicateur d’angle
d’inclinaison 7 clignote trois fois et le
niveau laser s’éteint.
La température de fonctionnement
maximale autorisée est dépassée.
Laissez l’outil de mesure refroidir
jusqu’à la température indiquée
dans la section intitulée « Données
techniques » à la page 39 avant
de le remettre en marche.
L’arrêt automatique est activé. Voir « Fonction d’arrêt automatique »
à la page 47.
La pile est déchargée. Remplacez les piles non
rechargeables ; retirez et chargez la
pile au lithium-ion.
L’indicateur d’angle d’inclinaison 7
clignote alternativement entre « ER »
et « 01 » en rouge.
L’étalonnage a été annulé
automatiquement en raison d’un
dépassement de délai.
Voir « Annulation de l’étalonnage : »
à la page 55.
L’indicateur d’angle d’inclinaison 7
clignote alternativement entre « ER »
et « 02 » en rouge.
L’étalonnage de l’axe des X ou
de l’axe des Y ne peut pas être
sauvegardé.
Voir « Échec de l’étalonnage : » à la
page 57.
L’indicateur d’angle d’inclinaison 7
clignote alternativement entre « ER »
et « 03 » en rouge.
Un dysfonctionnement du matériel
s’est produit.
Nous recommandons de contacter
le centre de service après-vente
Bosch.
Recherche de la cause des problèmes
1605A003PN GRL18V-4-34CVG Final 20260319.indd 621605A003PN GRL18V-4-34CVG Final 20260319.indd 62 3/19/2026 2:12:29 PM3/19/2026 2:12:29 PM
63
Tabla de contenido
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de aviso.
Por favor, lea el manual y preste atención a estos símbolos.
Este es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de
posibles peligros de lesiones corporales. Obedezca todos los mensajes de
seguridad que sigan a este símbolo para evitar posibles lesiones o la muerte.
PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o
lesiones graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la
muerte o lesiones graves.
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar
lesiones leves o moderadas.
CONSERVE ESTAS INSTRUCCIONES
Advertencias generales de seguridad ............. 64
Advertencias de seguridad adicionales............67
Eliminación .............................. 67
Bluetooth®...................................68
Aviso de precaución de la FCC...................68
ISED Canadá ................................. 68
Uso previsto..................................68
Datos Técnicos ............................... 69
Símbolos .................................... 71
Familiarización con su láser rotativo
GRL18V-4-34CVG.........................73
Preparación..................................75
Fuente de alimentación de la herramienta
láser ................................ 75
Instrucciones de funcionamiento................. 77
Puesta en marcha ......................... 77
Conguración del nivel láser.................77
Encendido y apagado ...................... 77
Función de apagado automático..............77
Control remoto a través de la aplicación
remota de nivelación Bosch ............. 78
Modo de suspensión .......................79
Modos de funcionamiento...................80
Nivelación automática......................81
Funcionamiento con pendiente en posición
horizontal ............................82
Procedimiento de giro del plano rotacional en
posición vertical.......................83
Funcionamiento manual .................... 83
Comprobación de la precisión del nivel láser ... 83
Calibración del nivel láser................... 85
Consejos de trabajo........................87
Ejemplos de aplicaciones ................... 89
Mantenimiento ............................... 91
Protección Ambiental ...................... 91
Aditamentos y accesorios.......................92
Resolución de problemas....................... 92
1605A003PN GRL18V-4-34CVG Final 20260319.indd 631605A003PN GRL18V-4-34CVG Final 20260319.indd 63 3/19/2026 2:12:30 PM3/19/2026 2:12:30 PM
64
Advertencias generales de seguridad
Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaci-
ones suministradas con esta herramienta eléctrica. Si no se siguen todas las
instrucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones
graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA.
La expresión “herramienta láser” que se incluye en las advertencias se reere a su herramienta láser alimentada por
baterías (inalámbrica).

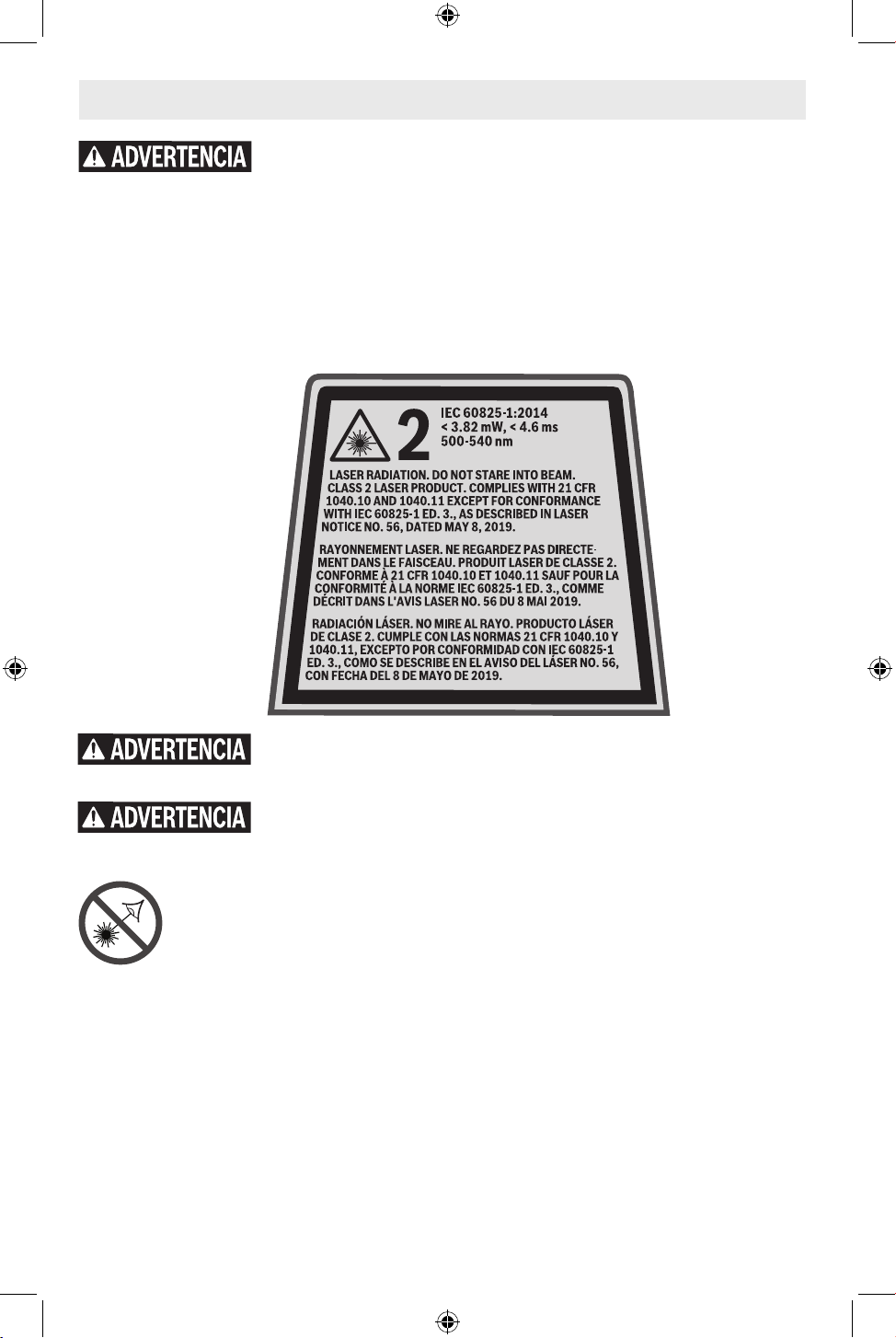

La siguiente etiqueta está en la herramienta por seguridad del operador. ESTÉ SIEMPRE ATENTO a su ubicación
cuando esté utilizando el láser.
NO dirija el rayo láser hacia personas o
animales y no mire jamente al rayo
láser usted mismo. Esta herramienta
láser produce radiación láser de clase 2
y cumple con las normas 21 CFR
1040.10 y 1040.11, excepto por la conformidad con la
norma IEC 60825-1 Ed. 3., tal como se describe en el
Aviso de Láser Núm. 56, con fecha de 8 de mayo de
2019. Esto puede causar ceguera en las personas.
NO mire directamente al rayo láser ni proyecte el rayo
láser directamente a los ojos de otras personas. El
resultado podría ser lesiones graves en los ojos.
NO coloque la herramienta en una posición que
pueda hacer que alguien mire al rayo láser de manera
intencional o accidental. El resultado podría ser lesiones
graves en los ojos.
Asegúrese SIEMPRE de que todas las personas que se
encuentren en la vecindad del lugar de uso conozcan
los peligros de mirar directamente al láser.
No apunte NUNCA el rayo hacia una pieza de trabajo
que tenga una supercie reectante. La chapa de
acero reectante, lustrosa y brillante o las supercies
reectantes similares no se recomiendan para usar el
láser. Las supercies reectantes podrían dirigir el rayo
de vuelta hacia el operador.
Es posible que el uso de controles o ajustes, o la
realización de procedimientos que no sean los que se
especican aquí, cause exposición a radiación láser
peligrosa.
NO utilice herramientas ópticas, tales como, pero sin
limitarse a, telescopios o teodolitos, para ver el rayo
láser. El resultado podría ser lesiones oculares graves.
CONSERVE ESTAS INSTRUCCIONES
Es responsabilidad del usuario vericar periódicamente la precision del nivel láser a
medida que avanza el trabajo. Siempre verique la precisión del nivel del láser después
de que se haya caído o esté sujeto a temperaturas extremas y variaciones de temperatura.
Si la luz de vidrio se rompe cuando se cae, los vidrios rotos pueden causar peligro de
laceración y la unidad pierde su clasicación IP. Póngase en contacto con el servicio al
cliente de inmediato.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 641605A003PN GRL18V-4-34CVG Final 20260319.indd 64 3/19/2026 2:12:31 PM3/19/2026 2:12:31 PM
65
Advertencias generales de seguridad
Utilice SIEMPRE sólo los accesorios que estén
recomendados por el fabricante de su herramienta.
El uso de accesorios que hayan sido diseñados para
utilizarse con otras herramientas podría causar lesiones
graves.
Si el equipo se utiliza de una manera no especicada
por el fabricante, es posible que la protección provista
por el equipo resulte afectada.
NO deje desatendida la herramienta láser
“ENCENDIDA” en ningún modo de funcionamiento.
APAGUE SIEMPRE la herramienta láser cuando no se esté
utilizando. Si se deja ENCENDIDA la herramienta láser,
se aumenta el riesgo de que alguien mire jamente de
manera accidental al rayo láser.
NO desarme la herramienta. En su interior no hay
piezas reparables ni reemplazables por el usuario. No
modique el producto de ninguna manera. Si se modica
la herramienta, el resultado podría ser exposición a
radiación láser peligrosa.
No utilice los anteojos de visión láser como anteojos
de seguridad. Los anteojos de visión láser se utilizan para
mejorar la visualización del rayo láser, pero no protegen
contra la radiación láser.
No utilice los anteojos de visión láser como lentes de
sol o en tráco. Los anteojos de visión láser no ofrecen
protección completa contra los rayos UV y reducen la
percepción de los colores.
Posicione SIEMPRE la herramienta de manera segura.
Si la herramienta falla, el resultado podría ser daños a la
misma y/o lesiones graves al usuario.
NO retire ni deforme ninguna etiqueta de advertencia
o de precaución. La retirada de las etiquetas aumenta el
riesgo de exposición a radiación láser.
La herramienta de medición está protegida contra
las descargas electrostáticas (DES). Si la herramienta
de medición se carga electrostáticamente (p. ej., al
tocarla en un entorno con baja humedad), se apagará
automáticamente. En tales casos, presione el botón
de encendido y apagado para encender de nuevo la
herramienta.
Uso y cuidado de las herramientas a
batería
Recargue las baterías solo con el cargador
especicado por el fabricante. Es posible que un
cargador que sea adecuado para un tipo de paquete de
batería cree un riesgo de incendio cuando se utilice con
otro paquete de batería.
Utilice la herramienta solo con paquetes de batería
designados especícamente. Es posible que el uso
de cualquier otro paquete de batería cree un riesgo de
lesiones e incendio.
Cuando el paquete de batería no se esté utilizando,
manténgalo alejado de otros objetos metálicos, tales
como clips sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños, que
puedan hacer una conexión de un terminal al otro. Si
se cortocircuitan juntos los terminales de la batería, es
posible que se causen quemaduras o un incendio.
En condiciones abusivas es posible que se expulse
líquido de la batería; evite el contacto. Si se produce
contacto accidentalmente, enjuáguese con agua. Si el
líquido entra en contacto con los ojos, obtenga además
ayuda médica. Es posible que el líquido expulsado de la
batería cause irritación o quemaduras.
No utilice un paquete de batería o una herramienta que
estén dañados o modicados. Es posible que las baterías
dañadas o modicadas exhiban un comportamiento
imprevisible que cause incendio, explosión o riesgo de
lesiones.
No exponga un paquete de batería o una herramienta a
un fuego o a una temperatura excesiva. Es posible que
la exposición a un fuego o a una temperatura superior a
265 °F (130 °C) cause una explosión.
Siga todas las instrucciones de carga y no cargue
el paquete de batería ni la herramienta fuera del
intervalo de temperatura especicado en las
instrucciones. Es posible que la realización de la carga
de manera inadecuada o a temperaturas que estén fuera
del intervalo especicado dañe la batería y aumente el
riesgo de incendio.
Desconecte el paquete de batería de la herramienta
antes de hacer cualquier ajuste, cambiar accesorios
o almacenar la herramienta. Dichas medidas
preventivas de seguridad reducen el riesgo de arrancar
accidentalmente la herramienta.
No modique ni intente reparar la herramienta o el
paquete de batería, excepto tal como se indique en las
instrucciones de uso y cuidado.
Seguridad en el área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.
NO utilice la herramienta láser cerca de niños ni deje
que los niños utilicen la herramienta láser. El resultado
podría ser lesiones oculares graves.
CONSERVE ESTAS INSTRUCCIONES
1605A003PN GRL18V-4-34CVG Final 20260319.indd 651605A003PN GRL18V-4-34CVG Final 20260319.indd 65 3/19/2026 2:12:31 PM3/19/2026 2:12:31 PM
66
Advertencias generales de seguridad
NO utilice herramientas, aditamentos ni accesorios
láser a la intemperie cuando estén presentes
condiciones en las que haya relámpagos.
No utilice la herramienta láser en entornos explosivos,
tales como los existentes en presencia de líquidos,
gases o polvos inamables. Se pueden generar
chispas en la herramienta láser, las cuales es posible que
incendien el polvo o los vapores.
Seguridad eléctrica
Las baterías pueden
explotar o tener fugas y
causar lesiones o incendios. Para reducir este riesgo,
siga siempre todas las instrucciones y advertencias que
se encuentran en la etiqueta de las baterías y en su
paquete.
NO exponga la herramienta láser ni la batería a la
lluvia o a condiciones húmedas. La entrada de agua en
la herramienta láser aumentará el riesgo de incendio y
lesiones corporales.
NO haga circuito en los terminales de batería.
NO cargue baterías alcalinas.
NO mezcle baterías viejas y nuevas. Reemplace todas
las baterías al mismo tiempo por baterías nuevas de la
misma marca y del mismo tipo.
NO mezcle las químicas de las baterías.
Deseche o recicle las baterías de acuerdo con el
código local.
NO deseche las baterías en un fuego.
Mantenga las baterías fuera del alcance de los niños.
Retire las baterías si el dispositivo no se va a utilizar
durante varios meses.
Riesgo de incendio y
quemaduras. No se debe
abrir, aplastar o calentar por encima de 158 °F (70 °C)
ni incinerar.
Seguridad personal
Si la radiación láser le da en un ojo, debe cerrar
deliberadamente los ojos y girar inmediatamente la
cabeza alejándola del rayo.
No haga modicaciones al equipo láser.
Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando utilice una herramienta.
No utilice una herramienta mientras esté cansado o
bajo la inuencia de drogas, alcohol o medicamentos.
Es posible que un momento de desatención mientras se
utiliza una herramienta cause lesiones corporales graves
o resultados de medición incorrectos.
Use equipo de seguridad. Use siempre protección
ocular. El equipo de seguridad, tal como una máscara
antipolvo, zapatos de seguridad antideslizantes, casco o
protección de la audición, utilizado según lo requieran las
condiciones, reducirá las lesiones corporales.
Tenga precaución cuando utilice herramientas láser
en las proximidades de peligros eléctricos.
Imanes
Mantenga los accesorios magnéticos
alejados de los implantes u otros
dispositivos médicos, tales como
marcapasos o bombas de insulina. Los
imanes generan un campo que puede afectar al
funcionamiento de los implantes o los dispositivos
médicos, lo cual es posible que cause lesiones corporales
graves.
Mantenga la herramienta, el dispositivo de
posicionamiento y el la placa objetivo para el láser
alejados de los medios de almacenamiento magnético
de datos y los equipos magnéticamente sensibles. El
efecto de los imanes de la herramienta y la placa objetivo
para el láser puede causar una pérdida irreversible de
datos.
Uso y cuidado
Utilice la herramienta correcta para la aplicación que
vaya a realizar. La herramienta correcta hará el trabajo
mejor y de manera más segura.
No utilice la herramienta si el interruptor no la
enciende y apaga. Cualquier herramienta que no se
pueda controlar con el interruptor es peligrosa y debe ser
reparada.
Almacene la herramienta inactiva fuera del alcance
de los niños y no deje que las personas que no
estén familiarizadas con la herramienta o con estas
instrucciones utilicen la herramienta. Las herramientas
son peligrosas en las manos de los usuarios que no hayan
recibido capacitación.
CONSERVE ESTAS INSTRUCCIONES
1605A003PN GRL18V-4-34CVG Final 20260319.indd 661605A003PN GRL18V-4-34CVG Final 20260319.indd 66 3/19/2026 2:12:31 PM3/19/2026 2:12:31 PM
67
Advertencias de seguridad adicionales
Eliminación
Esta sección es parte del compromiso de Robert Bosch
Tool Corporation de preservar nuestro medio ambiente y
conservar nuestros recursos naturales.
Eliminación de herramientas
¡No deseche las herramientas eléctricas y las baterías/
baterías recargables en la basura doméstica!
Eliminación de las baterías
No intente desarmar la batería ni quitar ninguno de
los com ponentes que sobresalen de los terminales de
la batería. Se pueden producir lesiones o un incendio.
Antes de desecharla, proteja los terminales que están
al descubierto con cinta adhesiva aislante gruesa para
prevenir cortocircuitos.
Baterías de iones de litio
Si este producto está equipado con una
batería de iones de litio, dicha batería
debe recogerse, reciclarse o eliminarse
de manera segura para el medio
ambiente.
El sello de reciclaje de baterías RBRC certicado por
la EPA que se encuentra en la batería de iones de litio
(ion Li) indica que Robert Bosch Tool Corporation está
participando voluntariamente en un programa de la
industria para recoger y reciclar estas baterías al nal de
su vida útil, cuando se retiran de servicio en los Estados
Unidos y Canadá. El programa RBRC proporciona una
alternativa conveniente a tirar las baterías de ion Li usadas
a la basura o a la corriente municipal de aguas residuales,
lo cual quizás sea ilegal en su área.
Tenga la amabilidad de llamar al 1-800-8-BATTERY
para obtener información acerca de las prohibiciones/
restricciones sobre el reciclaje y la eliminación de baterías
de ion Li en su lugar o devuelva las baterías a un Centro de
servicio Bosch/Dremel para reciclarlas. La participación
de Robert Bosch Tool Corporation en este programa es
parte de nuestro compromiso hacia preservar nuestro
medio ambiente y conservar nuestros recursos naturales.
CONSERVE ESTAS INSTRUCCIONES
Realice mantenimiento de las herramientas.
Compruebe si hay desalineación o atoramiento de
las piezas móviles, rotura de piezas y cualquier otra
situación que pueda afectar al funcionamiento de la
herramienta. Si la herramienta está dañada, haga que
la reparen antes de utilizarla. Muchos accidentes son
causados por herramientas mantenidas decientemente.
Utilice la herramienta, los accesorios, etc., de acuerdo
con estas instrucciones y de la manera prevista
para el tipo especíco de herramienta, teniendo en
cuenta las condiciones de trabajo y el trabajo que se
vaya a realizar. El uso de la herramienta para realizar
operaciones distintas a las previstas podría causar una
situación peligrosa.
Este producto no está diseñado para su instalación
permanente en exteriores.
Servicio de ajustes y reparaciones
Haga que su herramienta reciba servicio de ajustes
y reparaciones por un técnico de reparaciones
calicado que utilice únicamente piezas de repuesto
idénticas. Esto garantizará que se mantenga la seguridad
de la herramienta.
Desarrolle un programa de mantenimiento periódico
para la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desarmar ninguna parte de la
misma, ya que es posible que los cables internos
queden descolocados o resulten aplastados, o que
se monten incorrectamente. Es posible que ciertos
agentes de limpieza, tales como gasolina, tetracloruro de
carbono, amoníaco, etc., dañen las piezas de plástico.
Advertencias generales de seguridad
1605A003PN GRL18V-4-34CVG Final 20260319.indd 671605A003PN GRL18V-4-34CVG Final 20260319.indd 67 3/19/2026 2:12:31 PM3/19/2026 2:12:31 PM
68
CONSERVE ESTAS INSTRUCCIONES
Bluetooth®
No utilice la herramienta láser con Bluetooth® en las
proximidades de estaciones de gasolina, plantas
químicas, áreas en las que exista peligro de explosión y
áreas sujetas a voladuras. No utilice la herramienta láser
con Bluetooth® en aviones. No utilice la herramienta láser
con Bluetooth® en las inmediaciones de dispositivos
médicos. Evite utilizarla en las inmediaciones directas del
cuerpo humano durante períodos de tiempo prolongados.
Cuando utilice la herramienta láser con Bluetooth®,
es posible que se produzca interferencia con otros
dispositivos y sistemas, aviones y dispositivos médicos
(p. ej., marcapasos cardíacos o audífonos).
La marca denominativa y los logotipos de Bluetooth® son
marcas registradas pertenecientes a Bluetooth SIG, Inc.,
y cualquier uso de dichas marcas por Robert Bosch Tool
Corporation es bajo licencia.
Aviso de precaución de la FCC
El fabricante no es responsable de la radiointerferencia
causada por las modicaciones no autorizadas que se
realicen en este equipo. Dichas modicaciones podrían
anular la autoridad del usuario para utilizar el equipo.
Este dispositivo cumple con la Parte 15 de las Reglas de la
FCC. El funcionamiento está sujeto a las dos condiciones
siguientes:
1) Este dispositivo no puede causar interferencias
nocivas y
2) Este dispositivo debe aceptar cualquier interferencia
recibida, incluyendo interferencia que pueda causar
un funcionamiento no deseado.
NOTA: Este equipo ha sido sometido a pruebas y se
ha comprobado que cumple con los límites para un
dispositivo digital de Clase B, conforme a la parte 15 de
las Normas de la FCC. Estos límites están diseñados para
proporcionar protección razonable contra la interferencia
perjudicial en una instalación residencial. Este equipo
genera, usa y puede irradiar energía de radiofrecuencia y,
si no se instala y utiliza de acuerdo con las instrucciones,
puede causar interferencia perjudicial para las
radiocomunicaciones. Sin embargo, no hay garantía de
que no vaya a ocurrir interferencia en una instalación
especíca. Si este equipo causa interferencia perjudicial
para la recepción de radio o televisión, lo cual se puede
determinar apagando y encendiendo el equipo, se
recomienda al usuario que intente corregir la interferencia
tomando una o más de las medidas siguientes:
• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente que esté en
un circuito distinto al circuito al que el receptor esté
conectado.
• Consulte al distribuidor o a un técnico experto en
radio/TV para obtener ayuda.
NOTA: Todos aquellos cambios o modicaciones no
aprobados expresamente por la parte responsable del
cumplimiento de la normativa podrían anular la autoridad
del usuario para utilizar el equipo.
ISED Canadá
Este dispositivo contiene uno o varios trasmisores/
receptores exentos de licencia que cumplen con el
estándar (los estándares) RSS de exención de licencia
del Departamento de Innovación, Ciencia y Desarrollo
Económico de Canadá. Su utilización está sujeta a las dos
condiciones siguientes:
1. Este dispositivo no podrá causar interferencia.
2. Este dispositivo debe aceptar cualquier interferencia,
incluyendo interferencia que pueda causar un
funcionamiento no deseado del mismo.
Uso previsto
El nivel láser está diseñado para establecer y comprobar exactamente perles de altura horizontales, líneas verticales
y alineaciones.
El nivel láser es adecuado para uso en interiores y exteriores.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 681605A003PN GRL18V-4-34CVG Final 20260319.indd 68 3/19/2026 2:12:31 PM3/19/2026 2:12:31 PM
69
Datos Técnicos
Número de artículo GRL18V-4-34CVG
Alcance (diámetro) con receptor láser
1
1500 pies (400 m)
Precisión de nivelación a 100 pies (30 m)
23
• Horizontal
• Vertical
±1/16 pulgadas (±1.5 mm)
±1/8 pulgadas (±3 mm)
Margen de autonivelación ±15% (±8.5 °)
Funcionamiento con pendiente de un solo eje ±15% (±8.5 °)
Altitud máx. 16404 pies (5000 m)
Velocidad rotacional
4
150/600 /min
Ángulo de escaneo para funcionamiento con ángulo de barrido 0º / 10º / 25º / 50º
Humedad relativa máx 90%
Grado de contaminación de acuerdo con IEC 61010-1
5
2
Clase de láser 2
Tipo de láser < 3.82 mW, 500−540 nm
Divergencia de la línea láser < 1.5 mrad (ángulo completo)
Potencia de salida (rayo rotativo) < 3.82 mW
Duración del pulso y frecuencia de repetición (rayo rotativo) < 4.6 ms, ≥ 150/min
Potencia de salida (rayo estacionario) < 1 mW
Receptor láser recomendado LR20
Montaje en trípode 5/8 pulgadas
Fuente de alimentación de nivel láser
• Paquete de baterías recargables (Li-ion)
6
• Pilas no recargables (manganeso alcalino)
18 V
4 x 1.5 V LR14 (C)
(con adaptador de baterías BA18-C)
Dimensiones 8.9 x 8.4 x 10.9 pulgadas
(226 × 213 × 276 mm)
Grado de protección
7
IP66
Nivel láser Bluetooth®
• Clase
• Compatibilidad
8
• Max. rango de señal
9
• Rango de frecuencia de funcionamiento
• Max. poder de transmision
1
Bluetooth® 5.2
(baja energía)
131 pies (40 m)
2402–2480 MHz
3.3 mW
Teléfono inteligente Bluetooth®
• Compatibilidad
• Sistema operativo
Android 4.3 (y superior)
iOS 7 (y superior)
Temperatura de operación
10
+14 °F a +122 °F
(–10 °C a +50 °C)
Temperatura de almacenamiento -4 °F a +122 °F
(–20 °C a +50 °C)
1605A003PN GRL18V-4-34CVG Final 20260319.indd 691605A003PN GRL18V-4-34CVG Final 20260319.indd 69 3/19/2026 2:12:31 PM3/19/2026 2:12:31 PM
70
Número de artículo GRL18V-4-34CVG
Intervalo de temperatura de carga permitida +32°F a +95°F
(0°C a +35°C)
Baterías recomendadas (≤ 4 Ah)
11
BAT612, GBA18V-20,
GBA18V-40, EXBA18V-40
Cargadores recomendados BC1880, GAL12V/18V-80, GAL18V6-80,
GAX1218V-30, GAL18V-000 - GAL18V-999,
EXAL18V-000 - EXAL18V-999
1. El rango de trabajo puede verse reducido por condiciones ambientales desfavorables (por ejemplo, luz solar di-
recta).
2. A 68 °F (20 °C).
3. A lo largo de los ejes.
4. La velocidad rotacional solo se puede cambiar mediante la aplicación Bosch Leveling Remote App.
5. Solo se producen depósitos no conductores, por lo que se espera una conductividad temporal ocasional causada
por la condensación.
6. El nivel láser solo es compatible con los paquetes de batería Bosch de 18 V con 4,0 Ah o menos.
7. Con la cubierta del compartimiento de las baterías cerrada y rmemente bloqueada.
8. Al utilizar dispositivos Bluetooth® Low Energy, es posible que no sea posible establecer una conexión según el mod-
elo y el sistema operativo. Los dispositivos Bluetooth® deben admitir el perl SPP.
9. El rango de la señal puede variar mucho según las condiciones externas, incluido el dispositivo receptor utilizado.
El alcance de Bluetooth® puede ser signicativamente más débil dentro de habitaciones cerradas y a través de bar-
reras metálicas (por ejemplo, paredes, estanterías, vitrinas, etc.).
10. Depende de la batería en uso.
11. Para informarse sobre la compatibilidad de baterías más actu-alizada, sírvase visitar www.boschtools.com.
Datos Técnicos
1605A003PN GRL18V-4-34CVG Final 20260319.indd 701605A003PN GRL18V-4-34CVG Final 20260319.indd 70 3/19/2026 2:12:31 PM3/19/2026 2:12:31 PM
71
Símbolos
Importante: Es posible que se utilicen algunos de los siguientes símbolos en esta herramienta. Por favor, estúdielos
y aprenda su signicado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta mejor y de
manera más segura.
Símbolo Designación/Explicación
V Voltios (voltaje)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos por segundo)
W Watt (potencia)
pi Pies (dimensión)
pulgadas Pulgadas (dimensión)
m Metros (dimensión)
mm Milímetros (dimensión)
mrad Milirradián (medición de ángulo)
lbs Libras (peso)
kg Kilogramos (peso)
min Minutos (tiempo)
s Segundos (tiempo)
º F Fahrenheit (temperatura)
º C Celsius (temperatura)
.../min
Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de supercie, órbitas,
etc., por minuto)
Corriente continua (tipo o una característica de corriente)
Bluetooth®
Este símbolo indica que hay un campo magnético establecido.
Alerta al usuario de la presencia de radiación láser.
Alerta al usuario para que NO mire directamente al rayo láser ni proyecte el rayo láser
directamente hacia los ojos de otras personas.
Alerta al usuario para que lea el manual.
Alerta al usuario para que use protección ocular.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 711605A003PN GRL18V-4-34CVG Final 20260319.indd 71 3/19/2026 2:12:31 PM3/19/2026 2:12:31 PM
72
Símbolos
Importante: Es posible que se utilicen algunos de los siguientes símbolos en esta herramienta. Por favor, estúdielos
y aprenda su signicado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta mejor y de
manera más segura.
Símbolo Designación/Explicación
Designa un programa de reciclaje de baterías de ion Li.
Este símbolo indica que esta herramienta está homologada por la Canadian Standards
Association, conforme a las normas estadounidenses y canadienses.
Este símbolo designa que la herramienta cumple con las Reglas de la FCC.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 721605A003PN GRL18V-4-34CVG Final 20260319.indd 72 3/19/2026 2:12:31 PM3/19/2026 2:12:31 PM
73
Familiarización con su láser rotativo GRL18V-4-34CVG
3
Fig. 1
12
12
12
14
6
4
5
12289
7
17
13
16
13
10
11
23
2
13
1605A003PN GRL18V-4-34CVG Final 20260319.indd 731605A003PN GRL18V-4-34CVG Final 20260319.indd 73 3/19/2026 2:12:31 PM3/19/2026 2:12:31 PM
74
Familiarización con su láser rotativo GRL18V-4-34CVG
1 Interruptor de conexión/desconexión
2 Rayo láser orientable
3 Abertura de salida del rayo láser
4 Botón de pendiente hacia arriba (+)
5 Botón de pendiente hacia abajo (-)
6 Indicador de carga de la batería
7 Indicador del ángulo de pendiente
8 Botón Bluetooth®
9 Indicador de Bluetooth®
10 Montura de trípode de 5/8 de pulgada
(Horizontal)
11 Montura de trípode de 5/8 de pulgada (Vertical)
12 Mango de transporte
13 Guías de mira (Horizontal)
14 Guías de mira (Vertical)
15 Compartimiento de las baterías
16 Cubierta del compartimiento de las baterías
17 Mecanismo de jación de la cubierta del
compartimiento de las baterías
18 Paquete de batería
19 Adaptador de baterías (BA18-C)
20 Botón de liberación de la batería recargable/del
adaptador de baterías
21 Mecanismo de jación del adaptador de
baterías
22 Indicador de advertencia de choque
23 Señal de aviso láser
24 Receptor láser
25 Varilla de medición
26 Trípode
Fig. 2
24
26
25
Fig. 3
20
18
19
16
15
1605A003PN GRL18V-4-34CVG Final 20260319.indd 741605A003PN GRL18V-4-34CVG Final 20260319.indd 74 3/19/2026 2:12:32 PM3/19/2026 2:12:32 PM
75
Preparación
Fuente de alimentación de la herramienta
láser
La herramienta láser se puede utilizar tanto con baterías
alcalinas C (LR14) disponibles comercialmente como con
la batería de ion litio recargable Bosch que se indica en la
sección técnica de este manual.
Utilización con los paquetes de batería de
ion litio Bosch recargables
(Fig. 4)
Siga todas las
advertencias y todas las
instrucciones contenidas en el manual del cargador de
baterías Bosch antes de utilizar el paquete de batería.
Es posible que una utilización y una recarga incorrectas
del paquete de batería aumenten el riesgo de incendio,
lesiones corporales y daños materiales.
Utilice únicamente los
paquetes de batería de ion
litio Bosch recargables indicados en la sección de
datos técnicos de este manual. Es posible que el uso de
otros paquetes de batería aumente el riesgo de incendio,
lesiones corporales y daños materiales.
Retire las baterías de la
herramienta cuando ésta
no se vaya a utilizar durante períodos prolongados.
Cuando se almacenan durante períodos prolongados, las
baterías se pueden corroer y autodescargar.
Utilice solo los cargadores
Bosch indicados en la
sección de datos técnicos de este manual. Es posible
que el uso de otros cargadores aumente el riesgo de
incendio, lesiones corporales y daños materiales.
Nota: El paquete de batería se suministra parcialmente
cargado. Para asegurarse de utilizar la capacidad
completa del paquete de batería, cargue completamente
el paquete de batería en el cargador de baterías antes de
utilizar la herramienta por primera vez.
El paquete de batería de ion litio 18 está protegido contra
la descarga profunda por la protección electrónica de
celda (PEC). Un circuito protector apaga el nivel láser
cuando la batería se agota.
No encienda de nuevo el nivel láserdespués de que haya
sido apagado por el circuito protector. Esto puede dañar
la batería.
Para insertar el paquete de batería cargado 18:
1. Gire el mecanismo de jación de la cubierta del
compartimiento de las baterías 17 en sentido
contrario al de las agujas del reloj hasta la posición
desbloqueada y abra la cubierta del
compartimiento de las baterías 16.
2. Alinee el paquete de batería 18 y deslícelo hacia el
interior del compartimiento de las baterías 15 hasta
que quede bloqueado en la posición correcta. No lo
fuerce.
3. Cierre la cubierta del compartimiento de las baterías
16 y gire el mecanismo de jación de la cubierta del
compartimiento de las baterías 17 en el sentido de
las agujas del reloj hasta la posición bloqueada .
Para retirar el paquete de batería 18:
1. Gire el mecanismo de jación de la cubierta del
compartimiento de las baterías 17 en sentido
contrario al de las agujas del reloj hasta la posición
desbloqueada y abra la cubierta del
compartimiento de las baterías 16.
2. Presione el botón de liberación 20 ubicado en el
paquete de batería 18.
Un mecanismo de liberación empujará el paquete
de batería recargable 18 ligeramente hacia fuera del
compartimiento de las baterías 15 para facilitar el
acceso.
3. Jale el paquete de batería 18 hacia fuera del
compartimiento de las baterías 15. No use fuerza
para hacer esto.
4. Cierre la cubierta del compartimiento de las baterías
16 y gire el mecanismo de jación de la cubierta del
compartimiento de las baterías 17 en el sentido de
las agujas del reloj hasta la posición bloqueada .
Utilización con baterías no recargables C
(LR14)
(Fig. 4, Fig. 5)
El adaptador de baterías
BA18-C está diseñado solo
para utilizarse en herramientas láser Bosch
designadas y no se debe utilizar con herramientas
eléctricas.
Para utilizar la herramienta con baterías no recargables,
se insertan baterías alcalinas de manganeso en el
adaptador de baterías BA18-C 19.
Para insertar las baterías no recargables en el adaptador
de baterías 19:
1. Levante el mecanismo de jación del adaptador de
baterías 21 y abra la cubierta del compartimiento de
las baterías 16.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 751605A003PN GRL18V-4-34CVG Final 20260319.indd 75 3/19/2026 2:12:32 PM3/19/2026 2:12:32 PM
76
Preparación
2. Ponga las baterías no recargables dentro del
adaptador de baterías BA18-C 19.
Cuando inserte las aterías no recargables, segúrese
de que la polaridad sea correcta de cuerdo con
la ilustración que se encuentra en el interior del
adaptador de baterías 19.
3. Cierre la cubierta del adaptador de baterías BA18-C
19 de manera que haga clic en la posición correcta.
Para insertar el adaptador de baterías 19:
1. Gire el mecanismo de jación de la cubierta del
compartimiento de las baterías 17 en sentido
contrario al de las agujas del reloj hasta la posición
desbloqueada y abra la cubierta del
compartimiento de las baterías 16.
2. Alinee el adaptador de baterías BA18-C 19 y deslícelo
hacia el interior del compartimiento de las baterías
15 hasta que note que se acopla. No lo fuerce.
3. Cierre la cubierta del compartimiento de las baterías
16 y gire el mecanismo de jación de la cubierta del
compartimiento de las baterías 17 en el sentido de
las agujas del reloj hasta la posición bloqueada .
Para retirar el adaptador de baterías BA18-C 19:
1. Gire el mecanismo de jación de la cubierta del
compartimiento de las baterías 17 en sentido
contrario al de las agujas del reloj hasta la posición
desbloqueada y abra la cubierta del
compartimiento de las baterías 16.
2. Presione el botón de liberación 20 ubicado en el
adaptador de baterías BA18-C 19.
Un mecanismo de liberación empujará el adaptador
de baterías 19 ligeramente hacia fuera del compar-
timiento de las baterías 15 para facilitar el acceso.
3. Jale el adaptador de baterías 19 hacia fuera del
compartimiento de las baterías 15. No use fuerza
para hacer esto.
4. Cierre la cubierta del compartimiento de las baterías
16 y gire el mecanismo de jación de la cubierta del
compartimiento de las baterías 17 en el sentido de
las agujas del reloj hasta la posición bloqueada .
Reemplace siempre todas las baterías al mismo
tiempo. Utilice únicamente baterías de la misma marca y
con una capacidad idéntica.
Retire las baterías de la herramienta láser y las baterías
alcalinas de manganeso del adaptador cuando no se
vayan a utilizar durante períodos prolongados. Cuando
se almacenan durante períodos prolongados, las baterías
se pueden corroer y autodescargar.
Indicador de carga de la batería
El indicador decarga de la batería 6 muestra el estado de
carga del paquete de batería o de las baterías.
Indicador Capacidad
60 - 100 %
30 - 60 %
5 - 30 %
0 - 5 %
Reemplace inmediatamente un paquete 18 de batería
defectuoso o las baterías vacías.
Fig. 4
19
18
20
16
15
Fig. 5
21
19
1605A003PN GRL18V-4-34CVG Final 20260319.indd 761605A003PN GRL18V-4-34CVG Final 20260319.indd 76 3/19/2026 2:12:32 PM3/19/2026 2:12:32 PM

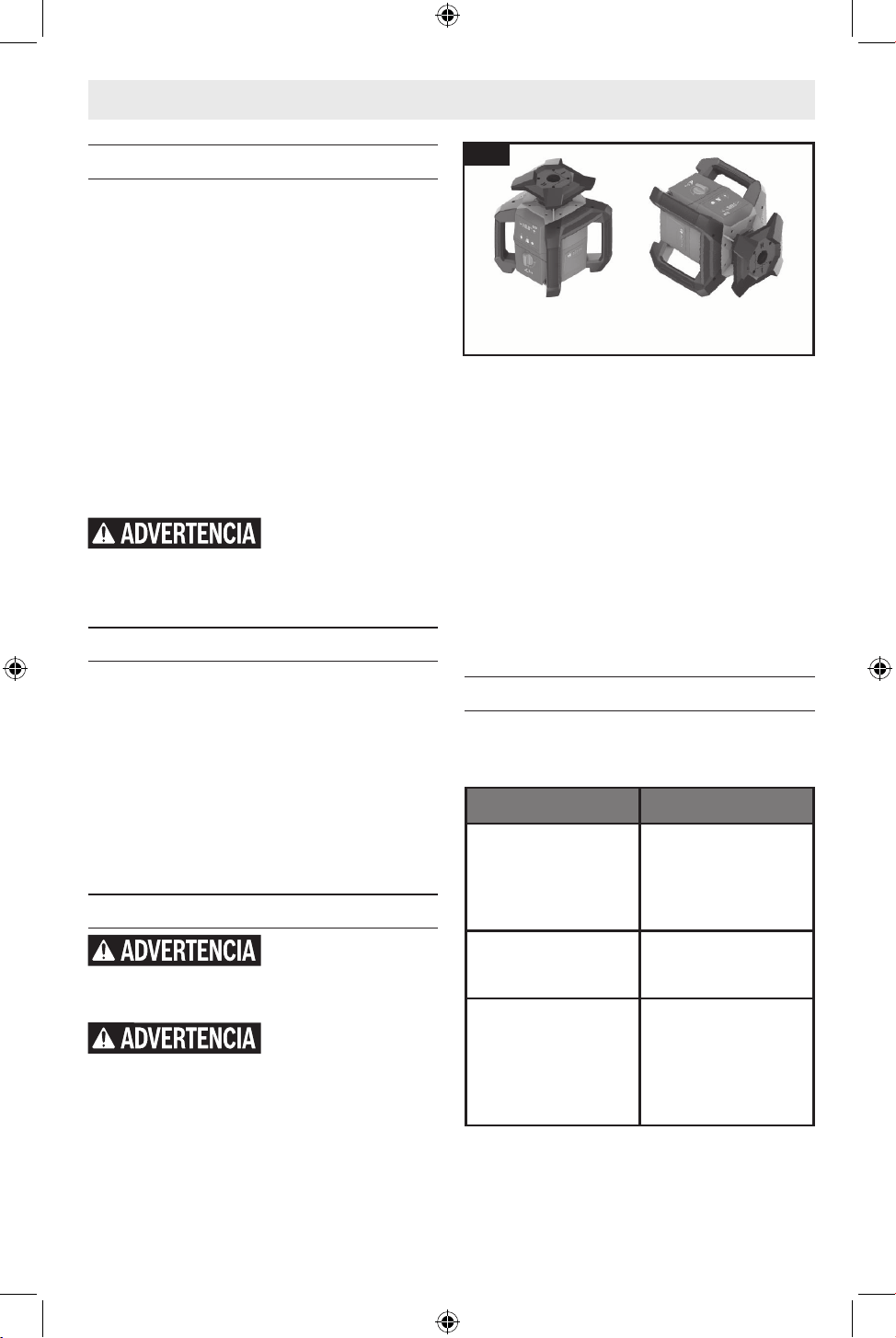

77
Instrucciones de funcionamiento
Puesta en marcha
• No someta la herramienta a temperaturas extremas
ni a variaciones extremas de temperatura. Como
ejemplo, no la deje en vehículos durante períodos
más prolongados. En caso de variaciones grandes
de temperatura, deje que la herramienta se ajuste
a la temperatura ambiente antes de ponerla en
funcionamiento. En caso de temperaturas extremas
o variaciones extremas de temperatura, la precisión
de la herramienta puede resultar afectada.
• Evite las sacudidas o caídas fuertes del aparato de
medida. En caso de que el aparato de medida haya
quedado sometido a unas solicitaciones fuertes
exteriores, antes de continuar trabajando con él
deberá realizarse una comprobación de la precisión.
(Ver “Comprobación de la precisión de la herramienta
láser” en la página 83.)
Si el faro de vidrio se
rompe en una caída, el
vidrio roto puede causar un peligro de laceraciones y
hacer que la unidad pierda su calicación IP. Contacte
de inmediato a servicio al cliente.
Conguración del nivel láser
(Fig. 6)
Posicione el nivel láser sobre una supercie estable en
posición horizontal o vertical y móntelo en el trípode 26
o en la montura de pared 27 con la unidad de alineación.
Debido a su alta precisión de nivelación, el nivel láser es
muy sensible a los golpes, las vibraciones y los cambios
de posición. Por lo tanto, tenga cuidado de que el nivel
láser esté estable para evitar interrupciones en el
funcionamiento causadas por la activación de la función
de advertencia contra golpes.
Encendido y apagado
No deje desatendida la
herramienta láser cuando
esté encendida y apáguela después de utilizarla. Otras
personas podrían resultar cegadas por el rayo láser.
No apunte el rayo láser a
personas o animales y no
mire directamente al rayo láser, ni tan siquiera desde
larga distancia.
Nota: Después de la primera vez que se arranque la
herramienta y antes de comenzar a trabajar, usted deberá
realizar siempre una comprobación de la precisión (Ver
“Comprobación de la precisión de la herramienta láser”
en la página 83.)
Para ENCENDER el nivel láser, presione el botón de
encendido y apagado 1.
Para APAGAR la herramienta láser, presione y mantenga
presionadas las baterías 1 hasta que el indicador del
ángulo de pendiente 7 se apague (aprox. 1,5 segundos).
Inmediatamente después de ENCENDER la herramienta,
la nivelación comenzará automáticamente y será indicada
por el parpadeo en verde de "0.0%" en el indicador del
ángulo de pendiente 7 (Ver “Nivelación automática” en
la página 81.) Después de unos cuantos segundos, el
rayo láser comenzará a rotar.
Después de que la nivelación se haya completado
exitosamente, el indicador del ángulo de pendiente 7 se
iluminará en verde de manera continua.
Función de apagado automático
El nivel láser se APAGARÁ automáticamente para
prolongar la vida útil de las baterías en las siguientes
situaciones:
Causa Acción
La herramienta de
medición permanece
fuera del intervalo de
autonivelación durante
más de 10 minutos.
Posicione el nivel láser
sobre una supercie
estable y ENCIENDA de
nuevo el nivel láser.
La advertencia contra
golpes se activa durante
más de 10 minutos.
ENCIENDA de nuevo el
nivel láser y conrme la
posición del rayo láser.
Se ha producido un
error de hardware. (El
indicador del ángulo de
pendiente 7 alterna el
parpadeo de "ER" y "03"
en rojo).
Recomendamos
contactar al Centro de
Servicio Bosch.
Posición horizontal Posición vertical
Fig. 6
1605A003PN GRL18V-4-34CVG Final 20260319.indd 771605A003PN GRL18V-4-34CVG Final 20260319.indd 77 3/19/2026 2:12:32 PM3/19/2026 2:12:32 PM
78
Instrucciones de funcionamiento
Causa Acción
Se ha superado la
temperatura máxima
de funcionamiento
permitida. (Los
indicadores parpadearán
3 veces antes de que el
nivel láser se apague).
Deje que la herramienta
de medición se enfríe
hasta la temperatura
indicada en los "Datos
Técnicos" en la
página 69 antes de
ENCENDERLA de nuevo.
Control remoto a través de la aplicación
remota de nivelación Bosch
El nivel láser está equipado con un modulo de Bluetooth®
que utiliza tecnología de radio para activar el control
remoto a través de un teléfono inteligente con una interfaz
de Bluetooth®.
Se requiere la aplicación remota de nivelación Bosch
(la aplicación) para utilizar esta función. Usted puede
descargar esta aplicación en la tienda de aplicaciones
para su dispositivo terminal (Apple App Store, Google
Play Store).
La información sobre los requisitos del Sistema para una
conexión Bluetooth® se puede encontrar en el sitio web
de Bosch en www.bosch-pt.com.
Cuando controle remotamente a través de Bluetooth®,
unas malas condiciones de recepción pueden causar
demoras entre el dispositivo terminal móvil y el nivel láser.
No encienda remotamente
el láser utilizando la
aplicación Bosch sin línea de visión de la herramienta
láser. Es posible que el rayo láser brillante repentino
aumente el riesgo de lesiones corporales o daños
materiales.
Asegúrese de que no haya personas presentes en la
trayectoria directa del rayo láser antes de encender
remotamente el láser.
Las siguientes funciones requieren el uso de la aplicación
remota de nivelación Bosch:
• Modo de funcionamiento con ángulo de barrido
• Modo de funcionamiento con punto
• Cambio de la velocidad de rotación
• Activación o desactivación del modo de suspensión
La aplicación remota de nivelación Bosch también se
puede utilizar con las siguientes funciones:
• Funcionamiento con pendiente en posición
horizontal
• Giro del plano rotacional en posición vertical
• Funcionamiento manual
• Activación o desactivación de la función de
advertencia contra golpes
• Calibración
Para encender el Bluetooth®
Siga este proceso para conectar un dispositivo móvil que
haya sido emparejado previamente.
1. Con el nivel láser ENCENDIDO, presione brevemente
el botón de Bluetooth® 8.
El indicador de Bluetooth® 9 parpadeará lentamente.
2. Asegúrese de que la interfaz de Bluetooth® esté
activada en su dispositivo móvil.
3. Haga clic en "Connect" (Conectar) en la app para
seleccionar el nivel láser adecuado.
4. El nivel láser se conectará automáticamente a un
dispositivo móvil previamente emparejado.
5. Una conexión establecida se indica mediante una luz
continua en el indicador de Bluetooth® 9.
La conexión entre el dispositivo terminal móvil y el nivel
láser se establece después de que la aplicación Bosch se
haya iniciado.
Es posible que la conexión Bluetooth® se interrumpa si
la distancia entre el nivel láser y el dispositivo móvil es
demasiado grande o si está bloqueada, y si hay fuentes de
interferencia electromagnética. En este caso, se iniciará
automáticamente otro intento de establecer una conexión.
Para emparejar un dispositivo móvil con el
nivel láser por primera vez
1. Presione brevemente el botón de Bluetooth® 8.
2. Abra la aplicación remota de nivelación Bosch en el
dispositivo móvil.
3. Seleccione el nivel láser apropiado.
4. El indicador de Bluetooth® 9 parpadeará lentamente
para indicar que está listo para emparejarse.
5. Presione y mantenga presionado el botón de
Bluetooth® 8 hasta que la luz del indicador de
Bluetooth® 9 comience a parpadear rápidamente.
6. Seleccione "Pair" (Emparejar) o "Conrm"
(Conrmar) en su dispositivo móvil.
7. Una conexión establecida se indica mediante una luz
continua en el indicador de Bluetooth® 9.
8. Conrme la conexión establecida en su dispositivo
móvil. El GRL18V-4-34CVG aparecerá en la parte
superior de la aplicación remota de nivelación
Bosch.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 781605A003PN GRL18V-4-34CVG Final 20260319.indd 78 3/19/2026 2:12:32 PM3/19/2026 2:12:32 PM
79
Instrucciones de funcionamiento
9. Si no se establece conexión dentro del plazo
de 30 segundos, se cancelará el proceso de
emparejamiento. El indicador de Bluetooth® 9
parpadeará lentamente.
Para apagar el Bluetooth®
1. Presione brevemente el botón de Bluetooth® 8.
2. La luz del indicador de Bluetooth® 9 se apagará.
La conguración de Bluetooth® se almacena al APAGAR y
ENCENDER de nuevo el nivel láser.
Para desemparejar todos los dispositivos
móviles
El nivel láser se puede restablecer a la conguración de
fábrica. Este proceso borra todos los datos de conexión
de la herramienta de medición.
1. Asegúrese de que el nivel láser no esté conectado
actualmente a un dispositivo móvil.
Si hay una conexión previa dentro del alcance,
desactive o desconecte la conexión de Bluetooth®
en el dispositivo móvil.
2. ENCIENDA el nivel láser.
3. Presione brevemente el botón de Bluetooth® 8.
El indicador de Bluetooth® 9 parpadeará lenta-
mente.
4. Presione y mantenga presionados simultáneamente
el botón de Bluetooth® 8 y el botón de pendiente
hacia abajo (-) 5 durante 5 segundos.
El indicador de Bluetooth® 9 se iluminará breve-
mente antes de apagarse.
Para conectar un dispositivo móvil en el futuro, siga las
instrucciones de "Para emparejar un dispositivo móvil
con el nivel láser por primera vez" en la página 78.
Actualización del software del nivel láser
La aplicación remota de nivelación Bosch le noticará
si hay una actualización del software disponible para el
GRL18V-4-34CVG.
Para instalar una actualización disponible, siga las
instrucciones de la aplicación remota de nivelación
Bosch.
Durante la actualización, todos los botones se
desactivarán, el rayo láser se apagará y el indicador de
Bluetooth® 9 parpadeará.
Modo de suspensión
No apague remotamente
el modo de suspensión sin
línea de visión de la herramienta láser. Es posible que el
rayo láser brillante repentino aumente el riesgo de
lesiones corporales o daños materiales.
Durante las interrupciones del trabajo, usted puede ajustar
la herramienta de medición al modo de suspensión. Todos
los ajustes aún se almacenarán y la función de advertencia
contra golpes permanecerá activa.
El modo de suspensión requiere el uso de la aplicación
remota de nivelación Bosch. Para encender y apagar
el modo de suspensión, ajuste el conmutador "Sleep
mode" (Modo de suspensión) en "Device settings"
(Conguración del dispositivo) en la app.
Mientras el modo de suspensión está activado, el
indicador del ángulo de pendiente 7, el indicador de
advertencia contra golpes 22 y el indicador de carga de
las baterías 6 parpadearán una vez cada 5 segundos.
Cuando el teléfono inteligente conectado esté dentro del
alcance, el indicador de Bluetooth® 9 se iluminará en azul
de manera continua.
Si se interrumpe la conexión con el teléfono inteligente, el
indicador de Bluetooth® 9 parpadeará. Presione el botón
de encendido y apagado 1 del nivel láser para salir del
modo de suspensión mientras la conexión con el teléfono
inteligente está interrumpida.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 791605A003PN GRL18V-4-34CVG Final 20260319.indd 79 3/19/2026 2:12:32 PM3/19/2026 2:12:32 PM
80
Instrucciones de funcionamiento
Modos de funcionamiento
Alineación de los ejes X e Y
(Fig. 7, Fig. 8, Fig. 9)
La alineación de los ejes X e Y está marcada en la carcasa
encima de la cabeza de rotación. El nivel láser se puede
alinear a lo largo de los ejes utilizando las guías de mira
13 y 14.
Las guías de mira (horizontales) 13 están diseñadas para
utilizarse en el modo de funcionamiento horizontal. Las
guías de mira inferiores 13 se utilizan para realizar una
alineación aproximada (Fig. 7). Para lograr una alineación
más precisa, utilice las guías de mira 13 ubicadas en la
parte superior del láser rotativo (Fig. 9).
Las guías de mira laterales (verticales) 14 están diseñadas
para utilizarse en el modo de funcionamiento vertical.
Para utilizar las guías de mira 13 o 14, coloque los ojos
nivelados respecto a la altura de la guía con dos líneas y
mire hacia la guía con una línea . El punto donde la
cresta entre las dos líneas se intersecte con el espacio
libre de la línea única es el punto de centrado durante la
alineación en aplicaciones de pendiente.
APAGUE la herramienta de medición al alinearla utilizando
las marcas ubicadas encima del cabezal de rotación o las
guías de mira laterales 13 o 14. Mirar directamente al rayo
láser puede dañar los ojos.
Visión general de los modos de
funcionamiento
Los tres modos de funcionamiento son posibles con el
nivel láser en posición horizontal y vertical.
El funcionamiento con ángulo de barrido y el
funcionamiento con punto requieren el uso de la
aplicación remota de nivelación Bosch.
Funcionamiento rotacional
El funcionamiento rotacional se
recomienda especialmente cuando se
utilice el receptor láser. Es posible
seleccionar entre diferentes
velocidades rotacionales utilizando la
aplicación remota de nivelación
Bosch.
13 13
Fig. 7
14
Fig. 8
Fig. 9
13
13
1605A003PN GRL18V-4-34CVG Final 20260319.indd 801605A003PN GRL18V-4-34CVG Final 20260319.indd 80 3/19/2026 2:12:33 PM3/19/2026 2:12:33 PM
81
Instrucciones de funcionamiento
Funcionamiento con ángulo de barrido
En este modo de funcionamiento, el
rayo láser variable 2 se mueve dentro
de un ángulo de apertura denido. Esto
aumenta la visibilidad del rayo láser en
comparación con el funcionamiento
rotacional. Usted puede seleccionar
entre diferentes ángulos de apertura.
Funcionamiento con punto
En este modo de funcionamiento se
puede alcanzar la major visibilidad del
rayo láser variable 2. Por ejemplo, este
modo se utiliza para proyectar
fácilmente alturas o para comprobar
líneas de edicación.
El funcionamiento con ángulo de barrido y el
funcionamiento con punto no son adecuados para uso
con el receptor láser.
Funcionamiento rotacional
Cada vez que se encienda la herramienta de medición,
esta estará en el modo de funcionamiento rotacional con
velocidad rotacional estándar (600/min).
Para cambiar de funcionamiento con ángulo de barrido
a funcionamiento rotacional, cambie el modo activo en
la aplicación remota de nivelación Bosch de "Sweep
Angle" (Ángulo de barrido) a "Rotation" (Rotación).
Para cambiar la velocidad rotacional, haga clic en
"Rotation speed" (Velocidad de rotación) en la aplicación
remota de nivelación Bosch. La velocidad rotacional se
puede ajustar a 150 o 600 RPM.
La velocidad establecida se indica en la aplicación
remota de nivelación Bosch.
Cuando trabaje con el receptor láser, se deberá ajustar la
velocidad rotacional más alta. Cuando no esté trabajando
con el receptor láser, reduzca la velocidad rotacional para
mejorar la visibilidad del rayo láser.
Funcionamiento con ángulo de barrido/
Funcionamiento con punto
El funcionamiento con ángulo de barrido y el
funcionamiento con punto requieren el uso de la
aplicación remota de nivelación Bosch.
Para cambiar a funcionamiento con ángulo de barrido o
funcionamiento con punto, cambie el modo activo en la
aplicación remota de nivelación Bosch de "Rotation"
(Rotación) a "Sweep Angle" (Ángulo de barrido).
Para cambiar el ángulo de apertura, seleccione el ángulo
de apertura deseado en "Sweep Angle" (Ángulo de
barrido) en la aplicación remota de nivelación Bosch.
Reduzca el ángulo de apertura a 0° para ingresar a
funcionamiento con punto. Ajuste el ángulo de apertura a
"O" (apagado) en la app para regresar a funcionamiento
de 360°.
Nota: Debido a la inercia, es posible que el láser se mueva
ligeramente más allá del punto nal de la línea láser.
Giro del ángulo de barrido/punto dentro del plano
rotacional:
En funcionamiento con ángulo de barrido y en
funcionamiento con punto, la línea láser o el punto láser
se puede posicionar dentro del plano rotacional del láser.
Es posible realizar una rotación de 360°.
Para rotar en el sentido de las agujas del reloj o en sentido
contrario al de las agujas del reloj, utilice las echas
junto a "Move" (Mover) en la conguración "Sweep
Angle" (Ángulo de barrido) de la aplicación remota de
nivelación Bosch.
Nivelación automática
Después de ENCENDER el nivel láser, este comenzará
a autonivelarse dentro del intervalo de aprox. ±15%
(aprox. ±8,5°).
Una vez que la nivelación comience, "0.0%" parpadeará
en verde en el indicador del ángulo de pendiente 7.
Después de unos cuantos segundos, el rayo láser
comenzará la rotación.
Después de que la nivelación se haya completado
exitosamente, el indicador del ángulo de pendiente 7 se
iluminará en verde de manera continua.
• "0.0%" aparecerá cuando el nivel láser esté en
posición horizontal.
• "--" aparecerá cuando el nivel láser esté en posición
vertical.
Si el nivel láser está a una inclinación de más del 15%, la
nivelación ya no será posible. El indicador del ángulo de
pendiente 7 alterna el parpadeo de las mitades superior
en inferior de "100" en rojo.
Reposicione el nivel láser y espere hasta que se
renivele. Si el indicador del ángulo de pendiente 7
sigue parpadeando, presione brevemente el botón de
encendido y apagado 1 para reiniciar la nivelación.
Cambios de posición
Cuando el nivel láser esté nivelado, comprobará
continuamente la posición horizontal y vertical. Si
hay algún cambio de posición, se accionará la función
1605A003PN GRL18V-4-34CVG Final 20260319.indd 811605A003PN GRL18V-4-34CVG Final 20260319.indd 81 3/19/2026 2:12:33 PM3/19/2026 2:12:33 PM
82
Instrucciones de funcionamiento
de advertencia contra golpes. Consulte "Función de
advertencia contra golpes" en la página 82 para
obtener información adicional.
El GRL18V-4-34CVG detectará automáticamente la
posición horizontal o vertical. Para cambiar entre la
posición horizontal y la vertical, apague el nivel láser,
reposiciónelo y enciéndalo de nuevo.
Si se cambia la posición sin ENCENDER/APAGAR el nivel
láser, aparecerá un mensaje de error en la aplicación
remota de nivelación Bosch si hay un dispositivo móvil
conectado al nivel láser.
Función de advertencia contra golpes
El nivel láser tiene una función de
advertencia contra golpes. Después
de cambios de posición o de un golpe
a la herramienta de medición, o en
caso de vibraciones del terreno,
dicha función impide que el nivel
láser se nivele en posiciones cambiadas y por lo tanto
previene los errores causados por un cambio en la
posición del nivel láser.
Activación de la función de advertencia contra golpes:
La función de advertencia contra golpes se enciende
automáticamente. Se activa aproximadamente 15
segundos después de la última pulsación de un botón.
Durante la activación, el indicador de advertencia contra
golpes 22 parpadeará en verde. El indicador se iluminará
en verde de manera continua después de la activación.
Advertencia contra golpes accionada:
Si la posición del nivel láser se cambia o si se registra un
golpe severo, se accionará la advertencia contra golpes.
El rayo láser se apagará. El valor mostrado en el indicador
del ángulo de pendiente 7 y el indicador de advertencia
contra golpes 22 parpadeará en rojo.
El modo de funcionamiento actual se almacenará.
Después de que se haya activado la función de
advertencia contra golpes, presione brevemente el
botón de encendido y apagado 1 para restablecer dicha
función.
El indicador de advertencia contra golpes 22 parpadeará
en verde y la herramienta láser comenzará a nivelarse. En
cuanto la herramienta láser esté nivelada, se encenderá
en el modo de funcionamiento almacenado.
El indicador de advertencia contra golpes 22 seguirá
parpadeando en verde hasta 15 segundos después de
la última pulsación de un botón. Luego, el indicador se
iluminará en verde de manera continua, momento en el
cual se activará la función de advertencia contra golpes.
Compruebe ahora la posición del rayo láser en un punto
de referencia y, si es necesario, corrija la altura o la
alineación del nivel láser.
Apagado de la advertencia contra golpes:
Para encender o apagar la función de advertencia
contra golpes, presione y mantenga presionado el botón
de encendido y apagado 1 hasta que el indicador de
advertencia contra golpes 22 cambie al color adecuado,
aprox. 3 segundos.
Nota: Este tiempo es superior al necesario para APAGAR
el nivel láser. Mantenga presionado el botón de encendido
y apagado 1 después de que el nivel láser se APAGUE,
hasta que la luz del indicador de advertencia contra
golpes 22 cambie de color.
• El indicador de advertencia contra golpes 22 se
iluminará en verde al encender la función de
advertencia contra golpes.
El indicador de advertencia contra golpes 22
parpadeará en verde hasta 15 segundos después la
última pulsación de un botón. Luego, el indicador se
iluminará en verde de manera continua, momento
en el cual se activará la función de advertencia
contra golpes.
• El indicador de advertencia contra golpes 22 se
iluminará en rojo al apagar la función de advertencia
contra golpes.
La función de advertencia contra golpes también se
puede activar o desactivar mediante la aplicación
remota de nivelación Bosch.
Nota: Después de encender o apagar la función de
advertencia contra golpes, la renivelación se producirá
automáticamente. El contenido mostrado en el indicador
del ángulo de pendiente 7 parpadeará durante la
nivelación y se iluminará de manera continua después de
que la nivelación se complete.
Funcionamiento con pendiente en posición
horizontal
En la posición horizontal del nivel láser, el eje Y se puede
inclinar independientemente en un intervalo de ±15%.
Para inclinar el eje Y, presione el botón de pendiente hacia
arriba (+) 4 o el botón de pendiente hacia abajo (-) 5 de
la herramienta de medición. El valor nuevo aparecerá en
rojo en el indicador del ángulo de pendiente 7.
Presione y mantenga presionado el botón de pendiente
hacia arriba (+) 4 o el botón de pendiente hacia abajo (-)
5 para cambiar la pendiente más rápidamente.
Al presionar al mismo tiempo el botón de pendiente hacia
arriba (+) 4 y el botón de pendiente hacia abajo (-) 5 de
1605A003PN GRL18V-4-34CVG Final 20260319.indd 821605A003PN GRL18V-4-34CVG Final 20260319.indd 82 3/19/2026 2:12:33 PM3/19/2026 2:12:33 PM
83
la herramienta de medición se restablecerá la pendiente
a 0.0%.
El eje Y también se puede inclinar mediante la función
"Slope" (Pendiente) de la aplicación remota de
nivelación Bosch.
La pendiente requerida se implementa en la herramienta
de medición unos cuantos segundos después de la
última pulsación de un botón. Durante el ajuste, el valor
mostrado en el indicador del ángulo de pendiente 7
parpadeará en rojo. Una vez que la pendiente alcance el
valor establecido, el indicador del ángulo de pendiente 7
se iluminará en rojo de manera continua.
Procedimiento de giro del plano rotacional
en posición vertical
Cuando el nivel láser esté en posición vertical, es posible
rotar el punto láser, el ángulo de barrido del láser o el plano
rotacional alrededor del eje X para facilitar la observación
o la alineación paralela en un intervalo de ±15%.
Para rotar el plano rotacional, presione el botón de
pendiente hacia arriba (+) 4 o el botón de pendiente hacia
abajo (-) 5 de la herramienta de medición hasta que se
alcance la posición requerida.
Mientras se rota el plano rotacional, "--" parpadeará en
verde en el indicador del ángulo de pendiente 7.
Después de que se haya completado la rotación, "--" se
iluminará en verde de manera continua en el indicador del
ángulo de pendiente 7.
Note: No aparecerán valores en el indicador del ángulo
de pendiente 7 cuando el nivel láser está en posición
vertical.
Funcionamiento manual
La nivelación automática del nivel láser se puede apagar
(funcionamiento manual):
• en posición horizontal para el eje Y,
• en posición vertical para el eje Y
Es posible ajustar el nivel láser a cualquier inclinación
en el modo de funcionamiento manual. El eje Y se puede
inclinar independientemente en un intervalo de ±15%
en el nivel láser. En el modo de funcionamiento manual,
el valor de la pendiente de un eje no se mostrará en la
pantalla.
Para apagar la nivelación automática, presione y
mantenga presionados simultáneamente el botón de
pendiente hacia arriba (+) 4 y el botón de pendiente hacia
abajo (-) 5 durante 2 segundos.
"--" se iluminará de manera continua en rojo en el indicador
del ángulo de pendiente 7.
Para inclinar el eje Y, presione el botón de pendiente
hacia arriba (+) 4 y el botón de pendiente hacia abajo (-)
5 de la herramienta de medición.
Para encender de nuevo la nivelación automática,
presione y mantenga presionados simultáneamente
el botón de pendiente hacia arriba (+) 4 y el botón de
pendiente hacia abajo (-) 5 durante 2 segundos.
Comprobación de la precisión del nivel
láser
Las siguientes tareas deberán ser realizadas solo por
personas bien capacitadas y calicadas. Se deben
conocer los requisitos legales relacionados con la
realización de una comprobación de la precisión o una
calibración de un nivel láser.
Inuencias en la precisión
La mayor inuencia es ejercida por la temperature
ambiente. En particular, las diferencias de temperatura
que ocurren desde el terreno hacia arriba pueden
refractar el rayo láser.
Como la estraticación de la temperature es máxima a
nivel del terreno, usted deberá montar siempre el nivel
láser en un trípode para medir distancias de 65,6 pies o
más. Además, deberá posicionar el nivel láser en el centro
de la supercie de trabajo, donde esto sea posible.
Las desviaciones tienen impacto en las distancias de
medición de aproximadamente 65,6 pies (20 m) o más,
y a 300 pies (100 m) la desviación puede ser fácilmente
de dos a cuatro veces más grande que a 65,6 pies (20 m).
Además de las inuencias externas, las inuencias
especícas sobre el dispositivo (p. ej., caídas o impactos
fuertes) también pueden causar desviaciones. Por este
motivo, deberá comprobar la precisión de nivelación
cada vez antes de comenzar a trabajar.
Si el nivel láser excede la desviación máxima para los
procedimientos de medición descritos a continuación,
realice una calibración (consulte “Calibración del nivel
láser” en la página 85) o o haga que el nivel láser sea
revisado por un profesional calicado.
Instrucciones de funcionamiento
1605A003PN GRL18V-4-34CVG Final 20260319.indd 831605A003PN GRL18V-4-34CVG Final 20260319.indd 83 3/19/2026 2:12:33 PM3/19/2026 2:12:33 PM
84
Comprobación de la precisión de
nivelación en posición horizontal
(Fig. 10, Fig. 11)
Para realizar esta comprobación, usted necesitará una
distancia de medición libre de 100 pies en terreno rme
frente a una pared. Tendrá que completar todo el proceso
de medición para los ejes X e Y respectivamente.
1. Monte el nivel láser en posición horizontal a 100 pies
de la pared en un trípode 26 o colóquelo sobre una
supercie rme y nivelada. Encienda el nivel láser.
2. Una vez que se haya completado la nivelación,
marque el centro del rayo láser en la pared (punto I).
3. Rote el nivel láser 180° sin cambiar su posición.
Deje que se nivele y marque el punto central del rayo
láser en la pared (punto II). Tenga presente que el
punto II preferiblemente debería estar posicionado
verticalmente encima o debajo del punto I.
La discrepancia d entre los dos puntos marcados I y II en
la pared revela la desviación real de altura del nivel láser
para el eje que se esté midiendo.
La desviación máxima permitida en la distancia de
medición de 100 pies es la siguiente: En 100 pies (30
m) es ±1/16 de pulgada (±1,5 mm). Por lo tanto, la
discrepancia d entre los puntos I y II debe ser de no más
de 1/8 de pulgada (3 mm) para cada uno de los dos
procesos de medición.
Repita el proceso de medición para el otro eje. Para hacer
esto, gire el nivel láser hasta 90° antes de comenzar la
medición.
Comprobación de la precision de
nivelación en posición vertical
(Fig. 12)
Para realizar esta comprobación, usted necesitará una
distancia de medición libre sobre terreno rme frente a
una pared de 30 pies (10 m) de altura. Fije una línea de
plomada a la pared.
1. Posicione el nivel láser en posición vertical sobre una
supercie rme y nivelada. Encienda el nivel láser y
deje que se nivele.
2. Ajuste el nivel láser de manera que el rayo láser se
encuentre con la línea de plomada en el centro exacto
del extremo superior. La discrepancia d entre el rayo
láser y la línea de plomada en el extremo inferior de
la línea revela la desviación del nivel láser respecto
a la vertical.
Para una distancia de medición de 30 pies de altura, la
desviación máxima permitida es la siguiente: En 30 pies
(10 m) es ±3/64 de pulgada (±1 mm). Por lo tanto, la
discrepancia d no debe ser de más de 1 mm.
Instrucciones de funcionamiento
Fig. 12
Fig. 10
Fig. 11
1605A003PN GRL18V-4-34CVG Final 20260319.indd 841605A003PN GRL18V-4-34CVG Final 20260319.indd 84 3/19/2026 2:12:34 PM3/19/2026 2:12:34 PM
85
Calibración del nivel láser
Las siguientes tareas deberán ser realizadas solo por
personas bien capacitadas y calicadas. Se deben
conocer los requisitos legales relacionados con la
realización de una comprobación de la precisión o una
calibración de un nivel láser.
Realice la calibración del nivel láser con suma
precisión o haga que el nivel láser sea revisado por un
agente de servicio al cliente de Bosch. Una calibración
imprecisa produce resultados de medición incorrectos.
Comience la calibración solo si tiene que realizar
una calibración del nivel láser. En cuanto el nivel láser
esté en el modo de calibración, usted deberá realizar
meticulosamente la calibración hasta el nal para
asegurarse de que posteriormente no se produzcan
resultados de medición incorrectos.
Compruebe la precisión de nivelación después de cada
calibración (consulte “Comprobación de la precisión del
nivel láser” en la página 83). Si la desviación está fuera
de los límites máximos permitidos, haga que el nivel láser
sea revisado por un agente de servicio al cliente de Bosch
o un profesional calicado.
Para obtener resultados precisos a largo plazo, haga que
la herramienta de medición sea calibrada al menos una
vez al año.
La calibración del eje Z solo es posible a través de servicio
al cliente de Bosch.
Calibración del eje X y del eje Y
(Fig. 13)
La calibración solo es posible utilizando el receptor láser
LR20. El receptor láser se debe conectar al nivel láser a
través de Bluetooth®.
Las posiciones del nivel láser y del receptor láser no se
pueden cambiar durante la calibración (con excepción de
las alineaciones o rotaciones descritas). Por lo tanto, el
nivel láser se deberá colocar sobre una supercie rme y
nivelada y el receptor láser se deberá jar a la pared.
La calibración se deberá realizar a través de la aplicación
remota de nivelación Bosch si es posible.
Hay menos probabilidades de error cuando la herramienta
se controla a través de la aplicación. De lo contrario, la
posición del nivel láser se puede alterar si se presionan
los botones sin el debido cuidado.
Para realizar la calibración sin la app, se deben presionar
los botones del nivel láser. No es posible utilizar el nivel
láser a través del control remoto.
Durante la calibración, todos los botones del nivel láser,
excepto los requeridos para la calibración, se desactivan.
Cancelación de la calibración:
Para cancelar la calibración en cualquier momento:
• Cancele la calibración mediante la aplicación remota
de nivelación Bosch O
• Presione y mantenga presionado el botón de
encendido y apagado 1
Los cambios NO se almacenan al cancelar la calibración.
El proceso de calibración se debe reiniciar.
La calibración se cancela automáticamente si transcurren
más de 5 minutos sin:
• Presionar un botón en el nivel láser O
• Recibir una señal desde la aplicación remota de
nivelación Bosch
Después de una calibración cancelada automáticamente,
el indicador del ángulo de pendiente 7 alternará el
parpadeo de "ER" y "01" en rojo. APAGUE el nivel láser
utilizando el botón de encendido y apagado 1. El proceso
de calibración se deberá reiniciar.
Alineación del nivel láser para la calibración:
Se requiere una distancia de medición libre de 100 pies
(30 m) sobre una supercie rme frente a una pared. Si
dicha distancia de medición no es posible, la calibración
también se puede realizar con una precision de medición
más baja en una distancia de medición de 50 pies.
Monte el nivel láser en posición horizontal a 100 pies
(30 m) o 50 pies (15 m) del receptor láser en el trípode o
posiciónelo sobre una supercie rme y nivelada.
Fije el receptor láser LR20 a la altura correcta:
• Ya sea a una pared o a otra supercie por medio de
imanes o de los ganchos de suspension ubicados en
el receptor láser,
• o a una varilla de medición rmemente sujeta con el
soporte para el receptor láser.
Instrucciones de funcionamiento
Fig. 13
1605A003PN GRL18V-4-34CVG Final 20260319.indd 851605A003PN GRL18V-4-34CVG Final 20260319.indd 85 3/19/2026 2:12:34 PM3/19/2026 2:12:34 PM
86
Para esto, sírvase seguir las instrucciones de utilización
del receptor láser.
Alinee el nivel láser de manera que el indicador del eje X
grabado en el nivel láser con el lado “-” esté apuntando
hacia el receptor láser. Para esto, el eje X debe estar
perpendicular al receptor láser.
Para calibrar el nivel láser con la aplicación Bosch
Leveling Remote App:
1. Encienda la herramienta de medición.
2. Inicie la calibración en la aplicación.
3. Siga las instrucciones indicadas en la aplicación.
Si la conexión de Bluetooth® de la herramienta de
medición con la aplicación remota de nivelación Bosch
se interrumpe durante la calibración, dicha calibración se
puede continuar sin la app y no es necesario reiniciarla
(consulte "Para calibrar el nivel láser sin la aplicación
remota de nivelación Bosch:" en la página 86).
Para calibrar el nivel láser sin la aplicación remota de
nivelación Bosch:
Para calibrar el eje X:
1. Asegúrese de que el nivel láser esté apagado.
2. Presione y mantenga presionado el botón de
pendiente hacia arriba (+) 4 mientras presiona
brevemente y suelta el botón de encendido y
apagado 1.
3. "C1" parpadeará en rojo en el indicador del ángulo
de pendiente 7 para indicar que la calibración ha
comenzado.
4. ENCIENDA el receptor láser 24.
5. Alinee la altura del receptor láser 24 de manera que
se indique que el rayo láser variable en el receptor
láser 24 está “centrado” (consulte las instrucciones
de utilización del receptor láser).
6. Fije el receptor láser 24 a esta altura.
7. Compruebe si el nivel láser y el receptor láser 24
están alineados uno con otro (el lado “-” del eje X está
alineado con el receptor láser 24).
8. Conrme que el receptor láser 24 muestra el rayo
láser variable 2 como centrado.
9. Rote el nivel láser 180° de manera que el lado “+” del
eje X esté alineado con el receptor láser 24.
Para cada rotación, tenga cuidado de no cambiar la
altura ni la posición del nivel láser.
10. Presione brevemente el botón de encendido y
apagado 1 del nivel láser para conrmar la rotación.
"C2" parpadeará en rojo en el indicador del ángulo
de pendiente 7.
11. Utilice el indicador de altura relativa del receptor
láser 24 para comprobar la distancia entre el rayo
láser y la marca central.
La desviación máxima permitida es la siguiente: En
100 pies (30 m) es ±1/8 de pulgada (±3 mm).
12. Si el indicador de altura relativa muestra un valor
mayor que la desviación máxima permitida,
presione el botón de pendiente hacia arriba (+) 4 o
el botón de pendiente hacia abajo (-) 5 del nivel láser
hasta que el valor mostrado se encuentre dentro de
la desviación máxima permitida.
13. Cuando el indicador de altura relativa muestre un
valor menor que la desviación máxima permitida,
presione brevemente el botón de encendido y
apagado 1 del nivel láser.
"C3" parpadeará en rojo en el indicador del ángulo
de pendiente 7 para conrmar que la calibración del
eje X se ha almacenado.
Para calibrar el eje Y:
1. Calibre el eje X.
2. Rote la herramienta de medición 90° en el sentido de
la echa de manera que el lado “-” del eje Y se dirija
hacia el receptor láser.
3. Conrme que el receptor láser 24 muestra el rayo
láser variable 2 como centrado.
4. Rote la herramienta de medición 180° de manera
que el lado “+” del eje Y esté alineado con el receptor
láser 24.
Para cada rotación, tenga cuidado de no cambiar la
altura ni la posición del nivel láser.
5. Presione brevemente el botón de encendido y
apagado 1 del nivel láser para conrmar la rotación.
"C4" parpadeará en rojo en el indicador del ángulo
de pendiente 7.
6. Utilice el indicador de altura relativa ubicado en el
receptor láser 24 para comprobar la distancia entre
el rayo láser y la marca central.
La desviación máxima permitida es la siguiente: En
100 pies (30 m) es ±1/8 de pulgada (±3 mm).
7. Si el indicador de altura relativa muestra un valor
mayor que la desviación máxima permitida,
presione el botón de pendiente hacia arriba (+) 4
o el botón de pendiente hacia abajo (-) 5 del nivel
láser hasta que el valor mostrado esté dentro de la
desviación máxima permitida.
Instrucciones de funcionamiento
1605A003PN GRL18V-4-34CVG Final 20260319.indd 861605A003PN GRL18V-4-34CVG Final 20260319.indd 86 3/19/2026 2:12:34 PM3/19/2026 2:12:34 PM
87
8. Cuando el indicador de altura relativa muestre un
valor menor que la desviación máxima permitida,
presione brevemente el botón de encendido y
apagado 1 en del nivel láser.
"C" se iluminará en verde en el indicador del ángulo
de pendiente 7 durante 2 segundos para conrmar
que la calibración del eje Y se ha almacenado y que
la calibración se ha completado.
9. Si la calibración se ha completado exitosamente,
entonces la herramienta de medición se apagará
automáticamente.
Calibración fallida:
Si la calibración del eje X o del eje Y no se puede
almacenar, el indicador del ángulo de pendiente 7
alternará el parpadeo de "ER" y "02" en rojo.
1. Conrme el mensaje de error presionando
brevemente el botón de encendido y apagado 1 del
nivel láser.
El nivel láser regresará a su funcionamiento normal.
2. Reinicie la calibración.
Si la calibración falla una segunda vez, haga que la
herramienta sea revisada por un profesional calicado.
Consejos de trabajo
Solo se debe utilizar el centro del punto láser o la línea
láser para marcar. El tamaño del punto láser/la anchura
de la línea láser cambia dependiendo de la distancia.
El nivel láser está equipado con una interfaz
inalámbrica. Se deben acatar las restricciones locales
de utilización, p. ej., en aviones u hospitales.
Trabajo con el trípode (accesorio especial)
(Fig. 2)
Un trípode 26 ofrece una supercie de soporte estable
de altura ajustable para medir. Para funcionamiento
horizontal, coloque el nivel láser con la montura de
trípode de 5/8 de pulgada (horizontal) 10 sobre la rosca
del trípode 26. Apriete el nivel láser utilizando el tornillo
de jación del trípode 26.
Para funcionamiento vertical, utilice la monture de trípode
de 5/8 de pulgada (vertical) 11.
En un trípode 26 que cuente con escala de medición en su
extensor, usted puede ajustar de inmediato la desviación
de la altura.
Alinee aproximadamente el trípode 26 antes de encender
el nivel láser.
Trabajo con el receptor láser
(Fig. 14)
En condiciones de iluminación desfavorables (entorno
luminoso, luz solar directa) y para distancias más largas,
utilice el receptor láser 24 para mejorar la detección
del rayo láser. Cuando trabaje con el receptor láser 24,
seleccione el funcionamiento rotacional con la velocidad
rotacional más alta.
Trabajo con la varilla de medición
(accesorio especial)
(Fig. 14)
Para comprobar niveles o aplicar pendientes, se
recomienda utilizar la varilla de medición 25 junto con el
receptor láser 24.
Se incorpora una escala de medición relativa en la parte
superior de la varilla de medición 25. Usted puede
preseleccionar el cero de dicha escala en la parte inferior
del extensor. Esto le permite leer de inmediato las
desviaciones de la altura del objetivo.
Instrucciones de funcionamiento
Fig. 14
1605A003PN GRL18V-4-34CVG Final 20260319.indd 871605A003PN GRL18V-4-34CVG Final 20260319.indd 87 3/19/2026 2:12:34 PM3/19/2026 2:12:34 PM
88
Trabajo con una montura de pared y una
unidad de alineación (WM5) (accesorio
especial)
(Fig. 15)
El nivel láser se puede jar a la pared utilizando la montura
de pared/unidad de alineación 27. Se recomienda utilizar
la montura de pared, p. ej., cuando se trabaje por encima
de la altura de extensión máxima de los trípodes 26 o
cuando se trabaje en supercies inestables sin trípode
26.
Fije la montura de pared/unidad de alineación 27 ya sea
a una pared utilizando tornillos insertados a través de
los agujeros de jación de la montura de pared 29 o a
un listón de pared utilizando el tornillo de sujeción de la
montura de pared 28.
Ajuste a montura de pared tan perpendicular a la pared
como sea posible y asegúrese de que esté montada de
manera estable.
Enrosque el tornillo de la montura de pared de 5/8 de
pulgada 34 en la montura de trípode horizontal 10,
dependiendo de los requisitos de la tarea, o en la montura
de trípode vertical 11 en el nivel láser.
La montura de pared/unidad de alineación 27 también
se puede jar a molduras de corona con la abrazadera de
jación de la montura de pared 30.
La utilización de la unidad de alineación permite mover el
nivel láser en un intervalo de aproximadamente 45 mm
con respecto a la altura.
1. Aoje el tornillo jación de la montura de pared 33.
2. Presione el botón pulsador 31 y mueva la unidad
de alineación aproximadamente hasta la altura
requerida.
3. Alinee el rayo láser con precisión a una altura de
referencia utilizando el tornillo de ajuste no de la
montura de pared 32.
4. Reapriete el tornillo de jación de la montura de
pared 33.
Trabajo con la montura para tablas de
replanteo (BB1) (accesorio especial)
(Fig. 16)
La montura para tablas de replanteo 35 se puede utilizar
para montar la herramienta de medición en objetos con
una anchura de entre 0,6 y 3,1 pulgadas (15 y 80 mm).
1. Posicione la montura para tablas de replanteo 35
sobre la tabla de replanteo.
2. Apriete el tornillo de sujeción de la montura para
tablas de replanteo 37.
3. Atornille el tornillo de 5/8 de pulgada de la montura
para tablas de replanteo 36 en la montura para
trípode de 5/8 de pulgada (vertical) 11 del nivel
láser.
Instrucciones de funcionamiento
Fig. 16
35
36
37
37
37
Fig. 15
27
29
30
31
32
34
33
1605A003PN GRL18V-4-34CVG Final 20260319.indd 881605A003PN GRL18V-4-34CVG Final 20260319.indd 88 3/19/2026 2:12:34 PM3/19/2026 2:12:34 PM
89
Fig. 17
Ejemplos de aplicaciones
Proyección/comprobación de alturas
(Fig. 17)
Posicione el nivel láser en posición horizontal sobre una
supercie rme o móntelo en un trípode 26 (accesorio).
Trabajo con trípode: Ajuste el rayo láser a la altura
requerida. Proyecte o compruebe la altura en la ubicación
del objetivo.
Trabajo sin trípode: Determine la diferencia de altura
entre el rayo láser y la altura en el punto de referencia.
Proyecte o compruebe la diferencia de altura medida en
la ubicación del objetivo.
Alineación de un plano perpendicular/
vertical
(Fig. 18)
Para alinear la línea láser vertical o el plano rotacional
contra un punto de referencia en una pared, ajuste el nivel
láser en posición vertical y alinee aproximadamente la
línea láser o el plano rotacional con el punto de referencia.
Para lograr una alineación precisa con el punto de
referencia, gire el plano rotacional alrededor del eje X
(consulte “Procedimiento de giro del plano rotacional en
posición vertical” en la página 83).
Trabajo sin el receptor láser
En condiciones de iluminación favorables (entorno
oscuro) y para distancias cortas, es posible trabajar sin
el receptor láser 24. Para mejorar la visibilidad del rayo
láser, seleccione ya sea funcionamiento con ángulo de
barrido o funcionamiento con punto y rote el rayo láser
hasta la ubicación del objetivo.
Trabajo con el receptor láser
(Fig. 14)
En condiciones de iluminación desfavorables (entorno
luminoso, luz solar directa) y para distancias más largas,
utilice el receptor láser 24 para mejorar la detección
del rayo láser. Cuando trabaje con el receptor láser 24,
seleccione el funcionamiento rotacional con la velocidad
rotacional más alta.
Trabajo a la intemperie
(Fig. 14)
El receptor láser 24 se deberá utilizar siempre cuando se
trabaje a la intemperie.
Cuando trabaje sobre terreno inestable, monte el nivel
láser en el trípode 26. Trabaje siempre con la función
de advertencia contra golpes activada para evitar
mediciones erróneas en caso de movimientos del terreno
o golpes al nivel láser.
vInstrucciones de funcionamiento
Fig. 18
1605A003PN GRL18V-4-34CVG Final 20260319.indd 891605A003PN GRL18V-4-34CVG Final 20260319.indd 89 3/19/2026 2:12:35 PM3/19/2026 2:12:35 PM
90
Instrucciones de funcionamiento
Ajuste de un encofrado
(Fig. 19)
Monte el nivel láser en posición horizontal en un trípode
26 e instale el trípode 26 fuera del área de encofrado.
Seleccione el funcionamiento rotacional.
Fije el receptor láser 24 a una varilla de medición 25 con
el soporte. Posicione la varilla de medición en un punto de
referencia para el encofrado.
Alinee la altura del receptor láser 24 en la varilla de
medición 25 de manera se indique que el rayo láser
variable del nivel láser está “centrado” (consulte las
instrucciones de utilización del receptor láser).
Luego, posicione la varilla de medición 25 con el receptor
láser 24, un elemento después del otro, en diferentes
ubicaciones de prueba en el encofrado. Asegúrese de que
el receptor láser 24 permanezca en la misma posición en
la varilla de medición.
Corrija la altura del encofrado hasta que se indique que
el rayo láser está “centrado” en todas las ubicaciones de
prueba.
Comprobación de pendientes
(Fig. 20)
Monte el nivel láser en posición horizontal en un trípode
26. Seleccione el funcionamiento rotacional.
Ajuste el trípode 26 con el nivel láser de manera que el eje
X esté alineado con la pendiente que se vaya a comprobar.
Posicione la pendiente objetivo como la pendiente del eje
X (consulte “Funcionamiento con pendiente en posición
horizontal” en la página 82).
Fije el receptor láser 24 a una varilla de medición 25 con
el soporte. Coloque la varilla de medición 25 en la base de
la supercie de la pendiente.
Alinee la altura del receptor láser 24 ubicado en la varilla
de medición 25 de manera que se indique que el rayo
láser variable del nivel láser está “centrado” (consulte las
instrucciones de utilización del receptor láser).
Luego, posicione la varilla de medición 25 con el receptor
láser 24, un elemento después del otro, en diferentes
ubicaciones de prueba sobre la supercie de la pendiente.
Asegúrese de que el receptor láser 24 permanezca en la
misma posición en la varilla de medición 25.
Si la pendiente del plano es correcta, se indicará que el
rayo láser está “centrado” en todas las ubicaciones de
prueba.
Fig. 20
Fig. 19
1605A003PN GRL18V-4-34CVG Final 20260319.indd 901605A003PN GRL18V-4-34CVG Final 20260319.indd 90 3/19/2026 2:12:35 PM3/19/2026 2:12:35 PM
91
Mantenimiento
Solamente guarde y
transporte el aparato
demedida en el estuche de protección adjunto.
Cada vez que vaya a usar la herramienta, compruébela
antes de usarla.
Mantenga la herramienta limpia y seca en todo momento
para asegurar una utilización apropiada y segura.
No sumerja el aparato de medición en agua ni en otros
líquidos.
Limpiar el aparato con un paño húmedo y suave. No usar
detergentes ni disolventes.
Limpie con regularidad sobre todo el área en torno a la
abertura de salida del láser, cuidando que no queden
motas.
En caso de daños visibles o components ojos en
el interior de la herramienta, ya no se garantiza un
funcionamiento seguro.
Haga que su herramienta eléctrica reciba servicio de
ajustes y reparaciones por un técnico de reparaciones
calicado que utilice únicamente piezas de repuesto
idénticas. Esto garantizará que se mantenga la seguridad
de la herramienta eléctrica.
Al realizar consultas o solicitar piezas de repuesto, es
imprescindible indicar siempre el nº de artículo de
10 dígitos que gura en la placa de características del
aparato de medida.
En caso de una reparación, envíe el aparato en el estuche
de protección.
Protección Ambiental
Recicle las materias primas y las
baterías en lugar de desecharlas como
desperdicios. La unidad, los accesorios, el
empaquetamiento y las baterías usadas se
deben separar para reciclarlos de manera
respetuosa con el medio ambiente, de acuerdo con los
reglamentos más recientes.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 911605A003PN GRL18V-4-34CVG Final 20260319.indd 91 3/19/2026 2:12:35 PM3/19/2026 2:12:35 PM
92
Aditamentos y accesorios
Resolución de problemas
No utilice aditamentos/accesorios que no sean los especicados por Bosch. Es
posible que el uso de aditamentos/accesorios no especicados para utilizarse con la
herramienta descrita en este manual cause daños a la herramienta, daños materiales y/o lesiones corporales.
Artículo Número de catálogo
Adaptador de baterías BA18-C 1600A02G8S
Trípode BT160 0601091210
Trípode BT170 HD 0601091310
Trípode BT300 HD 0601091410
Receptor láser LR20 0601069L10
Montura de pared/unidad de alineación WM5 0601092J10
Montura para tablas de replanteo BB1 0601092H10
Varilla de medición GR13 2610055298
Es posible que los siguientes códigos de error aparezcan en el indicador del ángulo de pendiente 7 del nivel láser.
Error Causa Medida correctiva
El valor mostrado en el indicador del
ángulo de pendiente 7 parpadea 3
veces y el nivel láser se APAGA.
Se ha superado la temperatura
máxima de funcionamiento
permitida.
Deje que la herramienta de medición
se enfríe hasta la temperatura
indicada en los "Datos Técnicos"
en la página 69 antes de
ENCENDERLA de nuevo.
Se activa el apagado automático. Consulte "Función de apagado
automático" en la página 77.
La batería está agotada. Cambie las baterías no recargables;
retire y cargue la batería de ion litio.
El indicador del ángulo de pendiente
7 alterna el parpadeo de "ER" y "01"
en rojo.
La calibración se canceló
automáticamente debido a un
tiempo de espera agotado.
Consulte "Cancelación de la
calibración:" en la página 85.
El indicador del ángulo de pendiente
7 alterna el parpadeo de "ER" y "02"
en rojo.
La calibración del eje X o del eje Y no
se puede almacenar.
Consulte "Calibración fallida:" en la
página 87.
El indicador del ángulo de pendiente
7 alterna el parpadeo de "ER" y "03"
en rojo.
Se ha producido un error de
hardware.
Recomendamos contactar al Centro
de Servicio Bosch.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 921605A003PN GRL18V-4-34CVG Final 20260319.indd 92 3/19/2026 2:12:35 PM3/19/2026 2:12:35 PM
93
Notes / Remarques / Notas
This page was intentionally left blank.
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 931605A003PN GRL18V-4-34CVG Final 20260319.indd 93 3/19/2026 2:12:35 PM3/19/2026 2:12:35 PM
94
Notes / Remarques / Notas
This page was intentionally left blank.
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 941605A003PN GRL18V-4-34CVG Final 20260319.indd 94 3/19/2026 2:12:35 PM3/19/2026 2:12:35 PM
95
Notes / Remarques / Notas
This page was intentionally left blank.
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 951605A003PN GRL18V-4-34CVG Final 20260319.indd 95 3/19/2026 2:12:35 PM3/19/2026 2:12:35 PM
1605A003PN 3/2026
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
!1605A003PN!
LIMITED WARRANTY
For details on the terms of the limited warranty for this product, go to https://rb-pt.io/PowerToolWar-
ranty or call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site https://rb-pt.io/PowerToolWarranty ou télé-
phonez au 1-877-BOSCH99.
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía limitada de este producto, visite https://rb-pt.io/PowerToolWarranty o llame al
1-877-BOSCH99.
1605A003PN GRL18V-4-34CVG Final 20260319.indd 961605A003PN GRL18V-4-34CVG Final 20260319.indd 96 3/19/2026 2:12:35 PM3/19/2026 2:12:35 PM
