Vevor SC202H-180 Electric Stair Climbing Dolly 440lbs User Manual

Technical Support and E-Warranty Certificate

www.vevor.com/support

ELECTRIC STAIR CLIMBER

MODEL: SC202H-180

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

MODEL: SC202H-180

NOTE: The color is subject to your purchase.

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

ELECTRIC STAIR

CLIMBER

- 2 -

SAFETY INSTRUCTIONS

Before Initial Operation

● Read the user manual and note all warnings and safety instructions.

● Note technical data as lifting capacity cannot be exceeded.

● Check all electronic functions, safety brakes, and the position of the

climbing track.

While Operating the Unit

● Never change settings while climbing or descending stairs.

● Never put any part of a body, especially feet, under the climbing tracks.

● If the drive elements lock up, turn off the unit immediately.

1. Those who have not received operational training are strictly prohibited

from using this product.

2. It is strictly prohibited to operate this product after drinking or taking

sleeping drugs.

3. This product is only used for carrying goods, and overloading is strictly

prohibited.

4. It is strictly prohibited to use this product on stairs without vertical

surfaces.

5. This product can be used indoors and outdoors:

Step height<230mm, step depth>250mm.

6. During work, it is strictly prohibited to stand under the equipment to

avoid accidents danger caused by the situation!

7. This product cannot be used in the rain.

8. This product cannot be used in strong magnetic environments.

9. Accessories are limited to the use of this product and are strictly

prohibited for other purposes.

10. It is prohibited to disassemble this product without permission.

11. Overloading, illegal use, or unauthorized disassembly of this product is

strictly prohibited. Otherwise, it will cause equipment damage, property

loss, and personal injury. This product is strictly prohibited for manned use!

12. Avoid exposing batteries to fire, high temperature, and humidity to

- 3 -

avoid safety accidents. At the same time, it is strictly prohibited to

disassemble and modify the battery so as to avoid danger!

13. The correct posture must be used to operate the product. Whether

going upstairs or downstairs, the person must be at the top! Please

practice using empty vehicles to familiarize yourself with operating skills.

MODEL AND PARAMETERS

Model

SC202H-180

Max. Load

440lbs

Applicable condition

Step height<230mm,

Step depth>250mm

Charger

Input: AC 100-240V 50/60Hz

Output: DC54.6V / 3A

Operating voltage

DC48V

Motor

DC 48V / 400W

Battery

Lithium Battery;

DC 48V / 10Ah

Armrest adjusts Height

121-156cm

Load plate

44x25cm

Materials

Aluminium alloy

- 4 -

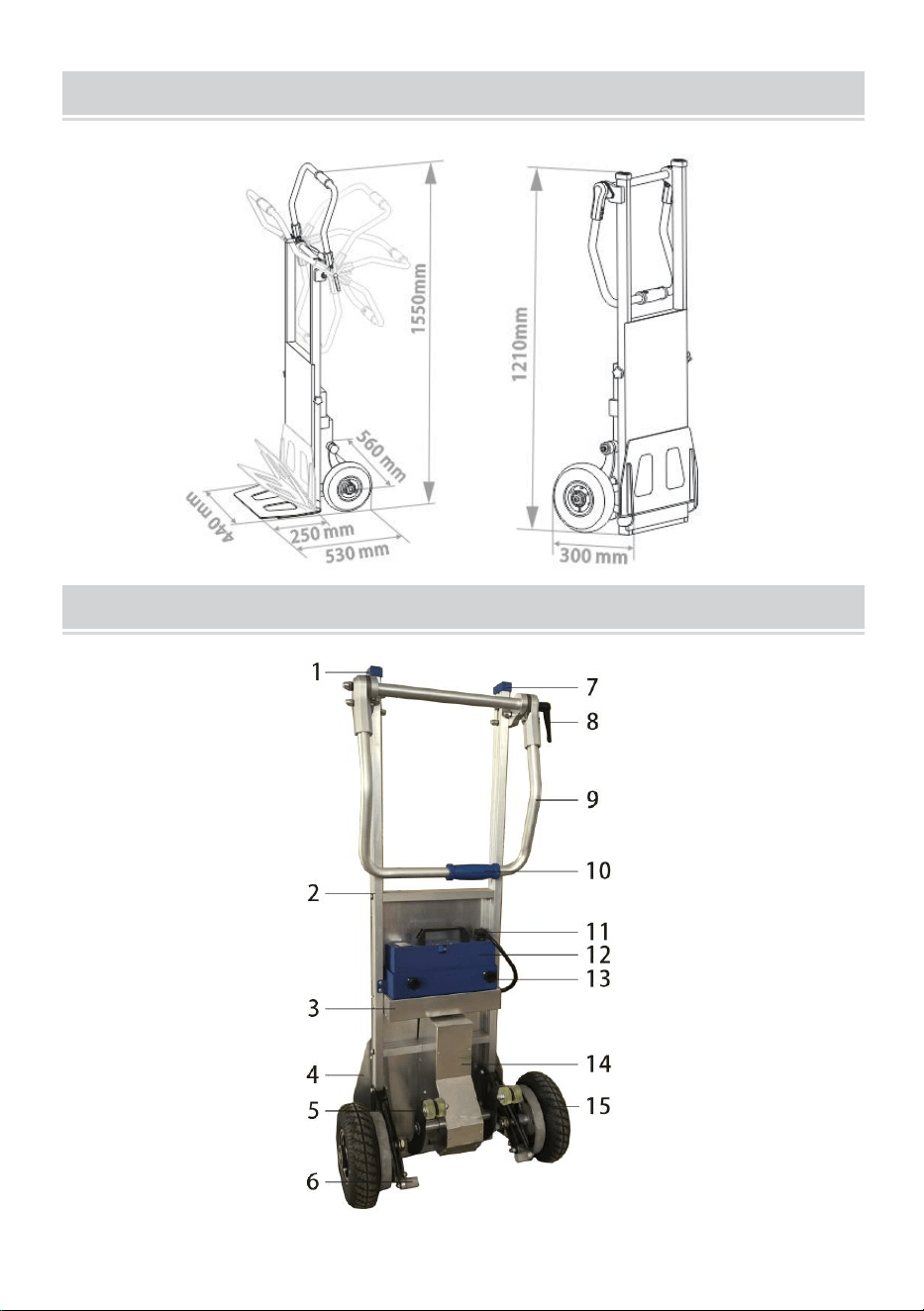

DIMENSION DIAGRAM

STRUCTURE DIAGRAM

- 5 -

1. Upstairs and Down Switch

9. Handrail

2. Aluminum alloy frame

10. Handle & Running switch

3. Controller box

11. Power plug

4. Load plate

12.Power

5. Climbing feet

13.Power fixing knob

6. Brake pedal

14.Motor & Reduction gearbox

7. Speed switch

15. Tire

8. Armrest fixing knob

ACCESSORIES

1. Lithium battery(DC48V/10AH) x1

2. Charger x1

3. Ratchet rope x1

4. Switch button(In reserve) x3

5. Armrest fixing knob(In reserve) x1

6. Inflator x1

7. User manual x1

BATTERY CHARGING

1. When the battery is low, please charge it in a timely manner to ensure

the normal operation of the device and extend the battery life Long battery

life.

2. During the charging process, the indicator light of the charger is red.

After the battery is fully charged, the indicator light turns green.

3. If not in use for a long time, disconnect the power connector and ensure

that it is fully charged every month.

4. The battery charging port is only allowed to connect to 48V DC power

and AC power is not allowed to be directly connected to the battery.

5. The input AC range of the charger is AC 100-240V 50/60Hz.

6. The battery output is DC48V.

- 6 -

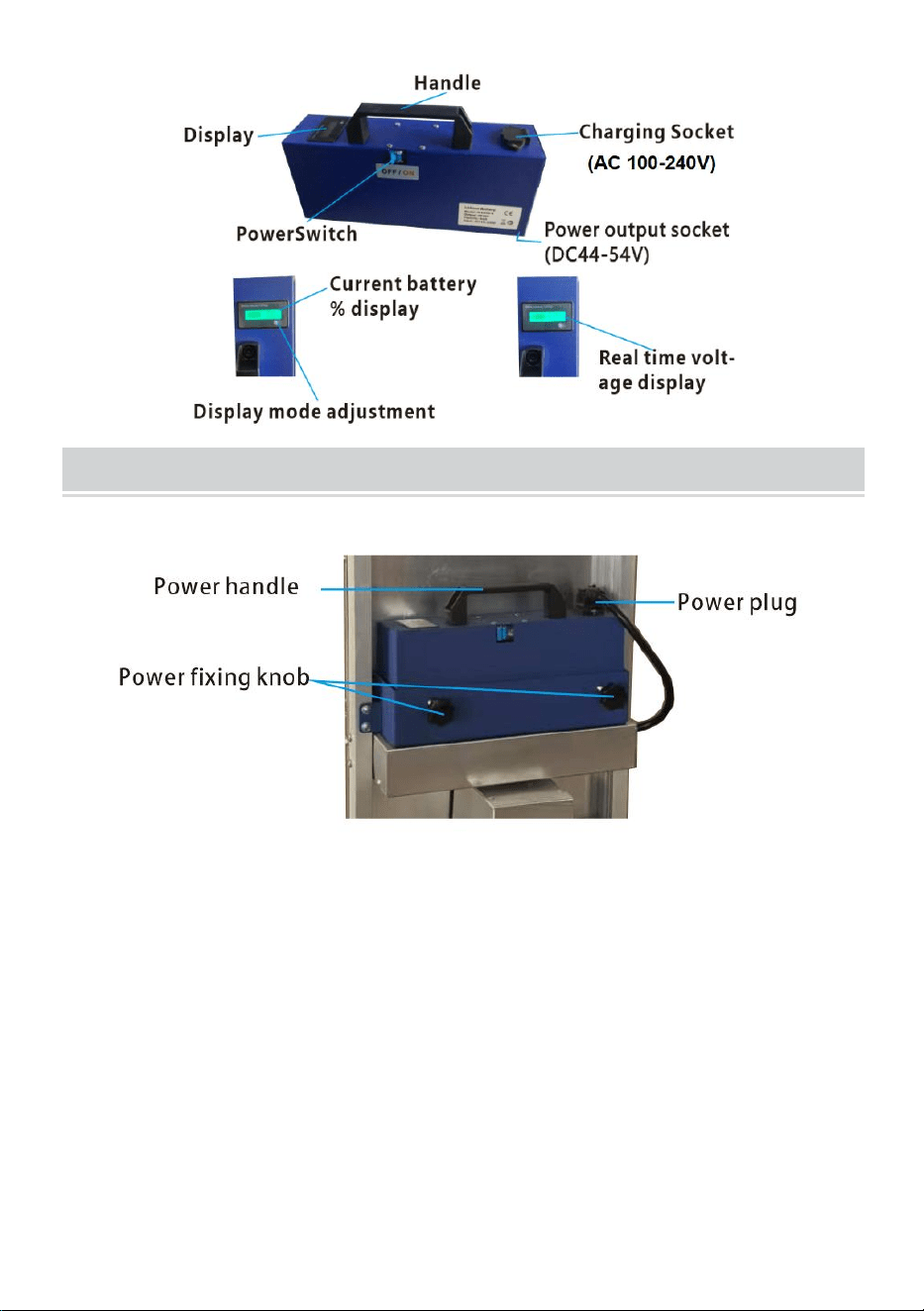

INSTALLATION AND REMOVAL

When you need to remove the power supply:

1. Unplug the power supply.

2. Rotate the two power locking handles counterclockwise to the maximum.

3. Hold the power handle and remove the power supply upwards.

When you need to install a power supply:

1. Rotate the power-fixing handle counterclockwise to the maximum.

2. Put the power supply into the fixing.

3. Rotate the power-fixing handle clockwise to lock the battery.

4. Plug in the power plug.

- 7 -

Remaining Capacity Inspection:

Turn on the power switch, and the power level display lights up. There is a

white dot button in the lower right corner of the power display, which can be

replaced by pressing the display content: current voltage value, current

power %, and black screen, which is not displayed.

Please do not use a stair climber when there is only 30% before charging

to full.

* Lithium-ion battery is a consumable product.

* When it displays low power 30% or under voltage DC45V, charging is

required.

Battery Switch:

There is an OFF/ON label at the

battery switch; when the power is

turned to the ON side, the power

display lights up and displays the

content; at this time, the power

has an output. Otherwise, it is

turned off.

NOTE: Switch to the ON position

when charging!

USE THE STAIR CLIMBER

Deployment:

1. Upstairs and Downstairs and Fast/Slow Mode Function Measurement:

White dot button

Upstairs/Downstairs Switch

Speed control Switch

- 8 -

Turn on the power box switch and adjust the upstairs and downstairs

switches and speed control separately. Knob, press the operation

switch with your finger, and if the equipment is running normally, the

test is completed. Turn off the power switch.

2. Armrest height adjustment

Loosen the handrail lock handle counterclockwise, adjust the handrail

to a suitable angle, and lock the handle clockwise. Be sure to lock the

handle!

Brakes:

This stair climber has a downstairs positioning function.

For the safety of going downstairs, it is used to prevent pushing down

stairs directly.

NOTE: This feature is not required and is primarily designed for safety.

1. If you use this function before going

downstairs, force the brakes upwards to get

them out of the fixing buckle. Push to the

edge of the staircase, and it will automatically

brake, causing the stair climber to stop at the

edge of the stair step.

Press and hold the run switch button, and the

stair climber will start going down.

2. If you want to retract this function, press on

the brakes and apply force down so that they

are fixed on the bayonet.

- 9 -

Once you are proficient, you can do without this function.

Stairchair use, Going Upstairs and Downstairs:

* Before using STAIRCHAIR, Please be sure that you have been properly

trained and familiar with the operation of the stair climber.

* You may only be permitted to transport the allowed load each time.

* Please practice climbing stairs without load on the stairs at low speed!

* Before using the stair climber, please check remaining the battery.

INSPECTION AND MANTENANCE

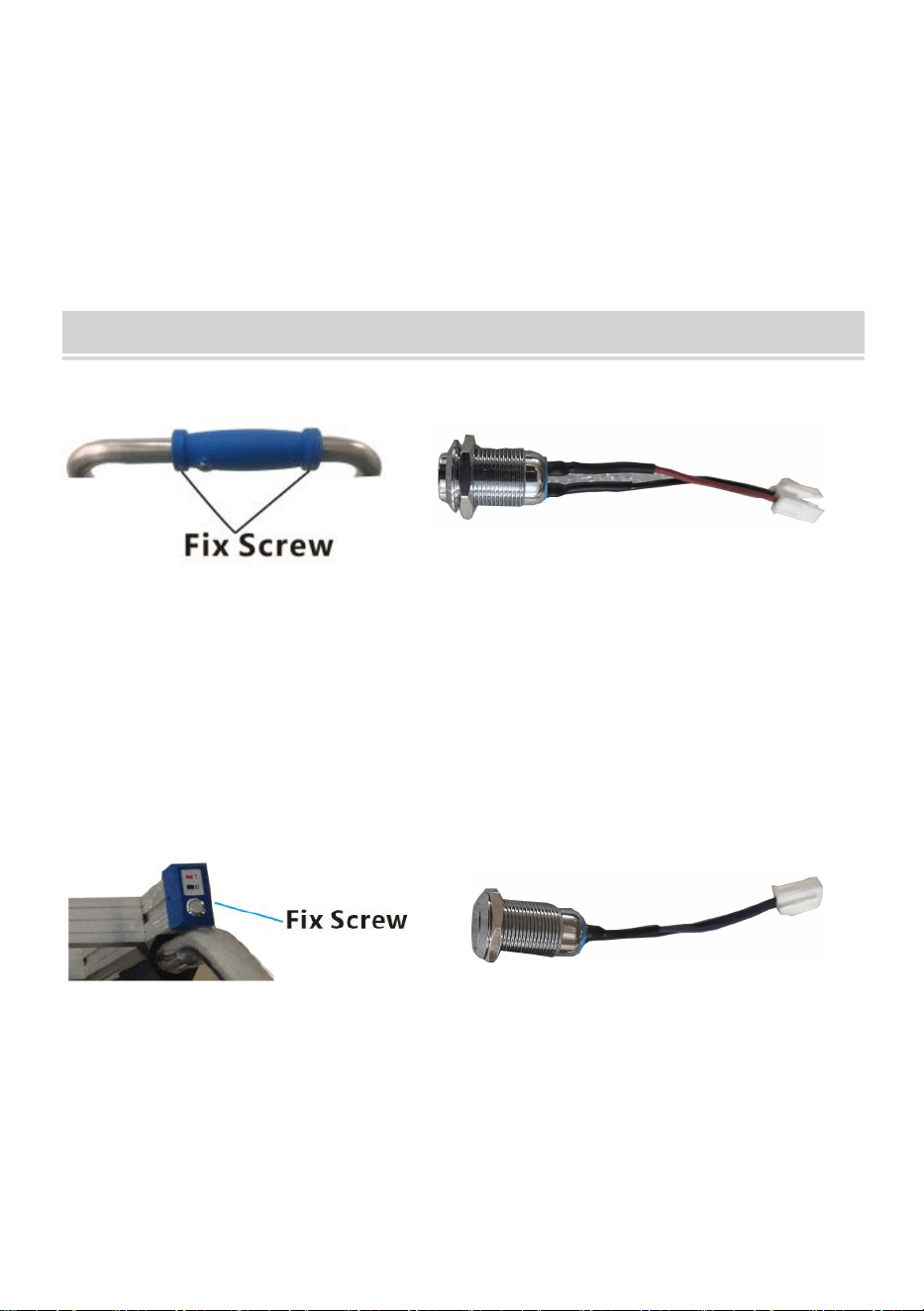

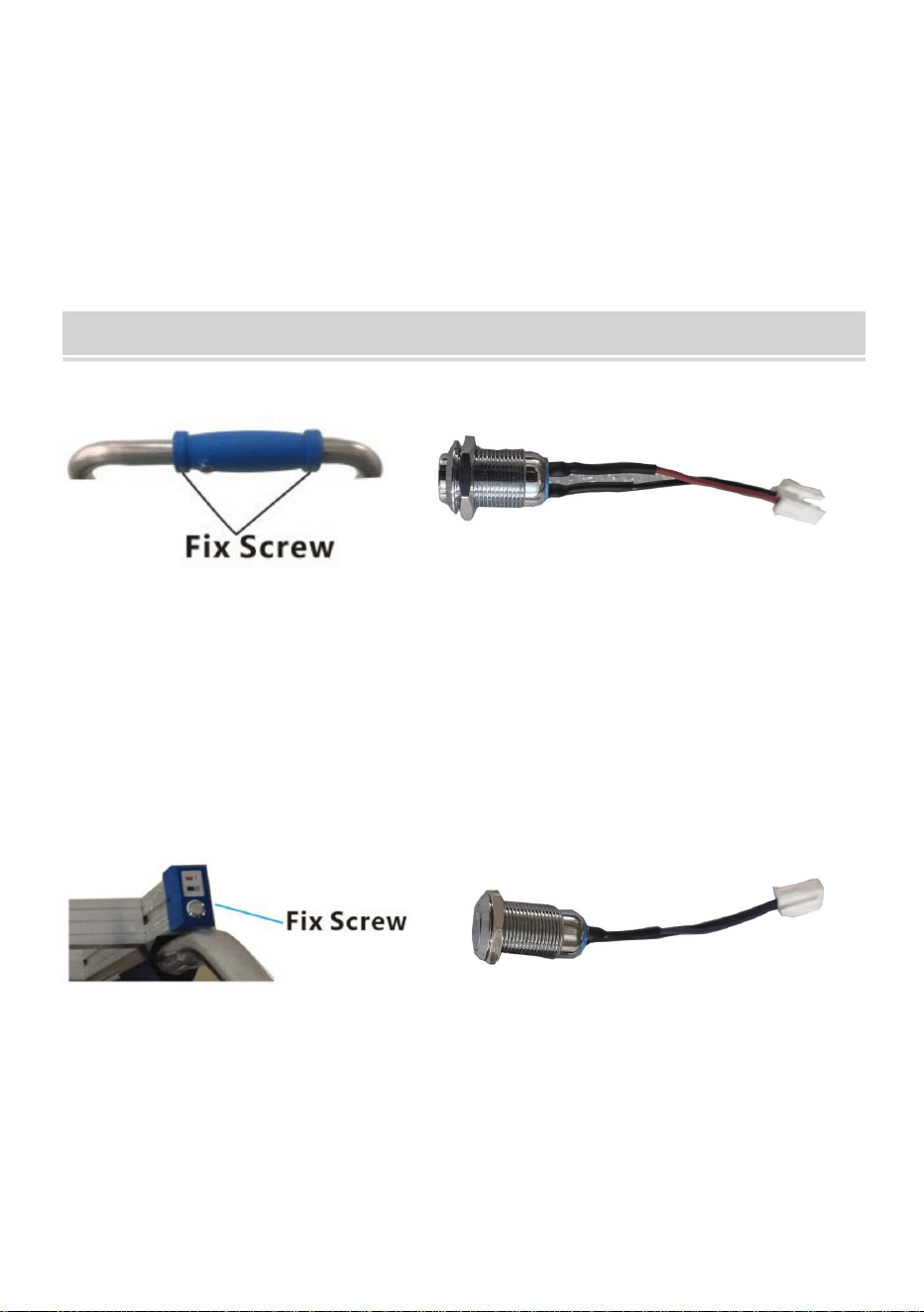

Replace the running switch:

a. The fixing screw is an M4 cross-head screw.

b. Use a crosshead screwdriver to remove the 2 fixing screws and remove

the switch fixing handle.

c. Gently pull out; Be careful not to use too much force to damage it.

d. Remove the switch connector, replace it, and reassemble it in reverse

order.

Replace the upstairs and downstairs switches:

a. Remove one fixing screw.

b. Pull up the switch fixing cap and be careful not to damage the wiring.

c. Open the connector, replace the switch, and install it back in reverse

order.

Check and replace the controller and motor, Speed control knob:

a. Before removing the front panel, remove the battery.

- 10 -

b. Remove the front panel with four fixing screws on each side.

c. Remove the front panel.

d. From the front, you can directly observe the internal wiring of the control

box and the status of the controller.

e. If it is necessary to check and replace the speed control switch, after

opening the front panel, you can directly face the fixed nut and wiring of the

speed control switch.

f. If it is necessary to inspect and repair components such as the motor and

gearbox after removing the front panel and removing the motor casing,

motor-related maintenance can be carried out.

g. The gearbox is filled with oil and does not need to be replaced.

Repair, replace, and check the fastening of other bolts and nuts:

a. All machine bolts and nuts have anti-loosening processes, but for safe

use, it is necessary to check whether all fasteners on one side are loose

every 3 months.

b. If there are loose fasteners, please replace and tighten them in time to

ensure job security.

INSTRUCTIONS

During the use of the product, please follow the following points:

1. Place the goods on the loading plate, secure them with straps, and

adjust the handrails to fit properly. After reaching the height, lock it tightly.

2. When going upstairs, set the working mode to the upstairs gear and

turn on the power switch, pull the electric load climbing machine to the step,

and place the outer edge of the inflatable wheel on the vertical surface of

the step, tilt the climbing machine to a suitable angle, press down on the

handle, and press the operation switch, when the machine starts to run,

please hold the handle firmly for handling after two steps, pull the climbing

machine backward to make the inflatable wheel stick to the second step

vertical plane, followed by each step up, until transported to the target Floor,

release the running switch and turn off the power to avoid accidental

contact.

- 11 -

3. When going downstairs, set the working mode to the downstairs gear,

turn on the power switch, push the car to the edge of the step, press the

running switch, and rely on the climbing foot support wheel to stabilize the

climbing car, take the car to the next step, pull it backward and always keep

the wheels perpendicular to the step face to face contact (if the step depth

is large, push the car forward to ensure that the center of the wheel is in

contact with the step, the vertical plane is about 10 centimeters), and so on

until the target floor is reached.

USAGE TIPS

1. Flat promotion:

Adjust the operation button to keep the foot pad at the end of the support

arm away from the ground.

2. Upstairs:

a. Pull the machine before going upstairs to make the machine tires

tightly adhere to the vertical plane for adjustment.

b. The operator holds the armrest with both hands, keeping their arms

straight and bending down to press down on the armrest; after preparation,

press the run button and operate the machine.

c. During the operation of the machine, the arms should always be kept

vertical and pressed down to prevent the machine from ectropion.

- 12 -

3. Going downstairs:

a. Push the machine to a distance of 15-20cm from the center of gravity

of the main wheel to the edge of the step;

b. Press the run button, and at the moment of descending the steps, the

operator pulls the machine backward to the main wheel of the machine,

always adhering to the vertical surface of the tire to prevent the machine

from slipping;

4. Suggested sequence:

a. Practice using empty vehicles to familiarize yourself with operating

skills.

b. Practice repeatedly pulling a small amount of goods and gradually

increase the weight of the goods after becoming proficient;

c. Changing the way goods are placed and adjusting the height of the

center gravity of the goods will make the operation more labor-saving.

d. Keep clean as routine (incl. sterilization).

e. Check frequently for loose parts.

f. If not used for a long time, please fully charge the battery, and take out

the battery, and store it in a cool and dry place. Beware of water entering

the lithium battery.

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:SC202H180

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

MONTEESCALIERELECTRIQUE

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

REMARQUE:Lacouleurdépenddevotreachat.

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplussidesmisesàjourtechnologiques

oulogiciellessontdisponiblessurnotreproduit.

MODÈLE:SC202H180

BESOIND'AIDE?CONTACTEZNOUS!

GRIMPEUR

ESCALIERELECTRIQUE

1

Machine Translated by Google

•Nemodifiezjamaislesréglagesenmontantouendescendantdesescaliers.

•Neplacezjamaisaucunepartieducorps,enparticulierlespieds,souslesrailsdemontée.•

Silesélémentsd'entraînementsebloquent,éteignezimmédiatementl'appareil.

5.Ceproduitpeutêtreutiliséàl'intérieuretàl'extérieur:

1.Ileststrictementinterditàceuxquin'ontpasreçudeformationopérationnelle

Hauteurdemarche<230mm,profondeurdemarche>250mm.

strictementinterdit.Danslecascontraire,celaentraîneradesdommagesmatériels,

del'utilisationdeceproduit.

6.Pendantletravail,ileststrictementinterditdesetenirsousl'équipementpour

perteetblessurescorporelles.Ceproduiteststrictementinterditàl'usagehumain!

somnifères.

2.Ileststrictementinterditd'utiliserceproduitaprèsavoirbuoupris

évitezlesaccidentsetlesdangerscausésparlasituation!

12.Évitezd'exposerlespilesaufeu,auxtempératuresélevéesetàl'humidité.

3.Ceproduitestuniquementutilisépourletransportdemarchandisesetlasurchargeeststrictementinterdite.

7.Ceproduitnepeutpasêtreutilisésouslapluie.

8.Ceproduitnepeutpasêtreutilisédansdesenvironnementsmagnétiquespuissants.

•Lisezlemanueld'utilisationetnoteztouslesavertissementsetconsignesdesécurité.•

Tenezcomptedesdonnéestechniquescarlacapacitédelevagenepeutpas

êtredépassée.•Vérifieztouteslesfonctionsélectroniques,lesfreinsdesécuritéetlapositiondu

interdit.

9.Lesaccessoiressontlimitésàl'utilisationdeceproduitetsontstrictement

pisted'escalade.

4.Ileststrictementinterditd'utiliserceproduitdansdesescalierssansgardecorpsverticaux.

interditàd’autresfins.

surfaces.

10.Ilestinterditdedémonterceproduitsansautorisation.

11.Lasurcharge,l'utilisationillégaleouledémontagenonautorisédeceproduitsont

Avantlamiseenserviceinitiale

CONSIGNESDESÉCURITÉ

Pendantl'utilisationdel'appareil

2

Machine Translated by Google

Chargeur

Modèle

Tensiondefonctionnement

121156cm

Chargemax.

Moteur

44x25cm

440livres

SC202H180

DC48V

Alliaged'aluminium

Batterieaulithium;

CC48V/400W

Matériels

Entrée:CA100240V50/60Hz

CC48V/10Ah

Sortie:DC54,6V/3A

Batterie

Conditionapplicable

Accoudoirréglableenhauteur

Plaquedecharge

MODÈLEETPARAMÈTRES

13.Laposturecorrectedoitêtreadoptéepourutiliserleproduit.

démonteretmodifierlabatterieafind'évitertoutdanger!

éviterlesaccidentsdesécurité.Danslemêmetemps,ileststrictementinterdit

Entraînezvousàutiliserdesvéhiculesvidespourvousfamiliariseraveclestechniquesdefonctionnement.

enmontantouendescendantlesescaliers,lapersonnedoitêtreenhaut!S'ilvousplaît

Hauteurdemarche<230mm,

profondeurdemarche>250mm

3

Machine Translated by Google

4

SCHÉMADESTRUCTURE

DIAGRAMMEDESDIMENSIONS

Machine Translated by Google

5.Laplaged'entréeCAduchargeurestCA100240V50/60Hz.

1.Lorsquelabatterieestfaible,veuillezlachargerrapidementpourgarantir

1.Batterieaulithium(DC48V/10AH)x1

lefonctionnementnormaldel'appareiletprolongerladuréedeviedelabatterieBatterielonguedurée

6.LasortiedelabatterieestDC48V.

2.Chargeurx1

vie.

4.Boutondecommutation(enréserve)x3

2.Pendantleprocessusdecharge,levoyantduchargeurestrouge.

3.Cordeàcliquetx1

5.Boutondefixationdel'accoudoir(enréserve)x1

Unefoislabatteriecomplètementchargée,levoyantlumineuxdevientvert.

3.Sivousnel'utilisezpaspendantunelonguepériode,débranchezleconnecteurd'alimentationetassurezvous

6.Gonfleurx1

qu'ilsoitentièrementchargéchaquemois.

7.Manueld'utilisationx1

4.Leportdechargedelabatterienepeutêtreconnectéqu'àunealimentation48VCC

etl'alimentationsecteurnedoitpasêtredirectementconnectéeàlabatterie.

5

CHARGEDELABATTERIE

ACCESSOIRES

6.Pédaledefrein

15.Pneu

7.Interrupteurdevitesse

8.Boutondefixationdel'accoudoir

1.Interrupteurverslehautetverslebas

9.Maincourante

10.Poignéeetinterrupteurdemarche

11.Fiched'alimentation

2.Cadreenalliaged'aluminium

3.Boîtierdecommande

12.Puissance

4.Plaquedecharge

13.Boutondefixationdepuissance

14.Moteuretréducteur

5.Piedsgrimpants

Machine Translated by Google

6

INSTALLATIONETDÉMONTAGE

1.Tournezlapoignéedefixationélectriquedanslesensinversedesaiguillesd'unemontrejusqu'aumaximum.

2.Placezl'alimentationdanslafixation.

Lorsquevousdevezinstallerunealimentationélectrique:

1.Débranchezl’alimentationélectrique.

3.Maintenezlapoignéed'alimentationetretirezleblocd'alimentationverslehaut.

2.Tournezlesdeuxpoignéesdeverrouillageélectriquedanslesensinversedesaiguillesd'unemontrejusqu'aumaximum.

Lorsquevousdevezretirerleblocd’alimentation:

3.Tournezlapoignéedefixationdel'alimentationdanslesensdesaiguillesd'unemontrepourverrouillerlabatterie.

4.Branchezlaprised’alimentation.

Machine Translated by Google

7

Boutonàpointblanc

IlyauneétiquetteOFF/ONsurle

Veuilleznepasutiliserunmonteescalierlorsqu'ilneresteque30%dechargeavantdelecharger.

interrupteurdebatterie;lorsquel'alimentationest

àplein.

tournéverslecôtéON,l'alimentation

1.Mesuredelafonctiondemodehautetbasetrapide/lent:

Inspectiondelacapacitérestante:

Labatterielithiumionestunproduitconsommable.

l'écrans'allumeetaffichele

Allumezl'interrupteurd'alimentationetl'affichageduniveaudepuissances'allume.Ilyaun

Lorsqu'ilafficheunefaiblepuissancede30%ouunetensioninférieureà45VCC,lachargeest

contenu;àcemomentlà,lepouvoir

boutonàpointblancdanslecoininférieurdroitdel'écrand'alimentation,quipeutêtre

requis.

aunesortie.Sinon,c'est

éteint.

remplacéenappuyantsurlecontenudel'affichage:valeurdetensionactuelle,courant

Interrupteurdebatterie:

REMARQUE:passezenpositionON

Interrupteurdecontrôledevitesseàl'étage/enbas

lorsdelacharge!

%depuissanceetécrannoirquines'affichepas.

Déploiement:

UTILISERLEMONTEESCALIER

Machine Translated by Google

8

Cemonteescalierdisposed'unefonctiondepositionnementenbas.

Freins:

Pourlasécuritélorsdeladescentedesescaliers,ilestutilisépouréviterdepousserdirectement

danslesescaliers.

Appuyezsurleboutondel'interrupteurdemarcheetmaintenezle

enfoncé,etlemonteescaliercommenceraàdescendre.

Desserrezlapoignéedeverrouillagedelarampedanslesensinversedesaiguillesd'unemontre,ajustezlarampe

àunangleappropriéetverrouillezlapoignéedanslesensdesaiguillesd'unemontre.Assurezvousdeverrouiller

lapoignée!

1.Sivousutilisezcettefonctionavantdedescendreles

escaliers,forcezlesfreinsverslehautpourlessortirdela

boucledefixation.Poussezjusqu'auborddel'escalieretil

freineraautomatiquement,cequientraîneral'arrêtdumonte

escalierauborddelamarche.

2.Réglagedelahauteurdel'accoudoir

Allumezl'interrupteurduboîtierd'alimentationetréglezlesinterrupteursduhautetdubasetle

contrôledelavitesseséparément.Bouton,appuyezsurl'interrupteurdefonctionnementavec

votredoigtetsil'équipementfonctionnenormalement,letestestterminé.Éteignezl'interrupteur

d'alimentation.

2.Sivoussouhaitezrétractercettefonction,appuyezsurles

freinsetappliquezuneforceverslebaspourqu'ilssoient

fixéssurlabaïonnette.

REMARQUE:cettefonctionnalitén’estpasobligatoireetestprincipalementconçuepourlasécurité.

Machine Translated by Google

INSPECTIONETENTRETIEN

Veuillezvousentraîneràmonterlesescalierssanschargedanslesescaliersàfaiblevitesse!

a.Retirezunevisdefixation.b.

Soulevezlecapuchondefixationdel'interrupteuretveillezànepasendommagerlecâblage.c.

Ouvrezleconnecteur,remplacezl'interrupteuretréinstallezleensensinverse.

commande.

*Avantd'utiliserlemonteescalier,veuillezvérifierlachargerestantedelabatterie.

Vérifiezetremplacezlecontrôleuretlemoteur,boutondecontrôledevitesse:

Remplacerl'interrupteurdemarche:

Unefoisquevousserezcompétent,vouspourrezvouspasserdecettefonction.

a.Avantderetirerlepanneauavant,retirezlabatterie.

Utilisationdufauteuild'escalier,monteretdescendrelesescaliers:*

Avantd'utiliserlefauteuild'escalier,assurezvousd'avoirétécorrectement

a.LavisdefixationestuneviscruciformeM4.b.Utilisezun

tourneviscruciformepourretirerles2visdefixationetretirez

forméetfamiliariséaveclefonctionnementdumonteescalier.

lapoignéedefixationde

l'interrupteur.c.Tirezdoucement;veillezànepasutilisertropdeforcepournepas

l'endommager.d.Retirezleconnecteurdel'interrupteur,remplacezleetremontezleensensinverse

commande.

Remplacerlesinterrupteursduhautetdubas:

Vousnepouvezêtreautoriséàtransporterquelachargeautoriséeàchaquefois.

9

Machine Translated by Google

INSTRUCTIONS

f.S'ilestnécessaired'inspecteretderéparerdescomposantstelsquelemoteuret

Lorsdel'utilisationduproduit,veuillezsuivrelespointssuivants:

boîtedevitessesaprèsavoirretirélepanneauavantetretirélecarterdumoteur,l'entretien

liéaumoteurpeutêtreeffectué.

1.Placezlesmarchandisessurleplateaudechargement,fixezlesavecdessangleset

g.Laboîtedevitessesestremplied'huileetn'apasbesoind'êtreremplacée.

Réglezlesmainscourantespourqu'ellessoientbienajustées.Unefoislahauteuratteinte,verrouillezlafermement.

b.Retirezlepanneauavantavecquatrevisdefixationdechaquecôté.c.Retirezle

panneauavant.d.Deface,vous

pouvezobserverdirectementlecâblageinternedelacommande

Réparer,remplaceretvérifierlafixationdesautresboulonsetécrous:

a.Touslesboulonsetécrousdelamachineontdesprocessusantidesserrage,maispourdesraisonsdesécurité

2.Lorsquevousmontezlesescaliers,réglezlemodedefonctionnementsurl'engrenageàl'étageet

utilisation,ilestnécessairedevérifiersitouteslesattachesd'uncôtésontdesserrées

boîteetl'étatducontrôleur.

allumezl'interrupteurd'alimentation,tirezlamachined'escaladedechargeélectriquejusqu'àla

marcheetplacezlebordextérieurdelarouegonflablesurlasurfaceverticalede

e.S'ilestnécessairedevérifieretderemplacerl'interrupteurdecontrôledevitesse,après

tousles3mois.b.

S'ilyadesattachesdesserrées,veuillezlesremplaceretlesserreràtempspour

lamarche,inclinezlamachined'escaladeàunangleapproprié,appuyezsurle

poignéeetappuyezsurl'interrupteurdefonctionnement,lorsquelamachinecommenceà

fonctionner,veuilleztenirfermementlapoignéepourlamanipulationaprèsdeuxétapes,tirezl'escalade

enouvrantlepanneauavant,vouspouvezdirectementfairefaceàl'écroufixeetaucâblagedu

assurerlasécuritédel'emploi.

machineenmarchearrièrepourfairecollerlarouegonflableàladeuxièmemarche

planvertical,suividechaqueétapeverslehaut,jusqu'àcequ'ilsoittransportéversl'étagecible,

relâchezl'interrupteurdefonctionnementetcoupezl'alimentationpourévitertoutaccident

interrupteurdecontrôledevitesse.

contact.

10

Machine Translated by Google

1.Promotionàplat:

ajustezleboutondefonctionnementpourmaintenirlereposepiedàl'extrémitédu

brasdesupportéloignédusol.

jusqu'àcequel'étageciblesoitatteint.CONSEILSD'UTILISATION

3.Lorsquevousdescendezlesescaliers,réglezlemodedefonctionnementsurlavitessede

descente,allumezl'interrupteurd'alimentation,poussezlavoiturejusqu'auborddelamarche,

appuyezsurl'interrupteurdemarcheetcomptezsurlarouedesupportdupiedd'escalade

pourstabiliserlavoiturequimonte,amenezlavoitureàlamarchesuivante,tirezlavers

l'arrièreetgardeztoujourslesrouesperpendiculairesàlamarchefaceàface(silaprofondeur

delamarcheestgrande,poussezlavoitureversl'avantpourvousassurerquelecentrede

laroueestencontactaveclamarche,leplanverticalestd'environ10centimètres),etainsidesuite

c.Pendantlefonctionnementdelamachine,lesbrasdoiventtoujoursêtremaintenus

2.Àl'étage:

a.Tirezlamachineavantdemonterlesescalierspourquelespneusdela

machineadhèrentfermementauplanverticalpourle

réglage.b.L'opérateurtientl'accoudoiràdeuxmains,engardantlesbrastenduset

ensepenchantpourappuyersurl'accoudoir;aprèslapréparation,appuyezsurlebouton

demarcheetfaitesfonctionnerlamachine.

verticaletpresséverslebaspouréviterl'ectropiondelamachine.

11

Machine Translated by Google

12

augmenterlepoidsdesmarchandisesaprèsêtredevenucompétent;

b.Entraînezvousàtireràplusieursreprisesunepetitequantitédemarchandisesetàlesretirerprogressivement.

c.Modificationdelamanièredontlesmarchandisessontplacéesetajustementdelahauteur

labatterieetconservezladansunendroitfraisetsec.Attentionànepaslaisserd'eaupénétrerdansla

batterieaulithium.

a.Poussezlamachineàunedistancede15à20cmducentredegravitédelaroueprincipalejusqu'au

borddelamarche;b.Appuyezsurleboutondemarcheet

aumomentdedescendrelesmarches,le

centredegravitédesmarchandisesrendral'opérationpluséconomique.d.Gardezl'appareilpropre

commed'habitude(ycomprislastérilisation).e.Vérifiez

fréquemmentlespiècesdétachées.f.Sivousne

l'utilisezpaspendantunelonguepériode,veuillezchargercomplètementlabatterieetlaretirer

L'opérateurtirelamachineversl'arrièrejusqu'àlaroueprincipaledelamachine,en

adhéranttoujoursàlasurfaceverticaledupneupourempêcherlamachinedeglisser;4.

Séquence

suggérée:a.Entraînezvousà

utiliserdesvéhiculesvidespourvousfamiliariseraveclestechniquesd'utilisation.

3.Endescendantlesescaliers:

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL: SC202H-180

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

ELEKTRISCHER TREPPENSTEIGER

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

HINWEIS: Die Farbe ist abhängig von Ihrem Kauf.

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

BERGSTEIGER

Brauchen Sie Hilfe? Kontaktieren Sie uns!

MODELL: SC202H-180

ELEKTRISCHE TREPPE

- 1 -

Machine Translated by Google

verboten.

7. Dieses Produkt kann nicht im Regen verwendet werden.

9. Zubehör ist auf die Verwendung dieses Produkts beschränkt und ist streng

3. Dieses Produkt ist nur für den Transport von Gütern bestimmt und eine Überladung ist strengstens

2. Es ist strengstens verboten, dieses Produkt nach dem Trinken oder Einnehmen zu bedienen

Vermeiden Sie durch die Situation bedingte Unfallgefahren!

8. Dieses Produkt kann nicht in stark magnetischen Umgebungen verwendet werden.

Schlafmittel.

von der Verwendung dieses Produkts.

6. Während der Arbeit ist es strengstens verboten, unter dem Gerät zu stehen, um

Verlust und Personenschäden. Die Benutzung dieses Produkts durch Personen ist strengstens untersagt!

12. Vermeiden Sie, Batterien Feuer, hohen Temperaturen und Feuchtigkeit auszusetzen.

1. Personen, die keine operative Ausbildung erhalten haben, ist es strengstens untersagt

Stufenhöhe <230mm, Stufentiefe >250mm.

strengstens verboten. Andernfalls kommt es zu Geräteschäden, Sachschäden

• Verändern Sie niemals Einstellungen während Sie Treppen hinauf- oder hinuntergehen.

• Bringen Sie niemals Körperteile, insbesondere Füße, unter die Steigschienen. • Sollten die

Antriebselemente blockieren, schalten Sie das Gerät sofort aus.

5. Dieses Produkt kann im Innen- und Außenbereich verwendet werden:

11. Überlastung, illegale Verwendung oder unbefugte Demontage dieses Produkts ist

Oberflächen.

10. Es ist verboten, dieses Produkt ohne Genehmigung zu zerlegen.

Kletterstrecke.

4. Es ist strengstens verboten, dieses Produkt auf Treppen ohne vertikale

für andere Zwecke verboten.

• Lesen Sie die Bedienungsanleitung und beachten Sie alle Warn- und Sicherheitshinweise. •

Beachten Sie die technischen Daten, da die Tragkraft nicht überschritten werden kann.

• Überprüfen Sie alle elektronischen Funktionen, Sicherheitsbremsen und die Position des

Vor der Inbetriebnahme

SICHERHEITSHINWEISE

Während des Betriebs des Geräts

- 2 -

Machine Translated by Google

SC202H-180

Ausgang: DC 54,6 V/3 A

Gleichstrom 48 V

Batterie

Eingang: Wechselstrom 100 – 240 V, 50/60 Hz

Gleichstrom 48 V / 10 Ah

Lastplatte

Ladegerät

Geltende Bedingung

Armlehne höhenverstellbar

Motor

Max. Belastung

44x25cm

Betriebsspannung

Modell

Lithiumbatterie;

121-156 cm

Gleichstrom 48 V / 400 W

440 Pfund

Materialien

Aluminiumlegierung

- 3 -

MODELL UND PARAMETER

13. Bei der Bedienung des Produkts ist eine korrekte Haltung erforderlich.

Um Gefährdungen zu vermeiden, ist das Zerlegen und Modifizieren der Batterie unbedingt erforderlich!

Sicherheitsunfälle zu vermeiden. Gleichzeitig ist es strengstens verboten,

Üben Sie den Umgang mit leeren Fahrzeugen, um sich mit der Bedienung vertraut zu machen.

beim Treppensteigen oder Treppenabsteigen muss die Person oben sein! Bitte

Stufenhöhe <230mm,

Stufentiefe >250mm

Machine Translated by Google

- 4 -

MASSBILD

STRUKTURDIAGRAMM

Machine Translated by Google

6. Luftpumpe x1

2. Ladegerät x1

dass es jeden Monat vollständig aufgeladen wird.

5. Armlehnenbefestigungsknopf (In Reserve) x1

3. Bei längerer Nichtbenutzung den Netzstecker ziehen und sicherstellen,

Nachdem der Akku vollständig geladen ist, leuchtet die Kontrollleuchte grün.

und Wechselstrom darf nicht direkt an die Batterie angeschlossen werden.

4. Der Akkuladeanschluss darf nur an 48-V-Gleichstrom angeschlossen werden

7. Benutzerhandbuch x1

1. Lithiumbatterie (DC48V/10AH) x1

den normalen Betrieb des Gerätes und verlängern die Lebensdauer der Batterie Lange Batterie

5. Der Eingangswechselstrombereich des Ladegeräts beträgt 100 – 240 V Wechselstrom, 50/60 Hz.

6. Die Batterieleistung beträgt DC48V.

1. Wenn der Akku schwach ist, laden Sie ihn bitte rechtzeitig auf, um sicherzustellen

4. Schalterknopf (In Reserve) x3

3. Ratschenseil x1

2. Während des Ladevorgangs leuchtet die Kontrollleuchte des Ladegeräts rot.

Leben.

- 5 -

ZUBEHÖR

LADEN DER BATTERIE

9. Handlauf

4. Lastplatte

13.Kraftfeststellknopf

12.Macht

3. Controller-Box

6. Bremspedal

15. Reifen

14.Motor und Untersetzungsgetriebe

5. Kletterfüße

8. Armlehnenbefestigungsknopf

7. Geschwindigkeitsschalter

2. Rahmen aus Aluminiumlegierung

11. Netzstecker

1. Schalter für oben und unten

10. Griff und Betriebsschalter

Machine Translated by Google

- 6 -

INSTALLATION UND DEMONTAGE

1. Drehen Sie den Feststellgriff gegen den Uhrzeigersinn bis zum Anschlag.

2. Stecken Sie das Netzteil in die Halterung.

Wenn Sie ein Netzteil installieren müssen:

2. Drehen Sie die beiden Verriegelungshebel gegen den Uhrzeigersinn bis zum Anschlag.

3. Halten Sie den Netzgriff fest und entnehmen Sie das Netzteil nach oben.

1. Ziehen Sie den Netzstecker.

Wenn Sie das Netzteil entfernen müssen:

3. Drehen Sie den Feststellgriff im Uhrzeigersinn, um die Batterie zu verriegeln.

4. Netzstecker einstecken.

Machine Translated by Google

- 7 -

erforderlich.

Inhalt; zu diesem Zeitpunkt die Macht

ausgeschaltet.

Schalten Sie den Netzschalter ein, und die Leistungsanzeige leuchtet auf. Es gibt eine

Wenn die Anzeige „Niedriger Ladestand 30 %“ oder „Unterspannung DC45V“ anzeigt, wird der Ladevorgang

Das Display leuchtet auf und zeigt die

Restkapazitätsprüfung:

zu voll.

Lithium-Ionen-Akkus sind Verbrauchsprodukte.

eingeschaltet ist, wird der Strom

hat einen Ausgang. Andernfalls ist es

1. Messung der Funktionen „Oben“ und „Unten“ und „Schnell/Langsam“:

Bitte benutzen Sie keinen Treppensteiger, wenn nur noch 30 % vor dem Aufladen vorhanden sind

Batterieschalter; wenn die Stromversorgung

Schalter für Ober-/Untergeschoss Schalter für Geschwindigkeitsregelung

Weißer Punktknopf

Es gibt ein OFF/ON-Etikett an der

Leistung %, und schwarzer Bildschirm, der nicht angezeigt wird.

beim Laden!

Durch Drücken wird der Anzeigeinhalt ersetzt: aktueller Spannungswert, aktuelle

Batterieschalter:

HINWEIS: Schalter auf Position ON

weißer Punkt-Button in der unteren rechten Ecke der Leistungsanzeige, der

Einsatz:

BENUTZEN SIE DEN TREPPENSTEIGER

Machine Translated by Google

- 8 -

Dieser Treppensteiger verfügt über eine Treppenpositionierungsfunktion.

Bremsen:

Es dient der Sicherheit beim Treppenabstieg und verhindert, dass man direkt die Treppe

hinunterstößt.

Halten Sie die Betriebstaste gedrückt, und der

Treppensteiger beginnt mit der Abfahrt.

2. Armlehnenhöhenverstellung

1. Wenn Sie diese Funktion verwenden, bevor Sie die

Treppe hinuntergehen, drücken Sie die Bremsen nach

oben, um sie aus der Befestigungsschnalle zu lösen.

Drücken Sie an die Kante der Treppe, und sie bremst

automatisch, sodass der Treppensteiger an der Kante der

Treppenstufe anhält.

Lösen Sie den Handlaufverriegelungsgriff gegen den Uhrzeigersinn, stellen Sie den Handlauf auf

einen geeigneten Winkel ein und verriegeln Sie den Griff im Uhrzeigersinn. Denken Sie daran, den

Griff zu verriegeln!

Schalten Sie den Netzschalter ein und stellen Sie die Schalter oben und unten sowie die

Geschwindigkeitsregelung separat ein. Drücken Sie mit dem Finger auf den Betriebsschalter.

Wenn das Gerät normal läuft, ist der Test abgeschlossen. Schalten Sie den Netzschalter aus.

2. Wenn Sie diese Funktion einfahren möchten, betätigen

Sie die Bremse und üben Sie Kraft nach unten aus, sodass

sie am Bajonett fixiert wird.

HINWEIS: Diese Funktion ist nicht erforderlich und dient in erster Linie der Sicherheit.

Machine Translated by Google

- 9 -

den Schalterbefestigungsgriff. c.

Vorsichtig herausziehen. Achten Sie darauf, nicht zu viel Kraft anzuwenden, um ihn nicht zu beschädigen.

d. Entfernen Sie den Schalterstecker, ersetzen Sie ihn und bauen Sie ihn in umgekehrter Reihenfolge wieder zusammen.

Treppensteigen, Treppensteigen: * Bevor Sie TREPPENSTÜHLE

benutzen, vergewissern Sie sich bitte, dass Sie richtig

a. Die Befestigungsschraube ist eine M4 Kreuzschlitzschraube. b.

Entfernen Sie mit einem Kreuzschlitzschraubendreher die beiden Befestigungsschrauben und entfernen Sie

a. Bevor Sie die Frontblende abnehmen, entnehmen Sie die Batterie.

Wenn Sie sich mit der Funktion auskennen, können Sie auf sie verzichten.

* Bevor Sie den Treppensteiger benutzen, überprüfen Sie bitte die verbleibende Batteriekapazität.

Ersetzen Sie den Betriebsschalter:

Überprüfen und ersetzen Sie den Controller und den Motor. Drehzahlreglerknopf:

Befehl.

Bitte üben Sie das Treppensteigen ohne Belastung auf der Treppe bei geringer Geschwindigkeit!

a. Entfernen Sie eine Befestigungsschraube.

b. Ziehen Sie die Schalterbefestigungskappe ab und achten Sie darauf, die Verkabelung nicht zu beschädigen.

c. Öffnen Sie den Stecker, ersetzen Sie den Schalter und installieren Sie ihn in umgekehrter Reihenfolge wieder.

Möglicherweise dürfen Sie jeweils nur die zulässige Ladung transportieren.

Ersetzen Sie die Schalter oben und unten:

Befehl.

geschult und mit der Bedienung des Treppensteigers vertraut sein.

INSPEKTION UND WARTUNG

Machine Translated by Google

ANWEISUNGEN

alle 3 Monate. b. Wenn

lose Befestigungselemente vorhanden sind, ersetzen Sie diese bitte rechtzeitig und ziehen Sie sie fest, um

Schalten Sie den Netzschalter ein, ziehen Sie die elektrische Lastklettermaschine zur Stufe und platzieren Sie

die Außenkante des aufblasbaren Rades auf der vertikalen Oberfläche von

Griff und drücken Sie den Betriebsschalter. Wenn die Maschine zu laufen beginnt, halten Sie den Griff zur

Handhabung fest. Nach zwei Schritten ziehen Sie den Steigbügel

Box und den Status des Controllers.

Reparieren, ersetzen und die Befestigung anderer Schrauben und Muttern überprüfen:

Bei der Verwendung muss überprüft werden, ob alle Befestigungselemente auf einer Seite locker sind

2. Wenn Sie nach oben gehen, stellen Sie den Arbeitsmodus auf den oberen Gang und

b. Entfernen Sie die Frontplatte mit vier Befestigungsschrauben auf jeder Seite. c. Entfernen

Sie die Frontplatte. d. Von vorne

können Sie die interne Verdrahtung der Steuerung direkt beobachten

g. Das Getriebe ist mit Öl gefüllt und muss nicht ausgetauscht werden.

a. Alle Maschinenschrauben und -muttern sind mit einem Lockerungsschutz ausgestattet, aber für eine sichere

Passen Sie die Handläufe so an, dass sie richtig passen. Nach Erreichen der Höhe verriegeln Sie sie fest.

die Stufe, kippen Sie die Steigmaschine in einen geeigneten Winkel, drücken Sie auf die

Getriebe Nach dem Abnehmen der Frontplatte und dem Abnehmen des Motorgehäuses können

motorbezogene Wartungsarbeiten durchgeführt werden.

1. Legen Sie die Ware auf die Ladefläche, sichern Sie sie mit Gurten und

f. Wenn es notwendig ist, Komponenten wie Motor und

Bitte beachten Sie bei der Nutzung des Produkts folgende Punkte:

Kontakt.

Geschwindigkeitsreglerschalter.

vertikale Ebene, gefolgt von jedem Schritt nach oben, bis zum Ziel transportiert Boden, lassen Sie den

Betriebsschalter und schalten Sie die Stromversorgung aus, um versehentliche zu vermeiden

Öffnen Sie die Frontplatte, Sie können direkt auf die feste Mutter und die Verkabelung des

Arbeitsplatzsicherheit gewährleisten.

Maschine rückwärts, um das aufblasbare Rad an der zweiten Stufe zu befestigen

e. Wenn es notwendig ist, den Geschwindigkeitsregler zu überprüfen und auszutauschen,

- 10 -

Machine Translated by Google

- 11 -

1. Flache Förderung:

Stellen Sie den Bedienknopf so ein, dass das Fußpolster am Ende des Stützarms

vom Boden ferngehalten wird.

bis die Zieluntergrenze erreicht ist.ANWENDUNGSTIPPS

3. Stellen Sie beim Herunterfahren den Arbeitsmodus auf den Herunterfahrgang,

schalten Sie den Netzschalter ein, schieben Sie das Auto an die Kante der Stufe, drücken

Sie den Betriebsschalter und verlassen Sie sich auf das Kletterfußstützrad, um das

Kletterauto zu stabilisieren. Bringen Sie das Auto zur nächsten Stufe, ziehen Sie es nach

hinten und halten Sie die Räder immer senkrecht zur Stufe von Angesicht zu Angesicht

(wenn die Stufentiefe groß ist, schieben Sie das Auto nach vorne, um sicherzustellen,

dass die Mitte des Rads die Stufe berührt, die vertikale Ebene beträgt etwa 10 Zentimeter) und so weiter

c. Während des Betriebs der Maschine sollten die Arme immer

2. Nach oben:

a. Ziehen Sie die Maschine, bevor Sie nach oben gehen, damit die Reifen der

Maschine zur Einstellung fest auf der vertikalen Ebene

haften. b. Der Bediener hält die Armlehne mit beiden Händen, hält die Arme gerade

und beugt sich nach unten, um auf die Armlehne zu drücken. Drücken Sie nach der

Vorbereitung die Betriebstaste und bedienen Sie die Maschine.

vertikal und nach unten gedrückt, um ein Ektropium der Maschine zu verhindern.

Machine Translated by Google

- 12 -

b. Üben Sie wiederholt das Ziehen einer kleinen Menge Ware und allmählich

das Gewicht der Ware nach Erreichen der erforderlichen Kapazität erhöhen;

Der Schwerpunkt der Waren macht den Vorgang arbeitssparender. d. Halten Sie die Maschine wie

gewohnt sauber (einschließlich Sterilisation). e. Überprüfen Sie

regelmäßig, ob lose Teile vorhanden sind. f. Wenn

Sie das Gerät längere Zeit nicht verwenden, laden Sie den Akku vollständig auf und nehmen Sie ihn heraus.

die Batterie und lagern Sie sie an einem kühlen und trockenen Ort. Achten Sie darauf, dass kein Wasser in

die Lithiumbatterie eindringt.

Der Bediener zieht die Maschine rückwärts zum Hauptrad der Maschine und bleibt dabei immer an der

vertikalen Oberfläche des Reifens haften, um ein Abrutschen der Maschine zu verhindern. 4. Empfohlene

Reihenfolge: a.

Üben Sie die Verwendung leerer

Fahrzeuge, um sich mit den Bedientechniken vertraut zu machen.

c. Änderung der Warenaufstellung und Anpassung der Höhe der

a. Schieben Sie die Maschine auf eine Distanz von 15-20 cm vom Schwerpunkt des Hauptrads bis zur

Kante der Stufe. b. Drücken Sie die Lauftaste. Beim

Herunterfahren der Stufen wird die

3. Die Treppe hinuntergehen:

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: SC202H-180

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

SALISCALE ELETTRICO

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

NOTA: il colore è soggetto all'acquisto.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO: SC202H-180

HAI BISOGNO DI AIUTO? CONTATTACI!

SCALATORE

SCALA ELETTRICA

- 1 -

Machine Translated by Google

dall'utilizzo di questo prodotto.

6. Durante il lavoro è severamente vietato sostare sotto l'attrezzatura per

perdita e lesioni personali. Questo prodotto è severamente vietato per uso umano!

1. A coloro che non hanno ricevuto una formazione operativa è severamente vietato

Altezza gradino <230 mm, profondità gradino >250 mm.

3. Questo prodotto è utilizzato solo per il trasporto di merci e il sovraccarico è severamente vietato.

7. Questo prodotto non può essere utilizzato sotto la pioggia.

8. Questo prodotto non può essere utilizzato in ambienti fortemente magnetici.

severamente vietato. Altrimenti, causerà danni alle apparecchiature, alla proprietà

sonniferi.

2. È severamente vietato utilizzare questo prodotto dopo aver bevuto o assunto

evitare incidenti pericolo causato dalla situazione!

pista di arrampicata.

4. È severamente vietato utilizzare questo prodotto su scale senza verticali

vietato per altri scopi.

12. Evitare di esporre le batterie al fuoco, alle alte temperature e all'umidità

• Leggere il manuale d'uso e osservare tutte le avvertenze e le istruzioni di sicurezza. •

Prendere nota dei dati tecnici poiché la capacità di sollevamento non può

essere superata. • Controllare tutte le funzioni elettroniche, i freni di sicurezza e la posizione del

proibito.

9. Gli accessori sono limitati all'uso di questo prodotto e sono strettamente

11. Il sovraccarico, l'uso illegale o lo smontaggio non autorizzato di questo prodotto sono

• Non modificare mai le impostazioni mentre si salgono o scendono le scale.

• Non mettere mai nessuna parte del corpo, in particolare i piedi, sotto le guide di salita. • Se

gli elementi di azionamento si bloccano, spegnere immediatamente l'unità.

superfici.

5. Questo prodotto può essere utilizzato sia all'interno che all'esterno:

10. È vietato smontare questo prodotto senza autorizzazione.

Prima del funzionamento iniziale

ISTRUZIONI DI SICUREZZA

Durante il funzionamento dell'unità

- 2 -

Machine Translated by Google

Carico massimo

Motore

44x25cm

Modello

Tensione di esercizio

Batteria al litio;

CC 48V / 400W

121-156 cm

Materiali

440 libbre

SC202H-180

DC48V

Uscita: DC54.6V / 3A

Batteria

Lega di alluminio

Ingresso: CA 100-240 V 50/60 Hz

CC 48V / 10Ah

Piastra di carico

Caricabatterie

Condizione applicabile

Il bracciolo regola l'altezza

- 3 -

MODELLO E PARAMETRI

13. Per utilizzare il prodotto è necessario adottare la postura corretta. Sia

smontare e modificare la batteria per evitare pericoli!

evitare incidenti di sicurezza. Allo stesso tempo, è severamente vietato

esercitarsi a utilizzare veicoli vuoti per acquisire familiarità con le tecniche di guida.

salendo o scendendo le scale, la persona deve essere in cima! Per favore

Altezza gradino <230mm,

Profondità gradino >250mm

Machine Translated by Google

- 4 -

SCHEMA DELLA STRUTTURA

SCHEMA DIMENSIONALE

Machine Translated by Google

1. Batteria al litio (DC48V/10AH) x1

il normale funzionamento del dispositivo e prolungare la durata della batteria Batteria lunga

5. L'intervallo di corrente alternata in ingresso del caricabatterie è CA 100-240 V 50/60 Hz.

6. L'uscita della batteria è DC48V.

1. Quando la batteria è scarica, caricarla tempestivamente per garantire

4. Pulsante di commutazione (di riserva) x3

3. Corda a cricchetto x1

2. Durante il processo di ricarica, la spia luminosa del caricabatterie è rossa.

2. Caricabatterie x1

vita.

6. Gonfiatore x1

che sia completamente carico ogni mese.

5. Manopola di fissaggio del bracciolo (di riserva) x1

Quando la batteria è completamente carica, la spia diventa verde.

3. Se non si utilizza per un lungo periodo, scollegare il connettore di alimentazione e assicurarsi

e non è consentito collegare direttamente la batteria alla corrente alternata.

7. Manuale utente x1

4. La porta di ricarica della batteria può essere collegata solo a un'alimentazione a 48 V CC

- 5 -

CARICA DELLA BATTERIA

ACCESSORI

5. Piedi rampicanti

8. Pomello di fissaggio del bracciolo

7. Interruttore di velocità

11. Spina di alimentazione

2. Telaio in lega di alluminio

1. Interruttore su e giù

9. Corrimano

10. Maniglia e interruttore di marcia

4. Piastra di carico

13. Manopola di fissaggio della potenza

3. Scatola di controllo

12.Potenza

6. Pedale del freno

14. Motore e riduttore

15. Pneumatico

Machine Translated by Google

1. Ruotare la maniglia di fissaggio della potenza in senso antiorario fino al massimo.

2. Inserire l'alimentatore nel fissaggio.

Quando è necessario installare un alimentatore:

3. Ruotare la maniglia di fissaggio dell'alimentazione in senso orario per bloccare la batteria.

1. Scollegare l'alimentatore.

3. Afferrare l'impugnatura di alimentazione e rimuovere l'alimentatore verso l'alto.

2. Ruotare le due maniglie di bloccaggio elettrico in senso antiorario fino al massimo.

Quando è necessario rimuovere l'alimentatore:

4. Collegare la spina di alimentazione.

INSTALLAZIONE E RIMOZIONE

- 6 -

Machine Translated by Google

USA IL SALISCENDI

Distribuzione:

potenza % e schermo nero, che non viene visualizzato.

a pieno.

girato sul lato ON, l'alimentazione

1. Misurazione della funzione modalità veloce/lenta e al piano superiore e al piano inferiore:

Si prega di non utilizzare uno stepper quando c'è solo il 30% di carica prima della ricarica

interruttore della batteria; quando l'alimentazione è

Accendere l'interruttore di alimentazione e il display del livello di potenza si illumina. C'è un

Quando visualizza bassa potenza 30% o sotto tensione DC45V, la carica è in corso

contenuto; in questo momento, il potere

ha un output. Altrimenti, è

Ispezione della capacità residua:

La batteria agli ioni di litio è un prodotto di consumo.

sostituito premendo il contenuto del display: valore di tensione corrente, corrente

Interruttore della batteria:

il display si illumina e visualizza il

NOTA: passare alla posizione ON

pulsante con punto bianco nell'angolo inferiore destro del display di alimentazione, che può essere

necessario.

spento.

Interruttore di controllo della velocità per salire/scendere le scale

Pulsante con punto bianco

C'è un'etichetta OFF/ON sulla

durante la ricarica!

- 7 -

Machine Translated by Google

- 8 -

Questo montascale è dotato di una funzione di posizionamento al piano inferiore.

Freni:

Per motivi di sicurezza durante la discesa delle scale, viene utilizzato per evitare di spingere direttamente

verso il basso le scale.

2. Se si desidera disattivare questa funzione, premere i

freni e spingerli verso il basso in modo che si fissino sulla

baionetta.

2. Regolazione dell'altezza del bracciolo

1. Se si utilizza questa funzione prima di scendere le

scale, forzare i freni verso l'alto per estrarli dalla fibbia di

fissaggio. Spingere verso il bordo della scala e si bloccherà

automaticamente, facendo sì che il montascale si fermi sul

bordo del gradino.

Allentare la maniglia di blocco del corrimano in senso antiorario, regolare il corrimano a

un'angolazione adatta e bloccare la maniglia in senso orario. Assicurarsi di bloccare la

maniglia!

Accendere l'interruttore della scatola di alimentazione e regolare separatamente gli

interruttori di sopra e di sotto e il controllo della velocità. Manopola, premere l'interruttore di

funzionamento con il dito e, se l'apparecchiatura funziona normalmente, il test è completato.

Spegnere l'interruttore di alimentazione.

NOTA: questa funzione non è obbligatoria ed è progettata principalmente per motivi di sicurezza.

Tenendo premuto il pulsante di accensione, il montascale

inizierà a scendere.

Machine Translated by Google

ISPEZIONE E MANUTENZIONE

Potrebbe essere consentito trasportare solo il carico consentito ogni volta.

* Prima di utilizzare il montascale, controllare la carica residua della batteria.

Controllare e sostituire il controller e il motore, Manopola di controllo della velocità:

ordine.

Utilizzo della sedia a rotelle per salire e scendere le scale: *

Prima di utilizzare STAIRCHAIR, assicurarsi di essere stati correttamente

a. La vite di fissaggio è una vite a croce M4. b. Utilizzare

un cacciavite a croce per rimuovere le 2 viti di fissaggio e rimuovere

Una volta acquisita familiarità, potrai fare a meno di questa funzione.

Sostituire l'interruttore di marcia:

a. Prima di rimuovere il pannello frontale, rimuovere la batteria.

ordine.

addestrato e familiare con il funzionamento del montascale.

la maniglia di fissaggio

dell'interruttore. c. Estrarre delicatamente; fare attenzione a non usare troppa forza

per non danneggiarlo. d. Rimuovere il connettore dell'interruttore, sostituirlo e rimontarlo in senso inverso

Si prega di esercitarsi a salire le scale senza carico e a bassa velocità!

a. Rimuovere una vite di fissaggio.

b. Tirare verso l'alto il tappo di fissaggio dell'interruttore e fare attenzione a non danneggiare

il cablaggio. c. Aprire il connettore, sostituire l'interruttore e reinstallarlo in senso inverso.

Sostituire gli interruttori del piano superiore e inferiore:

- 9 -

Machine Translated by Google

ISTRUZIONI

interruttore di controllo della velocità.

g. Il cambio è pieno di olio e non necessita di essere sostituito.

regolare i corrimano per adattarli correttamente. Dopo aver raggiunto l'altezza, bloccarli saldamente.

riduttore dopo aver rimosso il pannello frontale e rimosso la carcassa del motore, è possibile

effettuare la manutenzione relativa al motore.

1. Posizionare la merce sulla piastra di carico, fissarla con le cinghie e

casella e lo stato del controller.

utilizzare, è necessario controllare se tutti gli elementi di fissaggio su un lato sono allentati

accendere l'interruttore di alimentazione, tirare la macchina elettrica per l'arrampicata sul gradino e

posizionare il bordo esterno della ruota gonfiabile sulla superficie verticale di

il gradino, inclinare la macchina per l'arrampicata ad un angolo adatto, premere verso il basso sul

b. Rimuovere il pannello frontale con quattro viti di fissaggio su ciascun lato. c.

Rimuovere il pannello frontale. d.

Dalla parte anteriore, è possibile osservare direttamente il cablaggio interno del controllo

Riparare, sostituire e controllare il fissaggio di altri bulloni e dadi:

a. Tutti i bulloni e i dadi delle macchine hanno processi anti-allentamento, ma per motivi di sicurezza

aprendo il pannello frontale, è possibile vedere direttamente il dado fisso e il cablaggio del

garantire la sicurezza del posto di lavoro.

2. Quando si sale al piano di sopra, impostare la modalità di lavoro sulla marcia superiore e

macchina all'indietro per far aderire la ruota gonfiabile al secondo gradino

e. Se è necessario controllare e sostituire l'interruttore di controllo della velocità, dopo

ogni 3 mesi. b. Se ci

sono elementi di fissaggio allentati, sostituirli e stringerli in tempo per

maniglia e premere l'interruttore di funzionamento, quando la macchina inizia a funzionare, tenere

saldamente la maniglia per la movimentazione dopo due passaggi, tirare la salita

contatto.

f. Se è necessario ispezionare e riparare componenti quali il motore e

Durante l'utilizzo del prodotto, si prega di seguire i seguenti punti:

piano verticale, seguito da ogni passaggio verso l'alto, fino al trasporto al piano di destinazione,

rilasciare l'interruttore di funzionamento e spegnere l'alimentazione per evitare accidentali

- 10 -

Machine Translated by Google

- 11 -

fino al raggiungimento del piano di destinazione.SUGGERIMENTI PER L'USO

1. Promozione piatta:

regolare il pulsante di funzionamento in modo da mantenere il poggiapiedi all'estremità del

braccio di supporto lontano dal suolo.

3. Quando si scende le scale, impostare la modalità di lavoro sulla marcia per le scale,

accendere l'interruttore di alimentazione, spingere la macchina sul bordo del gradino,

premere l'interruttore di marcia e fare affidamento sulla ruota di supporto del piede di

salita per stabilizzare la macchina in salita, portare la macchina al gradino successivo,

tirarla indietro e mantenere sempre le ruote perpendicolari al gradino faccia a faccia (se

la profondità del gradino è ampia, spingere la macchina in avanti per assicurarsi che il

centro della ruota sia a contatto con il gradino, il piano verticale è di circa 10 centimetri) e così via

c. Durante il funzionamento della macchina, le braccia devono essere sempre tenute

2. Al piano

superiore: a. Tirare la macchina prima di salire le scale per far aderire

saldamente i pneumatici della macchina al piano verticale

per la regolazione. b. L'operatore tiene il bracciolo con entrambe le mani, tenendo

le braccia dritte e piegandosi verso il basso per premere sul bracciolo; dopo la

preparazione, premere il pulsante di esecuzione e azionare la macchina.

verticale e premuto verso il basso per evitare l'ectropion della macchina.

Machine Translated by Google

- 12 -

aumentare il peso delle merci dopo aver acquisito competenza;

b. Esercitati a tirare ripetutamente una piccola quantità di merce e gradualmente

c. Modificare il modo in cui vengono posizionate le merci e regolarne l'altezza

la batteria e conservarla in un luogo fresco e asciutto. Fare attenzione all'acqua che entra

nella batteria al litio.

l'operatore tira la macchina all'indietro verso la ruota principale della macchina, aderendo

sempre alla superficie verticale del pneumatico per evitare che la macchina scivoli; 4.

Sequenza

suggerita: a. Esercitarsi

utilizzando veicoli vuoti per acquisire familiarità con le capacità operative.

il centro di gravità della merce renderà l'operazione più economica. d. Mantenere pulito

come di routine (inclusa la sterilizzazione). e.

Controllare frequentemente la presenza di

parti allentate. f. Se non utilizzato per un lungo periodo, caricare completamente la batteria ed estrarla.

a. Spingere la macchina a una distanza di 15-20 cm dal baricentro della ruota principale al

bordo del gradino; b. Premere il pulsante di marcia

e, al momento della discesa dei gradini, il

3. Scendendo le scale:

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:SC202H180

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

SUBEESCALERASELÉCTRICA

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

NOTA:Elcolorestásujetoatucompra.

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

MODELO:SC202H180

¿NECESITASAYUDA?¡CONTÁCTANOS!

TREPADOR

Escaleraeléctrica

1

Machine Translated by Google

8.Esteproductonosepuedeutilizarenentornosconfuertesimanes.

prohibido.

•Leaelmanualdelusuarioytengaencuentatodaslasadvertenciaseinstruccionesde

seguridad.•Tengaencuentalosdatostécnicos,yaquenosepuedesuperarla

capacidaddeelevación.•Compruebetodaslasfuncioneselectrónicas,losfrenosdeseguridadylaposicióndela

9.Losaccesoriosselimitanalusodeesteproductoysonestrictamente

Prohibidoparaotrosfines.

4.Estáestrictamenteprohibidoutilizaresteproductoenescalerassinsoportevertical.

pistadeescalada.

superficies.

•Nuncacambielosajustesmientrassubeobajaescaleras.•Nuncacoloque

ningunapartedelcuerpo,especialmentelospies,debajodelaspistasdesubida.•Siloselementos

deaccionamientosebloquean,apaguelaunidadinmediatamente.

5.Esteproductosepuedeutilizareninterioresyexteriores:

10.Estáprohibidodesmontaresteproductosinpermiso.

11.Lasobrecarga,elusoilegaloeldesmontajenoautorizadodeesteproducto

1.Quedanestrictamenteprohibidosaquellosquenohayanrecibidoformaciónoperativa.

Alturadelescalón<230mm,profundidaddelescalón>250mm.

Estáestrictamenteprohibido.Delocontrario,seproducirándañosenelequipoylapropiedad.

6.Duranteeltrabajo,estáestrictamenteprohibidopermanecerdebajodelequipopara

delusodeesteproducto.

Pérdidasylesionespersonales.¡Esteproductoestáestrictamenteprohibidoparausotripulado!

12.Eviteexponerlasbateríasalfuego,aaltastemperaturasyalahumedad.

2.Estáestrictamenteprohibidoutilizaresteproductodespuésdebeberotomaralcohol.

Drogasparadormir.

¡Evitaaccidentespeligrososcausadosporlasituación!

7.Esteproductonosepuedeutilizarbajolalluvia.

3.Esteproductosoloseutilizaparatransportarmercancíasyseprohíbeexpresamentesusobrecarga.

Antesdelaoperacióninicial

INSTRUCCIONESDESEGURIDAD

Mientrasoperalaunidad

2

Machine Translated by Google

Materiales

Entrada:CA100240V50/60Hz

CC48V/10Ah

Batería

Salida:DC54,6V/3A

Condiciónaplicable

Cargador

Elapoyabrazosseajustaenaltura

Placadecarga

Modelo

Voltajedefuncionamiento

121156cm

Motor

Cargamáx.

44x25cm

Aleacióndealuminio

SC202H180

440libras

CC48V

CC48V/400W

Bateríadelitio;

3

MODELOYPARÁMETROS

13.Sedebeadoptarunaposturacorrectaparaoperarelproducto.

¡Desmonteymodifiquelabateríaparaevitarpeligros!

evitaraccidentesdeseguridad.Almismotiempo,estáestrictamenteprohibido

Alsubirobajarescaleras,lapersonadebeestararriba.Porfavor.

Practiqueelusodevehículosvacíosparafamiliarizarseconlashabilidadesdeoperación.

Alturadelescalón<230mm,

profundidaddelescalón>250mm

Machine Translated by Google

DIAGRAMADEESTRUCTURA

DIAGRAMADEDIMENSIONES

4

Machine Translated by Google

CARGADELABATERÍA

ACCESORIOS

5

2.Duranteelprocesodecarga,laluzindicadoradelcargadoresroja.

Unavezquelabateríaestácompletamentecargada,laluzindicadorasevuelveverde.

5.Perilladefijacióndelapoyabrazos(enreserva)x1

3.Sinoseutilizaduranteuntiempoprolongado,desconecteelconectordealimentaciónyasegúresedeque

6.Infladorx1

Queestécompletamentecargadacadames.

4.ElpuertodecargadelabateríasolopuedeconectarseaunafuentedealimentacióndeCCde48V.

7.Manualdeusuariox1

ynosepermiteconectarlaalimentacióndeCAdirectamentealabatería.

1.Cuandolabateríaestébaja,cárguelademaneraoportunaparagarantizar

5.ElrangodeentradadeCAdelcargadoresCA100240V50/60Hz.

1.Bateríadelitio(CC48V/10AH)x1

elfuncionamientonormaldeldispositivoyprolongarlavidaútildelabateríaBateríadelargaduración

6.LasalidadelabateríaesDC48V.

vida.

2.Cargadorx1

3.Cuerdadetrinquetex1

4.Botóndecambio(enreserva)x3

11.Enchufedealimentación

12.Poder

3.Cajadelcontrolador

4.Placadecarga

5.Piestrepadores 13.Perilladefijacióndepotencia

14.Motorycajadecambiosreductora

6.Pedaldefreno

15.Neumático

7.Interruptordevelocidad

8.Perilladefijacióndelreposabrazos

9.Pasamanos

1.Interruptordearribayabajo

10.Mangoeinterruptordefuncionamiento2.Marcodealeacióndealuminio.

Machine Translated by Google

Cuandonecesitesinstalarunafuentedealimentación:

1.Girelamanijadefijacióneléctricaensentidoantihorariohastaelmáximo.

2.Coloquelafuentedealimentaciónenlafijación.

3.Girelamanijadefijacióndeenergíaenelsentidodelasagujasdelrelojparabloquearlabatería.

2.Girelasdosmanijasdebloqueoeléctricoensentidoantihorariohastaelmáximo.

3.Sujeteelmangodealimentaciónyretirelafuentedealimentaciónhaciaarriba.

1.Desconectelafuentedealimentación.

Cuandonecesitesquitarlafuentedealimentación:

4.Conecteelenchufedealimentación.

INSTALACIÓNYDESMONTAJE

6

Machine Translated by Google

UTILICEELSUBESCALERAS

Despliegue:

Cuandomuestraunniveldepotenciabajodel30%ounvoltajeinferiora45VCC,lacargaestá

tieneunasalida.Delocontrario,es

requerido.

Botóndepuntoblancoenlaesquinainferiorderechadelapantalladeenergía,quepuedeser

Apagado.

NOTA:CambiealaposiciónON

reemplazadopresionandoelcontenidodelapantalla:valordevoltajeactual,corriente

%depotenciaypantallanegra,quenosemuestra.

Interruptordebatería:

Botóndepuntoblanco

HayunaetiquetadeAPAGADO/ENCENDIDOenel

¡Alcargar!

Noutiliceunsubeescalerascuandosoloquedeun30%antesdecargar

interruptordebatería;cuandolaenergíaestá

giradoalladoON,laenergía

Parallenar.

1.Funcióndemedicióndemodorápido/lentoyarribayabajo:

Interruptordecontroldevelocidaddeinterruptordearriba/abajo

Inspeccióndecapacidadrestante:

Labateríadeionesdelitioesunproductoconsumible.

Lapantallaseiluminaymuestrael

contenido;enestemomento,elpoder

Enciendaelinterruptordeencendidoyseiluminarálapantalladeniveldeenergía.Hayun

7

Machine Translated by Google

8

Frenos:

Estesubeescalerastieneunafuncióndeposicionamientoenlaplantabaja.

1.Siutilizaestafunciónantesdebajarlasescaleras,fuerce

losfrenoshaciaarribaparasacarlosdelahebilladefijación.

Empujehastaelbordedelaescalerayfrenará

automáticamente,loqueharáqueelsalvaescalerasse

detengaenelbordedelescalón.

2.Sidesearetraerestafunción,presionelosfrenosyaplique

fuerzahaciaabajoparaquequedenfijadosenlabayoneta.

Aflojelamanijadebloqueodelpasamanosensentidoantihorario,ajusteelpasamanosaun

ánguloadecuadoybloqueelamanijaensentidohorario.¡Asegúresedebloquearlamanija!

Paralaseguridadalbajarescaleras,seutilizaparaevitarempujarescalerasabajodirectamente.

2.Ajustedealturadelreposabrazos

Enciendaelinterruptordelacajadealimentaciónyajustelosinterruptoresdearribayabajoyel

controldevelocidadporseparado.Perilla,presioneelinterruptordeoperaciónconeldedoy,si

elequipofuncionanormalmente,lapruebaestácompleta.Apagueelinterruptordealimentación.

NOTA:Estafunciónnoesobligatoriayestádiseñadaprincipalmentepormotivosdeseguridad.

Mantengapresionadoelbotóndelinterruptorde

funcionamientoyelsalvaescalerascomenzaráabajar.

Machine Translated by Google

9

a.Eltornillodefijaciónesuntornillodecabezaencruz

M4.b.Utiliceundestornilladordecabezaencruzparaquitarlos2tornillosdefijaciónyretire

c.Tiresuavementehacia

afuera;tengacuidadodenousardemasiadafuerzaparanodañarlo.d.Retireel

conectordelinterruptor,reempláceloyvuelvaaensamblarloenordeninverso.

capacitadoyfamiliarizadoconelfuncionamientodelsalvaescaleras.

Esposiblequesoloselepermitatransportarlacargapermitidacadavez.

orden.

Reemplacelosinterruptoresdearribaydeabajo:

¡Porfavor,practiquesubirescalerassincargaenlasescalerasyabajavelocidad!

a.Retireuntornillodefijación.b.

Levantelatapadefijacióndelinterruptorytengacuidadodenodañarelcableado.c.

Abraelconector,vuelvaacolocarelinterruptoreinstálelonuevamenteenordeninverso.

orden.

Verifiqueyreemplaceelcontroladoryelmotor,Perilladecontroldevelocidad:

*Antesdeutilizarelsalvaescaleras,compruebelacargarestantedelabatería.

a.Antesdequitarelpanelfrontal,retirelabatería.

Unavezqueseascompetente,podrásprescindirdeestafunción.

Reemplazarelinterruptordefuncionamiento:

Usodelasilladeescaleras,subirybajarescaleras:*Antes

deusarlasilladeescaleras,asegúresedehaberestadoenbuenascondiciones

INSPECCIÓNYMANTENIMIENTO

Machine Translated by Google

INSTRUCCIONES

Uso,esnecesariocomprobarsitodoslossujetadoresdeunladoestánsueltos

elpaso,inclinelamáquinatrepadoraaunánguloadecuado,presionehaciaabajo

Cada3meses.b.

Sihaysujetadoressueltos,reemplácelosyapriételosatiempo.

e.Siesnecesarioverificaryreemplazarelinterruptordecontroldevelocidad,después

manijaypresioneelinterruptordeoperación,cuandolamáquinacomienceafuncionar,

sostengafirmementelamanijaparamanipularladespuésdedospasos,tiredelaescalada

máquinahaciaatrásparahacerquelaruedainflableseadhieraalsegundopaso

Alabrirelpanelfrontal,puedemirardirectamentelatuercafijayelcableadodel

interruptordecontroldevelocidad.

Garantizarlaseguridadlaboral.

planovertical,seguidodecadapasohaciaarriba,hastasertransportadoalpisoobjetivo,

suelteelinterruptordefuncionamientoyapaguelaenergíaparaevitaraccidentes.

f.Siesnecesarioinspeccionaryrepararcomponentescomoelmotory

Duranteelusodelproducto,sigalossiguientespuntos:

contacto.

CajadecambiosDespuésdequitarelpanelfrontalyretirarlacarcasadelmotor,sepuede

realizarelmantenimientorelacionadoconelmotor.

1.Coloquelamercancíasobrelaplacadecarga,fíjelaconcorreasy

Ajustelospasamanosparaqueencajencorrectamente.Unavezalcanzadalaaltura,bloquéelosfirmemente.

g.Lacajadecambiosestállenadeaceiteynoesnecesarioreemplazarla.

Reparar,sustituirycomprobarlafijacióndeotrospernosytuercas:

b.Retireelpanelfrontalconcuatrotornillosdefijaciónencadalado.c.Retire

elpanelfrontal.d.Desdeel

frente,puedeobservardirectamenteelcableadointernodelcontrol.

a.Todoslospernosytuercasdelasmáquinastienenprocesosantiaflojamiento,peroparamayorseguridad

2.Alsubirlasescaleras,configureelmododetrabajoenlamarchasuperiory

Enciendaelinterruptordeencendido,tiredelamáquinadeescaladadecargaeléctricahasta

elescalónycoloqueelbordeexteriordelaruedainflableenlasuperficieverticalde

cajayelestadodelcontrolador.

10

Machine Translated by Google

1.Promociónplana:

Ajusteelbotóndeoperaciónparamantenerlaalmohadilladelpieenelextremodel

brazodesoportelejosdelsuelo.

verticalypresionadohaciaabajoparaevitarquelamáquinasufraectropión.

hastaalcanzarelpisoobjetivo.CONSEJOSDEUSO

3.Albajarlasescaleras,configureelmododetrabajoenlamarchadebajada,enciendael

interruptordeencendido,empujeelautomóvilhastaelbordedelescalón,presioneelinterruptor

defuncionamientoyapóyeseenlaruedadeapoyodelpiedeascensoparaestabilizarel

automóvildeascenso,lleveelautomóvilalsiguienteescalón,tiredeélhaciaatrásymantenga

siemprelasruedasperpendicularesalescalónencontactocaraacara(silaprofundidaddel

escalónesgrande,empujeelautomóvilhaciaadelanteparaasegurarsedequeelcentrodela

ruedaestéencontactoconelescalón,elplanoverticalesdeunos10centímetros),yasísucesivamente.

2.Arriba:a.

Tiredelamáquinaantesdesubirlasescalerasparaquelasruedasdelamáquina

seadhieranfirmementealplanoverticalparaelajuste.b.

Eloperadorsostieneelapoyabrazosconambasmanos,manteniendolosbrazos

rectoseinclinándosehaciaabajoparapresionarelapoyabrazos;despuésdela

preparación,presioneelbotóndefuncionamientoyoperelamáquina.

c.Duranteelfuncionamientodelamáquina,losbrazosdebenmantenersesiempre

11

Machine Translated by Google

12

b.Practiquetirarrepetidamentedeunapequeñacantidaddebienesygradualmente

aumentarelpesodelasmercancíasdespuésdevolversecompetente;

Elcentrodegravedaddelosproductosharáquelaoperaciónahorremástrabajo.d.Mantenga

lalimpiezademanerarutinaria(incluidalaesterilización).

e.Verifiqueconfrecuenciaquenohayapiezas

sueltas.f.Sinoseutilizaduranteunlargotiempo,carguecompletamentelabateríaysáquela.

a.Empujarlamáquinaaunadistanciade1520cmdesdeelcentrodegravedaddelarueda

principalhastaelbordedelescalón;b.Presionarel

botóndemarcha,yalmomentodedescenderlosescalones,el

c.Cambiarlaformadecolocarlasmercancíasyajustarlaalturadelasmismas.

Eloperadortiradelamáquinahaciaatráshastalaruedaprincipaldelamáquina,

adhiriéndosesiemprealasuperficieverticaldelneumáticoparaevitarquelamáquinase

deslice;4.

Secuenciasugerida:a.Practique

elusodevehículosvacíosparafamiliarizarseconlashabilidadesdeoperación.

3.Bajandolasescaleras:

labateríayguárdelaenunlugarfrescoyseco.Tengacuidadodequenoentreaguaenlabatería

delitio.

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: SC202H-180

ELEKTRYCZNY SCHODOŁAZ

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,

aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Machine Translated by Google

- 1 -

MODEL: SC202H-180

WSPINACZ

SCHODY ELEKTRYCZNE

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub

oprogramowania.

UWAGA: Kolor zależy od zakupionego produktu.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

Machine Translated by Google

- 2 -

Przed pierwszym uruchomieniem

INSTRUKCJE BEZPIECZEŃSTWA

Podczas obsługi urządzenia

• Przeczytaj instrukcję obsługi i zwróć uwagę na wszystkie ostrzeżenia i instrukcje bezpieczeństwa.

• Zwróć uwagę na dane techniczne, ponieważ nie można przekroczyć udźwigu. •

Sprawdź wszystkie funkcje elektroniczne, hamulce bezpieczeństwa i położenie podnośnika.

zabroniony.

8. Produktu nie należy używać w środowiskach, w których występuje silne pole magnetyczne.

9. Akcesoria są ograniczone do użytku z tym produktem i są ściśle

4. Zabrania się używania tego produktu na schodach bez pionowego wychylenia.

tor wspinaczkowy.

zabronione do innych celów.

powierzchnie.

10. Zabrania się rozmontowywania produktu bez zezwolenia.

11. Przeciążanie, nielegalne użytkowanie lub nieautoryzowany demontaż tego produktu jest zabronione.

• Nigdy nie zmieniaj ustawień podczas wchodzenia lub schodzenia po schodach. •

Nigdy nie wkładaj żadnej części ciała, zwłaszcza stóp, pod szyny wspinaczkowe. • Jeśli elementy

napędowe zablokują się, natychmiast wyłącz urządzenie.

5. Produkt ten można stosować wewnątrz i na zewnątrz:

1. Osobom, które nie przeszły szkolenia operacyjnego, surowo zabrania się

Wysokość stopnia <230mm, głębokość stopnia >250mm.

surowo zabronione. W przeciwnym razie spowoduje to uszkodzenie sprzętu, mienia

z używania tego produktu.

6. Podczas pracy zabrania się przebywania pod urządzeniem w celu

strata i obrażenia ciała. Ten produkt jest surowo zabroniony do użytku przez personel!

środki nasenne.

2. Zabrania się używania tego produktu po spożyciu alkoholu lub innych środków odurzających.

unikaj wypadków i niebezpieczeństw, jakie niesie ze sobą sytuacja!

12. Unikaj narażania baterii na działanie ognia, wysokiej temperatury i wilgoci.

3. Produkt ten jest przeznaczony wyłącznie do transportu towarów, a jego przeciążenie jest surowo zabronione.

7. Produktu nie należy używać w deszczu.

Machine Translated by Google

Prąd stały 48V / 10Ah

Prąd stały 48 V / 400 W

Bateria litowa;

Przybory

Stop aluminium

SC202H-180

440 funtów

Prąd stały 48 V

Silnik

Maksymalne obciążenie

44x25cm

Model

Napięcie robocze

121-156cm

Rumak

Płyta obciążeniowa

Warunek obowiązujący

Podłokietnik reguluje wysokość

Bateria

Wyjście: DC54,6V / 3A

Wejście: AC 100-240V 50/60Hz

- 3 -

MODEL I PARAMETRY

Aby uniknąć niebezpieczeństwa, rozmontuj i zmodyfikuj baterię!

wchodząc na górę lub schodząc po schodach, osoba musi być na górze! Proszę

13. Podczas obsługi produktu należy zachować prawidłową postawę. Czy

uniknąć wypadków bezpieczeństwa. Jednocześnie, jest surowo zabronione

Wysokość stopnia <230 mm,

głębokość stopnia >250 mm

ćwicz korzystanie z pustych pojazdów, aby zapoznać się z umiejętnościami ich obsługi.

Machine Translated by Google

- 4 -

Diagram wymiarów

SCHEMAT STRUKTURY

Machine Translated by Google

3. Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć złącze zasilania i upewnić się,

3. Lina zapadkowa x1

4. Przycisk przełącznika (w rezerwie) x3

2. Podczas ładowania kontrolka ładowarki świeci się na czerwono.

życie.

2. Ładowarka x1

1. Bateria litowa (DC48V/10AH) x1

normalna praca urządzenia i wydłużenie żywotności baterii Długa żywotność baterii

6. Napięcie wyjściowe akumulatora wynosi DC48V.

1. Gdy poziom naładowania akumulatora jest niski, należy go naładować w odpowiednim czasie, aby zapewnić

5. Zakres napięcia wejściowego ładowarki wynosi AC 100–240 V 50/60 Hz.

a zasilania prądem zmiennym nie wolno podłączać bezpośrednio do akumulatora.

4. Port ładowania akumulatora może być podłączony wyłącznie do zasilania prądem stałym o napięciu 48 V.

7. Instrukcja obsługi x1

6. Pompka x1

że jest on w pełni ładowany co miesiąc.

Po pełnym naładowaniu akumulatora kontrolka zaświeci się na zielono.

5. Gałka mocująca podłokietnik (w rezerwie) x1

- 5 -

ŁADOWANIE BATERII

AKCESORIA

3. Skrzynka sterownicza

2. Rama ze stopu aluminium

11. Wtyczka zasilania

9. Poręcz

1. Przełącznik góra-dół

10. Uchwyt i przełącznik roboczy

8. Gałka mocująca podłokietnik

7. Przełącznik prędkości

6. Pedał hamulca

15. Opona

5. Wspinaczka stóp

14. Silnik i przekładnia redukcyjna

4. Załaduj płytę

13. Pokrętło do mocowania zasilania

12.Moc

Machine Translated by Google

- 6 -

INSTALACJA I DEMONTAŻ

2. Umieść zasilacz w miejscu mocowania.

3. Trzymając uchwyt zasilający, wyjmij zasilacz, trzymając go w górze.

1. Obróć uchwyt do mocowania elektrycznego w kierunku przeciwnym do ruchu wskazówek zegara do maksimum.

2. Obróć dwa uchwyty blokujące zasilanie przeciwnie do ruchu wskazówek zegara do maksimum.

Kiedy konieczna jest instalacja zasilania:

1. Odłącz zasilanie.

Kiedy trzeba odłączyć zasilanie:

3. Obróć uchwyt mocujący zgodnie z ruchem wskazówek zegara, aby zablokować baterię.

4. Podłącz wtyczkę zasilającą.

Machine Translated by Google

- 7 -

biały przycisk z kropką w prawym dolnym rogu wyświetlacza zasilania, który można

treść; w tym czasie moc

Włącz przełącznik zasilania, a wyświetlacz poziomu mocy zaświeci się. Jest

Gdy wyświetla się niski poziom mocy 30% lub napięcie DC45V, ładowanie jest wyłączone.

ma wyjście. W przeciwnym razie jest

Kontrola pozostałej pojemności:

Akumulator litowo-jonowy jest produktem eksploatacyjnym.

przekręcony na stronę ON, zasilanie

do pełna.

wyświetlacz zapala się i wyświetla

wyłączony.

Nie należy korzystać ze schodołazu, jeśli przed ładowaniem naładowano tylko 30% baterii.

przełącznik baterii; gdy zasilanie jest

1. Pomiar funkcji w trybie górnym i dolnym oraz szybkim/wolnym:

Przełącznik góra/dół Przełącznik kontroli prędkości

Biały przycisk kropkowy

Na obudowie znajduje się etykieta OFF/ON.

moc % i czarny ekran, który nie jest wyświetlany.

podczas ładowania!

UWAGA: Przełącz na pozycję WŁ.

zastąpione przez naciśnięcie zawartości wyświetlacza: aktualna wartość napięcia, prąd

Przełącznik baterii:

wymagany.

UŻYJ SCHODNIKA

Zastosowanie:

Machine Translated by Google

- 8 -

Ze względów bezpieczeństwa przy schodzeniu po schodach stosuje się ją w celu uniemożliwienia bezpośredniego

zepchnięcia ze schodów.

Ten schodołaz posiada funkcję pozycjonowania na dole.

1. Jeśli używasz tej funkcji przed zejściem po schodach,

naciśnij hamulce w górę, aby wyciągnąć je z klamry mocującej.

Pchnij do krawędzi schodów, a automatycznie się zatrzymają,

powodując zatrzymanie się schodołazu na krawędzi stopnia.

Naciśnij i przytrzymaj przycisk włączania/wyłączania, a

schodołaz zacznie zjeżdżać w dół.

Poluzuj uchwyt blokady poręczy przeciwnie do ruchu wskazówek zegara, ustaw poręcz pod

odpowiednim kątem i zablokuj uchwyt zgodnie z ruchem wskazówek zegara. Pamiętaj o

zablokowaniu uchwytu!

Hamulce:

2. Regulacja wysokości podłokietnika

Włącz przełącznik power box i osobno wyreguluj przełączniki na górze i na dole oraz sterowanie

prędkością. Pokrętło, naciśnij przełącznik operacyjny palcem, a jeśli sprzęt działa normalnie, test

jest zakończony. Wyłącz przełącznik zasilania.

2. Jeśli chcesz schować tę funkcję, naciśnij hamulce i zwiększ

siłę, aby zablokowały się na bagnecie.

UWAGA: Funkcja ta nie jest wymagana i została zaprojektowana przede wszystkim ze względów bezpieczeństwa.

Machine Translated by Google

KONTROLA I KONSERWACJA

przeszkolony i zaznajomiony z obsługą schodołazu.

Korzystanie ze schodów, wchodzenie po schodach w górę i w dół:

* Przed skorzystaniem ze schodów upewnij się, że jesteś prawidłowo

a. Śruba mocująca to śruba krzyżakowa M4. b. Za pomocą

śrubokręta krzyżakowego odkręć 2 śruby mocujące i usuń

a. Przed zdjęciem panelu przedniego wyjmij baterię.

Gdy już nabierzesz wprawy, możesz obejść się bez tej funkcji.

Wymień przełącznik biegu:

Sprawdź i wymień sterownik i silnik, pokrętło regulacji prędkości:

* Przed użyciem schodołazu sprawdź poziom naładowania akumulatora.

zamówienie.

Proszę ćwiczyć wchodzenie po schodach bez obciążenia, przy niskiej prędkości!

a. Odkręć jedną śrubę mocującą. b.

Podnieś zaślepkę mocującą przełącznik i uważaj, aby nie uszkodzić okablowania. c. Otwórz

złącze, wymień przełącznik i zainstaluj go ponownie w odwrotnej kolejności.

Za każdym razem możesz przewieźć wyłącznie dozwolony ładunek.

Wymień przełączniki na górze i na dole:

zamówienie.

uchwyt mocujący przełącznik.

c. Delikatnie wyciągnij; Uważaj, aby nie użyć zbyt dużej siły, aby go nie uszkodzić. d.

Wyjmij złącze przełącznika, wymień je i zmontuj ponownie, wykonując czynności w odwrotnej kolejności

- 9 -

Machine Translated by Google

- 10 -

e. W przypadku konieczności sprawdzenia i wymiany przełącznika regulacji prędkości, po

włącz przełącznik zasilania, pociągnij elektryczną maszynę do wspinaczki na stopień i umieść

zewnętrzną krawędź nadmuchiwanego koła na pionowej powierzchni

podczas użytkowania należy sprawdzić, czy wszystkie zapięcia po jednej stronie są luźne

skrzynki i statusu kontrolera.

stopień, przechyl maszynę wspinaczkową pod odpowiednim kątem, naciśnij w dół

Napraw, wymień i sprawdź mocowanie innych śrub i nakrętek:

b. Zdejmij panel przedni z czterema śrubami mocującymi po każdej stronie. c.

Zdejmij panel przedni. d. Z przodu

możesz bezpośrednio obserwować wewnętrzne okablowanie sterowania.

a. Wszystkie śruby i nakrętki maszynowe mają procesy zapobiegające luzowaniu, ale dla bezpieczeństwa

dopasuj poręcze tak, aby pasowały prawidłowo. Po osiągnięciu odpowiedniej wysokości zablokuj je szczelnie.

g. Skrzynia biegów jest wypełniona olejem i nie wymaga wymiany.

2. Wchodząc na górę, ustaw tryb pracy na bieg na górze i

uchwyt i naciśnij przełącznik operacyjny, gdy maszyna zacznie działać, przytrzymaj mocno

uchwyt, aby ją obsługiwać, po dwóch krokach pociągnij za uchwyt wspinaczkowy

skrzyni biegów po zdjęciu przedniego panelu i wyjęciu obudowy silnika można przeprowadzić

konserwację silnika.

1. Umieść towar na płycie załadowczej, zabezpiecz go pasami i

f. Jeśli zachodzi konieczność sprawdzenia i naprawy podzespołów, takich jak silnik i

Podczas stosowania produktu należy przestrzegać następujących punktów:

kontakt.

przełącznik kontroli prędkości.

płaszczyzna pionowa, a następnie każdy krok w górę, aż do dotarcia do podłogi docelowej,

zwolnij przełącznik biegu i wyłącz zasilanie, aby uniknąć przypadkowego

maszynę cofnij, aby nadmuchiwane koło przykleiło się do drugiego stopnia

otwierając przedni panel, możesz bezpośrednio zobaczyć zamocowaną nakrętkę i okablowanie

zapewnić bezpieczeństwo pracy.

co 3 miesiące. b.

Jeśli występują luźne elementy mocujące, należy je wymienić i dokręcić na czas,

INSTRUKCJE

Machine Translated by Google

- 11 -

1. Promocja płaska:

Wyreguluj przycisk operacyjny tak, aby podnóżek na końcu ramienia podporowego

znajdował się z dala od podłoża.

2. Na górze:

a. Pociągnij maszynę przed wejściem na górę, aby opony maszyny

ściśle przylegały do płaszczyzny pionowej w celu

regulacji. b. Operator trzyma podłokietnik obiema rękami, trzymając

ramiona prosto i pochylając się, aby nacisnąć podłokietnik; po przygotowaniu

naciśnij przycisk uruchomienia i uruchom maszynę.

aż do osiągnięcia piętra docelowego.WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

3. Schodząc po schodach, ustaw tryb pracy na bieg dolny, włącz przełącznik

zasilania, popchnij wózek do krawędzi stopnia, naciśnij przełącznik biegu i

polegaj na kole podporowym stopy wspinaczkowej, aby ustabilizować

wspinający się wózek, przenieś wózek na następny stopień, pociągnij go do

tyłu i zawsze utrzymuj koła prostopadle do styku czoła stopnia (jeśli głębokość

stopnia jest duża, popchnij wózek do przodu, aby upewnić się, że środek koła

styka się ze stopniem, płaszczyzna pionowa wynosi około 10 centymetrów) i tak dalej.

pionowo i dociśnięte, aby zapobiec wywinięciu się szyjki macicy.

c. Podczas pracy maszyny ramiona powinny być zawsze trzymane

Machine Translated by Google

c. Zmiana sposobu rozmieszczenia towarów i dostosowanie wysokości

zwiększyć wagę towaru po osiągnięciu biegłości;

środek ciężkości towarów sprawi, że operacja będzie bardziej pracochłonna. d.

Utrzymuj czystość zgodnie z rutyną (w tym

sterylizację). e. Często sprawdzaj, czy nie

ma luźnych części. f. Jeśli nie używasz urządzenia przez dłuższy czas, naładuj baterię do pełna i wyjmij ją.

akumulator i przechowuj go w chłodnym i suchym miejscu. Uważaj, aby woda nie dostała się

do akumulatora litowego.

operator ciągnie maszynę do tyłu w kierunku głównego koła maszyny, zawsze trzymając się pionowej

powierzchni opony, aby zapobiec ślizganiu się maszyny; 4. Sugerowana kolejność: a. Ćwicz korzystanie z

pustych pojazdów,

aby zapoznać się z umiejętnościami

obsługi.

b. Ćwicz wielokrotne ciągnięcie małej ilości towarów i stopniowo

a. Przesuń maszynę na odległość 15-20 cm od środka ciężkości koła głównego do

krawędzi stopnia; b. Naciśnij przycisk biegu, a w

momencie schodzenia ze stopni,

3. Schodzenie po schodach:

- 12 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

MODEL: SC202H-180

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

ELEKTRISCHE TRAPKLIMMER

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

LET OP: De kleur is afhankelijk van uw aankoop.

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding

voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates

voor ons product zijn.

MODEL: SC202H-180

HULP NODIG? NEEM CONTACT MET ONS OP!

KLIMMER

ELEKTRISCHE TRAP

- 1 -

Machine Translated by Google

3. Dit product is alleen bedoeld voor het vervoeren van goederen, en overbelasting is strikt verboden.

8. Dit product mag niet worden gebruikt in omgevingen met sterke magnetische velden.

7. Dit product mag niet in de regen worden gebruikt.

slaapmiddelen.

12. Vermijd blootstelling van batterijen aan vuur, hoge temperaturen en vochtigheid.

2. Het is ten strengste verboden om dit product te gebruiken nadat u gedronken of ingenomen heeft.

Vermijd ongelukken en gevaar veroorzaakt door de situatie!

6. Tijdens het werk is het ten strengste verboden om onder de apparatuur te staan om

van het gebruik van dit product.

verlies en persoonlijk letsel. Dit product is strikt verboden voor gebruik door bemande personen!

1. Degenen die geen operationele training hebben ontvangen, zijn ten strengste verboden

Tredehoogte <230mm, tredediepte >250mm.

ten strengste verboden. Anders zal het schade aan apparatuur, eigendommen

11. Overbelasting, illegaal gebruik of ongeoorloofde demontage van dit product is verboden.

• Wijzig nooit de instellingen terwijl u de trap op- of afgaat. • Plaats nooit

lichaamsdelen, vooral uw voeten, onder de klimrails. • Schakel het apparaat onmiddellijk uit als de

aandrijfelementen vastlopen.

5. Dit product kan zowel binnen als buiten gebruikt worden:

oppervlakken.

10. Het is verboden dit product zonder toestemming te demonteren.

verboden voor andere doeleinden.

klimparcours.

4. Het is ten strengste verboden om dit product te gebruiken op trappen zonder verticale

verboden.

• Lees de gebruikershandleiding en neem alle waarschuwingen en veiligheidsinstructies in

acht. • Let op de technische gegevens, aangezien het hefvermogen niet mag

worden overschreden. • Controleer alle elektronische functies, veiligheidsremmen en de positie van de

9. Accessoires zijn beperkt tot het gebruik van dit product en zijn strikt

Vóór de eerste ingebruikname

VEILIGHEIDSINSTRUCTIES

Tijdens het bedienen van de eenheid

- 2 -

Machine Translated by Google

MODEL EN PARAMETERS

- 3 -

Lithium-ionbatterij;

DC 48V / 400W

440 pond

Materialen

Aluminiumlegering

SC202H-180

DC48V

Motor

Maximale belasting

44x25cm

Model

Bedrijfsspanning

121-156cm

Laadplaat

Oplader

Toepasselijke voorwaarde

Armleuning in hoogte verstelbaar

Batterij

Uitgang: DC54.6V / 3A

Ingang: AC 100-240V 50/60Hz

DC 48V / 10Ah

Demonteer en wijzig de batterij om gevaar te voorkomen!

13. De juiste houding moet worden gebruikt om het product te bedienen. Of

veiligheidsongelukken te vermijden. Tegelijkertijd is het ten strengste verboden om

Als je naar boven of beneden gaat, moet de persoon bovenaan zijn!

Oefen met het gebruik van lege voertuigen om vertrouwd te raken met de bediening ervan.

Tredehoogte <230mm,

Tredediepte>250mm

Machine Translated by Google

- 4 -

MAATSCHEMA

STRUCTUURDIAGRAM

Machine Translated by Google

4. Schakelknop (in reserve) x3

Zodra de batterij volledig is opgeladen, wordt het indicatielampje groen.

3. Ratelkoord x1

2. Tijdens het opladen brandt het indicatielampje van de oplader rood.

leven.

2. Oplader x1

1. Lithium-ionbatterij (DC48V/10AH) x1

de normale werking van het apparaat en verleng de levensduur van de batterij Lange batterijduur

5. Het ingangsspanningsbereik van de lader is AC 100-240V 50/60Hz.

6. De batterij-uitgang is DC48V.

1. Wanneer de batterij bijna leeg is, laad deze dan tijdig op om ervoor te zorgen dat

en het is niet toegestaan om wisselstroom rechtstreeks op de accu aan te sluiten.

4. De batterijlaadpoort mag alleen worden aangesloten op 48V DC-voeding

7. Gebruiksaanwijzing x1

6. Pomp x1

dat deze elke maand volledig wordt opgeladen.

5. Bevestigingsknop armleuning (in reserve) x1

3. Als u het apparaat langere tijd niet gebruikt, koppelt u de stroomconnector los en zorgt u ervoor dat

- 5 -

BATTERIJ OPLADEN

ACCESSOIRES

2. Frame van aluminiumlegering

11. Stekker

1. Boven- en benedenschakelaar

10. Handgreep & Rijschakelaar

9. Leuning

8. Bevestigingsknop armleuning

7. Snelheidsschakelaar

6. Rempedaal

15. Band

14. Motor & Reductiekast

5. Klimmende voeten

4. Laadplaat

13.Knop voor het vastzetten van de kracht

12. Vermogen

3. Controllerbox

Machine Translated by Google

Wanneer u een voeding moet installeren:

1. Draai de handgreep van de krachtbevestiging zo ver mogelijk tegen de klok in.

2. Plaats de voeding in de bevestiging.

3. Draai de bevestigingshendel met de klok mee om de accu te vergrendelen.

2. Draai de twee vergrendelingshendels zo ver mogelijk tegen de klok in.

3. Houd de stroomhendel vast en verwijder de voeding naar boven toe.

1. Haal de stekker uit het stopcontact.

Wanneer u de voeding moet verwijderen:

4. Steek de stekker in het stopcontact.

INSTALLATIE EN VERWIJDERING

- 6 -

Machine Translated by Google

Inzet:

GEBRUIK DE TRAPKLIMMER

Wanneer het een laag vermogen van 30% of een onderspanning van DC45V aangeeft, is het opladen voltooid.

Zet de aan/uit-schakelaar aan en het vermogensniveau-display licht op. Er is een

heeft een output. Anders is het

inhoud; op dit moment is de macht

Inspectie resterende capaciteit:

Een lithium-ionbatterij is een verbruiksartikel.

Boven/beneden schakelaar Snelheidsregelaar schakelaar

display licht op en geeft de

naar de AAN-kant gedraaid, de stroom

tot vol.

1. Meting van de boven- en beneden- en snelle/langzame modusfunctie:

Gebruik geen traploper als er nog maar 30% acculading is voordat u hem oplaadt.

batterijschakelaar; wanneer de stroom is

Witte stipknop

Er zit een UIT/AAN-label op de

vermogen %, en een zwart scherm, dat niet wordt weergegeven.

tijdens het opladen!

OPMERKING: Schakel naar de AAN-positie

vervangen door op de display-inhoud te drukken: huidige spanningswaarde, stroom

Batterijschakelaar:

vereist.

witte stipknop in de rechter benedenhoek van het vermogensdisplay, die kan worden

uitgeschakeld.

- 7 -

Machine Translated by Google

- 8 -

Remmen:

Deze trapklimmer heeft een functie voor positionering beneden.

1. Als u deze functie gebruikt voordat u naar beneden gaat,

forceer dan de remmen omhoog om ze uit de bevestigingsgesp

te krijgen. Duw naar de rand van de trap en het zal automatisch

remmen, waardoor de traploper stopt aan de rand van de

traptrede.

Draai de handgreep van de leuningvergrendeling tegen de klok in los, stel de leuning in op een

geschikte hoek en vergrendel de handgreep met de klok mee. Zorg ervoor dat u de handgreep

vergrendelt!

Om de veiligheid bij het afdalen te waarborgen, wordt het gebruikt om te voorkomen dat iemand

rechtstreeks de trap afduwt.

2. Hoogteverstelling van de armleuning

Zet de schakelaar van de powerbox aan en pas de schakelaars van boven en beneden en de

snelheidsregeling afzonderlijk aan. Knop, druk met uw vinger op de bedieningsschakelaar en als de

apparatuur normaal werkt, is de test voltooid. Zet de powerschakelaar uit.

Houd de knop voor de renschakelaar ingedrukt, zodat de

traploper naar beneden gaat.

2. Als u deze functie wilt intrekken, drukt u op de remmen en

oefent u kracht uit zodat ze vastzitten op de bajonet.

OPMERKING: Deze functie is niet vereist en is voornamelijk bedoeld voor de veiligheid.

Machine Translated by Google

- 9 -

a. De bevestigingsschroef is een M4 kruiskopschroef. b.

Gebruik een kruiskopschroevendraaier om de 2 bevestigingsschroeven te verwijderen en verwijder

Gebruik van de trapstoel, trap op en af: * Voordat u de trapstoel

gebruikt, dient u er zeker van te zijn dat u goed bent voorbereid.

Zodra u er bedreven in bent, kunt u deze functie achterwege laten.

Vervang de werkende schakelaar:

a. Verwijder de batterij voordat u het voorpaneel verwijdert.

Controleer en vervang de controller en motor, snelheidsregelknop:

* Controleer de batterijduur voordat u de traploper gebruikt.

volgorde.

Oefen het traplopen zonder belasting op de trap en met een lage snelheid!

a. Verwijder één bevestigingsschroef.

b. Trek de bevestigingsdop van de schakelaar omhoog en wees voorzichtig dat u de bedrading

niet beschadigt. c. Open de connector, plaats de schakelaar terug en installeer deze omgekeerd

Vervang de schakelaars boven en beneden:

U mag per keer slechts de toegestane lading vervoeren.

volgorde.

de schakelaarbevestigingshendel.

c. Trek voorzichtig naar buiten; Pas op dat u niet te veel kracht gebruikt om deze te

beschadigen. d. Verwijder de schakelaarconnector, plaats deze terug en monteer deze in omgekeerde volgorde

opgeleid en vertrouwd met de bediening van de traploper.

INSPECTIE EN ONDERHOUD

Machine Translated by Google

INSTRUCTIES

box en de status van de controller.

Bij gebruik is het noodzakelijk om te controleren of alle bevestigingsmiddelen aan één kant los zitten

de stap, kantel het klimtoestel in een geschikte hoek, druk op de

Zet de schakelaar aan, trek de elektrische lastklimmachine naar de trede en plaats de buitenrand

van het opblaasbare wiel op het verticale oppervlak van

b. Verwijder het frontpaneel met vier bevestigingsschroeven aan elke kant. c.

Verwijder het frontpaneel. d. Vanaf

de voorkant kunt u direct de interne bedrading van de bediening zien

a. Alle machinebouten en -moeren hebben een anti-losloopproces, maar voor de veiligheid

Repareer, vervang en controleer de bevestiging van andere bouten en moeren:

2. Wanneer u naar boven gaat, stelt u de werkmodus in op de versnelling voor boven en

Pas de leuningen aan zodat ze goed passen. Nadat u de hoogte hebt bereikt, vergrendelt u ze stevig.

g. De versnellingsbak is gevuld met olie en hoeft niet vervangen te worden.

versnellingsbak Nadat het voorpaneel is verwijderd en de motorbehuizing is verwijderd, kan

er motorgerelateerd onderhoud worden uitgevoerd.

1. Plaats de goederen op de laadplaat, zet ze vast met spanbanden en

contact.

f. Indien het nodig is om onderdelen zoals de motor en

Houd bij het gebruik van het product rekening met de volgende punten:

verticaal vlak, gevolgd door elke stap omhoog, totdat het naar de doelvloer is getransporteerd, laat

de schakelaar los en schakel de stroom uit om onbedoeld bewegen te voorkomen

snelheidsregelaar.

machine achteruit om het opblaasbare wiel aan de tweede trede te laten plakken

Als u het voorpaneel opent, kunt u direct de vaste moer en de bedrading van de

Zorg voor werkzekerheid.

elke 3 maanden. b.

Als er losse bevestigingsmiddelen zijn, vervang ze dan en draai ze op tijd vast om

e. Indien het nodig is om de snelheidsregelschakelaar te controleren en te vervangen,

handvat en druk op de bedieningsschakelaar. Wanneer de machine begint te draaien, houd dan de

handgreep stevig vast voor het hanteren na twee stappen, trek aan de klim

- 10 -

Machine Translated by Google

1. Vlakke promotie:

Pas de bedieningsknop zo aan dat de voetplaat aan het uiteinde van de

steunarm van de grond blijft.

verticaal en naar beneden gedrukt om ectropion van de machine te voorkomen.

totdat de doelverdieping is bereikt. GEBRUIKSTIPS

3. Wanneer u naar beneden gaat, stelt u de werkmodus in op de benedenversnelling,

zet u de aan/uit-schakelaar aan, duwt u de auto naar de rand van de trede, drukt u op

de rijschakelaar en vertrouwt u op het steunwiel voor de klimvoet om de klimauto te

stabiliseren, brengt u de auto naar de volgende trede, trekt u hem achteruit en houdt

u de wielen altijd loodrecht op de trede, met het gezicht op het gezicht (als de

tredediepte groot is, duwt u de auto naar voren om ervoor te zorgen dat het midden

van het wiel in contact is met de trede, het verticale vlak is ongeveer 10 centimeter), enzovoort

2. Boven: a.

Trek de machine omhoog voordat u naar boven gaat om de machinebanden

strak aan het verticale vlak te laten vastzitten voor

aanpassing. b. De operator houdt de armleuning met beide handen vast, houdt

zijn armen recht en buigt naar beneden om op de armleuning te drukken; na

voorbereiding drukt u op de run-knop en bedient u de machine.

c. Tijdens de werking van de machine moeten de armen altijd in de juiste positie worden gehouden.

- 11 -

Machine Translated by Google

- 12 -

b. Oefen herhaaldelijk met het trekken van een kleine hoeveelheid goederen en geleidelijk

het gewicht van de goederen verhogen nadat men er vaardig in is geworden;

het zwaartepunt van de goederen zal de operatie arbeidsbesparender maken. d. Houd

schoon als routine (incl. sterilisatie). e. Controleer

regelmatig op losse onderdelen. f. Als u de

batterij langere tijd niet gebruikt, laad hem dan volledig op en haal hem eruit.

de operator trekt de machine achteruit naar het hoofdwiel van de machine, waarbij hij altijd

het verticale oppervlak van de band aanhoudt om te voorkomen dat de machine slipt; 4.

Voorgestelde

volgorde: a. Oefen met het

gebruik van lege voertuigen om uzelf vertrouwd te maken met de bedieningsvaardigheden.

c. Het veranderen van de manier waarop goederen worden geplaatst en het aanpassen van de hoogte van de

a. Duw de machine naar een afstand van 15-20 cm van het zwaartepunt van het hoofdwiel tot

de rand van de trede; b. Druk op de run-knop en op

het moment dat u de treden afdaalt,

3. Naar beneden gaan:

de batterij en bewaar deze op een koele en droge plaats. Pas op dat er geen water in de

lithiumbatterij komt.

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: SC202H-180

ELEKTRISK TRAPPKLÄTTRARE

Teknisk support och e-garanticertifikat

www.vevor.com/support

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara halva", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Machine Translated by Google

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

OBS: Färgen är beroende av ditt köp.

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

MODELL: SC202H-180

KLÄTTRARE

ELEKTRISK TRAPP

BEHÖVER HJÄLP? KONTAKTA OSS!

- 1 -

Machine Translated by Google

ytor.

10. Det är förbjudet att ta isär denna produkt utan tillstånd.

• Ändra aldrig inställningar när du klättrar eller går ner i trappor. • Placera

aldrig någon kroppsdel, särskilt inte fötter, under klätterbanorna. • Om drivelementen

låser sig, stäng omedelbart av enheten.

5. Denna produkt kan användas inomhus och utomhus:

11. Överbelastning, olaglig användning eller otillåten demontering av denna produkt är

• Läs bruksanvisningen och notera alla varningar och säkerhetsanvisningar. •

Observera tekniska data eftersom lyftkapaciteten inte kan överskridas.

• Kontrollera alla elektroniska funktioner, säkerhetsbromsar och läget för

förbjuden.

9. Tillbehör är begränsade till användningen av denna produkt och är strikt

4. Det är strängt förbjudet att använda denna produkt i trappor utan vertikal

klätterbana.

2. Det är strängt förbjudet att använda denna produkt efter att ha druckit eller tagit

undvik olyckor risk orsakad av situationen!

förbjudna för andra ändamål.

sömndroger.

7. Denna produkt kan inte användas i regn.

12. Undvik att utsätta batterier för eld, hög temperatur och fuktighet

3. Denna produkt används endast för att transportera varor, och överbelastning är strikt

8. Denna produkt kan inte användas i starka magnetiska miljöer.

1. De som inte har fått operativ utbildning är strängt förbjudna

Steghöjd<230mm, stegdjup>250mm.

strängt förbjudet. Annars kommer det att orsaka utrustningsskador, egendom

från att använda denna produkt.

6. Under arbete är det strängt förbjudet att stå under utrustningen för att

förlust och personskada. Denna produkt är strängt förbjuden för bemannad användning!

Innan den första driften

SÄKERHETSINSTRUKTIONER

När du använder enheten

- 2 -

Machine Translated by Google

Tillämpligt skick

Armstöd justerar höjden

Laddare

Ladda plattan

Ingång: AC 100-240V 50/60Hz

DC 48V / 10Ah

Utgång: DC54,6V / 3A

Batteri

SC202H-180

DC48V

Aluminiumlegering

440 pund

DC 48V / 400W

Material

Litiumbatteri;

Modell

Driftspänning

121-156 cm

Max. Ladda

Motor

44x25 cm

MODELL OCH PARAMETRAR

13. Rätt hållning måste användas för att använda produkten. Om

går upp eller ner, personen måste vara överst! Behaga

demontera och modifiera batteriet för att undvika fara!

undvika säkerhetsolyckor. Samtidigt är det strängt förbjudet att

öva på att använda tomma fordon för att bekanta dig med operativa färdigheter.

Steghöjd<230mm,

Stegdjup>250mm

- 3 -

Machine Translated by Google

- 4 -

STRUKTURDIAGRAM

DIMENSIONSDIAGRAM

Machine Translated by Google

6. Batteriutgången är DC48V.

7. Användarmanual x1

4. Batteriladdningsporten får endast anslutas till 48V DC-ström

och växelström får inte anslutas direkt till batteriet.

När batteriet är fulladdat lyser indikatorlampan grönt.

5. Armstödets fästknopp (i reserv) x1

3. Om den inte används under en längre tid, koppla bort strömkontakten och se till

6. Uppblåsare x1

2. Laddare x1

liv.

att den är fulladdad varje månad.

3. Spärrrep x1

2. Under laddningsprocessen lyser laddarens indikatorlampa rött.

4. Switch-knapp (I reserv) x3

1. När batteriet är låg, ladda det i tid för att säkerställa

5. Ingångens AC-intervall för laddaren är AC 100-240V 50/60Hz.

1. Litiumbatteri (DC48V/10AH) x1

den normala driften av enheten och förlänga batteritiden Långt batteri

BATTERILADDNING

TILLBEHÖR

5. Klätterfötter

14. Motor & Reduktionsväxellåda

6. Bromspedal

15. Däck

3. Kontrollbox

12. Kraft

4. Ladda plattan

13. Strömfästknapp

9. Ledstång

1. Switch på övervåningen och ner

10. Omkopplare för handtag och körning2. Ram av aluminiumlegering

11. Strömkontakt

7. Hastighetsomkopplare

8. Armstödets fästknopp

- 5 -

Machine Translated by Google

När du behöver installera en strömkälla:

1. Vrid kraftfixeringshandtaget moturs maximalt.

2. Sätt i strömförsörjningen i fästet.

1. Koppla bort strömförsörjningen.

3. Håll krafthandtaget och ta bort strömförsörjningen uppåt.

2. Vrid de två kraftlåshandtagen moturs maximalt.

När du behöver ta bort strömförsörjningen:

4. Sätt i strömkontakten.

3. Vrid kraftfixeringshandtaget medurs för att låsa batteriet.

INSTALLATION OCH DEMONTERING

- 6 -

Machine Translated by Google

- 7 -

effekt % och svart skärm, som inte visas.

vid laddning!

Vit prickknapp

Det finns en OFF/ON-etikett på

vita prickknapp i nedre högra hörnet av powerdisplayen, vilket kan vara

nödvändig.

avstängd.

ersätts genom att trycka på displayens innehåll: aktuellt spänningsvärde, ström

Batteribrytare:

displayen tänds och visar

OBS: Växla till läget PÅ

Inspektion av återstående kapacitet:

Litiumjonbatteri är en förbrukningsprodukt.

innehåll; vid denna tidpunkt, makten

Omkopplare på övervåningen/nedervåningen Hastighetskontrollbrytare

När den visar låg effekt 30% eller under spänning DC45V, är laddning

Slå på strömbrytaren så lyser displayen för effektnivån. Det finns en

Vänligen använd inte en trappklättrare när det bara finns 30 % innan laddning

batteriomkopplare; när strömmen är

har en utgång. Annars är det så

till fullo.

vriden till PÅ-sidan, strömmen

1. På övervåningen och nedervåningen och funktionsmätning för snabb/långsamt läge:

Spridning:

ANVÄND TRAPPKLÄTTRARE

Machine Translated by Google

- 8 -

Denna trappklättrare har en positioneringsfunktion på nedervåningen.

För säkerheten att gå ner används den för att förhindra att man trycker ner trappor

direkt.

1. Om du använder den här funktionen innan du

går ner, tvinga bromsarna uppåt för att få ut dem

ur fästspännet. Tryck till kanten av trappan, och

den kommer automatiskt att bromsa, vilket gör att

trappklättraren stannar vid kanten av trappsteget.

Lossa räckets låshandtag moturs, justera räcket till lämplig vinkel och lås handtaget medurs.

Se till att låsa handtaget!

Bromsar:

2. Justering av armstödets höjd

Slå på strömbrytaren och justera omkopplarna på övervåningen och

nedervåningen och hastighetskontrollen separat. Vrid, tryck på

funktionsomkopplaren med fingret, och om utrustningen fungerar normalt är

testet avslutat. Stäng av strömbrytaren.

2. Om du vill dra tillbaka den här funktionen trycker

du på bromsarna och trycker ner så att de sitter

fast på bajonetten.

Tryck på och håll in run-omkopplarknappen så

börjar trappklättraren gå ner.

OBS: Denna funktion krävs inte och är i första hand utformad för säkerhet.

Machine Translated by Google

INSPEKTION OCH UNDERHÅLL

Du får endast tillåtas att transportera den tillåtna lasten varje gång.

Byt ut strömbrytarna på övervåningen och nedervåningen:

Vänligen öva på att klättra i trappor utan belastning i trappan i låg hastighet!

a. Ta bort en fästskruv. b. Dra

upp strömbrytarens fästlock och var försiktig så att du inte skadar ledningarna. c.

Öppna kontakten, sätt tillbaka omkopplaren och sätt tillbaka den bakvänt

utbildad och förtrogen med driften av trappklättraren.

strömbrytarens

fixeringshandtag. c. Dra försiktigt ut; Var försiktig så att du inte använder för

mycket kraft för att skada den. d. Ta bort strömbrytarkontakten, sätt tillbaka den och sätt tillbaka den omvänt

beställa.

a. Ta bort batteriet innan du tar bort frontpanelen.

När du är skicklig kan du klara dig utan denna funktion.

Byt ut strömbrytaren:

Trappstolsanvändning, gå upp och ner: * Innan du

använder STAIRCHAIR, se till att du har varit ordentligt

a. Fästskruven är en M4-skruv. b. Använd en

tvärskruvmejsel för att ta bort de 2 fästskruvarna och ta bort dem

beställa.

* Innan du använder trappklättraren, kontrollera återstående batteri.

Kontrollera och byt ut styrenheten och motorn, hastighetskontrollratt:

- 9 -

Machine Translated by Google

INSTRUKTIONER

hastighetskontrollomkopplare.

vertikalplan, följt av varje steg upp, tills det transporteras till målgolvet, släpp strömbrytaren och

stäng av strömmen för att undvika oavsiktlig

f. Om det är nödvändigt att inspektera och reparera komponenter som motorn och

Följ följande punkter under användningen av produkten:

kontakta.

e. Om det är nödvändigt att kontrollera och byta ut hastighetskontrollbrytaren, efter

var 3:e månad. b.

Om det finns lösa fästelement, vänligen byt ut och dra åt dem i tid

handtag och tryck på manöverknappen, när maskinen börjar gå, håll handtaget stadigt för

hantering efter två steg, dra i klättringen

genom att öppna frontpanelen, kan du vända dig direkt mot den fasta muttern och ledningarna

säkerställa anställningstrygghet.

Reparera, byt ut och kontrollera fastsättningen av andra bultar och muttrar:

2. När du går på övervåningen, ställ in arbetsläget på växeln på övervåningen och

maskin bakåt för att få det uppblåsbara hjulet att fästa vid det andra steget

b. Ta bort frontpanelen med fyra fästskruvar på varje sida. c. Ta bort

frontpanelen. d. Från framsidan

kan du direkt observera styrningens interna ledningar

a. Alla maskinbultar och muttrar har anti-lossningsprocesser, men för säkerhets skull

slå på strömbrytaren, dra den elektriska lastklättringsmaskinen till steget och placera den yttre

kanten av det uppblåsbara hjulet på den vertikala ytan av

användning är det nödvändigt att kontrollera om alla fästelement på ena sidan är lösa

box och kontrollenhetens status.

växellåda efter att frontpanelen tagits bort och motorkåpan tagits bort kan motorrelaterat underhåll

utföras.

1. Lägg godset på lastplåten, fäst dem med remmar och

steget, luta klättermaskinen till en lämplig vinkel, tryck ner på

g. Växellådan är fylld med olja och behöver inte bytas ut.

justera ledstängerna så att de passar ordentligt. När du har nått höjden, lås den ordentligt.

- 10 -

Machine Translated by Google

- 11 -

1. Platt förflyttning:

Justera manöverknappen för att hålla trampdynan i änden av stödarmen

borta från marken.

2. På

övervåningen: a. Dra maskinen innan du går upp för att få

maskindäcken att fästa ordentligt i vertikalplanet för

justering. b. Operatören håller armstödet med båda händerna, håller

armarna raka och böjer sig ner för att trycka ner armstödet; efter förberedelse,

tryck på startknappen och kör maskinen.

tills målgolvet nås.ANVÄNDNINGSTIPS

3. När du går ner, ställ in arbetsläget på växeln på nedervåningen, slå på

strömbrytaren, skjut bilen till kanten av steget, tryck på strömbrytaren och lita

på att klätterfotsstödshjulet stabiliserar klätterbilen, ta bilen till nästa steg, dra

den bakåt och håll alltid hjulen vinkelräta mot steget, håll hjulet vinkelrätt mot

trappsteget, skjut ratten framåt mot mitten av bilen (om ratten är djup mot

mitten) är i kontakt med steget, det vertikala planet är cirka 10 centimeter),

och så vidare

c. Under drift av maskinen ska armarna alltid behållas

vertikala och nedtryckta för att förhindra att maskinen utsätts för ektropion.

Machine Translated by Google

öka vikten av varorna efter att ha blivit skicklig;

c. Ändra sättet att placera varor och justera höjden på

tyngdpunkten på varorna kommer att göra operationen mer

arbetsbesparande. d. Håll rent som rutin

(inkl. sterilisering). e. Kontrollera

ofta för lösa delar. f. Om det inte används under en längre tid, ladda batteriet helt och ta ut det

batteriet och förvara det på en sval och torr plats. Se upp för att vatten

kommer in i litiumbatteriet.

a. Skjut maskinen till ett avstånd av 15-20 cm från tyngdpunkten på huvudhjulet till

kanten av steget; b. Tryck på Run-knappen, och

i det ögonblick du går ner för stegen

b. Öva på att upprepade gånger dra en liten mängd varor och gradvis

operatören drar maskinen bakåt till maskinens huvudhjul, alltid vid den vertikala ytan av

däcket för att förhindra att maskinen slirar; 4. Föreslagen sekvens: a. Träna på att använda

tomma fordon för

att bekanta dig med operativa

färdigheter.

3. Gå ner:

- 12 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor SC202H-180 Electric Stair Climbing Dolly 440lbs Capacity Stair Climbing Hand Trucks

Product's Documents

User Manual

Specifications

Vevor SC202H-180 Questions and Answers

Related Products

Vevor YHR-LD02 Electric Stair Climbing Hand Truck

Vevor YHR-LD01 Electric Stair Chair with 450 lbs Capacity, Foldable Design for Emergency Use and Portable Stair Climbing

Vevor 2025C Stair Climbing Cart Heavy Duty Folding Hand Truck Dolly 460 lbs 6 Wheels

Vevor KT2027B Stair Climbing Cart Heavy Duty Folding Hand Truck Dolly 440 lbs 6 Wheels

Vevor 2022FKB Stair Climbing Cart Heavy Duty Folding Hand Truck Dolly 260 lbs 10 Wheels

Vevor 2025C Stair Climbing Cart Heavy Duty Folding Hand Truck Dolly 460 lbs 6 Wheels
