Technical Support and E-Warranty Certificate
www.vevor.com/support

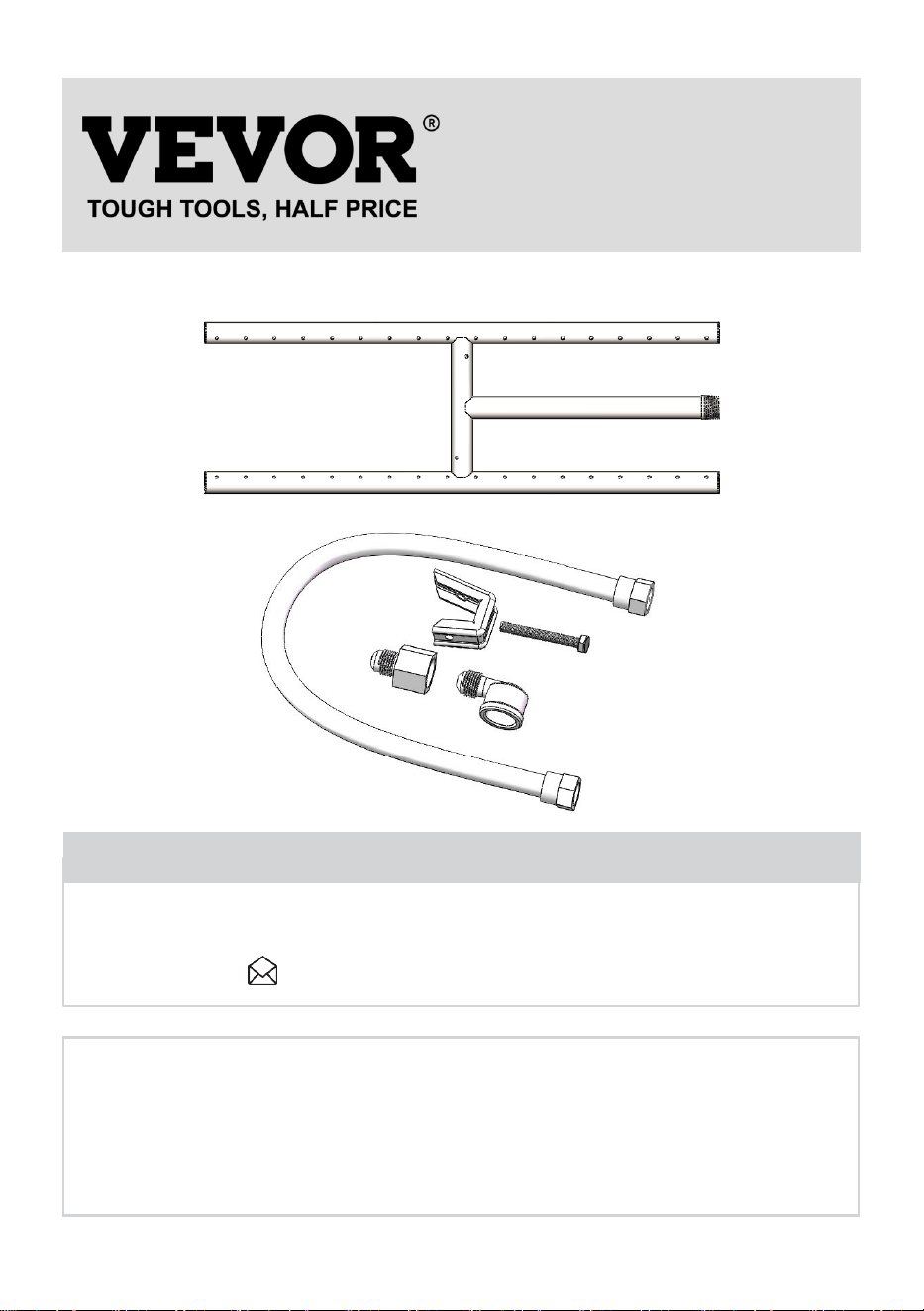

FIRE PIT BURNER/PAN
MODEL:1050269
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:1050269
Have product questions? Need technical support? Please feel free to
contact us:
CustomerService@vevor.com
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
FIRE PIT BURNER/PAN
background
- 2 -
INSTALLATION Fireplace Requirements
1. Check to ensure your fireplace meets this H-Burner's venting
requirements. Then, consult a qualified gas installer or technician.
2. This fireplace H-Burner kit is only to be installed in a fully vented,
non-combustible fireplace with an open flue damper. The chimney must be
free of obstructions. The fireplace must be designed and approved for
burning solid fuel, like wood. This H-Burner system is designed to produce
yellow flames and may also produce smoke. For this reason the fireplace
must be adequately vented.
3. The fireplace must have a gas supply line installed by a qualified
technician following all local codes. The gas supply line must be a
minimum of 1/2"interior diameter.
4. When glass doors are present on your fireplace, they must always
remain open when using this appliance. Failure to leave these doors
completely open will result in improper drafting and may even result in the
glass doors cracking or exploding. A fireplace screen must be present
when the system is burning.
5. Gas Pressure Requirements: The minimum inlet gas supply pressure is
approximately 5.5" of the water column, and the maximum inlet gas supply
pressure is 10.5" for Natural Gas.
6. Ensure that your gas burner system is the correct size for your fireplace.
Improper sizing may negatively impact the proper drafting of the fireplace.
Too large a burner system will adversely affect the bum and hamper the
proper operation of the control system (if using one).
background
- 3 -

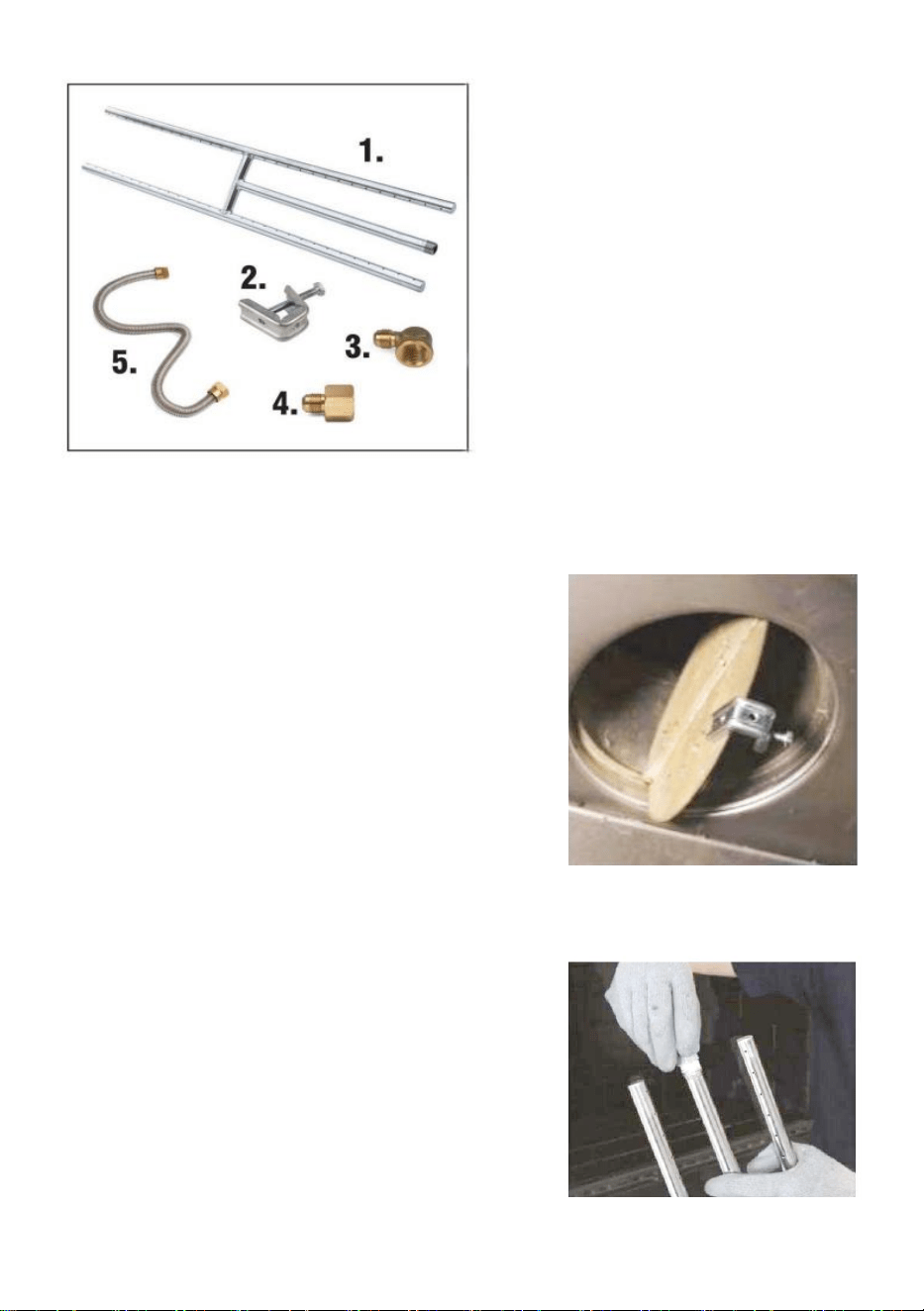

Step 1: Install the Damper Clamp:
The damper clamp with set screw is provided
to prevent the full closure of your flue damper
blade. The clamp must be permanently
installed (see Img.3-1).Should the provided
clamp does not work with your exact fireplace
damper blade, have a permanent stop
installed, remove the damper blade, or have
the damper cut to provide the minimum
permanent opening required.
NOTE: This damper clamp is designed to
prevent total closure of your fireplace, but your
damper must remain fully open when the
burner is in use.
Step 2: Install the Burner
1. Ensure that the gas supply to the fireplace
is shut off.
2. Locate the gas supply stub inside your
fireplace and remove the cap. Make sure the
gas pipe does not loosen inside your wall.
Img.3-1
Img.3-2
background
- 4 -

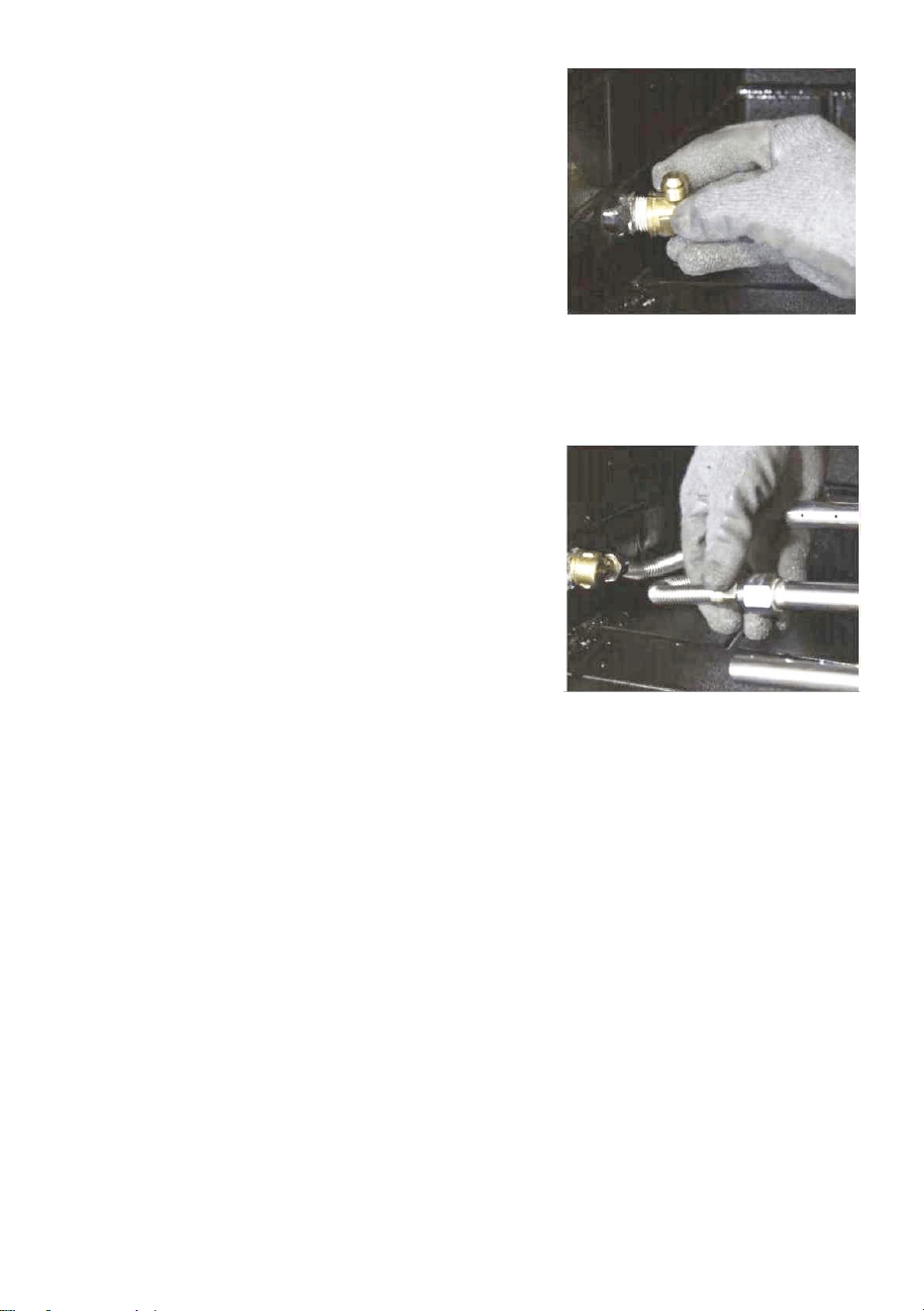

3. Attach the 1/2" FPT X 3/8" MFLR 90 Elbow
to your gas supply pipe (see Img.3-2).
4. Thread the 12" FPT X 3/8" MFLR Adapter
Fitting to the 1/2" threaded pipe on your
H-Burner (see Img.3-3).
5. Place your H-Burner on the floor of your
fireplace and center it. The gas inlet on the
H-burner should be on the same side of your
fireplace as the gas supply line.
6. Connect the Whistle-Free Flex Connector
to the 1/2"FPT X 3/8" MFLR 90 Elbow that is
located on the fireplace gas supply line.
7. Connect the opposite end of the
Whistle-Free Flex Connector to the 1/2" FPT
x3/8” MFLR Adapter Fitting which is located
on the H-Burner.
8. Position the Whistle-Free Flex Connector
so that it is not overlapping the burner
(see Img.3-4) being careful not to kink the line.
Step 3: Ensure that all fittings are properly tightened.
Apply a soapy water solution or leak detector solution to all connections.
Next, using a long-necked butane lighter, hold a flame over the H-Burner.
After the fame is present, slowly turn the gas supply on and ignite your
H-Burner. Inspect the soapy solution on your connections, if bubbles are
appearing, a gas leak is present. Turn off the gas and re-tighten all
connections. Repeat the leak detection process until no leaks are present.
NOTE: NEVER HOLD A FLAME OVER YOUR CONECTIONS TO CHECK
FOR LEAKS.
Img.3-3
Img.4-4
Img.3-4
background
- 5 -
1. Attention: What to do if you smell gas?
Do not attempt to ignite your appliance.
Do not touch any electrical switch.
Contact your gas supplier immediately from an of-site location.
Contact your local fire department.
2. Important:
This is a vented gas-burning appliance and is for use with solid-fuel
burning fireplaces built of non-combustible material with a fully functional
chimney flue. Damper clamp is included with this kit to prevent the
complete closure of the flue damper; however, during the operation of this
burner, your chimney damper must be fully open.
Warning:
Do not store flammable liquids or vapors anywhere near this appliance.
Solid fuels must not be burned in a fireplace where a decorative appliance
is installed.
Do not use this appliance if any part of it has been submerged beneath the
water.
Warning: Your chimney must be cleaned before installing or using this
product. Call a chimney sweep.
Avoid drafts that may alter the flame patterns of this burner. Do not point
fans into the fireplace while the unit is in use.
Sanven Technology Ltd.
Address: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Made In China
Img.4-4
