Kobalt KCS 1448-06 24-volt 14-in Battery Chainsaw Battery User Manual

KOBALT and logo design are trademarks or

registered trademarks of LF, LLC. All rights

reserved.

Serial Number

DF25488

Purchase Date

ITEM #7915902/6036649

MODEL #KCS 1448-06/KCS 4224-06

24 V x 2 LITHIUM-ION

CORDLESS 14-IN

CHAIN SAW

Español p. 32

Thank you for purchasing this KOBALT product.

Questions, problems or missing parts?

Before returning, contact us on:

888-356-2258, 8 a.m. - 8 p.m., EST, Monday - Sunday or [email protected].

TABLE OF CONTENTS

PRODUCT SPECIFICATIONS

Product Specications.........................................................................................................................

Package Contents.................................................................................................................................

Symbols..................................................................................................................................................

Safety Information..................................................................................................................................

Preparation.............................................................................................................................................

Assembly Instructions.............................................................................................................................

Operating Instructions............................................................................................................................

Care and Maintenance ..........................................................................................................................

Troubleshooting......................................................................................................................................

Warranty.................................................................................................................................................

Replacement Parts List..........................................................................................................................

SPECIFICATIONS

Voltage 48V DC

Chain speed 20 m/s

Bar length 14 in. (356 mm)

Chain pitch 3/8 in. (9.50 mm)

Chain gauge 0.043 in. (1.09 mm)

Chain type CL14352

Guide bar type M1431452-1041

Chain oil tank capacity 7.78 oz (230 ml)

Weight (without bar, chain and battery) 7.17 lbs. (3.25 kg)

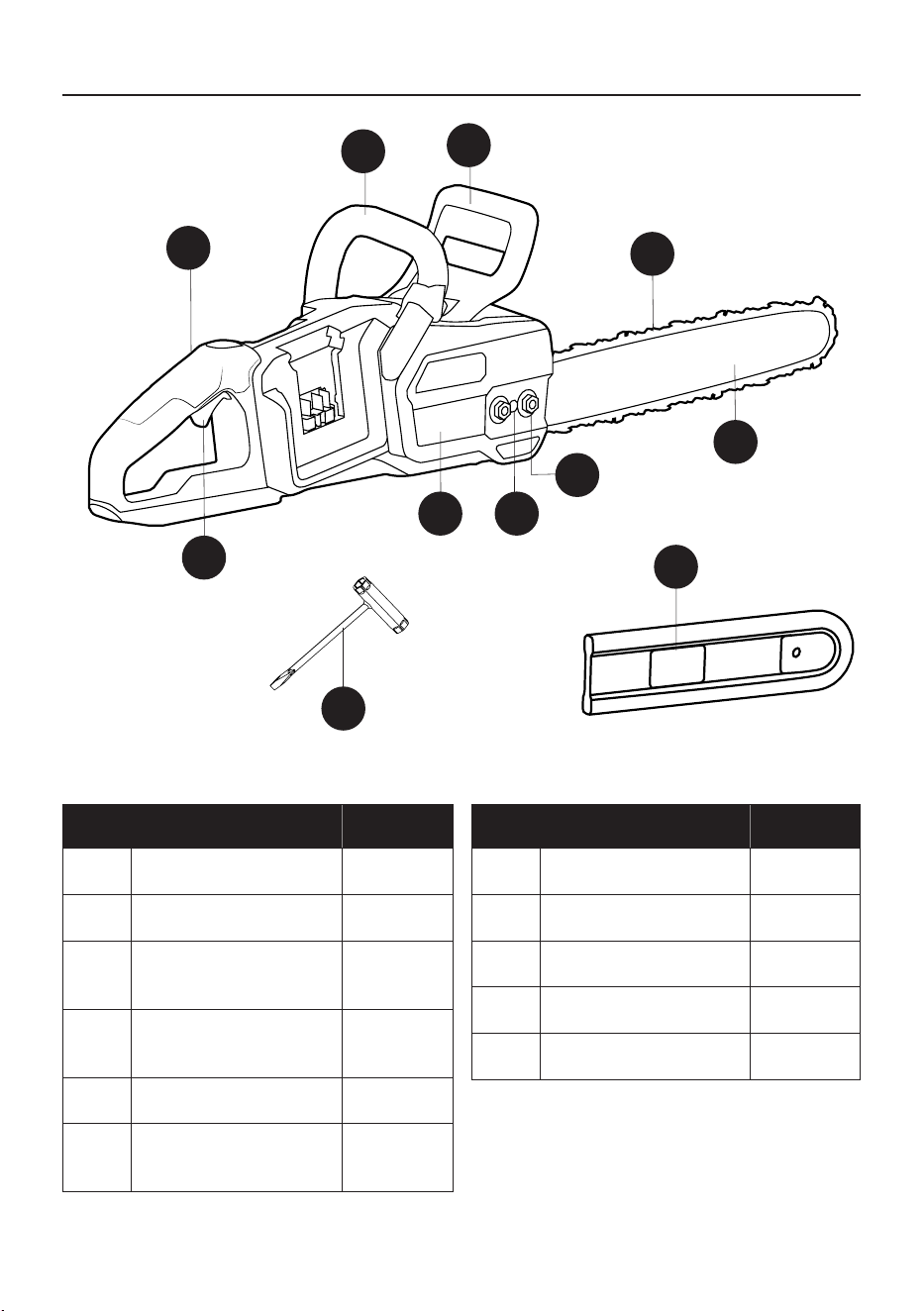

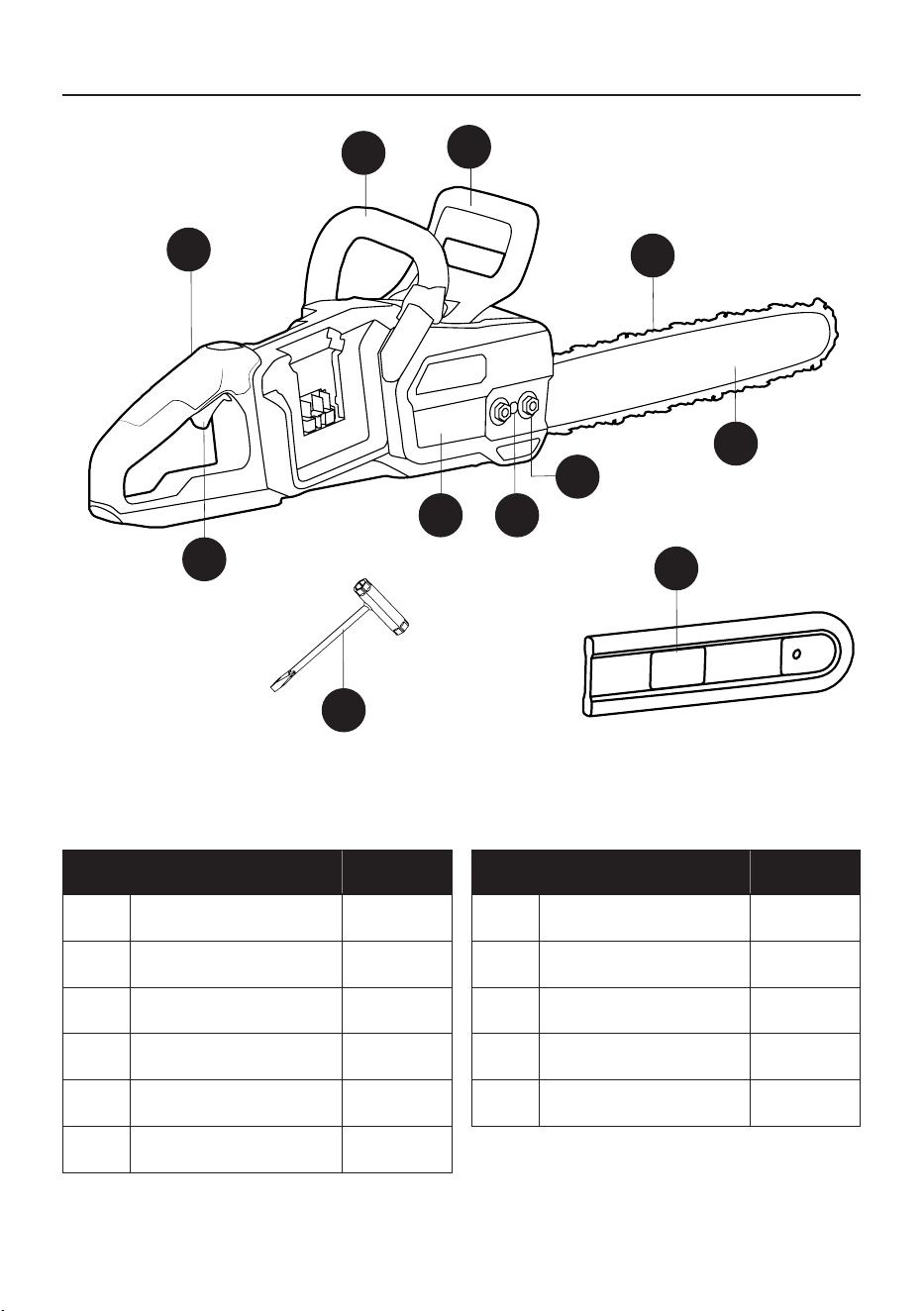

PACKAGE CONTENTS

PART DESCRIPTION QUANTITY

A Scabbard 1

B Front handle 1

C Guard/Chain brake 1

D Low kickback chain 1

E Guide bar 1

F Chain cover lock nuts 1

PART DESCRIPTION QUANTITY

G Adjustment screw 1

H Chain cover 1

I Safety lock 1

J Trigger 1

K Wrench 1

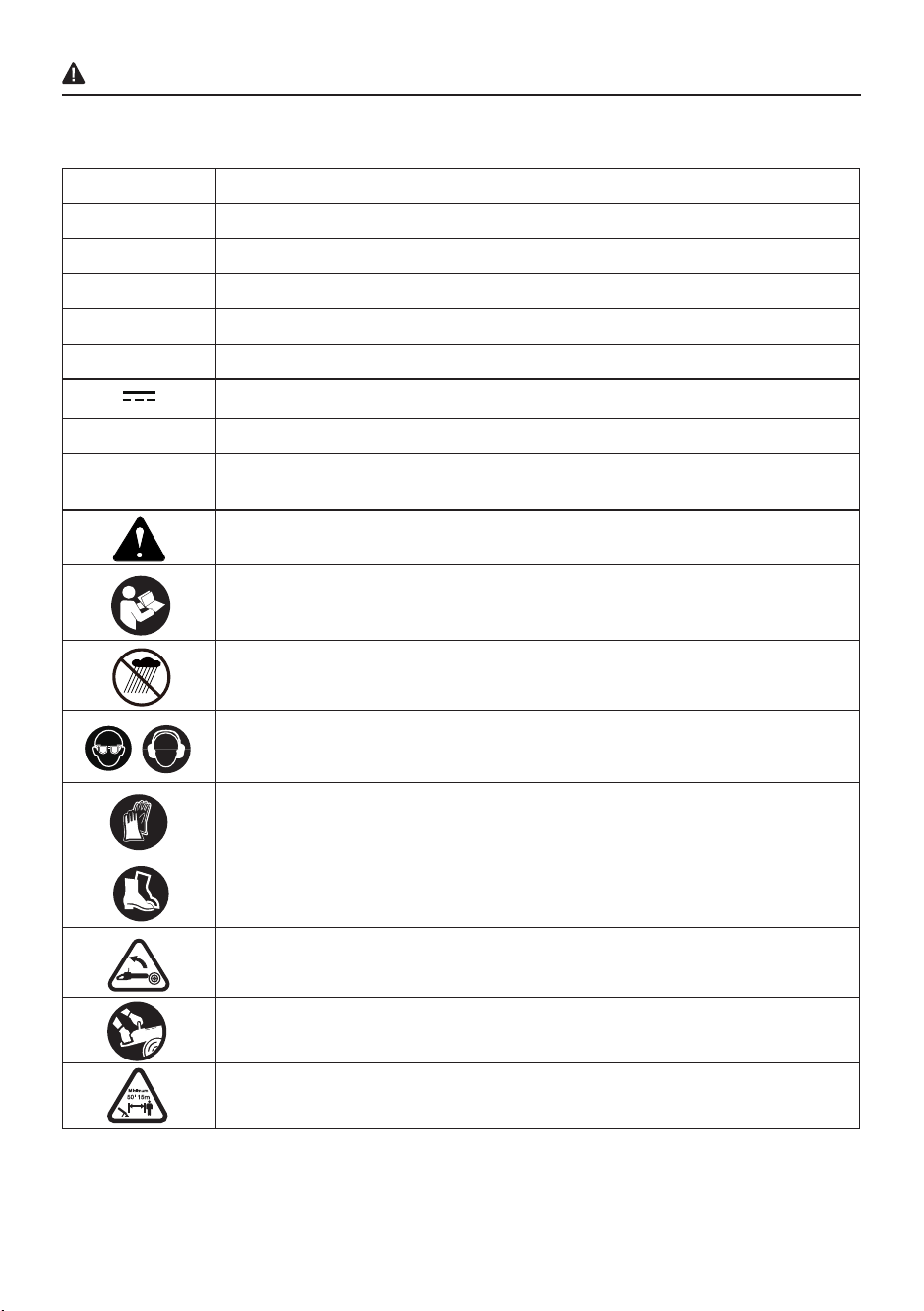

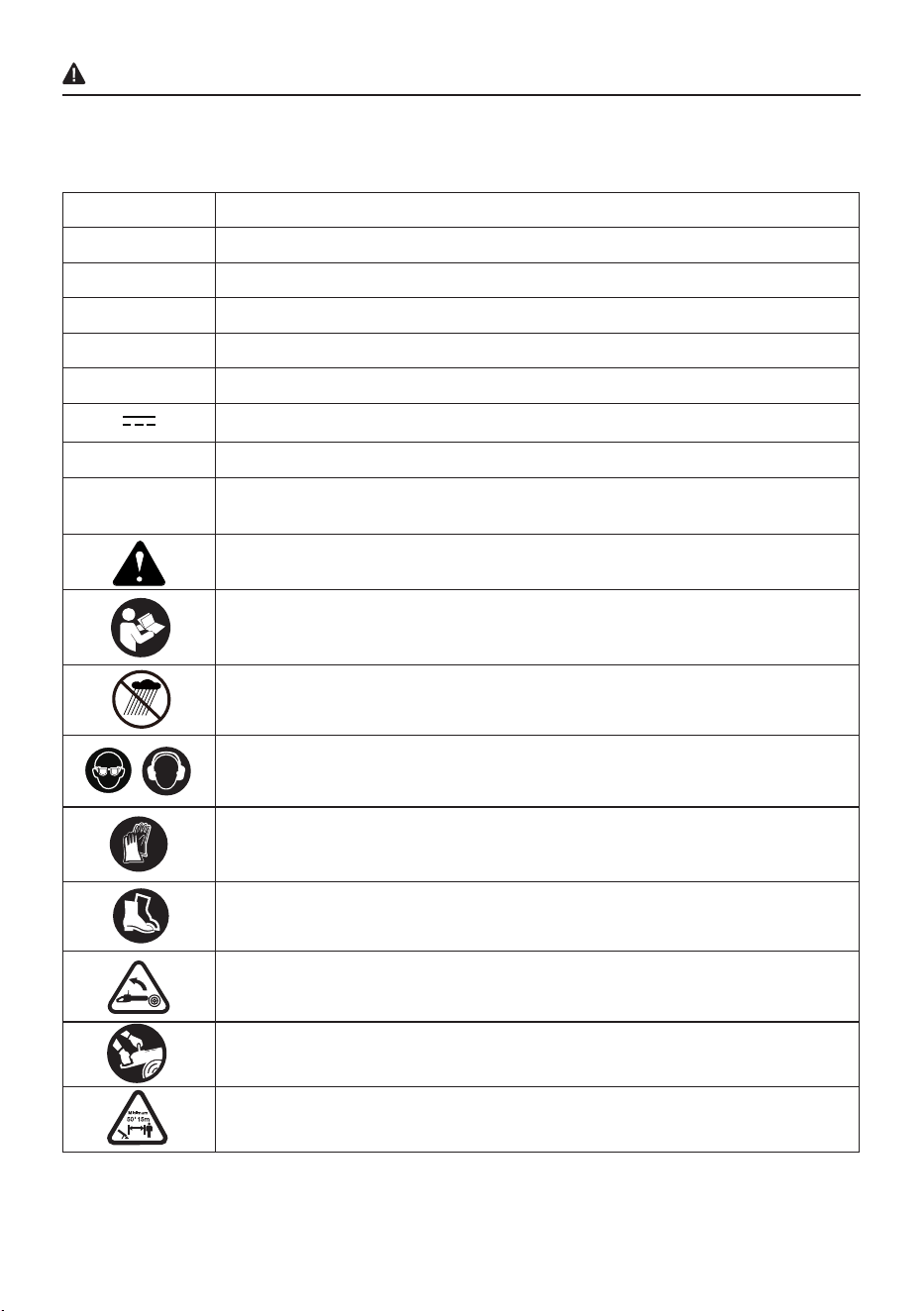

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their

meaning. Proper interpretation of these symbols will allow you to operate the product better and safer.

SYMBOLS EXPLANATION

V Voltage

A Current

Hz Frequency (cycles per second)

W Power

min Time

Type or a characteristic of current

Rotational speed, at no load

/min Revolutions, strokes, surface speed, orbits etc., per minute

Precautions that involve your safety.

To reduce the risk of injury user must read and understand operator’s manual

before using this product.

Do not expose to rain or use in damp locations.

Wear eye protection that is marked to comply with ANSI Z87.1 as well as

hearing protection when operating this product.

Wear non-slip, heavy-duty protective gloves when handling the chain saw and

the blade.

Wear non-slip safety footwear when using this equipment.

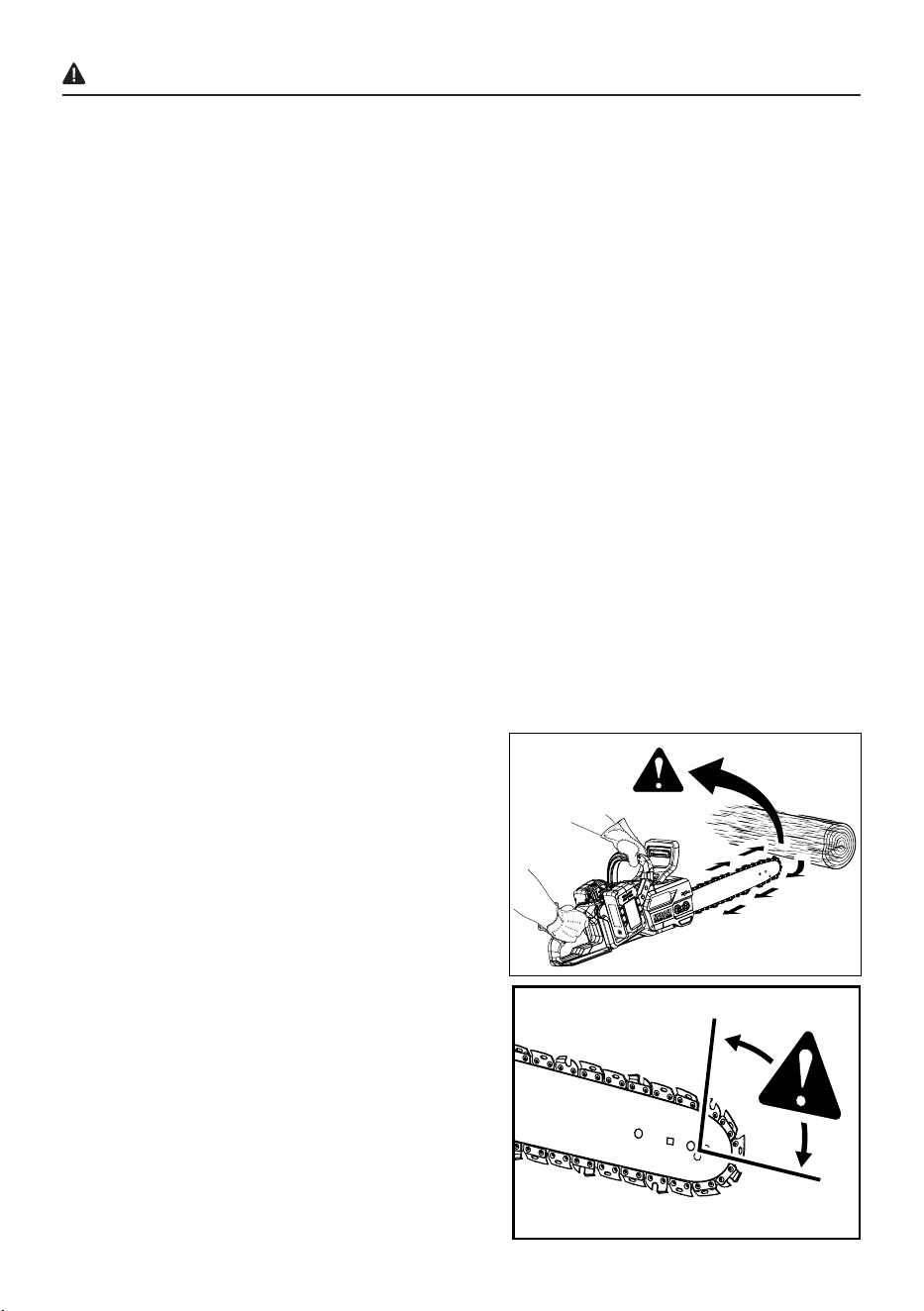

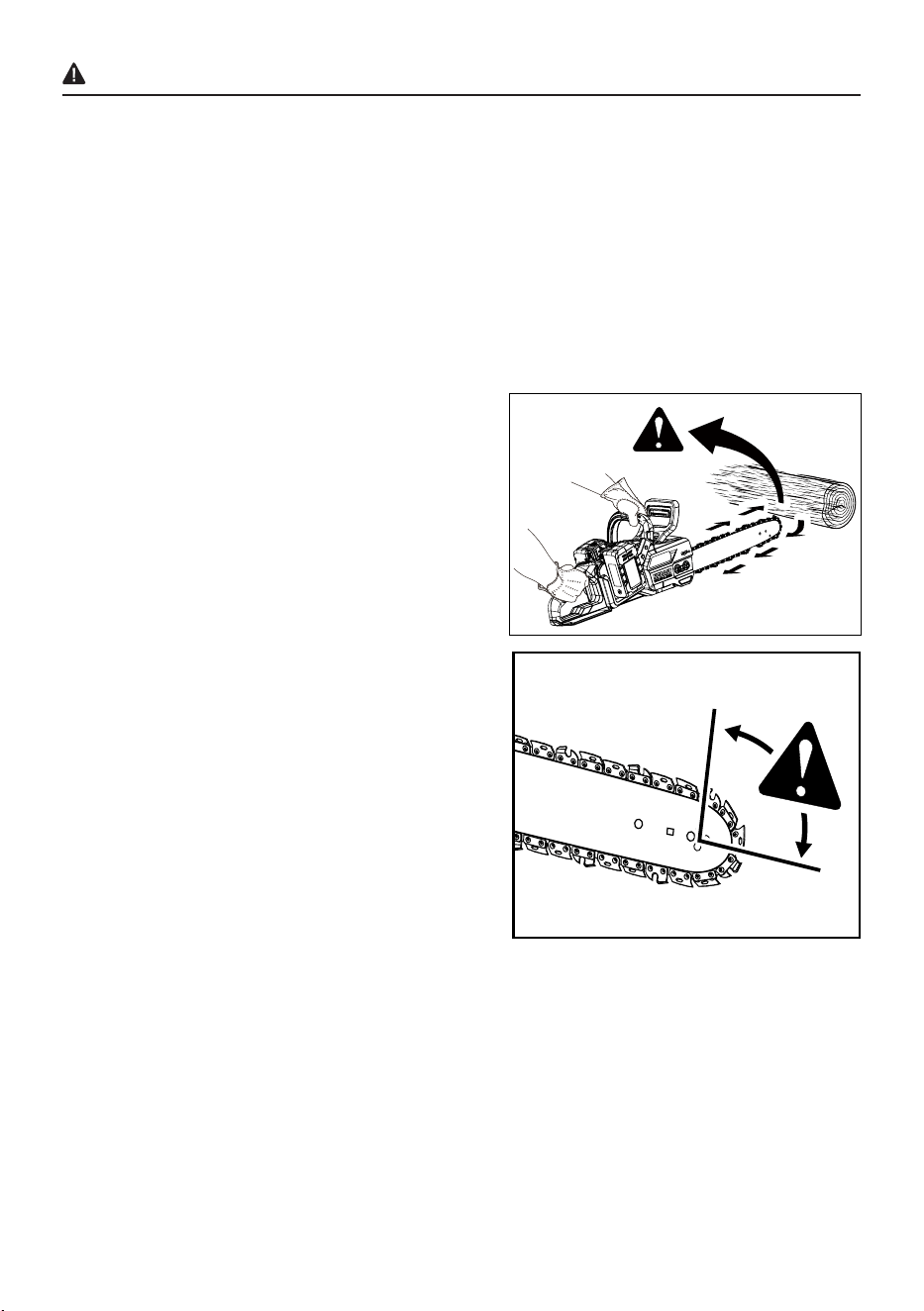

Tip contact can cause the guide bar to move suddenly upward and backward,

which can cause serious injury.

Hold and operate the saw properly with both hands.

Keep all bystanders at least 50 ft. (15 m) away.

SYMBOLS

WARNING

The following signal words and meanings are intended to explain the levels of risk associated with this

product.

SYMBOL SIGNAL MEANING

DANGER

Indicates an imminently hazardous situation, which, if not avoided,

will result in death or serious injury.

WARNING

Indicates a potentially hazardous situation, which, if not avoided,

could result in death or serious injury.

CAUTION

Indicates a potentially hazardous situation, which, if not avoided,

may result in minor or moderate injury.

CAUTION

(Without Safety Alert Symbol) Indicates a situation that may result

in property damage.

• To avoid serious personal injury, do not attempt to use this product until you have read this owner's

manual thoroughly and understand it completely. If you do not understand the warnings and

instructions in this owner's manual, do not use this product. Call 888-356-2258 for assistance.

The operation of any product can result in foreign objects being thrown into your eyes, which

can result in severe eye damage. Before operating a product, always wear safety goggles,

safety glasses with side shields, or a full-face shield when needed. A Wide Vision Safety Mask

is recommended for use over eyeglasses or standard safety glasses with side shields. Always

use eye protection that is marked to comply with ANSI Z87.1.

SAFETY INFORMATION

WARNING

1. WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or dark areas invite accidents.

• Do not operate products in explosive atmospheres, such as in the presence of

ammable liquids, gases or dust. Products create sparks which may ignite the dust or fumes.

• Keep children and bystanders away while operating a product. Distractions can cause you to

lose control.

2. ELECTRICAL SAFETY

• Product plugs must match the outlet. Never modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) products. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

• Do not expose products to rain or wet conditions. Water entering a product will increase the risk

of electric shock.

• Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the product.

Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a product outdoors, use an extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of electric shock.

• If operating a product in a damp location is unavoidable, use a residual current device (RCD)

protected supply. Use of an RCD reduces the risk of electric shock.

• Use only KOBALT 24-volt batteries (KB 224-03, KB 224-06, KB 324-06, KB 424-03, KB 424A-

06, KXB 424-03, KB 424-06, KB 524-03, KB 524-06, KB 624-03, KB 624-06, KXB 824-03, KB

824-06).

• Use only KOBALT charger (KRC 2445-03, KCH 2401-03, KDPC 124-03, KRC 2490-03, KCH

2411-03, KRC 2404-03, KCH 324-06, KCH 624-06, KCH 1024-06, KCH 1424-06).

3. PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a product. Do

not use a product while you are tired or under the inuence of drugs, alcohol or medication.

A moment of inattention while operating products may result in serious personal injury.

• Use personal protective equipment. Always wear eye protection. Protective equipment such as

a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch is in the off position before connecting to

power source and/or battery pack, picking up or carrying the product. Carrying products with

Read all safety warnings, instructions, illustrations and specications provided with this

product. Failure to follow all instructions listed below may result in electric shock, re and/or serious

injury.

Save all warnings and instructions for future reference.

The term "product" in the warnings refers

to your mains-operated (corded) chain saw or battery-operated (cordless) chain saw.

SAFETY INFORMATION

your nger on the switch or energizing products that have the switch on invites accidents.

• Remove any adjusting key or wrench before turning the product on. A wrench or a key left

attached to a rotating part of the product may result in personal injury.

• Do not overreach. Keep proper footing and balance at all times. This enables better control of

the product in unexpected situations.

• Dress properly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities,

ensure these are connected and properly used. Use of dust collection can reduce dust-related

hazards.

• Do not let familiarity gained from frequent use of products allow you to become complacent

and ignore product safety principles. A careless action can cause severe injury within a fraction

of a second.

4. PRODUCT USE AND CARE

• Do not force the product. Use the correct product for your application. The correct product will

do the job better and safer at the rate for which it was designed.

• Do not use the product if the switch does not turn it on and off. Any product that cannot be

controlled with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/or remove the battery pack, if detachable,

from the product before making any adjustments, changing accessories, or storing

products. Such preventive safety measures reduce the risk of starting the product accidentally.

• Store idle products out of the reach of children and do not allow persons unfamiliar with the

product or these instructions to operate the product. Products are dangerous in the hands of

untrained users.

• Maintain products and accessories. Check for misalignment or binding of moving parts,

breakage of parts and any other condition that may affect the product’s operation. If

damaged, have the product repaired before use. Many accidents are caused by poorly

maintained products.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the product, accessories and tool bits etc. in accordance with these instructions, taking

into account the working conditions and the work to be performed. Use of the product for

operations different from those intended could result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean, and free from oil and grease. Slippery

handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected

situations.

5. BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of re when used with another battery pack.

• Use products only with specically designated battery packs. Use of any other battery packs

may create a risk of injury and re.

• When battery pack is not in use, keep it away from other metal objects, like paper clips,

SAFETY INFORMATION

coins, keys, nails, screws, or other small metal objects, that can make a connection from one

terminal to another. Shorting the battery terminals together may cause burns or a re.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact

accidentally occurs, ush with water. If liquid contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or burns.

• Do not use a battery pack or product that is damaged or modied. Damaged or modied

batteries may exhibit unpredictable behavior resulting in re, explosion or risk of injury.

• Do not expose a battery pack or product to re or excessive temperature. Exposure to re or

temperature above 130°C (265°F) may cause explosion.

• Follow all charging instructions and do not charge the battery pack or product outside the

temperature range specied in the instructions. Charging improperly or at temperatures outside

the specied range may damage the battery and increase the risk of re.

6. SERVICE

• Have your product serviced by a qualied repair person using only identical replacement

parts. This will ensure that the safety of the product is maintained.

• Never service damaged battery packs. Service of battery packs should only be performed by the

manufacturer or authorized service providers.

7. GENERAL CHAIN SAW SAFETY WARNINGS

• Keep all parts of the body away from the saw chain when the chain saw is operating. Before

you start the chain saw, make sure the saw chain is not contacting anything. A moment of

inattention while operating chain saws may cause entanglement of your clothing or body with the

saw chain.

• Always hold the chain saw with your right hand on the rear handle and your left hand on

the front handle. Holding the chain saw with a reversed hand conguration increases the risk of

personal injury and should never be done.

• Hold the chain saw by insulated gripping surfaces only, because the saw chain may contact

hidden wiring. Saw chains contacting a “live” wire may make exposed metal parts of the product

“live” and could give the operator an electric shock.

• Wear eye protection. Further protective equipment for hearing, head, hands, legs and feet

is recommended. Adequate protective equipment will reduce personal injury from ying debris or

accidental contact with the saw chain.

• Do not operate a chain saw on a ladder, from a rooftop, or any unstable support. Operation of

a chain saw in this manner could result in serious personal injury.

• Always keep proper footing and operate the chain saw only when standing on xed, secure

and level surface. Slippery or unstable surfaces may cause a loss of balance or control of the

product.

• When cutting a limb that is under tension, be alert for spring back. When the tension in the

wood bers is released, the spring-loaded limb may strike the operator and/or throw the chain saw

out of control.

• Use extreme caution when cutting brush and saplings. The slender material may catch the saw

chain and be whipped toward you or pull you off balance.

• Carry the chain saw by the front handle with the chain saw switched off and away from your

body. When transporting or storing the chain saw, always t the guide bar cover. Proper

SAFETY INFORMATION

8. CAUSES AND OPERATOR PREVENTION OF KICKBACK

Kickback may occur when the nose or tip of the guide bar touches an object, or when the wood closes in

and pinches the saw chain in the cut. Tip contact in some cases may cause a sudden reverse reaction,

kicking the guide bar up and back towards the operator. Pinching the saw chain along the top of the

guide bar may push the guide bar rapidly back towards the operator. Either of these reactions may

cause you to lose control of the saw which could result in serious personal injury. Do not rely exclusively

upon the safety devices built into your saw. As a chain saw user, you should take several steps to keep

your cutting jobs free from accident or injury. Kickback is the result of chain saw misuse and/or incorrect

operating procedures or conditions and can be avoided by taking proper precautions as given below:

• Maintain a rm grip, with thumbs and ngers

encircling the chain saw handles, with both hands

on the saw and position your body and arm to

allow you to resist kickback forces. Kickback forces

can be controlled by the operator if proper precautions

are taken. Do not let go of the chain saw.

• Do not overreach and do not cut above shoulder

height. This helps prevent unintended tip contact and

enables better control of the chain saw in unexpected

situations.

• Only use replacement guide bars and saw

chains specied by the manufacturer. Incorrect

replacement guide bars and saw chains may cause

chain breakage and/or kickback.

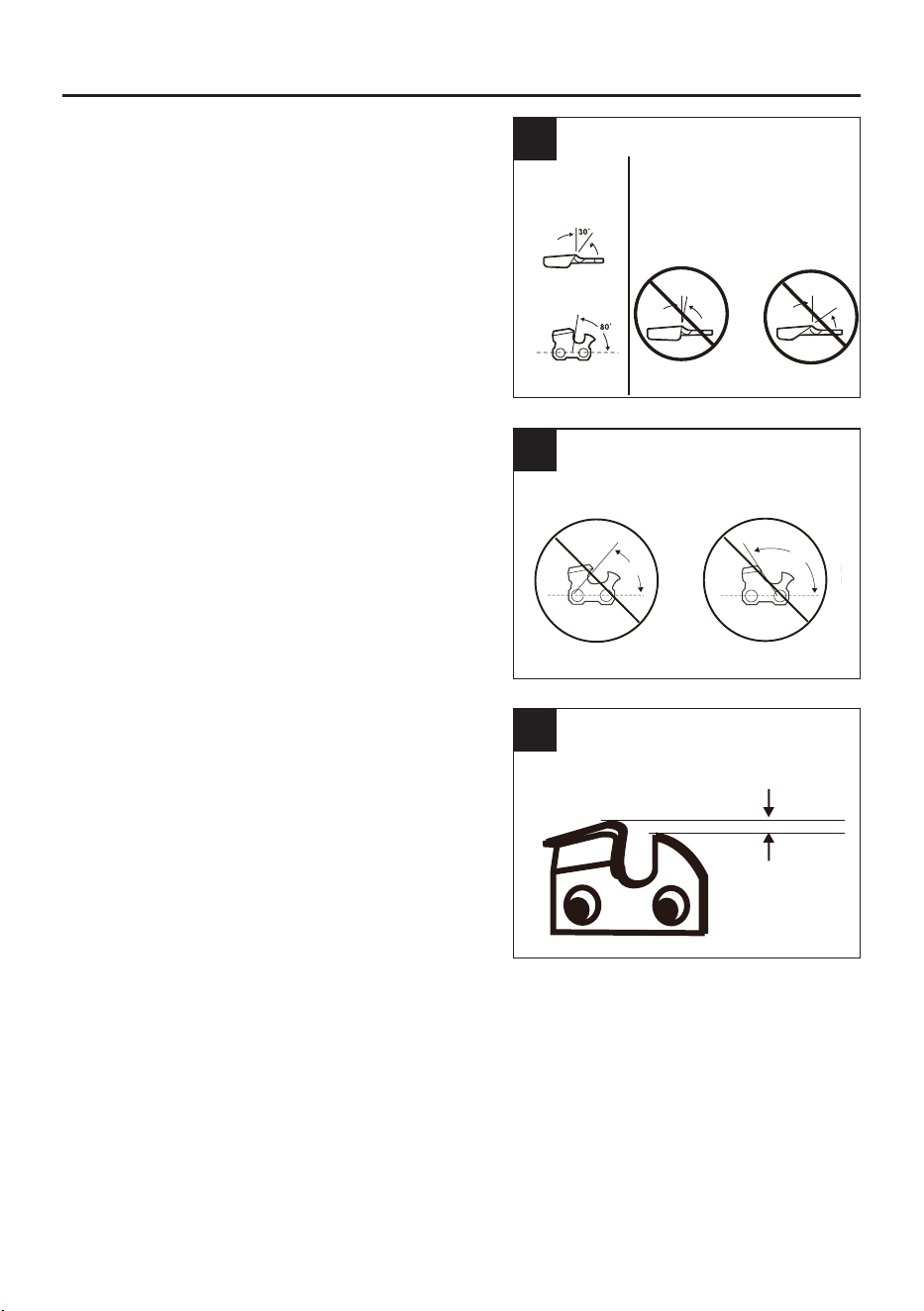

• Follow the manufacturer’s sharpening and

maintenance instructions for the saw chain.

Decreasing the depth gauge height can lead to

increased kickback.

handling of the chain saw will reduce the likelihood of accidental contact with the moving saw chain.

• Follow instructions for lubricating, chain tensioning and changing the bar and chain.

Improperly tensioned or lubricated chain may either break or increase the chance for kickback.

• Cut wood only. Do not use chain saw for purposes not intended. For example: do not use

chain saw for cutting metal, plastic, masonry or non-wood building materials. Use of the

chain saw for operations different than intended could result in a hazardous situation.

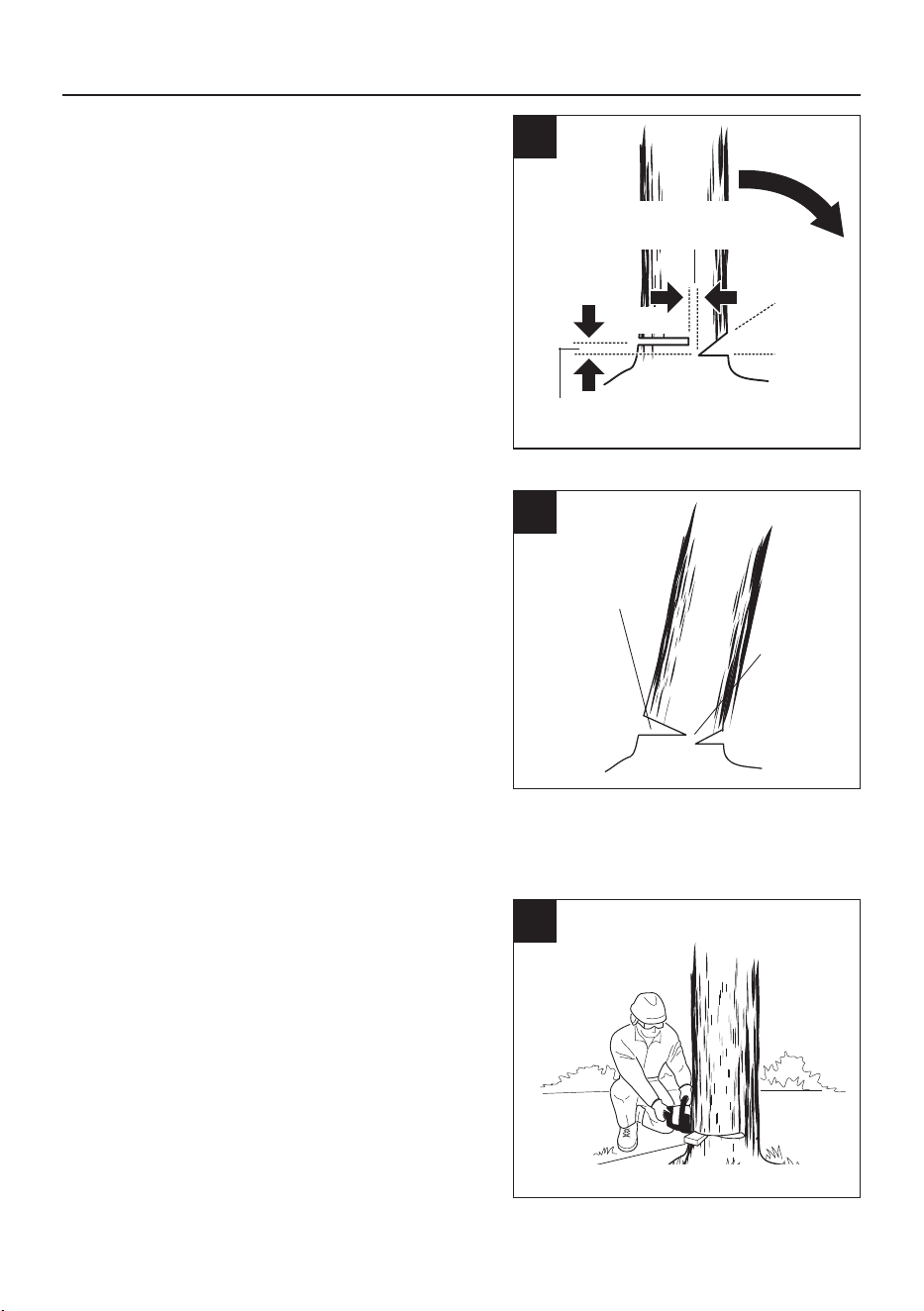

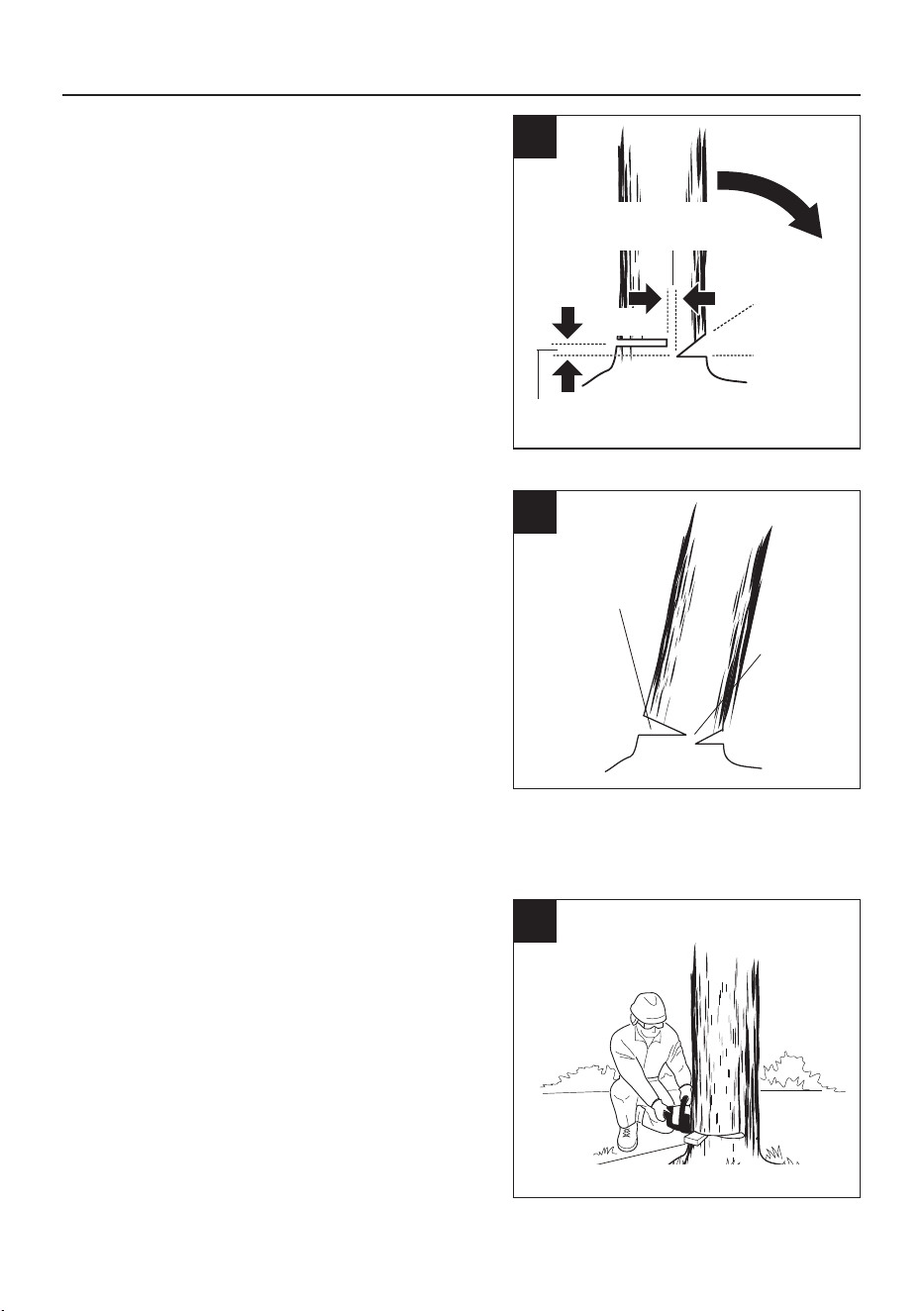

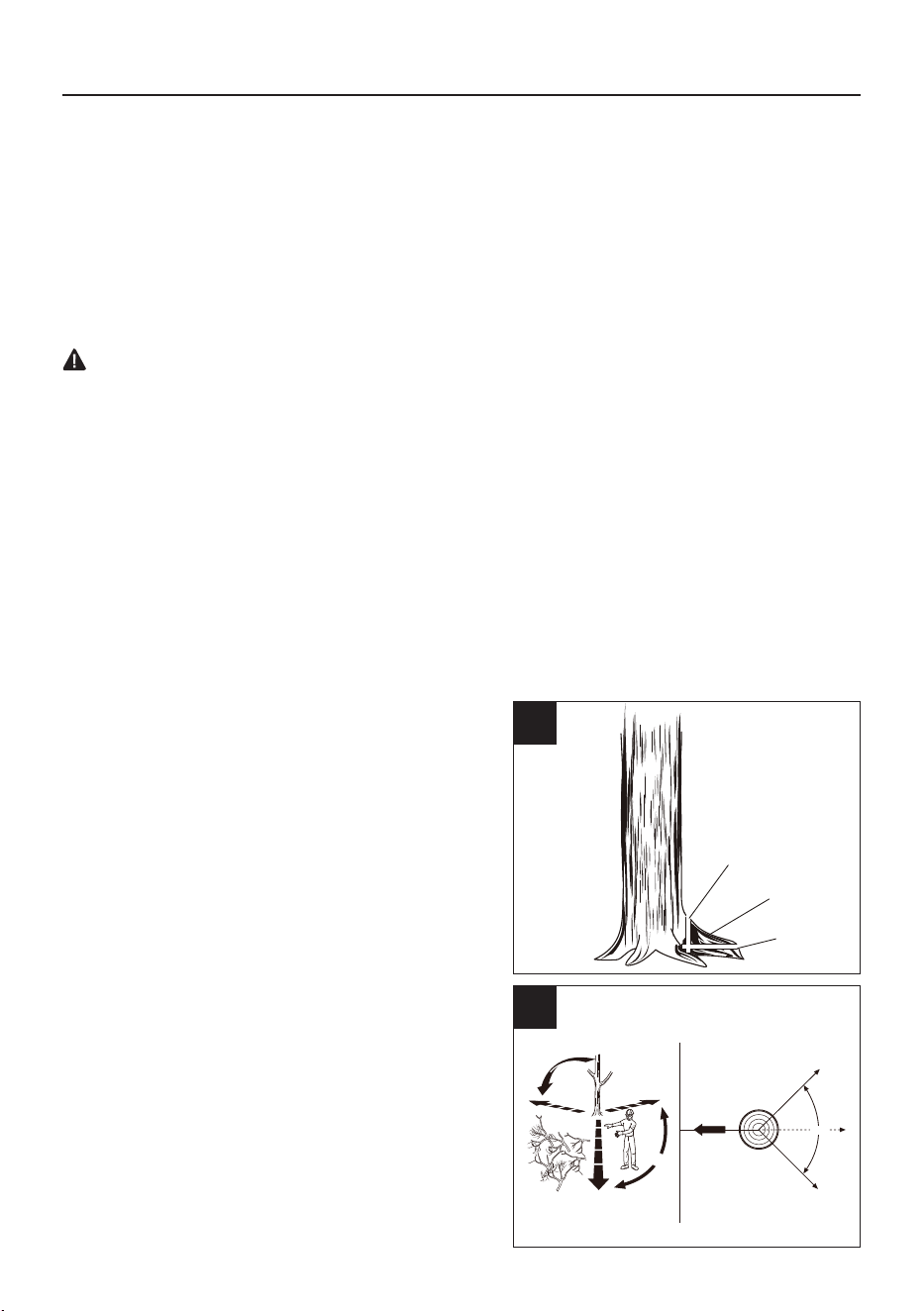

• Do not attempt to fell a tree until you have an understanding of the risks and how to avoid

them. Serious injury could occur to the operator or bystanders while felling a tree.

• Do not operate a chain saw in a tree unless you have been specically trained to do so.

Operation of a chain saw in a tree without proper training could increase the risk of serious

personal injury.

• Follow all instructions when clearing jammed material, storing or servicing the chain saw.

Make sure the switch is off and the battery pack is removed. Unexpected actuation of the chain

saw while clearing jammed material or servicing may result in serious personal injury.

SAFETY INFORMATION

Item Temperature

Appliance storage temperature range 32°F (0°C) - 113°F (45°C)

Appliance operation temperature range 32°F (0°C) - 113°F (45°C)

Battery charging temperature range 39°F (4°C) - 104°F (40°C)

Charger operation temperature range 39°F (4°C) - 104°F (40°C)

Battery storage temperature range 32°F (0°C) - 113°F (45°C)

Battery discharging temperature range 32°F (0°C) - 113°F (45°C)

9. THE RECOMMENDED AMBIENT TEMPERATURE RANGE:

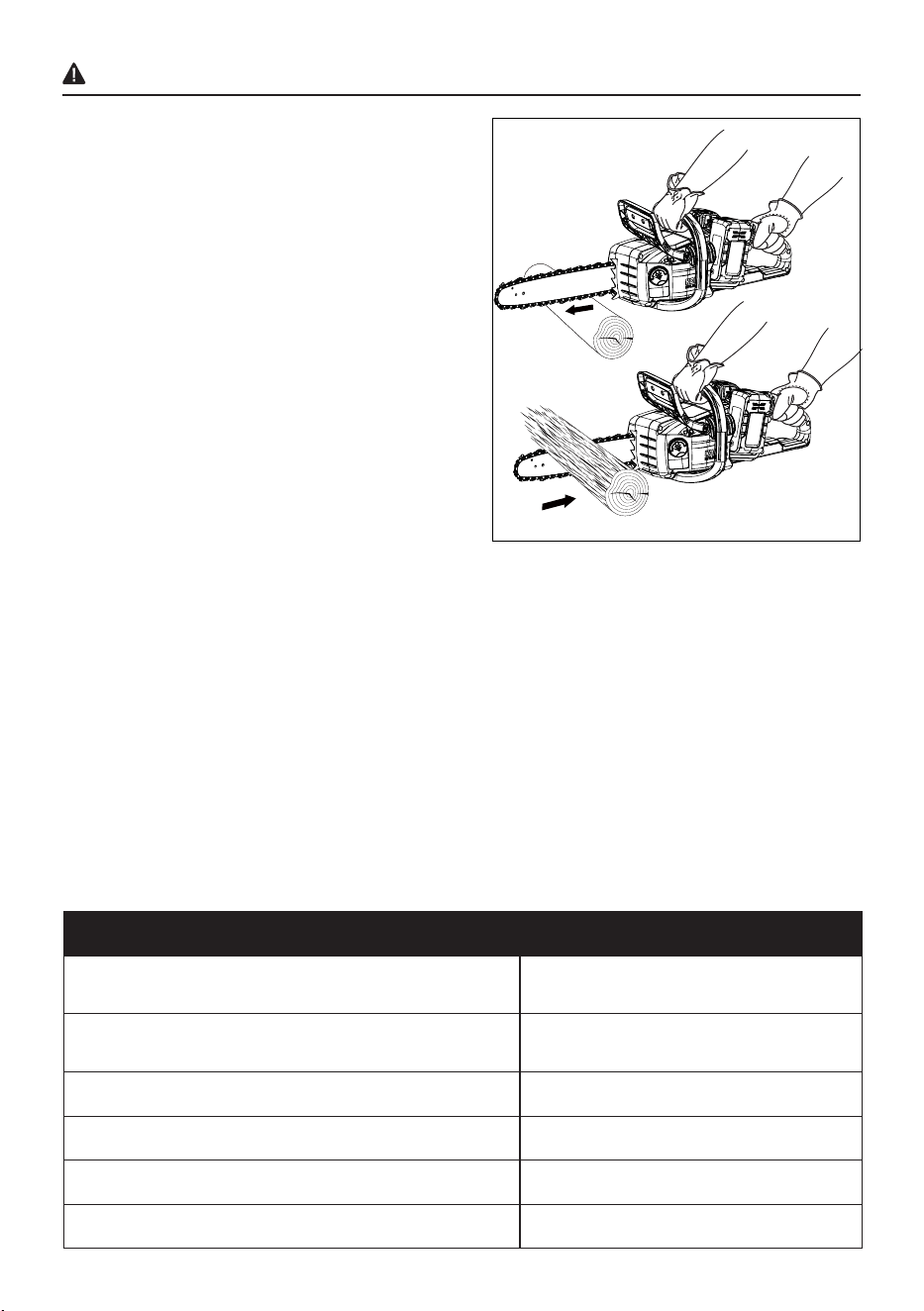

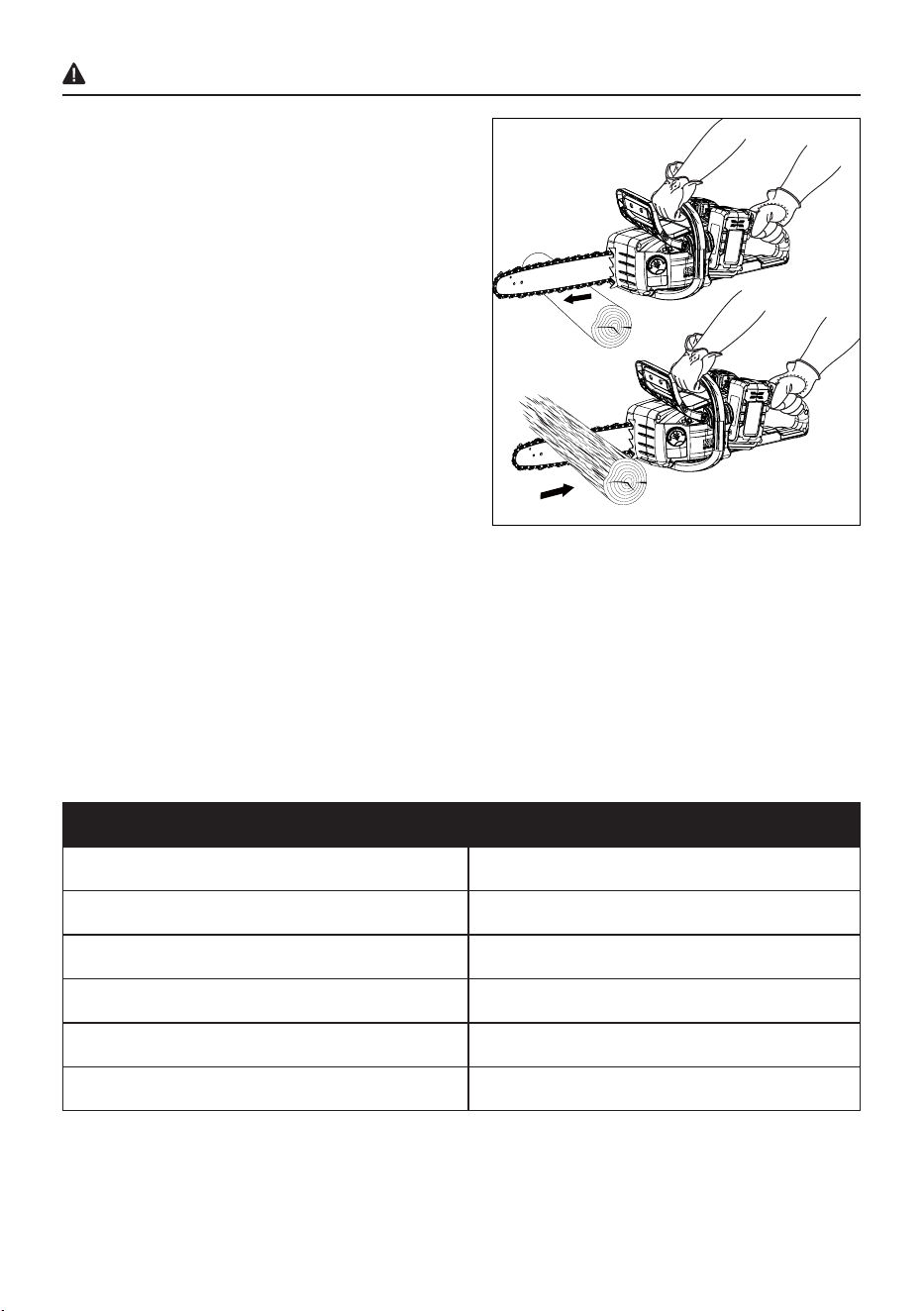

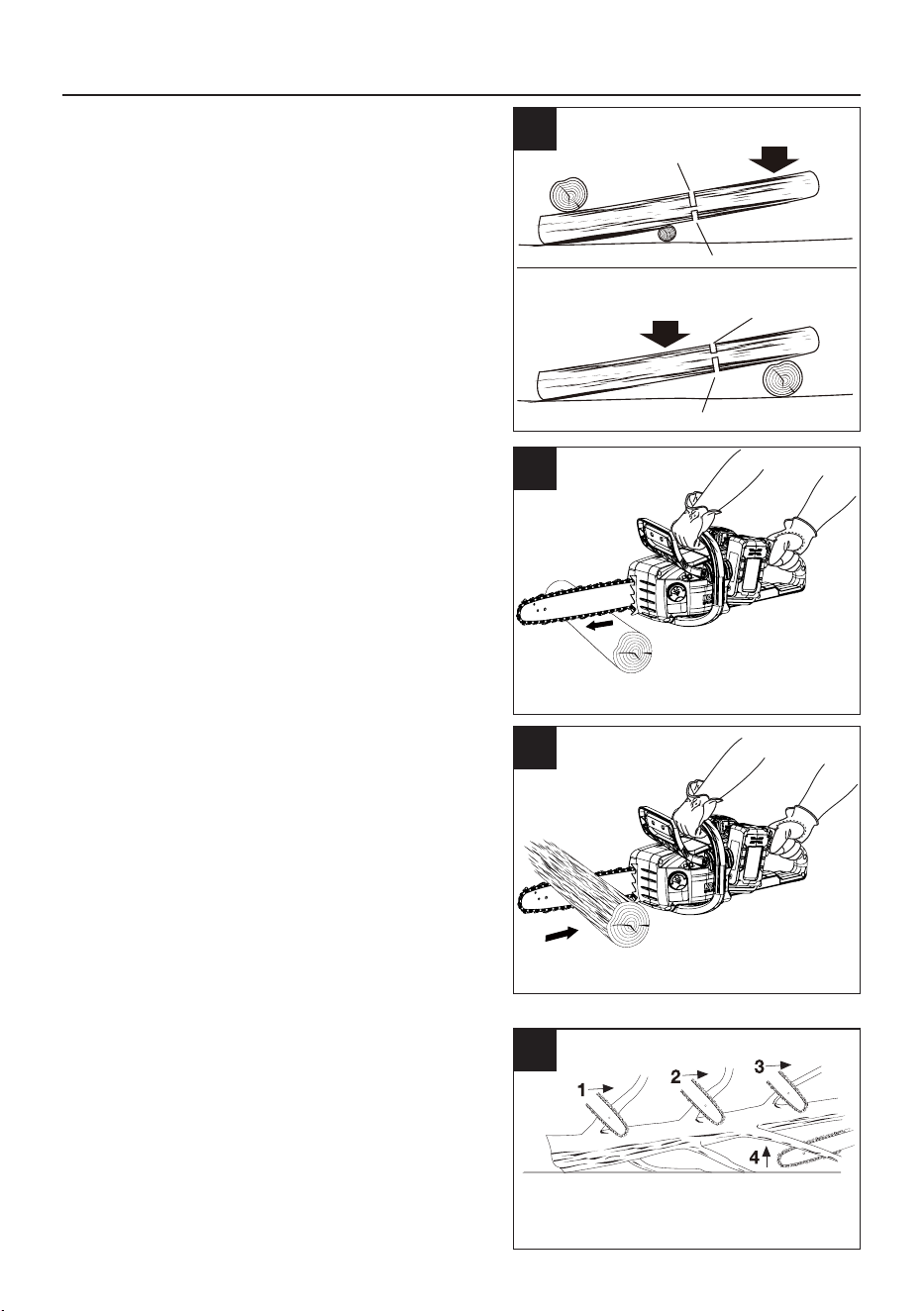

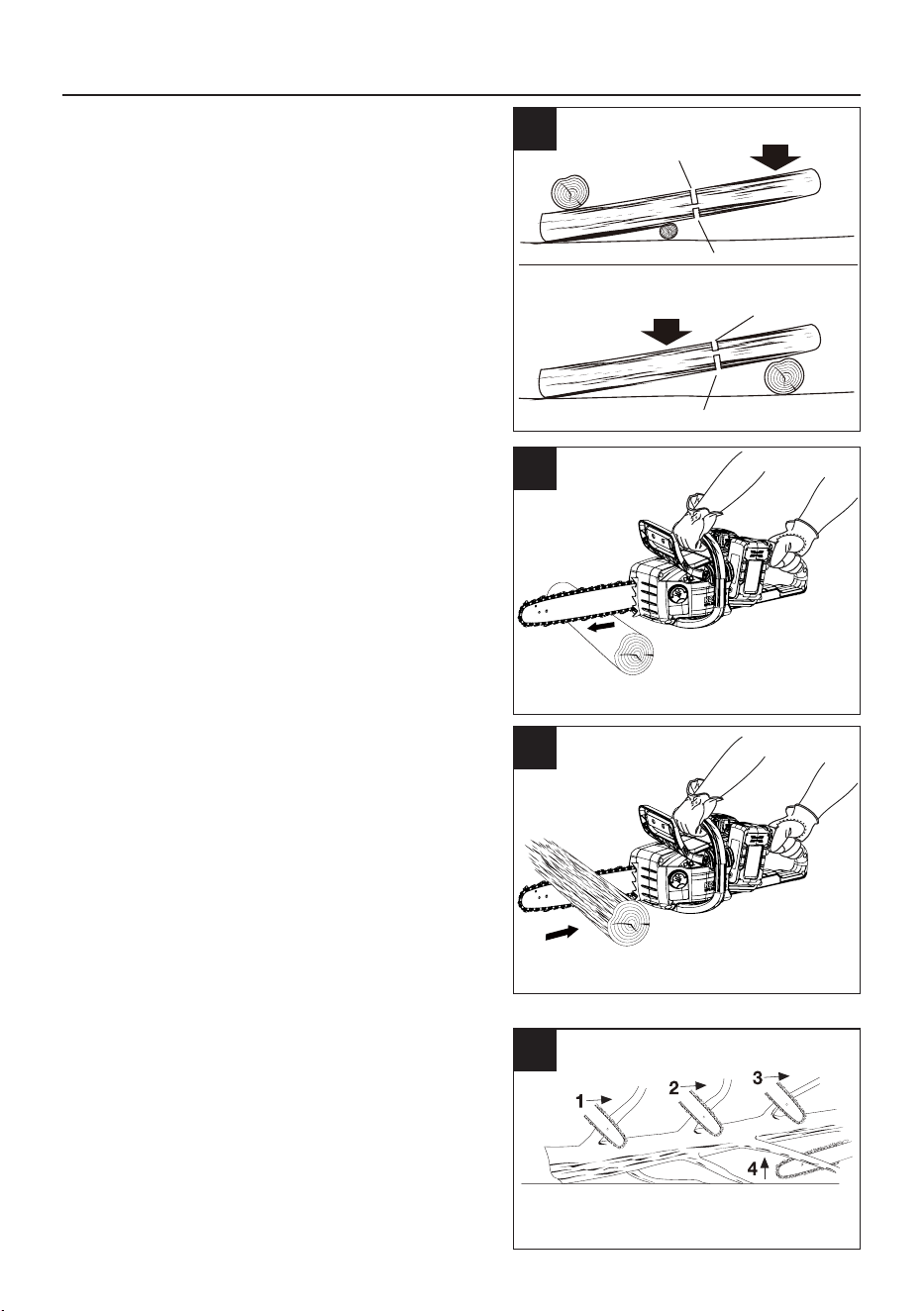

• Push and Pull - This reaction force is always

opposite to the direction the chain is moving where

wood contact is made. Thus, the operator must

be ready to control the PULL when cutting on the

bottom edge of the bar, and PUSH when cutting

along the top edge.

Understanding your chain saw safety devices

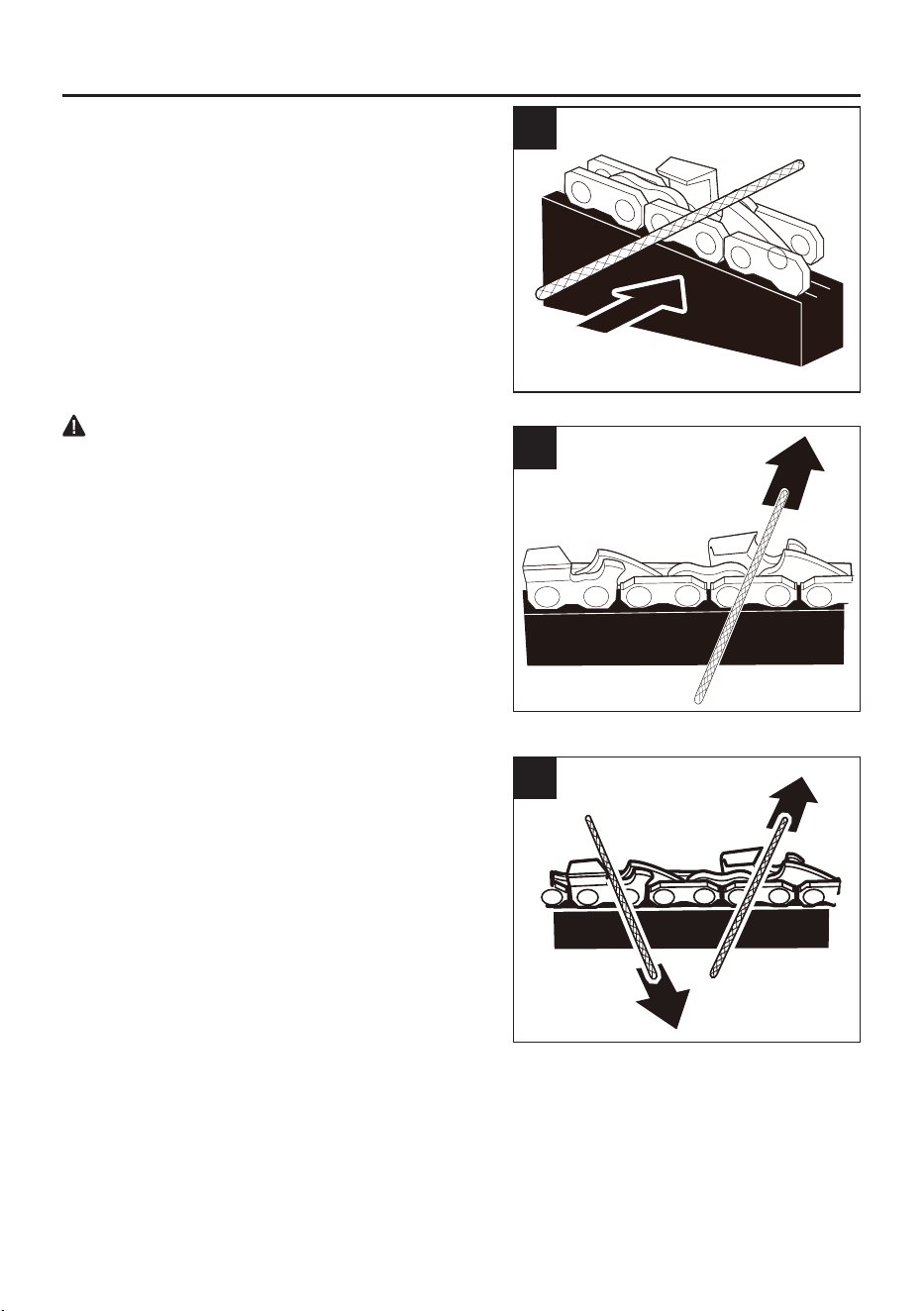

Low kickback saw chain

The rakers (depth gauges) ahead of each cutter

can minimize the force of a kickback reaction by

preventing the cutters from digging in too deeply at

the kickback zone. Only use replacement chain that

is equivalent to original chain or has been certied as

low kickback chain per ANSI B175.1. Low kickback/

skip tooth saw chain is a chain that has met the

kickback performance requirements of ANSI B175.1 -

1991. (American National Standard for Power Tools -

Gasoline-Powered Chain Saws-Safety Requirements)

when tested on the representative sample of chain

saws below 3.8 c.i.d. specied in ANSI B175.1-1991.

As saw chains are sharpened during their useful life,

they lose some of the low kickback qualities and extra

caution should be used.

SAFETY INFORMATION

WARNING (PROPOSITION 65)

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities

contain chemicals known to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• Lead from lead-based paints.

• Crystalline silica from bricks and cement and other masonry products, and

• Arsenic and chromium from chemically treated lumber.

Your risk of exposure to these chemicals varies depending on how often you do this type of work. To

reduce your exposure to these chemicals, work in a well-ventilated area, and work with approved safety

equipment, such as dust masks that are specically designed to lter out microscopic particles.

WARNING

PREPARATION

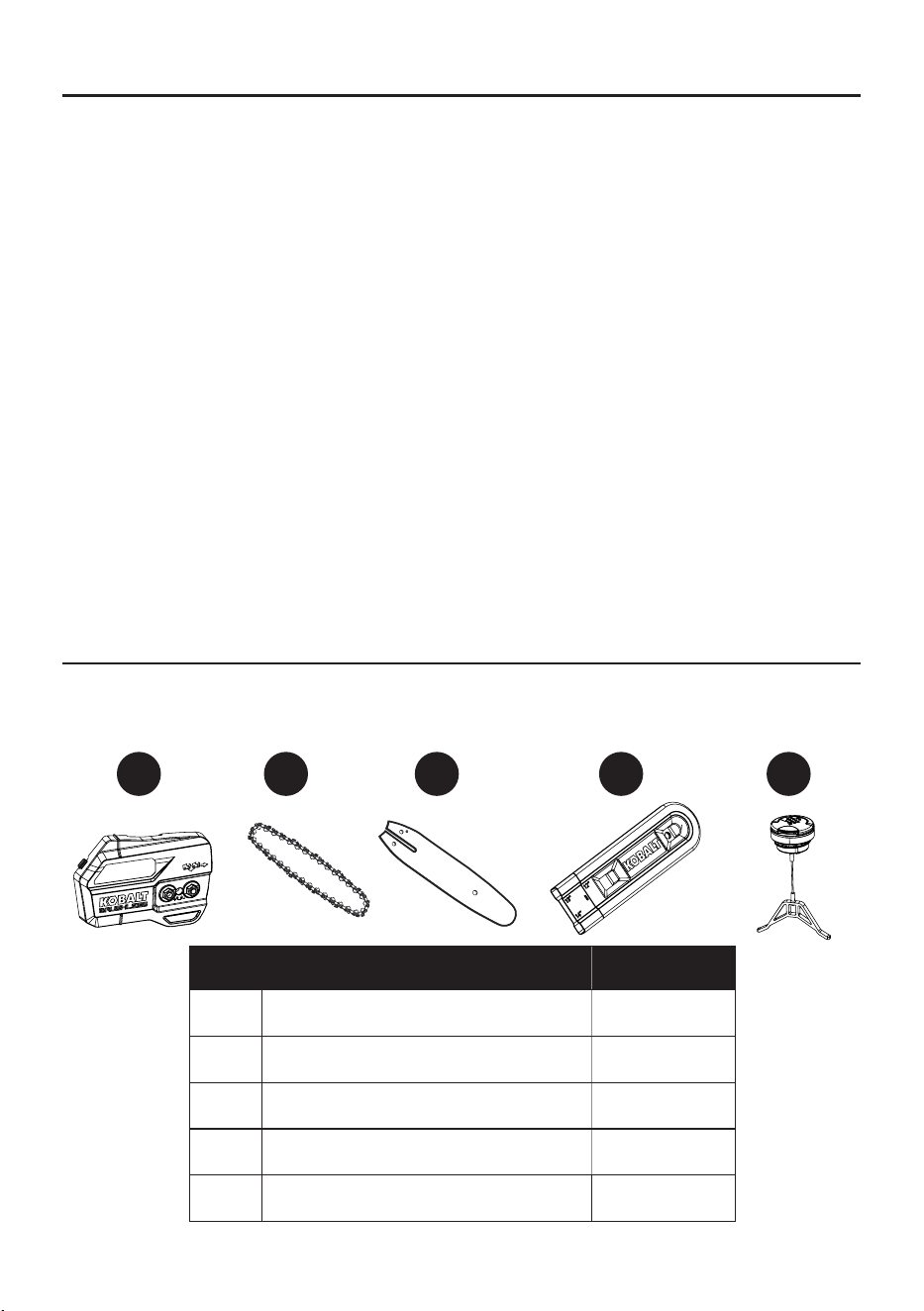

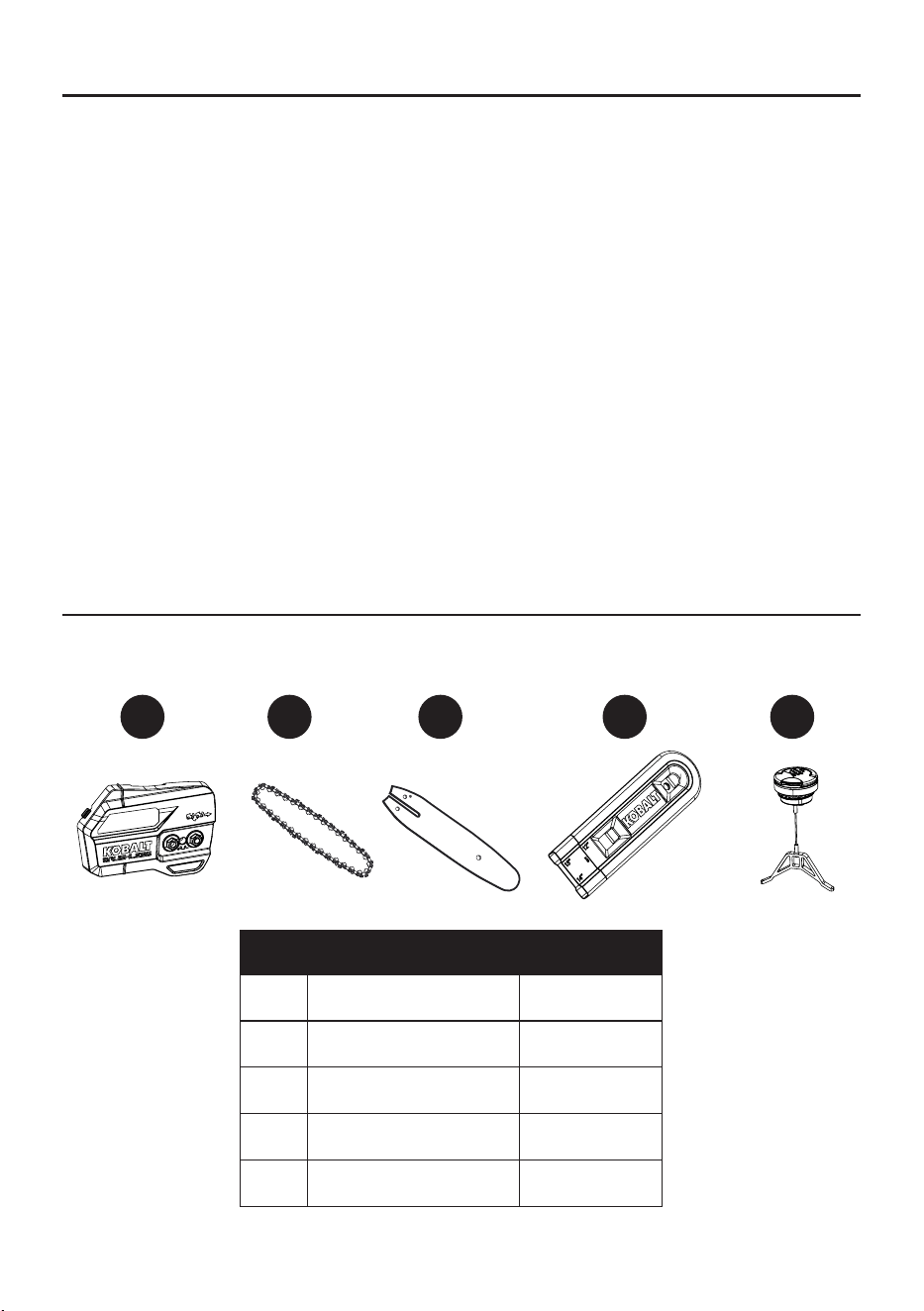

Before beginning assembly of product, make sure all parts are present. Compare parts with package

contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble

the product.

Estimated Assembly Time: 5 - 10 minutes

ASSEMBLY INSTRUCTIONS

• If any parts are damaged or missing, do not operate this product until the parts are replaced.

Using a product with damaged or missing parts could result in serious personal injury.

• Do not attempt to modify this product or create accessories not recommended for use with this

product. Any such alteration or modication is misuse and could result in a hazardous condition

leading to possible serious personal injury.

• Do not allow familiarity with this product to make you careless. Remember that a careless fraction

of a second is sufcient to inict serious injury.

• Do not use any attachments or accessories not recommended by the manufacturer of this

product. The use of attachments or accessories not recommended can result in serious personal

injury.

ASSEMBLY INSTRUCTIONS

WARNING

• To preserve natural resources, please recycle or dispose of oil properly. Consult your local waste

authority for information regarding available recycling and/disposal options.

1. Adding bar and chain lubricant

Use a bar and chain lubricant (not included) with

this product. It is designed for chains and chain

oilers and is formulated to perform over a wide

temperature range with no dilution required.

Note: Chain saw comes from the factory with no bar

and chain oil added.

The level should also be checked after every 20

minutes of use and relled as needed.

Note: Do not use dirty, used or otherwise contaminated oils. Damage may occur to the bar or chain.

It is normal for oil to seep from the saw when not in use. To prevent seepage, empty the oil tank

after each use then run for one minute. When storing the unit for a long period of time (three

months or longer) be sure the chain is lightly lubricated; this will prevent rust on the chain and bar

sprocket.

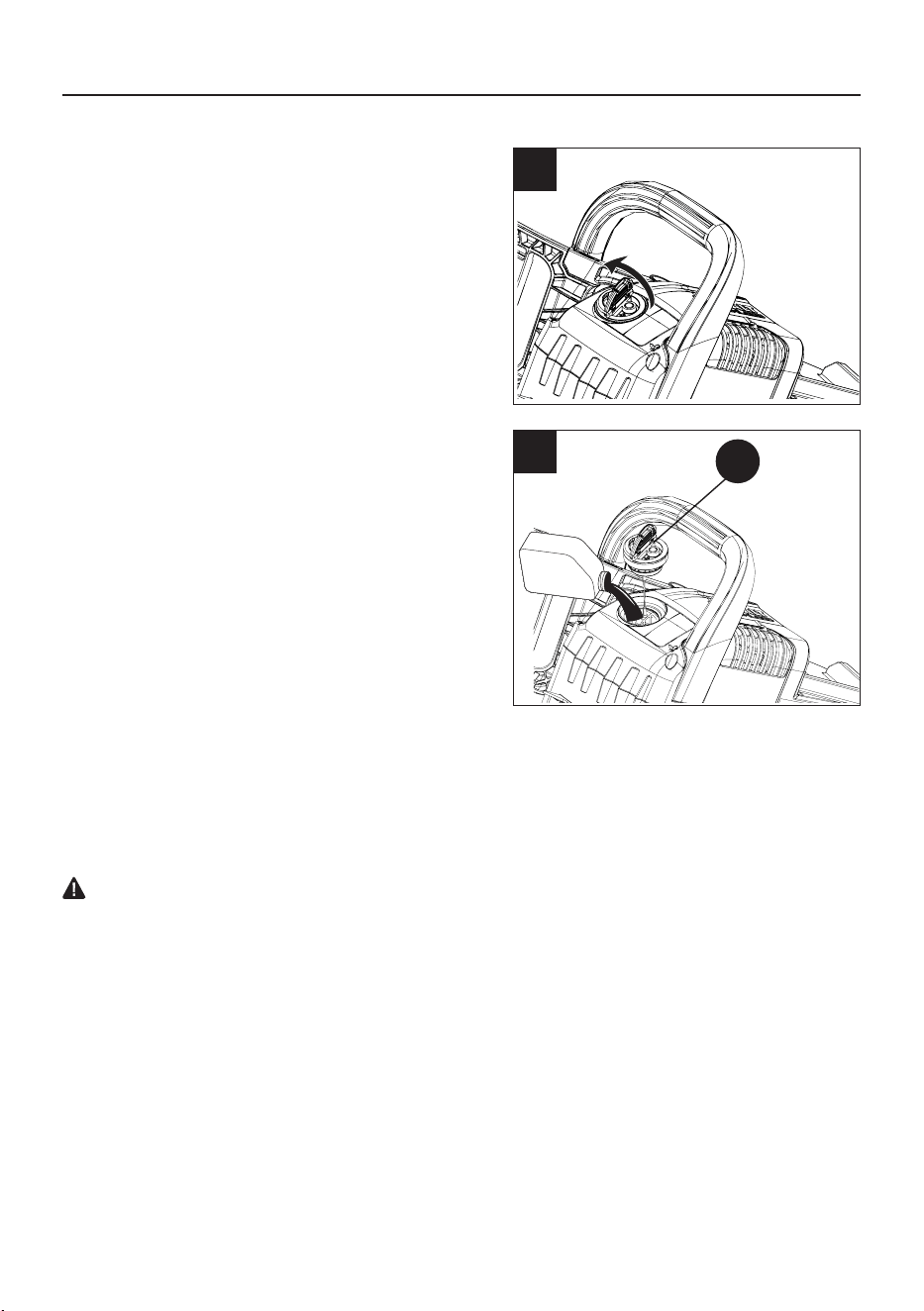

• Open the removable cover and then rotate the

cover counterclockwise to remove it.

• Remove oil cap (L).

• Carefully pour the bar and chain oil into the tank.

• Wipe off excess oil and replace cap.

• Check and ll the oil tank when quick view oil

indicator is below the MIN. line.

• Repeat as needed.

ASSEMBLY INSTRUCTIONS

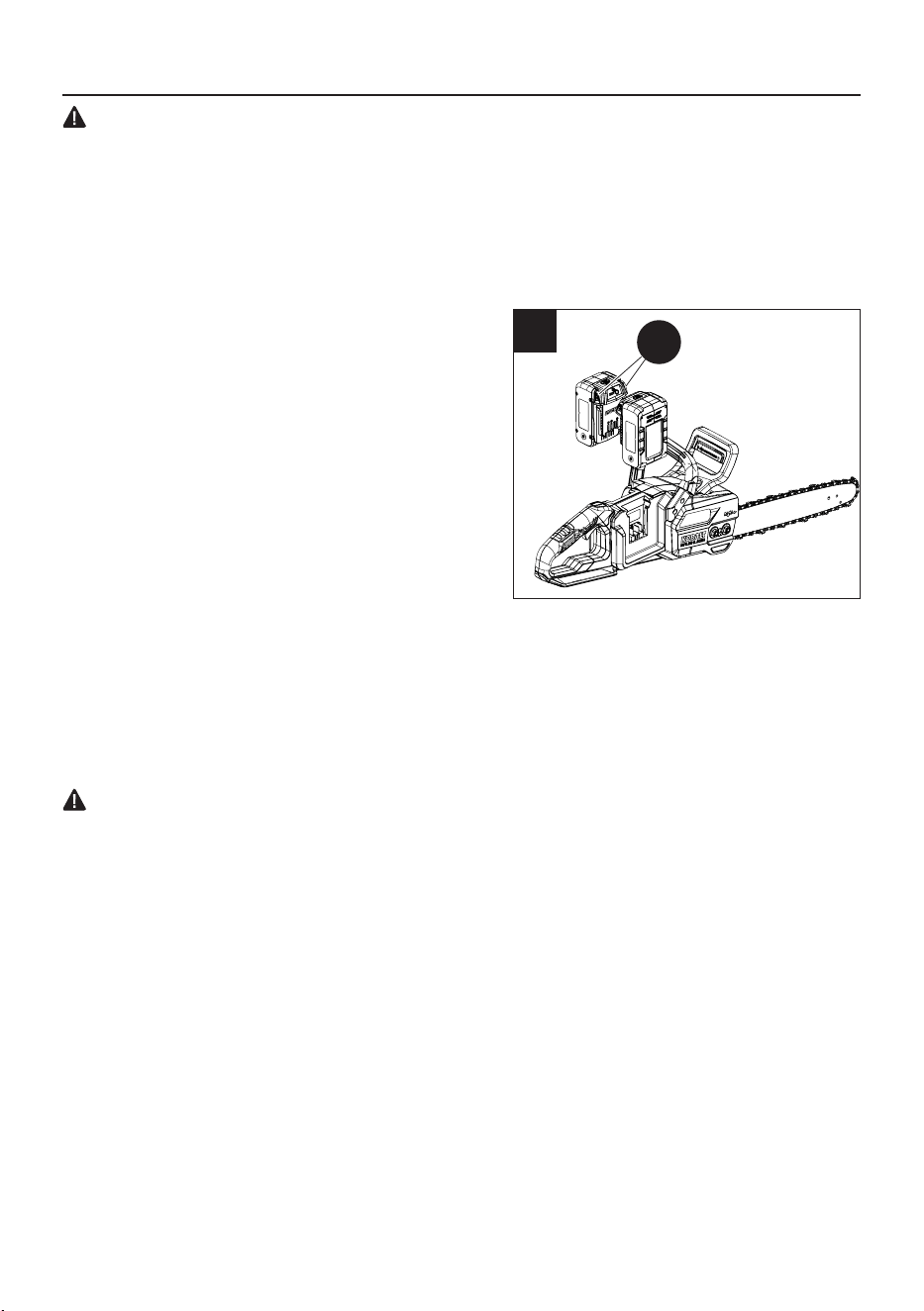

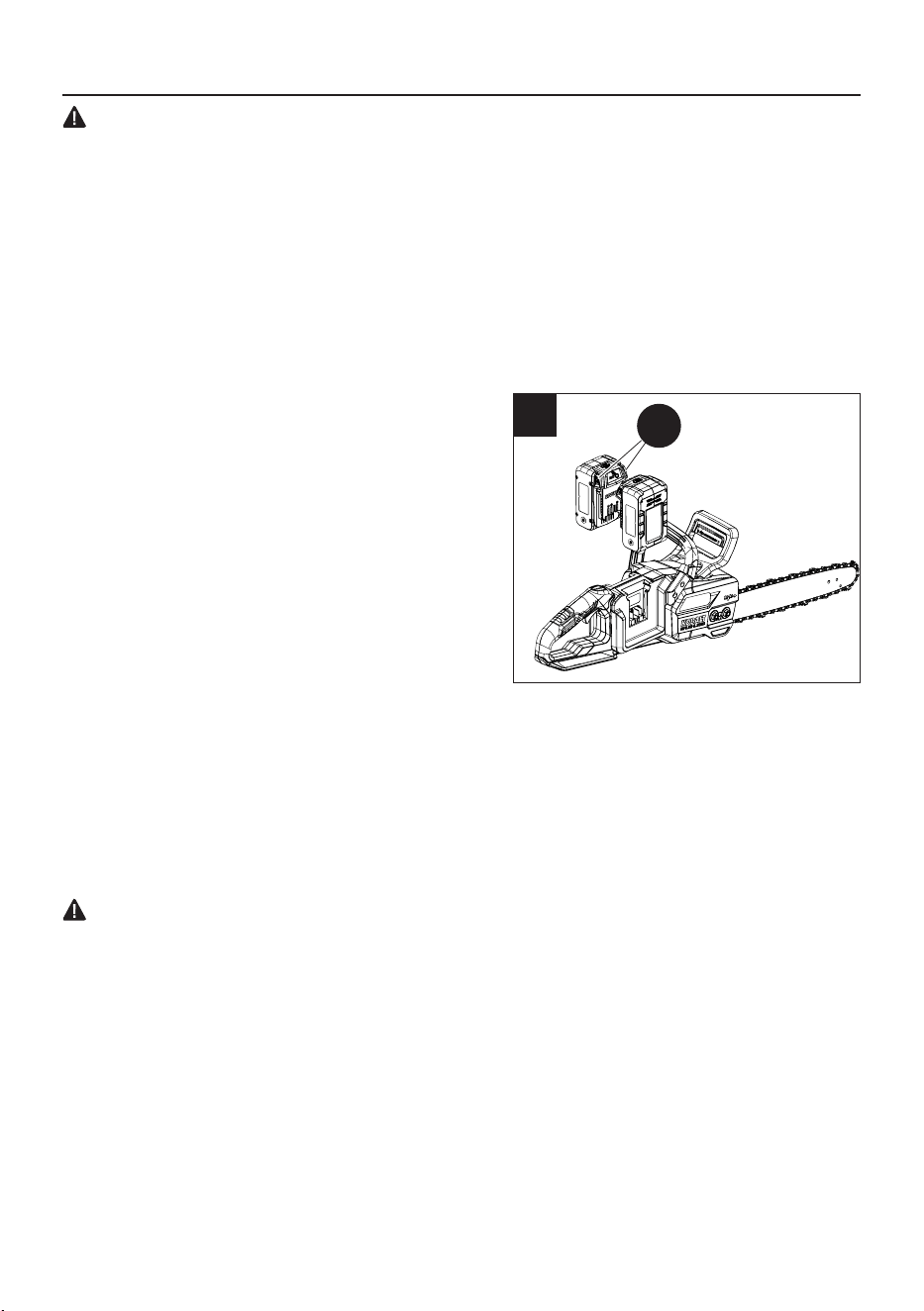

2. Installing / removing the batteries

2a. To install batteries

• Align the batteries with the battery opening.

• Insert the batteries into the battery opening

until the battery release buttons (M) lock into

place.

• Push down on the batteries until they lock into

place. You should hear a “click” once they are

installed.

Note: The product requires (2) Kobalt 24V batteries

for operation.

Note: Optimize the power and performance of your

new 24x2 machine by running with both batteries

charged to 100%.

2b. To remove batteries

• Press the battery release buttons (M) on the

battery. This will cause the battery to raise out

of the tool slightly.

• Grasp the chain saw rmly and pull both

batteries out of the battery opening.

IMPORTANT

WARNING

• The batteries will only be half charged when they are purchased. Before using the chain saw for the

rst time, plug the batteries into the battery charger and charge them fully. Be sure to read all safety

precautions and follow the instructions in the battery and charger manuals. When storing the chain

saw for a prolonged period of time, remove the batteries. When the chain saw is going to be used

again, charge the batteries for at least a full charging period. The battery has no memory effect.

Follow these instructions in order to avoid injury and to reduce the risk of electric shock or re:

• Replace the battery or the charger immediately if the battery case or charger cord is damaged.

• Verify that the battery is removed before inspecting, adjusting, or performing maintenance on any

part of the product.

• Read, understand, and follow the instructions contained in the charger manual.

OPERATING INSTRUCTIONS

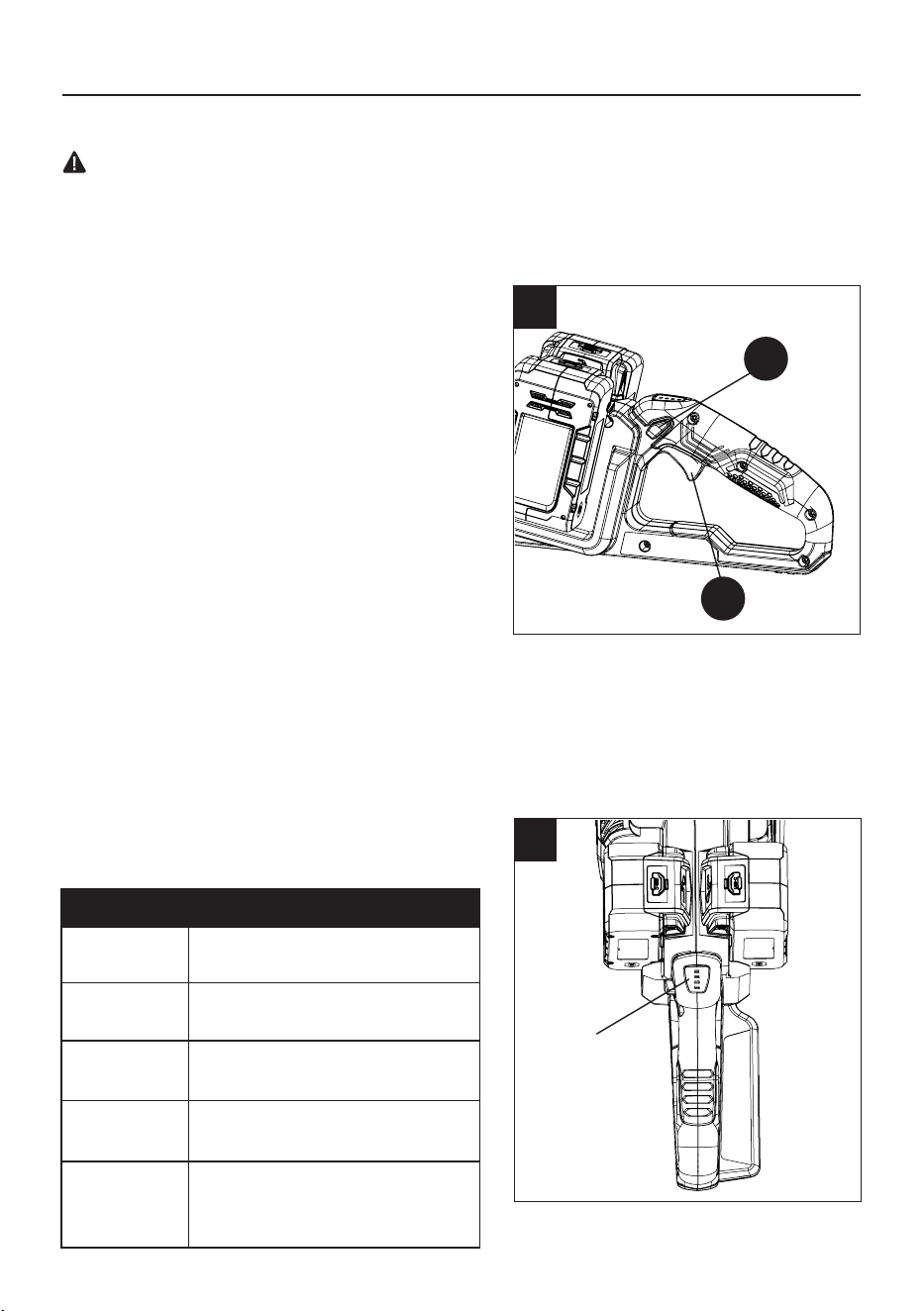

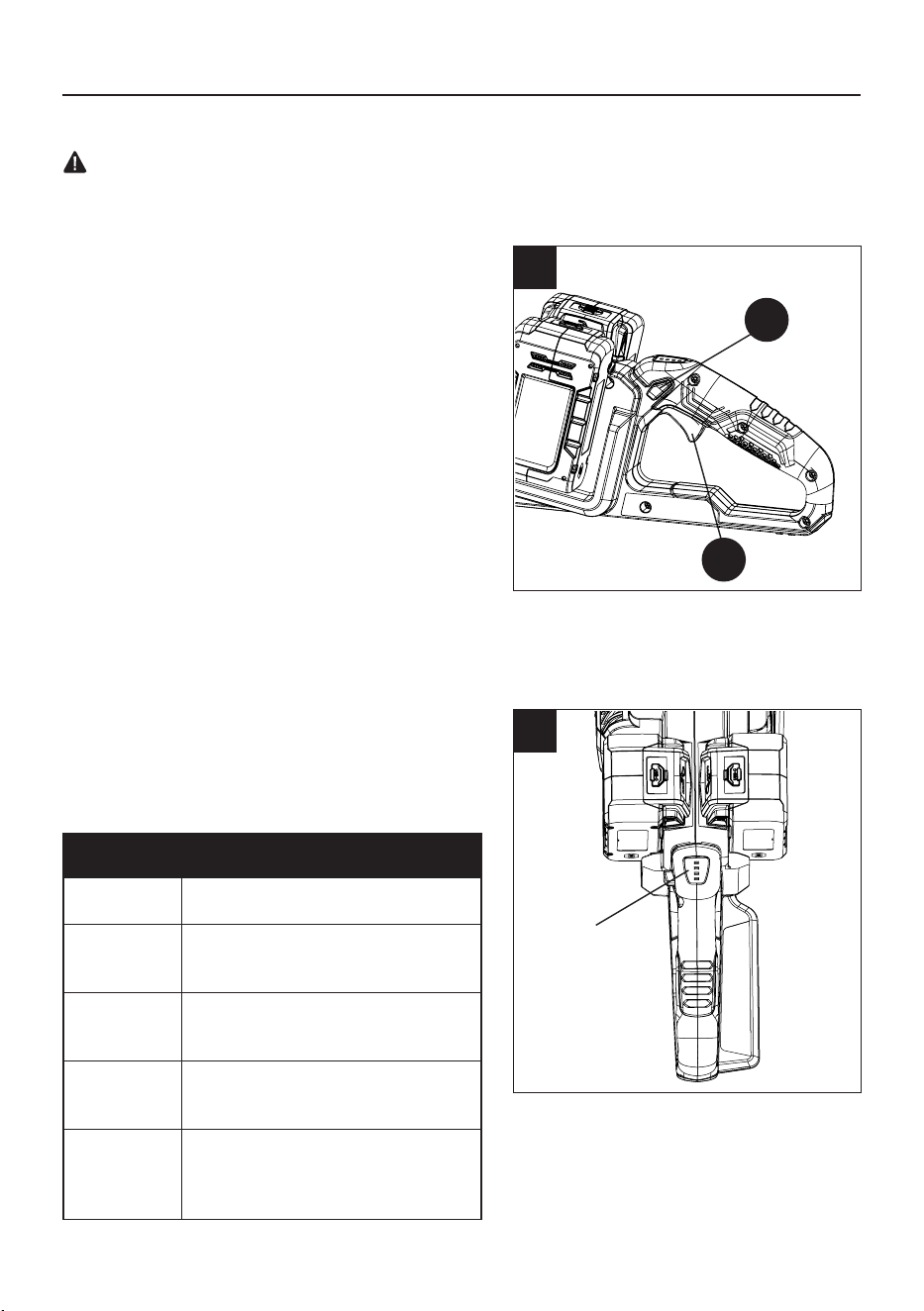

2. Power indicator LED

• This saw is equipped with a power indicator

LED that indicates the current battery capacity

of the lowest-charged battery.

1. Starting / stopping the product

1a. To start the product

• Make sure chain tension is at desired setting.

Refer to adjusting the chain tension in the Care

and Maintenance section of this manual.

• Make sure the chain cover lock nuts (F) are

tight to the chain cover.

• Make sure no objects or obstructions are in the

immediate vicinity which could come in contact

with the bar and chain.

• Insert the batteries into the chain saw.

• Press in the safety lock (J). This makes the

trigger (I) operational.

• Press and hold the trigger (I) and keep it

pressed for continued operation.

1b. To stop the product

• Release the trigger (I).

WARNING

Keep body to the left of the chain line. Never straddle the saw or chain, or lean over past the chain line.

Upon release of the trigger, the switch lock will be automatically reset to the lock position.

Power

indicator

LED

LIGHTS CAPACITY

4 LED lights The battery is above 80% capacity.

3 LED lights The battery is between 80% and

60% capacity.

2 LED lights The battery is between 60% and

40% capacity.

1 LED light The battery is between 40% and

20% capacity.

Lights go out The battery is less than 10%

capacity and requires charging

immediately.

OPERATING INSTRUCTIONS

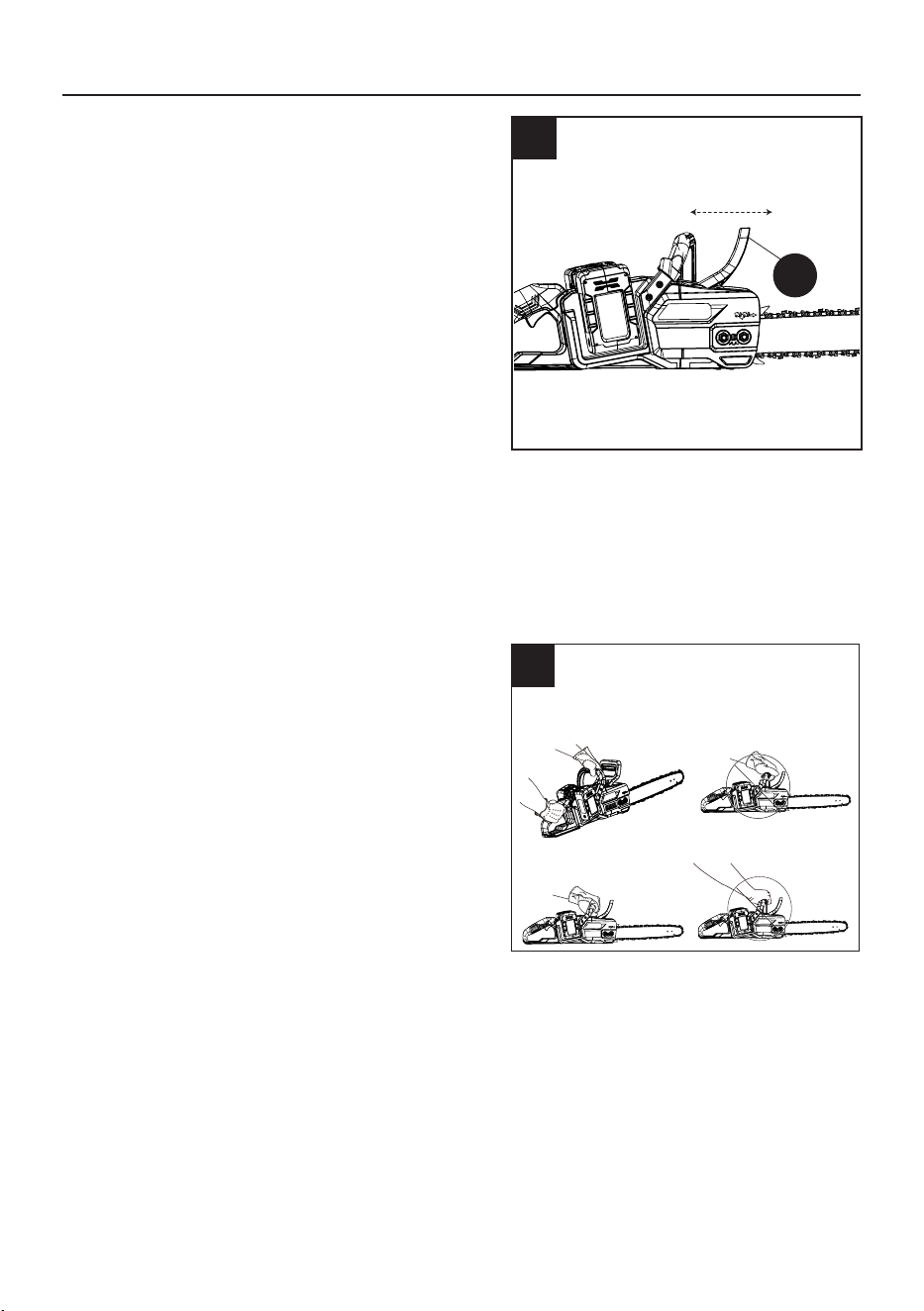

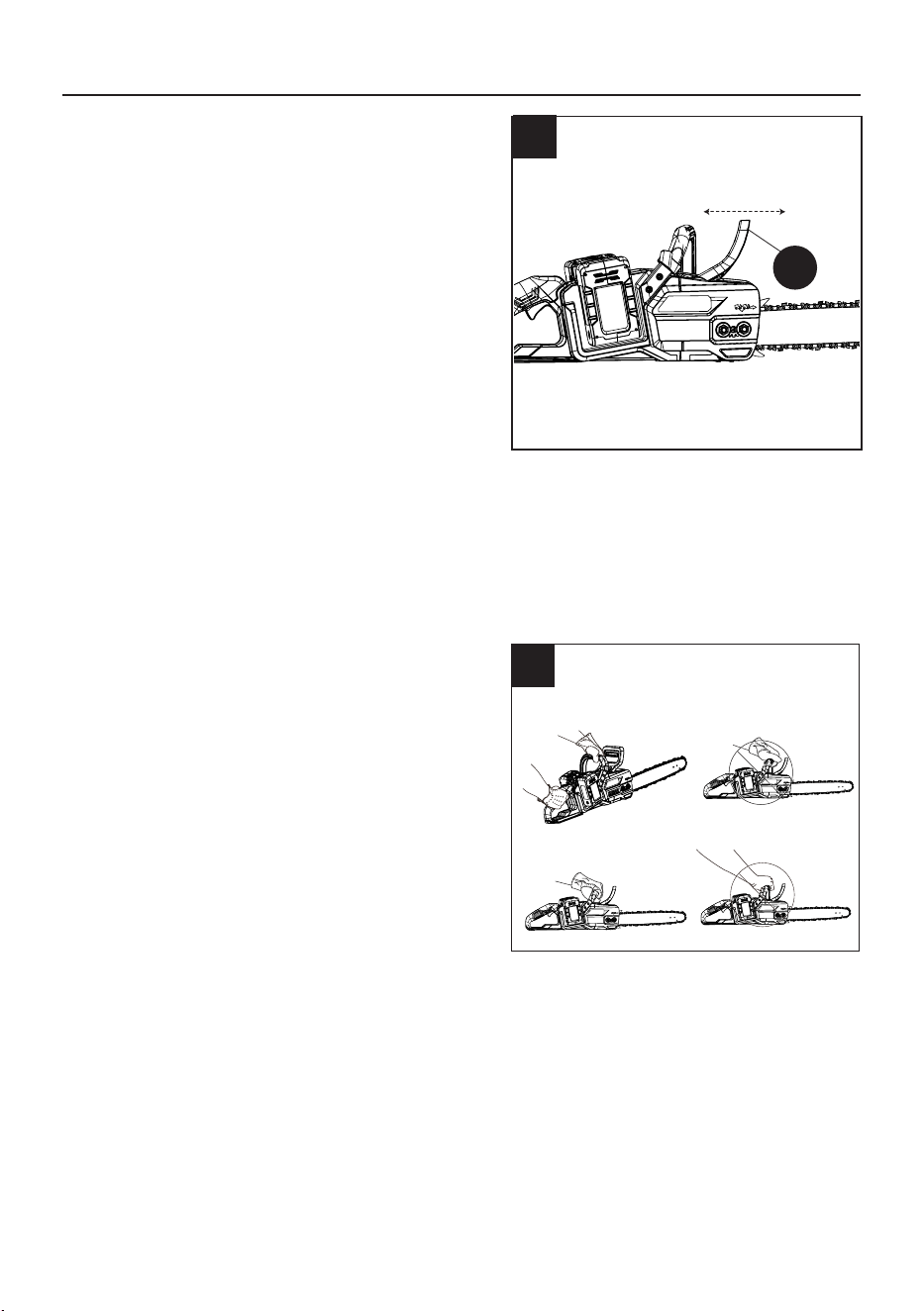

3. Mechanical chain brake

• This saw is equipped with a mechanical chain

brake (C).

• The chain brake (C) is activated if kick back

occurs during use.

• To disengage the chain brake (C), pull back on

the guard.

4. Preparation for cutting

See General Safety Rules for appropriate safety

equipment.

• Wear non-slip gloves for maximum grip and

protection.

• Hold the saw rmly with both hands. Always

keep your left hand on the front handle and your

right hand on the rear handle so that your body

is to the left of the chain line.

• Maintain a proper grip on the saw whenever the

motor is running. The ngers should encircle

the handle, with the thumb wrapped under the

handle bar. This grip is least likely to be broken

by a kickback or other sudden reaction of the

saw. Any grip in which the thumb and ngers are

on the same side of the handle is dangerous,

because a slight kick of the saw can cause loss

of control.

Disengage

Engage

Proper hand grip position

Proper grip

Improper grip

OPERATING INSTRUCTIONS

WARNING

• DO NOT operate the trigger switch with your left hand and hold the front handle with your right hand.

Never allow any part of your body to be in the chain line while operating a saw.

• Never use a left-handed (cross-handed) grip or any stance that would place your body or arm

across the chain line.

Proper cutting stance

• Balance your weight with both feet on solid

ground.

• Keep left arm with elbow locked in a “straight

arm” position to withstand any kickback force.

• Keep your body to the left of the chain line.

• Keep your thumb on underside of front handle.

Work area precautions

• Cut only wood or materials made from wood;

no sheet metal, no plastics, no masonry, no

nonwood building materials.

• Never allow children to operate the saw. Allow

no person to use this chain saw who has

not read this operator’s manual or received

adequate instructions for the safe and proper

use of this chain saw.

• Keep everyone – helpers, bystanders, children,

and animals – a SAFE DISTANCE from the

cutting area. During felling operations, the safe

Basic operating/cutting procedures

Practice cutting a few small logs using the following

technique to get the “feel” of using the saw before

you begin a major sawing operation.

• Take the proper stance in front of the wood.

• Press the safety lock and squeeze the trigger,

then release the safety lock and let the chain

accelerate to full speed before entering the cut.

• Begin cutting with the saw against the log.

• Keep the unit running the entire time you are

cutting, maintain a steady speed.

• The chain will cut for you; exert only light

downward pressure. Forcing the cut could result

in damage to the bar, chain, or motor.

• Release the trigger as soon as the cut is

completed, allowing the chain to stop. If you

run the saw without a cutting load, unnecessary

wear can occur to the chain, bar, and unit.

• Do not put pressure on the saw at the end of

the cut.

Thumb on

underside of

handlebar

Chain Line

Straight Arm

OPERATING INSTRUCTIONS

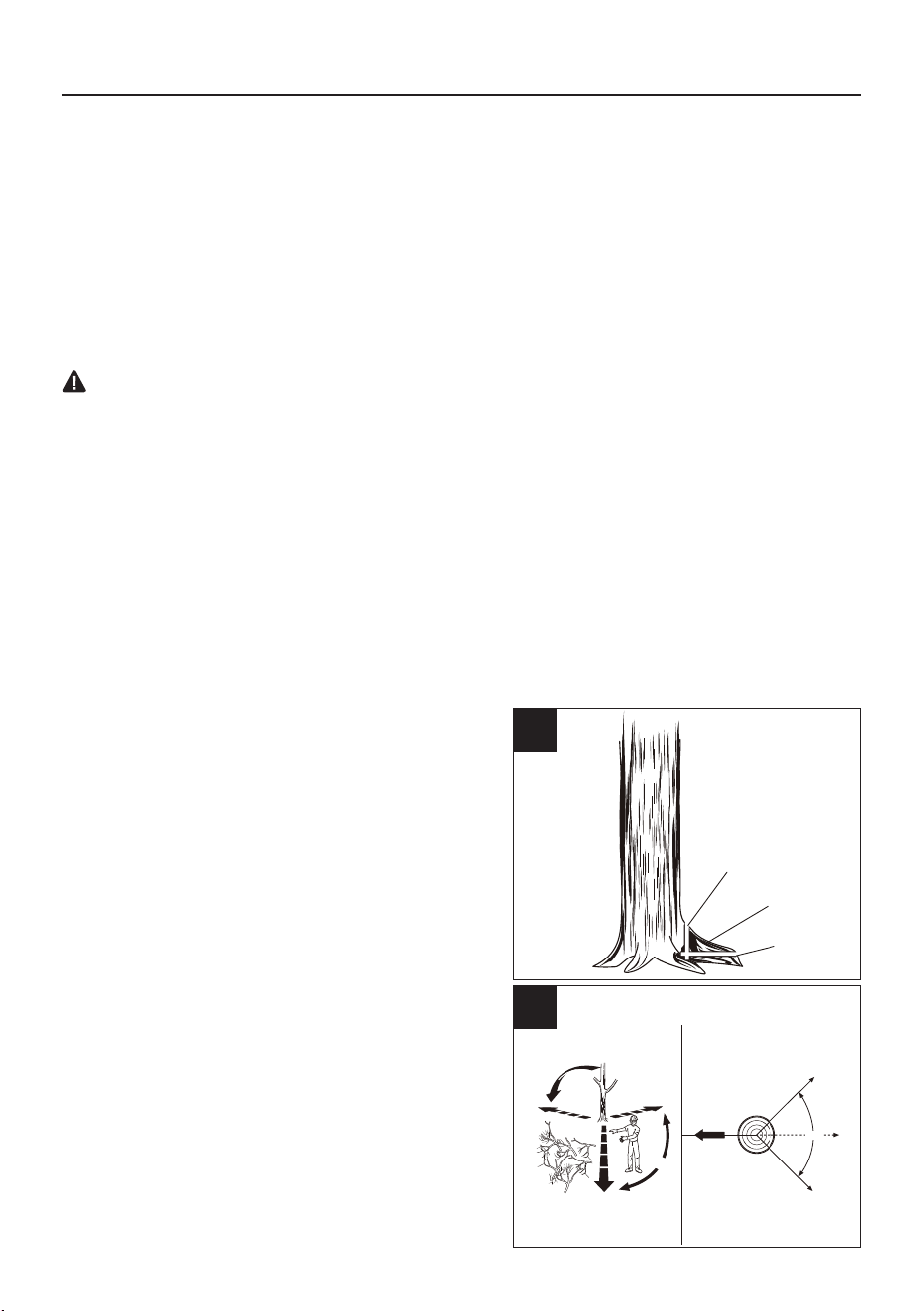

Removing buttress roots

A buttress root is a large root extending from the

trunk of the tree above the ground. Remove large

buttress roots prior to felling. Make the horizontal

cut into the buttress rst, followed by the vertical cut.

Remove the resulting loose section from the work

area. Follow the correct tree felling procedure as

stated in Proper Procedure For Tree Felling after

you have removed the large buttress roots.

Proper procedure for tree felling

• Felling a tree — When bucking and felling

operations are being performed by two or more

persons at the same time, the felling operation

should be separated from the bucking operation

by a distance of at least twice the height of the

tree being felled. Trees should not be felled in a

manner that would endanger any person, strike

any utility line or cause any property damage.

If the tree does make contact with any utility

line, the utility company should be notied

immediately.

5. Felling trees

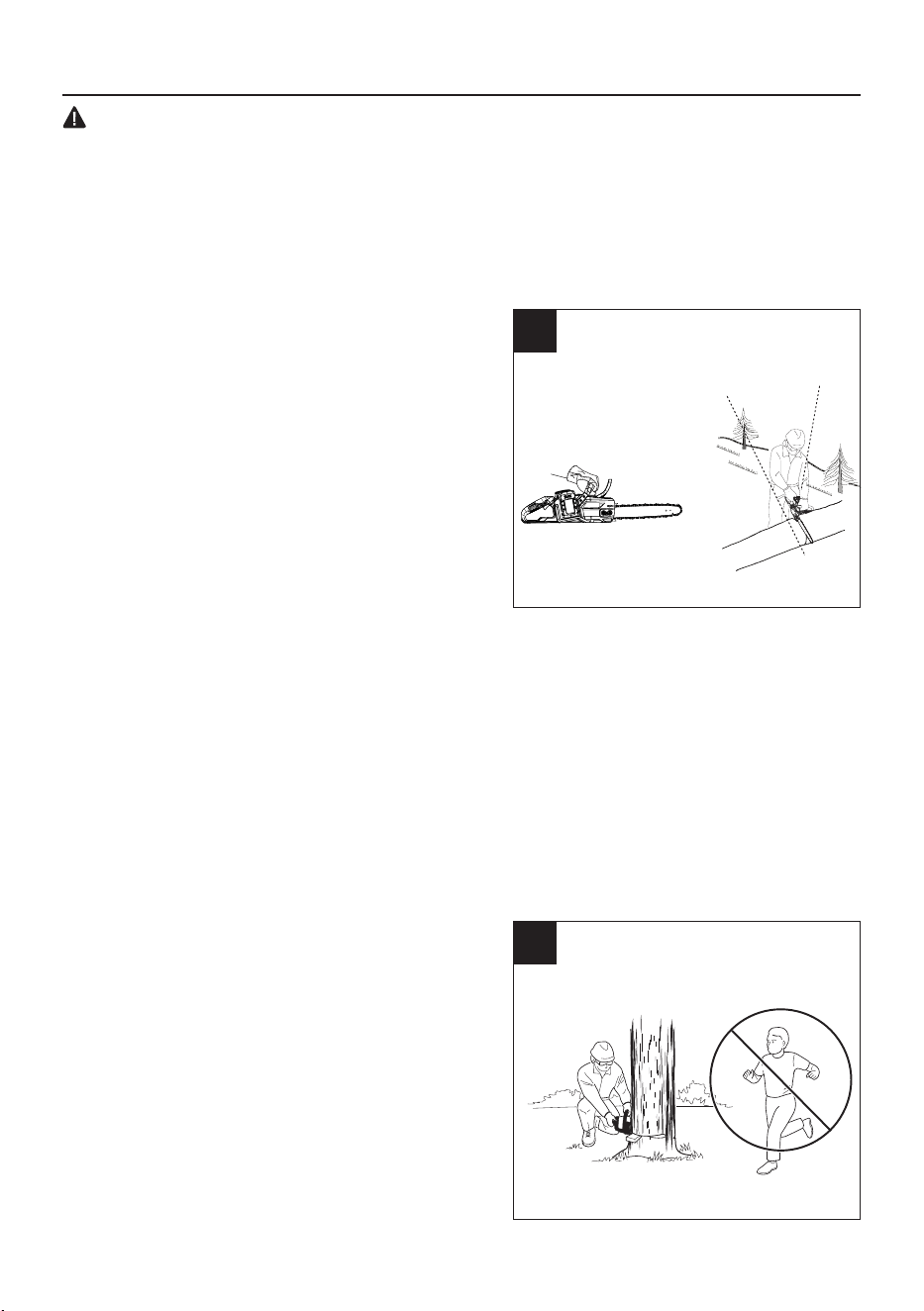

Hazardous conditions

distance should be at least twice the height of the largest trees in the felling area. During bucking

operations, keep a minimum distance of 15 ft. (4.6 m) between workers.

• Always cut with both feet on solid ground to prevent being pulled off balance.

• Do not cut above chest height as a saw held higher is difcult to control against kickback forces.

• Do not fell trees near electrical wires or buildings. Leave this operation for professionals.

• Cut only when visibility and light are adequate for you to see clearly.

WARNING

Do not fell trees during periods of high wind or heavy precipitation. Wait until the hazardous weather has

ended.

When felling a tree, it is important that you heed the following warnings to prevent possible serious

injury.

• Do not cut down trees having an extreme lean or large trees with rotten limbs, loose bark, or hollow

trunks. Have these trees pushed or dragged down with heavy equipment, then cut them up.

• Do not cut trees near electrical wires or buildings.

• Check the tree for damaged or dead branches that could fall and hit you during felling.

• Periodically glance at the top of the tree during the back cut to assure the tree is going to fall in the

desired direction.

• If the tree starts to fall in the wrong direction, or if the saw gets caught or hung up during the fall,

leave the saw and save yourself.

Vertical Cut

Loose

section

Horizontal

Cut

PLANNED LINE

OF FALL

Planned

Line of

fall

Path of

safe

retreat

135°

45°

90°

135° FROM

PLANNED

LINE

OF FALL

PATH OF

SAFE

RETREAT

OPERATING INSTRUCTIONS

• Operator should keep on the uphill side of

terrain as the tree is likely to roll or slide after it

is felled.

• Pick your escape route (or routes in case the

intended route is blocked). Clear the immediate

area around the tree and make sure there are

no obstructions in your planned path of retreat.

Clear the path of safe retreat approximately

135° from the planned line of fall.

• Consider the force and direction of the wind, the

lean and balance of the tree, and the location of

large limbs. These things inuence the direction

in which the tree will fall. Do not try to fell a tree

along a line different from its natural line of fall.

• Remove dirt, stones, loose bark, nails, staples,

and wire from the tree where felling cuts are to

be made.

• Notched Undercut. Cut a notch about 1/3 the

diameter of the trunk on the side of the tree.

Make the notch cuts so they intersect at a right

angle to the line of fall. This notch should be

cleaned out to leave a straight line. To keep the

weight of the wood off the saw, always make the

lower cut of the notch before the upper cut.

• Felling Back cut. As the felling cut gets close

to the hinge, the tree should begin to fall. If

there is any chance the tree may not fall in the

desired direction or it may rock back and bind

the saw chain, stop cutting before the felling cut

is complete and use wedges of wood, plastic

or aluminum to open the cut and drop the tree

along its desired line of fall. Make the back cut

level and horizontal, and at a minimum of 2 in. (5

cm) above the horizontal cut of the notch.

Note: Never cut through to the notch. Always leave

a band of wood between the notch and back cut

(approximately 2 in. (5 cm) or 1/10 the diameter of

the tree). This is called “hinge” or “hinge wood.” It

controls the fall of the tree and prevents slipping or

twisting or shoot back of the tree off the stump.

• On large diameter trees, stop the back cut

before it is deep enough for the tree to either

fall or settle back on the stump. Then insert soft

wooden or plastic wedges into the cut so they do

not touch the chain. The wedges can be driven

in, little by little, to help jack the tree over.

• As tree starts to fall, stop the chain saw and put

it down immediately. Retreat along the cleared

path, but watch the action in case something

falls your way.

HINGE

2 in. (5 cm) OR 1/10 DIA

Back cut

Notch-

Approx.

1/3

Diameter

of trunk

Back cut

Hinge

Wedge

2 in. (5 cm)

OPERATING INSTRUCTIONS

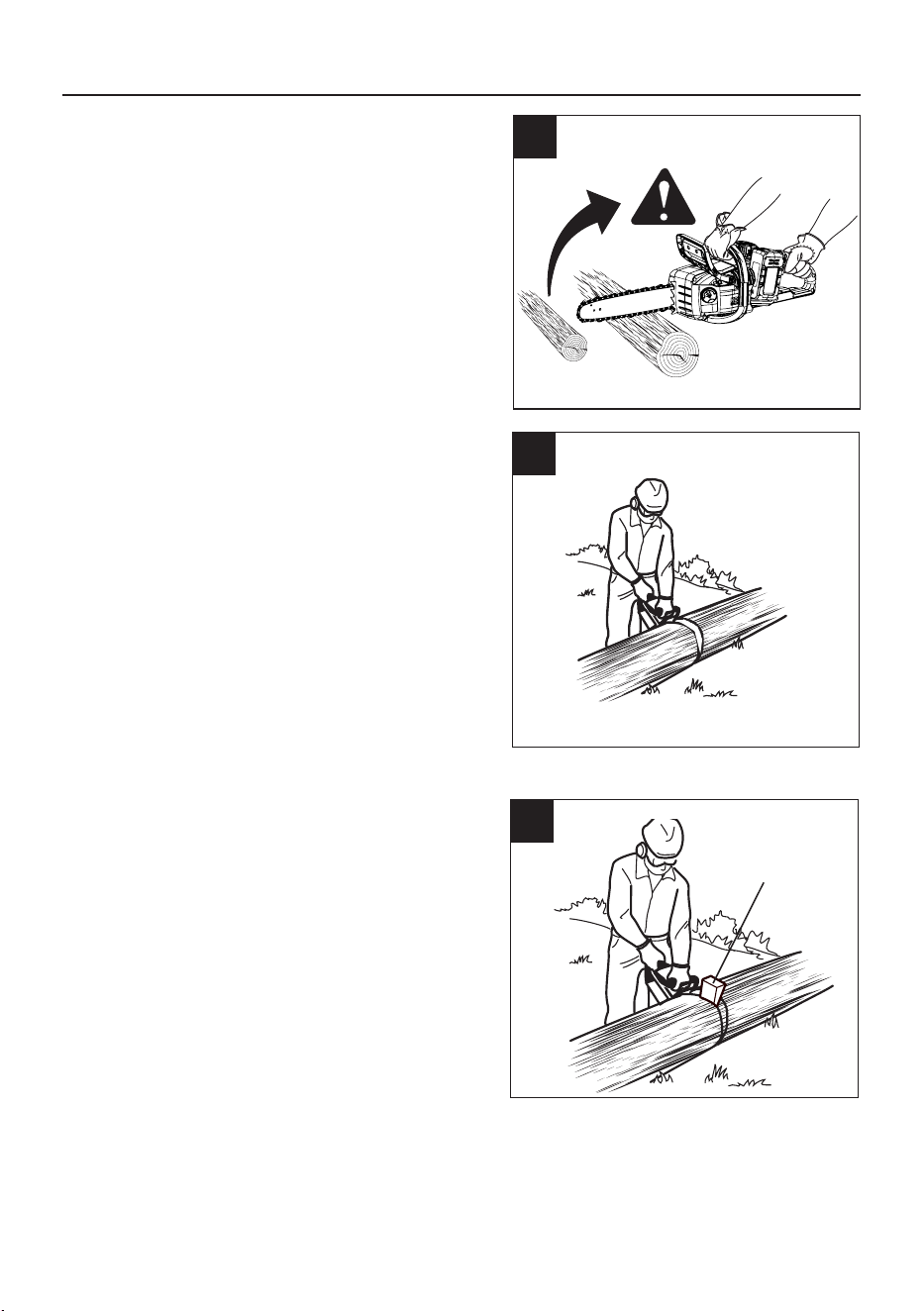

6. Bucking

Bucking is the term used for cutting a fallen tree to

the desired log length.

• Always make sure your footing is secure and

your weight is distributed evenly on both feet.

• Cut only one log at a time.

• Support small logs on a sawhorse or another log

while bucking.

• Keep a clear cutting area. Make sure that no

objects can contact the guide bar nose and

chain during cutting as this can cause kickback.

Refer to Kickback earlier in this manual.

• When bucking on a slope, always stand on

the uphill side of the log. To maintain complete

control of the chain saw when cutting through

the log, release the cutting pressure near the

end of the cut without relaxing your grip on the

chain saw handles. Do not let the chain contact

the ground. After completing the cut, wait for the

saw chain to stop before you move the chain

saw. Always stop the motor before moving from

tree to tree.

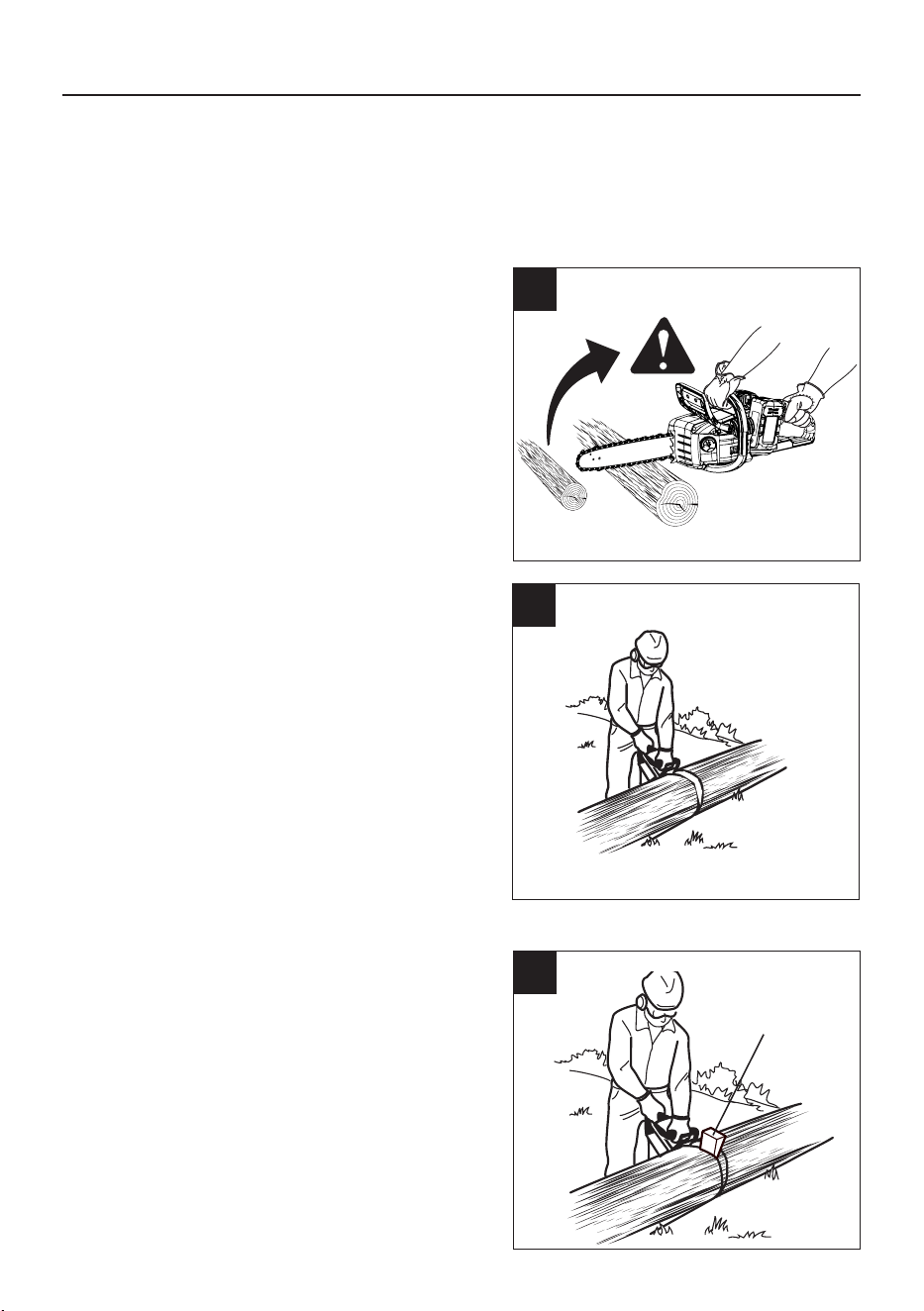

Bucking with a wedge

If the wood diameter is large enough for you to

insert a soft bucking wedge without touching the

chain, you should use the wedge to hold the cut

open to prevent pinching.

Wedge

Bucking a log

Stand on uphill side when

cutting because log may roll

7. Limbing

Limbing is removing branches from a fallen tree.

• Work slowly, keeping both hands on the chain

saw with a rm grip. Always make sure your

footing is secure and your weight is distributed

evenly on both feet.

• Leave the larger support limbs under the tree to

keep the tree off the ground while cutting.

• Limbs should be cut one at a time. Remove the

cut limbs from the work area often to help. Keep

the work area clean and safe.

• Branches under tension should be cut from the

bottom up to avoid binding the chain saw.

• Keep the tree between you and the chain saw

while limbing. Cut from the side of the tree

opposite the branch you are cutting.

OPERATING INSTRUCTIONS

Over bucking

Begin on the top side of the log with the bottom

of the saw against the log; exert light pressure

downward. Note that the saw will tend to pull away

from you.

Under bucking

Begin on the under side of the log with the top of the

saw against the log; exert light pressure upward.

During under bucking, the saw will tend to push

back at you. Be prepared for this reaction and hold

the saw rmly to maintain control.

Avoid cutting earth over bucking

Push under bucking

CUT LIMBS ONE AT A TIME AND

LEAVE SUPPORT LIMBS

UNDER TREE UNTIL LOG IS CUT

LOG SUPPORTED AT ONE END

LOG SUPPORTED AT BOTH ENDS

FINISHING CUT

LOAD

1ST CUT 1/3 DIA

FINISHING CUT

Bucking logs under stress

When the log is supported on one end, cut 1/3 the

diameter from the underside. Then make the

nished cut by overbucking to meet the rst cut.

When the log is supported on both ends, cut 1/3 of

the diameter from the top overback. Then make the

nished cut by under bucking the lower 2/3 to meet

the rst cut.

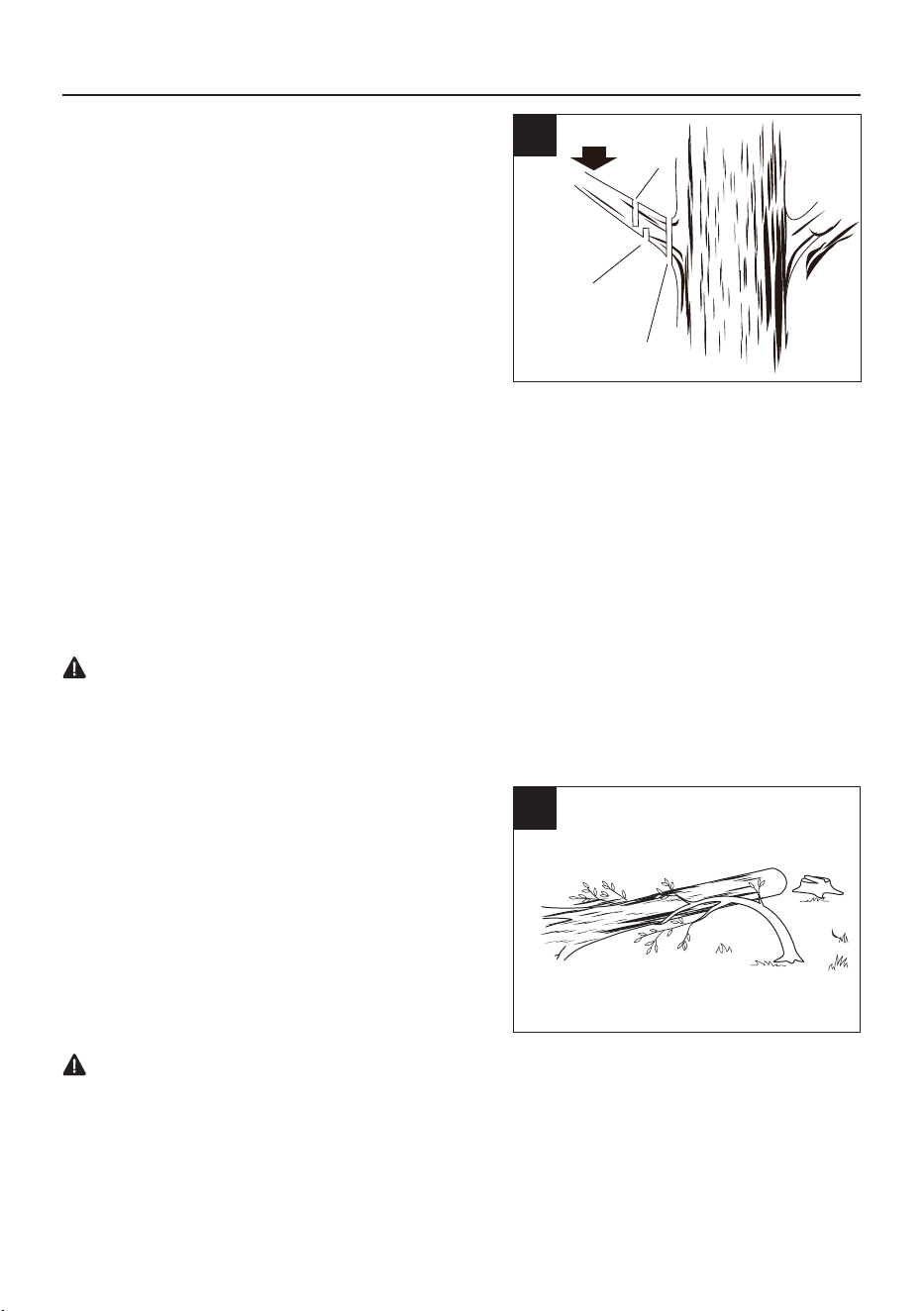

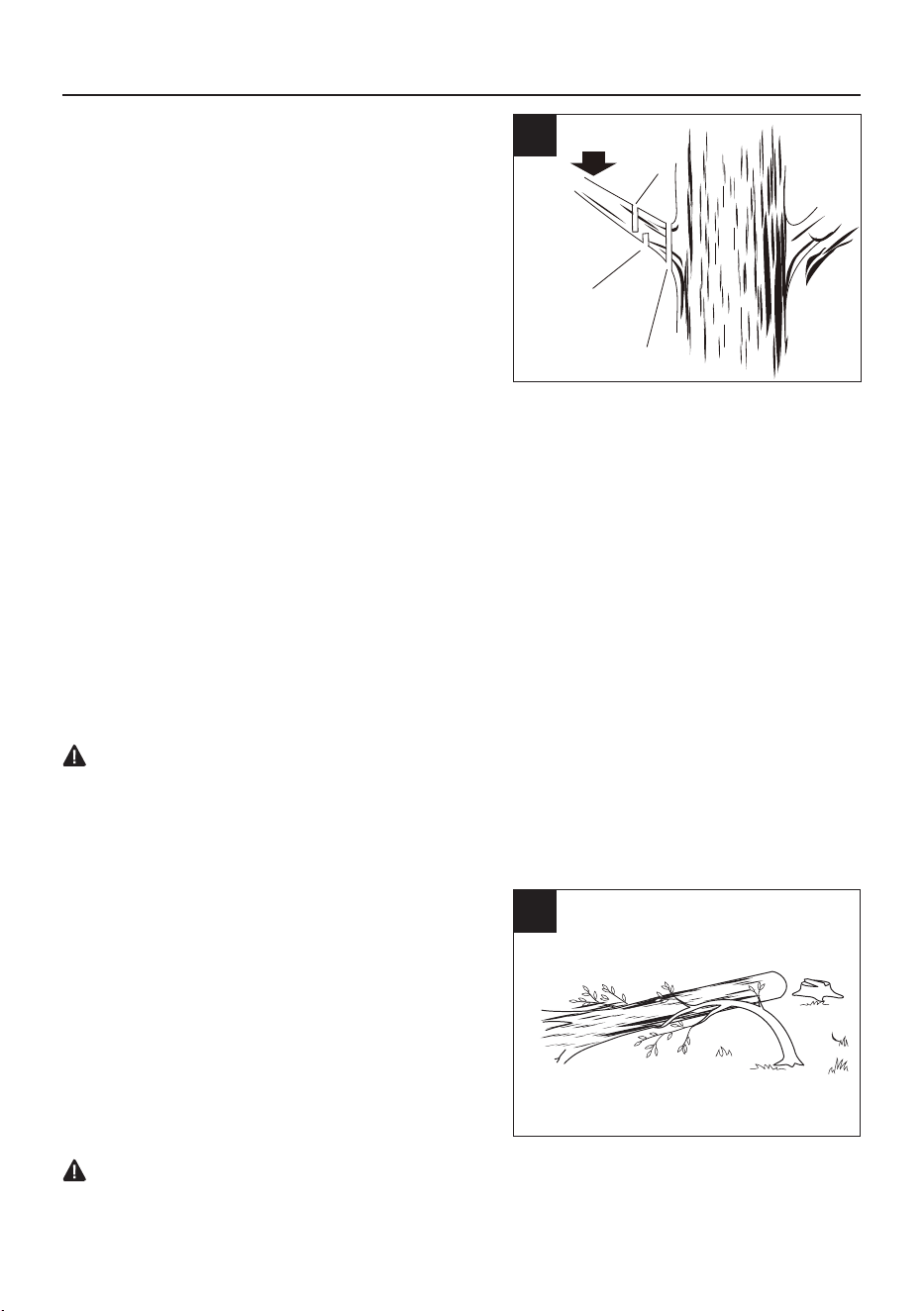

8. Pruning

Pruning is trimming limbs from a live tree.

• Work slowly, keeping both hands on the chain

saw with a rm grip. Always make sure your

footing is secure and your weight is distributed

evenly on both feet.

• Do not cut from a ladder. This is extremely

dangerous. Leave this operation for

professionals.

• Do not cut above chest height as a saw held

higher is difcult to control against kickback.

• When pruning trees it is important not to make

the nishing cut next to the main limb or trunk

until you have cut off the limb further out to

reduce the weight. This prevents stripping the

bark from the main member.

• Underbuck the branch 1/3 through for your rst

cut.

• Your second cut should overbuck to drop the

branch off.

• Now make your nishing cut smoothly and

neatly against the main member so the bark will

grow back to seal the wound.

OPERATING INSTRUCTIONS

Second

cut

First Cut

1/3 Diameter

Finishing

Cut

LOAD

WARNING

If the limbs to be pruned are above chest height, hire a professional to perform the pruning.

Spring poles are dangerous and could strike the operator, causing the operator to lose control of the

chain saw. This could result in severe or fatal injury to the operator.

9. Cutting spring poles

A spring pole is any log, branch, rooted stump, or

sapling which is bent under tension by other wood

so that it springs back if the wood holding it is cut

or removed. On a fallen tree, a rooted stump has

a high potential of springing back to the upright

position during the bucking cut to separate the log

from the stump. Watch out for spring poles — they

are dangerous.

SPRING POLE

CARE AND MAINTENANCE

WARNING

• When servicing, use only identical replacement parts. Use of any other parts may create a hazard

or cause product damage.

• Always wear safety goggles or safety glasses with side shields during power tool operation or when

blowing dust. If the operation is dusty, also wear a dust mask.

General maintenance

Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from various

types of commercial solvents and may be damaged by their use. Use clean cloths to remove dirt, dust,

lubricant, grease, etc.

• Do not at any time let brake uids, gasoline, petroleum-based products, penetrating oils, etc., come

in contact with plastic parts. Chemicals can damage, weaken, or destroy plastic, which may result in

serious personal injury.

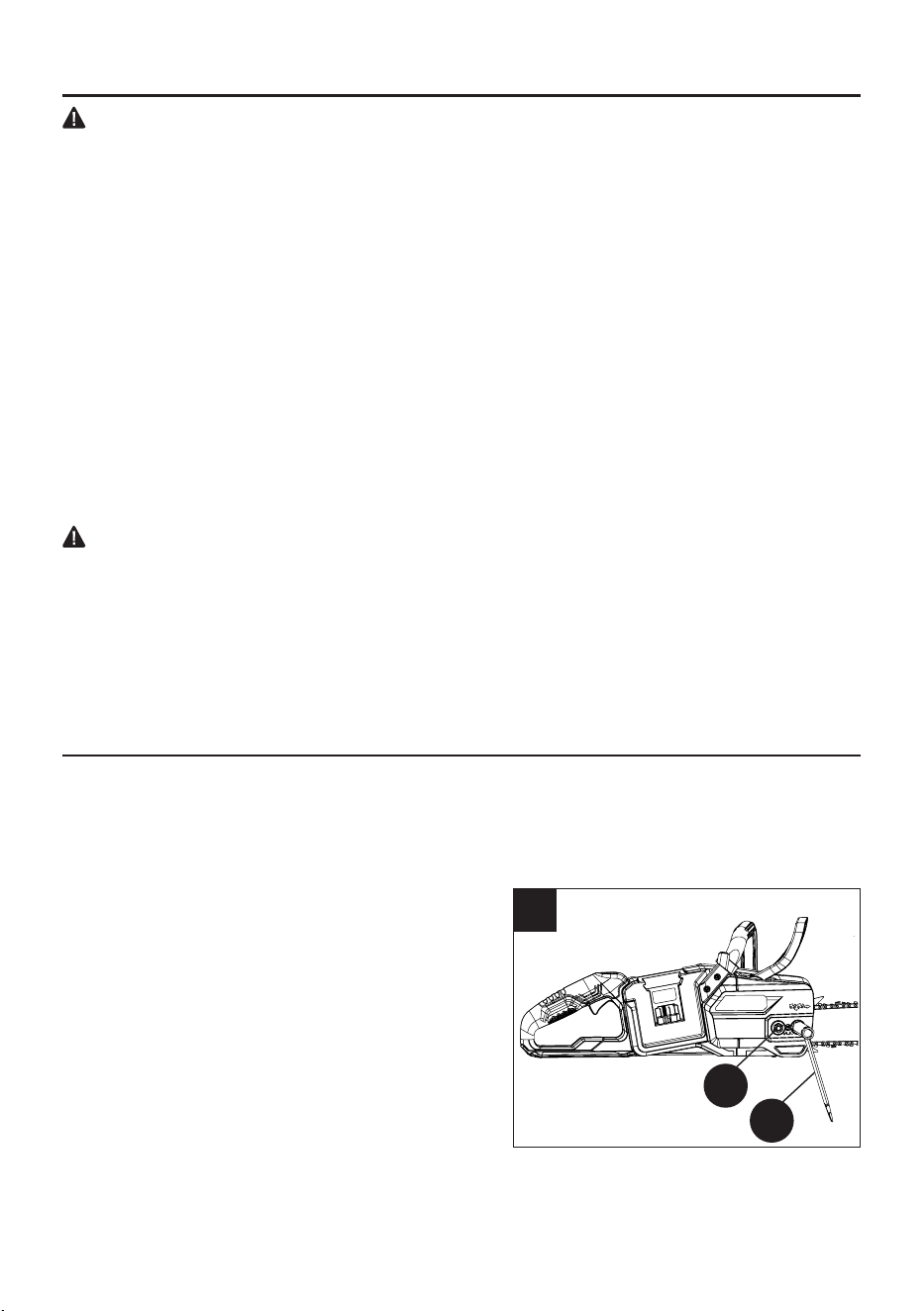

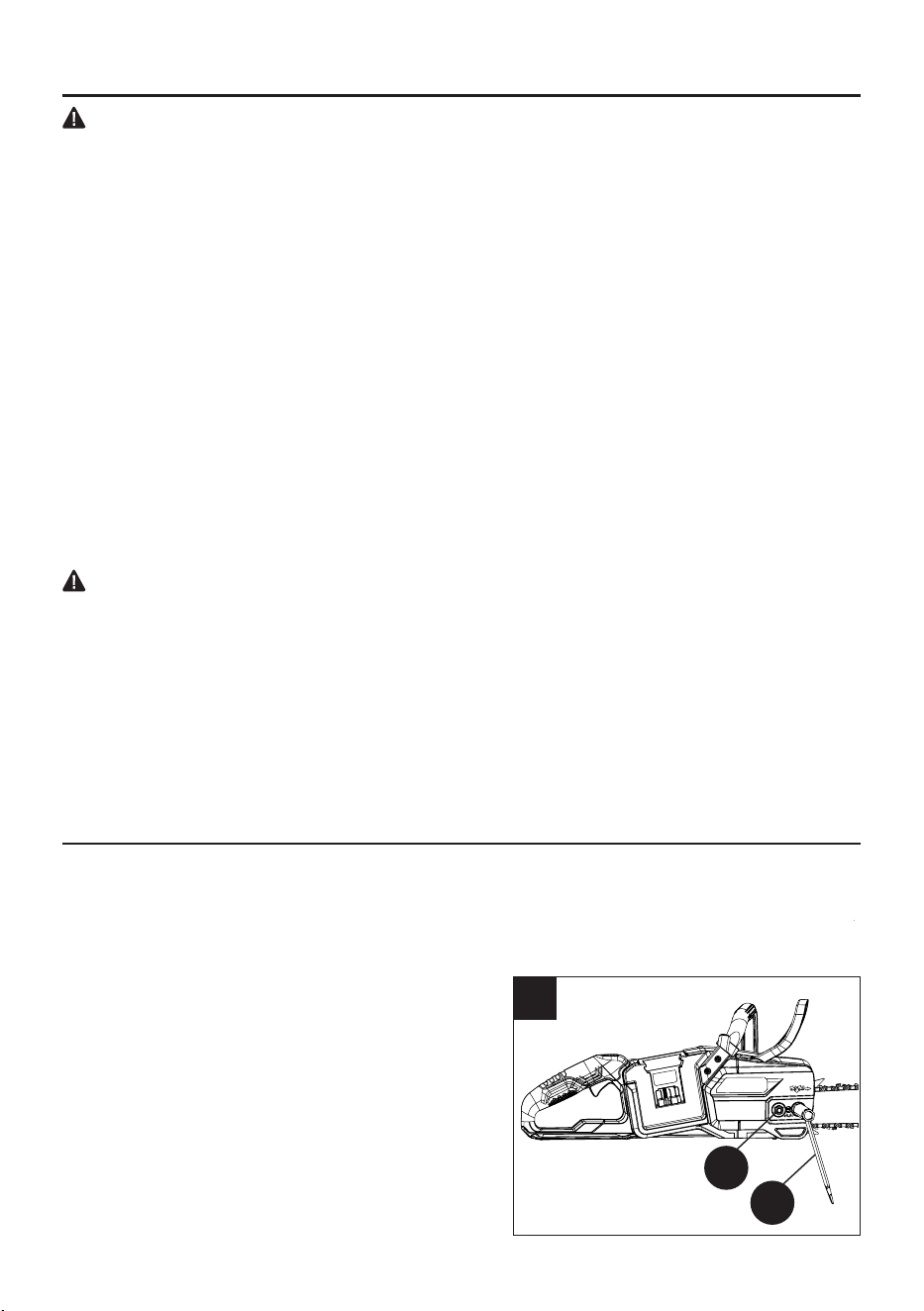

Lubrication

• All of the bearings in this product are lubricated with a sufcient amount of high grade lubricant for

the life of the unit under normal operating conditions. Therefore, no further lubrication is required.

• To avoid serious personal injury, read and understand all the safety instructions in this section.

• Before performing any maintenance, make sure the battery is removed. Failure to heed this warning

could result in serious personal injury.

• To avoid possible serious injury, never touch or adjust the chain while the motor is running. The saw

chain is very sharp; always wear protective gloves when performing maintenance to the chain.

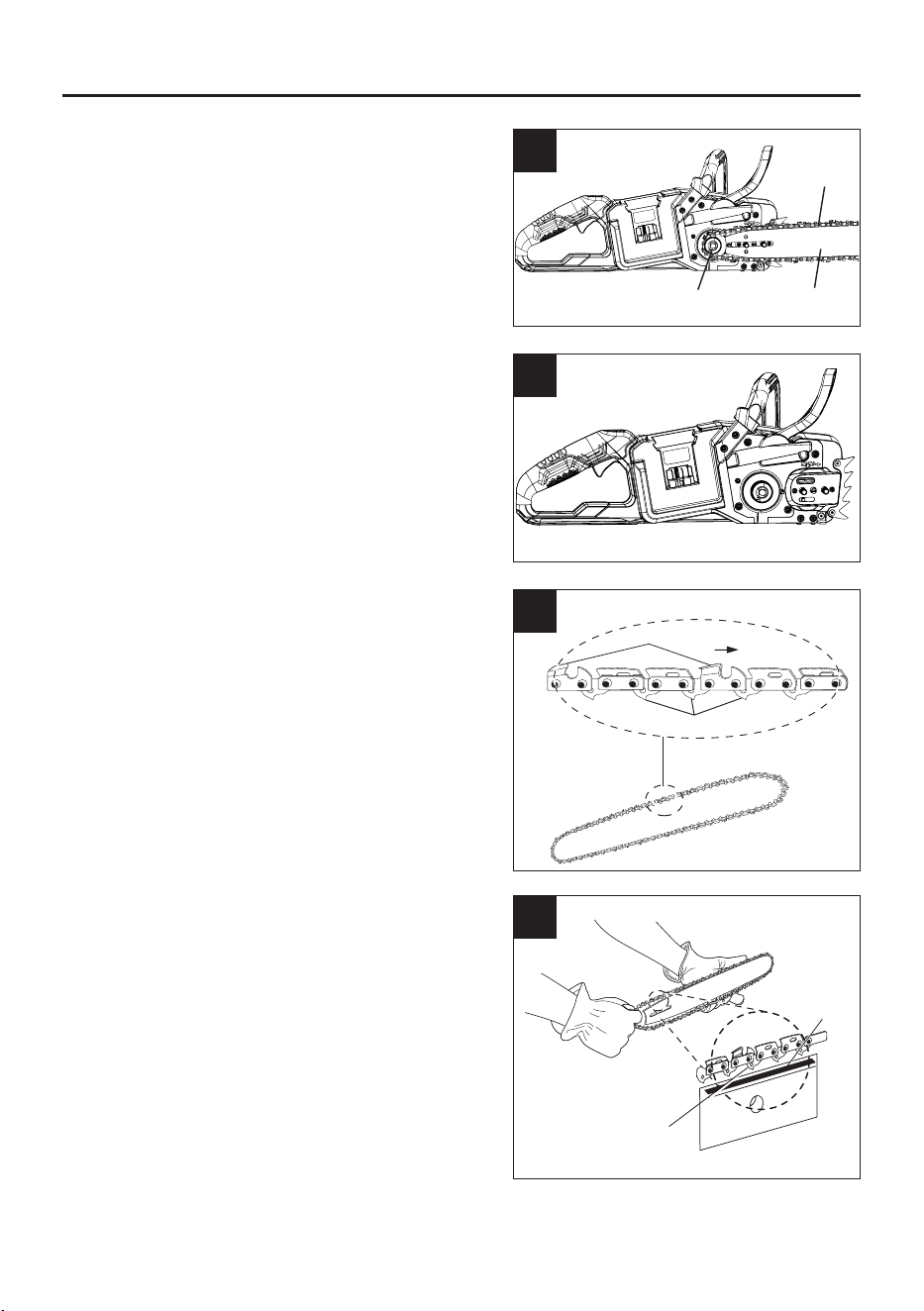

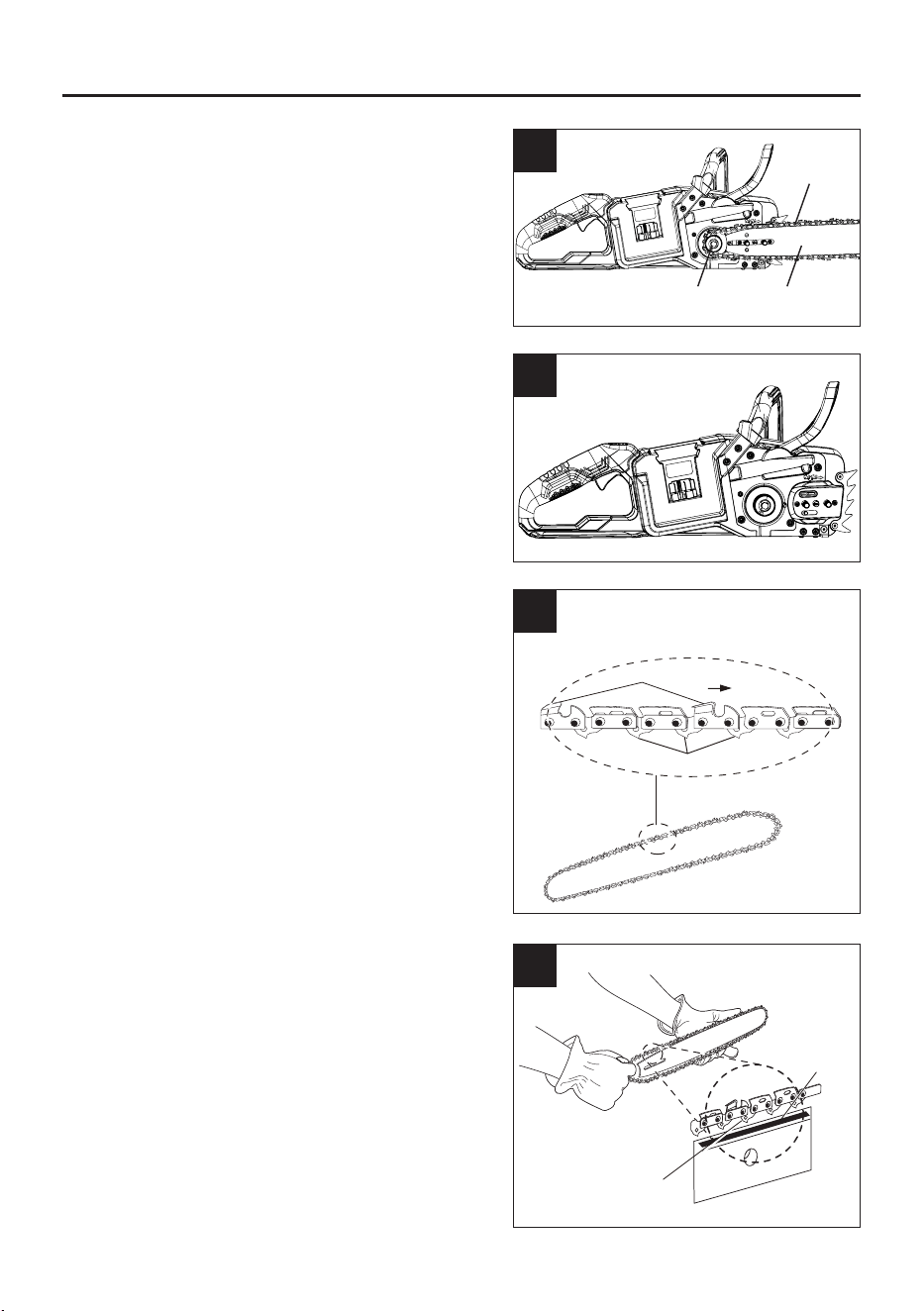

1. Replacing the chain & bar

During use, the chain will stretch and become dull. Debris and saw dust can also collect underneath the

bar cover. Use the following steps to maintain your chain saw and chain.

• Remove the batteries from the chain saw.

• Remove the supplied wrench (K) from the front

handle.

1a. Remove the two chain cover lock nuts

(F) from the chain cover by rotating them

counterclockwise with the wrench (K).

CARE AND MAINTENANCE

• Remove the chain cover from the mounting

surface.

1b. The bar and chain can now be removed by

lifting it away from the main body of the saw

and releasing the chain from the sprocket.

1c. Remove the old chain from the bar.

Note: Make certain of direction of the chain.

• Position the chain so there is a loop at the back

of the bar.

• Hold the chain in position on the bar and place

the loop around the sprocket.

• Fit the bar ush against the mounting surface

so that the bar studs are in the long slot of the

bar. Ensure that the chain is over the sprocket.

Note: When placing the bar on the bar studs,

ensure that the adjusting pin is in the chain tension

pin hole.

• Replace the chain cover.

• Remove all slack from the chain by turning the

chain adjustment screw (P) clockwise until the

chain seats snugly against the bar with the

drive links in the bar groove.

1d. Lay out the new saw chain in a loop and

straighten any kinks. The cutters should face

in the direction of chain rotation. If they face

backwards, turn the loop over.

1e. Place the chain drive links into the bar groove.

Chain

Sprocket

Bar

Cutters Chain Rotation

Chain Drive Links

Bar Groove

Chain Drive Links

CARE AND MAINTENANCE

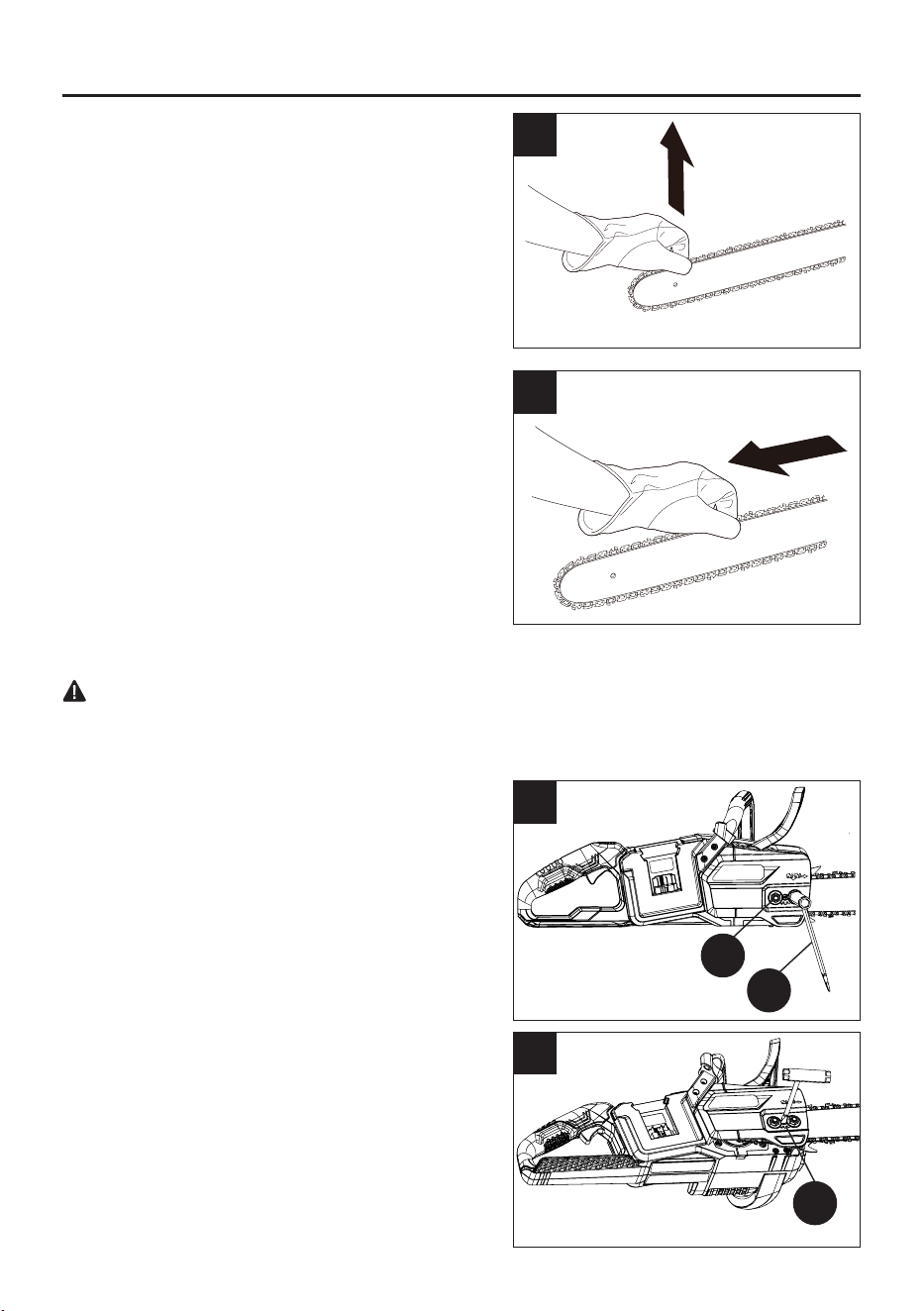

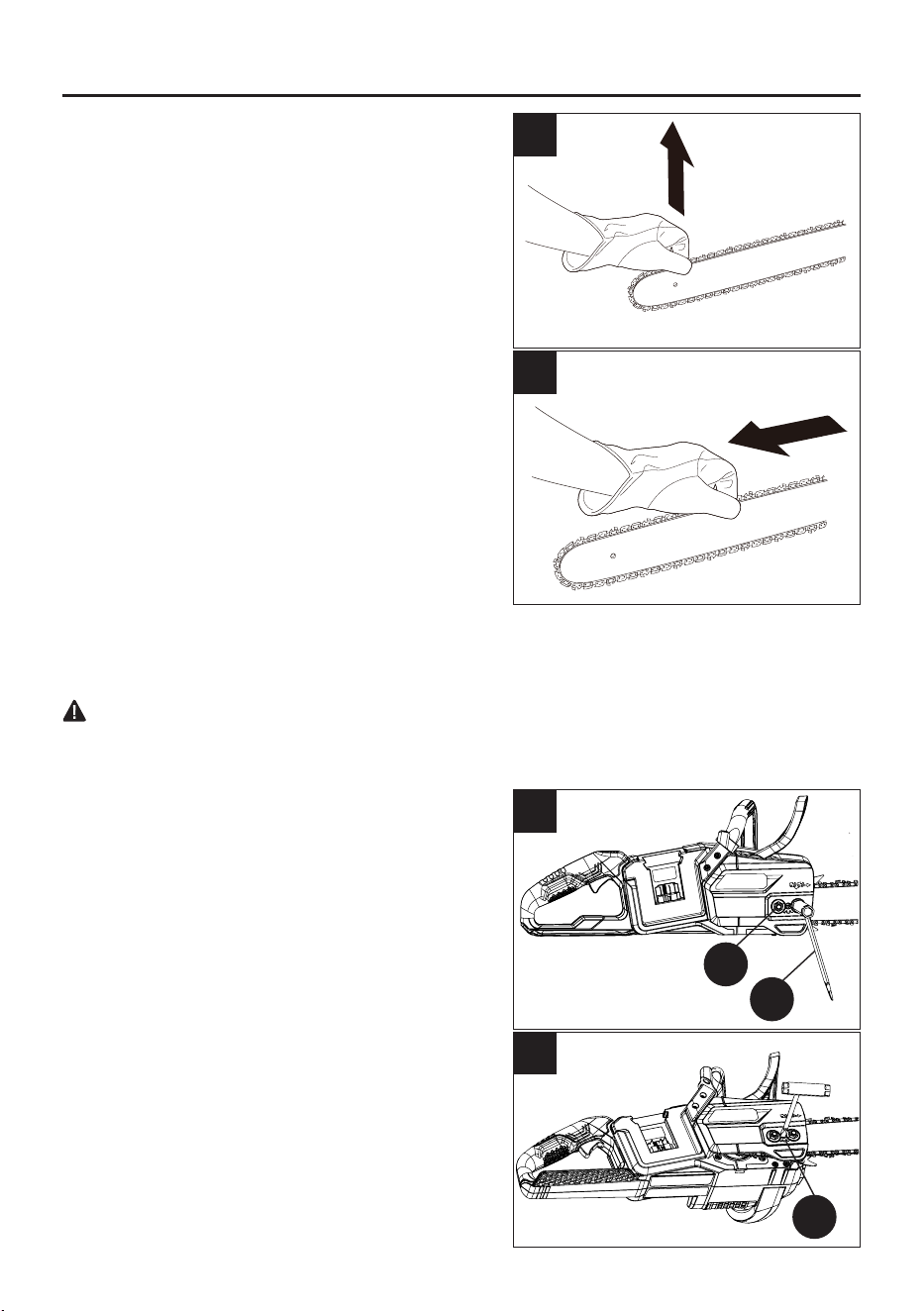

2. Adjusting the chain tension

2a. Loosen the chain cover lock nuts (F) with the

supplied wrench (K). The chain cover lock nuts

(F) do not have to be completely removed in

order to adjust the chain tension.

2b. Rotate the chain adjustment screw (G)

clockwise to increase the chain tension and

rotate counterclockwise to decrease the chain

tension.

• Once the chain is at the desired tension,

tighten the chain cover lock nuts (F).

1f. Lift the tip of the guide bar up to check for sag.

• Release the tip of the guide bar and turn the

chain adjustment screw 1/2 turn clockwise.

Repeat this process until sag does not exist.

• Hold the tip of the guide bar up and tighten

the chain cover lock nuts (K) by turning them

with the wrench (O). The chain is correctly

tensioned when there is no sag on the

underside of the guide bar, the chain is snug,

but it can be turned by hand without binding.

Note: If the chain is too tight, it will not rotate.

Loosen the chain cover lock nuts (K) slightly

and turn the chain adjustment screw 1/4 turn

counterclockwise. Lift the tip of the guide bar up

and retighten the chain cover lock nuts (K). Ensure

that the chain will rotate without binding.

WARNING

Never touch or adjust the chain while the motor is running. The chain saw is very sharp. Always wear

protective gloves when performing maintenance on chain.

CARE AND MAINTENANCE

1/16 in. (1.58 mm)

Note: During normal saw operation, the

temperature of the chain increases. The

drive links of a correctly tensioned warm

chain will hang approximately 1/16 in.

(1.58 mm) out of the bar groove.

Note: New chains tend to stretch; check

the chain tension frequently and tension

as required.

3. Chain maintenance

4. How to sharpen the cutters

• Improper ling angle of the side plate can

increase the risk of severe kickback.

• Raker (depth gauge) clearance.

• Too low increases the potential for kickback.

• Not low enough decreases cutting ability.

• If the cutter teeth hit hard objects such as nails

or stones, or are abraded by mud or sand on

the wood, have an authorized service center

sharpen the chain.

• Be careful to le all cutters to the specied

angles and to the same length, as fast cutting

can be obtained only when all cutters are

uniform.

• Tension the chain prior to sharpening.

• Use a 5/32 in. (4 mm) diameter round le and

holder. Do all of your ling at the midpoint of the

bar.

• Keep the le level with a top plate of the tooth.

Do not let the le dip or rock.

• Using light but rm pressure. Stroke towards the

front corner of the tooth.

• Lift the le away from the steel on each return

stroke.

Use only a low-kickback chain on this saw. This

fast-cutting chain provides kickback reduction when

properly maintained. For smooth and fast cutting,

maintain the chain properly. The chain requires

sharpening when the wood chips are small and

powdery, the chain must be forced through the

wood during cutting, or the chain cuts to one side.

During maintenance of the chain, consider the

following:

Raker (Depth Gauge) Clearance

1/32 in.

(0.79 mm)

PARTS OF A CUTTER

Cutting Corner

Side Plate

Depth Gauge

ToeGullet

Heel

Rivet Hole

Top Plate

CARE AND MAINTENANCE

Note:

• Inspect the sprocket for wear or damage when replacing the chain. If signs of wear or damage are

present in the areas indicated, have the sprocket replaced by an authorized service center.

• If you do not fully understand the correct procedure for sharpening the chain after reading the

instructions that follow, have the saw chain sharpened by an authorized service center or replace

with a recommended low-kickback chain.

CARE AND MAINTENANCE

Left Hand

Cutters

Right Hand

Cutters

WARNING

• Improper chain sharpening increases the

potential of kickback. Failure to replace or repair

damaged chain can cause serious injury.

• Put a few rm strokes on every tooth. File all left

hand cutters in one direction. Then move to the

other side and le the right hand cutters in the

opposite direction.

• Remove lings from the le with a wire brush.

CARE AND MAINTENANCE

Top plate ling angle

Side plate angle

• CORRECT 30° – le holders are marked with

guide marks to align le properly to produce

correct top plate angle.

• LESS THAN 30° – for cross cutting.

• MORE THAN 30° – feathered edge dulls quickly.

• Correct 80° – Produced automatically if you use

the correct diameter le in the le holder.

• Hook – “Grabs” and dulls quickly; increases the

potential of kickback. Results from using a le

with a diameter too small or a le held too low.

• Backward Slope – Needs too much feed

pressure; causes excessive wear to the bar and

chain. Results from using a le with a diameter

too large or le held too high.

• Maintain the depth gauge at a clearance of

1/32 in. (0.79 mm). Use a depth gauge tool for

checking the depth gauge clearances.

• Every time the chain is led, check the depth

gauge clearance.

CORRECT INCORRECT

LESS THAN 30° MORE THAN 30°

Hook

Incorrect

Backward Slope

Raker (Depth Gauge) Clearance

TOP PLATE

FILING ANGLE

SIDE PLATE

FILING ANGLE

1/32 in.

(0.79 mm)

CARE AND MAINTENANCE

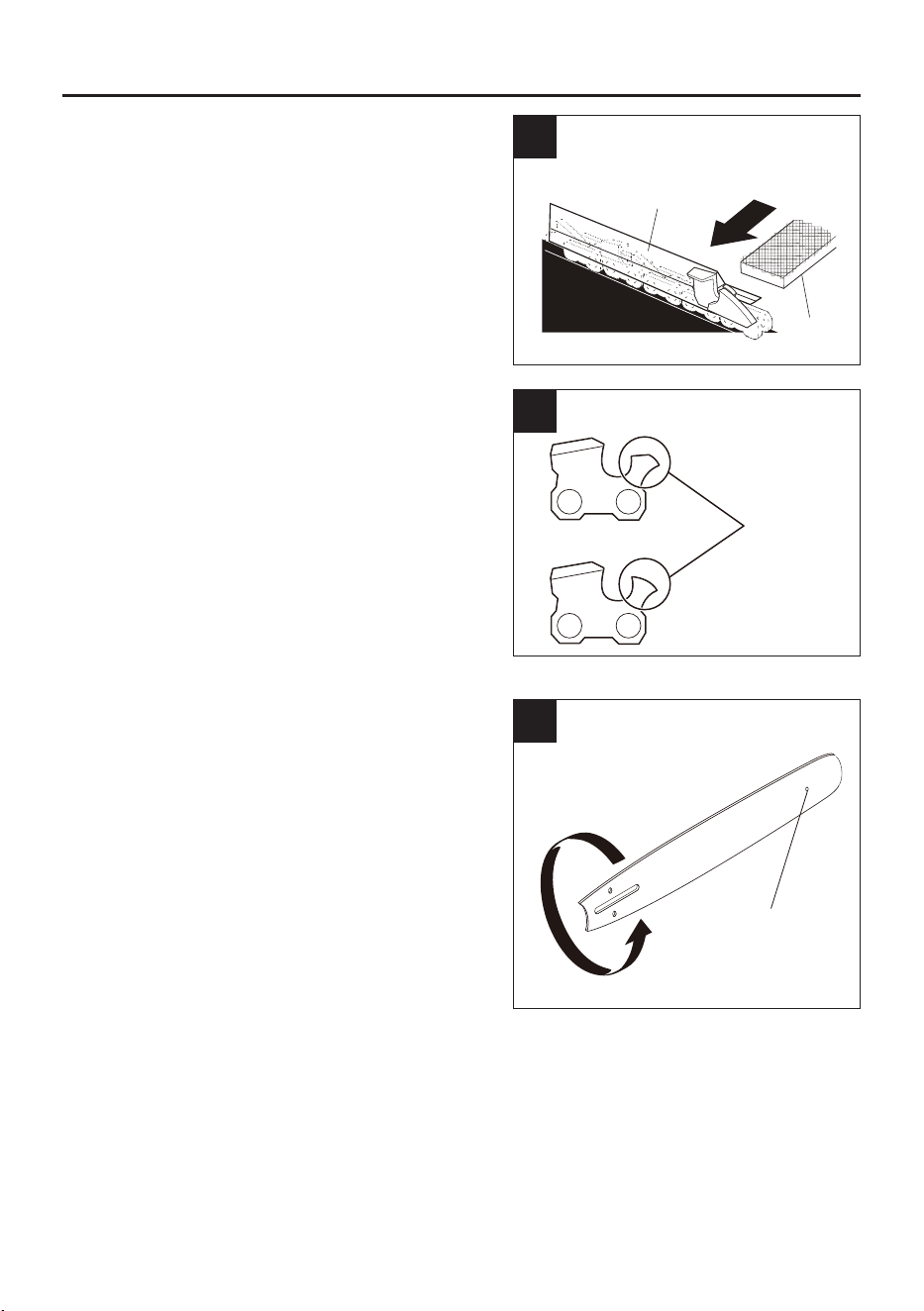

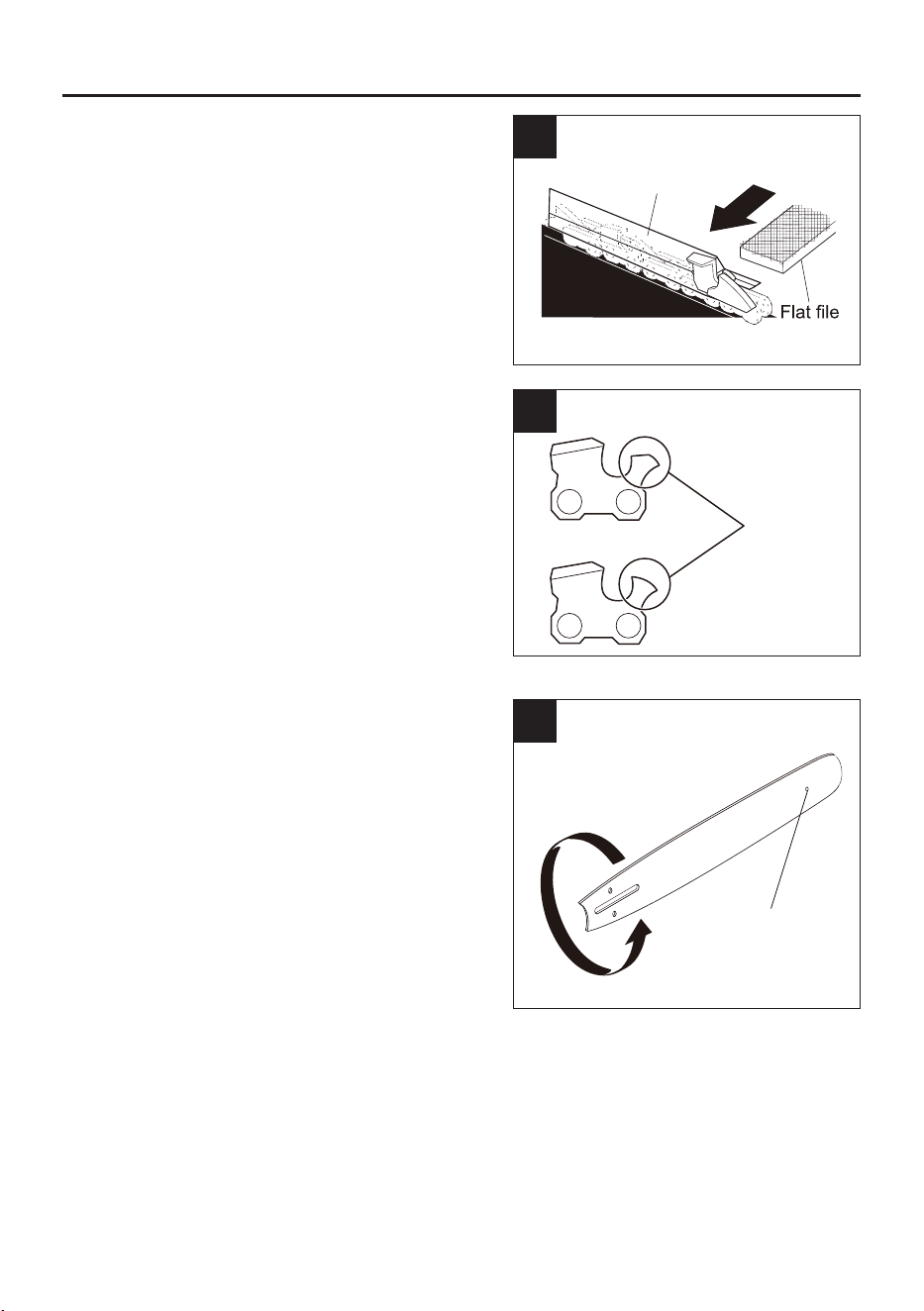

5. Maintaining the guide bar

Every week of use, reverse the guide bar on the

saw to distribute the wear for maximum bar life.

The bar should be cleaned every day of use and

checked for wear and damage. Feathering or

burring of the bar rails is a normal process of bar

wear. Such faults should be smoothed with a le as

soon as they occur. A bar with any of the following

faults should be replaced:

• Wear inside the bar rails that permits the chain

to lay over sideways

• Bent guide bar

• Cracked or broken rails

• Spread rails

Lubricate guide bars weekly with a sprocket at their

tip. Using a grease syringe, lubricate weekly in the

lubricating hole. Turn the guide bar and check that

the lubrication holes and chain groove are free from

impurities.

• Use a at le and a depth gauge jointer to lower

all gauges uniformly.

• Use a 1/32 in. (0.79 mm) depth gauge jointer.

After lowering each depth gauge, restore original

shape by rounding the front. Be careful not to

damage adjoining drive links with the edge of

the le.

• Depth gauges must be adjusted with the at le

in the same direction the adjoining cutter was

led with the round le.

• Use care not to contact cutter face with at le

when adjusting depth gauges.

Depth Gauge Jointer

Restore

Original

shape by

Rounding the

front

Lubricating hole

TROUBLESHOOTING

If you still have questions or an unresolved issue after going through this troubleshooting guide, or just

want to speak to a KOBALT product expert, please call our KOBALT customer service department at

888-356-2258, 8 a.m. - 8 p.m., EST, Monday - Sunday or [email protected].

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

Bar and chain running

hot and smoking.

Check chain tension for

overtightened condition.

Tension chain. Refer to Chain

Tension earlier in this manual.

Chain oil tank empty. Check oil tank.

Motor runs, but chain is

not rotating.

Chain tension too tight.

Re-tension chain. Refer to Chain

Tension earlier in this manual.

Check guide bar and chain

assembly.

Refer to Replacing the Bar and

Chain earlier in this manual.

Check guide bar and chain for

damage.

Inspect guide bar and chain for

damage.

Motor runs, chain rotates

but does not cut.

Dull chain. Sharpen or replace the chain.

Chain on backwards. Reverse direction of chain.

Chain saw does not run.

Battery is not charged.

Check the battery charge. If there

is no charge, remove the battery

and follow the charging procedures

in the charger manual.

Battery is not correctly installed in

the chain saw.

Make sure the battery is

completely installed in the chain

saw. Refer to page 13.

Chain brake is engaged.

Pull back on the chain brake to

disengage.

A single battery is installed. Plug (2) Kobalt 24V batteries.

WARRANTY

REPLACEMENT PARTS LIST

For replacement parts, call our customer service department at 888-356-2258, 8 a.m. - 8 p.m., EST,

Monday - Sunday. You may also contact us at [email protected].

5-YEAR LIMITED WARRANTY

This KOBALT 24Vx2 Lithium-Ion Cordless 14 in. Chain saw is warranted to the original purchaser from

the original purchase date for ve (5) years subject to the warranty coverage described herein.

This KOBALT 24Vx2 Lithium-Ion Cordless 14 in. Chain saw is warranted for the original user to be free

from defects in material and workmanship.

If you believe that the KOBALT 24Vx2 Lithium-Ion Cordless 14 in. Chain saw is defective at any time

during the specied warranty period, simply call our Warranty service (888-356-2258) along with proof

of purchase.

This warranty is void if: defects in materials or workmanship or damages result from repairs or

alterations which have been made or attempted by others or the unauthorized use of nonconforming

parts; the damage is due to normal wear, damage is due to abuse (including overloading of the tool

beyond capacity), improper maintenance, neglect or accident; or the damage is due to the use of the

tool after partial failure or use with improper accessories or unauthorized repair or alteration.

This warranty excludes replacement blades.

This warranty gives you specic legal rights, and you may also have other rights that vary from state to

state.

Replacement parts are not covered under warranty.

BA C D E

PART DESCRIPTION PART #

A Chain cover assembly R0106164-00

B Chain R0100909-00

C Bar R0106163-00

D Scabbard R0106162-00

E Oil cap R0106281-00

Printed in China/Vietnam

ARTÍCULO #7915902/6036649

MODELO #KCS 1448-06/KCS 4224-06

MOTOSIERRA

INALÁMBRICA DE 35.56

CM CON 2 BATERÍAS DE

IONES DE LITIO DE 24 V

KOBALT y el diseño del logotipo

son marcas comerciales o marcas

registradas de LF, LLC. Todos los

Número de serie

Fecha de compra

Gracias por comprar este producto KOBALT.

¿Preguntas, problemas o piezas faltantes?

Antes de devolver, póngase en contacto con nosotros al:

888-356-2258, de lunes a domingo, de 8 a.m. a 8 p.m., hora estándar del Este,

o escriba a [email protected].

ÍNDICE

ESPECIFICACIONES DEL PRODUCTO

ESPECIFICACIONES

Voltaje 48V CC

Velocidad de la cadena 20 m/s

Longitud de la barra 35.56 cm (14 pulg.)

Paso de la cadena 9.52 mm (3/8 pulg.)

Calibre de la cadena 1.09 mm (0.043 pulg.)

Tipo de cadena CL14352

Tipo de barra de guía M1431452-1041

Capacidad del tanque de aceite de la cadena 230 ml (7.78 oz)

Peso (sin barra, cadena ni batería) 3.25 kg ( 7.17 lb)

Especicaciones del producto................................................................................................................

Contenido del paquete...........................................................................................................................

Símbolos................................................................................................................................................

Información de seguridad.......................................................................................................................

Preparación...........................................................................................................................................

Instrucciones de ensamblaje.................................................................................................................

Instrucciones de funcionamiento............................................................................................................

Cuidado y mantenimiento .....................................................................................................................

Solución de problemas..........................................................................................................................

Garantía................................................................................................................................................

Lista de piezas de repuesto..................................................................................................................

CONTENIDO DEL PAQUETE

PIEZA DESCRIPCIÓN CANTIDAD

A Funda 1

B Mango frontal 1

C Protector o freno de

cadena

D Cadena de bajo

contragolpe

E Barra guía 1

F Contratuercas de la

cubierta de la cadena

PIEZA DESCRIPCIÓN CANTIDAD

G Tornillo de ajuste 1

H Cubierta de cadena 1

I Dispositivo de seguridad 1

J Gatillo 1

K Llave inglesa 1

SÍMBOLOS

Algunos de los siguientes símbolos pueden aplicarse al uso de este producto. Obsérvelos y aprenda

su signicado. La interpretación correcta de estos símbolos le permitirá utilizar el producto de manera

ecaz y segura.

SÍMBOLOS EXPLICACIÓN

V Voltaje

A Corriente

Hz Frecuencia (ciclos por segundo)

W Alimentación

min Tiempo

Tipo o característica de corriente

Velocidad de rotación sin carga

/min Revoluciones, pasadas, velocidad de supercie, órbitas, etc., por minuto

Precauciones que involucran su seguridad.

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual

del operador antes de utilizar este producto.

No exponga el producto a la lluvia ni lo use en áreas húmedas.

Cuando use este producto, utilice protección ocular que cumpla con la norma

ANSI Z87.1, así como protección auditiva.

Use guantes protectores antideslizantes para trabajo pesado cuando manipule

la motosierra y la cuchilla.

Use calzado de seguridad antideslizante cuando utilice este equipo.

El contacto de la punta puede ocasionar que la barra guía se mueva

repentinamente hacia delante y hacia atrás, lo cual puede producir lesiones graves.

Sostenga y opere la sierra adecuadamente con ambas manos.

Mantenga a los transeúntes al menos a 15.24 m (50 pies) de distancia.

SÍMBOLOS

ADVERTENCIA

Se usan las siguientes indicaciones y sus signicados para explicar los niveles de riesgo asociados a

este producto.

• Para evitar lesiones personales graves, no intente usar este producto hasta que haya leído y

comprendido completamente este manual del propietario. Si no comprende las advertencias e

instrucciones de este manual del propietario, no utilice este producto. Llame al 888-356-2258 para

obtener ayuda.

La operación de cualquier producto puede provocar que objetos extraños salten a sus ojos

y, de esta manera, provoquen graves daños oculares. Antes de operar un producto, use

siempre lentes o gafas de seguridad con protecciones laterales y un protector facial cuando

sea necesario. Se recomienda una máscara de seguridad de visión amplia sobre los lentes o

las gafas de seguridad estándar con protección lateral. Siempre use lentes de protección que

cumplan con la norma ANSI Z87.1.

SÍMBOLO INDICACIÓN SIGNIFICADO

PELIGRO

Indica una situación de peligro inminente que, de no evitarse,

ocasionará la muerte o lesiones graves.

ADVERTENCIA

Indica una situación potencialmente peligrosa que, de no evitarse,

puede ocasionar la muerte o lesiones graves.

PRECAUCIÓN

Indica una situación potencialmente peligrosa que, de no evitarse,

puede ocasionar lesiones menores o moderadas.

PRECAUCIÓN

(Sin símbolo de alerta de seguridad) Indica una situación que

puede ocasionar daños materiales.

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA

Lea todas las advertencias de seguridad, las instrucciones, las ilustraciones y las

especicaciones que se incluyen para este producto. No seguir todas las instrucciones que se

detallan a continuación podría provocar descargas eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para referencia futura. El término "producto" que

aparece en las advertencias se reere la motosierra que se conecta a la línea principal (con cable) o a

la motosierra que funciona con batería (inalámbrica).

1. SEGURIDAD EN EL ÁREA DE TRABAJO

• Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras

aumentan las posibilidades de accidentes.

• No utilice productos en atmósferas en las que exista riesgo de explosión, como por ejemplo

en presencia de líquidos inamables, gases o polvo. Los productos producen chispas que

podrían encender el polvo o humo.

• Mantenga a los niños y espectadores alejados durante la operación de un producto. Las

distracciones pueden provocar que pierda el control.

2. SEGURIDAD ELÉCTRICA

• Los enchufes de los productos deben encajar en el tomacorriente. Nunca modique el

enchufe de ningún modo. No utilice ningún enchufe adaptador con productos (con puesta a

tierra). Los enchufes sin modicaciones y que encajan en los tomacorrientes reducen el riesgo de

descarga eléctrica.

• Evite el contacto del cuerpo con supercies con puesta a tierra, tales como tuberías,

radiadores, estufas o refrigeradores. Existe un gran riesgo de descarga eléctrica si su cuerpo

tiene conexión a tierra.

• No exponga los productos a la lluvia o a condiciones de humedad. Si ingresa agua en un

producto, aumentará el riesgo de descarga eléctrica.

• No maltrate el cable. Nunca use el cable para transportar, jalar ni desenchufar el producto.

Mantenga el cable alejado del calor, el aceite, los bordes losos o las piezas en movimiento.

Los cables dañados o enredados aumentan el riesgo de que se produzca una descarga eléctrica.

• Si opera un producto en exteriores, use la extensión eléctrica apropiada para el uso en

exteriores. El uso de un cable apto para exteriores reduce el riesgo de sufrir una descarga

eléctrica.

• Si es inevitable utilizar un producto en un lugar húmedo, use un suministro protegido

con un interruptor diferencial residual (RCD, por sus siglas en inglés). El uso de un RCD

disminuye el riesgo de descargas eléctricas.

• Use solo baterías KOBALT de 24 voltios (KB 224-03, KB 224-06, KB 324-06, KB 424-03, KB

424A-06, KXB 424-03, KB 424-06, KB 524-03, KB 524-06, KB 624-03, KB 624-06, KXB 824-03,

KB 824-06).

• Use solo un cargador KOBALT (KRC 2445-03, KCH 2401-03, KDPC 124-03, KRC 2490-03, KCH

2411-03, KRC 2404-03, KCH 324-06, KCH 624-06, KCH 1024-06, KCH 1424-06).

3. SEGURIDAD PERSONAL

• Manténgase alerta, preste atención a lo que hace y utilice el sentido común cuando utilice

un producto. No utilice un producto si está cansado o bajo los efectos de drogas, alcohol o

INFORMACIÓN DE SEGURIDAD

medicamentos. Un momento de desatención mientras opera productos puede provocar lesiones

personales graves.

• Use equipos de protección personal. Siempre use lentes de protección. Los equipos de

protección como una mascarilla antipolvo, zapatos de seguridad antideslizantes, un casco

o protección para los oídos, utilizados en las condiciones apropiadas, reducirán las lesiones

personales.

• Evite un arranque accidental. Asegúrese de que el interruptor esté en la posición de

apagado antes de conectar la fuente o la batería, levantar o transportar el producto.

Transportar productos con el dedo en el interruptor o enchufar productos que tienen el interruptor

encendido aumenta las posibilidades de accidentes.

• Retire todas las llaves de ajuste o llaves inglesas antes de encender el producto. Si se deja

una llave inglesa o una llave conectada a una pieza giratoria de el producto, se pueden producir

lesiones personales.

• No se extienda demasiado. Mantenga una postura y un equilibrio adecuados en todo

momento. Esto permite un mejor control de el producto en situaciones inesperadas.

• Use ropa adecuada. No use ropa holgada ni joyas. Mantenga el cabello y la ropa alejados de

las piezas en movimiento. La ropa holgada, las joyas o el cabello largo pueden quedar atrapados

en las piezas en movimiento.

• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y

recolección de polvo, asegúrese de que se conecten y se usen debidamente. La recolección

de polvo puede disminuir los peligros relacionados.

• No permita que la familiaridad del uso frecuente de los productos lo haga no tener en cuenta

los principios de seguridad en el manejo de los productos. Un descuido puede ocasionar una

lesión grave en cuestión de segundos.

4. USO Y CUIDADO DEL PRODUCTO

• No fuerce el producto. Utilice el producto adecuada para su aplicación. El producto adecuada

realizará un trabajo más seguro y de mejor calidad al ritmo para el que se diseñó.

• No utilice el producto si el interruptor no la enciende o apaga. Cualquier producto que no

pueda controlarse con el interruptor es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de alimentación o retire el paquete de baterías de el

producto (si es posible) antes de realizar cualquier ajuste, cambiar accesorios o almacenar

productos. Este tipo de medidas de seguridad preventivas reduce el riesgo de arranques

accidentales de el producto.

• Almacene los productos que no estén en uso fuera del alcance de los niños y no permita

que personas no familiarizadas con el producto o estas instrucciones la operen. Los

productos son peligrosas en manos de usuarios sin capacitación.

• Realice mantenimiento a los productos y a los accesorios. Revise si hay desalineación o

agarrotamiento de piezas móviles o si estas están rotas, así como cualquier otra condición

que pueda afectar la operación de los productos. Si el producto se daña, hágala reparar antes

de usarla. Muchos accidentes son producto del mantenimiento incorrecto de los productos.

• Mantenga las herramientas de corte aladas y limpias. Las herramientas de corte con

mantenimiento adecuado y bordes de corte alados son menos propensas a trabarse y más fáciles

de controlar.

• Use el producto, los accesorios, las brocas, etc. de acuerdo con estas instrucciones,

INFORMACIÓN DE SEGURIDAD

considerando las condiciones de trabajo y la tarea que desea realizar. El uso de el producto en

operaciones distintas para las que se diseñó podría crear una situación de peligro.

• Mantenga las manijas y las supercies de agarre secas, limpias y sin aceite ni grasa. Los

mangos y las supercies de agarre resbaladizos no permiten manipular ni controlar la herramienta

de forma segura en situaciones inesperadas.

5. USO Y CUIDADO DE LA HERRAMIENTA A BATERÍA

• Recargue solo con el cargador especicado por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede generar un riesgo de incendio cuando se usa con otro paquete

de baterías.

• Use productos solo con paquetes de baterías designados especícamente. El uso de

cualquier otro paquete de baterías puede crear un riesgo de lesión e incendio.

• Cuando el paquete de baterías no esté en uso, aléjelo de objetos metálicos, como

sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que

pudieran crear una conexión entre los terminales. Es posible que conectar los terminales de la

batería entre sí produzca quemaduras o un incendio.

• En condiciones de maltrato, es posible que salga líquido de la batería. Evite el contacto. Si

se produce un contacto accidental, enjuague con agua. Si el líquido entra en contacto con

los ojos, busque atención médica adicional. El líquido que sale de la batería puede provocar

irritación o quemaduras.

• No utilice un paquete de baterías ni un producto si están dañados o modicados. Las

baterías dañadas o modicadas pueden presentar un comportamiento impredecible que puede

provocar un incendio, explosión o riesgo de lesión.

• No exponga el paquete de baterías ni el producto al fuego o a una temperatura excesiva. La

exposición al fuego o temperaturas superiores a 130 °C (265 °F) puede provocar una explosión.

• Siga todas las instrucciones de carga y no cargue el paquete de baterías ni el producto

fuera del rango de temperatura especicado en las instrucciones. La carga inadecuada o a

temperaturas fuera del rango especicado podría dañar la batería y aumentar el riesgo de incendio.

6. REPARACIÓN

• Permita que solo una persona capacitada repare el producto, mediante el uso solo de piezas

de repuesto idénticas. Esto mantendrá la seguridad de el producto.

• Nunca realice mantenimiento a los paquetes de baterías. Solo el fabricante o proveedores de

servicio autorizados pueden realizar el mantenimiento de los paquetes de baterías.

7. ADVERTENCIAS GENERALES DE SEGURIDAD DE LA MOTOSIERRA

• Mantenga todas las partes del cuerpo alejadas de la cadena de la motosierra cuando la

motosierra esté en funcionamiento. Antes de arrancar la motosierra, asegúrese de que

la cadena de la sierra no esté en contacto con nada. Un momento de desatención mientras

opera las motosierras puede provocar el enredo de su ropa o su cuerpo con la motosierra.

• Sostenga siempre la motosierra con la mano derecha en la manija posterior y la mano

izquierda en la manija delantera. Sostener la motosierra con una conguración de manos

invertida aumenta el riesgo de lesiones personales. Esto no debe hacerse nunca.

• Sostenga la motosierra de las supercies de agarre aisladas solamente, ya que la cadena de

la sierra puede entrar en contacto con el cableado oculto. Las cadenas de sierra que entren en

INFORMACIÓN DE SEGURIDAD

contacto con un cable “energizado” puede hacer que las piezas metálicas expuestas del producto

“se energicen” y esto podría provocarle una descarga eléctrica al operador.

• Use lentes de protección. Se recomienda usar también equipos de protección para los

oídos, la cabeza, las manos, las piernas y los pies. El equipo protector adecuado reducirá las

lesiones personales por desechos eyectados o por el contacto accidental con la cadena de la

motosierra.

• No opere una motosierra en una escalera, en un tejado o en cualquier soporte inestable. La

operación de una motosierra de esta manera podría resultar en lesiones personales graves.

• Mantenga siempre una postura adecuada y opere la motosierra solo cuando se encuentre en

una supercie ja, segura y nivelada. Las supercies resbalosas o inestables pueden provocar

una pérdida de equilibrio o control del producto.

• Cuando corte una rama que esté bajo tensión, esté alerta por si regresa a su sitio. Cuando

la tensión de las bras de la madera se libere, la rama accionada por resorte puede golpear al

operador o poner la motosierra fuera de control.

• Tenga mucho cuidado cuando corte maleza y árboles jóvenes. El material más liviano puede

enredarse en la motosierra y ser lanzado contra usted o hacerle perder el equilibrio.

• Transporte la motosierra por la manija delantera con la motosierra apagada y alejada de su

cuerpo. Cuando transporte o almacene la motosierra, siempre ajuste la cubierta de la barra

guía. El manejo adecuado de la motosierra reducirá la probabilidad de contacto accidental con el

movimiento de la motosierra.

• Siga las instrucciones para lubricar, tensionar la cadena y cambiar la barra y la cadena. Una

cadena tensionada o lubricada de manera incorrecta puede romperse o aumentar la probabilidad

de contragolpe.

• Corte solo madera. No use la motosierra para nes no previstos. Por ejemplo: no utilice

una motosierra para cortar metal, plástico, mampostería o materiales de construcción que

no sean de madera. El uso de la motosierra en operaciones distintas para las que fue diseñada

podría crear una situación de peligro.

• No intente talar un árbol hasta que comprenda los riesgos y cómo evitarlos. El operador o los

transeúntes podrían sufrir lesiones graves al talar un árbol.

• No opere una motosierra en un árbol a menos que haya recibido capacitación especíca

para hacerlo. La operación de una motosierra en un árbol sin la capacitación adecuada podría

aumentar el riesgo de sufrir lesiones personales graves.

• Siga todas las instrucciones al retirar material atascado, almacenar o dar servicio a la

motosierra. Asegúrese de que el interruptor esté apagado y que se haya retirado el paquete

de baterías. El encendido inesperado de la motosierra mientras se limpia el material atascado o se

realiza mantenimiento puede provocar lesiones personales graves.

INFORMACIÓN DE SEGURIDAD

8. CAUSAS Y PREVENCIÓN DE UN CONTRAGOLPE DEL OPERADOR

El contragolpe puede ocurrir cuando la punta de la barra guía toca un objeto, o cuando la madera se

cierra y aprieta la cadena de la sierra en el corte. El contacto con la punta en algunos casos puede

causar una reacción inversa repentina, empujando la barra guía hacia arriba y hacia el operador.

Apretar la cadena de la sierra a lo largo de la parte superior de la barra guía puede mover la barra

guía rápidamente hacia atrás, hacia el operador. Cualquiera de estas reacciones puede hacer

que pierda el control de la sierra, lo que podría provocar lesiones personales graves. No confíe

exclusivamente en los dispositivos de seguridad incorporados en la sierra. Como usuario de una

motosierra, debe tomar varias medidas para realizar sus trabajos de corte sin provocar accidentes o

lesiones. El contragolpe es la consecuencia del uso inadecuado de la motosierra o de condiciones o

procedimientos de funcionamiento incorrectos, y se puede evitar al tomar precauciones adecuadas

como se indica a continuación:

• Mantenga un agarre rme, con los pulgares y los

dedos rodeando los mangos de la motosierra,

con ambas manos en la sierra y ubique su cuerpo

y el brazo de forma tal que le permita resistir

las fuerzas de contragolpe. El operador puede

controlar el contragolpe si se toman las precauciones

adecuadas. No suelte la motosierra.

• No se extienda demasiado y no corte por encima

de la altura de los hombros. Esto ayuda a evitar el

contacto involuntario con la punta y permite un mejor

control de la motosierra en situaciones inesperadas.

• Utilice únicamente barras y cadenas de repuesto

especicadas por el fabricante. Las barras y

cadenas de repuesto incorrectas pueden causar

roturas de la cadena o contragolpe.

• Siga las instrucciones de alado y mantenimiento

del fabricante para la cadena de la sierra. La

disminución de la altura del medidor de profundidad

puede provocar un mayor contragolpe.

INFORMACIÓN DE SEGURIDAD

9. RANGO DE TEMPERATURA AMBIENTE RECOMENDADO:

• Avance y retroceso: esta fuerza de reacción es

siempre opuesta a la dirección en la que se mueve

la cadena cuando se hace contacto con la madera.

Por lo tanto, el operador debe estar listo para

controlar el RETROCESO al cortar en el borde

inferior de la barra, y el AVANCE al cortar a lo largo

del borde superior.

Comprensión de los dispositivos de seguridad de

la motosierra

Cadena de motosierra de bajo contragolpe

Los rastrillos (medidores de profundidad) delante

de cada cortador pueden minimizar la fuerza de

una reacción de contragolpe, ya que evitan que los

cortadores se hundan demasiado en la zona de

contragolpe. Utilice únicamente cadenas de repuesto

que sean equivalentes a las cadenas originales

o que hayan sido certicadas como cadenas de

bajo contragolpe según ANSI B175.1. La cadena

para sierras dentadas de bajo contragolpe o de

deslizamiento es una cadena que cumple con los

requisitos de rendimiento de contragolpe de la norma

ANSI B175.1 - 1991 (Norma nacional estadounidense

para herramientas eléctricas - Sierras de cadena

a gasolina - Requisitos de seguridad) cuando se

prueban en la muestra representativa de motosierras

que se especica en 3.8 c.i.d. de la norma ANSI

B175.1-1991. A medida que las cadenas de sierra

se alan durante su vida útil, pierden algunas de las

cualidades de bajo contragolpe y se debe tener más

cuidado.

ARTÍCULO TEMPERATURA

Rango de temperatura de almacenamiento del

electrodoméstico

0 °C (32 °F) - 45 °C (113 °F)

Rango de temperatura de operación del

electrodoméstico

0 °C (32 °F) - 45 °C (113 °F)

Rango de temperatura de carga de la batería 4 °C (39 °F) - 40 °C (104 °F)

Rango de temperatura de funcionamiento del cargador 4 °C (39 °F) - 40 °C (104 °F)

Rango de temperatura de almacenamiento de la batería 0 °C (32 °F) - 45 °C (113 °F)

Rango de temperatura de descarga de la batería 0 °C (32 °F) - 45 °C (113 °F)

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA (PROPUESTA 65)

Parte del polvo causado por el lijado eléctrico, el serruchado, la trituración, el taladrado y otras

actividades de la construcción contienen productos químicos que causan cáncer, defectos congénitos

u otros daños en el aparato reproductivo. Algunos ejemplos de estos productos químicos son:

• Plomo de pinturas a base de plomo.

• Sílice cristalina de ladrillos, cemento y otros productos de mampostería, y

• Arsénico y cromo de madera tratada con químicos.

El riesgo que corre debido a la exposición a estos productos químicos varía según la frecuencia con que

realiza este tipo de trabajo. Para reducir su exposición a estos productos químicos, trabaje en un área

bien ventilada y utilice un equipo de seguridad aprobado, como las mascarillas antipolvo especialmente

diseñadas para ltrar estas partículas microscópicas.

ADVERTENCIA

Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las

piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el

producto si falta alguna pieza o si estas están dañadas.

Tiempo estimado de ensamblaje: 5 a 10 minutos

INSTRUCCIONES DE ENSAMBLAJE

PREPARACIÓN

• Si hay piezas dañadas o faltantes, no utilice el producto hasta que las haya reemplazado. El uso

de este producto con piezas dañadas o faltantes podría causar lesiones personales graves.

• No intente modicar este producto ni crear accesorios que no sean recomendados para utilizar

con este producto. Cualquier alteración o modicación se considera un uso inadecuado y podría

causar una condición peligrosa que podría producir lesiones personales graves.

• No se descuide por el hecho de conocer el producto. Recuerde que un descuido de una fracción

de segundo es suciente para provocar lesiones graves.

• No use ningún acoplamiento o accesorio que el fabricante de este producto no recomiende.

El uso de acoplamientos o accesorios no recomendados puede producir lesiones personales

graves.

INSTRUCCIONES DE ENSAMBLAJE

ADVERTENCIA

• Para preservar los recursos naturales, recicle o elimine el aceite de forma adecuada. Consulte a la

autoridad reguladora de desechos local para obtener información sobre las opciones de reciclaje o

eliminación disponible.

1. Para aplicar lubricante para la barra y la

cadena

Use lubricante para la barra y la cadena (no

se incluye) con este producto. Está diseñado

para cadenas y lubricador de cadenas y se

formuló para funcionar bajo un extenso rango

de temperatura sin tener que diluir.

Nota: esta motosierra viene de fábrica sin

lubricante aplicado para la barra y la cadena.

También se debe revisar el nivel luego de cada

20 minutos de uso y se debe rellenar según sea

necesario.

Nota: no utilice aceites sucios, usados o contaminados de cualquier otro modo. Se pueden producir

daños en la barra o la cadena. Es normal que se ltre aceite de la sierra cuando esta no está en uso.

Para evitar ltraciones, vacíe el tanque de aceite después de cada uso y, luego, hágalo funcionar

durante un minuto. Cuando almacene la unidad por un período largo (tres meses o más), asegúrese

de que la cadena esté ligeramente lubricada; esto evitará que se oxide la cadena y la rueda dentada

de la barra.

• Abra la cubierta desmontable y gírela en

dirección contraria a las manecillas del reloj

para extraerla.

• Retire la tapa del aceite (L).

• Vierta con cuidado el aceite para barras y

cadenas en el tanque.

• Limpie el exceso de aceite y vuelva a colocar

la tapa.

• Compruebe y llene el tanque de aceite cuando

el indicador de aceite de vista rápida esté por

debajo de la línea MIN (mínimo).

• Repita según sea necesario.

INSTRUCCIONES DE ENSAMBLAJE

IMPORTANTE

ADVERTENCIA

Siga estas instrucciones para evitar lesiones y reducir el riesgo de descarga eléctrica o incendio:

• Reemplace inmediatamente la batería o el cargador si la funda de la batería o el cable del cargador

están dañados.

• Verique que se haya retirado la batería antes de inspeccionar, ajustar o realizar mantenimiento en

cualquier parte del producto.

• Lea, comprenda y siga las instrucciones que aparecen en el manual del cargador.

2. Instalación y remoción de las baterías

2a. Para instalar las baterías

• Alinee las baterías con la abertura de la

batería.

• Inserte las baterías en la abertura de la batería

hasta que los botones de liberación de la

batería (M) se traben en su lugar.

• Empuje las baterías hacia abajo hasta que

encajen en su lugar. Deberá escuchar un “clic”

una vez que se instalen.

Nota: el producto requiere (2) baterías Kobalt de 24

V para su funcionamiento.

Nota: optimice la potencia y el rendimiento de su

nueva máquina 24 x 2 funcionando con ambas

baterías cargadas al 100%.

2b. Para retirar las baterías

• Presione los botones de liberación de la

batería (M) en la batería. Esto hará que la

batería se levante y se separe levemente de la

herramienta.

• Sujete rmemente la motosierra y extraiga

ambas baterías de la abertura.

• Las baterías solo estarán medio cargadas cuando en el momento de la compra. Antes de

usar la motosierra por primera vez, inserte las baterías en el cargador de baterías y cárguelas

completamente. Asegúrese de leer todas las precauciones de seguridad y siga las instrucciones

que se encuentran en los manuales de la batería y el cargador. Cuando almacene la motosierra

durante un período prolongado, retire las baterías. Cuando vaya a volver a utilizar la motosierra,

cargue las baterías al menos durante un período de carga completo. La batería no tiene efecto

memoria.

INSTRUCCIONES DE FUNCIONAMIENTO

ADVERTENCIA

Mantenga el cuerpo a la izquierda de la línea de la cadena. Nunca se coloque sobre la sierra o la

cadena, ni se incline más allá de la línea de la cadena.

Tras soltar el gatillo, el dispositivo de seguridad se restablecerá automáticamente a la posición de

bloqueo.

1b. Para detener el producto

• Suelte el gatillo (I).

1. Arranque y detención del producto

1a. Para arrancar el producto

• Asegúrese de que la tensión de la cadena esté

en el ajuste deseado. Consulte el ajuste de la

tensión de la cadena en la sección Cuidado y

mantenimiento de este manual.

• Asegúrese de que las contratuercas de la

cubierta de la cadena (F) estén apretadas en la

cubierta de la cadena.

• Asegúrese de que no haya objetos u

obstrucciones en las inmediaciones que

puedan entrar en contacto con la barra y la

cadena.

• Inserte las baterías en la motosierra.

• Presione el dispositivo de seguridad (J). Esto

hace que el gatillo (I) quede operativo.

• Presione y mantenga presionado el gatillo (I)

para el funcionamiento continuo.

2. LED indicador de alimentación

• Esta sierra está equipada con un LED

indicador de energía que indica la capacidad

actual de la batería con la carga más baja.

LED

indicador de

alimentación

LUCES CAPACIDAD

4 luces LED

La batería está sobre el 80% de su

capacidad.

3 luces LED

La batería está entre el 80% y el

60% de su capacidad.

2 luces LED

La batería está entre el 60% y el

40% de su capacidad.

1 luz LED

La batería está entre el 40% y el

20% de su capacidad.

Luces

apagadas

La batería está a menos del 10%

de su capacidad y requiere

cambiarse inmediatamente.

INSTRUCCIONES DE FUNCIONAMIENTO

3. Freno de cadena mecánico

• Esta sierra está equipada con un freno de

cadena mecánico (C).

• El freno de la cadena (C) se activa si se produce

un contragolpe durante el uso.

• Para soltar el freno de cadena (I), jale del

protector.

4. Preparación para cortar

Consulte las Reglas generales de seguridad para

conocer el equipo de seguridad adecuado.

• Use guantes antideslizantes para lograr un nivel

máximo de agarre y protección.

• Sostenga rmemente la sierra con ambas

manos. Mantenga siempre la mano izquierda en

el mango frontal y la mano derecha en el mango

posterior, de modo que su cuerpo quede a la

izquierda de la línea de la cadena.

• Mantenga un agarre adecuado de la sierra

siempre que el motor esté funcionando.

Los dedos deben rodear el mango, con el

pulgar envuelto bajo el manillar. Es menos

probable que este agarre se interrumpa por

un contragolpe u otra reacción repentina de la

sierra. Cualquier agarre en el que el pulgar y

los dedos estén en el mismo lado del mango

es peligroso, ya que un ligero golpe de la sierra

puede causar la pérdida del control.

Desenganchar

Enganchar

Posición correcta del mango

Agarre adecuado Agarre inadecuado

INSTRUCCIONES DE FUNCIONAMIENTO

ADVERTENCIA

• NO opere el interruptor tipo gatillo con la mano izquierda mientras sostiene el mango frontal con

la mano derecha. Nunca permita que ninguna parte de su cuerpo esté en la línea de la cadena

mientras opera una sierra.

• Nunca use un agarre con la mano izquierda (con las manos cruzadas) ni ninguna postura que

pueda atravesar la línea de la cadena con el cuerpo o el brazo.

Posición de corte adecuada

• Equilibre su peso con ambos pies en terreno

rme.

• Mantenga el brazo izquierdo con el codo

bloqueado en posición de “brazo recto” para

soportar cualquier fuerza de contragolpe.

• Mantenga el cuerpo a la izquierda de la línea de

la cadena.

• Mantenga el pulgar en la parte inferior del

mango frontal.

Precauciones en el área de trabajo

• Corte solo madera o materiales hechos de

madera; no corte láminas de metal, plásticos,

mampostería o materiales de construcción que

no sean de madera.

Procedimientos básicos de operación/corte

Practique cortando algunos troncos pequeños con

la siguiente técnica para obtener la “sensación” de

usar la sierra antes de comenzar una operación de

aserrado más importante.

• Tome la posición adecuada frente a la madera.

• Presione el dispositivo de seguridad y apriete el

gatillo, luego suelte el dispositivo de seguridad

y deje que la cadena acelere a toda velocidad

antes de comenzar el corte.

• Comience a cortar con la sierra contra el tronco.

• Mantenga la unidad en funcionamiento todo

el tiempo que esté cortando y mantenga una

velocidad constante.

• La cadena cortará por usted; solo ejerza una

leve presión hacia abajo. Forzar el corte podría

causar daños a la barra, la cadena o el motor.

• Suelte el gatillo tan pronto como termine el

corte y permita que la cadena se detenga. Si

hace funcionar la sierra sin carga de corte,

puede producirse un desgaste innecesario de la

cadena, la barra y la unidad.

• No presione la sierra al nal del corte.

Pulgar en la

parte inferior

de la barra del

mango

Línea de la

cadena

Brazo

recto

INSTRUCCIONES DE FUNCIONAMIENTO

Eliminación de las raíces gruesas

Una raíz gruesa es una raíz grande que se extiende

desde el tronco del árbol por encima del suelo.

Quite las raíces gruesas grandes antes de la tala.

Haga el corte horizontal en la raíz gruesa primero

y luego el corte vertical. Retire la sección suelta

resultante del área de trabajo. Siga el procedimien-

to correcto de tala de árboles como se indica en

Procedimiento adecuado para la tala de árboles

después de haber retirado las raíces gruesas

grandes.

Procedimiento adecuado para la tala de árboles

• Tala de un árbol: cuando dos o más personas

realizan operaciones de trozado y tala al

mismo tiempo, la operación de tala debe estar

separada de la operación de trozado por una

distancia de al menos el doble de la altura del

árbol que se está talando. No se deben talar

árboles de manera que pongan en peligro

5. Poda de árboles

Condiciones peligrosas

• Nunca permita que los niños utilicen la sierra. No permita que ninguna persona que no haya leído

este manual del operador o que no haya recibido las instrucciones adecuadas para el uso seguro y

apropiado de esta motosierra utilice la unidad.

• Mantenga a todos (ayudantes, transeúntes, niños y animales) a una DISTANCIA SEGURA del

área de corte. Durante las operaciones de tala, la distancia segura debe ser al menos el doble

de la altura de los árboles más grandes de la zona de tala. Durante las operaciones de trozado,

mantenga una distancia mínima de 4.57 m (15 pies) entre los trabajadores.

ADVERTENCIA

No tale árboles durante períodos de fuertes vientos o precipitaciones. Espere hasta que termine la

situación climática peligrosa.

Al talar un árbol, es importante que tenga en cuenta las siguientes advertencias para evitar posibles

lesiones graves.

• No corte árboles que tengan una inclinación extrema o árboles grandes con ramas podridas,

corteza suelta o troncos huecos. Haga que empujen o arrastren estos árboles con equipo pesado y

luego córtelos.

• No corte árboles cerca de cables eléctricos o edicios.

• Revise el árbol en busca de ramas dañadas o muertas que puedan caer y golpearlo durante la tala.

• Periódicamente mire la parte superior del árbol durante el corte para asegurarse de que el árbol va

a caer en la dirección deseada.

• Si el árbol comienza a caer en la dirección equivocada, o si la sierra se engancha o queda colgada

durante la caída, deje la sierra y sálvese.

Corte vertical

Sección

suelta

Corte

horizontal

LÍNEA DE CAÍDA

PLANIFICADA

Línea de

caída

planificada

Camino

retirada

segura

135°

45°

90°

135° DESDE

LA LÍNEA DE

CAÍDA

PLANIFICADA

CAMINO DE

RETIRADA

SEGURA

INSTRUCCIONES DE FUNCIONAMIENTO

a ninguna persona, golpeen cualquier línea

de servicios públicos o causen daños a la

propiedad. Si el árbol entra en contacto con

alguna línea de servicios públicos, se debe

noticar inmediatamente a la compañía de

servicios públicos.

• El operador debe mantenerse en la parte alta

del terreno, ya que es probable que el árbol

ruede o se deslice después de la tala.

• Escoja su ruta de escape (o rutas en caso de

que la ruta prevista esté bloqueada). Despeje el

área inmediata alrededor del árbol y asegúrese

de que no haya obstrucciones en su camino

de retirada planicado. Despeje el camino de

retirada segura aproximadamente a 135° de la

línea de caída planicada.

• Considere la fuerza y la dirección del viento, la

inclinación y el equilibrio del árbol, y la ubicación

de las ramas grandes. Estas cosas inuyen en

la dirección en la que caerá el árbol. No trate de

talar un árbol a lo largo de una línea que no sea

la línea natural de caída.

• Retire del árbol la suciedad, las piedras, la

corteza suelta, los clavos, las grapas y el

alambre donde se van a hacer los cortes de

tala. Rebaje con muescas. Corte una muesca

de 1/3 del diámetro del tronco en el costado del

árbol. Haga los cortes de muesca de modo que

se crucen en ángulo recto con la línea de caída.

Se debe vaciar esta muesca para dejar una

línea recta. Para mantener el peso de la madera

fuera de la sierra, siempre haga el corte inferior

de la muesca antes del corte superior.

• Corte de la tala. A medida que el corte de la tala

se acerca a la bisagra, el árbol debe comenzar

a caer. Si existe la posibilidad de que el árbol

no caiga en la dirección deseada o que se

balancee hacia atrás y atasque la cadena de

la sierra, detenga el corte antes de que nalice

la tala y utilice cuñas de madera, plástico o

aluminio para abrir el corte y dejar caer el árbol

a lo largo de la línea de caída deseada. Haga el

recorte nivelado y horizontal, y a un mínimo de

5.08 cm (2 pulg.) por encima del corte horizontal

de la muesca.

Nota: nunca corte en la muesca. Siempre deje

una banda de madera entre la muesca y el corte

de tala (aproximadamente 5.08 cm (2 pulg.) o 1/10

del diámetro del árbol). Esto se llama “bisagra” o

“madera de bisagra”. Controla la caída del árbol y

evita el deslizamiento, la torsión o la expulsión del

BISAGRA

Corte de tala

Muesca

Aprox.1/3 del

diámetro del

tronco

Corte de tala

Bisagra

Cuña

5.08 cm (2 pulg.)

5.08 cm (2 pulg.) O 1/10 DIÁ.

INSTRUCCIONES DE FUNCIONAMIENTO

6. Trozado

Trozado es el término que se utiliza para cortar un

árbol caído al largo de tronco deseado.

• Asegúrese siempre de que su pie esté seguro y

de que su peso esté distribuido uniformemente

en ambos pies.

• Corte solo un tronco a la vez.

• Apoye los troncos pequeños en un caballete

para sierra o en otro tronco mientras realiza el

trozado.

• Mantenga un área de corte despejada.

Asegúrese de que ningún objeto pueda entrar

en contacto con la punta de la barra guía y la

cadena durante el corte, ya que esto puede

causar un contragolpe. Consulte Contragolpe

anteriormente en este manual.

• Cuando troce en una pendiente, siempre

párese en el lado cuesta arriba del tronco. Para

mantener el control completo de la sierra de

cadena cuando corte el tronco, libere la presión

de corte cerca del nal del corte, sin relajar el

agarre de los mangos de la motosierra. No deje

que la cadena entre en contacto con el suelo.

Después de nalizar el corte, espere a que la

cadena de la sierra se detenga antes de mover

la motosierra. Siempre detenga el motor antes

de pasar de un árbol a otro.

Trozado con una cuña

Si el diámetro de la madera es lo sucientemente

grande para que pueda insertar una cuña de

trozado suave sin tocar la cadena, debe usar

la cuña para mantener el corte abierto y evitar

pellizcos.

árbol del tocón.

• En árboles de gran diámetro, detenga el corte de tala antes de que sea lo sucientemente profundo

como para que el árbol se caiga o se asiente de nuevo en el tocón. Luego inserte cuñas suaves de

madera o plástico en el corte para que no toquen la cadena. Las cuñas se pueden introducir poco a

poco para ayudar a levantar el árbol.

• Cuando el árbol comience a caer, detenga la motosierra y bájela inmediatamente. Retírese por el

camino despejado, pero observe la acción en caso de que algo caiga en su camino.

Trozado de un tronco

Párese en la parte

superior cuando corte, ya

que el tronco puede rodar

Cuña

7. Desrame

Desrame es la remoción de ramas de un árbol

caído.

• Trabaje lentamente, con ambas manos sobre

la motosierra a n de lograr un agarre rme.

Siempre asegúrese de que su pie esté seguro y

de que su peso esté distribuido uniformemente

en ambos pies.

• Deje las ramas de soporte más grandes debajo

del árbol para mantenerlo alejado del suelo

mientras lo corta.

• Las extremidades deben cortarse una a la vez.

Retire las ramas cortadas del área de trabajo

con frecuencia para facilitar la tarea. Mantenga

el área de trabajo limpia y segura.

• Las ramas bajo tensión se deben cortar de

abajo hacia arriba para evitar que se atore la

motosierra.

• Mantenga el árbol entre usted y la motosierra

cuando desrame. Corte desde el lado del árbol

opuesto a la rama que está cortando.

INSTRUCCIONES DE FUNCIONAMIENTO

Trozado por encima

Comience en la parte superior del tronco con la

parte inferior de la sierra contra el tronco; ejerza una

ligera presión hacia abajo. Tenga en cuenta que la

sierra tenderá a alejarse de usted.

Trozado por debajo

Comience en la parte inferior del tronco con la parte

superior de la sierra contra el tronco; ejerza una

ligera presión hacia arriba. Durante el trozado por

debajo, la sierra tenderá a desplazarse hacia usted.

Esté preparado para esta reacción y sostenga la

sierra rmemente para mantener el control.

Trozado de troncos bajo tensión

Cuando el tronco esté apoyado en un extremo,

corte 1/3 del diámetro desde la parte inferior. Luego,

realice el corte terminado trozando por encima

hasta encontrarse con el primer corte. Cuando el

tronco esté apoyado en ambos extremos, corte

1/3 del diámetro desde arriba hacia atrás. Luego,

realice el corte terminado trozando por debajo 2/3

de la parte inferior hasta encontrarse con el primer

corte.

CORTE LAS RAMAS UNA POR UNA Y

DEJE LAS RAMAS DE APOYO BAJO EL ÁRBOL

HASTA HABER CORTADO EL TRONCO

Presione bajo el trozado

Evite cortar la tierra sobre la operación de trozado

TRONCO APOYADO EN UN EXTREMO

TRONCO APOYADO EN AMBOS EXTREMOS

CORTE FINAL

CARGA

1ER CORTE 1/3 DIÁ.

CORTE FINAL

8. Poda de plantas

La poda de plantas es el corte de ramas de árboles

vivos.

• Trabaje lentamente, con ambas manos sobre

la motosierra a n de lograr un agarre rme.

Siempre asegúrese de que su pie esté seguro y

de que su peso esté distribuido uniformemente

en ambos pies.

• No corte desde una escalera. Esto es

extremadamente peligroso. Deje esta operación

para los profesionales.

• No corte por encima de la altura del pecho, ya

que si la sierra se mantiene a mayor altura, será

difícil controlarla contra los contragolpes.

• Durante la poda de plantas es importante no

hacer el corte nal junto a la rama principal o

tronco hasta que se haya cortado la rama que

se encuentra más afuera para reducir el peso.

Esto evita que se desprenda la corteza del

miembro principal.

• Troce por debajo de la rama 1/3 para su primer

corte.

• Su segundo corte debe ser un trozado por

encima para dejar caer la rama.

• Ahora realice el corte de acabado de forma

suave y ordenada contra el miembro principal

para que la corteza vuelva a crecer y selle la

herida.

INSTRUCCIONES DE FUNCIONAMIENTO

ADVERTENCIA

Si las ramas que se van a podar están por encima de la altura del pecho, contrate a un profesional para

que realice la poda.

Los mástiles de resorte son peligrosos y pueden golpear al operador, lo que puede hacer que este

pierda el control de la motosierra. Esto podría ocasionar lesiones graves o mortales al operador.

9. Corte de mástiles de resorte

Un mástil de resorte es cualquier tronco, rama,

tocón enraizado o árbol joven que se dobla bajo la

tensión de otra madera, de modo que resurge hacia

atrás si se corta o se retira la madera que lo sujeta.

En un árbol caído, un tocón enraizado tiene un alto

potencial de volver a la posición vertical durante el

corte de trozado para separar el tronco del tocón.

Tenga cuidado con los mástiles de resorte, son

peligrosos.

MÁSTIL DE RESORTE

Segundo

corte

Primero corte

1/3 del

diámetro

Corte

final

CARGA

CUIDADO Y MANTENIMIENTO

ADVERTENCIA

1. Reemplazo de la barra y la cadena

Durante el uso, la cadena se estirará y soltará. Los desechos y el aserrín también pueden recolectarse

debajo de la cubierta de la barra. Use los siguientes pasos para realizar mantenimiento a la motosierra

y la cadena.

• Retire las baterías de la motosierra.

• Retire la llave inglesa (K) suministrada del

mango delantero.

1a. Retire las dos contratuercas de la cubierta

de la cadena (F) de la cubierta de la cadena

girándolas en dirección contraria a las

manecillas del reloj con la llave (K).

• Al realizar mantenimiento, utilice solo piezas de repuesto idénticas. El uso de cualquier otra pieza

puede ser peligroso o causar daños en el producto.

• Use siempre gafas o anteojos de seguridad con protectores laterales durante la operación de

la herramienta eléctrica o al soplar el polvo. Si hay demasiado polvo durante la operación, use

también una mascarilla antipolvo.

Mantenimiento general

Evite utilizar solventes para limpiar las piezas de plástico. La mayoría de los plásticos tienden a dañarse

si se usan distintos tipos de solventes comerciales. Utilice paños limpios para eliminar suciedad, polvo,

lubricante, grasa, etc.

• Nunca deje que el líquido de frenos, la gasolina, los productos a base de petróleo, los aceites

penetrantes, entre otros entren en contacto con las piezas de plástico. Los productos químicos

pueden dañar, debilitar o destruir el plástico, lo que puede resultar en lesiones graves.

Lubricación

• Todos los cojinetes de este producto están lubricados con una cantidad suciente de lubricante de

alta calidad para toda la vida útil de la unidad en condiciones normales de funcionamiento. Por lo

tanto, no se necesita más lubricación.

• Para evitar lesiones personales graves, lea y comprenda todas las instrucciones de seguridad de

esta sección.

• Antes de realizar cualquier mantenimiento, asegúrese de retirar la batería. No seguir esta

advertencia podría provocar lesiones personales graves.

• Para evitar una lesión grave, nunca toque o ajuste la cadena mientras el motor esté encendido. La

cadena de la sierra es muy losa, use siempre guantes de protección cuando le dé mantenimiento

a la cadena.

CUIDADO Y MANTENIMIENTO

• Retire la cubierta de la cadena de la supercie

de montaje.

1b. La barra y la cadena ahora se pueden quitar al

levantarlas del cuerpo principal de la sierra y

soltar la cadena de la rueda dentada.

1c. Retire la cadena vieja de la barra.

Nota: cerciórese de la dirección de la cadena.

• Coloque la cadena de manera que haya un

bucle en la parte posterior de la barra.

• Sostenga la cadena en su posición en la

barra y coloque el bucle alrededor de la rueda

dentada.

• Coloque la barra a ras de la supercie de

montaje de modo que los montantes de la

barra estén en la ranura larga de la barra.

Asegúrese de que la cadena esté sobre la

rueda dentada.

Nota: cuando coloque la barra sobre los montantes

de la barra, asegúrese de que el pasador de ajuste

esté en el oricio del pasador de tensión de la

cadena.

• Vuelva a colocar la cubierta de la cadena.

• Retire toda holgura de la cadena girando el

tornillo de ajuste de la cadena (P) en dirección

de las manecillas del reloj hasta que la cadena

encaje perfectamente en la barra con los

eslabones motrices en la ranura de la barra.

1d. Forme un bucle con la nueva cadena de la

sierra y enderece cualquier torcedura. Los

cortadores deben estar orientados en la

dirección de rotación de la cadena. Si miran

hacia atrás, voltee el bucle.

1e. Coloque los eslabones motrices de la cadena

en la ranura de la barra.

Rueda dentada

Cadena

Barra

Ranura de

la barra

Eslabones motrices

de la cadena

Rotación de la cadena de los cortadores

Eslabones motrices de la cadena

CUIDADO Y MANTENIMIENTO

2. Ajuste de la tensión de la cadena

2a. Aoje las contratuercas de la cubierta de

la cadena (F) con la llave (K) suministrada.

No es necesario retirar completamente las

contratuercas de la cubierta de la cadena (F)

para ajustar la tensión de la cadena.

2b. Gire el tornillo de ajuste de la cadena (G)

en dirección de las manecillas del reloj

para aumentar la tensión de la cadena y en

dirección contraria a las manecillas del reloj

para disminuirla.

• Una vez que la cadena esté en la tensión

deseada, apriete las contratuercas de la

cubierta de la cadena (F).

1f. Levante la punta de la barra guía para

comprobar si hay holgura.

• Suelte la punta de la barra guía y gire el tornillo

de ajuste de la cadena 1/2 vuelta en dirección

de las manecillas del reloj. Repita este proceso

hasta que no haya holgura.

• Sostenga la punta de la barra guía hacia arriba

y apriete las tuercas de bloqueo de la cubierta

de la cadena (K) girándolas con la llave (O). La

cadena está tensionada correctamente cuando

no hay partes ojas debajo de la barra guía y la

cadena está ajustada, pero se puede girar con

la mano sin trabas.

Nota: si la cadena está demasiado apretada, no

girará. Aoje ligeramente las tuercas de bloqueo

de la cubierta de la cadena (K) y gire el tornillo

de ajuste de la cadena 1/4 de vuelta en dirección

contraria a las manecillas del reloj. Levante la punta

de la barra guía y vuelva a apretar las contratuercas

de la cubierta de la cadena (K). Asegúrese de que

la cadena gire sin trabarse.

ADVERTENCIA

Nunca toque o ajuste la cadena mientras el motor esté en marcha. La motosierra está muy alada.

Siempre use guantes de protección cuando realice el mantenimiento de la cadena.

CUIDADO Y MANTENIMIENTO

Nota: durante el funcionamiento normal

de la sierra, la temperatura de la cadena

aumenta. Los eslabones motrices de una

cadena caliente correctamente tensada

cuelgan aproximadamente 1.58 mm (1/16

pulg.) fuera de la ranura de la barra.

Nota: las cadenas nuevas tienden a

estirarse; compruebe la tensión de la

cadena con frecuencia y ténsela según

sea necesario.

1.58 mm (1/16 pulg.)

3. Mantenimiento de la cadena

4. Para alar las cortadoras

• Un ángulo de limado incorrecto de la placa

lateral puede aumentar el riesgo de un

contragolpe fuerte

• Espacio del raspador (medidor de profundidad).

• Si es demasiado bajo, aumenta el potencial de

contragolpe.

• Si no es lo sucientemente bajo, disminuye la

capacidad de corte.

• Si los dientes del cortador golpean objetos

duros como clavos o piedras, o si están

desgastados por la presencia de barro o arena

en la madera, haga que un centro de servicio

autorizado ale la cadena.

• Tenga cuidado de limar todos los cortadores

a los ángulos especicados y al mismo largo,

ya que el corte rápido solo se puede obtener

cuando todos los cortadores son uniformes.

• Tense la cadena antes de alarla.

• Utilice una lima redonda de 3.96 mm (5/32

pulg.) de diámetro y un soporte. Realice todas

las limaduras en el punto medio de la barra.

• Mantenga la lima nivelada con respecto a una

placa superior del diente. No deje que la lima se

sumerja ni que se balancee.

• Con una presión ligera pero rme. Realice un

recorrido hacia la esquina delantera del diente.

• Levante la lima y aléjela del acero en cada

recorrido de retorno.

Solo use una cadena de contragolpe bajo

en esta sierra. Esta cadena de corte rápido

proporciona contragolpes reducidos si se mantiene

adecuadamente. Para cortes uidos y rápidos,

mantenga la cadena correctamente. La cadena

requiere alado cuando las astillas de madera son

pequeñas y polvorientas, la cadena se debe forzar

para que pase a través de la madera durante el

corte o la cadena corta hacia un lado. Durante el

mantenimiento de la cadena, tenga en cuenta lo

CUIDADO Y MANTENIMIENTO

Nota:

• Inspeccione la rueda dentada para ver si está desgastada o dañada cuando reemplace la cadena.

Si hay signos de desgaste o daños en las áreas indicadas, haga que un centro de servicio

autorizado reemplace la rueda dentada.

• Si no entiende completamente el procedimiento correcto para alar la cadena después de leer las

instrucciones que aparecen a continuación, pídale a un centro de servicio autorizado que ale la

cadena de la sierra o cámbiela por una cadena de contragolpe bajo recomendada.

PIEZAS DE UN CORTADOR

Placa superior

Orificio de

remache

Talón

Gollete

Esquina

de corte

Placa lateral

Medidor de

profundidad

Punta

Espacio (calibre de profundidad)

del diente

0.79 mm

(1/32 pulg.)

CUIDADO Y MANTENIMIENTO

ADVERTENCIA

• El alado incorrecto de la cadena aumenta el

potencial de contragolpe. Si no se reemplaza o

repara una cadena dañada, se pueden producir

lesiones graves.

• Aplique unos cuantos recorridos rmes en cada

diente. Lime todos los cortadores izquierdos

en una dirección. Luego, muévase hacia el

otro lado y lime los cortadores derechos en la

dirección opuesta.

• Elimine las marcas de limado con un cepillo de

alambre.

Cortadores

izquierdos

Cortadores

derechos

CUIDADO Y MANTENIMIENTO

Ángulo de limado de la placa superior

Ángulo de la placa lateral

• CORRECTO 30°: los soportes de lima están

identicados con marcas guía para alinear

correctamente la lima y producir el ángulo

correcto de la placa superior.

• MENOS DE 30°: para corte transversal.

• MÁS DE 30°: el borde en bisel se embota

rápidamente.

• Corregir 80°: se produce automáticamente si se

utiliza la lima de diámetro correcto en el soporte

de la lima.

• Gancho: “agarra” y se embota rápidamente;

aumenta el potencial de contragolpe. Es el

resultado de utilizar una lima con un diámetro

demasiado pequeño o una lima demasiado baja.

• Pendiente hacia atrás: necesita demasiada

presión de alimentación; causa desgaste

excesivo en la barra y la cadena. Es el resultado

de utilizar una lima con un diámetro demasiado

grande o una lima demasiado alta.

• Mantenga el medidor de profundidad a una

distancia de 0.79 mm (1/32 pulg.). Use un

medidor de profundidad para vericar las

separaciones del medidor de profundidad.

• Cada vez que se lime la cadena, verique la

separación del medidor de profundidad.

Espacio (calibre de profundidad)

del diente

CORRECTO

INCORRECTO

MENOS DE 30° MÁS DE 30°

Gancho

Incorrecto

Pendiente hacia atrás

0.79 mm

(1/32 pulg.)

ÁNGULO DE

LIMADO DE

LA PLACA

SUPERIOR

ÁNGULO DE

LIMADO DE LA

PLACA LATERAL

CUIDADO Y MANTENIMIENTO

5. Mantenimiento de la barra guía

Cada semana de uso, invierta la barra guía de

la sierra para distribuir el desgaste y lograr la

máxima vida útil de la barra. La barra se debe

limpiar todos los días de uso y se debe revisar si

hay desgaste o daños. Los bordes suaves o las

rebabas de los rieles de la barra forman parte del

proceso normal de desgaste. Esas fallas se deben

emparejar con una lima apenas se produzcan. Se

debe reemplazar una barra con cualquiera de las

siguientes fallas:

• Desgaste dentro de los rieles de la barra que

hace que la cadena se coloque de costado

• Barra guía doblada

• Rieles surados o rotos

• Rieles separados

Lubrique semanalmente las barras guía con una

rueda dentada en la punta. Con una jeringa de

grasa, lubrique semanalmente en el oricio de

lubricación. Gire la barra guía y compruebe que

los oricios de lubricación y la ranura de la cadena

estén libres de impurezas.

• Use una lima plana y un perlador de juntas

para medidores de profundidad para bajar todos

los medidores uniformemente.

• Use un perlador de juntas para medidor de

profundidad de 0.79 mm (1/32 pulg.). Después

de bajar cada medidor de profundidad, restaure

la forma original redondeando el frente. Tenga

cuidado de no dañar los eslabones motrices

contiguos con el borde de la lima.

• Se deben ajustar los medidores de profundidad

con la lima plana en la misma dirección en la

que se limó el cortador contiguo con la lima

redonda.

• Tenga cuidado de que la supercie del cortador

no entre en contacto con la lima plana cuando

ajuste los medidores de profundidad.

Perfilador de juntas para

medidor de profundidad

Lima

plana

Restaure la

forma original

redondeando

el frente

Orificio de

lubricación

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA

Barra y cadena

funcionan en caliente y

humeando.

Compruebe que la tensión de

la cadena no esté demasiado

apretada.

Tensione la cadena. Consulte la

sección Tensión de la cadena que

aparece anteriormente en este

manual.

El tanque de aceite de la cadena

está vacío.

Verique el tanque de aceite.

El motor funciona, pero

la cadena no gira.

La tensión de la cadena está

demasiado ajustada.

Vuelva a tensionar la cadena.

Consulte la sección Tensión de la

cadena que aparece anteriormente

en este manual.

Compruebe la barra guía y el

ensamble de la cadena.

Consulte la sección Reemplazo

de la barra y la cadena que se

encuentra anteriormente en este

manual.

Revise si la barra guía y la cadena

están dañadas.

Inspeccione si la barra guía y la

cadena están dañadas.

El motor funciona, la

cadena gira pero no

corta.

Cadena está sin lo. Ale o reemplace la cadena.

La cadena está al revés. Invierta la dirección de la cadena.

La motosierra no

arranca.

La batería no está cargada.

Compruebe el paquete de

baterías. Si no hay carga, retire la

batería y siga los procedimientos

de carga del manual del cargador.

La batería no está instalada

correctamente en la motosierra.

Asegúrese de que la batería esté

completamente instalada en la

motosierra. Consulte la página 45.

El freno de la cadena está

activado.

Jale del freno de cadena para

desengancharlo.

Hay una sola batería instalada.

Conecte (2) baterías Kobalt de

24 V.

Si todavía tiene preguntas o un problema no resuelto después de leer esta guía de solución de

problemas, o si simplemente desea hablar con un experto en productos Kobalt, llame a nuestro

Departamento de Servicio al Cliente de Kobalt al 888-356-2258, de lunes a domingo, de 8 a.m. a 8

p.m., hora estándar del Este, o escriba a [email protected].

GARANTÍA

LISTA DE PIEZAS DE REPUESTO

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al

888-356-2258, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede

ponerse en contacto con nosotros a través de [email protected].

5 AÑOS DE GARANTÍA LIMITADA

Este motosierra inalámbrica KOBALT de 35.56 cm con 2 baterías de iones de litio de 24 V tiene

garantía para el comprador original desde la fecha de compra original hasta cinco (5) años y está

sujeto a la cobertura de garantía que se describe en el presente.

Este motosierra inalámbrica KOBALT de 35.56 cm con 2 baterías de iones de litio de 24 V tiene una

garantía para el usuario original contra defectos en los materiales y la mano de obra.

Si cree que la motosierra inalámbrica KOBALT de 35.56 cm con 2 baterías de iones de litio de 24

V está defectuosa en cualquier momento durante el período de garantía especicado, simplemente

llame a nuestro servicio de garantía (888-356-2258) y tenga el comprobante de compra a mano.

Esta garantía es nula si: los defectos en los materiales, la mano de obra o los daños se produjeron

debido a reparaciones o modicaciones hechas o que se hayan intentado hacer por parte de terceros

o el uso no autorizado de piezas que no cumplan con los requisitos, el daño se debe al desgaste

normal; el daño se debe al abuso (lo que incluye la sobrecarga de la herramienta más allá de su

capacidad), mantenimiento inadecuado, negligencia o accidente; o el daño se debe al uso de la

herramienta después de una falla parcial o uso con accesorios inadecuados o reparación o alteración

no autorizada.

Esta garantía excluye las cuchillas de reemplazo.

Esta garantía le otorga derechos legales especícos, pero podría tener también otros derechos que

varían según el estado.

Las piezas de repuesto no están cubiertas por la garantía.

Impreso en China/Vietnam

PIEZA DESCRIPCIÓN PIEZA #

A Ensamble de la cubierta de la cadena R0106164-00

B Cadena R0100909-00

C Barra R0106163-00

D Funda R0106162-00

E Tapa del aceite R0106281-00

BA C D E

Rev B

P0807016-02

Kobalt KCS 1448-06 24-volt 14-in Battery Chainsaw Battery Not Included

Product's Documents

Operating Manual

Specifications

Kobalt KCS 1448-06 Questions and Answers
