Nexgrill 720-1075B 2-Burner Propane Gas Grill 21 in. Flat User Manual

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at U.S.A:1-800-913-8999, 8 a.m.-5 p.m., PST, Monday-Friday.

• This instruction manual contains important information necessary for the

proper assembly and safe use of the appliance.

• Read and follow all warnings and instructions before assembling and

using the appliance.

• Keep this manual for future reference.

FOR OUTDOOR USE ONLY

720-1075B POUR USAGE EXTÉRIEUR SEULEMENT

PARA EXTERIOR SÓLAMENTE

SERIAL # ____________________ MFG. DATE _____________________ PURCHASE DATE: _____________________

NÚM. DE SERIE ______________ FECHA DE MANUFACTURA ______________ FECHA DE COMPRA ______________

NUMÉRO DE SÉRIE _______________ DATE DE FABRICATION _______________ DATE D'ACHAT _______________

19000992A1

Outdoor gas grill

operating instruction

Parrilla de gas para exteriores

instrucción de operación

Gril à gas extérieur

instructions d'opération

Table of Contents

Troubleshooting . . . . . . . . . . . . . . . . . . . . . .

Ordering Parts . . . . . . . . . . . . . . . . . . . . . .

Limited Warranty . . . . . . . . . . . . . . . . . . . .

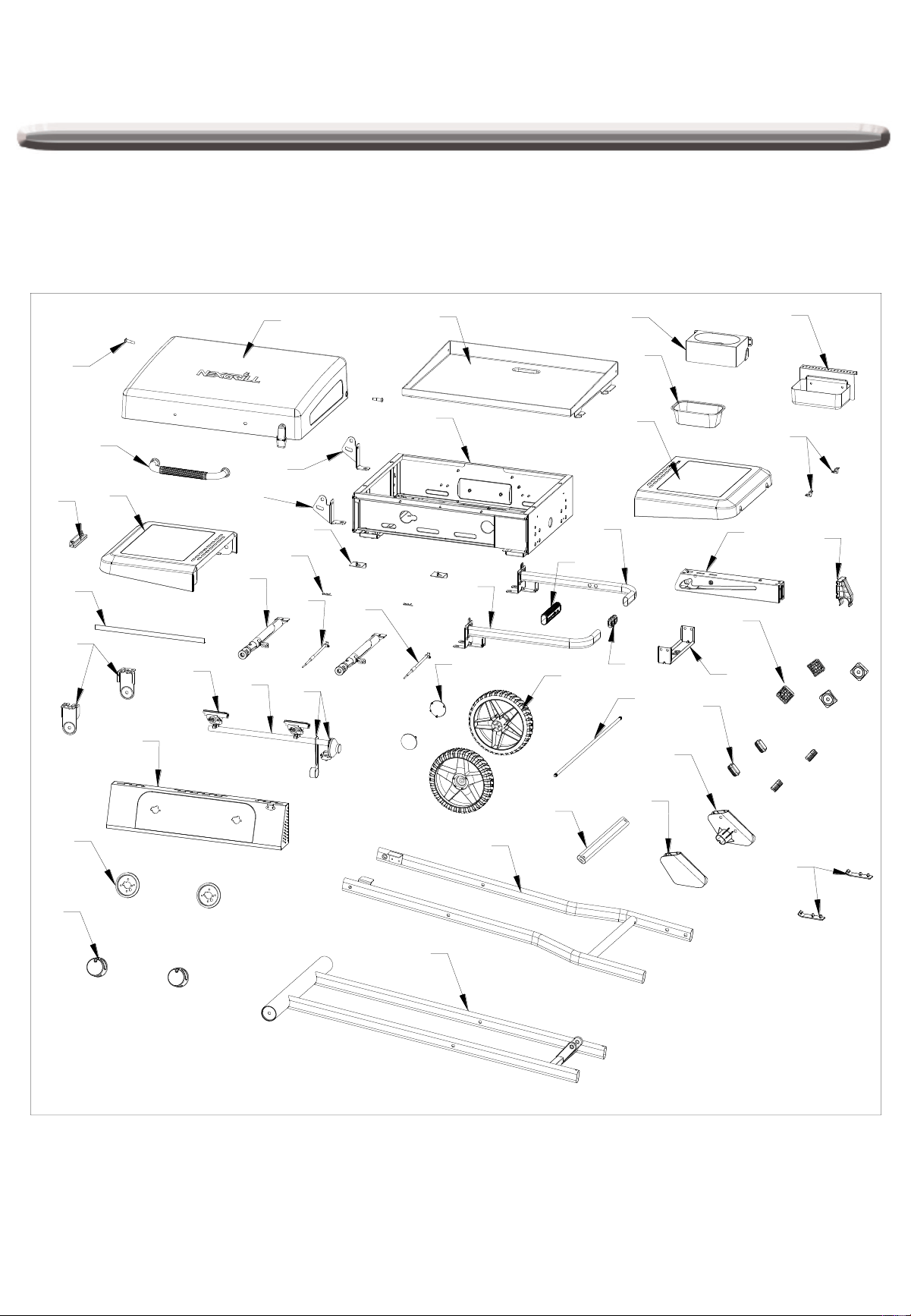

Exploded View . . . . . . . . . . . . . . . . . . . . . .

Part List . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Safety Instruction . . . . . . . . . . . . . . . . . . . . .

Gas Hook–Up . . . . . . . . . . . . . . . . . . . . . . .

Installer Final Check List. . . . . . . . . . . . . . . .

Leak Testing . . . . . . . . . . . . . . . . . . . . . . . .

Operation Instruction . . . . . . . . . . . . . . . . . .

Lighting Instruction . . . . . . . . . . . . . . . . . . . .

Component Identification . . . . . . . . . . . . . . .

Care and Maintenance . . . . . . . . . . . . . . . . .

• El presente manual de instrucciones contiene información importante que

lo ayudará a armar el dispositivo correctamente y a utilizarlo de manera

segura.

• Antes de armar y utilizar el dispositivo, lea y siga todas las advertencias e

instrucciones.

• Conserve el presente manual para consultas futuras.

• Ce manuel d’instructions contient d’importantes informations essentielles à

un assemblage approprié et sécuritaire de l’appareil.

• Lire et respecter tous les avertissements et toutes les instructions avant

l’assemblage et l’utilisation de l’appareil.

• Conserver ce manuel à titre de référence ultérieure.

¿Consultas, problemas, piezas que faltan? Antes de regresar al vendedor, comuníquese con nuestro

departamento de Servicio al Cliente llamando al U.S.A:1-800-913-8999, de 8 a.m. a 5 p.m. de lunes a

viernes; y de 8 a.m. a 12 p. m. los sábados. Asegúrese de tener disponible el número de serie, que se

encuentra en la parte interna de la puerta frontal de su parrilla.

Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,

communiquez avec le service à la clientèle au U.S.A:1-800-913-8999, entre 8 h et 17 h HNP, du lundi

au vendredi et entre 8 h et 12 h, le samedi. Assurez-vous d’avoir votre numéro de série en main. Ce

numéro se situe à l’intérieur de la porte avant de votre barbecue.

Safety Instruction

Failure to comply with these instructions could result in a fire or explosion that could cause

serious bodily injury, death, or property damage.

Your grill will be very hot. Never lean over the cooking area while using your grill. Do not

touch cooking surfaces, grill housing, lid or any other grill parts while the grill is in operation,

or until the gas grill has cooled down after use.

In the State of Massachusetts, the following installation instructions apply:

• Installations and repairs must be performed by a qualified or licensed contractor, plumber,

or gasfitter qualified or licensed by the State of Massachusetts.

• If using a ball valve, it shall be a T-handle type.

• A flexible gas connector, when used, must not exceed 3 feet.

DANGER

1. Never operate this appliance unattended.

2. Never operate this appliance within 3.05 m / 10 ft. of any structure, combustible material or

other gas cylinder.

3. Never operate this appliance within 7.62 m / 25 ft. of any flammable liquid.

4. This appliance is not intended for and should never be used as a heater.

5. If a fire should occur, keep away from the appliance and immediately call your fire

department. Do not attempt to extinguish an oil or grease fire with water.

DANGER

If you smell gas:

• Shut off gas to the appliance.

• Extinguish any open flame.

• Open lid.

• If odor continues, keep away from the

appliance and immediately call your gas

supplier or your fire department.

WARNING

1. Do not store or use gasoline or other

flammable liquids or vapors in the

vicinity of this or any other appliance.

2. An LP cylinder not connected for use

shall not be stored in the vicinity of this

or any other appliance.

CALIFORNIA RESIDENTS ONLY - WARNING: This product and the fuels used to operate

this product (liquid propane), and the products of combustion of such fuels, can expose you to

chemicals including benzene, which is known to the State of California to cause cancer and

reproductive harm. For more information go to: www.P65Warnings.ca.gov.

WARNING

Do not try lighting this appliance without reading the

“LIGHTING INSTRUCTIONS” section of this manual.

CAUTION: Beware of Flashback

TESTED IN ACCORDANCE WITH ANSI Z21.58-2018 •

CSA 1.6-2018 STANDARD FOR OUTDOOR COOKING

GAS APPLIANCE. THIS GRILL IS FOR OUTDOOR USE

ONLY.

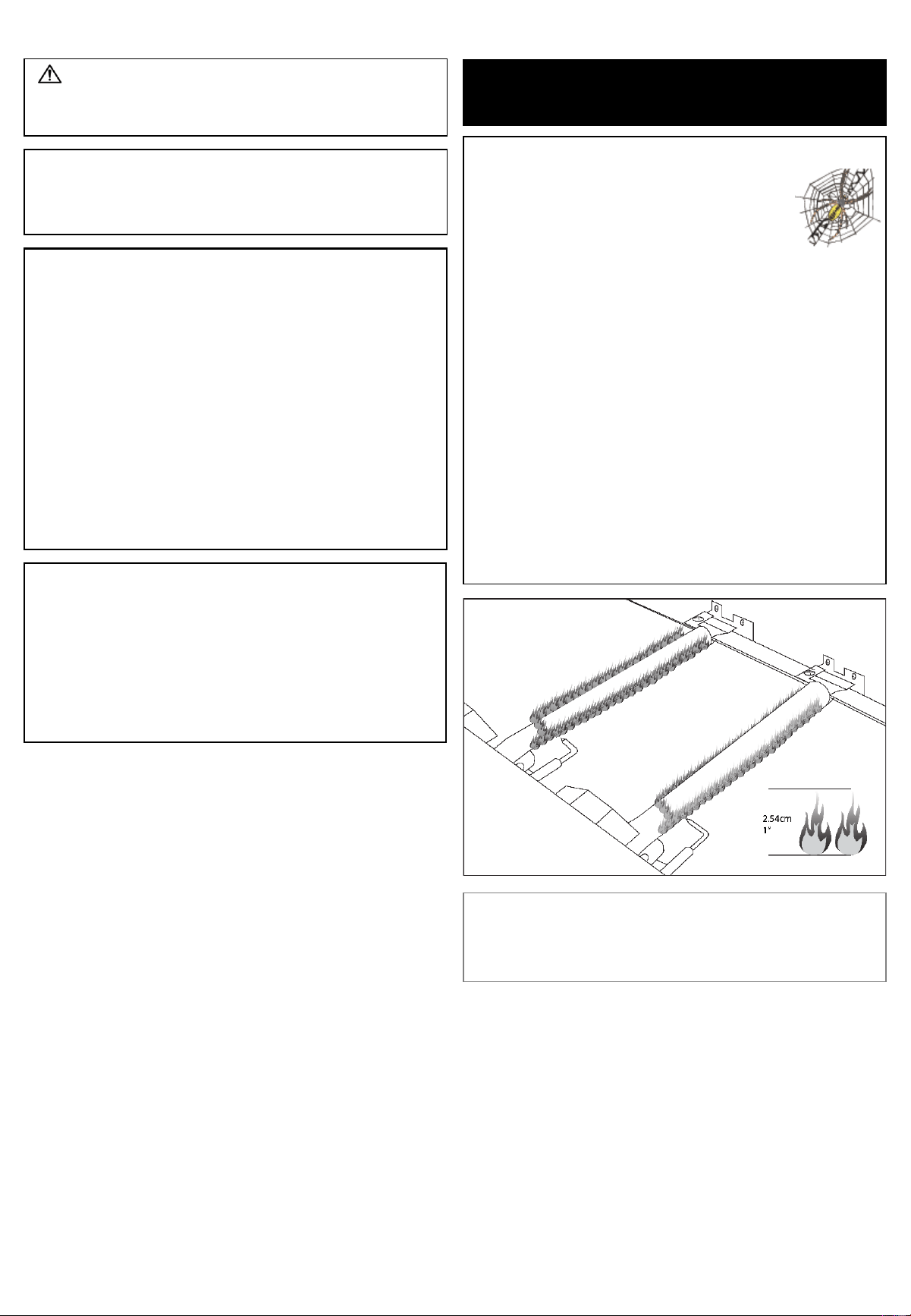

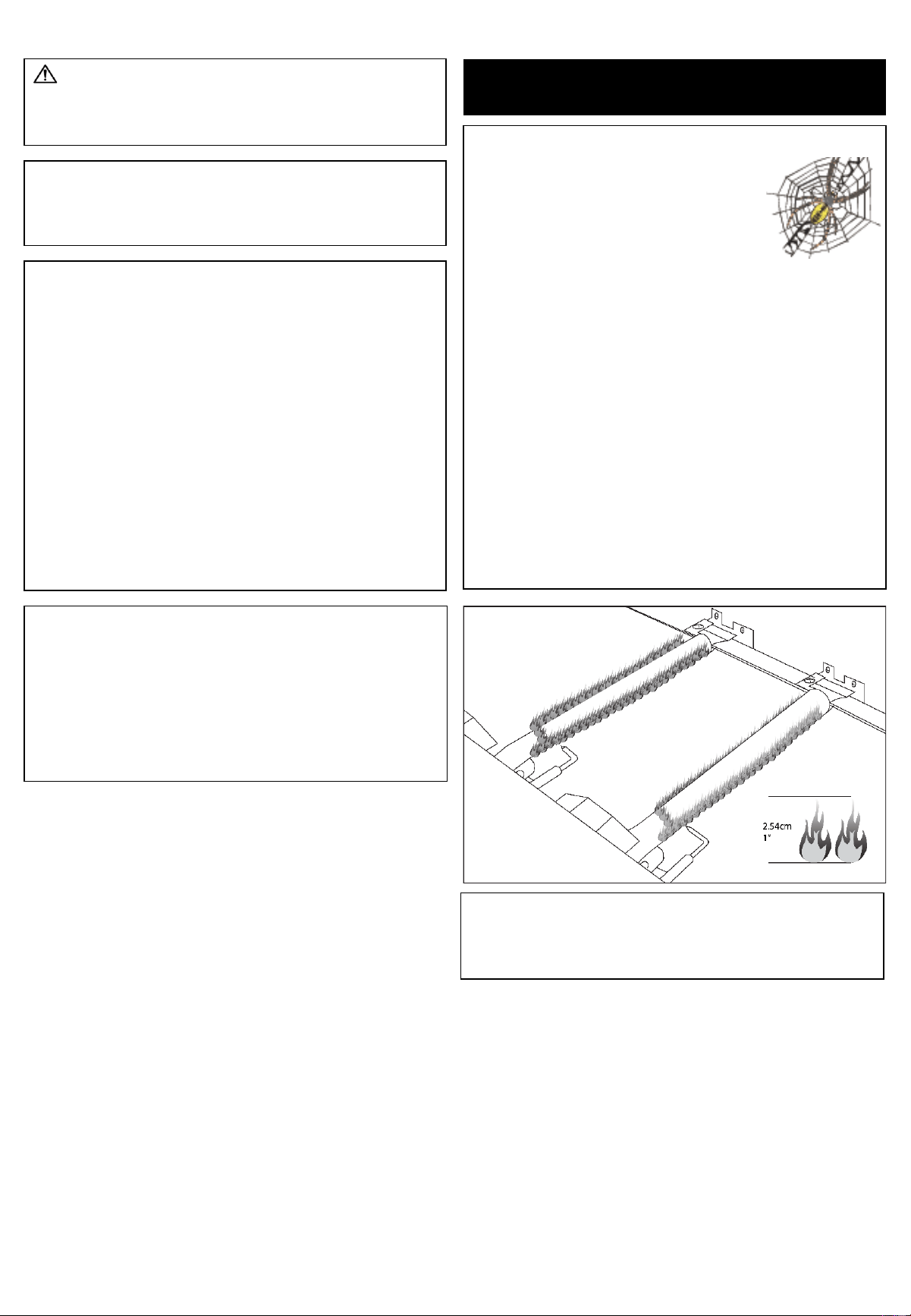

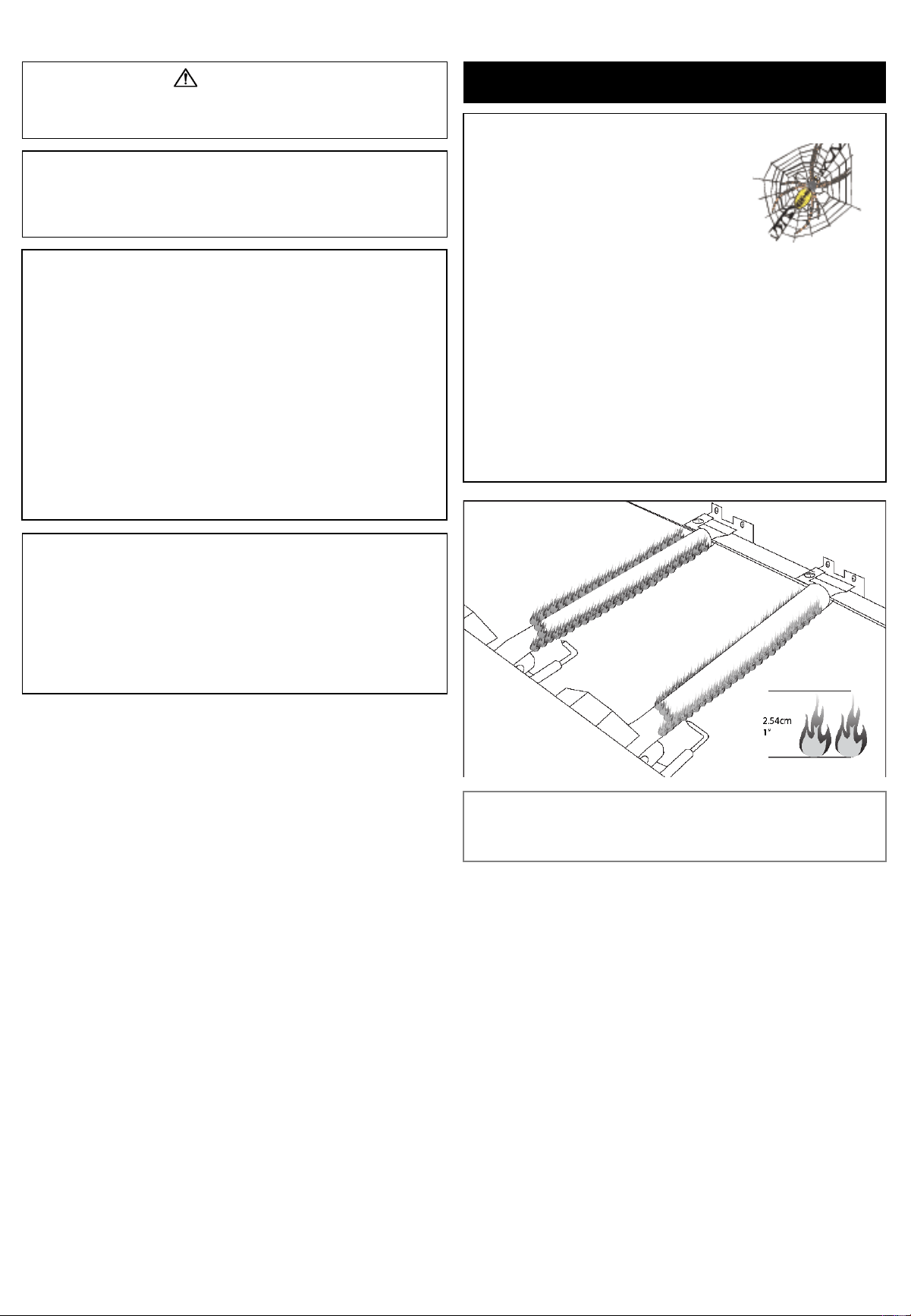

CAUTION: Spiders and small insects occasionally

spin webs or make nests in the grill

burner tubes during transit and

warehousing. These webs can lead

to gas flow obstruction, which could

result in a fire in and around burner

tubes. This type of fire is known as

“FLASH-BACK” and can cause serious damage to your

grill and create an unsafe operating condition for the user.

Although an obstructed burner tube is not the only cause of

“FLASH-BACK”, it is the most common cause.

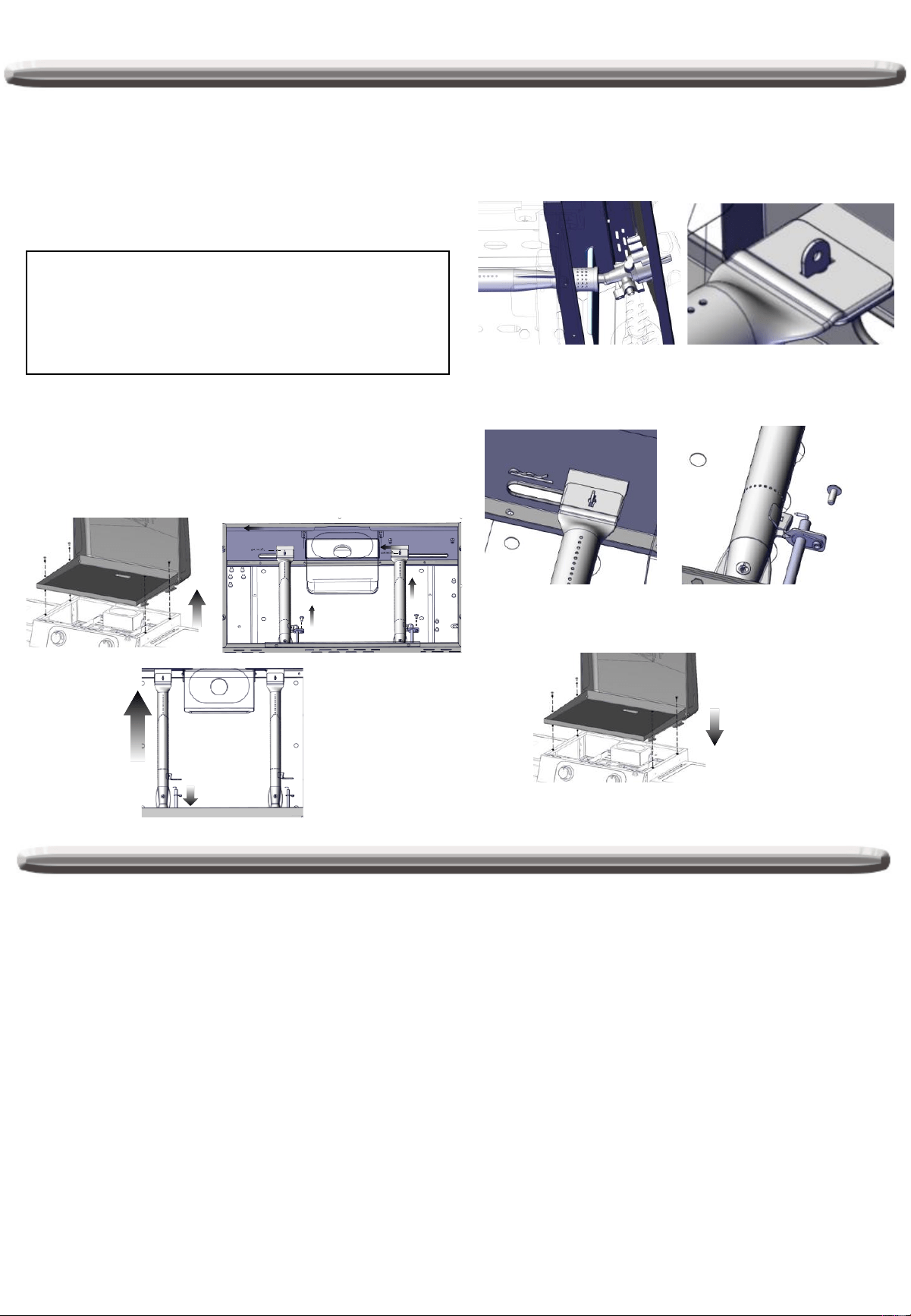

To reduce the chance of “FLASH-BACK”, you must clean

the burner tubes before assembling your grill, and at least

once a month in late summer or early fall when spiders are

most active. Also perform this burner tube cleaning

procedure if your grill has not been used for an extended

period. A clogged tube can be led to a fire beneath the grill.

Grill Installation Codes

Check your local building codes for the proper method of

installation. in the absence of local codes, this unit should

be installed in accordance with the National Fuel Gas Code,

ANSI Z223.1/NFPA 54, Storage and Handling of Liquefied

Petroleum Gases, ANSI /NFPA B149.2 or CSA B149.1

Natural Gas and Propane Installation Code, and the

National Electrical Code, ANSI/NFPA 70.

Correct LP gas cylinder Use

LP gas grill models are designed for use disposable LP

cylinders with a capacity of either 14.1 oz. or 16.4 oz.

equipped with a CGA #600 connection, not included with

grill. Never connect your gas grill to an LP gas cylinder that

exceeds this capacity.

NOTE: The normal flow of gas through the regulator and

hose assembly can create a humming noise. A low volume

of noise is perfectly normal and will not interfere with

operation of the grill. If humming noise is loud and

excessive you may need to purge air from the gas line or

reset the regulator excess gas flow device. This purging

procedure should be done every time a new LP gas

cylinder is connected to your griddle.

Visually check the burner flames prior to each use. The

flames should look like this picture. If they do not, refer to

the burner maintenance part of this manual.

Liquid Propane Cylinder

• If the information is not followed exactly, a fire resulting

in death or serious injury could occur.

• Use disposable LP cylinders with a capacity of either

14.1 oz. or 16.4 oz. equipped with a CGA #600

connection.

• The LP gas supply cylinder to be used must be

constructed and marked in accordance with the

specifications for LP –Gas cylinder of the U.S.

Department of Transportation (DOT) or the National

Standard of Canada ,CAN/CSA –B339, Cylinders,

Spheres and Tubes for Transportation of Dangerous

Goods and Commission .

• The LP gas cylinder must have a shutoff valve

terminating in an LP valve outlet that is compatible with

a Type 1. LP gas supply cylinder must have a shut off

valve terminating in a valve outlet specified for

connection type QCC1 in the standard for compressed

gas cylinder valve outlet and inlet connection

ANSI/CGA-V-1 as applicable.

• The cylinder supply system must be arranged for vapor

withdrawal.

• The LP gas cylinder used must have a collar to protect

the cylinder valve.

• Place dust cap on cylinder valve outlet whenever the

cylinder is not in use. Only install the type of dust cap on

the cylinder valve outlet that is provided with the

cylinder valve. Other types of cap or plugs may result in

leakage of propane.

• Never connect an unregulated LP gas cylinder to your

gas grill.

• This outdoor cooking gas appliance is equipped with a

high-capacity hose/regulator assembly for connection to

a standard 1 lb. Liquid propane cylinder.

• Do not store a spare LP gas cylinder under or near this

appliance.

• Always keep LP gas cylinder in an upright position.

• Do not store or use gasoline or other flammable vapors

and liquids in the vicinity of this or any other appliance.

• Storage of an outdoor cooking gas appliance indoors is

permissible only if the cylinder is disconnected and

removed from the outdoor cooking gas appliance.

• When your gas grill is not in use the gas must be turned

off at LP gas cylinder.

Proper Placement And Clearance Of Grill

• Never use your gas grill in a garage, porch, shed,

breezeway or any other enclosed area. Your gas grill is

to be used outdoors only.

Do not install this unit into combustible enclosures.

Minimum clearance from sides and back of unit to

combustible construction, 91 cm / 36 in. from sides and

91 cm / 36 in. from back.

• Do not use this appliance under overhead combustible

surfaces. This outdoors cooking gas appliance is not

intended to be operated in or on recreational vehicles

and/or boats.

• LP gas cylinder must be stored outdoors in a well-

ventilated area and out of reach of children.

Disconnected LP gas cylinders must not be stored in a

building, garage or any other enclosed area.

• Do not obstruct the flow of ventilation air around the gas

grill housing. Only use the regulator and the hose

assembly supplied with your gas grill. Replacement

regulators and hose assemblies must be those specified

in this manual.

• The regulator and hose assembly must be inspected

before each use of the grill. If there is excessive

abrasion or wear or if the hose is cut, it must be replaced

prior to the grill being put into operation. The

replacement hose assembly shall be that specified by

the manufacturer.

• Pressure regulator and hose assembly supplied with the

outdoor cooking gas appliance must be used. Never

substitute other types of regulator. Contact customer

service for manufacturer specified replacement parts.

• This outdoor cooking gas appliance is equipped with a

pressure regulator comply with the standard for

Pressure Regulating Valves for LP Gas ANSI/ UL 144.

• Do not use briquettes of any kind in the grill.

• The grill is designed for optimum performance without

the use of briquettes. Do not place briquettes on the

radiant as this will block off the area for the grill burners

to vent. Adding briquettes can damage ignition

components and knobs and void the warranty.

• Keep the back and side cart free and clear from debris.

Never use the grill in extremely windy conditions. If

located in a consistently windy area (oceanfront,

mountaintop, etc.) a windbreak will be required. Always

adhere to the specified clearance.

• Never use a dented or rusty propane cylinder.

• While lighting, keep your face and hands as far away

from the grill as possible.

• Burner adjustment should only be performed after the

burner have cooled.

WARNING

Your grill will get very hot. Never lean over the cooking

area while using your grill. Do not touch cooking surfaces,

grill housing, lid or any other grill parts while the grill is in

operation, or until the gas grill has cooled down after use.

Failure to comply with these instructions may result in

serious bodily injury.

WARNING

Keep a spray bottle of soapy water near the gas supply

valve and check the connections before each use.

DO NOT USE ALUMINUM FOIL TO LINE THE GRILL

RACKS OR GRILL BOTTOM.

This can severely upset combustion airflow or trap

excessive heat in the control area.

SAFETY PRACTICES TO AVOID PERSONAL INJURY

When properly cared for your grill will provide safe, reliable

service for many years. However, extreme care must be used

as the grill produces intense heat that can increase accident

potential. When using this appliance basic safety practices

must be followed, including the following:

Do not repair or replace any part of the grill unless

specifically recommended in this manual. All other service

should be referred to a qualified technician.

This grill is not intended to be installed in or on recreational

vehicles or boats.

Children should not be left alone or unattended in an area

where the grill is being used. Do not allow them to sit, stand

or play in or around the grill at any time.

Do not store items of interest to children around or below the

grill.

Do not permit clothing, potholders or other flammable

materials to come in contact with or too close to any grate,

burner or hot surface until it has cooled. The fabric could

ignite and cause personal injury.

For personal safety, wear proper apparel. Loose fitting

garments or sleeves should never be worn while using this

appliance. Some synthetic fabrics are highly flammable and

should not be worn while cooking.

Only certain types of glass, heat-proof glass ceramic,

earthenware, or other glazed utensils are suitable for grill use.

These materials may break with sudden temperature

changes. Use only on low or medium heat settings in

accordance with the manufacturer’s guidelines.

Do not heat unopened food containers. A build-up of

pressure may cause the containers to burst.

Use a covered hand when opening the grill lid.

Never lean over an open grill.

When lighting a burner, pay close attention to what you are

doing. Make certain you are aware of which burner you are

lighting, so your body and clothing remain clear of open

flames.

WARNING

This outdoor cooking gas appliance is not intended to be

installed in or on boats. And other recreational vehicles.

When using the grill, do not touch the grill rack, burner grate

or immediate surroundings as these areas become

extremely hot and could cause burns. Use only dry

potholders. Moist or damp potholders on hot surfaces may

cause steam burns. Do not use a towel or bulky cloth in

place or potholders. Do not allow potholders to touch hot

portions of the grill rack.

Grease is flammable. Let hot grease cool before attempting

to handle it. Do not allow grease deposits to collect in the

grease tray at the bottom of the grill’s firebox. Clean the

grease tray often

Do not use aluminum foil to line the grill racks or grill bottom.

This can severely upset combustion air flow or trap

excessive heat in the control area.

For proper lighting and performance of the burners keep the

burner ports clean. It is necessary to clean them periodically

for optimum performance. The burners will only operate in

one position and must be mounted correctly for safe

operation.

Clean the grill with caution. To avoid steam burns, do not

use a wet sponge or cloth to clean the grill while it is hot.

Some cleaners produce toxic fumes or can ignite if applied

to a hot surface.

Turn off grill controls and make certain the grill is cool before

using any type of aerosol cleaner on or around the grill. The

chemical that produces the spraying action could, in the

presence of heat, ignite or cause metal parts to corrode.

Do not use the grill to cook excessively fatty meats or other

products which promote flare-ups.

Do not operate the grill under unprotected combustible

constructions. Use only in well ventilated areas. Do not use

in buildings, garages, sheds, breezeways or other such

enclosed areas.

Keep the area surrounding the grill free from combustible

materials including, fluids, trash, and vapors such as

gasoline or charcoal lighter fluid. Do not obstruct the flow of

combustion and ventilation air.

NEVER CONNECT AN UNREGULATED GAS SUPPLY

LINE TO THE APPLIANCE. USE THE REGULATOR/HOSE

ASSEMBLY SUPPLIED.

This is a liquid propane configured grill. Do not attempt

to use a natural gas supply.

Total gas consumption (per hour) of this steel gas griddle

with all burners on :

Main burner 2 x 10,000 BTU/hr.

Total 20,000 BTU/hr.

Gas Hook-Up

LIQUID PROPANE CYLINDER REQUIREMENTS

(1 lb. Cylinder)

A dented or rusty liquid propane cylinder may be hazardous

and should be checked by your supplier. Never use a

cylinder with a damaged valve. The liquid propane cylinder

must be constructed and marked in accordance with the

specifications for liquid propane cylinders by the United

States Department of Transportation (DOT) or the National

Standard of Canada, CAN/CSA-B339, Cylinders, Spheres

and Tubes for Transportation of Dangerous Goods

Commission.

Use disposable LP cylinders with a capacity of either 14.1 oz.

or 16.4 oz. equipped with a CGA #600 connection.

L.P. GAS HOOK-UP

Only the pressure regulator and hose assembly supplied with

the griddle should be used. Any replacement pressure

regulator and hose assembly must be specified by the griddle

manufacturer. This griddle is configured for liquid propane.

Do not use a natural gas supply.

DISCONNECTING THE LIQUID PROPANE CYLINDER

1. Turn the griddle burner valves off and make sure the

griddle is cool.

2. Turn the liquid propane cylinder valve off by turning

clockwise until it stops.

3. Detach the regulator assembly from the cylinder valve

by turning the quick-coupling nut counterclockwise.

4. Place dust cap on cylinder valve outlet whenever the

cylinder is not in use. Only install the type of dust cap

on the cylinder valve outlet that is provided with the

cylinder valve. Other types of caps or plugs may result

in leakage of propane.

Installer Final Check List

USER, PLEASE RETAIN THIS MANUAL FOR FUTURE

REFERENCE.

PROPANE CYLINDER CAUTIONS

a) Do Not store a spare LP-gas cylinder under or near

this appliance.

b) NEVER fill the cylinder beyond 80 percent full.

c) If the information in “a” and “b” is not followed

exactly, a fire or explosion causing death or serious

injury may occur.

✓ Minimum clearance from sides and back of unit to

combustible construction, 91 cm / 36 in. from sides

and 91 cm / 36 in. from back

✓ All internal packaging removed.

✓ Knobs turn freely.

✓ Burners are tight and sitting properly on orifices.

✓ Pressure regulator connected and set. Gas

connections to grill using hose & regulator

assembly provided (pre-set for 11 in. water column).

✓ Unit tested and free of leaks.

✓ User informed of gas supply shut off valve location

CONNECTING THE LIQUID PROPANE CYLINDER

To connect the liquid propane gas supply cylinder:

1. The cylinder valve should be in the off position. If not,

turn the valve clockwise until it stops.

2. Make sure the cylinder valve has the proper type-1

external male thread connections per ANSI Z21.81.

3. Make sure the burner valves are in the off position. .

4. Inspect the valve connections, port and regulator

assembly. Remove debris and inspect the hose for

damage

5. When connecting the regulator assembly to the valve,

use your hand to tighten the nut clockwise until it stops.

Use of a wrench could damage the quick-coupling nut

and result in a hazardous situation

6. Open the cylinder valve fully by turning the valve

counterclockwise.

7. Before lighting the griddle, use a soap and water solution

to check all the connections for leaks.

8. If a leak is found, turn the cylinder valve off and do not

use the griddle until a local liquid propane dealer can

make repairs.

GENERAL

Although all gas connections on the grill are leak tested at

the factory prior to shipment, a complete gas leak test check

must be performed at the installation site due to possible

mishandling in shipment, or excessive pressure unknowingly

being applied to the unit. Periodically check the whole system

for leaks following the procedures listed below. If the smell of

gas is detected at anytime you should immediately check the

entire system for leaks.

BEFORE TESTING

Make sure that all packing material is removed from the grill

including tie-down straps.

DO NOT SMOKE WHILE LEAK TESTING.

NEVER PERFORM LEAK TEST WITH AN OPEN FLAME.

Make a soap solution of one part liquid detergent and one

part water. You will need a spray bottle, brush, or rag to

apply the solution to the fittings. For the initial leak test, make

sure the L.P. cylinder is 80% full.

TO TEST

1. Make sure the control valves are in the “○” position and

turn on the gas supply.

2. Check all connections from the L.P. gas regulator and

supply valve up to and including the connection to the

manifold pipe assembly (the pipe that goes to the

burners). Soap bubbles will appear where a leak is

present.

3. If a leak is present, immediately turn off the gas supply

and tighten the leaky fittings.

4. Turn the gas back on and recheck.

5. Should the gas continue to leak from any of the fittings,

turn off the gas supply and contact customer service at

1-800-913-8999 in USA.

Leak Testing

ALWAYS CHECK FOR LEAKS AFTER EVERY L.P.

CYLINDER CHANGE

Check all gas supply fittings for leaks before each use.

It is handy to keep a spray bottle of soapy water near

the shut-off valve of the gas supply line. Spray all the

fittings. Bubbles indicate leaks.

Your grill is ready to use!

Only those parts recommended by the manufacturer should

be used on the grill.

Substitution will void the warranty. Do not use the grill until all

connections have been checked and do not leak.

GAS FLOW CHECK

Each grill burner is tested and adjusted at the factory prior to

shipment; however, variations in the local gas supply may

make it necessary to adjust the burners. The flames of the

burners should be visually checked.

Flames should be blue and stable with no yellow tips,

excessive noise or lifting. If any of these conditions exist,

check to see if the air shutter or burner ports are blocked by

dirt, debris, spider webs, etc. If you have any questions

regarding flame stability, please call customer service at

1-800-913-8999 in USA.

Operating Instructions

GENERAL USE OF THE GRILL

Each main burner is rated at 10,000 BTU/hr. The main grill

burners encompass the entire cooking area and are side

ported to minimize blockage from falling grease and debris.

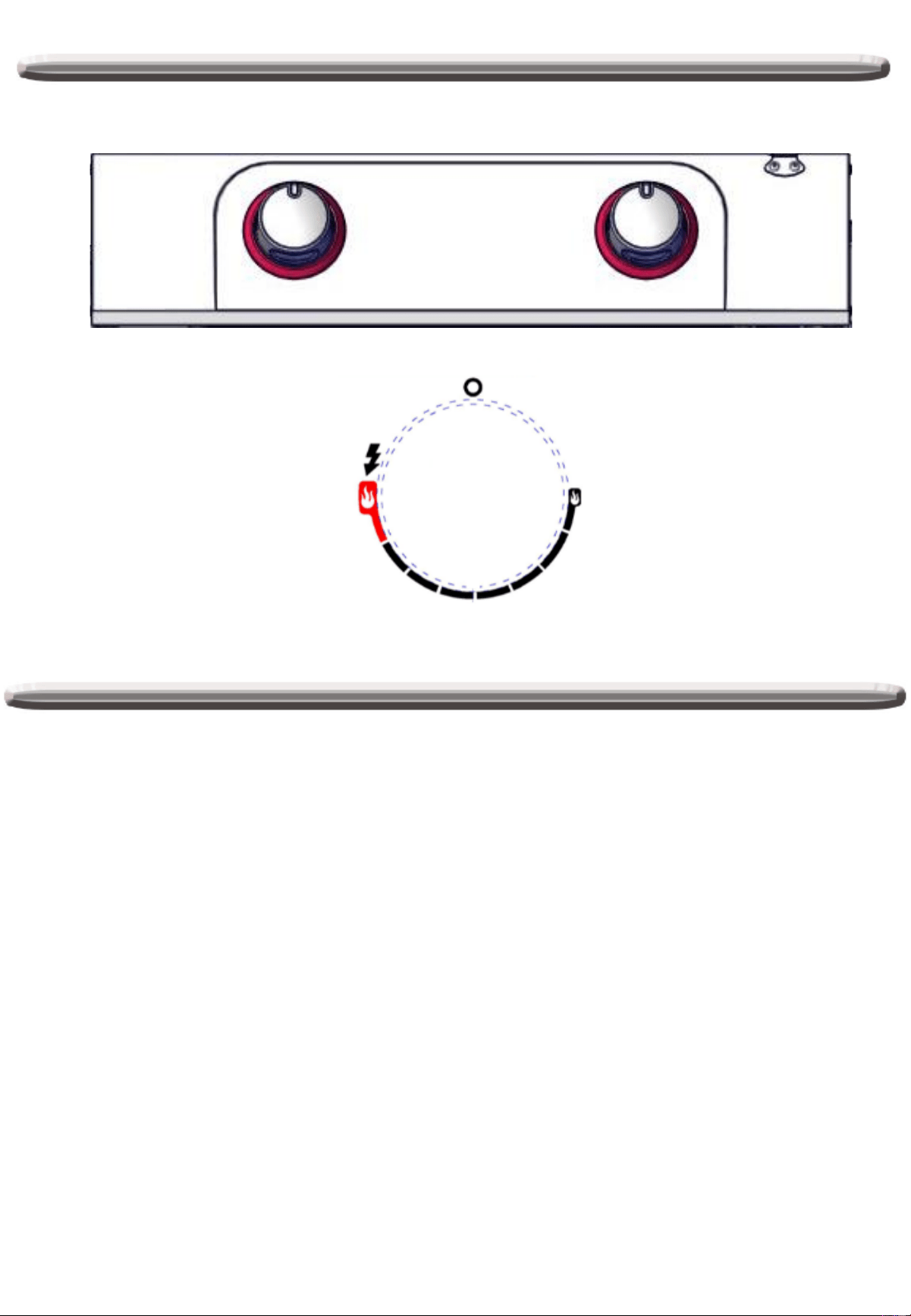

The knobs are located on the lower center portion of the

control panel. Each knob is labeled on the control panel.

USING THE GRILL

Grilling requires high heat for searing and proper browning.

Most foods are cooked at the “ ” heat setting for the entire

cooking time. However, when grilling large pieces of meat or

poultry, it may be necessary to turn the heat to the lower

setting after the initial browning. This cooks the food through

without burning the outside. Foods cooked for a long time or

foods basted with a sugary marinade may need the lower

heat setting near the end of the cooking time.

DO NOT LEAVE THE GRILL UNATTENDED WHILE

COOKING.

NOTE: This grill is designed to grill efficiently without the

use of lava rocks or briquettes of any kind.

Lighting Instructions

WARNING: IMPORTANT!

BEFORE LIGHTING

Inspect the gas supply hose prior to turning the gas “ON”. If

there is evidence of cuts, wear, or abrasion, it must be

replaced prior to use. Do not use the grill if the odor of gas is

present. Only the pressure regulator and hose assembly

supplied with the unit should be used.

Never substitute regulators and hose assembly for those

supplied with the grill. If a replacement is necessary, contact

the manufacturer for proper replacement. The replacement

must be that specified in the manual.

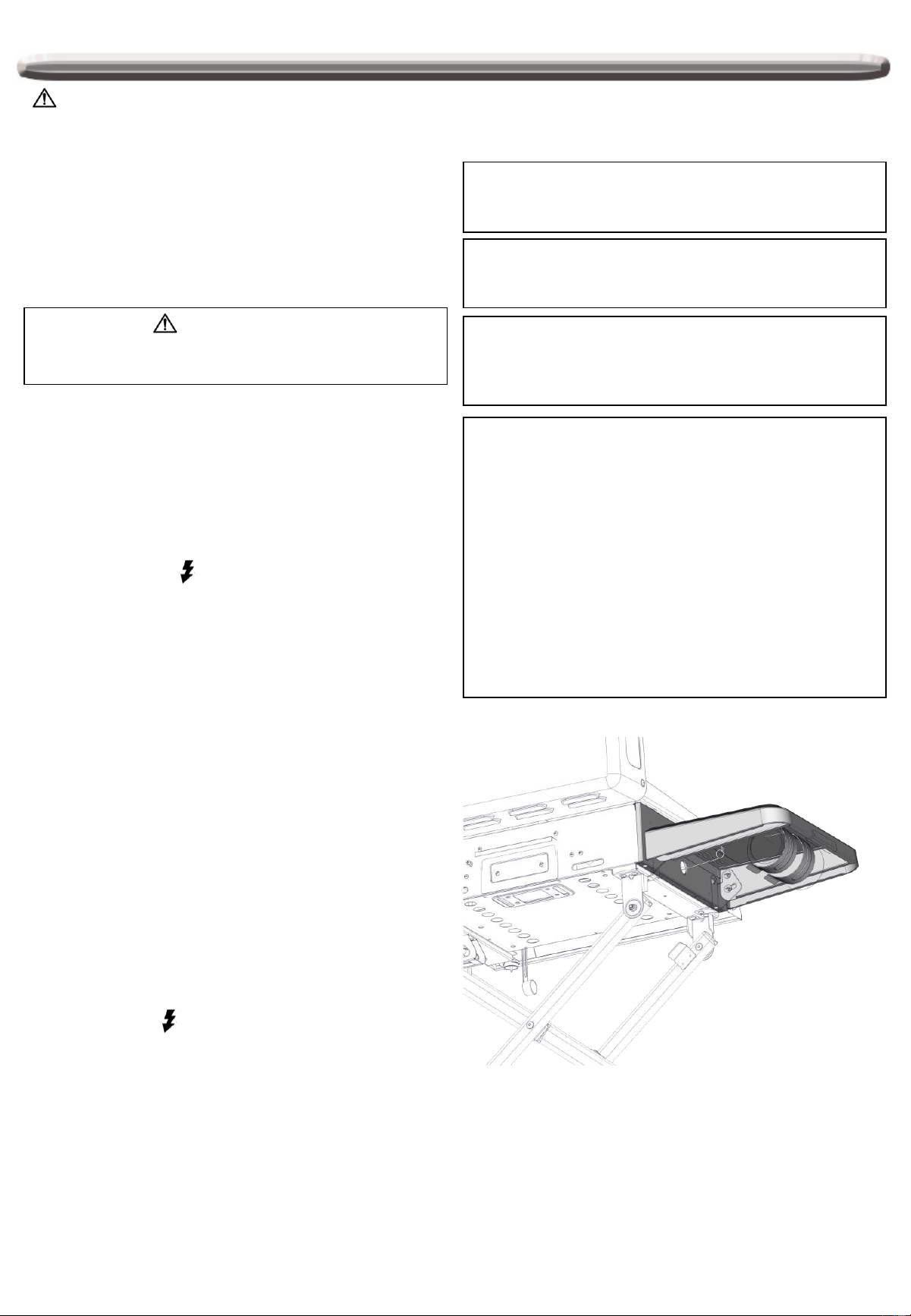

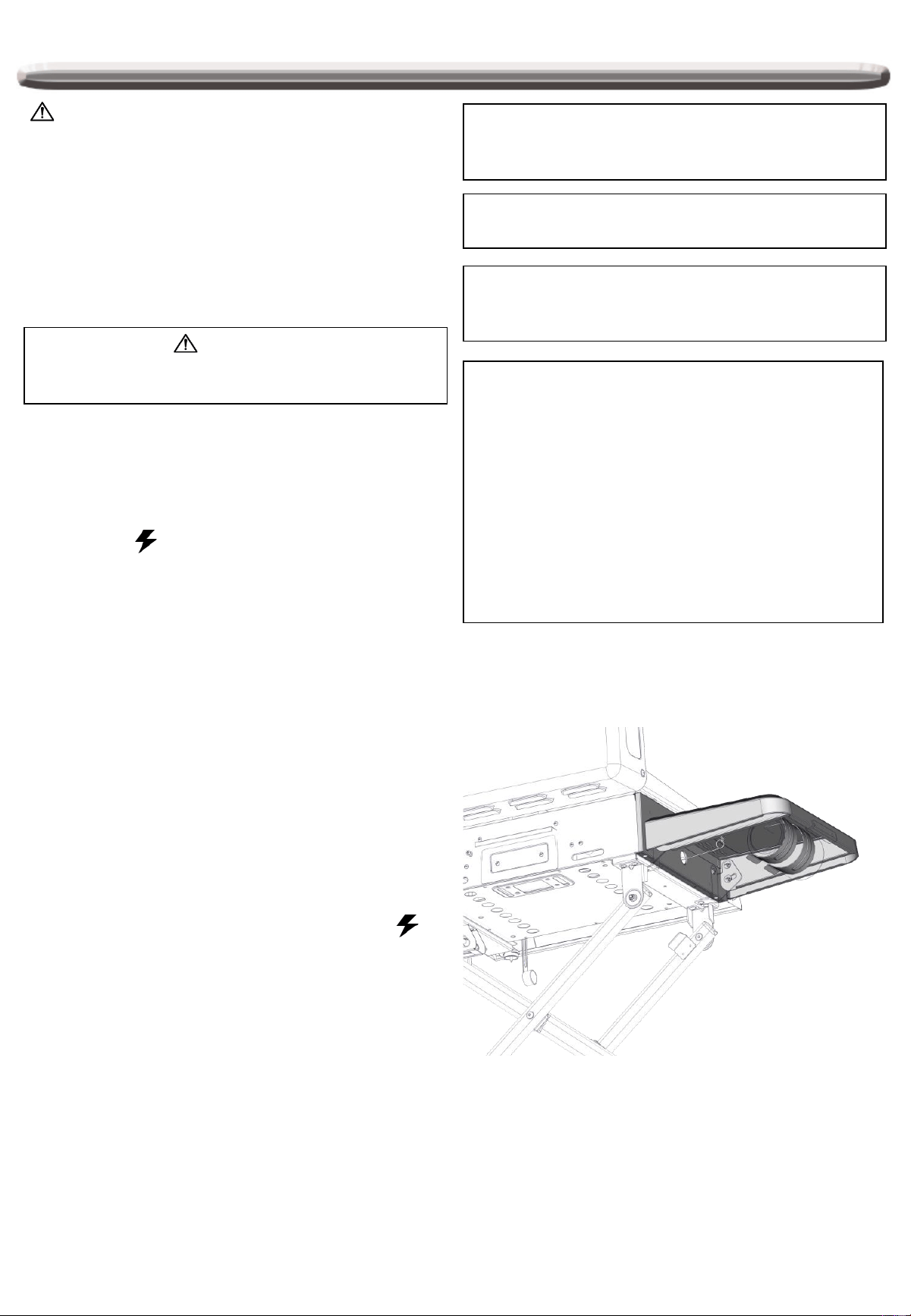

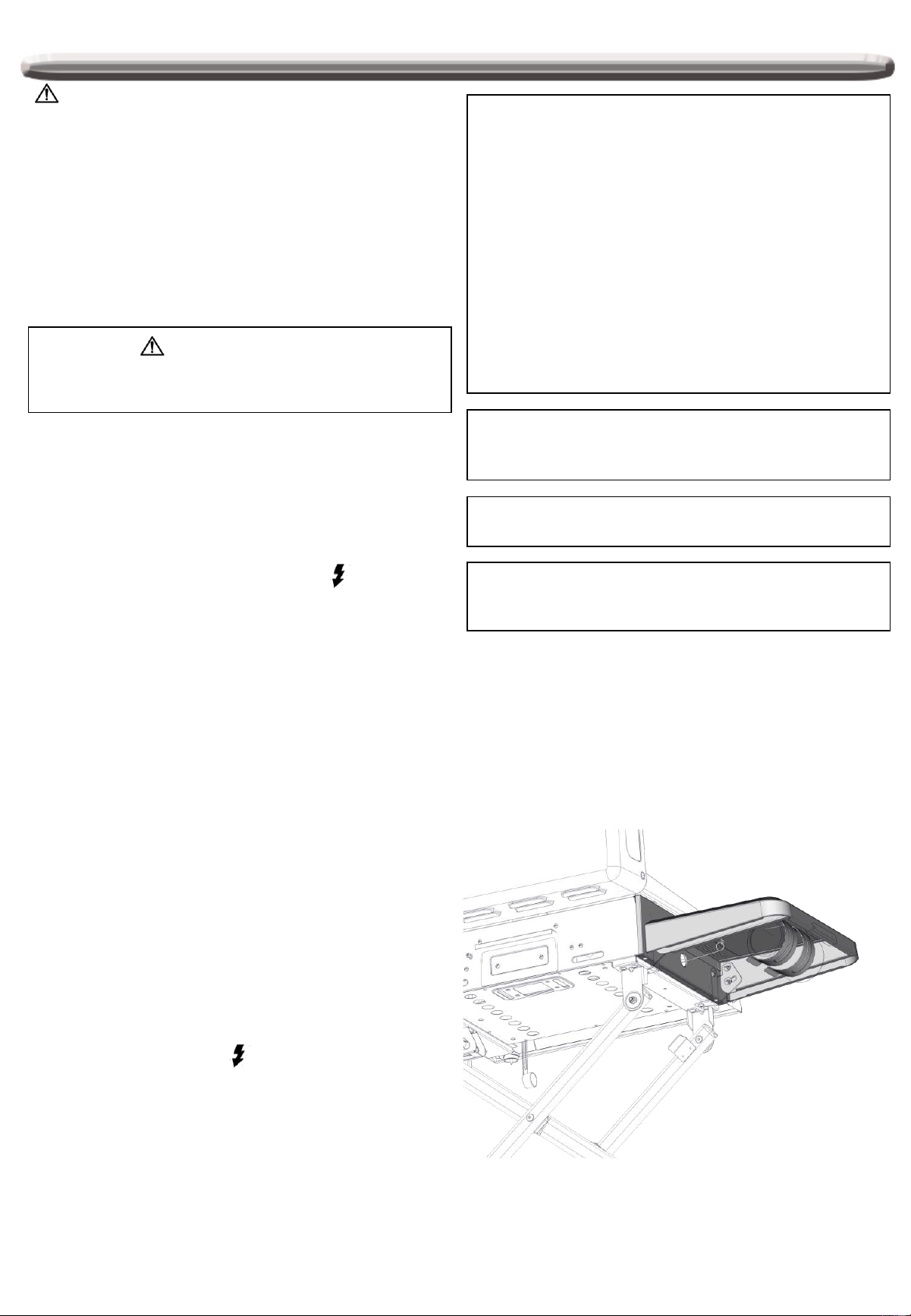

TO LIGHT THE MAIN BURNER

Make sure all knobs are off then turn on the gas supply from

the LP (Liquid Propane) cylinder. Always keep your face

and body as far from the grill as possible when lighting.

To light your main burner, push and turn main burner

control knob to , at the same time, press and hold

electronic ignition button to light the burner. Once the burner

is lit, release the electronic ignition button and knob. If the

burner does not light wait 5 minutes for any excess gas to

dissipate and then retry.

WARNING

Always keep your face and body as far away from the

burner as possible when lighting.

Each burner is adjusted prior to shipment;

however, variations in the local gas supply may

make minor adjustments necessary.

Keep a spray bottle of soapy water near the gas

supply valve and check the connections before

each use.

Do not attempt to light the grill if odor of gas is

present. Call for service 1-800-913-8999.

CAUTIONS

Place dust cap on cylinder valve outlet when the

cylinder is not in use. Only install the type of dust cap

on the cylinder valve outlet that is provided with the

cylinder valve. Other types of caps or plugs may

result in leakage of propane.

The gas must be turned off at the supply cylinder

when the unit is not in use.

If the appliance is stored indoors the cylinder must be

disconnected and removed from the appliance.

Cylinders must be stored outdoors in a well-ventilated

area out of the reach of children.

Match Light

1. If the burner will not light after several attempts,

then the burner can be match lit, before using the

match allow 5 minutes for any accumulated gas to

dissipate.

2. Clip a match on one end of the lighting rod.

3. Light match.

4. Hold lighting rod and insert lighted match right

next to the burner ports or ceramic file.

5. Push and turn the designated control knob to .

6. Burner should ignite immediately.

Component Identification

Note: Remove all packaging, including straps, before using the grill

Main Burners

Control Knob, Label

Care and Maintenance

There is very little care and maintenance needed. The

griddle is designed and made of materials that will last many

years with normal use. Following these instructions will

improve the longevity of the griddle and quality of cooking.

To ensure safe operation of your griddle, the area of

cooking should always be kept free of combustible materials

of any type, such as gasoline or other flammable vapors or

liquids.

COOKING GRIDDLE

Can be cleaned easily with warm soapy water.

ENSURE THAT THE GAS SUPPLY AND THE KNOBS

ARE IN THE “O” POSITION. MAKE SURE THE RANGE

TOP BURNER IS COOL BEFORE REMOVAL.

MAIN BURNER CLEANING

Ensure the gas supply is off and the knobs are in the “O”

position. Make sure the grill is cool. Clean the exterior of the

burner with a wire brush. Clear stubborn scale with a metal

scraper. Clear any clogged ports with a straightened paper

clip. Never use a wooden toothpick as it may break off and

clog the port. Please note if insects or other obstructions are

blocking the flow of gas through the burner, and if so you

will need to call our customer service line at 1-800-913-8999

in USA/CANADA.

GREASE CUP

Can be cleaned easily with warm soapy water.

Caution: The grease cup must be kept clean and free of

heavy buildup for the grill to perform properly and to

eliminate flare-ups.

Firebox

Use warm soapy water to clean this area. Do not allow grease to

build up.

Drain Hole

The drain hole must be kept clear of grease and food particles to

allow drippings to drain properly into the grease tray. This must be

done to maintain proper operation of your griddle.

Care and Maintenance

Warning: If you wish to replace main burner, we

strongly recommend that you hire a professionally

trained technician to replace it. Please understand that

we will not be responsible for any liability, personal

injury, or property damage resulting from an

improperly assembled burner.

Step 3. Insert the burner onto the orifice and secure the

burner pin cover on the burner, as shown below, make

sure burner hole aim at orifice .

Step 4. Secure the main burner on the back wall of fire box

with “R” Pin.

Step 5. install the Cooking griddle.

CAUTION

1. Keep outdoor cooking gas appliance area clear and

free from combustible materials, gasoline and other

flammable vapors and liquids.

2. Do not obstruct the flow of combustible and ventilation

air.

3. Keep the ventilation openings of the cylinder enclosure

free and clear from debris.

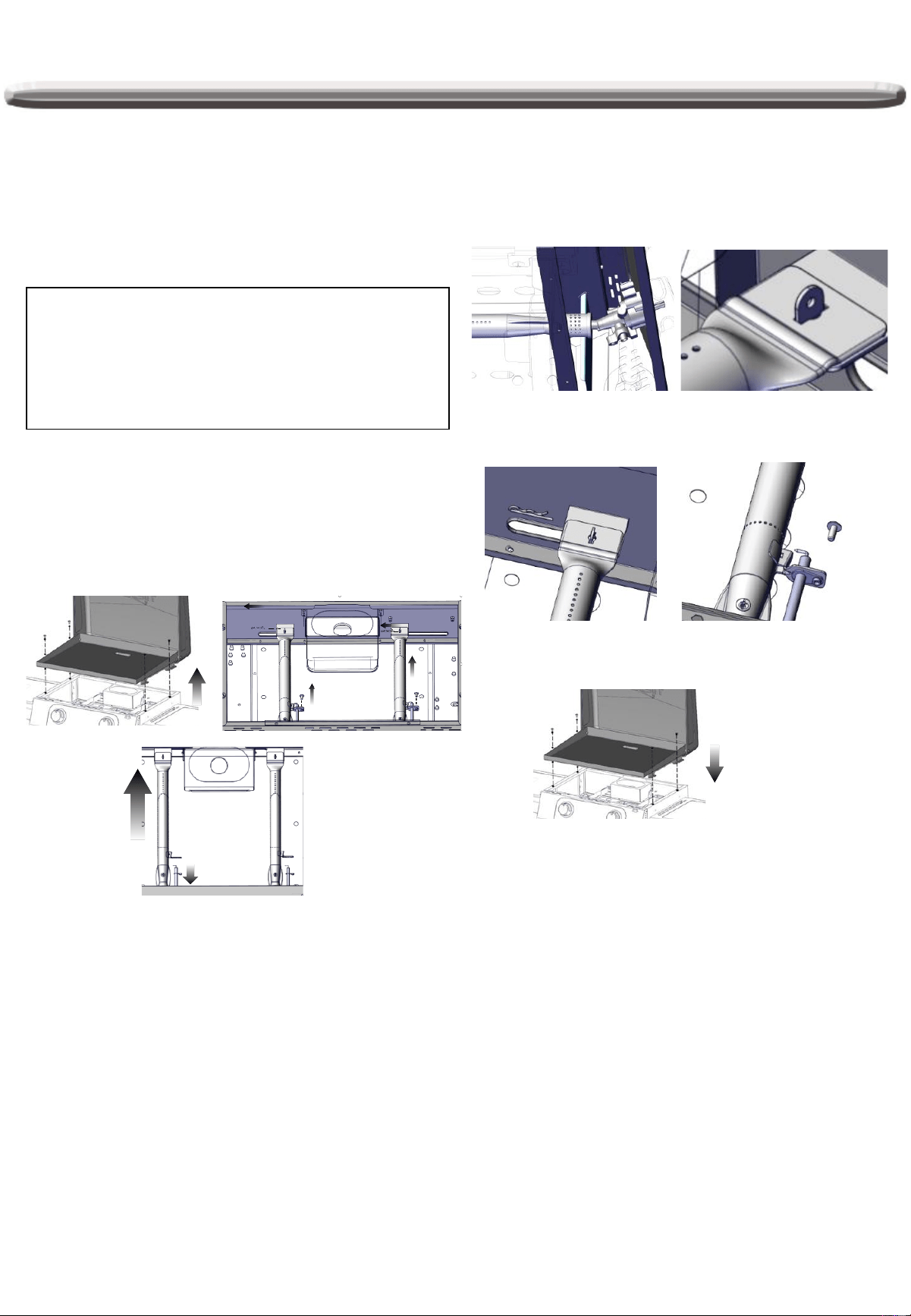

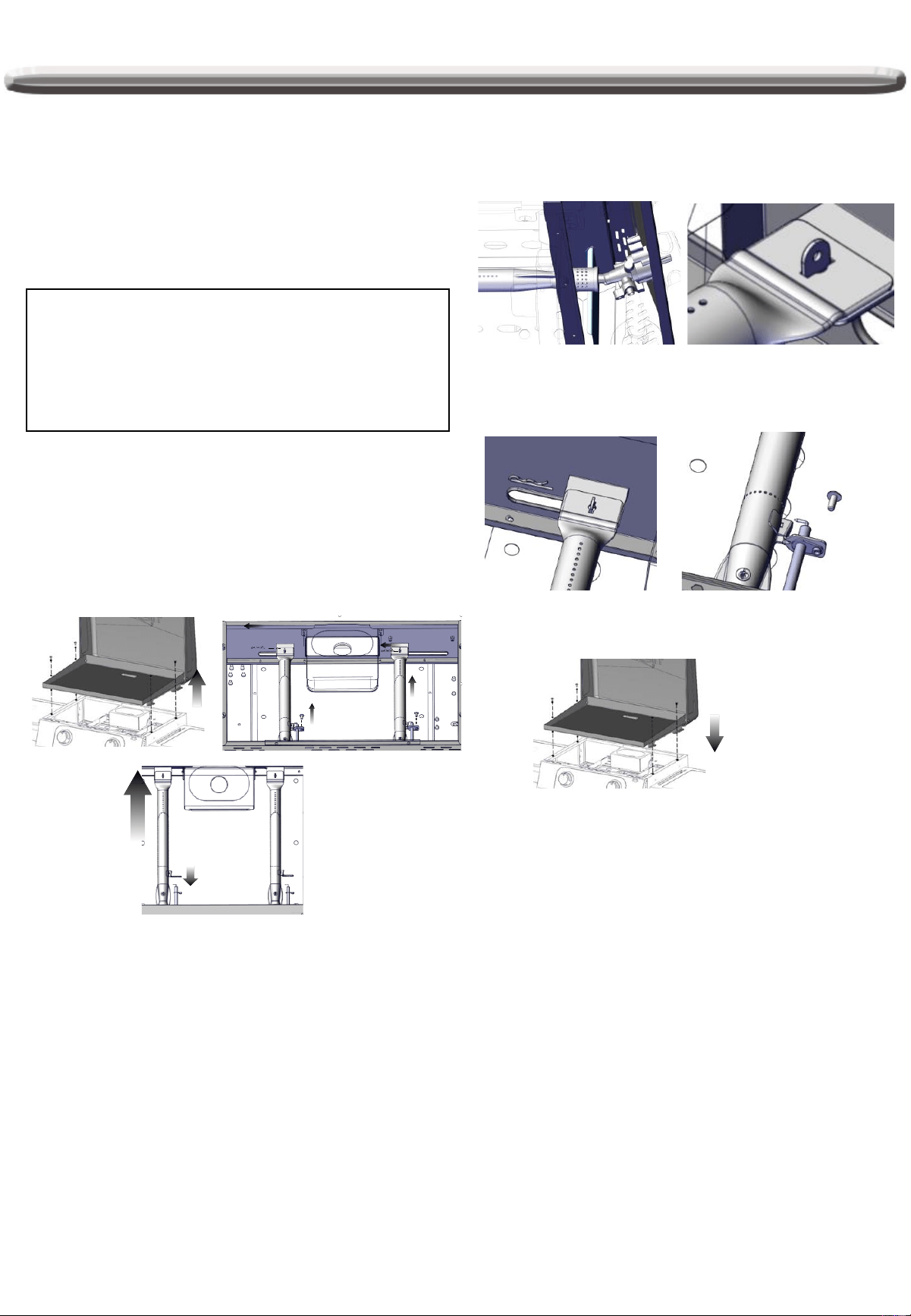

HOW TO REPLACE MAIN BURNER

Step 1. Remove the Cooking griddle.

Step 2. Remove the main burner “R” pin on the back wall

of fire box by using needle nose pliers. Use a flathead

screwdriver to remove burner pin cover, then remove the

burner on the front wall of fire box, as shown below.

Troubleshooting

SPIDER AND INSECT WARNING

Checking and cleaning burner/venturi tubes for insects and

insect nests. A clogged tube can lead to a fire beneath the

grill.

Although an obstructed burner tube is not the only cause of

“FLASH-BACK”, it is the most common cause.

To reduce the chance of “FLASH-BACK”, you must clean the

burner tubes before assembling your griddle, and at least

once a month in late summer or early fall when spiders are

most active. Also perform this burner tube cleaning

procedure if your griddle has not been used for an extended

period.

WHEN TO LOOK FOR SPIDERS

You should inspect the burners at least once a year or

immediately after any of the following conditions occur:

1. The smell of gas in conjunction with the burner flames

appearing yellow.

2. The griddle does not reach temperature.

3. The griddle heats unevenly.

4. The burners make popping noises.

BEFORE CALLING FOR SERVICE

If the griddle does not function properly, use the following

check list before contacting your dealer for service. You may

save the cost of a service call.

PREHEATING: The griddle lid should be in a closed position

during the preheat time period. It is necessary to preheat the

griddle before cooking certain food, depending on the type of

food and the cooking temperature. Food that requires a high

cooking temperature needs a pre-heat

period of five minutes; food that requires a lower cooking

temperature needs only a period of two to three minutes.

CAUTION: If burner go out during operation, close gas

supply at source, and turn all gas valves off. Open lid and

wait five minutes before attempting to relight (this allows

accumulated gas fumes to clear).

Troubleshooting

BEFORE CALLING FOR SERVICE

If the griddle does not function properly, use the following

check list before contacting your dealer for service. You may

save the cost of a service call.

PREHEATING: The griddle lid should be in a closed position

during the preheat time period. It is necessary to preheat the

griddle before cooking certain food, depending on the type of

food and the cooking temperature. Food that requires a high

cooking temperature needs a pre-heat

period of five minutes; food that requires a lower cooking

temperature needs only a period of two to three minutes.

CAUTION: DO NOT attempt to disconnect any gas fitting

while your griddle is in operation. As with all appliances,

proper care and maintenance will keep them in top operating

condition and prolong their life. Your gas griddle is no

exception.

COOKING TEMPERATURES

High setting-Use this setting for fast warm-up, for searing

steaks and chops, and grilling.

Low setting-Use this setting for all roasting, baking, and when

cooking very lean cuts such as fish.

These temperatures vary with the outside temperature and

the amount of wind.

Cooking with in-direct Heat: You can cook poultry and large

cuts of meat slowly to perfection on one side of the grill by

indirect heat from the burner on the other side. Heat from the

lit burner circulates gently throughout the grill, cooking the

meat or poultry without any direct flame touching it. This

method greatly reduces flare-ups when cooking extra fatty

cuts, because there is no direct flame to light the fats and

juices that drip down during cooking.

CAUTION: Should a grease fire occur, close gas supply at

source, turn off all burners and leave lid closed until fire is out.

PROBLEM SOLUTION

Burner will not light. • Check to see if the liquid propane cylinder is empty.

• Check burner ports for any blockage. Use a soft wire

brush to clear plugged ports.

• Check the gas orifice on the burner for an obstruction. If

orifice is blocked, clean with a needle or thin wire. NEVER

USE A WOODEN TOOTHPICK.

Burner flame is yellow or orange in conjunction

with gas odor.

• Check for spiders and insects.

• Call our Customer Service Department at U.S.A:1-800-

913-8999, 8 a.m. - 5 p.m., PST, Monday-Friday

Low heat with the control knob on the “HIGH”

setting.

• Make sure the griddle area is clear of dust.

• Make sure the burner and orifice are clean.

• Check for spiders and insects.

• Is there adequate gas supply available?

• Is the griddle being preheated for 15 minutes?

Ordering Parts

HOW TO ORDER REPLACEMENT PARTS

To make sure you obtain the correct replacement part (s) for

your gas grill, please refer to the parts list on page 54. The

following information is required to assure getting the correct

part. Please note the shipping cost for the delivery of any

replacement parts will be on yourself.

• Gas grills model number (see data sticker on grill).

• Part number of replacement part needed.

• Description of replacement part needed.

• Quantity of parts needed.

To obtain replacement parts, contact our customer

service hotline, U.S.A: 1-800-913-8999.

IMPORTANT

Use only factory authorized parts. The use of any part

that is not factory authorized can be dangerous. This

will also void your warranty.

Keep this assembly and operating instruction manual

for convenient referral, and for replacement parts

ordering.

The manufacturer warrants to the original consumer-purchaser only that this product (Model #720-1075B) shall be free from defects in

workmanship and materials after correct assembly and under normal and reasonable home use for the periods indicated below beginning on

the date of purchase. The manufacturer reserves the right to require photographic evidence of damage, or that defective parts be returned,

postage and/or freight pre-paid by the consumer, for review and examination. Nexgrill’s obligation is limited to repair, replacement, or

depreciated value, at the option of Nexgrill.

• TUBE BURNERS: 5 year LIMITED warranty against perforation.

• COOKING GRIDDLE: 1 year LIMITED warranty; does not cover dropping, chipping, scratching, or surface damage.

• ALL OTHER PARTS: 1 year LIMITED warranty (Includes, but not limited to, valves, frame, housing, cart, control panel, igniter, regulator,

hoses) *Does not cover chipping, scratching, cracking surface corrosion, scratches or rust.

Upon consumer supplying proof of purchase as provided herein, Manufacturer will repair or replace the parts which are proven defective

during the applicable warranty period. Parts required to complete such repair or replacement shall be free of charge to you except for shipping

costs, as long as the purchaser is within the warranty period from the original date of purchase. The original consumer-purchaser will be

responsible for all shipping charges of parts replaced under the terms of this limited warranty. This limited warranty is applicable in the United

States and Canada only, is only available to the original owner of the product and is not transferable. Manufacturer requires reasonable proof

of your date of purchase. Therefore, you should retain your sales receipt and/or invoice. If the unit was received as a gift, please ask the gift-

giver to send in the receipt on your behalf, to the below address. Defective or missing parts subject to this limited warranty will not be replaced

without registration or proof of purchase. This limited warranty applies to the functionality of the product ONLY and does not cover cosmetic

issues such as scratches, dents, corrosions or discoloring by heat, abrasive and chemical cleaners or any tools used in the assembly or

installation of the appliance, surface rust, or the discoloration of steel surfaces. Surface rust, corrosion, or powder paint chipping on metal

parts that does not affect the structural integrity of the product is not considered a defect in workmanship or material and is not covered by this

warranty. This limited warranty will not reimburse you for the cost of any inconvenience, food, personal injury or property damage. If an

original replacement part is not available, a comparable replacement part will be sent. You will be responsible for all shipping charges of parts

replaced under the terms of this limited warranty.

MANUFACTURER WILL NOT PAY FOR:

• Service calls to your home.

• Repairs when your product is used for other than normal, single-family household or residential use.

• Damage resulting from accident, alteration, misuse, lack of maintenance/cleaning, abuse, fire, flood, acts of God, improper installation,

and installation not in accordance with electrical or plumbing codes or misuse of product.

• Any food loss due to product failures.

• Replacement parts or repair labor costs for units operated outside the United States or Canada.

• Pickup and delivery of your product.

• Postage fees or photo processing fees for photos sent in as documentation.

• Repairs to parts or systems resulting from unauthorized modifications made to the product.

• The removal and/or reinstallation of your product.

• Shipping cost, standard or expedited, for warranty/non warranty and replacement parts.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

Repair or replacement of defective parts is your exclusive remedy under the terms of this limited warranty. Manufacturer will not be

responsible for any consequential or incidental damages arising from the breach of either this limited warranty or any applicable implied

warranty, or for failure or damage resulting from acts of God, improper care and maintenance, grease fire, accident, alteration, replacement of

parts by anyone other than manufacturer, misuse, transportation, commercial use, abuse, hostile environments (inclement weather, acts of

nature, animal tampering), improper installation or installation not in accordance with local codes or printed manufacturer instructions.

THIS LIMITED WARRANTY IS THE SOLE EXPRESS WARRANTY GIVEN BY THE MANUFACTURER. NO PRODUCT PERFORMANCE

SPECIFICATION OR DESCRIPTION WHEREVER APPEARING IS WARRANTED BY MANUFACTURER EXCEPT TO THE EXTENT SET

FORTH IN THIS LIMITED WARRANTY. ANY IMPLIED WARRANTY PROTECTION ARISING UNDER THE LAWS OF ANY STATE,

INCLUDING IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE OR USE, IS HEREBY LIMITED

IN DURATION TO THE DURATION OF THIS LIMITED WARRANTY.

Neither dealers nor the retail establishment selling this product has any authority to make any additional warranties or to promise remedies in

addition to or inconsistent with those stated above. Manufacturer's maximum liability, in any event, shall not exceed the documented purchase

price of the product paid by the original consumer. This warranty only applies to units purchased from an authorized retailer and or re-seller.

NOTE: Some states do not allow an exclusion or limitation of incidental or consequential damages, so some of the above limitations or

exclusions may not apply to you; this limited warranty gives you specific legal rights as set for herein. You may also have other rights which

vary from state to state.

If you wish to obtain performance of any obligation under this limited warranty, you should write to:

Nexgrill Customer Relations

14050 Laurelwood PI

Chino, CA 91710

All consumer returns, parts orders, general questions, and troubleshooting assistance

can be acquired by calling 1-800-913-8999 in USA / CANADA.

LIMITED WARRANTY

Dépannage. . . . . . . . . . . . . . . . . . . . . . .

Commande de pièces . . . . . . . . . . . . . .

Garantie limitée. . . . . . . . . . . . . . . . . . . .

Vue éclatée. . . . . . . . . . . . . . . . . . . . . . .

Liste des pièces . . . . . . . . . . . . . . . . . . .

Mesures de sécurité. . . . . . . . . . . . . . . . . . . .

Raccordement au gaz . . . . . . . . . . . . . . . . . .

Liste de contrôle finale de l’installateur . . . . .

Test de fuite. . . . . . . . . . . . . . . . . . . . . . . . . .

Consignes d'utilisation . . . . . . . . . . . . . . . . . .

Consignes d'allumage. . . . . . . . . . . . . . . . . .

Identification des composants . . . . . . . . . . . .

Soins et entretien. . . . . . . . . . . . . . . . . .

Table des matières

DANGER

Si vous sentez une odeur de gaz:

• Coupez l’alimentation du gaz à l’appareil.

• Éteignez toute flamme nue.

• Soulevez le couvercle.

• Si l’odeur persiste, tenez-vous à l’écart

de l’appareil et contactez immédiatement

votre fournisseur de gaz ou le service

des pompiers.

Mesures de sécurité

AVERTISSEMENT

1. Ne pas entreposer ou utiliser de

l'essence ou tout autre liquide ou vapeur

inflammable près de cet appareil ou de

tout autre appareil.

2. Une bouteille de gaz propane liquide qui

n'est pas branchée pour utilisation ne

doit pas être entreposée près de cet

appareil ou de tout autre appareil.

DANGER

1. Ne jamais utiliser cet appareil sans surveillance.

2. Ne jamais utiliser cet appareil dans les 3,05 m / 10 ft. d’une structure, de matériel

combustible ou autre bouteille de gaz.

3. Ne jamais utiliser cet appareil dans les 7,62 m / 25 ft. de liquides inflammables.

4. Cet appareil n’est pas destiné à servir d’élément chauffant et ne doit pas être utilisé en tant

que tel.

5. Si un incendie se déclenche, tenez-vous à l'écart de l'appareil et contactez immédiatement

le service des pompiers. Ne pas essayer d’éteindre un incendie d’huile ou de graisse avec

de l’eau.

La non-conformité aux présentes consignes peut déclencher un incendie ou une explosion

qui sont susceptibles d’entraîner des lésions corporelles graves voire la mort ou des

dommages matériels.

Votre gril deviendra très chaud. Ne vous penchez jamais au-dessus de l'aire de cuisson

pendant l'utilisation de votre gril. Ne touchez pas aux surfaces de cuisson, au boîtier du gril,

au couvercle ou à toute autre pièce pendant l’utilisation du gril et tant qu'il n’a pas refroidi

après l'usage.

Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :

• Les travaux d’installation et réparation doivent être exécutés par un plombier ou tuyauteur

qualifié ou licencié, ou par le personnel qualifié d’une entreprise licenciée par l’État du

Massachusetts.

• Si une vanne à boisseau sphérique est utilisée, elle doit comporter une manette “T”.

• Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 3 pi.

RÉSIDENTS DE CALIFORNIE SEULEMENT - AVERTISSEMENT: Ce produit et les

combustibles qui sont utilisés pour son fonctionnement sous (propane liquide) et les produits

de combustion comme le fioul peuvent vous exposer à des produits chimiques, tells que le

benzène, qui est connu par l'État de Californie de causer le cancer et de produire des danger

possible à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov.

AVERTISSEMENT

Ne pas allumer cet appareil sans avoir lu la section

INSTRUCTIONS D'ALLUMAGE dans ce manuel.

MISE EN GARDE: Attention au retour

de flamme

TESTÉ CONFORMÉMENT À LA NORME ANSI Z21.58-

2018 • CSA 1.6-2018 POUR APPAREILS DE GAZ DE

CUISSON UTILISÉS À L'EXTÉRIEUR. CE GRIL DOIT

ÊTRE UTILISE À L’EXTÉRIEUR UNIQUEMENT.

MISE EN GARDE : les araignées et les petits insectes

tissent parfois ou font des nids dans les tuyaux

de brûleurs pendant le transport

et l'entreposage. Bloquant l'écoulement du gaz,

ces toiles peuvent être la cause d'un

incendie à l'intérieur et autour des tuyaux

de brûleurs. Ce type d’incendie, connu sous le nom de

« RETOUR DE FLAMME », peut provoquer de graves

dégâts dans votre gril et affecter les conditions de

fonctionnement qui deviennent dangereuses pour

l'utilisateur.

Bien qu'un tuyau de brûleur bloqué ne soit pas la seule

cause de ces « RETOURS DE FLAMME », il s’agit

néanmoins de la cause la plus commune.

Pour réduire le risque de « RETOURS DE FLAMME »,

vous devez nettoyer les tuyaux de brûleurs avant de

monter votre gril et au moins une fois par mois à la fin de

l'été et au début de l'automne lorsque les araignées sont

particulièrement actives. Nettoyez également les tuyaux de

brûleurs si votre gril n'a pas servi pendant une longue

période. Un tube bouché peut causer un feu en dessous

du gril.

Codes d'installation du gril

Vérifiez les codes du bâtiment locaux concernant la

méthode d’installation appropriée. En l'absence de ces

derniers, l’unité doit être installée conformément au code

national de gaz de combustion ANSI Z223.1/NFPA 54,

code d'entreposage et de manutention de gaz propane

liquéfié ANSI /NFPA B149.2 ou au code d’installation de

gaz naturel et de gaz propane CSA B149.1 et au code

national d’électricité, ANSI/NFPA 70.

Utilisation appropriée de la bouteille de gaz PL

Les modèles de gril au propane liquide sont destinés à être

utilisés avec un réservoir de propane liquide standard 9.07

kg (20 lb), non compris avec le gril. Ne branchez jamais

votre gril à gaz à un réservoir de propane liquide

dépassant cette capacité.

REMARQUE : l'écoulement normal du gaz à travers

l'ensemble tuyau et régulateur peut engendrer un

bourdonnement. À faible volume, ce bruit est tout à fait

normal et n'affecte pas le fonctionnement du gril. Par

contre, si le bourdonnement est bruyant et excessif, il peut

s’avérer nécessaire de purger l'air du conduit de gaz ou ré-

installer en place le régulateur d'écoulement de gaz. Cette

purge devrait être effectuée à chaque fois qu'un nouveau

réservoir de LP est branché à votre gril.

Vérifiez la flamme des brûleurs avant chaque utilisation.

Les flammes doivent ressembler à celles de l’illustration. Si

ce n’est pas le cas, voir la section sur la maintenance des

brûleurs dans ce manuel.

Système d’alimentation de gaz PL

• Si ces consignes ne sont pas suivies à la lettre, un incendie

peut se produire et entraîner des lésions corporelles graves

voire la mort.

• Utilisez des bouteilles de GPL jetables d'une capacité de 14,1

oz. ou 16,4 onces. équipé d'une connexion CGA #600.

• La bouteille de gaz d’alimentation PL à utiliser doit être

fabriquée et marquée conformément aux spécifications pour

bouteilles de gaz PL stipulées par le Département des

transports des États-Unis (DOT) ou la Norme nationale du

Canada, CAN/CSA –B339, bouteilles, bouteilles sphériques, et

tubes utilisés pour le transport de marchandises dangereuses.

• Le système d'alimentation de la bouteille doit être arrangé de

manière à permettre le retrait de vapeur.

• Le réservoir de LP utilisé doit être muni d'un collier pour

protéger la valve du réservoir.

• Placez le bouchon anti-poussière sur la sortie du robinet de la

bouteille en tout temps lorsque vous n'utilisez pas la bouteille.

N'installez que le type de bouchon anti-poussière qui est fourni

avec le robinet de la bouteille. Les autres types de bouchon

peuvent entraîner des fuites du propane.

• Ne jamais brancher un réservoir de GPL non réglementé à

votre gril à gaz.

• Cet appareil de cuisson à gaz pour extérieur est équipé d'un

ensemble tuyau/régulateur grande capacité destiné au

raccordement d’une bouteille de propane liquide de 9.07 kg (20

lb). Bouteille de gaz propane.

• Faites remplir votre bouteille de PL par un fournisseur de gaz

de propane fiable et exigez une inspection visuelle et une

requalification lors de chaque remplissage.

• Ne rangez pas de bouteille de gaz PL de rechange sous ou

près de cet appareil.

• Ne jamais remplir la bouteille à plus de 80 pour cent de sa

capacité.

• Maintenez toujours les réservoirs de GPL en position verticale.

• N’entreposez pas et n’utilisez pas d'essence ou tout autre

vapeur et liquide inflammables près de cet appareil ou de tout

autre appareil.

• L’entreposage intérieur d’un appareil de cuisson à gaz pour

extérieur est autorisé uniquement si la bouteille est

déconnectée et enlevée de l’appareil de cuisson à gaz pour

extérieur.

• Lorsque vous n'utilisez pas le gril à gaz, vous devez éteindre le

gaz à partir de la bouteille de PL.

EMPLACEMENT ET ESPACE APPROPRIÉS AUTOUR DU GRIL

• Ne jamais utiliser votre gril à gaz dans un garage, sur un patio,

dans une remise, dans un passage recouvert ou dans tout

autre endroit fermé. Le gril à gaz ne peut être utilisé qu’à

l’extérieur.

Ne pas installer cette unité dans des enclos combustibles.

L’espace minimum de tous les côtés et de l’arrière de l’unité

jusqu’à la construction combustible doit être de 91 cm / 36 in.

des côtés et 91 cm / 36 in. de l'arrière.

AVERTISSEMENT

Votre gril deviendra très chaud. Ne vous penchez jamais au-

dessus de l'aire de cuisson pendant l'utilisation de votre gril. Ne

touchez pas aux surfaces de cuisson, au boîtier du gril, au

couvercle ou à toute autre pièce pendant l’utilisation du gril et tant

qu'il n’a pas refroidi après l'usage.

Le non-respect de ces consignes peut entraîner des lésions

corporelles graves.

• La bouteille de gaz PL doit être entreposé à l'extérieur dans

des zones bien ventilées et hors de la portée des enfants. Les

réservoirs de LP non branchés ne doivent pas être entreposés

dans un bâtiment, un garage ou tout autre emplacement fermé.

• Ne pas bloquer le courant de ventilation autour du boîtier du

gril à gaz. Utilisez seulement l'ensemble tuyau et régulateur

fourni avec votre gril à gaz. Tous les ensembles tuyaux et

régulateurs de remplacement doivent correspondre à ceux

spécifiés dans le présent manuel.

• L'ensemble tuyau et régulateur doit être inspecté avant chaque

utilisation du gril. En cas d'abrasion ou d'usure excessives ou

si le tuyau est coupé, vous devez remplacer le tuyau avant de

réutiliser le gril. Le tuyau de rechange doit être celui qui a été

spécifié par le fabricant.

• Utilisez uniquement l'ensemble tuyau et régulateur de pression

fourni avec l’appareil à gaz de cuisson pour extérieur. Ne

jamais substituer par d’autres types de régulateur. Contactez le

service à la clientèle pour obtenir des pièces de remplacement

spécifiées par le fabricant.

• Cet appareil à gaz de cuisson pour extérieur est muni d’un

régulateur de pression conforme à la norme pour vannes de

régulation de pression pour gaz PL ANSI/UL 144.

• Ne pas utiliser de briquettes agglomérées dans le gril.

• Le gril est destiné à fournir une performance optimale sans

briquettes agglomérées. Ne pas placer de briquettes

agglomérées sur radiant sous risque de bloquer la zone de

ventilation des brûleurs de gril. L’ajout des briquettes peut

endommager les composants d’allumage et les boutons et

annuler la garantie.

• Nettoyez toujours les débris de l’arrière et du chariot latéral.

Maintenez les cordons électriques ou celui du moteur de la

rôtisserie à l'écart des zones chauffées du gril.

• Ne jamais utiliser le gril dans des conditions particulièrement

venteuses. Si le gril doit être installé dans une zone venteuse

(près de l’océan, en montagne, etc.), un pare-vent est requis.

Toujours adhérer aux spécifications de l’espace requis.

• Ne jamais utiliser de bouteille de propane bosselée ou rouillée.

• Maintenir le cordon électrique et du tuyau d’alimentation de

combustibles à l’écart de toute surface chauffante.

• Lors de l’allumage, maintenez votre visage et vos mains aussi

loin que possible du gril.

• Le réglage du brûleur ne doit être effectué qu’une fois que le

brûleur a refroidi.

vous êtes en train d’allumer et tenez votre corps et vos

vêtements à l'écart des flammes nues.

Lorsque vous utilisez le gril, ne touchez pas la grille du gril,

celle du brûleur ou les zones environnantes qui chauffent

très rapidement et peuvent vous brûler. Utiliser toujours des

maniques sèches. Les maniques humides sur des surfaces

chaudes engendrent de la vapeur et peuvent entraîner des

brûlures Ne pas utiliser de serviettes ni de chiffon à la place

de maniques. Ne pas mettre les poignées en contact avec

les parties chaudes de la grille du rack.

La graisse est inflammable. Laisser la graisse chaude

refroidir avant de nettoyer. Ne pas laisser de dépôts de

graisse s’accumuler dans le plateau à graisse au fond de la

chambre à cuisson du gril. Nettoyer souvent le plateau à

graisse

Ne pas utiliser de feuille d’aluminium pour recouvrir les

grilles ou le fond du gril. Cette feuille peut bloquer le flux

d’air de la combustion ou engouffrer de la chaleur dans la

zone de commande.

Pour garantir un bon allumage et une performance optimale

des brûleurs, toujours maintenir les ouvertures des brûleurs

propres. Il est nécessaire de les nettoyer régulièrement pour

optimiser leur performance. Les brûleurs ne fonctionnent

que dans une position et doivent en conséquence être

installés correctement pour garantir un fonctionnement

sécurisé.

Nettoyer le gril avec précaution. Pour éviter toute brûlure de

vapeur, ne pas utiliser d’éponge ou de chiffon mouillés pour

nettoyer le gril quand il est encore chaud. Certains produits

de nettoyage dégagent des fumées toxiques ou peuvent

s’enflammer s’ils sont appliqués sur une surface chaude.

Éteindre les commandes du gril et s’assurer que le gril est

froid avant d’utiliser des nettoyants en aérosol sur ou autour

du gril. Les produits chimiques qui produisent une

pulvérisation peuvent en présence de chaleur, prendre feu

ou provoquer la corrosion des pièces métalliques.

Ne pas utiliser le gril pour cuisiner des viandes

excessivement grasses ou d’autres produits pouvant

favoriser des flambées.

Ne pas utiliser le gril sous des constructions combustibles

non protégés. Utiliser le gril uniquement dans des endroits

bien ventilés. Ne pas utiliser le gril dans des bâtiments, des

garages, des remises de jardin, des passages recouverts ou

toute autre zone fermée.

Ne jamais placer de matériaux combustibles, tels que des

fluides, des déchets ou des vapeurs, telles que de l’essence

ou un allume-feu autour du grill. Ne pas bloquer le courant

de combustion et de ventilation.

NE JAMAIS CONNECTER À L’APPAREIL DE LIGNE

D’ALIMENTATION DE GAZ SANS RÉGULATEUR.

UTILISER L’ENSEMBLE TUYAU/RÉGULATEUR FOURNI.

Ce gril est configuré pour fonctionner au propane liquide. Ne

pas utiliser de gaz naturel à moins que le gril n’ait été

reconfiguré pour le gaz naturel.

Consommation totale du gaz (à l’heure) de ce gril en acier

avec tous les brûleurs réglés sur élevé:

Brûleur principal 2 x 10,000 BTU/hr.

Total 20,000 BTU/hr.

AVERTISSEMENT

Ayez toujours à disposition un flacon pulvérisateur rempli

d’eau savonneuse près du robinet de gaz et vérifiez les

raccordements avant d’utiliser le gril.

NE PAS UTILISER DE FEUILLE D’ALUMINIUM POUR

RECOUVRIR LES GRILLES DU GRIL OU LE FOND DU

GRIL.

Cette feuille peut bloquer le flux d’air de la combustion ou

engouffrer de la chaleur dans la zone de commande.

AVERTISSEMENT

Cet appareil de cuisson à gaz pour extérieur n’est pas

censé être installé dans ou sur des bateaux, ni sur d'autres

véhicules récréatifs.

PRATIQUES DE SÉCURITÉ PERMETTANT D’ÉVITER LES

BLESSURES CORPORELLES

Lorsque vous entretenez correctement votre gril, il vous

offrira un service fiable et sécurisé pendant plusieurs années.

Vous devez toutefois prendre toutes les précautions

nécessaires lorsque vous utilisez le gril puisqu'il produit une

chaleur intense qui augmente le potentiel des accidents. Lors

de l’utilisation de cet appareil, des pratiques de sécurité

élémentaires doivent être observées, y compris :

Ne pas réparer et ne pas remplacer de pièces du gril à moins

que l’opération soit spécifiquement indiquée dans ce manuel.

Tous les autres services doivent être confiés à un technicien

qualifié.

Ne pas installer le gril dans ou sur des véhicules récréatifs ou

des bateaux.

Les enfants ne doivent pas être laissés seuls ou sans

supervision à un endroit où le gril est utilisé. Ne jamais

permettre aux enfants de s’asseoir, se tenir debout ni jouer

sur ou autour du gril.

Ne pas ranger d’objets autour ou sous le gril qui pourraient

éveiller la curiosité des enfants.

Ne pas mettre en contact ou approcher de trop près

vêtements, maniques ou tout autre matériau inflammable

avec les grilles, les brûleurs ou toute surface chaude tant que

ces derniers n’ont pas refroidis. Le tissu pourrait prendre feu

et entraîner des blessures corporelles.

Pour assurer votre sécurité personnelle, portez des

vêtements appropriés à la tâche. Les vêtements ou les

manches larges ne doivent jamais être portés lorsqu’on

utilise cet appareil. Certains tissus synthétiques sont très

inflammables et ne doivent jamais être portés pour cuisiner.

Seuls certains types de verre, de céramique en verre

calorifuge, en terre cuite ou autres ustensiles émaillés

peuvent être utilisés avec le gril. Ces matériaux peuvent se

briser sous les changements soudains de la température.

Utilisez uniquement un feu faible ou moyen conformément

aux directives du fabricant.

Ne pas chauffer de conteneurs d’aliments fermés. La

pression qui s’accumule peut faire exploser les conteneurs.

Protéger la main lors de l’ouverture du couvercle du gril.

Ne jamais se pencher sur un gril ouvert.

Lorsque vous allumez un brûleur, concentrez-vous sur ce

que vous faites. Gardez toujours à l’esprit le brûleur que

3. Assurez-vous que toutes les valves des brûleurs sont

en position fermée (OFF).

4. Inspectez les connexions de valve, l’orifice ainsi que le

régulateur. Effectuez une inspection afin de détecter

tout dégât ou débris, et enlevez-les, si présents.

Inspectez le tuyau pour voir s'il est endommagé. Ne

jamais utiliser de matériel endommagé ou bouché.

Consultez le revendeur local de propane liquide pour

toute réparation.

5. Lorsque vous joignez le régulateur à la valve, serrez

l'écrou à raccord rapide à la main dans le sens horaire

jusqu'à l'arrêt complet. Ne pas utiliser de clé pour serrer.

Elle risque d’endommager l’écrou à raccord rapide, ce

qui pourrait entraîner une situation dangereuse.

6. Ouvrez complètement le robinet de la bouteille en

tournant le robinet dans le sens inverse des aiguilles

d'une montre.

7. Avant d'allumer la plaque chauffante, utilisez une

solution d'eau savonneuse pour vérifier l'étanchéité de

toutes les connexions.

8. Si une fuite est détectée, fermez le robinet de la

bouteille et n'utilisez pas la plaque chauffante jusqu'à

ce qu'un revendeur local de propane liquide puisse

effectuer les réparations.

DÉBRANCHEMENT DE LA BOUTEILLE DE PROPANE

LIQUIDE:

1. Éteignez les vannes du brûleur de la plaque chauffante

et assurez-vous que la plaque chauffante est froide.

2. Fermez le robinet de la bouteille de propane liquide en

tournant dans le sens des aiguilles d'une montre

jusqu'à ce qu'il s'arrête.

3. Détachez l'ensemble du régulateur du robinet de la

bouteille en tournant l'écrou de raccordement rapide

dans le sens antihoraire.

4. Placez le capuchon anti-poussière sur la sortie du

robinet de la bouteille chaque fois que la bouteille n'est

pas utilisée. N'installez que le type de capuchon anti-

poussière sur la sortie du robinet de la bouteille qui est

fourni avec le robinet de la bouteille. D'autres types de

bouchons ou de bouchons peuvent entraîner des fuites

de propane.

Raccordement au gaz

EXIGENCES RELATIVES AUX BOUTEILLES DE

PROPANE LIQUIDE

(Cylindre de 1 lb)

Une bouteille de propane liquide bosselée ou rouillée peut

être dangereuse et doit être vérifiée par votre fournisseur.

N'utilisez jamais une bouteille dont la soupape est

endommagée. La bouteille de propane liquide doit être

fabriquée et marquée conformément aux spécifications pour

les bouteilles de propane liquide du ministère des Transports

des États-Unis (DOT) ou à la norme nationale du Canada,

CAN/CSA-B339, Cylindres, sphères et tubes pour le

transport de matières dangereuses. Commissariat aux

marchandises.

Utilisez des bouteilles de GPL jetables d'une capacité de

14,1 oz. or 16,4 onces. équipé d'une connexion CGA #600.

RACCORDEMENT DU GAZ PL

Seuls le régulateur de pression et le tuyau fourni avec la

plaque chauffante doivent être utilisés. Tout régulateur de

pression et tuyau de remplacement doit être spécifié par le

fabricant de la plaque chauffante. Cette plaque chauffante

est configurée pour le propane liquide. Ne pas utiliser une

alimentation en gaz naturel.

BRANCHEMENT DE LA BOUTEILLE DE PROPANE

LIQUIDE

Pour connecter la bouteille d'alimentation en gaz propane

liquide :

1. Assurez-vous que le robinet de la bouteille est fermé

(tourné dans le sens horaire pour l’arrêt).

2. Vérifiez le robinet de la bouteille pour assurer qu’elle

dispose de filets externes appropriés (raccordement de

type 1 conformément à ANSIZ21.81).

Liste de contrôle finale de l’installateur

NOTE À L’UTILISATEUR : VEUILLEZ CONSERVER CE

MANUEL À TITRE DE RÉFÉRENCE ULTÉRIEURE

MISES EN GARDE SUR LA BOUTEILLE DE PROPANE

a) Ne rangez pas de bouteille de gaz PL de rechange

sous ou près de cet appareil

b) Ne jamais remplir la bouteille à plus de 80 pour cent

de sa capacité

c) Si ces consignes des points a et b ne sont pas

suivies à la lettre, un incendie ou une explosion

peuvent se produire ce qui entraînerait des lésions

corporelles graves voire la mort

✓ L’espace minimum de tous les côtés et de l’arrière

de l’unité jusqu’à la construction combustible doit

être de 91 cm des côtés et 91 cm de l'arrière

✓ Tous les emballages internes retirés.

✓ Les boutons tournent librement

✓ Les brûleurs sont serrés et reposent correctement

sur les orifices

✓ Le régulateur de pression est connecté et réglé

Raccords de gaz au gril à l’aide de l’ensemble tuyau-

régulateur fourni (préréglé pour une colonne d’eau

de 11,0 po )

✓ Unité testée et sans fuites

✓ Utilisateur informé sur l'emplacement de la valve

d’arrêt de l’alimentation du gaz

Test de fuite

TOUJOURS VÉRIFIER LA PRÉSENCE DE FUITE

APRÈS CHAQUE CHANGEMENT DE LA BOUTEILLE

DE PL

Avant chaque utilisation, vérifier tous les raccords

d’alimentation de gaz pour détecter les fuites. Il est

recommandé de conserver un flacon pulvérisateur

d'eau savonneuse près de la valve d'arrêt de la

conduite d'alimentation de gaz. Pulvérisez tous les

raccords. La présence de bulles confirme les fuites.

GÉNÉRALITÉS

Bien que les raccords de gaz sur le gril aient été testés pour

les fuites à l’usine avant l’expédition, un contrôle doit être

effectué sur site pour garantir que les raccords sont bien

serrés pour parer à toute éventualité de mauvaise

manipulation pendant l'expédition ou de pression excessive

exercée involontairement sur l'unité. Vérifiez régulièrement

qu'il n'y a pas de fuite dans le système en procédant

comme suit. Si vous sentez une odeur de gaz, vous devez

immédiatement inspecter le système en entier pour détecter

les fuites potentielles.

AVANT DE PROCÉDER AU TEST

Assurez-vous que tous les matériaux d’emballage ont été

enlevés gril, y compris les sangles de fixation.

NE PAS FUMER PENDANT LE TEST DE FUITE.

NE JAMAIS TESTER LES FUITES AVEC UNE FLAMME

NUE.

Préparez une solution savonneuse moitié détergent

liquide et moitié eau. Vous avez besoin d’un flacon

pulvérisateur ou d’une brosse ou d’un chiffon pour appliquer

la solution sur le raccord. Lors du test de fuite initiale,

assurez-vous que la bouteille de propane liquide est pleine

à 80%.

POUR TESTER

1. Assurez-vous que les valves de commande sont en

position “○” et ouvrez l’alimentation de gaz.

2. Assurez-vous que toutes les connexions du régulateur

du gaz PL et de la valve d’alimentation jusqu’à et y

compris le raccordement au tuyau du collecteur (le

tuyau qui va aux brûleurs) sont bien serrées. Des bulles

de savon se formeront s’il y a une fuite.

3. Si une fuite est présente, tournez immédiatement

l’alimentation du gaz sur arrêt et resserrez les raccords

ayant des fuites.

4. Remettez le gaz sur marche et effectuez un nouveau

contrôle.

5. Si le gaz fuit toujours de l’un des raccords, tournez

l’alimentation du gaz sur arrêt et contactez le service

clientèle au 1-800-913-8999 aux États-Unis / Canada.

Utilisez uniquement les pièces recommandées par le

fabricant sur le gril.

Toute substitution annulerait la garantie. Ne pas utiliser le

gril sans avoir contrôler tous les raccords et déterminer

l’absence de fuites.

VÉRIFICATION DU FLUX DE GAZ

Les brûleurs du gril sont testés et réglés à l’usine avant leur

expédition ; toutefois, des différences dans l’alimentation du

gaz local peuvent exiger le réglage des brûleurs. Les

flammes des brûleurs doivent être vérifiées visuellement.

Les flammes doivent être bleues et stables sans bouts

jaunes ni bruit excessif ou soulèvement. En présence de

l’une de ces conditions, vérifiez si l’obturateur d’air ou les

orifices des brûleurs sont bloqués par des saletés, débris,

toiles d’araignée, etc. Veuillez adresser vos questions sur la

stabilité des flammes au service clientèle au

1-800-913-8999 aux États-Unis / Canada.

Votre gril est prêt à l'emploi !

Consignes d’utilisation

UTILISATION D’ORDRE GÉNÉRAL DU GRIL

La capacité de chaque brûleur principal est de 10,000

BTU/hr. Les brûleurs principaux du gril occupent la surface

de cuisson totale et sont dirigés sur les côtés pour réduire

tout blocage provenant de la graisse et des débris qui

tomberaient. Les boutons d’allumage sont situés sur la partie

inférieure du centre du panneau des valves. Les allumeurs

rotatifs sont étiquetés sur le panneau de commande.

UTILISATION DU GRIL

La cuisson sur gril requiert une température élevée pour bien

saisir et un brunissement approprié. La plupart des aliments

sont cuits à un réglage élevé pendant le temps total de leur

cuisson. Toutefois, lorsque vous grillez des gros morceaux

de viande ou volaille, il peut s’avérer nécessaire de réduire la

flamme après le brunissement initial. Les aliments cuisent

parfaitement sans brûler l’extérieur. Les aliments cuisinés

pendant un long moment ou ceux qui ont été trempés dans

une marinade sucrée un peuvent nécessiter une flamme plus

faible vers la fin de leur cuisson.

REMARQUE : Ce gril est conçu pour griller efficacement

sans l'utilisation de pierres de lave ou de briquettes d'aucune

sorte.

NE PAS LAISSER LE GRIL SANS SUPERVISION

PENDANT LA CUISSON.

AVERTISSEMENT : IMPORTANT!

AVANT D’ALLUMER LE GRIL

Inspectez le tuyau d’alimentation de gaz avant de le mettre

en marche. S'il y a des traces de coupures, d'usure ou

d'abrasion, il doit être remplacé avant l`utilisation. N'utilisez

pas le gril si une odeur de gaz est présente. Seuls le

régulateur de pression et le tuyau fournis avec l'unité

doivent être utilisés. Ne jamais remplacer les détendeurs et

les flexibles par ceux fournis avec le gril. Si un

remplacement est nécessaire, contactez le fabricant pour un

remplacement approprié. Le remplacement doit être celui

spécifié dans le manuel.

POUR ALLUMER LE BRÛLEUR PRINCIPAL

Assurez-vous que les boutons sont en position « ○ », et

ouvrez l’alimentation de gaz sur la bouteille de PL.

Maintenez toujours votre visage et votre corps aussi loin

que possible du gril lors de l’allumage.

Pour allumer le brûleur, poussez et tournez le bouton de

commande du brûleur principal à la position ,tout en

appuyant et en maintenant enfoncéle bouton d’allumage

électronique.

Dès que le brûleur est allumé, relâchez le bouton

d’allumage électronique et le bouton du brûleur. Si le brûleur

ne s’allume pas, attendez 5 minutes que tout excès de gaz

se soit dissipé et réessayez.

AVERTISSEMENT:

Maintenez toujours votre visage et votre corps aussi loin

que possible du brûleur lors de l’allumage.

Consignes d’allumage

MISES EN GARDE

Placez le bouchon anti-poussière sur la sortie du

robinet de la bouteille en tout temps lorsque vous

n’utilisez pas la bouteille. N’installez que le type de

bouchon anti-poussière qui est fourni avec le robinet

de la bouteille. Les autres types de bouchons peuvent

entraîner des fuites du propane.

Lorsque vous n’utilisez pas l’unité, le gaz doit être

coupé au niveau de la bouteille.

Si l’appareil est entreposé à l’intérieur, la bouteille doit

être déconnectée et enlevée de l’appareil. Les

bouteilles doivent être entreposées à l’extérieur dans

des zones bien ventilées et hors de la portée des

enfants.

Ayez toujours à disposition un flacon pulvérisateur

rempli d’eau savonneuse près du robinet de gaz et

vérifiez les raccordements avant d’utiliser le gril.

N’essayez pas d’allumer le barbecue si une odeur de

gaz est présente. Merci d’appeler le 1-800-913-8999.

Les brûleurs sont réglés avant l’expédition; toutefois,

des différences dans l’alimentation du gaz local

peuvent exiger le réglage des brûleurs.

Allumage avec une allumette

1. Si le brûleur ne s’allume pas après plusieurs tentatives,

vous pouvez essayer de l’allumer avec une allumette.

Toutefois avant de le faire, attendez 5 minutes que le

gaz accumulé se soit dissipé.

2. Attacher une allumette à l’extrémité de la tige

d’allumage.

3. Allumez l’allumette.

4. Tenez le bâtonnet d’allumage et introduisez l’allumette

allumée près des orifices du brûleur.

5. Appuyez sur le bouton de commande approprié que

vous tournez en position .

6. Le brûleur devrait s’allumer immédiatement.

Identification des composants

Remarque : avant d’utiliser le gril, enlevez le matériau d’emballage, y compris les

sangles.

Brûleurs principaux

Bouton de commande, étiquette

Soins et entretien

Il y a très peu de soins et d'entretien nécessaires. Le gril de

table est conçu et fabriqué avec des matériaux qui dureront

plusieurs années avec une utilisation normale. Suivre ces

instructions améliorera la longévité du gril et la qualité de la

cuisson. Pour assurer le fonctionnement en toute sécurité

de votre gril, la zone de cuisson doit toujours être exempte

de matériaux combustibles de tout type, tels que l'essence

ou d'autres vapeurs ou liquides inflammables.

PLAQUE DE CUISSON

Peut être nettoyé facilement avec de l'eau chaude

savonneuse.

SSUREZ-VOUS QUE L'ALIMENTATION EN GAZ ET LES

BOUTONS SONT EN POSITION « O ». ASSUREZ-VOUS

QUE LE BRÛLEUR SUPÉRIEUR DE LA CUISINIÈRE EST

FROID AVANT DE LE RETIRER.

NETTOYAGE DU BRÛLEUR PRINCIPAL

Assurez-vous que l'alimentation en gaz est coupée et que

les boutons sont en position « O ». Assurez-vous que le gril

est froid. Nettoyez l'extérieur du brûleur avec une brosse

métallique. Nettoyez le tartre tenace avec un grattoir en

métal. Dégagez tous les ports obstrués avec un trombone

déplié. N'utilisez jamais de cure-dents en bois car il pourrait

se casser et obstruer le port.

Veuillez noter si des insectes ou d'autres obstructions

bloquent le flux de gaz à travers le brûleur, et si c'est le cas,

vous devrez appeler notre ligne de service à la clientèle au

1-800-913-8999 aux États-Unis/CANADA.

Bac à graisse

Peut être nettoyé facilement avec de l'eau chaude

savonneuse.

Mise en garde: Le plateau à graisse doit rester propre et

exempt de toute accumulation importante pour que le gril

puisse fonctionner correctement et éliminer les flambées.

Firebox

Utilisez de l'eau chaude savonneuse pour nettoyer cette zone. Ne

laissez pas la graisse s'accumuler.

Trou de vidange

Le trou de vidange doit être dégagé de la graisse et des particules

de nourriture pour permettre aux gouttes de s'écouler correctement

dans le bac à graisse. Cela doit être fait pour maintenir le bon

fonctionnement de votre gril.

Soins et entretien

Avertissement : Si vous souhaitez remplacer le brûleur

principal, nous vous recommandons fortement de faire

appel à un technicien qualifié pour le remplacer.

Veuillez comprendre que nous ne serons pas

responsables de toute responsabilité, blessure

corporelle ou dommage matériel résultant d'un brûleur

mal assemblé.

Étape 3. Insérez le brûleur sur l'orifice et fixez le couvercle

de la goupille du brûleur sur le brûleur, comme illustré ci-

dessous, assurez-vous que le trou du brûleur vise l'orifice.

Étape 4. Fixez le brûleur principal sur la paroi arrière du

foyer avec la goupille « R ».

Étape 5. installez la plaque de cuisson.

MISE EN GARDE

1. Gardez la zone de l'appareil de cuisson au gaz

extérieur dégagée et exempte de matériaux

combustibles, d'essence et d'autres vapeurs et

liquides inflammables.

2. Ne pas obstruer le flux d'air combustible et de

ventilation.

3. Gardez les ouvertures de ventilation de l'enceinte de la

bouteille exemptes de débris.

COMMENT REMPLACER LE BRÛLEUR PRINCIPAL

Étape 1. Retirez la plaque de cuisson.

Étape 2. Retirez la goupille « R » du brûleur principal sur la

paroi arrière de la chambre de combustion à l'aide d'une

pince à bec effilé. Utilisez un tournevis à tête plate pour

retirer le couvercle de la goupille du brûleur, puis retirez le

brûleur sur la paroi avant du foyer, comme illustré ci-

dessous.

Dépannage

AVERTISSEMENT CONCERNANT LES ARAIGNÉES ET

LES INSECTES

Inspectez et nettoyez les brûleurs / tubes de venturi afin de

détecter la présence d’insectes et de nids d’insectes. Un tube

bouché peut favoriser un feu en dessous du gril.

Bien qu’un tuyau de brûleur bloqué ne soit pas la seule

cause de ces « RETOURS DE FLAMME », il s’agit

néanmoins de la cause la plus commune.

Pour réduire le risque de « RETOURS DE FLAMME », vous

devez nettoyer les tuyaux de brûleurs avant de monter votre

gril et au moins une fois par mois à la fin de l’été et au début

de l’automne lorsque les araignées sont particulièrement

actives. Nettoyez également les tuyaux de brûleurs si votre

gril n’a pas servi pendant une longue période.

À QUEL MOMENT FAUT-IL RECHERCHER LES

ARAIGNÉES

Vous devriez inspecter les brûleurs au moins une fois par an

ou immédiatement après l’une des situations suivantes:

1. L’odeur de gaz avec des flammes du brûleur jaunes.

2. Le gril n’atteint pas la température.

3. Le gril ne chauffe pas de manière uniforme.

4. Les brûleurs font des bruits d’éclat.

MISE EN GARDE : NE PAS débrancher le tuyau de gaz

pendant que le gril est en marche. Comme pour n’importe

quel autre appareil, un bon nettoyage et entretien permettent

à ces appareils de fonctionner dans les meilleures conditions

et d’avoir une vie utile plus longue. Votre gril au gaz ne fait

pas exception à la règle.

TEMPÉRATURES DE CUISSON

Réglage élevé : utilisez ce réglage pour réchauffer

rapidement, saisir les biftecks et les côtelettes et les

grillades.

Réglage bas : utilisez ce réglage pour le rôtissage, cuisson et

lorsque vous cuisinez des morceaux maigres, tels que le

poisson.

Ces températures varient selon la température extérieure et

la force du vent.

Cuisiner avec une chaleur indirecte: vous pouvez cuisiner la

volaille et les gros morceaux de viande lentement à

perfection d’un côté du gril au moyen de la chaleur indirecte

du brûleur sur l’autre côté. La chaleur du brûleur allumé

circule lentement dans tout le gril, cuisinant la viande ou la

volaille sans qu’aucune flamme ne les touche directement.

Cette méthode réduit considérablement les flambées lors de

la cuisson de pièces particulièrement grasses puisqu’il n’y a

pas de flamme directe pour enflammer les graisses ni les jus

gouttant pendant la cuisson.

MISE EN GARDE : si un feu de graisse se déclenche,

coupez l’alimentation du gaz à la source, éteignez tous les

brûleurs et laissez le couvercle fermé jusqu’à que ce que le

feu se soit maîtrisé.

AVANT D’APPELER LE SERVICE À LA CLIENTÈLE

Si le gril ne fonctionne pas correctement, effectuez chaque

vérification de la liste qui suit avant de contacter le service

clientèle. Vous pouvez ainsi économiser les frais d’une

intervention pour réparation.

PRÉCHAUFFAGE : Le couvercle du gril doit être fermé

pendant la période de préchauffage. Il est nécessaire de

préchauffer le gril avant de cuire certains aliments, selon leur

type et la température de cuisson requise. Un préchauffage

de cinq minutes est requis pour les aliments nécessitant

une température de cuisson élevée ; un préchauffage de

deux à trois minutes est requis pour les aliments nécessitant

une température de cuisson plus basse.

MISE EN GARDE : si les brûleurs s’éteignent pendant

l’opération, coupez le gaz à la source et éteignez toutes les

valves de gaz. Ouvrez le couvercle et attendez cinq minutes

avant de rallumer (cette attente permet de dissiper la fumée

du gaz qui s’est accumulé).

Dépannage

Problème Que faire

Le gril ne s’allume pas. • Vérifiez si la bouteille de propane liquide est vide.

• Vérifiez les ports du brûleur pour tout blocage.

Utilisez une brosse métallique pour effacer les ports

branchés.

• Vérifiez que l'orifice à gaz du brûleur ne présente pas

d'obstruction. Si l'orifice est bloqué, nettoyez avec

une aiguille ou un fil fin. N'UTILISEZ JAMAIS UNE

POIGNETTE EN BOIS.

La flamme du brûleur est jaune ou orangée, et

il y a une odeur de gaz.

• Rechercher des araignées et des insectes.

• Appelez notre service clientèle en appelant

US/CANADA:

1-800-913-8999 à 8h00. à 17h du lundi au vendredi.

Faible chaleur alors que le bouton est en

position HI.

• Assurez-vous que la zone de la grille n’est pas

poussiéreuse.

• Assurez-vous que le brûleur et l’orifice sont propres.

• Vérifiez la présence d’araignées et d’insectes

• Est-ce qu'une quantité adéquate de gaz est

disponible ?

• Est-ce que le gril a été préchauffé pendant

15 minutes ?

Commande de pièces

COMMENT PASSER UNE COMMANDE DE PIÈCES

DE REMPLACEMENT

Pour garantir que les pièces de remplacement convenant à

votre gril à gaz seront envoyées, veuillez consulter les

numéros de pièces à la page 68. Les informations suivantes

sont requises pour assurer que la pièce envoyée est

correcte. Prière de remarquer que les frais de livraison des

pièces de rechange sont à votre charge.

• Numéro du modèle du gril au gaz (voir l’étiquette apposée

sur le gril).

• Numéro de la pièce de remplacement nécessaire.

• Description de la pièce de remplacement nécessaire.

• Quantité de pièces requises

Pour obtenir des pièces de rechange, contactez notre

service clientèle au U.S.A/CANADA: 1- 800 -913-8999.

IMPORTANT

Utilisez uniquement les pièces autorisées par l’usine.

L’emploi de pièces qui ne seraient pas autorisées par l’usine

peut être dangereux. Toute substitution annulerait votre

garantie.

Conservez ce manuel d’instructions pour l’assemblage et de

fonctionnement qui vous servira de référence et facilitera

votre commande de pièces de remplacement.

Garantie limitée

Nexgrill garantit à l’acheteur-consommateur d’origine uniquement que ce produit (Modèle nº720-1008 est exempt de défaut de fabrication et de matériaux

après un assemblage correct et dans des conditions d'utilisation normales et raisonnables au domicile pendant les périodes indiquées ci-dessous à compter

de la date d'achat. Le fabricant se réserve le droit de demander une photo comme preuve du dommage ou de renvoyer les pièces défectueuses, tout frais

d’expédition par voie postale ou transport prépayé par le consommateur, à titre de révision et d’inspection. L'obligation de Nexgrill est limitée à la réparation,

le remplacement ou la valeur dépréciée, au gré de Nexgrill.

BRÛLEUR PRINCIPAUX : Garantie LIMITÉE de 5 ans contre la perforation.

PLAQUE: Garantie LIMITÉE de 1 an ; ne couvre pas les égouttures, l’effritement, les égratignures ou les dommages superficiels.

AUTRES PIÈCES : Garantie LIMITÉE de 1 an (y compris, sans toutefois s’y limiter les vannes, le cadre, le boîtier, le panneau de commande, l’allumeur, le

régulateur et les tuyaux). * Ne couvre pas l’effritement, les égratignures, la fissuration par corrosion et la rouille.

Une fois que le consommateur fournissant la preuve d’achat, tel qu'indiqué ci-contre, le fabricant répare ou remplace les pièces qui sont prouvées

défectueuses pendant la période de garantie applicable. Les pièces requises pour l’exécution de ladite réparation ou le remplacement seront gratuites sauf

pour les frais d’expédition, tant que l’acheteur soumet sa demande dans la période de garantie depuis la date d’origine de l’achat. L’acheteur-consommateur

d’origine sera responsable des frais d’expédition des pièces remplacées selon les conditions de la présente garantie limitée. La présente garantie limitée est

applicable aux États-Unis uniquement et uniquement disponible au propriétaire d’origine du produit. Elle n'est pas transférable. Le fabricant requiert une

preuve raisonnable de votre date d’achat. Vous devez en conséquence conserver votre reçu d’achat et/ou facture. Si l’unité a été offerte en cadeau,

demandez au donneur du cadeau d’envoyer le reçu en votre nom à l’adresse indiquée ci-dessous. Toute pièces défectueuse ou manquante soumise à la

présente garantie limitée ne sera pas remplacée sans enregistrement ni preuve d'achat. La présente garantie limitée s’applique à la fonctionnalité du produit

UNIQUEMENT et ne couvre pas les questions cosmétiques, telles que les éraflures, les bosses, les corrosions ou la décoloration résultant de la chaleur ou

des agents de nettoyage chimique ou tout autre type d’outil utilisé pour l’assemblage ou l’installation de l’appareil, la rouille sur la surface ou la décoloration

des surfaces en acier. La rouille de la surface, la corrosion ou l’écaillage de la peinture en poudre sur les pièces métalliques n'affectent pas l’intégrité

structurelle du produit et ne sont pas considérés comme défaut de fabrication ou de matériaux. En conséquence, ils ne sont pas couverts par la présente

garantie. La présente garantie ne rembourse pas le coût de toute complication, aliment, blessure personnelle ni dommage matériel. Si une pièce de

remplacement d'origine n'est pas disponible, une pièce de remplacement comparable sera envoyée. Vous serez responsable des frais d’expédition de toutes

les pièces remplacées selon les conditions de la présente garantie limitée.

ÉLÉMENTS QUE LE FABRICANT NE REMBOURSERA PAS :

• Interventions pour réparation à votre domicile.

• Réparations lorsque votre produit est utilisé pour une utilisation autre qu'une famille normale ou résidentielle.

• Dommage résultant d’accident, modification, utilisation erronée, manque de maintenance/nettoyage, abus, incendie, inondation, cas de force majeure,

installation incorrecte et installation ne correspondant pas aux codes d'électricité ou de plomberie ou utilisation des produits non approuvés par le

fabricant.

• Toute perte d’aliment en raison de pannes de produit.

• Pièces de remplacement ou coûts de main-d’œuvre pour la réparation pour les unités utilisées en dehors des États-Unis ou au Canada.

• Prise en charge et livraison de votre produit.

• Frais d’expédition ou de traitement des photos envoyées dans des documents.

• Réparation des pièces ou des systèmes résultant de modifications non autorisées apportées au produit.

• La prise en charge et/ou réinstallation de votre produit.

• Coût d’expédition, standard ou expédié, pour les pièces sous garantie/non garantie et de remplacement.

CLAUSE DE DÉNÉGATION DE RESONSABILITÉ DES GARANTIES IMPLICITES; LIMITES DES RECOURS

La réparation ou le remplacement des pièces défectueuses sont votre recours exclusif conformément aux conditions de la présente garantie limitée. Le

fabricant n’est pas responsable des dommages directs ou accessoires découlant d’une infraction à la présente garantie limitée ou à toute autre garantie

implicite applicable ou toute défaillance ou dommage résultant de cas fortuit, entretien et maintenance incorrects, incendie déclenché par la graisse,

accident, modification, remplacement de pièces de marques fabriquées par tiers, utilisation erronée, transport, utilisation commerciale, abus,

environnements hostiles (temps rudes, calamités naturelles, modifications par des animaux), installation inappropriée ou non conforme aux codes locaux ou

aux instructions imprimées du fabricant.

LA PRÉSENTE GARANTIE EST LA SEULE GARANTIE EXPRESSE OFFERTE PAR LE FABRICANT. AUCUNE SPÉCIFICATION DE PERFORMANCE

OU DESCRIPTION DU PRODUIT, WHEREVER IT APPEARS N’EST GARANTIE PAR LE FABRICANT SAUF DANS LA FORME TELLE QUE STIPULÉE

DANS LA PRÉSENTE GARANTIE. TOUTE PROTECTION DE GARANTIE IMPLICITE DÉCOULE DES LOIS D’UN ÉTAT QUELCONQUE, Y COMPRIS

GARANTIE IMPLICITE DE COMMERCIALISATION OU D’ADAPTABILITÉ DANS UN OBJECTIF OU EMPLOI PARTICULIER EST PAR LA PRÉSENTE

LIMITÉE EN TEMPS À LA DURÉE STIPULÉE CI-CONTRE.

Ni les revendeurs ni l’établissement de vente au détail vendant ce produit n'ont le droit de proposer d’autres garanties supplémentaires ou de promettre des

recours additionnels ou ne correspondant pas aux déclarations susmentionnées. La responsabilité maximum du fabricant, dans tous les cas, ne peut pas

dépasser le prix d’achat documenté du produit réglé par le consommateur d'origine. La présente garantie ne s’applique qu’aux unités achetés auprès d’un

vendeur au détail ou revendeur agréé. REMARQUE : Certains états n'autorisent pas l’exclusion ni la limite de dommages directs ou indirects, en

conséquence certaines limites ou exclusions susmentionnées peuvent ne pas vous concerner ; la présente garantie limitée vous confère des droits

spécifiques légaux tels que stipulés dans les présentes. Vous pouvez en outre bénéficier ’autres droits variant d’un état à un autre.

Pour faire valoir vos droits conformément à la présente garantie limitée, vous devez envoyer un courrier à :

Nexgrill’s Customer Relations

14050 Laurelwood PI

Chino, CA 91710 U.S.A.

Pour toute assistance concernant un retour de marchandises, des questions d’ordre général

et des problèmes de dépannage, veuillez contacter. le U.S.A / CANADA:1- 800-913-8999.

Solución de problemas . . . . . . . . . . . . . . . . .

Ordenar repuestos. . . . . . . . . . . . . . . . . . . . .

Garantía limitada. . . . . . . . . . . . . . . . . . . . .

Vista en detalle . . . . . . . . . . . . . . . . . . . . . . .

Lista de partes . . . . . . . . . . . . . . . . . . . . . . . .

Instrucciones de seguridad.. . . . . . . . . . . . . .

Conexión de gas. . . . . . . . . . . . . . . . . . . . . .

Lista final de control para el instalador. . . . . .

Control de fugas.. . . . . . . . . . . . . . . . . . . . . .

Instrucciones de uso . . . . . . . . . . . . . . . . . . .

Instrucciones de encendido . . . . . . . . . . . . . .

Identificación de componentes . . . . . . . . .

Cuidado y mantenimiento. . . . . . . . . . . . . . . .

Índice

Instrucciones de seguridad

PELIGRO

1. Nunca opere este dispositivo sin prestarle atención.

2. Nunca opere este dispositivo dentro de una distancia de 3,05 m / 10 ft. de cualquier tipo de

estructura, material combustible u otro cilindro con gas.

3. Nunca opere este dispositivo dentro de una distancia de 7,62 m / 25 ft. de cualquier tipo de

líquido inflamable.

4. Este dispositivo no está diseñado ni debe usarse para calentar.

5. En caso de incendio, manténgase alejado del dispositivo e inmediatamente llame al

departamento de bomberos. No intente extinguir el fuego originado por grasa o aceite con

agua.

PELIGRO

En caso de que usted huela gas:

• Cierre el suministro de gas del

dispositivo.

• Apague cualquier tipo de llama abierta.

• Abra la tapa.

• Si el olor persiste, manténgase alejado

del dispositivo y llame inmediatamente a

su proveedor del servicio de gas o al

departamento de bomberos.

ADVERTENCIA

1. No almacene ni use gasolina u otros

líquidos o vapores inflamables en las

cercanías de este o cualquier otro

dispositivo.

2. No se debe almacenar en las cercanías

de este o cualquier otro dispositivo un

cilindro de propano líquido (LP, por sus

siglas en inglés) que no esté conectado

para su uso.

En el estado de Massachusetts se aplican las siguientes instrucciones de instalación:

• Las instalaciones y reparaciones se deben efectuar por un contratista, plomero o gasista

calificado o licenciado por el estado de Massachusetts.

• Si se usa una válvula de bola, debe ser un tipo de manigueta T.

• Si se usa un conector de gas flexible no debe exceder de 3 pies.

En caso de que estas instrucciones no se cumplieran, ello podría dar como resultado un

incendio o una explosión que podría causar lesiones corporales graves, la muerte o daños a la

propiedad.

Su parrilla llegará a tener una temperatura muy elevada. Nunca se incline sobre el área de

cocción mientras use la parrilla. No toque las superficies de cocción, la carcasa de la parrilla,

la tapa u otras partes de la parrilla mientras se encuentra en uso o hasta que la parrilla a gas

se haya enfriado después del uso.

RESIDENTES DE CALIFORNIA SOLAMENTE - ADVERTENCIA: Este producto y los

combustibles usados para operar este producto (propano líquido), y los productos de la

combustión de tales combustibles, pueden exponerle a los productos químicos incluyendo el

benceno, que es conocido por el Estado de California para causar cáncer y daño reproductivo.

Para más información, visite www.P65Warnings.ca.gov

ADVERTENCIA

No intente encender este dispositivo sin antes leer la

sección “INSTRUCCIONES DE ENCENDIDO” en el

presente manual.

PRECAUCIÓN: Tenga cuidado con los

fogonazos

PROBADO CONFORME AL ESTÁNDAR ANSI Z21.58-

2018 • CSA 1.6-2018 PARA DISPOSITIVO DE COCCIÓN

A GAS PARA LUGARES ABIERTOS. ESTA PARILLA ES

EXCLUSIVA PARA USO EN LUGARES ABIERTOS.

PRECAUCIÓN: Las arañas e insectos pequeños pueden

ocasionalmente

tejer telillas o hacer nidos en los tubos de

los mecheros de la parrilla durante el

transporte o mientras están en el depósito.

Estas telillas pueden causar obstrucciones

en el flujo de gas, que podríanhacer que se

quemen los tubos de los mecheros y las áreas

circundantes. Esta clase de fuego se denomina

“FOGONAZO” y puede provocar daños serios en la parrilla

y crear una condición de operación insegura para el

usuario.

Aunque el tubo de un mechero obstruido no es la única

causa para que se genere un "FOGONAZO", es la más

común.

A fin de minimizar las probabilidades de que ello ocurra,

usted debe limpiar los tubos de los mecheros antes de

armar la parrilla y luego por lo menos una vez al mes hacia

el final del verano o a principios del otoño que es cuando

las arañas tienen mayor actividad. Asimismo realice este

procedimiento de limpieza si usted no ha usado la parrilla

durante un tiempo prolongado. Un tubo obstruido puede

ocasionar un incendio debajo de la parrilla.

Códigos de instalación de la parrilla

Para utilizar el método correcto de instalación, verifique

los códigos locales de la propiedad. En caso de no existir

códigos locales, la presente unidad deberá instalarse de

acuerdo con lo dispuesto en el Código Nacional de Gas

Combustible, ANSI Z223.1/NFPA 54, Almacenamiento y

Manipulación de gases de petróleo licuados, ANSI / NFPA

B149.2 o CSA B149.1 Código de Instalación de Gas

Natural y Propano, y el Código Nacional de Electricidad.,

ANSI/NFPA 70.

Uso correcto del tanque de gas LP

Los modelos de parrilla de gas LP están diseñadas para

que se usen con un tanque de gas propano líquido de

9.07 kg (20 lb) estándar, que no está incluido con la

parrilla. Nunca conecte su parrilla de gas a un tanque de

gas propano líquido que supere esta capacidad.

NOTA: El flujo normal de gas que va por el ensamble del

regulador y la manguera puede causar un zumbido. Un

volumen bajo de ruido es perfectamente normal y no

interferirá con la operación de la parrilla. Si el zumbido es

fuerte y excesivo, es posible que deba purgar el aire de la

línea de gas o reajustar el dispositivo de flujo de gas en

exceso del regulador. Este procedimiento de purga debe

hacerse cada vez que se conecte un nuevo tanque de gas

LP a la parrilla.

Controle en forma visual las llamas de los mecheros antes

de cada uso. Las llamas deben verse como en la foto. Si

no se ven así, diríjase a la parte de mantenimiento de los

mecheros en este manual.

ADVERTENCIA

Su parrilla llegará a tener una temperatura muy elevada. Nunca

se incline sobre el área de cocción mientras use la parrilla. No

toque las superficies de cocción, la carcasa de la parrilla, la tapa

o cualquier otra pieza de la parrilla mientras ésta esté operando o

hasta que la parrilla de gas se haya enfriado luego de usarla.

El incumplimiento de estas instrucciones puede dar como

resultado lesiones corporales graves.

• NO instale esta unidad en recintos combustibles elevados. No

instale este dispositivo de cocción a gas para espacios

abiertos dentro o en vehículos y/o barcos recreacionales. Los

tanques de gas LP deben guardarse en espacios abiertos, en

áreas bien ventiladas y fuera del alcance de los niños. No

deben guardarse los tanques de gas LP desconectados en

viviendas, garajes o en cualquier otro tipo de lugar cerrado.

• No obstruya el flujo de aire de la ventilación que se encuentra

en la carcasa de la parrilla a gas. Sólo use el ensamble del

regulador y la manguera que vienen con su parrilla a gas. Los

ensambles de los reguladores y de la manguera de reemplazo

deben ser los que se especifican en este manual.

• El ensamble del regulador y la manguera deben

inspeccionarse con anterioridad cada vez que utilice la parrilla.

En caso de que exista abrasión o desgaste excesivo o si la

manguera está cortada, esta debe reemplazarse antes de

utilizar la parrilla. El ensamble de la manguera reemplazada

debe ser el que indica el fabricante.

• Deben utilizarse el regulador de presión y el ensamble de la

manguera que vienen con el dispositivo de cocción a gas para

espacios abiertos. Jamás utilice otros tipos de reguladores.

Póngase en contacto con el servicio al cliente para solicitar al

fabricante piezas de repuesto específicas.

• Este dispositivo de cocción a gas para espacios abiertos está

equipado con un regulador de presión que cumple con los

estándares de las válvulas reguladoras de presión para gas LP

ANSI/UL 144.

• No use ningún tipo de briquetas en la parrilla.

• La parrilla está diseñada para funcionar correctamente sin la

utilización de briquetas. No coloque briquetas en la parte

radiante ya que esto bloqueará el área por la que se ventilan

los mecheros de la parrilla. El agregado de briquetas pueden

dañar los componentes y las perillas de encendido y dejará sin

efecto la garantía.

• Mantenga los laterales y la parte trasera del carro libre y limpia

de desechos. Mantenga cualquier cable de electricidad, o el

cable del motor del asador alejado de las áreas calientes de la

parrilla.

• Jamás utilice la parrilla cuando las condiciones climáticas sean

muy ventosas. En caso de utilizarla en un área de viento

constante (frente al mar, cima de una montaña, etc.)

necesitará utilizar un protector contra el viento. Siempre

mantenga el espacio libre circundante adecuado.

• Jamás utilice un tanque de propano abollado u oxidado.

• Mantenga todos los cables con electricidad y la manguera de

combustible alejadas de superficies calientes.

• Mientras la enciende, mantenga su rostro y manos lo más

alejadas posibles de la parrilla.

• Cualquier ajuste a los mecheros debe realizarse una vez que

estos se han enfriado.

SISTEMA DE SUMINISTRO DE GAS LP

• El incumplimiento de la información

brindada podría ocasionar un

incendio que provoque la muerte o

lesiones graves.

• El uso cilindros de LP desechables con una capacidad de 14.1

oz. o 16.4 oz. equipado con una conexión CGA #600.

• El cilindro de suministro de gas LP debe estar construido y

comercializado según lo dispuesto para los cilindros de gas LP

del Departamento de Transporte de los Estados Unidos de

América (DOT por sus siglas en inglés) o según los Estándares

Nacionales de Canadá, CAN/CSA-B339, Cilindros, Esferas y

Tubos para el Transporte de Artículos y Comisiones peligrosos.

• El tanque de gas propano líquido debe tener una válvula de

cierre con una terminal en una válvula de salida de LP que sea

compatible con un tipo 1. El cilindro de suministro de gas

propano líquido debe tener una válvula de cierre con una

terminal en una válvula de salida específica para conexiones

tipo QCC1 según los estándares para salidas de válvulas de

los cilindros para gas comprimido y las conexiones de entrada

ANSI/CGA-V-1, según corresponda.

• El sistema de suministro del tanque debe estar adaptado para

la salida de vapores.

• El tanque de gas LP debe tener un collarín que proteja la

válvula del tanque.

• Coloque la tapa anti-polvo sobre la salida de la válvula del

cilindro siempre que el mismo no esté en uso. Instale sólo el

tipo de tapa anti-polvo sobre la salida de la válvula del cilindro

que viene con la mencionada válvula. Otros tipos de tapas o

tapones pueden causar fugas de propano.

• Jamás conecte un tanque de gas LP sin regular a la parrilla a

gas.

• El dispositivo de cocción a gas para espacios abiertos está

equipado con una manguera/regulador de alta capacidad para

que se lo conecte a un cilindro de propano líquido estándar de

0.45 kg (1 lb.). Cilindro de propano líquido.

• Haga llenar su tanque de gas LP por un distribuidor de gas

propano autorizado y que éste realice una inspección ocular y

lo deje en condiciones cada vez que llene el tanque.

• No guarde un cilindro de gas LP de repuesto debajo de o cerca

de este dispositivo.

• Siempre mantenga los tanques de gas LP en posición vertical.

• No almacene ni use combustible u otros vapores o líquidos

inflamables en las cercanías de este o cualquier otro

dispositivo.

• Podrá guardar el dispositivo de cocción a gas para espacios

abiertos en un lugar cerrado sólo si desconecta el cilindro y lo

quita del dispositivo.

• Cuando su parrilla a gas no esté en uso, se debe cerrar el

paso de gas en el tanque de gas LP.

UBICACIÓN Y ESPACIO LIBRE APROPIADO PARA LA

PARRILLA

• Nunca use la parrilla de gas en un garaje, entrada, cobertizo,

corredor o cualquier otro lugar cerrado. La parrilla a gas es

para uso exclusivo en lugares abiertos.

No instale esta unidad en recintos combustibles.

Los laterales y la parte trasera de la unidad deben estar a una

distancia mínima de construcciones combustibles: 91cm / 36 in.

en los laterales y 91 cm / 36 in. la parte trasera.

ADVERTENCIA

Tenga una botella con una mezcla de agua y jabón cerca

de la válvula de suministro de gas y controle las

conexiones antes de cada uso.

NO UTILICE PAPEL DE ALUMINIO PARA REVESTIR

LAS REJILLAS DE LA PARRILLA NI LA PARTE

INFERIOR DE ESTA.

Esto podría alterar el flujo de aire para la combustión o

retener demasiado calor en el área de control.

PRÁCTICAS DE SEGURIDAD PARA EVITAR LESIONES

PERSONALES

Mientras se la utilice con el cuidado debido, la parrilla le

brindará un servicio seguro y confiable durante años. Sin

embargo, debe tenerse extremo cuidado ya que la parrilla

produce grandes temperaturas que pueden aumentar las

posibilidades de que ocurra un accidente. Al utilizar este

dispositivo, se deben seguir ciertas prácticas de seguridad

básicas entre las que se encuentran:

No repare o reemplace ninguna parte de la parrilla a menos

que se recomiende lo contrario en el presente manual. Todos

los demás servicios de mantenimiento los debe realizar un

técnico capacitado.

Esta parrilla no debe instalarse en o sobre vehículos o

barcos recreacionales.

No se debe dejar a los niños solos o descuidados en el área

en la que se está utilizando la parrilla. Jamás les permita

sentarse, pararse o jugar en o cerca de la parrilla.

No guarde artículos que pudieran interesarle a los niños

cerca o debajo de la parrilla.

No permita que telas, agarraderas o cualquier otro material

inflamable entren en contacto o estén muy cerca de la

armadura, un mechero o superficie caliente hasta que se

haya enfriado. La tela podría prenderse fuego y ocasionar

lesiones físicas.

Para su seguridad personal, utilice vestimenta adecuada. No

debe utilizar prendas sueltas ni con mangas cuando utiliza el

dispositivo. Algunas telas sintéticas son muy inflamables y

por lo tanto, sería apropiado que quien cocina no vista este

tipo de prendas.

Sólo algunos tipos de vidrio, vidrios cerámicos resistentes al

calor, vajilla de barro cocido u otros utensilios vidriados son

aptos para utilizarse en la parrilla. Estos materiales podrían

romperse con los cambios bruscos de temperatura. Utilícelos

sólo con temperaturas bajas o medias, de acuerdo con las

pautas del fabricante.

No caliente envases de comida cerrados. Una acumulación

de presión podría hacer que el envase explote.

Cuando abra la tapa de la parrilla, utilice un guante.

Jamás se incline sobre la parrilla cuando ésta esté abierta.

Cuando esté encendiendo un mechero, preste atención a lo

que está haciendo. Asegúrese de saber qué mechero está

ADVERTENCIA

No instale este dispositivo de cocción a gas para espacios

abiertos dentro o sobre barcos. Y otros vehículos

recreacionales.

encendiendo para así mantener su cuerpo y ropas alejados

de las llamas encendidas.

Cuando utilice la parrilla, no toque la rejilla de la parrilla, la

armadura de los mecheros o las áreas circundantes ya que

estas alcanzan temperaturas elevadas y podrían provocarle

quemaduras. Sólo utilice agarraderas secas. Las

agarraderas húmedas o mojadas sobre superficies calientes

podrían ocasionar quemaduras por vapor. No utilice toallas

o telas gruesas para reemplazar las agarraderas. No

permita que las agarraderas entren en contacto con las

partes calientes de la rejilla de la parrilla.

La grasa es inflamable. Antes de deshacerse de la grasa,

déjela enfriar. No deje que se acumulen depósitos de grasa

en la bandeja para grasa que se encuentra debajo del fogón

de la parrilla. Limpie con frecuencia la bandeja para grasa

No utilice papel de aluminio para revestir las rejillas de la

parrilla ni la parte inferior de ésta. Esto podría alterar el flujo

de aire para la combustión o retener demasiado calor en el

área de control.

Para que los mecheros se enciendan y funcionen

correctamente, mantenga limpios los orificios de los

mecheros. Es necesario limpiarlos con frecuencia para que

su funcionamiento sea óptimo. Los mecheros sólo

funcionarán en una posición y deben instalarse

correctamente para que su funcionamiento sea seguro.

Limpie la parrilla con cuidado. Para evitar quemaduras por

vapor, no utilice una esponja o tela húmedas para limpiar la

parrilla cuando esté caliente. Algunos artículos de limpieza

producen gases tóxicos o pueden prenderse fuego si se los

utiliza sobre superficies calientes.

Apague los controles de la parrilla y asegúrese de que la

parrilla esté fría antes de aplicar algún limpiador en aerosol

sobre o cerca de la parrilla. El químico que se produce

cuando se pulveriza, podría, ante la presencia de calor,

causar un incendio o corroer las partes metálicas.

No utilice la parrilla para cocinar carnes con mucha grasa u

otros productos que pudieran ocasionar llamaradas.

No utilice la parrilla debajo de construcciones combustibles

no protegidas. Utilícela solo en áreas bien ventiladas. No la

utilice en edificios, garajes, galpones, galerías u otras áreas

cerradas.

Mantenga el área de alrededor de la parrilla libre de

materiales combustibles como fluidos, desechos, y vapores

tales como fluidos de encendido de gasolina o carbón. No

obstruya el flujo de combustión y del aire de la ventilación.

NUNCA CONECTE AL DISPOSITIVO UNA TUBERÍA

DE SUMINISTRO DE GAS SIN REGULAR. USE EL

ENSAMBLE DE REGULADOR/MANGUERA

SUMINISTRADO.

Ésta es una parrilla diseñada para utilizarse con propano

líquido. No intente usar un suministro de gas natural.

El consumo total de gas (por hora) de este plancha de gas

de acero con todos los quemadores on :

Quemador principal 2 x 10,000 BTU/hr.

Total 20,000 BTU/hr.

Conexión de gas

REQUISITOS DEL CILINDRO DE PROPANO LÍQUIDO

Un cilindro de propano líquido abollado u oxidado puede

resultar peligroso y su proveedor de LP debe controlarlo.

Nunca use un cilindro con una válvula dañada. El cilindro de

gas propano líquido debe estar construido y marcado según

las especificaciones para los cilindros de gas LP del

Departamento de Transporte. de los EE.UU. (DOT) o según

los Estándares Nacionales de Canadá, CAN/CSA-B339,

Cilindros, Esferas y Tubos para el Transporte de Artículos

Peligrosos; y Comisión.

El uso cilindros de LP desechables con una capacidad de

14.1 oz. o 16.4 oz. equipado con una conexión CGA #600.

INSTALACIÓN DEL GAS LP

Solo se debe usar el conjunto de manguera y regulador de

presión suministrado con la plancha. El fabricante de la

plancha debe especificar cualquier conjunto de manguera y

regulador de presión de repuesto. Esta plancha está

configurada para propano líquido. No utilice un suministro de

gas natural.

CONEXIÓN DE LA BOTELLA DE PROPANO LÍQUIDO

Para conectar el cilindro de suministro de gas propano

líquido:

1. La válvula del cilindro debe estar en la posición de

apagado. De lo contrario, gire la válvula en el sentido

de las agujas del reloj hasta que se detenga.

2. Asegúrese de que la válvula del cilindro tenga las

conexiones roscadas macho externas tipo 1

adecuadas según ANSI Z21.81.

3. Asegúrese de que las válvulas de los quemadores

estén en la posición de apagado.

4. Inspeccione las conexiones de la válvula, el puerto y

el conjunto del regulador. Retire los desechos e

inspeccione la manguera en busca de daños.

5. When connecting the regulator assembly to the valve,

use your hand to tighten the nut clockwise until it

stops. Use of a wrench could damage the quick-

coupling nut and result in a hazardous situation.

6. Abra completamente la válvula del cilindro girándola

en sentido antihorario.

7. Antes de encender la plancha, use una solución de

agua y jabón para revisar todas las conexiones en

busca de fugas.

8. Si se encuentra una fuga, cierre la válvula del cilindro

y no use la plancha hasta que un distribuidor local de

propano líquido pueda hacer las reparaciones.

DISCONNECTING THE LIQUID PROPANE CYLINDER

1. Cierre las válvulas de los quemadores de la plancha y

asegúrese de que la plancha esté fría.

2. Cierre la válvula del cilindro de propano líquido

girándola en el sentido de las agujas del reloj hasta

que se detenga.

3. Separe el conjunto del regulador de la válvula del

cilindro girando la tuerca de acoplamiento rápido en

sentido contrario a las agujas del reloj.

4. Coloque la tapa contra el polvo en la salida de la

válvula del cilindro cuando el cilindro no esté en uso.

Instale únicamente el tipo de tapa antipolvo en la

salida de la válvula del cilindro que se proporciona

con la válvula del cilindro. Otros tipos de tapas o

tapones pueden provocar fugas de propano.

Lista final de control para el instalador

✓ Los laterales y la parte trasera de la unidad están a

una distancia mínima de construcciones

combustibles de 91cm / 36 in. en los laterales y

91cm / 36 in. la parte trasera

✓ Las perillas giran con libertad

✓ Los mecheros están ajustados y se encuentran

sobre los orificios

✓ El regulador de presión está conectado y ajustado

Las conexiones de gas de la parrilla utilizan la

manguera y el regulador de ensamble provistos

(pre ajustados para c.d.a. de 11.0")

✓ Unidad verificada y sin fugas

✓ Se le indica al usuario dónde se encuentra la

válvula de cierre del suministro de gas

EL USUARIO DEBE CONSERVAR EL PRESENTE

MANUAL PARA REALIZAR FUTURAS CONSULTAS

ADVERTENCIAS SOBRE EL CILINDRO DE PROPANO

a) No guarde un cilindro de gas LP de repuesto

debajo de o cerca de este dispositivo

b) Al llenar el cilindro, JAMÁS supere el 80 por ciento

de su capacidad

c) Si no se cumplen con las instrucciones en “a” y en

“b”, podría ocurrir un incendio o explosión que

provoque la muerte o lesiones graves

Control de fugas

LUEGO DE CAMBIAR UN TANQUE LP, SIEMPRE DEBE

VERIFICAR QUE NO HAYA FUGAS.

Antes de utilizar la parrilla, verifique todos los

accesorios de suministro de gas para buscar posibles

fugas. Se aconseja tener un rociador con agua con

jabón cerca de la válvula de cierre de la tubería de

suministro de gas. Rocíe todos los accesorios. Si

aparecen burbujas, esto indicará que hay fugas.

GENERAL

A pesar de que en la fábrica se verifican todas las

conexiones de gas de la parrilla antes de despacharla, se

debe llevar a cabo otro control de las instalaciones de gas

en el lugar donde se vaya a instalar el dispositivo, ya que

durante el envío la unidad puede haber sufrido algún

maltrato o se le puede haber aplicado demasiada presión

sin darse cuenta. Revisar periódicamente todo el sistema

para detectar fugas siguiendo los procedimientos descriptos

a continuación. Si detecta olor a gas en cualquier momento

debe revisar todo el sistema de inmediato para detectar

posibles fugas.

ANTES DE REALIZAR LAS PRUEBAS

Asegúrese de retirar todo el material de empaque

de la parrilla, incluso las correas utilizadas para atar.

NO FUME MIENTRAS BUSCA FUGAS DE GAS.

NUNCA BUSQUE FUGAS DE GAS CUANDO HAYA UNA

LLAMA ENCENDIDA .

Haga una solución de jabón: mitad de detergente líquido y

mitad de agua. Necesitará una botella rociadora, un cepillo

o un trapo para aplicar la solución sobre los accesorios.

Para la prueba inicial, asegúrese de que el cilindro de LP

esté lleno en un 80%.

PARA HACER LA PRUEBA

1. Asegúrese que las válvulas de control estén apagadas

y abra el suministro de gas.

2. Verifique todas las conexiones del regulador de gas LP

y de la válvula de suministro, incluso la conexión al

ensamble de la tubería del colector (la tubería que va

hacia los mecheros). En caso de que haya alguna fuga,

aparecerán burbujas de jabón.

3. En caso de que haya una fuga, cierre el suministro de

gas de inmediato y ajuste los accesorios que tengan

pérdidas.

4. Vuelve a encender el gas y verifique nuevamente.

5. En caso de que alguno de los accesorios siga teniendo

pérdidas, cierro el suministro de gas y póngase en

contacto con el servicio al cliente al 1-800-913-8999 en

los E.U..

Sólo deben utilizarse en la parrilla aquellas partes que

recomienda el fabricante.

El reemplazo de cualquier parte dejará sin efecto la

garantía. No utilice la parrilla hasta no haber verificado

todas las conexiones y que éstas no pierdan.

CONTROL DEL FLUJO DE GAS

Cada mechero de la parrilla se controla y ajusta en la

fábrica antes de despacharlo. Sin embargo, puede que sea

necesario ajustar los mecheros debido a variaciones en los

suministros de gas locales. Las llamas de los mecheros

deben verificarse visualmente.

Las llamas deben ser azules y estables y las puntas no

deben ser amarillas. Tampoco deben producir ruido en

exceso ni levantarse. En caso de presentarse alguno de

estos cuadros, compruebe que los obturadores de aire o los

puertos de los mecheros no estén obstruidos con suciedad,

desechos, telas de araña, etc. Si tiene alguna duda

respecto de la estabilidad de las llamas, póngase en

contacto con el servicio al cliente al 1-800-913-8999 en los

E.U..

Su parrilla está lista para usar!

Instrucciones de uso

NO DESCUIDE LA PARRILLA DURANTE LA COCCIÓN.

Este procedimiento cocina la comida por dentro sin quemar

la parte externa. Los alimentos que requieren un largo

tiempo de cocción o aquellos que se rocían con algún

adobo dulce, pueden necesitar una temperatura menor una

vez que ya están casi listos.

NOTA: Esta parilla fue diseñada para asar correctamente

sin la necesidad de utilizar rocas volcánicas o briquetas de

ningún tipo.

USO GENERAL DE LA PARRILLA Y EL ASADOR

Cada mechero principal tiene una tolerancia de 10,000

BTU/hr. Los mecheros principales de la parrilla comprenden

toda el área de cocción y cuentan con un puerto lateral para

minimizar el bloqueo causado por la caída de grasa y

residuos. Las perillas de encendido están ubicadas en la

parte inferior del panel de válvulas. Cada encendedor

rotatorio está rotulado en el panel de control.

CÓMO UTILIZAR LA PARRILLA

Para asar algo es necesario tener altas temperaturas para

que el fuego sea abrazador y la comida se dore

correctamente. La mayoría de los alimentos se cocinan en

la posición alta durante todo el tiempo de cocción. Sin

embargo, cuando se asan piezas grandes de carme o aves,

puede que sea necesario bajar el calor a la temperatura

mínima una vez que el alimento ya se doró.

PARA ENCENDER EL QUEMADOR PRINCIPAL

Asegúrese de que todas las perillas estén cerradas y luego

abra el suministro de gas del cilindro de LP (propano

líquido). Mantenga siempre la cara y el cuerpo lo más lejos

posible de la parrilla cuando la encienda.

Empuje y girar la perilla de control del quemador

principal a la posición , al mismo tiempo, mantenga

pulsado el botón de encendido electrónico para encender el

quemador.

Instrucciones de encendido

ADVERTENCIA: ¡IMPORTANTE!

ANTES DE ENCENDERLA

Inspeccione la tubería de suministro de gas antes de

encenderla. Si hay signos de cortes, desgaste o abrasión,

debe reemplazarse antes del uso. No use la parrilla si hay

un olor a gas. Sólo se debe utilizar el regulador de presión y

la manguera suministrada con la unidad. Nunca sustituya

un conjunto de regulador y manguera por los suministrados

con la parrilla. Si es necesario reemplazarlo, comuníquese

con el fabricante para obtener un reemplazo adecuado. El

reemplazo debe ser el especificado en el manual.

ADVERTENCIA

Siempre mantenga su rostro y su cuerpo tan alejado como

pueda del mechero al encenderlo.

PRECAUCIONES

Coloque la tapa anti-polvo sobre la salida de la válvula

del cilindro siempre que el mismo no esté en uso.

Instale sólo el tipo de tapa anti-polvo sobre la salida

de la válvula del cilindro que viene con la mencionada

válvula. Otros tipos de tapas o tapones pueden causar

fugas de propano.

Debe cerrar el paso de gas desde el cilindro de

suministro cuando no esté utilizando el dispositivo.

Si guarda la unidad en un espacio cerrado, debe

desconectar y quitar el cilindro. Los cilindros deben

guardarse en espacios abiertos, en áreas bien

ventiladas y fuera del alcance de los niños.

Tenga una botella con una mezcla de agua y jabón

cerca de la válvula de suministro de gas y controle las

conexiones antes de cada uso.

Cada mechero se ajusta antes de despachar la parilla.

Sin embargo, debido a que los suministros de gas

locales varían, puede ser necesario realizar algunos

ajustes menores.

No intente encender la parrilla si hubiera olor a gas.

Para obtener asistencia comuníquese al

1-800-913-8999.

Una vez encendido, suelte el botón de encendido

electrónico y la perilla. Si el mechero no enciende, espere 5

minutos para que se disipe el gas en exceso e intente

nuevamente.

Encendido con una cerilla

1. Si el mechero no se enciende después de varios

intentos, entonces puede encender el mechero con una

cerilla; antes de utilizar el cerillo, deje pasar 5 minutos

para que se disipe el gas acumulado.

2. Clip un partido en un extremo de la varilla de

iluminación.

3. Encendido con una cerilla.

4. Sostenga la varilla de encendido e inserte el cerillo

encendido junto a los puertos del mechero o la pieza de

cerámica.

5. Presione y gire la perilla de control que corresponda a

la posición de .

6. El mechero debe encenderse de inmediato.

Identificación de componentes

Nota: Retire todo el envoltorio, incluso las correas, antes de usar la parrilla

Quemador principal

Perilla de control, etiqueta

Cuidado y mantenimiento

Se necesita muy poco cuidado y mantenimiento. The

Tabletop Grill está diseñado y fabricado con materiales que

durarán muchos años con un uso normal. Seguir estas

instrucciones mejorará la longevidad de la parrilla y la

calidad de la cocción. Para garantizar el funcionamiento

seguro de su parrilla, el área de cocción siempre debe

mantenerse libre de materiales combustibles de cualquier

tipo, como gasolina u otros vapores o líquidos inflamables.

PLANCHA DE COCCIÓN

se pueden limpiar fácilmente con agua tibia y jabón.

ASEGÚRESE DE QUE EL SUMINISTRO DE GAS Y LAS

PERILLAS ESTÉN EN LA POSICIÓN “O”. ASEGÚRESE

DE QUE EL QUEMADOR SUPERIOR DE LA COCINA

ESTÉ FRÍO ANTES DE QUITARLO.

LIMPIEZA DEL QUEMADOR PRINCIPAL

Asegúrese de que el suministro de gas esté cerrado y que

las perillas estén en la posición "O". Asegúrate de que la

parrilla esté fría. Limpie el exterior del quemador con un

cepillo de alambre. Limpie la escala obstinada con un

raspador de metal. Despeje cualquier puerto obstruido con

un clip de papel enderezado. Nunca use un palillo de

madera, ya que puede romperse y obstruir el puerto.

Tenga en cuenta si hay insectos u otras obstrucciones

bloqueando el flujo de gas a través del quemador y, de ser

así, deberá llamar a nuestra línea de servicio al cliente al 1-

800-913-8999 en EE. UU./CANADÁ.

Copa de grasa

Se puede limpiar fácilmente con agua tibia y jabón.

Precaución: La copa de grasa debe mantenerse limpia y

libre de una gran acumulación para que la parrilla funcione

correctamente y para eliminar los brotes.

Caja de fuego

Use agua tibia y jabón para limpiar esta área. No permita que la

grasa se acumule.

Agujero de drenaje

el orificio de drenaje debe mantenerse libre de grasa y partículas

de alimentos para permitir que los goteos drene correctamente en

la bandeja de grasa. Esto debe hacerse para mantener el

funcionamiento correcto de su parrilla.

Cuidado y mantenimiento

Advertencia: si desea reemplazar el quemador

principal, le recomendamos enfáticamente que

contrate a un técnico capacitado profesionalmente

para reemplazarlo. Por favor, comprenda que no

seremos responsables de ninguna responsabilidad,

lesión personal o daño a la propiedad que resulte de

un quemador ensamblado incorrectamente.

Paso 3. Inserte el quemador en el orificio y asegure la

cubierta del pasador del quemador en el quemador, como

se muestra a continuación, asegúrese de que el orificio del

quemador apunte al orificio.

Paso 4. Asegure el quemador principal en la pared trasera

de la caja de fuego con el pasador "R".

Paso 5. Instale la plancha de cocción.

CÓMO REEMPLAZAR EL QUEMADOR PRINCIPAL

Paso 1. Retire la plancha de cocción.

Paso 2. Quite el pasador “R” del quemador principal en la

pared trasera de la caja de fuego usando alicates de punta fina.

Use un destornillador de cabeza plana para quitar la cubierta

del pasador del quemador, luego retire el quemador en la

pared frontal de la cámara de combustión, como se muestra a

continuación.

PRECAUCIÓN

1. Mantenga el área de los aparatos de gas para cocinar

al aire libre despejada y libre de materiales

combustibles, gasolina y otros vapores y líquidos

inflamables.

2. No obstruya el flujo de combustible y aire de

ventilación.

3. Mantenga las aberturas de ventilación de la caja del

cilindro libres y despejadas de escombros.

Solución de problemas

ADVERTENCIA SOBRE ARAÑAS E INSECTOS

Inspeccione y limpie los mecheros / tubos de Venturi en caso

de que haya insectos o nidos de insectos. Un tubo obstruido

puede ocasionar un incendio debajo de la parrilla:

“FOGONAZO” y puede causar graves daños a la parrilla y

generar condiciones de operación riesgosas para el usuario.

Aunque el tubo de un mechero obstruido no es la única

causa para que se genere un "FOGONAZO", es la más

común.

A fin de minimizar las probabilidades de que ello ocurra,

usted debe limpiar los tubos de los mecheros antes de armar

la parrilla y luego por lo menos una vez al mes hacia el final

del verano o a principios del otoño que es cuando las arañas

tienen mayor actividad. Asimismo realice este procedimiento

de limpieza si usted no ha usado la parrilla durante un

tiempo prolongado.

CUÁNDO INSPECCIONAR EN BÚSQUEDA DE ARAÑAS

Debe inspeccionar los mecheros una vez al año o

inmediatamente después de que ocurra cualquiera de las

siguientes situaciones:

1. Olor a gas junto con llamas amarillas en los mecheros.

2. La parrilla no toma temperatura.

3. La parrilla no se calienta de manera uniforme.

4. Los mecheros hacen ruido como si reventaran.

PRECAUCIÓN: NO intente desconectar ningún accesorio de

gas mientras la parrilla esté en funcionamiento. Al igual que

con todos los dispositivos, el cuidado y mantenimiento

adecuados harán que la unidad continúe funcionando

correctamente y prolongará su vida útil. Esta parrilla a gas no

es una excepción a esta regla.

TEMPERATURAS DE COCCIÓN

Temperatura máxima: utilice esta posición para calentar

rápidamente, para dorar bifes y costillas y para cocinar a las

brasas.

Temperatura mínima: utilice esta posición cuando ase,

hornee y cuando cocine cortes magros, tales como el

pescado.

Estas temperaturas variarán según la temperatura en el

ambiente y la cantidad de viento.

Cocción con calor indirecto: Puede cocinar aves y grandes

trozos de carne a la perfección a fuego lento de un lado de la

parrilla ya que le puede dar calor indirecto de uno de los

mecheros del lado opuesto. El calor del mechero encendido

circula a través de la parrilla y de este modo cocina la carne

o el ave sin que lo toque ninguna llama directamente. Este

método reduce muchísimo las llamaradas cuando se cocinan

cortes muy grasosos ya que no hay ninguna llama directa

que encienda las grasas y los jugos que caen durante la

cocción.

PRECAUCIÓN: En caso de que la grasa se prenda fuego,

cierre la fuente del suministro de gas, cierre todos los

mecheros y deje la tapa cerrada hasta que se apague el

fuego.

ANTES DE LLAMAR AL SERVICIO

Si la parrilla no funciona adecuadamente, emplee la

siguiente lista de verificación antes de llamar a su proveedor

para solicitar servicios. Puede ahorrarse el costo de una

llamada de servicio.

PRECALENTAMIENTO: La tapa de la parrilla debe estar

cerrada mientras se precalienta la parrilla. Es necesario

precalentar la parrilla antes de cocinar ciertos alimentos,

según el tipo de alimento y la temperatura de cocción. Los

alimentos que requieran una alta temperatura de cocción

necesitarán un

precalentamiento de cinco minutos; los alimentos que

requieran una temperatura de cocción baja necesitarán un

período de dos a tres minutos.

PRECAUCIÓN: Si los mecheros se apagan mientras los está

utilizando, cierre la fuente del suministro de gas y todas las

válvulas de gas. Abra la tapa y espere cinco minutos antes

de intentar volver a encenderlos. (Esto hará que los gases

acumulados se disipen).

Problema Qué Hacer

La parrilla no enciende • Verifique si el cilindro de propano líquido está

vacío.

• Verifique los puertos de los quemadores por

cualquier bloqueo. Use un cepillo de alambre

suave para despejar los puertos tapados.

• Verifique que el orificio de gas en el quemador

no esté obstruido. Si el orificio está bloqueado,

límpielo con una aguja o un cable delgado.

NUNCA UTILICE UN PALILLO DE MADERA.

La llama del quemador es amarilla o naranja y hay

olor a gas.

• Busque arañas e insectos.

• Llame a nuestro departamento de Servicio al

Cliente llamando al U.S.A:1-800-913-8999, de 8

a.m. a 5 p.m. de lunes a viernes

Poco calor con la perilla de control en la posición

“HIGH”.

1. Asegúrese de que el área de la parrilla este

libre de polvo.

2. Asegúrese de que el quemador y el orificio

estén limpios.

3. Revise si hay arañas o insectos.

4. Hay un suministro de gas suficiente?

5. Se precalentó la parrilla durante 15 minutos?

Solución de problemas

Ordenar repuestos

CÓMO SOLICITAR PIEZAS DE REPUESTO

Para asegurarse de que recibe el / los repuesto(s)

adecuado(s) para su parrilla a gas, consulte la lista de partes

en la página 67. Es necesaria la siguiente información para

asegurarse que obtenga el repuesto correcto. Tenga en

cuenta que el costo de envío para la entrega de piezas de

repuesto corre por su cuenta.

• Número de modelo de las parrillas a gas (ver la etiqueta

de información en la parrilla).

• Es necesario saber el número de repuesto de la pieza

solicitada.

• Es necesario hacer una descripción del repuesto que se

necesita.

• Cantidad de partes que necesita.

Para obtener piezas de repuesto, comuníquese con la línea

de Servicio de Atención al Cliente al EE. UU./CANADÁ :1-

800-913-8999.

IMPORTANTE

Sólo utilice repuestos autorizados de fábrica. Puede ser

peligroso que utilice repuestos no autorizados de fábrica.

Esto también dejará sin validez su garantía.

Conserve este manual de armado e instrucciones de uso

para consultas futuras y para ordenar repuestos.

Garantía limitada

Nexgrill garantiza al consumidor/comprador original sólo que este producto (Modelo N°720-1075B) no debe tener defectos de fábrica ni de materiales

luego de su correcto armado y bajo un uso doméstico normal y razonable durante el período indicado a continuación y a partir de la fecha de compra. El

fabricante se reserva el derecho a solicitar pruebas fotográficas del daño, o la devolución de las partes defectuosas, para llevar a cabo una revisión y

examen. El consumidor deberá enfrentar los gastos de envío y/o flete. La obligación del Nexgrill se limita a la reparación, reemplazo o valor depreciado, a

opción de Nexgrill.

Quemadores: Garantía LIMITADA de 5 años contra perforaciones.

Plancha: Garantía LIMITADA de 1 año; no cubre caída, desportilladuras, rayones o daños en la superficie.

Todas otras piezas: Garantía LIMITADA de 1 año (incluye, pero sin limitación, válvulas, marco, caja de fuego, panel de control, encendedor, regulador,

mangueras); *No cubre desportilladuras, corrosión en la superficie agrietada, rayones ni óxido.

Luego de que el cliente presente pruebas de la compra, tal como se lo establece en la presente, el Fabricante reparará o reemplazará las partes que

presenten defectos durante el período de garantía aplicable. No debe cobrarse al cliente por las partes solicitadas para realizar la reparación o el cambio

excepto los gastos de envío en tanto el comprador se encuentre dentro del período de garantía a partir de la fecha original de compra. El

consumidor/comprador original se hará cargo de todos los gastos de envío de las partes reemplazadas según los términos de la presente garantía limitada.

La presente garantía limitada sólo es aplicable dentro de los Estados Unidos de América, sólo está disponible para el dueño original del producto y no es

transferible. El fabricante solicitará prueba razonable de su fecha de compra. Por lo tanto, debe conservar su recibo de compra y/o factura. En caso de que

le hayan regalado esta unidad, solicítele a quien se la regaló que envíe la factura por usted a la dirección que aparece a continuación. Las partes

defectuosas o faltantes a esta garantía limitada no serán reemplazadas sin la debida inscripción o prueba de compra. Esta garantía limitada sólo es

aplicable al funcionamiento del producto y no cubre cuestiones estéticas tales como rayones, bollos, corrosión o decoloración por calor, limpiadores

abrasivos y químicos o cualquier otra herramienta utilizada para armar o instalar la unidad, óxido en la superficie, o decoloración en las superficies de acero.

El óxido en la superficie, la corrosión, o el raspado de la pintura sobre las partes de metal no afectan la integridad de la estructura de este producto y por lo

tanto, no se consideran como defectos de fábrica o de materiales y no están cubiertos por esta garantía. Esta garantía limitada no le reembolsará los

costos de ningún inconveniente, alimento, lesión personal o daño a la propiedad. En caso de no estar disponible un repuesto original, se le enviará uno

similar. Usted será responsable de todos los gastos de envío de las partes reemplazadas según los términos de la presente garantía limitada.

ARTÍCULOS POR LOS CUALES NO PAGARÁ EL FABRICANTE:

• Llamadas de servicio a su hogar

• Reparaciones cuando utilice el producto con otra finalidad que no sea el uso normal en casas de familia o residencias.

• Daños que resulten de accidentes, alteraciones, mal uso, falta de mantenimiento / limpieza, abuso, incendio, inundaciones, casos fortuitos, instalación

incorrecta, e instalación que no cumple con los códigos de electricidad o plomería o el uso de productos no autorizados por el fabricante.

• Cualquier pérdida de alimentos ocasionada por fallas en los productos.

• Repuestos o costos de reparación de unidades que se utilizan fuera de los Estados Unidos de América o de Canadá.

• Recogido y entrega del producto.

• Facturas de envío o facturas de revelado de fotos por las fotos que se enviaron como prueba.

• Reparaciones de partes o sistemas que surgieran como consecuencia de la realización de modificaciones no autorizadas al producto.

• Extracción y/o reinstalación del producto.

• Costo de envío, estándar o urgente, de la garantía/no-garantía y repuestos.

RENUNCIA A LAS GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE ACCIONES Y RECURSOS LEGALES

La reparación o el cambio de partes defectuosas es la única acción legal que puede ejercer según los términos de la presente garantía limitada. El

Fabricante no se responsabilizará de ningún daño consecuente o incidental que surja del incumplimiento ya sea de esta garantía limitada o de cualquier

garantía aplicable implícita, o de ninguna falla o daño que surjan como consecuencia de hechos fortuitos, cuidado y mantenimiento indebidos, incendio

provocado por grasa, accidente, alteración, cambio de partes que realice otra persona que no sea el Fabricante, mal uso, transporte, uso comercial, abuso,

ambientes hostiles (clima inclemente, actos de la naturaleza, manipulación de animales), instalación indebida o instalación que no cumpla con los códigos

locales o con las instrucciones impresas del fabricante.

ESTA GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA EXPRESA QUE OTORGA EL FABRICANTE. EL FABRICANTE NO GARANTIZA NINGUNA

ESPECIFICACIÓN DE USO O DESCRIPCIÓN DONDE SEA QUE APAREZCAN, EXCEPTO HASTA EL PUNTO INDICADO EN LA PRESENTE

GARANTÍA LIMITADA. CUALQUIER PROTECCIÓN IMPLÍCITA DE LA GARANTÍA QUE SURJA DE LAS LEYES DE CUALQUIER ESTADO,

INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN O ADECUACIÓN PARA UN DETERMINADO USO O PROPÓSITO, TENDRÁ LA

MISMA DURACIÓN LIMITADA QUE LA PRESENTE GARANTÍA LIMITADA.

Ningún proveedor ni el establecimiento de venta que comercialice este producto tiene derecho a ofrecer garantías adicionales o a prometer otras acciones

legales posibles además de o contrarias a las establecidas con anterioridad. La responsabilidad máxima del fabricante, en cualquier caso, no debe superar

el precio de compra documentado del producto que abonó el consumidor original. Esta garantía solo es aplicable a la unidades adquiridas en un minorista o

en un mercado de reventa. NOTA: Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes. Por lo tanto, algunas de

las limitaciones y exclusiones antes mencionadas pueden no ser aplicables a su caso en particular. La presente garantía limitada le otorga derechos legales

específicos tal como aquí se estipula. También puede gozar de otros derechos que varían en los diversos estados.

En caso de que quiera que se cumpla con cualquiera de las obligaciones estipuladas en la presente garantía limitada, escriba a:

Atención al cliente de Nexgrill

14050 Laurelwood PI

Chino, CA 91710

Puede solicitar devoluciones, ordenar repuestos, realizar preguntas generales y obtener ayuda sobre localización y resolución de problemas

comunicándose al US.A/CANADÁ:1-800-913-8999

Exploded View

Vue éclatée

Vista en Detalle

No.

Non.

Part (Description)

Pièce (La description)

Warranty

coverage

(year)

Couverture de

la garantie

(année)

QTY

QTÉ

No.

Non.

Part (Description)

Pièce (La description)

Warranty

coverage

(year)

Couverture

de la

garantie

(année)

QTY

QTÉ

Main Lid

Couvercle principal

Tapa principal

1 24

Grease cup

Pot à graisse

Caja para grasa

1 1

Main lid screw

Vis du couvercle principal

Tornillo de la tapa principal

2 25

Aluminum bucket

Seau en aluminium

Cubo de aluminio

Main lid handle

Poignée du couvercle principal

Mango de la tapa principal

1 26

Side shelf,right

Tablette latérale droite

Estante lateral, derecho

Side shelf, left

Étagère latérale, gauche

Estante lateral izquierdo

1 27

Side shelf fix plate

Plaque de fixation pour tablette latérale

Placa de fijación del estante lateral

Rubber guard of side shelf, left

Protection en caoutchouc de la tablette

latérale gauche

Protección de goma del estante lateral

izquierdo

1 28

Leg moving track

Piste de déplacement des jambes

Pista de movimiento de piernas

Wind shield

Pare-vent

Escudo de viento

1 29

Cart folding lock

Cadenas pliant pour chariot

Cerradura plegable para carro

Leg support seat

Siège d'appui pour les jambes

Asiento con soporte para las piernas

2 30

Lifting handle of side shelf ,right

Poignée de levage de la tablette latérale,

droite

Asa de elevación del estante lateral, derecho

Cooking griddle

Grille de cuisson

Rejilla de cocción sin agujero

1 31

Lifting handle of side shelf ,left

Poignée de levage de la tablette latérale, à

gauche

Asa de elevación del estante lateral,

izquierda

Firebox

Foyer

caja de fuego

Non-Replaceable

Non remplaçable

No reemplazable

1 32

Side table handle insert

Insert de poignée de table d'appoint

Inserto de manija de mesa auxiliar

Side shelf bracket , rear

Support d'étagère latérale, arrière

Soporte de estante lateral, trasero

1 33

Connector of lifting handle for side shelf

Connecteur de poignée de levage pour

tablette latérale

Conector de manija de elevación para

estante lateral

Side shelf bracket, front

Support étagère latérale, avant

Soporte de estante lateral, delantero

1 34

Supporting bracket of locking mechanism

Support de support du mécanisme de

verrouillage

Soporte de soporte del mecanismo de

bloqueo

Burner bracket

Support de brûleur

Soporte de quemador

2 35

Rubber spacer of cart leg

Entretoise en caoutchouc du pied du chariot

Espaciador de goma de la pata del carro

R pin

Broche R

R aguja

2 36

Wheel cover

Enjoliveur de roue

Cubierta de la rueda

Main burner

Brûleur principal

Mechero principal

2 37

Wheel

La roue

Rueda

Main burner igniter wire A

Fil d'allumage du brûleur principal A

Cable del encendedor del mechero

principal A

1 38

Axle

Essieu

Eje

Main burner igniter wire B

Fil d'allumage du brûleur principal B

Cable del encendedor del mechero

principal B

1 39

Cover of cart leg tube

Couverture du tube de jambe de chariot

Cubierta del tubo de la pata del carro

Main gas valve

Valve de gaz principale

Válvula de gas principal

2 40

Cart handle

Poignée de chariot

Asa del carro

Main manifold

Collecteur principal

Colector principal

1 41

Right rear foot cover

Couvre-pied arrière droit

Cubre pie trasero derecho

Regulator

Régulateur

Regulador

1 42

Right front foot cover

Couvre-pied avant droit

Cubre pie delantero derecho

Main control panel

Panneau de commande principal

Panel de control principal

1 43

Rubber guard of foot pad

Protection en caoutchouc du repose-pieds

Protector de goma de la almohadilla del pie.

Bezel

Collerette

Bisel

2 44

Right cart leg assembly

Assemblage du pied droit du chariot

Montaje de la pata del carro derecho

Control knob

Bouton de commande

Perilla de control

2 45

Left cart leg assembly

Assemblage du pied gauche du chariot

Montaje de la pata del carro izquierdo

Heat shield of grease cup

Bouclier thermique du bac à graisse

Escudo térmico de la taza de grasa

Hardware Package

Ensemble matériel

Paquete de hardware

THIS PAGE INTENTIONALLY LEFT BLANK

PAGE LAISSÉE INTENTIONNELLEMENT VIDE

PÁGINA DEJADA EN BLANCO INTENCIONALMENTE

THIS PAGE INTENTIONALLY LEFT BLANK

PAGE LAISSÉE INTENTIONNELLEMENT VIDE

PÁGINA DEJADA EN BLANCO INTENCIONALMENTE

Nexgrill 720-1075B 2-Burner Propane Gas Grill 21 in. Flat Top Griddle with Foldable Cart

Product's Documents

Full Product Manual

Specifications

Nexgrill 720-1075B Questions and Answers

Related Products

Nexgrill 720-1058 DAYTONA 4-Burner Propane Gas Grill 36 in. Flat Top Griddle

Nexgrill 820-0270 2-Burner Portable Propane Gas Table Top Grill in Stainless Steel

Nexgrill 820-0033 2-Burner Portable Propane Gas Table Top Grill

Nexgrill 820-0065B 1-Burner Portable Propane Gas Table Top Grill

Nexgrill 720-1046 5-Burner Propane Gas Grill in Stainless Steel with Side Burner and Foldable Side Shelf

Nexgrill 720-1117A Gourmet Pro 5-Burner Propane Gas Grill with Side Burner and Griddle Max Insert
