MODEL / MODÈLE / MODELO:
820-0270
FOR OUTDOOR USE ONLY. NOT FOR COMMERCIAL USE.
POUR USAGE EXTÉRIEUR SEULEMENT. À USAGE NON COMMERCIAL.
PARA EXTERIOR SÓLAMENTE. NO PARA USO COMERCIAL.
Part Number:
19001167A1
2-burner portable
stainless steel gas grill
Barbecue à gaz portable en acier
inoxydable à 2 brûleurs
Parrilla Portatil De 2 Quemadores
De Gas Acero Inoxidable
C US
OWNER'S MANUAL
MANUEL D'UTILISATION
MANUAL DEL PROPIETARIO
• This instruction manual contains important information necessary for the proper assembly
and safe use of the appliance.
• Read and follow all warnings and instructions before assembling and using the appliance.
• Follow all warnings and instructions when using the appliance.
• Keep this manual for future reference.
• Cette notice contient des renseignements importants permettant un assemblage adéquat
et à une utilisation sécuritaire de l'appareil.
• Lire et suivre toutes les mises en garde et toutes les instructions avant l'assemblage et
l'utilisation de l'appareil.
• Suivre toutes les mises en garde et toutes les instructions lors de l'utilisation de l'appareil.
• Conservez cette notice pour consultation ultérieure.
• Este manual de instrucciones contiene información importante necesaria para el correcto
montaje y el uso seguro del aparato.
• Lea y siga todas las advertencias e instrucciones antes de ensamblar y usar el aparato.
• Siga todas las advertencias e instrucciones al usar el aparato.
• Conserve este manual para futuras referencias.
SCAN THIS QR CODE
TO REGISTER
SCANNEZ LE QR CODE
POUR VOTRE GARANTIE!
ESCANEA ESTE CÓDIGO
QR PARA REGISTRARSE
MODEL / MODÈLE / MODELO: 820-0270
2-burner portable
stainless steel gas grill
Barbecue à gaz portable en acier
inoxydable à 2 brûleurs
Parrilla Portatil De 2 Quemadores
De Gas Acero Inoxidable
QUESTIONS?
Contact our customer service department
at 1-800-913-8999
Languages spoken: English, French,
Spanish
8 a.m – 5 p.m, PST Monday – Friday.
DES QUESTIONS ?
Contactez notre service clientèle au
1-800-913-8999
Langues parlées : anglais, français,
espagnol
De 8 h à 17 h, heure du Pacifique, du Lundi
au Vendredi.
PREGUNTAS?
Contacte con nuestro servicio de atención
al cliente al 1-800-913-8999
Idiomas que se hablan: Inglés, Francés,
Español
De 8 a.m – 5 p.m, hora del Pacífico Lunes
– Viernes.
ONLINE SUPPORT / ASSISTANCE EN LIGNE / ASISTENCIA EN LÍNEA
Visit www.nexgrill.com for common troubleshooting steps.
Rendez-vous sur www.nexgrill.com pour des solutions de dépannage.
Visita www.nexgrill.com para pasos comunes de solución de problemas.
MISSING OR DAMAGED PARTS?
We’re here to help – just reach out using
the contact info above.
PIÈCES MANQUANTES OU
ENDOMMAGÉES ?
Nous sommes là pour vous aider –
contactez-nous en utilisant les informations
ci-dessus.
¿FALTAN PIEZAS O ESTÁN
DAÑADAS?
Estamos aquí para ayudarte – contáctanos
usando la información de arriba.
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 3
Table of contents / table des matières / TABLA DE CONTENIDOS
Helpful Videos | Vidéos utiles | Videos útiles
EN
FR
SP
SERIAL # / NUMÉRO DE SÉRIE / NÚM. DE SERIE:
MFG. DATE / DATE DE FABRICATION / FECHA DE MANUFACTURA:
PURCHASE DATE / DATE D'ACHAT / FECHA DE COMPRA
SAFETY INSTRUCTIONS ................................................................................................................................................................................................................4
OUTDOOR GRILL SAFETY .............................................................................................................................................................................................................6

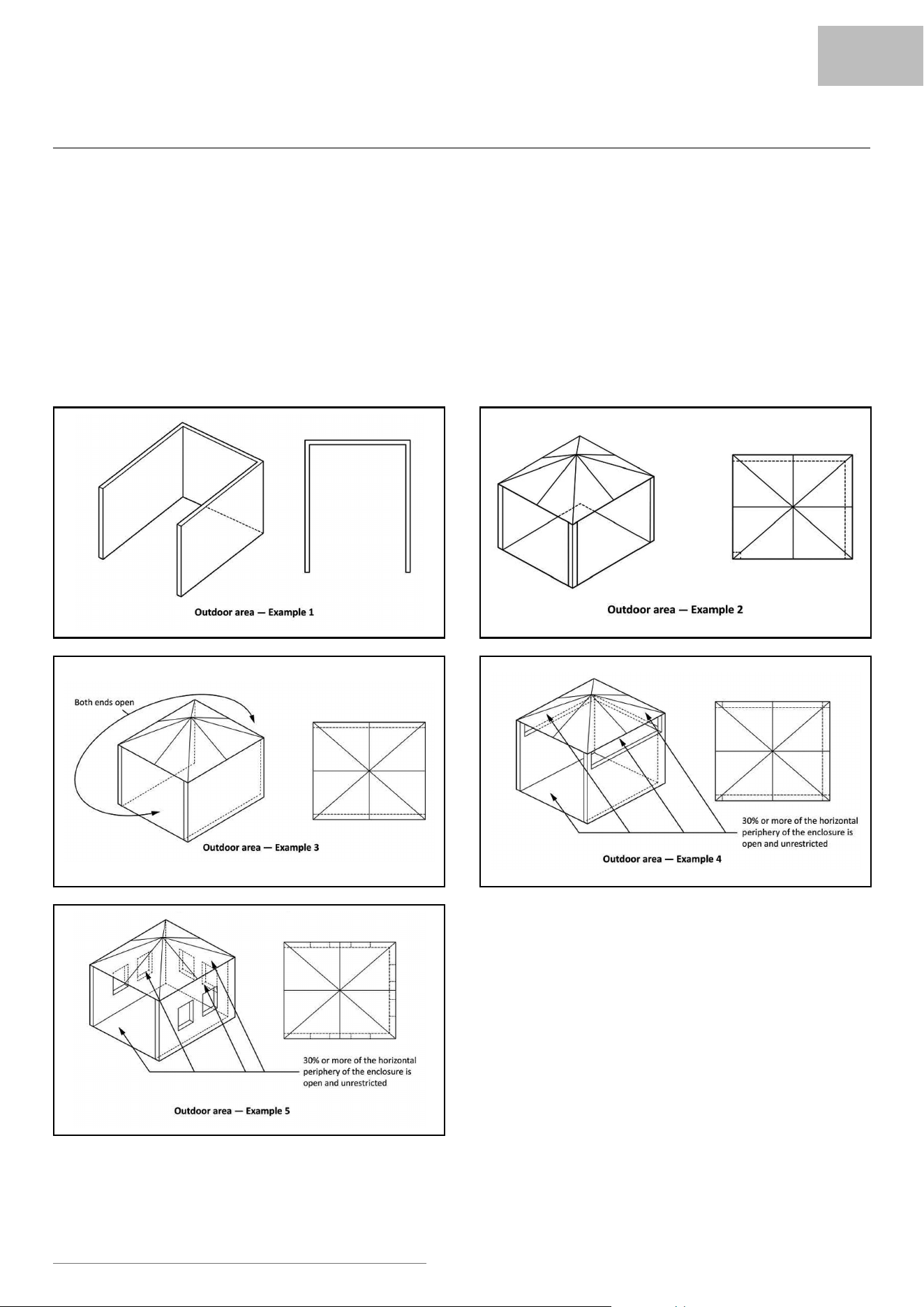

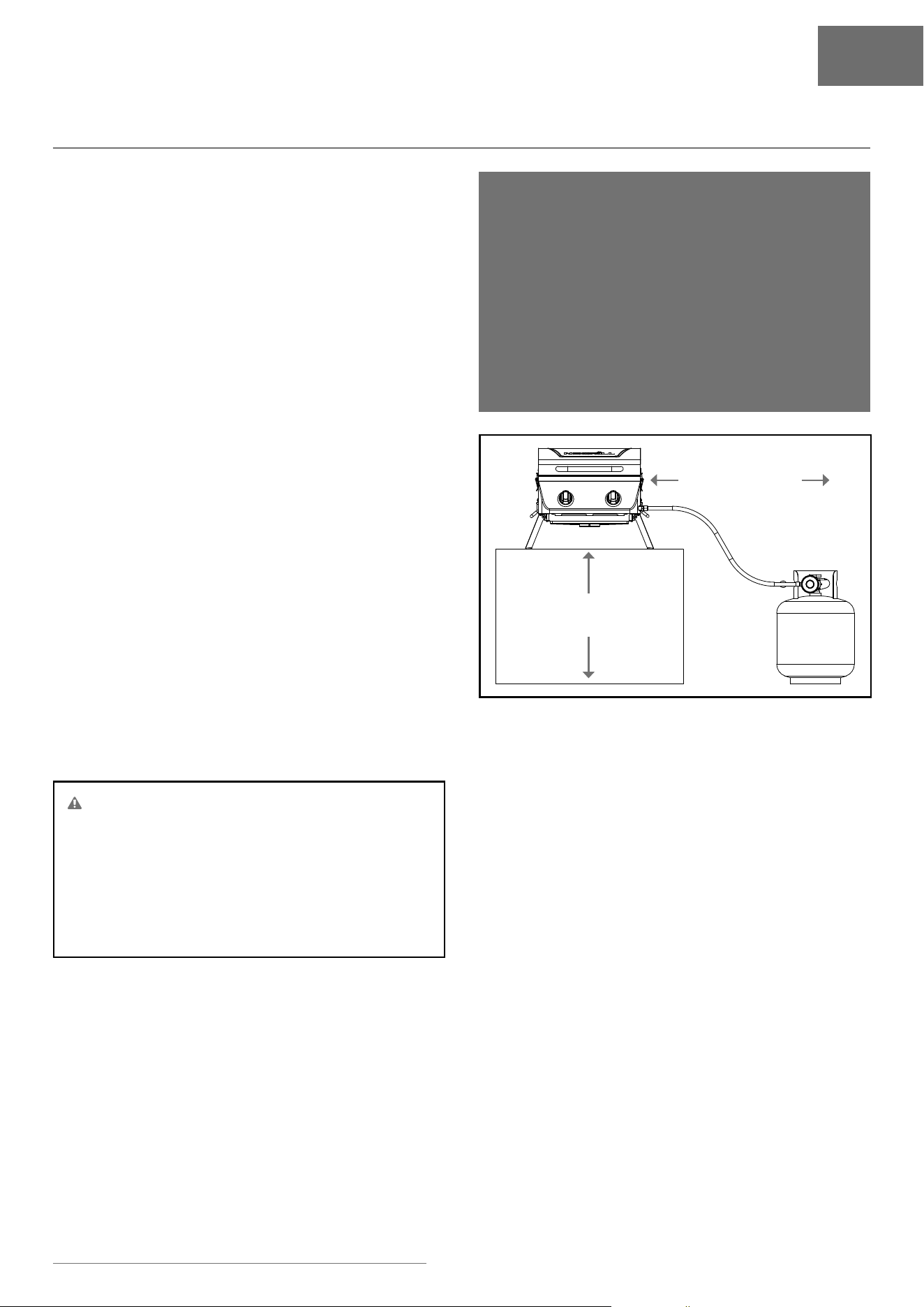

DIAGRAMMATICAL REPRESENTATION OF “OUTDOOR AREAS” ....................................................................................................................................... 7

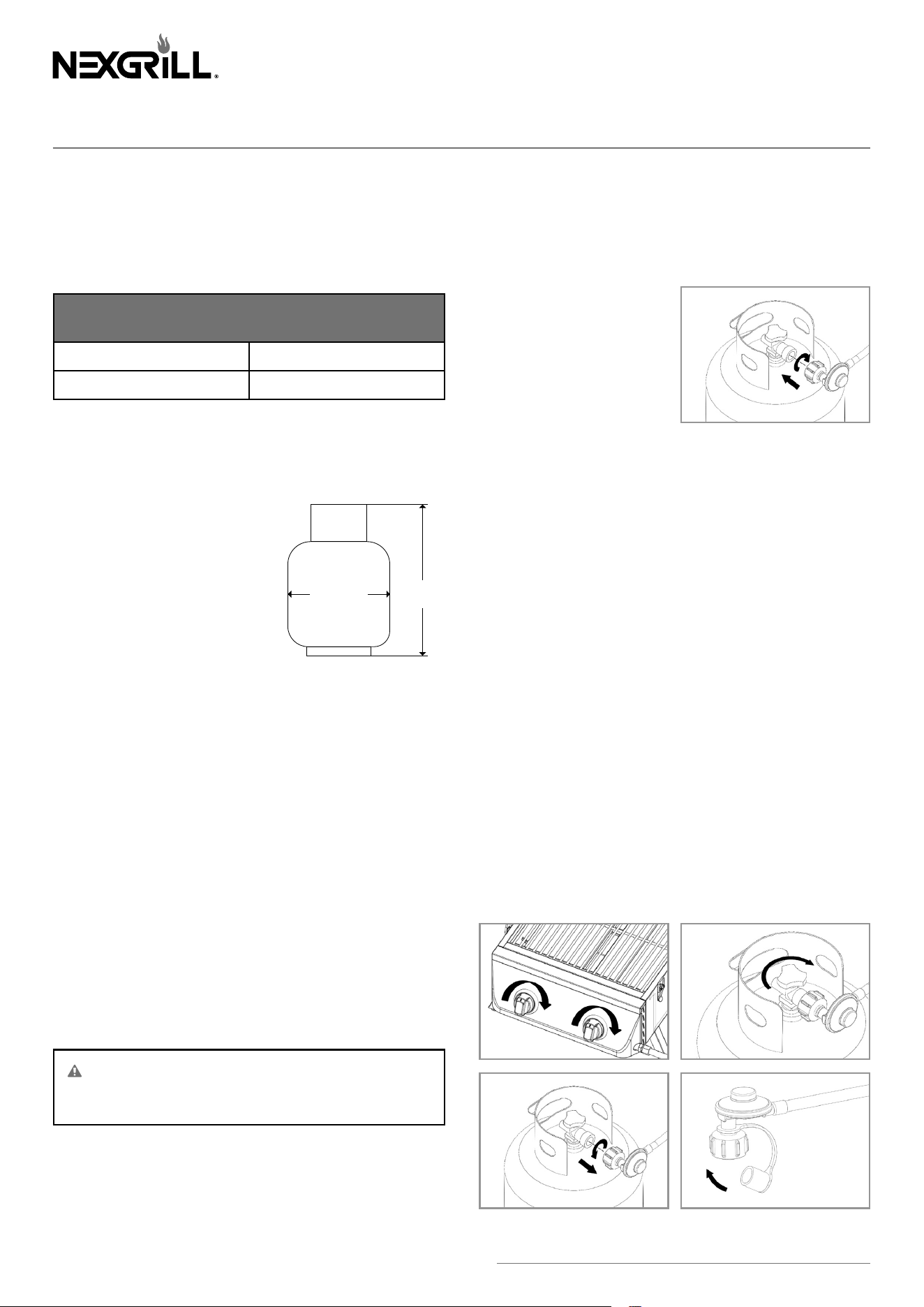

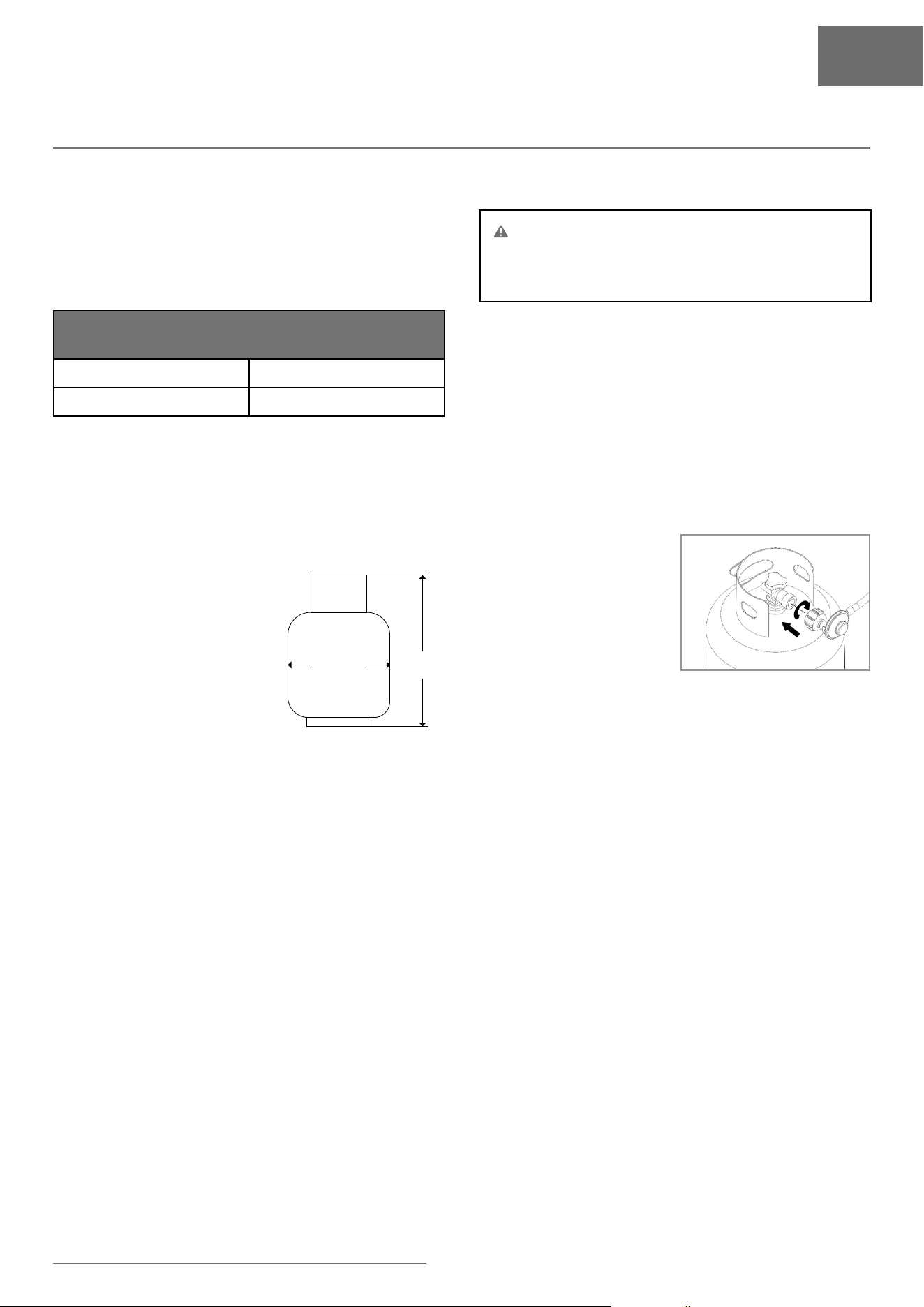

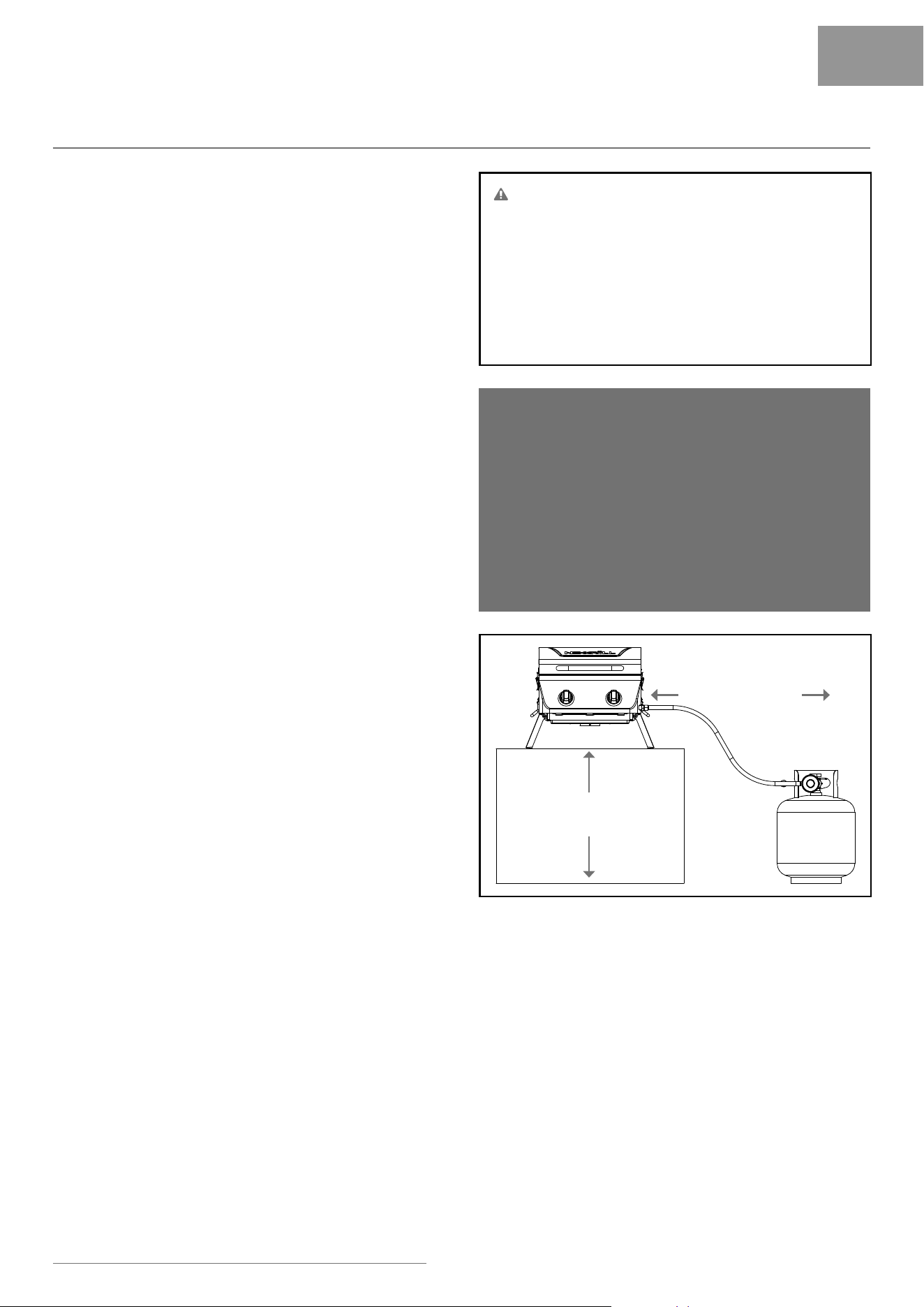

CONNECTION INSTRUCTIONS ....................................................................................................................................................................................................8

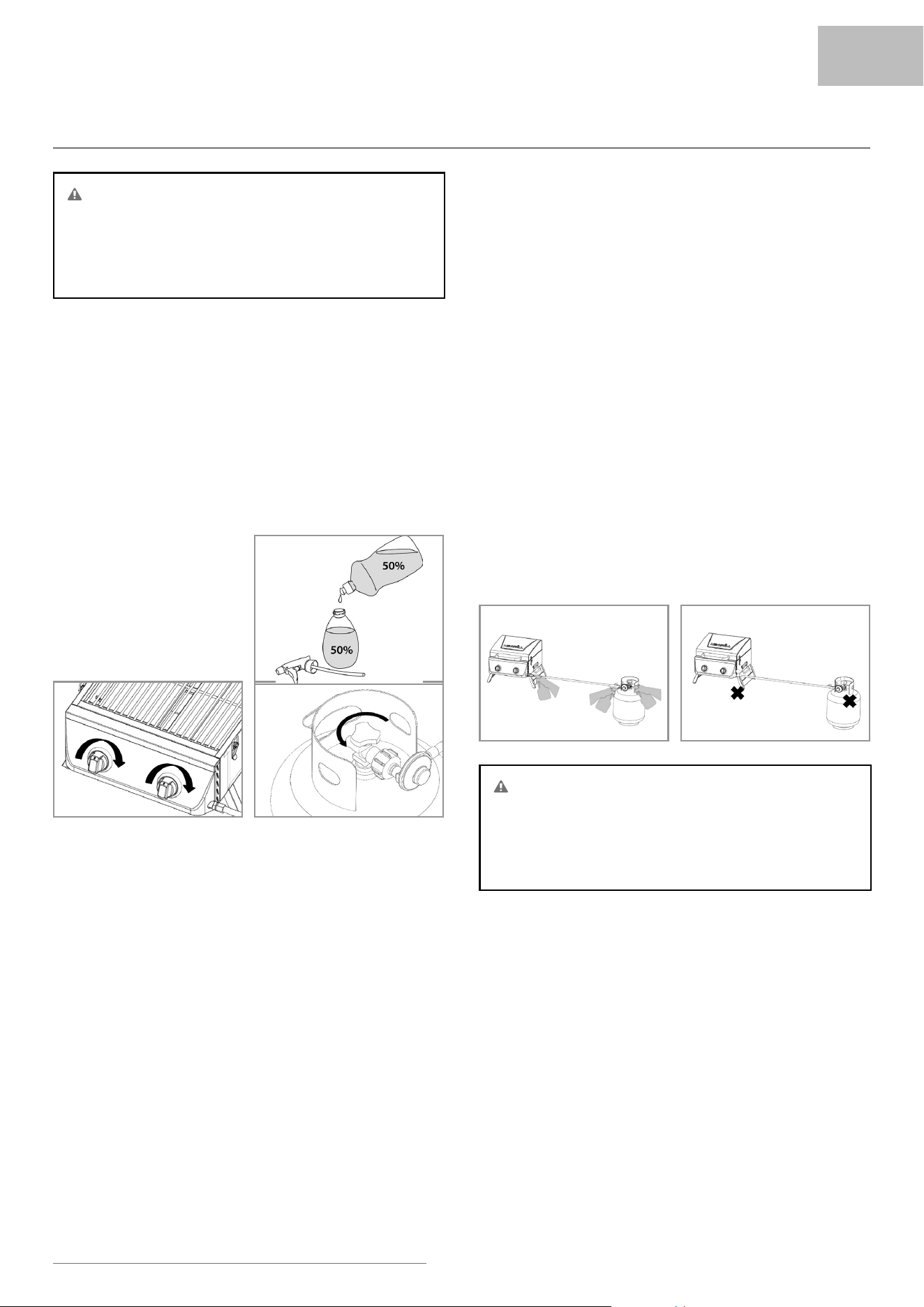

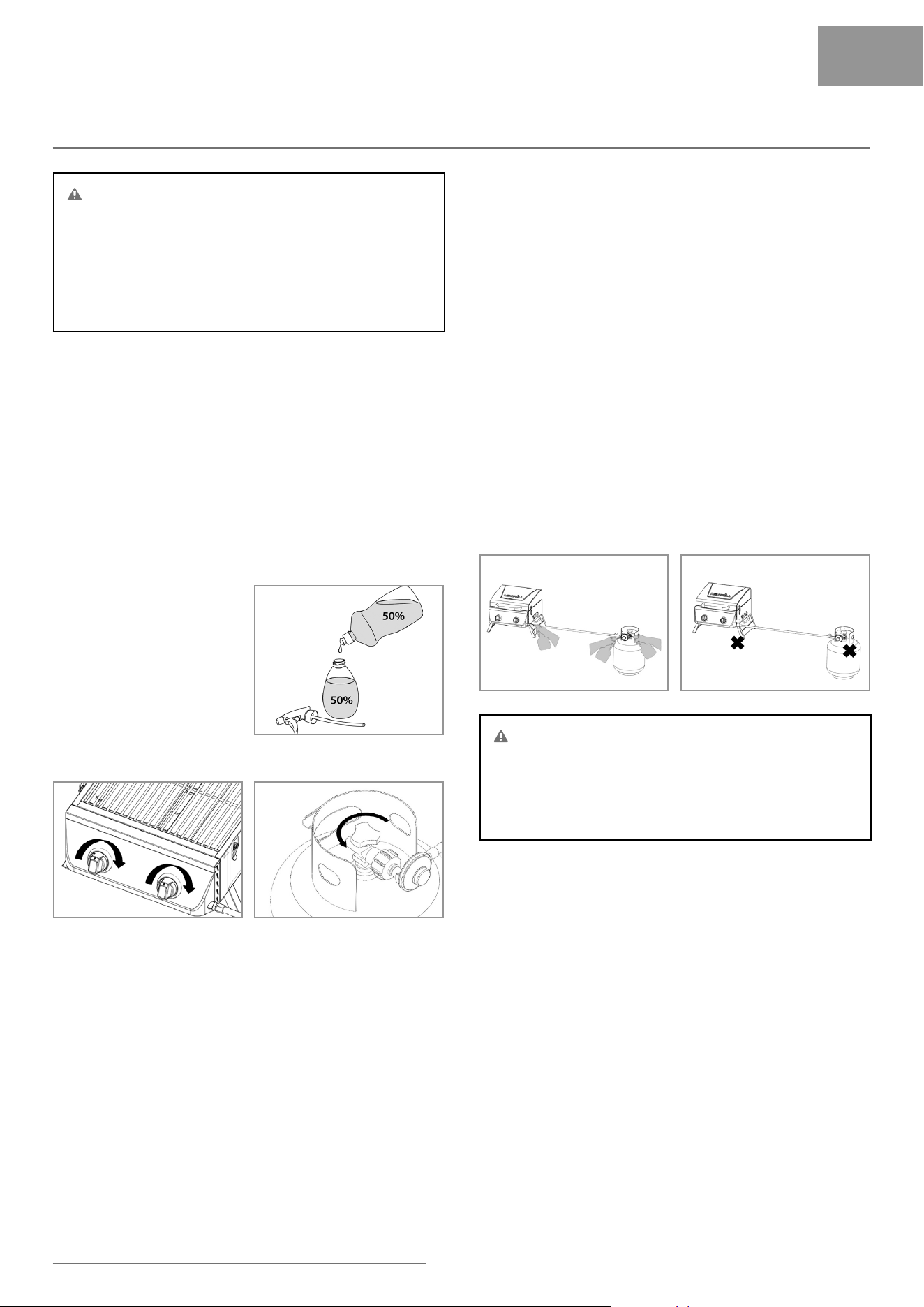

LEAK TESTING ..................................................................................................................................................................................................................................9
INSTALLER FINAL CHECK LIST ...................................................................................................................................................................................................10

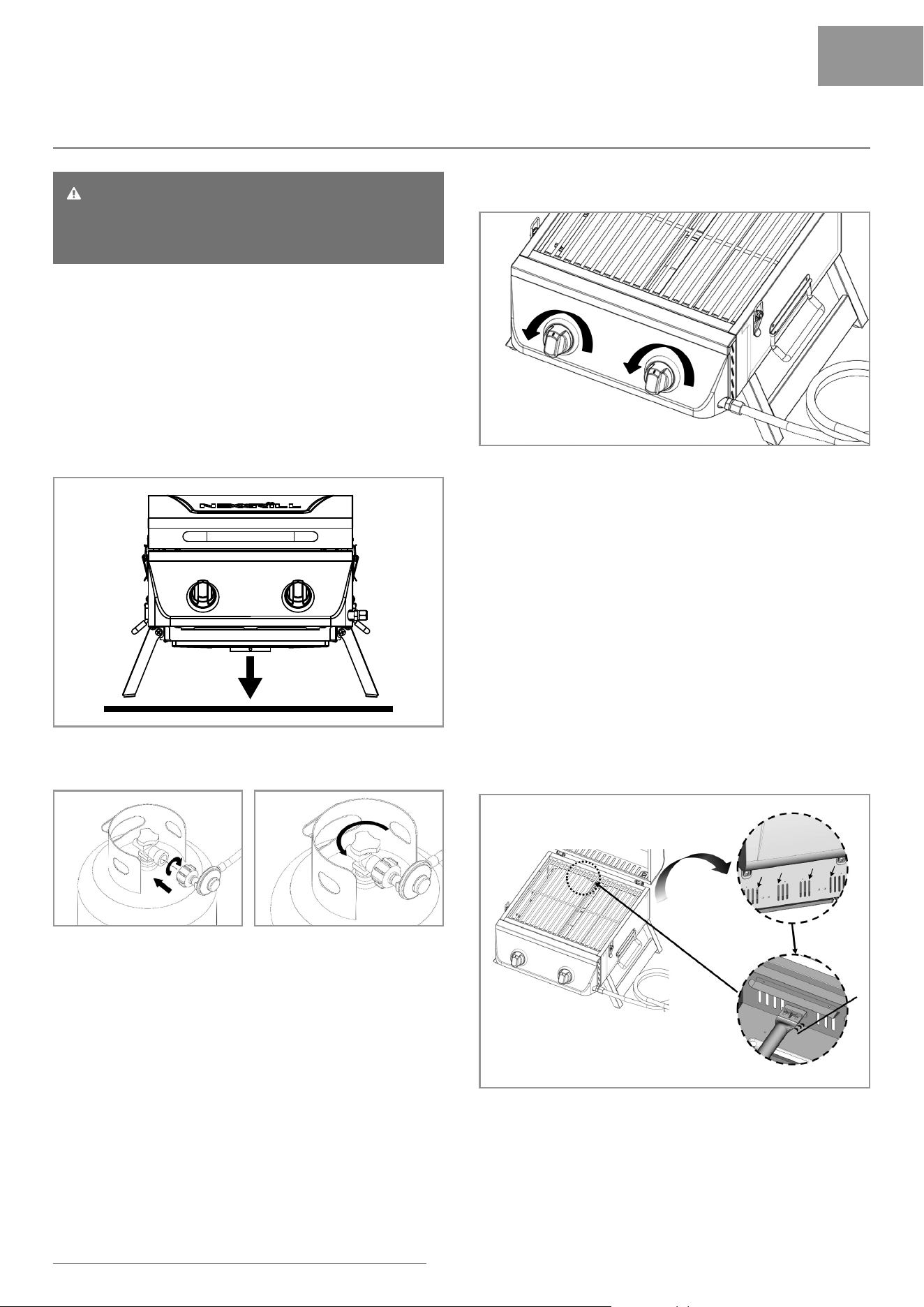

LIGHTING INSTRUCTIONS ........................................................................................................................................................................................................... 11
OPERATING INSTRUCTIONS ...................................................................................................................................................................................................... 12

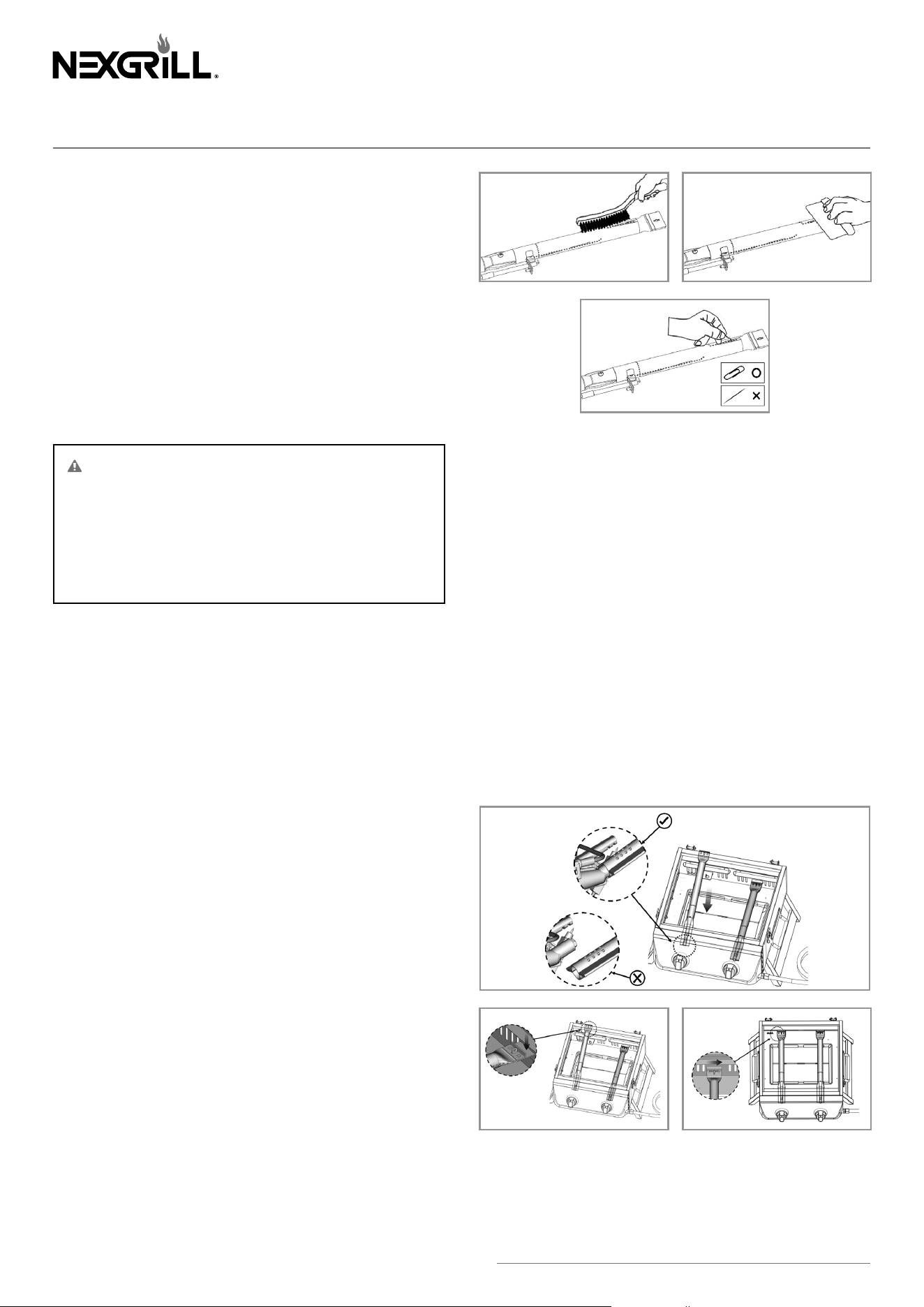

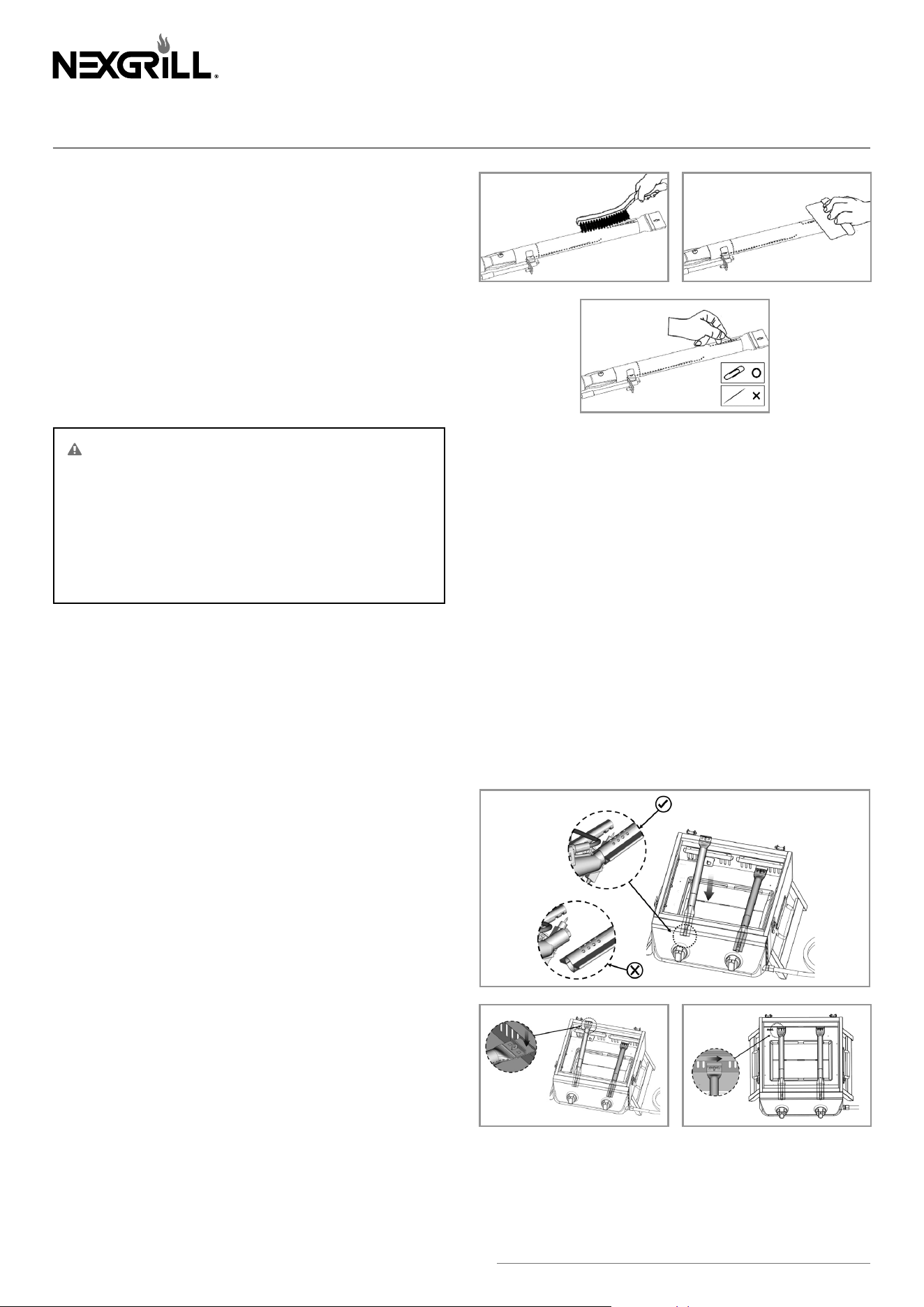

CARE AND MAINTENANCE ......................................................................................................................................................................................................... 13
TROUBLESHOOTING .................................................................................................................................................................................................................... 15
ORDERING PARTS..........................................................................................................................................................................................................................15

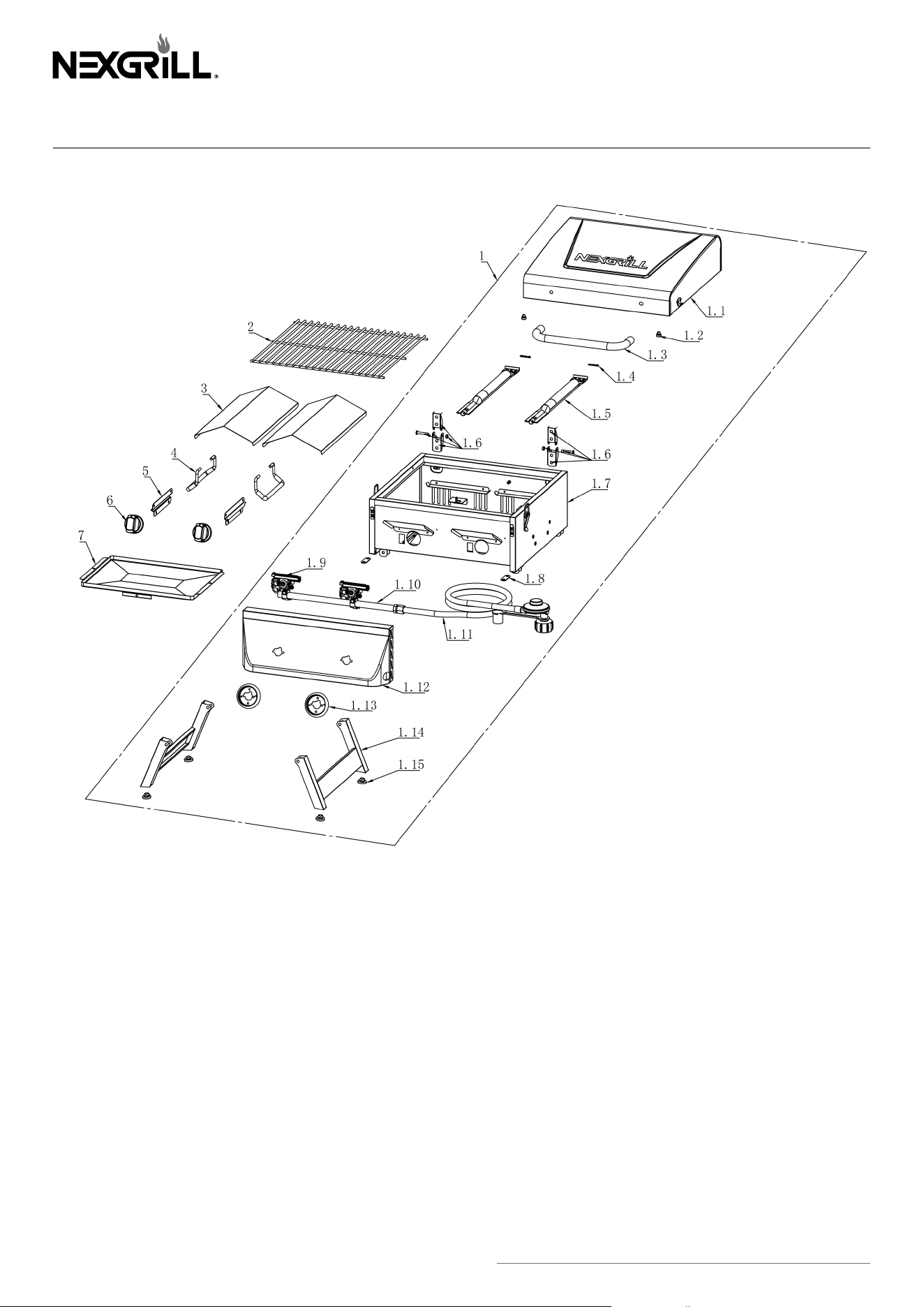

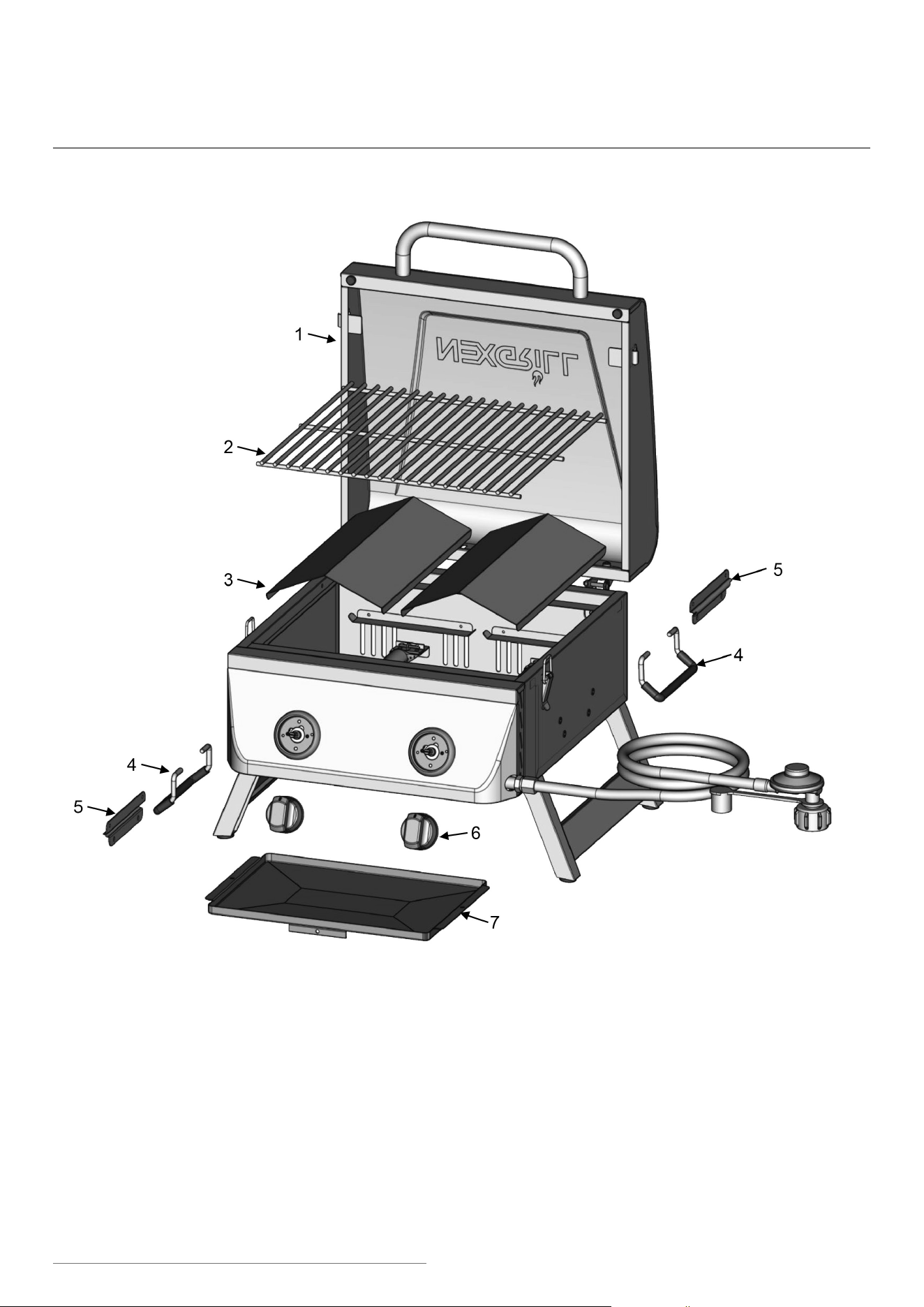

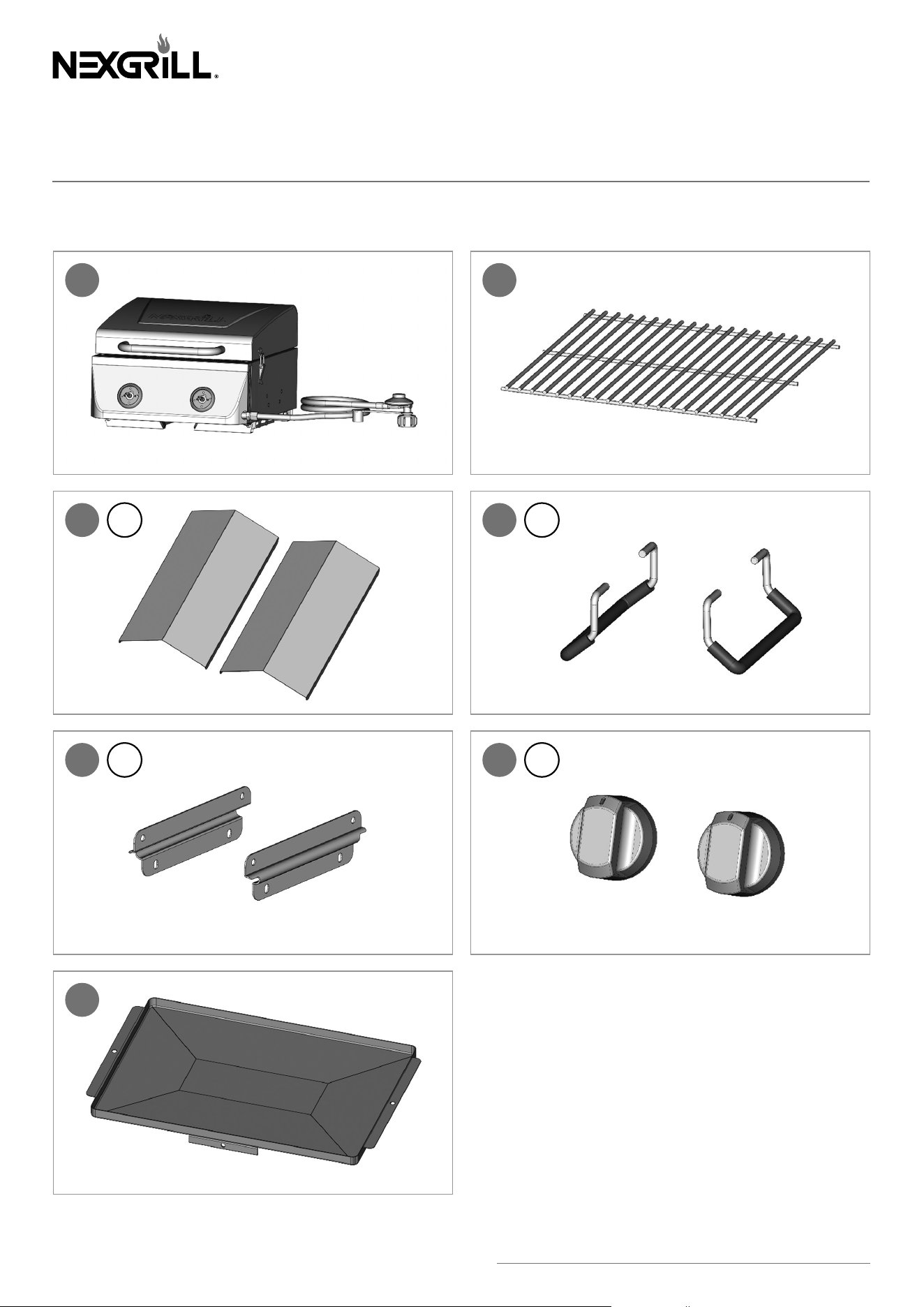

PARTS LIST ....................................................................................................................................................................................................................................... 17
LIMITED WARRANTY .....................................................................................................................................................................................................................18
MESURES DE SÉCURITÉ .............................................................................................................................................................................................................. 19
AUTRES RENSEIGNEMENTS SUR LA SÉCURITÉ ...................................................................................................................................................................21
REPRÉSENTATION SCHÉMATIQUE DES “ESPACES EXTÉRIEURS” ................................................................................................................................22
INSTRUCTIONS DE RACCORDEMENT .................................................................................................................................................................................... 23
ESSAI D'ÉTANCHÉITÉ ..................................................................................................................................................................................................................25
VÉRIFICATION FINALE APRÈS L'INSTALLATION ...................................................................................................................................................................26
INSTRUCTIONS D'UTILISATION ................................................................................................................................................................................................ 27
ENTRETIEN ET NETTOYAGE ...................................................................................................................................................................................................... 29
NETTOYAGE ET ENTRETIEN ...................................................................................................................................................................................................... 30
DÉPANNAGE .................................................................................................................................................................................................................................... 31
COMMANDE DE PIÈCES .............................................................................................................................................................................................................. 31
LISTE DES PIÈCES ......................................................................................................................................................................................................................... 33
GARANTIE LIMITÉE ....................................................................................................................................................................................................................... 34
INSTRUCCIONES DE SEGURIDAD ........................................................................................................................................................................................... 35
SEGURIDAD PARA LA PARRILLA ................................................................................................................................................................................................37

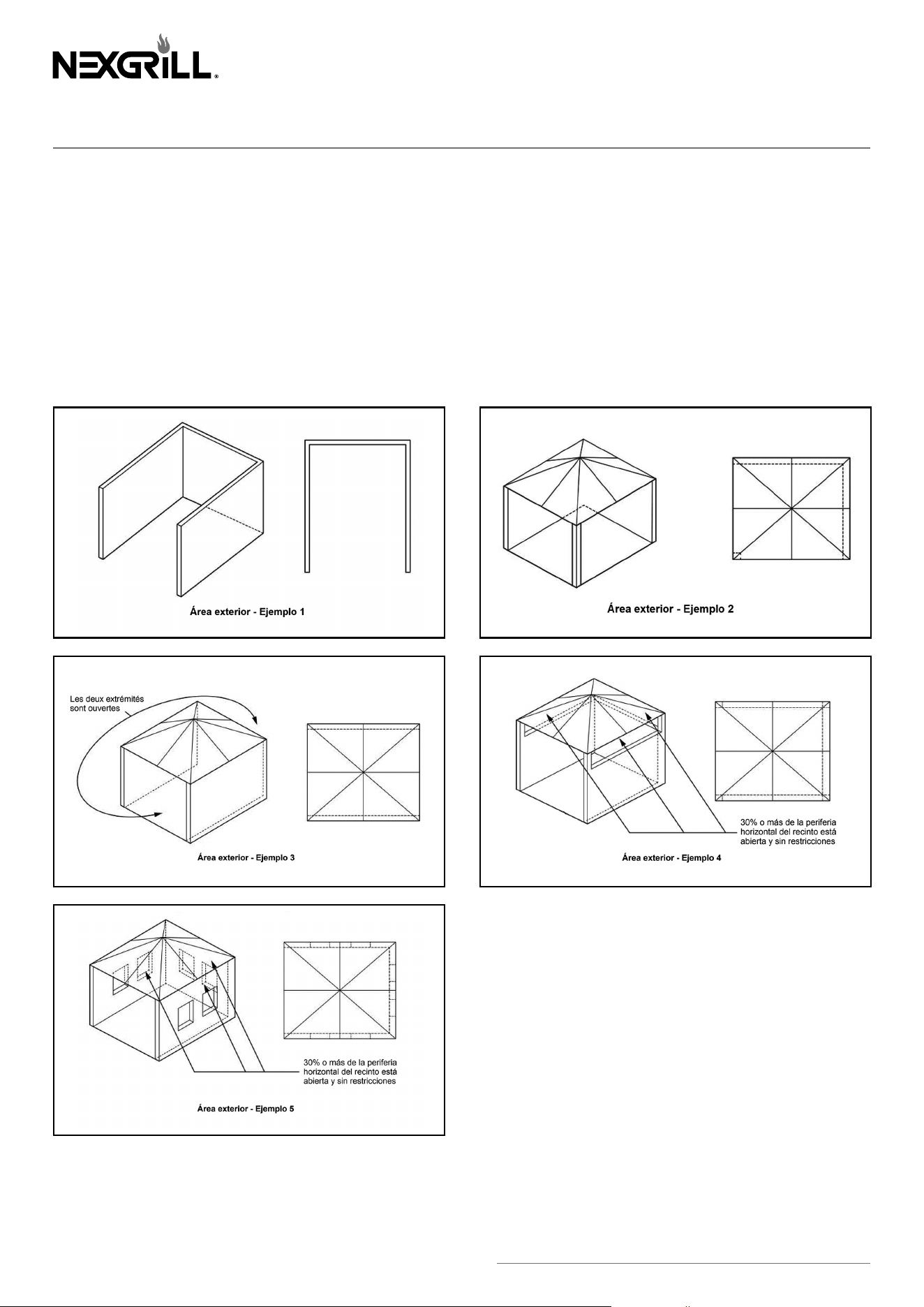

REPRESENTACIÓN ESQUEMÁTICA DE "ÁREAS AL AIRE LIBRE" ..................................................................................................................................... 38
INSTRUCCIONES DE CONNECIONES ..................................................................................................................................................................................... 39
PRUEBA PARA DETECTAR FUGAS ............................................................................................................................................................................................ 41
LISTA FINAL DE CONTROL PARA EL INSTALADOR ............................................................................................................................................................. 42
INSTRUCCIONES DE USO .......................................................................................................................................................................................................... 43
USANDO SU PARRILLA ............................................................................................................................................................................................................... 44
CUIDADO Y MANTENIMIENTO .................................................................................................................................................................................................45
LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS .............................................................................................................................................................. 47
ORDENAR REPUESTOS ............................................................................................................................................................................................................... 47
LISTA DE PARTES .......................................................................................................................................................................................................................... 49
GARANTÍA LIMITADA ...................................................................................................................................................................................................................50

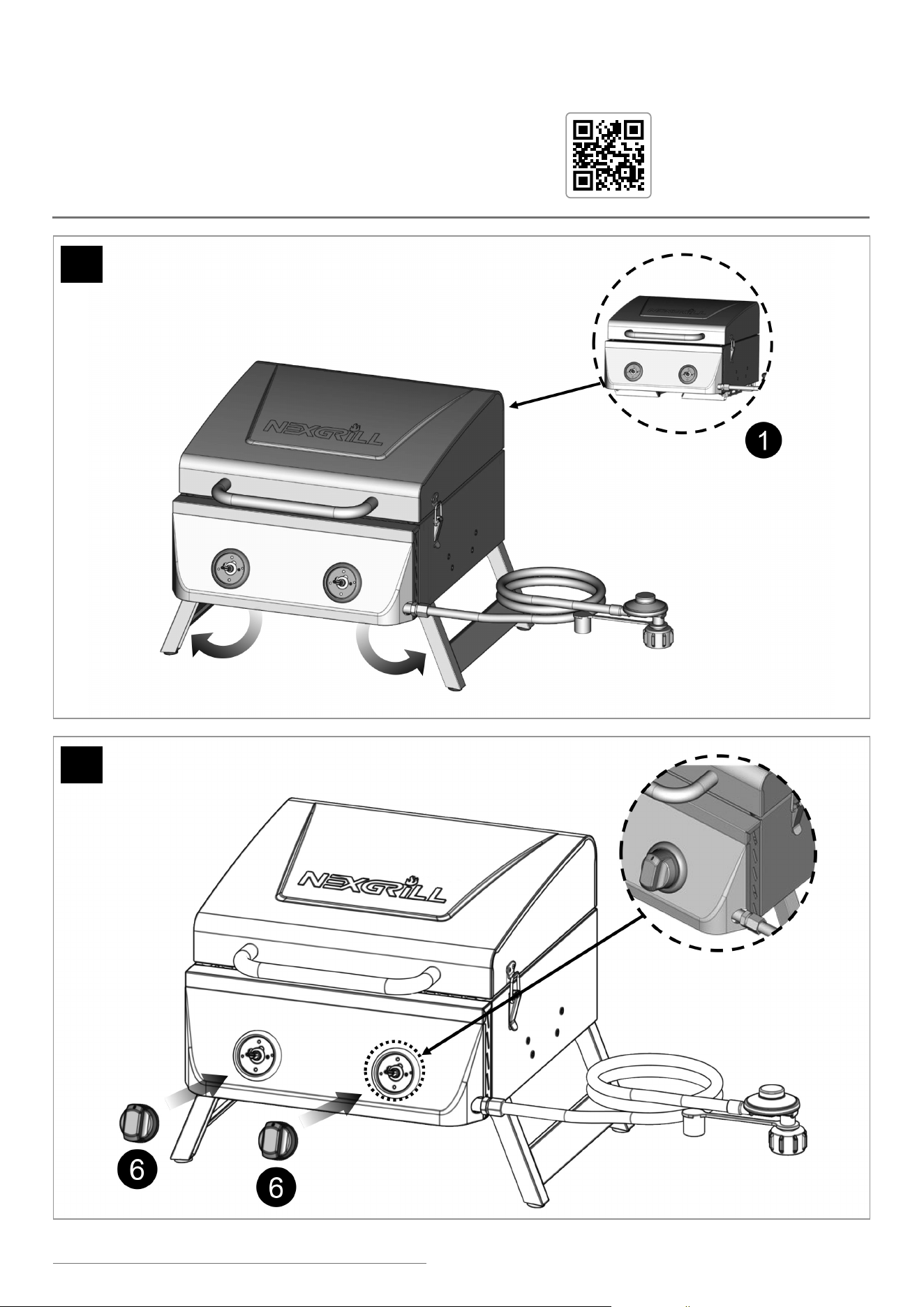

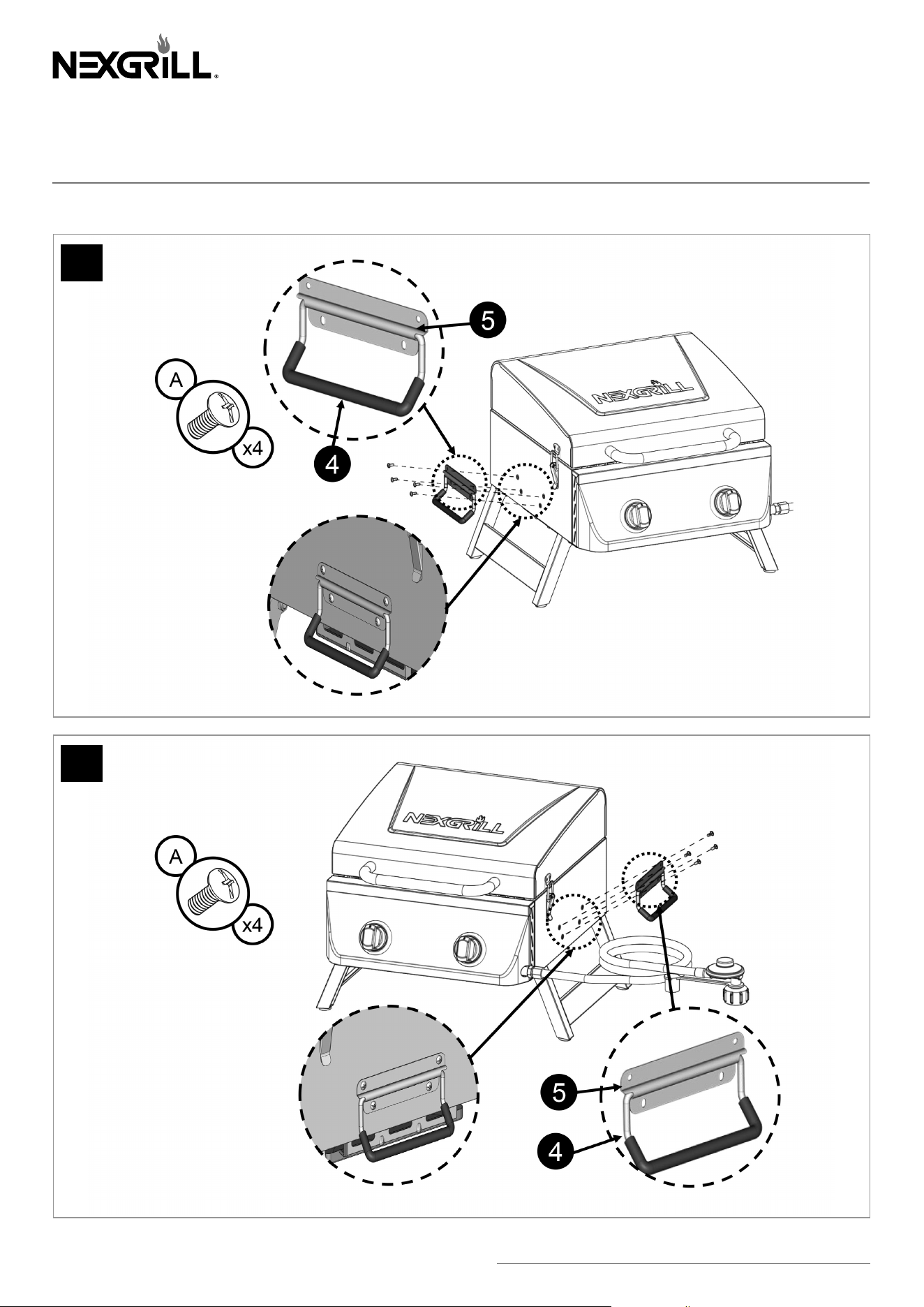

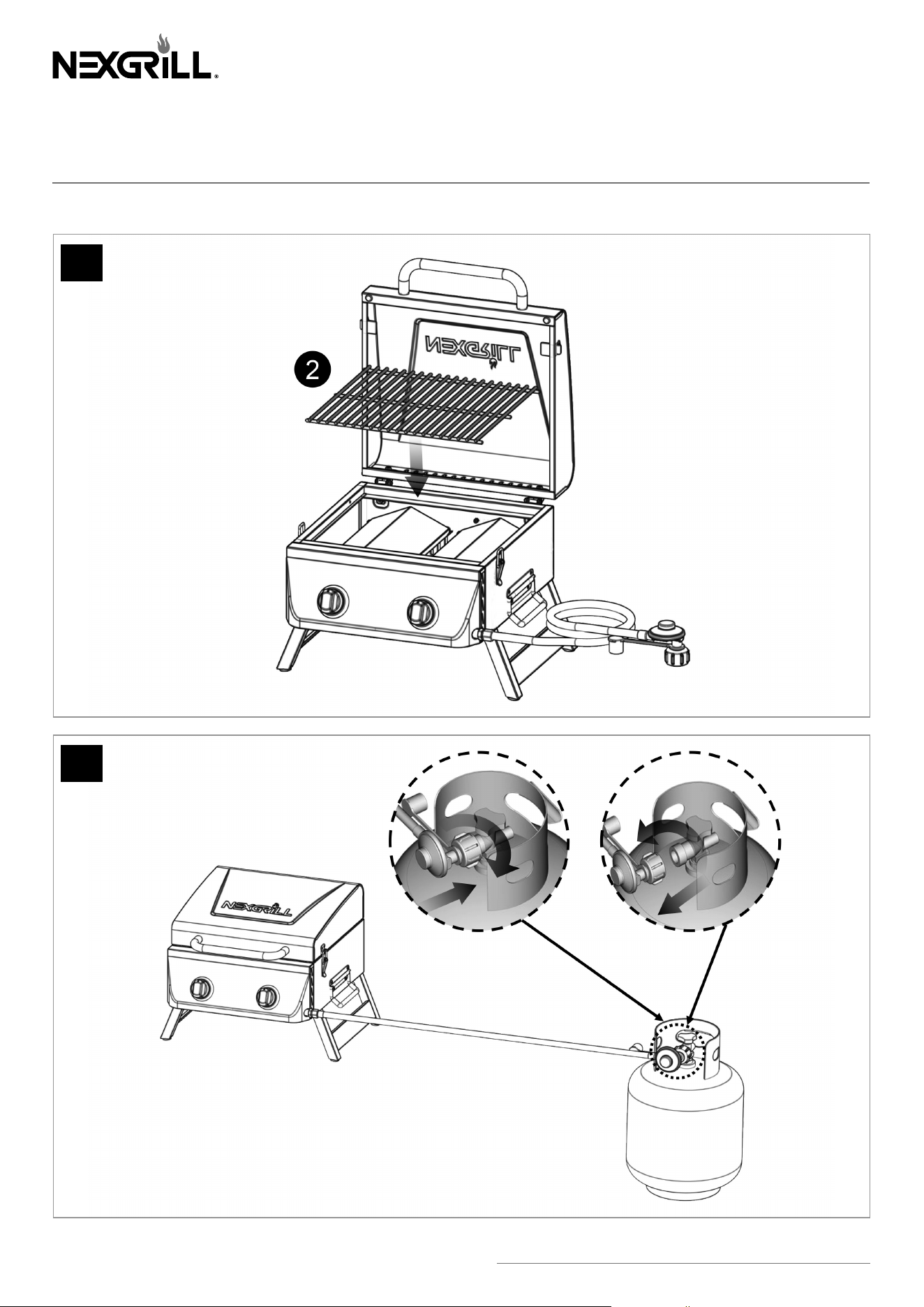

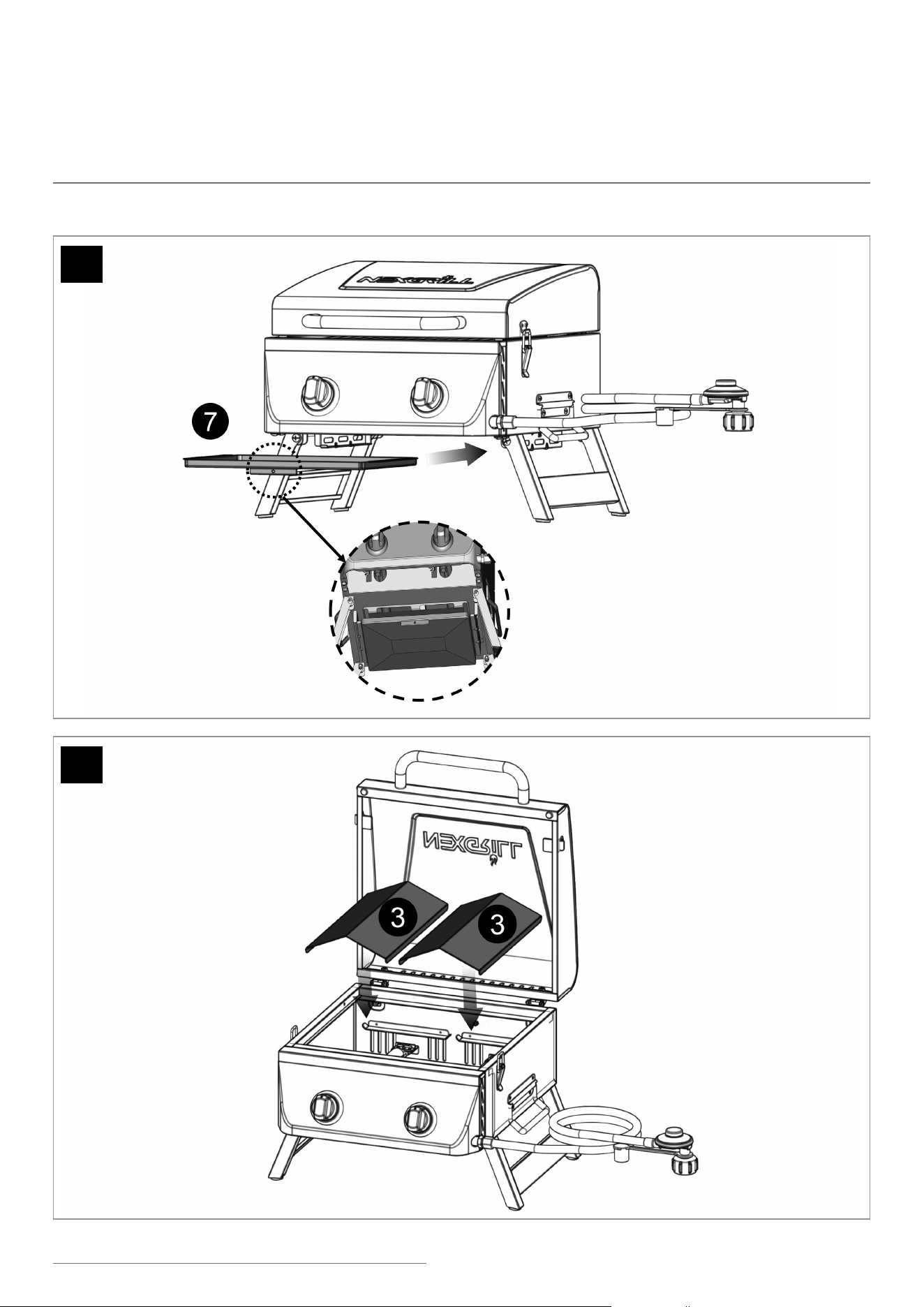

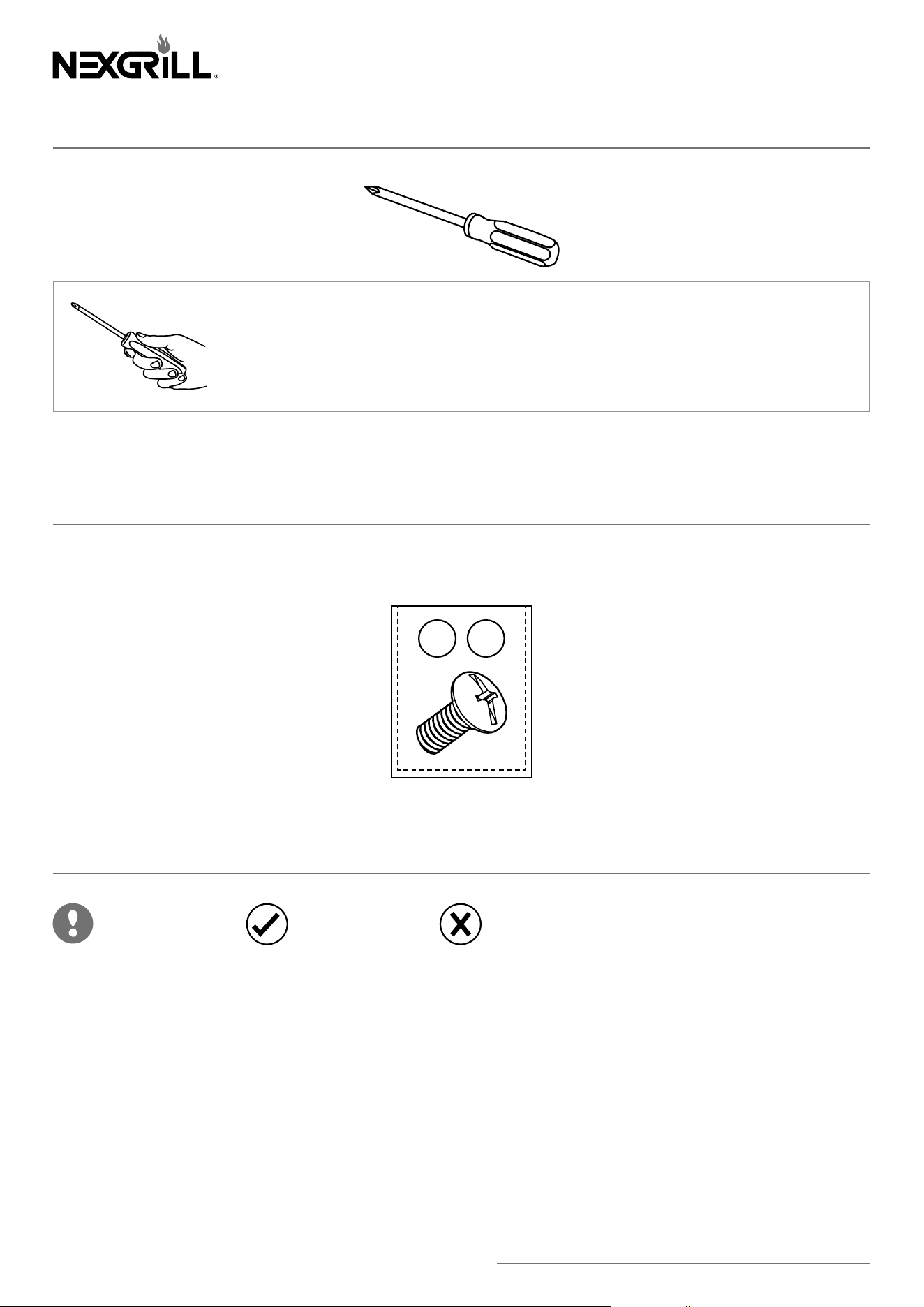

ASSEMBLY INSTRUCTIONS / CONSIGNES POUR L'ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE .......................................................... 51
4 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Safety Instructions
DANGER
If you smell gas:
• Shut o gas to the appliance.
• Extinguish any open flame.
• Open lid.
• If odor continues, keep away from the appliance and immediately call your fire department.
Failure to follow these instructions could result in fire or explosion which could cause property
damage, personal injury, or death.
DANGER
• Never operate this appliance unattended.
• Never operate this appliance within 10 ft (3.0 m) of any structure, combustible material or
other gas cylinder.
• Never operate this appliance within 25 ft (7.5 m) of any flammable liquid.
• If a fire should occur, keep away from the appliance and immediately call your fire
department. Do not attempt to extinguish an oil or a grease fire with water.
Failure to follow these instructions could result in fire, explosion, or burn hazard which could
cause property damage, personal injury, or death.
Do not store or use gasoline or other flammable liquids or vapors in the vicinity of this or any other appliance.
An LP cylinder not connected for use shall not be stored in the vicinity of this or any other appliance.
The grill will be very hot. Never lean over the cooking area while using your grill. Do not touch cooking surfaces, grill housing,
lid or any other grill parts while the grill is in operation, or until the grill has cooled down after use.
DANGER
• Never operate this appliance within 10 ft (3.0 m) of other appliances, sources of ignition, or live electrical appliances.
• Never operate this appliance within 10 ft (3.0 m) from intakes to direct vented gas appliances.
• Never operate this appliance within 5 ft (1.5 m) of a window or crawl space.
• This appliance is not intended for and should never be used as a heater.
CALIFORNIA RESIDENTS ONLY - WARNING:
Fuels used in liquefied propane gas appliances, and the products of combustion of such fuels, can expose you to chemicals
including benzene, which is known to the State of California to cause cancer and reproductive toxicity, and including carbon
monoxide, which is known to the State of California to cause birth defects or other reproductive harm.
For more information go to: www.P65Warnings.ca.gov.
In the State of Massachusetts, the following installation instructions apply:
• Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by
the State of Massachusetts.
• If using a ball valve, it shall be a T-handle type.
• A flexible gas connector, when used, must not exceed 3 ft.
EN
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 5
Safety Instructions
Read the following instructions carefully before attempting to
assemble, operate or install the product. Failure to comply with
these instructions could void the warranty and result in a fire
or explosion that could cause serious bodily injury, death, or
property damage. For questions regarding the product, please
call our customer service department at: 1-800-913-8999.
Languages spoken: English, French, and Spanish 8 a.m.-
5p.m. PST Monday-Friday. You can also reach us by email at:

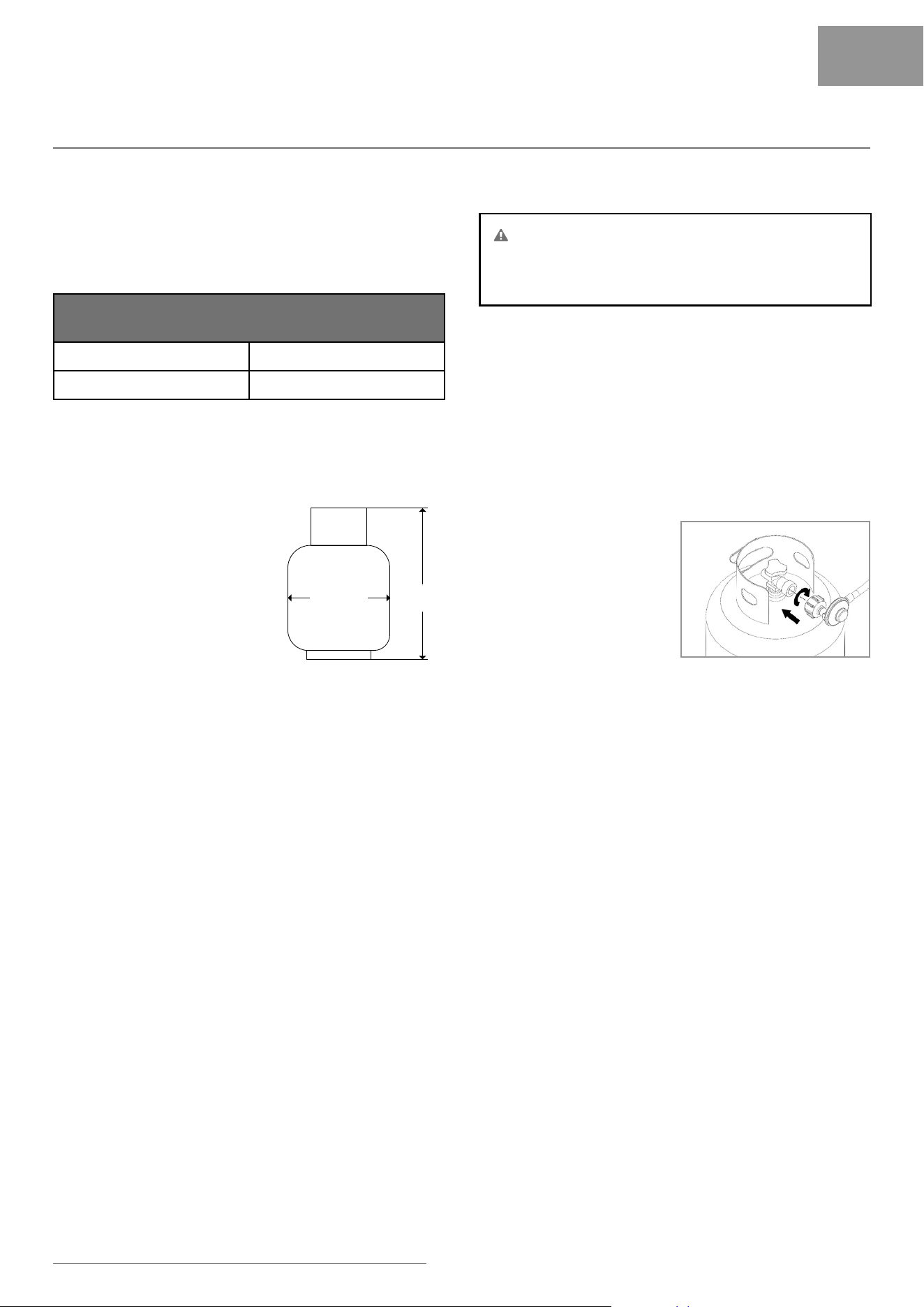

LP gas supply cylinder to be used must be constructed and
marked in accordance with the specifications for LP gas
cylinders of the U.S. Department of Transportation (DOT) or the
National Standard of Canada, CAN-B339, Cylinders, Spheres
and Tubes for the Transportation of Dangerous Goods and
Commission.
1. The installation must conform with local codes or, in the
absence of local codes, with the National Fuel Gas Codes,
the National Fuel Gas Code, ANSI Z223.1/NFPA 54, Storage
and Handling of Liquefied Petroleum Gases, ANSI/NFPA 58,
or the Standard for Recreational Vehicles, ANSI A119.2/NFPA
1192, and the Recreational Vehicle Code, CSA Z240 RV, as
applicable.
2. This grill is for outdoor use only. Grill should be operated in a
well-ventilated space. Never operate in an enclosed space,
garage or building. This grill is not intended to be installed in
or on recreational vehicles and/or boats.
3. Heated liquids remain at scalding temperatures long after
the cooking process. Do not touch the cooking appliance
until liquids have cooled to 115 °F (46 °C) or lower.
4. Do not install or use grill within 36 in (92 cm) of combustible
materials from back and sides of grill. Grill shall not be
located under overhead surfaces (closed carport, garage,
porch, patio) that can catch fire.
5. Never attempt to attach this grill to the self-contained LP gas
system of a camper trailer or motor home.
6. It is the responsibility of the assembler/owner to assemble,
install and maintain the gas grill. Do not let children and
pets operate or play near this grill. Failure to follow these
instructions could result in serious personal injury and/or
property damage.
7. Always open lid before lighting grill. When grill is not in use,
close the LP gas cylinder valve.
8. Carefully follow instructions in this manual for proper
assembly and leak-testing of this grill. Do not use grill until
it has been checked for gas leaks. If a leak is detected, stop
use immediately and troubleshoot before continuing use.
9. Appliance area should be kept clear and free from
combustible materials, gasoline, bottled gas in any form and
other flammable vapors and liquids. Do not obstruct flow of
combustion and ventilation air.
10. Never try to light grill with lid closed! Buildup of gases is very
dangerous and could cause an explosion.
11. Keep any electrical supply cord and the fuel supply hose
away from any heated surfaces.
12. Propane is a flammable gas and improper handling may
result in explosion and/or fire and serious accident or injury.
13. This appliance will be hot during and after use. Use
insulated oven mitts or gloves for protection from hot
surfaces or splatter from cooking liquids.
14. Do not leave the grill unattended while in operation.
15. Do not use while under the influence of drugs or alcohol.
16. Do not store any spare LP (propane) cylinder, full or empty,
under or near the grill.
17. Appliance is not intended for commercial use or rental.
18. If the appliance is not in use, the gas shall be turned o at
the supply cylinder.
19. The use of alcohol, prescription, or non-prescription drugs
may impair the consumer’s ability to properly assemble or
safely operate the appliance.
20. When cooking with oil or grease, have a type BC or ABC
fire extinguisher readily available. In the event of an oil
or grease fire DO NOT attempt to extinguish with water.
Immediately call the FIRE DEPARTMENT. A Type BC or ABC
fire extinguisher may, in some circumstances contain the fire.
21. In the event of rain, snow, hail, sleet or other forms of
precipitation while cooking with oil or grease, cover the
cooking vessel immediately and turn o the appliance
burners and gas supply. DO NOT attempt to move the
appliance or cooking vessel.
22. This grill is designed for optimum performance using
propane (LP) gas only and is not intended for use with solid
fuels such as charcoal, woodchips, ceramic stones, or lava
rocks. Do not place any solid fuel or heat-retaining materials
on the flame tamer, as this can block burner ventilation,
cause flare-ups, damage ignition components and control
knobs, and will void the product warranty.
6 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
OUTDOOR GRILL SAFETY
FUEL SYSTEM
Gas grills are used safely by millions of people when following
simple safety precautions.
The items in the fuel system are designed for operation with this
grill. They must not be replaced with any other brand. (See parts
list for replacement items.)
GAS BURNER
The gas burner is constructed of stainless steel and should not
require maintenance other than inspection for insects/nests
inside the air intake slots.
LP GAS REGULATOR CAUTION
The gas pressure regulator provided with this appliance must
be used. This regulator is equipped with the required orifice
and is set for the required outlet pressure for this appliance.
This combination of orifice size and pressure regulation
specifications provides the intended cooking performance.
Substitution of regulator by any other device or any other
manufacturer is dangerous and could result in serious injury.
FUEL SUPPLY HOSE
The hose-connected regulator provided with this appliance is
3 ft (92 cm) length. Keep the fuel hose away from any heated
surface(s).
PROPANE FUEL WARNING
Propane is a flammable gas. Improper handling may result in an
explosion and/or fire and serious accident or injury. This grill is
designed to operate with propane (LP) gas only and is equipped
with the proper orifice for propane gas.
CAUTION
DO NOT connect this grill with any gas supply other than
propane. Propane gas is heavier than air and settles in
lower areas.
Make certain adequate ventilation is available when using
this grill. The gas cylinder must only be stored outside in a
well-ventilated area out of the reach of children when the
grill is not in use.

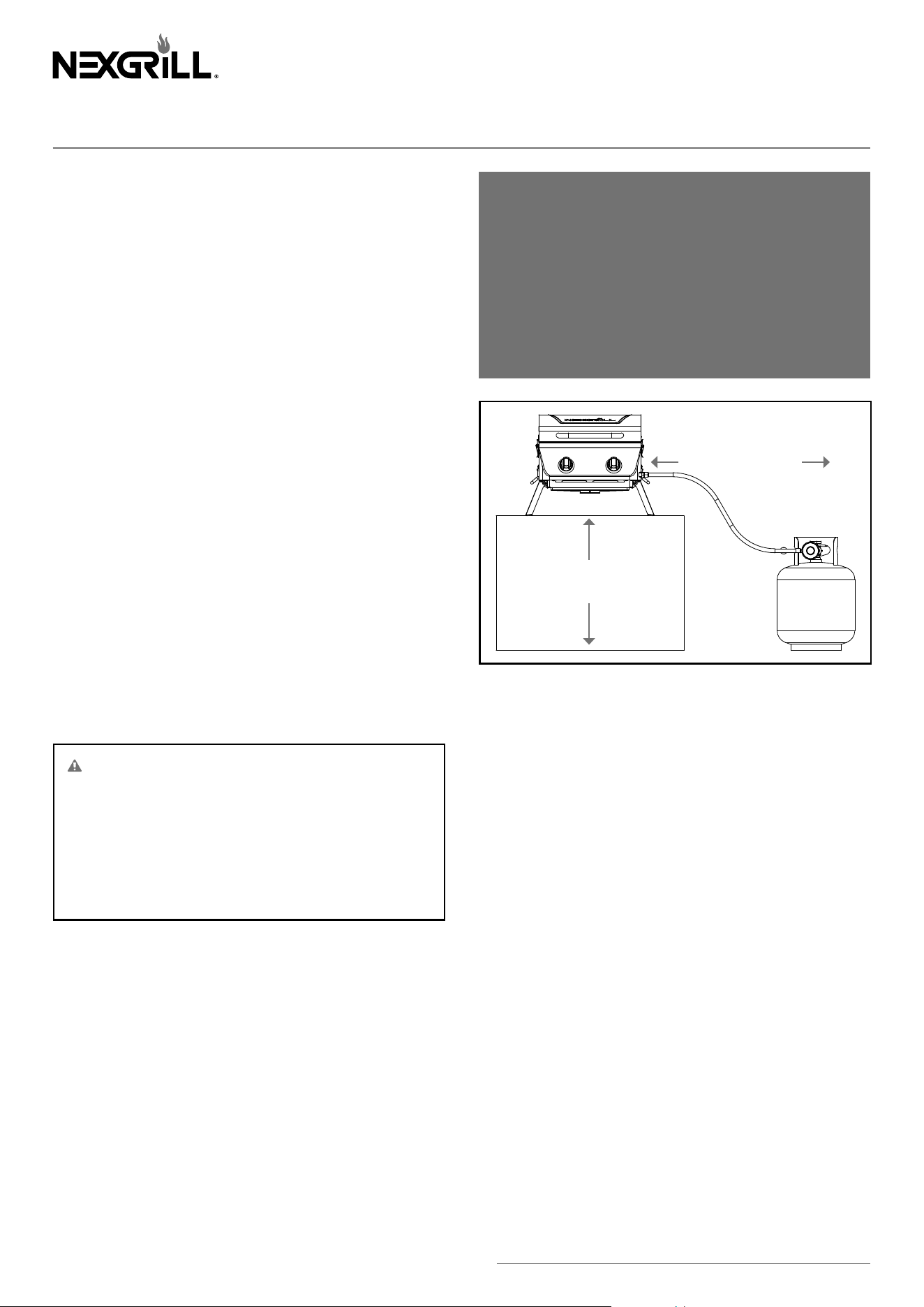

• Operate the grill only on a tabletop, no higher than 32 in
(81 cm) and no lower than 24 in (61 cm).
• Place the propane tank on the ground adjacent to the
tabletop and with a minimum clearance of 12 in (31 cm)
and no further than 24 in (61 cm) from thegrill.
• Failure to follow these instructions could cause the
propane tank to overheat and vent propane, which could
ignite, causing serious personal injuries or property
damage and/or a tripping hazard over the gas hose or
propane tank, pulling the grill o the tabletop, causing
serious personal injuries or property damage.
WARNING: Hose
is a trip hazard
24 in (61 cm) MIN
32 in (81 cm) MAX
12 in (31 cm) MIN
24 in (61 cm) MAX
EN
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 7

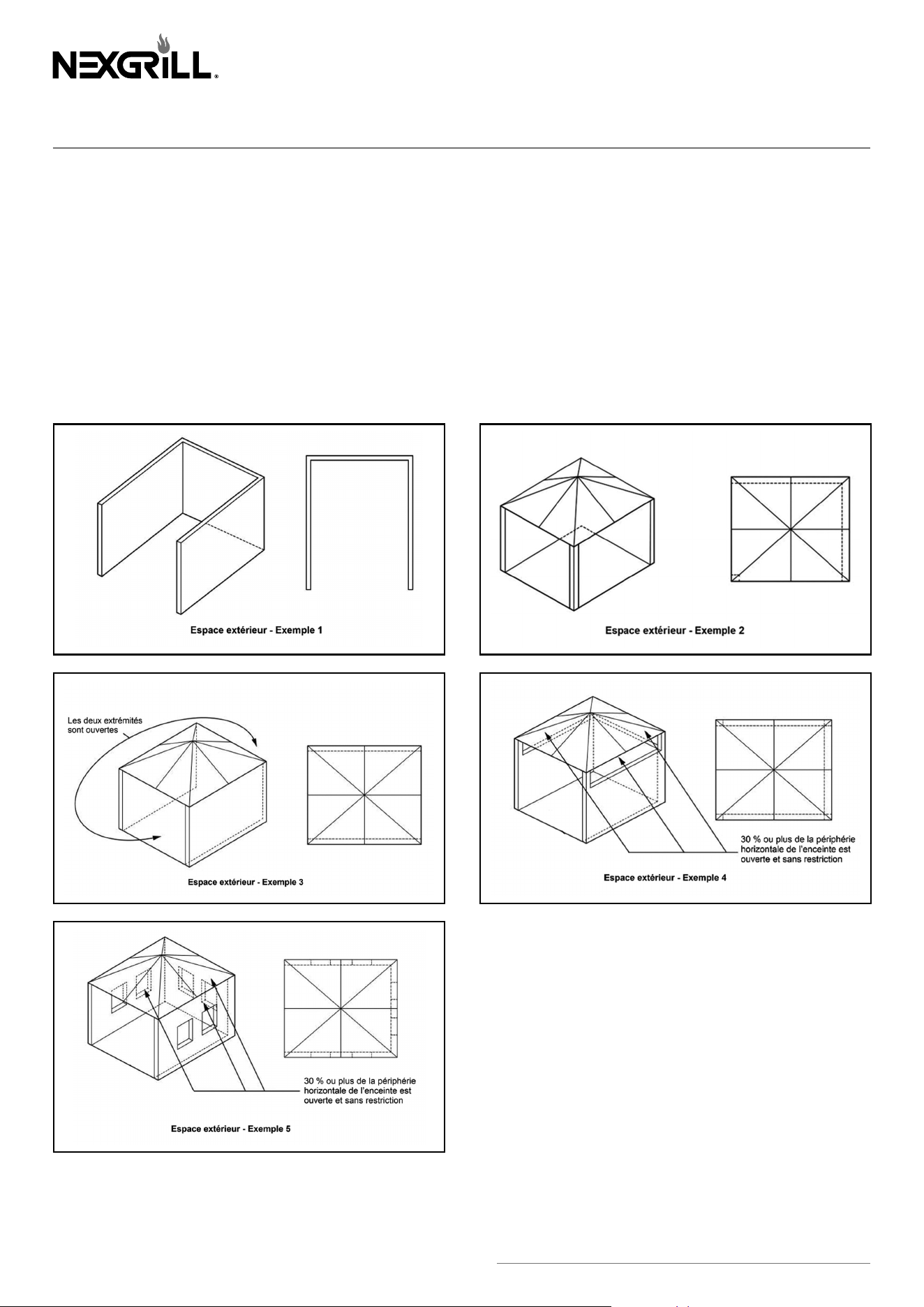

Diagrammatical Representation Of “Outdoor Areas”
This appliance shall only be used in an above ground open-air situation with natural ventilation, without stagnant areas, where
gas leakage and products of combustion are rapidly dispersed by wind and natural convection.
1. An appliance is considered to be outdoors if installed with shelter no more inclusive than with walls on three sides, but with no
overhead cover; all openings must be permanently open; sliding doors, garage doors, windows, or screened openings are not
considered as permanent opening.
2. An appliance is considered to be outdoors if installed with shelter no more inclusive than within a partial enclose that includes an
overhead cover and no more than two sidewalls. The sidewalls may be parallel, as in a breezeway, or at right angles to each other;
all openings are not considered as permanent openings.
3. An appliance is considered to be outdoors if installed with shelter no more inclusive than with in a partial enclosure that includes
an overhead cover and three sidewalls, as long as 30% or more of the horizontal periphery of the enclosure is permanently open.
All openings must be permanently open; sliding doors, garage doors, windows, or screened openings are not considered as
permanent openings.
8 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
connection INSTRUCTIONS
GAS HOOK-UP
Only the pressure regulator and hose assembly supplied with
the grill should be used. Any replacement pressure regulator
and hose assembly must be specified by the grill manufacturer.
This grill is configured for liquid propane only. Do not use a
natural gas supply.
Total gas consumption (per hour) with all burners on
high:
Each Burner 2 x 8,000 BTU/hr.
Total 16,000 BTU/hr.
LIQUID PROPANE CYLINDER REQUIREMENTS
A dented or rusty liquid propane cylinder may be hazardous
and should be checked by your supplier. Never use a cylinder
with a damaged valve.
A 20 lb (9 kg) tank of approximately
12 in (305 mm) diameter by 18.5 in
(470 mm) high is the maximum size
LP gas tank to use.
The 20 lb (9 kg) cylinder must
have a shut-o valve terminating
in a valve outlet specified,
as applicable, for connection
type QCC1 in the standard for
compressed gas cylinder valve
outlet and inlet connection ANSI/CGA-V-1. Storage of an outdoor
cooking gas appliance indoors is permissible only if the cylinder
is disconnected and removed from the outdoor cooking gas
appliance. The cylinder system must be arranged for vapor
withdrawal. The cylinder must include a collar to protect the
cylinder valve. Always keep LP gas tanks in an upright position.
Manifold pressure: (operating) 11 in (27.9 cm) water column, (non-
operating) 11.2 in (28.4 cm) water column.
The liquid propane cylinder must be fitted with an overfill
protection device (OPD). The LP gas tank must also have a
safety relief device that has a direct connection with the vapor
space of the tank. This safety feature prevents the tank from
being overfilled, which can cause malfunction of the LP gas
tank, regulator and/or grill.
Have your LP gas tank filled by a reputable propane gas dealer
and visually inspected and re-qualified at each filling.

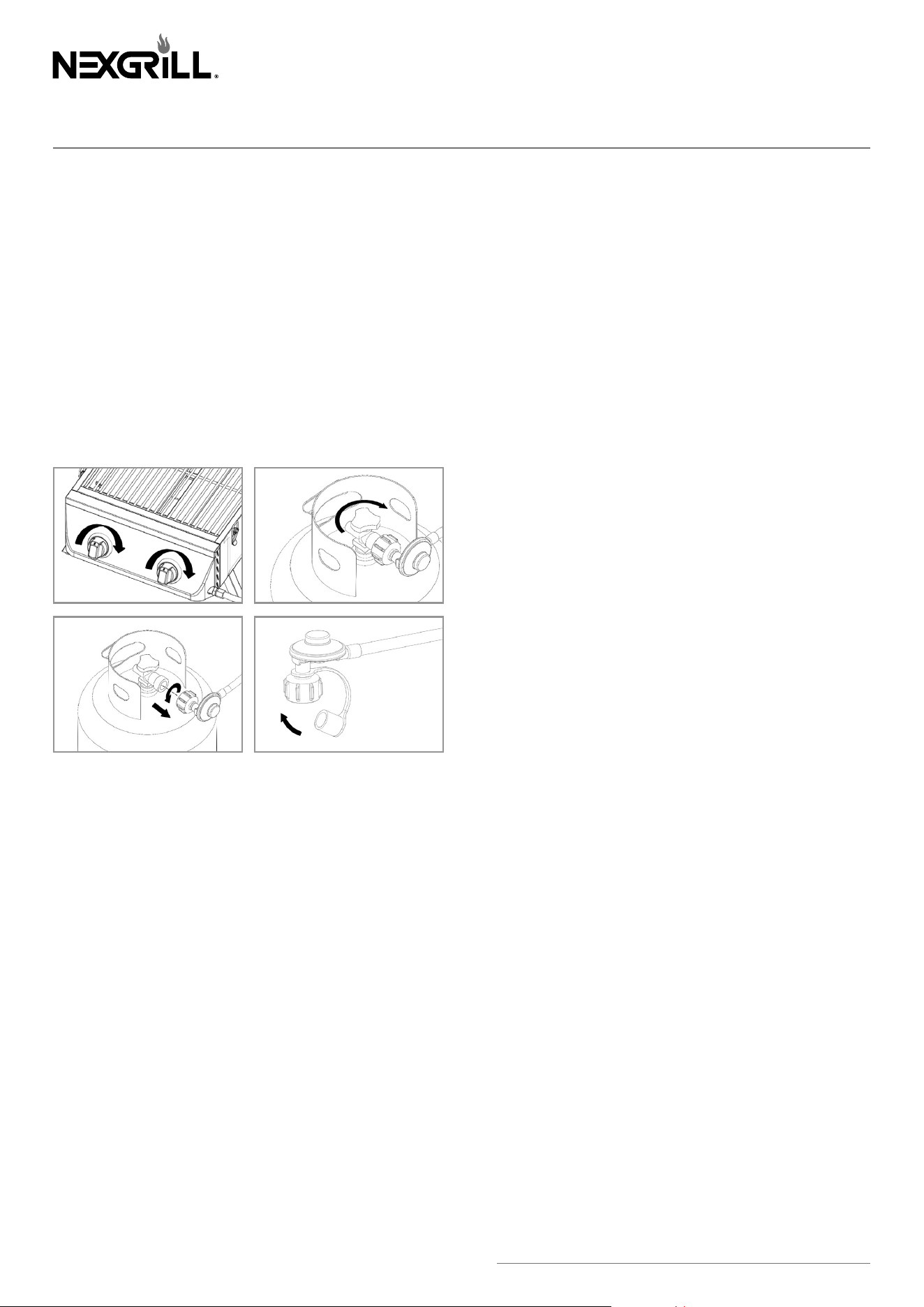

CONNECTING THE LIQUID PROPANE CYLINDER
WARNING
Never attempt to use damaged or obstructed equipment.
See your local liquid propane dealer for repair.
This outdoor cooking gas appliance is equipped with a high
capacity hose/regulator assembly for connection to a standard
20 lb (9 kg) liquid propane cylinder. The pressure regulator
complies with the standard for Pressure Regulating Valves for
LP Gas ANSI/UL 144. Never connect an unregulated LP gas tank
to this gas grill. Only use the regulator and the hose assembly
supplied with this gas grill. Replacement regulators and
hose assemblies must be those specified in this manual. The
regulator and hose assembly must be inspected before each
use of the grill.

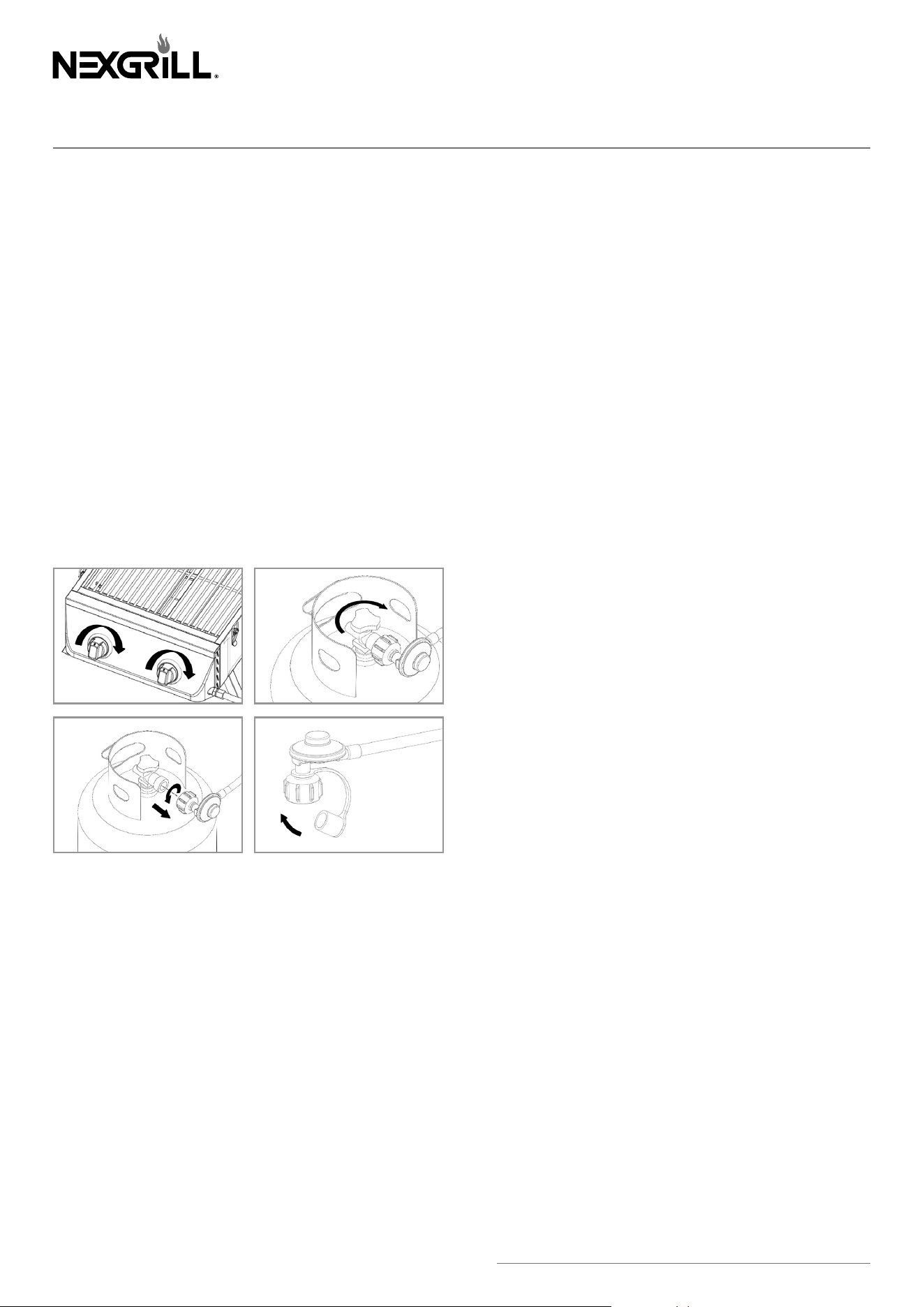

• The cylinder valve should be
in the “OFF” position. If not,
turn the valve clockwise until
it stops.
• Turn the grill burner knobs
clockwise to “OFF” (O) and
make sure the grill is cool.
• Make sure the cylinder
valve has the proper type-1
external male thread connections per ANSI Z21.81.
• Inspect the valve connections, port and regulator assembly.
Remove debris and inspect the hose for damage.
• When connecting the regulator assembly to the valve, use
your hand to tighten the nut clockwise until it stops. Use of a
wrench could damage the quick-coupling nut and result in a
hazardous situation
• Open the cylinder valve fully by turning the valve
counterclockwise.
• Before lighting the grill, use a soap and water solution to
check all the connections for leaks.
• If a leak is found, turn the cylinder valve “OFF” and do not use
the grill until a local liquid propane dealer can make repairs.

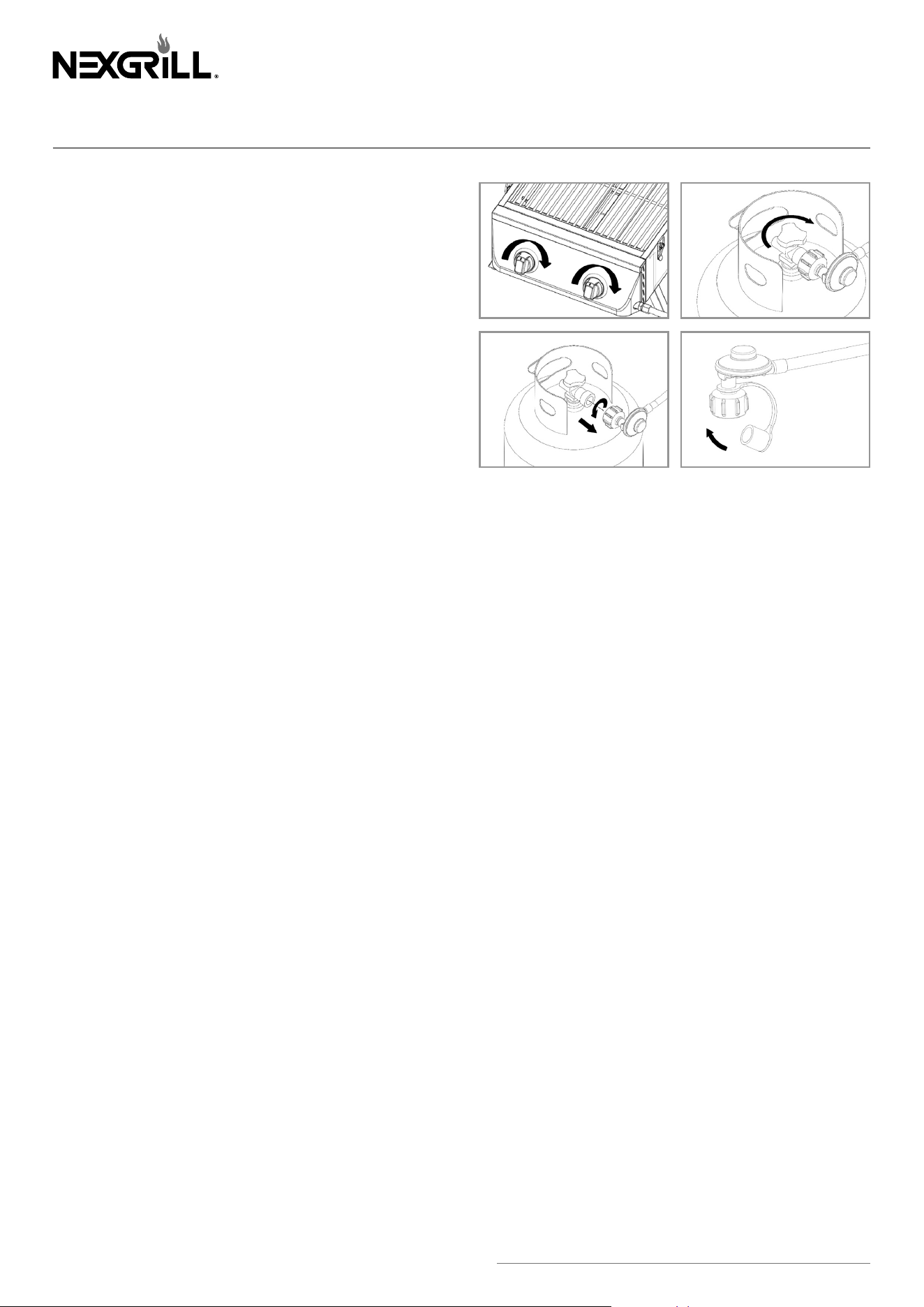

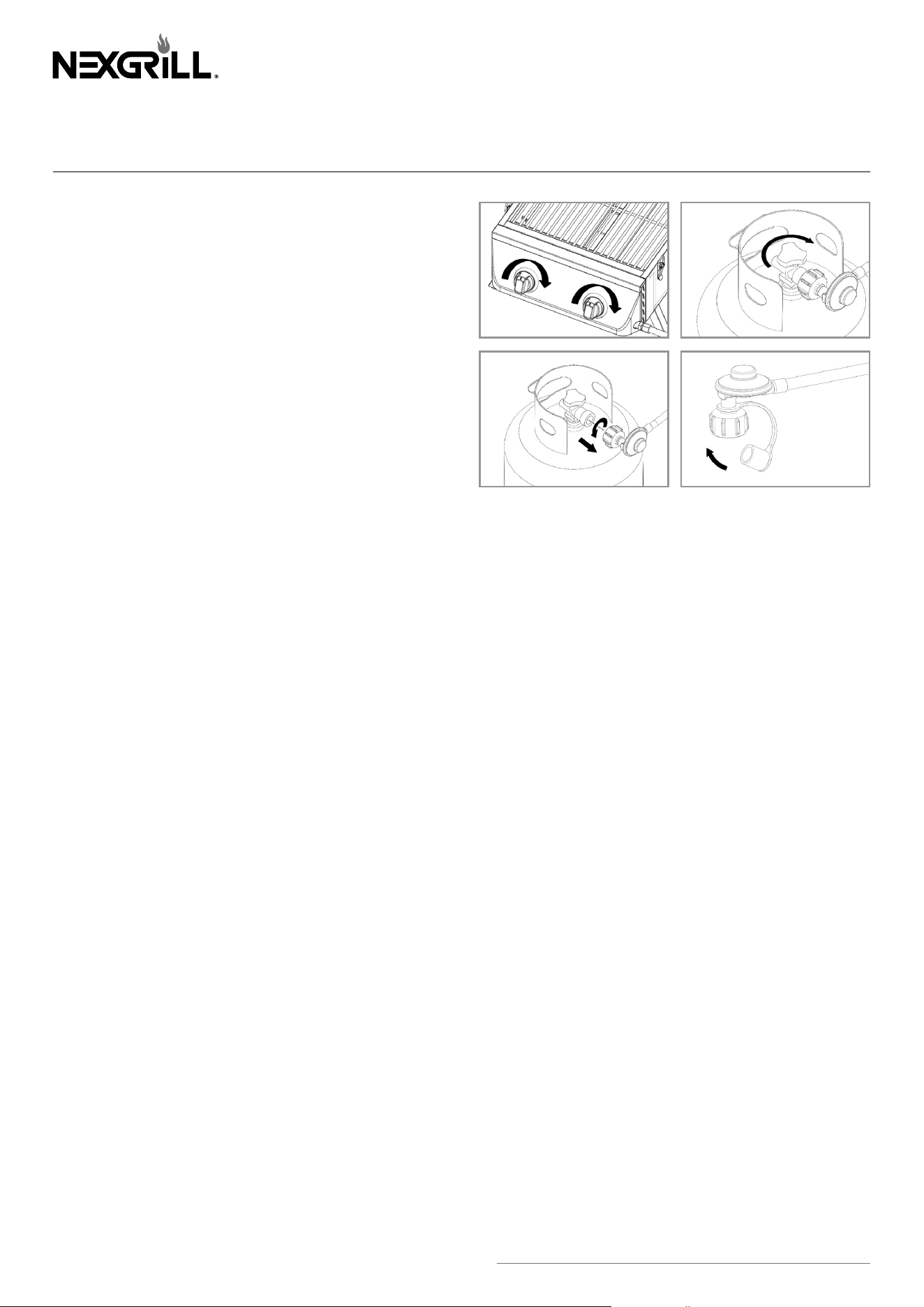

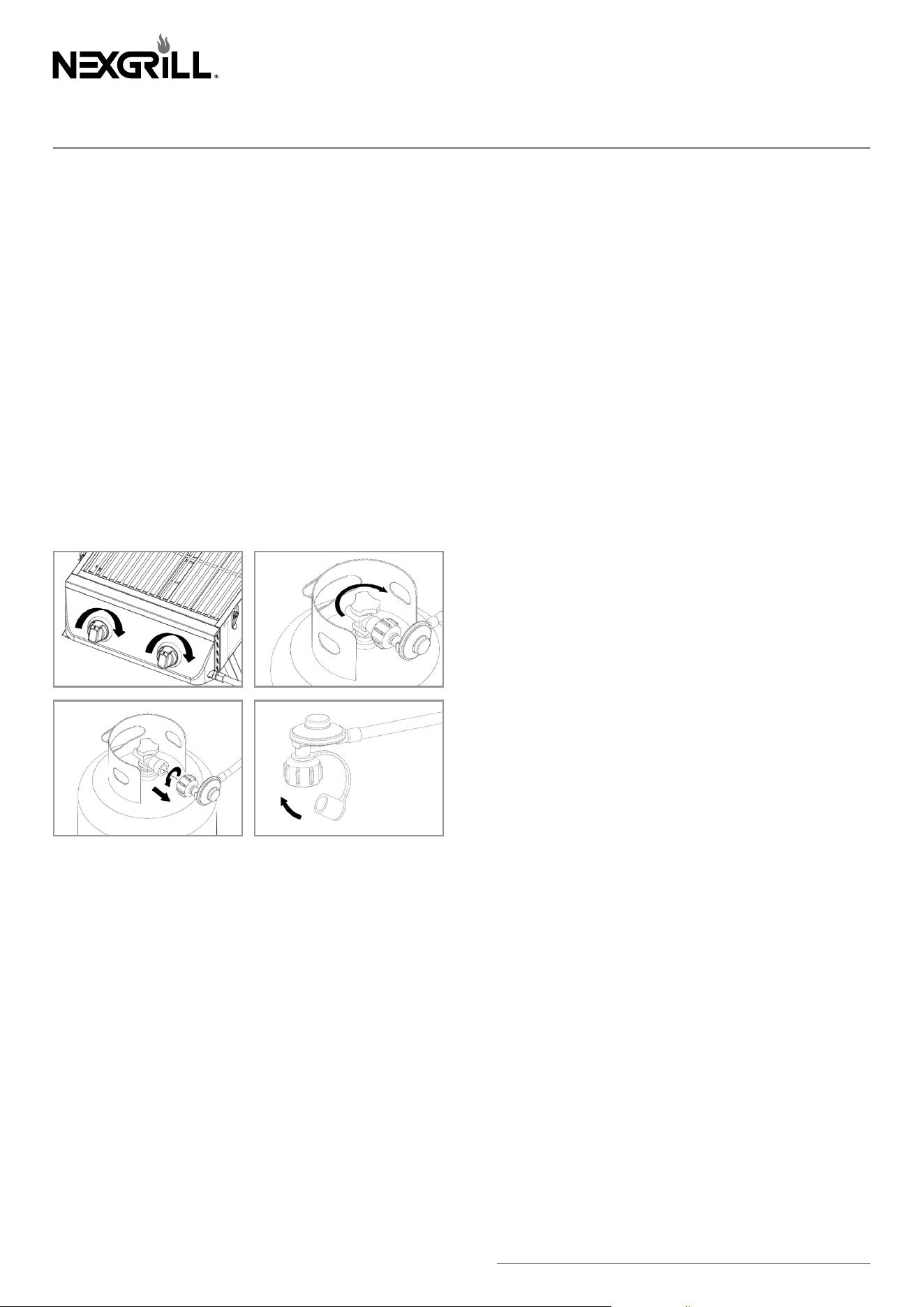

DISCONNECTING THE LIQUID PROPANE
CYLINDER
• Turn the grill burner knobs clockwise to “OFF” (O) and make
sure the grill is cool.
• Turn the liquid propane cylinder valve to the CLOSED position
by turning clockwise until it stops.
• Detach the regulator assembly from the cylinder valve by
turning the quick-coupling nut counterclockwise.
• Place dust cap on cylinder valve outlet whenever the cylinder
is not in use.
• Only install the type of dust cap on the cylinder valve outlet
that is provided with the cylinder valve. Other types of caps or
plugs may result in leakage of propane.
304.8 mm
/ 11.9 in.
469.9 mm
/ 18.49 in.
EN
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 9
Leak Testing
WARNING
• Check all gas supply fittings for leaks before each use.
• Do not use the grill until all connections have been
checked and do not leak.
• Do not smoke while leak-testing.
• Never leak-test with an open flame.
GENERAL
Although gas connections on the grill are leak-tested prior
to shipment, a complete leak test must be performed at the
installation site. Before each use, check all gas connections for
leaks using the procedures listed below.
If the smell of gas is detected at any time, immediately check
the entire system for leaks.
BEFORE TESTING
Make sure all packing materials have been removed from the
grill, including the burner tie-down straps.

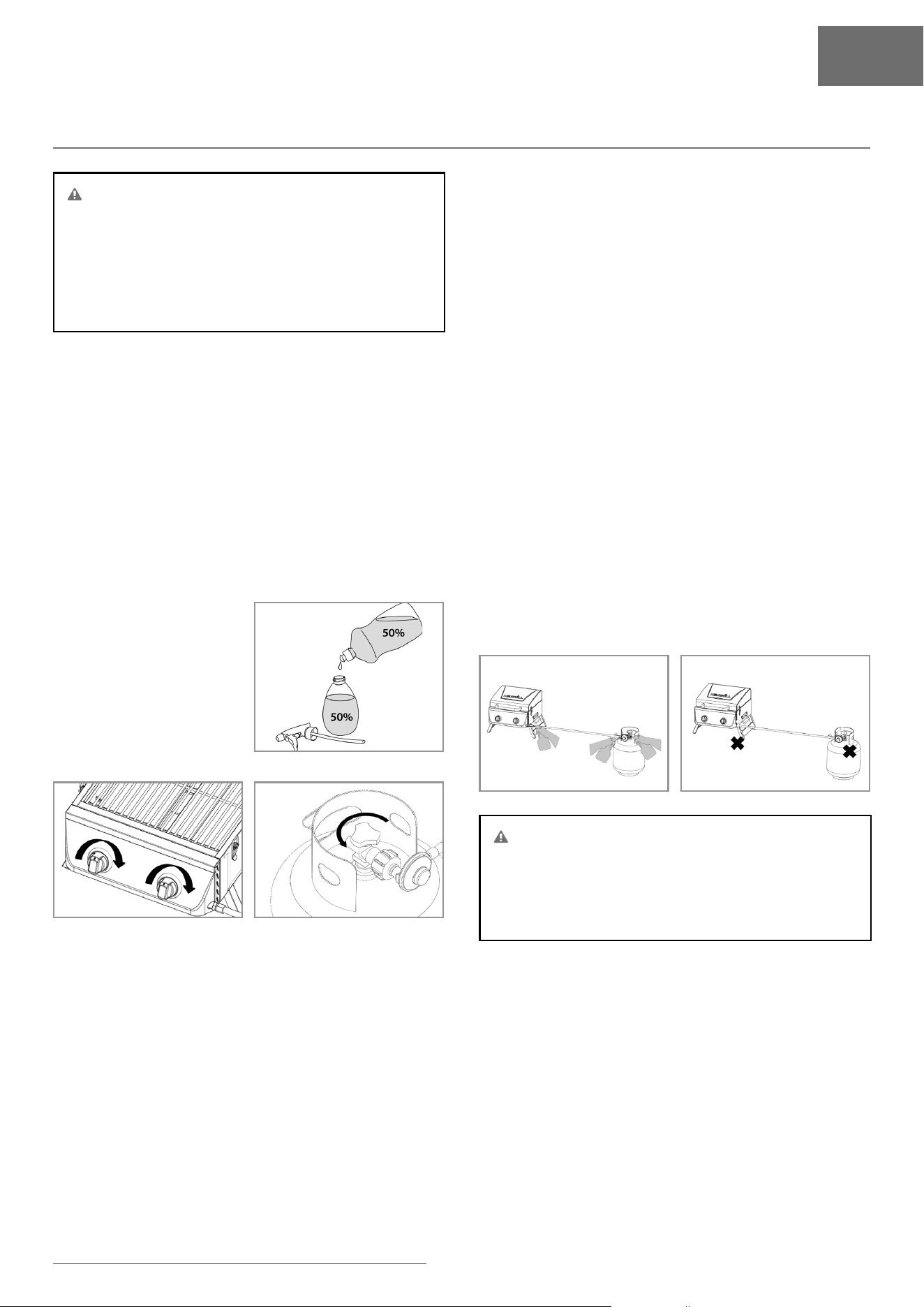

Make a solution of one part
liquid detergent and one part
water. Use a spray bottle,
brush, or rag to apply the
solution to the fittings. For the
initial leak test, make sure the
liquid propane cylinder is full.
TO TEST AFTER CONNECTING THE LIQUID
PROPANE CYLINDER
• Make sure the burner valves are in the "OFF" (O) position.
• Turn the liquid propane cylinder valve counterclockwise to
open the valve.
• Apply the soap solution to all gas fittings. Soap bubbles will
appear where a leak is present.
• If a leak is present, immediately turn the liquid propane
cylinder valve to the CLOSED position and tighten leaky
fittings.
• Turn the liquid propane cylinder valve back to the OPEN
position and recheck.
• Should the gas continue to leak from any of the fittings, turn
the liquid propane cylinder valve to the CLOSED position and
contact our Customer Service Department at: 1-800-913-8999.
Languages spoken: English, French, and Spanish 8a.m.-
5p.m. PST Monday-Friday. Or email us at: CustomerService@
globalleisuregroup.com.
• If there is evidence of excessive abrasion or wear, or the
hose is cut, it must be replaced prior to the outdoor cooking
gas appliance being put into operation. The replacement
hose assembly shall conform to the specifications provided
by the manufacturer. Unauthorized substitutions will void the
warranty.
WARNING
• Do not store grill indoors unless the cylinder is
disconnected.
• Do not store cylinder in a building, garage, or any other
enclosed area, and keep out of reach of children at all
times.
10 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Installer Final Check List
Maintain minimum specified clearance of 36 in (92 cm) from combustible materials and construction.
All internal packaging removed.
The hose and regulator are properly connected to the liquid propane cylinder.
The unit has been tested and is free of leaks.
The gas supply shut-o valve has been located.
WARNING
• The grill and its individual shuto valve must be disconnected from the gas supply piping system during any pressure testing of
that system at test pressure in excess of 0.5 psi (3.5 kPa).
• The outdoor cooking gas appliance must be isolated from the gas supply piping system by closing its individual manual shuto
valve during any pressure testing of the gas supply piping system at test pressure equal to or less than 0.5 psi (3.5 kPa).
PROPANE CYLINDER PRECAUTIONS
1. Do not store a spare LP-gas cylinder under or near this appliance.
2. NEVER fill the cylinder beyond 80 percent full.
If the information above is not followed exactly, a fire causing death or serious injury could occur.
EN
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 11

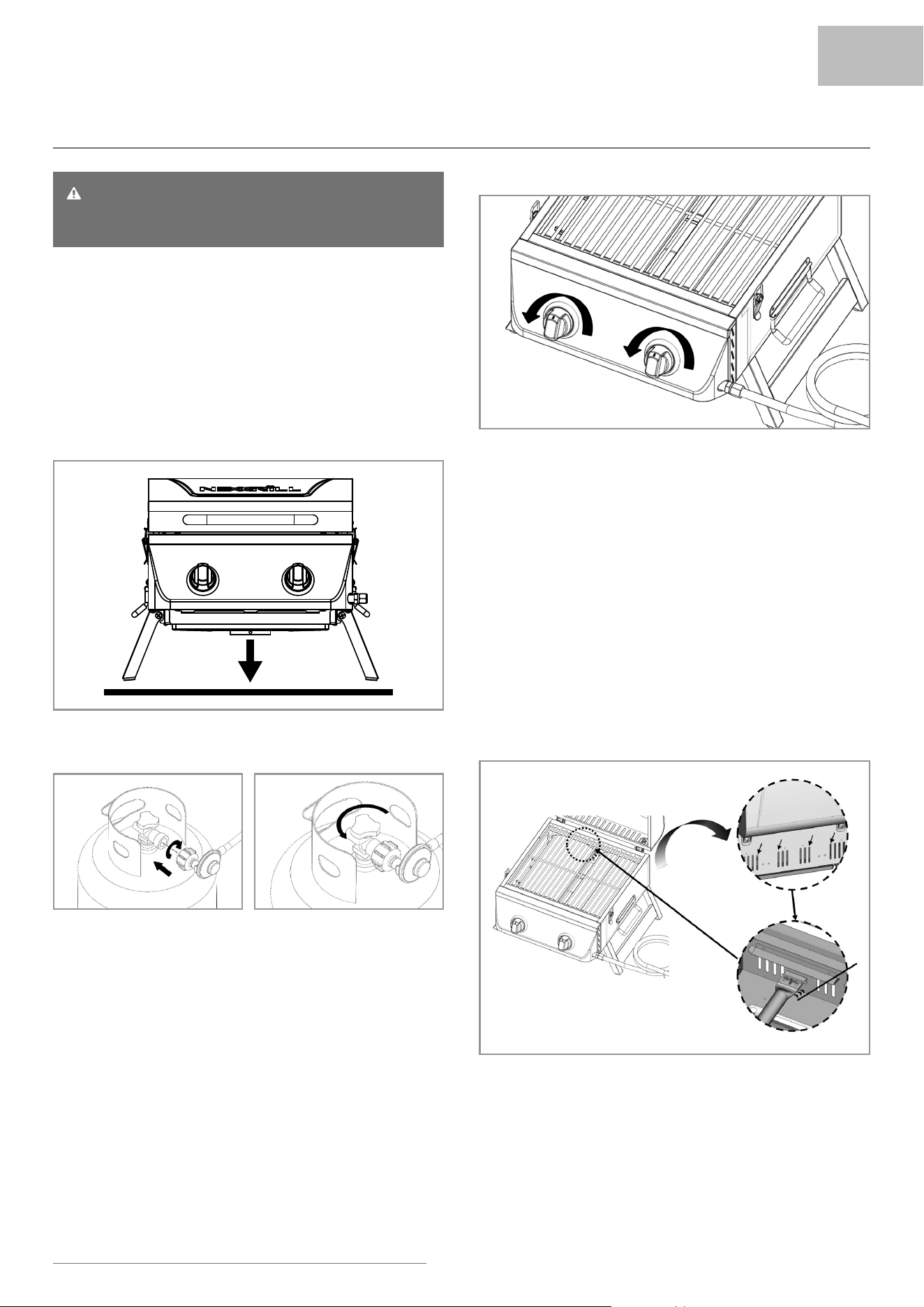

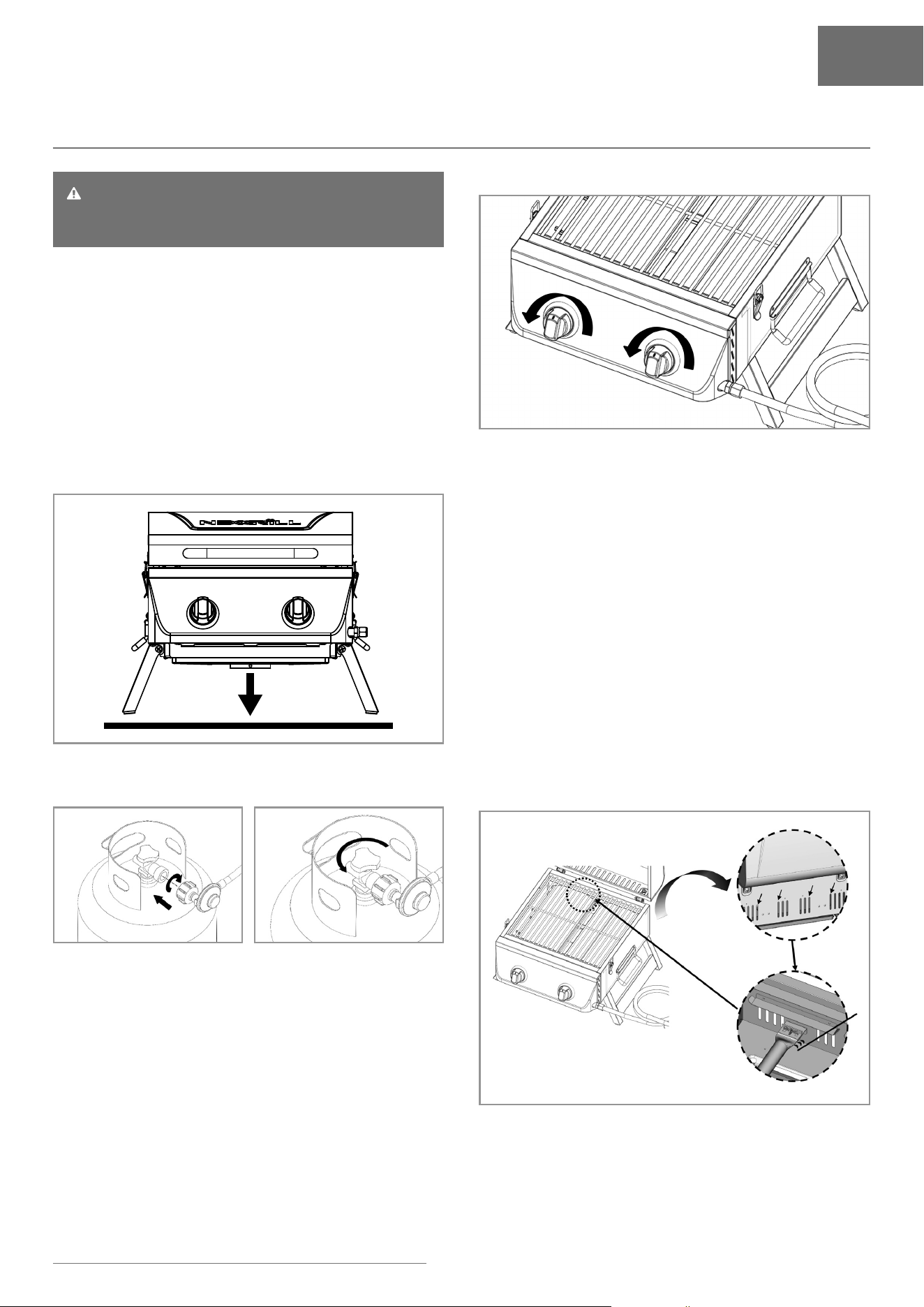

lighting Instructions
THIS COOKING APPLIANCE IS FOR OUTDOOR
USE ONLY AND SHALL NOT BE USED IN A BUILDING,
GARAGE OR ANY OTHER ENCLOSED AREA.
PREPARING TO LIGHT YOUR GRILL
IMPORTANT - FIRST TIME USE:
It is important that the grill be lit and allowed to heat up for
at least 30 minutes before any food is placed on the cooking
grid. It is normal for some smoke to appear during the initial
operation of the grill. After initial heating, the grill is ready for
use. A cooking spray may be used on the cooking grid to allow
easier clean up.
STEP 1: Find a level surface on which to place the grill.
STEP 2: Connect to the liquid propane cylinder and turn valve
counterclockwise to open the valve.
STEP 3: Open the lid and turn knob to ignite.
If ignition does not occur within 3-5 seconds, turn the control
knob "OFF" (O). Wait 5 minutes before attempting to re-light
the grill. If the grill fails to ignite after the second attempt,
call our Customer Service Department at: 1-800-913-8999
(USA). Languages spoken: English, French, Spanish 8 a.m.-
5p.m. PST Monday-Friday. You can also reach us by email at:
[email protected] for assistance.
With burner lit, gently close the lid and allow the grill to warm up
for 5-10minutes prior to use.
If the burner does not ignite when the control knob is turned
ON, use a long match (at least 3 inches) to manually light the
burner. Insert the match into the ignition hole located at the
back of the grill while simultaneously pushing and turning
the control knob to the ON position. The burner should ignite
immediately.
12 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Operating Instructions
Allow the grill to warm up with the lid closed for 5-10 minutes
prior to cooking.
You may cook on the grill in any weather. If the ambient
temperature is extremely cold or hot, the cooking time may vary.
Keep the grill out of excessive winds when operating.
Minimum Ambient Operating Temperature: 0 °F, (-17.8 °C)
TURNING OFF YOUR GRILL
1. Turn knob to “OFF” (O) position.
2. Turn the propane cylinder valve to the CLOSED position.
CAUTION: Do not attempt to re-light the grill without
following all the lighting instructions.
3. Allow the grill body to cool at least 30 minutes before
attempting to move or transport.
MOVING INSTRUCTIONS
• CAUTION: Never move the grill while the burners are lit or
while the grill is still hot.
• Make sure the control knob is in the “OFF” (O) position.
Disconnect the propane cylinder from the regulator.
• Remove the regulator from the propane tank. Be sure the grill
has completely cooled for at least 30 minutes.
• After the grill has cooled, remove the grease tray, carefully
pour out any accumulated grease and oil, then place the tray
back into position at the bottom of the grill.
• Close the lid. Use the side handles to carry the grill.
• Note: It is best to leave the grease tray in place attached to
the bottom of the grill; some grease may continue to drip
from the drain hole during transport.
EN
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 13
Care and Maintenance
There is very little care and maintenance needed.
This grill is designed and made of materials that will last many
years with normal use. Following these instructions will improve
the longevity of the grill and quality of cooking. To ensure safe
operation of this grill, the cooking area should always be kept
free of combustible materials of any type, such as gasoline or
other flammable vapors or liquids.
OUTSIDE GRILL PARTS
This grill can be cleaned easily with warm soapy water.
GREASE TRAY
The grease tray can be cleaned easily with warm soapy water.
CAUTION
The grease tray must be kept clean and free of heavy
buildup for the grill to perform properly and to eliminate
flare-ups.
SPIDER WEB INSPECTION
NATURAL HAZARD
SPIDERS AND OTHER INSECTS: Sometimes spiders and
other small insects climb into the burner tube. The spiders
spin webs, build nests and lay eggs. The webs or nests can
be very small, but they are very strong and can block the
flow of gas, causing an unsafe situation. Clean burner prior
to use after storing, at the beginning of grilling season or
after a period of one month not being used.
WHEN TO LOOK FOR SPIDERS
Inspect the burners at least twice a year or immediately after
any of the following conditions occur:
• Gas can be smelled in conjunction with burner flames
appearing yellow.
• The grill does not reach temperature.
• The grill heats unevenly.
• The burners make popping noises.
WARNING
To replace a main burner, it is strongly recommended to
hire a professionally trained technician to replace it. Please
understand that the manufacturer will not be responsible
for any liability, personal injury, or property damage
resulting from an improperly assembled burner.

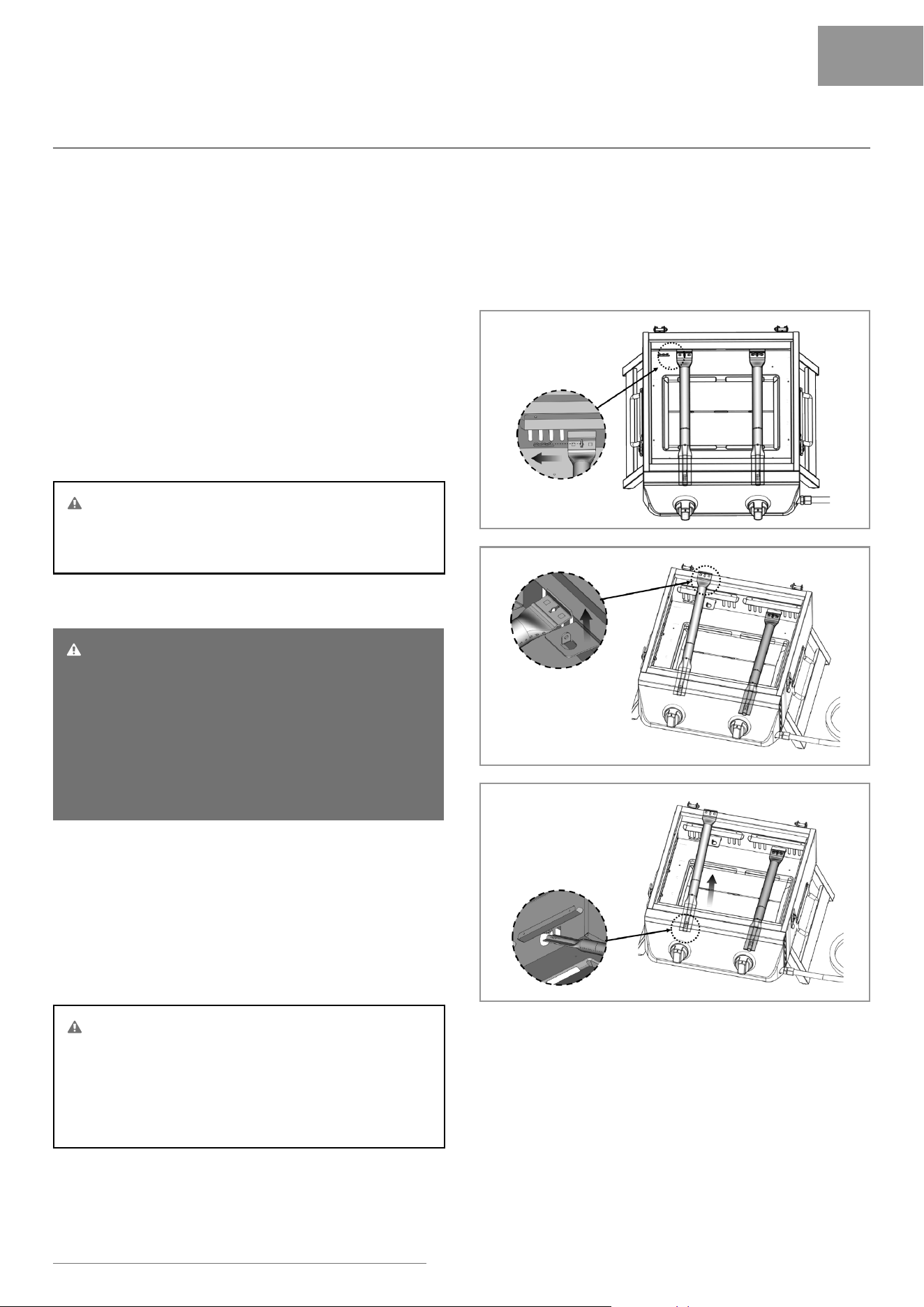

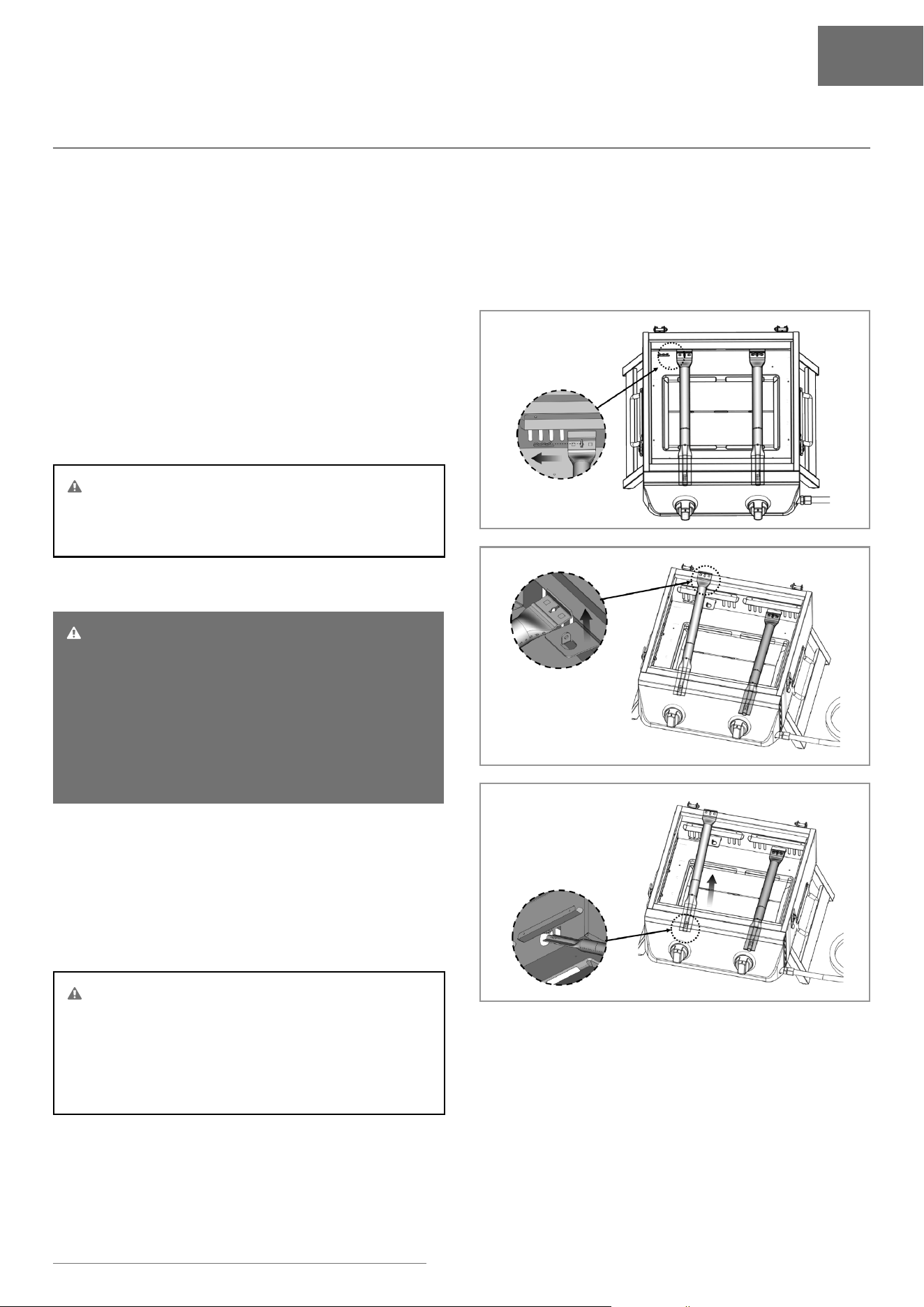

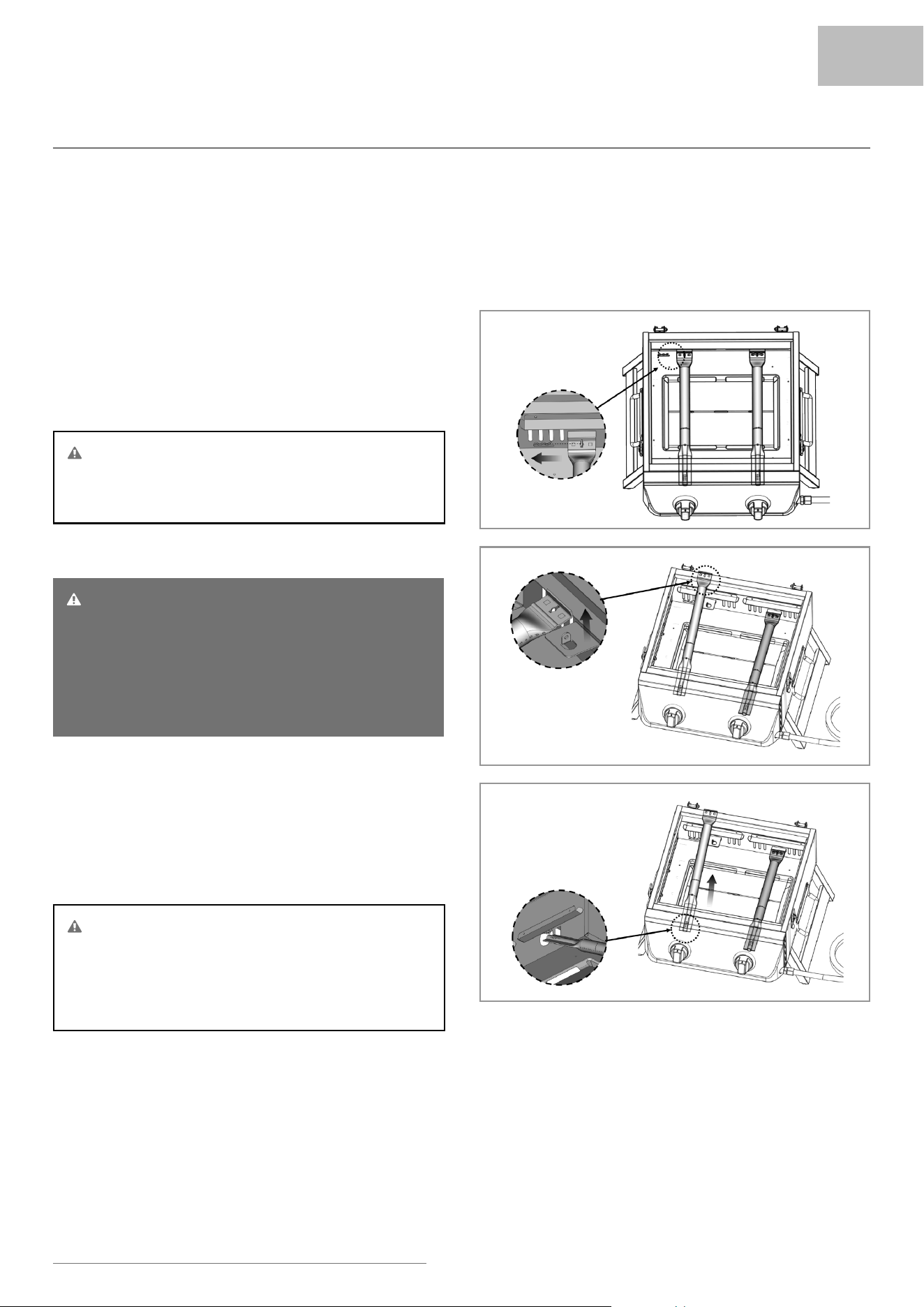

REMOVING BURNERS FOR CLEANING
To remove the burners for cleaning:
• Remove the cooking grid and flame tamers.
• Remove the main burner “R” pin on the back wall of fire box
by using needle nose pliers.
• Remove the burner from the front wall of fire box, as shown
below.
14 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Care and Maintenance
STORAGE AND TRANSPORATION
This grill, like all equipment, will look better and last longer if
kept out of the elements when not in use.
Store the grill out of direct sunlight and indoors whenever
possible and when storing for an extended period of time. The
grill should not be exposed to harsh weather conditions such as
heavy rain, strong winds, or snow. A cover is recommended to
protect the grill when not in use.
Cover the regulator connector with the protective plug before
transporting and storing.
CAUTION
Do not store propane cylinders in enclosed areas. When
using a cover or moving the grill, always wait until the grill
has cooled for at least 30 minutes.
• Do not obstruct the flow of combustion and
ventilationair.
• A clogged tube can lead to a fire beneath the appliance.
This unit must be kept in an area free from combustible
materials, gasoline and other flammable vapors and liquids.
Make sure all openings into the grill body are free from
blockages or debris and there are no objects or materials
blocking the flow of combustion or ventilation. Check burner air
inlet openings (behind the inlet guard on the right end of the
grill body) for insect nests or blockages. Make sure the slots in
the burner tube are clear.
When the grill is not in use, turn the control knobs to the “OFF”
(O) position. Close the propane cylinder valve and detach
regulator. If stored indoors, detach and leave the propane
cylinder outdoors. Propane cylinders must be stored out of
reach of children.

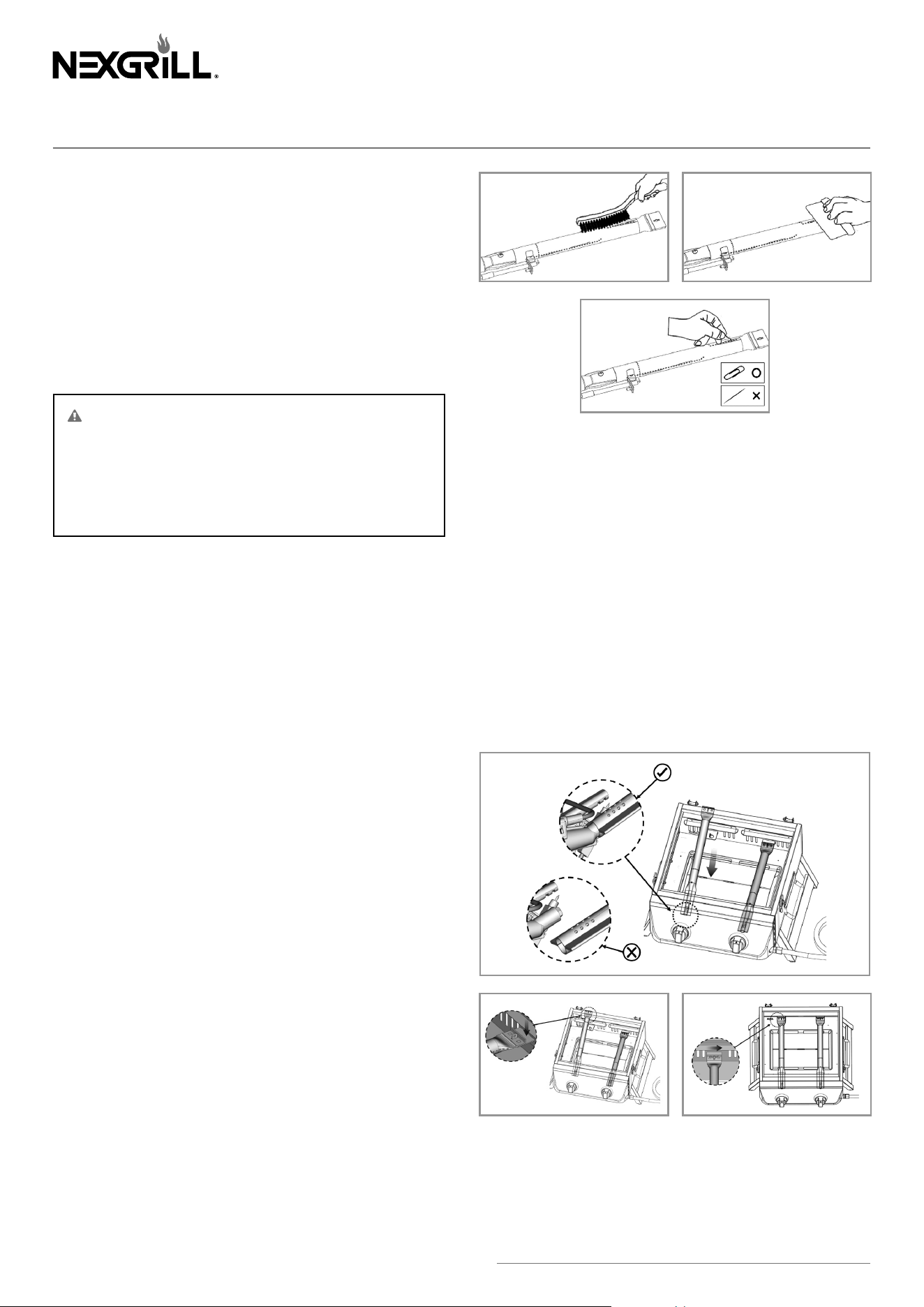

CLEANING
TO CLEAN THE GRILL BURNERS:
1. Clean the exterior of the burner with a wire brush. Use a
metal scraper for stubborn stains or debris.
2. Clear clogged ports with a straightened paper clip. Never
use a wooden toothpick as it may break o and clog
theport.
3. Check and clean burners / venturi tubes for insects and
insect nests. A clogged tube can lead to a fire beneath, and
behind the main control panel.
TO CLEAN FIREBOX:
Use warm soapy water to clean this area. Do not allow grease
to build up.
TO CLEAN DRAIN HOLE:
To maintain proper operation of this grill, the drain hole must
be kept clear of grease and food particles to allow drippings to
drain properly into the grease tray.
ASSEMBLING THE BURNERS AFTER CLEANING
To assemble the burners after cleaning:
1. Insert the burner onto the orifice.
2. Use a screwdriver to secure the ignitor wire to the burner.
Ensure that the burner and ignitor wire brackets are properly
aligned.
3. Secure the main burner on the back wall of fire box with
“R” Pin.
4. Install the cooking grid.
EN
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 15
Troubleshooting
HOW TO RESET THE REGULATOR SAFETY DEVICE
The regulator includes a safety feature that limits gas flow if a leak is detected. Sometimes, this feature can activate even when there is
noleak.
To reset it:
1. Turn o all burner knobs and close the LP tank valve.
2. Disconnect the regulator from the LP tank.
3. Open the grill lid.
4. Turn all burner knobs to high (the 9 o’clock position) and wait for 1 minute.
5. After one minute, turn all burners o.
6. Reconnect the regulator to the LP tank.
7. Slowly open the LP tank valve all the way.
8. Light the burners and check if the grill heats up normally.
PROBLEM SOLUTION
Grill will not light • Check if the liquid propane cylinder is empty.
• Check burner ports for any blockage. Use a paper clip to clear plugged ports.
• Check the gas orifice on the burner for an obstruction. If orifice is blocked, clean with a needle or
thin wire. NEVER USE A WOODEN TOOTHPICK.
Burner flame is
yellow or orange
in conjunction
with gas odor
• Check for spiders and insects.
• Call our customer service department at: 1-800-913-8999. Languages spoken: English,
French, and Spanish 8 a.m.-5 p.m. PST Monday-Friday. You can also reach us by email at:
Low heat with the
control knob on
the "HIGH" setting
• Make sure the grill area is clear of dust.
• Make sure the burner and orifice are clean.
• Check for spiders and insects.
• Is there adequate gas supply available?
• Is the grill being preheated for 5-10 minutes?
Ordering Parts
HOW TO ORDER REPLACEMENT PARTS
To ensure you get the correct replacement part(s) for your gas grill, please refer to the Parts List.
Be sure to have all the required information ready when ordering. Please note: customers are
responsible for all shipping costs related to replacement part deliveries.
• Gas grill model number (see data sticker on grill).
• Part number of replacement part needed.
• Description of replacement part needed.
• Quantity of parts needed.
To order replacement parts, visit MyGrillParts.com or call our customer service hotline at 1-800-913-8999.
Languages spoken: English, French, Spanish | 8am - 5pm PST | Monday-Friday
IMPORTANT
Always use factory-authorized parts only. Using non-authorized parts can be unsafe and will void your warranty. Keep this
assembly and operating manual for easy reference and to help when ordering replacement parts.
16 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
exploded view
EN
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 17
Parts list
NO. Part (Description) QTY NO. Part (Description) QTY
1.1 Lid 1 1.12 Control Panel 1
1.2 Lid Bumper 2 1.13 Control Knob Bezel 2
1.3 Lid Handle 1 1.14 Leg 2
1.4 R Pin 2 1.15 Leg Feet 4
1.5 Main Burner 2 2 Cooking Grid 1
1.6 Lid Hinge 2 3 Flame Tamer 2
1.7 Firebox (Non-Replaceable) 1 4 Firebox Handle 2
1.8 Control Panel Bracket 2 5 Firebox Handle Bracket 2
1.9 Gas Valve 2 6 Control Knob 2
1.10 Main Manifold 1 7 Grease Tray 1
1.11 LP Regulator 1 Hardware Pack 1
18 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
LIMITED WARRANTY
Nexgrill warrants to the original consumer-purchaser only that this product (Model #820-0270) shall be free from defects in workmanship
and materials after correct assembly and under normal and reasonable home use for the periods indicated below beginning on the date of
purchase. The manufacturer reserves the right to require photographic evidence of damage, or the return of defective parts, postage and or
freight pre-paid by the consumer, for review and examination.
• BURNERS: 5 year LlMlTED warranty against perforation.
• COOKING GRID: 1 year LIMITED warranty; does not cover dropping, chipping, scratching, or surface damage.
• ALL OTHER PARTS: 1 year LIMITED warranty (Includes, but is not limited to, valves, frame, housing, control panel, igniter, regulator, hoses)
*Does not cover chipping, scratching, cracking surface corrosion, scratches or rust.
Upon consumer supplying proof of purchase as provided herein, Manufacturer will repair or replace the parts which are proven defective
during the applicable warranty period. Parts required to complete such repair or replacement shall be free of charge except for shipping costs,
as long as the purchaser is within the warranty period from the original date of purchase. The original consumer-purchaser will be responsible
for all shipping charges of parts replaced under the terms of this limited warranty. This limited warranty is applicable in the United States and
Canada only, is only available to the original owner of the product and is not transferable. Manufacturer requires reasonable proof of date of
purchase. Please retain your sales receipt and/or invoice. If the unit was received as a gift, please ask the gift-giver to send in the receipt to
the below address. Defective or missing parts subject to this limited warranty will not be replaced without registration or proof of purchase.
This limited warranty applies to the functionality of the product ONLY and does not cover cosmetic issues such as scratches, dents, corrosions
or discoloring by heat, abrasive and chemical cleaners or any tools used in the assembly or installation of the appliance, surface rust, or the
discoloration of stainless steel surfaces. Surface rust, corrosion, or powder paint chipping on metal parts that does not aect the structural
integrity of the product is not considered a defect in workmanship or material and is not covered by this warranty. This limited warranty will
not reimburse for the cost of any inconvenience, food, personal injury or property damage. If an original replacement part is not available,
a comparable replacement part will be sent. Consumer will be responsible for all shipping charges of parts replaced under the terms of this
limited warranty.
MANUFACTURER WILL NOT PAY FOR:
• Service calls to residence.
• Repairs when product is used for other than normal, single-family household or residential use.
• Damage resulting from accident, alteration, misuse, lack of maintenance/cleaning, abuse, fire, flood, acts of God, improper installation,
and installation not in accordance with electrical or plumbing codes or misuse of product.
• Any food loss due to product failure.
• Replacement parts or repair labor costs for units operated outside the United States or Canada.
• Pickup and delivery of product.
• Postage fees or photo processing fees for photos sent in as documentation.
• Repairs to parts or systems resulting from unauthorized modifications made to the product.
• The removal and/or reinstallation of product.
• Shipping cost, standard or expedited, for warranty/non warranty and replacement parts.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
Repair or replacement of defective parts is the exclusive remedy under the terms of this limited warranty. Manufacturer will not be responsible
for any consequential or incidental damages arising from the breach of either this limited warranty or any applicable implied warranty, or for
failure or damage resulting from acts of God, improper care and maintenance, grease fire, accident, alteration, replacement of parts by anyone
other than manufacturer, misuse, transportation, commercial use, abuse, hostile environments (inclement weather, acts of nature, animal
tampering), improper installation or installation not in accordance with local codes or printed manufacturer instructions.
THIS LIMITED WARRANTY IS THE SOLE EXPRESS WARRANTY GIVEN BY THE MANUFACTURER. NO PRODUCT PERFORMANCE
SPECIFICATION OR DESCRIPTION WHEREVER APPEARING IS WARRANTED BY MANUFACTURER EXCEPT TO THE EXTENT SET FORTH
IN THIS LIMITED WARRANTY. ANY IMPLIED WARRANTY PROTECTION ARISING UNDER THE LAWS OF ANY STATE, INCLUDING IMPLIED
WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE OR USE, IS HEREBY LIMITED IN DURATION TO THE
DURATION OF THIS LIMITED WARRANTY.
Neither dealers nor the retail establishment selling this product has any authority to make any additional warranties or to promise remedies in
addition to or inconsistent with those stated above. Manufacturer's maximum liability, in any event, shall not exceed the documented purchase
price of the product paid by the original consumer. This warranty only applies to units purchased from an authorized retailer and or re-seller.
NOTE: Some states do not allow an exclusion or limitation of incidental or consequential damages, so some of the above limitations or
exclusions may not apply; this limited warranty provides specific legal rights as set forth herein. Additional rights may vary by jurisdiction.
If you wish to obtain performance of any obligation under this limited warranty, you should write to:
Nexgrill Customer Relations
14050 Laurelwood PI
Chino, CA 91710
All consumer returns, parts orders, general questions, and troubleshooting
assistance can be acquired by calling U.S.A: 1-800-913-8999
FR
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 19
Mesures de sécurité
DANGER
S'il y a une odeur de gaz :
• couper l'admission de gaz à l'appareil;
• éteindre toute flamme nue;
• ouvrir le couvercle;
• si l'odeur persiste, se tenir loin de l'appareil et contacter immédiatement votre fournisseur de
gaz ou votre service des incendies.
Le non-respect de ces instructions risque de provoquer un incendie ou une explosion, ce qui
pourrait entraîner des dommages matériels, des blessures graves ou la mort.
DANGER
• Ne jamais faire fonctionner cet appareil sans surveillance.
• Ne jamais faire fonctionner cet appareil à moins de 10 pieds (3,05 m) d'une autre bouteille
degaz.
• Ne jamais faire fonctionner cet appareil à moins de 25 pieds (7,5 m) d'un liquide inflammable.
• Si un incendie devait se produire, se tenir loin de l'appareil et contacter immédiatement le
service des incendies. Ne pas tenter d'éteindre l'huile ou la graisse en feu avec de l'eau.
Le non-respect de ces instructions risque de provoquer un incendie ou une explosion,
entraînant des dommages matériels, des blessures graves ou la mort.
Ne pas entreposer ou utiliser de l'essence ou tout autre liquide ou vapeur inflammable près de cet appareil ou de tout autre
appareil. Une bouteille de gaz propane liquide qui n'est pas branchée pour utilisation ne doit pas être entreposée près de cet
appareil ou de tout autre appareil.
Le gril sera très chaud. Ne vous penchez jamais au-dessus de la zone de cuisson pendant l’utilisation du gril. Ne touchez pas
les surfaces de cuisson, le corps du gril, le couvercle ou toute autre partie du gril pendant son fonctionnement, ni avant que le
gril n’ait complètement refroidi après usage.
DANGER
• Ne jamais utiliser cet appareil à moins de 3,0 m (10 pied) d’autres appareils, sources d’allumage ou appareils électriques sous
tension.
• Ne jamais utiliser cet appareil à moins de 3,0 m (10 pied) des entrées d’air des appareils à gaz à évacuation directe.
• Ne jamais utiliser cet appareil à moins de 1,5 m (5 pied) d’une fenêtre ou d’un vide sanitaire.
• Ne jamais utiliser comme appareil de chauage.
RÉSIDENTS DE LA CALIFORNIE UNIQUEMENT – AVERTISSEMENT
Les carburants utilisés dans les appareils au gaz propane liquéfié, et les produits de combustion de ces carburants, peuvent
vous exposer à des produits chimiques, y compris le benzène, qui est reconnu par l’État de Californie comme causant le cancer
et la toxicité reproductive, ainsi que le monoxyde de carbone, qui est reconnu par l’État de Californie comme causant des
malformations congénitales ou d’autres troubles de la reproduction.
Pour plus d’informations, consultez : www.P65Warnings.ca.gov.
Dans l’État du Massachusetts, les instructions d’installation suivantes s’appliquent :
• Les installations et réparations doivent être eectuées par un entrepreneur, un plombier ou un installateur de gaz qualifié ou
agréé par l’État du Massachusetts.
• Si une vanne à boisseau sphérique est utilisée, elle doit être de type à poignée en T.
• Lorsqu’un raccord de gaz flexible est utilisé, il ne doit pas dépasser 3 pieds (environ 91 cm).
20 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Mesures de sécurité
Lire attentivement les consignes suivantes avant l’assemblage,
l’utilisation ou l’installation du produit. Le non-respect de ces
instructions peut annuler la garantie et entraîner un incendie
ou une explosion pouvant causer des blessures graves, la mort
ou des dommages matériels. Pour toute question concernant
le produit, veuillez appeler notre service clientèle au : 1-800-
913-8999, en semaine, entre 8h et 17 h (heure du Pacifique;
service en anglais, en français et en espagnol), ou par courriel
La bouteille de gaz de pétrole liquéfié (GPL) à utiliser doit
être fabriquée et marquée conformément aux spécifications
relatives aux bouteilles de GPL du département des Transports
des États-Unis (DOT) ou à la norme nationale du Canada
CAN-B339, Cylindres, sphères et tubes pour le transport des
marchandises dangereuses et Commission.
1. L’installation doit être conforme aux codes locaux ou,
en l’absence de ceux-ci, aux normes suivantes: codes
nationaux du gaz combustible, National Fuel Gas Code
(ANSI Z223.1/NFPA 54), Standard for the Storage and
Handling of Liquefied Petroleum Gases (ANSI/NFPA 58),
Standard on Recreational Vehicles (ANSI A119.2/NFPA 1192)
ou norme CSA Z240 VC, Véhicules récréatifs, selon le cas.
2. Ce gril est conçu uniquement pour une utilisation en
extérieur. Le gril doit être utilisé dans un espace bien ventilé.
Ne l’utilisez jamais dans un espace clos, un garage ou un
bâtiment. Ce gril n’est pas destiné à être installé dans ou sur
des véhicules récréatifs et/ou des bateaux.
3. Les liquides chaués demeurent à des températures
élevées longtemps après la cuisson. Ne jamais toucher
l’appareil de cuisson tant que les liquides ne se sont pas
refroidis à une température de 46,11 °C (115 °F) ou moins.
4. Ne pas installer et utiliser le gril à moins de 92 cm (36 po)
de matières combustibles situées à l’arrière ou sur les côtés
du gril. Ne pas placer le gril sous une surface suspendue
(abris d’auto, garage, porche ou patio fermés) qui pourrait
s’enflammer.
5. Ne jamais raccorder le gril au système d’alimentation au
propane autonome d’une caravane ou d’une autocaravane.
6. Il incombe à l’assembleur/propriétaire d’assembler,
d’installer et d’entretenir le gril à gaz. Ne laissez pas les
enfants ou les animaux utiliser ou jouer près de ce gril. Le
non-respect de ces instructions peut entraîner des blessures
graves et/ou des dommages matériels.
7. Ouvrir le couvercle avant d’allumer le gril. Lorsque le gril
n’est pas utilisé, fermer le robinet de la bouteille de propane.
8. Suivez attentivement les instructions de ce manuel pour
l’assemblage correct et le test d’étanchéité de ce gril.
N’utilisez pas le gril tant qu’il n’a pas été vérifié pour
des fuites de gaz. Si une fuite est détectée, cessez
immédiatement d’utiliser le gril et eectuez les vérifications
nécessaires avant de reprendre l’utilisation.
9. Ne jamais utiliser l’appareil à proximité de matières
combustibles, d’essence, de toute bouteille de gaz ni de
vapeurs et de liquides inflammables. Ne pas bloquer la
circulation de l’air de combustion et de ventilation.
10. Ne jamais allumer le gril lorsque le couvercle est fermé!
L’accumulation de gaz est très dangereuse et pourrait
provoquer une explosion.
11. Maintenez tout cordon d’alimentation électrique et le tuyau
d’alimentation en carburant éloignés de toute surface
chauée.
12. Le propane est un gaz inflammable. Toute manipulation
inappropriée pourrait provoquer une explosion ou un
incendie et entraîner des accidents et des blessures graves.
13. L’appareil est chaud pendant et après l’utilisation. Utiliser
des gants isolants pour vous protéger des surfaces chaudes
et des éclaboussures de liquides de cuisson.
14. Ne laissez pas le gril sans surveillance lorsqu’il est en
fonctionnement.
15. Ne pas utiliser avec les facultés aaiblies par la drogue ou
l’alcool.
16. Ne rangez aucune bouteille de propane (GPL) de rechange,
pleine ou vide, sous ou à proximité du gril.
17. L’appareil n’est pas destiné à un usage commercial ou à la
location.
18. Si l'appareil n'est pas utilisé, le gaz doit être coupé au niveau
de la bouteille de propane.
19. La consommation d’alcool et l’usage de médicaments ou de
drogues peuvent réduire la capacité à monter et à utiliser
correctement le barbecue.
20. Lorsque vous cuisinez avec de l'huile ou de la graisse, ayez
un extincteur de type BC ou ABC à portée de main. En cas
de feu d'huile ou de graisse, NE tentez PAS d'éteindre avec
de l'eau. Appelez immédiatement le DÉPARTEMENT DES
INCENDIES. Un extincteur de type BC ou ABC peut, dans
certaines circonstances, contenir l'incendie.
21. En cas de pluie, neige, grêle, grésil ou autre forme de
précipitation pendant la cuisson avec de l'huile ou de la
graisse, couvrez immédiatement le récipient de cuisson et
éteignez les brûleurs de l'appareil et l'alimentation en gaz.
N'essayez PAS de déplacer l'appareil ou le récipient de
cuisson.
22. Ce gril est conçu pour orir des performances optimales
uniquement avec du gaz propane (GPL) et n’est pas destiné
à être utilisé avec des combustibles solides tels que le
charbon, les copeaux de bois, les pierres en céramique ou
les roches de lave. Ne placez aucun combustible solide
ni matériau retenant la chaleur sur le pare-flammes, car
cela peut bloquer la ventilation des brûleurs, provoquer
des flambées soudaines, endommager les composants
d’allumage et les boutons de commande, et annulera la
garantie du produit.
FR
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 21
CONSIGNES DE SÉCURITÉ POUR BARBECUE EXTÉRIEUR
SYSTÈME D’ALIMENTATION EN CARBURANT
Des millions de personnes utilisent sécuritairement des grils
au propane en suivant de simples mesures de sécurité. Les
composants du système d’alimentation sont conçus pour être
utilisés avec ce gril. Ils ne doivent pas être remplacés par des
composants d’une autre marque. (Voir la liste des pièces de
rechange.)
BRÛLEUR À GAZ
Le brûleur à gaz est fait d’acier inoxydable et ne devrait pas
nécessiter d’entretien autre que l’inspection pour retirer les
insectes ou les nids à l’intérieur des prises d’air.
MISE EN GARDE RELATIVE AU RÉGULATEUR DE
PRESSION
Le régulateur de pression de gaz de l’appareil doit être utilisé.
Il est muni d’un orifice de la bonne taille et est réglé selon la
pression requise pour cet appareil, combinaison essentielle
pour obtenir les résultats de cuisson attendus. La substitution
du régulateur par un autre régulateur ou d’un autre fabricant est
dangereuse et peut entraîner de graves blessures.
CONDUITE DE GAZ
La conduite de gaz avec régulateur de pression fournie avec
l’appareil mesure 92 cm (3 pi) de long. Tenir la conduite loin des
surfaces chaudes.
AVERTISSEMENT DU CARBURANT DU PROPANE
Le propane est un gaz inflammable. Une mauvaise manipulation
peut entraîner une explosion et/ou un incendie ainsi qu’un
accident grave ou des blessures. Ce gril est conçu pour
fonctionner uniquement avec du gaz propane (GPL) et est
équipé de l’orifice approprié pour le gaz propane.
MISE EN GARDE
NE PAS raccorder le gril à une source de gaz autre que du
propane. Comme le gaz propane est plus lourd que l’air, il
demeure dans les zones basses.
Assurez-vous qu’une ventilation adéquate est disponible
lors de l’utilisation de ce gril. La bouteille de gaz doit être
stockée uniquement à l’extérieur, dans un endroit bien
ventilé et hors de portée des enfants lorsque le gril n’est
pas utilisé.
• Toujours utiliser le gril sur une table, non plus haut que
81cm et pas plus bas que 61 cm.
• Placer la bouteille de propane sur le sol, à côté de la
table, en laissant un espace allant de 31 cm (12 po) à
61cm (24 po) entre la bouteille et le gril.
• Respectez ces consignes pour éviter de surchauer
la bouteille et de causer une fuite de propane, qui
pourrait s’enflammer et causer des blessures ou des
dommages matériels graves, et pour éviter de trébucher
sur la conduite de gaz ou la bouteille et de faire tomber
le gril, ce qui pourrait entraîner des blessures ou des
dommages matériels graves.
AVERTISSEMENT :
Le tuyau constitue
un risque de chute
61 cm (24 po) MIN
81 cm (32 po) MAX
31 cm (12 po) MIN
61 cm (24 po) MAX
22 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Représentation Schématique Des “Espaces extérieurs”
Cet appareil ne doit être utilisé que dans une situation d’air libre en surface avec ventilation naturelle, sans zones stagnantes, où
les fuites de gaz et les produits de combustion sont rapidement dispersés par le vent et la convection naturelle.
1. Un appareil est considéré comme étant à l’extérieur s’il est installé avec un abri non plus inclusif qu’avec des murs sur trois côtés,
mais sans couvercle supérieur; toutes les ouvertures doivent être ouvertes de façon permanente; les portes coulissantes, les
portes de garage, les fenêtres ou les ouvertures grillagées ne sont pas considérées comme des ouvertures permanentes.
2. Un appareil est considéré comme étant à l’extérieur s’il est installé avec un abri pas plus inclusif que dans un enclos partiel qui
comprend un couvercle supérieur et pas plus de deux parois latérales. Les parois latérales peuvent être parallèles, comme
dans un brise-vent, ou à angle droit les unes par rapport aux autres; toutes les ouvertures ne sont pas considérées comme des
ouvertures permanentes.
3. Un appareil est considéré comme étant à l’extérieur s’il est installé avec un abri pas plus inclusif qu’avec une enceinte partielle qui
comprend un couvercle supérieur et trois parois latérales, à condition que 30% ou plus de la périphérie horizontale de l’enceinte
soit ouverte en permanence. Toutes les ouvertures doivent être ouvertes en permanence; les portes coulissantes, les portes de
garage, les fenêtres ou les ouvertures grillagées ne sont pas considérées comme des ouvertures permanentes.
FR
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 23
INSTRUCTIONS DE RACCORDEMENT
RACCORDEMENT DE LA CONDUITE DE GAZ
Seuls le régulateur de pression et l’ensemble de tuyaux fournis
avec le gril doivent être utilisés. Tout régulateur de pression et
ensemble de tuyaux de remplacement doit être spécifié par
le fabricant du gril. Ce gril est configuré uniquement pour le
propane liquide. N’utilisez pas de gaz naturel.
Consommation totale de gaz (par heure) lorsque tous
les brûleurs sont au réglage le plus élevé :
Brûleurs individuels 2 x 8,000 BTU/heure
Total 16,000 BTU/heure
EXIGENCES RELATIVES AUX BOUTEILLES DE
PROPANE
Ne bouteille de propane bosselée ou rouillée peut constituer un
danger et doit être inspectée par le fournisseur de gaz.
Un bouteille de 9 kg (20 lb)
d'environ 305 mm (12 po) de
diamètre et 470 mm (18,5 po) de
hauteur est la taille maximale de
bouteille de gaz LP à utiliser.
La bouteille de 9 kg (20 lb) doit
être dotée d’une soupape d’arrêt
menant à un robinet avec raccord
de type QCC1, conformément à la
norme Standard for Compressed
Gas Cylinder Valve Outlet and Inlet Connections (ANSI/CGA V-1).
L’entreposage intérieur d’un appareil de cuisson au gaz
pour l’extérieur est autorisé uniquement si la bouteille est
débranchée et enlevée de l’appareil. La conduite d’alimentation
en gaz doit pouvoir évacuer les vapeurs. La bouteille doit
comporter un collet protégeant la soupape d’arrêt. Gardez
toujours les réservoirs de gaz LP en position verticale. Pression
du manifold: 27,9 cm (11,2 po) de colonne d’eau en marche;
28,4cm (11,2 po) de colonne d’eau à l’arrêt.
La bouteille de propane doit être dotée d’un dispositif
antidébordement.
Le réservoir de gaz LP doit également avoir un dispositif de
sécurité de décharge qui a une connexion directe avec l'espace
vapeur du réservoir. Cette fonction de sécurité empêche
le réservoir d'être trop rempli, ce qui peut provoquer un
dysfonctionnement du réservoir de gaz LP, du régulateur et/ou
du grill.
Faites remplir votre réservoir de gaz LP par un revendeur de
propane réputé et inspecté visuellement et requalifié à chaque
remplissage.
RACCORDEMENT DE LA BOUTEILLE DE
PROPANE
AVERTISSEMENT
Ne jamais utiliser de matériel endommagé ou obstrué.
Consulter le fournisseur de propane pour toute
réparation.
Cet appareil de cuisson au gaz extérieur est équipé d'un tuyau/
régulateur de haute capacité pour se connecter à un cylindre
de propane liquide standard de 9 kg (20 lb). Le régulateur de
pression est conforme à la norme pour les vannes de régulation
de pression pour gaz de pétrole liquéfié (GPL) ANSI/UL 144. Ne
connectez jamais une bouteille de gaz propane non régulée à
ce gril à gaz. Utilisez uniquement le régulateur et l’ensemble de
tuyaux fournis avec ce gril à gaz. Les régulateurs et ensembles
de tuyaux de remplacement doivent être ceux spécifiés dans
ce manuel. Le régulateur et l’ensemble de tuyaux doivent être
inspectés avant chaque utilisation du gril.
• La vanne du cylindre doit
être en position « OFF ».
Sinon, tournez la vanne dans
le sens des aiguilles d'une
montre jusqu'à ce qu'elle
s'arrête.
• Tournez les boutons des
brûleurs du grill dans le sens
des aiguilles d'une montre
sur « OFF » (O) et assurez-vous que le grill est refroidi.
• Assurez-vous que la vanne du cylindre possède les
connexions externes mâles de type 1 conformément à la
norme ANSI Z21.81.
• Inspectez les connexions de la vanne, le port et l'ensemble
du régulateur. Retirez les débris et vérifiez le tuyau pour
détecter d'éventuels dommages.
• Lorsque vous connectez l'ensemble du régulateur à la vanne,
serrez l'écrou à la main dans le sens des aiguilles d'une
montre jusqu'à ce qu'il s'arrête. L'utilisation d'une clé pourrait
endommager l'écrou de raccord rapide et entraîner une
situation dangereuse.
• Ouvrez complètement la vanne du cylindre en la tournant
dans le sens inverse des aiguilles d'une montre.
• Avant d'allumer le grill, utilisez une solution d'eau et de savon
pour vérifier toutes les connexions pour détecter les fuites.
• Si une fuite est détectée, fermez la vanne du cylindre en
position « OFF » et n'utilisez pas le grill jusqu'à ce qu'un
revendeur local de propane liquide puisse eectuer les
réparations nécessaires.
304.8 mm
/ 11.9 in.
469.9 mm
/ 18.49 in.
24 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
INSTRUCTIONS DE RACCORDEMENT
DÉCONNEXION DU CYLINDRE DE PROPANE
LIQUIDE
• Tournez les boutons des brûleurs du grill dans le sens des
aiguilles d'une montre sur « OFF » (O) et assurez-vous que le
grill est refroidi.
• Tournez la vanne du cylindre de propane liquide en position
FERMÉE en la tournant dans le sens des aiguilles d'une
montre jusqu'à ce qu'elle s'arrête.
• Détachez l'ensemble du régulateur de la vanne du cylindre
en tournant l'écrou de raccord rapide dans le sens inverse
des aiguilles d'une montre.
• Placez le bouchon de protection sur l'orifice de la vanne du
cylindre chaque fois que le cylindre n'est pas utilisé. Installez
uniquement le type de bouchon de protection fourni avec
la vanne du cylindre. D'autres types de bouchons ou de
bouchons peuvent entraîner des fuites de propane.
FR
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 25
ESSAI D'ÉTANCHÉITÉ
AVERTISSEMENT
• Vérifier tous les raccordements de la conduite de gaz
pour détecter les fuites avant chaque utilisation.
• Ne pas utiliser le gril sans avoir inspecté tous les
raccordements.
• Ne pas fumer pendant l’essai d’étanchéité.
• Ne jamais eectuer un essai d’étanchéité avec une
flamme nue.
GÉNÉRALITÉS
Bien que les raccordements du gril aient été mis à l’essai en
usine, un essai d’étanchéité complet doit être eectué sur
les lieux d’installation. Avant chaque utilisation, vérifier que
les raccordements ne fuient pas en suivant les instructions
ci-dessous.
Si une odeur de gaz est détectée à tout moment, vérifiez
immédiatement l’ensemble du système pour déceler des fuites.
AVANT L’ESSAI
Vérifier que l’emballage a été entièrement retiré du gril, y
compris les sangles des brûleurs.
Préparez une solution
composée d’une part de
détergent liquide et d’une part
d’eau. Utilisez un vaporisateur,
une brosse ou un chion pour
appliquer la solution sur les
raccords. Pour le test de fuite
initial, assurez-vous que la
bouteille de propane liquide
est pleine.
POUR TESTER APRÈS AVOIR RACCORDÉ LA
BOUTEILLE DE PROPANE LIQUIDE :
• Vérifier que les brûleurs sont éteints.
• Tourner le robinet de la bouteille de propane dans le sens
antihoraire pour l’ouvrir.
• Appliquer l’eau savonneuse sur tous les raccordements de
la conduite de gaz. Des bulles de savon apparaîtront en
présence d’une fuite.
• En cas de fuite, fermer immédiatement le robinet et resserrer
les raccordements en cause.
• Rouvrir le robinet et revérifier la présence de fuites.
• Si la fuite persiste, fermer le robinet et communiquer avec le
service à la clientèle au 1-800-913-8999 en semaine, entre 8h
et 17 h (heure du Pacifique; service en anglais, en français et
en espagnol), ou à [email protected].
• Si la conduite est endommagée ou présente des signes
d’abrasion ou d’usure excessive, elle doit être remplacée
avant la prochaine utilisation. L’ensemble de tuyaux de
remplacement doit être conforme aux spécifications fournies
par le fabricant. Toute substitution non autorisée annulera la
garantie.
AVERTISSEMENT
• Ne pas entreposer le gril à l’intérieur à moins d’avoir
débranché la bouteille.
• Ne pas entreposer la bouteille dans un bâtiment, un
garage ou tout autre endroit fermé. Toujours tenir hors
de la portée des enfants.
26 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
VÉRIFICATION FINALE APRÈS L'INSTALLATION
Maintenez une distance minimale spécifiée de 36 po (92 cm) par rapport aux matériaux et constructions combustibles.
L’emballage a entièrement été retiré de l’intérieur du gril.
La conduite avec régulateur est bien raccordée à la bouteille de propane.
Les raccordements ont été soumis à un essai d’étanchéité qui n’a révélé aucune fuite.
L’emplacement de la soupape d’arrêt du gaz a été déterminé.
AVERTISSEMENT
• Le gril et sa soupape d’arrêt doivent être débranchés de la conduite de gaz pendant les essais de pression à une pression
supérieure à 3,5 kPa (0,5 po/lb²).
• Si, pendant un essai de pression de la conduite de gaz, la pression baisse à 3,5 kPa (0,5 po/lb²) ou moins, débrancher
l’appareil de la conduite de gaz en fermant sa soupape d’arrêt.
PRÉCAUTIONS RELATIVES AUX BOUTEILLES DE PROPANE
1. Ne rangez pas de bouteille de gaz PL de rechange sous ou près de cet appareil
2. Ne jamais remplir la bouteille à plus de 80 pour cent de sa capacité
Si les informations ci-dessus ne sont pas suivies exactement, un incendie pouvant entraîner la mort ou des blessures graves pourrait
survenir.
FR
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 27
INSTRUCTIONS D'UTILISATION
CET APPAREIL DE CUISSON EST CONÇU POUR UN
USAGE EXTÉRIEUR UNIQUEMENT ET NE DOIT PAS ÊTRE
UTILISÉ DANS UN BÂTIMENT, UN GARAGE OU TOUT
AUTRE ENDROIT FERMÉ.
AVANT L'ALLUMAGE
IMPORTANT – PREMIÈRE UTILISATION
Il est important d’allumer le gril et de le laisser chauer pendant
au moins 30 minutes avant de placer des aliments sur la grille
de cuisson. Il est normal qu’un peu de fumée apparaisse lors
de la première utilisation du barbecue. Après ce préchauage,
le gril est prêt à être utilisé. Un spray de cuisson peut être
appliqué sur la grille de cuisson pour faciliter le nettoyage.
ÉTAPE 1: Trouver une surface plane où placer le gril.
ÉTAPE 2: Connectez-vous au cylindre de propane liquide et
tournez la vanne dans le sens antihoraire pour ouvrir la vanne.
ÉTAPE 3: Ouvrir le couvercle et allumer le gril en tournant les
boutons.
Si les brûleurs ne s’allument pas dans les 3 à 5 secondes,
remettre les boutons en position arrêt, puis attendre 5 minutes
avant de retenter d’allumer le gril. S’il ne s’allume toujours pas
à la deuxième tentative, communiquer avec le service à la
clientèle au 1-800-913-8999 en semaine, entre 8 h et 17 h (heure
du Pacifique; service en anglais, en français et en espagnol), ou
par courriel à [email protected].
Une fois les brûleurs allumés, fermer doucement le couvercle et
laisser le gril chauer de 5 à 10 minutes avant de l’utiliser.
Si le brûleur ne s’allume pas lorsque le bouton de commande
est tourné sur MARCHE, utilisez une longue allumette (d'au
moins 3 pouces) pour allumer manuellement le brûleur. Insérez
l’allumette dans l’orifice d’allumage situé à l’arrière du barbecue
tout en appuyant et en tournant simultanément le bouton de
commande sur la position MARCHE. Le brûleur devrait s’allumer
immédiatement.
28 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
INSTRUCTIONS D'UTILISATION
Fermer le couvercle et attendre que le gril se réchaue pendant
5- 10 minutes avant la cuisson.
Vous pouvez cuisiner sur le gril par tous les temps. Si la
température ambiante est extrêmement froide ou chaude, le
temps de cuisson peut varier. Tenez le gril à l’abri des vents
excessifs lors de son utilisation.
Les temps de cuisson indiqués ci-dessous le sont à titre de
référence et peuvent varier en fonction de l’épaisseur des
viandes et de la cuisson souhaitée.
Température ambiante minimale de fonctionnement :
0 °F, (-17.8 °C)
ÉTEINDRE LE GRIL
1. Mettre les boutons en position éteinte (O).
2. Fermer le robinet du réservoir de propane.
MISE EN GARDE : Ne pas rallumer le gril sans suivre toutes
les consignes d’allumage.
3. Laisser le gril refroidir pendant au moins 30 minutes avant
de le déplacer ou de le transporter.
CONSIGNES DE DÉPLACEMENT
• ATTENTION : Ne déplacez jamais le gril lorsque les brûleurs
sont allumés ou lorsque le gril est encore chaud.
• Assurez-vous que le bouton de commande est en position
«OFF » (O). Déconnectez la bouteille de propane du
régulateur.
• Retirez le régulateur de la bouteille de propane. Assurez-vous
que le gril a complètement refroidi pendant au moins
30minutes.
• Après refroidissement du gril, retirez le bac à graisse, versez
soigneusement toute graisse ou huile accumulée, puis
remettez le bac en place au bas du gril.
• Fermez le couvercle. Utilisez les poignées latérales pour
transporter le gril.
• Remarque : Il est préférable de laisser le bac à graisse en
place fixé au bas du gril ; il se peut que de la graisse continue
à s’écouler du trou de vidange pendant le transport.
FR
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 29
ENTRETIEN ET NETTOYAGe
Le gril nécessite peu de nettoyage et d’entretien.
Ce gril est conçu et fabriqué avec des matériaux qui dureront
de nombreuses années en usage normal. Le respect de ces
instructions améliorera la longévité du gril et la qualité de la
cuisson. Pour assurer une utilisation sécuritaire de ce gril, la
zone de cuisson doit toujours être exempte de tout matériau
combustible, tel que l’essence ou d’autres vapeurs ou liquides
inflammables.
PIÈCES EXTERNES DU GRIL
Ce gril peut être nettoyé facilement avec de l'eau chaude
savonneuse.
BAC À GRAISSE
Le bac à graisse peut être facilement nettoyé avec de l’eau
chaude savonneuse.
MISE EN GARDE
Le bac à graisse doit être maintenu propre et exempt
d’accumulation importante afin que le gril fonctionne
correctement et pour éliminer les flambées.
RETRAIT DES TOILES D'ARAIGNÉES
DANGER NATUREL
ARAIGNÉES ET INSECTES: Les araignées et les petits
insectes s’introduisent parfois dans le tube des brûleurs.
Les araignées y tissent des toiles, construisent des nids et
pondent des œufs. Ces toiles et ces nids peuvent être très
petits, mais susamment résistants pour bloquer le flux
du gaz, causant une situation dangereuse. Avant d’utiliser
l’appareil, nettoyer les brûleurs après un entreposage, au
début de la saison ou lorsqu’il n’a pas servi pendant un
mois ou plus.
VÉRIFICATION DE LA PRÉSENCE D’ARAIGNÉES
Inspectez les brûleurs au moins deux fois par an ou
immédiatement après la survenue de l’une des conditions
suivantes :
• Les flammes produites par les brûleurs sont jaunes et
accompagnées d’une odeur de gaz.
• Le gril n’atteint pas la température souhaitée.
• Le gril ne chaue pas de manière uniforme.
• Des petits bruits secs proviennent des brûleurs.
AVERTISSEMENT
Pour remplacer un brûleur principal, il est fortement
recommandé de faire appel à un technicien
professionnellement formé. Veuillez comprendre que le
fabricant ne sera pas responsable de toute responsabilité,
blessure corporelle ou dommage matériel résultant d’un
brûleur mal assemblé.
RETRAIT DES BRÛLEURS POUR NETTOYAGE
Pour retirer les brûleurs pour nettoyage :
• Retirer la grille de cuisson et les diuseurs de flammes.
• Retirez la goupille du brûleur principal « R » sur le mur arrière
du caisson de combustion à l’aide de pinces à bec fin.
• Retirez le brûleur de la paroi avant du foyer, comme indiqué
ci-dessous.
30 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Nettoyage et entretien
STOCKAGE ET TRANSPORT
Ce gril, comme tout équipement, sera plus esthétique et durera
plus longtemps s’il est protégé des intempéries lorsqu’il n’est
pas utilisé.
Rangez le gril à l’abri de la lumière directe du soleil et à
l’intérieur chaque fois que possible, surtout pour un stockage
prolongé. Le gril ne doit pas être exposé à des conditions
météorologiques sévères telles que de fortes pluies, des vents
violents ou la neige. Il est recommandé d’utiliser une housse
pour protéger le gril lorsqu’il n’est pas utilisé.
Couvrez le connecteur du régulateur avec le bouchon de
protection avant de transporter et de stocker l'appareil.
MISE EN GARDE
Ne pas entreposer les bouteilles de propane dans un
endroit clos. Laisser le gril refroidir pendant au moins
30minutes avant de le couvrir d’une housse ou de le
déplacer.
• Ne pas bloquer la circulation de l’air de combustion et de
ventilation.
• Un tube bouché augmente le risque d’apparition de
flammes sous l’appareil.
Cet appareil doit être placé dans une zone exempte de
matériaux combustibles, d’essence et d’autres vapeurs ou
liquides inflammables. Assurez-vous que toutes les ouvertures
du corps du gril sont libres de toute obstruction ou débris et
qu’aucun objet ou matériau ne bloque le flux de combustion
ou de ventilation. Vérifiez les ouvertures d’admission d’air du
brûleur (derrière la grille de protection d’admission à l’extrémité
droite du corps du gril) pour détecter la présence de nids
d’insectes ou d’obstructions. Assurez-vous que les fentes du
tube du brûleur sont dégagées.
Lorsque le gril n'est pas utilisé, tournez les boutons de
commande en position d'arrêt (O), fermez le robinet de la valve
sur la bouteille de propane et débranchez la bouteille propane
de la conduite de gaz. Si le gril est entreposé à l'intérieur,
débrancher la bouteille et la laisser à l'extérieur. Conserver les
bouteilles de propane hors de la portée des enfants.
NETTOYAGE
NETTOYER LES BRÛLEURS :
1. Nettoyer l’extérieur des brûleurs avec une brosse
métallique. Enlever les taches et les dépôts tenaces avec un
grattoir métallique.
2. Dégager les orifices bloqués avec un trombone déplié. Ne
jamais utiliser de cure-dents en bois, car il pourrait se briser
et boucher l’orifice.
3. Inspecter les brûleurs et les tubes de venturi et retirer les
insectes et les nids. Un tube bouché augmente le risque
que des flammes naissent sous ou derrière le panneau de
commande.
CHAMBRE DE CUISSON :
Nettoyer avec de l’eau chaude savonneuse. Éviter les
accumulations de graisse.
ORIFICE DE VIDANGE :
Pour assurer le bon fonctionnement de ce gril, le trou de
vidange doit être maintenu exempt de graisse et de particules
alimentaires afin de permettre aux jus de cuisson de s’écouler
correctement dans le bac à graisse.
ASSEMBLAGE DES BRÛLEURS APRÈS
NETTOYAGE
Pour assembler les brûleurs après nettoyage :
1. Insérez le brûleur sur l’orifice.
2. Utilisez un tournevis pour fixer le fil de l’allumeur au brûleur.
Assurez-vous que le brûleur et les supports du fil de
l’allumeur sont correctement alignés.
3. Fixez le brûleur principal sur le mur arrière du caisson de
combustion avec la goupille « R ».
4. Installer la grille de cuisson.
FR
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 31
Dépannage
COMMENT RÉINITIALISER LE DISPOSITIF DE SÉCURITÉ DU RÉGULATEUR
Le régulateur comprend une fonction de sécurité qui limite le débit de gaz si une fuite est détectée. Parfois, cette fonction
peut s’activer même en l’absence de fuite.
Pour le réinitialiser :
1. Éteignez tous les boutons des brûleurs et fermez la vanne de la bouteille de propane (LP).
2. Déconnectez le régulateur de la bouteille.
3. Ouvrez le couvercle du barbecue.
4. Tournez tous les boutons des brûleurs à puissance maximale (position 9 heures) et attendez 1 minute.
5. Après une minute, éteignez tous les brûleurs.
6. Reconnectez le régulateur à la bouteille de propane.
7. Ouvrez lentement la vanne de la bouteille jusqu’à ce qu’elle soit complètement ouverte.
8. Allumez les brûleurs et vérifiez si le gril chaue normalement.
PROBLÈME SOLUTION
Le gril ne s’allume
pas
• Vérifiez si la bouteille de propane liquide est vide.
• Vérifier que les orifices des brûleurs ne sont pas obstrués. Utiliser un trombone pour les dégager.
• Vérifiez si l’orifice de gaz du brûleur est obstrué. Si l’orifice est bloqué, nettoyez-le avec une
aiguille ou un fil fin. N’UTILISEZ JAMAIS DE CURE-DENTS EN BOIS.
La flamme des
brûleurs est jaune
ou orangée, et
accompagnée
d’une odeur de gaz
• Vérifier la présence d’araignées et d’insectes.
• Communiquer avec le service à la clientèle au 1-800-913-8999 en semaine, entre 8 h et
17 h (heure du Pacifique; service en anglais, en français et en espagnol), ou par courriel à
Les brûleurs
dégagent peu de
chaleur alors que
les boutons sont
au réglage le plus
élevé
• Assurez-vous que la zone du gril est exempte de poussière.
• Assurez-vous que le brûleur et l’orifice sont propres.
• Vérifiez la présence d’araignées et d’insectes.
• Y a-t-il une alimentation en gaz susante ?
• Le gril a-t-il été préchaué pendant 5 à 10 minutes ?
Commande de pièces
COMMENT PASSER UNE COMMANDE DE PIÈCES DE REMPLACEMENT
Pour vous assurer d’obtenir la ou les bonnes pièces de rechange pour votre gril au gaz, veuillez vous
référer à la liste des pièces. Assurez-vous d’avoir toutes les informations nécessaires au moment de
la commande. Veuillez noter : les frais d’expédition liés à la livraison des pièces de rechange sont à la
charge du client.
• Numéro du modèle du gril au gaz (voir l’étiquette apposée sur le gril).
• Numéro de la pièce de remplacement nécessaire.
• Description de la pièce de remplacement nécessaire.
• Quantité de pièces requises
Pour commander des pièces de rechange, visitez MyGrillParts.com ou appelez notre service à la clientèle au 1-800-913-8999.
Langues parlées : Anglais, Français, Espagnol entre 8 h et 17 h, HNP, du lundi au vendredi.
IMPORTANT
Utilisez toujours uniquement des pièces approuvées par le fabricant. L’utilisation de pièces non autorisées peut être dangereuse
et annulera votre garantie. Conservez ce manuel de montage et d’utilisation pour référence facile et pour vous aider lors de la
commande de pièces de rechange.
32 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Vue éclatée
FR
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 33
Liste des pièces
Non. Partie (Description) QTY Non. Partie (Description) QTY
1.1 Couvercle 1 1.12 Panneau de commande 1
1.2 Butée de couvercle 2 1.13 Enjoliveur de bouton de commande 2
1.3 Poignée du couvercle 1 1.14 Pied 2
1.4 Goupille en R 2 1.15 Patins de pied 4
1.5 Brûleur principal 2 2 Grille de cuisson 1
1.6 Charnière de couvercle 2 3 Diuseur de flamme 2
1.7 Foyer (non remplaçable) 1 4 Poignée du foyer 2
1.8 Support du panneau de commande 2 5 Support de poignée du foyer 2
1.9 Valve à gaz 2 6 Bouton de commande 2
1.10 Collecteur principal 1 7 Bac à graisse 1
1.11 Détendeur LP 1 Kit de quincaillerie 1
34 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Garantie limitée
Nexgrill garantit au premier acheteur seulement que ce produit (modèle 820-0270) sera exempt de défauts de matériaux et de fabrication, après un
assemblage approprié et dans des conditions normale et raisonnable d’utilisation domestique, pour les périodes indiquées
ci-dessous, à compter de la date d’achat. Le fabricant se réserve le droit d’exiger des photographies ou le retour des pièces défectueuses, dont l’envoi
est aux frais du consommateur, aux fins d’évaluation et d’examen.
• BRÛLEURS PRINCIPAUX : Garantie LIMITÉE de 5 ans contre la perforation.
• GRILLE DE CUISSON : Garantie LIMITÉE de 1 an ; ne couvre pas les égouttures, l’eritement, les égratignures ou les dommages superficiels.
• AUTRES PIÈCES : Garantie LIMITÉE de 1 an (y compris, sans toutefois s’y limiter les vannes, le cadre, le boîtier, le panneau de commande, l’allumeur,
le régulateur et les tuyaux). * Ne couvre pas l’eritement, les égratignures, la fissuration par corrosion et la rouille.
Sur présentation par le consommateur d’une preuve d’achat telle que prévue aux présentes, le fabricant réparera ou remplacera les pièces
reconnues défectueuses pendant la période de garantie applicable. Les pièces nécessaires à cette réparation ou à ce remplacement seront fournies
gratuitement, à l’exception des frais d’expédition, tant que l’acheteur se trouve dans la période de garantie à compter de la date d’achat initiale. Le
consommateur-acheteur initial sera responsable de tous les frais d’expédition des pièces remplacées en vertu des termes de cette garantie limitée.
Cette garantie limitée s’applique uniquement aux États-Unis et au Canada, est réservée exclusivement au propriétaire initial du produit et n’est pas
transférable. Le fabricant exige une preuve raisonnable de la date d’achat. Veuillez conserver votre reçu de vente et/ou votre facture. Si l’appareil a
été reçu en cadeau, demandez au donateur d’envoyer le reçu à l’adresse ci-dessous. Les pièces défectueuses ou manquantes couvertes par cette
garantie limitée ne seront pas remplacées sans enregistrement ou preuve d’achat. Cette garantie limitée s’applique UNIQUEMENT à la fonctionnalité
du produit et ne couvre pas les problèmes esthétiques tels que les rayures, bosses, corrosion ou décoloration due à la chaleur, aux nettoyants
abrasifs et chimiques ou à tout outil utilisé pour l’assemblage ou l’installation de l’appareil, la rouille de surface, ou la décoloration des surfaces en
acier inoxydable. La rouille de surface, la corrosion ou l’écaillage de la peinture en poudre sur les pièces métalliques qui n’aectent pas l’intégrité
structurelle du produit ne sont pas considérés comme des défauts de fabrication ou de matériau et ne sont pas couverts par cette garantie. Cette
garantie limitée ne couvre pas le remboursement de frais liés à tout désagrément, nourriture, blessure personnelle ou dommage matériel. Si une pièce
de rechange d’origine n’est pas disponible, une pièce de remplacement comparable sera envoyée. Le consommateur sera responsable de tous les
frais d’expédition des pièces remplacées en vertu des termes de cette garantie limitée.
ÉLÉMENTS QUE LE FABRICANT NE REMBOURSERA PAS:
• Interventions à domicile.
• Réparations lorsque le produit est utilisé à d’autres fins que l’usage domestique normal d’une seule famille ou l’usage résidentiel.
• Dommage résultant d’accident, modification, utilisation erronée, manque de maintenance/nettoyage, abus, incendie, inondation, cas de force
majeure, installation incorrecte et installation ne correspondant pas aux codes d'électricité ou de plomberie ou utilisation des produits non
approuvés par le fabricant.
• Toute perte de nourriture due à une défaillance du produit.
• Pièces de remplacement ou coûts de main-d’œuvre pour la réparation pour les unités utilisées en dehors des États-Unis ou auCanada.
• Ramassage et livraison du produit.
• Frais d’expédition ou de traitement des photos envoyées dans des documents.
• Réparation des pièces ou des systèmes résultant de modifications non autorisées apportées au produit.
• Le retrait et/ou la réinstallation du produit.
• Coût d’expédition, standard ou expédié, pour les pièces sous garantie/non garantie et de remplacement.
CLAUSE DE DÉNÉGATION DE RESONSABILITÉ DES GARANTIES IMPLICITES; LIMITES DES RECOURS
La réparation ou le remplacement des pièces défectueuses constitue le seul recours en vertu des termes de cette garantie limitée. Lefabricant n’est
pas responsable des dommages directs ou accessoires découlant d’une infraction à la présente garantie limitée ou à toute autre garantie implicite
applicable ou toute défaillance ou dommage résultant de cas fortuit, entretien et maintenance incorrects, incendie déclenché par la graisse, accident,
modification, remplacement de pièces de marques fabriquées par tiers, utilisation erronée, transport, utilisation commerciale, abus, environnements
hostiles (temps rudes, calamités naturelles, modifications par des animaux), installation inappropriée ou non conforme aux codes locaux ou aux
instructions imprimées du fabricant.
LA PRÉSENTE GARANTIE EST LA SEULE GARANTIE EXPRESSE OFFERTE PAR LE FABRICANT. AUCUNE SPÉCIFICATION DE PERFORMANCE OU
DESCRIPTION DU PRODUIT, WHEREVER IT APPEARS N’EST GARANTIE PAR LE FABRICANT SAUF DANS LA FORME TELLE QUE STIPULÉE DANS
LA PRÉSENTE GARANTIE. TOUTE PROTECTION DE GARANTIE IMPLICITE DÉCOULE DES LOIS D’UN ÉTAT QUELCONQUE, Y COMPRIS GARANTIE
IMPLICITE DE COMMERCIALISATION OU D’ADAPTABILITÉ DANS UN OBJECTIF OU EMPLOI PARTICULIER EST PAR LA PRÉSENTE LIMITÉE EN TEMPS
À LA DURÉE STIPULÉE CI-CONTRE.
Ni les revendeurs ni l’établissement de vente au détail vendant ce produit n'ont le droit de proposer d’autres garanties supplémentaires ou de
promettre des recours additionnels ou ne correspondant pas aux déclarations susmentionnées. La responsabilité maximum du fabricant, dans tous les
cas, ne peut pas dépasser le prix d’achat documenté du produit réglé par le consommateur d'origine. La présente garantie ne s’applique qu’aux unités
achetés auprès d’un vendeur au détail ou revendeur agréé. REMARQUE : Certains États n’autorisent pas l’exclusion ou la limitation des dommages
indirects ou consécutifs, de sorte que certaines des limitations ou exclusions ci-dessus peuvent ne pas s’appliquer ; la présente garantie limitée
accorde des droits légaux spécifiques tels qu’énoncés aux présentes. Des droits supplémentaires peuvent varier selon la juridiction.
Pour faire valoir vos droits conformément à la présente garantie limitée, vous devez envoyer un courrier à:
Nexgrill’s Customer Relations, 14050 Laurelwood PI, Chino, CA 91710 U.S.A.
Pour toute assistance concernant un retour de marchandises, des questions d’ordre général
et des problèmes de dépannage, veuillez contacter. le U.S.A:1- 800-913-8999.
SP
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 35
Instrucciones de seguridad
PELIGRO
Si huele gas:
• Cierre el suministro de gas al aparato.
• Apague toda llama abierta.
• Abra la tapa.
• Si el olor persiste, aléjese del aparato y llame de inmediato al departamento de bomberos.
No seguir estas instrucciones puede provocar un incendio o explosión que podría causar
daños materiales, lesiones personales o la muerte.
PELIGRO
• Nunca opere este aparato sin supervisión.
• Nunca opere este aparato a menos de 10 pies (3,0 m) de cualquier estructura, material
combustible u otro cilindro de gas.
• Nunca opere este aparato a menos de 25 pies (7,5 m) de cualquier líquido inflamable.
• Si se produce un incendio, aléjese del aparato y llame de inmediato al departamento de
bomberos. No intente apagar un incendio de grasa o aceite con agua.
No seguir estas instrucciones puede provocar un incendio, explosión o riesgo de quemaduras
que podría causar daños materiales, lesiones personales o la muerte.
No almacene ni use gasolina u otros líquidos o vapores inflamables en las cercanías de este o cualquier otro dispositivo.
No se debe almacenar en las cercanías de este o cualquier otro dispositivo un cilindro de propano líquido (LP, por sus siglas
en inglés) que no esté conectado para su uso.
La parrilla estará muy caliente. Nunca se incline sobre el área de cocción mientras use la parrilla. No toque las superficies de
cocción, la estructura de la parrilla, la tapa ni ninguna otra parte de la parrilla mientras esté en funcionamiento, o hasta que la
parrilla se haya enfriado por completo después de su uso.
PELIGRO
• Nunca opere este aparato a menos de 3.0 m (10 ft) de otros aparatos, fuentes de ignición o aparatos eléctricos en
funcionamiento.
• Nunca opere este aparato a menos de 3.0 m (10 ft) de entradas de aire de aparatos de gas con ventilación directa.
• Nunca opere este aparato a menos de 1.5 m (5 ft) de una ventana o un espacio de acceso.
• Este dispositivo no está diseñado ni debe usarse como calentor.
RESIDENTES DE CALIFORNIA SOLAMENTE - ADVERTENCIA:
Los combustibles utilizados en aparatos de gas propano líquido y los productos de la combustión de tales combustibles pueden
exponerle a productos químicos, incluyendo el benceno, que es conocido por el Estado de California por causar cáncer y
toxicidad reproductiva, y el monóxido de carbono, que es conocido por el Estado de California por causar defectos congénitos u
otros daños reproductivos. Para obtener más información, visite: www.P65Warnings.ca.gov.
En el estado de Massachusetts, se aplican las siguientes instrucciones de instalación:
• Las instalaciones y reparaciones deben ser realizadas por un contratista, plomero o instalador de gas calificado o con licencia
otorgada por el estado de Massachusetts.
• Si se utiliza una válvula de bola, debe ser del tipo con manija en T.
• Cuando se use un conector de gas flexible, no debe exceder los 3 pies (aproximadamente 91 cm).
36 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Instrucciones de seguridad
Lea las siguientes instrucciones con cuidado antes de
ensamblar, instalar u operar el producto. No cumplir con estas
instrucciones puede anular la garantía y provocar un incendio
o una explosión que podría causar lesiones graves, la muerte
o daños a la propiedad. Para preguntas relacionadas con el
producto, llame a nuestro departamento de servicio al cliente al:
1-800-913-8999. Idiomas hablados: Ingles, Frances, y Español de
8 a.m.-5 p.m., PST. Lunes –Viernes. También puede comunicarse
con nosotros por correo electrónico a: CustomerService@
globalleisuregroup.com.
El cilindro de suministro de gas LP que se utilice debe estar
fabricado y marcado de acuerdo con las especificaciones para
cilindros de gas LP del Departamento de Transporte de los
Estados Unidos (DOT) o con la Norma Nacional de Canadá
CAN-B339, Cilindros, esferas y tubos para el transporte de
mercancías peligrosas y Comisión.
1. La instalación debe apegarse a las normas locales o, a falta
de éstas, a los códigos nacionales de gas combustible, al
Código Nacional de Gas combustible ANSI Z223.1/NFPA 54,
Almacenamiento y manejo de gases de petróleo licuados,
ANSI/NFPA 58, o la norma de vehículos recreativos ANSI
A119.2/NFPA 1192 y el código de vehículos recreativos CSA
Z240 RV, según sea el caso.
2. Esta parrilla es solo para uso en exteriores. La parrilla
debe usarse en un espacio bien ventilado. Nunca la use
en un espacio cerrado, garaje o edificio. Esta parrilla no
está destinada a instalarse en vehículos recreativos y/o
embarcaciones.
3. Los líquidos calentados mantienen la temperatura de hervor
aun mucho después del proceso de cocción. No toque
el dispositivo de cocción hasta que la temperatura de los
líquidos haya bajado a 46,11 °C (115 ºF) o menos.
4. No la instale ni la use a menos de 92 cm (36 in) de distancia
de materiales combustibles, contando de la parte trasera y
de los lados de la parrilla. La parrilla no debe de colocarse
debajo de superficies elevadas (cochera cerrada, cochera,
porche, patio) que puedan arder.
5. Nunca trate de conectar esta parrilla al sistema autónomo
de gas LP de un remolque o casa rodante.
6. Es responsabilidad del ensamblador/propietario ensamblar,
instalar y mantener la parrilla de gas. No permita que los
niños ni las mascotas operen o jueguen cerca de esta
parrilla. No seguir estas instrucciones puede resultar en
lesiones graves y/o daños a la propiedad.
7. Siempre habra la tapa antes de encender la parrilla. Cuando
la parrilla no esté en uso, cierre la valvula del cilindro de
gasLP.
8. Siga cuidadosamente las instrucciones de este manual para
el correcto ensamblaje y la prueba de fugas de esta parrilla.
No use la parrilla hasta que se haya revisado para detectar
fugas de gas. Si se detecta una fuga, deje de usarla de
inmediato y solucione el problema antes de continuar con
el uso.
9. El área del aparato debe de mantenerse limpia y sin
materiales combustibles, gasolina, gas embotellado en
cualquier forma y otros vapores y líquidos inflamables. No
obstruya el flujo de combustión y del aire de la ventilación.
10. ¡Nunca trate de encender la parrilla con la tapa cerrada! La
acumulación de gases es muy peligrosa y puede causar una
explosión.
11. Mantenga cualquier cable de alimentación eléctrica y
la manguera de suministro de combustible alejados de
cualquier superficie caliente.
12. El propano es un gas inflamable y su manejo incorrecto
puede causar explosiones, incendios y otros accidentes y
lesiones graves.
13. Este aparato estara caliente antes y después del uso. Use
guantes aislados para horno u otro tipo de guantes para
protegerse de las superficies calientes y las salpicaduras de
los líquidos de cocción.
14. No deje la parrilla desatendida mientras esté en
funcionamiento.
15. No lo use bajo los efectos de drogas o alcohol.
16. No almacene ningún cilindro de propano (LP) de repuesto,
lleno o vacío, debajo o cerca de la parrilla.
17. Este aparato no está destinado a usos comerciales ni para
ser rentado.
18. Si el aparato no está en uso, se debe cerrar el gas en el
cilindro de propano.
19. El uso de alcohol o de medicamentos recetados o no
recetados puede perjudicar la capacidad del consumidor
para montar de forma correcta o manejar con seguridad el
artefacto.
20. Cuando cocine con aceite o grasa, tenga a mano un
extintor de incendios tipo BC o ABC. En caso de incendio
de aceite o grasa, NO intente extinguirlo con agua. Llame
inmediatamente al DEPARTAMENTO DE BOMBEROS. Un
extintor de incendios tipo BC o ABC puede, en algunas
circunstancias, contener el fuego.
21. En caso de lluvia, nieve, granizo, aguanieve u otras formas
de precipitación mientras cocina con aceite o grasa, cubra
el recipiente de cocción inmediatamente y apague los
quemadores del aparato y el suministro de gas. NO intente
mover el aparato ni el recipiente de cocción.
22. Esta parrilla está diseñada para un rendimiento óptimo
únicamente con gas propano (LP) y no está destinada para
usarse con combustibles sólidos como carbón, astillas de
madera, piedras cerámicas o rocas de lava. No coloque
ningún combustible sólido ni materiales que retengan calor
sobre el protector de llamas, ya que esto puede bloquear la
ventilación de los quemadores, provocar llamaradas, dañar
los componentes de encendido y las perillas de control, y
anulará la garantía del producto.
SP
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 37
SEGURIDAD PARA Parrillas AL AIRE LIBRE
SISTEMA DE COMBUSTIBLE
Millones de personas usan las parrillas de gas sin peligro si
siguen unas simples precauciones. Los elementos del sistema
de combustible están diseñados para funcionar con esta
parrilla. No debe de reemplazarlos por ninguna otra marca.
(Vea la lista de partes si necesita artículos de repuesto.)
QUEMADOR DE GAS
El quemador de gas está construido de acero inoxidable y no
requiere más mantenimiento que la inspección para ver si hay
insectos o nidos adentro de las ranuras de entrada del aire.
PRECAUCIÓN CON EL REGULADOR DE GAS LP
Se debe usar el regulador de presión de gas que acompaña
este dispositivo. Este regulador está equipado con el orificio
requerido y está ajustado para la presión requerida de salida
de este aparato. Esta combinación de tamaño de orificio y
especificaciones de regulación de presión proporciona el
rendimiento de cocción deseado. La sustitución del regulador
por cualquier otro dispositivo o de cualquier otro fabricante es
peligrosa y podría resultar en lesiones graves.
MANGUERA DE SUMINISTRO DE COMBUSTIBLE
La manguera conectada al regulador que viene con este
aparato mide 92 cm (3 pies) de longitud. Mantenga la manguera
de combustible alejada de cualquier superficie caliente.
ADVERTENCIA DE COMBUSTIBLE DE GAS
PROPANO
El propano es un gas inflamable. Un manejo inadecuado puede
provocar una explosión y/o un incendio, así como un accidente
grave o lesiones. Esta parrilla está diseñada para funcionar
únicamente con gas propano (LP) y está equipada con el orificio
adecuado para gas propano.
PRECAUCIÓN
NO conecte esta parrilla con ningún suministro de gas que
no sea propano. El gas propano es más pesado que el aire
y tiende a asentarse en las áreas bajas.
Asegúrese de que haya una ventilación adecuada al
usar esta parrilla. El cilindro de gas debe almacenarse
únicamente en el exterior, en un área bien ventilada y fuera
del alcance de los niños cuando la parrilla no esté en uso.
• Siempre opere la parrilla sobre una mesa, no superior a
81 cm (32 in) y no inferior a 61 cm (24 in).
• Coloque el tanque de gas propano en el suelo
adyacente a la mesa y con un espacio libre mínimo de
31cm (12 in) y no más de 61 cm (24 in) de la parrilla.
• No cumplir estas instrucciones puede hacer que el
tanque de gas propano se sobrecaliente y ventile el
propano, el cual podría encenderse ocasionando graves
lesiones personales o daños materiales; además habría
el riesgo de tropezarse con la manguera de gas o el
tanque de propano, tirando la parrilla del mostrador lo
que ocasionaría lesiones personales y daños materiales
graves.
ADVERTENCIA:
La manguera
representa un
riesgo de tropiezo
61 cm (24 in) MIN
81 cm (32 in) MAX
31 cm (12 in) MIN
61 cm (24 in) MAX
38 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Representación esquemática de "áreas al aire libre"
Este aparato solo se utilizará en una situación de aire libre sobre el suelo con ventilación natural, sin zonas estancadas, donde las
fugas de gas y los productos de la combustión se dispersen rápidamente por el viento y la convección natural.
1. Se considera que un aparato está al aire libre si se instala con un refugio no más inclusivo que con paredes en tres lados, pero sin
cubierta superior; todas las aberturas deben estar permanentemente abiertas; Las puertas correderas, puertas de garaje, ventanas
o aberturas con mosquitero no se consideran aberturas permanentes.
2. Se considera que un electrodoméstico está al aire libre si se instala con un refugio no más inclusivo que dentro de un cierre
parcial que incluye una cubierta superior y no más de dos paredes laterales. Las paredes laterales pueden ser paralelas, como en
una pasarela, o en ángulo recto entre sí; Todas las aperturas no se consideran aperturas permanentes
3. Se considera que un aparato está al aire libre si se instala con un refugio no más inclusivo que en un recinto parcial que
incluye una cubierta superior y tres paredes laterales, siempre que el 30% o más de la periferia horizontal del recinto esté
permanentemente abierta. Todas las aberturas deben estar permanentemente abiertas; Las puertas correderas, puertas de garaje,
ventanas o aberturas con mosquitero no se consideran aberturas permanentes.
SP
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 39
Instrucciones de conneciones
INSTALACIÓN DEL GAS
Solo se debe usar el regulador de presión y el conjunto de
manguera suministrados con la parrilla. Cualquier regulador
de presión y conjunto de manguera de repuesto debe ser
especificado por el fabricante de la parrilla. Esta parrilla está
configurada únicamente para propano líquido. No use un
suministro de gas natural.
El consumo total de gas (por hora) con todos los
quemadores en la posición máxima (HIGH):
Cada Quemador 2 x 8,000 BTU/hr.
Total 16,000 BTU/hr.
REQUISITOS DEL CILINDRO DE PROPANO
LÍQUIDO
Si el cilindro de propano líquido está abollado u oxidado, puede
resultar peligroso y su proveedor debe revisarlo. Un tanque de
9 kg (20 lb) de aproximadamente 305 mm (12") de diámetro por
470 mm (18.5") de alto es el tamaño máximo de tanque de gas
LP que se debe usar.
El cilindro de 9 kg (20 lb) debe
tener una válvula de cierre con
una terminal en una válvula de
salida específica para conexiones
tipo QCC1 según los estándares
para salidas de válvulas de los
cilindros para gas comprimido y
las conexiones de entrada ANSI/
CGA-V-1, según corresponda.
Podrá guardar el dispositivo de
cocción a gas para espacios
abiertos en un lugar cerrado sólo si desconecta el cilindro
y lo quita del dispositivo . El sistema del cilindro debe estar
adaptado para la salida de vapores. El cilindro debe contar con
un aro que proteja a la válvula del cilindro. Always keep LP gas
tanks in an upright position.
Presión del colector: (en operación) columna de agua de 27.9
cm (11"), (sin operar) columna de agua de 28.4 cm (11.2").
TEl cilindro de suministro de gas LP debe contar con un
dispositivo de protección de sobrecarga.
The LP gas tank must also have a safety relief device that has a
direct connection with the vapor space of the tank. This safety
feature prevents the tank from being overfilled, which can
cause malfunction of the LP gas tank, regulator and/or grill.
Haga llenar su tanque de gas LP por un distribuidor de propano
de buena reputación y asegúrese de que sea inspeccionado
visualmente y re-certificado en cada llenado.
CONEXIÓN DEL CILINDRO DE PROPANOLÍQUIDO
ADVERTENCIA
Jamás intente utilizar equipamiento dañado u obstruido.
Póngase en con tacto con su proveedor local de propano
líquido para solicitar repara ciones.
Este aparato de cocina al aire libre está equipado con un
conjunto de manguera/regulador de alta capacidad para la
conexión a un cilindro de propano líquido estándar de 20 lb
(9 kg). El regulador de presión cumple con el estándar para
Válvulas Reguladoras de Presión para Gas LP ANSI/UL 144.
Nunca conecte un cilindro de gas LP sin regulador a esta
parrilla de gas. Use únicamente el regulador y el conjunto
de manguera suministrados con esta parrilla de gas. Los
reguladores y conjuntos de mangueras de reemplazo deben
ser los especificados en este manual. El regulador y el conjunto
de manguera deben inspeccionarse antes de cada uso de
laparrilla.
• Gire las perillas de los
quemadores de la parrilla
en sentido horario para
colocarlas en “APAGADO”
(OFF) (O) y asegúrese de
que la parrilla esté fría.
• Asegúrese de que la
válvula del cilindro tenga las
conexiones externas tipo-1
conforme a ANSI Z21.81.
• Inspeccione las conexiones de la válvula, el puerto y el
conjunto del regulador. Retire los escombros e inspeccione la
manguera en busca de daños.
• Al conectar el conjunto del regulador a la válvula, utilice la
mano para apretar la tuerca en sentido horario hasta que se
detenga. El uso de una llave inglesa podría dañar la tuerca de
acoplamiento rápido y resultar en una situación peligrosa.
• Abra completamente la válvula del cilindro girándola en
sentido antihorario.
• Antes de encender la parrilla, utilice una solución de jabón y
agua para verificar todas las conexiones en busca de fugas.
• Si se encuentra una fuga, cierre la válvula del cilindro
en “APAGADO” (OFF) y no use la parrilla hasta que un
distribuidor local de propano líquido pueda hacer las
reparaciones.
304.8 mm
/ 11.9 in.
469.9 mm
/ 18.49 in.
40 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Instrucciones de conneciones
DESCONECTAR EL CILINDRO DE PROPANO
LÍQUIDO
• Gire las perillas de los quemadores de la parrilla en sentido
horario para colocarlas en “APAGADO” (O) y asegúrese de
que la parrilla esté fría.
• Gire la válvula del cilindro de propano líquido a la posición
de CERRADO girándola en sentido horario hasta que se
detenga.
• Desconecte el conjunto del regulador de la válvula del
cilindro girando la tuerca de acoplamiento rápido en sentido
antihorario.
• Coloque el tapón contra el polvo en la salida de la válvula del
cilindro siempre que el cilindro no esté en uso. Solo instale
el tipo de tapón contra el polvo que se proporciona con la
válvula del cilindro. Otros tipos de tapones o tapas pueden
resultar en fugas de propano.
SP
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 41
PRUEBA PARA DETECTAR FUGAS
ADVERTENCIA
• Antes de utilizar el asador, revise si hay fugas en los
accesorios de suministro de gas.
• No utilice la parrilla hasta no haber verificado que
ninguna conexión tenga fugas.
• No fume mientras busca fugas de gas.
• Nunca busque fugas de gas cuando haya una llama
encendida.
GENERALIDADES
A pesar de que se ha realizado la prueba de detección de fugas
en todas las conexiones de gas de la parrilla antes del envío,
se debe realizar una prueba de detección de fugas completa
en el lugar de instalación. Antes de cada uso, revise todas las
conexiones de gas para detectar posibles fugas siguiendo los
procedimientos detallados a continuación.
Si se detecta olor a gas en cualquier momento, revise de
inmediato todo el sistema para detectar fugas.
ANTES DE REALIZAR LAS PRUEBAS
Asegúrese de haber quitado todos los envoltorios de la parrilla,
incluso las correas utilizadas para atar el quemador.
Prepare una solución de una
parte de detergente líquido y
una parte de agua. Use una
botella con atomizador, un
cepillo o un trapo para aplicar
la solución en las conexiones.
Para la prueba inicial de fugas,
asegúrese de que el cilindro
de propano líquido esté lleno.
PARA PROBAR DESPUÉS DE CONECTAR EL
CILINDRO DE PROPANO LÍQUIDO
• Asegúrese de que las válvulas del quemador estén en
posición de apagado (O).
• Gire la válvula del cilindro de propano líquido en sentido
antihorario para abrir la válvula.
• Aplique la solución jabonosa en todos los accesorios de gas.
En caso de que haya alguna fuga, aparecerán burbujas de
jabón.
• Si hay una fuga, gire inmediatamente el propano líquido
válvula del cilindro a la posición CERRADA y apriete
guarniciones.
• Voltee la válvula del cilindro de propano líquido a la posición
OPEN posición y vuelva a comprobar.
• Si el gas continúa con fugas de cualquiera de los accesorios,
gire la válvula del cilindro de propano líquido a la posición
CERRADA y comuníquese con nuestro Departamento
de Servicio al Cliente al: 1-800-913-8999. Idiomas
hablados: Ingles, Frances, y Español 8 a.m.-5p.m. PST
de Lunes a Viernes. O envíenos un correo electrónico a
• En caso de que exista abrasión o desgaste excesivo o si la
manguera está cortada, esta debe reemplazarse antes de
utilizar el dispositivo de cocción a gas para espacios abiertos.
El conjunto de manguera de repuesto debe cumplir con las
especificaciones proporcionadas por el fabricante. Cualquier
sustitución no autorizada anulará la garantía.
ADVERTENCIA
• No guarde la parrilla en un ambiente cerrado a menos
que el cilindro esté desconectado.
• No guarde el cilindro en un edificio, cochera u otra área
cerrada y manténgalo fuera del alcance de los niños en
todo momento.
42 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Lista final de control para el instalador
Mantenga una distancia mínima especificada de 36 pulg. (92 cm) de materiales y construcciones combustibles.
Se han quitado todos los envoltorios internos.
La manguera y el regulador se han conectado adecuadamente al cilindro de propano líquido.
Se ha realizado la prueba en la unidad y no se han detectado fugas.
Se ha localizado la válvula de cierre del suministro de gas.
ADVERTENCIA
• La parrilla y su válvula individual de apagado deben desconectarse del sistema de tuberías de suministro de gas cuando se
realice una prueba de presión del sistema a presiones mayores de 3.5 kPa (0.5 psi).
• Se debe aislar el dispositivo de cocción para exteriores del sistema de tuberías de suministro de gas cerrando la válvula
individual de cerrado manual durante la realización de cualquier prueba de presión del sistema de tuberías de suministro de
gas cuando las presiones sean iguales o menores de 3.5 kPa (0.5 psi).
PRECAUCIONES CON EL CILINDRO DE PROPANO
1. No guarde un cilindro de gas LP de repuesto debajo de o cerca de este dispositivo
2. Al llenar el cilindro, JAMÁS supere el 80 por ciento de su capacidad
Si la información anterior no se sigue exactamente, podría producirse un incendio que cause la muerte o lesionesgraves.
SP
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 43
Instrucciones de uso
ESTE APARATO ES PARA USO EXCLUSIVO EN
EXTERIORES Y NO DEBE DE USARSE EN EDIFICIOS,
COCHERAS O CUALQUIER OTRA ÁREA CERRADA.
PREPARANDO PARA ENCENDER SU PARRILLA
IMPORTANTE – PRIMER USO:
Es importante encender la parrilla y dejarla calentar durante
al menos 30 minutos antes de colocar alimentos sobre la
parrilla de cocción. Es normal que aparezca algo de humo
durante el funcionamiento inicial de la parrilla. Después del
precalentamiento, la parrilla estará lista para usarse. Se puede
aplicar un aerosol para cocinar en la parrilla de cocción para
facilitar la limpieza.
PASO 1: Encuentre una superficie plana sobre la cual
colocar la parrilla.
PASO 2: Conéctese al cilindro de propano líquido y gire la
válvula en sentido antihorario para abrirla.
PASO 3: Abra la tapa y encienda la perilla
Si no enciende en 3 a 5 segundos, gire la perilla de control a la
posición de apagado “OFF” (O). Espere 5 minutos para volver
a tratar de encender la parrilla. Para obtener un reemplazo del
producto, por favor llame al Departamento de Servicio al Cliente
al: 1-800-913-8999. Lenguages hablados: Ingles, Frances,
y Español de 8 a.m.-5 p.m., PST. Lunes a Viernes. También
puede comunicarse con nosotros por correo electrónico a
Con el quemador encendido, cierre la tapa suavemente y
espere de 5 a 10 minutos para que se caliente la parrilla antes
de usarla.
Si el quemador no se enciende al girar la perilla de control a la
posición de ENCENDIDO, utilice un fósforo largo (de al menos
3 pulgadas) para encender el quemador manualmente. Inserte
el fósforo en el orificio ubicado en la parte trasera de la parrilla
mientras presiona y gira simultáneamente la perilla de control a
la posición de ENCENDIDO. El quemador debería encenderse
de inmediato.
44 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Usando Su parrilla
Deje que la parrilla se caliente con la tapa cerrada por
5-10minutos antes de empezar a cocinar.
Puede cocinar en la parrilla en cualquier clima. Si la temperatura
ambiente es extremadamente fría o caliente, el tiempo de
cocción puede variar. Mantenga la parrilla protegida de vientos
excesivos durante su uso.
Los tiempos de cocción que se indican a continuación son solo
sugerencias. El tiempo de cocción varía con el grosor de la
carne y el grado deseado de cocción.
Temperatura ambiente mínima de funcionamiento: 0 °F, (-17.8 °C)
APAGANDO TU PARRILLA
1. Gire la perilla a la posición de apagado “OFF” (O).
2. Gire la valvula del cilindro de propano a la posición de
apagado. PRECAUCIÓN: No trate de volver a encender la
parrilla sin seguir todas las instrucciones de encendido.
3. Espere por lo menos 30 minutos a que la parrilla se enfríe
antes de moverla o transportarla.
INSTRUCCIONES PARA TRASLADAR
• PRECAUCIÓN: Nunca mueva la parrilla mientras los
quemadores estén encendidos o mientras la parrilla aún esté
caliente.
• Asegúrese de que la perilla de control esté en la posición
“OFF” (O). Desconecte el cilindro de propano del regulador.
• Retire el regulador del tanque de propano. Asegúrese de que
la parrilla se haya enfriado completamente durante al menos
30 minutos.
• Después de que la parrilla se haya enfriado, retire la bandeja
de grasa, vierta con cuidado cualquier grasa y aceite
acumulados y vuelva a colocar la bandeja en la parte inferior
de la parrilla.
• Cierre la tapa. Use las asas laterales para transportar la
parrilla.
• Nota: Es mejor dejar la bandeja de grasa en su lugar,
fijada en la parte inferior de la parrilla; puede que continúe
goteando algo de grasa del orificio de drenaje durante el
transporte.
SP
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 45
CUIDADO Y MANTENIMIENTO
Hay cuidados y mantenimiento muy poco necesarios.
Esta parrilla está diseñada y fabricada con materiales que
durarán muchos años con un uso normal. Seguir estas
instrucciones mejorará la vida útil de la parrilla y la calidad de
la cocción. Para garantizar un funcionamiento seguro de esta
parrilla, el área de cocción debe mantenerse siempre libre de
materiales combustibles de cualquier tipo, como gasolina u
otros vapores o líquidos inflamables.
LAS PARTES EXTERNAS DE LA PARRILLA
Esta parrilla se puede limpiar fácilmente con agua tibia y jabón.
BANDEJA DE GRASA
La bandeja de grasa se puede limpiar fácilmente con agua tibia
y jabonosa.
PRECAUCIÓN
La bandeja de grasa debe mantenerse limpia y libre de
acumulaciones excesivas para que la parrilla funcione
correctamente y para evitar llamaradas.
INSPECCIÓN DE TELA DE ARAÑA
PELIGROS NATURALES
ARAÑAS Y OTROS INSECTOS: A veces, las arañas y otros
insectos pequeños trepan por el tubo del quemador. Las
arañas tejen sus telas, construyen nidos y ponen huevos.
Las telarañas y los nidos, aunque sean pequeños, son
muy fuertes y pueden bloquear el flujo del gas. Causando
una situación insegura. Limpie el quemador antes de
usarlo después de haber estado guardado, al principio de
la temporada de parrilladas o después de un mes de no
haberlo usado.
CUÁNDO INSPECCIONAR EN BÚSQUEDA DE ARAÑAS
Inspeccione los quemadores al menos dos veces al año o
inmediatamente después de que ocurra cualquiera de las
siguientes condiciones:
• Olor a gas junto con llamas amarillas en los quemadores.
• La parrilla no toma temperatura.
• La parrilla no se calienta de manera uniforme.
• Los quemadores hacen ruido como si reventaran.
ADVERTENCIA
Para reemplazar un quemador principal, se recomienda
encarecidamente contratar a un técnico profesional
capacitado para que lo reemplace. Tenga en cuenta
que el fabricante no será responsable de ninguna
responsabilidad, lesión personal o daño a la propiedad que
resulte de un quemador mal ensamblado.
RETIRAR LOS QUEMADORES PARA LIMPIEZA
Para retirar los quemadores para limpieza:
• Retire la parrilla de cocción y los difusores de llamas.
• Retire el pasador “R” del quemador principal en la pared
trasera de la caja de fuego usando pinzas de punta fina.
• Retire el quemador de la pared frontal de la caja de fuego,
como se muestra a continuación.
46 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Cuidado y mantenimiento
ALMACENAMIENTO Y TRANSPORTE
Esta parrilla, como todo equipo, se verá mejor y durará más
tiempo si se mantiene protegida de la intemperie cuando no
esté en uso.
Guarde la parrilla fuera de la luz solar directa y en interiores
siempre que sea posible, especialmente durante períodos
prolongados de almacenamiento. La parrilla no debe exponerse
a condiciones climáticas adversas como lluvias intensas, vientos
fuertes o nieve. Se recomienda utilizar una funda para proteger
la parrilla cuando no esté en uso.
Se incluye una funda para proteger la parrilla cuando no se
utilice. Cubra el conector del regulador con el tapón protector
antes de transportar y almacenar.
PRECAUCIÓN
No guarde cilindros de gas propano en áreas cerradas.
Cuando vaya a ponerle una cubierta o a moverla, espere
que la parrilla se enfríe por lo menos durante 30 minutos.
• No obstruya el flujo de combustión y del aire de la
ventilación.
• Un tubo obstruido puede ocasionar un incendio debajo
del aparato.
Esta unidad debe mantenerse en un área libre de materiales
combustibles, gasolina y otros vapores y líquidos inflamables.
Asegúrese de que todas las aberturas del cuerpo de la parrilla
estén libres de obstrucciones o residuos y que no haya objetos
ni materiales que bloqueen el flujo de combustión o ventilación.
Revise las aberturas de entrada de aire del quemador (detrás
de la rejilla de protección de la entrada en el extremo derecho
del cuerpo de la parrilla) para detectar nidos de insectos u
obstrucciones. Asegúrese de que las ranuras del tubo del
quemador estén despejadas.
Cuando la parrilla no esté en uso, gire las perillas de control
a posición “OFF” (O). Gire la valvula del cilindro de propano
a posición de APAGADO y desconecte el regulador. Si se
almacena en el interior, separe y deje el cilindro de propano
afuera. Los cilindros de propano deben de guardarse lejos del
alcance de los niños.
LIMPIEZA
CÓMO LIMPIAR LOS QUEMADORES:
1. Limpie la parte externa del quemador con un cepillo de
alambre. Use una espátula de metal para sacar los residuos
o las manchas difíciles.
2. Limpie los puertos obstruidos con un clip estirado. Nunca
use un palillo de madera ya que podría romperse y obstruir
el puerto.
3. Inspeccione y limpie los tubos de los quemadores y el difusor
en caso de que haya insectos o nidos de insectos. Un tubo
obstruido puede provocar un fuego por debajo de los meche
ros y el difusor y por detrás del panel de control principal.
CÓMO LIMPIAR LA CAJA DE FUEGO:
Use agua jabonosa tibia para limpiar esta área. No permita que
se acumule la grasa.
CÓMO LIMPIAR EL HOYO DE DRENAJE:
Para mantener el correcto funcionamiento de esta parrilla, el
orificio de drenaje debe mantenerse libre de grasa y partículas
de alimentos para permitir que los líquidos se escurran
adecuadamente hacia la bandeja de grasa.
MONTAJE DE LOS QUEMADORES DESPUÉS DE
LA LIMPIEZA
Para montar los quemadores después de la limpieza:
1. Inserte el quemador en el orificio.
2. Use un destornillador para asegurar el cable del
encendedor al quemador. Asegúrese de que el quemador y
los soportes del cable del encendedor estén correctamente
alineados.
3. Fije el quemador principal en el muro trasero del
compartimiento de combustión con el pasador "R".
4. Instale la parrilla de cocción.
SP
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 47
Localización y resolución de problemas
CÓMO RESTABLECER EL DISPOSITIVO DE SEGURIDAD DEL REGULADOR
El regulador incluye una función de seguridad que limita el flujo de gas si se detecta una fuga. A veces, esta función puede
activarse incluso cuando no hay ninguna fuga.
Para restablecerlo:
1. Apague todas las perillas de los quemadores y cierre la válvula del cilindro de gas (LP).
2. Desconecte el regulador del cilindro.
3. Abra la tapa de la parrilla.
4. Gire todas las perillas de los quemadores a alta temperatura (posición de las 9 en punto) y espere 1 minuto.
5. Después de un minuto, apague todos los quemadores.
6. Vuelva a conectar el regulador al cilindro de gas.
7. Abra lentamente la válvula del cilindro hasta que esté completamente abierta.
8. Encienda los quemadores y verifique si la parrilla calienta con normalidad.
PROBLEMA SOLUCIÓN
La parrilla no
enciende
• Verifique si el cilindro de propano líquido está vacío.
• Revise los puertos del quemador para verificar si hay bloqueos. Use un clip de papel de alambre
suave para despejarlos puertos obstruidos.
• Verifique si el orificio de gas del quemador está obstruido. Si el orificio está bloqueado, límpielo
con una aguja o un alambre delgado. NUNCA USE UN PALILLO DE MADERA.
La llama del
quemador
es amarilla o
anaranjada en
conjunción con
olor a gas
• Busque arañas e insectos.
• Comuníquese con nuestro Departamento de Servicio al Cliente al: 1-800-913-8999. Idiomas
hablados: Ingles, Frances, y Español 8 a.m.-5p.m. PST de Lunes a Viernes. O envíenos un correo
electrónico a [email protected]
Calor bajo con la
perilla de control
en el ajuste
"HIGH"
• Asegúrese de que el área de la parrilla esté libre de polvo.
• Asegúrese de que el quemador y el orificio estén limpios.
• Revise si hay arañas e insectos.
• ¿Hay un suministro adecuado de gas disponible?
• ¿Se precalentó la parrilla durante 5 a 10 minutos?
Ordenar repuestos
CÓMO SOLICITAR PIEZAS DE REPUESTO
Para asegurarse de recibir la(s) pieza(s) de repuesto correcta(s) para su asador de gas, consulte la
lista de partes. Tenga toda la información necesaria lista al hacer su pedido. Tenga en cuenta: los
costos de envío relacionados con la entrega de piezas de repuesto son responsabilidad del cliente.
• Número de modelo de las parrillas a gas (ver la etiqueta de información en la parrilla).
• Es necesario saber el número de repuesto de la pieza solicitada.
• Es necesario hacer una descripción del repuesto que se necesita.
• Cantidad de partes que necesita.
Para ordenar piezas de repuesto, visite MyGrillParts.com o llame a nuestro servicio al cliente al 1-800-913-8999.
Idiomas hablados: Ingles, Frances, y Español de 8 a.m.-5 p.m., PST. Lunes –Viernes.
IMPORTANTE
Utilice siempre únicamente piezas autorizadas por el fabricante. El uso de piezas no autorizadas puede ser peligroso y anulará su
garantía. Conserve este manual de ensamblaje y operación para referencia rápida y para ayudarle al ordenar piezas de repuesto.
48 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Vista en detalle
SP
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 49
Lista de partes
No. Pieza (Descripción) CANT. No. Pieza (Descripción) CANT.
1.1 Tapa 1 1.12 Panel de control 1
1.2 Tope de tapa 2 1.13 Bisel de la perilla de control 2
1.3 Manija de la tapa 1 1.14 Pata 2
1.4 Pasador en R 2 1.15 Pies de pata 4
1.5 Quemador principal 2 2 Parrilla de cocción 1
1.6 Bisagra de la tapa 2 3 Difusor de llama 2
1.7 Caja de fuego (no reemplazable) 1 4 Manija de la caja de fuego 2
1.8 Soporte del panel de control 2 5
Soporte de la manija de la caja de
fuego
2
1.9 Válvula de gas 2 6 Perilla de control 2
1.10 Colector principal 1 7 Bandeja de grasa 1
1.11 Regulador de LP 1 Paquete de herrajes 1
50 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Garantía limitada
Nexgrill garantiza solamente al consumidor-comprador original de este producto (Modelo N° 820-0270) que el mismo estará libre de defectos en
los materiales y la mano de obra después del ensamblaje correcto y bajo uso normal y razonable en el hogar, durante los períodos indicados a
continuación, a partir de la fecha de compra. El fabricante se reserva el derecho de exigir evidencia fotográfica del daño o la devolución de las piezas
defectuosas con los gastos por envío y/o flete prepagados por el consumidor, para su revisión y examen.
• Quemadores: Garantía LIMITADA de 5 años contra perforaciones.
• Plancha de cocción: Garantía LIMITADA de 1 año; no cubre caída, desportilladuras, rayones o daños en la superficie.
• Todas otras piezas: Garantía LIMITADA de 1 año (incluye, pero sin limitación, válvulas, marco, caja de fuego, panel de control, encendedor,
regulador, mangueras); *No cubre desportilladuras, corrosión en la superficie agrietada, rayones ni óxido.
Al presentar el consumidor una prueba de compra según lo previsto en este documento, el fabricante reparará o reemplazará las piezas que
se demuestren defectuosas durante el período de garantía aplicable. Las piezas necesarias para completar dicha reparación o reemplazo se
proporcionarán sin cargo, excepto los costos de envío, siempre que el comprador se encuentre dentro del período de garantía a partir de la fecha
original de compra. El consumidor-comprador original será responsable de todos los gastos de envío de las piezas reemplazadas bajo los términos
de esta garantía limitada. Esta garantía limitada es aplicable únicamente en los Estados Unidos y Canadá, está disponible solo para el propietario
original del producto y no es transferible. El fabricante requiere una prueba razonable de la fecha de compra. Conserve su recibo de venta y/o
factura. Si la unidad fue recibida como regalo, solicite al donante que envíe el recibo a la dirección indicada a continuación. Las piezas defectuosas o
faltantes cubiertas por esta garantía limitada no serán reemplazadas sin registro o prueba de compra. Esta garantía limitada se aplica ÚNICAMENTE
a la funcionalidad del producto y no cubre problemas estéticos como rayones, abolladuras, corrosión o decoloración por calor, limpiadores abrasivos
y químicos o cualquier herramienta utilizada en el ensamblaje o instalación del aparato, óxido superficial o la decoloración de superficies de acero
inoxidable. El óxido superficial, la corrosión o el descascaramiento de la pintura en polvo en piezas metálicas que no afecten la integridad estructural
del producto no se consideran un defecto de mano de obra o de material y no están cubiertos por esta garantía. Esta garantía limitada no reembolsa
el costo de ningún inconveniente, alimento, lesión personal o daño a la propiedad. Si una pieza de repuesto original no está disponible, se enviará una
pieza de reemplazo comparable. El consumidor será responsable de todos los gastos de envío de las piezas reemplazadas bajo los términos de esta
garantía limitada.
ARTÍCULOS POR LOS CUALES NO PAGARÁ EL FABRICANTE:
• Llamadas de servicio a domicilio.
• Reparaciones cuando el producto se utiliza para fines distintos del uso normal en un solo hogar familiar o uso residencial.
• Daños que resulten de accidentes, alteraciones, mal uso, falta de mantenimiento / limpieza, abuso, incendio, inundaciones, casos fortuitos,
instalación incorrecta, e instalación que no cumple con los códigos de electricidad o plomería o el uso de productos no autorizados por el
fabricante.
• Cualquier pérdida de alimentos debido a una falla del producto.
• Repuestos o costos de reparación de unidades que se utilizan fuera de los Estados Unidos de América o de Canadá.
• Recogida y entrega del producto.
• Facturas de envío o facturas de revelado de fotos por las fotos que se enviaron como prueba.
• Reparaciones de partes o sistemas que surgieran como consecuencia de la realización de modificaciones no autorizadas al producto.
• La retirada y/o reinstalación del producto.
• Costo de envío, estándar o urgente, de la garantía/no-garantía y repuestos.
RENUNCIA A LAS GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE ACCIONES Y RECURSOS LEGALES
La reparación o el reemplazo de las piezas defectuosas es el único recurso bajo los términos de esta garantía limitada. El Fabricante
no se responsabilizará de ningún daño consecuente o incidental que surja del incumplimiento ya sea de esta garantía limitada o de cualquier garantía
aplicable implícita, o de ninguna falla o daño que surjan como consecuencia de hechos fortuitos, cuidado y mantenimiento indebidos, incendio
provocado por grasa, accidente, alteración, cambio de partes que realice otra persona que no sea el Fabricante, mal uso, transporte, uso comercial,
abuso, ambientes hostiles (clima inclemente, actos de la naturaleza, manipulación de animales), instalación indebida o instalación que no cumpla con
los códigos locales o con las instrucciones impresas del fabricante.
ESTA GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA EXPRESA QUE OTORGA EL FABRICANTE. EL FABRICANTE NO GARANTIZA NINGUNA
ESPECIFICACIÓN DE USO O DESCRIPCIÓN DONDE SEA QUE APAREZCAN, EXCEPTO HASTA EL PUNTO INDICADO EN LA PRESENTE GARANTÍA
LIMITADA. CUALQUIER PROTECCIÓN IMPLÍCITA DE LA GARANTÍA QUE SURJA DE LAS LEYES DE CUALQUIER ESTADO, INCLUYENDO LA GARANTÍA
IMPLÍCITA DE COMERCIALIZACIÓN O ADECUACIÓN PARA UN DETERMINADO USO O PROPÓSITO, TENDRÁ LA MISMA DURACIÓN LIMITADA QUE
LA PRESENTE GARANTÍA LIMITADA.
Ningún proveedor ni el establecimiento de venta que comercialice este producto tiene derecho a ofrecer garantías adicionales o a prometer otras
acciones legales posibles además de o contrarias a las establecidas con anterioridad. La responsabilidad máxima del fabricante, en cualquier caso,
no debe superar el precio de compra documentado del producto que abonó el consumidor original. Esta garantía solo es aplicable a la unidades
adquiridas en un minorista o en un mercado de reventa. NOTA: Algunos estados no permiten la exclusión o limitación de daños incidentales o
consecuentes, por lo que algunas de las limitaciones o exclusiones anteriores pueden no aplicarse; esta garantía limitada otorga derechos legales
específicos según lo establecido en el presente documento. Los derechos adicionales pueden variar según la jurisdicción.
En caso de que quiera que se cumpla con cualquiera de las obligaciones estipuladas en la presente garantía limitada, escriba a:
Atención al cliente de Nexgrill, 14050 Laurelwood PI, Chino, CA 91710
Puede solicitar devoluciones, ordenar repuestos, realizar preguntas generales y obtener ayuda sobre localización y resolución de problemas
comunicándose al US.A:1-800-913-8999
Assembly Instructions
Consignes pour l'assemblage
Instrucciones de Ensamblaje
PACKAGE PARTS LIST / LISTE DES PIÈCES DE L'EMBALLAGE / LISTA DE CONTENIDO DEL PAQUETE .............................................................. 52
EXPLODED VIEW / VUE ÉCLATÉE / VISTA EN DETALLE ................................................................................................................................................... 53
TOOLS NEEDED / OUTILLAGE REQUIS / HERRAMIENTAS NECESARIAS ..................................................................................................................... 54
HARDWARE PACKAGE LIST / LISTE DES VIS DE L'EMBALLAGE / LISTA DE TORNILLOS DEL PAQUETE ............................................................54
SYMBOLS / SYMBOLES / SÍMBOLOS ......................................................................................................................................................................................54
ASSEMBLY INSTRUCTIONS / CONSIGNES POUR L'ASSEMBLAGE / INSTRUCCIONES DE MONTAJE ................................................................ 55
52 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Package Parts List / Liste des pièces de l'emballage /
Lista de contenido del paquete
1
3
x2
x2
5
7
2
x2
4
x2
6
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 53
Exploded View / Vue éclatée / Vista en detalle
54 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
Tools Needed / Outillage Requis / Herramientas necesarias
This symbol means:
Some parts come with
screws pre-installed.
Loosen and tighten
for final assembly.
Ce symbole signifie:
Algunas partes vienen con
los tornillos pre instalados.
Afloje y apriete para el
ensamble final.
Este símbolo significa:
Certaines pièces sont
livrées avec les vis pré-
installées.
Desserrez et resserrez
pour l'assemblage final.
Hardware package list / Liste des vis de l'emballage /
Lista de tornillos del paquete
Truss Head Screw / Vis cruciforme / Tornillo de cabeza ovalada
5/32-32 x 2/5”
A x8
Symbols / Symboles / Símbolos
Pay attention
Faites attention
Presta atención
Correct
Exact
Exacto
Incorrect
Faux
Erróneo
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 55
Assembly Instructions
Consignes pour l'assemblage
Instrucciones de montaje
Scan QR / Scannez / Escanee QR
More assembly help
Plus d’aide au montage
Más ayuda de montaje
1
2
56 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
3
4
Assembly Instructions / Consignes pour l'assemblage /
Instrucciones de montaje
820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 57
5
6
Assembly Instructions / Consignes pour l'assemblage /
Instrucciones de montaje
58 820-0270 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO
7
8
Assembly Instructions / Consignes pour l'assemblage /
Instrucciones de montaje
THIS PAGE INTENTIONALLY LEFT BLANK
PAGE LAISSÉE INTENTIONNELLEMENT VIDE
PÁGINA DEJADA EN BLANCO INTENCIONALMENTE
Your grill is ready to use!
Votre barbecue est prêt à être utilisé !
¡TU PARRILLA ESTÁ LISTA PARA USAR!
Scan the QR code to try these delicious recipes
Scannez les QR codes pour découvrir ces délicieuses recettes
Escanea el código QR para probar estas deliciosas recetas
Grilled Chorizo Kabobs with Chimichurri
Brochettes de chorizo grillé avec chimichurri
Brochetas de chorizo a la parrilla con chimichurri
Grilled Pork Chops with Pistachio Salmuera
Côtelettes de porc grillées avec salmuera aux pistaches
Chuletas de cerdo a la parrilla con salmuera de
pistacho
Visit www.nexgrill.com and our social pages to explore more.
Visitez www.nexgrill.com et nos réseaux sociaux pour en savoir plus.
Visita www.nexgrill.com y nuestras páginas sociales para explorar más.
Brisket Sando with Beer Onion & Blue Cheese
Sandwich de poitrine de bœuf avec oignons à la bière
et fromage bleu
Sándwich de brisket con cebolla a la cerveza y queso
azul
Grilled Strawberry Cucumber Salad
Salade grillée de fraises et de concombre
Ensalada de fresas y pepino a la parrilla
