READ AND FOLLOW ALL SAFETY AND
OPERATING INSTRUCTIONS BEFORE USING THIS SAW.
LIRE ET SUIVRE TOUTES LES DIRECTIVES
DE SÉCURITÉ ET D’OPÉRATION AVANT D’UTILISER CETTE SCIE.
LEA Y SIGA TODAS LAS INSTRUCCIONES
DE FUNCIONAMIENTO Y SEGURIDAD ANTES DE USAR ESTA SIERRA.
TORQUE MASTER XT
PORTABLE TILE SAW
OWNER’S MANUAL
SCIE PORTATIVE POUR CARREAUX
AVEC TABLEAU À EXTENSION
MANUEL D'UTILISATION
SIERRA PORTÁTIL PARA LOSETAS
CON MESA DE EXTENSIÓN
MANUAL DE OPERACIÓN
22400Q
4 in.
100mm
English ..................................................................page 1
FOR YOUR OWN SAFETY, READ INSTRUCTION MANUAL
BEFORE OPERATING SAW.
1. Always wear safety goggles when cutting.
2. Use blade guard for every operation for which it can be used.
3. Disconnect saw before cleaning or changing blade.
4. Do not use any cutting blade with openings and grooves. Use only continuous rim blades.
5. Replace damaged blade before operating.
6. Do not expose to rain or use in damp locations.
Limited Warranty — Refer to warranty card.
Français ................................................................page 12
POUR ASSURER VOTRE SECURITE,
LISEz LE MOIDE D'EMPLOI AVANT D'UTILISER LE COUPEUR.
1. Toujours porter des lunettes protectrices pendant la coupe.
2. Utiliser le pare-éclaboussure pour chaque opération dont il peutêtre utiliser.
3. Débrancher l'outil avant de la nettoyer ou de changer les roues.
4. Ne pas utiliser des roues à couper avec des trous ou creux. Utiliser seulement des roues à
couper lisses.
5. Remplacer les roues à couper endommagés avant de faire fonctionner l'outil.
6. Ne pas exposer à la pluie ou utiliser dans des endroits humides.
Garantie LimitÉe — Faire référence à la carte de guarantie.
Español................................................................página 23
LEE ESTA INSTUCCION MANUAL ANTES
DE USA LA SIERRA PARA TU BIEN.
1. Siempre utilice gafas de protección al cortar.
2. Utilice una capota de protección para cada operación en la cual la puede utilizar.
3. Desconectar la sierra antes de limpiarla o antes de cambiar el disco de corte.
4. No utilice ningún disco de corte que tenga aperturas o ranuras. Solamente utilice discos de
corte lisos.
5. Reemplace el disco de corte cuando esté dañado.
6. No la exponga a la lluvia o no la utilice en áreas húmedas.
Garantia Limitada — Referirse a la tarjeta de guarantia.
Servicio al cliente de Q.e.P.: 1-866-435-8665
Q.e.P. Customer Service: 1-866-435-8665
Support de la clientèle de Q.e.P.: 1-866-435-8665
– 1 –
TABLE OF CONTENTS
General safety instructions................1
Warning ................................2
Electrical requirements . . . . . . . . . . . . . . . . . . . 3
Extension cords.......................... 3
California Proposition 65 ..................4
Description.............................. 4
Assembly ...............................5
Operation ...............................6
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Troubleshooting..........................8
Parts list ................................9

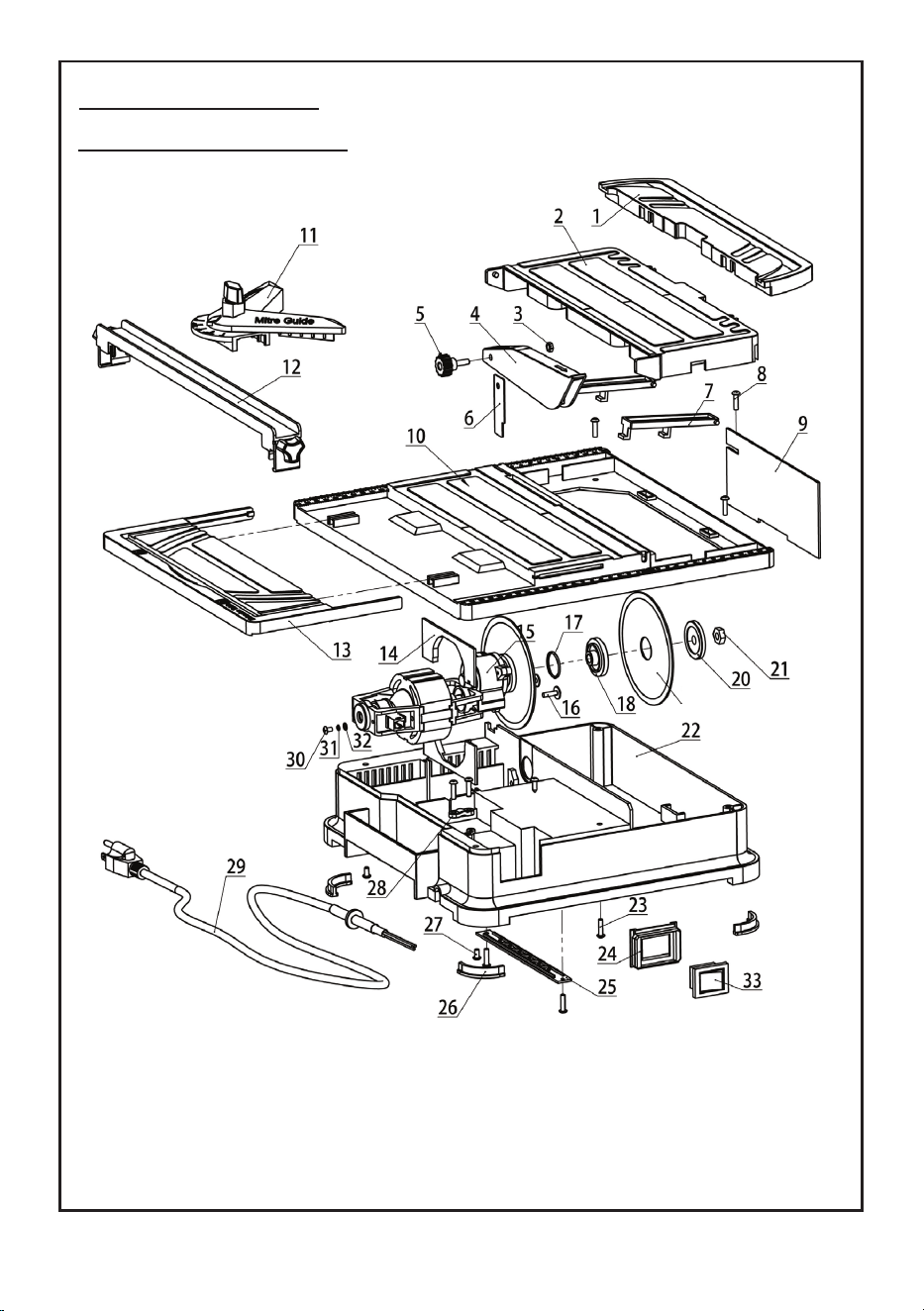

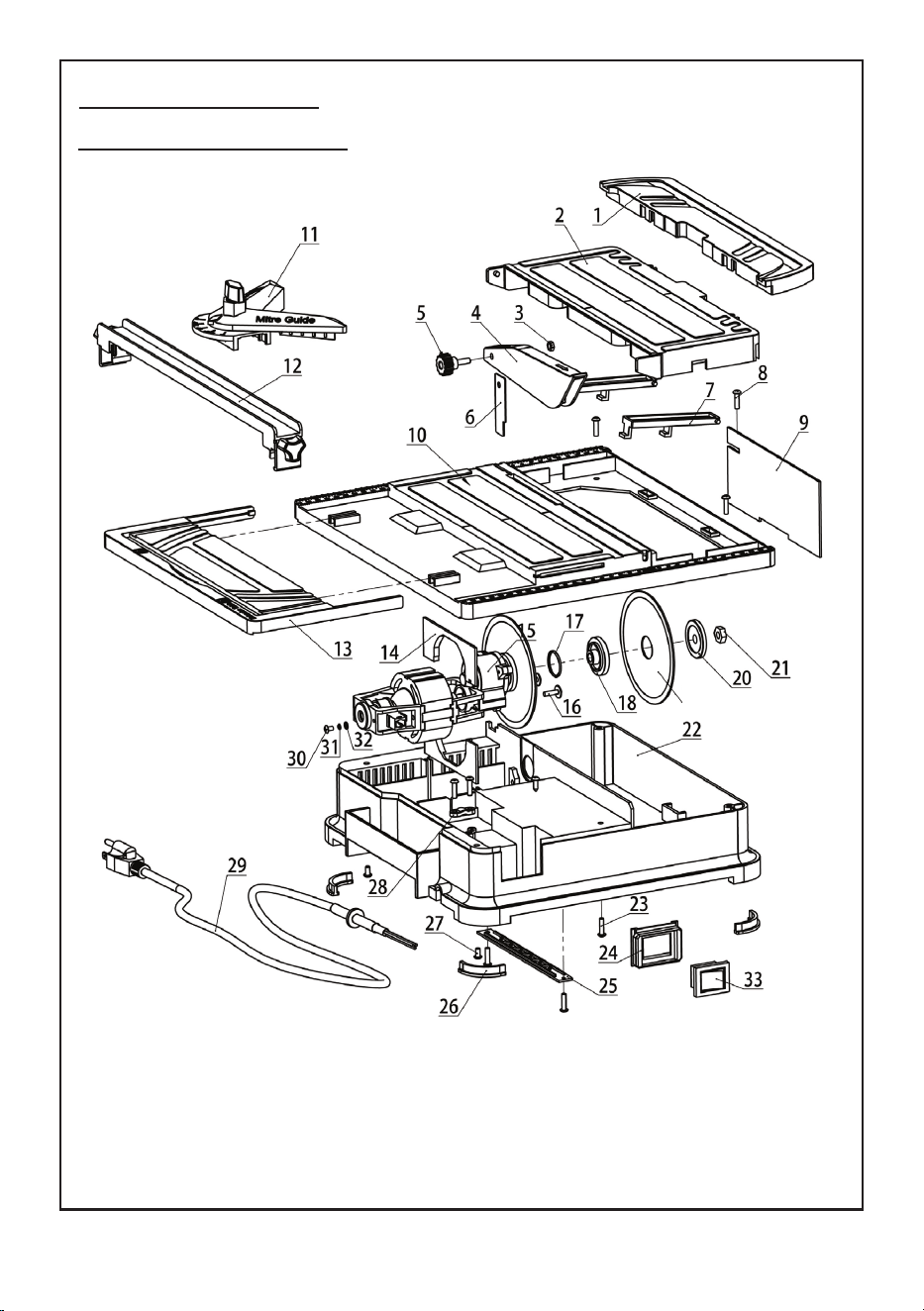

Exploded parts diagram..................10
GENERAL SAFETY
INSTRUCTIONS
READ THIS OWNER'S
MANUAL COMPLETELY AND MAkE
SURE YOU UNDERSTAND ALL OF IT'S
SAFETY GUIDELINES.
1. Keep guards in place and in
working order.
2. remove adjusting Keys and
wrenches. Before turning on the tile saw,
make sure the keys and adjusting wrenches
have been removed.
3. Keep worK area clean. Cluttered areas
and benches invite accidents.
4. always remain alert when the saw
is in use. Inattention on the part of the
operator may lead to serious injury.
5. don’t use in a dangerous
environment. Don’t use power tools in
damp or wet locations or expose them to rain.
Keep work area well lit.
6. Keep children away. Anyone in the
cutting vicinity should remain at a safe
distance from work area.
7. maKe worKshop child-proof with
padlocks, master switches or by removing
starter keys.
8. use the right tool. Don’t use a tool
or attachment to do a job for which it was
not designed.
9. use the proper eXtension cord. Make
sure your extension cord is in good condition.
When using an extension cord, be sure to use
one heavy enough to carry the current your
product will draw. An undersized cord will
cause a drop in line voltage resulting in loss
of power and overheating. TABlE 1 (page 4)
shows the correct size to use depending on
cord length and nameplate ampere rating.
If in doubt, use the next heavier gauge.
The smaller the gauge number, the heavier
the cord.
10. don’t force the tool. It has been
designed to operate at maximum safety and
performance levels.
11. do not force the material being cut.
Always let the blade cut at its own speed.
12. wear proper apparel. Do not wear
loose clothing, neckties, rings, bracelets or
other jewelry which may get caught in moving
parts. Non-slip foot wear is recommended.
Wear protective hair covering if you have
long hair.
13. always use safety glasses. Also
use face or dust mask for commercial cutting
operations. Everyday eyeglasses only have
impact-resistant lenses, they are NOT
safety glasses.
14. don’t overreach. Keep proper footing
and balance at all times.
15. maintain tools with care. Keep
tools clean and in good working condition for
maximum safety performance.
16. disconnect saw before servicing –
when changing accessories, such as blades,
bits, cutters, etc.
TORQUE MASTER XT
PORTABLE TILE SAW
OWNER’S MANUAL
– 2 –
17. reduce the risK of unintentional
starting. Make sure switch is in OFF position
before plugging in.
18. use recommended accessories.
Consult the owner’s manual for recommended
accessories. The use of improper accessories
may increase risk of injury.
19. do not dry cut with blades
designed for wet cuts.
20. Make sure you use the correct blade
for the type of material that is being cut.
21. never stand on tool. Serious injury
could occur if the wet saw is tipped or if the
cutting tool is unintentionally contacted.
22. checK damaged parts. Before further
use of the tool, damaged part(s), (i.e., guard)
should be carefully checked to determine
that it will operate properly and perform
its intended function. Check for alignment
of moving parts, binding of moving parts,
breakage of parts, mounting and any other
condition that may affect the saw’s operation.
A guard or other part that is damaged should
be properly repaired or replaced.
23. Ensure that blade is traveling
through water reservoir for wet
cutting.
24. checK diamond blades carefully for
cracks, nicks, missing diamond matrix or
out-of-alignment condition. Replace damaged
blades immediately. do not use damaged
blades. They may cause bodily injury.
25. direction of feed. Feed work into the
blade against the direction of rotation of the
blade only.
26. do not alter the plug or use a 2-prong
receptacle. This saw is equipped with a
3-prong electrical plug.
27. never leave saw running
unattended. Turn power off. Don’t leave tool
until it comes to a complete stop.

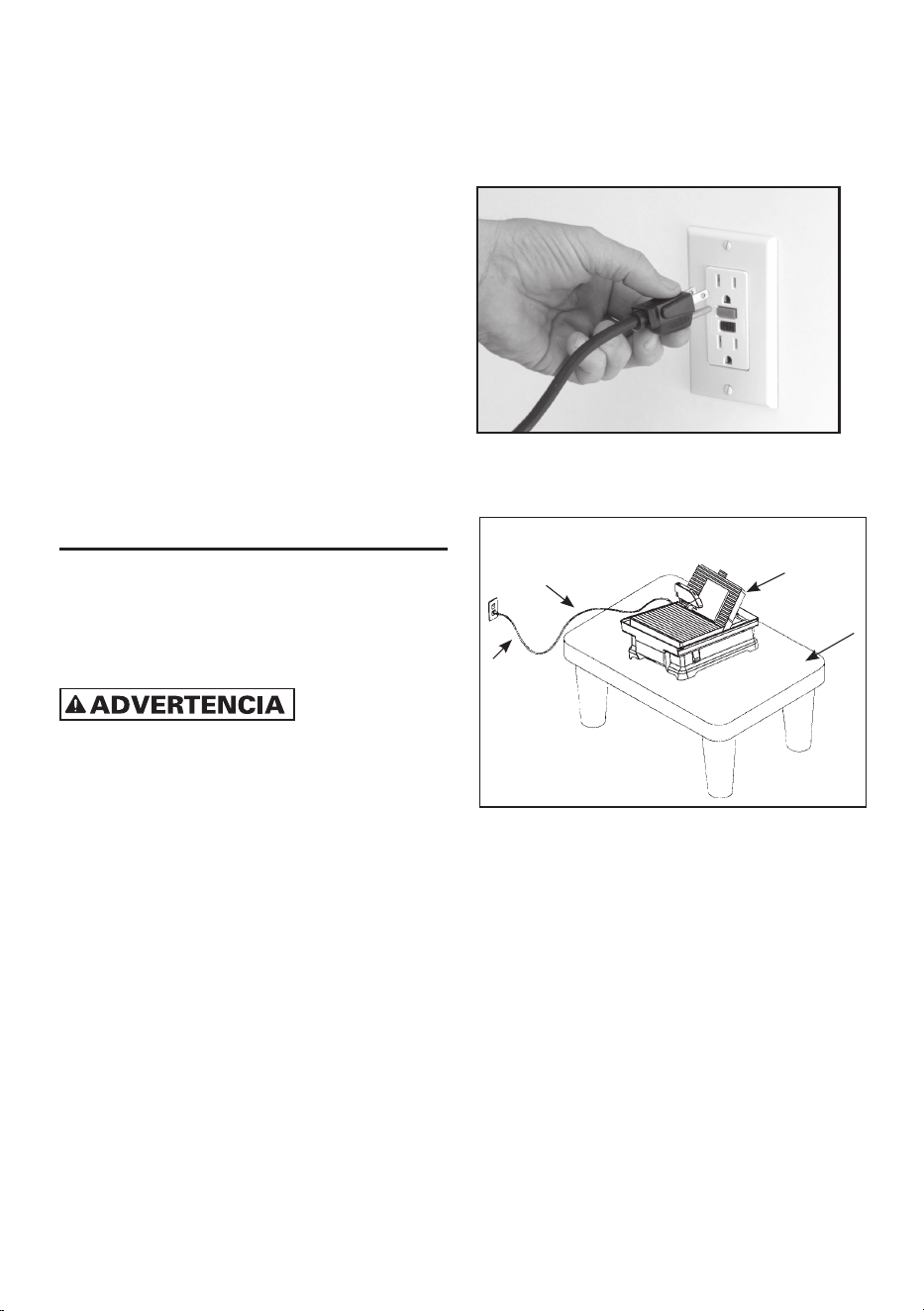

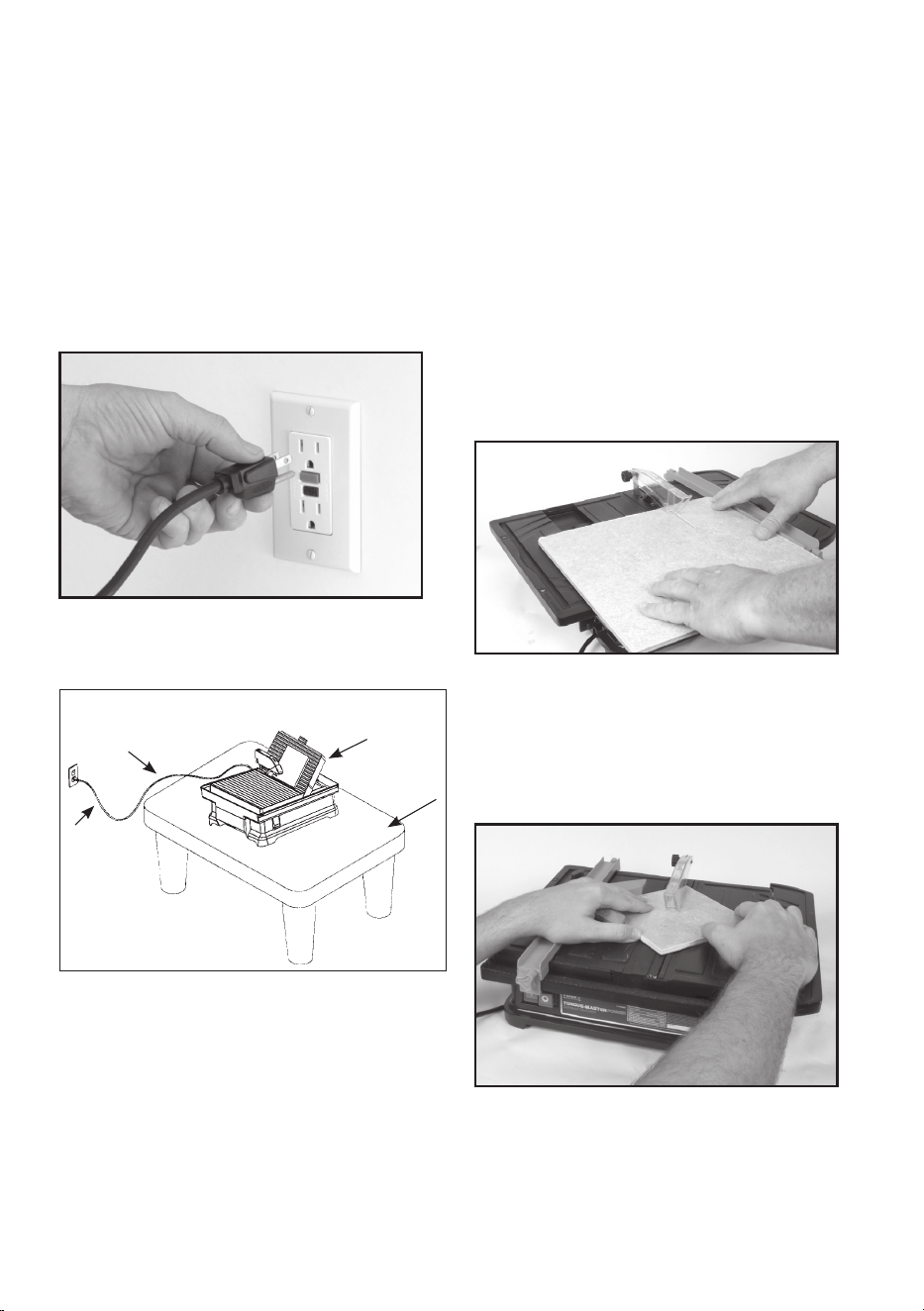

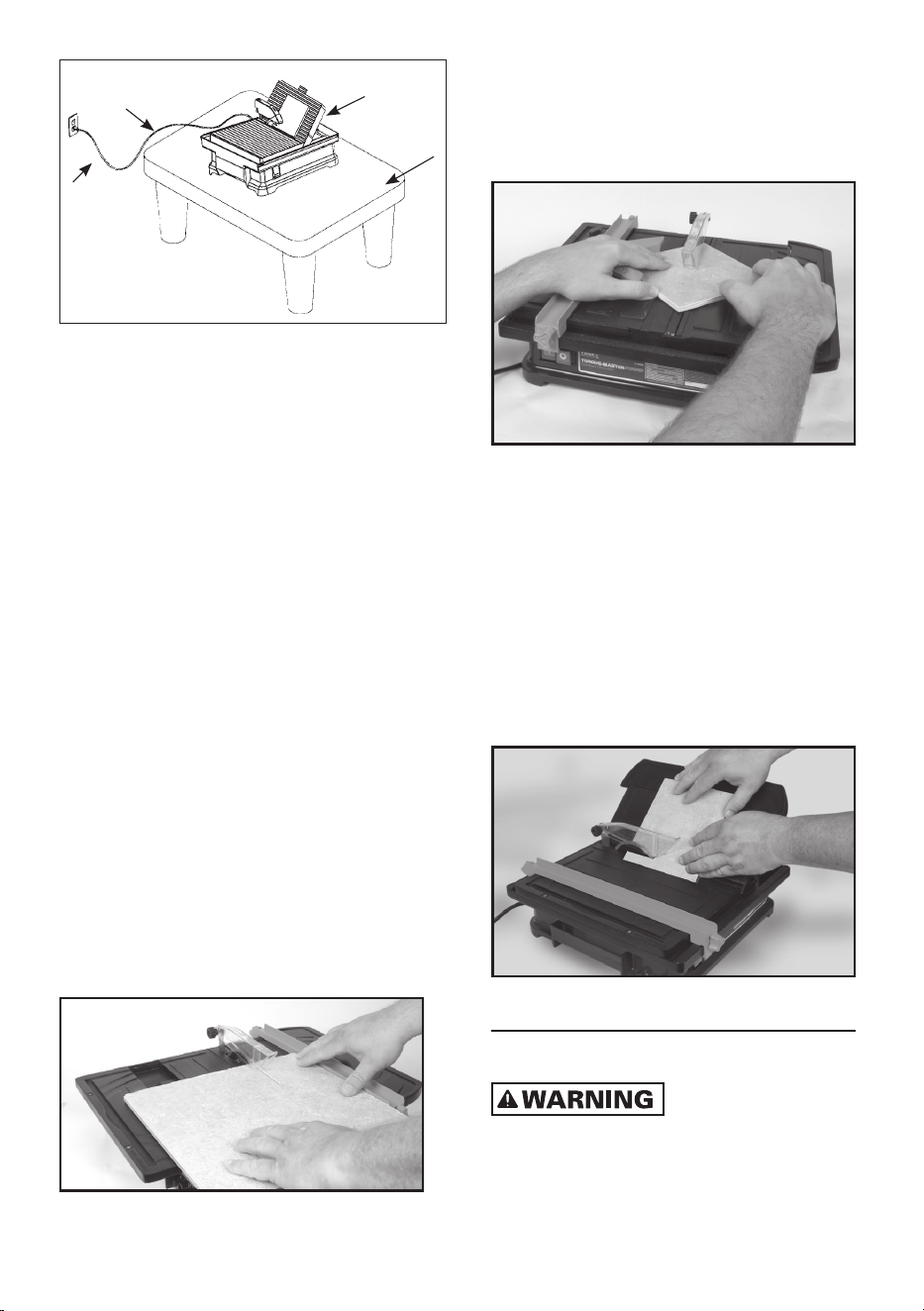

28. positioning of tile saw (see FIGURE 1)
figure 1
• To avoid the possibility of the appliance plug
or receptacle getting wet, position the tile
saw to one side of a wall-mounted receptacle
to prevent water from dripping onto the
receptacle or plug. The user should arrange
a “drip loop” in the cord connecting the saw
to a receptacle. The “drip loop” is that part
of the cord below the level of the receptacle,
or connector if an extension cord is used, to
prevent water traveling along the cord and
coming in contact with the receptacle.
• If the plug or receptacle does get wet, do
not unplug the cord. Disconnect the fuse
or circuit breaker that supplies power to the
tool. Then, unplug and examine for presence
of water in the receptacle.
WARNING
PERSONAL INJURY CAN OCCUR IF OPERATED
IMPROPERLY.
• Keep ngers and loose clothing away from
rotating blade.
• Use extreme caution when cutting tile. Make
sure hands and ngers are clear from the
blade groove in the table. Severe abrasion,
cuts, or pinching of hands or ngers can
occur.
• Electrical shock can occur if operating
instructions are not followed.
FOR YOUR OWN SAFETY READ INSTRUCTION
MANUAL BEFORE OPERATING SAW.
• Wear eye protection.
Drip loop
Power supply cord
Tile cutter
Supporting
surface
– 3 –
• Use blade guard for every operation for
which it can be used.
• Unplug saw before servicing, when changing
cutting wheels, and cleaning.
• Use tool only with smooth-edge cutting
wheels free of openings and grooves.
• Replace damaged cutting wheel
before operating.
• Do not ll water tray above raised over ow
drain.
ELECTRICAL
REQUIREMENTS
1. this tile saw must be connected to
a grounded power source while in use to
protect the operator from electrical shock.
2. in the event of a malfunction or
breaKdown, grounding provides a path
of least resistance for electrical current to
reduce the risk of electrical shock. This tile
saw is equipped with an electrical cord with
a grounding conductor and a grounding plug.
Insert the 3-prong electrical plug into a 3-pole
receptacle that is properly installed and
grounded in accordance with all local codes
and ordinances.
3. do not modify the plug provided if it
will not t the outlet. Have the proper outlet
installed by a qualied electrician.
4. improper connection of the
equipment-grounding conductor can
result in a risK of electric shocK. The
conductor with insulation that is green on the
outside (with or without yellow stripes) is the
equipment-grounding conductor. If repair or
replacement of the electrical cord or plug is
necessary, do not connect the equipment-
grounding conductor to a live terminal.
5. checK with a qualified electrician or
service personnel if the grounding instructions
are not completely understood, or if in doubt
as to whether the tool is properly grounded.
6. use only 3-wire eXtension cords that
have 3-prong grounding plugs and 3-pole
receptacles that accept the tile saw’s plug.
7. repair or replace damaged or worn
cord immediately.
8. if the plug or receptacle does get
wet, do not unplug the cord. Disconnect
the fuse or circuit breaker that supplies power
to the tool. Then, unplug and examine for
presence of water in the receptacle.
9. only ul-listed eXtension cords
should be used with this product.
10. improper use of eXtension cords
may cause inefficient operation of
your tool, which can result in overheating.
Be sure your extension cord is rated to allow
sufcient current ow to the motor. For the
proper gauge for this tile saw, please refer
to TABlE 1 (page 4).
11. do not let your fingers touch
the terminals of plug when installing or
removing the plug to or from the outlet.
12. this tile saw must be properly
grounded. The risk of electric shock and
bodily injury are greatly increased if it is not,
particularly when used in damp locations or in
proximity to plumbing.
note: This saw is intended for use on
a circuit that has a grounded outlet box
like the one illustrated in FIGURE 2 (B).
This saw has a grounding plug that looks
like the one illustrated in FIGURE 2 (A).
Metal
screw
(B) Grounded
outlet box
(A) Grounding pin
figure 2
EXTENSION CORDS
1. Use only extension cords that are intended
for outdoor use. These extension cords are
identied by a marking “Acceptable for use
with outdoor appliances: store indoors while
not in use.” Use only extension cords having
an electrical rating not less than the rating of
the product. Do not use damaged extension
cords. Examine extension cord before using
and replace if damaged. Do not abuse
extension cords and do not yank on any cord
to disconnect. Keep cord away from heat and
sharp edges. Always disconnect the extension
cord from the receptacle before disconnecting
the product from the extension cord.
– 4 –
TO REDUCE THE RISk
OF ELECTROCUTION, kEEP ALL CONNECTIONS
DRY AND OFF THE GROUND. DO NOT TOUCH
PLUG WITH WET HANDS.
2. Ground Fault Circuit Interrupter (GFCI)
protection should be provided on the circuit(s)
or outlet(s) to be used for the tile saw.
Receptacles are available having built-in GFCI
protection and may be used for this measure
of safety.
3. use proper eXtension cord. Make
sure your extension cord is in good condition.
When using an extension cord, be sure to use
a cord heavy enough to carry the current your
product will draw. An undersized cord will
cause a drop in line voltage, resulting in loss
power and overheating. TABlE 1 shows the
correct size to use depending on cord length
and nameplate ampere rating. If in doubt, use
the next heavier gauge. The smaller the gauge
number, the heavier the cord.
note: When using an extension cord, ensure
all cords are no smaller than #12 gauge, rated
at a 20-amp minimum, and equipped with
3-prong plugs. Use of anything smaller may
result in overheating or burn out of the motor. It
is recommended to have an electrician check
the voltage at the saw motor to ensure proper
voltage to run the saw efciently and safely.
CALIFORNIA
PROPOSITION 65
SOME DUST CREATED
BY POWER SANDING, SAWING, GRINDING,
DRILLING AND OTHER CONSTRUCTION
ACTIVITIES CONTAIN CHEMICALS kNOWN
TO THE STATE OF CALIFORNIA TO CAUSE
CANCER, BIRTH DEFECTS OR OTHER
REPRODUCTIVE HARM.
Some examples of these chemicals are:
• Lead from lead-based paints
• Crystalline silica from bricks, cement and other
masonry products
• Arsenic and chromium from chemically-treated
lumber
Your risk from these exposures varies, depending
on how often you do this type of work. To reduce
your exposure to these chemicals: work in well
ventilated area, and work with approved safety
equipment, such as those dust masks that are
specically designed to lter out microscopic
particles.
DESCRIPTION
Before attempting to use any tool, be sure to
familiarize yourself with all the operating features
and safety instructions.

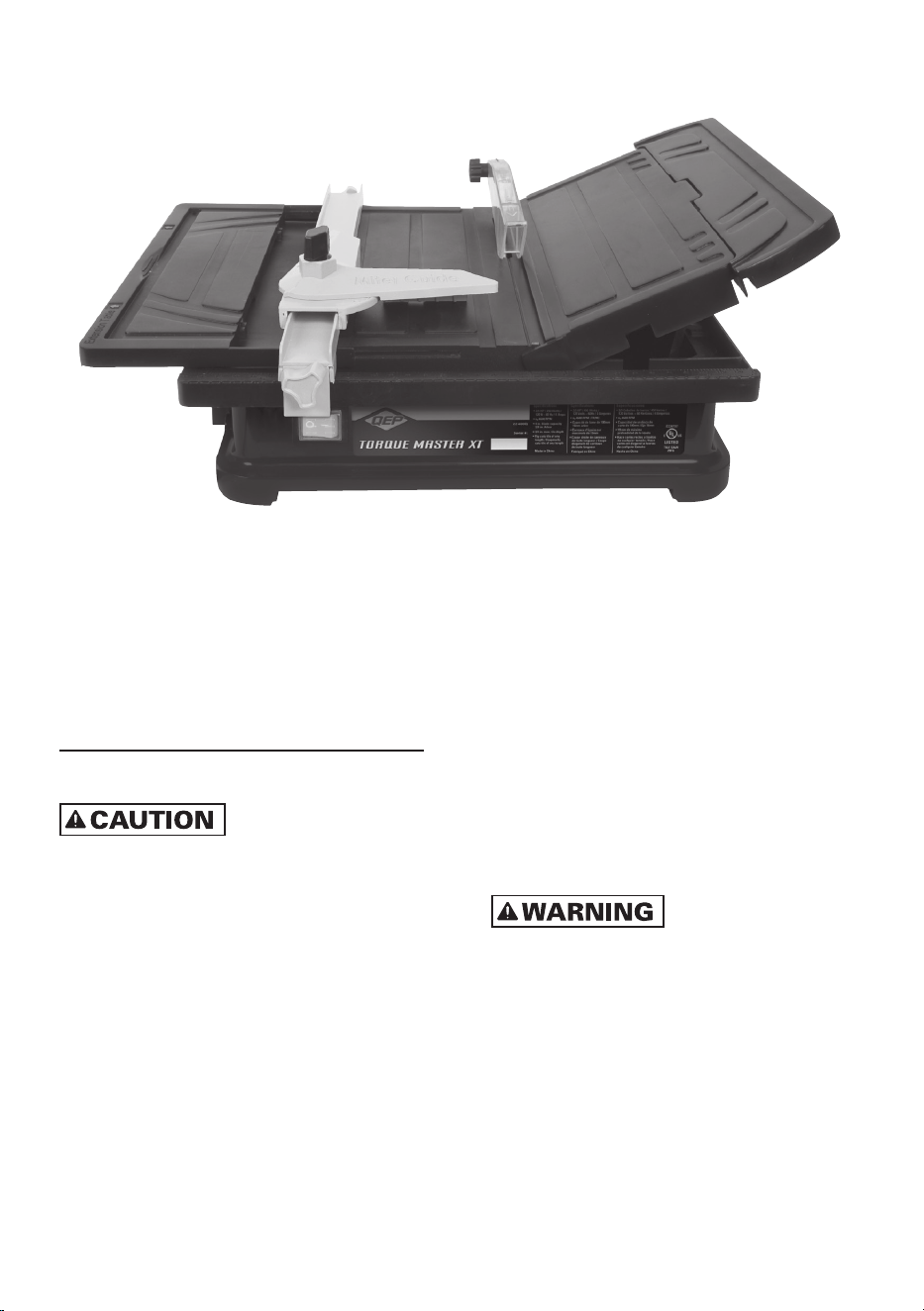

• The Torque Master XT Tile Saw contains a
unique Hi-Torque geared motor, which when
in use produces a distinctive loud sound.
This is a characteristic of the High
Performance motor and is important in
producing the torque for optimum cutting
performance.
• For best results allow the blade to do the
work, rather than forcing the tile through the
machine. Should the blade stop, simply ease
the tile away and then continue cutting using
slightly less pressure.
• Wet cutting.
• Water reservoir completely separated from all
electrical components.
• 4 in. continuous rim diamond blade included
for cutting tile and other materials.*
• Adjusting table for precision angle cuts (22.5°, 45°)
• Depth of cut with a 4 in. blade is ¾ in. (19 mm).
* This saw comes with a diamond blade that is ideal
for cutting ceramic tile. If your project requires the
cutting of other substrates, including porcelain, it
is recommended that you use the specific type of
blade for the material being cut.
Ampere rating
Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
240 V 50 ft. 100 ft. 200 ft. 300 ft.
More than No more than AWG
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not recommended
table 1
– 5 –
PrOdUCt SPeCiFiCatiOnS
Input: 4 amps
No-load Speed: 4600 rpm
Output: 3⁄5-peak hp
Blade Diameter: 4 in. (100 mm)
Arbor: 5/8 in.
Rating: 120 volts~60 hz ac
Depth of Cut: 3⁄4 in. (19 mm)
ASSEMBLY
FOLLOW ALL OF THE
ASSEMBLY AND OPERATION INSTRUCTIONS
COMPLETELY BEFORE CONNECTING THE
SAW TO A POWER SOURCE OR TURNING THE
MOTOR ON.
UnPaCKinG
1. Remove all packing materials from around
your saw.
2. Carefully lift the saw from carton and place
it on a level work surface.
3. Do not discard the packing materials until
you have carefully inspected the saw for loose
or damaged parts.
The following items are included in box with
your tile saw:
• Torque Master XT Tile Saw
• 4 in. Diamond Blade
• Blade guard
• Rip Guide
• 45° Angle Cutting Guide
• Clip on extension table
• Owner’s manual
4. Inspect the saw carefully to make sure that
no breakage or damage has occurred during
shipping. If any parts are damaged or missing,
please call QEP Customer Service at
866-435-8665
IF ANY PARTS ARE
DAMAGED OR MISSING, DO NOT ATTEMPT
TO OPERATE THIS SAW. OPERATING THIS
SAW WITH DAMAGED OR MISSING PARTS
COULD RESULT IN POSSIBLE SERIOUS
PERSONAL INJURY.
inStaLLinG tHe BLade
1. To fit the Cutting Blade, first carefully lift the
hinged section of the table top. Remove screw
from splashboard and remove the splash
board to allow access.
– 6 –
2. Remove blade shaft nut and outer ange.
3. Carefully place the blade onto the shaft and
push it against the inner ange.
4. Be sure the side of the blade with the
directional arrow is facing towards you.
5. Place the outer ange and the blade shaft
nut onto blade.
6. Hold blade and rmly tighten the blade shaft
nut, but do not over tighten.
7. Replace splashboard and cutting table.

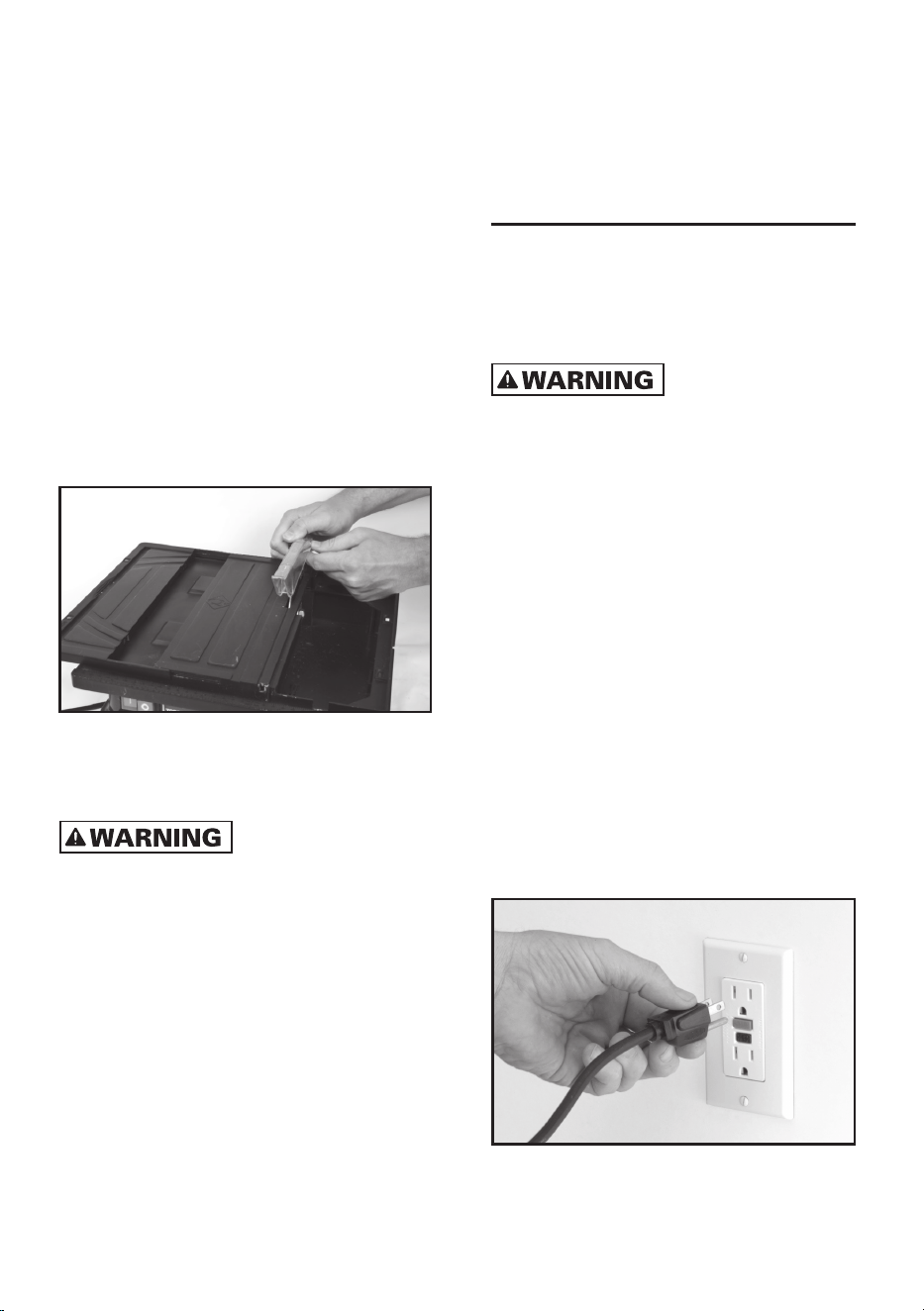

8. Insert the blade guard set behind the blade
opening. Adjust the height accordingly
9. Remove knob and bolt from the blade guard.
10. Slip the back end of the blade guard down
over the blade guard support.
11. Replace the knob into the blade guard.
(See FIGURE3)
figure 3
12. It is suggested that the front of the blade
guard be pointed slightly down to minimize the
front splash during cutting.
USE ONLY
CONTINUOUS RIM BLADES WITH THIS SAW.
DO NOT USE SEGMENTED, “TURBO” BLADES,
WOOD SAWING BLADES, BLADES WITH
OPENINGS, OR ANY OTHER CUTTING DEVICES
WITH THIS TILE SAW. USING THESE BLADES
COULD RESULT IN SERIOUS PERSONAL
INJURY AND DAMAGE TO THE SAW.
inStaLLinG tHe riP GUide
1. Place the Rip Guide on the top of the cutting
table tighten the rip guide knobs on each side
until they snap into place. The guide is marked
in both inches and centimeters for accurate
cutting. Rip guide can be used on either side of
the cutting blade.
inStaLLinG tHe anGLe GUide
1. For angle cutting, press the angle guide into
place on the rip guide. loosen the knob and
set to desired angle of cut. Re-tighten the knob
and position the tile in the angle guide. Then
push towards the blade to cut the tile.
OPERATION
IMPORTANT: AlWAYS turn off the saw and
remove the plug from the outlet BEFORE
adding or removing accessories and making
adjustments.
FAILURE TO UNPLUG
THE SAW COULD RESULT IN ACCIDENTAL
STARTING CAUSING POSSIBLE SERIOUS
PERSONAL INJURY.
BeFOre StartinG tHe SaW
1. Make sure saw is unplugged.
2. Lift the right cutting table and ll the water
reservoir to the top of the overow opening.
Do not ll above this level.
NOTE: AlWAYS keep enough water in the
reservoir when operating the saw. DO NOT let
the saw run dry.
3. Close right cutting table.
IMPORTANT: ALWAYS completely drain the
water reservoir and clean thoroughly after
each use.
tO Start tHe SaW
1. Remove cord from compartment under the
saw and connect it to a GFCI (Ground Fault
Circuit Interrupter) protected outlet
(See FIGURE 4)
.
3.Push On/Off switch to the “On” position.
figure 4
– 7 –
figure 5
2. Create “drip loop” in the cord (see FIGURE 5).
USinG tHe extenSiOn taBLe
1. The extension table can be used to support
large format tile.
2. Simply slide it out for the best support for the
size of the tile your are cutting.
maKinG CUtS
The edge of the cutting table has easy-to-see
dimensions (in both inches and centimeters) for
cutting accuracy.
IMPORTANT: ALWAYS LET THE BLADE CUT AT
ITS OWN SPEED. DO NOT FORCE THE MATERIAL
BEING CUT. ALWAYS CHECk THE BLADE FOR
CRACkS OR DAMAGE BEFORE EACH USE.
maKinG 90° riP CUtS
1. Install the rip guide by placing it at the desired
position according to the width of the cut you are
making.
2. Place the material to be cut against the
rip guide.
3. Carefully and slowly feed the material into the
blade (see FIGURE 6).
4. If necessary, the rip guide can be removed
when cutting large format tile.
maKinG anGLe CUtS
1. Install the angle guide on the top of the
rip guide.
2. Carefully push the angle guide and material
towards the blade (see FIGURE 7).
figure 7
maKinG 22.5° - 45° miter CUtS
(see FIGURE 8)
1. The right cutting table can be angled at 22.5°
or 45°.
2. Two braces under the table unfold to support
the table at the desired angle.
3. Place the material to be cut onto the right
cutting table.
4. Carefully and slowly feed material into the
blade.
figure 8
MAINTENANCE
TO AVOID ACCIDENTS,
ALWAYS DISCONNECT THE TOOL FROM
THE POWER SOURCE BEFORE CLEANING OR
PERFORMING ANY MAINTENANCE
Drip loop
Power supply cord
Tile cutter
Supporting
surface
figure 6
– 8 –
Please do not try to service this machine on
your own.
Avoid using solvents when cleaning plastic
parts. Most plastics are susceptible to damage
from various types of commercial solvents
and may be damaged by their use. Use clean
cloths to remove dirt, carbon dust, etc.
DO NOT AT ANY TIME
LET BRAkE FLUIDS, GASOLINE, PETROLEUM-
BASED PRODUCTS, PENETRATING OILS, ETC.
COME IN CONTACT WITH PLASTIC PARTS.
THEY CONTAIN CHEMICALS THAT CAN
DAMAGE, WEAkEN OR DESTROY PLASTIC.
1. always clean the tile saw after each use
and store it in a dry location.
2. always wipe off all exterior surfaces
and keep the cutting table clean and free of
all debris.
3. always check the blade for cracks or
damage BEFORE each use.
4. always store the cord in the compartment
underneath the saw after each use.
diamOnd BLadeS
• Use only 4 in. (100 mm) continuous rim
diamond blades with a 5/8" arbor opening in
this saw. Failure to do so may result in severe
bodily injury and damage to the saw.
• The diamond blade that comes with this saw
will cut ceramic tile. Due to the hardness of
some hard tiles including porcelain, slate
and stone, purchasing a blade specically
designed to cut these hard tiles, will speed
up the cutting time required. IMPORTANT:
Always let the blade cut at its own speed,
moving the material slowly into the blade. Do
not force the material being cut.
diamOnd BLade dO’S & dOn’tS
1. DO inspect blades daily for cracks or uneven
wear. Discard cracked, chipped or bent
blades!
2. DO use manufacturer’s recommendation for
matching the right blade with the right material
being cut.
3. DO inspect the arbor shaft for uneven wear
before mounting the blade.
4. DO use blades with the correct arbor size on
a compatible arbor shaft.
5. DO ensure the blade is mounted with the
rotation arrow in the proper direction and is
securely tightened with a wrench.
6. DO wear proper safety equipment at
all times when operating the saw. Wear
goggles and dust mask at all times when
operating saw.
7. DO periodically check the blade for cracks
or bond fatigue.
8. DO ensure that blade is traveling through
water reservoir for wet cutting.
1. DO NOT operate the saw without all safety
guards in position.
2. DO NOT operate the saw with blades larger
or smaller than recommended.
3. DO NOT use blades not recommended for
wet cuts.
4. DO NOT exceed maximum RPMs
recommended by the blade manufacturer.
5. DO NOT force the material into the blade. let
the blade cut at its own speed.
6. DO NOT cut material not recommended by
the blade manufacturer.
TROUBLESHOOTING
OVerHeatinG OF SaW:
1. Turn saw off and let it rest until motor is cool
to the touch.
2. Check and clean the ventilation slots,
removing blockage and dirt.
3. A thermal protector has been added to the
motor to make sure that the machine will be
tripped when the saw overheats. This will
prevent the motor from burning out. Therefore,
please turn the machine off to let it cool down
before re-starting the saw.
tHe SaW dOeS nOt Start:
1. Check that power cord is properly
plugged in.
2. Check outlet power source and circuit
breaker.
3. Check that Ul -listed extension cord is in
working order if used
Q.e.P. CUStOmer SerViCe:
1-866-435-8665
– 9 –
PARTS LIST
See exploded parts (p. 10)
PARTS# PARTS NAME QTY.
22400Q-001 Right Extension Tray 1
22400Q-002 Left Cutting Table 1
22400Q-003 M5 Nut 1
22400Q-004 Blade Guard 1
22400Q-005 Locking Knob for the Blade Guard 1
22400Q-006 Bracket for the Blade Guard 1
22400Q-007 Bracket for the Miter Guide 2
22400Q-008 Tapping Screw ST2.9 x 12-F 3
22400Q-009 Spray Baffle 1
22400Q-010 Center Cutting Table 1
22400Q-011 Angle Guide 1
22400Q-012 Rip Guide 1
22400Q-013 Left Extension Table 1
22400Q-014 Wind Baffle 2
22400Q-015 Motor 1
22400Q-016 Hexagon Screw M4x16 2
22400Q-017 Rubber Sealing Hoop 1
22400Q-018 Inner Flange 1
6-4001Q Blade 1
22400Q-020 Outer Flange 1
22400Q-021 M8 Nut 1
22400Q-022 Base 1
22400Q-023 Tapping Screw ST4.2 x 15-F 4
22400Q-024 Frame for the Switch 1
22400Q-025 Block for the Power Cord 1
22400Q-026 Feet 4
22400Q-027 Tapping Screw ST4.2 x 9-F 2
22400Q-028 Frame for the Cord 1
22400Q-029 Power Cord 1
22400Q-030 Pan Head Screw with Cross Recess 1
22400Q-031 Flexible Pad φ4 1
22400Q-032 Washer with Inner Dentation φ4 1
22400Q-033 Switch 1
– 10 –
EXPLODED PARTS
PIèCES éSCALATéES
DESPIEzADO
6-4001Q
– 11 –
NOTES / NOTES / NOTAS
– 12 –
TABLE DES MATIèRES
Règles générales sur la sécurité . . . . . . . . . . 12
Avertissement ..........................13
Installations électriques .................14
Rallonges électriques....................14
Proposition 65 de la Californie ............15
Description............................. 15
Assemblage ............................ 16
Fonctionnement.........................17
Entretien ............................... 19
Dépannages............................ 20
liste de pièces..........................22
Pièces éclatées......................... 22
RèGLES GéNéRALES
SUR LA SéCURITé
LIRE CE
MANUEL D'UTILISATION AU COMPLET ET
S'ASSURER DE BIEN COMPRENDRE TOUTES LES
CONSIGNES DE SÉCURITÉ.
1. laisser les accessoires de protection
en place et en état de marche.
2. enlever les clÉs de rÉglage et les clÉs.
Prendre l’habitude de vérier si elles sont bien
enlevées avant de faire démarrer la scie.
3. garder votre Zone de travail propre.
les accidents sont souvent dus à des endroits
encombrés et au désordre sur un établi.
4. toujours demeurer alerte lors
de l’utilisation de la scie. Un moment
d’inattention de la part de l’opérateur peut
entraîner des blessures graves.
5. ne pas travailler dans un
environnement dangereuX. Éviter d’utiliser
des outils électriques dans des endroits humides
ou mouillés, et encore moins sous la pluie. Veillez
à bien éclairer votre zone de travail.
6. garder les enfants hors de portÉe. les
visiteurs doivent se tenir sufsamment à l’écart
de votre zone de travail.
7. rendre votre atelier À l’Épreuve des
enfants au moyen de cadenas, d’interrupteurs
généraux ou en enlevant les clés de contact des
appareils.
8. utiliser l’outil appropriÉ. Ne pas forcer
l’outil ou l’accessoire à faire un travail pour lequel
ils ne sont pas conçus.
9. s’assurer que votre rallonge soit en
bon État et qu’elle soit d’un calibre sufsant
pour supporter le courant que votre appareil
soutirera. Une rallonge de calibre insufsant
causera une perte de tension et provoquera
ainsi une panne électrique et un surchauffage.
le tableau (se reporter au TABlEAU 1 - page 15)
indique les calibres à utiliser selon la longueur de
la rallonge et la puissance nominale en ampères.
En cas de doute, utiliser le calibre supérieur. Plus
le numéro de jauge est petit, plus le calibre est
élevé.
10. ne pas forcer l’outil. Il fonctionnera mieux
et il y aura moins de risques s’il est utilisé selon
ses normes.
11. ne pas forcer le matÉriau À couper.
Toujours laisser la lame couper à son
propre rythme.
12. porter les vÊtements appropriÉs.
Évitez de porter des vêtements amples, des
cravates, des bagues, des bracelets ou des
bijoux qui risquent de s’accrocher dans les
éléments mobiles. Il est recommandé de porter
des chaussures à semelles antidérapantes. Si
vous avez des cheveux longs, couvrez les pour
les protéger.
13. toujours porter des lunettes de
sÉcuritÉ. Portez également un masque facial
ou anti-poussières lors des opérations de coupe
commerciales. les lunettes de tous les jours
ne sont munies que de lentilles résistantes aux
chocs; ce ne sont PAS des lunettes de protection.
14. ne pas utiliser la scie À bout de bras.
Gardez les pieds fermement au sol et un bon
équilibre en permanence.
SCIE PORTATIVE POUR
CARREAUX AVEC
TABLEAU À EXTENSION
MANUEL D'UTILISATION
– 13 –
15. entretenir les outils avec soins. Garder
les outils propres et en bon état pour obtenir un
rendement sécuritaire maximal.
16. dÉbrancher la scie avant d’effectuer
l’entretien, de remplacer des accessoires tels
que les lames, les forets, les coupoirs, etc.
17. rÉduire les risques de dÉmarrage
accidentel. Vérier que l’interrupteur soit bien
à la position OFF (éteint) avant de le brancher.
18. utiliser les accessoires
recommandÉs. Consulter le manuel d’utilisation
pour la liste des accessoires recommandés.
l’utilisation d’accessoires inappropriés peut
augmenter les risques de blessure.
19. ne pas couper À sec avec des lames
conÇues pour les coupes au mouillÉ.
20. s’assurer d’utiliser les lames
appropriÉes pour le travail à effectuer.
21. ne jamais se tenir debout sur l’outil.
Cela risque de causer des blessures graves si
l’outil bascule ou entre accidentellement en
contact avec la personne.
22. vÉrifier les piÈces endommagÉes.
Avant d’utiliser l’outil, vérier s'il y a des pièces
endommagées (un protecteur, par exemple)
avec soin pour s’assurer qu’elles fonctionneront
correctement et qu’elles effectueront la fonction
pour laquelle elles ont été conçues. Vérier
l’alignement des pièces mobiles, leurs xations,
les risques de rupture, leur montage et tout autre
élément pouvant affecter le fonctionnement de
la scie. Réparer ou remplacer tout protecteur ou
pièce endommagée.
23. Vérier à ce que la lame se dÉplace
À travers le rÉservoir d’eau pour les
coupes À eau.
24. eXaminer les lames À tranchant au
diamant avec soins pour s’assurer qu’elles
n’aient pas de ssures, d’entailles, que toutes les
matrices au diamant soient présentes et qu’elles
soient ou bien alignées. Remplacer les lames
endommagées immédiatement. ne pas utiliser
une lame endommagÉe. Elle risque de causer
des blessures.
25. sens de l’alimentation. Alimenter la pièce
à découper en direction opposée à la rotation du
disque.
26. ne pas modifier la fiche ou utiliser une
prise de courant bipolaire. Cette scie est
munie d’une che électrique à 3 broches.
27. ne jamais laisser la scie fonctionner
sans surveillance. Éteindre l’outil et ne pas le
laisser avant qu’il ne se soit arrêté complètement.
28. comment placer la scie À carreauX
(voir FIGURE 1)
figure 1
• An d’éviter de mouiller la che de l’appareil
ou la prise de courant, placer la scie à carreau
du côté d’une prise de courant murale an
d’empêcher l’eau de s’égoutter dans la prise ou
la che. L’utilisateur doit arranger une boucle
d’égouttement dans le cordon reliant la scie à
la prise de courant. la boucle d’égouttement
est la partie du cordon qui se trouve sous le
niveau de la prise, ou du connecteur dans le cas
d’utilisation d’une rallonge, pour empêcher l’eau
de s’égoutter le long du cordon et d’entrer en
contact avec la prise.
• Si la che ou la prise entrent en contact
avec de l’eau, ne pas débrancher le cordon.
Débrancher le fusible ou le disjoncteur qui
alimentent l’outil. Ensuite, débrancher l'appareil
et vérier s’il y a de l’eau dans la prise.
AVERTISSEMENT
IL Y A DES RISQUES DE BLESSURE SI L’OUTIL
N’EST PAS UTILISÉ CORRECTEMENT.
• Garder les doigts et les vêtements amples loin
de la lame rotative.
• Faire extrêmement attention lors de la coupe
de carreaux. S’assurer de bien éloigner les
mains et les doigts de l’encoche de xation de la
lame dans la table. Des risques d’abrasions, de
coupures ou de pincement graves existent.
• Il y a des risques d’électrocution si le mode
d’emploi n’est pas respecté
Boucle
d’égouttement
Cordon d'Alimentation
Coupe carreaux
manuel
Surface de
support
– 14 –
POUR VOTRE PROPRE SÉCURITÉ, LIRE CE
MANUEL D’ENTRETIEN AVANT D’UTILISER
LA SCIE.
• Porter des lunettes de sécurité
• Utiliser l’écran anti-éclaboussures autant que
possible
• Débrancher la scie avant d’en effectuer
l’entretien, de changer les disques de coupe ou
de la nettoyer
• Utiliser l’outil seulement avec des disques lisses
sans fentes et encoches
• Remplacer les disques endommagés avant
d’utiliser l’appareil
• Ne pas remplir le bac d'eau au-dessus du
niveau de vidange
INSTALLATIONS éLECTRIQUES
1. brancher l’appareil À la source
d’Énergie. Pour protéger l’utilisateur contre
toute possibilité et tout risque d’électrocution, cet
outil doit être branché dans une prise mise à la
terre.
2. dans le cas d’un mauvais
fonctionnement ou d’une panne, la mise à
la terre fournit un chemin de moindre résistance
au courant électrique et réduit le risque de choc
électrique. Cet outil est équipé d’un cordon
électrique avec conducteur de terre et che de
masse. Brancher la che électrique à 3 broches
dans une prise tripolaire installée adéquatement
et mise à la terre conformément aux règles et
ordonnances locales.
3. ne pas modifier la fiche fournie si elle ne
convient pas à votre prise. Faire installer la prise
nécessaire par un électricien qualié.
4. une conneXion incorrecte du
conducteur de terre peut crÉer un
risque d’Électrocution. Le l isolé de
couleur verte (avec ou sans rayures jaunes) est
le conducteur de terre de l’appareil. Si le cordon
électrique ou la che doivent être réparés, ne pas
relier le conducteur de terre de l’appareil à une
borne positive.
5. vÉrifier auprÈs d’un Électricien ou d’un
employÉ de maintenance qualifiÉs si les
directives de mise à la terre ne sont pas bien
comprises ou en cas de doute quant à la mise à la
terre de l’outil.
6. n’utiliser que des rallonges À 3 fils
avec un l de mise à la terre et des prises
tripolaires qui correspondent à la che de l’outil.
7. rÉparer ou remplacer immÉdiatement
les cordons Électriques endommagÉs ou
usÉs.
8. si la prise entrent en contact avec
de l’eau, ne pas dÉbrancher le cordon.
Débrancher le fusible ou le disjoncteur qui
alimentent l’outil. Ensuite, débrancher l'appareil
et vérier s’il y a de l’eau dans la prise.
9. n’utiliser que les rallonges
Électriques classÉes ul.
10. l’utilisation des rallonges
Électriques de capacitÉ insuffisante
risque de mal faire fonctionner l’outil
et provoquer une surchauffe. S’assurer que le
calibre de la rallonge électrique soit sufsant
pour alimenter le moteur. Pour connaître le
calibre nécessaire pour cette scie à eau, se
reporter au TABlEAU 1 (page15).
11. ne jamais laisser vos doigts entrer
en contact avec les broches de la
prise lorsque vous branchez ou débranchez
l'alimentation.
12. cette scie À eau doit Être mise À la
terre correctement, sinon les risques
d’électrocution et de blessures augmentent
énormément, particulièrement lorsque l’outil est
utilisé dans des endroits humides ou près de la
tuyauterie.
note: Cet outil est destiné à un usage sur
un circuit avec une prise qui ressemble
à celui illustré dans FIGURE 2(B). l’outil a
une che de mise à la terre qui ressemble
à la che illustrée dans FIGURE 2(A).
Via à
métaux
(B) Boîte de sortie
mise à la terre
(A) Fiche mise
à la terre
figure 2
RALLONGES éLECTRIQUES
1. N’utiliser que des rallonges électriques
conçues pour être utilisées à l’extérieur. Ces
rallonges sont identiées par une étiquette “Peut
être utilisée avec des appareils de plein air.
Ranger à l’intérieur lorsqu’elle n’est pas utilisée.”
N’utiliser que des rallonges qui possèdent un
– 15 –
calibre électrique équivalent ou supérieur au
calibre de l’appareil. Ne pas utiliser de rallonges
endommagées. Examiner la rallonge avant de
l’utiliser et la remplacer si elle est endommagée.
Ne pas maltraiter les rallonges électriques et ne
pas les tirer brusquement pour les débrancher.
Garder les rallonges loin de toute source de
chaleur et d’arêtes vives. Toujours débrancher
la rallonge de la prise de courant avant de
débrancher l’appareil de la rallonge.
AFIN DE
RÉDUIRE LES RISQUES D’ÉLECTROCUTION,
GARDER TOUTES LES CONNExIONS SèCHES
ET DÉGAGÉES DU SOL. NE PAS TOUCHER à LA
FICHE LORSQUE LES MAINS SONT MOUILLÉES.
2. Un interrupteur de défaut à la terre doit être
présent sur le(s) circuit(s) ou la(les) sortie(s) en
vue d’être utilisé avec la scie à carreaux. Il existe
des prises de courant munies d’un interrupteur de
défaut à la terre intégré qui peuvent être utilisées
pour cette mesure de sécurité.
3. utiliser une rallonge appropriÉe.
S’assurer que la rallonge soit en bon état et
qu’elle soit de calibre sufsant pour supporter le
courant que votre appareil soutirera. Une rallonge
de calibre insufsant causera une perte de
tension et provoquera ainsi une panne électrique
et une surchauffe. TABlEAU 1 indique les calibres
à utiliser, selon la longueur de la rallonge, ainsi
que la puissance nominale en ampères. En cas
de doute, utiliser le calibre supérieur suivant. Plus
le numéro de jauge est petit, plus le calibre est
élevé.
note: lors de l’utilisation d’une rallonge,
s’assurer que cette dernière ne soit pas d’un
calibre inférieur à 12, qu’elle possède un
ampérage nominale d’au moins 20 ampères
et qu’elle soit équipée de prises à 3 broches.
l’utilisation de toute rallonge de capacité
inférieure peut provoquer une surchauffe ou
l’usure prématurée du moteur. Il est recommandé
de faire vérier la tension du moteur de la scie
par un électricien professionnel an d’assurer la
sécurité de l’utilisateur et du fonctionnement de
l’outil.
PROPOSITION 65
DE LA CALIFORNIE
LA POUDRE
PRODUITE PAR CERTAINES MÉTHODES DE
LA CONSTRUCTION – TEL QUE LE SABLAGE,
LE SCIAGE, LE BROYAGE, ET LE PERçAGE –
CONTIENT DES RISQUES CHIMIQUES QUE L’ÉTAT
DE LA CALIFORNIE CONSIDèRE CANCÉREUx
ET QUI PEUVENT CAUSER DES ANOMALIES
CONGÉNITALES.
Certains exemples sont:
• Plomb dérivé des peintures à base de plomb
• Silice cristallisée dérivé des briques, du ciment,
et outres produits de maçonnerie
• Arsenic et chrome dérivé de bois chimiquement-
traité
Votre risque d’être exposé à cettes situations
dépend de la frequence de ce type de travaille.
Pour reduire l’occurance d’être exposé à ces
risques chimiques, travaillez dans un endroit qui
est bien ventilé et avec l’équipement de sûreté,
ainsi que des masques antipoussières qui sont
conçus pour ltrer les particules microscopiques.

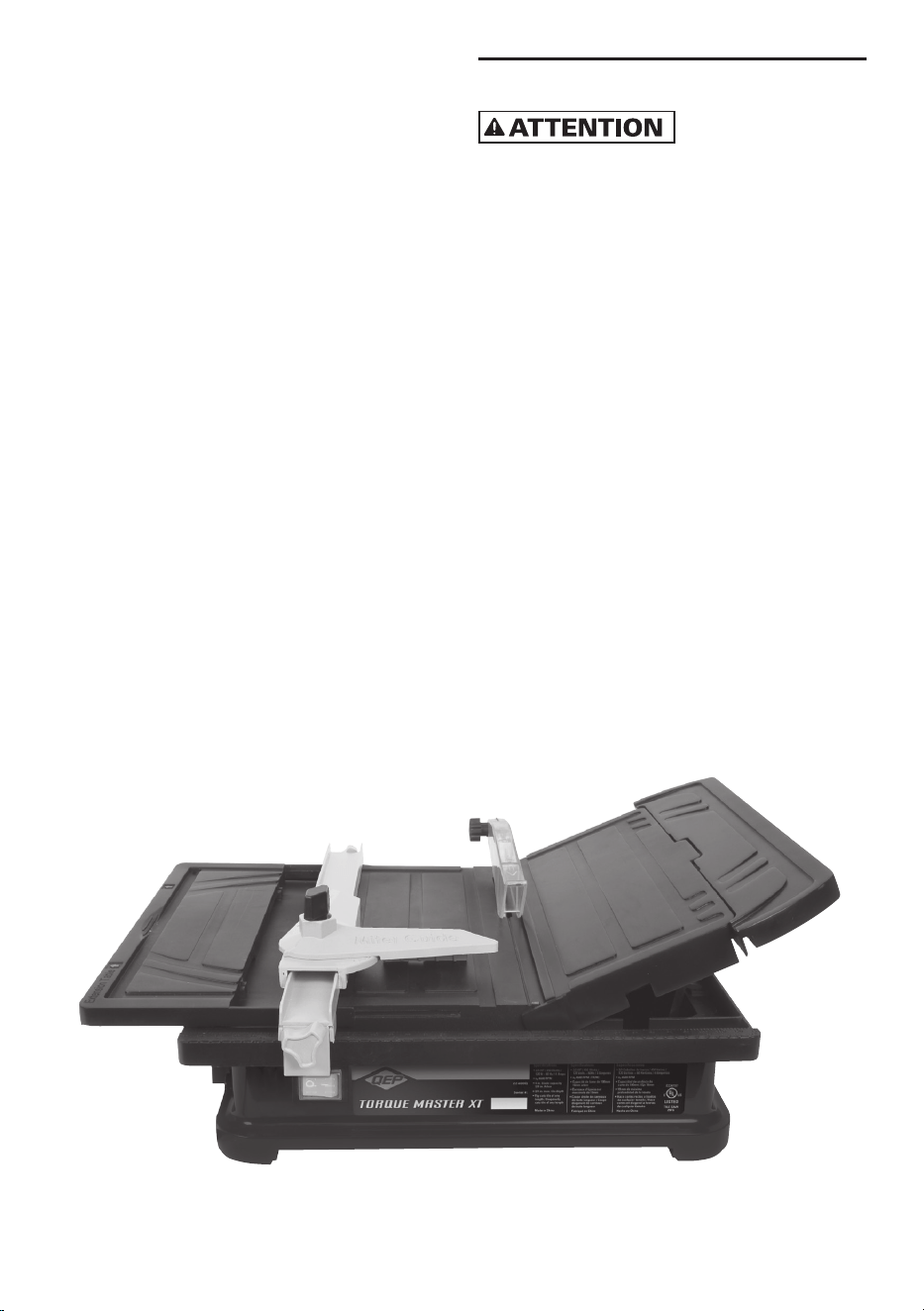

DESCRIPTION
Avant d’essayer d’utiliser cet outil, familiarisez-
vous avec tout le contenu de ce manuel.
• La Scie Torque Master XT comprend un
moteur à vitesse démultipliée unique,
qui produit un grand bruit distinctif. Une
caractéristique importante du moteur à Haut
Rendement, ce bruit produit le couple qui
garantit une performance de coupe optimale.
• Pour obtenir de meilleurs résultats, permettre
Ampérage
Voltage Rallonge – longueur en mêtres
120 V 8,7 m 15,24 m 30,48 m 60,96 m
240 V 15,24 m 30,48 m 60,96 m 91,44 m
Plus de Jusqu’a AWG
0 A 6 A 18 16 16 14
6 A 10 A 18 16 14 12
10 A 12 A 16 16 14 12
12 A 16 A 14 12 Non recommandé
tableau 1
– 16 –
à la lame d’effectuer le travail, plutôt que de
forcer le carreau contre la machine. Si la lame
s’arrête, retirer tout simplement le carreau puis
continuer à couper en utilisant un peu moins
de pression.
• Moteur à entraînement direct.
• Coupe humide.
• Réservoir d’eau entièrement séparé de tous
les composants électriques.
• Lame diamantée à rebord continu de 100 mm
(4 po) incluse pour couper les carreaux et
autres matériaux.
• Table réglable pour les coupes angulaires de
précision (22.5°, 45°)
• La profondeur de coupe avec une lame de 100
mm (4 po) est de 19 mm.
* Cette scie vient avec une lame diamantée
qui est idéale pour couper le carreau de
céramique. Si votre projet exige de couper
d’autres substrats, y compris la porcelaine, il est
recommandé d’utiliser une lame spécifique pour
le matériel à couper.
SPÉCiFiCatiOnS dU PrOdUit
Puissanceabsorbée: 4 Ampères
Vitesse de rotation à vide: 4600 tr/min
Puissance utile: Maximum de 3⁄5 HP
Diamètre de lame: 100 mm
Arbre: 16 mm
Caractéristiques nominales:
120 Voltios, 60 Hercios
Épaisseur de coupe: 19 mm
ASSEMBLAGE
SUIVRE TOUTES
LES DIRECTIVES D’ASSEMBLAGE ET
D’INSTALLATION AVANT DE BRANCHER LA SCIE
à UNE SOURCE D’ALIMENTATION OU AVANT DE
LA DÉMARRER.
dÉBaLLaGe
1. Enlever tous matériaux d’emballage autour de
votre sci.
2. Soulever la scie du carton doucement et
déposer-la sur une surface plate.
3. Ne pas jeter les matériaux d’emballage jusqu’a
ce que vous ayez soigneusement inspecté la scie
pour des pièces endommagées ou manquantes.
les parties suivantes sont incluses avec votre
scie:
• Scie portative avec table à rallonge
• Lame diamantée de 100 mm (4 po)
• Guide de coupe à angle de 45°
• Protecteur de lame
• Manuel du propriétaire
• Table à rallonge avec clip
• Guide en long
4. Inspecter bien la scie pour s’assurer qu’aucune
pièce n’a été brisé ou cassé pendant le transport.
Veuillez contacter le Service à la Clientèle de QEP
au 866-435-8665
– 17 –
N’ESSAYER
PAS D’UTILISER LA SCIE SI VOUS AVEz DES
PIèCES ENDOMMAGÉES OU MANQUANTES.
L’USAGE DE CETTE SCIE AVEC DES PIèCES
ENDOMMAGÉES OU MANQUANTES POURRAIT
ABOUTIR à DES BLESSURES GRAVES.
inStaLLer La Lame
1. Pour monter la lame de coupe, soulever
doucement la section articulée de la table.
Devisser la tôle antibarbotage et enlever la tôle
pour permettre l’accès à la lame.
2. Enlever l’écrou de l’arbre de la lame et la
rondelle extérieure.
3. Placer soigneusement la lame sur l’arbre
en la poussant vers le haut contre la rondelle
intérieure.
4. S’assurer que les èches directionnelles de la
lame soient vers vous.
5. Placer la rondelle extérieure et l’écrou de
l’arbre de la lame.
6. Positionner la lame et bien visser l'écrou, sans
trop serrer.
7. Remettre la tôle antibarbotage en place et la
table de coupe
8. Fermer la section articulée de la table
puis insérer le couvre-lame installé derrière
l’ouverture de la lame. Ajuster la hauteur en
conséquence.

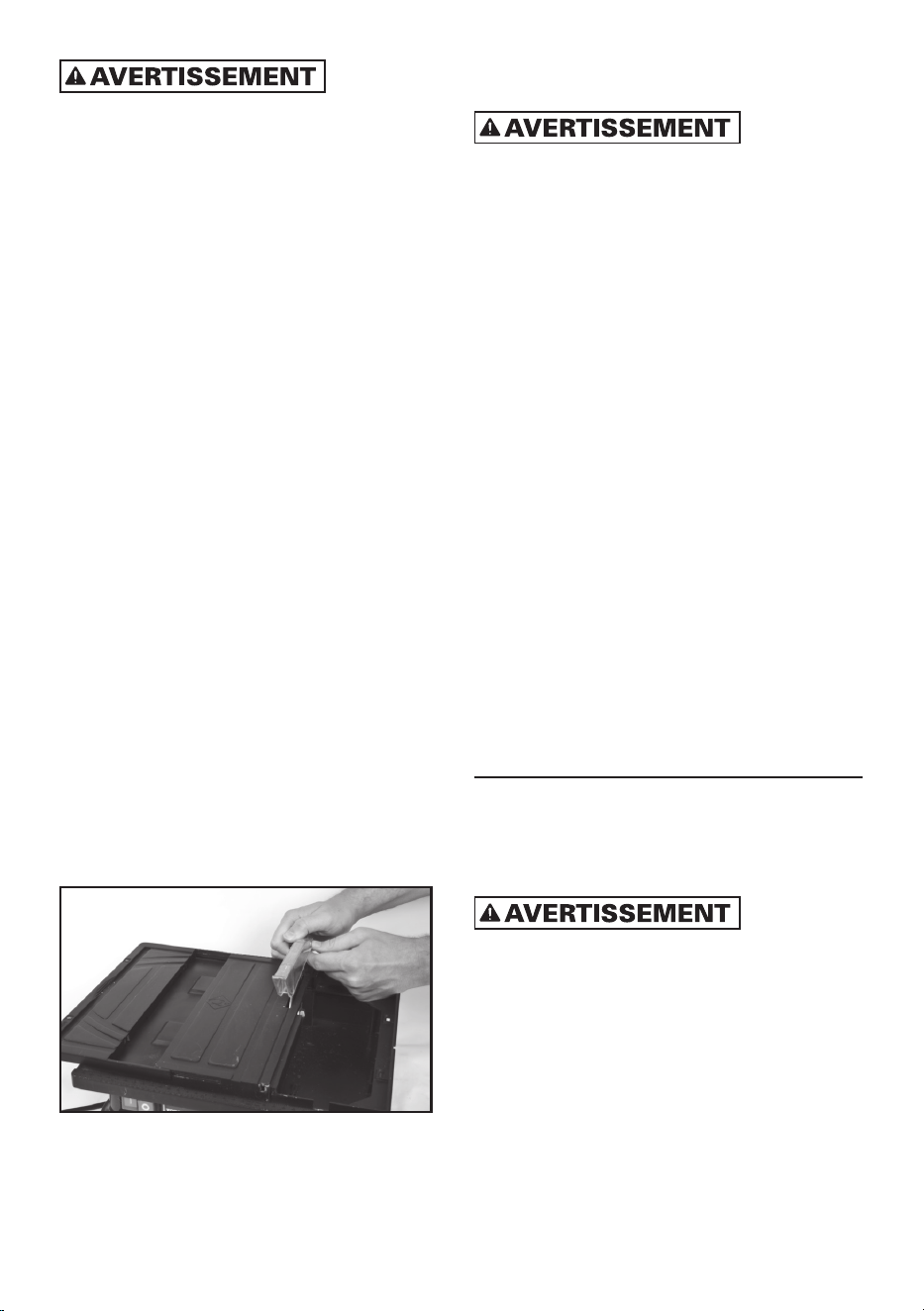

9. Enlever le bouton et le boulon du protecteur
de lame.
10. Glisser l’arrière du protecteur de lame vers le
bas au-dessus du support du protecteur.
11. Remplacer le bouton dans le protecteur de
lame. (voir FIGURE3)
FIGURE 3
12. Il est recommandé de garder le devant du
protecteur de lame légèrement tourné vers le bas
an de minimizer les éclaboussures pendant les
coupes.
UTILISER
SEULEMENT LES LAMES CIRCULAIRES AVEC
CETTE SCIE. N’UTILISER PAS DE LAMES à
SEGMENTS «TURBO», DES LAMES POUR SCIE à
BOIS, DES LAMES AVEC DES OUVERTURES, OU
TOUT AUTRE DISPOSITIF DE COUPE AVEC CETTE
SCIE. L’UTILISATION DE TELLES LAMES PEUT
CAUSER DES BLESSURES GRAVES OU ABîMER
LA SCIE.
inStaLLer Le GUide ParraLLÈLe
1. Placer le Guide pour faire des coupes droites
sur la table de coupe et serrer les bouton situés
de chaque côté du guide jusqu’à ce qu’ils
s’enclenchent en place. le guide est gradué en
pouces et en centimètres pour effectuer des
coupes précisesIl peut être utilisé de chaque côté
de la lame
inStaLLer Le GUide d’OnGLet

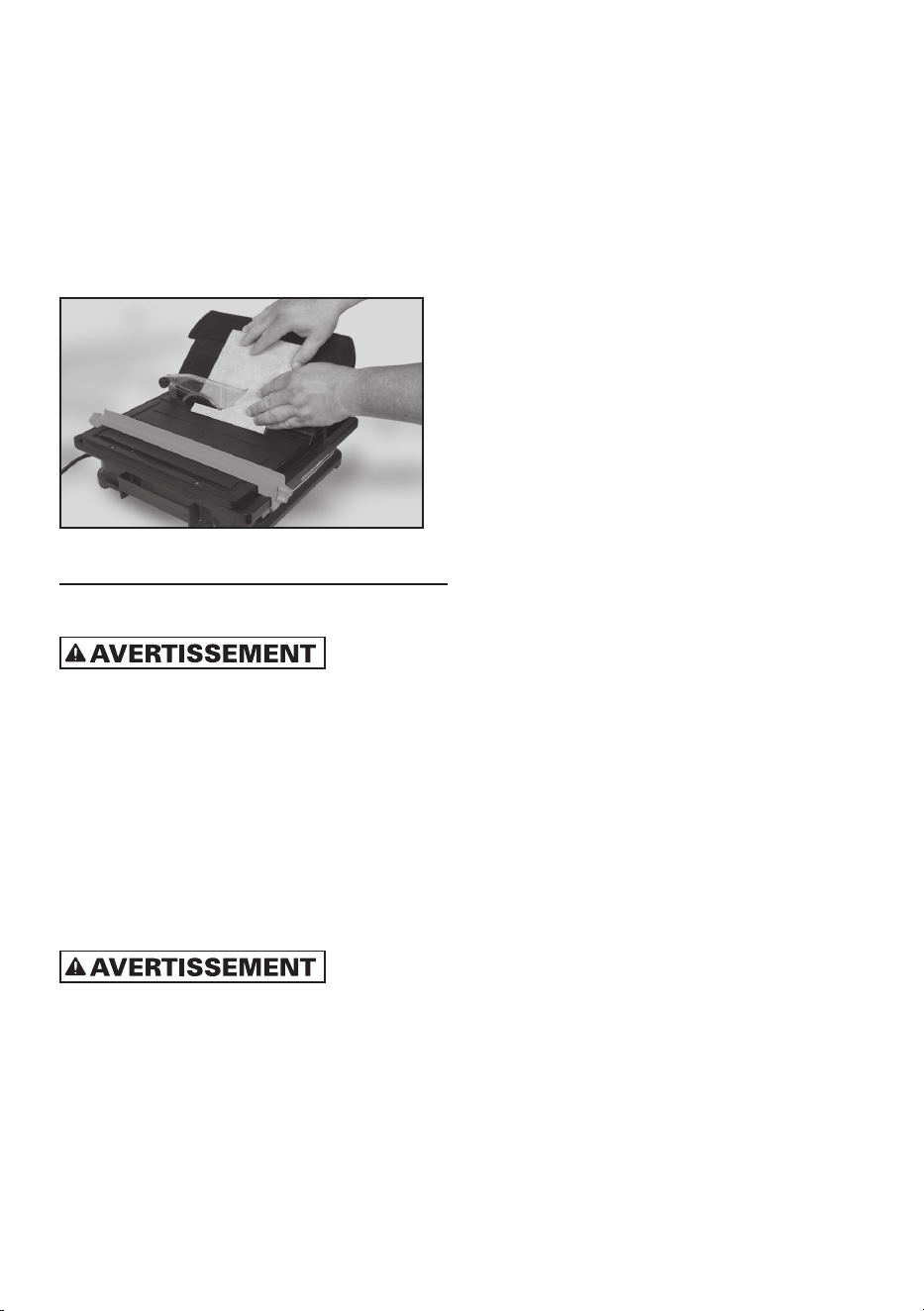

1. Pour la coupe d’angle, presser le guide pour
faire des coupes d’angles en place sur le guide
pour faire des coupes droites. Desserrer le
bouton et le positionner selon l’angle de coupe
désiré. Resserrer le bouton et poser le carreau
dans le guide de coupe d’angle. Pousser vers la
lame pour couper le carreau.
FONCTIONNEMENT
IMPORTANT: Débrancher TOUJOURS la scie de
la prise de courant AVANT d’ajouter ou d’enlever
des accessoires et avant de faire des réglages.
EN LAISSANT
LA SCIE BRANCHER, VOUS POUVEz RISQUER
DE LA DÉMARRER ACCIDENTELLEMENT ET DE
CAUSER DES BLESSURES GRAVES.
aVant de Faire dÉmarrer
La SCie
1. Vérier à ce que la scie soit brancher.
2. Soulever la table de coupe droite et remplir
le réservoir d’eau jusqu’à l’ouverture de
débordement. Ne pas remplir au-dessus de ce
niveau.
– 18 –
NOTER: Garder TOUJOURS assez d’eau dans le
réservoir pendant le fonctionnement de la scie.
NE laisser PAS la scie marcher à sec.
3. Fermer la table de coupe droite.
IMPORTANT: Drainer TOUJOURS le réservoir
d’eau entièrement et nettoyer avec soin après
chaque usage.
dÉmarrer La SCie
1. Enlever le cordon situé dans le compartiment
en dessous de la scie et brancher-le dans une
sortie protégée GFCI (Disjoncteur de Fuite à la
Terre) (voir FIGURE 4).
figure 4
2. Arranger une "boucle d’égouttement" avec le
cordon (voir FIGURE 5).
figure 5
UtiLiSatiOn de La taBLe à
aLLOnGe
1. la table à allonge peut être utiliser pour
soutenir les grands carreaux.
2. Il suft de la glisser hors de la table an de
trouver le meilleur support pour la taille de
carreau à couper.
COUPe
Des mesures faciles à voir (en centimètre ainsi
qu’en pouce) sont situées sur le bord de la table
de coupe pour créer des coupes avec précision.
IMPORTANT: Laisser TOUJOURS la lame couper
à sa propre vitesse. NE forcer PAS le matériel
à couper. Vérier TOUJOURS la lame pour
tout signe de ssures ou de dommages AVANT
chaque usage.
COUPeS en LOnG de 90°
1. Installer le guide parallèle en la plaçant sur la
position désirée en accordance avec la largeur
de la coupe à faire.
2. Placer le matériel à couper contre le guide.
3. Pousser doucement le matériel vers la lame.
(voir FIGURE 6)
figure 6
COUPe en diaGOnaLe
1. Installer le guide d’angle au-dessus du
guide parallèle.
2. Pousser doucement le guide d’angle et le
matériel vers la lame (voir FIGURE 7).
figure 7
Boucle
d’égouttement
Cordon d'Alimentation
Coupe carreaux
manuel
Surface de
support
– 19 –
COUPe d’OnGLet
(voir FIGURE 8)
1. la table de coupe droite s’incline pour s’ajuster
à des angles de 22,5° et 45°.
2. Deux renforts se déploient sous la table pour
soutenir la table à l’angle désiré.
3. Placer le matériel à couper sur la table de
coupe droite.
4.Pousser doucement et lentement le matériel
vers la lame.
figure 8
ENTRETIEN
AFIN D’ÉVITER
LES ACCIDENTS, DÉBRANCHER TOUJOURS
L’OUTIL DE SA SOURCE D’ALIMENTATION AVANT
DE LA NETTOYER OU DE L’ENTRETENIR.
N’essayer jamais d’entretenir cette machine de
vous-même.
Éviter d’utiliser des solvants pour nettoyer les
pièces en plastique. la plupart des plastiques
sont susceptibles aux dommages causés par les
solvants commerciaux de différents genres et
peuvent être endommagés par leur usage. Utiliser
un chiffon propre pour nettoyer la saleté, la
poussière de charbon, etc.
NE JAMAIS
LAISSER LES LIQUIDES DE FREINS, L’ESSENCE,
LES PRODUITS à BASE DE PÉTROLE, LES
HUILES PÉNÉTRANTES, ETC. ENTRER EN
CONTACT AVEC LES PIèCES EN PLASTIQUE. ILS
CONTIENNENT DES PRODUITS CHIMIQUES QUI
PEUVENT ABîMER, AFFAIBLIR OU DÉTRUIRE
LE PLASTIQUE.
1. Nettoyer toujours la scie après chaque
usage et ranger-la dans un endroit sec.
2. Essuyer toujours les surfaces extérieures et
garder la table de coupe propre et sans débris.
3. Vérier toujours la lame pout tout signe de
ssure ou de dommages AVANT chaque usage.
4. Ranger toujours le cordon dans le compar-
timent situé au-dessous de la scie après chaque
usage.
LameS diamantÉeS
• Utiliser uniquement des lames diamantées à
bord continu de 4" (100mm) avec un arbre de
16mm avec cette scie. l’utilisation d’autres types
de lames peut causer des blessures graves et
endommager la scie.
• La lame diamantée fournie avec cette scie
coupe la céramique. En raison de la dureté de
carrelage dur, y compris certaines porcelaine,
ardoises et pierres, l’achat d’une lame
spécialement conçue pour couper ces carreaux
durs vous permettra d’accélérer le temps de
coupe requise.
Ce QU’iL FaUt Faire et ne
PaS Faire POUr LeS LameS
diamantÉeS
1. Examiner les disques quotidiennement pour
s’assurer qu’ils n’aient pas de ssures ou qu’ils
ne soient pas usés. Jeter les disques craquelés,
ébréchés ou tordus!
2. Toujours respecter les recommandations du
fabricant quant à l’utilisation du disque approprié
au type de travail à accomplir.
3. S’assurer que l’arbre ne soit pas usé de façon
inégale avant d’installer le disque.
4. Toujours utiliser des disques avec un mandrin
de dimension adéquate sur un arbre de mandrin
compatible.
5. S’assurer que le disque soit installé avec la
èche de rotation dans la bonne direction et qu’il
soit bien serré au moyen d’une clé.
6. Toujours porter l’équipement de sécurité
nécessaire lors de l’utilisation de la scie. Toujours
porter des lunettes de sécurité et un masque
anti-poussières lors du fonctionnement de la scie.
7. S’assurer périodiquement que le disque n’ait
pas de ssures ou qu’il ne soit pas déformé.
8. Vérier à ce que la lame se déplace à travers le
réservoir d’eau pour les coupes à eau.
– 20 –
1. Ne pas utiliser la scie sans que tous les
dispositifs de protection ne soient en place.
2. Ne faites pas fonctionner la scie avec des
lames plus larges ou plus petites que ce qui est
recommandé.
3. Ne pas utiliser une lame qui n'est pas
recommandée pour les coupes humides
4. Ne pas excéder la vitesse recommandée par le
fabricant du disque.
5. Ne pas forcer le matériel à couper. laisser le
disque couper à sa propre vitesse.
6. Ne pas couper des matériaux qui ne sont pas
recommandés par le fabricant du disque.
DéPANNAGES
SUrCHaUFFe de La SCie:
1. Arrêtez la scie linéaire et laissez-la reposer
jusqu’à ce que le moteur soit frais au toucher.
2. Vériez et nettoyez les fentes de ventilation en
retirant tout blocage et toute poussière.
3. Un protecteur thermique a été intégré au
moteur pour que le mécanisme se déclenche en
case de surchauffe. Cela empêchera le moteur
de griller. Pour cette raison, veuillez éteindre
la machine pour la laisser refroidir avant de la
redémarrer.
La SCie ne dÉmarre PaS:
1. Vériez que le cordon est bien branché.
2. Examiner la source d’alimentation et le
disjoncteur.
3. Si vous allez utiliser une rallonge, vériez
qu'elle est homologuée Ul et en bon état
4. Sans clé de sécurité
SUPPOrt de La CLientÈLe de
Q.e.P.:
1-866-435-8665
– 21 –
PARTS# PARTS NAME QTY.
22400Q-001 Plateau à rallonge droit 1
22400Q-002 Table de coupe gauche 1
22400Q-003 Écrou M5 1
22400Q-004 Couvre lame pour le couvre lame 1
22400Q-005 Bouton de verrouillage pour couvre lame 1
22400Q-006 Support pour couvre lame 1
22400Q-007 Support pour guide de coupe onglet 2
22400Q-008 Vis auto-taraudeuse ST2.9 x 12-F 3
22400Q-009 Déflecteur d'eau 1
22400Q-010 Table de coupe centrale 1
22400Q-011 Guide de coupe d'angle 1
22400Q-012 Guide pour coupes droites 1
22400Q-013 Table à rallonge gauche 1
22400Q-014 Déflecteur à vent 2
22400Q-015 Moteur 1
22400Q-016 Vis à six pans M4x16 2
22400Q-017 Joint d'étanchéité en caoutchouc 1
22400Q-018 Bride intérieure 1
6-4001Q Lame 1
22400Q-020 Bride extérieure 1
22400Q-021 Écrou M8 1
22400Q-022 Base 1
22400Q-023 Vis auto-taraudeuse ST4.2 x 15-F 4
22400Q-024 Frame pour l'Interrupteur 1
22400Q-025 Bloc pour cordon d'alimentation 1
22400Q-026 Pieds 4
22400Q-027 Vis Auto-taraudeuse ST4.2 x 9-F 2
22400Q-028 Cadre pour cordon 1
22400Q-029 Cordon d'alimentation 1
22400Q-030 Vis à tête cylindrique cruciforme 1
22400Q-031 Plaque Flexible 1
22400Q-032 Rondelle avec une dentelure intérieure 1
22400Q-033 Interrupteur 1
LISTE DE PIèCES
Voir le diagramme des pièces
éclatées sur la page 22.
– 22 –
6-4001Q
EXPLODED PARTS
PIèCES éSCALATéES
DESPIEzADO
– 23 –
CONTENIDO
Instrucciones generales de seguridad .....23
Advertencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Requerimientos eléctricos ...............25
Cables de extensión (alargadores) ........26
Proposición 65 de California ..............26
Descripción ............................27
Montaje................................28
Operación.............................. 29
Mantenimiento .........................30
localización de averías ..................31
lista de piezas..........................32
Despiezado.............................33
INSTRUCCIONES GENERALES
DE SEGURIDAD
LEA ESTE
MANUAL DEL USUARIO EN SU TOTALIDAD Y
ASEGúRESE DE ENTENDER TODAS LAS PAUTAS
DE SEGURIDAD.
1. mantenga las protecciones en su
lugar y con el orden apropiado para trabajar.
2. remueva las llaves de ajuste y las
llaves inglesas. Antes de encender la sierra
eléctrica para cortar losetas asegúrese que haya
quitado las llaves inglesas y las llaves de tuercas
de ajuste.
3. mantenga limpia su Área de trabajo.
los accidentes suelen ser más comunes en las
áreas que estén desordenadas o por bancas en el
área de trabajo.
4. mantÉngase alerta al utiliZar la
sierra. la falta de atención por parte del
operador puede ocasionar accidentes graves.
5. no la utilice en ambientes peligrosos.
No utilice herramientas eléctricas en lugares
húmedos o mojados, ni las exponga a la lluvia.
Mantenga bien iluminada el área de trabajo.
6. mantenga a los niÑos alejados. Todos
las personas en el area deben mantenerse a una
distancia considerable del área de trabajo.
7. arme su lugar de trabajo a prueba
de niÑos, utilizando candados, interruptores
principales, o quitando las llaves de encendido.
8. utilice la herramienta correcta. No
utilize herramientas o accesorios para realizar
un trabajo, en el cual la herramienta no ha sido
diseñada para esa función.
9. utilice un cable de eXtensiÓn
adecuado. Asegúrese de que el cable de
extensión está en buenas condiciones. Cuando
utilice un cable de extensión, asegúrese de que
sea lo sucientemente pesado para transportar
la corriente que requerirá el producto. Un cable
de menor tamaño al requerido causará una caída
en el voltaje de paso y dará como resultado la
pérdida de energía y el recalentamiento. la tabla
(ver la Tabla 1 en la página 26) muestra el tamaño
correcto que debe usarse, teniendo en cuenta la
longitud del cable y la clasicación de amperios
de la placa de datos. Si tuviera dudas, utilice el
siguiente indicador más pesado. Cuanto menor
sea el número del indicador, más pesado será el
cable.
10. no fuerce la herramienta. Ha sido
diseñada para funcionar a niveles de máxima
seguridad y rendimiento.
11. no fuerce el material que debe cortar.
Siempre deje que la cuchilla corte a la velocidad
para la que fue diseñada.
12. utilice una vestimenta adecuada. No
use ropa suelta, corbatas, anillos, pulseras, u
otros artículos de joyería que pudieran quedar
atrapados en las partes móviles. Se recomienda
usar calzado antideslizante. Use una cubierta
protectora para el cabello si lo tuviera largo.
13. siempre use gafas de protecciÓn.
También use máscaras protectoras para la
cara y el polvo en el caso de operaciones de
corte comercial. las gafas comunes sólo tienen
cristales resistentes a los impactos, pero NO son
gafas de seguridad.
SIERRA PORTÁTIL PARA
LOSETAS CON MESA DE
EXTENSIÓN
MANUAL DE OPERACIÓN
– 24 –
14. no trate de eXtenderse mÁs de lo
necesario. Mantenga su posición y el equilibrio
en todo momento.
15. mantenga las herramientas en buen
estado. Mantenga las herramientas limpias y
en buen estado para trabajar para obtener un
máximo rendimiento de seguridad.
16. desconecte la sierra elÉctrica antes
de hacerle algÚn arreglo – al cambiar
accesorios, como cuchillas, puntas, elementos
cortantes, etc.
17. reduZca el riesgo de un encendido
involuntario. Asegúrese de que la
herramienta se encuentra en posición de
APAGADO antes de enchufarla.
18. utilice los accesorios recomendados.
Consulte el manual del usuario para los
accesorios recomendados. El uso de accesorios
inadecuados puede ocasionar accidentes.
19. no realice cortes en seco con discos
de diamante diseÑados para realiZar
cortes con agua.
20. asegÚrese de usar la cuchilla
correcta para el trabajo que está realizando.
21. nunca se apoye sobre la herramienta.
Puede tener un accidente grave si la herramienta
se mueve o si se toma contacto involuntario con
la parte cortante.
22. revise las partes daÑadas. Antes de
volver a utilizar la herramienta debe revisar
cuidadosamente la(s) parte(s) dañada(s),
(por ejemplo la protección), para saber si
funcionará en forma adecuada y cumplirá con
su función. Revise la alineación de las partes
móviles, la unión de las mismas, si se rompieron,
superpusieron y cualquier otra condición que
pueda afectar el funcionamiento de la sierra. las
protecciones u otras partes que estén dañadas
deben repararse o reemplazarse adecuadamente.
23. Asegúrese que el disco de corte estÉ
pasando a travÉs de la reserva de agua
para obtener un corte en hÚmedo.
24. revise cuidadosamente los discos
de diamante en caso de grietas, rajaduras,
que la matriz de diamante falte o que esté
desalineado. Reemplace las cuchillas dañadas
inmediatamente. no use discos daÑados.
Pueden causar accidentes graves.
25. direcciÓn de la alimentaciÓn. Solamente
coloque el trabajo en la cuchilla en dirección
contraria a la rotación de la cuchilla.
26. no altere el enchufe o use un
tomacorriente de 2 puntas. Esta sierra está
equipada con un enchufe eléctrico de 3 puntas.
27. nunca deje la sierra elÉctrica
encendida sin prestarle atenciÓn.
Apáguela. No deje la herramienta hasta que se
haya detenido completamente.
28. colocaciÓn de la sierra elÉctrica para
losetas (ver el FIGURA 1)
figura 1
• Para evitar que el tomacorriente o enchufe
del accesorio se humedezcan, coloque la
sierra eléctrica para losetas hacia un lado del
tomacorriente que se encuentra en la pared,
para que el agua no caiga sobre éste o el
enchufe. El usuario debería realizar una "vuelta
de goteo" en el cable que conecta la sierra al
tomacorriente. la "vuelta de goteo" es la parte
del cable por debajo del nivel del tomacorriente,
o el conector si se utiliza un cable de extensión,
que evita que el agua se deslice por el cable y
entre en contacto con el tomacorriente.
• Si el enchufe o el tomacorriente se
humedecieren, no desenchufe el cable.
Desconecte el fusible o el interruptor
automático que suministra electricidad a la
herramienta. luego desenchúfela y revise si hay
agua en el tomacorriente.
ADVERTENCIA
EL USO INADECUADO PUEDE OCASIONAR
GRAVES ACCIDENTES.
• Mantenga los dedos y la ropa que esté suelta
alejados del disco de diamante giratorio.
• Sea sumamente cuidadoso al cortar losetas.
Asegúrese de que las manos y los dedos estén
alejados de la ranura de la cuchilla en la mesa.
Curva de
goteo
Cable de electricidad
Cortador de
losetas
Superficie
de apoyo
– 25 –
Puede rasparse, cortarse o apretarse los dedos
gravemente.
• Si no se siguen las instrucciones de
funcionamiento puede producirse una descarga
eléctrica.
PARA SU SEGURIDAD LEA EL MANUAL
DE INSTRUCCIONES ANTES DE PONER EN
FUNCIONAMIENTO LA SIERRA.
• Use protección para los ojos.
• Use una máscara protectora siempre que
sea necesario.
• Desconecte la sierra antes de hacerle alguna
reparación, cuando le cambie los discos de
diamante, y antes de limpiarla.
• Use la herramienta sólo con discos de
diamantes que tengan los de bordes libres de
aberturas y ranuras.
• Reemplace el disco de diamante que
esté dañado antes de poner la sierra en
funcionamiento.
• No llene la bandeja de agua por encima del
drenaje.
REQUERIMIENTOS
ELéCTRICOS
1. esta sierra elÉctrica para losetas debe
tener una coneXiÓn polo a tierra mientras
está en uso para evitar que el operador sufra una
descarga eléctrica.
2. en el caso de mal funcionamiento o
falla elÉctrica, la conexión polo a tierra
proporciona un suministro de menor resistencia
de corriente eléctrica para reducir el riesgo
de una descarga eléctrica. Esta herramienta
está equipada con un cable eléctrico con un
conductor con conexión polo a tierra y un
enchufe con conexión polo a tierra. Conecte
el enchufe eléctrico de 3 puntas a una toma
de 3 polos debidamente instalado y con una
conexión polo a tierra conforme a los códigos y
regulaciones locales.
3. no modifique el enchufe suministrado
si éste no se adapta la toma. Instale la toma
adecuado con la ayuda de un electricista
profesional.
4. la coneXiÓn inadecuada del conductor
con la coneXiÓn polo a tierra del equipo
puede ocasionar una descarga elÉctrica.
El conductor con aislamiento que posee una
supercie externa verde (con o sin franjas
amarillas) es el conductor de conexión polo a
tierra del equipo. Si fuera necesario reparar
o reemplazar el cable eléctrico o enchufe no
conecte el conductor de conexión polo a tierra
del equipo a una terminal activa.
5. consulte a un electricista profesional
si no entendiera completamente las instrucciones
para la conexión polo a tierra; o si tuviera dudas
acerca de si la herramienta está conectada
correctamente polo a tierra.
6. utilice solamente cables de eXtensiÓn
de 3 conductores que poseen enchufes
de conexión polo a tierra de 3 puntas y
tomacorrientes de 3 polos que aceptan el
enchufe de la sierra eléctrica para cortar losetas.
7. repare o reemplace inmediatamente el
cable gastado o daÑado.
8. si el enchufe o tomacorriente se
humedecieran, no desenchufe el cable.
Desconecte el fusible o el interruptor automático
que suministra electricidad a la herramienta.
luego desenchúfela y revise si hay agua en el
tomacorriente.
9. con este producto sÓlo pueden usarse
cables de eXtensiÓn calificados por ul.
10. el uso inadecuado de cables
de eXtensiÓn puede producir un
funcionamiento deficiente de la
herramienta, que puede dar como resultado
el recalentamiento. Asegúrese de que el cable
de extensión tenga la potencia adecuada para
suministrar una corriente eléctrica suciente
al motor. Para calibrar su herramienta en forma
adecuada consulte el TABlA 1 (página 26).
11. no toque con los dedos las terminales del
enchufe al conectar o desconectar el enchufe
del toma.
12. esta sierra elÉctrica para
cortar losetas debe ser instalada
apropiadamente polo a tierra. Si no
lo estuviera aumentaría enormemente el
riesgo de descargas eléctricas y accidentes,
particularmente si se utilizara en lugares
húmedos o cercanos a cañerías.
nota: la sierra electrica professional esta
diseñada para ser conectada en un toma
corriente empotrado y conectado a tierra como el
que se encuentra en la FIGURA 2(B). Ademas esta
sierra tiene un toma corriente de tierra como el
de la FIGURA 2(A).
– 26 –
Tornillo
de
metal
(B) Toma corriente
empotrado
y conectado a tierra
(A) Pernos
de tierra
figura 2
CABLES DE EXTENSIÓN
(ALARGADORES)
1. Utilice solamente los cables de extensión
destinados para uso en áreas exteriores. Puede
identicarlos con la leyenda “Pueden usarse
con dispositivos para exteriores: guardar en el
interior cuando no se use.” Utilice solamente los
cables de extensión que tengan una clasicación
eléctrica no menor a la clasicación del producto.
No utilice el cable de extensión si está dañado,
reemplácelo. Examine el cable de extensión antes
de usarlo y suspenda el uso si está dañado. No
maltrate el cable de extensión y no lo desconecte
de un tirón. Mantenga el cable alejado del calor
y los bordes losos. Siempre desconecte el
cable de extensión del tomacorriente antes de
desconectar el producto del cable de extensión.
PARA REDUCIR
EL RIESGO DE ELECTROCUCIóN, MANTENGA
TODAS LAS CONExIONES SECAS Y LEJOS
DEL SUELO. NO TOQUE EL ENCHUFE CON LAS
MANOS MOJADAS.
2. El/los circuito/s o toma/s que se usarán con la
sierra para losetas/azulejos deben contener un
Interruptor de Circuito Polo a Tierra (GFCI) como
protección. Se pueden obtener tomacorrientes
con protección GFCI incorporada para usarse de
acuerdo con esta medida de seguridad.
3. utilice un cable de eXtensiÓn
adecuado. Asegúrese de que el cable de
extensión esté en buenas condiciones. Cuando
utilice un cable de extensión, asegúrese de que
sea lo sucientemente pesado para transportar
la corriente que requiera el producto. Un cable de
tamaño reducido causará una caída en el voltaje
de paso, y dará como resultado la pérdida de
energía y el recalentamiento. la TABlA muestra
el tamaño correcto que debe usarse, teniendo en
cuenta la longitud del cable y la clasicación de
amperios en la placa de datos. Si tuviera dudas,
utilice el siguiente indicador más pesado. Cuanto
menor sea el número del indicador, más pesado
será el cable.
nota: Cuando utilice un cable de extensión,
asegúrese de que todos los cables no tengan
un calibre menor al # 12, con una potencia de
20-amperios como mínimo, y estén equipados
con enchufes de 3 puntas. El uso de cualquier
cable menor puede ocasionar el recalentamiento
o que se queme el motor. Se recomienda que
un electricista revise el voltaje en el motor de la
sierra para asegurarse de que tiene el voltaje
adecuado para que la sierra funcione de manera
ecaz y segura.
PROPOSICIÓN 65
DE CALIFORNIA
ALGUNOS
POLVOS CREADOS POR LIJADORAS
MECáNICAS, ASERRADEROS, TRITURADORES,
PERFORADORAS Y OTRAS ACTIVIDADES DE
CONSTRUCCIóN CONTIENEN SUSTANCIAS
QUíMICAS QUE SE SABE (EN EL ESTADO DE
CALIFORNIA) CAUSAN CáNCER, DEFECTOS DE
NACIMIENTO U OTROS DAñOS AL SISTEMA
REPRODUCTIVO.
Algunos ejemplos de estas sustancias químicas
son:
Régimen de amperios
Voltios longitud total del cable en pies
120 V 8.7 m 15,24 m 30,48 m 60,96 m
240 V 15,24 m 30,48 m 60,96 m 91,44 m
Más de No más de AWG
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 No recomendado
tabla 1
– 27 –
• Plomo derivado de pinturas a base de plomo.
• Sílice cristalino de los ladrillos, cementos y
otros tipos de productos de albañería.
• Arsénico y cromo de madera tratada con
sustancias químicas.
El riesgo de exposición a éstas situaciones varía,
dependiendo de cuantas veces se hace este
tipo de trabajo. Para reducir el contacto con
estas sustancias químicas: trabaje en lugares
bien ventilados y con equipos aprobados para
la protección, como mascarillas para el polvo
que son diseñadas especicamente para ltrar
partículas microscopias.
DESCRIPCIÓN
• La sierra eléctrica para losetas Torque Master
XT contiene un motor de Alta –Torsión el cual
produce un sonido alto y distintivo. Esta es
una de las características de un motor de alto
desempeño y es de gran importancia para
producir la torsión necesaria para obtener un
óptimo desempeño al realizar el corte.
• Para mejores resultados permita que el disco
de corte haga el trabajo, en vez de forzar la
loseta a través de la máquina. En caso que
el disco de corte se detenga, simplemente
retire la loseta y después continúe cortando
empujando con menos presión.
• Corte húmedo.
• Depósito de agua completamente separado de
todos los componentes eléctricos.
• Disco de diamante de borde continuo de
100mm (4 in.) incluido, para cortar losetas y
otros materiales.*
• Mesa de ajuste para cortes en ángulo de
precisión (22.5°, 45°)
• La profundidad de corte con un disco de 100
mm (4 in.) es de 19 mm.
* Esta sierra incluye un disco de corte diamantado,
es ideal para el corte de losetas de cerámica. Sí
su proyecto requiere el corte de otros substratos,
incluyendo de porcelana, se recomienda que
utilice el disco de corte apropiado para el material
que cortará.
eSPeCiFiCaCiOneS deL PrOdUCtO
Entrada: 4 Amperios
Velocidad sin carga: 4600 rpm
Salida: 3⁄5 máximo de cabllos de fuerza
Diámetro del disco de corte: 100 mm
Eje: 16 mm
Rango: 120 Voltios, 60 Hercios
Profundidad del Corte: 19 mm
– 28 –

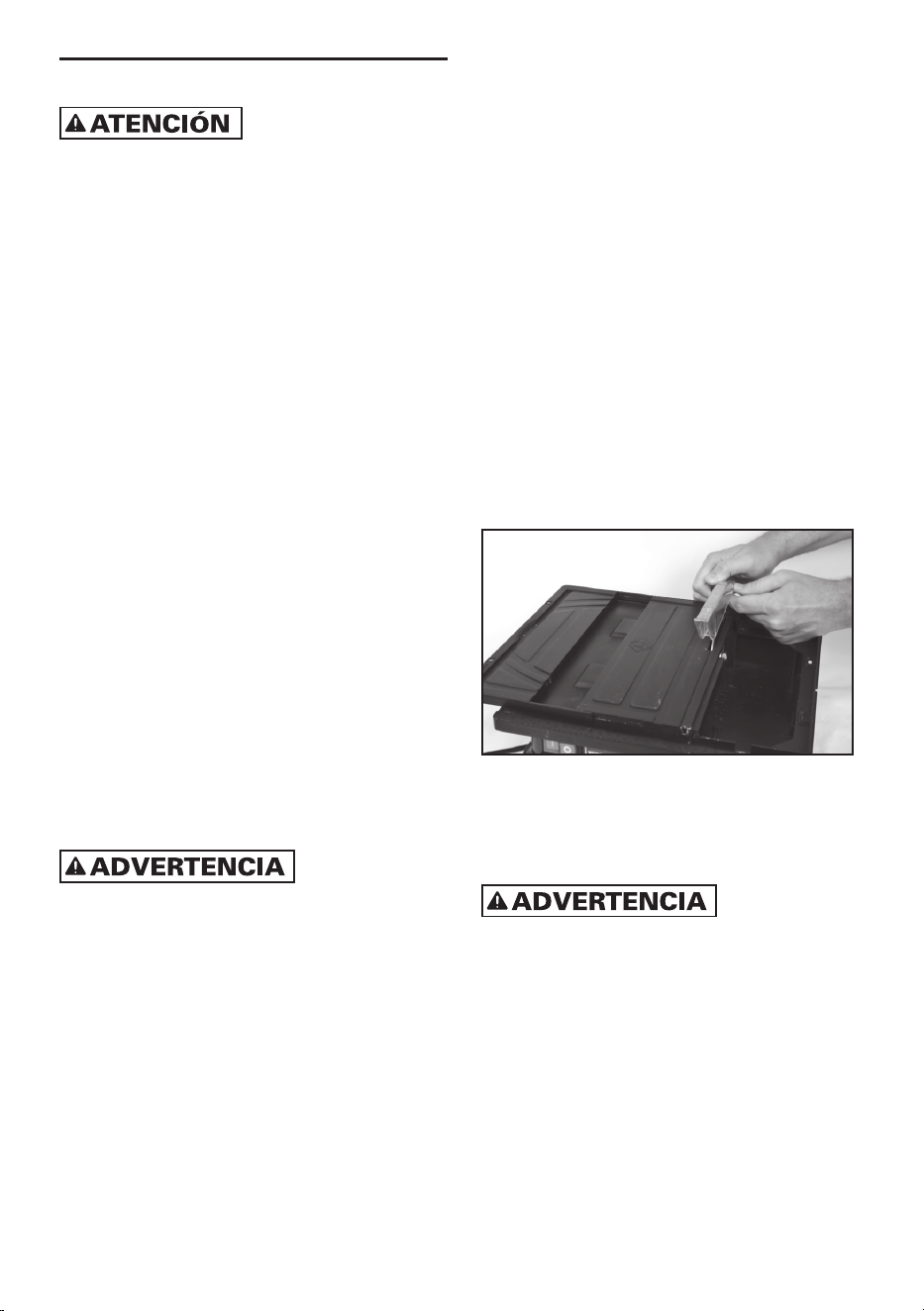

MONTAjE
SIGA TODAS LAS
INSTRUCCIONES ACERCA DEL MONTAJE E
INSTALACIóN QUE ESTáN EN ÉSTE MANUAL,
ANTES DE CONECTAR LA SIERRA PARA
CORTAR LOSETAS EN LA TOMA ELÉCTRICA
Y ENCENDERLA.
deSemPaQUe
1. Remueva todos los materiales de empaque que
están alrededor de su sierra.
2. Con cuidado levante la sierra y sáquela del
cartón colocándola en una supercie que esté al
nivel para trabajar.
3. No deseche los materiales de empaque hasta
que usted no haya inspeccionado bien la sierra si
llegará a tener alguna parte suelta o dañada.
los siguientes artículos están incluidos en la caja
con su sierra para cortar losetas:
• Sierra eléctrica para losetas Torque Master XT
• Disco de diamante de 100 mm (4 in.)
• Protección de seguridad del disco
• Guía para corte recto
• Guía para corte en ángulo de 45°
• Abroche la mesa de extensión
• Manual del usuario
4. Inspeccione cuidadosamente la sierra para
asegurarse que durante el transporte no se haya
roto a dañado. Si alguna parte está dañada o le
falta alguna parte llamar a servicio al cliente de
QEP al numero 866-435-8665
SI ALGUNA PARTE
ESTá DAñADA O LE HACE FALTA, NO INTENTE
UTILIzAR ESTA SIERRA. SI UTILIzA ESTA SIERRA
CON ALGUNA PARTE DAñADA O SIN UNA PARTE
QUE LE HAGA FALTA, PODRíA RESULTAR EN UNA
SERIA LESIóN PERSONAL.
inStaLaCiÓn deL diSCO de COrte
1. Para colocar el disco de corte, primero
cuidadosamente levante la sección articulada de
la mesa. Remueva el tornillo que está en el tablón
contra salpicados y remueva el tablón contra
salpicados para permitir acceso.
2. Remueva la tuerca del eje del disco de corte y
la pestaña exterior.
3. Cuidadosamente coloque el disco de corte
sobre el eje y empújelo hacia la pestaña interior.
4. Asegúrese que la cara del disco de corte
que tiene ilustrada la echa direccional este
mirando hacia usted.
5. Coloque la pestaña exterior y la tuerca del eje
en el disco de corte.
6. Apriete rmemente la tuerca del eje del disco
de corte, pero no la apriete demasiado.
7. Reemplace la tabla contra salpicaduras y la
mesa de corte.
8. Inserte el protector del disco de corte detrás
de la apertura para el disco de corte. Ajuste la
altura.
9. Remueva la perilla disco de corte.
10. Deslice la parte trasera del protector del
disco de corte hacia abajo donde está el
soporte del disco de corte.
11. Vuelva a colocar la perilla en el protector del
disco de corte (ver la FIGURA 3).
figura 3
12. Es sugerido que el frente del protector del
disco quede mirando un poco hacia abajo para
minimizar que salpique al frente mientras esté
cortando.
CON ESTA
SIERRA, SOLAMENTE UTILICE DISCOS DE
CORTE CON BANDA CONTINUA. NO UTILICE
DISCOS DE CORTE CON BANDA SEGMENTADA,
TURBO, PARA CORTAR MADERA, CON
ABERTURAS O CON NINGúN OTRO ARTíCULO
PARA CORTAR CON ESTA SIERRA. SI UTILIzA
ÉSTE TIPO DE DISCOS DE CORTE PODRíA
CAUSAR LESIONES PERSONALES MUY SERIAS
Y DAñAR LA SIERRA.
– 29 –
inStaLaCiÓn de La GUÍa Para
COrteS reCtOS
1. Coloque la guía para cortes rectos en la parte
superior de la mesa de corte, ajuste la guía para
cortes rectos con la perilla en cada extremo
hasta que inserte a presión en su lugar. la guía
está marcada con pulgadas y centímetros para
permitirle realizar un corte preciso. la guía para
cortes rectos puede utilizarla en cualquiera de los
dos costados del disco de corte.
inStaLaCiÓn de La GUÍa
Para ÁnGULOS
1. Para cortes en ángulo, presione la guía para
cortes en ángulo sobre la guía para cortes rectos.
Aoje la perilla de ajuste y colóquelo en el ángulo
deseado. Vuelva ajustar la perilla de ajuste y
coloque la loseta contra la guía para cortes en
ángulo. Después empuje hacia el disco de corte
para cortar la loseta.
OPERACIÓN
IMPORTANTE: SIEMPRE apague la sierra y
remueva el enchufe de la toma eléctrica ÁNTES
de añadir o remover los accesorios y hacerle
ajuste.
SI NO
DESCONECTA LA SIERRA PODRíA INICIAR
ACCIDENTALMENTE LA SIERRA Y PODRíA
CAUSAR POSIBLES LESIONES GRAVES
PERSONALES.
anteS de iniCiar La Sierra
1. Asegúrese que la sierra esté desconectada.
2. levante la mesa de corte de la derecha y llene
la reserve de agua hasta el tope de la abertura de
desbordamiento. No lo llene más arriba de éste
nivel.
NOTA: SIEMPRE mantenga suciente agua en la
reserva de agua mientras esté utilizando la sierra.
NO permita que la sierra funcione sin agua.
3. Cierre la mesa de corte de la derecha.
IMPORTANTE: SIEMPRE drene muy bien la
reserva de agua y límpiela completamente
después de cada uso.
Para darLe iniCiO a La Sierra
1. Saque el cable que está en el compartimiento
de la parte de abajo de la sierra y conecte el
cable en una toma protegida por un Interruptor de
Protección del Circuito de Fallas de Conexión a
Tierra (ver la FIGURA 4).
figura 4
2. Haga una “cueva de goteo’’ en el cable (ver la
FIGURA 5).
figura 5
UtiLiZandO La meSa de
extenSiÓn
1. la mesa de extensión puede utilizarla para
proporcionar soporte a las losetas de formato
grande.
2. Simplemente deslícela hacia afuera para
ajustarse al tamaño de loseta que usted esté
cortando.
Curva de
goteo
Cable de electricidad
Cortador de
losetas
Superficie
de apoyo
– 30 –

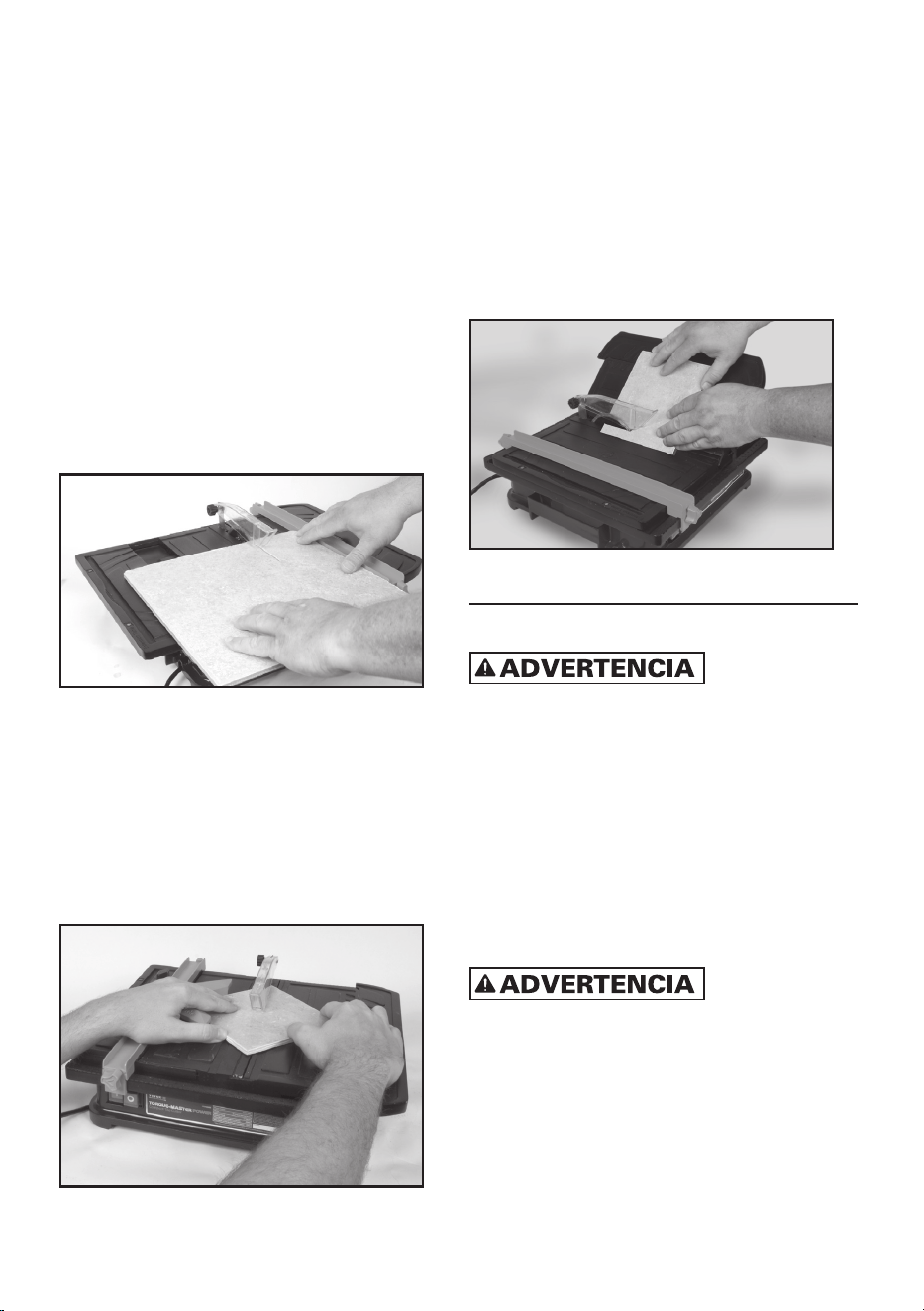

HaCiendO COrteS
En el borde de la mesa podrá ver fácilmente las
dimensiones (en pulgadas y en centímetros) para
hacer corte precisos.
IMPORTANTE: SIEMPRE permita que el disco de
corte haga el corte a su propia velocidad. NO
fuerce el material a cortar. SIEMPRE verique
que el disco de corte no tenga grietas o daños
ANTES de cada uso.
HaCiendO COrteS LineaLeS a 90°
1. Instale la guía para cortes lineales colocándola
en la posición deseada, de acuerdo al ancho del
corte que está realizando.
2. Coloque el material a cortar contra la guía para
cortar.
3. Cuidadosamente empuje el material hacia el
disco de corte (ver la FIGURA 6).
figura 6
4. Si es necesario, la guía para cortes lineales
puede removerla cuando esté cortando losetas
de formato grande.
HaCiendO COrteS en ÁnGULO
1. Instale la guía para ángulos sobre la guía para
cortes rectos.
2. Cuidadosamente empuje la guía para ángulos y
el material hacia el disco de corte (ver FIGURA 7).
figura 7
HaCiendO COrteS a inGLete
(ver la FIGURA 8)
1. la mesa de corte a la derecha puede colocarla
en ángulo a 22,5° ó a 45°.
2. los dos refuerzos que están debajo de la mesa
podrá desdoblarlos para darle soporte a la mesa
en el ángulo deseado.
3. Coloque el material a cortar sobre el lado
izquierdo de la mesa.
4. Cuidadosamente empuje el material hacia el
disco de corte.
figura 8
MANTENIMIENTO
PARA EVITAR
ACCIDENTES, SIEMPRE DESCONECTE LA
SIERRA DE LA FUENTE DE ELECTRICIDAD
ANTES DE LIMPIARLA O HACERLE ALGúN
MANTENIMIENTO.
Por favor no intente hacerle algún servicio a esta
sierra usted solo.
Evite utilizar solventes cuando esté limpiando las
parte plásticas. la mayoría de las partes plásticas
son susceptibles a dañarse a causa de varios
tipos de solventes comerciales y también podrían
dañarse por su uso. Utilice un trapo limpio para
remover mugre, polvo etc.
NUNCA PERMITA
QUE LíQUIDOS PARA FRENOS, GASOLINA,
PRODUCTOS A BASE DE PETRóLEO, ACEITES
PENETRANTES ETC., ENTREN EN CONTACTO
CON LAS PARTES PLáSTICAS. ESTOS
CONTIENEN QUíMICOS QUE PUEDEN DAñAR,
DEBILITAR O DESTRUIR PLáSTICO.
1. siempre limpie la sierra para losetas después
de cada uso y guarde la sierra para losetas en un
área seca.
– 31 –
2. siempre limpie todas las supercies
exteriores y mantenga la mesa de corte limpia y
libre de desechos.
3. siempre revise el disco de corte a ver si tiene
grietas o demuestra algún signo de estar dañado
ANTES de cada uso.
4. siempre guarde el cable en el
compartimiento que está en la parte de abajo de
la sierra después de cada uso.
diSCOS de diamante
• Utilice en esta sierra solamente un disco de
diamante de banda continua de 100 mm con un
apertura de eje de 16 mm. De no ser así podría
resultar en causarse daños físicos o dañar la
sierra.
• El disco de corte diamantado que viene con
ésta sierra cortará losetas de cerámica.
Dado a la dureza de losetas duras incluyendo
la porcelana, la pizarra y la piedra, puede
comprar un disco de corte especícamente
diseñado para estos materiales, para acelerar
el tiempo de corte requerido. IMPORTANTE:
Siempre permita que el disco de corte haga el
corte a su propio ritmo, moviendo el material
lentamente hacia el disco de corte. No fuerce
el material que esté cortando.
QUÉ HaCer y QUÉ nO HaCer COn
eL diSCO de diamante
1. Revisar los discos de diamante diariamente
en caso de roturas o desgaste desparejo. ¡No
utilizar discos de diamante rotos, astilladas
o dobladas!
2. Seguir siempre las recomendaciones del
fabricante para utilizar la cuchilla adecuada
para el material que se desea cortar.
3. Revisar el eje en caso de desgaste desparejo
antes de colocar el disco de diamante.
4. Usar siempre discos de diamante con el
tamaño de eje adecuado en un eje compatible.
5. Asegurarse de que se colocó el disco de
diamante con la echa de rotación en la
dirección correcta y que está sujeto rmemente
con la llave de tuerca.
6. Usar siempre el equipo de seguridad
adecuado al operar la sierra. Usar gafas
protectoras y máscara para el polvo en todo
momento.
7. Revisar periódicamente la cuchilla en caso de
roturas o fatiga del material.
8. Asegúrese que el disco de corte esté pasando
a través de la reserva de agua para realizar el
corte en húmedo.
1. No opere la sierra sin colocar todos los
elementos de seguridad en posición.
2. No use la sierra con discos de diamante más
grandes o más pequeños que los recomendados.
3. No utilice discos de corte que no sean sutiles
para cortar en húmedo
4. No exceda del máximo de RPM recomendadas
por el fabricante de la cuchilla.
5. No fuerce el material dentro de la cuchilla.
Dejar que la cuchilla corte a su propia velocidad.
6. No corte materiales distintos a los
recomendados por el fabricante de la cuchilla.
LOCALIzACIÓN DE AVERÍAS
SOBreCaLentamientO
de La Sierra:
1. Apague la sierra eléctrica tipo puente y déjela
en reposo hasta que el motor esté frío al tacto.
2. Verique y limpie las ranuras de ventilación,
quite cualquier obstrucción y suciedad.
3. El motor tiene incorporado un protector térmico
para asegurar que la electricidad se corte
cuando la sierra se sobrecaliente. Esto prevendrá
que el motor se queme. Por esta razón por favor
apague la maquina y permita que se enfríe antes
de volver a iniciarla.
La Sierra nO arranCa:
1. Verique que el cable de alimentación esté
enchufado correctamente.
2. Revise la fuente de energía de la toma eléctrica
y el corta circuito.
3. Verique si el cable de extensión eléctrico está
en condiciones de funcionamiento.
4. No tiene una llave de seguridad
SerViCiO aL CLiente de Q.e.P.:
1-866-435-8665
– 32 –
PARTS# PARTS NAME QTY.
22400Q-001 Mesa de extensión lateral 1
22400Q-002 Mesa de corte izquierda 1
22400Q-003 Tuerca M5 1
22400Q-004 Protector para el disco de corte 1
22400Q-005 Botón de bloqueo para el protector del disco
de corte
1
22400Q-006 Soporte para el protector del disco de corte 1
22400Q-007 Soporte para la guía a inglete 2
22400Q-008 Tornillo autorroscantes ST2. 9 x 12-F 3
22400Q-009 Deflector de agua 1
22400Q-010 Mesa de corte central 1
22400Q-011 Guía para ángulo 1
22400Q-012 Guía para corte recto 1
22400Q-013 Mesa de extensión izquierda 1
22400Q-014 Barrera contra el aire 2
22400Q-015 Motor 1
22400Q-016 Tornillo exagonal M4x16 2
22400Q-017 Aro de caucho para sellar 1
22400Q-018 Pestaña interior 1
6-4001Q Disco de corte 1
22400Q-020 Pestaña exterior 1
22400Q-021 Tuerca M8 1
22400Q-022 Base 1
22400Q-023 Tornillo autorroscantes ST4.2 x 15-F 4
22400Q-024 Marco para el interruptor 1
22400Q-025 Bloqueo para el cable de la electricidad 1
22400Q-026 Patas 4
22400Q-027 Tornillo autorroscantes ST4.2 x 9-F 2
22400Q-028 Marco para el cable 1
22400Q-029 Cable de la electricidad 1
22400Q-030 Tornillo de cabeza plana con un receso en cruz 1
22400Q-031 Almohadilla flexible φ4 1
22400Q-032 Arandela con dentadas interiores φ4 1
22400Q-033 Interruptor 1
LISTA DE PIEzAS
Ver el diagrama de las
partes en la página 33.
– 33 –
6-4001Q
EXPLODED PARTS
PIèCES éSCALATéES
DESPIEzADO
PARTS# PARTS NAME QTY.
22400Q-001 Mesa de extensión lateral 1
22400Q-002 Mesa de corte izquierda 1
22400Q-003 Tuerca M5 1
22400Q-004 Protector para el disco de corte 1
22400Q-005 Botón de bloqueo para el protector del disco
de corte
1
22400Q-006 Soporte para el protector del disco de corte 1
22400Q-007 Soporte para la guía a inglete 2
22400Q-008 Tornillo autorroscantes ST2. 9 x 12-F 3
22400Q-009 Deflector de agua 1
22400Q-010 Mesa de corte central 1
22400Q-011 Guía para ángulo 1
22400Q-012 Guía para corte recto 1
22400Q-013 Mesa de extensión izquierda 1
22400Q-014 Barrera contra el aire 2
22400Q-015 Motor 1
22400Q-016 Tornillo exagonal M4x16 2
22400Q-017 Aro de caucho para sellar 1
22400Q-018 Pestaña interior 1
6-4001Q Disco de corte 1
22400Q-020 Pestaña exterior 1
22400Q-021 Tuerca M8 1
22400Q-022 Base 1
22400Q-023 Tornillo autorroscantes ST4.2 x 15-F 4
22400Q-024 Marco para el interruptor 1
22400Q-025 Bloqueo para el cable de la electricidad 1
22400Q-026 Patas 4
22400Q-027 Tornillo autorroscantes ST4.2 x 9-F 2
22400Q-028 Marco para el cable 1
22400Q-029 Cable de la electricidad 1
22400Q-030 Tornillo de cabeza plana con un receso en cruz 1
22400Q-031 Almohadilla flexible φ4 1
22400Q-032 Arandela con dentadas interiores φ4 1
22400Q-033 Interruptor 1
Made in China
Fabriqué en Chine
Hecho en China
Boca Raton, Fl 33487
www.qep.com
E1114-9021
