This is the main product document for model MMA-205.

The file format is pdf, 120 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
TIG Welder
Model:TIG/MMA-205
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to
cover all categories of tools offered by us. You are kindly reminded to verify
carefully when you are placing an order with us if you are actually saving half in
comparison with the top major brands.
background
TIG Welder
Model:TIG/MMA-205
Note:The product picture is for reference, the actual details shall prevail
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions carefully
before operating. VEVOR reserves a clear interpretation of our user manual. The
appearance of the product shall be subject to the product you received. Please
forgive us that we won't inform you again if there are any technology or
software updates on our product.
1
background

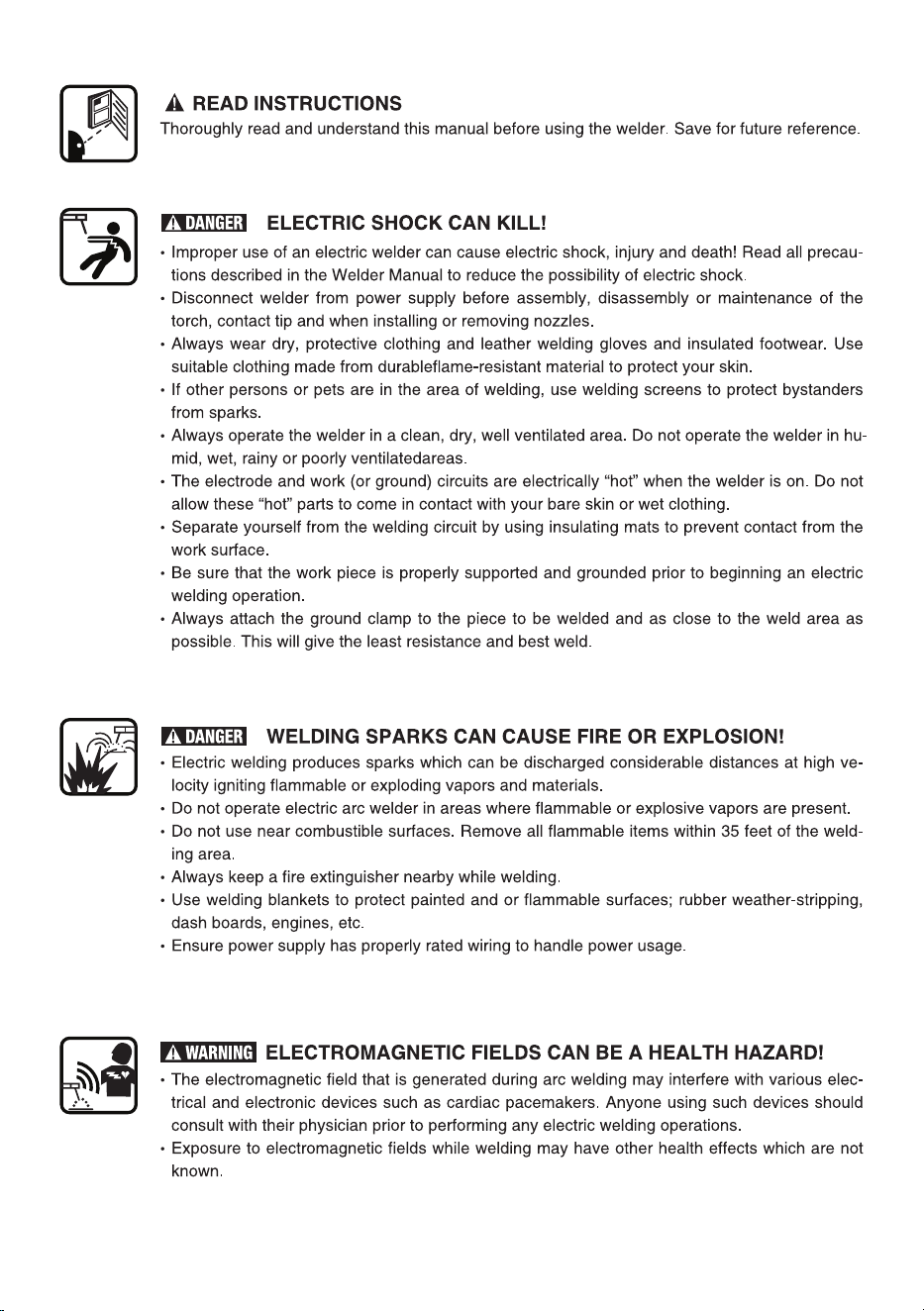

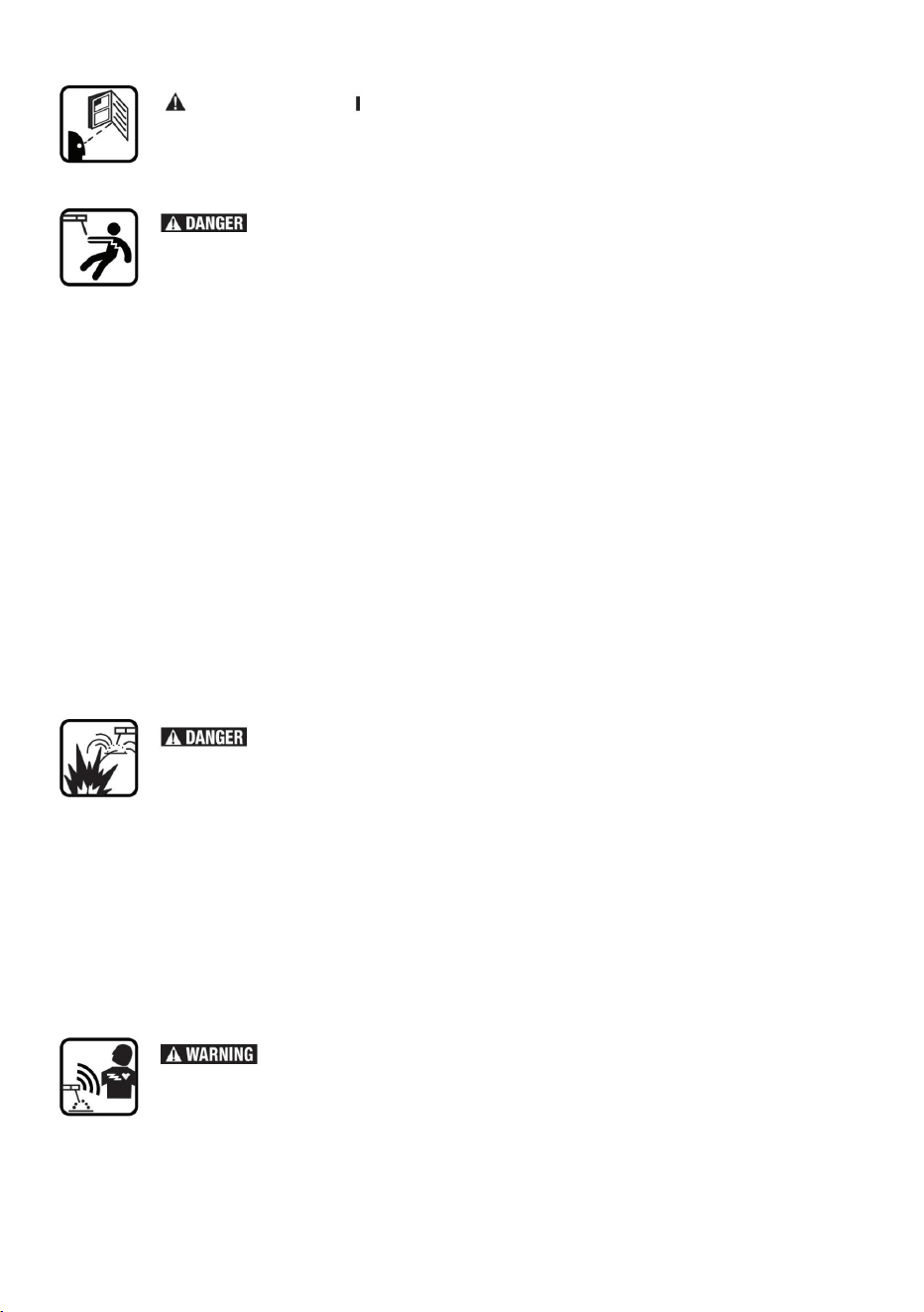

Warning-To reduce the risk of injury, user must read instructions manual carefully.
CORRECT DISPOSAL for Display
This product is subj ect to the provision of european Directive 2012/19/EU. The
symbol showing a wheelie bin crossed through indicates t hat the product requires
separat e refuse collection in the European Union. This applies to the product and
all accessories marked with this symbol. Products marked as such may not be
discarded with normal domestic waste, but must be taken to acollection point for
recycling electrical and electronic devices
.
Co mpliance is a EC security certification.
2
background

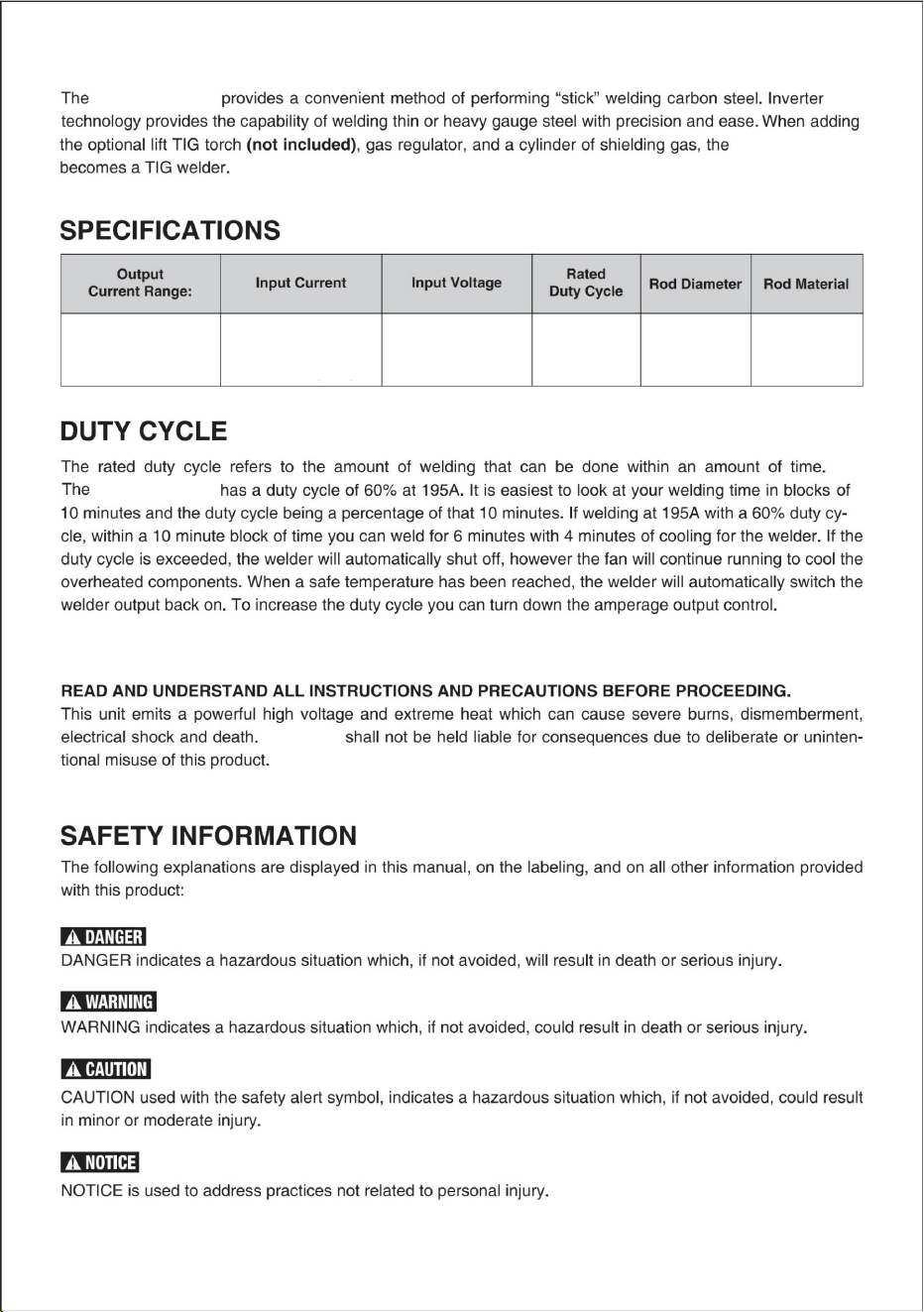

TIG/MMA-205
TIG/MMA-205
TIG/MMA-205
VEVOR
I1 max 45A (110V)
I1 eff 34.8A (110V)
I1 max 34A (220V)
I1 eff 26.3A (220V)
110Vor220V
20%@
205A
1/16~6/31
1.6~5.0mm
E6010 E6011
E6013 E7014
E7018S
tainless Steel
20~~205A
3
background

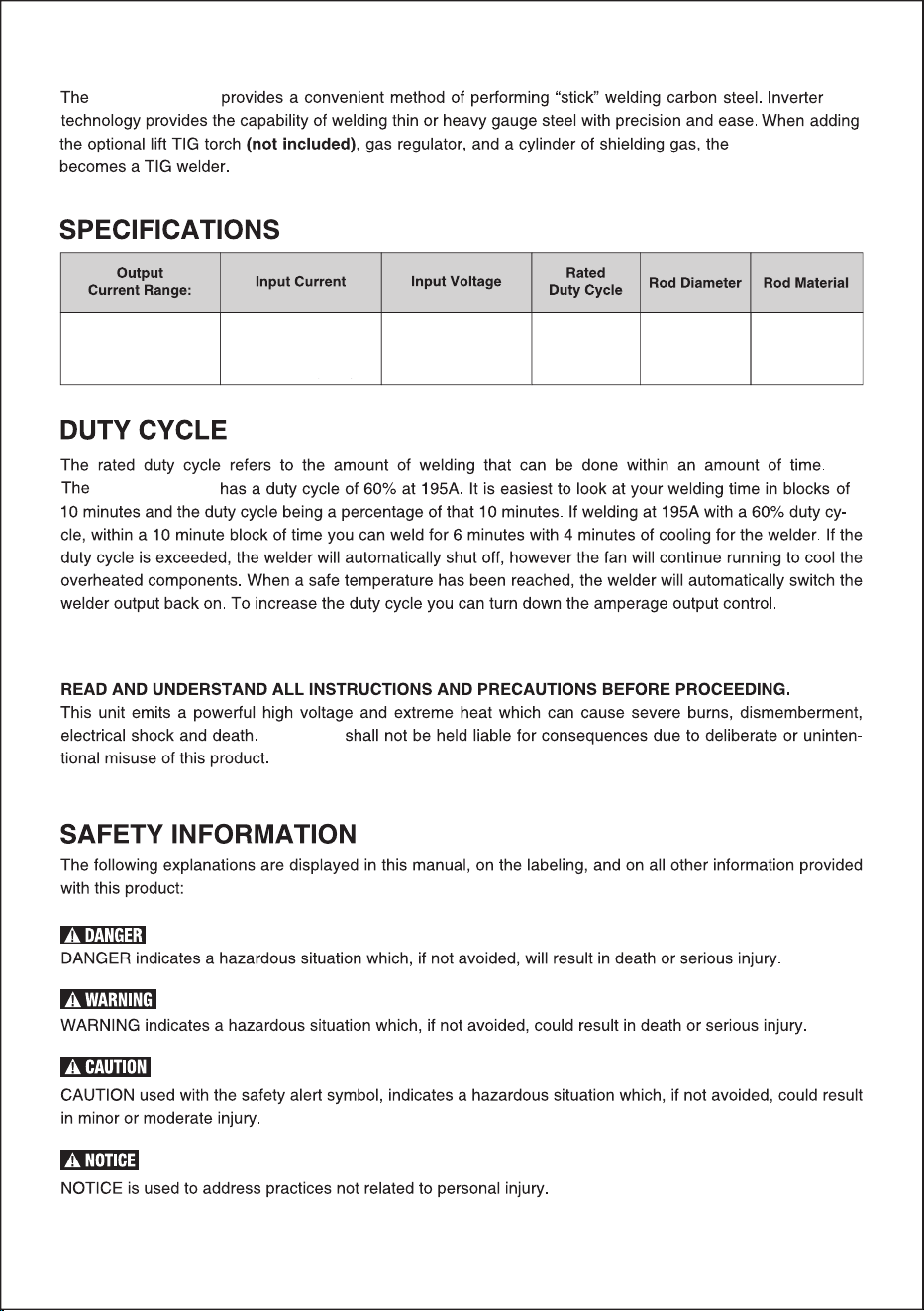

4
background
TIG/MMA 205
5
background

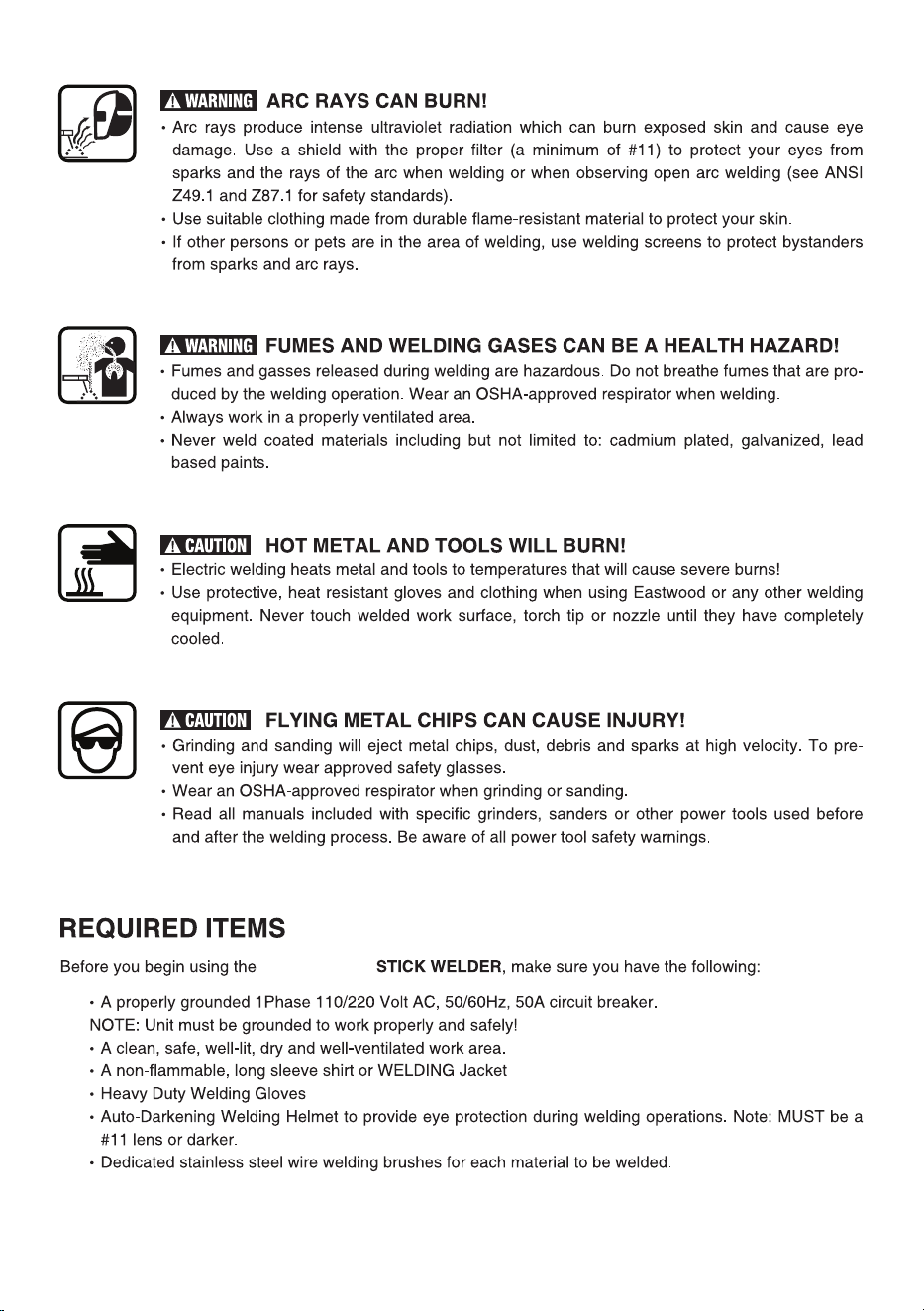

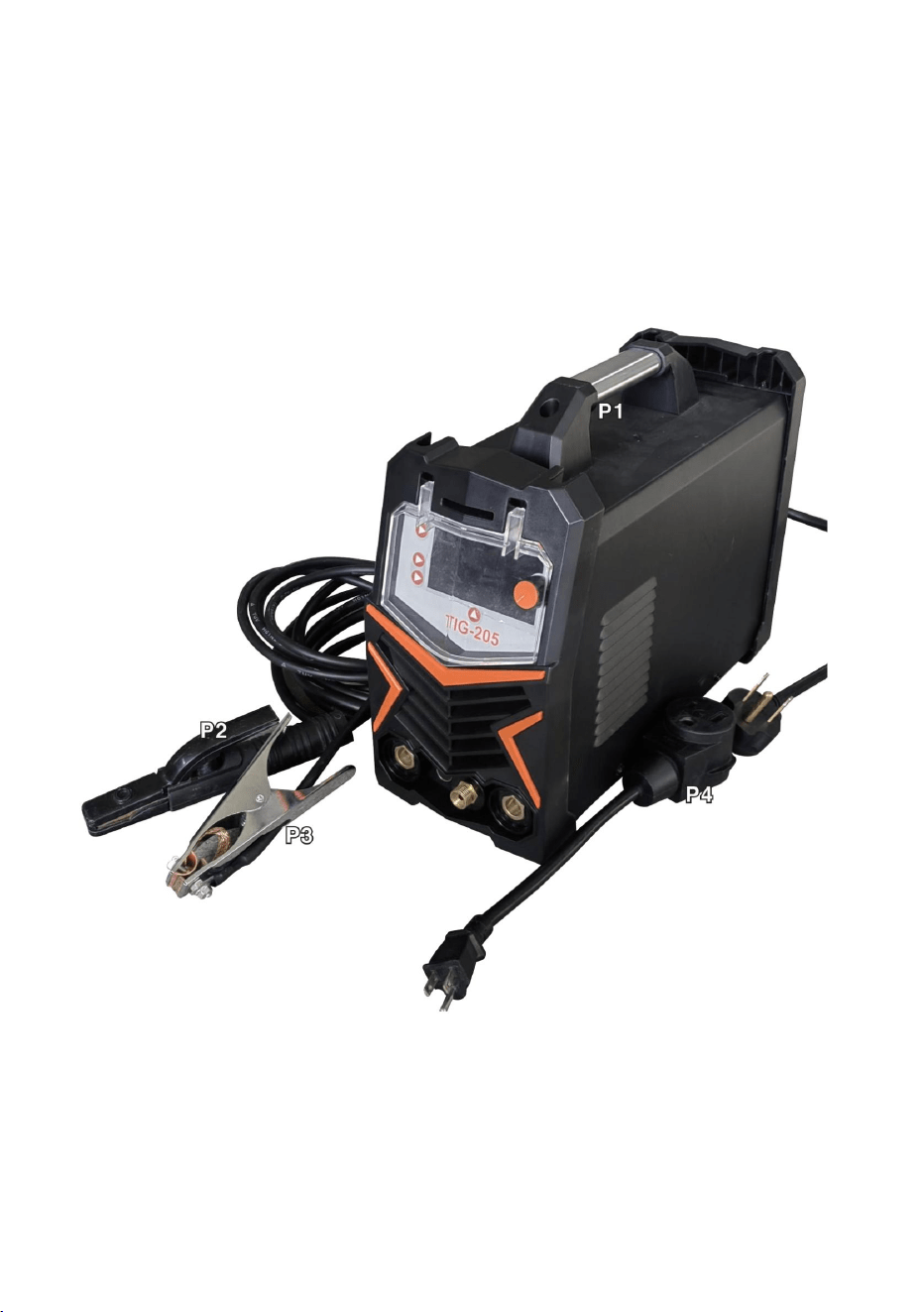

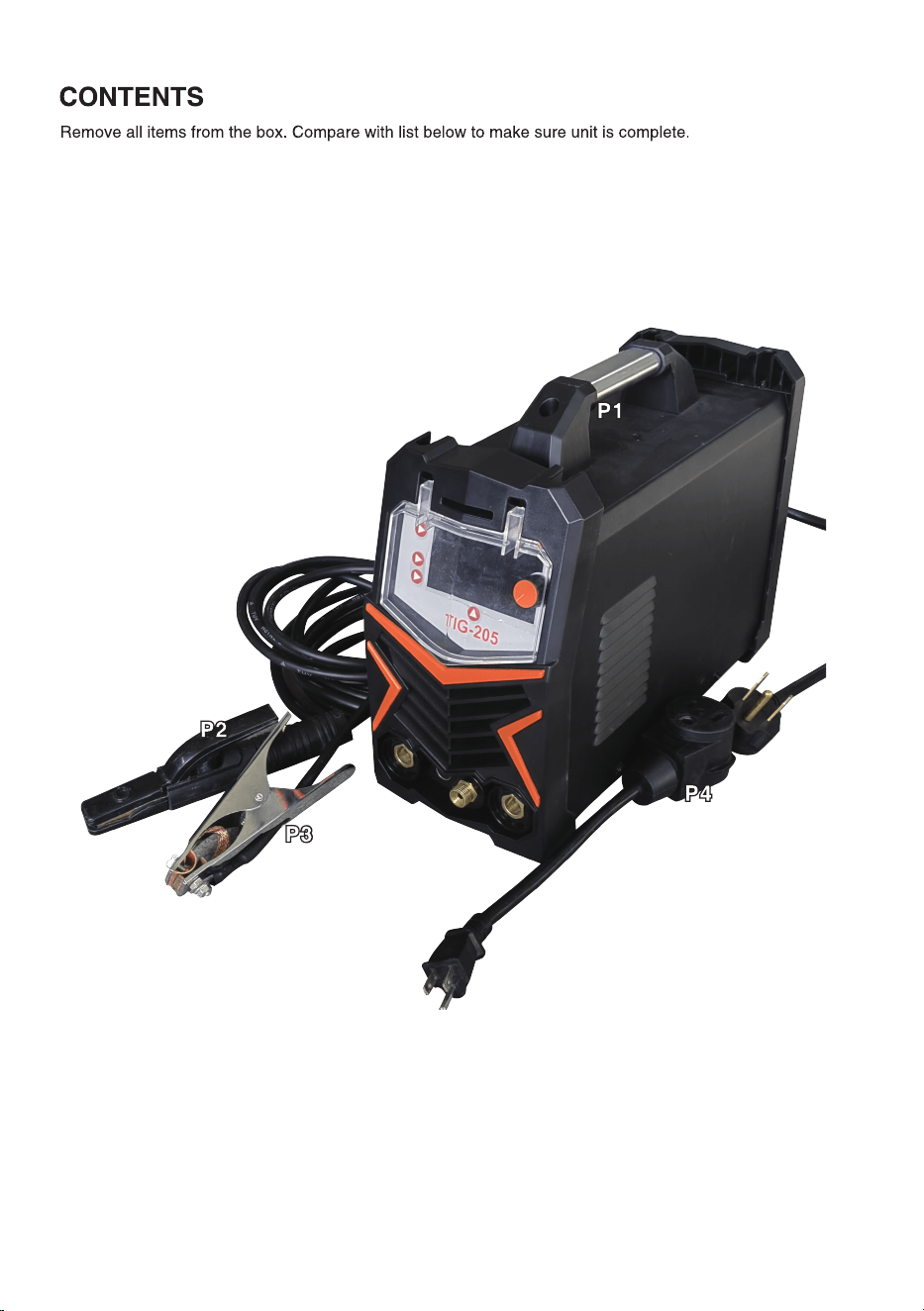

1.TIG/MMA-205
2.2m 25mm² Ground cable pliers 1 set
3.1 set of 2m 25mm² welding holder
4.3m WP-17 13mm² tig welding gun 1 set
5.welding brush *1
6.the United States plug dual voltage converter plug (dual power machine)
6
background

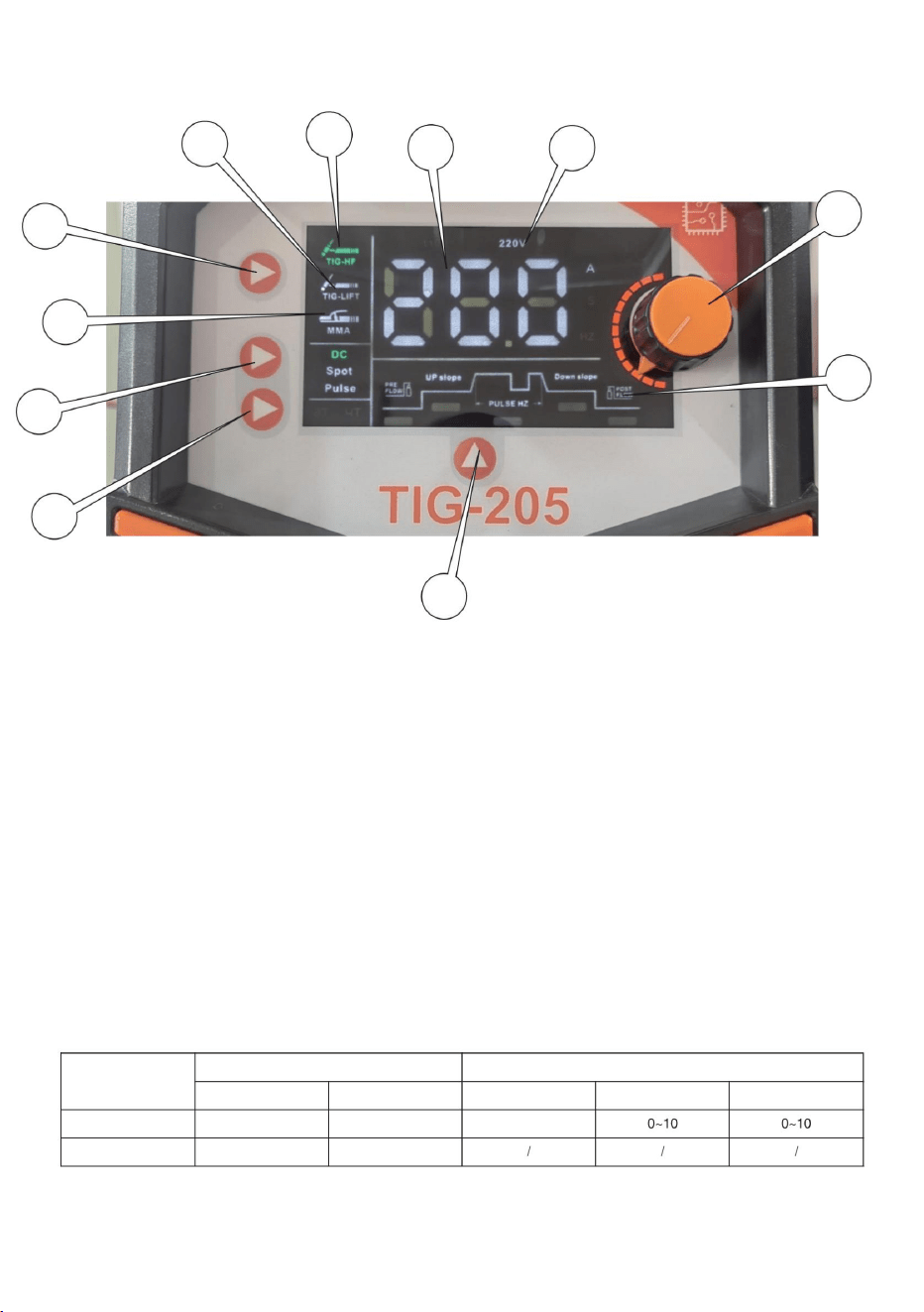

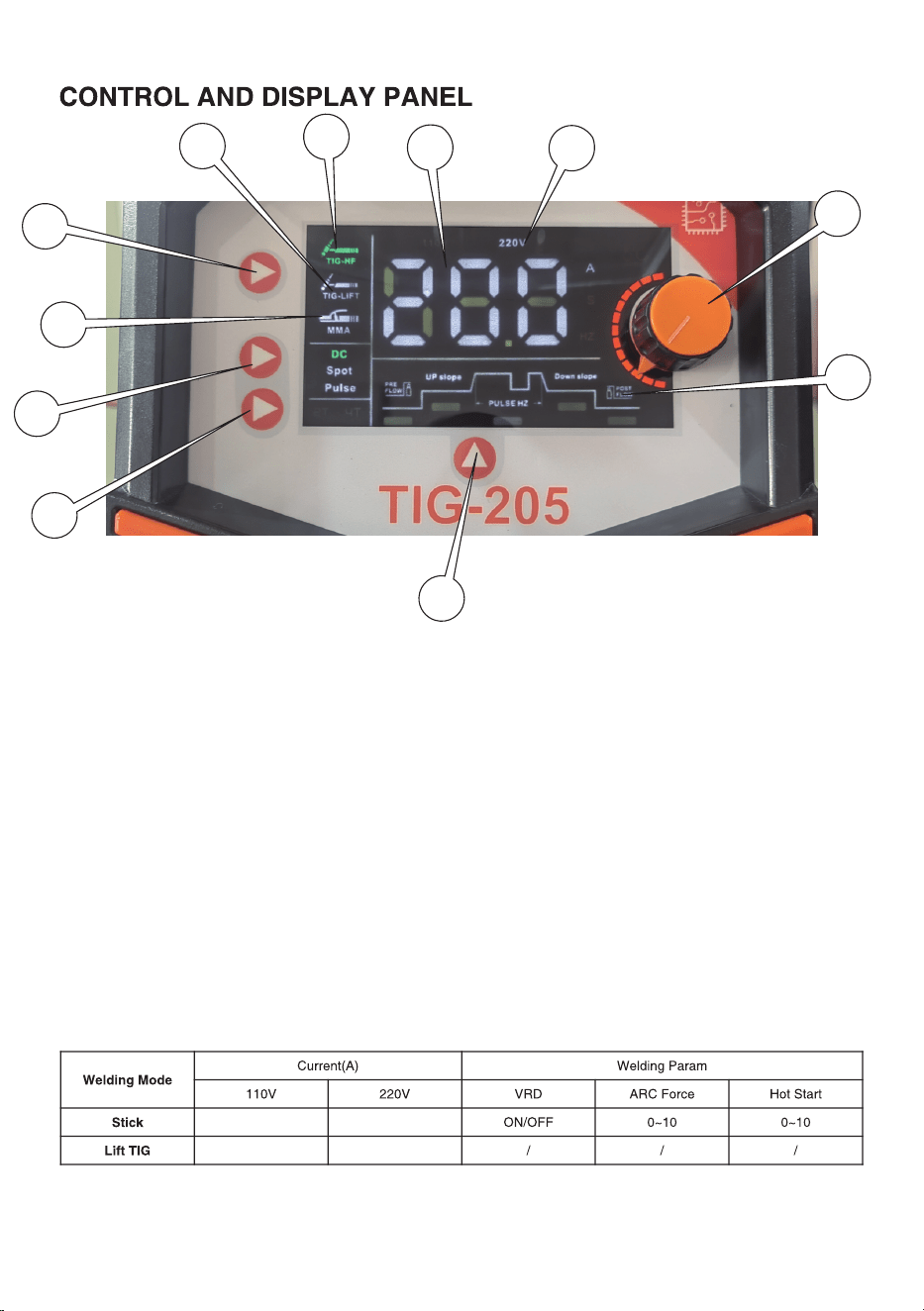

A:2T/4T Select button B:DC/SPOT/PULSE Select button
C: Manual welding mode D: Welding mode button
E: LIFTIG argon arc welding F: High frequency argon arc welding
G: Current display H: Input voltage display
I: current adjusting knob J: Built-in parameter display
K: Built-in function select button
K
A
C
G
H
I
J
B
D
E
F
20~130A
10~145A
20~180A
10~205A
7
Click the button to select the function to be steady on
In-screen alarm such as thermal protection
background

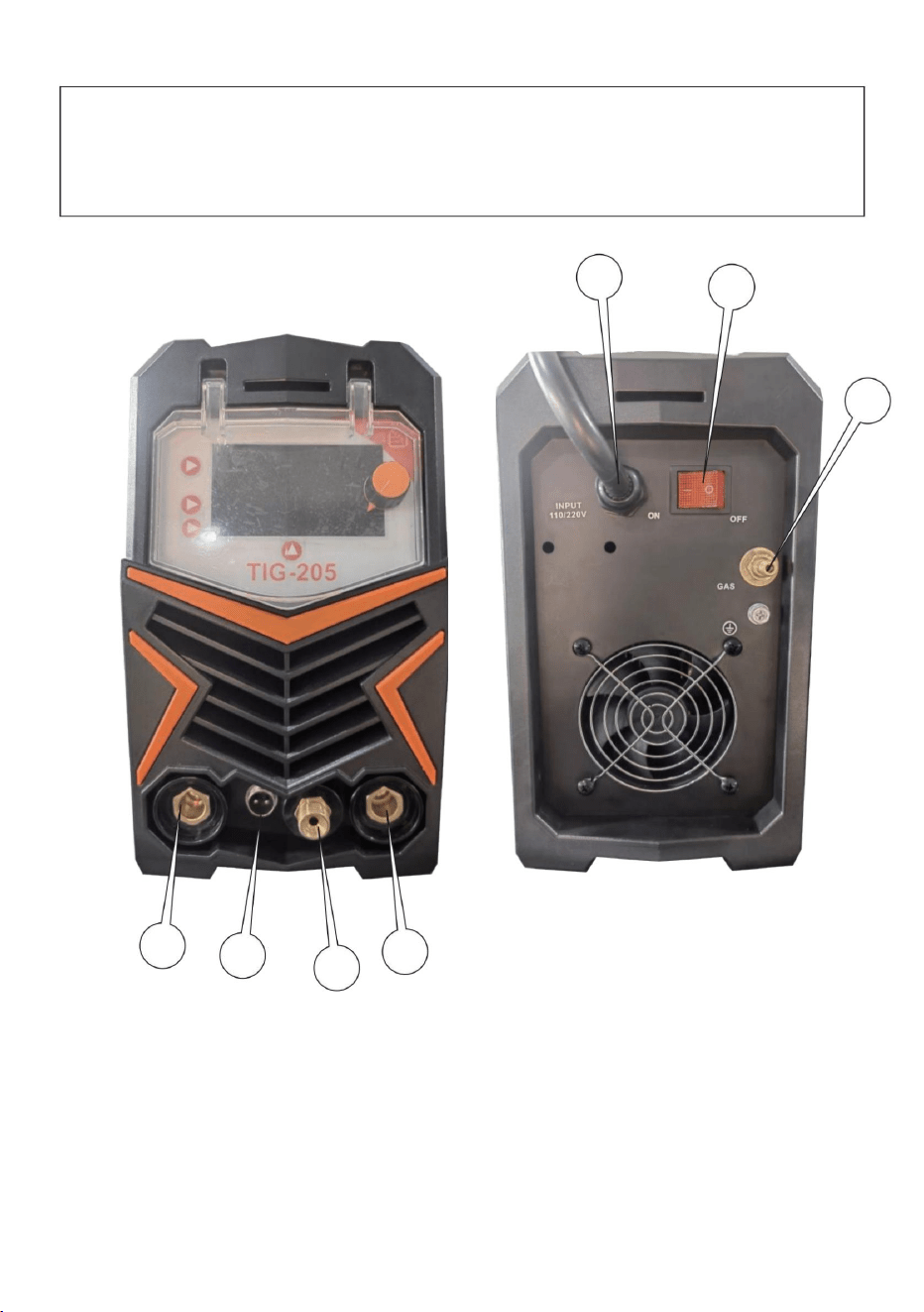

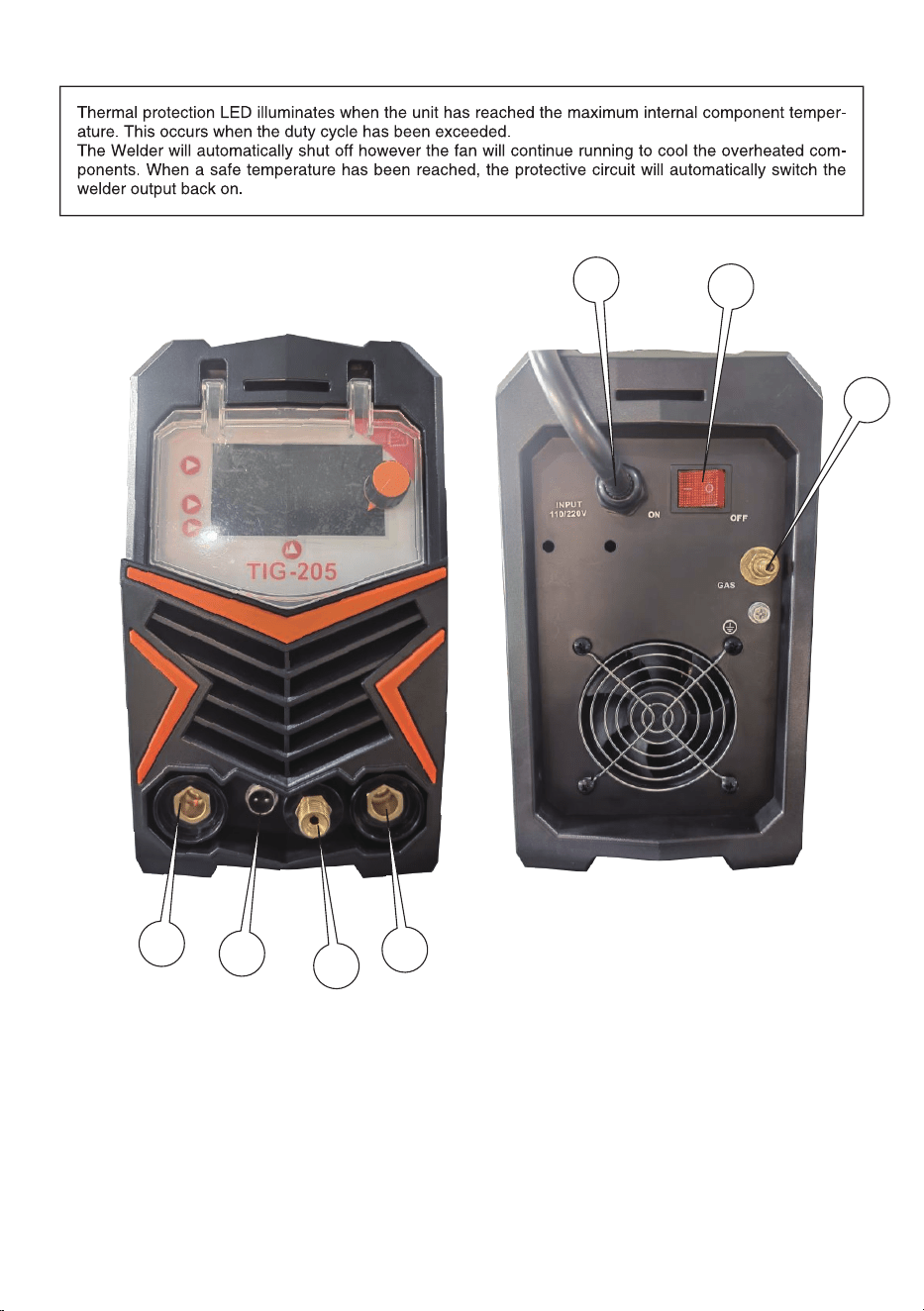

A: positive output interface B: Gun switch interface
C: gas-electric interface E: Power cord
F: Power switch G:TIG gas interface
A
B
D
C
F
G
E
8
background

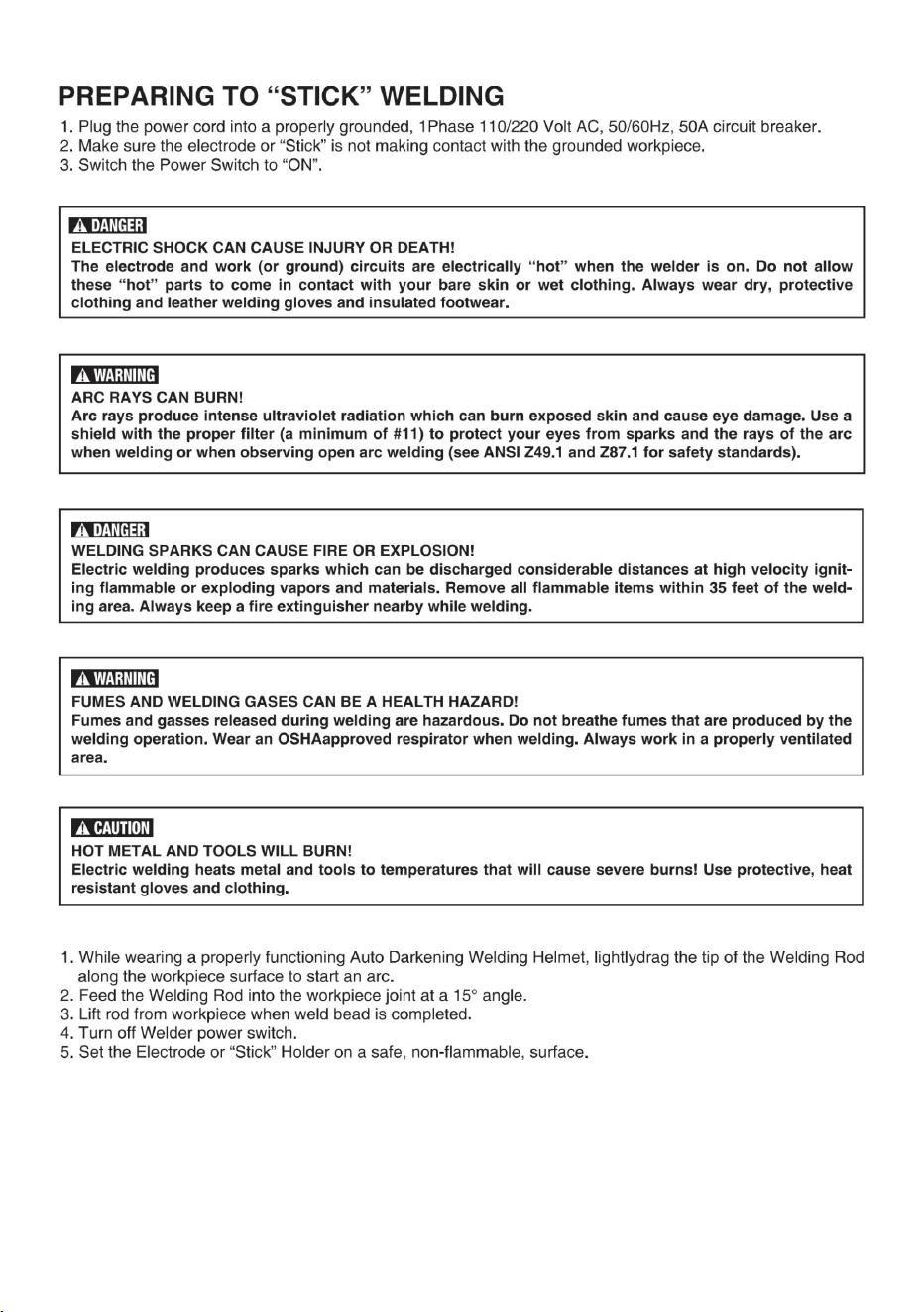

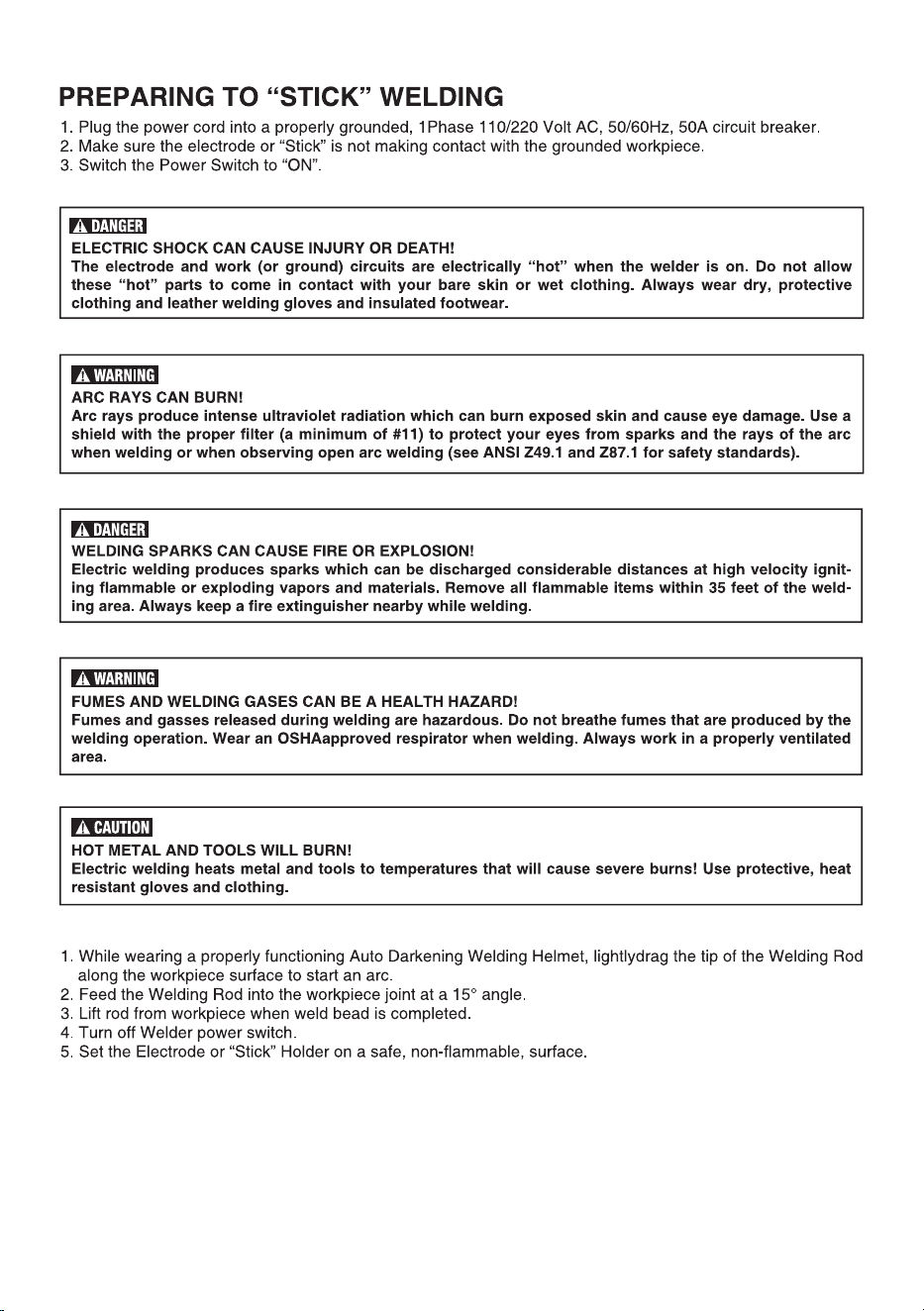

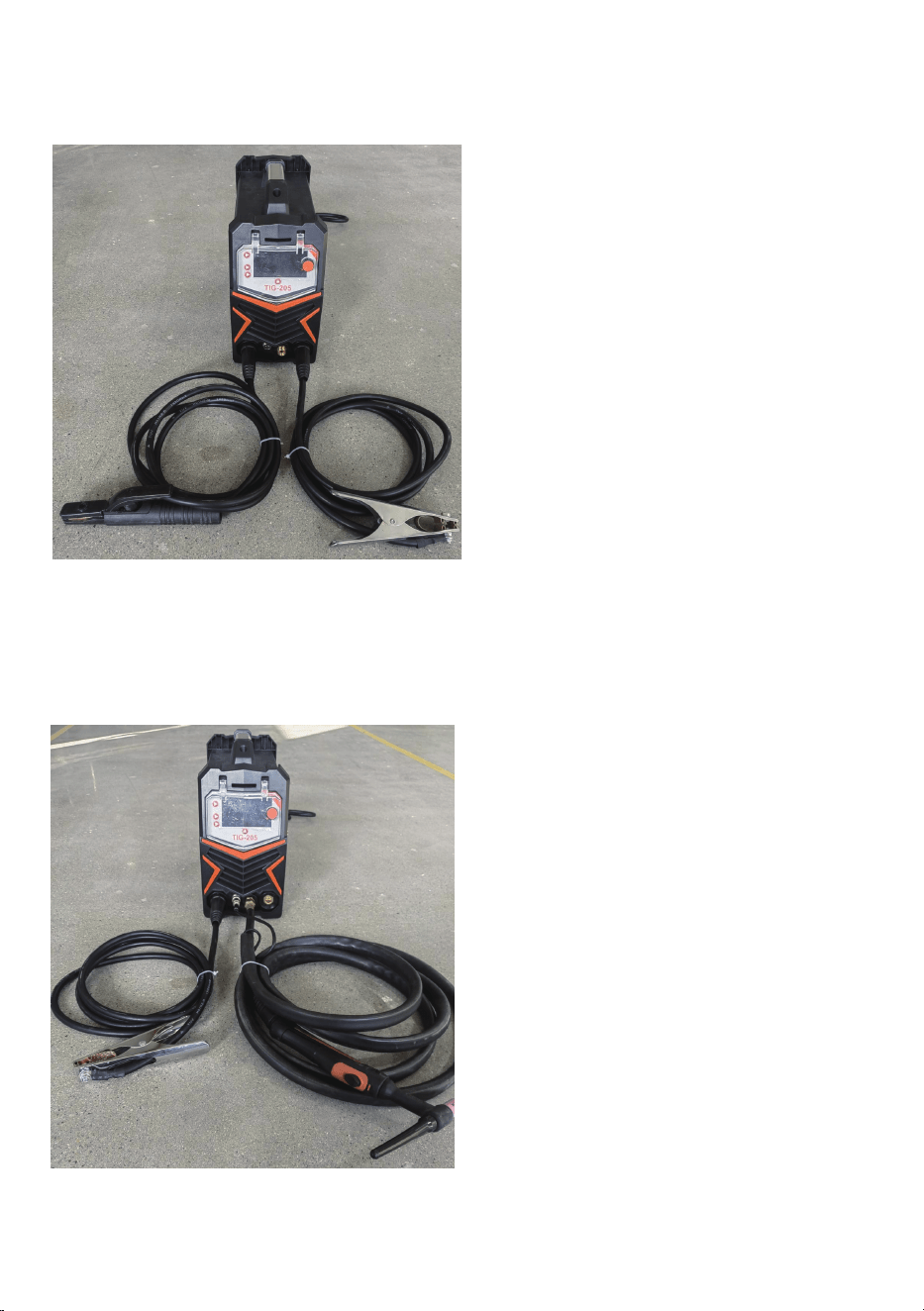

MANUAL WELDING
DEBUGGING AND OPERATION
ARGON ARC WELDING
DEBUGGING AND OPERATION
1. Power on and turn on the power switch.
2. Connect the argon arc welding gun to the
gas-electric interface of the welding machine and
tighten it clockwise.
3. Insert the two-core plug of the torch into the
switch port of the torch.
4. Connect the ground clamp quick connector to
the positive output end of the welder and hold
the workpiece with the ground clamp.
5. Press the welding mode button to switch to
argon arc welding mode.
6. Connect the gas cylinder gas pipe to the argon
arc welding gas port on the rear panel and tighten
it with the throat band.
7. Turn the cylinder valve to reach the appropriate
welding pressure.
8. According to the thickness of the plate, turn the
current adjustment knob to achieve the appropri-
ate welding current.
9. Touch the tungsten electrode of the welding
torch to the workpiece, press the gun switch on
the handle, and welding begins.
1. Connect the power plug and turn on the
power switch.
2. Connect the welding pliers to theposi-
tive output port, and connect the ground
clamp to the negative output port.
3. Hold the workpiece with a ground
clamp.
4. Press the welding mode button to switch
to manual welding mode.
5. Adjust the current knob to adjust the
current to the appropriate range.
6. Touch the electrode and the workpiece
with the welding pliers, and start the arc
welding.
9

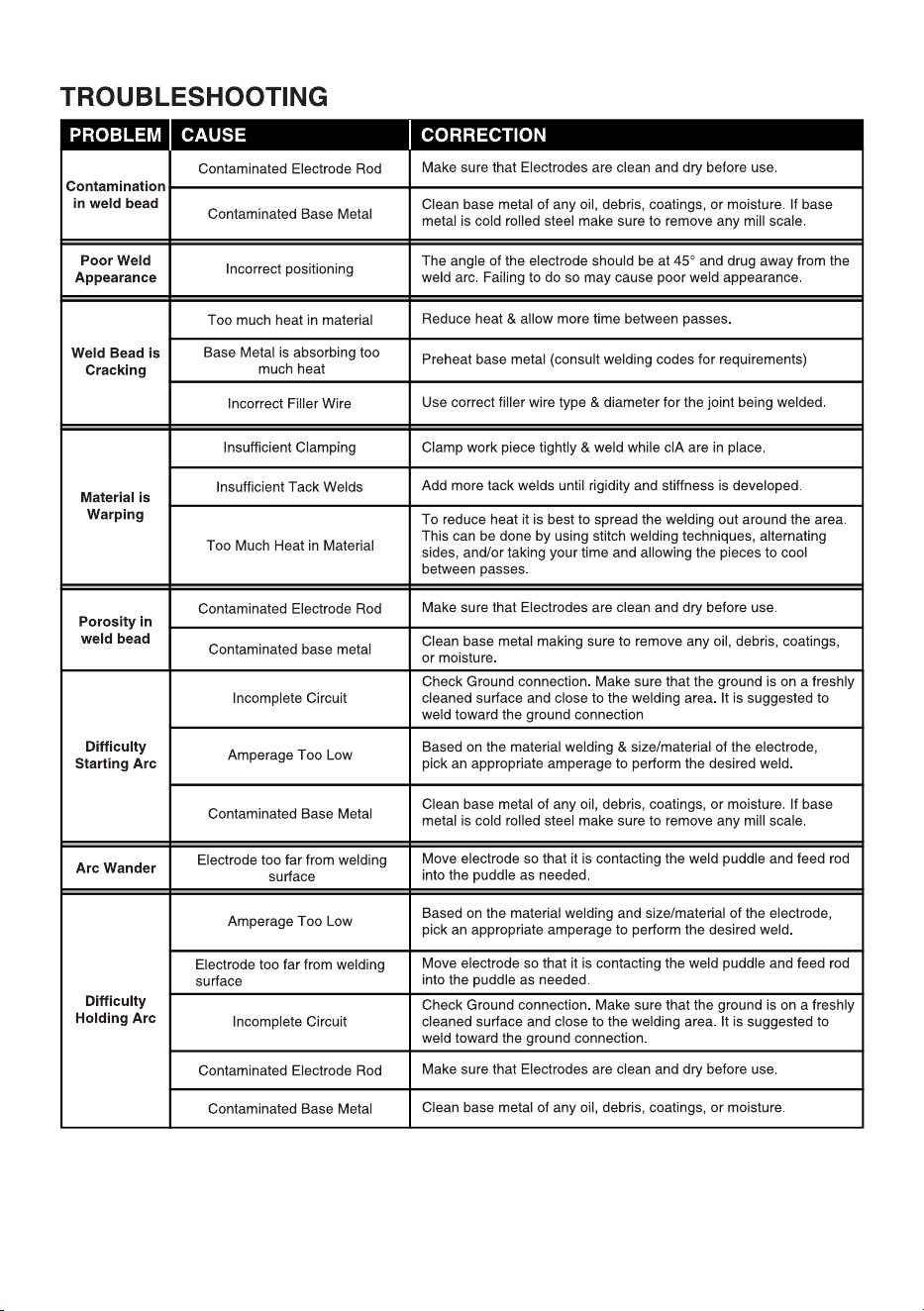

background
10
background
11
background
12
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
D D
C C
B
B
A
A

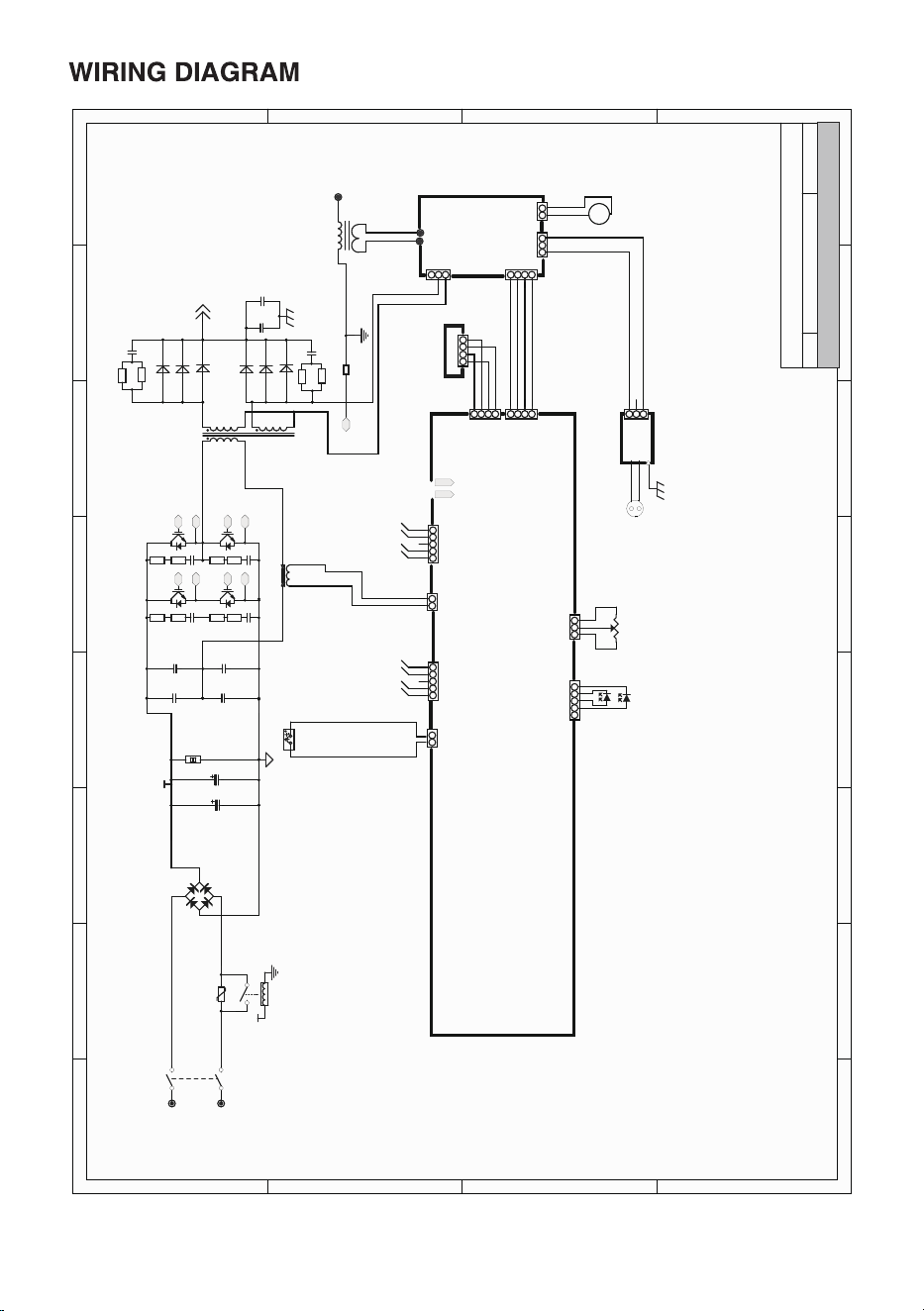

Title
N um ber RevisionSize
A 3
D ate: 2024/10/12 Sheet of
File: E:\F\..\tig 220v

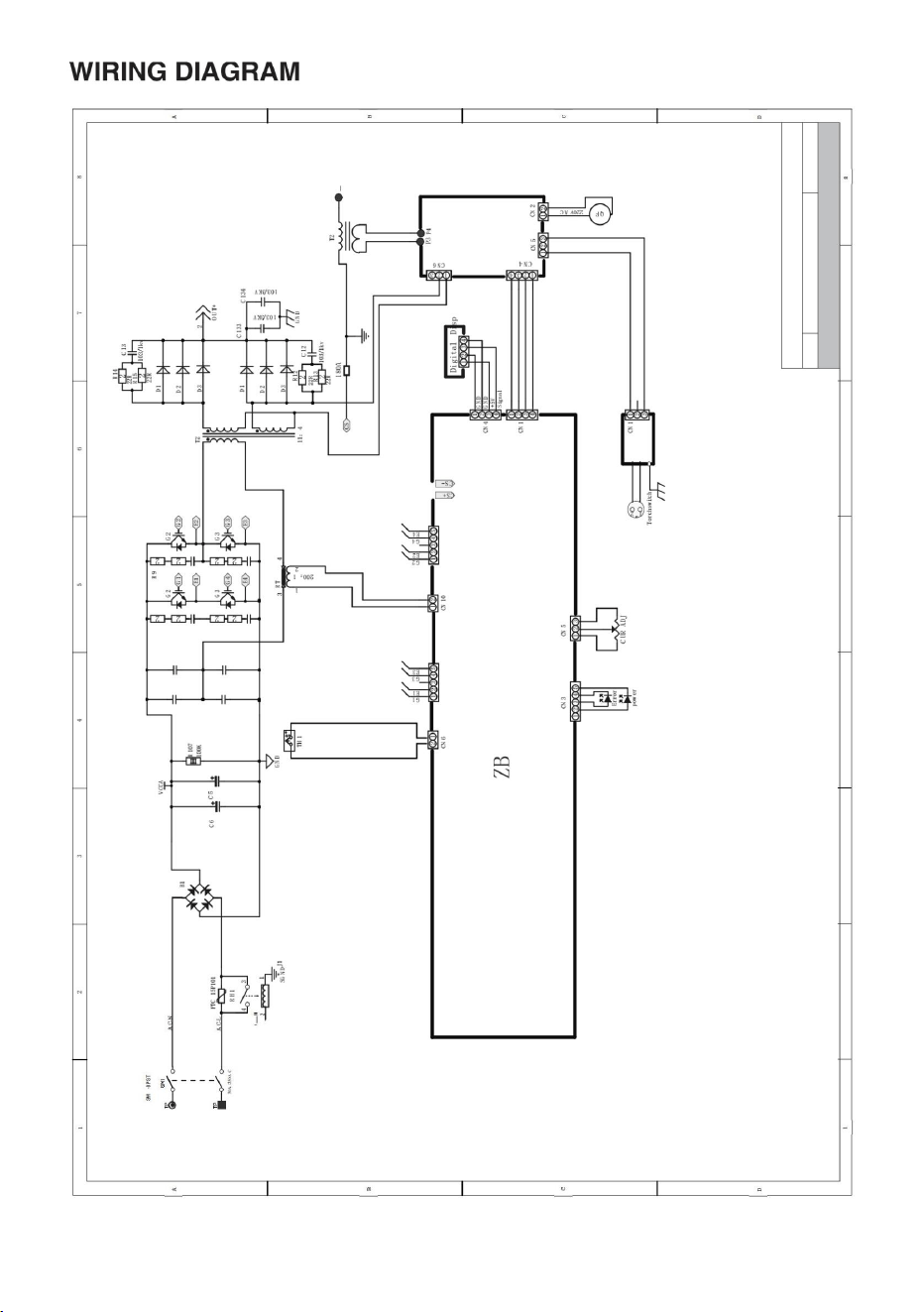

半桥双电压 主回路原理图 - 副本 - 副本.SchD ocD rawn By:
TP
SW1
SW -D PST
TP
30A /250A C
G 2
G 3
22
G 3
E3
G 2
E2
C 5
V CCA
R 107
100K
G N D
A C-L
A C-N
B1
R H 1
PTC 15P101
2
R 9
2
1
2
3 4
R T
200：1
34
2 1
J1
+24V
T2
11
：4
D 2
D 3
D 1
C 13
103/1kv
2
R 15
22R
2
R 14
22R
D 2
D 3
D 1
C 12
103/1kv
2
R 13
22R
2
R 12
22R
2
O U T+
G N D
C 134
103/3K V
C 133
103/3K V
C 6
180A
CS
－
1 2 3 4 5 1 2 3 4 5
G 1
G 3
E1
E3
G 2
G 4
E2
E4
1 2
CN 10
C UR ADJ
1 2 33 41 2 5
ZB
CN 3 CN 5
Digital Disp
3 41 2
G N D
G N D
+5V
Signal
2 1
C
N 6
Error
T2
P3
P4
1 2
3
C N 6
1 2
1 2 3
CN 5
Torch switch
1 2 3 4
C N 4
Q F
220V A C
1 2
CN 2
C S +
C S-
pow er
1
2
3
4
CN 4
1
2
3
4
CN 1
1
2
3
CN 1
G 2
G 3
22
G 4
E4
G 1
E1
2
2
TH 1
SG N D
background
Manufacturer: Zhejiang Xingyi Ventilator Electrical Appliance Co., Ltd.
Address: Danya Industrial Park, Zeguo Town,WENLING Zhejiang 317523
Imported to AUS:SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REPUK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REPEC
E-CrossStu GmbH
69Mainzer Landstr. ,
60329 Frankfurt am Main.
13
