Read all instructions. Failure to follow all instructions listed below, may result in electric shock,

ﬁre and/or serious personal injury.

IMPORTANT SAFETY AND OPERATING INSTRUCTIONS

SAVE THESE INSTRUCTIONS

1. SAVE THESE INSTRUCTIONS – This manual

contains important safety and operating

instructions for Bosch battery and AMPShare

battery charger model GAL18V-160C. Do not

substitute any other charger.

2. Before using battery charger, read all

instructions and warning markings on (1)

battery charger, (2) battery pack, and (3)

product using battery.

3. CAUTION - To reduce the risk of injury, charge

only Bosch or AMPShare rechargeable

batteries listed on page 6. Other types of

batteries may burst causing personal injury and

damage.

4. Charge battery pack in temperatures above

+32 degrees F (0 degrees C) and below +113

degrees F (45 degrees C). Store tool and

battery pack in locations where temperatures

will not exceed 120 degrees F (49 degrees C).

This is important to prevent serious damage to the

battery cells.

5. Do not recharge battery in damp or wet

environment. Do not expose charger to rain or

snow. Water entering battery charger may result

in electric shock or ﬁre.

6. Never submerge battery pack, tool or charger

in ﬂuid of any kind or allow ﬂuid to enter them.

Corrosive or conductive ﬂuid (such as seawater or

industrial chemical or bleach containing products,

etc.) can cause short circuit which may result in

ﬁre, personal injury and property damage.

7. Battery leakage may occur under extreme

usage or temperature conditions. Avoid

contact with skin and eyes. The battery liquid is

caustic and could cause chemical burns to tissues.

If liquid comes in contact with skin, wash quickly

with soap and water. If the liquid contacts your

eyes, ﬂush them with water for a minimum of 10

minutes and seek medical attention.

8. Place charger on ﬂat nonﬂammable surfaces

and away from flammable materials when

recharging battery pack. Carpeting and

other heat insulating surfaces block proper air

circulation which may cause overheating of the

charger and battery pack. If smoke or melting

of the charger or battery pack is observed,

unplug the charger immediately and do not use

the battery pack or charger. Contact customer

service immediately.

9. Make sure cord is located so that it will not

be stepped on, tripped over, or otherwise

subjected to damage or stress. Damaged plug

and cord may result in electric shock or ﬁre.

10. Disconnect the charger by pulling the plug

rather than the cord. Do not operate charger

with damaged cord or plug; have them

replaced immediately. Damaged plug or cord

may result in electric shock or ﬁre.

Safety Symbols

The deﬁnitions below describe the level of severity for each signal word. Please read the manual

and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential personal

injury hazards. Obey all safety messages that follow this symbol to avoid

possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will result

in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could

result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided, could

result in minor or moderate injury.

Charger Safety Rules

11. Do not insert battery pack in charger if battery

pack case is cracked. Using damaged battery

pack may result in electric shock or ﬁre.

12. Do not disassemble charger or operate the

charger if it has received a sharp blow, been

dropped or otherwise damaged in anyway.

Incorrect reassembly or damage may result in

electric shock or ﬁre.

13. Before each use, check the battery charger,

cable, plug and battery pack. Do not use if

damage is detected. Never open the battery

charger or battery pack yourself, take it to

a Bosch Factory Service Center, or qualiﬁed

serviceman only using original replacement

parts. Incorrect reassembly or using damaged

product may result in electric shock or ﬁre.

14. Do not use attachments not recommended

or sold by Bosch. Using attachments not

recommended may result in electric shock or ﬁre.

15. Do not store battery pack in charger. Battery

pack stored in charger over a long period of time

could lead to battery pack damage and ﬁre.

16. Unplug charger from outlet before storage,

attempting any maintenance or cleaning. Such

preventive safety measures reduce the risk of

electric shock or ﬁre.

17. Keep the battery charger clean by wiping

the charger housing with a damp cloth.

Contamination may result in electric shock or

ﬁre.

18. Replace battery pack if a substantial drop

in operating time per charge is observed.

Battery pack may be nearing the end of its life.

Battery Care

When batteries are not in

tool or charger, keep

them away from metal objects. For example,

to protect terminals from shorting

DO NOT place batteries in a tool box or pocket

with nails, screws, keys, etc. Fire or injury may

result.

DO NOT PUT BATTERIES INTO FIRE or expose

to high heat. They may explode.

Battery Disposal

Do not attempt to disas-

semble the battery or

remove any com ponent projecting from the

battery terminals. Fire or injury may result.

Prior to disposal, protect exposed terminals with

heavy insulating tape to prevent shorting.

LITHIUM-ION BATTERIES

If equipped with a lithium-ion battery, the

battery must be collected, recycled or disposed

of in an environ mentally sound manner.

“The EPA certified RBRC

Battery Recycling Seal on the

lithium-ion (Li-ion) battery

indicates Robert Bosch Tool

Corporation is voluntarily

participating in an industry

program to collect and recycle these batteries at

the end of their useful life, when taken out of

service in the United States or Canada. The

RBRC program provides a convenient alterative

to placing used Li-ion batteries into the trash or

the munici pal waste stream, which may be illegal

in your area.

Please call 1-800-8-BATTERY for information

on Li-ion battery recycling and disposal bans/

restrictions in your area, or return your batteries

to a Bosch Service Center for recycling.

Robert Bosch Tool Corporation’s involvement

in this program is part of our commitment to

preserving our environment and conserving our

natural resources.”

Charger Safety Rules

SAVE THESE INSTRUCTIONS

Extension Cords

AN EXTENSION CORD

SHOULD NOT BE USED

UNLESS ABSOLUTELY NECESSARY. Use of

improper extension cord could result in risk of

ﬁre and electrical shock. If an extension cord is

used, make sure:

a. The pins on plug of extension cord are the

same number, size, and shape as those of

plug on charger.

b. The extension cord is properly wired and in

good electrical condition.

c. The wire size is large enough for AC ampere

rating of charger as speciﬁed below:

Length of

Cord, Feet

25 50 100 150

AWG Size of

Cord

18 16 16 14

d. An extension cord is a temporary solution.

Move the charger to a standard receptacle as

soon as the job has been completed.

Important Charging Notes

1. The charger was designed to fast charge the

battery only when the battery temperature

is between 32˚F (0˚C) and 113˚F (45˚C).

If the battery pack is too hot or too cold, the

charger will not begin charging the battery.

(This may happen if the battery pack is

hot from heavy use). Once the battery

temperature returns to its safe charging

temperature, between 32°F (0°C) and 113°F

(45°C), the charger will automatically begin

charging.

2. A substantial drop in operating time per

charge may mean that the battery pack is

nearing the end of its life and should be

replaced.

3. Remember to unplug charger during storage

period.

4. If battery does not charge properly:

a. Check for voltage at outlet by plugging in

some other electrical device.

b. Check to see if outlet is connected to a light

switch which turns power “off” when lights

are turned oﬀ.

c. Check battery pack terminals and charger

connectors for dirt. Clean with cotton swab

and alcohol if necessary.

d. If you still do not get proper charging, take

or send tool, battery pack and charger to

your local Bosch Service Center. See “Tools,

Electric” in the Yellow Pages for names and

addresses.

Note: Use of chargers or battery packs not sold

by Bosch will void the warranty.

Electronic Cell Protection (ECP)

The lithium ion battery is protected against deep

discharging by the “Electronic Cell Protection

(ECP)”. When the battery is empty, the tool is

switched oﬀ by means of a protective circuit.

The battery is supplied partially charged.

Completely charge the battery before using

your cordless power tool for the ﬁrst time. The

lithium ion battery can be charged at any time,

without reducing its service life. Interrupting

the charging procedure does not damage the

battery.

Charger Safety Rules

FCC Caution

Industry Canada

The manufacturer is not responsible for

radio interference caused by unauthorized

modifications to this equipment. Such

modiﬁcations could void the user’s authority to

operate the equipment.

This device complies with Part 15 of the FCC

Rules. Operation is subject to the following two

conditions:

1) This device may not cause harmful

interference, and

2) This device must accept any interference

received, including interference that may

cause undesired operation.

NOTE! This equipment has been tested and

found to comply with the limits for a Class

B digital devices, pursuant to Part 15 of the

FCC rules. These limits are designed to

provide reasonable protection against harmful

interference in a residential installation.

This equipment generates, uses and can

radiate radio frequency energy and, if not

installed and used in accordance with the

instructions, may cause harmful interference

to radio communications. However, there is

no guarantee that interference will not occur

in a particular installation. If this equipment

does cause harmful interference to radio or

television reception, which can be determined

by turning the equipment oﬀ and on, the user is

encouraged to try to correct the interference by

one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the

equipment and receiver.

• Connect the equipment into an outlet on

a circuit different from that to which the

receiver is connected.

• Consult the dealer or an experienced radio/

TV technician for help.

“Exposure to Radio Frequency (RF) Signals:

The wireless device is a radio transmitter and

receiver. It is designed and manufactured not

to exceed the emission limit for exposure to

radio frequency (RF) energy set by the Ministry

of Health (Canada), Safety Code 6. These

limits are part of comprehensive guidelines and

established permitted levels of RF energy for the

general population.

These guidelines are based on the safety

standards previously set by international

standard bodies. These standards include a

substantial safety margin designed to assure

the safety of all persons, regardless of age and

health.

This device and its antenna must not be co-

located or operating in conjunction with any

other antenna or transmitter.

This device complies with Industry Canada licence-

exempt RSS standard(s). Operation is subject to the

following two conditions:

(1) this device may not cause interference, and

(2) this device must accept any interference,including

interference that may cause undesired operation of

the device.

This charger will only charge the

following batteries:

Bosch or AMPShare BAT600 – BAT650;

Bosch or AMPShare WCBAT612 – WCBAT625;

Bosch or AMPShare GBA18V000 – GBA18V999.

For most up to date battery compatibility, please refer to

www.boschtools.com

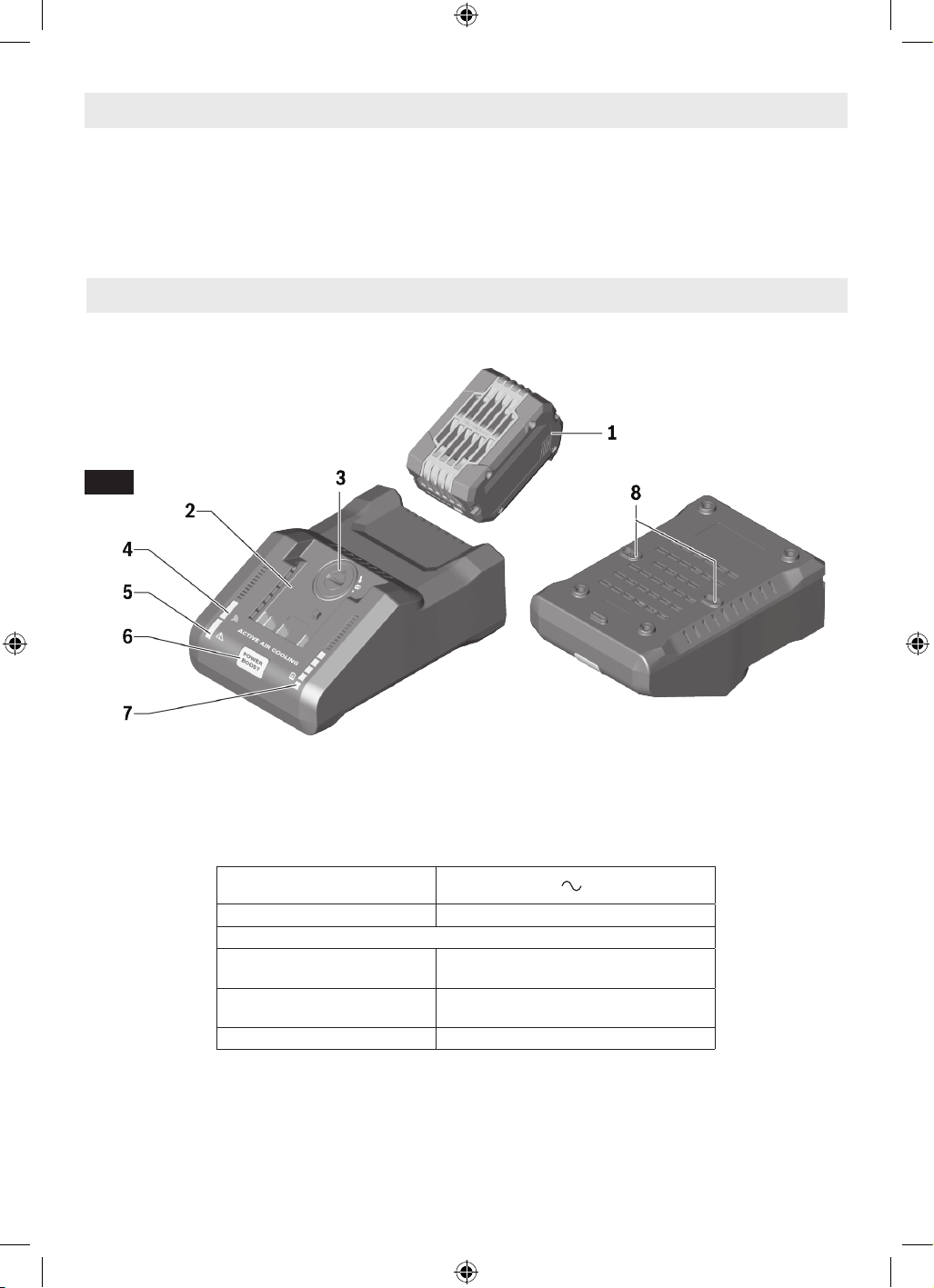

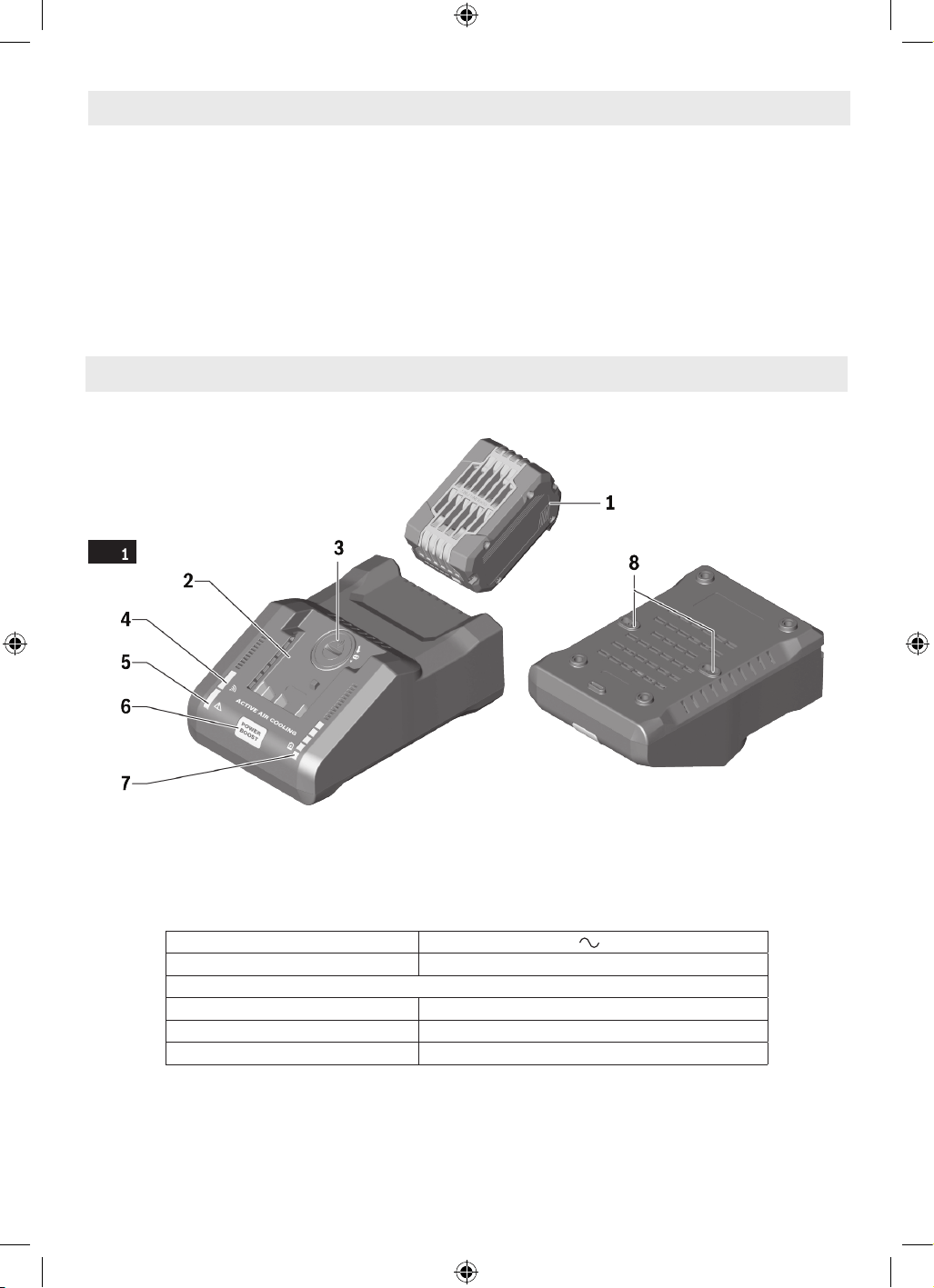

1 Battery pack (sold separately)

2 Charger

3 Connectivity module compartment

4 Connection status indicator

5 Error indicator

6 “Power Boost” button

7 Charging indicator

8 Wall mount slots

Charger input voltage

120 V 60 Hz

Battery Charging current 16.0A

Data Transmission with GCY42 installed (sold separately)

Bluetooth® Bluetooth® 4.2 (Low Energy)

Signal interval, approx. 8s

Signal range maximum 98ft

Functional Description and Speciﬁcations

The mobile terminal devices must be compatible

with Bluetooth® Low Energy devices (version 4.2)

and support the Generic Access Proﬁle (GAP).

The signal range may vary greatly depending on

external conditions. The Bluetooth® range may

be significantly weaker inside closed rooms and

through metallic barriers (e.g. walls, shelving units,

cases, etc.).

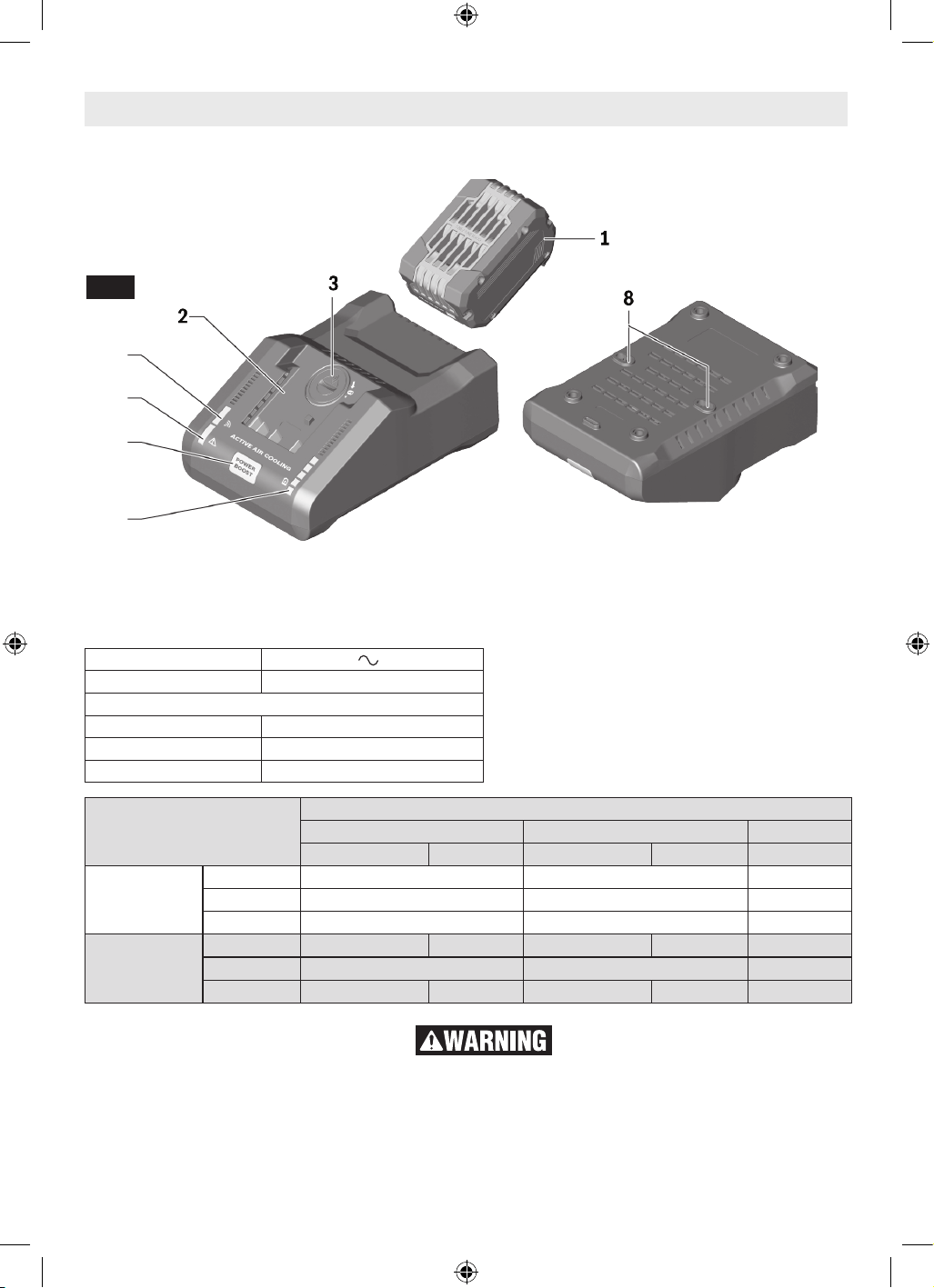

Fig. 1

Charger GAL18V-160C

Compatible with “Power Boost” and advanced

connectivity features.

100% charge is only achieved in Standard mode.

All batteries are limited to about 80% charge

when “Power Boost” mode is active on charger or

Max Lifetime mode is set in the app.

Bosch Batteries and AMPShare

Batteries

Approximate charging time to capacity (minutes)

50% 80% 100%

PowerBoost Standard PowerBoost Standard Standard

Standard

4.0Ah 10 16 25

5.0Ah 12 20 35

6.0Ah 15 24 48

CORE

4.0Ah

9 20 21 32 51

6.3Ah 15 24 37

8.0Ah

15 20 26 32 51

Assembly

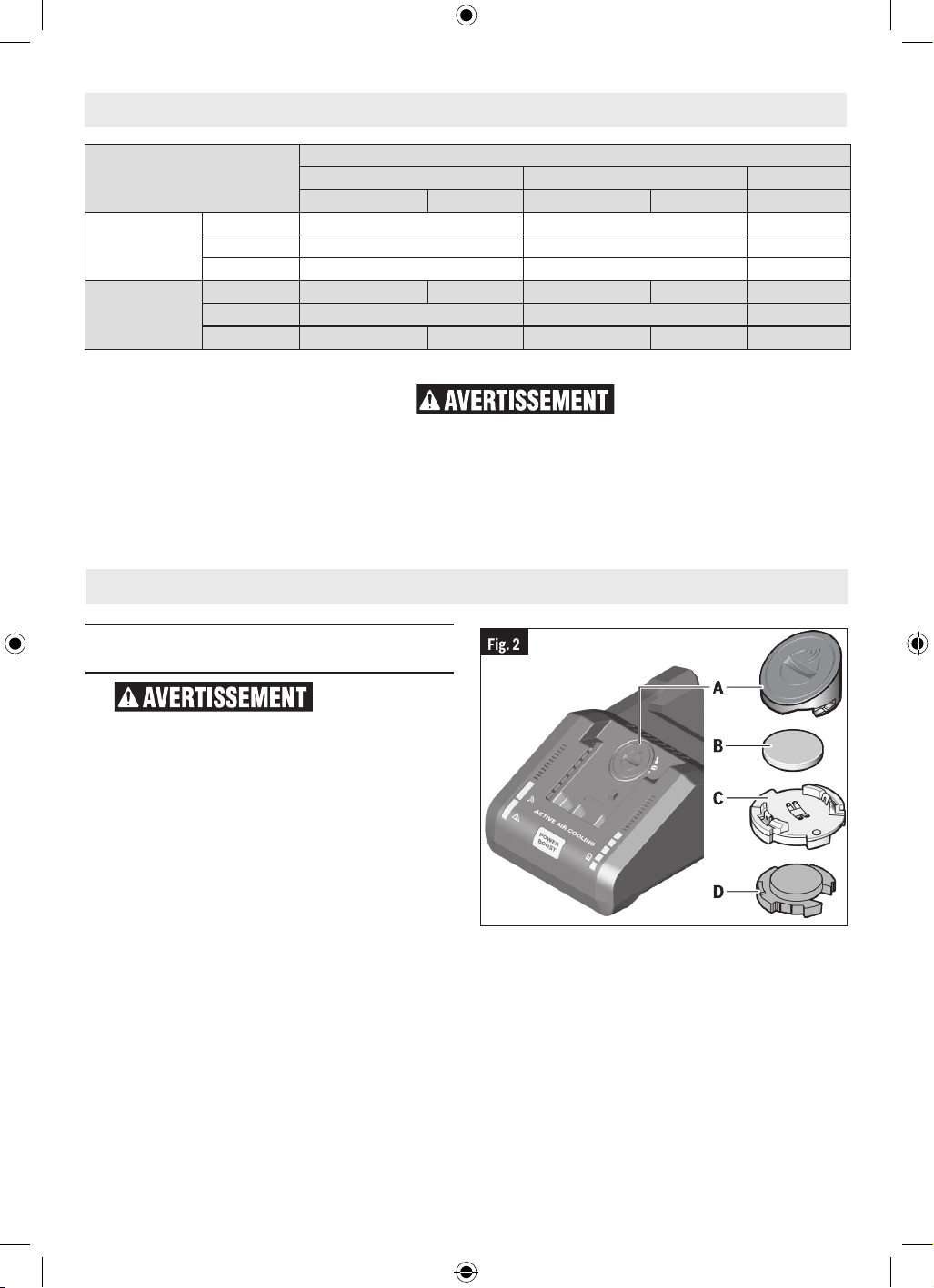

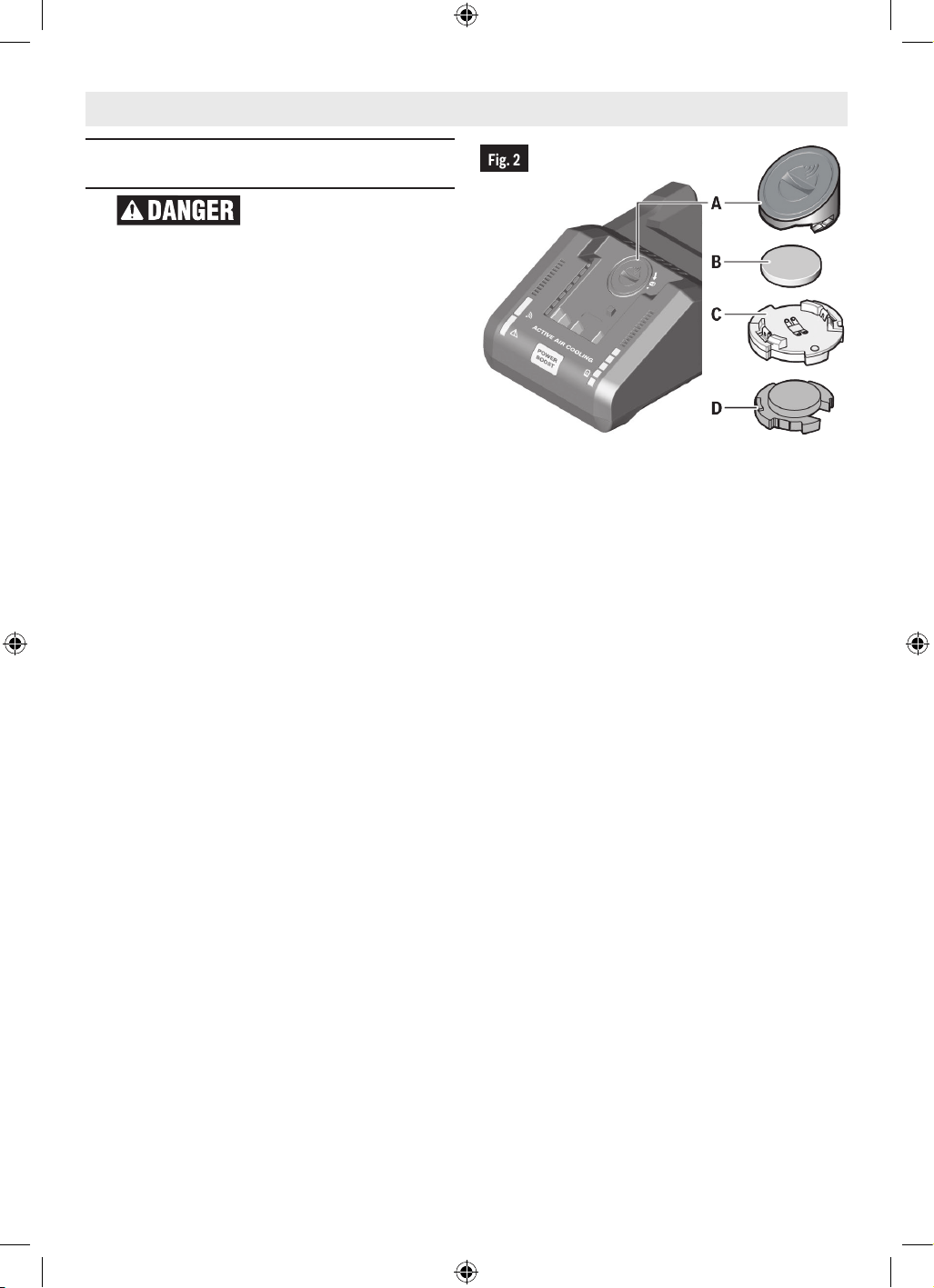

GCY42 Connectivity Module Installation

(sold separately)

To reduce the risk of injury

read the operating

instructions included with Bosch GCY42

connectivity module. Operating instructions

for GCY42 connectivity module include

important information not covered in this

manual.

If GCY42 connectivity module is not purchased

with the charger, or if the replacement of the

module or the battery becomes necessary,

please follow this procedure (See Fig. 2):

- Using a ﬂat screwdriver or a coin, remove the

cover A from the top of the unit, by turning it

1/4 turn counter-clockwise.

- If the charger is already equipped with the

connectivity module, remove the battery B,

but do not remove the connectivity module

- If the connectivity module is installed for the

ﬁrst time, remove the plastic placeholder D

from the connectivity module compartment,

and place the connectivity module C in the

compartment observing correct orientation.

Note: Store the placeholder D in a safe

place. Reinsert the placeholder again if the

communications module is removed.

- Next place new battery B on the top of the

connectivity module with the “+” polarity

facing up.

- Place the cover A over the battery and

turn it ¼-turn clockwise to lock using a flat

screwdriver or a coin.

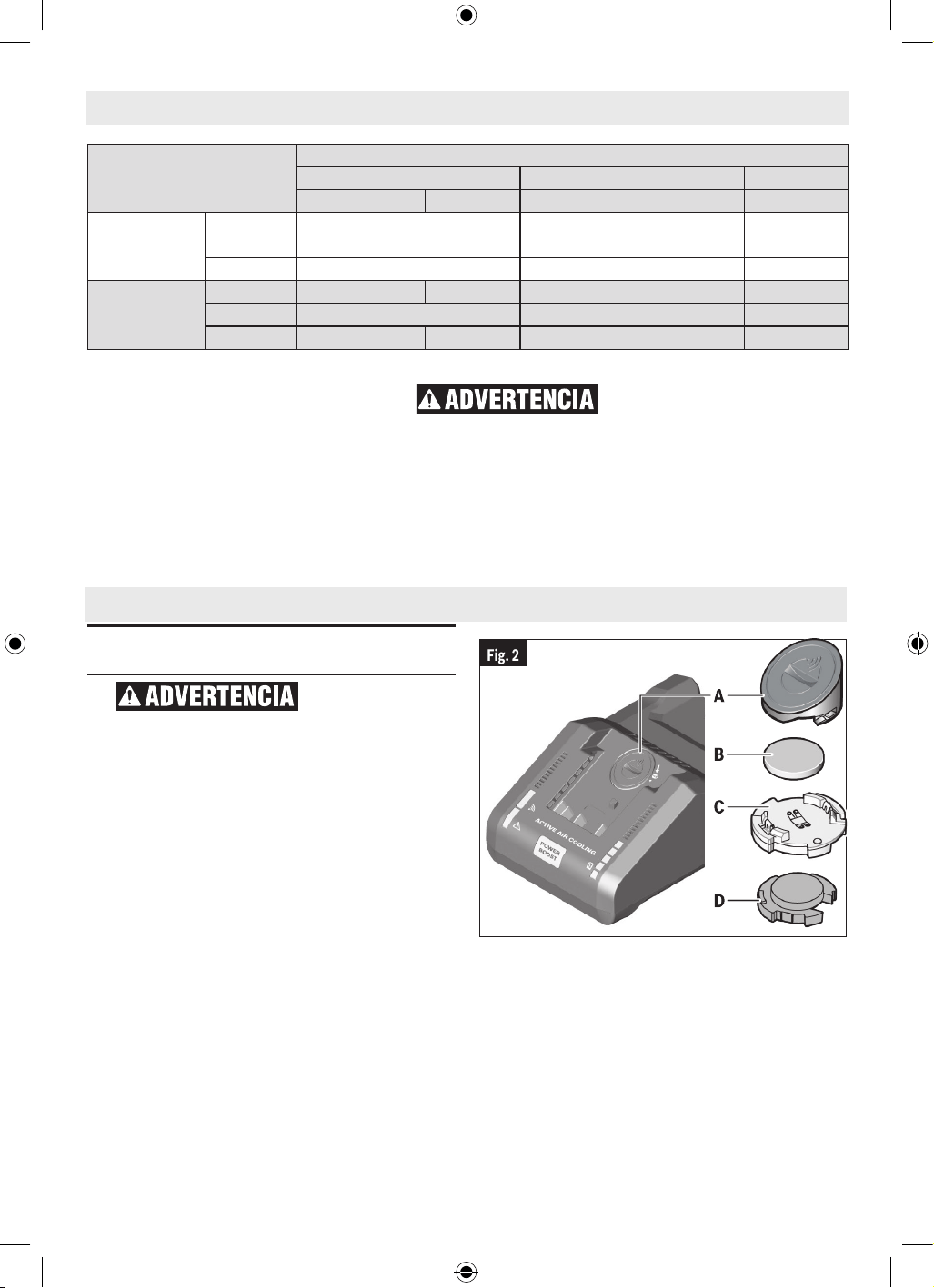

Fig. 2

Assembly

Wall mounting

Use mounting hardware

which is appropriate for

the wall type and suitable for the weight of

charger and heaviest battery pack. If the

charger is installed without the correct

hardware, the product may be unstable and

cause property damage or personal injury.

Do not wall mount the charger where the

weight of the charger and battery cannot be

supported. If the strength of the wall mount

location is not suﬃcient to support the charger

and battery, the charger can fall oﬀ and cause

an injury.

Check to be sure that there are no hidden

live wires, water pipe, or gas pipe behind the

mounting area. Cutting or drilling into any of

these may cause serious injury or death.

Do not mount charger upside down or

inverted. Improper mounting may cause

property damage or personal injury.

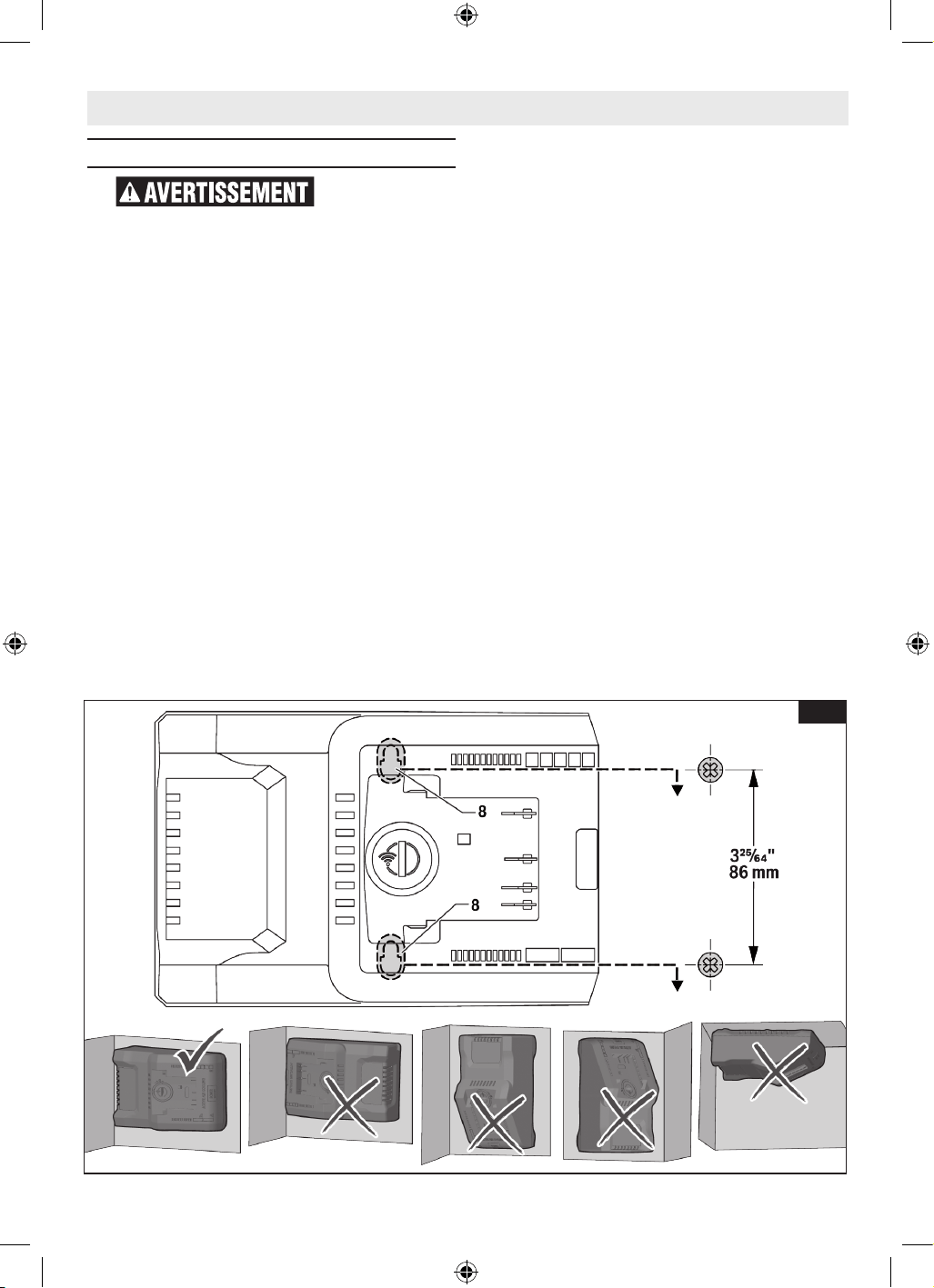

The charger can be mounted to a wall using wall

mounting slots 8.

a. Locate suitable mounting area on the wall.

See Fig. 3 for proper mounting orientation.

b. Mark two points on a vertical line 3-25/64"

(86mm) apart.

c. Select the appropriate screws and anchors

(if necessary) for the material of the wall.

(Mounting hardware not included.)

d. Drill into wall with appropriate drill bit.

If anchors are to be used, follow anchor

hardware manufacturer's instructions.

e. Screw in two round-head screws (not

included) with a diameter of 13/64" (5mm)

to maximum 1/4" (6.5mm) into wall or

anchors. Leave approximately 1/8" (3.3 mm)

space between bottom of screw head and

wall.

f. Position the charger wall mounting slots over

the mounting screws. Push charger towards

the wall and slide it down to secure charger to

mounting screws.

Note: Make sure the charger is securely

mounted and that it is tight against the wall.

Adjust screw exposure as necessary to ensure

the charger is ﬂat against the wall.

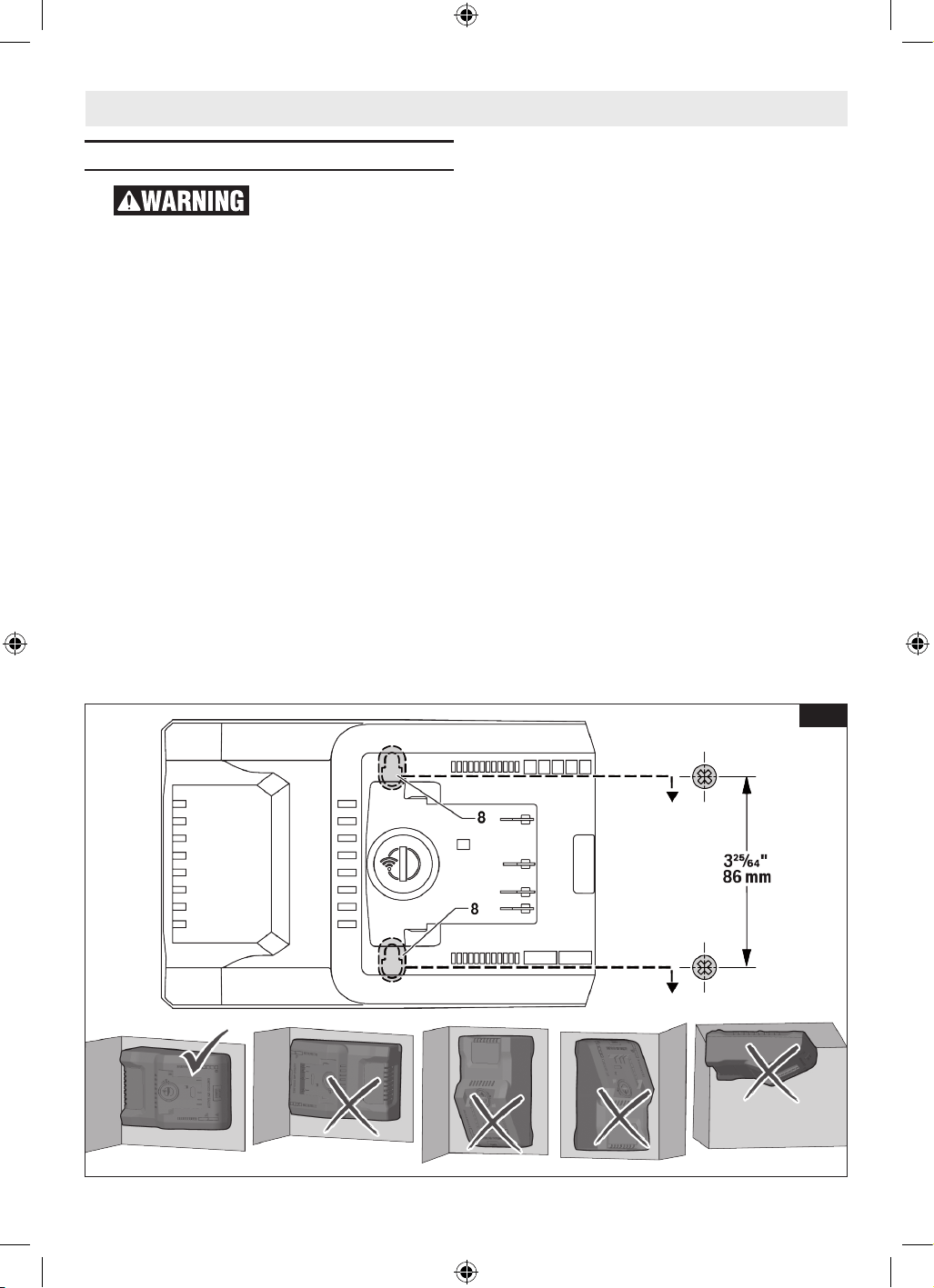

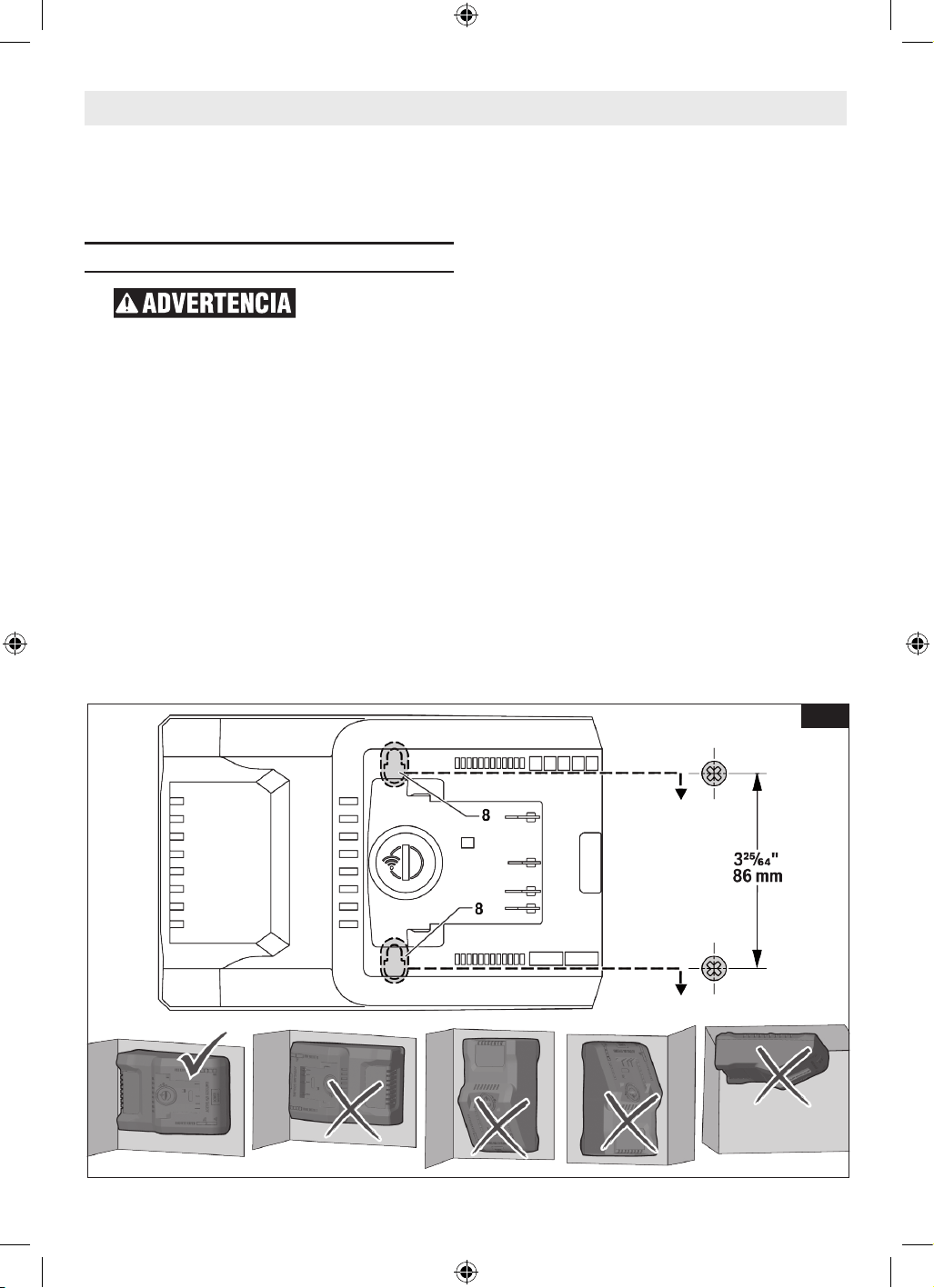

Fig. 3

Connectivity

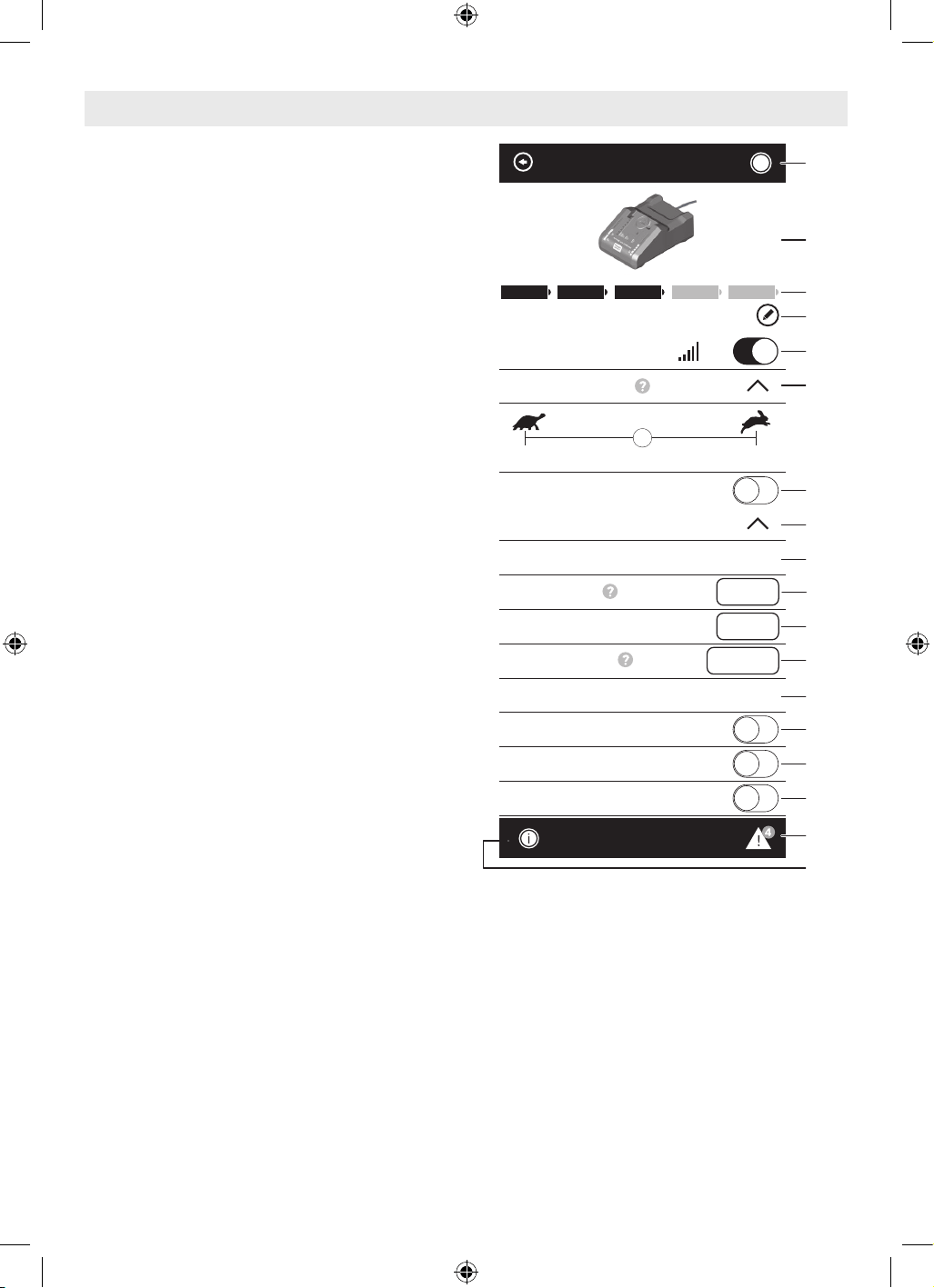

USING ‘BOSCH TOOLBOX’ APP

Pairing requires installation of connectivity

module GCY42 (sold separately). After pairing

your charger with a mobile device you can adjust

certain functions or check the status of the

charger using Bosch Toolbox app.

Changes made using the Bosch Toolbox app are

conﬁrmed on the charger by a ﬂashing blue LED

connectivity light.

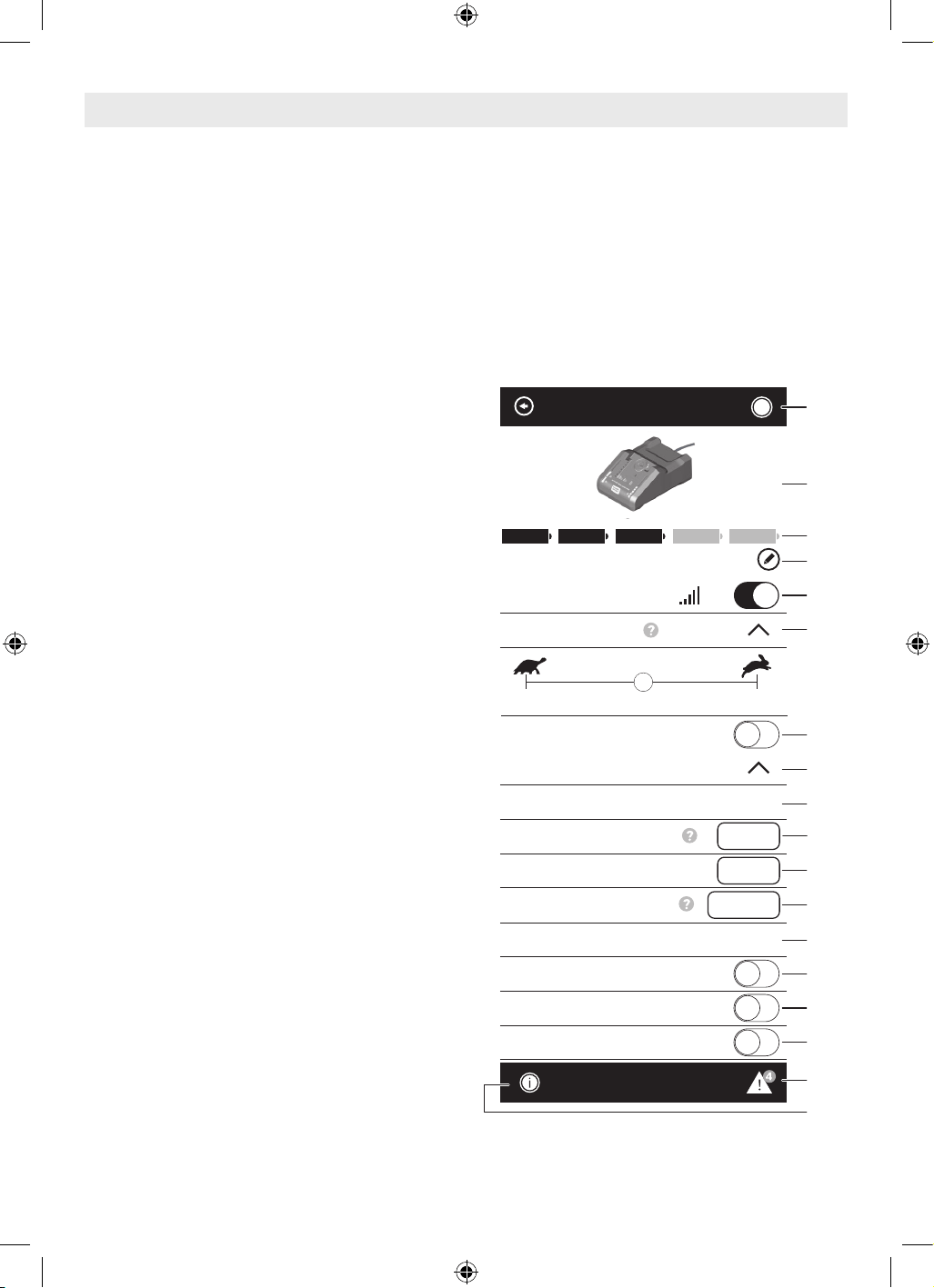

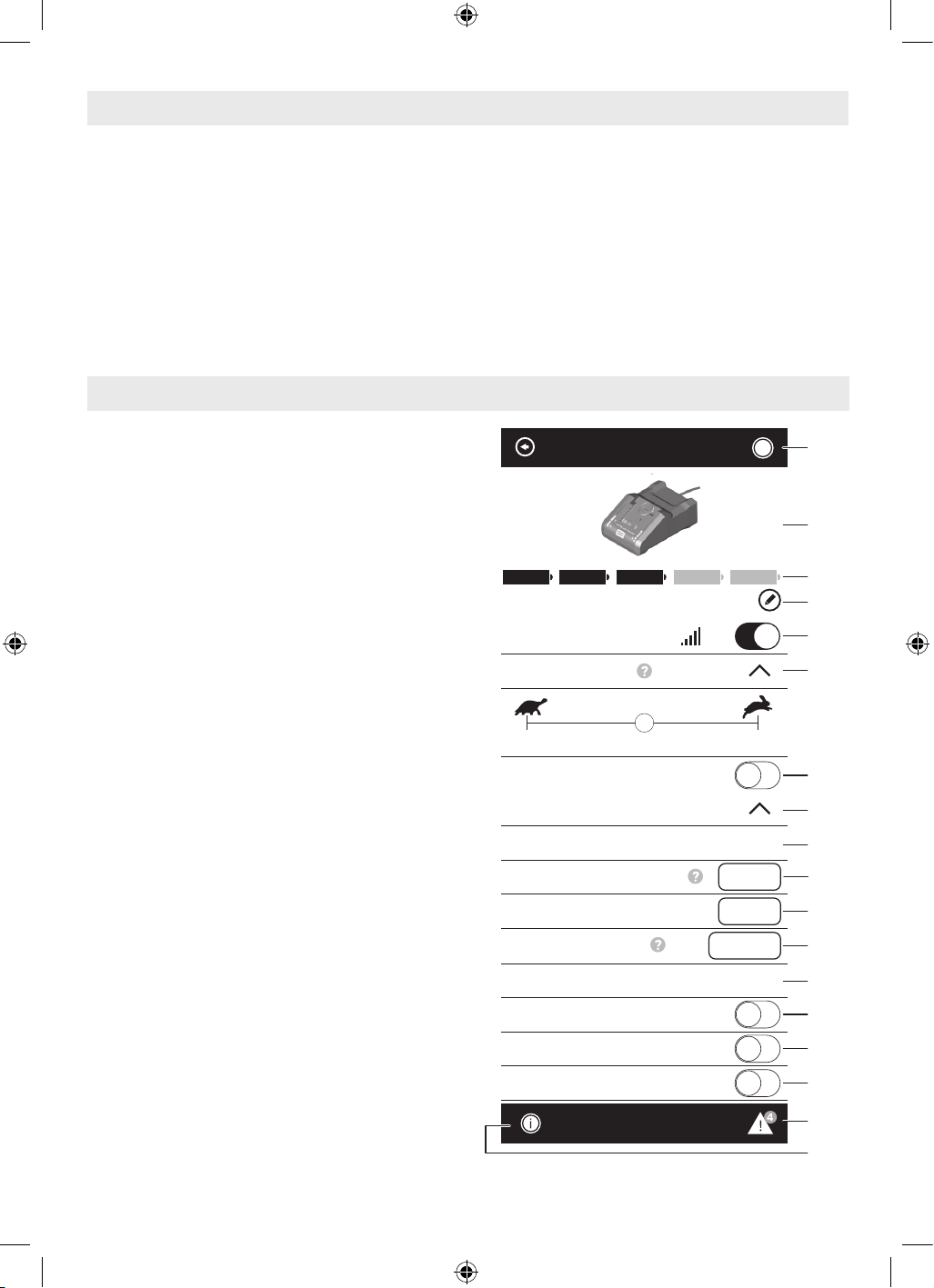

A. Help button – tapping this button will bring

up help screen.

B. Photo – tapping on the photo will let you

customize the photograph of your product.

C. Battery charge status – the number of green

‘batteries’ indicates the estimated charge level

for the battery pack.

D. Product nickname – tapping on the

‘pencil’ icon will let you customize the product

nickname. You can also do it when changing the

product photo.

E. Connection status bar – Here you can see

the connection (signal) strength indicated by

vertical bars. You can use the toggle switch to

disconnect the charger from you mobile device.

F. Charging Modes adjustment slide – you can

choose between three settings: ‘Max Lifetime’,

Standard (middle), and “Power Boost”.

G. Storage – activates storage charging mode.

H. Charging Status – can be expanded (or

collapsed) by tapping the down (or up) arrow to

show the following:

a. Type – displays battery type.

b. Percent Full – displays battery charge

level.

c. Time Remaining* – displays time

remaining for current charging mode.

d. Battery Health* – displays battery

condition: ‘Excellent’ (full performance),

‘Good’ (slightly reduced performance), and

‘Fair’ (replacement recommended).

e. Last Charge* – indicates the date and

time of the last charge of a battery previously

charged on the connected charger. .

I. Charging Complete Tone – when enabled,

the charger will sound a tone indicating that

charging stage is complete.

J. Identify My Charger – Flashes the blue

connectivity light on the charger

K. Factory Reset toggle switch – you can reset

charger settings back to factory default settings.

L. Alerts – tapping the ‘alerts triangle’ will

display any alerts received from the charger.

M. Info button – displays charger information

and speciﬁcations.

* This feature is only available when using

batteries with advanced connectivity features

identiﬁed in table on page 6.

GAL18V-160C

Connected

Charging Modes

Reset to Factory Default

GAL18V-160C

Time Remaining 22 mins

Excellent

Percent Full 70%

Type CORE18V 8.0Ah

Identify My Charger

Charging Complete Tone

Storage

Battery Health

Last Charge: CORE 18V 8.0Ah

XX.XX.2019 15:51

Charging Status

Max Lifetime

(80%)

Standard

(100%)

Power Boost

(up to 50%)

Charging Battery Pack

Plug charger cord into your standard power

outlet. With no battery pack inserted, the

bottom LED on the battery charging indicator

7 is continuously lit green. This indicates the

charger is receiving power and the charger is

ready for operation.

When you insert the battery pack into the

charger 2. The charger’s green LED indicator

light will begin to “BLINK”. Thanks to the

intelligent charging process, the battery will be

charged with optimal charge current depending

on battery temperature, voltage and battery

type. See chart on page 6 for approximate

charging times with Standard charging mode

and “Power Boost” charging mode.

The factory default charging mode is the

Standard charging mode. “Power Boost”

charging mode can be activated by pressing the

“Power Boost” button or using Bosch ToolBox

app. Once the “Power Boost” charging is

completed, the charging mode will be switched

back to the default charging mode automatically.

The default charging mode can be changed

using the connectivity module GCY-42 (sold

separately) and Bosch ToolBox app.

SETTING THE DEFAULT CHARGING MODE

There are 3 modes controlled by a slider bar in

the Bosch ToolBox app: Power Boost, Standard,

and Max Lifetime. Additionally, Storage Mode

can be selected using a toggle The active

charging mode can be set for a single charging

event or it can be set as a default for all charging

cycles. If a single event type is set, the next time

a battery is charged, it will revert back to the

default. The app Charging Mode slider indicates

the charging mode.

IDENTIFICATION OF CHARGING MODES

“POWER BOOST” MODE

The “Power Boost” function charges batteries

up to around 50% battery capacity in rapid

charging mode. This means batteries are

ready for use sooner than if charged using the

Standard charging mode.

If the battery remains in the charger, it

automatically keeps charging in Max Lifetime

Mode up to around 80% battery capacity.

Rapid charging speeds vary for diﬀerent battery

types. Certain batteries are not capable of

charging faster than the Standard charging

mode. All batteries are limited to a maximum

charge of around 80% with Power Boost mode

active. See charging times and compatibilities

in chart on page 6.

STANDARD CHARGING MODE

The battery is charged up to around 100%

battery capacity. The Standard charging mode

provides the best combination of fast charging

time and full battery charge while optimizing the

service life of the battery.

Standard mode is active as the Factory Default.

It is also set as active for a single charging event

after deactivating “Power Boost” mode using the

Power Boost button.

MAX LIFETIME MODE

The battery is charged up to around 80% battery

capacity. This mode charges the battery more

slowly and thereby significantly prolonging its

service life.

This mode can only be activated using the

Bosch ToolBox app.

STORAGE MODE

The long-term storage mode is intended

exclusively for extensive periods of storage (six

months or more). The battery is charged up to

only around 50% battery capacity so that it can

be stored unused for a long time.

Note: Charger will not discharge a battery to

50% capacity for storage. Before long term

storage a battery with over 50% battery

capacity should be discharged in a tool to 50%.

This mode can only be activated using the

Bosch ToolBox app.

BATTERY COOLING

(“ACTIVE AIR COOLING”)

The fan control unit integrated into the charger

monitors the temperature of the inserted

battery. As soon as the battery temperature is

above approx. 32 °F (0 °C), the battery will be

cooled by a fan.

Operating Instructions

Charging

modes

"Power Boost"

button light

Charging indicator LEDs

during battery charging

(continuously lit or

ﬂashing)

Standard OFF 5 LEDs

Power Boost ON 3 LEDs

Max Lifetime OFF 4 LEDs

Storage OFF 3 LEDs

Operating Instructions

“Power Boost” button

Pressing the “Power Boost” button 6 activates

the “Power Boost” charging mode (rapid

charging). The button can be pressed either

before or after the battery has been inserted

into the charger. The “Power Boost” button

lights up red when the “Power Boost” charging

mode (rapid charging) is enabled. Pressing

on the “Power Boost” button again returns the

charger to the Standard Charging Mode.

Once the rapid charge has ﬁnished (at around

50% battery capacity), the light on the "Power

Boost" button will turn oﬀ and the battery will

continue to charge up to around 80% battery

capacity.

Only compatible batteries are able to rapid charge

in “Power Boost” mode. See table on page 6 for

approximate charging times with “Power Boost”

mode.

Indicator Lights

CHARGING INDICATOR

In standby mode, the bottom LED on the battery

charging indicator 7 is continuously lit green.

The five green LEDs indicate the

battery's state of charge during and

after charging. Each continuously lit

LED represents a battery capacity of

approximately 20%. Each flashing LED

represents the maximum level of charge that will

be achieved in the current charging

mode.“Power Boost” mode (first 50%) three

LEDs lit (continuous or ﬂashing). Lifetime Mode

and second stage of “Power Boost” mode (50%-

80%) four LEDs lit (continuous or flashing).

Standard mode five LEDs lit (continuous or

ﬂashing).

ERROR INDICATOR

The continuous red light 5 indicates that

the temperature of the battery is

outside the permitted charging

temperature range. The charging

process begins as soon as the permitted

temperature range has been reached.

The flashing red light 5 indicates that

the battery or charger needs to be

serviced.

CONNECTION STATUS INDICATOR

The ﬂashing blue light 4 indicates that

there is a connection to your mobile

device and/or data transfer is in

progress.

Audio signal

The audio signal can be switched on or oﬀ via

the Bosch ToolBox app.

When the audio signal is switched on, the

charger emits a short tone once the specified

charging cycle is complete.

When the Bosch Toolbox app is used to restore

the charger to factory settings a longer tone is

emitted.

Restoring factory default settings

If the “Power Boost” button 6 is held down for

ﬁve seconds, the charger is restored to factory

default settings. The “Power Boost” button will

ﬂash and a long audio signal is emitted.

Factory default settings can also be restored

using the Bosch Toolbox app.

Status

LED

Battery

charge level,

approximately

< 20% 20% 40% 60% 80% > 95%

Troubleshooting

Problem Cause Corrective action

Red error indicator light

5 is ﬂashing.

Charging not possible.

The battery pack is not

inserted properly

Properly insert battery pack into charger.

Dirty or corroded battery

pack contacts

Clean battery contacts by inserting and removing

the battery pack from the charger several times.

Do not attempt to clean contacts with tools. Have

battery serviced by an Authorized Bosch Service

Center or Service Station.

Battery fault

Replace battery pack.

Charger fault

Have charger checked by an Authorized Bosch

Service Center or Service Station.

Green charging indicator

light 7 is not lighting up.

Charger is not plugged into

power outlet

Plug the charger to working power outlet.

Fuse or circuit breaker

tripped

Replace fuse or reset tripped circuit breaker.

Power cord damaged

Have power cord replaced by an Authorized Bosch

Service Center or Service Station.

Charger fault

Have charger checked by an Authorized Bosch

Service Center or Service Station.

Blue connection status

indicator light 4 is not

lighting up.

No Bluetooth®

connection.

GCY42 not installed or not

installed correctly

Check whether the Bluetooth® Communication

Module is correctly ﬁtted and locked in place.

Mobile device is not

communicating

Switch Bluetooth® oﬀ and on again on your mobile

device.

Check the app on your mobile device.

Check whether Bluetooth® is activated on your

mobile device.

Check whether your mobile device has been

overloaded.

Out of range

Reduce the distance between the charger and your

mobile device.

Signal interference

Where possible, ensure that there are no

obstructions (e.g. reinforced concrete, metal

doors) between the charger and your mobile

device. Keep the equipment away from any

sources of electromagnetic interference (e.g. Wi-Fi

transmitters).

Limited Warranty of Bosch Portable and Benchtop Power Tools

Limited Warranty of Bosch Portable and Benchtop Power Tools (“Limited Warranty”)

Robert Bosch Tool Corporation (“Bosch”, “we” or “our”) warrants to the original end-user purchaser only that each BOSCH®-branded portable and benchtop power

tool and battery (each, a “Product”) will be free from defects in material or workmanship for the period of time listed in the chart below for the “Product Category”

applicable for such Product (as applicable, the “Warranty Period”):

Product Category Warranty Period

18V Cordless Power Tools, 18V Benchtop Power Tools and 18V Chargers Five (5) years from the date of purchase

18V Power Tool Batteries Three (3) years from the date of purchase

12V Cordless Power Tools and 12V Chargers One (1) year from the date of purchase

12V Power Tool Batteries One (1) year from the date of purchase

Corded Portable Power Tools and Corded Benchtop Power Tools One (1) year from the date of purchase

OUR SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the extent permitted by law, under any warranty or condition implied

by law, shall be the repair or replacement of parts, without charge, which are defective in material or workmanship and which have not been abused, misused,

carelessly handled, or repaired by persons other than Bosch or a Bosch Authorized Service Center.

Normal wear and tear of your Product is not covered by this Limited Warranty. As a result, Product parts that may become worn or exhausted over time due to

normal wear and tear (including, without limitation, air ﬁlters, blade clamps, brushes, bumpers, bumper cover washers, chucks, cords, driver belts, driver blades,

isolators, lifters, o-rings, pistons, piston/driver assemblies, piston stops, saw shoes, seals, strikers, etc.), or any other service or repairs required due to normal

wear and tear on a Product, are not covered by this Limited Warranty.

To make a claim under this Limited Warranty, you must return the complete Product, transportation prepaid, to any Bosch Factory Service Center or Bosch Autho-

rized Service Center. Please include a dated proof of purchase with your Product so we can determine if your Product is within the Warranty Period. If you do not

have the dated proof of purchase for the Product that is the subject of your claim, we will use the Product’s production code to determine whether the Product is

within the Warranty Period. For locations of nearby Bosch Factory Service Centers or Bosch Authorized Service Centers, please use our service locator at https://

www.boschtools.com/us/en/service/service-center-locator/. For more information on Limited Warranty performance, please contact our customer service at

1-877-267-2499.

THIS LIMITED WARRANTY DOES NOT APPLY TO BOSCH®-BRANDED:

(i) MEASURING TOOLS,

(ii) ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SANDING BELTS, GRINDING WHEELS AND

OTHER SIMILAR TYPES OF ITEMS; OR

(iii) CARRYING CASES OR CARRYING BAGS.

ANY IMPLIED WARRANTIES FOR A PRODUCT SHALL BE LIMITED IN DURATION TO THE SHORTER OF (i) THE APPLICABLE WARRANTY PERIOD FOR SUCH PROD-

UCT/PRODUCT CATEGORY LISTED ABOVE, OR (ii) SUCH DURATION AS WOULD OTHERWISE APPLY UNDER APPLICABLE LAW IF THIS LIMITED WARRANTY WERE

NOT OFFERED BY BOSCH. SOME STATES IN THE U.S., AND SOME CANADIAN PROVINCES, DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY

LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL BOSCH BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROF-

ITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES (INCLUDING, WITHOUT LIMITAITON,

QUEBEC) DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY

NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S.,

PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED STATES OF AMERICA AND CANADA. FOR WARRANTY COVERAGE WITHIN

OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH® BRAND TOOL DEALER OR IMPORTER.

V202211

1. CONSERVER CES INSTRUCTIONS. Ce mode

d’emploi contient des instructions d’utilisation

et des consignes de sécurité importantes

pour le chargeur de piles Bosch modèle ou

AMPShare GAL18V-160C. Ne lui substituez

aucun autre chargeur.

2. Avant d’utiliser le chargeur de piles, lisez toutes

les instructions et tous les avertissements

ﬁgurant sur (1) le chargeur de piles, (2) le bloc-

piles et (3) le produit utilisant les piles.

3. MISE EN GARDE - Pour réduire le nombre

de blessures, chargez uniquement des piles

rechargeables Bosch ou AMPShare indiquées

à la page 19. D’autres types de piles risqueraient

d’éclater et de causer ainsi des blessures et des

dommages.

4. Chargez le bloc-piles à des températures

supérieures à +32 degrés F (0 degré C) et

inférieures à +113 degrés F (45 degrés C).

Rangez l’outil et le bloc-piles à des endroits

dont la température ne dépassera pas 120

degrés F (49 degrés C). Ceci est important pour

ne pas risquer de causer des dommages graves

aux cellules des piles.

5. Ne rechargez pas les piles dans un

environnement humide ou mouillé. N’exposez

pas le chargeur à la pluie ou à la neige. La

pénétration d’eau dans le chargeur de piles

risquerait de causer un choc électrique ou un incendie.

6. Ne submergez jamais le bloc-piles, l’outil ou le

chargeur dans un liquide de quelque sorte que

ce soit, et ne permettez pas l’entrée de liquide

à l’intérieur. Les liquides corrosifs ou conducteurs

(tels que l’eau de mer, les produits chimiques

industriels ou les produits contenant de l’eau de

Javel, etc.) peuvent provoquer des courts-circuits

qui peuvent causer un incendie, des dommages

corporels et des dommages matériels.

7. Il peut y avoir une fuite de pile dans des

conditions extrêmes d'utilisation ou de

température. Évitez tout contact avec la peau

et les yeux. Le liquide de pile est caustique et

pourrait causer des brûlures chimiques aux tissus.

Si le liquide vient en contact avec la peau, lavez

rapidement à l'eau savonneuse. Si le liquide

vient en contact avec les yeux, rincez-les à l'eau

pendant au moins 10 minutes et sollicitez des

soins médicaux.

8. Placez le chargeur sur des surfaces plates

et non inflammables, et à distance de tous

matériaux inflammables, lorsque vous

rechargez le bloc-piles. De la moquette et

d’autres surfaces thermiquement isolantes

bloquent une circulation appropriée de l’air, ce qui

pourrait causer une surchauﬀe du chargeur et du

bloc-piles. Si vous observez de la fumée ou si vous

Vous devez lire toutes les instructions. Le non-respect, même partiel, des instructions

ci-après entraîne un risque de choc életrique, d'incendie et/ou de blessures graves.

IMPORTANTES CONSIGNES DE SÉCURITÉ ET DE FONCTIONNEMENT

CONSERVEZ CES INSTRUCTIONS

Symboles relatifs à la sécurité

Les déﬁnitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le mode

d’emploi et lire la signiﬁcation de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous

avertir de l’existence possible d’un danger de lésion corporelle.

Obéissez à tous les messages relatifs à la sécurité qui suivent ce

symbole pour éviter tout risque de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas

évitée, causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle n’est

pas évitée, pourrait causer la mort d’une personne ou une blessure

grave.

MISE EN GARDE indique une situation dangereuse qui, si elle n'est

pas évitée, causera une blessure légère ou modérée.

Consignes de sécurité applicables aux chargeurs

Entretien des piles

Lorsque les piles

ne sont pas dans

l’outil ou le chargeur, gardez-les à l’écart d’objets

métalliques. Ainsi, pour éviter un court-circuitage des

bornes, NE PLACEZ PAS les piles dans la boîte à outils

ou dans la poche avec des clous, des vis, des clés, etc.

Ceci peut provoquer un incendie ou des blessures.

NE METTEZ PAS LES PILES AU FEU ET NE LES

EXPOSEZ PAS à une chaleur élevée. Elles peuvent

exploser.

Mise au rebut des piles

Ne tentez

pas de

désassembler le bloc-piles ou d’enlever tout

composant faisant saillie des bornes de piles, ce

qui peut provoquer un incendie ou des blessures.

Avant la mise au rebut, protégez les bornes exposées

à l’aide d’un ruban isolant épais pour prévenir le

court-circuitage.

PILES LITHIUM-ION

Si le produit est équipé d'une pile lithium-ion, la pile

doit être ramassée, recyclée ou mise au rebut d'une

manière qui ne soit pas nocive pour l'environnement.

voyez que le chargeur ou le bloc-piles commence à

fondre, débranchez immédiatement le chargeur et

ne vous servez plus du chargeur ou du bloc-piles.

Contactez immédiatement le service à la clientèle.

9. Assurez-vous que le cordon est placé à un

endroit où il ne sera pas piétiné, ou il ne

fera trébucher personne et ou il ne sera pas

exposé par ailleurs à des dommages ou à des

contraintes. Une ﬁche et un cordon endommagés

pourraient causer un choc électrique ou un

incendie.

10. Débranchez le chargeur en tirant sur la ﬁche

et non sur le cordon. N’utilisez pas un chargeur

dont le cordon ou la fiche est endommagé ;

faites-les remplacer immédiatement. Une ﬁche

ou un cordon endommagé pourrait causer un choc

électrique ou un incendie.

11. N’insérez pas de bloc-piles dans le chargeur si

le boîtier du bloc-piles est fissuré. L’utilisation

d’un bloc-piles endommagé pourrait causer un

choc électrique ou un incendie.

12. Ne démontez pas le chargeur et ne l’utilisez pas

s’il a reçu un impact violent, s’il est tombé ou s’il

a été endommagé par ailleurs d’une quelconque

autre façon. Un réassemblage incorrect ou un

endommagement pourrait causer un choc

électrique ou un incendie.

13. Inspectez le chargeur de piles, le câble, la ﬁche

et le bloc-piles avant chaque emploi. Ne pas

utiliser si un dommage est détecté. N’ouvrez

jamais le chargeur de piles ou le bloc-piles vous-

même ; apportez-le dans un centre de service

usine Bosch ou chez un réparateur qualifié

n’utilisant que des pièces de rechange d’origine.

Un remontage incorrect ou l’utilisation d’un produit

endommagé pourrait causer un choc électrique ou

un incendie.

14. N’utilisez pas d’accessoire qui n’est pas

recommandé ou vendu par Bosch. L’utilisation

d’accessoires non recommandés pourrait causer

un choc électrique ou un incendie.

15. Ne rangez pas le chargeur avec un bloc-piles à

l’intérieur. Le stockage d’un bloc-piles à l’intérieur

d’un chargeur pendant une période prolongée

pourrait endommager le bloc-piles et risquerait

même de causer un incendie.

16. Débranchez le chargeur de la prise de courant

avant de le ranger, d’effectuer une opération

de maintenance ou de réparation, ou de le

nettoyer. De telles mesures préventives en matière

de sécurité réduisent le risque de choc électrique

ou d’incendie.

17. Gardez le chargeur de piles propre en essuyant

le boîtier du chargeur avec un tissu humide. Tout

contamination pourrait causer un choc électrique

ou un incendie.

18. Remplacez le bloc-piles si vous constatez

une baisse substantielle de l’autonomie de

fonctionnement après les recharges. Cela

signiﬁe peut-être que le bloc-piles s’approche de la

ﬁn de sa vie utile.

Consignes de sécurité applicables aux chargeurs

“Le sceau RBRC de recyclage

des piles, homologué par l’EPA

(Agence pour la protection de

l’environnement des États-

Unis), qui se trouve sur les

piles au lithium-ion (Li-ion)

indique que Robert Bosch Tool Corporation

participe volontairement à un programme

industriel de ramassage et de recyclage de ces

piles au terme de leur vie utile, pourvu qu’elles

soient mises hors service aux États-Unis ou au

Canada. Le programme du RBRC offre une

alternative pratique à la mise des piles au Li-ion

usées au rebut ou au ramassage d’ordures

municipal, ce qui pourrait être interdit dans

votre région.

Veuillez appeler le 1-800-8-BATTERY pour

obtenir de plus amples renseignements

sur le recyclage des piles au Li-ion et sur les

restrictions ou interdictions de mise au rebut

qui s’appliquent à votre région ou renvoyez

vos piles à un Centre de Service Bosch pour

recyclage. La participation de Robert Bosch Tool

Corporation à ce programme s'insère dans le

contexte de notre engagement à préserver notre

environnement et à conserver nos ressources

naturelles.”

Cordons de rallonge

UN CORDON DE

RALLON GE NE

DOIT ÊTRE UTILISÉ QUE S’IL EST

ABSOLUMENT NÉCESSAIRE. L’utilisation d’un

cordon de rallonge inapproprié peut créer un

risque d’in cendie et de chocs électriques. Si un

cordon de rallonge doit être utilisé, assurez-vous

que :

a. la ﬁche du cordon de rallonge possède des

broches de nombre, dimensions et forme

identiques à ceux de la ﬁche du chargeur ;

b. le cordon de rallonge est bien câblé et en bon

état élec trique ;

c. le ﬁl est de calibre suﬃsant pour l’intensité

nominale en c.a. du chargeur, comme indiqué

ci-après ;

Longueur du ﬁl, en pieds 25 50 100 150

Calibre AWG du ﬁl 18 16 16 14

d. un cordon de rallonge constitue une solution

temporaire. Déplacez le chargeur à une prise

standard dès que le travail est terminé.

Remarques importantes concernant la charge

1. De même, le chargeur n’est destiné qu’à

la charge rapide des bloc-piles dont la

température se situe entre 0°C (32°F) et

45°C (113°F). Si le bloc-piles est trop chaud

ou trop froid, le chargeur ne commencera pas

à charger les piles. (Chose possible si le bloc-

piles devient trop chaud à l’usage intensif).

Une fois que la température des piles sera

revenue dans la plage de températures de

charge ne présentant pas de danger, à savoir

entre 32° F (0° C) et 113° F (45° C), le

chargeur commencera automatiquement à

les charger.

2. Une diminution marquée de la réserve

énergétique entre les charges peut signaler

l’épuise ment du bloc-piles et le besoin d’un

remplacement.

3. N'oubliez pas de débrancher le chargeur

durant la période de remisage.

4. Si le bloc-piles ne se charge pas normalement

a. Vériﬁez la présence de courant à la prise en

y branchant un autre appareil électrique.

b. Vériﬁez si la prise n’est pas raccordée con-

jointement à un interrupteur qui servirait à

éteindre les lumières.

c. Inspectez les bornes du bloc-piles et les

connecteurs du chargeur pour vous assurer

qu’ils ne sont pas sales. Nettoyez avec un

coton-tige et de l’alcool si nécessaire.

d. Si vous n’arrivez toujours pas à obtenir la

charge satisfaisante, conﬁez l’outil, le bloc-

piles et le chargeur à votre centre d’entretien

Bosch habituel. Voir les noms et adresses

des centres d’entretien sous la rubrique «

Outils électriques» dans les pages jaunes de

l’annuaire de téléphone.

Remarque : L’utilisation de chargeurs ou de

bloc-piles non vendus par Bosch annule la

garantie.

Consignes de sécurité applicables aux chargeurs

CONSERVEZ CES INSTRUCTIONS

Consignes de sécurité applicables aux chargeurs

Mise en garde de la FCC

Système ECP (Electronic Cell Protection)

La pile lithium-ion est protégée contre les

décharges profondes par un système ECP

(Electronic Cell Protection). Lorsque la pile

est vide, l'outil est mis automatiquement hors

service au moyen d'un circuit de protection.

La pile est fournie partiellement chargée.

Chargez complètement la pile avant d'utiliser

votre tournevis sans ﬁl pour la première fois. La

pile lithium-ion peut être chargé à tout moment

sans réduire sa durée de vie utile. L'interruption

de la procédure de charge n'endommage pas la

pile.

Le fabricant n'est pas responsable de toute

interférence radio à cause de modiﬁcations non

autorisées apportées à ce matériel. De telles

modiﬁcations pourraient annuler l'autorisation

accordée à l'utilisateur pour utiliser ce matériel.

Cet appareil est conforme à la partie 15 des

Règlements de la FCC. Son utilisation est

autorisée moyennant le respect des deux

conditions suivantes :

1) Cet appareil ne doit pas causer

d’interférences nuisibles ; et

2) Cet appareil doit accepter toute interférence

reçue, y compris les interférences qui

risquent de causer un fonctionnement

indésirable.

REMARQUE ! Cet équipement a été testé et

jugé conforme aux limites pour un équipement

numérique de Classe B en vertu de la Partie

15 des Règlements de la FCC. Ces limites

sont conçues pour assurer une protection

raisonnable contre les interférences nuisibles

dans une installation résidentielle. Cet

équipement émet, utilise et peut rayonner

de l’énergie de fréquence radio et, s’il

n’est pas installé et utilisé conformément

aux instructions, il pourrait causer des

interférences nuisibles aux communications

radio. Cependant, il n’existe aucune garantie

qu’aucune interférence ne se produira dans

une installation particulière. Si cet équipement

cause des interférences nuisibles pour la

réception de programmes à la radio ou à la

télévision, ce qui peut être déterminé en

allumant et en éteignant à plusieurs reprises

l’équipement en question, l’utilisateur est

encouragé à corriger l’interférence en prenant

une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l’antenne de

réception.

• Augmenter la distance entre l’équipement et

le récepteur.

• Connecter l’équipement à une prise de

courant raccordée à un circuit différent de

celui auquel le récepteur est connecté.

• Consulter le détaillant ou un technicien radio

ou télévision expérimenté pour lui demander

conseil.

« Exposition à des signaux de radio fréquence

(RF) : Le dispositif sans fil est un émetteur et

récepteur radio. Il est conçu et fabriqué pour

ne pas dépasser la limite d’émission pour

l’exposition à l’énergie de radio fréquence (RF)

fixée par le Ministère de la Santé (Canada),

Code de sécurité 6. Ces limites font partie des

directives globales et des niveaux permis établis

d’énergie RF pour l’ensemble de la population.

Ces directives sont basées sur les normes

de sécurité fixées antérieurement par les

organismes internationaux de normalisation.

Ces normes comprennent une marge de sécurité

substantielle conçue pour assurer la sécurité de

tout le monde, quels que soient l’âge et l’état de

santé.

Ce dispositif et son antenne ne doivent pas être

placés à proximité d’une autre antenne ou d’un

autre émetteur, et ils ne doivent pas fonctionner

conjointement avec eux.

Industrie Canada

Description fonctionnelle et spéciﬁcations

Este dispositivo cumple con el estándar o los

estándares RSS exentos de licencia de Industry

Canada. Su utilización está sujeta a las dos

condiciones siguientes:

(1) este dispositivo no podrá causar interferencia y

(2) este dispositivo debe aceptar cualquier

interferencia, incluyendo interferencia que pueda

causar un funcionamiento no deseado del dispositivo.

1 Bloc-piles (vendue séparément)

2 Chargeur

3 Compartiment du module de connectivité

4 Indicateur de statut de connexion

5 Indication d’erreur

6 Bouton « Power Boost » (stimulateur de charge)

7 Indicateur de charge

8 Fentes pour montage sur le mur

Tension d’entrée du chargeur

120 V 60 Hz

Courant de charge des piles 16.0A

Transmission des données avec GCY42 installé (vendue séparément)

Bluetooth®

Bluetooth® 4.2 (faible consommation

d’énergie)

Intervalle entre signaux, approx. 8s

Plage des signaux maximum 98ft

Les terminaux mobiles doivent être compatibles avec les dispositifs Bluetooth® à faible

consommation d’énergie (version 4.2) et prendre en charge le Generic Access Proﬁle

(GAP).

La plage des signaux peut varier considérablement en fonction des conditions

extérieures. La plage Bluetooth® peut être substantiellement plus faible à l’intérieur de

salles closes et à travers des barrières métalliques (p. ex., murs, étagères, coﬀres, etc.).

Fig. 1

Chargeur GAL18V-160C

Description fonctionnelle et spéciﬁcations

Ce chargeur chargera unique-

ment les piles suivantes :

Bosch ou AMPShare Batteries BAT600 – BAT650;

Bosch ou AMPShare Batteries WCBAT612 – WCBAT625;

Bosch ou AMPShare Batteries GBA18V000 – GBA18V999.

Pour les toutes dernières informations sur la compatibilité des

piles, veuillez vous référer à www.boschtools.com

Compatible avec « Power Boost » (stimulateur

de charge) et les fonctions de connectivité

avancées.

Une charge de 100 % n’est atteinte que dans le

mode Standard. Toutes les piles sont limitées

à une charge d’environ 80 % quand le mode

« Power Boost » (stimulateur de charge) est

actif sur le chargeur ou lorsque le mode Max

Lifetime est sélectionné dans l’appli.

Piles Bosch and AMPShare

Betteries

Durée de charge approximative jusqu’à capacité (minutes)

50% 80% 100%

PowerBoost Standard PowerBoost Standard Standard

Standard

4.0Ah 10 16 25

5.0Ah 12 20 35

6.0Ah 15 24 48

CORE

4.0Ah

9 20 21 32 51

6.3Ah 15 24 37

8.0Ah

15 20 26 32 51

Assemblage

Installation du module de connectivité

GCY42 (vendue séparément)

Pour réduire le

risque de

blessure, lisez les instructions d’utilisation

incluses dans le module de connectivité

GCY42. Les instructions d’utilisation pour le

module de connectivité GCY42 comprennent

des informations importantes qui ne sont pas

couvertes dans ce manuel.

Si le module de connectivité GCY42 n’est pas

acheté avec le chargeur ou si le remplacement

du module ou des piles devient nécessaire,

veuillez suivre cette procédure (voir Fig. 2) :

- En utilisant un tournevis à lame plate ou une

pièce de monnaie, retirez le couvercle A du

dessus de l’outil en tournant d’un quart de

tour dans le sens contraire des aiguilles d’une

montre.

- Si le chargeur est déjà muni du module de

connectivité, retirez la pile B mais pas le

module de connectivité C.

- Si le module de connectivité est installé pour

la première fois, retirez le support de mise

en place en plastique D du compartiment du

module de connectivité et placez le module

de connectivité C dans le compartiment en

respectant l'orientation correcte. Remarque :

Rangez le support de mise en place D en lieu

sûr. Réinsérez le support de mise en place si

le module de communications est retiré.

- Puis placez la nouvelle pile B sur le module

de connectivité avec la polarité « + » orientée

vers le haut.

- Placez le couvercle A sur la pile et tournez

d’un quart de tour dans le sens des aiguilles

d’une montre pour verrouiller en utilisant

un tournevis à lame plate ou une pièce de

monnaie.

Fig. 2

Assemblage

Montage sur le mur

Utilisez du

matériel

approprié pour le type de mur et pour le poids

du chargeur et du bloc-piles le plus lourd. Si le

chargeur est installé sans le matériel approprié, le

produit peut être instable et causer des

dommages matériels ou des blessures.

Ne montez pas le chargeur sur un mur ne

pouvant pas supporter le poids du chargeur et

des piles. Si la force de résistance du montage

mural n’est pas suffisante pour supporter le

chargeur et la pile, le chargeur risque de tomber

et de causer une blessure.

Vérifiez pour vous assurer qu’il n’existe pas

de fils sous tension cachés, de canalisations

d’eau ou de tuyaux de gaz derrière la zone de

montage. Le fait de couper ou de percer de tels

objets pourrait causer des blessures graves, ou

même la mort.

Ne montez pas le chargeur sens dessus

dessous ou en position renversée. Un

montage incorrect pourrait causer des

dommages aux biens ou des blessures.

Le chargeur peut être monté sur un mur en

utilisant les fentes prévues pour le montage sur

un mur 8.

a. Localisez une zone de montage appropriée

sur le mur. Voir Fig. 3 pour l’orientation de

montage correcte.

b. Marquez deux points sur une ligne verticale à

3-25/64 po (86mm) l’un de l’autre.

c. Sélectionnez les vis et dispositifs d’ancrage

appropriés (si nécessaire) pour le matériau

dans lequel le mur est construit. (Matériel de

ﬁxation non inclus.)

d. Percez dans le mur avec la mèche appropriée

pour le perçage. Si des dispositifs d’ancrage

doivent être utilisés, suivez les instructions

du fabricant du matériel d’ancrage.

e. Vissez deux vis à tête ronde (non fournies)

d’un diamètre compris entre 5mm / 0,2

po et 6,5 mm / 0,25 po dans le mur ou les

dispositifs d’ancrage. Laissez environ 3,3

mm / 0,13 po d’espace entre le bas de la tête

de vis et le mur.

f. Positionnez les fentes prévues pour le

montage du chargeur sur le mur au-dessus

des vis de montage. Poussez le chargeur vers

le mur et faites-le glisser vers le bas pour

assujettir le chargeur aux vis de montage.

Remarque : Assurez-vous que le chargeur est

installé de façon sécurisée et qu’il est bien serré

contre le mur. Ajustez l’exposition de la vis selon

les besoins pour assurer que le chargeur est

bien à plat contre le mur.

Fig. 3

Connectivité

UTILISATION DE L’APPLICATION « BOSCH TOOLBOX »

(BOÎTE À OUTILS BOSCH)

L’appariement nécessite l’installation du module

de connectivité GCY42 (vendu séparément).

Après avoir apparié votre chargeur avec un

dispositif mobile, vous pouvez ajuster certaines

fonctions ou vérifier le statut du charge en

utilisant l’application Bosch Toolbox.

Les changements effectués en utilisant

l’application Bosch Toolbox sont confirmés

sur le chargeur par une lumière clignotante de

connectivité à DEL de couleur bleue.

A. Bouton Help (Aide) – appuyez sur ce bouton

pour aﬃcher l’écran d’aide.

B. Photo – appuyez sur la photo pour

personnaliser la photographie de votre produit.

C. Niveau de charge des piles – le nombre de «

piles » vertes indique le niveau de charge estimé

pour le bloc-piles.

D. Surnom du produit – appuyez sur l’icône «

pencil » (crayon) pour personnaliser le surnom

du produit. Vous pouvez faire la même chose

lorsque vous changez la photo du produit.

E. Barre de statut de connexion – ici, vous

pouvez voir la force de la connexion (force du

signal) indiquée par des barres verticales. Vous

pouvez utiliser l’interrupteur à bascule pour

déconnecter le chargeur de votre dispositif

mobile.

F. Barre coulissante de réglage des modes

de charge – vous pouvez choisir entre trois

paramètres : « Max Lifetime » (durée de vie

max.), Standard (paramètre intermédiaire) et «

Power Boost » (stimulateur de charge).

G. Stockage – active le mode de charge pour le

stockage.

H. Niveau de charge – peut être agrandi (ou

réduit) en tapant sur la flèche du bas (ou du

haut) aﬁn de montrer les informations suivantes

a. Type – aﬃche le type de pile(s).

b. Pourcentage de charge restante –

affiche le niveau de charge de la pile/des

piles.

c. Temps restant* – aﬃche le temps qui reste

pour le mode de charge actuel.

d. Santé de la pile/des piles* – affiche

l’état de fonctionnement de la pile/des piles

: « Excellent » (performance maximum),

« Good » (Bon) (performance légèrement

réduite) et « Fair » (passable) (remplacement

recommandé).

e. Dernière charge* – indique la date et

l’heure de la dernière charge d’une pile ayant

été chargée auparavant sur le chargeur

connecté.

GAL18V-160C

Connecté

Modes de charge

Réinitialisation avec les paramètres initiaux

GAL18V-160C

Temps restant 22 mins

Excellent

Pourcentage de charge 70%

Type CORE18V 8.0Ah

Identifier mon chargeur

Tonalité de charge complète

Stockage

Santé de la pile/des piles

Dernière charge : CORE 18V 8.0Ah

XX.XX.2019 15:51

Niveau de charge

Durée de vie max.

(80%)

Standard

(100%)

Power Boost

(jusqu’à 50 %)

Connectivité

I. Tonalité de charge terminée – quand cette

fonctionnalité est activée, le chargeur émettre

une tonalité indiquant que la phase de charge

est terminée.

J. Identifier mon chargeur – La lampe de

connectivité bleue sur le chargeur clignote.

K. Interrupteur à bascule de réinitialisation

avec les paramètres initiaux – vous pouvez

réinitialiser l’outil en réactivant les paramètres de

réglage par défaut qui avaient été ﬁxés à l’usine.

L. Alertes – appuyez sur « alerts triangle »

(triangle d’alertes) pour aﬃcher toutes les alertes

reçues du chargeur.

M. Bouton Info – Affiche les informations et

spéciﬁcations du chargeur.

* Cette fonctionnalité n’est disponible que

lorsque vous utilisez des piles ayant les

fonctionnalités de connectivité avancées

identiﬁées à la page 19.

Charge du bloc-piles

Branchez le cordon d’alimentation du chargeur

dans votre prise de courant standard. Si

aucun bloc-piles n’est inséré, la DEL du

bas sur l’indicateur de charge 7 est allumée

continuellement en vert. Ceci indique que le

chargeur reçoit alors une alimentation électrique

et que le chargeur est prêt à fonctionner.

Lorsque vous insérez le bloc-piles dans le

chargeur 2, Le voyant lumineux vert à DEL du

chargeur commencera à « CLIGNOTER ». Grâce

au processus de charge intelligent, la pile sera

chargée avec le courant optimal de charge en

fonction de la température, de la tension et du

type de pile. Voir le tableau de la page 19 pour

déterminer les temps de charge approximatifs

en mode de charge Standard et en mode de

charge « Power Boost » (stimulateur de charge).

Le mode de charge par défaut de l’usine est le

mode de charge Standard. Le mode de charge

« Power Boost » (stimulateur de charge) peut

être activé en appuyant sur le bouton « Power

Boost » ou en utilisant l’application Bosch

Toolbox. Une fois que la charge avec « Power

Boost » (stimulateur de charge) est terminée,

le mode de charge reviendra automatiquement

au mode de charge par défaut. Le mode de

charge par défaut peut être changé en utilisant

le module de connectivité GCY-42 (vendu

séparément) et l’application Bosch ToolBox.

RÉGLAGE DU MODE DE CHARGE PAR DÉFAUT

Il existe trois modes de charge contrôlés par

une barre coulissante dans l’application

Bosch ToolBox : Power Boost (stimulateur de

charge), Standard et Max Lifetime (durée de

vie max.). Par ailleurs, le mode de charge peut

être sélectionné en utilisant un commutateur à

bascule. Le mode de charge actif peut être réglé

pour un seul événement de charge, ou il peut

être réglé comme paramètre par défaut pour

tous les cycles de charge. Si le mode de charge

pour un seul événement est choisi, la prochaine

fois qu’une pile sera chargée le mode de charge

par défaut sera activé à nouveau. La barre

coulissante Charging Mode de l’application

indique le mode de charge.

Consignes de fonctionnement

Consignes de fonctionnement Instructions

IDENTIFICATION OF CHARGING MODES

MODE « POWER BOOST » (STIMULATEUR DE

CHARGE)

La fonction « Power Boost » (stimulateur de

charge) charge les piles jusqu’à environ de leur

capacité en mode de charge rapide. Ceci signiﬁe

que les piles sont prêtes à être utilisées plus tôt

que si elles avaient été charges en utilisant le

mode de charge Standard.

Si la pile reste dans le chargeur, elle continue

à être chargée automatiquement dans le mode

de durée de vie max. jusqu’à environ 80 % de sa

capacité de charge.

Les vitesses de charge rapide varient en fonction

du type de pile. Certaines piles ne sont pas

capables d’être chargées plus vite que dans le

mode de charge Standard. Toutes les piles sont

limitées à une charge maximum d’environ 80

% avec le mode « Power Boost » (stimulateur

charge) activé. Voir les temps de charge et les

compatibilités dans le tableau de la page 19.

MODE DE CHARGE STANDARD

La pile est chargée jusqu’à environ 100 % de

sa capacité de charge. Le mode de charge

Standard fournit la meilleure combinaison de

temps de charge rapide et de charge complète

de la pile tout en optimisant la durée de vie utile

de la pile.

Le mode Standard est actif comme mode de

charge initial par défaut. Il est également réglé

comme étant actif pour un seul événement de

charge après la désactivation du mode « Power

Boost » (stimulateur de charge) en utilisant le

bouton Power Boost.

MODE DE CHARGE « MAX LIFETIME » (DURÉE DE VIE

MAX.)

La pile est chargée jusqu’à environ 80 % de

sa capacité de charge. Ce mode charge la pile

plus lentement et prolonge par conséquent

substantiellement sa durée de vie utile.

Ce mode ne peut être activé qu’en utilisant

l’application Bosch ToolBox.

MODE DE STOCKAGE

Le mode de stockage de longue durée est conçu

exclusivement pour des périodes de stockage

à long terme (six mois ou plus). La pile est

chargée seulement jusqu’à environ 50 % de sa

capacité de charge, de telle sorte qu’elle peut

être conservée sans être utilisée pendant une

période prolongée.

Remarque : Le chargeur ne déchargera pas

une pile à 50 % de sa capacité en vue de son

stockage. Avant un stockage de longue durée,

une pile qui est chargée à plus de 50 % de sa

capacité de charge doit être déchargée dans un

outil jusqu'à 50 %.

Ce mode ne peut être activé qu’en utilisant

l’application Bosch ToolBox.

REFROIDISSEMENT DES PILES

(« ACTIVE AIR COOLING » / REFROIDISSEMENT

ACTIF À L’AIR)

Le système de contrôle à ventilateur intégré

au chargeur contrôle la température de la pile

insérée. Dès que la température de la pile est

au-dessus d’environ 0° C / 32° F, la pile sera

refroidie par un ventilateur.

Bouton « Power Boost » (stimulateur de

charge)

L’enfoncement du bouton « Power Boost »

(stimulateur de charge) 6 active le mode de

charge rapide (« Power Boost »). Le bouton peut

être enfoncé avant ou après l’insertion de la

pile dans le chargeur. Le bouton « Power Boost

» s’allume en rouge quand le mode de charge

« Power Boost » (charge rapide) est activé. Le

fait d’enfoncer à nouveau sur le bouton « Power

Boost » remet le chargeur dans le mode de

charge Standard.

Une fois que la charge rapide est terminée,

(à environ 50 % de la capacité de charge), le

voyant sur le bouton « Power Boost » s’éteint et

la pile continuera à charger jusqu’à environ 80 %

de sa capacité de charge.

Seules les piles compatibles peuvent se charger

rapidement dans le mode « Power Boost ».

Voir le tableau à la page 19 pour les durées de

charge approximatives avec le mode « Power

Boost ».

Modes de

charge

Voyant du

bouton «

Power Boost »

(stimulateur de

charge)

DEL d’indication de

charge pendant la charge

des piles (allumée

continuellement ou

clignotant)

Standard Éteinte 5 DEL

Power Boost Allumée 3 DEL

Max Lifetime Éteinte 4 DEL

Stockage Éteinte 3 DEL

Consignes de fonctionnement Instructions

Voyants lumineux

INDICATEUR DE CHARGE

Dans le mode veille, la DEL du bas sur

l’indicateur de charge de la pile 7 est allumée

continuellement en vert.

Les cinq DEL vertes indiquent le

niveau de charge de la pile pendant et

après la charge. Chaque DEL allumée

continuellement représente une

capacité de charge de la pile d’environ 20 %.

Chaque DEL clignotante représente le niveau

maximum de charge qui sera atteint dans le

mode de charge utilisé à ce moment. Le mode «

Power Boost » (stimulateur de charge) (charge

jusqu’à 50 %) – trois DEL allumées

(continuellement ou clignotantes) Le mode de

durée de vie max. et la deuxième phase du mode

« Power Boost » (50 % – 80 %) – quatre DEL

allumées (continuellement ou clignotantes). Le

mode Standard – cinq DEL allumées

(continuellement ou clignotantes).

INDICATEUR D’ERREUR

Le voyant rouge allumé

continuellement 5 indique que la

température de la pile est en dehors

de la plage de températures de charge

permises. Le processus de charge commence

dès que la plage de températures permises a été

atteinte.

Le voyant rouge clignotant 5 indique

que la pile ou le chargeur a besoin

d’être réparé.

INDICATEUR DE CONNEXION

Le voyant bleu clignotant 4 indique

que votre dispositif mobile est

connecté et/ou qu’un transfert de

données est en cours.

Signal audio

Le signal audio peut être activé ou désactivé au

moyen de l’application Bosch ToolBox.

Lorsque le signal audio est activé, le chargeur

émet une brève tonalité une fois que le cycle de

charge spéciﬁé est terminé.

Quand l’application Bosch ToolBox est utilisée

pour restaurer les paramètres initiaux par défaut

du chargeur, une tonalité plus longue est émise.

Restauration des paramètres initiaux par

défaut

Si le bouton « Power Boost » (stimulateur de

charge) 6 est maintenu enfoncé pendant cinq

secondes, les paramètres initiaux du chargeur

sont réactivés. Le bouton « Power Boost »

(stimulateur de charge) clignotera et un signal

sonore prolongé sera émis.

Les paramètres initiaux par défaut peuvent

également être restaurés en utilisant

l’application Bosch Toolbox.

DEL d’indication

de niveau de

charge

Niveau de

charge des piles,

approximatif

< 20% 20% 40% 60% 80% > 95%

Guide de diagnostic

Problème Cause Action corrective

Le voyant rouge d’erreur

5 clignote.

La charge n’est pas

possible.

Le bloc-piles n’est pas inséré

correctement.

Insérez le bloc-piles de façon appropriée dans le

chargeur.

Les contacts du bloc-piles

sont sales ou corrodés.

Nettoyez les contacts des piles en insérant et en retirant

le bloc-piles à plusieurs reprises dans le chargeur. Ne

tentez pas de nettoyer les contacts avec les outils.

Faites réparer le bloc-piles par un Centre de service

après-vente ou un poste de service agréé par Bosch.

Défaillance de la pile

Remplacez le bloc-piles.

Défaillance du chargeur

Faites inspecter le chargeur par un Centre de service

après-vente ou un poste de service agréé par Bosch.

Le voyant vert de charge

7 ne s’allume pas.

Le chargeur n’est pas branché

dans une prise de courant.

Branchez le chargeur dans une prise de courant sous

tension.

Le fusible est grillé ou le

disjoncteur s'est déclenché.

Remplacez le fusible ou réinitialisez le disjoncteur qui

s'est déclenché.

Le cordon d ‘alimentation est

endommagé.

Faites remplacer le cordon d’alimentation par un Centre

de service après-vente ou un poste de service agréé par

Bosch.

Défaillance du chargeur

Faites inspecter le chargeur par un Centre de service

après-vente ou un poste de service agréé par Bosch.

Le voyant bleu de

connexion 4 ne s’allume

pas.

Pas de connexion

Bluetooth®.

GCY42 n’est pas installé

ou n’a pas été installé

correctement.

Vériﬁez si le module de communication Bluetooth® est

correctement installé et sécurisé.

Le dispositif mobile ne

communique pas.

Désactivez et activez à nouveau Switch Bluetooth® sur

votre dispositif mobile.

Vériﬁez l’application sur votre dispositif mobile.

Vériﬁez si Bluetooth® est activé sur votre dispositif

mobile.

Check whether your mobile device has been overloaded.

En dehors de la plage

Assurez-vous que votre dispositif mobile n’a pas été

surchargé.

Interférence de signaux

Si cela est possible, assurez-vous qu’il n’y a pas

d’obstructions (p. ex., béton armé, portes en

métal) entre le chargeur et votre dispositif mobile.

Tenez l’équipement à distance de toutes sources

d’interférences électromagnétiques (p. ex., émetteurs

Wi-Fi).

Garantie limitée des outils électriques portatifs et d'établi Bosch

Garantía Limitada de herramientas eléctricas portátiles y de tablero de banco Bosch (“Garantía Limitada”)

Robert Bosch Tool Corporation (“Bosch”, “nosotros”, “nuestro” o “nuestra”) garantiza, únicamente al comprador usuario ﬁnal original, que cada herramienta

eléctrica portátil o de tablero de banco y cada batería de la marca BOSCH® (cada una de ellas, un “Producto”) estará libre de defectos de material o de fabricación

durante el período de tiempo indicado en el cuadro que aparece a continuación para la “Categoría de productos” aplicable a dicho Producto (según sea aplicable,

el “Período de Garantía”):

Categoría de productos Período de garantía

Herramientas eléctricas inalámbricas de 18 V, herramientas eléctricas de tablero de ban-

co de 18 V y cargadores de 18 V

Cinco (5) años desde la fecha de compra

Baterías para herramientas eléctricas de 18 V Tres (3) años desde la fecha de compra

Herramientas eléctricas inalámbricas de 12 V y cargadores de 12 V Un (1) año desde la fecha de compra

Baterías para herramientas eléctricas de 12 V Un (1) año desde la fecha de compra

Herramientas eléctricas portátiles alámbricas y herramientas eléctricas de banco alám-

bricas

Un (1) año desde la fecha de compra

NUESTRA ÚNICA OBLIGACIÓN Y EL REMEDIO EXCLUSIVO PARA USTED bajo esta Garantía Limitada y, en la medida en que la ley lo permita, bajo cualquier garantía

o condición implícita por ley, será la reparación o el reemplazo de las piezas, sin cargo alguno, que presenten defectos de material o de fabricación y que no

hayan sido sometidas a abuso ni utilizadas incorrectamente, manejadas descuidadamente o reparadas por personas que no sean Bosch o un Centro de Servicio

Autorizado Bosch.

El desgaste de su Producto por el uso normal no está cubierto por esta Garantía Limitada. Como resultado de ello, las piezas de los Productos que se desgasten o se

agoten con el paso del tiempo debido al desgaste por el uso normal (incluyendo, sin limitación, ﬁltros de aire, abrazaderas para hojas, escobillas, amortiguadores,

arandelas de cubiertas de amortiguadores, mandriles, cables de alimentación, correas de transmisión, hojas de impulsor, aisladores, elevadores, anillos tóricos,

pistones, ensamblajes de pistón/impulsor, topes de pistón, zapatas de sierra, sellos, percutores, etc.), o cualquier otro servicio o reparación requeridos que se

deban al desgaste por el uso normal de un Producto, no están cubiertos por esta Garantía Limitada.

Para presentar un reclamo bajo esta Garantía Limitada, usted debe devolver el Producto completo, con el transporte prepagado, a cualquier Centro de Servicio

de Fábrica Bosch o Centro de Servicio Autorizado Bosch. Por favor, incluya un comprobante de compra fechado con su Producto para que podamos determinar

si su Producto está dentro del Período de Garantía. Si no tiene un comprobante fechado de la compra del Producto que sea el objeto de su reclamo, utilizaremos

el código de producción del Producto para determinar si dicho Producto está dentro del Período de Garantía. Para obtener las ubicaciones de los Centros de

Servicio de Fábrica Bosch o los Centros de Servicio Autorizado Bosch cercanos, sírvase usar nuestro localizador de servicio en https://www.boschtools.com/us/

en/service/service-center-locator/. Para obtener más información sobre el funcionamiento de la Garantía Limitada, sírvase contactar a nuestro servicio al cliente

llamando al 1-877-267-2499.

ESTA GARANTÍA LIMITADA NO SE APLICA A LOS SIGUIENTES PRODUCTOS DE LA MARCA BOSCH®:

(i) HERRAMIENTAS DE MEDICIÓN,

(ii) (ARTÍCULOS ACCESORIOS TALES COMO HOJAS DE SIERRA CIRCULAR, BROCAS TALADRADORAS, BROCAS DE FRESADORA, HOJAS DE SIERRA

CALADORA, CORREAS DE LIJAR, DISCOS DE AMOLAR Y OTROS TIPOS DE ARTÍCULOS SIMILARES;

(iii) MALETINES DE TRANSPORTE O BOLSAS DE TRANSPORTE.

TODAS LAS GARANTÍAS IMPLÍCITAS DE UN PRODUCTO ESTARÁN LIMITADAS EN DURACIÓN A LO QUE SEA MÁS CORTO ENTRE (i) EL PERÍODO DE GARANTÍA

APLICABLE PARA DICHO PRODUCTO O DICHA CATEGORÍA DE PRODUCTO, SEGÚN SE INDICA ANTERIORMENTE, O (ii) AQUELLA DURACIÓN QUE SE APLICARÍA

DE OTRA MANERA BAJO LA LEY VIGENTE, SI ESTA GARANTÍA LIMITADA NO FUERA OFRECIDA POR BOSCH. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PRO-

VINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN

QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.

BOSCH NO SERÁ RESPONSABLE EN NINGÚN CASO POR DAÑOS INCIDENTALES O EMERGENTES (INCLUYENDO PERO SIN ESTAR LIMITADOS A RESPONSABILI-

DAD POR PÉRDIDA DE UTILIDADES) QUE SURJAN DE LA VENTA O DEL USO DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS

CANADIENSES (INCLUYENDO, SIN LIMITACIÓN, QUEBEC) NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO

QUE ES POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.

ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS QUE

VARÍAN DE UN ESTADO A OTRO EN LOS EE.UU., DE UNA PROVINCIA A OTRA EN CANADÁ Y DE UN PAÍS A OTRO.

ESTA GARANTÍA LIMITADA SE APLICA SOLO A LOS PRODUCTOS VENDIDOS DENTRO DE LOS ESTADOS UNIDOS DE AMÉRICA Y CANADÁ. PARA OBTENER CO-

BERTURA DE GARANTÍA EN OTROS PAÍSES, CONTACTE A SU DISTRIBUIDOR O IMPORTADOR LOCAL DE PRODUCTOS DE LA MARCA BOSCH®.

V202211

1. GUARDE ESTAS INSTRUCCIONES: Este

manual contiene instrucciones de seguridad

y utilización importantes para el cargador de

baterías Bosch o AMPShare modelo GAL18V-

160C. No lo sustituya por ningún otro cargador.

2. Antes de utilizar el cargador de baterías, lea

todas las instrucciones y marcas de advertencia

que se encuentran en (1) el cargador de

baterías, (2) el paquete de batería y (3) el

producto que utiliza baterías.

3. PRECAUCÍON - Para reducir el riesgo de

lesiones, cargue solamente las baterías

recargables Bosch o AMPShare que se indican

en la página 32. Otros tipos de baterías pueden

reventar, causando lesiones corporales y daños.

4. Cargue el paquete de batería a temperaturas

por encima de +32 grados F (0 grados C) y

por debajo de +113 grados F (45 grados C).

Almacene la herramienta y el paquete de batería

en lugares en los que las temperaturas no

excedan 120 grados F (49 grados C). Esto es

importante para prevenir daños graves a las celdas

de la batería.

5. No recargue la batería en un ambiente húmedo

o mojado. No exponga el cargador ni a la lluvia

ni a la nieve. La entrada de agua en el cargador

de baterías puede causar descargas eléctricas o

incendio.

6. No sumerja nunca el paquete de batería, la

herramienta o el cargador en ningún tipo de

líquido ni permita que entre líquido en ellos.

Los líquidos corrosivos o conductores (tales como

el agua de mar o los productos que contengan

sustancias químicas industriales o blanqueador,

etc.) pueden provocar un cortocircuito que es

posible que cause incendio, lesiones corporales y

daños materiales.

7. Se puede producir un escape del líquido de las

baterías bajo condiciones extremas de uso o

de temperatura. Evite el contacto con la piel

y los ojos. El líquido de la batería es cáustico y

podría causar quemaduras químicas en los tejidos.

Si el líquido entra en contacto con la piel, lávela

rápidamente con agua y jabón. Si el líquido entra

en contacto con los ojos, enjuáguelos con agua

durante un mínimo de 10 minutos y obtenga

atención médica.

8. Coloque el cargador sobre superficies

planas ininflamables y alejado de materiales

inflamables cuando recargue el paquete

de batería. Las alfombras y otras superficies

termoaislantes bloquean la circulación

Lea todas las instrucciones. El incumplimiento de todas las instrucciones

indicadas a continuación puede dar lugar a sacudidas eléctricas, incendios

y/o lesiones personales graves.

INSTRUCCIONES DE SEGURIDAD Y DE FUNCIONAMIENTO IMPORTANTES

“CONSERVE ESTAS INSTRUCCIONES”

Símbolos de seguridad

Las deﬁniciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad. Por

favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de

posibles peligros de lesiones corporales. Obedezca todos los mensajes de

seguridad que sigan a este símbolo para evitar posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita, causará la

muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita, podría

causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría

causar lesiones leves o moderadas.

Normas de seguridad para cargadores

apropiada de aire, lo cual puede causar

sobrecalentamiento del cargador y del paquete

de batería. Si se observa humo o derretimiento

del cargador o del paquete de batería, desenchufe

inmediatamente el cargador y no utilice el paquete

de batería ni el cargador. Contacte inmediatamente

a servicio al cliente.

9. Asegúrese de que el cable de alimentación

esté ubicado de manera que no se pueda pisar

ni tropezar en él, ni que pueda sufrir daños ni

someterse a esfuerzo excesivo de alguna otra

manera. El enchufe y el cable de alimentación

dañados pueden causar descargas eléctricas o

incendio.

10. Desconecte el cargador jalando el enchufe en

lugar de jalando el cable de alimentación. No

utilice el cargador con el cable de alimentación

o el enchufe dañado; haga que reemplacen el

cable o el enchufe de inmediato. Un enchufe o

un cable de alimentación dañado puede causar

descargas eléctricas o incendio.

11. No inserte el paquete de batería en el

cargador si la carcasa del paquete de batería

está agrietada. La utilización de un paquete de

batería dañado puede causar descargas eléctricas

o incendio.

12. No desensamble el cargador ni lo utilice si ha

recibido un golpe fuerte, se ha caído o se ha

dañado de alguna otra manera. Un reensamblaje

incorrecto o los daños pueden causar descargas

eléctricas o incendio.

13. Antes de cada uso, compruebe el cargador de

baterías, el cable, el enchufe y el paquete de

batería. No utilice la unidad si se detecta algún

daño. No abra nunca el cargador de baterías

ni el paquete de batería usted mismo, llévelo

a un Centro de Servicio de Fábrica Bosch o a

un técnico de servicio calificado que utilice

únicamente piezas de repuesto originales.

Es posible que un reensamblaje incorrecto o la

utilización del producto dañado causen descargas

eléctricas o incendio.

14. No utilice un aditamento no recomendado o no

vendido por Bosch. La utilización de aditamentos

no recomendados puede causar descargas

eléctricas o incendio.

15. No almacene el paquete de batería en el

cargador. El paquete de batería almacenado en el

cargador durante un período de tiempo prolongado

podría causar daños al paquete de batería e

incendio del mismo.

16. Desenchufe el cargador del tomacorriente

antes de almacenarlo, intentar cualquier

mantenimiento o limpiarlo. Dichas medidas

preventivas de seguridad reducen el riesgo de

descargas eléctricas o incendio.

17. Mantenga limpio el cargador de baterías

limpiando la carcasa del cargador con un

paño húmedo. La contaminación puede causar

descargas eléctricas o incendio.

18. Reemplace el paquete de batería si se

observa un descenso sustancial del tiempo

de funcionamiento por carga. Es posible que el

paquete de batería se esté acercando al ﬁnal de su

vida útil.

Cuidado de las baterías

Cuando las baterías

no están en la

herramienta o en el car gador, manténgalas

alejadas de objetos metálicos. Por

ejemplo, para evitar que las terminales hagan

cortocircuito, NO ponga las baterías en una caja

de herramientas o en un bolsillo con clavos,

tornillos, llaves, etc. Se pueden producir un

incendio o lesiones.

NO ARROJE LAS BATERIAS AL FUEGO NI LAS

EXPONGA AL CALOR INTENSO.

Pueden explotar.

Eliminación de las baterías

No intente

desarmar la

batería ni quitar ninguno de los com ponentes

que sobresalen de las terminales de la batería.

Se pueden producir lesiones o un incendio. Antes

de tirarla, proteja las terminales que están al

descubierto con cinta adhesiva aislante gruesa

para prevenir cortocircuitos.

BATERÍAS DE IONES DE LITIO

Si este producto está equipado con una batería

de iones de litio, dicha batería debe recogerse,

reciclarse o eliminarse de manera segura para el

medio ambiente.

Normas de seguridad para cargadores

“El sello de reciclaje de

baterías RBRC certiﬁcado por

la EPA que se encuentra en la

batería de iones de litio (Li-

ion) indica que Robert Bosch

Tool Corporation está

participando voluntariamente en un programa

de la industria para recoger y reciclar estas

baterías al ﬁnal de su vida útil, cuando se retiran

de servicio en los Estados Unidos y Canadá. El

programa RBRC proporciona una alternativa

conveniente a tirar las baterías de Li-ion usadas

a la basura o a la corriente municipal de aguas

residuales, lo cual quizás sea ilegal en su área.

Tenga la amabilidad de llamar al

1-800-8-BATTERY para obtener información

acerca de las prohibiciones/restricciones

sobre el reciclaje y la eliminación de baterías

de Li-ion en su lugar o devuelva las baterías a

un Centro de servicio Bosch para reciclarlas.

La participación de Robert Bosch Tool

Corporation en este programa es parte de

nuestro compromiso hacia preservar nuestro

medio ambiente y conservar nuestros recursos

naturales.”

Cordones de extensión

NO SE DEBE

UTILIZAR UN

CORDON DE EXTENSION A NO SER QUE SEA

ABSOLUTAMENTE NECESARIO. La utilización

de un cordón de extensión inapropiado podría

dar lugar a peligro de incendio y sacudidas

eléctricas. Si se debe utilizar un cordón de

extensión, asegúrese de que:

a. Las terminales del enchufe del cordón de

extensión tengan el mismo número, tamaño y

forma que las del enchufe del cargador.

b. El cordón de extensión esté conectado

adecuadamente y en buenas condiciones

eléctricas.

c. El tamaño del cable sea suficientemente

grande para la capacidad nominal en

amperios AC del cargador según se

especiﬁca a continuación:

d. Un cordón de extensión es una solución

provisional. Lleve el car gador a un

tomacorriente estándar en cuanto se haya

ter mi nado el trabajo.

Notas importantes para cargar

1. El cargador fue diseñado para cargar

la batería rápidamente sólo cuando la

temperatura de la batería está entre

0°C (32°F) y 45°C (113°F). Si el paquete

de baterías está demasiado caliente o

demasiado frío, el cargador no cargará

rápidamente la batería. (Esto puede ocurrir

si el paquete de baterías está caliente

debido a una utilización intensa). Una vez

que la temperatura de la batería regresa a su

intervalo de carga segura, entre 32 °F (0 °C)

y 113 °F (45 °C), el cargador comenzará

automáticamente a cargar.

2. Un descenso considerable en el tiempo de

funcionamiento por carga puede significar

que el paquete de baterías se está acercando

al ﬁnal de su vida y que debe ser sustituido.

3. Recuerde desenchufar el cargador durante el

período de almacenamiento.

4. Si la batería no carga adecuadamente:

a. Compruebe que hay tensión en el toma-

corriente enchufando algún otro dispositivo

eléctrico.

b. Compruebe si el tomacorriente está

conectado a un interruptor de luz que corta el

suministro de energía cuando se apagan las

luces.

c. Compruebe los terminales del paquete

de batería y los conectores del cargador

para determinar si tienen suciedad. Si es

necesario, límpielos con un bastoncillo de

algodón y alcohol.

d. Si usted sigue sin obtener una carga

adecuada, lleve o envíe la herramienta,

el paque te de baterías y el cargador al

Centro de servicio Bosch local. Busque

bajo “Herramientas eléctricas” en las

páginas amarillas para obtener nombres y

direcciones.

Nota: La utilización de cargadores o paquetes

de batería no vendidos por Bosch anulará la

garantía.

Normas de seguridad para cargadores

Longitud del cordón, pies:

25 50 100 150

Tamaño del cordón según el

calibreamericano de alambres (AWG)

18 16 16 14

Normas de seguridad para cargadores

Precaución de la FCC

“Protección con células electrónicas”

(Electronic Cell Protection, ECP)

La batería de iones de litio está protegida contra

la descarga profunda por la “protección con

células electrónicas” (Electronic Cell Protection,

ECP). Cuando la batería esté vacía, la

herramienta se apagará por medio de un circuito

protector.

La batería se suministra parcialmente cargada.

Cargue completamente la batería antes de

utilizar la atornillador inalámbrico por primera

vez. La batería de iones de litio se puede cargar

en cualquier momento, sin reducir su vida de

servicio. La interrupción del procedimiento de

carga no daña la batería.

El fabricante no es responsable de la

interferencia radioeléctrica causada por

modificaciones no autorizadas a este equipo.

Dichas modificaciones podrían anular la

autoridad del usuario para utilizar el equipo.

Este dispositivo cumple con la Parte 15 de las

Reglas de la FCC. Su funcionamiento está sujeto

a las dos condiciones siguientes:

1) Este dispositivo no podrá causar

interferencia perjudicial y

2) Este dispositivo debe aceptar cualquier

interferencia recibida, incluyendo

interferencia que pueda causar un

funcionamiento no deseado.

¡NOTA! Este equipo ha sido sometido a

pruebas y se ha comprobado que cumple

con los límites para dispositivos digitales de

Clase B, conforme a la Parte 15 de las reglas

de la FCC. Estos límites están diseñados para

proporcionar una protección razonable contra

la interferencia perjudicial en una instalación

residencial. Este equipo genera, utiliza y puede

emitir energía de radiofrecuencia y, si no se

instala y utiliza de acuerdo con las instrucciones,

es posible que cause interferencia perjudicial

para las radiocomunicaciones. Sin embargo,

no hay garantía de que no vaya a ocurrir

interferencia en una instalación específica. Si

este equipo causa interferencia perjudicial para

la recepción de radio o televisión, lo cual se

puede determinar apagando y encendiendo el

equipo, se insta al usuario a intentar corregir

la interferencia mediante una o más de las

siguientes medidas:

• Reoriente o reubique la antena receptora.

• Aumente la separación entre el equipo y el

receptor.

• Conecte el equipo en un tomacorriente de un

circuito distinto al circuito al cual el receptor

está conectado.

• Consulte al distribuidor o a un técnico de

radio/TV que tenga experiencia para obtener

ayuda.

“Exposición a señales de radiofrecuencia (RF):

El dispositivo inalámbrico es un radiotransmisor

y radiorreceptor. Está diseñado y fabricado

para no exceder el límite de emisiones para la

exposición a energía de radiofrecuencia (RF)

establecido por el Ministerio de Salud (Canadá),

Código de Seguridad 6. Estos límites son parte

de las directrices exhaustivas y los niveles de

energía de RF permitidos que se han establecido

para la población general.

Estas directrices se basan en los estándares

de seguridad establecidos previamente por

los organismos de estándares internacionales.

Estos estándares incluyen un margen

de seguridad sustancial diseñado para

garantizar la seguridad de todas las personas,

independientemente de su edad o salud.

Este dispositivo y su antena no deben estar

coubicados ni funcionando en combinación con

ninguna otra antena o transmisor.

CONSERVE ESTAS INSTRUCCIONES

Industry Canada

Descripción funcional y especiﬁcaciones

1 Paquete de baterías (vendido por separado)

2 Cargador

3 Compartimiento del módulo de conectividad

4 Indicador de estado de la conexión

5 Indicador de error

6 Botón “Power Boost” (intensiﬁcador de potencia)

7 Indicador de carga

8 Ranuras de montaje en la pared

Tensión de entrada del cargador

120 V 60 Hz

Corriente de carga de la batería 16.0A

Transmisión de datos con el GCY42 instalado (vendido por separado)

Bluetooth® Bluetooth® 4.2 (baja energía)

Intervalo de señal, aprox. 8s

Alcance de la señal 98 pies máximo

Los dispositivos de terminal móvil deben ser compatibles con los dispositivos de baja energía Bluetooth®

(versión 4.2) y admitir el perﬁl de acceso genérico (PAG).

El alcance de la señal podrá variar enormemente dependiendo de las condiciones externas. El alcance de

Bluetooth® podrá ser signiﬁcativamente más débil dentro de cuartos cerrados y a través de barreras metálicas

(p. ej., paredes, estanterías, librerías, etc.).

Fig. 1

Cargador GAL18V-160C

Este dispositivo cumple con el estándar o los

estándares RSS exentos de licencia de Industry

Canada. Su utilización está sujeta a las dos

condiciones siguientes:

(1) este dispositivo no podrá causar interferencia y

(2) este dispositivo debe aceptar cualquier

interferencia, incluyendo interferencia que

pueda causar un funcionamiento no deseado del

dispositivo.

Descripción funcional y especiﬁcaciones

Este cargador cargará solamente

las baterías siguientes:

Bosch o AMPShare BAT600 – BAT650;

Bosch o AMPShare WCBAT612 – WCBAT625;

Bosch o AMPShare GBA18V000 – GBA18V999.

Para informarse sobre la compatibilidad de baterías más

actualizada, sírvase visitar www.boschtools.com

Compatible con “Power Boost” (Intensiﬁcador

de potencia) y con las funciones avanzadas de

conectividad.

El 100% de carga solo se logra en el modo

Estándar. Todas las baterías están limitadas

aproximadamente a un 80% de carga cuando

el modo “Power Boost” (Intensificador de

potencia) está activo en el cargador o cuando

el modo de Tiempo de vida útil máx. está

conﬁgurado en la aplicación.

Baterías Bosch o AMPShare

Tiempo de carga aproximado hasta la capacidad máxima (minutos)

50% 80% 100%

PowerBoost Estándar PowerBoost Estándar Estándar

Estándar

4.0Ah 10 16 25

5.0Ah 12 20 35

6.0Ah 15 24 48

CORE

4.0Ah

9 20 21 32 51

6.3Ah 15 24 37

8.0Ah

15 20 26 32 51

Ensamblaje

Instalación del módulo de conectividad

GCY42 (vendido por separado)

Para reducir el

riesgo de lesiones,

lea las instrucciones de utilización incluidas

con el módulo de conectividad Bosch GCY42.

Las instrucciones de utilización del módulo de

conectividad GCY30-4 incluyen información

importante que no se cubre en este manual.

Si el módulo de conectividad GCY42 no se

compra con el cargador, o si se hace necesario

reemplazar el módulo o la batería, por favor, siga

este procedimiento (vea la Fig. 2):

- Utilizando un destornillador plano o una

moneda, retire la cubierta A de la parte

superior de la unidad, girándola 1/4 de vuelta

en sentido contrario al de las agujas del reloj.

- Si el cargador ya está equipado con el

módulo de conectividad, retire la batería B,

pero no retire el módulo de conectividad C.

- Si el módulo de conectividad se instala por

primera vez, retire el marcador de posición

de plástico D del compartimiento del

módulo de conectividad y coloque el módulo

de conectividad C en el compartimiento,

prestando atención a la orientación correcta.

Nota: Guarde el marcador de posición D en un

lugar seguro. Reinserte de nuevo el marcador

de posición si se retira el módulo de

comunicaciones.

- Seguidamente, coloque la batería nueva B en

la parte de arriba del módulo de conectividad

con la polaridad “+” orientada hacia arriba.

Fig. 2

- Coloque la cubierta A sobre la batería y gírela

¼ de vuelta en el sentido de las agujas del

reloj utilizando un destornillador plano o una

moneda.

Montaje en pared

Utilice herrajes de

montaje que sean

apropiados para el tipo de pared y adecuados

para el peso del cargador y el paquete de

batería más pesado. Si el cargador se instala sin

los herrajes correctos, es posible que el producto

esté inestable y cause daños materiales o lesiones

corporales.

No monte el cargador en una pared donde el

peso del cargador y la batería no pueda ser

soportado. Si la resistencia de la ubicación

de montaje en la pared no es suficiente para

soportar el cargador y la batería, el cargador se

puede caer y causar una lesión.

Haga una comprobación para asegurarse de

que no haya cables con corriente, tuberías de

agua ni tuberías de gas ocultas detrás del área

de montaje. Si se corta o taladra en cualquiera de

estas cosas, puede que el resultado sea lesiones

graves o la muerte.

No monte el cargador volteado o invertido. Es

posible que un montaje incorrecto cause daños

materiales o lesiones corporales.

El cargador se puede montar en una pared

utilizando las ranuras de montaje en pared 8.

a. Localice un área de montaje adecuada en

la pared. Vea la Fig. 3 para obtener la

orientación de montaje correcta.

b. Marque dos puntos en una línea vertical con

3-25/64 pulgadas (86 mm) de separación.

c. Seleccione los tornillos y anclajes adecuados

(si es necesario) para el material de la pared.

(Herrajes de montaje no incluidos).

d. Taladre en la pared con la broca taladradora

adecuada. Si se van a usar anclajes, siga las

instrucciones del fabricante de los herrajes

de anclaje.

Ensamblaje

Fig. 3

e. Enrosque dos tornillos de cabeza redonda

(no incluidos) con un diámetro de 0,2

pulgadas (5 mm) a 0,25 pulgadas (6,5 mm)

como máximo en la pared o los anclajes. Deje

aproximadamente 0,13 pulgadas (3,3mm)

de espacio entre la parte inferior de la cabeza

del tornillo y la pared.

f. Posicione las ranuras de montaje en la pared

del cargador sobre los tornillos de montaje.

Empuje el cargador hacia la pared y deslícelo

hacia abajo para sujetarlo ﬁrmemente a los

tornillos de montaje.

Nota: Asegúrese de que el cargador esté

firmemente montado y que esté apretado

contra la pared. Ajuste la exposición del tornillo

según sea necesario para asegurarse de que el

cargador esté plano contra la pared.

Ensamblaje

Conectividad

UTILIZACIÓN DE LA APLICACIÓN “BOSCH TOOLBOX”

El emparejamiento requiere la instalación del

módulo de conectividad GCY42 (vendido por

separado). Después de emparejar su cargador

con un dispositivo móvil, usted puede ajustar

ciertas funciones o comprobar el estado del

cargador utilizando la aplicación Bosch Toolbox.

Los cambios realizados utilizando la aplicación

Bosch Toolbox son conﬁrmados en el cargador

por una luz LED de conectividad azul que

parpadea.

A. Botón de ayuda: Al presionar suavemente

este botón aparecerá la pantalla de ayuda.

B. Foto: Al presionar suavemente sobre la foto,

usted podrá personalizar la fotografía de su

producto.

C. Estado de carga de la batería: El número

de “baterías” verdes indica el nivel de carga

estimado del paquete de batería.

D. Apodo del producto: Al presionar

suavemente el ícono de “lápiz”, usted podrá

personalizar el apodo del producto. También

podrá hacerlo cuando cambie la foto del

producto.

E. Barra de estado de la conexión: Aquí usted

puede ver la fuerza de la (señal de) conexión

indicada por barras verticales. Puede usar el

interruptor basculante para desconectar el

cargador de su dispositivo móvil.

F. Deslizador de ajuste de los modos de

carga: Usted puede escoger entre tres

configuraciones: Tiempo de vida útil máx.,

Estándar (posición central) y “Power Boost”

(Intensiﬁcador de potencia).

G. Almacenamiento: Activa el modo de carga

de almacenamiento.

GAL18V-160C

Conectada

Modos de carga

Restablecer a la configuración de fábrica

GAL18V-160C

Tiempo restante 22 mins

Excelente

Porcentaje de carga completa

70%

Tipo CORE18V 8.0Ah

Identificar mi cargador

Tono de carga completa

Almacenamiento

Salud de la batería

Última carga: CORE 18V 8.0Ah

XX.XX.2019 15:51

Estado de carga

Tiempo de vida útil máx.

(80%)

Estándar

(100%)

Power Boost

(hasta 50%)

Procedimiento de carga del paquete de

batería

Enchufe el cable del cargador en un

tomacorriente estándar. Sin el paquete de

batería insertado, la luz LED inferior ubicada

en el indicador de carga de la batería 7 estará

encendida continuamente en verde. Esto indica

que el cargador está recibiendo alimentación

eléctrica y que está listo para utilizarse.

Cuando inserte el paquete de batería en el

cargador 2, la luz indicadora LED verde del

cargador comenzará a “PARPADEAR”. Gracias

al proceso de carga inteligente, la batería se

cargará con una corriente de carga óptima

dependiendo de la temperatura de la batería, el

voltaje y el tipo de batería. Consulte el cuadro

de que aparece en la página 32 para obtener

los tiempos de carga aproximados con el modo

de carga Estándar y el modo de carga “Power

Boost” (Intensiﬁcador de potencia).

El modo de carga preestablecido en fábrica es

el modo de carga Estándar. El modo de carga

“Power Boost” se puede activar presionando el

botón “Power Boost” o utilizando la aplicación

Bosch ToolBox. Una vez que se haya completado

la operación de carga “Power Boost”, el modo

de carga se cambiará automáticamente de

vuelta al modo de carga preestablecido. El modo

de carga preestablecido se puede cambiar

utilizando el módulo de conectividad GCY-42

(vendido por separado) y la aplicación Bosch

ToolBox.

CONFIGURACIÓN DEL MODO DE CARGA

PREESTABLECIDO

Hay 3 modos controlados por una barra

deslizante en la aplicación Bosch ToolBox:

Power Boost (Intensificador de potencia),

Estándar y Tiempo de vida útil máx. Además, el

modo de Almacenamiento se puede seleccionar

utilizando un interruptor basculante. El modo

de carga activo se puede configurar para un

evento de carga individual o se puede conﬁgurar

como el modo preestablecido para todos los

ciclos de carga. Si se configura un tipo de

evento individual, la próxima vez que se cargue

una batería, esta revertirá a la configuración

preestablecida. El deslizador de modo de carga

de la aplicación indica el modo de carga.

Instrucciones de funcionamiento

Conectividad

H. Estado del proceso de carga: Se puede

expandir (o colapsar) presionando suavemente

la flecha descendente (o ascendente) para

mostrar lo siguiente:

a. Tipo: Muestra el tipo de batería.

b. Porcentaje de carga completa: Muestra

el nivel de carga de la batería.

c. Tiempo restante*: Muestra el tiempo

restante para el modo de carga actual.

d. Salud de la batería*: Muestra el estado

de la batería: “Excelente” (rendimiento

completo), “Bueno” (rendimiento

ligeramente reducido) y “Aceptable” (se

recomienda el reemplazo).

e. Última carga*: Indica la fecha y la hora

de la última carga de una batería cargada

previamente en el cargador conectado.

I. Tono de carga completa: Cuando esta

función esté activada, el cargador hará sonar

un tono para indicar que la etapa de carga se ha

completado.

J. Identiﬁcar mi cargador: Hace parpadear la

luz de conectividad azul ubicada en el cargador.

K. Interruptor basculante de reajuste

a la configuración de fábrica: Usted puede

reajustar la conﬁguración del cargador de vuelta

a los ajustes preestablecidos en la fábrica.

L. Alertas: Al presionar suavemente el

“triángulo de alertas” se mostrará cualquier

alerta recibida del cargador.

M. Botón de información: Muestra la

información y las especiﬁcaciones del cargador.

* Esta función solo está disponible cuando se

utilizan baterías con las funciones avanzadas

de conectividad identiﬁcadas en la tabla de la

página 32.

IDENTIFICACIÓN DE LOS MODOS DE CARGA

MODO “POWER BOOST” (INTENSIFICADOR DE

POTENCIA)

La función “Power Boost” (Intensificador de

potencia) cargas las baterías hasta alrededor

del 50% de su capacidad en el modo de carga

rápida. Esto significa que las baterías están

listas para utilizarse más pronto que si se cargan

utilizando el modo de carga Estándar.

Si la batería permanece en el cargador, se sigue

cargando automáticamente en el modo de

Tiempo de vida útil máx. hasta alrededor del

80% de su capacidad.

Las velocidades de carga rápida varían para

diferentes tipos de batería. Ciertas baterías no

son capaces de cargarse más rápidamente de lo

que permite el modo de carga Estándar. Todas

las baterías están limitadas a una carga máxima

de alrededor del 80% con el modo Power Boost

activo. Consulte los tiempos de carga y las

compatibilidades en el cuadro que se encuentra

en la página 32.

MODO DE CARGA ESTÁNDAR

La batería se carga hasta alrededor del 100%

de su capacidad. El modo de carga Estándar

proporciona la mejor combinación de tiempo de

carga rápida y carga completa de la batería a la

vez que optimiza la vida de servicio de la batería.

El modo Estándar está activo como modo

preestablecido en la fábrica. También se

conﬁgura como activo para un evento de carga

individual después de desactivar el modo

“Power Boost” (Intensificador de potencia)

utilizando el botón Power Boost.

MODO DE TIEMPO DE VIDA ÚTIL MÁX.

La batería se carga hasta alrededor del 80%

de su capacidad. Este modo carga la batería

más lentamente y por lo tanto prolonga

signiﬁcativamente su vida de servicio.

Este modo solo se puede activar utilizando la

aplicación Bosch ToolBox.

MODO DE ALMACENAMIENTO

El modo de almacenamiento a largo plazo

está diseñado exclusivamente para períodos

prolongados de almacenamiento (seis meses o

más). La batería se carga solo hasta alrededor

del 50% de su capacidad, para que se pueda

almacenar sin utilizar durante un período

prolongado.

Nota: El cargador no descargará una batería

hasta el 50% de su capacidad para almacenarla.

Antes de un almacenamiento a largo plazo,

una batería con más del 50% de su capacidad

deberá ser descargada en una herramienta

hasta el 50%.

Este modo solo se puede activar utilizando la

aplicación Bosch ToolBox.

ENFRIAMIENTO DE LA BATERÍA

(“ENFRIAMIENTO ACTIVO POR AIRE”)

La unidad de control del ventilador integrada

en el cargador monitorea la temperatura de la

batería insertada. En cuanto la temperatura de

la batería esté por encima de aproximadamente

32 °F (0 °C), un ventilador enfriará la batería.

Botón “Power Boost” (Intensificador de

potencia)

Al presionar el botón “Power Boost”

(Intensiﬁcador de potencia) 6 se activa el modo

de carga “Power Boost” (carga rápida). El botón

se puede presionar tanto antes como después

de que la batería se haya insertado en el

cargador. El botón “Power Boost” se ilumina en

rojo al activar el modo de carga “Power Boost”

(carga rápida). Al presionar de nuevo el botón

“Power Boost” se devuelve el cargador al modo

de carga Estándar.

Una vez que la carga rápida haya terminado

(cuando se alcance aproximadamente el 50%

de la capacidad de la batería), la luz ubicada en

el botón "Power Boost" se apagará y la batería

continuará cargándose hasta alrededor del 80%

de su capacidad.

Solo las baterías compatibles son capaces de

realizar una carga rápida en el modo “Power

Instrucciones de funcionamiento

Modos de

carga

Luz del botón

"Power Boost"

(Intensiﬁcador

de potencia)

Luces LED indicadoras

de carga durante el

procedimiento de carga

de la batería (encendidas

continuamente o

parpadeando)

Estándar APAGADA 5 luces LED

Power Boost ENCENDIDA 3 luces LED

Tiempo de

vida útil máx.

APAGADA 4 luces LED

Almacenami-

ento

APAGADA 3 luces LED

Instrucciones de funcionamiento

Boost”. Consulte la tabla que se encuentra en

la página 32 para obtener los tiempos de carga

aproximados con el modo “Power Boost”.

Luces indicadoras

INDICADOR DE CARGA

En el modo de espera, la luz LED inferior

del indicador de carga de la batería 7 estará

encendida continuamente en verde.

Las cinco luces LED verdes indican el

estado de carga de la batería durante y

después del proceso de carga. Cada

luz LED encendida continuamente

representa una capacidad de la batería de

aproximadamente un 20%. Cada luz LED

parpadeante representa el nivel máximo de

carga que se alcanzará en el modo de carga

actual. Las tres luces LED del modo “Power

Boost” (Intensificador de potencia) (el primer

50%) se encienden (continuamente o

parpadeando). Las cuatro luces LED del modo

de Tiempo de vida útil y la segunda etapa del

modo “Power Boost” (50%-80%) se encienden

(continuamente o parpadeando). Las cinco

luces LED del modo Estándar se encienden

(continuamente o parpadeando).

INDICADOR DE ERROR

La luz roja continua 5 indica que la

temperatura de la batería está fuera

del intervalo de temperatura de carga

permitido. El proceso de carga

comienza en cuanto se haya alcanzado el

intervalo de temperatura permitido.

La luz roja parpadeante 5 indica que la

batería o el cargador necesitan

servicio de ajustes y reparaciones.

INDICADOR DE ESTADO DE LA CONEXIÓN

La luz azul parpadeante 4 indica que

hay una conexión entre su dispositivo

móvil y/o que la transferencia de datos

está en curso.

Señal de audio

La señal de audio se puede activar o desactivar

por medio de la aplicación Bosch ToolBox.

Cuando la señal de audio esté activada, el

cargador emitirá un tono de corta duración una

vez que se haya completado el ciclo de carga

especiﬁcado.

Cuando la aplicación Bosch Toolbox se utilice

para restablecer el cargador a la conﬁguración

de fábrica, se emitirá un tono de duración más

larga.

Restablecimiento de la configuración

preestablecida en la fábrica

Si el botón “Power Boost” (Intensificador de

potencia) 6 se mantiene presionado durante

cinco segundos, se restablecerá el cargador a

la conﬁguración preestablecida en la fábrica. El

botón “Power Boost” parpadeará y se emitirá

una señal de audio de larga duración.

La configuración preestablecida en la fábrica

también se puede restablecer utilizando la

aplicación Bosch Toolbox.

Luz LED de

estado

Nivel de carga

de la batería,

aproximadamente

< 20% 20% 40% 60% 80% > 95%

Resolución de problemas

Problema Causa Medida correctiva

La luz indicadora de error

roja 5 está parpadeando.

No es posible realizar la

carga.

El paquete de batería no está

insertado correctamente

Inserte correctamente el paquete de batería en el cargador.

Contactos del paquete de

batería sucios o corroídos

Limpie los contactos de la batería insertando y retirando

el paquete de batería del cargador varias veces. No intente

limpiar los contactos con herramientas. Haga que la

batería reciba servicio de ajustes y reparaciones por un

Centro de Servicio Bosch Autorizado o una Estación de

Servicio Bosch Autorizada.

Falla de la batería Reemplace el paquete de batería.

Falla del cargador

Haga que el cargador sea revisado por un Centro de

Servicio Bosch Autorizado o una Estación de Servicio

Bosch Autorizada.

La luz indicadora de

carga verde 7 no se está

encendiendo.

El cargador no está enchufado

en el tomacorriente

Enchufe el cargador en un tomacorriente que esté

funcionando.

El fusible está fundido o el

cortacircuito ha saltado

Reemplace el fusible o restablezca el cortacircuito que ha

saltado.

Cable de alimentación dañado

Haga que el cable de alimentación sea reemplazado por

un Centro de Servicio Bosch Autorizado o una Estación de

Servicio Bosch Autorizada.

Falla del cargador

Haga que el cargador sea revisado por un Centro de

Servicio Bosch Autorizado o una Estación de Servicio

Bosch Autorizada.

La luz indicadora de

estado de la conexión azul

4 no se está encendiendo.

No hay conexión

Bluetooth®.

El GCY42 no está instalado o no

está instalado correctamente

Compruebe si el módulo de comunicación Bluetooth® está

ajustado correctamente y ﬁjo en la posición correcta.

El dispositivo móvil no se está

comunicando

Apague el Bluetooth® y enciéndalo de nuevo en su

dispositivo móvil.

Compruebe la aplicación en su dispositivo móvil.

Compruebe si el Bluetooth® está activado en su dispositivo

móvil.

Compruebe si su dispositivo móvil se ha sobrecargado.

Fuera de alcance

Reduzca la distancia entre el cargador y su dispositivo

móvil.

Interferencia con la señal

Donde sea posible, asegúrese de que no haya

obstrucciones (p. ej., concreto reforzado, puertas

metálicas) entre el cargador y su dispositivo móvil.

Mantenga el equipo alejado de las fuentes de interferencia

electromagnética (p. ej., transmisores Wi-Fi).

Notes • Remarques • Notas

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

1605A0019U 01/2023

!1605A0019U!

Garantia limitada para herramientas mecanicas portatiles y para tablero de banco Bosch

Garantie limitée des outils électriques portatifs et de table Bosch (« Garantie limitée »)

Robert Bosch Tool Corporation (« Bosch », « nous » ou « notre ») garantit à l’acheteur utilisateur ﬁnal original uniquement que chaque outil électrique portable et

de table ainsi que chaque pile (chacun, un « Produit ») de marque BOSCH® sera exempt de défauts de matériaux ou de fabrication pendant la période indiquée

dans le tableau ci-dessous pour la « Catégorie de produits » applicable à ce Produit (selon le cas, la « Période de garantie ») :

Catégorie de produits Période de garantie

Outils électriques sans ﬁl de 18 V, outils électriques de table de 18 V et chargeurs de 18 V Cinq (5) ans à compter de la date d’achat

Piles pour outils électriques de 18 V Trois (3) ans à compter de la date d’achat

Outils électriques sans ﬁl de 12 V et chargeurs de 12 V Un (1) an à compter de la date d’achat

Piles pour outils électriques de 12 V Un (1) an à compter de la date d’achat

Outils électriques portatifs à cordon d’alimentation et outils électriques de table à cordon

d’alimentation

Un (1) an à compter de la date d’achat

NOTRE SEULE OBLIGATION ET VOTRE SEUL REMÈDE en vertu de cette Garantie limitée et, dans la mesure où la loi le permet, de toute autre garantie ou condition

légalement implicite, sera la réparation ou le remplacement à titre gratuit des pièces qui seront jugées défectueuses pour cause de vice de matériau ou de fabri-

cation et qui n’auront pas été utilisées de façon abusive ou inappropriée, manipulées sans précautions ou réparées incorrectement par des personnes autres que

des employés de Bosch ou d’un Centre de service après-vente agréé par Bosch.

L’usure normale de votre Produit n’est pas couverte par la présente Garantie limitée. Par conséquent, les pièces du Produit qui peuvent s’user ou s’épuiser avec

le temps en raison d’une usure normale (y compris, sans s’y limiter, les ﬁltres à air, les pinces de lame, les brosses, les pare-chocs, les rondelles de protection

des pare-chocs, les mandrins, les cordons, les courroies d’entraînement, les lames d’entraînement, les isolateurs, les élévateurs, les joints toriques, les pistons,

les ensembles piston/entraîneur, les butées de piston, les sabots de scie, les joints, les percuteurs, etc.), ou tout autre service ou réparation requis en raison de

l’usure normale d’un Produit, ne bénéﬁcient pas de la couverture de la présente Garantie limitée.

Pour vous prévaloir de la présente Garantie limitée, vous devez retourner le Produit complet, en port payé, à un centre de service usine Bosch ou à un centre

de service après-vente agréé par Bosch. Veuillez inclure un justiﬁcatif d’achat daté avec votre Produit aﬁn que nous puissions déterminer si votre Produit est

toujours dans la période de garantie. Si vous ne disposez pas d’un justiﬁcatif d’achat daté pour le Produit faisant l’objet de votre réclamation, nous utiliserons

le code de fabrication du Produit pour déterminer si le Produit est toujours dans la période de garantie. Pour connaître l’emplacement des centres de service

usine Bosch ou des centres de service après-vente agréés par Bosch les plus proches, veuillez utiliser notre localisateur de services à l’adresse suivante : https://

www.boschtools.com/us/en/service/service-center-locator/. Pour plus d’informations sur la performance de la Garantie limitée, veuillez contacter notre service

clientèle au 1-877-267-2499.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE PAS AUX PRODUITS DE LA MARQUE BOSCH® SUIVANTS :

(i) OUTILSDE MESURE,

(ii) ARTICLES ACCESSOIRES TELS QUE DES LAMES DE SCIE CIRCULAIRE, DES MÈCHES DE PERÇAGE, DES FRAISES À DÉFONCER, DES LAMES DE

SCIE SAUTEUSE, DES BANDES ABRASIVES, DES MEULES ET D’AUTRES TYPES D’ARTICLES SIMILAIRES ; OU

(iii) DES MALLETTES OU DES SACS DE TRANSPORT.

TOUTE GARANTIE IMPLICITE POUR UN PRODUIT SERA LIMITÉE À LA DURÉE LA PLUS COURTE ENTRE (i) LA PÉRIODE DE GARANTIE APPLICABLE POUR CE

PRODUIT/CETTE CATÉGORIE DE PRODUITS ÉNUMÉRÉS CI-DESSUS, OU (ii) LA DURÉE QUI SERAIT AUTREMENT APPLICABLE EN VERTU DE LA LOI APPLICABLE

SI LA PRÉSENTE GARANTIE LIMITÉE N’ÉTAIT PAS OFFERTE PAR BOSCH. COMME CERTAINS ÉTATS AUX ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE

PERMETTENT PAS DE LIMITATIONS SUR LA DURÉE D’UNE GARANTIE IMPLICITE, LA LIMITATION CI-DESSUS NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

BOSCH NE SERA EN AUCUN CAS RESPONSABLE POUR TOUS DOMMAGES INDIRECTS OU SECONDAIRES (Y COMPRIS, MAIS SANS LIMITATION, LA RESPONS-

ABILITÉ AU TITRE DE LA PERTE DE BÉNÉFICES) RÉSULTANT DE LA VENTE OU DE L’EMPLOI DE CE PRODUIT. COMME CERTAINS ÉTATS AUX ÉTATS-UNIS ET

CERTAINES PROVINCES AU CANADA (Y COMPRIS, ENTRE AUTRES, LA PROVINCE DU QUÉBEC) NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DE LA

RESPONSABILITÉ POUR LES DOMMAGES INDIRECTS OU SECONDAIRES, LA LIMITATION OU L’EXCLUSION CI-DESSUS NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

CETTE GARANTIE LIMITÉE VOUS CONFÈRE DES GARANTIES JURIDIQUES PARTICULIÈRES, ET VOUS POUVEZ AUSSI AVOIR D’AUTRES DROITS, QUI VARIENT

D’UN ÉTAT À L’AUTRE AUX ÉTATS-UNIS, D’UNE PROVINCE À L’AUTRE AU CANADA OU D’UN PAYS À L’AUTRE.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE QU’AUX PRODUITS VENDUS AUX ÉTATS-UNIS D’AMÉRIQUE ET AU CANADA. CONTACTEZ VOTRE DISTRIBUTEUR OU

IMPORTATEUR LOCAL D’OUTILS DE LA MARQUE BOSCH® POUR OBTENIR DES INFORMATIONS SUR LA COUVERTURE DE LA GARANTIE DANS LES AUTRES

PAYS.

1800 W. Central Road

Mt. Prospect, IL 60056-2230

V202211

Bosch GAL18V-160C 18V Connected-Ready Lithium-Ion 16 Amp Battery Turbo Charger with Power Boost™

Product's Documents

User Manual o251557v2 1605A0019U GAL18V160C 20230124

Specifications

Bosch GAL18V-160C Questions and Answers

Related Products

Bosch GKS18V-25CN PROFACTOR™ 18V Connected-Ready 7-1/4 In. Circular Saw (Bare Tool)

Bosch GKS18V-25CB14 PROFACTOR™ 18V Connected-Ready 7-1/4 In. Circular Saw Kit

Bosch GBH18V-45CK24 PROFACTOR 18V HITMAN Hitman Connected-Ready 1-7/8 In. SDS-max Rotary Hammer Kit

Bosch BHZUC183AU Quick charger Power for ALL 18V

Bosch BHZU1844UC Quick charger 18V

Bosch BHZUC18N Quick charger Power for ALL 18V
