INSTRUCTIONS

Thank you very much for choosing this Geometric Climber Play.

- Please read all of the instructions before using it. The information will help you

achieve the best possible results.

The products carried in this catalog may be different in color than the actual item.

1. Safety Instructions

FAILURE TO FOLLOW THESE WARNINGS MAY RESULT IN SERIOUS INJURY

OR PROPERTY

DAMAGE AND WILL VOID WARRANTY.

Owner must ensure that all players know and follow these rules for safe operation

of the system.

To ensure safety, do not attempt to assemble this product without following the

instructions carefully.

Check entire box and inside all packing material for parts and/or additional

instruction material. Before beginning assembly, read the instructions and identify

parts using the hardware identifier and parts list in this document. Proper and

complete assembly, use and supervision are essential for proper operation and to

reduce the risk of accident or injury. A high probability of serious injury exists if this

product is not installed, maintained and operated properly.

· If using a ladder during assembly, use extreme caution.

· Two capable adults are recommended for this operation.

· Be aware that parts can be damaged by over tightening the screws.

· Wear safety glasses throughout the assembly.

Most injuries are caused by misuse and/or not following instructions. Use caution

when using this product.

BEFORE BEGINNING ASSEMBLY

Keep the hardware bags and their contents separate.

Identify and inventory all parts and hardware using the parts and hardware lists

and identifiers in this document. Test fit all Bolts by inserting them into their

respective holes. Do not scrape away all of the powder coating. Bare metal may

rust. You may need to pound some Bolts into place with a hammer or mallet.

*Two adults required to complete assembly*

Only adults should set up the product. Do not allow children in the setup

area until assembly is complete.

INSTALLATION & GROUND PREPARATION INSTRUCTIONS:

· Provide enough room so that children can use the equipment safely. For example,

for structures with multiple play activities, a slide should not exit in front of aswing.

· Separate active and quiet activities from each other. For example, locate

sandboxes away from swings or use a guardrail or barrier to separate the sandbox

from the movement of the swings.

· Do not install home playground equipment over concrete, asphalt, packed earth,

grass, carpet, or any other hard surface. A fall onto a hard surface can result in

serious injury to the equipment user.

· To prevent serious injury, warn children that they must not use the equipment

until properly installed.

· Create a site free of obstacles that could cause injuries – such as low

overhanging tree branches, overhead wires, tree stumps and/or roots, large rocks,

bricks, and concrete.

· Choose a level location for the equipment. This can reduce the likelihood of the

play set tipping over and loose-fill surfacing materials washing away during heavy

rains.

PLAYGROUND AND SURFACE MATERIALS INSTRUCTIONS

· Use containment, such as digging out around the perimeter and/or lining the

perimeter with landscape edging.

· Do not install loose fill surfacing over hard surfaces such as concrete orasphalt.

· Installation of rubber tiles or poured-in-place surfaces (other than loose fill

materials) generally requires a professional and are not “do-it-yourself” projects.

· Use playground surfacing materials (other than loose fill material) that comply to

the safety standard ASTM F1292 Standard Specification for Impact Attenuation of

Surfacing Materials within the Use Zone of Playground Equipment.

OPERATING INSTRUCTIONS

Observing the following instructions and warnings reduces the likelihood of serious

or fatal injury:

· On-site adult supervision should be provided for children of all ages.

· Instruct children not to use the equipment in a manner other than intended.

· To prevent entanglement and strangulation, dress children appropriately, using

well-fitting shoes and avoiding ponchos, scarves, jackets with neck drawstrings,

helmets with straps, and other loose-fitting clothing that is potentially hazardous

while using equipment.

· Instruct children not to play when the equipment is wet.

· Instruct children not to attach items to the playground equipment that are not

specifically designed for use with the equipment, such as, but not limited to, jump

ropes, clotheslines, pet leashes, cables and chains, as they may cause a

strangulation hazard. Do not move the equipment while in use.

· Impact surfacing needs to cover the entire recommended play area.

CONSUMER INFORMATION SHEET FOR PLAYGROUND SURFACING

MATERIALS

Select Protective Surfacing:

One of the most important things you can do to reduce the likelihood of serious

head injuries is to install shock-absorbing protective surfacing under and around

your play equipment. The protective surfacing should be applied to a depth that is

suitable for the equipment height in accordance with ASTM Specification F1292.

There are different types of surfacing to choose from; whichever product you

select, follow these guidelines:

NOTE: Do not install home playground equipment over concrete, asphalt, or any

other hard surface. A fall onto a hard surface can result in serious injury to the

equipment user. Grass and dirt are not considered protective surfacing because

wear and environmental factors can reduce their shock-absorbing effectiveness.

Carpeting and thin mats are generally not adequate protective surfacing.

Ground level equipment – such as a sandbox, activity wall, playhouse or other

equipment that has no elevated play surface – does not need any protective

surfacing. Loose Fill Materials: Maintain a minimum depth of 9 inches (23 cm) of

loose fill materials such as wood mulch/chips, engineered wood fiber (EWF), or

shredded/recycled rubber mulch for equipment up to 8 feet (244 cm)

high; and 9 inches (23 cm) of sand or pea gravel for equipment up to 5 feet (152

cm) high.

NOTE: An initial fill level of 12 inches (30 cm) will compress to about a 9-inch (23

cm) depth of surfacing over time. The surfacing will also compact, displace, and

settle, and should be periodically refilled to maintain at least a 9-inch (23 cm)

depth. Use a minimum of 6 inches (15 cm) of protective surfacing for play

equipment less than 4 feet (122 cm) in height. If maintained properly, this should

be adequate. (At depths less than 6 inches (15 cm), the protective material is too

easily displaced or compacted.) Use containment, such as digging out around the

perimeter and/or lining the perimeter with landscape edging. Don’t forget to

account for water drainage. Check and maintain the depth of the loose fill

surfacing material. To maintain the right amount of loose fill materials, mark the

correct level on play equipment support posts. That way you can easily see when

to replenish and/or redistribute the surfacing. Do not install loose fill surfacing over

hard surfaces such as concrete or asphalt.

Poured-In-Place surfaces or Premanufactured Rubber Tiles—You may be

interested in using surfacing other than loose fill materials – like rubber tiles or

poured-in-place surfaces. Installation of these surfaces generally requires a

professional and is not a “do-it-yourself” project. Review surface specifications

before purchasing this type of surfacing. Ask the installer/manufacturer for a report

showing that the product has been tested to the following safety standard: ASTM

F1292 Standard Specification for Impact Attenuation of Surfacing Materials within

the Use Zone of Playground Equipment.

This report should show the specific height for which the surface is intended to

protect against serious head injury. This height should be equal to or greater than

the fall height – vertical distance between a designated play surface (elevated

surface for standing, sitting, or climbing) and the protective surfacing

below – of your play equipment. Check the protective surfacing frequently for wear.

Placements—Proper placement and maintenance of protective surfacing is

essential.

The protective surfacing must extend at least 2 m (6.6 feet) in all directions beyond

the limits of the device.

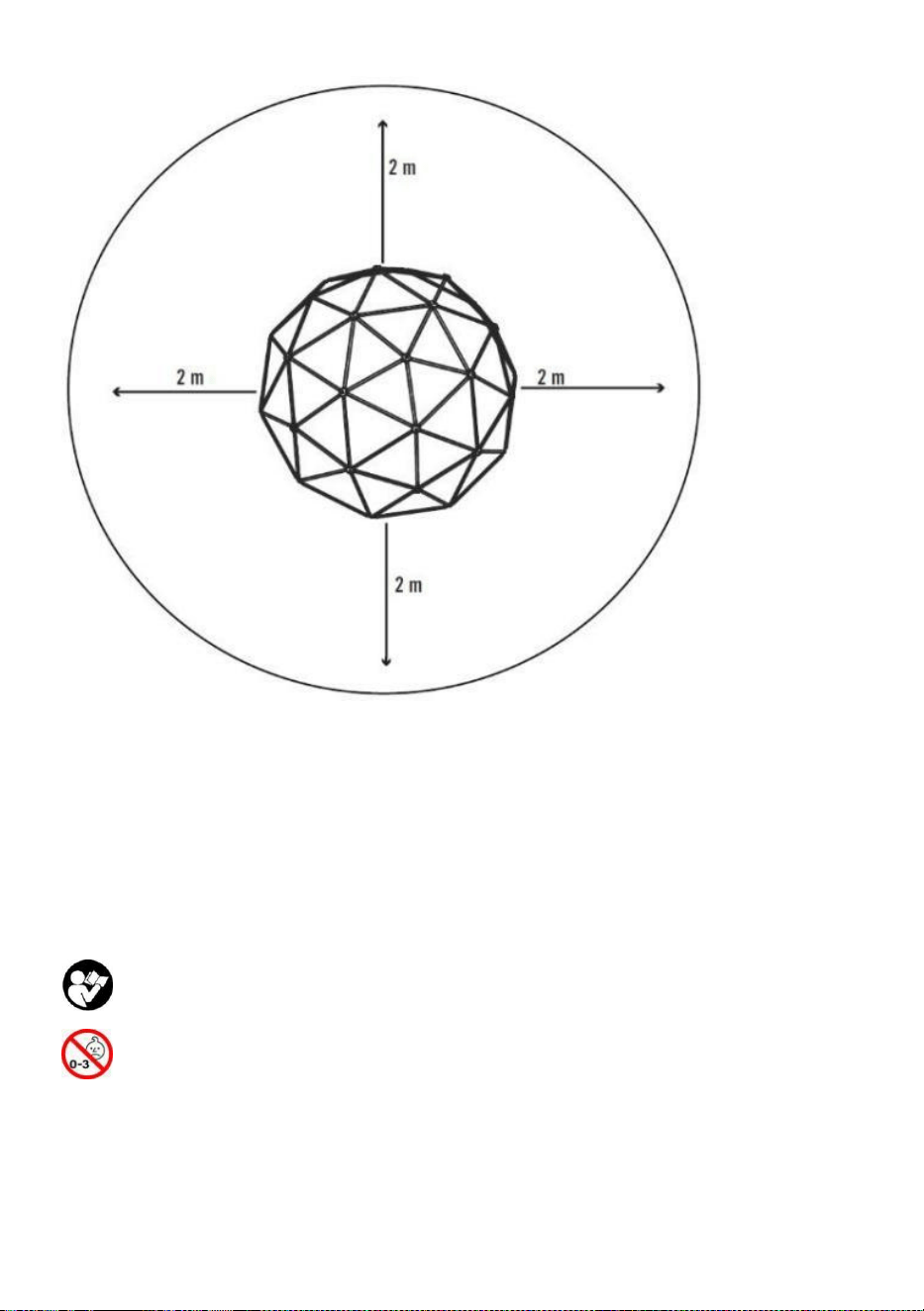

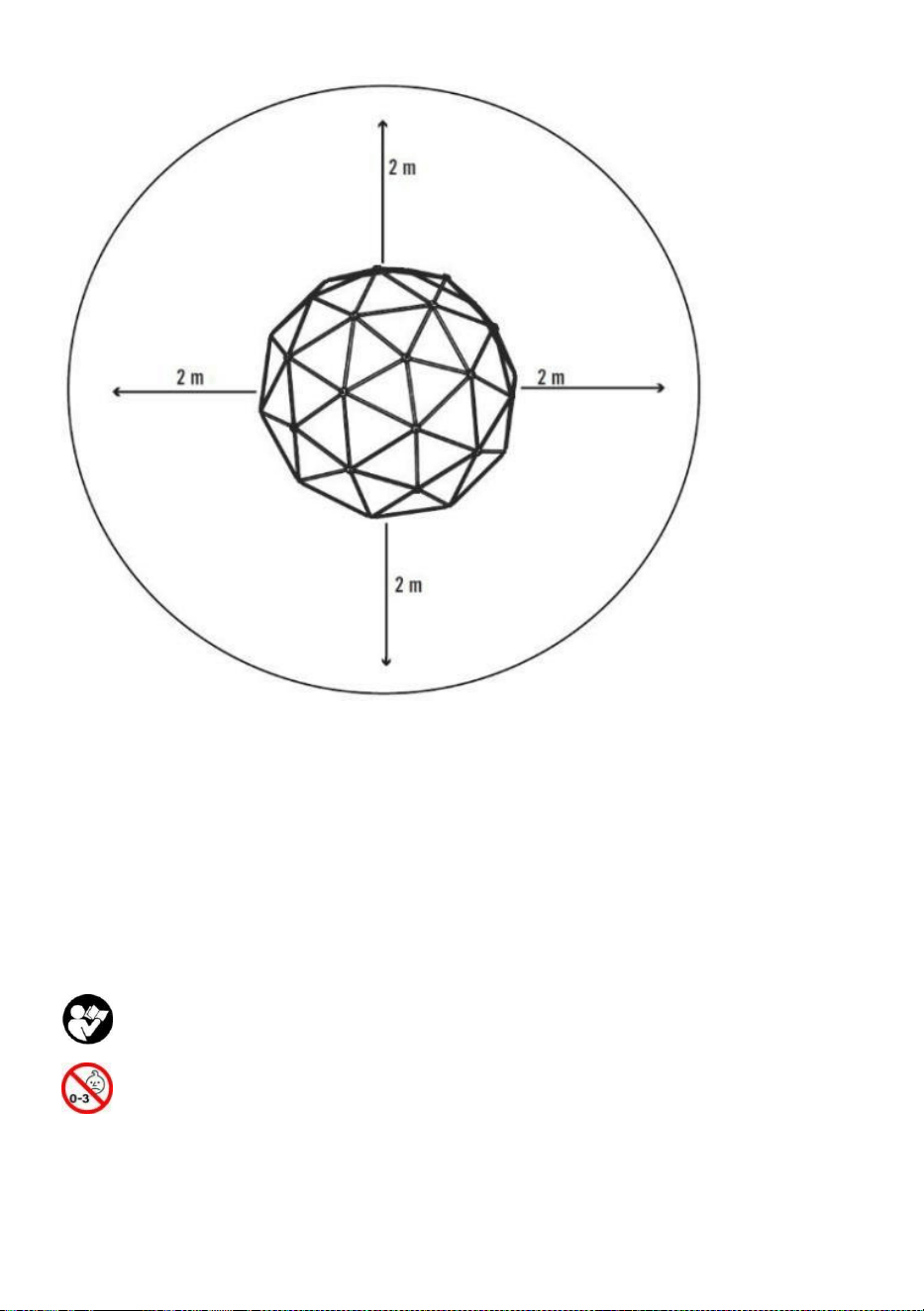

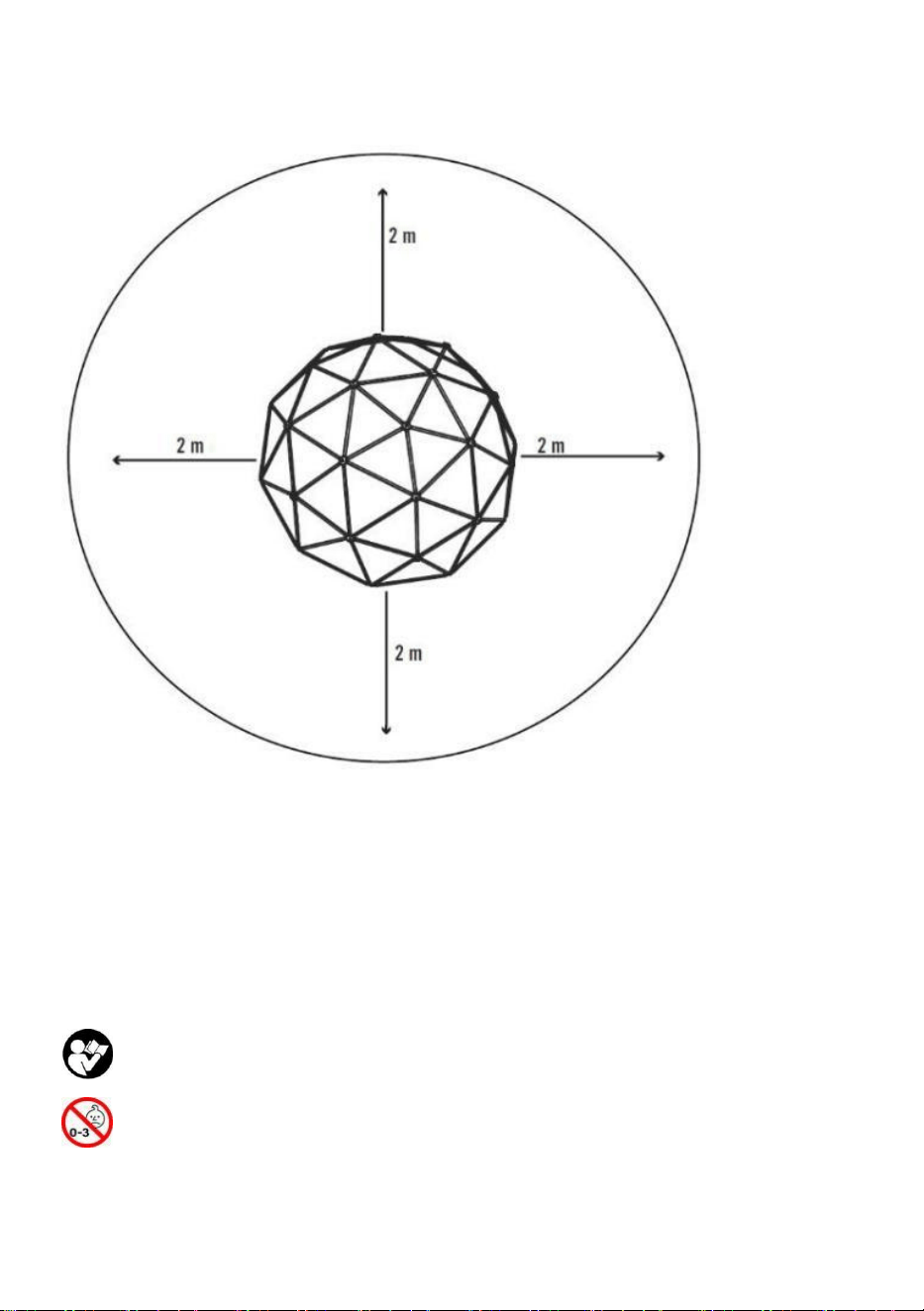

SAFE PLAY AREA

SAFETY ZONE - Place the equipment no less than 6.6 ft. (2 m) from any structure

or obstruction such as a fence, garage, house, overhanging branches, laundry

lines, or electrical wires. The impact surfacing needs to cover the entire

recommended play area. Refer to the example below.

Play set dimensions:

10’ (3.05 m) x 10’ (3.05m)

Recommended play area:

16’ 6” (5.05 m) x 16’ 6” (5.05 m)

2.1 Intended use

·The article is only suitable for recreational use by people aged 3 and over.

·The article is not suitable for use on public playgrounds.

·The article is not suitable for children under 3 years!

3. Symbols

Read the operating instructions carefully!

The article is not suitable for children under 3 years!

MODEL AND PARAMETERS

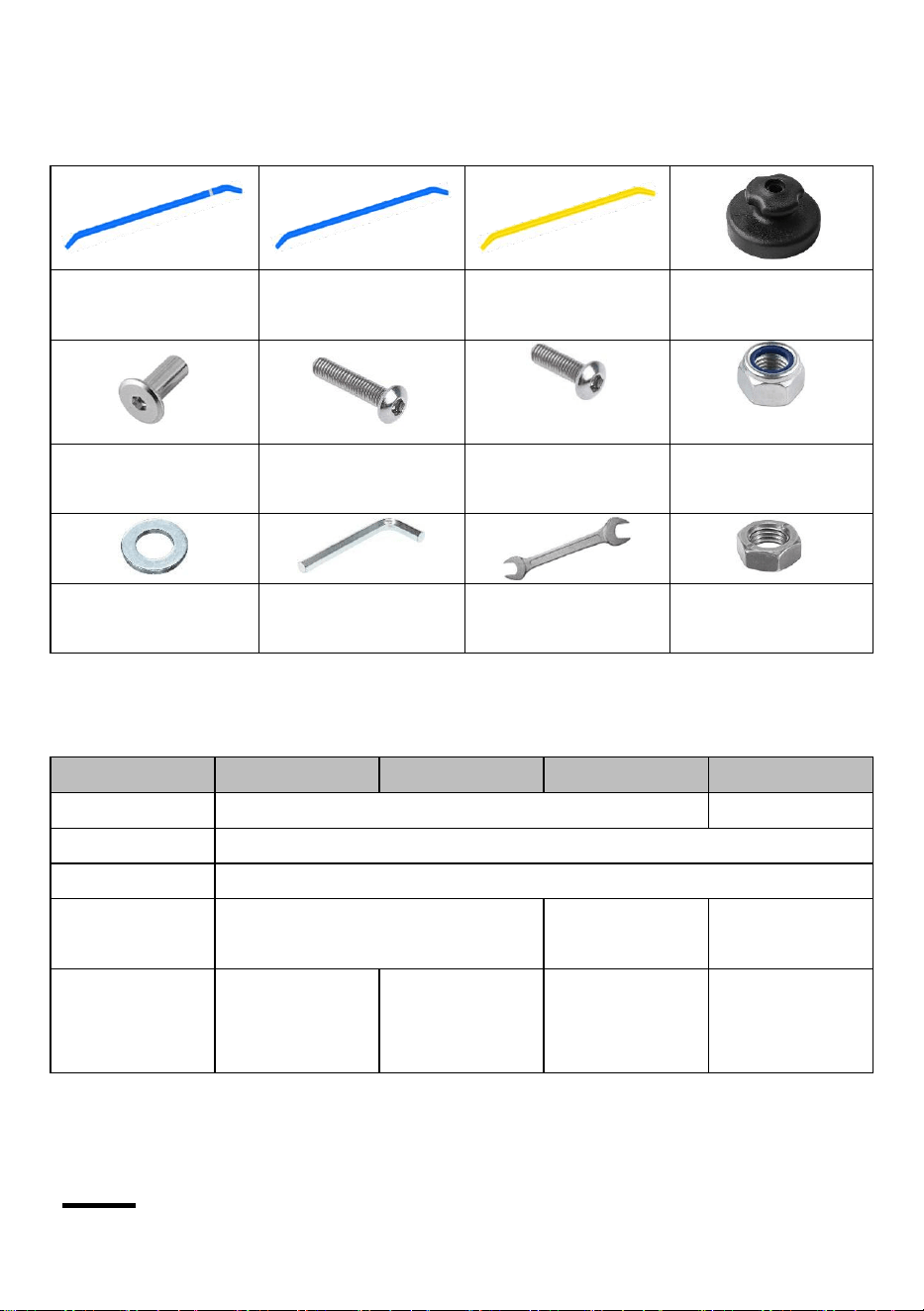

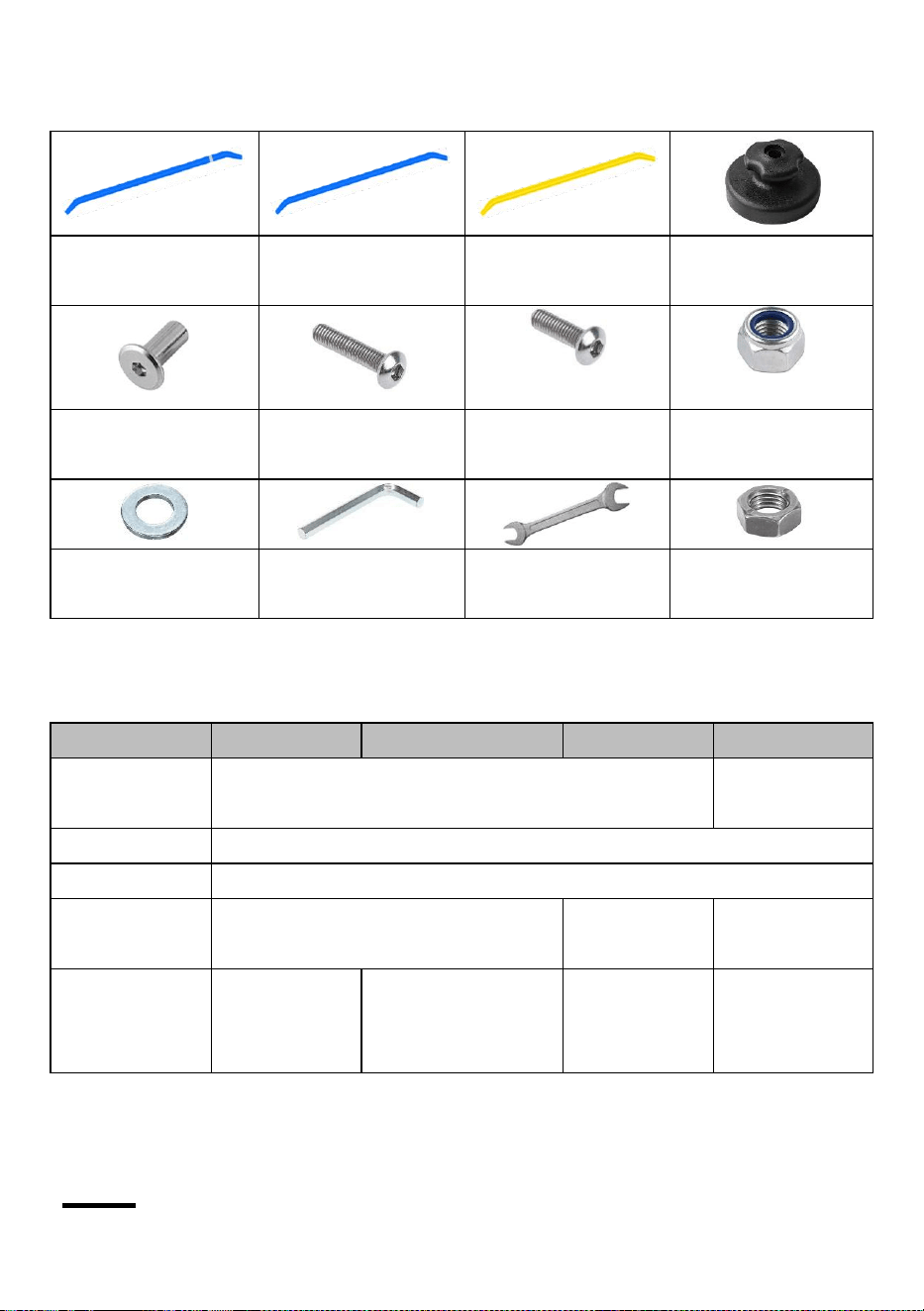

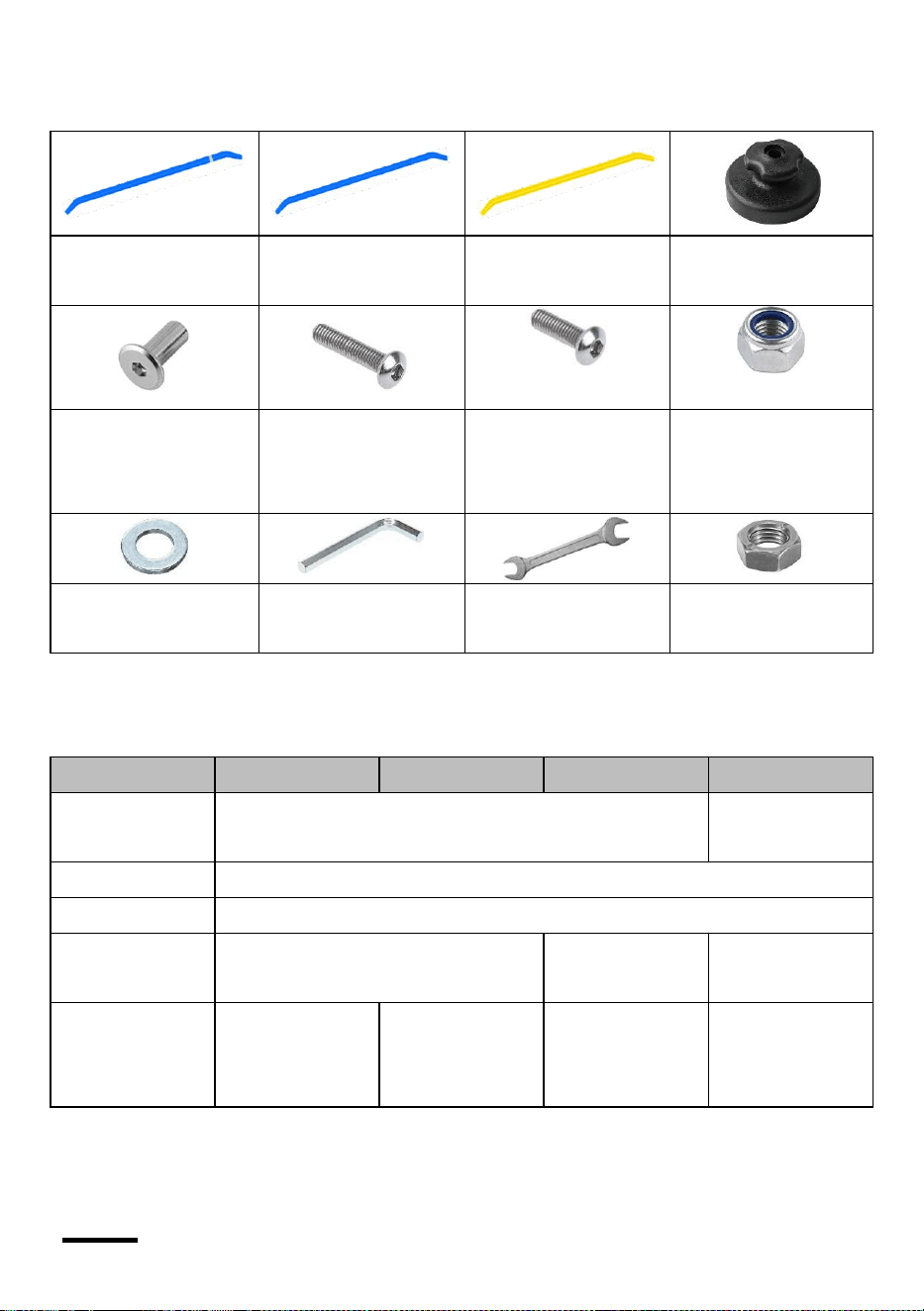

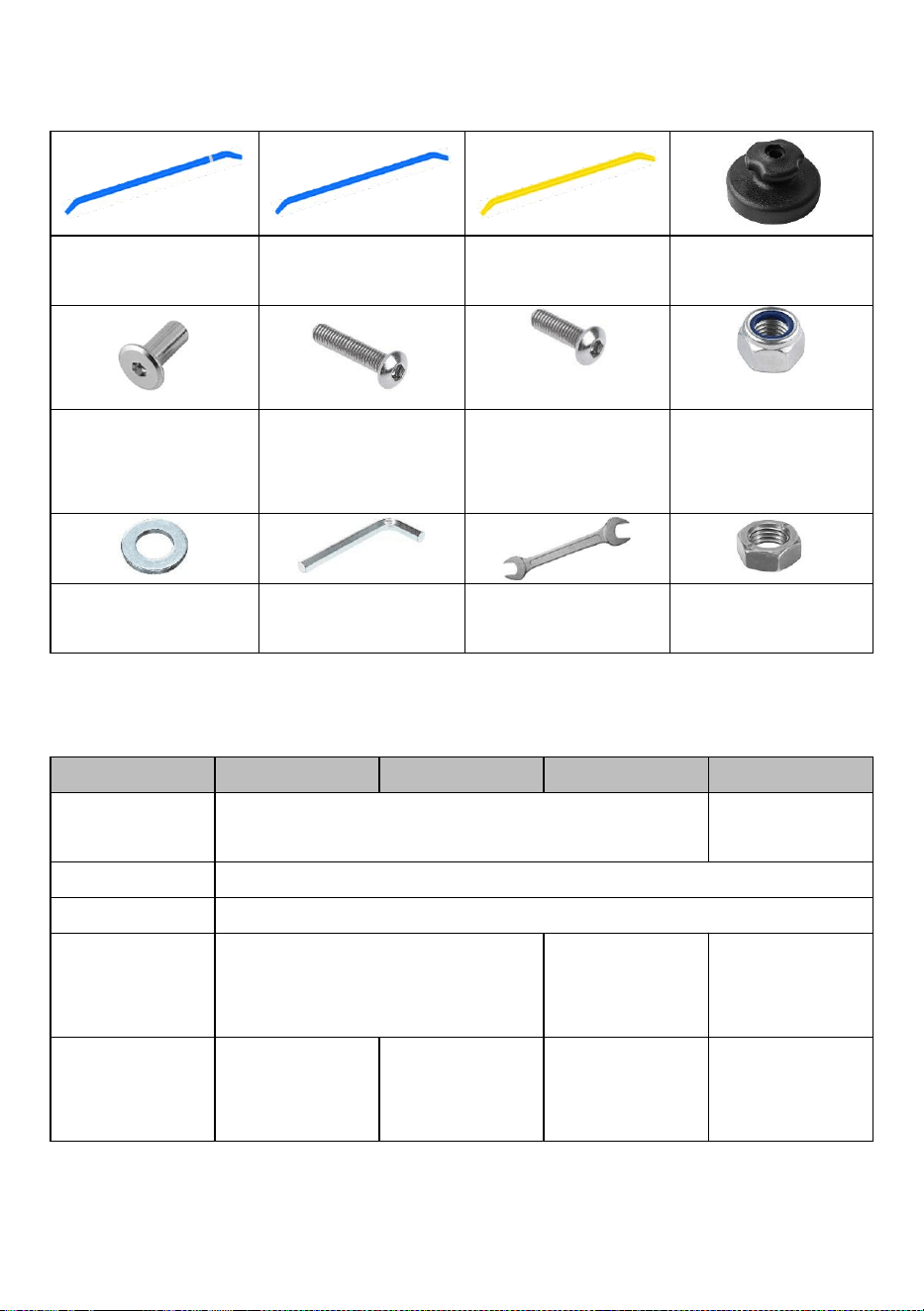

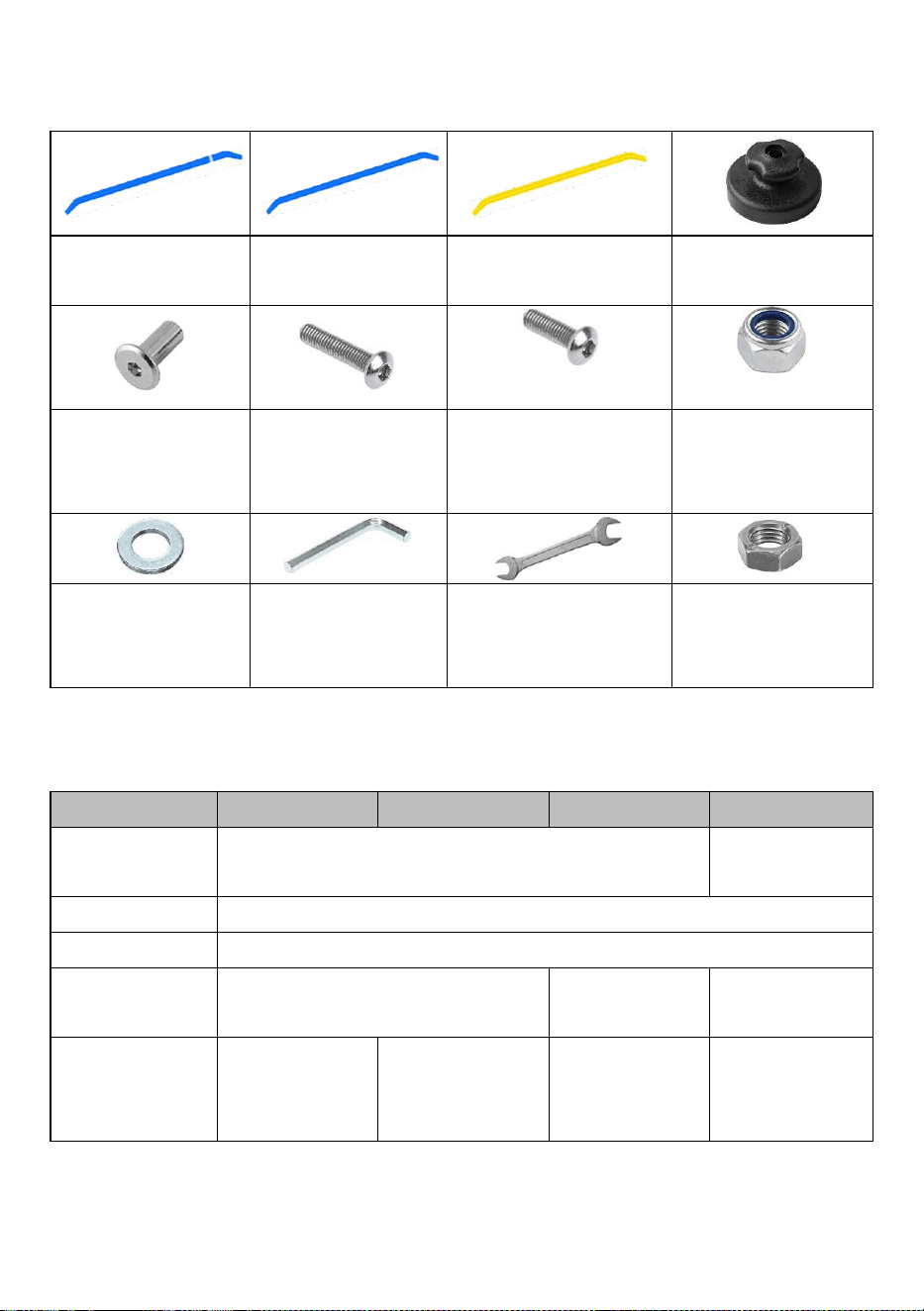

4. Parts List

5x Part M

(Long Tube)

30x Part A

(Long Tube)

30x Part B (Short

Tube)

16x Part C

(Handgrip)

16x Part D (Long

Nut)

16x Part E (Long

Bolt)

10x Part F (Short

Bolt)

10x Part G

(Safety Nut)

36x Part H

(Washer)

2x Part I (Allen

Key)

1x Part J (Wrench)

16x Part K (Nut)

5. Technical data

Model

JX-DC-10

JX-DC-10HSW

JX-DC-12

JX-DC-P-10H

Weight Capacity

750 lbs （340kg)

350lbs（158kg)

Ages

3-10

Number

4-5kids

Assembled

Dimensions

10FT.W × 5FT.H

12FT.W × 6FT.H

Accessories

JX-DC-P-10H *1

Swing Stand*1

JX-DC-10 or

JX-DC-10HSW

With Hammcok

6. Assembly

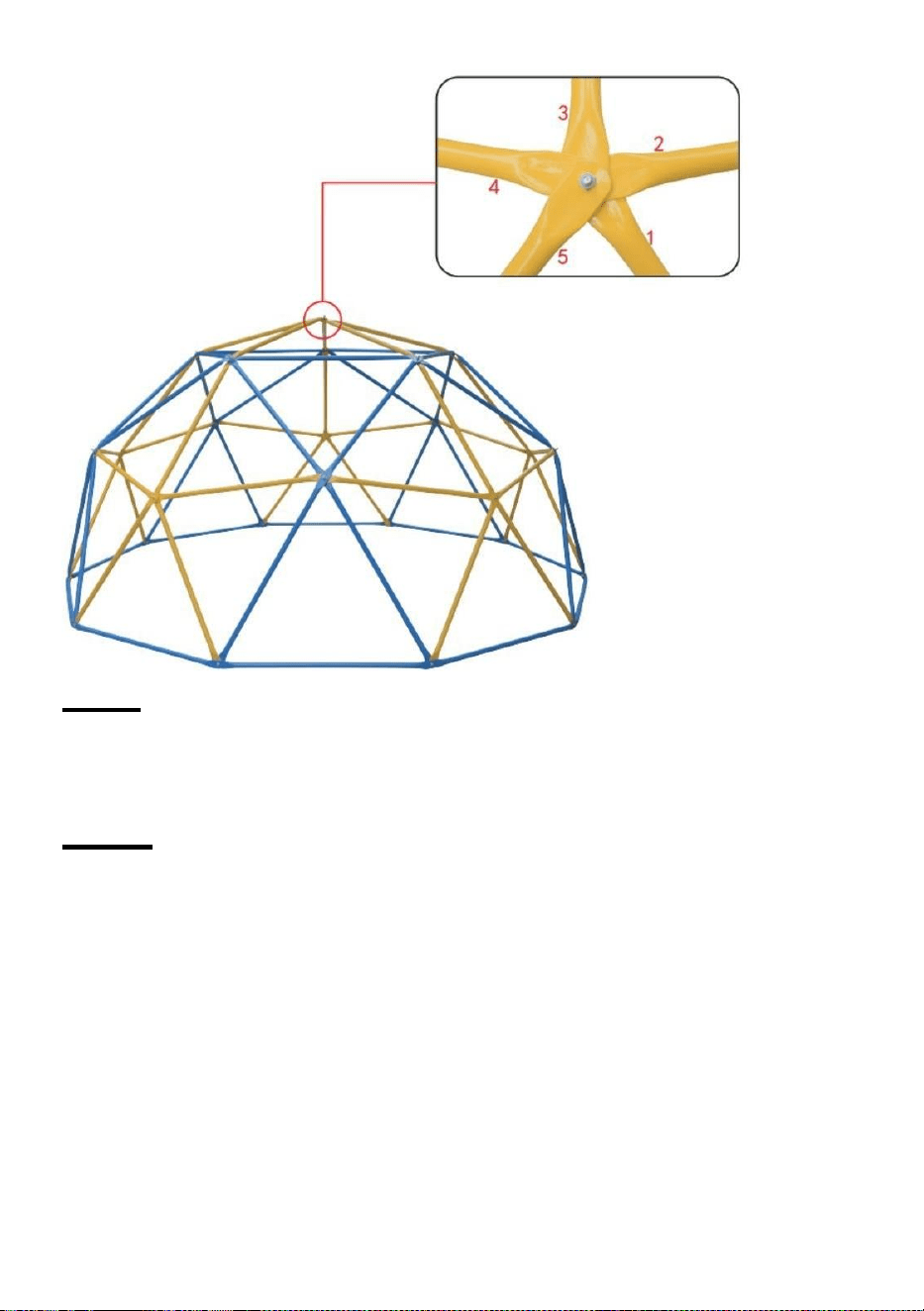

Step 1:

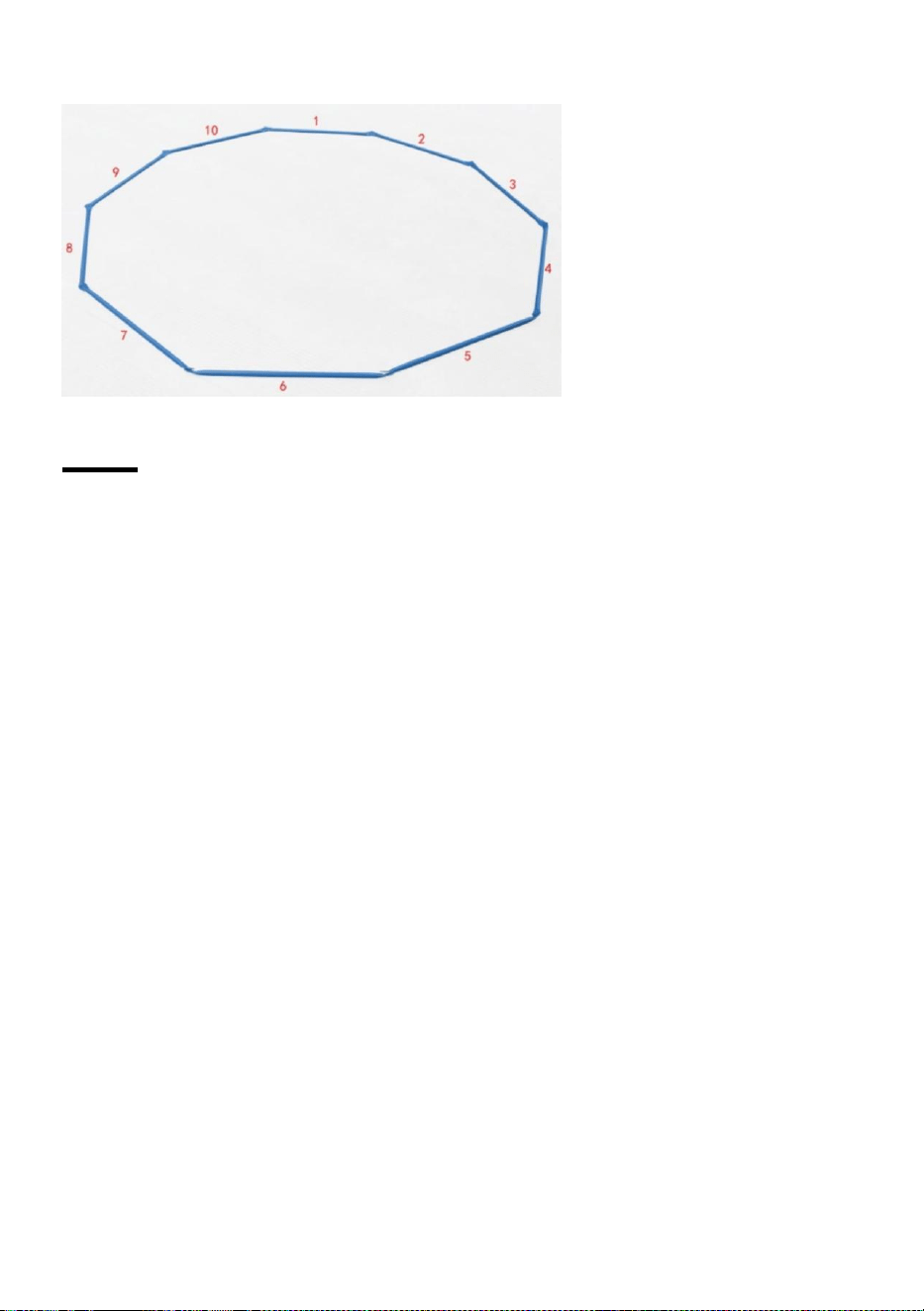

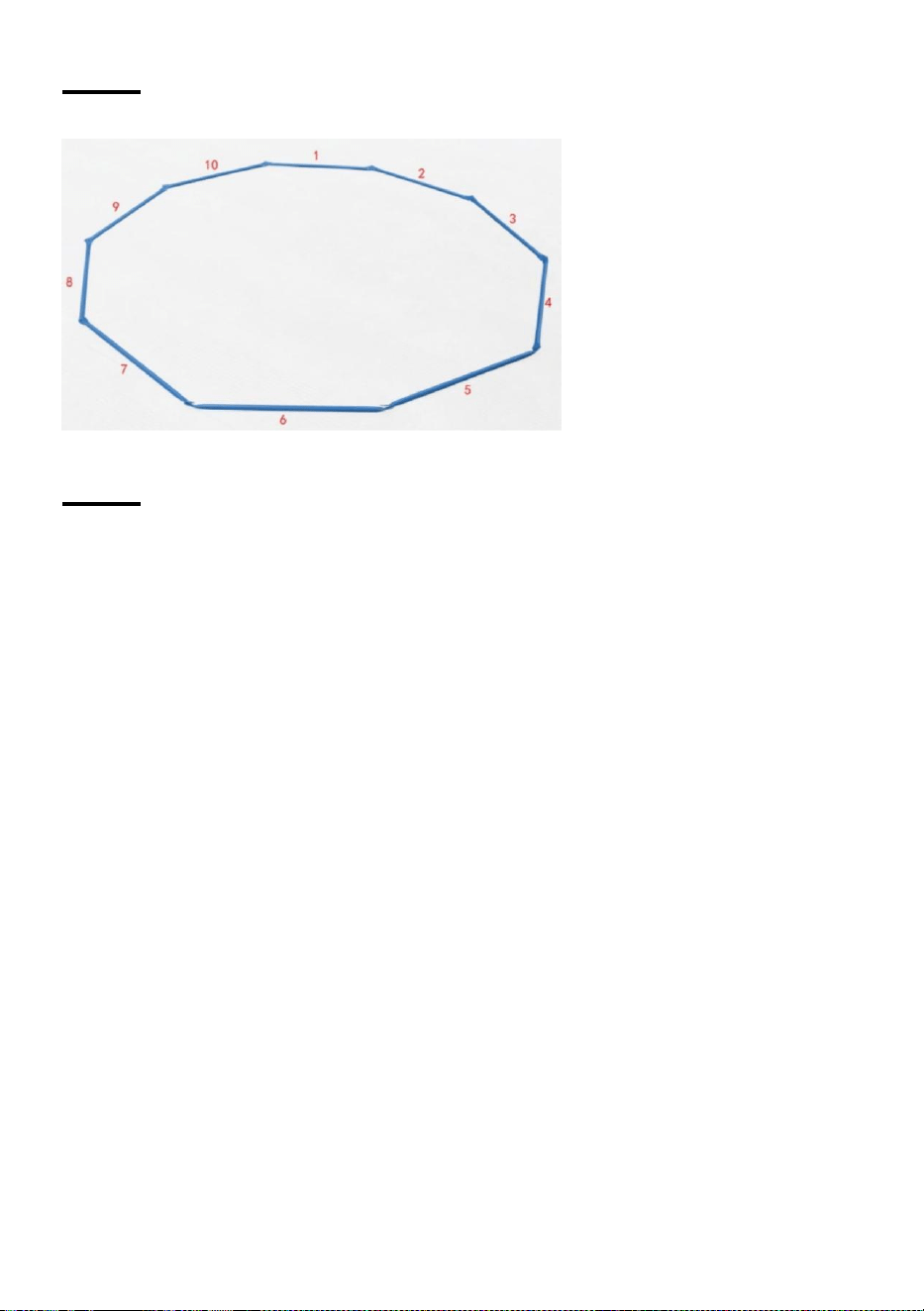

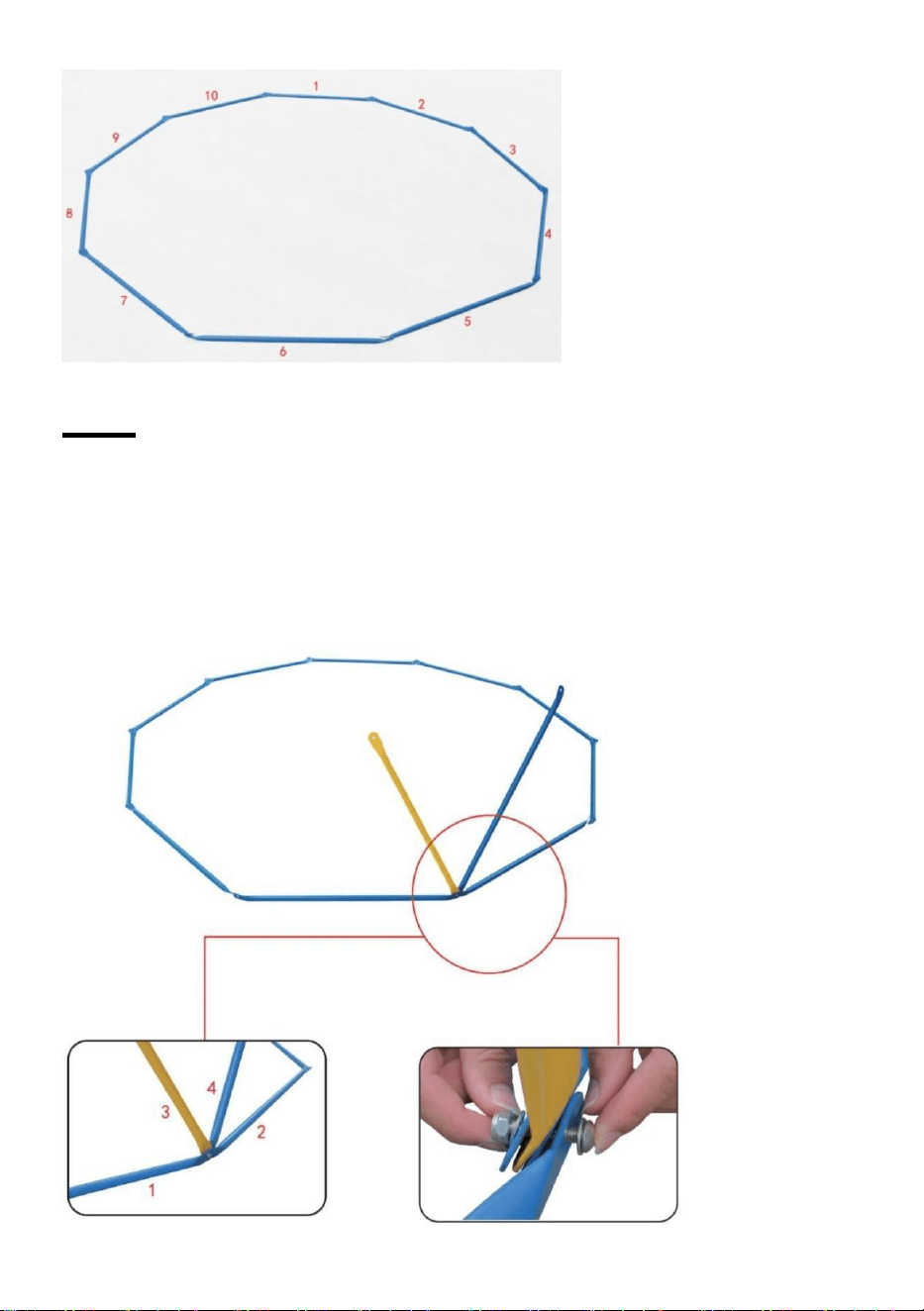

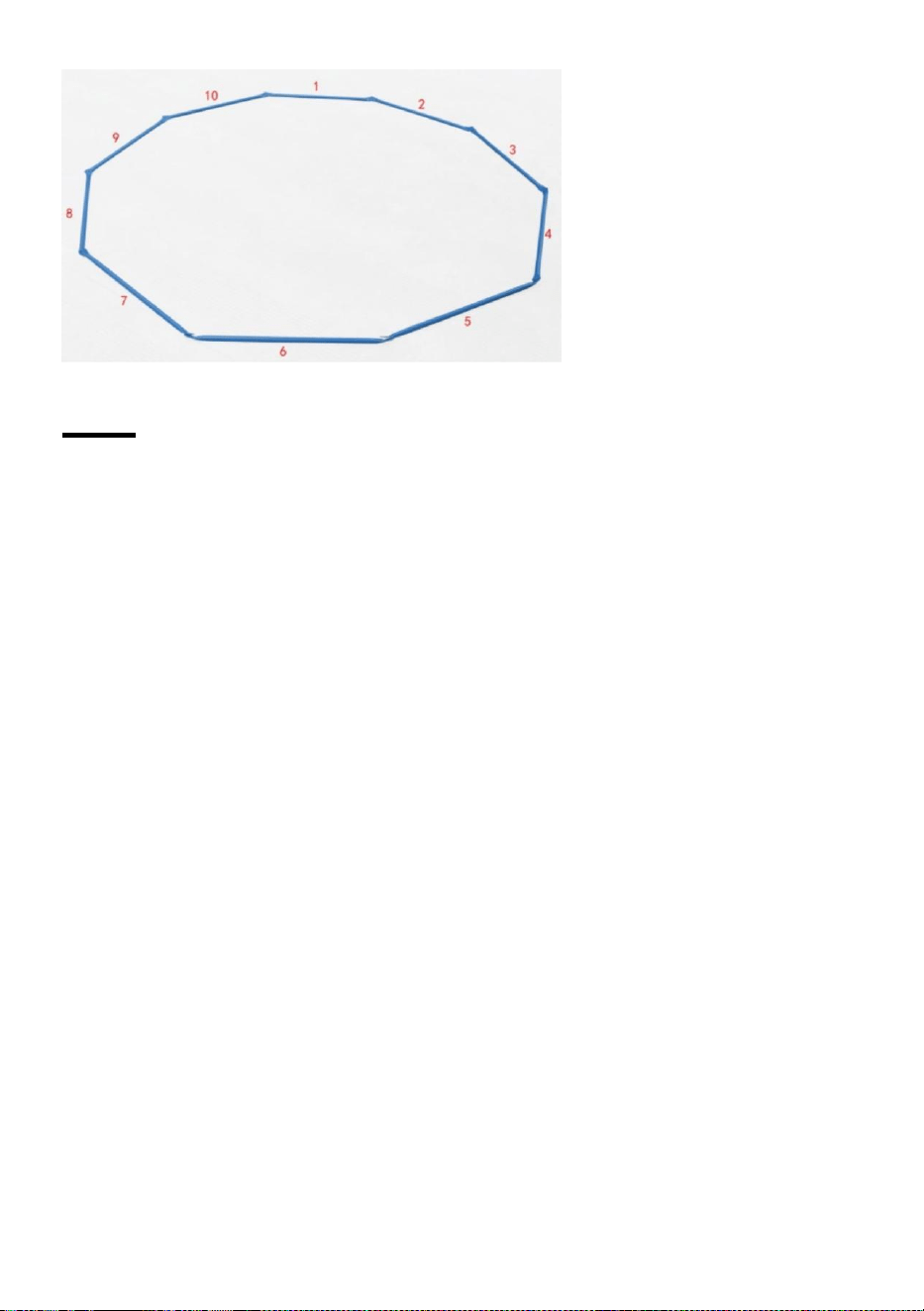

Take 10x pole (part A) and lay out a decagon with it.

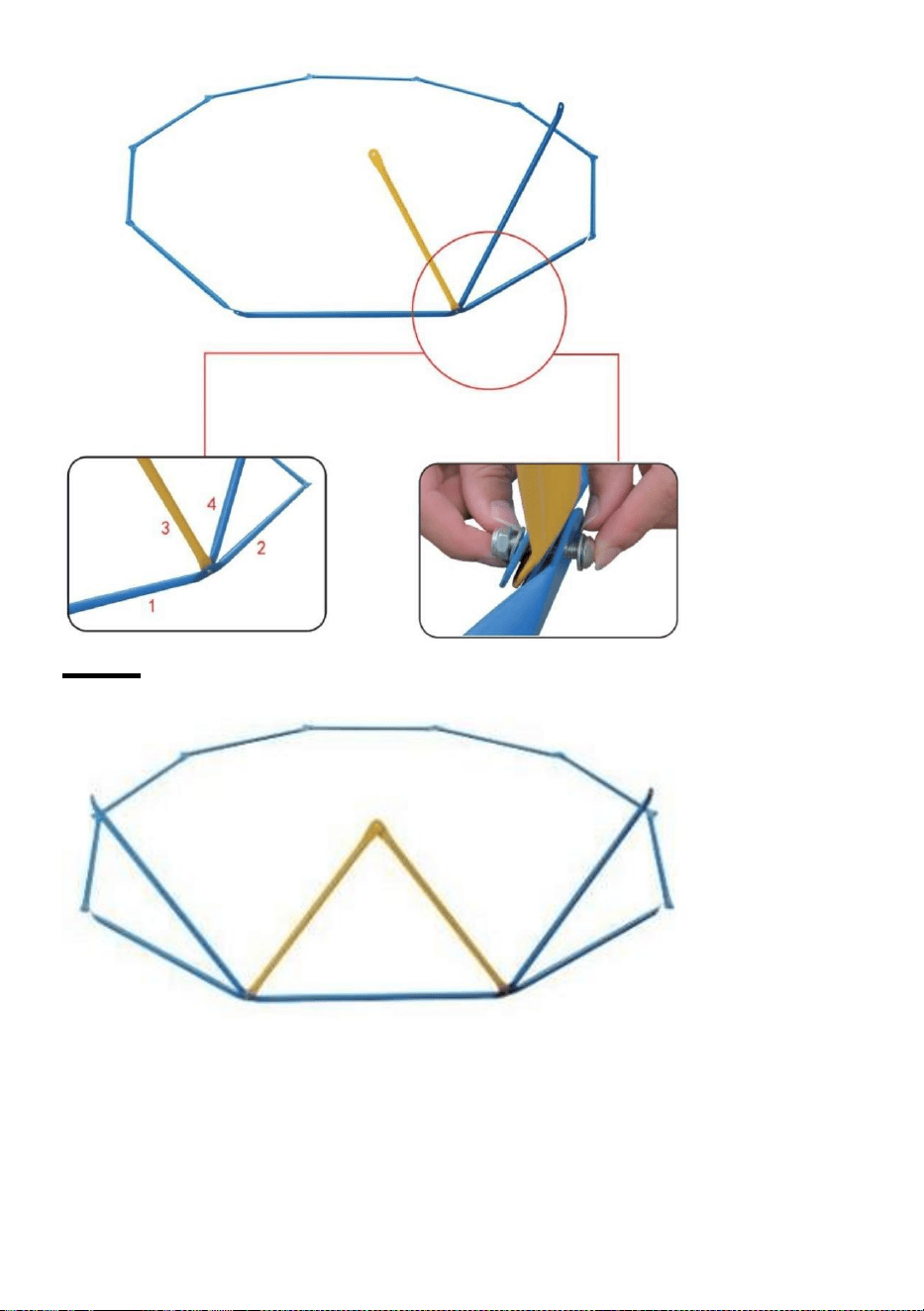

Step 2:

Take 1x pole (part A) and 1x pole (part B).

Connect them with 1x bolt (part F), 1x nut (part G), 2x washer (part H). The order

of the poles must correspond to the order shown in the figure.

First put a washer over the bolt. Then insert the bolt through pole 1, then pole 2,

then pole 3, then pole 4, then another washer, then screw the nut onto the bolt

hand-tight.

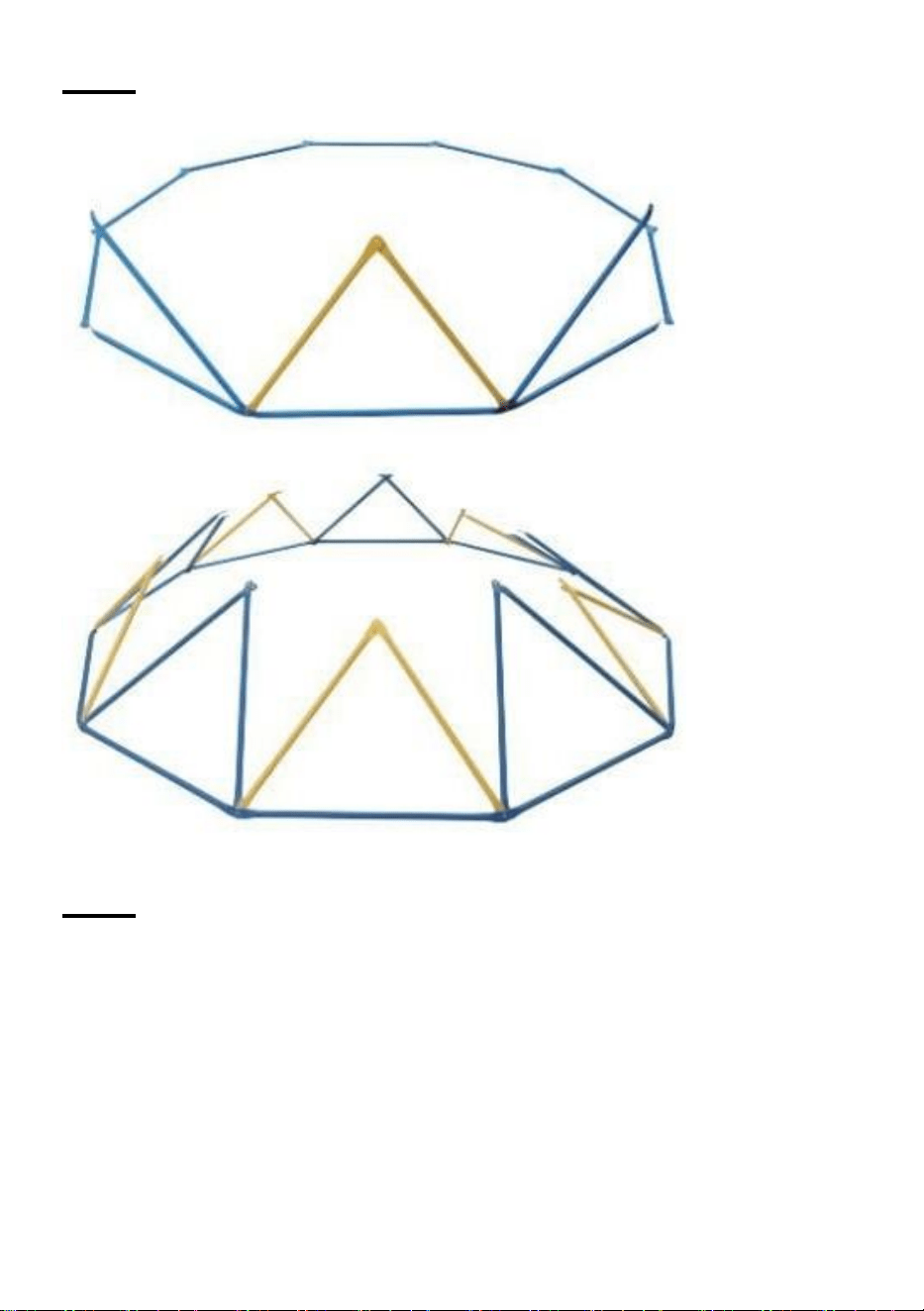

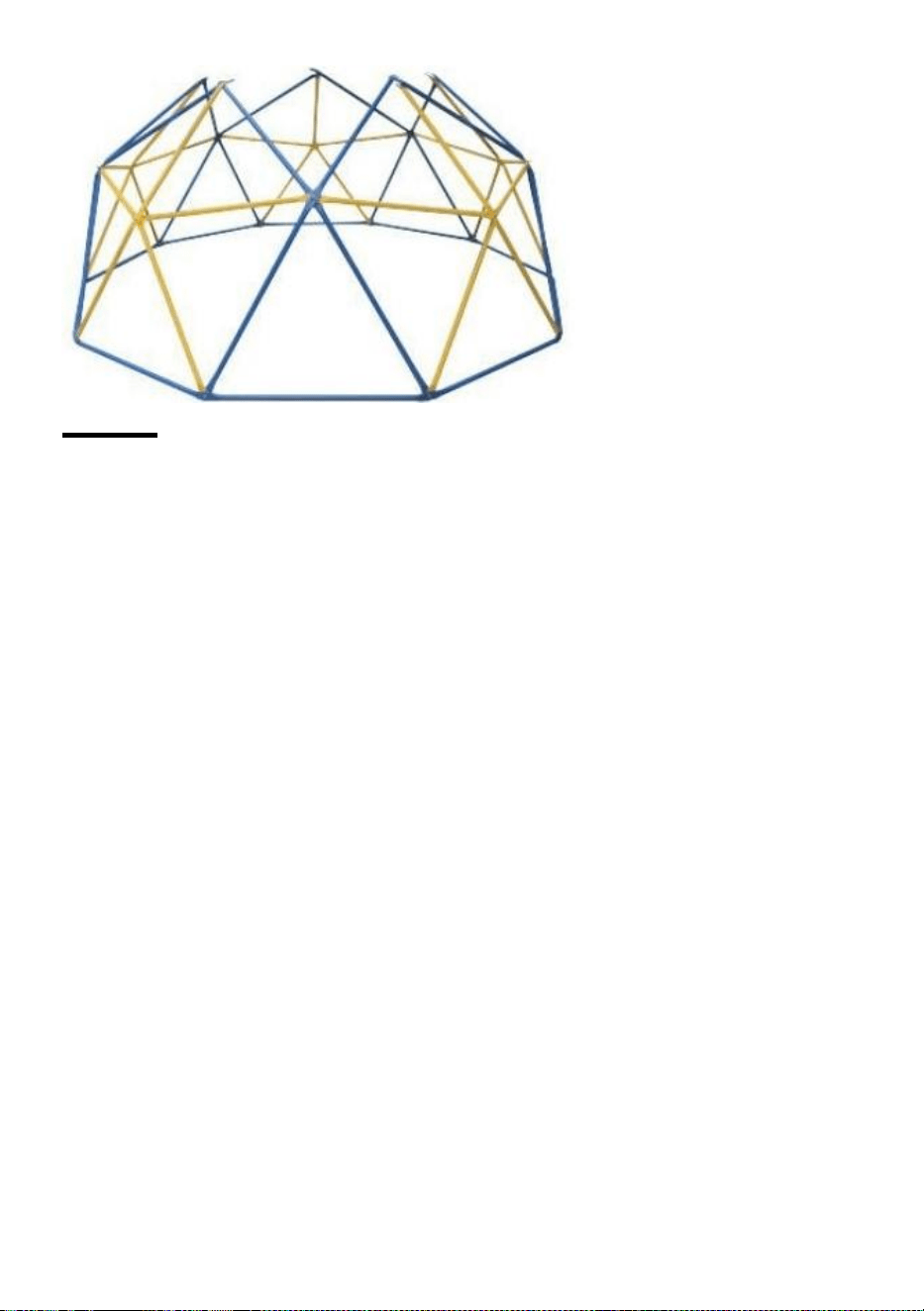

Step 3:

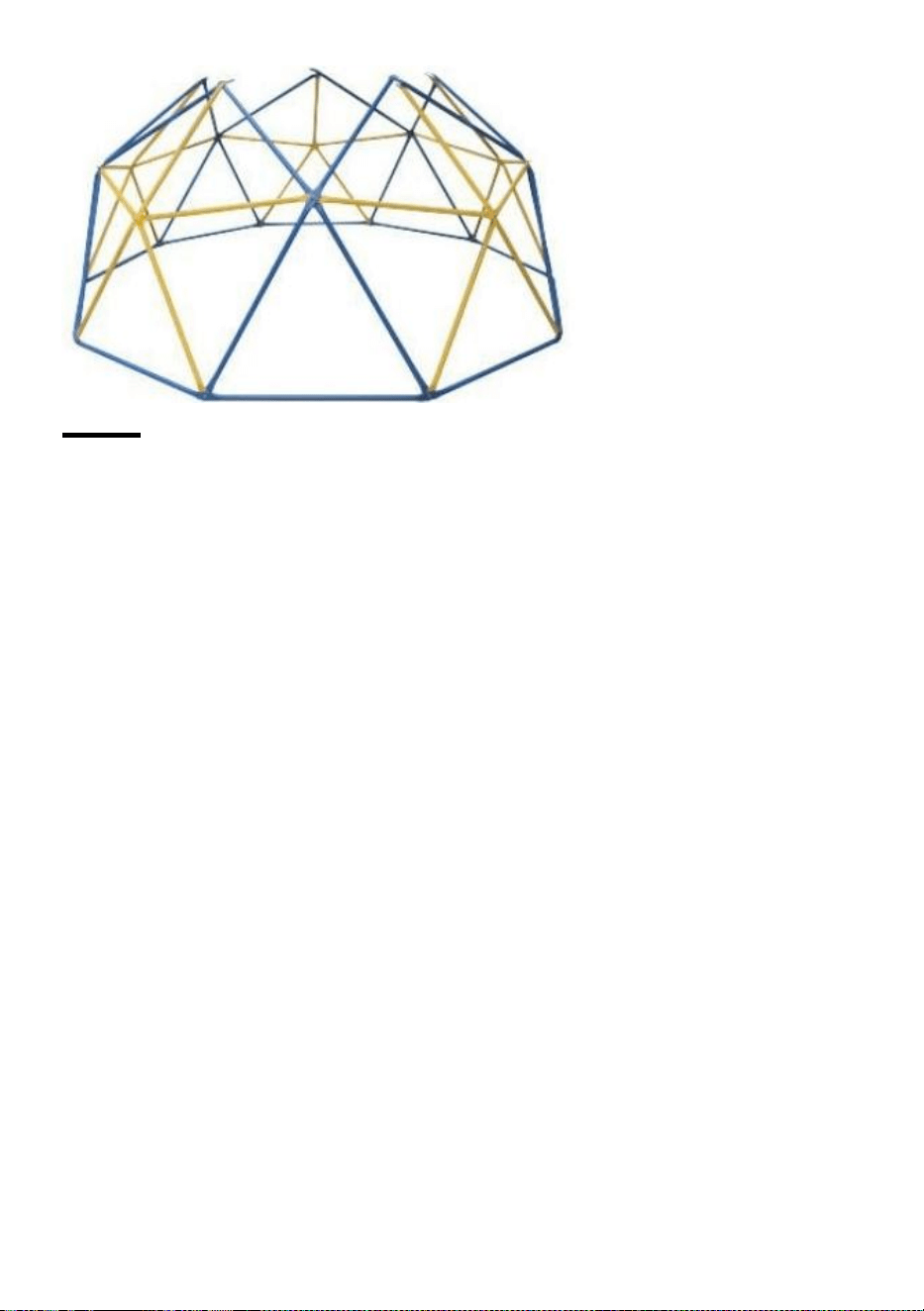

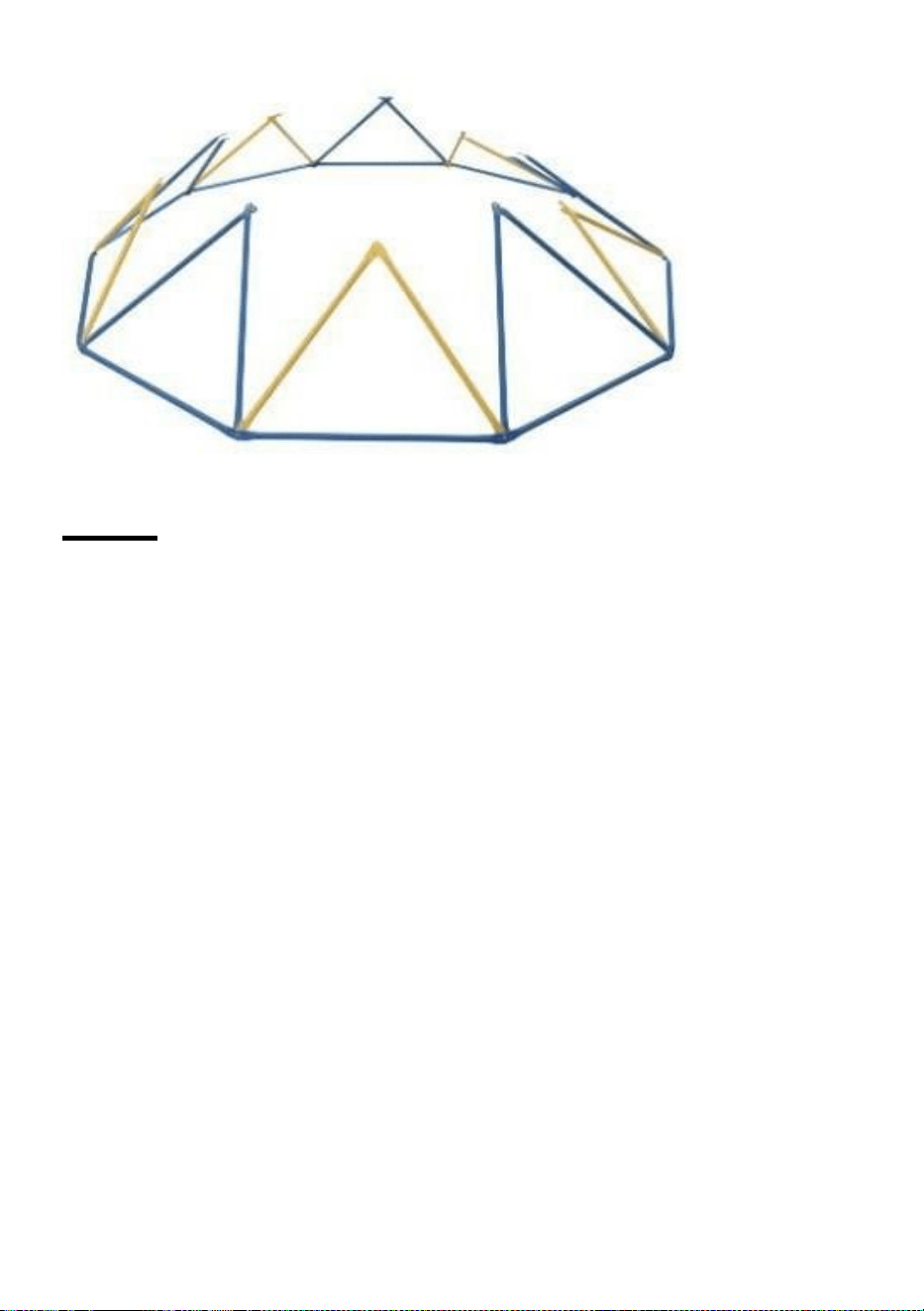

Repeat step 2 until the bottom circle is created as shown.

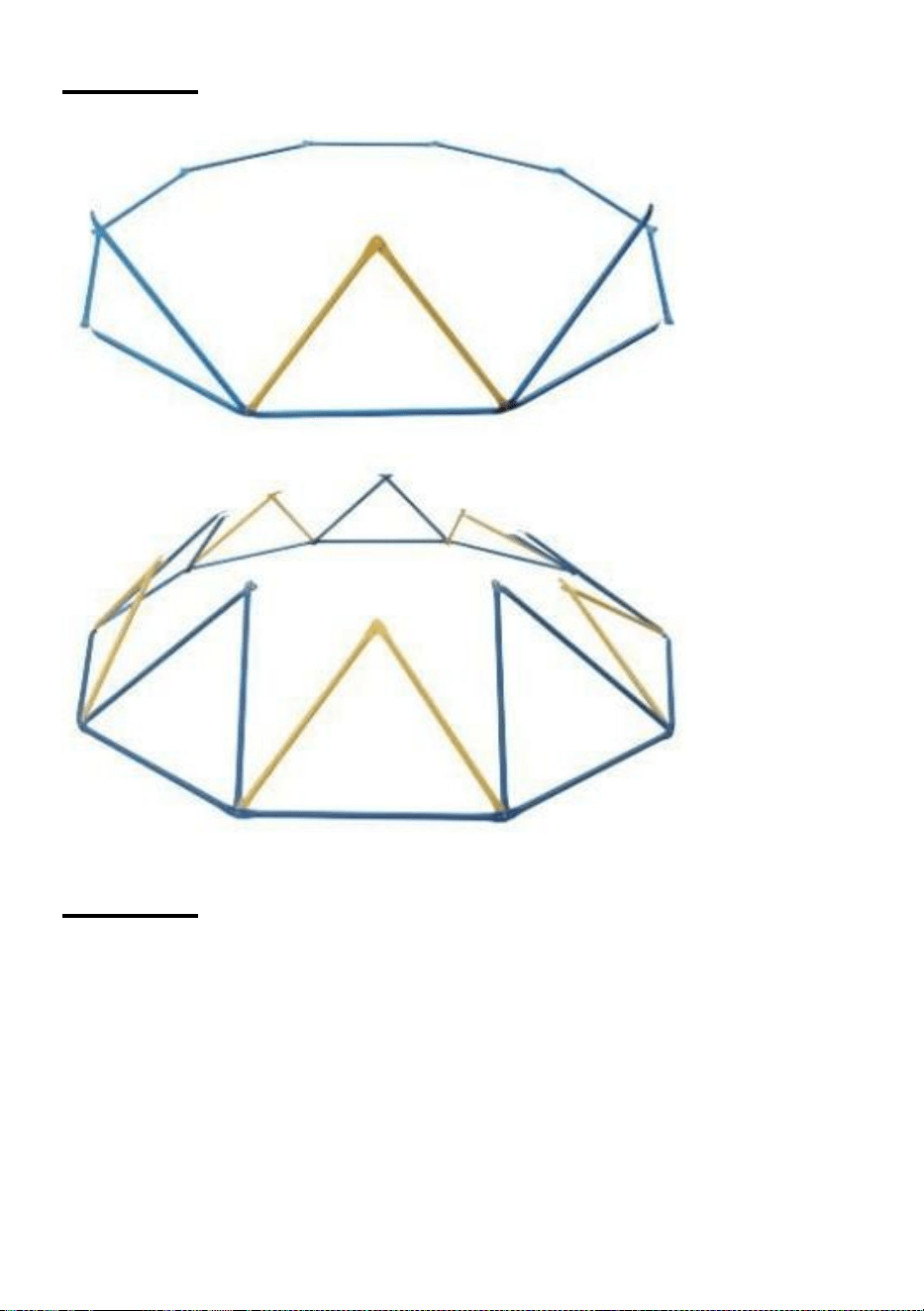

Step 4:

Take 3x pole (part B).

Connect them with 1x bolt (part E), 1x nut (part K), 1x washer (part H). The order

of the poles must correspond to the order shown in the figure.

First put a washer over the bolt. Then insert the bolt from the inside through pole

1, then pole 2, then pole 3, then pole 4, then pole 5, then screw the nut onto the

bolt hand-tight.

Make sure that the poles are always aligned counterclockwise.

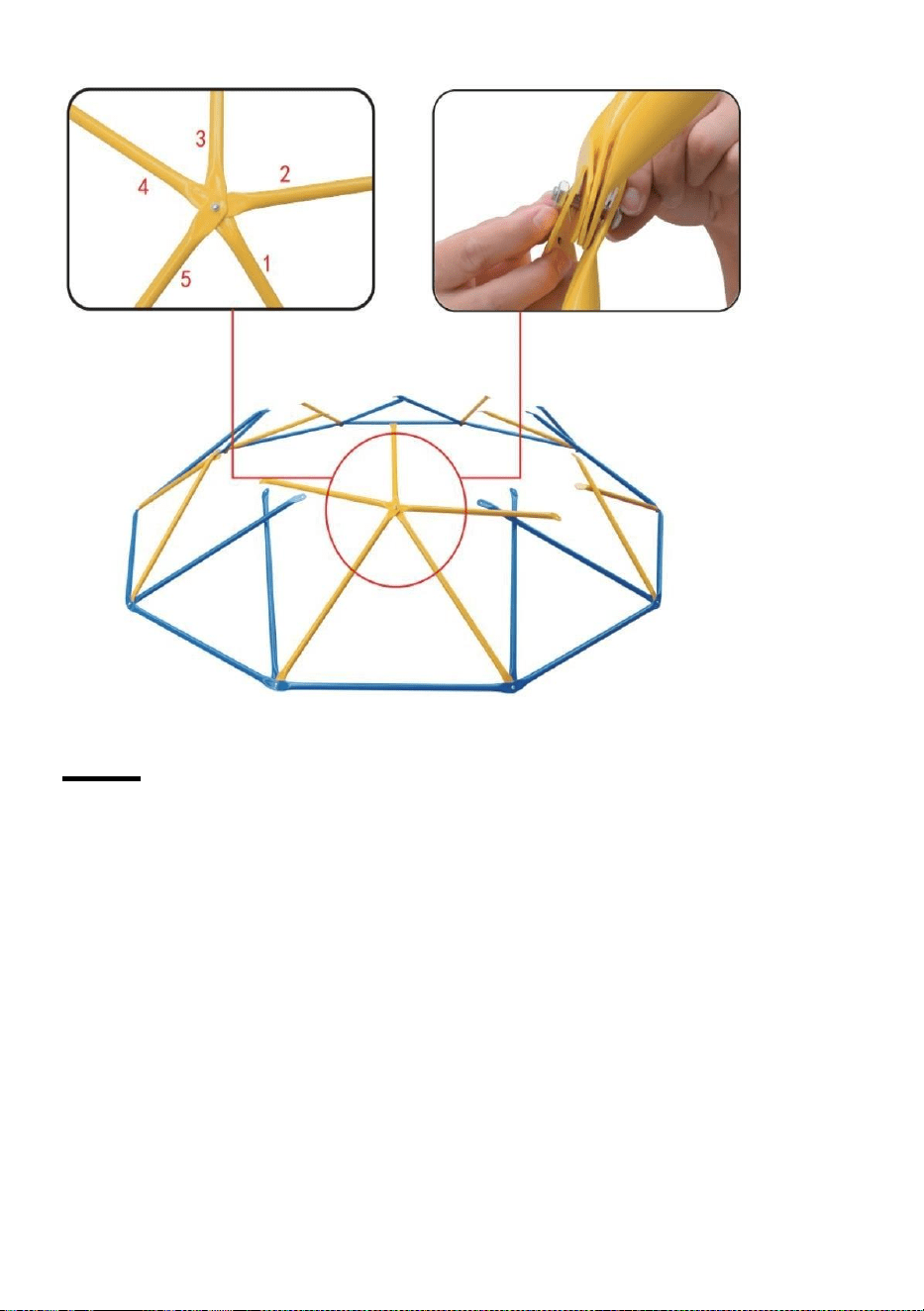

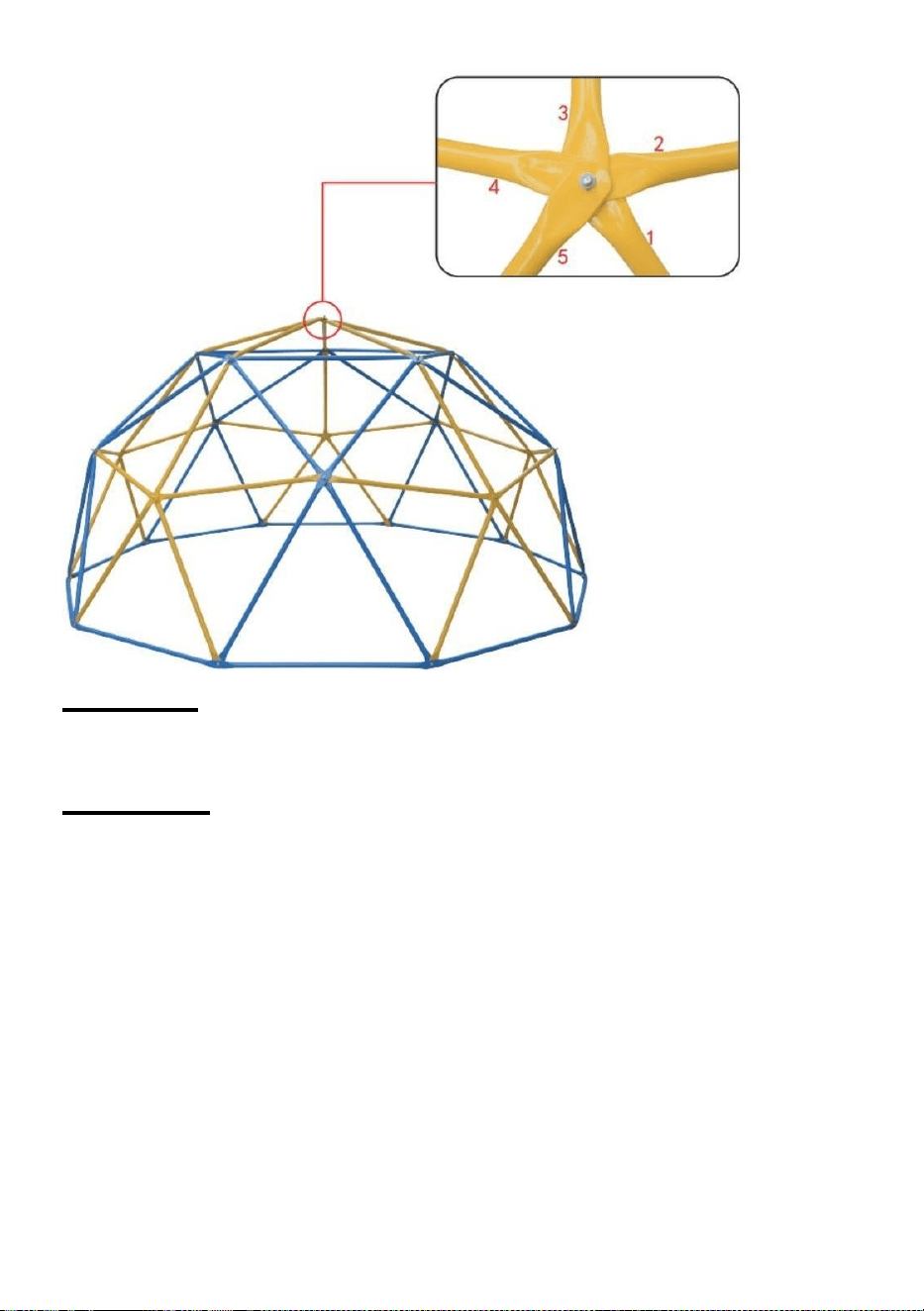

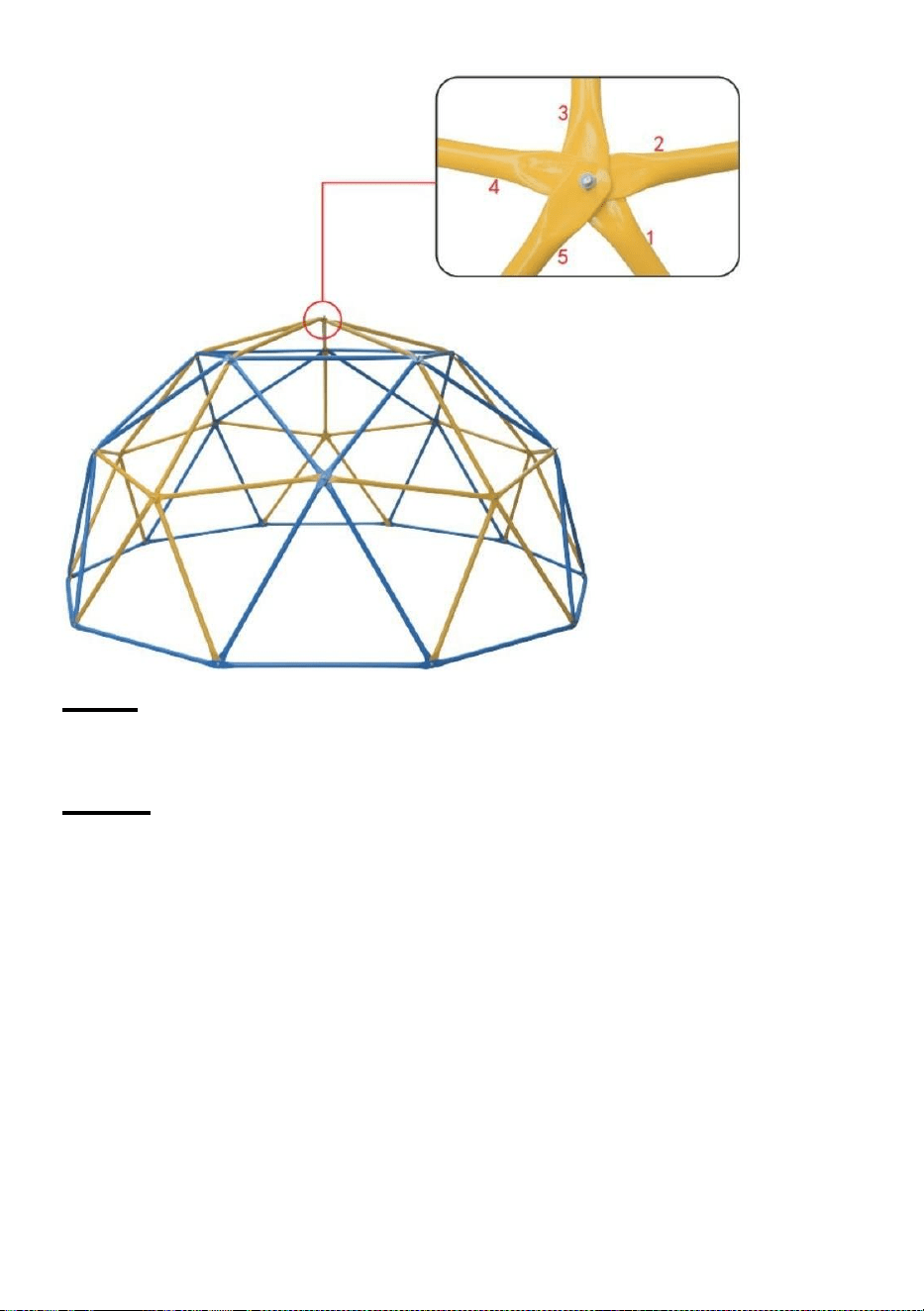

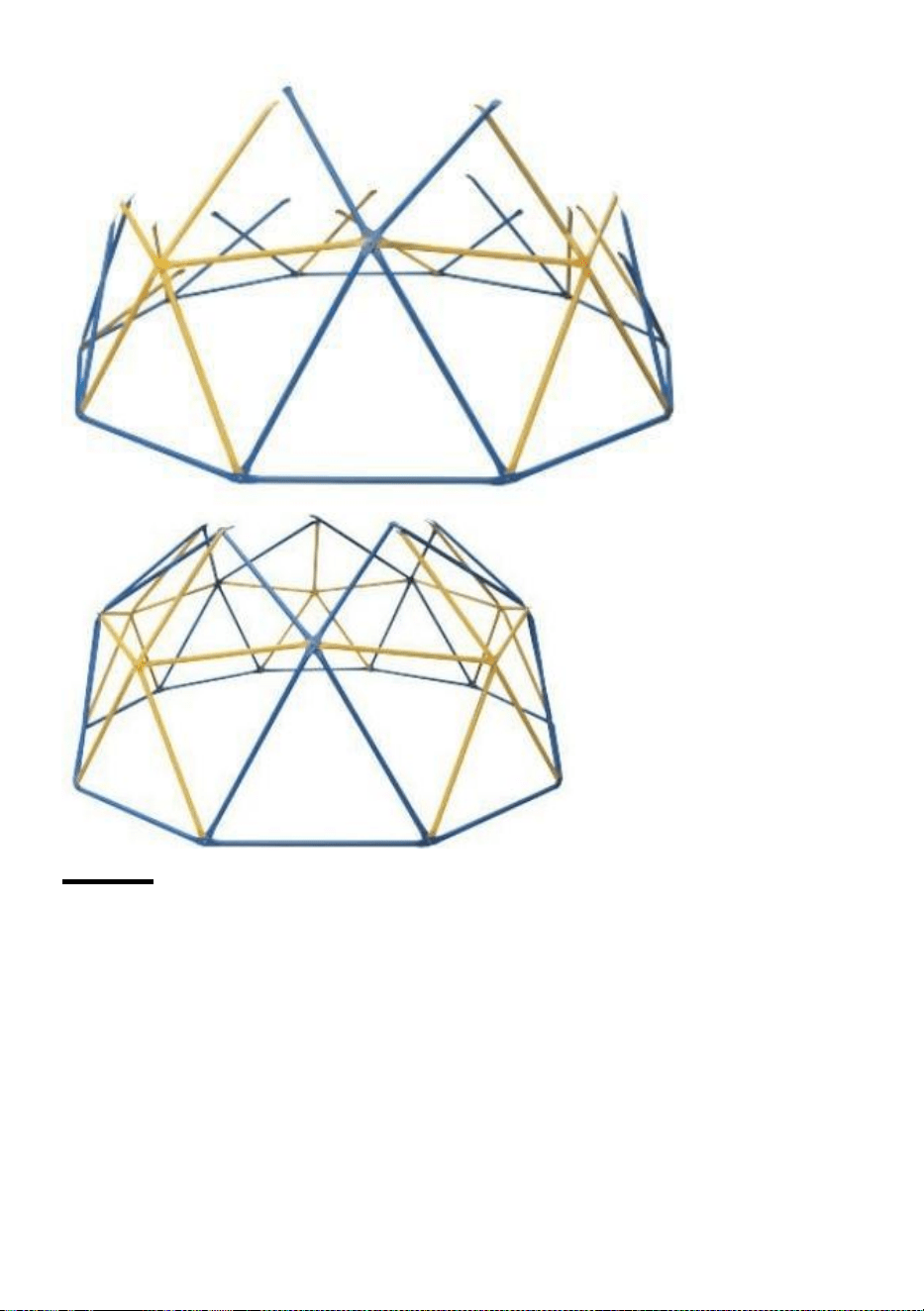

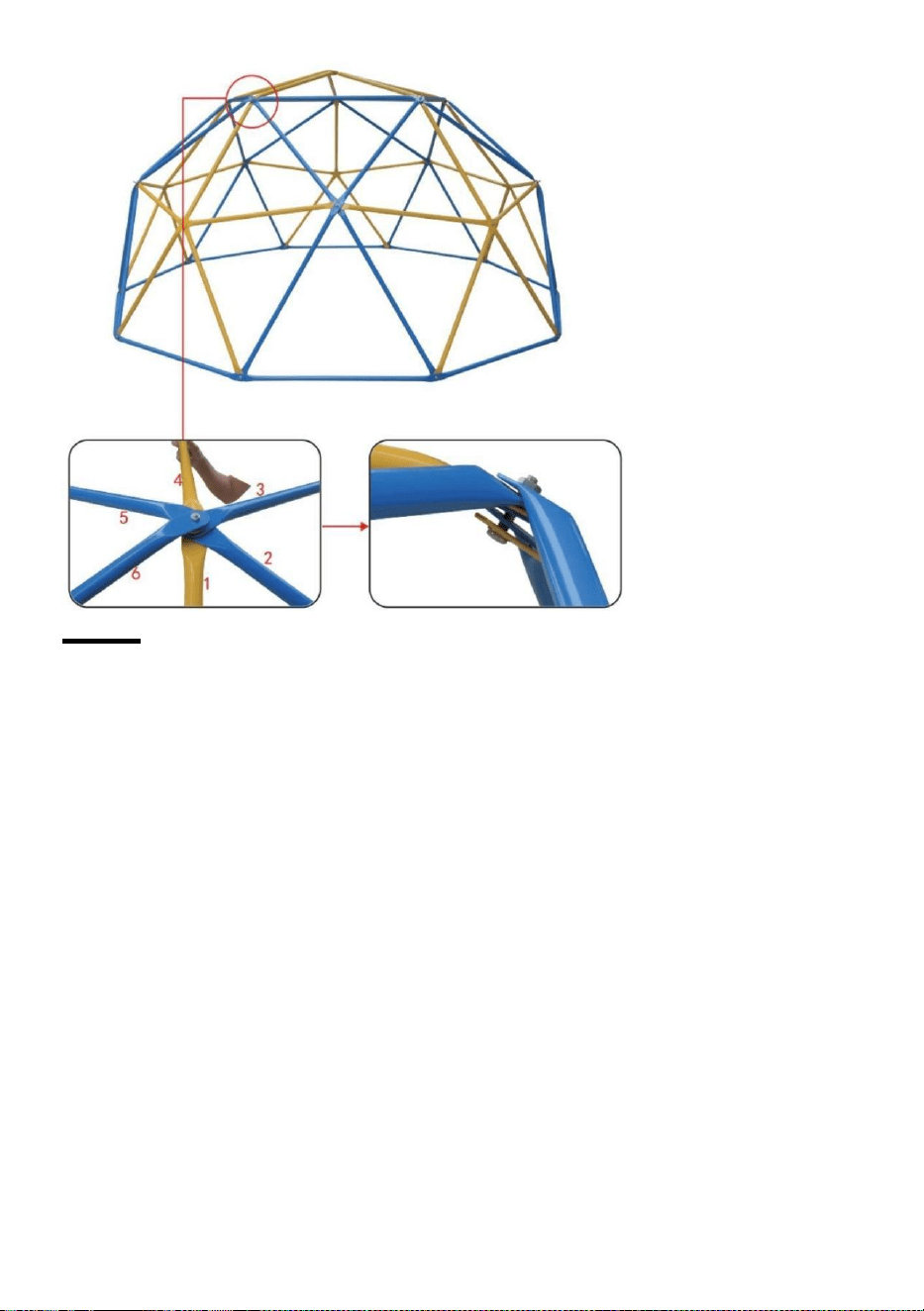

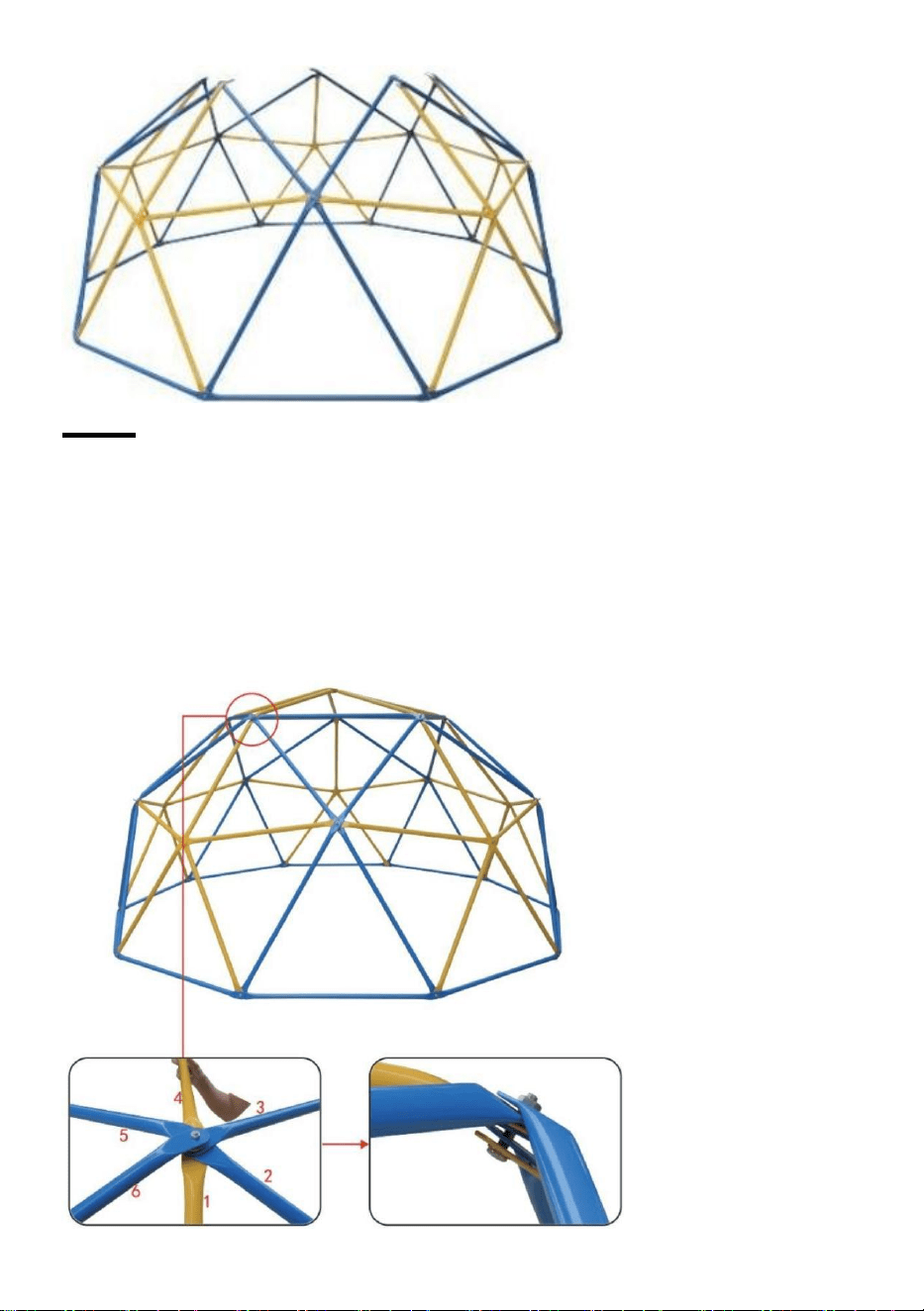

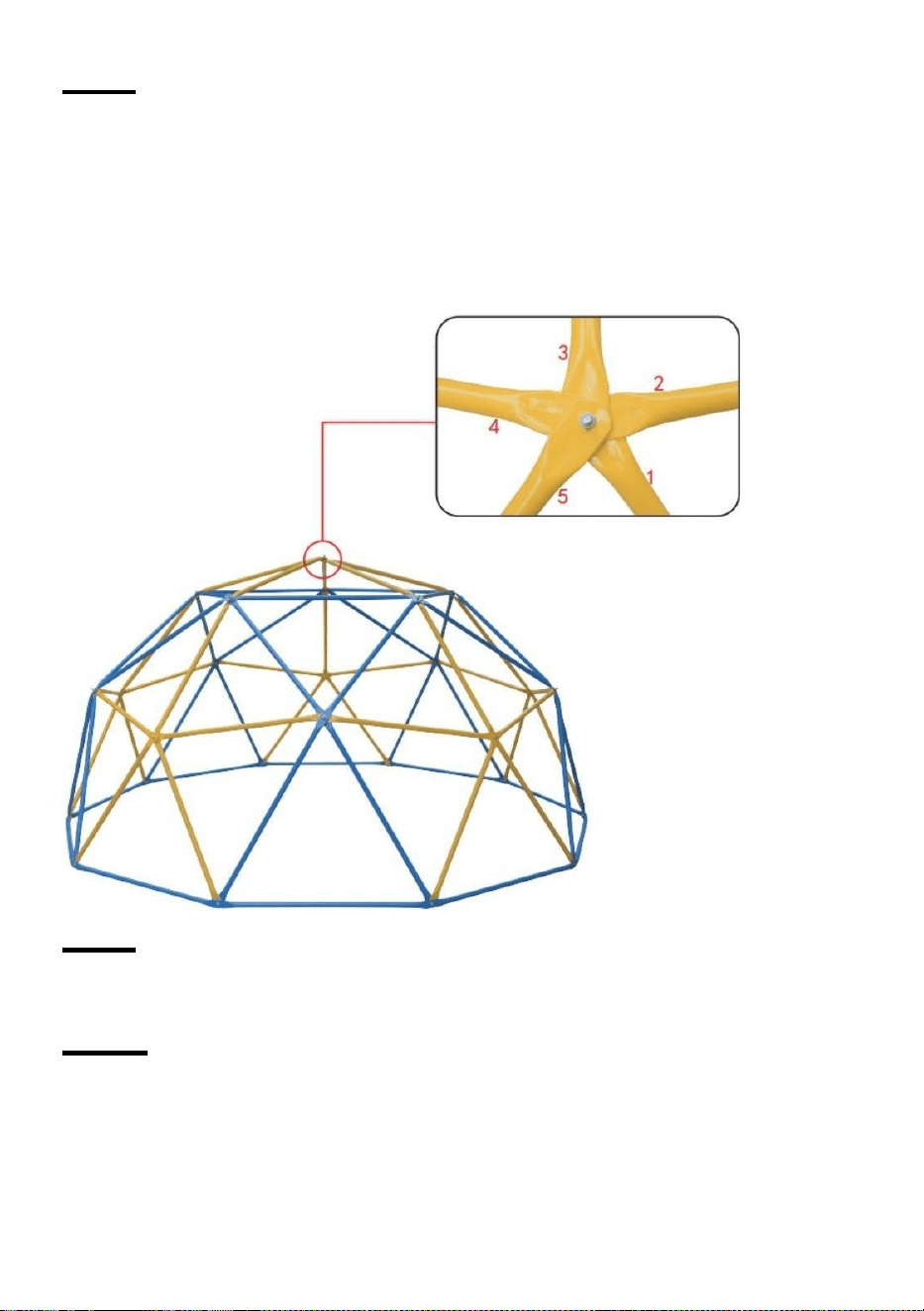

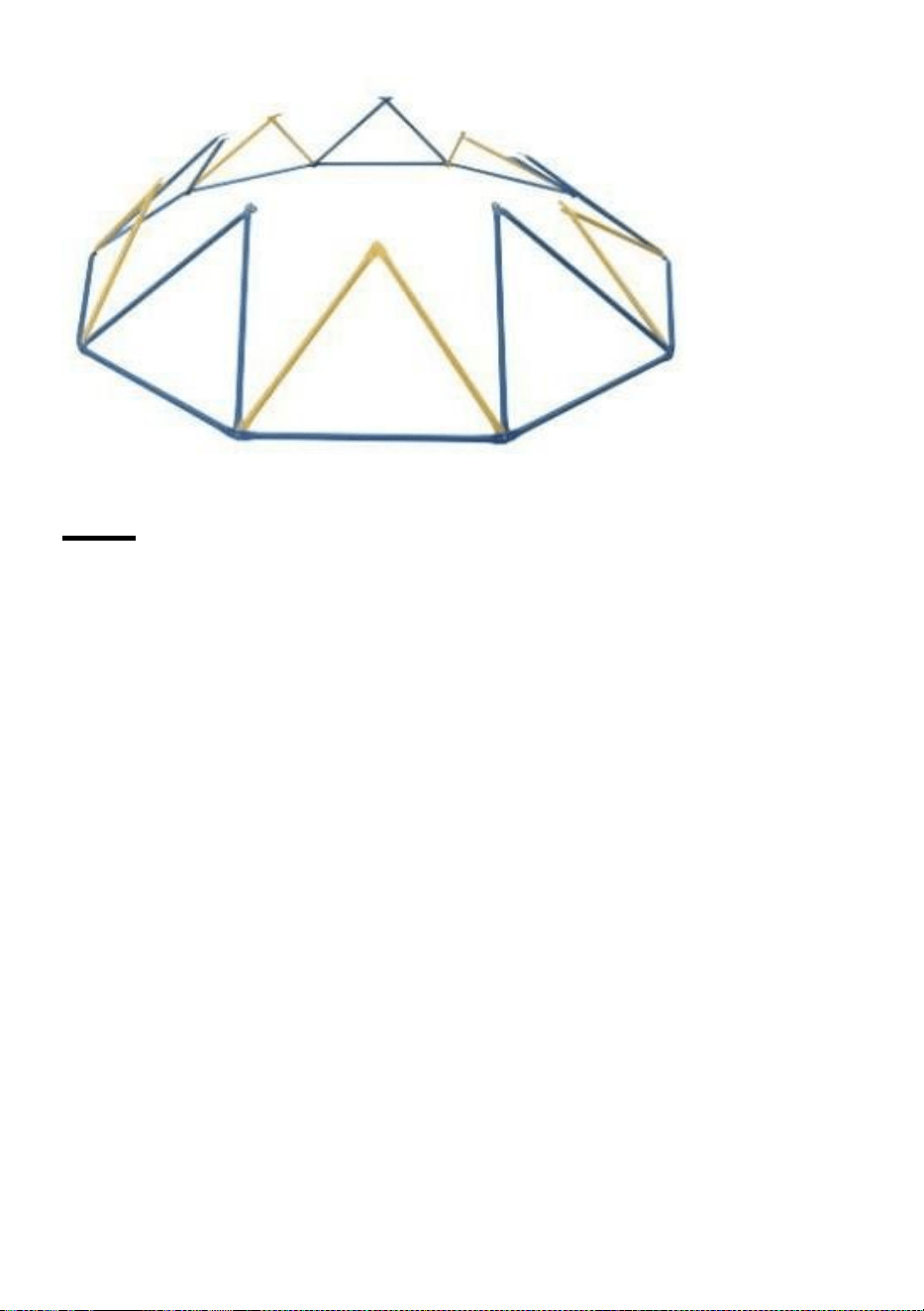

Step 5:

Take 2x pole (part A) and 1x pole (part B).

Connect them with 1x bolt (part E), 1x nut (part K), 1x washer (part H). The order

of the poles must match the order shown in the figure.

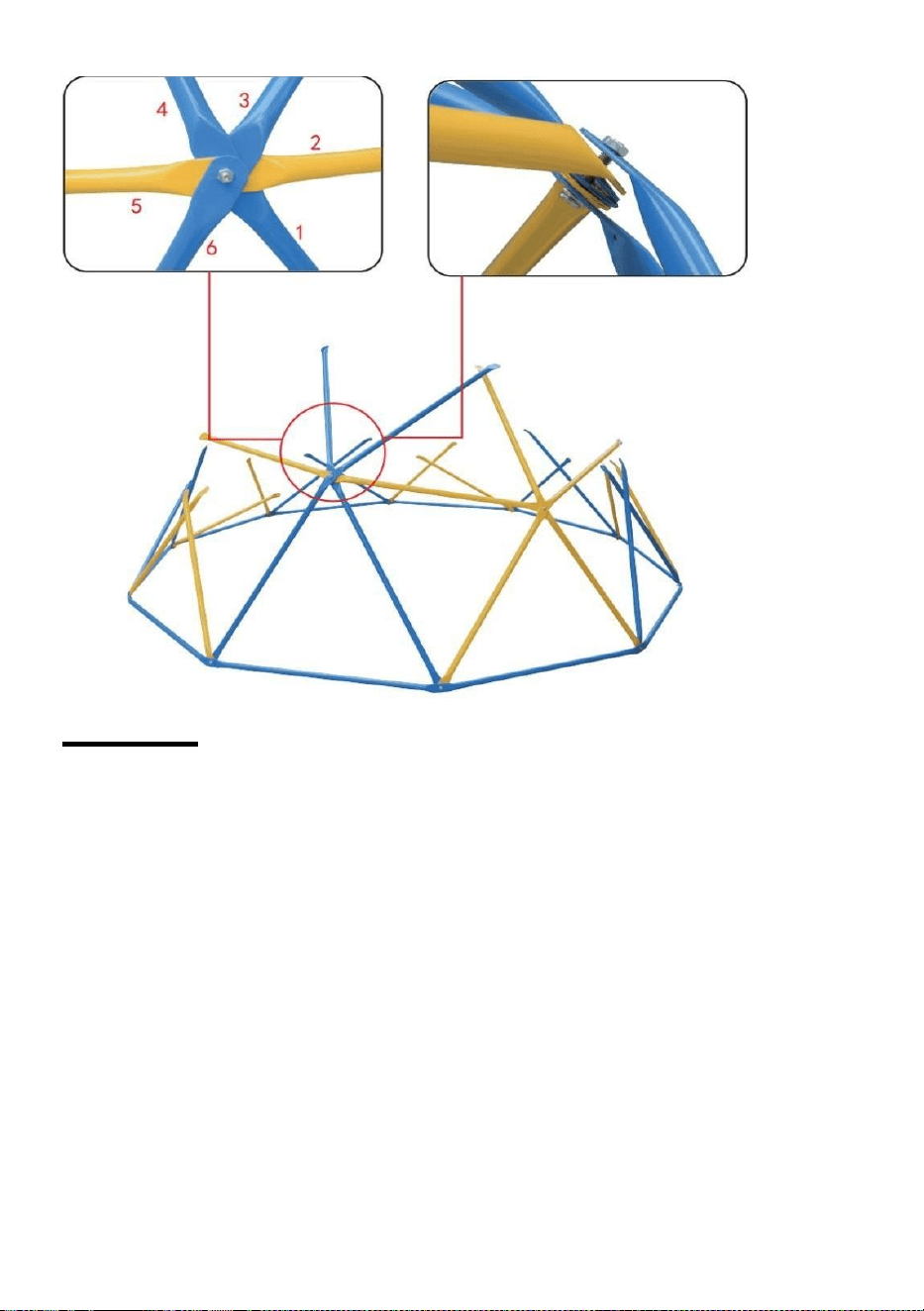

First put a washer over the bolt. Then insert the bolt from the inside through pole

1, then pole 2, then pole 3, then pole 4, then pole 5, then pole 6, then screw the nut

onto the bolt hand-tight.

Make sure that the poles are always aligned counterclockwise.

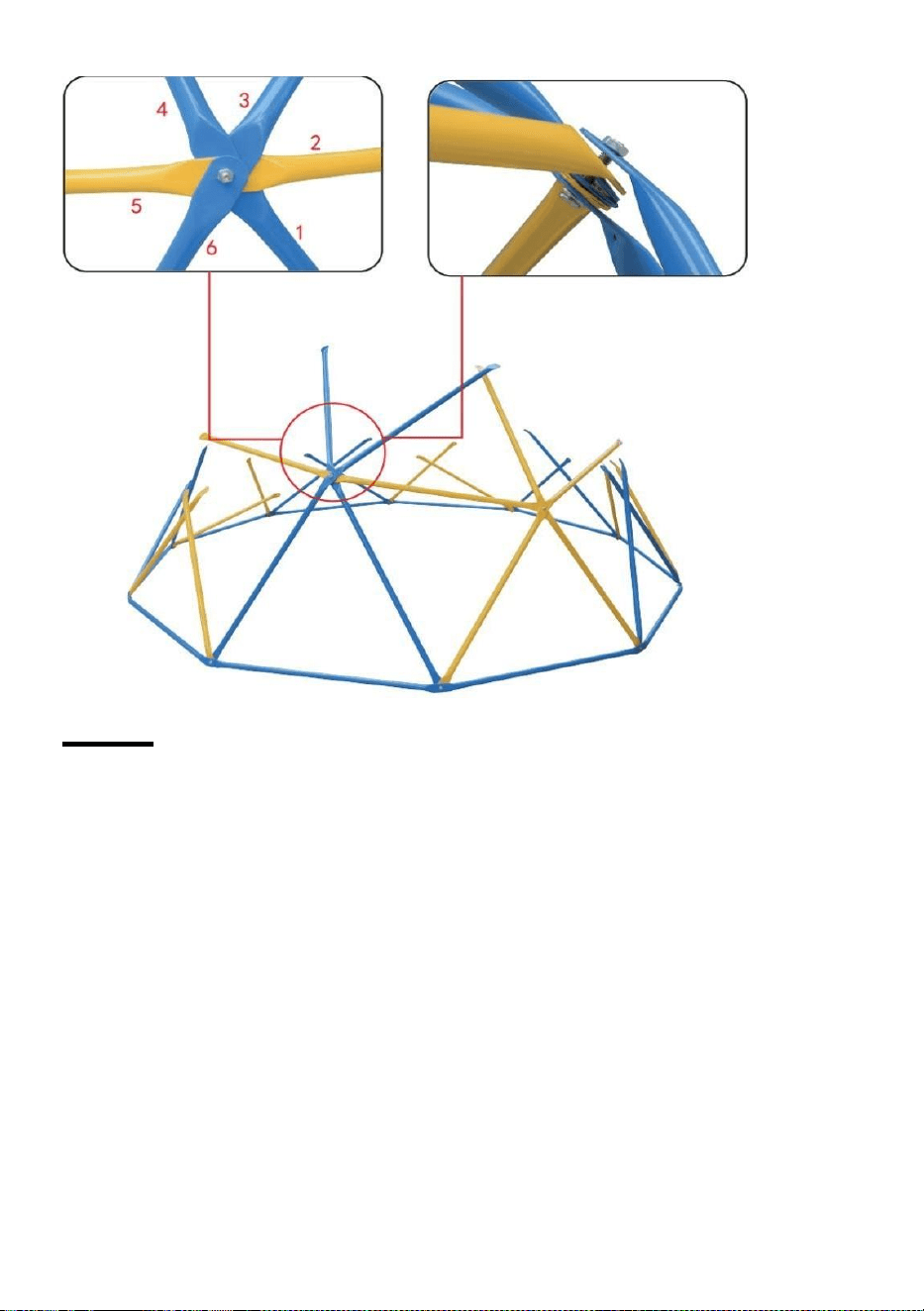

Step 6:

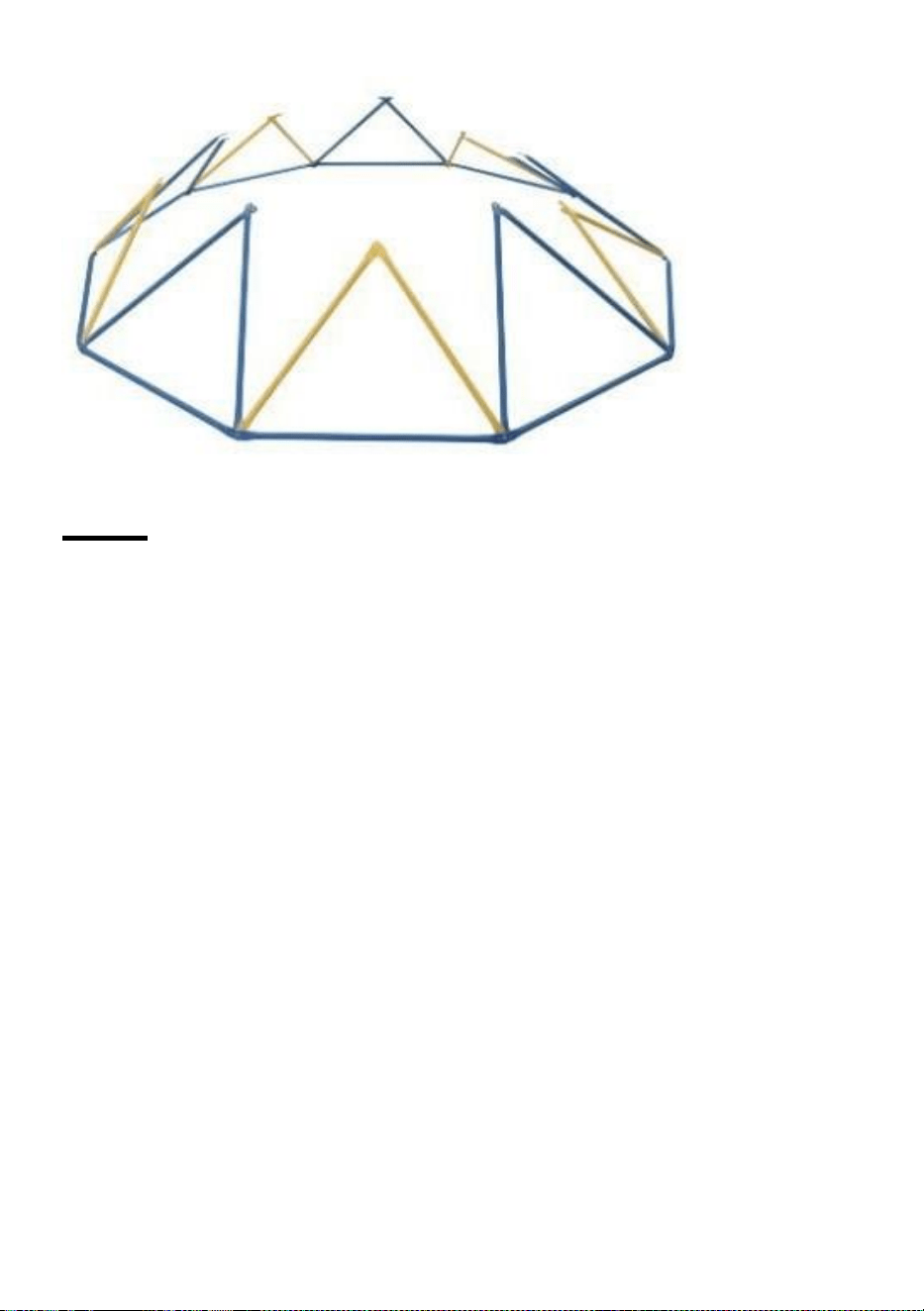

Repeat steps 4 and 5 until the center circle is created as shown.

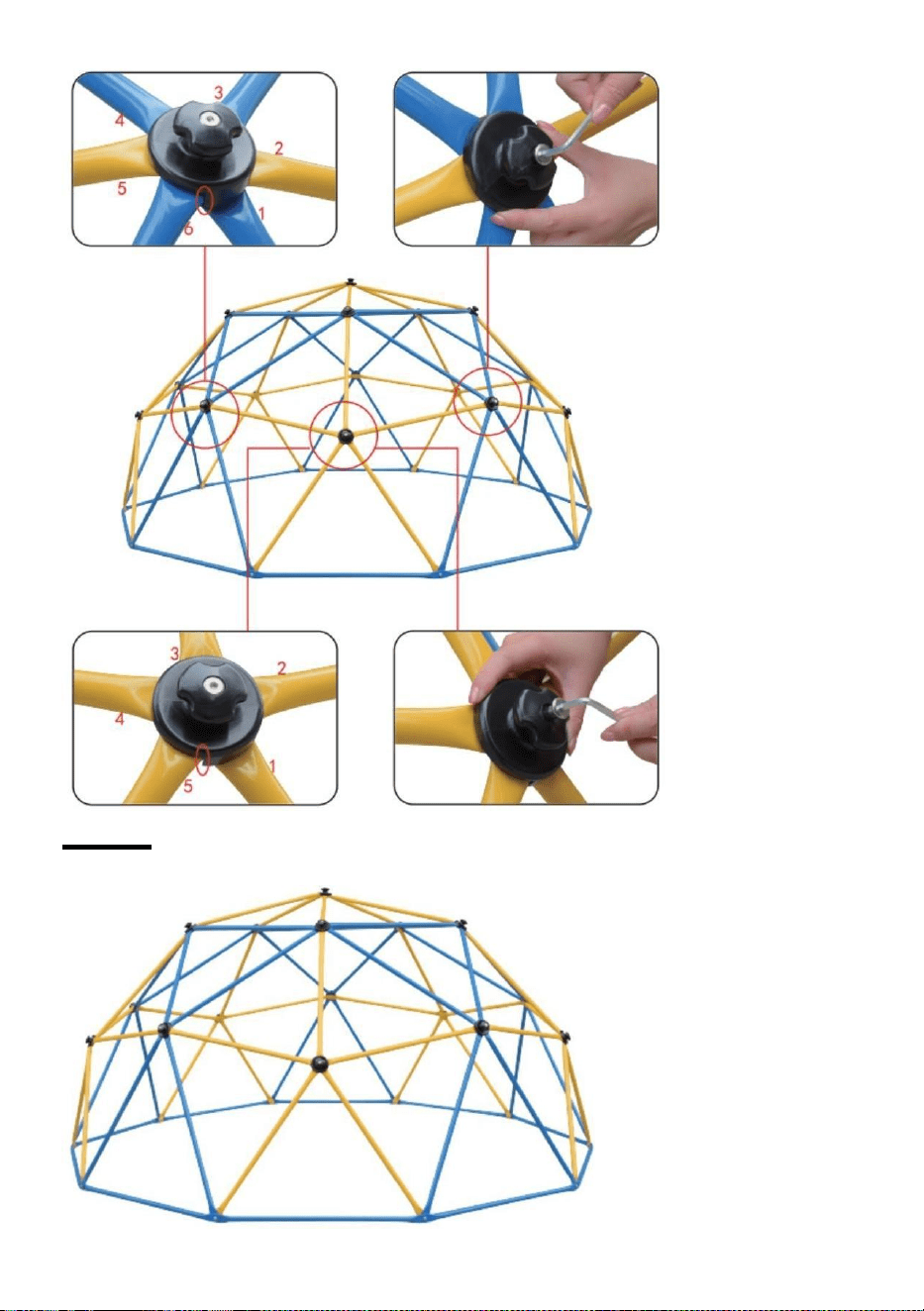

Step 7:

Take 2x pole (part M) and 1x pole (part B).

Connect them with 1x bolt (part E), 1x nut (part K), 1x washer (part H).

The order of the poles must correspond to the order shown in the illustration. First

place a washer over the screw. Then insert the bolt from the inside through pole 1,

then pole 2, then pole 3, then pole 4, then pole 5, then pole 6, then screw the nut

onto the bolt hand-tight.

Make sure that the poles are always alignedcounterclockwise.

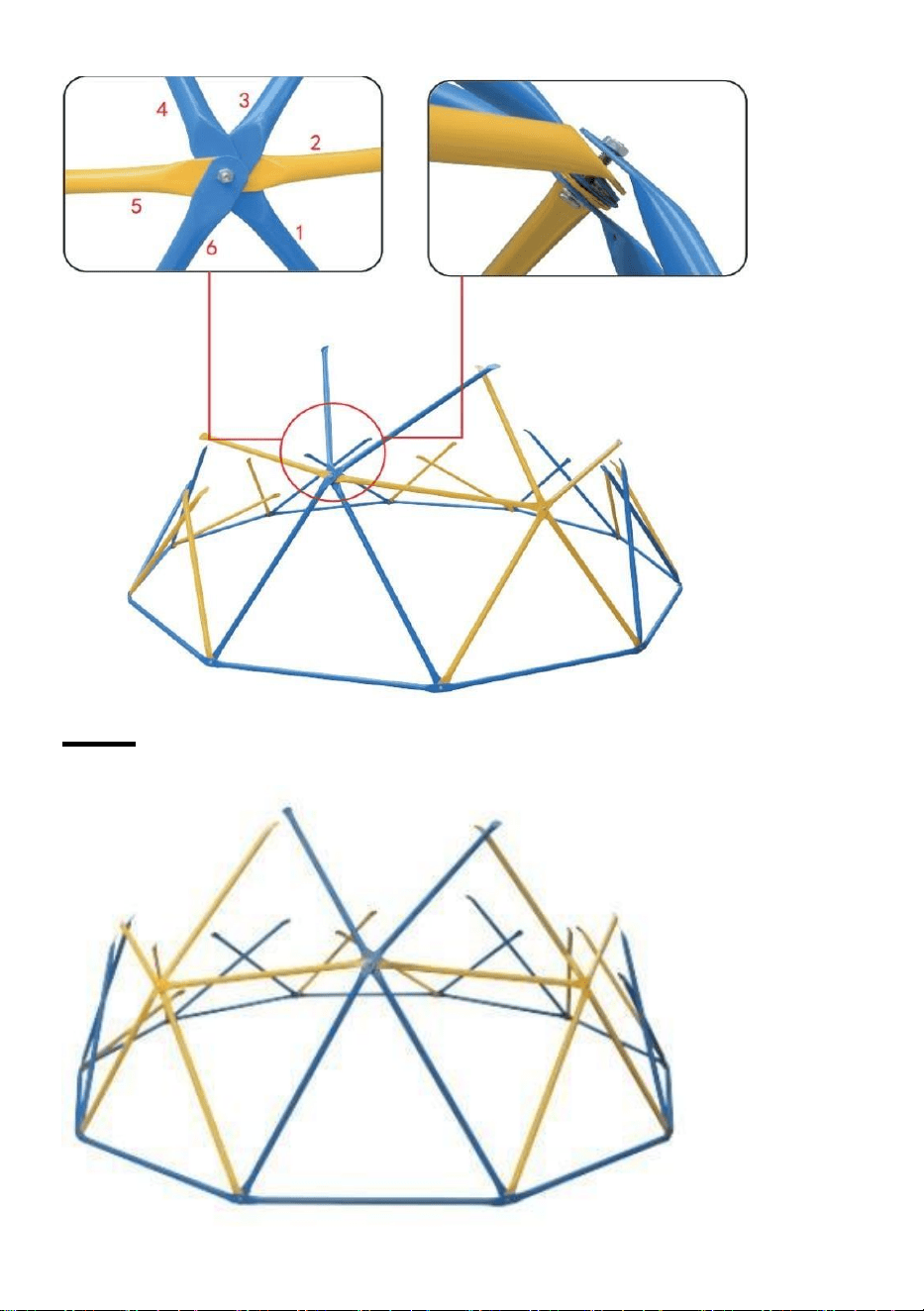

Step 8:

Connect the upper node with 1x bolt (part E), 1x nut (part K), 1x washer (part H).

The order of the poles must correspond to the order shown in the figure.

First put a washer over the bolt. Then insert the bolt from the inside through pole

1, then pole 2, then pole 3, then pole 4, then pole 5, then screw the nut onto the

bolt hand-tight.

Make sure that the poles are always aligned counterclockwise.

Step 9:

Now tighten all screw connections firmly with tools I and J.

Step 10:

Take 1x handle (part C) and 1x nut (part D).

Place the handle over the end of the screw on the framework. Fasten this with the

nut.

Note that the notch of the handle must be on pole 1 so that it is flush against all

rods (see illustration).

Step 11:

Repeat step 10 until all handles are mounted.

If you have any problems with the assembly or questions about it, please contact

us and we will do our best to help you solve it.

7. Service and maintenance

· Check the poles, handles and screw connections regularly for cracks, damage

and material fatigue. If you discover any damage, the scaffolding must not be used.

Please contact your seller to replace the damaged items with new ones. Use only

original replacement elements!

· Never use aggressive cleaning agents for cleaning!

8. Disposal

The product packaging consists of recyclable materials. Dispose of them in an

environmentally friendly manner and in the collection containers provided.

Note: This is the general user manual of this product. The actual color of the dome

climber, swing, and hammock refers to the item you purchased. The dome climber

might be a little out of shape on the base after being moved, which will not affect its

function.

· When not in use, you need to put it away to avoid sun bursts and affect its service

life.

Installation:

The hammock can be used in the following three ways:

· Use as a Hammock

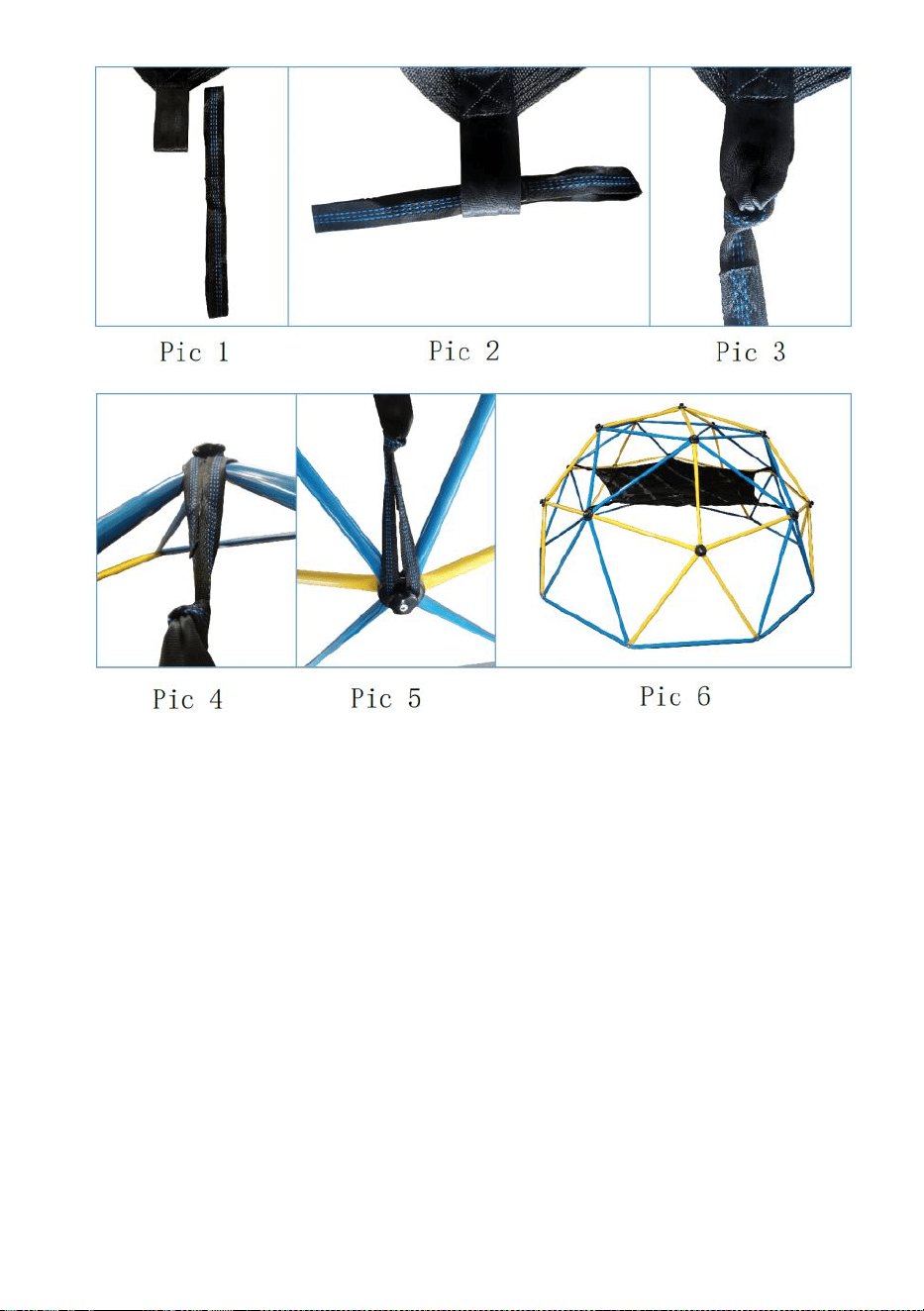

1.Thread the connecting webbing through the webbing at one end of the hammock

and tie the knot.(pic 2-3)

2.Fasten the other end onto the black knob after tying the knot.(pic 4-5)

3.Repeat the above two steps. Then you will finish assembling a Hammock. (pic 6)

Installation of the swing:

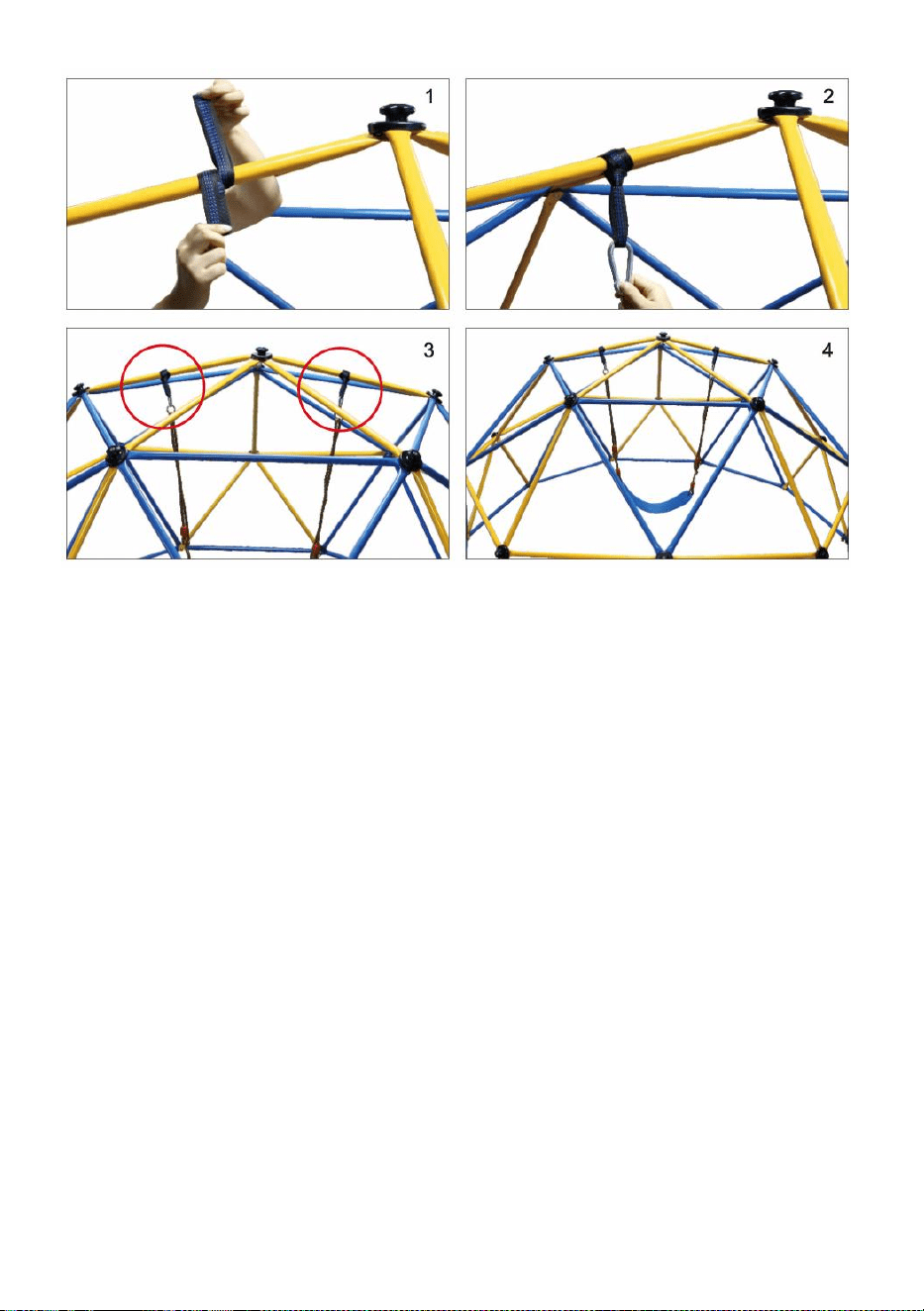

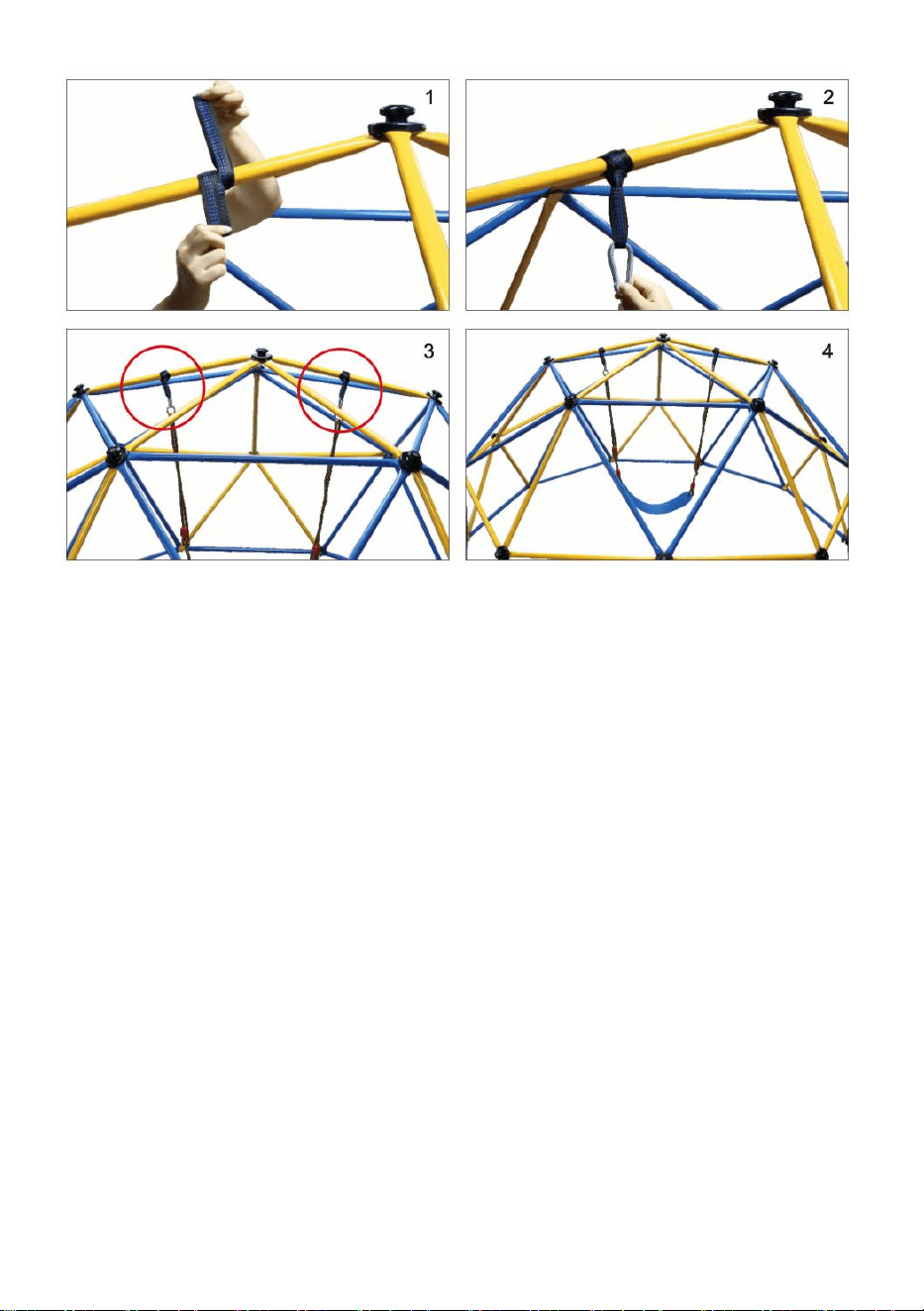

1. Wrap the strap around the pipes on the top of the dome climber, run the one

end through the other end, then tighten the strap.

2. Keep an interval of two pipes to attach the other strap in the same way.

3. Connect the strap to the carabiner.

4. Attach the swing to the carabiner, and make sure the screw lock of the

carabiners is completely tightened.

5. Adjust the rope to a desired length and keep balance.

MAINTENANCE

·Check the poles, handles and screw connections regularly for cracks, damage and

material fatigue. If you discover any damage, the scaffolding must not be used. Please

contact your seller to replace the damaged items with new ones. Use only original

replacement elements!

·Never use aggressive cleaning agents for cleaning!

Disposal

The product packaging consists of recyclable materials. Dispose of them in an

environmentally friendly manner and in the collection containers provided.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Made In China

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Linkenheim-Hochstetten,Germany

euvertreter@gmail.com

+49 1727041930

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

pooledas12[email protected]

Tel: 01772418127

Technical Support and E-Warranty Certificate

www.vevor.com/support

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

Gioco geometrico dello scalatore

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODELLO: JX-DC-10 , JX-DC-12

MODELLO: JX-DC-10HSW

GEOMETRIC CLIMBER

PLAY

MODELLO: JX-DC-P-10H

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

ISTRUZIONI

Grazie mille per aver scelto questo gioco di arrampicata geometrica.

- Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti

aiuteranno a ottenere i migliori risultati possibili.

I prodotti presenti in questo catalogo potrebbero differire nel colore rispetto

all'articolo reale.

1. Istruzioni di sicurezza

LA MANCATA OSSERVANZA DI QUESTE AVVERTENZE PUÒ CAUSARE

GRAVI LESIONI O PROPRIETÀ

DANNI E ANNULLERA' LA GARANZIA.

Il proprietario deve assicurarsi che tutti i giocatori conoscano e seguano queste

regole per il funzionamento sicuro del sistema.

Per garantire la sicurezza, non tentare di assemblare questo prodotto senza

seguire attentamente le istruzioni.

Controllare l'intera scatola e l'interno di tutto il materiale di imballaggio per

eventuali parti e/o materiale di istruzioni aggiuntivo. Prima iniziare l'assemblaggio,

leggere le istruzioni e identificare le parti utilizzando l'identificatore hardware e

elenco delle parti in questo documento. Il montaggio, l'uso e la supervisione

corretti e completi sono essenziali per il corretto funzionamento funzionamento e

per ridurre il rischio di incidenti o lesioni. In questo caso esiste un'alta probabilità di

lesioni gravi

il prodotto non è installato, mantenuto e utilizzato correttamente.

· Se si utilizza una scala durante il montaggio, utilizzare l'estremo attenzione.

· Per questo si consigliano due adulti capaci operazione.

· Tenere presente che le parti possono essere danneggiate stringendo

eccessivamente le viti viti.

· Indossare occhiali di sicurezza durante tutto il assemblaggio.

La maggior parte degli infortuni sono causati da un uso improprio e/o dal mancato

rispetto delle istruzioni. Prestare attenzione quando si utilizza questo prodotto.

PRIMA DI INIZIARE IL MONTAGGIO

Tenere separati i sacchetti dell'hardware e il relativo contenuto.

Identificare e inventariare tutte le parti e l'hardware utilizzando gli elenchi e gli

identificatori delle parti e dell'hardware contenuti nel presente documento. Prova a

montare tutti i bulloni inserendoli nei rispettivi fori. Non raschiare via tutto il

rivestimento in polvere. Il metallo nudo potrebbe arrugginirsi. Potrebbe essere

necessario inserire alcuni bulloni in posizione con un martello o una mazza.

*Sono necessari due adulti per completare il montaggio*

Solo gli adulti dovrebbero configurare il prodotto. Non consentire ai bambini

l'area di installazione fino al completamento dell'assemblaggio.

ISTRUZIONI PER L'INSTALLAZIONE E LA PREPARAZIONE DEL TERRENO:

· Fornire Abbastanza camera COSÌ Quello bambini Potere utilizzo IL attrezzatura

in sicurezza. Per esempio, per le strutture con più attività ludiche non deve uscire

uno scivolo davanti a aoscillazione.

· Separare le attività attive da quelle tranquille le une dalle altre. Ad esempio,

posizionare i recinti della sabbia lontano dalle altalene o utilizzare un guardrail o

una barriera per separare il recinto della sabbia dal movimento delle altalene.

· Non installare l'attrezzatura per il parco giochi domestico su cemento, asfalto,

terra battuta, erba, tappeto, O Qualunque altro difficile superficie. UN autunno su

UN difficile superficie Potere risultato In gravi lesioni all'apparecchiatura utente.

· Per evitare lesioni gravi, avvisare i bambini che non devono utilizzare

l'attrezzatura se non correttamente installato.

· Creare un sito privo di ostacoli che potrebbero causare lesioni, come rami di

alberi bassi e sporgenti, cavi aerei, ceppi e/o radici di alberi, grandi rocce, mattoni

e cemento.

· Scegliere una posizione piana per l'attrezzatura. Ciò può ridurre la probabilità del

set di gioco mancia Sopra E riempimento sciolto affioramento materiali lavaggio

lontano durante pesante piove.

ISTRUZIONI PER I MATERIALI DEL PARCO GIOCHI E DELLA SUPERFICIE

· Utilizzare il contenimento, come scavare attorno al perimetro e/o rivestire il

perimetro con paesaggio bordatura.

· Non installare superfici di riempimento sfuse su superfici dure come cemento o

asfalto.

· L'installazione di piastrelle in gomma o superfici gettate in opera (diverse dai

materiali di riempimento sfusi) richiede generalmente un professionista e non è

"fai da te" progetti.

· Utilizzare materiali per la pavimentazione del parco giochi (diversi dal materiale

di riempimento sfuso) conformi allo standard di sicurezza ASTM F1292 Specifiche

standard per l'attenuazione dell'impatto dei materiali di superficie all'interno della

zona d'uso del parco giochi Attrezzatura.

ISTRUZIONI PER L'USO

L'osservanza delle seguenti istruzioni e avvertenze riduce la probabilità di lesioni

gravi o mortali:

· Dovrebbe essere garantita la supervisione di un adulto in loco per tutti i bambini

età.

· Istruire i bambini a non utilizzare l'attrezzatura in modo diverso da destinato.

· Per prevenire impigliamenti e strangolamento, vestire i bambini in modo

appropriato, utilizzando scarpe adatte ed evitando poncho, sciarpe, giacche con

lacci sul collo, caschi con cinghie e altri indumenti larghi che potrebbero essere

potenzialmente pericolosi durante l'uso. attrezzatura.

· Istruire i bambini a non giocare quando l'attrezzatura è accesa Bagnato.

· Istruire i bambini a non attaccare all'attrezzatura del parco giochi oggetti che non

siano specifici progettato per utilizzo con IL attrezzatura, come COME, Ma non

limitato A, salto corde, stendibiancheria, guinzagli, cavi e catene di animali

domestici, poiché potrebbero causare pericolo di strangolamento. Non spostare

l'apparecchiatura mentre è all'interno utilizzo.

· La superficie d'impatto deve coprire l'intero gioco consigliato la zona.

SCHEDA INFORMATIVA PER IL CONSUMATORE DEI MATERIALI PER

SUPERFICI PER PARCHI GIOCO

Seleziona la superficie protettiva:

Una delle cose più importanti che puoi fare per ridurre la probabilità di gravi lesioni

alla testa è installare una superficie protettiva ammortizzante sotto e attorno

all'attrezzatura da gioco. La superficie protettiva deve essere applicata a una

profondità adeguata all'altezza dell'apparecchiatura in conformità con la specifica

ASTM F1292. Esistono diversi tipi di rivestimento tra cui scegliere; qualunque

prodotto tu scelga, segui queste linee guida:

NOTA: non installare l'attrezzatura per il parco giochi domestico su cemento,

asfalto o qualsiasi altra superficie dura. Una caduta su una superficie dura può

causare gravi lesioni all'utente dell'apparecchiatura. Erba e sporco non sono

considerati superfici protettive perché l'usura e i fattori ambientali possono ridurne

l'efficacia ammortizzante. Moquette e tappetini sottili generalmente non

costituiscono una superficie protettiva adeguata.

Le attrezzature a livello del suolo, come sabbiere, pareti per attività, casette o altre

attrezzature prive di superficie di gioco rialzata, non necessitano di superficie

protettiva. Materiali di riempimento sfusi: mantenere una profondità minima di 9

pollici (23 cm) di materiali di riempimento sfusi come pacciame/trucioli di legno,

fibra di legno ingegnerizzato (EWF) o pacciame di gomma triturata/riciclata per

attrezzature fino a 8 piedi (244 cm)

alto; e 9 pollici (23 cm) di sabbia o ghiaia per attrezzature alte fino a 5 piedi (152

cm).

NOTA: un livello di riempimento iniziale di 30 cm (12 pollici) si comprimerà nel

tempo fino a raggiungere una profondità di superficie di circa 23 cm (9 pollici). La

superficie inoltre si compatterà, si sposterà e si depositerà e dovrà essere

periodicamente riempita per mantenere una profondità di almeno 9 pollici (23 cm).

Utilizzare un minimo di 6 pollici (15 cm) di superficie protettiva per attrezzature da

gioco di altezza inferiore a 4 piedi (122 cm). Se mantenuto correttamente,

dovrebbe essere adeguato. (A profondità inferiori a 6 pollici (15 cm), il materiale

protettivo viene spostato o compattato troppo facilmente.) Utilizzare misure di

contenimento, ad esempio scavando attorno al perimetro e/o rivestendo il

perimetro con bordi orizzontali. Non dimenticare di tenere conto del drenaggio

dell'acqua. Controllare e mantenere la profondità del materiale di superficie di

riempimento sfuso. Per mantenere la giusta quantità di materiali di riempimento

sfusi, segnare il livello corretto sui montanti di supporto dell'attrezzatura da gioco.

In questo modo puoi facilmente vedere quando ricostituire e/o ridistribuire la

superficie. Non installare superfici di riempimento sfuse su superfici dure come

cemento o asfalto.

Versato sul posto superfici O Prefabbricato Gomma Piastrelle: tu Maggio Essere

interessato nell’utilizzo di superfici diverse dai materiali di riempimento sfusi, come

piastrelle di gomma o superfici colate sul posto. L'installazione di queste superfici

richiede generalmente un professionista e non è un progetto “fai da te”. Rivedere

le specifiche della superficie prima di acquistare questo tipo di superficie. Chiedere

all'installatore/produttore un rapporto che dimostri che il prodotto è stato testato

secondo il seguente standard di sicurezza: ASTM F1292 Specifiche standard per

l'attenuazione dell'impatto dei materiali di superficie all'interno della zona di utilizzo

delle attrezzature del parco giochi.

Questo rapporto dovrebbe indicare l'altezza specifica per la quale la superficie è

destinata a proteggere da gravi lesioni alla testa. Questa altezza dovrebbe essere

uguale o maggiore dell'altezza di caduta – distanza verticale tra una superficie di

gioco designata (superficie rialzata per stare in piedi, sedersi o arrampicarsi) e la

superficie protettiva

sotto – della tua attrezzatura da gioco. Controllare frequentemente l'eventuale

usura della superficie protettiva. Posizionamenti: il posizionamento e la

manutenzione corretti della superficie protettiva sono essenziali.

La superficie protettiva deve estendersi per almeno 2 m (6,6 piedi) in tutte le

direzioni oltre i limiti del dispositivo.

AREA GIOCO SICURA

ZONA DI SICUREZZA - Posizionare l'apparecchiatura a non meno di 2 m (6,6

piedi) da qualsiasi struttura o ostruzione come recinzione, garage, casa, rami

sporgenti, fili della biancheria o cavi elettrici. La superficie d'impatto deve coprire

l'intera area di gioco consigliata. Fare riferimento all'esempio seguente.

Dimensioni del set da gioco:

10' (3,05 m) x 10' (3,05 metri)

Gioco consigliato la zona:

5,05 m (16' 6") x 5,05 m (16' 6")

2.1 Destinazione d'uso

· L'articolo è adatto solo per l'uso ricreativo da parte di persone dai 3 anni in suSopra.

· L'articolo non è adatto all'uso sul pubblico campi da gioco.

· L'articolo non è adatto a bambini di età inferiore a 3 anni anni!

7. Simboli

Leggere attentamente le istruzioni per l'uso!

L'articolo non è adatto a bambini di età inferiore a 3 anni!

MODELLO E PARAMETRI

8. Parti Elenco

5x Parte M

(Tubo lungo)

30x Parte A

(Tubo lungo)

30x Parte B (Tubo

corto)

16x Parte C

(Impugnatura)

16x Parte D (dado

lungo)

16x Parte E

(Bullone lungo)

10x Parte F

(Bullone corto)

10x Parte G (dado

di sicurezza)

36x Parte H

(Rondella)

2x Parte I (chiave

a brugola)

1x Parte J (chiave

inglese)

16x Parte K

(dado)

9. Tecnico dati

Modello

JX-DC-10

JX-DC-10HSW

JX-DC-12

JX-DC-P-10H

Capacità di peso

750 libbre (340 kg)

350 libbre (158

kg)

Età

3-10

Numero

4-5 bambini

Assemblato

Dimensioni

10FT.L × 5FT.H

12FT.L × 6FT.H

Accessori

JX-DC-P-10H *1

Supporto

altalena*1

JX-DC-10 o

JX-DC-10HSW

Con Amaca

10. Assemblea

Passo 1:

Prendi un palo 10x (parte A) e disponi un decagono con esso.

Passo 2:

Prendi 1x palo (parte A) e 1x palo (parte B).

Collegarli con 1 bullone (parte F), 1 dado (parte G), 2 rondelle (parte H). L'ordine

dei poli deve corrispondere a quello mostrato in figura.

Per prima cosa metti una rondella sul bullone. Quindi inserire il bullone attraverso

il polo 1, poi il polo 2, poi il polo 3, poi il polo 4, poi un'altra rondella, quindi avvitare

manualmente il dado sul bullone.

Passaggio 3:

Ripeti il passaggio 2 finché non viene creato il cerchio inferiore come mostrato.

Passaggio 4:

Prendi 3x pali (parte B).

Collegarli con 1x bullone (parte E), 1x dado (parte K), 1x rondella (parte H).

L'ordine dei poli deve corrispondere a quello mostrato in figura.

Per prima cosa metti una rondella sul bullone. Quindi inserire il bullone

dall'interno attraverso il polo 1, poi il polo 2, poi il polo 3, poi il polo 4, poi il polo 5,

quindi avvitare manualmente il dado sul bullone.

Assicurarsi che i poli siano sempre allineati in senso antiorario.

Passaggio 5:

Prendi 2x asta (parte A) e 1x asta (parte B).

Collegarli con 1x bullone (parte E), 1x dado (parte K), 1x rondella (parte H).

L'ordine dei poli deve corrispondere a quello mostrato in figura.

Per prima cosa metti una rondella sul bullone. Quindi inserire il bullone

dall'interno attraverso il polo 1, poi il polo 2, poi il polo 3, poi il polo 4, poi il polo 5,

poi il polo 6, quindi avvitare manualmente il dado sul bullone.

Assicurarsi che i poli siano sempre allineati in senso antiorario.

Passaggio 6:

Ripetere i passaggi 4 e 5 finché non viene creato il cerchio centrale come

mostrato.

Passaggio 7:

Prendi 2x asta (parte M) e 1x asta (parte B).

Collegarli con 1x bullone (parte E), 1x dado (parte K), 1x rondella (parte H).

L'ordine dei poli deve corrispondere a quello mostrato nell'illustrazione. Per prima

cosa posiziona una rondella sopra vite. Poi inserire IL bullone da IL dentro

Attraverso palo 1, Poi palo 2, Poi palo 3, Poi palo 4, poi il polo 5, poi il polo 6,

quindi avvitare il dado sul bullone stretto a mano.

Assicuratevi che i poli siano sempre allineatiAntiorario.

Passaggio 8:

Collegare il nodo superiore con 1x bullone (parte E), 1x dado (parte K), 1x rondella

(parte H). L'ordine dei poli deve corrispondere a quello mostrato in figura.

Per prima cosa metti una rondella sul bullone. Quindi inserire il bullone

dall'interno attraverso il polo 1, poi il polo 2, poi il polo 3, poi il polo 4, poi il polo 5,

quindi avvitare manualmente il dado sul bullone.

Assicurarsi che i poli siano sempre allineati in senso antiorario.

Passaggio 9:

Ora serrare saldamente tutti i collegamenti a vite con gli strumenti I e J.

Passaggio 10:

Prendi 1 maniglia (parte C) e 1 dado (parte D).

Posizionare la maniglia sull'estremità della vite sulla struttura. Fissatelo con il

dado .

Notare che la tacca della maniglia deve trovarsi sul palo 1 in modo che sia a filo

con tutte le aste (vedi illustrazione).

Passaggio 11:

Ripetere il passaggio 10 finché tutte le maniglie non saranno montate.

Se hai problemi con l'assemblaggio o domande a riguardo, contattaci e faremo del

nostro meglio per aiutarti a risolverlo.

7. Assistenza e manutenzione

· Controllare regolarmente l'eventuale presenza di crepe, danni e usura dei

materiali su pali, maniglie e collegamenti a vite. Se si riscontrano danni, il

ponteggio non deve essere utilizzato. Contatta il venditore per sostituire gli articoli

danneggiati con articoli nuovi. Utilizzare solo elementi di ricambio originali!

· Non utilizzare mai detergenti aggressivi per la pulizia!

8. Disposizione

L'imballaggio del prodotto è costituito da materiali riciclabili. Smaltirli in modo

rispettoso dell'ambiente e negli appositi contenitori di raccolta.

Nota: questo è il manuale utente generale di questo prodotto. Il colore effettivo

della cupola, dell'altalena e dell'amaca si riferisce all'articolo acquistato. Il

dispositivo per l'arrampicata sulla cupola potrebbe essere leggermente fuori forma

sulla base dopo essere stato spostato, il che non ne influenzerà la funzione.

· Quando non in uso, è necessario riporlo per evitare i colpi di sole e

comprometterne la durata.

Installazione:

L'amaca può essere utilizzata nei seguenti tre modi:

· Utilizzare come amaca

1.Infilare la cinghia di collegamento attraverso la cinghia ad un'estremità

dell'amaca e fare il nodo. (foto 2-3)

2. Fissare l'altra estremità sulla manopola nera dopo aver fatto il nodo. (foto 4-5)

3.Ripetere i due passaggi precedenti. Quindi finirai di assemblare un'amaca. (foto

Installazione dell'altalena:

5. Avvolgi la cinghia attorno ai tubi sulla parte superiore dello scalatore a cupola,

fai passare un'estremità attraverso l'altra estremità, quindi stringi la cinghia.

6. Mantenere un intervallo di due tubi per fissare l'altra cinghia allo stesso modo.

7. Collegare la cinghia al moschettone.

8. Attaccare l'altalena al moschettone e assicurarsi che il bloccaggio a vite del i

moschettoni sono completamente serrati.

5. Regolare la corda alla lunghezza desiderata e mantenere l'equilibrio.

MANUTENZIONE

· Controllare regolarmente l'eventuale presenza di crepe, danni e usura dei materiali

su pali, maniglie e collegamenti a vite. Se si riscontrano danni, il ponteggio non deve

essere utilizzato. Contatta il venditore per sostituire gli articoli danneggiati con articoli

nuovi. Utilizzare solo ricambi originali elementi!

· Non utilizzare mai detergenti aggressivi per pulizia!

Disposizione

L'imballaggio del prodotto è costituito da materiali riciclabili. Smaltirli in modo

rispettoso dell'ambiente modo amichevole e negli appositi contenitori di raccolta.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

Made in China

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Linkenheim-Hochstetten,Germany

euvertreter@gmail.com

+49 1727041930

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

pooledas12[email protected]

Tel: 01772418127

Tecnico Supporto e certificato di garanzia elettronica

www.vevor.com/support

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

Zabawa w wspinaczkę geometryczną

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODEL: JX-DC-10 , JX-DC-12

MODEL: JX-DC-10HSW

GEOMETRIC CLIMBER

PLAY

MODEL: JX-DC-P-10H

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

INSTRUKCJE

Dziękujemy bardzo za wybranie tej geometrycznej zabawy wspinaczkowej.

- Przed użyciem przeczytaj całą instrukcję. Informacje te pomogą Ci osiągnąć

najlepsze możliwe rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od

rzeczywistego.

1. Instrukcje bezpieczeństwa

NIEPRZESTRZEGANIE TYCH OSTRZEŻEŃ MOŻE SPOWODOWAĆ

POWAŻNE OBRAŻENIA LUB MIENIA

USZKODZENIA I UTRATA GWARANCJI.

Właściciel musi upewnić się, że wszyscy gracze znają i przestrzegają niniejszych

zasad w celu bezpiecznej obsługi systemu.

Aby zapewnić bezpieczeństwo, nie próbuj montować tego produktu bez

dokładnego przestrzegania instrukcji.

Sprawdź całe opakowanie i wszystkie materiały opakowaniowe pod kątem części

i/lub dodatkowych materiałów instruktażowych. Zanim rozpoczynając montaż,

przeczytaj instrukcję i zidentyfikuj części za pomocą identyfikatora sprzętu i listę

części w tym dokumencie. Prawidłowy i kompletny montaż, użytkowanie i nadzór

są niezbędne do prawidłowego działania obsługi i zmniejszyć ryzyko wypadku lub

obrażeń. W takim przypadku istnieje duże prawdopodobieństwo odniesienia

poważnych obrażeń

produkt nie jest prawidłowo zainstalowany, konserwowany i obsługiwany.

· Jeśli podczas montażu używasz drabiny, użyj ekstremalnej ostrożność.

· W tym celu zalecane są dwie zdolne osoby dorosłe operacja.

· Należy pamiętać, że nadmierne dokręcenie może spowodować uszkodzenie

części śruby.

· Nosić okulary ochronne przez cały czas montaż.

Większość obrażeń jest spowodowana niewłaściwym użytkowaniem i/lub

nieprzestrzeganiem instrukcji. Podczas korzystania z tego produktu należy

zachować ostrożność.

PRZED ROZPOCZĘCIEM MONTAŻU

Torby ze sprzętem i ich zawartość należy przechowywać oddzielnie.

Zidentyfikuj i zinwentaryzuj wszystkie części i sprzęt, korzystając z list części i

sprzętu oraz identyfikatorów zawartych w tym dokumencie. Przetestuj

dopasowanie wszystkich śrub, wkładając je do odpowiednich otworów. Nie

zeskrobuj całej powłoki proszkowej. Goły metal może rdzewieć. Może być

konieczne wbicie niektórych śrub na miejsce młotkiem lub młotkiem.

*Do ukończenia montażu potrzebne są dwie osoby dorosłe*

Tylko osoby dorosłe powinny konfigurować produkt. Nie pozwalaj dzieciom

przebywać w obszarze konfiguracji, dopóki montaż nie zostanie ukończony.

INSTRUKCJA MONTAŻU I PRZYGOTOWANIA PODŁOŻA:

· Dostarczać wystarczająco pokój Więc To dzieci Móc używać the sprzęt

bezpiecznie. Dla przykład, w przypadku konstrukcji z wieloma zabawami

zjeżdżalnia nie powinna wychodzić przedhuśtać się.

· Oddziel od siebie aktywne i ciche zajęcia. Na przykład umieść piaskownicę z

dala od huśtawek lub użyj poręczy lub bariery, aby oddzielić piaskownicę od ruchu

dzieci. huśtawki.

· Nie instaluj wyposażenia placów zabaw na betonie, asfalcie, ubitej ziemi, trawie,

dywan, Lub każdy Inny twardy powierzchnia. A jesień na A twardy powierzchnia

Móc wynik W poważne obrażenia sprzętu użytkownik.

· Aby zapobiec poważnym obrażeniom, ostrzeż dzieci, że nie mogą używać

sprzętu, dopóki nie zostaną prawidłowo użyte zainstalowany.

· Utwórz miejsce wolne od przeszkód, które mogłyby spowodować obrażenia,

takich jak nisko zwisające gałęzie drzew, przewody napowietrzne, pnie i/lub

korzenie drzew, duże kamienie, cegły i beton.

· Wybierz poziomą lokalizację dla sprzętu. Może to zmniejszyć

prawdopodobieństwo zestawu do gry napiwki nad I luźne wypełnienie wynurzanie

się materiały mycie z dala podczas ciężki deszcze.

INSTRUKCJE PLACÓW ZABAW I MATERIAŁÓW NAWIERZCHNI

· Użyj zabezpieczeń, takich jak kopanie wokół obwodu i/lub wyścielanie obwodu

krajobrazem borta.

· Nie instaluj luźnej nawierzchni na twardych powierzchniach, takich jak beton lub

asfalt.

· Montaż płytek gumowych lub powierzchni wylewanych na miejscu (innych niż

luźne materiały wypełniające) zazwyczaj wymaga specjalisty i nie jest

wykonywany samodzielnie projektowanie.

· Używaj materiałów do nawierzchni placów zabaw (innych niż luźne materiały

wypełniające), które są zgodne z normą bezpieczeństwa ASTM F1292

Standardowa specyfikacja dotycząca tłumienia uderzeń materiałów

nawierzchniowych w strefie użytkowania placu zabaw Sprzęt.

INSTRUKCJA OBSŁUGI

Przestrzeganie poniższych instrukcji i ostrzeżeń zmniejsza ryzyko poważnych lub

śmiertelnych obrażeń:

· Wszystkim dzieciom należy zapewnić nadzór osoby dorosłej na miejscu

wieczność.

· Poinstruuj dzieci, aby nie korzystały ze sprzętu w inny sposób niż przeznaczony.

· Aby zapobiec zaplątaniu się i uduszeniu, należy odpowiednio ubrać dzieci, nosić

dobrze dopasowane buty i unikać poncza, szalików, kurtek ściąganych na szyję,

kasków z paskami i innej luźnej odzieży, która może być potencjalnie

niebezpieczna podczas użytkowania. sprzęt.

· Poinstruuj dzieci, aby nie bawiły się, gdy sprzęt jest wyłączony mokry.

· Poinstruuj dzieci, aby nie mocowały do wyposażenia placu zabaw przedmiotów ,

które nie są do tego przeznaczone zaprojektowany Do używać z the sprzęt, taki

Jak, Ale nie ograniczony Do, skok liny, sznury do bielizny, smycze dla zwierząt,

kable i łańcuchy, ponieważ mogą one powodować ryzyko uduszenia. Nie

przesuwaj urządzenia w środku używać.

· Nawierzchnia uderzeniowa musi obejmować całą zalecaną grę obszar.

KARTA INFORMACJI DLA KONSUMENTÓW DOTYCZĄCA MATERIAŁÓW

NAWIERZCHNI PLACÓW ZABAW

Wybierz nawierzchnię ochronną:

Jedną z najważniejszych rzeczy, które możesz zrobić, aby zmniejszyć

prawdopodobieństwo poważnych urazów głowy, jest zainstalowanie amortyzującej

nawierzchni ochronnej pod i wokół sprzętu do zabawy. Nawierzchnię ochronną

należy nałożyć na głębokość odpowiednią do wysokości sprzętu zgodnie ze

specyfikacją ASTM F1292. Do wyboru są różne rodzaje nawierzchni; Niezależnie

od tego, który produkt wybierzesz, postępuj zgodnie z poniższymi wskazówkami:

UWAGA: Nie instaluj wyposażenia domowego placu zabaw na betonie, asfalcie

lub innej twardej powierzchni. Upadek na twardą powierzchnię może spowodować

poważne obrażenia użytkownika urządzenia. Trawa i brud nie są uważane za

nawierzchnię ochronną, ponieważ zużycie i czynniki środowiskowe mogą

zmniejszyć ich skuteczność amortyzacji. Wykładziny i cienkie maty na ogół nie

stanowią odpowiedniej powierzchni ochronnej.

Sprzęt znajdujący się na parterze – taki jak piaskownica, ścianka do ćwiczeń,

domek do zabawy lub inny sprzęt, który nie ma podwyższonej powierzchni do

zabawy – nie wymaga żadnej nawierzchni ochronnej. Luźne materiały

wypełniające: Utrzymuj minimalną głębokość 9 cali (23 cm) luźnych materiałów

wypełniających, takich jak ściółka/wióry drzewne, konstrukcyjne włókno drzewne

(EWF) lub rozdrobniona/przetworzona ściółka gumowa w przypadku sprzętu o

długości do 8 stóp (244 cm).

wysoki; i 9 cali (23 cm) piasku lub żwiru grochowego dla sprzętu o wysokości do 5

stóp (152 cm).

UWAGA: Początkowy poziom napełnienia wynoszący 12 cali (30 cm) z czasem

ulegnie ściśnięciu do głębokości około 9 cali (23 cm). Nawierzchnia będzie

również zagęszczana, przemieszczana i osiadana, dlatego należy ją okresowo

uzupełniać, aby zachować głębokość co najmniej 9 cali (23 cm). W przypadku

urządzeń do zabawy o wysokości mniejszej niż 4 stopy (122 cm) należy

zastosować co najmniej 6 cali (15 cm) powierzchni ochronnej. Jeśli jest właściwie

konserwowany, powinno wystarczyć. (Na głębokościach mniejszych niż 15 cm

materiał ochronny ulega zbyt łatwemu przemieszczeniu lub zagęszczeniu.) Należy

stosować zabezpieczenia, takie jak wykopy na obwodzie i/lub wyłożenie obwodu

krawędzią poziomą. Nie zapomnij uwzględnić odprowadzania wody. Sprawdź i

utrzymuj głębokość luźnego materiału nawierzchniowego. Aby zachować

odpowiednią ilość luźnego materiału wypełniającego, zaznacz właściwy poziom

na słupkach podtrzymujących sprzęt do zabawy. W ten sposób można łatwo

sprawdzić, kiedy należy uzupełnić i/lub ponownie rozmieścić nawierzchnię. Nie

należy instalować luźnej nawierzchni na twardych powierzchniach, takich jak

beton lub asfalt.

Wylewane na miejscu powierzchnie Lub Wstępnie wyprodukowane Guma Płytki —

Ty móc Być zainteresowany przy stosowaniu nawierzchni innych niż luźne

materiały wypełniające – takich jak płytki gumowe lub powierzchnie wylewane na

miejscu. Montaż tych powierzchni z reguły wymaga fachowca i nie jest projektem

„zrób to sam”. Przed zakupem tego typu nawierzchni przejrzyj specyfikacje

powierzchni. Poproś instalatora/producenta o raport wykazujący, że produkt został

przetestowany zgodnie z następującą normą bezpieczeństwa: Standardowa

specyfikacja ASTM F1292 dotycząca tłumienia uderzeń materiałów

nawierzchniowych w strefie użytkowania wyposażenia placów zabaw.

W raporcie tym należy podać konkretną wysokość, dla której nawierzchnia ma

chronić przed poważnym urazem głowy. Wysokość ta powinna być równa lub

większa niż wysokość upadku – odległość w pionie pomiędzy wyznaczoną

powierzchnią do zabawy (podwyższoną powierzchnią do stania, siedzenia lub

wspinania się) a nawierzchnią ochronną

poniżej – Twojego sprzętu do zabawy. Często sprawdzaj powierzchnię ochronną

pod kątem zużycia. Umiejscowienie — istotne jest prawidłowe rozmieszczenie i

konserwacja nawierzchni ochronnych.

Powierzchnia ochronna musi rozciągać się co najmniej 2 m (6,6 stopy) we

wszystkich kierunkach poza granice urządzenia.

BEZPIECZNY MIEJSCE ZABAW

STREFA BEZPIECZEŃSTWA – Urządzenie należy umieścić w odległości nie

mniejszej niż 2 m od jakiejkolwiek konstrukcji lub przeszkody, takiej jak płot, garaż,

dom, zwisające gałęzie, sznury do prania lub przewody elektryczne. Nawierzchnia

uderzeniowa musi pokrywać cały zalecany obszar gry. Zapoznaj się z poniższym

przykładem.

Wymiary zestawu zabawowego:

10' (3,05 m) x 10' (3,05 m)

Polecana gra obszar:

16 stóp 6 cali (5,05 m) x 16 stóp 6 cali (5,05 m)

2.1 Przeznaczenie

· Artykuł jest przeznaczony wyłącznie do użytku rekreacyjnego przez osoby w wieku

od 3 lat nad.

· Artykuł nie nadaje się do użytku publicznego place zabaw.

· Artykuł nie jest odpowiedni dla dzieci poniżej 3 roku życia lata!

11. Symbolika

Przeczytaj uważnie instrukcję obsługi!

Artykuł nie jest odpowiedni dla dzieci poniżej 3 lat!

MODEL I PARAMETRY

12. Części Lista

5x Część M

(Długa rurka)

30x Część A

(Długa rurka)

30x Część B

(krótka rurka)

16x Część C

(uchwyt)

16x część D

(długa nakrętka)

16x Część E

(długa śruba)

10x Część F

(krótka śruba)

10x część G

(nakrętka

zabezpieczająca)

36x Część H

(Podkładka)

2x część I (klucz

imbusowy)

1x Część J (Klucz)

16x Część K

(Nakrętka)

13. Techniczny dane

Model

JX-DC-10

JX-DC-10HSW

JX-DC-12

JX-DC-P-10H

Udźwig

750 funtów (340 kg)

350 funtów (158

kg)

Wieczność

3-10

Numer

4-5 dzieci

Zmontowane

Wymiary

10 stóp szer. × 5 stóp wys

12 stóp szer. × 6

stóp wys

Akcesoria

JX-DC-P-10H *1

Stojak

obrotowy*1

JX-DC-10 lub

JX-DC-10HSW

Z Hammcok

14. Montaż

Krok 1:

Weź 10x słupek (część A) i ułóż z nim dziesięciokąt.

Krok 2:

Weź 1x słupek (część A) i 1x słupek (część B).

Połącz je za pomocą 1x śruby (część F), 1x nakrętki (część G), 2x podkładki

(część H). Kolejność biegunów musi odpowiadać kolejności pokazanej na

rysunku.

Najpierw nałóż podkładkę na śrubę. Następnie włóż śrubę przez słupek 1,

następnie biegun 2, następnie biegun 3, następnie biegun 4, następnie kolejną

podkładkę, a następnie ręcznie dokręć nakrętkę na śrubę.

Krok 3:

Powtarzaj krok 2, aż dolny okrąg zostanie utworzony, jak pokazano.

Krok 4:

Weź 3x tyczkę (część B).

Połącz je za pomocą 1x śruby (część E), 1x nakrętki (część K), 1x podkładki

(część H). Kolejność biegunów musi odpowiadać kolejności pokazanej na

rysunku.

Najpierw nałóż podkładkę na śrubę. Następnie włóż śrubę od wewnątrz przez

biegun 1, następnie biegun 2, następnie biegun 3, następnie biegun 4, następnie

biegun 5, po czym ręcznie dokręć nakrętkę na śrubę.

Upewnij się, że bieguny są zawsze ustawione w kierunku przeciwnym do ruchu

wskazówek zegara.

Krok 5:

Weź 2x słupek (część A) i 1x słupek (część B).

Połącz je za pomocą 1x śruby (część E), 1x nakrętki (część K), 1x podkładki

(część H). Kolejność biegunów musi odpowiadać kolejności pokazanej na

rysunku.

Najpierw nałóż podkładkę na śrubę. Następnie włóż śrubę od wewnątrz przez

biegun 1, następnie biegun 2, następnie biegun 3, następnie biegun 4, następnie

biegun 5, następnie biegun 6, po czym ręcznie dokręć nakrętkę na śrubę.

Upewnij się, że bieguny są zawsze ustawione w kierunku przeciwnym do ruchu

wskazówek zegara.

Krok 6:

Powtarzaj kroki 4 i 5, aż zostanie utworzony środkowy okrąg, jak pokazano.

Krok 7:

Weź 2x słupek (część M) i 1x słupek (część B).

Połącz je za pomocą 1x śruby (część E), 1x nakrętki (część K), 1x podkładki

(część H).

Kolejność biegunów musi odpowiadać kolejności pokazanej na ilustracji. Najpierw

umieść podkładkę nad śruba. Następnie wstawić the śruba z the wewnątrz

Poprzez Polak 1, Następnie Polak 2, Następnie Polak 3, Następnie Polak 4,

następnie biegun 5, następnie biegun 6, a następnie nakręcić nakrętkę na śrubę

ręcznie mocno.

Upewnij się, że bieguny są zawsze wyrównaneprzeciwnie do ruchu wskazówek

zegara.

Krok 8:

Połącz górny węzeł za pomocą 1x śruby (część E), 1x nakrętki (część K), 1x

podkładki (część H). Kolejność biegunów musi odpowiadać kolejności pokazanej

na rysunku.

Najpierw nałóż podkładkę na śrubę. Następnie włóż śrubę od wewnątrz przez

biegun 1, następnie biegun 2, następnie biegun 3, następnie biegun 4, następnie

biegun 5, po czym ręcznie dokręć nakrętkę na śrubę.

Upewnij się, że bieguny są zawsze ustawione w kierunku przeciwnym do ruchu

wskazówek zegara.

Krok 9:

Teraz mocno dokręć wszystkie połączenia śrubowe za pomocą narzędzi I i J.

Krok 10:

Weź 1x uchwyt (część C) i 1x nakrętkę (część D).

Umieść uchwyt na końcu śruby na ramie. Przymocuj to za pomocą nakrętki .

Należy pamiętać, że wycięcie uchwytu musi znajdować się na słupku 1, tak aby

przylegało do wszystkich prętów (patrz ilustracja).

Krok 11:

Powtarzaj krok 10, aż wszystkie uchwyty zostaną zamontowane.

Jeśli masz jakiekolwiek problemy z montażem lub pytania na jego temat,

skontaktuj się z nami, a my dołożymy wszelkich starań, aby pomóc Ci go

rozwiązać.

7. Serwis i konserwacja

· Regularnie sprawdzaj drążki, uchwyty i połączenia śrubowe pod kątem pęknięć,

uszkodzeń i zmęczenia materiału. W przypadku stwierdzenia uszkodzeń nie wolno

używać rusztowania. Skontaktuj się ze sprzedawcą, aby wymienić uszkodzone

elementy na nowe. Używaj wyłącznie oryginalnych elementów zamiennych!

· Do czyszczenia nigdy nie używaj agresywnych środków czyszczących!

8. Sprzedaż

Opakowanie produktu składa się z materiałów nadających się do recyklingu.

Należy je utylizować w sposób przyjazny dla środowiska i do przeznaczonych do

tego pojemników.

Uwaga: To jest ogólna instrukcja obsługi tego produktu. Rzeczywisty kolor

wspinaczki kopułowej, huśtawki i hamaka odnosi się do zakupionego przedmiotu.

Po przeniesieniu podnośnik kopułowy może nieco odkształcić się na podstawie,

co nie ma wpływu na jego działanie.

· Gdy nie jest używany, należy go odłożyć, aby uniknąć promieni słonecznych i

wpłynąć na jego żywotność.

Instalacja:

Hamak można używać na trzy sposoby:

· Używaj jako hamaka

1. Przeciągnij taśmę łączącą przez taśmę na jednym końcu hamaka i zawiąż

węzeł. (zdjęcie 2-3)

2. Po zawiązaniu węzła przymocuj drugi koniec do czarnej gałki. (rys. 4-5)

3. Powtórz powyższe dwa kroki. Następnie zakończysz montaż hamaka. (zdjęcie

Montaż huśtawki:

9. Owiń pasek wokół rur na szczycie kopuły, przeprowadź jeden koniec przez

drugi koniec, a następnie zaciśnij pasek.

10. Zachowaj odstęp dwóch rurek, aby w ten sam sposób przymocować drugi

pasek.

11. Połącz pasek z karabińczykiem.

12. Zamocuj huśtawkę do karabińczyka i upewnij się, że śruba blokująca jest

dobrze dokręcona karabinki są całkowicie zaciśnięte.

5. Dopasuj linę do żądanej długości i utrzymuj równowagę.

KONSERWACJA

· Regularnie sprawdzaj drążki, uchwyty i połączenia śrubowe pod kątem pęknięć,

uszkodzeń i zmęczenia materiału. W przypadku stwierdzenia uszkodzeń nie wolno

używać rusztowania. Skontaktuj się ze sprzedawcą, aby wymienić uszkodzone

elementy na nowe. Używaj wyłącznie oryginalnego zamiennika elementy!

· Nigdy nie używaj agresywnych środków czyszczących czyszczenie!

Sprzedaż

Opakowanie produktu składa się z materiałów nadających się do recyklingu.

Należy je utylizować w sposób ekologiczny przyjazny sposób i w dostarczonych

pojemnikach do zbiórki.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Szanghaj

Import do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Import do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Wyprodukowano w Chinach

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Linkenheim-Hochstetten,Germany

euvertreter@gmail.com

+49 1727041930

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

pooledas12[email protected]

Tel: 01772418127

Techniczny Certyfikat wsparcia i e-gwarancji

www.vevor.com/support

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

Geometrisches Kletterspiel

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODELL: JX-DC-10 , JX-DC-12

MODELL: JX-DC-10HSW

GEOMETRIC CLIMBER

PLAY

MODELL: JX-DC-P-10H

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

ANWEISUNGEN

Vielen Dank, dass Sie sich für dieses geometrische Kletterspiel entschieden

haben.

- Bitte lesen Sie alle Anweisungen, bevor Sie es verwenden. Die Informationen

helfen Ihnen, die bestmöglichen Ergebnisse zu erzielen.

Die in diesem Katalog aufgeführten Produkte können farblich vom tatsächlichen

Artikel abweichen.

1. Sicherheitshinweise

Die Nichtbeachtung dieser Warnhinweise kann zu schweren Verletzungen

oder Sachschäden führen

Dies führt zu Schäden und zum Erlöschen der Garantie.

Der Eigentümer muss sicherstellen, dass alle Spieler diese Regeln kennen und

befolgen, um einen sicheren Betrieb des Systems zu gewährleisten.

Um die Sicherheit zu gewährleisten, versuchen Sie nicht, dieses Produkt

zusammenzubauen, ohne die Anweisungen sorgfältig zu befolgen.

Überprüfen Sie den gesamten Karton und das gesamte Verpackungsmaterial auf

Teile und/oder zusätzliches Anleitungsmaterial. Vor Beginnen Sie mit der Montage,

lesen Sie die Anweisungen und identifizieren Sie die Teile anhand der

Hardware-Kennung und Teileliste in diesem Dokument. Voraussetzung für den

ordnungsgemäßen Betrieb ist die ordnungsgemäße und vollständige Montage,

Nutzung und Überwachung Betrieb zu gewährleisten und das Unfall- oder

Verletzungsrisiko zu verringern. In diesem Fall besteht eine hohe

Wahrscheinlichkeit schwerer Verletzungen

Das Produkt wird nicht ordnungsgemäß installiert, gewartet und betrieben.

· Wenn Sie bei der Montage eine Leiter verwenden, verwenden Sie Extreme

Vorsicht.

· Hierzu werden zwei fähige Erwachsene empfohlen Betrieb.

· Beachten Sie, dass Teile durch zu starkes Anziehen beschädigt werden können

Schrauben.

· Tragen Sie während der gesamten Zeit eine Schutzbrille Montage.

Die meisten Verletzungen werden durch Missbrauch und/oder Nichtbefolgen der

Anweisungen verursacht. Seien Sie vorsichtig, wenn Sie dieses Produkt

verwenden.

BEVOR SIE MIT DER MONTAGE BEGINNEN

Bewahren Sie die Hardware-Taschen und deren Inhalt getrennt auf.

Identifizieren und inventarisieren Sie alle Teile und Hardware mithilfe der Teile-

und Hardwarelisten und -kennzeichnungen in diesem Dokument. Testen Sie den

Sitz aller Schrauben, indem Sie sie in die entsprechenden Löcher einsetzen.

Kratzen Sie nicht die gesamte Pulverbeschichtung ab. Blankes Metall kann rosten.

Möglicherweise müssen Sie einige Schrauben mit einem Hammer oder Hammer

einschlagen.

*Für die Montage sind zwei Erwachsene erforderlich*

Nur Erwachsene sollten das Produkt aufstellen. Erlauben Sie Kindern nicht,

sich im Aufstellbereich aufzuhalten, bis die Montage abgeschlossen ist.

INSTALLATIONS- UND BODENVORBEREITUNGSANWEISUNGEN:

· Bieten genug Zimmer Also Das Kinder dürfen verwenden Die Ausrüstung sicher.

Für Beispiel, Bei Strukturen mit mehreren Spielaktivitäten sollte eine Rutsche nicht

vor einem austretenschwingen.

· Trennen Sie aktive und ruhige Aktivitäten voneinander. Platzieren Sie

Sandkästen beispielsweise in einiger Entfernung von Schaukeln oder verwenden

Sie ein Geländer oder eine Barriere, um den Sandkasten von der Bewegung der

Schaukeln zu trennen Schaukeln.

· Stellen Sie Heimspielgeräte nicht auf Beton, Asphalt, gestampfter Erde, Gras

usw. auf. Teppich, oder beliebig andere hart Oberfläche. A fallen auf zu A hart

Oberfläche dürfen Ergebnis In schwere Verletzungen der Ausrüstung verursachen

Benutzer.

· Um schwere Verletzungen zu vermeiden, weisen Sie Kinder darauf hin, dass sie

das Gerät erst ordnungsgemäß verwenden dürfen Eingerichtet.

· Sorgen Sie dafür, dass der Standort frei von Hindernissen ist, die Verletzungen

verursachen könnten – wie zum Beispiel niedrig überhängende Äste,

Oberleitungen, Baumstümpfe und/oder Wurzeln, große Steine, Ziegel und Beton.

· Wählen Sie einen ebenen Standort für die Ausrüstung. Dies kann die

Wahrscheinlichkeit des Spiels verringern Kippen über Und lose Füllung

Auftauchen Materialien Waschen weg während schwer regnet.

ANLEITUNG FÜR SPIELPLATZ- UND OBERFLÄCHENMATERIALIEN

· Nutzen Sie eine Eindämmung, z. B. indem Sie den Umfang umgraben und/oder

den Umfang mit Landschaft auskleiden Kanten.

· Installieren Sie lose Füllbeläge nicht auf harten Oberflächen wie Beton oder

anderen MaterialienAsphalt.

· Die Installation von Gummifliesen oder vor Ort gegossenen Oberflächen (mit

Ausnahme von losen Füllmaterialien) erfordert in der Regel einen Fachmann und

ist keine „Do-it-yourself“-Installation. Projekte.

· Verwenden Sie Spielplatzbelagsmaterialien (außer losem Füllmaterial), die der

Sicherheitsnorm ASTM F1292 Standard Specification for Impact Attenuation of

Surfaceing Materials in the Use Zone of Playground entsprechen Ausrüstung.

BEDIENUNGSANLEITUNG

Das Befolgen der folgenden Anweisungen und Warnungen verringert die

Wahrscheinlichkeit schwerer oder tödlicher Verletzungen:

· Für alle Kinder sollte eine Aufsicht durch Erwachsene vor Ort gewährleistet sein

Alter.

· Weisen Sie Kinder an, das Gerät nicht auf andere Weise zu verwenden

beabsichtigt.

· Um ein Verfangen und Strangulieren zu verhindern, ziehen Sie Kinder

angemessen an, tragen Sie gut sitzende Schuhe und vermeiden Sie Ponchos,

Schals, Jacken mit Kordelzug am Hals, Helme mit Riemen und andere locker

sitzende Kleidung, die bei der Verwendung potenziell gefährlich sein kann

Ausrüstung.

· Weisen Sie Kinder an, nicht mit dem Gerät zu spielen nass.

· Weisen Sie Kinder an, keine Gegenstände an den Spielgeräten anzubringen,

die nicht dafür vorgesehen sind entworfen für verwenden mit Die Ausrüstung, solch

als, Aber nicht begrenzt Zu, springen Seile, Wäscheleinen, Haustierleinen, Kabel

und Ketten, da diese eine Strangulationsgefahr darstellen können. Bewegen Sie

das Gerät nicht, während es sich darin befindet verwenden.

· Der Prallbelag muss das gesamte empfohlene Spiel abdecken Bereich.

Verbraucherinformationsblatt für Spielplatzbelagsmaterialien

Schutzbelag auswählen:

Eines der wichtigsten Dinge, die Sie tun können, um die Wahrscheinlichkeit

schwerer Kopfverletzungen zu verringern, ist die Installation eines

stoßdämpfenden Schutzbelags unter und um Ihre Spielgeräte. Der Schutzbelag

sollte bis zu einer Tiefe aufgetragen werden, die für die Gerätehöhe gemäß

ASTM-Spezifikation F1292 geeignet ist. Es stehen verschiedene Belagsarten zur

Auswahl; Unabhängig davon, für welches Produkt Sie sich entscheiden, befolgen

Sie diese Richtlinien:

HINWEIS: Stellen Sie Heimspielgeräte nicht auf Beton, Asphalt oder anderen

harten Oberflächen auf. Ein Sturz auf eine harte Oberfläche kann zu schweren

Verletzungen des Gerätebenutzers führen. Gras und Schmutz gelten nicht als

Schutzbelag, da Abnutzung und Umwelteinflüsse ihre stoßdämpfende Wirkung

verringern können. Teppiche und dünne Matten sind in der Regel kein

ausreichender Schutzbelag.

Bodennahe Geräte – wie ein Sandkasten, eine Aktivitätswand, ein Spielhaus oder

andere Geräte ohne erhöhte Spielfläche – benötigen keinen schützenden

Bodenbelag. Lose Füllmaterialien: Halten Sie eine Mindesttiefe von 9 Zoll (23 cm)

für lose Füllmaterialien wie Holzmulch/-späne, technische Holzfasern (EWF) oder

zerkleinerten/recycelten Gummimulch für Geräte bis zu 8 Fuß (244 cm) ein.

hoch; und 9 Zoll (23 cm) Sand oder Erbsenkies für Geräte mit einer Höhe von bis

zu 5 Fuß (152 cm).

HINWEIS: Bei einer anfänglichen Füllhöhe von 12 Zoll (30 cm) wird die Oberfläche

mit der Zeit auf eine Tiefe von etwa 9 Zoll (23 cm) komprimiert. Der Belag

verdichtet sich außerdem, verschiebt sich und setzt sich ab. Daher sollte

regelmäßig nachgefüllt werden, um eine Tiefe von mindestens 9 Zoll (23 cm)

beizubehalten. Verwenden Sie für Spielgeräte mit einer Höhe von weniger als 122

cm (4 Fuß) einen Schutzbelag von mindestens 15 cm (6 Zoll). Bei

ordnungsgemäßer Wartung sollte dies ausreichend sein. (In Tiefen von weniger

als 15 cm wird das Schutzmaterial zu leicht verdrängt oder verdichtet.) Verwenden

Sie eine Eindämmung, indem Sie beispielsweise den Umfang ausgraben und/oder

den Umfang mit Landschaftsrändern auskleiden. Vergessen Sie nicht, den

Wasserabfluss zu berücksichtigen. Überprüfen und halten Sie die Tiefe des losen

Füllbelagsmaterials ein. Um die richtige Menge an losem Füllmaterial

beizubehalten, markieren Sie die richtige Höhe an den Stützpfosten der

Spielgeräte. Auf diese Weise können Sie leicht erkennen, wann der Belag

erneuert und/oder neu verteilt werden muss. Installieren Sie lose Füllbeläge nicht

auf harten Oberflächen wie Beton oder Asphalt.

Vor Ort gegossen Oberflächen oder Vorgefertigt Gummi Fliesen – Du Mai Sei

interessiert bei der Verwendung von anderen Oberflächen als losen

Füllmaterialien – wie Gummifliesen oder vor Ort gegossenen Oberflächen. Die

Installation dieser Oberflächen erfordert in der Regel einen Fachmann und ist kein

„Do-it-yourself“-Projekt. Überprüfen Sie die Oberflächenspezifikationen, bevor Sie

diese Art von Oberfläche kaufen. Bitten Sie den Installateur/Hersteller um einen

Bericht, aus dem hervorgeht, dass das Produkt gemäß der folgenden

Sicherheitsnorm getestet wurde: ASTM F1292 Standard Specification for Impact

Attenuation of Surfaceing Materials Within the Use Zone of Playground

Equipment.

Aus diesem Bericht sollte hervorgehen, ab welcher spezifischen Höhe die

Oberfläche vor schweren Kopfverletzungen schützen soll. Diese Höhe sollte gleich

oder größer als die Fallhöhe sein – der vertikale Abstand zwischen einer

ausgewiesenen Spielfläche (erhöhte Fläche zum Stehen, Sitzen oder Klettern)

und dem Schutzbelag

unten – Ihrer Spielgeräte. Überprüfen Sie den Schutzbelag regelmäßig auf

Abnutzung. Platzierungen – Die ordnungsgemäße Platzierung und Wartung des

Schutzbelags ist von entscheidender Bedeutung.

Der Schutzbelag muss in alle Richtungen mindestens 2 m (6,6 Fuß) über die

Gerätegrenzen hinausragen.

SICHERER SPIELBEREICH

SICHERHEITSBEREICH – Platzieren Sie das Gerät in einem Abstand von

mindestens 2 m (6,6 Fuß) von jeglichen Strukturen oder Hindernissen wie Zäunen,

Garagen, Häusern, überhängenden Ästen, Wäscheleinen oder Elektrokabeln. Der

Fallschutzbelag muss die gesamte empfohlene Spielfläche abdecken. Siehe das

Beispiel unten.

Abmessungen des Spielsets:

10' (3,05 m) x 10' (3,05 m)

Empfohlenes Spiel Bereich:

16 Fuß 6 Zoll (5,05 m) x 16 Fuß 6 Zoll (5,05 m)

2.1 Verwendungszweck

· Der Artikel ist nur für den Freizeitgebrauch von Personen ab 3 Jahren geeignet über.

· Der Artikel ist nicht für den öffentlichen Gebrauch geeignet Spielplätze.

· Der Artikel ist nicht für Kinder unter 3 Jahren geeignet Jahre!

15. Symbole

Lesen Sie die Bedienungsanleitung sorgfältig durch!

Der Artikel ist nicht für Kinder unter 3 Jahren geeignet!

MODELL UND PARAMETER

16. Teile Aufführen

5x Teil M

(Lange Röhre)

30x Teil A

(Lange Röhre)

30x Teil B (kurze

Röhre)

16x Teil C

(Handgriff)

16x Teil D (Lange

Mutter)

16x Teil E

(Langer Bolzen)

10x Teil F (kurze

Schraube)

10x Teil G

(Sicherheitsmutte

36x Teil H

(Unterlegscheibe)

2x Teil I

(Inbusschlüssel)

1x Teil J

(Schraubenschlüsse

16x Teil K (Mutter)

17. Technisch Daten

Modell

JX-DC-10

JX-DC-10HSW

JX-DC-12

JX-DC-P-10H

Gewichtskapazität

750 lbs (340 kg)

350 Pfund (158

kg)

Alter

3-10

Nummer

4-5 Kinder

Gebaut

Maße

10 Fuß breit × 5 Fuß hoch

12 Fuß B × 6 Fuß

Zubehör

JX-DC-P-10H *1

Schaukelständer*1

JX-DC-10 oder

JX-DC-10HSW

Mit Hammcok

18. Montage

Schritt 1:

Nehmen Sie 10x Stange (Teil A) und legen Sie daraus ein Zehneck aus.

Schritt 2:

Nehmen Sie 1x Stange (Teil A) und 1x Stange (Teil B).

Verbinden Sie sie mit 1x Schraube (Teil F), 1x Mutter (Teil G), 2x Unterlegscheibe

(Teil H). Die Reihenfolge der Pole muss der in der Abbildung dargestellten

Reihenfolge entsprechen.

Legen Sie zunächst eine Unterlegscheibe über die Schraube. Stecken Sie dann

den Bolzen durch Pol 1, dann Pol 2, dann Pol 3, dann Pol 4, dann eine weitere

Unterlegscheibe, und schrauben Sie dann die Mutter handfest auf den Bolzen.

Schritt 3:

Wiederholen Sie Schritt 2, bis der untere Kreis wie gezeigt erstellt ist.

Schritt 4:

Nehmen Sie 3x Stange (Teil B).

Verbinden Sie sie mit 1x Schraube (Teil E), 1x Mutter (Teil K), 1x Unterlegscheibe

(Teil H). Die Reihenfolge der Pole muss der in der Abbildung dargestellten

Reihenfolge entsprechen.

Legen Sie zunächst eine Unterlegscheibe über die Schraube. Dann stecken Sie

den Bolzen von innen durch Pol 1, dann Pol 2, dann Pol 3, dann Pol 4, dann Pol 5,

dann schrauben Sie die Mutter handfest auf den Bolzen.

Achten Sie darauf, dass die Stangen immer gegen den Uhrzeigersinn ausgerichtet

sind.

Schritt 5:

Nehmen Sie 2x Stange (Teil A) und 1x Stange (Teil B).

Verbinden Sie sie mit 1x Schraube (Teil E), 1x Mutter (Teil K), 1x Unterlegscheibe

(Teil H). Die Reihenfolge der Pole muss mit der in der Abbildung gezeigten

Reihenfolge übereinstimmen.

Legen Sie zunächst eine Unterlegscheibe über die Schraube. Anschließend den

Bolzen von innen durch Pol 1, dann Pol 2, dann Pol 3, dann Pol 4, dann Pol 5,

dann Pol 6 stecken und dann die Mutter handfest auf den Bolzen schrauben.

Achten Sie darauf, dass die Stangen immer gegen den Uhrzeigersinn ausgerichtet

sind.

Schritt 6:

Wiederholen Sie die Schritte 4 und 5, bis der Mittelkreis wie gezeigt erstellt ist.

Schritt 7:

Nehmen Sie 2x Stange (Teil M) und 1x Stange (Teil B).

Verbinden Sie sie mit 1x Schraube (Teil E), 1x Mutter (Teil K), 1x Unterlegscheibe

(Teil H).

Die Reihenfolge der Pole muss der in der Abbildung dargestellten Reihenfolge

entsprechen. Legen Sie zunächst eine Unterlegscheibe darüber schrauben. Dann

einfügen Die Bolzen aus Die innen durch Pole 1, Dann Pole 2, Dann Pole 3, Dann

Pole 4, dann Pol 5, dann Pol 6, dann Mutter auf den Bolzen schrauben handfest.

Achten Sie darauf, dass die Pole immer ausgerichtet sindgegen den

Uhrzeigersinn.

Schritt 8:

Verbinden Sie den oberen Knoten mit 1x Schraube (Teil E), 1x Mutter (Teil K), 1x

Unterlegscheibe (Teil H). Die Reihenfolge der Pole muss der in der Abbildung

dargestellten Reihenfolge entsprechen.

Legen Sie zunächst eine Unterlegscheibe über die Schraube. Dann stecken Sie

den Bolzen von innen durch Pol 1, dann Pol 2, dann Pol 3, dann Pol 4, dann Pol 5,

dann schrauben Sie die Mutter handfest auf den Bolzen.

Achten Sie darauf, dass die Stangen immer gegen den Uhrzeigersinn ausgerichtet

sind.

Schritt 9:

Ziehen Sie nun alle Schraubverbindungen mit den Werkzeugen I und J fest an.

Schritt 10:

Nehmen Sie 1x Griff (Teil C) und 1x Mutter (Teil D).

Platzieren Sie den Griff über dem Ende der Schraube am Rahmen. Befestigen Sie

dies mit der Mutter .

Beachten Sie, dass sich die Kerbe des Griffs auf der Stange 1 befinden muss,

sodass sie bündig mit allen Stangen abschließt (siehe Abbildung).

Schritt 11:

Wiederholen Sie Schritt 10, bis alle Griffe montiert sind.

Wenn Sie Probleme mit der Montage oder Fragen dazu haben, kontaktieren Sie

uns bitte und wir werden unser Bestes tun, um Ihnen bei der Lösung zu helfen.

7. Service und Wartung

· Überprüfen Sie die Stangen, Griffe und Schraubverbindungen regelmäßig auf

Risse, Beschädigungen und Materialermüdung. Sollten Sie Schäden feststellen,

darf das Gerüst nicht benutzt werden. Bitte wenden Sie sich an Ihren Verkäufer,

um die beschädigten Artikel durch neue zu ersetzen. Verwenden Sie nur

Original-Ersatzelemente!

· Verwenden Sie zur Reinigung niemals aggressive Reinigungsmittel!

8. Entsorgung

Die Produktverpackung besteht aus recycelbaren Materialien. Entsorgen Sie

diese umweltgerecht und in den bereitgestellten Sammelbehältern.

Hinweis: Dies ist die allgemeine Bedienungsanleitung dieses Produkts. Die

tatsächliche Farbe des Kuppelkletterers, der Schaukel und der Hängematte

bezieht sich auf den von Ihnen gekauften Artikel. Der Kuppelkletterer kann nach

dem Verschieben an der Basis etwas verformt sein, was seine Funktion jedoch

nicht beeinträchtigt.

· Wenn Sie es nicht verwenden, müssen Sie es wegräumen, um

Sonneneinstrahlung zu vermeiden und seine Lebensdauer zu beeinträchtigen.

Installation:

Die Hängematte kann auf folgende drei Arten verwendet werden:

· Verwendung als Hängematte

1. Fädeln Sie das Verbindungsgurtband durch das Gurtband an einem Ende der

Hängematte und machen Sie den Knoten. (Bild 2-3)

2. Befestigen Sie das andere Ende am schwarzen Knopf, nachdem Sie den

Knoten gebunden haben. (Bild 4-5)

3. Wiederholen Sie die beiden oben genannten Schritte. Anschließend sind Sie mit

dem Zusammenbau einer Hängematte fertig. (Bild 6)

Montage der Schaukel:

13. Wickeln Sie den Gurt um die Rohre oben am Kuppelkletterer, führen Sie das

eine Ende durch das andere Ende und ziehen Sie den Gurt dann fest.

14. Halten Sie einen Abstand von zwei Rohren ein, um das andere Band auf die

gleiche Weise zu befestigen.

15. Verbinden Sie den Gurt mit dem Karabiner.

16. Befestigen Sie die Schaukel am Karabiner und stellen Sie sicher, dass die

Schraube fest sitzt Karabiner ist vollständig festgezogen.

5. Stellen Sie das Seil auf die gewünschte Länge ein und halten Sie das

Gleichgewicht.

WARTUNG

· Überprüfen Sie die Stangen, Griffe und Schraubverbindungen regelmäßig auf Risse,

Beschädigungen und Materialermüdung. Sollten Sie Schäden feststellen, darf das

Gerüst nicht benutzt werden. Bitte wenden Sie sich an Ihren Verkäufer, um die

beschädigten Artikel durch neue zu ersetzen. Verwenden Sie nur Originalersatzteile

Elemente!

· Verwenden Sie niemals aggressive Reinigungsmittel Reinigung!

Entsorgung

Die Produktverpackung besteht aus recycelbaren Materialien. Entsorgen Sie sie

umweltgerecht freundlich und in den bereitgestellten Sammelbehältern

abzugeben.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

In China hergestellt

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Linkenheim-Hochstetten,Germany

euvertreter@gmail.com

+49 1727041930

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

pooledas12[email protected]

Tel: 01772418127

Technisch Support- und E-Garantiezertifikat

www.vevor.com/support

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

Jeu de grimpeur géométrique

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODÈLE : JX-DC-10 , JX-DC-12

MODÈLE : JX-DC-10HSW

GEOMETRIC CLIMBER

PLAY

MODÈLE : JX-DC-P-10H

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

INSTRUCTIONS

Merci beaucoup d'avoir choisi ce jeu de grimpeur géométrique.

- Veuillez lire toutes les instructions avant de l'utiliser. Les informations vous

aideront à obtenir les meilleurs résultats possibles.

Les produits présentés dans ce catalogue peuvent avoir une couleur différente de

celle de l'article réel.

1. Consignes de sécurité

LE NON-RESPECT DE CES AVERTISSEMENTS PEUT ENTRAÎNER DES

BLESSURES OU DES MATÉRIELS GRAVES

DOMMAGES ET ANNULERA LA GARANTIE.

Le propriétaire doit s'assurer que tous les joueurs connaissent et suivent ces

règles pour un fonctionnement sûr du système.

Pour garantir la sécurité, n'essayez pas d'assembler ce produit sans suivre

attentivement les instructions.

Vérifiez toute la boîte et à l’intérieur de tout le matériel d’emballage pour les pièces

et/ou les instructions supplémentaires. Avant commencer l'assemblage, lire les

instructions et identifier les pièces à l'aide de l'identifiant du matériel et liste des

pièces dans ce document. Un assemblage, une utilisation et une surveillance

appropriés et complets sont essentiels pour fonctionnement et pour réduire le

risque d’accident ou de blessure. Il existe une forte probabilité de blessures

graves si cela

le produit n’est pas installé, entretenu et utilisé correctement.

· Si vous utilisez une échelle pendant l'assemblage, utilisez une prudence.

· Deux adultes capables sont recommandés pour cela opération.

· Soyez conscient que des pièces peuvent être endommagées en serrant trop les

des vis.

· Portez des lunettes de sécurité tout au long de assemblée.

La plupart des blessures sont causées par une mauvaise utilisation et/ou par le

non-respect des instructions. Soyez prudent lorsque vous utilisez ce produit.

AVANT DE COMMENCER LE MONTAGE

Gardez les sacs de matériel et leur contenu séparés.

Identifiez et inventoriez toutes les pièces et le matériel à l'aide des listes et des

identifiants de pièces et de matériel figurant dans ce document. Testez

l'ajustement de tous les boulons en les insérant dans leurs trous respectifs. Ne

grattez pas la totalité du revêtement en poudre. Le métal nu peut rouiller. Vous

devrez peut-être enfoncer certains boulons en place avec un marteau ou un

maillet.

*Deux adultes sont requis pour terminer l'assemblage*

Seuls les adultes doivent installer le produit. Ne laissez pas les enfants

entrer dans la zone d'installation jusqu'à ce que l'assemblage soit terminé.

INSTRUCTIONS D'INSTALLATION ET DE PRÉPARATION DU SOL :

· Fournir assez chambre donc que enfants peut utiliser le équipement sans

encombre. Pour exemple, pour les structures comportant plusieurs activités

ludiques, un toboggan ne doit pas sortir devant unbalançoire.

· Séparez les activités actives et calmes les unes des autres. Par exemple, placez

les bacs à sable loin des balançoires ou utilisez un garde-corps ou une barrière

pour séparer le bac à sable du mouvement du oscillations.

· N'installez pas d'équipement de terrain de jeu domestique sur du béton, de

l'asphalte, de la terre battue, de l'herbe, tapis, ou n'importe lequel autre dur surface.

UN automne sur un dur surface peut résultat dans blessure grave à l'équipement

utilisateur.

· Pour éviter des blessures graves, avertissez les enfants qu'ils ne doivent pas

utiliser l'équipement tant qu'il n'est pas correctement installée.

· Créez un site exempt d'obstacles susceptibles de causer des blessures, tels que

des branches d'arbres basses en surplomb, des câbles aériens, des souches

et/ou des racines d'arbres, de gros rochers, des briques et du béton.

· Choisissez un emplacement de niveau pour l'équipement. Cela peut réduire la

probabilité que le jeu se déroule pourboire sur et en vrac surfaçage matériaux la

lessive loin pendant lourd des pluies.

INSTRUCTIONS POUR LES MATÉRIAUX D'AIRE DE JEUX ET DE SURFACE

· Utiliser le confinement, par exemple en creusant autour du périmètre et/ou en

bordant le périmètre avec du paysage. bordure.

· N'installez pas de revêtement en vrac sur des surfaces dures telles que le béton

ouasphalte.

· L'installation de carreaux de caoutchouc ou de surfaces coulées sur place

(autres que les matériaux en vrac) nécessite généralement un professionnel et ne

se fait pas soi-même. projets.

· Utilisez des matériaux de revêtement de terrain de jeu (autres que des matériaux

de remplissage en vrac) conformes à la norme de sécurité ASTM F1292

Spécification standard pour l'atténuation des impacts des matériaux de

revêtement dans la zone d'utilisation du terrain de jeu. Équipement.

MODE D'EMPLOI

Le respect des instructions et avertissements suivants réduit le risque de

blessures graves, voire mortelles :

· La surveillance d'un adulte sur place doit être assurée pour les enfants de tous

âge.

· Demandez aux enfants de ne pas utiliser l'équipement d'une manière autre que

destiné.

· Pour éviter l'enchevêtrement et l'étranglement, habillez les enfants de manière

appropriée, en utilisant des chaussures bien ajustées et en évitant les ponchos,

foulards, vestes avec cordons de serrage au cou, casques à bretelles et autres

vêtements amples potentiellement dangereux lors de l'utilisation. équipement.

· Demandez aux enfants de ne pas jouer lorsque l'équipement est mouillé.

· Demandez aux enfants de ne pas attacher d'objets à l' équipement du terrain de

jeu qui ne sont pas spécifiquement conçu pour utiliser avec le équipement, tel

comme, mais pas limité à, saut cordes, cordes à linge, laisses pour animaux de

compagnie, câbles et chaînes, car ils peuvent présenter un risque d'étranglement.

Ne déplacez pas l’équipement lorsqu’il est utiliser.

· Le revêtement d'impact doit couvrir l'intégralité du jeu recommandé. zone.

FICHE D'INFORMATION POUR LE CONSOMMATEUR POUR LES MATÉRIAUX

DE REVÊTEMENT D'AIRES DE JEUX

Sélectionnez une surface de protection :

L’une des choses les plus importantes que vous puissiez faire pour réduire le

risque de blessures graves à la tête est d’installer une surface protectrice

absorbant les chocs sous et autour de votre équipement de jeu. La surface de

protection doit être appliquée à une profondeur adaptée à la hauteur de

l'équipement, conformément à la spécification ASTM F1292. Il existe différents

types de revêtements parmi lesquels choisir ; Quel que soit le produit que vous

sélectionnez, suivez ces directives :

REMARQUE : N'installez pas d'équipement de terrain de jeu domestique sur du

béton, de l'asphalte ou toute autre surface dure. Une chute sur une surface dure

peut entraîner des blessures graves pour l'utilisateur de l'équipement. L'herbe et la

saleté ne sont pas considérées comme des surfaces protectrices car l'usure et les

facteurs environnementaux peuvent réduire leur efficacité d'absorption des chocs.

Les moquettes et les nattes minces ne constituent généralement pas une surface

protectrice adéquate.

Les équipements au niveau du sol – comme un bac à sable, un mur d’activités,

une maison de jeu ou tout autre équipement sans surface de jeu surélevée – n’ont

besoin d’aucune surface de protection. Matériaux de remplissage en vrac :

Maintenir une profondeur minimale de 9 pouces (23 cm) de matériaux de

remplissage en vrac tels que du paillis/copeaux de bois, de la fibre de bois

d'ingénierie (EWF) ou du paillis de caoutchouc déchiqueté/recyclé pour les

équipements jusqu'à 8 pieds (244 cm).

haut; et 9 pouces (23 cm) de sable ou de gravier pour les équipements jusqu'à 5

pieds (152 cm) de hauteur.

REMARQUE : Un niveau de remplissage initial de 12 pouces (30 cm) se

comprimera jusqu'à une profondeur de surface d'environ 9 pouces (23 cm) au fil

du temps. Le revêtement se compactera, se déplacera et se tassera également, et

doit être périodiquement rempli pour maintenir une profondeur d'au moins 9

pouces (23 cm). Utilisez un minimum de 6 pouces (15 cm) de surface protectrice

pour les équipements de jeu mesurant moins de 4 pieds (122 cm) de hauteur. S'il

est entretenu correctement, cela devrait être suffisant. (À des profondeurs

inférieures à 6 pouces (15 cm), le matériau de protection est trop facilement

déplacé ou compacté.) Utilisez un confinement, par exemple en creusant autour

du périmètre et/ou en recouvrant le périmètre d'une bordure paysagère. N'oubliez

pas de tenir compte de l'évacuation de l'eau. Vérifiez et maintenez la profondeur

du matériau de revêtement en vrac. Pour maintenir la bonne quantité de matériaux

de remplissage en vrac, marquez le niveau correct sur les poteaux de support de

l'équipement de jeu. De cette façon, vous pouvez facilement voir quand

reconstituer et/ou redistribuer le revêtement. N'installez pas de revêtement en vrac

sur des surfaces dures telles que le béton ou l'asphalte.

Coulé sur place surface ou Préfabriqué Caoutchouc Tuiles : vous peut être

intéressé en utilisant des revêtements autres que des matériaux de remplissage

en vrac – comme des dalles en caoutchouc ou des surfaces coulées sur place.

L'installation de ces surfaces nécessite généralement un professionnel et ne

constitue pas un projet de « bricolage ». Examinez les spécifications de la surface

avant d’acheter ce type de revêtement. Demandez à l'installateur/fabricant un

rapport démontrant que le produit a été testé selon la norme de sécurité suivante :

ASTM F1292 Spécification standard pour l'atténuation des impacts des matériaux

de surface dans la zone d'utilisation des équipements de terrain de jeu.

Ce rapport doit indiquer la hauteur spécifique pour laquelle la surface est censée

protéger contre des blessures graves à la tête. Cette hauteur doit être égale ou

supérieure à la hauteur de chute – distance verticale entre une surface de jeu

désignée (surface surélevée pour se tenir debout, s'asseoir ou grimper) et la

surface de protection.

ci-dessous – de votre équipement de jeu. Vérifiez fréquemment l'usure de la

surface de protection. Placements—Un placement et un entretien appropriés de la

surface de protection sont essentiels.

La surface de protection doit s'étendre sur au moins 2 m (6,6 pieds) dans toutes

les directions au-delà des limites de l'appareil.

ZONE DE JEU SÉCURISÉE

ZONE DE SÉCURITÉ - Placez l'équipement à au moins 6,6 pieds (2 m) de toute

structure ou obstacle tel qu'une clôture, un garage, une maison, des branches en

surplomb, des cordes à linge ou des fils électriques. Le revêtement d’impact doit

couvrir toute la zone de jeu recommandée. Reportez-vous à l'exemple ci-dessous.

Dimensions du coffret de jeu :

10' (3,05 m) x 10' (3,05m)

Jeu recommandé zone:

16' 6" (5,05 m) x 16' 6" (5,05 m)

2.1 Utilisation prévue

· L'article est uniquement adapté à un usage récréatif par des personnes âgées de 3

ans et sur.

· L'article ne convient pas à une utilisation publique cours de récréation.

· L'article ne convient pas aux enfants de moins de 3 ans années!

19. Symboles

Lisez attentivement le mode d'emploi !

L'article ne convient pas aux enfants de moins de 3 ans !

MODÈLE ET PARAMÈTRES

20. les pièces Liste

5x partie M

(Tube long)

30x partie A

(Tube long)

30x partie B (tube

court)

16x partie C

(poignée)

16x partie D

(écrou long)

16x partie E

(boulon long)

10x partie F

(boulon court)

10x partie G

(écrou de

sécurité)

36x partie H

(rondelle)

2x Partie I (clé

Allen)

1x partie J (clé)

16x partie K

(écrou)

21. Technique données

Modèle

JX-DC-10

JX-DC-10HSW

JX-DC-12

JX-DC-P-10H

Capacité de poids

750 livres (340 kg)

350 livres (158

kg)

Âge

3-10

Nombre

4-5enfants

Assemblé

Dimensions

10 PI.L × 5 PI.H

12 PI.L × 6 PI.H

Accessoires

JX-DC-P-10H *1

Support pivotant *

JX-DC-10 ou

JX-DC-10HSW

Avec Hammcok

22. Assemblée

Étape 1:

Prenez 10x poteaux (partie A) et disposez-y un décagone.

Étape 2:

Prenez 1x poteau (partie A) et 1x poteau (partie B).

Connectez-les avec 1x boulon (pièce F), 1x écrou (pièce G), 2x rondelle (pièce H).

L'ordre des pôles doit correspondre à l'ordre indiqué sur la figure.

Mettez d’abord une rondelle sur le boulon. Insérez ensuite le boulon à travers le

pôle 1, puis le pôle 2, puis le pôle 3, puis le pôle 4, puis une autre rondelle, puis

vissez l'écrou sur le boulon à la main.

Étape 3:

Répétez l'étape 2 jusqu'à ce que le cercle inférieur soit créé comme indiqué.

Étape 4:

Prenez 3x poteaux (partie B).

Connectez-les avec 1x boulon (pièce E), 1x écrou (pièce K), 1x rondelle (pièce H).

L'ordre des pôles doit correspondre à l'ordre indiqué sur la figure.

Mettez d’abord une rondelle sur le boulon. Insérez ensuite le boulon de l'intérieur

à travers le pôle 1, puis le pôle 2, puis le pôle 3, puis le pôle 4, puis le pôle 5, puis

vissez l'écrou sur le boulon à la main.

Assurez-vous que les pôles sont toujours alignés dans le sens inverse des

aiguilles d'une montre.

Étape 5 :

Prenez 2x poteaux (partie A) et 1x poteaux (partie B).

Connectez-les avec 1x boulon (pièce E), 1x écrou (pièce K), 1x rondelle (pièce H).

L'ordre des pôles doit correspondre à l'ordre indiqué sur la figure.

Mettez d’abord une rondelle sur le boulon. Insérez ensuite le boulon de l'intérieur

à travers le pôle 1, puis le pôle 2, puis le pôle 3, puis le pôle 4, puis le pôle 5, puis

le pôle 6, puis vissez l'écrou sur le boulon à la main.

Assurez-vous que les pôles sont toujours alignés dans le sens inverse des

aiguilles d'une montre.

Étape 6 :

Répétez les étapes 4 et 5 jusqu'à ce que le cercle central soit créé comme

indiqué.

Étape 7 :

Prenez 2x poteaux (partie M) et 1x poteaux (partie B).

Connectez-les avec 1x boulon (pièce E), 1x écrou (pièce K), 1x rondelle (pièce H).

L'ordre des pôles doit correspondre à l'ordre indiqué sur l'illustration. Placez

d'abord une rondelle sur le vis. Alors insérer le boulon depuis le à l'intérieur à

travers pôle 1, alors pôle 2, alors pôle 3, alors pôle 4, puis pôle 5, puis pôle 6, puis

visser l'écrou sur le boulon serré à la main.

Assurez-vous que les poteaux sont toujours alignésdans le sens antihoraire.

Étape 8 :

Connectez le nœud supérieur avec 1x boulon (pièce E), 1x écrou (pièce K), 1x

rondelle (pièce H). L'ordre des pôles doit correspondre à l'ordre indiqué sur la

figure.

Mettez d’abord une rondelle sur le boulon. Insérez ensuite le boulon de l'intérieur

à travers le pôle 1, puis le pôle 2, puis le pôle 3, puis le pôle 4, puis le pôle 5, puis

vissez l'écrou sur le boulon à la main.

Assurez-vous que les pôles sont toujours alignés dans le sens inverse des

aiguilles d'une montre.

Étape 9 :

Serrez maintenant fermement tous les raccords à vis avec les outils I et J.

Étape 10 :

Prenez 1x poignée (partie C) et 1x écrou (partie D).

Placez la poignée sur l'extrémité de la vis sur le cadre. Fixez-le avec l'écrou .

A noter que l'encoche de la poignée doit être sur le poteau 1 pour qu'elle affleure

toutes les tiges (voir illustration).

Étape 11 :

Répétez l'étape 10 jusqu'à ce que toutes les poignées soient montées.

Si vous rencontrez des problèmes avec le montage ou des questions à ce sujet,

veuillez nous contacter et nous ferons de notre mieux pour vous aider à le

résoudre.

7. Service et entretien

· Vérifiez régulièrement l'absence de fissures, de dommages et de fatigue du

matériau sur les poteaux, les poignées et les raccords à vis. Si vous constatez des

dommages, l'échafaudage ne doit pas être utilisé. Veuillez contacter votre vendeur

pour remplacer les articles endommagés par des neufs. Utilisez uniquement des

éléments de remplacement d'origine !

· N'utilisez jamais de produits de nettoyage agressifs pour le nettoyage !

8. Élimination

L'emballage du produit est constitué de matériaux recyclables. Jetez-les de

manière écologique et dans les conteneurs de collecte prévus à cet effet.

Remarque : Ceci est le manuel d'utilisation général de ce produit. La couleur réelle

du grimpeur, de la balançoire et du hamac fait référence à l'article que vous avez

acheté. Le grimpeur du dôme peut être un peu déformé sur la base après avoir été

déplacé, ce qui n'affectera pas son fonctionnement.

· Lorsqu'il n'est pas utilisé, vous devez le ranger pour éviter les coups de soleil et

affecter sa durée de vie.

Installation:

Le hamac peut être utilisé des trois manières suivantes :

· Utiliser comme hamac

1. Enfilez la sangle de connexion à travers la sangle à une extrémité du hamac et

faites le nœud. (photo 2-3)

2. Fixez l'autre extrémité sur le bouton noir après avoir fait le nœud. (photo 4-5)

3.Répétez les deux étapes ci-dessus. Ensuite, vous finirez d’assembler un hamac.

(photo 6)

Installation de la balançoire :

17. Enroulez la sangle autour des tuyaux sur le dessus du grimpeur du dôme,

faites passer une extrémité à travers l'autre extrémité, puis serrez la sangle.

18. Gardez un intervalle de deux tuyaux pour fixer l'autre sangle de la même

manière.

19. Connectez la sangle au mousqueton.

20. Fixez la balançoire au mousqueton et assurez-vous que le verrouillage à vis

du les mousquetons sont complètement serrés.

5. Ajustez la corde à la longueur souhaitée et gardez l'équilibre.

ENTRETIEN

· Vérifiez régulièrement l'absence de fissures, de dommages et de fatigue du matériau

sur les poteaux, les poignées et les raccords à vis. Si vous constatez des dommages,

l'échafaudage ne doit pas être utilisé. Veuillez contacter votre vendeur pour remplacer

les articles endommagés par des neufs. Utilisez uniquement un remplacement

d'origine éléments!

· N'utilisez jamais de produits de nettoyage agressifs pour nettoyage!

Élimination

L'emballage du produit est constitué de matériaux recyclables. Éliminez-les de

manière écologique de manière conviviale et dans les conteneurs de collecte mis

à disposition.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREETASTWOOD

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

Fabriqué en Chine

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Linkenheim-Hochstetten,Germany

euvertreter@gmail.com

+49 1727041930

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

pooledas12[email protected]

Tel: 01772418127

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

Technisch Ondersteuning en e-garantiecertificaat www.vevor.com/support

Geometrisch klimmerspel

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODEL: JX-DC-10 , JX-DC-12

MODEL: JX-DC-10HSW

GEOMETRIC CLIMBER

PLAY

MODEL: JX-DC-P-10H

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

INSTRUCTIES

Hartelijk dank voor het kiezen van dit geometrische klimspel.

- Lees alle instructies voordat u het gebruikt. De informatie zal u helpen de best

mogelijke resultaten te bereiken.

De producten in deze catalogus kunnen qua kleur afwijken van het daadwerkelijke

artikel.

1. Veiligheidsinstructies

HET NIET OPVOLGEN VAN DEZE WAARSCHUWINGEN KAN LEIDEN TOT

ERNSTIG LETSEL OF EIGENDOMMEN

SCHADE EN VERVALT DE GARANTIE.

De eigenaar moet ervoor zorgen dat alle spelers deze regels kennen en volgen

voor een veilige werking van het systeem.

Om de veiligheid te garanderen, mag u dit product niet proberen te monteren

zonder de instructies zorgvuldig te volgen.

Controleer de hele doos en al het verpakkingsmateriaal op onderdelen en/of

aanvullend instructiemateriaal. Voor Begin met de montage, lees de instructies en

identificeer de onderdelen met behulp van de hardware-identificatie en

onderdelenlijst in dit document. Een juiste en volledige montage, gebruik en

toezicht zijn essentieel voor een goede werking bediening en om het risico op

ongelukken of letsel te verminderen. Als dit het geval is, bestaat er een grote kans

op ernstig letsel

product niet op de juiste wijze wordt geïnstalleerd, onderhouden en bediend.

· Als u tijdens de montage een ladder gebruikt, gebruik dan extreme

voorzichtigheid.

· Hiervoor worden twee capabele volwassenen aanbevolen operatie.

· Houd er rekening mee dat onderdelen beschadigd kunnen raken als u de

schroeven te strak aandraait schroeven.

· Draag de hele tijd een veiligheidsbril montage.

De meeste verwondingen worden veroorzaakt door verkeerd gebruik en/of het niet

opvolgen van de instructies. Wees voorzichtig bij het gebruik van dit product.

VOORDAT U BEGINT MET DE MONTAGE

Houd de hardwaretassen en hun inhoud gescheiden.

Identificeer en inventariseer alle onderdelen en hardware met behulp van de

onderdelen- en hardwarelijsten en identificatiegegevens in dit document. Test alle

bouten door ze in hun respectievelijke gaten te steken. Schraap niet alle

poedercoating weg. Blank metaal kan roesten. Mogelijk moet u enkele bouten op

hun plaats slaan met een hamer of hamer.

*Twee volwassenen nodig om de montage te voltooien*

Alleen volwassenen mogen het product installeren. Laat geen kinderen toe

in de opstellingsruimte totdat de montage voltooid is.

INSTALLATIE- EN GRONDVOORBEREIDING INSTRUCTIES:

· Voorzien genoeg kamer Dus Dat kinderen kan gebruik de apparatuur veilig. Voor

voorbeeld, bij constructies met meerdere speelactiviteiten mag een glijbaan niet

vóór a uitkomenschommel.

· Scheid actieve en rustige activiteiten van elkaar. Plaats zandbakken bijvoorbeeld

uit de buurt van schommels of gebruik een vangrail of barrière om de zandbak te

scheiden van de beweging van de schommel. schommels.

· Installeer geen speeltoestellen voor thuisgebruik op beton, asfalt, aangestampte

aarde, gras, tapijt, of elk ander moeilijk oppervlak. A val op A moeilijk oppervlak kan

resultaat in ernstig letsel aan de apparatuur gebruiker.

· Om ernstig letsel te voorkomen, waarschuwt u kinderen dat zij het apparaat pas

op de juiste manier mogen gebruiken geïnstalleerd.

· Creëer een terrein vrij van obstakels die verwondingen kunnen veroorzaken –

zoals laag overhangende boomtakken, bovenleidingen, boomstronken en/of

wortels, grote rotsen, stenen en beton.

· Kies een vlakke locatie voor de apparatuur. Dit kan de kans op de speelset

verkleinen fooien over En losse vulling opduiken materialen wassen weg tijdens

zwaar regent.

SPEELPLAATS- EN OPPERVLAKTEMATERIALEN INSTRUCTIES

· Gebruik insluiting, zoals uitgraven rond de perimeter en/of de perimeter bekleden

met landschap rand.

· Installeer geen losse vullaag op harde oppervlakken zoals beton of asfalt.

· Voor het plaatsen van rubberen tegels of ter plaatse gestorte oppervlakken

(anders dan losse vulmaterialen) is doorgaans een professional nodig en geen

“doe-het-zelf” projecten.

· Gebruik oppervlaktematerialen voor speeltuinen (anders dan los vulmateriaal)

die voldoen aan de veiligheidsnorm ASTM F1292 Standaardspecificatie voor

impactdemping van oppervlaktematerialen binnen de gebruikszone van de

speeltuin Apparatuur.

GEBRUIKSAANWIJZING

Het in acht nemen van de volgende instructies en waarschuwingen verkleint de

kans op ernstig of dodelijk letsel:

· Voor alle kinderen moet er ter plaatse toezicht door een volwassene zijn

leeftijden.

· Instrueer kinderen om de apparatuur niet op een andere manier te gebruiken dan

bedoeld.

· Om verstrikking en wurging te voorkomen, moet u kinderen op de juiste manier

kleden, goed passende schoenen gebruiken en poncho's, sjaals, jassen met

trekkoorden in de nek, helmen met riemen en andere loszittende kleding

vermijden die mogelijk gevaarlijk is tijdens het gebruik apparatuur.

· Instrueer kinderen om niet te spelen als het apparaat in de buurt is nat.

· Instrueer kinderen om geen voorwerpen aan de speeltoestellen te bevestigen

die niet specifiek zijn ontworpen voor gebruik met de apparatuur, zo een als, Maar

niet beperkt naar, springen touwen, waslijnen, hondenriemen, kabels en kettingen,

omdat deze een wurgingsgevaar kunnen veroorzaken. Verplaats de apparatuur

niet terwijl deze zich in de ruimte bevindt gebruik.

· Impact-surfaces moeten de gehele aanbevolen speling bestrijken gebied.

CONSUMENTENINFORMATIEBLAD VOOR SPEELPLAATSMATERIALEN

Selecteer een beschermende ondergrond:

Een van de belangrijkste dingen die u kunt doen om de kans op ernstig hoofdletsel

te verkleinen, is het aanbrengen van schokabsorberende beschermlagen onder en

rond uw speeltoestellen. De beschermende laag moet worden aangebracht op

een diepte die geschikt is voor de hoogte van de apparatuur, in overeenstemming

met ASTM-specificatie F1292. Er zijn verschillende soorten verhardingen waaruit

u kunt kiezen; welk product u ook kiest, volg deze richtlijnen:

OPMERKING: Installeer geen speeltoestellen voor thuisgebruik op beton, asfalt of

een ander hard oppervlak. Een val op een hard oppervlak kan leiden tot ernstig

letsel bij de gebruiker van het apparaat. Gras en vuil worden niet als

beschermende ondergrond beschouwd, omdat slijtage en omgevingsfactoren hun

schokabsorberende werking kunnen verminderen. Vloerbedekking en dunne

matten zijn over het algemeen geen adequate beschermende ondergrond.

Apparatuur op grondniveau – zoals een zandbak, activiteitenmuur, speelhuisje of

andere apparatuur die geen verhoogd speeloppervlak heeft – heeft geen

beschermende ondergrond nodig. Losse vulmaterialen: Zorg voor een minimale

diepte van 23 cm (9 inch) aan losse vulmaterialen, zoals houtmulch/chips,

samengestelde houtvezels (EWF) of versnipperde/gerecyclede rubbermulch voor

apparatuur tot 244 cm (8 voet)

hoog; en 23 cm zand of erwtengrind voor apparatuur tot 152 cm hoog.

OPMERKING: Een aanvankelijk vulniveau van 30 cm (12 inch) zal na verloop van

tijd worden samengedrukt tot een oppervlaktediepte van ongeveer 23 cm (9 inch).

De verharding zal ook verdichten, verplaatsen en bezinken, en moet periodiek

worden bijgevuld om een diepte van ten minste 23 cm (9 inch) te behouden.

Gebruik minimaal 15 cm (6 inch) beschermende ondergrond voor speeltoestellen

met een hoogte van minder dan 122 cm (4 voet). Bij goed onderhoud zou dit

voldoende moeten zijn. (Op diepten van minder dan 15 cm wordt het

beschermende materiaal te gemakkelijk verplaatst of samengedrukt.) Gebruik

insluiting, zoals uitgraven rond de omtrek en/of de omtrek bekleden met

landschapsranden. Vergeet niet rekening te houden met de waterafvoer.

Controleer en onderhoud de diepte van het losse vulmateriaal. Om de juiste

hoeveelheid losse vulmaterialen aan te houden, markeert u het juiste niveau op de

steunpalen van de speeltoestellen. Zo kunt u gemakkelijk zien wanneer u de

verharding moet aanvullen en/of herverdelen. Installeer geen losse vullaag op

harde oppervlakken zoals beton of asfalt.

Op zijn plaats gegoten oppervlakken of Voorgefabriceerd Rubber Tegels – Jij

kunnen zijn geïnteresseerd bij het gebruik van andere verhardingen dan losse

vulmaterialen – zoals rubberen tegels of ter plaatse gestorte oppervlakken. De

installatie van deze oppervlakken vereist doorgaans een professional en is geen

“doe-het-zelf”-project. Controleer de oppervlaktespecificaties voordat u dit type

oppervlakte aanschaft. Vraag de installateur/fabrikant om een rapport waaruit blijkt

dat het product is getest volgens de volgende veiligheidsnorm: ASTM F1292

standaardspecificatie voor schokdemping van oppervlaktematerialen binnen de

gebruikszone van speeltoestellen.

Uit dit rapport moet blijken voor welke specifieke hoogte het oppervlak bedoeld is

om te beschermen tegen ernstig hoofdletsel. Deze hoogte moet gelijk zijn aan of

groter zijn dan de valhoogte – verticale afstand tussen een aangewezen

speeloppervlak (verhoogd oppervlak om te staan, zitten of klimmen) en de

beschermende ondergrond

hieronder – van uw speeltoestel. Controleer de beschermlaag regelmatig op

slijtage. Plaatsingen: Een juiste plaatsing en onderhoud van een beschermende

ondergrond is essentieel.

De beschermende laag moet in alle richtingen ten minste 2 m (6,6 voet) buiten de

grenzen van het apparaat uitsteken.

VEILIGE SPEELRUIMTE

VEILIGHEIDSZONE - Plaats de apparatuur op minimaal 2 m afstand van een

constructie of obstakel, zoals een hek, garage, huis, overhangende takken,

waslijnen of elektriciteitsdraden. De impactverharding moet het gehele

aanbevolen speelgebied bestrijken. Raadpleeg het onderstaande voorbeeld.

Afmetingen speelset:

10' (3,05 m) x 10' (3,05m)

Aanbevolen spel gebied:

5,05 m x 5,05 m

2.1 Beoogd gebruik

· Het artikel is alleen geschikt voor recreatief gebruik door personen vanaf 3 jaar over.

· Het artikel is niet geschikt voor gebruik op het publiek speeltuinen.

· Het artikel is niet geschikt voor kinderen onder de 3 jaar jaar!

23. Symbolen

Lees de gebruiksaanwijzing zorgvuldig door!

Het artikel is niet geschikt voor kinderen jonger dan 3 jaar!

MODEL EN PARAMETERS

24. Onderdelen Lijst

5x onderdeel M

(Lange buis)

30x Deel A

(Lange buis)

30x Deel B (korte

buis)

16x Deel C

(handgreep)

16x deel D (lange

moer)

16x Deel E (lange

bout)

10x onderdeel F

(korte bout)

10x onderdeel G

(veiligheidsmoer)

36x Deel H

(sluitring)

2x Deel I

(inbussleutel)

1x onderdeel J

(sleutel)

16x onderdeel K

(moer)

25. Technisch gegevens

Model

JX-DC-10

JX-DC-10HSW

JX-DC-12

JX-DC-P-10H

Draagvermogen

750 pond (340 kg)

350 pond (158

kg)

Leeftijden

3-10

Nummer

4-5 kinderen

Geassembleerd

Dimensies

10FT.W × 5FT.H

12FT.W ×

6FT.H

Accessoires

JX-DC-P-10H *1

Schommelstandaard*1

JX-DC-10 of

JX-DC-10HSW

Met Hammkok

26. Montage

Stap 1:

Neem 10x paal (deel A) en maak er een tienhoek mee.

Stap 2:

Neem 1x paal (deel A) en 1x paal (deel B).

Verbind ze met 1x bout (onderdeel F), 1x moer (onderdeel G), 2x ring (onderdeel

H). De volgorde van de polen moet overeenkomen met de volgorde weergegeven

in de afbeelding.

Plaats eerst een sluitring over de bout. Steek vervolgens de bout door paal 1, dan

paal 2, dan paal 3, dan paal 4, dan nog een ring, en draai vervolgens de moer

handvast op de bout.

Stap 3:

Herhaal stap 2 totdat de onderste cirkel is gemaakt zoals weergegeven.

Stap 4:

Neem 3x paal (deel B).

Verbind ze met 1x bout (onderdeel E), 1x moer (onderdeel K), 1x ring (onderdeel

H). De volgorde van de polen moet overeenkomen met de volgorde weergegeven

in de afbeelding.

Plaats eerst een sluitring over de bout. Steek vervolgens de bout van binnenuit

door paal 1, dan paal 2, dan paal 3, dan paal 4, dan paal 5 en draai vervolgens de

moer handvast op de bout.

Zorg ervoor dat de polen altijd tegen de klok in zijn uitgelijnd.

Stap 5:

Neem 2x paal (deel A) en 1x paal (deel B).

Verbind ze met 1x bout (onderdeel E), 1x moer (onderdeel K), 1x ring (onderdeel

H). De volgorde van de palen moet overeenkomen met de volgorde weergegeven

in de afbeelding.

Plaats eerst een sluitring over de bout. Steek vervolgens de bout van binnenuit

door paal 1, dan paal 2, dan paal 3, dan paal 4, dan paal 5, dan paal 6 en draai

vervolgens de moer handvast op de bout.

Zorg ervoor dat de polen altijd tegen de klok in zijn uitgelijnd.

Stap 6:

Herhaal stap 4 en 5 totdat de middelste cirkel is gemaakt, zoals weergegeven.

Stap 7:

Neem 2x paal (deel M) en 1x paal (deel B).

Verbind ze met 1x bout (onderdeel E), 1x moer (onderdeel K), 1x ring (onderdeel

H).

De volgorde van de palen moet overeenkomen met de volgorde weergegeven in

de afbeelding. Plaats eerst een ring over de schroef. Dan invoegen de bout van de

binnen door pool 1, Dan pool 2, Dan pool 3, Dan pool 4, dan paal 5, dan paal 6 en

schroef vervolgens de moer op de bout handvast.

Zorg ervoor dat de polen altijd op één lijn liggentegen de klok in.

Stap 8:

Verbind het bovenste knooppunt met 1x bout (onderdeel E), 1x moer (onderdeel

K), 1x ring (onderdeel H). De volgorde van de polen moet overeenkomen met de

volgorde weergegeven in de afbeelding.

Plaats eerst een sluitring over de bout. Steek vervolgens de bout van binnenuit

door paal 1, dan paal 2, dan paal 3, dan paal 4, dan paal 5 en draai vervolgens de

moer handvast op de bout.

Zorg ervoor dat de polen altijd tegen de klok in zijn uitgelijnd.

Stap 9:

Draai nu alle schroefverbindingen stevig vast met gereedschap I en J.

Stap 10:

Neem 1x handvat (onderdeel C) en 1x moer (onderdeel D).

Plaats het handvat over het uiteinde van de schroef op het frame. Zet deze vast

met de moer .

Houd er rekening mee dat de inkeping van de handgreep zich op paal 1 moet

bevinden, zodat deze vlak tegen alle stangen ligt (zie afbeelding).

Stap 11:

Herhaal stap 10 totdat alle handgrepen gemonteerd zijn.

Als u problemen heeft met de montage of vragen hierover heeft, neem dan contact

met ons op en wij zullen ons best doen om u te helpen het probleem op te lossen.

7. Service en onderhoud

· Controleer de palen, handgrepen en schroefverbindingen regelmatig op

scheuren, beschadigingen en materiaalmoeheid. Indien u schade constateert,

mag de steiger niet gebruikt worden. Neem contact op met uw verkoper om de

beschadigde artikelen door nieuwe te vervangen. Gebruik uitsluitend originele

vervangingselementen!

· Gebruik bij het reinigen nooit agressieve schoonmaakmiddelen!

8. Beschikbaarheid

De productverpakking bestaat uit recycleerbare materialen. Voer deze

milieuvriendelijk af in de daarvoor bestemde verzamelcontainers.

Let op: Dit is de algemene gebruikershandleiding van dit product. De werkelijke

kleur van de koepelklimmer, schommel en hangmat verwijst naar het artikel dat u

hebt gekocht. De koepelklimmer kan na verplaatsing enigszins uit vorm zijn op de

basis, wat de werking ervan niet beïnvloedt.

· Wanneer u het niet gebruikt, moet u het opbergen om zonnestralen te

voorkomen en de levensduur ervan te beïnvloeden.

Installatie:

De hangmat kan op de volgende drie manieren gebruikt worden:

· Te gebruiken als hangmat

1. Haal de verbindingsband door de band aan het ene uiteinde van de hangmat en

knoop de knoop vast. (Afbeelding 2-3)

2. Maak het andere uiteinde vast aan de zwarte knop nadat je de knoop hebt

gelegd. (foto 4-5)

3. Herhaal de bovenstaande twee stappen. Dan voltooi je het monteren van een

hangmat. (foto 6)

Installatie van de schommel:

21. Wikkel de riem rond de pijpen aan de bovenkant van de koepelklimmer, haal

het ene uiteinde door het andere uiteinde en trek de riem vervolgens strak.

22. Houd een afstand van twee pijpen aan om de andere band op dezelfde

manier te bevestigen.

23. Verbind de riem met de karabijnhaak.

24. Bevestig de schommel aan de karabijnhaak en zorg ervoor dat de schroef

vastzit karabijnhaken zijn volledig vastgedraaid.

5. Stel het touw af op de gewenste lengte en houd het evenwicht.

ONDERHOUD

· Controleer de palen, handgrepen en schroefverbindingen regelmatig op scheuren,

beschadigingen en materiaalmoeheid. Indien u schade constateert, mag de steiger

niet gebruikt worden. Neem contact op met uw verkoper om de beschadigde artikelen

door nieuwe te vervangen. Gebruik alleen originele vervanging elementen!

· Gebruik nooit agressieve schoonmaakmiddelen schoonmaak!

Beschikbaarheid

De productverpakking bestaat uit recycleerbare materialen. Gooi ze weg op een

milieuvriendelijke manier vriendelijke wijze en in de daarvoor bestemde

inzamelcontainers.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

Gemaakt in China

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Linkenheim-Hochstetten,Germany

euvertreter@gmail.com

+49 1727041930

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

pooledas12[email protected]

Tel: 01772418127

Technisch Ondersteuning en e-garantiecertificaat

www.vevor.com/support

Teknisk Support och e-garanticertifikat www.vevor.com/support

Geometrisk klättrarelek

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODELL: JX-DC-10 ， JX-DC-12

MODELL: JX-DC-10HSW

GEOMETRIC CLIMBER

PLAY

MODELL: JX-DC-P-10H

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

INSTRUKTIONER

Tack så mycket för att du valde denna Geometric Climber Play.

- Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå

bästa möjliga resultat.

Produkterna i denna katalog kan ha en annan färg än den faktiska varan.

1. Säkerhetsinstruktioner

UNDERLÅTANDE ATT FÖLJA DESSA VARNINGAR KAN RESULTERA I

ALLVARLIG SKADA ELLER EGENDOM

SKADA OCH KOMMER ATT Ogiltigförklara GARANTIEN.

Ägaren måste se till att alla spelare känner till och följer dessa regler för säker drift

av systemet.

För att garantera säkerheten, försök inte att montera denna produkt utan att följa

instruktionerna noggrant.

Kontrollera hela lådan och inuti allt förpackningsmaterial för delar och/eller

ytterligare instruktionsmaterial. Innan börja monteringen, läs instruktionerna och

identifiera delar med hjälp av hårdvaruidentifieraren och dellista i detta dokument.

Korrekt och fullständig montering, användning och övervakning är avgörande för

korrekt drift och för att minska risken för olyckor eller skada. En hög sannolikhet för

allvarlig skada föreligger om detta

produkten är inte installerad, underhållen och använd på rätt sätt.

· Om du använder en stege under montering, använd extrem varning.

· Två kompetenta vuxna rekommenderas för detta drift.

· Tänk på att delar kan skadas genom att dra åt för mycket skruvar.

· Bär skyddsglasögon hela tiden hopsättning.

De flesta skador orsakas av felaktig användning och/eller att instruktionerna inte

följs. Var försiktig när du använder denna produkt.

INNAN DU BÖRJAR MONTERING

Håll hårdvarupåsarna och deras innehåll åtskilda.

Identifiera och inventera alla delar och hårdvara med hjälp av reservdels- och

hårdvarulistorna och identifierarna i detta dokument. Provmontera alla bultar

genom att föra in dem i sina respektive hål. Skrapa inte bort all pulverlackering.

Bar metall kan rosta. Du kan behöva slå några bultar på plats med en hammare

eller klubba.

*Två vuxna krävs för att slutföra monteringen*

Endast vuxna bör ställa in produkten. Låt inte barn vistas i

installationsområdet förrän monteringen är klar.

INSTRUKTIONER FÖR INSTALLATION OCH FÖRBEREDELSE AV MARK:

· Förse tillräckligt rum så den där barn burk använda sig av de Utrustning säkert.

För exempel, för strukturer med flera lekaktiviteter bör en rutschkana inte gå ut

framför engunga.

· Separera aktiva och tysta aktiviteter från varandra. Placera till exempel sandlådor

borta från gungor eller använd ett skyddsräcke eller barriär för att skilja sandlådan

från rörelsen av gungor.

· Installera inte hemlekplatsutrustning över betong, asfalt, packad jord, gräs, matta,

eller några Övrig hård yta. A falla till a hård yta burk resultat i allvarlig skada på

utrustningen användare.

· För att förhindra allvarliga skador, varna barn att de inte får använda utrustningen

förrän på rätt sätt installerat.

· Skapa en plats fri från hinder som kan orsaka skador – såsom lågt överhängande

trädgrenar, luftledningar, trädstubbar och/eller rötter, stora stenar, tegelstenar och

betong.

· Välj en plan plats för utrustningen. Detta kan minska sannolikheten för

speluppsättningen tippning över och lös-fyllning ytbeläggning material tvättning

bort under tung regnar.

INSTRUKTIONER FÖR LEKPLATS OCH YTMATERIAL

· Använd inneslutning, som att gräva ut runt omkretsen och/eller fodra omkretsen

med landskap bård.

· Installera inte lösa ytor på hårda ytor som betong ellerasfalt.

· Installation av gummiplattor eller gjutna ytor (andra än lösa fyllnadsmaterial)

kräver i allmänhet en professionell och är inte "gör-det-själv" projekt.

· Använd ytmaterial för lekplats (andra än löst fyllnadsmaterial) som

överensstämmer med säkerhetsstandarden ASTM F1292 standardspecifikation

för stötdämpning av ytmaterial inom lekplatsens användningszon Utrustning.

BRUKSANVISNINGAR

Att följa följande instruktioner och varningar minskar sannolikheten för allvarliga

eller dödliga skador:

· På plats vuxen tillsyn bör tillhandahållas för alla barn åldrar.

· Instruera barn att inte använda utrustningen på annat sätt än avsedd.

· För att förhindra intrassling och strypning, klä barnen på lämpligt sätt, använd

välsittande skor och undvik ponchos, halsdukar, jackor med dragsko i nacken,

hjälmar med remmar och andra löst sittande kläder som är potentiellt farliga när du

använder Utrustning.

· Instruera barn att inte leka när utrustningen finns våt.

· Instruera barn att inte fästa föremål på lekplatsutrustningen som inte är specifikt

designad för använda sig av med de Utrustning, sådan som, men inte begränsad

till, hoppa rep, tvättlinor, husdjurskoppel, kablar och kedjor, eftersom de kan

orsaka strypningsrisk. Flytta inte utrustningen medan den är inne använda sig av.

· Anslagsytan måste täcka hela det rekommenderade spelet område.

KONSUMENTINFORMATIONSBLAD FÖR LEKPLATS YTMATERIAL

Välj skyddsyta:

En av de viktigaste sakerna du kan göra för att minska sannolikheten för allvarliga

huvudskador är att installera stötdämpande skyddsyta under och runt din

lekutrustning. Den skyddande ytan bör appliceras på ett djup som är lämpligt för

utrustningens höjd i enlighet med ASTM-specifikationen F1292. Det finns olika

typer av ytbeläggning att välja mellan; vilken produkt du än väljer, följ dessa

riktlinjer:

OBS: Installera inte hemlekplatsutrustning över betong, asfalt eller någon annan

hård yta. Ett fall på en hård yta kan resultera i allvarliga skador på utrustningens

användare. Gräs och smuts anses inte vara skyddande ytor eftersom slitage och

miljöfaktorer kan minska deras stötdämpande effektivitet. Mattor och tunna mattor

är i allmänhet inte tillräckliga skyddande ytor.

Utrustning på marknivå – som sandlåda, aktivitetsvägg, lekstuga eller annan

utrustning som inte har någon förhöjd lekyta – behöver inget skyddande underlag.

Lösa fyllningsmaterial: Behåll ett minsta djup på 23 cm av lösa fyllningsmaterial

som träkompost/spån, konstruerad träfiber (EWF) eller strimlad/återvunnen

gummikompost för utrustning upp till 8 fot (244 cm)

hög; och 9 tum (23 cm) sand eller ärtgrus för utrustning upp till 5 fot (152 cm) hög.

OBS: En initial fyllnadsnivå på 12 tum (30 cm) kommer att komprimeras till cirka 9

tum (23 cm) djup av ytan över tiden. Ytan kommer också att kompaktera, förskjuta

och sätta sig och bör fyllas på med jämna mellanrum för att bibehålla ett djup på

minst 9 tum (23 cm). Använd minst 6 tum (15 cm) skyddande yta för lekredskap

som är mindre än 4 fot (122 cm) höga. Om det underhålls på rätt sätt bör detta

vara tillräckligt. (På djup mindre än 6 tum (15 cm) kan skyddsmaterialet för lätt

förskjutas eller komprimeras.) Använd inneslutning, som att gräva ut runt

omkretsen och/eller fodra omkretsen med landskapskanter. Glöm inte att ta

hänsyn till vattenavrinning. Kontrollera och bibehåll djupet på det lösa ytmaterialet.

För att behålla rätt mängd löst fyllmaterial, markera rätt nivå på lekredskapens

stödstolpar. På så sätt kan du enkelt se när du ska fylla på och/eller omfördela

ytan. Installera inte lösa ytor på hårda ytor som betong eller asfalt.

Hällt-på-plats ytor eller Förtillverkade Sudd Kakel—Du Maj vara intresserad att

använda andra ytor än lösa fyllnadsmaterial – som gummiplattor eller gjutna ytor.

Installation av dessa ytor kräver i allmänhet en professionell och är inte ett

"gör-det-själv"-projekt. Granska ytspecifikationerna innan du köper den här typen

av beläggning. Be installatören/tillverkaren om en rapport som visar att produkten

har testats enligt följande säkerhetsstandard: ASTM F1292 Standardspecifikation

för stötdämpning av ytmaterial inom lekplatsutrustningens användningszon.

Denna rapport ska visa den specifika höjd för vilken ytan är avsedd att skydda mot

allvarliga huvudskador. Denna höjd bör vara lika med eller större än fallhöjden –

vertikalt avstånd mellan en avsedd lekyta (förhöjd yta för att stå, sitta eller klättra)

och det skyddande underlaget

nedan – av dina lekredskap. Kontrollera den skyddande ytan ofta för slitage.

Placeringar – Korrekt placering och underhåll av skyddande ytor är avgörande.

Den skyddande ytan måste sträcka sig minst 2 m (6,6 fot) i alla riktningar utanför

enhetens gränser.

SÄKERT LEKOMRÅDE

SÄKERHETSZON - Placera utrustningen inte mindre än 2 m (6,6 fot) från alla

strukturer eller hinder som ett staket, garage, hus, överhängande grenar, tvättlinor

eller elektriska ledningar. Anslagsytan måste täcka hela det rekommenderade

lekområdet. Se exemplet nedan.

Speluppsättningens mått:

10' (3,05 m) x 10' (3,05 m)

Rekommenderad spelning område:

16' 6" (5,05 m) x 16' 6" (5,05 m)

2.1 Avsedd användning

· Artikeln är endast lämplig för rekreationsbruk av personer i åldern 3 och över.

· Artikeln är inte lämplig för användning på allmänheten lekplatser.

· Artikeln är inte lämplig för barn under 3 år år!

27. Symboler

Läs bruksanvisningen noggrant!

Artikeln är inte lämplig för barn under 3 år!

MODELL OCH PARAMETRAR

28. Delar Lista

5x del M

(Långt rör)

30x del A

(Långt rör)

30x del B (kort rör)

16x del C

(handtag)

16x del D (lång

mutter)

16x del E (lång

bult)

10x del F (kort

bult)

10x del G

(säkerhetsmutter)

36x del H (bricka)

2x del I

(insexnyckel)

1x Del J

(skiftnyckel)

16x del K (mutter)

29. Teknisk data

Modell

JX-DC-10

JX-DC-10HSW

JX-DC-12

JX-DC-P-10H

Viktkapacitet

750 lbs (340 kg)

350 lbs (158 kg)

Åldrar

3-10

siffra

4-5 barn

Monteras

Mått

10FT.W × 5FT.H

12FT.W × 6FT.H

Tillbehör

JX-DC-P-10H *1

Gungställning*1

JX-DC-10 eller

JX-DC-10HSW

Med Hammock

30. hopsättning

Steg 1:

Ta 10x stolpe (del A) och lägg ut en dekagon med den.

Steg 2:

Ta 1x stolpe (del A) och 1x stolpe (del B).

Anslut dem med 1x bult (del F), 1x mutter (del G), 2x bricka (del H). Ordningen på

stolparna måste motsvara den ordning som visas i figuren.

Sätt först en bricka över bulten. Sätt sedan in bulten genom stolpe 1, sedan pole 2,

sedan pole 3, sedan pole 4, sedan ytterligare en bricka, skruva sedan fast muttern

på bulten för hand.

Steg 3:

Upprepa steg 2 tills den nedre cirkeln skapas som visas.

Steg 4:

Ta 3x stolpe (del B).

Anslut dem med 1x bult (del E), 1x mutter (del K), 1x bricka (del H). Ordningen på

stolparna måste motsvara den ordning som visas i figuren.

Sätt först en bricka över bulten. Sätt sedan in bulten från insidan genom stolpe 1,

sedan stolpe 2, sedan stolpe 3, sedan pole 4, sedan pole 5, skruva sedan fast

muttern på bulten för hand.

Se till att polerna alltid är riktade moturs.

Steg 5:

Ta 2x stolpe (del A) och 1x stolpe (del B).

Anslut dem med 1x bult (del E), 1x mutter (del K), 1x bricka (del H). Ordningen på

stolparna måste matcha den ordning som visas i figuren.

Sätt först en bricka över bulten. Sätt sedan in bulten från insidan genom stolpe 1,

sedan stolpe 2, sedan pole 3, sedan pole 4, sedan pole 5, sedan pole 6, skruva

sedan fast muttern på bulten för hand.

Se till att polerna alltid är riktade moturs.

Steg 6:

Upprepa steg 4 och 5 tills mittcirkeln skapas som visas.

Steg 7:

Ta 2x stolpe (del M) och 1x stolpe (del B).

Anslut dem med 1x bult (del E), 1x mutter (del K), 1x bricka (del H).

Ordningen på stolparna måste överensstämma med den ordning som visas på

bilden. Placera först en bricka över skruva. Sedan Föra in de bult från de inuti

genom Pol 1, sedan Pol 2, sedan Pol 3, sedan Pol 4, sedan pol 5, sedan pol 6,

skruva sedan på muttern på bulten handtight.

Se till att polerna alltid är i linjemoturs.

Steg 8:

Anslut den övre noden med 1x bult (del E), 1x mutter (del K), 1x bricka (del H).

Ordningen på stolparna måste motsvara den ordning som visas i figuren.

Sätt först en bricka över bulten. Sätt sedan in bulten från insidan genom stolpe 1,

sedan stolpe 2, sedan stolpe 3, sedan pole 4, sedan pole 5, skruva sedan fast

muttern på bulten för hand.

Se till att polerna alltid är riktade moturs.

Steg 9:

Dra åt alla skruvförband ordentligt med verktyg I och J.

Steg 10:

Ta 1x handtag (del C) och 1x mutter (del D).

Placera handtaget över änden av skruven på stommen. Fäst detta med muttern .

Observera att skåran på handtaget måste sitta på stolpe 1 så att den ligger i linje

med alla stänger (se bild).

Steg 11:

Upprepa steg 10 tills alla handtag är monterade.

Om du har några problem med monteringen eller frågor om den, vänligen kontakta

oss så ska vi göra vårt bästa för att hjälpa dig att lösa det.

7. Service och underhåll

· Kontrollera regelbundet stolpar, handtag och skruvförband med avseende på

sprickor, skador och materialutmattning. Upptäcker du några skador får ställningen

inte användas. Kontakta din säljare för att ersätta de skadade föremålen med nya.

Använd endast original ersättningselement!

· Använd aldrig aggressiva rengöringsmedel för rengöring!

8. Förfogande

Produktförpackningen består av återvinningsbart material. Kassera dem på ett

miljövänligt sätt och i medföljande uppsamlingskärl.

Obs: Detta är den allmänna användarmanualen för denna produkt. Den faktiska

färgen på kupolklättraren, gungan och hängmattan hänvisar till föremålet du köpte.

Kupolklättraren kan vara lite ur form på basen efter att ha flyttats, vilket inte

påverkar dess funktion.

· När den inte används måste du lägga undan den för att undvika solsken och

påverka dess livslängd.

Installation:

Hängmattan kan användas på följande tre sätt:

· Använd som hängmatta

1. Trä det förbindande bandet genom bandet i ena änden av hängmattan och knyt

knuten.(bild 2-3)

2. Fäst den andra änden på den svarta knoppen efter att du har knutit knuten.(bild

4-5)

3. Upprepa ovanstående två steg. Sedan kommer du att avsluta monteringen av

en hängmatta. (bild 6)

Installation av gungan:

25. Linda remmen runt rören på toppen av kupolklättraren, dra den ena änden

genom den andra änden och dra sedan åt remmen.

26. Håll ett intervall på två rör för att fästa den andra remmen på samma sätt.

27. Anslut remmen till karbinhaken.

28. Fäst gungan på karbinhaken och se till att skruven låser karbinhakar är helt

åtdragna.

5. Justera repet till önskad längd och håll balansen.

UNDERHÅLL

· Kontrollera regelbundet stolpar, handtag och skruvförband med avseende på sprickor,

skador och materialutmattning. Upptäcker du några skador får ställningen inte

användas. Kontakta din säljare för att ersätta de skadade föremålen med nya. Använd

endast originalersättning element!

· Använd aldrig aggressiva rengöringsmedel för rengöring!

Förfogande

Produktförpackningen består av återvinningsbart material. Kassera dem på ett

miljövänligt sätt vänligt sätt och i de uppsamlingskärl som tillhandahålls.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Tillverkad i Kina

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Linkenheim-Hochstetten,Germany

euvertreter@gmail.com

+49 1727041930

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

pooledas12[email protected]

Tel: 01772418127

Teknisk Support och e-garanticertifikat

www.vevor.com/support

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

Juego de escalador geométrico

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODELO: JX-DC-10 , JX-DC-12

MODELO: JX-DC-10HSW

GEOMETRIC CLIMBER

PLAY

MODELO: JX-DC-P-10H

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

INSTRUCCIONES

Muchas gracias por elegir este Juego de Escalador Geométrico.

- Lea todas las instrucciones antes de usarlo. La información le ayudará a

conseguir los mejores resultados posibles.

Los productos incluidos en este catálogo pueden tener un color diferente al del

artículo real.

1. Instrucciones de seguridad

EL NO SEGUIR ESTAS ADVERTENCIAS PUEDE RESULTAR EN LESIONES

GRAVES O A LA PROPIEDAD.

DAÑO Y ANULARÁ LA GARANTÍA.

El propietario debe asegurarse de que todos los jugadores conozcan y sigan

estas reglas para el funcionamiento seguro del sistema.

Para garantizar la seguridad, no intente ensamblar este producto sin seguir

cuidadosamente las instrucciones.

Revise toda la caja y el interior de todo el material de embalaje en busca de

piezas y/o material de instrucciones adicional. Antes Al comenzar el ensamblaje,

lea las instrucciones e identifique las piezas utilizando el identificador de hardware

y lista de piezas en este documento. El montaje, uso y supervisión adecuados y

completos son esenciales para una correcta operación y para reducir el riesgo de

accidentes o lesiones. Existe una alta probabilidad de sufrir lesiones graves si

esto

El producto no está instalado, mantenido y operado correctamente.

· Si usa una escalera durante el montaje, use extremo precaución.

· Se recomiendan dos adultos capaces para esto. operación.

· Tenga en cuenta que las piezas pueden dañarse si aprieta demasiado el

tornillos.

· Utilice gafas de seguridad durante todo el asamblea.

La mayoría de las lesiones son causadas por un mal uso y/o por no seguir las

instrucciones. Tenga cuidado al utilizar este producto.

ANTES DE COMENZAR EL MONTAJE

Mantenga las bolsas de hardware y su contenido separados.

Identifique e inventaria todas las piezas y el hardware utilizando las listas e

identificadores de piezas y hardware de este documento. Pruebe el ajuste de

todos los pernos insertándolos en sus respectivos orificios. No raspe todo el

recubrimiento en polvo. El metal desnudo puede oxidarse. Es posible que tengas

que colocar algunos pernos en su lugar con un martillo o mazo.

*Se necesitan dos adultos para completar el montaje*

Sólo los adultos deben instalar el producto. No permita que los niños entren

al área de instalación hasta que se complete el ensamblaje.

INSTRUCCIONES DE INSTALACIÓN Y PREPARACIÓN DEL SUELO:

· Proporcionar suficiente habitación entonces eso niños poder usar el equipo sin

peligro. Para ejemplo, Para estructuras con múltiples actividades de juego, un

tobogán no debe salir frente a unbalancearse.

· Separe las actividades activas y tranquilas entre sí. Por ejemplo, ubique los

areneros lejos de los columpios o use una barandilla o barrera para separar el

arenero del movimiento del columpios.

· No instale equipos de juegos domésticos sobre concreto, asfalto, tierra

compacta, pasto, alfombra, o cualquier otro duro superficie. A caer sobre a duro

superficie poder resultado en lesiones graves al equipo usuario.

· Para evitar lesiones graves, advierta a los niños que no deben utilizar el equipo

hasta que estén correctamente instalado.

· Cree un sitio libre de obstáculos que puedan causar lesiones, como ramas bajas

de árboles que sobresalgan, cables aéreos, tocones y/o raíces de árboles, rocas

grandes, ladrillos y concreto.

· Elija una ubicación nivelada para el equipo. Esto puede reducir la probabilidad

de que el juego se produzca. propina encima y relleno suelto emerger materiales

Lavado lejos durante pesado lluvias.

INSTRUCCIONES PARA LOS MATERIALES DE SUPERFICIE Y EL ÁREA DE

JUEGOS

· Utilice contención, como excavar alrededor del perímetro y/o revestir el

perímetro con paisaje. cenefa.

· No instale superficies de relleno sueltas sobre superficies duras como concreto o

asfalto.

· La instalación de losetas de caucho o superficies vertidas en el lugar (que no

sean materiales de relleno sueltos) generalmente requiere la intervención de un

profesional y no es algo que pueda hacer usted mismo. proyectos.

· Utilice materiales de superficie para parques infantiles (que no sean material de

relleno suelto) que cumplan con la norma de seguridad ASTM F1292,

Especificación estándar para la atenuación de impactos de materiales de

superficies dentro de la zona de uso del patio de juegos. Equipo.

INSTRUCCIONES DE OPERACIÓN

El cumplimiento de las siguientes instrucciones y advertencias reduce la

probabilidad de sufrir lesiones graves o mortales:

· Se debe proporcionar supervisión de un adulto en el lugar para los niños de

todos los siglos.

· Indique a los niños que no utilicen el equipo de otra manera que no sea

destinado.

· Para evitar enredos y estrangulamiento, vista a los niños apropiadamente,

usando zapatos que les queden bien y evitando ponchos, bufandas, chaquetas

con cordones en el cuello, cascos con correas y otras prendas holgadas que sean

potencialmente peligrosas durante el uso. equipo.

· Indique a los niños que no jueguen cuando el equipo esté húmedo.

· Indique a los niños que no coloquen elementos en el equipo del patio de recreo

que no estén específicamente diseñado para usar con el equipo, semejante como,

pero no limitado a, saltar cuerdas, tendederos, correas para mascotas, cables y

cadenas, ya que pueden causar peligro de estrangulamiento. No mueva el equipo

mientras esté en usar.

· La superficie de impacto debe cubrir todo el juego recomendado. área.

HOJA DE INFORMACIÓN AL CONSUMIDOR PARA MATERIALES DE

SUPERFICIES PARA PATIOS DE JUEGOS

Seleccione una superficie protectora:

Una de las cosas más importantes que puede hacer para reducir la probabilidad

de sufrir lesiones graves en la cabeza es instalar una superficie protectora que

absorba los golpes debajo y alrededor de su equipo de juego. La superficie

protectora debe aplicarse a una profundidad adecuada para la altura del equipo

de acuerdo con la especificación ASTM F1292. Hay diferentes tipos de superficies

para elegir; Cualquiera que sea el producto que seleccione, siga estas pautas:

NOTA: No instale equipos de juegos domésticos sobre concreto, asfalto o

cualquier otra superficie dura. Una caída sobre una superficie dura puede

provocar lesiones graves al usuario del equipo. El césped y la tierra no se

consideran superficies protectoras porque el desgaste y los factores ambientales

pueden reducir su eficacia de absorción de impactos. Las alfombras y los tapetes

finos generalmente no son superficies protectoras adecuadas.

Los equipos a nivel del suelo, como un arenero, una pared de actividades, una

casa de juegos u otro equipo que no tenga una superficie de juego elevada, no

necesitan ninguna superficie protectora. Materiales de relleno sueltos: Mantenga

una profundidad mínima de 9 pulgadas (23 cm) de materiales de relleno sueltos,

como mantillo/astillas de madera, fibra de madera diseñada (EWF) o mantillo de

caucho triturado/reciclado para equipos de hasta 8 pies (244 cm).

alto; y 9 pulgadas (23 cm) de arena o gravilla para equipos de hasta 5 pies (152

cm) de altura.

NOTA: Un nivel de relleno inicial de 12 pulgadas (30 cm) se comprimirá hasta una

profundidad de superficie de aproximadamente 9 pulgadas (23 cm) con el tiempo.

La superficie también se compactará, desplazará y asentará, y deberá rellenarse

periódicamente para mantener al menos una profundidad de 9 pulgadas (23 cm).

Utilice un mínimo de 15 cm (6 pulgadas) de superficie protectora para equipos de

juego de menos de 122 cm (4 pies) de altura. Si se mantiene adecuadamente,

esto debería ser adecuado. (A profundidades inferiores a 6 pulgadas (15 cm), el

material protector se desplaza o compacta con demasiada facilidad). Utilice

contención, como excavar alrededor del perímetro y/o revestir el perímetro con

bordes paisajísticos. No olvides tener en cuenta el drenaje del agua. Verifique y

mantenga la profundidad del material de superficie de relleno suelto. Para

mantener la cantidad correcta de materiales de relleno sueltos, marque el nivel

correcto en los postes de soporte del equipo de juego. De esa manera podrá ver

fácilmente cuándo reponer y/o redistribuir la superficie. No instale relleno suelto

sobre superficies duras como concreto o asfalto.

Vertido en el lugar superficies o Prefabricado Goma Azulejos: tú puede ser

interesado en el uso de superficies que no sean materiales de relleno sueltos,

como baldosas de caucho o superficies vertidas en el lugar. La instalación de

estas superficies generalmente requiere la intervención de un profesional y no es

un proyecto que pueda realizar usted mismo. Revise las especificaciones de la

superficie antes de comprar este tipo de superficie. Solicite al instalador/fabricante

un informe que demuestre que el producto ha sido probado según la siguiente

norma de seguridad: Especificación estándar ASTM F1292 para atenuación de

impactos de materiales de superficie dentro de la zona de uso de equipos de

juegos infantiles.

Este informe debe mostrar la altura específica para la cual la superficie está

destinada a proteger contra lesiones graves en la cabeza. Esta altura debe ser

igual o mayor que la altura de caída: distancia vertical entre una superficie de

juego designada (superficie elevada para pararse, sentarse o trepar) y la

superficie protectora.

a continuación – de su equipo de juego. Compruebe con frecuencia la superficie

protectora en busca de desgaste. Colocaciones: la colocación y el mantenimiento

adecuados de la superficie protectora son esenciales.

La superficie protectora debe extenderse al menos 2 m (6,6 pies) en todas las

direcciones más allá de los límites del dispositivo.

ÁREA DE JUEGO SEGURA

ZONA DE SEGURIDAD: Coloque el equipo a no menos de 2 m (6,6 pies) de

cualquier estructura u obstrucción, como una cerca, un garaje, una casa, ramas

colgantes, tendederos o cables eléctricos. La superficie de impacto debe cubrir

toda el área de juego recomendada. Consulte el ejemplo siguiente.

Dimensiones del set de juego:

10' (3,05m) x 10' (3,05 m)

Juego recomendado área:

16' 6” (5,05 m) x 16' 6” (5,05 m)

2.1 Uso previsto

· El artículo sólo es apto para uso recreativo por personas de 3 años y encima.

· El artículo no es adecuado para su uso en público. parques infantiles.

· El artículo no es apto para niños menores de 3 años. ¡años!

31. Símbolos

¡Lea atentamente las instrucciones de funcionamiento!

¡El artículo no es apto para niños menores de 3 años!

MODELO Y PARÁMETROS

32. Partes Lista

5x Parte M

(Tubo largo)

30x Parte A

(Tubo largo)

30x Parte B (tubo

corto)

16x Parte C

(Empuñadura)

16x Parte D

(tuerca larga)

16x Parte E

(perno largo)

10x Parte F (perno

corto)

10x Parte G

(Tuerca de

seguridad)

36x Parte H

(Arandela)

2x Parte I (llave

Allen)

1x Parte J (llave

inglesa)

16x Parte K

(Tuerca)

33. Técnico datos

Modelo

JX-DC-10

JX-DC-10HSW

JX-DC-12

JX-DC-P-10H

Capacidad de

peso

750 libras (340 kg)

350 libras (158

kg)

Siglos

3-10

Número

4-5 niños

Montado

Dimensiones

10 PIES DE ANCHO × 5 PIES DE

ALTO

12 PIES DE

ANCHO × 6 PIES

DE ALTO

Accesorios

JX-DC-P-10H *1

Soporte oscilante

* 1

JX-DC-10 o

JX-DC-10HSW

Con Hamcok

34. Asamblea

Paso 1:

Tome un poste 10x (parte A) y coloque un decágono con él.

Paso 2:

Tome 1 poste (parte A) y 1 poste (parte B).

Conéctelos con 1x perno (parte F), 1x tuerca (parte G), 2x arandelas (parte H). El

orden de los polos debe corresponder al orden mostrado en la figura.

Primero coloque una arandela sobre el perno. Luego inserte el perno a través del

poste 1, luego el poste 2, luego el poste 3, luego el poste 4, luego otra arandela,

luego atornille la tuerca en el perno con la mano.

Paso 3:

Repita el paso 2 hasta crear el círculo inferior como se muestra.

Etapa 4:

Tome 3x polos (parte B).

Conéctelos con 1x perno (parte E), 1x tuerca (parte K), 1x arandela (parte H). El

orden de los polos debe corresponder al orden mostrado en la figura.

Primero coloque una arandela sobre el perno. Luego inserte el perno desde el

interior a través del poste 1, luego el poste 2, luego el poste 3, luego el poste 4,

luego el poste 5, luego atornille la tuerca en el perno con la mano.

Asegúrese de que los polos estén siempre alineados en sentido antihorario.

Paso 5:

Tome 2x poste (parte A) y 1x poste (parte B).

Conéctelos con 1x perno (parte E), 1x tuerca (parte K), 1x arandela (parte H). El

orden de los polos debe coincidir con el orden que se muestra en la figura.

Primero coloque una arandela sobre el perno. Luego inserte el perno desde el

interior a través del poste 1, luego el poste 2, luego el poste 3, luego el poste 4,

luego el poste 5, luego el poste 6, luego atornille la tuerca en el perno con la

mano.

Asegúrese de que los polos estén siempre alineados en sentido antihorario.

Paso 6:

Repita los pasos 4 y 5 hasta crear el círculo central como se muestra.

Paso 7:

Tome 2x poste (parte M) y 1x poste (parte B).

Conéctelos con 1x perno (parte E), 1x tuerca (parte K), 1x arandela (parte H).

El orden de los polos debe corresponder al orden mostrado en la ilustración.

Primero coloque una arandela sobre el tornillo. Entonces insertar el tornillo de el

adentro a través de polo 1, entonces polo 2, entonces polo 3, entonces polo 4,

luego el polo 5, luego el polo 6, luego enrosque la tuerca en el perno apretado con

la mano.

Asegúrese de que los polos estén siempre alineados.en sentido anti-horario.

Paso 8:

Conecte el nodo superior con 1x perno (parte E), 1x tuerca (parte K), 1x arandela

(parte H). El orden de los polos debe corresponder al orden mostrado en la figura.

Primero coloque una arandela sobre el perno. Luego inserte el perno desde el

interior a través del poste 1, luego el poste 2, luego el poste 3, luego el poste 4,

luego el poste 5, luego atornille la tuerca en el perno con la mano.

Asegúrese de que los polos estén siempre alineados en sentido antihorario.

Paso 9:

Ahora apriete firmemente todas las uniones atornilladas con las herramientas I y

Paso 10:

Tome 1 mango (parte C) y 1 tuerca (parte D).

Coloque el mango sobre el extremo del tornillo en la estructura. Sujételo con la

tuerca .

Tenga en cuenta que la muesca del mango debe estar en el poste 1 para que

quede al ras con todas las varillas (ver ilustración).

Paso 11:

Repita el paso 10 hasta que todas las manijas estén montadas.

Si tienes algún problema con el montaje o preguntas al respecto, ponte en

contacto con nosotros y haremos todo lo posible para ayudarte a solucionarlo.

7. Servicio y mantenimiento

· Compruebe periódicamente las barras, los mangos y las uniones atornilladas

para detectar grietas, daños y fatiga del material. Si descubre algún daño, no debe

utilizar el andamio. Comuníquese con su vendedor para reemplazar los artículos

dañados por otros nuevos. ¡Utilice únicamente elementos de repuesto originales!

· ¡ Nunca utilice agentes de limpieza agresivos para la limpieza!

8. Desecho

El embalaje del producto se compone de materiales reciclables. Deséchelos de

forma respetuosa con el medio ambiente y en los contenedores de recogida

previstos.

Nota: Este es el manual de usuario general de este producto. El color real del

escalador de domo, el columpio y la hamaca se refiere al artículo que compró. El

escalador de domo puede estar un poco deformado en la base después de

moverlo, lo que no afectará su función.

· Cuando no esté en uso, debe guardarlo para evitar rayos solares y afectar su

vida útil.

Instalación:

La hamaca se puede utilizar de las tres formas siguientes:

· Uso como hamaca

1. Pase la cinta de conexión a través de la cinta en un extremo de la hamaca y

haga el nudo (imagen 2-3).

2.Fije el otro extremo en la perilla negra después de hacer el nudo (imagen 4-5).

3.Repita los dos pasos anteriores. Luego terminarás de armar una Hamaca. (foto

Instalación del columpio:

29. Envuelva la correa alrededor de los tubos en la parte superior del escalador

de domo, pase un extremo por el otro extremo y luego apriete la correa.

30. Mantenga un intervalo de dos tubos para sujetar la otra correa de la misma

forma.

31. Conecte la correa al mosquetón.

32. Conecte el columpio al mosquetón y asegúrese de que el tornillo de bloqueo

del mosquetones esté completamente apretado.

5. Ajuste la cuerda a la longitud deseada y mantenga el equilibrio.

MANTENIMIENTO

· Compruebe periódicamente las barras, los mangos y las uniones atornilladas para

detectar grietas, daños y fatiga del material. Si descubre algún daño, no debe utilizar el

andamio. Comuníquese con su vendedor para reemplazar los artículos dañados por

otros nuevos. Utilice únicamente repuestos originales ¡elementos!

· Nunca utilice agentes de limpieza agresivos para ¡limpieza!

Desecho

El embalaje del producto se compone de materiales reciclables. Deséchelos de

forma respetuosa con el medio ambiente. manera amigable y en los contenedores

de recolección provistos.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importado a AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Hecho en china

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Linkenheim-Hochstetten,Germany

euvertreter@gmail.com

+49 1727041930

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

pooledas12[email protected]

Tel: 01772418127

Técnico Certificado de soporte y garantía electrónica

Vevor JX-DC-12 Climbing Dome Gym Supports 750LBS Easy Assembly 12FT Geometric Play Center for Kids 3 to 10 Years Old

Product's Documents

User Manual

Specifications

Vevor JX-DC-12 Questions and Answers
