OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
40 VOLT PRESSURE WASHER
LAVEUSE À PRESSION DE 40 V
LAVADORA DE PRESIÓN DE 40 V
RY40PW15
WARNING: To reduce the risk of
injury, the user must read and understand
the operator’s manual before using this
product.
TABLE OF CONTENTS
Important Safety Instructions ............. 2
Specific Safety Rules .........................3
Specific Rules for Battery Operation ..4
Symbols ...........................................5-6
Features ..............................................6
Assembly .........................................7-8
Operation .......................................8-12
Maintenance ................................13-14
Troubleshooting ................................15
Parts Ordering and Service Back Page
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
TABLE DES MATIÈRES
Instructions importantes
concernant la sécurité
....................2-3
Règles de sécurité particulières .........3
Règles particulières concernant
l’utilisation de la pile
...........................4
Symboles .........................................5-6
Caractéristiques .................................6
Assemblage .....................................7-8
Utilisation .......................................8-12
Entretien ......................................13-14
Dépannage .......................................15
Commande de pièces et
réparation
..........................Páge arrière
ADVERTENCIA: Para reducir el
riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
ÍNDICE DE CONTENIDO
Instrucciones de seguridad
importantes
.....................................2-3
Reglas de seguridad específicas .......3
Reglas específicas para el
funcionamiento a batería ...................4
Símbolos .........................................5-6
Características ...................................6
Armado ............................................7-8
Funcionamiento .............................9-13
Mantenimiento .............................13-14
Solución de problemas ....................15
Pedidos de piezas y
servicio
.......................... Pág. posterior
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
ii
M
See this fold-out section for all of the figures
referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures
mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras
a las que se hace referencia en el manual del operador.

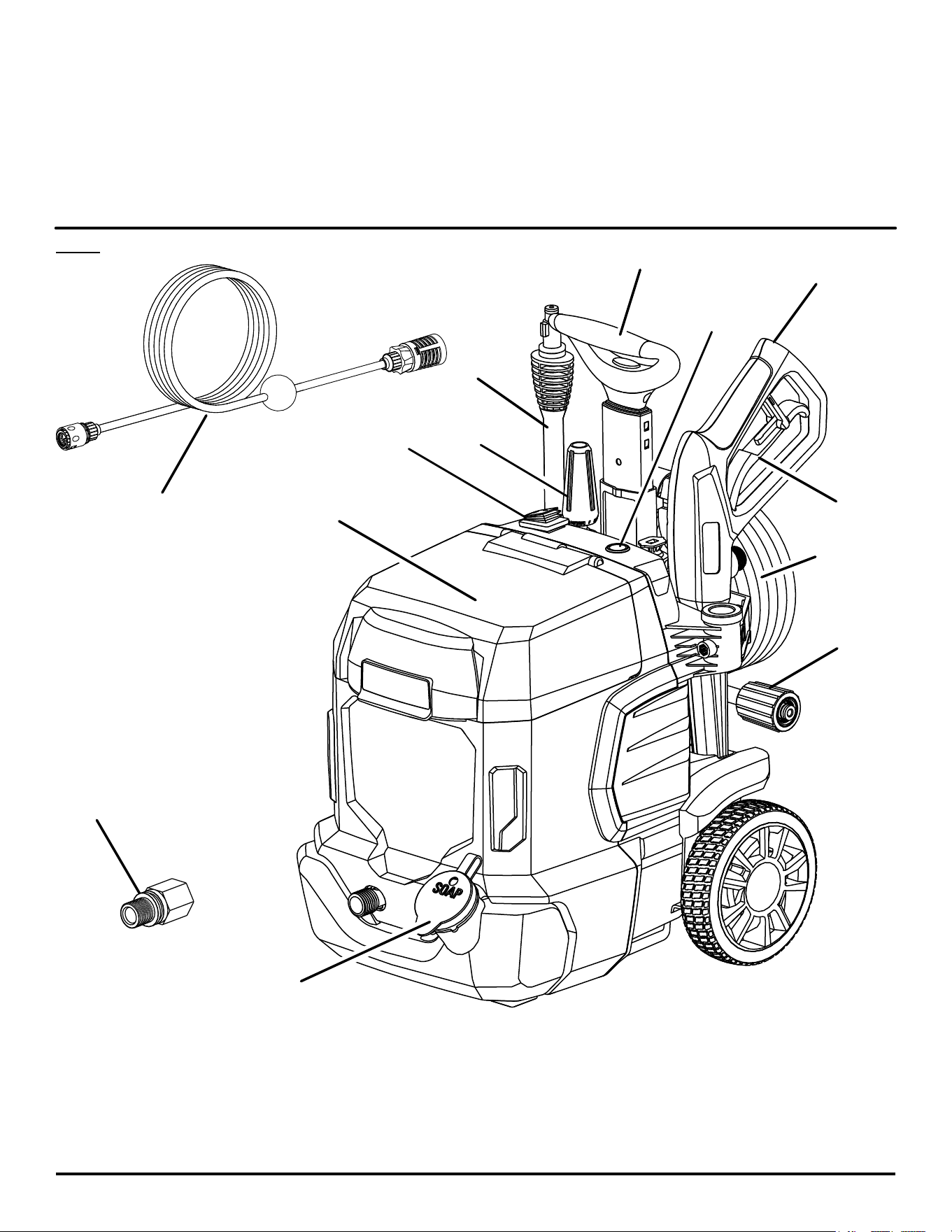

Fig. 1
A - On/off switch (commutateur marche / arrêt, interruptor de encendido/
apagado)
B - Nozzle storage (rangement de buses, almacenamiento para boquilla)
C - Spray wand (lance de pulvérisation, tubo rociado)
D - Soap tank cap (bouchon du réservoir de savon, tapa del tanque de jabón)
E - Trigger with lock-out (gâchette avec verouillage, gatillo con seguro)
F - Battery cover (couvercle des piles, tapa de las baterías)
G - Trigger handle (poignée de gâchete, mango del gatillo)
A
H - High pressure hose (tuyau haute pression, manguera de alta presión)
I - Handle (poignée, mango)
J - Boost button (bouton d’amplification, botón de impulso)
K - Self priming adapter (adaptateur auto-amorçant, adaptador de
autocebado)
L - High pressure hose storage (rangement du tuyau flexible haute pression,
almacenamiento de la manguera de alta presión)
M - Siphon hose (tuyau à siphon, manguera de sifón)
B
F
C
I
H
L
E
G
D
K
J
iii

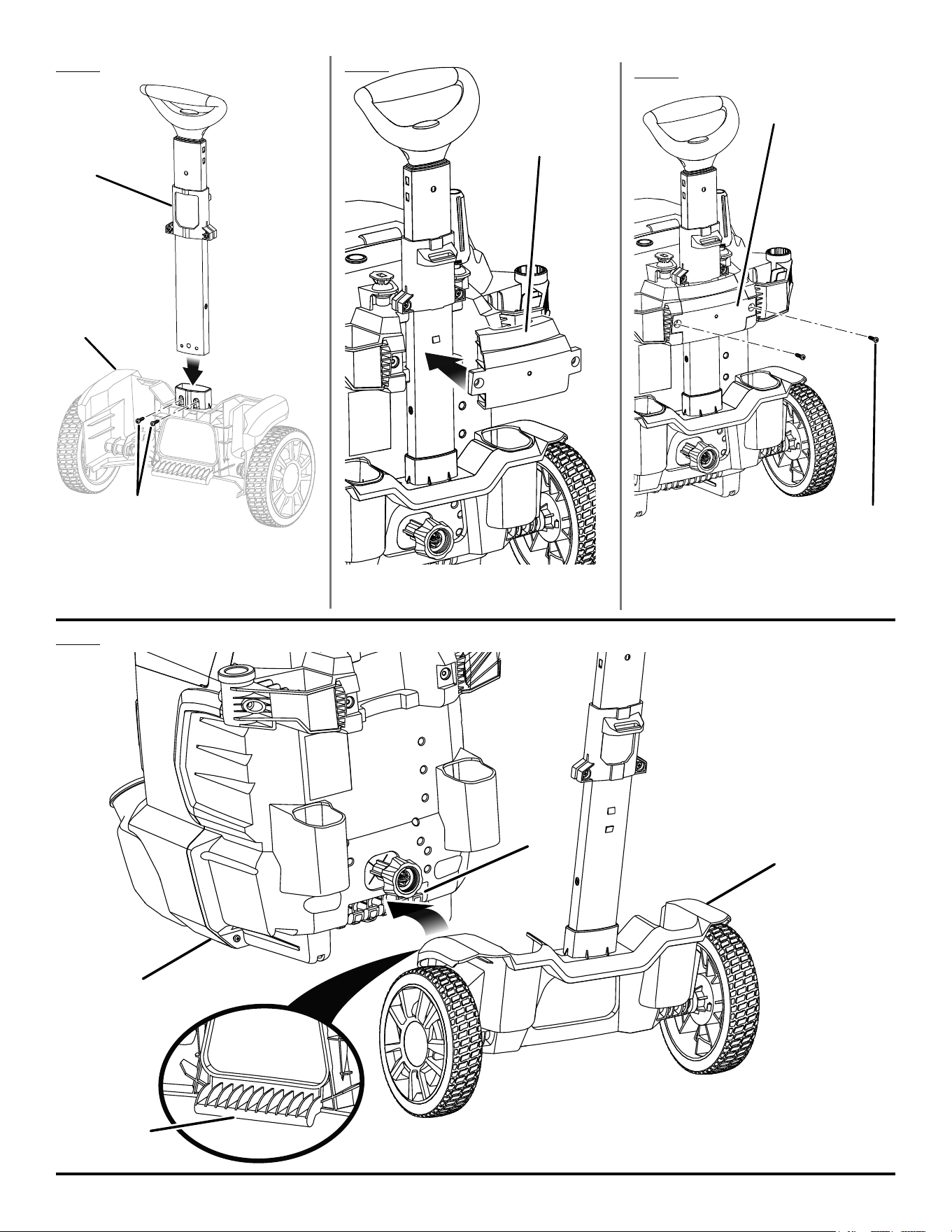

Fig. 2
Fig. 3
Fig. 4
Fig. 5
A - Handle (poignée, mango)
B - Wheel assembly (ensemble de roues,
conjunto de las ruedas)
C - Screws (vis, tornillos)
A
B
C
A - Base (base, base)
B - Curved tab (languette courbée,
orejeta curvo)
C - Wheel assembly (ensemble de
roues, conjunto de las ruedas)
D - Slot (fentes, ranura)
A
B
C
D
A - Handle cover (couvercle de la poignée,
cubierta del mango
A
A - Handle cover (couvercle de la poignée,
cubierta del mango
B - Screws (vis, tornillos)
A
B
iv

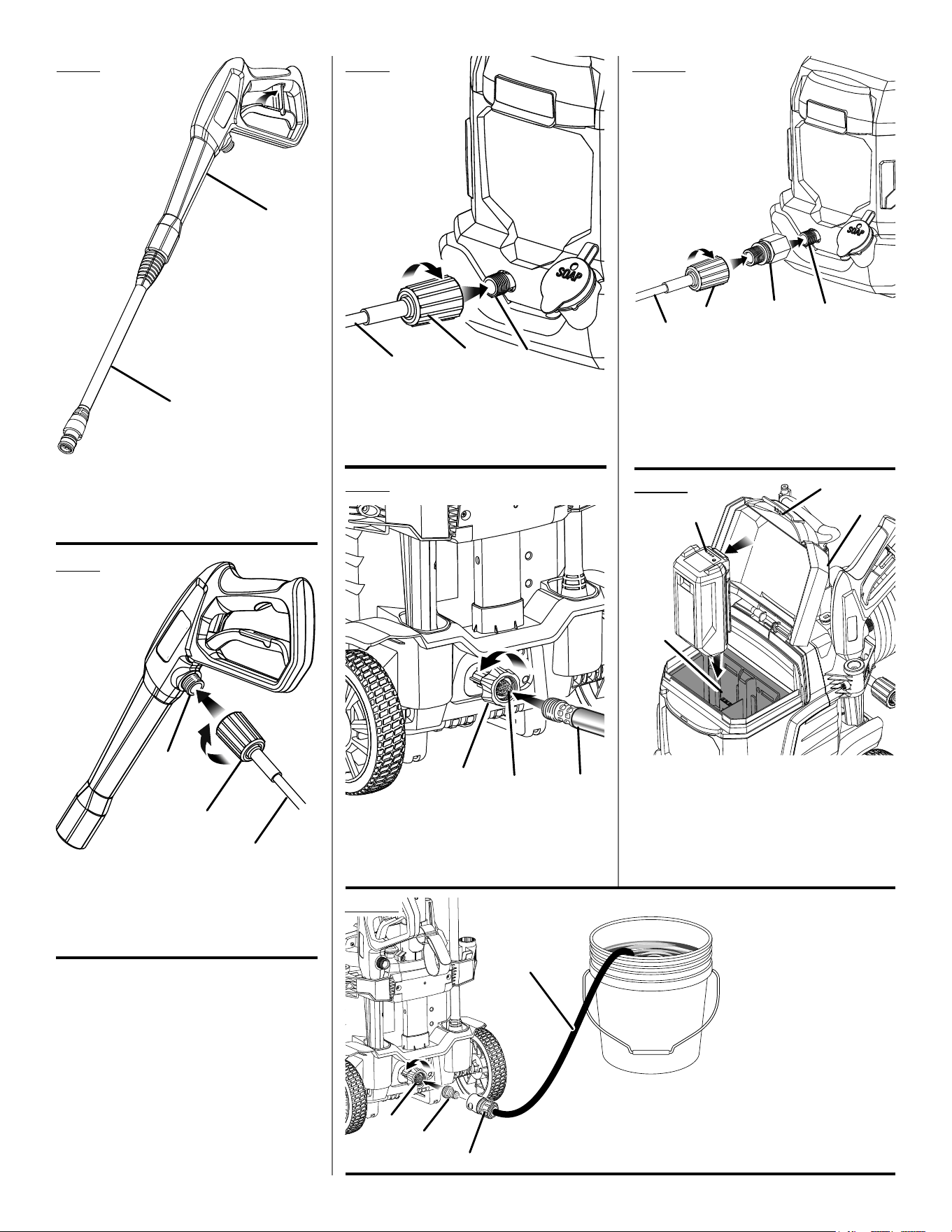

A - Threaded outlet (raccord fileté, salida con
rosca)
B - Collar (collier, casquillo)
C - High pressure hose (flexible haute pression,
manguera de alta presión)
Fig. 6 Fig. 8
Fig. 9
A - Trigger handle (poignée à gâchette, mango
del gatillo)
B - Spray wand (poignée à gâchette, tubo
rociador)
A
B
C
B
Fig. 7
A - Collar (collier, casquillo)
B - Inlet coupler (raccord d’entrée, acoplador de
entrada)
C - High pressure hose (tuyau haute pression,
manguera de alta presión)
A - Water intake (rise d’eau, entrada de agua)
B - Garden hose (tuyau d’arrosage, manguera de
jardín)
C - Screen (tamis, cedazo)
A
B
C
A
B
C
A - Quick connect adaptor
(adaptateur à raccord
rapide, adaptador de
conexión rápida)
B - Water intake (rise d’eau,
entrada de agua)
C - Siphon hose (tuyau à
siphon, manguera de
sifón)
D - Male quick connect
(raccord rapide mâle,
conexión rápida macho)
A - Battery pack (bloc-piles, paquete de
baterías)
B - Battery cover (couvercle des piles, tapa de
las baterías)
C - Battery compartment (compartiment de
pile, compartimiento de la batería)
D - Latch (loquet, pestillo)
A
B
C
Fig. 12
D
A
C
B
Fig. 10
A
Fig. 11
A - Threaded outlet (raccord fileté, salida con
rosca)
B - Collar (collier, casquillo)
C - High pressure hose (flexible haute pression,
manguera de alta presión)
D - Self priming adapter (adaptateur auto-
amorçant, adaptador de autocebado)
B
C
A
D
D
v

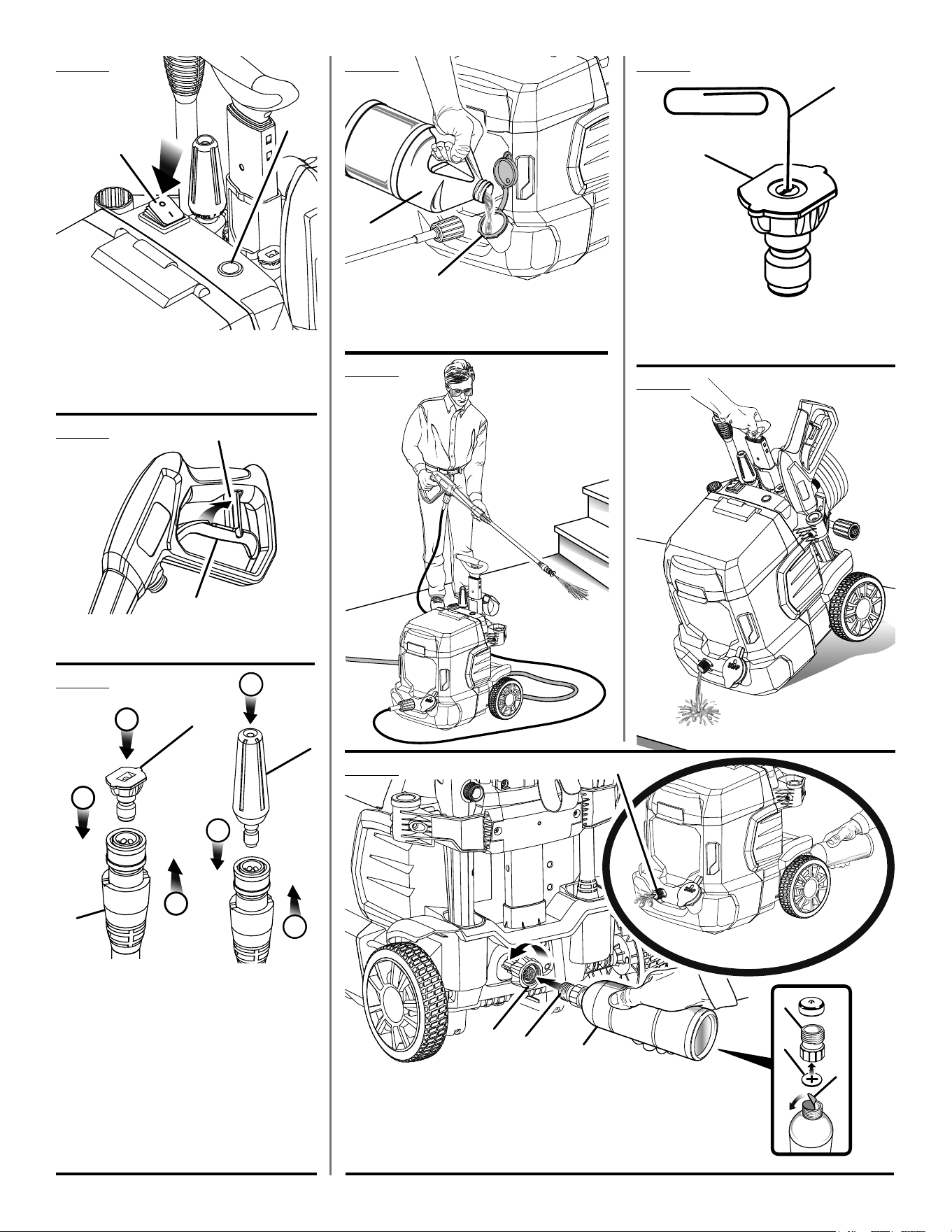

Fig. 16
A - Trigger (gâchette, gatillo)
B - Lock-out (verrouillage, seguro)
A - Spray wand (lance de pulvérisation, tubo
rociador)
B - Nozzle (buse, boquilla)
C - Turbo nozzle (buse de turbo, boquilla de
turbo)
D - Pull back the quick-connect collar (tirer la
bague à connexion rapide, tire del collar de
conexión rápida)
E - Push the nozzle into place (insérer en place la
buse, introduzca la boquilla en su lugar)
F - Push the collar forward (poussez en avant la
bague, empuje del collar adelante)
C
A
B
Fig. 15
A - Soap tank cap (bouchon du réservoir de
savon, tapa del tanque de jabón)
B - Detergent (détergente, detergente)
E
D
A - Threaded top (bouchon vissé, parte superior roscada)
B - Rubber seal (joint de caoutchouc, sello de goma)
C - Paper seal (sceaux de papier, sello de papel)
D - Water intake (rise d’eau, entrada de agua)
E - Pump outlet (sortie de la pompe, orificio de descarga de la bomba)
F - Pump protector (protecteur de pompe, protector de bomba)
Fig. 19
Fig. 20
A - Straightened paper clip (trombone droit, clip
para papel abierto)
B - Nozzle (embout, boquilla)
A
B
Fig. 17
Fig. 18
C
B
A
D
A
A
B
E
F
E
D
F
F
A
B
Fig. 14
A - On/off switch (commutateur marche / arrêt,
interruptor de encendido/apagado)
B - Boost button (bouton d’amplification, botón
de impulso)
A
B
Fig. 13
2 — English
WARNING:
Read and understand all instructions. Failure to follow
all instructions listed below may result in electric shock,
fire and/or serious personal injury.
READ ALL INSTRUCTIONS
Know your tool. Read the operator’s manual carefully.
Learn the machine’s applications and limitations as well
as the specific potential hazards related to this tool.
Keep guards in place and in working order. Never oper-
ate the tool with any guard or cover removed. Make sure
all guards are operating properly before each use.
Remove adjusting keys and wrenches. Form habit of
checking to see that keys and adjusting wrenches are
removed from tool before turning it on.
To reduce the risk of injury, keep children and visitors
away. All visitors should wear safety glasses and be kept
a safe distance from work area.
Keep the area of operation clear of all persons, par-
ticularly small children, and pets.
Use right tool. Don’t force tool or attachment to do a
job it was not designed for. Don’t use it for a purpose not
intended.
Dress properly. Wear long pants and long sleeves. Do
not wear loose clothing, neckties, or jewelry. They can get
caught and draw you into moving parts. Rubber gloves
and nonskid footwear are recommended when working
outdoors. Also wear protective hair covering to contain
long hair.
Donotoperatetheequipmentwhilebarefootorwhen
wearing sandals or similar lightweight footwear. Wear
protective footwear that will protect your feet and improve
your footing on slippery surfaces.
Exercise caution to avoid slipping or falling.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Following this rule will reduce
the risk of serious personal injury.
Don’t overreach or stand on a ladder, rooftop, or other
unstablesupport.Keep proper footing and balance at
all times.
Use only recommended accessories. The use of im-
proper accessories may cause risk of injury.
Follow the maintenance instructions specified in this
manual.
Check damaged parts. Before further use of the tool, a
guard or other part that is damaged should be carefully
checked to determine that it will operate properly and
perform its intended function. Check for alignment of
moving parts, binding of moving parts, breakage of parts,
mounting, and any other conditions that may affect its
operation. A guard or other part that is damaged must
be properly repaired or replaced by a qualified service
center to avoid risk of personal injury.
Never leave tool running unattended. Turn power off
andremovebatterypack.Don’t leave tool until it comes
to a complete stop.
Follow manufacturer’s recommendations for safeload-
ing, unloading, transport, and storage of machine.
Be thoroughly familiar with controls. Know how to stop
the product and bleed pressure quickly.
Keep tool dry, clean, and free from oil and grease.
Always use a clean cloth when cleaning. Never use brake
fluids, gasoline, petroleum-based products, or any sol-
vents to clean tool.
Stay alert and exercise control. Watch what you are
doing and use common sense. Do not operate tool when
you are tired. Do not rush.
Do not operate the product while under the influence
of drugs, alcohol, or any medication.
Check the work area before each use. Remove all
objects such as rocks, broken glass, nails, wire, or string
which can be thrown or become entangled in the machine.
Do not use tool if switch does not turn it off. Have
switch replaced by a qualified service center.
Before cleaning, repairing, or inspecting, shut off the
motor and make certain all moving parts have stopped.
Remove the battery pack to prevent accidental starting.
Avoid dangerous environment. Don’t use in damp or
wet locations or expose to rain. Keep work area well lit.
Never use in an explosive atmosphere. Normal sparking
of the motor could ignite fumes.
Do not operate while smoking or near an open flame.
Donotoperatearounddrybrush,twigs, cloth rags, or
other flammable materials.
WARNING: Risk of injection or injury – Do not direct
discharge stream at persons.
IMPORTANT SAFETY INSTRUCTIONS
3 — English
Never direct a water stream toward people or pets,
or any electrical device.
Beforestarting any cleaningoperation, close doors
and windows. Clear the area to be cleaned of debris,
toys, outdoor furniture, or other objects that could create
a hazard.
Neverpickuporcarryamachinewhilethemotoris
running.
Never start the machine if ice has formed in any part
of the equipment.
Do notuse acids, alkalines, solvents,flammable
material, bleaches, or industrial grade solutions
in this product. These products can cause physical
injuries to the operator and irreversible damage to the
machine.
WARNING:High pressure jets can be dangerous
ifsubjecttomisuse.The jet must not be directed at
persons, animals, electrical devices, or the machine
itself.
Hold the trigger handle securely with both hands.
Expect the trigger handle to move when the trigger is
pulled due to reaction forces. Failure to do so could cause
loss of control and injury to yourself and others.
Never attempt to make any adjustments while the mo-
tor is running (except where specifically recommended
by the manufacturer).
Protective covers must always cover rotating parts
when the motor is running.
Checkboltsandnuts for looseness before each use.
A loose bolt or nut may cause serious motor problems.
Whenservicinguseonlyrecommendedorequivalent
replacement parts. Use of any other parts may create a
hazard or cause product damage.
ONLY use cold water.
Never spray close to the surface to be cleaned as you
can damage the surface.
After stopping the motor, always pull the trigger on the
trigger handle to relieve stored pressure in the high
pressure hose. Failure to do so could result in serious
personal injury.
Neverusewateroranyliquidstocleanorrinseoff
your product and do not expose the product to rain.
Store indoors in a dry area. Corrosive liquids, water, and
chemicals can enter the product’s electronic components
and/or battery compartment and damage electronic com-
ponents and/or the battery pack, which can result in a
short circuit, increased risk of fire, and serious personal
injury. Remove any buildup of dirt and debris by wiping
the product clean with a dry cloth occasionally.
For outdoor use only.
Ensure the high pressure hose is properly connected
beforeusingtheproduct.
SPECIFIC SAFETY RULES
4 — English
Donotusebattery-operatedapplianceinrain.
Remove or disconnect battery before servicing,
cleaning or removing material from the tool.
Usethisproductonlywithbatteriesandchargers
listed in tool/appliance/battery pack/charger
correlation supplement 988000-842.
Store idle appliances – When not in use, tool should
be stored indoors in a dry, locked place out of the
reach of children.
Whenbatterypackisnotinuse,keepitawayfrom
othermetalobjects,likepaperclips,coins,keys,
nails,screwsorothersmallmetalobjects,thatcan
make a connection from one terminal to another.
Shorting the battery terminals together may cause
burns or a fire.
Do not use a battery pack or appliance that is
damaged or modified. Damaged or modified batteries
may exhibit unpredictable behavior resulting in fire,
explosion or risk of injury.
Do not expose a battery pack or appliance to
fire or excessive temperature. Exposure to fire or
temperature above 265°F may cause explosion.
Follow all charging instructions and do not charge
the battery pack or appliance outside of the
temperature range specified in the instructions.
Charging improperly or at temperatures outside of the
specified range may damage the battery and increase
the risk of fire.
Have servicing performed by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the product is maintained.
Donotdisposeofthebatteriesinafire.Thecell
may explode. Check with local codes for possible
special disposal instructions.
Do not open or mutilate the batteries. Released
electrolyte is corrosive and may cause damage to the
eyes or skin. It may be toxic if swallowed.
Donotplacebatterytoolsortheirbatteriesnear
fire or heat. This will reduce the risk of explosion and
possibly injury.
Batteries can explode in the presence of a source
of ignition, such as a pilot light. To reduce the risk
of serious personal injury, never use any cordless
product in the presence of open flame. An exploded
battery can propel debris and chemicals. If exposed,
flush with water immediately.
Do not crush, drop or damage battery pack. Do
notuseabatterypackorchargerthathasbeen
droppedorreceivedasharpblow.A damaged battery
is subject to explosion. Properly dispose of a dropped
or damaged battery immediately.
Exercisecareinhandlingbatteriesinordernotto
shortthebatterywithconductingmaterialssuchas
rings,bracelets,andkeys.The battery or conductor
may overheat and cause burns.
Under extreme usage or temperature conditions,
batteryleakagemayoccur.If liquid comes in contact
with your skin, wash immediately with soap and water.
If liquid gets into your eyes, flush them with clean water
for at least 10 minutes, then seek immediate medical
attention. Following this rule will reduce the risk of
serious personal injury.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this power
tool. If you loan someone this power tool, loan them
these instructions also.
SAVE THESE INSTRUCTIONS
SPECIFIC RULES FOR BATTERY OPERATION
5 — English
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING:
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION:
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper inter-
pretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual
To reduce the risk of injury, user must read and understand opera-
tor’s manual before using this product.
Eye Protection
Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
Wet Conditions Alert
Risk of fire and burns. Do not expose battery, battery compart-
ment, or electronic components to rain, water, or liquids. Close
cover during use. Do not operate on wet ground.
Risk of Injection
To reduce the risk of injection or injury, never direct a water stream
towards people or pets or place any body part in the stream. Leak-
ing hoses and fittings are also capable of causing injection injury.
Do not hold hoses or fittings.
Risk of Explosion
Do not spray flammable liquids. Flammable liquids and their vapors
are explosive and can cause severe burns or death.
Kickback
To reduce the risk of injury from kickback, hold the spray wand
securely with both hands when the machine is on.
Electric Shock Do not use near electric power lines or receptacle outlets.
Chemical Burns
To reduce the risk of injury or damage, DO NOT USE ACIDS,
ALKALINES, BLEACHES, SOLVENTS, FLAMMABLE MATERIAL,
OR INDUSTRIAL GRADE SOLUTIONS in this product.
Recycle Symbol
This product uses lithium-ion (Li-ion) batteries. Local, state, or
federal laws may prohibit disposal of batteries in ordinary trash.
Consult your local waste authority for information regarding avail-
able recycling and/or disposal options.
SYMBOLS
6 — English
PRODUCT SPECIFICATIONS
Motor .................................................................. 40 Volt DC
Maximum Pounds Per Square Inch*
....................1,500 PSI
KNOW YOUR PRESSURE WASHER
See Figure 1.
The safe use of this product requires an understanding of the
information on the product and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
AUTOMATIC DETERGENT INJECTION
SYSTEM
Pour detergent into the soap tank to apply detergent quickly
and easily to your cleaning project. Use of the soap nozzle
will activate the detergent injector at a 20:1 dilution ratio.
BOOST MODE
Boost mode provides an increase in water pressure for
tougher stain removal. Press the boost button to turn boost
mode on and off.
HOSE STORAGE
Once the high pressure hose is rolled, hang it on the back of
the machine using the hook-and-loop strap to secure in place.
ON/OFF SWITCH
This switch turns the pressure washer on and off.
SOAP TANK
Remove the cap from the soap tank to add detergent to the
pressure washer.
SIPHON HOSE
The siphon hose with filter gives the user complete portability
to pull water from any water source like a pool or a 5 gal.
bucket of water. It can also be attached to a garden hose
for a continuous water supply.
TOTAL STOP SYSTEM
The pressure washer is equipped with a power-saving feature
that causes the motor to stop whenever the trigger handle
trigger is released. The LED in the on/off switch will flash to
indicate the total stop system is active.
NOTE: The fan will continue to run during total stop to keep
the product cool.
TRIGGER HANDLE
The trigger handle has a gripping surface that provides
added control of the spray wand and helps reduce fatigue.
TRIGGER WITH LOCK-OUT
Pulling the trigger releases a stream of water for high
pressure cleaning. The lock-out provides protection against
unauthorized use.
SYMBOLS
FEATURES
Maximum Gallons Per Minute ...............................1.2 GPM
*Max. rating determined by PWMA Standard PW101
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper inter-
pretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
V Volts Voltage
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
7 — English
UNPACKING
This product requires assembly.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the Packing
List are included.
WARNING:
Do not use this product if any parts in the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have care-
fully inspected and satisfactorily operated the product.
If any parts are damaged or missing, please call
1-800-525-2579 for assistance.
PACKING LIST
40 Volt Pressure Washer
Wheel Assembly
Handle
Handle Cover
Screws (4)
25 ft. High Pressure Hose
Trigger Handle
Spray Wand
Nozzles (15º, Turbo, Soap)
Self Priming Adapter
Male Quick Connect
10 ft. Quick Connect Siphon Hose w/Filter
Operator’s Manual
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create acces-
sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.
WARNING:
Do not insert the battery pack until assembly is complete.
Failure to comply could result in accidental starting and
possible serious personal injury.
ATTACHING THE HANDLE TO THE WHEEL
ASSEMBLY
See Figure 2.
Insert the base of the handle into the wheel assembly as
shown.
Secure the handle with two Phillips screws. Hand tighten
only. Do not overtighten.
INSTALLING THE HANDLE AND WHEEL
ASSEMBLY TO THE PRESSURE WASHER
See Figures 3 - 5.
Slightly tilt the pressure washer base forward.
Align the curved tab on the wheel assembly with the slot
at the base of the pressure washer.
Insert the tab at a slight downward angle and move the
handle and wheel assembly upward while pushing it into
the unit.
With the handle flush to the back of the unit, install the
handle cover.
Secure the handle cover using the two remaining Phillips
screws. Hand tighten only. Do not overtighten.
CONNECTING THE SPRAY WAND TO THE
TRIGGER HANDLE
See Figure 6.
Push the end of the spray wand into the trigger handle
and rotate clockwise to secure.
Pull on the spray wand to be certain it is properly secured.
CONNECTING THE HIGH PRESSURE HOSE
TO THE TRIGGER HANDLE
See Figure 7.
Screw the collar on the high pressure hose into the trigger
handle inlet coupler by turning the hose collar clockwise.
Tighten securely.
NOTE: Be careful to avoid cross-threading, which can
cause the trigger handle to leak during use.
Pull on the hose to be certain it is properly secured.
CONNECTING THE HIGH PRESSURE HOSE
TO THE PUMP
See Figure 8.
NOTE: For additional information, see Connecting the
Siphon Hose to the Pressure Washer later in Assembly if
you are going to connect to a non-pressurized water source.
ASSEMBLY
8 — English
Completely uncoil and straighten the high pressure hose
to prevent kinks.
NOTE: See Using the High Pressure Hose in Operation
for more information about using the high pressure hose.
Align the collar on the hose to the threaded outlet on the
pump.
Install the high pressure hose collar onto the threaded
outlet.
Turn the collar clockwise to tighten the hose securely to
the pump.
NOTE: Be careful to avoid cross-threading, which can
cause the hose to leak during use.
Pull on the hose to be certain it is properly secured.
CONNECTING THE GARDEN HOSE TO THE
PRESSURE WASHER (IF USING GARDEN HOSE)
See Figure 9.
NOTICE:
Always observe all local regulations when connecting
hoses to the water main. Some areas have restrictions
against connecting directly to public drinking water sup-
ply to prevent the feedback of chemicals into the drinking
water supply. Direct connection through a receiver tank
or backflow preventer is usually permitted.
The water supply must come from a water main. NEVER use
hot water or water from pools, lakes, etc. Before connecting
the garden hose to the pressure washer:
Run water through the hose for 30 seconds to clean any
debris from the hose.
Inspect the screen in the water intake.
If the screen is damaged, do not use the machine until
the screen has been replaced.
If the screen is dirty, clean it before connecting the garden
hose to the machine.
To connect the garden hose to the machine:
Completely uncoil the garden hose or remove completely
from reel to prevent kinks.
NOTE: There must be a minimum of 10 feet of unrestricted
hose between the pressure washer intake and the hose
faucet or shut off valve (such as a “Y” shut off connector).
With the hose faucet turned completely off, attach the
end of the garden hose to the water intake. Tighten by
hand.
NOTICE:
Do not run the pressure washer without water supply
connected and turned on, as this may damage the high
pressure seals and decrease pump life. Completely
unwind the hose from its reel or coil and make sure the
hose is not being restricted by tires, rocks, or any other
objects that may lessen or prevent water flow to the
pressure washer.
CONNECTING THE SIPHON HOSE TO THE
PRESSURE WASHER
See Figures 10 - 11.
The siphon hose can be submerged directly into any fresh
water source like a lake, pool, or a 5 gal. bucket for maxi-
mum portability
Completely uncoil and straighten the siphon hose to
prevent kinks.
Inspect the screen in the water intake.
If the screen is damaged, do not use the machine until
the screen has been replaced.
If the screen is dirty, clean it before connecting the siphon
hose to the machine.
Install the male quick connect into the pump inlet on the
pressure washer.
Align the quick connect collar on the siphon hose to the
male quick connect on the pump inlet.
Push the collar onto the male quick connect until it clicks
securely into place.
Pull on the hose to be certain it is properly secured.
Next, remove the high pressure hose from the pump
outlet.
Thread the self priming adapter onto the pump outlet on
the pressure washer.
NOTE: The self priming adapter must be installed when
using the siphon hose submerged into a non-pressurized
water source. Use of the self priming adapter isn’t neces-
sary when connecting to a pressurized water supply.
Install the high pressure hose onto the self priming adapter
on the pressure washer.
ASSEMBLY
9 — English
WARNING:
Do not allow familiarity with the product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.
WARNING:
Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.
WARNING:
Never direct a water stream toward people or pets, or
any electrical device. Failure to follow these instructions
could result in serious injury, electric shock, or death.
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please call customer service or contact an
authorized service center for assistance.
APPLICATIONS
You may use this tool around the house for cleaning most
small horizontal or vertical exterior surfaces, smaller exterior
objects and structures, and outdoor equipment and tools.*
You can:
Remove dirt from various exterior vertical surfaces such
as house exteriors, siding, fences, brick, concrete or stone
walls, etc.
Wash boats, outdoor furniture, powered or non-powered
garden equipment, gutters, window screens, grills, play-
ground equipment, etc.
*Always test in an inconspicuous area first.
INSTALLING/REMOVING BATTERY PACK(S)
See Figure 12.
The battery compartment features slots to accommodate two
compatible 40 volt battery packs. Both ports are active, but
only one battery pack (installed in either position) is required
to run the pressure washer. To achieve maximum power and
run time, however, install two fully charged battery packs
prior to operation.
NOTE: For optimal performance, the use of two compatible
40V battery packs of 4Ah or greater is recommended. Refer
to tool/appliance/battery pack/charger correlation supple-
ment 988000-842 for a list of compatible batteries.
Toinstallbatterypack(s):
Raise the battery cover.
Align the raised ribs on the battery pack with the grooves
in the battery port and install the battery pack as shown.
WARNING:
Make sure the latch on the bottom of the battery pack
snaps in place and the battery pack is fully seated and
secure in the battery port before beginning operation.
Failure to securely seat the battery pack could cause the
battery pack to fall out, resulting in serious personal injury.
Repeat to install second battery, if desired.
Lower the battery cover.
Toremovebatterypack(s):
Raise the battery cover.
Press and hold the battery latch button at the bottom of
the battery pack.
Remove the battery pack from the pressure washer.
Lower the battery cover.
For complete charging instructions, see the operator’s manu-
als for your battery pack and charger.
STARTING AND STOPPING THE PRESSURE
WASHER
See Figure 13.
NOTICE:
Do not run the pressure washer without water supply
connected and turned on, as this may damage the high
pressure seals and decrease pump life. Completely
unwind the hose from its reel or coil and make sure the
hose is not being restricted by tires, rocks, or any other
objects that may lessen or prevent water flow to the
pressure washer.
OPERATION
10 — English
Before starting the motor:
Connect the garden hose (or the siphon hose when using
a non-pressurized water source).
NOTE: Make sure the pressure washer’s water intake
screen is in place and unclogged before connecting.
Turn on the garden hose then pull the trigger to relieve air
pressure; hold the trigger until a steady stream of water
appears or submerge the siphon hose into the fresh water
source.
NOTE: Make sure the faucet is turned on fully and that
there are no kinks or leaks in the garden hose. If using the
siphon hose, make sure the filter is submerged completely
under the surface of the water.
To start the motor:
With the on/off switch in the off position ( O ), install the
battery pack(s) as previously described.
Put the on/off switch in the on position ( I ) to start the
motor.
To stop the motor:
Put the on/off switch in the off position (O).
Pull trigger to release water pressure.
NOTE: The pressure washer may be on and the system
may have pressure even when the pump and/or motor
cannot be heard running. Always use caution around the
pressure washer.
USING BOOST MODE
See Figure 13.
Boost mode gives a temporary increase in water pressure
to accommodate tougher cleaning tasks. Once activated,
boost mode will automatically cycle off after 8 minutes, or
you may press the boost button again to return to normal
operation prior to that time. After a full cycle of boost mode,
8 minutes of normal operation or rest is required before boost
mode can be repeated. If you press the boost button before
then, the LED on the button will flash to indicate that boost
mode is not yet available.

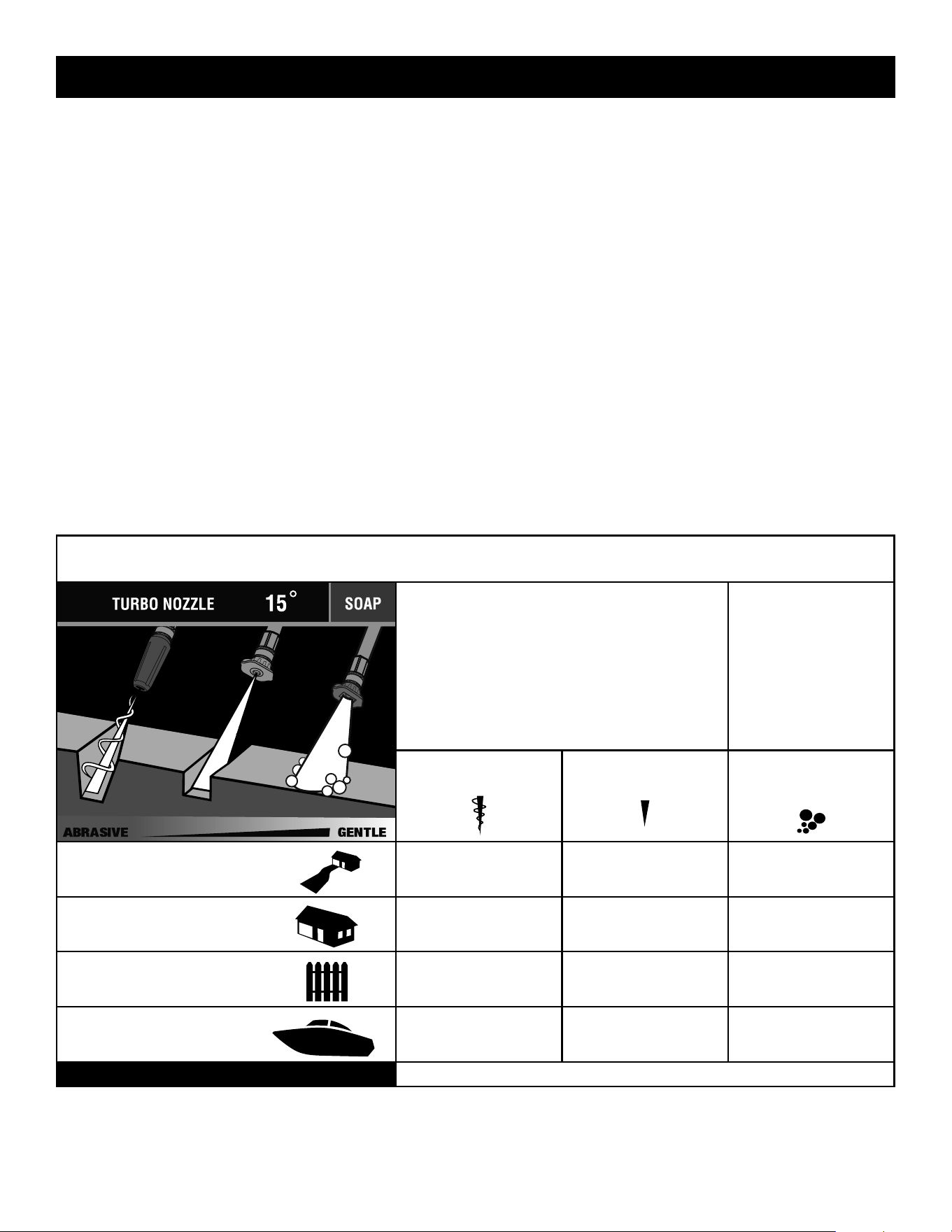

NOZZLE SELECTION GUIDE
HIGH PRESSURE
(NO SOAP WHEN USING THESE NOZZLES)
LOW PRESSURE
(FOR SOAP OR
GENTLE RINSE)
Turbo Nozzle
15º
Blue or Black
Soap Nozzle
Concrete, Brick, Masonry
Siding, Gutters, House
Fencing, Deck, Patio
Lawn Equipment, Boat, RV
Recommended Nozzle Use With Caution for Certain Applications
OPERATION
11 — English
OPERATION
USING THE TRIGGER HANDLE
See Figure 14.
WARNING:
Hold the trigger handle securely with both hands. Expect
the trigger handle to move when the trigger is pulled due
to reaction forces. Failure to do so could cause loss of
control and injury to yourself and others.
Pull back and hold the trigger to operate the pressure
washer.
Release the trigger to stop the flow of water through the
nozzle.
To engage the lock out:
Push up on the lock out until it clicks into the slot.
To disengage the lock out:
Push the lock out down and into its original position.
Start with the nozzle 1–2 ft. away from the cleaning surface
and carefully approach the surface just until the desired
level of cleaning is achieved. If the spray is too close it can
damage the cleaning surface.
SELECTING THE RIGHT NOZZLE FOR THE
JOB
See Figure 15.
Each of the nozzles has a different spray pattern. Before
starting any cleaning job, determine the best nozzle for the
job. Refer to the Nozzle Selection Guide for more informa-
tion about which nozzle to choose.
WARNING:
NEVER remove nozzles without first turning off the motor,
removing the battery pack, relieving the water pressure in
the trigger handle, and locking the lock out on the trigger
handle. NEVER point the nozzle at your face or at others.
The quick-connect feature contains small springs that
could eject the nozzle with some force. Failure to follow
these instructions could result in an eye injury or other
serious personal injury.
To connect a nozzle to the spray wand:
Turn off the pressure washer, remove the battery pack
and shut off the water supply. Pull trigger to release
water pressure.
Engage the lock-out on the trigger handle by pushing up
on the lock-out until it clicks into the slot.
Pull back the quick-connect collar.
Push the nozzle into place in the spray wand.
Push the collar forward so that the nozzle is secured
properly. Check to see that the nozzle is secure.
To disconnect a nozzle from the spray wand once the
cleaningjobiscomplete:
Turn off the pressure washer, remove the battery pack
and shut off the water supply. Pull trigger to release
water pressure.
Engage the lock-out on the trigger handle by pushing up
on the lock-out until it clicks into the slot.
Pull back and hold the quick-connect collar.
Remove the nozzle by pulling it from the quick-connect
collar. Place nozzle in the nozzle storage area on the top
of the machine.
USING THE HIGH PRESSURE HOSE
WARNING:
Injection hazard. Fully unwrap and straighten high pres-
sure hose prior to and during each use and do not allow
it to become kinked. The high pressure hose features an
outer covering that provides strength to the hose. If the
outer covering becomes damaged, stop using the hose
and replace it immediately. A kinked or damaged hose
can develop a high pressure leak and result in a possible
injection or other serious personal injury.
To prevent damage to the outer covering:
Inspect the hose before every use.
Fully unwrap and straighten hose before use.
Do not allow the high pressure hose to be kinked.
Keep hose away from hot surfaces and sharp edges.
Do not pull unit by high pressure hose.
Do not allow hose to be crushed or wrapped around
objects.
WASHING WITH DETERGENT
See Figures 16 - 17.
As sold, this unit is designed for use with “downstream” pres-
sure washer detergents. To convert for use with “upstream”
detergents, contact customer service or an authorized cus-
tomer service center for more information.
NOTICE:
USE ONLY DETERGENTS DESIGNED FOR PRES-
SURE WASHERS. Do not use household detergents,
acids, alkalines, bleaches, solvents, flammable material,
or industrial grade solutions, which can damage the
pump or cause property damage. Many detergents may
require mixing prior to use. Prepare cleaning solution
as instructed on the solution bottle. Always test in an
inconspicuous area before beginning.
12 — English
Remove the battery pack.
Pour detergent in the soap tank. Use a funnel, if needed,
to prevent accidental spilling of the detergent outside the
tank. If any detergent is spilled during the filling process,
make sure the unit is cleaned and dried before proceeding.
NOTE: The machine setting of this unit is 20:1, which usu-
ally allows the use of 1 gallon pressure washer detergent
without further dilution. Check your detergent instructions
to be sure additional dilution is not necessary.
Install the blue or black soap nozzle on the spray wand.
Reinstall the battery pack and turn the pressure washer
on.
Squeeze the trigger and wait approximately 5 seconds
for the detergent to appear.
Spray the detergent on a dry surface using long, even,
overlapping strokes. To prevent streaking, do not allow
detergent to dry on the surface.
Before shutting off the motor:
Fill the soap tank with clean water.
Spray the clear water through the spray wand until the
tank is empty.
If any soap remains in the spray, repeat with a second
tank of clean water.
Shut off the motor.
NOTE: Shutting off the motor will not relieve pressure in the
system. Pull trigger to release water pressure.
RINSING WITH THE PRESSURE WASHER
Turn off the pressure washer and shut off the water sup-
ply. Pull trigger to release water pressure.
Engage the lock out on the trigger handle by pushing up
on the lock out until it clicks into the slot.
Remove the soap nozzle by placing hand over nozzle
then pulling back the quick-connect collar. Place soap
nozzle in the nozzle storage area on the machine.
Select the right nozzle for the job. See the chart shown
earlier in the manual to select the appropriate nozzle.
Start at the top of the area to be rinsed and work down,
overlapping the strokes.
USING PUMP PROTECTOR
See Figure 18.
Regular use of a commercially available pump protector
prolongs the life of the pressure washer by removing hard
water mineral deposits, lubricating pump seals and pistons,
and preventing freeze damage. Pump protector should be
added to the unit after every use and before storage. Pump
protector can be purchased at the retailer where you pur-
chased your pressure washer, or by calling customer service.
The instructions that follow are typical for adding pump pro-
tector but you should always verify the specific instructions
provided by the manufacturer of the pump protector used.
Turn off the pressure washer motor, remove the battery
pack, and shut off the water supply. Pull trigger to re-
lease water pressure.
Disconnect all hoses.
Unscrew threaded top from pump protector bottle and
remove paper seal from bottle. Reinstall top on bottle and
tighten securely.
NOTE: The rubber seal should remain inside the threaded
top. If it comes out, be sure to replace before reinstalling
the top.
Remove bottle cap and attach threaded end of bottle
securely to pressure washer pump water intake.
Squeeze bottle to inject contents into pump.
Pump is protected when the protector fluid exits the pump
outlet.
MOVING THE PRESSURE WASHER
NOTE: Never lift or carry this product using the handle and
never place the unit in any position other than upright on
its wheels.
Turn the pressure washer off. Point nozzle in a safe direc-
tion and pull trigger to release water pressure.
Remove the batteries.
Tilt the machine toward you slightly until it balances on
the wheels then roll the machine to the desired position.
Do not tilt forward or sideways when moving.
DO NOT attempt to move the unit by pulling on any of
the hoses.
OPERATION
13 — English
WARNING:
Before inspecting, cleaning, or servicing the machine,
shut off motor, wait for all moving parts to stop, remove
the battery pack, and pull trigger to release water pres-
sure. Failure to follow these instructions can result in
serious personal injury or property damage.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.
WARNING:
When servicing, use only identical replacement parts.
Use of any other parts could create a hazard or cause
product damage.
WARNING:
Neverusewateroranyliquidstocleanorrinseoff
your product and do not expose the product to rain.
Store indoors in a dry area. Corrosive liquids, water, and
chemicals can enter the product’s electronic components
and/or battery compartment and damage electronic com-
ponents and/or the battery pack, which can result in a
short circuit, increased risk of fire, and serious personal
injury. Remove any buildup of dirt and debris by wiping
the product clean with a dry cloth occasionally.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please call customer service or contact an
authorized service center for assistance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken, or
destroy plastic which could result in serious personal
injury.
PUMP LUBRICATION
The pump on this unit is lubricated with a sufficient amount
of high grade lubricant for the life of the unit under normal
operating conditions. Therefore, no further lubrication is
required.
PUMP MAINTENANCE
Routinely make a visual inspection of the pump. If you notice
any leaking of lubricant around the pump seals, take the
pressure washer to an authorized service center for repair.
There are no user serviceable parts to the pressure washer
pump. Any attempt to service or alter the pump may dam-
age the pressure washer and void your product warranty.
NOZZLE MAINTENANCE
See Figure 19.
Excessive pump pressure (a pulsing sensation felt while
squeezing the trigger) may be the result of a clogged or
dirty nozzle.
Turn off the pressure washer and shut off the water sup-
ply. Pull trigger to release water pressure.
Remove the battery pack.
Remove the nozzle from the spray wand.
WARNING:
NEVER remove nozzles without first turning off the motor,
relieving the water pressure in the trigger handle, and
locking the lock out on the trigger handle. NEVER point
the nozzle at your face or at others. The quick-connect
feature contains small springs that could eject the nozzle
with some force. Failure to follow these instructions could
result in an eye injury or other serious personal injury.
To free any foreign materials clogging or restricting the
nozzle, blow out or remove debris with a straightened
paper clip or fine needle (not included).
Using a garden hose, flush debris out of nozzle by back
flushing (running the water through the nozzle backwards
or from the outside to the inside).
Reconnect the nozzle to the spray wand.
Reinstall the battery pack.
MAINTENANCE
14 — English
STORING THE PRESSURE WASHER
See Figure 20.
NOTE:Regularuseofpumpprotectorwillgiveyoubetter
performance of the unit and increase the life of the pump.
Store in a dry, covered area where the weather can’t damage it.
It is important to store this product in a frost-free area. Always
empty water from all hoses, the pump, and the soap tank
before storing.
Make sure the on/off switch is in the off (O) position.
Remove the batteries and store in a secure location out
of the reach of children.
Disconnect all hoses.
Neatly coil the high pressure hose and store with hook-
and-loop strap.
Tilt the unit as shown to allow any remaining water in the
pump to drain from the water inlet.
NOTICE:
If the location where your pressure washer is stored will
fall below 32°F, the use of a pump protector is required
before storing to prevent freeze damage. Freeze damage
will void your warranty.
Turn the spray wand counterclockwise to remove it from
the trigger handle. Store the unassembled spray wand
and trigger handle in their storage areas.
Store the unit and accessories in an area that does not
reach freezing temperatures. Do not store near furnace or
other sources of heat that could dry out the pump seals.
This product has a Five-year Limited Warranty for personal,
family,orhouseholduse(90daysforbusinessorcommercialuse).
Forwarrantydetails,visitwww.ryobitools.com
or call (toll free) 1-800-525-2579.
MAINTENANCE
15 — English
PROBLEM POSSIBLE CAUSE SOLUTION
Pressure washer does not start
when trigger is depressed
Battery pack not installed
Battery is low in charge
The on/off switch is in the off
position (O)
Water pressure in hose
Install a battery.
Charge the battery.
Put the on/off switch in the on posi-
tion (I).
Squeeze trigger to relieve water
pressure.
Pump doesn’t produce pressure Inadequate water supply
Trigger handle leaks
Nozzle is clogged
Pump is faulty
Air in line
Water inlet filter is clogged or dirty
Provide adequate water flow.
Check connections and / or replace
trigger handle.
Clean nozzle.
Contact authorized service center.
Squeeze trigger on trigger handle to
remove air from line.
Remove the water inlet filter, rinse
with warm water, then replace in unit.
Machine doesn’t reach high
pressure
Diameter of garden hose is too small
Water supply is restricted
Not enough inlet water
Hose is leaking
Kink in hose
Replace with 3/4 in. garden hose.
Check garden hose for kinks, leaks,
and blockages.
Open water source full force.
Replace hose.
Eliminate kinks in hose.
No detergent Soap tank is empty
Water supply is inadequate or
clogged
Wrong nozzle is attached
Add additional detergent to tank.
Check garden hose for kinks, leaks
and blockages.
Attach blue or black soap nozzle.
Wand leaks O-ring needs replacing Replace o-ring. If this does not cor-
rect the problem, contact your au-
thorized service center to purchase
a new wand.
TROUBLESHOOTING
2 — Français
AVERTISSEMENT :
Lire attentivement toutes les instructions. Le non-
respect de toutes les instructions ci-dessous peut
entraîner un choc électrique, un incendie et / ou des
blessures graves.
LIRE TOUTES LES INSTRUCTIONS
Apprendre à connaître l’outil. Lire attentivement le manuel
d’utilisation. Apprendre les applications et les limites de
l’outil, ainsi que les risques spécifiques relatifs à son
utilisation.
Maintenir tous les dispositifs de protection en place
et en bon état de fonctionnement. Ne jamais utiliser l’outil
avec des couvercles ou dispositifs de protection retirés.
S’assurer que tous les dispositifs de protection fonctionnent
correctement avant chaque utilisation.
Retirer les clés et outils de réglage. Prendre l’habitude
de vérifier que tous les outils et clés de réglage en ont été
retirés de l’outil avant de le mettre en marche.
Pour réduire les risques de blessures, garder les enfants
et visiteurs à l’écart. Tous les visiteurs doivent porter des
lunettes de sécurité et se tenir à bonne distance de la zone
de travail.
Ne laisser personne approcher la zone de travail,
particulièrement les petits enfants et les animaux
domestiques.
Utiliser l’outil approprié. Ne pas utiliser l’outil ou un
accessoire pour effectuer un travail pour lequel il n’est pas
conçu. Ne ne pas utiliser l’outil pour une application non
prévue.
Porter une tenue appropriée. Porter des pantalons longs
et manches longues. Ne pas porter de vêtements amples,
cravate ou bijoux. Ces articles pourraient être happés et
tirer la main ou une partie du corps dans les pièces en
mouvement. Des gants en caoutchouc et des chaussures
antidérapantes sont recommandées pour le travail à
l’extérieur. Les cheveux longs doivent être ramassés sous
un couvre-chef.
Ne pas faire fonctionner l’équipement pied-nu ou
en portant des sandales ou des chaussures légères
similaires. Porter des chaussures de sécurité protégeant les
pieds et améliorant l’équilibre sur des surfaces glissantes.
Faire preuve de prudence pour éviter de glisser ou
tomber.
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Le
respect de cette règle réduira les risques de blessures
graves.
Ne pas travailler hors de portée ou se tenir sur une
échelle, un échafaudage, un toit ou un surface instable.
Toujours se tenir bien campé et en équilibre.
N’utiliser que les accessoires recommandés. L’emploi
de tout accessoire inadapté peut présenter un risque de
blessure.
Suivre les instructions d’entretien spécifiées dans ce
manuel.
Vérifier l’état des pièces. Avant d’utiliser l’outil de nouveau
examiner soigneusement les pièces et dispositifs de
protection qui semblent endommagés afin de déterminer
s’ils fonctionnent correctement et s’ils remplissent les
fonctions prévues. Vérifier l’alignement des pièces mobiles,
s’assurer qu’aucune pièce n’est bloquée ou cassée, vérifier
la fixation de chaque pièce et s’assurer qu’aucun autre
problème ne risque d’affecter le bon fonctionnement de
l’outil. Pour éviter les risques de blessures, toute protection
ou pièce endommagée doit être correctement réparée ou
remplacée dans un centre de réparations qualifié.
Ne jamais laisser un outil en fonctionnement sans
surveillance. Arrêter outil et retirer le bloc-piles. Ne
pas s’éloigner de l’outil avant qu’il soit parvenu à un arrêt
complet.
Suivre les recommandations du fabricant pour assurer
la sécurité de chargement, déchargement, transport et
remisage de la machine.
Se familiariser complètement avec les commandes.
Veiller à savoir arrêter la machine et relâcher la pression
rapidement.
Garder l’outil sec, propre et exempt d’huile ou de graisse.
Toujours utiliser un chiffon propre pour le nettoyage. Ne
jamais utiliser de liquide de freins, d’essence ou de produits
à base de pétrole pour nettoyer l’outil.
Rester vigilant et garder le contrôle. Se montrer attentif
et faire preuve de bon sens. Ne pas utiliser l’outil en état
de fatigue. Ne pas se presser.
Ne pas utiliser cet outil sous l’influence de l’alcool, de
drogues ou de médicaments.
Examiner la zone de travail avant chaque utilisation.
La débarrasser de tous les objets tels que cailloux, verre
brisé, clous, fils métalliques, cordes, etc. risquant d’être
projetés ou de se prendre dans la machine.
Ne pas utiliser l’outil si le commutateur ne permet pas
de l’arrêter. Faire remplacer le commutateur dans un centre
de réparations qualifié.
Avant de nettoyer, réparer ou inspecter, couper le
moteur et vérifier que toutes les pièces en mouvement
sont arrêtées. Retirer le bloc-piles afin d’empêcher un
démarrage accidentel.
Éviter les environnements dangereux. Ne pas utiliser
dans des endroits mouillés ou humides, ne pas exposer à
la pluie. Garder le lieu de travail bien éclairé.
Ne jamais utiliser dans une atmosphère explosive. Les
étincelles normalement produites par le moteur pourraient
enflammer les vapeurs.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
3 — Français
Ne jamais diriger le jet d’eau vers des personnes,
animaux domestiques ou dispositifs électriques.
Avant de commencer toute opération de nettoyage,
fermer les portes et fenêtres. Débarrasser la zone à nettoyer
de débris, jouets, meuble de jardin ou autres objets pouvant
créer un danger.
Ne jamais ramasser ni porter la machine lorsque le
moteur tourne.
Ne jamais mettre la machine en marche si de la glace
s’est formée sur quelque partie que ce soit.
Ne pas utiliser de produits acides ou alcalins, de
solvants, de matières inflammables ou de solutions de
qualité industrielle dans ce produit. Ces produits peuvent
causer des blessures de l’opérateur et des dommages
irréversibles de l’équipement.
AVERTISSEMENT : Les jets à haute pression peuvent
être dangereux s’ils sont utilisés incorrectement. Le
jet ne doit pas être dirigé vers des personnes, animaux,
dispositifs électriques ou l’équipement lui-même.
Tenir la poignée à gâchette fermement des deux mains.
L’utilisateur doit s’attendre à ce qu’en raison de la force de
réaction, la poignée bouge lorsqu’il appuie sur la gâchette.
Ne pas tenir compte de ce fait peut entraîner une perte de
contrôle et entraîner des blessures pour lui et son entourage.
Ne jamais essayer de faire des réglages pendant que
le moteur tourne (sauf en cas de recommandations
spécifiques du fabricant).
Les dispositifs de protection doivent toujours couvrir
des pièces en rotation quand le moteur tourne.
Vérifier le serrage de la boulonnerie avant chaque
utilisation. Un boulon ou écrou desserré peut causer de
sérieux problèmes de moteur.
Utiliser exclusivement des pièces recommandées ou
équivalentes à celles d’origine pour les réparations.
L’usage de toute autre pièce pourrait créer une situation
dangereuse ou endommager l’outil.
Ce produit est conçu pour fonctionner UNIQUEMENT
à l’eau froide.
Ne jamais la pulvérisation proche à la surface être
nettoyée comme vous pouvez endommager la surface.
Après avoir arrêté le moteur, toujours presser la gâchette
de la poignée à gâchette afin de libérer la pression
retenue dans le tuyau haute pression. Le non-respect de
cet avertissement pourrait entraîner des blessures graves.
Ne jamais utiliser de l’eau ou une autre liquide pour
nettoyer ou rincer la produit et n’exposez pas à la pluie.
La remiser à l’intérieur dans un endroit sec. Les liquides
corrosifs, l’eau et les produits chimiques peuvent s’infiltrer
dans le composants électroniques et/ou le compartiment
de la pile et endommager les composants électroniques
et/ou le bloc-pile, ce qui peut entraîner un court-circuit,
augmenter le risque d’incendie ou des blessures corporelles
graves. Enlever toute accumulation de la saleté et les débris
sur la produit de temps en temps avec un linge sec.
Pour l’utilisation à l’extérieur seulement.
S’assurer que le tuyau flexible haute pression est
branché correctement avant d’utiliser le produit.
RÈGLES DE SÉCURITÉ PARTICULIÈRES
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
Ne jamais utiliser en fumant ou à côté d’une flamme
vive.
Ne pas utiliser à proximité de buissons secs, brindilles,
chiffons ou autres matériaux inflammables.
AVERTISSEMENT : Risque d’injection ou de blessures –
ne pas diriger le jet directement vers quelqu’un.
4 — Français
Ne pas utiliser un appareil alimenté par pile sous la
pluie.
Retirer ou débrancher la pile avant l’entretien ou
le nettoyage de l’produit ou avant d’en retirer des
matériaux.
Utiliser ce produit seulement avec la piles et le chargeurs
indiqués dans le supplément de raccordement pour
chargeur/outils/piles/appareil n˚ 988000-842.
Ranger les appareils qui ne sont pas utilisés – lorsque
le appareil n’est pas utilisé, le ranger à l’intérieur dans un
endroit sec et verrouillé hors de la portée des enfants.
Lorsque le bloc-piles n’est pas en usage, le garder à
l’écart d’articles tels qu’attaches trombones, pièces de
monnaie, clous, vis et autres petits objets métalliques
risquant d’établir le contact entre les deux bornes. La
mise en court-circuit des bornes de piles peut causer des
étincelles, des brûlures ou un incendie.
Ne pas utiliser un bloc-piles ou un appareil endommagé
ou modifié. Le bris ou la modification du bloc-piles peut
causer un comportement imprévisible et causer un incendie,
une explosion ou des blessures.
Ne pas exposer le bloc-piles ou l’appareil près d’un
incendie ou à une température extrême. Une exposition
à un incendie ou à une température supérieure à 130 °C
(265 °F) peut provoquer une explosion.
Suivre toutes les instructions afférentes à la recharge
et ne pas recharger le bloc-piles ou l’appareil hors des
températures spécifiées dans les instructions. Une
recharge incorrecte ou hors des températures spécifiées
peut endommager la pile et augmenter les risques de feu.
Demander à un réparateur qualifié d’effectuer la
réparation en utilisant des pièces de rechange
identiques. Ceci assurera la bonne sécurité du produit
réparé.
Ne pas jeter les piles au feu. La cellule peut exploser.
Vérifier les codes locaux pour connaître toute instruction
spéciale relative à l’élimination des piles.
Ne pas ouvrir ni endommager les piles. L’électrolyte est
un produit corrosif pouvant causer des lésions cutanées
ou oculaires. Il peut être toxique en cas d’ingestion.
Ne pas placer les outils électriques sans fil ou leurs piles
à proximité de flammes ou d’une source de chaleur.
Ceci réduira les risques d’explosion et de blessures.
Les piles peuvent exploser en présence d’une source
d’allumage, telle qu’une veilleuse. Pour réduire les
risques de blessures graves, ne jamais utiliser un appareil
sans fil, quel qu’il soit, en présence d’une flamme vive. En
explosant, une pile peut projeter des débris et des produits
chimiques. En cas d’exposition, rincer immédiatement les
parties atteintes avec de l’eau.
Ne pas écraser, faire tomber ou endommager le bloc
piles. Ne jamais utiliser un bloc piles ou un chargeur
qui est tombé, a été écrasé, a reçu un choc violent ou a
été endommagé de quelque façon que ce soit. Une pile
endommagée risque d’exploser. Éliminer immédiatement
toute pile endommagée, selon une méthode appropriée.
Manipuler les piles avec soin pour éviter des courts
circuits avec des objets conducteurs comme des
anneaux, des bracelets et des clés. La pile ou l’objet
conducteur peuvent surchauffer et causer des brûlures.
Si l’produit est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau, rincez
immédiatement la partie atteinte avec de l’eau savonneuse.
En cas d’éclaboussure dans les yeux, rincez-les à l’eau
fraîche pendant au moins 10 minutes, puis contactez
immédiatement un médecin. Le respect de cette consigne
réduira les risques de blessures graves.
Conserver ces instructions. Les consulter fréquemment
et les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.
RÈGLES PARTICULIÈRES CONCERNANT
L’UTILISATION DE LA PILE
CONSERVER CES INSTRUCTIONS
5 — Français
Certains des symboles ci-dessous peuvent être présents sur le produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Lire manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1.
Avertissement concernant
l’humidité
Risque d’incendie et de brûlures. Ne pas exposer la pile, le
compartiment de la pile, ou les composants électroniques à la pluie,
l’eau ou d’autres liquides. Fermer le couvercle pendant l’utilisation.
Ne pas opérer sur un sol humide.
Risque d’injection
Pour réduire les risques d’injection ou de blessures, ne jamais diriger
le jet directement vers des enfants ou animaux domestiques et ne
placer aucune partie du corps sur la trajectoire du jet. Les fuites aux
flexibles et raccords peuvent également entraîner des blessures. Ne
pas tenir des flexibles ou raccords.
Risque d’explosion
Ne pas vaporiser de liquides inflammables. Liquides inflammables
et leurs vapeurs sont explosifs et peuvent entraîner des brûlures
graves ou mortelles.
Rebond
Pour réduire le risque de blessure suite à un rebond, tenir la lance
fermement à deux mains lorsque la machine est en fonctionnement.
Choc électrique
Ne pas utiliser à proximité de lignes électriques ou de prises de
courant.
Brûlures chimiques
Pour réduire les risques de blessures ou de dommages matériels, NE
PAS UTILISER DE PRODUITS ACIDES, ALCALINS OU JAVÉLISÉS,
NI DE SUBSTANCES INFLAMMABLES OU DE SOLUTIONS DE
QUALITÉ INDUSTRIELLE dans ce produit.
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves, voire mortelles.
AVERTISSEMENT :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
ATTENTION :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
entraîner des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées
importantes sans toutefois représenter un risque de blessure (ex. :
messages concernant les dommages matériels).
SYMBOLES
6 — Français
APPRENDRE À CONNAÎTRE LE LAVEUSE À
PRESSION
Voir la figure 1.
La sécurité d’utilisation de ce produit exige la compréhension
des informations apposées sur le produit et contenues dans
ce manuel d’utilisation, ainsi que la connaissance du travail à
exécuter. Avant d’utiliser ce produit, se familiariser avec toutes
ses fonctions et règles de sécurité.
SYSTÈME D’INJECTION DE DÉTERGENT
AUTOMATIQUE
Verser le détergent dans le réservoir de savon pour une
application facile et rapide sur votre projet de nettoyage.
L’utilisation de la buse à détergent activera l’injecteur de
détergent avec une quantité de dilution de 20 pour 1.
MODE AMPLIFIÉ
Le mode amplifié augmente la pression d’eau pour enlever les
taches les plus tenaces. Appuyer sur le bouton d’amplification
pour activer ou désactiver le mode amplifié.
SUPPORT DE RANGEMENT POUR
RANGEMENT DU TUYAU
Une fois le tuyau flexible haute pression enroulé, le suspendre
sur l’arrière de la machine au moyen de la courroie velcro pour
le fixer en place.
COMMUTATEUR MARCHE / ARRÊT
Cet interrupteur permet de mettre la laveuse à pression en
marche et à l’arrêt.
RÉSERVOIR DE SAVON
Enlever la capuchon pour réservoir de savon et verser le
détergent dans laveuse à pression.
TUYAU-SIPHON
Le tuyau-siphon avec filtre offre une portabilité complète
à l’utilisateur lui permettant de tirer l’eau depuis n’importe
quelle source comme une piscine ou un seau d’eau de 23 L
(5 gal). Il peut également se fixer à un boyau d’arrosage pour
un approvisionnement en eau continu.
SYSTÈME D’ARRÊT TOTAL
La laveuse à pression est dotée d’une caractéristique
d’économie d’énergie, qui arrête le moteur dès que la gâchette
sur la poignée de gâchette est relâchée. La DEL située sur
le commutateur de marche/arrêt clignotera pour indiquer
l’activation du système d’arrêt total.
NOTE : Le ventilateur continuera à fonctionner pendant l’arrêt
total pour maintenir l’appareil froid.
POIGNÉE DE GÂCHETTE
La poignée de gâchette est dotée d’une surface de prise
permettant de mieux la contrôler et de réduire la fatigue.
GÂCHETTE AVEC VERROUILLAGE
Appuyer sur la gâchette pour produire un jet d’eau à haute
pression pour le nettoyage. Le verrouillage constitue une
protection contre toute utilisation non autorisée.
SYMBOLES
CARACTÉRISTIQUES
FICHE TECHNIQUE
Moteur ..................................................................... 40 V c.c.
Pression maximum en livres par pouce carré*
....... 1 500 PSI
Débit maximum par minute
................... 4,54 LPM (1,2 GPM)
*Maximum évaluant résolu par la norme de PWMA PW101
Certains des symboles ci-dessous peuvent être présents sur le produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole de recyclage
Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations
locales ou gouvernementales peuvent interdire de jeter les piles dans
les ordures ménagères. Consulter les autorités locales compétentes
pour les options de recyclage et/ou l’élimination.
V Volts Tension
n
o
Vitesse à vid Vitesse de rotation à vide
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
7 — Français
DÉBALLAGE
Ce produit doit être assemblé.
Avec précaution, sortir l’outil et les accessoires de la boîte.
S’assurer que toutes les pièces figurant sur la Liste de
contrôle d’expédition sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Examiner soigneusement le produit pour s’assurer que rien
n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné le produit et avoir vérifié qu’il
fonctionne correctement.
Si des pièces sont manquantes ou endommagées, appeler
le 1-800-525-2579.
LISTE DE CONTRÔLE D’EXPÉDITION
Laveuse à pression de 40 V
Ensemble de roues
Poignée
Couvercle de la poignée
Vis (4)
Tuyau haute pression de 7,6 m (25 pi)
Poignée de gâchette
Lance de pulvérisation
Buses (15º, turbo, savon)
Adaptateur auto-amorçant
Connexion rapide mâle
Tuyau-siphon avec filtre à raccordement rapide de 3 m (10 pi)
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet outil avant qu’elles aient été remplacées. Le
fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier ce produit ou de créer des
accessoires non recommandés pour ce produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Ne insérer le bloc-piles avant de compléter l’assemblage.
Le non respect de cet avertissement pourrait résulter en
un démarrage accidentel et des blessures corporelles
graves.
FIXATION DE LA POIGNÉE À L’ASSEMBLAGE
DE LA ROUE
Voir la figure 2.
Insérer la base de la poignée dans l’assemblage de la roue
comme indiqué.
Fixer la poignée à l’aide de deux vis Phillips. Serrer à la
main seulement. Éviter le serrage excessif.
INSTALLATION DE L’ENSEMBLE POIGNÉE ET
ROUE SUR LE NETTOYEUR À PRESSION
Voir la figure 3 à 5.
Incliner légèrement la base du nettoyeur à pression vers
l’avant.
Aligner la languette incurvée de l’assemblage de la roue
avec la fente à la base du nettoyeur à pression.
Insérer la languette avec un léger angle vers le bas et
déplacer la poignée et l’assemblage de la roue vers le haut
tout en le poussant dans l’appareil.
En plaçant la poignée au même niveau que l’arrière de
l’appareil, installer le couvercle de la poignée.
Fixer le couvercle de la poignée à l’aide des deux vis Phillips
restantes. Serrer à la main seulement. Éviter le serrage
excessif.
CONNEXION DU LANCE DE PULVÉRISATION
SUR DE POIGNÉE DE GÂCHETTE
Voir la figure 6.
Pousser l’extrémité de la lance d’arrosage dans la poignée
à gâchette et la tourner dans le sens horaire afin de la fixer
solidement.
Tirer sur le lance d’arrosage pour s’assurer qu’il est fixé
solidement.
CONNEXION DU FLEXIBLE HAUTE
PRESSION SUR DE POIGNÉE DE GÂCHETTE
Voir la figure 7.
Visser le collier du flexible sur le raccord de la poignée de
gâchette en le tournant vers la droite. Serrer fermement.
NOTE : S’assurer de ne pas déformer le filetage, ce qui
peut causer des fuites à la poignée à gâchette pendant\
l’utilisation.
Tirer sur le tuyau pour s’assurer qu’il est correctement
bloqué.
ASSEMBLAGE
8 — Français
CONNEXION DU FLEXIBLE HAUTE
PRESSION SUR LA POMPE
Voir la figure 8.
NOTE : Pour plus d’informations, consultez le site
Raccordement du tuyau de siphon au nettoyeur à pression
plus loin dans l’assemblage si vous devez vous raccorder à
une source d’eau non pressurisée.
Dérouler complètement et redresser le tuyau haute pression
pour éviter les pincements.
NOTE : Voir Utilisation du tuyau haute pression au
chapitre Utilisation pour obtenir plus d’information au sujet
de l’utilisation du tuyau haute pression.
Aligner le collier du tuyau sur le raccord fileté de la pompe.
Installer le collier du flexible haute pression sur le raccord
fileté.
Tourner le collier vers la droite et la serrer fermement sur
la pompe.
NOTE : Prendre soin d’éviter la déformation du filetage, ce
qui peut causer des fuites au tuyau pendant l’utilisation.
Tirer sur le tuyau pour s’assurer qu’il est solidement assujetti.
BRANCHER LE TUYAU D’ARROSAGE
AU LAVEUSE À PRESSION (SI UN TUYAU
D’ARROSAGE EST UTILISÉ)
Voir la figure 9.
AVIS :
Toujours respecter tous les règlements locaux au moment
de brancher les tuyaux flexibles à l’alimentation principale
en eau. Dans certaines régions, l’unité ne doit pas être
reliée directement à l’alimentation publique en eau
potable pour éviter que des produits chimiques affectent
le système. Un raccordement direct est généralement
permis si une bâche de récupération ou un dispositif
anti-refoulement est utilisé.
L’alimentation en eau doit provenir d’une conduite principale
d’alimentation en eau. NE JAMAIS utiliser l’eau chaude ou
l’eau des piscines, lacs, etc. Avant de connecter le tuyau
d’arrosage au laveuse à pression :
Faire circuler l’eau dans le flexible pendant 30 secondes
pour le débarrasser des débris.
Inspecter le tamis dans l’arrivée d’eau.
Si le tamis est endommagé, ne pas utiliser l’équipement
avant d’avoir remplacé le tamis.
Si le tamis est sale, le nettoyer avant de connecter le tuyau
d’arrosage à l’équipement.
Pour connecter le tuyau d’arrosage à la machine :
Dérouler complètement le boyau d’arrosage ou le retirer
complètement du dévidoir pour éviter les pincements.
NOTE : Il doit y avoir un minimum de 3 m (10 pi) de tuyau
entre l’admission du laveuse à pression et le robinet de
tuyau ou le robinet de sectionnement (comme un connecteur
de sectionnement en « Y »).
Le robinet de tuyau étant complètement fermé, fixer
l’extrémité du tuyau d’arrosage sur l’arrivée d’eau. Serrer
à la main.
AVIS :
Ne pas faire fonctionner de la laveuse à pression sans que
l’arrivée d’eau soit connectée et activée. Ne pas respecter
cette directive peut faire en sorte d’endommager les
joints d’étanchéité haute pression et de réduire la durée
de vie utile de la pompe. Dérouler complètement le tuyau
et s’assurer qu’il ne se coince pas dans les pneus, dans
des roches ou tout autre objet susceptible de couper ou
de réduire l’alimentation en eau de la laveuse à pression.
RACCORDEMENT DU TUYAU-SIPHON AU LA
LAVEUSE À PRESSION
Voir les figures 10 et 11.
The siphon hose can be submerged directly into any fresh
water source like a lake, pool, or a 5 gal. bucket for maximum
portability
Dérouler complètement et redresser le tuyau-siphon pour
éviter les pincements.
Inspecter le tamis dans l’arrivée d’eau.
Si le tamis est endommagé, ne pas utiliser l’équipement
avant d’avoir remplacé le tamis.
Si le tamis est sale, le nettoyer avant de connecter le tuyau
du siphon à l’équipement.
Installer le raccord rapide mâle dans l’entrée de la pompe
du nettoyeur haute pression.
Aligner le collier de connexion rapide du tuyau de siphon
sur le raccord rapide mâle de l’entrée de la pompe.
Pousser le collier sur le raccord rapide mâle jusqu’à ce
qu’il s’enclenche solidement en place.
Tirer sur le tuyau pour s’assurer qu’il est solidement assujetti.
Ensuite, retirer le tuyau haute pression de la sortie de la
pompe.
Installer l’adaptateur auto-amorçant dans la sortie de la
pompe du nettoyeur à pression.
NOTE : L’adaptateur auto-amorçant doit être installé lors
de l’utilisation du tuyau siphon immergé dans une source
d’eau non pressurisée. L’utilisation de l’adaptateur auto-
amorçant n’est pas nécessaire en cas de raccordement à
une alimentation en eau sous pression.
Installer le tuyau haute pression sur l’adaptateur auto-
amorçant du nettoyeur à pression.
ASSEMBLAGE
9 — Français
AVERTISSEMENT :
Ne pas laisser la familiarité avec le produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non recommandés
par le fabricant pour ce produit. L’utilisation de pièces
et accessoires non recommandés peut entraîner des
blessures graves.
AVERTISSEMENT :
Ne jamais diriger le jet d’eau vers des personnes, animaux
domestiques ou dispositifs électriques. Le non-respect
de cet avertissement pourrait entraîner des blessures
graves, de décharge électrique ou la mort.
AVIS :
Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de
fixation et les chapeaux et ne pas utiliser le produit tant
que toutes les pièces manquantes ou endommagées
n’ont pas été remplacées. Veuillez communiquez avec le
service à la clientèle ou avec un centre de service autorisé
pour obtenir de l’assistance.
APPLICATIONS
Cet outil peut être utilisé autour de la maison pour nettoyer
la plupart des petites surfaces extérieures horizontales ou
verticales, les petits objets et petites structures extérieurs,
l’équipement et les outils extérieurs. * Utile pour :
Éliminer la saleté de plusieurs types de surfaces verticales
extérieures comme les murs extérieurs de la maison, le
parement, les clôtures, briques, béton, pierres, etc.
Laver les bateaux, mobilier extérieur, équipements de
jardinage motorisés ou manuels, gouttières, moustiquaires,
barbecues, équipements de terrain de jeux, etc.
*Toujours, faire un essai préalable sur une petite surface
dissimulée.
INSTALLATION / RETRAIT DES BLOC-PILES
Voir la figure 12.
Le compartiment de pile possède des fentes pour accueillir
deux blocs-piles de 40 V compatibles. Les deux ports sont
actifs, mais un seul bloc-pile (installé dans l’un des deux
emplacements) est nécessaire pour faire fonctionner la laveuse
à pression. Toutefois, pour atteindre la puissance et l’autonomie
maximum, installer les deux blocs-piles complètement chargés
avant le fonctionnement.
NOTE : Pour un rendement optimal, il est recommandé
d’utiliser les deux blocs-piles de 40 V compatibles de 4 Ah
ou d’intensité supérieure. Consulter le supplément relatif à
l’outil, l’appareil, le bloc-pile et le chargeur 988000-842 pour
connaître la liste des piles compatibles.
Pour installer le ou les bloc-pile :
Ouvrir la couvercle des piles.
Aligner les nervures sur le bloc-piles avec les rainures de
la prise de pile et insérer le bloc-piles comme illustré.
AVERTISSEMENT :
S’assurer que le loquet au bas du bloc-piles s’enclenche
et que le bloc-piles est installé et fixé correctement au
tondeuse avant de commencer le travail. Ne pas installer
et fixer correctement le bloc-piles peut provoquer la chute
de ce dernier et occasionner des blessures graves.
Répéter les étapes pour installer la deuxième pile, le cas
échéant.
Fermeture la couvercle des piles.
Retrait du bloc-piles :
Ouvrir la couvercle des piles.
Appuyeretmaintenirenfoncéleboutonduloquetdubloc-
piles situé au bas du bloc-piles.
Retirer le bloc-piles du laveuse à pression.
Fermeture la couvercle des piles.
Pour prendre connaissance des consignes de chargement,
consulter le manuel d’utilisation des piles et des chargeurs.
MISE EN MARCHE / ARRÊT DU LAVEUSE À
PRESSION
Voir la figure 13.
AVIS :
Ne pas faire fonctionner de la laveuse à pression sans que
l’arrivée d’eau soit connectée et activée. Ne pas respecter
cette directive peut faire en sorte d’endommager les
joints d’étanchéité haute pression et de réduire la durée
de vie utile de la pompe. Dérouler complètement le tuyau
et s’assurer qu’il ne se coince pas dans les pneus, dans
des roches ou tout autre objet susceptible de couper ou
de réduire l’alimentation en eau de la laveuse à pression.
UTILISATION
10 — Français
Avant de démarrer le moteur :
Raccordez le tuyau d’arrosage ( ou le tuyau du siphon si
vous utilisez une source d’eau non pressurisée ).
NOTE : S’assurer que le tamis de l’arrivée d’eau de la
laveuse à pression est installée et non obstrué avant le
raccordement.
Mettre en marche le boyau d’arrosage ou ouvrir le robinet
du réservoir d’eau, puis appuyer sur la gâchette à haute
pression pour relâcher la pression d’air. Dès qu’un jet d’eau
régulier est pulvérisé, relâcher la gâchette ou immerger le
tuyau du siphon dans la source d’eau douce.
NOTE : S’assurer que le robinet est complètement ouvert
et que le tuyau ne fuit pas et qu’il n’est pas plié. Si vous
utilisez le tuyau du siphon, assurez-vous que le filtre est
complètement immergé sous la surface de l’eau.
Pour faire démarrer le moteur :
Après s’être assuré que l’interrupteur est réglé à la
position arrêt (O), installer le bloc-pile tel qu’il est décrit
précédemment.
Appuyer sur le bouton marche ( I ) de l’interrupteur pour
démarrer le moteur.
Pour faire arrêter le moteur :
Régler l’interrupteur de marche/arrêt à la position arrêt (O).
Tirer sur la gâchette pour relâcher la pression d’eau.
NOTE : La laveuse à pression peut être en marche et le
système peut être sous pression même si l’utilisateur
n’entend pas fonctionner la pompe ou le moteur. Toujours
agir avec précaution autour de la laveuse à pression.
UTILISATION DU MODE AMPLIFIÉ
Voir la figure 13.
Le mode amplifié augmente temporairement la pression d’eau
pour traiter les tâches de nettoyage plus difficiles. Une fois
activé, le mode amplifié terminera automatiquement son
cycle après 8 minutes ou appuyer de nouveau sur le bouton
d’amplification pour revenir en mode normal d’opération.
Après un cycle complet du mode amplifié, 8 minutes de
fonctionnement normal ou du repos est nécessaire avant
de répéter le mode amplifié. Si le bouton d’amplification est
appuyé avant, la DEL du bouton clignotera pour indiquer que
le mode amplifié n’est pas encore disponible.
FONCTIONNEMENT POIGNÉE DE GÂCHETTE
Voir la figure 14.
AVERTISSEMENT :
Tenir fermement la poignée de gâchette avec les deux
mains. La force de réaction peut faire bouger la poignée
à gâchette lorsque la gâchette est enfoncée. Ne pas
maintenir fermement la poignée peut provoquer une perte
de contrôle et occasionner des blessures à l’opérateur
et aux autres personnes.
Appuyer sur la gâchette et la maintenir enfoncée pour
actionner le laveuse à pression.
Relâcher la gâchette pour arrêter le jet d’eau de la buse.
Pour engager le verrouillage :
Appuyer sur le bouton de verrouillage jusqu’à ce qu’il
s’enclenche dans la fente.
Pour désengager le verrouillage :
Appuyer sur le bouton de verrouillage pour le mettre dans
sa -position originale.
Commencer en plaçant la buse à une distance de 30 à 60 cm
(1 à 2 pi) de la surface à nettoyer, et se rapprocher lentement de
la surface jusqu’à ce que l’intensité de nettoyage soit atteinte.
Si la buse est trop proche, le jet peut endommager la surface.
SÉLECTIONNER LA BUSE À RACCORD
RAPIDE APPROPRIÉE POUR LA TÂCHE
Voir la figure 15.
Chacune de buses offre une configuration de jet différente.
Avantde commencertout nettoyage, sélectionner la buse
convenant le mieux pour l’application. Consulter le Guide de
sélecteur de buse pour en savoir plus au sujet de l’utilisation
de chaque buse.
AVERTISSEMENT :
NE JAMAIS retirer de buse sans avoir d’abord éteint
le moteur, retiré le bloc-pile, relâcher la pression d’eau
de la poignée à gâchette, et avoir verrouillé la poignée
à gâchette. NE JAMAIS pointer la buse en direction du
visage ou d’autres personnes. Le dispositif de raccord
rapide contient de petits ressorts qui peuvent éjecter
la buse avec force. Ne pas respecter ces consignes
représente les risques de lésions oculaires ou de
blessures graves.
Pour installer une buse sur la lance d’arrosage :
Arrêter le laveuse à pression, retirer le bloc-piles et fermer
l’arrivée d’eau. Appuyer sur la gâchette pour relâcher la
pression d’eau.
Verrouiller la poignée de gâchette en poussant sur le bouton
de verrouillage jusqu’à ce qu’il s’engage dans la fente.
Tirer la bague à connexion rapide vers l’arrière.
Insérer en place la buse dans la lance d’arrosage.
Poussez en avant la bague de manière à ce que la buse
soit fixée solidement et vérifier le tout.
Pour retirer une buse de la lance d’arrosage une fois le
nettoyage terminé :
Arrêter le laveuse à pression, retirer le bloc-piles et fermer
l’arrivée d’eau. Appuyer sur la gâchette pour relâcher la
pression d’eau.
Verrouiller la poignée de gâchette en poussant sur le bouton
de verrouillage jusqu’à ce qu’il s’engage dans la fente.
Tirer et maintenir la bague à connexion rapide.
UTILISATION
11 — Français
UTILISATION
Enlever la buse en la retirant de la bague à connexion
rapide. Placer la buse dans le compartiment de rangement
des buses situé sur le dessus de l’unité.
UTILISATION DU TUYAU HAUTE PRESSION
AVERTISSEMENT :
Risque d’injection. Dérouler complètement et redresser
le tuyau flexible haute pression avant et pendant
chaque utilisation pour éviter les pincements. Dérouler
complètement et redresser le tuyau flexible haute
pression avant et pendant chaque utilisation pour
éviter les pincements. Si le revêtement extérieur est
endommagé, cesser immédiatement l’utilisation du tuyau
et le remplacer. Un tuyau flexible pincé ou endommagé
peut causer une perte de pression pouvant nuire à la
pulvérisation et provoquer des blessures graves.
Pour prévenir les dommages au revêtement extérieur :
Inspecter le tuyau avant chaque utilisation.
Dérouler complètement le tuyau et le raidir avant l’utilisation.
Ne pas laisser le tuyau haute pression s’entortiller.
Éloigner le tuyau flexible des surfaces chaudes et des
arêtes coupantes.
Ne pas tirer l’unité par le tuyau haute pression.
Ne pas laisser le tuyau s’écraser ou s’enrouler autour des
objets.
NETTOYAGE AVEC DU DÉTERGENT
Voir les figures 16 et 17.
Au moment de la vente, cette unité est conçue pour être utilisée
avec des détergents pour laveuses à pression se trouvant « en
aval ». Pour une utilisation avec des détergents se trouvant «
en amont », veuillez communiquez avec le service à la clientèle
ou avec un centre de service autorisé afin d’obtenir de plus
amples renseignements.
AVIS :
UTILISER UNIQUEMENT DES DÉTERGENTS CONÇUS
POUR LE LAVEUSE À PRESSION. Ne pas utiliser de
détergents domestiques, d’acides, de produits alcalins,
de javellisants, de solvants, de matières inflammables
et des solutions industrielles pouvant endommager
la pompe ou provoquer des dommages matériels.
Beaucoup de détergents doivent être mélangés avant
d’être utilisés. Préparer la solution de nettoyage selon
les instructions du flacon de solution. Toujours, faire un
essai préalable sur une petite surface dissimulée.

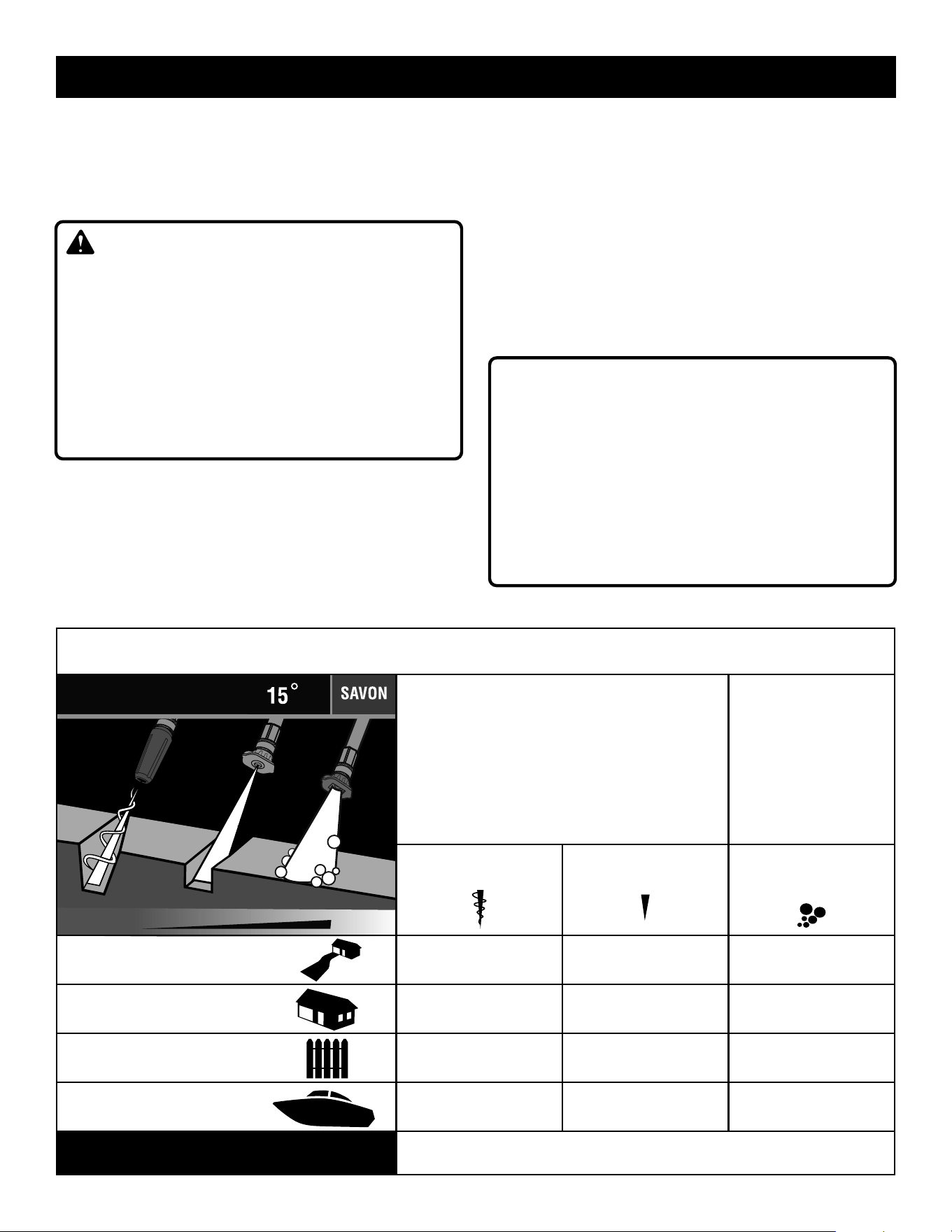

BUSE TURBO
ABRASIF LÉGER
GUIDE DE SÉLECTEUR DE BUSE
PRESSION ÉLEVÉE
(AUCUN SAVON LORS DE L’UTILISATION
DE CES BUSES)
PRESSION
FAIBLE
(POUR SAVON OU
RINÇAGE LÉGER)
Buse Turbo
15º
Buse bleue ou noir
pour savon
Béton, brique, maçonnerie
Parement, gouttières, maison
Clotures, terrasse, patio
Équipement de jardin,
bateau, VR
Buse recommandée
Utiliser avec prudence lors de certaines applications
12 — Français
Retirer le bloc-piles.
Verser le détergent dans le réservoir de de savon. Au
besoin, utiliser un entonnoir pour éviter de renverser
accidentellement du détergent en dehors du réservoir.
Si du détergent est renversé pendant le remplissage,
s’assurer que l’unité est propre et sèche avant de poursuivre
l’opération.
NOTE : L’unité est réglée pour une dilution de 1 sur 20, ce
qui permet généralement d’utiliser 3,79 l (1 gal) de détergent
pour laveuses à pression sans dilution supplémentaire.
Vérifier les directives jointes au détergent pour s’assurer
qu’aucune dilution supplémentaire n’est nécessaire.
Installer la buse bleue ou noir détergente sur la lancette
de pulvérisation.
Réinstaller le bloc-piles et mettre la laveuse à pression en
marche.
Appuyer sur la gâchette et attendre l’apparition du détergent
pendant environ 5 secondes.
Pulvériser le détergent sur une surface sèche à l’aide de
mouvements longs, uniformes, se chevauchant. Pour éviter
de laisser des marques, ne pas laisser le détergent sécher
sur la surface.
Avant d’arrêter le moteur :
Remplir le réservoir de savon avec de l’eau propre.
Pulvériser l’eau propre par la lance jusqu’à ce que le
réservoir soit vide.
S’il reste du détergent dans la lance, répéter en remplissant
à nouveau le réservoir avec de l’eau propre.
Arrêter le moteur.
NOTE: Le fait d’éteindre le moteur ne permet pas de libérer
la pression du système. Tirer sur la gâchette pour relâcher
la pression d’eau.
RINÇAGE AVEC LA LAVEUSE À PRESSION
Éteindre la laveuse à pression et couper l’alimentation en
eau. Appuyer sur la gâchette pour relâcher la pression
d’eau.
Enclencher le verrou de la poignée à gâchette en soulevant
le bouton de verrouillage jusqu’à ce qu’il s’enclenche dans
la fente.
Retirer le savon la buse et placer la main sur la buse et tirer
sur le collier du raccord rapide. Ranger la savon la buse
dans le compartiment du dessus de la machine prévu à
cet effet.
Sélectionner la buse appropriée pour le travail. Consulter
le tableau plus haut dans ce manuel pour choisir la buse
appropriée.
Commencer la pulvérisation d’eau au haut de la surface à
rincer et poursuivre l’opération vers le bas, en chevauchant
les passages.
UTILISATION PROTECTEUR DE POMPE
Voir la figure 18.
L’utilisation régulière d’un protecteur de pompe vendu en
magasin prolonge la durée de vie de la laveuse à pression
parce qu’il élimine les dépôts de minéraux de l’eau, lubrifie
les joints d’étanchéité et les pistons de la pompe et prévient
les dommages causés par le gel. Le protecteur de pompe doit
être ajouté à l’appareil après chaque utilisation ou avant le
remisage. Le protecteur de pompe est offert chez le détaillant
où la laveuse à pression a été achetée ou en appelant le
Service à la clientèle.
Les instructions suivantes sont pour un protecteur de pompe
typique mais toujours suivre les instructions fournies par le
fabricant du protecteur de pompe.
Arrêter la laveuse à pression, retirer le bloc-piles, et fermer
l’alimentation d’eau. Tirer sur la gâchette pour relâcher
la pression d’eau.
Débrancher tous les tuyaux.
Dévisser le bouchon vissé de la bouteille du protecteur
de pompe et retirer les sceaux de papier de la bouteille.
Réinstaller le bouchon sur la bouteille et visser fermement.
NOTE: Le joint de caoutchouc doit rester à l’intérieur du
bouchon vissé. S’il vient à sortir, s’assurer de le replacer
avant de revisser le bouchon.
Retirer le bouchon de la bouteille et visser fermement la
partie filetée de la bouteille à l’entrée d’eau de la laveuse
à pression.
Presser la bouteille afin de faire pénétrer le contenu dans
la pompe.
La pompe est protégée lorsque le fluide protecteur ressort
par la sortie de la pompe.
DÉPLACEMENT DU LAVEUSE À PRESSION
NOTE : Ne jamais soulever ou transporter cet outil par la
poignée et ne jamais placer d’appareil autrement qu’à la
verticale et sur ses roues.
Pour arrêter la laveuse à pression. Indiquer le buse dans
le sens sûre et appuyer sur la gâchette pour relâcher la
pression d’eau.
Retirer le bloc-piles.
Incliner légèrement l’appareil vers soi jusqu’à ce qu’il soit en
équilibre sur les roues, puis rouler vers l’endroit désiré. Ne
pas incliner vers l’avant ou les côtés lors du déplacement.
NE PAS tirer sur aucun tuyau pour tenter de déplacer
l’appareil.
UTILISATION
13 — Français
AVERTISSEMENT :
Avant d’inspecter, nettoyer ou entretenir l’équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s’arrêtent, retirer le bloc-piles, et tirer sur la
gâchette pour libérer la pression d’eau. Le non-respect de
ces instructions pourrait entraîner des blessures graves
ou des dégâts matériels.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. L’usage de toute autre
pièce pourrait créer une situation dangereuse ou
endommager l’outil.
AVERTISSEMENT :
Ne jamais utiliser de l’eau ou une autre liquide pour
nettoyer ou rincer la produit et n’exposez pas à la
pluie. La remiser à l’intérieur dans un endroit sec. Les
liquides corrosifs, l’eau et les produits chimiques peuvent
s’infiltrer dans le composants électroniques et/ou le
compartiment de la pile et endommager les composants
électroniques et/ou le bloc-pile, ce qui peut entraîner
un court-circuit, augmenter le risque d’incendie ou des
blessures corporelles graves. Enlever toute accumulation
de la saleté et les débris sur la produit de temps en temps
avec un linge sec.
AVIS :
Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de
fixation et les chapeaux et ne pas utiliser le produit tant
que toutes les pièces manquantes ou endommagées
n’ont pas été remplacées. Veuillez communiquez avec le
service à la clientèle ou avec un centre de service autorisé
pour obtenir de l’assistance.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui pourrait entraîner
des blessures graves.
LUBRIFICATION POUR LA POMPE
La pompe est enduits d’une quantité suffisante de lubrifiant
de haute qualité pour la durée de vie de l’outil, dans des
conditions d’utilisation normales. Aucune autre lubrification
n’est donc nécessaire.
ENTRETIEN DE LA POMPE
Inspectez visuellement et régulièrement la pompe. Si vous
constatez une fuite d’huile autour des joints d’étanchéité de
la pompe, confiez la réparation de la laveuse à pression à un
centre de réparations agréé.
La pompe de la laveuse à pression ne renferme aucune pièce qui
peut être réparée par l’utilisateur. Toute tentative de procéder
à l’entretien de la pompe ou de la modifier peut endommager
la laveuse à pression et annuler la garantie du produit.
ENTRETIEN DE BUSE
Voir la figure 19.
Une pression de pompe excessive (sensation d’impulsion
au serrage de la gâchette) peut être le résultat d’une buse
bouchée ou sale.
Arrêter le laveuse à pression, et fermer l’arrivée d’eau.
Appuyer sur la gâchette pour relâcher la pression d’eau.
Retirer le bloc-piles.
Retirer la buse de la lance de pulvérisation.
AVERTISSEMENT :
NE JAMAIS retirer de buse sans avoir d’abord éteint
le moteur, relâcher la pression d’eau de la poignée à
gâchette, et avoir verrouillé la poignée à gâchette. NE
JAMAIS pointer la buse en direction du visage ou d’autres
personnes. Le dispositif de raccord rapide contient de
petits ressorts qui peuvent éjecter la buse avec force. Ne
pas respecter ces consignes représente les risques de
lésions oculaires ou de blessures graves.
ENTRETIEN
14 — Français
Pour retirer toute matière étrangère engorgeant ou obstruant
la buse, souffler les débris ou les retirer à l’aide d’une aiguille
fine (non inclus).
À l’aide d’un tuyau de jardin, retirer les débris se trouvant
dans la buse en effectuant un rinçage à contre-courant
(rincer la buse uniquement avec de l’eau en laissant celle-ci
couler en sens inverse ou de l’extérieur vers l’intérieur).
Raccorder la buse à la lance d’arrosage.
Réinstaller le bloc-piles.
REMISAGE DU LAVEUSE À PRESSION
Voir le figure 20.
NOTE : L’utilisation régulière d’un protecteur de pompe
permettra une meilleure performance de l’appareil et
augmentera la durée de vie de la pompe.
Remiser la machine dans un endroit sec à l’abri des intempéries.
Il est important de remiser ce produit à l’abri du gel. Toujours
vider l’eau de tous les flexibles, de la pompe, et du réservoir
de savon avant de remiser l’équipement.
S’assurer que le commutateur marche/arrêt est en position
arrêt ( O ).
Retirer le bloc-piles et emmagasiner dans un emplacement
assuré de la portée d’enfants.
Débrancher tous les tuyaux.
Enroulez soigneusement le tuyau haute pression et rangez-
le à l’aide du crochet et de la sangle à boucle.
Incliner l’appareil comme illustré pour permettre la vidange
de toute eau résiduelle dans la pompe par l’entrée de la
pompe.
AVIS :
Si la température de l’endroit où est rangée la laveuse
à pression s’abaisse sous 0 °C (32 °F), l’utilisation d’un
protecteur de pompe est requise avant le rangement de
l’appareil afin d’éviter les dommages causés par le gel.
Les dommages causés par le gel annuleront la garantie.
Faites pivoter la lance de pulvérisation vers la gauche pour
la détacher de la poignée de gâchette. Rangez la lance de
pulvérisation et la poignée de gâchette dans leur espace
de rangement respectif.
Remiser l’unité et les accessoires dans un secteur qui
n’atteint pas les températures inférieures à 0 °C. Ne pas
ranger près de la fournaise ou près des autres sources de
chaleur qui pourrait sécher les joint d’étanchéité de pompe.
Ce produit est accompagné d’une garantie limitée de
cinq (5) ans pour utilisation personnel, familiales ou domestiques
(90 jours pour utilisation affaires ou commerciaux). Pour obtenir
les détails de la garantie, visiter le site www.ryobitools.com
ou appeler (sans frais) au 1-800-525-2579.
ENTRETIEN
15 — Français
PROBLÈME CAUSE POSSIBLE SOLUTION
La laveuse à pression ne démarre
pas lorsque l’utilisateur appuie sur la
gâchette
La pile non installé.
La pile est basse dans la charge
Le commutateur marche/arrêt est à la
position arrêt ( O )
Pression d’eau dans le tuyau
Installer le bloc-pile.
Charger le bloc-pile.
Mettre le commutateur marche/arrêt à
la position marche ( I ).
Appuyer sur la gâchette pour relâcher
la pression d’eau.
La pompe ne produit pas de pression Débit d’alimentation en eau insuffisant
Fuites à la lancette
Buse obstruée
Pompe défectueuse
Air dans la conduite
Le filtre d’entrée est encrassé ou sale
Fournir un débit d’eau adéquat.
Vérifier des connexions et/ou remplacer
la lancette.
Nettoyer la buse.
Contacter un centre de réparations
agréé.
Appuyer sur la gâchette de la lancette
pour chasser l’aire de la conduite.
Retirer le filtre d’entrée, le rincer à l’eau
chaude et le replacer dans l’unité.
La machine ne parvient pas à la
pression correcte de fonctionnement
Diamètre du flexible insuffisant
Arrivée d’eau réduite
Alimentation en eau insuffisante
Fuite du tuyau
Remplacer le tuyau
Remplacer par un tuyau d’arrosage de
19 mm (3/4 po).
S’assurer que le tuyau n’est pas
entortillé ou obstrué et qu’il ne présente
pas de fuites.
Ouvrir complètement le robinet d’eau.
Remplacer le tuyau.
Éliminer le pli du tuyau.
Il n’y a pas de détergent Le réservoir de savon est vide
Le circuit d’alimentation en eau
estinadéquat ou encrassé
Buse incorrecte installée
Remplacer la poche de détergent.
Vérifier le boyau d’arrosage afin
des’assurer qu’il ne comporte pas de
noeuds ou de fuites et qu’il n’est pas
obstrué.
Installer la buse bleue ou noir à
détergent.
Présence de fuites dans la lance Remplacement du joint torique requis Remplacer le joint torique. Si le
problème persiste, communiquer
avec le centre de réparations agréé afin
d’obtenir une nouvelle lance.
DÉPANNAGE
2 — Español
ADVERTENCIA:
Lea y comprenda todas las instrucciones. El
incumplimiento de todas las instrucciones siguientes
puede causar descargas eléctricas, incendio y/o lesiones
graves.
GUARDE ESTAS INSTRUCCIONES ÁREA DE
TRABAJO
Familiarícese con la herramienta. Lea cuidadosamente
el manual del operador. Aprenda los usos y limitaciones
de la máquina, así como los posibles peligros específicos
de esta herramienta.
Mantenga las protecciones en su lugar y en buenas
condiciones de trabajo. Nunca utilice la herramienta
con ninguna de las protecciones o cubiertas quitadas.
Asegúrese de que todas las protecciones estén funcionando
de forma correcta antes de utilizar la unidad.
Retire toda llave y herramienta de ajuste. Adquiera el
hábito de verificar que se haya retirado de la herramienta
eléctrica toda llave y herramienta de ajuste antes de
encenderla.
Para reducir el riesgo de lesiones, mantenga a alejados
a niños y demás circunstantes. Todos los presentes deben
llevar puestos anteojos de seguridad y permanecer a una
distancia segura del área de trabajo.
Mantenga alejadas del área de trabajo a todas las
personas, particularmente a los niños de corta edad, y
también a las mascotas.
Use la herramienta adecuada a la tarea. No fuerce la
herramienta ni ningún accesorio a efectuar tareas para
las que no están hechos. No la use para propósitos no
indicados en las instrucciones.
Vístase adecuadamente. Use pantalones largos y
mangas largas. No vista ropas, corbatas o joyas holgadas.
Pueden resultar atrapadas y tirar de usted hacia piezas
en movimiento. Se recomiendan guantes y calzado
antiderrapantes al trabajar al aire libre. Si tiene el pelo largo
cúbraselo de alguna manera para contenerlo.
No accione el equipo cuando esté descalzo o al llevar
puestas sandalias o calzado liviano similar. Use calzado
de seguridad que le proteja sus pies y mejore su postura
en superficies resbaladizas.
Tenga suma precaución para evitar resbalarse o caer.
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma ANSI
Z87.1. Con el cumplimiento de esta regla se reduce el
riesgo de lesiones corporales serias.
No se estire ni se pare sobre escalones, escaleras,
azoteas o soportes inestables. Mantenga una postura
firme y buen equilibrio en todo momento.
Utilice sólo accesorios recomendados. El empleo de
accesorios inadecuados puede presentar riesgos de
lesiones.
Siga las instrucciones de la mantenimiento especificadas
en este manual.
Inspeccione las piezas dañadas. Antes de seguir
utilizando la herramienta, es necesario inspeccionar
cuidadosamente toda protección o pieza dañada para
determinar si funcionará correctamente y desempeñará la
función a la que está destinada. Verifique la alineación de las
partes móviles, que no haya atoramiento de las mismas, que
no haya piezas rotas, el montaje de las piezas y cualquier
otra condición que pudiera afectar su funcionamiento.
Toda protección o pieza que esté dañada debe repararse
apropiadamente o reemplazarse en un centro de servicio
calificado.
Nunca deje desatendida ninguna herramienta en
funcionamiento. Apague la herramienta y retire el
paquete de baterías. No se aleje de la herramienta hasta
no verla completamente detenida.
Siga las recomendaciones del fabricante para lograr la
carga, descarga, transporte y almacenamiento seguros
de la máquina.
Familiarícese completamente con los controles.
Aprenda a detener la máquina y a liberar rápidamente la
presión.
Mantenga la herramienta seca, limpia y libre de aceite
y grasa. Siempre utilice un paño limpio para la limpieza
de la unidad. Nunca utilice fluidos para frenos, gasolina,
productos a base de petróleo ni solventes para limpiar la
herramienta.
Permanezca alerta y en control. Preste atención a lo
que esté haciendo y aplique el sentido común. No utilice
la herramienta cuando esté cansado. No se apresure.
No utilice la unidad si se encuentra bajo los efectos de
drogas, alcohol o medicamentos.
Revise el área de trabajo cada vez antes de utilizar esta
herramienta. Retire todos los objetos como piedras, vidrio
roto, clavos, alambre o cuerda que puedan salir disparados
o enredarse en la máquina.
No utilice la herramienta si el interruptor no apaga.
Lleve todo interruptor a un centro de servicio calificado
para que lo reparen.
Antes de limpiar, reparar o inspeccionar la máquina,
apague el motor y cerciórese de que se hayan detenido
todas las partes en movimiento. Retire el paquete de
baterías para evitar el arranque accidental de la unidad.
Evite tener un entorno de trabajo peligroso. No utilice
herramientas eléctricas en lugares húmedos o mojados ni
las exponga a la lluvia. Mantenga bien iluminada el área
de trabajo.
Nunca utilice la unidad en una atmósfera explosiva.
El chispeo normal del motor podría encender los gases
presentes.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
3 — Español
Nunca dirija un chorro de agua en dirección de personas
o animales, ni hacia dispositivos eléctricos.
Antes de iniciar cualquier operación de limpieza, cierre
puertas y ventanas. Despeje el área a limpiar y elimine
cualesquier desechos, juguetes, muebles de patio u otros
objetos que pudiesen crear un peligro.
Nunca alce ni transporte una máquina mientras se
encuentre en marcha.
Nunca ponga en marcha la máquina si se ha formado
hielo en cualquier parte del equipo.
No use soluciones ácidas, alcalinas, solventes,
materiales inflamables o de grado industrial en este
producto. Estos productos pueden causar lesiones físicas
al operador y daños irreparables a la máquina.
ADVERTENCIA: Los chorros de alta presión pueden ser
peligrosos si se utilizan indebidamente. Nunca dirija el
chorro a personas, animales, dispositivos eléctricos ni a
la máquina misma.
Sujete el mango con gatillo firmemente con ambas
manos. Se espera que el mango del gatillo se mueva
cuando se tire del gatillo como consecuencia de las fuerzas
de reacción. La inobservancia de esta advertencia podría
causar pérdida de control y lesiones a usted y a otras
personas.
Nunca intente efectuar ajuste alguno mientras el motor
está en marcha (excepto cuando así lo recomiende
específicamente el fabricante).
Cuando el motor esté en marcha, es imperativo que
las cubiertas de protección cubran las partes en
movimiento.
Antes de cada uso, inspeccione los pernos y las tuercas
para verificar que están apretados. Una tuerca o perno
sueltos pueden causar problemas graves en el motor.
Al dar servicio a la unidad, sólo utilice piezas de repuesto
recomendados o equivalentes. El empleo de piezas
diferentes puede causar un peligro o dañar el producto.
Use SOLAMENTE agua fría.
Nunca rocío cierra a la superficie para ser limpiado como
usted puede dañar la superficie.
Después de apagar el motor, siempre tire del gatillo
que se encuentra en el mango del gatillo para purgar la
presión almacenada en la manguera de alta presión. La
inobservancia de esta advertencia podría causar lesiones
corporales graves.
Nunca use agua ni otros líquidos para limpiar o enjuagar
la product y no exponga la unidad a la lluvia. Almacene
la unidad en el interior en un lugar seco. Los líquidos
corrosivos, el agua, y los productos químicos pueden
ingresar los componentes eléctricos del producto y/o al
compartimiento de la batería y dañar los componentes
eléctricos o el paquete de la batería, lo que podría resultar
en un corto circuito, mayor riesgo de incendio y lesiones
personales graves. Retire la acumulación de suciedad y
los residuos limpiando el producto con un trapo seco de
manera ocasional.
Para usarse sólo en el exterior.
Asegúrese de que la manguera de alta presión esté
conectada adecuadamente antes de usar el producto.
REGLAS DE SEGURIDAD ESPECÍFICAS
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
No utilice la unidad mientras fuma ni cerca de llamas
abiertas.
No utilice la unidad cerca de vegetación o ramas secas,
paños de textiles ni otros materiales inflamables.
ADVERTENCIA: Riesgo de inyección o de lesión – No
dirija el chorro hacia las personas.
4 — Español
No use aparatos accionados por baterías en la lluvia.
Quite o desconecte la batería antes de proporcionarle
servicio, realizarle una limpieza o quitar material del
aparato.
Usar este producto únicamente con la baterías y el
cargadors indicados en el folleto de la herramienta/
aparato/paquete de baterías/cargador complementario
988000-842.
Guarde los aparatos que no se están usando – Cuando
no está en uso, la podadora debe guardarse en el interior,
en un lugar seco y cerrado con llave, lejos del alcance de
los niños.
Cuando no esté usando el paquete de baterías,
manténgalo alejado de todo objeto metálico como
clips, monedas, llaves, clavos, tornillos u otros objetos
metálicos pequeños que puedan establecer conexión
entre ambas terminales. Realizar un cortocircuito en los
terminales de la batería puede provocar quemaduras o un
incendio.
No utilice un paquete de baterías o un artefacto que
esté dañado o modificado. Las baterías dañadas o
modificadas pueden tener un funcionamiento impredecible
que provoque incendios, explosiones o riesgo de lesiones.
No exponga el paquete de baterías o el artefacto al
fuego o a temperaturas excesivas. La exposición al fuego
o a temperatura sobre los 130 °C (265 °F) puede provocar
explosiones.
Siga todas las instrucciones de carga y no cargue
el paquete de baterías ni el aparato fuera del rango
de temperaturas especificado en las instrucciones.
Si realiza la carga en forma incorrecta o fuera de las
temperaturas del rango especificado puede dañar la batería
y aumentar el riesgo de incendios.
Verifique que un técnico de reparación calificado haga
el mantenimiento usando solo repuestos idénticos. De
esta manera se mantiene la seguridad del producto.
No deseche las baterías en el fuego. Las baterías pueden
estallar. Verifique los códigos de la localidad para conocer
posibles instrucciones especiales para desecharlas.
No abra ni desarme las baterías. El electrolito emitido
es corrosivo y puede causar daños en los ojos y en la piel.
Puede ser tóxico si se ingiere.
No coloque herramientas de baterías ni las baterías
mismas cerca del fuego o del calor. De esta manera se
reduce el riesgo de explosiones y de lesiones.
Las baterías pueden explotar en presencia de una
fuente de ignición, como una luz guía. Para reducir el
riesgo de lesiones corporales serias, nunca use un producto
inalámbrico en presencia de llamas vivas. La explosión
de una batería puede lanzar fragmentos y compuestos
químicos. En caso de exposición, enjuáguese con agua
de inmediato.
No aplaste, deje caer o dañe la batería. Nunca utilice
una batería o cargador que se ha caído, aplastado,
recibido un golpe contundente o ha sido dañado(a)
de alguna manera. Las baterías dañadas pueden sufrir
explosiones. Deseche de inmediato toda batería que haya
sufrido una caída o cualquier daño.
Tenga cuidado cuando maneje baterías a fin de no
realizar un cortocircuito en la batería con materiales
conductores como anillos, brazaletes y llaves. La batería
o el conductor pueden recalentarse y provocar quemaduras.
En condiciones extremas de uso o temperatura las
baterías pueden emanar líquido. Si el líquido llega a
tocarle la piel, lávese de inmediato con agua y jabón. Si
le entra líquido en los ojos, láveselos con agua limpia por
lo menos 10 minutos, y después busque de inmediato
atención médica. Con el cumplimiento de esta regla se
reduce el riesgo de lesiones corporales serias.
Guarde estas instrucciones. Consúltelas con frecuencia
y empléelas para instruir a otras personas que puedan
utilizar este producto. Si presta a alguien este producto,
facilítele también las instrucciones.
GUARDE ESTAS INSTRUCCIONES
REGLAS ESPECÍFICAS PARA EL FUNCIONAMIENTO A BATERÍA
5 — Español
Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la herramienta.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales
Lea manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.
Protección ocular
Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1.
Alerta de condiciones
húmedas
Riesgo de incendio y quemaduras. No exponga la batería, el
compartimento de la batería o componentes electrónicos a la
lluvia, el agua o líquidos. Cierre la tapa durante el uso. No use la
herramienta en pisos húmedos.
Riesgo de inyecciones
Para reducir el riesgo de una inyección o lesión, nunca dirija un
chorro de agua hacia personas o mascotas ni ponga ninguna
parte del cuerpo en el chorro. Las fugas presentes en mangueras
y acopladores también pueden causar lesiones por inyección. No
sujete ninguna manguera ni acoplador.
Riesgo de explosión
No pulverice líquidos inflamables. Líquidos inflamables y sus vapores
del mismo son explosivos y pueden causar quemaduras graves e
incluso la muerte.
Contragolpe
Para reducir el riesgo de lesiones por un contragolpe, sujete
firmemente el tubo rociador con ambas manos cuando esté encendida
la máquina.
Descarga eléctrica No use la cortadora cerca de líneas de alimentación o tomas eléctricas.
Quemaduras químicas
Para reducir el riesgo de lesiones o daños físicos, NO USE
SOLUCIONES ÁCIDAS, ALCALINAS, BLANQUEADORES,
SOLVENTES, MATERIALES INFLAMABLES O DE GRADO
INDUSTRIAL en este producto.
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa, la cual, si no se evita, causará lesiones graves
o mortales.
ADVERTENCIA:
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
graves o mortales.
PRECAUCIÓN:
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).
SÍMBOLOS
6 — Español
FAMILIARÍCESE CON LA LAVADORA DE
PRESIÓN
Vea la figura 1.
Para usar este producto con la debida seguridad se debe
comprender la información indicada en la producto misma
y en este manual, y se debe comprender también el trabajo
que intenta realizar. Antes de usar este producto, familiarícese
con todas las características de funcionamiento y normas de
seguridad del mismo.
SISTEMA AUTOMÁTICO DE INYECCIÓN
DE DETERGENTE
Vierta detergente en el tanque de jabón para aplicar detergente
rápida y fácilmente en su trabajo de limpieza. El uso de la
boquilla para jabón activará el inyector de detergente con
una razón de dilución de 20:1.
MODO DE IMPULSO
El modo de impulso proporciona un aumento en la presión de
agua para la eliminación de manchas más difíciles. Presione
el botón de impulso para activar y desactivar este modo
ALMACENAMIENTO DE LA MANGUERAS
Una vez que la manguera de alta presión esté enrollada,
cuélguela en el atrás de la máquina utilizando la tira de gancho
y lazada para ajustarla correctamente.
INTERRUPTOR DE ENCENDIDO
Con este interruptor se enciende y apaga la lavadora.
TANQUE DE JABÓN
Retire la tapa del tanque de jabón para agregar este líquido
a la lavadora de presión.
MANGUERA DE SIFÓN
La manguera de sifón con filtro proporciona al usuario
portabilidad total para extraer agua de cualquier fuente de
agua, como una piscina o una cubeta de agua de 18,9 l (5 gal).
También se puede conectar a una manguera de jardín para
un suministro continuo de agua.
SISTEMA DE DETENCIÓN TOTAL
La lavadora a presión está equipada con una función de
ahorro de energía que hace que el motor se detenga cada vez
que se suelta el mango del gatillo. El LED en el interruptor de
encendido/apagado parpadeará para indicar que el sistema
de detención total está activado.
NOTA: El ventilador continuará funcionando durante la
detención total para mantener el producto frío.
MANGO DEL GATILLO
El mango del gatillo dispone de una superficie de sujeción
ranurada la cual proporciona control adicional de dicho tubo
y reduce la fatiga del operador.
GATILLO CON SEGURO
Al tirar del gatillo sale un chorro de agua para limpiar con
alta presión. El seguro ofrece protección contra todo uso no
autorizado.
SÍMBOLOS
CARACTERÍSTICAS
ESPECIFICACIONES DEL PRODUCTO
Motor ...........................................................................40 V CC
Presión máxima*....................................................... 1 500 PSI
Flujo máximo
............................................4,54 LPM (1,2 GPM)
*Máximo que valora determinado por el estándar de PWMA PW101
Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la herramienta.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Símbolo de reciclado
Este producto utiliza baterías de iones de litio (Li-ion). Es posible que
algunas leyes municipales, estatales o federales prohíban desechar las
baterías en la basura normal. Consulte a las autoridades reguladoras
de desechos para obtener información en relación con las alternativas
de reciclado y desecho disponibles.
V
Voltios Voltaje
n
o
Velocidad en vacío Velocidad de rotación, en vacío
.../min
Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto
7 — Español
DESEMPAQUETADO
Este producto requiere armarse.
Corte cuidadosamente los lados de la caja y después retire
la producto y cualesquier accesorios de la caja. Asegúrese
de que estén presentes todos los artículos enumerados
en la Lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la Lista
de empaquetado ya está ensamblada al producto cuando
lo desempaqueta. El fabricante no ensambla las piezas de
esta lista en el producto. Éstas deben ser instaladas por
el usuario. El uso de un producto que puede haber sido
ensamblado de forma inadecuada podría causar lesiones
personales graves.
Inspeccione cuidadosamente la producto para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la producto y la haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar al
1-800-525-2579, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Lavadora de presión de 40 V
Conjunto de las ruedas
Mango
Cubierta del mango
Tornillos (4)
Manguera de alta presión de 7,6 m (25 pies)
Mango del gatillo
Tubo rociado
Boquillas (15º, turbo, jabón)
Adaptador de autocebado
Macho de conexión rápida
Manguera de sifón de conexión rápida de 3 m (10 pies) con filtro
Manual del operador
ADVERTENCIA:
Si hay piezas dañadas o faltantes, no utilice esta producto
sin haber reemplazado todas las piezas. Usar este
producto con partes dañadas o faltantes puede causar
lesiones serias al operador.
ADVERTENCIA:
No intente modificar esta producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato, el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones serias.
ADVERTENCIA:
No inserte el paquete de baterías sin haber terminado
de armarla. De lo contrario la unidad puede ponerse en
marcha accidentalmente, con el consiguiente riesgo de
lesiones serias.
CÓMO COLOCAR EL MANGO AL CONJUNTO
DE LAS RUEDAS
Vea la figura 2.
Inserte la base del mango en el conjunto de las ruedas
como se muestra en la imagen.
Asegure el mango con dos tornillos Phillips. Ajuste solo
con la mano. No ajuste de manera excesiva.
INSTALACIÓN DEL CONJUNTO DEL MANGO
Y LAS RUEDAS A LA LAVADORA A PRESIÓN
Vea las figuras 3 a 5.
Incline ligeramente la base de la lavadora a presión hacia
adelante.
Alinee la lengüeta curva del conjunto de las ruedas con la
ranura de la base de la lavadora a presión.
Inserte la lengüeta en un ligero ángulo hacia abajo y mueva
el conjunto del mango y las ruedas hacia arriba mientras
lo empuja hacia la unidad.
Con el mango al ras de la parte posterior de la unidad,
instale la cubierta del mango.
Asegure la cubierta del mango con los dos tornillos Phillips
restantes. Ajuste solo con la mano. No ajuste de manera
excesiva.
COMO CONECTAR EL TUBO ROCIADOR AL
MANGO DEL GATILLO
Vea la figura 6.
Empuje el extremo del tubo rociador dentro del mango del
gatillo y gírelo en sentido horario para asegurarlo.
Tire del tubo rociador para asegurarse de que esté
debidamente asegurada.
CÓMO CONECTAR LA MANGUERA DE ALTA
PRESIÓN AL MANGO DEL GATILLO
Vea la figura 7.
Enrosque el casquillo de la manguera de alta presión en el
acoplador de entrada el mango del gatillo; para ello, gire a
la derecha el casquillo de la manguera. Apriete firmemente.
NOTA: Tenga cuidado de no trasroscar la rosca, ya que esto
podría provocar que el mango del gatillo pierda durante
su uso.
Tire de la manguera para asegurarse de que esté
debidamente asegurada.
ARMADO
8 — Español
CÓMO CONECTAR LA MANGUERA DE ALTA
PRESIÓN A LA BOMBA
Vea la figura 8.
NOTA: Para obtener información adicional, consulte Conexión
de la manguera de sifón a la lavadora a presión más adelante
en Armado si se va a conectar la unidad a una fuente de agua
no presurizada.
Desenrolle y enderece completamente la manguera de alta
presión para evitar la formación de acodaduras.
NOTA: Vea Uso de la manguera de alta presión en la
sección Funcionamiento para obtener más información
sobre el uso de la manguera de alta presión.
Alinee el casquillo de la manguera con la salida con rosca
de la bomba.
Coloque el casquillo de la manguera de alta presión en la
conexión roscada.
Gire a la derecha el casquillo y fije firmemente la manguera
a la bomba.
NOTA: Tenga cuidado de no trasroscar la rosca, ya que
esto podría provocar que la manguera pierda durante su
uso.
Tire de la manguera para asegurarse de que esté
debidamente asegurada.
CÓMO CONECTAR UNA MANGUERA DE
JARDÍN A LA LAVADORA DE PRESIÓN
(SI USA UNA MANGUERA DE JARDÍN)
Vea la figura 9.
AVISO:
Siempre observe las normas locales cuando conecte las
mangueras a la tubería principal de agua. En algunas áreas
existen restricciones para la conexión directa al suministro
público de agua potable a fin de evitar la retroalimentación
de químicos al suministro de agua potable. La conexión
directa a través de un tanque receptor o de una válvula
contra reflujo suele estar permitida.
El suministro de agua debe venir de la tubería principal de
agua. NUNCA use agua caliente o agua de piscinas, lagos,
etc. Antes de conectar una manguera de jardín a la lavadora
de presión:
Deje correr agua por la manguera durante 30 segundos
para limpiar toda la basura que pueda haber en el interior
de la misma.
Inspeccione el cedazo de la entrada de agua.
Si está dañado el cedazo, no utilice la máquina sino hasta
haber reemplazado aquél.
Si está sucio el cedazo, límpielo antes de conectar la
manguera de jardín a la máquina.
Para conectar una manguera de jardín a la máquina:
Desenrolle completamente la manguera de jardín o quítela
completamente del carrete para evitar la formación de
acodaduras.
NOTA: Debe haber un mínimo de 3 metros (10 pies) de
manguera sin ninguna restricción en el flujo de la misma,
entre la entrada de la lavadora de presión y el grifo o válvula
de cierre (como un conector de cierre en “Y”).
Teniendo el grifo de la manguera completamente cerrado,
conecte el extremo de la manguera de jardín a la entrada
de agua. Efectúe el apriete con la mano.
AVISO:
No accione la bomba de la lavadora de presión sin que
el suministro de agua esté conectado y abierto; de lo
contrario, se pueden dañar los sellos de alta presión y
se puede acortar la vida útil de la bomba. Desenrolle la
manguera de su riel o bobina por completo y asegúrese de
que ninguna rueda, piedra o cualquier otro objeto no pise
la manguera, ya que puede disminuir o impedir el paso del
agua a la lavadora de presión.
CONEXIÓN DE LA MANGUERA DE SIFÓN AL
LAVADORA DE PRESIÓN
Vea las figuras 10 y 11.
The siphon hose can be submerged directly into any fresh water
source like a lake, pool, or a 5 gal. bucket for maximum portability
Desenrolle y enderece completamente la manguera de alta
presión para evitar la formación de acodaduras.
Inspeccione el cedazo de la entrada de agua.
Si está dañado el cedazo, no utilice la máquina sino hasta
haber reemplazado aquél.
Si está sucio el cedazo, límpielo antes de conectar la
manguera de sifón a la máquina.
Instale la conexión rápida macho en la entrada de la bomba
de la lavadora a presión.
Alinee el collar de conexión rápida de la manguera de sifón
con la conexión rápida macho en la entrada de la bomba.
Empuje el collar en la conexión rápida macha hasta que
encaje en su lugar de forma segura.
Tire de la manguera para asegurarse de que esté debidamente
asegurada.
A continuación, retire la manguera de alta presión de la salida
de la bomba.
Instale el adaptador de autocebado en la salida de la bomba
de la lavadora a presión.
NOTA: El adaptador de autocebado debe instalarse cuando
se usa la manguera de sifón sumergida en una fuente de
agua no presurizada. El uso del adaptador de autocebado
no es necesario cuando se conecta la unidad a un suministro
de agua presurizado.
Instale la manguera de alta presión en el adaptador de
autocebado de la lavadora a presión.
ARMADO
9 — Español
ADVERTENCIA:
No permita que su familarización con las producto lo
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1.
La inobservancia de esta advertencia puede permitir que
los objetos lanzados hacia los ojos puedan provocarle
lesiones graves.
ADVERTENCIA:
No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta producto. El empleo de
aditamentos o accesorios no recomendandos podría
causar lesiones serias.
ADVERTENCIA:
Nunca dirija un chorro de agua en dirección de personas o
animales, ni hacia dispositivos eléctricos. La inobservancia
de esta advertencia podría causar lesiones serias, una
descarga eléctrica e incluso la muerte.
AVISO:
Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Llame con el servicio al cliente o
contacto con un centro de servicio autorizado para recibir
asistencia.
USOS
Puede usar esta herramienta en la casa para limpiar la
mayoría de las superficies exteriores horizontales o verticales
pequeñas, las estructuras y objetos exteriores pequeños y las
herramientas y equipos para uso al aire libre.* Puede:
Quitar la suciedad de diversas superficies exteriores
verticales tales como exteriores de casas, revestimientos
de muros exteriores, cercas, paredes de ladrillo, hormigón
o piedra, etc.
Limpiar botes, muebles de patio, equipos de jardinería
eléctricos o no, canalones, paneles de ventanas, parrillas,
juegos para niños, etc.
*Siempre pruebe primero en un área poco notoria.
INSTALAR/DESMONTAJE LOS PAQUETES DE
BATERÍAS
Vea la figura 12.
El compartimento de la batería cuenta con ranuras para colocar
dos paquetes de baterías compatibles de 40 voltios. Ambos
puertos están activos, pero solo se necesita un paquete de
baterías (instalado en cualquier posición) para que funcione
la lavadora a presión. Sin embargo, para lograr la máxima
potencia y tiempo de funcionamiento, instale dos paquetes
de baterías completamente cargados antes del uso.
NOTA: Para lograr un rendimiento óptimo, le recomendamos
que use dos paquetes de baterías compatibles de 40 V y 4 Ah o
más. Consulte el suplemento de correlación de la herramienta/
el dispositivo/el paquete de baterías/el cargador 988000-842
para obtener una lista de baterías compatibles.
Para instalar los paquetes de baterías, siga estos pasos:
Abra la tapa de las baterías.
Alinee las costillas realzadas del paquete de baterías con
las ranuras del puerto de la batería e instale la paquete de
baterías como se muestra.
ADVERTENCIA:
Asegúrese de que el pestillo en la parte inferior del paquete
de baterías entre adecuadamente en su lugar y que el
paquete de baterías esté bien colocado y asegurado en el
puerto de batería de la podadora antes de que encenderla.
Una falla en colocar el paquete de baterías de forma segura
puede causar que el paquete de baterías se desprenda y
termine provocando lesiones corporales serias.
Repita el proceso para instalar la segunda batería si lo
desea.
Cierre la tapa de las baterías.
Extracción del paquete de baterías:
Abra la tapa de las baterías.
Presione y mantenga presionado el botón de la traba de
las baterías de la parte inferior del paquete de baterías.
Retire de la lavadora a presión el paquete de baterías.
Cierre la tapa de las baterías.
Para obtener instrucciones específicas de carga, lea el manual
del operador que se incluye con el cargador y la batería.
FUNCIONAMIENTO
10 — Español
ENCENDIDO Y APAGADO DE LA LAVADORA
DE PRESIÓN
Vea la figura 13.
AVISO:
No encienda la lavadora a presión si no hay un suministro
de agua conectado y encendido, dado que esto podría
dañar los sellos de alta presión y disminuir la vida útil de
la bomba. Desenrolle la manguera por completo de su
carrete o bobina y asegúrese de que la manguera no esté
restringida por neumáticos, rocas, ni ningún otro objeto
que pueda disminuir o bloquear el flujo de agua hacia la
lavadora a presión.
Antes de arrancar el motor:
Conecte los manguera de jardín (o la manguera de sifón
cuando utilice una fuente de agua no presurizada) .
NOTA: Asegúrese de que el filtro para la entrada de agua de
la lavadora a presión esté en su lugar y sin obstrucciones
antes de conectarla.
Abra el suministro de la manguera de jardín o abra la válvula
del tanque de agua, luego presione el gatillo de presión
alta para liberar la presión del aire. Cuando salga un chorro
constante de agua, suelte el gatillo o sumerja la manguera
de sifón en la fuente de agua dulce.
NOTA: Asegúrese de que el grifo esté abierto completamente
y de que no haya acodaduras o pérdidas en la manguera.
Si usa la manguera de sifón, asegúrese de que el filtro esté
completamente sumergido en la superficie del agua.
Para arrancar el motor:
Con el interruptor de encendido/apagado en la posición
apagado (O), instale los paquetes de baterías como se
describió anteriormente.
Coloque el interruptor de encendido/apagado en la posición
de encendido (I) para arrancar el motor.
Para apagar el motor:
Ponga el interruptor de encendido/apagado en la posición
apagado (O).
Oprima el gatillo para purgar el agua a presión.
NOTA: La lavadora de presión puede estar encendida y el
sistema puede tener presión aun cuando no se escuche
que la bomba y el motor están funcionando. Siempre tenga
precaución al estar cerca de la lavadora de presión.
CÓMO USAR EL MODO DE IMPULSO
Vea la figura 13.
El modo de impulso proporciona un aumento en la presión de
agua para tareas de eliminación de manchas más difíciles. Una
vez activado, el modo de impulso se apagará automáticamente
después de 8 minutos, o puede presionar el botón de impulso
nuevamente para volver al funcionamiento normal antes de ese
período. Después de un ciclo completo del modo de impulso,
se requieren 8 minutos de funcionamiento normal o descanso
antes de que pueda volver a activar este modo. Si presiona
el botón de impulso antes, el LED del botón parpadeará para
indicar que el modo de impulso aún no está disponible.
USO DEL MANGO DEL GATILLO
Vea la figura 14.
ADVERTENCIA:
Sujete el mango firmemente con ambas mano. Se espera
que el mango del gatillo se mueva cuando se tire del
gatillo como consecuencia de las fuerzas de reacción. La
inobservancia de esta advertencia podría causar pérdida
de control y lesiones a usted y a otras personas.
Para iniciar el chorro de agua, oprima y no suelte el gatillo.
Para interrumpir el flujo del chorro de agua por la boquilla,
suelte el gatillo.
Para accionar el seguro:
Suba el seguro hasta dejarlo trabado en la ranura.
Para quitar el seguro:
Baje el seguro a su posición original.
Comience con la boquilla a una distancia de entre 30 y 60 cm
(1 y 2 pies) de la superficie a limpiar y acérquese a la superficie
justo lo suficiente para alcanzar el nivel de limpieza deseado.
Si está demasiado cerca el chorro, puede dañar la superficie
que está limpiándose.

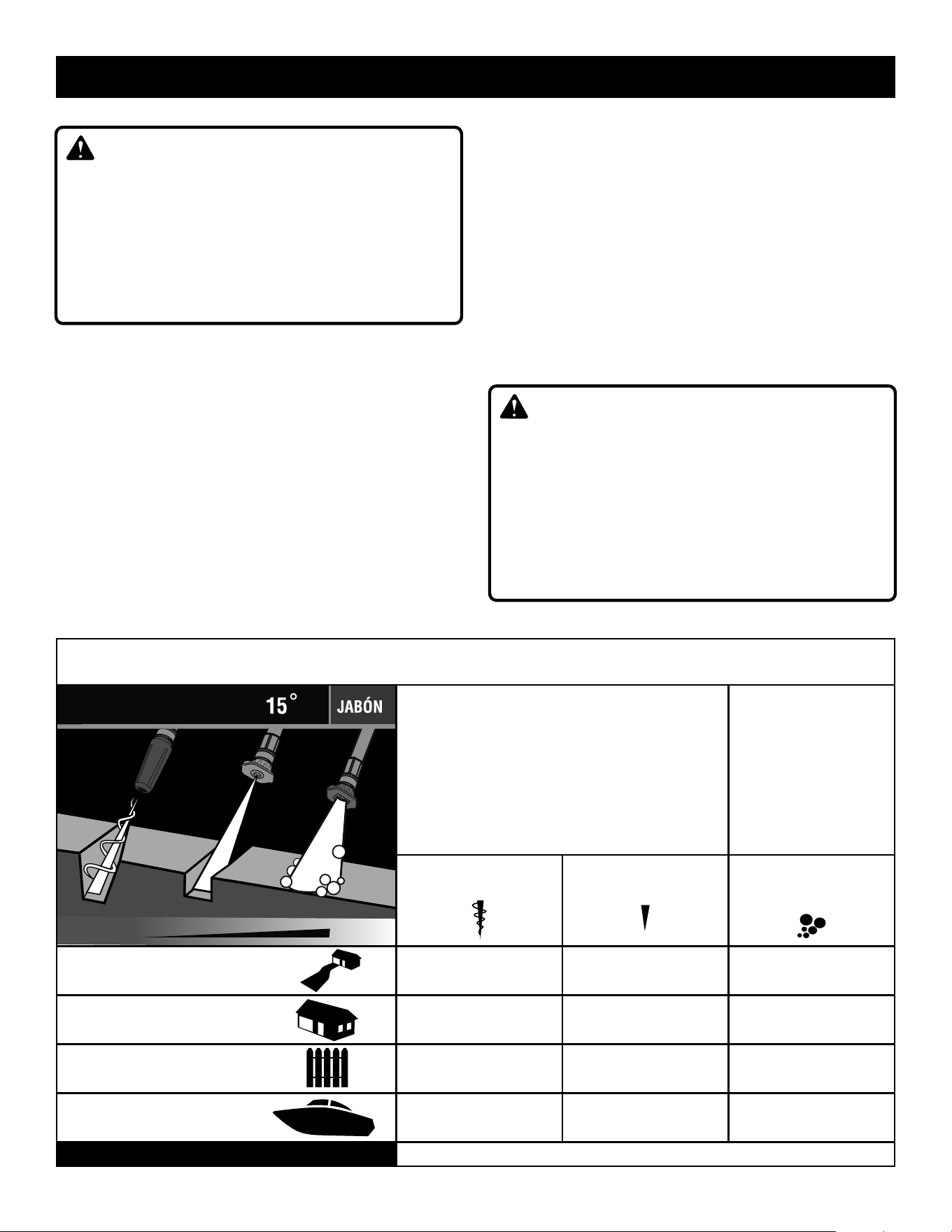

SELECCIÓN DE LA BOQUILLA CORRECTA
DE CONEXIÓN RÁPIDA PARA CADA
TRABAJO
Vea la figura 15.
Cada una de las boquillas tiene un patrón de rociado diferente.
Antes de empezar cualquier trabajo de limpieza, determine
cuál es la mejor boquilla para el trabajo. Vea la Guía de
selección de boquillas para obtener más información sobre
qué boquilla utilizar.
FUNCIONAMIENTO
11 — Español
FUNCIONAMIENTO
ADVERTENCIA:
NUNCA quite las boquillas sin antes apagar el motor, quitar
el paquete de baterías, liberar la presión de agua con el
gatillo y colocar la traba del gatillo. NUNCA apunte con la
boquilla a su rostro o al de otras personas. El elemento de
conexión rápida contiene pequeños resortes que podrían
eyectar la boquilla con fuerza. La inobservancia de estas
instrucciones podría provocar lesiones en los ojos y otras
lesiones personales graves.
Para conectar una boquilla el tubo rociador:
Apague la lavadora de presión, retire el paquete de baterías
y cierre el suministro de agua. Oprima el gatillo para
purgar el agua.
Accione el seguro el el mango de gatillo; para ello, suba
aquél hasta que se trabe en la ranura.
Tire del collar de conexión rápida.
Introduzca la boquilla en su lugar en el tubo rociador.
Empuje del collar adelante para que la boquilla quede
correctamente asegurada. Asegúrese de que la boquilla
esté asegurada.
Para desconectar la boquilla del tubo rociador una vez
comenzado el trabajo de limpieza:
Apague la lavadora de presión, retire el paquete de baterías
y cierre el suministro de agua. Oprima el gatillo para
purgar el agua.
Accione el seguro el el mango de gatillo; para ello, suba
aquél hasta que se trabe en la ranura.
Tire y sostenga el collar de conexión rápida.
Quite la boquilla tirando hacia atrás del collar de conexión
rápida. Coloque la boquilla en el lugar donde se guardan
éstas, en la parte superior de la máquina.
USO DE LA MANGUERA DE ALTA PRESIÓN
ADVERTENCIA:
Daño por inyecciones. Desenrolle por completo la
manguera de alta presión y enderécela antes de usarla
y durante el uso y no permita que se retuerza. La
manguera de alta presión tiene una cubierta exterior que
hace resistente a la manguera. Si la cubierta exterior
está dañada, deje de usar la manguera y remplácela
inmediatamente. Una manguera retorcido o dañada puede
tener una fuga de alta presión que puede provocar una
inyección u otras lesiones personales graves.
BOQUILLA
DE TURBO
ABRASIVO LEVE
GUÍA DE SELECCIÓN DE BOQUILLAS
ALTA PRESIÓN
(NO USE ESTAS BOQUILLAS CON JABÓN)
BAJA PRESIÓN
(PARA JABÓN O
ENJUAGUES LEVES)
Boquilla de turbo
15º
Boquilla azul o negro
para jabón
Cemento, ladrillo, mampostería
Revestimiento de muros exteriores,
canalones, casas
Cercas, terrazas, patios
Equipos de jardinería, botes,
casas rodantes
Boquilla recomendada Usar con cuidado en ciertas aplicaciones
12 — Español
Para evitar que el revestimiento externo se dañe:
Inspeccione la manguera antes de cada uso.
Desenrosque y estire la manguera antes de usarla.
Evite que la manguera de alta presión se retuerza.
Mantenga la manguera alejada de superficies calientes y
bordes filosos.
No arrastre la unidad cerca de la manguera de alta presión.
Evite que otros objetos aplasten la manguera o que ésta
se enrede con otros objetos.
LAVADO CON DETERGENTE
Vea las figuras 16 y 17.
Tal como se vende, esta unidad está diseñada para usarse con
detergentes para lavadoras a presión de “flujo descendente”.
Para convertir la lavadora de modo que se pueda utilizar con
detergentes de “flujo ascendente”, comuníquese con un centro
de servicio al cliente autorizado para obtener más información.
AVISO:
USE SÓLO DETERGENTES DISEÑADOS PARA
LAVADORAS DE PRESIÓN. No utilice los detergentes
caseros, soluciones ácidas, alcalinas, blanqueadores,
solventes, materiales inflamables o de grado industrial
pueden dañar la bomba o a la propiedad. Numerosos
detergentes requieren mezclarse antes de usarse.
Prepare la solución de limpieza de conformidad con las
instrucciones de la botella correspondiente. Siempre
pruebe en un área poco notoria antes de comenzar la
limpieza.
Retire el paquete de baterías.
Agregue el detergente en el tanque de jabón. De ser
necesario, use un embudo para evitar pérdidas de
detergente fuera del tanque. Si se producen pérdidas de
detergente durante el proceso de llenado, asegúrese de
limpiar y secar la unidad antes de proceder.
NOTA: La configuración de la máquina de esta unidad es
20:1, lo que generalmente permite el uso de 3,79 l (1 galón)
de detergente para lavadoras de presión sin más dilución.
Consulte las instrucciones de su detergente para asegurarse
de que no sea necesario realizar una dilución adicional.
Instale la boquilla azul o negro para jabón del tubo rociador.
Vuelva a instalar el paquete de baterías y encienda la
lavadora de presión.
Oprima el gatillo y espere aproximadamente 5 segundos
a que comience a salir detergente.
Rocíe el detergente en una superficie seca, con pasadas
largas uniformes traslapadas. Para evitar la formación de
franjas, no permita que seque el detergente en la superficie.
Antes de apagar el motor:
Llene el tanque de jabón con agua limpia.
Rocíe el agua limpia a través del tubo rociador hasta vaciar
el tanque.
Si queda jabón en el rociador, repita el proceso con un
segundo tanque de agua limpia.
Apague el motor.
NOTA: La presión del sistema no se aliviará apagando el motor.
Oprima el gatillo para purgar el agua a presión.
ENJUAGADO CON LA LAVADORA DE PRESIÓN
Apague la lavadora de presión y cierre el suministro de
agua. Oprima el gatillo para purgar el agua.
Accione el seguro el mango de gatillo; para ello, suba aquél
hasta que se trabe en la ranura.
Para quitar el jabón la boquilla, coloque la mano sobre ella
y a continuación tire del collar de conexión rápida. Coloque
el jabón la boquilla en el lugar donde se guardan éstas, en
la parte superior de la máquina.
Seleccione el ajuste de boquilla adecuado para el trabajo.
Para seleccionar la boquilla adecuada, consulte la tabla
más arriba en este manual.
Comience por la parte superior por enjuagar y avance hacia
abajo, traslapando cada pasada.
USO DEL PROTECTOR DE BOMBA
Vea la figura 18.
El uso regular del protector para bombas comercialmente
disponible prolonga la vida de la lavadora de presión, dado
que elimina los sedimentos minerales del agua dura, lubrica
las juntas y los pistones de la bomba y evita los daños por
congelación. El protector de bomba debe agregarse a la unidad
después de cada uso y antes de almacenarla. Este protector
puede comprarse en el minorista donde compró la lavadora de
presión o comunicándose con el servicio de atención al cliente.
Este protector de bomba puede comprarse en el minorista
donde compró la lavadora de presión o comunicándose con
el servicio de atención al cliente.
Las instrucciones siguientes son para un protector de bombas
típico pero siempre siga las instrucciones del fabricante del
protector de bombas que utiliza.
Apague el motor de la lavadora de presión, retire el paquete
de baterías, y cierre el suministro de agua. Tire del gatillo
para purgar el agua.
Desconecte todas las mangueras.
Desenrosque la parte superior de la botella del protector
de bomba y retire el sello de papel de la botella. Vuelva a
colocar la tapa en la botella y apriétela con fuerza.
NOTA: El sello de goma debe quedar dentro de la parte
superior roscada. Si se sale, asegúrese de volverlo a colocar
antes de colocarle la tapa.
Retire la tapa de la botella y calce el extremo roscado de
la botella bien en la entrada de agua de la bomba de la
lavadora de presión.
Apriete la botella para inyectar el contenido en la bomba.
La bomba está protegida cuando el líquido protector sale
por el orificio de descarga de la bomba.
FUNCIONAMIENTO
13 — Español
FUNCIONAMIENTO
ADVERTENCIA:
Antes de inspeccionar, limpiar o dar servicio a la máquina,
apague el motor, espere a que se detengan todas las
piezas en movimiento, retire el paquete de baterías y
aléjelo de ésta. El incumplimiento de cualquiera de estas
instrucciones puede causar lesiones serias.
ADVERTENCIA:
Siempre póngase protección ocular con protección lateral
con protección lateral con la marca de cumplimiento de
la norma ANSI Z87.1. Si no cumple esta advertencia, los
objetos que salen despedidos pueden producirle lesiones
serias en los ojos.
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes podría causar un
peligro o dañar el producto.
ADVERTENCIA:
Nunca use agua ni otros líquidos para limpiar o enjuagar
la product y no exponga la unidad a la lluvia. Almacene
la unidad en el interior en un lugar seco. Los líquidos
corrosivos, el agua, y los productos químicos pueden
ingresar los componentes eléctricos del producto y/o al
compartimiento de la batería y dañar los componentes
eléctricos o el paquete de la batería, lo que podría resultar
en un corto circuito, mayor riesgo de incendio y lesiones
personales graves. Retire la acumulación de suciedad y
los residuos limpiando el producto con un trapo seco de
manera ocasional.
AVISO:
Inspeccione periódicamente todo el producto para
detectar partes dañadas, faltantes o sueltas, como
tornillos, tuercas, pernos, tapas, etc. Apriete firmemente
todos los sujetadores y las tapas y no accione este
producto hasta que todas las partes faltantes o dañadas
sean reemplazadas. Llame con el servicio al cliente o
contacto con un centro de servicio autorizado para recibir
asistencia.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico. La
mayoría de los plásticos son susceptibles a diferentes tipos
de solventes comerciales y pueden resultar dañados. Utilice
paños limpios para eliminar la suciedad, el polvo, el aceite,
la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o destruir
el plástico, lo cual a su vez podría producir lesiones
corporales serias.
LUBRICACIÓN PARA LA BOMBA
La bomba de esta herramienta están lubricado con suficiente
cantidad de aceite de alta calidad para toda la vida útil de la
unidad en condiciones normales de funcionamiento. Por lo
tanto, no se necesita lubricación adicional.
MANTENIMIENTO DE LA BOMBA
Realice una inspección visual diaria de la bomba. Si advierte
una pérdida de lubricante alrededor de los sellos de la bomba,
lleve la lavadora de presión a un centro de servicio autorizado
para que la repare.
MANTENIMIENTO
TRASLADO DE LA LAVADORA DE PRESIÓN
NOTA: Nunca levante ni transporte este producto usando
el mango móvil, y nunca coloque la unidad en una posición
diferente a la posición vertical sobre las ruedas.
Apague la lavadora de presión. Apunte la boquilla hacia
una dirección segura y oprima el gatillo para purgar el agua
a presión.
Retire el paquete de baterías.
Incline la máquina ligeramente hacia usted para equilibrarlo
sobre las ruedas y luego lo empuja hasta la posición
deseada. No incline la máquina hacia delante o hacia los
lados mientras la mueve.
NO trate de mover la unidad tirando de ninguna de las
mangueras.
14 — Español
La bomba de la lavadora de presión no contiene piezas
que pueda reparar el usuario. Cualquier intento de realizar
el mantenimiento de la bomba o de alterarla podrá dañar la
lavadora de presión y anular la garantía del producto.
MANTENIMIENTO DE LAS BOQUILLAS
Vea la figura 19.
La presión excesiva de la bomba (se siente una sensación de
pulsación al estar oprimiendo el gatillo) puede deberse a que
la boquilla está tapada o sucia.
Apague la lavadora de presión y cierre el suministro de
agua.Oprima el gatillo para purgar el agua.
Retire el paquete de baterías.
Retire la boquilla del tubo rociador.
ADVERTENCIA:
NUNCA quite las boquillas sin antes apagar el motor,
liberar la presión de agua con el gatillo y colocar la traba del
gatillo. NUNCA apunte con la boquilla a su rostro o al de
otras personas. El elemento de conexión rápida contiene
pequeños resortes que podrían eyectar la boquilla con
fuerza. La inobservancia de estas instrucciones podría
provocar lesiones en los ojos y otras lesiones personales
graves.
Para liberar la boquilla de las obstrucciones de cualquier
material extraño, retire los residuos con una clip de papel
o aguja fina (no incluido).
Con una manguera de jardín expulse de la boquilla toda
la basura presente con un contraflujo (haciendo pasar
hacia atrás agua por la boquilla, o sea del exterior hacia
el interior).
Vuelva a conectar la boquilla al tubo rociador.
Vuelva a instalar el paquete de baterías.
GUARDADO DE LA LAVADORA DE PRESIÓN
Vea la figura 20.
NOTA: El uso regular de protector para bombas dará un
mejor desempeño a la unidad y alargará la vida útil de la
bomba.
Guarde la unidad en un lugar seco y cubierto, en el cual no
pueda resultar dañada a la intemperie.
Es importante guardar este producto en un área protegida
contra la congelación. Siempre vacíe todas las mangueras,
la bomba y el tanque de jabón antes de guardar la unidad.
Asegúrese de que el interruptor de encendido/apagado
está en la posición apagado (O).
Retire el paquete de baterías y almacena en una ubicación
segura fuera del alcance de niños.
Desconecte todas las mangueras.
Enrolle la manguera de alta presión en forma prolija y
almacénela con la correa de gancho y lazada.
Incline la unidad como se muestra para permitir que
cualquier remanente de agua en la bomba desagote por
la entrada de agua.
AVISO:
Si el lugar donde se almacena la lavadora de presión estará
a temperatura por debajo de los 0 ºC (32 ºF), se requerirá
usar un protector de bomba antes de almacenarla para
evitar daños por congelación. Los daños por congelación
anulará la garantía.
Gire la varilla rociadora en sentido contrario a las agujas
del reloj para quitarla del mango de gatillo. Almacene la
varilla rociadora y el mango de gatillo desarmados en su
área de almacenamiento.
Guarde la unidad y los accesorios en un área que esté
protegida contra las temperaturas bajo cero. No la guarde
cerca de hornos u otras fuentes de calor que pueda secar
los sellos de la bomba.
Este producto tiene una garantía limitada de cinco años para fines
personales, familiares o domésticos (90 días para usos trabajo
o comercial). Para obtener detalles sobre la garantía, diríjase a
www.ryobitools.com o llame sin cargo al 1-800-525-2579.
MANTENIMIENTO
15 — Español
PROBLEMA CAUSA POSIBLE SOLUCIÓN
La lavadora de presión no se
enciende cuando se presiona
el gatillo.
La batería no está instalada
La batería es baja en la carga
El interruptor está en la posición
apagado (O)
Presión de agua en la manguera
Instale el paquete de baterías.
Cargue la batería.
Coloque el interruptor de encendido/apagado
en la posición de encendido (I).
Oprima el gatillo para liberar la presión de
agua.
La bomba no genera presión El suministro de agua es inadecuado
El mango del gatillo tiene fugas
Está tapada la boquilla
Está defectuosa la bomba
Aire en el conductor
El filtro de entrada de agua está tapado
o sucio
Suministre un flujo de agua adecuado.
Verifique las conexiones y/o reemplace el
mango del gatillo.
Limpie la boquilla.
Comuníquese con un centro de servicio
autorizado.
Oprima el gatillo del mango del gatillo para
eliminar el aire del conductor.
Retire el filtro de entrada de agua, enjuague
con agua tibia y, luego, vuelva a colocarlo en
la unidad.
La máquina no alcanza
presión alta
Está demasiado pequeño el diámetro de
la manguera de jardín
Está restringido el suministro de agua
No hay suficiente agua en la entrada
La manguera tiene pérdidas
La manguera está acodada
Reemplácela con una manguera de 19 mm
(3/4 pulg).
Revise la manguera de jardín para ver si tiene
dobleces, fugas o bloqueos
Abra el suministro de agua a toda su
capacidad.
Cambie la manguera.
Quite la acodadura de la manguera.
No hay detergente El tanque de jabón está vacío
El suministro de agua es insuficiente o
está tapado
Está puesta una boquilla equivocada
Agregue más detergente al tanque.
Verifique si la manguera de jardín está
retorcida o si tiene fugas y obstrucciones.
Instale boquilla azul o negro de alta presión.
El tubo tiene fugas Debe reemplazar la junta tórica Reemplace la junta tórica. Si no se soluciona
el problema mediante este proceso,
comuníquese con el centro de servicio
autorizado para comprar un tubo nuevo.
SOLUCIÓN DE PROBLEMAS
998000754
9-24-21 (REV:01)
OPERATOR’S MANUAL
MANUEL D’UTILISATION / MANUAL DEL OPERADOR
40 VOLT PRESSURE WASHER
LAVEUSE À PRESSION DE 40 V
LAVADORA DE PRESIÓN DE 40 V
RY40PW15
TECHTRONIC INDUSTRIES POWER EQUIPMENT
P.O. Box 1288, Anderson, SC 29622, USA
1-800-525-2579 • www.ryobitools.com
RYOBI is a trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.
• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and
serial numbers from the product data plate.
ITEM NO.* __________________________________MANUFACTURING NO. _____________________________________________
SERIAL NO. _______________________________________________________
* Model/item number on product may have additional letters at the end. These letters designate manufacturing information and should be provided
when calling for service.
HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling
1-800-525-2579. Replacement parts can also be obtained at one of our service centers.
HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-525-2579.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at
1-800-525-2579.
• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.
NUMÉRO D’ARTICLE* ________________________NUMÉRO DE FABRICATION ________________________________________
NUMÉRO DE SÉRIE _______________________________________________
* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant
et doivent être fournies lors d’un appel de demande de service.
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le
site
www.ryobitools.comou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.
COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au
www.ryobitools.com
ou en téléphonant au 1-800-525-2579.
COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.
RYOBI est une marque de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.
• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.
NÚMERO DE ARTÍCULO* _______________ NÚMERO DE FABRICACIÓN _____________________________________________
NÚMERO DE SERIE _______________________________________________
* El número de modelo/artículo que figura en el producto podría tener letras adicionales al final. Estas designan información de fabricación y deben
suministrarse cuando llame para obtener asistencia o servicio.
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en
la dirección www.ryobitools.como llamando al 1-800-525-2579. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.
CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red
mundial, en la dirección
www.ryobitools.comor by calling 1-800-525-2579.
CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-525-2579.
RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
