Operating / Safety Instructions
Consignes d’utilisation / de sécurité
Instrucciones de funcionamiento y seguridad
Call Toll Free for Consumer Information & Service Locations
Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y ubicaciones de servicio
For English Version
See page 2
●
Version française
Voir page 7
●
Versión en español
Ver la página 12
IMPORTANT
Read Before Using
●
IMPORTANT
Lire avant usage
●
IMPORTANTE
Leer antes de usar
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
GTA571
1609B09679 GTA571 20251201.indd 11609B09679 GTA571 20251201.indd 1 12/1/2025 3:09:22 PM12/1/2025 3:09:22 PM
Safety Instructions
The denitions below describe the level of severity for each signal word.
Please read the manual and pay attention to these symbols.
This is the safety alert symbol. It is used to alert you to potential
personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will
result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided,
could result in death or serious injury.
CAUTION indicates a hazardous situation which, if not avoided,
could result in minor or moderate injury.
Table of Contents
Safety Symbols
Safety Instructions....................2
Intended Use ........................3
Symbols ...........................3
Unpacking and Checking Contents ........3
Tools Needed for Assembly .............4
Assembling the Stand .................4
Mounting the Saw to the Stand ..........5
Transporting the Stand ................6
Maintenance ........................6
Service...........................6
Read all instructions. Fail-
ure to follow all instructions
listed below may result in serious personal in-
jury.
Fully assemble and tighten all the fasteners
required for this stand. Periodically check
that all fasteners are attached and adjusted
according to the assembly instructions in-
cluded in this manual. A loose stand is un-
stable and may shift in use and cause serious
injury.
The support legs must have the leg exten-
sions fully assembled before mounting the
table saw.
To avoid pinched ngers use only handle bar
to open or close the stand.
Turn tool switch off and disconnect power be-
fore mounting to the stand. Unintended start-
up during assembly can cause injury.
Before operating make sure the entire unit is
placed on a solid, at, level surface. Serious
injury could occur if tool is unstable and tips.
Do not use table saw if stand tips, slides, or
moves in any way.
Never stand on tool or its stand or use as lad-
der or scaffolding. Serious injury could occur
if the tool is tipped or the cutting tool is acci-
dentally contacted. Do not store materials on
or near the tool such that it is necessary to
stand on the tool or its stand to reach them.
Use only Bosch replacement parts. Any others
may create a hazard.
Do not open or close stand with table saw
mounted.
SAVE THESE INSTRUCTIONS
2
1609B09679 GTA571 20251201.indd 21609B09679 GTA571 20251201.indd 2 12/1/2025 3:09:23 PM12/1/2025 3:09:23 PM
Intended Use
Use this stand only as in-
tended. Unintended use
may result in personal injury and property
damage.
This stand is intended to be used only with the
Bosch GTS18V-08 table saw.
Do not use this stand with any other Bosch or
competitive brand table saws.
Symbols
Important: Some of the following symbols may be used on your tool. Please study them and
learn their meaning. Proper interpretation of these symbols will allow you to operate the tool
better and safer.
Symbol Designation/Explanation
V Volts (voltage)
lbs Pounds (weight)
kg Kilograms (weight)
in Inches (dimension)
mm Millimeters (dimension)
Arrow (action in the direction of arrow)
Alerts user to read manual
Indicates the front of the saw
Unpacking and Checking Contents
Separate all parts from the packing materials,
and check each one with the Package Contents
list to make certain all items are accounted for
before discarding any packing material.
GTA571 Table Saw Stand
Package Contents
Item Qty. Part Description
2 1 Stand Subassembly
3 4 Brackets
4 2 Front Legs (marked "A" and "B")
4 2 Back Legs (marked "C" and "D")
5 8 Socket Head Screws
6 8 Hex Locking Nuts
3
1609B09679 GTA571 20251201.indd 31609B09679 GTA571 20251201.indd 3 12/1/2025 3:09:24 PM12/1/2025 3:09:24 PM
Tools Needed for Assembly
To assemble the stand, you will need the fol-
lowing tools:
• 5 mm hex key wrench
• 1/2" hex socket wrench or open end wrench

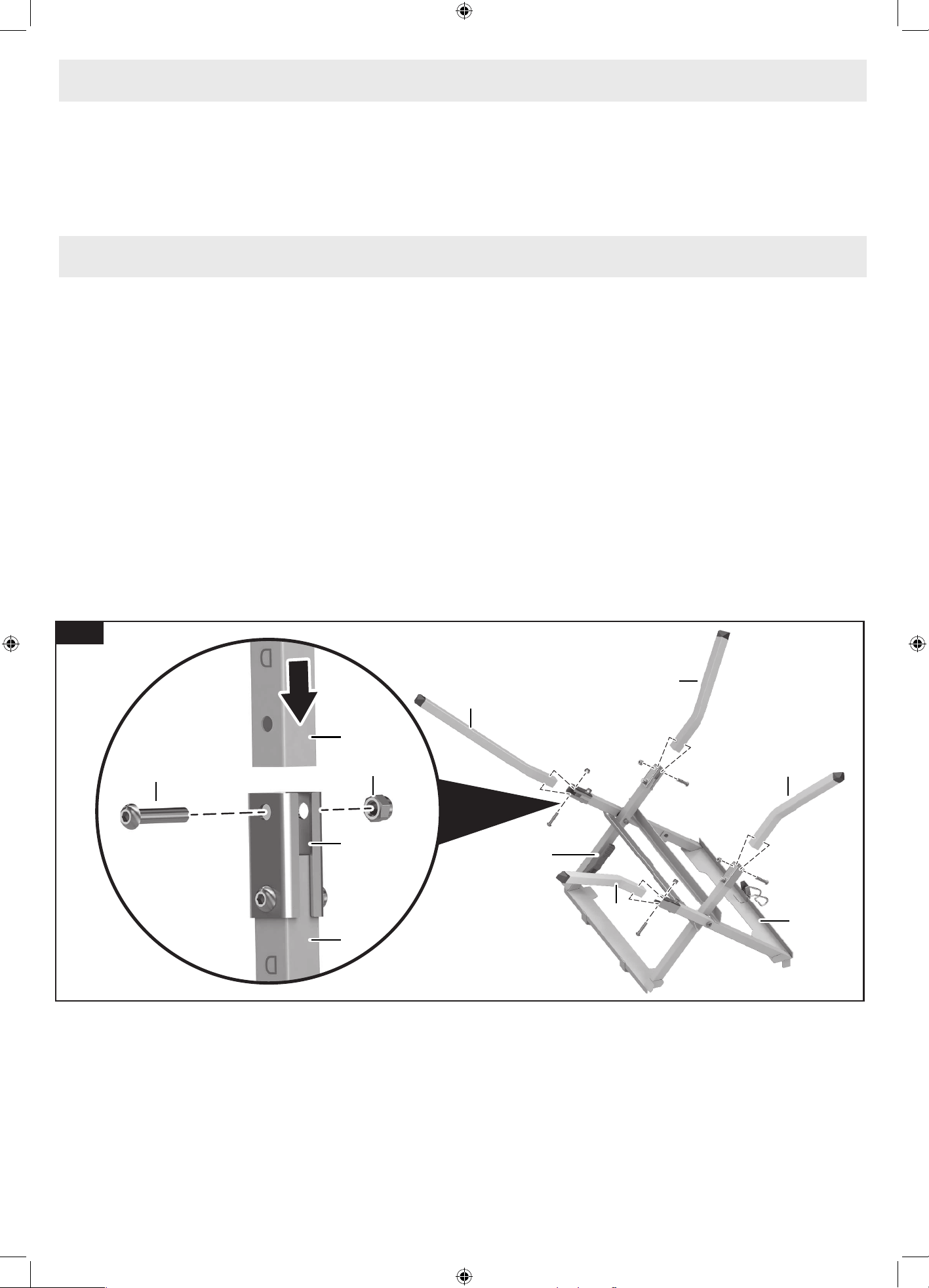

Assembling the Stand
(Fig. 1)
1. Press and hold the Latch Lever 1 to unfold
the Stand Subassembly 2.
2. Insert a Bracket 3 around each leg inser-
tion point of the Stand Subassembly 2.
Secure each Bracket 3 with a Socket Head
Screw 5 and a Hex Locking Nut 6.
Make sure that the heads of the Socket
Head Screws 5 are on the outside of the
stand assembly.
3. Each of the Legs 4 is marked ("A," "B,"
"C," and "D"), and there are matching
markings on the corners of the Stand
Subassembly 2. Slide each Leg 4 into the
matching locations on the Stand Subas-
sembly 2.
Note: The stand's Legs 4 are not inter-
changeable.
4. Align the holes in each Leg 4 with the
holes in the Stand Subassembly 2 and
Bracket 3.
5. Insert the remaining Socket Head Screws
5 through each of the Legs 4, and tighten
securely with the Hex Locking Nuts 6. Make
sure that the heads of the Socket Head
Screws 5 are on the outside of the stand
assembly.
A
B
C
D
2

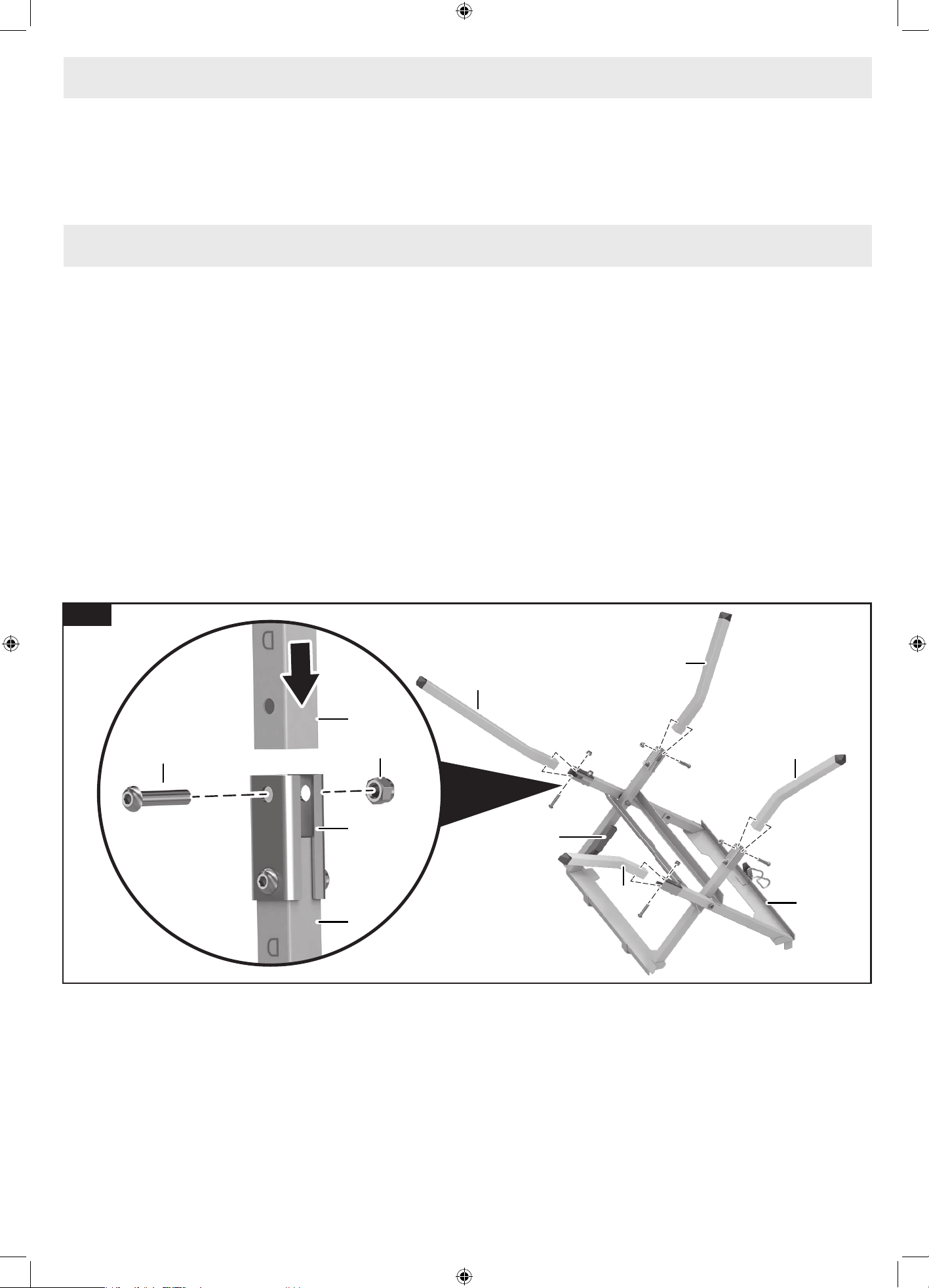

Fig. 1
1
6
5
4
3
2
4
1609B09679 GTA571 20251201.indd 41609B09679 GTA571 20251201.indd 4 12/1/2025 3:09:25 PM12/1/2025 3:09:25 PM

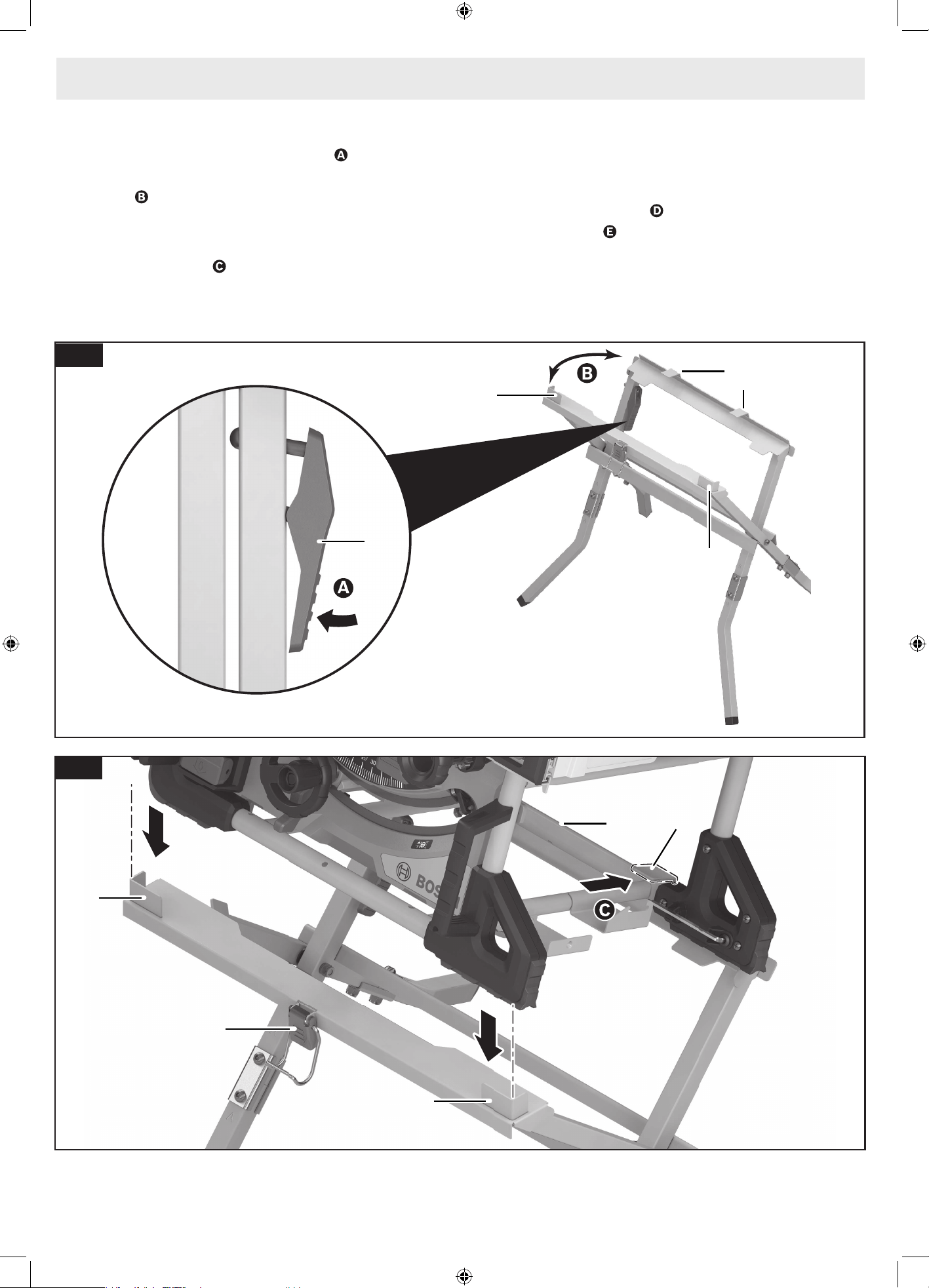

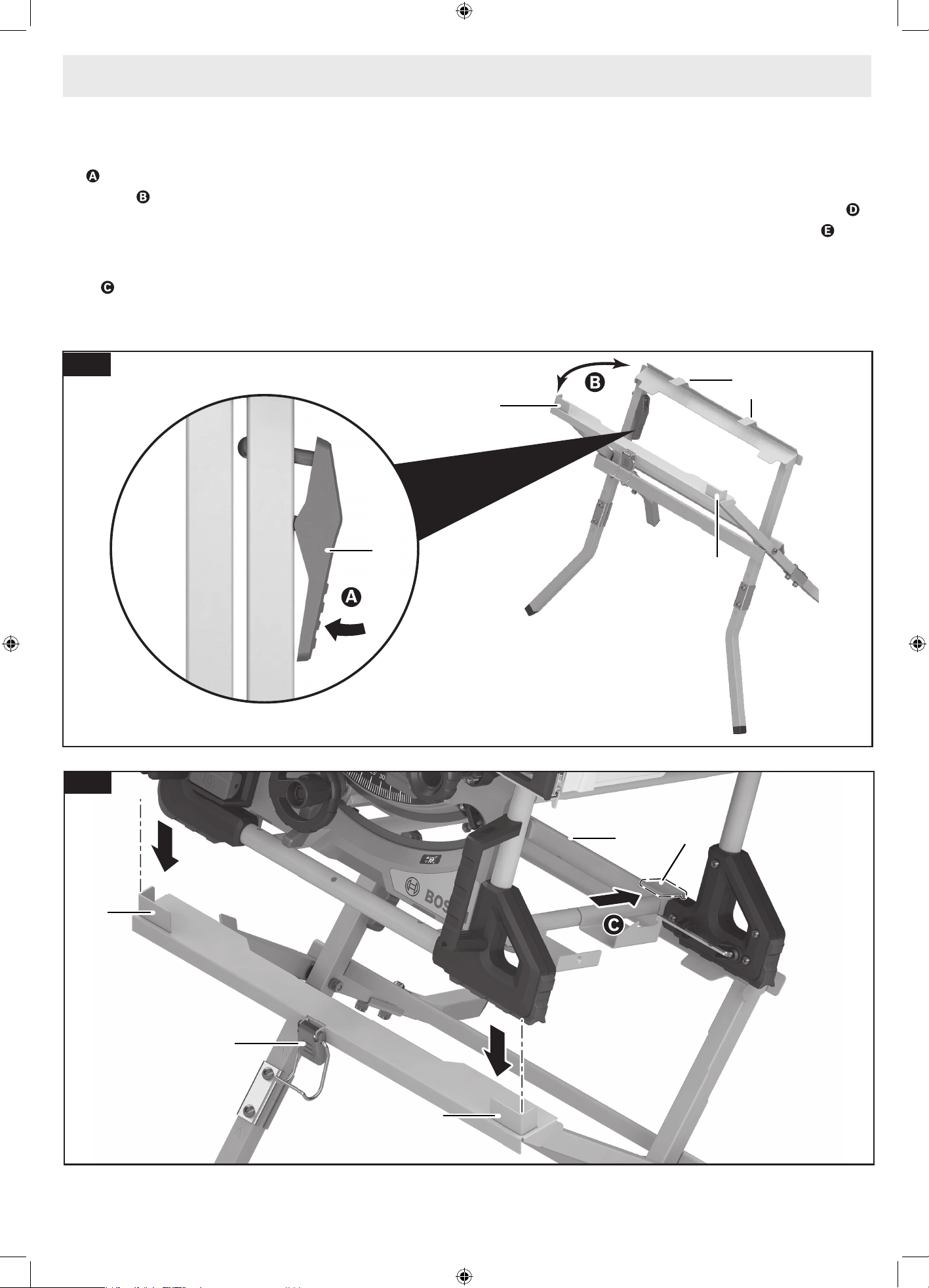

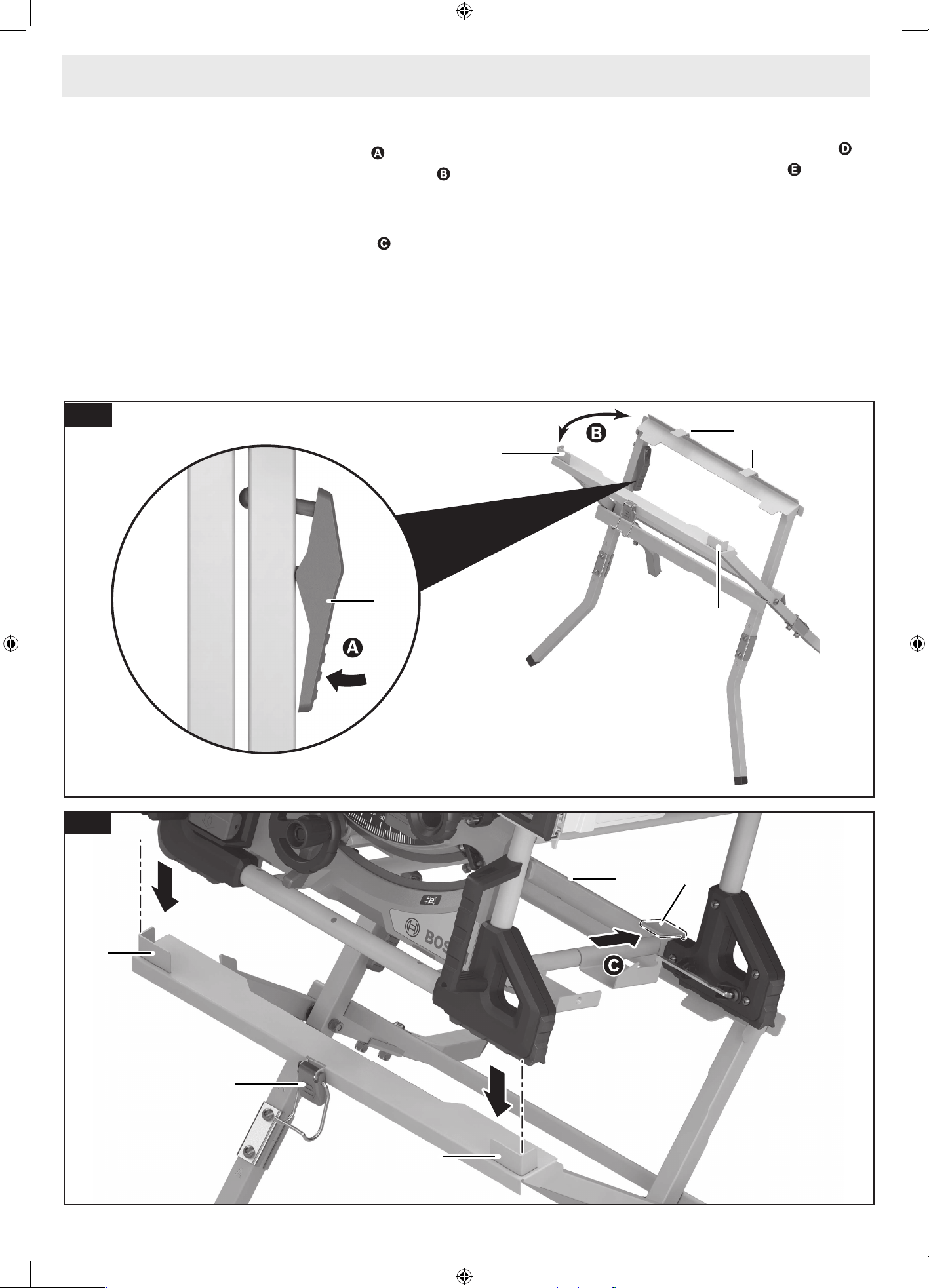

Mounting the Saw to the Stand
(Fig. 2, Fig. 3, Fig. 4)
1. Press and hold the Latch Lever 1 while
unfolding the stand to the open position .
2. Slide the table saw onto the stand so that
the rear of the Base of the Saw 7 slides
under the stand's Retainer Tabs 8 . Make
sure the saw is centered on and located
inside the L-Shaped Brackets 9 on the front
of the stand.

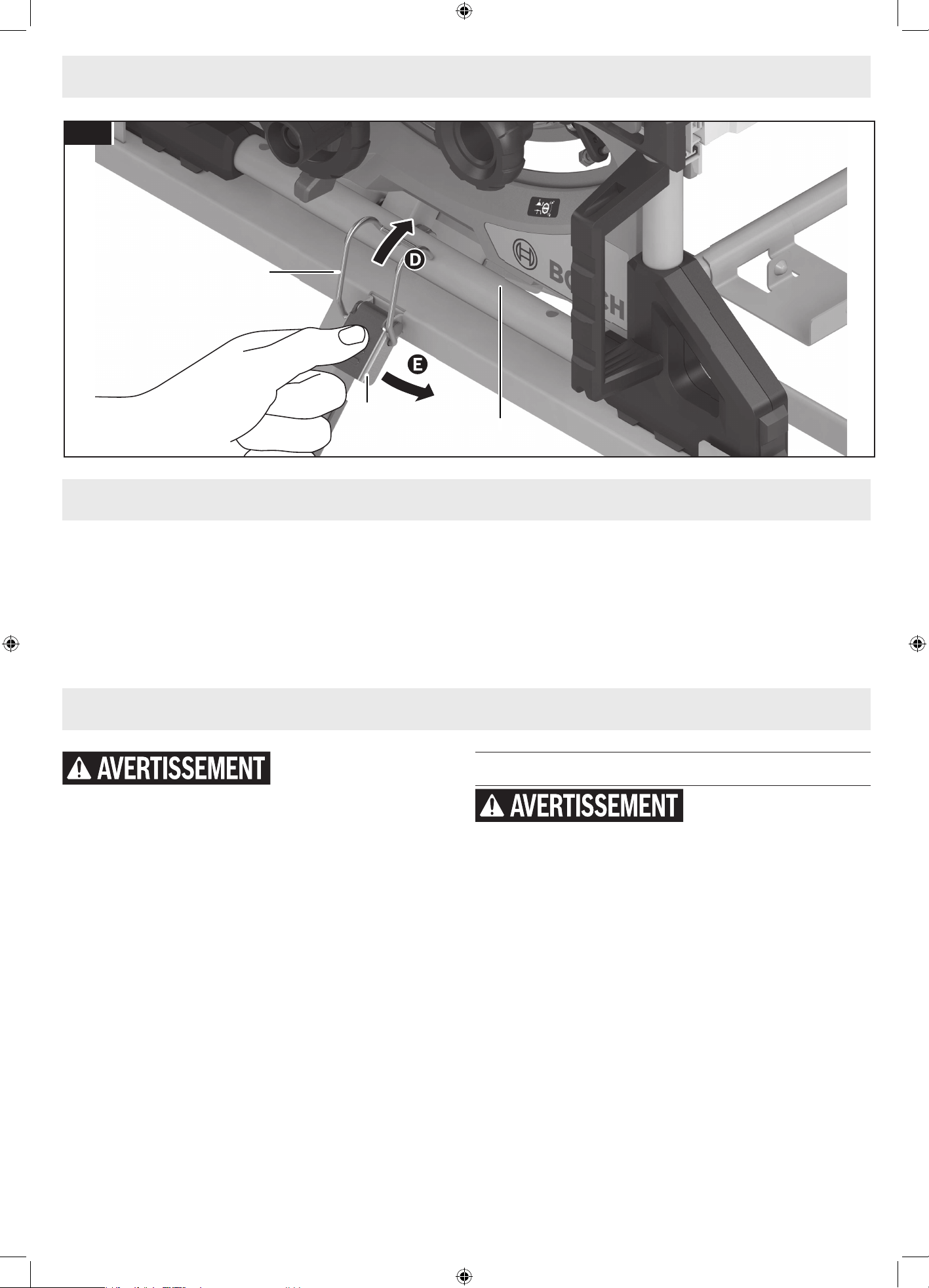

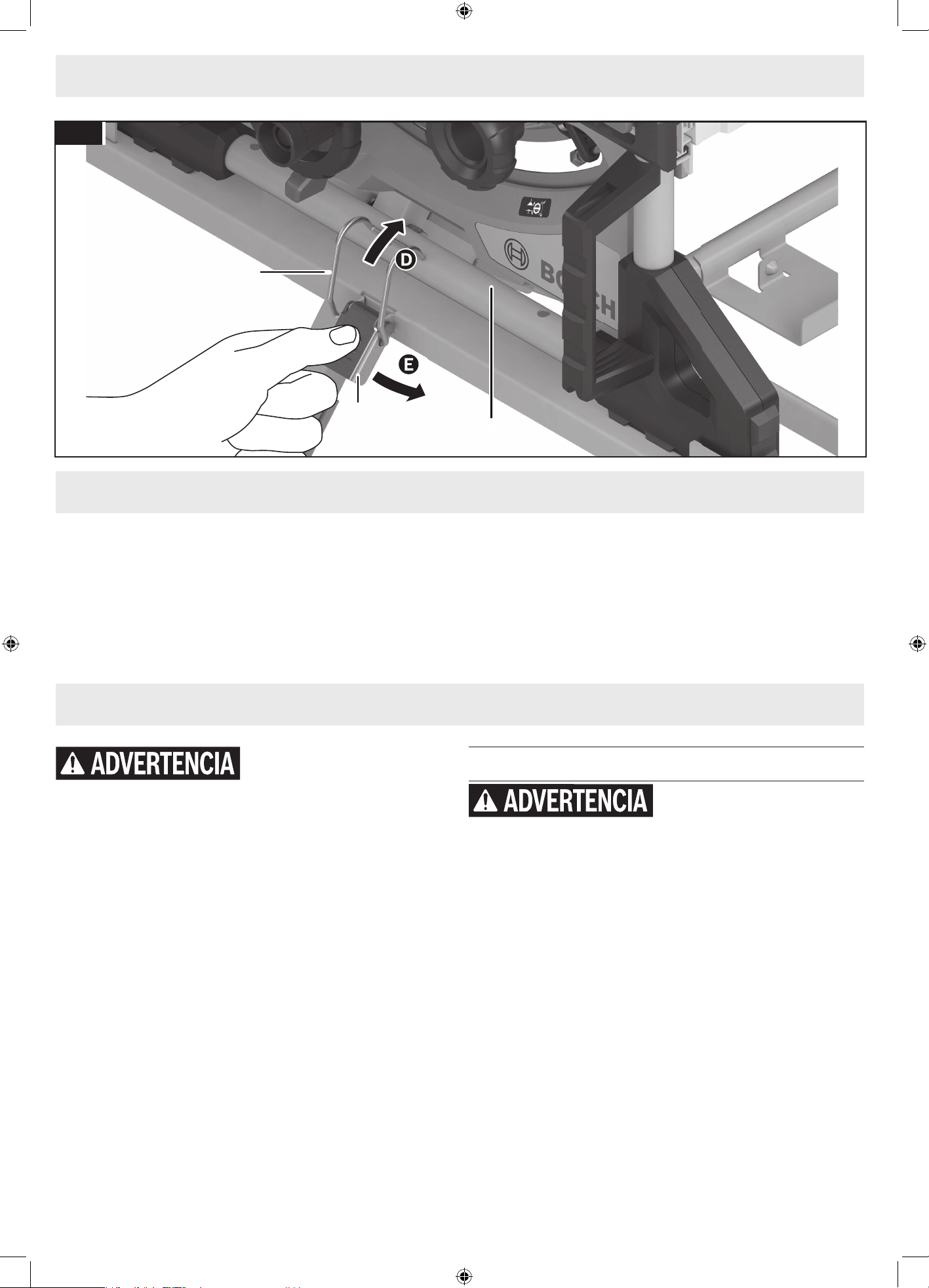

3. Once the rear of the Base of the Saw 7 is
fully aligned under the stand's Retainer
Tabs 8, latch the Wire Hook 10 of the
Clamp 11 on the front of the stand onto
the tube of the front Base of the Saw 7 ,
and lock the Clamp 11 into place .
Note: To remove the saw from the stand, re-
verse the procedure above.
Fig. 2
1
9
9
8
Fig. 3
8
7
9
9
11
5
1609B09679 GTA571 20251201.indd 51609B09679 GTA571 20251201.indd 5 12/1/2025 3:09:30 PM12/1/2025 3:09:30 PM
Transporting the Stand
Maintenance
Your GTA571 Table Saw stand is designed for
easy transport.
To prepare the stand for transport:
To reduce the risk of injury,
periodically check that all
fasteners are attached and adjusted accord-
ing to the assembly instructions included in
this manual. A loose stand is un stable and may
shift in use and cause serious injury.
1. If a table saw is mounted on the stand,
remove the saw. (See "Mounting the Saw
to the Stand" on page 5.)
2. Fold up the stand.
3. Conrm the stand locks into place and the
Latch Lever 1 engages.
Service
Have your tool serviced by
a qualied repair person
using only identical replacement parts. This
will ensure that the safety of the tool is main-
tained.
Mounting the Saw to the Stand

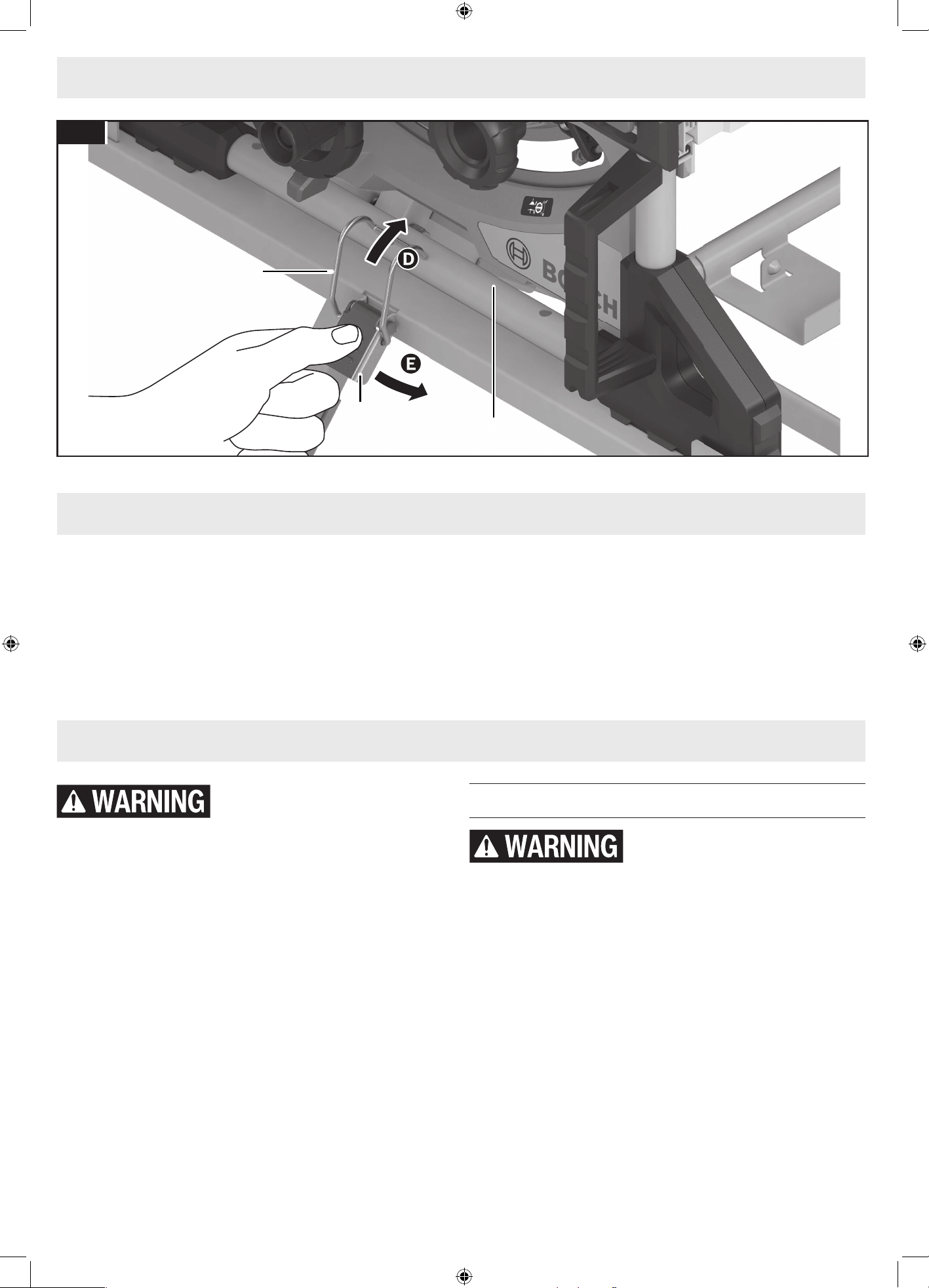

Fig. 4
7
10
11
6
1609B09679 GTA571 20251201.indd 61609B09679 GTA571 20251201.indd 6 12/1/2025 3:09:31 PM12/1/2025 3:09:31 PM
Consignes de sécurité.............................. 7
Utilisation prévue ................................. 8
Symboles........................................ 8
Déballage et inspection du contenu................... 8
Outils nécessaires pour l’assemblage ................. 9

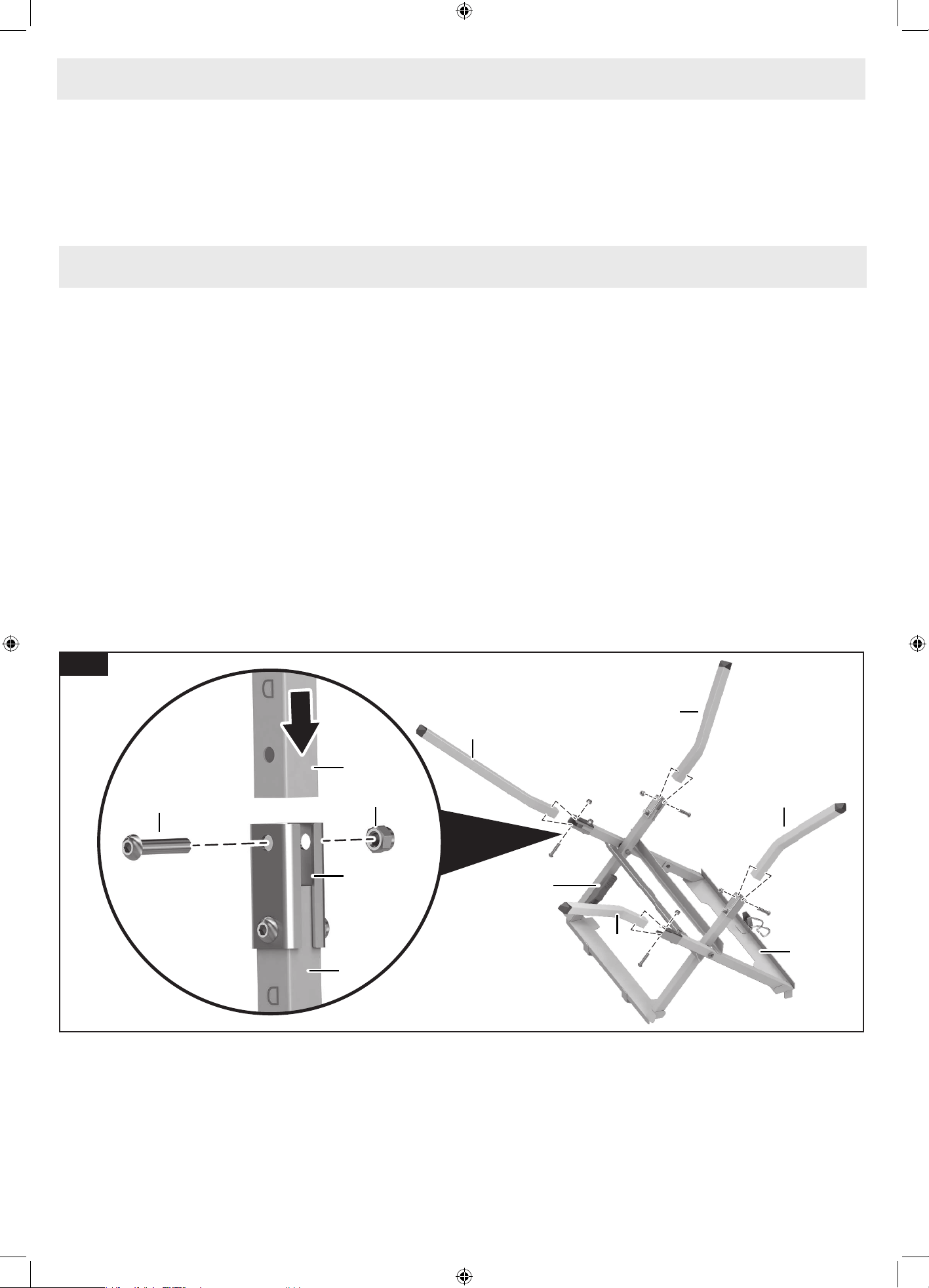

Assemblage du support ............................ 9
Montage de la scie sur le support....................10
Transport du support ............................. 11
Entretien ....................................... 11
Service ...................................... 11
CONSERVEZ CES INSTRUCTIONS
Les dénitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger.
Veuillez lire le mode d’emploi et lire la signication de ces symboles.
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de l’existence
possible d’un danger de lésion corporelle. Obéissez à tous les messages relatifs à la sécurité qui
suivent ce symbole pour éviter tout risque de blessure ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera la mort d’une
personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée, pourrait causer
la mort d’une personne ou une blessure grave.
MISE EN GARDE indique une situation dangereuse qui, si elle n’est pas évitée, causera une
blessure légère ou modérée.
Symboles relatifs à la sécurité
Table des matières
Consignes de sécurité
Lisez toutes les instructions.
Le non-respect de toutes les
instructions gurant ci-après pourrait causer blessures graves.
Assemblez complètement et serrez tous les éléments de xa-
tion requis pour ce support. Vériez périodiquement que
toutes les attaches sont sécurisées et ajustées en fonction des
instructions de montage incluses dans ce mode d’emploi. Un
support mal assujetti est instable et pourrait se déplacer pendant
l’utilisation et causer une blessure grave.
Il faut assembler complètement les rallonges de pied sur les
pieds du support avant d'y monter la scie de table.
Pour éviter de vous pincer les doigts, n’utilisez que la barre
pour ouvrirou fermer la plateforme de support.
Éteignez l’outil et débranchez-le de sa source d’alimentation
avant de monter l’outil sur le support. Une mise en marche ac-
cidentelle pendant le montage pourrait causer des blessures.
Avant de mettre en marche, assurez-vous que l’ensemble de
l’équipement est placé sur une surface solide, plate et hori-
zontale. Une blessure grave pourrait résulter d’un positionnement
instable de l’outil en cas de basculement.
N’utilisez pas la scie à table si la plateforme de support bas-
cule, glisse ou se déplace de quelque façon que ce soit.
Ne montez jamais sur l’outil ou sur son support, et ne les uti-
lisez pas comme échelle ou échafaudage. L’utilisateur s’expose
à de graves blessures si l’outil est renversé ou si l’outil de coupe
entre accidentellement en contact avec son corps. N’entreposez
pas d’objets quelconques sur l’outil ou à proximité de celui-ci de
façon à ce qu’il soit alors nécessaire de monter sur l’outil ou sur son
support pour les atteindre.
Utilisez seulement des pièces de rechange Bosch. Tout autre
type de pièce risquerait de présenter un danger.
Ne pas ouvrir ou fermer le banc tant que la scie y est xée.
7
1609B09679 GTA571 20251201.indd 71609B09679 GTA571 20251201.indd 7 12/1/2025 3:09:32 PM12/1/2025 3:09:32 PM
Utilisation prévue
Déballage et inspection du contenu
Séparez toutes les pièces des matériaux d’emballage et in-
spectez chacune d’entre elles en faisant référence au « Con-
tenu du paquet » an de vous assurer que vous avez bien
identié toutes les pièces avant de jeter de quelconques ma-
tériaux d’emballage.
Contenu du paquet d’emballage du support pour
scie à table GTA571
Article Qté Description
2 1 Sous-ensemble du support
3 4 Supports de montage
4 2 Pieds avant (marqués « A » et « B »)
4 2 Pieds arrière (marqués « C » et « D »)
5 8 Vis à tête creuse
6 8 Écrous de verrouillage hexagonaux
Utilisez ce support unique-
ment comme prévu. Une utili-
sation inappropriée pourrait causer des blessures et des dommag-
es matériels.
Ce support est destiné à être utilisé uniquement avec la scie
à table Bosch GTS18V-08.
N’utilisez pas ce support avec d’autres scies à table Bosch ou
avec des scies de marques concurrentes.
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signication. L’interprétation correcte de ces symboles vous aidera à mieux utiliser votre outil et à vous en servir plus ef-
cacement et en toute sécurité.
Symbole Désignation/Explication
V Volts (tension)
lbs Livres (poids)
kg Kilogrammes (poids)
Po Po (dimension)
mm Millimètres (dimension)
Flèche (action dans la direction de la èche)
Alerte l’utilisateur pour lire le mode d’emploi.
Indique le devant de la scie
8
1609B09679 GTA571 20251201.indd 81609B09679 GTA571 20251201.indd 8 12/1/2025 3:09:32 PM12/1/2025 3:09:32 PM
Outils nécessaires pour l’assemblage
Pour assembler le support, vous aurez besoin des outils suiv-
ants :
• Clé hexagonale de 5 mm
• Clé à douille hexagonale de 1/2 po ou clé à fourche
Assemblage du support
(Fig. 1)
1. Appuyez sur le levier de verrouillage 1 et maintenez-le en-
foncé pour déplier le sous-ensemble de stand de support
2.
2. Insérez un support 3 autour de chaque point d’insertion
des pieds du sous-ensemble de stand de support 2. Fix-
ez chaque support de montage 3 à l’aide d’une vis à tête
creuse 5 et d’un écrou de verrouillage hexagonal 6.
Veillez à ce que les têtes des vis à tête creuse 5 se trou-
vent à l’extérieur de l’ensemble de stand de support.
3. Chacun des pieds 4 est marqué (« A », « B », « C » et
« D »), et des marques correspondantes se trouvent sur
les coins du sous-ensemble du support 2. Faites glisser
tous les pieds 4 dans les emplacements correspondants
du sous-ensemble du support 2.
Remarque : Les pieds 4 du support ne sont pas inter-
changeables.
4. Alignez les trous de chaque pied 4 sur les trous du sous-
ensemble du support 2 et du support de montage 3.
5. Insérez les autres vis à tête creuse 5 dans chacun des
pieds 4 et serrez-les fermement avec les écrous de ver-
rouillage hexagonaux 6. Veillez à ce que les têtes des vis
à tête creuse 5 se trouvent à l’extérieur de l’ensemble de
stand de support.
A
B
C
D
2
Fig. 1
1
6
5
4
3
2
9
1609B09679 GTA571 20251201.indd 91609B09679 GTA571 20251201.indd 9 12/1/2025 3:09:33 PM12/1/2025 3:09:33 PM
Montage de la scie sur le support
(Fig. 2, Fig. 3, Fig. 4)
1. Appuyez sur le levier de verrouillage 1 et maintenez-le
enfoncé tout en dépliant le stand de support en posi-tion
ouverte .
2. Faites glisser la scie à table sur le support de façon à ce
que l’arrière de la base 7 glisse sous les languettes de re-
tenue du support 8 . Assurez-vous que la scie est cen-
trée et située à l’intérieur des supports en forme de L 9 à
l’avant du support.
3. Une fois que l’arrière de la base de la scie 7 à table est
entièrement aligné sous les languettes de retenue du
support 8, accrochez la platine en l métallique 10 de la
pince 11 à l’avant du stand de support sur le tube de la
base avant de la scie 7 , et verrouillez la bride de xa-
tion 11 en place .
Remarque : Pour retirer la scie du support, inversez la
procédure ci-dessus.
Fig. 2
1
9
9
8
Fig. 3
8
7
9
9
11
10
1609B09679 GTA571 20251201.indd 101609B09679 GTA571 20251201.indd 10 12/1/2025 3:09:33 PM12/1/2025 3:09:33 PM
Transport du support
Entretien
Le support de votre scie à table GTA571 est conçu pour pou-
voir être facilement transporté.
Pour préparer le support en vue de son transport :
Pour réduire le risque de
blessure, vériez péri-
odiquement que toutes les attaches sont sécurisées et ajus-
tées en fonction des instructions de montage incluses dans ce
mode d’emploi. Un stand de support mal assujetti est instable et
pourrait se déplacer pendant l’utilisation et causer une blessure
grave.
1. Si une scie à table est montée sur le support, retirez la
scie. (Voir la rubrique intitulée « Montage de la scie sur le
support » à la page 10.)
2. Repliez le support.
3. Conrmez que le stand de support se verrouille en place
et que le levier de verrouillage 1 s’enclenche.
Service
Faites réparer votre outil
électrique par un agent de
service qualié n’utilisant que des pièces de rechange iden-
tiques. Ceci assure que la sécurité de l’outil électrique est
préservée.
Montage de la scie sur le support
Fig. 4
7
10
11
11
1609B09679 GTA571 20251201.indd 111609B09679 GTA571 20251201.indd 11 12/1/2025 3:09:33 PM12/1/2025 3:09:33 PM
Las deniciones que aparecen a continuación describen el nivel de gravedad de cada palabra de aviso.
Por favor, lea el manual y preste atención a estos símbolos.
Este es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles peligros de
lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a este símbolo para
evitar posibles lesiones o la muerte.
PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte o
lesiones graves.
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones leves o
moderadas.
Símbolos de seguridad
Tabla de contenido
Instrucciones de seguridad ........................ 12
Uso previsto..................................... 13
Símbolos ....................................... 13
Desempaquetado y comprobación del contenido ...... 13
Herramientas necesarias para el ensamblaje .......... 14
Ensamblaje de la base de soporte ................... 14
Montaje de la sierra en la base de soporte ............ 15
Transporte de la base de soporte.................... 16
Mantenimiento .................................. 16
Servicio ..................................... 16
CONSERVE ESTAS INSTRUCCIONES
Instrucciones de seguridad
Lea todas las instrucciones. Si no
se siguen todas las instrucciones
que se indican a continuación, es posible que el resultado sea le-
siones graves.
Ensamble y apriete completamente todos los sujetadores re-
queridos para esta base de soporte. Compruebe periódica-
mente que todos los sujetadores estén instalados y ajustados
de acuerdo con las instrucciones de ensamblaje incluidas en
este manual. Una base de soporte oja es inestable y es posible
que se desplace durante el uso y cause lesiones graves.
Las patas de soporte deben tener las extensiones de pata com-
pletamente ensambladas antes de montar la sierra de mesa.
Para evitar pellizcarse los dedos, use únicamente la barra del
mango para abrir o cerrar la base de soporte.
Ponga el interruptor de la herramienta en la posición de
apagado y desconecte la alimentación antes de montar la her-
ramienta en la base de soporte. Un arranque accidental durante
el ensamblaje puede causar lesiones.
Antes de la utilización, asegúrese de que toda la unidad esté
colocada sobre una supercie sólida, plana y nivelada. Se po-
drían producir lesione graves si la herramienta es inestable y se
inclina.
No use la sierra de mesa si la base de soporte se inclina, se
desliza o se mueve de cualquier modo.
No se suba nunca a la herramienta ni a su base de soporte, ni
las utilice como escalera de mano o andamio. Se podrían pro-
ducir lesione graves si la herramienta se inclina o si se entra en
contacto accidentalmente con la herramienta de corte. No alma-
cene materiales sobre la herramienta ni cerca de ella, de manera
que sea necesario subirse a la herramienta o a su base de soporte
para alcanzar dichos materiales.
Utilice solo piezas de repuesto Bosch. Es posible que cualquier
otra pieza cree un peligro.
No abra ni cierre el soporte con la sierra de mesa montada.
12
1609B09679 GTA571 20251201.indd 121609B09679 GTA571 20251201.indd 12 12/1/2025 3:09:35 PM12/1/2025 3:09:35 PM
Uso previsto
Utilice esta base de soporte solo
tal y como está previsto. Es posi-
ble que un uso no previsto cause lesiones corporales y daños ma-
teriales.
Esta base de soporte está diseñada para utilizarse solo con la
sierra de mesa Bosch GTS18V-08.
No utilice esta base de soporte con cualquier otra sierra de
mesa Bosch o de marcas competidoras.
Símbolos
Importante: Es posible que se utilicen algunos de los siguientes símbolos en esta herramienta. Por favor, estúdielos y
aprenda su signicado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta mejor y de manera
más segura.
Símbolo Designación/Explicación
V Voltios (voltaje)
lbs Libras (peso)
kg Kilogramos (peso)
pulgadas Pulgadas (dimensión)
mm Milímetro (dimensión)
Flecha (Acción en la dirección de la echa)
Alerta al usuario para que lea el manual.
Indica la parte delantera de la sierra
Desempaquetado y comprobación del contenido
Separe todas las piezas de los materiales de empaquetamien-
to y compruebe cada una de ellas con la lista de Contenido
del paquete, para asegurarse de que no falte ningún artículo,
antes de desechar cualquier material de empaquetamiento.
Contenido del paquete de la base de soporte
para sierras de mesa GTA571
Artículo Cant. Descripción
2 1 Subensamblaje de la base de soporte
3 4 Soportes
4 2 Patas delanteras (marcadas "A" y "B")
4 2 Patas traseras (marcadas "C" y "D")
5 8 Tornillos de cabeza hueca
6 8 Tuercas de jación hexagonales
13
1609B09679 GTA571 20251201.indd 131609B09679 GTA571 20251201.indd 13 12/1/2025 3:09:35 PM12/1/2025 3:09:35 PM
Ensamblaje de la base de soporte
(Fig. 1)
1. Presione y mantenga presionada la palanca de pestillo 1
para desplegar el subensamblaje de la base de so-porte
2.
2. Inserte un soporte 3 alrededor del punto de inserción de
cada pata del subensamblaje de la base de soporte 2.
Fije cada soporte 3 con un tornillo de cabeza hueca 5 y
una tuerca de jación hexagonal 6.
Asegúrese de que las cabezas de los tornillos de cabeza
hueca 5 estén en el exterior del ensamblaje de la base
de soporte.
3. Cada una de las patas 4 está marcada ("A," "B," "C" y "D")
y hay marcas coincidentes en las esquinas del subensam-
blaje de la base de soporte 2. Deslice cada pata 4 hacia
el interior de las ubicaciones coincidentes en el subens-
amblaje de la base de soporte 2.
Nota: Las patas 4 de la base de soporte no son inter-
cambiables.
4. Alinee los agujeros de cada pata 4 con los agujeros del
subensamblaje de la base de soporte 2 y el soporte 3.
5. Inserte los tornillos de cabeza hueca 5 restantes a través
de las patas 4 y apriételos rmemente con las tuercas de
jación hexagonales 6. Asegúrese de que las cabezas de
los tornillos de cabeza hueca 5 estén en el exterior del
ensamblaje de la base de soporte.
Herramientas necesarias para el ensamblaje
Para ensamblar la base de soporte, usted necesitará las
siguientes herramientas:
• Llave hexagonal de 5 mm
• Llave de tubo hexagonal de 1/2 de pulgada o llave de boca
abierta
2
2
A
B
C
D
1
6
5
4
3
Fig. 1
14
1609B09679 GTA571 20251201.indd 141609B09679 GTA571 20251201.indd 14 12/1/2025 3:09:35 PM12/1/2025 3:09:35 PM
Montaje de la sierra en la base de soporte
(Fig. 2, Fig. 3, Fig. 4)
1. Presione y mantenga presionada la palanca de pestillo 1
mientras despliega la base de soporte hasta la posición
abierta .
2. Deslice la sierra de mesa sobre la base de soporte de
manera que la parte trasera de la base 7 se deslice de-
bajo de las lengüetas del retenedor de la base de soporte
8 . Asegúrese de que la sierra esté centrada sobre y
ubicada dentro de los soportes con forma de L 9 en la
parte delantera de la base de soporte.
3. Una vez que la parte trasera de la base de la sierra de
mesa 7 esté completamente alineada debajo de las v de
la base de soporte 8, trabe el gancho de alambre 10 de
la abrazadera 11 en la parte delantera de la base de so-
porte sobre el tubo de la base delantera de la sierra 7 y
bloquee la abrazadera 11 en la posición correcta .
Nota: Para retirar la sierra de la base de soporte, invierta el
procedimiento que antecede.
Fig. 2
1
9
9
8
Fig. 3
8
7
9
9
11
15
1609B09679 GTA571 20251201.indd 151609B09679 GTA571 20251201.indd 15 12/1/2025 3:09:36 PM12/1/2025 3:09:36 PM
Transporte de la base de soporte
Mantenimiento
La base de soporte para sierras de mesa GTA571 está dis-
eñada para transportarse fácilmente.
Para preparar la base de soporte para el transporte:
Para reducir el riesgo de lesio-
nes, compruebe periódicamente
que todos los sujetadores estén instalados y ajustados de acu-
erdo con las instrucciones de ensamblaje incluidas en este
manual. Una base de soporte oja es inestable y es posible que se
desplace durante el uso y con ello cause lesiones graves.
1. Si hay una sierra de mesa montada en la base de soporte,
retire la sierra. (Consulte "Montaje de la sierra en la base
de soporte" en la página 15).
2. Pliegue la base de soporte.
3. Conrme que la base de soporte se bloquea en la posición
correcta y que la palanca de pestillo 1 se acopla.
Servicio
Haga que su herramienta
mecánica reciba servicio de un
técnico de reparaciones calicado, utilizando únicamente pie-
zas de repuesto idénticas. Esto asegurará que se mantenga la
seguridad de la herramienta mecánica.
Montaje de la sierra en la base de soporte
Fig. 4
7
10
11
16
1609B09679 GTA571 20251201.indd 161609B09679 GTA571 20251201.indd 16 12/1/2025 3:09:36 PM12/1/2025 3:09:36 PM
Notes / Remarques / Notas
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
17
1609B09679 GTA571 20251201.indd 171609B09679 GTA571 20251201.indd 17 12/1/2025 3:09:36 PM12/1/2025 3:09:36 PM
Notes / Remarques / Notas
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
18
1609B09679 GTA571 20251201.indd 181609B09679 GTA571 20251201.indd 18 12/1/2025 3:09:36 PM12/1/2025 3:09:36 PM
Notes / Remarques / Notas
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
19
1609B09679 GTA571 20251201.indd 191609B09679 GTA571 20251201.indd 19 12/1/2025 3:09:36 PM12/1/2025 3:09:36 PM
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
!1609B09679!
1609B09679 12/2025
LIMITED WARRANTY
For details on the terms of the limited warranty for this product, go to https://rb-pt.io/PowerToolWarranty or call
1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site https://rb-pt.io/PowerToolWarranty ou téléphonez au
1-877-BOSCH99.
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía limitada de este producto, visite https://rb-pt.io/PowerToolWarranty o llame al 1-877-BOSCH99.
1609B09679 GTA571 20251201.indd 201609B09679 GTA571 20251201.indd 20 12/1/2025 3:09:36 PM12/1/2025 3:09:36 PM
